Обзор развлекательного LCD-проектора Wanbo DaVinci 1

Паспортные характеристики, комплект поставки и цена

Внешний вид

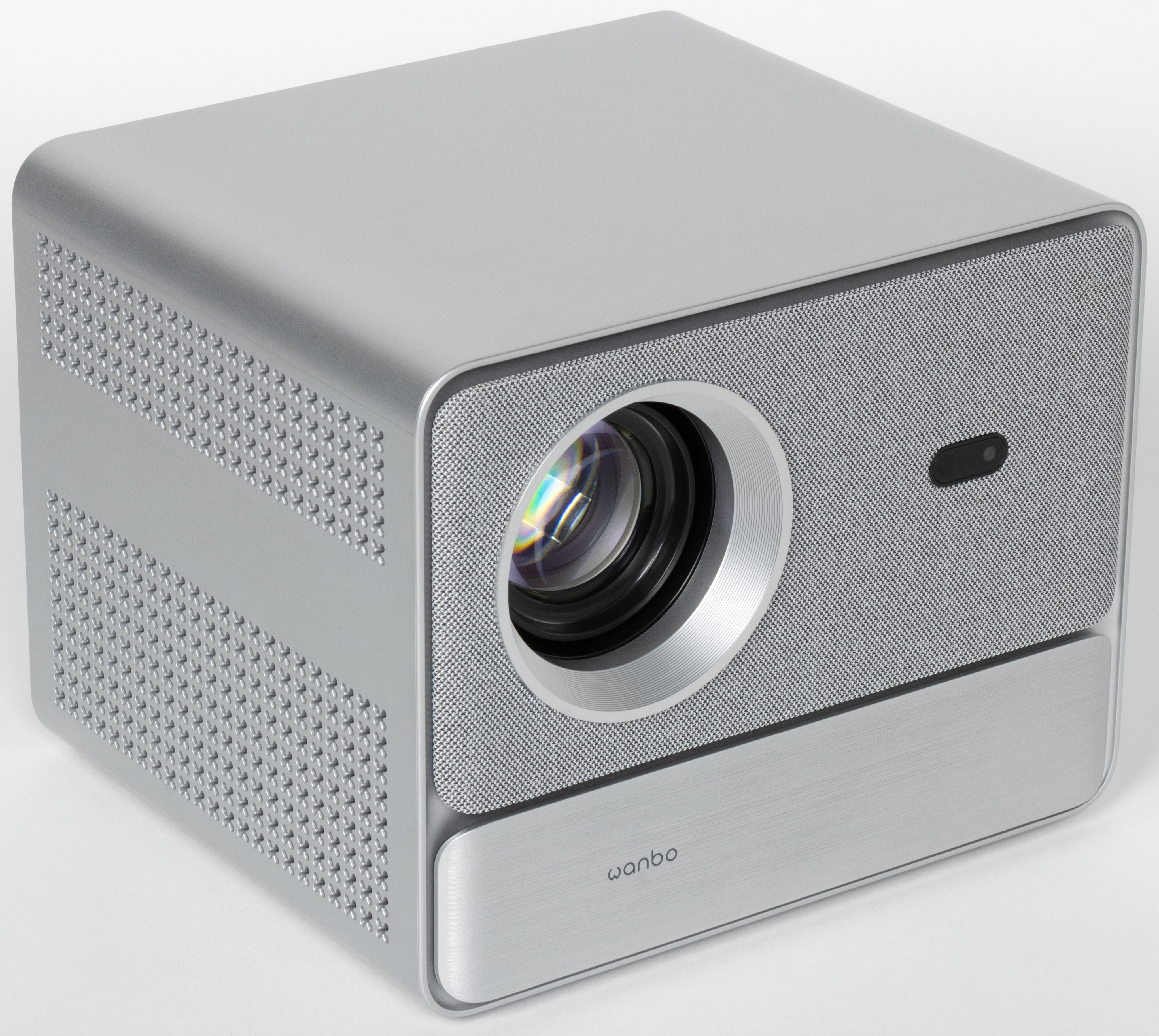

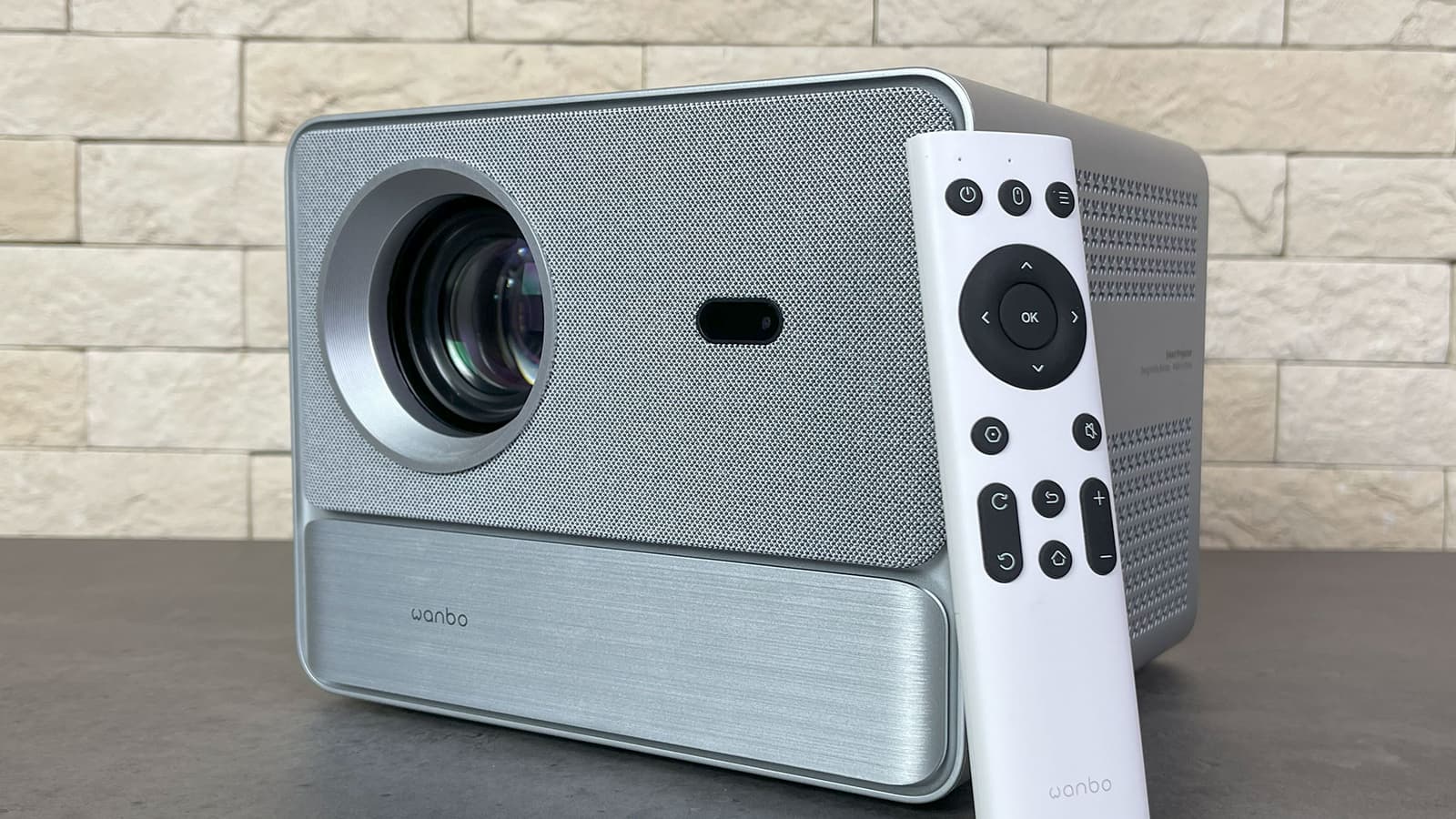

Дизайн типичен для некороткофокусных проекторов со встроенной акустической системой: это небольшой кубик.

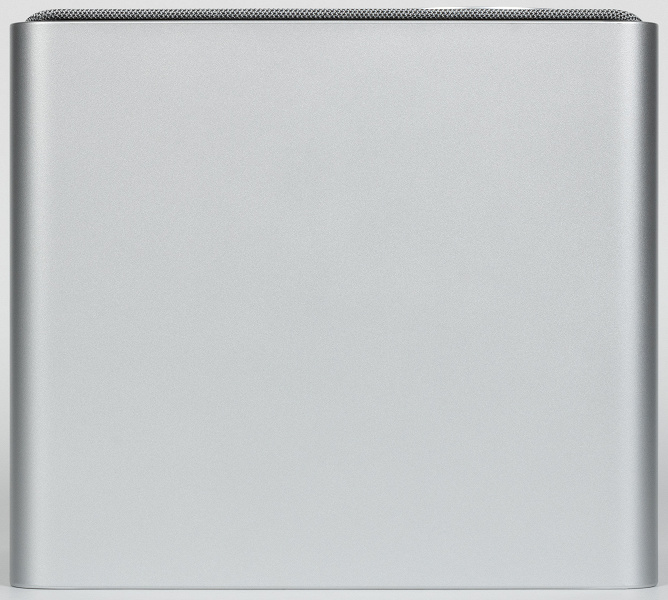

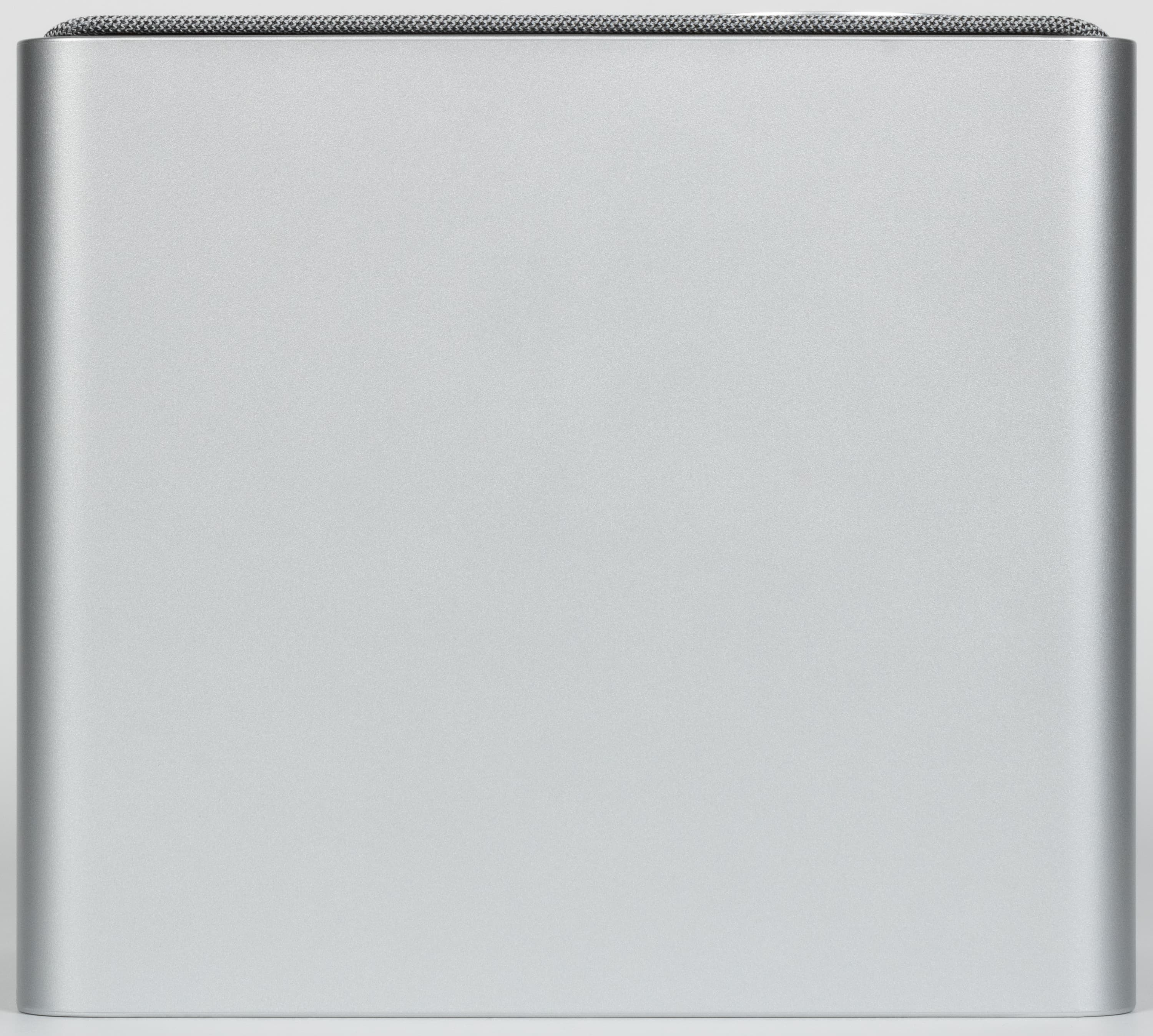

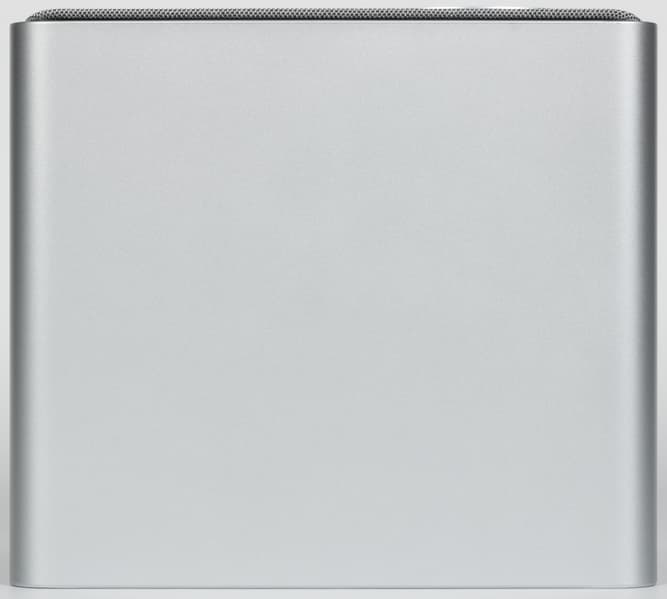

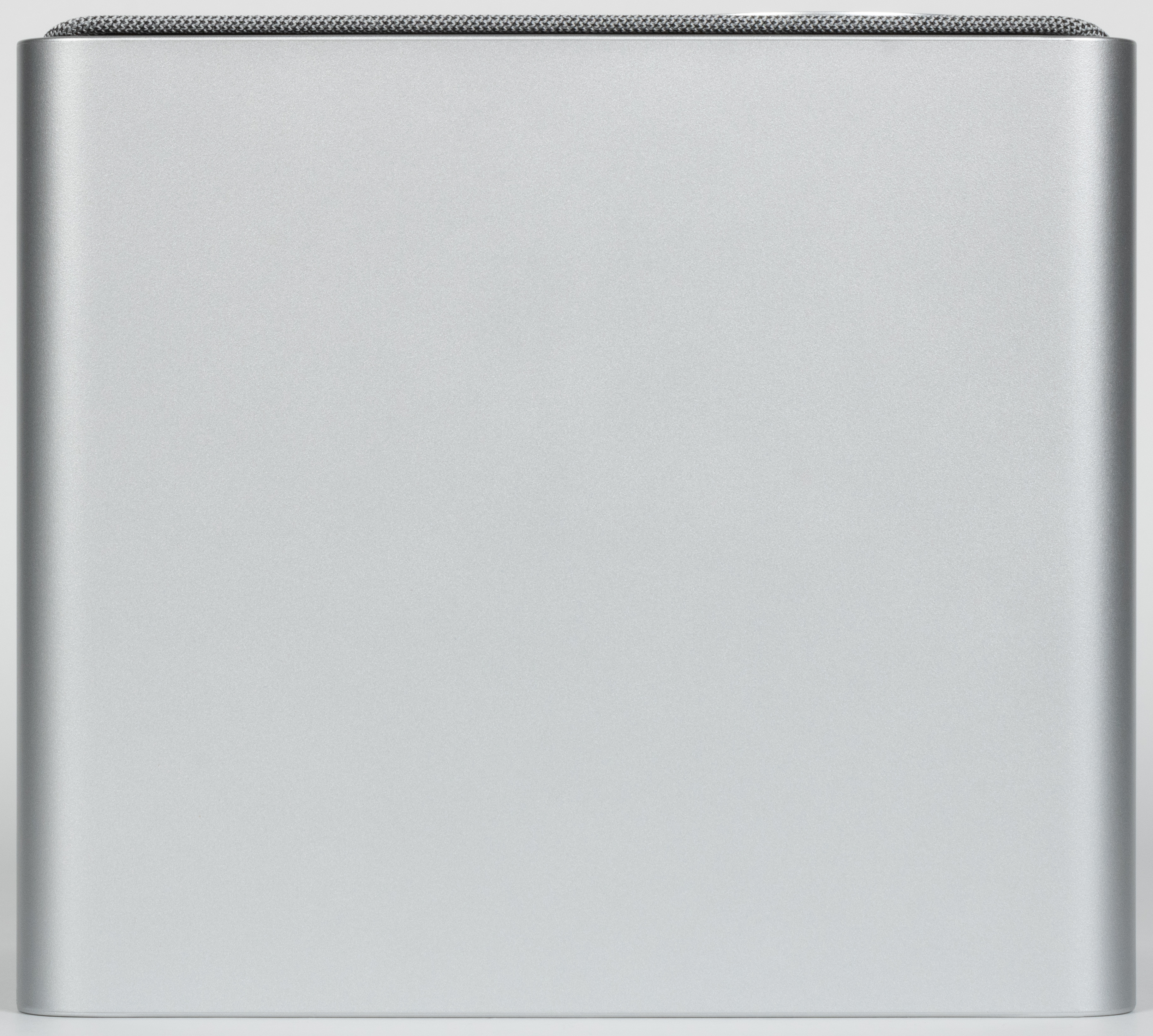

Корпус этого проектора изготовлен из пластика с серебристой или серой матовой поверхностью. На верхней плоскости ничего нет.

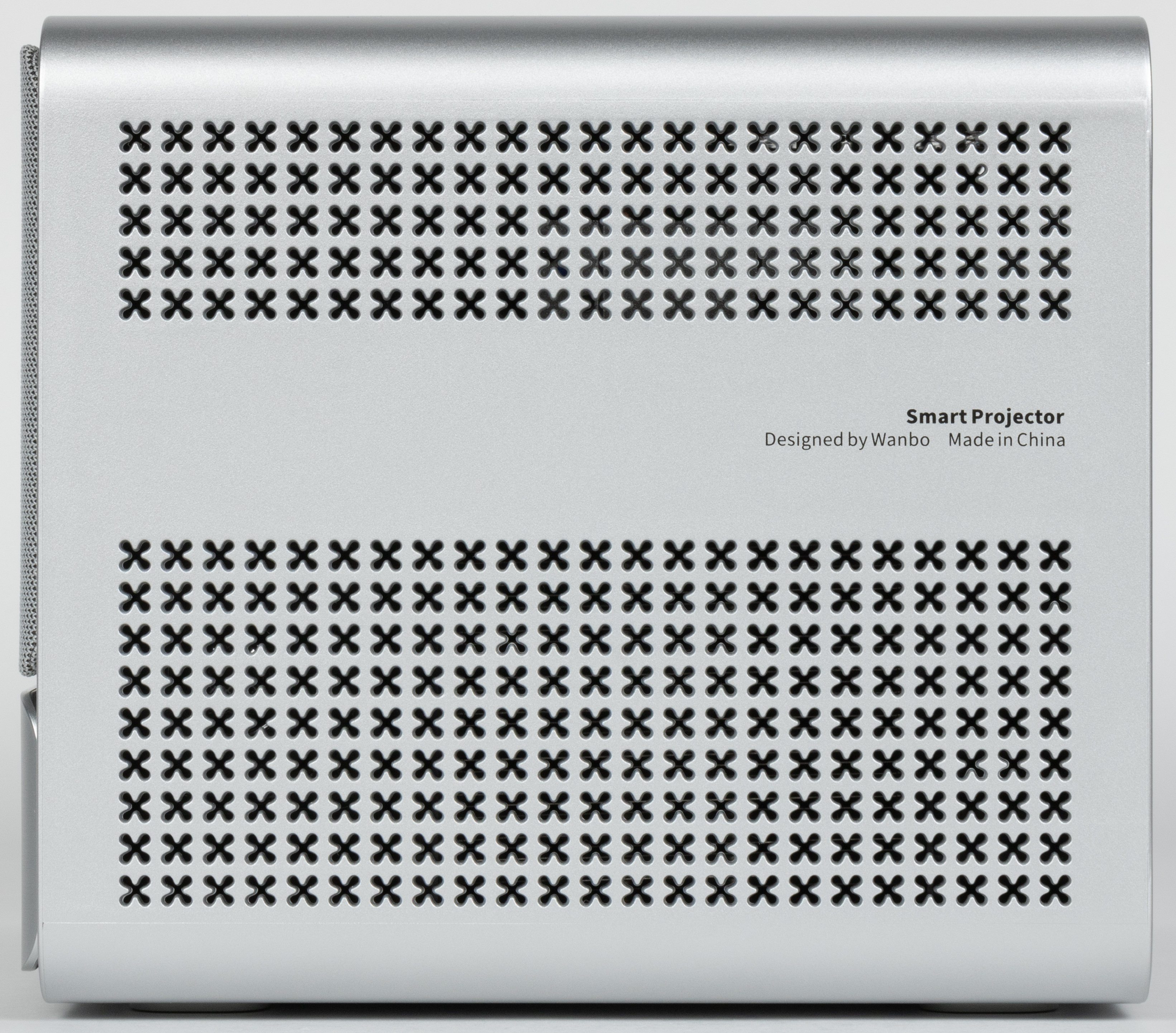

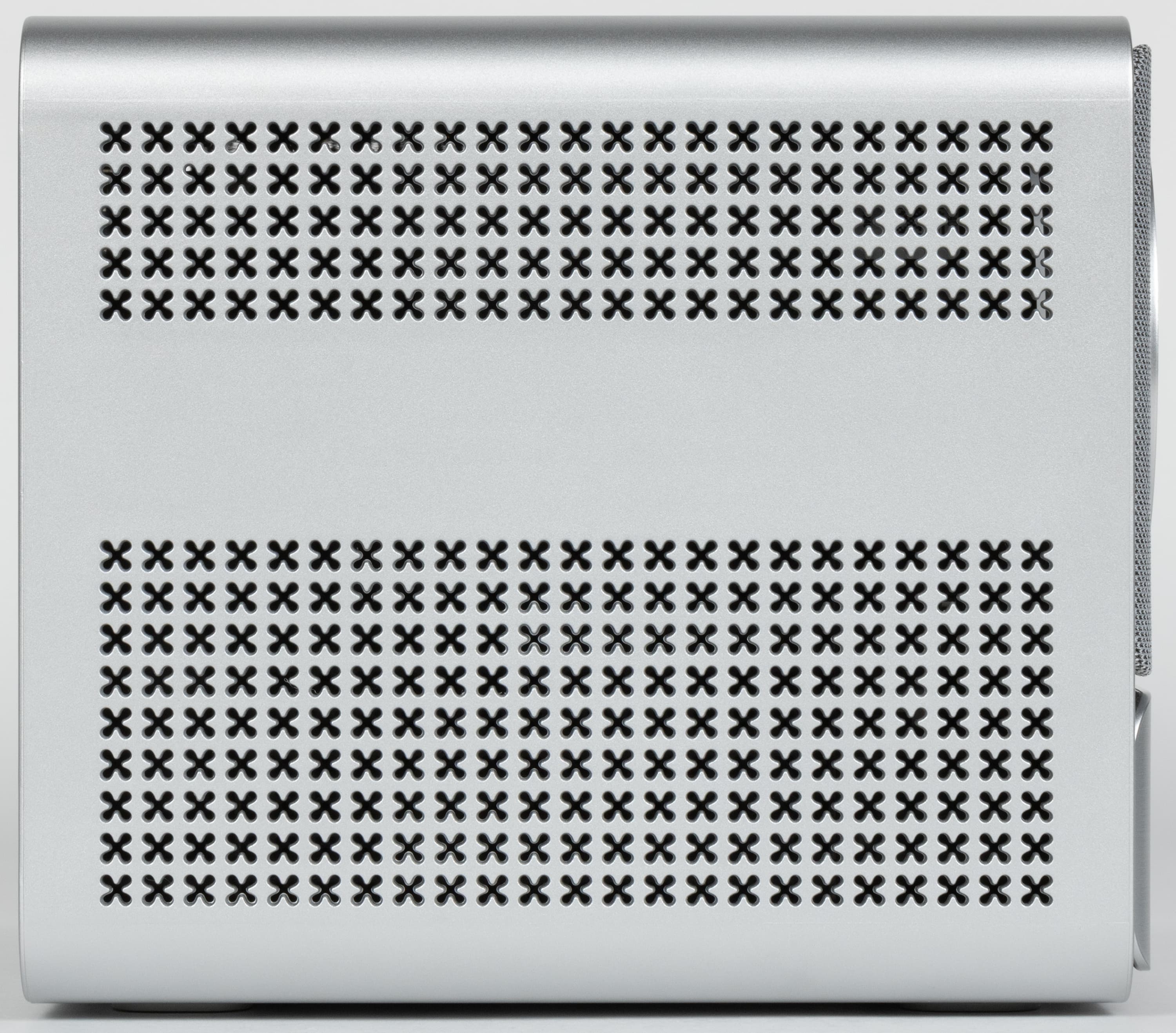

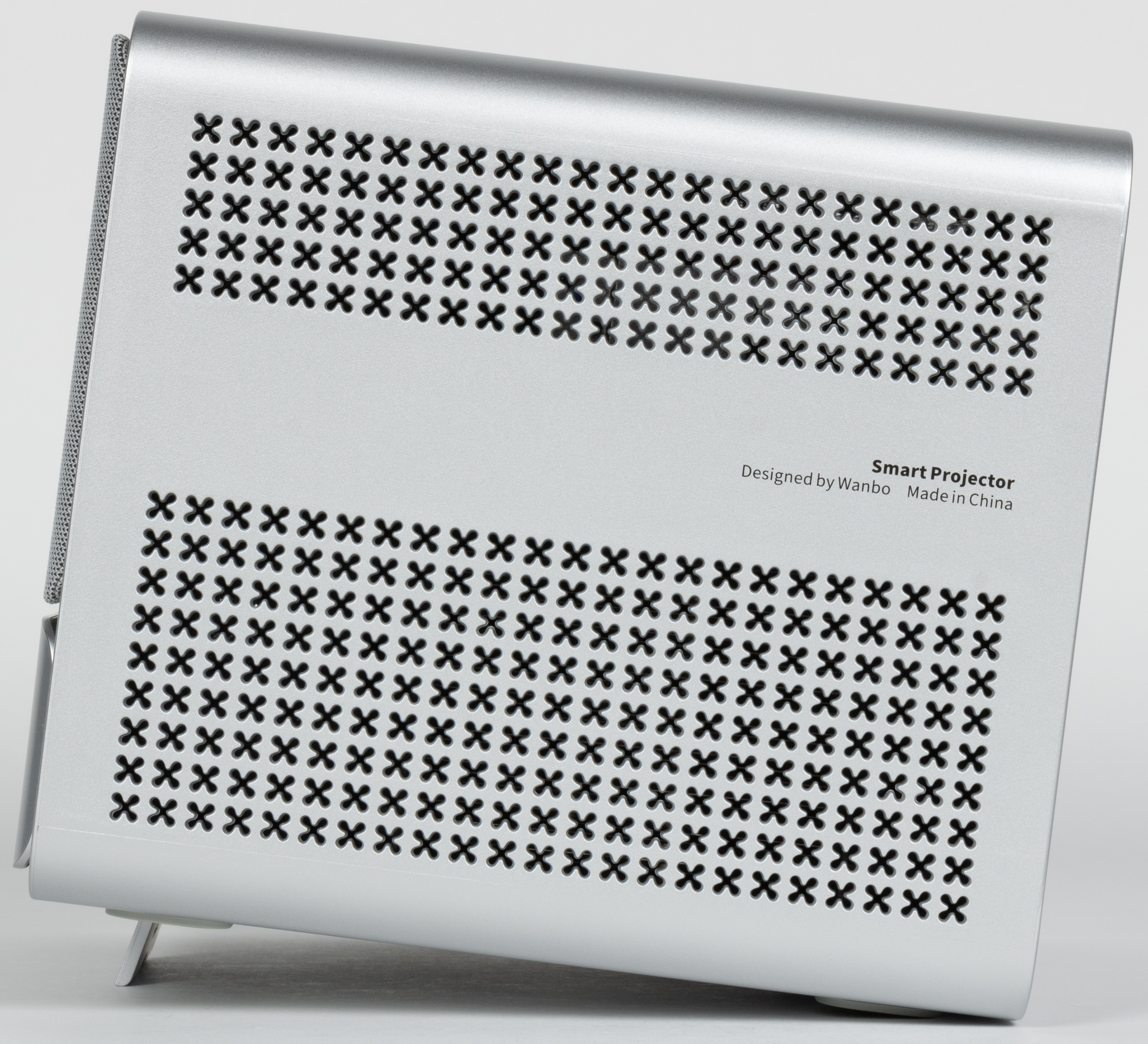

Вентиляционные решетки находятся на боковых поверхностях. Через правую решетку (если смотреть на экран) воздух забирается, а через левую выдувается нагретый воздух. За левой решеткой расположен сдвоенный громкоговоритель. Такое его расположение автоматически означает отсутствие стереофонического эффекта.

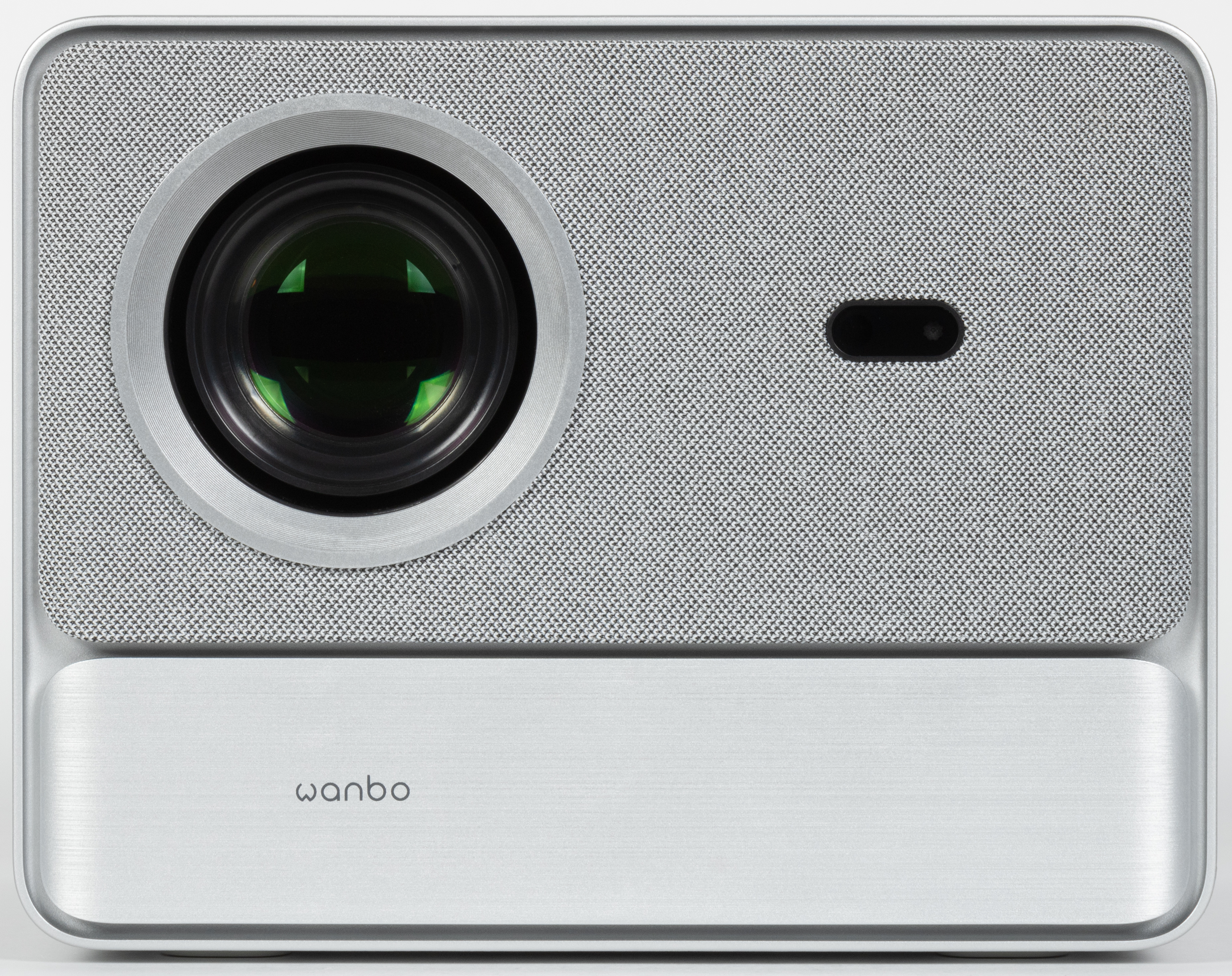

Спереди есть две декоративные накладки. Верхняя с тканевой обтяжкой обрамляет нишу объектива, а на нижней есть логотип производителя. Тонированная вставка сбоку от объектива прикрывает ИК-приемник и глазок видеокамеры, с помощью которой выполняется автоматическая фокусировка и коррекция геометрии проекции.

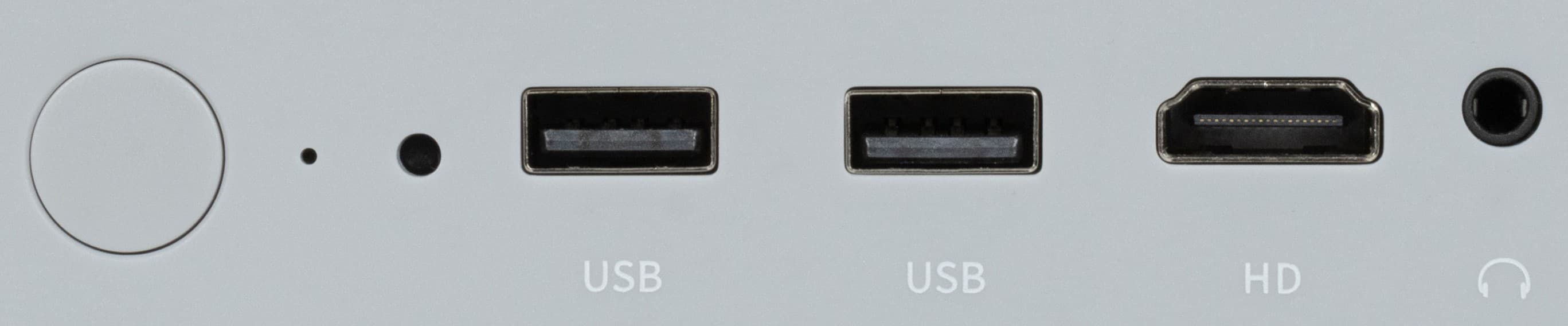

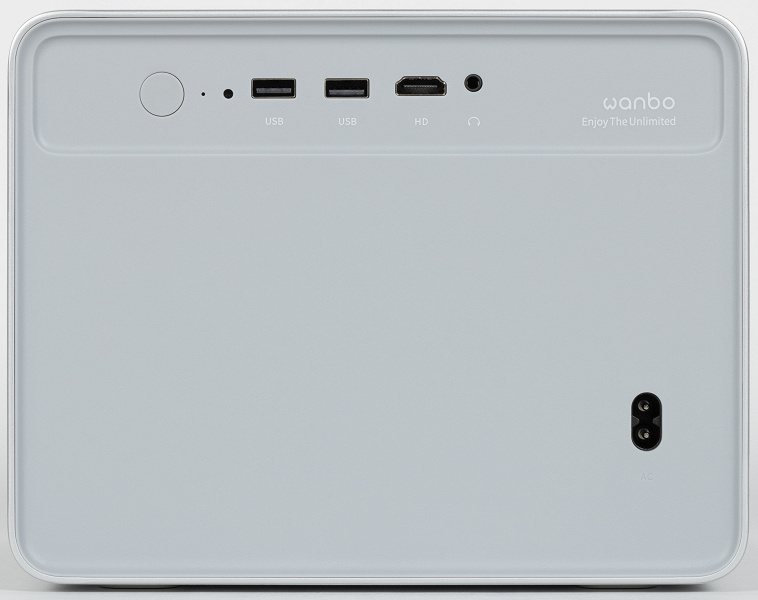

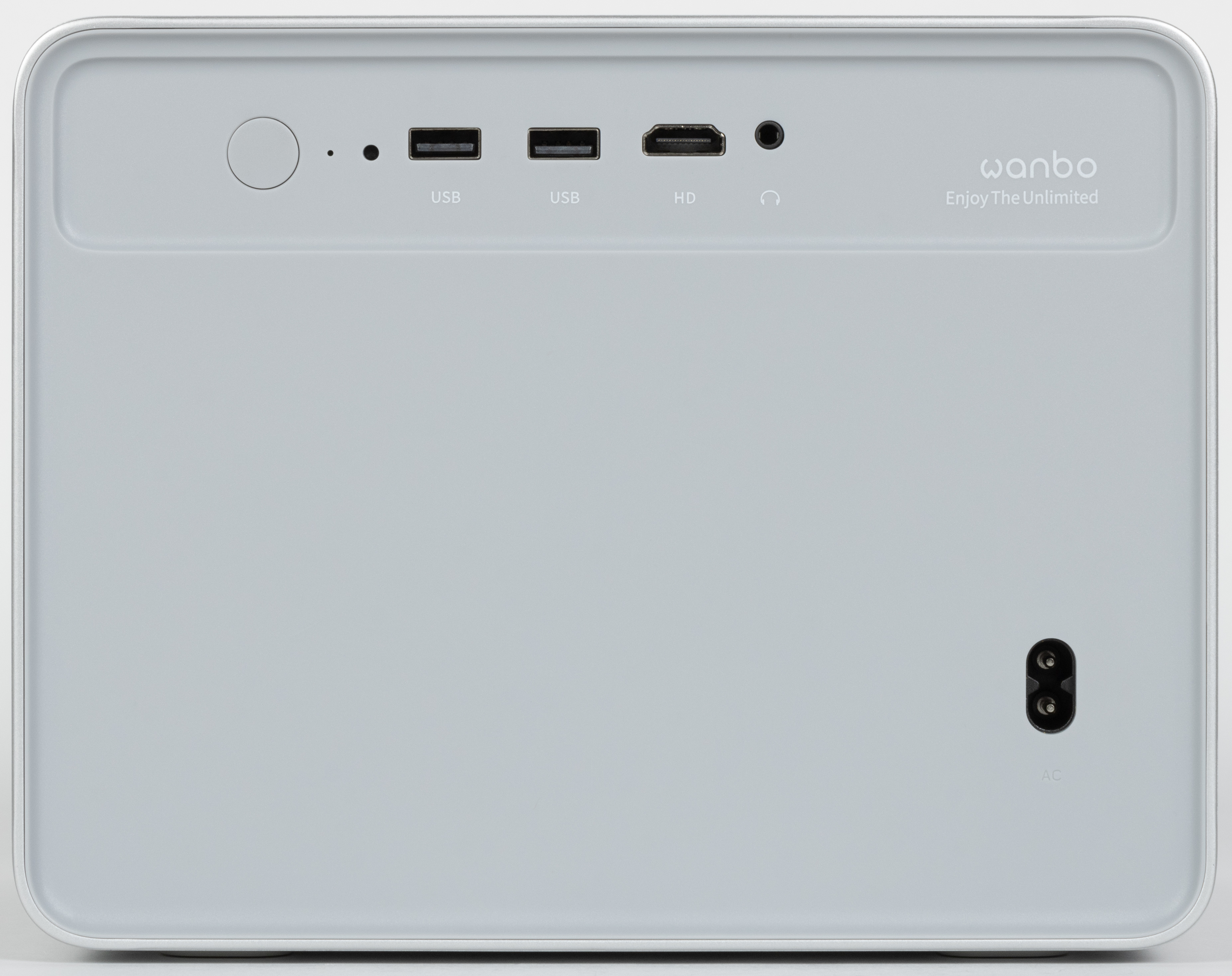

На задней панели в неглубокой нише расположены кнопка питания, индикатор состояния (светится красным в режиме ожидания и синим при работе), ИК-приемник (еще по одному ИК-приемнику, видимо, есть за боковыми решетками) и интерфейсные разъемы, а в нижней правой части есть разъем питания.

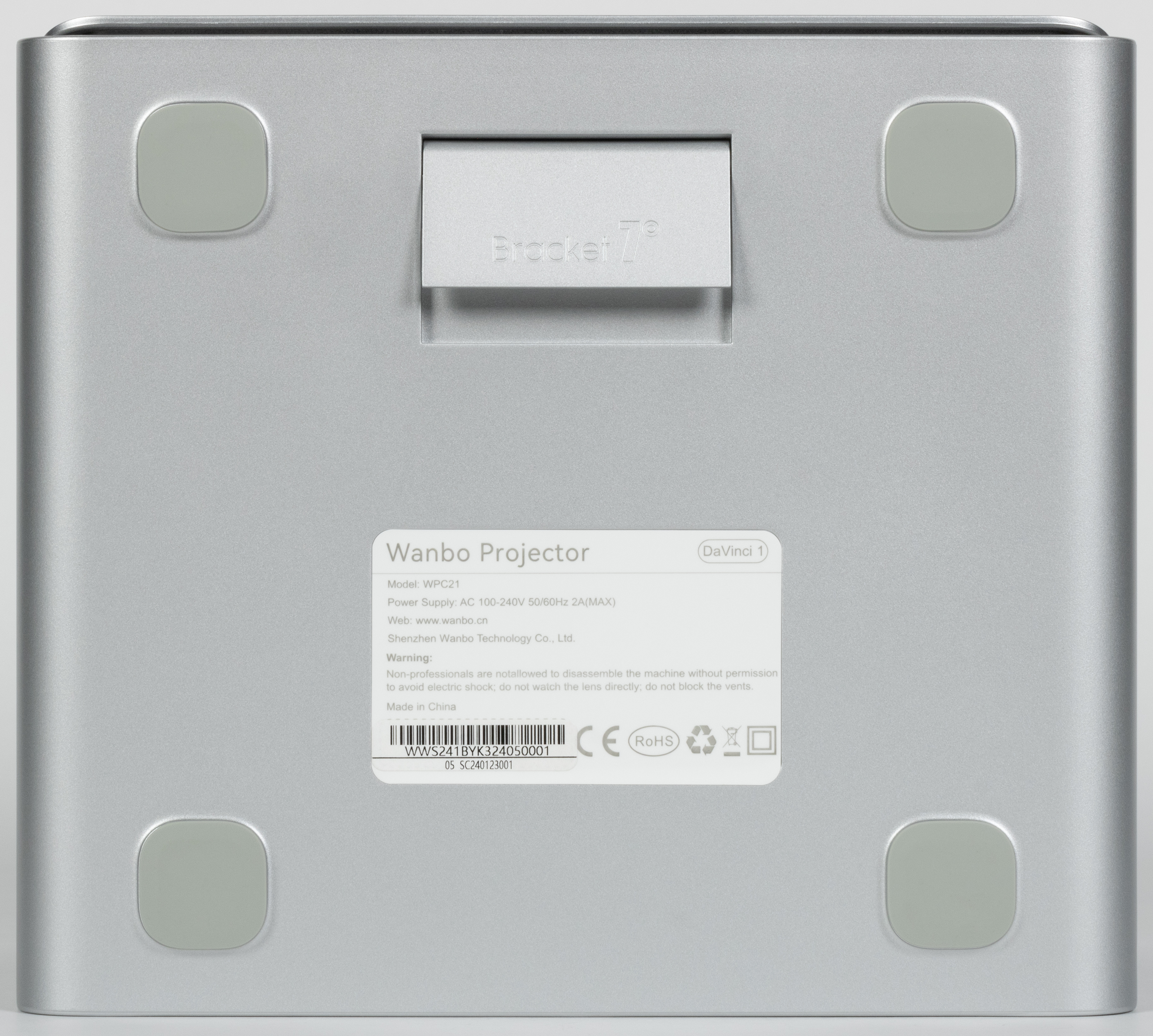

На днище находятся ножки с резиновыми накладками и откидная ножка. Резиновые накладки закрывают резьбовые отверстия, предназначенные для закрепления проектора на потолочном кронштейне.

Откидная ножка позволяет приподнять переднюю часть проектора на фиксированную высоту, обеспечив наклон в 7 градусов, судя по надписи на самой ножке.

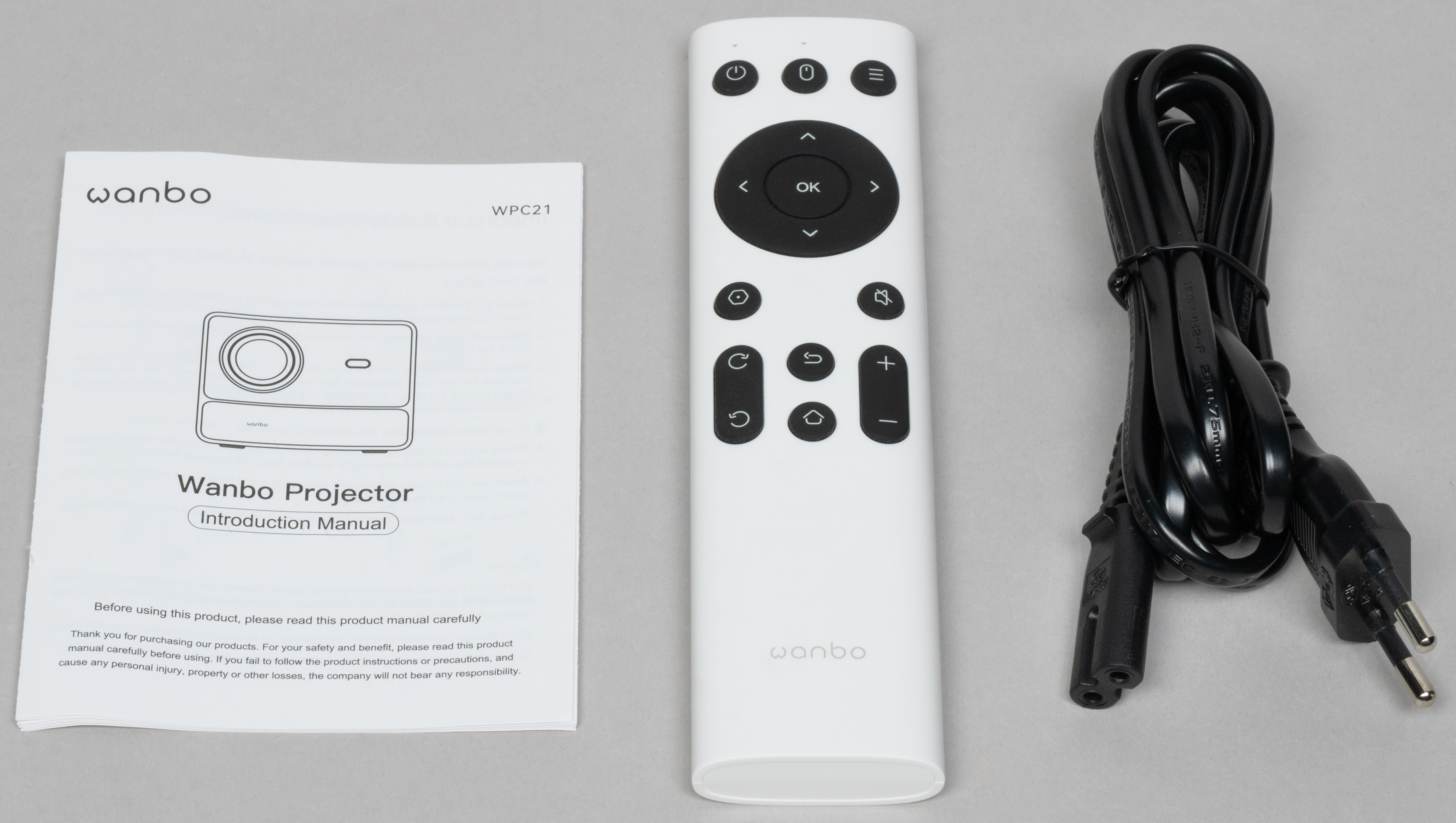

В комплект поставки входят краткое руководство пользователя на английском языке, небольшой пульт ДУ (с элементами питания) и сетевой кабель питания.

Упакован проектор в белую коробку с лаконичным оформлением и с хорошей защитой проектора и аксессуаров.

Коммутация

Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора. Разъемы размещены достаточно свободно. Дополнительно к ARC (не проверяли) звук на внешнее устройство можно передавать по Bluetooth. Для проверки мы успешно подключились к нашей тестовой беспроводной колонке Sven PS-200BL. Сам проектор наоборот можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth, например, к смартфону или планшету, при этом на проекторе выключается источник света, чтобы зря не расходовать его ресурс. Заявлена поддержка управления по HDMI — функция HDMI CEC.

Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологиям Miracast и Airplay (последнее не проверялось). В принципе, в случае достаточно производительного устройства можно получить удовлетворительный по качеству вывод видео. Например, при подключении к планшету Xiaomi Mi Pad 4 удалось получить вывод 30 кадр/с для файла в разрешении Full HD.

Пульт и другие способы управления

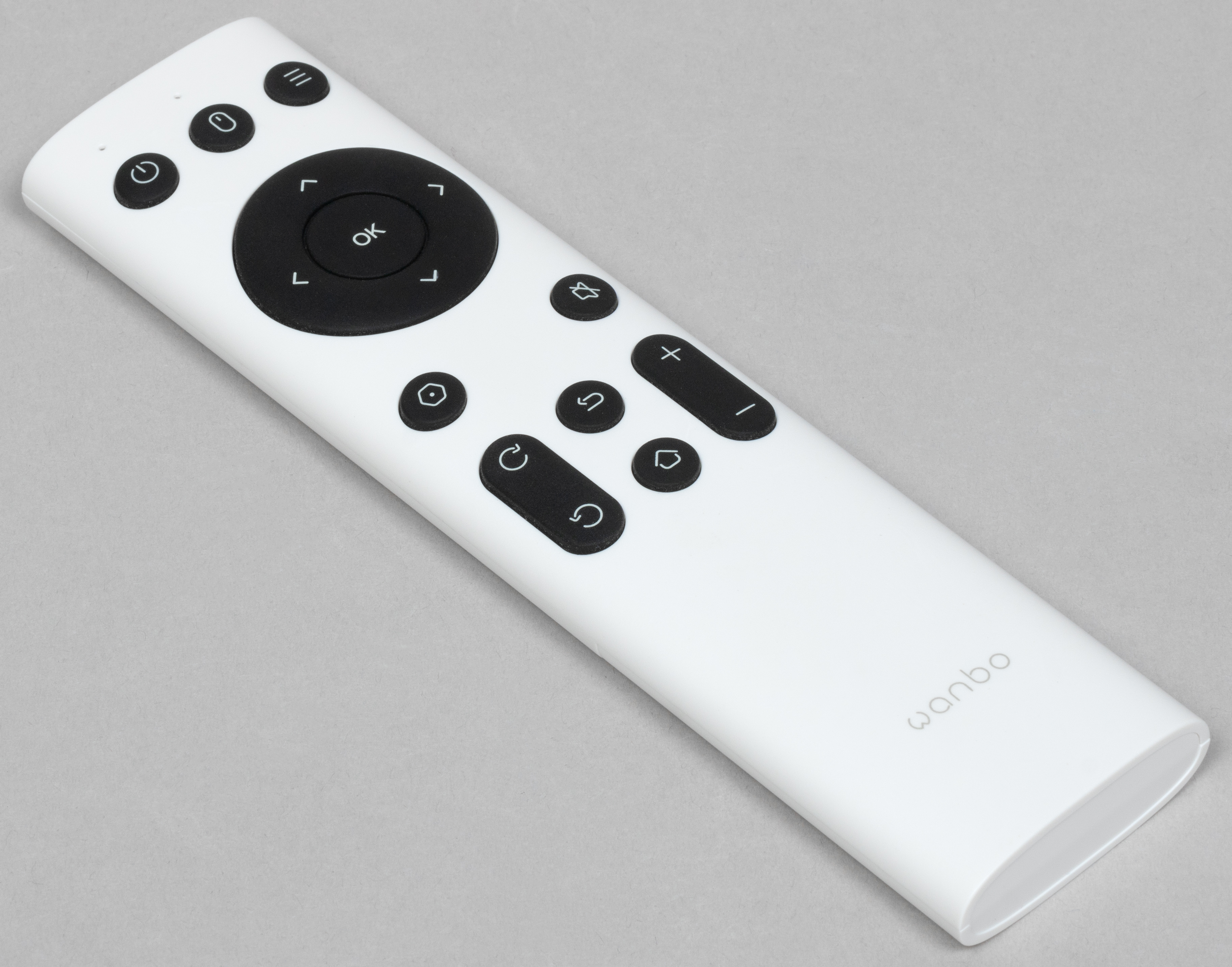

Пульт небольшой и легкий (159×40×14 мм, а с элементами питания он весит 71 г). Корпус пульта изготовлен из белого пластика с матовой поверхностью. В переднем торце есть вставка из тонированного пластика.

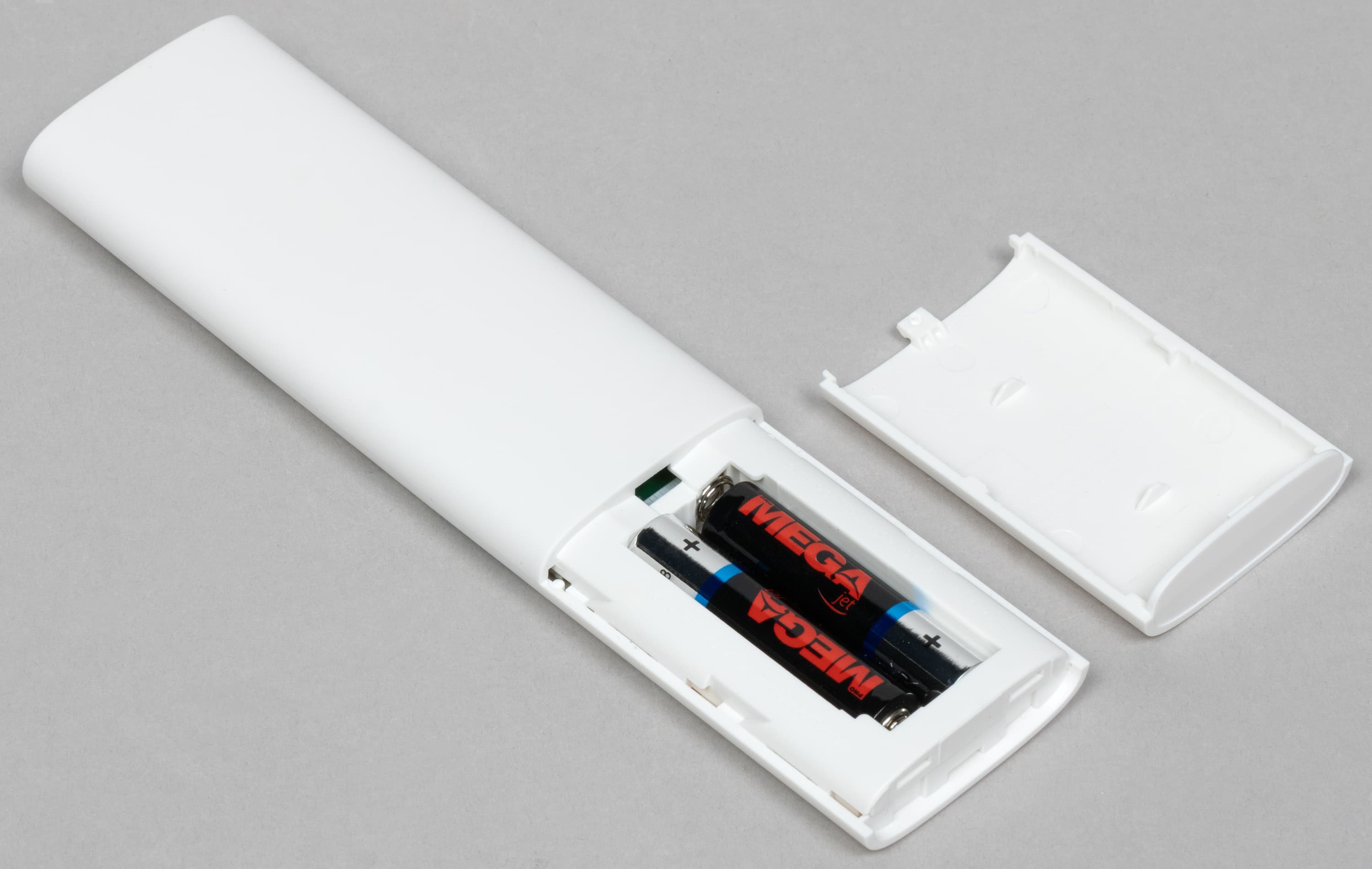

Источниками питания служат два элемента типа ААА.

Обозначения кнопок контрастные и достаточно крупные. Пульт гибридный, он может работать как по ИК, так и по Bluetooth. По ИК пульт работает до сопряжения с проектором или тогда, когда проектор находится в режиме ожидания. Во всех остальных случаях ИК-передатчик не работает, и команды передаются по Bluetooth. В передней части пульта есть индикатор (мигает красным при передаче команд). Есть упрощенная функция координатного ввода — после нажатия на кнопку с изображением мышки ее курсор можно передвигать курсорными кнопками пульта, а центральная кнопка отвечает за нажатие на левую кнопку мыши. Также никто не мешает подключить к проектору настоящие клавиатуру и мышь (по USB или по Bluetooth, впрочем, наша клавиатура по Bluetooth так и не подключилась). Поддерживается прокрутка колесиком. Нажатие на правую кнопку мыши соответствует отмене действия или возврату назад. Задержка перемещения курсора мыши относительно движения самой мышью небольшая. Нужно отметить, что в целом штатный интерфейс самого проектора хорошо оптимизирован для использования только курсорных кнопок комплектного пульта ДУ.

Кроме того, проектором можно управлять посредством мобильного устройства с помощью приложения EShare. Его можно загрузить по локальной сети с микросайта проектора. Кроме собственно управления, функциональность этой программы позволяет выводить на экран мобильного устройства то, что выводит проектор, наоборот, отображать со звуком то, что показывается на мобильном устройстве, выводить на проектор изображение с камеры мобильного устройства и воспроизводить/отображать мультимедийные файлы и документы, находящиеся на мобильном устройстве, на проекторе.

Система и интерфейс

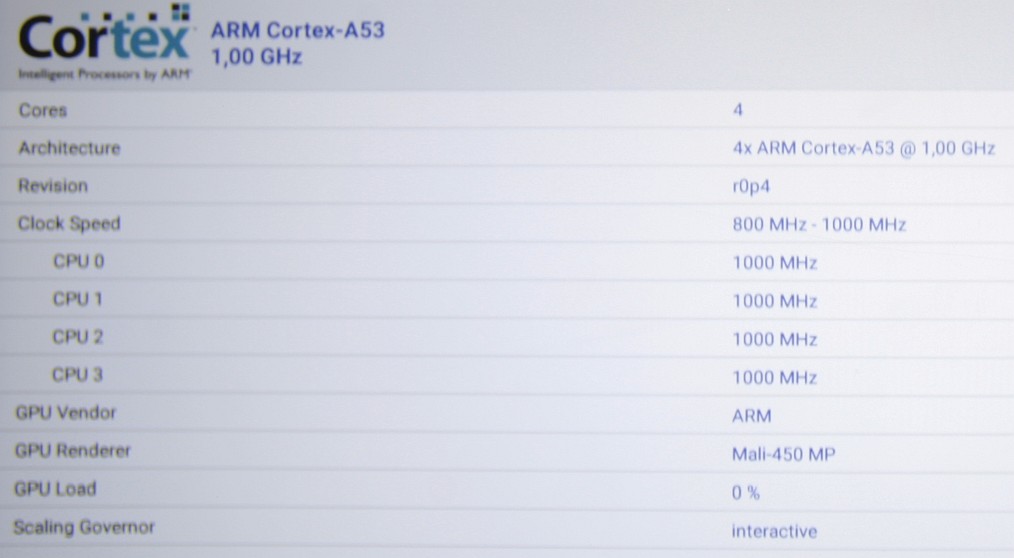

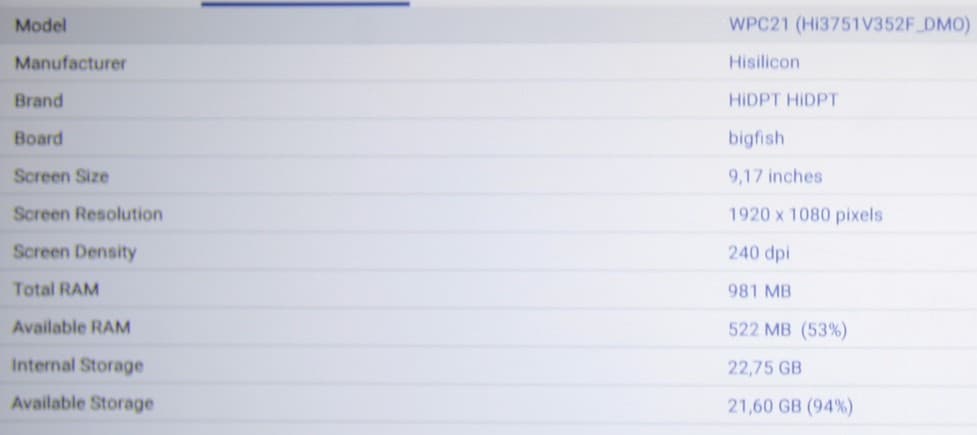

Программной платформой для этого проектора служит операционная система Wanbo OS, основанная на Android версии 9.0. Конфигурацию аппаратной части поясняют данные программы CPU-Z:

Отметим, что признаков наличия 2 ГБ ОЗУ мы не обнаружили, есть только 1 ГБ.

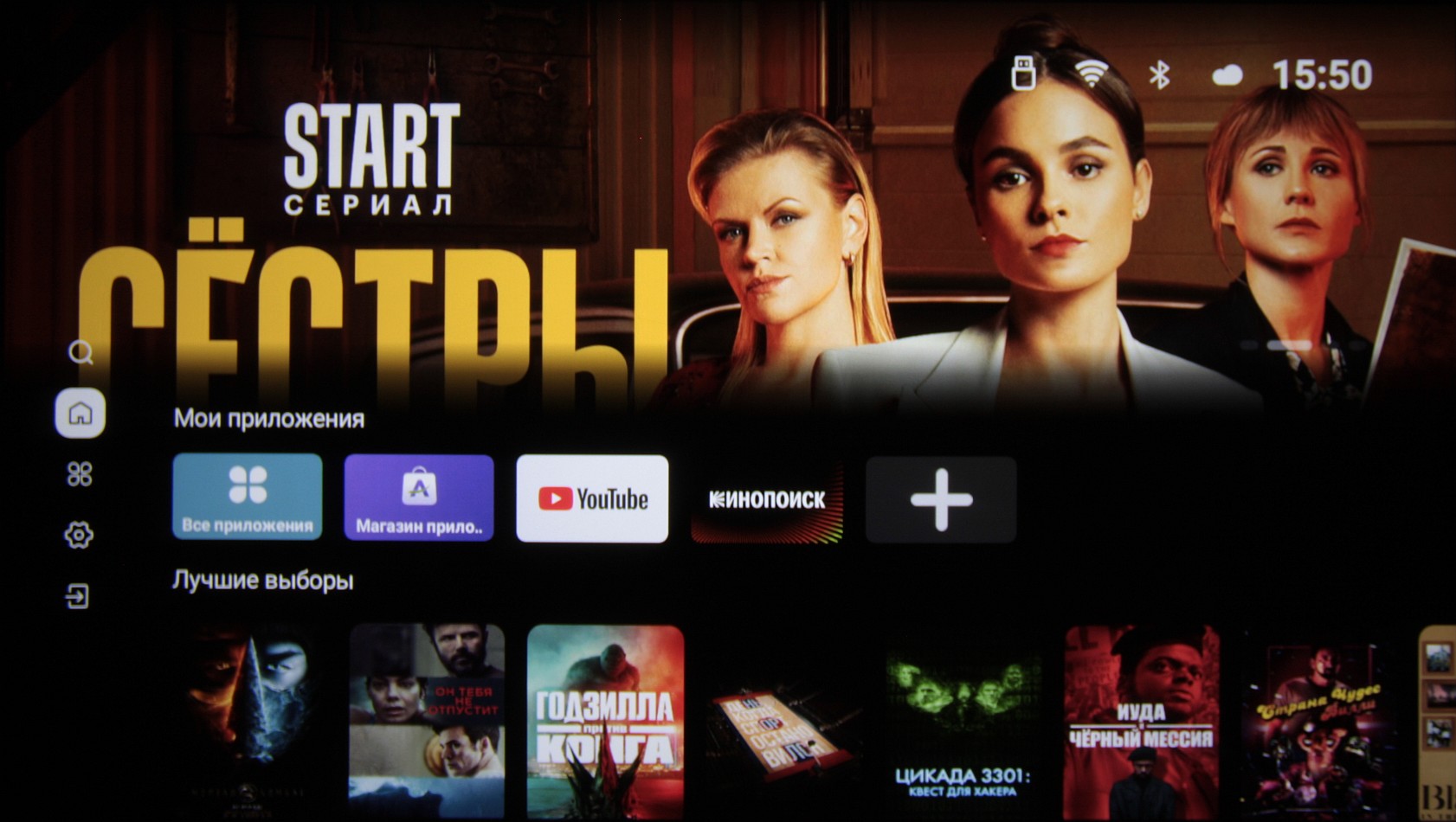

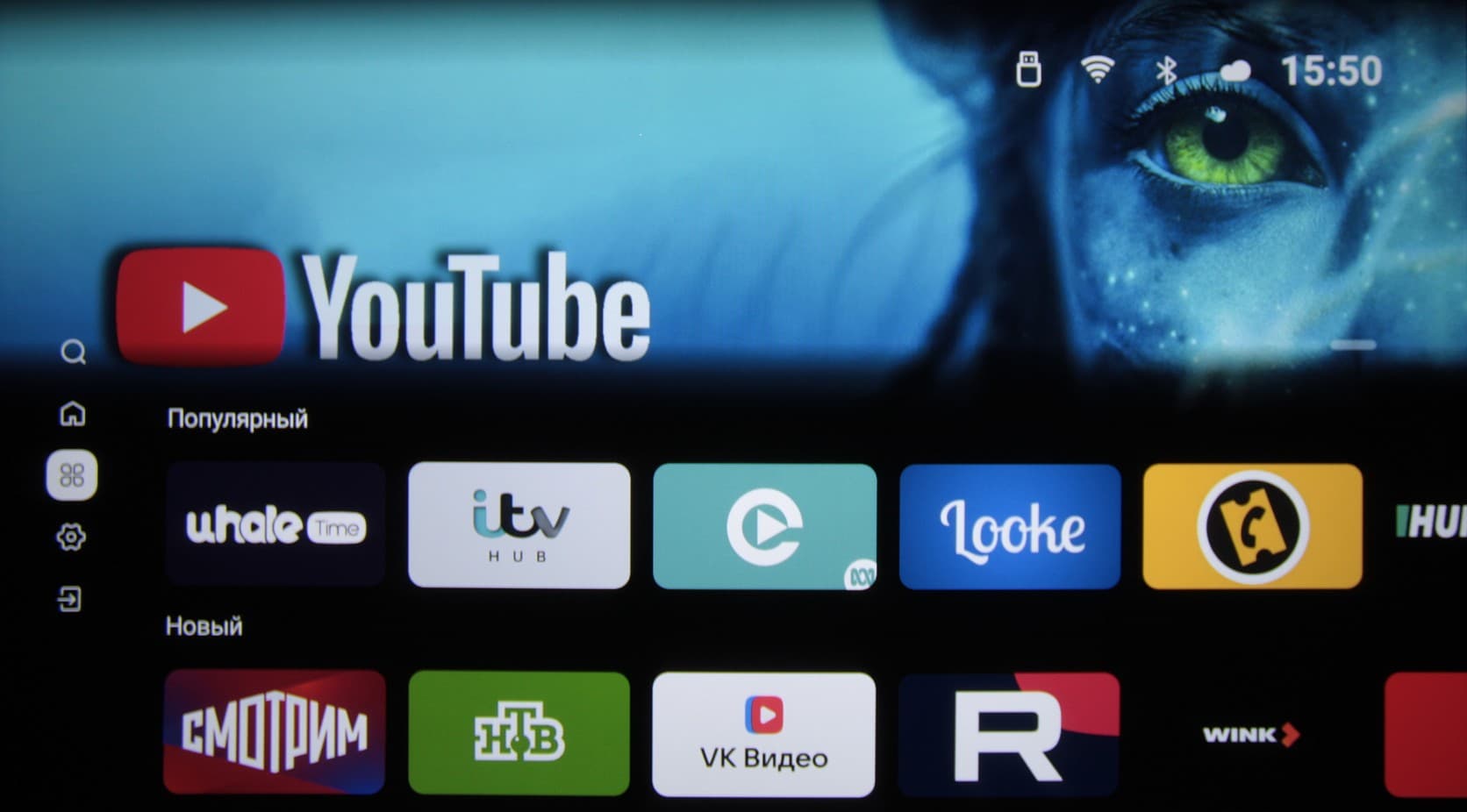

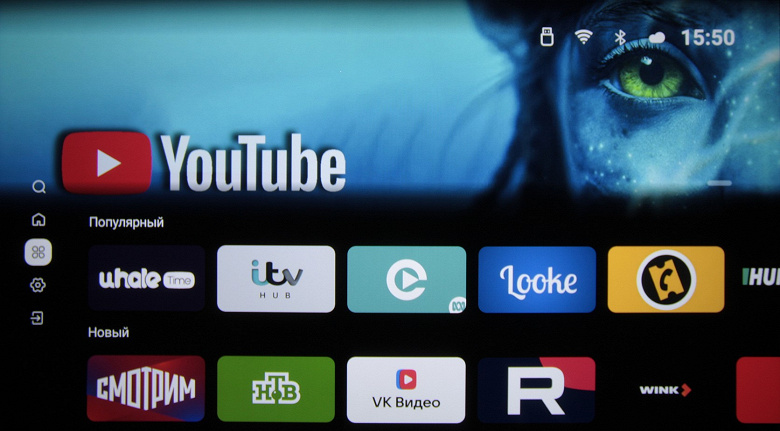

Интерфейс переведен на русский язык, качество перевода ужасным не назовешь. Отметим, что в целом ни к стабильности работы, ни к отзывчивости оболочки у нас особых претензий не возникло. Домашняя страница представляет собой несколько горизонтальных лент с плитками избранных установленных приложений и рекомендуемого контента, сгруппированного по категориям. Верхнюю половину экрана занимает фоновое рекламное изображение. В верхней правой части страницы есть значки-кнопки вызова файлового браузера (просмотр встроенной памяти и внешних накопителей), меню настроек подключения к сети, настроек Bluetooth, вывода страницы с прогнозом погоды и часы. Слева столбиком расположены значки текстового поиска, перехода на домашнюю страницу, на страницу с рекомендованными к установке программами, вызова меню с настройками и выбора источника (HDMI или файловый браузер).

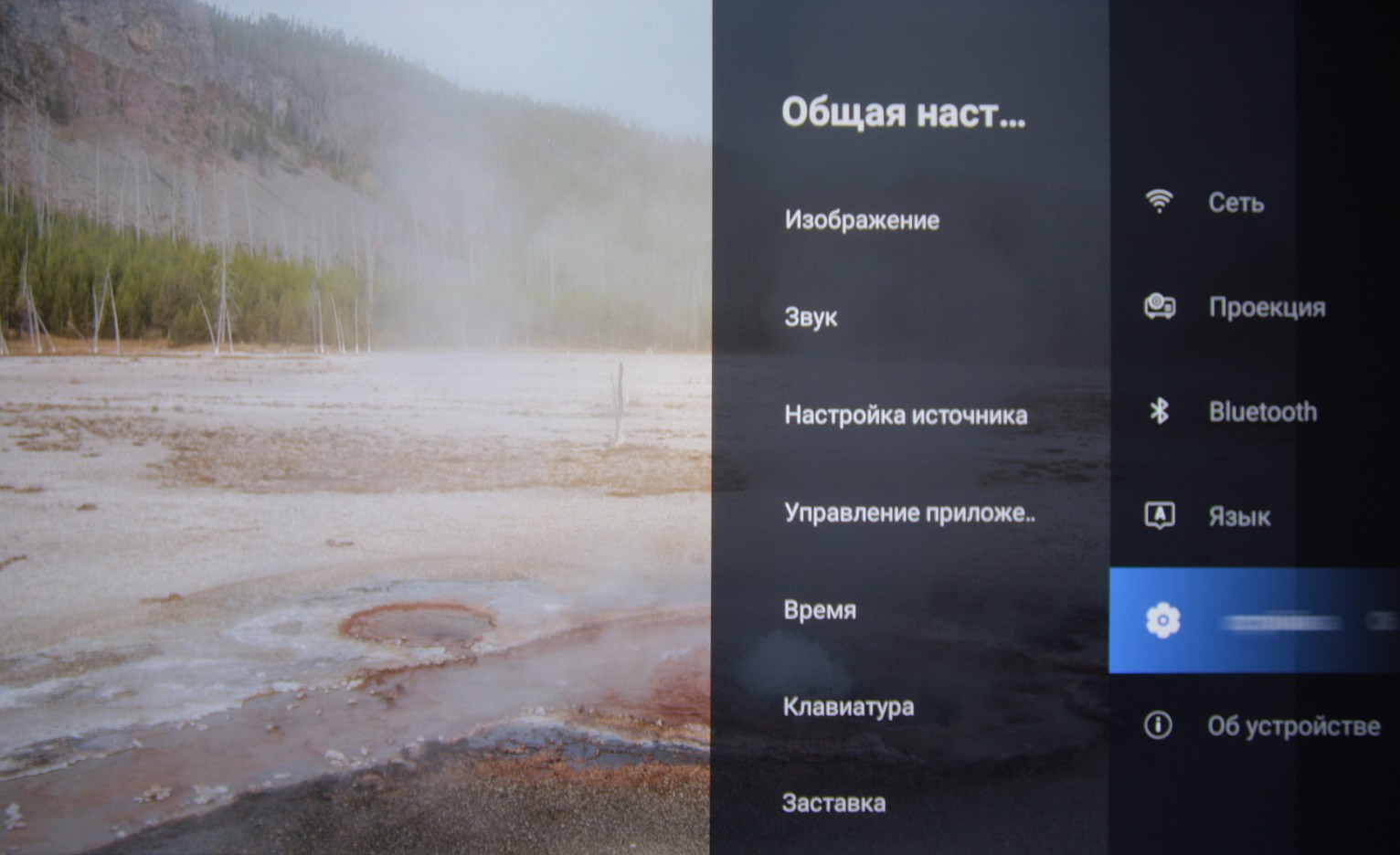

Меню с настройками проектора можно вызвать, нажав на кнопку с шестеренкой на пульте ДУ. Настроек относительно немного.

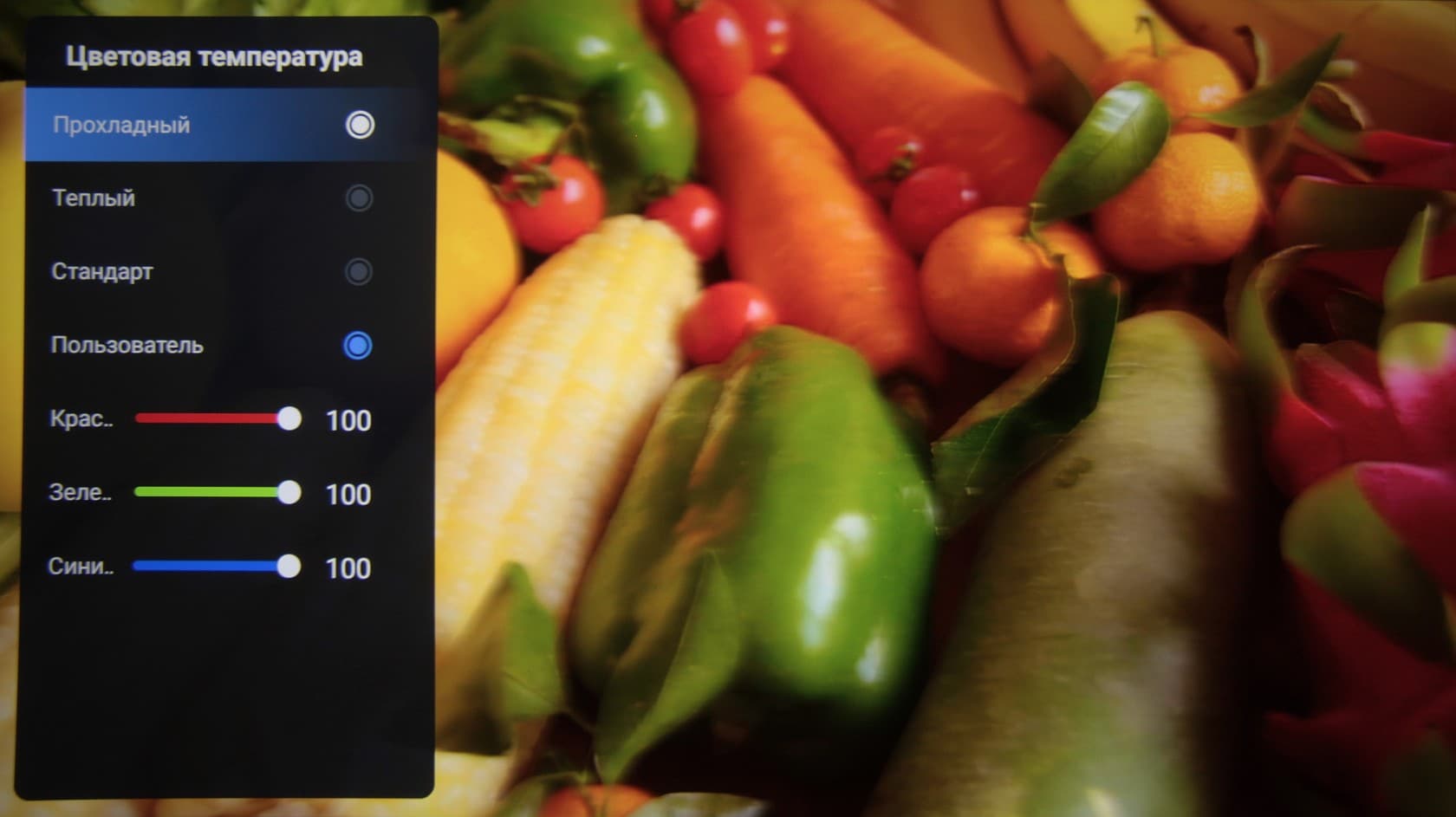

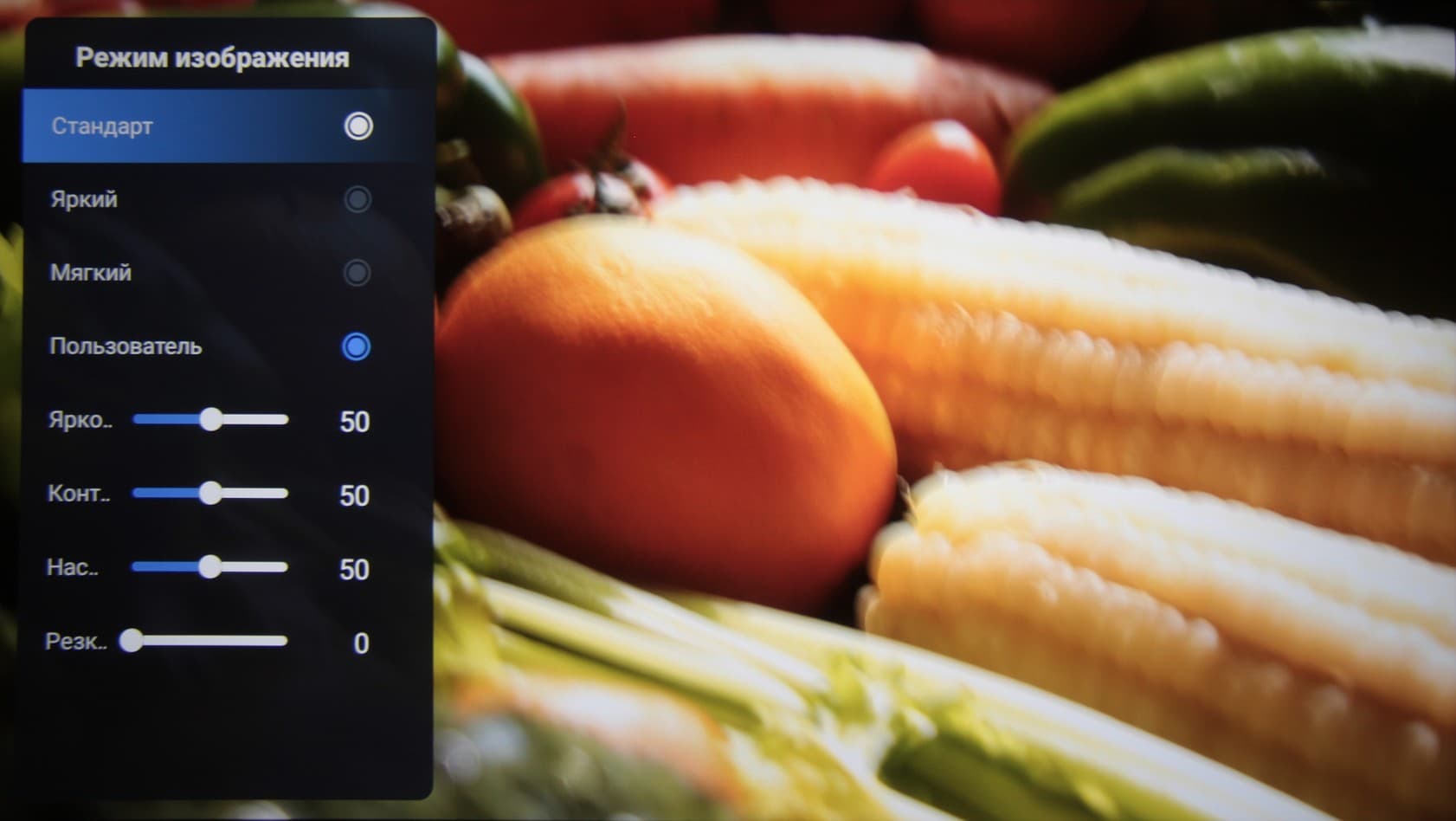

Настройки изображения применяются только для контента, который выводится с помощью программ, установленных на проекторе, поэтому видео, полученное по HDMI, выводится как есть. Неудобно то, что при настройке картинки принудительно выводится предустановленное фоновое изображение. Вот очень неудобно.

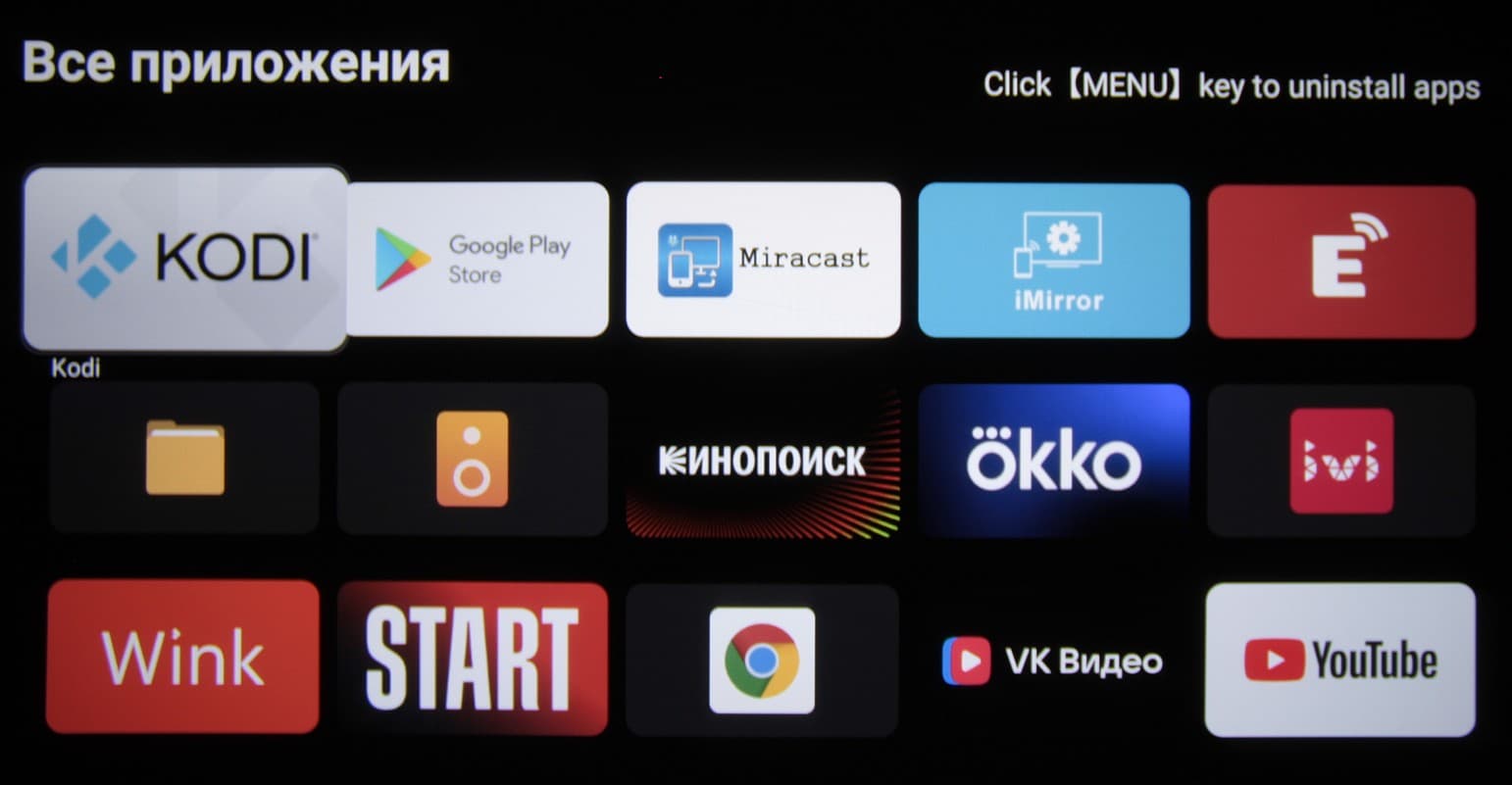

Наоборот удобно, что отдельная кнопка на пульте выводит контекстное меню с настройками текущего приложения. Набор предустановленных приложений не очень богат.

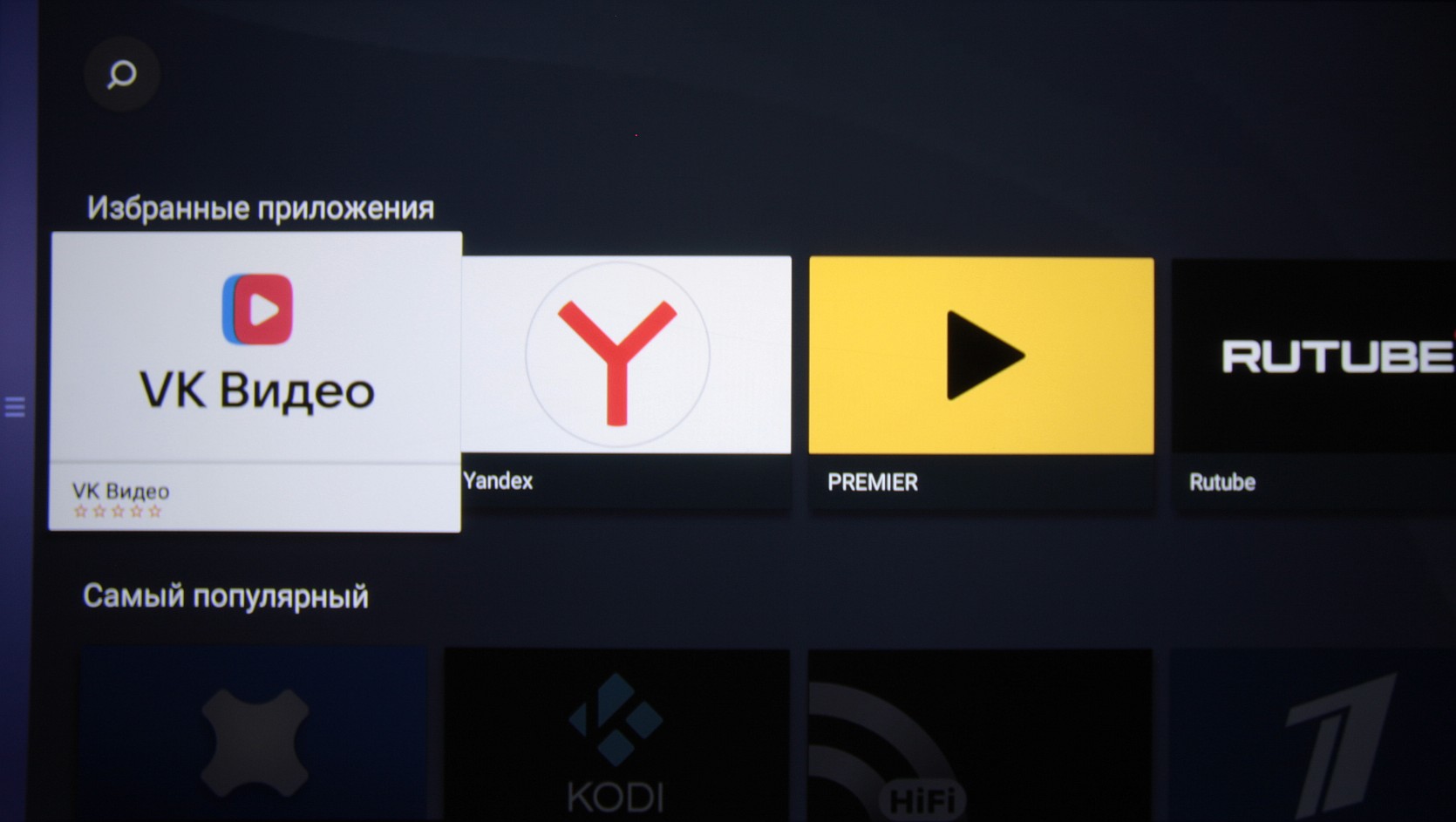

Есть какой-то фирменный магазин приложений, в котором их немного и часто приложения представлены очень старыми версиями.

Однако, в большинстве случаев можно установить программы из файлов APK, и ими можно будет нормально пользоваться.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. При крайней необходимости уменьшения области проекции можно воспользоваться функцией цифрового уменьшения изображения. Объектив оснащен электромеханическим приводом фокусировки. Есть функция автоматической фокусировки, вызывается она из меню или срабатывает автоматически при включении и/или при перемещении проектора (в зависимости от того, как настроил пользователь). Проектор выводит специальную миру и фронтальной камерой отслеживает ее четкость. Результат отличный, но только в центре экрана, по краям изображение оказывается заметно размытым. Это можно подправить вручную с пульта кнопкой-качалкой, и добиться в итоге приемлемого компромисса. Отметим, что шаг ручной регулировки фокуса нам показался великоватым. Проекция направлена точно по центру — центр изображения находится на оси объектива. С практической точки зрения это неудобно, так как без использования цифровой коррекции и для обеспечения максимальной четкости проектор придется устанавливать выше нижней границы экрана. В числах: при проекции с расстояния 160 см (от переднего края проектора до плоскости экрана) размеры области отображения примерно 127 см на 71,5 см.

Также есть функция ручной и автоматической (при помощи все той же видеокамеры) цифровой коррекции вертикальных и горизонтальных трапецеидальных искажений (±30°). Кроме того в автоматическом режиме может выполняться обход препятствия — картинка уменьшится и сдвинется так, чтобы в области проекции не было тени от мешающего предмета, — и подстройка под размер экрана. Разумеется, применение любой цифровой коррекции ухудшает качество изображения.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Встроенный мультимедийный плеер

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента, например, при использовании программы VLC for Android, также могут быть серверы UPnP (DLNA) и SMB. Были опробованы жесткие диски, внешние SSD и обычные флешки. Два протестированных жестких диска без проблем работали непосредственно от USB-порта на проекторе. Отметим, что проектор поддерживает чтение USB-накопителей с файловыми системами FAT32, NTFS и exFAT, а с кириллическими названиями файлов и папок не было никаких проблем.

Нет особого смысла тестировать воспроизведение графических и аудиофайлов с помощью встроенного плеера, так как обязательно найдется сторонняя программа, которая с этим справится хорошо и как удобно пользователю. Поэтому мы ограничились только проверкой поддержки аппаратного декодирования аудио- и видеопотоков.

Тестирование воспроизведения видеофайлов проводилось в основном с помощью плеера MX Player. Поддерживается аппаратное декодирование звуковых дорожек как минимум в форматах (и их разновидностях) AAC, AC3, Dolby Atmos, DTS, MP2, MP3, OGG, PCM и WMA. Большинство из опробованных современных файлов высокого разрешения без проблем воспроизводились в режиме аппаратного декодирования (в некоторых случаях в режиме HW+), вплоть до вариантов H.265 с разрешением 4К при 30 кадр/с (Full HD воспроизводятся вплоть до 60 кадр/с включительно). В принципе, поддерживается даже воспроизведение видеофайлов HDR (HDR10; кодеки VP9 и H.265), а в случае файлов с 10 бит на цвет согласно визуальной оценке градаций оттенков больше, чем у 8-битных файлов. Разумеется, все видео масштабируются к разрешению проектора.

Редко, но попадались видеофайлы, с которыми у проектора были проблемы. Например, файлы DivX 3 в контейнере AVI и все файлы WMV не воспроизводились в режиме аппаратного декодирования, но их получилось воспроизвести в режиме программного декодирования. Также файлы VCD MPEG1, MPEG2 SVCD / KVCD не увеличивались до ближайших границ экрана, но MPEG2 MP@HL с разрешением 720p/1080p воспроизводятся нормально. Напомним, что благодаря плееру MX Player ряд видеофайлов можно воспроизвести если не в режиме HW, то в режиме HW+, встроенный плеер такие файлы не воспроизводит.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов не подстраивает частоту обновления экрана (она всегда 60 Гц) под частоту кадров в видеофайле, поэтому файлы с 24, 25 и 50 кадр/с воспроизводятся с чередованием длительности кадров.

В стандартном для видео диапазоне (16—235) отображаются все градации оттенков. Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей составил 250 Мбит/с (H.264, http://jell.yfish.us/), а по Wi-Fi — 110 Мбит/с (с помощью VLC for Android). В последнем случае использовался медиасервер роутера Asus RT-AC68U.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к плееру Ultra HD Blu-ray Sony UBP-X700. Использовалось HDMI-подключение. В случае данного источника поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 50/60 Гц, а также 1080p при 24 Гц (о поддерживаемых режимах при подключении к ПК рассказано ниже). Цвета правильные, с учетом типа видеосигнала яркостная и цветовая четкость высокая. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков, но в тенях уровень черного завышен и отображаются оттенки чернее черного, а в светах наоборот есть завал на пару оттенков. Подстройки частоты обновления нет, поэтому, например, в случае 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3.

В большинстве случаев проектор хорошо справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение даже при самом замысловатом чередовании полукадров (полей), но срыв на вывод по полям бывает. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены несильно.

Белое поле выглядит достаточно равномерно освещенным, но затемнение к углам присутствует. Выраженных цветных разводов нет. Равномерность черного поля хорошая, выраженных цветных разводов и бликов на нем нет. Микроконтраст в горизонтальном направлении занижен — снижена как яркостная, так и цветовая четкость. В вертикальном направлении заметного снижения микроконтраста нет. Геометрия практически идеальная. Равномерность фокусировки средняя, если в центре добиться максимальной резкости (это можно доверить автоматике), то к краям картинка заметно расплывается, но ручная фокусировка позволяет добиться приемлемой четкости по всей плоскости проекции. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в центре минимальная, но к краям доходи до примерно 0,5 пикселя. Всегда, даже при выводе контента средствами самого проектора изображение по краям обрезано на примерно 1%. Также всегда присутствует умеренное увеличение контурной четкости.

При подключении к ПК на вход поддерживается видеосигнал вплоть до разрешения 1920×1080 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 12 бит на цвет.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

В режиме ожидания потребление электроэнергии составило примерно 0,4 Вт.

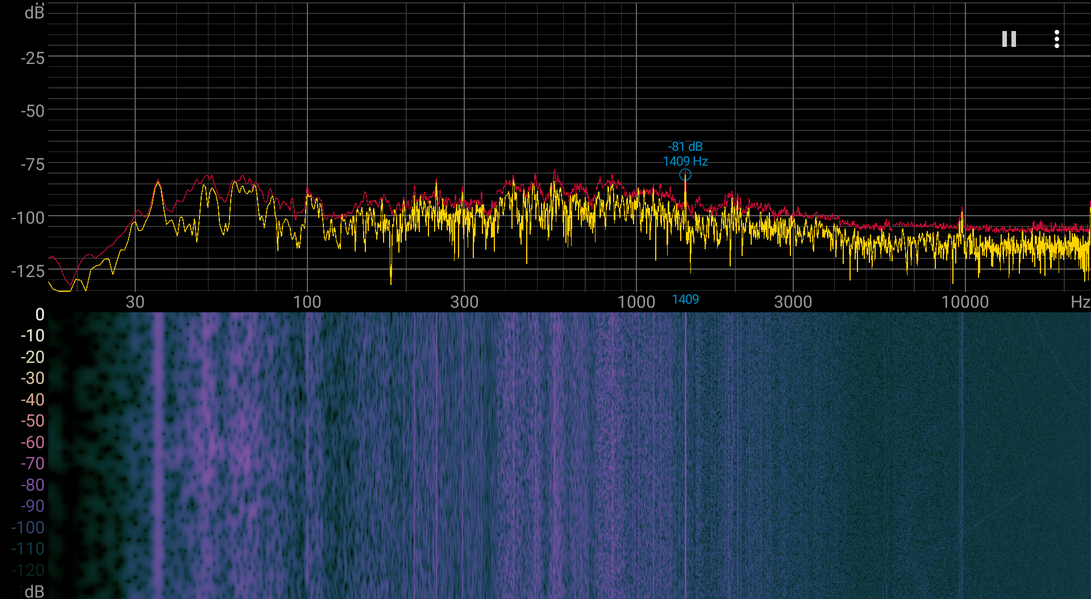

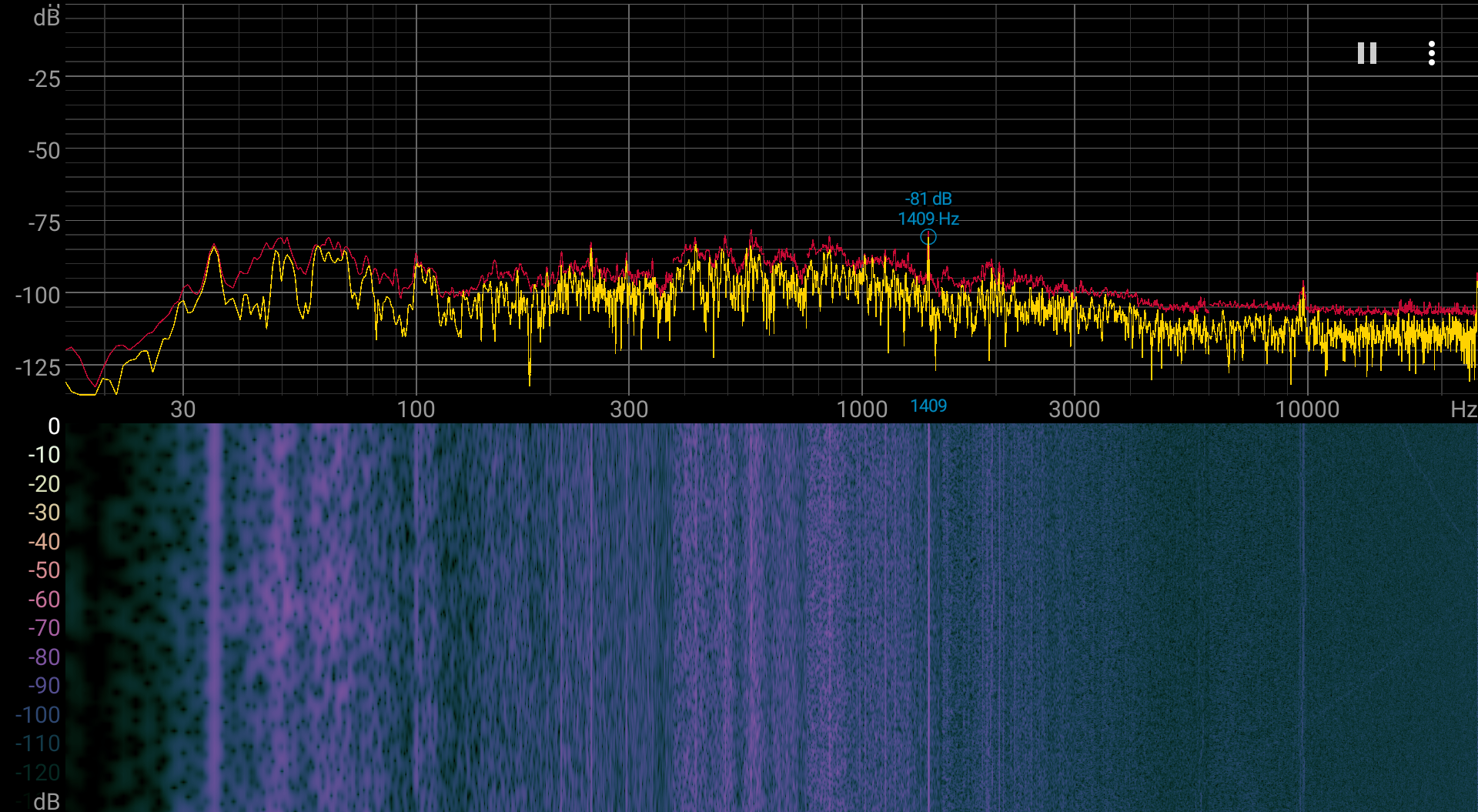

Формально проектор является тихим, но стоит учитывать тот факт, что в случае типичного для данного проектора варианта использования зрители будут находится близко к проектору. Поэтому уровень шума порядка 30 дБА в данном случае можно считать приемлемым. Спектрограмма шума от системы охлаждения не идеально ровная, однако пиков с высокой интенсивностью нет, характер звука ровный и никакого дискомфорта не доставляет.

Встроенные громкоговорители для устройства такого размера весьма громкие, но качество звука невысокое — есть паразитные резонансы, низких частот нет, звук в немного резковат. Стереофонического эффекта нет по определению, так как, на что мы указывали выше, оба громкоговорителя находятся за левой боковой решеткой.

При подключении наушников встроенные громкоговорители отключаются. Запаса громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ мало, шума в паузах нет, низких частот явно не хватает, звук резковат. Общее качество звука невысокое.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Задержка вывода для сигнала 1080p при 60 Гц кадровой частоты равна 66 мс. Это большая задержка, просто работать за ПК с такой задержкой еще можно, но в динамичных играх она уже будет мешать достижению хороших результатов.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

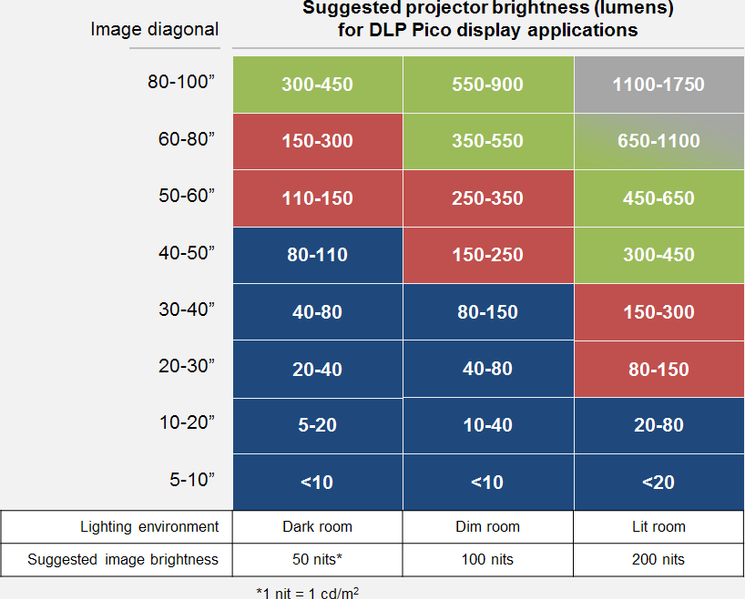

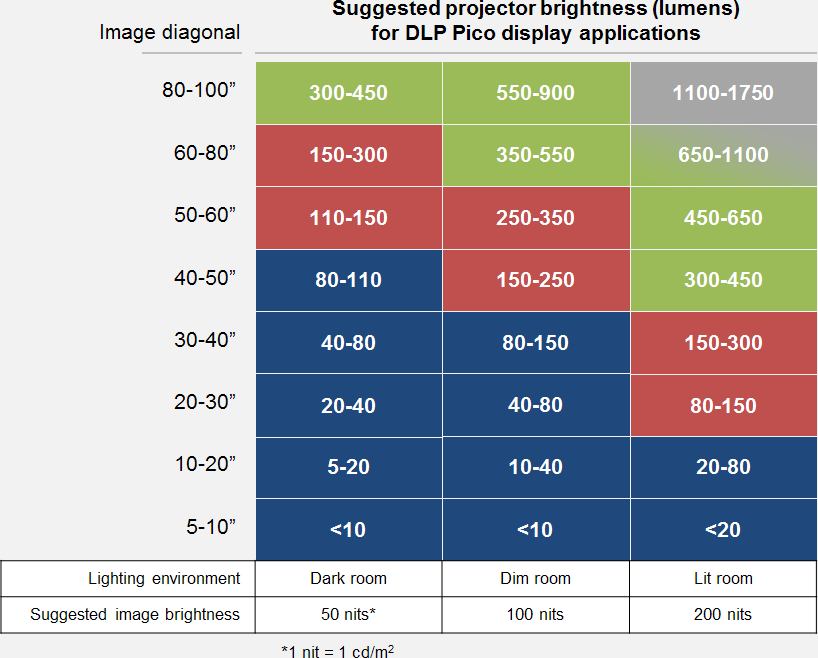

Максимальный световой поток ниже заявленных 600 лм. Как бы то ни было, даже такой яркости (250 лм), согласно данным компании Texas Instruments, производящей чипы DLP, в полной темноте достаточно для проекции на экран с диагональю где-то до 80 дюймов:

Равномерность освещенности белого поля для проектора средняя. Контрастность по ANSI невысокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off. Она составила порядка 1400:1. Это довольно высокое значение.

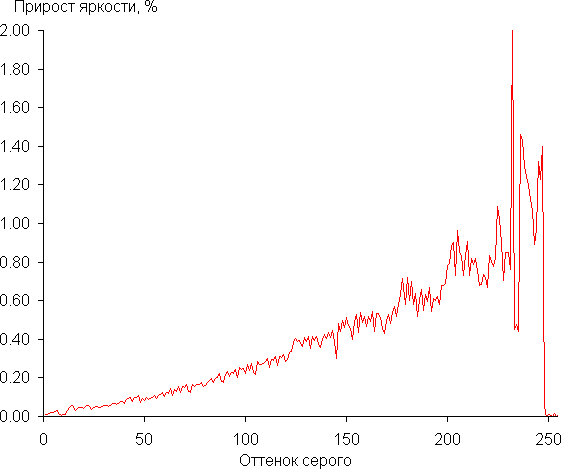

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Из графика следует, что рост прироста яркости на большей части шкалы серого более-менее равномерный, соответственно, каждый следующий оттенок значимо ярче предыдущего, и в самой светлой области несколько оттенков серого сливаются с белым (в светах есть завал). В самой темной области все оттенки хорошо друг от друга отличаются:

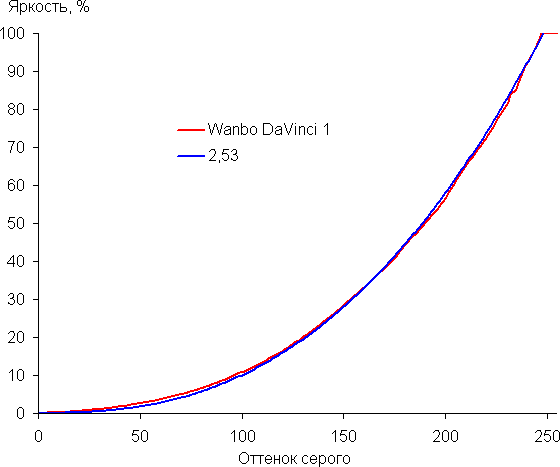

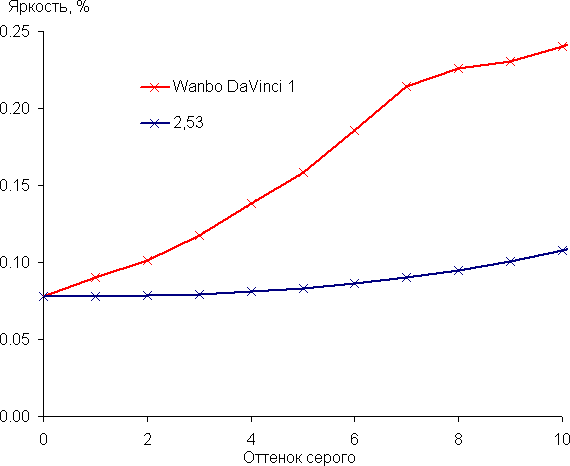

Аппроксимация полученной гамма-кривой (кроме участка в светах) дала значение показателя 2,53, что выше стандартного значения 2,2. Реальная гамма-кривая немного отклоняется от аппроксимирующей функции. В целом изображение воспринимается как слегка затемненным:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходный цветовой охват уже цветового пространства sRGB:

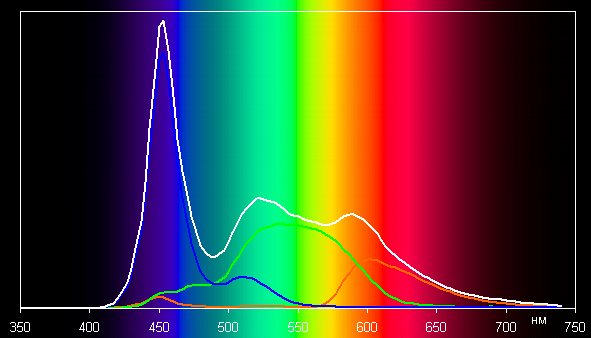

Поэтому цвета выглядят бледноватыми. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что цвета разделены плохо, есть существенное перекрестное подмешивание цветов.

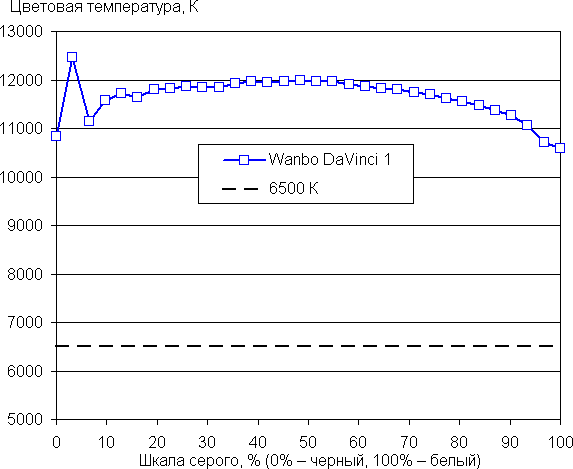

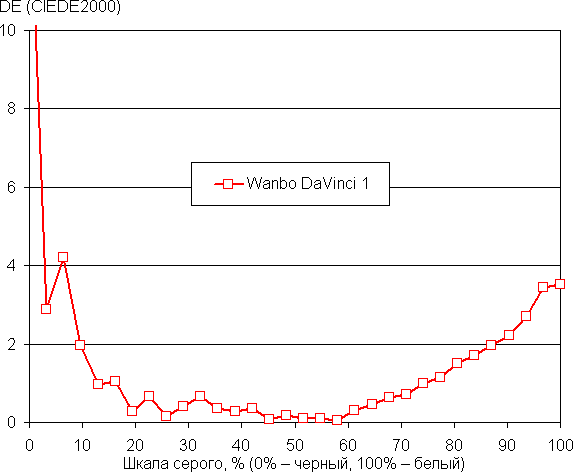

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Цветовой баланс средний, так как цветовая температура значительно выше стандартных 6500 К. Но хотя бы ΔE ниже 10 единиц, при этом оба параметра не сильно изменяется от оттенка к оттенку на значимой части шкалы серого, что положительно сказывается на визуальной оценке цветового баланса.

Выводы

Проектор Wanbo DaVinci 1 — это устройство всё-в-одном, сочетающее в себе проектор, мультимедийный плеер и акустическую систему. С его помощью на не очень большом экране можно играть в простые игры, а также демонстрировать видео и фотографии, при этом источниками контента могут быть USB-накопители, мобильные устройства и сетевые сервисы. Также к проектору можно подключать по HDMI внешние источники изображения и звука. В данном случае функциональность устройства может быть расширена за счет установки тех приложений, которые больше устроят пользователя по набору функций и оформлению. При выборе проектора необходимо учитывать фактический световой поток, так как в данном случае он значительно ниже заявленного.

Комментарий дистрибьютора: в официальной продаже в России сейчас доступна обновленная версия проектора Wanbo DaVinci 1 с 2 ГБ оперативной памяти и инструкцией на русском языке в комплекте.

Достоинства:

• Аккуратный дизайн
• «Вечный» светодиодный источник света
• Автоматические функции фокусировки и коррекции геометрии
• Тихая работа
• Ввод и вывод звука по Bluetooth
• Управление с помощью мобильного приложения

Недостатки:

• Центральная проекция
• Монофонический звук
• Вариация длительности кадров в случае сигнала или файлов с 24 кадр/с

В заключение предлагаем посмотреть наш видеообзор проектора Wanbo DaVinci 1:
