Обзор кинотеатрального DLP-проектора LG HF80LSR

Видеообзор

Наш видеообзор DLP-проектора LG HF80LSR можно также посмотреть на iXBT.video

Паспортные характеристики, комплект поставки и цена

Внешний вид

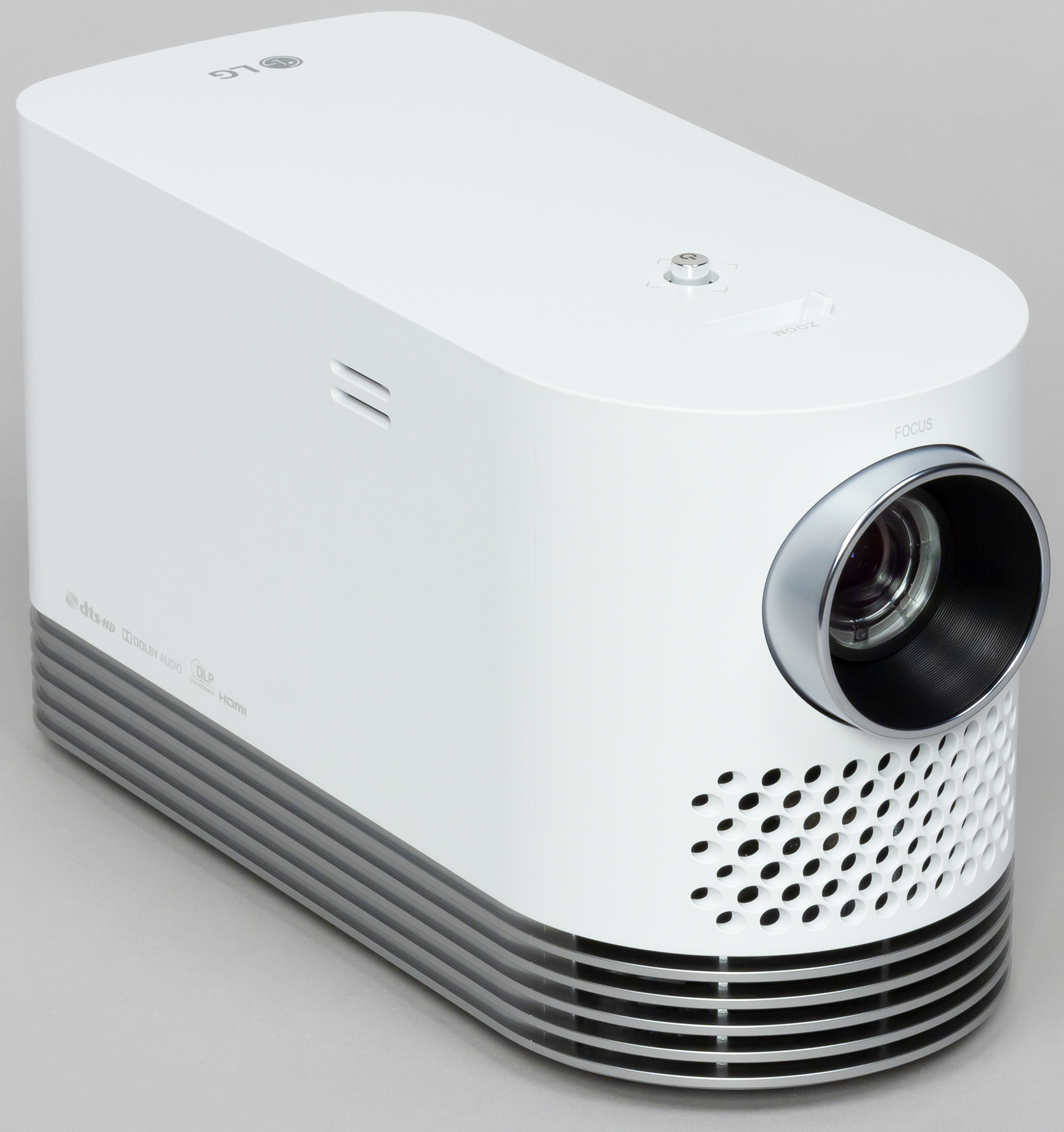

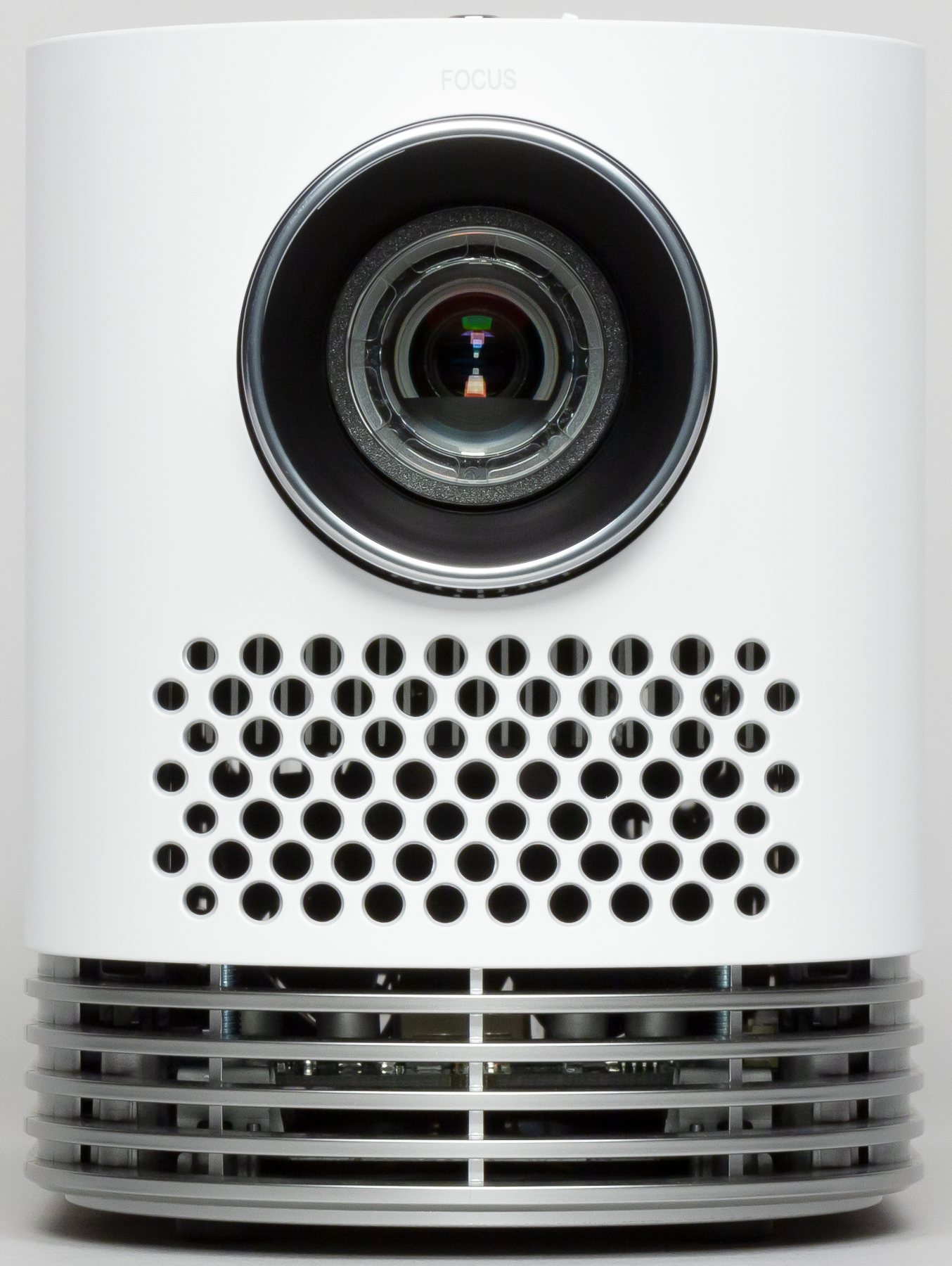

Проектор исполнен в оригинальном вертикальном форм-факторе и очень напоминает советские фильмоскопы типа «Сказка» и аналогичные. Корпус проектора изготовлен из пластика. Верхняя часть — с белым матовым покрытием, а нижняя — с серебристым. В целом корпус немаркий, и покрытие относительно устойчиво к появлению царапин. Воздух для охлаждения внутренностей забирается через решетки спереди и выдувается назад.

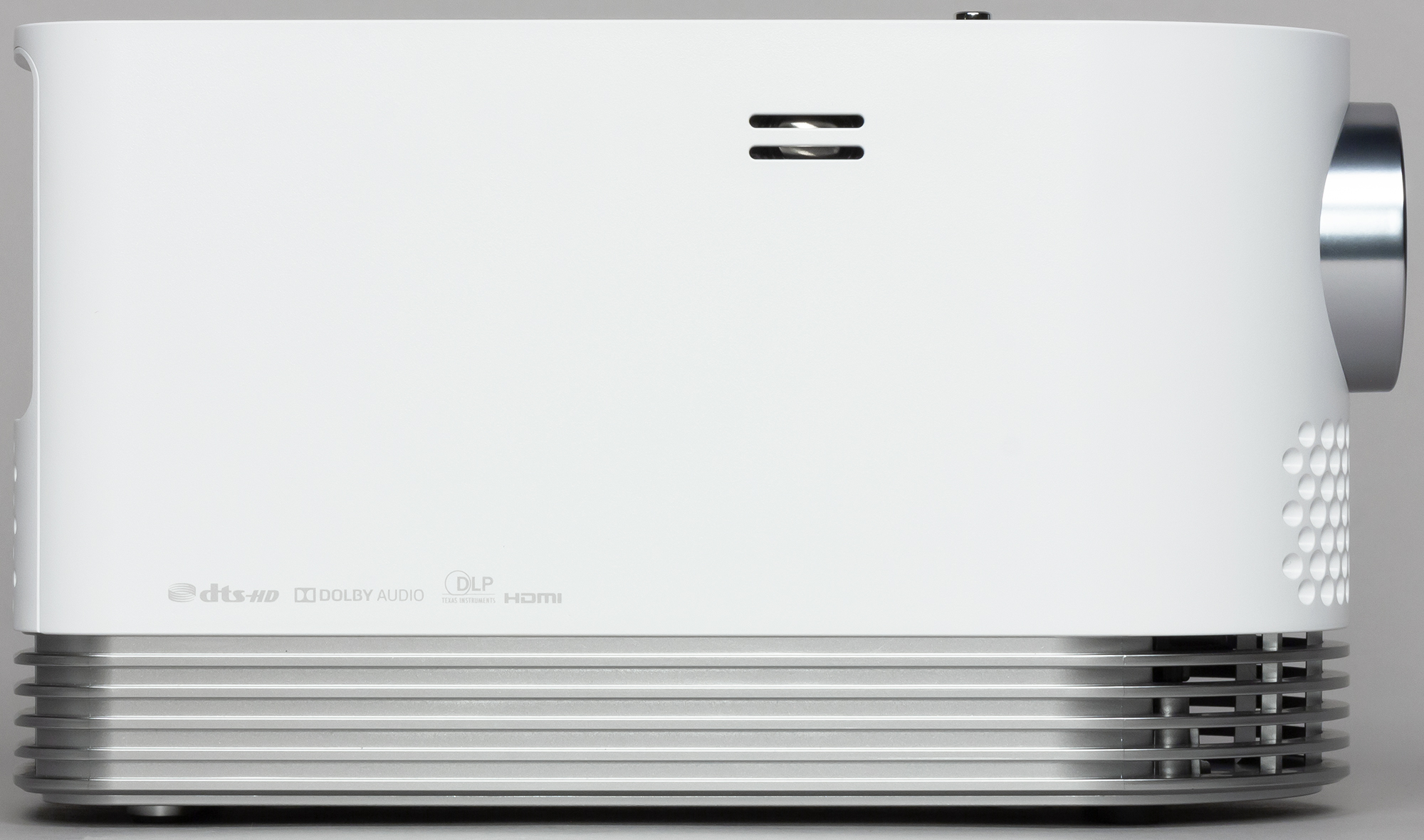

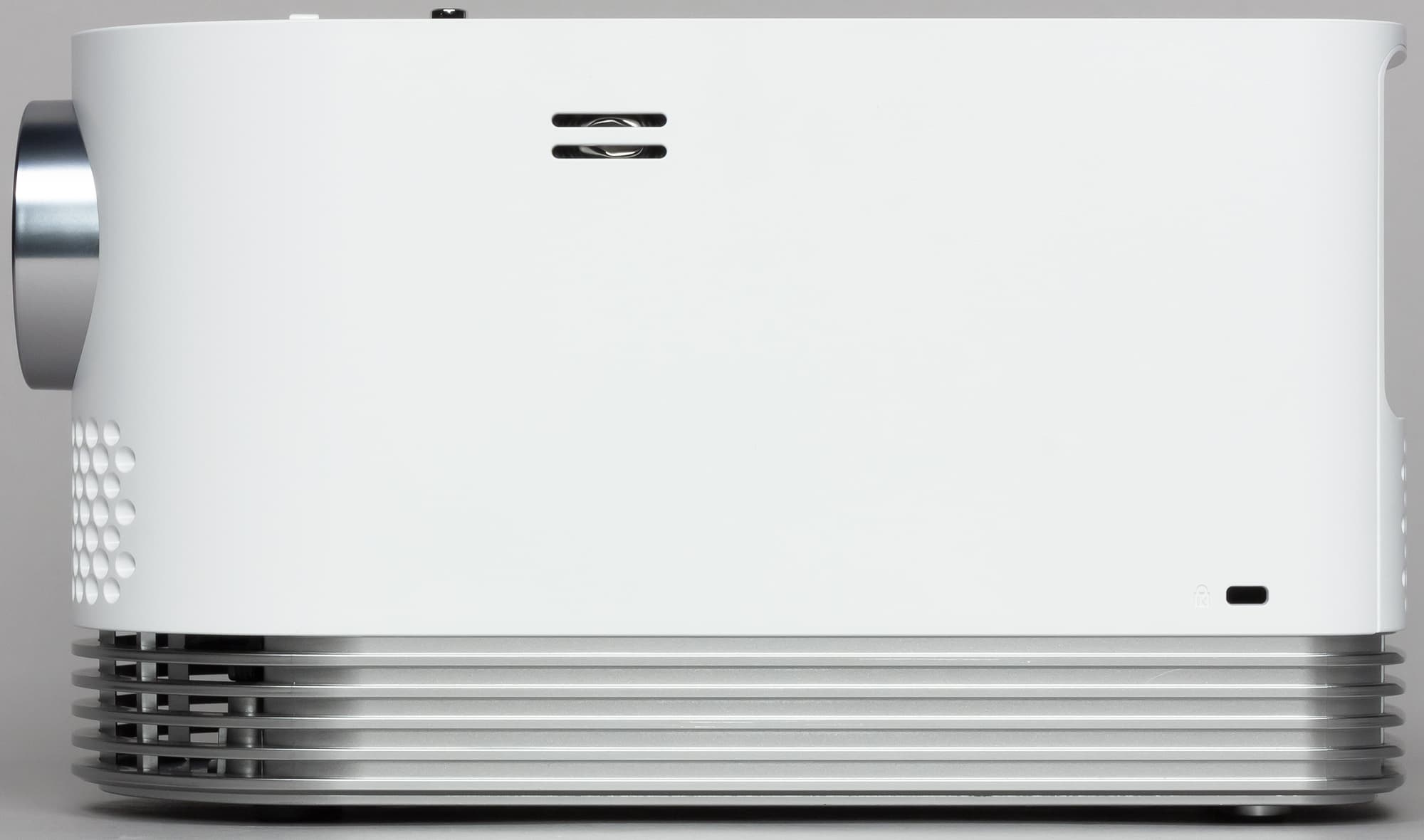

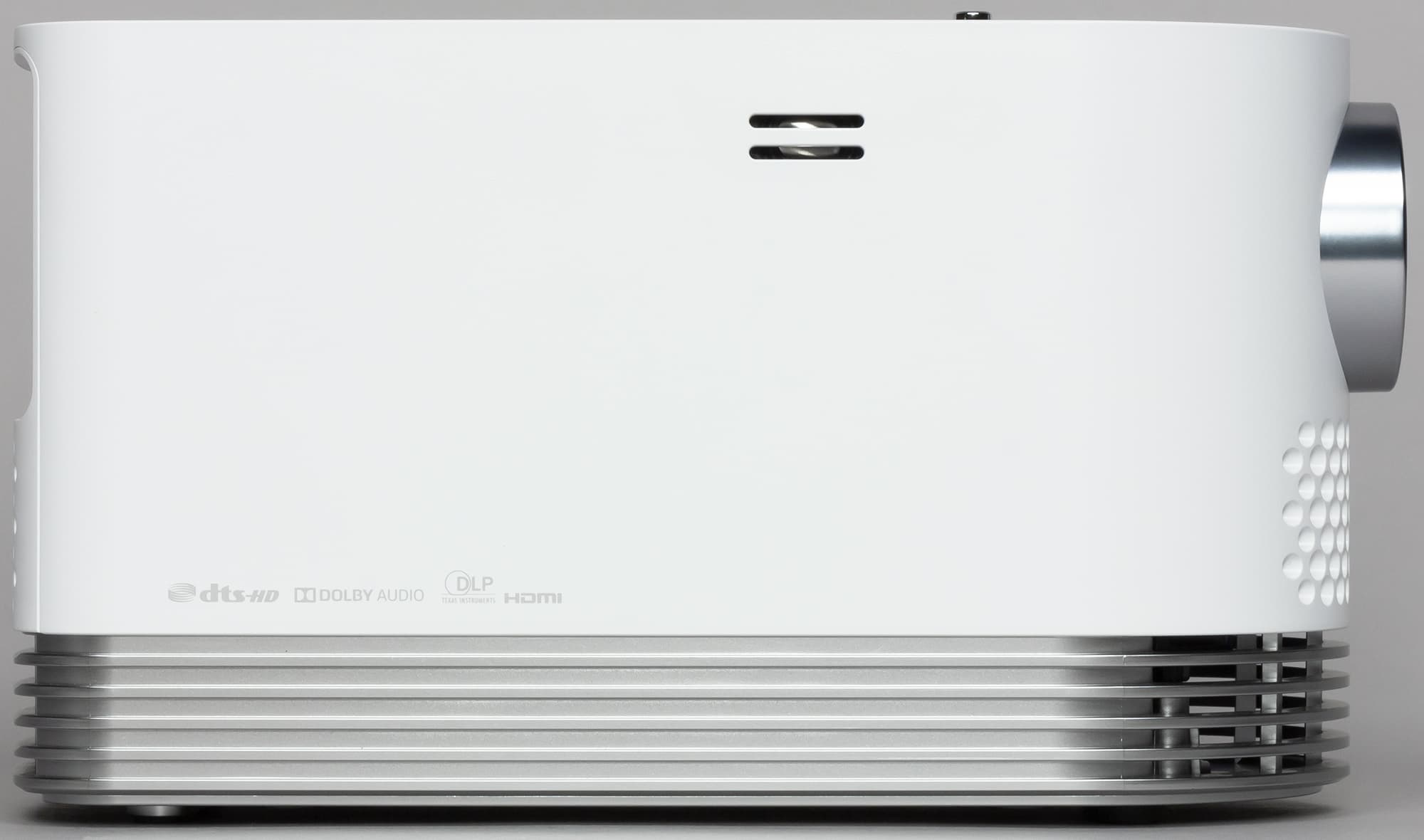

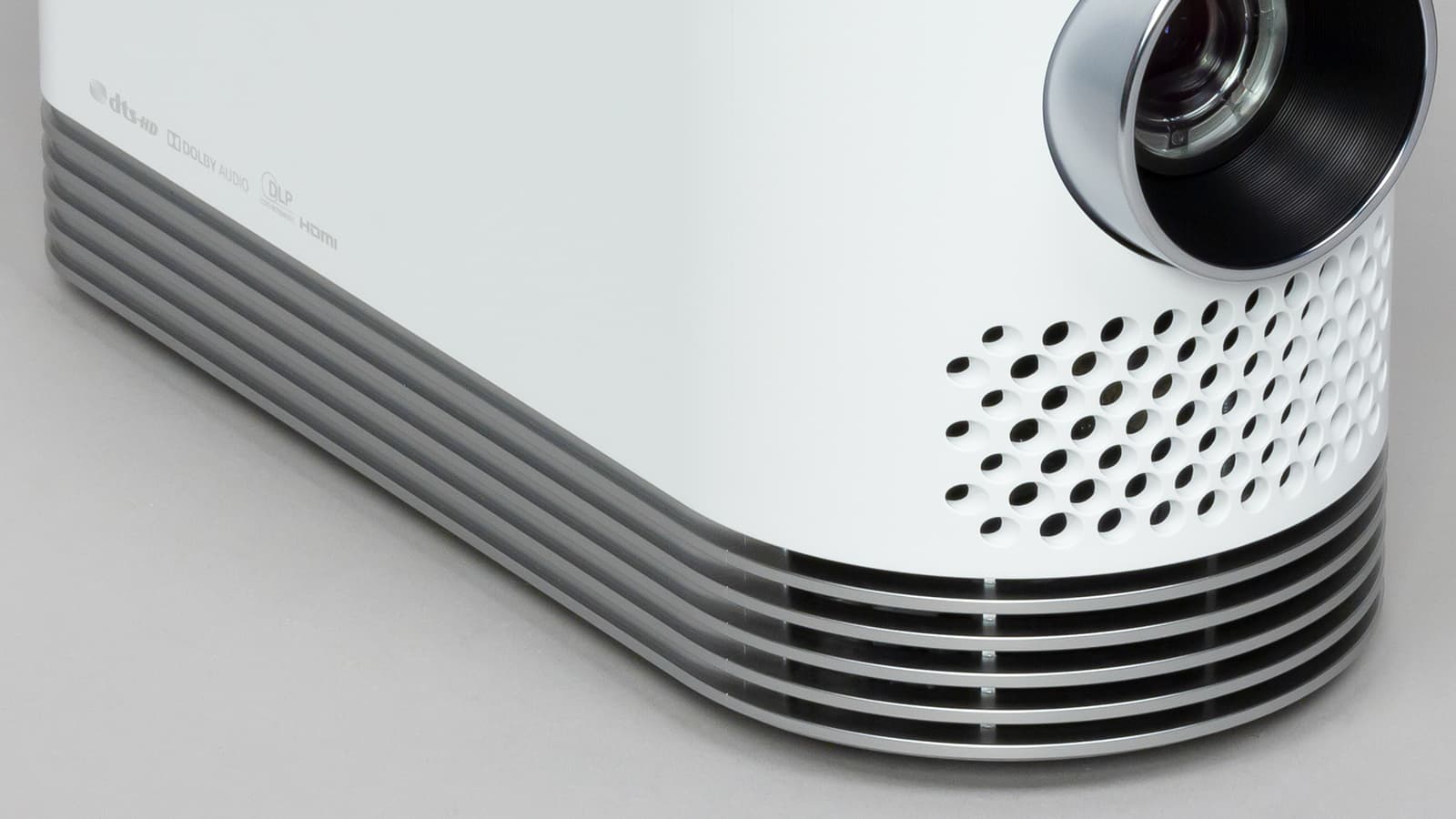

За небольшими боковыми решетками находятся по одному крохотному громкоговорителю с круглым диффузором.

На левом боку еще есть разъем для кенсингтонского замка.

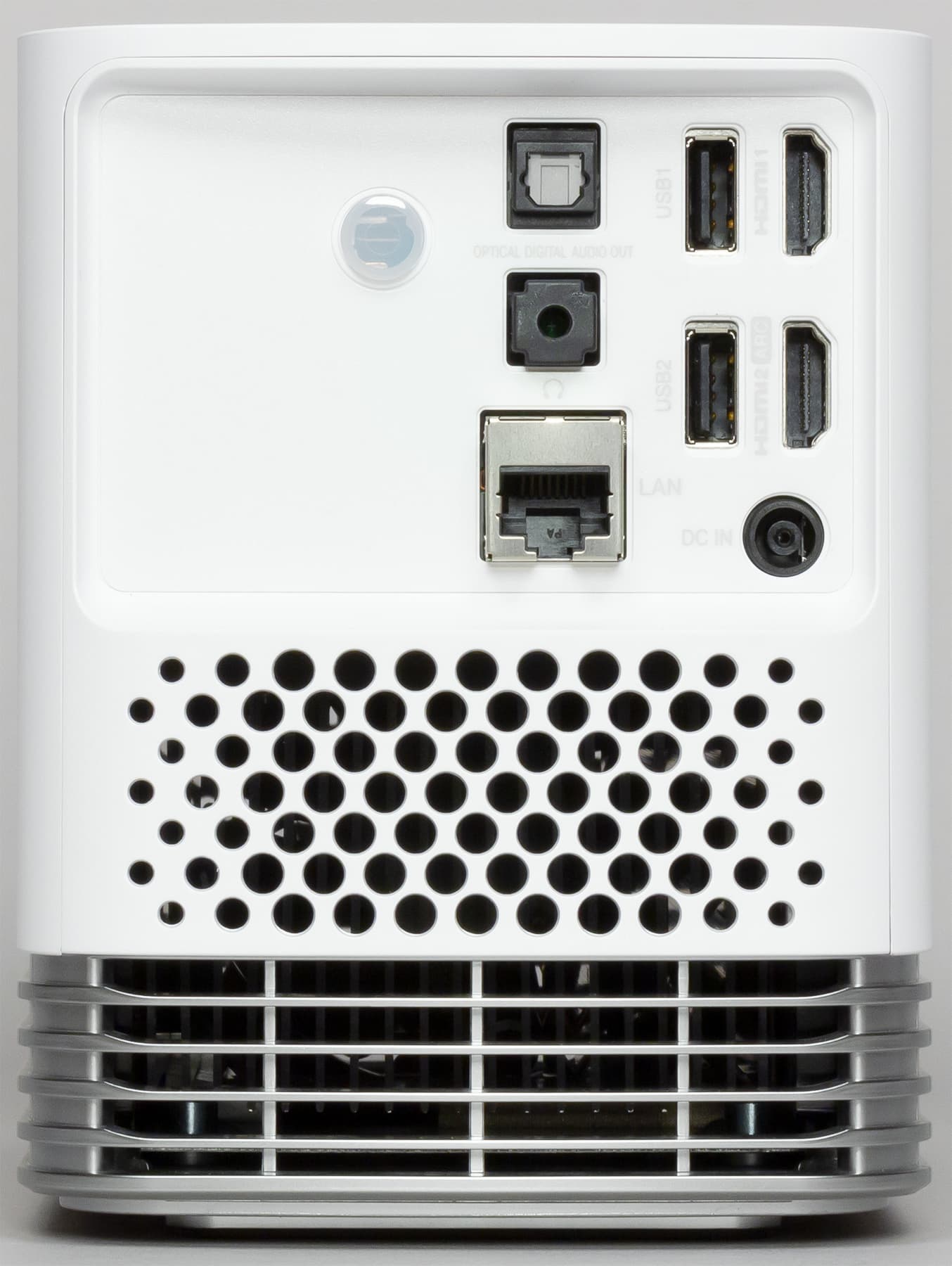

Все разъемы помещены в неглубокую нишу на задней панели. Там же — окошко ИК-приемника. Второй ИК-приемник, видимо, находится где-то спереди за решеткой. На вертикальную плоскость ниши с разъемами наклеен лист прочного пластика — металлические края разъемов видимых царапин на нем не оставляют.

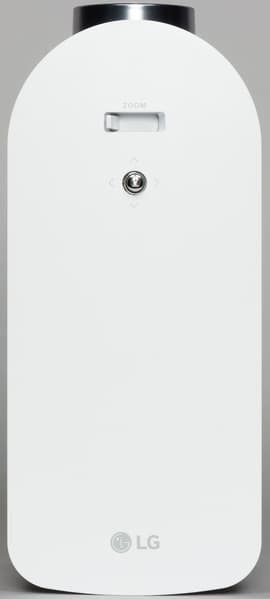

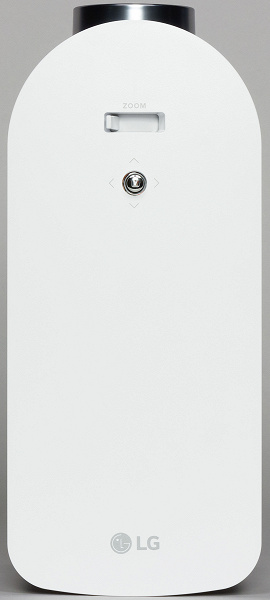

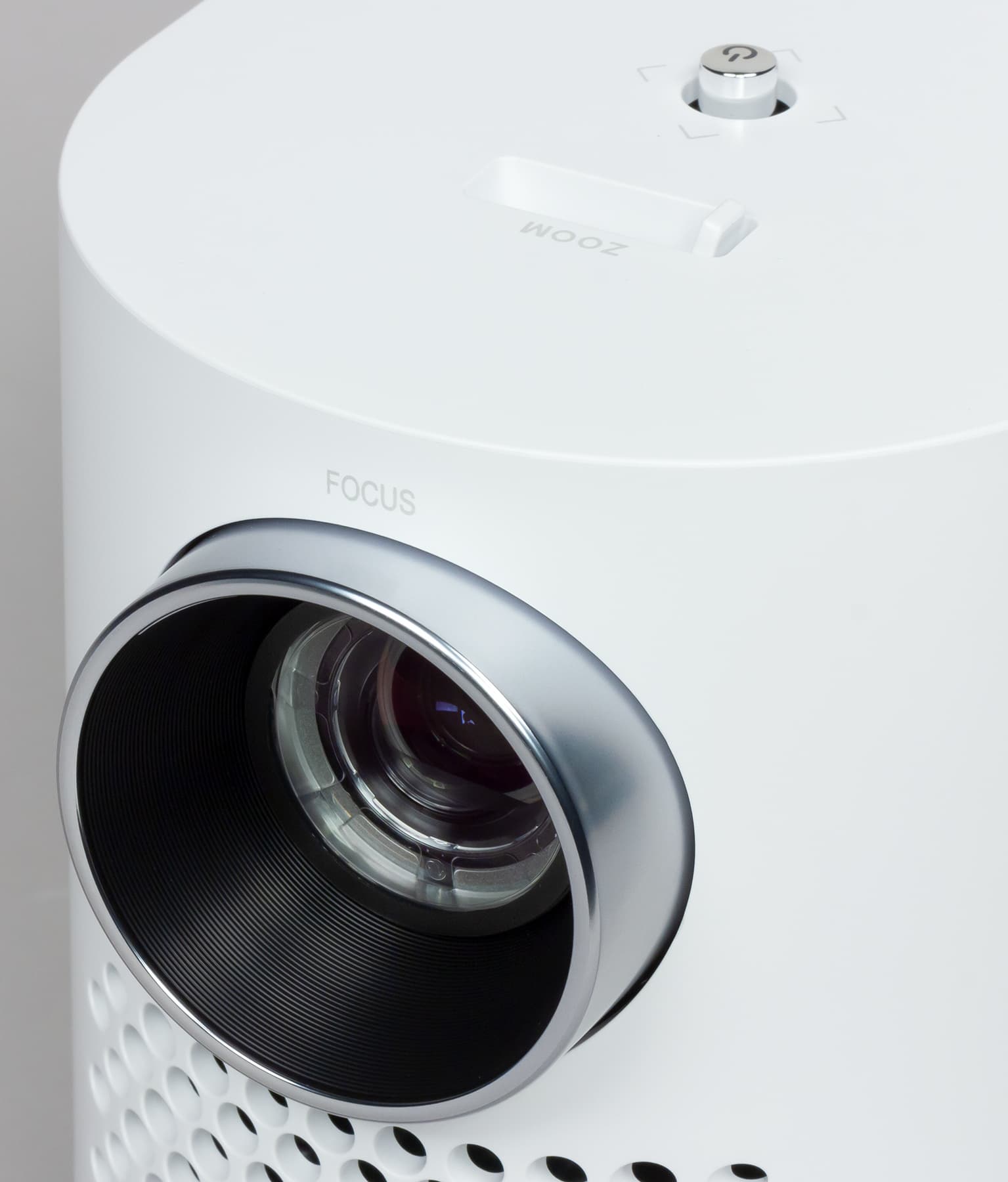

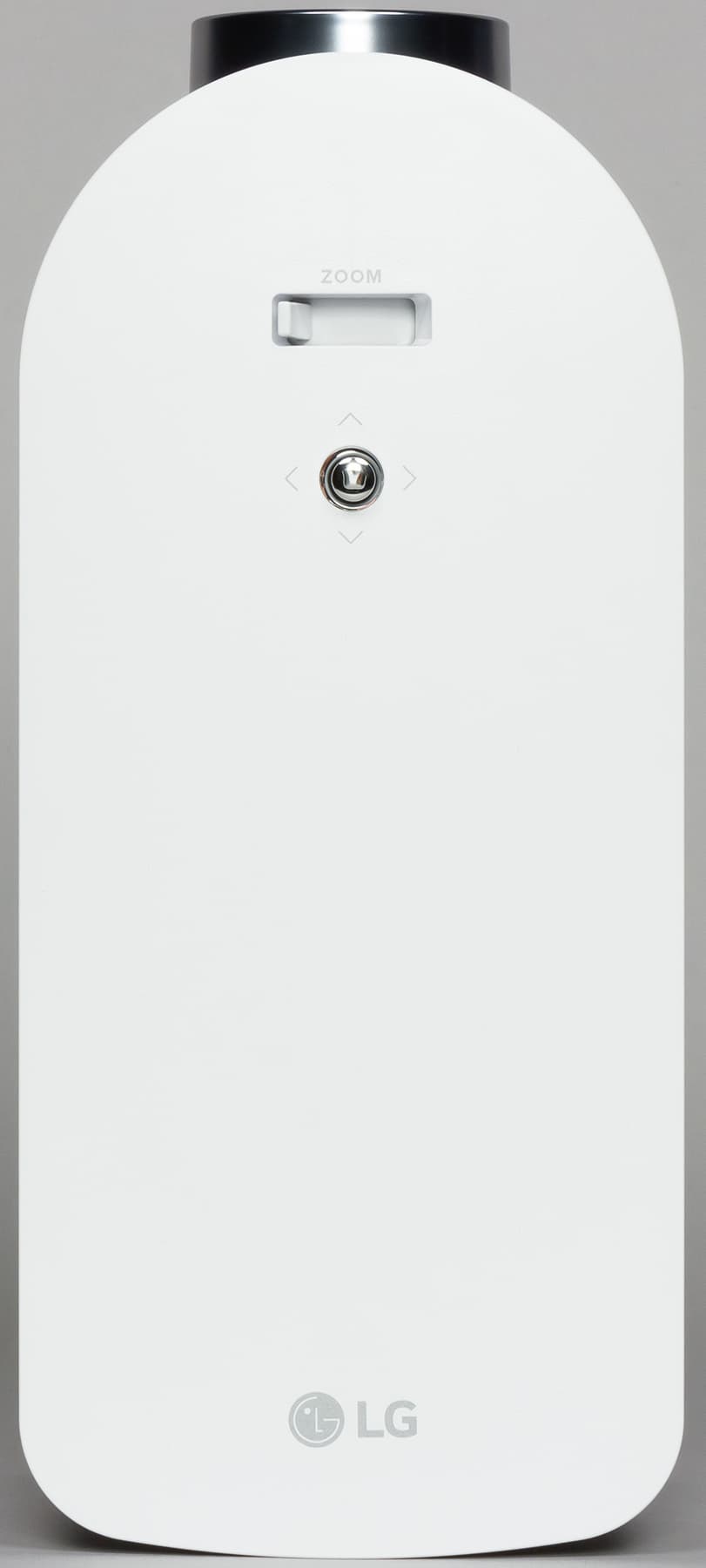

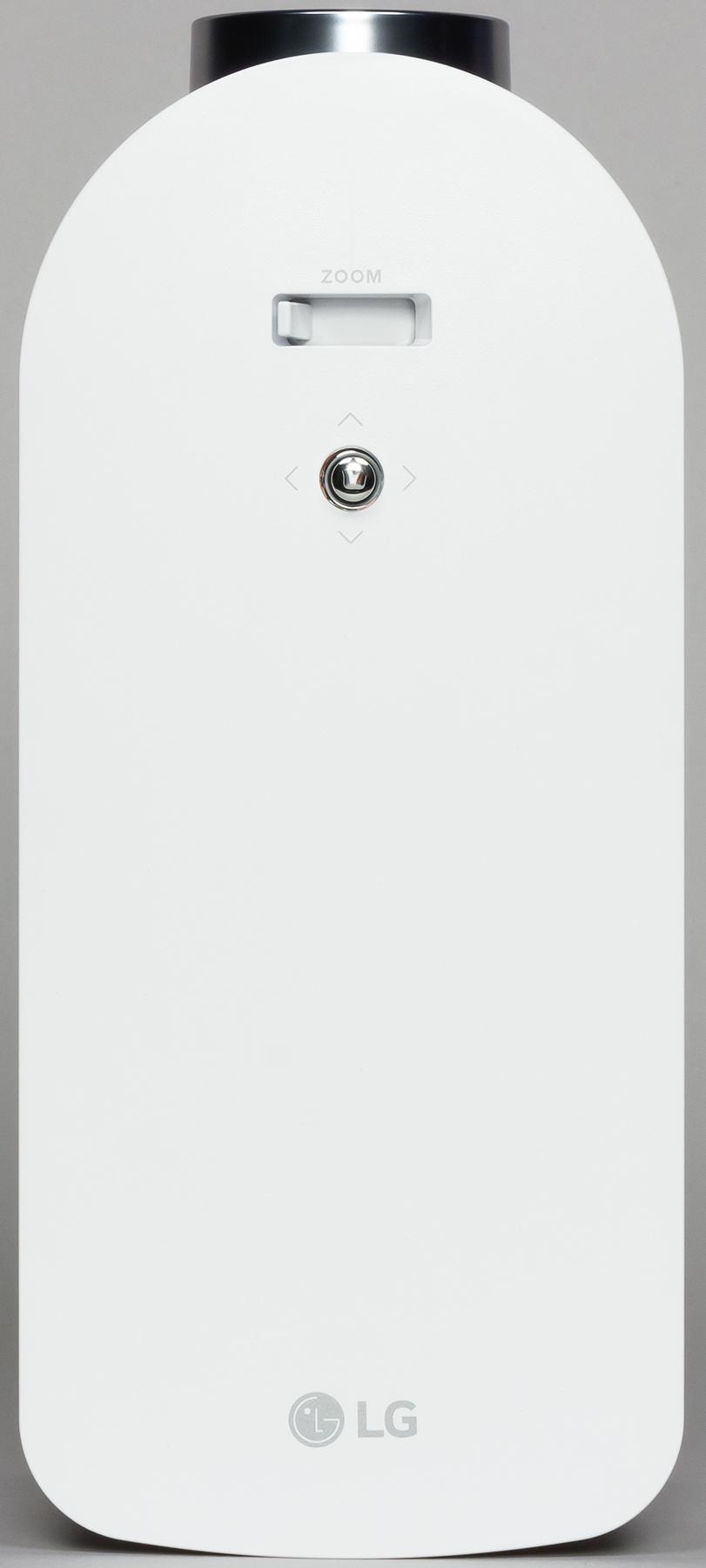

Пятипозиционный джойстик (нажатие и отклонение в четыре стороны) находится на верхней панели ближе к передней части. Перед ним — ниша с воротком трансфокатора. В режиме ожидания значок питания на джойстике неярко подсвечивается красным.

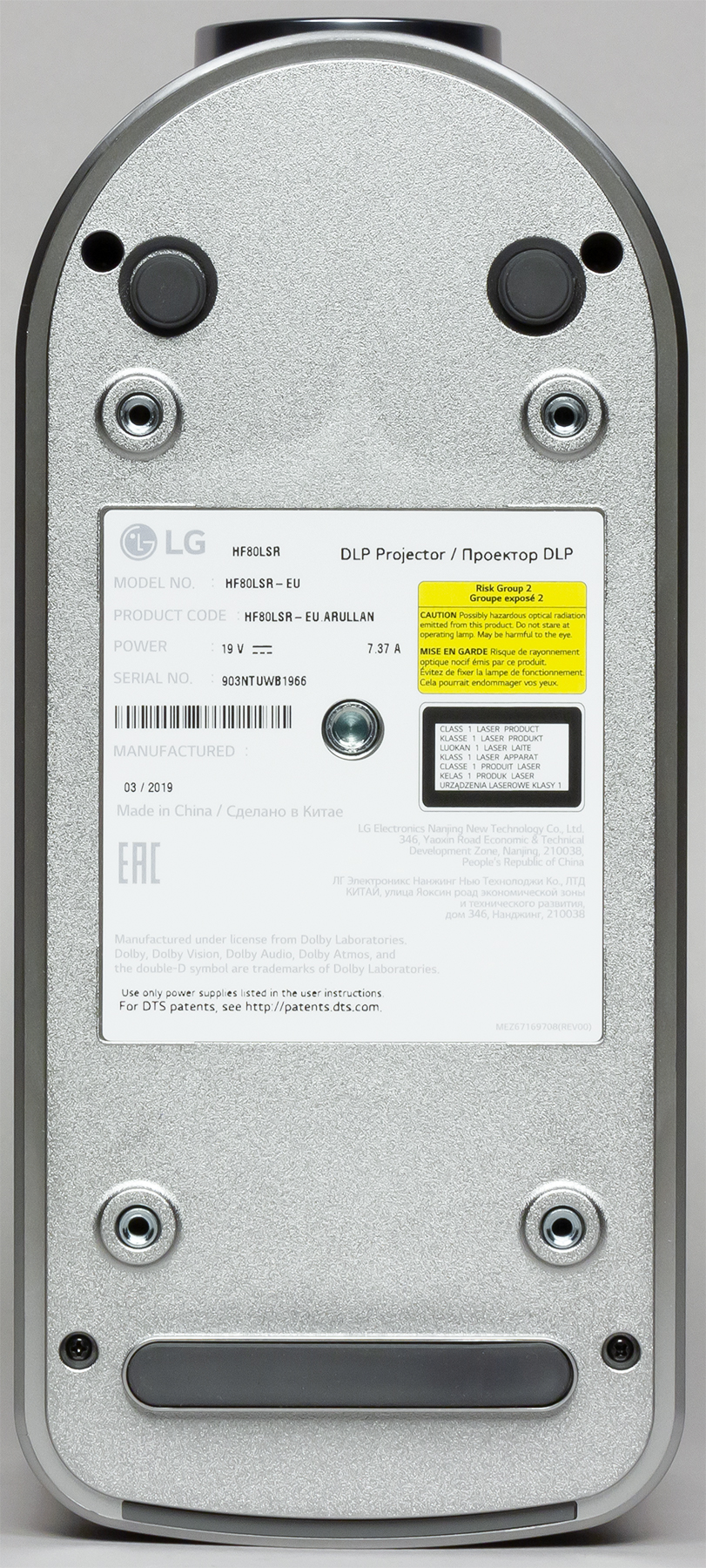

Расположенные на днище две передние ножки с резиновыми подошвами и стальными резьбовыми стойками выкручиваются из корпуса проектора примерно на 12 мм, что позволяет приподнять переднюю часть проектора, поставленного на стол или тумбочку. В задней части проектор опирается на широкую ногу с резиновой подошвой. Также на днище есть четыре резьбовых отверстия в металлических втулках, которые можно использовать при монтаже на потолочном кронштейне, и металлическое штативное гнездо, предназначенное для установки проектора на штативе.

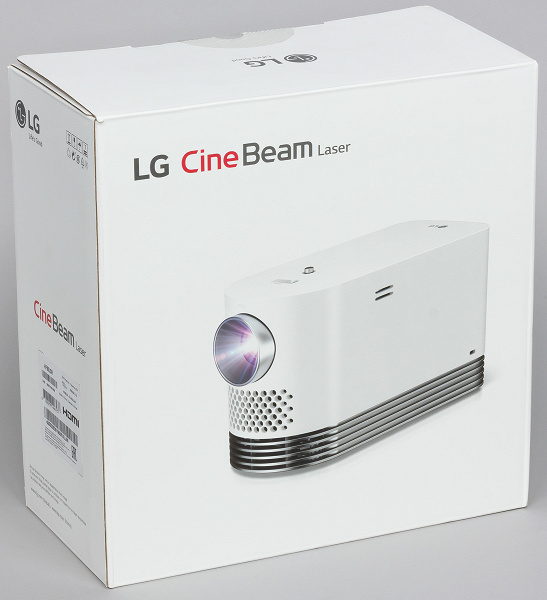

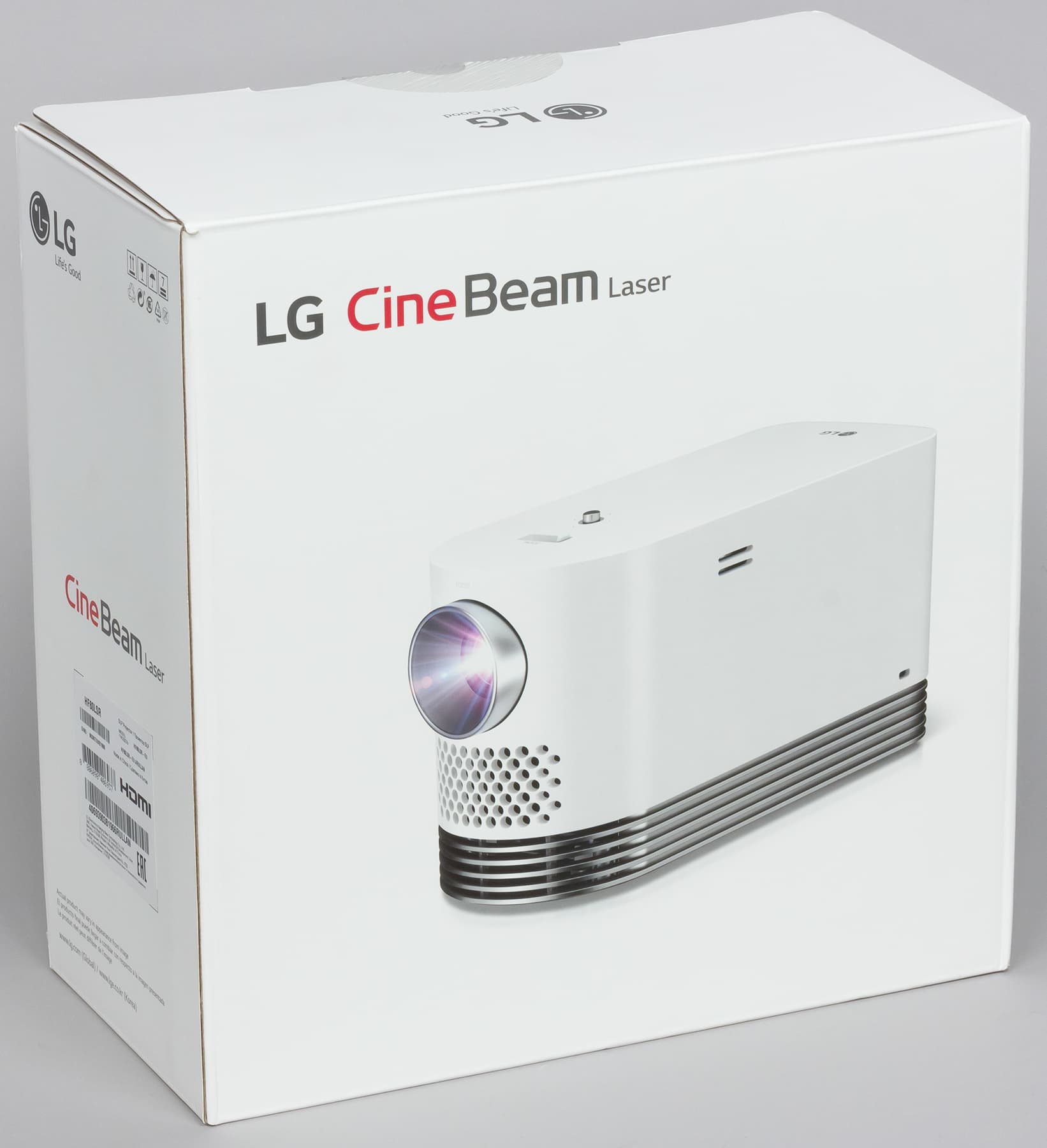

Поставляется проектор в небольшой скромно оформленной коробке из гофрированного картона.

Коммутация

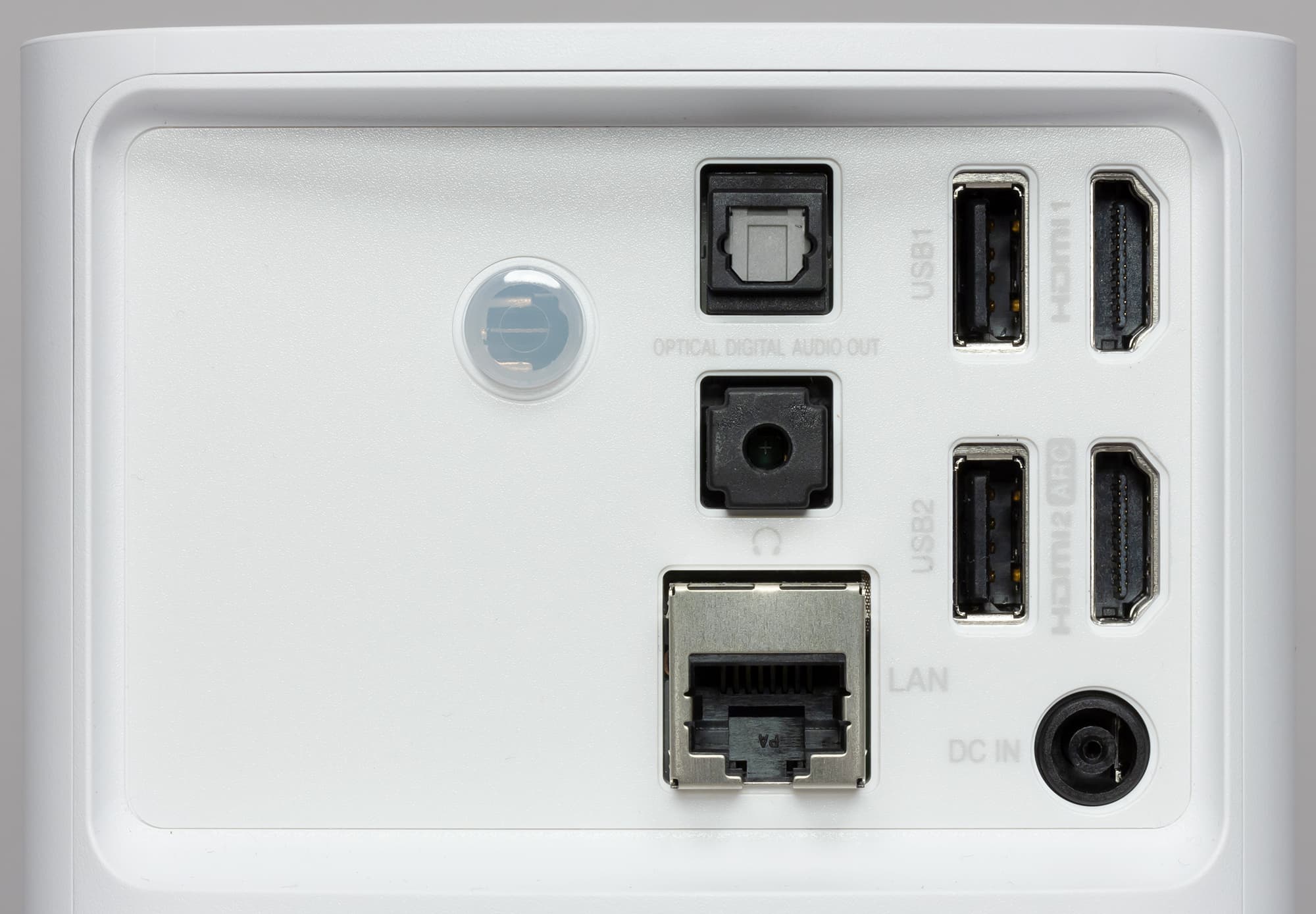

Проектор оснащен стандартными полноразмерными разъемами. Расположены они достаточно свободно. Таблица с характеристиками в начале статьи дает представление о коммуникационных возможностях проектора.

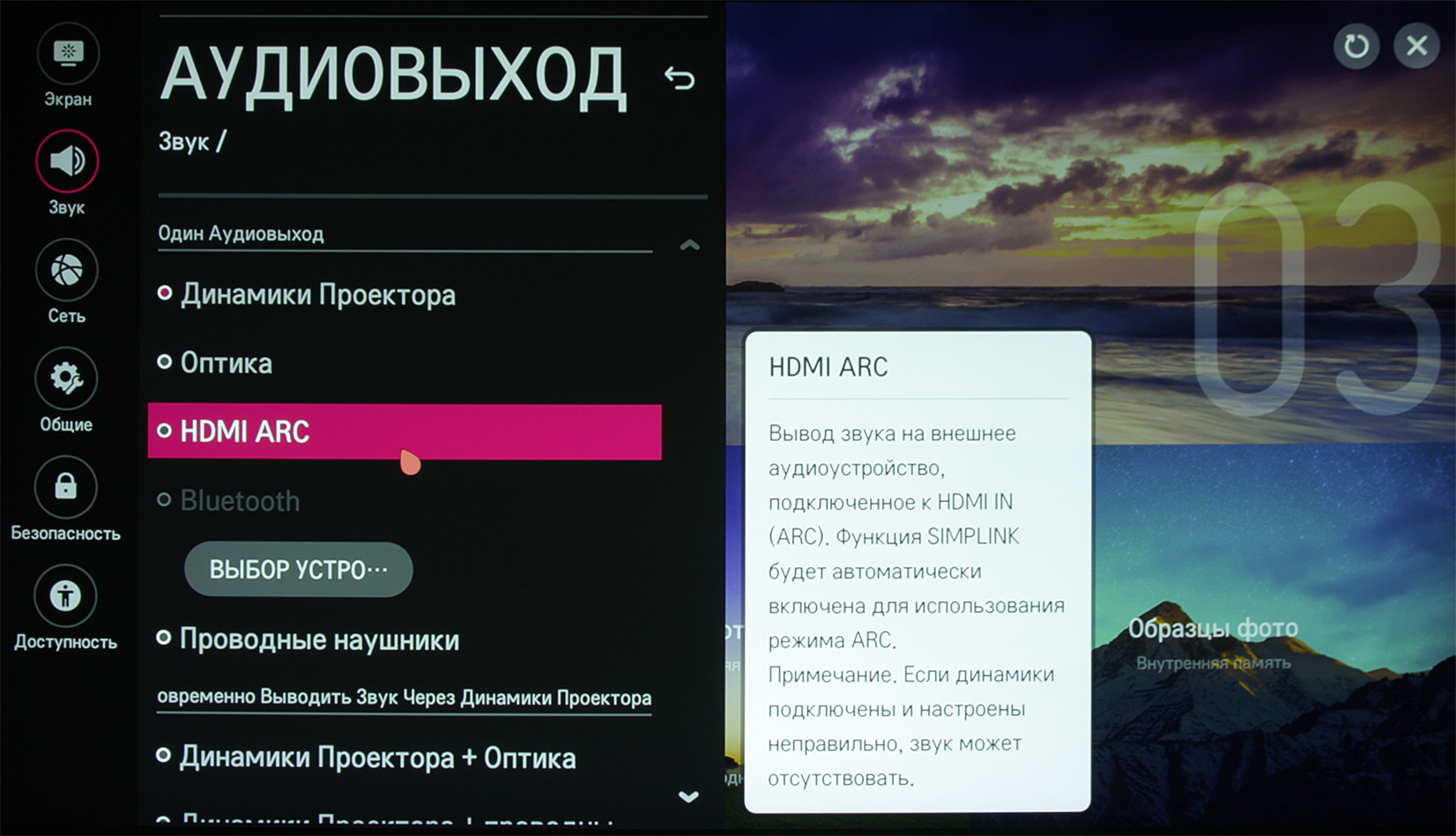

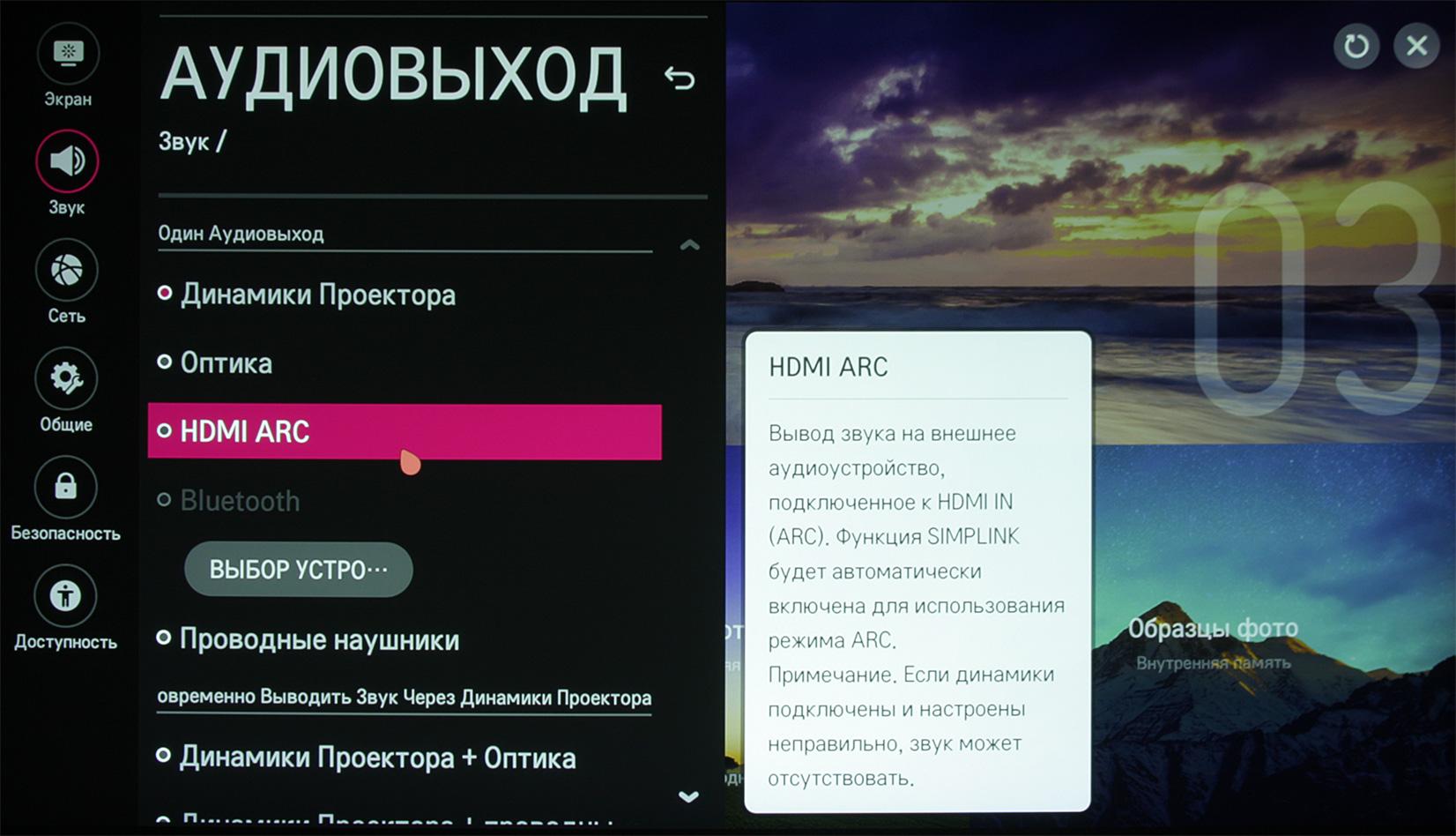

Один из двух разъемов HDMI поддерживает обратную передачу звука (ARC). Дополнительно к этому, а также к аналоговому и цифровому оптическому звук можно передавать по Bluetooth.

Для проверки мы успешно подключились к нашей тестовой беспроводной колонке Sven PS-200BL. Сам проектор наоборот можно использовать как внешнюю аудиосистему, подключаемую по Bluetooth, например, к смартфону или планшету, при этом с проектора можно ограниченно управлять воспроизведением контента. Работает, по крайней мере, базовая поддержка управления по HDMI: подключенный по HDMI плеер выключился при выключении проектора и наоборот, также проектор включился при включении плеера. Встроенный адаптер Wi-Fi может использоваться с целью передачи на проектор изображения и звука по технологиям Miracast и Intel WiDi (все это имеет фирменное название Screen Share). Но для просмотра видео данный режим подходит плохо, так как дополнительно привносятся артефакты сжатия, а частота кадров невысокая.

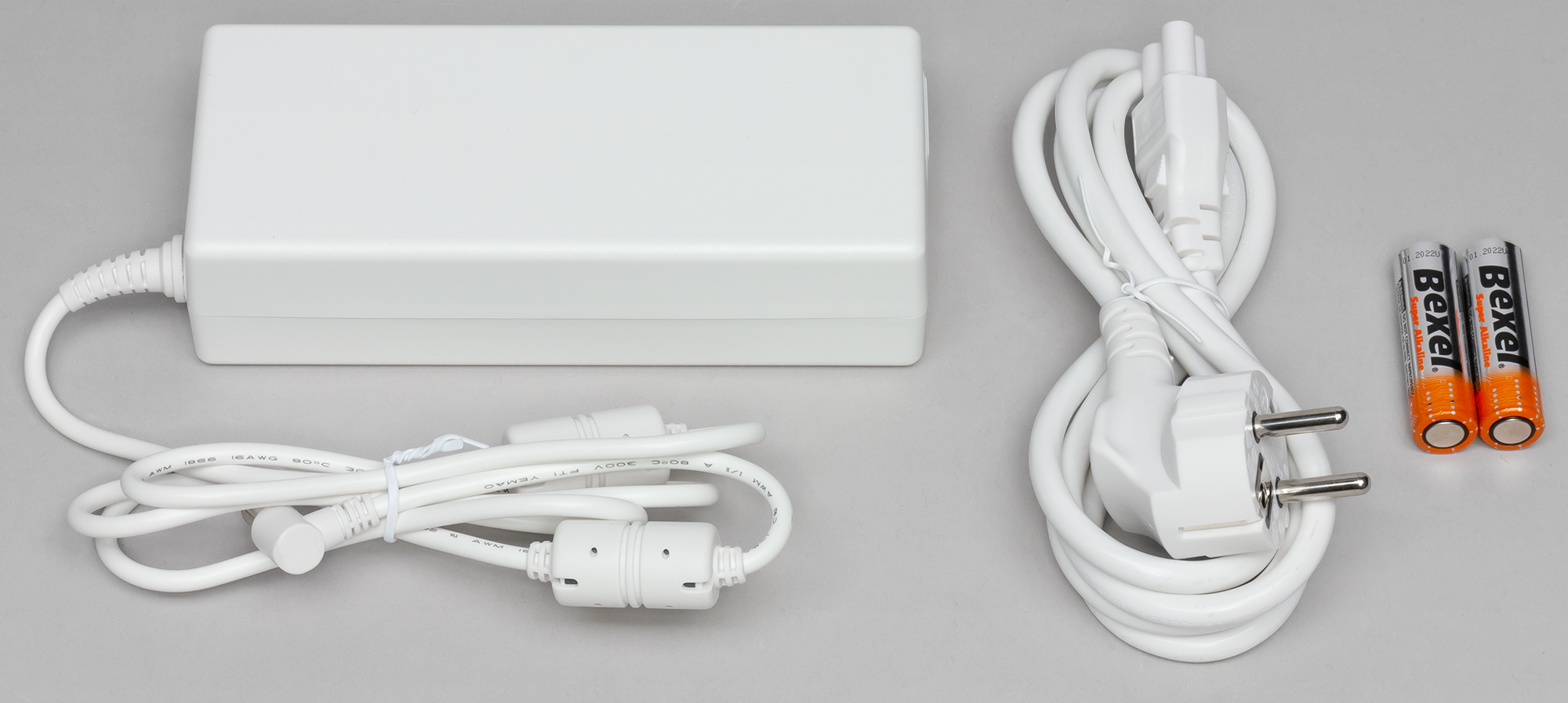

Работает проектор от внешнего блока питания.

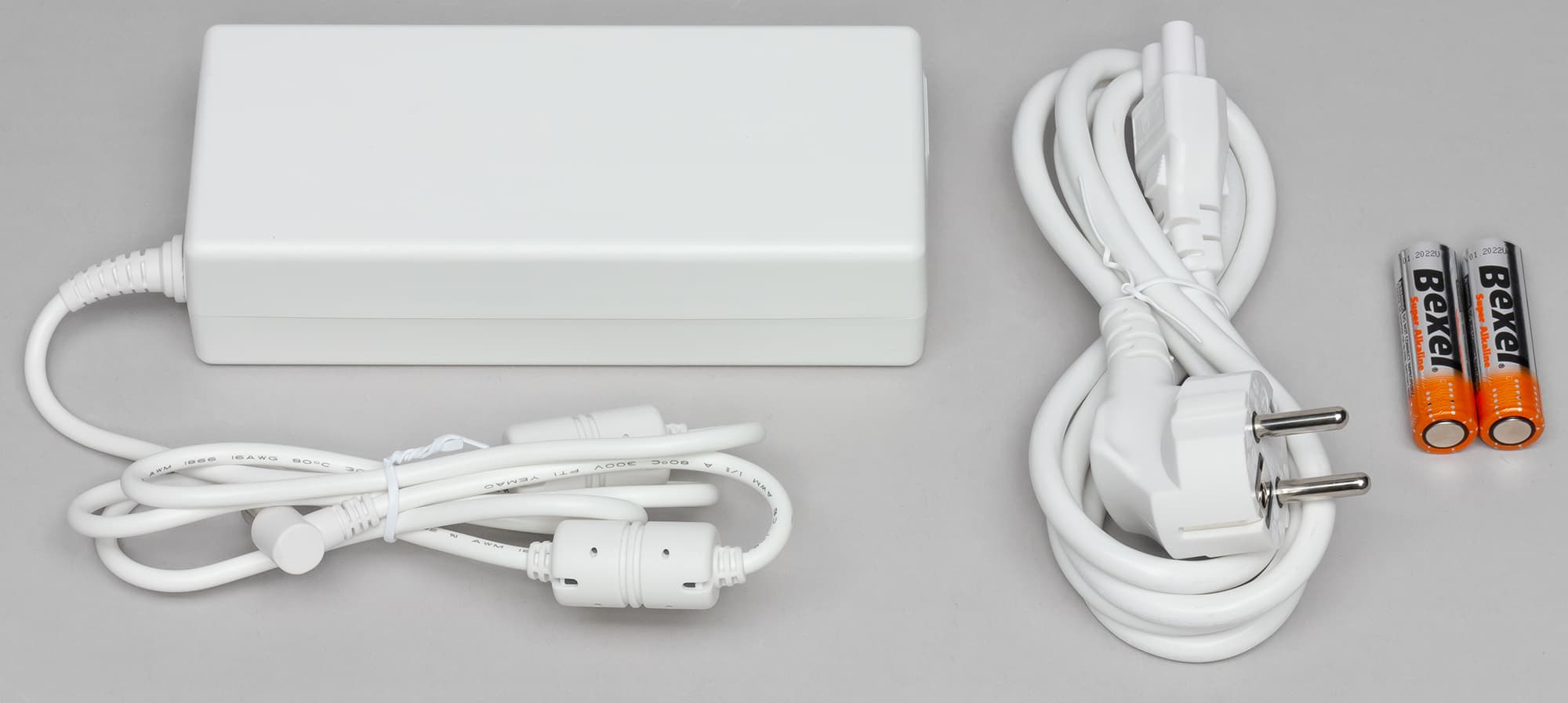

Сам БП и комплектные кабели — белого цвета, что сочетается с основным цветом корпуса проектора. Масса самого проектора равна 2060 г, блок питания весит 548 г, пульт с элементами питания — 147 г.

Пульт и другие способы управления

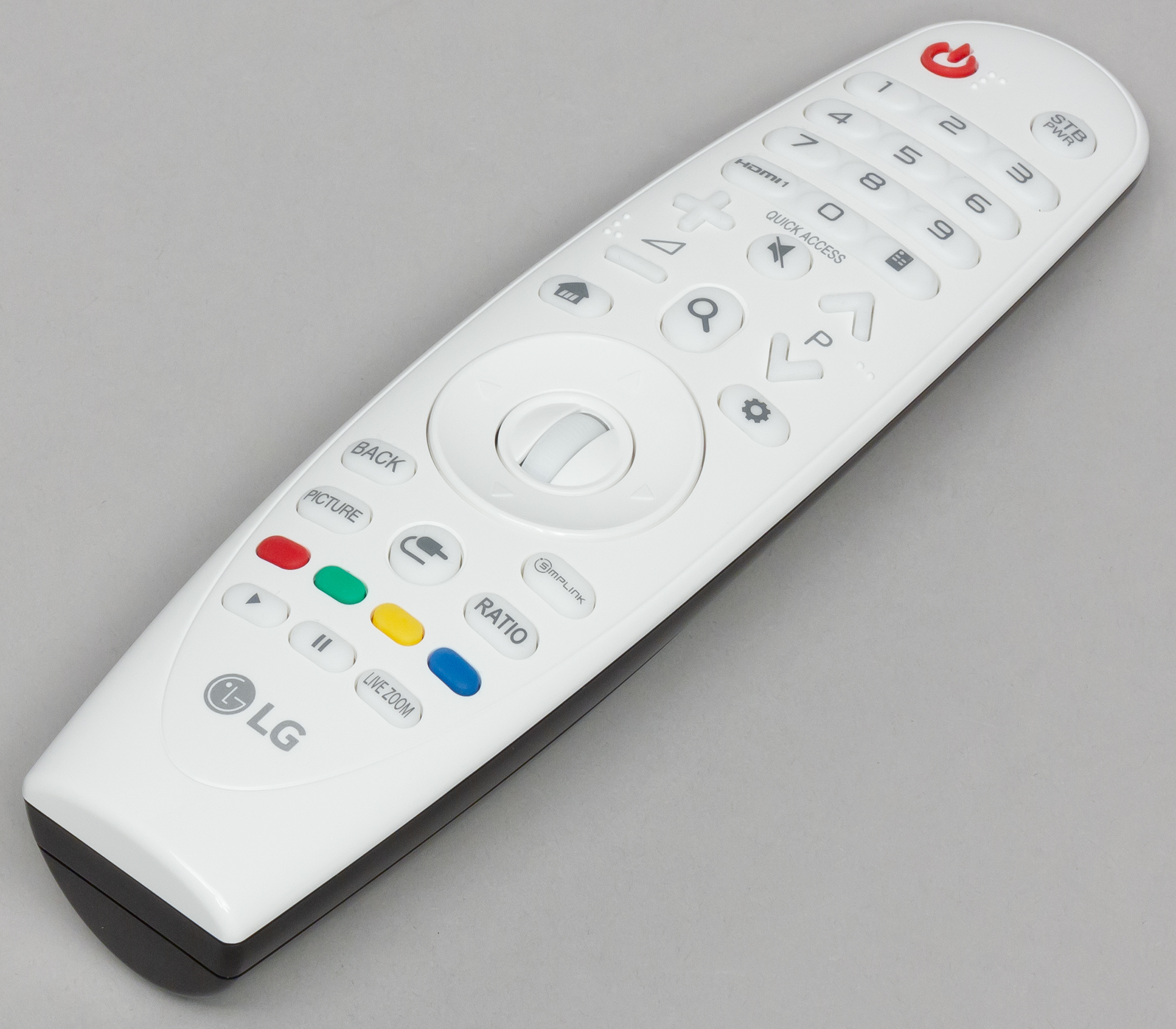

Пульт серии Magic (модель AN-MR18BA) достался проектору (как и операционная система) от «умных» телевизоров LG. Верхняя часть корпуса пульта изготовлена из белого пластика, а нижняя — из прозрачного, но плотно тонированного красным пластика, прозрачного для ИК. Благодаря особой форме пульт удобно лежит в руке. Его можно положить или поставить на попа. Обозначения большинства кнопок достаточно крупные и контрастные. Кнопок не очень много, но и не мало, почти оптимальное количество. Большинство (кроме курсорного круга) кнопок изготовлено из упругого резиноподобного пластика. При нажатии на кнопки раздается негромкий щелчок и красным подсвечивается кнопка питания. Часть функций вызывается при длительном удерживании кнопок. Есть прокрутка списков и т. д. с помощью удобного колесика, а нажатие на колесико соответствует команде выбора.

Работает пульт в основном по Bluetooth, по ИК (и только по ИК) передается команда включения и выключения. В режиме воспроизведения звука по Bluetooth в варианте передачи звука на проектор, пульт переходит в режим передачи команд только по ИК. В этом случае возможности пульта ограничены передачей нажатий на кнопки. К несомненным плюсам относится возможность настроить этот пульт на управление другой аудио- и видеотехникой. Делается это согласно выводимым на экран подсказкам.

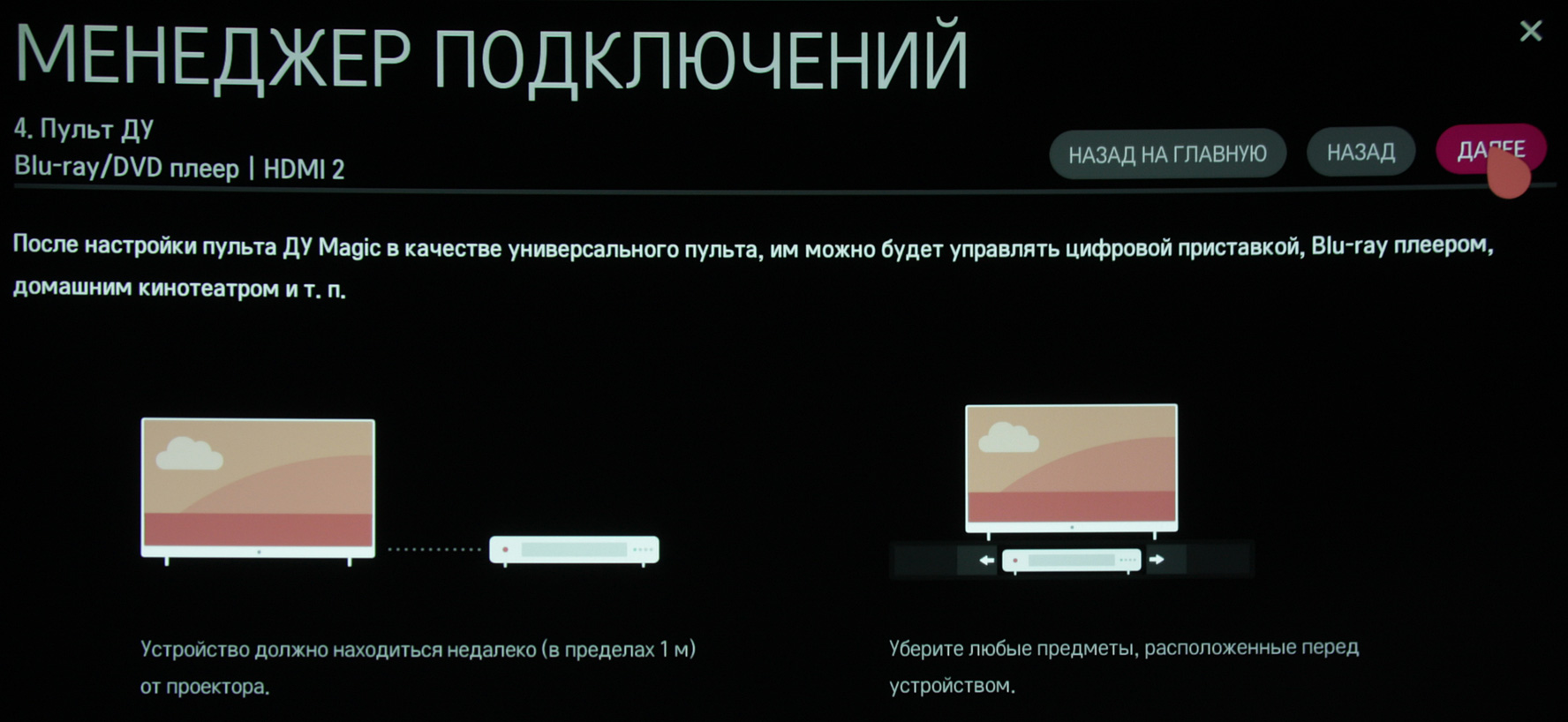

Для управления сторонней техникой используется ИК-излучатель пульта. Управлять ей приходится частично просто нажатием на кнопки, частично с помощью экранного меню, что не очень удобно, да и функций мало, например, нет команды открытия/закрытия лотка дисковода.

Пульт имеет функцию координатного ввода — курсор на экране перемещается наклоном пульта вверх-вниз и поворотом вправо-влево. Курсор появляется на экране после встряски пульта или прокрутки колесика и исчезает после нескольких секунд малоподвижного состояния пульта. Курсор при движении не выходит за края экрана, что позволяет легко калибровать координатный ввод под удобный хват пульта. Также к проектору по USB можно подключить клавиатуру и мышь. Подключение по Bluetooth поддерживается только для каких-то избранных клавиатур LG. Эти устройства ввода, как и любая опробованная нами USB-периферия работают через USB-разветвитель, освобождая дефицитные USB-порты под другие задачи. С проводными и беспроводными клавиатурами и мышами от разных производителей не возникло никаких проблем. Поддерживается прокрутка колесиком, а задержка перемещения курсора мыши относительно движения самой мышью минимальная. Для подключенной клавиатуры можно выбрать альтернативную раскладку, в том числе и кириллическую самого распространенного варианта, при этом поддерживается смена раскладки клавиатуры (сочетанием клавиш Ctrl и пробел) на основную (английскую) и обратно на выбранную. Некоторые клавиши клавиатуры из основного и дополнительного мультимедийного набора напрямую вызывают ряд функций (громкость больше/меньше, включение/выключение звука, запуск поиска — и все!). Нужно отметить, что в целом интерфейс хорошо оптимизирован для использования только кнопок пульта ДУ, то есть пользоваться мышью пульта или подключать клавиатуру и мышь, в общем-то, не обязательно. Нажатие на кнопку питания на пульте сразу выключает проектор. При работе проектора отклонение джойстика вправо-влево регулирует громкость звука, а нажатие выводит на экран короткое стартовое меню, из которого можно выйти, выключить проектор, перейти в выбору источника или к настройке проектора.

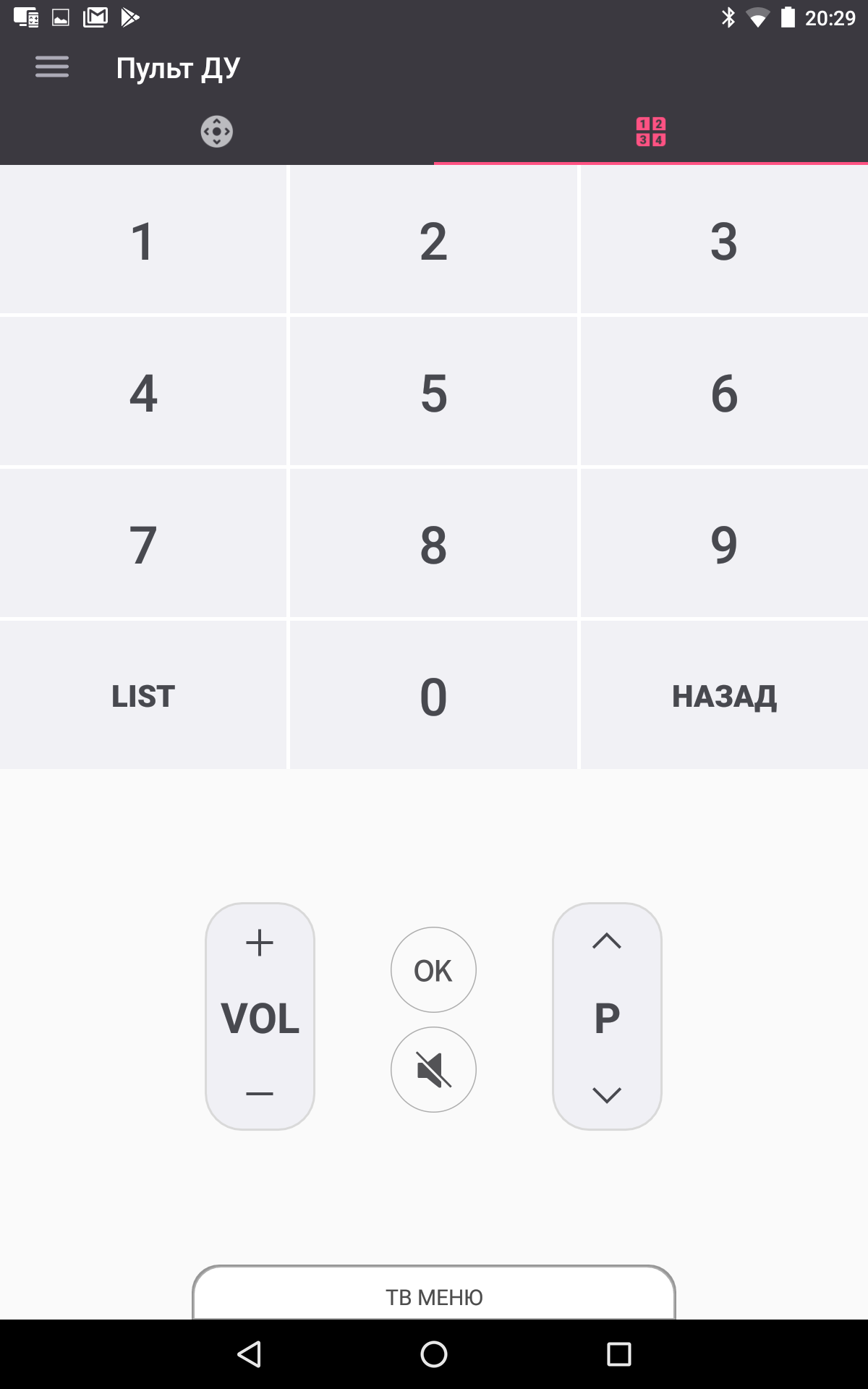

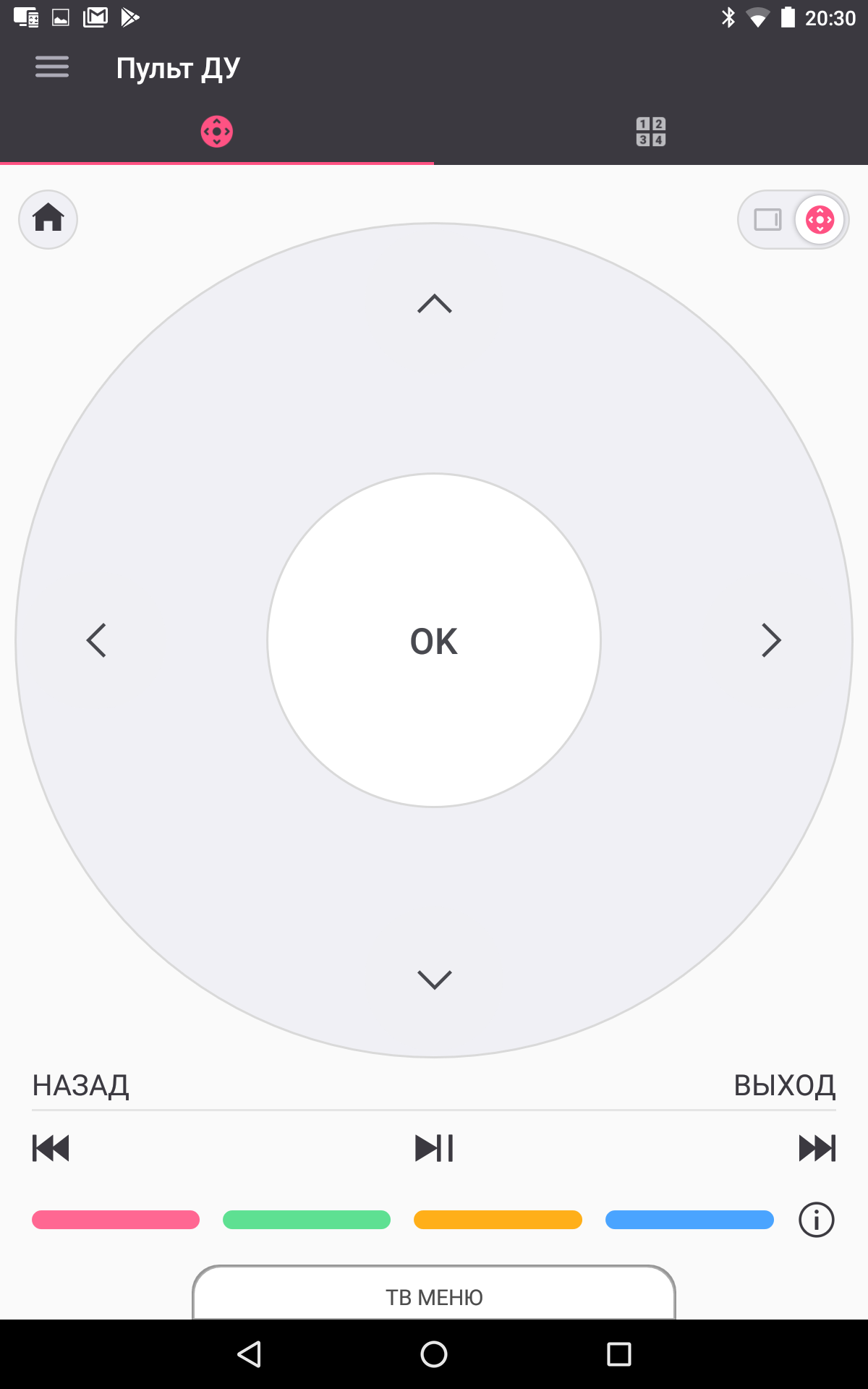

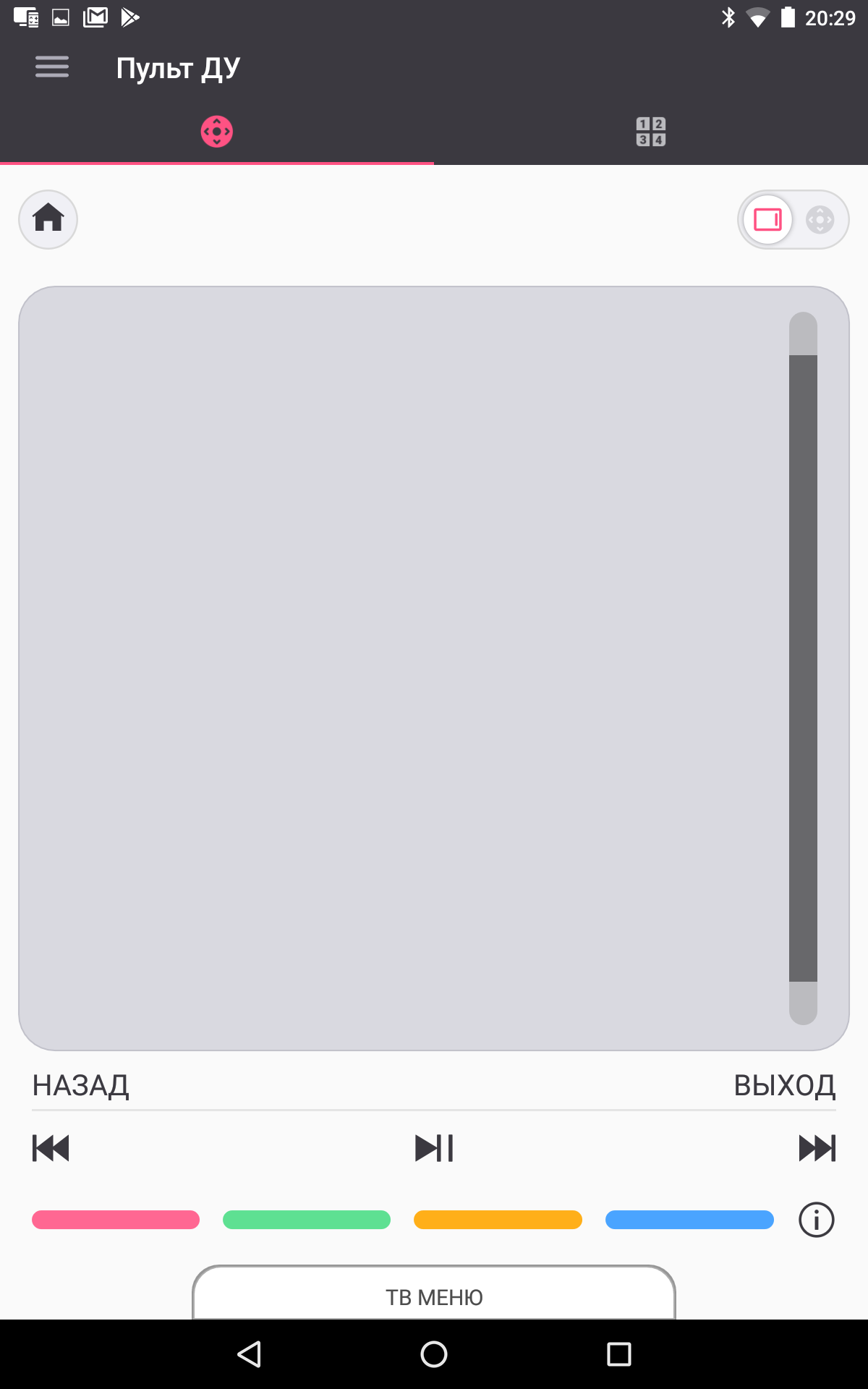

Кроме того, проектором можно управлять посредством мобильного устройства с помощью фирменного приложения LG TV Plus для Android и iOS (проектор и мобильное устройство должны находиться в одной сети).

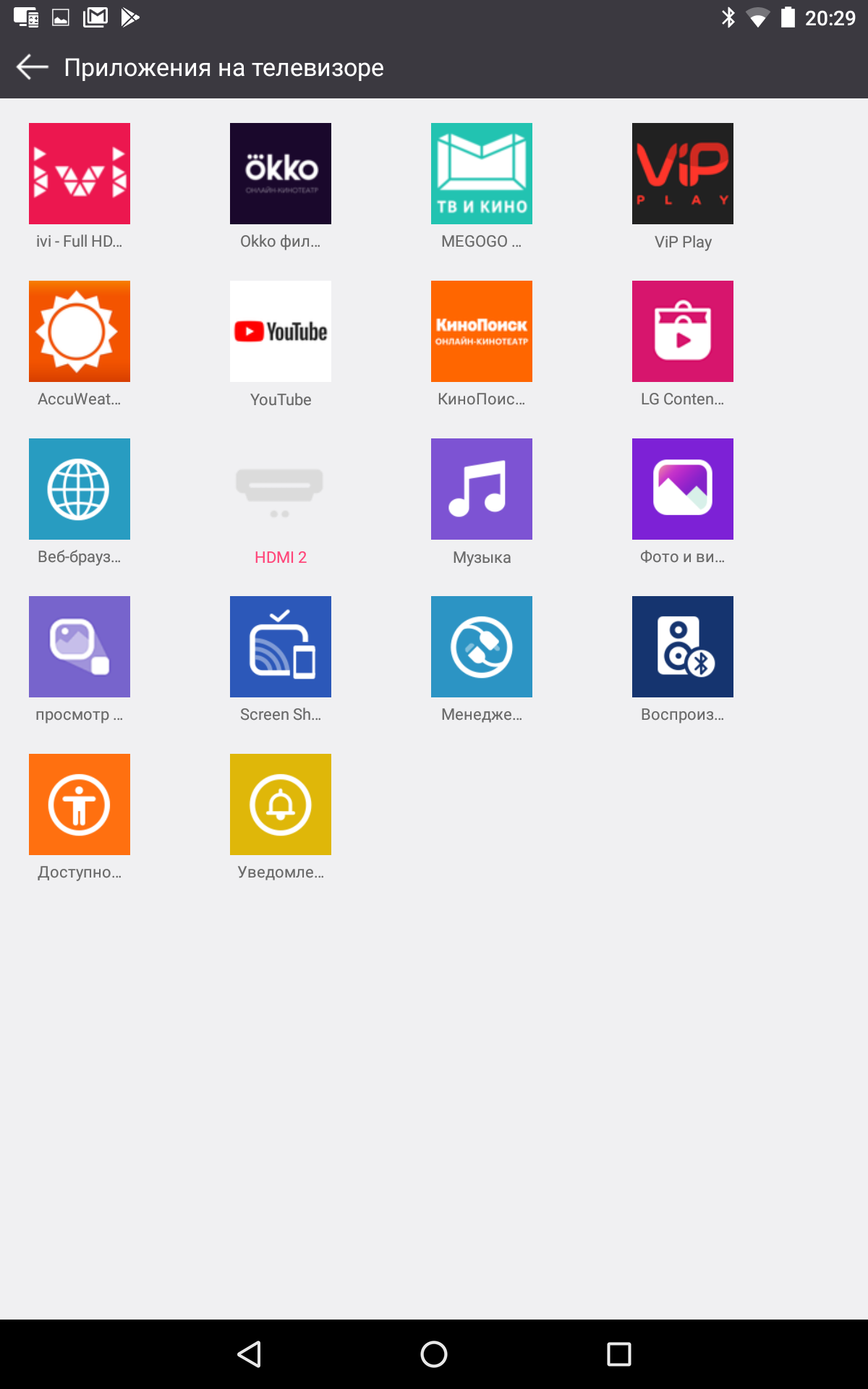

Кроме функций управления это приложение позволяет получить доступ к мультимедийному контенту, находящемуся на мобильном устройстве. Правда, почему-то приложение не обнаруживает видеофайлы с расширением MKV.

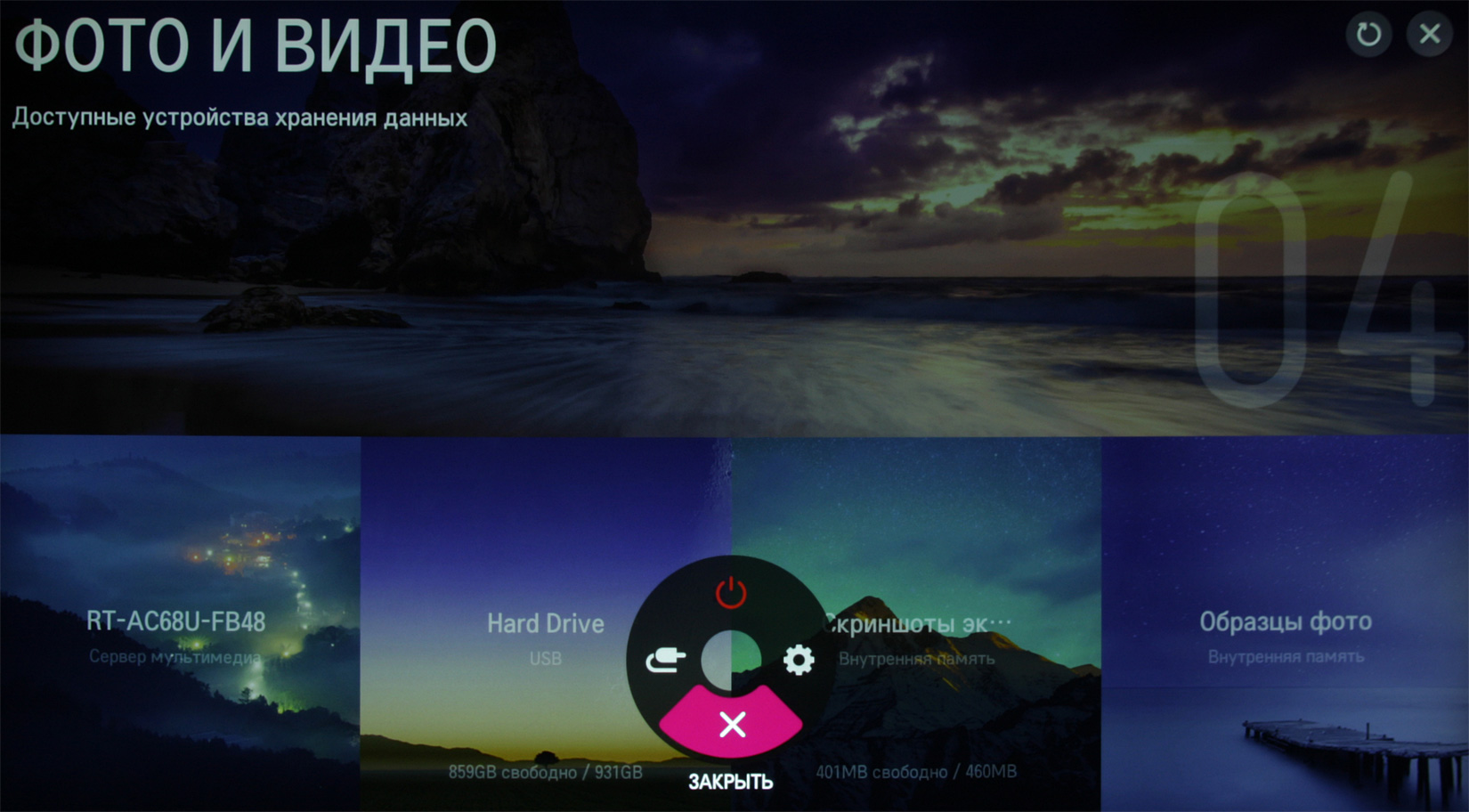

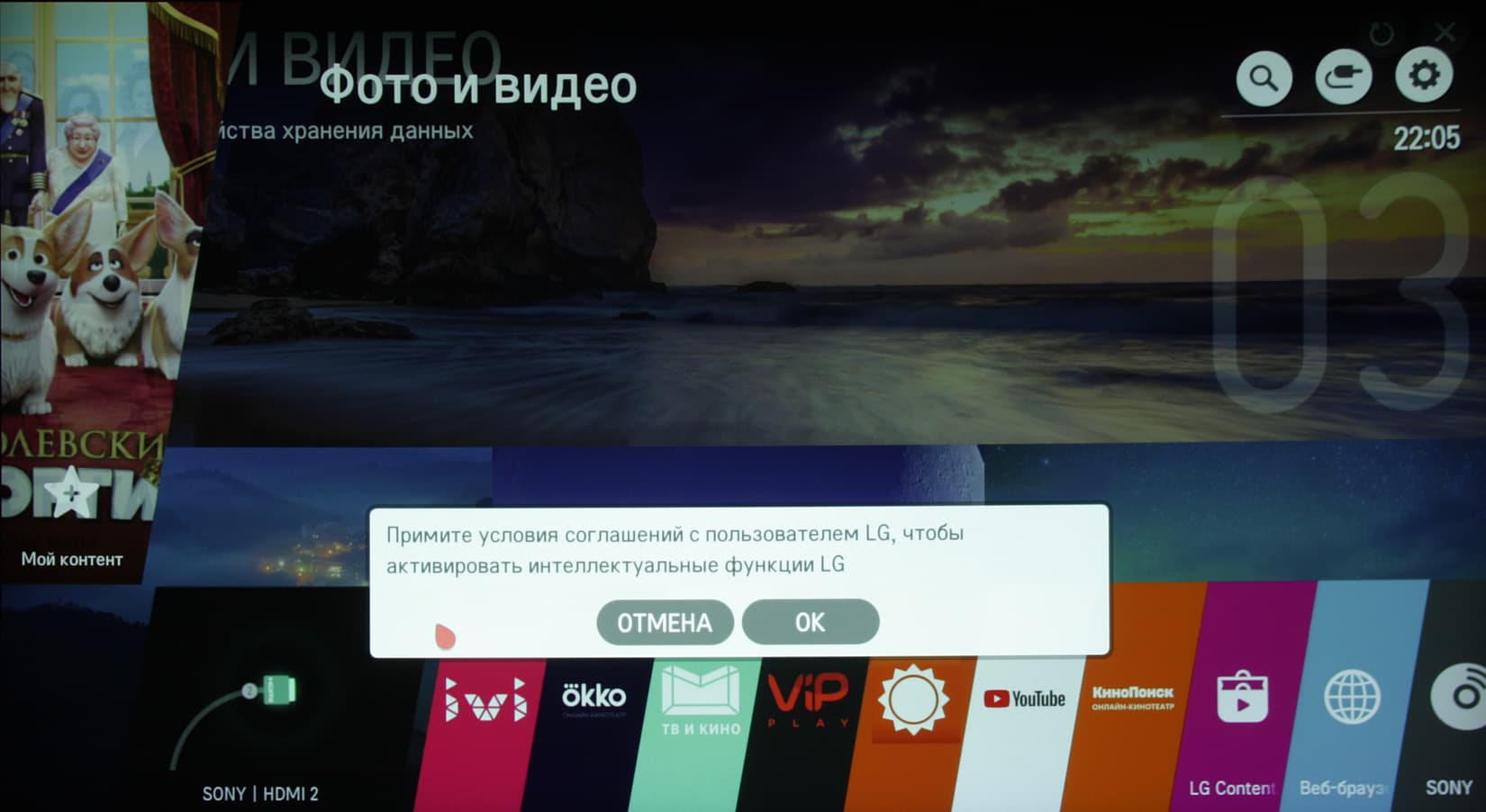

Программной платформой для этого проектора служит операционная система webOS Smart TV, основанная на ядре Linux. На заглавной странице интерфейса расположены круглые значки быстрого доступа к некоторым функциям, значки запущенных мини-приложений, редактируемая лента из разноцветных скошенных параллелограммов со значками приложений, аналогичное по форме, но большее по размеру поле доступа к предыдущему приложению или источнику и поле доступа к любимому контенту (Мой контент). Но для активации последнего пользователь должен дать согласие на отслеживание предпочтений.

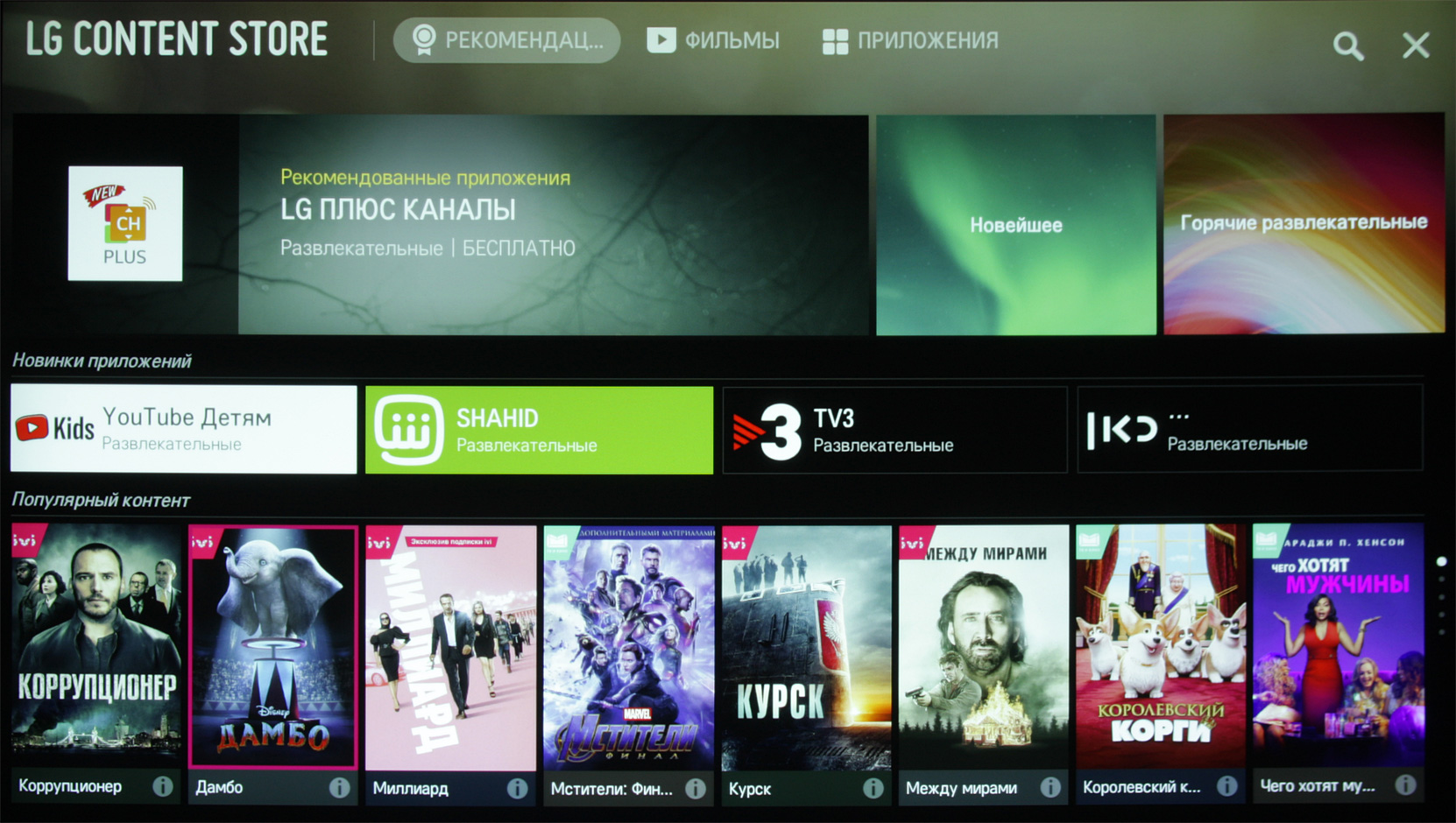

Фоном для вызванной страницы обычно служит изображение текущего приложения. Разумеется, есть магазин приложений и контента.

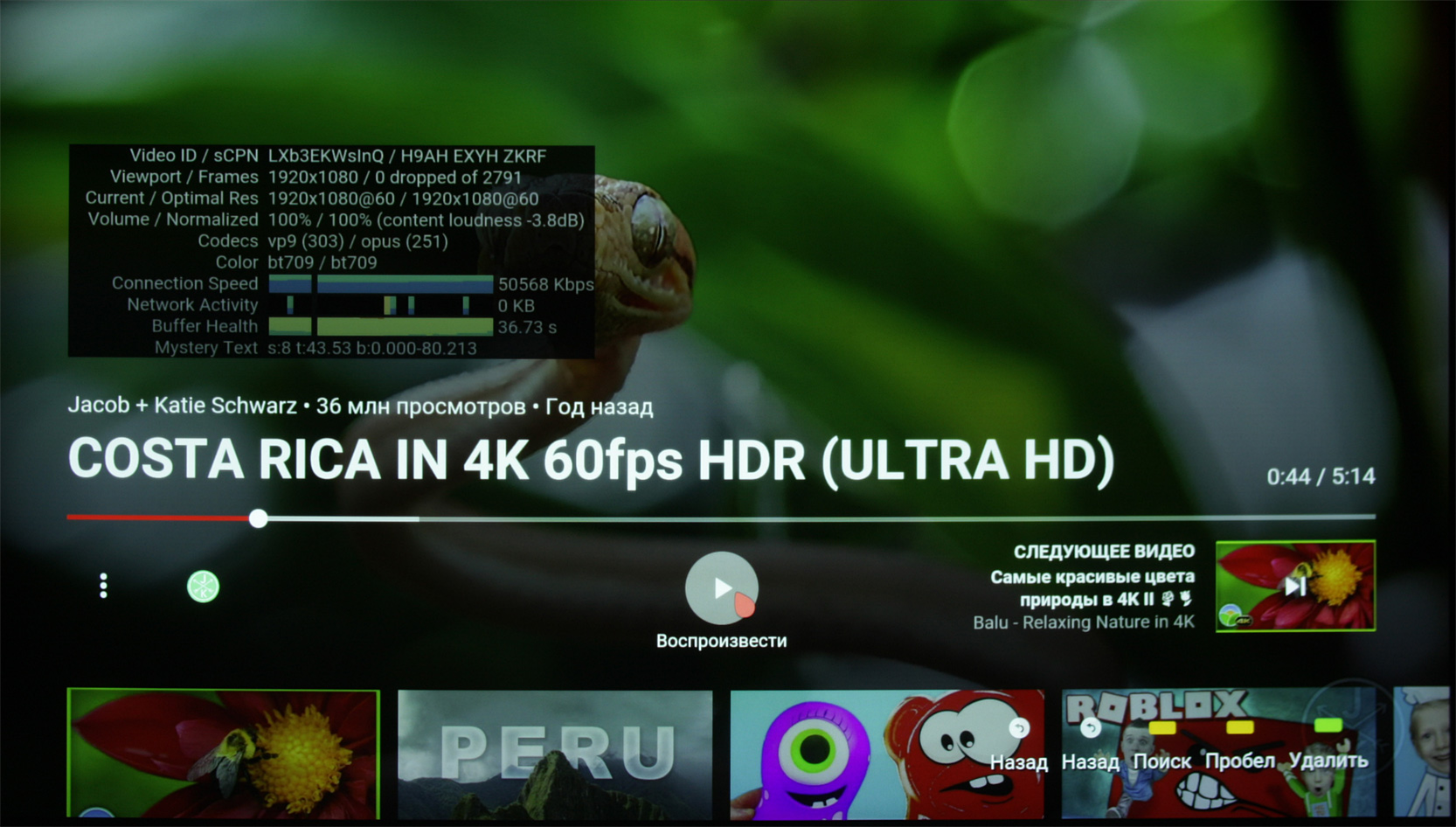

Приложений в магазине, вроде бы много, но действительно интересного в общем-то и нет. Контент предлагается в основном от российских сервисов потокового вещания. Встроенный браузер по интернету имеет довольно продвинутую функциональность, в частности он хорошо справился с показом главной страницы iXBT.com и содержимого статей. Особая «фишка» браузера — отображения в небольшом окошке видео от текущего источника.

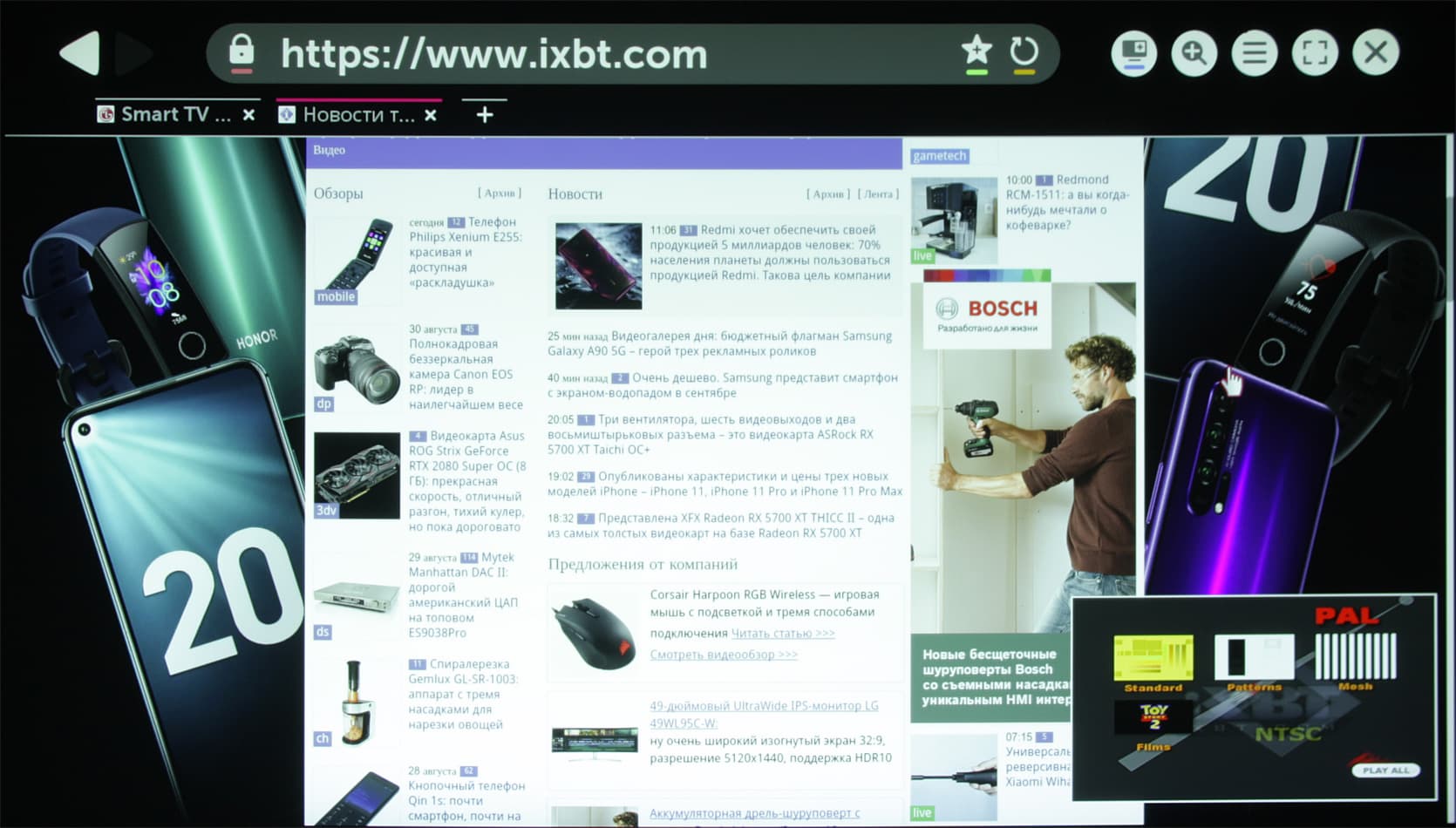

Конечно, все доступное для webOS Smart TV по количеству и функциональности нельзя даже и пытаться сравнивать с разнообразием приложений для Android [TV]. Отметим, что в целом к стабильности работы оболочки у нас никаких претензий не возникло. На команды с пульта проектор реагирует практически без задержки, но, например, страница со списком настроек может появиться через пару секунд после вызова, особенно, если в текущем сеансе работы она еще не вызывалась. Вся функциональность обеспечивается с помощью приложений и на их запуск может требоваться некоторое ощутимое время.

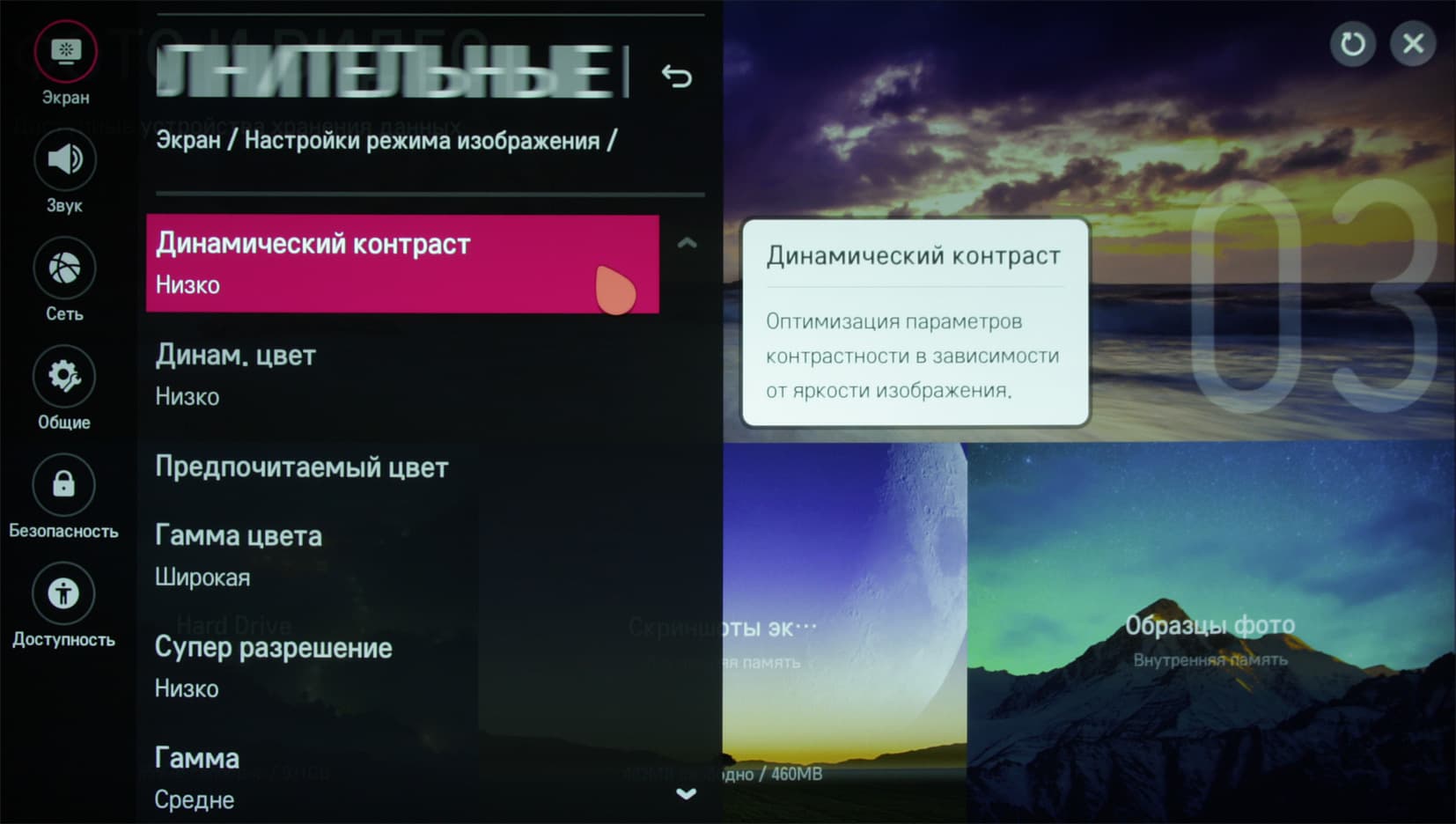

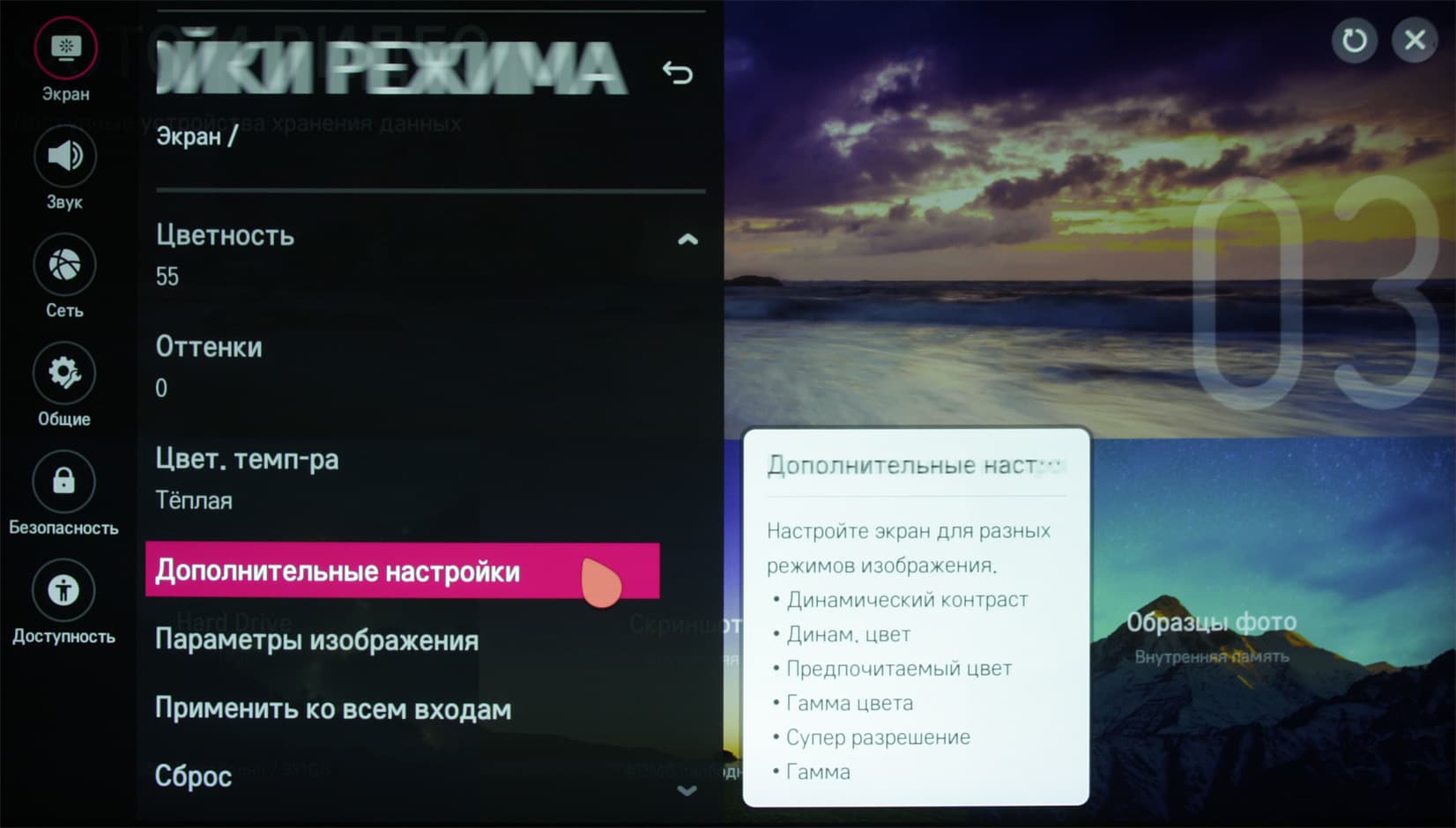

Меню с настройками занимает большую часть экрана, надписи в нем читаемые. Есть русифицированный вариант интерфейса. Качество перевода хорошее, и самое главное, что настройки в большинстве случаев меняют именно то, что ожидаешь, исходя из их наименования.

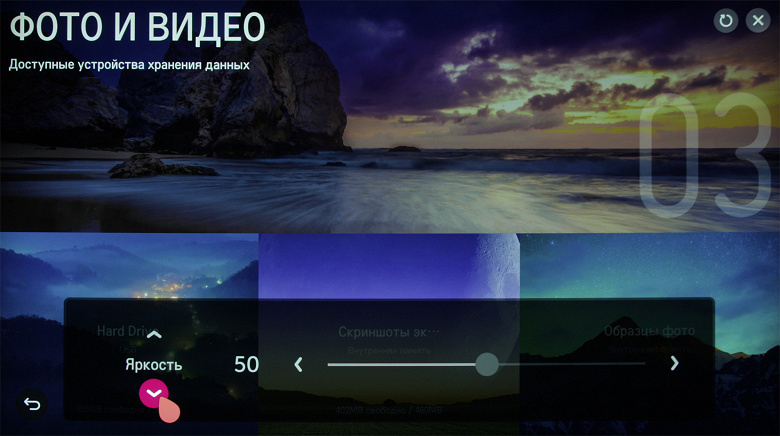

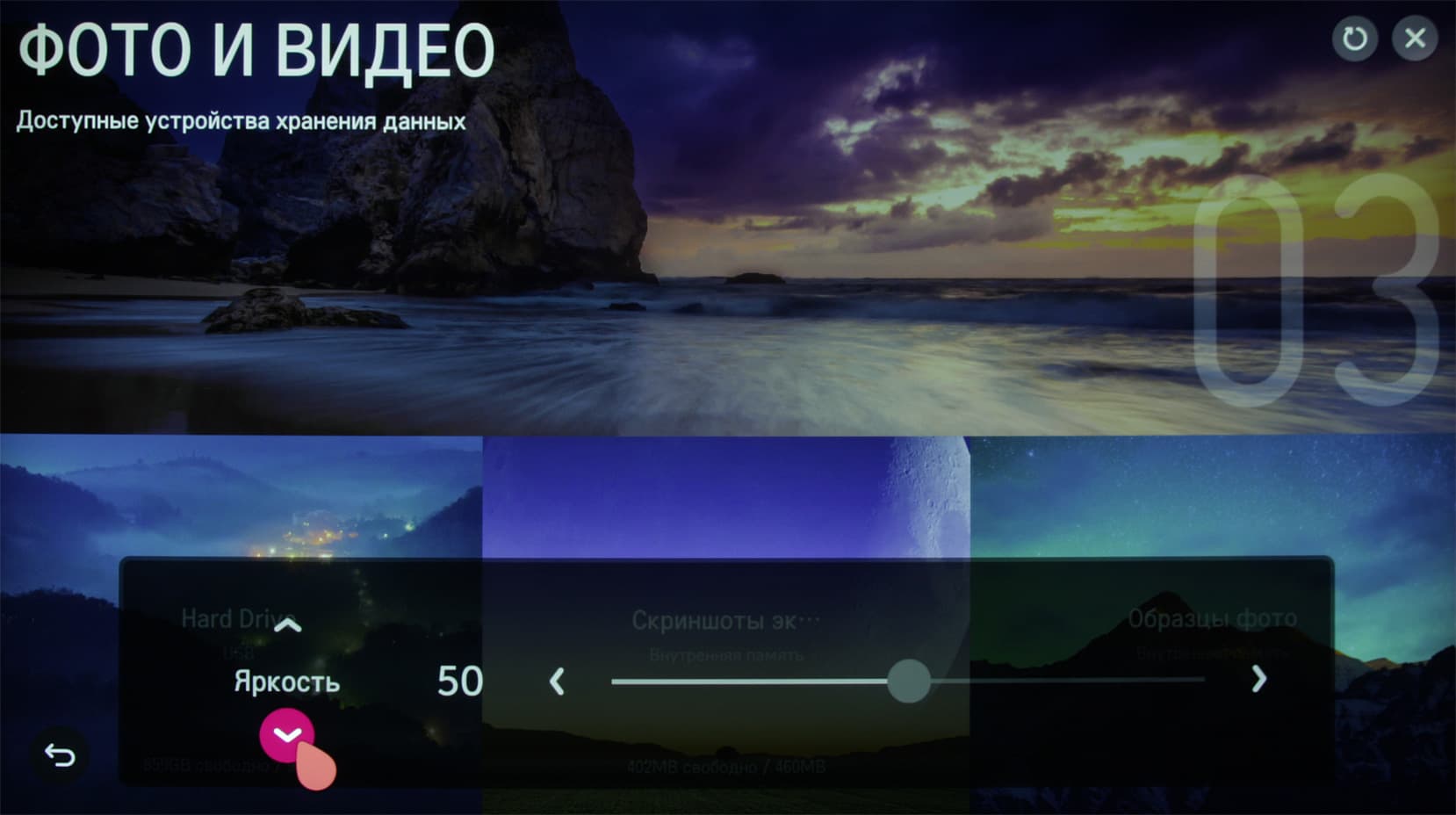

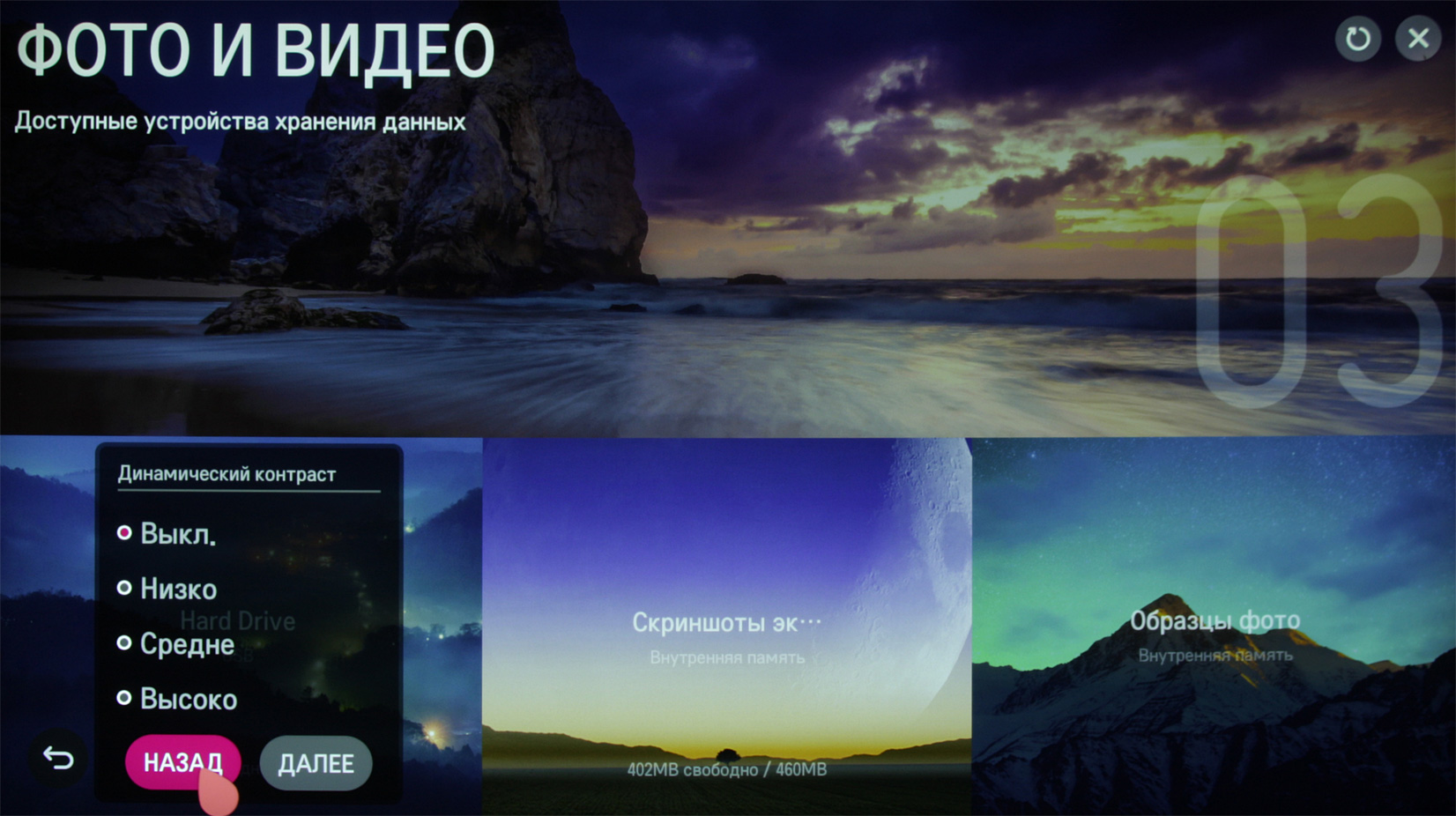

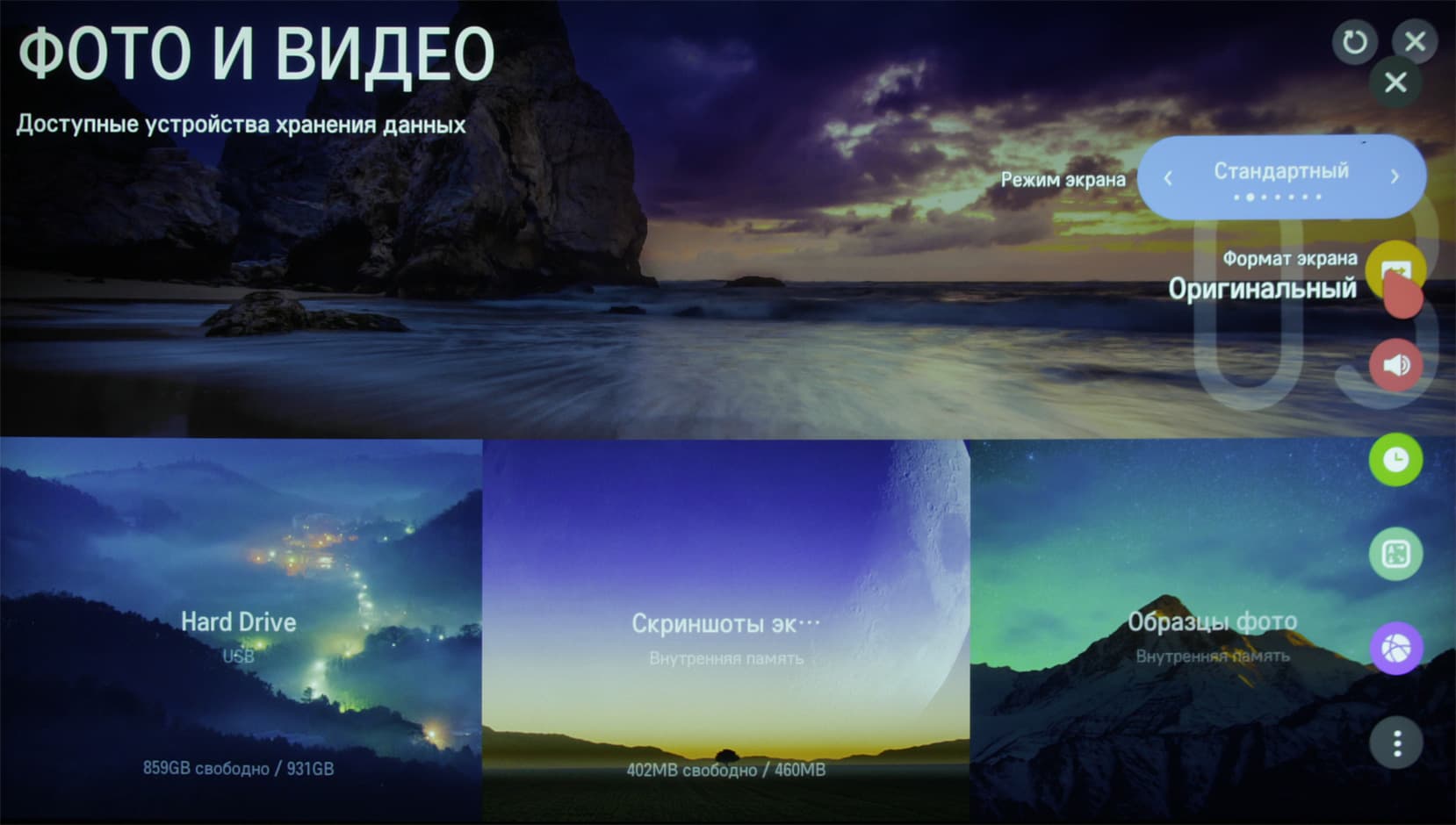

Непосредственно при регулировке параметров изображения на экран выводится уже только название настройки, ползунок и текущее значение или список вариантов, что облегчает оценку влияния этой настройки на изображение, при этом настройки с ползунками перебираются стрелками вверх и вниз (и колесиком), а со списками — кнопками назад и далее.

Ползунки можно быстро передвигать, ухватившись за них курсором мыши. Списки в меню зациклены, что удобно. Вывод курсора за пределы поля меню делает меню полупрозрачным, а клик там убирает меню с настройками с экрана. Короткое контекстное меню с настройками вызывается при нажатии на кнопку с шестеренкой на пульте. Что-то можно поменять прямо там, не вызывая большое меню

Вообще, функций у данного проектора много, как и особенностей интерфейса, описать их все не представляется возможным. В целом все реализовано на хорошем уровне, удобно для пользователя и приятно с эстетической точки зрения.

Управление проекцией

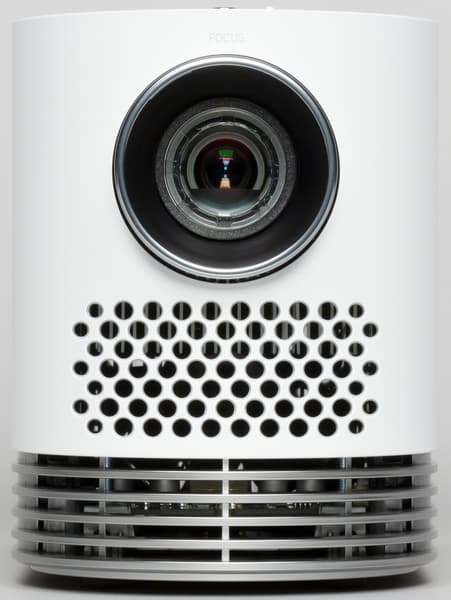

Фокусировка изображения на экране осуществляются вращением гладкого серебристого кольца на объективе, а регулировка фокусного расстояния — рычажком.

Проекция направлена вверх, так что нижний край области проекции находится на оси объектива. Обычно такой сдвиг обозначают, как сдвиг на 50% (от высоты проекции), но производитель ввел свое обозначение: «Коэффициент направленной вверх проекции 100 %». В наличии функция автоматической коррекции вертикальных трапецеидальных искажений, также есть удобный режим ручной коррекции по каждому из углов в раздельности. Напомним, что эти виды коррекции выполняются цифровым способом, а, значит, качество изображения при этом снижается. Есть несколько режимов геометрической трансформации, позволяющие подстроить исходную картинку типичных форматов под экран 16:9. Есть и продвинутый режим ручной коррекции, который может выручить в некоторых случаях, например, если плеер проектора не справляется с правильным масштабированием изображения.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

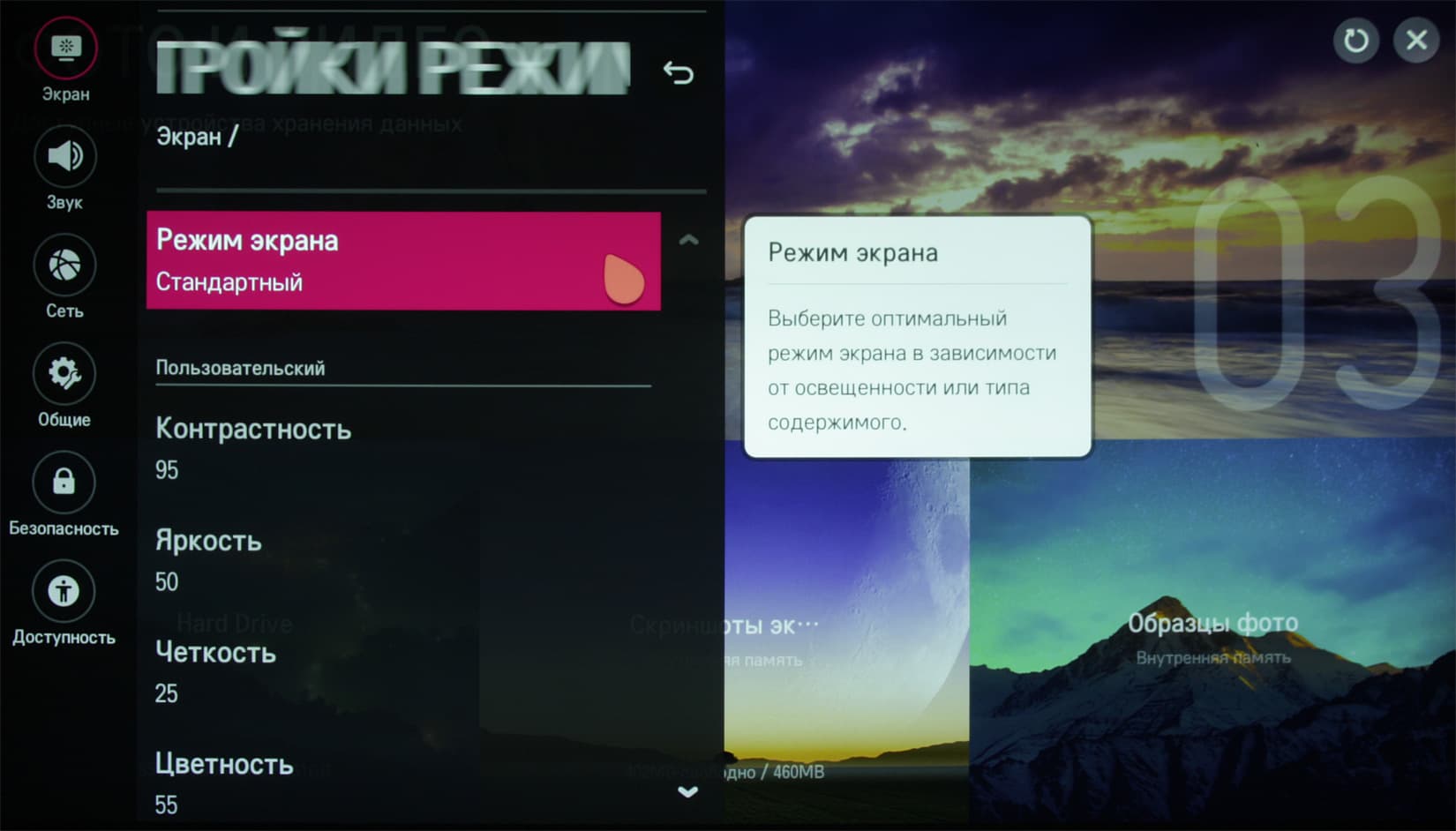

В проекторе есть несколько предустановленных профилей (Режим экрана) с редактируемыми значениями настроек изображения.

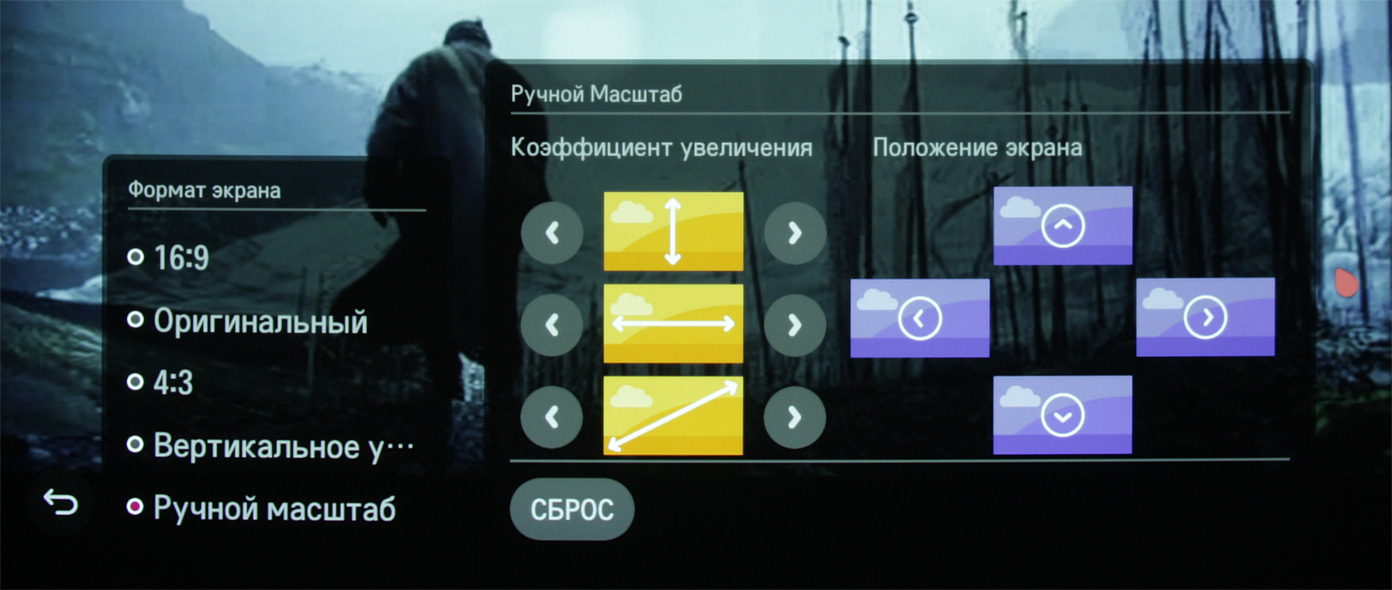

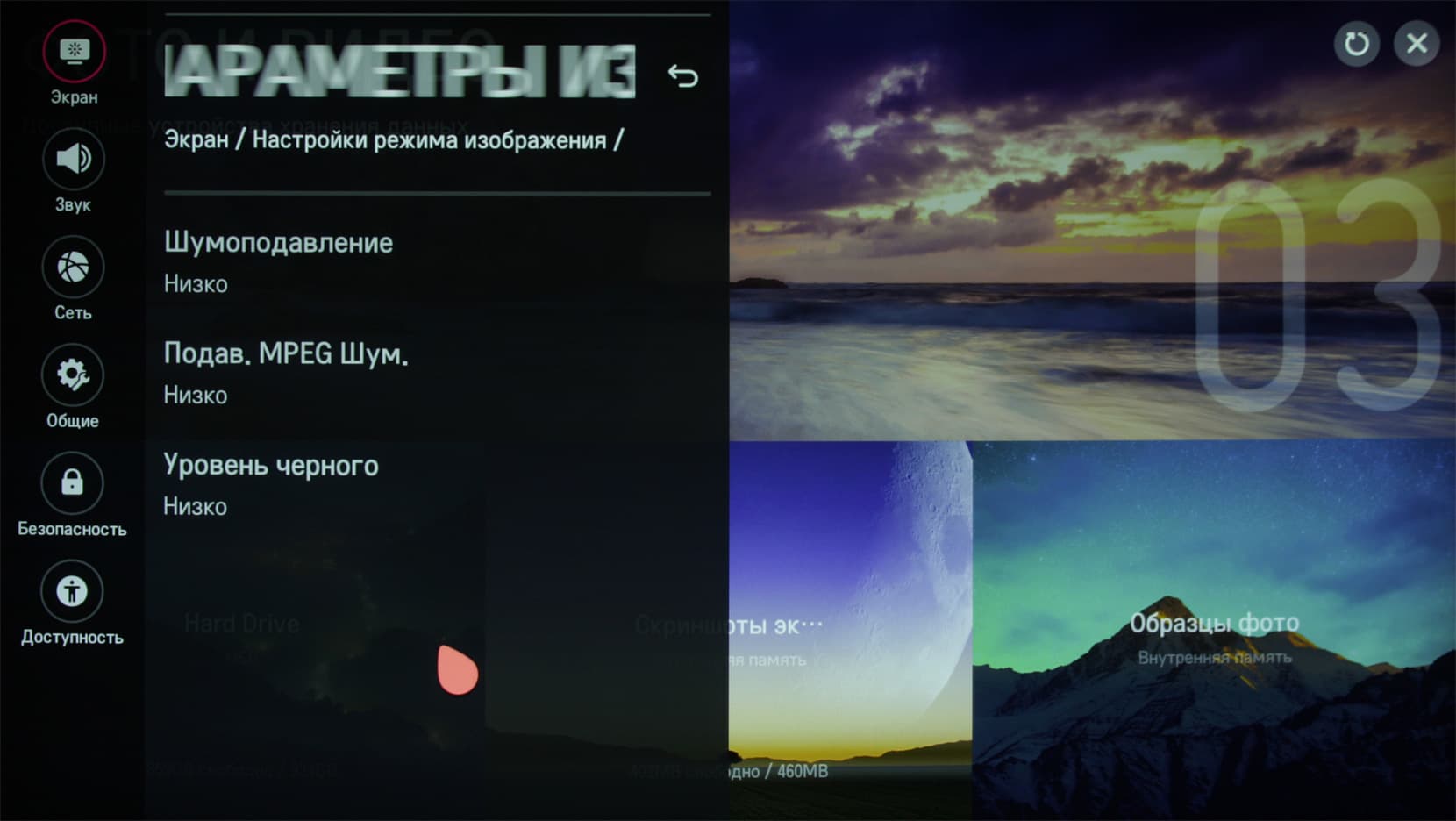

Настроек регулирующих яркостный и цветовой баланс много, и даже избыточно много для проектора такого класса. Доступный набор настроек зависит от выбранного профиля, что еще больше запутывает пользователя.

Встроенный мультимедийный плеер

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Источниками мультимедийного контента также могут быть серверы UPnP (DLNA). Были опробованы жесткие диски, внешние SSD и обычные флешки. Два протестированных жестких диска работали от любого из двух USB-портов, а в режиме ожидания или после некоторого периода отсутствия обращения к ним жесткие диски отключались (это настраивается в меню установок). Поддерживаются USB-накопители с файловыми системами FAT32 и NTFS (exFAT не поддерживается), а с кириллическими названиями файлов и папок не было никаких проблем. Плееры обнаруживают все файлы в папках, даже если на диске очень много файлов (более 100 тысяч). В текущей на момент тестирования прошивке явно была какая-то ошибка — именно файловый менеджер не показывал сами файлы на носителе, хотя по папкам навигация работала, а собственно плееры видео/графических файлов и аудиоплеер файлы соответствующих типов показывали.

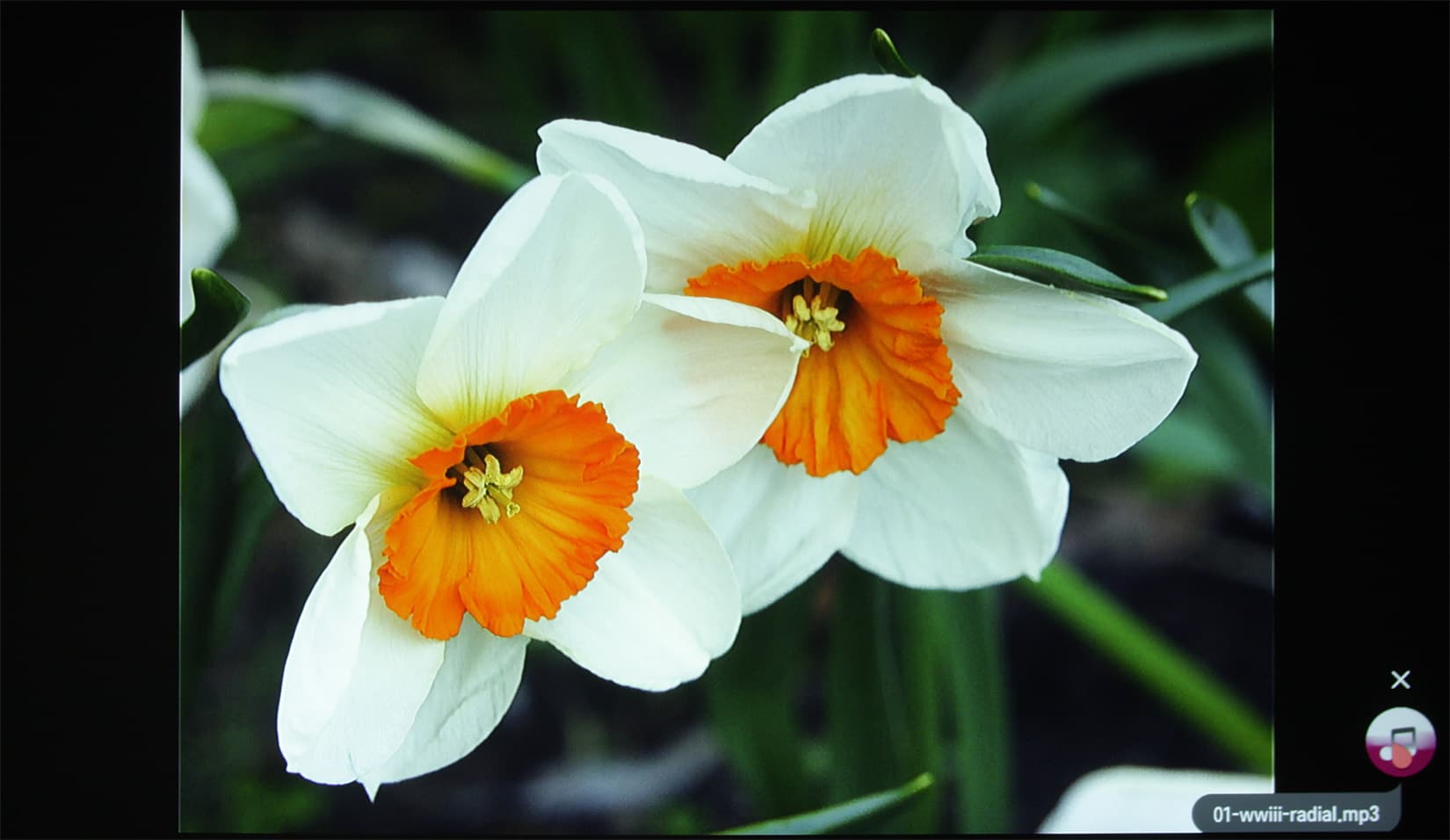

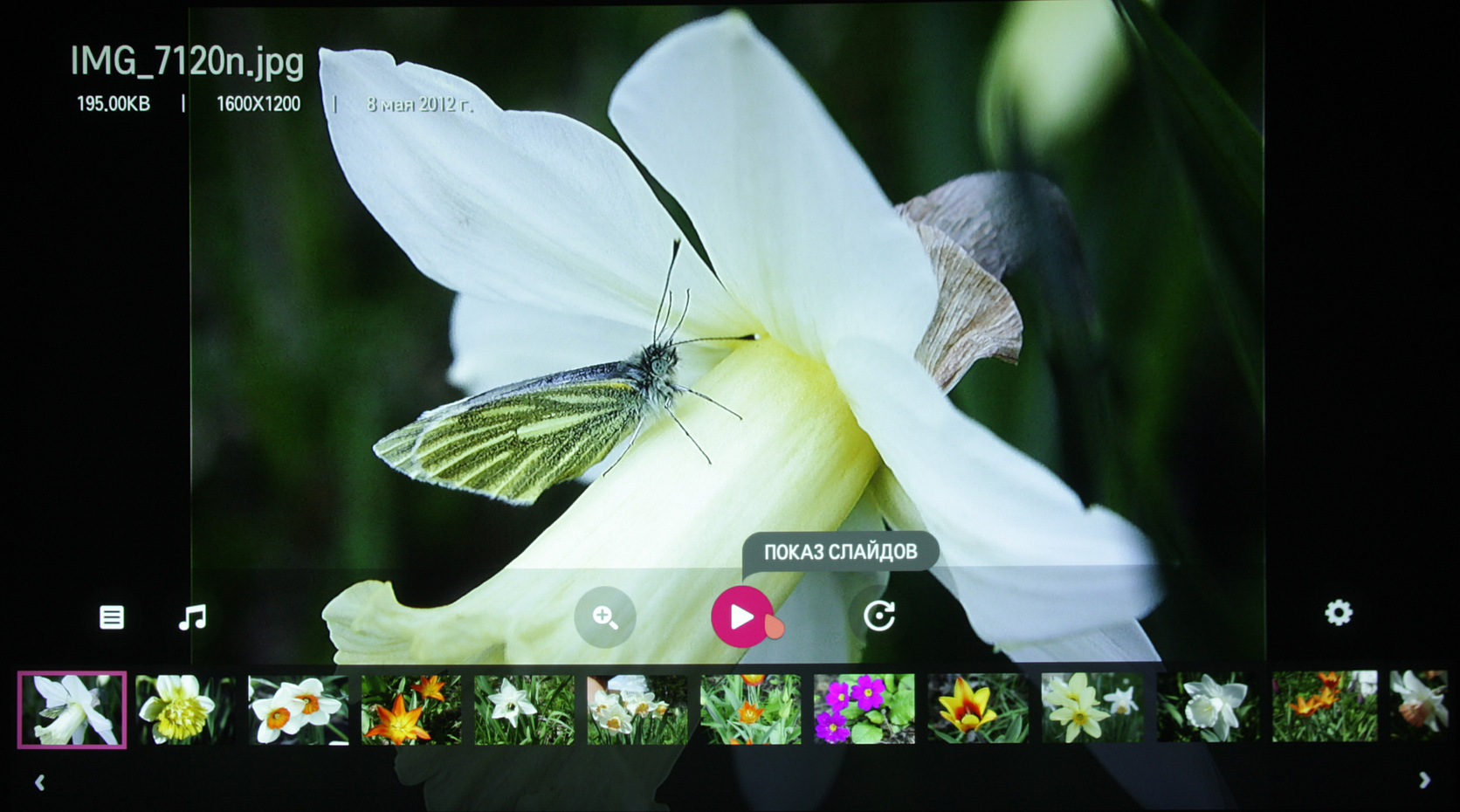

Нами подтверждена способность проектора показывать растровые графические файлы в форматах JPEG, PNG и BMP, в том числе в виде слайд-шоу под фоновую музыку.

Правда, маленький значок запущенного аудиоплеера убрать нельзя (вернее, можно, но вместе с музыкой).

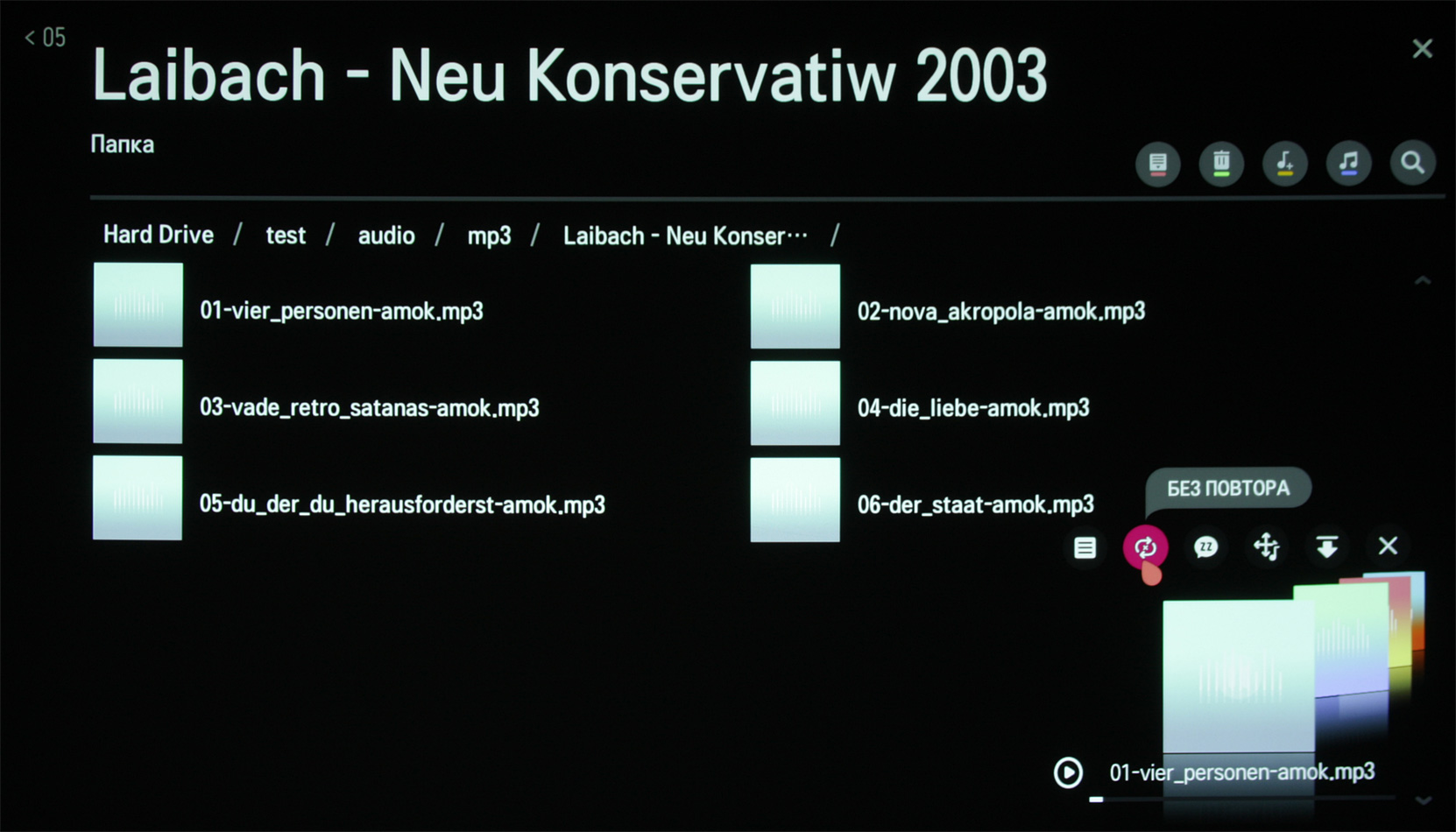

В случае аудиофайлов поддерживаются множество распространенных и не очень форматов, как минимум AAC, MP3, OGG, WMA (и с 24 бит), MPA, WAV и FLAC (расширение должно быть именно FLAC).

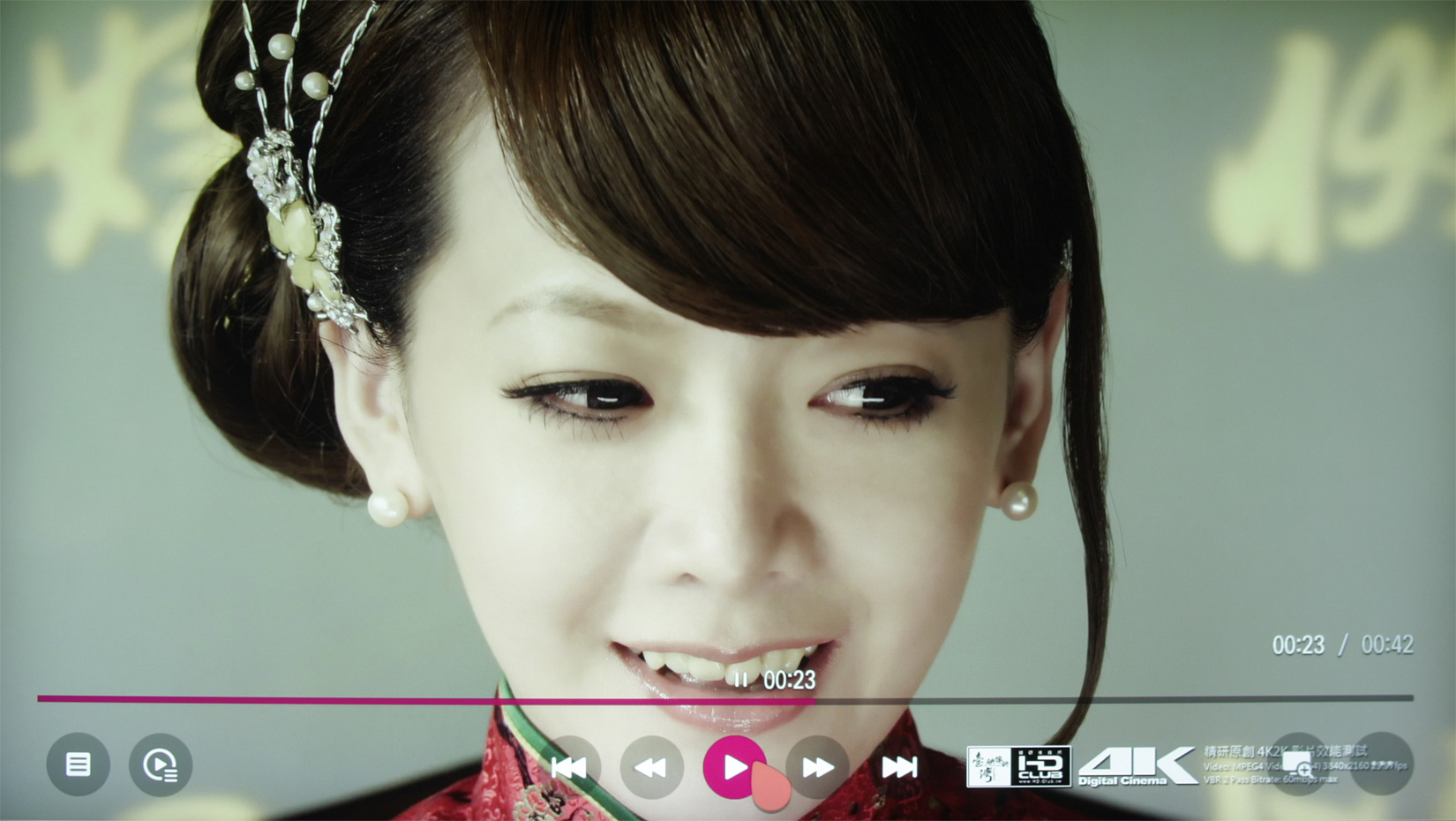

Для видеофайлов поддерживается большое количество самых разнообразных контейнеров и кодеков (вплоть до H.265 с 10 бит, HDR10 или HLG, с разрешением до UHD при 60 кадр/с), несколько звуковых дорожек в разнообразных форматах (AAC, AC3, DTS, MP3), внешние и встроенные текстовые субтитры (русские должны быть в кодировке Windows-1251 или в Unicode, выводится как минимум три строки и 50 символов в строке).

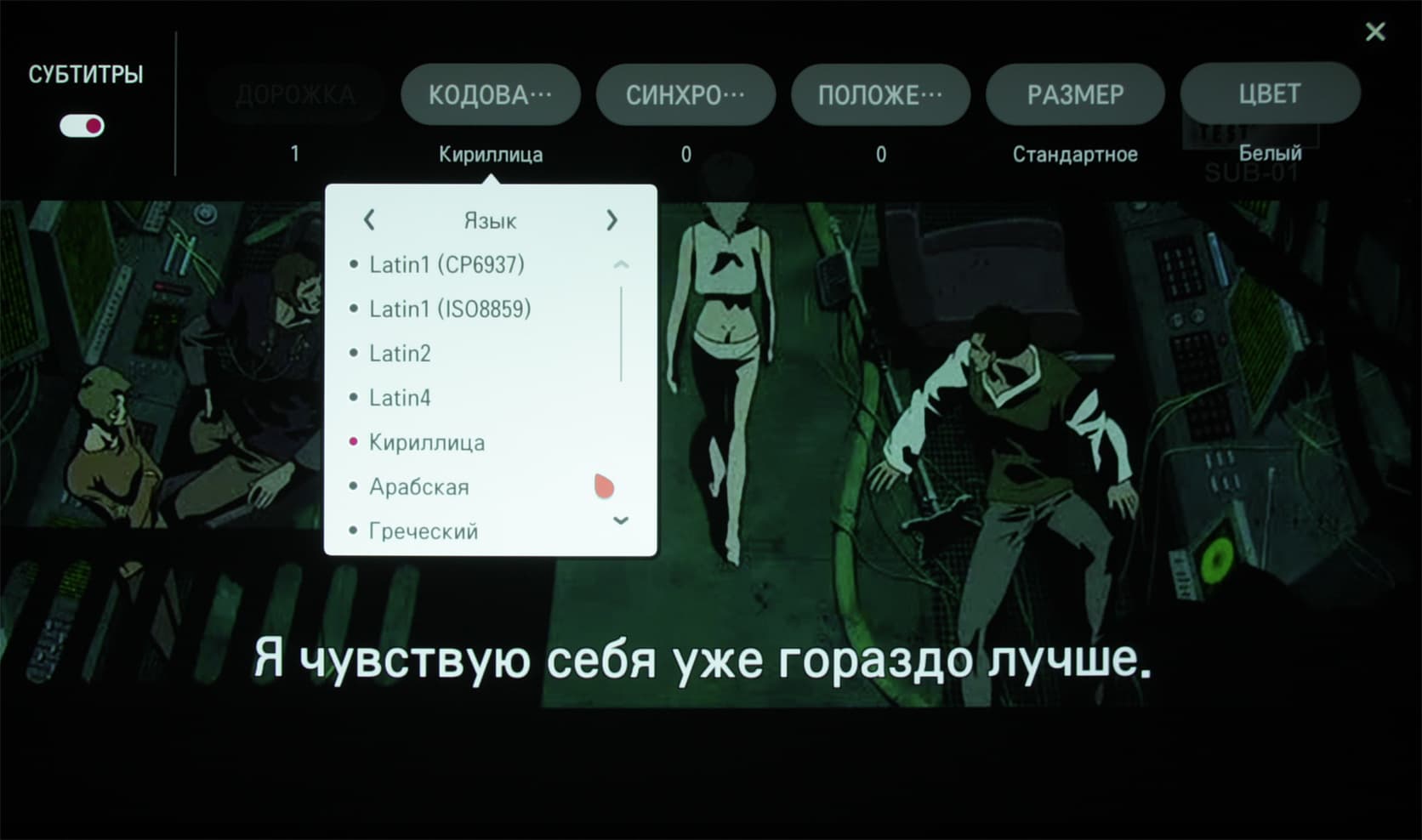

Настройка вывода субтитров имеет множество опций.

Редко, но попадались видеофайлы, с которыми были проблемы. Например, DivX 3 в AVI не воспроизводились, файлы OGM плеер не видит, а MPEG1 VCD и MPEG2 SVCD / KVCD неправильно увеличивались до размера экрана (но это можно исправить вручную). Поддерживается воспроизведение видеофайлов с HDR10 и HLG, а в случае файлов с 10 бит на цвет согласно визуальной оценке градаций оттенков больше, чем у 8-битных файлов. Видеофайлы 4K HDR воспроизводятся нормально в случае контейнеров MP4 и M2TS (HEVC, HDR10), и бледно в случае контейнеров MKV и WebM (VP9). Кстати, в приложении YouTube HDR-поток не выбирается, максимум — 1080p при 60 кадр/с с охватом BT.709, что, впрочем, логично.

Отметим, что в воспроизведении файлов с разрешением 4К на проекторе с матрицей Full HD есть некоторый смысл, так как картинка таких фалов все равно выглядит гораздо более четкой, чем в случае типичного Full HD-файла. В стандартном для видео диапазоне (16—235) отображаются все градации оттенков. Тестовые ролики на определение равномерности чередования кадров помогли выявить, что проектор при воспроизведении видеофайлов подстраивает частоту обновления экрана под частоту кадров в видеофайле, но только на 50 или 60 Гц, поэтому файлы с 24 кадр/с воспроизводятся с чередованием длительности кадров 2:3. Ситуацию спасает функция вставки промежуточных кадров. Максимальный битрейт видеофайлов, при котором еще не было артефактов, при воспроизведении с USB-носителей и по Wi-Fi (5 ГГц) составил как минимум 120 Мбит/с (не было тестовых файлов с большим битрейтом), а по проводной сети Ethernet — как минимум 90 Мбит/с (файл с битрейтом 120 Мбит/с уже периодически замирал на подгрузку). В двух последних случаях использовался медиасервер роутера Asus RT-AC68U. Статистика на роутере показывает, что скорость приема и передачи составляет 866,7 Мбит/с, то есть в проекторе установлен адаптер 802.11ac.

Работа с источниками видеосигнала

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Использовалось HDMI-подключение. Поддерживаются сигналы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц. Цвета правильные, яркостная и цветовая четкость ниже возможной. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков (при Контрастность = 99, Яркость = 51). В случае сигнала 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3 (но не забываем про волшебную функцию вставки промежуточных кадров).

В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области выводятся по полям. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется сглаживание границ объектов — зубцы на диагоналях выражены несильно. Функции подавления видеошумов работают очень хорошо, не приводя к артефактам в случае динамического изображения. Есть функция вставки промежуточных кадров. Ее качество очень хорошее (но встречается и лучше), в большинстве случаев промежуточные кадры рассчитываются правильно с небольшим количеством малозаметных артефактов и с высокой детализацией. Вставка кадров отключена в режиме Игры.

При подключении к компьютеру по HDMI вывод изображения в разрешении 1920 на 1080 пикселей мы получили с кадровой частотой вплоть до 60 Гц включительно. Вывод собственно изображения на экран осуществляется с заниженной цветовой четкостью. Удивительно, но яркостная четкость также занижена. Например, мира с полосками через пиксель от края до края в центре смазывается до просто серого поля, тогда как к краям полоски начинают различаться. Такое ощущение, что картинка относительно матрицы на 1-2 пикселя растянута или сжата. Эффект проявляется всегда — как при выводе изображения от внешнего источника, так и при воспроизведении во встроенном плеере. Правда, на реальных изображениях (фотографии, кино) потеря четкости не ощущается. На белом поле заметно, что изображение к углам, особенно к верхним немного темнеет. Равномерность черного поля приемлемая. Бликов нет и паразитной засветки нет. Геометрия очень хорошая — изгиб границ проекции составляет порядка 3 мм при ширине 1,5 м. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, минимальная, ее можно скорее вообразить, чем увидеть. Равномерность фокусировки хорошая, к углам слабозаметная пиксельная решетка чуть размывается, но ничего критичного нет.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность зависят от значения настройки Экономия энергии:

В режиме ожидания потребление электроэнергии составило 0,9 Вт (Wi-Fi активен). С точки зрения использования в офисе проектор является относительно тихим даже в режимах с высокой яркостью. Дома, если смотреть кино на большом экране, но в затемнении, лучше перевести проектор в режим средней или максимальной экономии энергии. В режимах с высокой яркостью шум от проектора уже будет заметным во время тихих сцен. Встроенные громкоговорители для аппарата такого размера весьма громкие, низких частот нет, есть паразитные резонансы, но они не очень выражены, стереофонический эффект присутствует, но выражен слабо. В целом качество для встроенных миниатюрных источников звука хорошее, музыку слушать не очень приятно, но с озвучкой диалогов эти громкоговорители справляются.

Громкость в наушниках регулируется отдельно от громкости встроенных громкоговорителей. Звук в наушниках имеет запас громкости и шума в паузах нет, самых низких частот явно не хватает, но общее качество звука хорошее, пусть и не выдающееся.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. В итоге при подключении по HDMI задержка вывода изображения в случае сигнала 1080p при 60 Гц кадровой частоты составила порядка 160 мс в обычном режиме. Это очень большая задержка, работать за ПК с такой задержкой могут только очень спокойные и терпеливые люди. Задержка снижается где-то до 55 мс после включения режима Игры в настройках. Это уже лучше, но все равно даже такая задержка будет чувствоваться как в очень динамичных играх, так и при работе за компьютером, но в последнем случае к ней уже точно можно привыкнуть и перестать замечать.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Максимальный световой поток немного меньше заявленных 2000 лм. В полной темноте яркости проектора хватает для проекции на экран шириной где-то до 4 м, в слабоосвещенном помещении для экрана шириной метра 1,5 картинка не будет выглядеть очень бледной. Равномерность освещенности белого поля средняя. Контрастность не самая низкая, но у DLP-проекторов она бывает и выше. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off, которая составила порядка 725:1, что для DLP-проектора немного.

В качестве источника света в данном проекторе используются синий лазерный светодиод и вращающийся круг с люминофором, превращающий часть синего света в желтый (схема LD + P/W). Синий плюс желтый дают белый свет. Для этого источника света заявлен срок службы до 20 000 часов, что на порядок больше типичного срока службы ртутной лампы. Конечно, это не означает, что любой конкретный проектор LG HF80LSR сможет проработать все эти 13 с лишним лет (если использовать его по 4 часа в день), но все же периодических проблем с заменой лампы уже точно не будет.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 120 Гц при сигналах 60 кадр/с, то есть светофильтр имеет скорость 2x. Эффект «радуги» присутствует. Как и во всех DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Сложно понять, с чем это связано, но на передней границе белых объектов, быстро движущихся по темному фону, видна узкая фиолетовая кайма, а на задней границе — узкая зеленая кайма. Хорошо то, что на реальных изображениях (кино) этот эффект практически не проявляется.

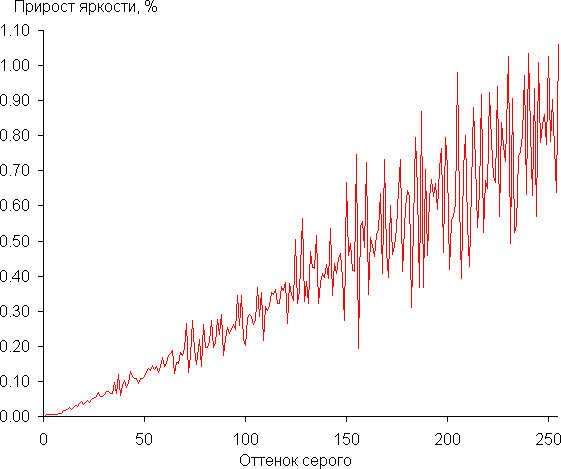

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Гамма = Средне. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

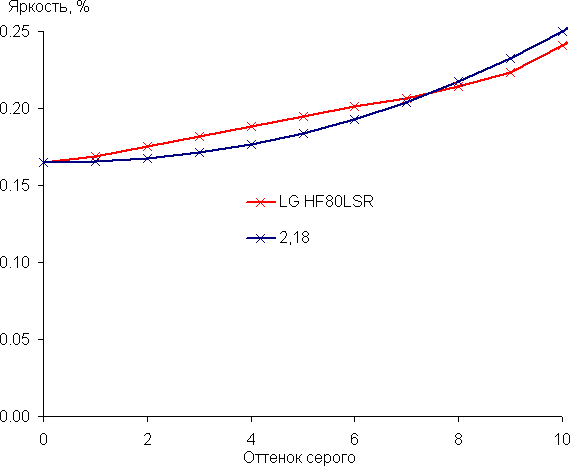

Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

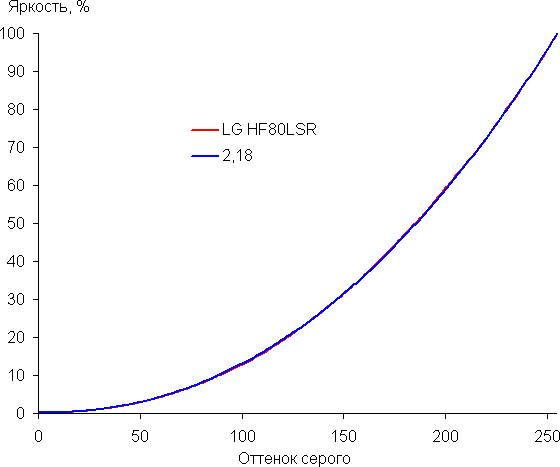

Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,18, что близко к стандартному значению 2,2, при этом аппроксимирующая функция практически совпала с реальной гамма-кривой:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

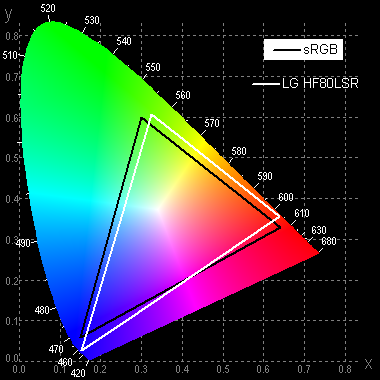

Цветовой охват меняется зависимости от значения настройки Гамма цвета. Если Широкая, то охват близок к sRGB:

Если Расширенная, то охват немного уже sRGB, цвета бледнее, смысла выбирать такой вариант нет:

Смотрим на спектры в случае варианта Широкая (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):

Видно, что красный и зеленый цвета разделены слабо, а в случае синего пик очень узкий, что характерно для лазерного излучения.

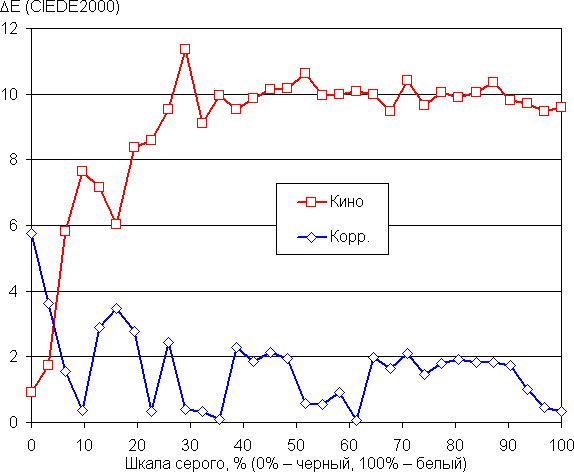

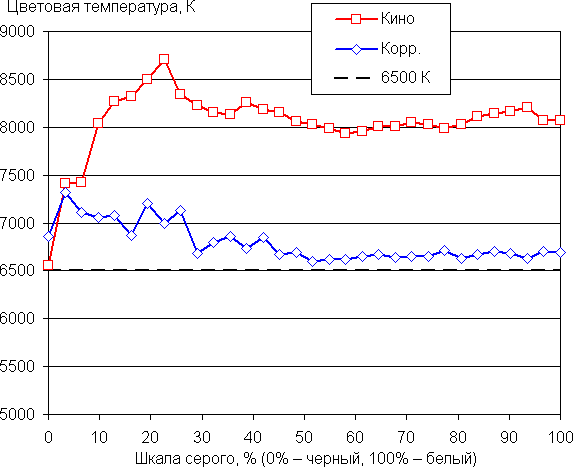

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для самого сбалансированного по цветам предустановленного режима Кино и после пробной коррекции цветового баланса настройками усиления трех цветов (значения 0/-47/-50 для R/G/B):

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что в режиме Кино цветопередача неидеальная, так как цветовая температура довольно высокая, а ΔE около 10, однако оба параметра не сильно изменяются от оттенка к оттенку, поэтому при визуальной оценке особых претензий нет. Коррекция существенно улучшила баланс. Впрочем, выполнять ее особого смысла в данном случае нет, а если и выполнять, то индивидуально под конкретный экран.

Выводы

Проектор LG HF80LSR для своей яркости является весьма компактным устройством. Его можно использовать для проведения презентации на небольшом экране и дома для игр и просмотра развлекательного контента даже в условиях неполного затемнения. Кино, конечно, лучше смотреть в полной темноте и на экране побольше. Проектор является самодостаточным устройством, так как в принципе ему не нужен ни внешний плеер, ни акустика, но по возможности его все же лучше дополнить хорошей многоканальной акустической системой, так как встроенные громкоговорители пригодны только для озвучки диалогов. Отметим, что, несмотря на условно вечный источник света, использование проектора в качестве компьютерного монитора осложнено из-за некоторого занижения четкости изображения.

Достоинства

• «Вечный» лазерно-люминофорный источник света
• Очень удобный пульт ДУ с функцией мыши
• Необычный дизайн
• Небольшие размеры и вес
• Встроенный плеер, воспроизводящий мультимедийные файлы с USB-носителей и по сети
• Хорошо работающая функция вставки промежуточных кадров
• Возможность беспроводного приема изображения
• Вывод звука по Bluetooth
• Управление с помощью мобильного приложения
• Пульт можно настроить на управление другой техникой
• Удобное меню
• Стандартные разъемы интерфейсов
• Тихая работа в режиме пониженной яркости
• Русифицированное меню

Недостатки

• Нет вывода пиксель в пиксель
• Заметная задержка вывода изображения
• Пульт ДУ без подсветки
• Вариация длительности кадров в случае сигнала с 24 кадр/с

За оригинальный дизайн проектор LG HF80LSR получает редакционную награду:
