Обзор корпуса XPG Invader X BTF: две стеклянные стенки и пять вентиляторов с подсветкой

XPG — универсальный бренд, основанный компанией Adata в 2008 году и предлагающий игровой контент, продукты и услуги для геймеров. Среди прочего под этим брендом доступны два десятка игровых корпусов, один из которых с названием XPG Invader X BTF мы сегодня и рассмотрим.

Сначала напомним значение букв BTF (Back-To-the-Future): это предложенная компанией Asus концепция, в рамках которой все разъемы, требующие подключения кабелей, вынесены на обратную сторону материнской платы, чтобы улучшить вид на внутренности компьютера через прозрачные стенки корпуса, наличие которых (хотя бы одной — левой боковой) сегодня стало стандартом де-факто. Конечно, в корпуса, поддерживающие эту концепцию, можно устанавливать и обычные комплектующие.

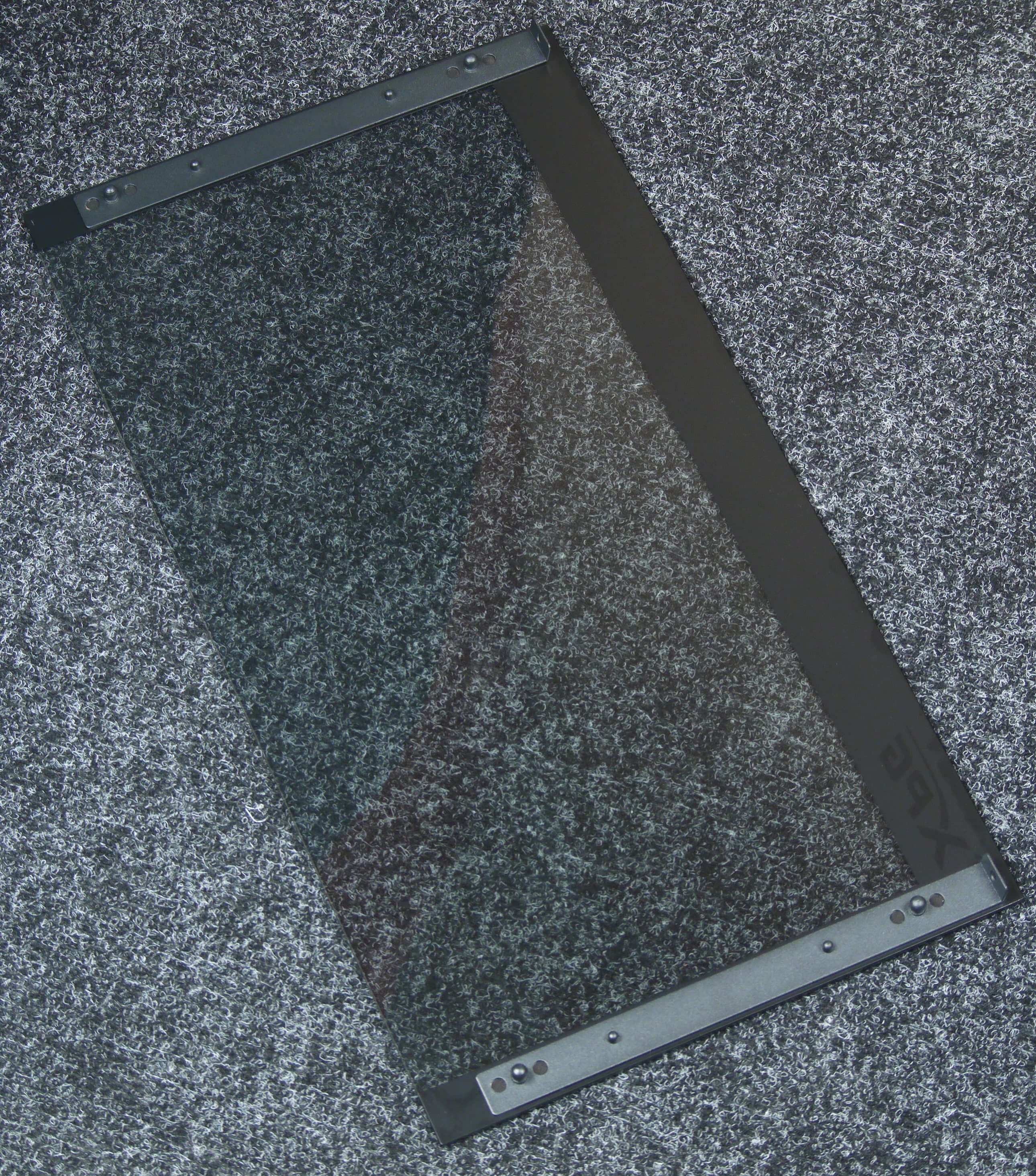

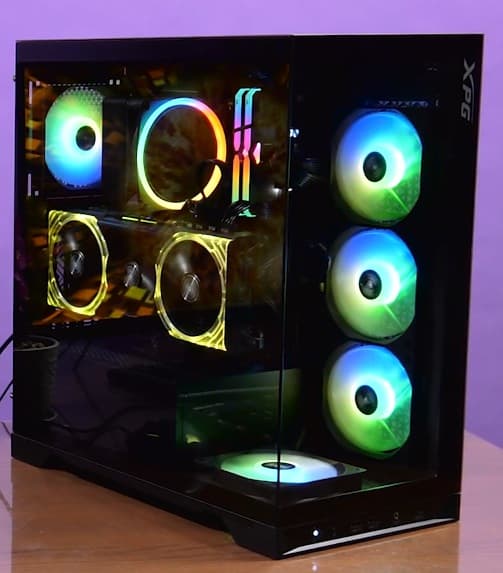

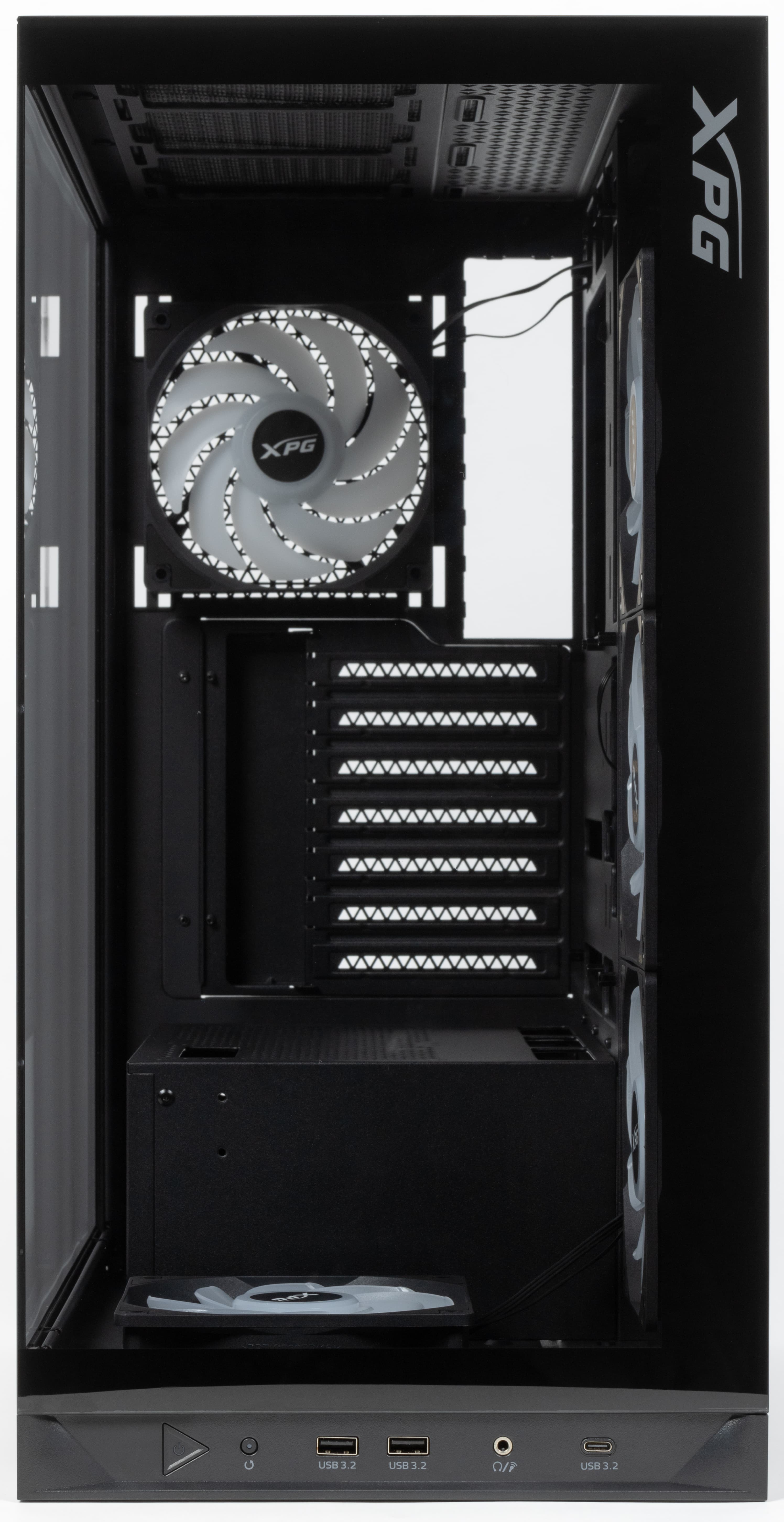

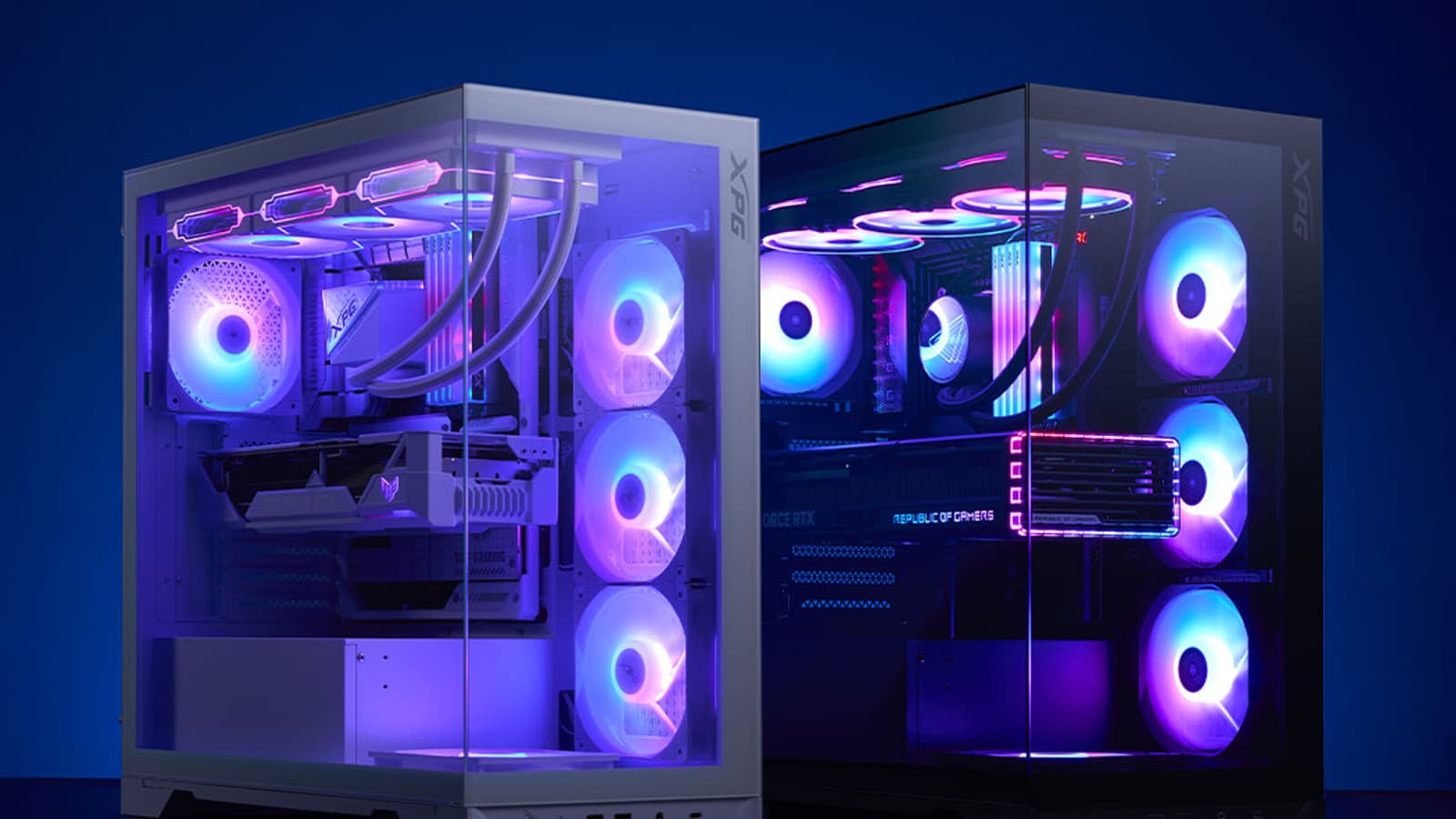

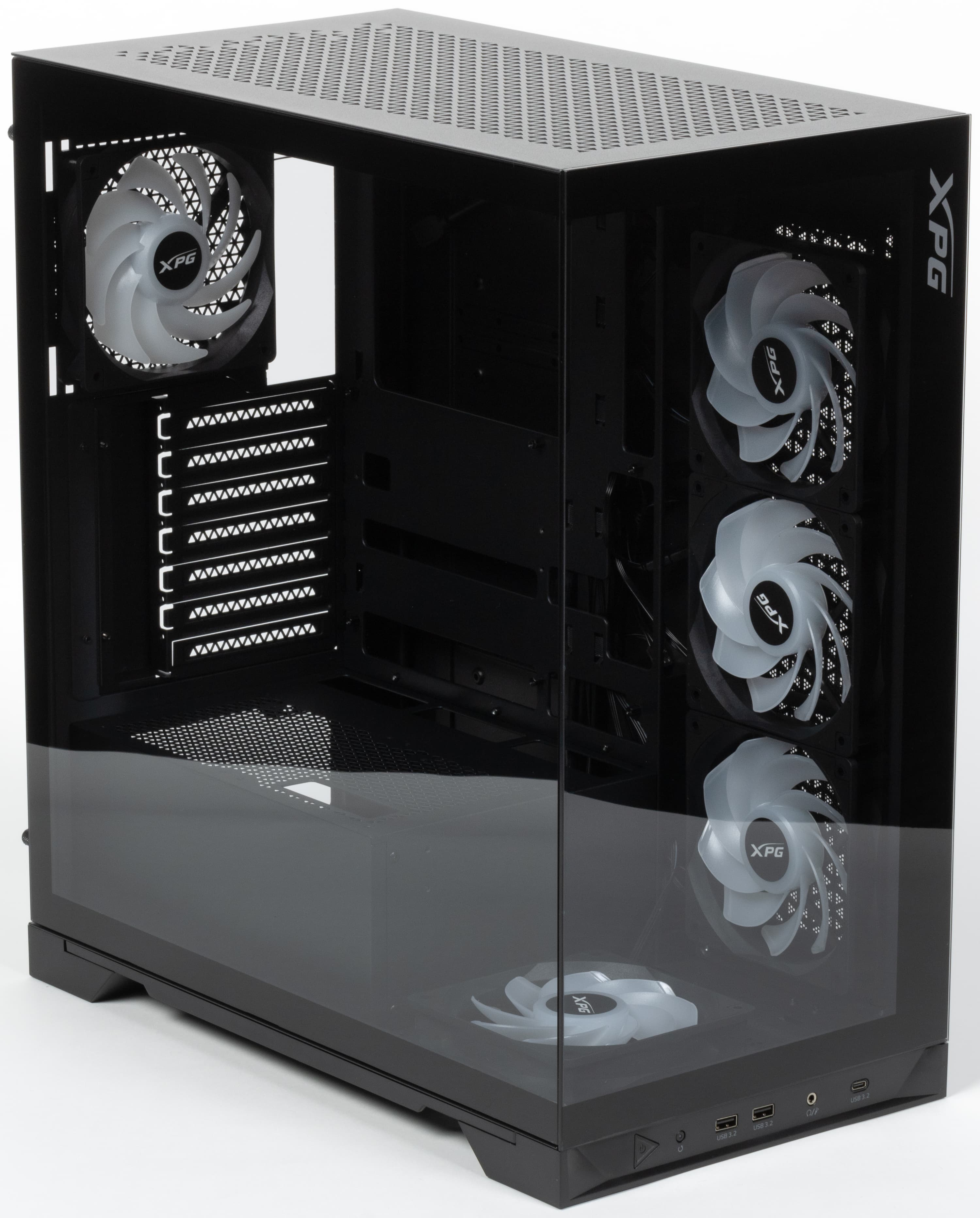

У корпуса XPG Invader X BTF прозрачных стенок из слегка тонированного закаленного стекла даже две: привычная по множеству моделей левая боковая, а также фронтальная — такое тоже встречается, но гораздо реже, производители называют подобное панорамным дизайном.

Все поверхности корпуса плоские с прямыми углами, из украшений есть лишь вертикально расположенные буквы логотипа бренда в правом верхнем углу лицевой поверхности.

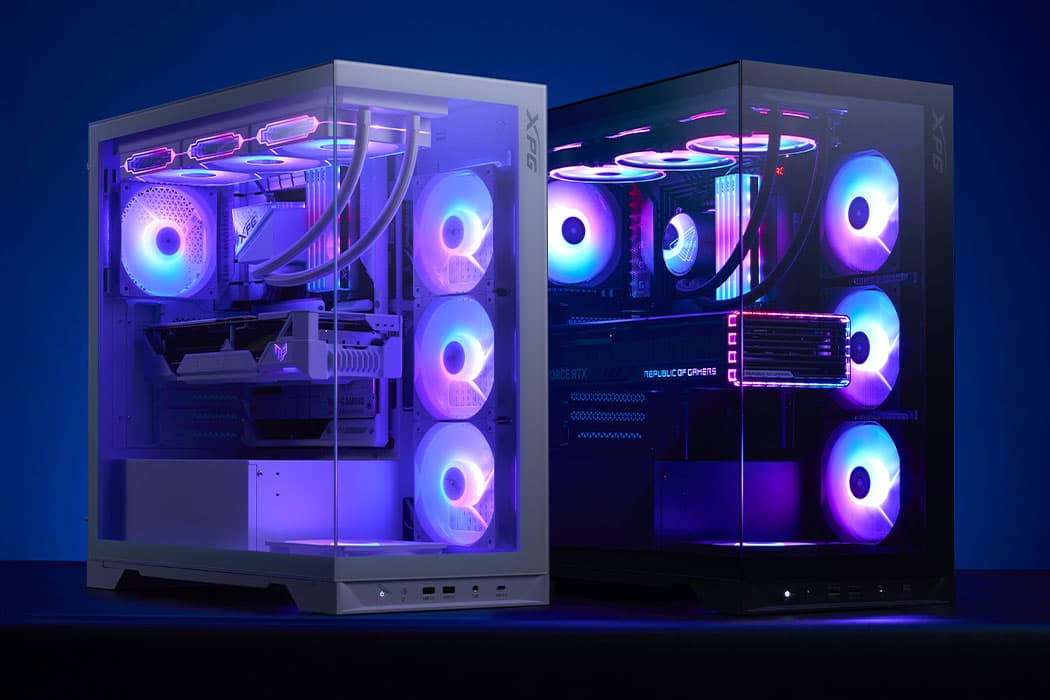

Корпус предлагается в двух цветах: доставшемся нам на тесты черном и молочно-белом. Цены в российской рознице во время подготовки обзора начинались с 15 тысяч рублей.

Упаковка сделана из обычного картона с простеньким монохромным оформлением, предусмотрены прорези для захвата руками при переноске. Имеется книжечка-инструкция (в основном на английском, но есть примечания и на других языках, включая русский).

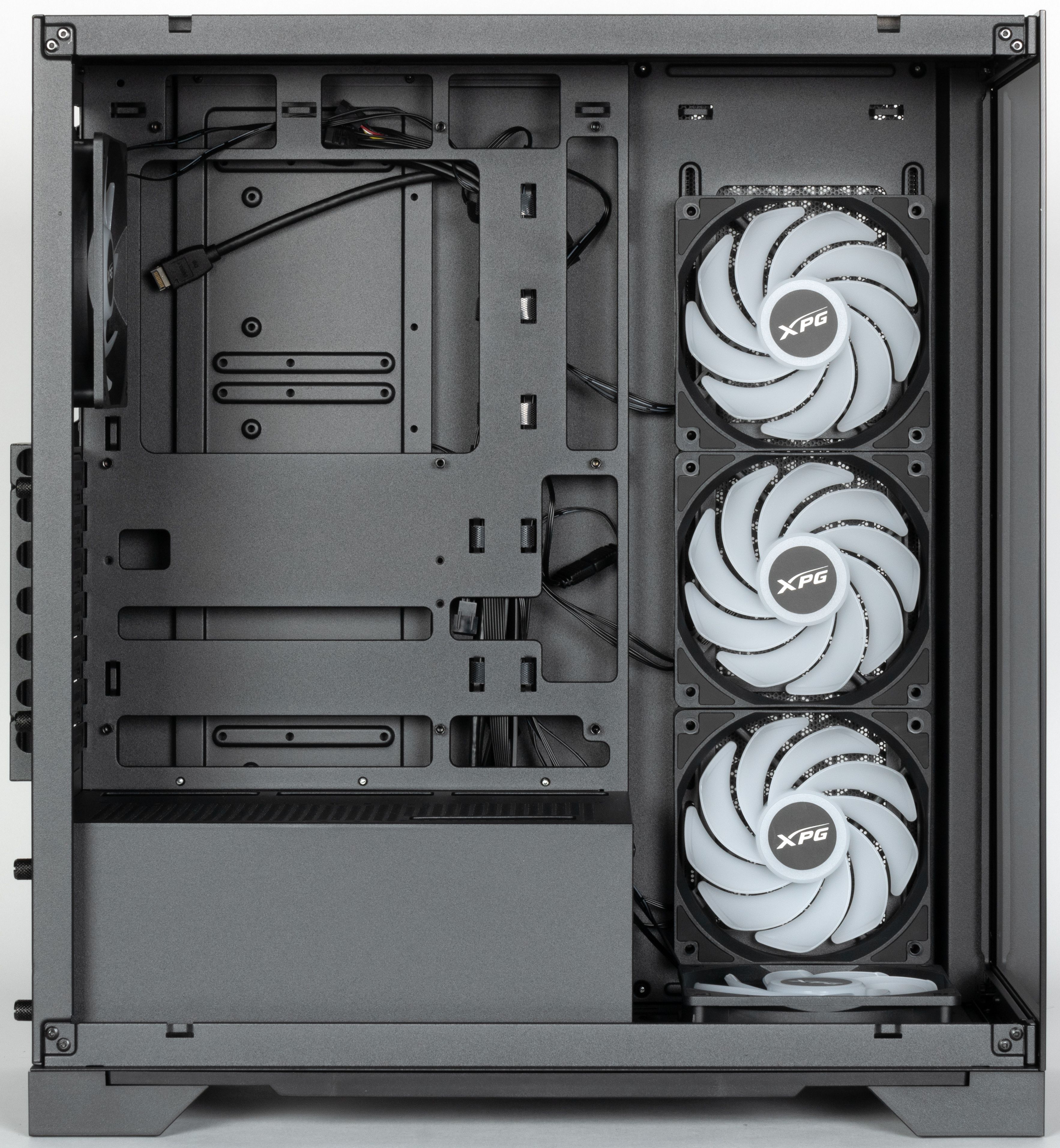

Компоновка

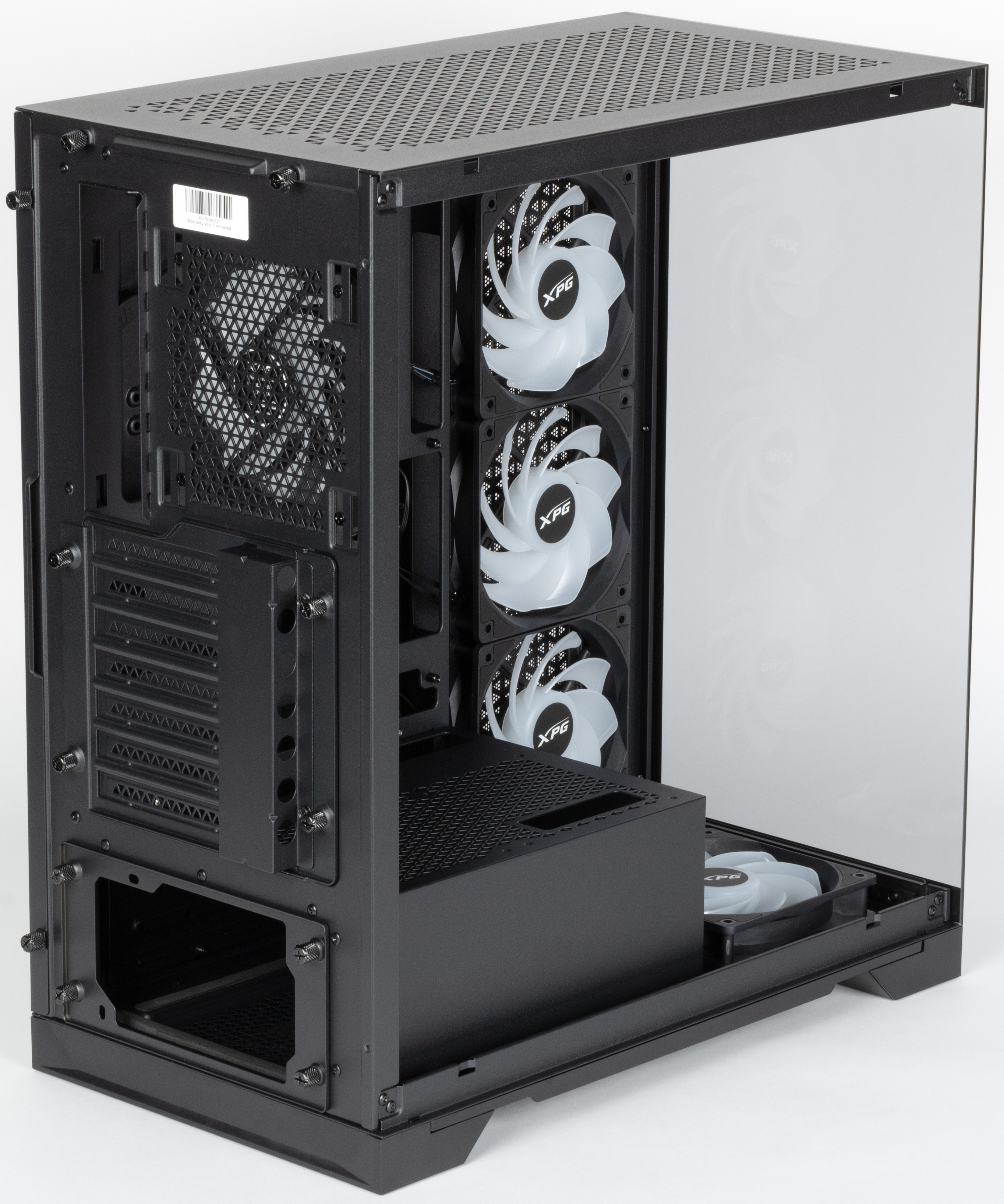

XPG Invader X BTF — корпус башенного типа с нижним расположением блока питания. Его размеры по нашему замеру: высота 485 мм, ширина 245 мм, глубина 445 мм (с учетом выступающих элементов).

Он разбит на два объема, но не по всей глубине, как обычно бывает: для блока питания имеется отсек длиной 255 мм с тремя стенками — верхней, передней и левой. Он рассчитан на горизонтальную установку БП, ориентировать который можно вентилятором вниз или вверх, поскольку и на днище корпуса, и на верхней плоскости отсека имеются отверстия для подачи воздуха.

Выше вертикально размещается системная плата форматом до ATX включительно с платами расширения, за ее основанием имеются места для установки HDD/SSD.

Внутри ближе к лицевой стороне корпуса параллельно боковой поверхности расположена решетка для установки вентиляторов или радиатора СЖО.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

В качестве источников декоративной подсветки используются пять вентиляторов (по одному внизу и сзади, три сбоку) с индивидуальной адресацией светодиодов.

Штатного контроллера с соответствующими органами управления не предусмотрено, управлять подсветкой придется с помощью отдельного контроллера или системной платы, подключаясь к ней стандартным трехконтактным разъемом типа ARGB, и соответствующего ПО.

Имеющиеся органы подсветки подключены шлейфом, причем предусмотрен свободный разъем для подключения дополнительных ARGB-вентиляторов.

Система охлаждения

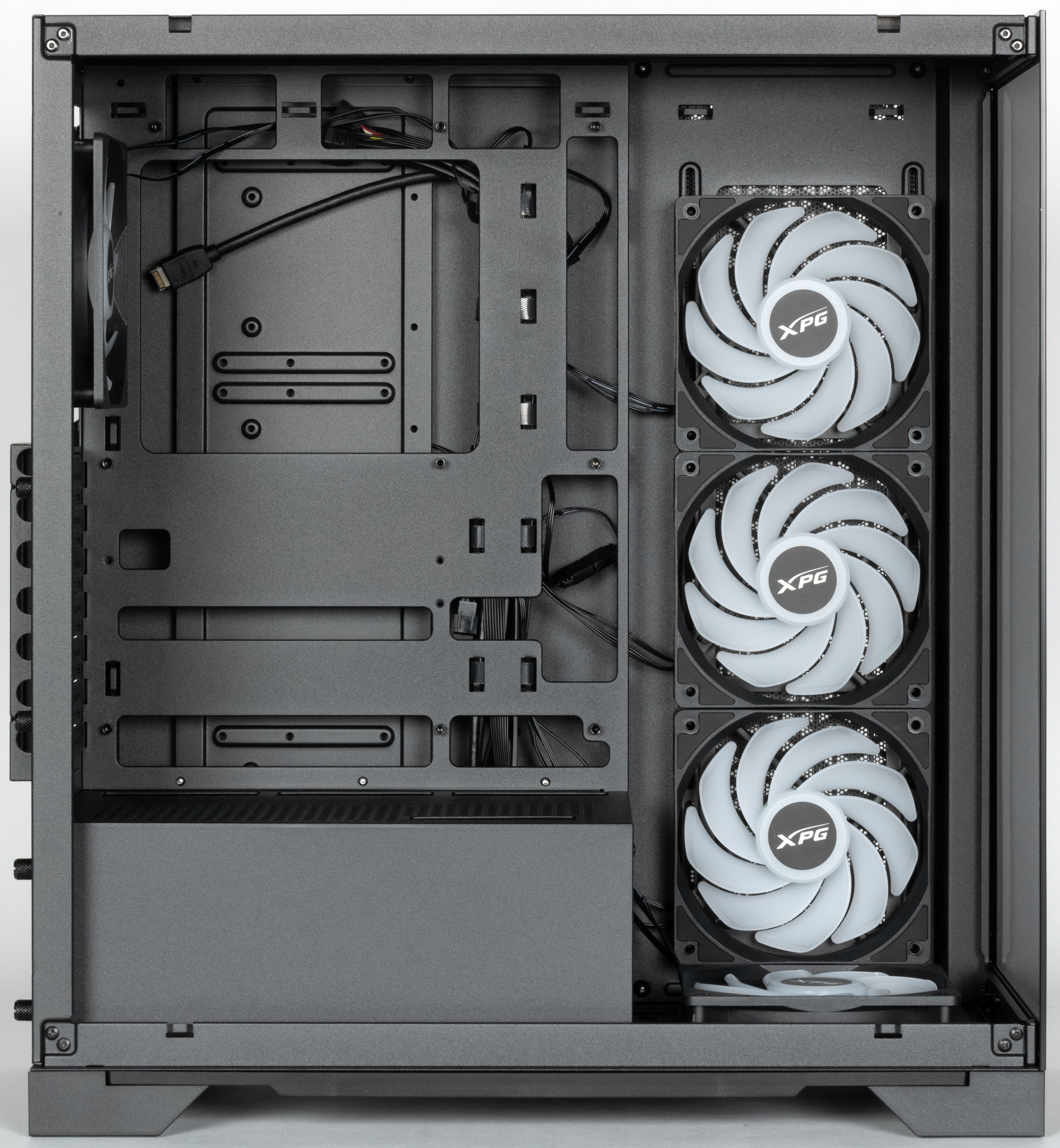

В корпус можно установить до 10 вентиляторов типоразмера 120 мм — три вверху, еще три сбоку, в передней части перегородки (они уже имеются, установлены как нагнетающие), по одному сзади (вытяжной) и в передней части днища (нагнетающий) — эти два также предустановлены. Еще для двух есть посадочные места на верхней плоскости отсека БП.

Задний и нижний вентиляторы можно заменить на 140-миллиметровые, два таких можно поставить вверху вместо трех по 120 мм. Для дополнительно устанавливаемых вентиляторов в комплекте есть 12 саморезов.

При необходимости можно установить и радиаторы: сбоку и вверху длиной до 360 мм, сзади — до 120 мм. Причем существенных ограничений по толщине верхнего радиатора нет (он будет изрядно смещен вбок относительно системной платы), а для бокового надо ориентироваться на длину видеокарты и способ ее установки.

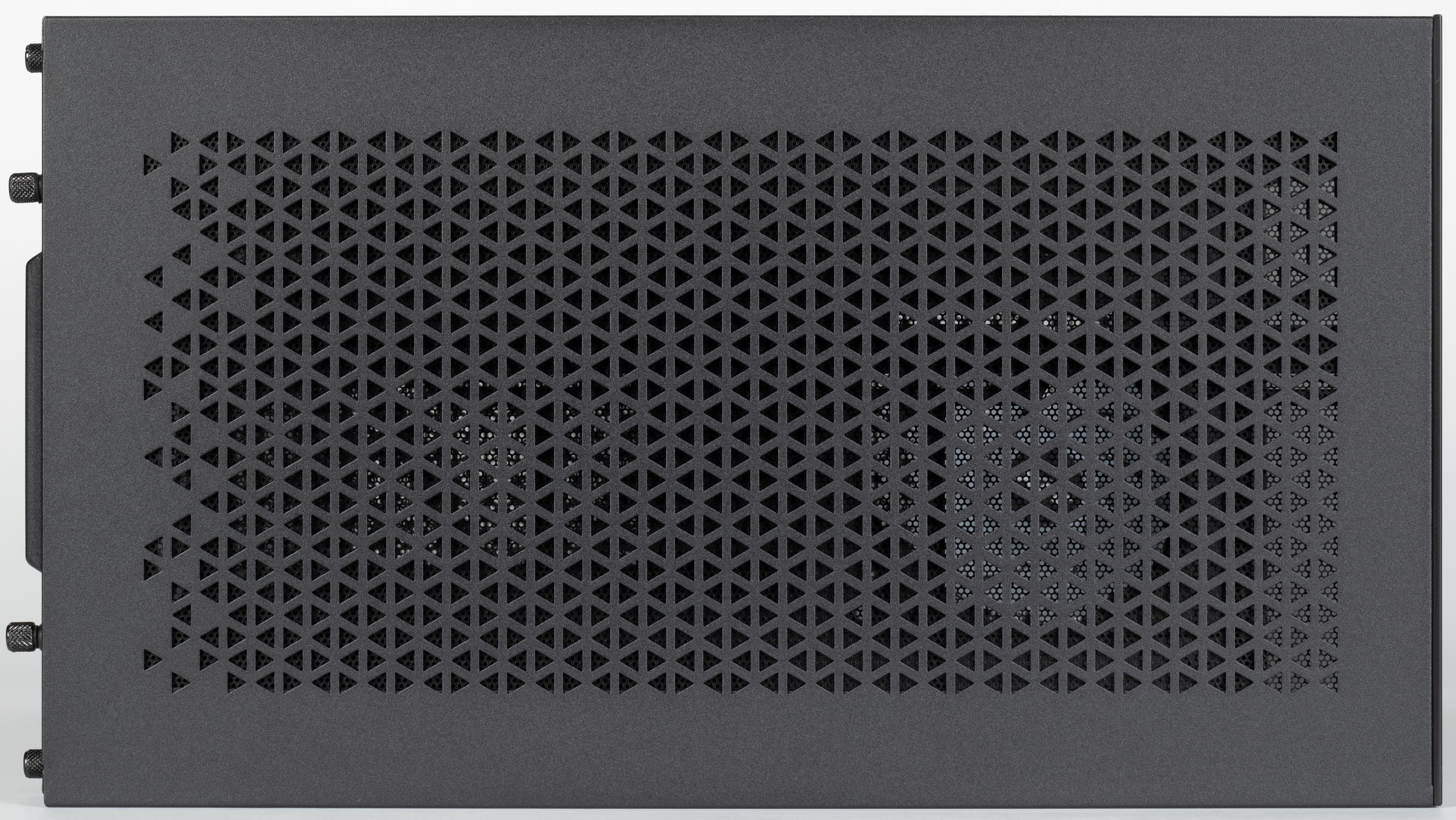

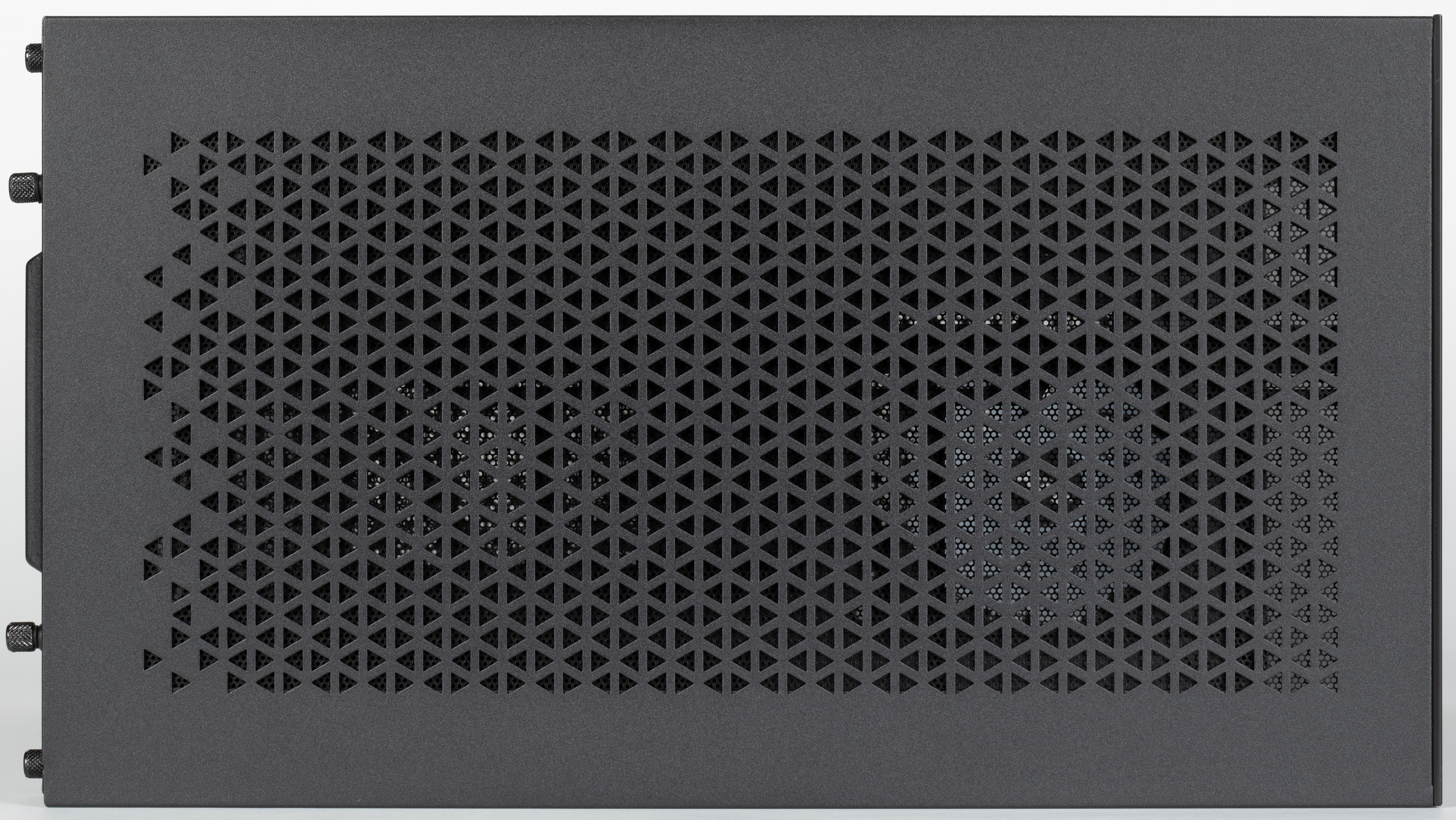

Соответственно, на днище и на верхней панели корпуса, а также в передней части металлической правой боковой стенки имеются большие области с вентиляционными отверстиями, все они оснащены фильтрами.

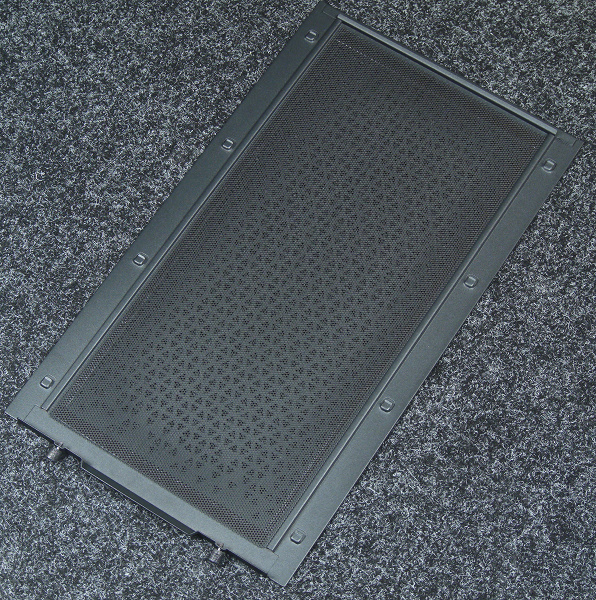

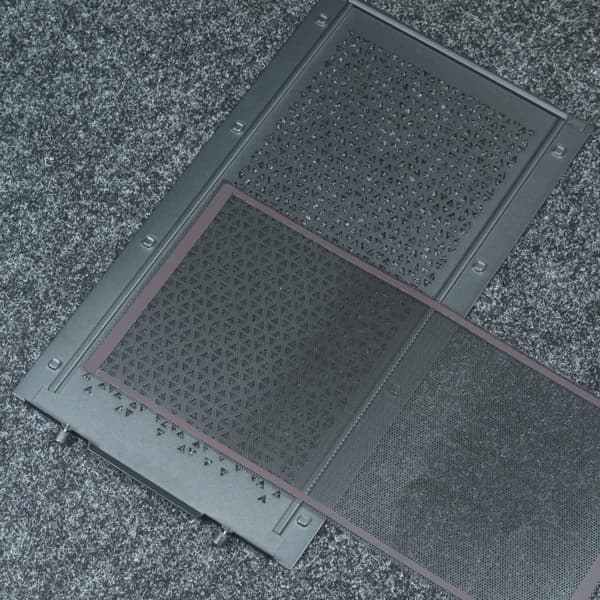

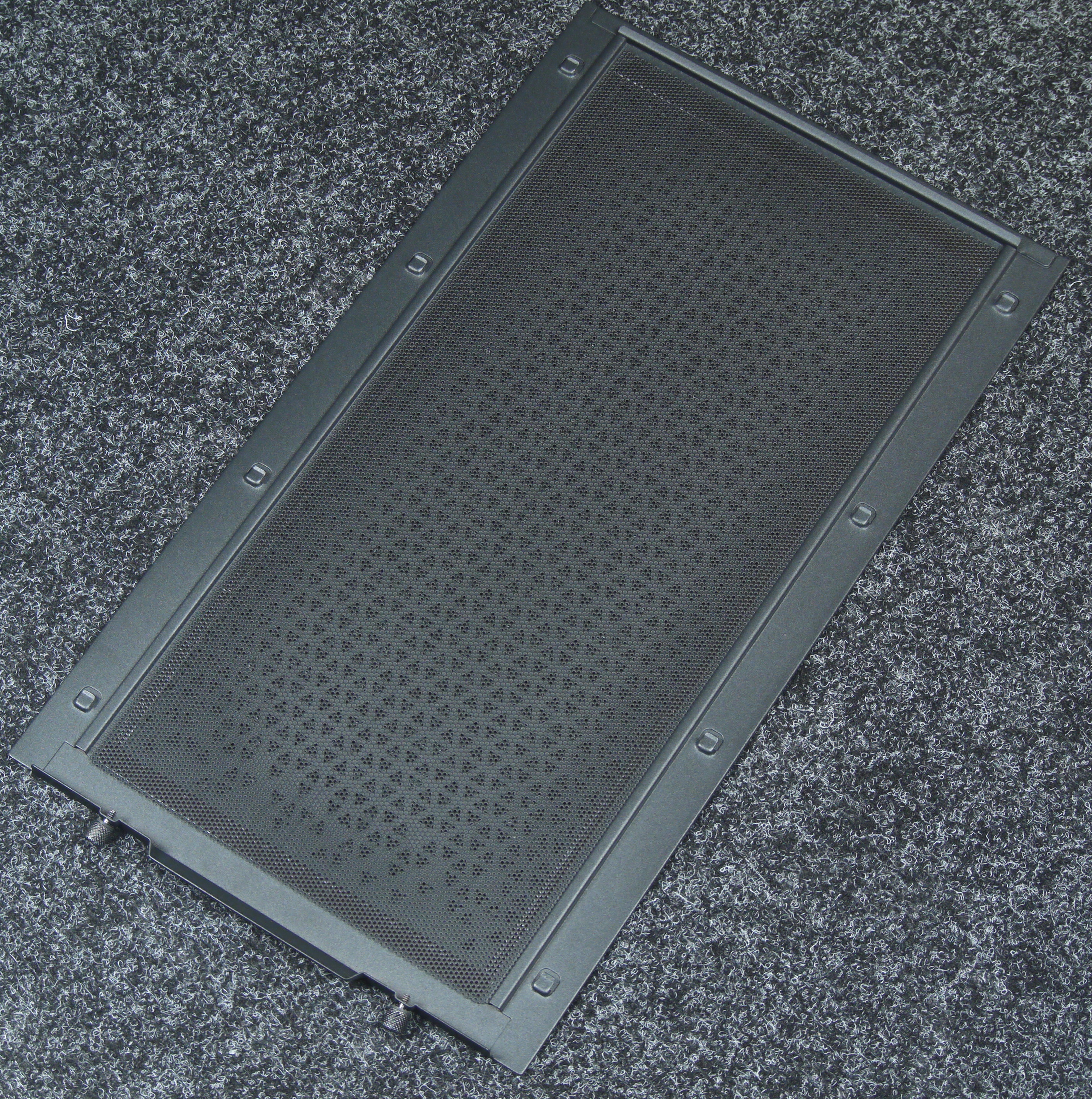

Верхний и правый боковой фильтры — листы гибкого пластика с мелкими круглыми отверстиями. С помощью закрепленных по периметру магнитных полос они крепятся изнутри к металлу соответствующих панелей корпуса, которые сделаны съемными (об их креплении скажем ниже).

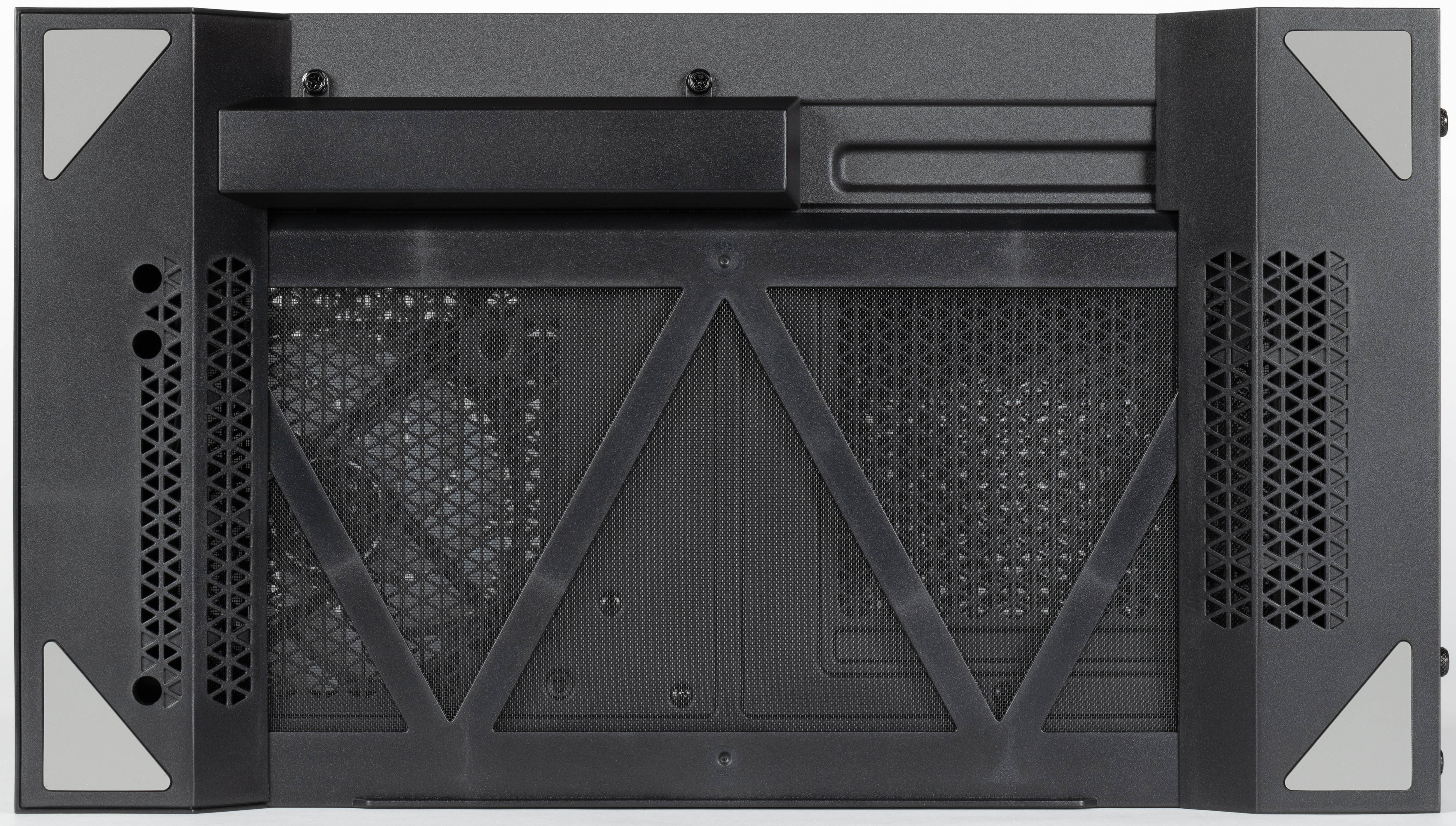

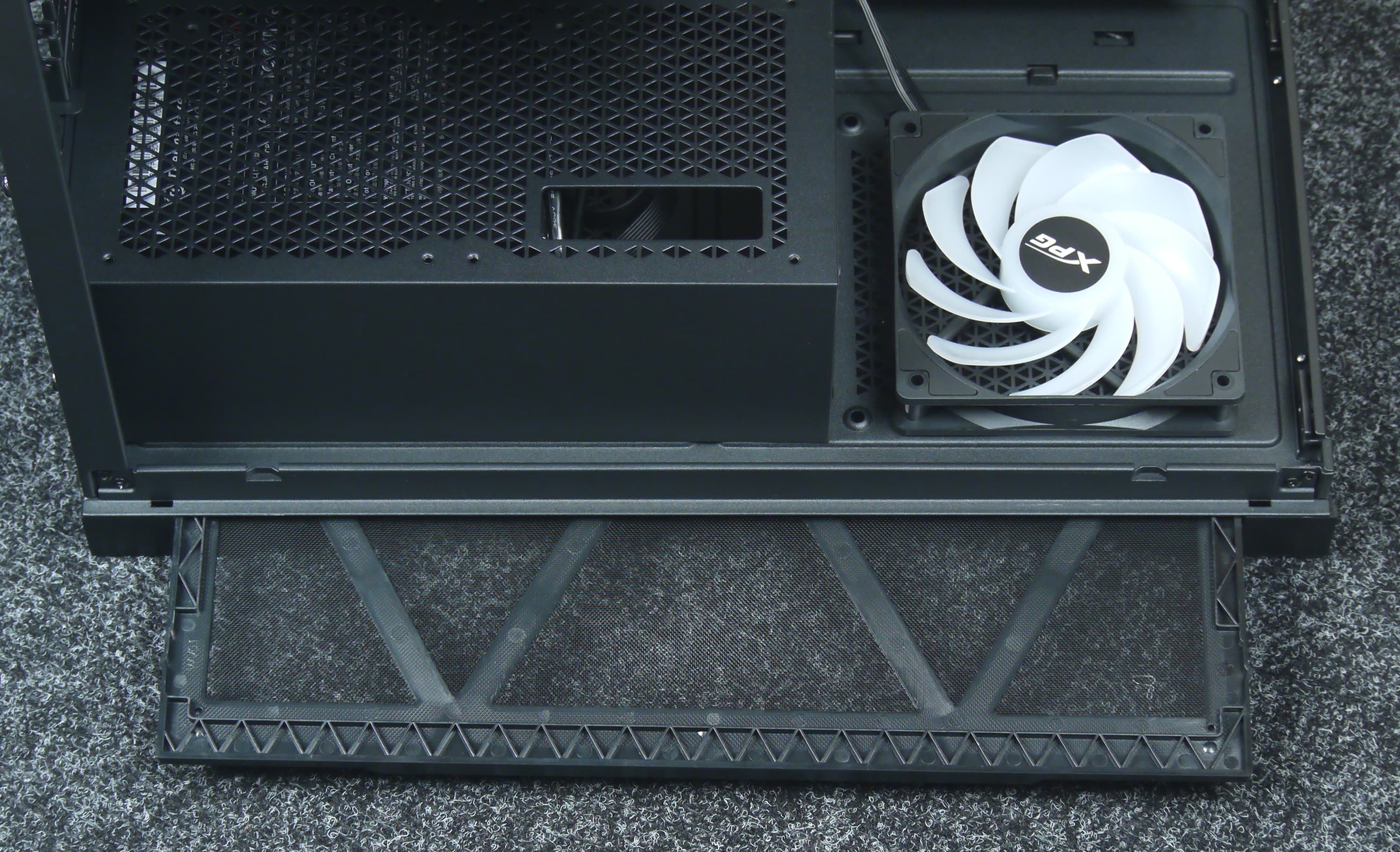

Самым удобным для обслуживания является нижний фильтр, закрывающий почти всю площадь днища. Он выполнен в виде пластиковой рамки с мелкоячеистой капроновой сеткой и извлекается движением влево, при этом не придется не только откручивать винты, но даже наклонять корпус, разве что надо будет обеспечить слева от него сантиметров двадцать свободного пространства.

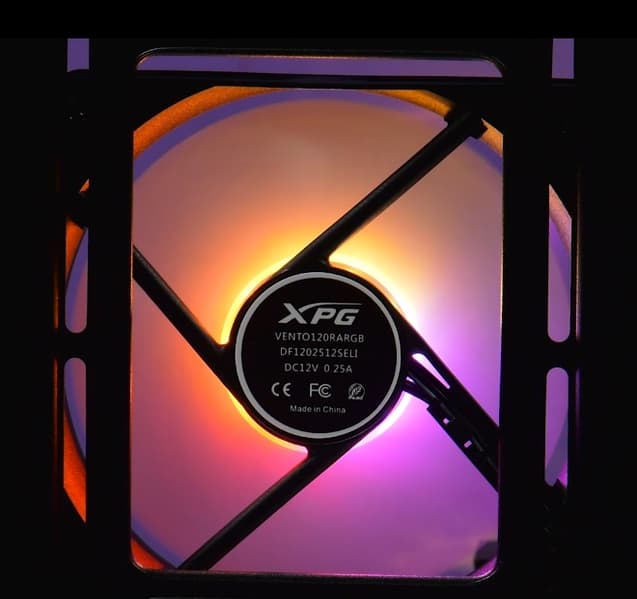

Установлены вентиляторы собственного производства с подсветкой (способ ее подключения указан выше). Нижний и боковые имеют маркировку XPG Vento 120R ARGB, они подключаются к системной плате с помощью стандартного 3-контактного разъема, то есть управляются напряжением. На официальном сайте бренда именно такие вентиляторы сейчас не описаны, там имеются страницы для аналогичных вентиляторов с управлением ШИМ (PWM) и с 4-контактными коннекторами. Наличие буквы «R» в обозначении модели говорит о том, что вентилятор имеет реверсивную конструкцию. Производитель заявляет, что это позволяет оптимизировать забор воздуха и обеспечить плавную и эффективную работу системы охлаждения.

Задний вентилятор — XPG Vento 120 ARGB (не 120R, то есть конструкция немного иная).

Все пять штатных вентиляторов соединены шлейфом.

В спектре продукции бренда есть и подобные вентиляторы с размерностью 140 мм.

Конструкция

Корпус не очень тяжелый: его масса 8,7 кг, в упаковке получается 10,2 кг.

Стеклянные панели имеют толщину 3 мм, металлические части корпуса — 0,7 мм. Конструкция получилась довольно жесткой (сказалось наличие стекол), однако некоторые элементы, прежде всего основание системной платы с большим количеством прорезей, прогибаются даже при умеренно сильном нажатии. Но в целом изготовление вполне нормальное, способные повредить руки сборщика кромки скруглены или завальцованы.

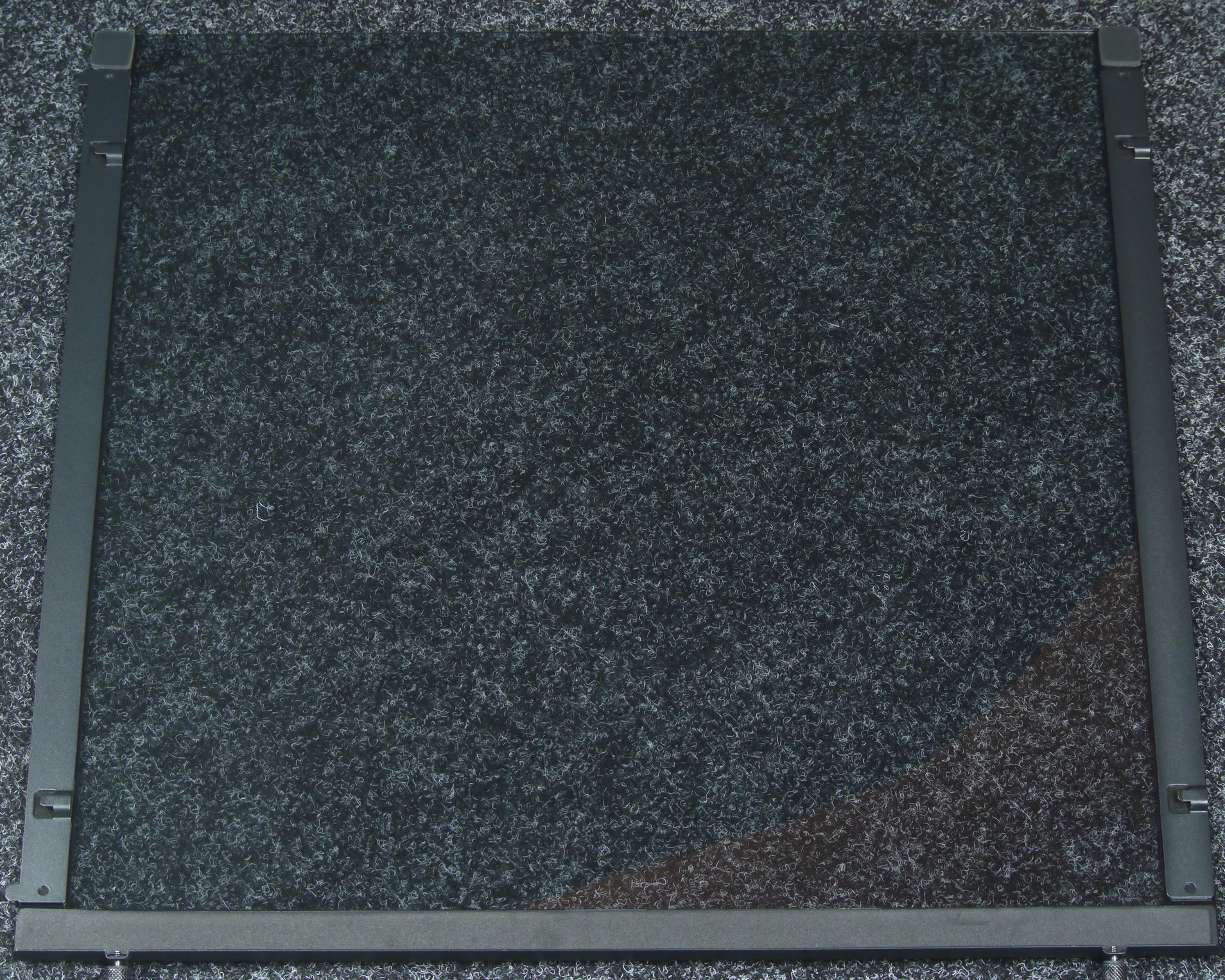

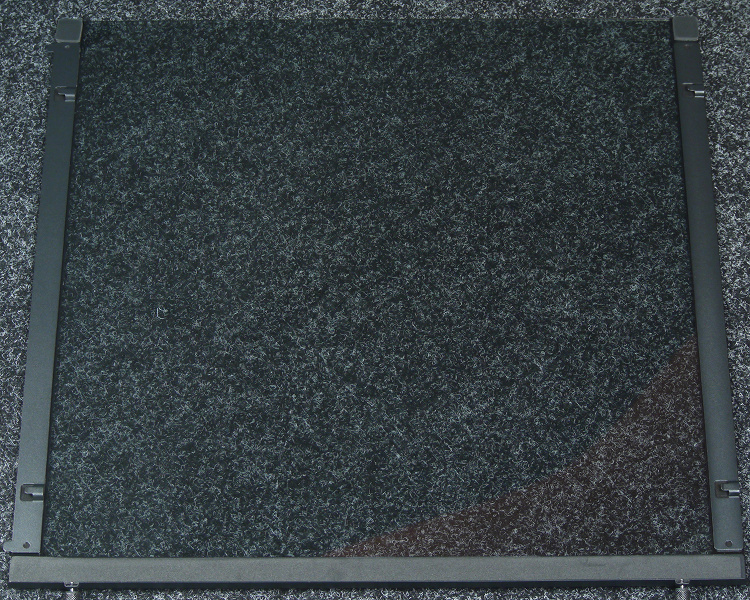

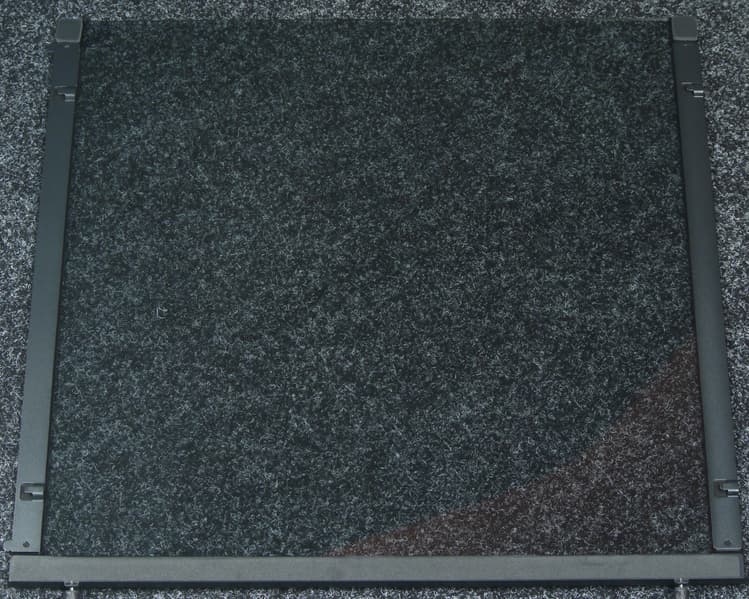

У левой боковой стенки с трех сторон (кроме передней) к стеклу приклеены стальные полосы с крепежными элементами. Верхняя и нижняя — это выступы, входящие в предусмотренные на соответствующих гранях шасси вертикальные вырезы, а задняя полоса изогнута под прямым углом и заходит на тыльную часть корпуса, к которой и крепится двумя невыпадающими винтами с накатными головками.

Чтобы снять левую стенку, сначала придется удалить верхнюю крышку, которая также фиксируется сзади двумя винтами с накатными головками. После этого освобождаем крепящие левую стенку винты, приподнимаем ее на пару сантиметров и затем снимаем. Установка в обратном порядке.

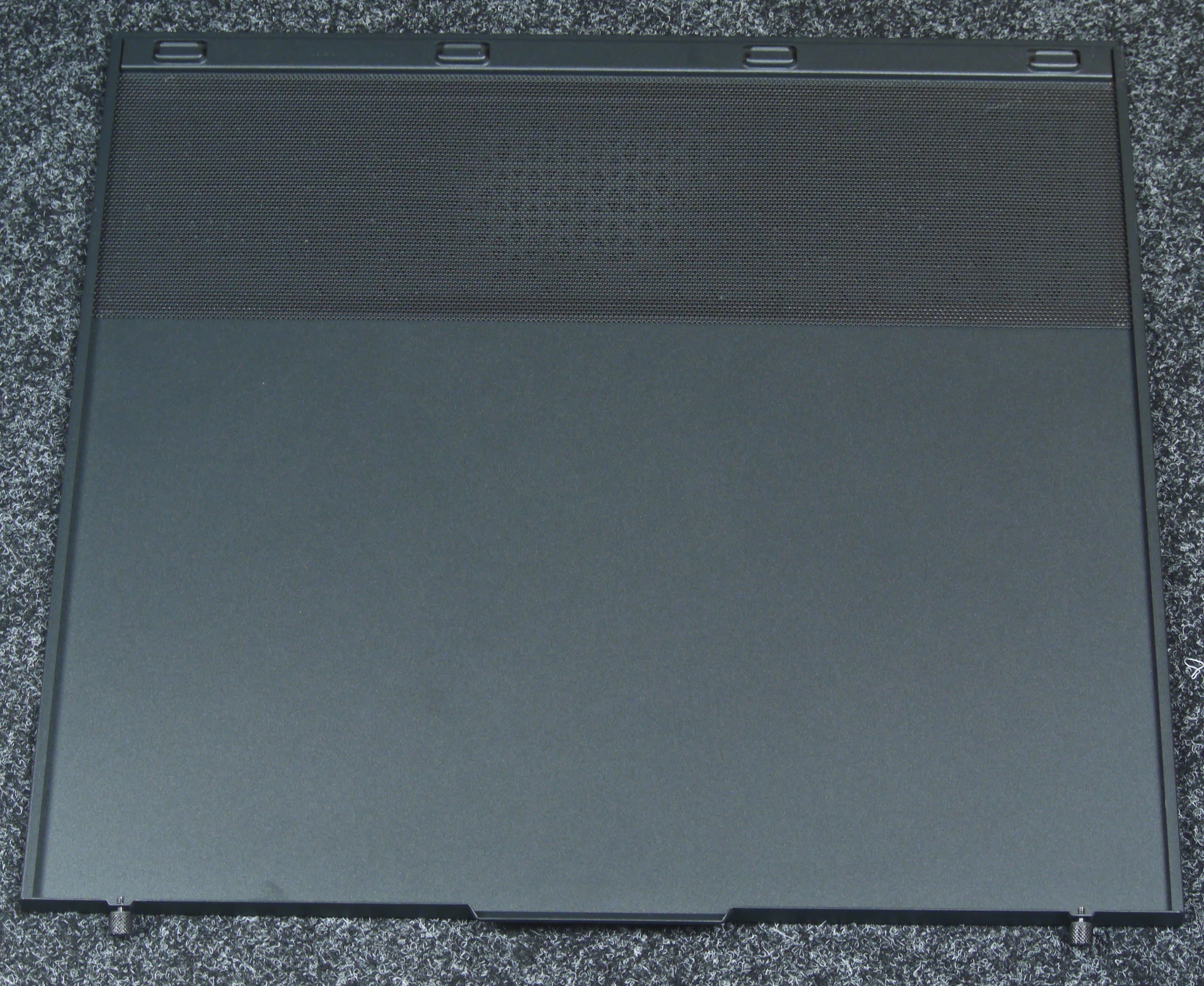

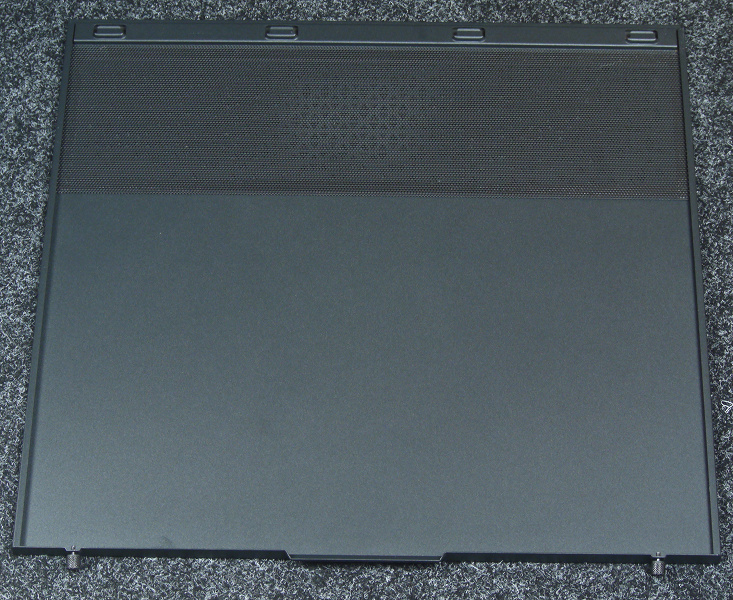

Правая стенка полностью стальная, крепится она Г-образными зацепами к передней кромке шасси и двумя винтами с накатными головками сзади, а снимается движением назад, при этом верхняя крышка может быть установлена — снимать ее придется только для удаления левой стеклянной стенки.

У верхней и правой панелей сзади есть штампованные выступы для захвата пальцами.

Передняя панель панель также съемная, для ее демонтажа нужно открутить два винта под крестовую отвертку, после чего потянуть в сторону от шасси, преодолеть силу фиксаторов и отделить панель от шасси корпуса.

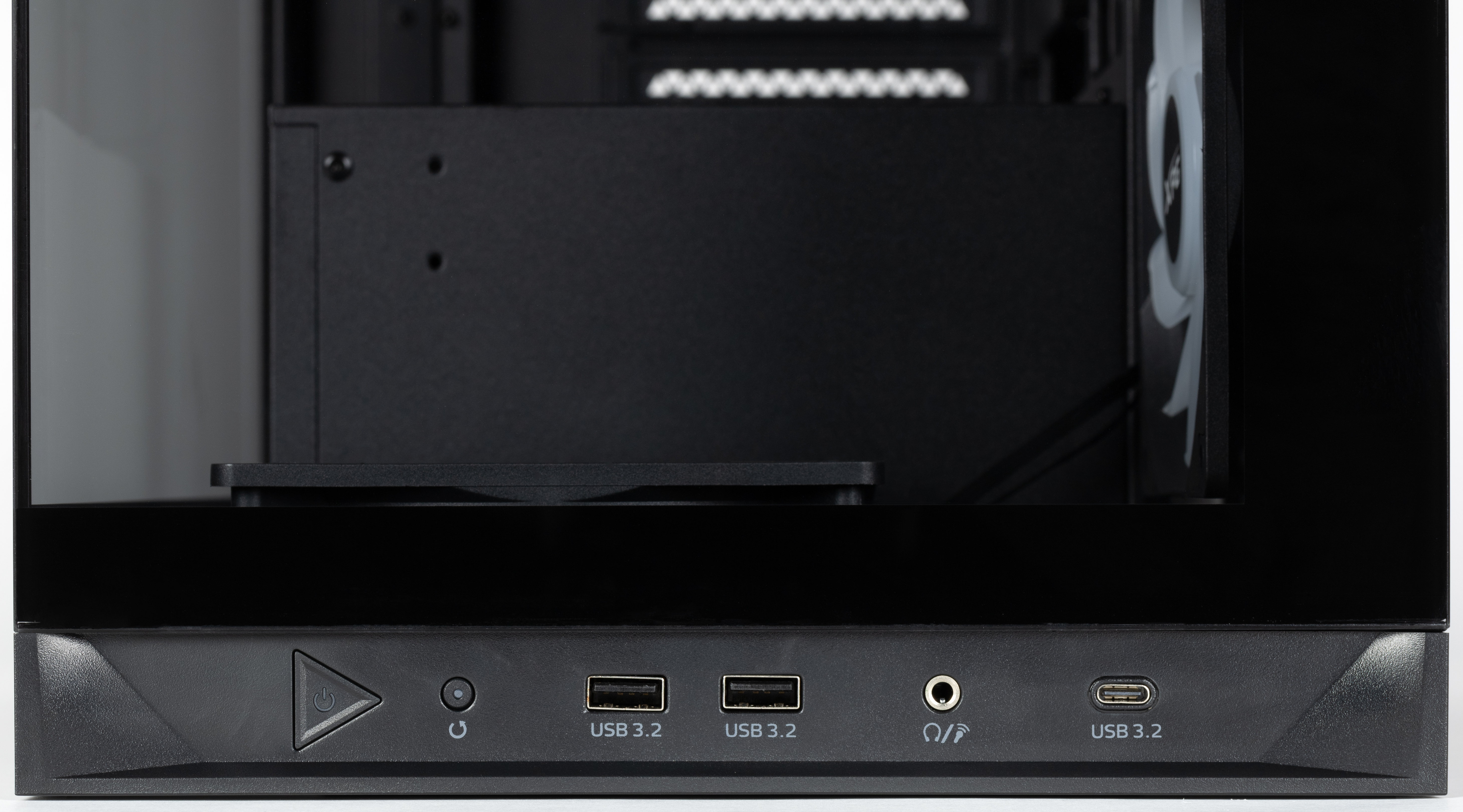

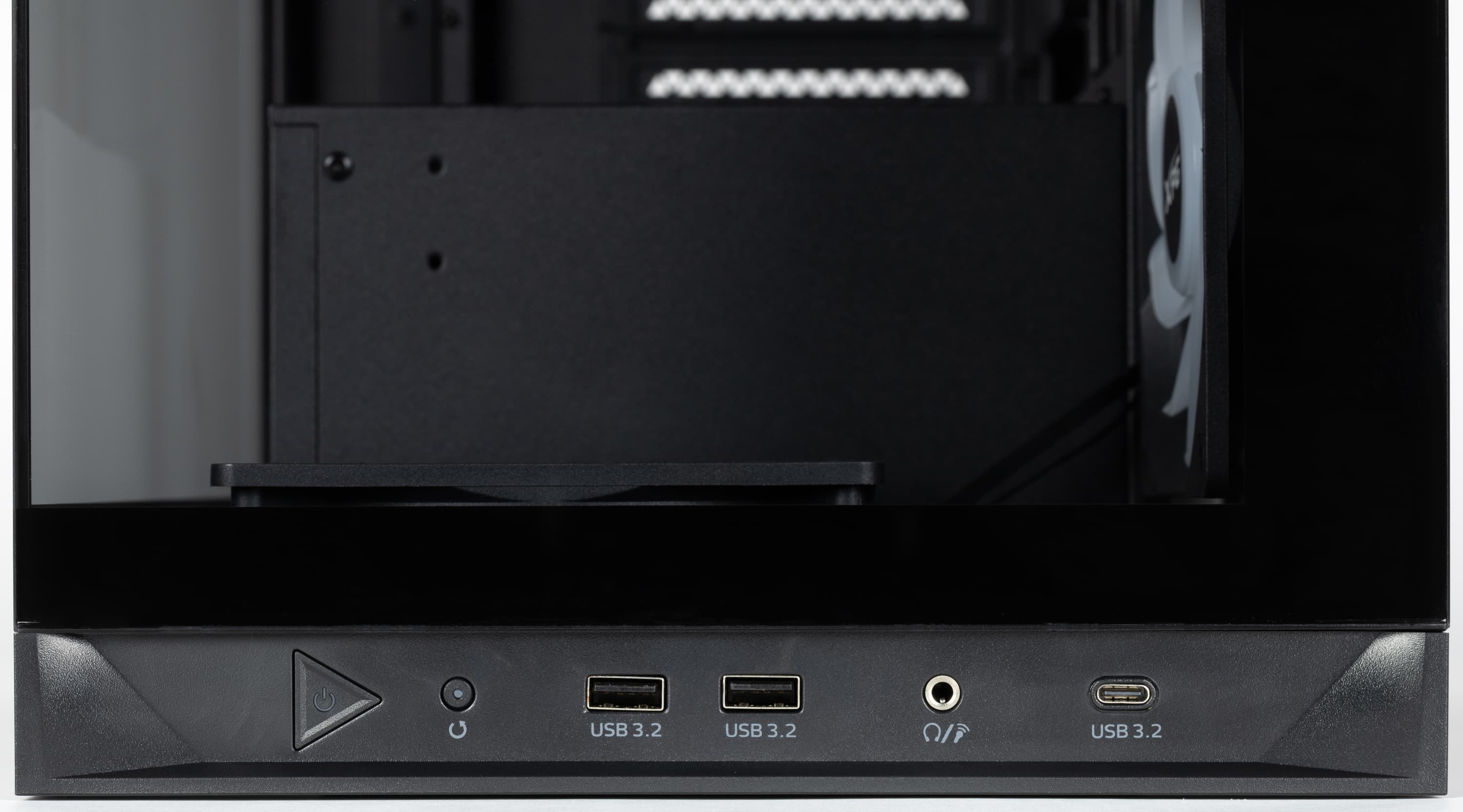

Интерфейсные разъемы и кнопки расположены необычно: на фронтальной плоскости передней ножки, которая является продолжением лицевой панели. Это фактически исключает размещение корпуса на полу или низкой подставке, иначе даже для включения компьютера, не говоря уже о подключении USB-устройств, каждый раз придется наклоняться.

Перечисляем слева направо: треугольная кнопка Power со встроенным индикатором включения, небольшая кнопочка Reset, в которую встроен индикатор дисковой активности, два порта USB 3.2 Type-A, комбинированный разъем для аудиогарнитуры и один порт USB 3.2 Type-C. Усилие нажатия кнопок комфортное, свободный ход совсем небольшой, для Power нельзя исключить срабатывания от случайного прикосновения, а для Reset из-за ее размера подобное вряд ли возможно — нажимать ее придется подручным инструментом с тонким кончиком.

Ножек две — спереди и сзади по всей ширине корпуса. Они пластиковые, их высота 29 мм. Каждая оснащена по краям треугольными резиновыми накладками для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

К органам управления и коммутации, расположенным в передней ножке, подходит пучок проводов и кабелей, закрытый съемным пластиковым кожухом.

Накопители

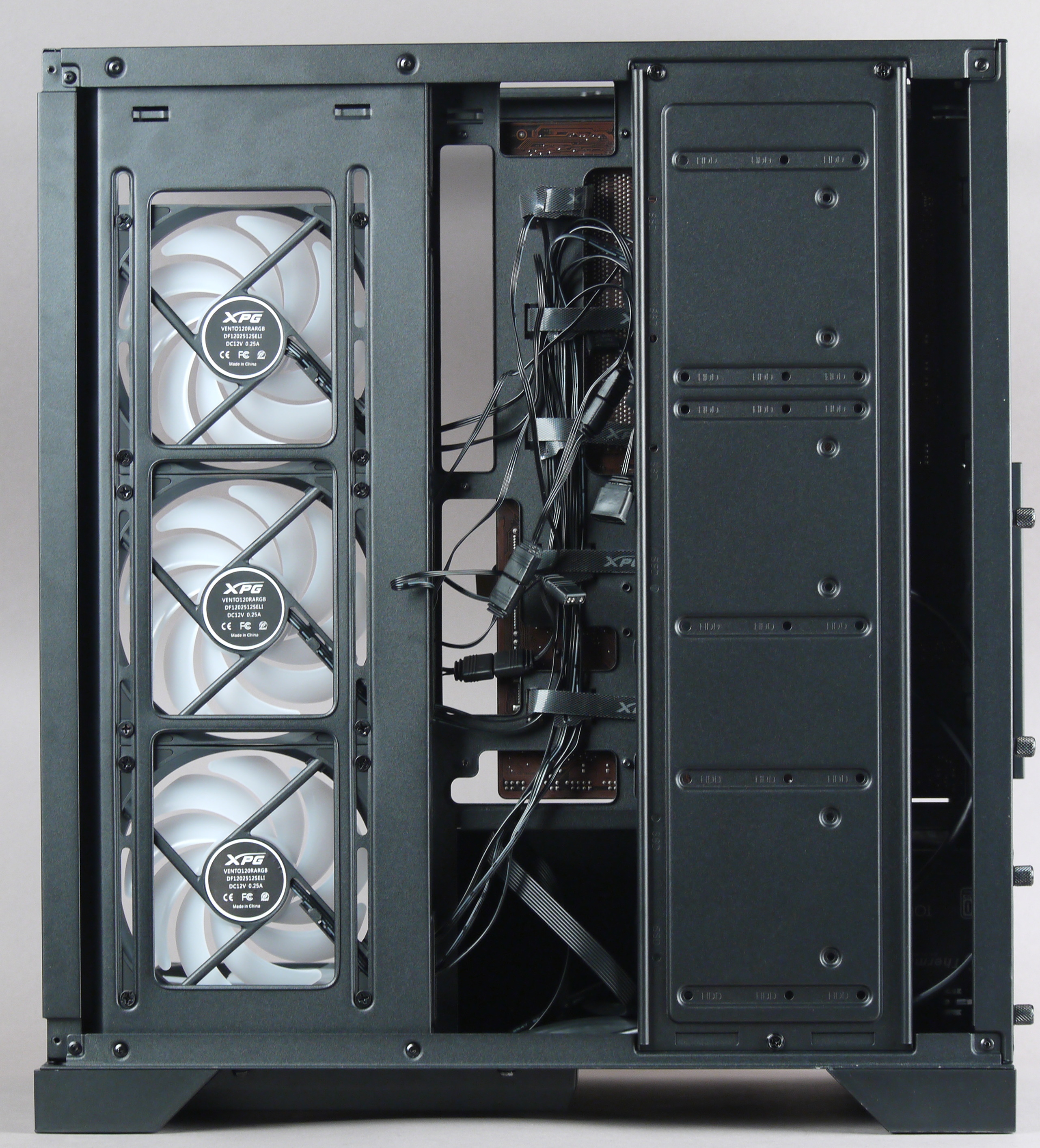

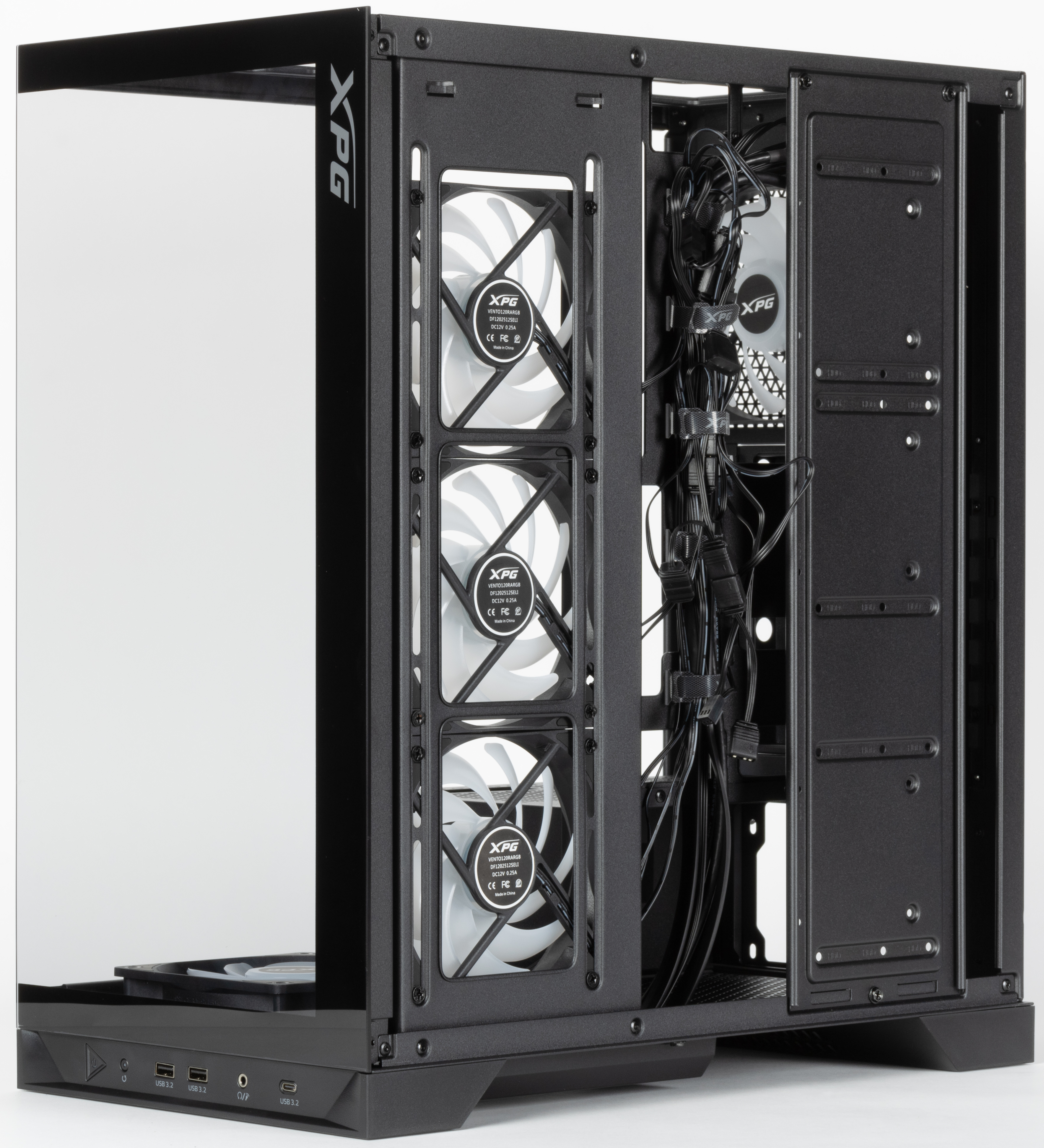

Возможности для установки HDD/SSD небогатые: с правой стороны ближе к задней стенке имеется вертикальная пластина, на которой можно закрепить три накопителя размерностью 2,5 или 3,5 дюйма.

Пластина занимает практически всю высоту корпуса и крепится двумя винтами вверху и одним внизу, для их удаления потребуется крестовая отвертка.

Диски крепятся к ее внутренней стороне винтами через металл пластины, размер которой позволил бы разместить и четыре 2,5-дюймовых накопителя, но разработчики явно решили не мудрить с установочными отверстиями. Винты для крепления есть в комплекте.

При такой конструкции о быстрой установке или смене накопителей речи быть не может, придется не только снять правую стенку, но и немало поработать отверткой.

Конечно, для офисных компьютеров трех посадочных мест более чем достаточно, для очень многих домашних тоже (даже с учетом возможной модернизации в будущем), но для некоторых потенциальных покупателей подобное ограничение на установку HDD/SSD может стать доводом против покупки такого корпуса.

Установленные накопители не попадают в зону действия вентиляторов, но сама пластина играет роль теплоотвода.

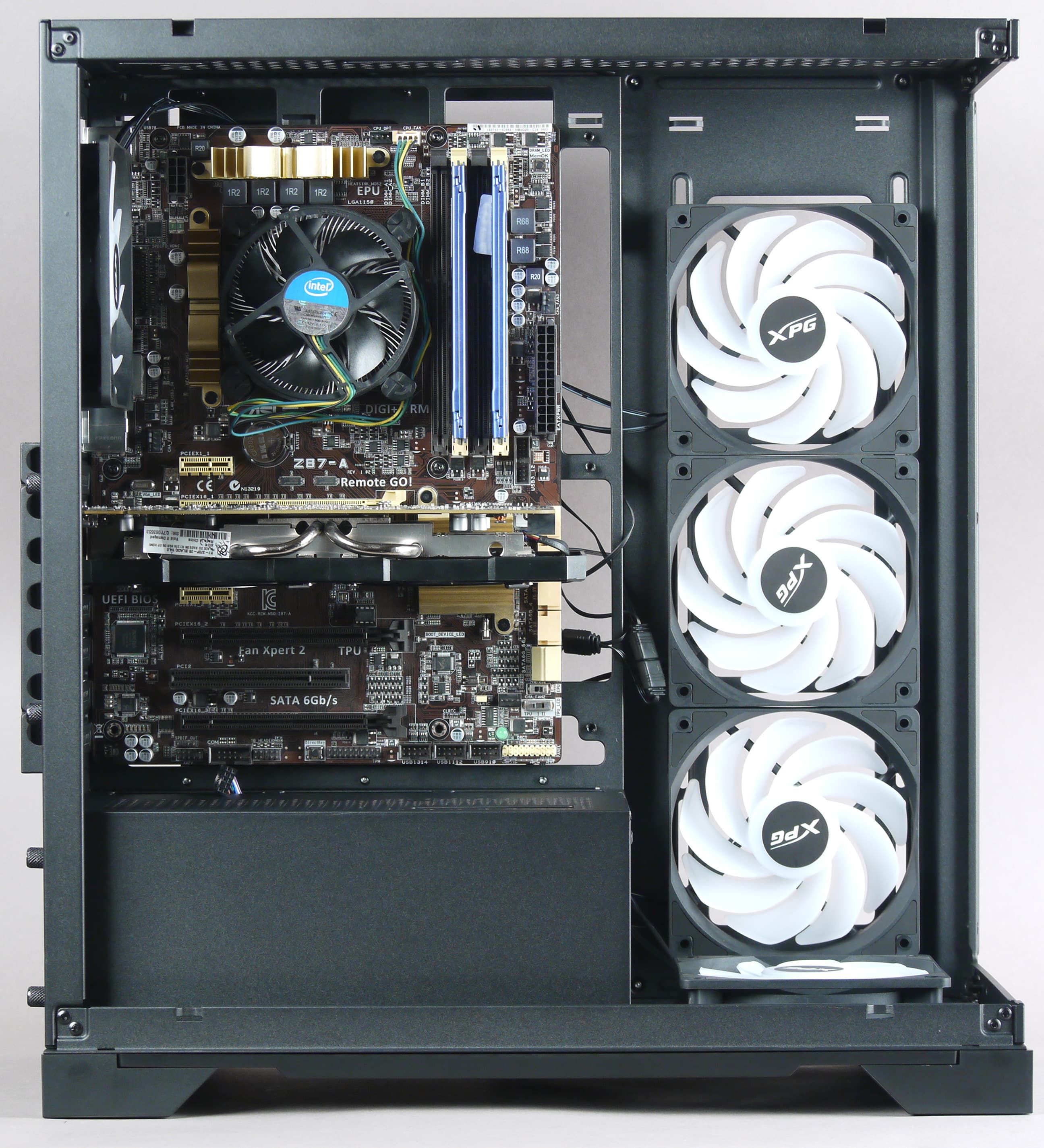

Сборка системного блока

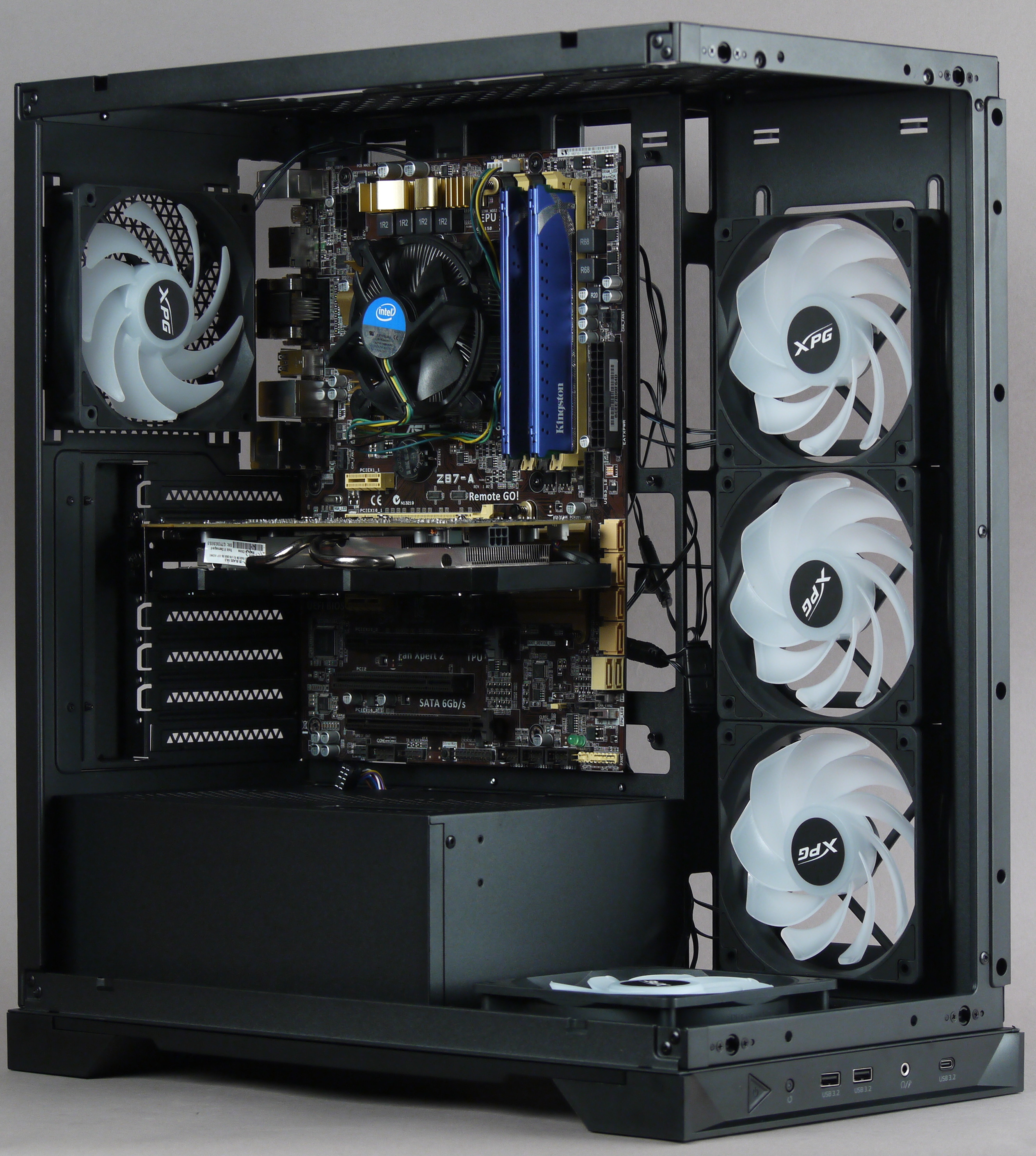

Способ крепления боковых стенок и верхней крышки описан ранее, порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Девять стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и три дополнительных.

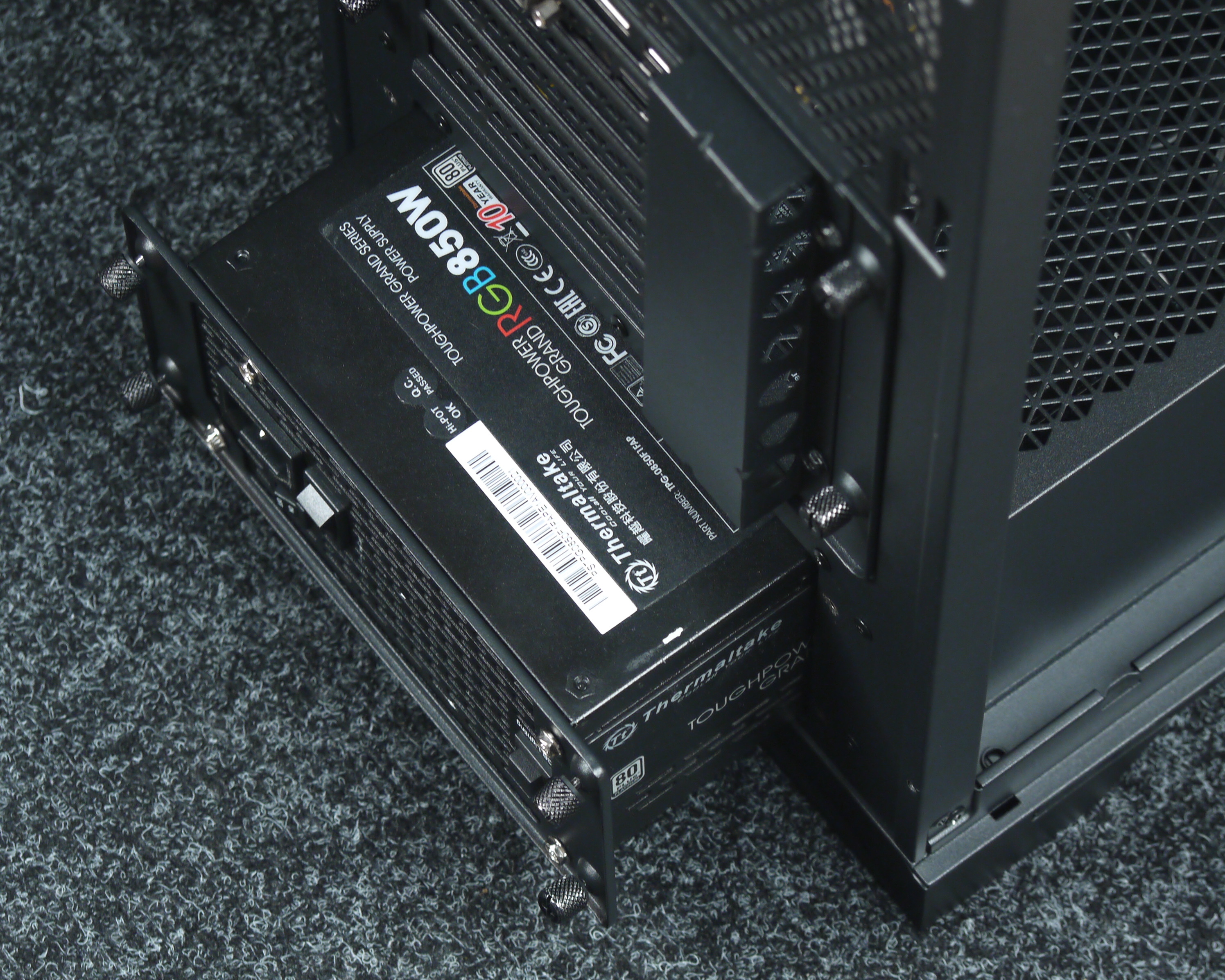

Для крепления блока питания имеется рамка, закрепленная снаружи четырьмя винтами с накатными головками. Сам БП крепится к ней винтами из комплекта, причем возможны разные варианты: по ориентации — вентилятором вверх или вниз (отверстия есть с обеих сторон, но если вентилятор вверху, то он будет засасывать воздух, уже подогретый другими компонентами компьютера), по способу установки — справа сбоку, тогда рамку снимать не обязательно, или сзади, для чего рамку придется снять.

Предусмотрен пьедестал в виде двух продолговатых штампованных выступов на днище, помогающий правильно позиционировать БП при установке, на этих выступах имеются амортизирующие накладки. По горизонтали смещение блока питания ограничено толстой наклейкой из резиноподобного материала на внутренней стороне левой стенки отсека.

Глубина проема для блока питания составляет 255 мм до задней перегородки, чего даже с учетом отходящих проводов достаточно для подавляющего большинства современных БП. Для этих проводов в верхней крышке отсека предусмотрены четыре прорези.

По данным производителя, в корпусе можно использовать процессорный кулер высотой до 175 мм. Реально расстояние от основания для системной платы до противоположной стенки составляет 198 мм, но из него нужно вычесть высоту стоек для монтажа платы — в данном случае 6 мм, и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, но его справа загораживает пластина с дисками, которую придется снимать.

В перегородке имеются многочисленные прорези разного размера для прокладки кабелей, для крепления которых предусмотрены штампованные «ушки». Имеющиеся кабели закреплены многоразовыми стяжками-«липучками», в комплекте есть и пять дополнительных одноразовых. Проем справа от перегородки имеет ширину 30 мм, этого достаточно и для кабелей, и для накопителей на пластине.

Для плат расширения предусмотрены два способа установки — горизонтальный, то есть непосредственно в слоты системной платы, и вертикальный с подключением через отдельно приобретаемый райзер. Для второго варианта предусмотрены дополнительные элементы: две шестигранные стойки высотой 13,5 мм и регулируемая по высоте опора.

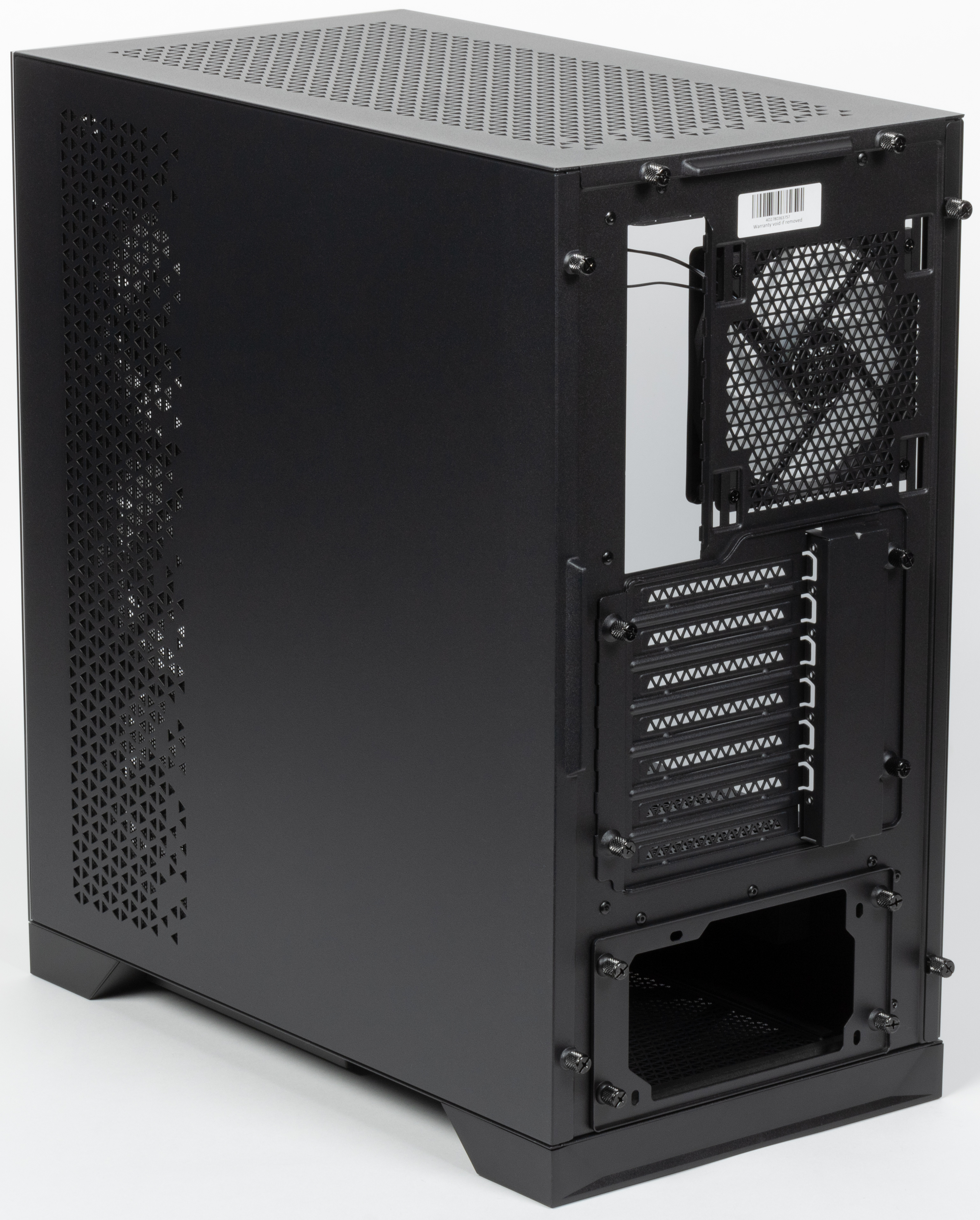

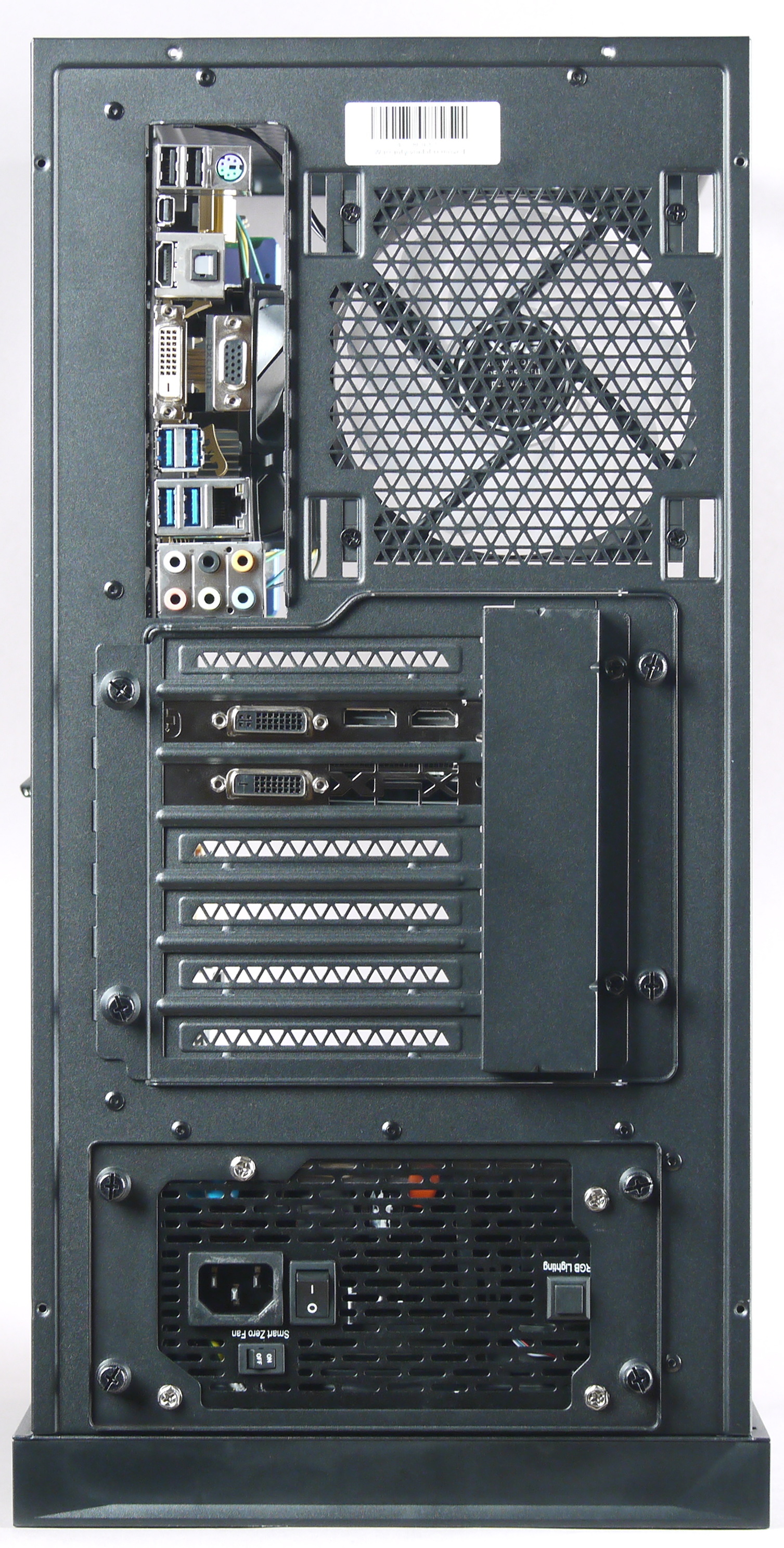

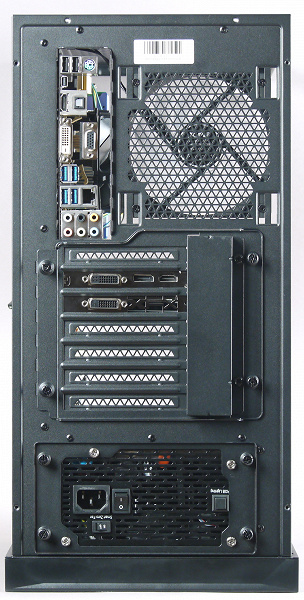

Имеются и сменные вставки на заднюю панель, закрепляемые четырьмя винтами с накатными головками. У штатно установленной вставки семь горизонтальных прорезей, у имеющейся в комплекте дополнительной — четыре вертикальных.

Заглушки в прорезях обеих вставок одноразовые, их нужно выламывать. В комплекте есть и три запасных многоразовых. Платы крепятся винтами с головками под крестовую отвертку, доступ к ним снаружи корпуса, соответствующее место прикрыто крышечкой, зафиксированной винтами.

Для длины видеокарт заявляется максимум в 400 мм, реальное расстояние от задней стенки до фронтального стекла составляет 428 мм. Если вместо боковых вентиляторов будет установлен достаточно толстый радиатор СЖО, то расстояние сократится до 260-270 мм.

Однако есть две комплектации корпуса: доставшаяся нам с индексом INVADERXBTFMT, а также INVADERXBTFMTWOFV без дополнительной вставки для вертикальной установки видеокарт и упомянутых выше стоек и опоры, это нужно учитывать при покупке.

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами.

Никаких декоративных панелей или иных средств, позволяющих скрыть провода и кабели, отходящие от системной платы, от взгляда через стеклянные поверхности, не предусмотрено, и тут сборщику придется проявить фантазию, чтобы сделать всё красиво, особенно если используются компоненты, не соответствующие концепции BTF.

Акустическая эргономика

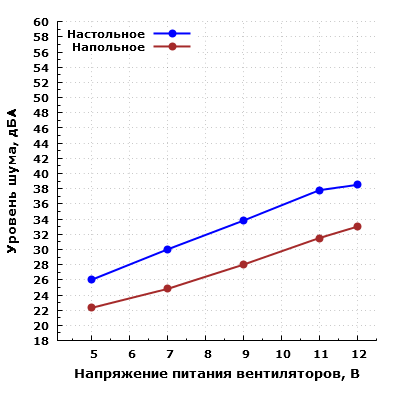

Штатно установленные в корпусе вентиляторы управляются изменением питающего напряжения. Мы оценили шум такого компьютера при изменении напряжения в диапазоне от 5 до 12 В. Уровень шума измерялся в двух точках, приблизительно соответствующих настольному и напольному размещению системного блока.

Уровень шума штатной системы охлаждения изменяется от 26 до 38,5 дБА при расположении микрофона в ближнем поле.

При питании вентиляторов напряжением 5 В шум находится на пониженном уровне относительно среднего значения для жилого помещения в дневное время суток. С ростом напряжения питания уровень шума возрастает, и в типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (30 дБА) до повышенного (37,8 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток. Впрочем, всерьез рассматривать вариант установки корпуса с «панорамным обзором» под стол не приходится.

Таким образом, шум изменяется в широких пределах от низкого до повышенного в зависимости от режима работы вентиляторов.

Итоги

Дизайн корпуса XPG Invader X BTF с двумя прозрачными стенками, левой и фронтальной, не уникален, но и тривиальным его не назовешь. Цена не бюджетная, а скорее средняя, но надо учитывать наличие пяти штатных вентиляторов с ARGB-подсветкой (правда, такое их количество будет целесообразным не для всех возможных конфигураций).

Отсутствие контроллера подсветки мы упомянем, но к недостаткам относить не будем: очень многие современные системные платы обеспечивают возможность управления подсветкой.

А вот концепции BTF, поддержка которой заявлена для этого корпуса, сегодня соответствует не столь уж большое количество комплектующих. Время покажет, станет ли эта концепция массовой, однако можно приветствовать появление поддерживающих ее корпусов, в которых не исключается и установка обычных компонентов.

Отметим ограничение в виде всего трех посадочных мест для накопителей. Впрочем, трех HDD или 2,5-дюймовых SSD (с учетом возможности установки M.2-накопителей прямо на плату) для абсолютного большинства потребителей будет вполне достаточно. Предельный размер системной платы (до ATX включительно) тоже вряд ли станет серьезным препятствием: платы большего размера встречаются и используются гораздо реже, чем ATX или microATX. Ограничения на длину блоков питания и видеокарт в XPG Invader X BTF скорее теоретические, к тому же предусмотрены разные варианты их установки — горизонтальная или вертикальная для видеокарт, вентилятором вверх или вниз для БП.

Оснащение интерфейсными портами вполне стандартное: два USB-A, один USB-C, миниджек для гарнитуры. Но надо учитывать, что органы управления и разъемы находятся в нижней части фронтальной плоскости, что делает неудобным напольное размещение собранного компьютера.

Фильтрами оснащены все необходимые места, замечания есть лишь к простоте обслуживания: для доступа к двум из трех придется снимать панели корпуса.

Наконец, напомним о наличии вариантов: по цвету — черный и белый, по комплектации — с дополнительными элементами для вертикальной установки видеокарт и без них.

В заключение предлагаем посмотреть наш видеообзор корпуса XPG Invader X BTF:
