Сравнительный анализ сетевых фильтров: по две модели Power Cube, APC, Pilot и одна Эра

Сетевые фильтры найдутся практически в каждом доме и в каждом офисе. Чаще всего они используются для подключения значительного количества устройств с питанием от сети переменного тока к ограниченному числу имеющихся розеток (либо в случаях, когда эти розетки расположены неудобно).

Правда, для тех же целей есть и оснащенные кабелем нужной длины обычные розеточные колодки с выключателем или без, которые заметно дешевле, но слово «фильтр» в названии подразумевает еще и дополнительные защитные функции: от опасных для подключенного оборудования всплесков напряжения (порой производители специально оговаривают, что сетевые фильтры не исправляют длительные отклонения напряжения, для этого есть стабилизаторы) и от высокочастотных помех, которые способны нарушить нормальное функционирование некоторых приборов. Наконец, в сетевых фильтрах обычно имеются предохранители, которые срабатывают в случае чрезмерной нагрузки или короткого замыкания в подключаемых устройствах, защищая остальную сеть помещения.

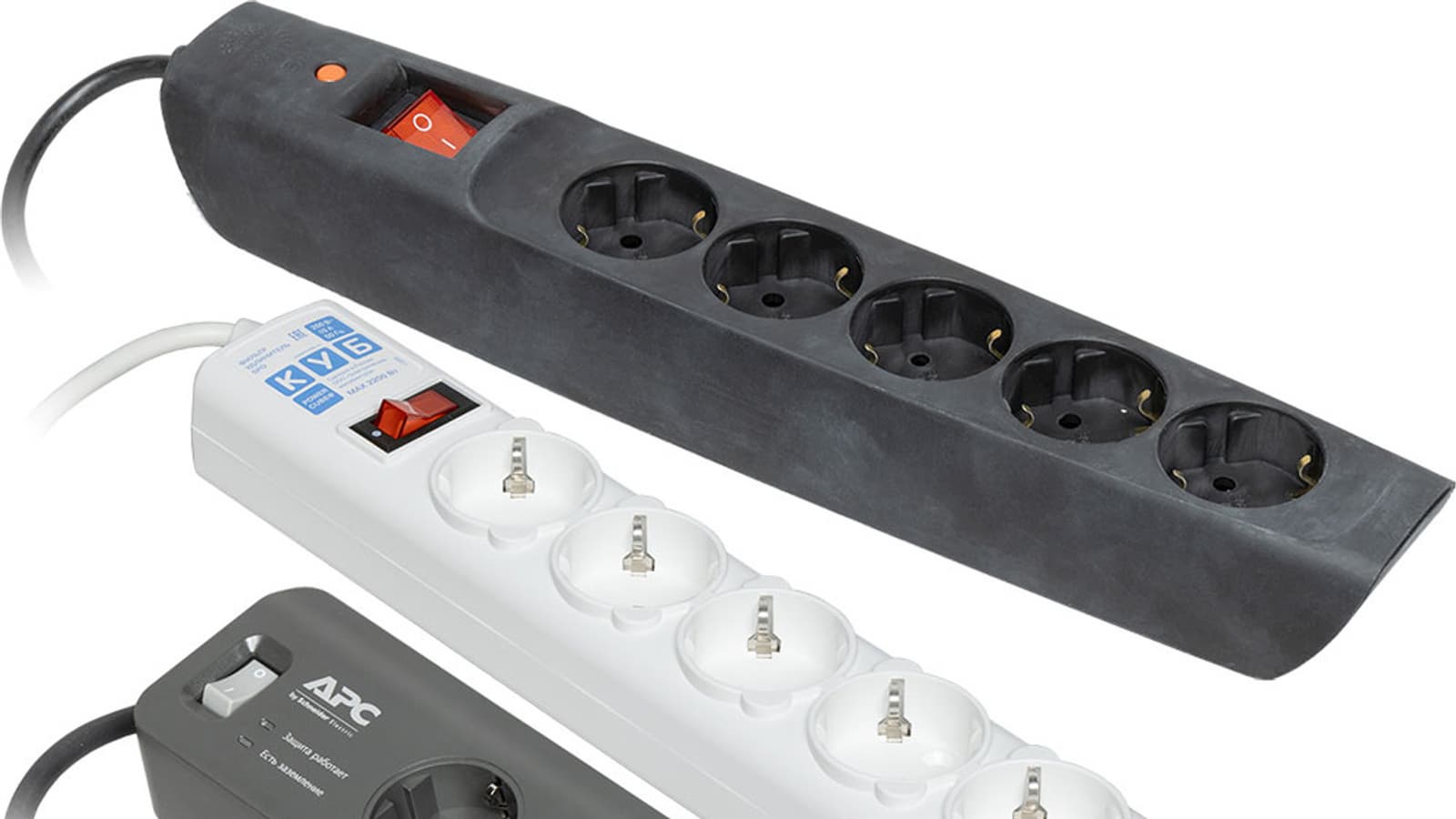

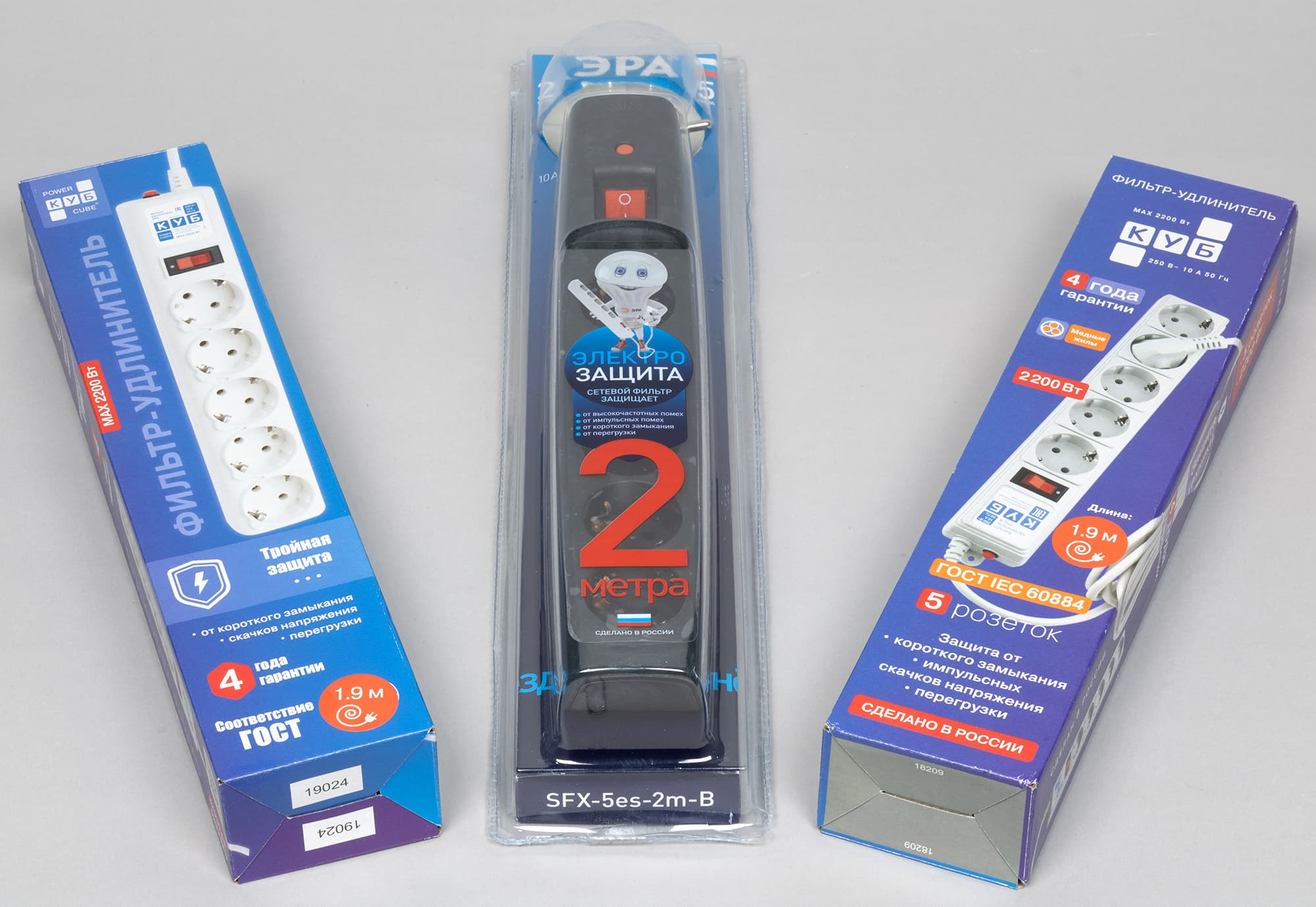

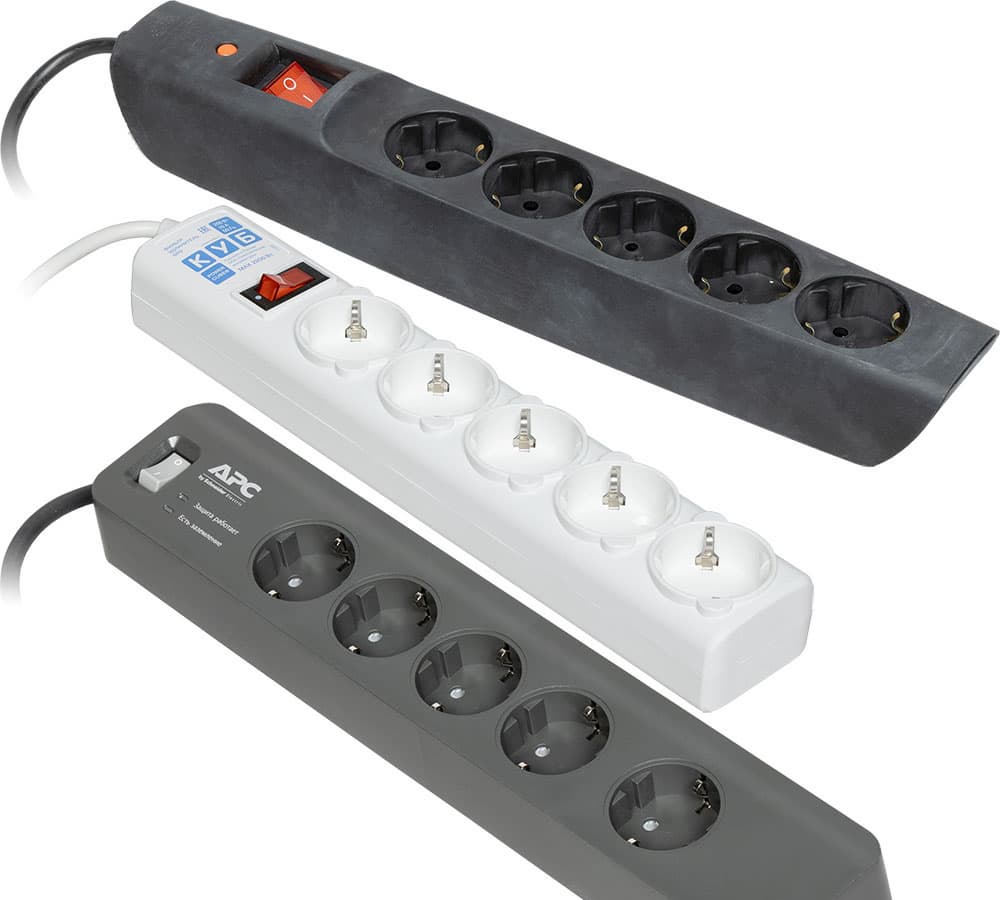

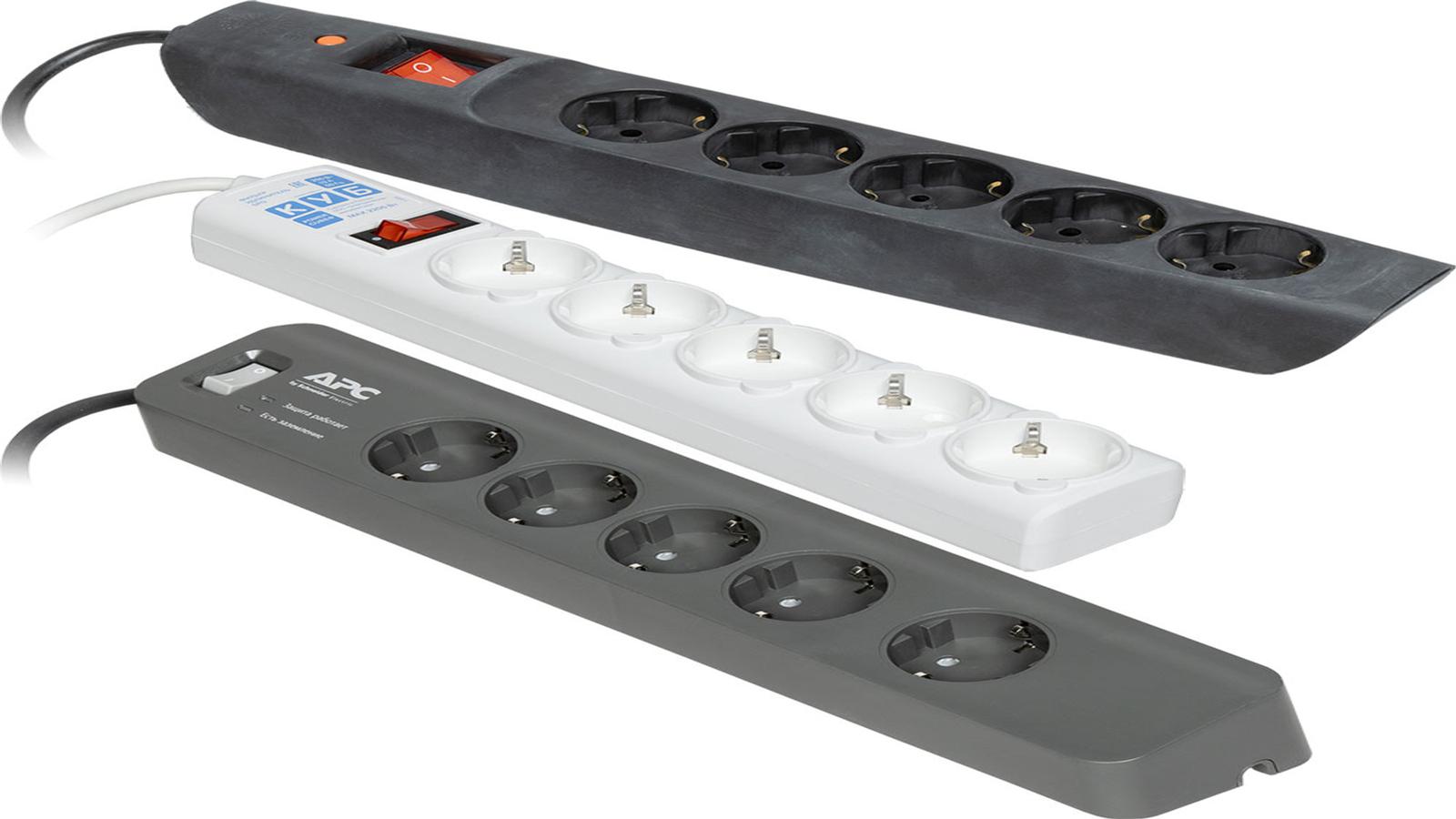

На примере семи образцов четырех производителей мы рассмотрим, насколько хорошо бывают реализованы перечисленные функции.

Критерии оценки

Главный — безопасность использования, для чего должны быть соответствия:

1. сечения проводов кабеля заявленному максимальному току,
2. номинала предохранителя сечению кабеля.

По п.1 ориентируемся на требования ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В»:

По п.2 ориентируемся на СП 31-110-2003 (свод правил «Проектирование и монтаж электроустановок жилых и общественных зданий»), где для защиты от перегрузок предназначаются тепловые расцепители, в нашем случае это и есть автоматические выключатели (автоматы защиты).

Рабочая характеристика автоматического выключателя должна отвечать условиям:

I_р.max ≤ I_н.а ≤ I_д.н

где I_д.н — предельно допустимый номинальный ток проводника (см. таблицу);
I_р.max — максимальный расчетный ток нагрузки;
I_н.а — номинальный ток автоматического выключателя, защищающего проводник.

С учетом имеющегося ряда номиналов автоматов защиты получается, что для кабеля с сечением 0,75 мм² следует выбирать автоматический предохранитель на 6 ампер, для 1,0 мм² — на 10 ампер, для 1,5 мм² — на 15 или 16 ампер.

При этом учитывается принцип работы теплового расцепителя: он никогда не сработает при номинальном токе, обозначенном на его корпусе; при превышении, исчисляемом десятками процентов, время срабатывания может затянуться даже на час и более, а за короткое время он сработает лишь при многократном превышении тока над номиналом. Конкретные значения отличаются для различных автоматов защиты: так, datasheet для распространенной серии JMB 77Series гласит, что при перегрузке до 35% эти предохранители могут не сработать и в течение часа, до 100% (т. е. двукратной) — в течение 40 секунд, а за секунду и менее они гарантированно сработают лишь при перегрузках семикратных и более.

Иногда это даже полезно: некоторые устройства (например, лазерные принтеры и МФУ) на определенных этапах функционирования могут кратковременно потреблять существенно бо́льшие токи, чем в обычном режиме, и подобный алгоритм защиты не даст сработать термопредохранителю в таких случаях. Но порой существенная задержка срабатывания может стать опасной.

Поэтому упомянутый выше свод правил рекомендует комбинированную защиту — не только от перегрузок, но и от коротких замыканий, которая в некоторых моделях сетевых фильтров реализуется в виде дополнительных плавких предохранителей с номиналом выше, чем у терморасцепителя. Поскольку по имеющемуся обозначению практически невозможно конкретизировать тип использованного предохранителя, а соответственно его время-токовую характеристику, то крайне сложно оценить и правильность выбора номинала.

Еще один немаловажный момент: выключатель должен коммутировать оба провода L и N (фазу и нейтраль), чтобы в выключенном состоянии на контактах выходных розеток гарантированно не было опасного потенциала.

Следующий критерий оценки: поскольку речь о сетевых фильтрах, необходимо сказать про обеспечиваемую ими защиту от всплесков напряжения и ВЧ-помех. Проводить какие-либо измерения не представляется возможным — для этого потребовалась бы весьма специфическая аппаратура, поэтому оценка дается нами на основе анализа схемотехнических решений.

Здесь имеются следующие соображения: необходимость такой защиты очевидна, даже если учесть, что в современных электронных устройствах подобные меры также приняты — два «сторожа» лучше, чем один.

А вот достаточность для самых разных условий схемы, реализованной в конкретном изделии, зачастую сомнительна, в том числе и в дорогих моделях. О достоинствах и недостатках конкретных схемотехнических решений и использованных комплектующих порой могут спорить даже специалисты, а для обычного потребителя критерием может стать такой факт: гарантирует ли производитель исправность в течение определенного срока не только самого сетевого фильтра, но и любой подключенной к нему техники; подобные примеры есть, в том числе в данном обзоре.

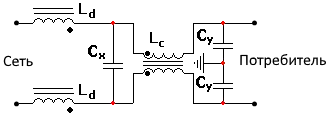

В общем случае схема защиты от ВЧ-помех выглядит так:

Элементы L_d (дроссели на незамкнутых сердечниках) и C_x подавляют дифференциальные помехи, а L_с (две обмотки на общем замкнутом сердечнике) и C_y — синфазные помехи (при наличии заземления). В идеале должны использоваться конденсаторы специализированных классов X и Y.

Самый распространенный (потому что самый дешевый) вид ВЧ-фильтра — с единственным конденсатором С_х.

Защита от перенапряжений делается на металл-оксидных варисторах (MOV), порой к ним добавляют разрядники. В простейшем случае такая защита реализуется единственным варистором (при этом непременно должен быть токовый предохранитель), в продвинутых схемах добавляется термопредохранитель (он может быть встроенным в варистор — TMOV), в наиболее сложных устанавливаются три или четыре варистора (отдельные либо сборки), но подобные схемы работают при наличии заземления.

При определенных условиях варистор может физически разрушиться («погибает», защищая подключенное оборудование), а чтобы его осколки не замкнули другие цепи и не повредили окружающие компоненты, принято надевать на варистор защитную оболочку — например, отрезок термоусадочной трубки, которая заодно прижимает к нему термопредохранитель (при наличии).

Дополнительная индикация (кроме простейшей — вкл./выкл.) может отображать:

1. состояние системы защиты от перенапряжений
2. наличие заземления
3. правильную фазировку

Первая сигнализирует о выходе из строя варистора, и это действительно полезно, потому что данный факт может остаться незамеченным, из-за чего подключенное оборудование впредь не будет защищено от перенапряжений. Полезность второй сомнительна: в жилых помещениях, особенно в многоквартирных и частных домах прежних десятилетий застройки, заземления может не быть вовсе, а контакты PE (protective earth, защитное заземление) в розетках попросту отсутствуют; не всегда заземление имеется и в офисах, особенно расположенных в старых зданиях, а обустроить его в этих ситуациях часто не представляется возможным из-за существенных затрат и хлопот. Третья на практике и вовсе бывает нужна крайне редко — фазозависимых устройств очень мало, а когда они есть (например, некоторые модели газовых отопительных котлов), то далеко не всегда подключаются через сетевой фильтр.

Наконец, оцениваем конструктив — от качества изготовления и монтажа до разных аспектов удобства использования. Понятно, что подобные оценки являются субъективными, но зачастую иных и не требуется.

Замеры падения напряжения на кабеле для разных нагрузок не имеют реальной ценности: при имеющейся у всех рассматриваемых образцов длине кабеля 1,8-2 метра они будут существенно меньше допускаемых стандартами колебаний напряжения в электросетях (±10%).

То же касается и измерений температуры — например, нагрева кабеля под определенной нагрузкой и в течение некоторого времени. Такие замеры всегда будут частным случаем, поскольку делаются в конкретных условиях, включающих не только упомянутые нагрузку и время, но еще температуру окружающей среды, величину напряжения в сети (еще раз напомним про ±10%, а это не так уж мало), даже конфигурацию кабеля (свободно вытянут, чем-то накрыт или смотан в кольцо, где витки подогревают друг друга — при реальной эксплуатации могут быть любые варианты).

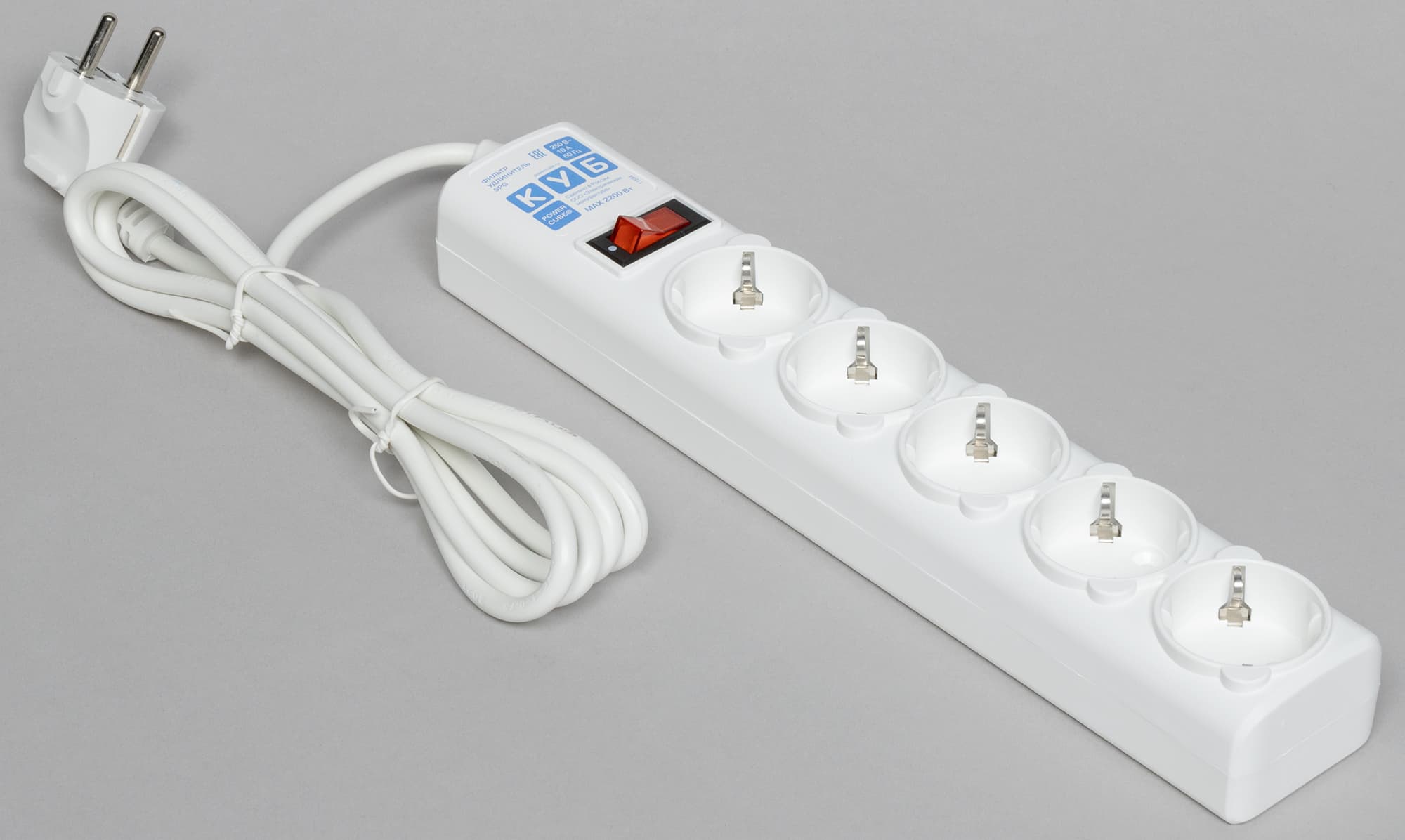

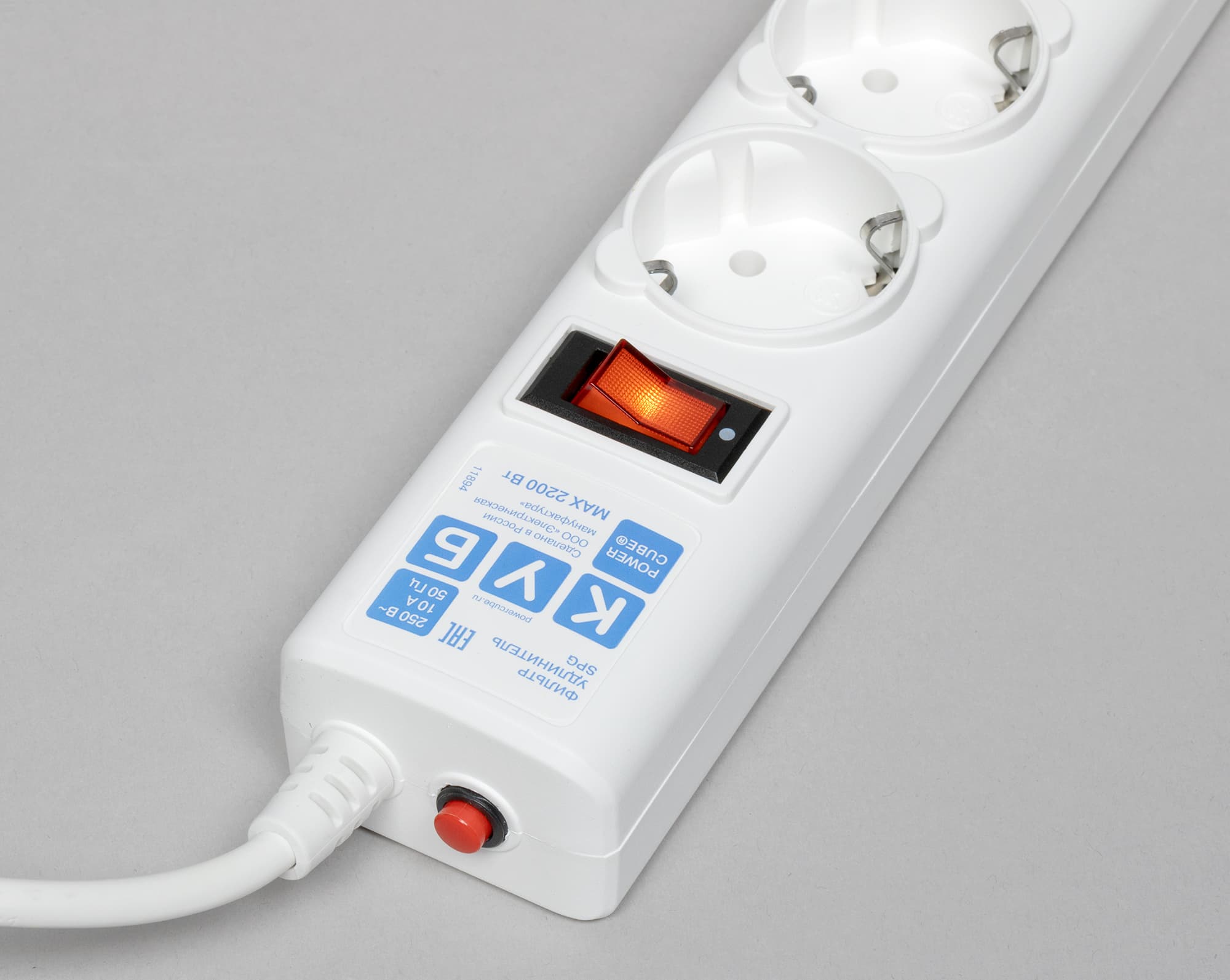

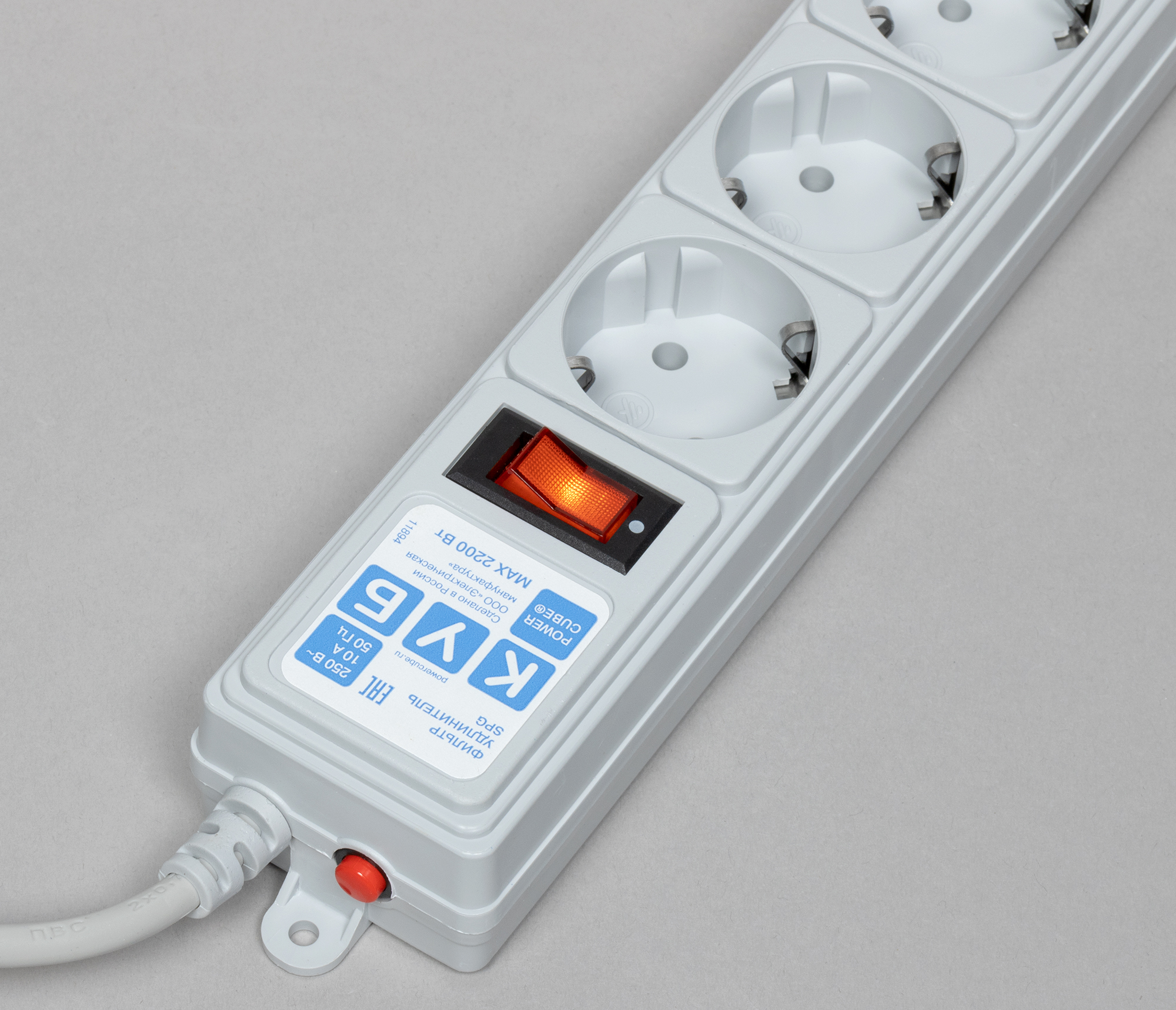

Модели Power Cube SPG-B и SPG-B-White

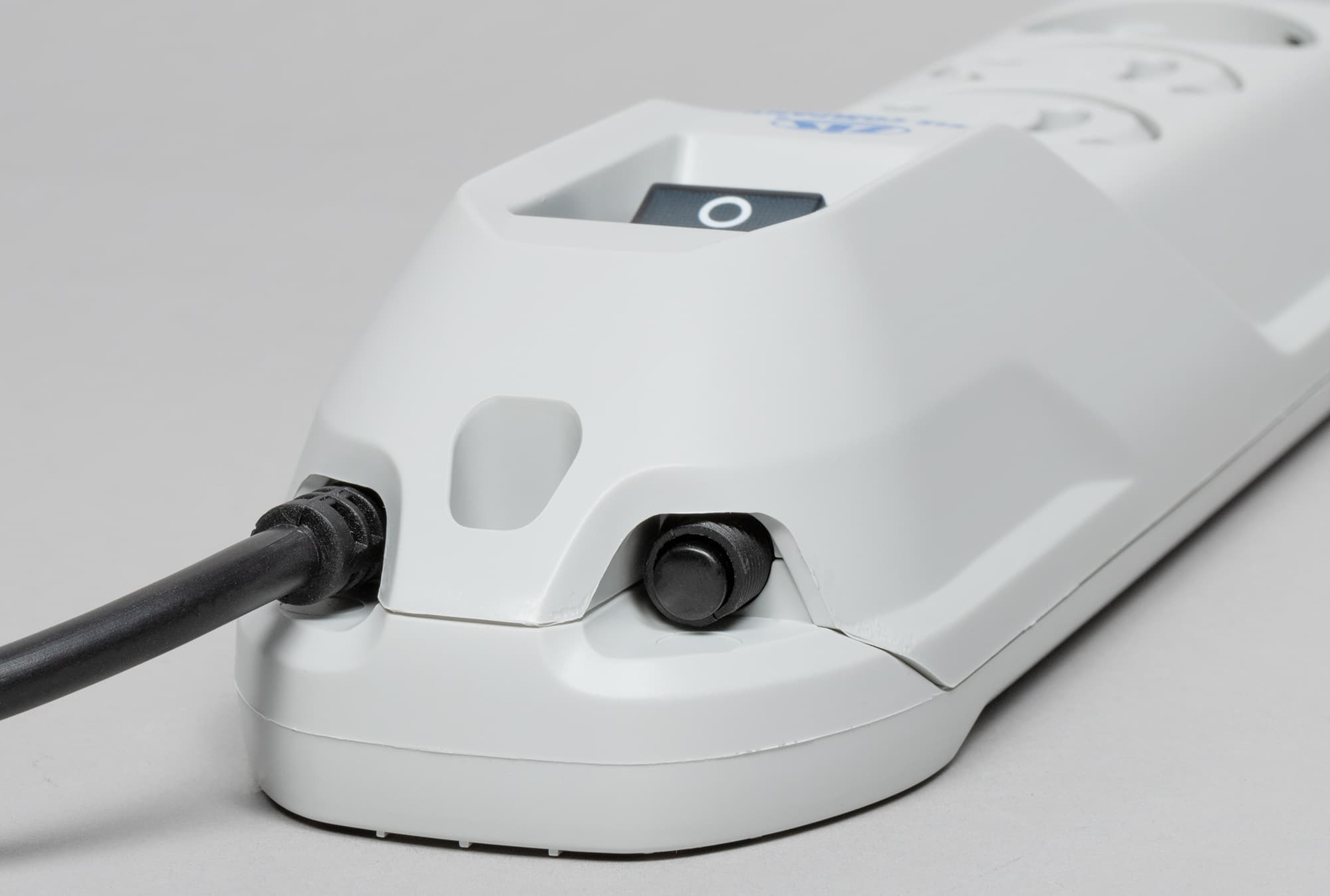

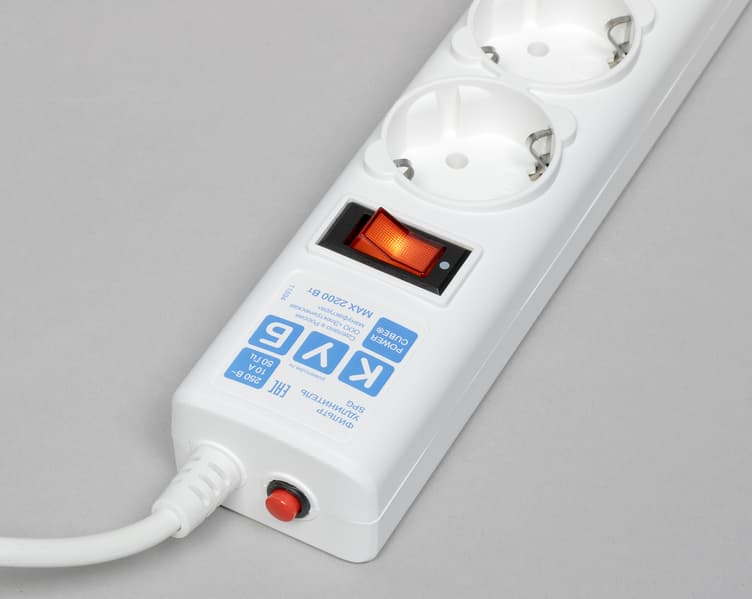

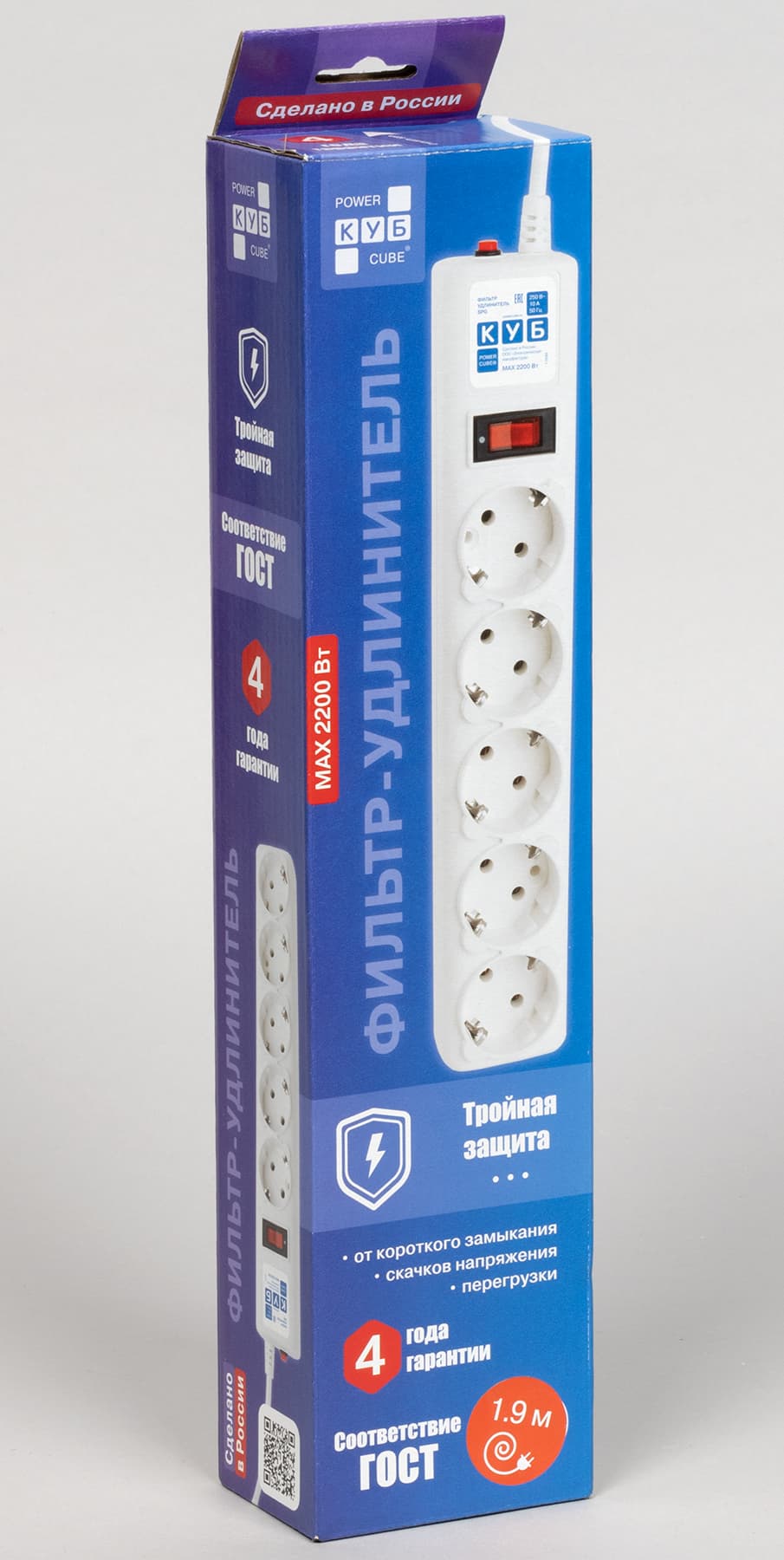

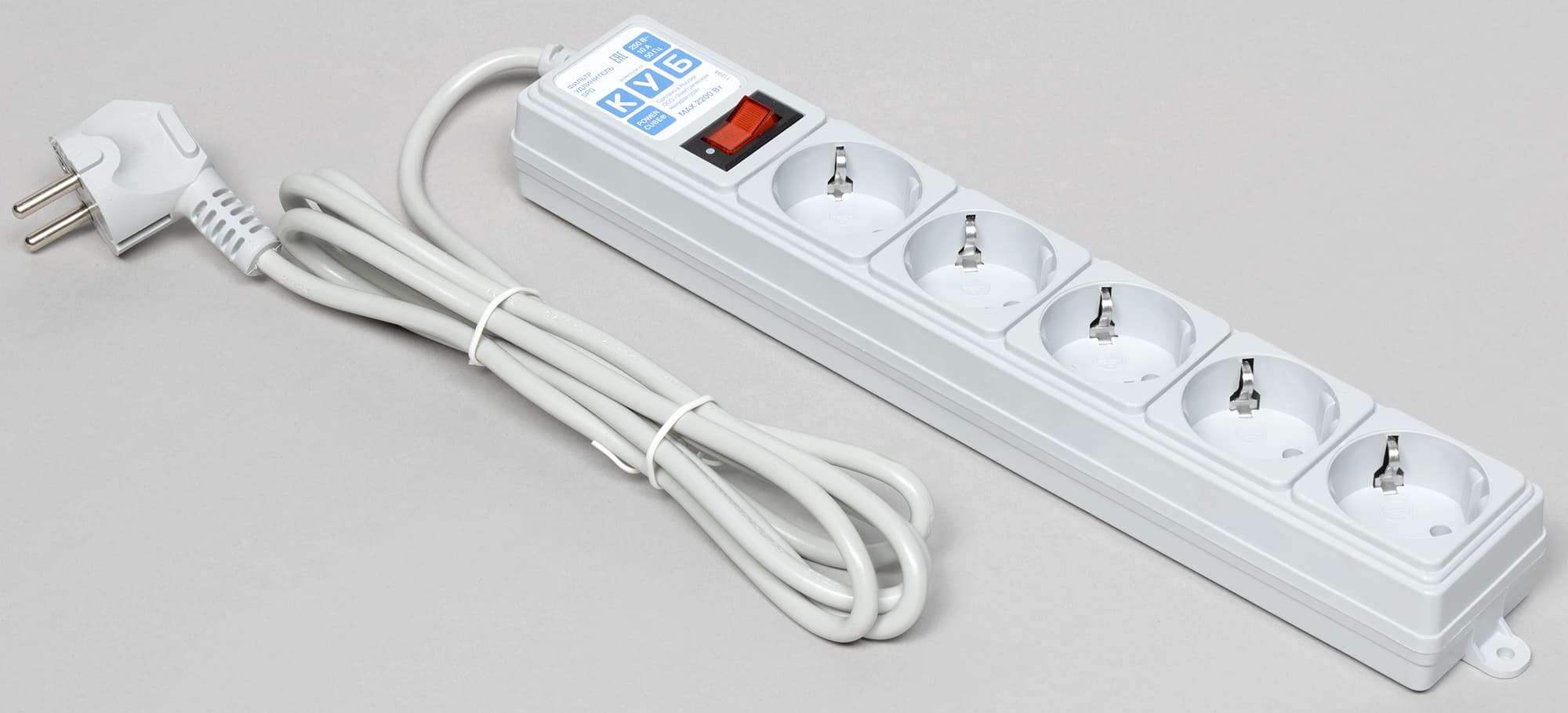

Обе модели очень похожи, но отличия не только в цвете (молочно-белый, светло-серый) — разными являются и корпуса, хотя разница незначительная.

Заявленные параметры

Заявлено:

• защита от короткого замыкания и от превышения максимально допустимого тока,
• выключатель однополюсный, со светодиодной индикацией.

Каких-либо гарантий в отношении подключаемых устройств производитель не дает.

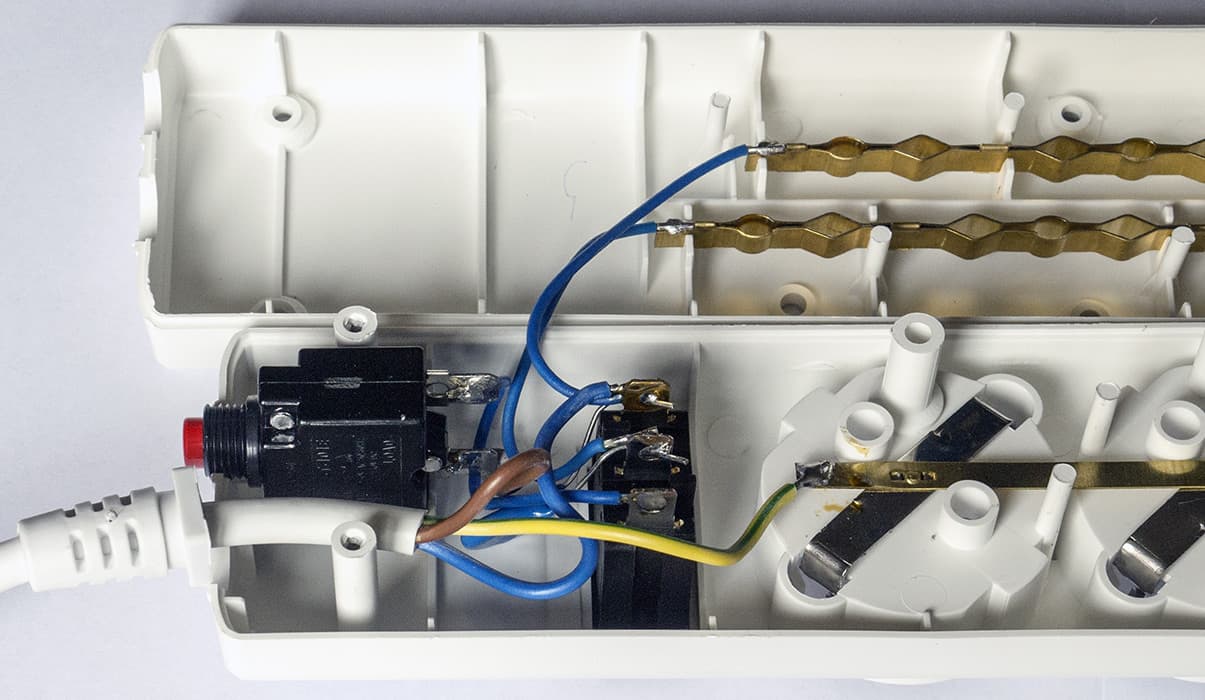

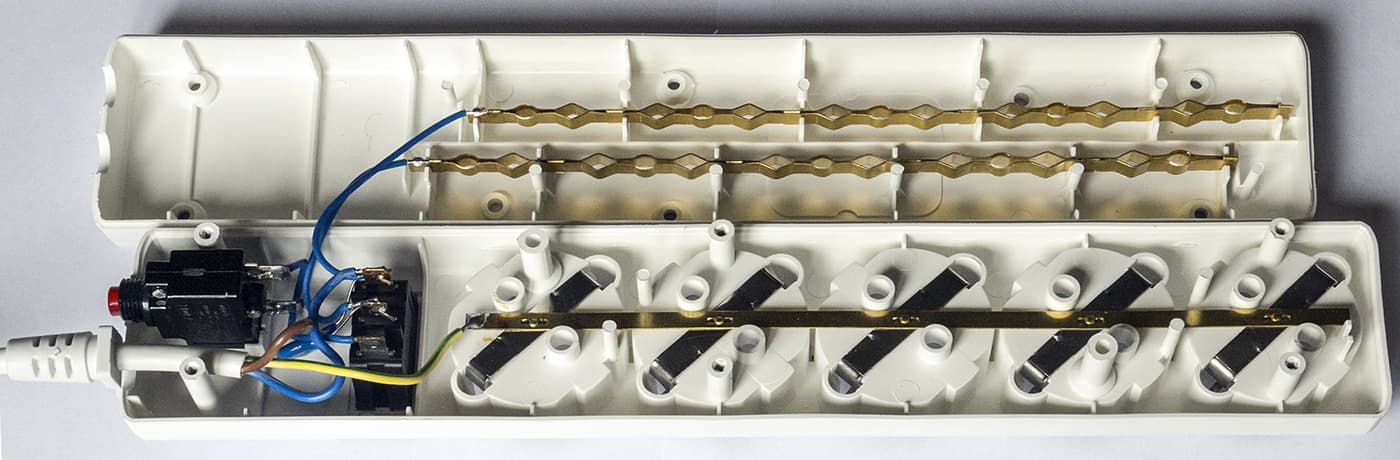

Анализ Power Cube SPG-B и SPG-B-White

Коммутация	Для одного проводника (но именно так и заявлено)
Качество монтажа электрокомпонентов	Посредственное

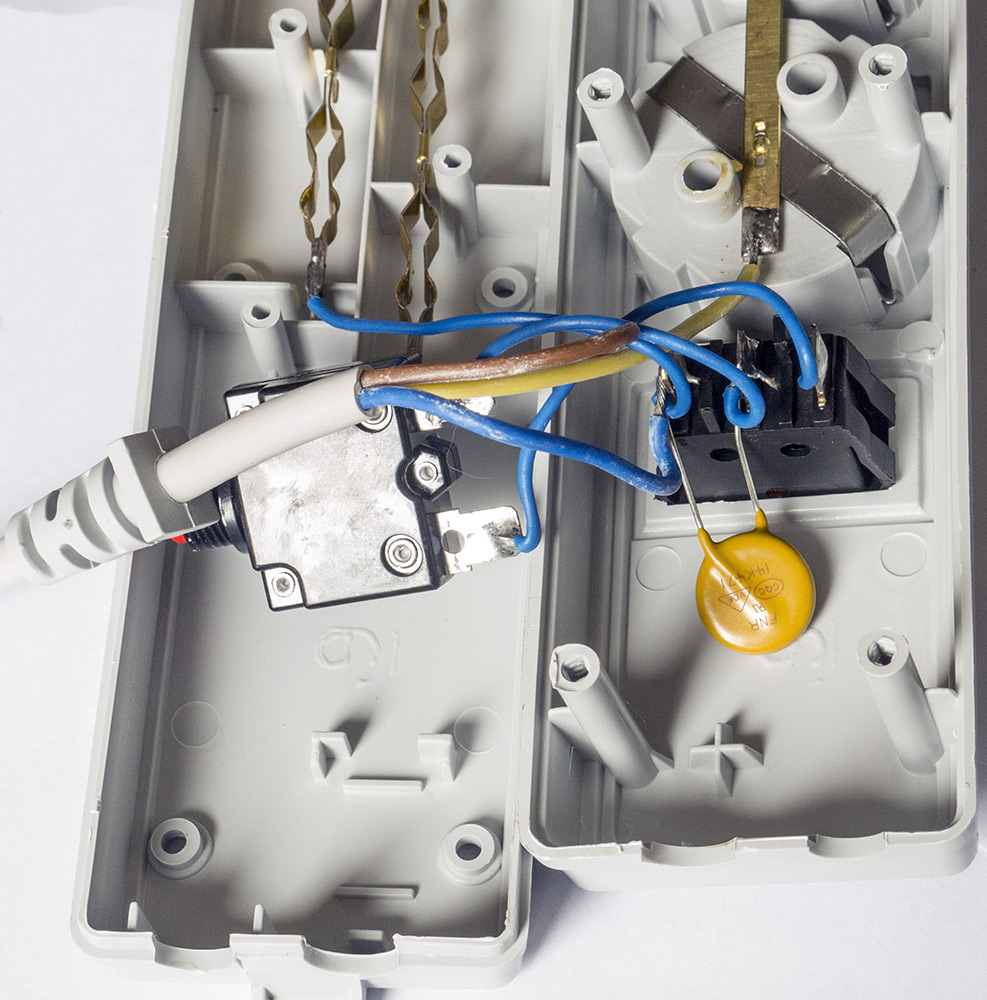

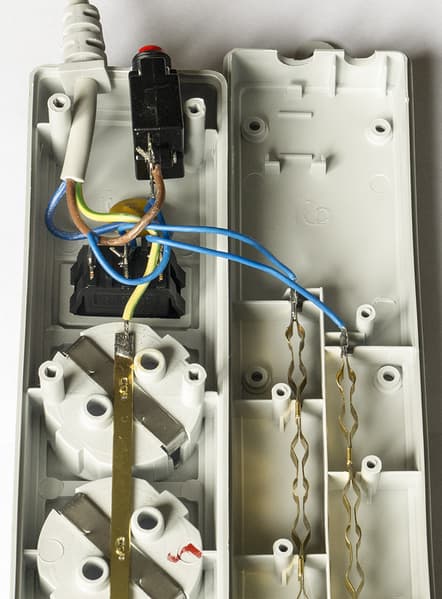

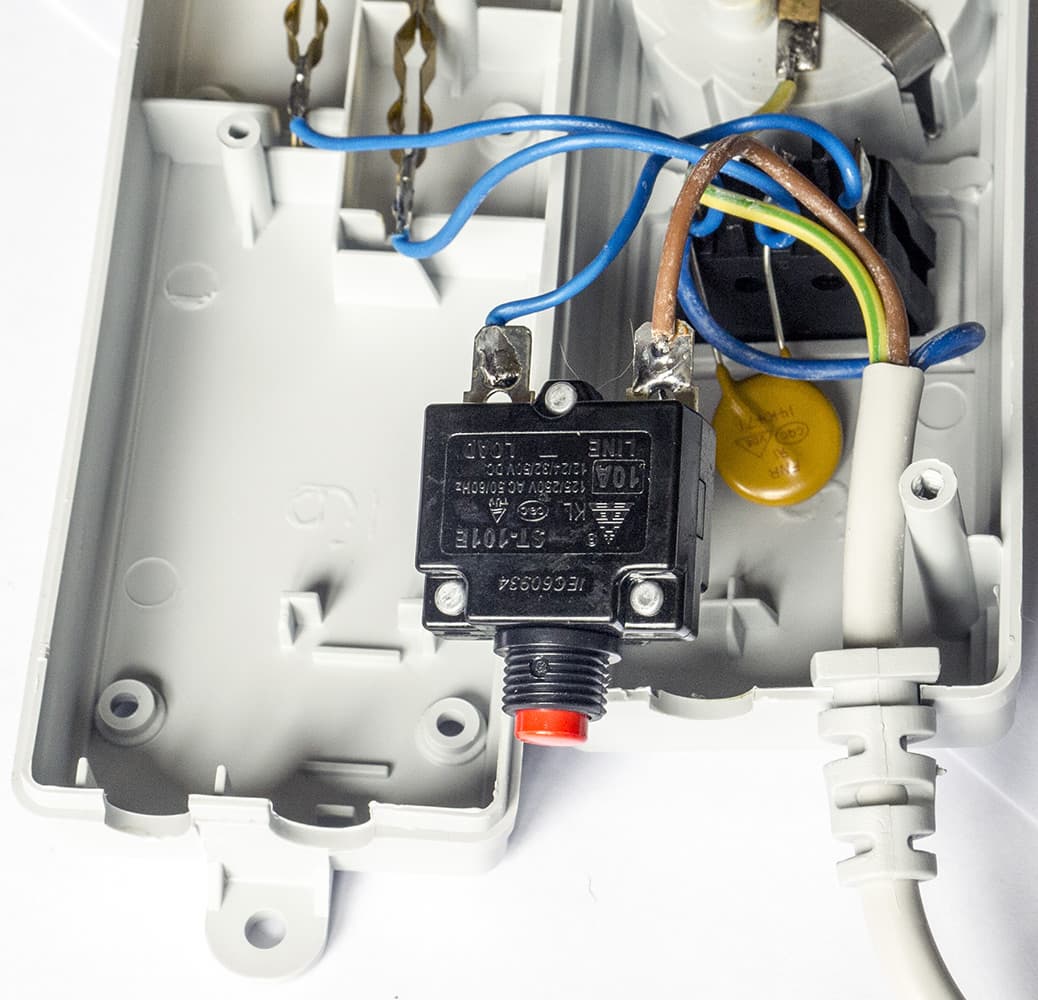

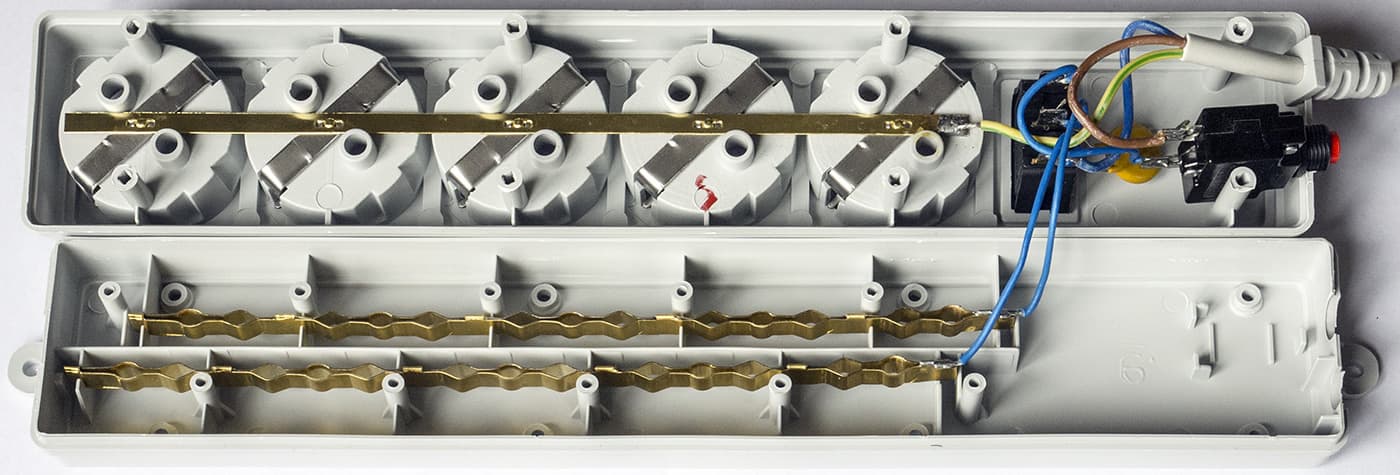

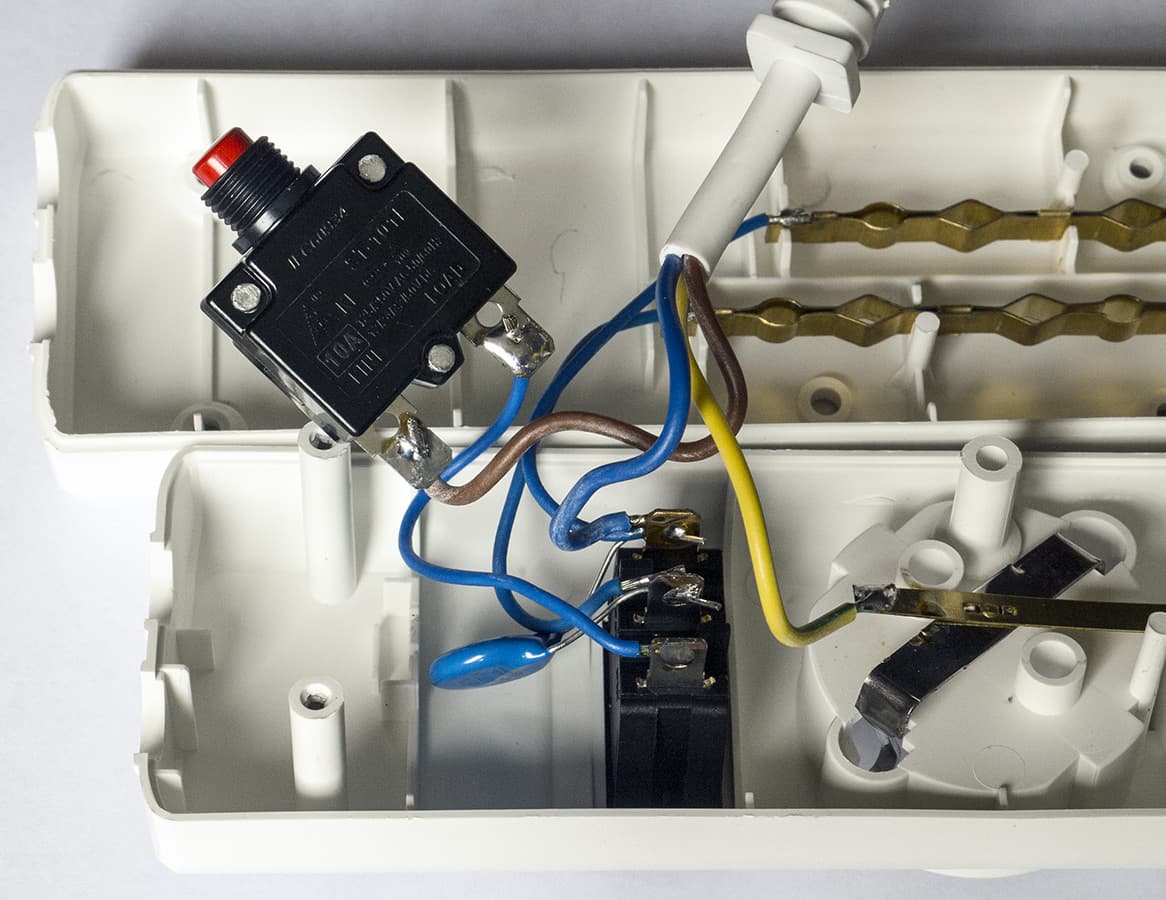

Защита	Содержит один варистор, распаянный на контактах выключателя: 14D471K у SPG-B-White, 14K471 у SPG-B. Защитная оболочка отсутствует. Элементов фильтрации ВЧ-помех нет (но таковая и не заявлена).
Розетки	Schuko CEE 7/4 с контактами PE (достаточно жесткими — вероятность замятия при манипуляциях с вилками мала), без защитных шторок, контакты повернуты на 45° относительно оси корпуса. Вилки Schuko и Europlug (CEE 7/16, плоские двухконтактные) вставляются с умеренным усилием, те и другие в новом сетевом фильтре фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении, но не лучшая конструкция контактов позволяет предположить, что со временем ситуация может измениться в худшую сторону.

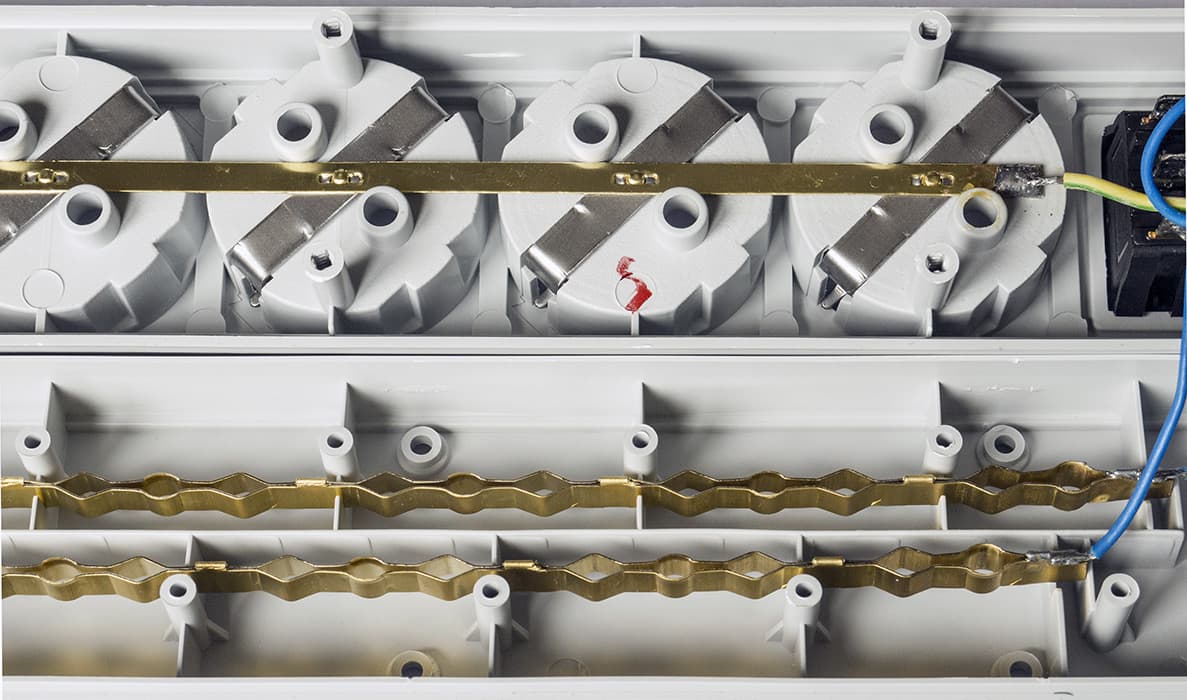

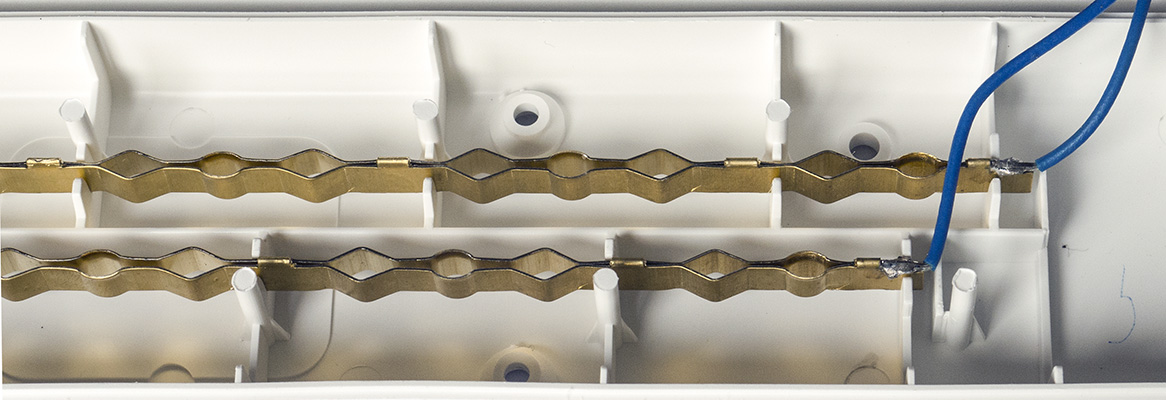

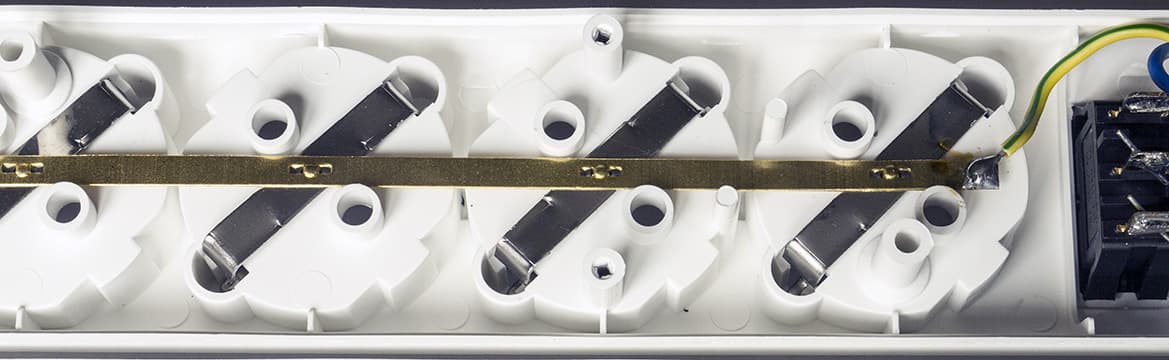

Токопроводящие шины	Сдвоенные полосы из желтого металла 6,5×0,5 мм. Соединения: силовые шины и провода — пайкой, контакты PE розеток — заклепками.

Резюме для Power Cube SPG-B и SPG-B-White

Изделия могут быть опасны; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе. Кроме того, крайне желательно заменить выключатель на двухполюсный.

По конструктиву и исполнению обе модели откровенно бюджетные, но выглядят неплохо (хотя и без каких-либо дизайнерских изысков), а цена — самая низкая в нашем обзоре и не кажется необоснованно завышенной.

Отсутствие ВЧ-фильтра требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети.

Защита от перенапряжений примитивна, а потому не слишком надежна.

Изделия вполне пригодны для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля.

Субъективная оценка удобства использования — вполне удовлетворительно.

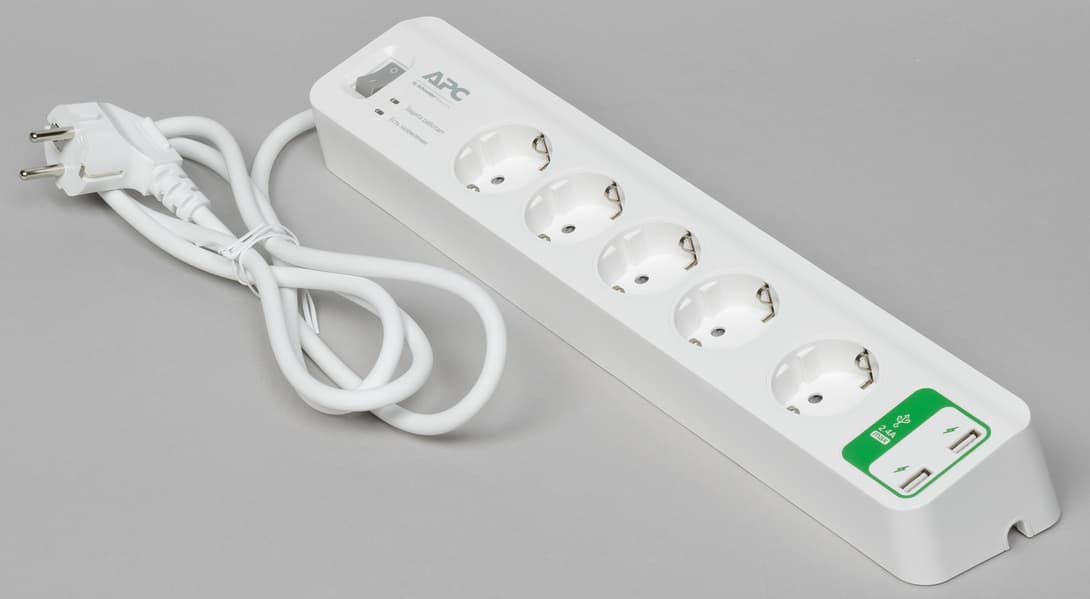

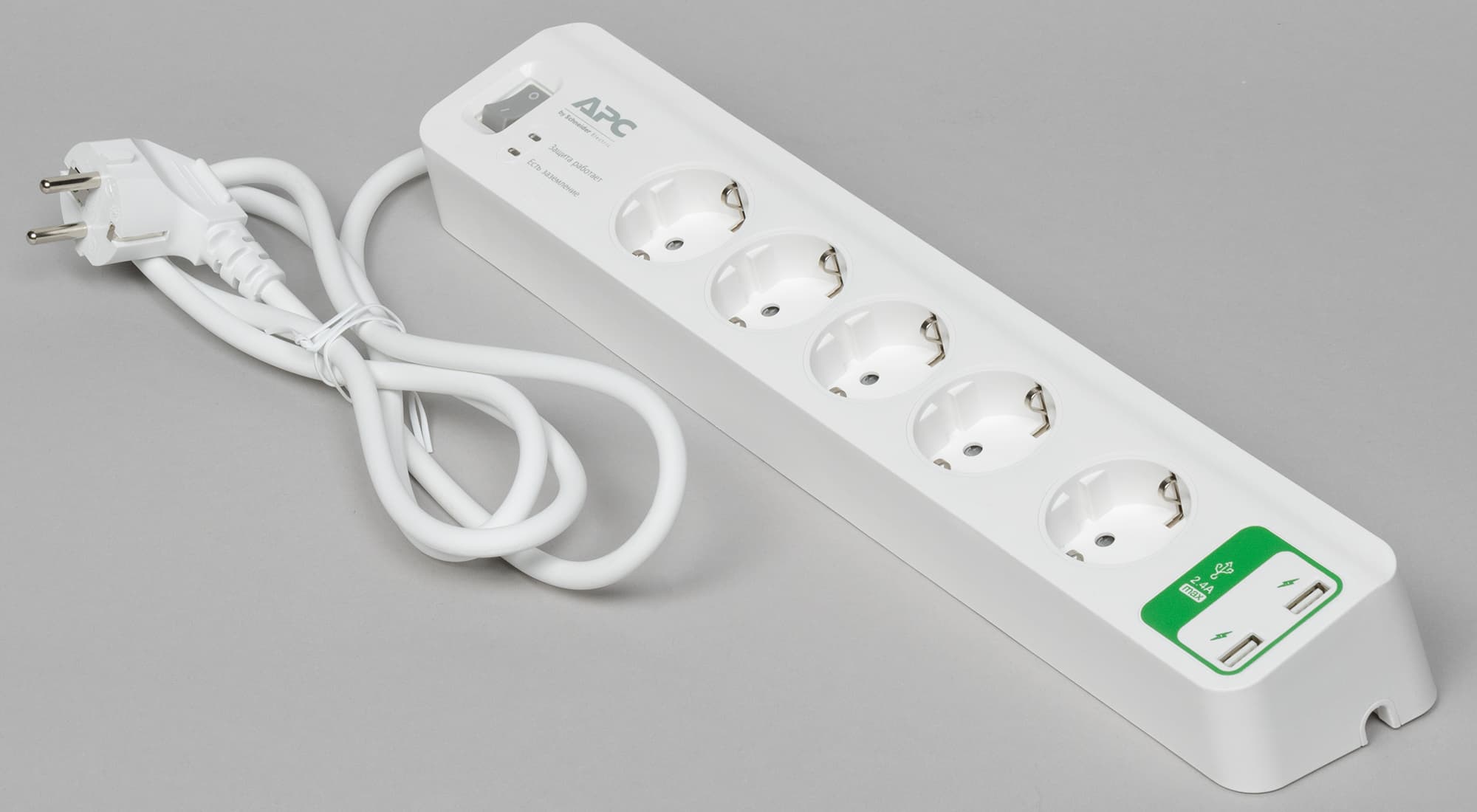

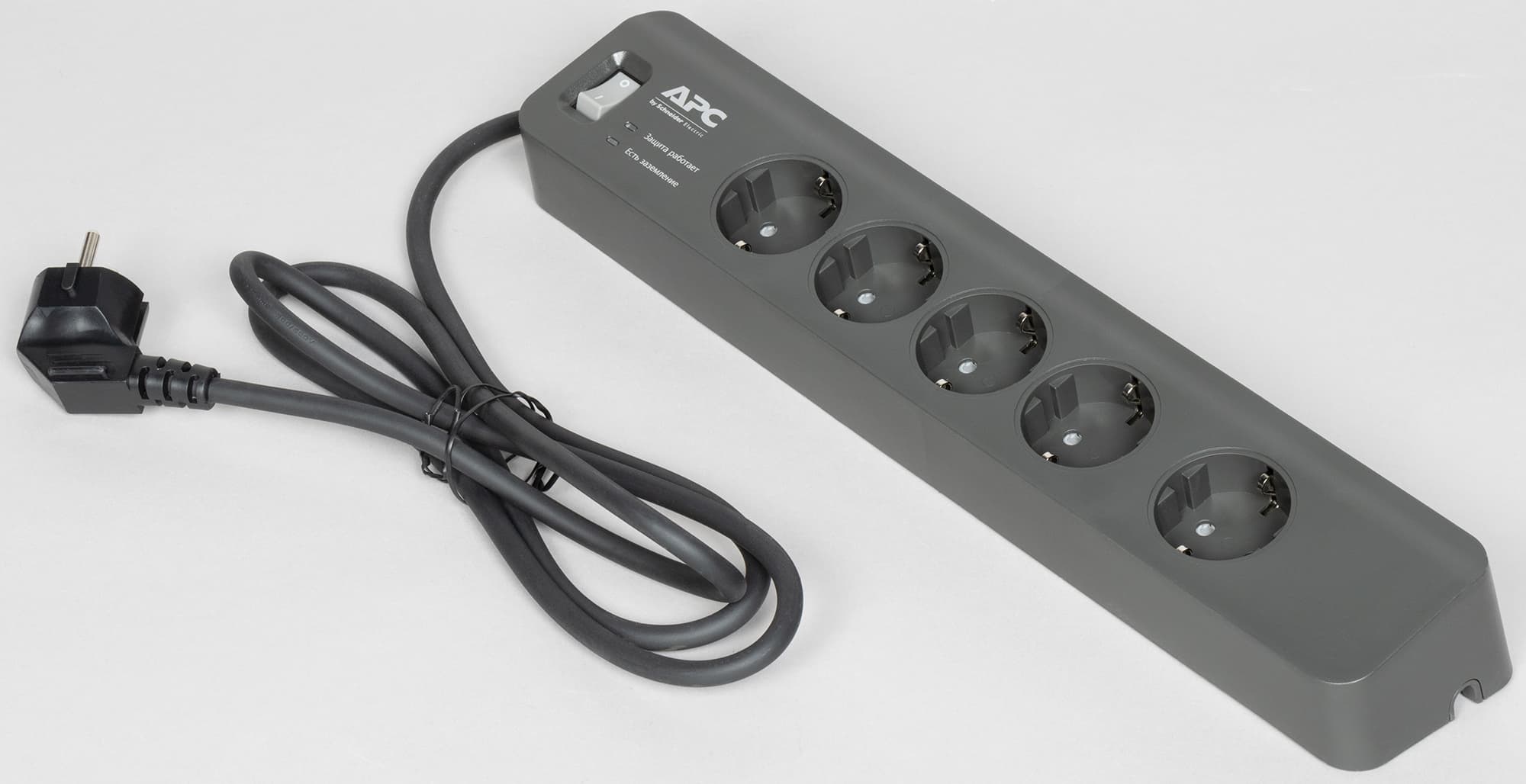

Модели APC PM5B-RS и PM5U-RS

Заявленные параметры

^*) так в инструкции.

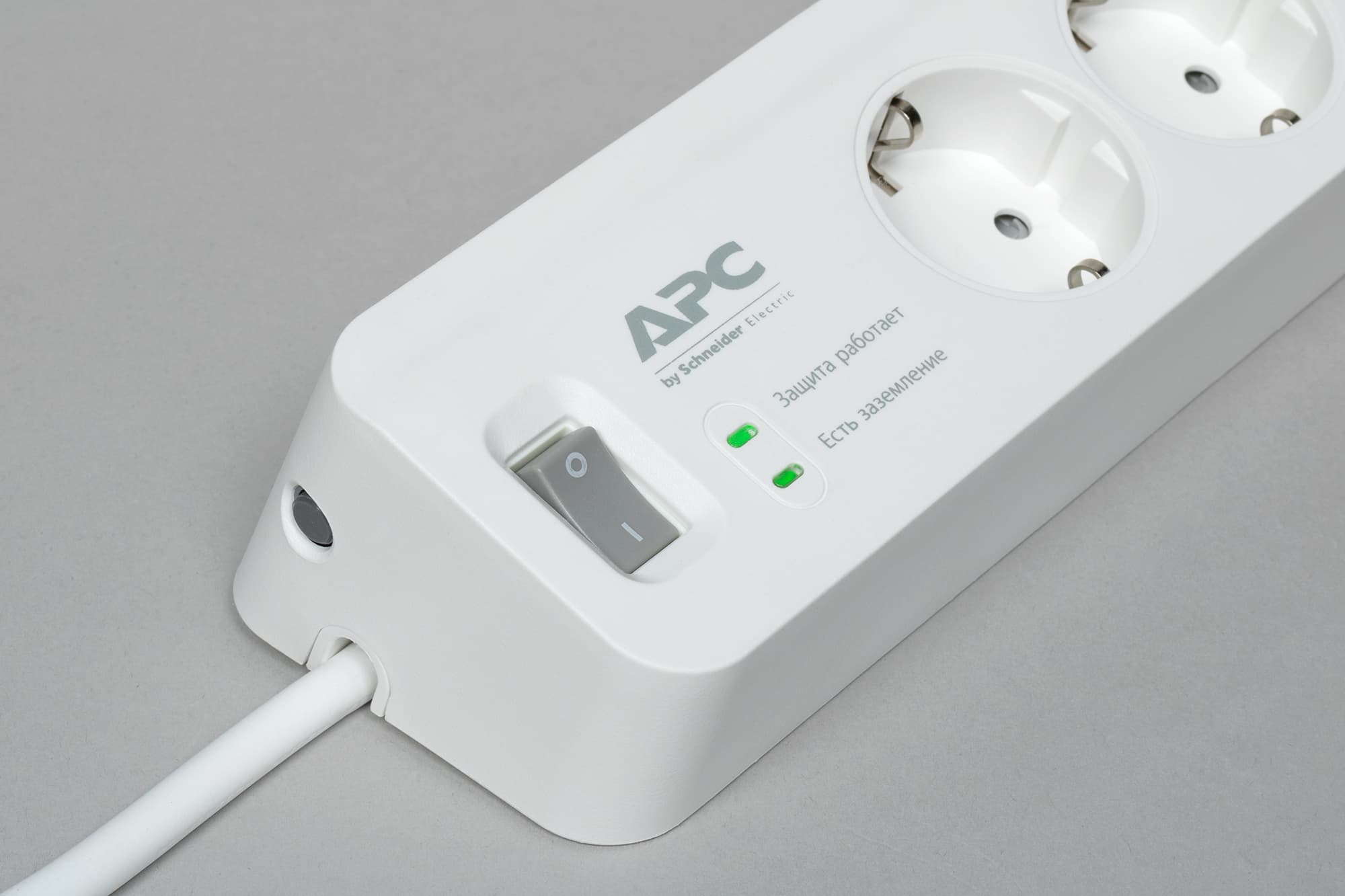

Имеются индикаторы: «Защита работает» и наличия заземления.

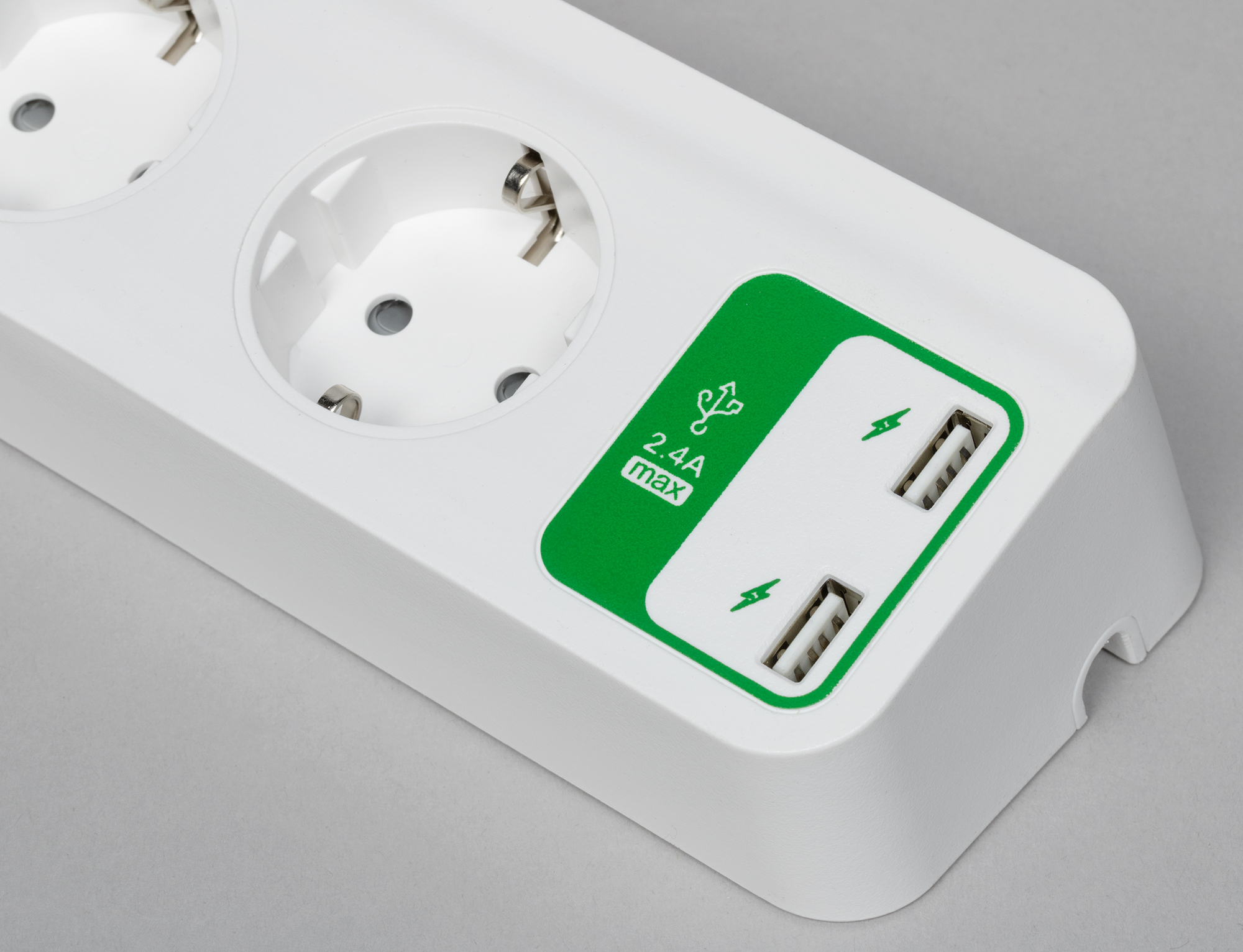

У модели PM5U-RS есть встроенное пятивольтовое ЗУ с двумя USB-разъемами для заряда мобильных устройств при суммарном токе до 2,4 А; цитата: «Функция интеллектуальной зарядки распознаёт ваши устройства и максимально увеличивает скорость зарядки» — но подробности не раскрываются. Поскольку такая функция есть только у одного образца из семи, тесты мы не проводим, ограничиваясь констатацией и сведениями из официальных материалов.

Каких-либо гарантий в отношении подключаемых устройств производитель не дает.

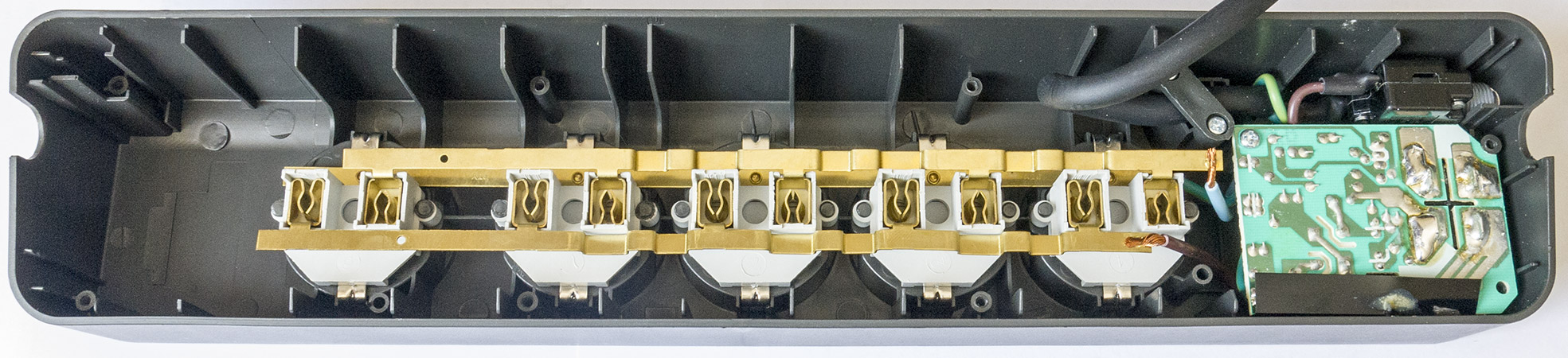

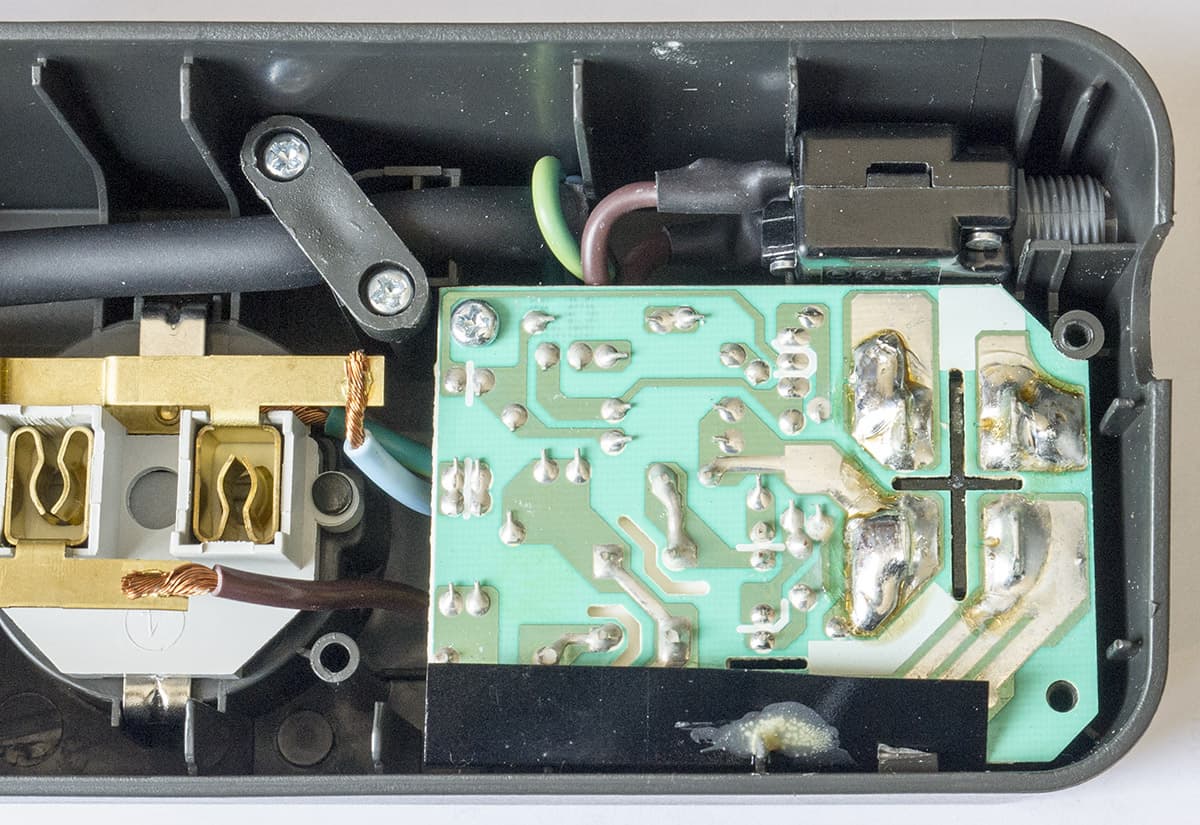

Анализ APC PM5B-RS, PM5U-RS

Кабель	3×1,0 мм², т. е. для длительной работы с током 10 А годится. Вилка Schuko CEE 7/7 (с доп. отверстием для заземляющего штыря). Защиты от перетирания в месте входа в корпус нет, но наличие канала для прокладки кабеля на днище корпуса нивелирует это.
Автоматический предохранитель	На 10 А — соответствует кабелю и заявленному максимуму, дополнительного плавкого предохранителя нет.
Качество изготовления деталей корпуса	Нормальное

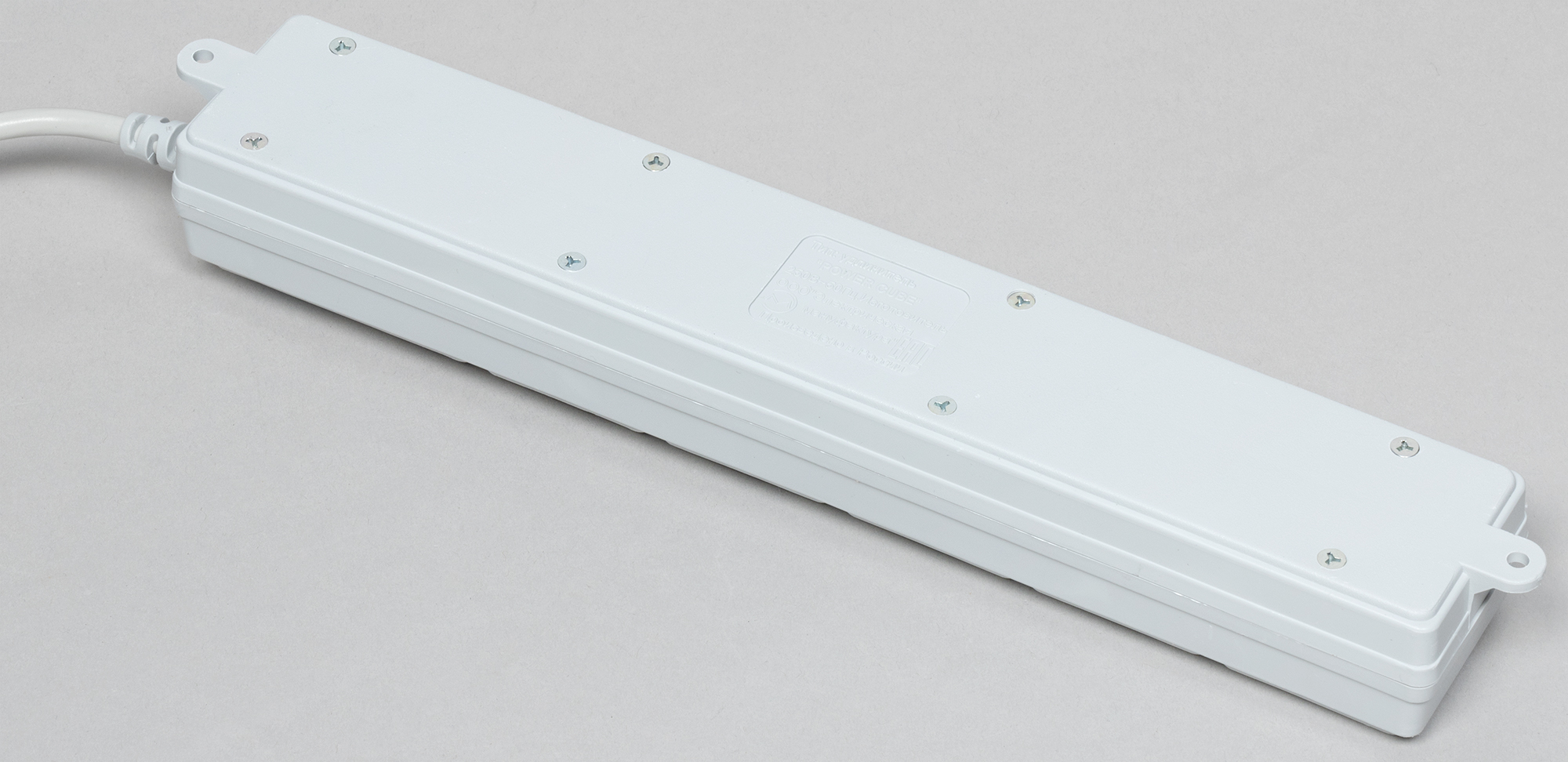

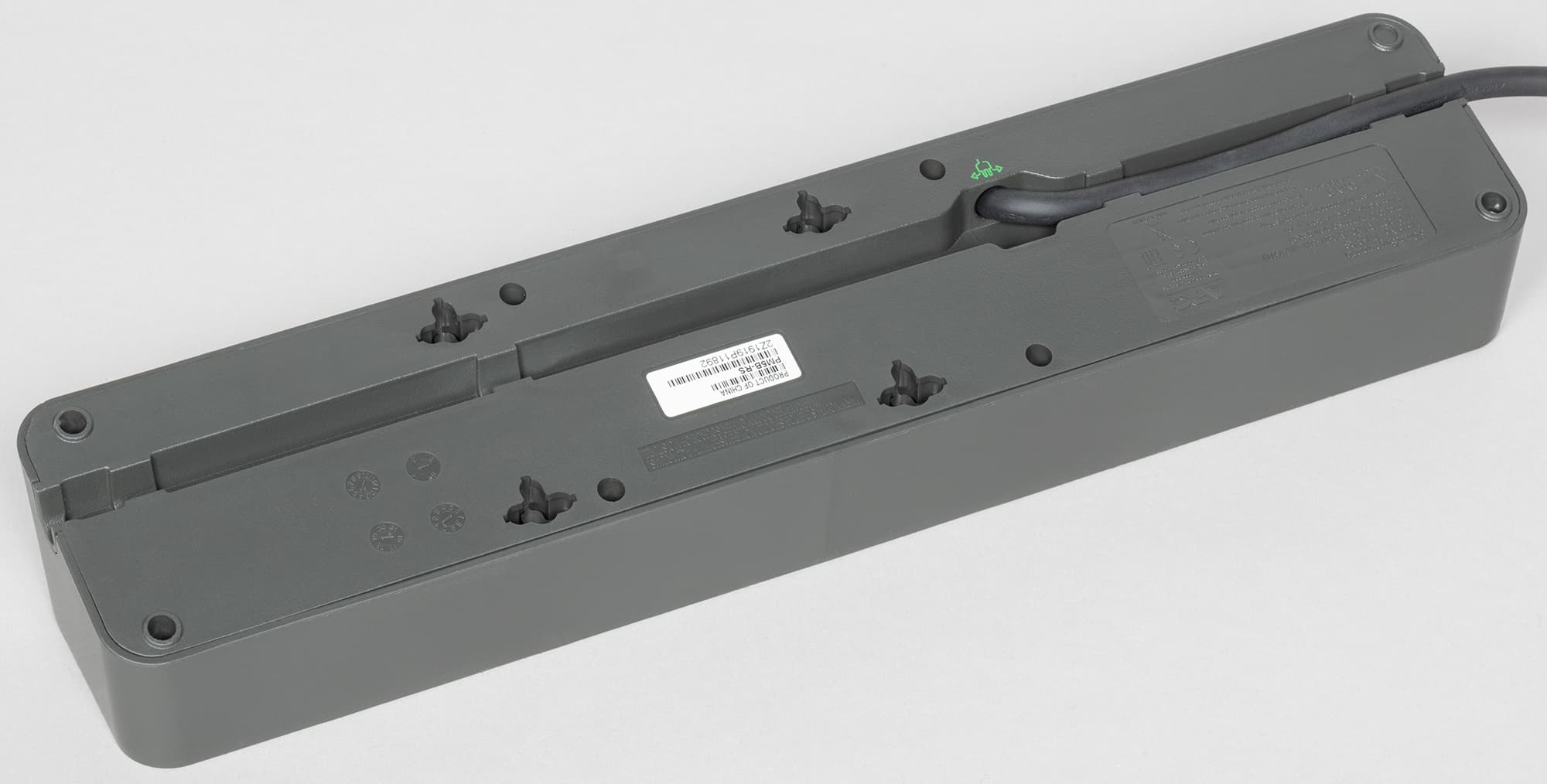

Возможность вскрыть	8 саморезов, из них 4 со шлицом, затрудняющим откручивание
Возможность подвеса на стену	Есть
Шаг розеток	Между четырьмя по 45 мм, до пятой 55 мм
Приспособление для сматывания/закрепления кабеля	Есть
Выключатель	На корпусе написано и «16(4)А 250V~», и «10А 250V AC». Распространенного «качельного» типа, поломки случаются, но замена затруднена — распаян на плате. «Качелька» узкая, а усилие нажатия существенное: некомфортно, но случайно не нажмешь (правда, и преднамеренно это сделать непросто).
Коммутация	Для двух проводников

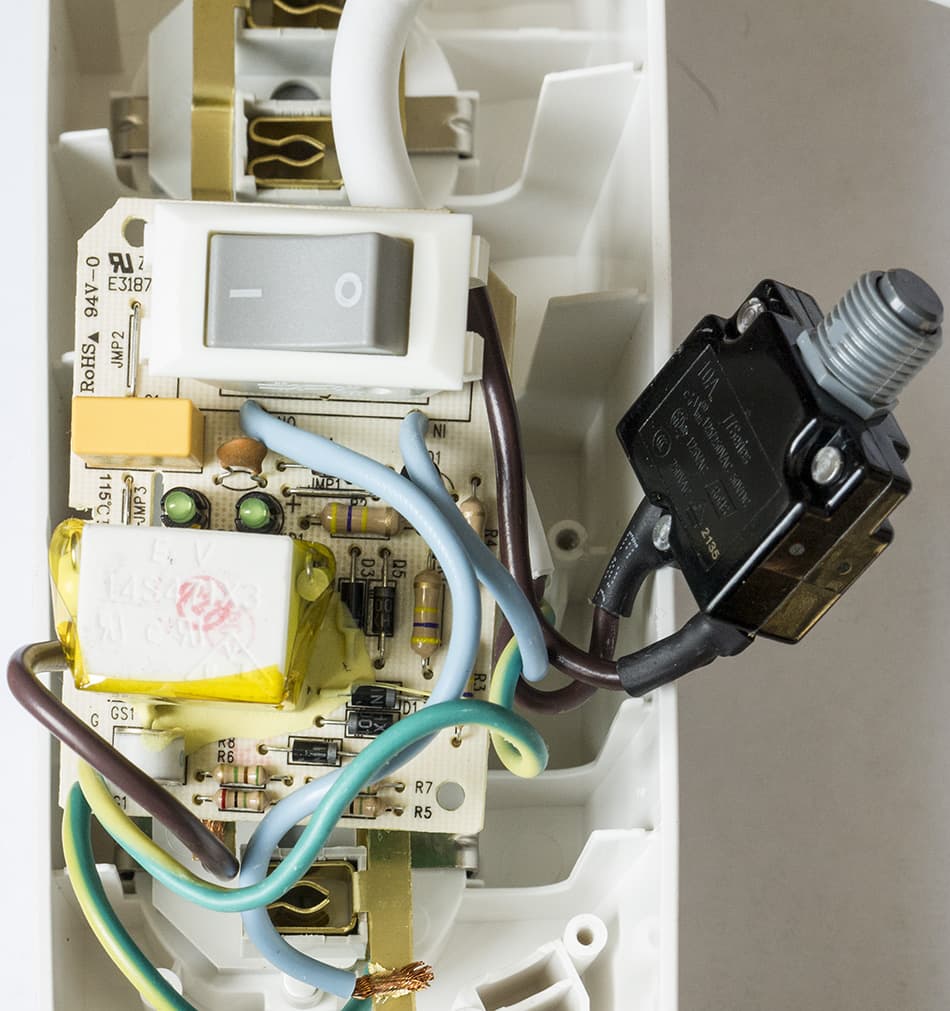

Качество монтажа электрокомпонентов	Удовлетворительное (не везде отмыт флюс)

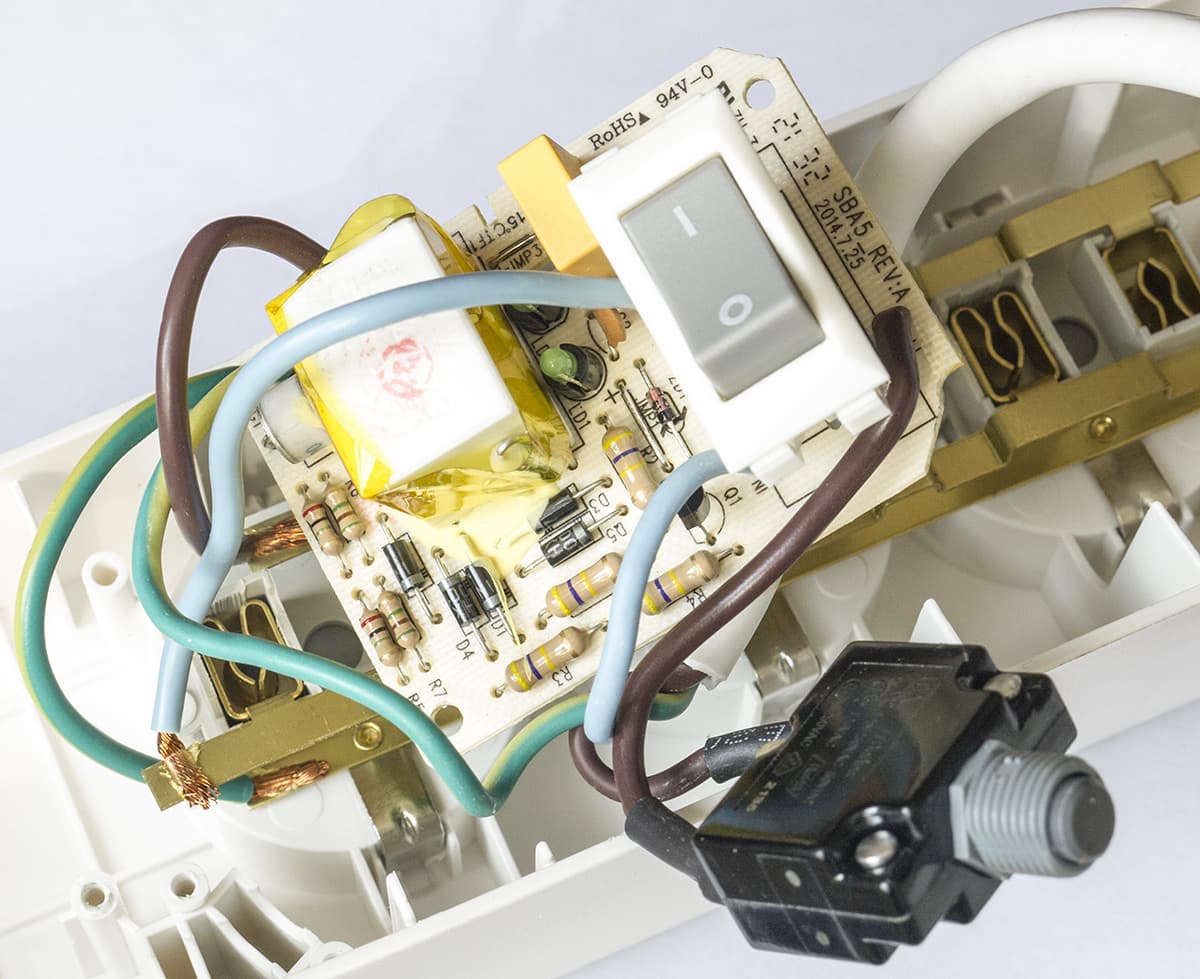

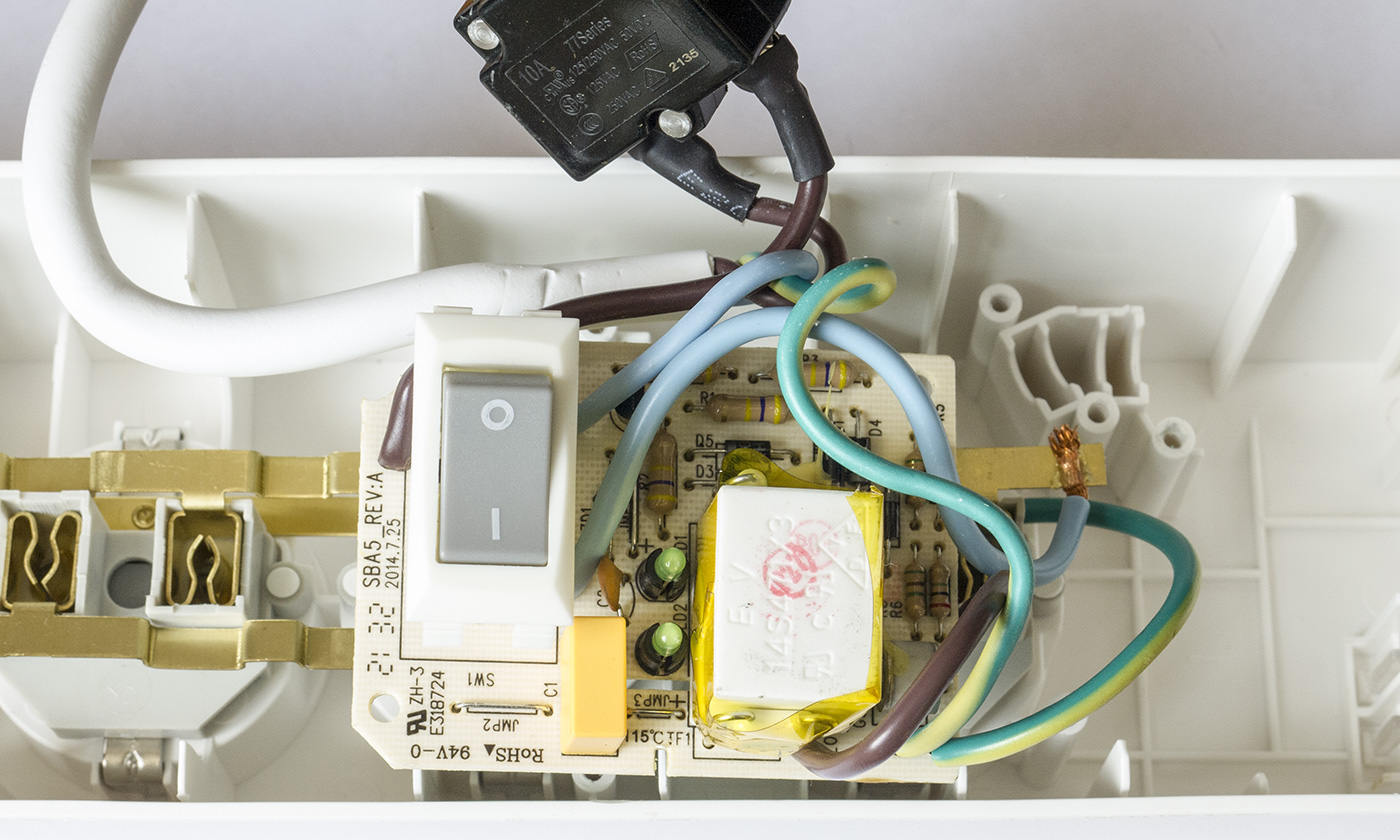

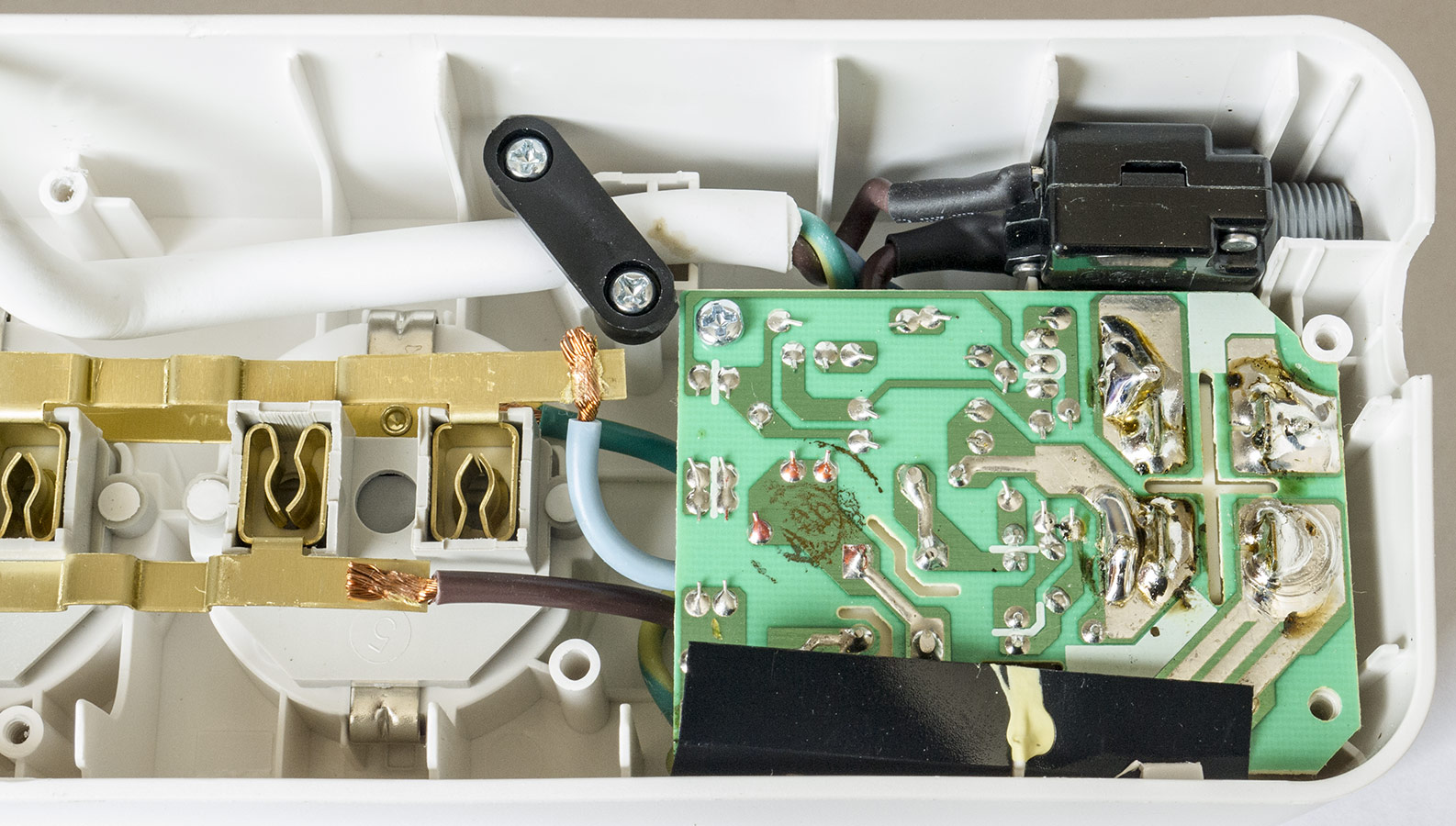

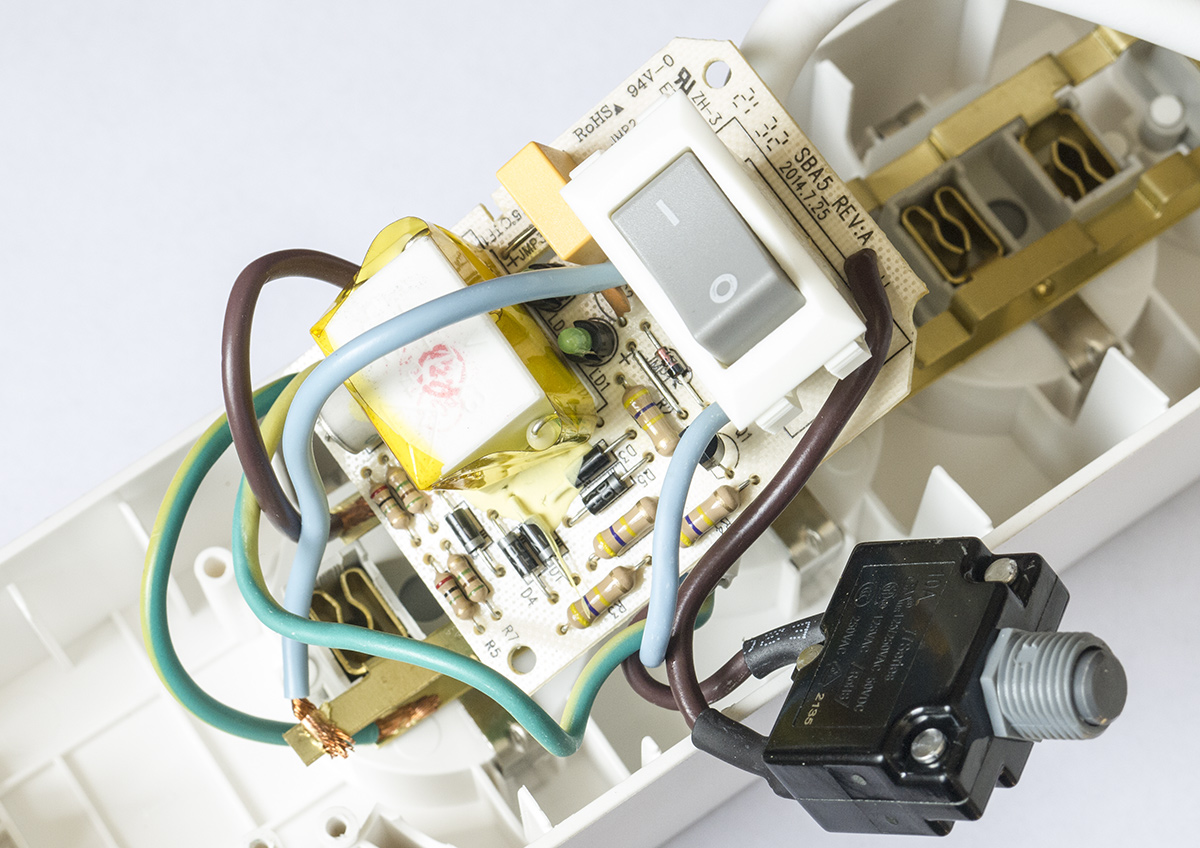

Защита	Компонентов на плате много, но немалая часть относится к схеме индикации. Собственно защита содержит разрядник и варисторную сборку 14S471X3, к ней каптоновой лентой прикреплены два термопредохранителя (оба на 115 °C), которые должны сработать при перегреве варисторов. Еще один элемент — конденсатор Х2 для защиты от ВЧ-помех.

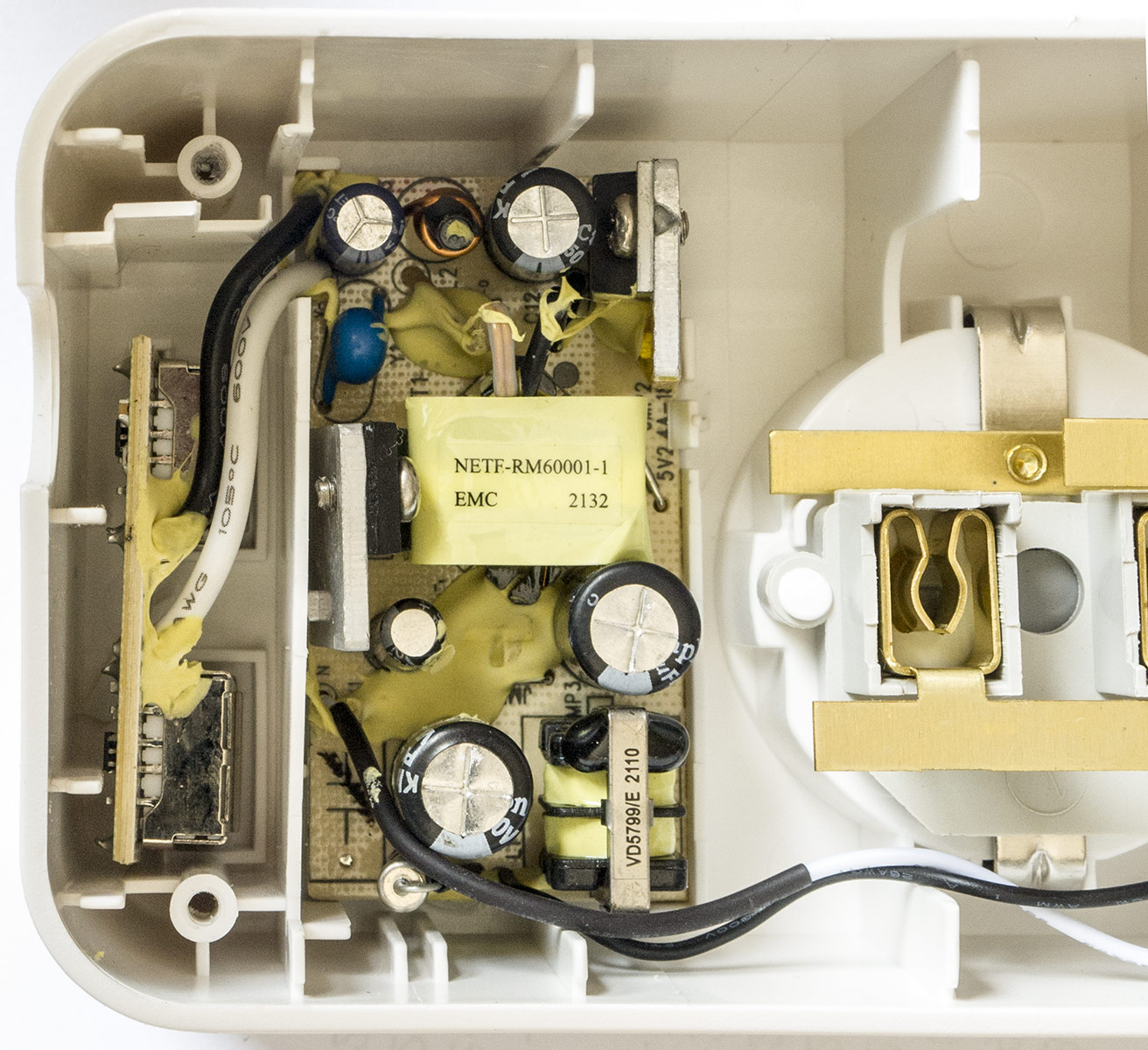

Зарядное устройство в PM5U-RS	Отдельная плата в противоположной части корпуса, соединение с контактными шинами пайкой; разъемы USB распаяны на еще одной небольшой плате.

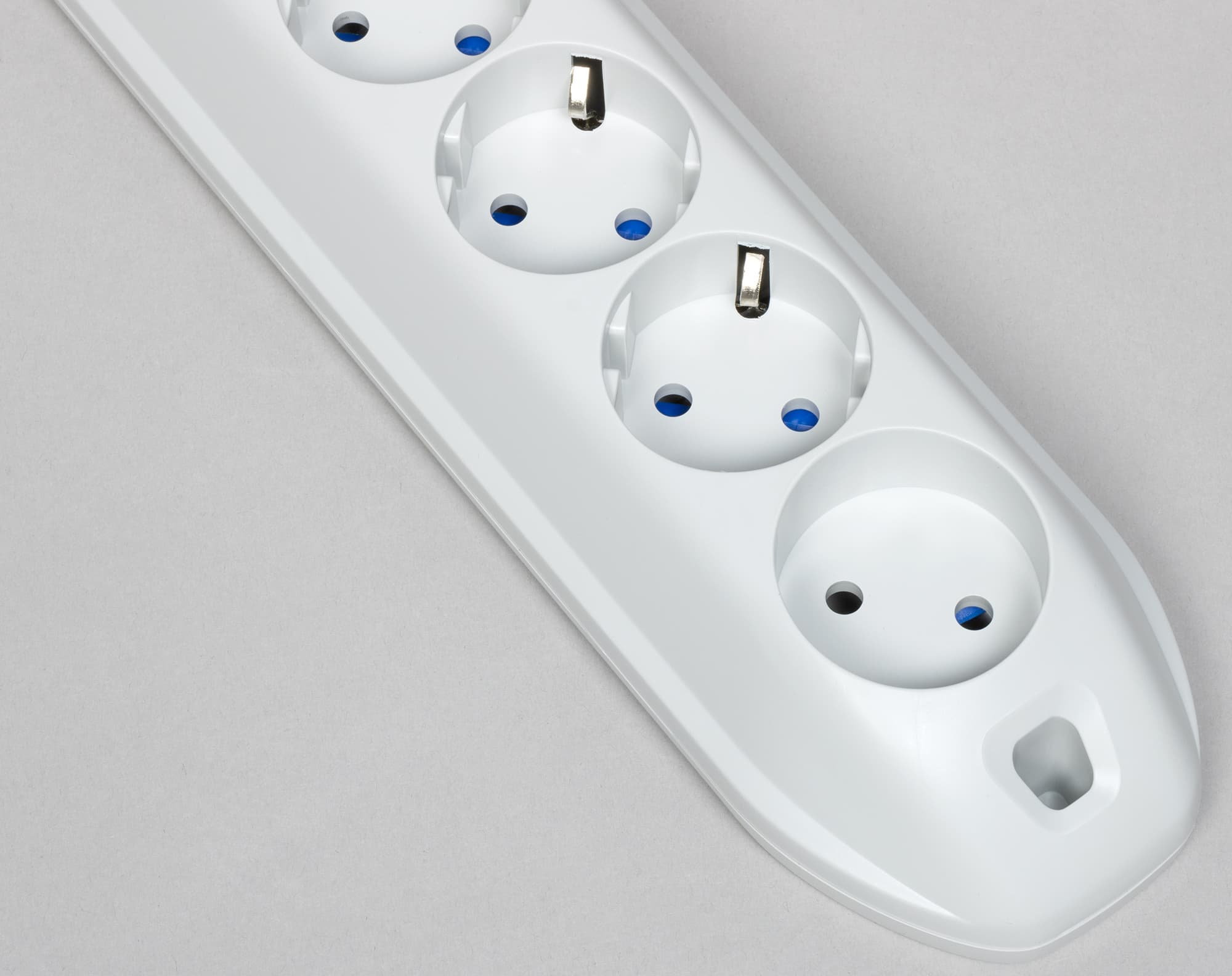

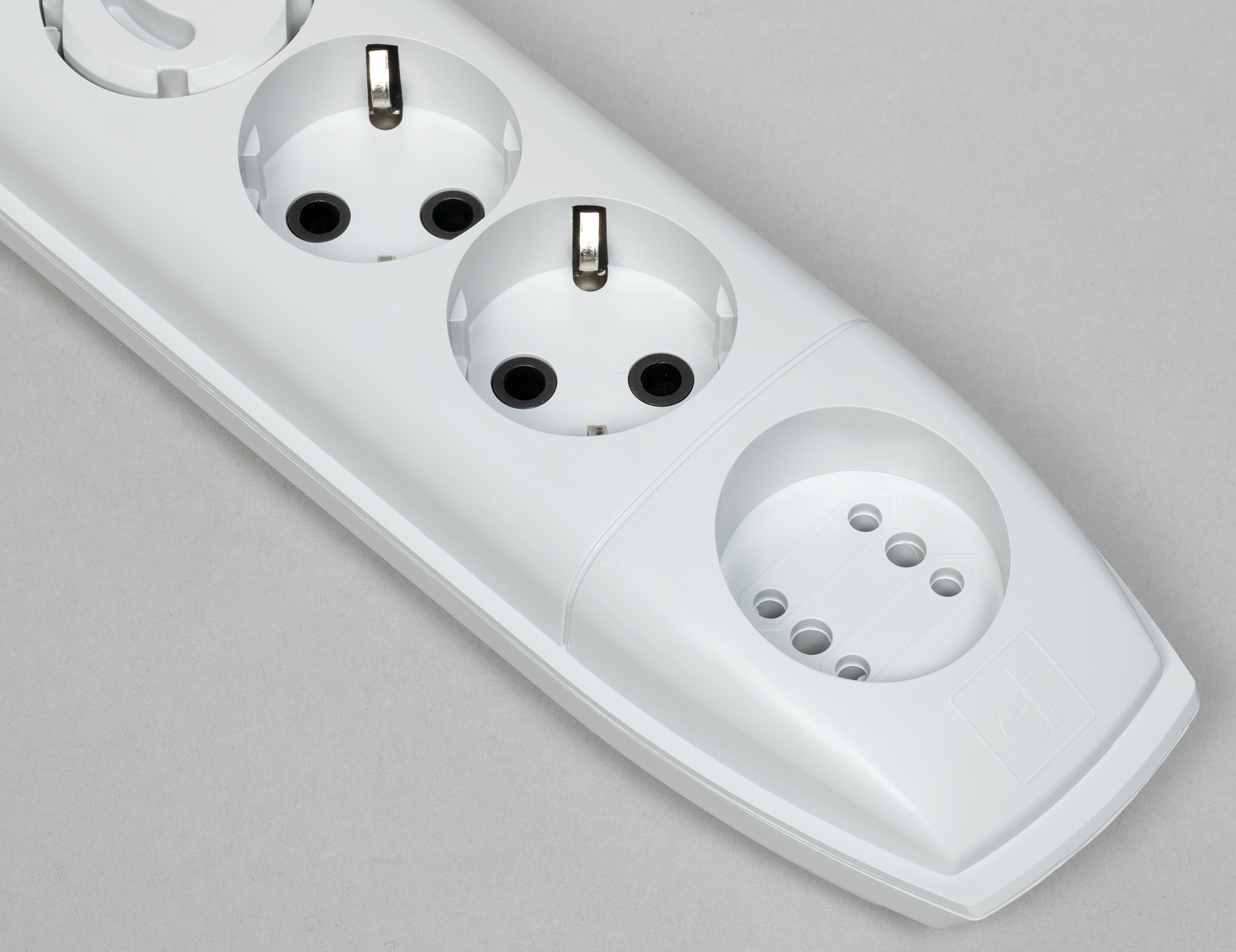

Розетки	Schuko CEE 7/4 с защитными шторками; контакты расположены по оси корпуса. Контакты PE достаточно жесткие — вероятность замятия при манипуляциях с вилками Schuko мала. Вилки Schuko вставляются со значительным усилием, для вилок Europlug (CEE 7/16, плоских двухконтактных) усилие несколько меньше, но тоже весьма заметное; те и другие в новом сетевом фильтре фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении; конструкция контактов позволяет надеяться, что со временем ситуация не изменится в худшую сторону.

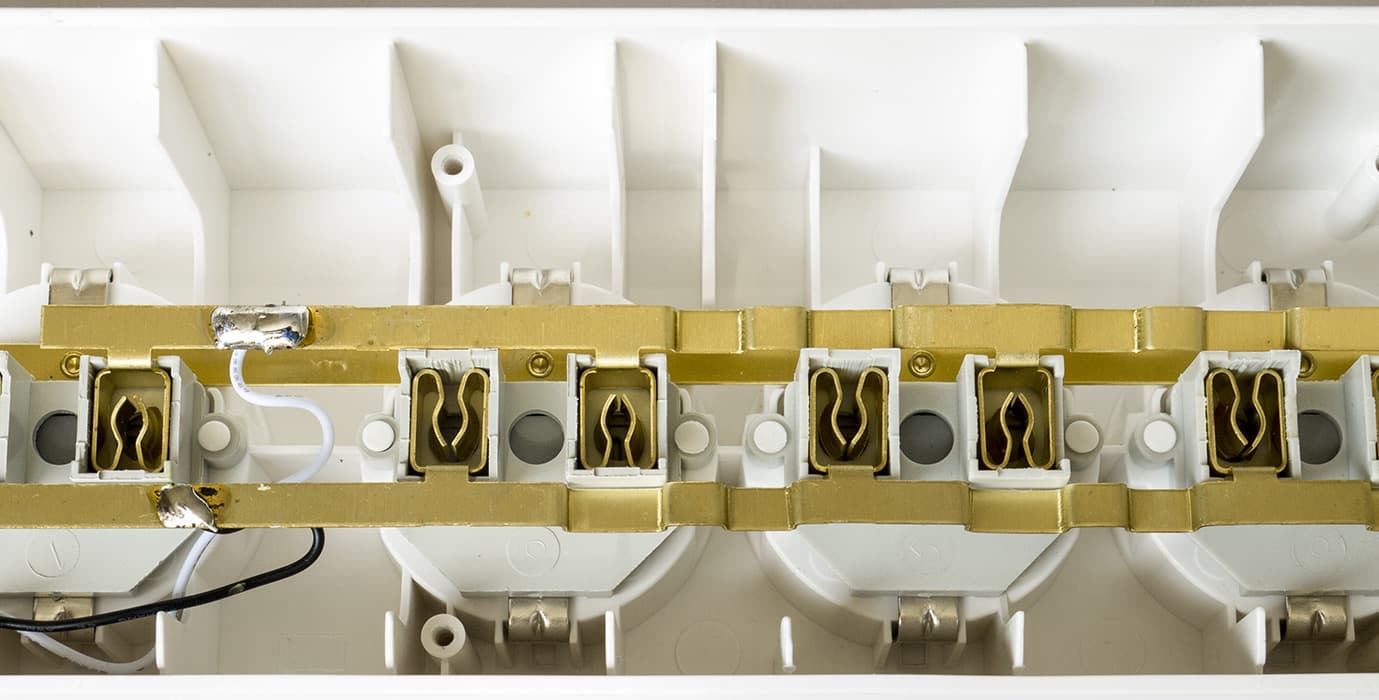

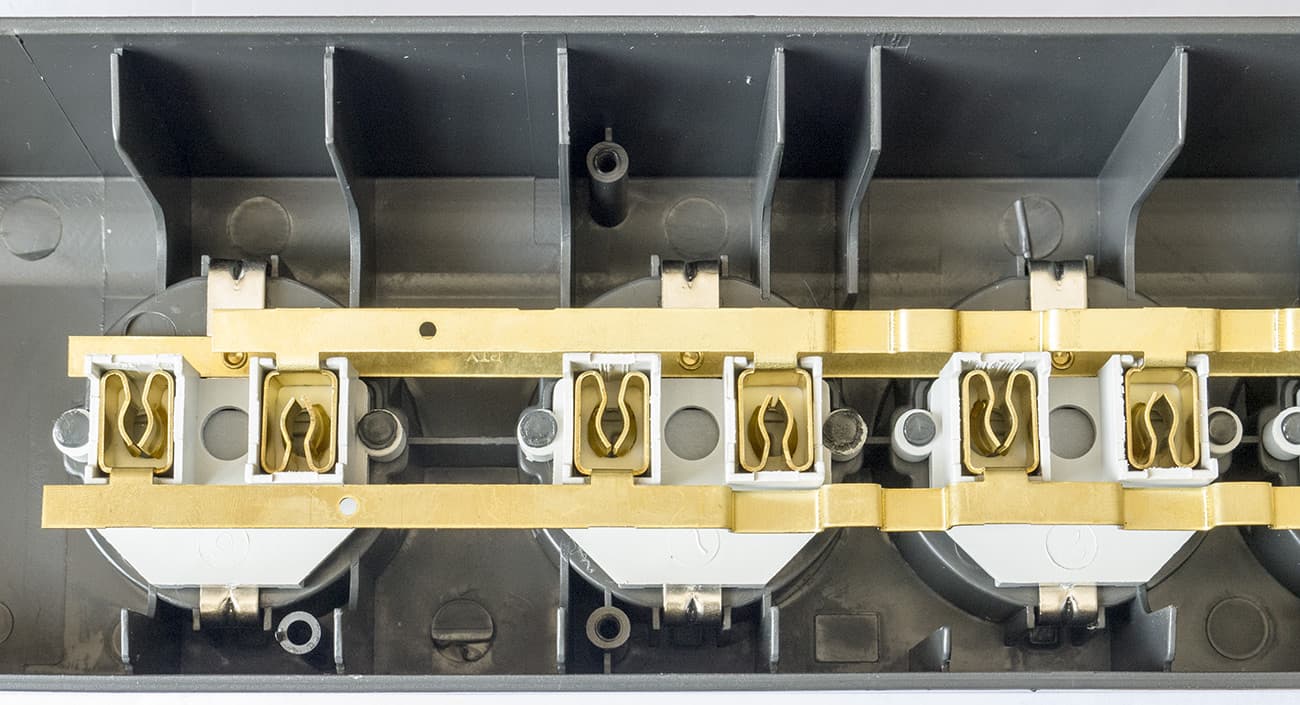

Токопроводящие шины	Одинарные из желтого металла 5,2×0,6 мм, зажимы для контактов вилок имеют сложную пружинящую форму. Соединения: силовые шины и провода — сваркой, контакты PE розеток — заклепками.

Резюме для APC PM5B-RS, PM5U-RS

Изделия по конструктиву и исполнению заслуживают положительной оценки, выглядят достойно, но цена крайне высокая.

Наличие лишь простейшего ВЧ-фильтра требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети.

Защита от перенапряжений не примитивная, есть индикатор исправности схемы защиты. Индикатор наличия заземления к особым достоинствам мы не относим, но иногда и он может быть полезен.

Если судить по минимальным текущим ценам, доплата за наличие 5-вольтового ЗУ в PM5U-RS хоть и не копеечная, но и не чрезмерная, а иметь подобное устройство в том же корпусе удобно.

Субъективная оценка удобства использования — вполне удовлетворительно, впечатление портят затрудненная установка вилок в розетки и значительное усилие нажатия выключателя.

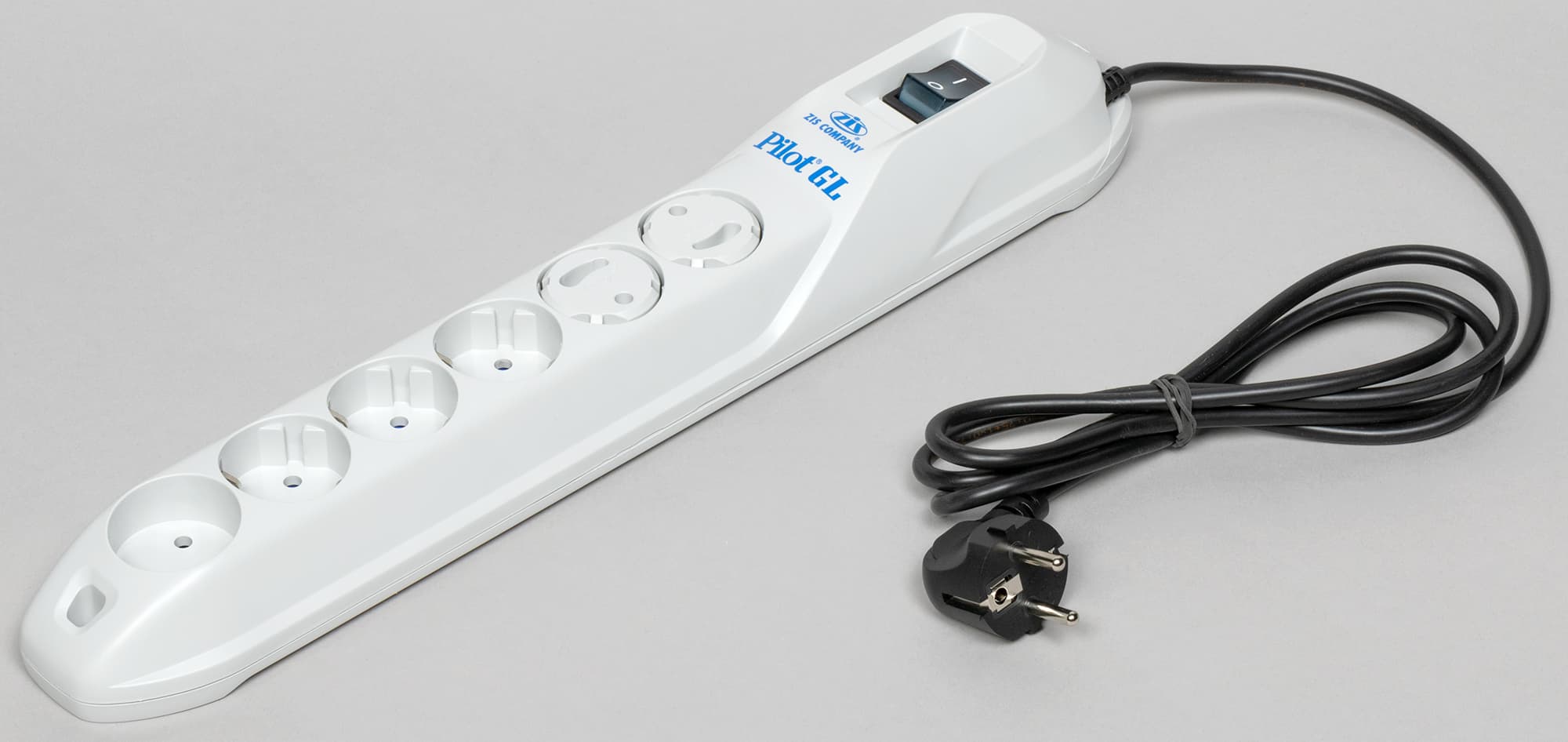

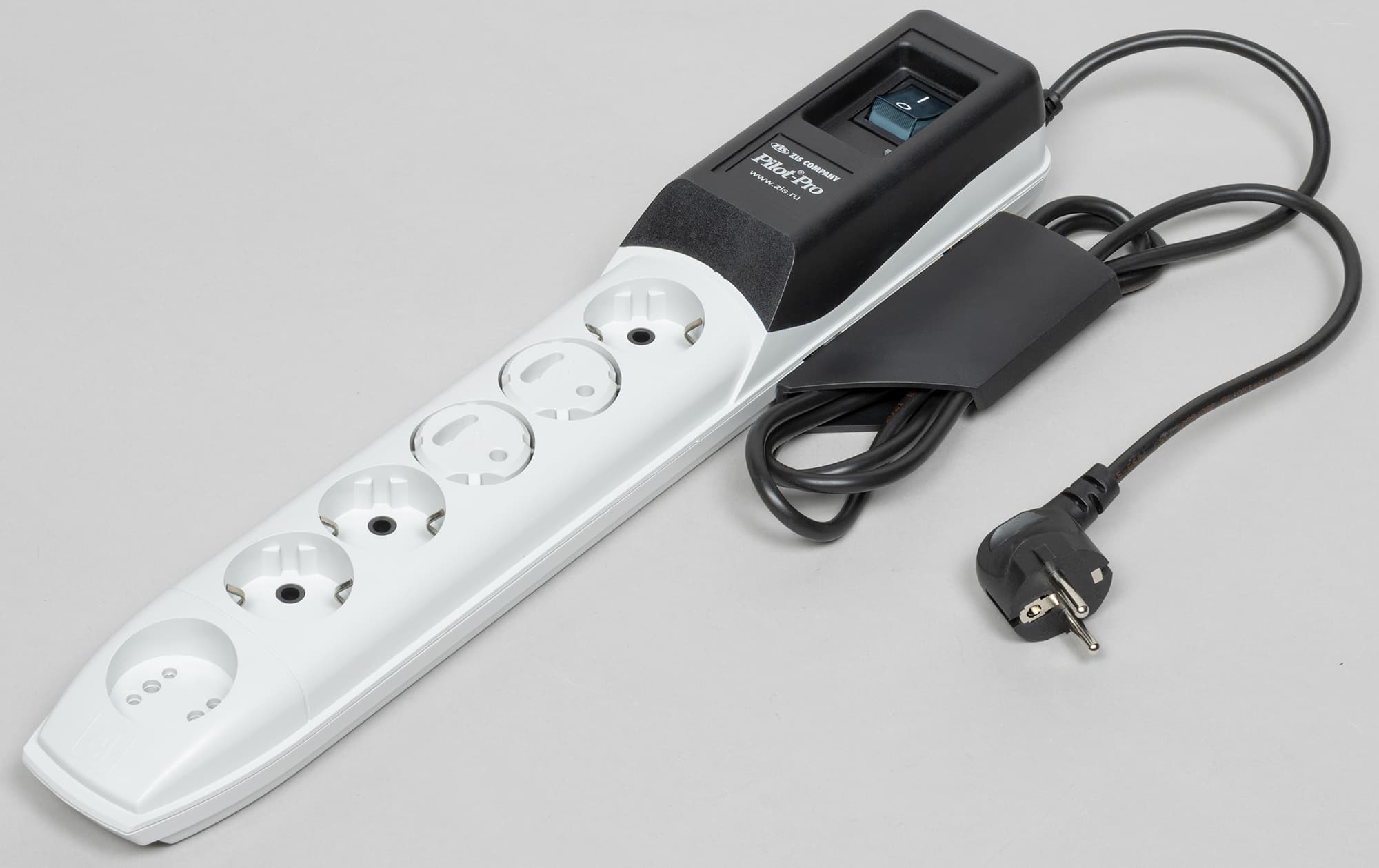

Модели Pilot GL и Pro

Заявленные параметры

• (для GL) три варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов / (для Pro) четыре варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов;
• газоразрядный ограничитель для защиты от импульсных скачков напряжения и грозовых разрядов;
• (для GL) индуктивно-емкостной фильтр с одним дросселем с ферритовым кольцом для подавления ВЧ-помех / (для Pro) индуктивно-емкостной фильтр с двумя дросселями на ферритовых стержнях для подавления ВЧ-помех;
• термопредохранитель для защиты от перегрева внутри корпуса;
• плавкий предохранитель для защиты от короткого замыкания;
• автоматический термобиметаллический предохранитель для защиты от перегрузки;
• (для GL) диагностический индикатор для индикации исправного состояния защиты / (для Pro) диагностический индикатор для индикации исправного состояния защиты, индикации исправного контура заземления и индикации правильной фазировки вилки сетевого фильтра.

^*) розетка без контактов PE под две плоские вилки либо одну круглую.

Есть программа страхования здоровья и имущества владельцев, включенная в стоимость и действующая на территории РФ и стран СНГ; имеются определенные ограничения, подробности есть в прилагаемой инструкции и на сайте производителя.

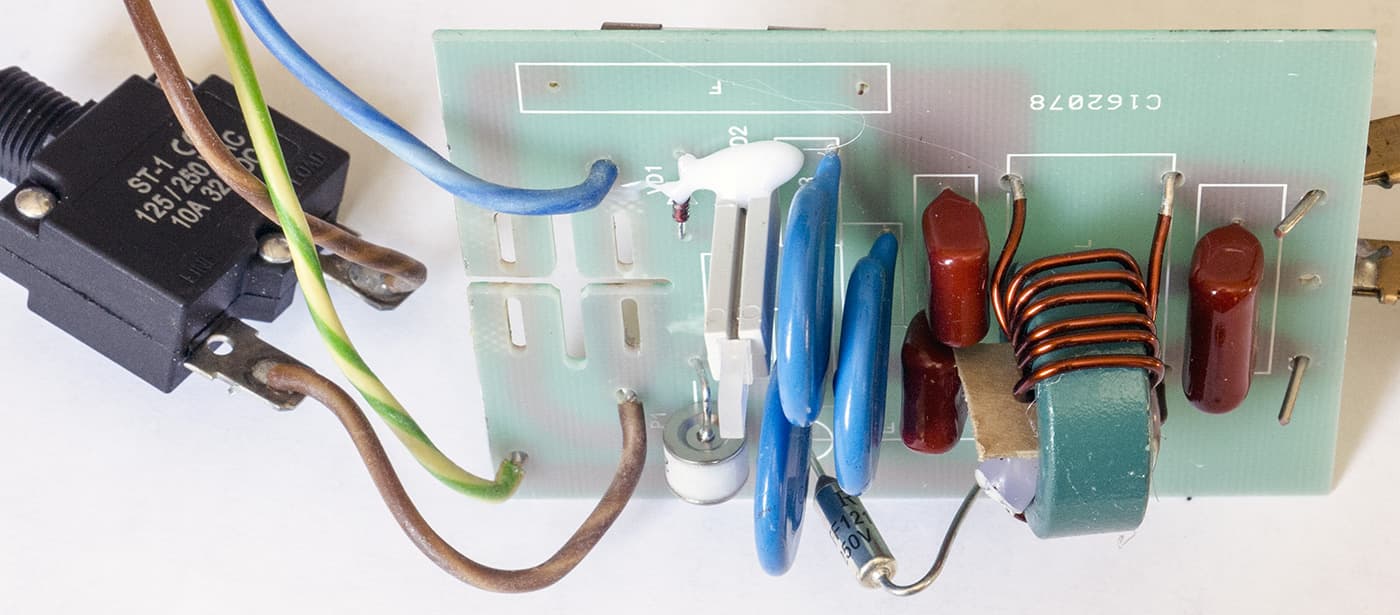

Анализ Pilot GL

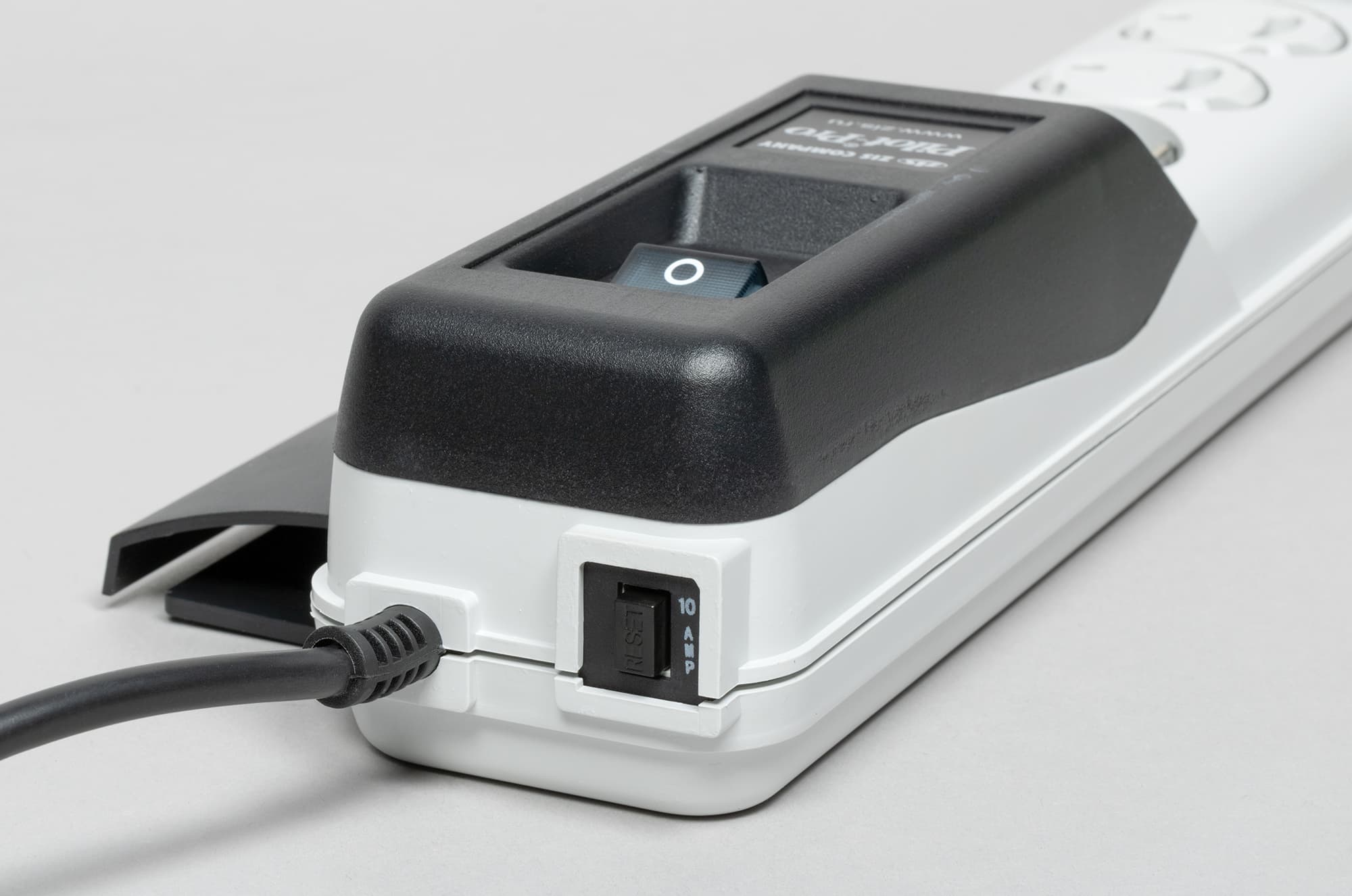

Кабель	3×0,75 мм² — для длительной работы с заявленным макс. током 10 А мало. На кабеле есть обозначение «ГОСТ 7399-97»; как сказано выше, этот стандарт определяет номинальную токовую нагрузку для таких проводов на уровне 6 А, но не 10 А. Вилка Schuko CEE 7/7 (с доп. отверстием для заземляющего штыря). Защита от перетирания в месте входа в корпус есть, крепление хоть и без дополнительного зажима, но довольно прочное благодаря достаточно толстой стенке корпуса в этом месте.
Автоматический предохранитель	На 10 А — не соответствует использованному кабелю. Есть дополнительный плавкий предохранитель на 20 А, его номинал также представляется чрезмерным для имеющегося кабеля.
Качество изготовления деталей корпуса	Нормальное

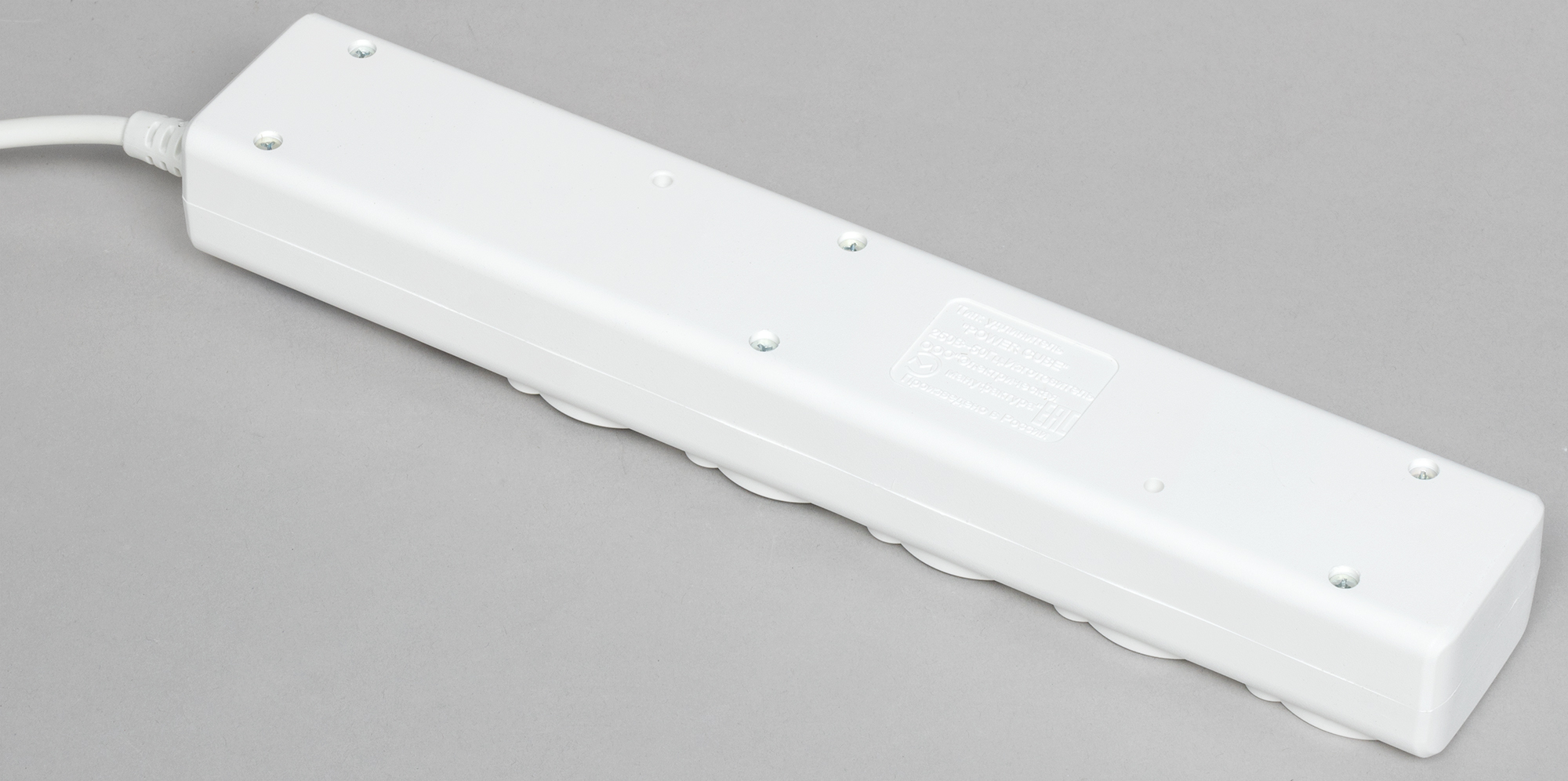

Возможность вскрыть	3 самореза со шлицом под крестовую отвертку (есть место для четвертого, но в нашем экземпляре было три)
Возможность подвеса на стену	Есть
Шаг розеток	41 мм
Приспособление для сматывания/закрепления кабеля	Нет
Выключатель	На корпусе написано «16А 250V AC» Распространенного «качельного» типа, поломки случаются, но замена затруднена — распаян на плате. «Качелька» широкая, усилие нажатия комфортное, но можно нажать случайным прикосновением.
Коммутация	Для двух проводников
Качество монтажа электрокомпонентов	Нормальное

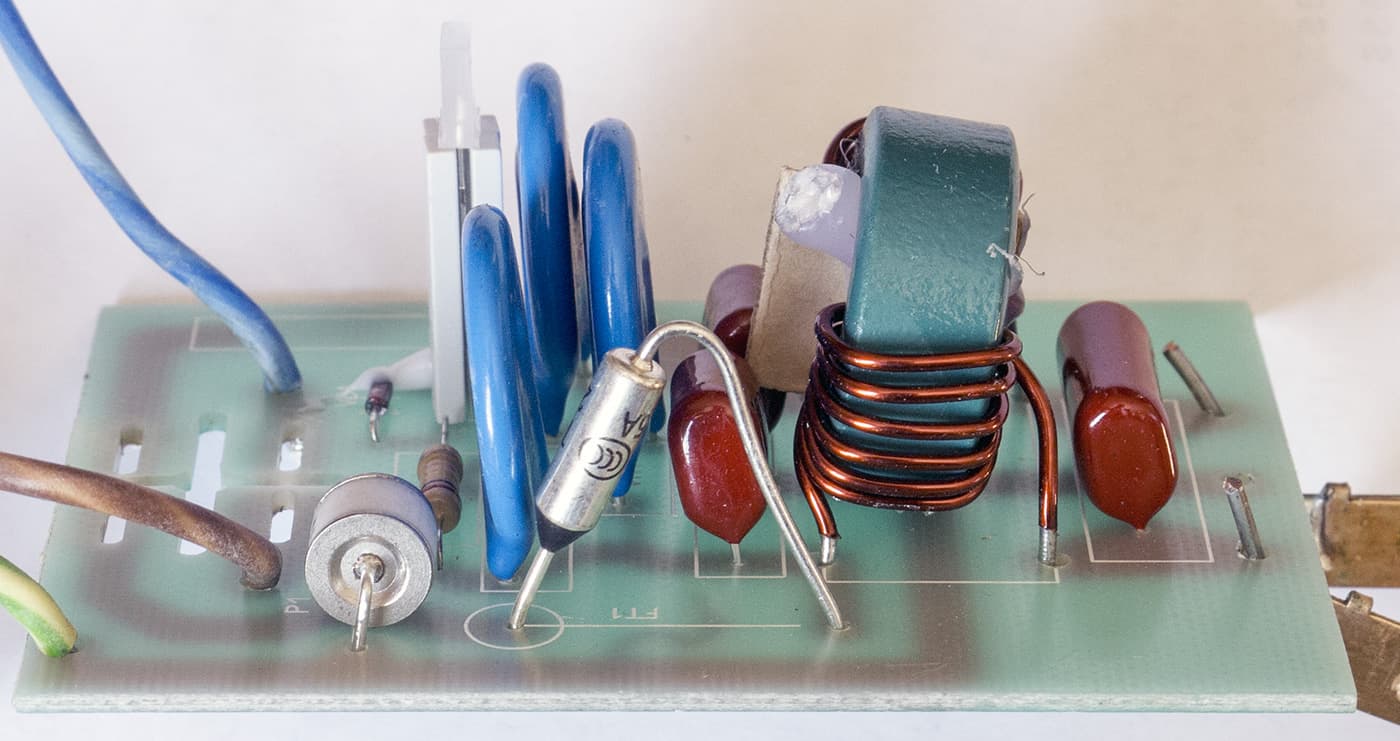

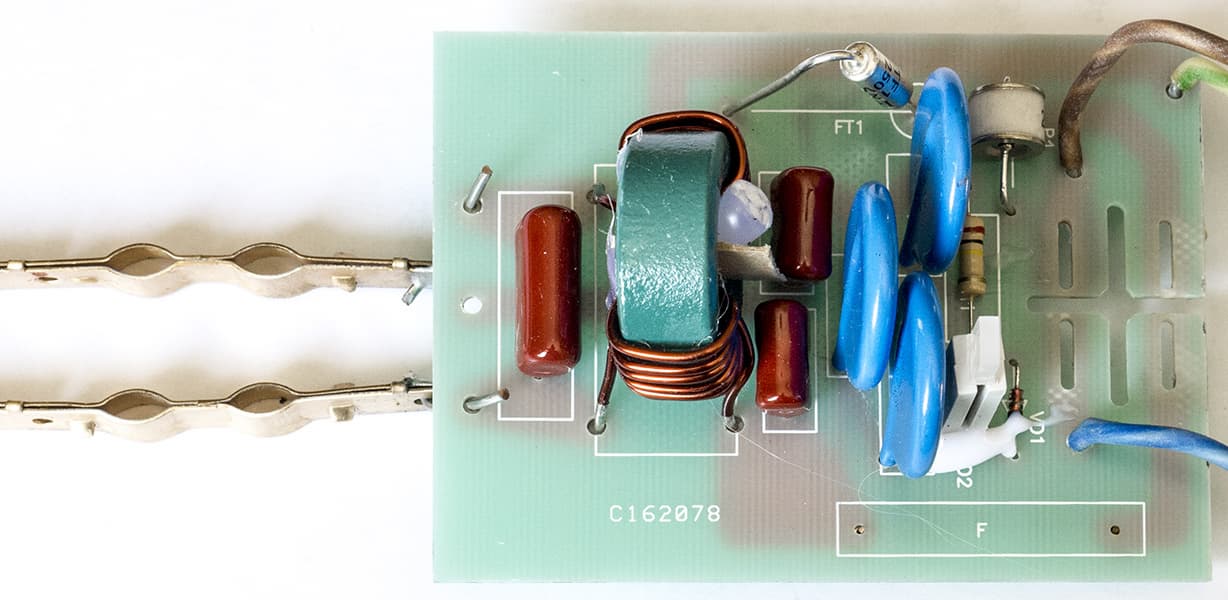

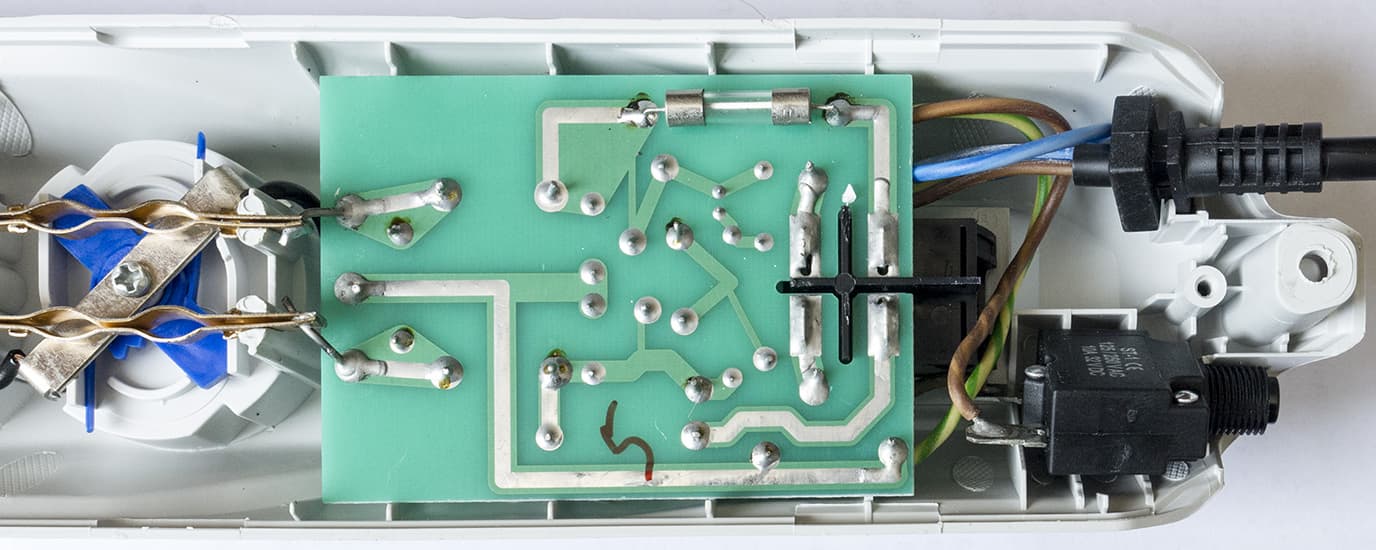

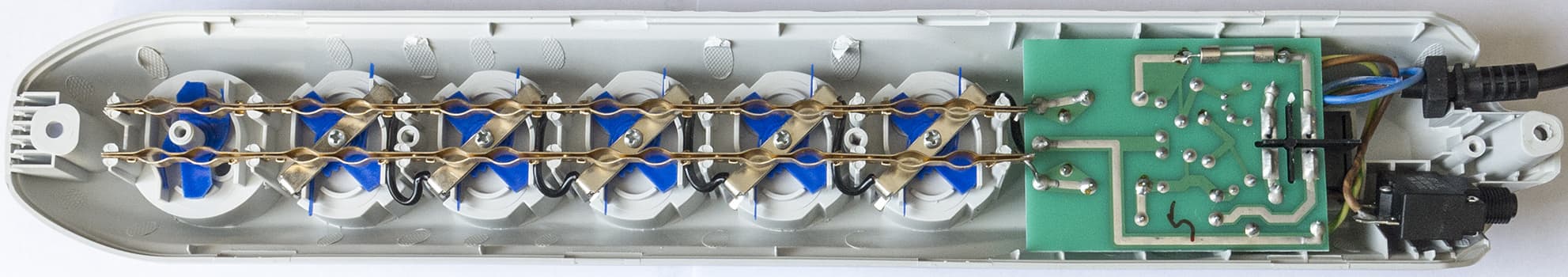

Защита	Все как заявлено: три варистора 20D431K, разрядник, дроссель в виде ферритового кольца с двумя обмотками, три конденсатора — правда, для лучшего подавления дифференциальных помех в цепях нуля и фазы добавляют еще по дросселю, но этот фильтр лучше, чем в рассмотренных выше моделях APC, и единственный, в котором есть полноценная схема подавления синфазных помех. Конденсаторы не имеют обозначения класса Х, но есть указание предельного рабочего напряжения — 1 кВ, что все же меньше, чем требуется для Х2 (2,5 кВ). Имеется термопредохранитель на 121 °C, но его функция под вопросом: он не прижат к какому-либо варистору, а расположен свободно (хотя и близко к одному из них), то есть сработать должен при повышении температуры выше обозначенного значения не какого-то компонента, а воздуха возле платы фильтров. Защитной оболочки на варисторах нет.

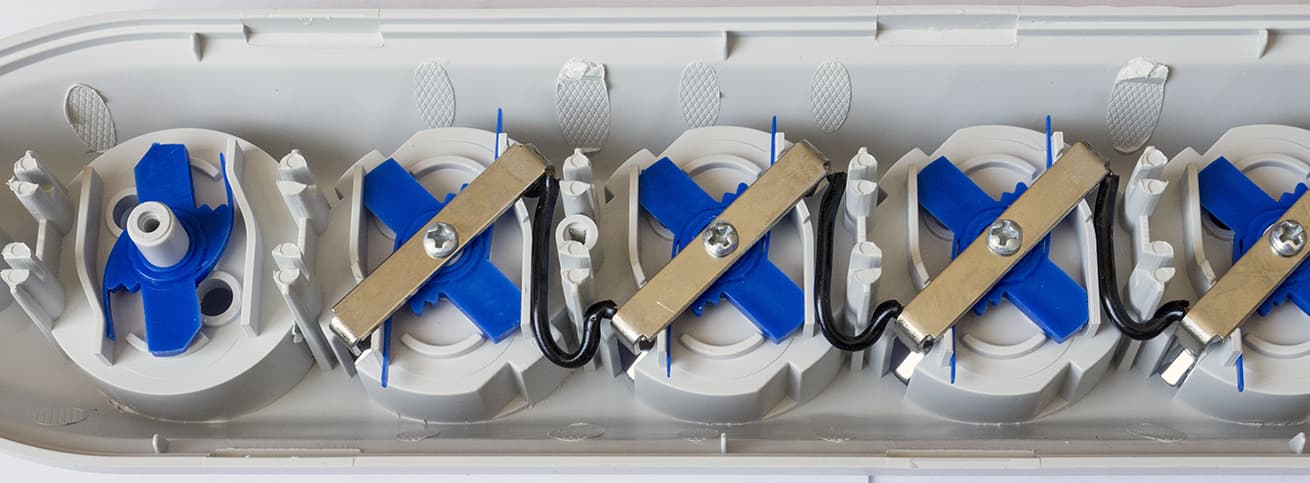

Розетки	Пять Schuko CEE 7/4 с контактами PE (достаточно жесткими — вероятность замятия при манипуляциях с вилками Schuko мала), шестая без таких контактов, все с защитными шторками; конструкция шторок обеспечивает их легкий сдвиг при вставлении вилки, но вряд ли является долговечной. Контакты повернуты на 45° относительно оси корпуса. Вилки Schuko и Europlug (CEE 7/16, плоские двухконтактные) вставляются с умеренным усилием; замечание: вставлять надо до упора — есть промежуточное положение с неуверенной фиксацией; вставленные правильно, те и другие в новом сетевом фильтре фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении, но не лучшая конструкция контактов позволяет предположить, что со временем ситуация может измениться в худшую сторону.

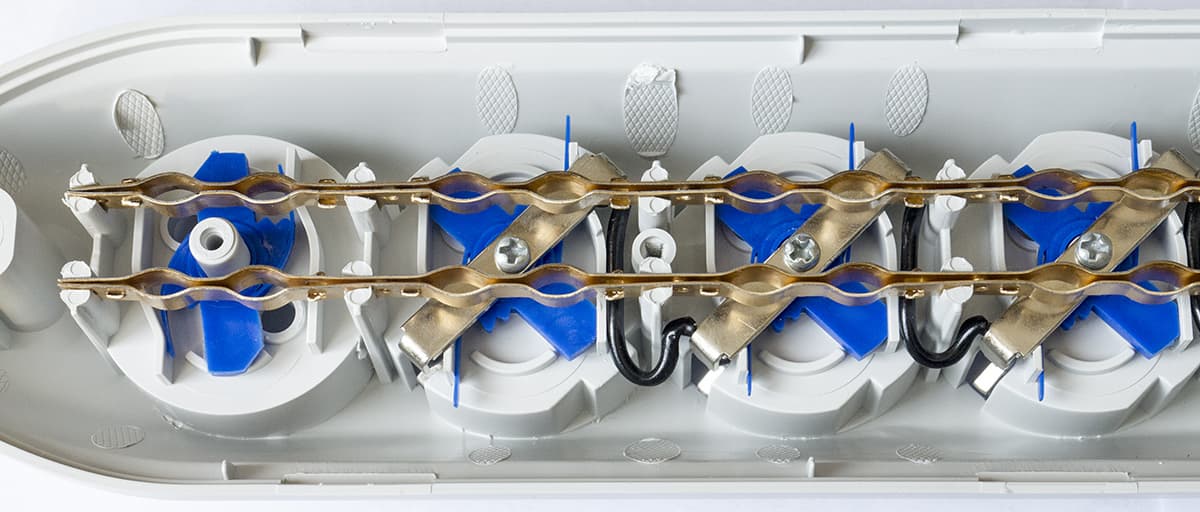

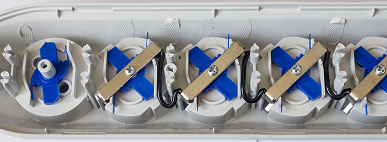

Токопроводящие шины	Сдвоенные полосы из желтого металла 6,5×0,5 мм. Соединения: силовые шины и контакты PE розеток — пайкой.

Резюме для Pilot GL

Модель может быть опасна; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе.

Изделие по конструктиву и исполнению заслуживает положительной оценки, выглядит достойно, цена высокая, в том числе с точки зрения баланса достоинств и недостатков.

Имеющийся ВЧ-фильтр более совершенный, чем у образцов APC, хотя и не соответствует в полной мере приведенной выше «классической» схеме. Индикатор состояния защиты поможет выявить ее неисправность.

То есть устройство вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля.

Субъективная оценка удобства использования — хорошо.

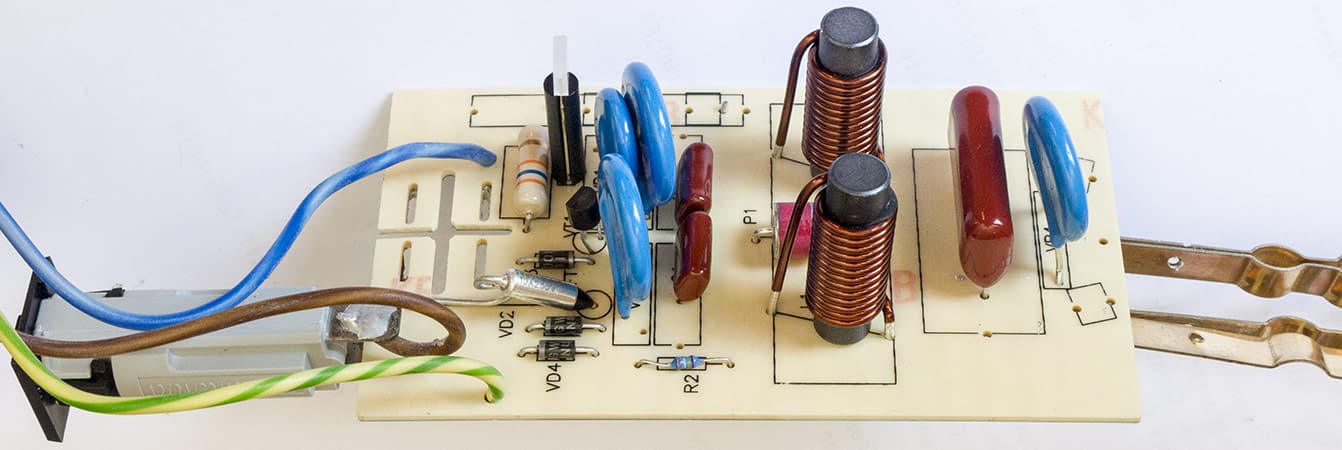

Анализ Pilot Pro

Кабель	3×0,75 мм² — для длительной работы с заявленным макс. током 10 А мало. На кабеле есть обозначение «ГОСТ 7399-97»; как сказано выше, этот стандарт определяет номинальную токовую нагрузку для таких проводов на уровне 6 А, но не 10 А. Вилка Schuko CEE 7/7 (с доп. отверстием для заземляющего штыря). Защита от перетирания в месте входа в корпус есть, крепление хоть и без дополнительного зажима, но довольно прочное благодаря достаточно толстой стенке корпуса в этом месте.
Автоматический предохранитель	На 10 А — не соответствует использованному кабелю. Есть дополнительный плавкий предохранитель на 20 А, его номинал также представляется чрезмерным для имеющегося кабеля.
Качество изготовления деталей корпуса	Нормальное
Возможность вскрыть	5 саморезов со шлицом под крестовую отвертку
Возможность подвеса на стену	Есть
Шаг розеток	41 мм для Schuko, розетка GP отстоит на 50 мм
Приспособление для сматывания/закрепления кабеля	Есть (съемное)
Выключатель	На корпусе написано «16А 250V AC» Распространенного «качельного» типа, поломки случаются, но замена затруднена — распаян на плате. «Качелька» широкая, усилие нажатия комфортное, но можно нажать случайным прикосновением.
Коммутация	Для двух проводников
Качество монтажа электрокомпонентов	Нормальное

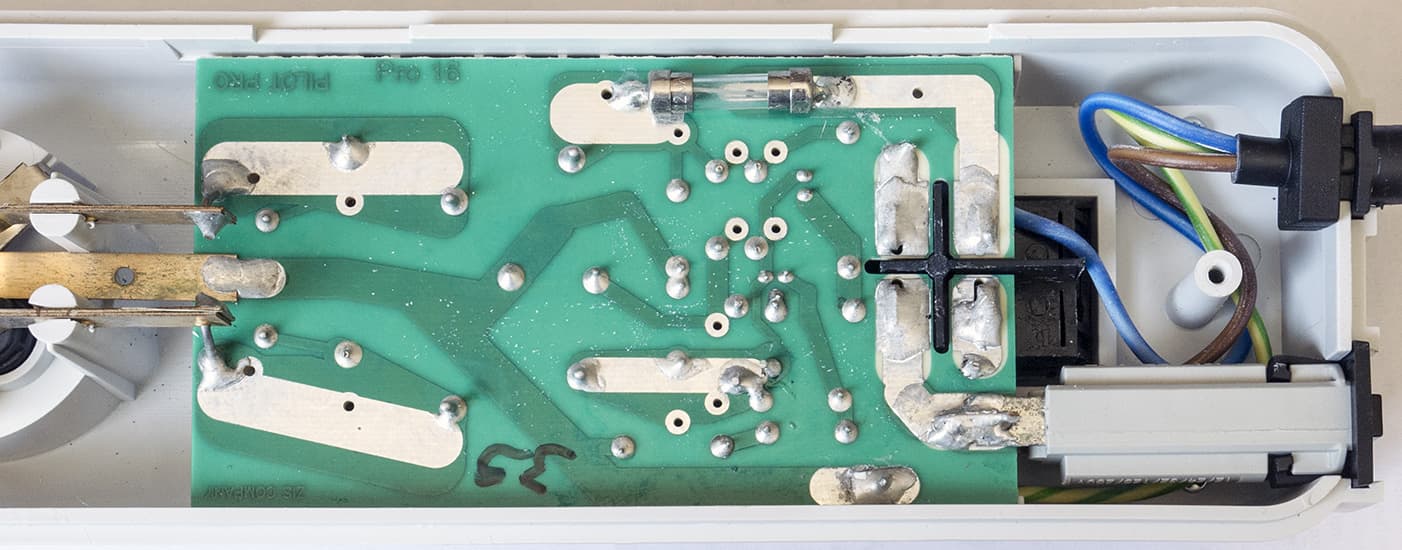

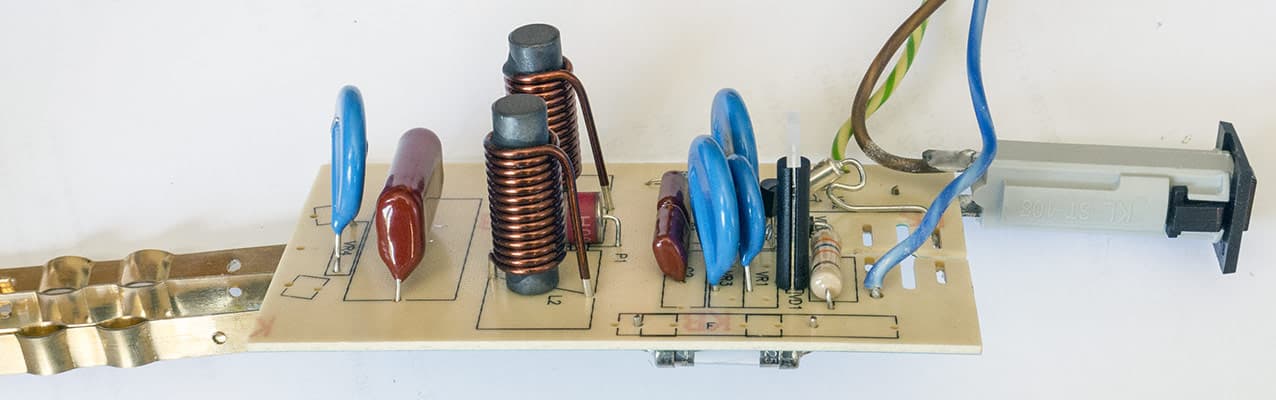

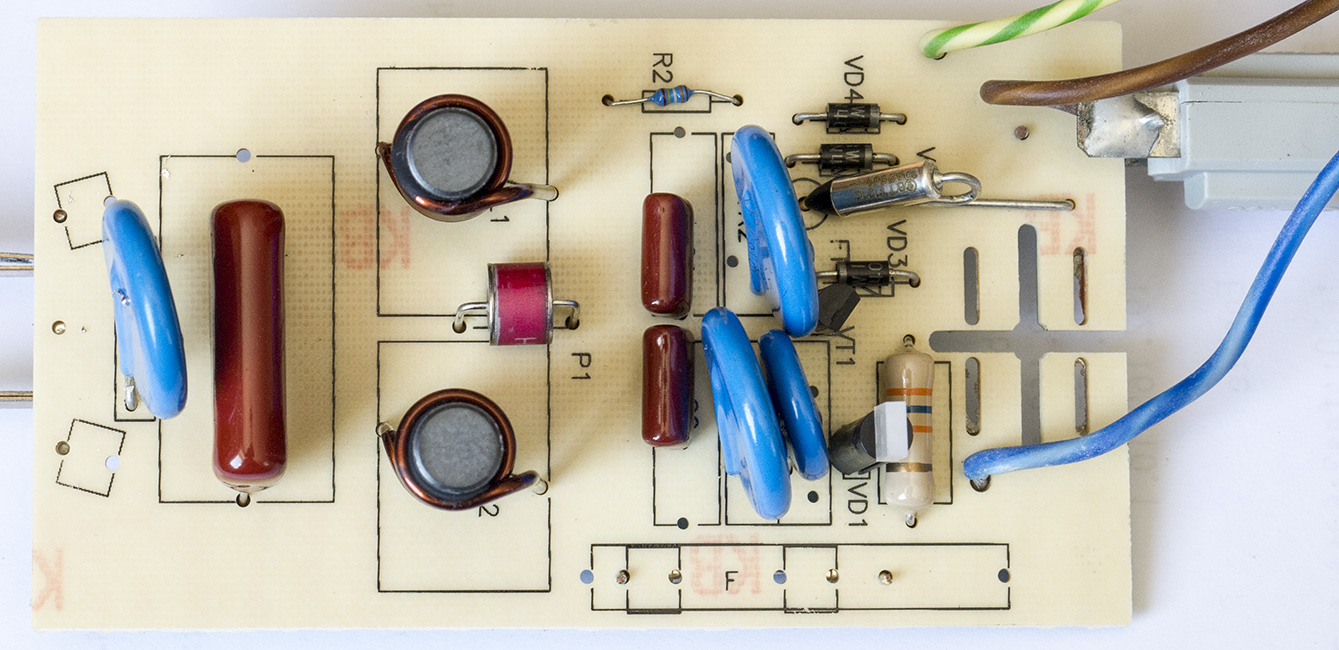

Защита	Все как заявлено: четыре варистора 20D431K, разрядник, два дросселя на ферритовых стержнях в цепях нуля и фазы, три конденсатора — как и в GL, фильтр более совершенный, чем в моделях APC, но здесь упор сделан на подавление дифференциальных помех, а для лучшего подавления синфазных нужен дополнительный дроссель, как в GL (что помешало поставить и его, сказать трудно: экономия-то копеечная). Конденсаторы не имеют обозначения класса Х, но есть указание предельного рабочего напряжения — у одного 630 В, у двух других — 1 кВ, что все же меньше, чем требуется даже для Х2 (2,5 кВ). Имеется термопредохранитель на 121 °C, но его функция под вопросом: он не прижат к какому-либо варистору, а расположен свободно (хотя и близко к одному из них), то есть сработать должен при повышении температуры выше обозначенного значения не какого-то компонента, а воздуха возле платы фильтров. Защитной оболочки на варисторах нет.
Розетки	Пять Schuko CEE 7/4 с контактами PE (достаточно жесткими — вероятность замятия при манипуляциях с вилками мала), шестая GP, все без защитных шторок. Контакты у Schuko повернуты на 45° относительно оси корпуса, у GP — на 90°. Вилки Schuko и Europlug (CEE 7/16, плоские двухконтактные) вставляются с умеренным усилием; замечание: вставлять надо до упора — есть промежуточное положение с неуверенной фиксацией; вставленные правильно, те и другие в новом сетевом фильтре фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении, но не лучшая конструкция контактов позволяет предположить, что со временем ситуация может измениться в худшую сторону.

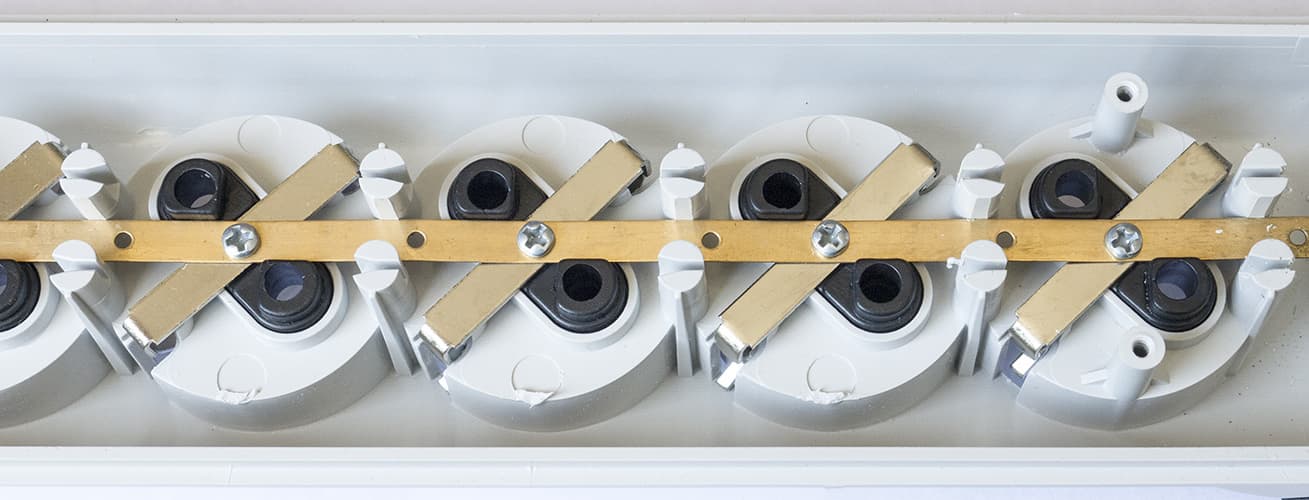

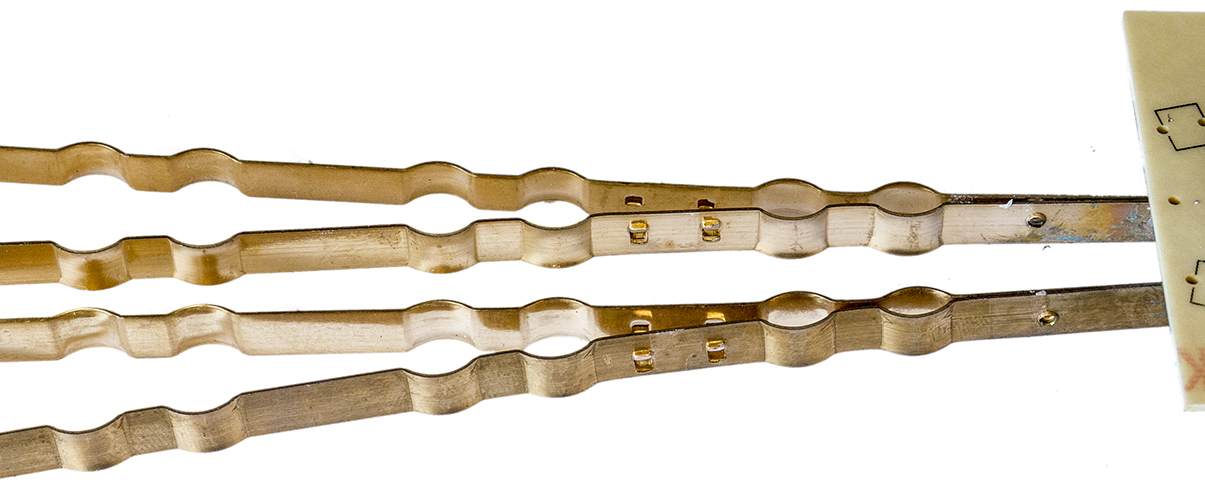

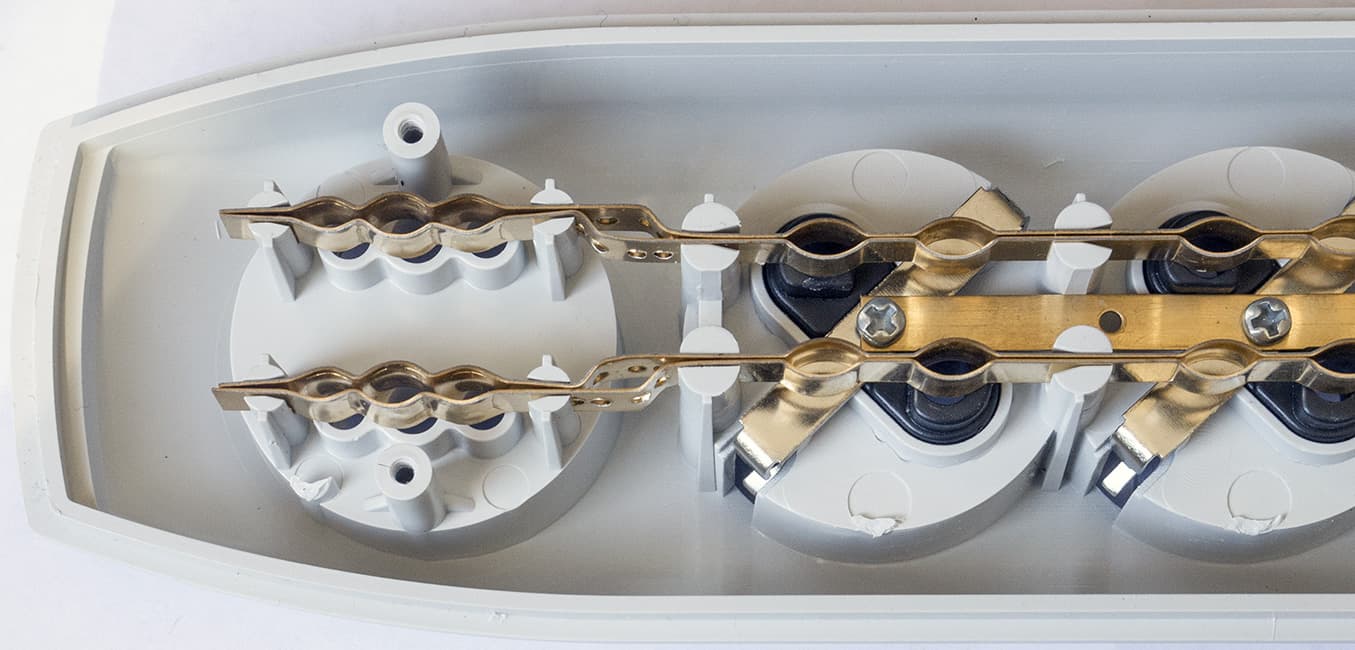

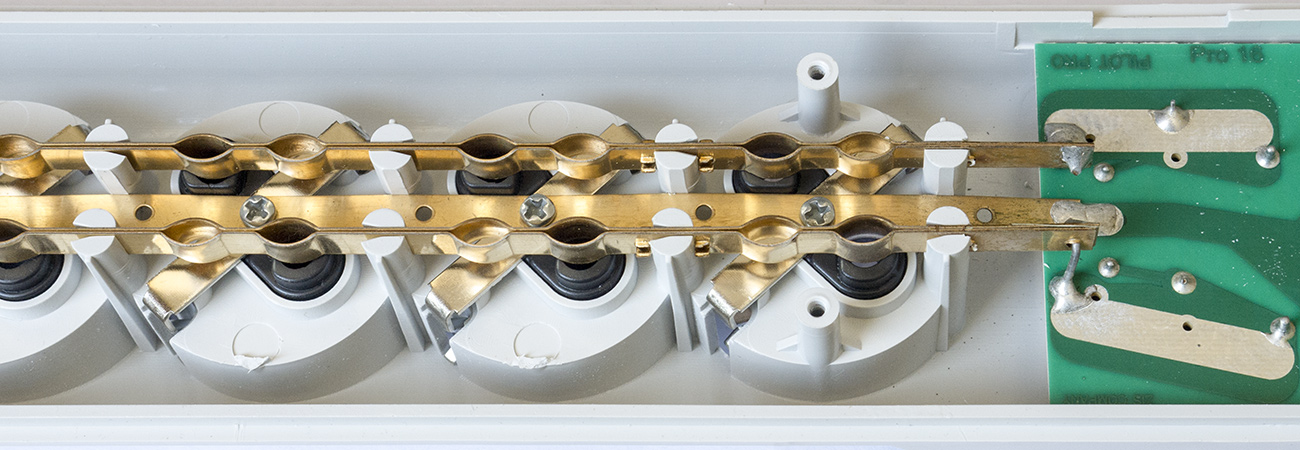

Токопроводящие шины	Сдвоенные из полос желтого металла 7×0,5 мм. Соединения: силовые шины — пайкой, контакты PE розеток — винтами.

Резюме для Pilot Pro

Модель может быть опасна в той же степени, что и Pilot GL; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе.

Изделие по конструктиву и исполнению заслуживает положительной оценки, выглядит достойно, но цена лишь немногим ниже, чем у рассматриваемых моделей APC.

Имеющийся ВЧ-фильтр более совершенный, чем у образцов APC, хотя и не соответствует в полной мере приведенной выше «классической» схеме. Индикация состояния защиты поможет выявить ее неисправность, однако показ другим цветом отсутствия заземления и правильной фазировки не только имеет сомнительную полезность в общем случае, но еще и может не быть воспринят правильно, если владелец забудет значения разных цветов индикатора.

То есть устройство вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля.

Субъективная оценка удобства использования — хорошо.

Модель Эра SFX-5es-2m-B

По каким-то причинам на официальном сайте производителя eraworld.ru данная модель не представлена (в поиске по разделам ее найти можно, даже с текстовой аннотацией, но отдельной страницы с подробным описанием нет), хотя широко встречается в розничной торговле. Параметры взяты из прилагаемого руководства по эксплуатации и с упаковки.

Заявленные параметры

В отображаемой на странице поиска по официальному сайту информации сказано: «защищает от короткого замыкания, фильтрует импульсные и высокочастотные помехи».

Для изделия гарантийный срок на упаковке и прилагаемой листовке не указан. В разделе «Сервис» сайта производителя говорится об одном годе с даты продажи, но в абзаце со словами о сервисе стабилизаторов, и остается непонятным, относится ли этот срок к прочей продукции.

Каких-либо гарантий в отношении подключаемых устройств производитель не дает.

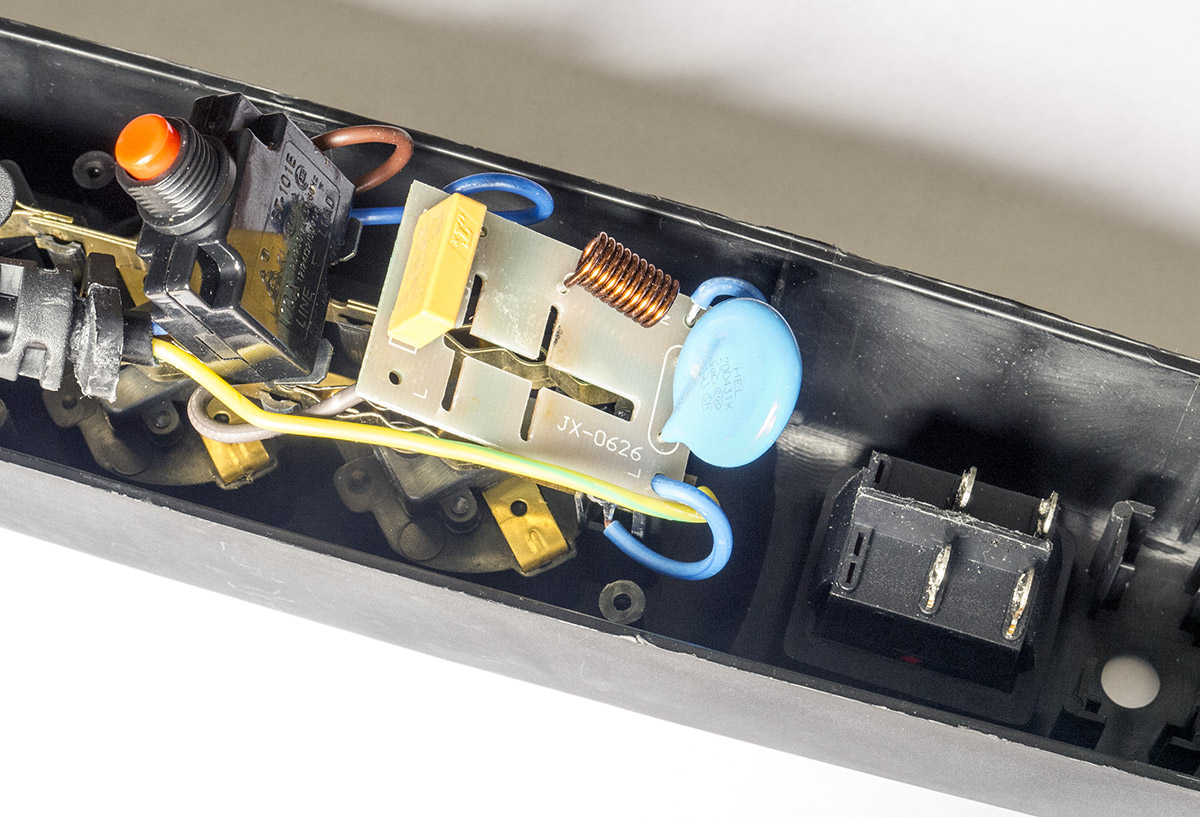

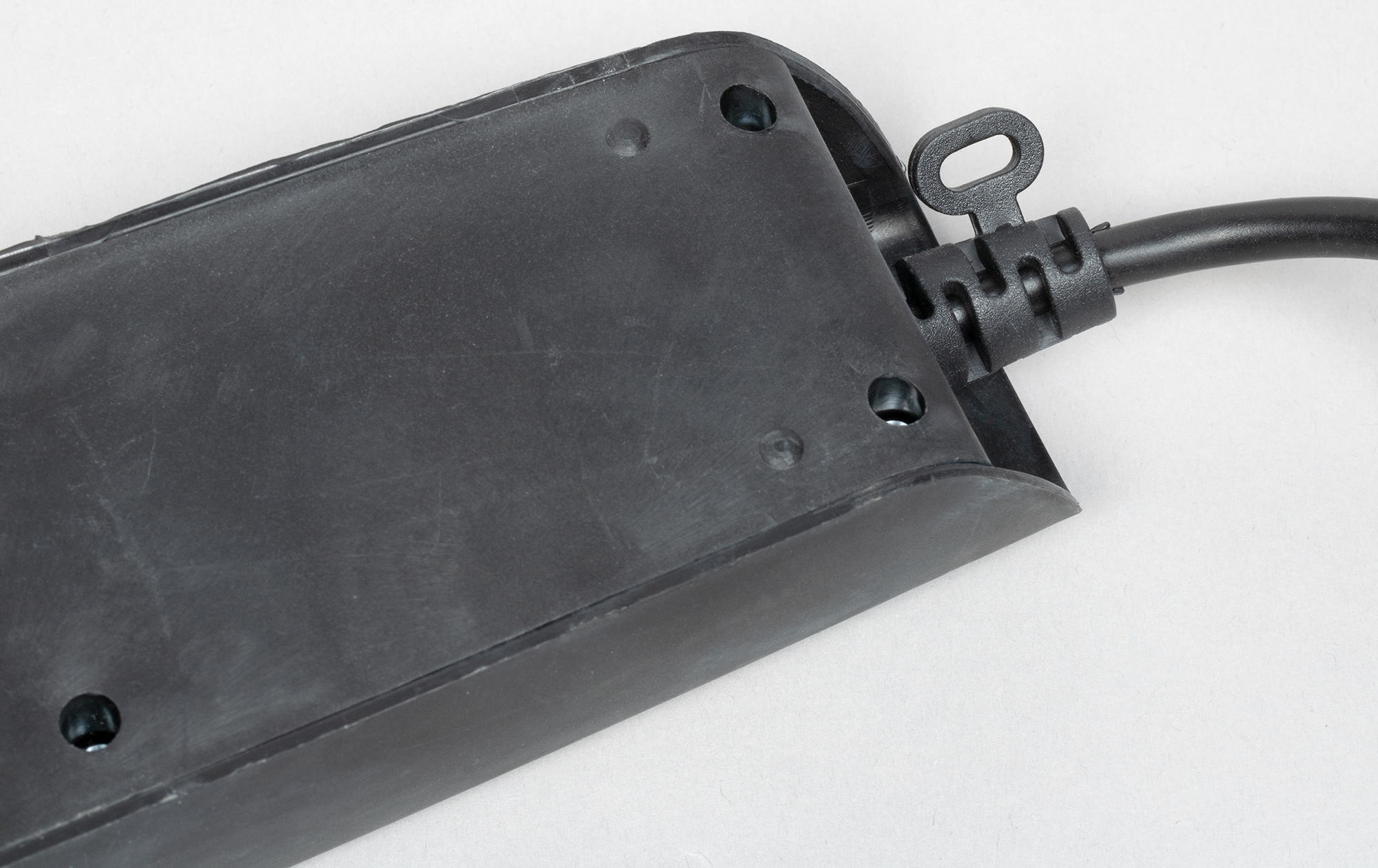

Анализ Эра SFX-5es-2m-B

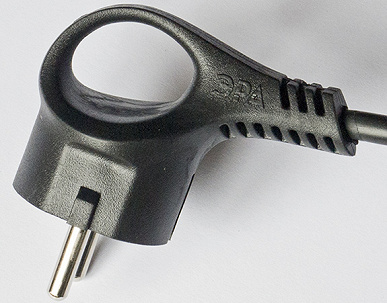

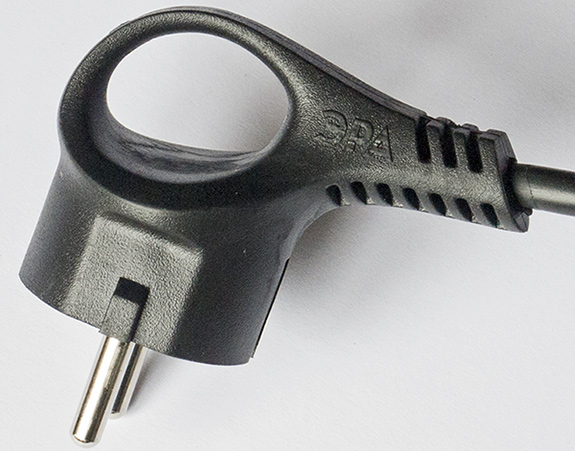

Кабель	3×0,75 мм² — для длительной работы с заявленным макс. током 10 А мало. Вилка Schuko CEE 7/7 (с доп. отверстием для заземляющего штыря) и удобным кольцом для захвата при извлечении из розетки. Защита от перетирания в месте входа в корпус есть, крепление хоть и без дополнительного зажима, но довольно прочное благодаря достаточно толстой стенке корпуса в этом месте.
Автоматический предохранитель	На 10 А — не соответствует использованному кабелю, дополнительного плавкого предохранителя нет.

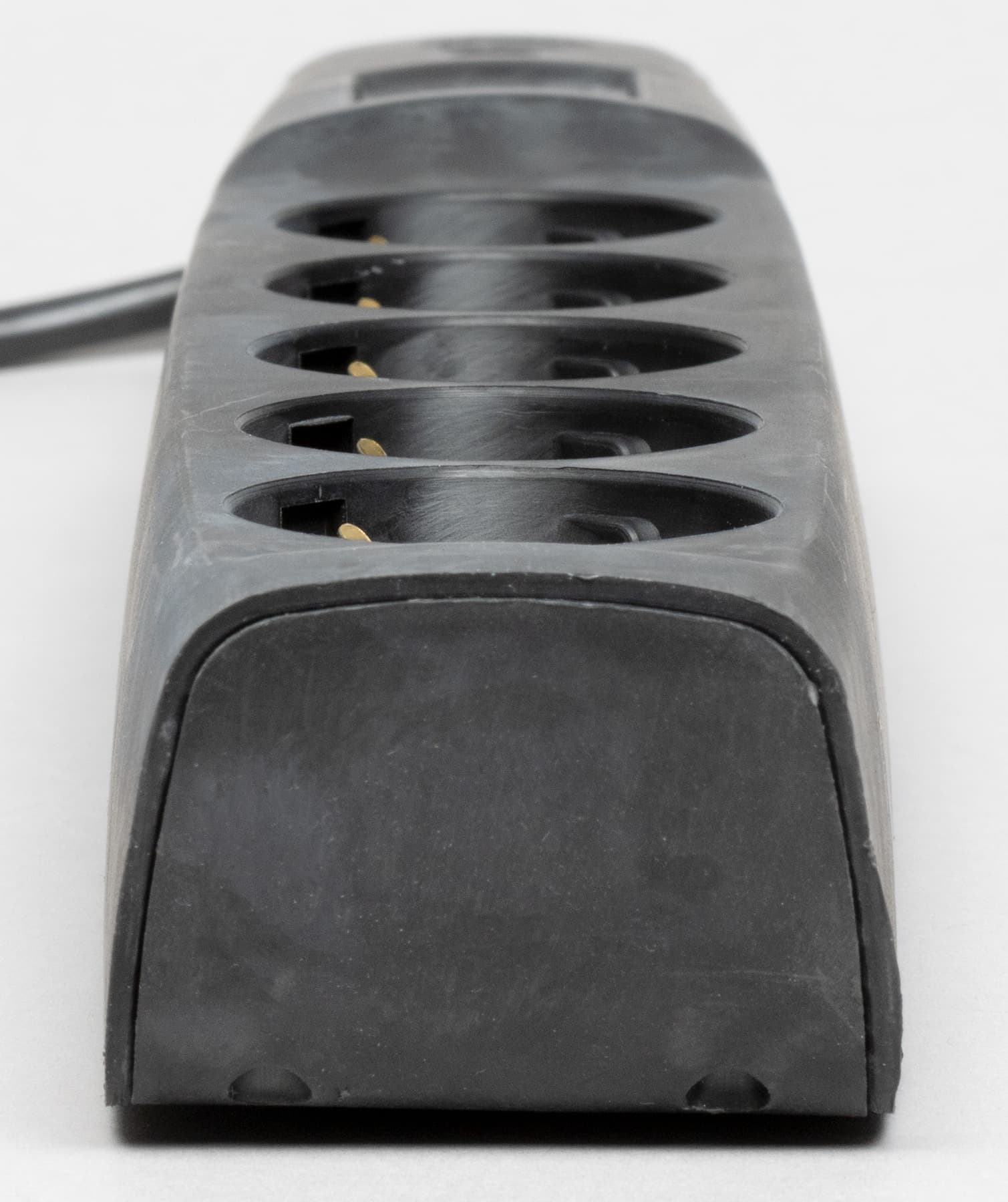

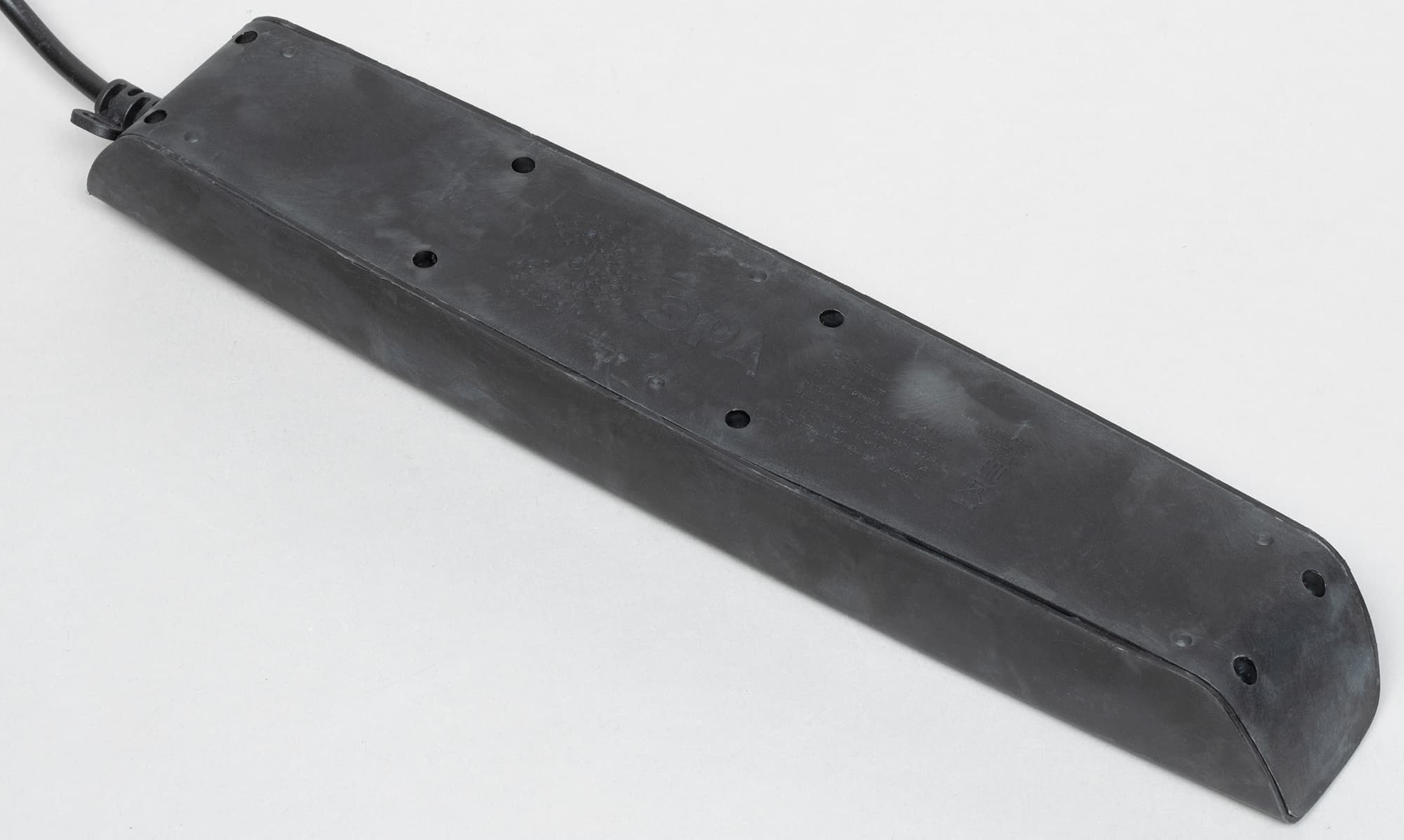

Качество изготовления деталей корпуса	Низкое
Возможность вскрыть	8 саморезов со шлицом под крестовую отвертку
Возможность подвеса на стену	Нет
Шаг розеток	42 мм
Приспособление для сматывания/закрепления кабеля	Нет
Выключатель	На корпусе написано «16А 250V AC». Распространенного «качельного» типа, поломки случаются, замена затруднена — распаян на плате. «Качелька» широкая, усилие нажатия малое, но срабатывания от случайных касаний маловероятны — выключатель утоплен внутрь корпуса.
Коммутация	Для двух проводников

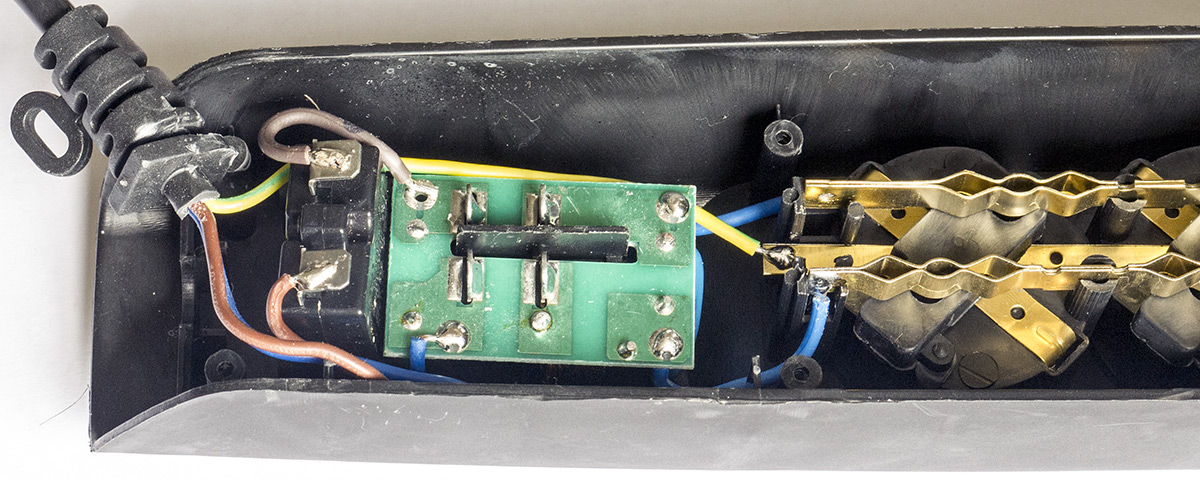

Качество монтажа электрокомпонентов	Посредственное

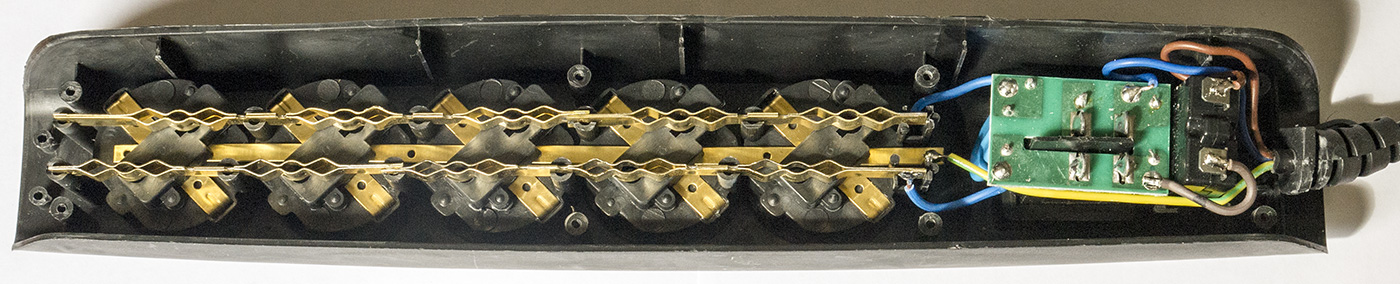

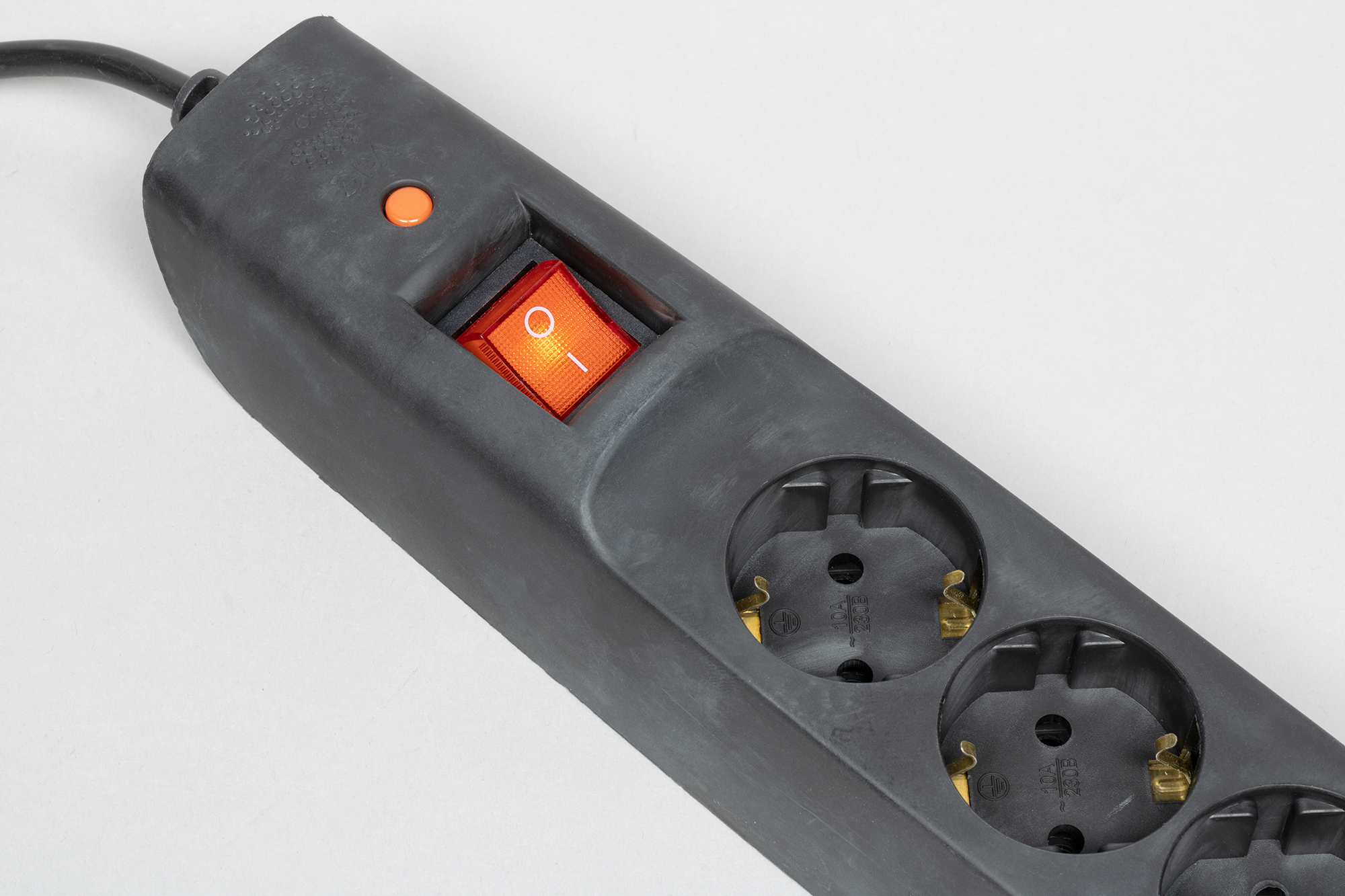

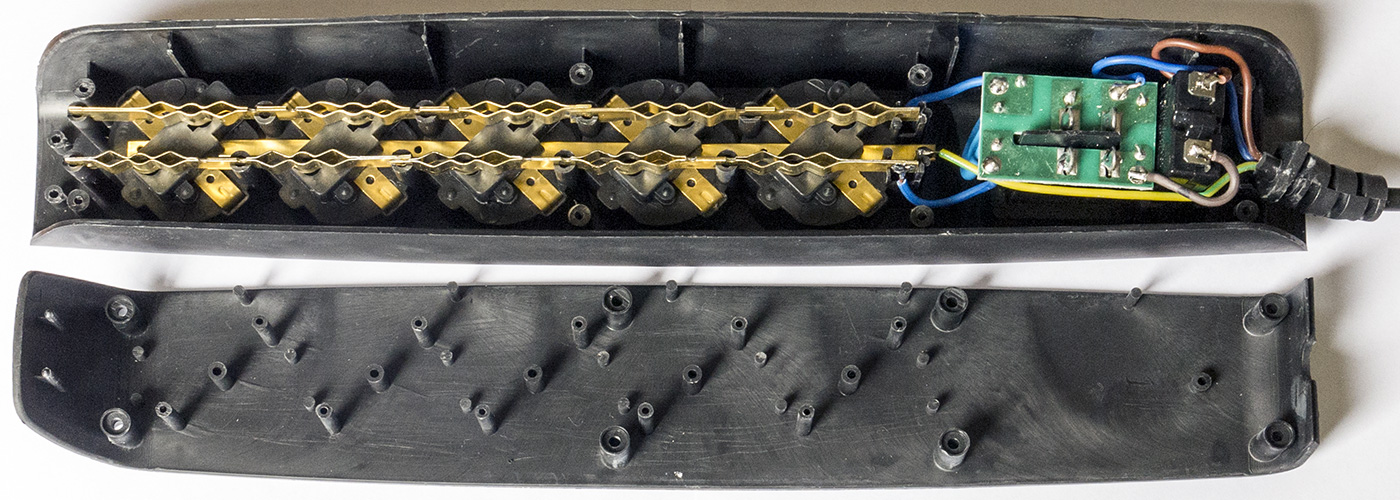

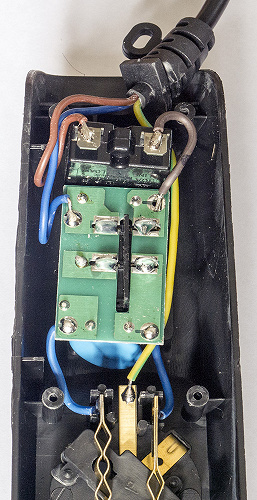

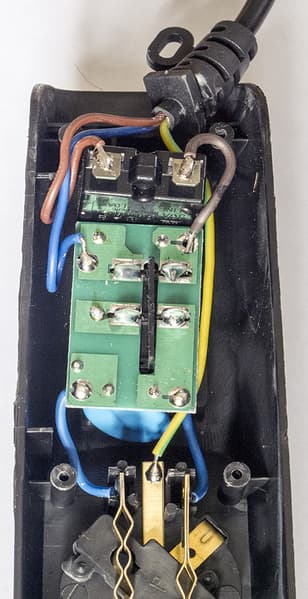

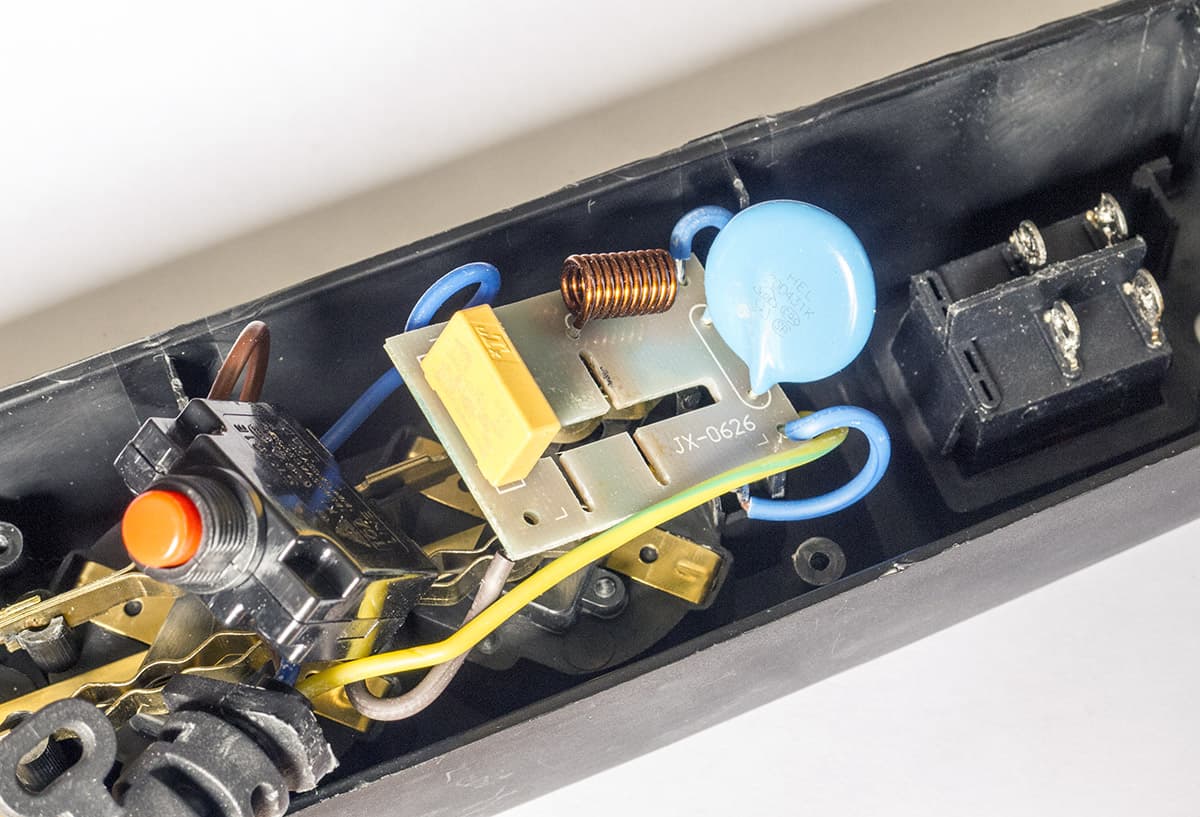

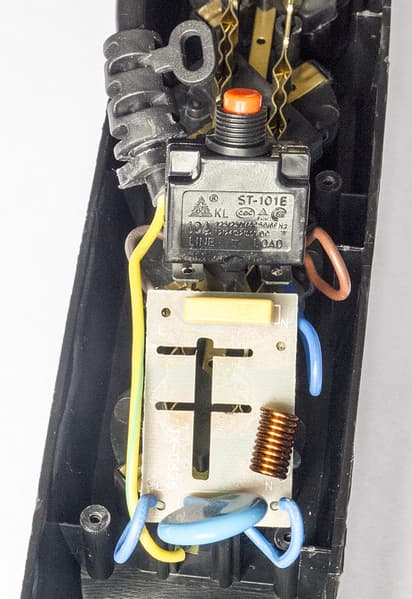

Защита	Содержит один варистор 20D431K, защитной оболочки нет. Элементы фильтрации ВЧ-помех — конденсатор Х2 на 0,1 мкФ и дроссель без сердечника.
Розетки	Schuko CEE 7/4 с контактами PE (из мягкого материала, могут быть замяты при манипуляциях с вилками), без защитных шторок, контакты повернуты на 45° относительно оси корпуса. Вилки Schuko и Europlug (CEE 7/16, плоские двухконтактные) вставляются с умеренным усилием, те и другие в новом сетевом фильтре фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении, но не лучшая конструкция контактов позволяет предположить, что со временем ситуация может измениться в худшую сторону.

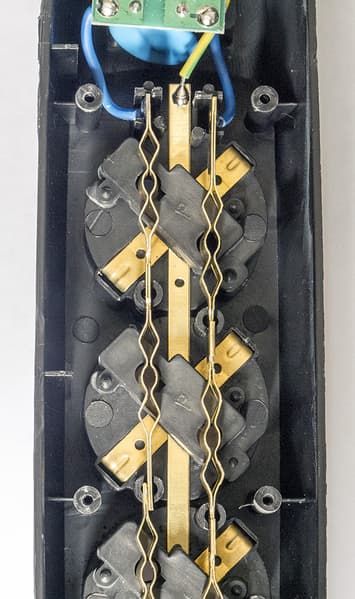

Токопроводящие шины	Сдвоенные полосы из желтого металла 6,5×0,5 мм. Соединения: силовые шины и провода — пайкой, контакты PE розеток — заклепками.

Резюме для Эра SFX-5es-2m-B

Изделие может быть опасным; для сохранения заявленного максимального тока нужно заменить кабель на другой с сечением проводов не менее 1,0 мм² либо при существующем кабеле изменить номинал предохранителя на 6 А и обозначить это же значение вместо нынешнего максимума 10 А в информационных материалах, на упаковке и на корпусе.

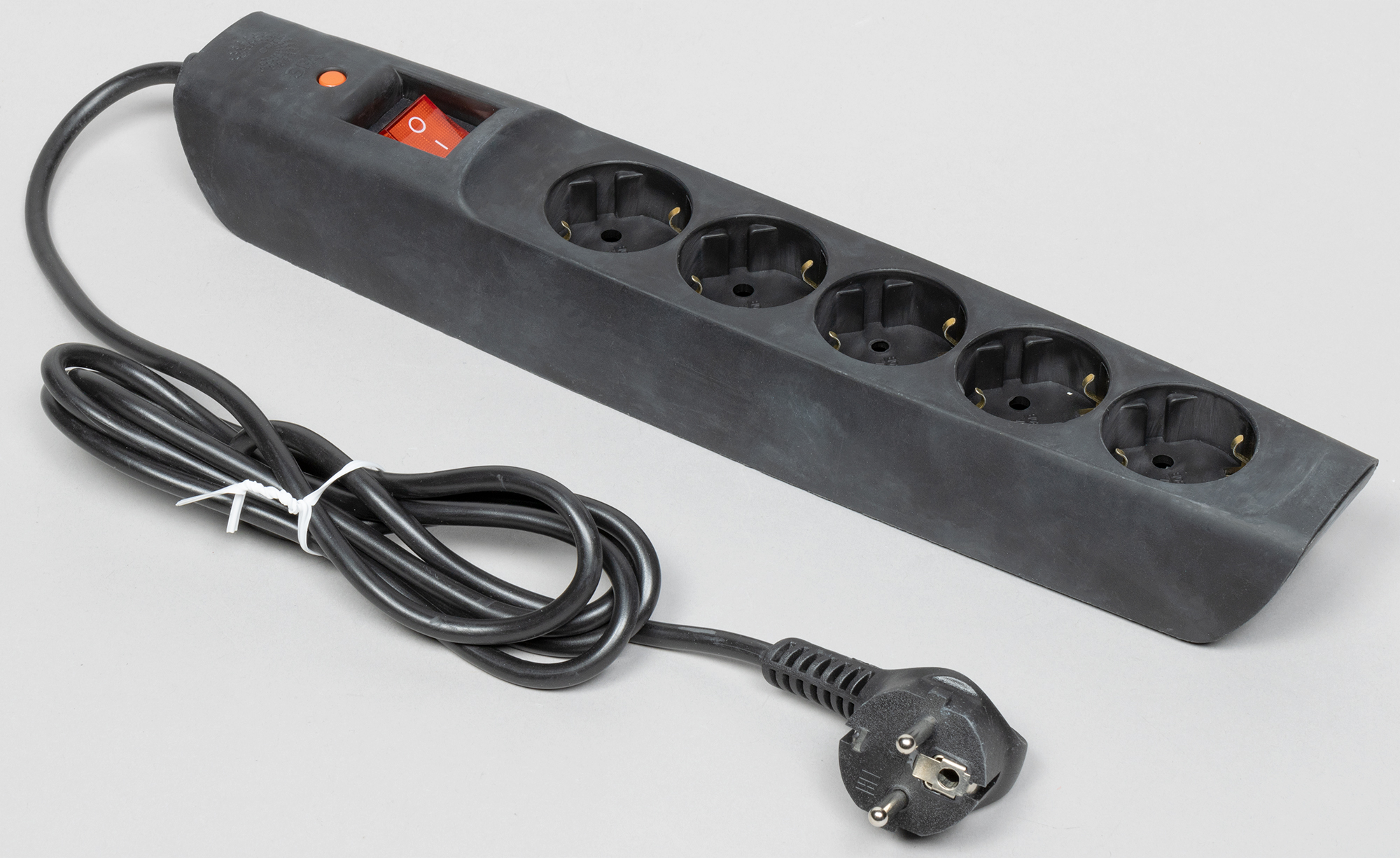

По конструктиву и исполнению модель более чем бюджетная, а корпус из черного полипропилена даже у нового фильтра выглядит неряшливо, но при этом цена высокая (у розничных продавцов упоминаются и более низкие цены, чем указано в нашей таблице, но с пометкой «нет в наличии»).

Примитивный ВЧ-фильтр требует, чтобы подключаемые устройства не были чувствительны к ВЧ-помехам в сети.

Защита от перенапряжений простейшая, а потому не слишком надежная.

Изделие вполне пригодно для подключения различной аппаратуры с относительно небольшим суммарным потреблением. Однако если потребитель будет ориентироваться на обозначенный максимальный ток 10 А и подключит нагрузки именно с таким длительным потреблением, то это может привести к чрезмерному (и опасному) нагреву кабеля.

Субъективная оценка удобства использования — удовлетворительно.

Общий итог

Ситуация с безопасностью использования не внушает оптимизма: из семи моделей пять не в полной мере соответствуют нормативам и могут стать источником неприятностей. И лишь две (APC) не имеют такого недостатка, однако из-за крайне высокой цены они вряд ли привлекут внимание большинства покупателей.

Лишь два образца Pilot имеют страховку, распространяющуюся на здоровье и имущество владельца. Причем они не самые дорогие в обзоре, но относятся к тем пяти, к которым есть претензии по соответствию нормативам, и остается непонятным, как страховая компания могла не принять это во внимание. К тому же открытым остается вопрос, сложно ли будет получить возмещение убытков и насколько полным оно окажется.

Таким образом, мы не можем однозначно рекомендовать к покупке ни один образец, даже продукты APC: мало того, что они самые дорогие, но даже за такие деньги производитель не берет на себя ответственности ни за имущество, ни за здоровье покупателя.

С оговоркой в плане ограничения максимальной нагрузки до 6 А вместо заявленных 10 А лучшим выбором по соотношению цены и качества будут изделия Pilot, которые к тому же имеют упомянутую страховку. Проблема лишь в том, что эта оговорка, не поддержанная аппаратно (на уровне предохранителей с номиналом, соответствующим нормативам), вполне может оказаться забытой в реальных условиях эксплуатации, и есть вероятность весьма неприятных последствий.

Экономным покупателям наверняка придутся по вкусу модели Power Cube, но у них, кроме несоответствия максимального тока нормативам, есть еще один потенциально опасный недостаток: выключатель размыкает только один провод.
