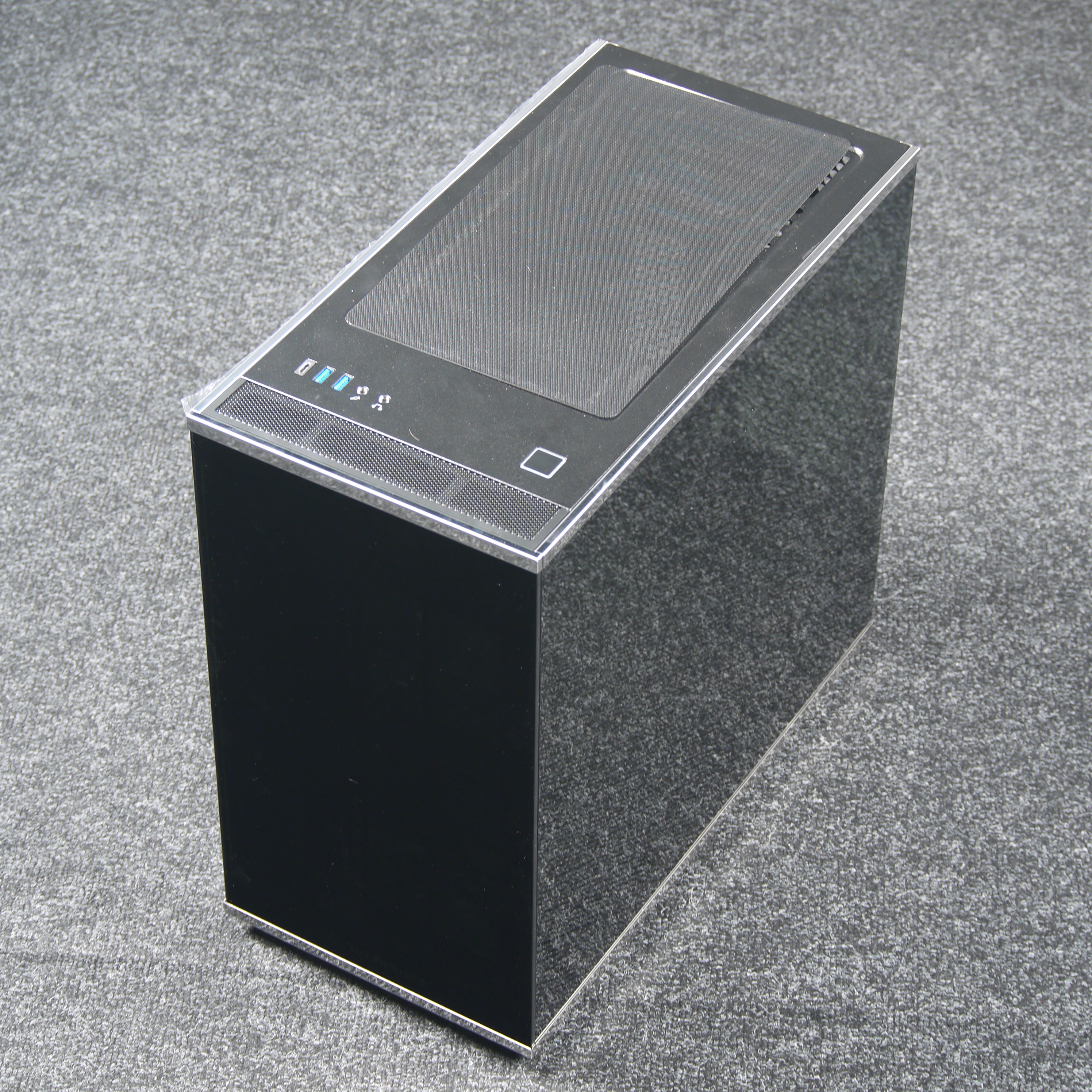

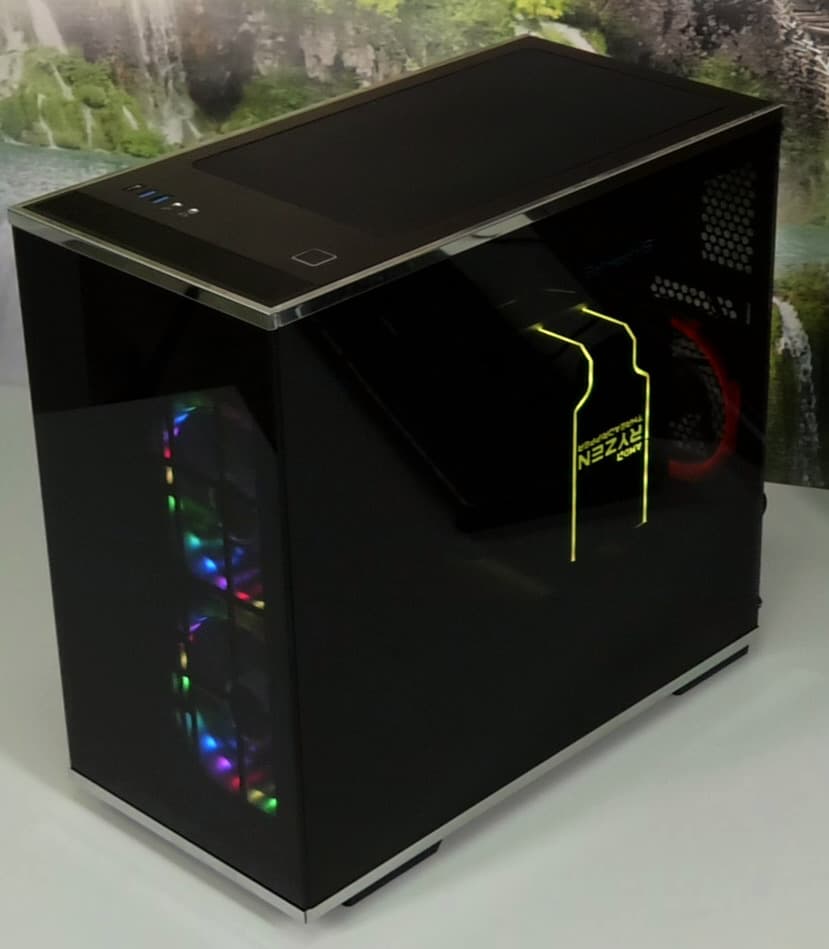

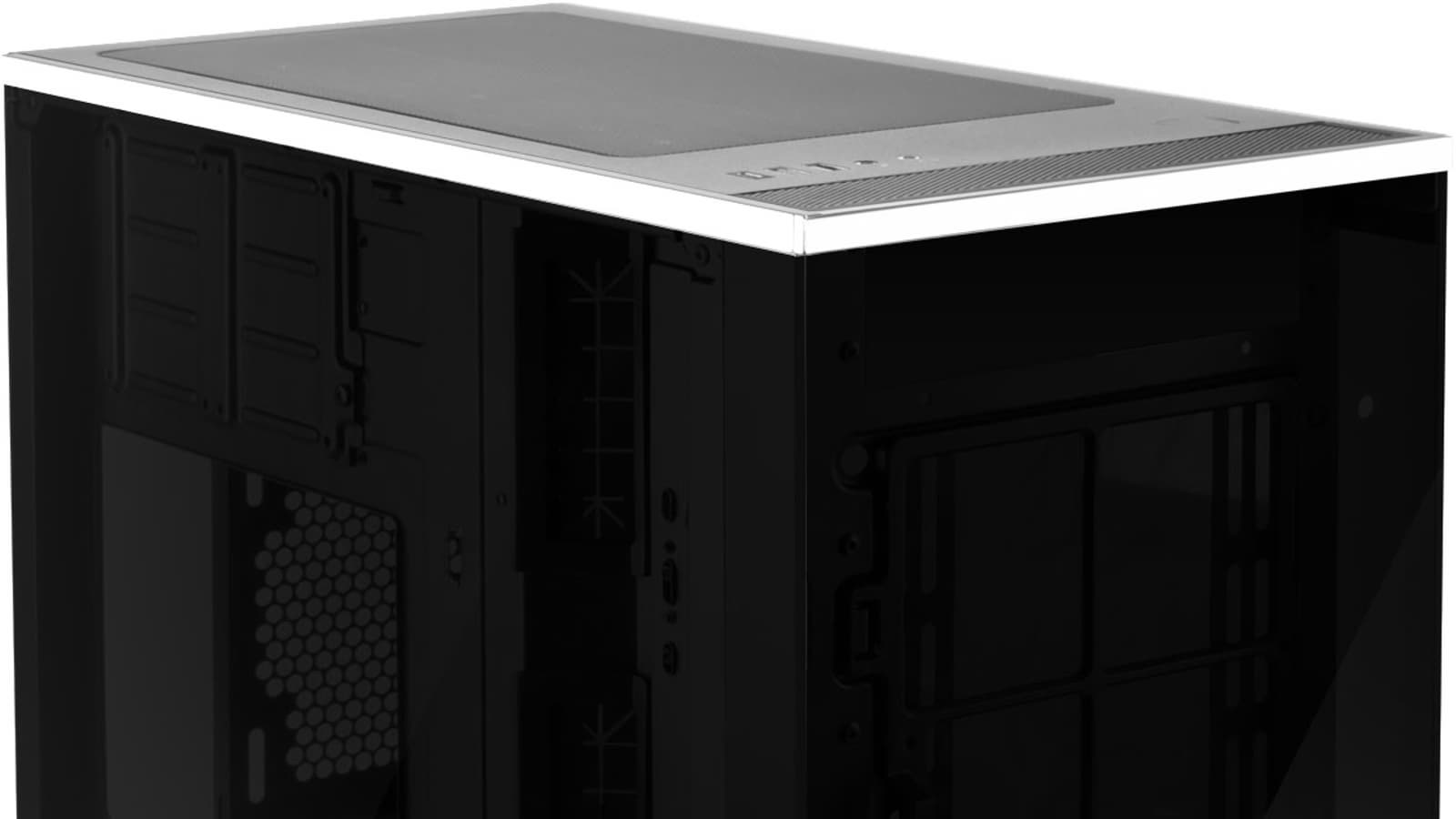

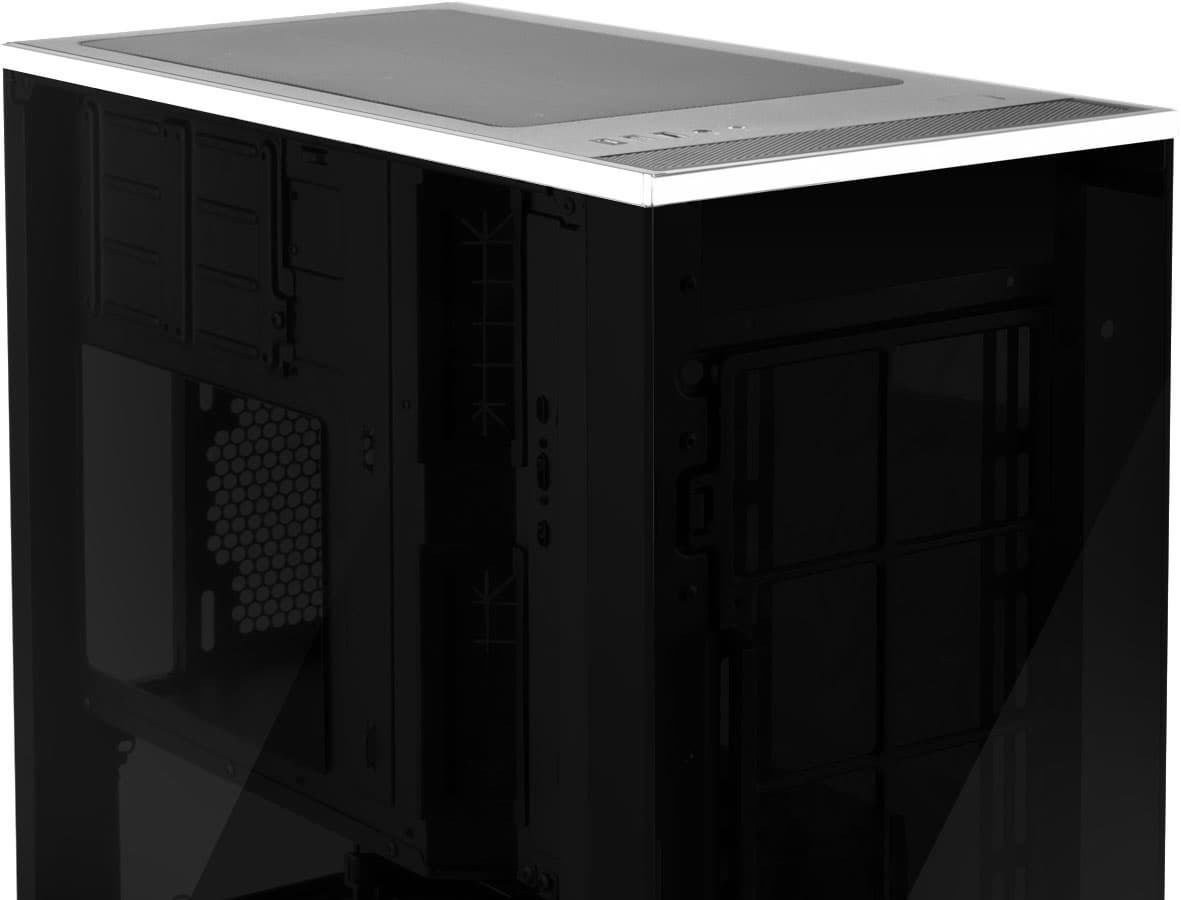

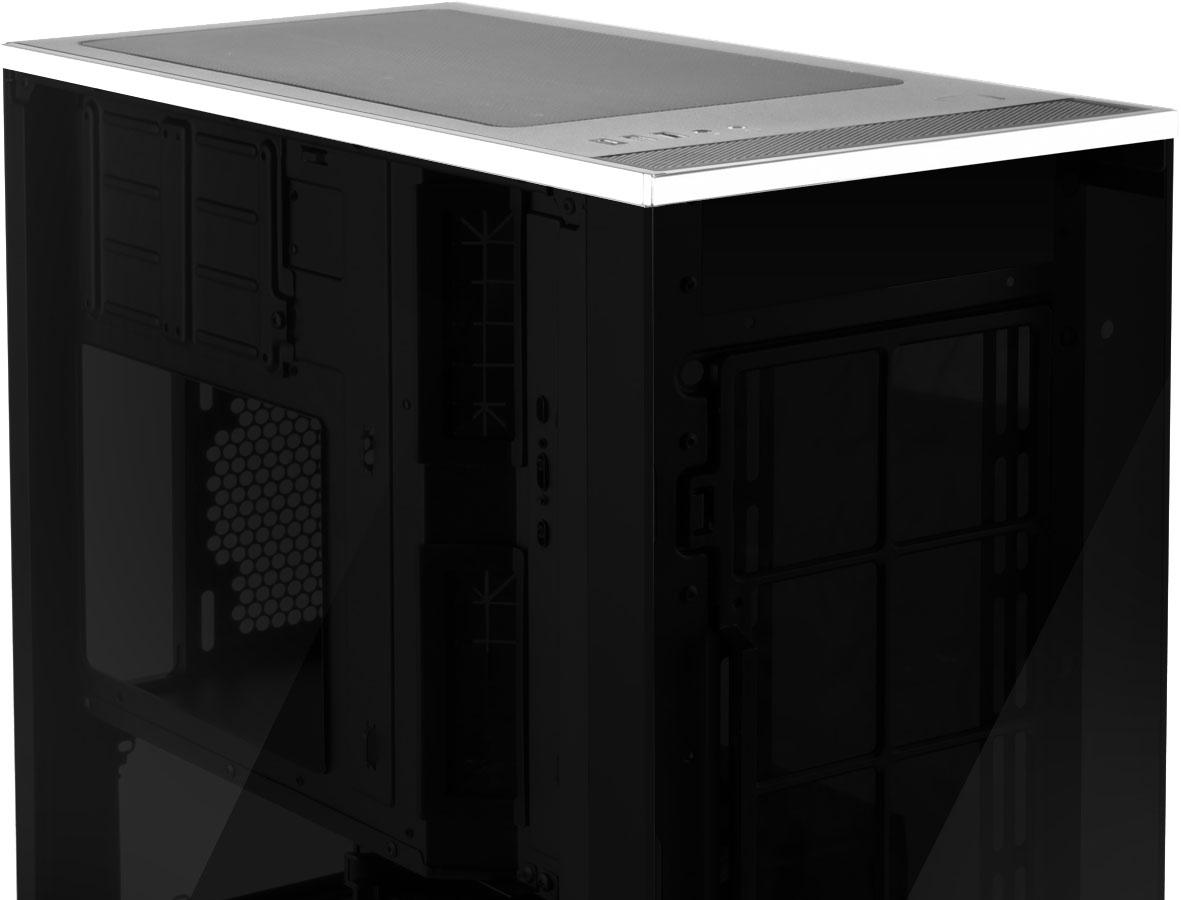

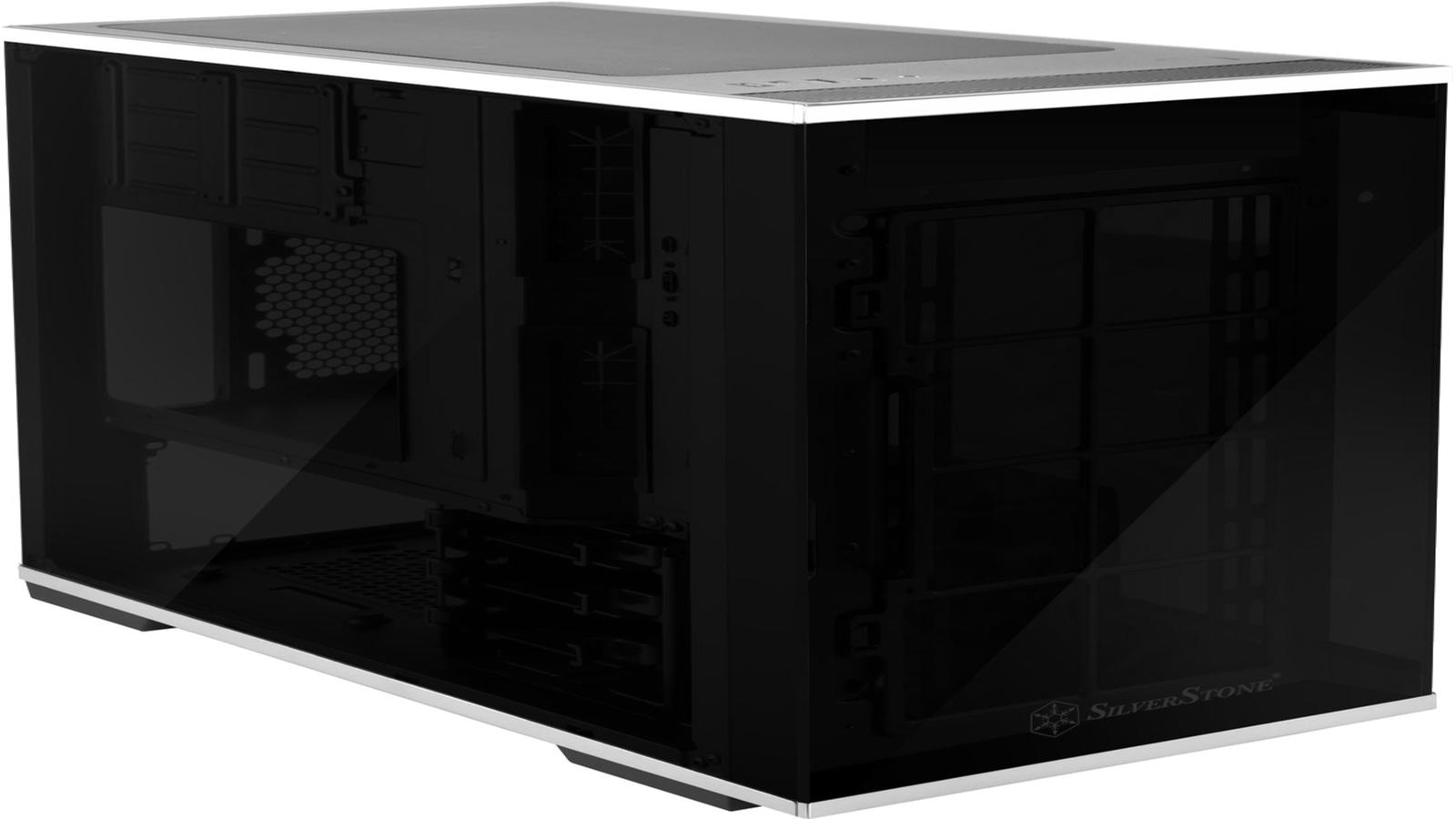

Корпус Silverstone LD01 является представителем новой серии Lucid. Он представляет собой традиционное решение башенного типа для напольного или настольного размещения. По бокам и спереди корпус прикрыт панелями из тонированного стекла с рамками из нержавеющей стали. Серебристый контур выгодно подчеркивает затемненную глянцевую поверхность, благодаря чему корпус выглядит весьма элегантно.
Затемнение стекол довольно сильное, так что заметность пыли с внутренней стороны стеклянных поверхностей снижается. В то же время, элементы подсветки хорошо видны почти с любого ракурса.
Компоновка

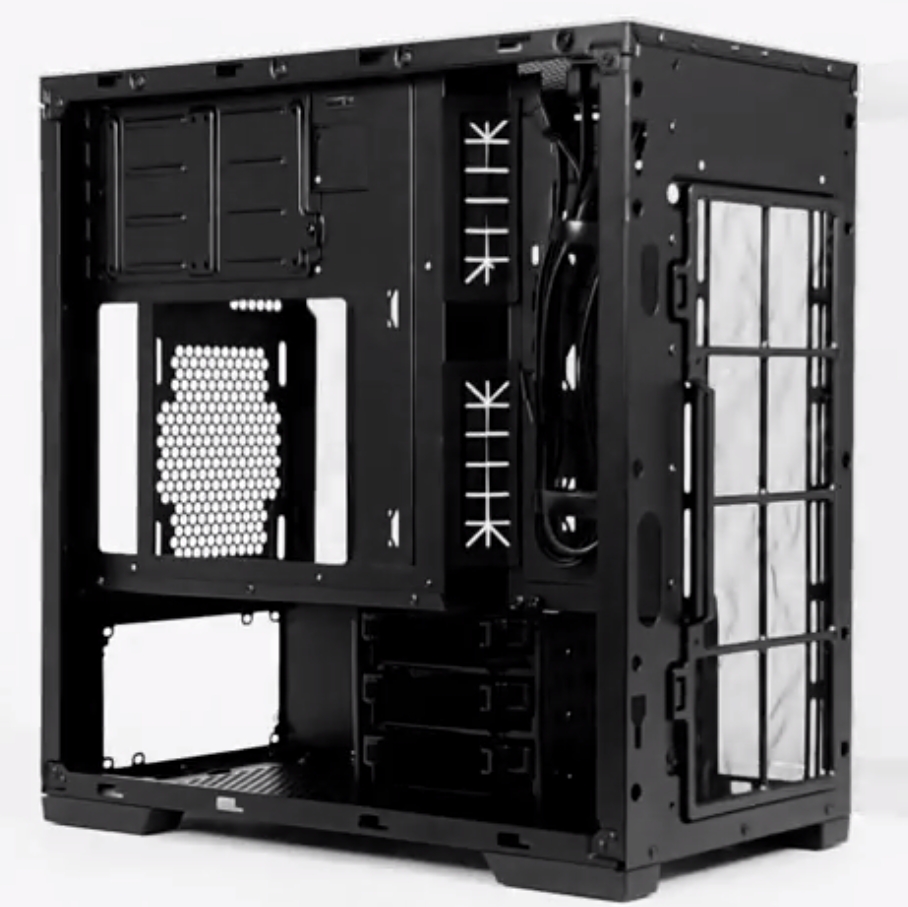

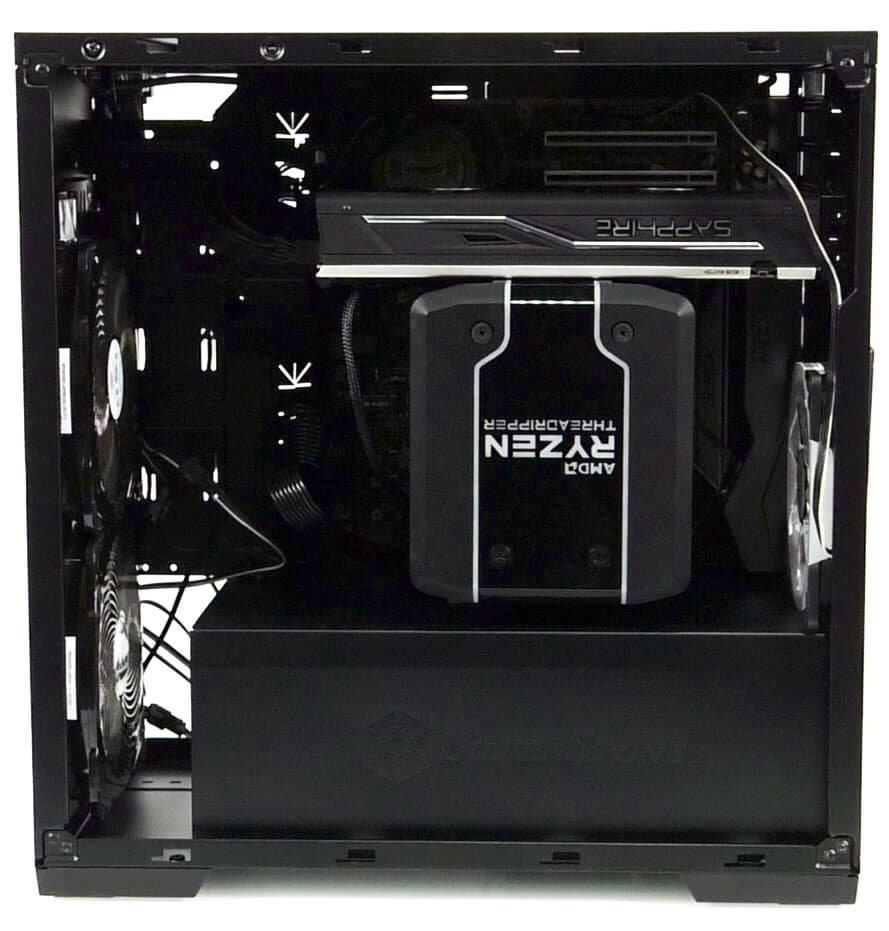

В корпусе реализована концепция mirror ATX, что подразумевает зеркальное размещение компонентов относительно типового варианта стандарта ATX. Системная плата здесь размещается вертикально, но процессором вниз. Видеокарта, таким образом, оказывает в верхней части корпуса, развернутая системой охлаждения вверх. Доступ к основным компонентам производится с правой стороны, в отличие от стандартного варианта, где доступ происходит обычно с левой стороны.
В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.
Кожух создает место для скрытой установки блока питания с выводом проводов сразу за основание для системной платы, что выглядит более эстетично.
В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.
Система охлаждения
В общей сложности в данном корпусе предусмотрено пять посадочных мест под вентиляторы и три радиатора. Для радиаторов размером 280 мм рекомендуется общая толщина вместе с вентиляторами не более 55 мм.
| Спереди | Сверху | Сзади | Справа | Слева | |
|---|---|---|---|---|---|
| Посадочные места для вентиляторов | 2×120/140 мм | 2×120/140 мм | 1×120 мм | нет | нет |
| Установленные вентиляторы | нет | нет | нет | нет | нет |
| Посадочные места для радиаторов | 1×240/280 мм | 1×240/280 мм | 1×120 мм | нет | нет |

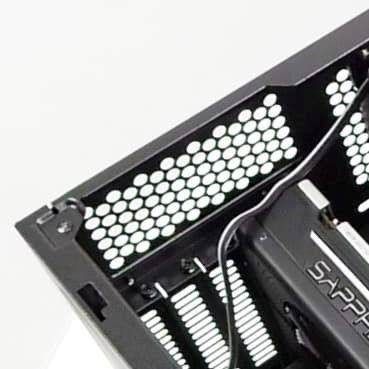

Так как процессор располагается в нижней части корпуса под видеокартой, то устанавливать радиатор от системы охлаждения процессора удобно спереди или сзади, но не сверху. Стоит отметить, что места для установки вентиляторов на передней, верхней и задней панелях не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а виде прорезей значительной длины.
Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.
Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Аналогичный по конструкции фильтр установлен и спереди, но для его очистки нужно снимать переднюю панель.
В целом защита от проникновения пыли находится на весьма достойном уровне.
Конструкция

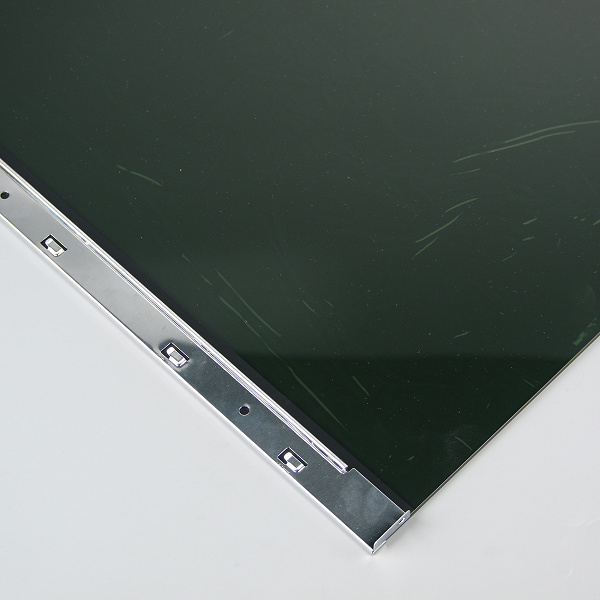

Обе боковые стенки выполнены из тонированного закаленного стекла. Сверху и снизу стеклянные панели имеют окантовку из нержавеющей стали серебристого цвета.

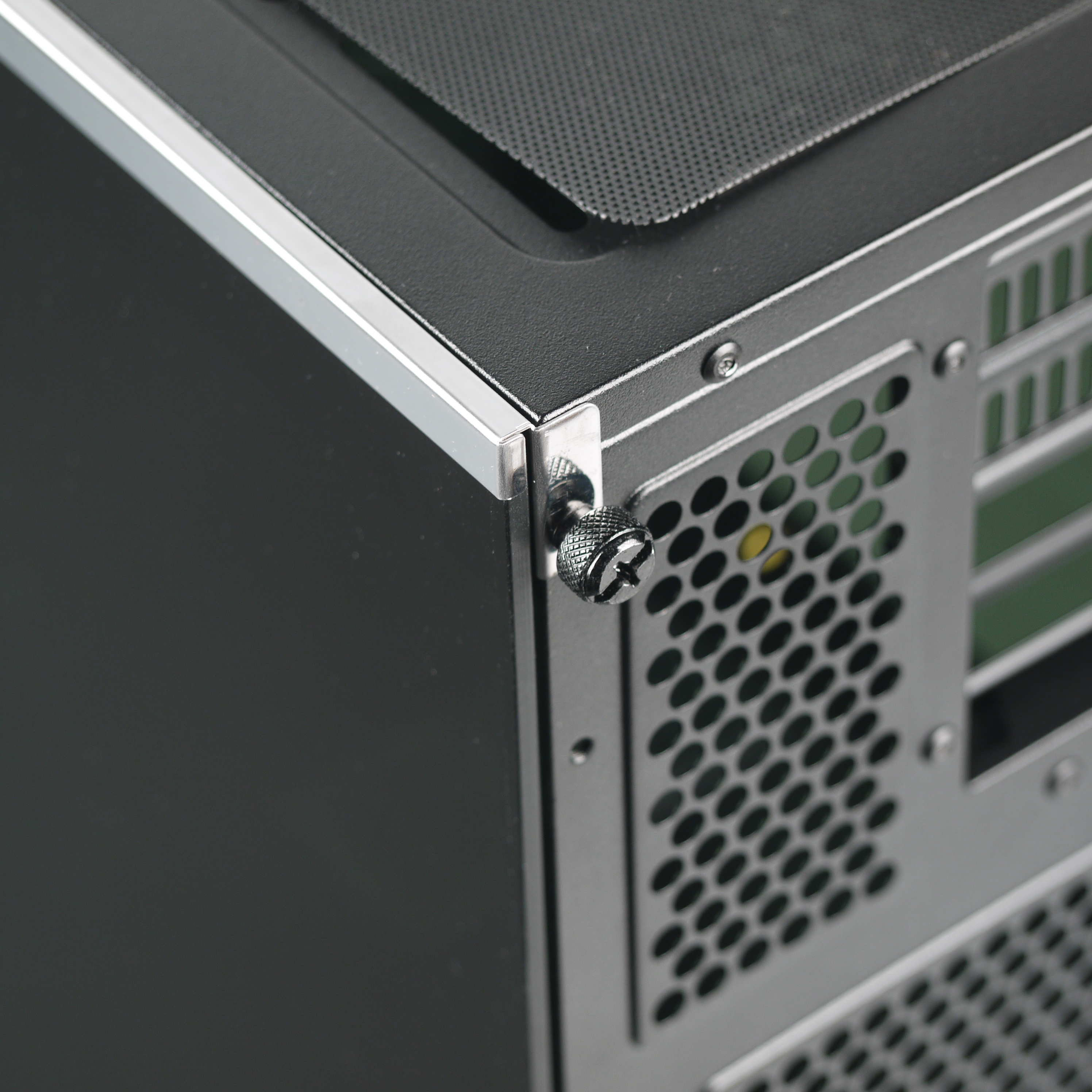

Крепление боковых стенок самое обычное — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки через окантовку из нержавеющей стали.
Для крепления стенок используется привычная прислонно-сдвижная система с пазами, которые расположены на стальных рамках.
Верхняя панель выполнена из стали, в середине имеется большая по площади вентиляционная решетка, которую сверху закрывает фильтр.

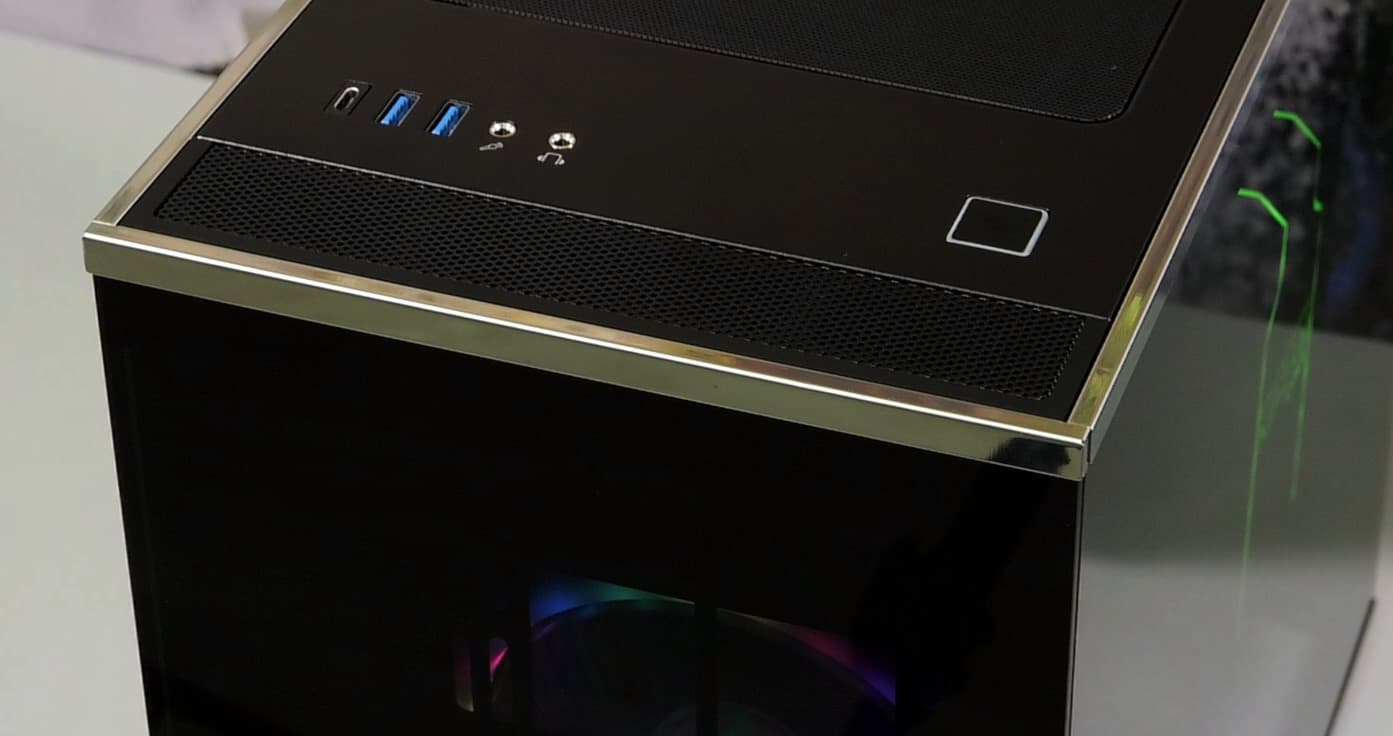

В передней части верхней панели имеется блок с органами управления и коммутации. В его состав входят два порта USB 3.0, один USB 3.1 Gen1 Type-C, стандартные разъемы для подключения микрофона и наушников, квадратная кнопка включения с минимальным рабочим ходом. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета.

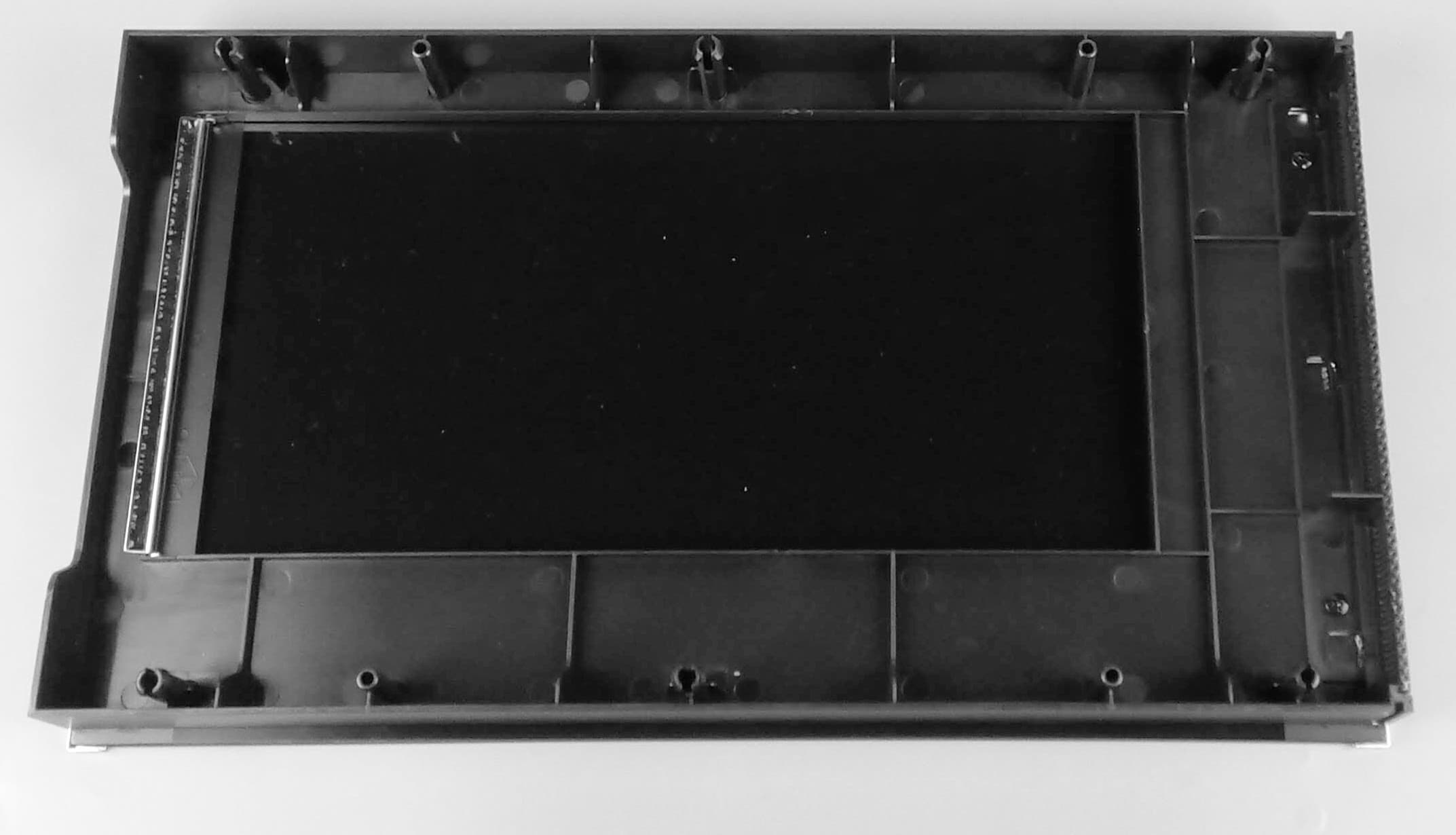

Основание передней панели выполнено из черного пластика, а ее лицевая часть прикрыта листом из тонированного стекла с окантовкой сверху и снизу из нержавеющей стали. Никаких проводов к передней панели не подходит, других элементов, осложняющих ее демонтаж, тоже нет. При необходимости ее можно целиком помыть под струей воды или в емкости.
Ножки у корпуса пластиковые, с толстыми резиновыми накладками толщиной около 5 мм.
Сборка системного блока

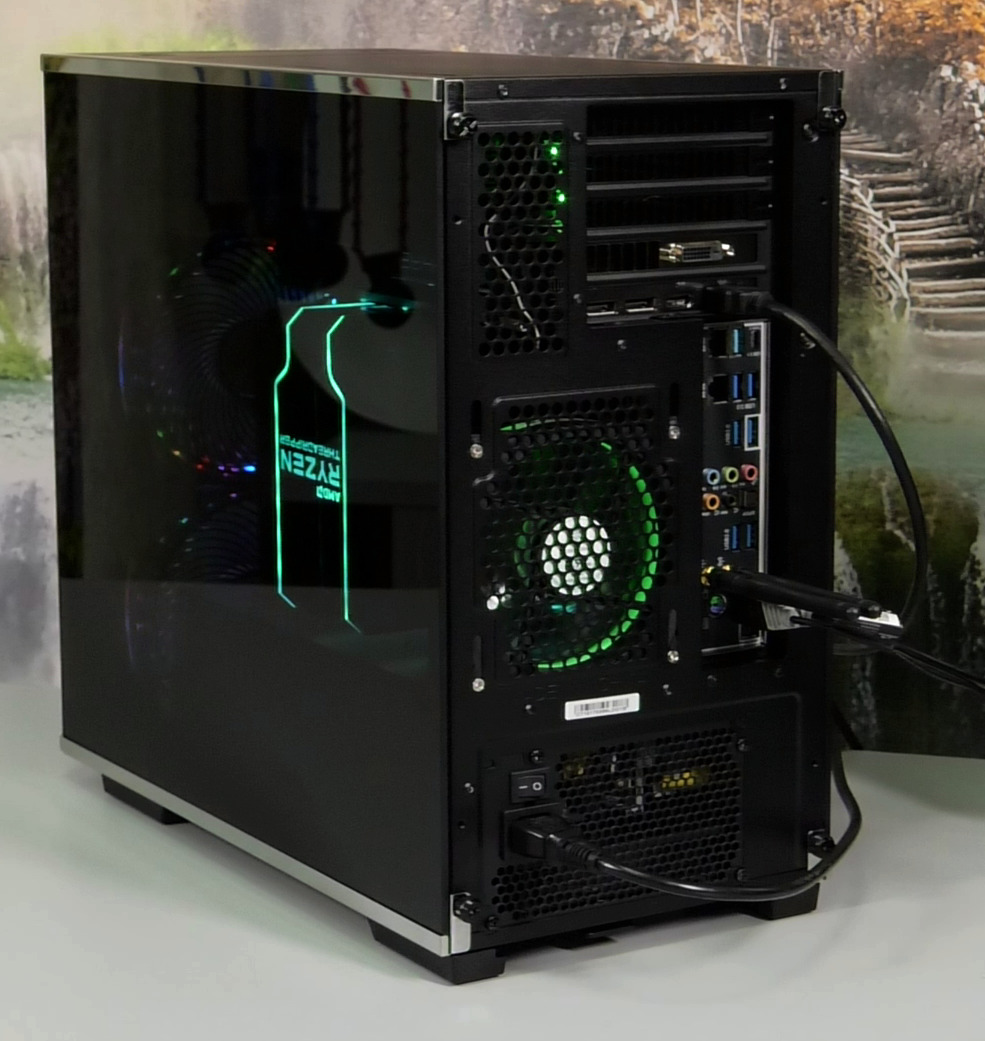

Несмотря на то, что стенки здесь стеклянные, демонтируются они как самые обычные стальные — путем откручивания двух винтов со стороны задней панели корпуса. Такой вариант — один из самых удобных, поскольку стенки можно снимать и устанавливать и при горизонтальном, и при вертикальном положении корпуса.
Доступ к основным компонентам тут реализован с правой стороны, а БП устанавливается с левой стороны.
Блок питания устанавливается стандартно — при помощи четырех винтов. Заявлена совместимость с блоками питания длиной до 220 миллиметров, но для этого нужно переставлять или снимать корзину для накопителей. При варианте размещения по умолчанию заявлена совместимость с блоками питания длиной до 180 миллиметров. Правда, с источниками питания длиной до 150 миллиметров собирать систему в данном корпусе будет удобнее, так как останется больше места для укладки проводов между корпусом БП и корзиной для дисков.
Системная плата в корпус устанавливается на стандартные полые шестигранники, которые сборщику предстоит монтировать самостоятельно.
В корпус можно установить процессорный кулер высотой до 168 мм: расстояние от основания для системной платы до противоположной стенки составляет около 185 мм.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 37 сантиметров. Система фиксации тут самая обычная — крепление на винтах изнутри корпуса.
Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны.

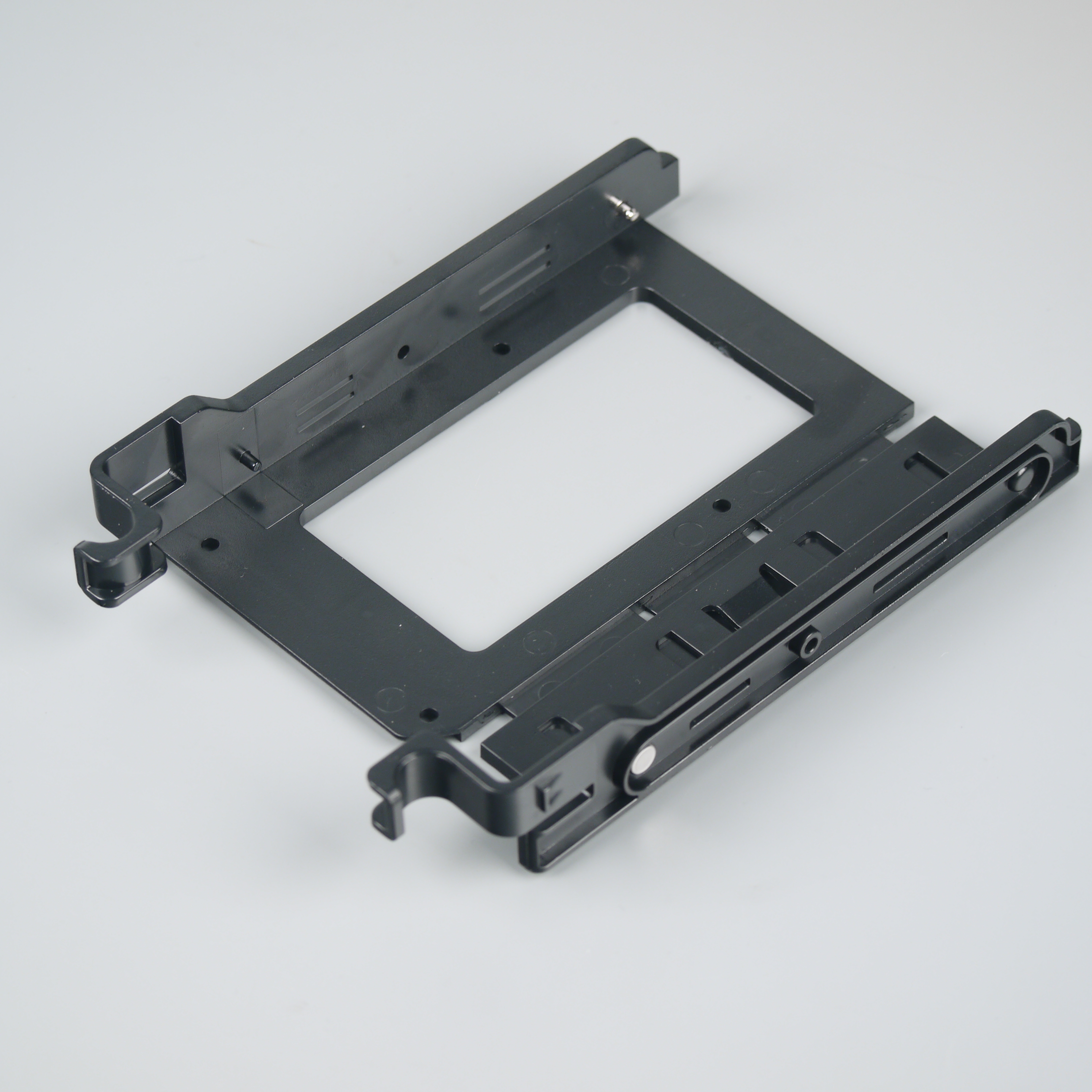

Полноразмерные жесткие диски устанавливаются в предназначенную для них трехместную корзину через пластиковые рамки. В данном случае рамки используются раздвижные, с защелкой с внешней стороны. Диск крепится в них с помощью четырех штырей. Фиксируются рамки простым защелкиванием, надежность крепления достаточно высокая. Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.
Сама корзина выполнена съемной, так что при необходимости ее можно сравнительно легко демонтировать. Также ее можно переставить ближе к передней панели, где предусмотрен второй набор монтажных отверстий.

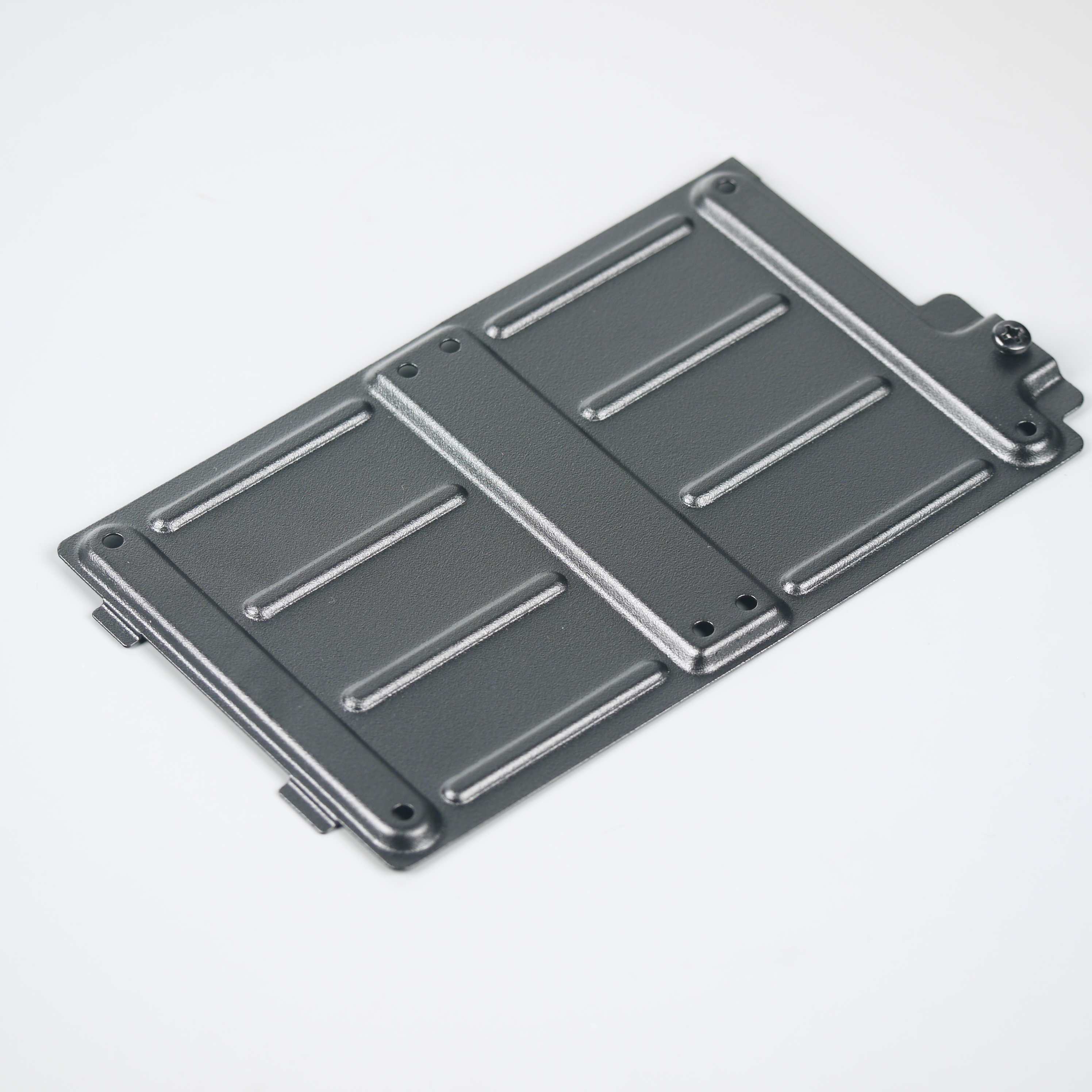

Для накопителей формата 2,5″ предусмотрен быстросъемный контейнер в виде монтажной пластины, которая установлена на обратной стороне основания для системной платы. Крепление контейнера осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Контейнер дополнительно фиксируется винтом.
Таким образом, в корпусе можно установить 5 накопителей формата 2,5″ или 3 накопителя формата 3,5″ и еще 2 накопителя формата 2,5″. Такой набор позволяет собрать достаточно развитую дисковую подсистему, которая способна обслуживать не только типовой домашний компьютер, но и достаточно производительные рабочие решения.

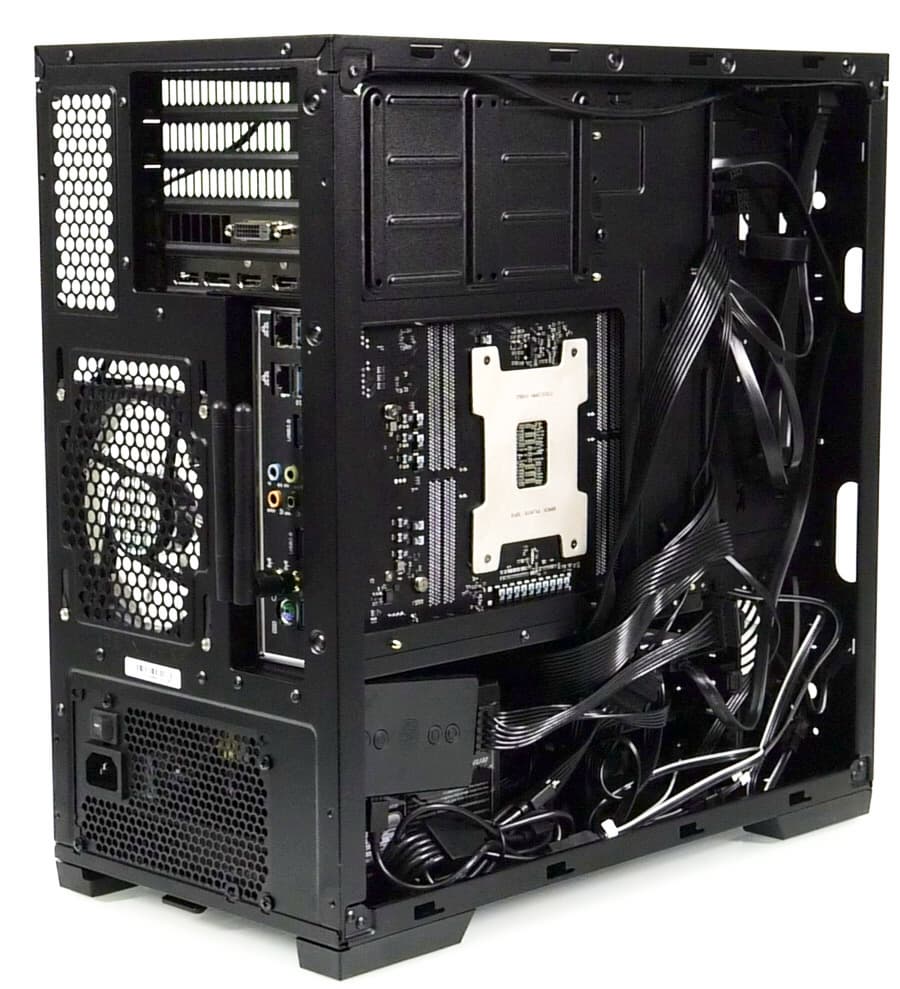

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными разъемами.
Поскольку видеокарта располагается в верхней части корпуса, для ее подключения потребуется несколько бо́льшая длина проводов от источника питания, чем обычно. До разъема же питания процессора расстояние, наоборот, стало заметно меньше.
Из-за особенностей размещения видеокарты системой охлаждения вверх тут могут хорошо себя проявить видеоадаптеры с пассивной системой охлаждения, так как отвод тепла в данном случае будет более эффективным, чем в случае расположения видеокарты системой охлаждения вниз.
В целом, несмотря на не самые большие габариты корпуса, манипулировать внутри него довольно удобно.
Дополнительно производитель предлагает ряд аксессуаров, к которым относятся элементы системы охлаждения и подсветки.
Итого
Корпус Silverstone LD01 оставил очень хорошее впечатление благодаря симбиозу интересного внешнего исполнения из качественных материалов и вполне удачного шасси, которое имеет хоть и довольно своеобразную компоновку, но не ухудшающую удобство сборки системы, которое часто страдает в случае попыток придумать что-то оригинальное.
На момент написания обзора данная модель еще отсутствовала в продаже на территории России. В магазине Amazon.com ее стоимость составляла около 115 долларов. Цена не слишком низкая, но она обусловлена использованием трех стеклянных панелей.
За оригинальное исполнение и достойные потребительские качества корпус получает редакционную награду за текущий месяц.
В заключение предлагаем посмотреть наш видеообзор корпуса Silverstone LD01:
Наш видеообзор корпуса Silverstone LD01 можно также посмотреть на iXBT.Video
При тестировании использовался блок питания Silverstone Strider Platinum 650W (ST65F-PT)
