Обзор блока питания Seasonic Prime 850 Titanium с двухрежимной системой охлаждения и отличной акустической эргономикой



•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•



Описание

В серии блоков питания Seasonic Prime присутствуют три группы продуктов, которые вполне можно назвать подсериями или подвидами. В старшей подсерии Prime Titanium представлены четыре модели мощностью от 650 до 1000 Вт, также имеются подсерии Prime Platinum и Prime Gold. Всего в данной серии насчитывается 12 моделей. Нам был предоставлен на тест блок питания Prime 850 Titanium, который представляет топовую линейку продуктов компании Seasonic.

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков.

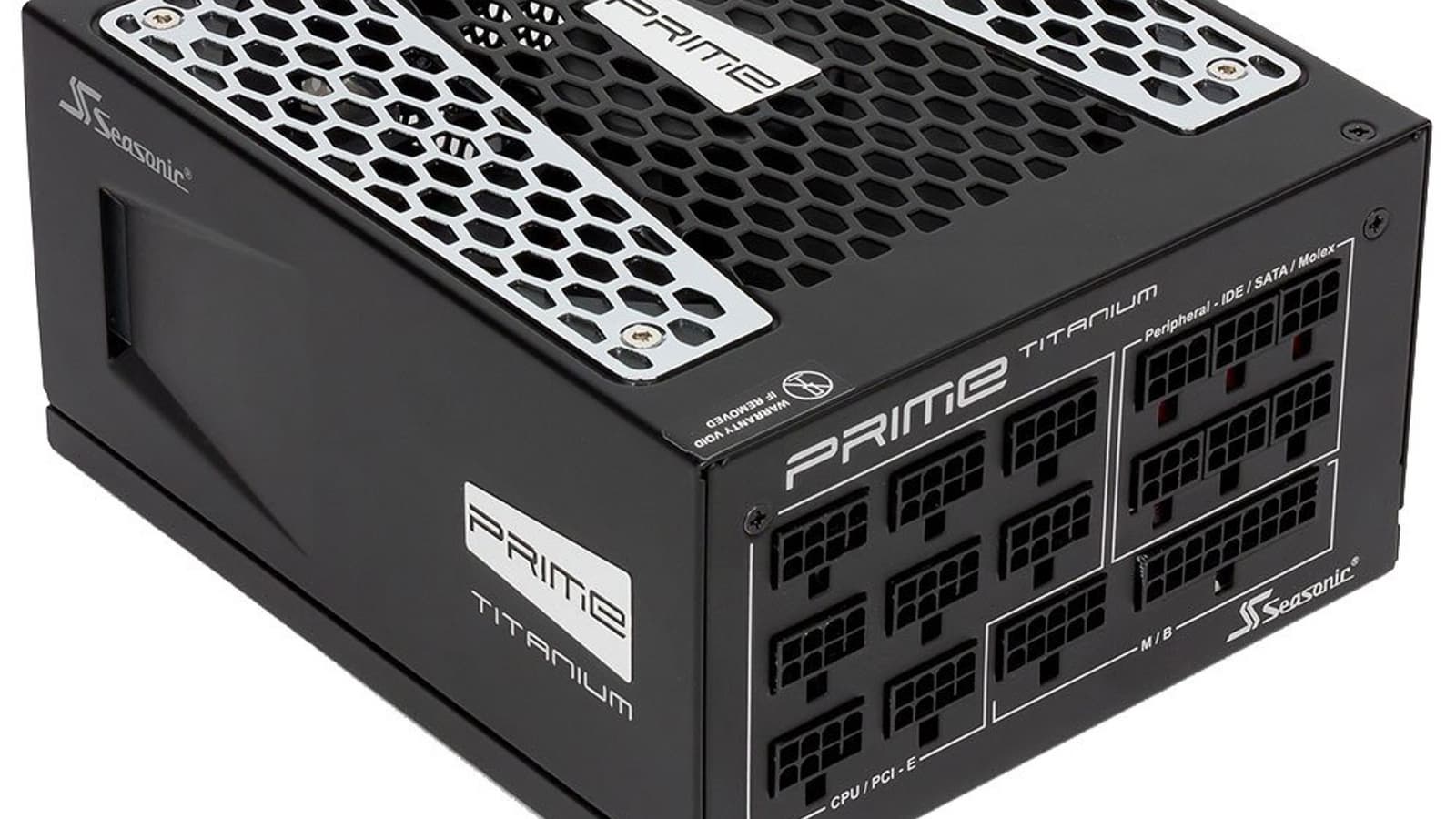

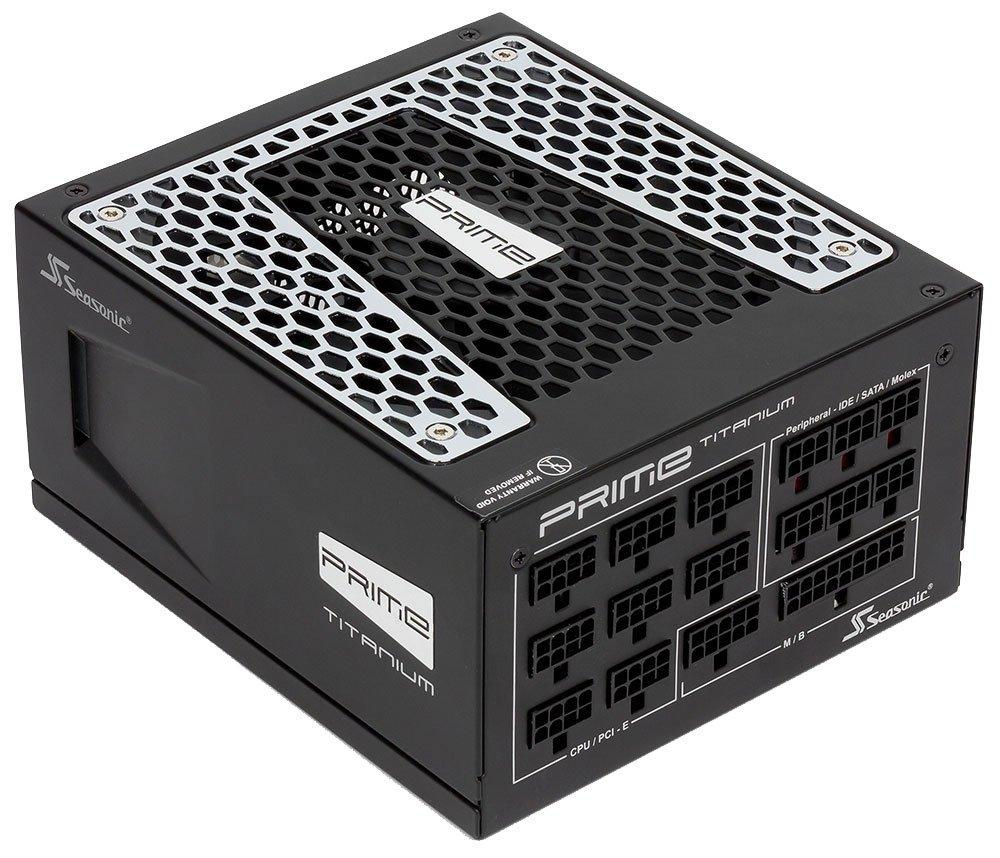

Сам блок питания имеет довольно необычный внешний вид — этим он обязан составной решетке над вентилятором, съемная часть которой имеет серебристое покрытие, похожее на анодирование, что добавляет некоторой свежести дизайну продукта. Решетка, как у большинства продуктов Seasonic, штампованная, но с довольно большой рабочей площадью вентиляционных отверстий, что в итоге не должно привести к сильному увеличению уровня шума из-за повышения аэродинамического сопротивления.

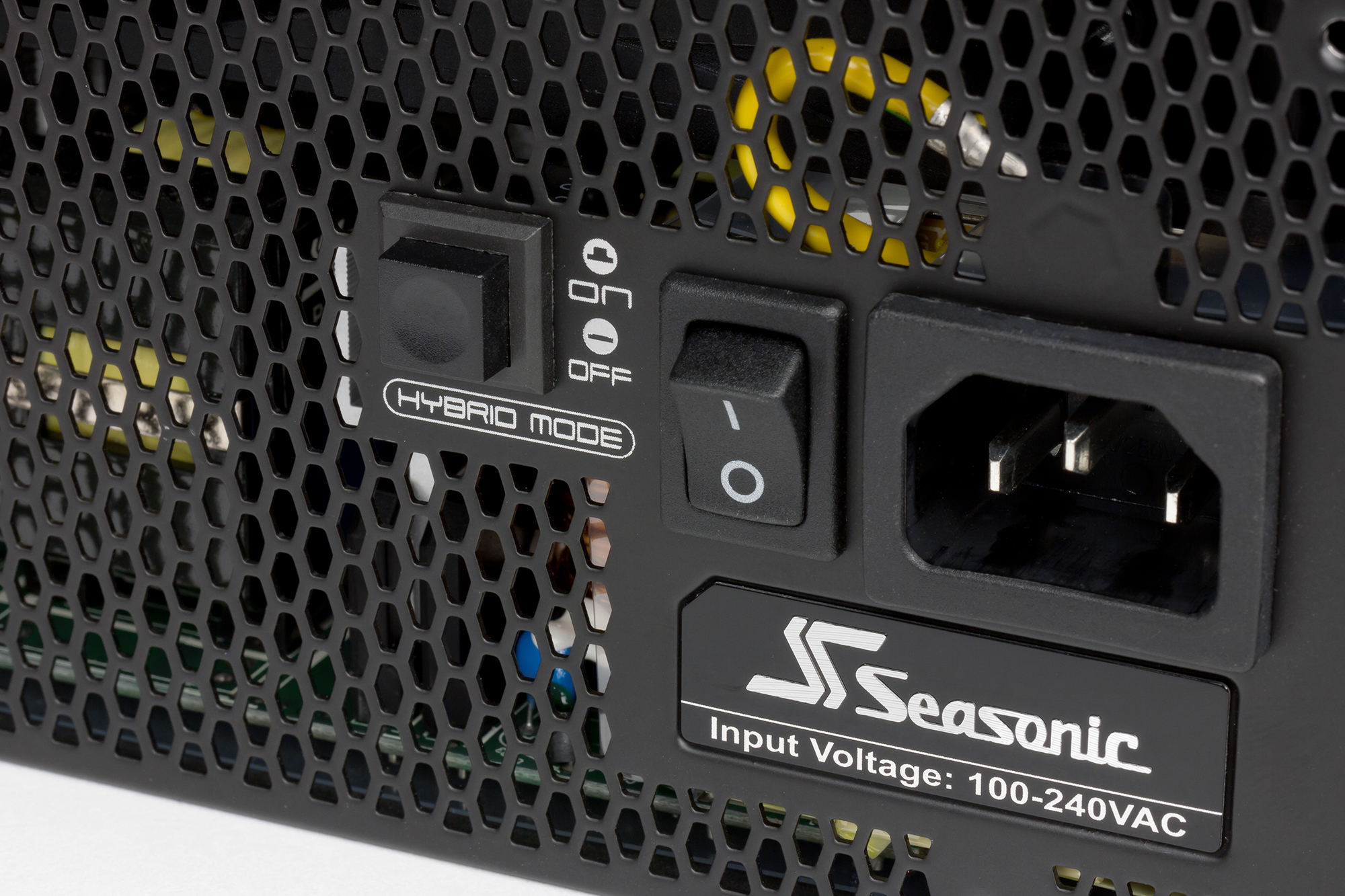

Из оригинальных решений — наличие переключателя режимов работы системы вентиляции: гибридный или обычный.

Длина корпуса блока питания составляет 170 мм, дополнительно понадобится не менее 15 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180-190 мм. Для малогабаритных корпусов подобные модели обычно не подходят.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 840 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,988, что является отличным показателем.

Провода и разъемы

Длина проводов до разъемов питания

• до основного разъема АТХ — 61 см
• до процессорного разъема 8 pin SSI — 65 см
• до процессорного разъема 8 pin SSI — 65 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
• до первого разъема SATA Power Connector — 46 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
• до первого разъема SATA Power Connector — 46 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
• до первого разъема SATA Power Connector — 36 см, плюс 12 см до второго такого же разъема
• до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
• до первого разъема Peripheral Connector («молекс») — 46 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество шнуров с разъемами SATA Power — порядка 4 шнуров с 2-5 разъемами на каждом. В данном случае шнуров три, что при использовании современных корпусов, у которых накопители, питающиеся от вышеуказанных разъемов, располагаются как на привычных местах около передней стенки шасси, так и на обратной стороне основания для системной платы, может оказаться не слишком удобным при большом количестве накопителей. Однако в случае типовых конфигураций никаких проблем возникнуть не должно, так как набор разъемов вполне достаточен для систем со стандартным набором компонентов, а любой ненужный шнур можно снять.

Внутреннее устройство

В основе БП лежит новая платформа разработки Seasonic. Полупроводниковые элементы высоковольтных цепей размещены на трех отдельных компактных радиаторах: входные диодные сборки, корректор коэффициента мощности, инвертор.

Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и имеют дополнительный теплоотвод в виде большой пластины, прижатой к полупроводниковым элементам.

Конденсаторы в блоке питания установлены производства японских компаний: Rubycon и Nippon Chemi-Con. Набор производителей весьма представительный, что не может не радовать. Также в БП установлено некоторое количество полимерных конденсаторов.

В блоке питания установлен вентилятор HA13525M12F-Z, который, судя по маркировке производителя, основан на гидродинамическом подшипнике и имеет скорость вращения 1800 об/мин. Вентилятор произведен компанией Dongguan Honghua Electronic Technology.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC находится на достаточно высоком для подавляющего большинства задач уровне, хотя и не является эталонной. Других проблем выявлено не было.

Кросс-нагрузочная характеристика

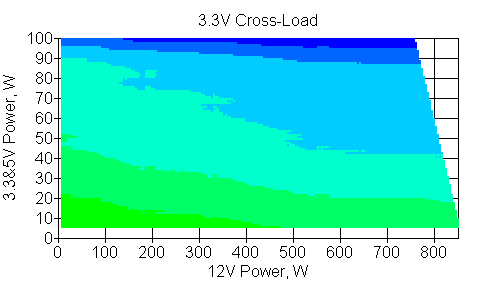

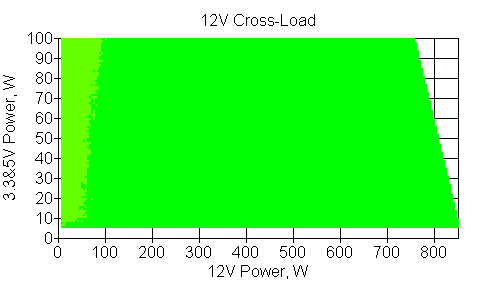

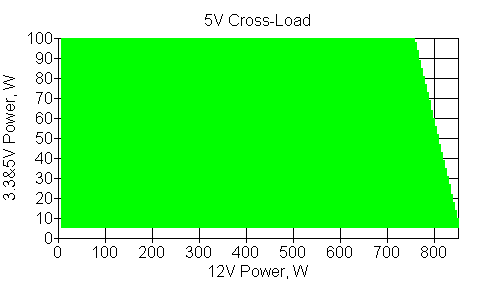

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является отличным результатом. По заявлениям представителя Seasonic, для всей серии Prime стартовое отклонение колеблется в диапазоне от 0 до +2%, а затем напряжение во всем диапазоне нагрузок отклоняется не более чем на 0,5%. Опять же по заверениям Seasonic, это уникальный показатель на рынке, и описание технологии, получившей название MTLR (Micro Tolerance Load Regulation), вынесено на упаковку устройства.

При типичном распределении мощности по каналам отклонения от номинала не превышают одного процента по каналам +5VDC, двух процентов по каналу +12VDC и трех процентов по каналу +3.3VDC. Впрочем, стоит отметить не слишком высокую нагрузочную способность канала +3.3VDC в целом. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты уровня GeForce GTX 1080.

При нагрузке через четыре разъема PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%, что позволяет использовать максимально мощные видеокарты уровня GeForce GTX 1080 Ti в паре.

При нагрузке через шесть разъемов PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 2%, что позволяет использовать три мощные видеокарты.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 1%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Экономичность и эффективность

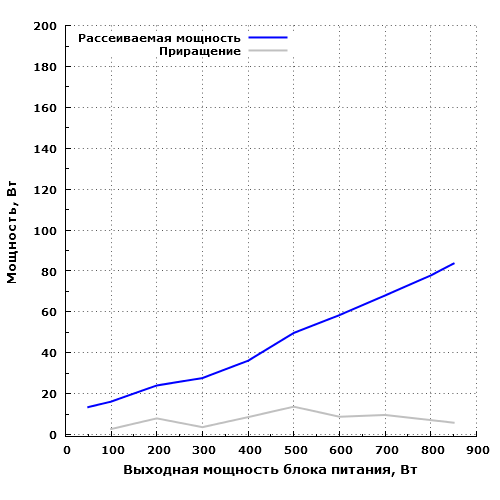

Экономичность модели находится на высоком уровне: на максимальной мощности БП рассеивает около 83,6 Вт, 60 Вт он рассеивает на мощности порядка 610 Вт. На мощности 50 Вт блок питания рассеивает около 13,4 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все выглядит отлично: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме —около 3,9 Вт.

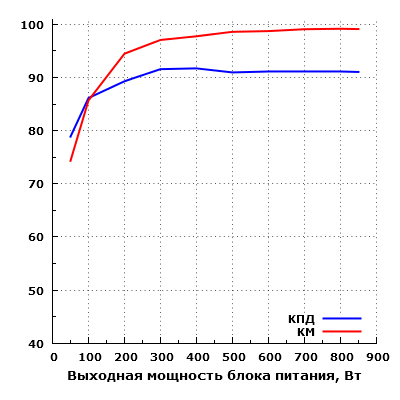

Эффективность БП находится на сравнительно высоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 91% в диапазоне мощности от 300 до 850 ватт, максимальное зарегистрированное значение составило около 91,7% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 79%.

Температурный режим

В данной модели включение и выключение вентилятора производится только в зависимости от температуры на термодатчике, что типично для решений на платформах Seasonic, в то время как у некоторых других гибридных блоков питания используется включение и выключение вентилятора в зависимости от температуры и от мощности.

Несмотря на использование только канала температуры для запуска вентилятора, разработчикам удалось создать такую систему охлаждения, которая обеспечивает отсутствие резких колебаний температуры при работе на постоянной мощности, что само по себе является нелегкой задачей.

Включается вентилятор при приближении к температуре около 46 градусов, выключается — около 42 градусов, то есть диапазон достаточно узкий. Несмотря на это, частых циклов старт/стоп при работе не наблюдалось. На мощности 350 Вт и менее блок питания может долговременно работать с остановленным вентилятором. На мощности 500 Вт и выше вентилятор вращается постоянно после запуска по температуре.

Отметим, что разница в значениях температуры, зафиксированных в обычном и гибридном режиме, очень небольшая (впрочем, абсолютные значения температуры также невысокие). Это говорит о хорошей приспособленности данной платформы к работе в гибридном режиме, в том числе и с остановленным вентилятором.

Акустическая эргономика

При измерении уровня шума блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости от температуры на термодатчике. Также имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной кнопки, который позволяет пользователю самостоятельно выбирать нужный режим работы: обычный или гибридный.

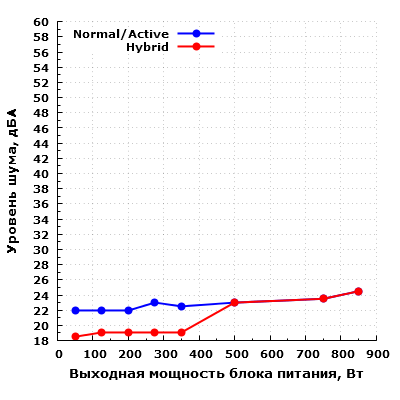

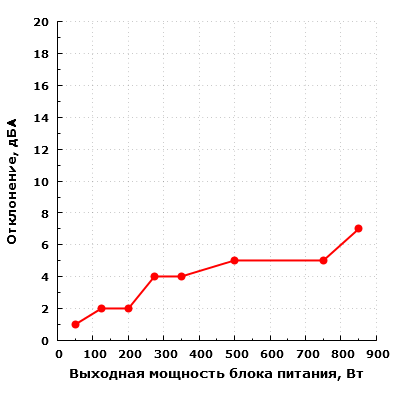

При работе в диапазоне до 500 Вт включительно шум блока питания находится на минимально заметном уровне — в пределах 23 дБА с расстояния 0,35 метра. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью. Для некоторых пользователей принципиально важным моментом является именно отсутствие вращающегося вентилятора в блоке питания, но это скорее психологический фактор. Небольшая разница в уровне шума на номиналах до 350 Вт есть, но реально ее ощутить будет крайне сложно, особенно в собранном работающем компьютере.

При работе в диапазоне от 500 до 850 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра.

Существенным достоинством данной модели является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналов мощности, на которых происходят очень частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

Таким образом, даже при максимальной мощности нагрузки 850 Вт блок питания работает очень тихо, в том числе при запуске вентилятора. Недостатков с точки зрения акустической эргономики у данной модели обнаружить не удалось.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует.

Шум электроники можно считать относительно низким во всем измеренном диапазоне.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

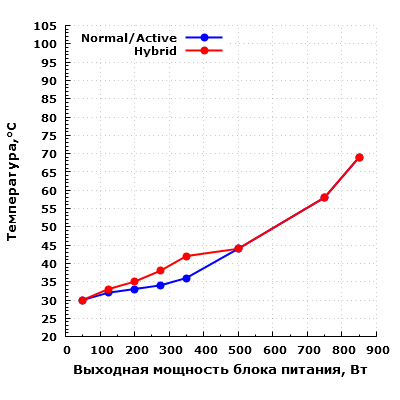

При повышении температуры окружающего воздуха термонагруженность конденсаторов возрастает, но не очень сильно: до 71 градуса на максимальной мощности (+10 °C), до 60 градусов при нагрузке 500 Вт (+13 °C) и до 54 градусов при нагрузке 125 Вт (+7 °C). В итоге даже на максимальной мощности температура конденсаторов не превышает 75 градусов, что является очень хорошим результатом для БП подобной мощности.

Заметный рост уровня шума наблюдается только при работе на максимальной мощности, тут он уже достигает 35 дБА, что соответствует средним значениям для жилого помещения в дневное время суток. На номиналах 125 и 500 Вт вентилятор вращался постоянно, но шум был лишь чуть выше, чем при тестировании в типовых условиях (24 дБА). Таким образом, и при повышенной температуре окружающего воздуха акустическая эргономика остается вполне достойной, особенно при типичных нагрузках в пределах 350 Вт.

При разогреве окружающего воздуха до 50 градусов шум достиг уровня 46 дБА при работе на максимальной мощности, что показывает хорошую приспособленность данной модели для работы при высоких температурах.

Потребительские качества

Потребительские качества Seasonic Prime 850 Titanium находятся на высоком уровне. Большая заслуга в этом принадлежит отличной акустической эргономике блока питания, которая заслуживает высокой оценки не только в типичных условиях, но и при повышенной температуре окружающего воздуха. К нагрузочной способности никаких претензий нет за исключением неидеального канала +3.3VDC. Отметим также высокую экономичность данной модели.

Есть и некоторые недоработки: не самый богатый набор разъемов, не все шнуры питания выполнены из ленточного провода, длина шнуров питания до разъема питания процессора не самая большая — точнее, она соответствует среднебюджетным решениям, что в случае блока питания подобной стоимости кажется экономией на спичках.

С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с гидродинамическим подшипником.

Итоги

Seasonic Prime 850 Titanium относится к сегменту премиальных решений, как бы странно это ни звучало по отношению к такой утилитарной вещи, как компьютерный блок питания. Однако у него, по крайней мере, премиальными являются не только стоимость, но и потребительские качества и исполнение, что встречается далеко не всегда. Компании Seasonic удалось создать новую платформу и продукт на ее основе, которые лишены некоторых недостатков, присущих более ранним решениям. В итоге перед нами предстал очень удачный продукт, претендующий на лидирующие позиции в данном сегменте.

За оригинальную конструкцию и потребительские качества, которые близки к отличным, мы вручаем блоку питания Seasonic Prime 850 Titanium (SSR-850TD) редакционную награду за текущий месяц.

Блок питания предоставлен на тест производителем
