Источники бесперебойного питания обычно похожи, как близнецы-братья. Подавляющее большинство имеет форму горизонтально вытянутого бруска с панелью управления на одном торце и разъемами на противоположном; значительно реже встречаются модели уплощенной формы с выходными розетками на верхней крышке. Есть специфические варианты, рассчитанные на горизонтальную установку в 19-дюймовую стойку — эти широкие и плоские, часто для них бывают предусмотрены дополнительные опоры для настольного/напольного вертикального размещения. Наконец, иногда предлагают настольные ИБП в форме башни с узким основанием и значительной высотой.
Экстерьер практически всегда чисто утилитарный, взгляд может зацепиться разве что за яркое пятно ЖК-индикатора с подсветкой (такие бывают в моделях подороже), да и тот автоматически отключается через некоторое время после нажатия какой-либо кнопки. Цвет корпуса — безальтернативный черный (когда-то был столь же навязчивый молочно-белый с легкой желтизной, но мода давно сменилась).
В общем, любой современный ИБП обычно хочется убрать с глаз подальше, поскольку украшением рабочего места его уж точно назвать нельзя.
Но нашлось и исключение: компания Ippon предлагает «игровые бесперебойники» с гораздо более интересным оформлением, включающим RGB-подсветку. Не будем рассуждать, насколько оригинальной является такая идея, но в нашей лаборатории за много лет это первая подобная модель. Есть в ней и другие весьма необычные решения, о них расскажем ниже.
Если быть точным, то речь о целой линейке Game Power Pro — правда, сегодня в нее входят лишь две модели линейно-интерактивных источников бесперебойного питания с заявленным «чистым синусом» в батарейном режиме, отличающиеся мощностью: 600 Вт / 1000 В·А и 900 Вт / 1500 В·А.
Мы подробно рассмотрим младшую из них — Ippon Game Power Pro 1000, а для старшей приведем отличия.
Эти ИБП предназначены для обеспечения бесперебойной работы персональных компьютеров и рабочих станций, сетевого оборудования, а также иной чувствительной к качеству электропитания электронной техники.
Во время тестирования цены на младшую модель начинались с 20 тысяч рублей, на старшую — с 23 тысяч.
Описание, параметры, комплектация
Для линейки Ippon Game Power Pro заявлено:
- выходное напряжение в виде чистого синусоидального сигнала при работе от батареи,
- наличие AVR (Auto Voltage Regulation),
- защита от перегрузки,
- защита от всплесков в сети,
- съемная панель управления с ЖК-экраном,
- возможность холодного старта,
- настраиваемая RGB-подсветка на фронтальной панели корпуса,
- защита компьютерной/телефонной линии,
- встроенное зарядное устройство для мобильных гаджетов с выходами USB-А и USB-C,
- совместимость с блоками питания APFC,
- легкая замена батарей.
Заявленные характеристики обеих моделей, взятые из руководства пользователя и с сайта производителя (некоторые значения в этих источниках немного отличаются, в таких случаях приводим сведения из инструкции), представлены в таблице.
Модель Ippon | Game Power Pro 1000 | Game Power Pro 1500 |
---|---|---|
Входное напряжение (номинальное) | 220 / 230 / 240 В | |
Диапазон входного напряжения | 185—280 В | |
Частота входного напряжения | 45—55 Гц | |
Выходная мощность | 1000 В·А / 600 Вт | 1500 В·А / 900 Вт |
Выходное напряжение (номинальное) | 220 / 230 / 240 В | |
Автоматическая регулировка напряжения (AVR) | есть | |
Стабильность выходного напряжения | ±10% | |
Частота выходного напряжения | 50 Гц ±1 Гц | |
Форма выходного сигнала при работе от батареи | синусоида | |
Коэффициент нелинейных искажений | н/д | |
Время работы от батареи на нагрузку | 50% — 7 минут 100% — 2 минуты |
50% — 10 минут 100% — 3 минуты |
Время переключения | типовое 2—6 мс, макс. 10 мс | |
Функция запуска оборудования без подключения к электросети (холодный старт) | есть | |
Тип, напряжение и емкость батареи | свинцово-кислотная необслуживаемая 1 × 12 В, 9 А·ч |
свинцово-кислотная необслуживаемая 2 × 12 В, 9 А·ч |
Возможность подключения дополнительной батареи | нет | |
Типовой ток заряда встроенной батареи | н/д | |
Типовое время заряда встроенной батареи | 6-8 часов до 90% | |
КПД | в линейном режиме > 98% | |
Звуковая сигнализация | есть (отключается кнопкой) | |
Фильтрация импульсных помех | есть | |
Перегрузочная способность | н/д | |
Выходные разъемы | 2 × Schuko с питанием от батареи и защитой от импульсных перенапряжений 2 × Schuko с защитой от перенапряжений |
|
Дополнительные функции | ЗУ для мобильных устройств, выходы: 1 × USB-A (5 В, 1,5 А), 1 × USB-C (5 В, 1,5 А) |
|
Интерфейс | USB-B | |
Защита линий передачи данных | да, 8P8C (RJ-45) | |
Размеры (Ш×Г×В) | 99×308×280 мм | 99×430×280 мм |
Вес нетто | 8,5 кг | 13,8 кг |
Шум (на расстоянии 1м) | < 40 дБ | < 45 дБ |
Условия работы | влажность 20%—90% (без конденсации) температура от 0 до +40 °C |
|
Стандартная гарантия | 2 года (не более 30 месяцев с даты изготовления) | |
Описание на сайте производителя | ippon.ru |

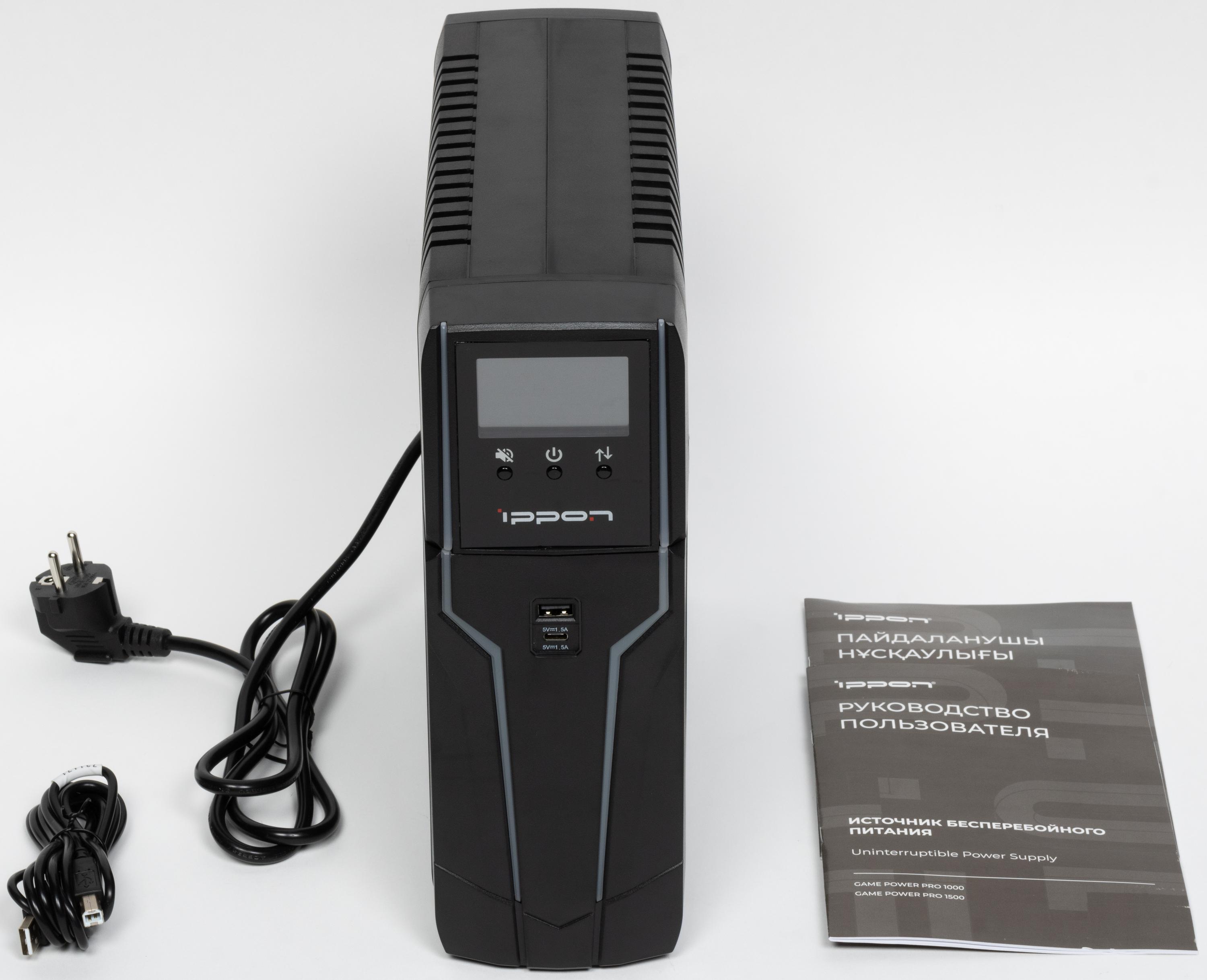

ИБП поставляется в коробке из обычного картона.
В комплекте, кроме самого источника, имеются интерфейсный USB-кабель и инструкция на русском языке. ПО для мониторинга нужно скачивать с официального сайта самостоятельно.
Какие-либо опции в официальных источниках не перечислены, предлагается лишь батарея IPL12-9 для замены, но подчеркивается, что может использоваться любая другая, которая подходит по параметрам и размерам.
Внешний вид и органы управления

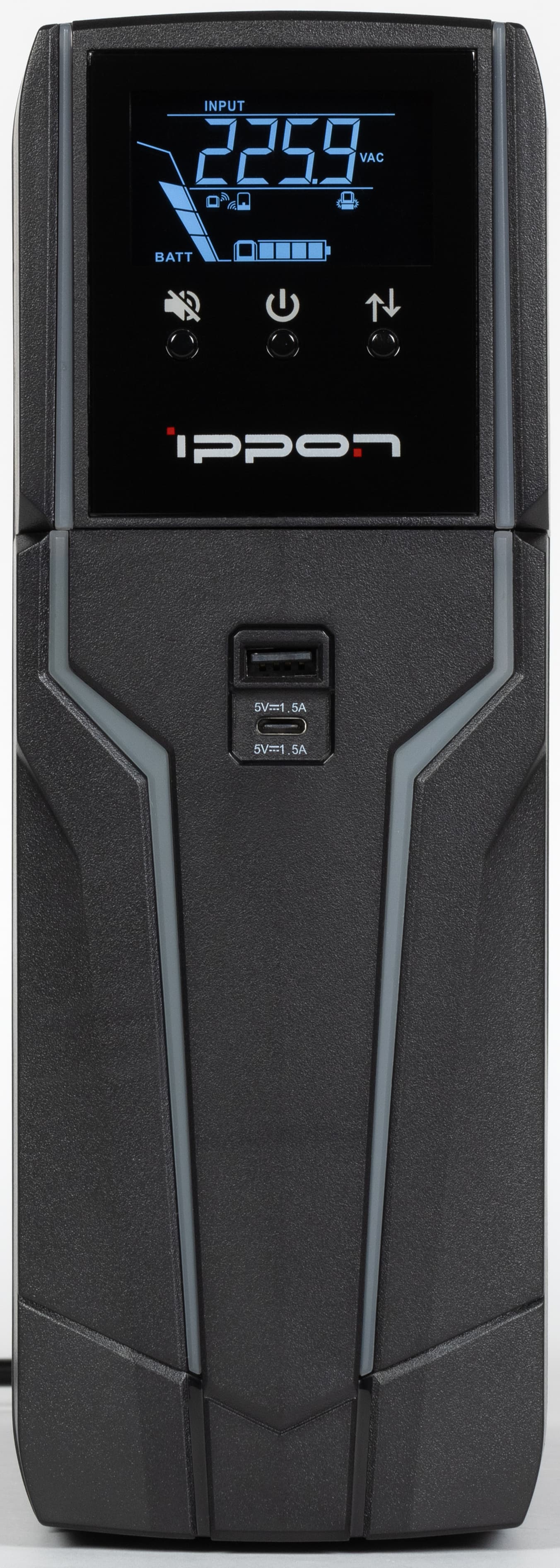

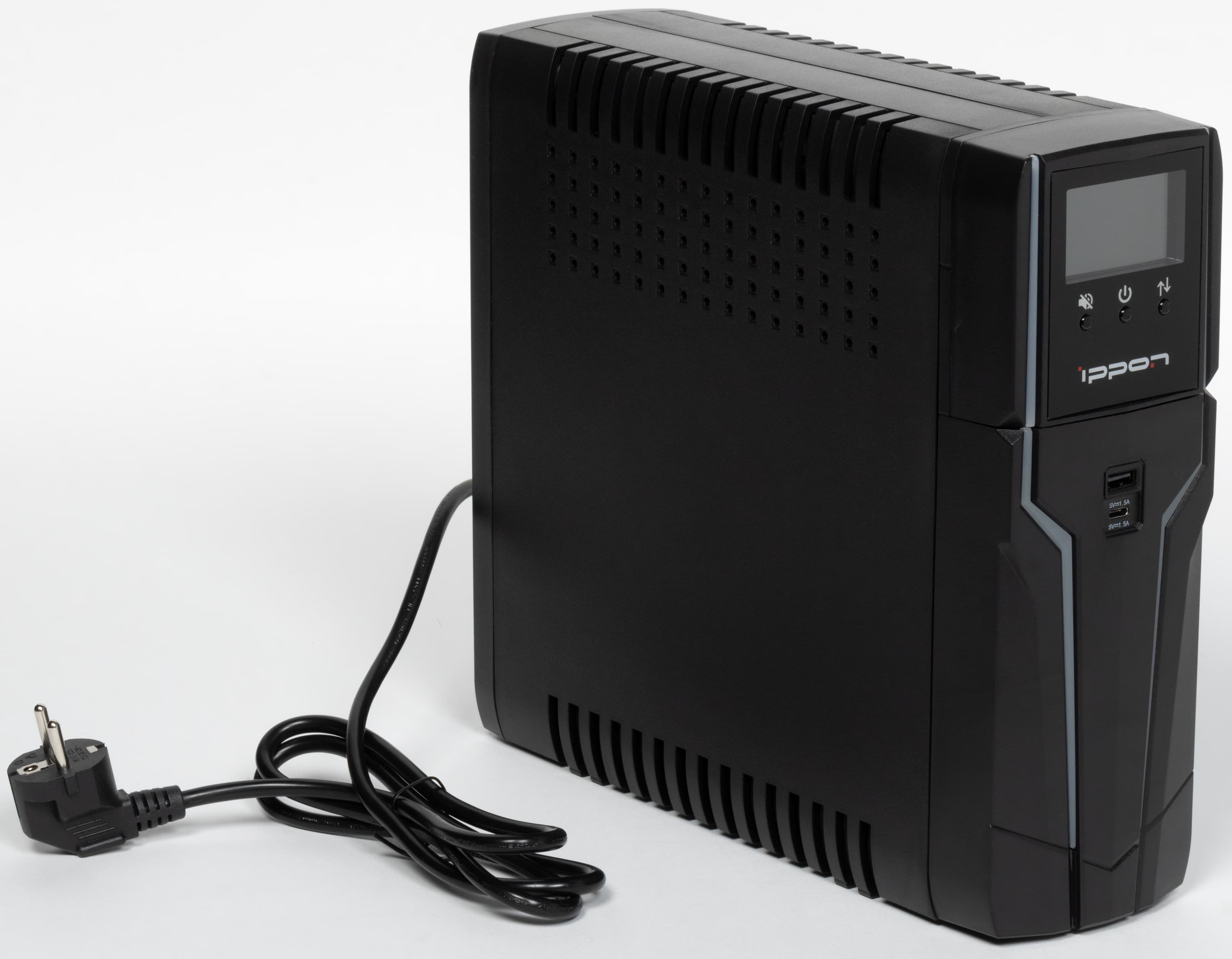

Корпус целиком сделан из пластика черного цвета, фронтальная панель имеет сложный декоративный рельеф и оснащена двумя полупрозрачными зигзагообразными вставками, за которыми расположены светодиоды RGB-подсветки. Форма — ярко выраженный tower (башня): изделие узкое и высокое.
ИБП весьма компактный, на столе он занимает совсем немного места: его ширина всего 10 см. Высота значительно больше — 28 см, но центр тяжести находится низко, а потому опрокинуть источник случайным толчком вряд ли получится (если, конечно, толчок не будет очень уж сильным).

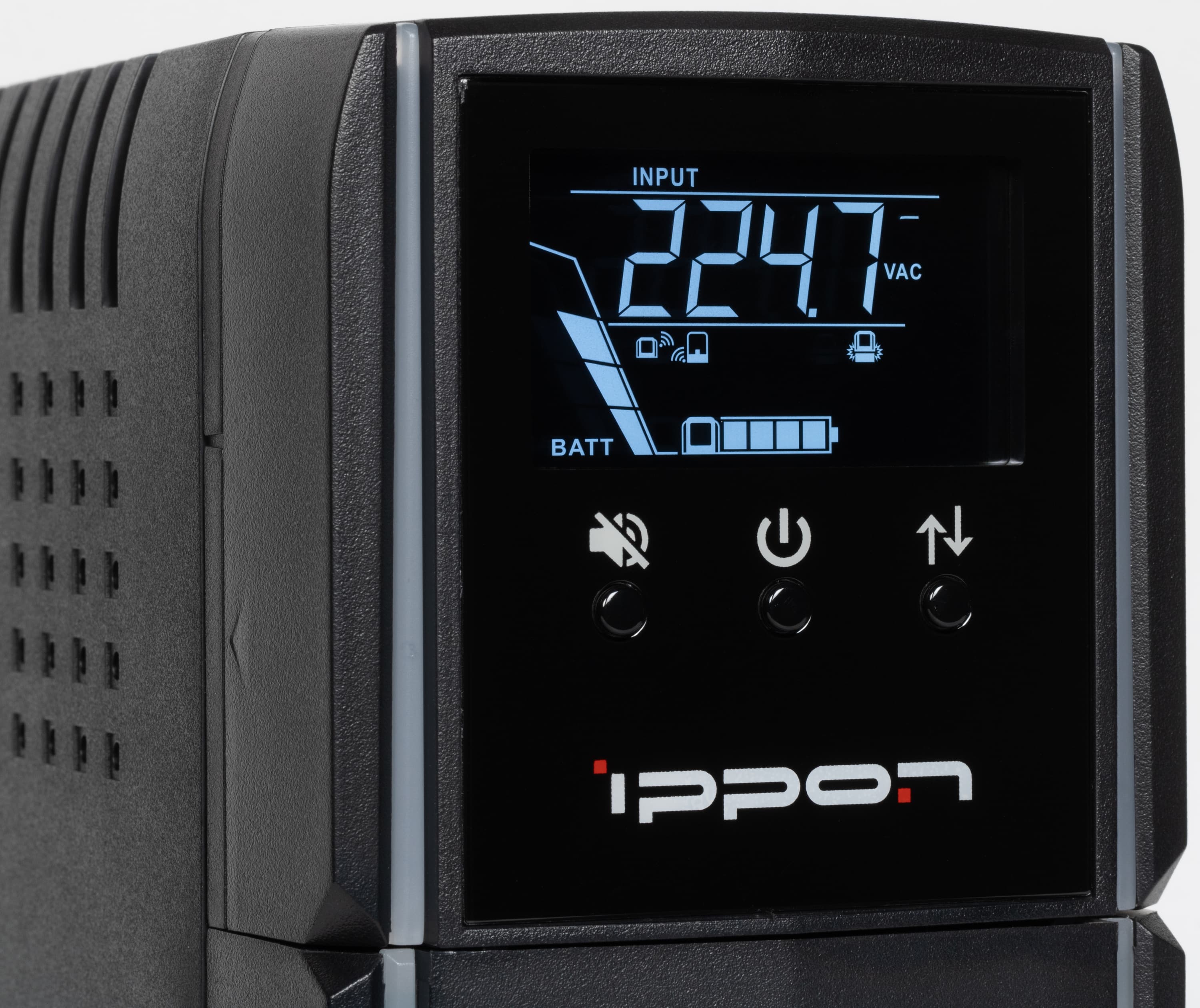

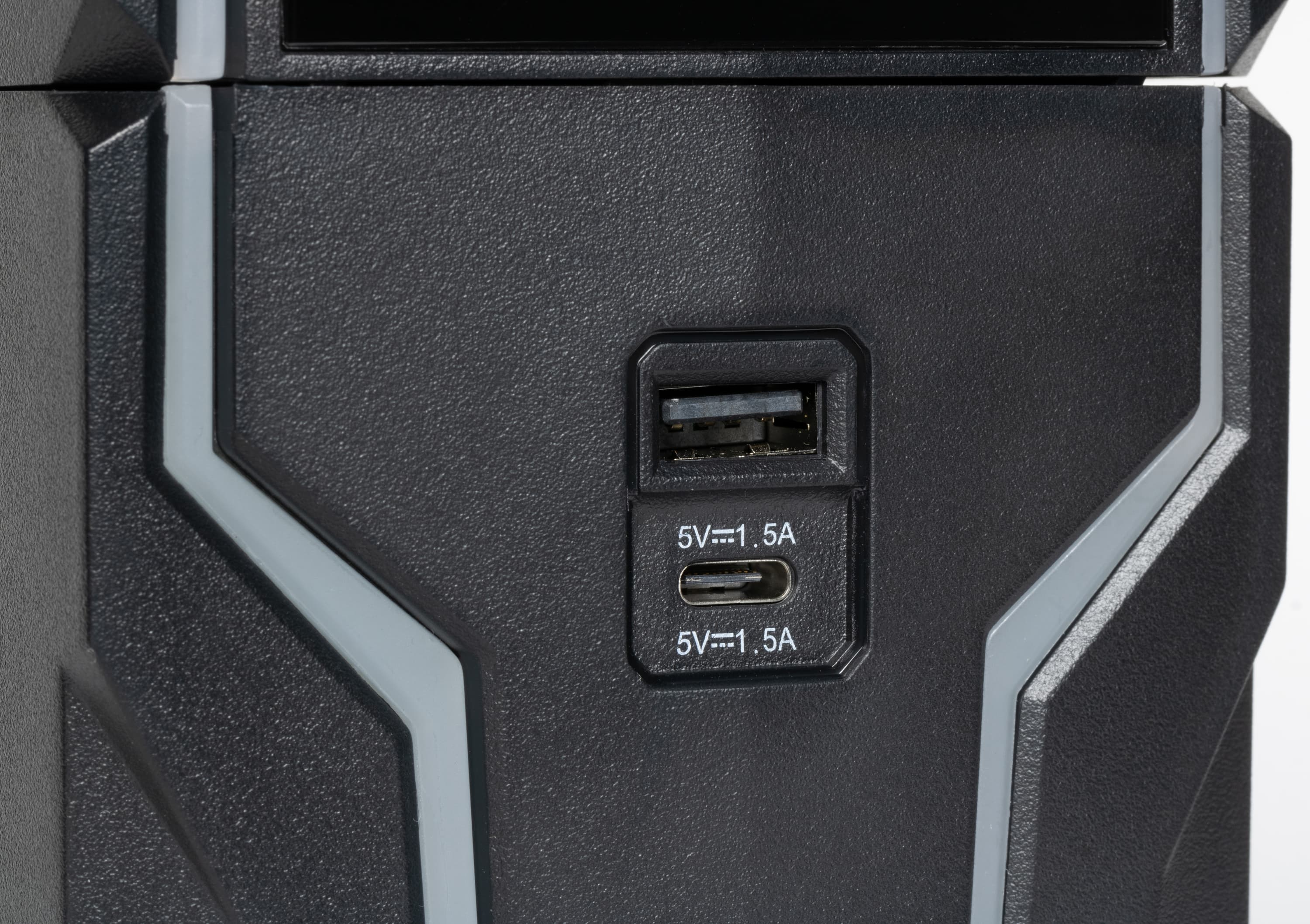

Расположение панели управления обычное — спереди вверху, на ней имеются три кнопки и ЖК-дисплей с диагональю 5,5 см (по нашему замеру). Под ней, в середине фронтальной плоскости, находятся выходы встроенного зарядного устройства для мобильных гаджетов.

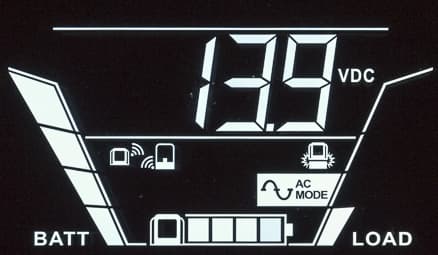

Дисплей монохромный, символы на нем белые, довольно яркие, по умолчанию он автоматически отключается через минуту и может быть вновь включен нажатием любой кнопки. Немного мешает глянцевая поверхность панели, которая не только загрязняется от прикосновений, но в некоторых условиях превращается в натуральное зеркало; остальные части корпуса матовые.
![](/img/x257/r30/00/02/72/46/scr1.jpg)
![](/img/x257/r30/00/02/72/46/scr2.jpg)
![](/img/x257/r30/00/02/72/46/scr3.jpg)

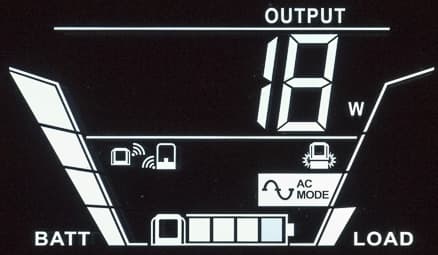

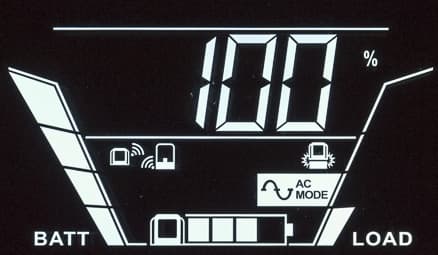

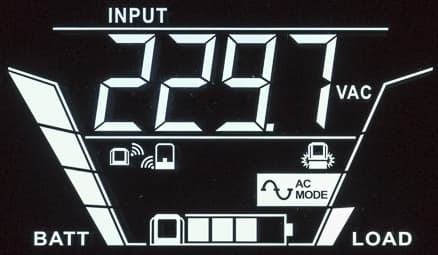

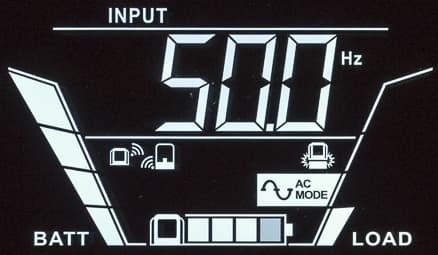

На дисплее есть очень много различной информации, порой весьма необычной для источника бесперебойного питания — без инструкции о некоторых символах и значениях даже не догадаешься. Итак, отображаются:
![](/img/x257/r30/00/02/72/46/scr4.jpg)
![](/img/x257/r30/00/02/72/46/scr5.jpg)
![](/img/x257/r30/00/02/72/46/scr6.jpg)

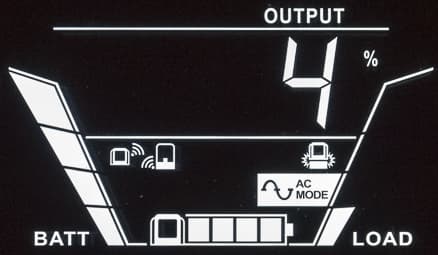

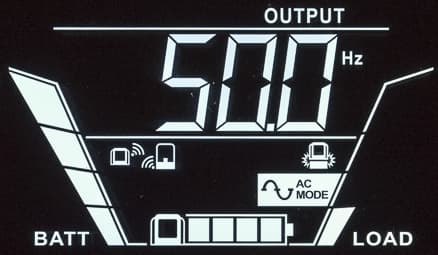

- четырьмя крупными цифрами — напряжение и частота на входе и выходе, напряжение на батарее и уровень ее заряда в процентах, мощность нагрузки в ваттах и в процентах от максимального для данной модели значения, оценка времени автономной работы при текущих уровнях заряда и нагрузки и еще некоторые параметры, не имеющие прямого отношения к основным функциям ИБП (о них ниже); здесь же может отображаться код неисправности или предупреждения, расшифровка есть в инструкции;
- справа от этих цифр — обозначения отображаемых ими величин: W (ватты), V (вольты), Hz (герцы), % (проценты), min (минуты) и т. д.;
- над цифрами — некоторые дополнительные комментарии: Input, Output, Runtime;
- понятными символами — режим работы (линейный, AVR, от батареи), отключение звуковых сигналов, а также некоторые состояния (перегрузка, батарея сильно разряжена, неисправность батареи и прочее), они сопровождаются миганием и звуковыми сигналами;
- диаграммами с 4 сегментами каждая — уровни нагрузки и заряда батареи.
![](/img/x257/r30/00/02/72/46/scr7_455463.jpg)
![](/img/x257/r30/00/02/72/46/scr8_375235.jpg)
![](/img/x257/r30/00/02/72/46/scr9.jpg)

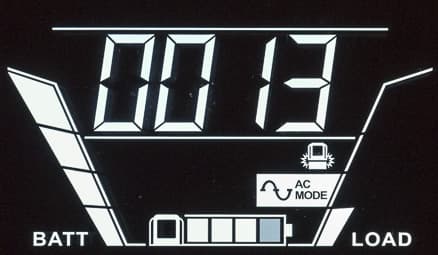

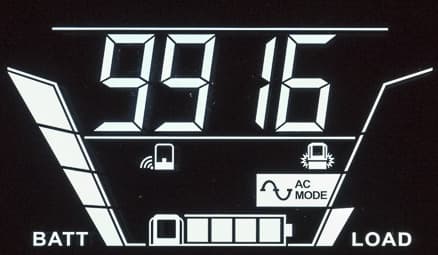

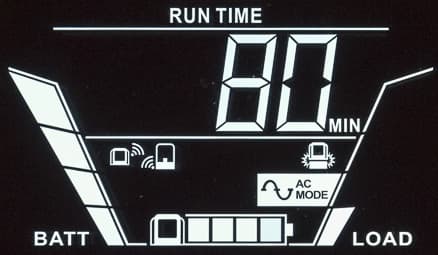

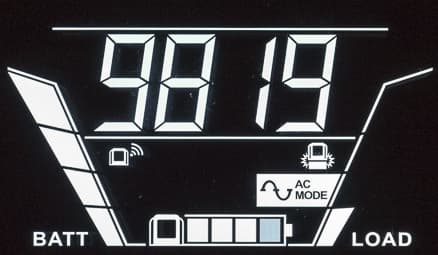

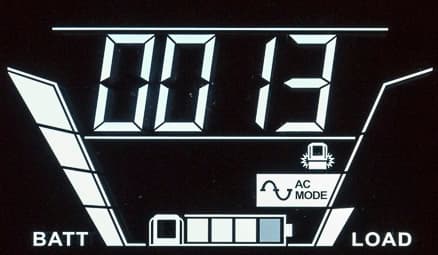

В цифровом поле экрана также могут отображаться три четырехзначных числа без обозначения физической величины справа, это версии микропрограмм-firmware отдельно для панели управления, самого ИБП и платы управления ИБП (иных уточнений нет).
![](/img/x257/r30/00/02/72/46/scr15.jpg)
![](/img/x257/r30/00/02/72/46/scr16.jpg)
![](/img/x257/r30/00/02/72/46/scr17.jpg)

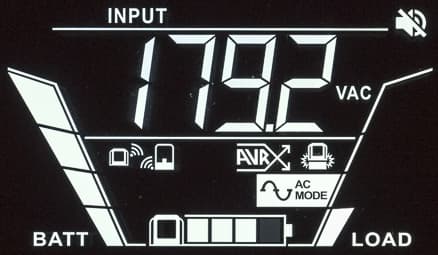

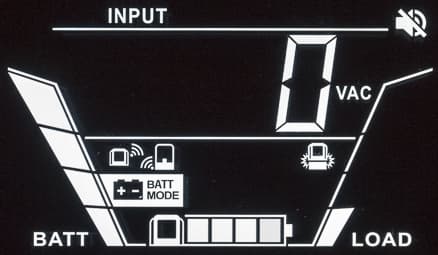

Информация читается хорошо, углы обзора вполне приемлемые, разве что при взгляде сверху рамка ЖК-экрана, который немного утоплен внутрь, загораживает его верхнюю часть.
![](/img/x387/r30/00/02/72/46/scr18.jpg)
![](/img/x387/r30/00/02/72/46/scr19_159559.jpg)
Отображаемый параметр выбирается правой кнопкой, а ее нажатие в течение 2 секунд позволит попасть в меню настроек. Выбранный параметр будет показан в течение 30 секунд (в настройках изменение не предусмотрено), после чего дисплей вернется к отображению напряжения на входе; это не всегда удобно — например, если нужно длительно отслеживать какой-то параметр вроде процентов заряда батареи, а чтобы добраться до него снова, придется много раз нажимать правую кнопку.
Еще немножко критики: для ряда значений четыре цифры явно избыточны — так, десятые доли вольта при показе напряжений на входе и выходе однозначно выходят за рамки погрешности измерений, а потому не несут никакой полезной информации и лишь вводят в заблуждение неискушенного пользователя. Ради справедливости заметим: тем же самым грешат и очень многие измерительные приборы, особенно не предназначенные для профессионального использования.
Средняя кнопка включает-выключает ИБП (точнее, задействует или отключает выходы с резервным питанием и встроенное 5-вольтовое ЗУ — в выключенном состоянии дисплей продолжает работать, а батарея заряжается) и выполняет некоторые другие функции, левая отключает звуковые сигналы, кроме свидетельствующих о критических ситуациях.

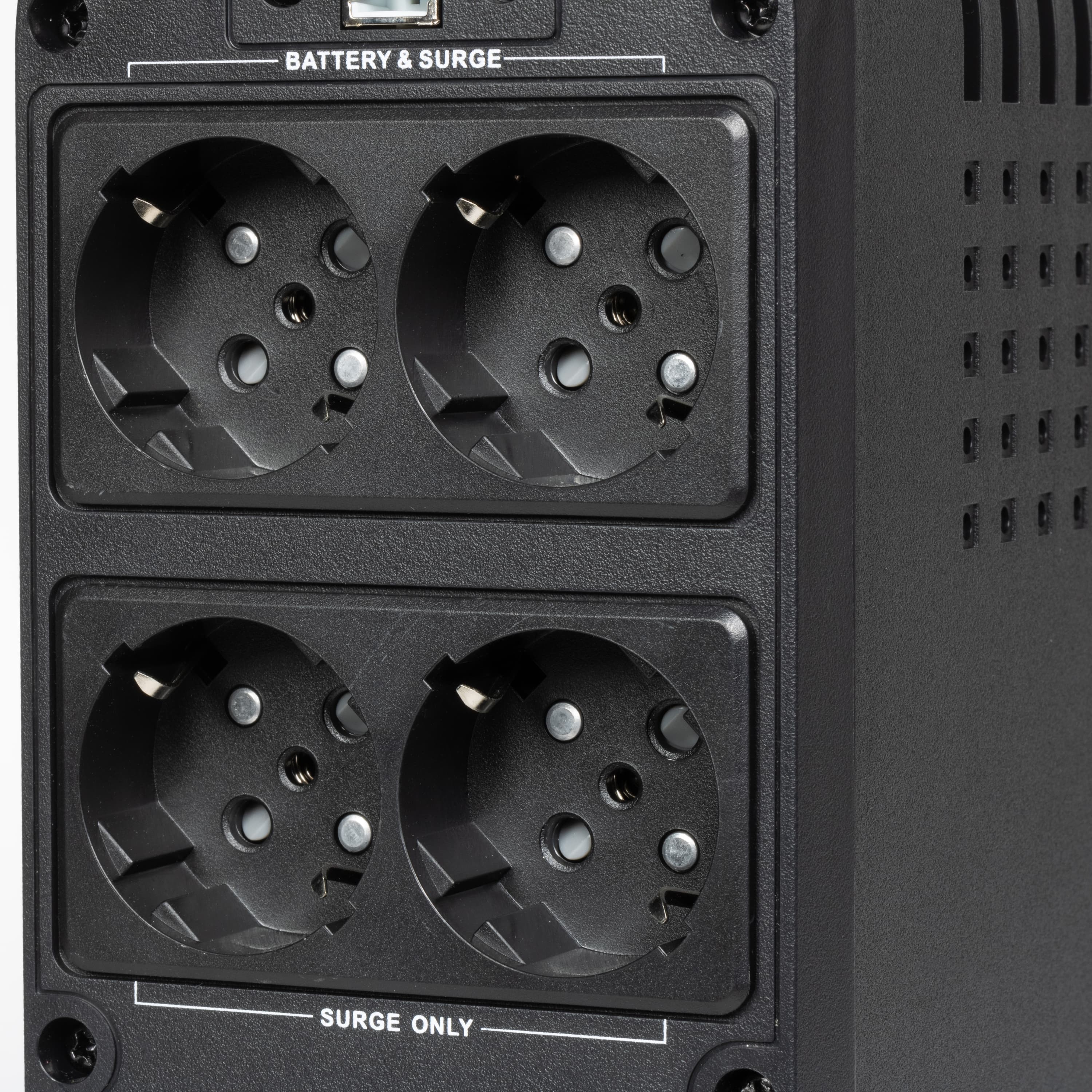

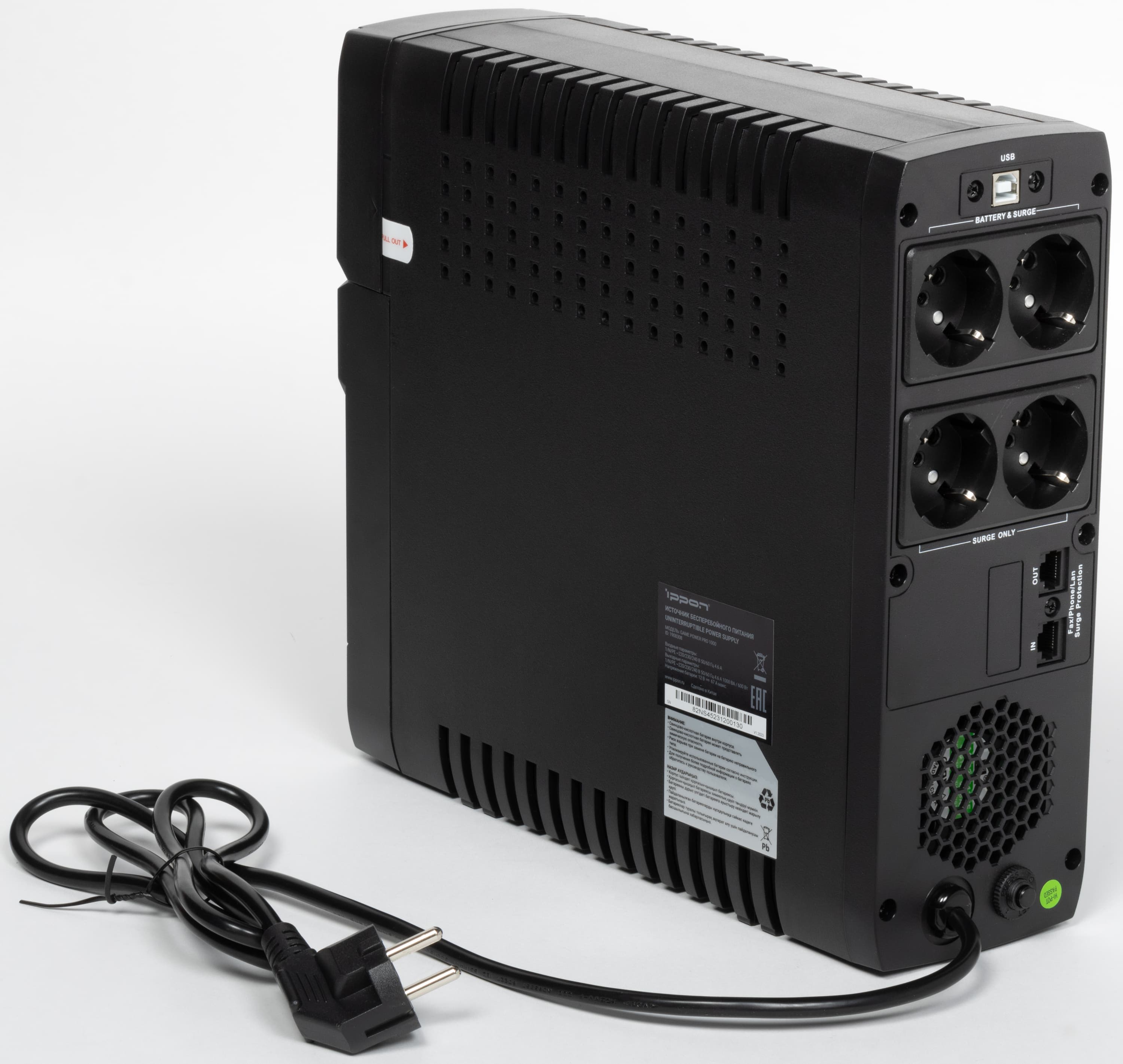

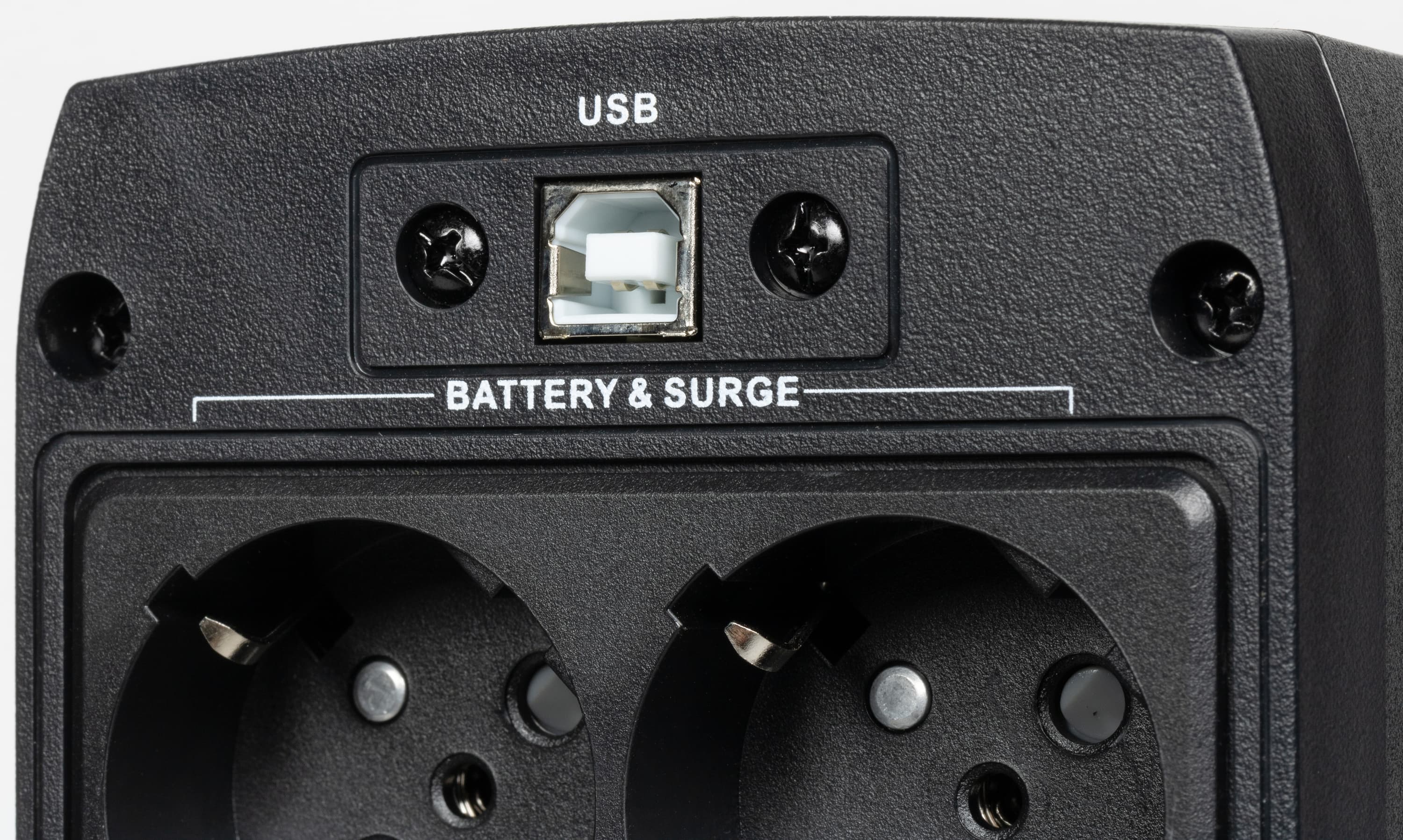

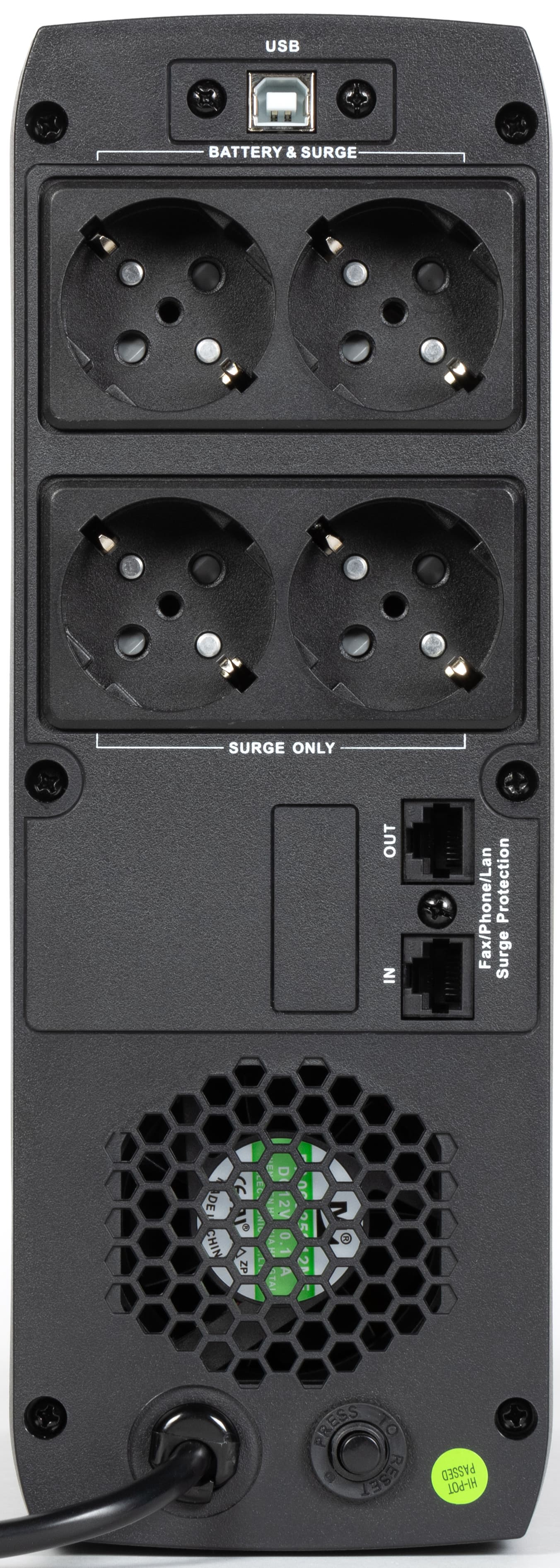

На задней стенке расположены выходные розетки Schuko — две группы по две: одна обеспечивает бесперебойное питание и защиту от импульсных перенапряжений, вторая только защиту от перенапряжений (надо помнить: она подключена к внешней питающей сети всегда, независимо от состояния ИБП, выбранного средней кнопкой), пара разъемов 8P8C (RJ-45) для подключения коммуникационных линий с целью защиты их от импульсных помех, порт USB-B для взаимодействия с компьютером и шток автоматического входного предохранителя. Есть также область с отверстиями, за которой находится вентилятор.

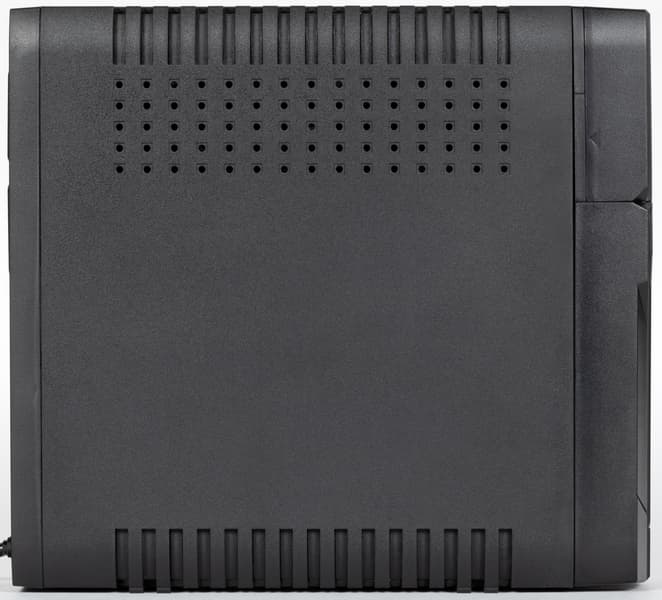

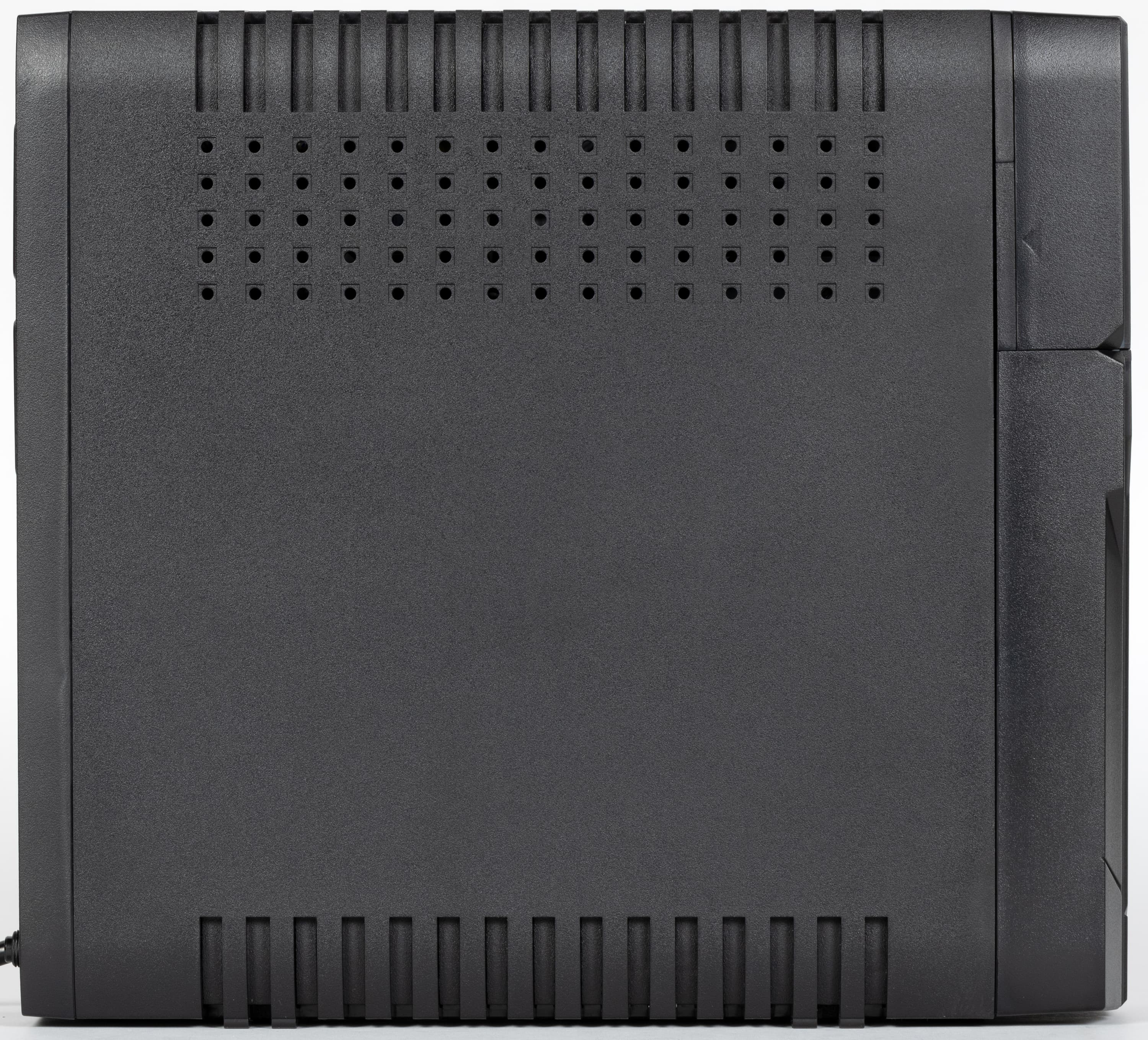

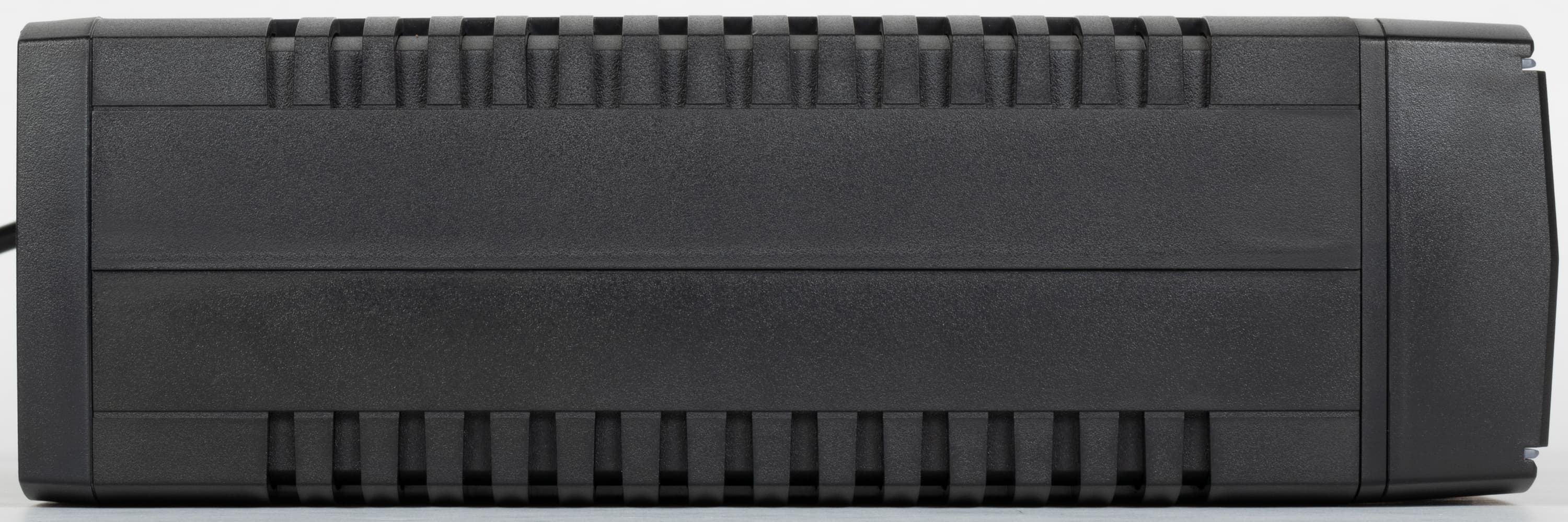

Вентиляционные прорези имеются и на боковых панелях.
![](/img/x387/r30/00/02/72/46/IMG4870.jpg)
![](/img/x387/r30/00/02/72/46/IMG4871.jpg)
Кабель для подключения к внешней сети переменного тока несъемный, его длина 1,35 м. Место его входа в корпус имеет защиту от перетирания.

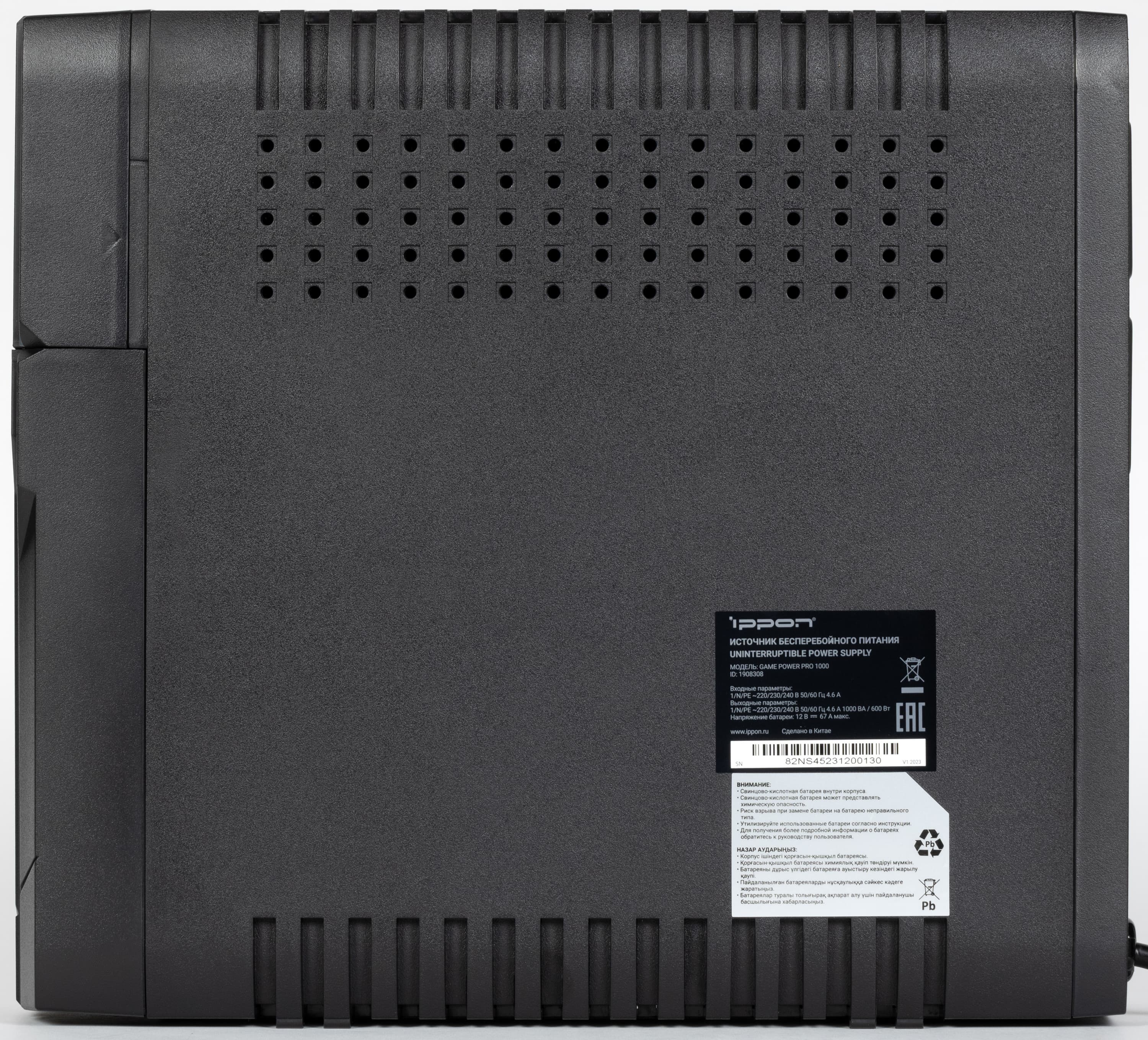

В задней части правой боковой поверхности находится наклейка с информацией, включающей и серийный номер.

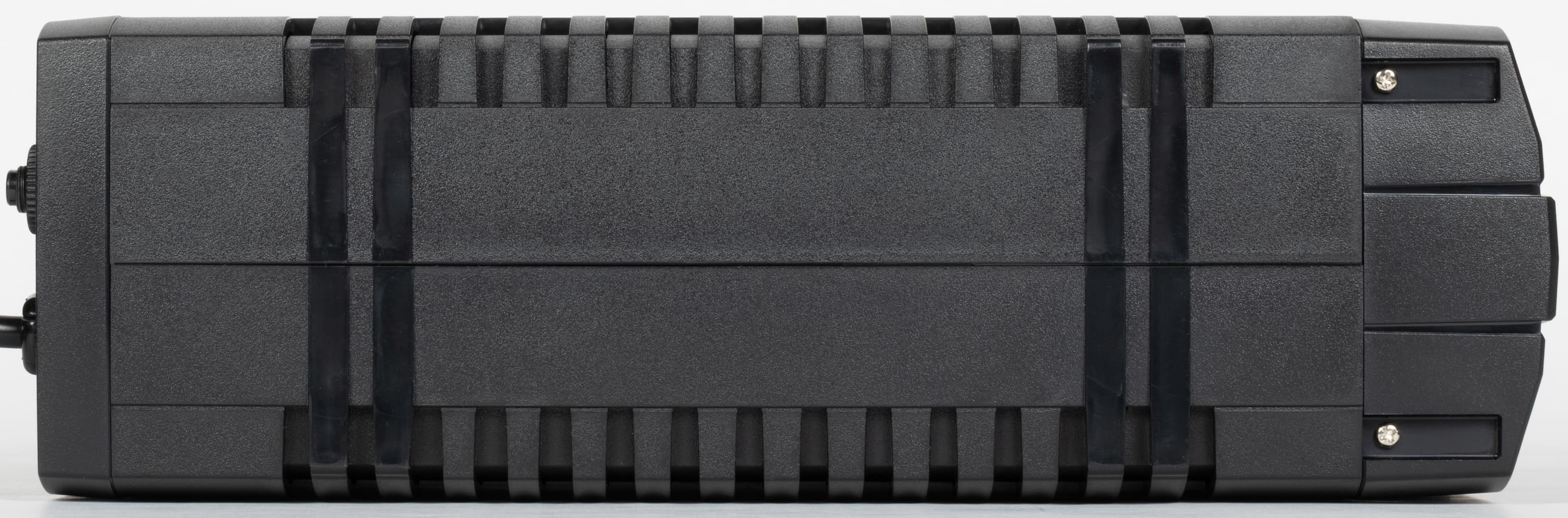

Ножек фактически нет, их заменяют имеющиеся на днище две пары небольших поперечных выступов. В плане устойчивости претензий к ним нет, но какие-то накладки из материала помягче не помешали бы как для амортизации, так и для сохранности поверхности, по которой пользователь может двигать ИБП.
![](/img/x387/r30/00/02/72/46/IMG4885.jpg)
![](/img/x387/r30/00/02/72/46/IMG4886.jpg)
Дополнительные функции
Когда в описании встречаешь фразу о съемной панели управления, возникает недоумение: обычно такое предусматривается для выбора нужного положения экрана в моделях, допускающих как вертикальное, так и горизонтальное размещение, а в данном случае ИБП должен устанавливаться вертикально.

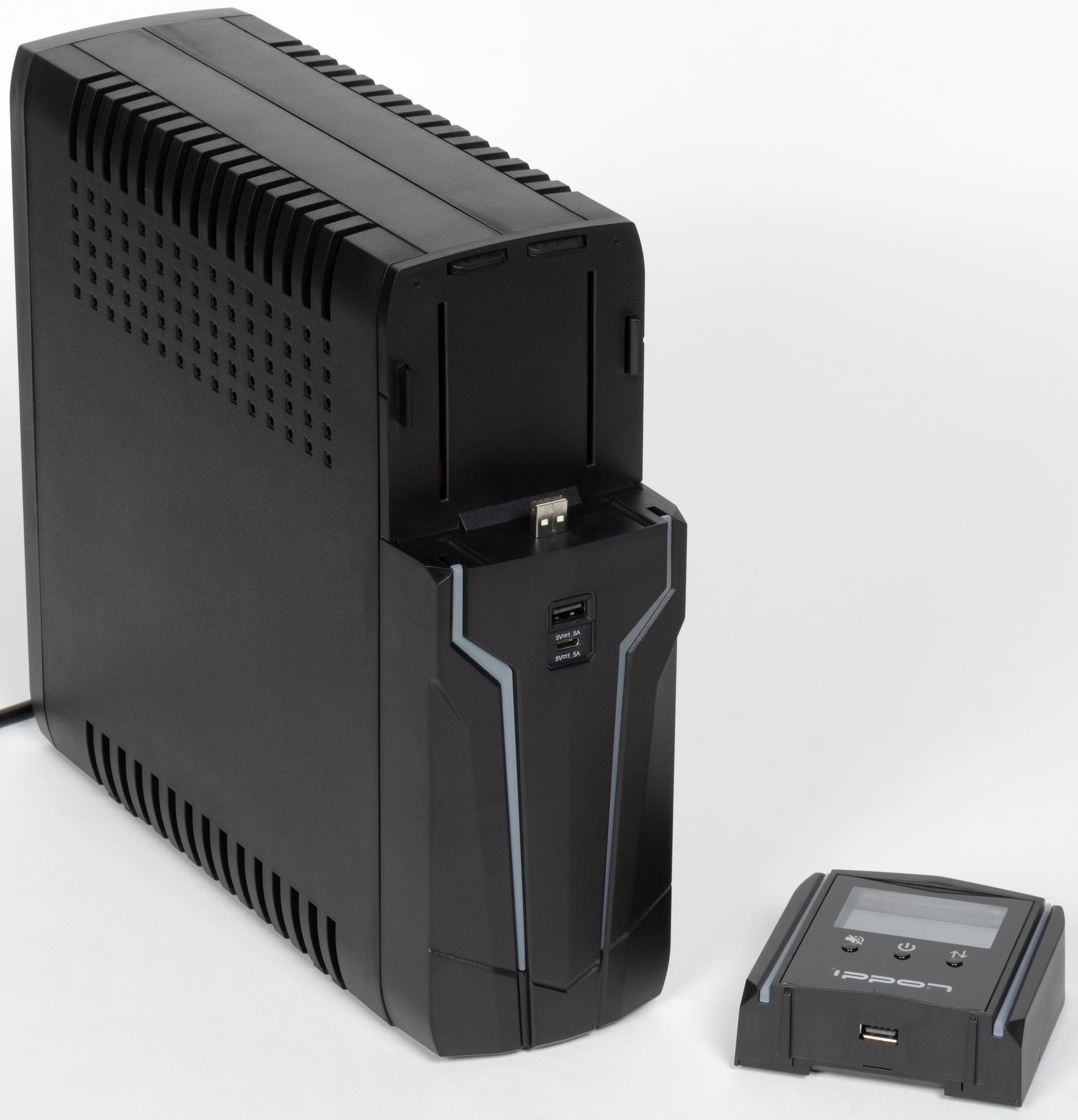

Оказывается, что всё гораздо интереснее: панель управления сделана съемной не для поворота, она может работать автономно — отдельно от источника на расстоянии до шести метров! Для этого в ней предусмотрена собственная никель-металлгидридная батарея небольшой емкости, которая заряжается от ИБП при установке на штатное место.

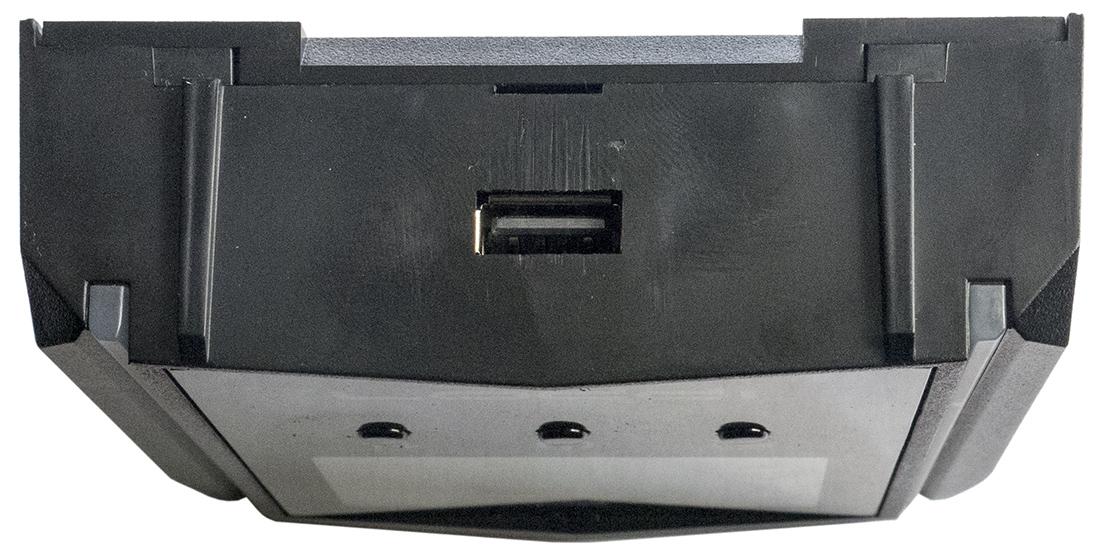

Снимается панель движением вверх, тогда становится заметным выходящий из предназначенного для нее отсека разъем USB-A (male), а в нижней части корпуса панели имеется соответствующее гнездо USB-A (female), через них и происходит заряд.

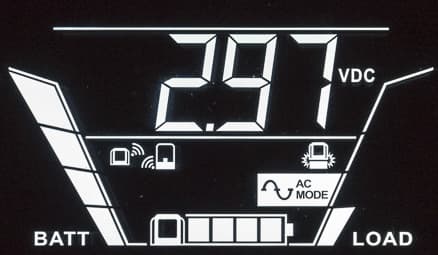

В нижней части ЖК-экрана есть дополнительная горизонтальная диаграмма с четырьмя сегментами, которая отображает процесс (и уровень) заряда собственной батареи панели, а среди показываемых величин имеется и напряжение на ней (при полном заряде будет 2,96-2,98 вольт по показаниям ЖК-экрана, а последний сегмент диаграммы при установке панели на штатное место всегда мигает — происходит поддерживающий заряд).
![](/img/x780x600/r30/00/02/72/46/scr10.jpg)
Три значка под цифрами напряжения обозначают: два левых — беспроводное соединение с панелью установлено, правый — панель находится в отсеке корпуса.
Работу на расстоянии шести метров мы не проверяли (помещение недостаточно велико), но с четырех метров связь с панелью держится уверенно. В случае сбоя связи следует нажать и удерживать среднюю кнопку в течение 10 секунд.
Теперь о необычных функциях ИБП.

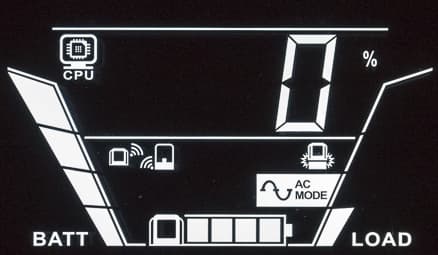

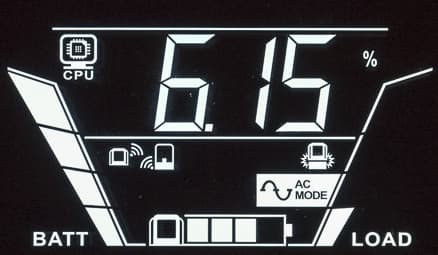

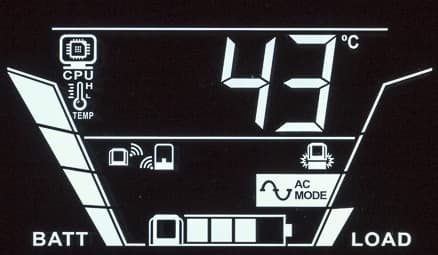

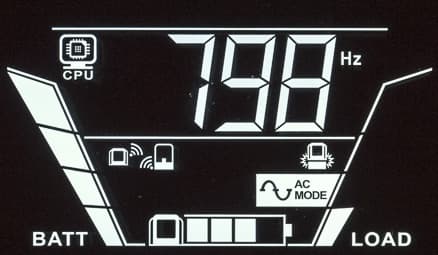

На его дисплее могут отображаться не только перечисленные выше значения, связанные с основной задачей источника — бесперебойным питанием, но и параметры центрального процессора подключенного к источнику компьютера (через порт USB), для чего потребуется скачать с сайта Ippon и установить утилиту CPU Monitor.
При этом можно будет контролировать частоту CPU, его температуру и процент загрузки. Зачем может потребоваться наблюдать такие параметры на дисплее ИБП (особенно с учетом сказанного выше про автовозврат через полминуты к показу входного напряжения) — вопрос отдельный, но такая возможность есть.
Настройка параметров ИБП
Как было сказано, вход в меню настроек осуществляется двухсекундным нажатием правой кнопки, после чего на дисплее появляется буква «P» (очевидно, от Program — программа настроек) и номер параметра от 1 до 7. Выбор также осуществляется правой кнопкой, изменение — сначала нажать среднюю кнопку, отобразится текущее значение, затем нажатием этой же кнопки переходим к изменению установки, выбирая нужное значение левой кнопкой и подтверждая выбор средней кнопкой. Выход из меню — левой кнопкой (или просто немного подождать).
Сразу приспособиться непросто, но можно. Странным является другое: имеющиеся настройки не касаются основной функции ИБП — среди них нет ни установки номинала выходного напряжения 220/230/240 В, ни изменения диапазона срабатывания системы AVR, ни управления звуковым оповещением (левая кнопка отключает сигналы лишь для текущего сеанса работы от батареи). Подавляющее большинство установок связано с RGB-подсветкой, одна касается второстепенной функции — аварийной сигнализации по температуре CPU подключенного компьютера, а полезным (на наш взгляд) исключением является изменение времени гашения ЖК-дисплея, что встречается далеко не во всех моделях ИБП с подобным экраном.

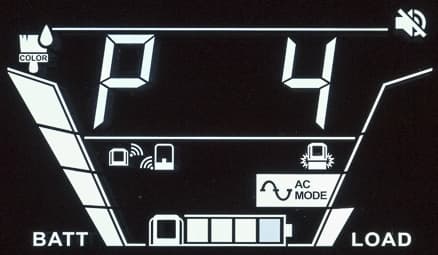

Рассматривать будем в том порядке, что и в меню, но отметим: в инструкции не все установки трактуются предельно доступно, а исследовать «непонятки» экспериментально не входит в нашу задачу.
Значения параметров на экране обозначаются некими аббревиатурами, понять которые либо трудно, либо и вовсе невозможно, но они расшифровываются в инструкции.

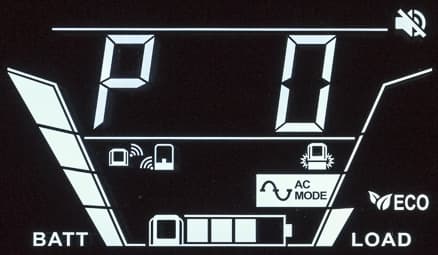

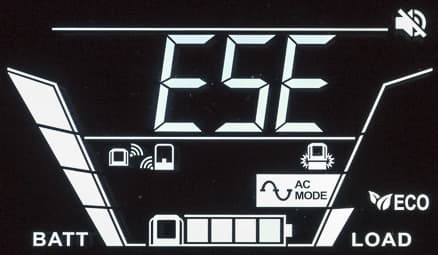

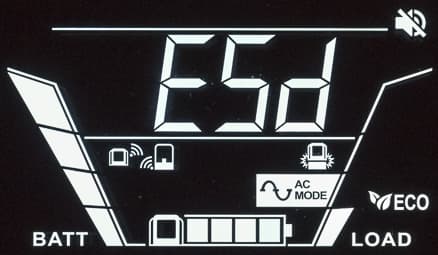

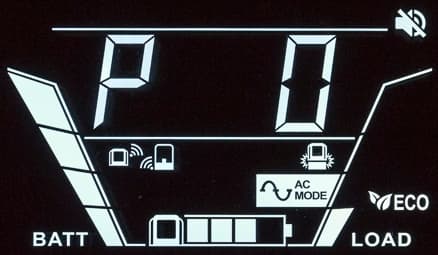

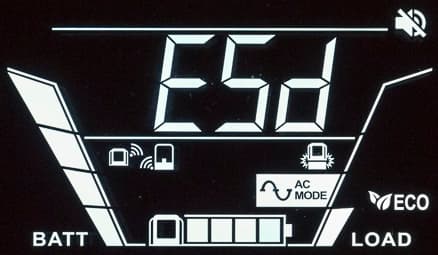

Р 0 — включение-отключение подсветки (уточняется, что речь про светодиодные полосы и ЖК-дисплей, но не в смысле постоянного свечения или полного выключения, а в зависимости от режима ИБП, однако пояснения в инструкции понять трудно).
![](/img/x257/r30/00/02/72/46/scr20.jpg)
![](/img/x257/r30/00/02/72/46/scr28.jpg)
![](/img/x257/r30/00/02/72/46/scr29.jpg)

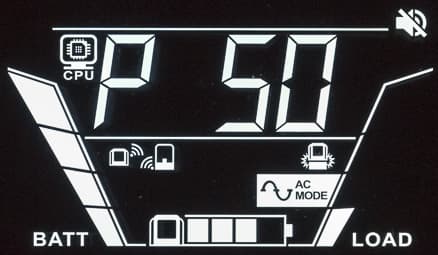

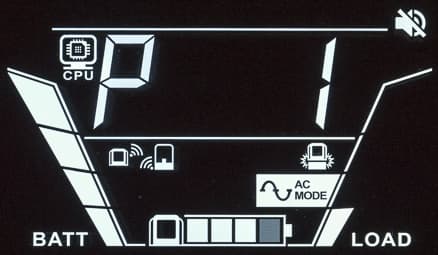

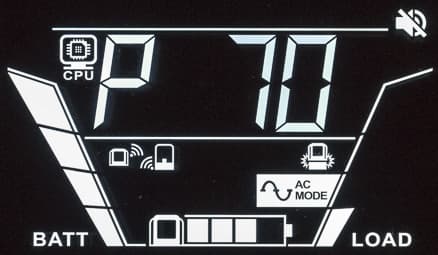

Р 1 — аварийная сигнализация по температуре CPU подключенного компьютера, пять значений от 50 до 90 °C (способ сигнализации не указан).
![](/img/x257/r30/00/02/72/46/scr31_585205.jpg)
![](/img/x257/r30/00/02/72/46/scr30_385167.jpg)
![](/img/x257/r30/00/02/72/46/scr32_197652.jpg)

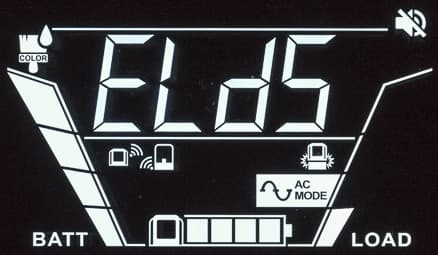

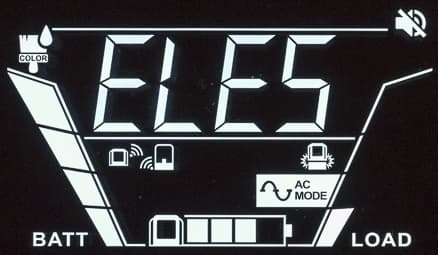

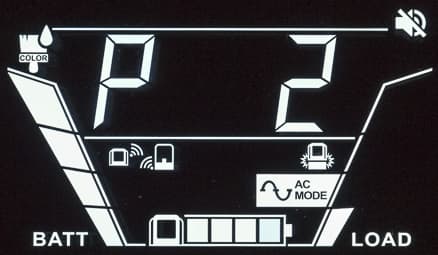

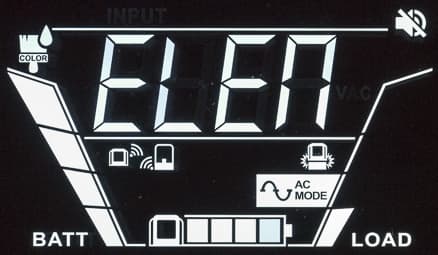

Р 2 — включение-отключение подсветки RGB; кроме вполне понятных «вкл» и «выкл», есть еще «энергосбережение», которое не комментируется.
![](/img/x257/r30/00/02/72/46/scr33_342747.jpg)
![](/img/x257/r30/00/02/72/46/scr34_152141.jpg)
![](/img/x257/r30/00/02/72/46/scr35_305428.jpg)

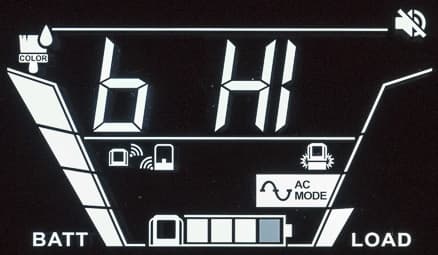

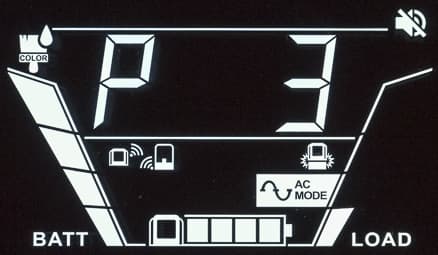

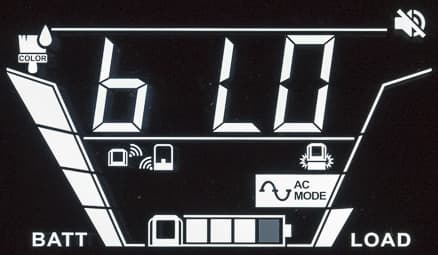

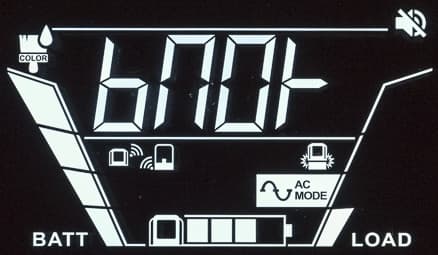

Р 3 — яркость RGB-подсветки (три ступени, по умолчанию яркость средняя).
![](/img/x257/r30/00/02/72/46/scr36.jpg)
![](/img/x257/r30/00/02/72/46/scr37.jpg)
![](/img/x257/r30/00/02/72/46/scr38.jpg)

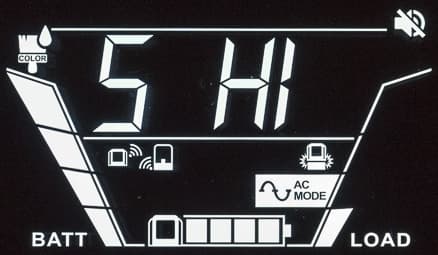

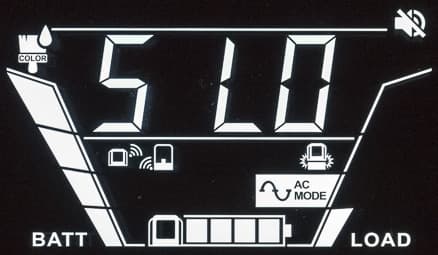

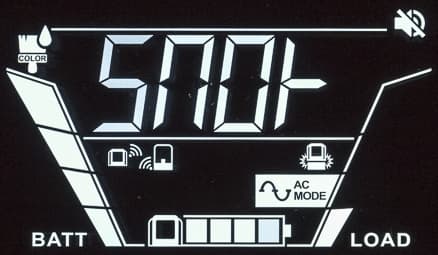

Р 4 — скорость мигания RGB, также три ступени.
![](/img/x257/r30/00/02/72/46/scr41.jpg)
![](/img/x257/r30/00/02/72/46/scr39.jpg)
![](/img/x257/r30/00/02/72/46/scr40.jpg)

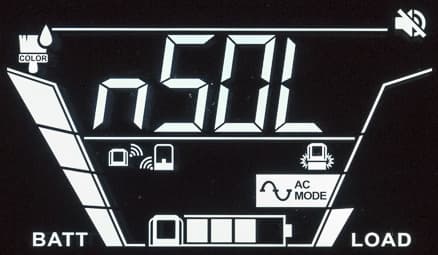

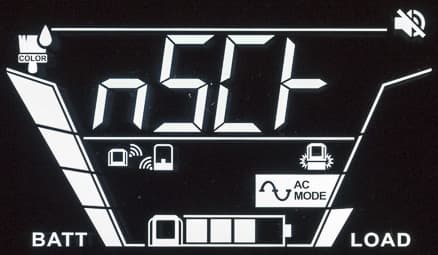

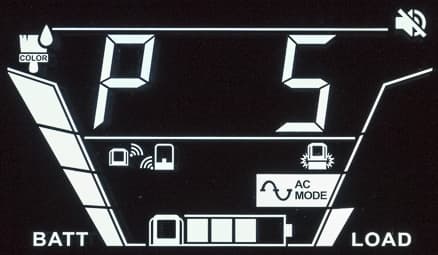

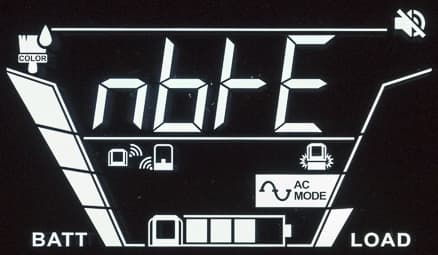

Р 5 — визуальные эффекты RGB: пульсация, мигание, постоянное свечение.
![](/img/x257/r30/00/02/72/46/scr42.jpg)
![](/img/x257/r30/00/02/72/46/scr43.jpg)
![](/img/x257/r30/00/02/72/46/scr44.jpg)

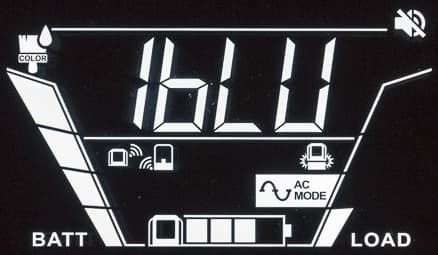

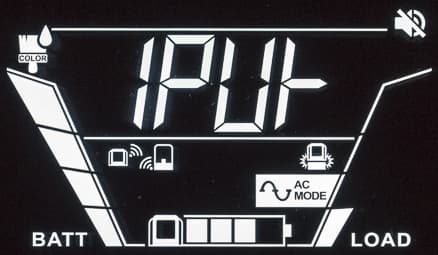

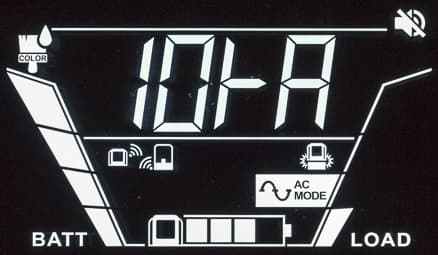

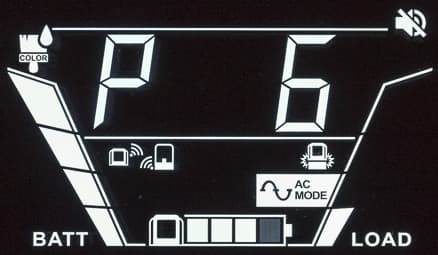

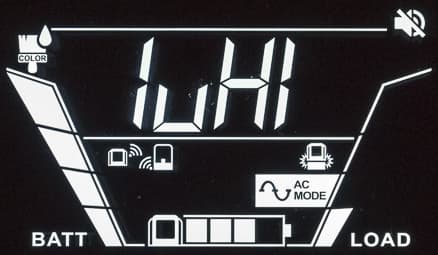

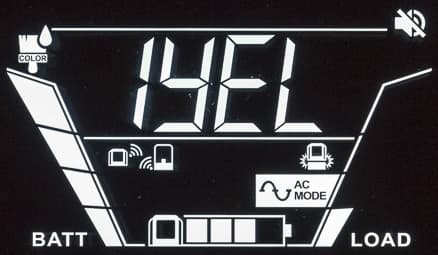

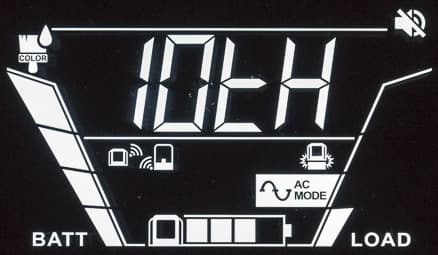

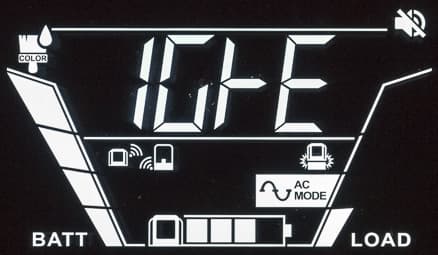

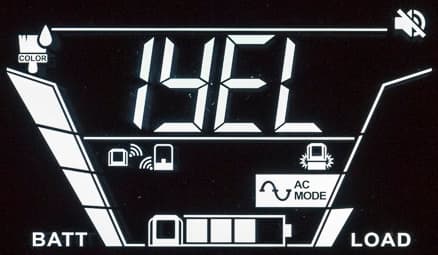

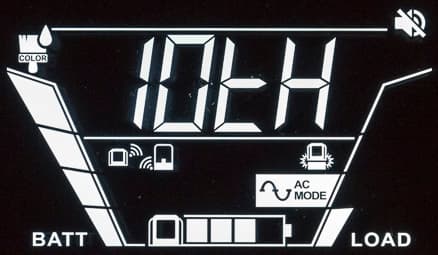

Р 6 — выбор цвета RGB отдельно для режимов линейного, AVR и автономного (семь цветов).
![](/img/x257/r30/00/02/72/46/scr26_879568.jpg)
![](/img/x257/r30/00/02/72/46/scr45.jpg)
![](/img/x257/r30/00/02/72/46/scr46.jpg)
![](/img/x257/r30/00/02/72/46/scr47.jpg)
![](/img/x257/r30/00/02/72/46/scr48.jpg)
![](/img/x257/r30/00/02/72/46/scr49.jpg)
![](/img/x257/r30/00/02/72/46/scr50.jpg)
![](/img/x257/r30/00/02/72/46/scr51.jpg)

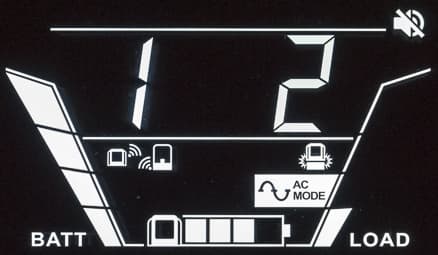

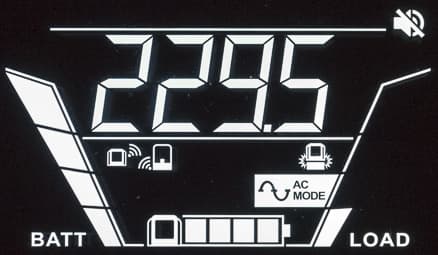

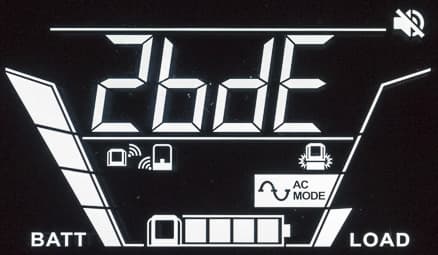

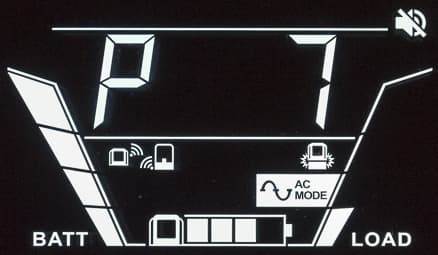

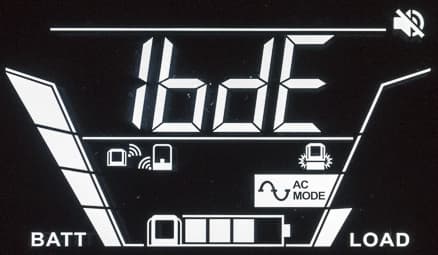

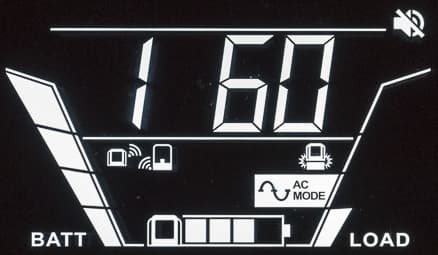

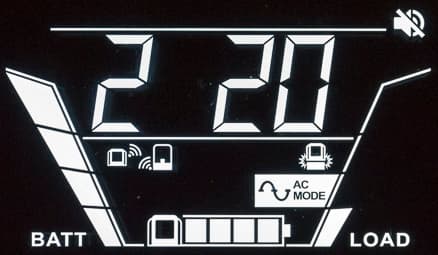

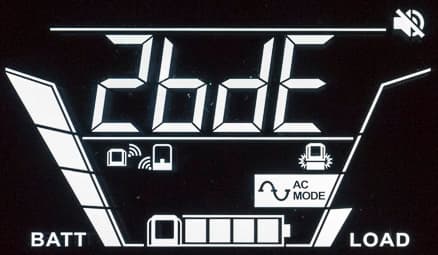

Р 7 — управление подсветкой дисплея отдельно для случаев, когда панель подсоединена к ИБП (автоматически отключается через время от 1 до 60 минут с шагом в минуту либо постоянно включена) и когда не подсоединена (от 0,5 до 30 минут с шагом в полминуты либо постоянно включена).
![](/img/x257/r30/00/02/72/46/scr53.jpg)
![](/img/x257/r30/00/02/72/46/scr54.jpg)
![](/img/x257/r30/00/02/72/46/scr52.jpg)
![](/img/x257/r30/00/02/72/46/scr55.jpg)
![](/img/x257/r30/00/02/72/46/scr56.jpg)
![](/img/x257/r30/00/02/72/46/scr57.jpg)
Внутреннее устройство

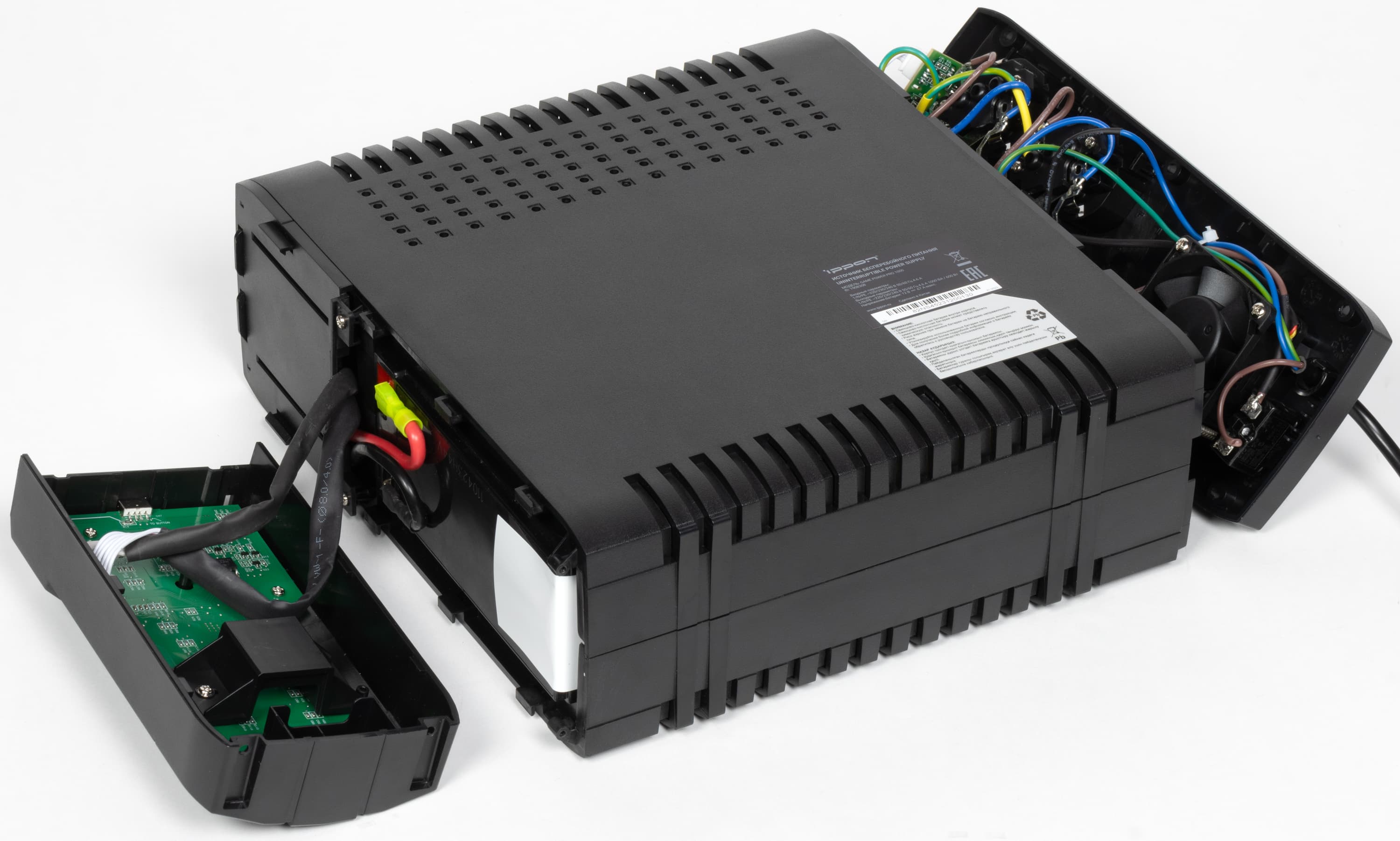

Чтобы вскрыть корпус, нужно вынуть панель управления, открутить два самореза на нижнем торце лицевой накладки и снять ее движением вниз. После этого станет доступной батарея, надо только помнить, что ее «горячая» замена не предусмотрена — ИБП следует полностью выключить, в том числе вынуть вилку входного кабеля из розетки.
Для дальнейшей разборки снимаем внутреннюю стенку отсека панели управления: откручиваем два самореза в ее нижней части и освобождаем две защелки в верхней (они соединяют передние части левой и правой боковых стенок корпуса ИБП).
Затем удаляем шесть саморезов на задней стенке и снимаем ее, после чего кладем ИБП на правый бок, сдвигаем левую боковую крышку на пару сантиметров вперед, после чего ее легко можно снять.

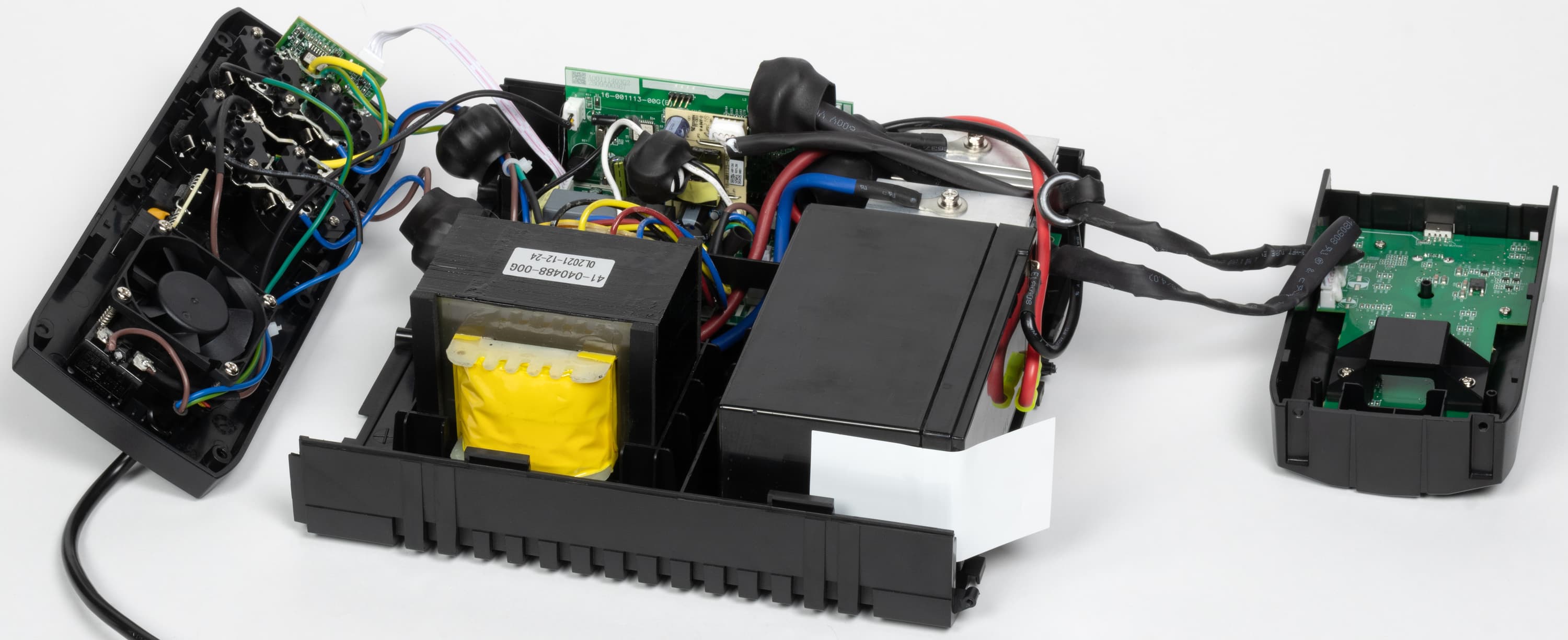

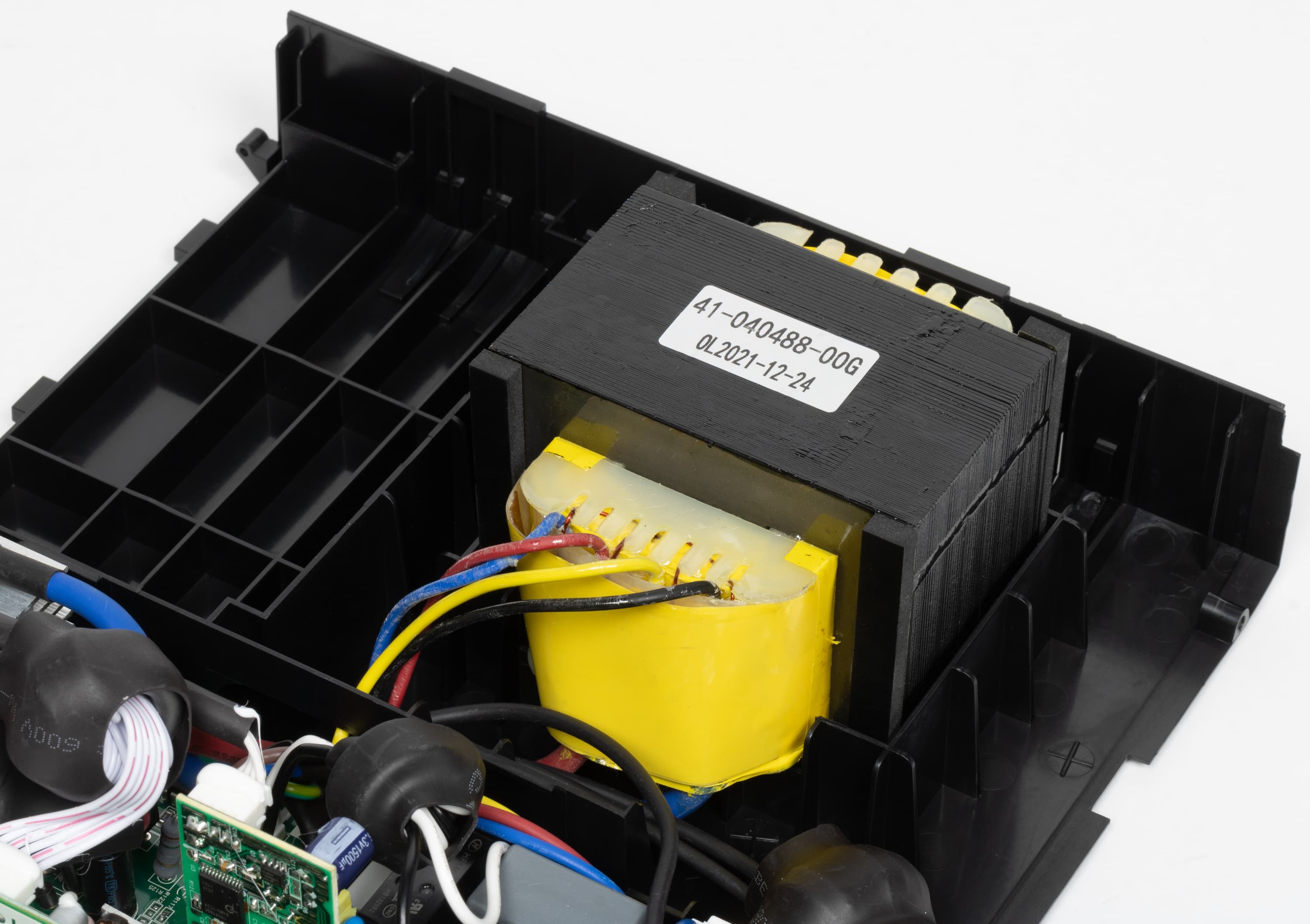

Внутри видим отсек с батареей и трансформатор системы AVR с сердечником на Ш-образных пластинах, а также большую плату с управляющей и силовой электроникой.
![](/img/x387/r30/00/02/72/46/IMG4893.jpg)
![](/img/x387/r30/00/02/72/46/IMG4892.jpg)

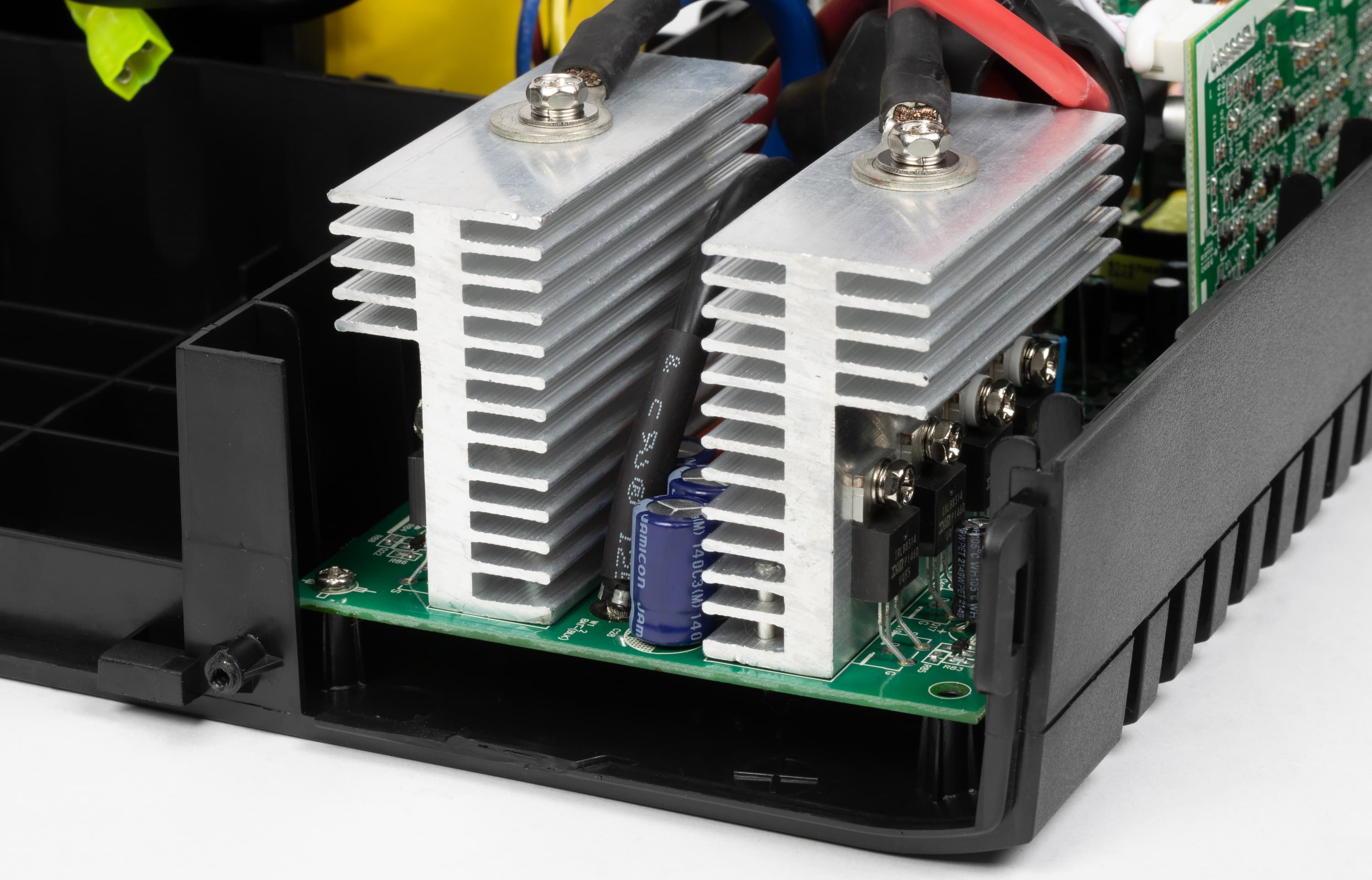

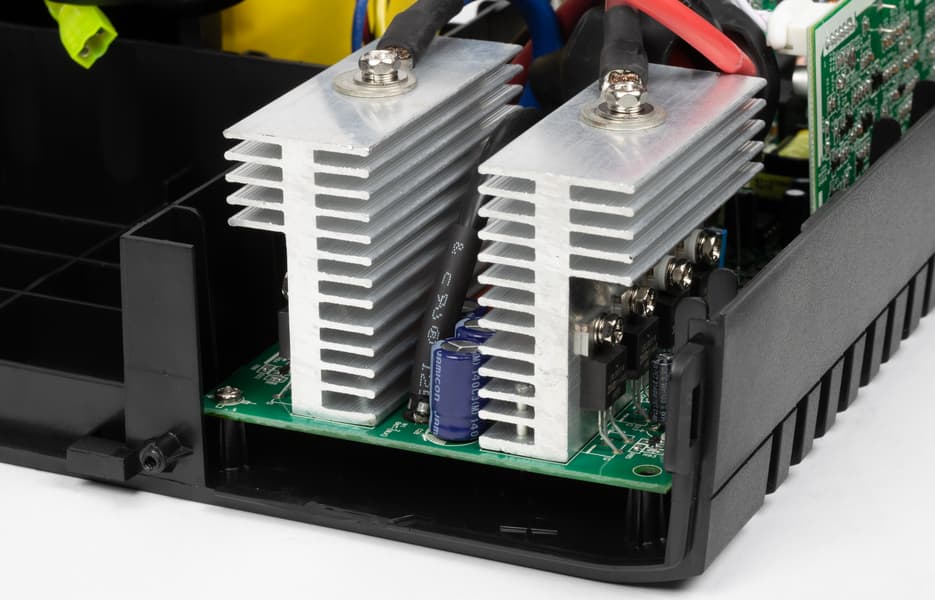

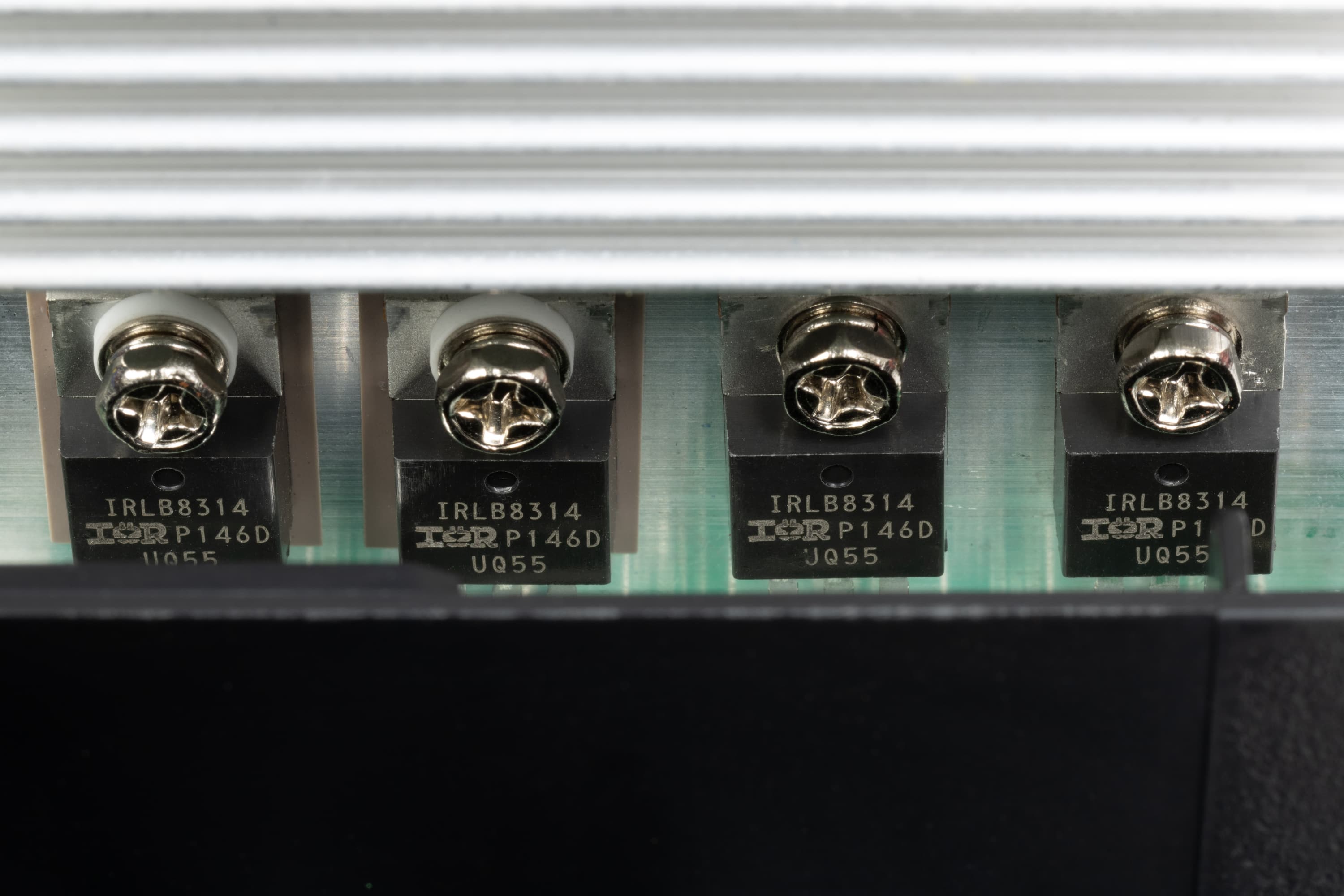

Набор силовых транзисторов закреплен на двух алюминиевых ребристых радиаторах, расположенных параллельно и повернутых ребрами друг к другу.
![](/img/x387/r30/00/02/72/46/IMG4910.jpg)
![](/img/x387/r30/00/02/72/46/IMG4901.jpg)
В пространстве между радиаторами также расположены компоненты, в частности, предохранители цепи батареи — три параллельно включенных на 40 А каждый (при нагрузках, чуть превышающих заявленный в спецификации максимум, мы зафиксировали ток около 80 ампер).

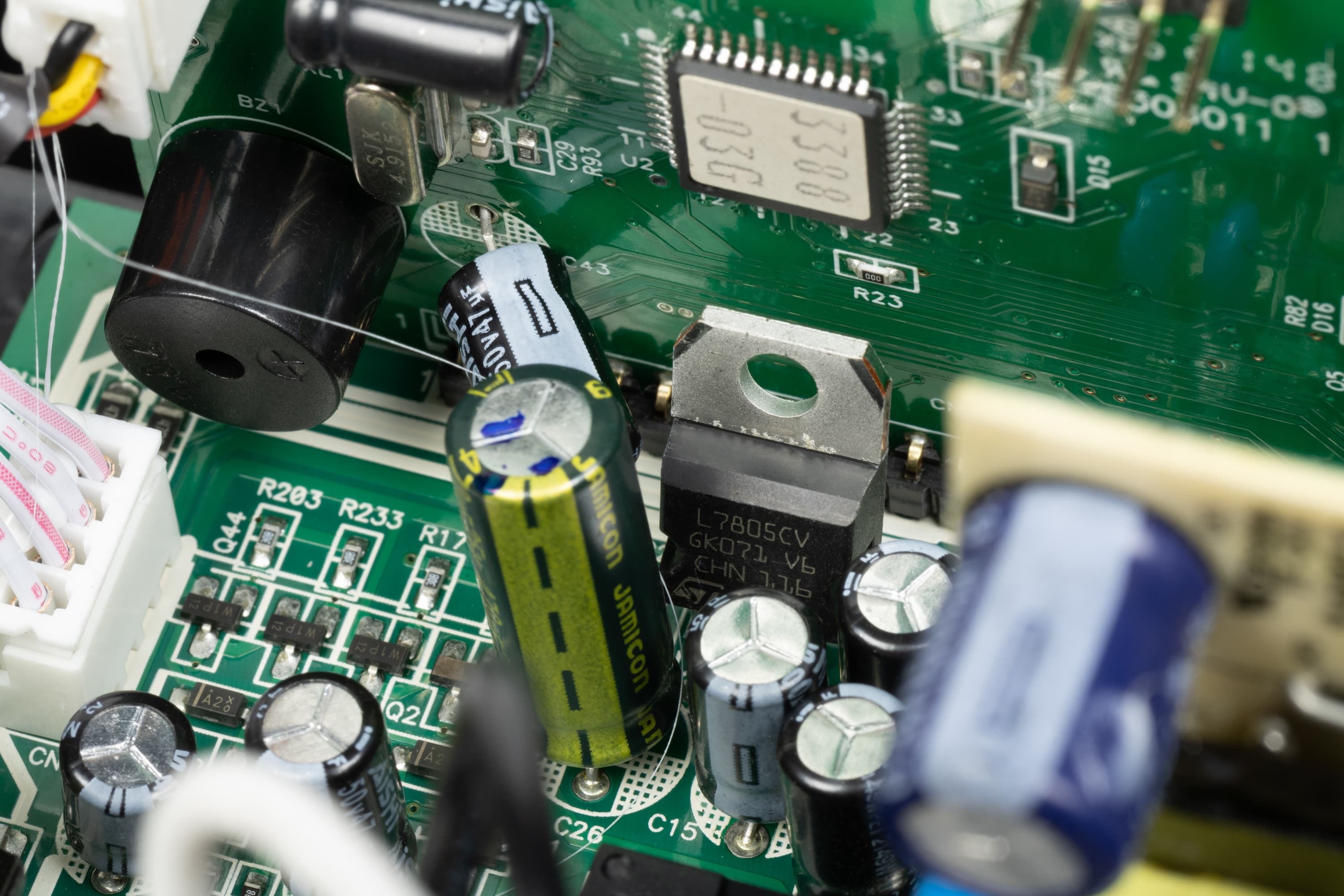

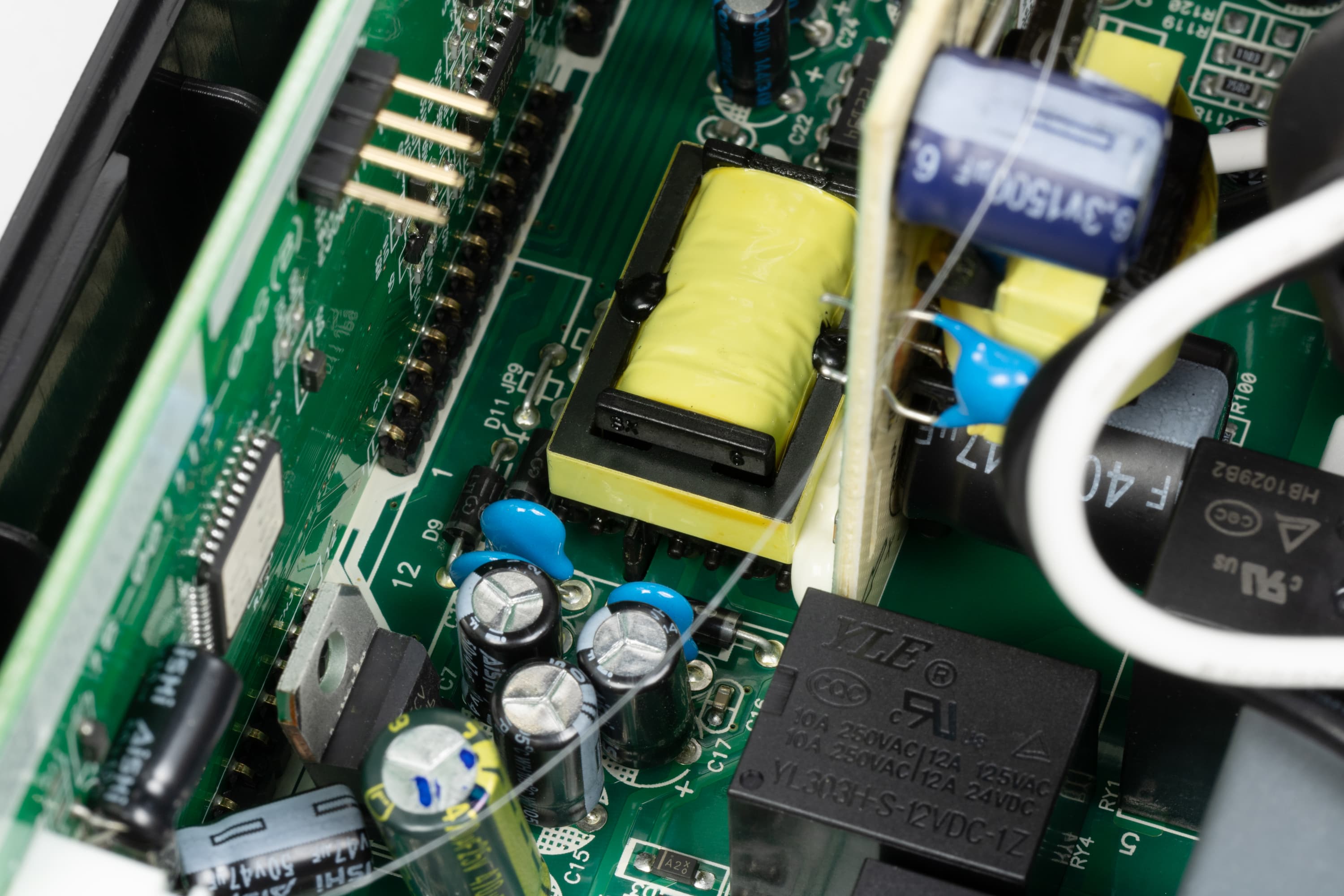

Коммутация осуществляется тремя реле YLE YL303H-S-12VDC-1Z и одним Hongfa HF140FF.
![](/img/x387/r30/00/02/72/46/IMG4904.jpg)
![](/img/x387/r30/00/02/72/46/IMG4909.jpg)
Защита от импульсных помех содержит конденсатор и варистор с надетой на него термоусадочной трубкой. Есть места для еще двух варисторов, но они не распаяны.
Внутри лицевой накладки корпуса находится вторая плата, поменьше, от нее к основной плате идут два шлейфа. На ней расположены бо́льшая часть светодиодов RGB-подсветки (еще некоторое количество находится в съемной панели управления), компоненты для связи с этой панелью и разъемы встроенного зарядного устройства для мобильных гаджетов.

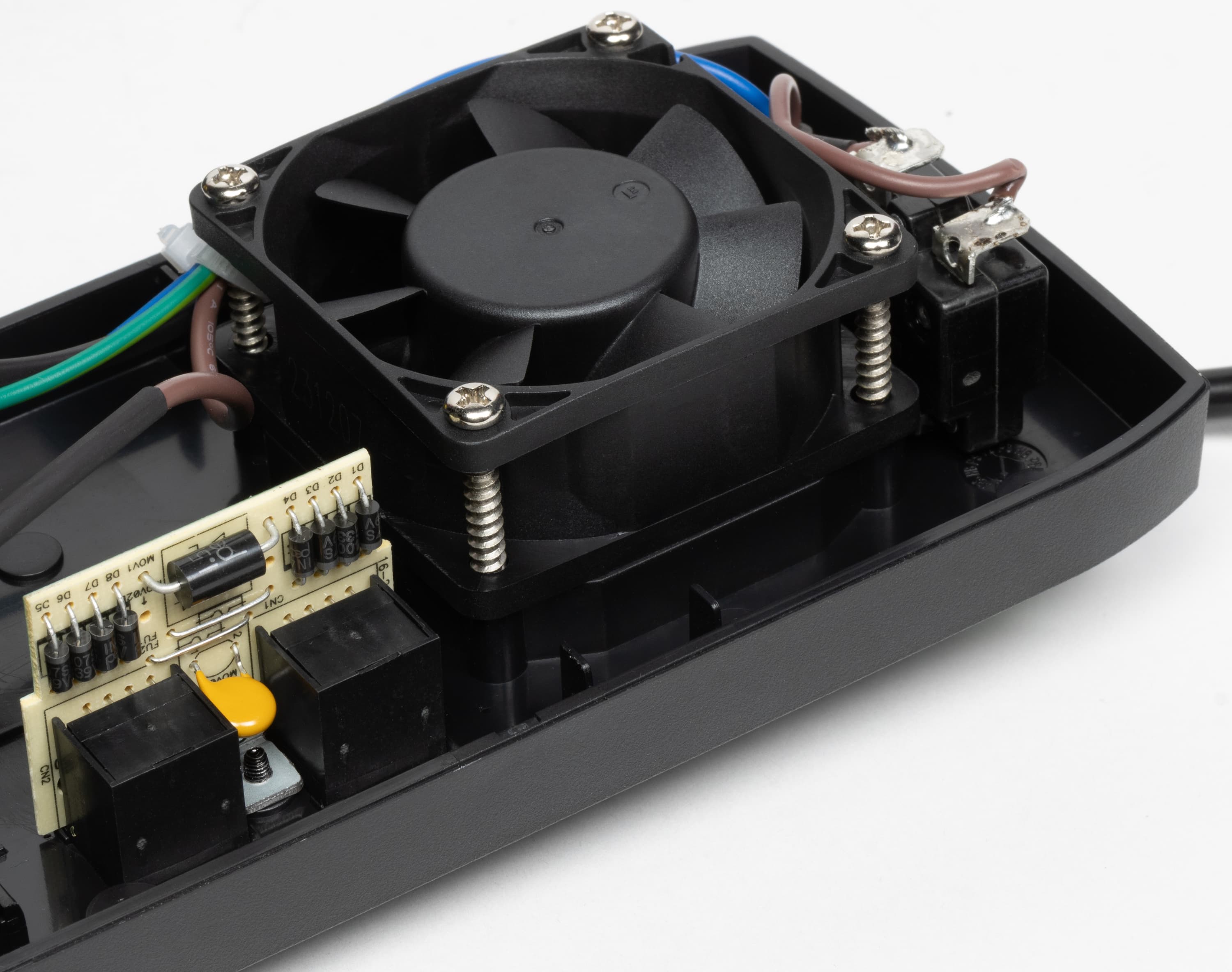

На задней стенке есть еще две маленькие платки — одна с элементами защиты линии связи и парой гнезд 8P8C (RJ-45), вторая с портом USB-B (female), она шлейфом соединяется с основной платой. Там же закреплены две пары розеток Schuko, входной автоматический предохранитель с номиналом 7 А и вентилятор системы охлаждения размером 60×60×25 (12 В / 0,18 А, работает как вытяжной).
Вентилятор работает не постоянно: например, отключается при малых нагрузках и когда при заряде батареи запас энергии в ней превышает некоторый уровень; в основном он обслуживает трансформатор AVR — главный источник нагрева (при работе ИБП самая теплая область как раз и находится возле этого трансформатора).

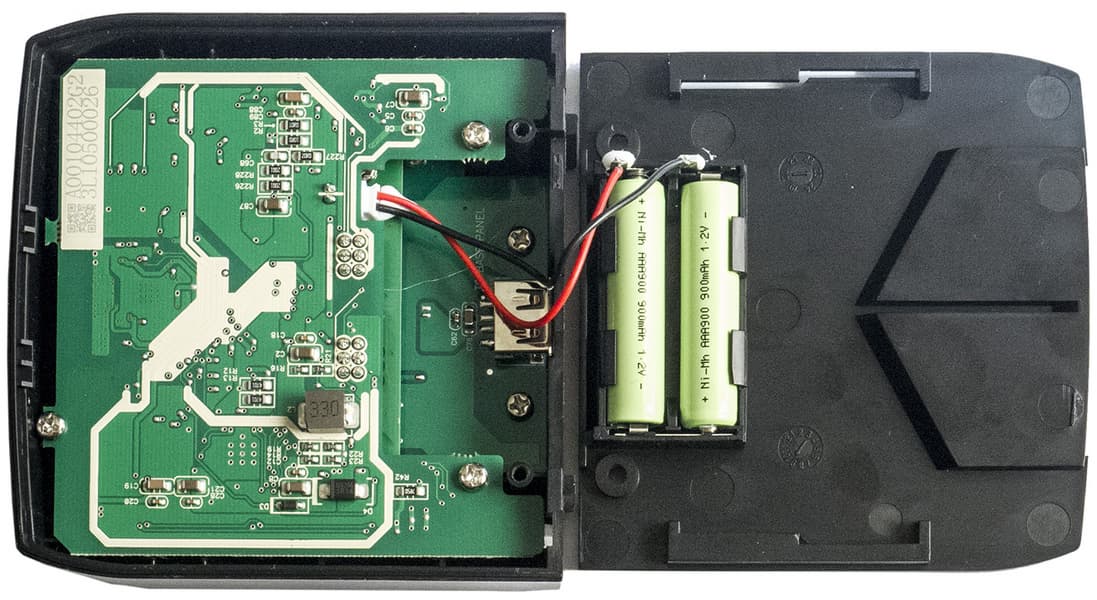

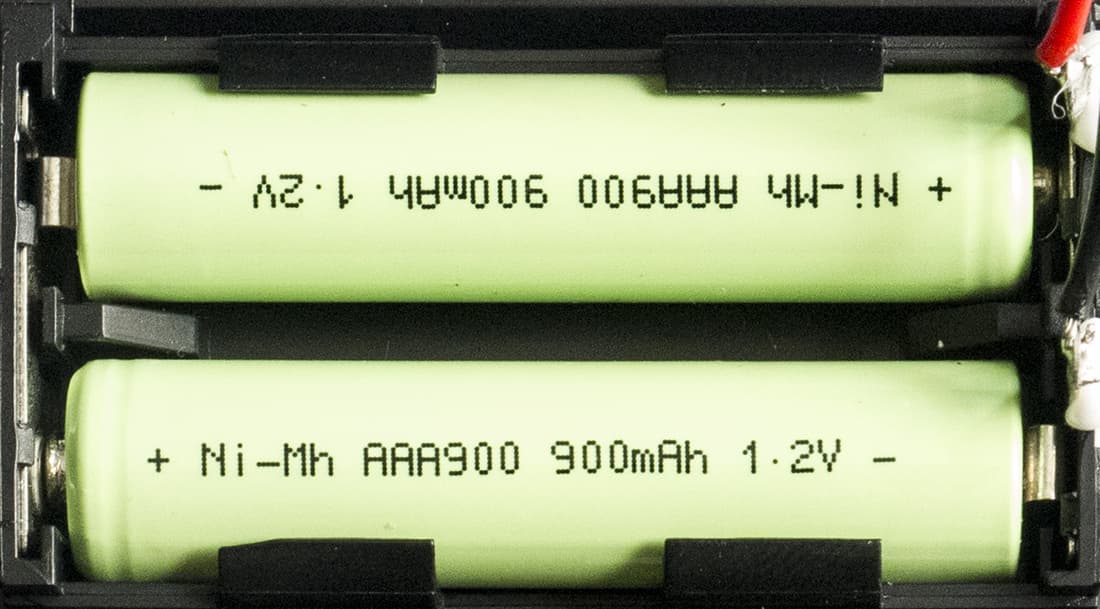

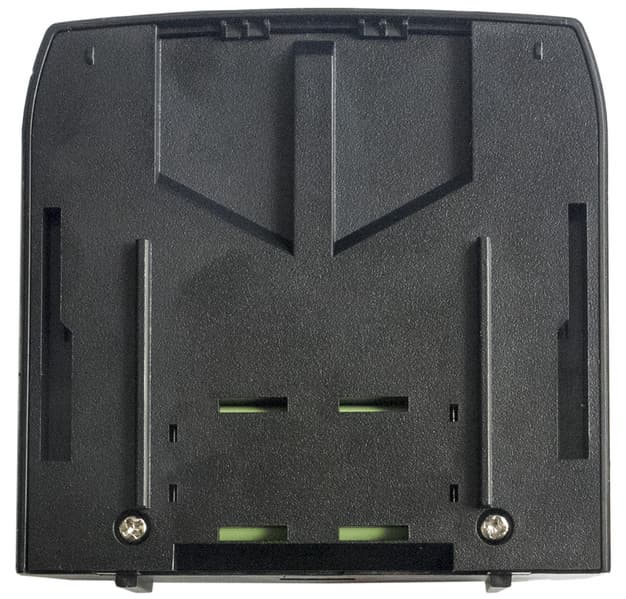

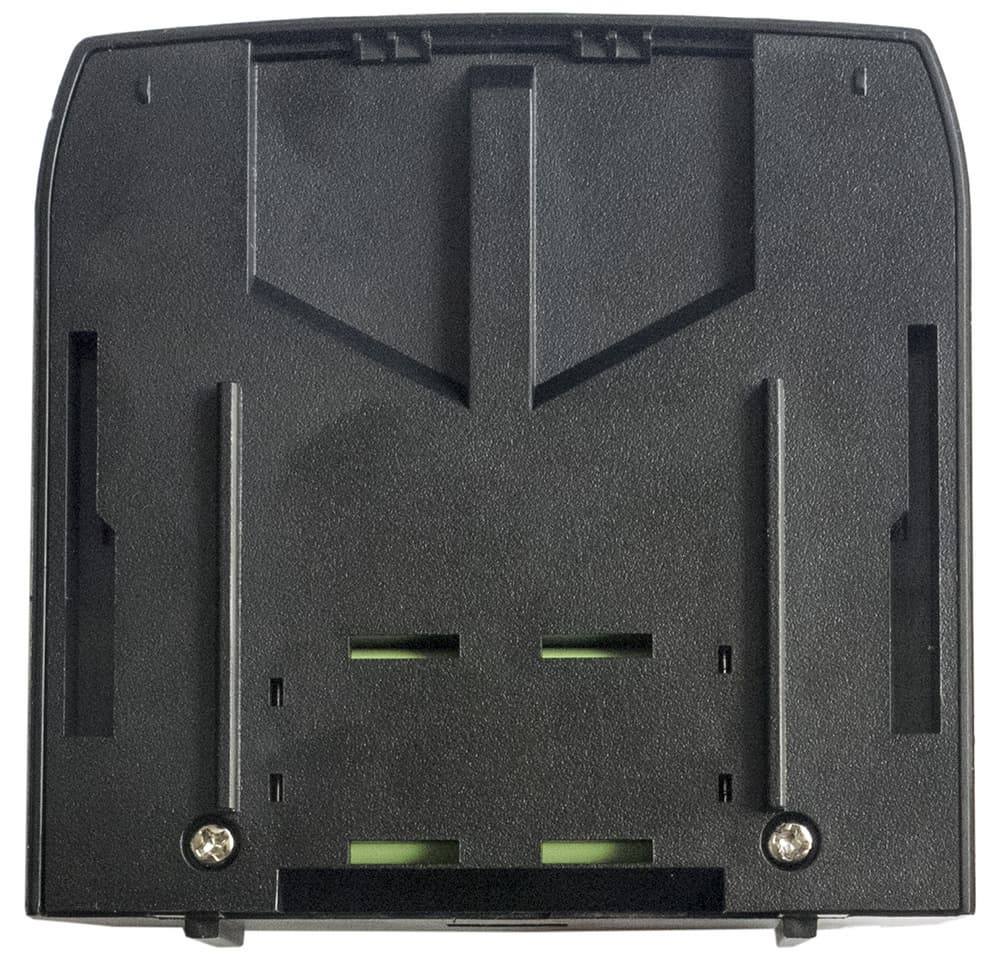

Панель управления рано или поздно придется разбирать для замены батареи — используются два NiMh-аккумулятора типоразмера ААА с номинальным напряжением 1,2 В и емкостью 900 мА·ч.

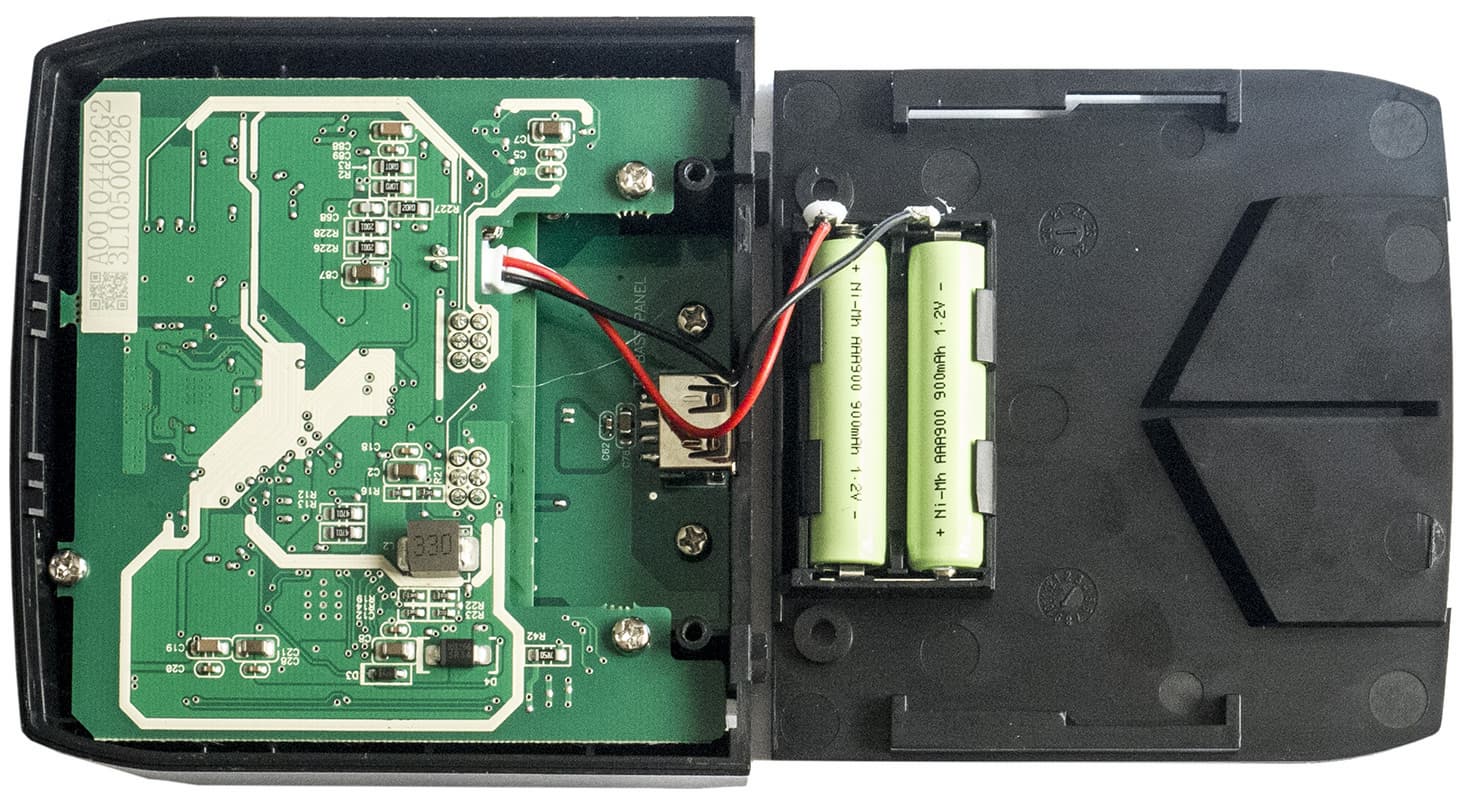

Добраться до них несложно: удаляем два самореза на тыльной поверхности корпуса панели и снимаем заднюю крышку, аккумуляторы находятся в «кроватке» и легко извлекаются.
Батарея

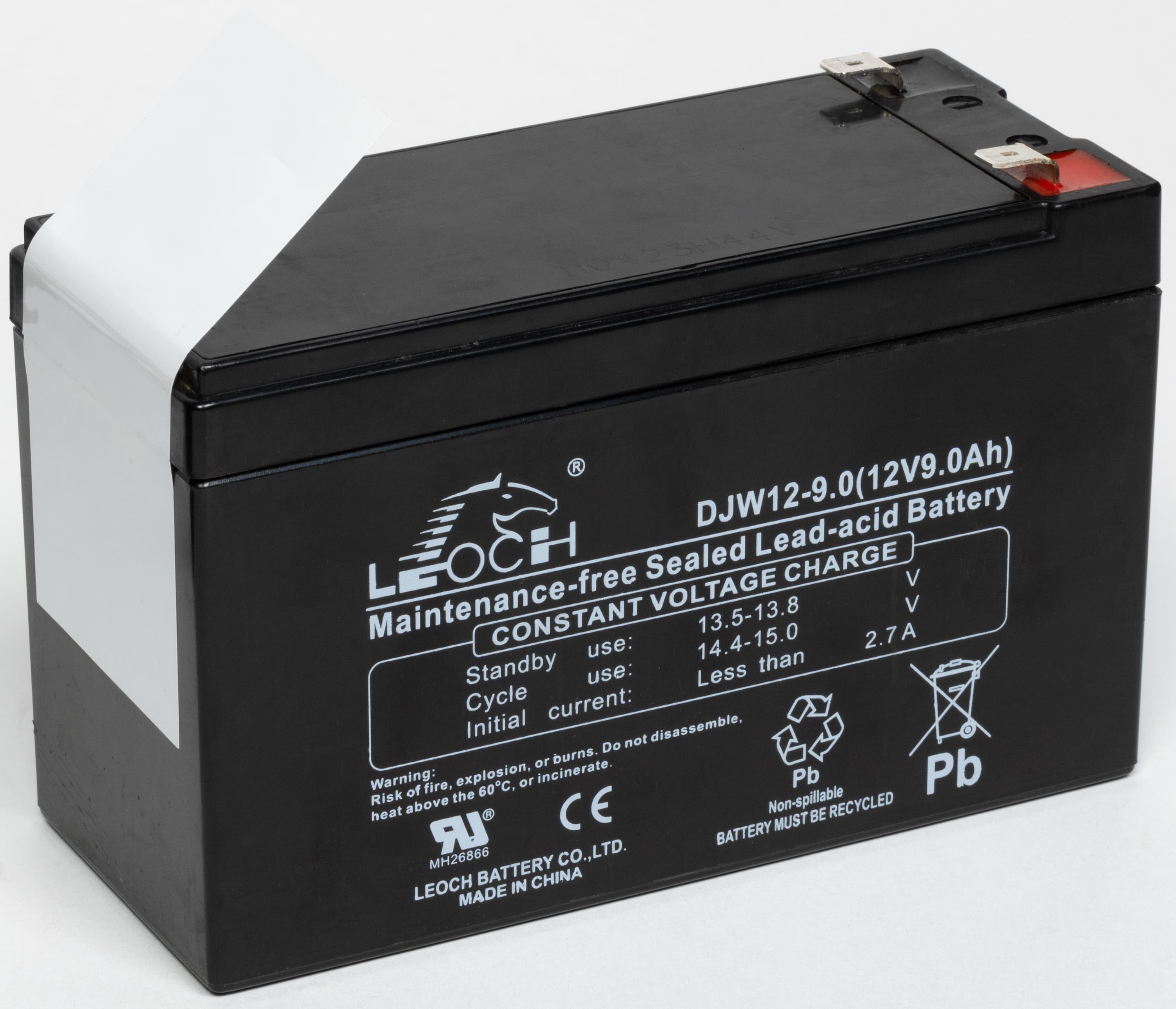

В нашем экземпляре была установлена свинцово-кислотная аккумуляторная батарея Leoch DJW12-9.0 с заявленными напряжением 12 В и емкостью 9 А·ч (в модели Game Power Pro 1500 таких или подобных две). Как сказано выше, она становится доступной после снятия фронтальной накладки и подключается с помощью разъемов.
Обозначенные на корпусе батареи 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, а для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются многими десятками ампер, поэтому емкость будет существенно меньше.
Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке.
В общем случае оптимальным для заряда считается ток порядка 0,1·С, где С — обозначенная емкость аккумулятора в ампер-часах, то есть в данном случае 0,9 А, а допустимым — до 0,3·С или 2,7 А. В спецификации зарядный ток не обозначен, при тестировании мы зафиксировали максимальное значение всего в 0,57 ампера, поэтому заряд происходит довольно долго.
Насколько долго — это зависит от глубины разряда, а она обратно пропорциональна величине потребляемого от батареи тока, то есть нагрузке. Чтобы показать это наглядно, сделаны два цикла замеров для заряда после отключения при автономной работе с нагрузками 150 Вт и 600 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором, приведены в таблицах.
После 150 Вт | Начало | 30 минут | 1 час | 2 часа | 3 часа | 5 часов | 7 часов | 10 часов | 11 часов | 12 часов 30 минут | 16 часов | 17 часов |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Ток, А | 0,57 | 0,5 | 0,45 | 0,47 | 0,46 | 0,45 | 0,47 | 0,45 | 0,31 | 0,21 | 0,14 | 0,11 |
% заряда | 5% | 11% | 17% | 29% | 40% | 63% | 86% | 100% | 100% | 100% | 100% | 100% |
После 600 Вт | Начало | 30 минут | 1 час | 2 часа | 3 часа | 4 часа | 5 часов | 5 часов 30 минут | 6 часов 30 минут | 8 часов |
---|---|---|---|---|---|---|---|---|---|---|
Ток, А | 0,52 | 0,45 | 0,43 | 0,46 | 0,47 | 0,33 | 0,22 | 0,15 | 0,13 | 0,1 |
% заряда | 7% | 22% | 32% | 51% | 73% | 89% | 97% | 100% | 100% | 100% |
Вентилятор на начальном этапе работает, но в какой-то момент отключается; в первом случае это произошло через 7 часов 50 минут, во втором всего-то через 1 час 20 минут. ЖК-дисплей показал заряд в 100% соответственно через 9 часов 45 минут и 5 часов 25 минут.
Как видите, после средних нагрузок заряд идет очень долго, да и после близких к максимуму не очень-то быстро. Замеры для заряда после малых (25-50 Вт) нагрузок мы даже не стали делать — время наверняка еще увеличится по сравнению с первой таблицей, имеющееся у нас оборудование не позволяет автоматически мониторить ток в цепи батареи, прерывать процедуру нежелательно — замер станет некорректным, а сутки напролет бдеть возле «бесперебойника» вряд ли кому-то по силам.
Полный заряд по показаниям дисплея лишь во втором случае более-менее соответствует фактическому окончанию заряда, а в первом для реального окончания процесса требуется еще часа три-четыре, лишь потом ток снижается до значений, которые можно считать поддерживающим зарядом.
В официальных материалах про время заряда говорится «типовое: 6-8 часов до 90%», и это не противоречит ситуации с зарядом после большой нагрузки.
Если сравнивать с другими аналогичными моделями, то восстановление запаса энергии батареи в рассматриваемом ИБП происходит достаточно долго.
Программное обеспечение
WinPower
Во время тестирования на сайте производителя предлагалась версия WinPower 6.0.0.1, скачивать ее нужно самостоятельно: в комплекте носителя с ПО нет. Кроме того, потребуется ключ активации, он приведен на соответствующей странице официального сайта: 511C1-01220-0100-478DF2A. Зачем вообще потребовался такой запрос при установке — сказать трудно.
![](/img/x780x600/r30/00/02/38/17/setup1.png)
После установки в настройках программы можно выбрать русский язык.
![](/img/x780x600/r30/00/02/72/46/icon.png)

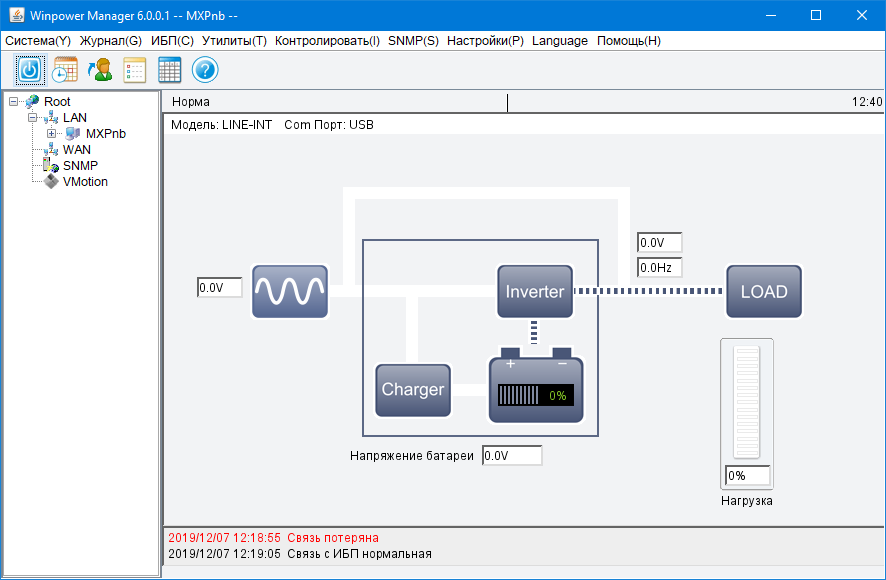

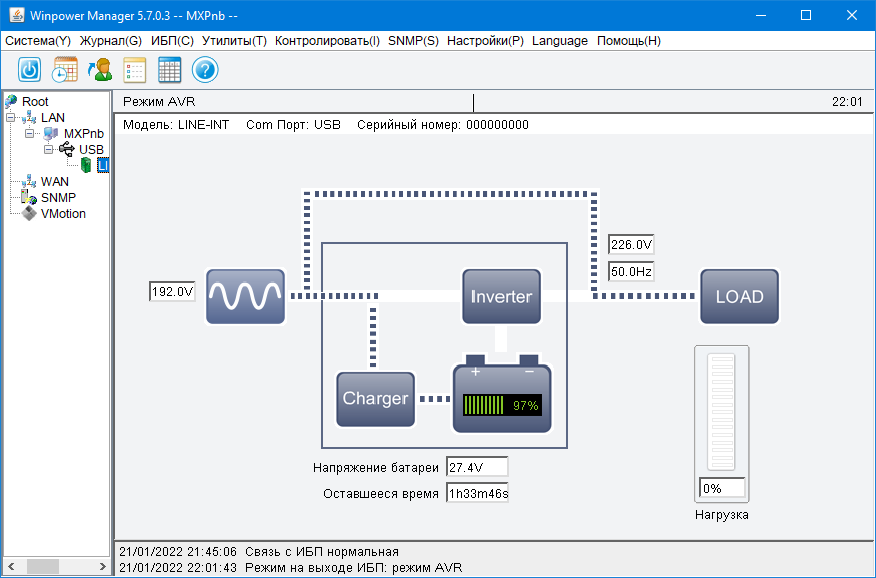

До сих пор всё точно так, как было во всех ранее побывавших у нас моделях ИБП Ippon, а их больше десяти. Но дальше сюрприз из разряда неприятных: хотя запущенная программа нормально обнаруживает «бесперебойник» и затем реагирует на потерю и восстановление связи с ним, вместо ставшей уже привычной анимированной картинки с различными параметрами и схематичным, но наглядным изображением происходящего получается нечто сильно усеченное и практически бесполезное:
И дело не в разных версиях ПО — конечно же, мы опробовали и другие версии WinPower, задействовали второй компьютер с другой версией Windows, результат был тот же.
Пришлось запросить компанию, ответ пришел быстро: оказалось, ИБП Ippon Game Power Pro не работают с WinPower. Иной аналогичной утилиты для них не предлагается (на сайте Ippon доступны программы ViewPower Pro и ViewPower Network Edition, но они взаимодействуют с ИБП в сетевой среде), а после того, как мы выяснили отсутствие в этих устройствах поддержки стандарта Smart Battery (об этом ниже), картина получилась совсем печальной: при работе от батареи речи о подаче сигнала на выключение в подключенный к «бесперебойнику» компьютер попросту нет.
Возникает вопрос: а зачем же тогда у источника имеется коммуникационный порт USB? Получается, что только для контроля состояния процессора подключенного компьютера, о чем упоминалось выше. Посмотрим, как обстоит дело в этом плане.
CPU Monitor

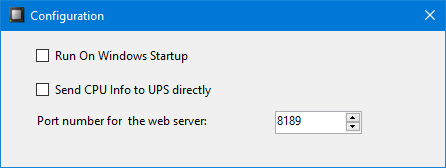

Как было сказано, с помощью данной утилиты можно будет отображать на ЖК-экране ИБП частоту CPU, его температуру и процент загрузки. Абстрагируемся от вопроса «зачем всё это нужно наблюдать дистанционно, причем с помощью источника бесперебойного питания?» и посмотрим, как работает.
Это ПО также можно скачать с сайта Ippon; утилита не инсталлируется, а просто запускается файлом .EXE, после чего в области уведомлений системного трея появляется соответствующая иконка, кликом по которой можно вызвать окно с настройками:
![](/img/x780x600/r30/00/02/72/46/cpumon.png)
Ставим обе «птички».
Сама по себе утилита ничего не отображает, а только выводит сведения на дисплей ИБП, поэтому надо еще определиться с «эталоном» для сравнения — программой, которая выведет те же данные на экран компьютера. В качестве такового мы взяли HWinfo, наблюдая строчки «Core Clocks», «CPU Package Temperature» и «Total CPU Usage».
Сравниваем с показаниями ЖК-дисплея, добираясь до них нажатиями правой кнопки. Здесь в полный рост проявляется неудобство алгоритма выбора отображаемой величины: приходится много раз нажимать правую кнопку, причем перебор идет только в одну сторону «частота — температура — загрузка», и чтобы после температуры или процента загрузки вернуться к частоте CPU, надо вновь немало поработать кнопкой. Ситуация усугубляется и тем, что сколь-нибудь длительное наблюдение невозможно: через полминуты дисплей автоматически переходит к показу напряжения на входе ИБП.
![](/img/x387/r30/00/02/72/46/scr11.jpg)
![](/img/x387/r30/00/02/72/46/scr12.jpg)
Нагружаем процессор утилитой powerMax и сравниваем показания ЖК-дисплея и HWinfo: значения для частоты совпадают в точности (разве что величина «Hz» не соответствует действительности — должно быть «MHz», но это мелочь), для температуры есть отличия, но незначительные — в пределах одного градуса (тоже мелочь). А вот процент загрузки на дисплее отображается как нулевой, хотя по показаниям на самом компьютере CPU загружен на 100% (как и должно быть при работе теста powerMax), но ноль отображается не всегда: в каких-то переходных состояниях для загрузки процессора на короткое время могут отображаться и другие значения с сотыми долями процента, которые потом сменяются нулем.
![](/img/x387/r30/00/02/72/46/scr13.jpg)
![](/img/x387/r30/00/02/72/46/scr14.jpg)
Выводы о полезности такого сервиса делайте сами, а мы лишь скажем, что состояние процессора отображается на ЖК-экране независимо от режима работы ИБП, в том числе если он выключен средней кнопкой.
Тестирование
Уточнения к спецификации
Сначала уточним несколько достаточно важных моментов, часть которых обозначена в спецификации, но проверить всё же надо.
Поддержка стандарта Smart Battery: в инструкции упомянута некая «функция ЧМИ» (без расшифровки аббревиатуры), которая должна позволить выполнять безопасное завершение работы компьютера с ОС Windows при отсутствии ПО для мониторинга, что очень похоже на работу Smart Battery. Но эта функция заявлена как опция, и в нашем экземпляре ее явно не было: при подключении источника к USB-порту компьютера новое устройство «Батарея ИБП HID» не появлялось, то есть Smart Battery не поддерживается и отключение компьютера с помощью этого механизма невозможно.
Работа от батарей при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет (или почти нет), то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.
В данном случае ограничений по минимальной нагрузке нет. Мы проверили это утверждение, опробовав автономную работу вообще без нагрузки — в течение 45 минут источник не отключился.
Холодный старт: действительно — работает, подать напряжение на выходы в отсутствие питания на входе ИБП вполне можно и с подключенными нагрузками, и без них.
Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150-230 В·А (вместе с монитором), никаких проблем не наблюдалось.
Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: всё равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».
Собственное потребление: при полностью заряженном аккумуляторе включенный источник без нагрузок потребляет 13,5-14 Вт или 51 В·А, PF = 0,27, выключенный — около 13 Вт или 50 В·А, PF = 0,26.
В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 150 Вт, его собственное потребление ожидаемо выше: 28 Вт (65 В·А, PF = 0,43).
Форма выходного напряжения

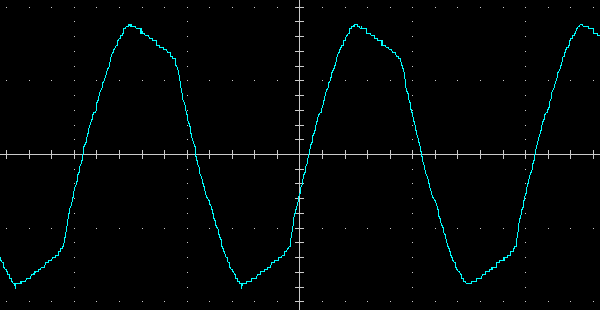

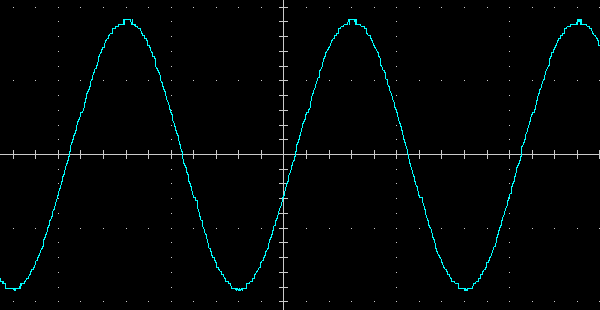

Выходное напряжение при работе от батареи — синусоида, вот ее внешний вид на нагрузках 100 Вт и 400 В·А (PF = 0,7), цена деления по горизонтали здесь и далее 5 мс:
![](/img/x780x600/r30/00/02/72/46/bat100w.png)
![](/img/x780x600/r30/00/02/72/46/bat400va.png)
Если с небольшой активной нагрузкой синус действительно чистый — суммарный коэффициент гармоник на выходе инвертора ИБП составил всего 0,8%, то искажения формы при нагрузке даже средней величины с реактивной составляющей очень хорошо заметны, замер показал коэффициент 9,1%, что выходит за рамки требований ГОСТ 32144-2013, который допускает не более 8%.

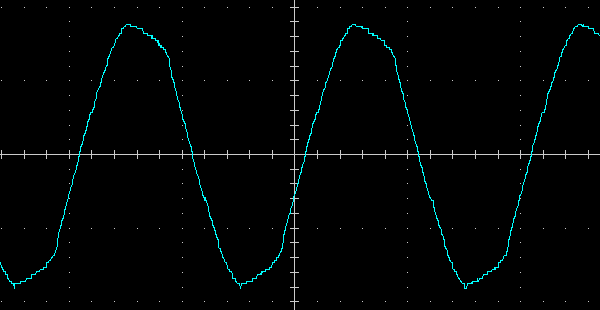

Мы сделали еще один замер для нагрузки 200 В·А (PF = 0,7), ситуация немного улучшилась:
![](/img/x780x600/r30/00/02/72/46/bat200va.png)
Заметные искажения есть и здесь, но коэффициент гармоник уменьшился до 4,8%.
Напрашивается предположение, что при близких к заявленному максимуму в 1000 В·А нагрузках искажения станут еще больше, но у нас нет тарированных нагрузок с реактивной составляющей на такие значения, поэтому сделали замер для активных нагрузок: при 500-550 Вт коэффициент возрастает до 11%-11,5%.
Отклонение по частоте в пределах ±1 Гц, что соответствует спецификации и укладывается в рамки требований ГОСТ.
Температурный режим, шум
Наиболее нагретая область корпуса ИБП находится в нижней части — в месте, где расположен трансформатор системы AVR, но даже там нагрев назвать нельзя сильным: температура при полностью заряженной батарее (вентилятор не работает), нормальном напряжении на входе и без нагрузок на выходах примерно на 15-16 градусов выше, чем в помещении.
В рабочих режимах чаще всего включается вентилятор, тепловой режим становится еще более щадящим.
Нагрев в верхней части, где находятся радиаторы транзисторов инвертора, существенным не бывает: при значительных нагрузках время работы от батареи небольшое, компоненты попросту не успевают сильно нагреться, а при малых нагрузках и температура транзисторов не особенно высокая. Поэтому в этой части корпуса мы не зафиксировали нагрев больше чем на 14-15 градусов, чаще даже меньше.
Основным источником шума, кроме звуковых сигналов и щелчков реле, является вентилятор. Скорость вращения у него одна, но, как отмечалось, зачастую он попросту выключен.
Уровень шума, измеренный с расстояния в 1 метр, составил 42,5 дБА — в сравнении с другими побывавшими у нас ИБП значение среднее, но это не просто шорох выходящего воздуха, а с призвуком на частоте около 500 Гц, который субъективно делает звук заметнее, он слышится даже на значительном расстоянии и вряд ли будет маскироваться шумами обычного офисного помещения.
Автономная работа

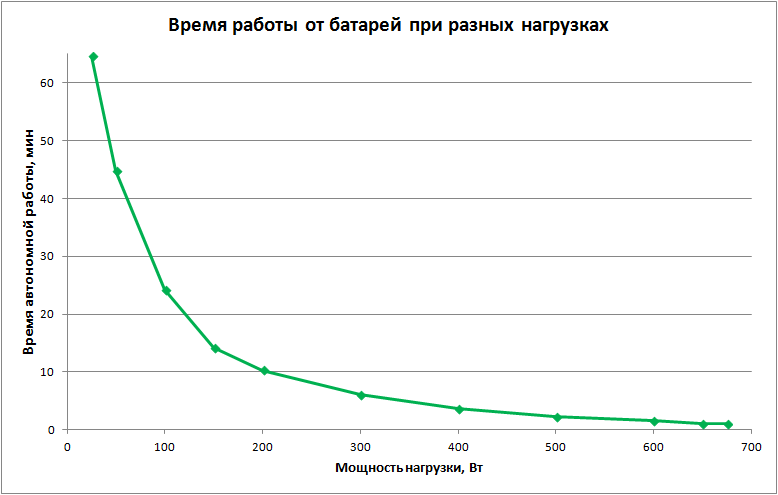

Перейдем к тестированию автономной работы с разными нагрузками. Вот результаты в виде графика:
![](/img/x780x600/r30/00/02/72/46/timebat.png)
Более точные значения приведены в таблице, дополнительно мы привели соответствующие показания ЖК-дисплея.
Нагрузка, Вт | Время работы от батарей, ч:мм:сс | Оценка на ЖК-дисплее | ||
---|---|---|---|---|
Время, минут | Мощность нагрузки, Вт | Процент нагрузки | ||
25 | 1:04:39 | 103 | 24 | 4 |
50 | 0:44:46 | 50 | 48 | 8 |
100 | 0:24:21 | 22 | 96 | 16 |
150 | 0:14:12 | 16 | 144 | 24 |
200 | 0:10:19 | 11 | 186 | 32 |
300 | 0:06:05 | 6 | 282 | 47 |
400 | 0:03:38 | 4 | 396 | 66 |
500 | 0:02:15 | 2 | 492 | 86 |
600 | 0:01:34 | 1 | 582 | 97 |
650 | 0:01:05 | 1 | 636 | 106 |
675 | 0:00:59 | 1 | 660 | 109 |
700 | отключился сразу* | 1 | 708 | 118 |
* С нагрузкой 700 Вт в линейном режиме ИБП выдавал сигналы о перегрузке, при переходе на батарею сразу отключился.
В спецификации говорится о пяти минутах автономной работы при нагрузке в 50% от заявленного максимума (600 Вт) и о двух минутах при 100% — у нас получилось шесть минут и полторы минуты соответственно, то есть критических расхождений нет. Оценка времени работы от батареи на дисплее также близка к реальности, исключая лишь случаи с малыми нагрузками, для которых отображаются завышенные ожидания.
Если учесть, что погрешность задания нами нагрузок на выходе — около 4%-5%, то оценка мощности на выходе вполне точная: в условиях практической эксплуатации ее достаточно, а на роль лабораторного измерителя ИБП и не претендует.
Кроме того, можно говорить о заметной перегрузочной способности, близкой к 10-12 процентам от заявленного максимума, причем время работы с такой перегрузкой исчисляется отнюдь не единицами секунд, как часто бывает, а близка к минуте.
Автоматическая регулировка выходного напряжения
ИБП оснащен двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.
Приводим результаты при работе на нагрузку 100 Вт, номинальным выходным считаем напряжение 230 В (конкретное значение в спецификации не приводится).
Входное напряжение (при понижении от 295 до 0 В) | Выходное напряжение | Режим работы |
---|---|---|
295—268 В | 228—229 В | от батареи |
267—245 В | 238—219 В | от сети с понижением (AVR) |
244—203 В | 244—203 В | напрямую от сети |
202—168 В | 225—191 В | от сети с повышением (AVR) |
167 В и менее | 228—229 В | от батареи |
Входное напряжение (при повышении от 0 до 295 В) | Выходное напряжение | Режим работы |
менее 172 В | 228—229 В | от батареи |
172—211 В | 193—232 В | от сети с повышением (AVR) |
212—251 В | 212—251 В | напрямую от сети |
252—277 В | 223—245 В | от сети с понижением (AVR) |
278—295 В | 228—229 В | от батареи |
Для оценки ИБП мы ориентируемся на ГОСТ 29322-2014, который допускает отклонения от номинала 230 В в пределах ±10%, в спецификации заявлены точно такие же, и «законным» будет диапазон от 207 до 253 вольт.
Наименьшее зафиксированное значение 191 В на 17% меньше номинальных 230 В, то есть заметно выходит за рамки и ГОСТ, и спецификации. Как обычно, у «медали» есть две стороны, первая в некоторых случаях оказывается позитивной: большинство современных устройств с импульсными блоками питания при этом будет нормально работать, а в сетях с хронически заниженным напряжением уменьшение нижнего порога отодвигает переход на батарею и тем самым экономит ее заряд для более критических ситуаций. Вторая сторона в отдельных ситуациях может быть печальнее: мы имеем дело с источником, обеспечивающим чистый синус на выходе, то есть предназначенным не только для импульсных БП (для них такое попросту не нужно, можно обойтись «бесперебойником» подешевле, с «аппроксимированным синусом»), а критичные к форме питающего напряжения нагрузки вроде электродвигателей переменного тока чувствительны и к величине напряжения — при занижении падает мощность.
Превышение: максимум составил 251 В, здесь отличие от номинала вполне допустимое — 9%.
Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой — без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.
Переходные процессы
Спецификация гласит: «Время переключения — типовое 2-6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на одну из ступеней AVR, например когда входное напряжение не пропало совсем, а сначала понизилось ниже 167 В и потом поднялось до 195-200 В.

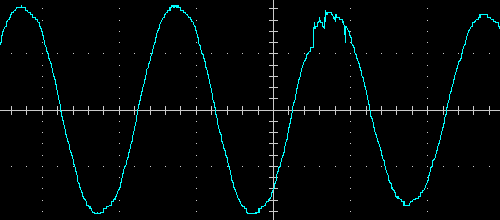

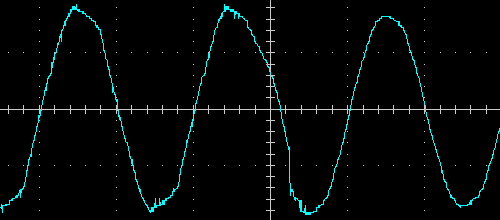

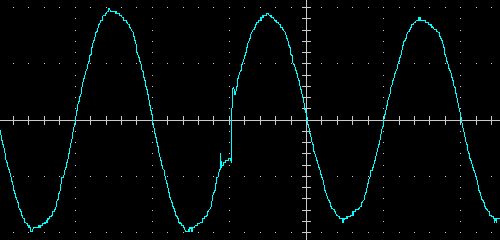

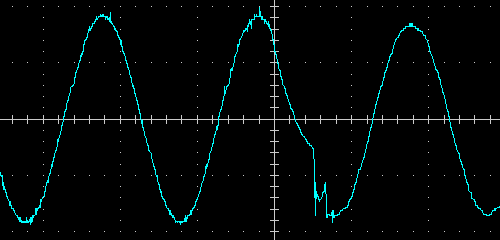

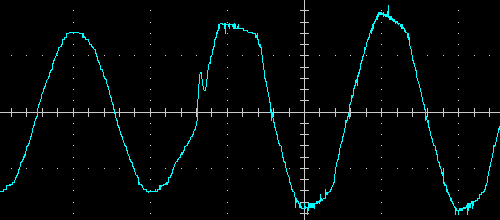

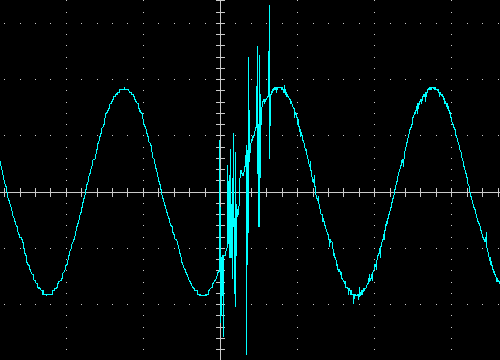

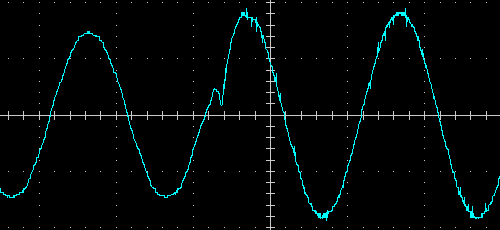

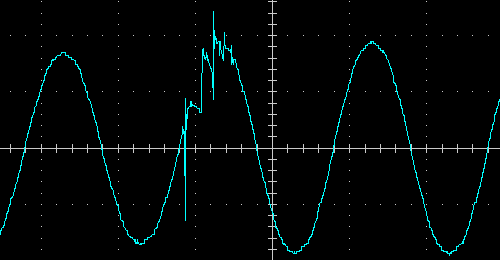

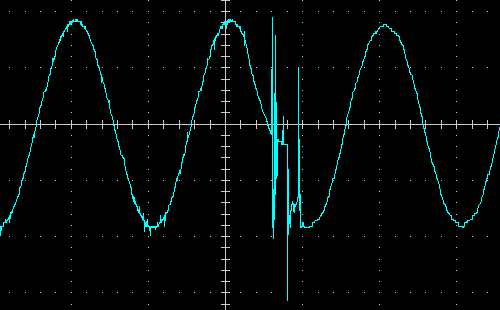

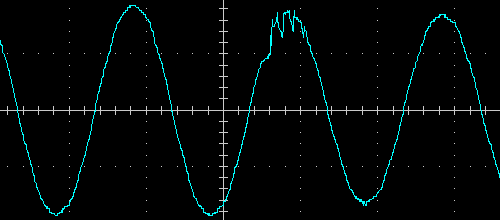

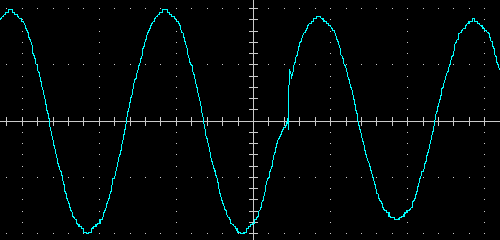

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Ниже приведены примеры осциллограмм с нагрузками 100 Вт и 200 В·А (PF = 0,7), напомним: одно деление по горизонтали — это 5 мс.
![](/img/x780x600/r30/00/02/72/46/battodown.png)
![](/img/x780x600/r30/00/02/72/46/battoup.png)
![](/img/x780x600/r30/00/02/72/46/downtobat.png)
![](/img/x780x600/r30/00/02/72/46/downtonorm.png)
![](/img/x780x600/r30/00/02/72/46/normtodown.png)
![](/img/x780x600/r30/00/02/72/46/uptobat.png)
![](/img/x780x600/r30/00/02/72/46/uptonorm.png)
![](/img/x780x600/r30/00/02/72/46/normtodown200va.png)
![](/img/x780x600/r30/00/02/72/46/uptobat200va.png)
![](/img/x780x600/r30/00/02/72/46/battoup200va_903727.png)
![](/img/x780x600/r30/00/02/72/46/uptonorm200va.png)
Во всех случаях переходные процессы занимают не более 4-5 миллисекунд, вполне укладываясь в декларированный интервал, причем в типовой, а не максимальный. Иногда момент переключения даже трудно найти на осциллограмме.
Дребезг контактов чаще незначительный, но порой бывает заметным и с существенными, хотя и очень короткими всплесками.
Встроенное зарядное устройство
Для каждого из его выходов USB-A и USB-C заявлено напряжение 5 вольт при токах до 1,5 ампер. Уточним детали.
ЗУ не работает, когда ИБП выключен средней кнопкой.
Напряжение холостого хода на каждом выходе составляет 5,2 В, единственный поддерживаемый режим — USB DCP 5V 1.5A.
Если нагрузка только на USB-A, то напряжение опускается до пяти вольт при токе 2 А, до 4,9 В — при 2,8 А. Поскольку такой разъем не предназначен для длительной работы с близкими к трем амперам токами, наращивать нагрузку еще больше мы не стали.
Если нагрузка только на USB-C, то напряжение опускается до пяти вольт при токе 1,6 А, до 4,9 В — при 2,4 А. При трех амперах на выходе получается 4,8 В, что тоже вполне приемлемо с точки зрения спецификации USB.
Когда на обоих выходах нагрузки по 1,5 А, напряжение на них по 5,0 В.
При суммарном токе более 3,6 А срабатывает защита — напряжения на выходах уменьшаются до 4 вольт и менее. Возврат в рабочее состояние происходит автоматически при уменьшении нагрузок.
Уровень пульсаций при токах до 2,4 А не превышает 10-12 мВ.
Таким образом, встроенное зарядное устройство способно обеспечить заметно бо́льшие токи, чем заявлено (причем при наличии нагрузки как на одном выходе, так и на обоих) — это плюс, но не поддерживает современные режимы и технологии быстрой зарядки — это минус. Однако не надо забывать: подобные ЗУ для ИБП являются не основной функцией, а лишь приятным и полезным бонусом, поэтому очень уж строго подходить к их оценке вряд ли можно.
Итог
Источник бесперебойного питания Ippon Game Power Pro 1000 трудно оценить однозначно: он очень необычный, причем это определение имеет и позитивную, и негативную коннотации.
Главный минус устройства — в батарейном режиме отсутствует возможность своевременно подать в компьютер сигнал на отключение. Это не всегда критически плохо: наверняка многие читатели видели использование обладающих такой функцией ИБП без подключения к интерфейсному порту компьютера, а если речь идет о питании иных устройств (сетевого оборудования и т. п.), то подобное и вовсе не нужно.
Нельзя с помощью компьютера и контролировать состояние «бесперебойника», а также менять какие-либо его настройки, но с этим мириться проще.
Не все параметры при тестировании оказались соответствующими и спецификации, и требованиям ГОСТ, но, например, выходящее за рамки 10-процентного отклонения уменьшение выходного напряжения при работе AVR наблюдается в определенном и довольно узком диапазоне входных напряжений, поэтому на практике с подобным можно и не столкнуться. С суммарным коэффициентом гармонических составляющих напряжения дело похуже: синус действительно практически «чистый» лишь для небольших нагрузок, при их увеличении искажения возрастают, особенно если есть реактивная компонента, но всё же в некотором диапазоне могут оставаться в пределах допустимых 8%, а для приближающихся к заявленному максимуму заметно выходят за предписанные стандартом рамки.
Из-за небольшого зарядного тока энергия в батарее восстанавливается долго, особенно после работы на малые нагрузки, и это не лучшим образом скажется в случае частых отключений во внешней сети.
Переходим к позитиву: время работы от батареи соответствует заявленному, и даже с перегрузкой около 10% от обозначенного максимума ИБП проработает минуту. Он способен питать и очень малые нагрузки, не отключаясь для экономии, как некоторые другие модели.
Источник не слишком шумный и не очень «горячий» — нагрев его поверхностей во всех режимах весьма умеренный.
Встроенное зарядное устройство для мобильных гаджетов не поддерживает современные технологии и режимы быстрого заряда, но на своих двух выходах USB-A и USB-C способно обеспечить существенно бо́льшие токи, чем заявлено.
ЖК-дисплей информативный, показания отлично читаются — качество «картинки» выше всяких похвал, есть возможность выбирать время его автоотключения. Порой лишь мешает непременный возврат к показу входного напряжения через полминуты.
Съемная панель управления — это своеобразный пульт дистанционного управления и контроля. Трудно сказать, насколько такой способ ее использования окажется востребованным на практике, но подобного мы еще не встречали.
Не встречалась нам в ИБП и RGB-подсветка фронтальной панели с выбираемыми эффектами. Конечно же, это чистое украшательство, не имеющее отношения к основной задаче «бесперебойника», но появление моделей с такой функцией всё равно отрадно: кому-то это наверняка придется по душе, а возможность выбора теперь есть.
Двух выходных розеток с батарейным питанием в большинстве случаев достаточно (компьютер плюс монитор), а если требуется подключать большее количество устройств, то можно использовать удлинитель с колодкой на нужное число «посадочных мест», надо только не забывать о предельной мощности.
Отображение на ЖК-экране ИБП некоторых параметров процессора подключенного к нему компьютера мы комментировать не будем.
Наличие в линейке двух моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями (мощностью нагрузок), не переплачивая при этом.
В заключение предлагаем посмотреть наш видеообзор ИБП Ippon Game Power Pro 1000:
