Под брендом EKF предлагается целый спектр оборудования для ввода, распределения и учета электроэнергии, автоматизации технологических процессов, включая разработку комплексных энергоэффективных решений. Эта продукция поставляется в 20 стран мира, имеется собственная производственная база в Российской Федерации.
Помимо прочего, предлагается ряд источников бесперебойного питания E-Power, включающий как привычные однофазные линейно-интерактивные и с двойным преобразованием, так и более экзотические для массового пользователя трехфазные, а также ИБП постоянного тока.
В серии E-Power PSW600 представлены линейно-интерактивные источники с чистой синусоидой в батарейном режиме, которые подходят для электропитания газовых котлов и насосов систем отопления, охранных и пожарных комплексов, телекоммуникационного оборудования и серверов, медицинской техники.
Мы рассмотрим модель с выходной мощностью 2000 В·А / 1600 Вт, предназначенную для монтажа в стойку, но допускающую и установку на полу или на столе. Есть аналогичные ИБП как с большей, так и с меньшей мощностью — от 1000 до 3000 вольт-ампер, а также устройства в корпусах, рассчитанных только на напольное/настольное размещение (среди них есть модель и на 500 В·А / 400 Вт).
Описание, параметры, комплектация
Для ИБП E-Power PSW600 в явном виде заявлено:
- выходное напряжение в виде чистого синусоидального сигнала при работе от батареи,
- наличие AVR (Auto Voltage Regulation).
Защита компьютерной/телефонной линии подразумевается из наличия соответствующих разъемов, возможность холодного старта описана в инструкции. О поддержке стандарта Smart Battery и о наличии защиты от импульсных помех в питающей сети не говорится.
Заявленные характеристики, взятые из руководства пользователя и с сайта производителя, представлены в таблице. Причем в инструкции индексы моделей линейки PSW600 несколько иные, чем на официальном сайте: они включают указание на выходную мощность в вольт-амперах — ИБП на 500 В·А обозначается PSW605, на 3000 В·А — PSW630, а наш аппарат соответственно PSW620. Такое же обозначение содержит и наклейка на корпусе, причем с дополнительными буквами RTB, первые две означают исполнение в корпусе, предусматривающем как монтаж в стойку, так и отдельное размещение, последняя — встроенные батареи.
EKF E-Power PSW620-RTB | |
---|---|
Диапазон входного напряжения (режим стабилизации) | для Uвых=200 В: 145—260 В для Uвых=220 В: 165—280 В для Uвых=230 В: 175—290 В для Uвых=240 В: 185—300 В |
Частота входного напряжения | 50/60 Гц ±5% |
Выходная мощность | 2000 В·А / 1600 Вт |
Выходное напряжение (при работе от батареи, настраивается) | 200 / 220 / 230 / 240 В |
Автоматическая регулировка напряжения (AVR) | есть |
Стабильность выходного напряжения | ±5% |
Частота выходного напряжения (при работе от батареи, настраивается) | 50/60 Гц ±0,3 Гц |

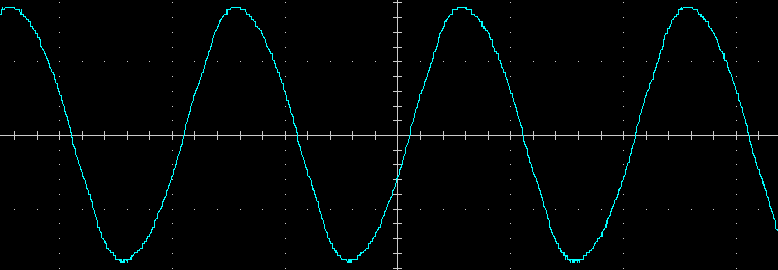

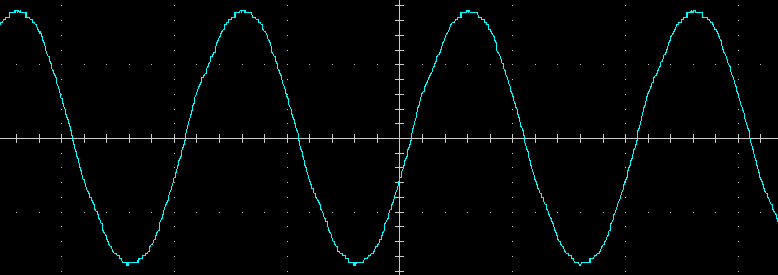

Форма выходного сигнала при работе от батареи | синусоида |
Коэффициент нелинейных искажений | ≤ 5% |
Коэффициент выходной мощности (cos φ) | 0,8 |
КПД: инвертора/общий | 85% / 93% |
Время переключения | ≤ 10 мс |
Тип, напряжение и емкость батареи | свинцово-кислотная необслуживаемая 3 × 12 В, 9 А·ч |
Максимальный ток заряда встроенной батареи (настраивается) | 1 / 2 / 3 А |
Типовое время заряда встроенной батареи | н/д |
Возможность подключения дополнительной батареи | нет |
Время работы от батареи при полной нагрузке | 2 минуты |
Выходные разъемы | 6 × C13 (IEC 60320), все с питанием от батареи |
Интерфейс | USB-B |
Звуковая сигнализация | есть |
Защита линий передачи данных | да, 8P8C (RJ-45) |
Функция запуска оборудования без подключения к электросети (холодный старт) | есть |
Защита | от перегрузки и короткого замыкания, перегрева, перезаряда и глубокого разряда батареи |
Фильтрация импульсных помех | есть (выяснено нами) |
Перегрузочная способность | при работе от сети: 110% — 120 с, 125% — 60 с, 150% — 10 с, затем переход на байпас при работе от батареи: 110% — 120 с, 125% — 10 с, 150% — 5 с, затем отключение |
Размеры (Ш×Г×В) | 132×410×440 мм |
Высота в стойке | 3U |
Вес нетто/брутто | 21,3 / 24,5 кг |
Шум (на расстоянии 1м) | н/д |
Условия работы | влажность до 93% температура от +5 до +40 °C |
Стандартная гарантия | ИБП: 3 года (не более 42 мес. с даты изготовления) батарея: 1 год (не более 18 мес. с даты изготовления) |
Срок службы | не менее 5 лет |
Описание на сайте производителя | ekfgroup.com/ru |
Рекомендованная розничная цена | 41205 рублей |
ИБП поставляется в коробке из обычного картона.

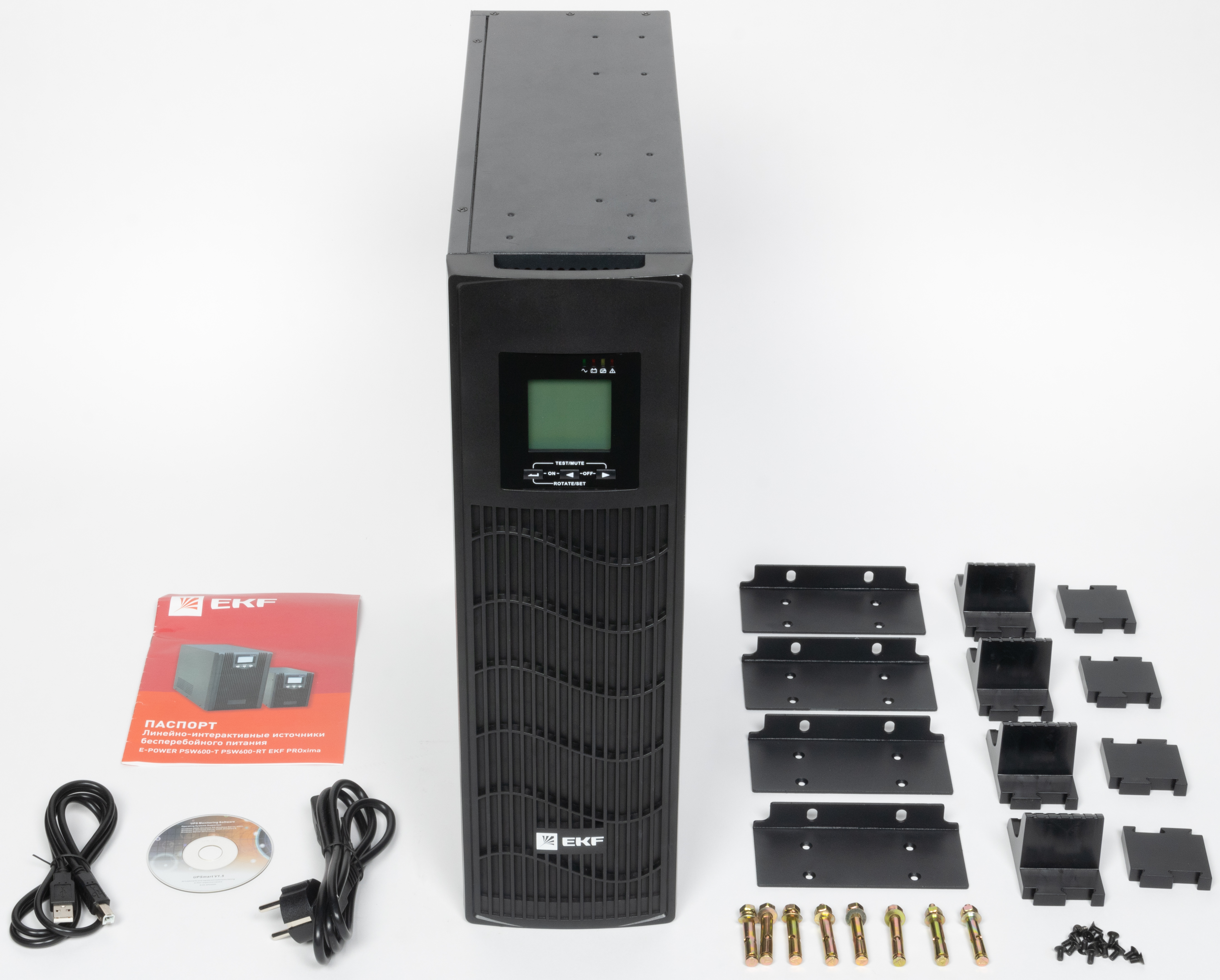

В комплекте, кроме самого источника, имеются наборы кронштейнов для монтажа в стойку (есть соответствующие винты и анкера), опор для вертикального размещения, кабели — для подключения к внешней сети переменного тока и интерфейсный USB, компакт-диск с ПО и инструкция на русском языке.
Из опций в официальных источниках упоминаются адаптеры — SNMP и «сухих контактов», но не в привязке к моделям линейки E-Power PSW600.
Внешний вид и органы управления

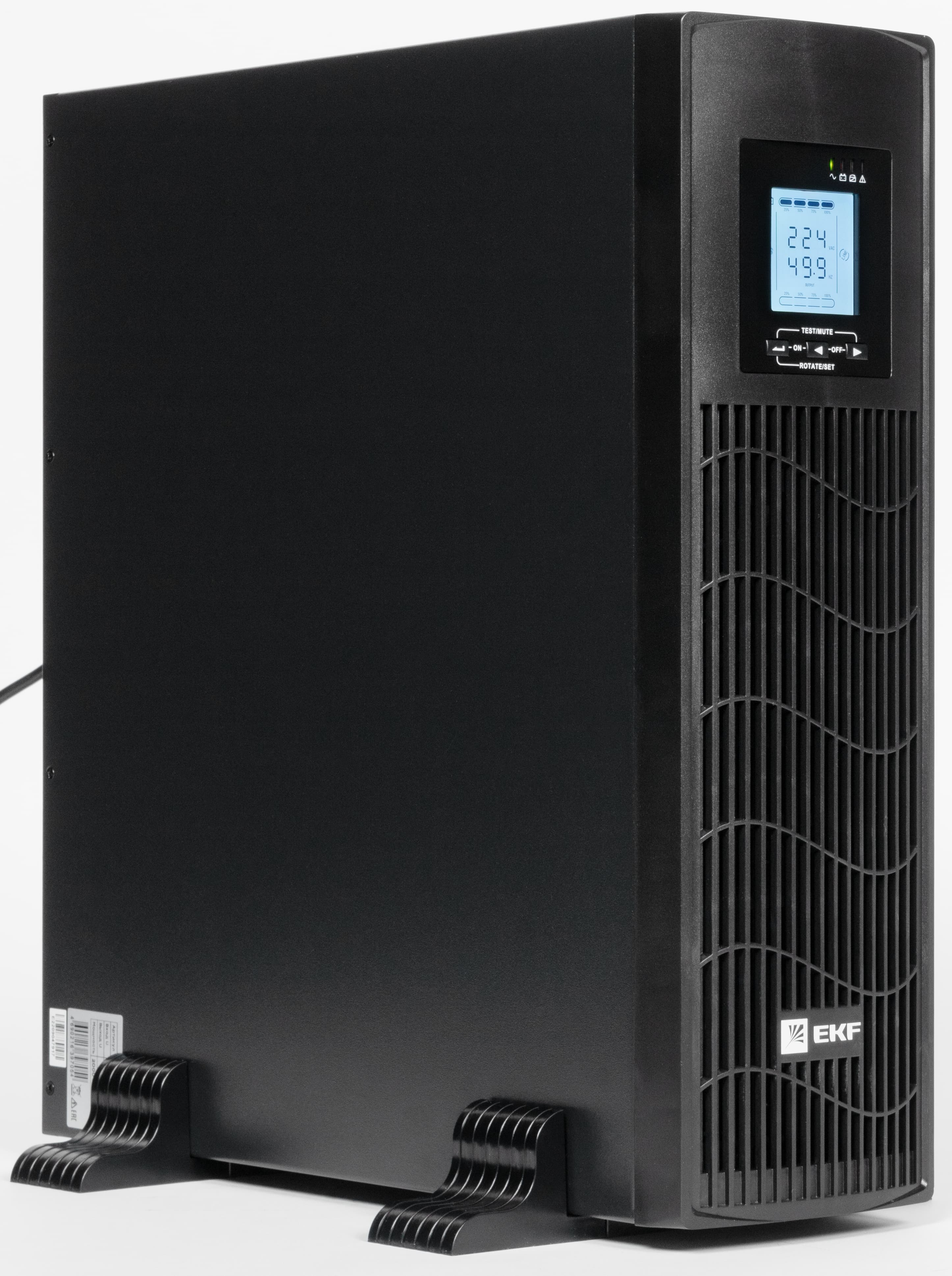

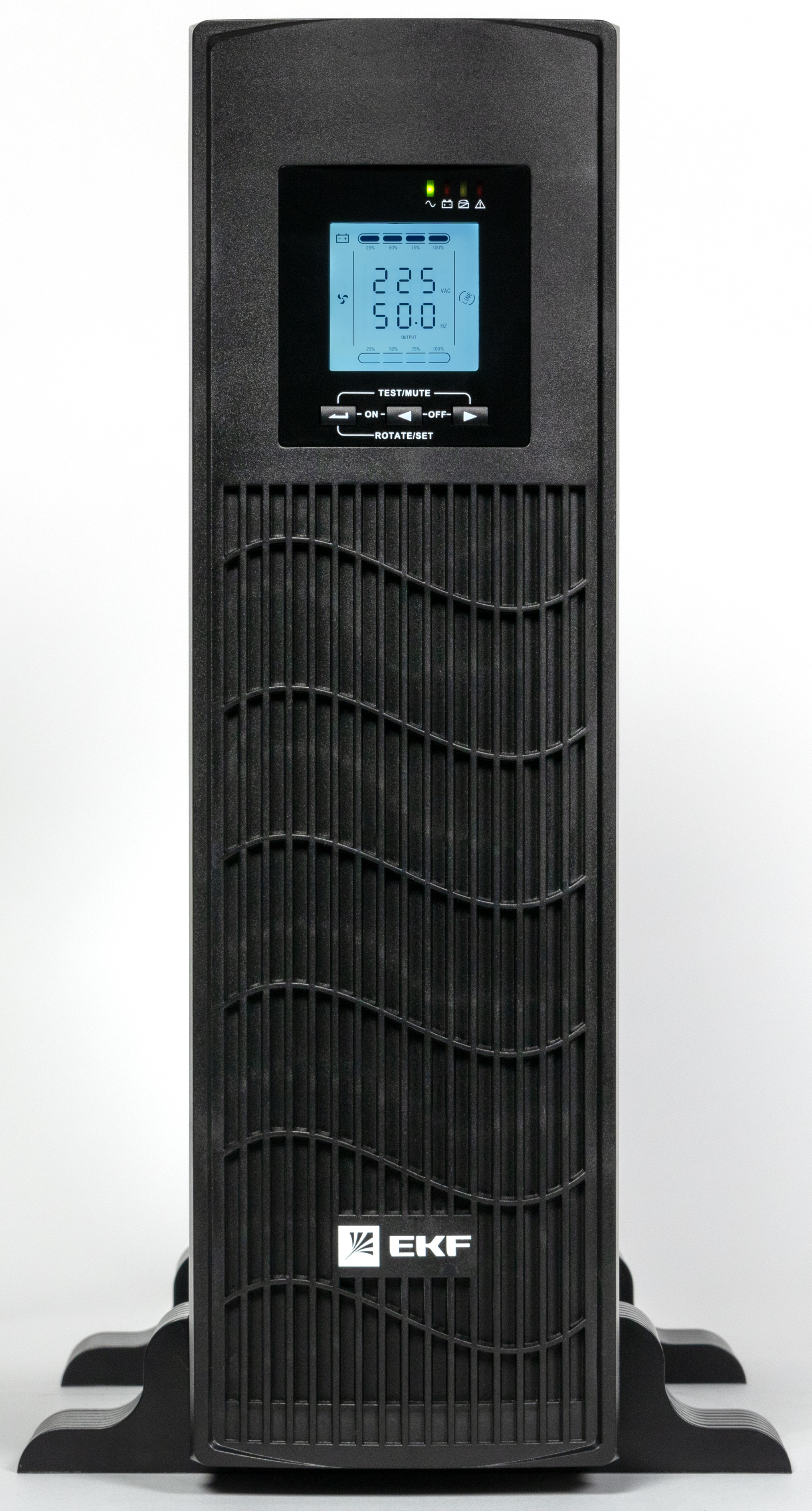

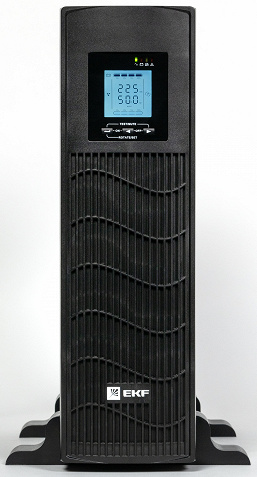

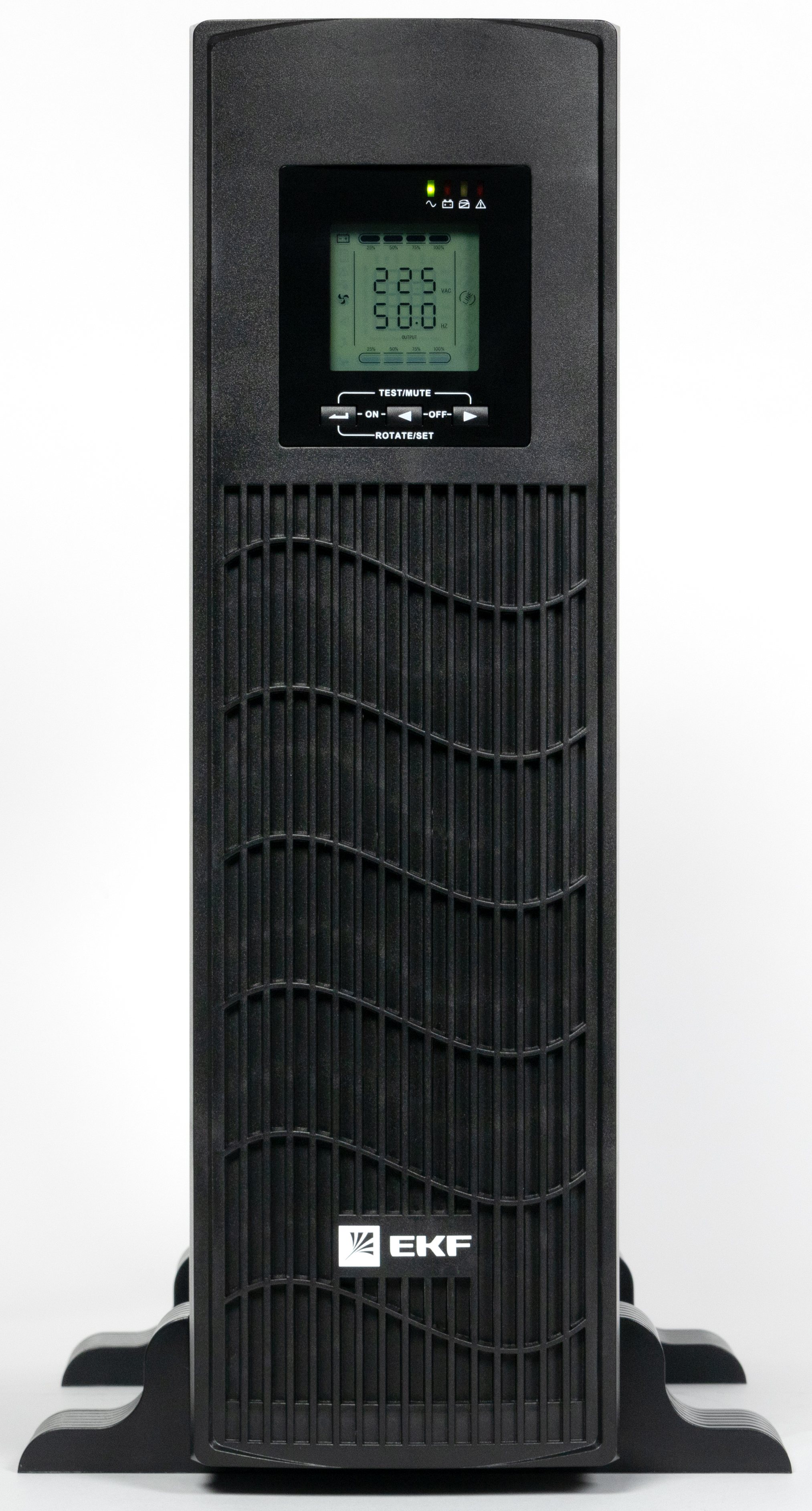

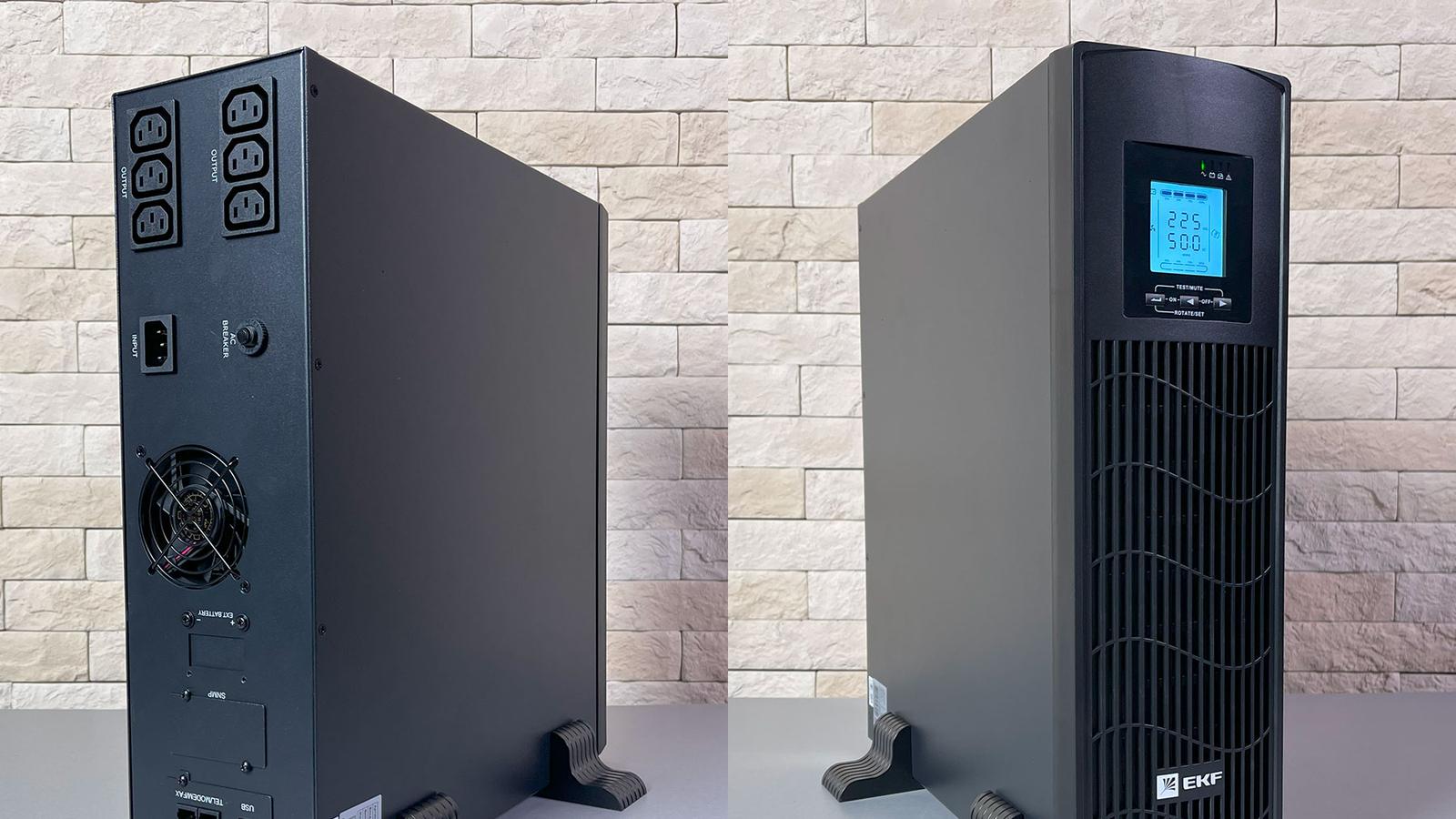

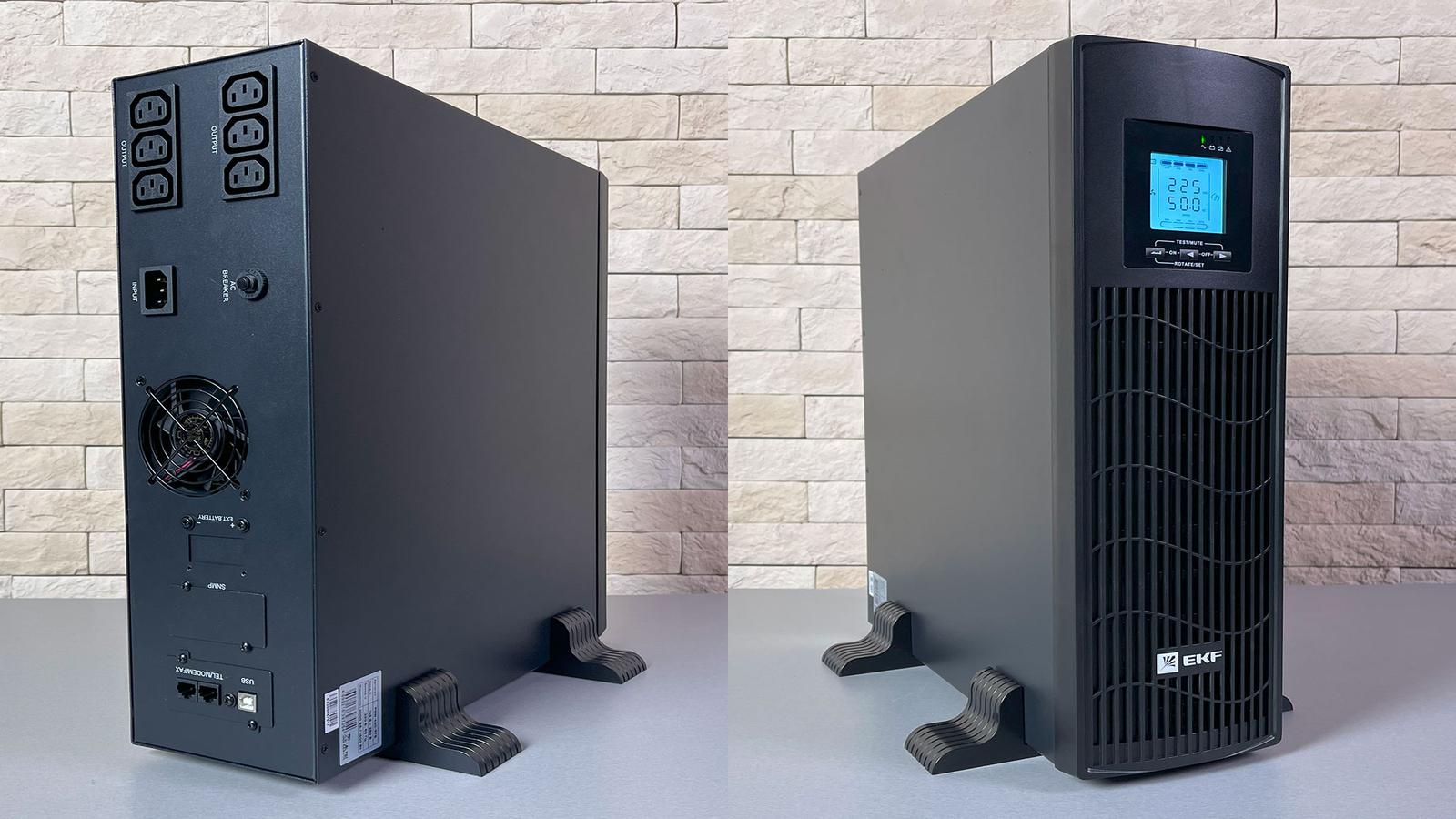

Корпус металлический, черного цвета. Фронтальная накладка пластиковая, в ее верхней (здесь и далее — при вертикальной установке ИБП, если не указано иное) части расположена панель управления, почти вся оставшаяся поверхность занята решеткой, через которую происходит подача воздуха для охлаждения.
![](/img/x257/r30/00/02/73/22/IMG5184.jpg)
![](/img/x257/r30/00/02/73/22/IMG5185.jpg)
![](/img/x257/r30/00/02/73/22/IMG5183.jpg)

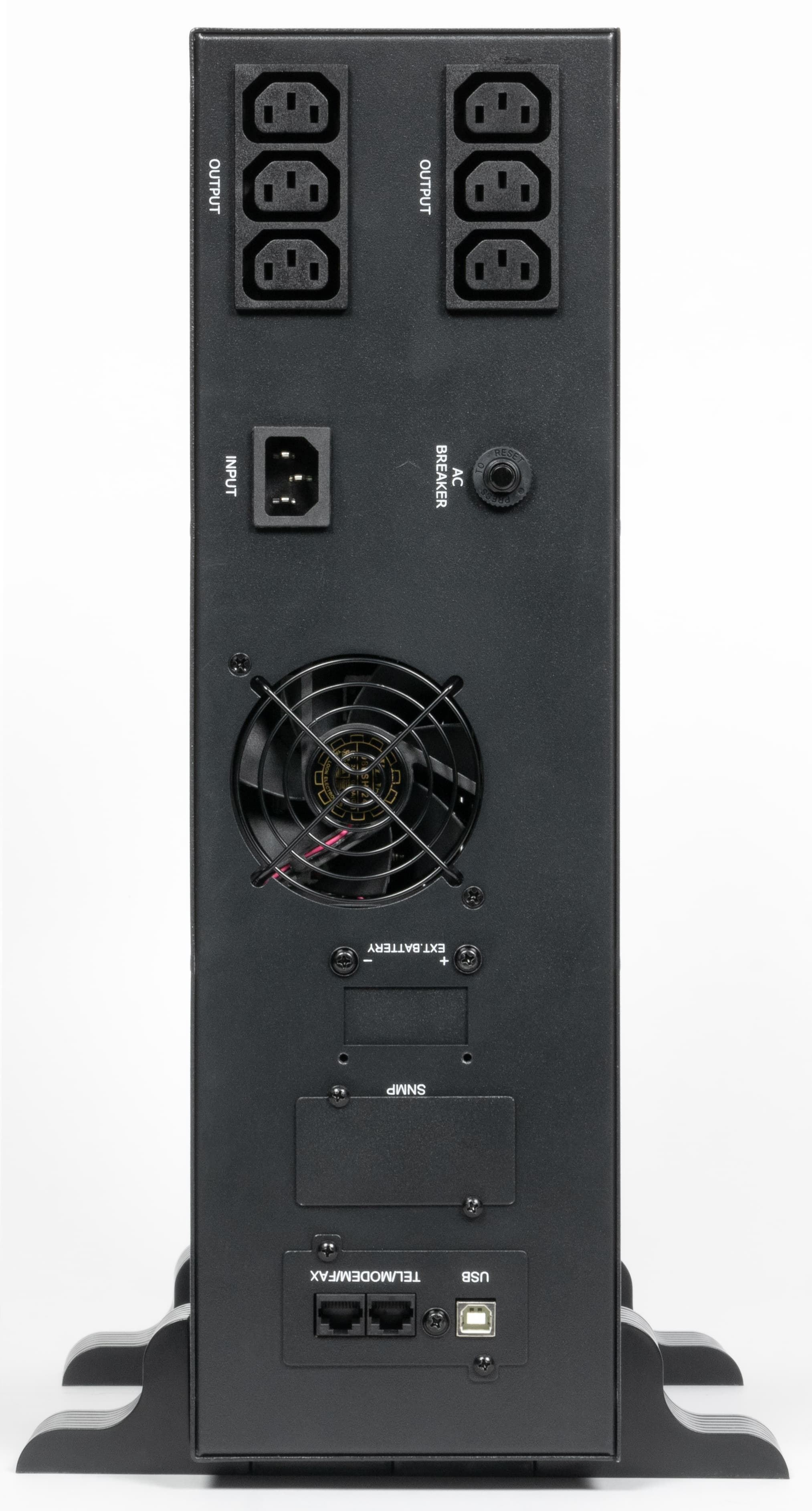

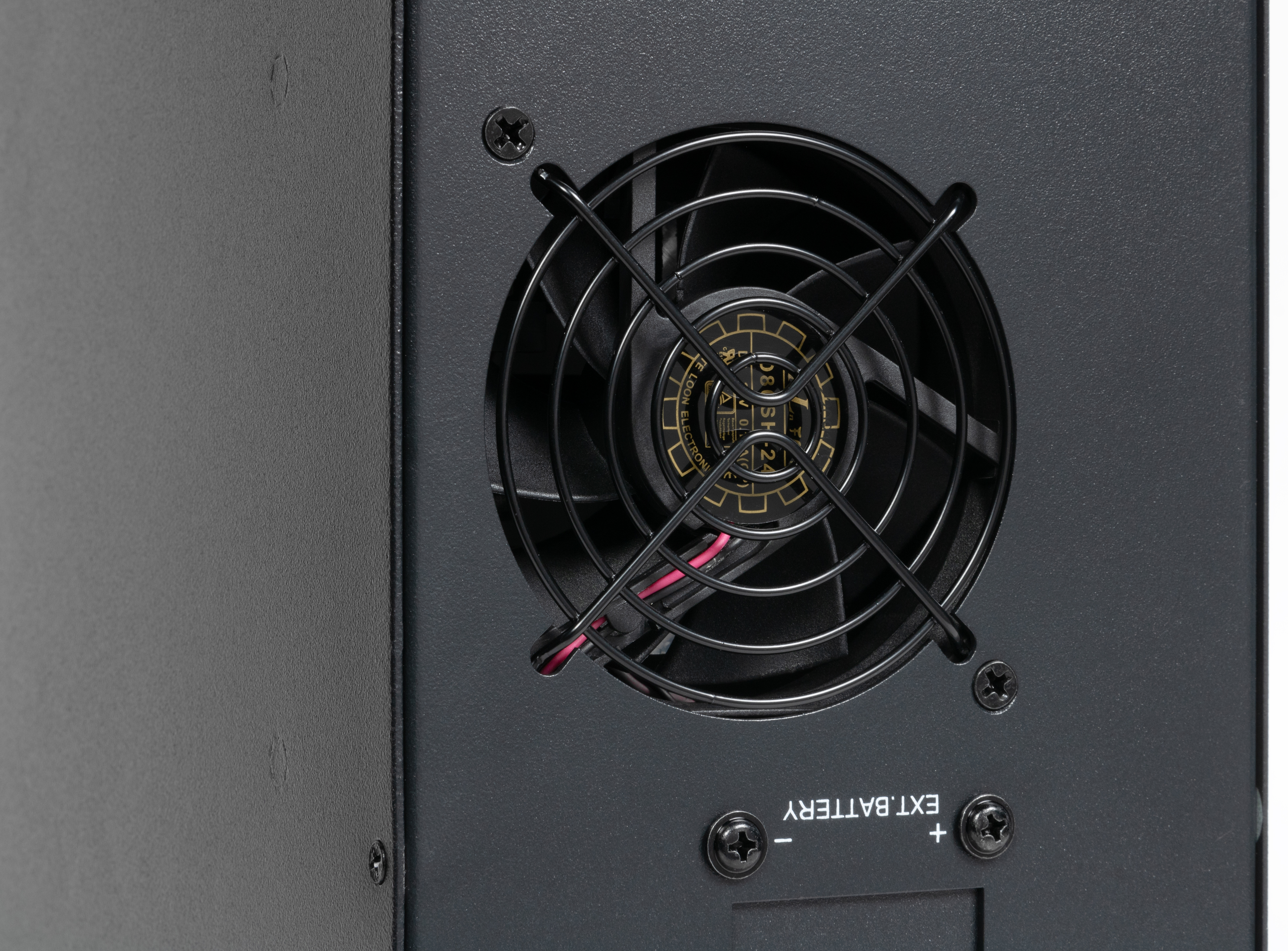

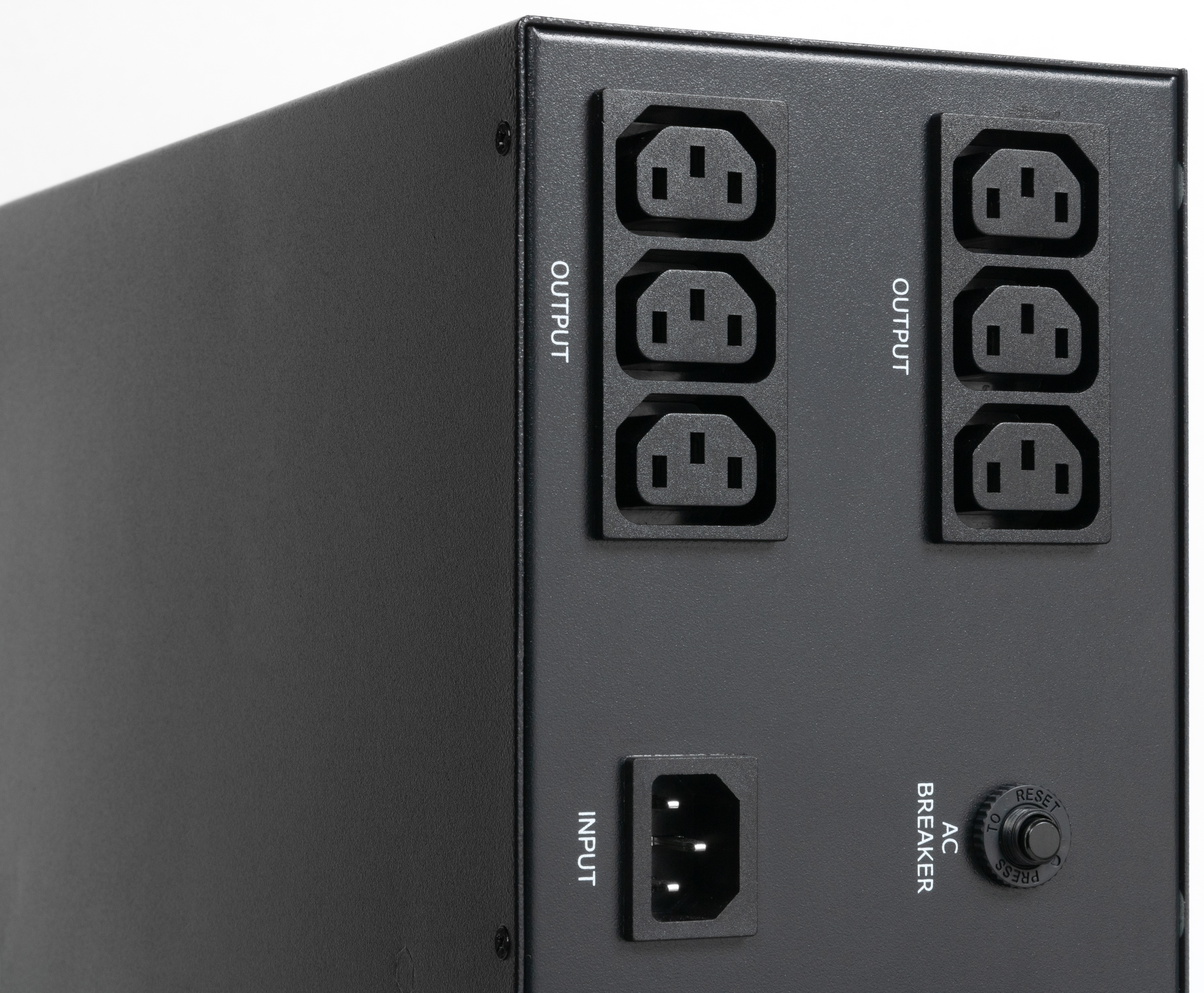

На задней стенке находятся две группы по три выходных розетки C13 (IEC 60320, все они соединены параллельно и обеспечены питанием от батареи), входной разъем С14, шток автоматического предохранителя, снабженное металлической сеткой отверстие для вентилятора, закрытые заглушками проемы для SNMP-адаптера и контактов для внешней батареи (они имеются в других моделях), пара разъемов 8P8C (RJ-45) для защиты коммуникационных линий и порт USB-A для связи с компьютером.
![](/img/x257/r30/00/02/73/22/IMG5204.jpg)
![](/img/x257/r30/00/02/73/22/IMG5203.jpg)
![](/img/x257/r30/00/02/73/22/IMG5202.jpg)

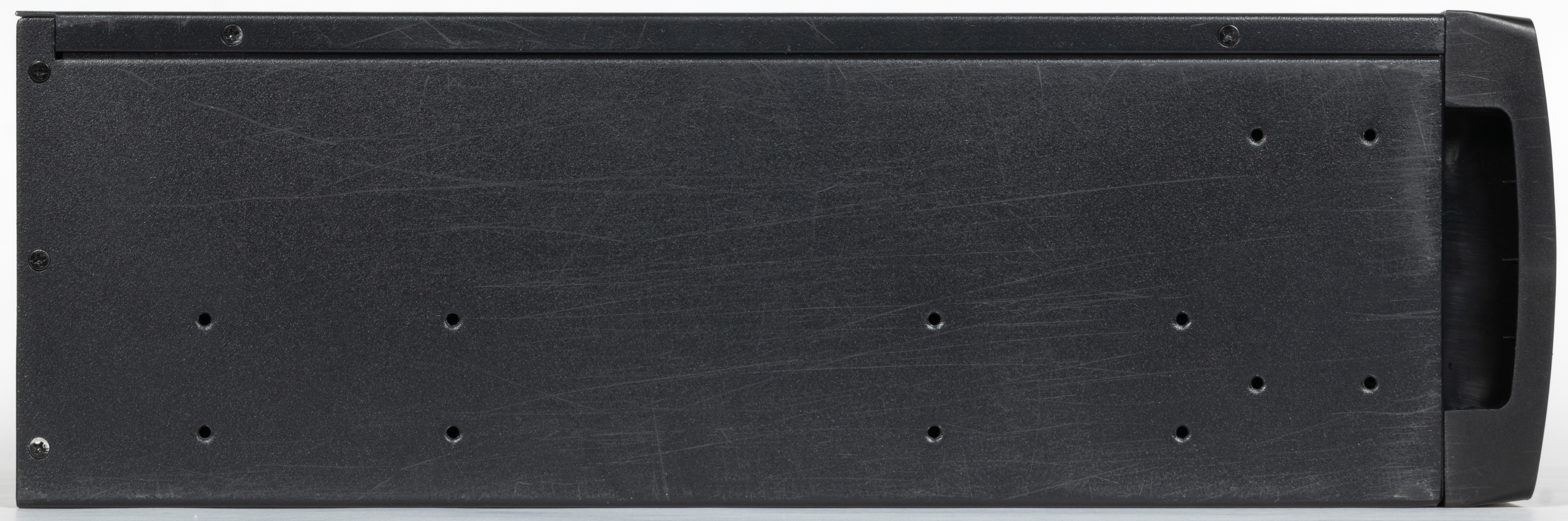

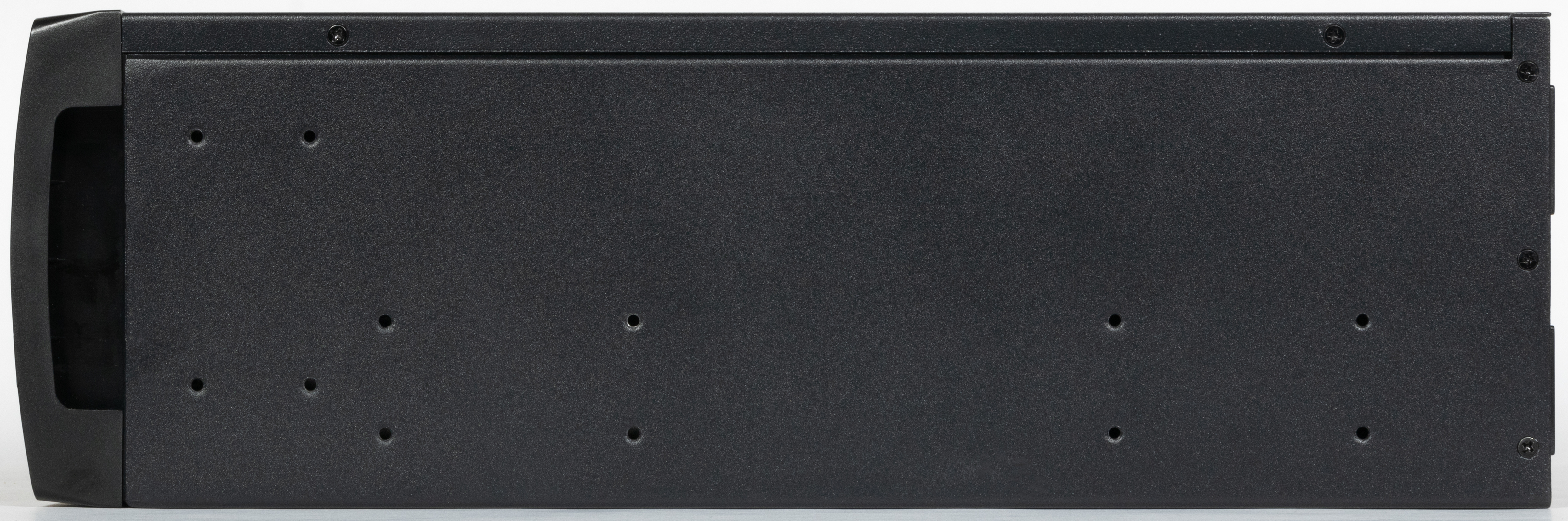

На узких торцах имеются отверстия с резьбой для крепления кронштейнов при монтаже в стойку.
![](/img/x387/r30/00/02/73/22/IMG5205.jpg)
![](/img/x387/r30/00/02/73/22/IMG5206.jpg)

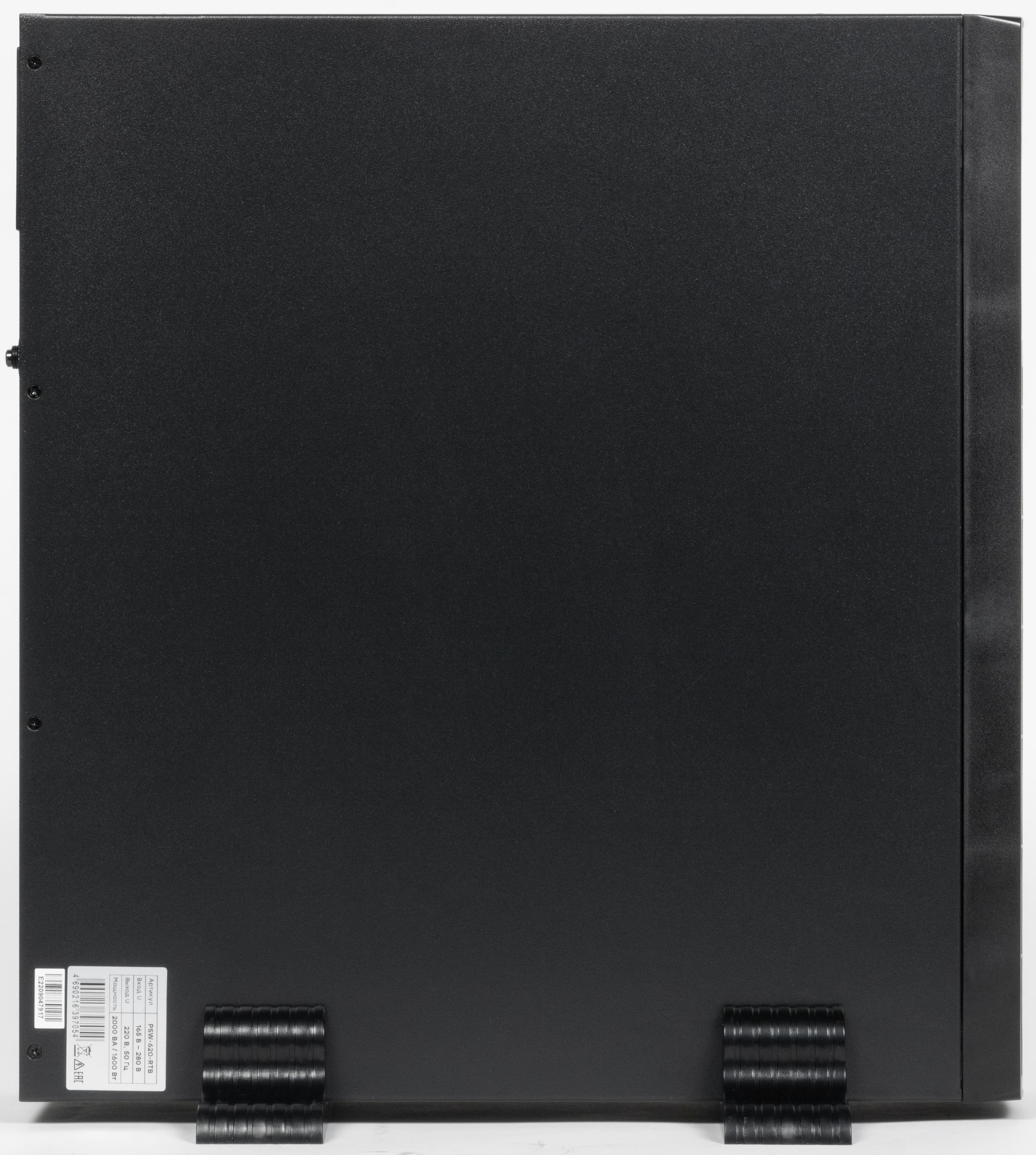

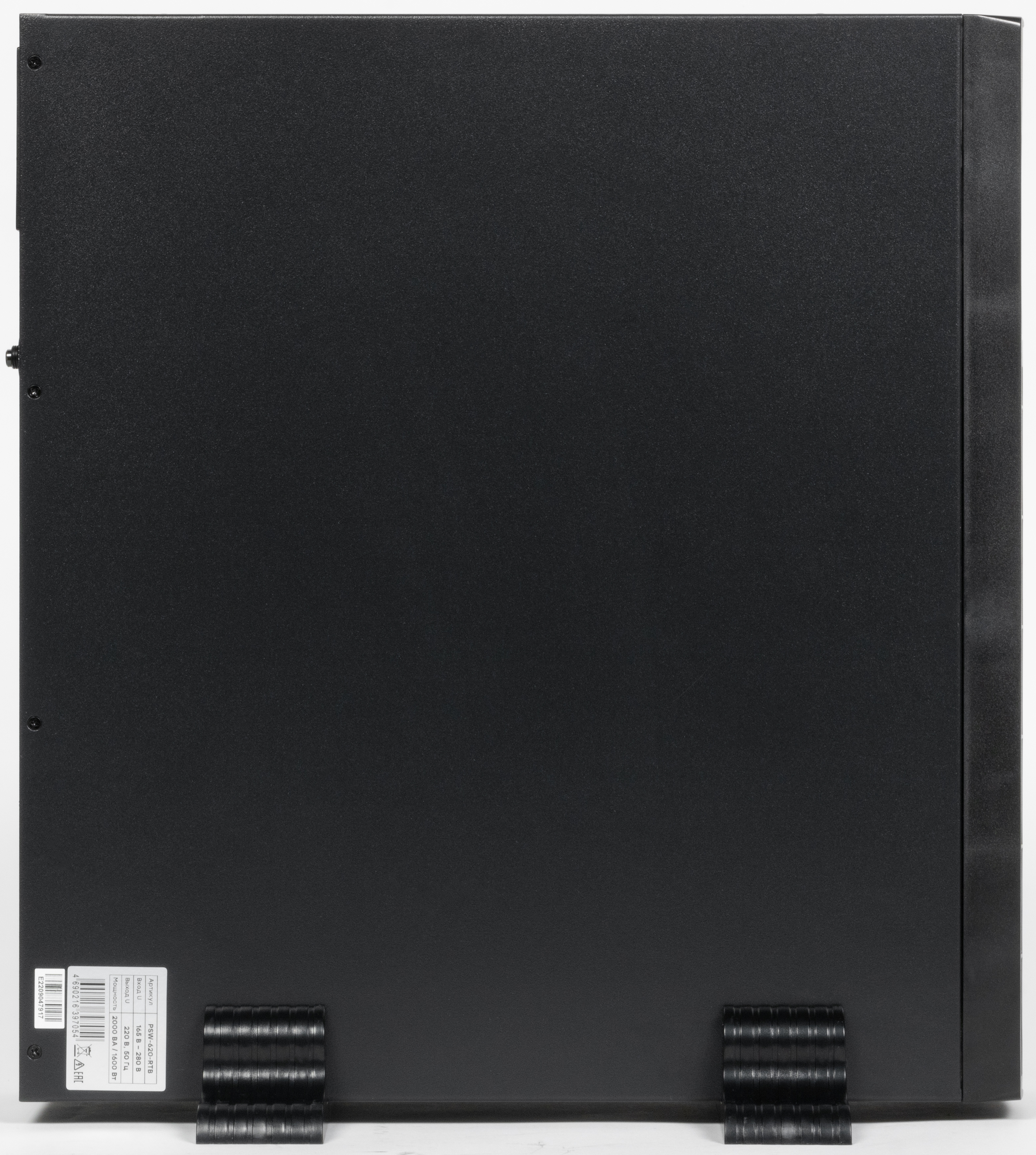

В задней части левой боковой поверхности находится наклейка с информацией, включающей и серийный номер.
![](/img/x387/r30/00/02/73/22/IMG5177.jpg)
![](/img/x387/r30/00/02/73/22/IMG5178.jpg)

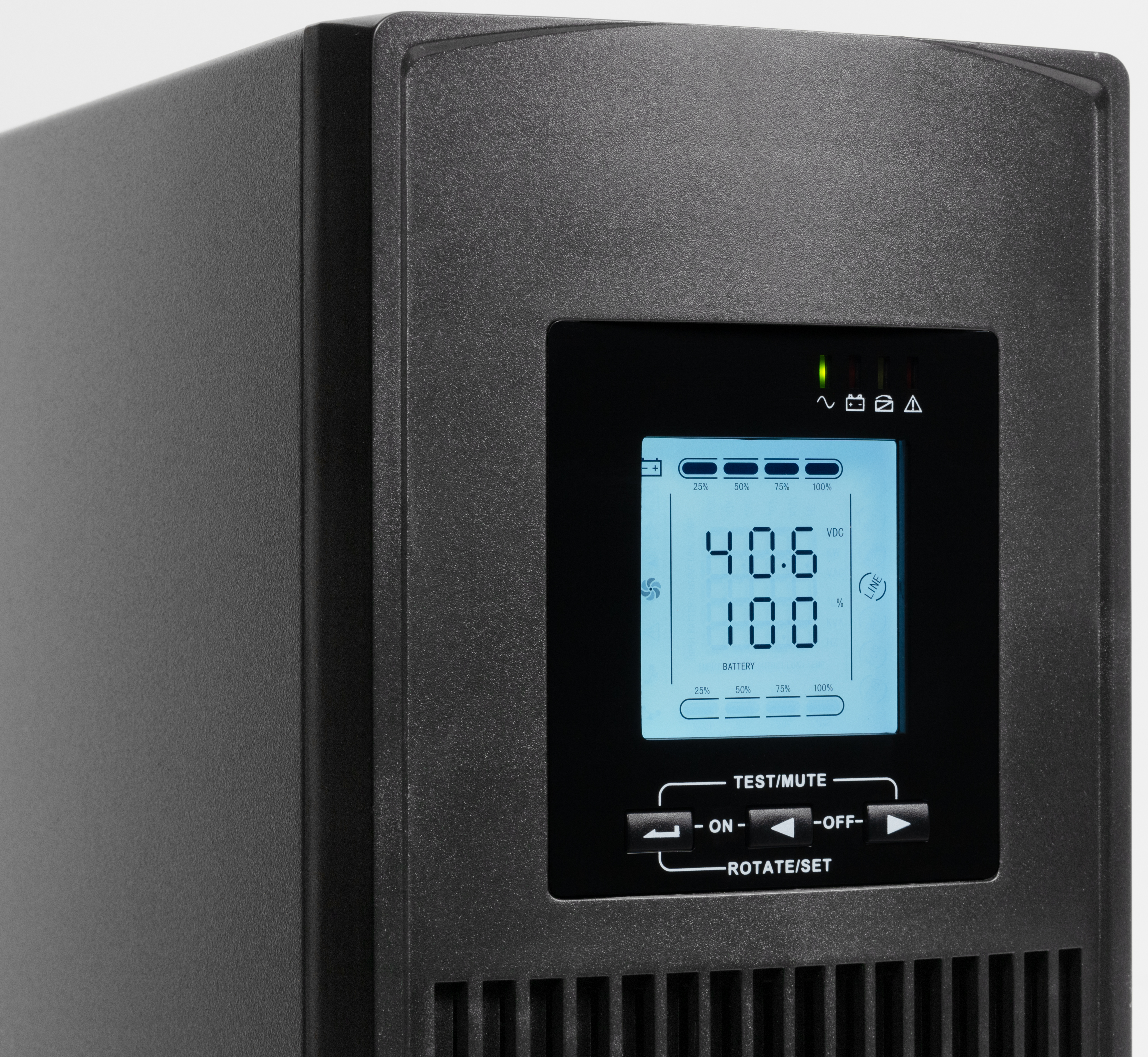

Из органов управления в наличии всего три кнопки, которые для получения желаемого результата надо нажимать либо по одной с разной продолжительностью, либо в определенных комбинациях. Так, ИБП включается одновременным нажатием средней и левой кнопок, выключается средней и правой, но понятие «выключен» специфическое: полного отключения выходов нет, есть перевод в режим байпаса (bypass), то есть прямой подачи входного напряжения на выходные розетки, минуя и инвертор, и систему AVR, поэтому напряжение на нагрузках будет всегда, когда источник подключен к сети — это надо учитывать с точки зрения безопасности.
![](/img/x387/r30/00/02/73/22/IMG519401.jpg)
![](/img/x387/r30/00/02/73/22/IMG519404.jpg)
ЖК-дисплей с диагональю 6,3 см (по нашему замеру) монохромный, символы на нем темные на светлом фоне. Углы обзора по горизонтали и снизу по вертикали достаточные, но при наблюдении чуть сверху (достаточно отклонения в 20-25 градусов от нормали) на экране практически ничего не видно, и это может изрядно досаждать при размещении ИБП на полу.
![](/img/x780x600/r30/00/02/73/22/scr1_934114.jpg)
![](/img/x780x600/r30/00/02/73/22/scr44.jpg)
Подсветка включается при нажатии любой кнопки и автоматически отключается через минуту (воздействовать на это в меню настроек нельзя), ее яркость скорее избыточная (и она не регулируется), а контрастность явно мала: из многих позиций наблюдения видны незадействованные символы и сегменты цифровых знакомест, что не способствует хорошему восприятию.
Можно наблюдать очень много различной информации, вот только описание и иллюстрации в имеющейся инструкции не всегда соответствуют реалиям нашей модели, на дисплее которой отображаются:
- двумя группами (одна над другой) по три крупных цифры — напряжение и частота на входе и выходе, мощность нагрузки в ваттах и вольт-амперах, температура внутри корпуса (плюс еще некий параметр, всегда равный 400), напряжение на батарее и процент остатка заряда;
![](/img/x780x600/r30/00/02/73/22/scr4.jpg)
![](/img/x780x600/r30/00/02/73/22/scr1.jpg)
![](/img/x780x600/r30/00/02/73/22/scr2.jpg)
- справа от этих цифр — обозначения отображаемых ими величин: W (ватты), V (вольты с уточнением VAC и VDC), HZ (герцы), % (проценты) и т. д.;
- под цифрами — к чему они относятся: Input, Output, Load и т. д.;
- диаграммами с 4 сегментами каждая — уровни нагрузки и заряда батареи;
- слева и справа находятся символы, отображающие режимы и состояния: работа от сети (в режиме линейном или байпаса) или батареи, перегрузка, неисправность батареи, авария и другие;
![](/img/x780x600/r30/00/02/73/22/scr3.jpg)
![](/img/x780x600/r30/00/02/73/22/scr5.jpg)
![](/img/x780x600/r30/00/02/73/22/scr6.jpg)
- также может отображаться код неисправности или предупреждения, расшифровка есть в инструкции.
Отображаемые параметры выбираются кнопками с треугольными стрелками (средней и правой), причем выбор запоминается, что удобно в случаях, когда нужно длительно наблюдать какие-либо определенные величины — правда, этому мешает автоотключение подсветки экрана.
Над дисплеем расположены четыре светодиодных индикатора, зеленый левый отображает включение ИБП (при работе от сети или батареи), следующий красный — работу от батареи, третий (желтый) — режим байпаса или настройки, правый (красный) свидетельствует о проблеме, включая отсутствие внешней сети.
Чтобы повернуть изображение в соответствующее варианту размещения ИБП (вертикальное или горизонтальное) положение, надо дважды нажать левую кнопку в течение 0,5 секунды. При этом на 90° поворачивается содержимое цифровых знакомест и некоторые символы, оцифровка диаграмм оказывается повернутой на 180°.
![](/img/x780x600/r30/00/02/73/22/scr42.jpg)
![](/img/x780x600/r30/00/02/73/22/scr43.jpg)
Настройка параметров ИБП
Воспроизводим их не ради пересказа инструкции, а для демонстрации возможностей источника и озвучивания возникших при их изучении вопросов.
Вход в меню настроек осуществляется пятисекундным нажатием левой кнопки, выход без сохранения — трехсекундным нажатием этой же кнопки. Короткое (0,5 с) нажатие переводит к следующему параметру.
Значения параметров на экране обозначаются некими аббревиатурами, сразу понять которые можно не всегда, но они расшифровываются в инструкции.
Первый пункт меню — выбор выходного напряжения: 200/220/230/240 вольт, по умолчанию 220 В.
![](/img/x780x600/r30/00/02/73/22/scr10.jpg)
![](/img/x780x600/r30/00/02/73/22/scr7.jpg)
![](/img/x780x600/r30/00/02/73/22/scr8.jpg)
![](/img/x780x600/r30/00/02/73/22/scr9.jpg)
Следующий пункт определяет согласование мощности при работе с генератором, выбираются значения от 10 до 150 (по умолчанию) процентов, но пояснения в инструкции невнятные: есть фраза «если ... мощность генератора не превышает мощность ИБП на 50% и более, то параметр рассчитывается по формуле (Pген/Pибп)*0,9*100%». Теперь вспоминаем, что PSW620 рассчитан на 1600 Вт — получается, что речь идет о генераторах до 2,4 кВт, то есть достаточно маломощных, и остается непонятным, что делать в случае использования часто встречающихся генераторов на 4-6 кВт (а ведь есть и более мощные). Установка «10%» вообще за гранью понимания: по формуле получается, что при ней соотношение мощностей генератора и ИБП должно составлять 0,11, то есть мощность генератора даже для старшей модели линейки PSW630 будет всего-то чуть больше 260 ватт — где же видели такие генераторы?!
![](/img/x780x600/r30/00/02/73/22/scr11.jpg)
Но главное: что дает это согласование на практике? В описании одного известного нам аналогичного «бесперебойника», допускающего работу с генератором, сказано: «если суммарная мощность нагрузки и заряда превысит мощность генератора, то ток заряда будет ограничен; как только нагрузка уменьшится, ток заряда восстановится». Возможно, такое же правило действует и для моделей линейки PSW600, но об этом должно быть написано прямо, чтобы потребителю не приходилось гадать или самостоятельно ставить натурные эксперименты.
Пункт третий выбирает номинал частоты питающей сети — 50 (по умолчанию) или 60 Гц. Понятно, что это «реверанс» в адрес стран с 60-герцевым стандартом, а для наших реалий практического значения установка не имеет: в линейном режиме на выходе всё равно будет 50 Гц, как на входе, и преобразователь частоты для аппаратуры, рассчитанной на 60 Гц, можно сделать только из онлайнового ИБП.
![](/img/x780x600/r30/00/02/73/22/scr12.jpg)
![](/img/x780x600/r30/00/02/73/22/scr13.jpg)
Четвертый пункт меню касается не номинала, а допустимых отклонений частоты на входе — от ±5% (по умолчанию) до ±15%; скорее всего, он также адресован работе с генератором: у неинверторных моделей частота может «плавать» очень сильно, а в нормальной сети отклонение даже в 5% допустимо лишь с существенной оговоркой, процитируем ГОСТ 32144-2013: «отклонение частоты ... не должно превышать ±1 Гц в течение 95% времени интервала в одну неделю и ±5 Гц в течение 100% времени интервала в одну неделю». Однако пояснений нет и для этого пункта, и также не сообщается, что будет при выходе частоты за установленный предел.
![](/img/x780x600/r30/00/02/73/22/scr16.jpg)
![](/img/x780x600/r30/00/02/73/22/scr14.jpg)
![](/img/x780x600/r30/00/02/73/22/scr15.jpg)
Следующие пять пунктов касаются батареи: настройка напряжений выравнивающего и плавающего зарядов, величин для сигнализации о низком заряде и полного разряда, после которого инвертор отключается (заметим: речь идет о значениях для одной 12-вольтовой АКБ, а их в разных моделях PSW600 может быть до четырех).
![](/img/x780x600/r30/00/02/73/22/scr17.jpg)
![](/img/x780x600/r30/00/02/73/22/scr18.jpg)
![](/img/x780x600/r30/00/02/73/22/scr19.jpg)
![](/img/x780x600/r30/00/02/73/22/scr20.jpg)
Кроме того, задается ток заряда — 1 (по умолчанию), 2 или 3 ампера для моделей со встроенной батареей.
![](/img/x780x600/r30/00/02/73/22/scr21.jpg)
![](/img/x780x600/r30/00/02/73/22/scr22.jpg)
![](/img/x780x600/r30/00/02/73/22/scr23.jpg)
Конечно, само по себе наличие таких установок можно только приветствовать. Беда в том, что для конкретной батареи оптимальные параметры чаще всего остаются неизвестными, каких-то комментариев в инструкции также нет, и потому большинство потребителей вынужденно оставит значения по умолчанию.
С 10-го по 13-й пункты меню посвящены режиму энергосбережения, призванному экономить заряд батареи при работе на малые нагрузки. Хорошо, что в данном случае его можно отключить (что и сделано по умолчанию); если он всё же включен, то при работе от батареи и потреблении на выходе не более некоторого порогового процента от заявленного максимума в зависимости от комбинации этих настроек ИБП либо перейдет в спящий режим (так сказано в инструкции — трудно понять, что именно подразумевается) и при увеличении нагрузки свыше этого процента автоматически выйдет из «спячки», либо вовсе выключится. Значение порога и интервал до отключения можно выбирать в широких пределах.
![](/img/x780x600/r30/00/02/73/22/scr24_106188.jpg)
![](/img/x780x600/r30/00/02/73/22/scr25_829455.jpg)
![](/img/x780x600/r30/00/02/73/22/scr26_309591.jpg)
![](/img/x780x600/r30/00/02/73/22/scr27.jpg)
![](/img/x780x600/r30/00/02/73/22/scr30.jpg)
![](/img/x780x600/r30/00/02/73/22/scr28.jpg)
![](/img/x780x600/r30/00/02/73/22/scr29.jpg)
![](/img/x780x600/r30/00/02/73/22/scr31.jpg)
Пункт 14 управляет автоматическим включением ИБП (автостартом) при появлении сетевого напряжения после отключения по разряду батареи, по умолчанию источник включаться будет.
![](/img/x780x600/r30/00/02/73/22/scr32.jpg)
![](/img/x780x600/r30/00/02/73/22/scr33.jpg)
15-й и 16-й пункты инструкция заявляет как актуальные при наличии внешнего зарядного устройства вроде солнечных батарей. В нашей модели использование подобного не предусмотрено, поэтому подробно описывать не будем и скажем лишь, что эта функция по умолчанию отключена, а ее описание не слишком внятное.
![](/img/x780x600/r30/00/02/73/22/scr34.jpg)
![](/img/x780x600/r30/00/02/73/22/scr35.jpg)
![](/img/x780x600/r30/00/02/73/22/scr36.jpg)
![](/img/x780x600/r30/00/02/73/22/scr37.jpg)
Пункты 17 и 18 позволят отображать номинальные входное и выходное напряжения. Если выходное напряжение задается в первом пункте меню, то остается непонятным, что считается номиналом для входного.
![](/img/x780x600/r30/00/02/73/22/scr38.jpg)
![](/img/x780x600/r30/00/02/73/22/scr39.jpg)
Наконец, очень важен пункт 19: он сохраняет сделанные изменения, для чего нужно установить в нем «YES».
![](/img/x780x600/r30/00/02/73/22/scr40.jpg)
![](/img/x780x600/r30/00/02/73/22/scr41.jpg)
Внутреннее устройство

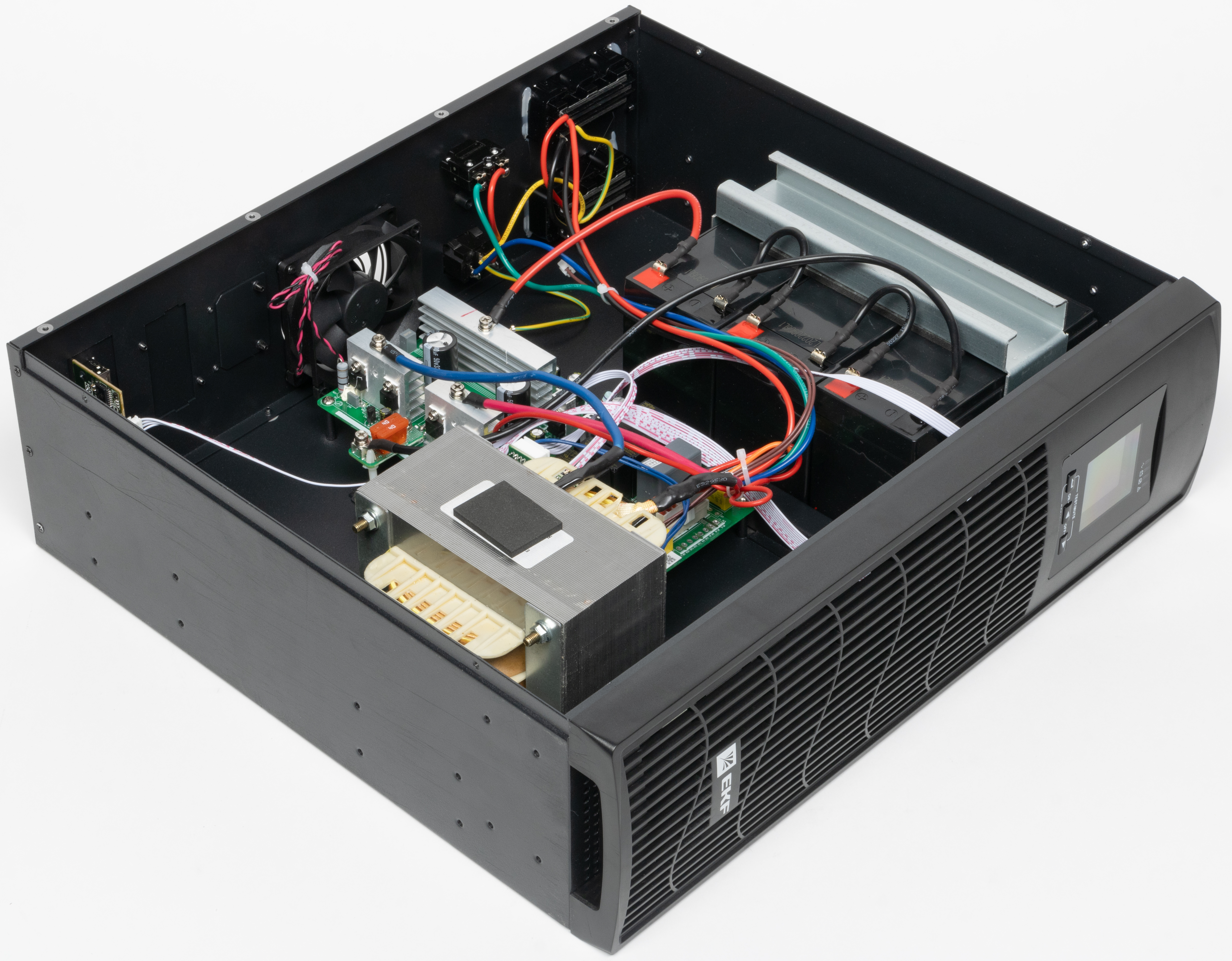

Чтобы вскрыть корпус, нужно уложить ИБП на правый бок (из вертикального положения) и открутить восемь винтов, крепящих левую крышку.
![](/img/x387/r30/00/02/73/22/IMG5207_197229.jpg)
![](/img/x387/r30/00/02/73/22/IMG5222.jpg)

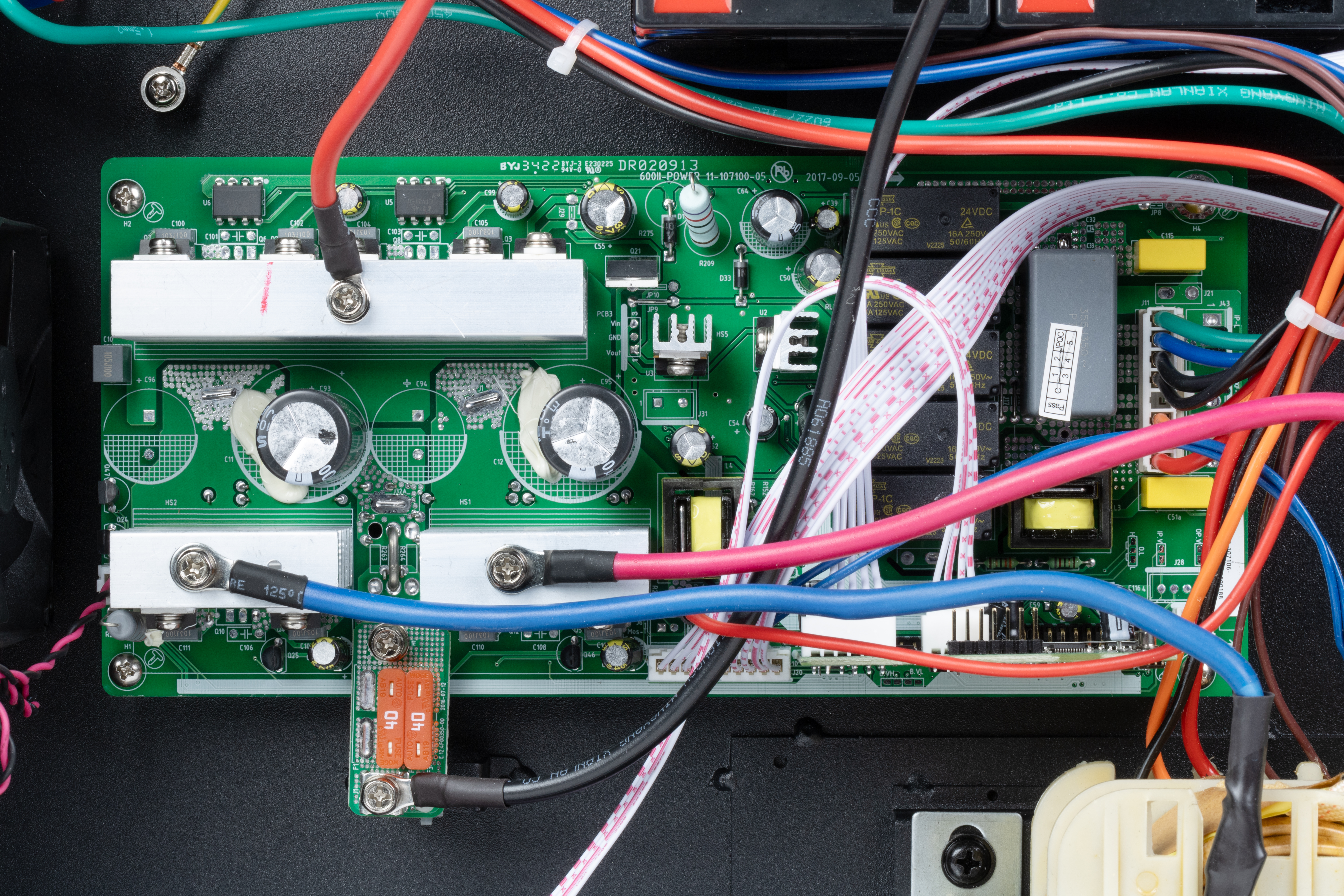

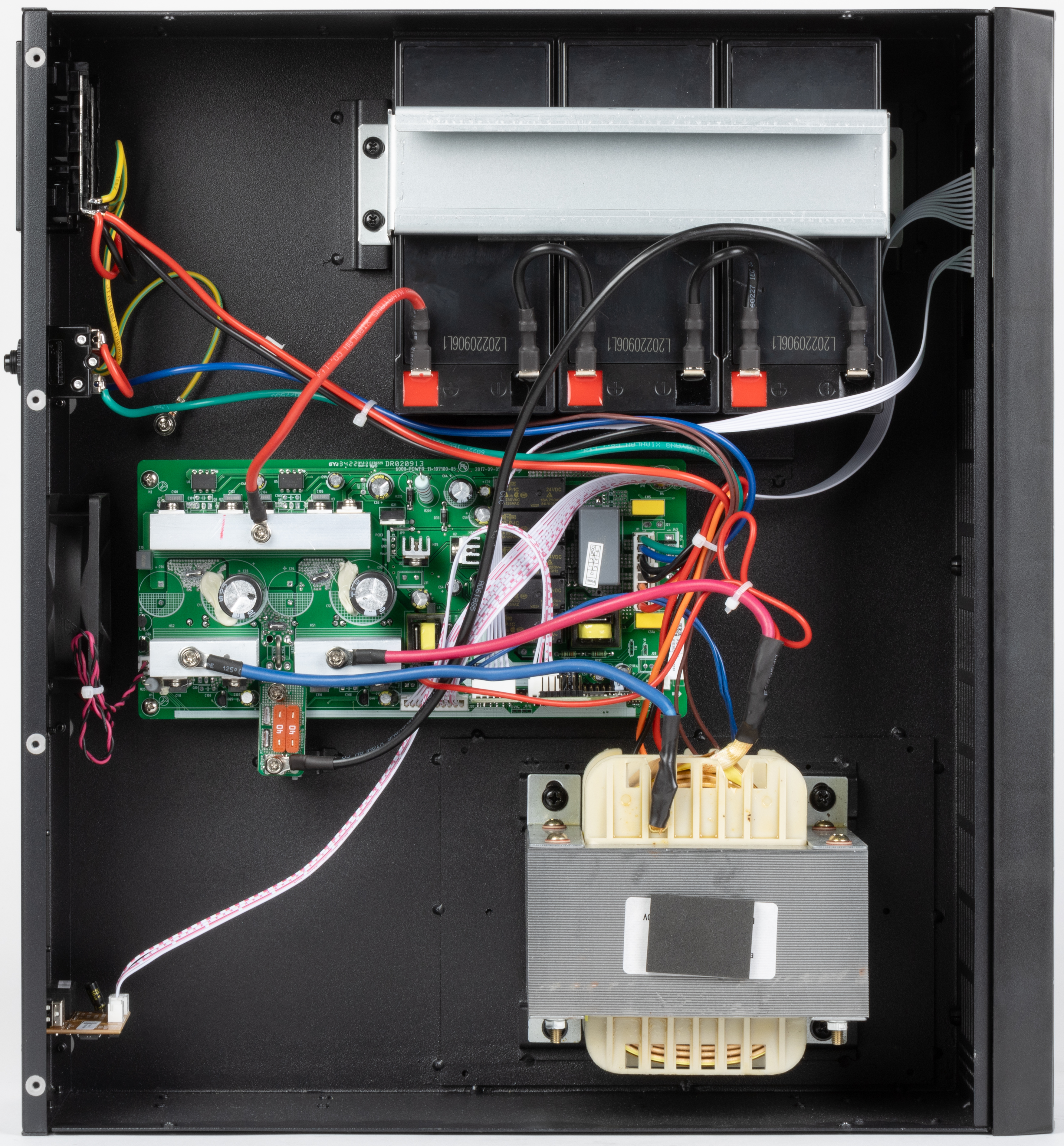

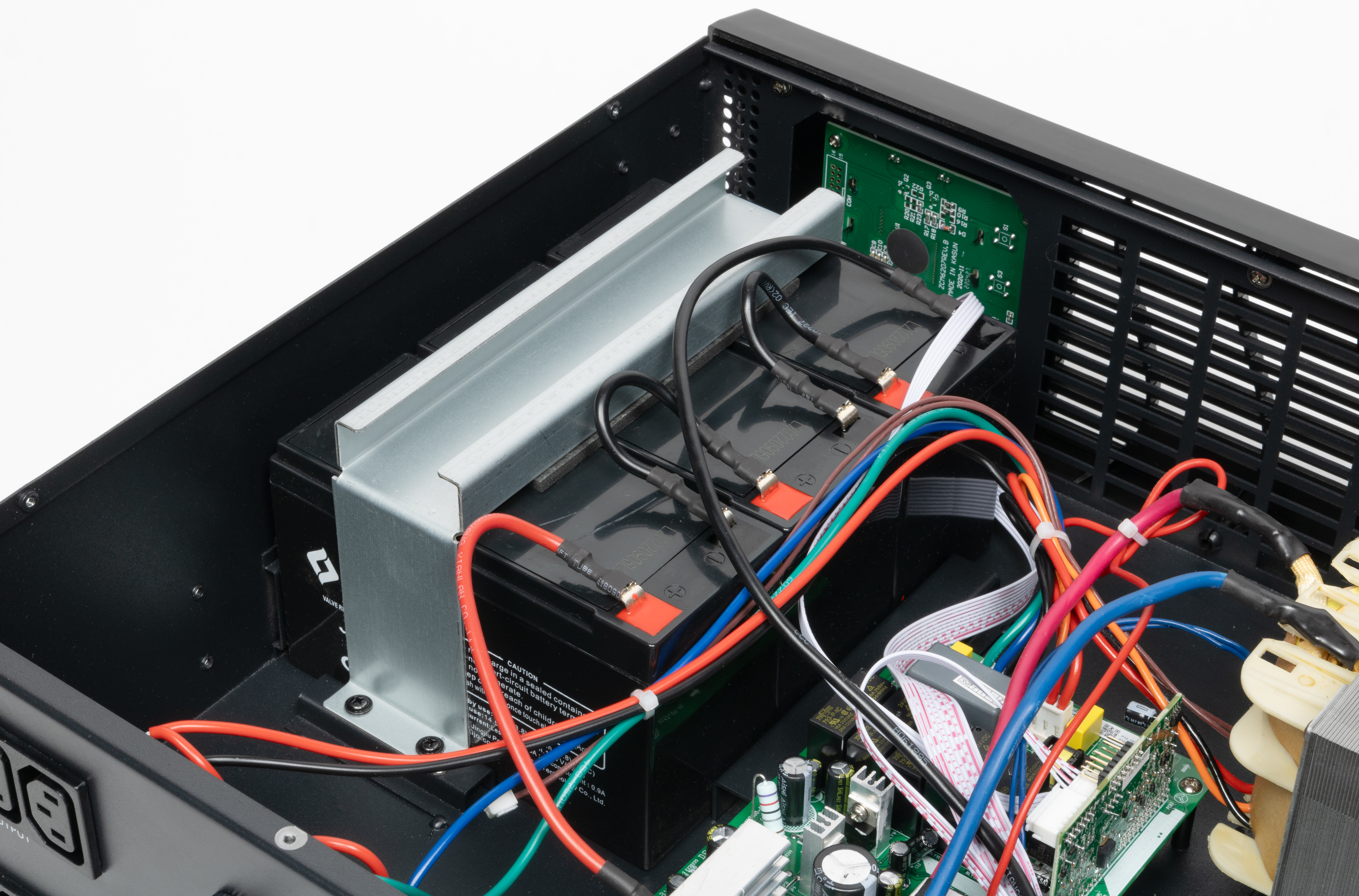

Внутри видим три последовательно включенных батареи, зафиксированных П-образным металлическим прижимом, большой трансформатор системы AVR с сердечником на Ш-образных пластинах, а также среднего размера плату с управляющей и силовой электроникой.
![](/img/x387/r30/00/02/73/22/IMG5209.jpg)
![](/img/x387/r30/00/02/73/22/IMG5220.jpg)
Как видите, быстрая замена батарей невозможна — для этой операции придется немало поработать отверткой.

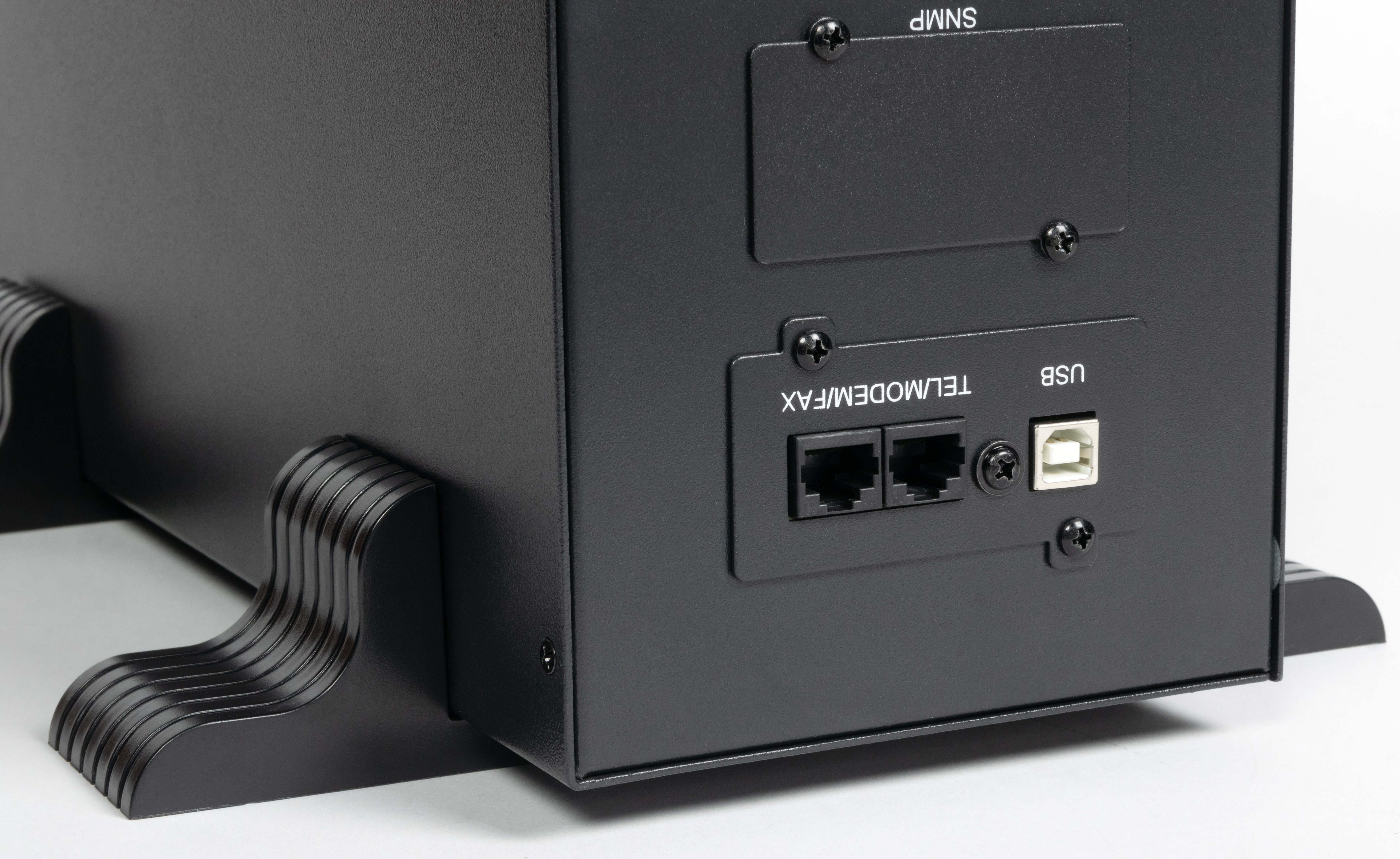

Еще одна небольшая плата содержит слаботочные разъемы USB-B и 8P8C (RJ-45), а также обслуживающие их электронные компоненты, она шлейфом соединяется с основной платой.

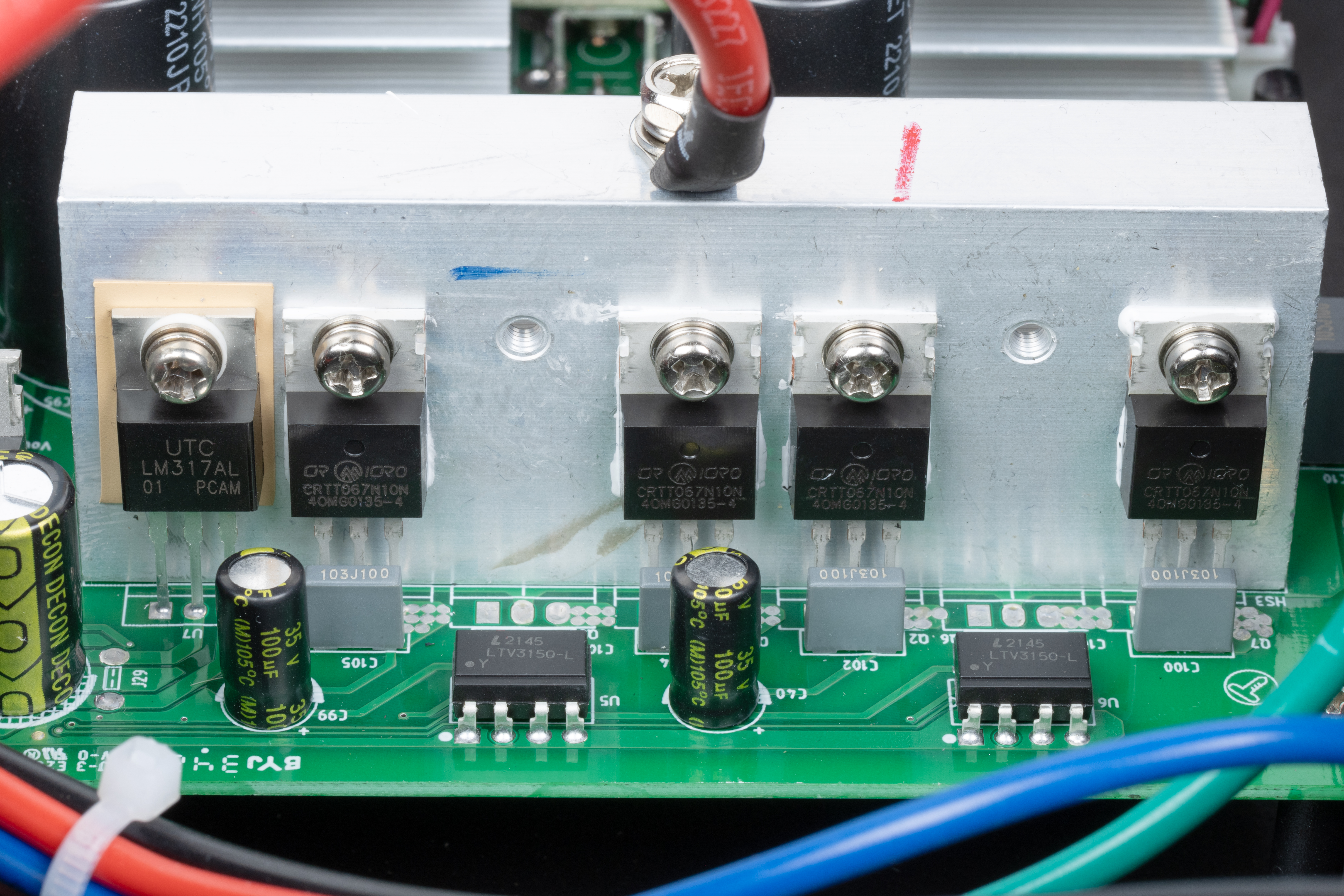

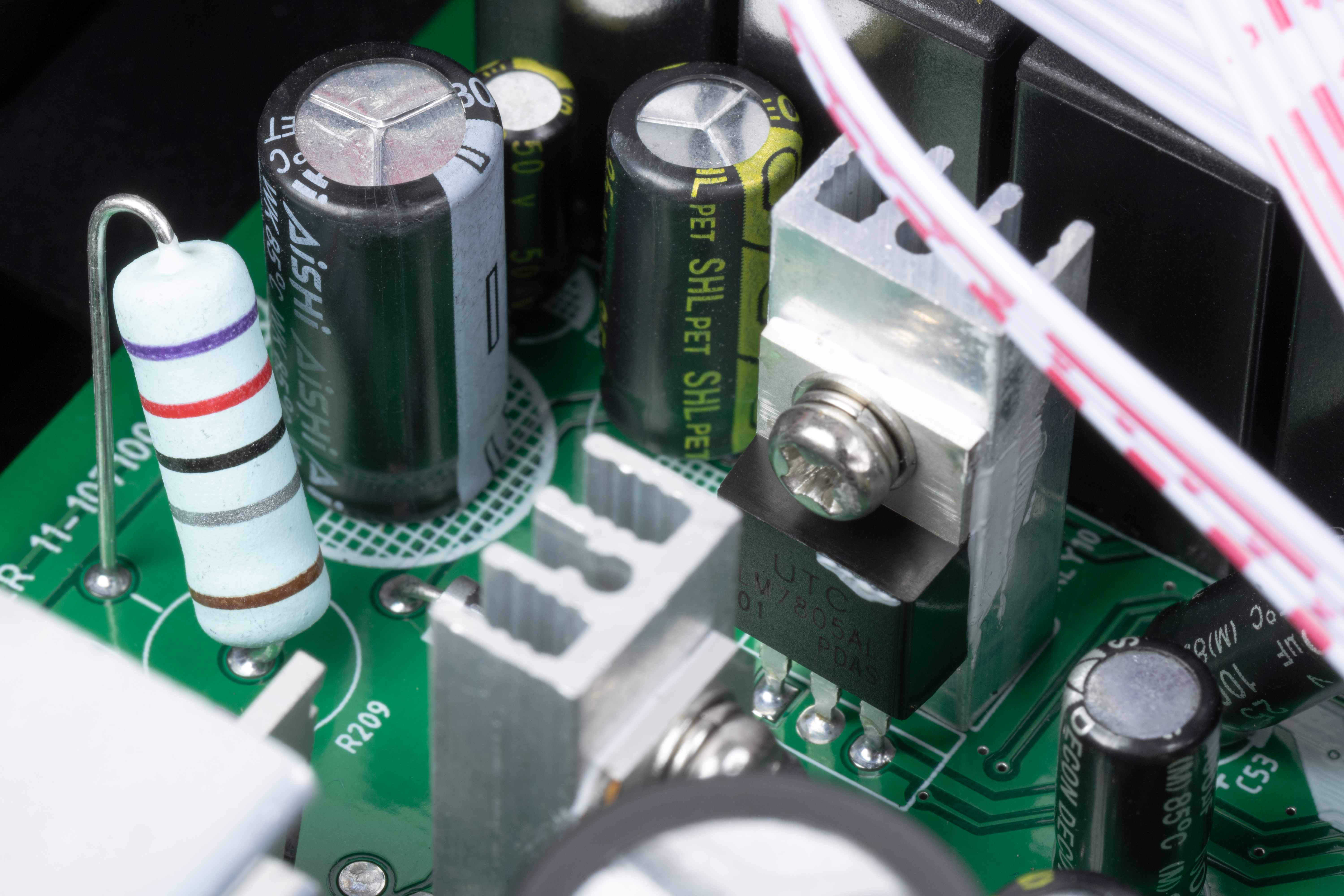

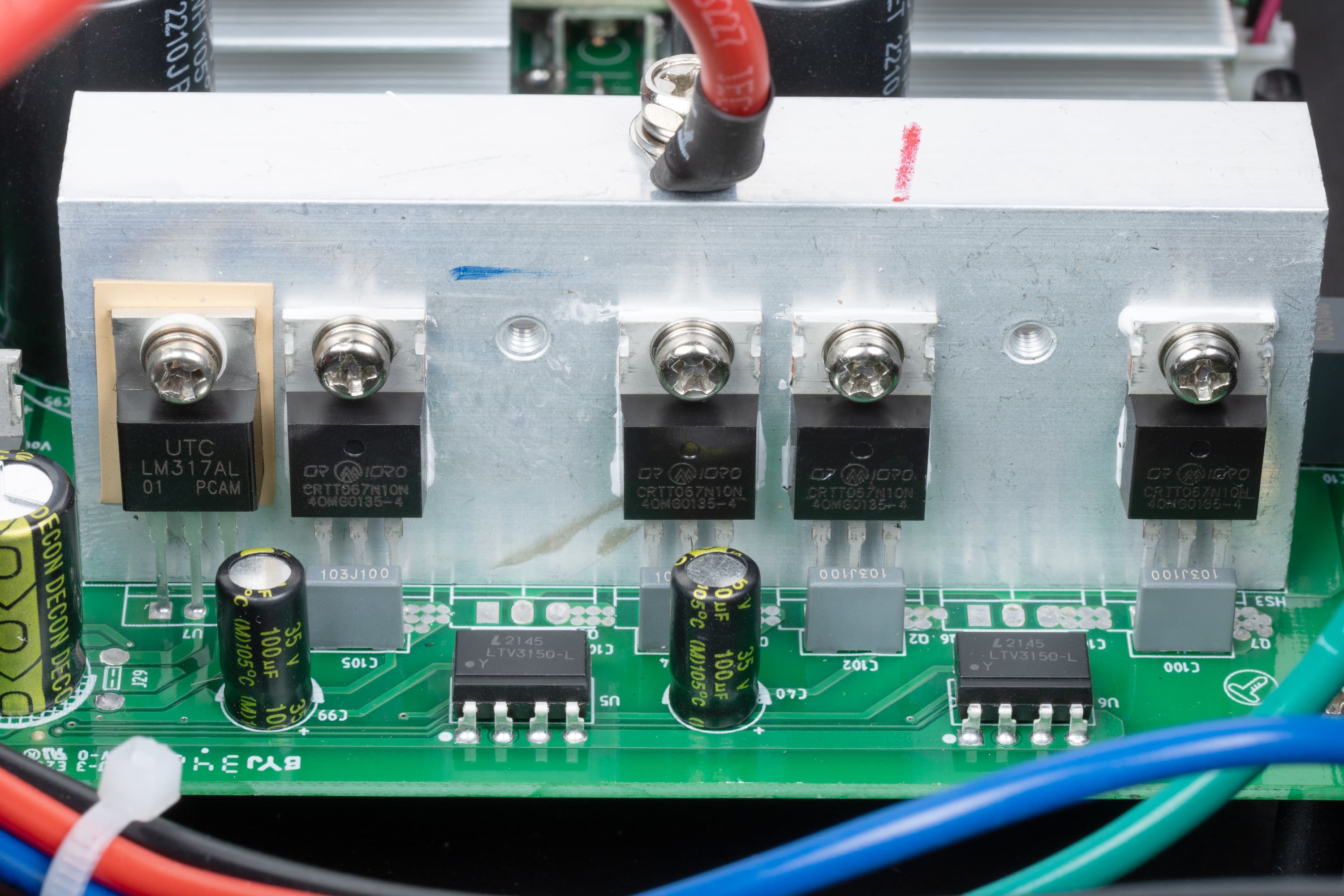

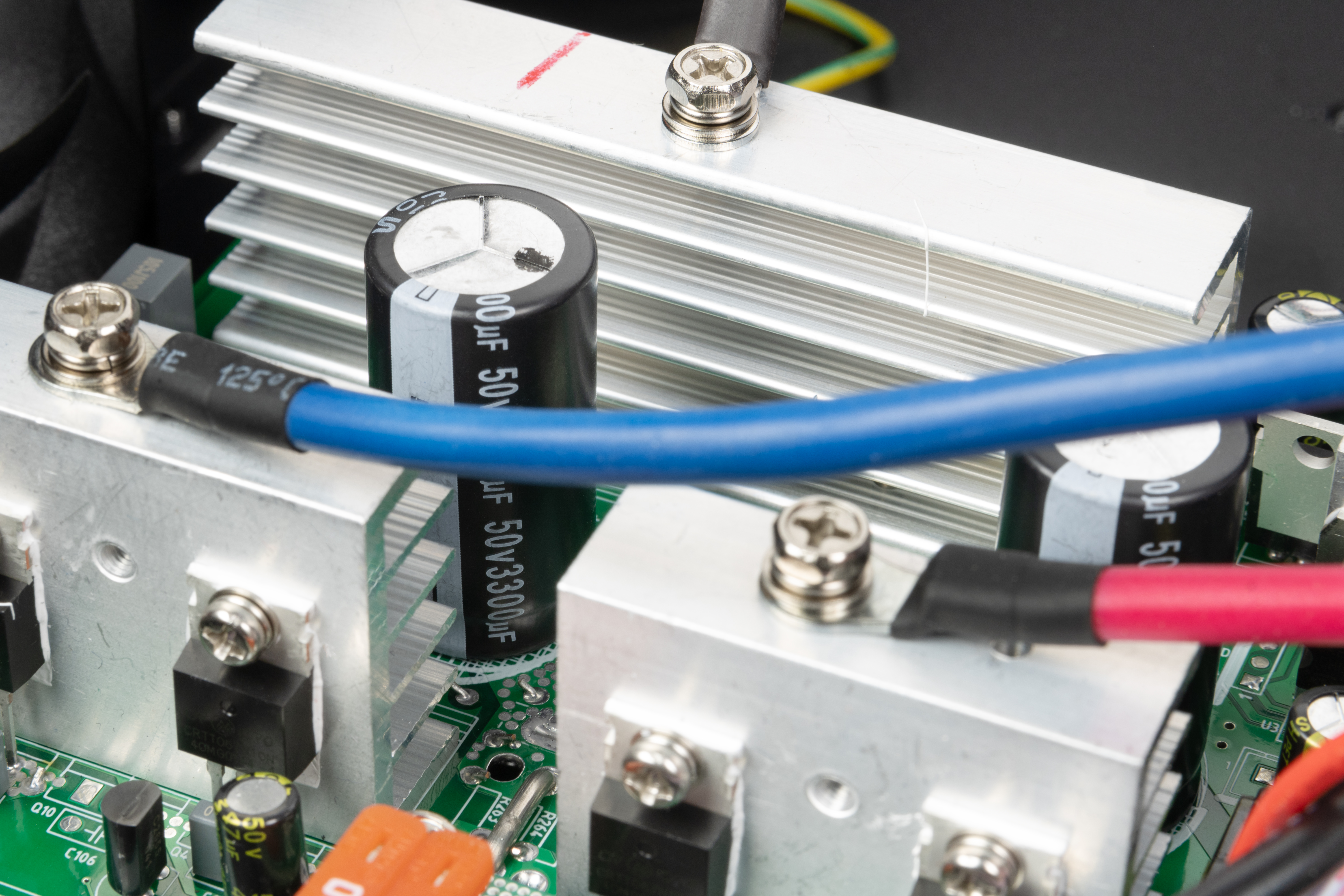

Набор силовых транзисторов закреплен на трех алюминиевых ребристых радиаторах, расположенных параллельно и повернутых ребрами друг к другу. Вентилятор (80×80×25 мм, 24 В / 0,19 А, вытяжной, работает постоянно, но имеет две скорости) обслуживает в основном эту зону, хотя главной «печкой» является трансформатор AVR — он нагревается постоянно и сильно.
![](/img/x257/r30/00/02/73/22/IMG5213.jpg)
![](/img/x257/r30/00/02/73/22/IMG5214.jpg)
![](/img/x257/r30/00/02/73/22/IMG5217.jpg)

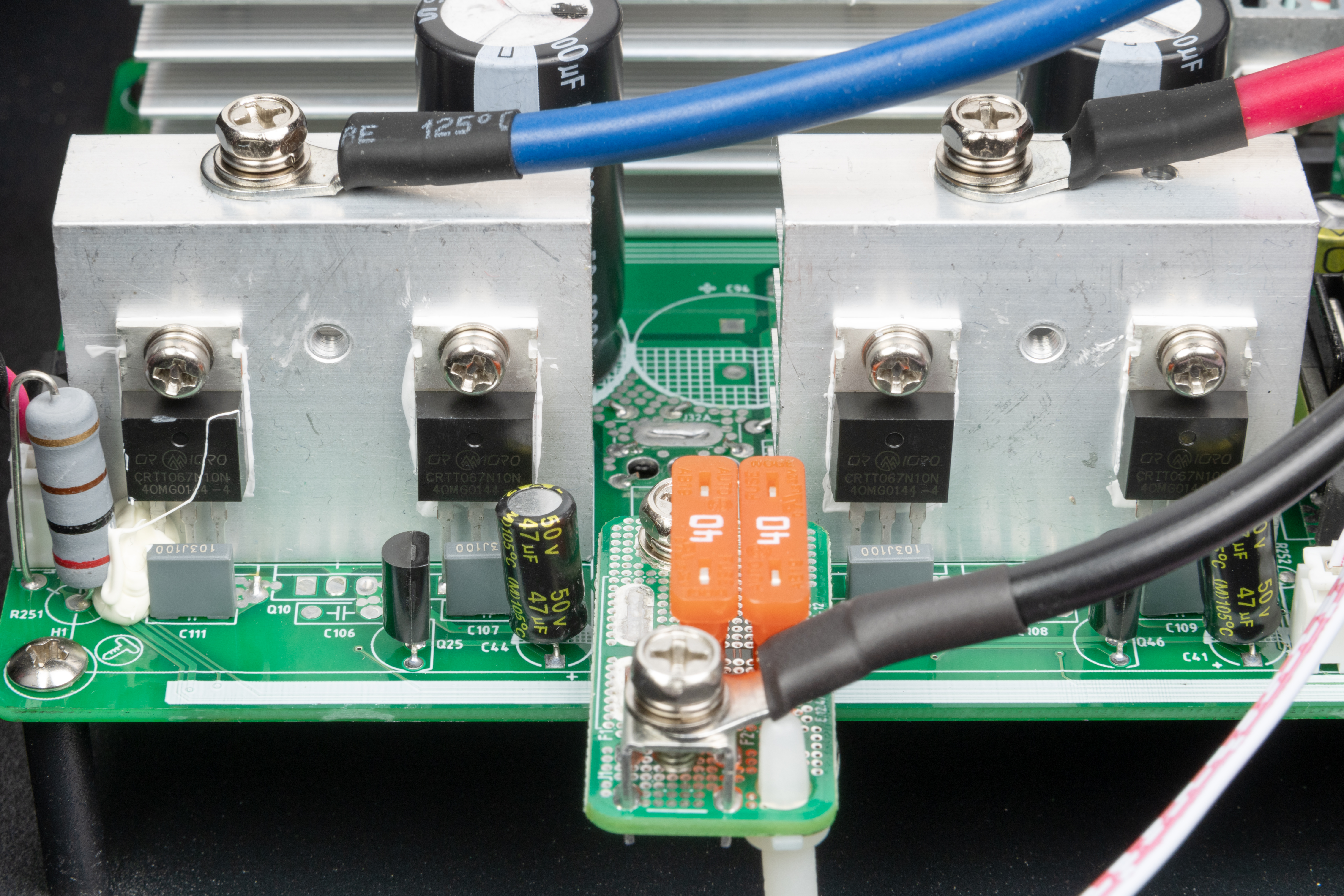

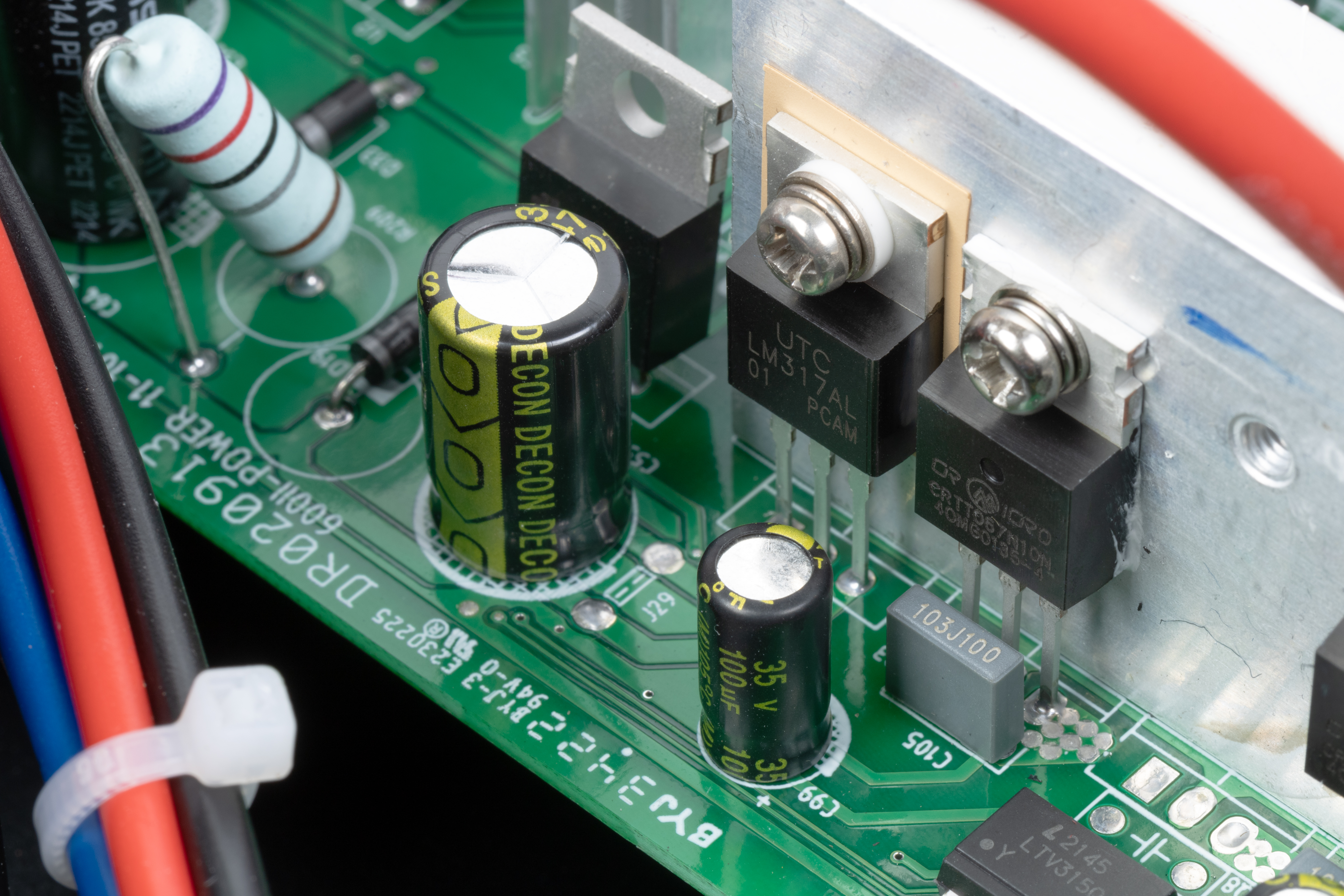

Предохранители цепи батареи (два параллельно включенных на 40 А каждый) распаяны на отдельной маленькой платке.
![](/img/x257/r30/00/02/73/22/IMG5212.jpg)
![](/img/x257/r30/00/02/73/22/IMG5216.jpg)
![](/img/x257/r30/00/02/73/22/IMG5218.jpg)

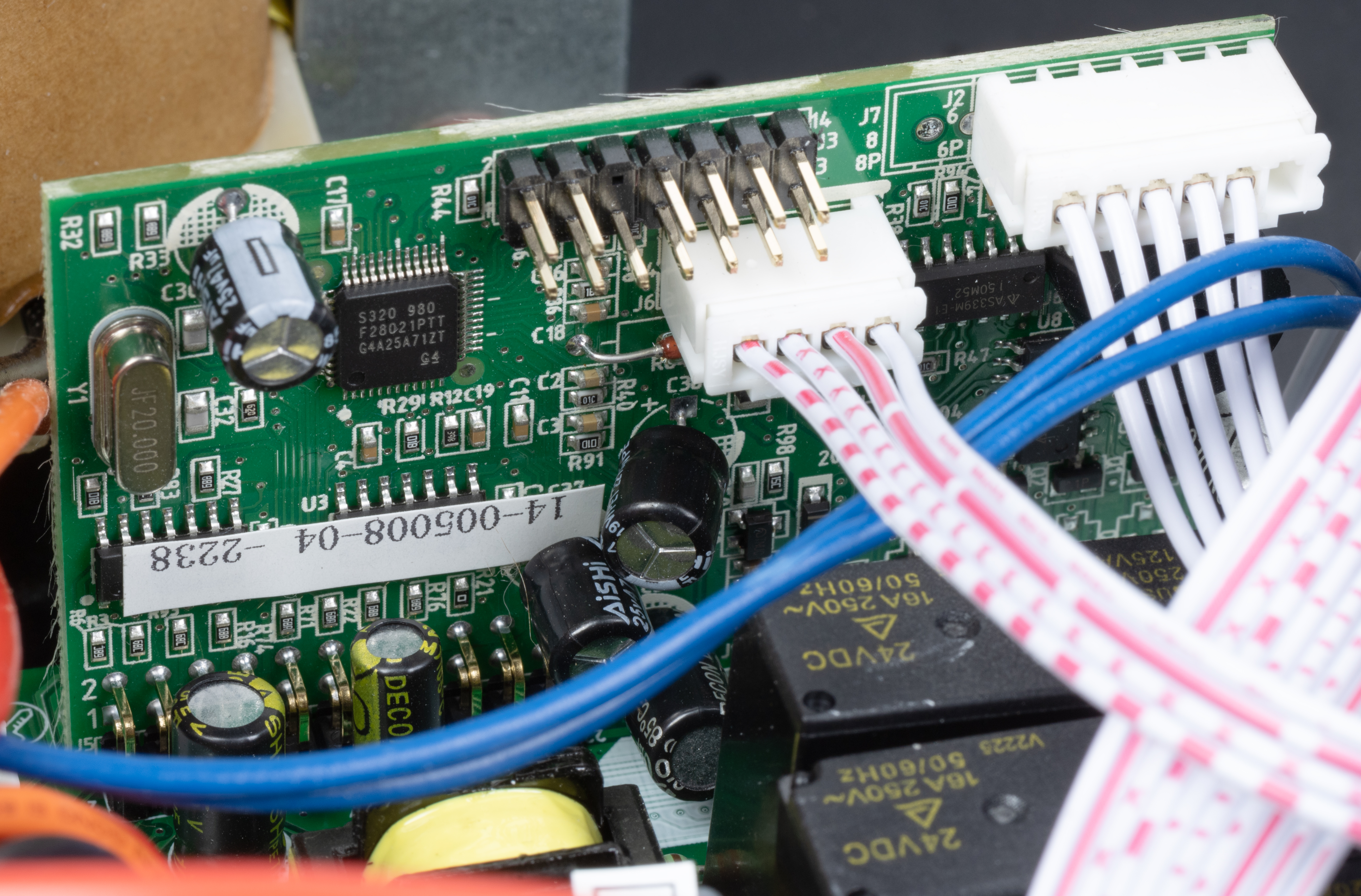

Коммутация осуществляется пятью реле Song Chuan 793-P-1C.
Защита от импульсных помех содержит два конденсатора Х2 0,1 мкФ/310 В и один 3,5 мкФ/350 В, варисторов нет.
Внутри пластиковой фронтальной накладки находится плата панели управления, от нее к основной плате идут два шлейфа.
Батарея

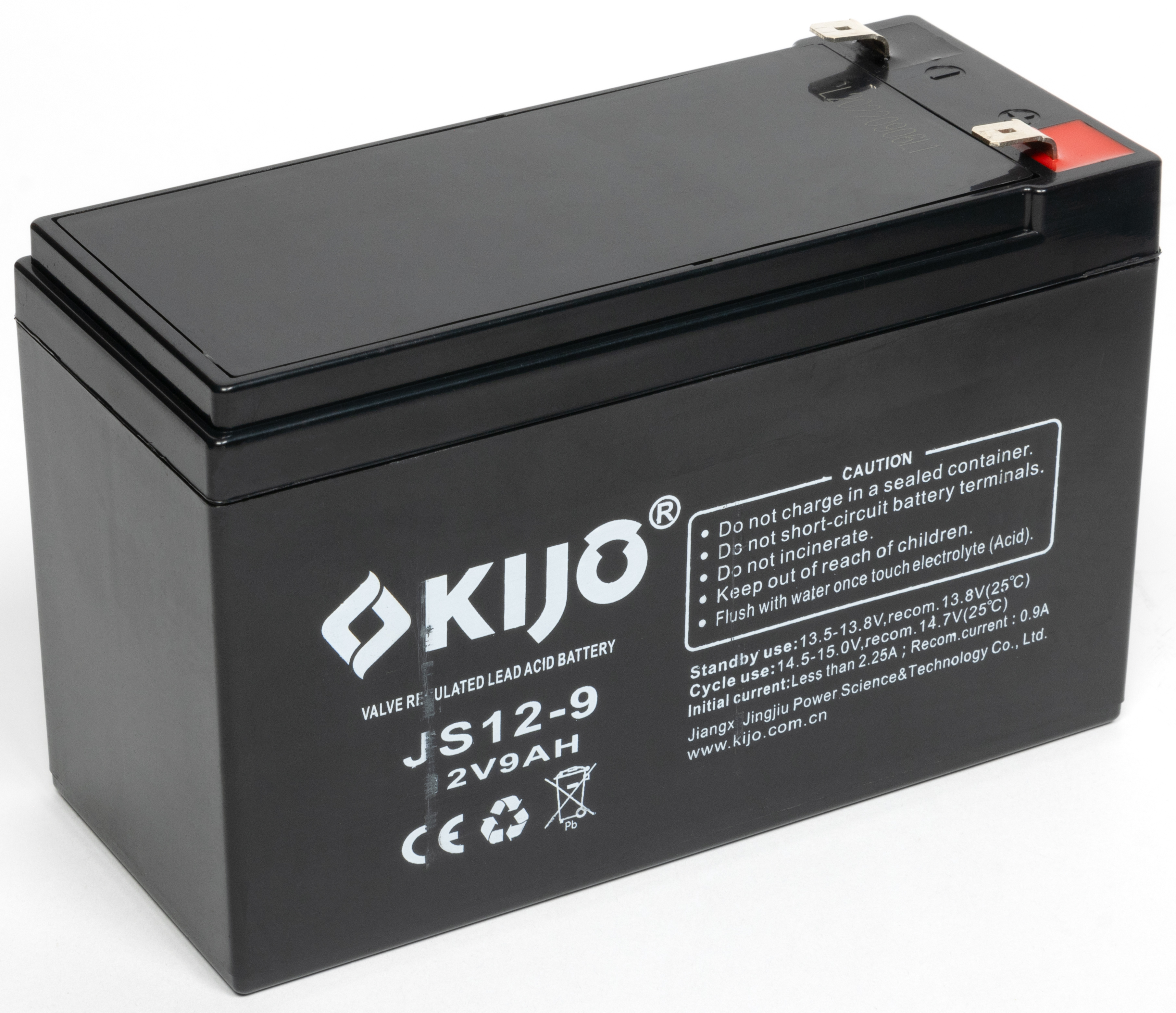

В нашем экземпляре был установлен набор из трех соединенных последовательно свинцово-кислотных аккумуляторных батарей Kijo JS12-9 с заявленными напряжением 12 В и емкостью 9 А·ч.
Обозначенные на корпусе батареи 9 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,4-0,5 А, а для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются многими десятками ампер, поэтому емкость будет существенно меньше.
Батареи начинают заряжаться, как только кабель питания ИБП подключается к розетке.
В общем случае оптимальным для заряда считается ток порядка 0,1·С, где С — обозначенная емкость аккумулятора в ампер-часах, то есть в данном случае 0,9 А, а допустимым — до 0,3·С или 2,7 А. По умолчанию максимальный зарядный ток ограничен уровнем 1 ампер, с которым мы и работали, но его можно увеличить его до 3 ампер с помощью меню. При тестировании мы зафиксировали значения до 1,4 А (начальные величины после разряда на малые нагрузки) — правда, они наблюдаются на коротких промежутках, а длительно используется ток в 1,0-1,1 А, поэтому время заряда получается умеренным.

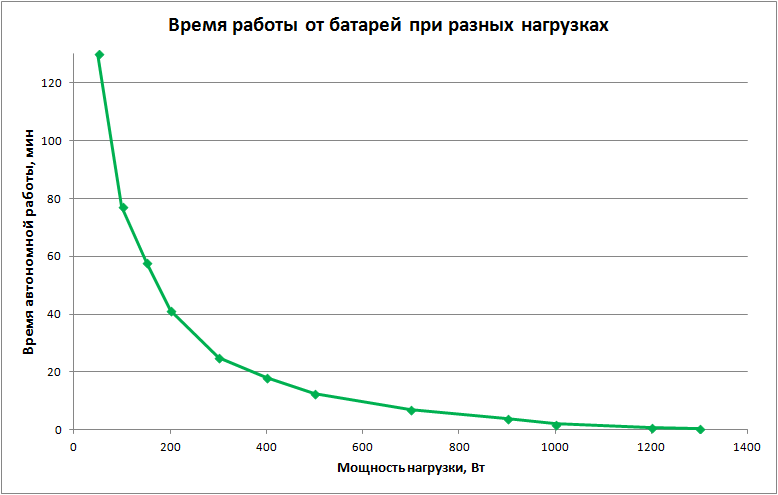

Мы сделали цикл замеров для заряда после отключения при автономной работе с нагрузкой 400 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров зарядного тока, сделанные внешним прибором, приведены в таблице.
После 400 Вт | Начало | 3 часа | 3 часа 30 минут | 3 часа 45 минут | 4 часа | 4 часа 30 минут | 5 часов и далее |
---|---|---|---|---|---|---|---|
Ток, А | 1,1 | 1,1 | 0,8 | 0,4 | 0,2 | 0,17 | 0,07-0,1 |
Как видите, очень долгое время ток остается на одном уровне, затем относительно быстро спадает. Для полного восполнения энергии потребовалось немногим более 4,5 часов, затем следует переход к поддерживающему заряду.
В сравнении с другими аналогичными моделями это средний показатель. Но надо учитывать, что при работе с малыми нагрузками разряд будет более глубоким и время заряда возрастет. Снова напомним, что величину начального тока можно увеличить с помощью меню, соответственно заряд пойдет быстрее, но делать это надо с учетом особенностей установленных батарей — на имеющихся в нашем экземпляре обозначено «Initial current: less than 2.25A», и выбирать из трех доступных в меню величин можно лишь 1 или 2 ампера, но не 3 А.
Программное обеспечение UPSmart
ПО поставляется на носителе mini-CD, скачать его с сайта компании нельзя, это может стать проблемой: оптические приводы сегодня в компьютерах встречаются редко, разве что в каких-то экземплярах выпуска прежних лет, и не факт, что там они сохранили работоспособность. Но надо учесть, что это не собственная разработка EKF, поэтому при необходимости дистрибутив можно найти в других источниках.
На компакт-диске имеются варианты программы для Windows и Linux, а также мануалы для нее на английском и китайском языках.
![](/img/x780x600/r30/00/02/73/22/cd.png)
Указана поддержка до Windows 8 и Windows Server 2012 включительно, но мы пробовали на «десятке», которая до сих пор является самой распространенной ОС. Сама программа нам досталась в версии 1.5 — именно ее мы и пробовали, хотя в интернете встречаются упоминания версий до 2.5.
Инсталляция каких-либо затруднений не вызвала.
![](/img/x780x600/r30/00/02/73/22/upsmart.png)
Сразу о языке интерфейса: выбирать можно лишь между английским и китайским, но на просторах интернета есть упоминания русифицированных вариантов.
Первый запуск начинается с мастера установки, который предлагает выбрать тип ИБП — одно- или трехфазный с подключением к порту USB или COM, а также уточнить количество 12-вольтовых батарей в нем. Соединяем «бесперебойник» с USB-портом компьютера и получаем картинку с анимацией, показывающей распределение потоков энергии:
![](/img/x780x600/r30/00/02/73/22/upsmart1.png)

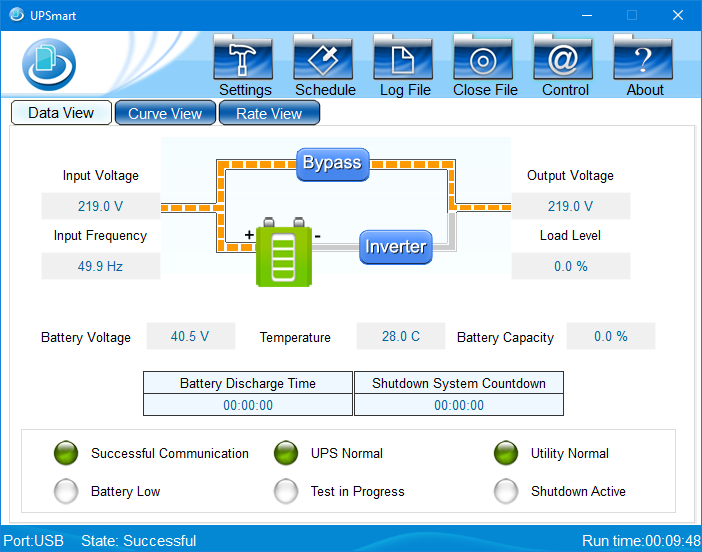

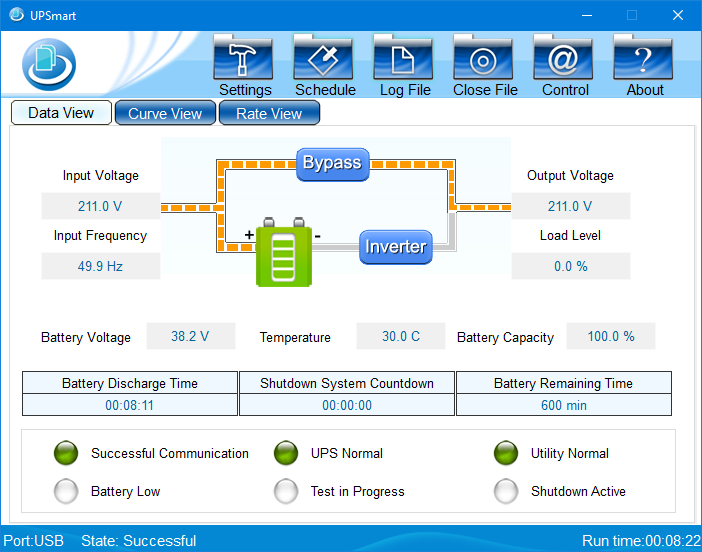

Также отображаются напряжения на входе и выходе, входная частота, напряжение на батарее, уровень нагрузки в процентах от максимума и температура внутри корпуса. Запас энергии в батарее (вероятно, именно этот параметр подразумевается в поле «Battery Capacity») отображается как нулевой, хотя реально заряд был практически полным — как это исправить, будет сказано ниже.
Есть другие информационные поля — время работы от батареи (суммарное, и это не оценка времени до отключения при текущих уровнях заряда и нагрузки) и остаток времени до подачи сигнала на завершение работы ОС (по умолчанию задан интервал в 5 минут), а также шесть «индикаторов», показывающих некоторые дополнительные аспекты вроде низкого уровня заряда батареи.

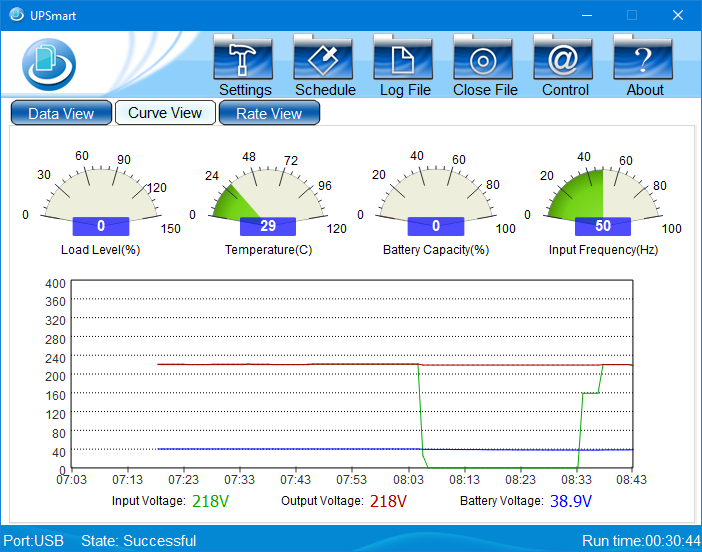

Можно переключиться на отображение сведений в виде диаграмм-графиков или таблицы.
![](/img/x387/r30/00/02/73/22/upsmart1a.png)
![](/img/x387/r30/00/02/73/22/upsmart1b.png)
При срабатывании Auto Voltage Regulation изображение в целом не меняется, лишь слово Bypass в верхней части схемы меняется на AVR:
![](/img/x780x600/r30/00/02/73/22/upsmart3.png)

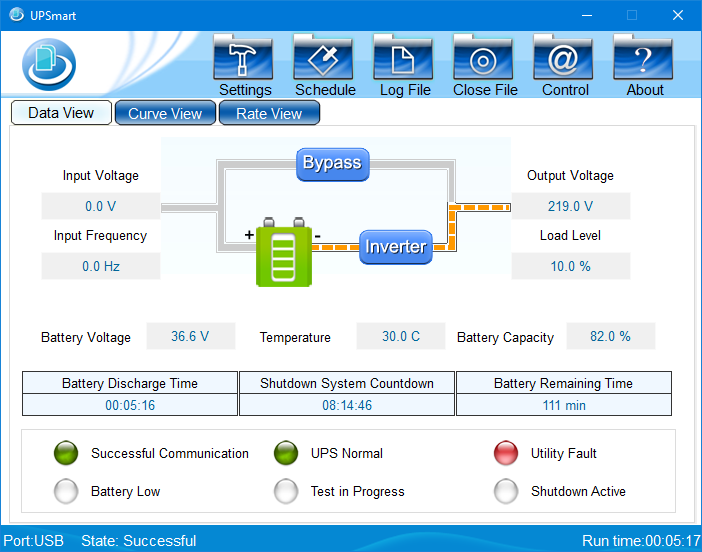

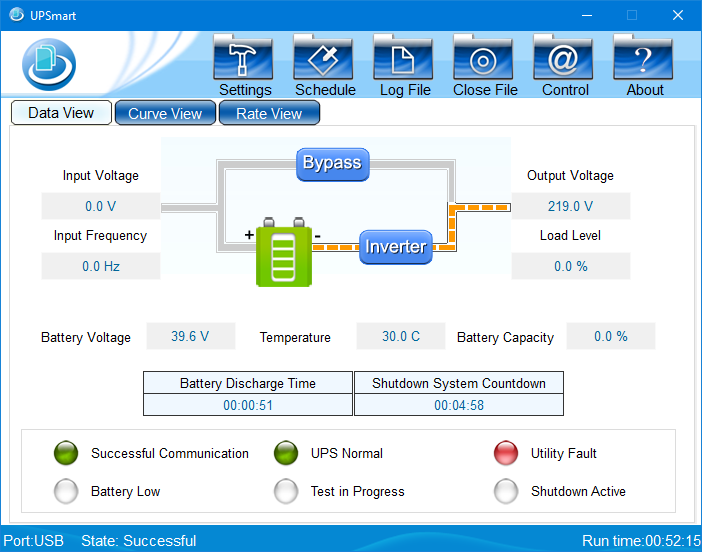

Переход на работу от батареи соответствующим образом меняет картинку:
![](/img/x780x600/r30/00/02/73/22/upsmart2.png)
Разного рода изменения отрабатываются в окне программы с задержкой около секунды.

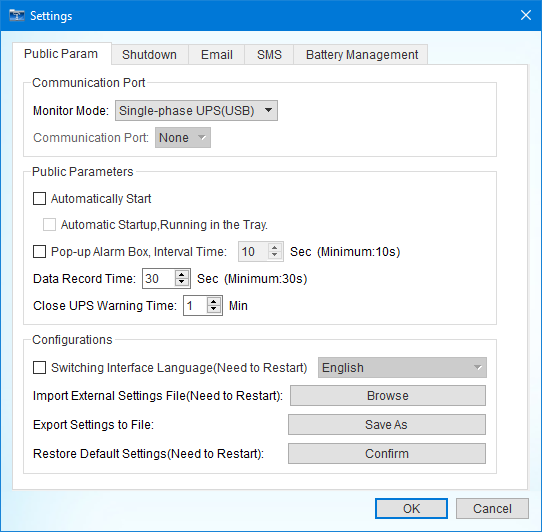

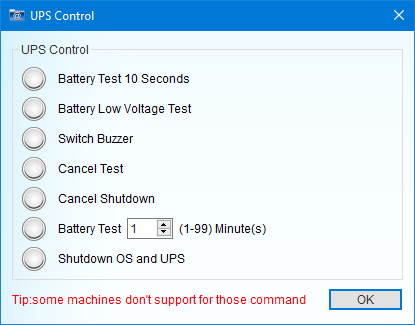

Кнопка «Settings» в верхней части окна программы вызывает различные настройки. На первой закладке можно задать автозагрузку программы при старте Windows и появление всплывающих сообщений о критических событиях с определенным интервалом.
![](/img/x780x600/r30/00/02/73/22/upsmart4.png)

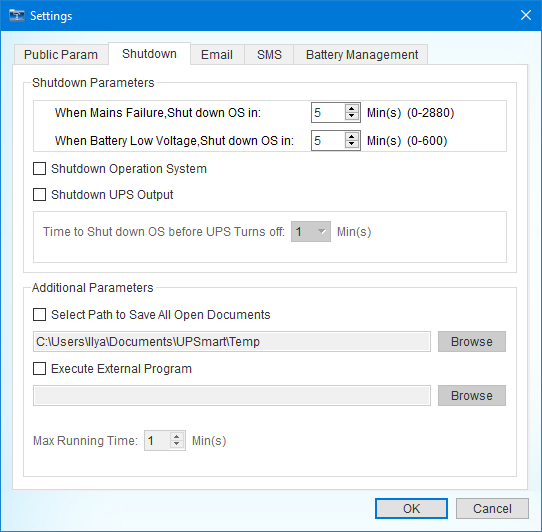

Вторая закладка позволит определить задержку до подачи команды на завершение работы операционной системы раздельно от момента возникновения неполадок во внешней сети (от 0, то есть сразу, до 2880 минут) и от достижения батареей уровня низкого заряда (от 0 до 600 минут). Поскольку программа не привязана к конкретной линейке ИБП, то диапазоны явно выбирались из самых общих соображений, а для PSW620 они вызывают удивление: 600 минут — это десять часов, столько эта модель не проработает автономно даже от полного заряда и на самую скромную нагрузку.
![](/img/x780x600/r30/00/02/73/22/upsmart4a.png)

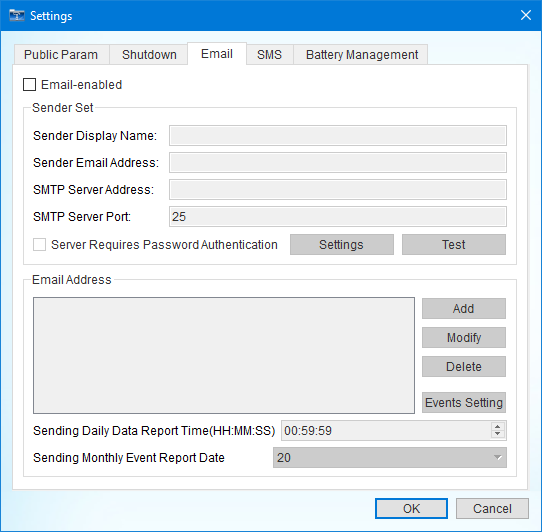

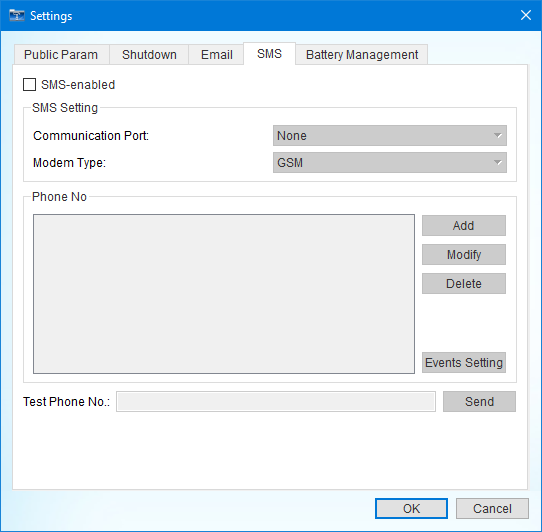

Третья и четвертая закладки посвящены рассылке оповещений на e-mail или в виде SMS.
![](/img/x387/r30/00/02/73/22/upsmart4b_963758.png)
![](/img/x387/r30/00/02/73/22/upsmart4c_351942.png)

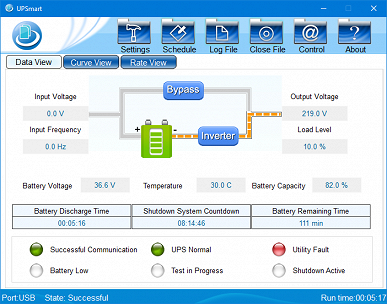

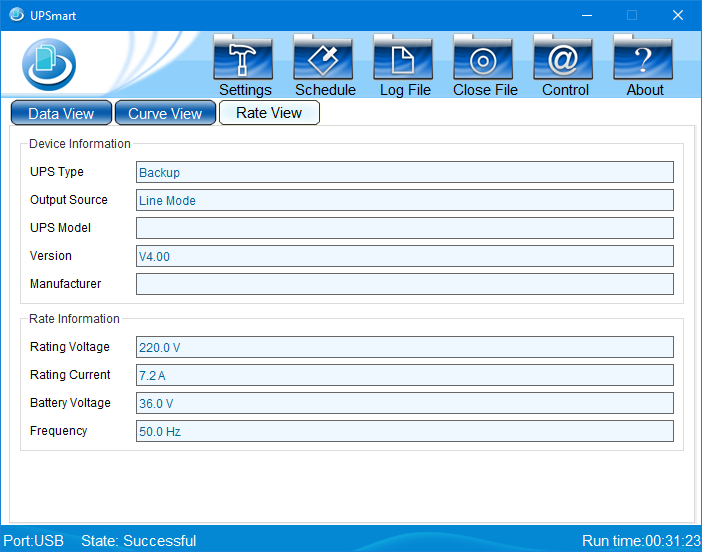

На пятой закладке можно обозначить некоторые параметры батареи, и это лучше сделать: тогда в поле «Battery Capacity» главного окна программы перестанут отображаться нули.
![](/img/x387/r30/00/02/73/22/upsmart1c.png)
![](/img/x387/r30/00/02/73/22/upsmart1d.png)
Кнопка «Schedule» позволяет задать расписание включений и выключений ИБП, но, как было сказано выше, для нашей модели это не будет означать управление питанием подключенных к ней нагрузок — на выходных розетках напряжение присутствует всегда, когда оно есть на входе.

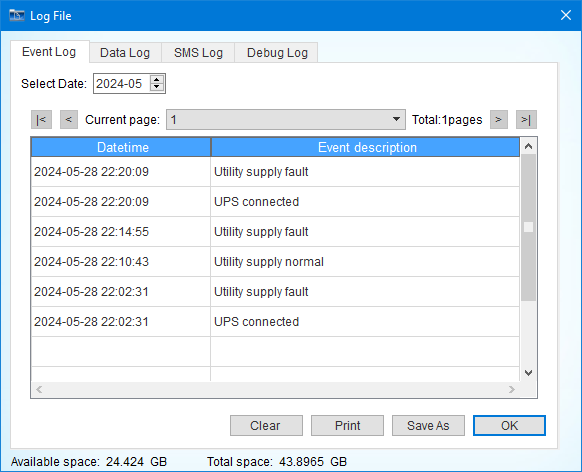

Назначение «Log File» понятно — просмотр перечня событий.
![](/img/x780x600/r30/00/02/73/22/upsmart5.png)

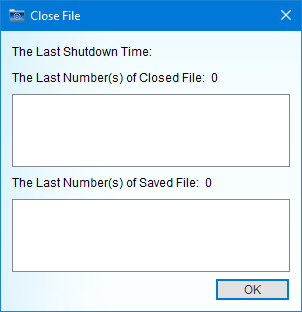

«Close File» — это время последнего завершения работы ОС после подачи программой соответствующей команды и подсчет закрытых и сохраненных при этом файлов.
![](/img/x780x600/r30/00/02/73/22/upsmart6.png)
С помощью «Control» можно выполнять некоторые действия — запускать тест батареи, завершать работу ОС, отключать звуковые сигналы и т. п.
![](/img/x780x600/r30/00/02/73/22/upsmart7.png)
Надо сказать, что используемая в PSW600 схема звукового оповещения не напрягает — вместо регулярного истошного попискивания, характерного для подавляющего большинства других побывавших у нас моделей, здесь сразу после переключения в батарейный режим в течение минуты будут подаваться короткие редкие сигналы, потом ИБП затихнет и вновь начнет издавать звуки (на этот раз частые) лишь незадолго до отключения, когда заряд батареи станет низким, причем тоже в течение минуты. То есть принудительно отключать звук не имеет особого смысла.
Тестирование
Уточнения к спецификации
Сначала уточним несколько достаточно важных моментов, часть которых обозначена в спецификации, но проверить всё же надо.
Поддержка стандарта Smart Battery: при подключении источника к USB-порту компьютера новое устройство «Батарея ИБП HID» не появлялось, то есть Smart Battery не поддерживается и отключение компьютера с помощью этого механизма невозможно.
Работа от батарей при малых нагрузках: об этом было сказано выше, при описании настроек ИБП. Мы проверили, опробовав при установках по умолчанию автономную работу вообще без нагрузки — в течение 30 минут источник не отключился.
Холодный старт: действительно — работает, подать напряжение на выходы в отсутствие питания на входе ИБП вполне можно и с подключенными нагрузками, и без них. Надо только держать левую и среднюю кнопки нажатыми подольше, а не до появления подсветки дисплея.
Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150—230 В·А (вместе с монитором), никаких проблем не наблюдалось.
Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: всё равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «А будет ли нормально работать именно с моим компьютером?».
Собственное потребление: при полностью заряженной батарее включенный источник без нагрузок потребляет 40-41 Вт или 48-49 В·А, PF = 0,83, выключенный — около 39 Вт или 48 В·А, PF = 0,82.
В начале процесса зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 400 Вт, его собственное потребление ожидаемо выше: 75 Вт (81 В·А, PF = 0,92).
Форма выходного напряжения

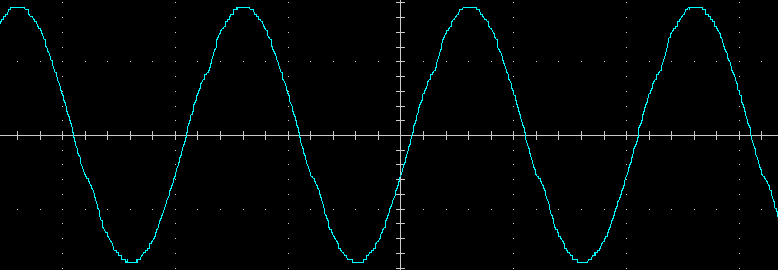

Выходное напряжение при работе от батареи — синусоида, вот ее внешний вид на холостом ходу и на чисто активной нагрузке 200 Вт, цена деления по горизонтали здесь и далее 5 мс:
![](/img/x780x600/r30/00/02/73/22/batwout.png)
В целом очень неплохо, но если приглядеться, можно заметить небольшие искажения формы синуса — без нагрузки замер показал суммарный коэффициент гармонических составляющих напряжения 2,8%, а с нагрузками даже чуть меньше: от 2,5% до 2,7% в диапазоне от 200 Вт до 1 кВт.
![](/img/x780x600/r30/00/02/73/22/bat200w.png)
![](/img/x780x600/r30/00/02/73/22/bat1000w.png)
На нагрузке 400 В·А с реактивной составляющей (PF = 0,7) синус уже не столь красивый, искажения на уровне 7,1%, что всё же соответствует требованиям ГОСТ 32144-2013, который допускает не более 8%.
![](/img/x780x600/r30/00/02/73/22/bat400va.png)
Но что будет при увеличении — сказать не можем: у нас нет тарированных нагрузок с реактивной составляющей на бо́льшие значения.
Напомним, что спецификация для ИБП EKF E-Power PSW600 говорит про Кни не более 5%, но без уточнения типа нагрузки; для активных нагрузок это вполне соответствует действительности, а для реактивных нет.
Отклонение по частоте в пределах ±1 Гц, что безо всяких оговорок укладывается в рамки требований ГОСТ.
Температурный режим, шум
Нагрев можно определять либо по соответствующему значению на индикаторе (или в программе UPSmart, что то же самое), либо измерением температуры поверхностей корпуса. То и другое даже при значительных нагрузках и в любом режиме дает невысокие показатели — в пределах 10-12 градусов относительно температуры в помещении.
Однако у внутренних компонентов нагрев существенно сильнее. Так, трансформатор системы AVR может нагреваться на 25-27 градусов (причем особой зависимости от режима и величины нагрузок нет), а радиаторы инвертора — на 15-18 градусов. Конечно, такие замеры мы делали при снятой крышке, в собранном состоянии картина может немного меняться.
Наиболее нагретая область корпуса ИБП находится в нижней части — в месте, где расположен упомянутый трансформатор. Вентилятор его почти не затрагивает, он в основном обслуживает зону с силовыми элементами инвертора, умеренный нагрев которых объясняется еще и тем, что при значительных нагрузках время работы от батареи небольшое, компоненты попросту не успевают сильно нагреться, а при малых нагрузках и температура транзисторов не особенно высокая.
Основным источником шума, кроме звуковых сигналов и щелчков реле, является вентилятор. Скоростей вращения у него две, на меньшей он работает всегда, когда на входе ИБП есть напряжение, а на бо́льшую переходит при существенных нагрузках.
На меньшей скорости уровень шума, измеренный с расстояния в 1 метр, составил 41 дБА — в сравнении с другими побывавшими у нас ИБП это чуть ниже среднего, но на большей возрастает до 45,5 дБА, что уже несколько выше среднего. И это не просто шорох выходящего воздуха, а с призвуками на частотах около 260-280 Гц для меньшей скорости и 370-390 Гц для большей, которые субъективно делают звук заметнее, он вряд ли будет маскироваться шумами обычного офисного помещения.
Автономная работа
Перейдем к тестированию автономной работы с разными нагрузками. Вот результаты в виде графика:
![](/img/x780x600/r30/00/02/73/22/timebat.png)
Более точные значения приведены в таблице:
Нагрузка, Вт | Время работы от батарей, ч:мм:сс |
---|---|
50 | 2:09:56 |
100 | 1:17:05 |
150 | 0:57:59 |
200 | 0:41:21 |
300 | 0:24:57 |
400 | 0:18:05 |
500 | 0:12:31 |
700 | 0:07:06 |
900 | 0:03:50 |
1000 | 0:01:58 |
1200 | 0:00:48 |
1300 | 0:00:31 |
Замеры свыше 1300 ватт не проводились из-за отсутствия тарированных нагрузок соответствующей величины (по той же причине не исследовалась и перегрузочная способность), но уже понятно, что время работы с устройствами, суммарное потребление которых приближается к заявленному максимуму в 1600 Вт, будет исчисляться секундами, максимум десятком секунд, хотя в спецификации на сайте говорится о двух минутах автономной работы при полной нагрузке (в инструкции такого нет).
Оценка мощности на дисплее близка к реальности, разве что для чисто активной нагрузки отображаются немного разные значения в ваттах и в вольт-амперах.
![](/img/x780x600/r30/00/02/73/22/scr2_204543.jpg)
Автоматическая регулировка выходного напряжения
ИБП оснащен двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.
Приводим результаты при работе на нагрузку 200 Вт при номинальном выходном напряжении 220 В.
Входное напряжение (при понижении от 290 до 0 В) | Выходное напряжение | Режим работы |
---|---|---|
290—269 В | 218—219 В | от батареи |
268—235 В | 228—200 В | от сети с понижением (AVR) |
234—201 В | 234—201 В | напрямую от сети |
200—167 В | 231—196 В | от сети с повышением (AVR) |
166 В и менее | 218—219 В | от батареи |
Входное напряжение (при повышении от 0 до 290 В) | Выходное напряжение | Режим работы |
менее 174 В | 218—219 В | от батареи |
175—213 В | 200—243 В | от сети с повышением (AVR) |
214—242 В | 214—242 В | напрямую от сети |
243—281 В | 208—240 В | от сети с понижением (AVR) |
282—290 В | 218—219 В | от батареи |
Для оценки ИБП мы ориентируемся на ГОСТ 29322-2014, который допускает отклонения от номинала 220 вольт в пределах ±10% — «законным» с точки зрения стандарта будет диапазон от 198 до 242 вольт. В описании заявлены отклонения ±5%, то есть на выходе должно быть от 209 до 231 вольт.
Наименьшее зафиксированное значение 196 В на 11 процентов меньше номинальных 220 В, что не особо противоречит ГОСТ, но заметно выходит за рамки спецификации. Превышение: максимум составил 242 В, здесь отличие от номинала ровно 10% — по ГОСТу допустимое, но опять слишком большое по спецификации.
Но всё же стандарт важнее, поэтому с небольшой натяжкой можно считать, что отклонения выходного напряжения в пределах нормы.
Для Uвых=220 В заявлен диапазон входного напряжения в режиме стабилизации (надо понимать — без перехода на батарею) от 165 до 280 вольт, по нашим наблюдениям практически столько и получилось, разве что с точностью до разницы между значениями для перехода в какой-то режим и возвратом из него, которая называется «гистерезис» и является необходимой — без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.
Переходные процессы
Спецификация гласит: «Время переключения — не более 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на одну из ступеней AVR, например, когда входное напряжение не пропало совсем, а сначала понизилось до 160 В и потом поднялось до 190-195 В.

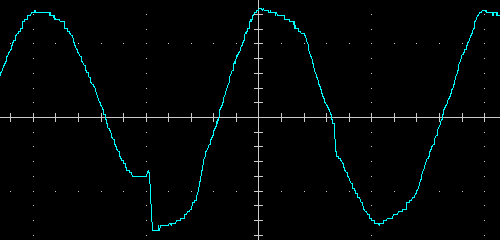

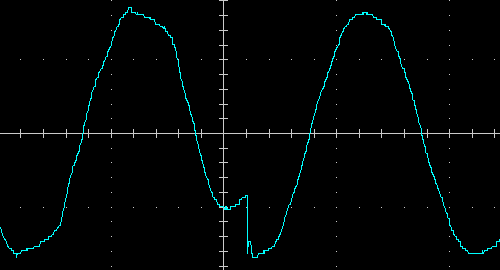

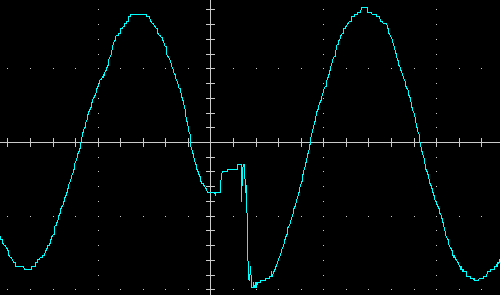

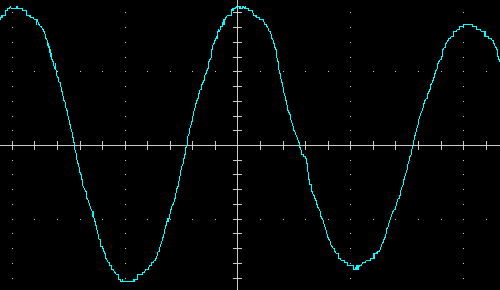

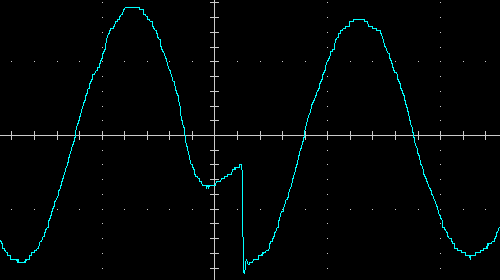

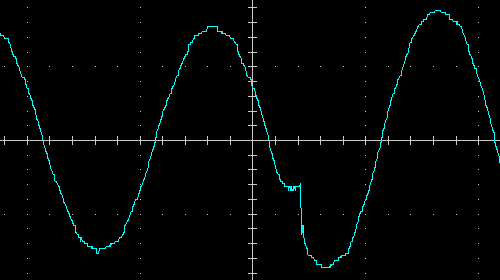

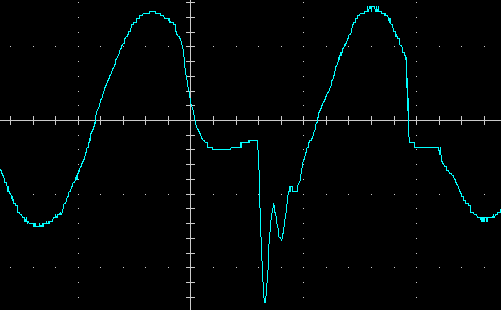

Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс. Ниже приведены примеры осциллограмм с нагрузками 100 Вт и 200 В·А (PF = 0,7), напомним: одно деление по горизонтали — это 5 мс.

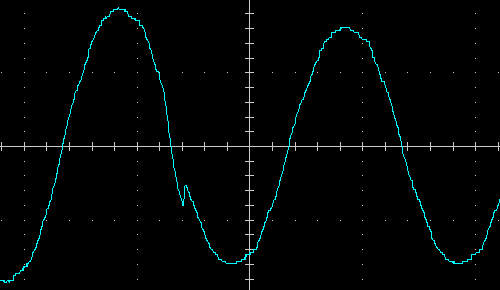

![](/img/x780x600/r30/00/02/73/22/normtodown.png)
![](/img/x780x600/r30/00/02/73/22/downtonorm.png)
![](/img/x780x600/r30/00/02/73/22/uptobat.png)
![](/img/x780x600/r30/00/02/73/22/battodown.png)
![](/img/x780x600/r30/00/02/73/22/battoup.png)

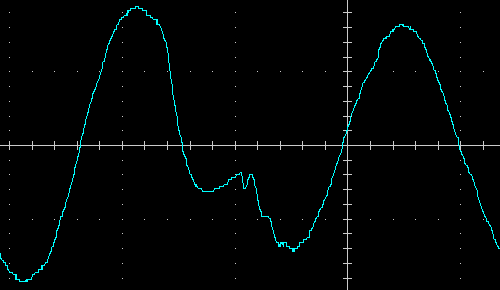

![](/img/x780x600/r30/00/02/73/22/downtobat.png)
![](/img/x780x600/r30/00/02/73/22/normtoup.png)
![](/img/x780x600/r30/00/02/73/22/battoup200va.png)
![](/img/x780x600/r30/00/02/73/22/uptobat200va.png)
![](/img/x780x600/r30/00/02/73/22/uptonorm200va.png)
![](/img/x780x600/r30/00/02/73/22/normtodown200va.png)
Переходные процессы почти во всех случаях занимают не более 3-5 миллисекунд, иногда момент переключения даже трудно найти на осциллограмме, и всегда укладываются в декларированный интервал 10 мс.
Дребезг контактов в большинстве случаев незначительный, лишь изредка бывает заметным и с существенными, хотя и очень короткими всплесками.
Итог
Источник бесперебойного питания EKF E-Power PSW620-RTB — типичная модель «двойного назначения»: для напольной, настольной или установки в 19-дюймовую стойку, комплектация включает необходимые для обоих вариантов детали.
Начнем с «что не понравилось»: прежде всего — ЖК-дисплей, читаемость показаний которого при некоторых условиях наблюдения оставляет желать много лучшего. Подобными были оснащены немало побывавших у нас аналогичных аппаратов, но это утешает слабо.
Замена батарей в данном случае является весьма трудоемкой операцией, особенно при установке ИБП в стойку. Правда, заниматься этим придется не слишком часто.
Упомянем и неудачную подачу информации о ряде потенциально полезных функций, из-за чего владельцу придется либо долго разбираться самому, либо попросту не использовать их. Есть третий вариант — обратиться в техподдержку компании, что и придется делать особо дотошным потребителям, желающим получить максимум за свои деньги и пользоваться всем заявленным.
Имеющееся ПО можно упрекнуть в архаичности и других «грехах», но свои функции оно выполняет вряд ли хуже, чем поставляемое вместе с продукцией многих других производителей ИБП.
Не все параметры при тестировании оказались соответствующими спецификации, а вот требованиям ГОСТ в общем и целом они удовлетворяют.
Теперь о позитивных впечатлениях: отображаемый на дисплее (и в программе контроля) набор параметров и точность показаний вполне достаточны для повседневной эксплуатации, а шести выходных розеток для подавляющего большинства случаев будет вполне достаточно.
Восполнение энергии в батарее при установках по умолчанию среднее по продолжительности, но при необходимости (например, в случае частых отключений во внешней сети) его можно ускорить, задав в настройках большее значение зарядного тока.
Источник не очень «горячий» — нагрев его поверхностей во всех режимах умеренный. А шумность зачастую может быть сравнительно высокой, но подобные устройства и не рассчитаны на установку в спальне.
Наличие в линейке нескольких моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями как по мощности нагрузок, так и по предусмотренным вариантам размещения.
