Обзор «умного» удлинителя Digma DiPlug Strip 40 с четырьмя розетками и встроенным пятивольтовым зарядным устройством

Под брендом Digma выпускается немалое количество устройств — от смартфонов и телефонов до телевизоров и электросамокатов.

Не осталось обойденным вниманием и такое направление, как «умный дом»: предлагаются соответствующие датчики, пульты, IP-камеры и прочая продукция. Есть в перечне «умные» розетки и даже удлинитель, пока представленный одной моделью Digma DiPlug Strip 40, которую мы и рассмотрим.

Заявленные возможности и параметры

Для устройства заявлено наличие четырех силовых розеток и зарядного устройства для 5-вольтовых мобильных гаджетов, а также следующие возможности:

• управление отдельно каждой розеткой и блоком из четырех USB — дистанционное включение и выключение,
• защита от перегрузки,
• голосовое управление, работает с «Алисой» и «Марусей».

Изделие не позиционируется как сетевой фильтр, даже в названии есть только слово «удлинитель», нет и соответствующих параметров в спецификации, поэтому рассчитывать на защиту от перенапряжений и ВЧ-помех для цепей переменного тока не приходится.

Нет и средств замеров потребления для подключаемых устройств, но практическая ценность таких сведений сомнительна, а на стоимость изделия внедрение измерителей для каждой из розеток повлияет заметно, что вряд ли обрадует потенциальных покупателей.

Параметры следующие (для некоторых значения, приведенные на официальном сайте, в инструкции, на упаковке и на корпусе, отличаются; в таких случаях в таблицу включается самый «скромный» вариант):

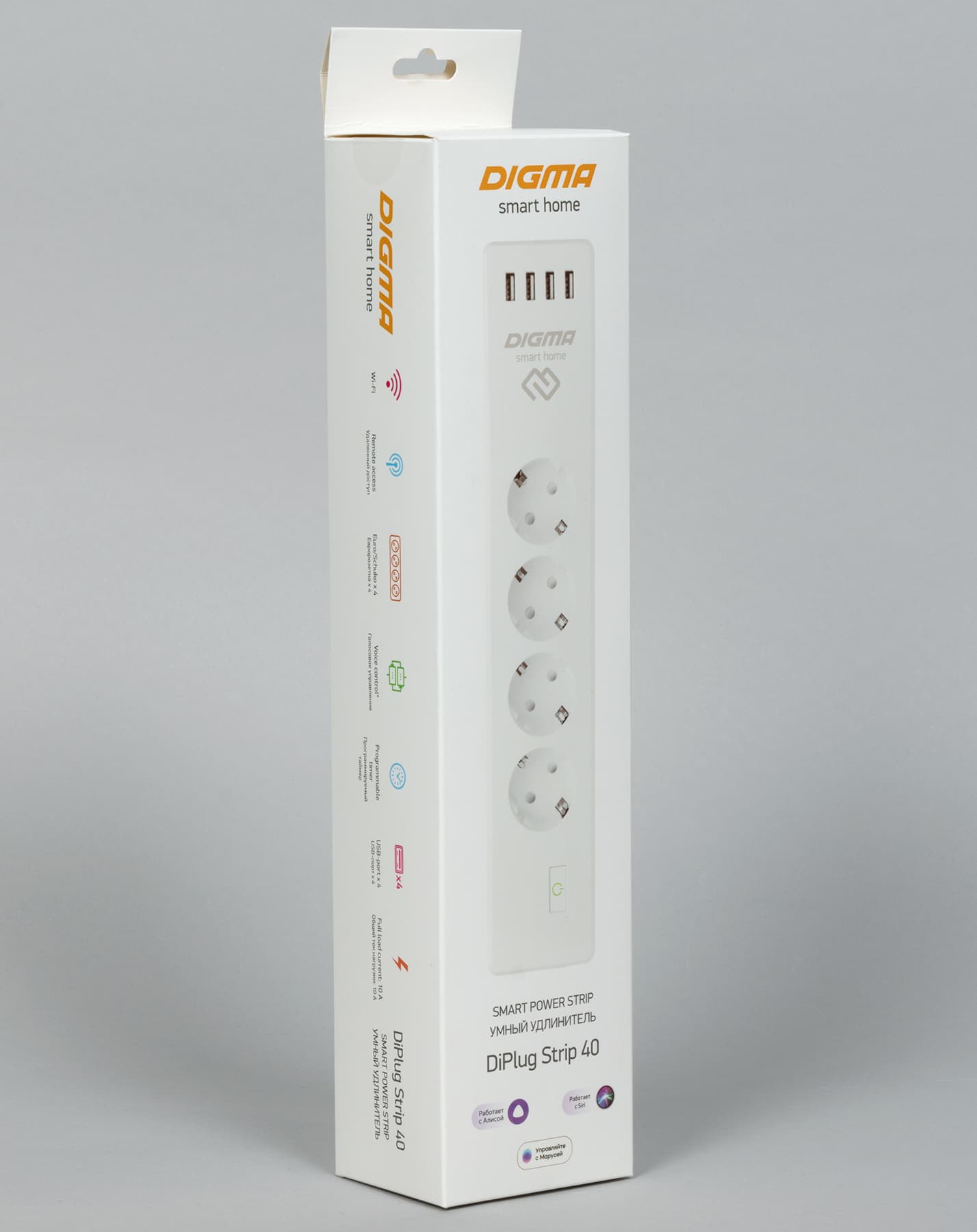

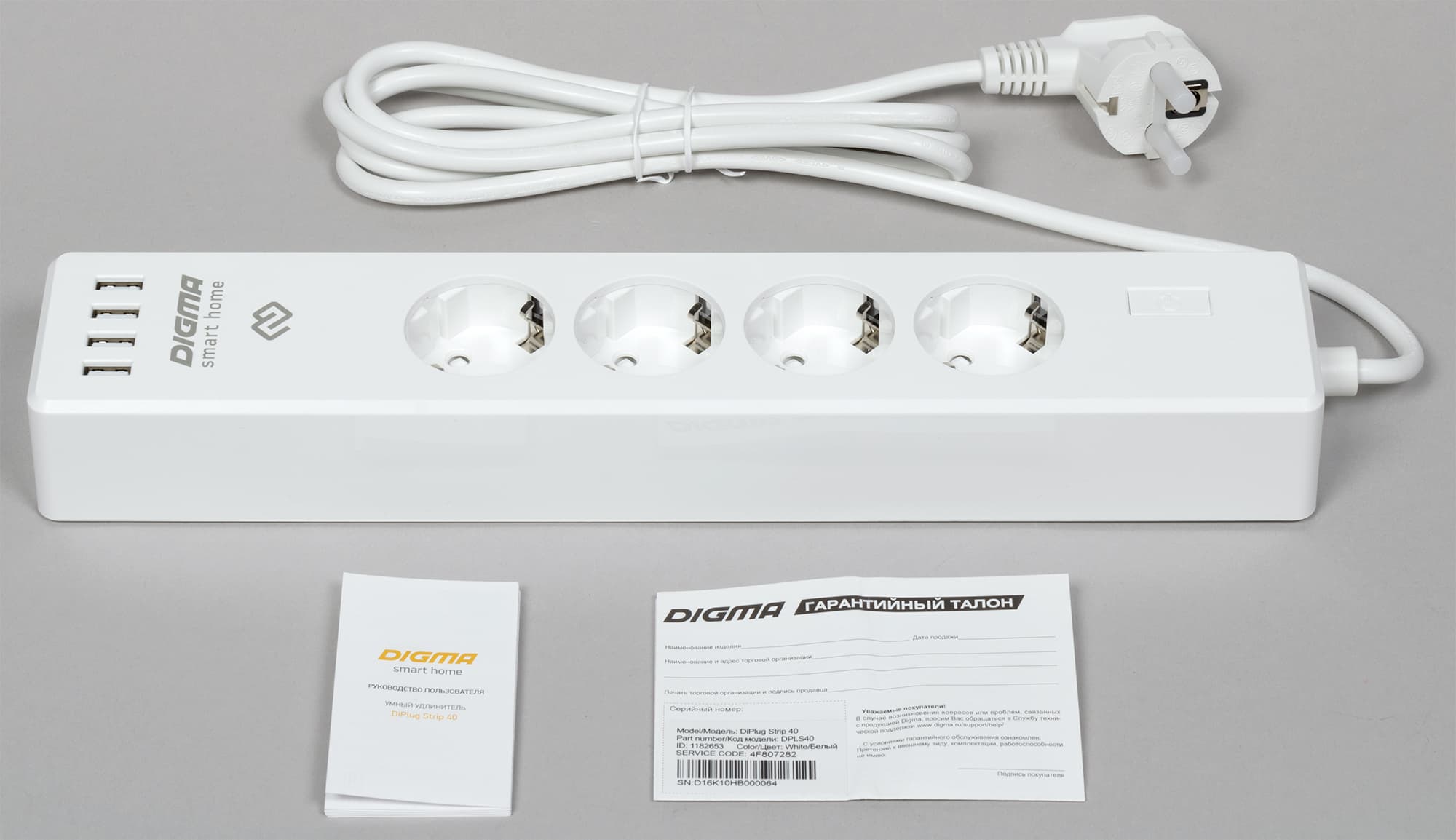

Удлинитель поставляется в хорошо оформленной коробке из качественного картона, в комплекте инструкция в виде книжечки-гармошки и гарантийный талон. Информация приведена на русском языке.

Внешний вид, управление, конструкция

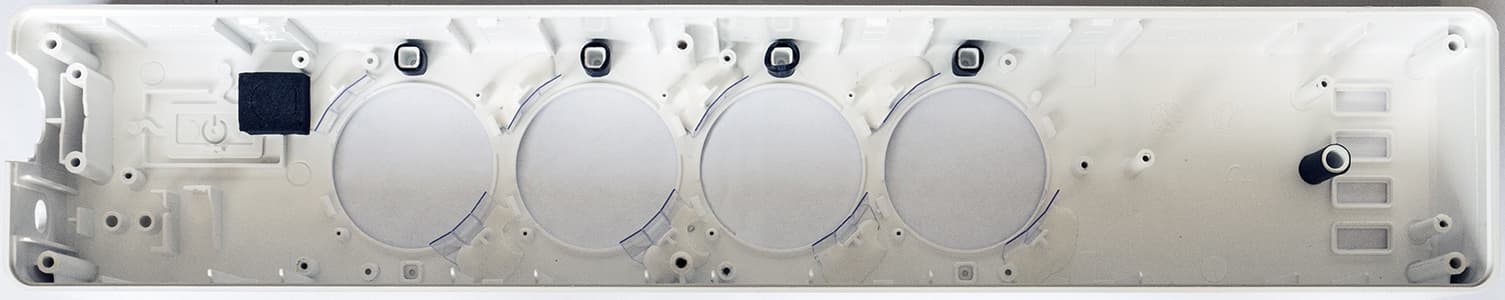

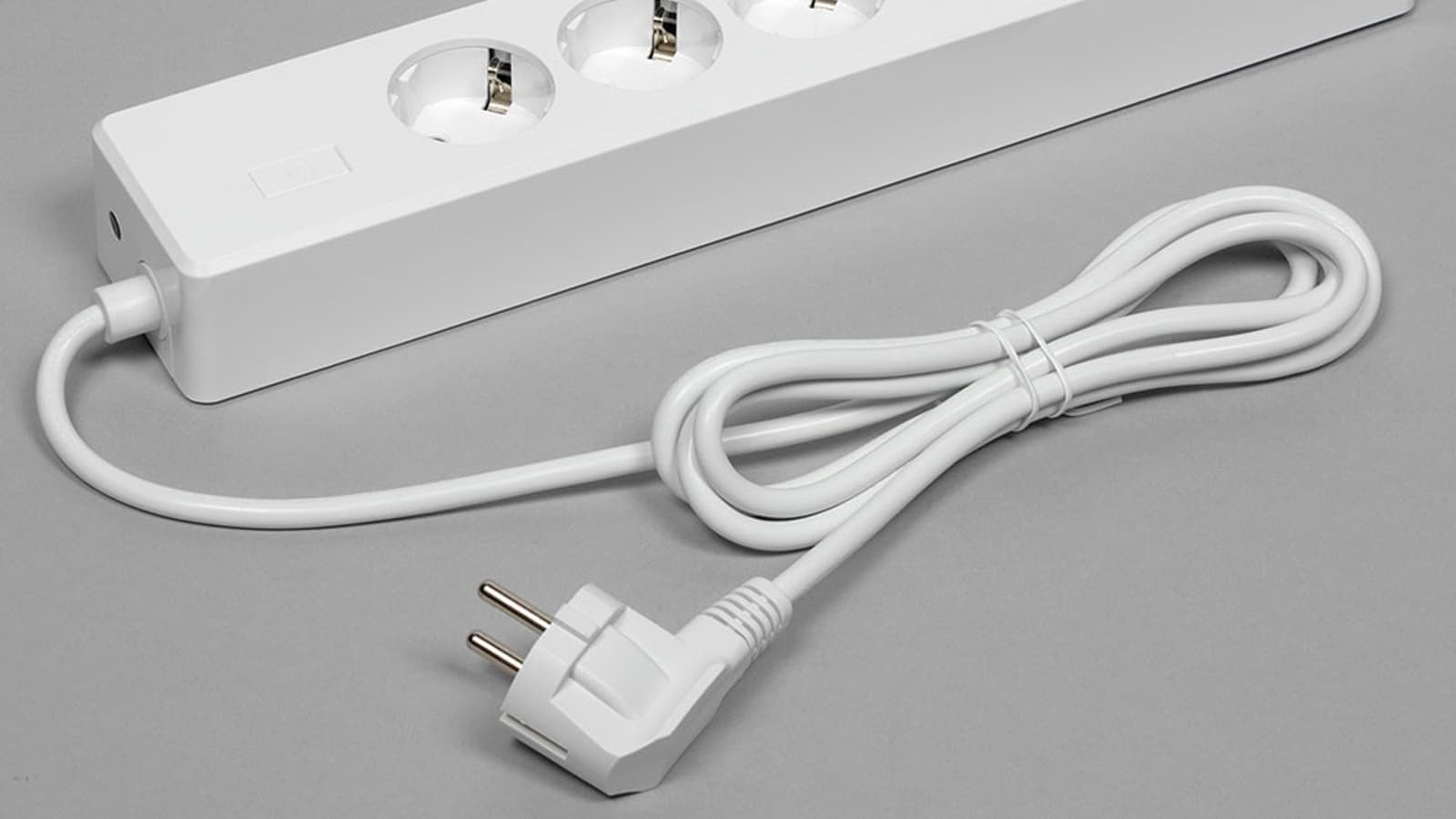

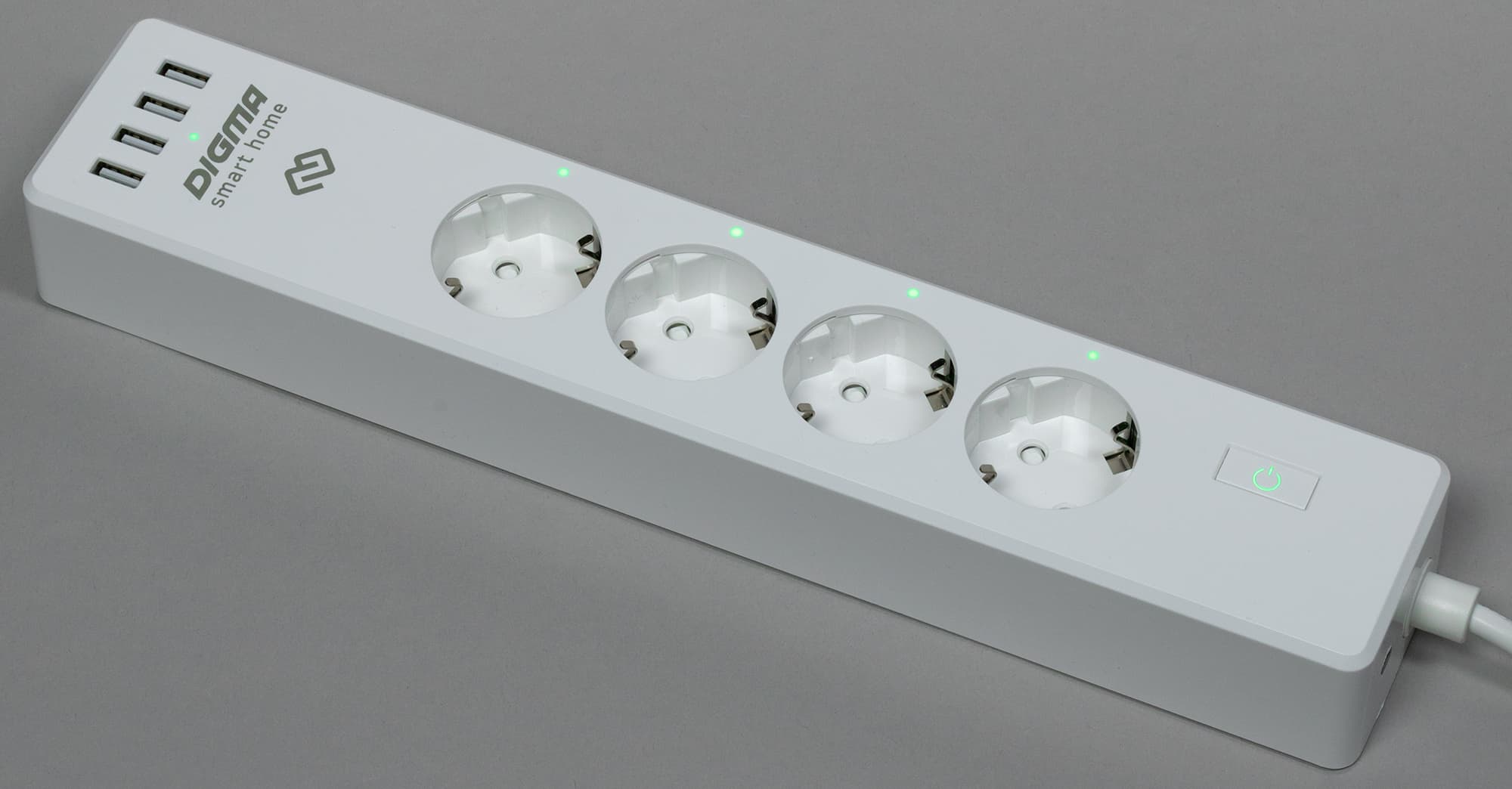

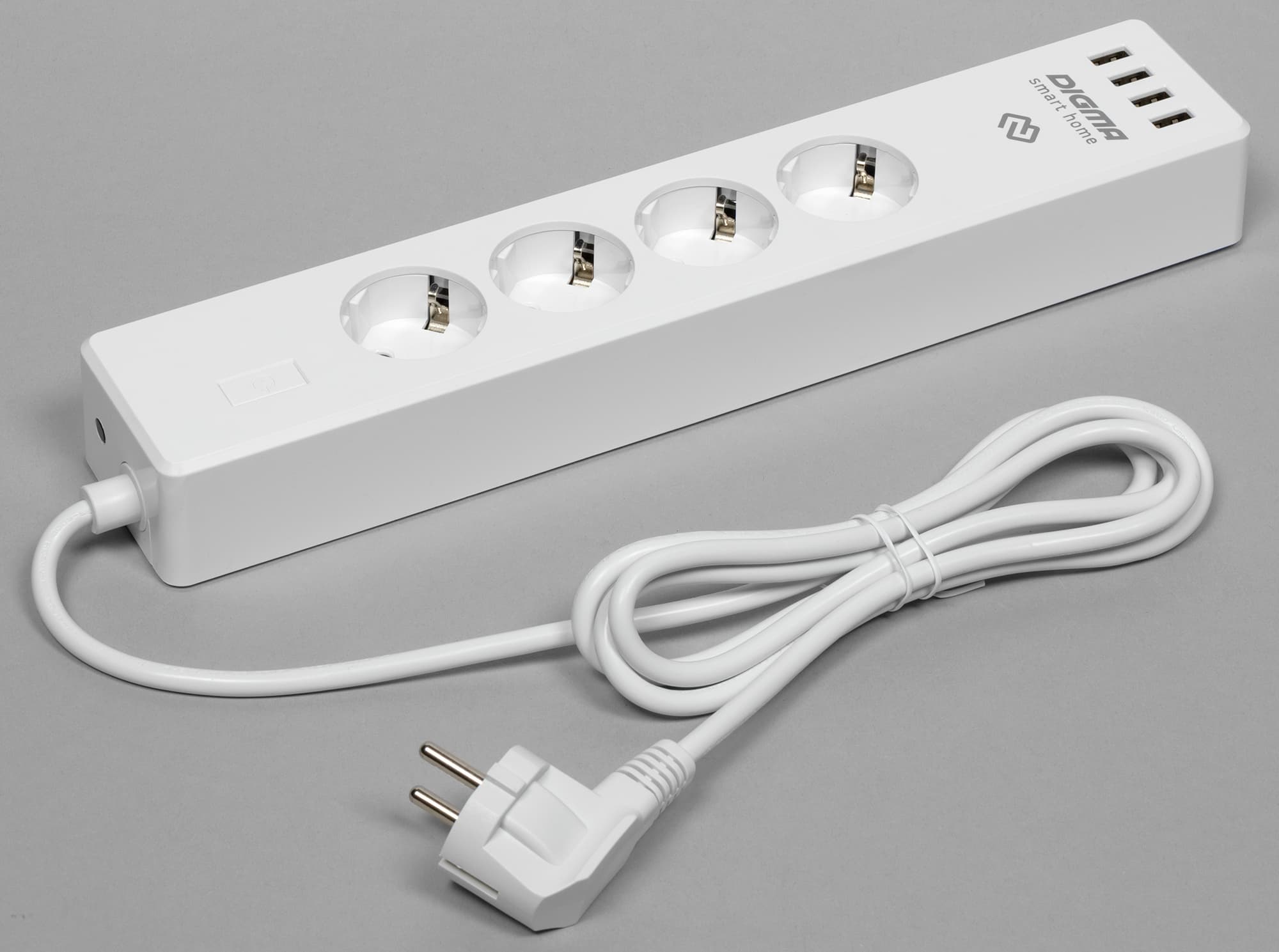

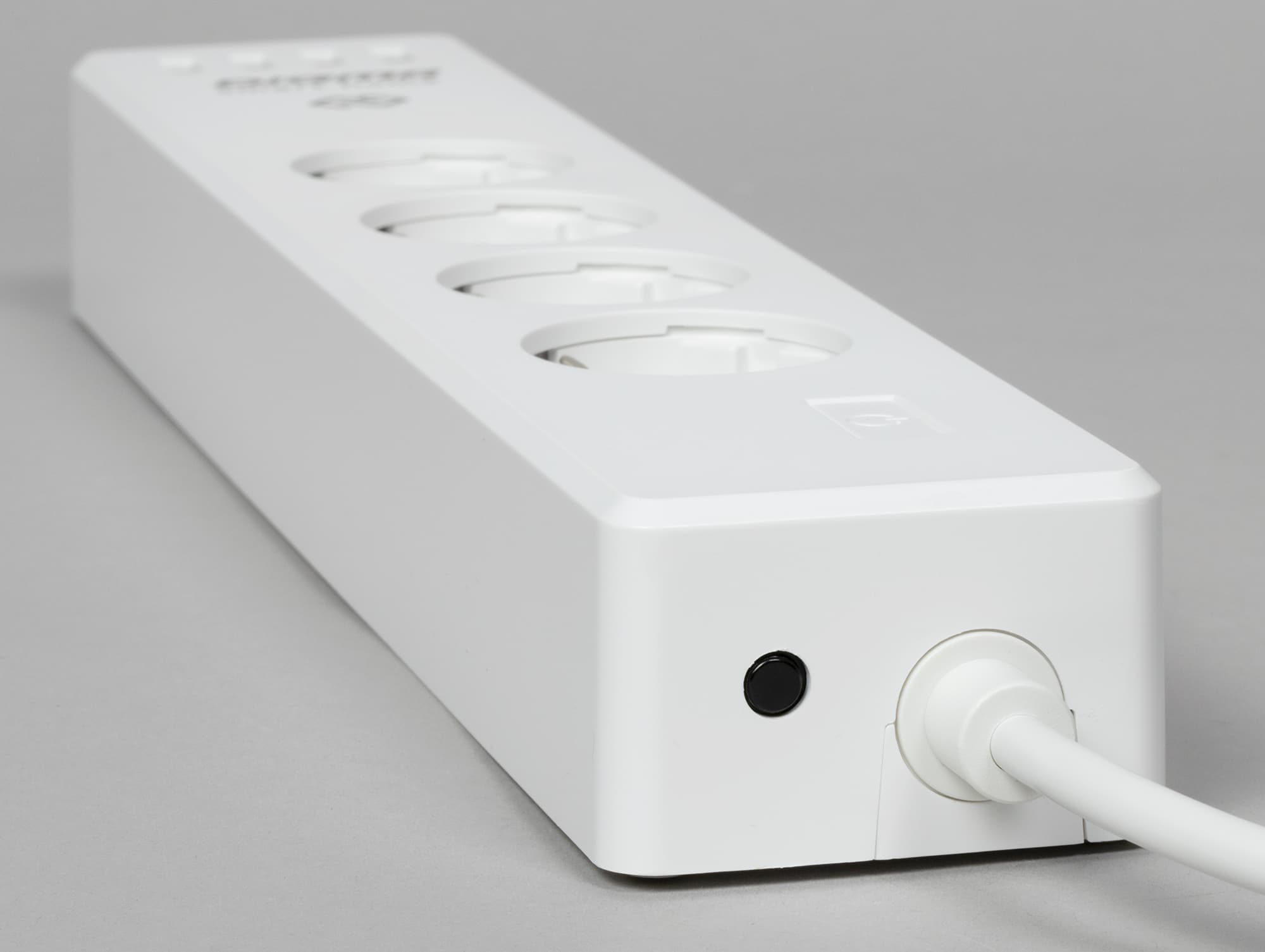

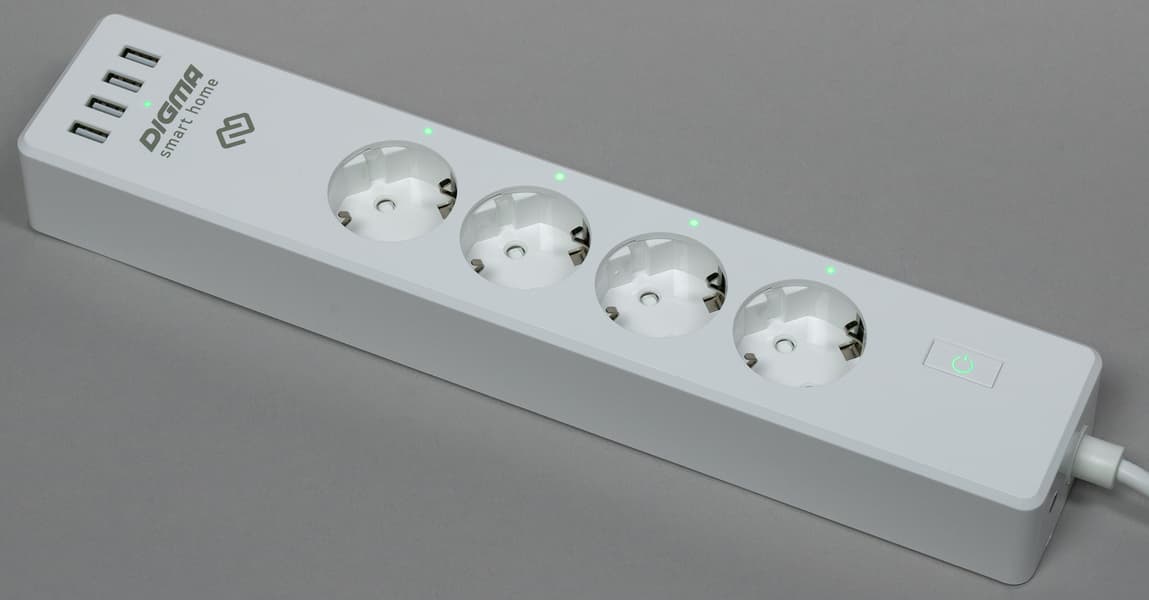

Корпус удлинителя молочно-белого цвета, по бокам гладкий-глянцевый, а верхняя плоскость и днище матовые, слегка шероховатые; заявленный материал — поликарбонат V0 (термостойкий, трудногорючий). Места расположения крепежных саморезов на нижней части закрыты силиконовыми вставками, которые играют роль ножек.

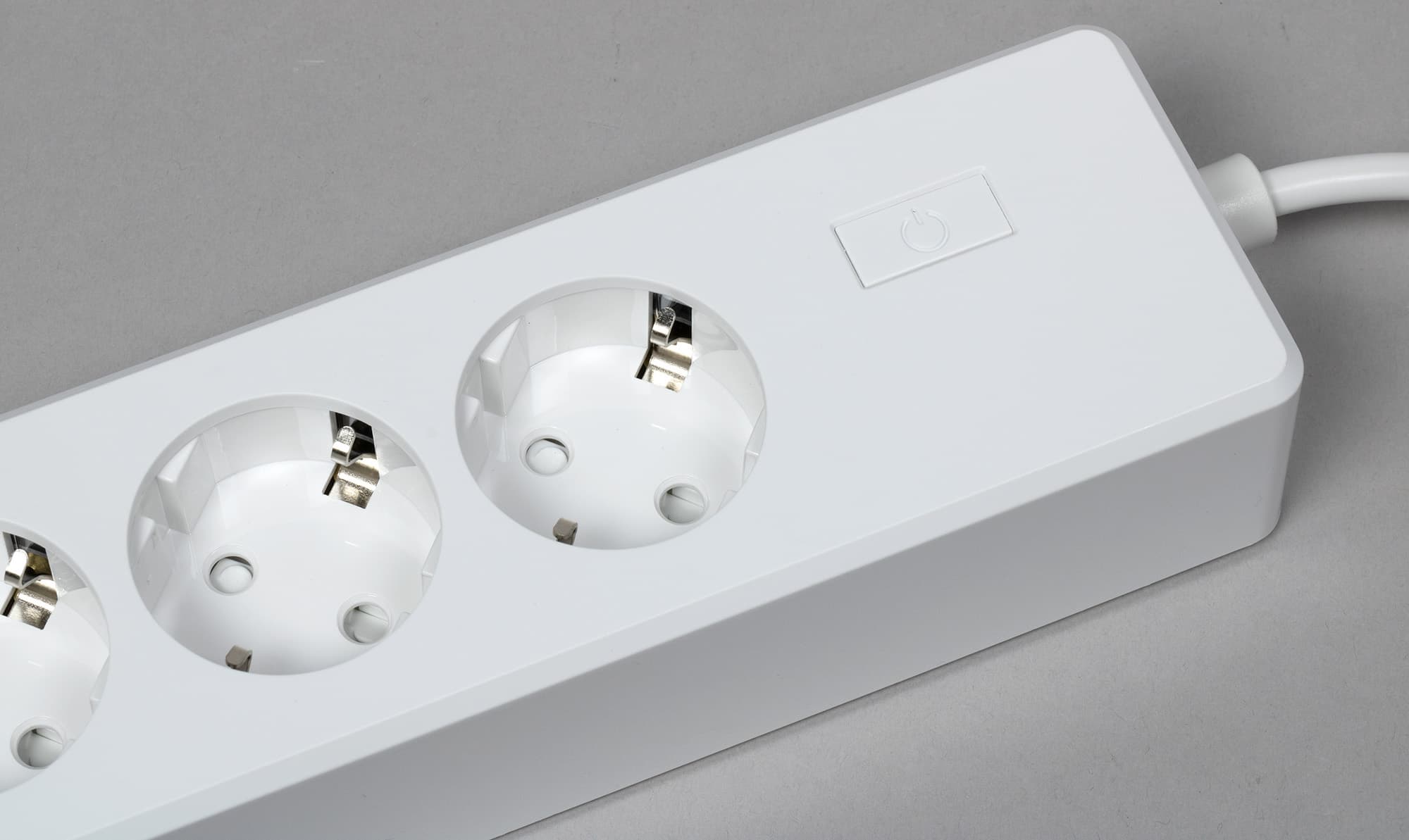

Центральную часть верхней плоскости занимают четыре силовые розетки, возле торца с входным кабелем (на эту сторону выходит и шток автоматического предохранителя) находится кнопка управления со светодиодным индикатором, на противоположном краю — четыре разъема USB-A (female).

Алгоритм работы встроенного в кнопку индикатора интуитивно понятным не назовешь, у него шесть режимов, и все они требуют дополнительных пояснений:

Погасший индикатор обычно подразумевает, что все выключено, однако в данном устройстве это не так. Причем получается, что полного отключения нет вообще — когда удлинитель подключен к сети переменного тока, то, как минимум, работает адаптер Wi-Fi и цепи его питания, лишь соединение с беспроводной сетью может быть установленным или отсутствовать. К серьезным недостаткам это вряд ли можно отнести даже в плане энергопотребления — оно составляет доли ватта (у нас просто нечем измерить столь малую величину с приемлемой точностью), но данный факт надо просто иметь в виду хотя бы с точки зрения банального «не оставляйте включенные электроприборы без присмотра на долгое время».

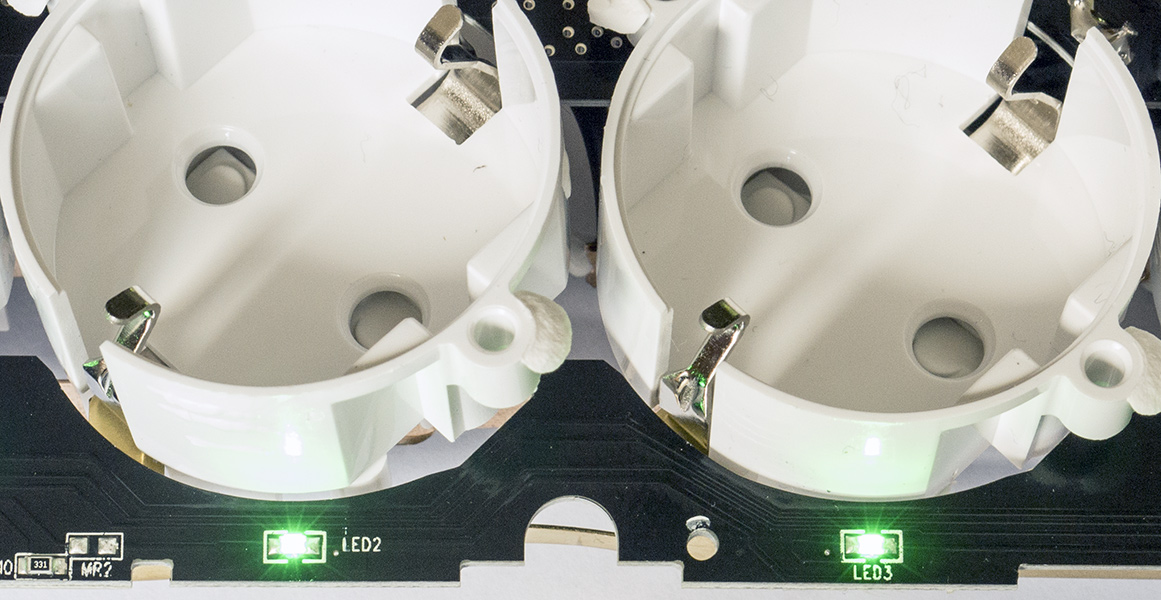

Помимо общего индикатора есть и пять индивидуальных, отображающих подключение каждой из силовых розеток и блока USB-портов. Все перечисленные индикаторы сделаны на зеленых светодиодах с умеренной яркостью.

Расширенные функции управления доступны в мобильном приложении, а единственная кнопка позволяет осуществлять лишь простейшие операции:

• короткое нажатие включает/выключает все выходные розетки AC,
• нажатие средней продолжительности (3—5 секунд) включает/выключает выходы зарядного устройства,
• длительное (около 10 секунд) нажатие переводит устройство в режим конфигурирования и сопряжения через мобильное приложение, при этом предшествующие настройки, включая параметры подключения к сети Wi-Fi, будут сброшены,
• повторное длительное нажатие на 10 секунд в режиме конфигурирования включает режим точки доступа (совместимости).

Прочие наблюдения мы свели в таблицу:

Качество изготовления деталей корпуса	Хорошее
Возможность вскрыть	6 саморезов со шлицом в виде треугольника, дополнительное крепление — внутренние защелки

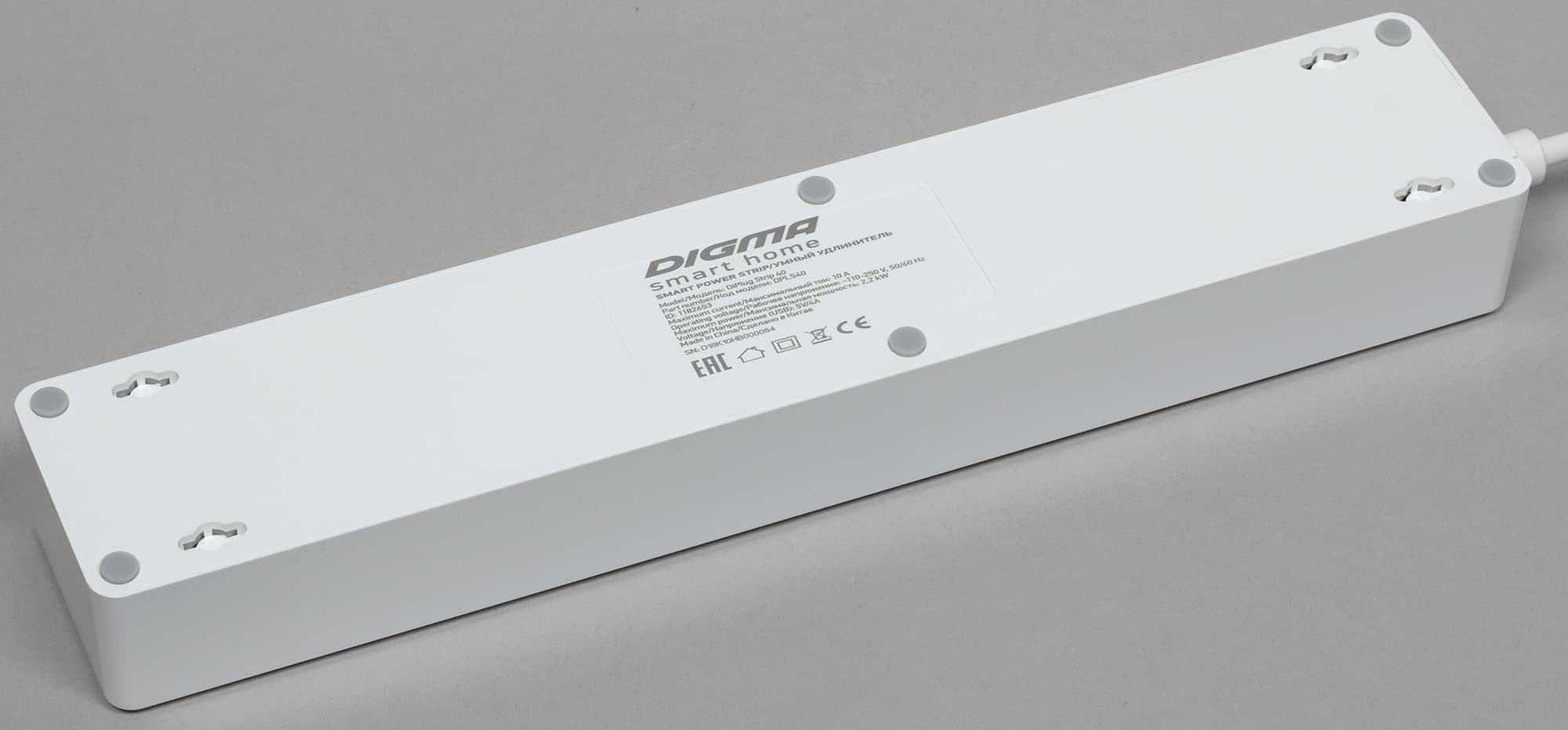

Возможность подвеса на стену	Есть
Шаг розеток	44 мм
Приспособление для сматывания/закрепления кабеля	Нет
Кнопка управления	Свободный ход небольшой, поверхность чуть утоплена относительно верхней плоскости корпуса. Усилие нажатия ощутимое, что предотвращает срабатывания от случайных прикосновений, но в сочетании с продолговатой формой кнопки делает работу с ней не очень удобной.
Розетки	Schuko CEE 7/4 с контактами PE (достаточно жесткими — вероятность замятия при манипуляциях с вилками мала), имеются защитные шторки, контакты повернуты на 45° относительно оси корпуса. Вилки Schuko и Europlug (CEE 7/16, плоские двухконтактные) вставляются с умеренным усилием, те и другие в новом удлинителе фиксируются хорошо, БП со встроенной вилкой Europlug и весом 160 г удерживается в любом положении, но конструкция контактов позволяет предположить, что со временем ситуация может измениться в худшую сторону. Для извлечения вилок Schuko приходится прикладывать заметное усилие, Europlug извлечь проще.

Внутреннее устройство

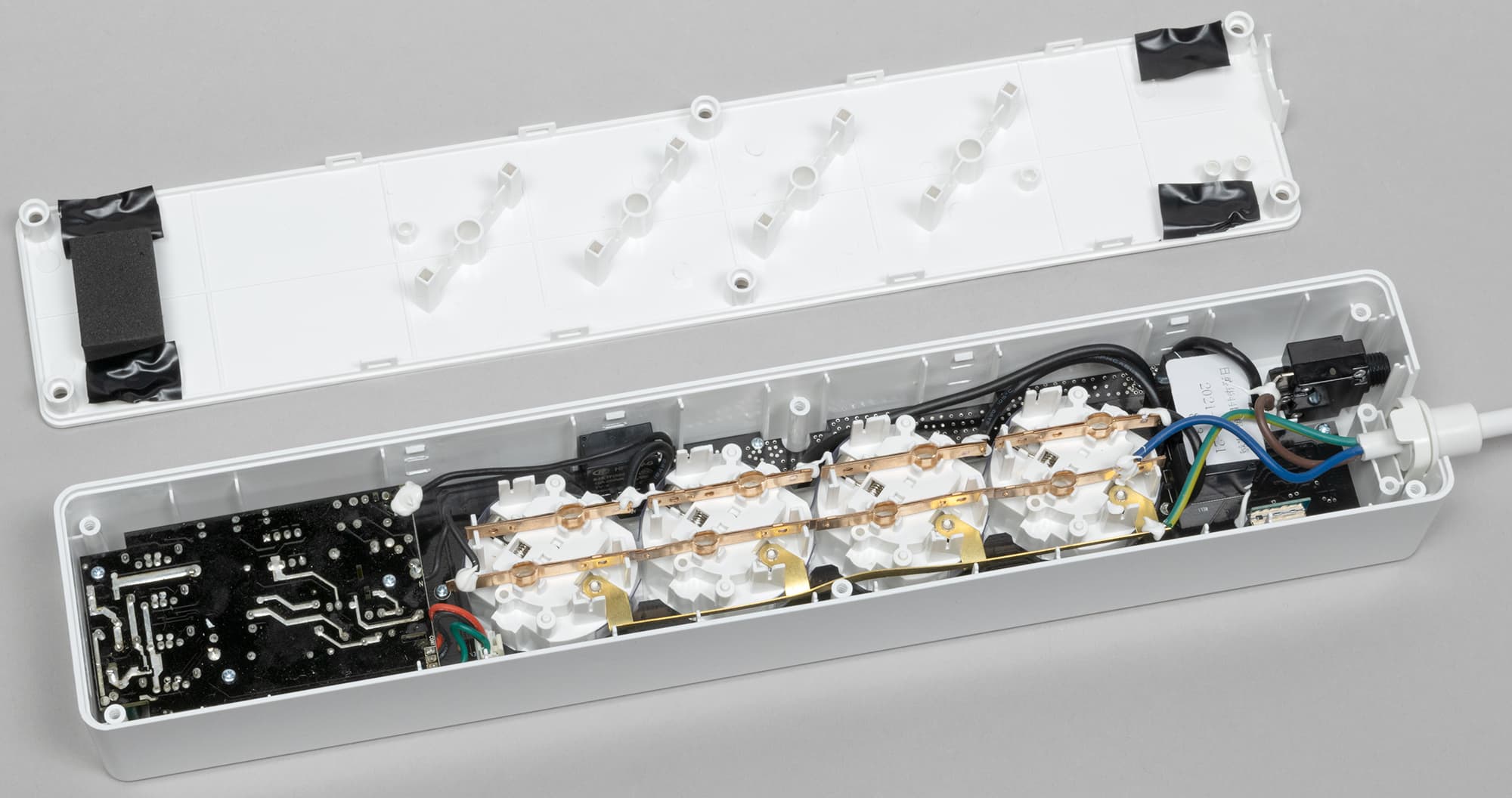

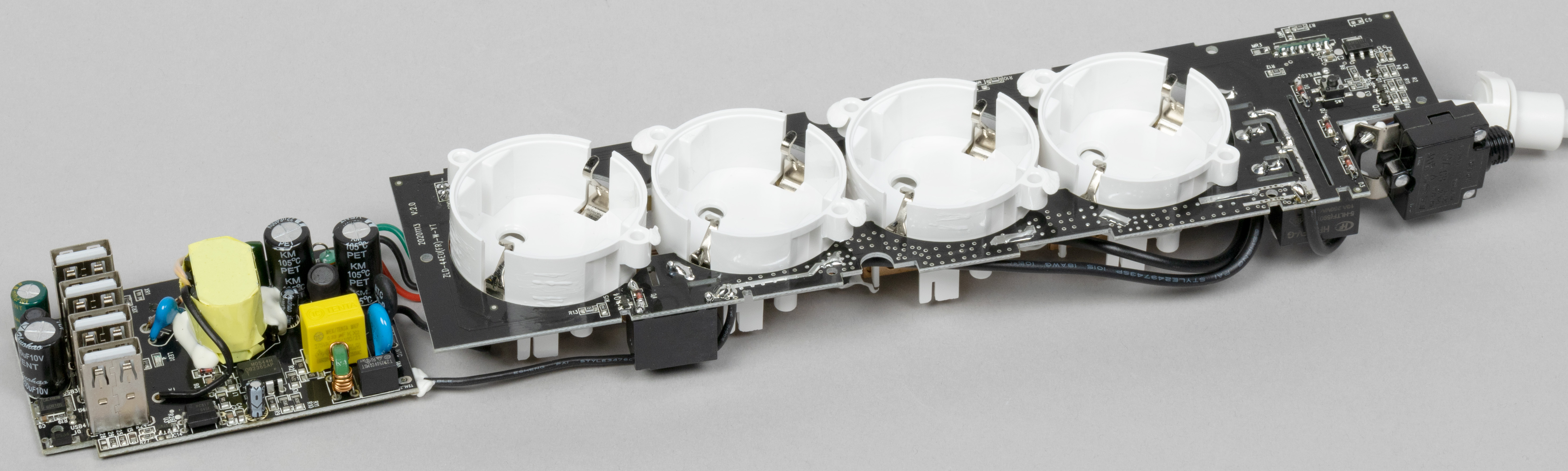

Электронные компоненты расположены на двух платах.

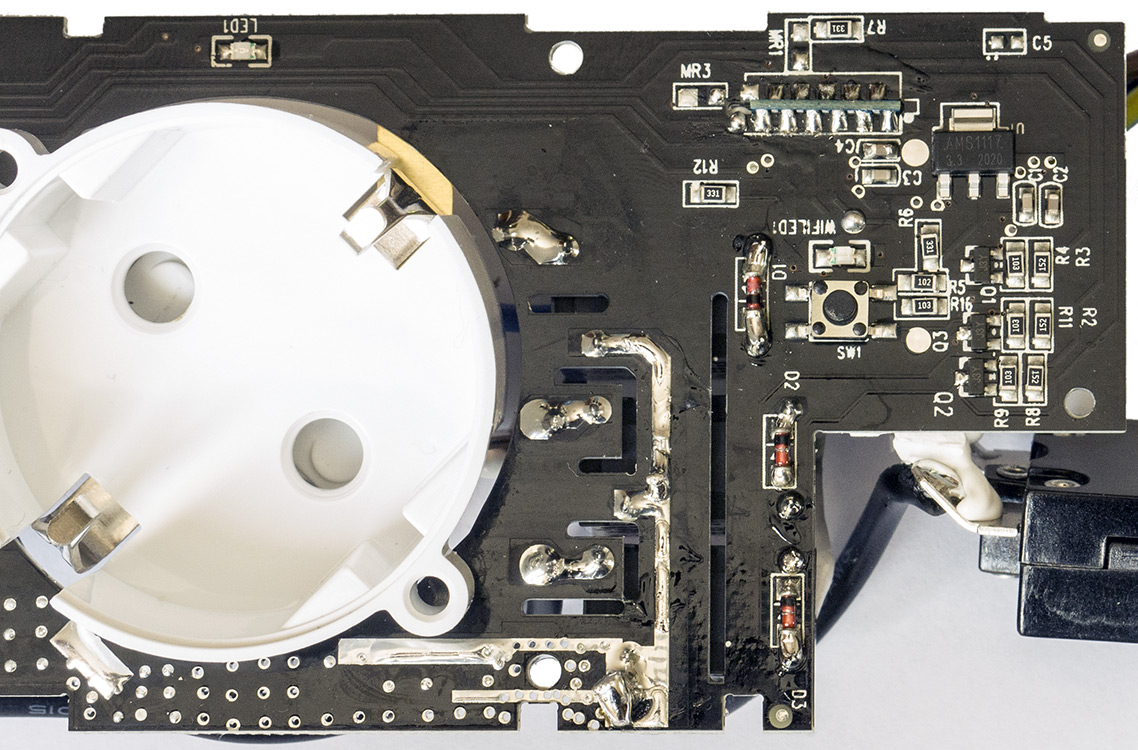

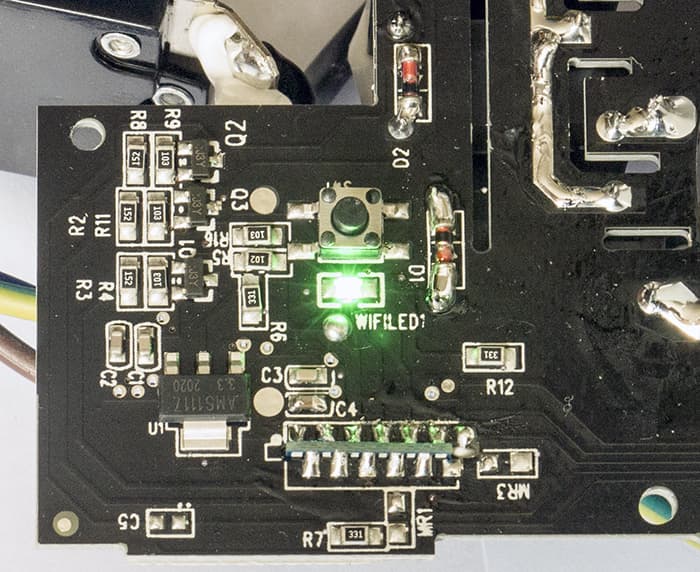

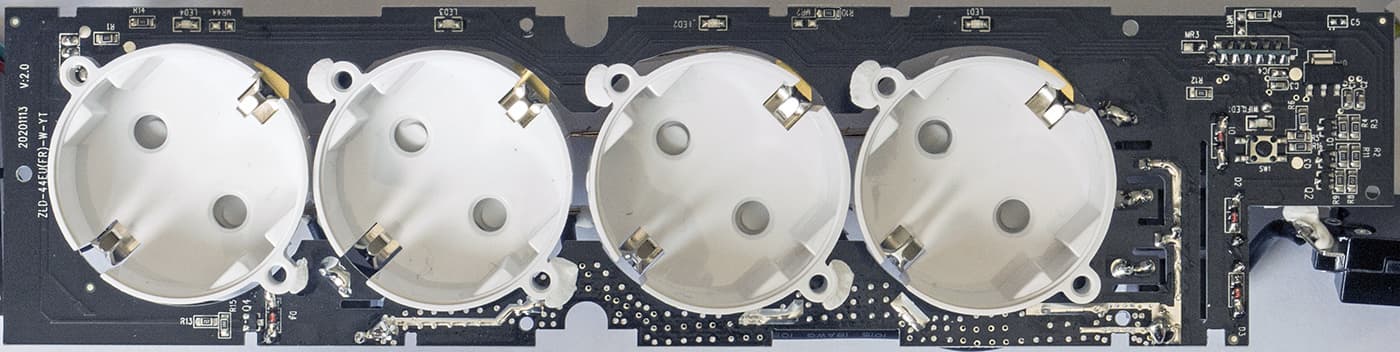

На одной расположены четыре реле (по одному для каждой из розеток), цепи их управления (включая миниатюрную SMD-кнопку) и токонесущие дорожки, светодиоды-индикаторы, а также модуль беспроводной связи.

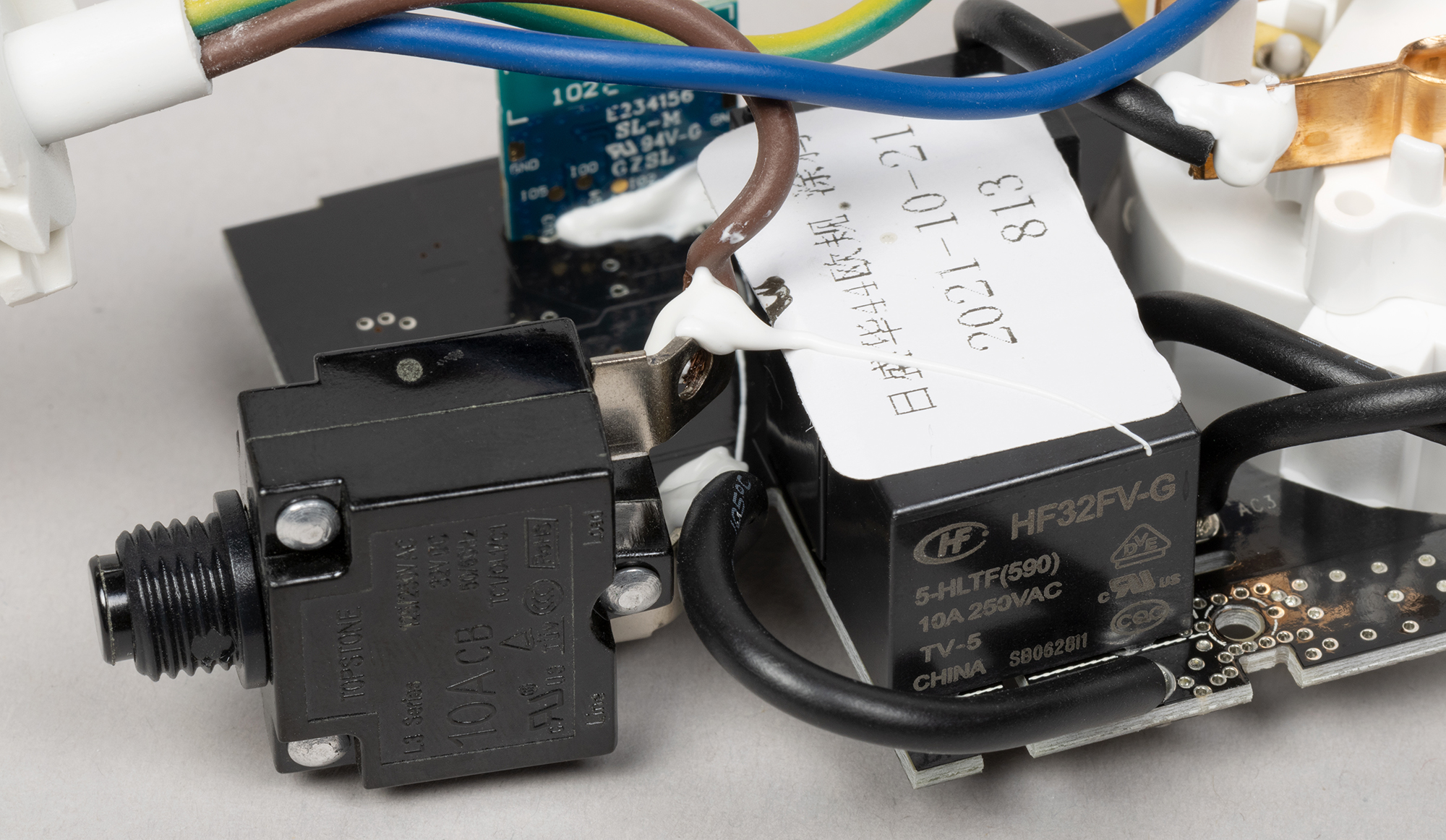

Для коммутации используются реле Hongfa HF32FV-G, рассчитанные на токи до 10 ампер и рабочие напряжения до 250 вольт AC.

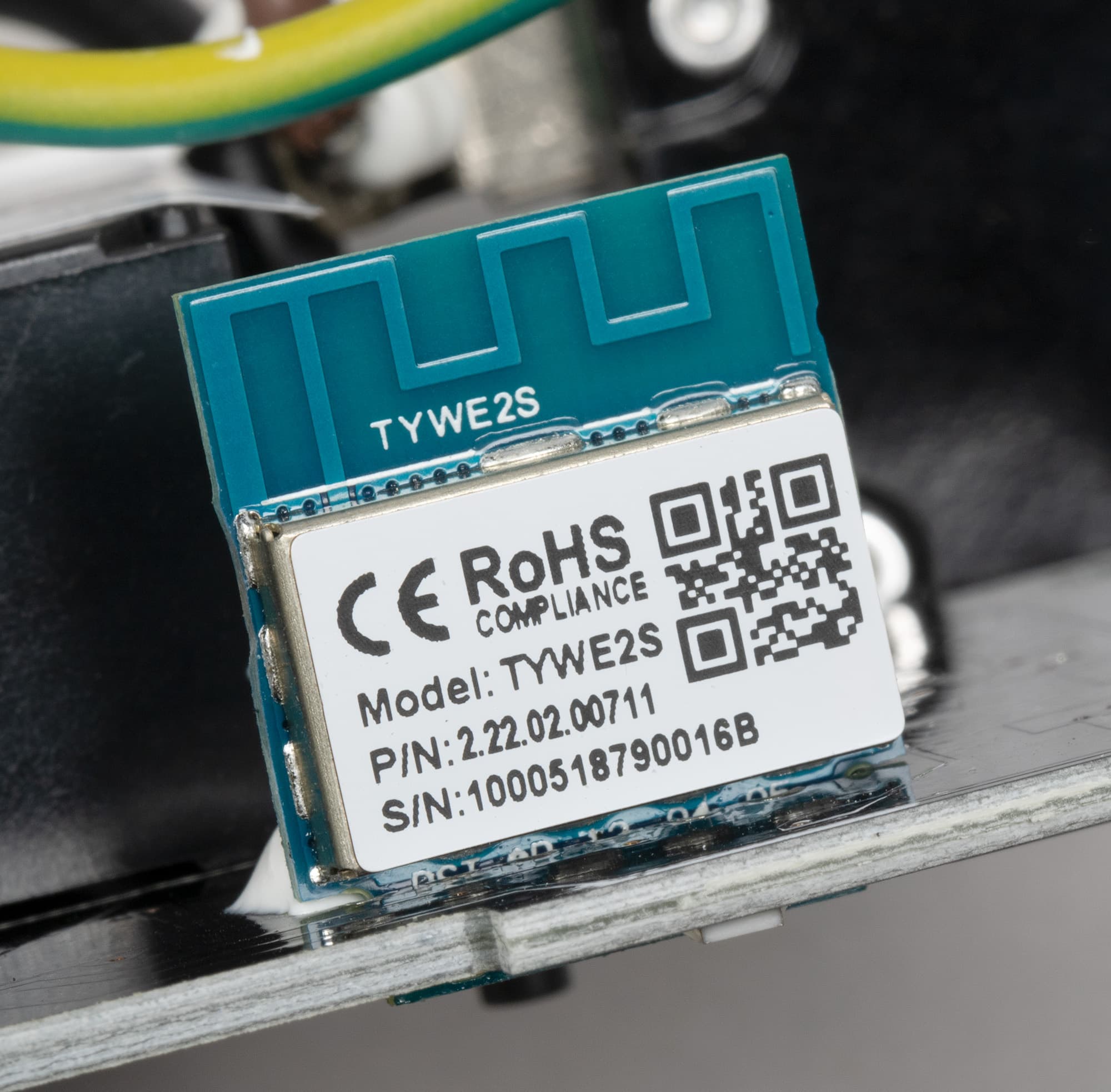

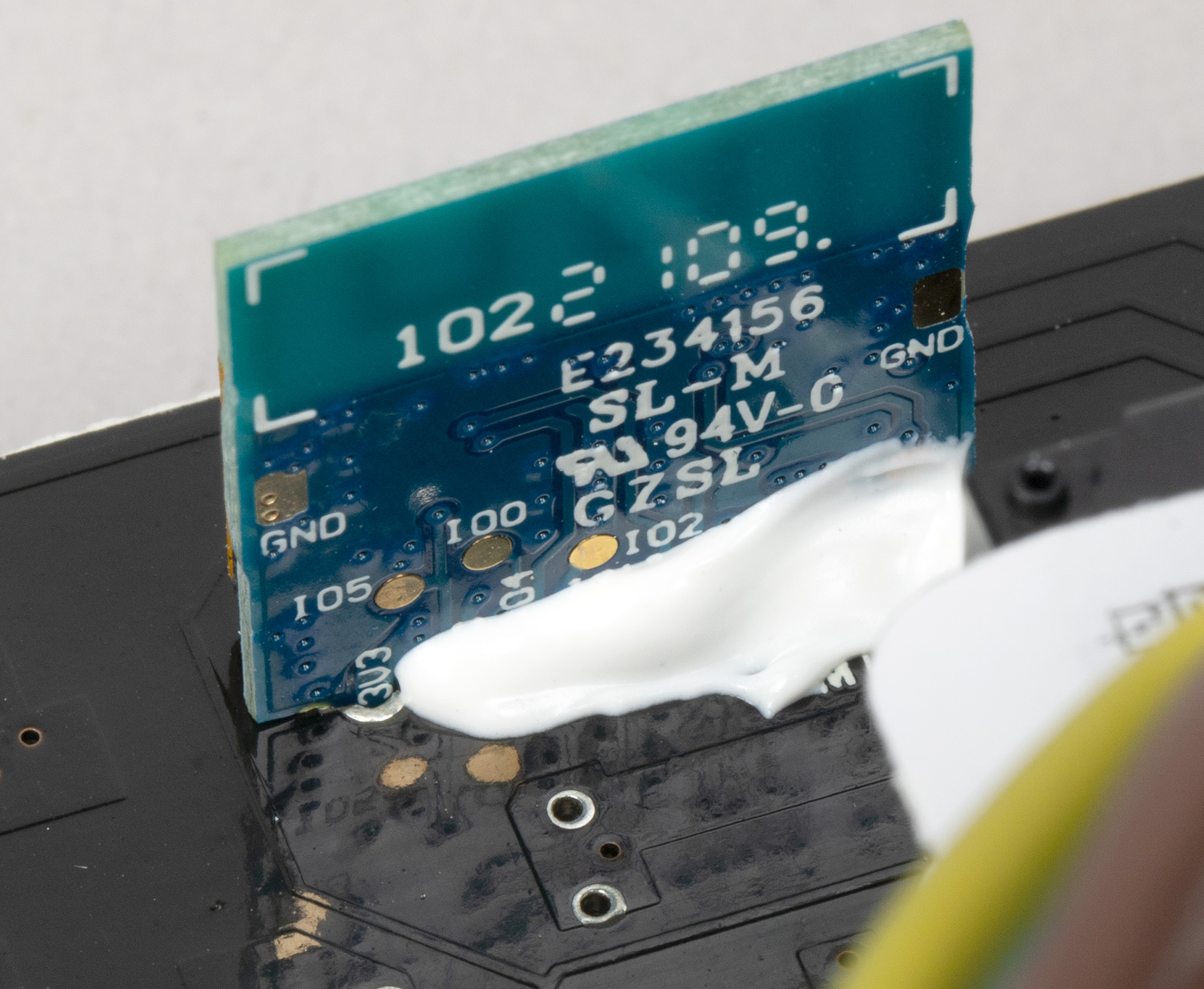

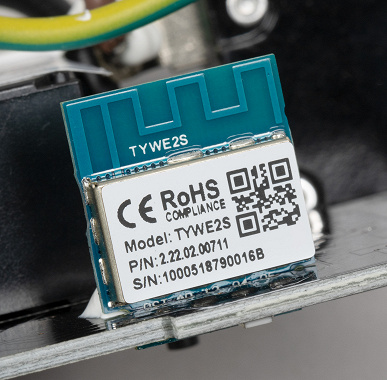

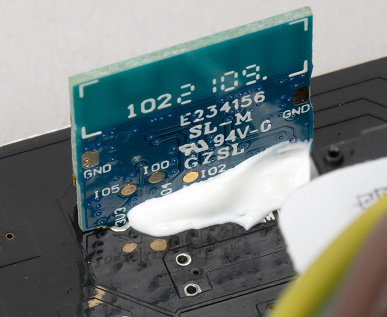

Модуль Toya TYWE2S содержит адаптер Wi-Fi Espressif ESP8285, поддерживающий стандарты IEEE 802.11b/g/n, и различную «обвеску», включая 32-разрядный процессор и память — 1 МБ флэш и 50 КБ SRAM. Антенна выполнена в виде печатного проводника.

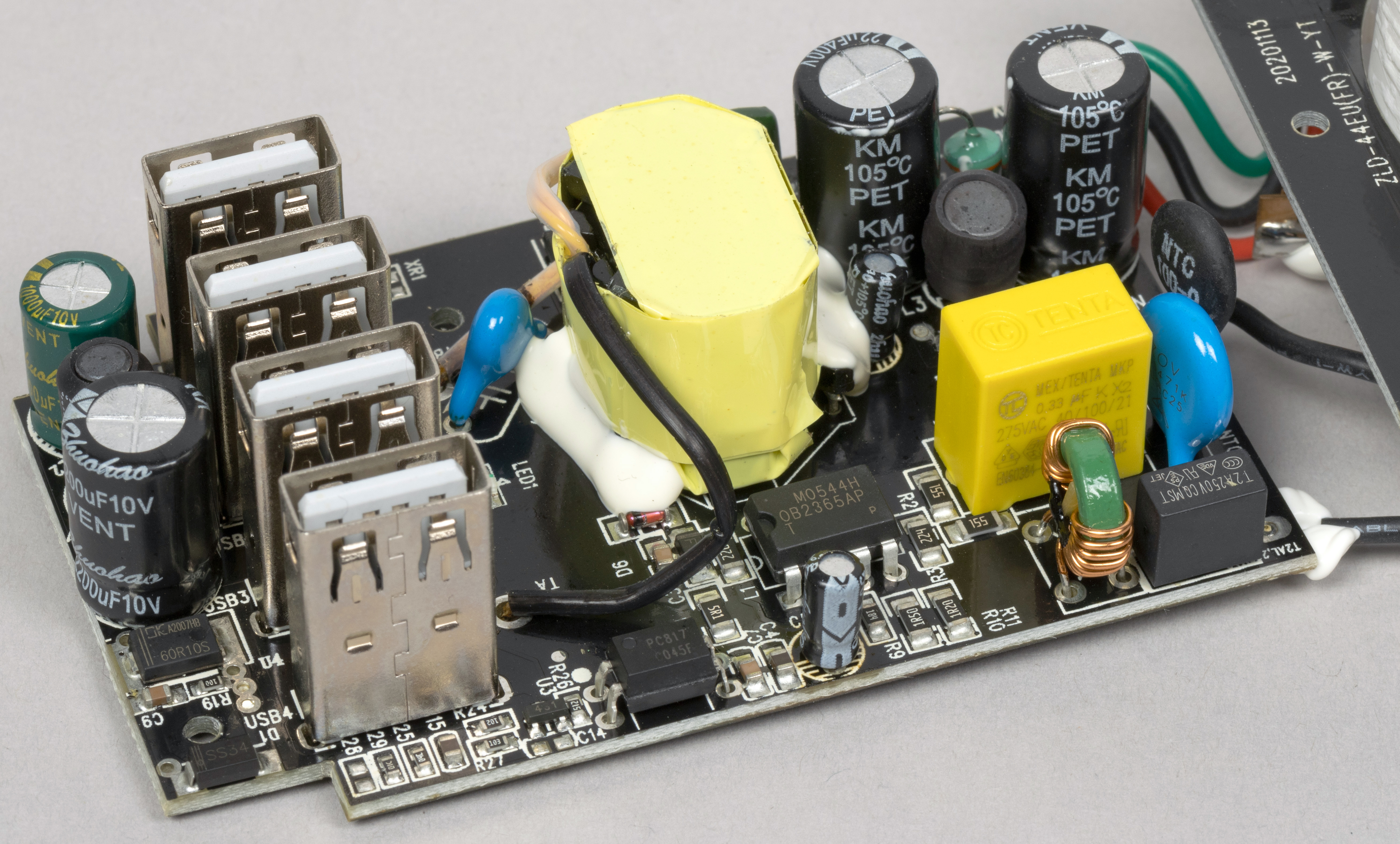

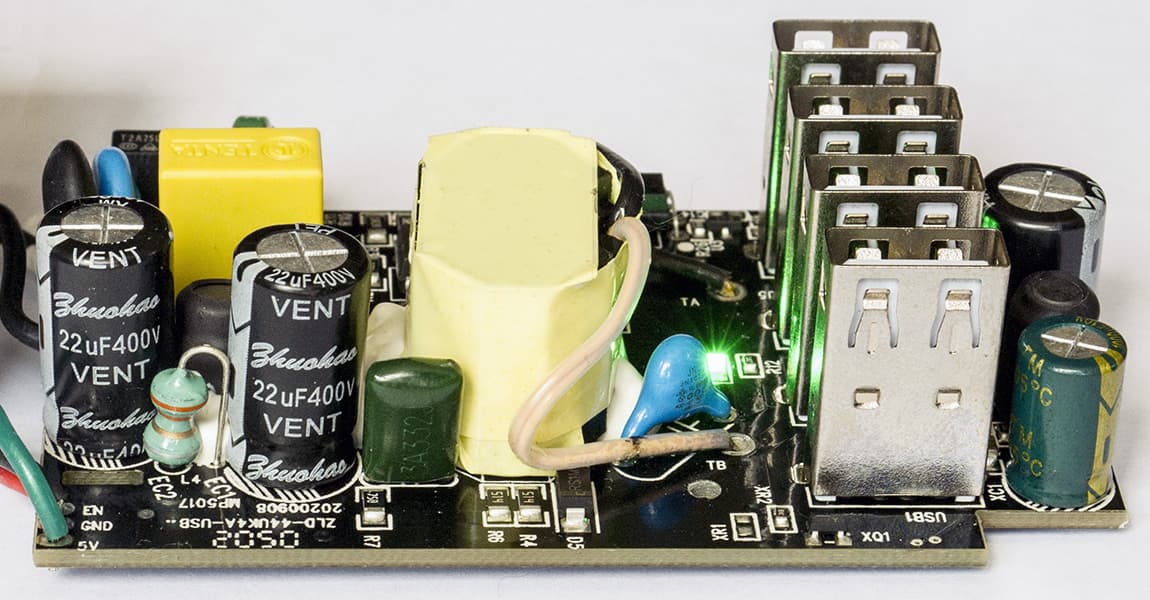

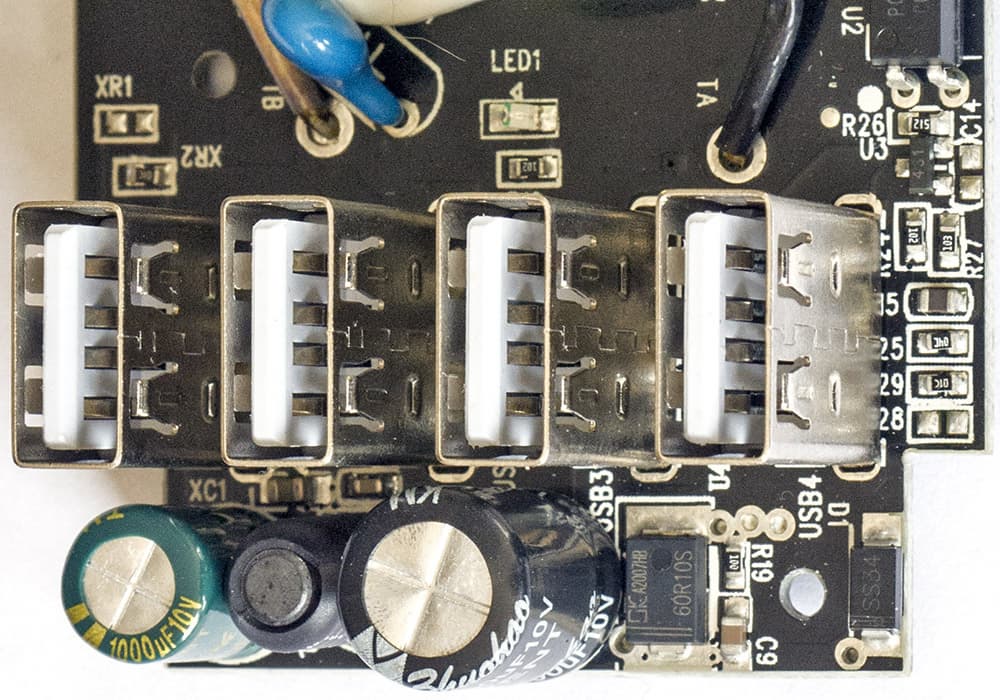

Вторая плата, поменьше — это зарядное устройство.

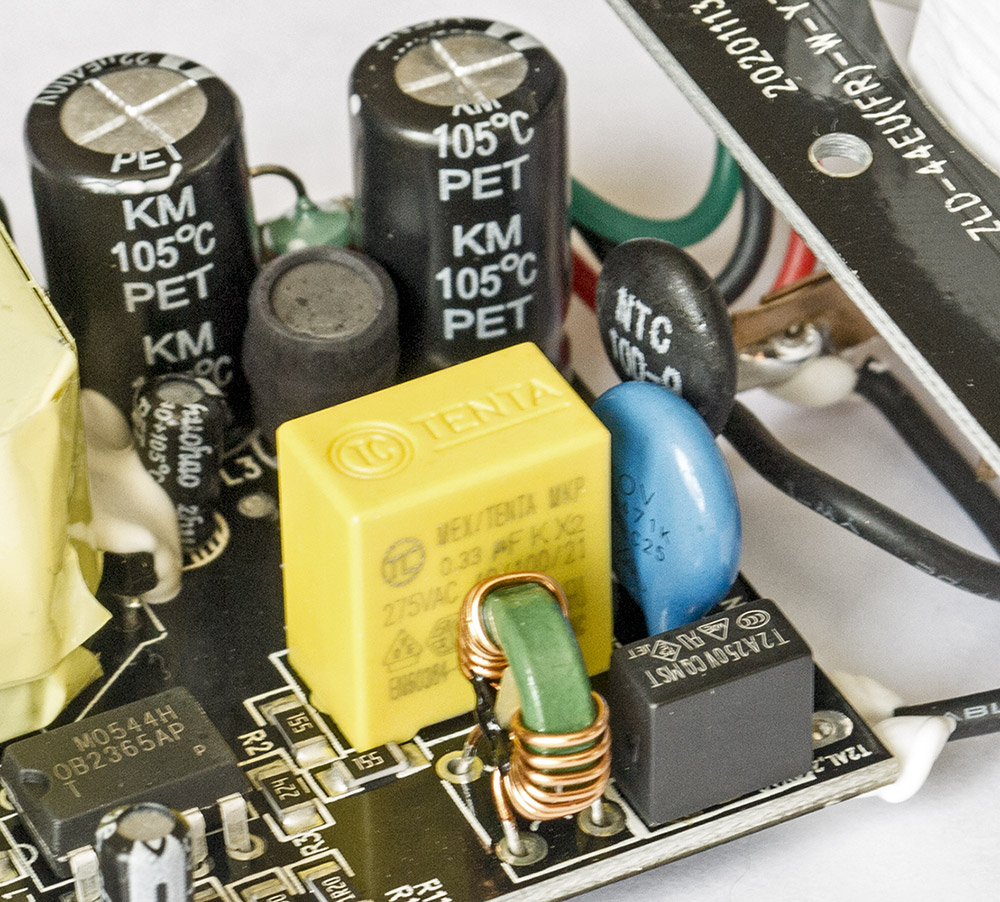

Помимо преобразователя AC/DC на основе контроллера OB2365AP, предусмотрены цепи защиты и фильтрации: есть варистор с установленным рядом терморезистором (правда, общей оболочки из отрезка термоусадочной трубки у них нет), плавкий предохранитель (распаянный), дроссель и конденсатор Х2 на 0,33 мкФ для подавления ВЧ-помех. Подчеркнем: эти компоненты «обслуживают» только плату ЗУ, а к силовым розеткам отношения не имеют.

Анализ силовой части удлинителя

Сначала оценим цепи переменного тока с точки зрения безопасности использования. За основу принимаем требования следующих нормативных документов:

• ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В»:

Читатели при обсуждении недавнего обзора сетевых фильтров предложили ориентироваться на ГОСТ IEC 60884-2-7-2016, который в части 2-7 «Дополнительные требования к комплектам удлинительных шнуров» при длине до 5 метров для сечения 0,75 мм² допускает токи и 6, и 10 ампер, но в зависимости от типа кабеля по IEC 60227. Поскольку такой тип и в общем, и в данном конкретном случаях определить нельзя — нет соответствующей маркировки, то при оценке изделия по этому стандарту также следует ориентироваться на значение 6 А (наименьшее).

Прозвучало и пожелание уточнять материал проводников; к сожалению, сделать это с высокой достоверностью в наших условиях не представляется возможным. Можно лишь сказать, что в данном случае это явно не омедненная сталь, которая порой встречается в дешевых поделках.

• СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»:

Данный Свод правил для защиты от перегрузок предназначает тепловые расцепители (автоматические выключатели, автоматы защиты), рабочие характеристики которых должны отвечать условию:

I_р.max ≤ I_н.а ≤ I_д.н

где I_д.н — предельно допустимый номинальный ток проводника (см. таблицу);
I_р.max — максимальный расчетный ток нагрузки;
I_н.а — номинальный ток автоматического выключателя, защищающего проводник.

С учетом имеющегося ряда номиналов автоматов защиты получается, что для кабеля с сечением 0,75 мм² следует выбирать автоматический предохранитель на 6 ампер, для 1,0 мм² — на 10 ампер, для 1,5 мм² — на 15 или 16 ампер.

С учетом особенностей работы тепловых расцепителей СП 31-110-2003 рекомендует установку дополнительных плавких предохранителей для защиты от коротких замыканий.

В случае с Digma DiPlug Strip 40 дело обстоит следующим образом:

Еще один немаловажный момент — выключатель должен коммутировать оба провода L и N (фазу и нейтраль), чтобы в выключенном состоянии на контактах выходных розеток гарантированно не было опасного потенциала. В данном случае выключатель не механический, используется электронно-логическое управление на основе реле, которые коммутируют лишь один провод.

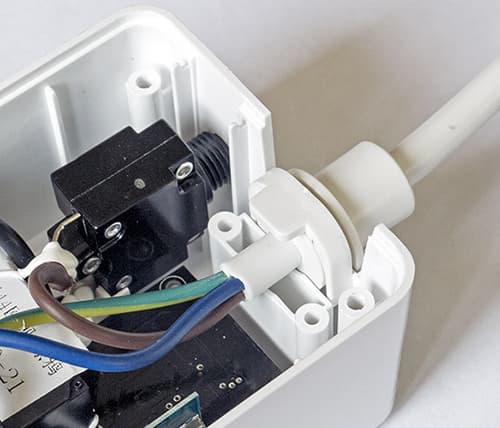

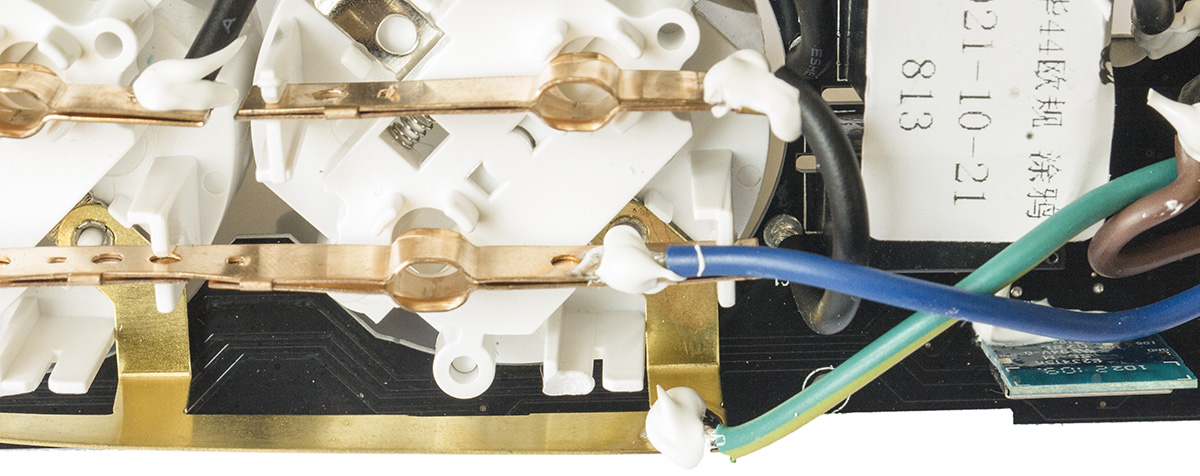

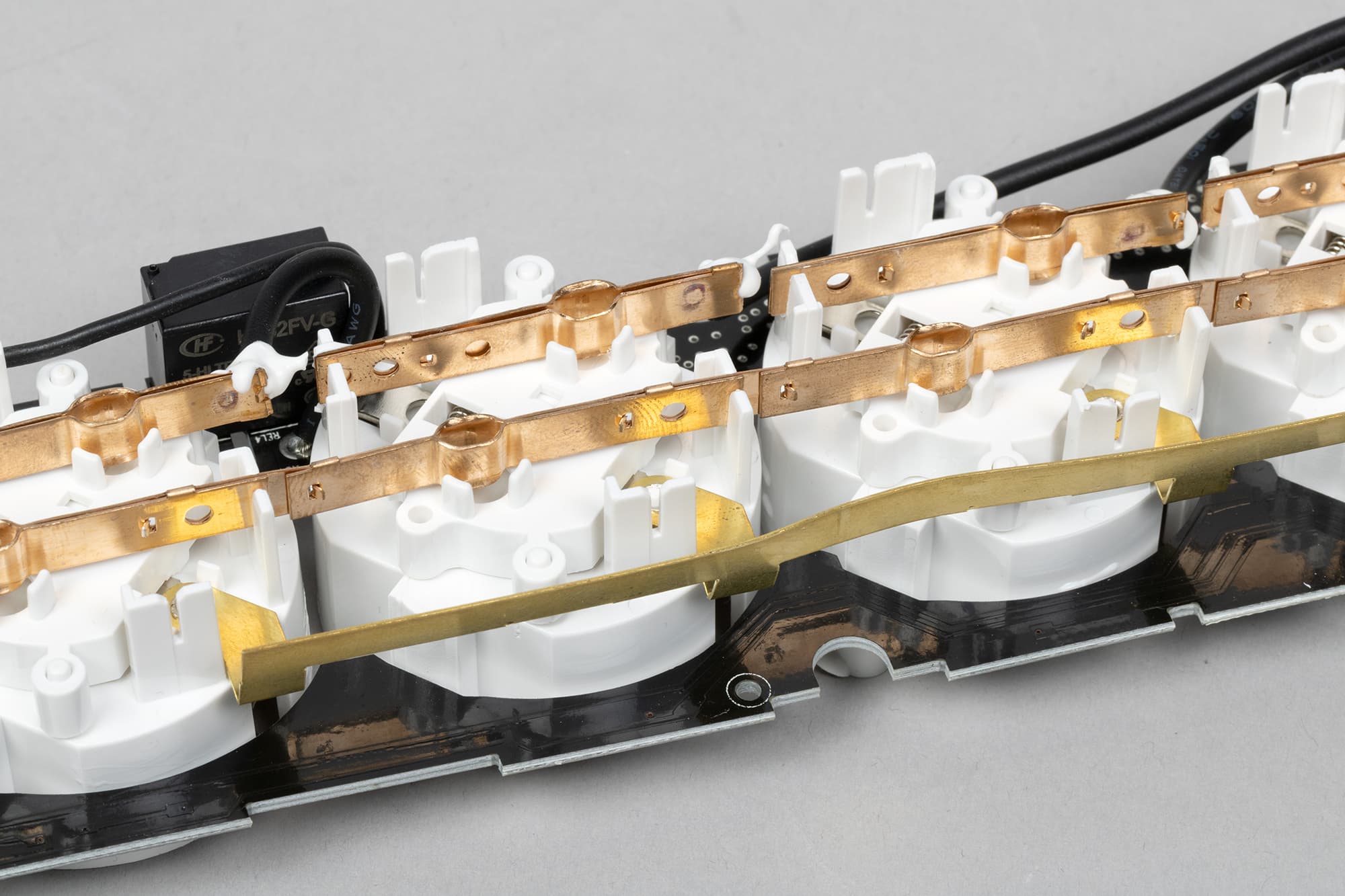

Токопроводящие шины L и N сделаны в виде сдвоенных полос из желтого металла шириной 6 мм и толщиной 0,5 мм, при этом для условной нейтрали шина общая, а контакты фазы индивидуальные для каждой розетки — к ним подходят провода от реле. Контакты PE (защитное заземление) розеток объединяет шина из полосы 6×0,4 мм.

Соединение шин с проводами выполнено пайкой, есть дополнительное покрытие защитным компаундом; контакты PE соединяются с шиной заклепками.

Замеры падения напряжения на кабеле для разных нагрузок не имеют реальной ценности: при длине кабеля 1,8 метра они будут существенно меньше допускаемых стандартами колебаний напряжения в электросетях (±10%).

То же касается и измерений температуры — например, нагрева кабеля под определенной нагрузкой в течение некоторого времени. Такие замеры всегда будут частным случаем, поскольку делаются в конкретных условиях, включающих не только упомянутые нагрузку и время, но еще температуру окружающей среды, величину напряжения в сети (еще раз напомним про ±10%, а это не так уж мало), даже конфигурацию кабеля — свободно вытянут, чем-то накрыт или смотан в кольцо, где витки подогревают друг друга (при реальной эксплуатации могут быть любые варианты).

Зарядное устройство

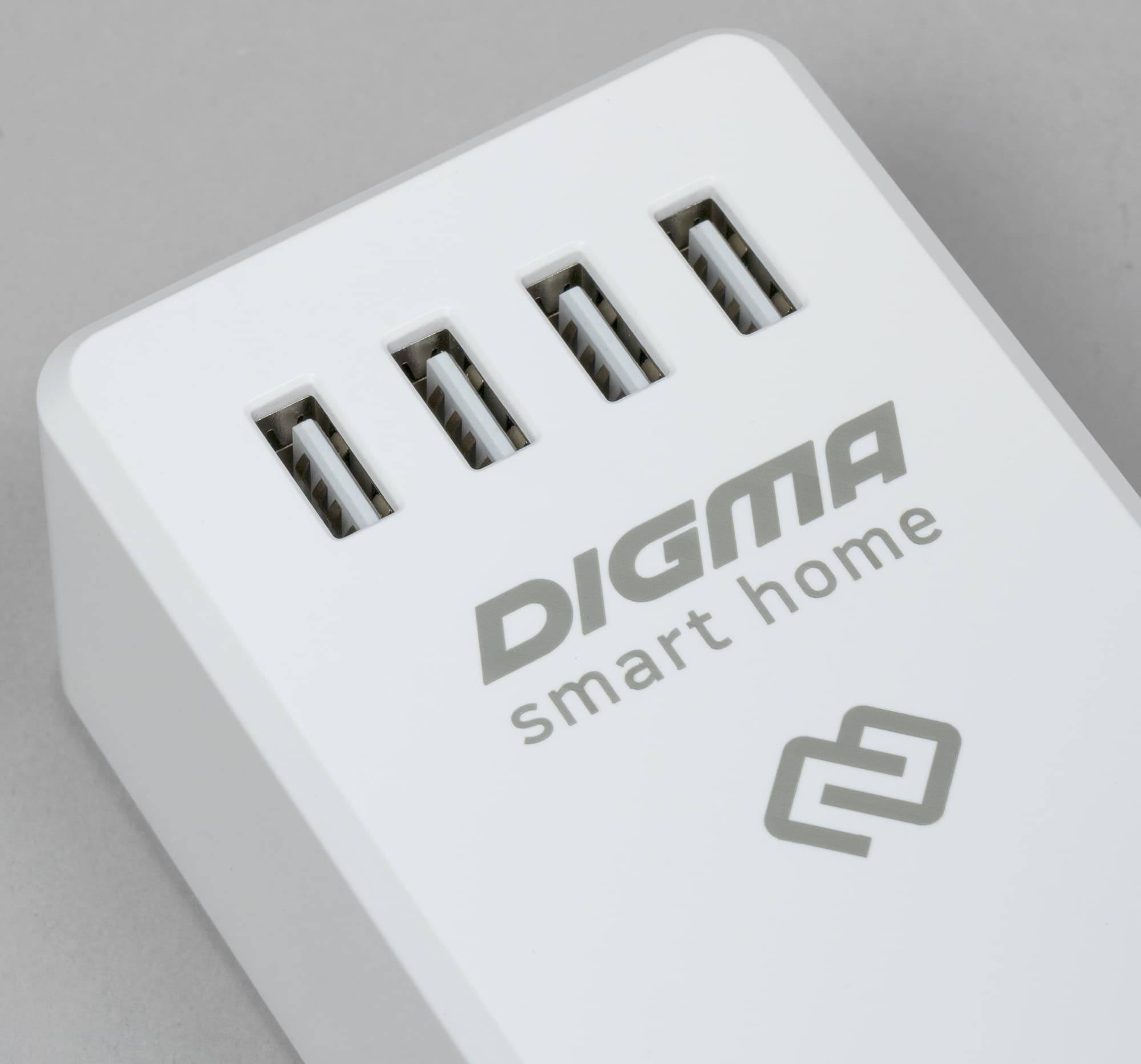

Разъемы USB-A (female) расположены параллельно друг другу с шагом 11 мм, такого расстояния вполне достаточно для подключения практически любых кабелей. Контакты Vcc и GND всех четырех портов соединены параллельно, ширина соответствующих контактных площадок в разъемах обычная.

Какие-то режимы ускоренной зарядки либо возможность использования соответствующих технологий (Quick Charge) в описании не упоминаются; тем не менее, начнем с проверки. Наш тестер показал поддержку таких режимов:

• Apple 2.4A
• Samsung 5V 2A
• DCP 5V 1.5A

Исследуем нагрузочную способность, при этом не задаем на одном разъеме USB ток более 2,5 ампер (что с небольшим запасом соответствует режиму Apple 2.4A) — для бо́льших токов подключаем нагрузки к двум портам, соответствующие значения приведены в скобках:

Замеры делались непосредственно на разъемах USB удлинителя, и если реальная нагрузка подключается кабелем с тонкими проводами, то напряжение на ее входе может оказаться существенно меньше.

Итак: не только в заявленном диапазоне токов, но и при превышении максимума на 7-8 процентов выходное напряжение не опускается ниже пяти вольт. С суммарной нагрузкой 4,3 ампера за полчаса корпус удлинителя в месте расположения платы ЗУ нагрелся весьма заметно — на 37-38 градусов относительно температуры в помещении, но выходное напряжение не изменилось.

После срабатывания защиты достаточно устранить перегрузку, чтобы работа ЗУ восстановилась.

Мобильное приложение Digma SmartLife

Мы рассмотрим возможности, связанные с удлинителем DiPlug Strip 40; спектр функций SmartLife шире, но потребуются иные «умные» устройства Digma.

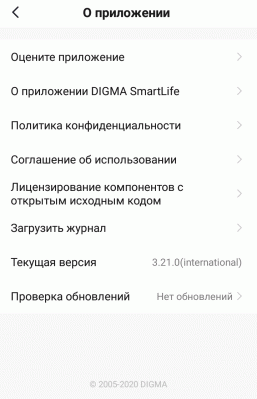

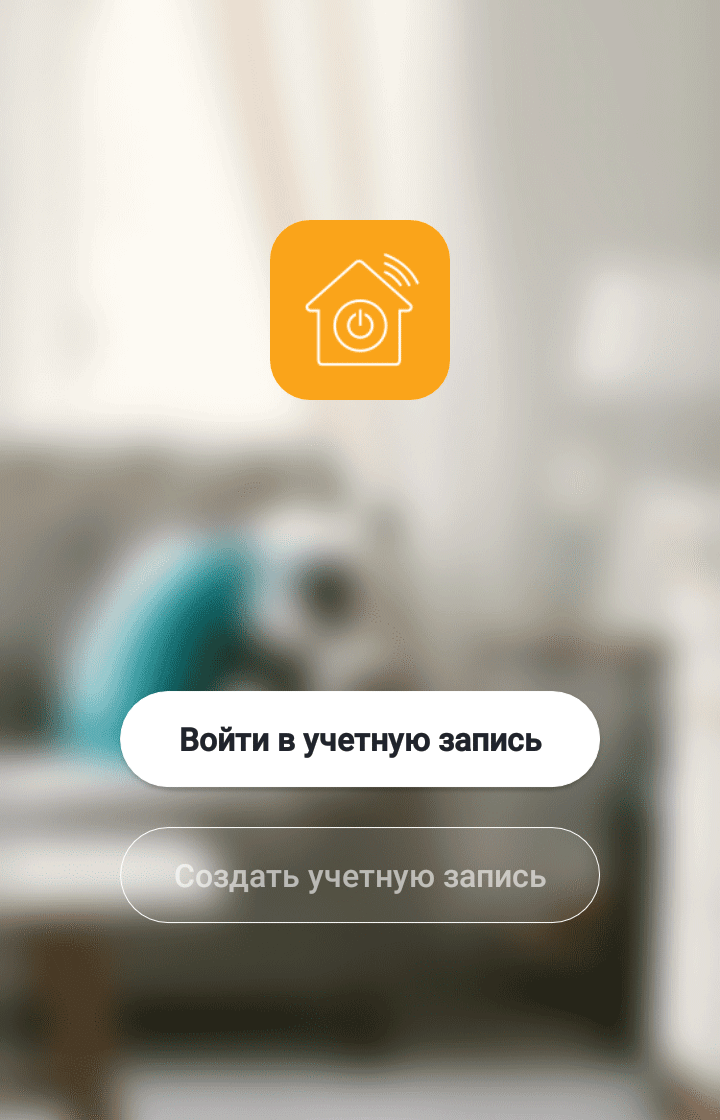

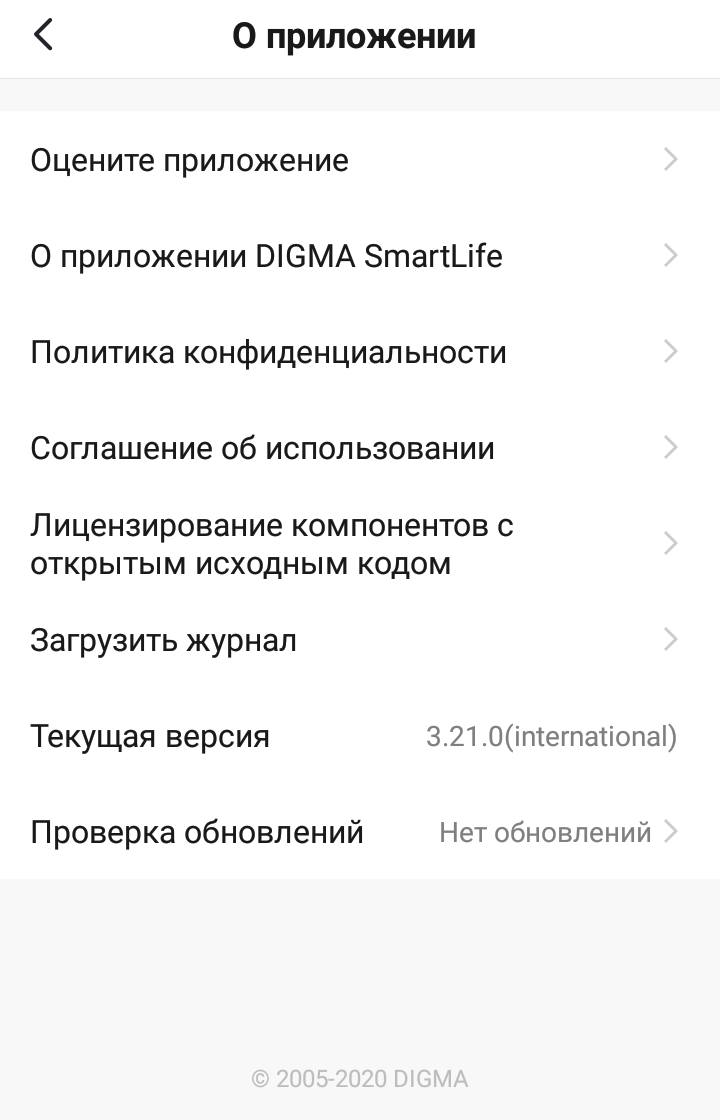

Приложение свободно скачивается из Google Play или AppStore, текущая версия 3.21.0. После установки придется обзавестись учетной записью, если у вас ее еще не было; процедура несложная, потребуется указать лишь страну и адрес электронной почты, на которую придет код подтверждения.

Основной режим

Сначала пробуем подключить удлинитель в существующую сеть, к которой подключен и тестовый смартфон. Такой способ инструкция именует «основной режим».

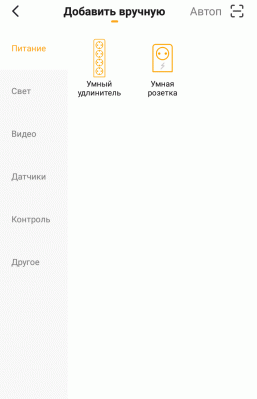

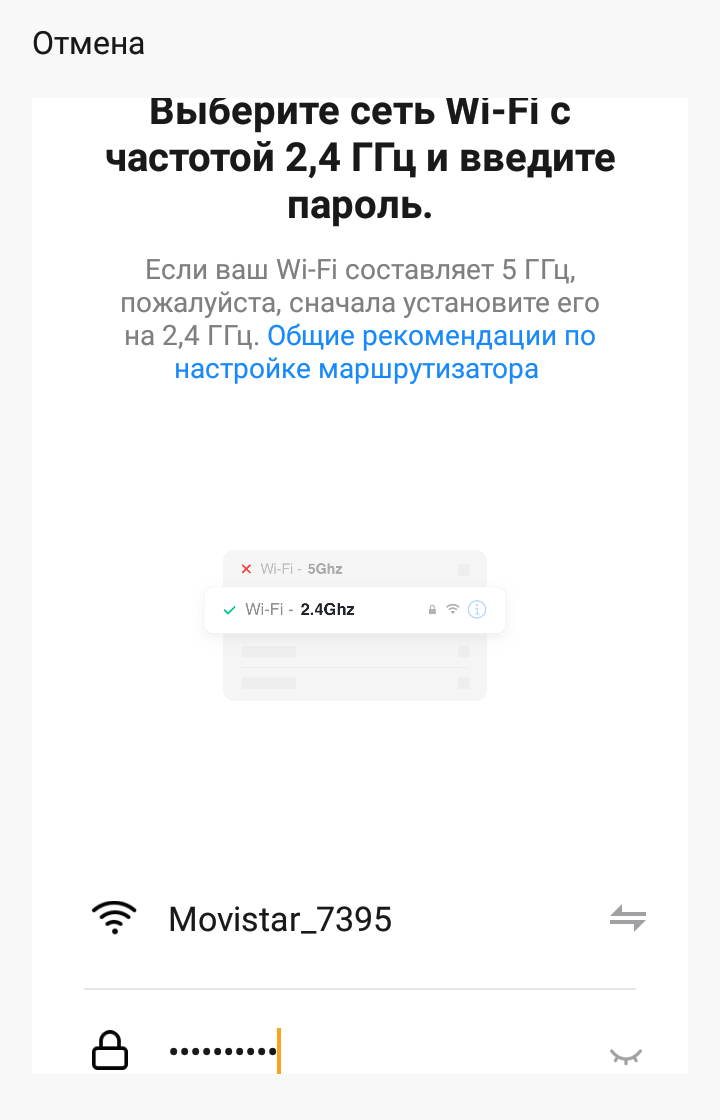

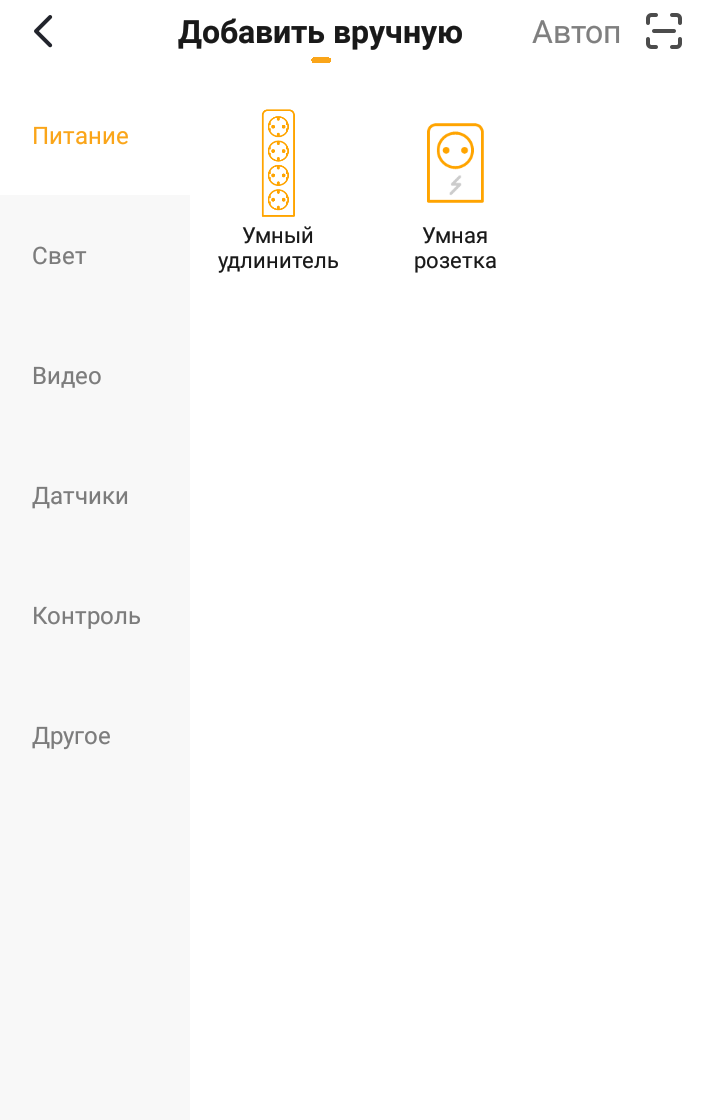

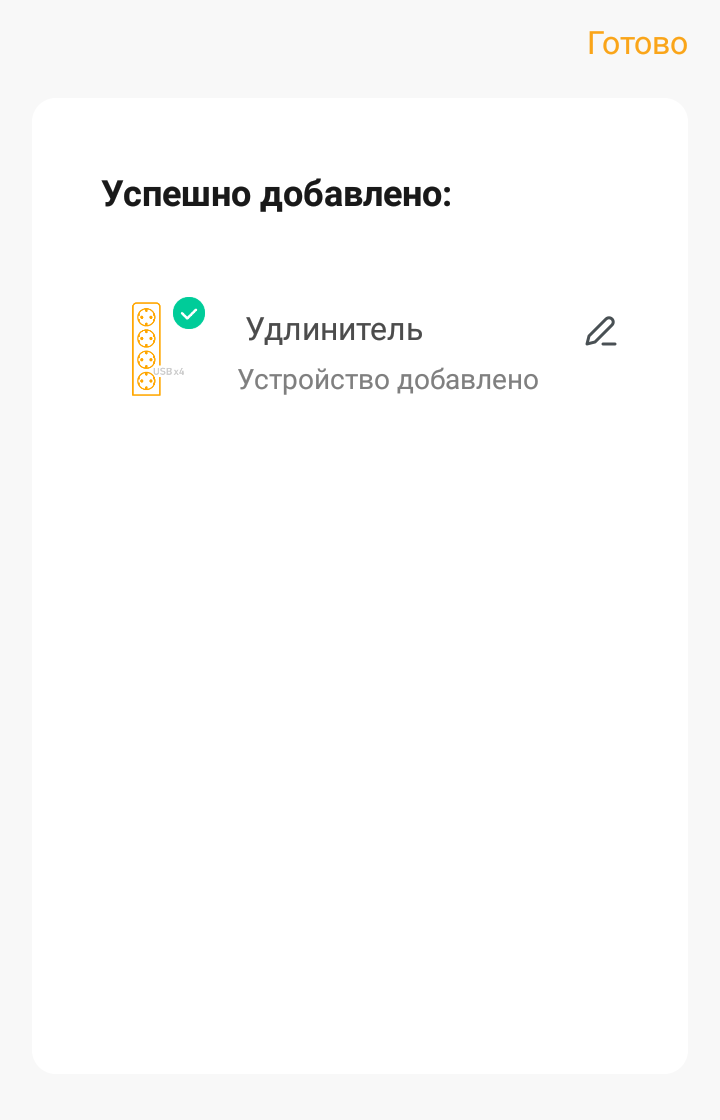

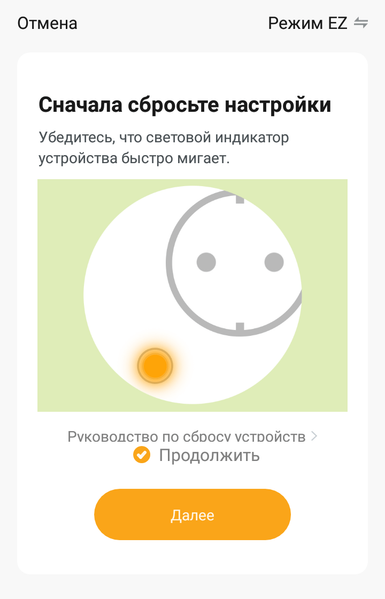

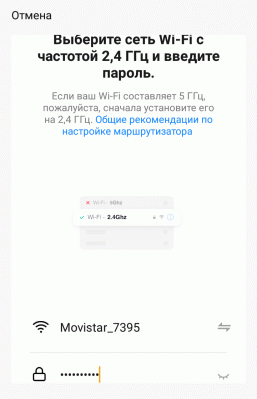

Первым делом «прописываем» устройство: указываем в приложении его тип «Питание → Умный удлинитель», выбираем сеть по SSID (поддерживается только диапазон 2,4 ГГц), вводим пароль и нажимаем «Далее». Удерживаем нажатой кнопку удлинителя в течение 10 секунд, чтобы перейти в режим конфигурирования — встроенный индикатор начинает часто мигать; после обнаружения устройству можно задать какое-то название, что полезно в случаях, когда в квартире или доме таких несколько.

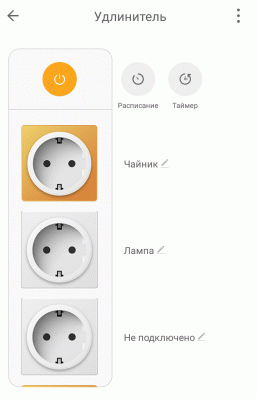

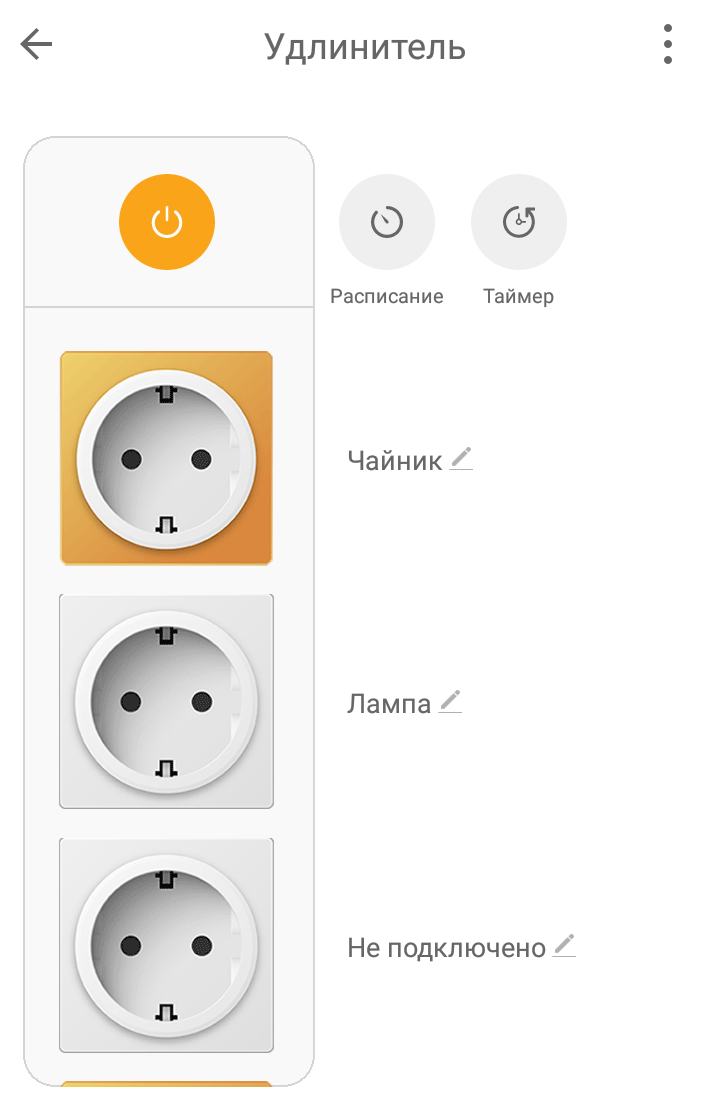

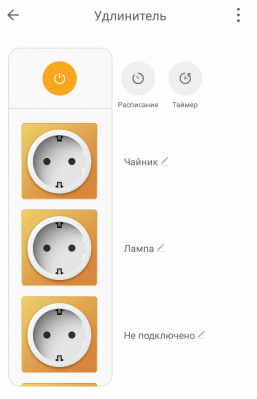

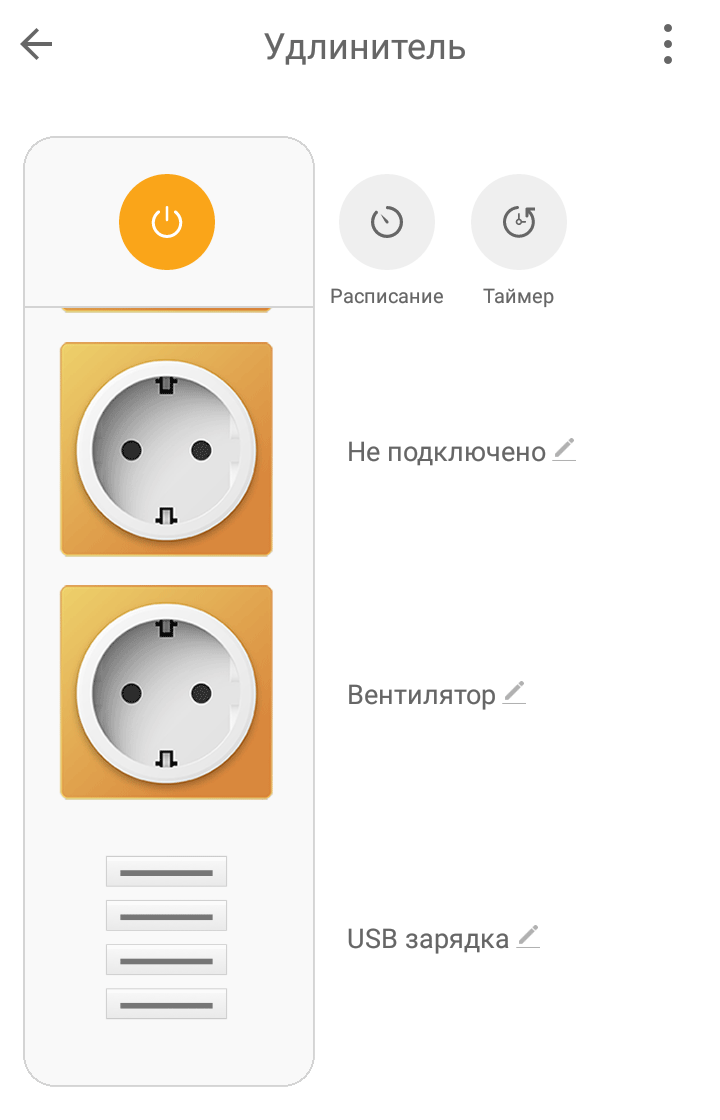

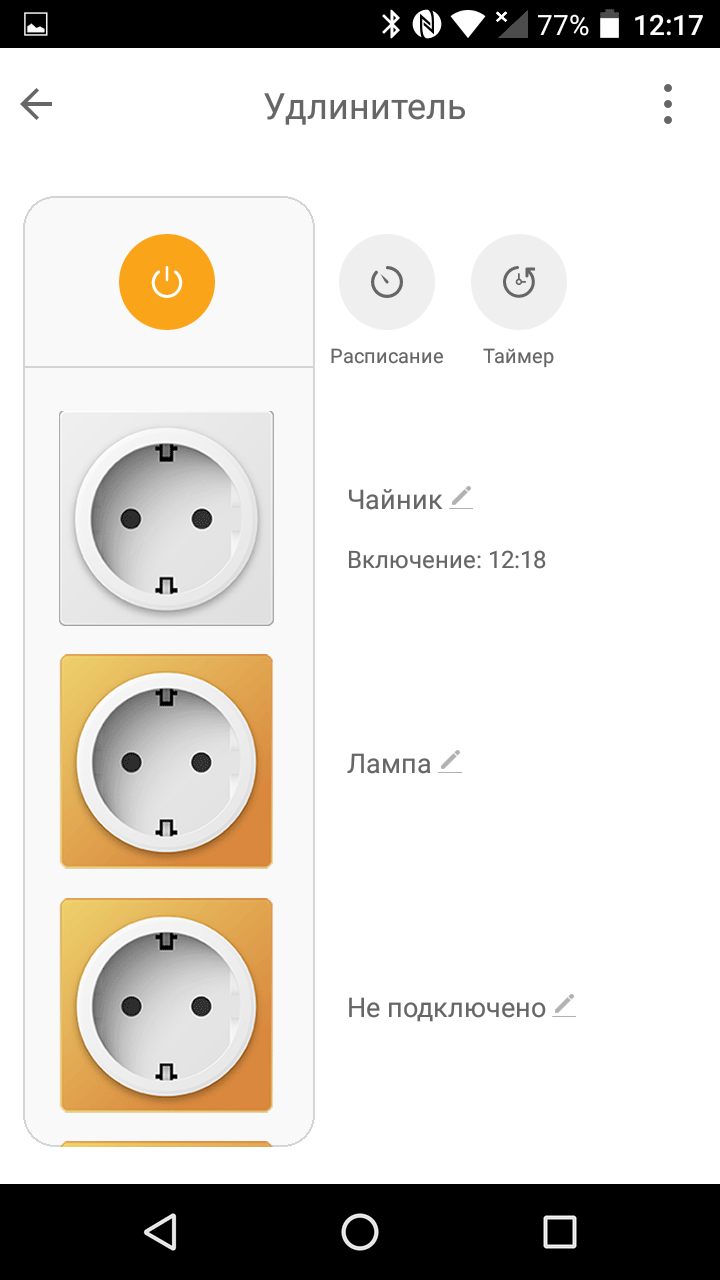

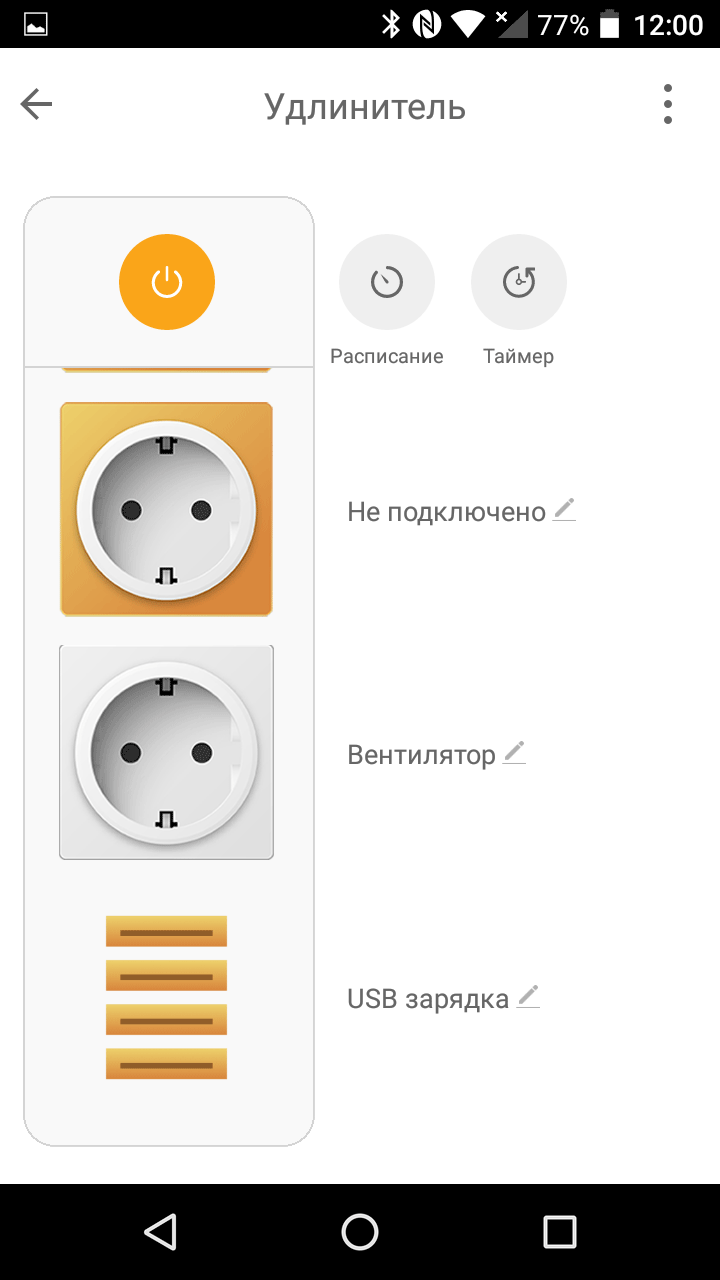

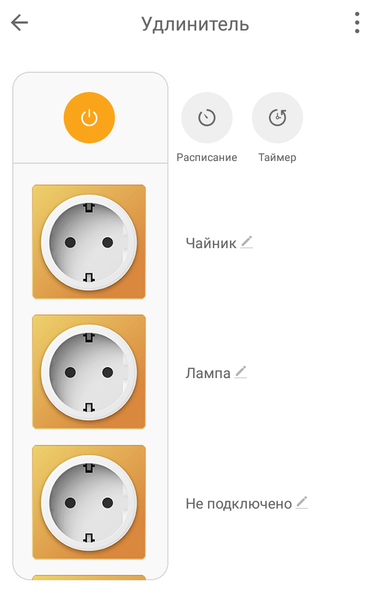

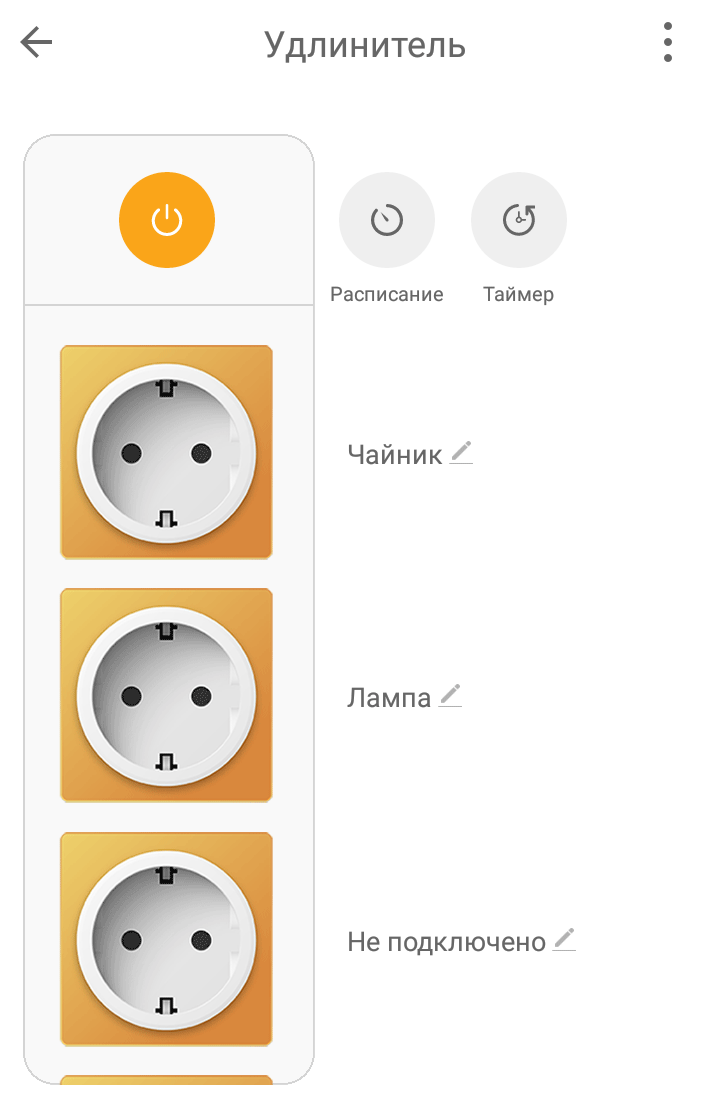

В окне управления видим изображения четырех розеток Schuko и блока USB-портов, касания какой-либо розетки включают-выключают ее (только не надо спешить: отключив одну розетку, подождите секунду-другую, прежде чем переходить к другой — при взаимодействии через каналы интернета задержки вполне возможны), при этом раздается щелчок реле, а индивидуальный индикатор розетки гаснет/загорается. То же происходит и с выходами ЗУ, только уже без щелчка.

Касание круглой кнопки в верхней части изображения удлинителя отключает и розетки, и зарядное устройство. Последующее нажатие включит все — даже то, что перед этим было отключено индивидуально.

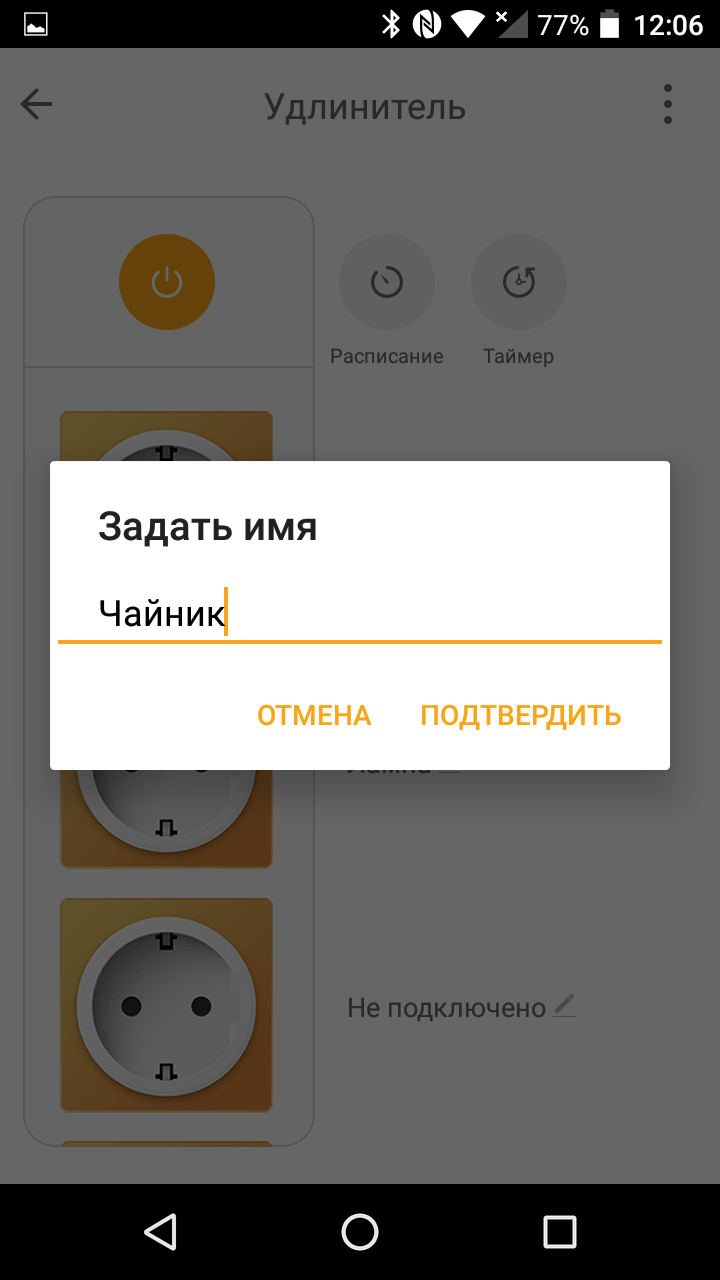

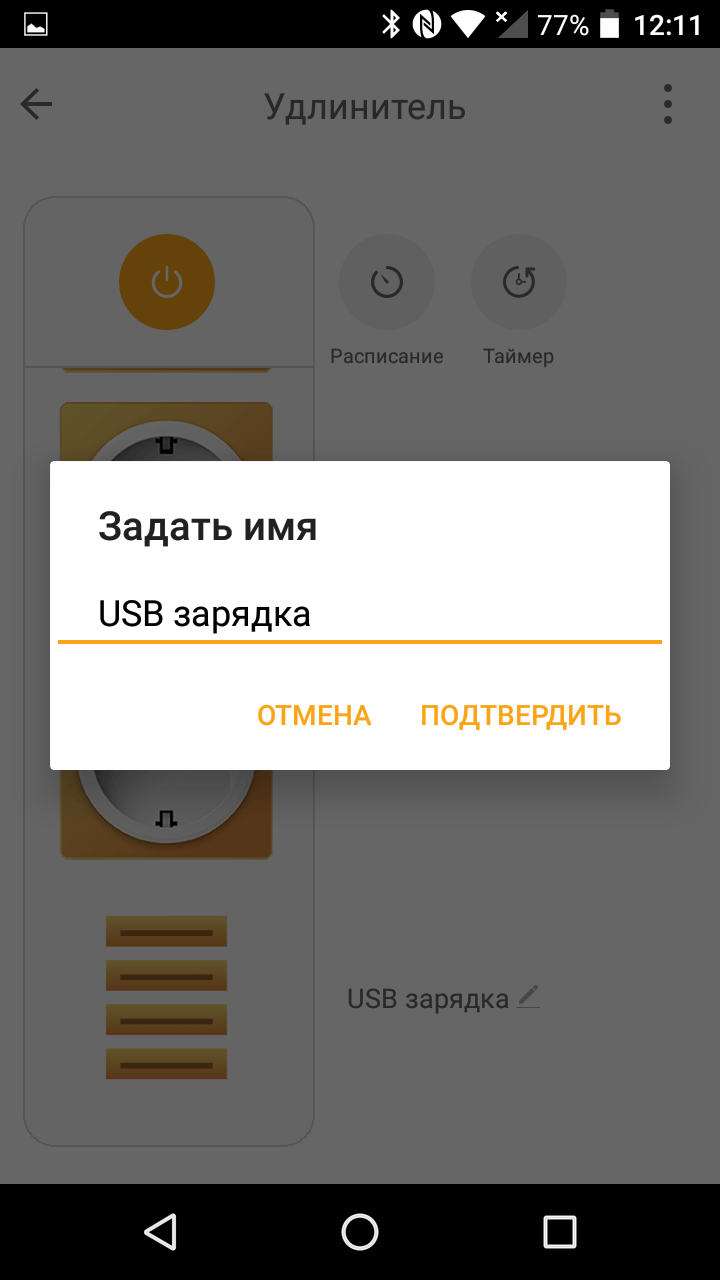

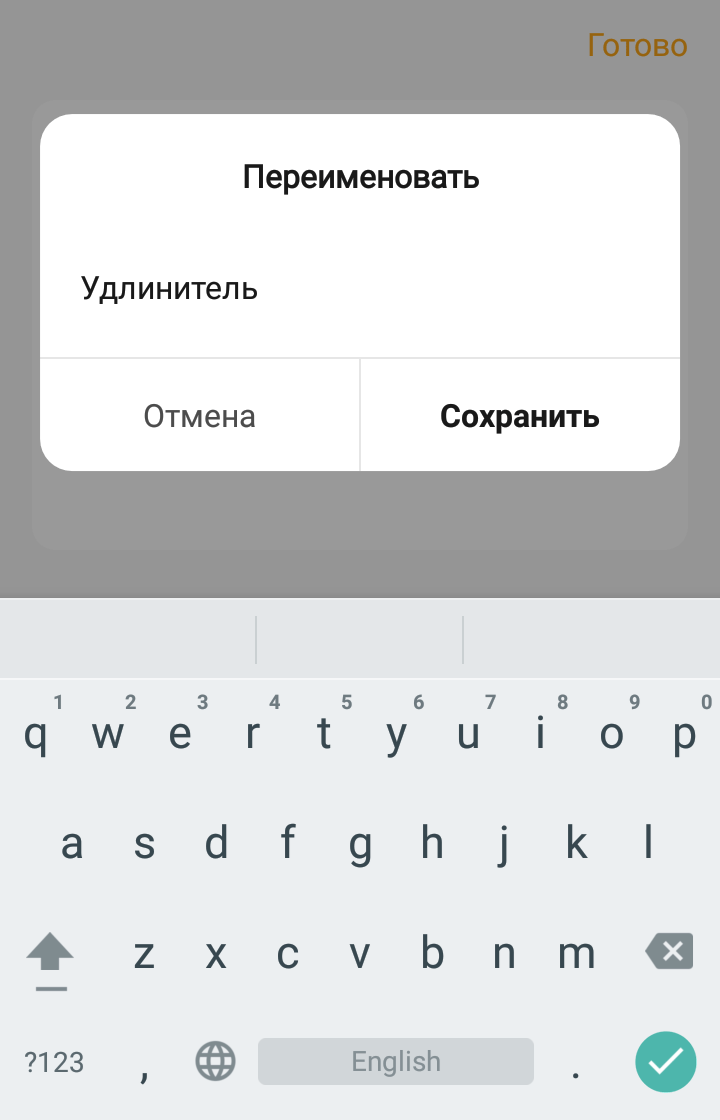

Розеткам уже даны названия (те, что на скриншотах), но их можно менять. Меняется имя и для зарядного устройства.

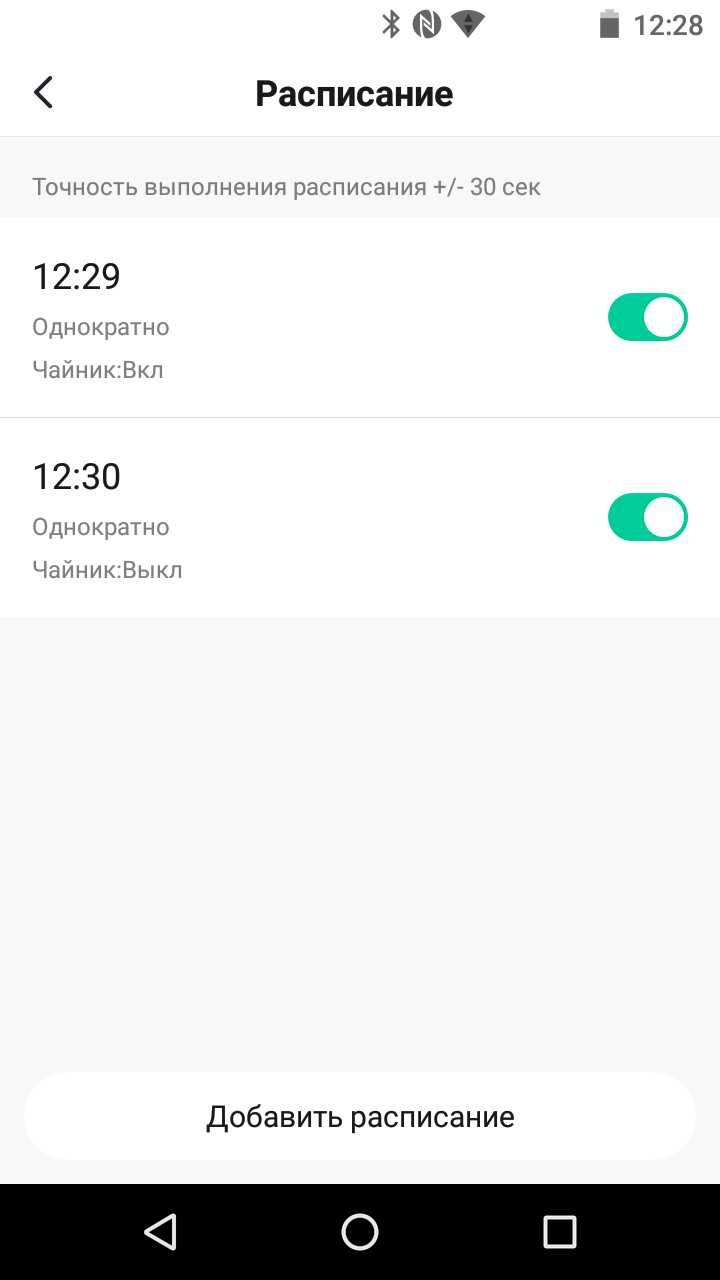

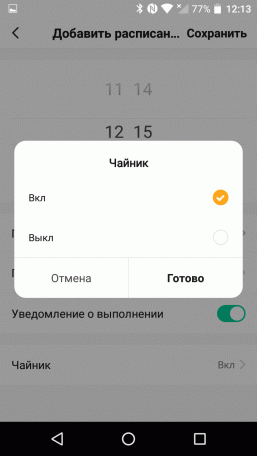

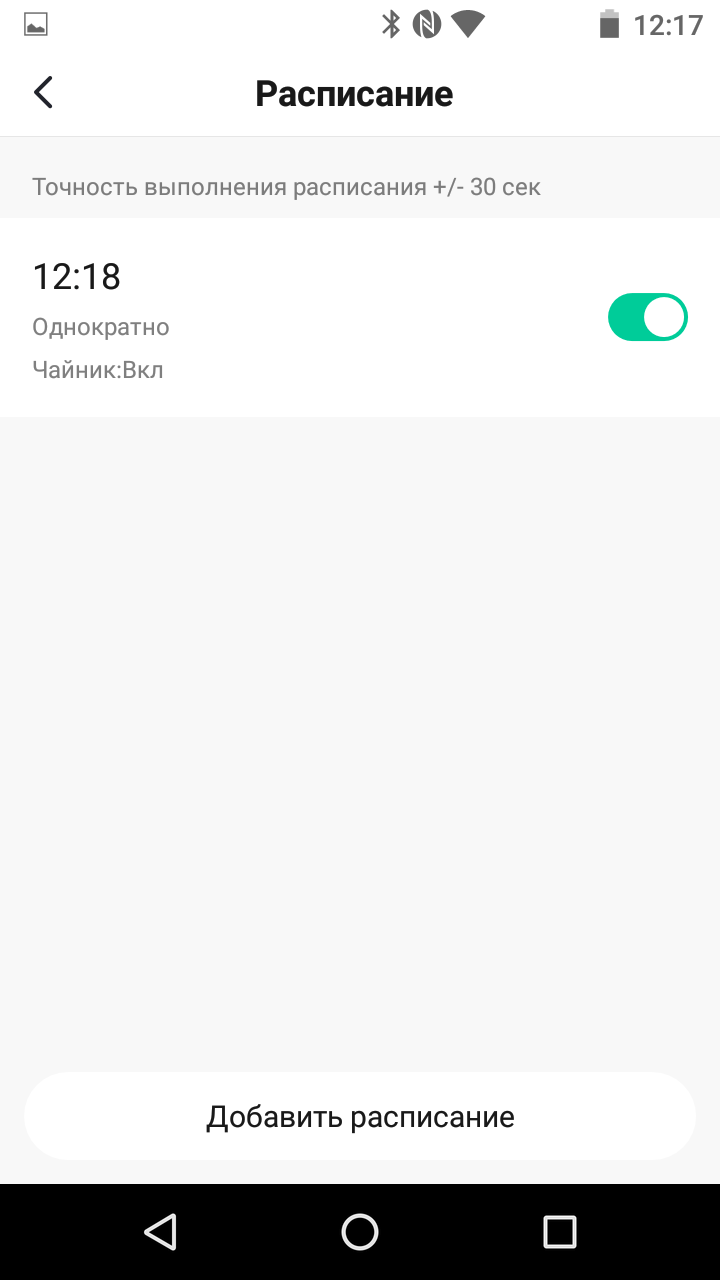

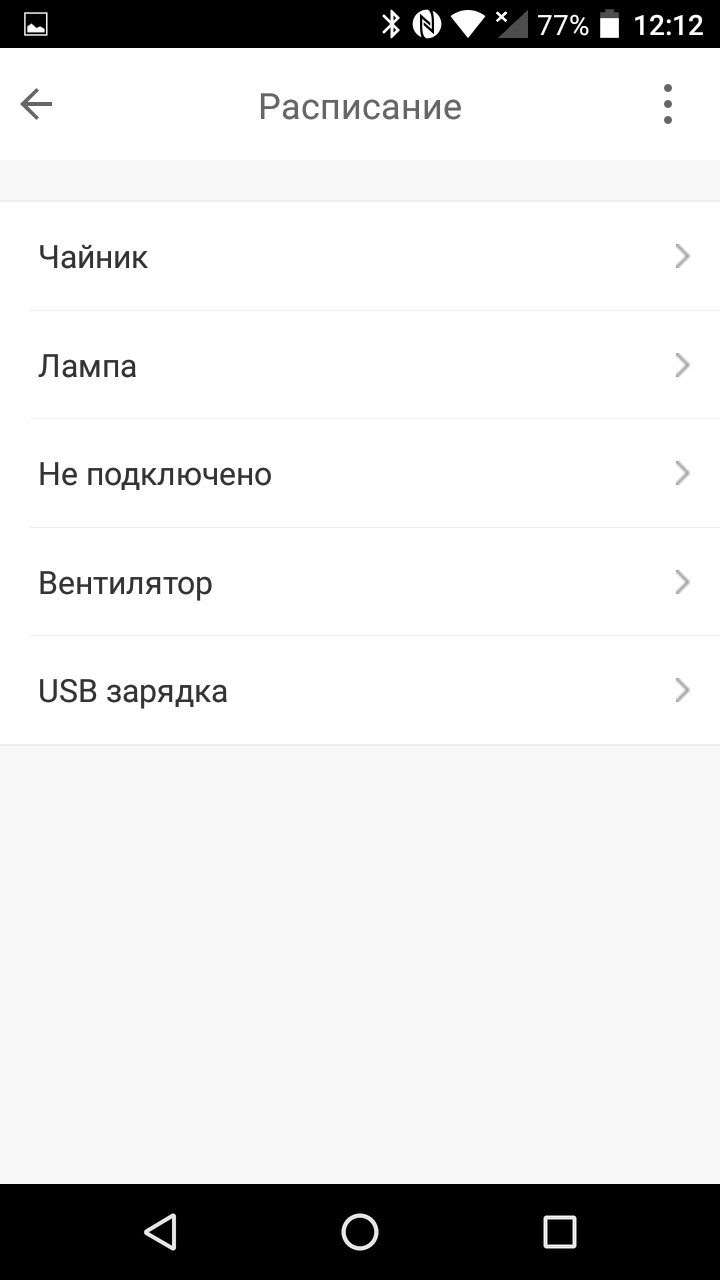

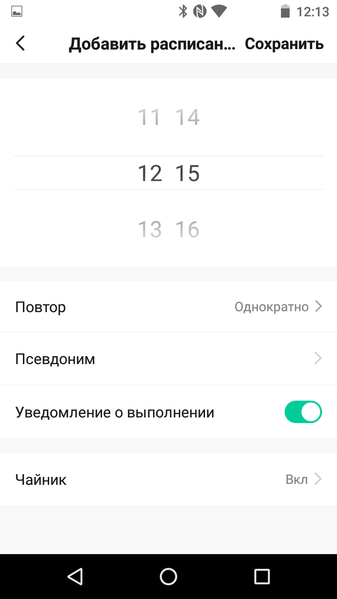

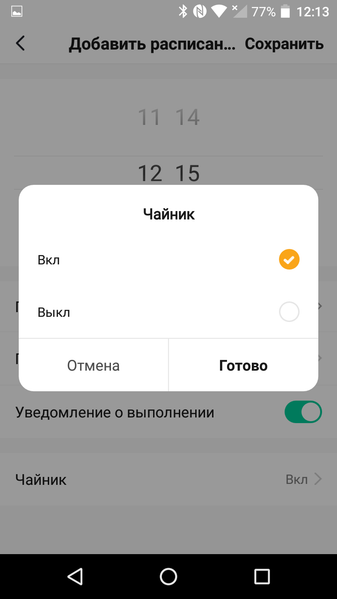

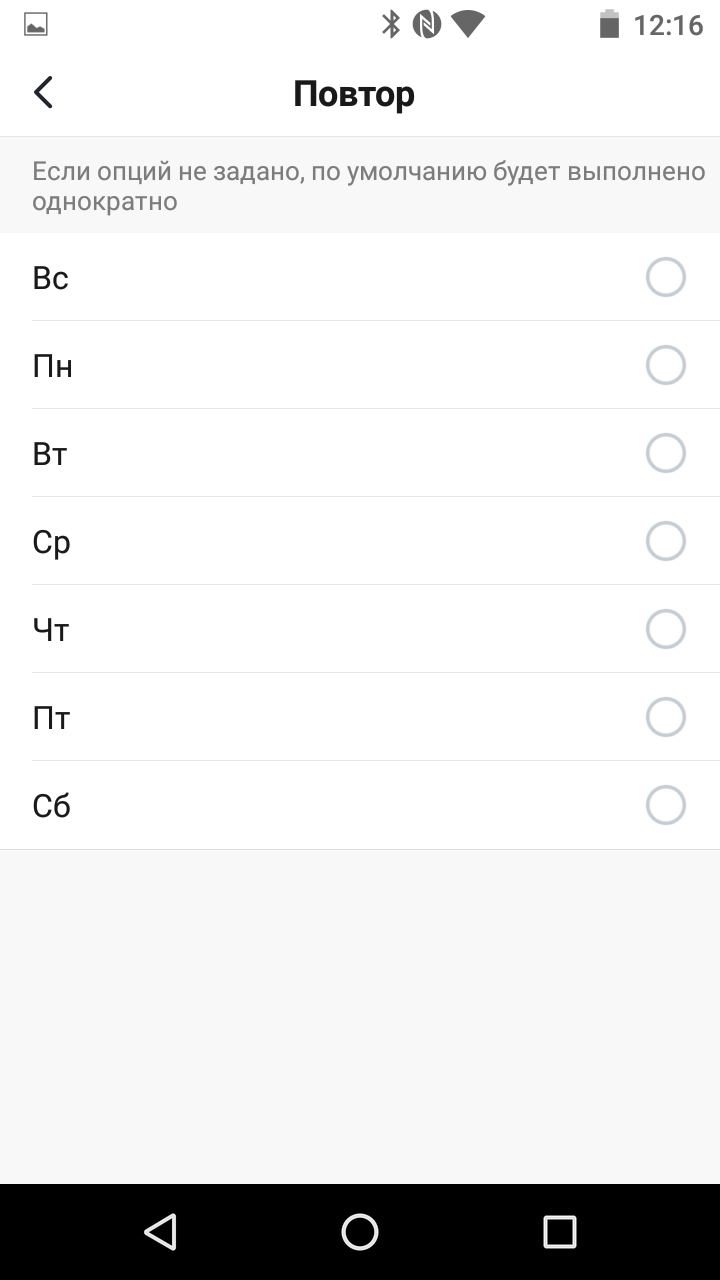

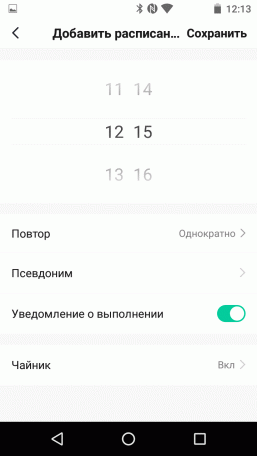

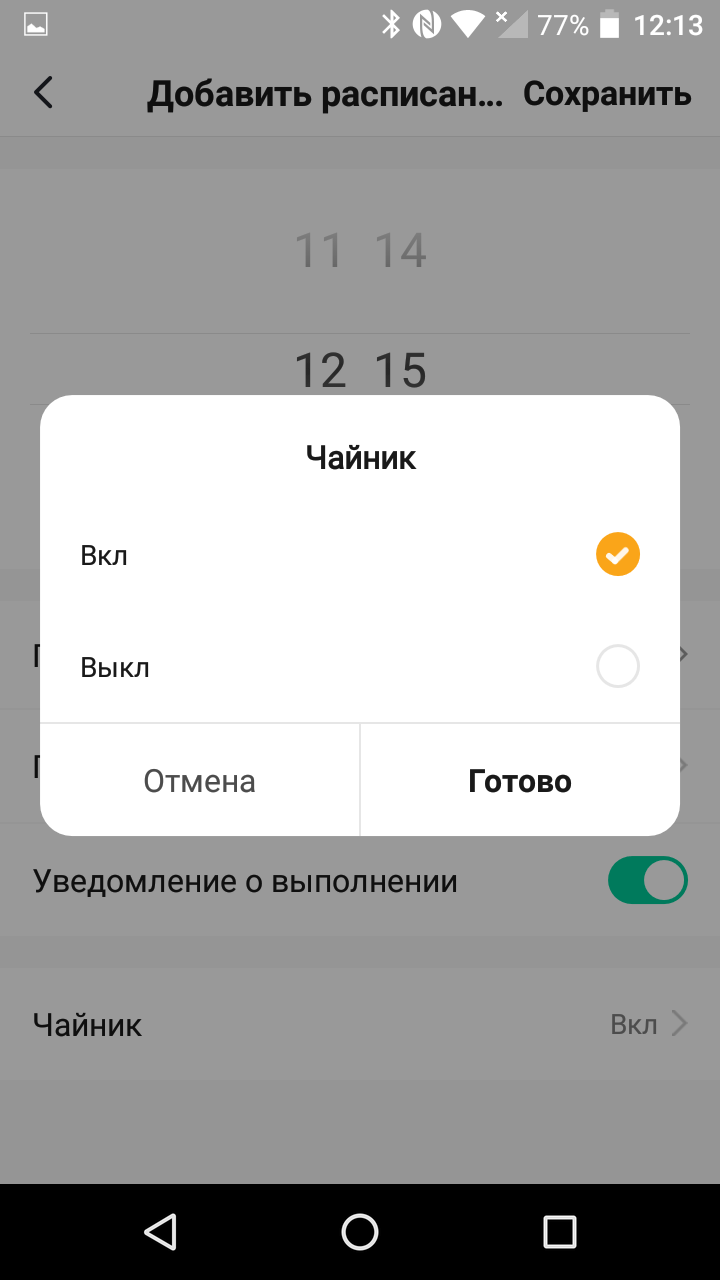

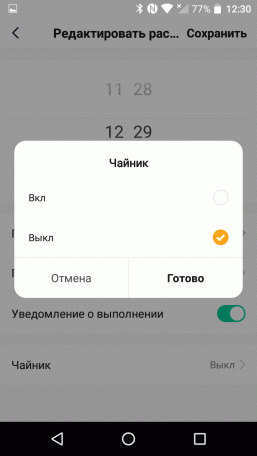

Вторая закладка в окне — «Расписание». Для каждой розетки и ЗУ можно задать время (астрономическое, с дискретностью в одну минуту), действие — включение или выключение, повторяемость по дням недели (или однократно), включить уведомления о выполнении, которые будут появляться в виде строчек в верхней части экрана смартфона. Надо лишь не забыть нажать «Сохранить» в правом верхнем углу.

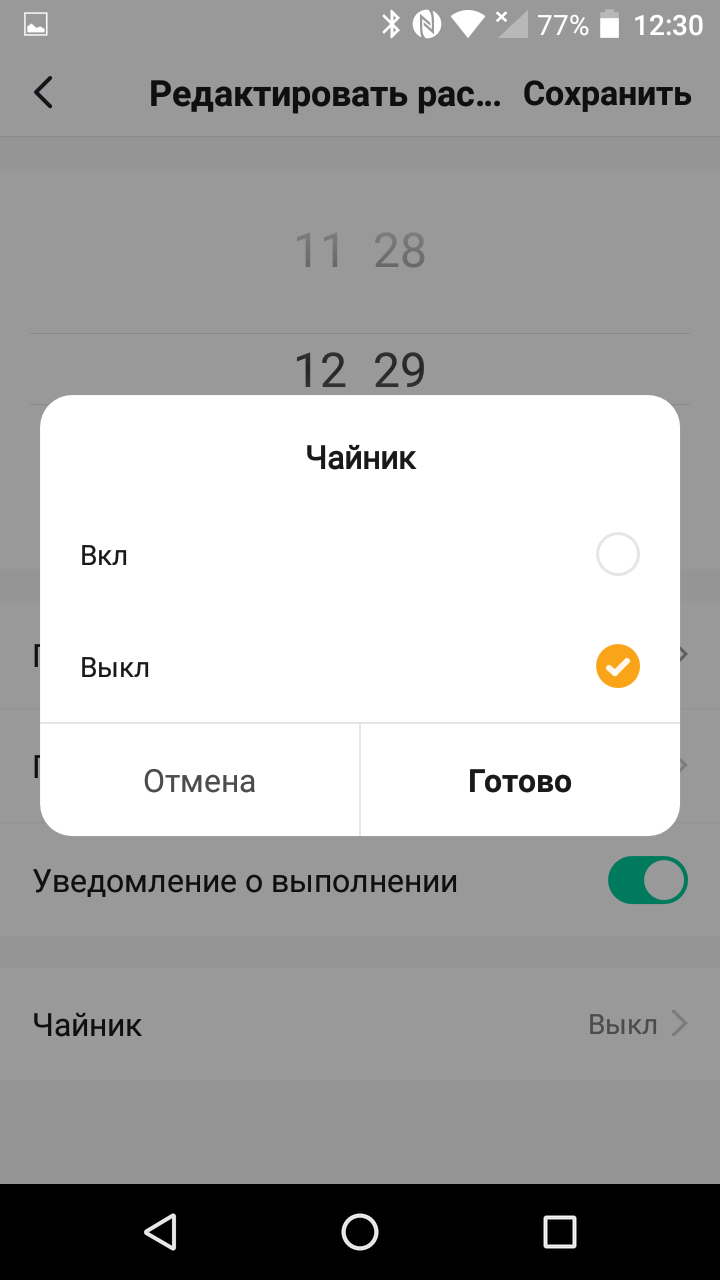

Если нужно задействовать розетку или ЗУ на определенный промежуток времени «от ... до ...», следует создать две записи в расписании, отдельно для включения и для выключения. Таким же образом можно и временно отключать устройства с помощью удлинителя — например, на период действия повышенного тарифа энергоснабжения.

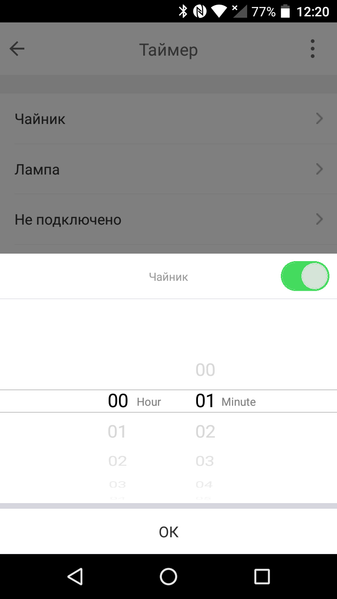

А интервал от 1 минуты до 23 часов 59 минут задается в закладке «Таймер». Но эта установка никак не связана с расписанием: срабатывание будет сразу после нажатия «ОК», начнется обратный отсчет времени.

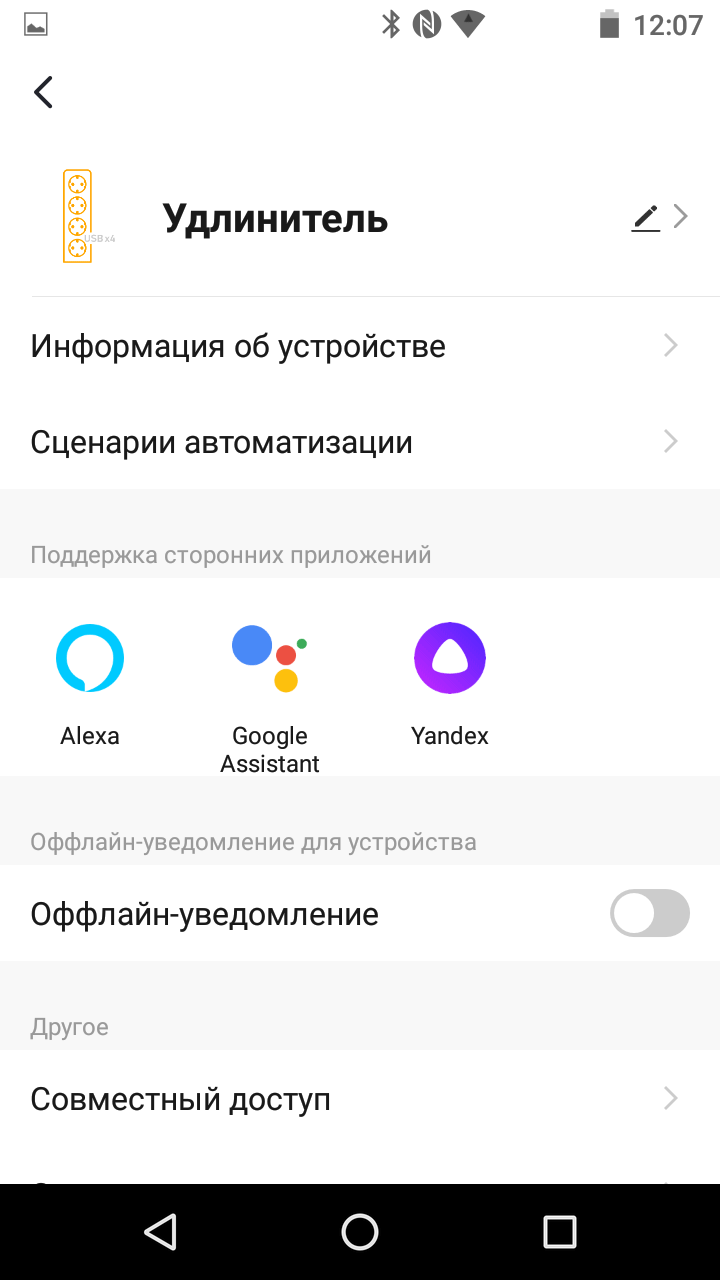

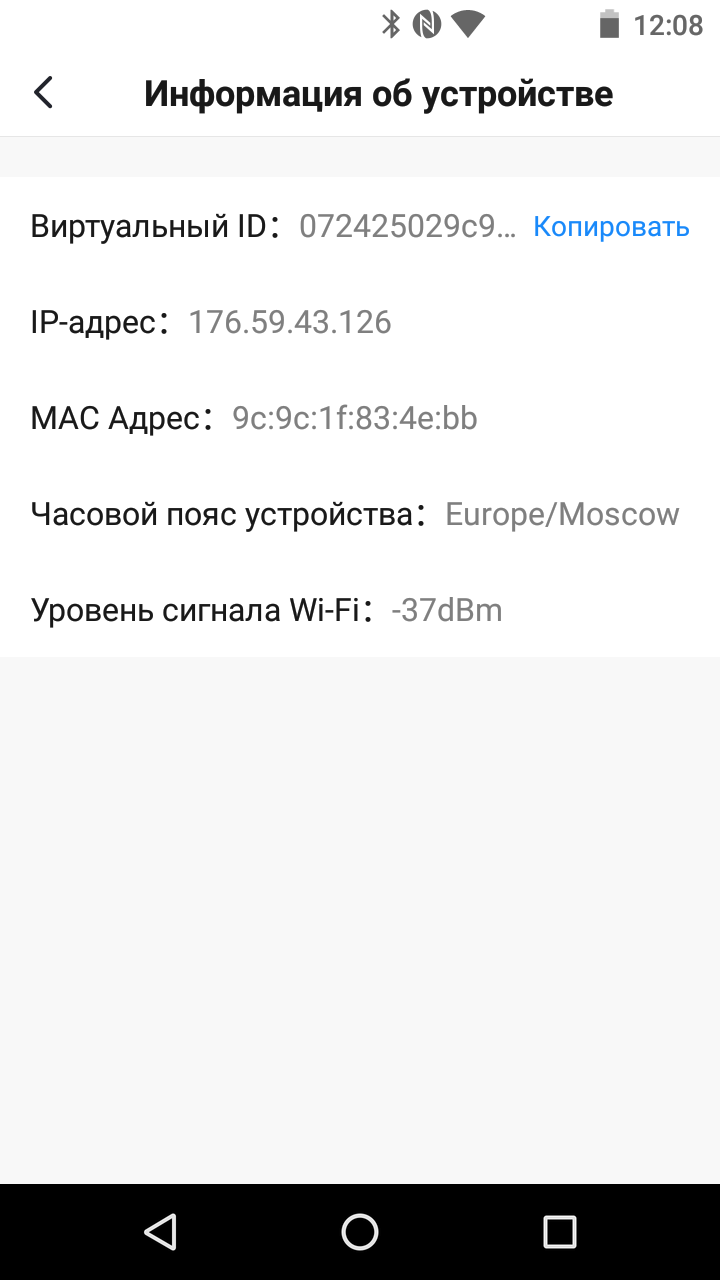

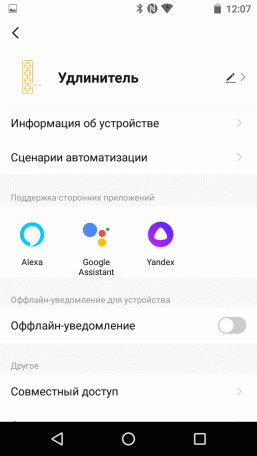

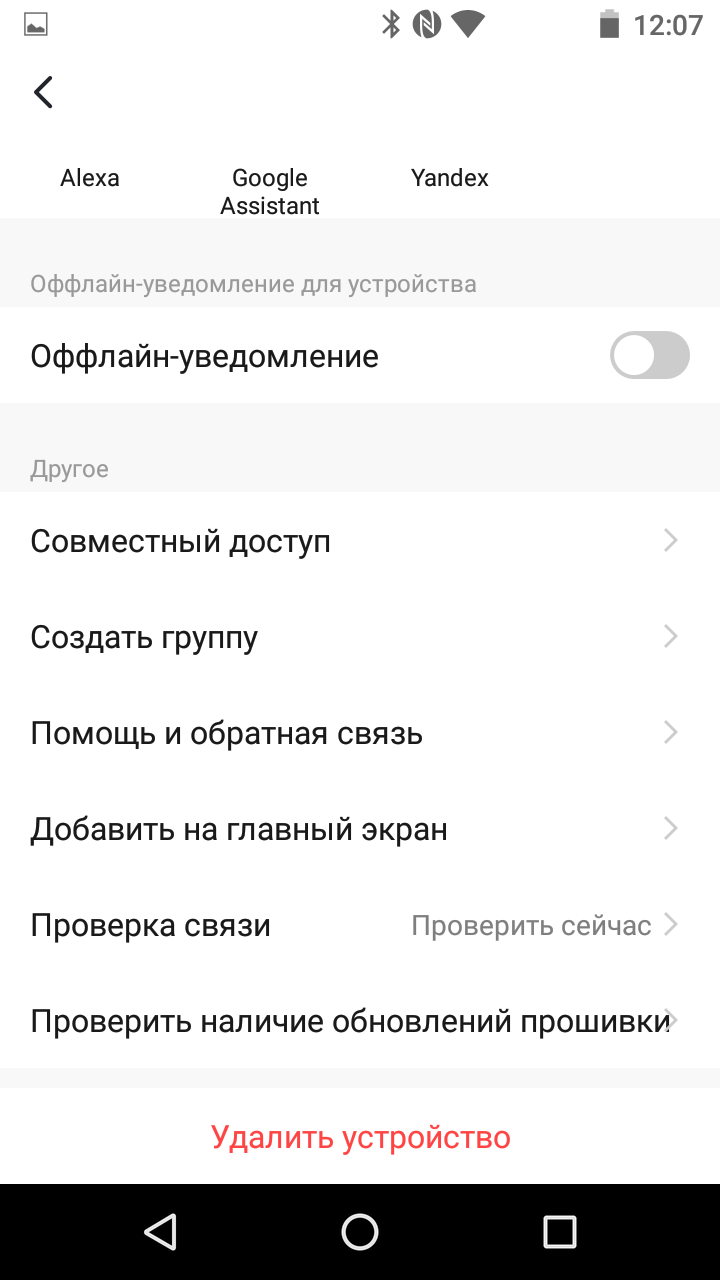

Касание символа с тремя точками в правом верхнем углу позволит перейти к дополнительным функциям: можно посмотреть информацию об устройстве, вывести иконку данного удлинителя на главный экран для быстрого вызова, назначить совместный доступ, создать сценарии автоматизации (они подразумевают взаимодействие нескольких «умных» устройств) и т. п.

Установленные сетевые параметры запоминаются и при отключении удлинителя от сети переменного тока не сбрасываются. Настройки также восстанавливаются при подаче питания на вход DiPlug Strip 40 — конфигурация включенных-выключенных розеток и ЗУ будет той же, что и до отключения, пусть даже смартфон, с которого она задана, выключен либо приложение на нем закрыто.

Причем доступ со смартфона к локальной беспроводной сети не является ультимативным требованием, необходимым и достаточным является вход в учетную запись, а это можно сделать и при подключении смартфона к интернету через мобильного оператора. То есть возможности управления не ограничиваются зоной доступности сети Wi-Fi, к которой подключен удлинитель, важно лишь, чтобы данная сеть имела выход в интернет.

Подобный подход позволяет управлять устройством с нескольких мобильных гаджетов (назовем их управляющими), на каждом из которых после входа в учетную запись отобразятся и заданная конфигурация розеток/ЗУ, и сформированный набор расписаний, для работы которых не требуется наличие управляющих смартфонов — даже если все они отключены, расписания все равно отработаются. Перечисленные выше функции управления удлинителем будут доступны с любого из таких гаджетов.

Если происходит сбой в локальной сети (например, отключается роутер), то расписания также продолжают работать. Не беремся утверждать, что всегда, но в наших тестах определенные розетки трижды включались и выключались в заданное время даже при выключенном роутере.

Но при перебоях в электросетях дело будет не столь однозначным: после восстановления питания удлинителя его розетки и ЗУ могут и не включаться-выключаться по расписанию. Подобные неприятности бывают не всегда, из закономерностей удалось установить только одну: все будет нормально, если имеется любой управляющий смартфон, включенный с доступом в интернет, даже если приложение Digma SmartLife на нем и не запущено в явном виде.

Режим совместимости (точки доступа)

На случай, когда только что описанный способ сетевого взаимодействия не срабатывает или по каким-то иным причинам не подходит, заявлено и использование в качестве точки доступа самого удлинителя, это называется «режим совместимости». Действуем по шагам, описанным в руководстве пользователя; даже в самом начале есть некоторые отличия от наблюдаемого в реальности, но на данном этапе они не являются принципиальными.

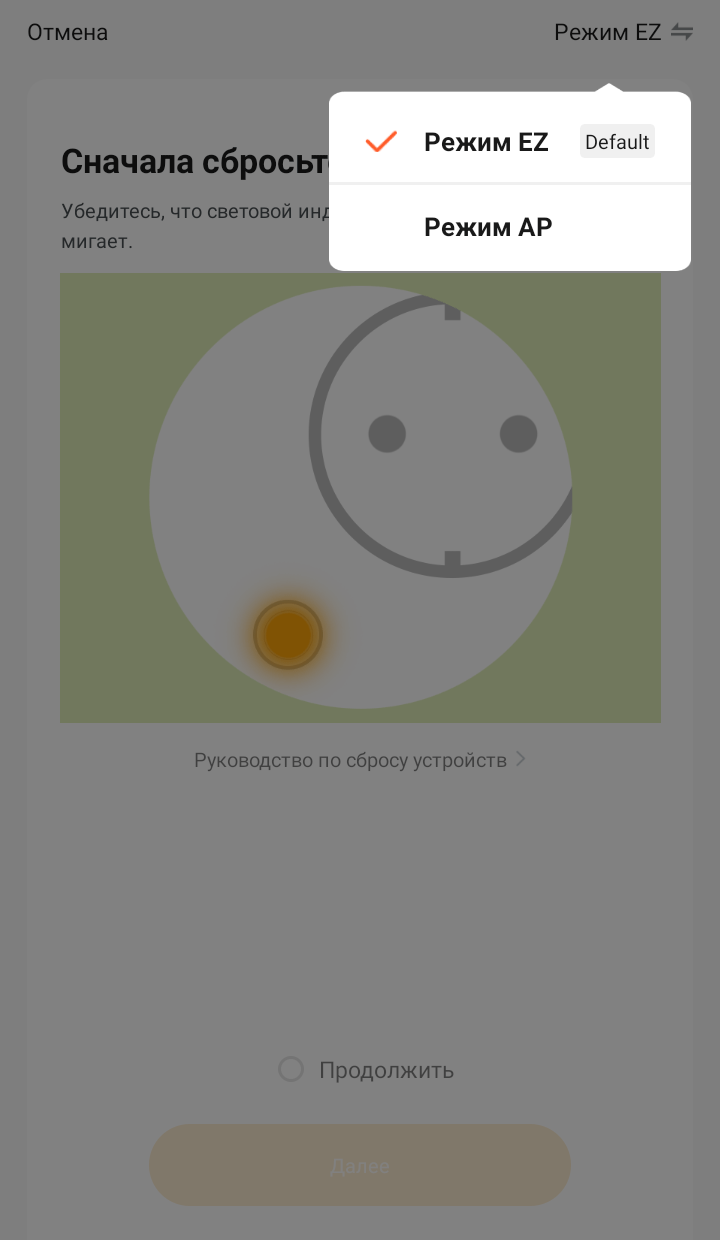

На смартфоне с установленным приложением SmartLife (вход в учетную запись также должен быть произведен) добавляем новое устройство — «умный» удлинитель, при этом следует выбрать «Режим AP» (точки доступа) вместо используемого по умолчанию основного («Режим EZ»).

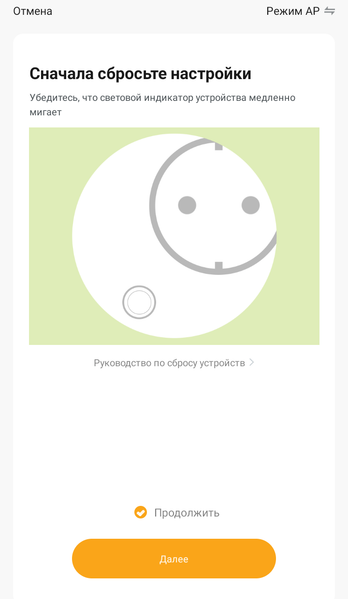

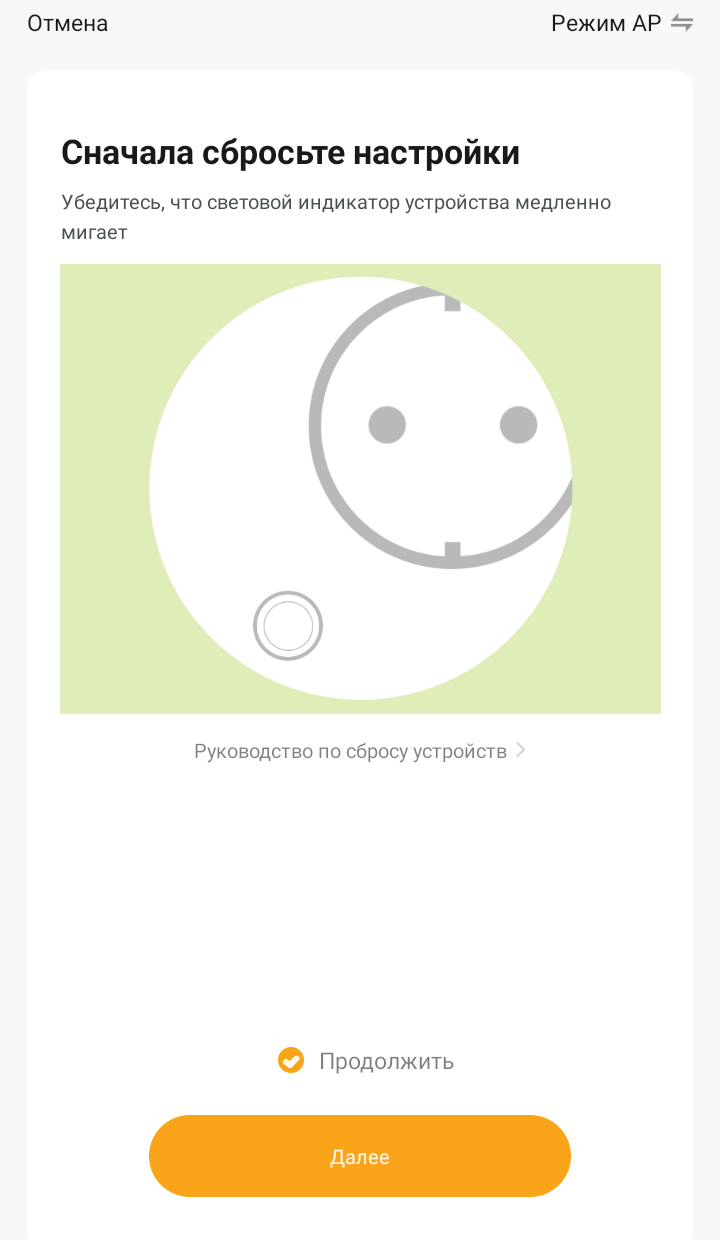

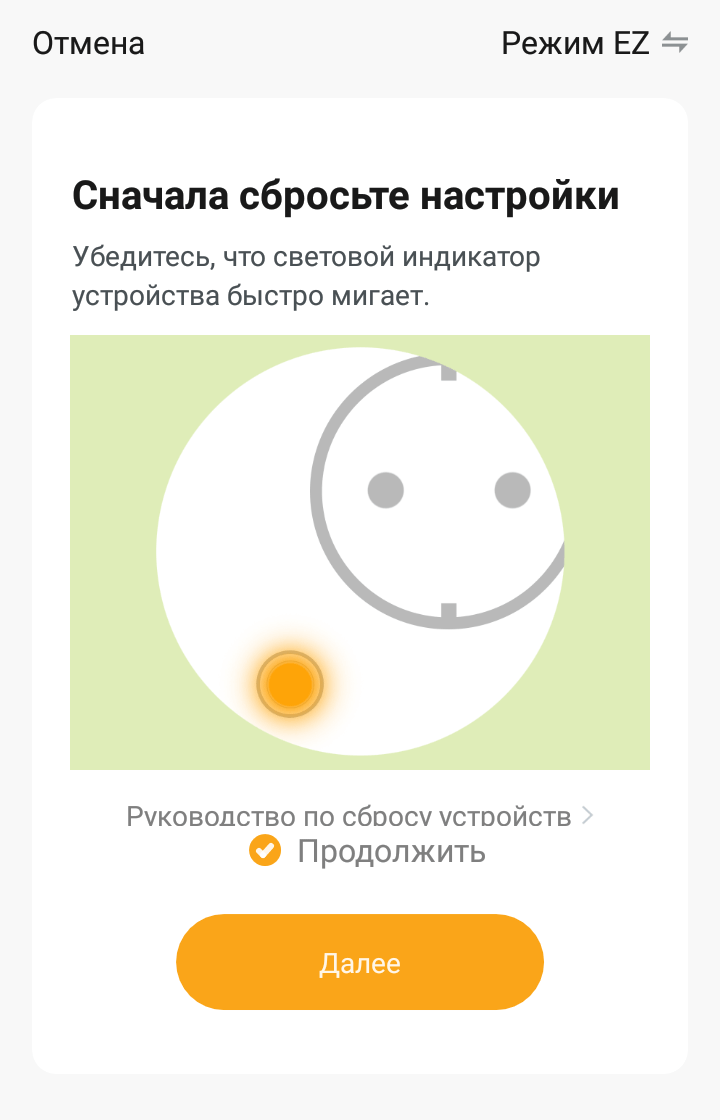

На самом удлинителе десятисекундным нажатием кнопки сбрасываем предыдущие сетевые настройки и переводим в режим конфигурирования (индикатор кнопки начинает часто мигать), а затем еще одним таким же долгим нажатием включаем режим точки доступа — мигания становятся редкими-равномерными.

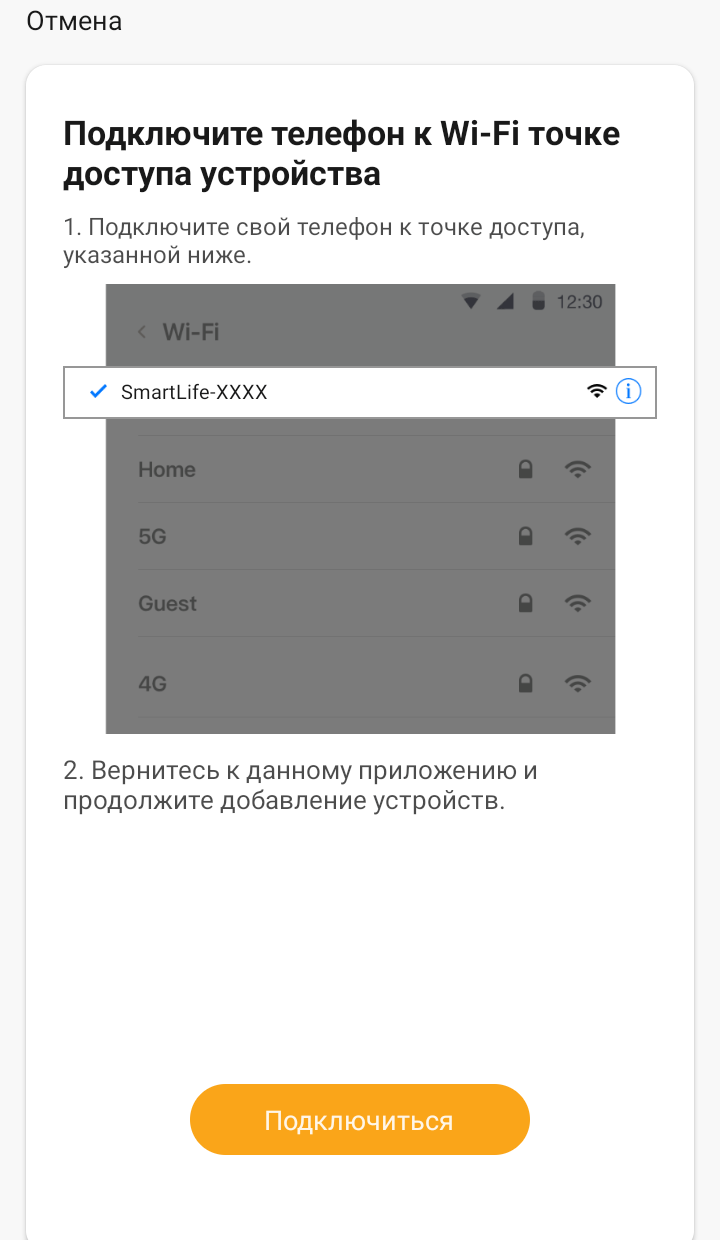

На этом указания в руководстве заканчиваются, дальше рекомендуется следовать инструкциям на экране мобильного устройства, которые гласят, что надо подключить смартфон к точке доступа удлинителя, SSID которой начинается с «SmartLife», и продолжить добавление устройства.

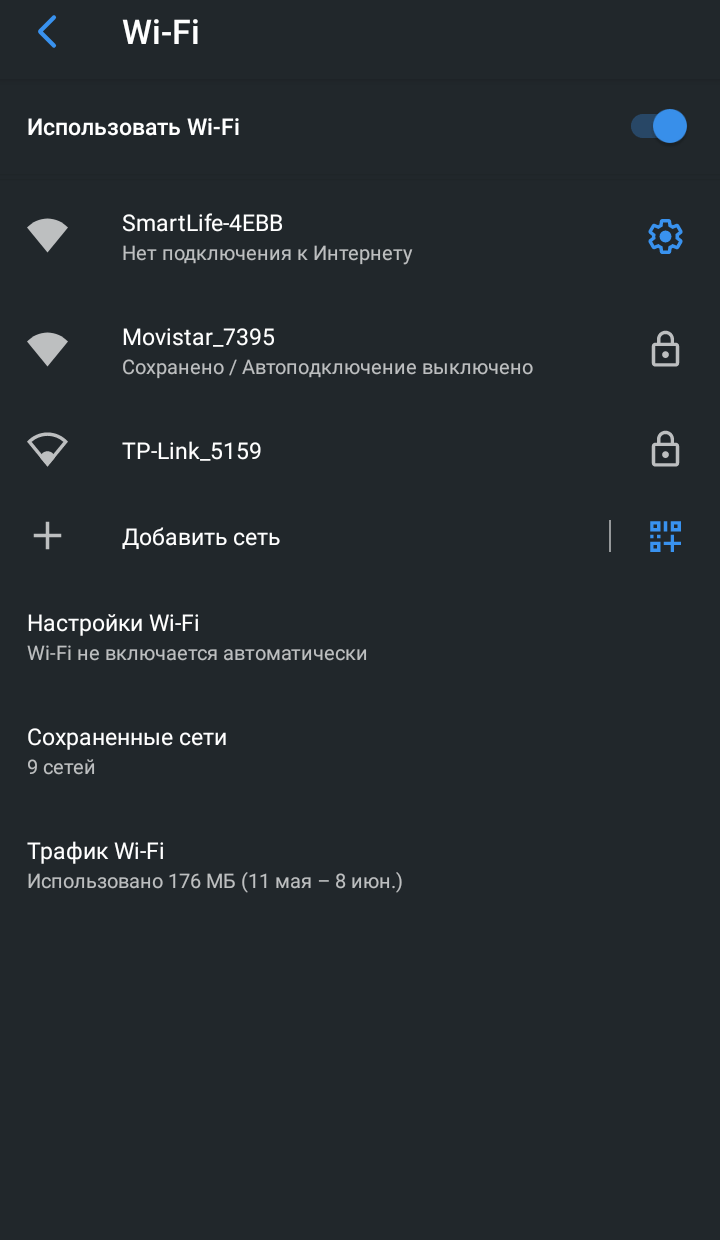

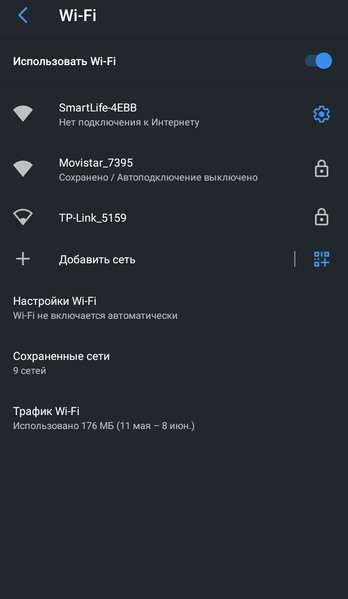

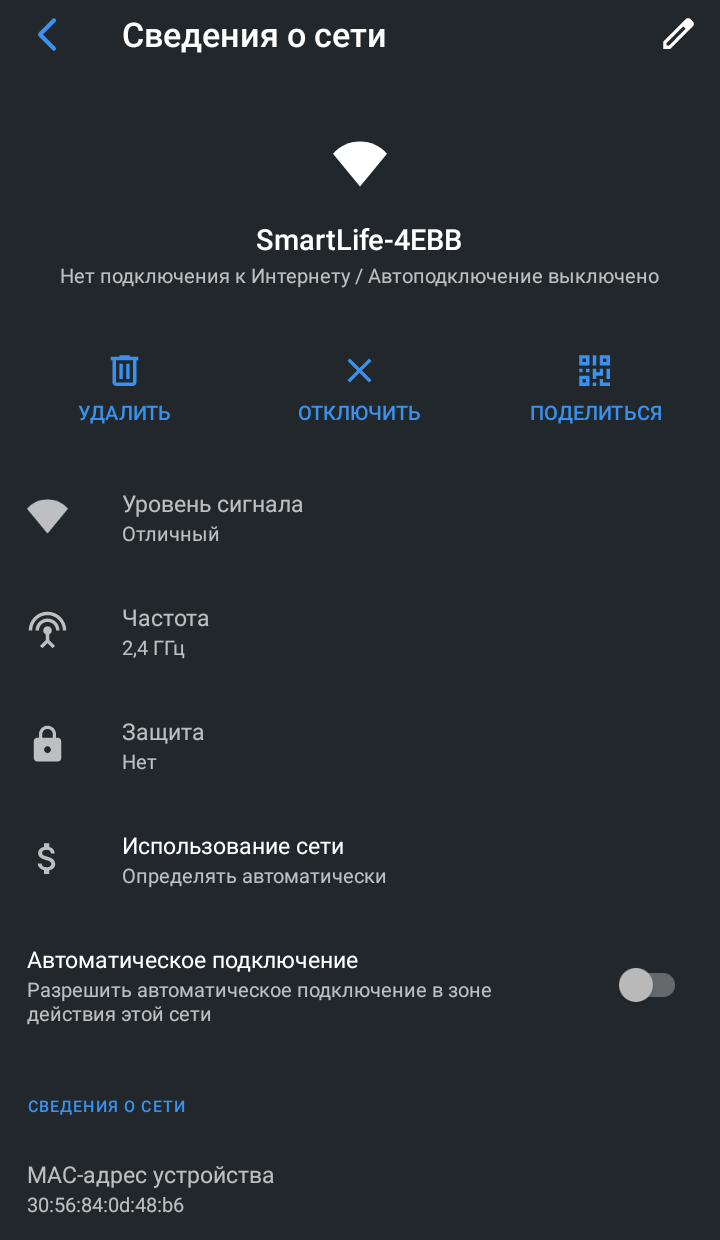

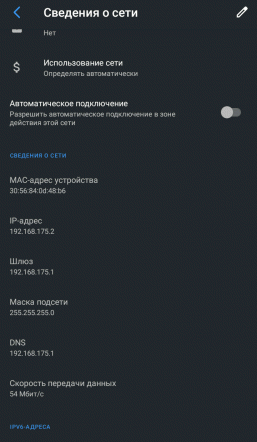

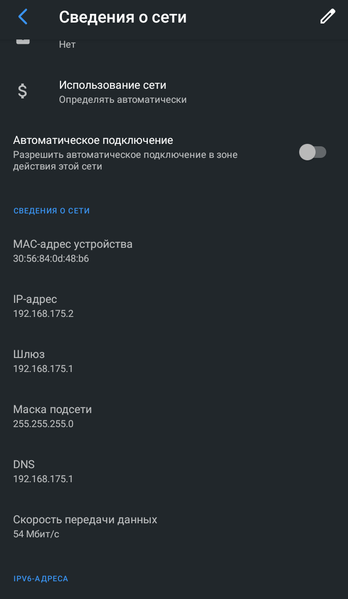

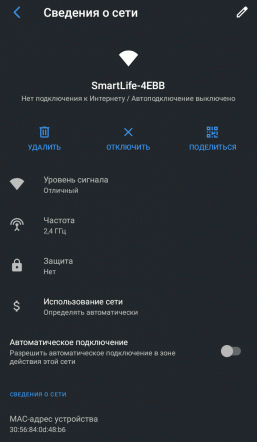

Такой SSID действительно присутствует, подключение не вызывает затруднений (пароль не нужен).

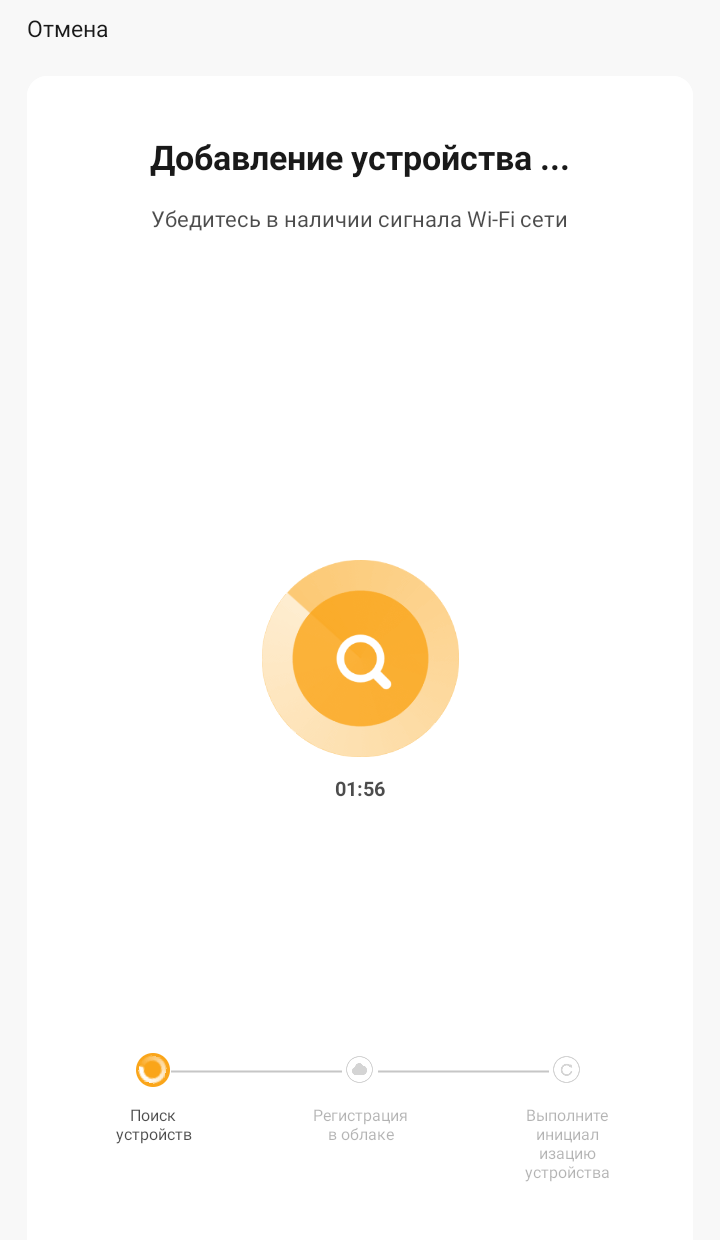

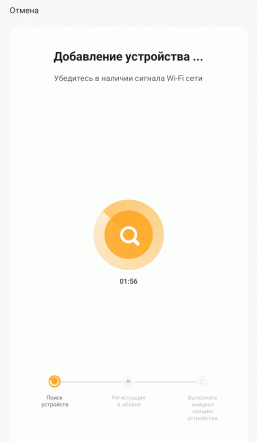

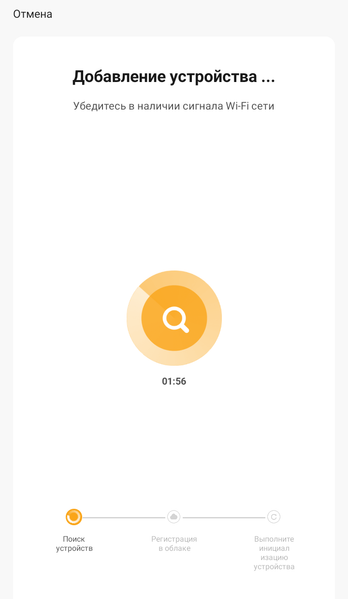

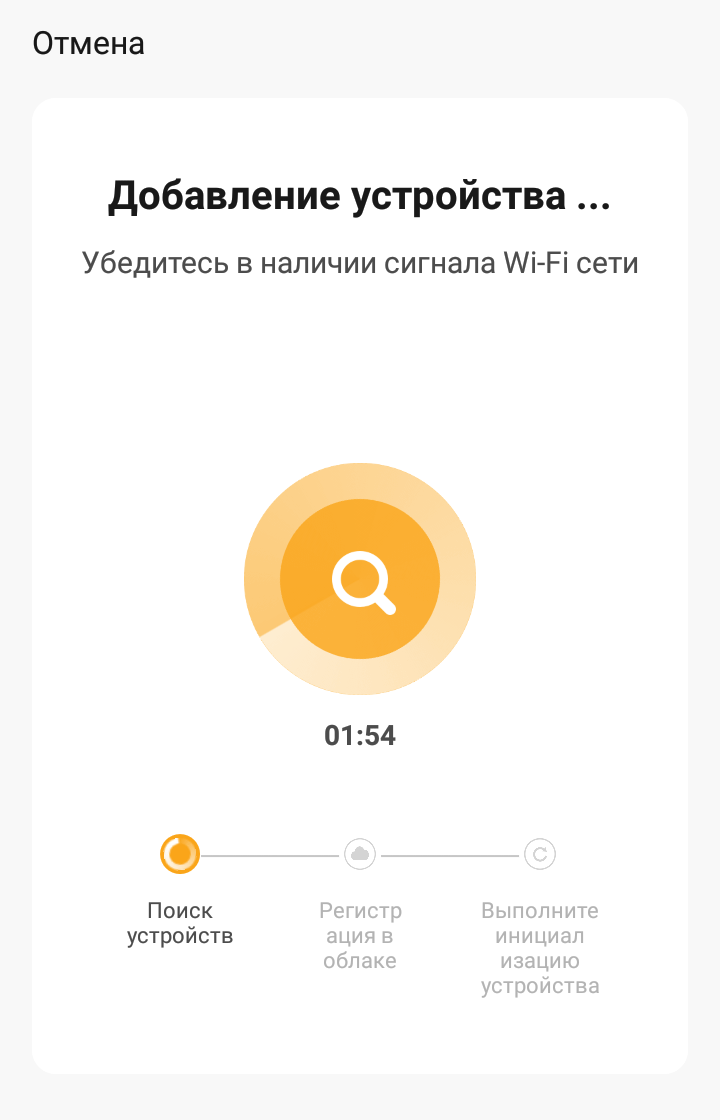

Проблемы начинаются дальше: запускаемый в приложении поиск не обнаруживает удлинителя.

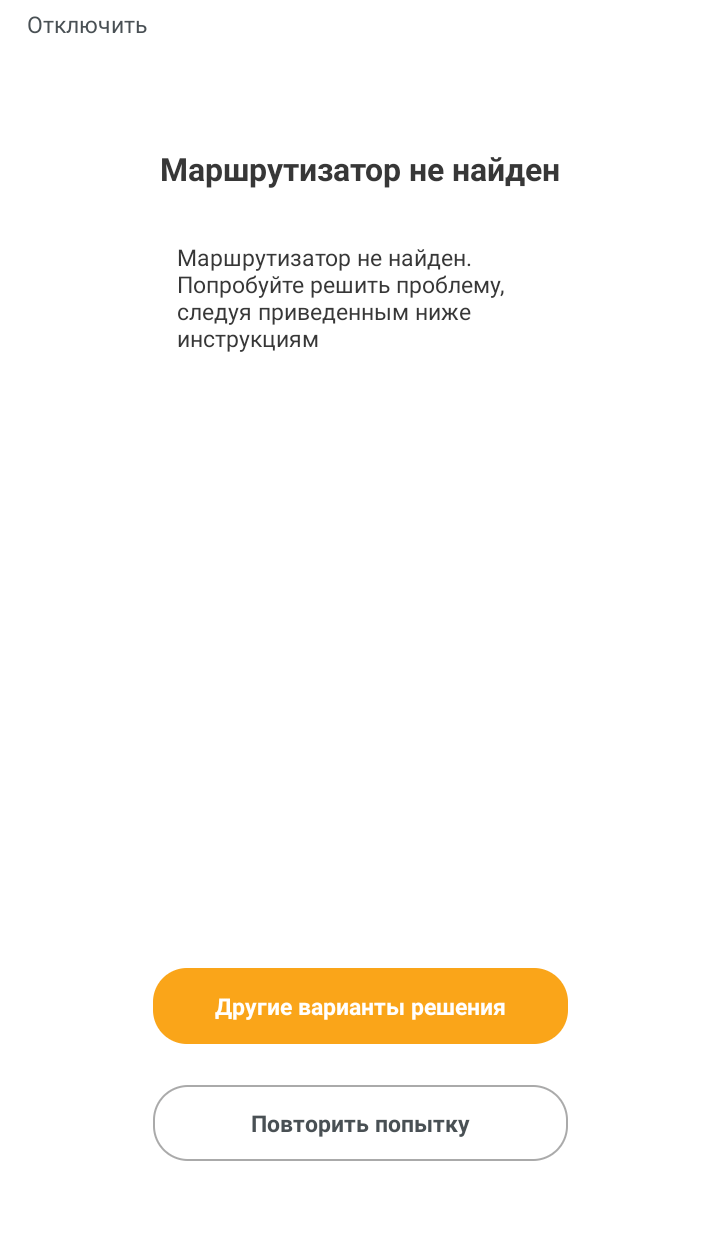

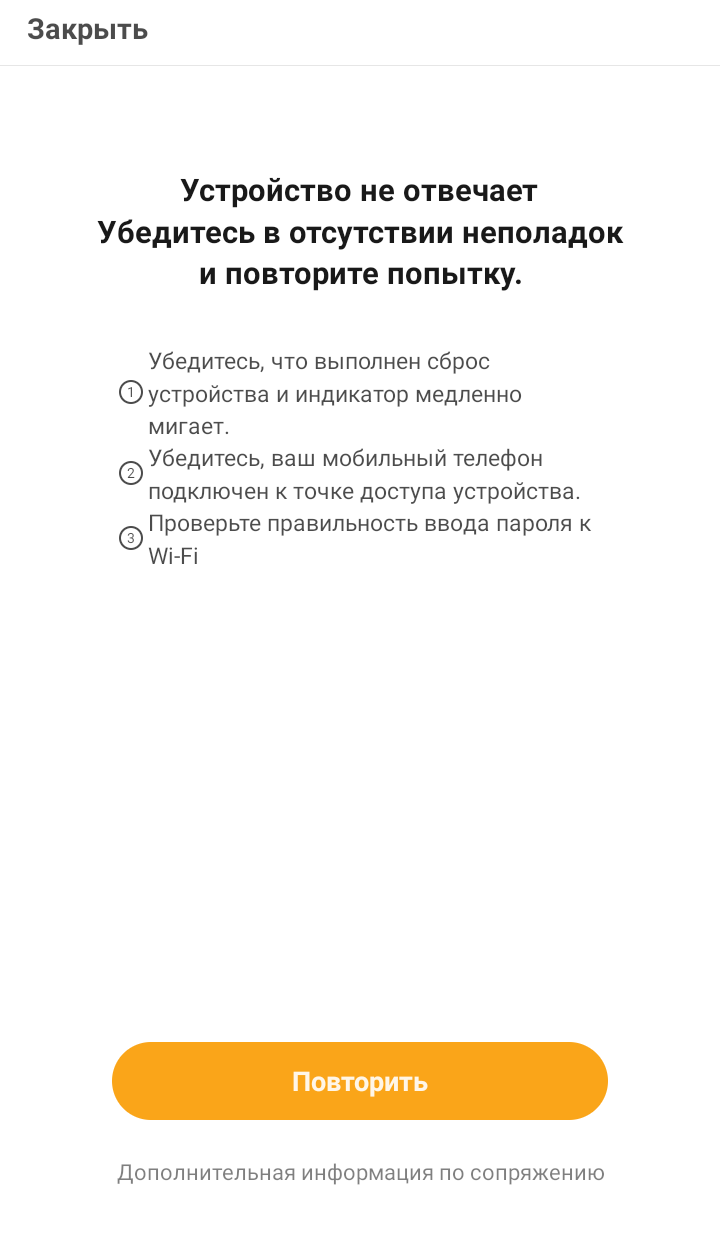

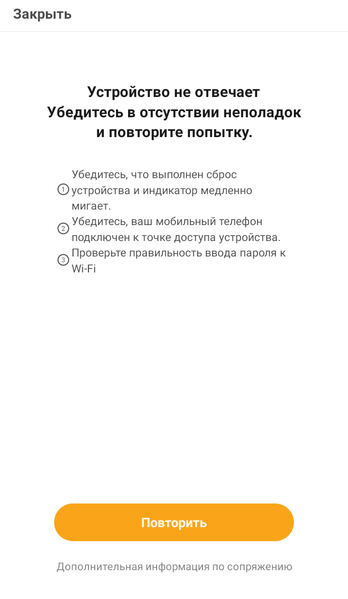

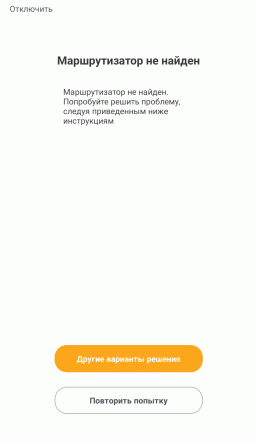

Неудача в экранных сообщениях может описываться по-разному, но суть не меняется: прописать в приложении удлинитель, используя режим точки доступа, не удается.

Нами были сделаны почти два десятка попыток с самыми разными вариациями: на двух ранее использованных в основном режиме смартфонах приложение SmartLife удалялось и переустанавливалось, сами смартфоны и подключались к интернету через мобильную сеть (со входом в учетную запись), и отключались, внешний роутер с доступом в интернет и работал, и не работал. Результат всегда был один: подключиться к сети с SSID «SmartLife-4EBB» — запросто, а вот добавить удлинитель — никак.

Попутно выяснилось, что режим точки доступа/совместимости через некоторое время выключается — индикатор начинает гореть постоянно с короткими паузами (похоже, именно тогда выдается приведенное выше на скриншоте сообщение о ненайденном маршрутизаторе). Поэтому приходилось вновь и вновь дважды нажимать и удерживать по десять секунд кнопку, форма которой делает такие манипуляции не очень удобными. К тому же палец при этом загораживает индикатор, мешая заметить момент перехода в другой режим, и надо использовать подручный инструмент, что еще менее удобно.

Запрос в службу техподдержки предусмотрен, но лишь через форму на официальном сайте Digma, где надо вводить такое количество данных, в том числе личных, что пропадает всякое желание затеваться, особенно когда нет гарантии внятного ответа в обозримые сроки. Поэтому мы не стали пользоваться такой возможностью.

Но не будем огорчаться: даже если бы для смартфона было предусмотрено общение с удлинителем через его собственную точку доступа, то получился бы обычный пульт ДУ с весьма ограниченным радиусом действия и без самого «вкусного» — возможности управления из любой точки, даже весьма удаленной. Режим прямого «безоблачного» взаимодействия с мобильным приложением через встроенную точку доступа у «умных» устройств порой встречается (правда, у гораздо более дорогих изделий), но в данном случае он и не заявлен в явном виде, хотя работа через облачные сервисы тоже не утверждается как безальтернативная. Остается непонятным, зачем вообще в инструкции описан «режим совместимости / точки доступа», который к тому же не позволяет добавить удлинитель в приложение.

Работа с голосовыми ассистентами

Управлять удлинителем можно и с помощью голосовых ассистентов, в том числе русскоязычных «помощниц» — «Алисы» и «Маруси»; кратко рассмотрим настройку на примере последней.

Первым этапом будет установка приложений — Digma SmartLife (с регистрацией учетной записи) и «Маруся» (потребуется наличие аккаунта «ВКонтакте»).

В интерфейсе приложения «Маруся» выбираем пункт «Умный дом», а в открывшемся списке сервисов — Digma. Затем придется авторизоваться, введя указанные при регистрации в SmartLife адрес электронной почты и пароль, нажать «Зарегистрироваться» и получить список всех «умных» устройств, задействованных в учетной записи SmartLife.

А дальше запускаем голосового помощника, произносим «Маруся, включи лампу» (или любое другое устройство из списка) и наслаждаемся. Правда, и тут могут быть задержки, поскольку взаимодействие идет через облачный сервис.

Итог

Удлинитель Digma DiPlug Strip 40 производит хорошее впечатление: внешний вид прост, но изделие не выглядит дешевым; к качеству сборки и монтажа компонентов особых претензий нет; наличие четырех раздельно управляемых розеток вполне можно назвать удачным балансом возможностей, габаритов и стоимости, особенно с учетом имеющегося встроенного пятивольтового ЗУ с четырьмя разъемами. Конечно, не все продумано идеально — например, кнопку мы считаем не очень удобной, но подразумевается, что пользоваться ею придется лишь иногда; несколько хуже, что зарядное устройство не поддерживает технологии быстрой зарядки.

Мобильное приложение вполне функционально, интерфейс прост в освоении и использовании, а возможности в плане управления удлинителем вряд ли кто-то назовет ограниченными.

К сожалению, устройство нельзя назвать полностью безопасным: по используемым нами критериям, следует либо ограничить максимальный ток до 6 ампер (с установкой автоматического предохранителя соответствующего номинала и изменением сведений в спецификации, на корпусе и на упаковке), либо увеличить сечение проводов до 1 мм². Использование более тонкого кабеля 0,75 мм² при заявленном токе в 10 ампер хоть как-то объяснимо в дешевых удлинителях и сетевых фильтрах, когда производители экономят на всем, но в изделии стоимостью более 2 тысяч рублей прибавка к цене от установки кабеля потолще уж точно не повысит розничную цену до пугающего уровня, а безопасность использования увеличится.

Сложнее и дороже обойдется устранение второго фактора небезопасности — размыкания при выключении только одного провода, и тут чрезмерно критиковать разработчиков не приходится.

Отсутствие элементов защиты от импульсных перенапряжений и ВЧ-помех к недостаткам относить не будем: устройство честно заявлено именно как удлинитель, а не сетевой фильтр. К тому же, как показывают отзывы наших читателей (и не только), подключаемое оборудование чаще страдает от чрезмерно высокого напряжения при обрыве нейтрали, и тут нужен не копеечный варистор, а реле напряжения, цена которого сравнима со стоимостью Digma DiPlug Strip 40. Ну, а для защиты от высоковольтных импульсов и ВЧ-помех мобильных гаджетов, подключаемых к встроенному в данную модель ЗУ, нужные компоненты имеются.

Неудача, постигшая нас при попытке связаться с удлинителем в режиме точки доступа, вряд ли оттолкнет потребителей: мы посмотрели немалое количество отзывов, и очень похоже, что этот режим не особо востребован (по крайней мере, для «умных» устройств такого рода) — владельцы подключаются к внешнему роутеру, не испытывая особых затруднений.
