Обзор корпуса Corsair iCue 465X RGB

Мы продолжаем знакомство с корпусами Corsair, которые оснащены программно-аппаратным комплексом подсветки iCue. На этот раз в фокус нашего внимания попал Corsair iCue 465X RGB Mid-Tower ATX Smart Case, который в рознице стоит порядка 10 тысяч рублей на момент публикации обзора.

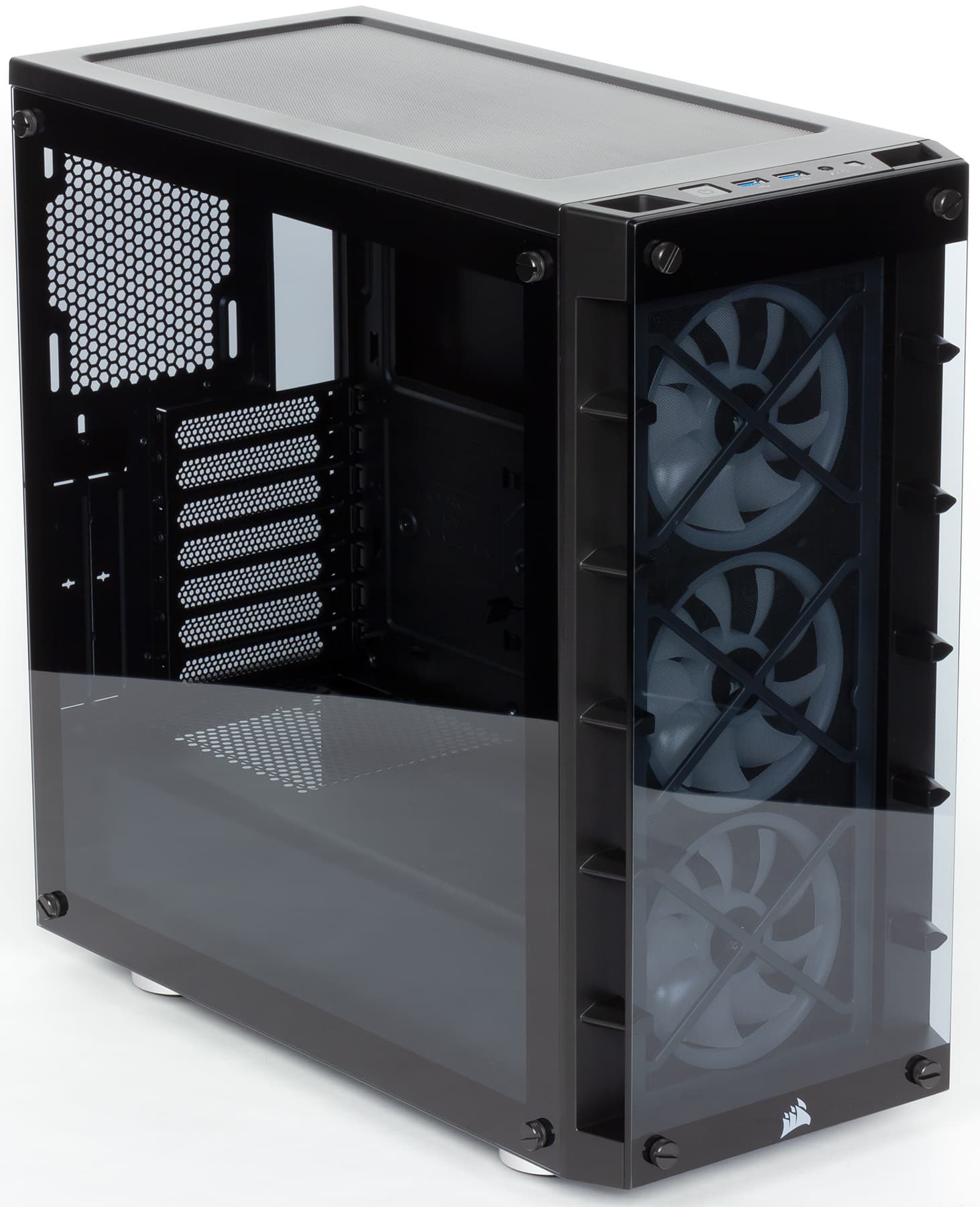

Модель предназначена для демонстрации подсветки элементов внутри корпуса, так как оснащена двумя стеклянными панелями: передней и левой боковой.

Корпус существует в двух вариантах исполнения: белом (CC-9011189-WW) и черном (CC-9011188-WW). Белый вариант выглядит наиболее выигрышно, такая расцветка добавляет легкости и воздушности дизайну. Но и у черного варианта расцветки, конечно, есть свои почитатели. Нам был предоставлен полностью черный корпус.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

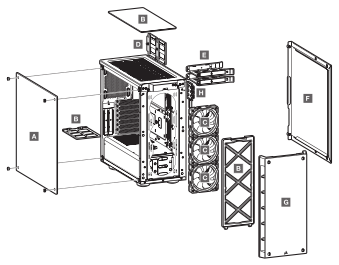

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винты.

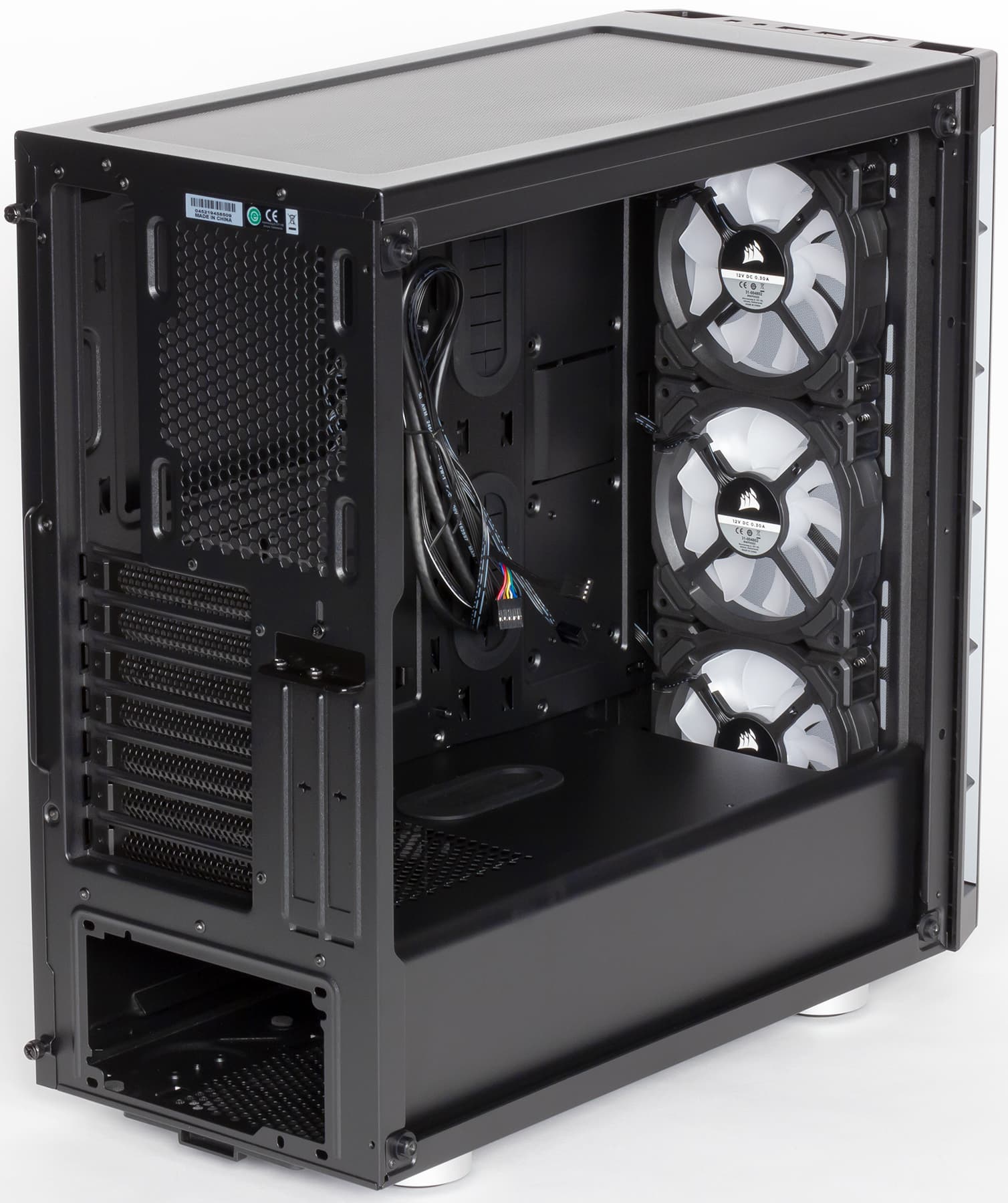

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность.

Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

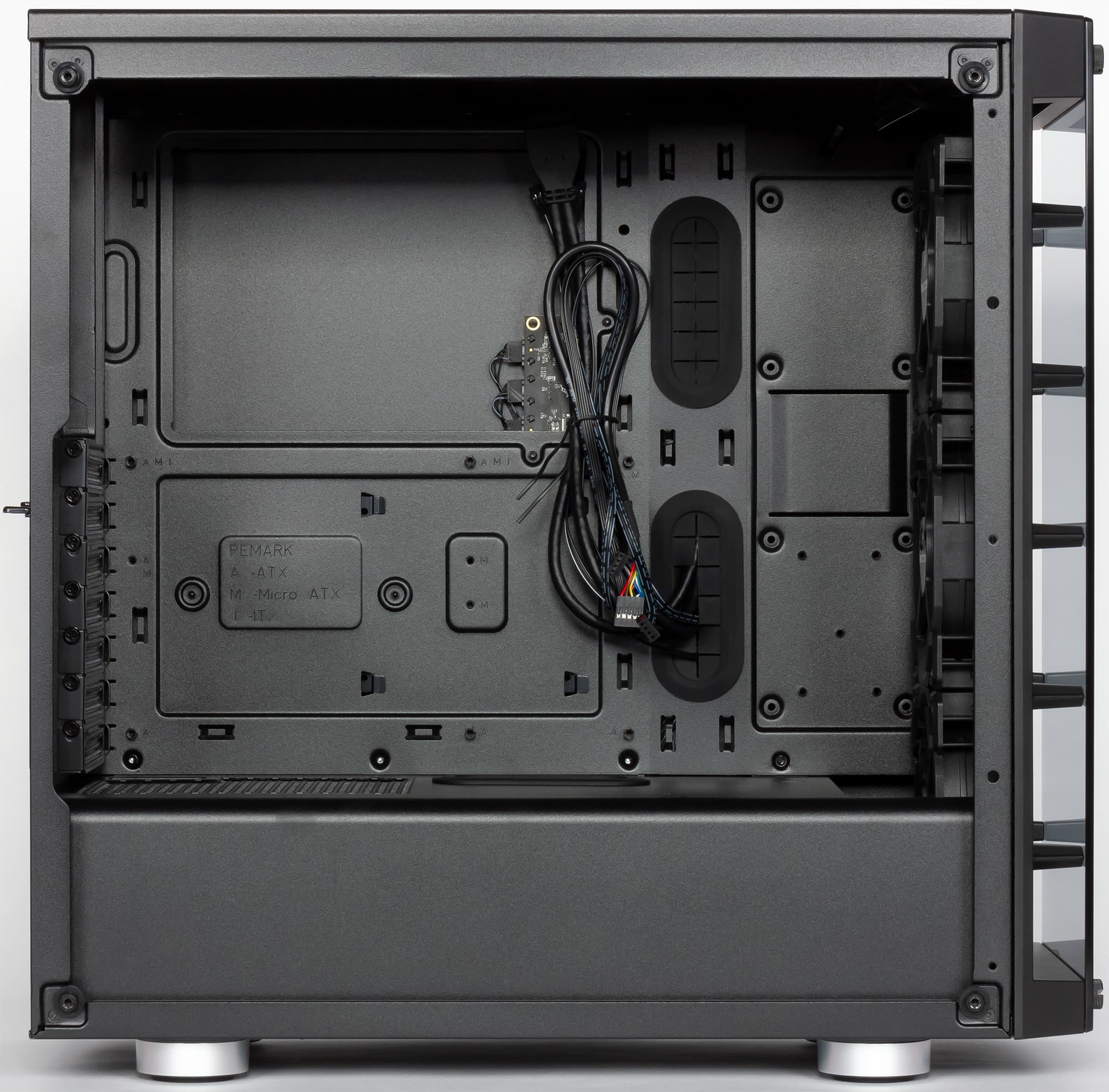

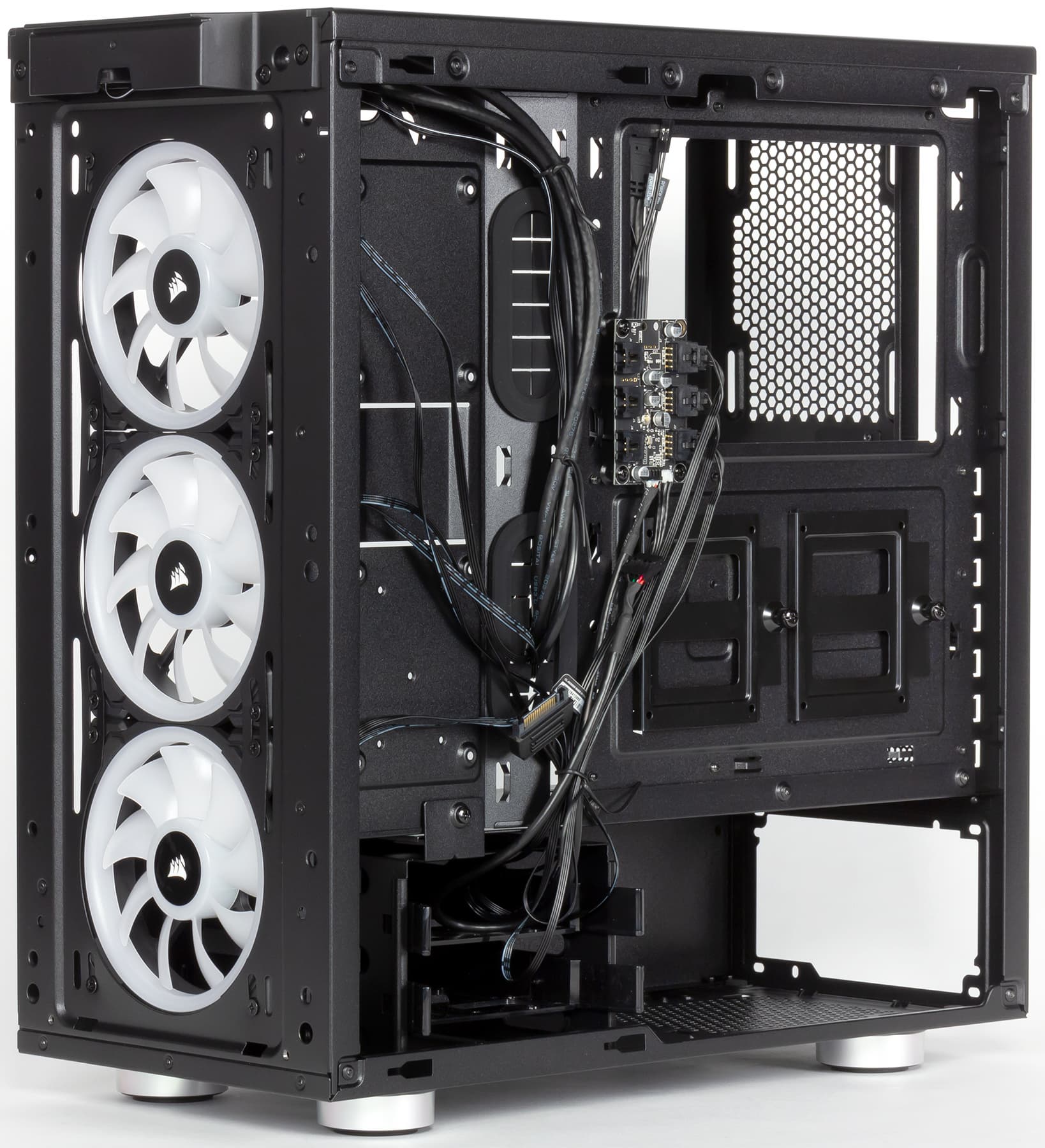

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

В корпусе реализована система подсветки с программным управлением Corsair iCue.

Система iCue пришла на смену Cue (Corsair Utility Engine), которая с 2015 года использовалась для управления подсветкой в периферийных устройствах производства Corsair. Теперь iCue при помощи отдельного контроллера может управлять и подсветкой корпуса. Программный пакет iCue управляет всеми устройствами с подсветкой, которые он обнаружит в системе, также он синхронизирует их работу.

Помимо устройств производства Corsair, система iCue имеет ограниченную совместимость с системой подсветки Aura Sync, которая используется в системных платах Asus.

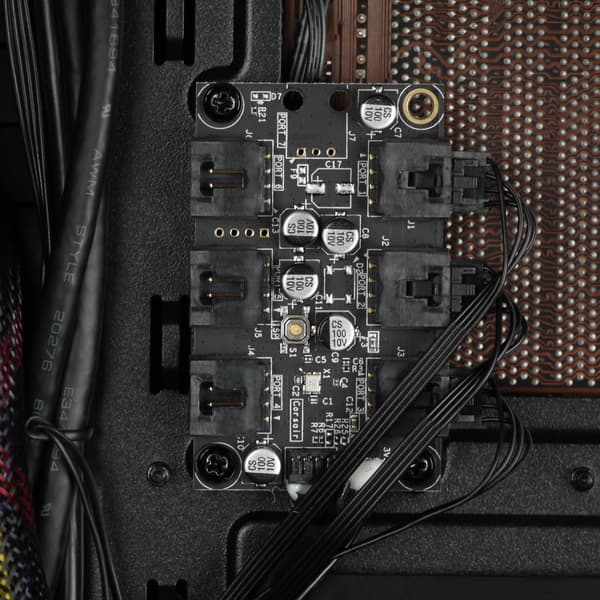

Существует несколько вариантов контроллеров iCue, в данном случае используется самый простой — iCue Lighting Node Core. Это однокорпусное решение с шестью разъемами для источников света Corsair, под которыми подразумеваются прежде всего вентиляторы с подсветкой.

Канал управления подсветкой всего один — в отличие от Corsair Carbide Series SPEC-Omega RGB, у которого используется более функциональный контроллер, имеющий два канала управления. Скоростью вращения вентиляторов контроллер не управляет, он «занимается» исключительно подсветкой.

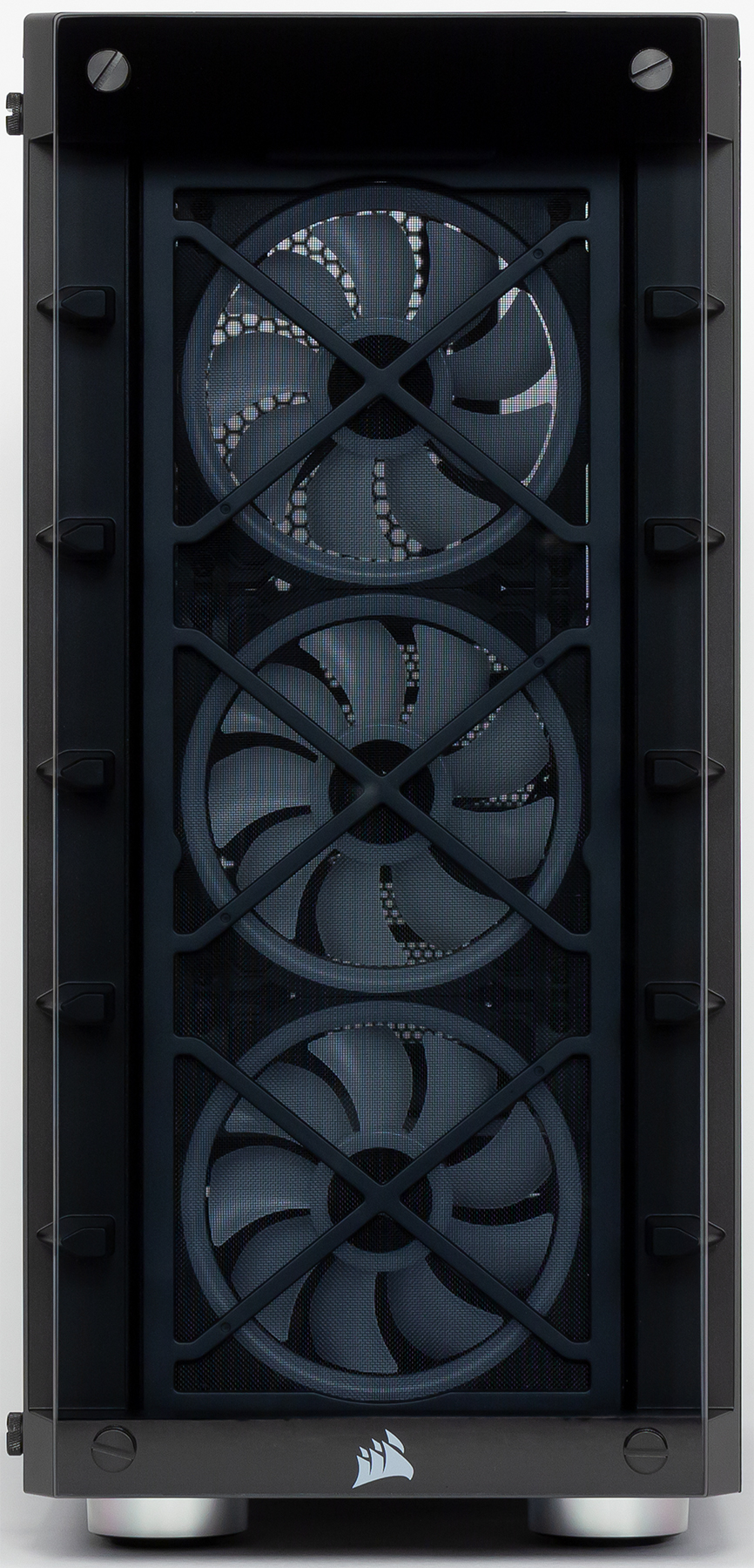

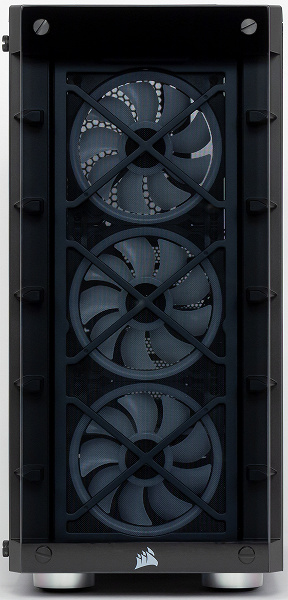

В качестве источника света применены вентиляторы типоразмера 120 мм Corsair SP120 RGB Pro с индивидуальной адресацией светодиодов, все три вентилятора установлены по умолчанию спереди.

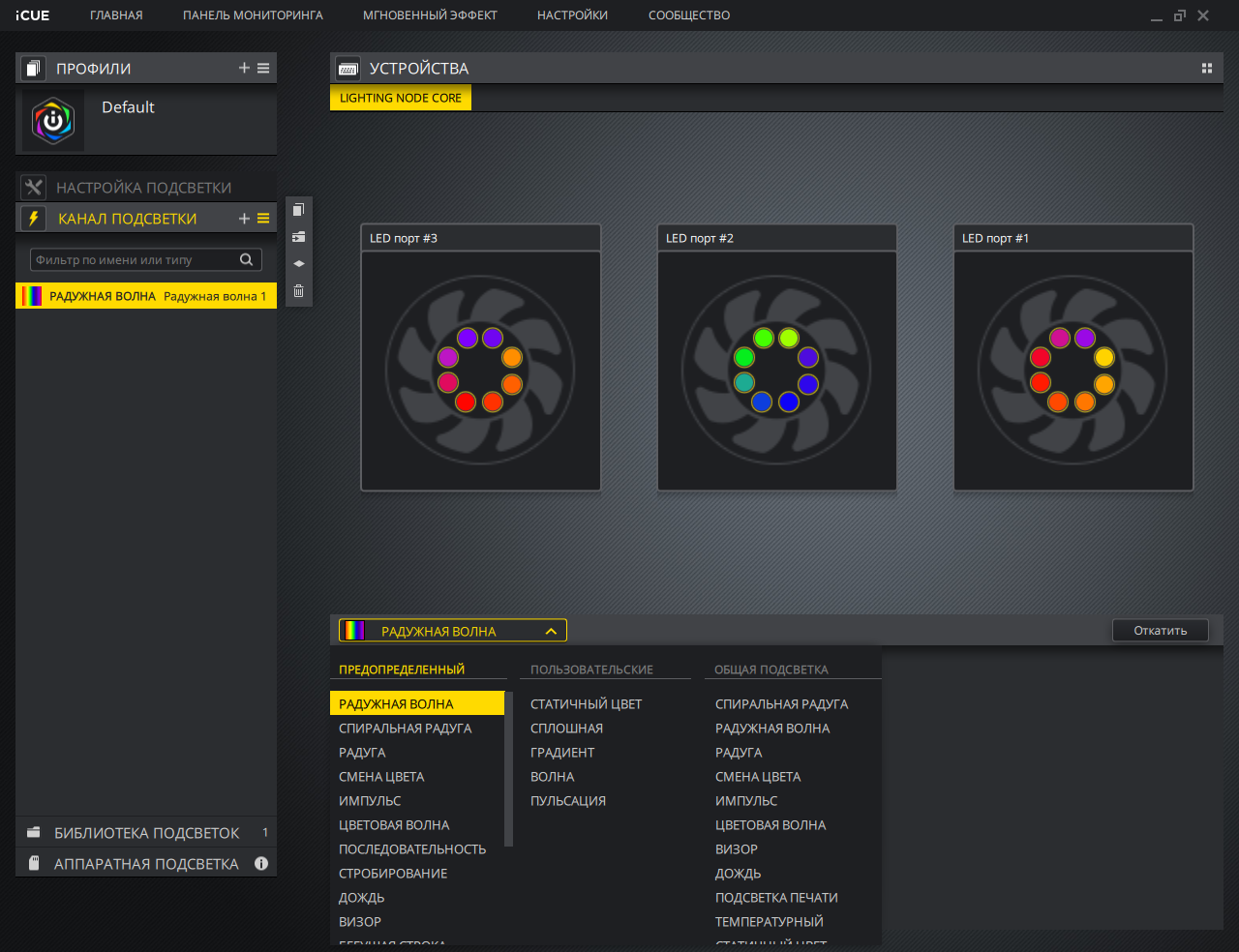

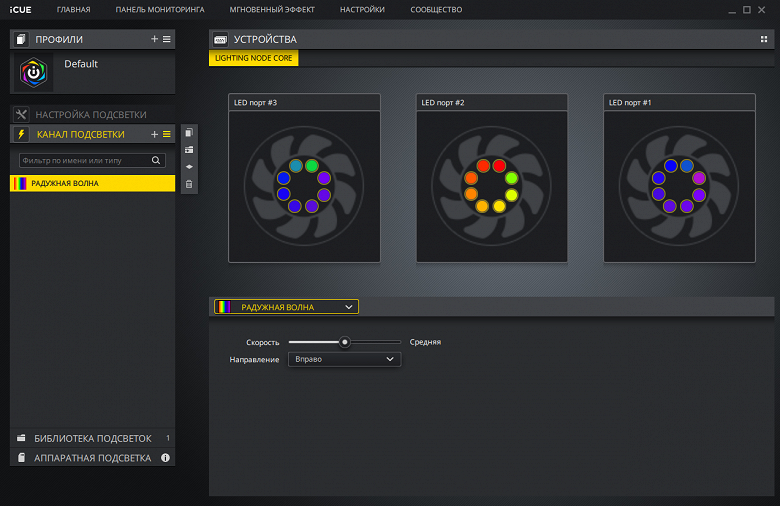

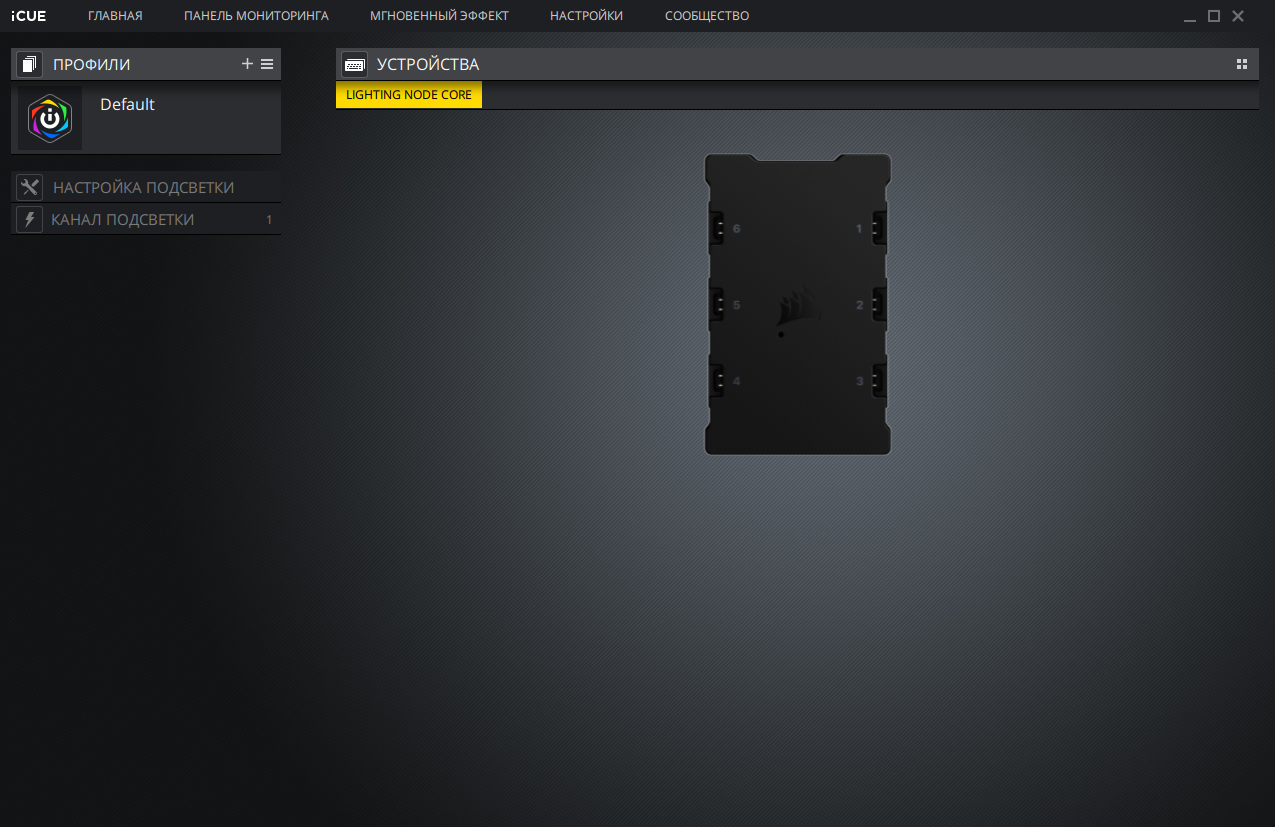

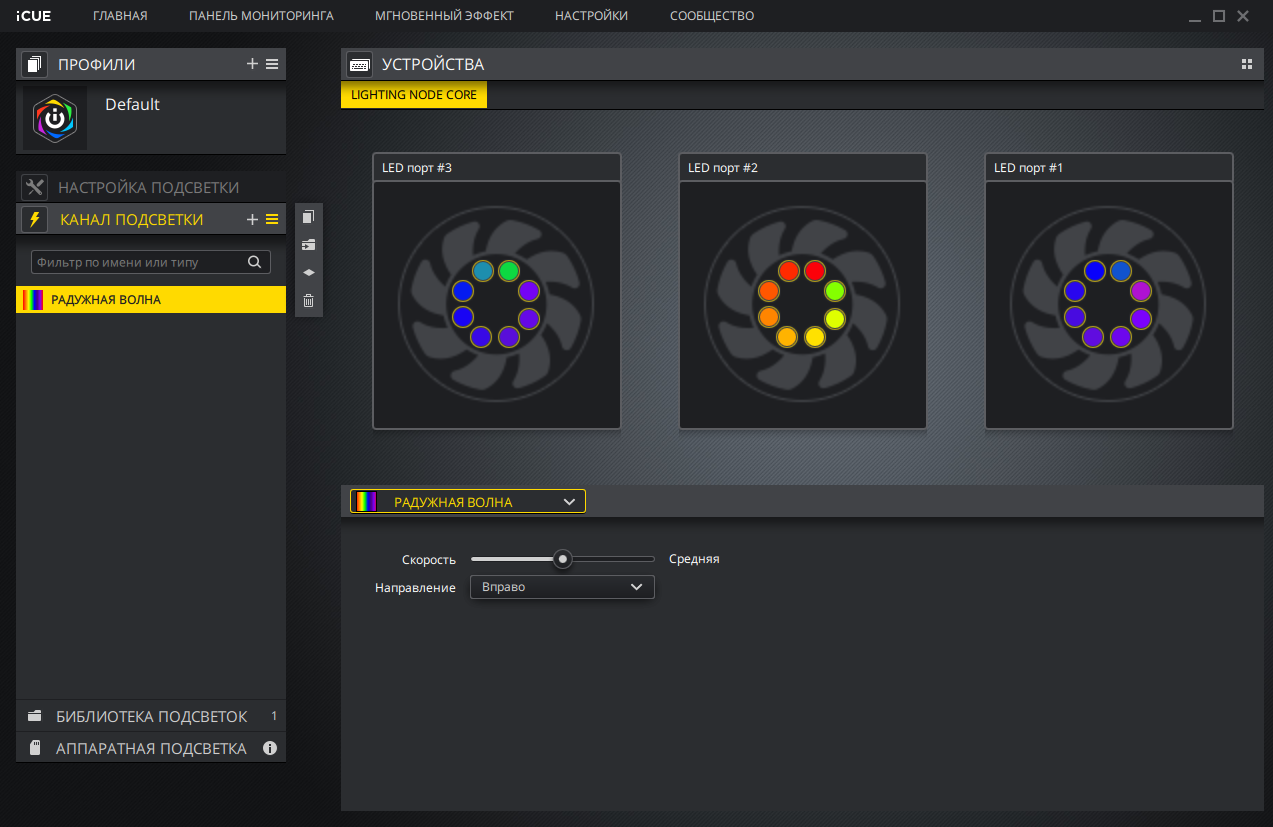

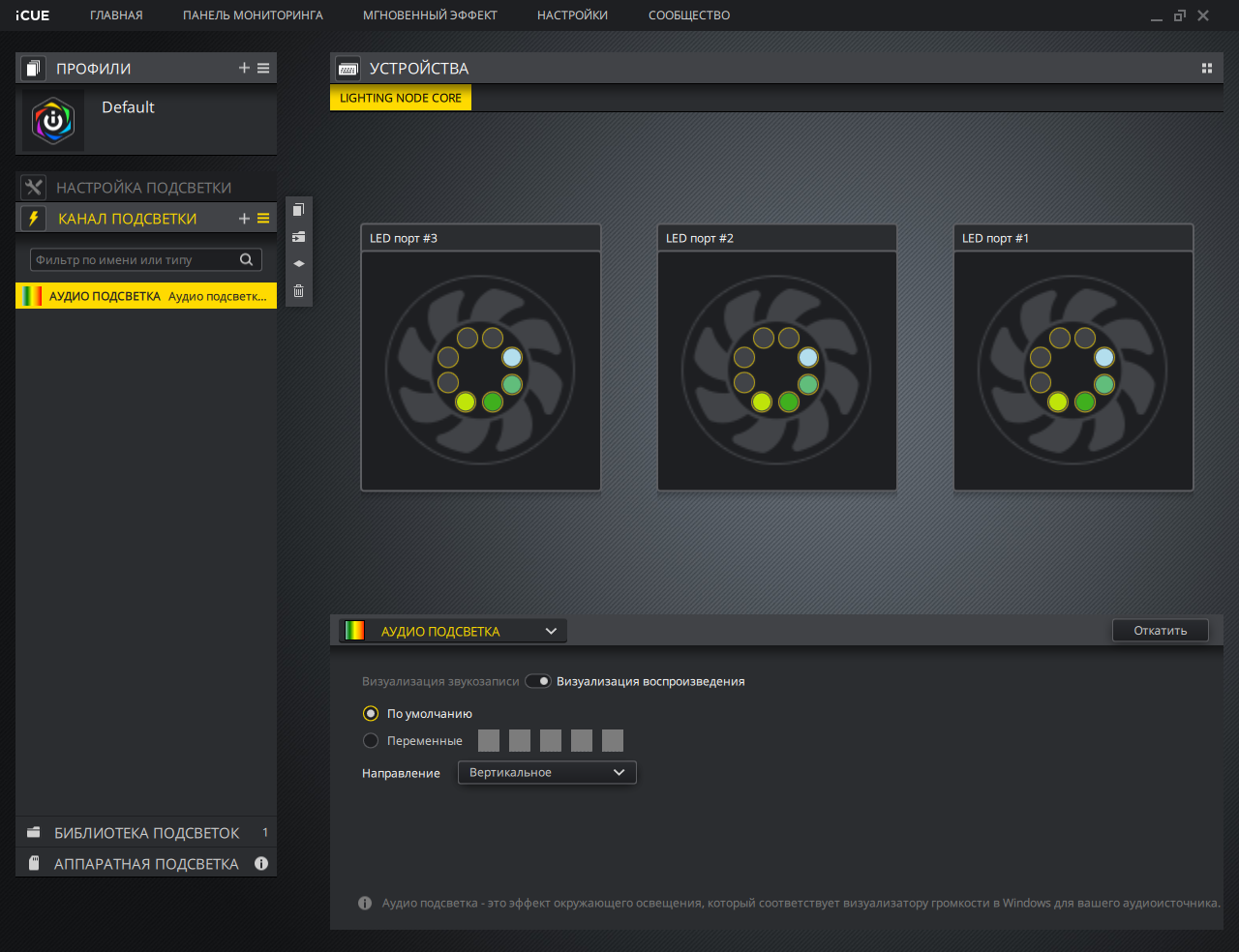

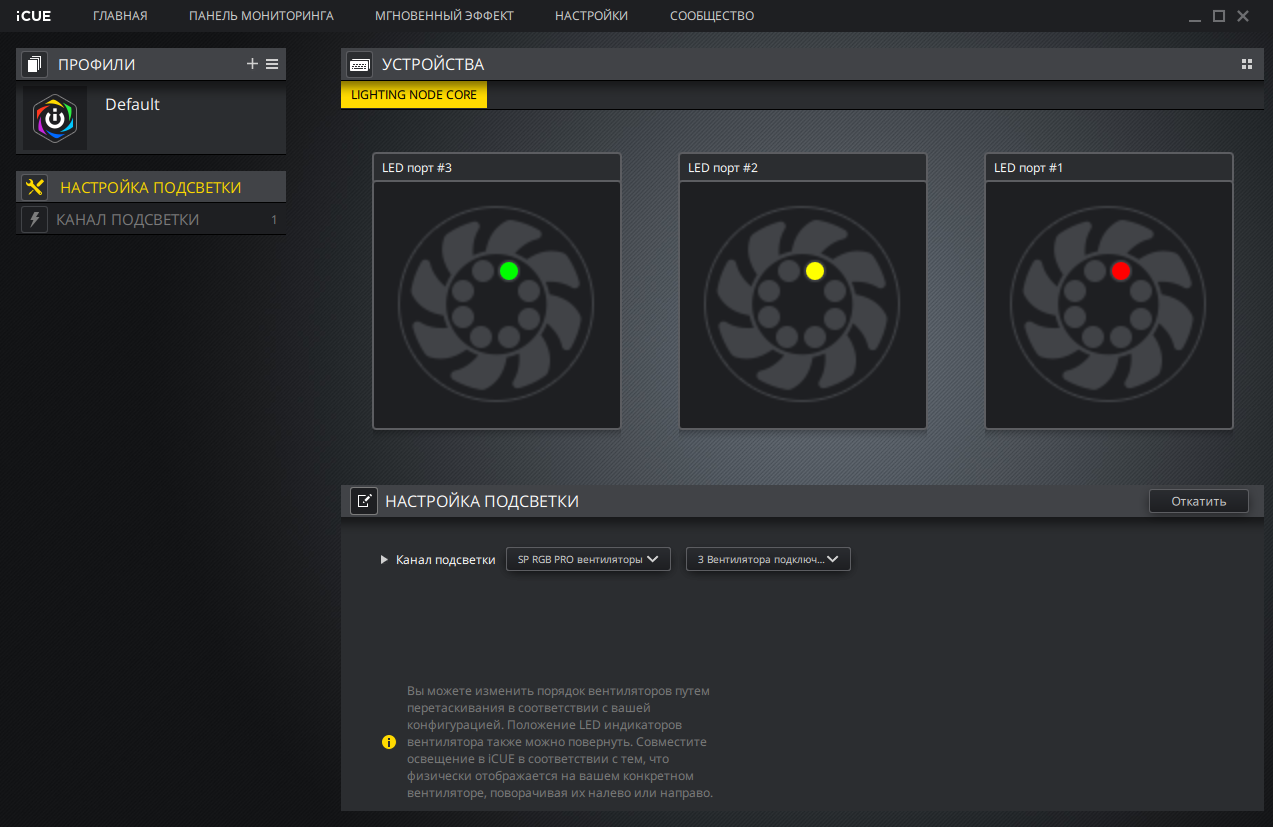

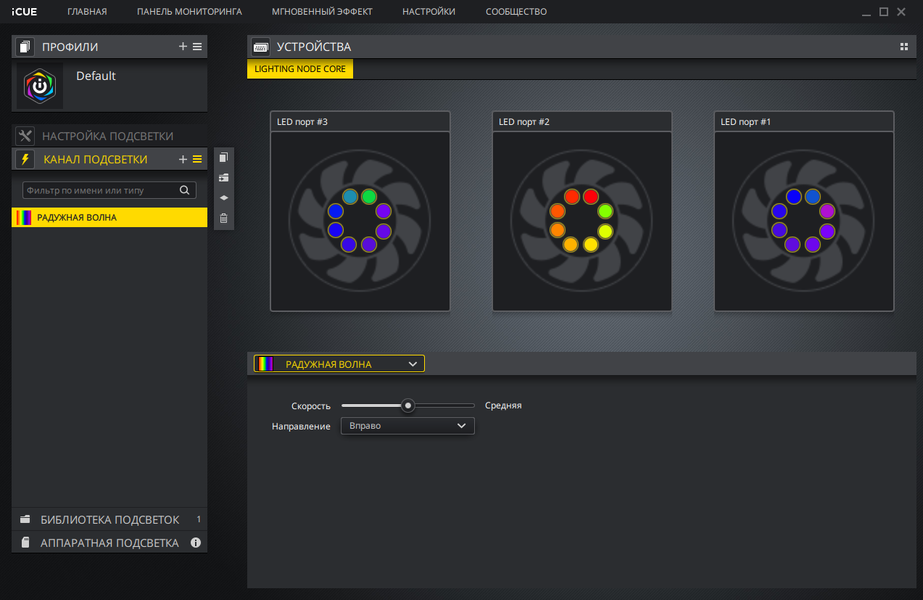

Для управления подсветкой корпуса необходимо самостоятельно скачать ПО iCue с официального сайта Corsair и установить его. После запуска нужно произвести первоначальную настройку.

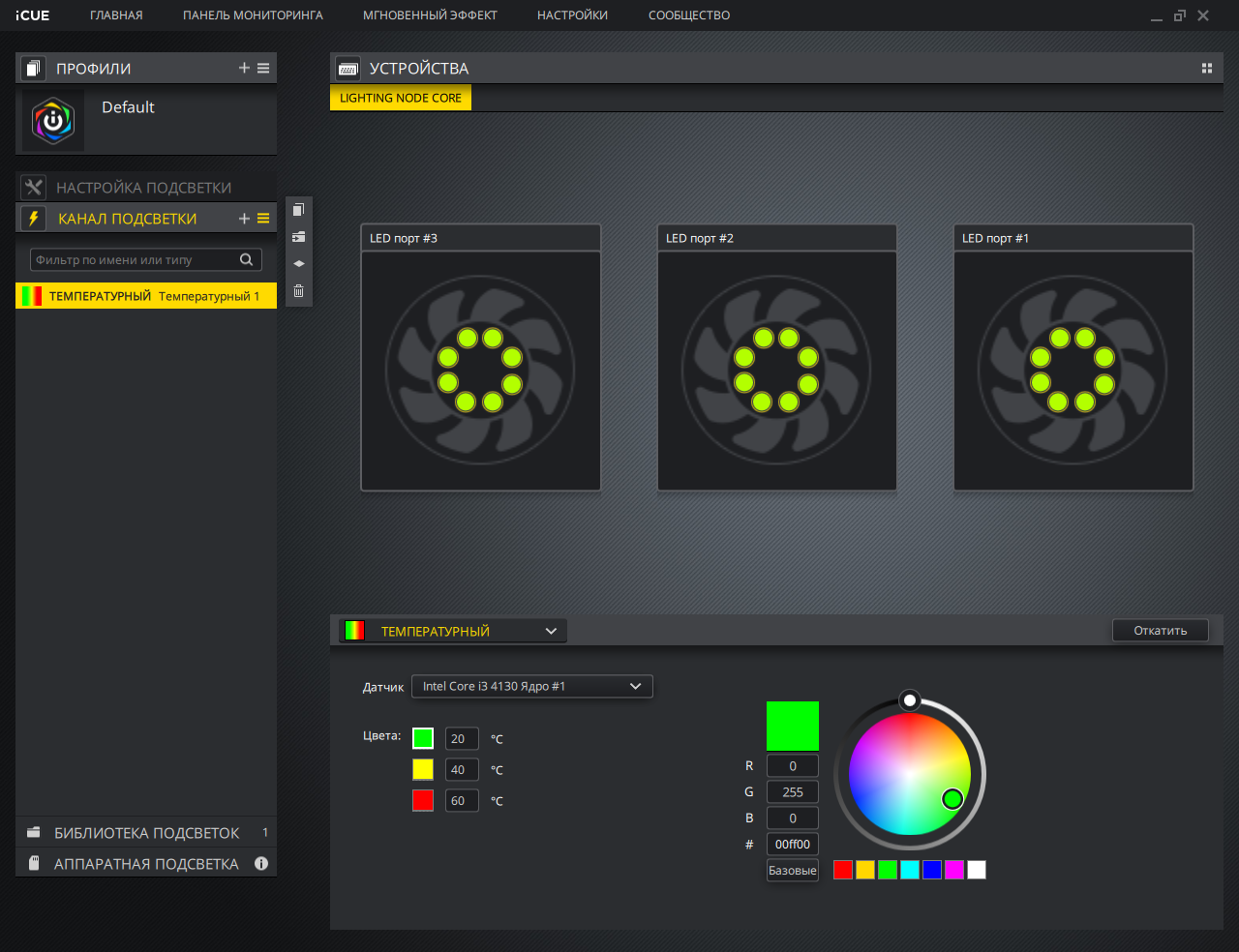

Мы обнаружили интересный режим: индикация температуры компонентов ПК путем изменения цвета подсветки. Так как канал управления здесь один, следить можно только за одной выбранной температурой, ее индикатором выступает цвет свечения вентиляторов. Функция работает вполне исправно.

Таким образом, в данном случае система подсветки — это не только украшение, но и индикатор, который можно использовать для прикладных задач.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

В корпусе предустановлены три вентилятора типоразмера 120 мм, все — спереди. Вентиляторы имеют по два разъема: стандартные четырехконтактные разъемы (с колодкой 1×4) с возможностью подключения к системной плате с ШИМ-управлением и проприетарные четырехконтактные разъемы для управления подсветкой.

Никакого контроллера для управления скоростью вращения вентиляторов или разветвителя в комплекте корпуса нет.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 или 360 мм (спереди).

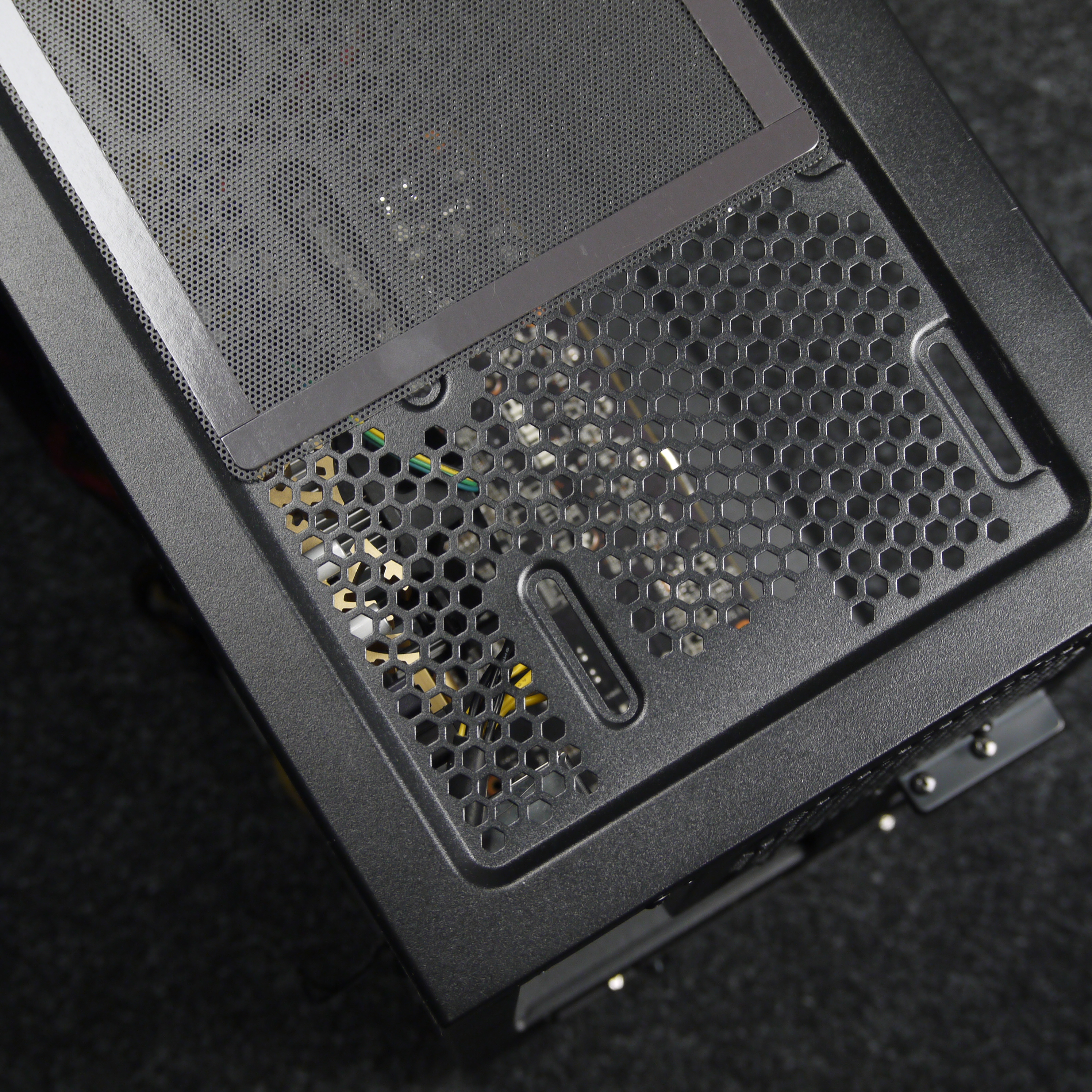

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

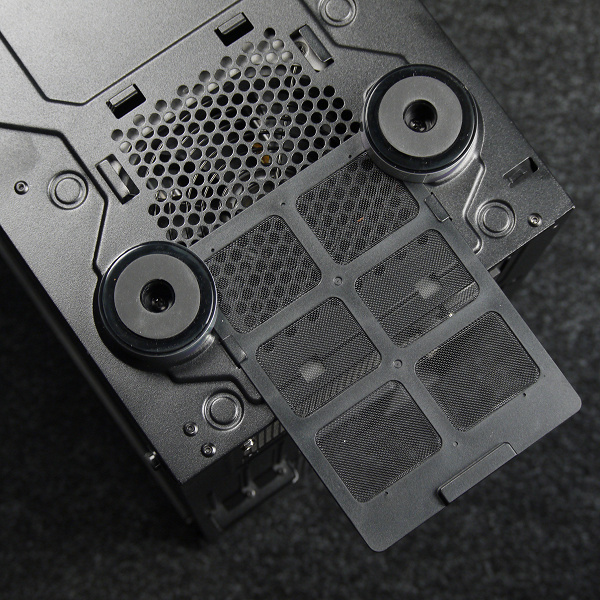

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется никаких дополнительных действий.

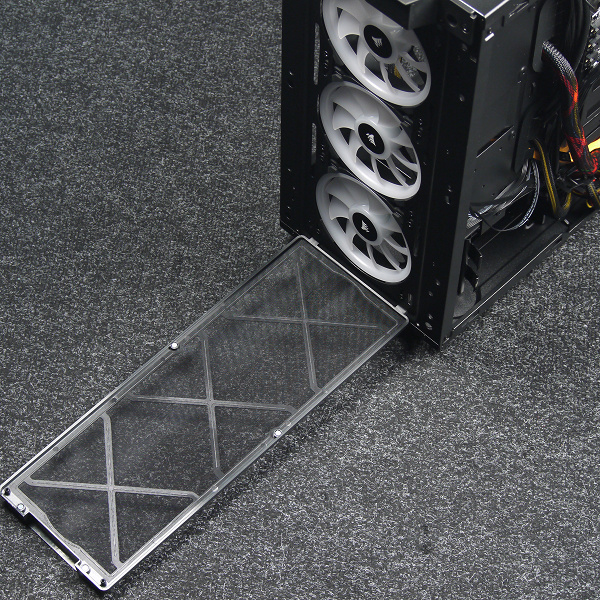

Аналогичный по конструкции фильтр, но только с магнитным креплением, установлен и спереди, но для его очистки нужно снимать переднюю панель, что не очень удобно, поскольку для этого необходимо открутить четыре винта.

В целом защита от проникновения пыли находится на неплохом уровне.

Конструкция

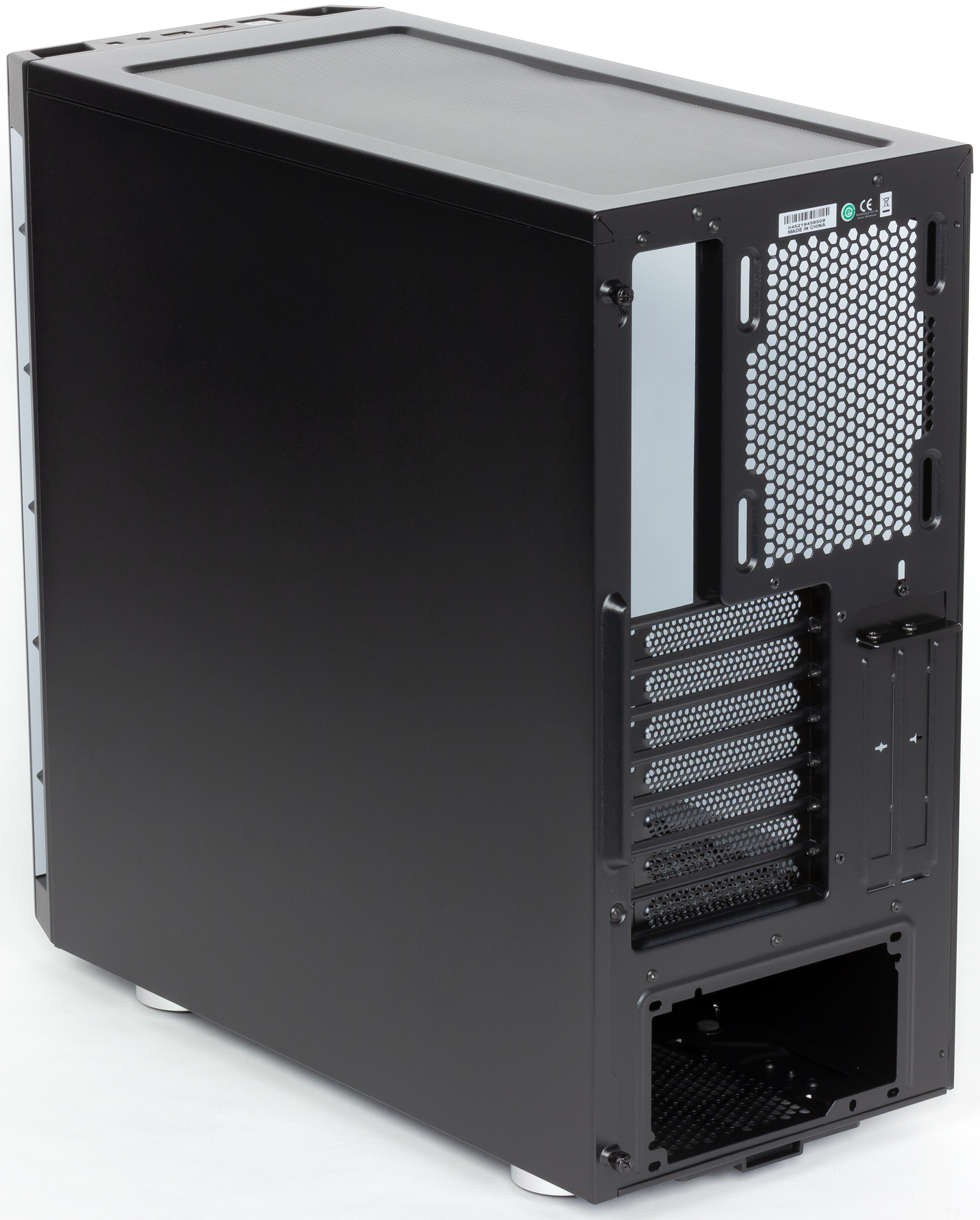

Крепление правой боковой стенки самое обычное — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки. На винтах имеется противосъемная нарезка, то есть они «невыпадающие».

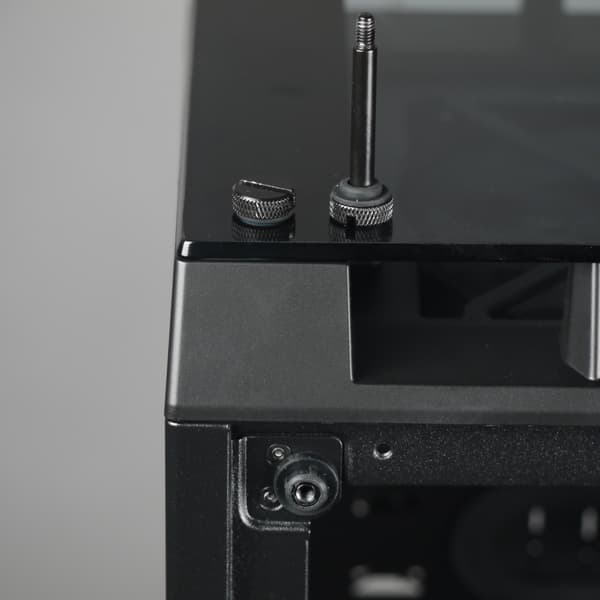

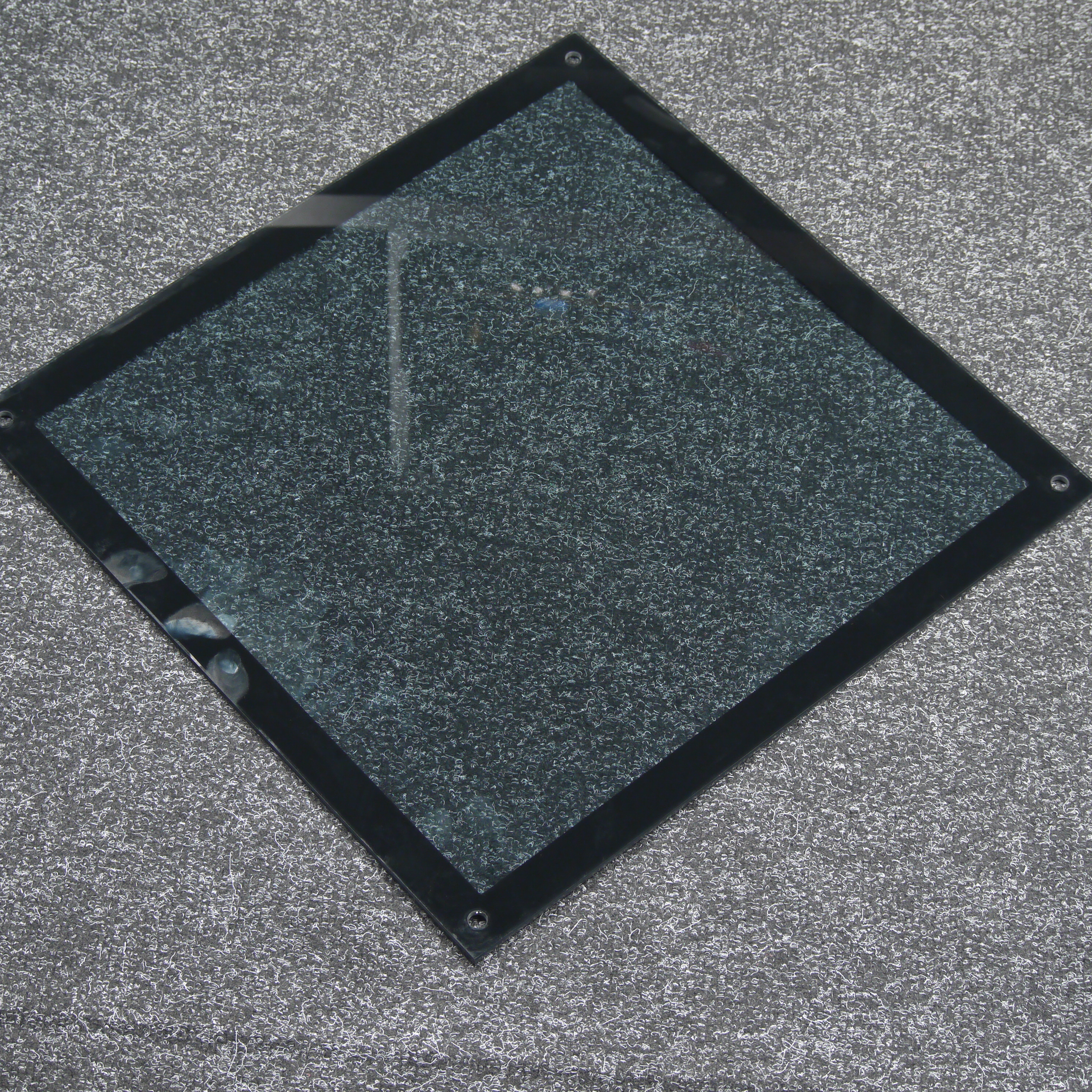

Левая боковая стенка выполнена из закаленного стекла. Ее крепление накладного типа, с фиксацией через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с накатной головкой. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.

Винты вкручиваются в стойки, на которые надеты втулки из резиноподобного материала.

Шасси используется бюджетное, что особенно заметно при знакомстве с корпусом изнутри.

Однако и тут заметны усилия, направленные как на увеличение жесткости конструкции путем использования деталей специальной формы, так и на увеличение удобства при сборке.

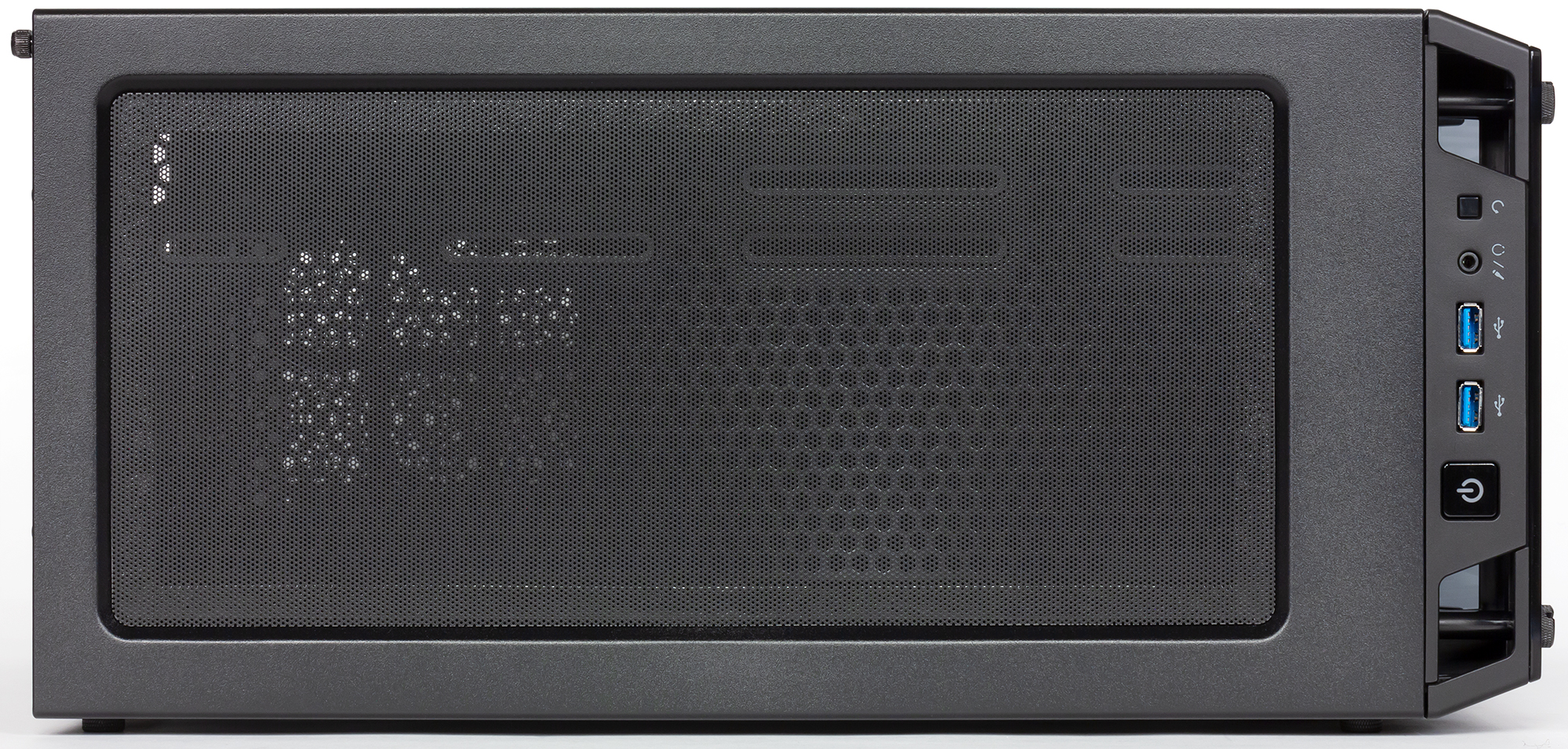

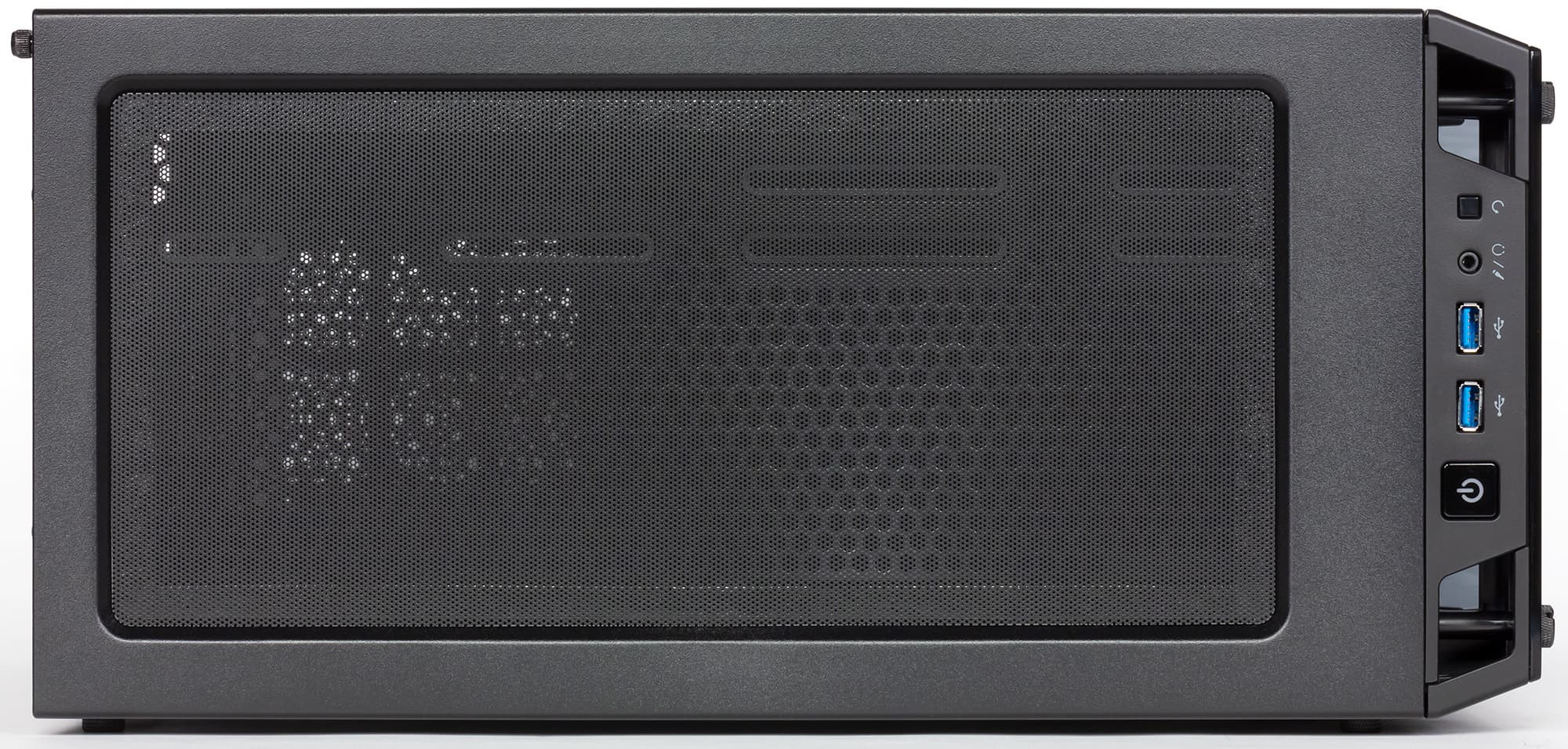

Верхняя панель выполнена из стали, имеется вентиляционная решетка, которую закрывает сверху фильтр.

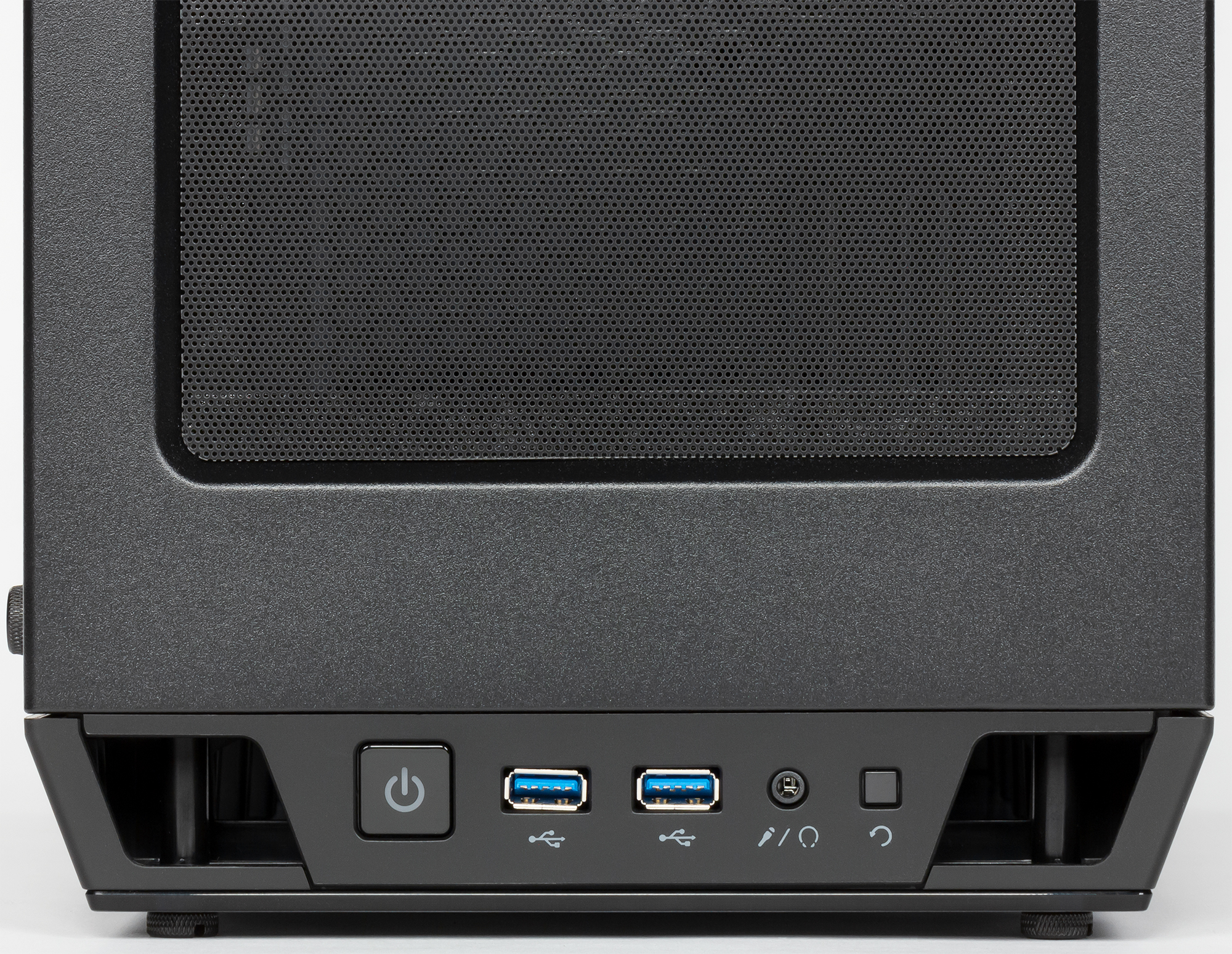

В верхней части передней панели размещены органы управления и коммутации в отдельном блоке, корпус которого прикручен к шасси корпуса отдельно от передней панели.

Здесь можно найти 2 разнесенных друг от друга примерно на 8 мм порта USB 3.0, комбинированный разъем для подключения микрофона и наушников, большую квадратную кнопку включения, квадратную кнопку перезагрузки. Индикатор включения находится внутри соответствующей кнопки и имеет белое свечение.

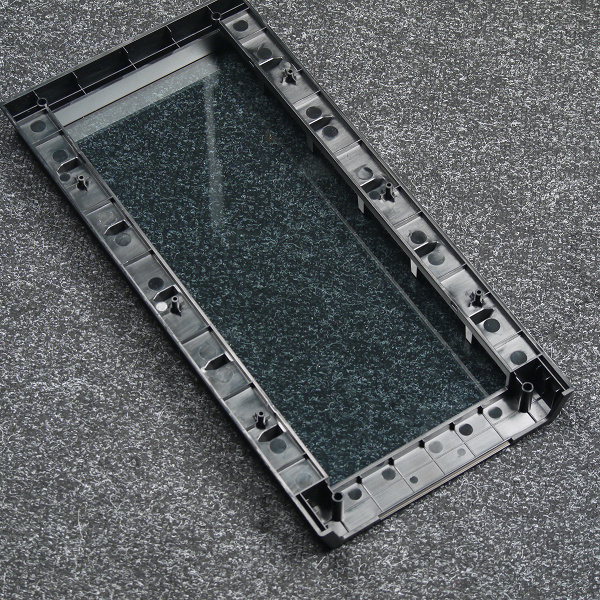

Передняя панель тут составная: пластиковая рама, поверх которой расположен лист стекла. Панель фиксируется четырьмя длинными винтами с накатной головкой, которые вкручиваются с лицевой стороны. На винтах имеются прокладки из резиноподобного материала, но на самих винтах они удерживаются только за счет силы трения, не приклеены, поэтому после откручивания сразу спадают.

Все провода подходят к корпусу блока фронтальных портов, а не к передней панели, так что при необходимости ее можно снять без особых сложностей, но потребуется открутить четыре винта.

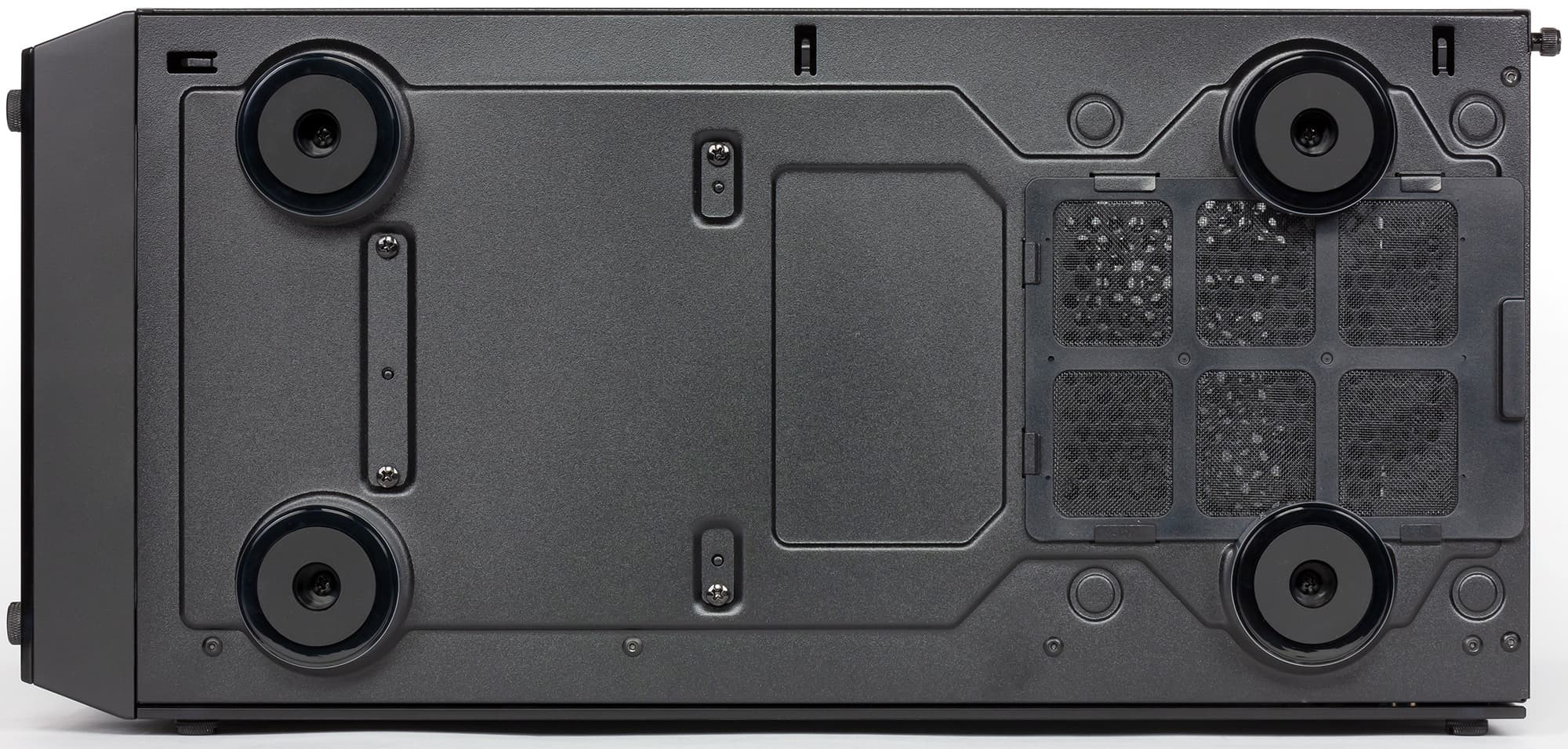

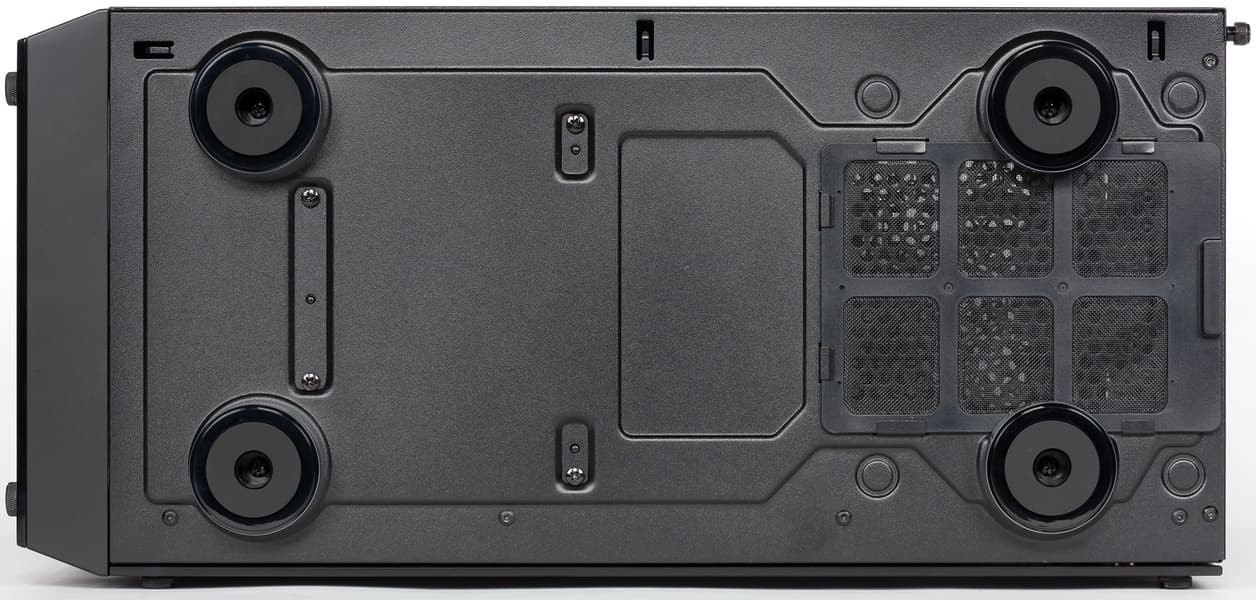

Базируется корпус на четырех круглых ножках из пластика, имитирующего оцинкованную сталь. Ножки имеют круглые амортизирующие вставки, выполненные из резиноподобного материала, а их лицевая сторона выполнена гладкой. Претензий нет.

Накопители

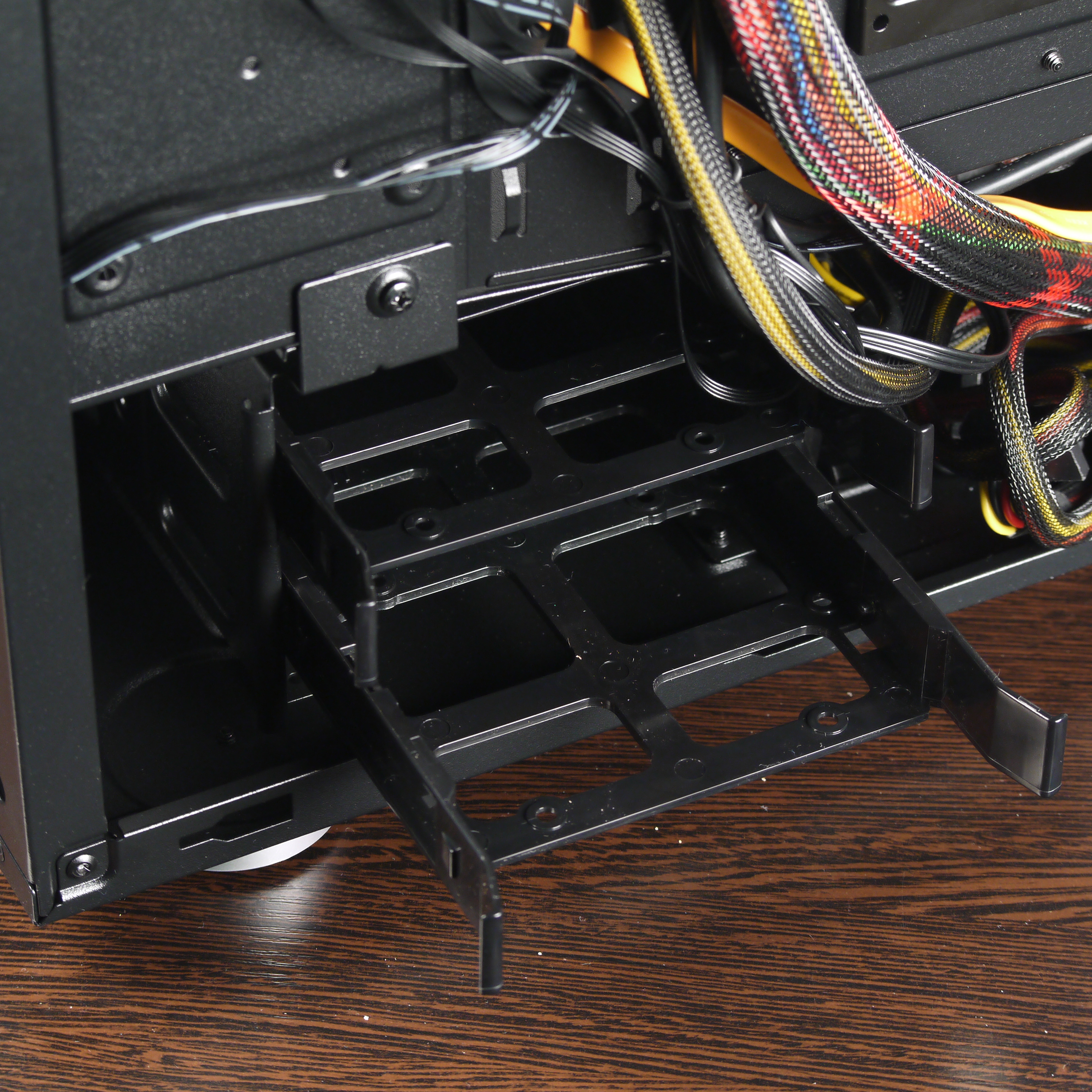

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину через пластиковые рамки. Диск крепится к ним с помощью четырех пластиковых штырей. Дополнительно полноразмерный диск можно зафиксировать винтами со стороны дна.

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

Каких-либо амортизирующих элементов для дисков не предусмотрено.

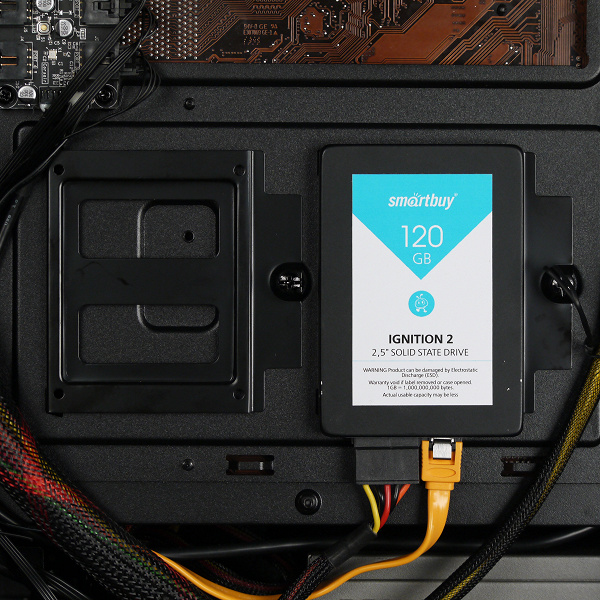

Для накопителей формата 2,5″ также предусмотрены два быстросъемных контейнера в виде П-образных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которыми надо зацепиться за выступ. Затем они дополнительно фиксируются винтами с накатной головкой под крестовую отвертку.

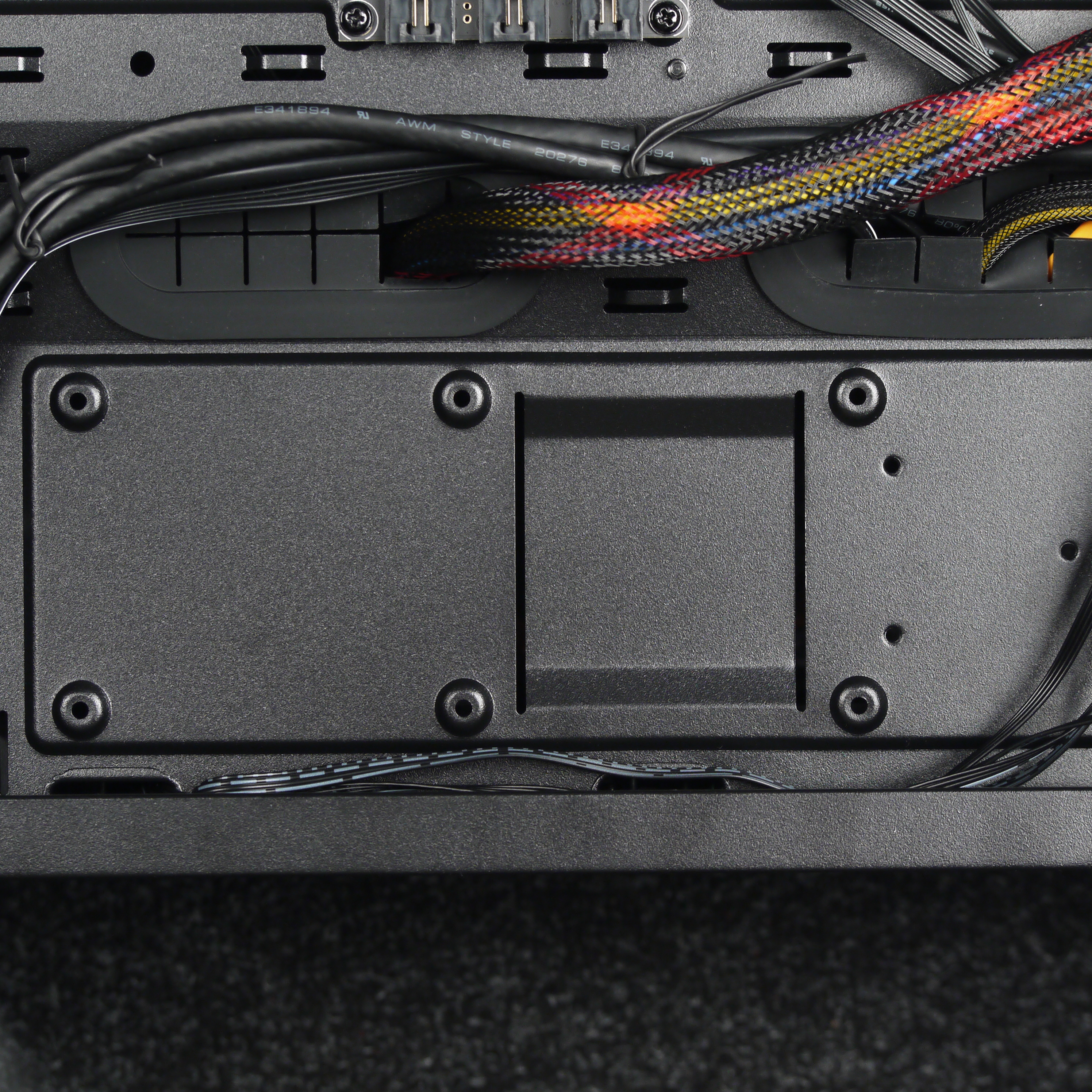

Еще для накопителей формата 2,5″ предусмотрены два посадочных места на обратной стороне основания для системной платы около передней стенки шасси. Здесь фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в диск со стороны дна сквозь основание для системной платы, с ее лицевой стороны.

Всего в корпусе можно установить шесть накопителей формата 2,5 дюйма или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории.

Сборка системного блока

Обе боковые стенки крепятся винтами с накатной головкой, но разной конструкции.

Прозрачная стенка фиксируется при помощи четырех винтов с накатной головкой, которые вкручиваются с лицевой стороны панели. Устанавливать ее на стоящий корпус не слишком удобно.

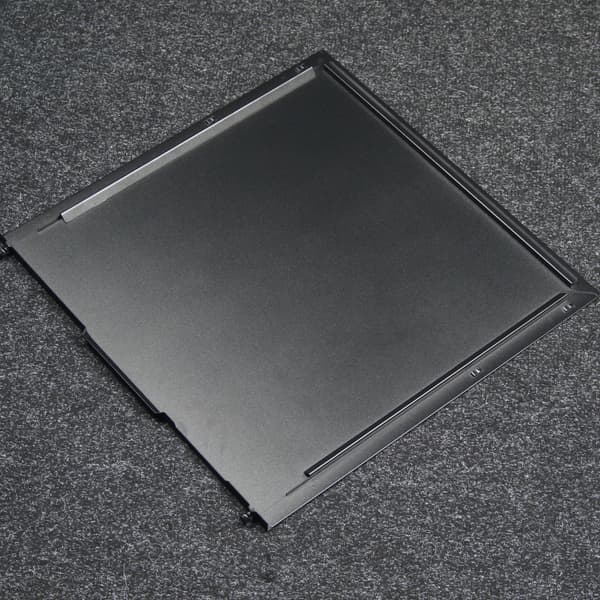

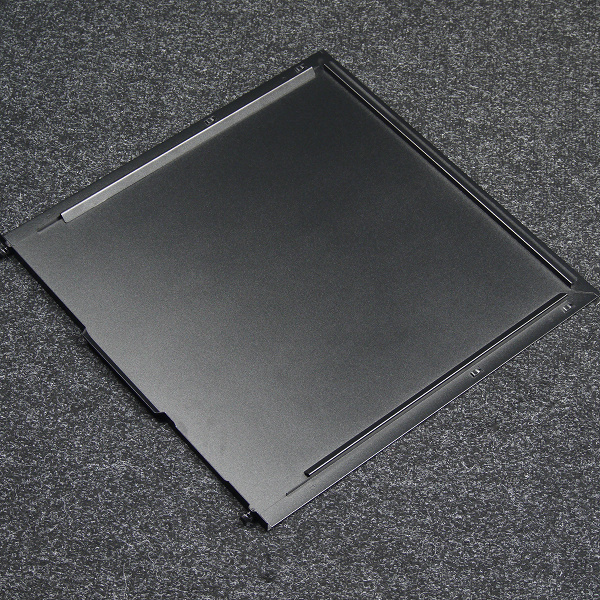

Вторая боковая стенка крепится более традиционным способом — с помощью привычной прислонно-сдвижной системы с пазами, а затем фиксируется двумя винтами с накатной головкой. Устанавливать ее на стоящий корпус тоже не слишком удобно, но и реальных сложностей с этим не возникает.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

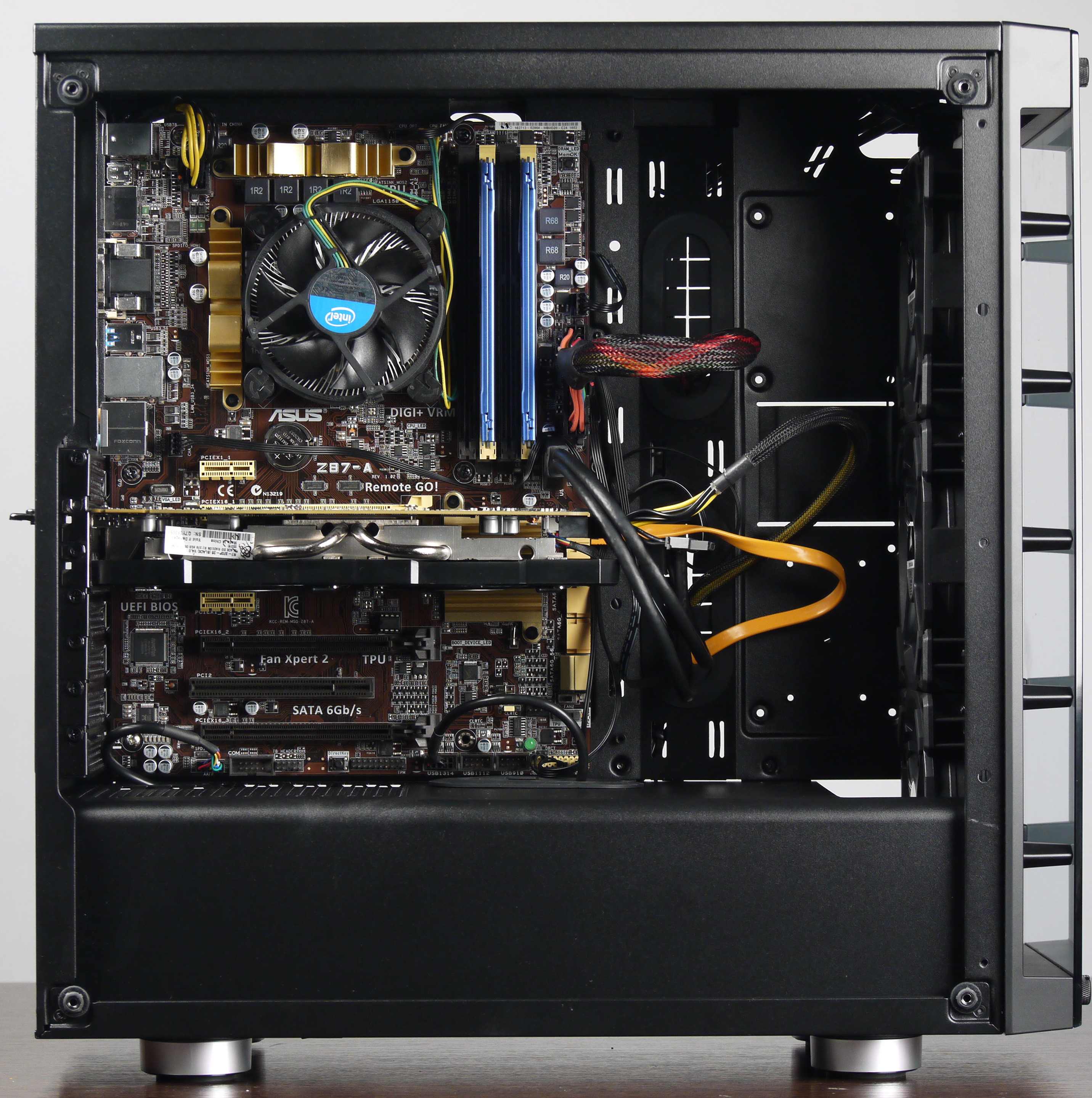

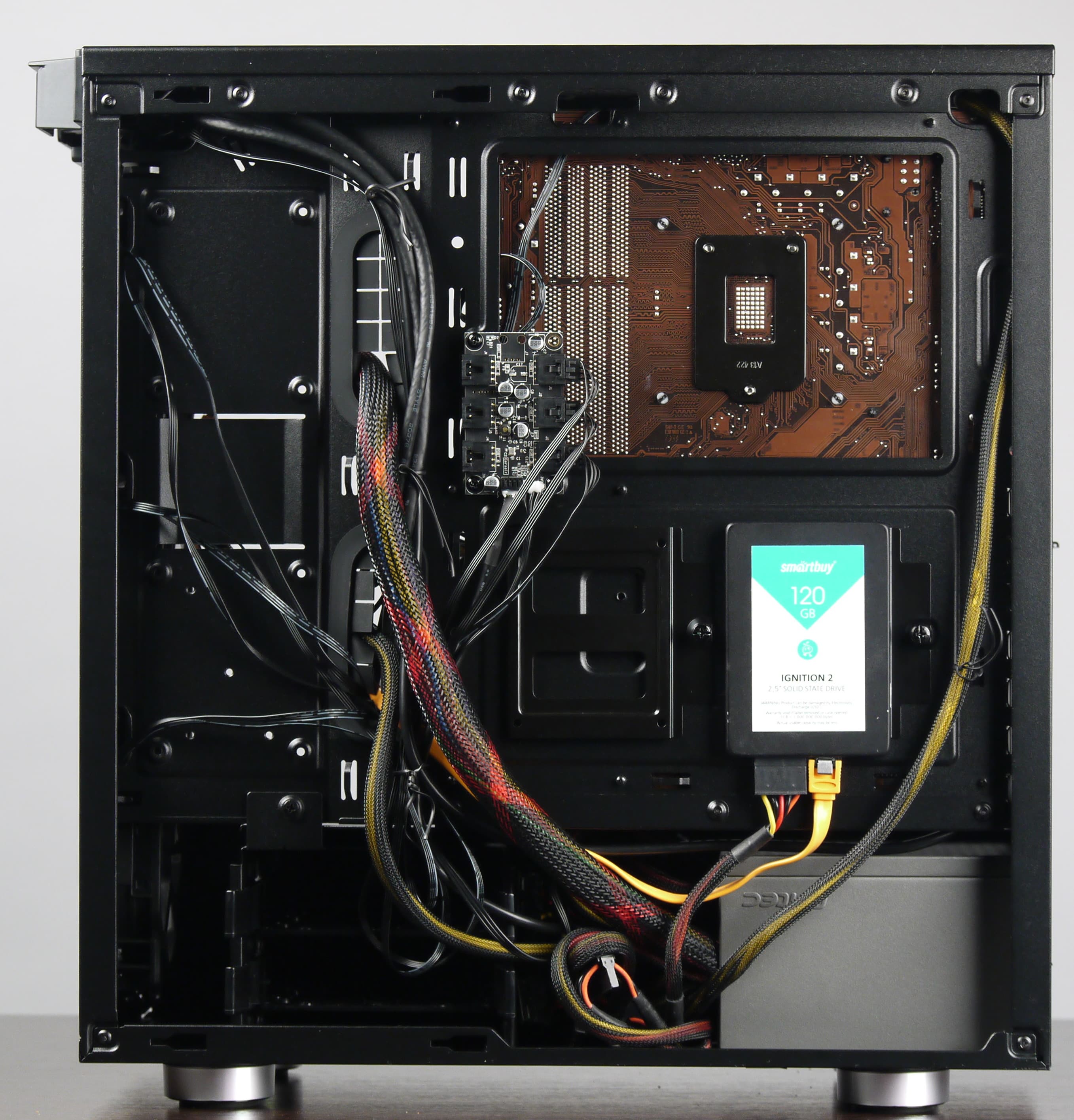

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие амортизирующие наклейки из вспененного материала. Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки БП с длиной корпуса до 180 мм включительно. Со своей стороны рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 190 мм.

Глубина отсека для прокладки проводов составляет около 15 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 37 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят.

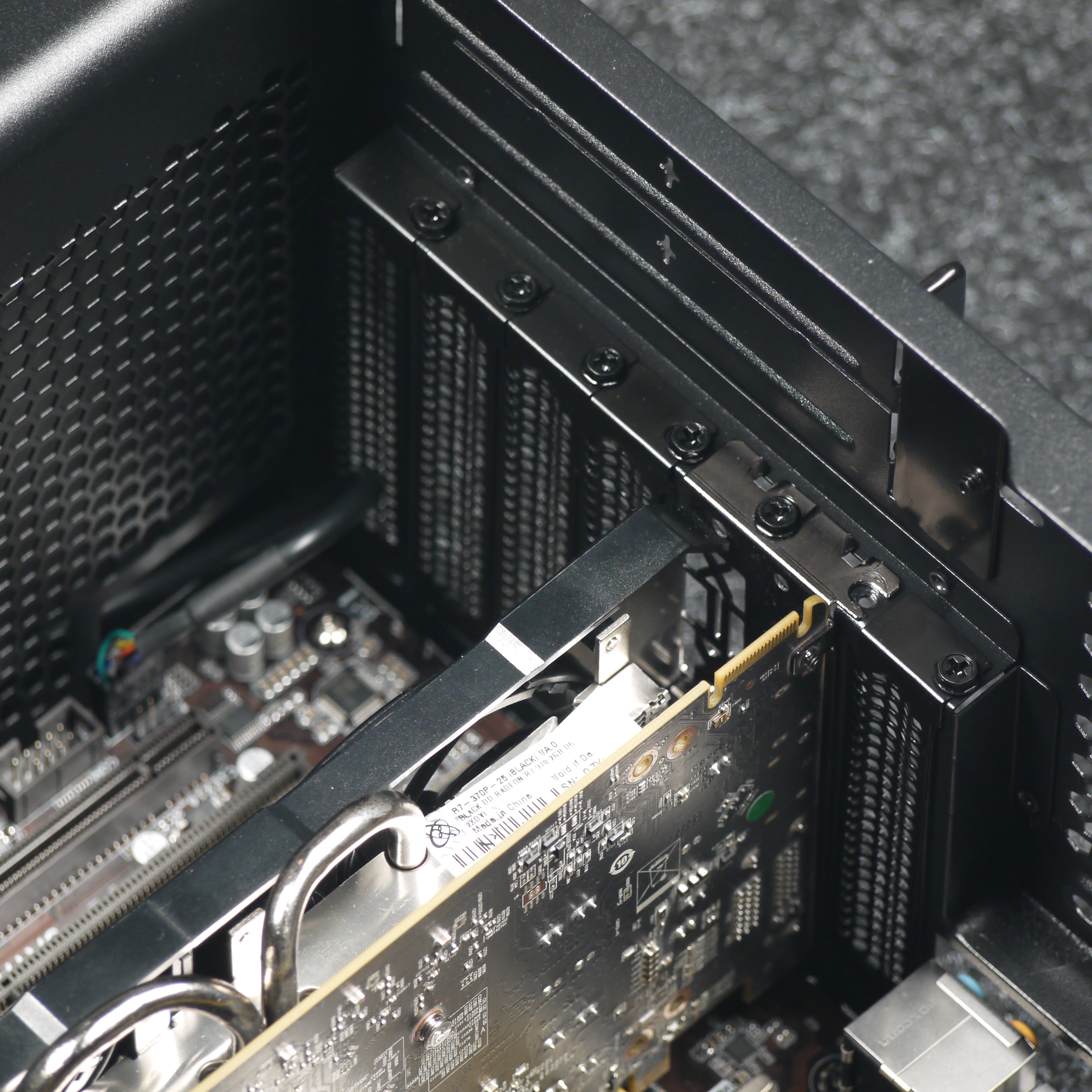

Система фиксации карточек самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные (многоразовые), фиксируются одним винтом под крестовую отвертку.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

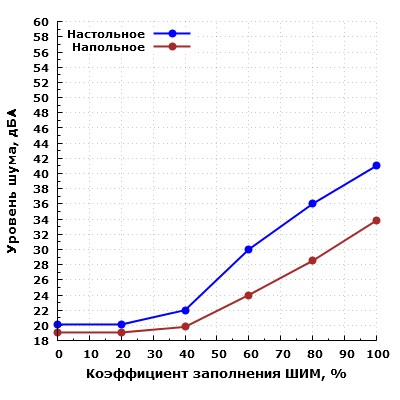

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

В собранном корпусе уровень шума системы охлаждения изменяется от 20,1 до 41 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ равном или менее 40% шум системы охлаждения корпуса находится на низком уровне, а при КЗ=60% шум можно считать пониженным для жилого помещения в дневное время суток. На максимальных оборотах шум уже достаточно сильный, его можно считать высоким для жилого помещения в дневное время суток.

При напольном размещении корпуса и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается: он изменяется от 19,1 до 33,8 дБА при КЗ=0…100%. Таким образом, в случае напольного расположения корпуса и соответствующего удаления пользователя от него шум можно оценить как средний даже на максимальных оборотах комплектных вентиляторов.

Подобную акустическую эргономику можно считать вполне адекватной для игрового системного блока.

Итоги

Корпус вполне может оказаться востребованным для сборки типичных домашних систем как благодаря дизайну, так и из-за неплохой оснащенности: три вентилятора уже есть в комплекте. Немаловажно, что они поддерживают стандартное подключение, хотя отсутствие в комплекте какого-либо разветвителя в некоторых случаях может оказаться неудобным. Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, тут не очень удобно из-за небольших габаритов корпуса, хотя техническая возможность для этого имеется. Лучше ограничиться башенным кулером с вентилятором 120 мм, хотя и многие модели с вентилятором 140 мм в корпусе уместятся. Так что собрать игровую систему средней ценовой категории в Corsair iCue 465X RGB будет несложно.

В целом корпус оставил очень неплохое впечатление. Видно, что создавали его на достаточно бюджетном шасси, которое в процессе доводили до ума, но для конечного пользователя, который не посещает регулярно недра своего компьютера, это будет незаметно. А изготовлен корпус аккуратно и качественно покрашен. Также он сравнительно хорошо защищен от проникновения пыли, а для очистки фильтров потребуется не так уж много времени, хотя с передним фильтром есть свои нюансы.

Стоимости свыше 100 долларов в российской рознице корпус обязан, прежде всего, наличию на борту программно-аппаратного комплекса подсветки. Для тех, кому подсветка не нужна, существуют модели Corsair 275 различных модификаций, в том числе Corsair 275Q со сплошными стенками.
