Обзор корпуса Corsair iCue 220T RGB Airflow Tempered Glass

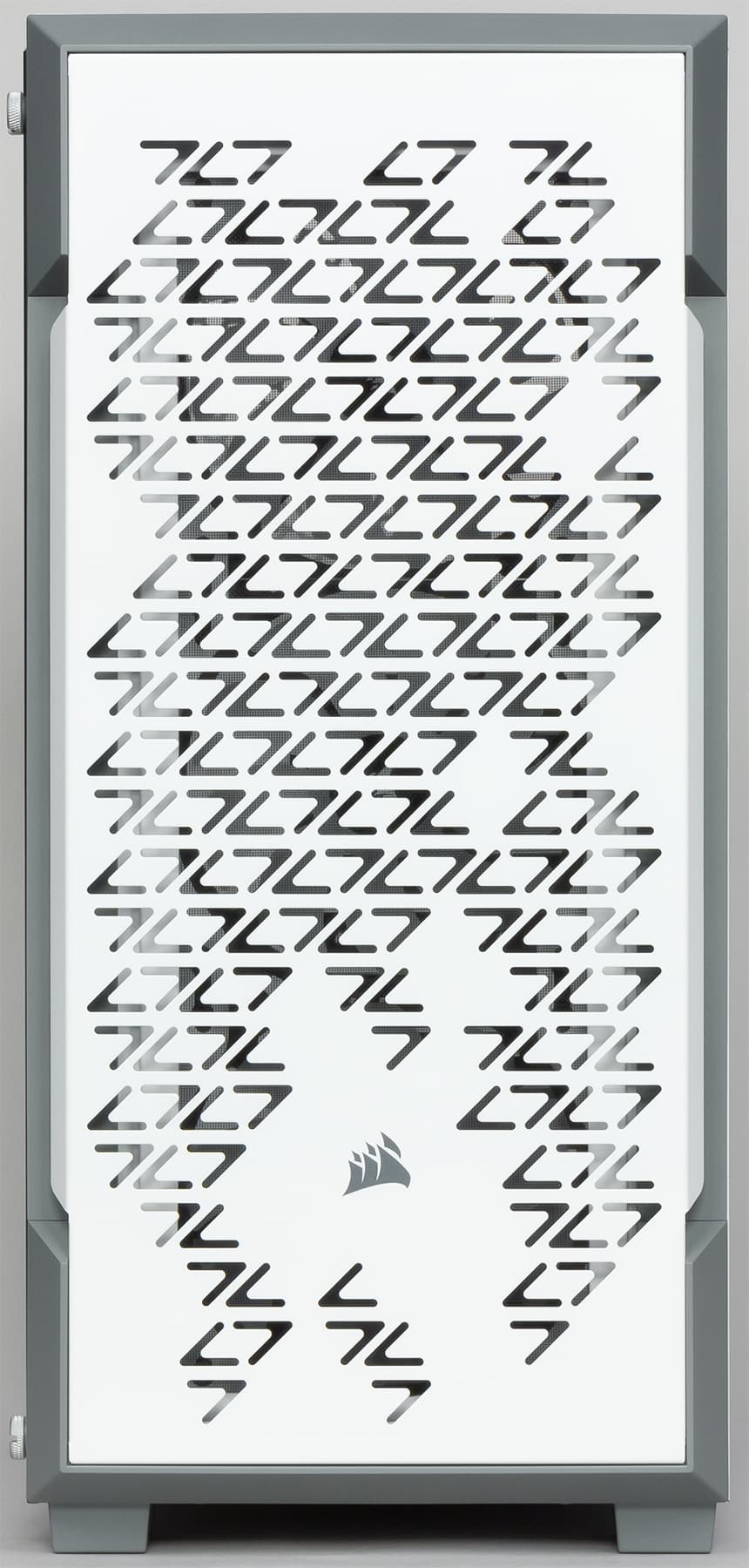

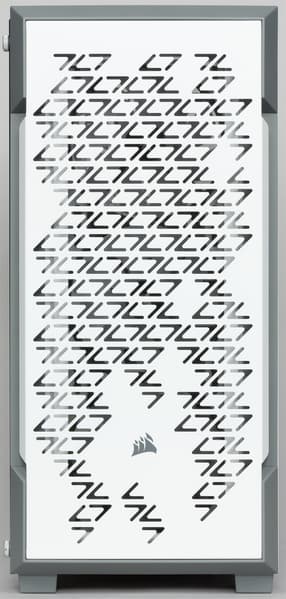

Corsair iCue 220T RGB Airflow Tempered Glass Mid-Tower Smart Case — это новая бюджетная модель с оформлением передней панели в виде решетки, которую формируют множество разнонаправленных V-образных элементов. Дизайн получился неплохой и довольно свежий.

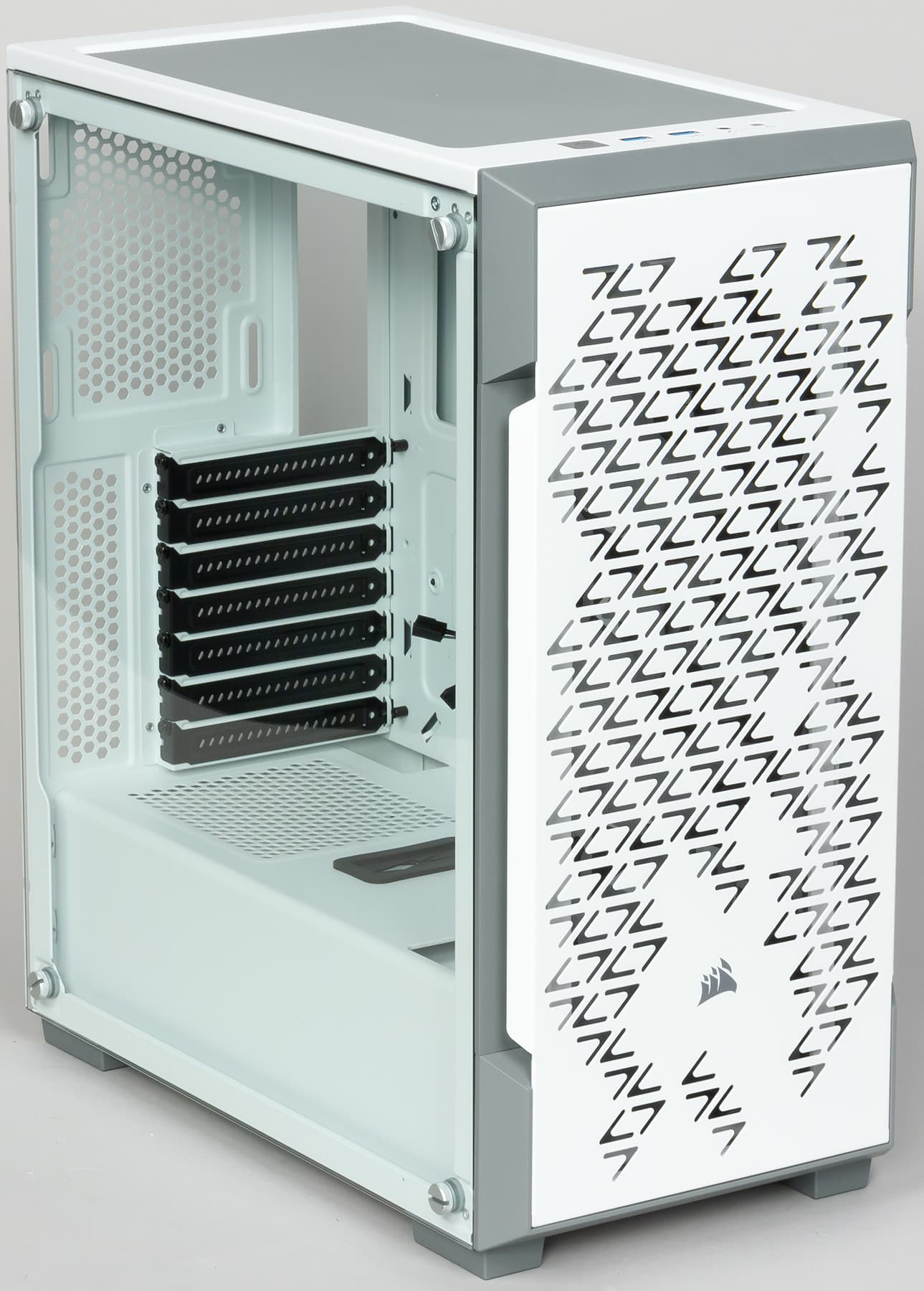

Все остальное тут в современном тренде: спереди — решетка, сбоку — стекло. Разноцветная иллюминация также имеется — и более того, наличие системы iCue является одной из ключевых особенностей данного корпуса.

Второй особенностью является использование укороченного шасси. В данном случае его длина составляет около 361 мм, а у довольного близкой модели Corsair 275 AFE — около 415 мм, что на 54 мм больше. Кажется, что для полноразмерного корпуса разница малозначительная, но в реальности корпус выглядит заметно короче: его полная длина составляет 395 мм против 457 мм у Corsair 275 AFE. Модель предназначена для обеспечения максимально эффективного охлаждения благодаря «щелевой передней панели». Позиционируется корпус для сборки игрового компьютера, что неудивительно, так как подсветка если где-то и востребована, то именно в данном сегменте.

Пластик окрашен в массе, внешние поверхности у передней панели матовые, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий. Корпус существует в двух вариантах исполнения: черном и белом. Нам был был предоставлен на тест последний вариант — полностью белый корпус. Черные тут только винты и различные резиновые элементы.

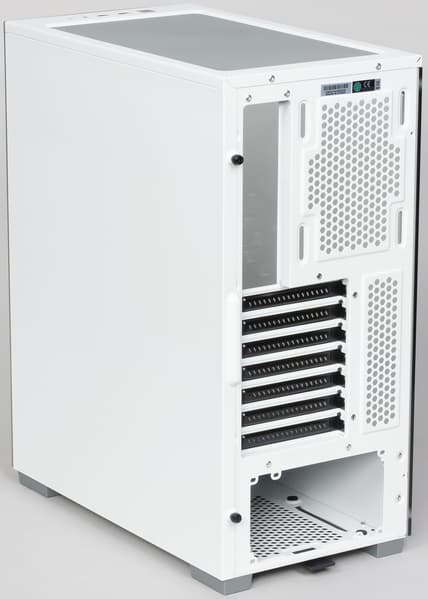

Пожалуй, именно в белом варианте корпус выглядит наиболее выигрышно. Такая расцветка добавляет легкости и воздушности дизайну.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

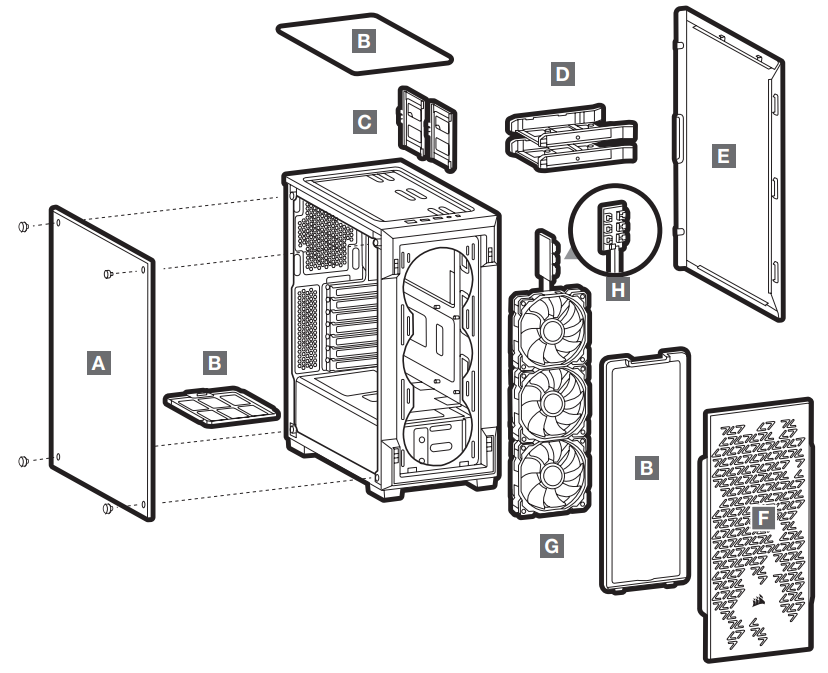

Компоновка

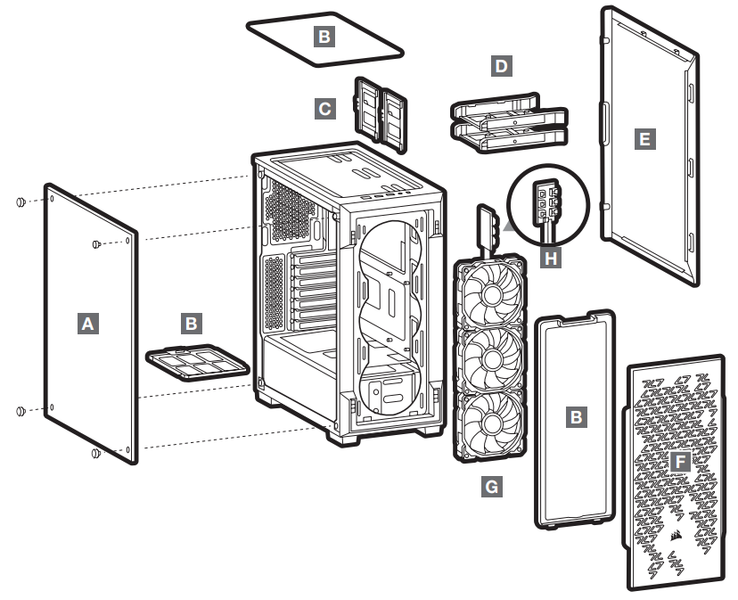

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винты со стороны дна. Причем если есть необходимость установить какой-то габаритный блок питания с длиной корпуса свыше 170 мм, то снять дисковый отсек придется просто для того, чтобы блок питания встал на свое посадочное место. Да, короткое шасси накладывает свои ограничения.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу.

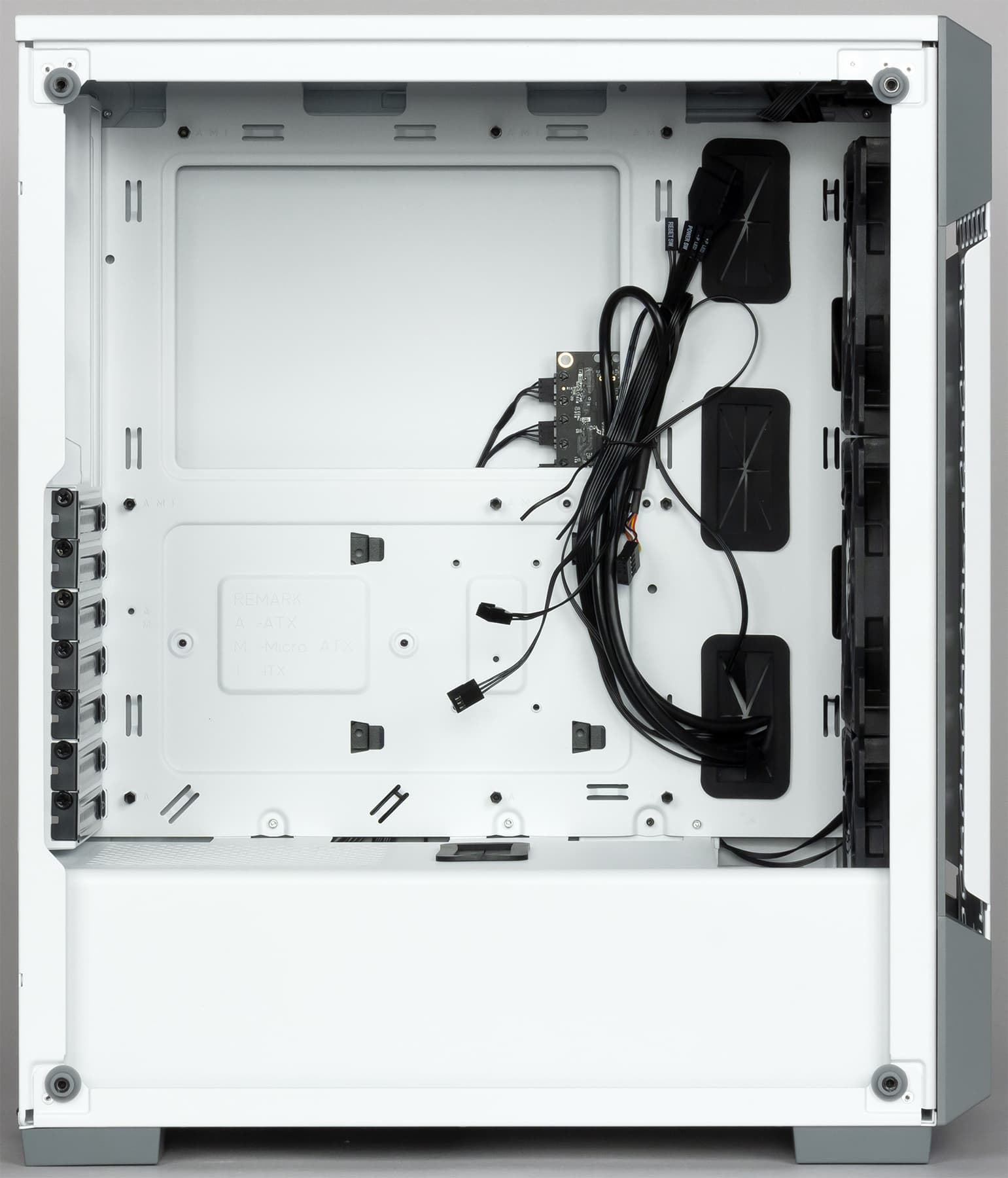

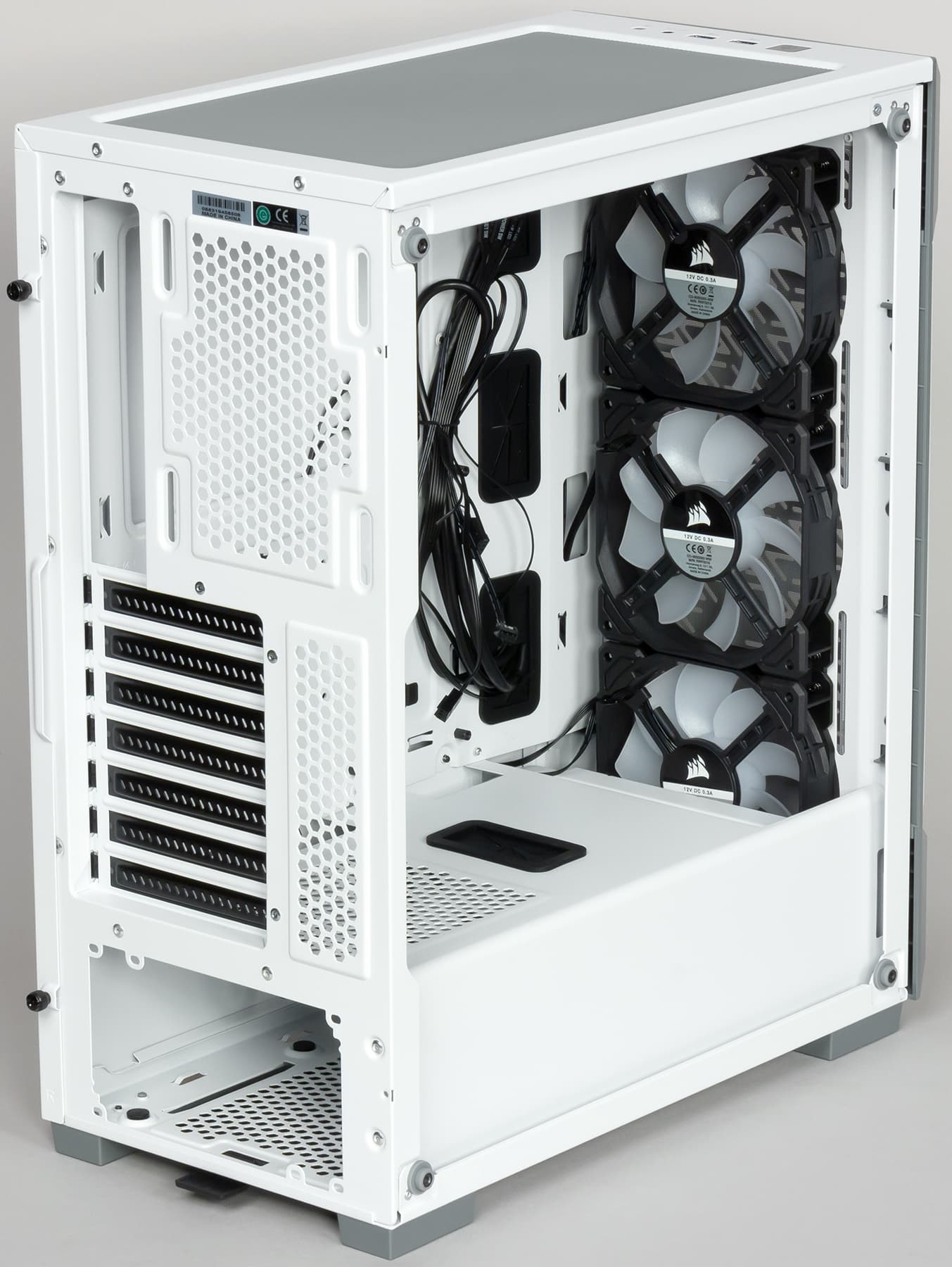

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

На оборотной стороне основания для системной платы присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

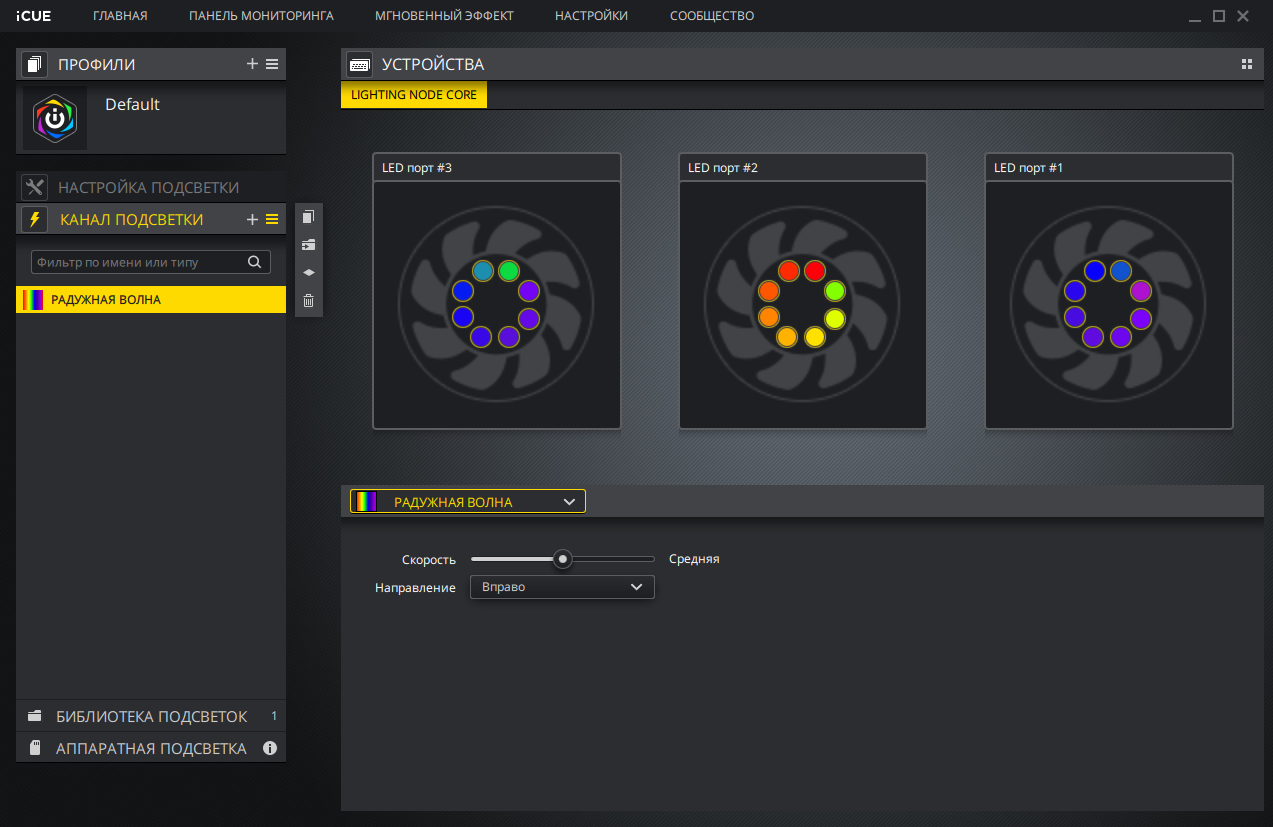

В корпусе реализована система подсветки с программным управлением Corsair iCue.

Система iCue пришла на смену Cue (Corsair Utility Engine), которая использовалась в периферийных устройствах производства Corsair с 2015 года для управления подсветкой. Теперь iCue при помощи отдельного контроллера может управлять и подсветкой корпуса. Программный пакет iCue управляет всеми устройствами с подсветкой, которые он обнаружит в системе, также он синхронизирует их работу.

Помимо устройств производства Corsair система iCue имеет ограниченную совместимость с системой подсветки Aura Sync, которая используется в системных платах Asus.

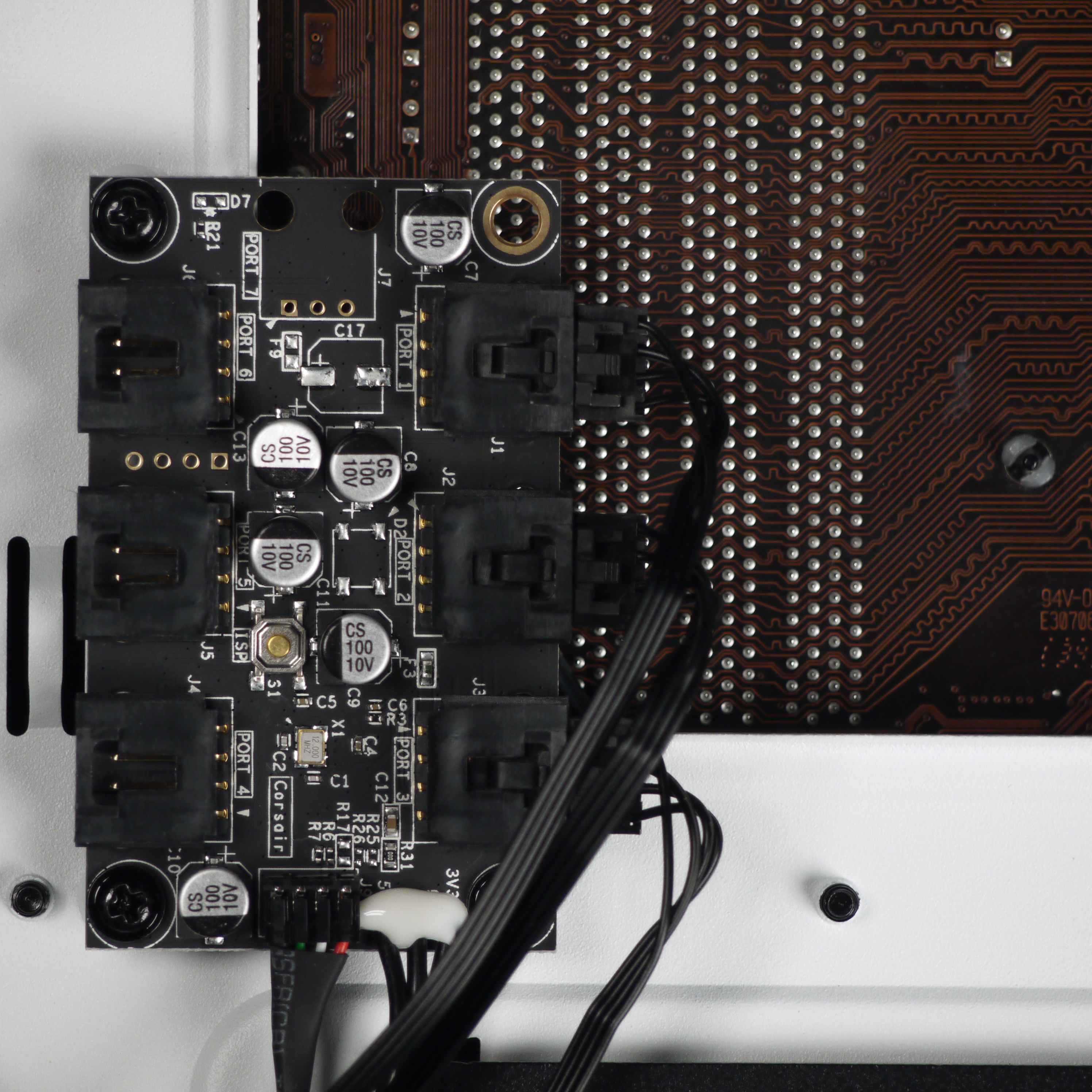

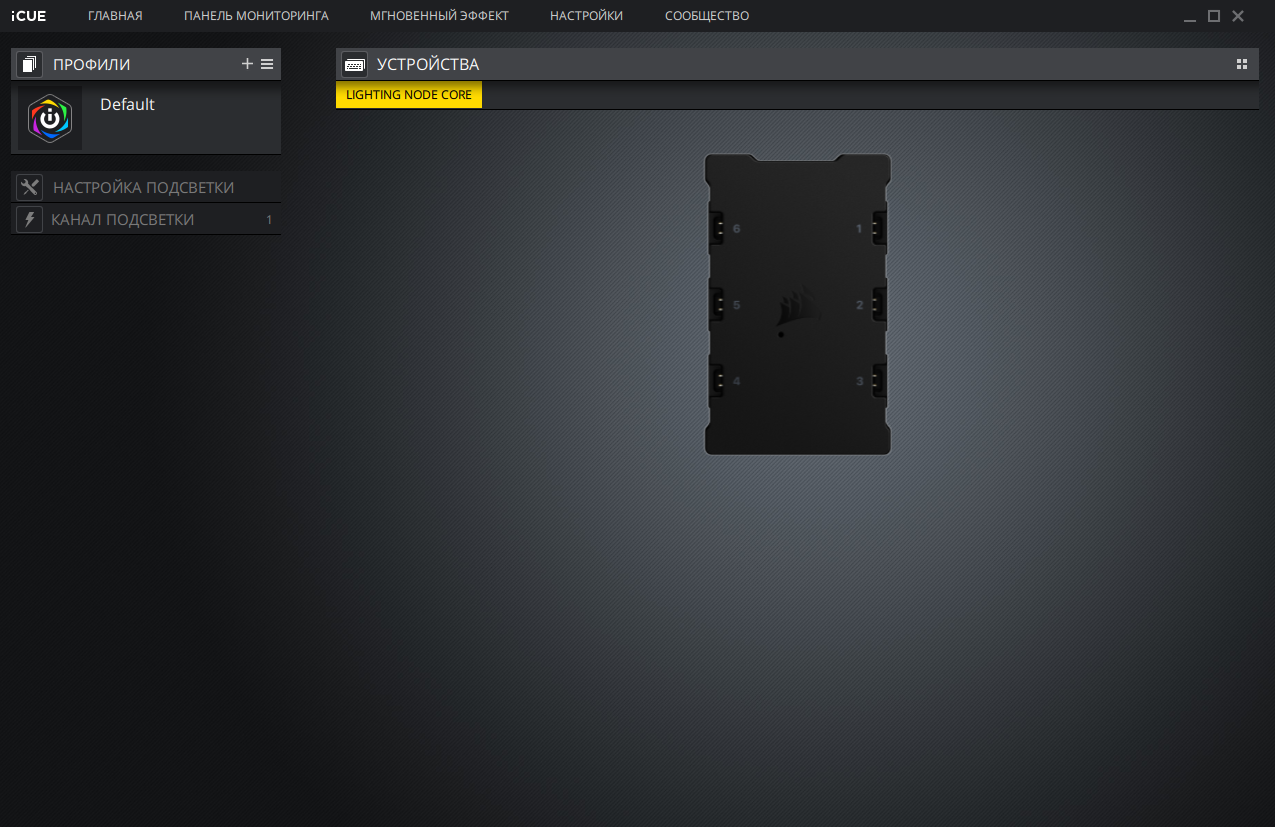

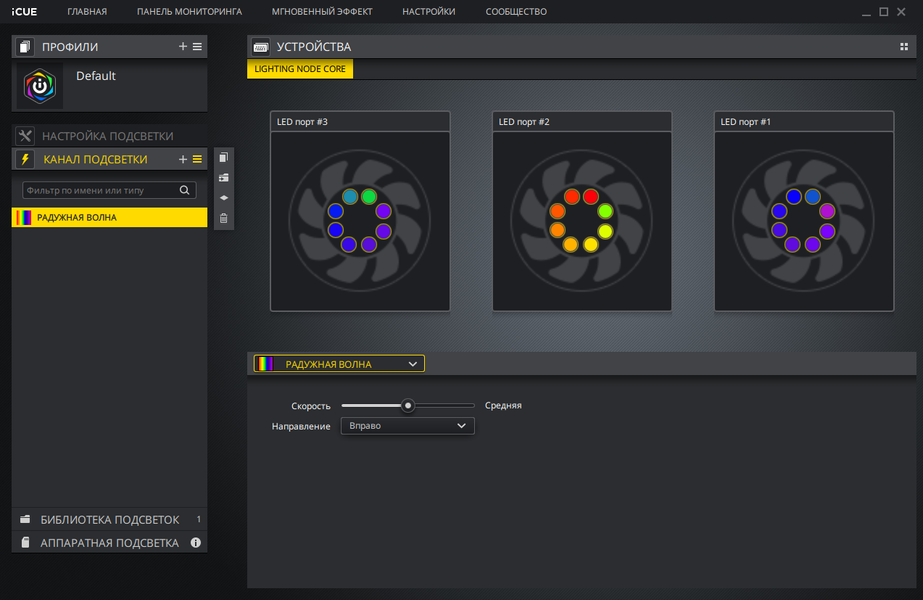

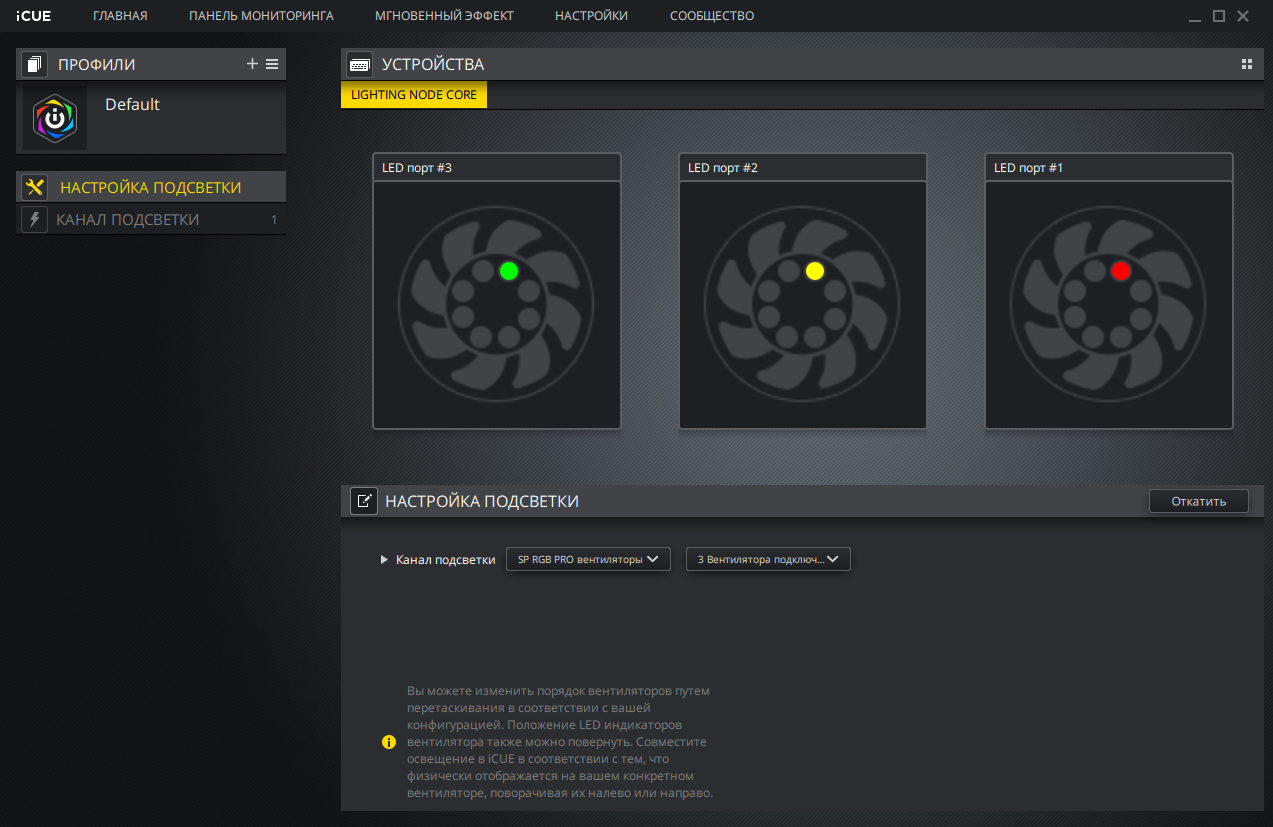

Существует несколько вариантов контроллеров iCue, в данном случае используется самый простой — iCue Lighting Node Core. Это однокорпусное решение с шестью разъемами для источников света Corsair, под которыми подразумеваются прежде всего вентиляторы с подсветкой.

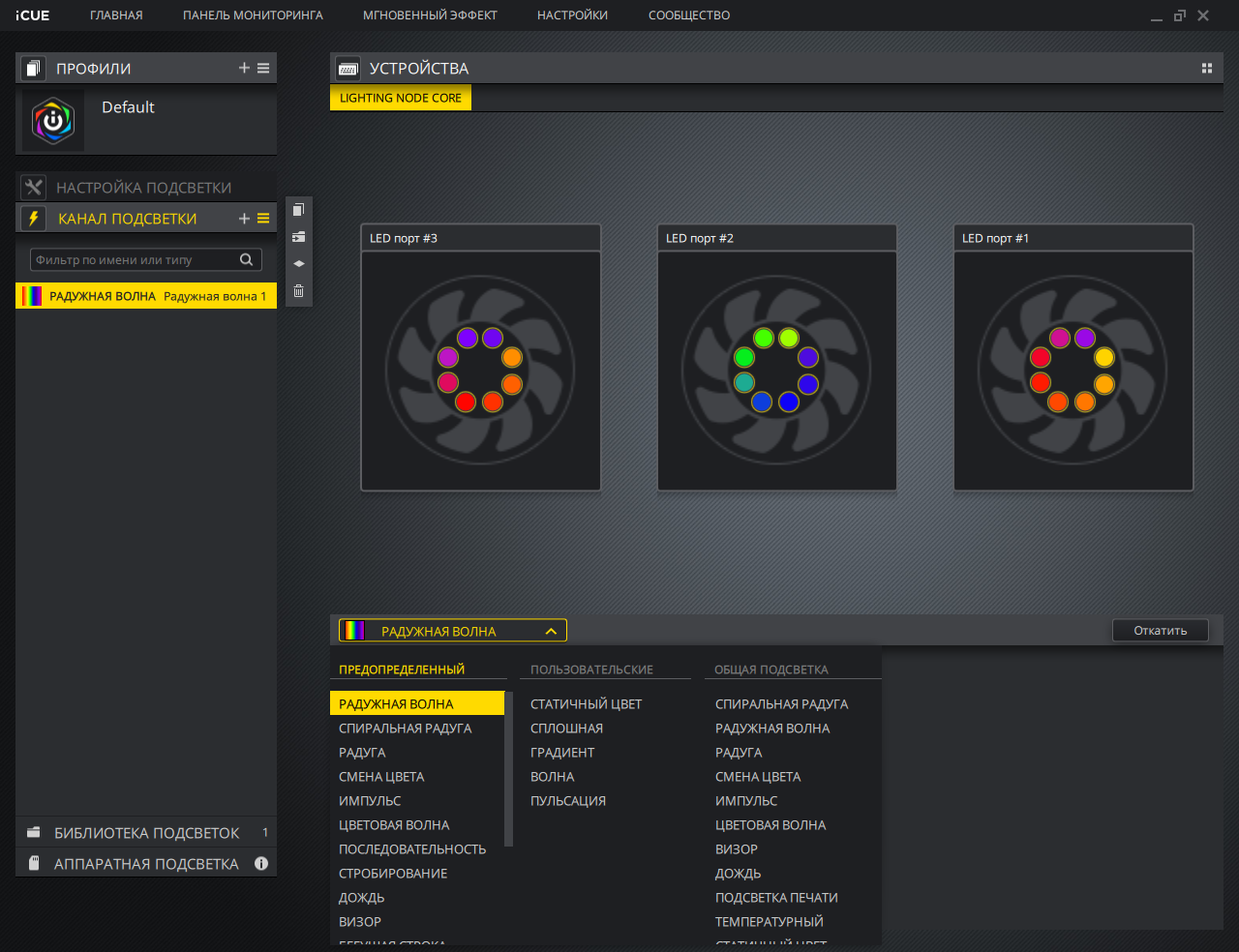

Канал управления подсветкой тут всего один, в отличие от Corsair Carbide Series SPEC-Omega RGB, у которого используется более функциональный контроллер, имеющий два канала управления подсветкой. Скоростью вращения вентиляторов контроллер не управляет, он «занимается» исключительно подсветкой. В качестве источника света применены вентиляторы типоразмера 120 мм Corsair SP120 RGB Pro с индивидуальной адресацией светодиодов, все три вентилятора установлены по умолчанию спереди. Для управления подсветкой корпуса необходимо самостоятельно скачать ПО iCue с официального сайта Corsair и установить его. После запуска нужно произвести первоначальную настройку.

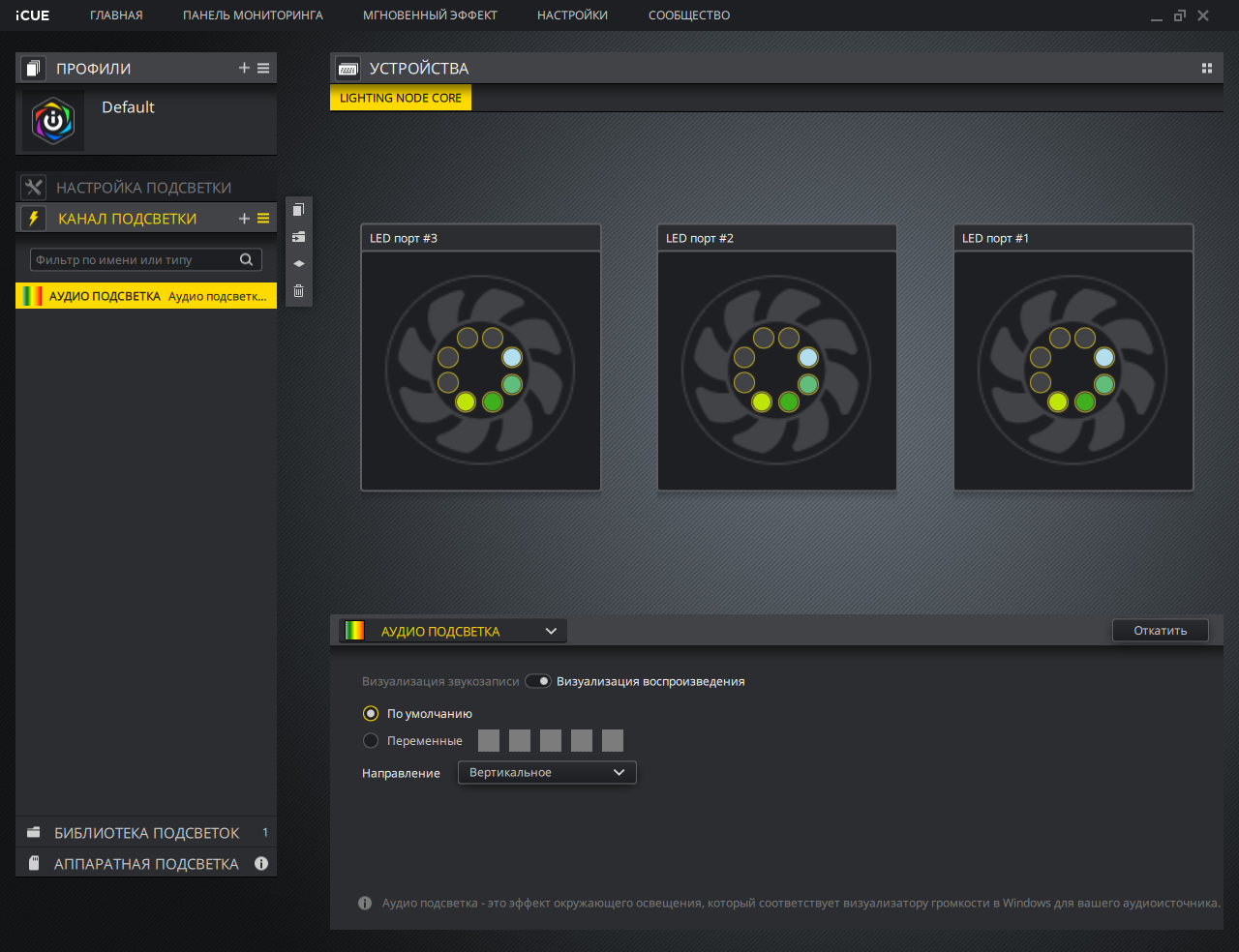

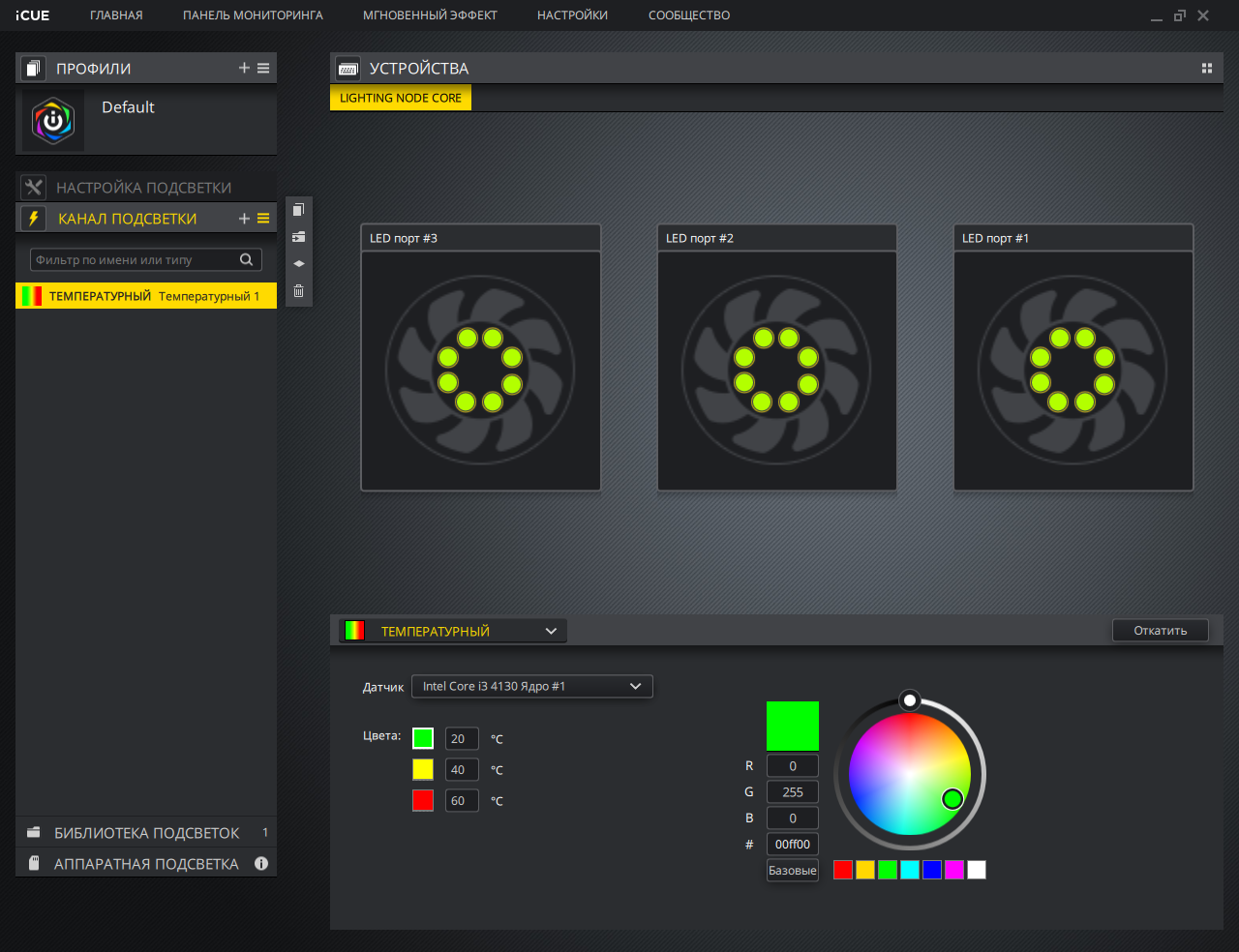

Мы обнаружили интересный режим: индикация температуры компонентов ПК путем изменения цвета подсветки. Функция работает вполне исправно.

Таким образом, в данном случае система подсветки — это не только украшение, но и индикатор, который можно использовать для прикладных задач.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

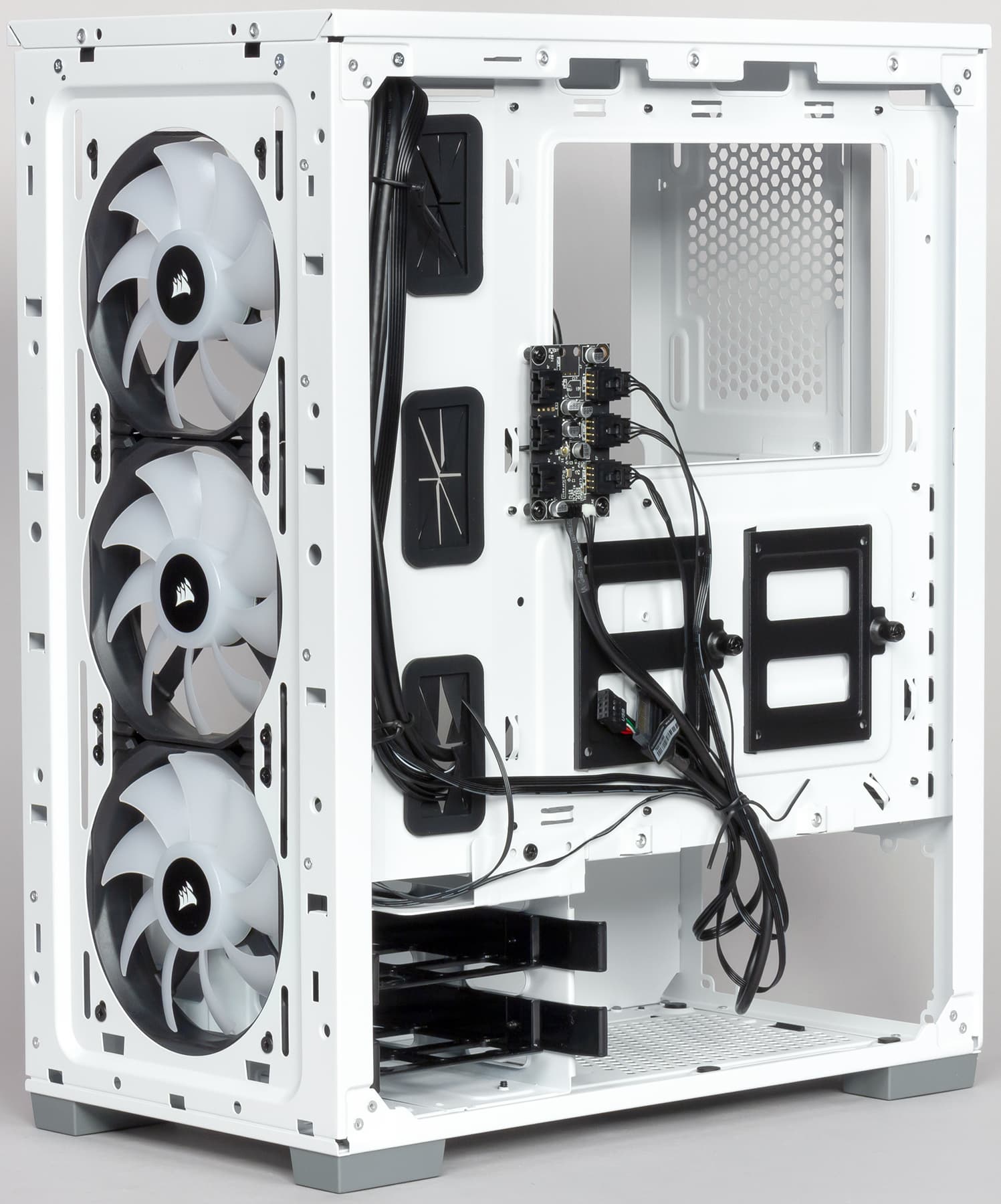

В корпусе предустановлены три вентилятора типоразмера 120 мм, все — спереди. Вентиляторы имеют по два разъема: стандартные трехконтактные разъемы с колодкой 1×3 с возможностью подключения к системной плате с управлением питающим напряжением и проприетарные четырехконтактные разъемы для управления подсветкой.

Никакого контроллера для управления скоростью вращения вентиляторов или разветвителя в комплекте корпуса нет.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 или 360 мм (спереди).

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

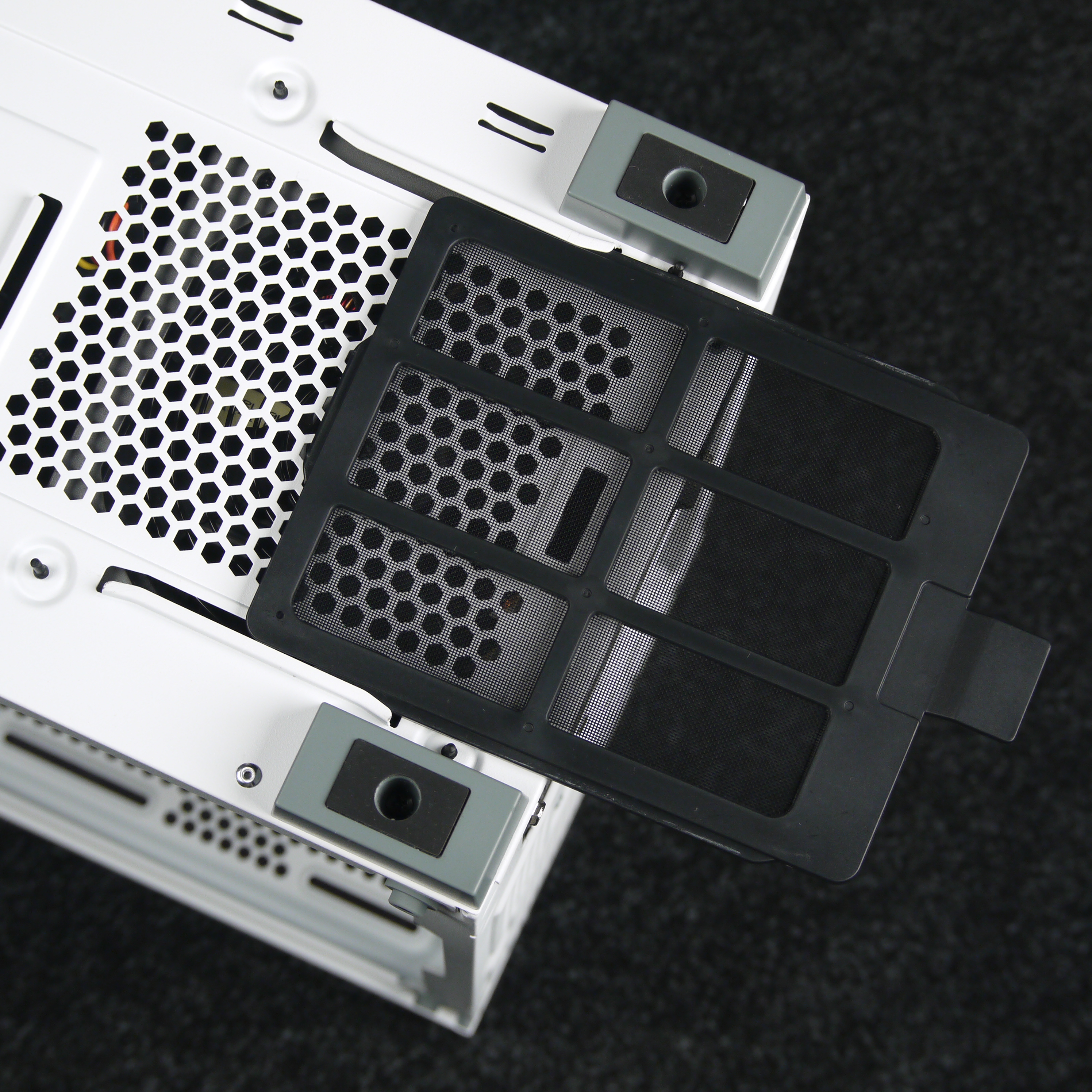

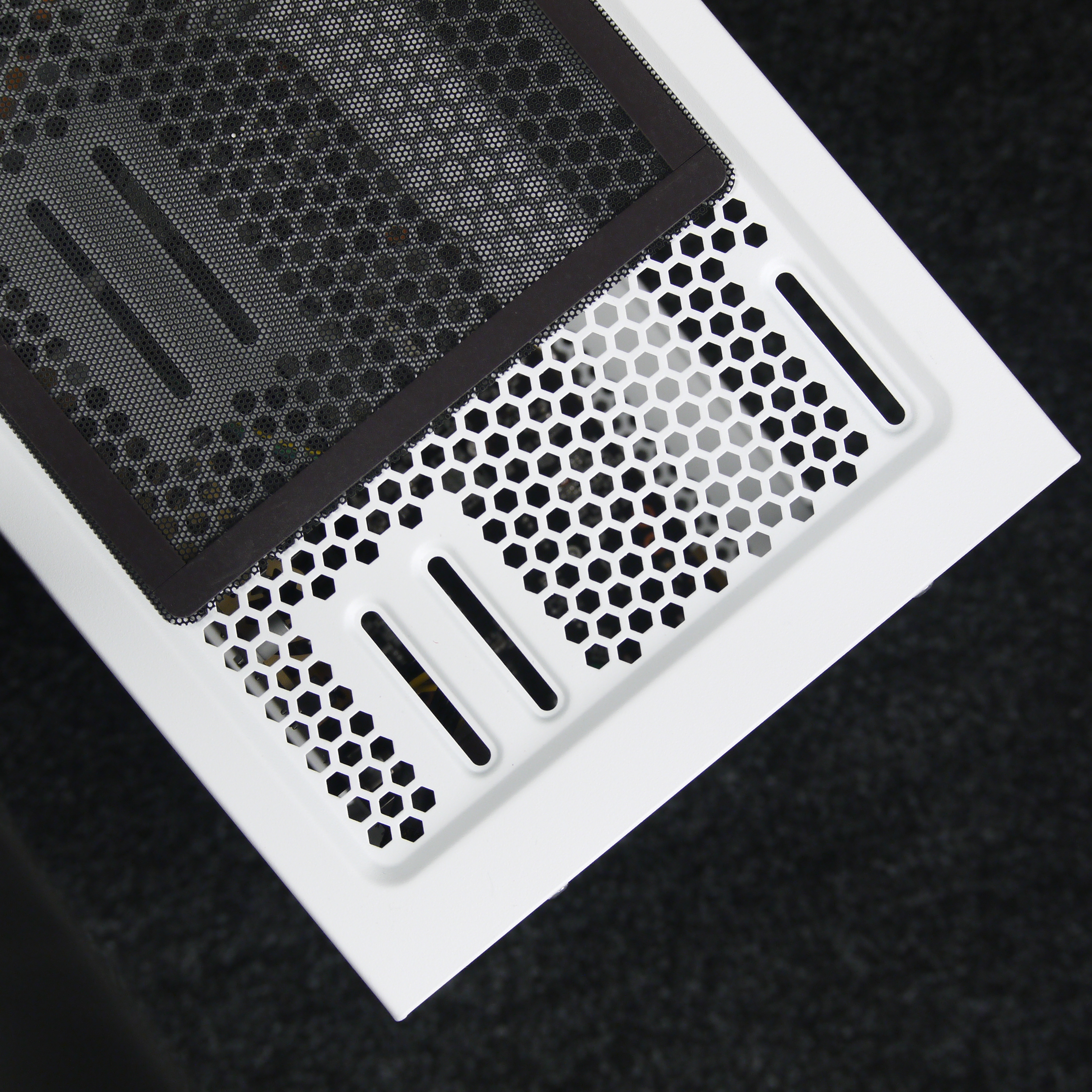

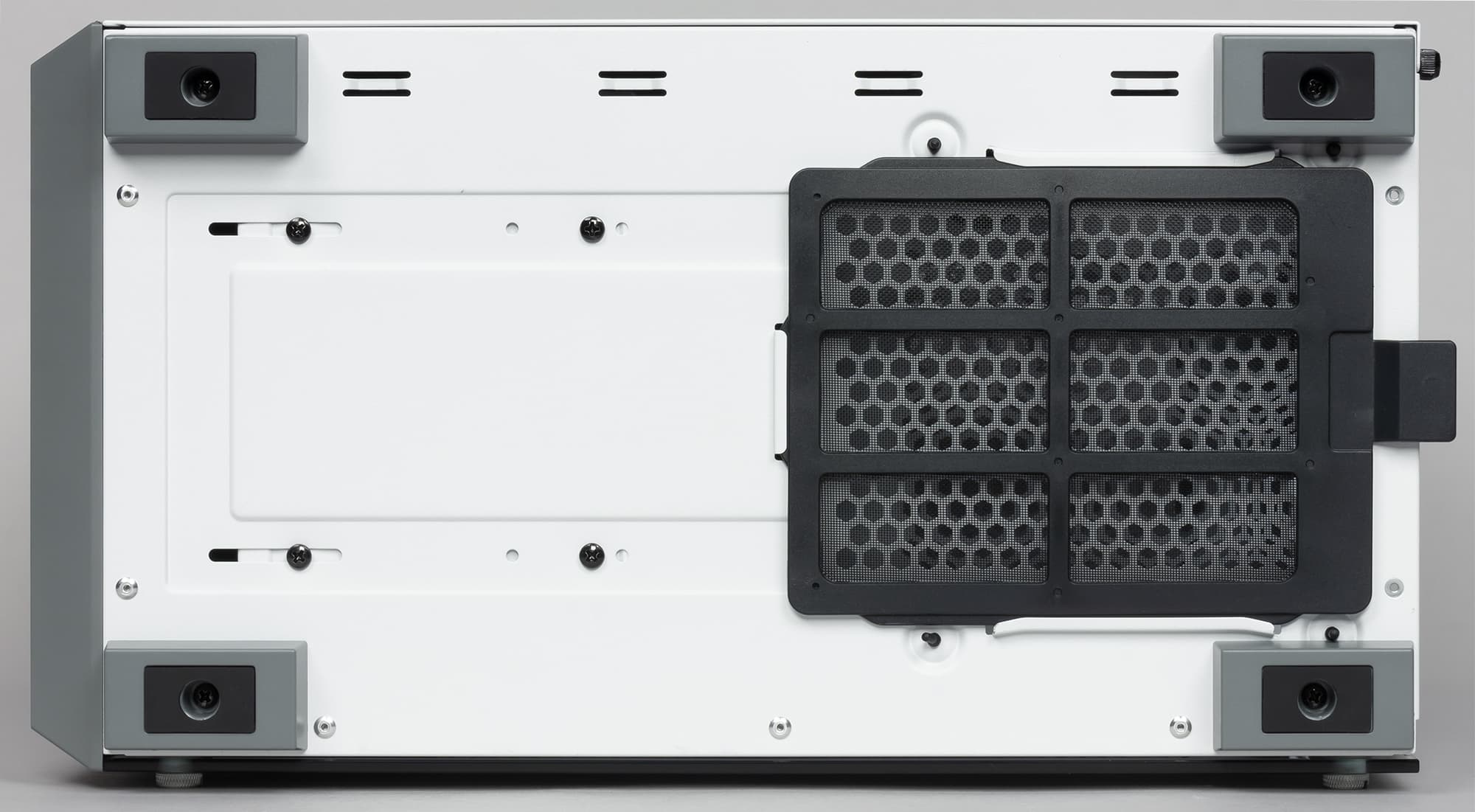

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий.

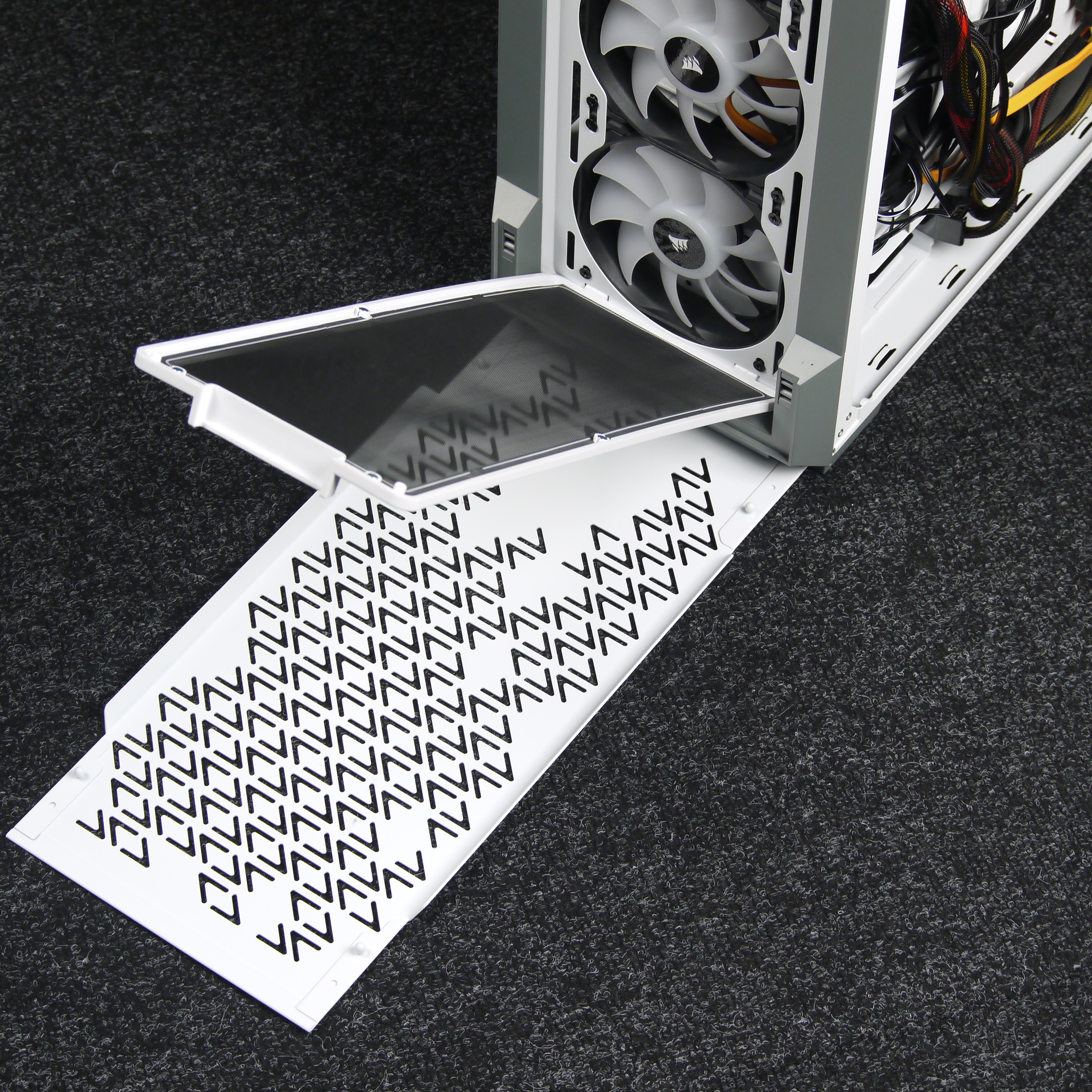

Аналогичный по конструкции фильтр, но с магнитным креплением установлен и спереди. Для его очистки нужно снимать накладку на передней панели, сделать это несложно, двигать или приподнимать корпус для этого не требуется, также для этого не нужны инструменты.

В целом защита от проникновения пыли находится на неплохом уровне для сравнительно бюджетного продукта.

Конструкция

Крепление боковых стенок самое обычное. С правой стороны — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки. На винтах имеется противосъемная нарезка, то есть винты «невыпадающие».

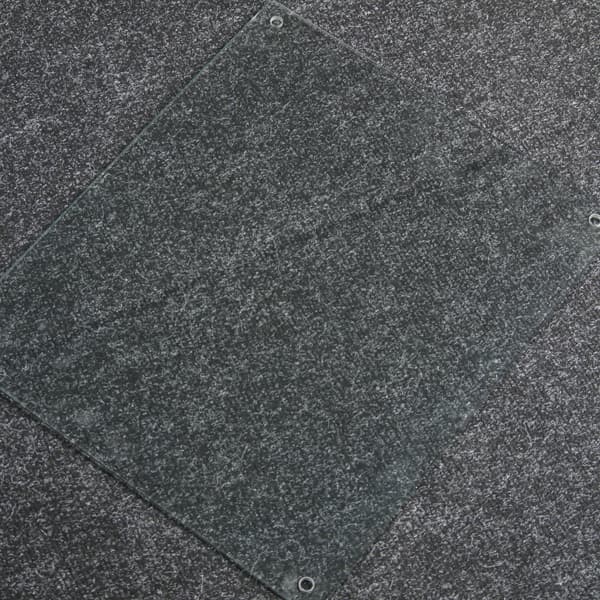

Левая боковая стенка выполнена из закаленного стекла. Ее крепление накладного типа, с фиксацией через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с накатной головкой. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.

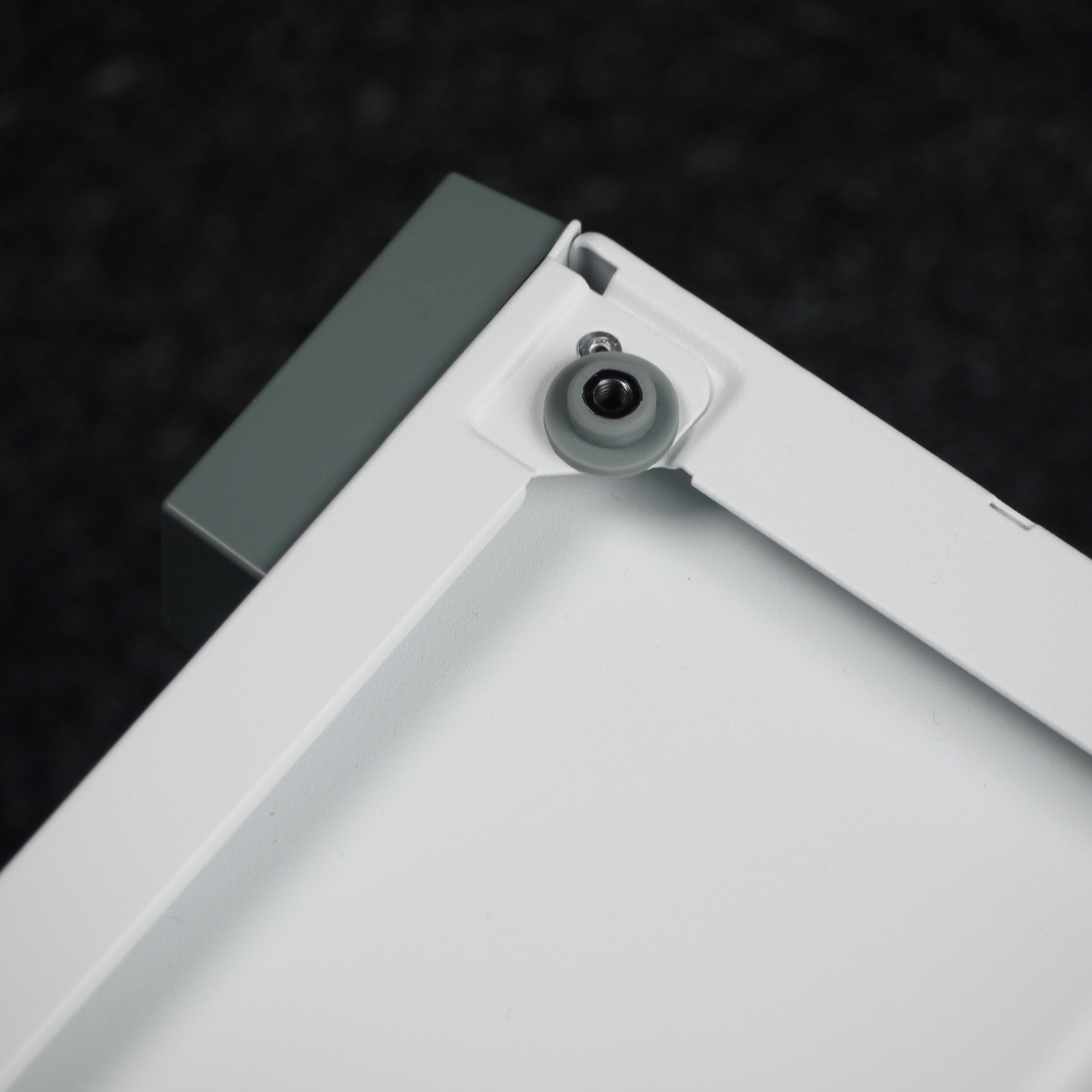

Винты вкручиваются в стойки, на которые надеты втулки из резиноподобного материала.

Шасси корпуса используется бюджетное, но вполне качественное, что особенно заметно при знакомстве с корпусом изнутри. Заметны усилия, направленные как на увеличение жесткости конструкции путем использования деталей специальной формы, так и на увеличение удобства при сборке.

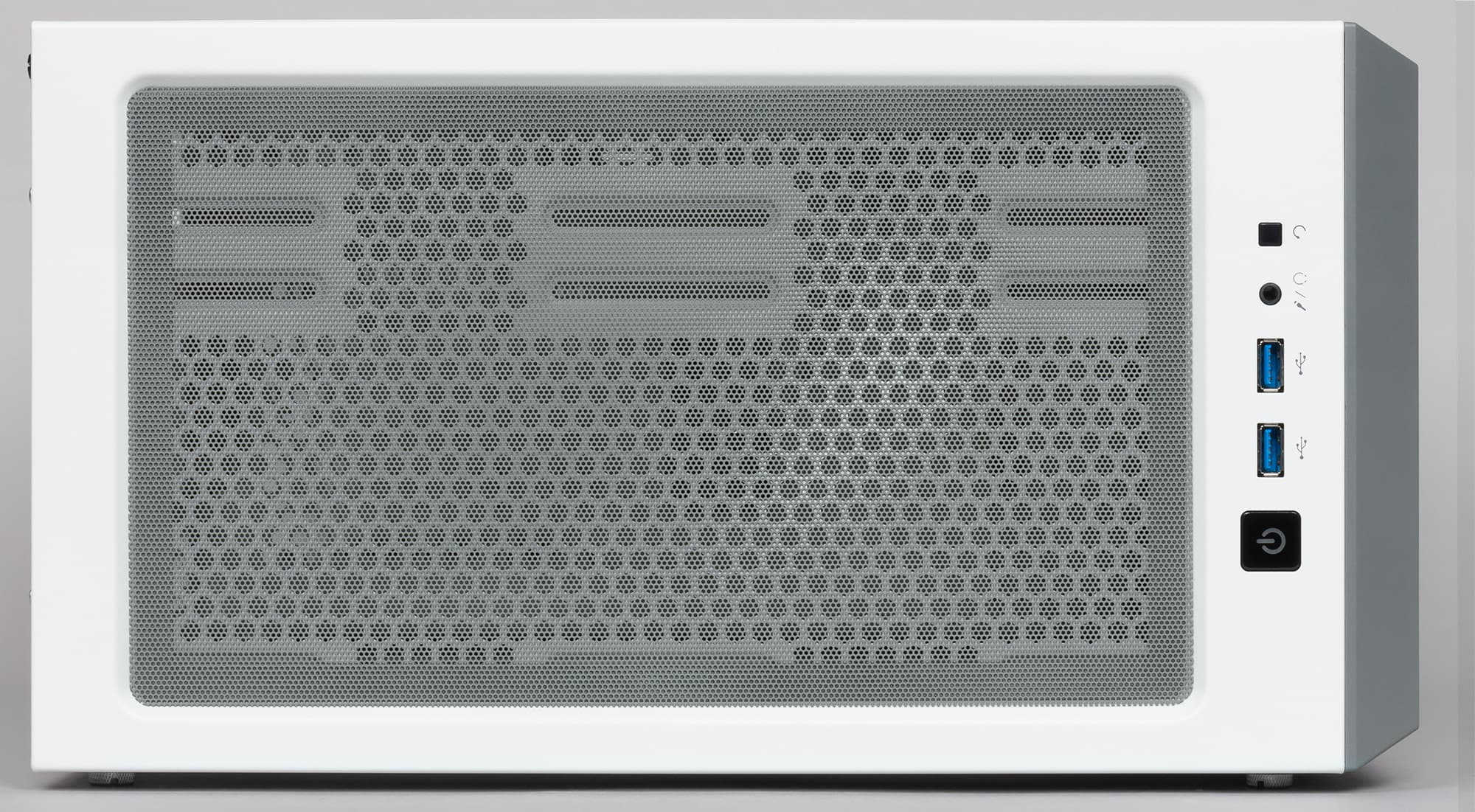

Верхняя панель выполнена из стали, тут имеется вентиляционная решетка, которую закрывает сверху фильтр.

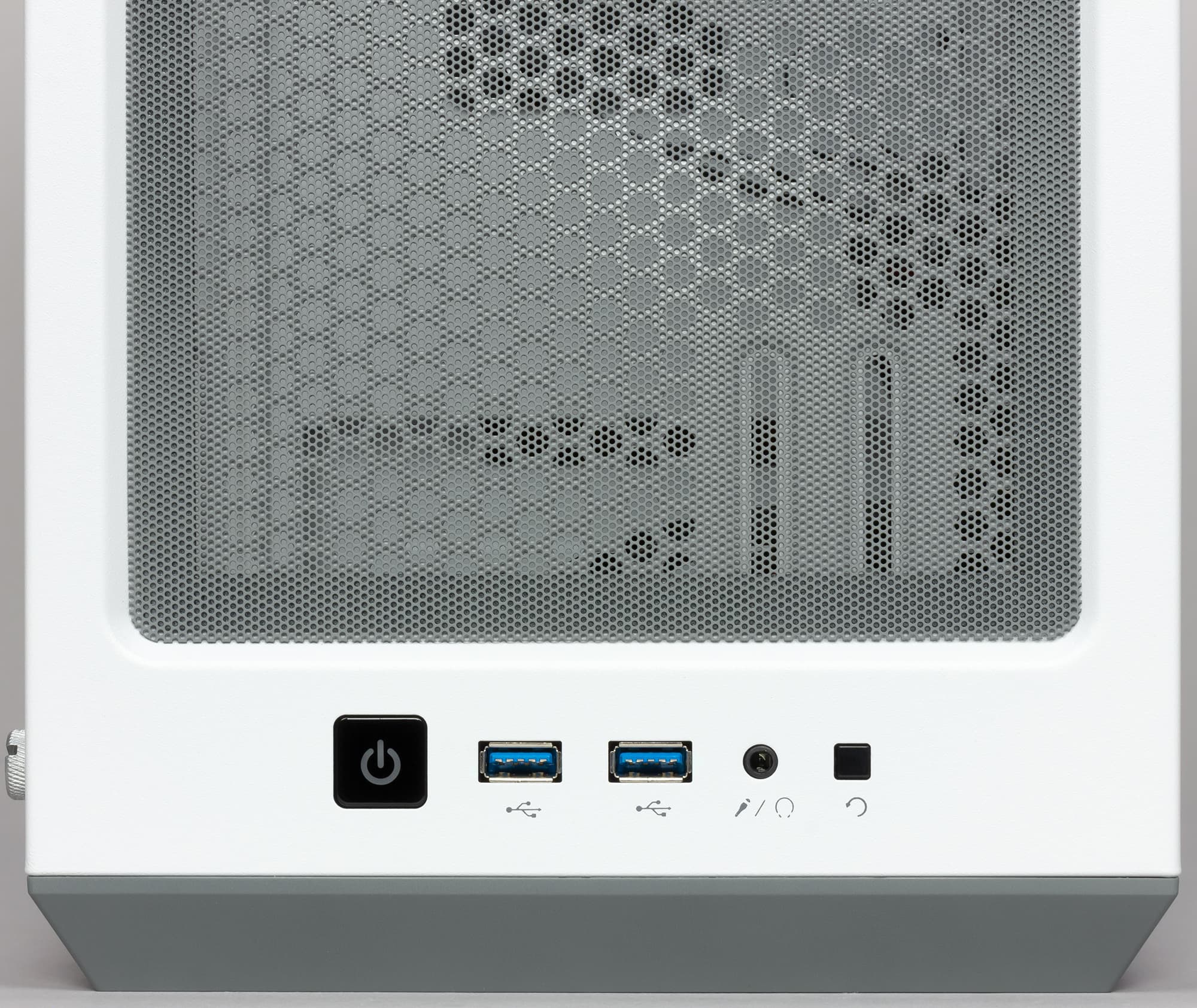

В передней части верхней панели размещены органы управления и коммутации. В их состав входят: два разнесенных друг от друга примерно на 8 мм порта USB 3.0, комбинированный разъем для подключения микрофона и наушников, большая квадратная кнопка включения, круглая кнопка перезагрузки. Индикатор включения находится внутри квадратной кнопки и имеет белое свечение.

Передняя панель состоит из двух частей. Пластиковая рамка, которая фиксируется на шасси корпуса при помощи тугих защелок, выполнена из пластика, который окрашен в массе. Лицевая часть панели представляет собой накладку из стали, которая фиксируется при помощи распорных элементов сферической формы. Фиксация получается весьма надежная, да и дизайн смотрится интересно.

К самой передней панели никакие провода не подходят, поэтому ее можно без каких-либо проблем демонтировать для чистки или любых других работ. Правда, для демонтажа рамки придется приложить определенные усилия.

Базируется корпус на четырех прямоугольных ножках из пластика, которые имеют накладки, выполненные из резиноподобного материала. Лицевая сторона выполнена гладкой. Претензий тут нет.

Накопители

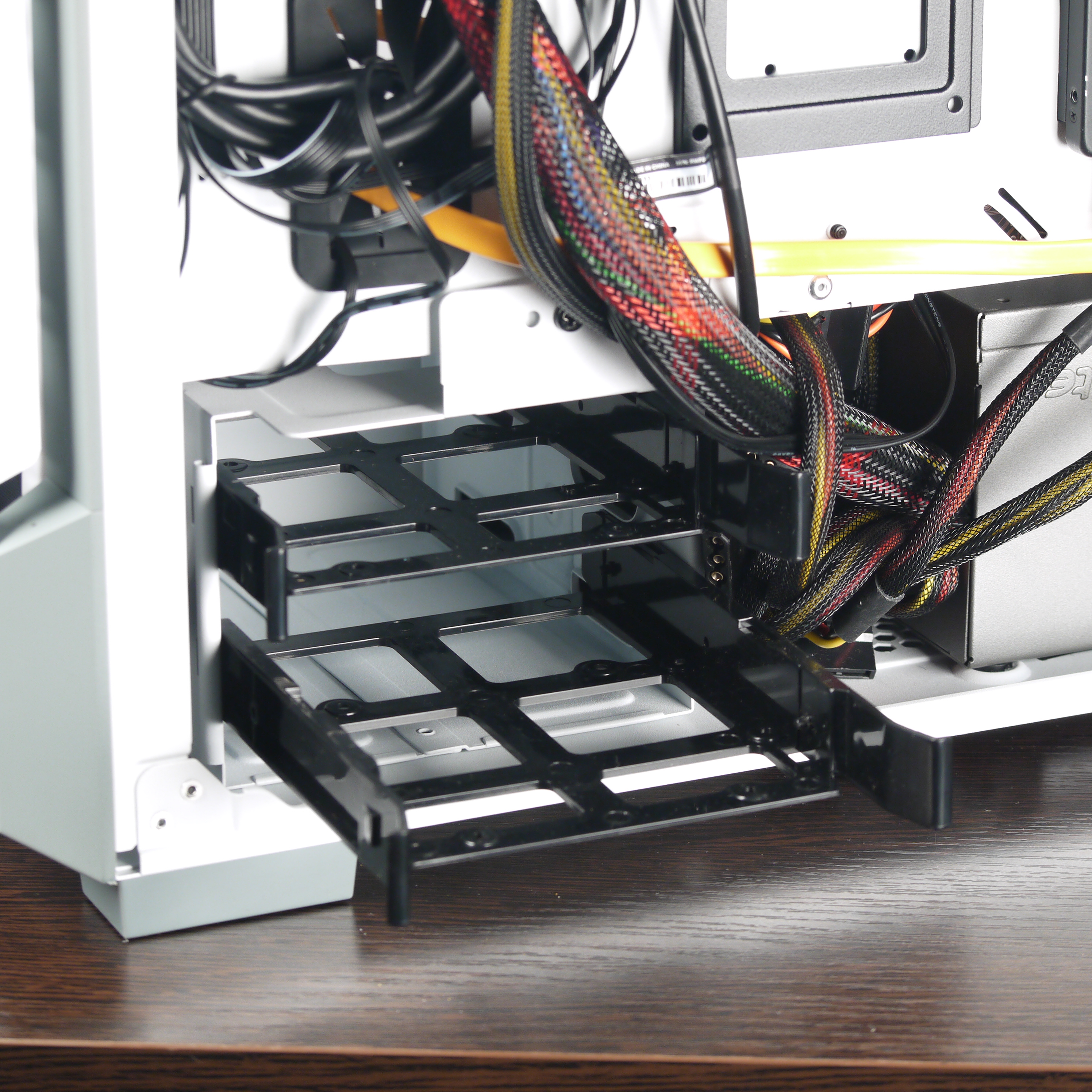

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину через пластиковые рамки. Диск крепится к ним с помощью четырех пластиковых штырей. Дополнительно полноразмерный диск можно зафиксировать винтами со стороны дна.

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно. Каких-либо амортизирующих элементов в передней корзине не предусмотрено.

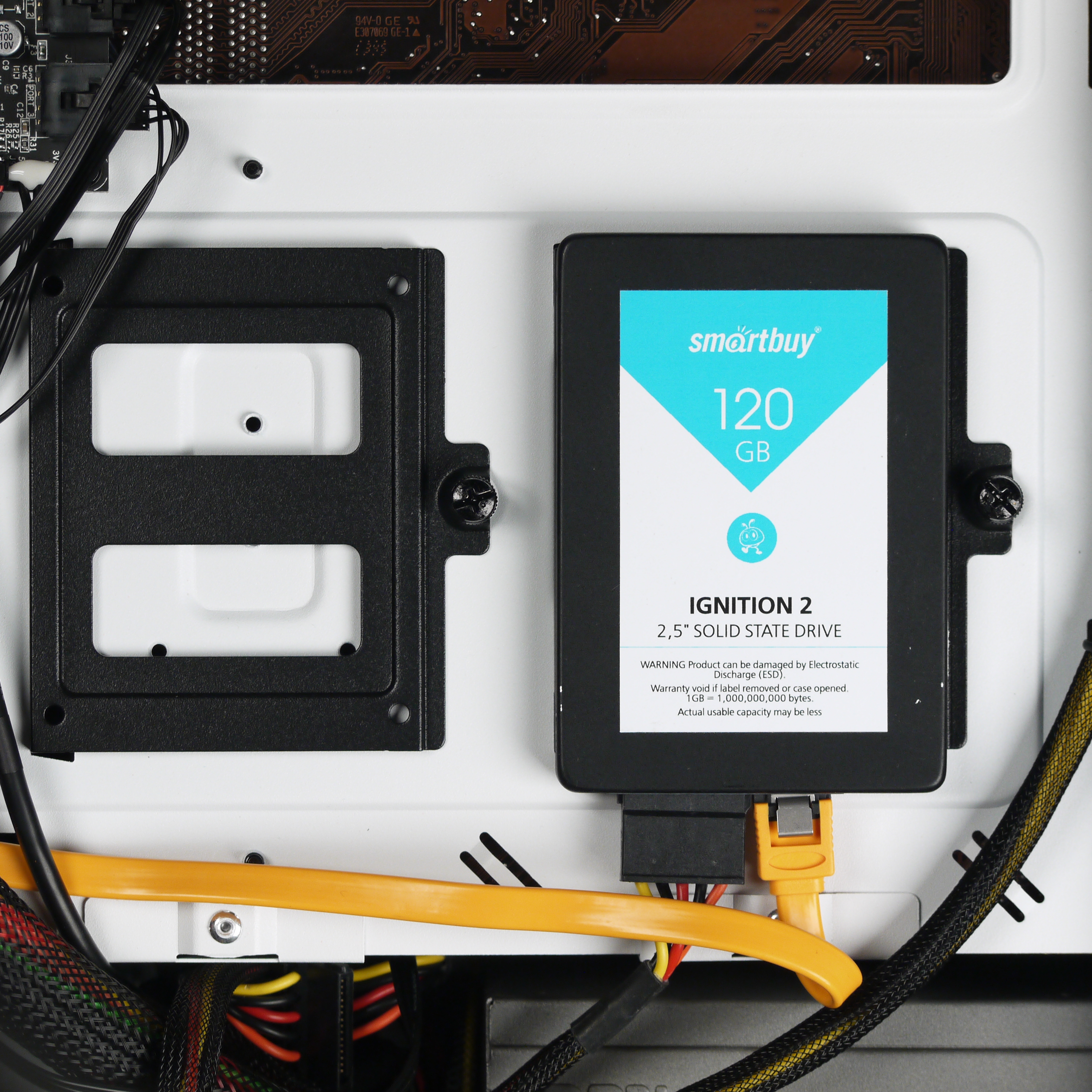

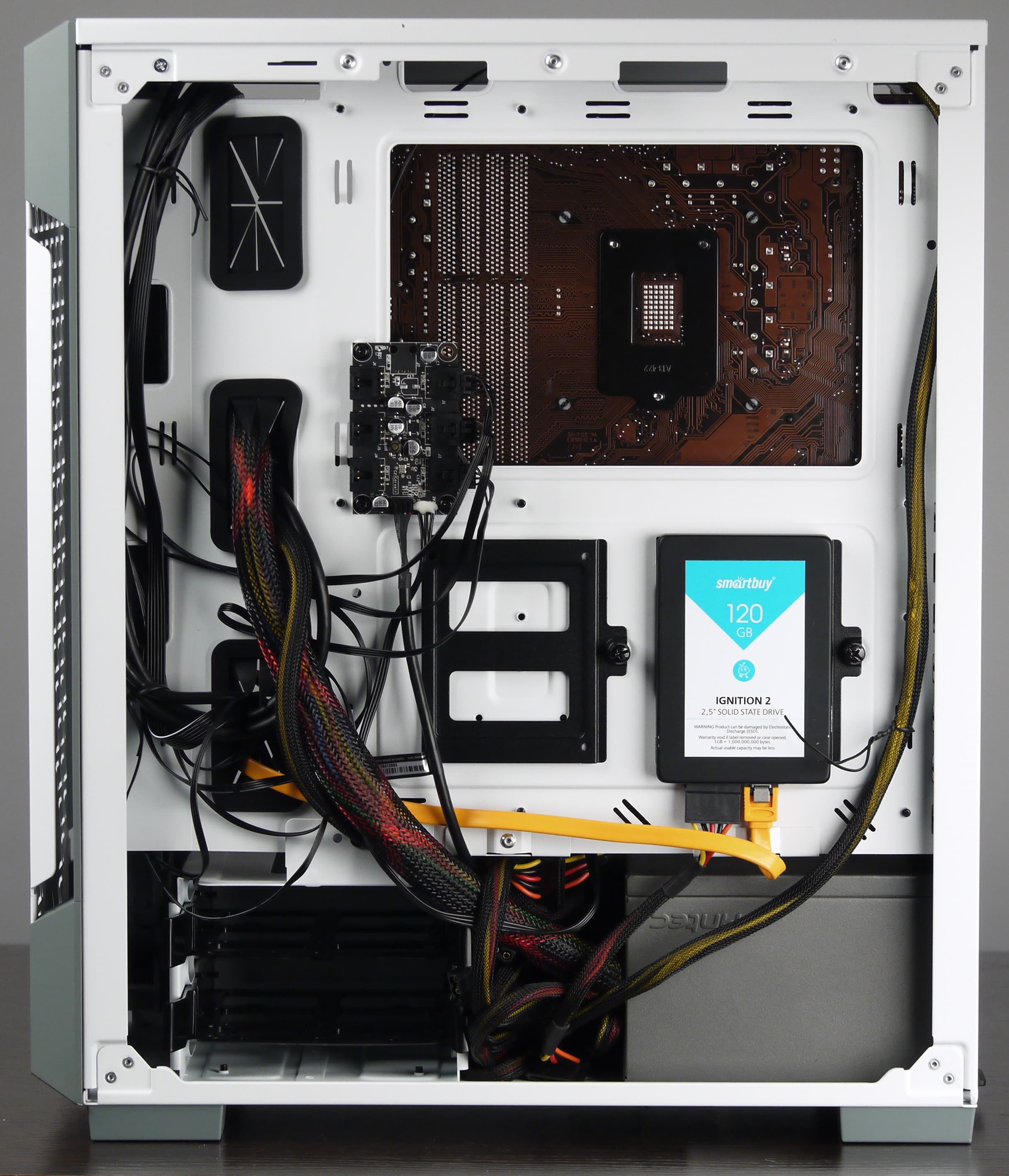

Для накопителей формата 2,5″ предусмотрены также два быстросъемных контейнера в виде П-образных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выступ. Контейнеры дополнительно фиксируются винтами с накатной головкой под крестовую отвертку.

Всего тут можно установить четыре накопителя формата 2,5 дюйма или 2×3,5″ + 2×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории.

Сборка системного блока

Обе боковые стенки крепятся винтами с накатной головкой, но разной конструкции. Прозрачная стенка фиксируется при помощи четырех винтов с накатной головкой, которые вкручиваются с лицевой стороны панели. Устанавливать ее на корпус в вертикальном положении не слишком удобно.

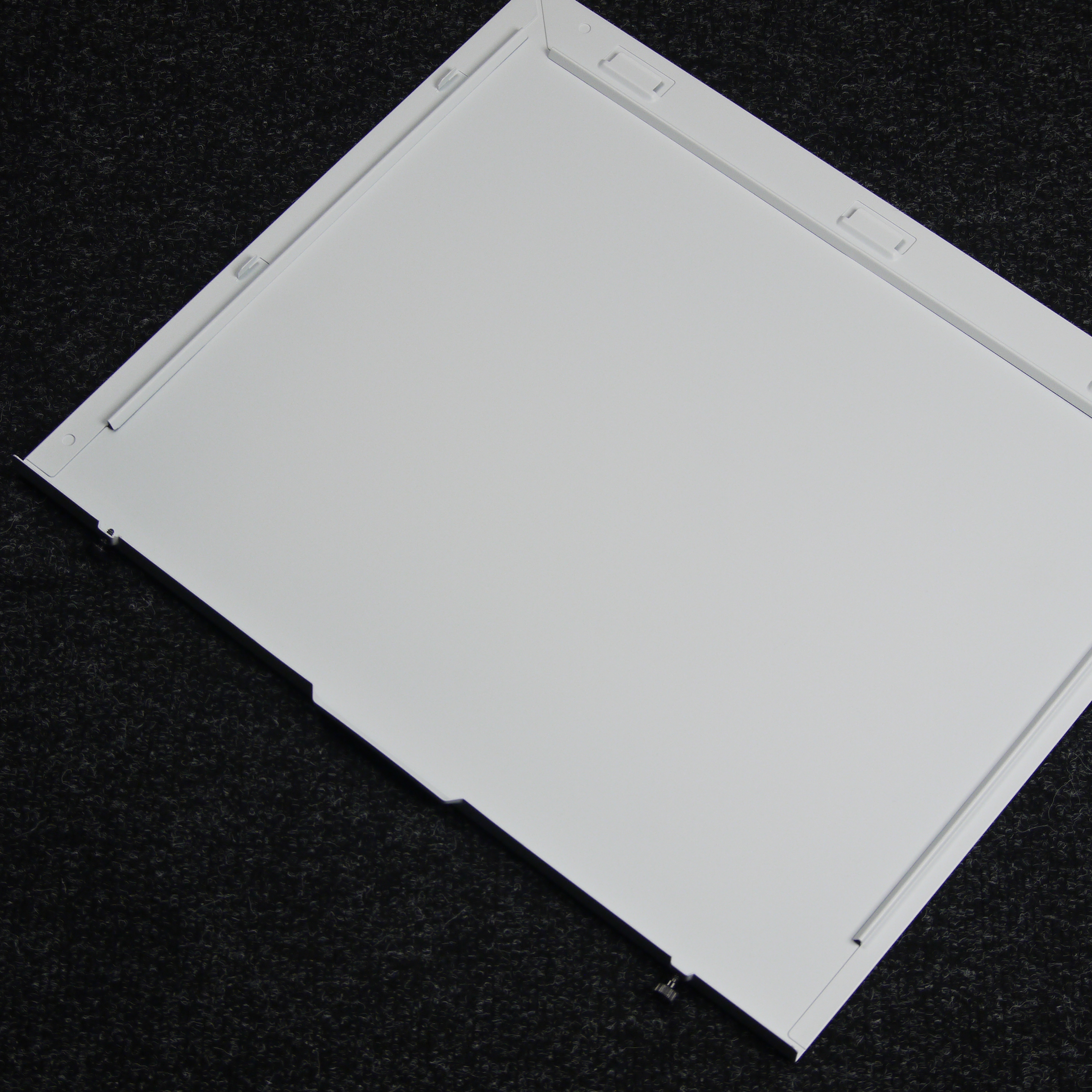

Правая стенка крепится вполне традиционным способом — за счет прислонно-сдвижной системы с пазами. Устанавливать ее на корпус в вертикальном положении тоже не слишком удобно, но справиться с этим можно, даже если не с первого раза.

Все стойки для монтажа системной платы заранее проставлены производителем в расчете на полноразмерную плату шириной 244 мм.

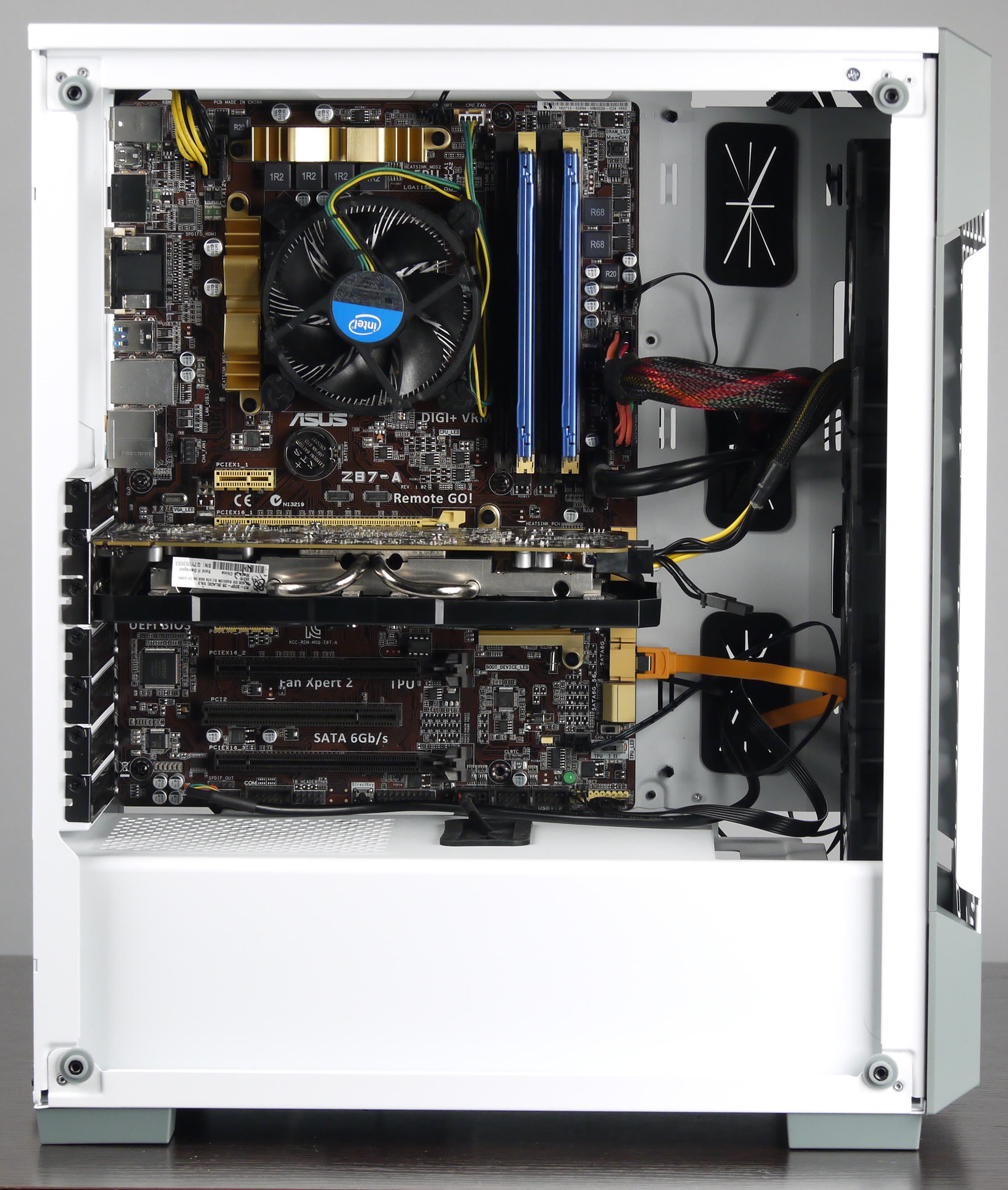

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются небольшие амортизирующие наклейки из резиноподобного материала. Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 180 мм включительно, в данном случае это предельный размер. Мы рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов, да и ставить такие БП будет проще.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 160 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм. Глубина отсека для прокладки проводов составляет около 15 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 32 см при установленных вентиляторах, а если объем корпуса между системной платой и передней стенкой шасси ничем не занят, вполне можно рассчитывать и на 345 мм. С учетом того, что длина современных видеокарт редко превышает значение 280 мм, размеры корпуса можно считать вполне достаточными.

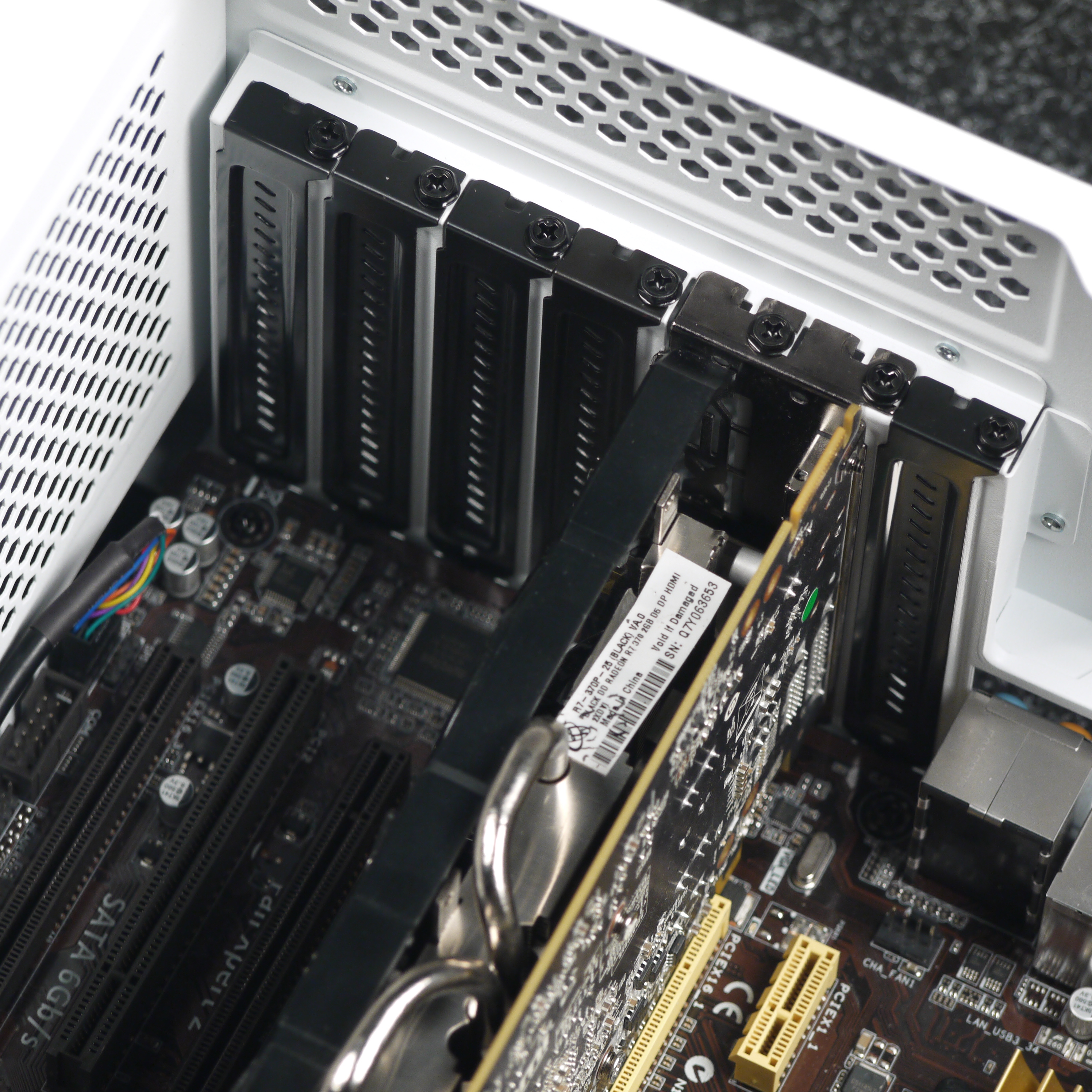

Система фиксации карточек самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

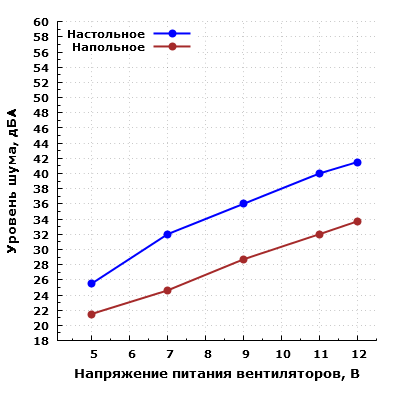

Уровень шума штатной системы охлаждения корпуса изменяется от 25,5 до 41,5 дБА при расположении микрофона в ближнем поле в зависимости от питающего напряжения. При питании вентиляторов напряжением 5 В шум находится на сравнительно низком уровне, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от среднего (32 дБА) до сравнительно высокого (40 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Итоги

Для типичных домашних систем Corsair iCue 220T RGB Airflow Tempered Glass вполне может оказаться востребованным как благодаря дизайну, так и из-за неплохой оснащенности: три вентилятора уже есть в комплекте. Немаловажно, что они поддерживают стандартное подключение к системной плате, хотя отсутствие в комплекте какого-либо разветвителя в некоторых случаях может оказаться неудобным. Корпус сравнительно хорошо защищен от проникновения пыли, а для очистки фильтров потребуется минимум времени и усилий.

Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, тут не очень удобно из-за небольших габаритов корпуса, хотя техническая возможность для этого имеется. Лучше ограничиться башенным кулером с вентилятором 120 мм; собрать игровую систему средней ценовой категории при этом будет несложно.

В целом корпус оставил очень неплохое впечатление, хотя видно, что создавали его на достаточно бюджетном шасси, которое в процессе доводили до ума. Однако для конечного пользователя, который не посещает регулярно недра своего компьютера, это будет незаметно, в то же время изготовлен корпус аккуратно и качественно покрашен. Своей стоимостью выше 100 долларов в российской рознице корпус обязан, прежде всего, наличию на борту программно-аппаратного комплекса подсветки. Было бы неплохо увидеть в продаже более дешевую модель на данном шасси без подсветки и прозрачной стенки — все-таки они нужны далеко не всем.
