В серии V Gold компании Cooler Master представлено четыре модели БП мощностью 550, 650, 750 и 850 Вт. Все четыре источника питания имеют сертификат 80Plus Gold, нам предстоит познакомиться с блоком питания Cooler Master V750 Gold (с мощностью, как нетрудно догадаться, 750 Вт). В российской рознице на момент подготовки обзора он стоил около 8600 рублей.
Блок питания имеет переключатель, с помощью которого можно выбрать режим работы его системы охлаждения: обычный или гибридный. В первом случае вентилятор вращается при работе БП все время, а во втором способен иногда останавливаться. Переключатель выполнен в виде двухпозиционной кнопки, которая расположена на внешней панели БП, так что воспользоваться ею можно, не открывая корпус системного блока.

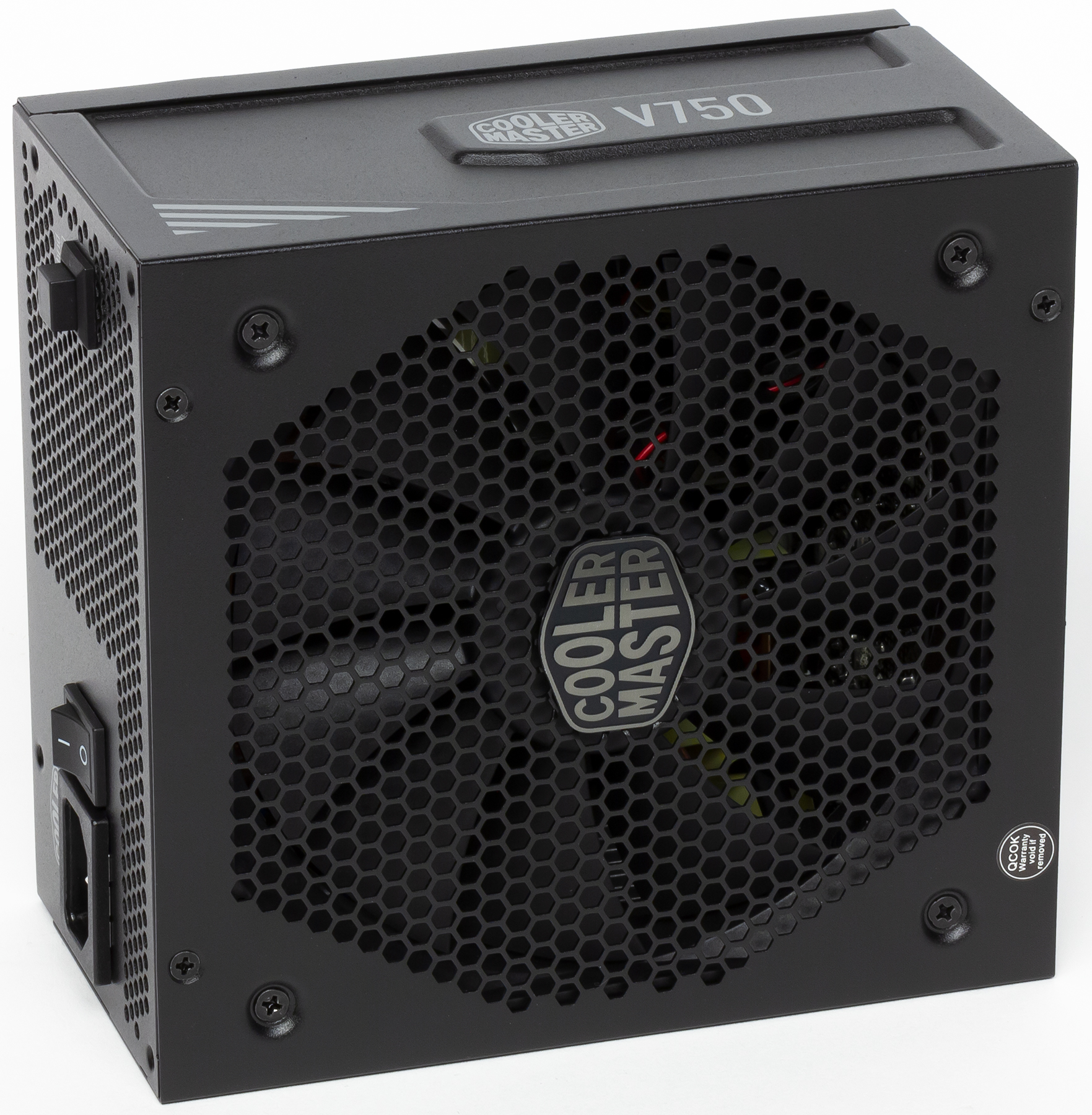

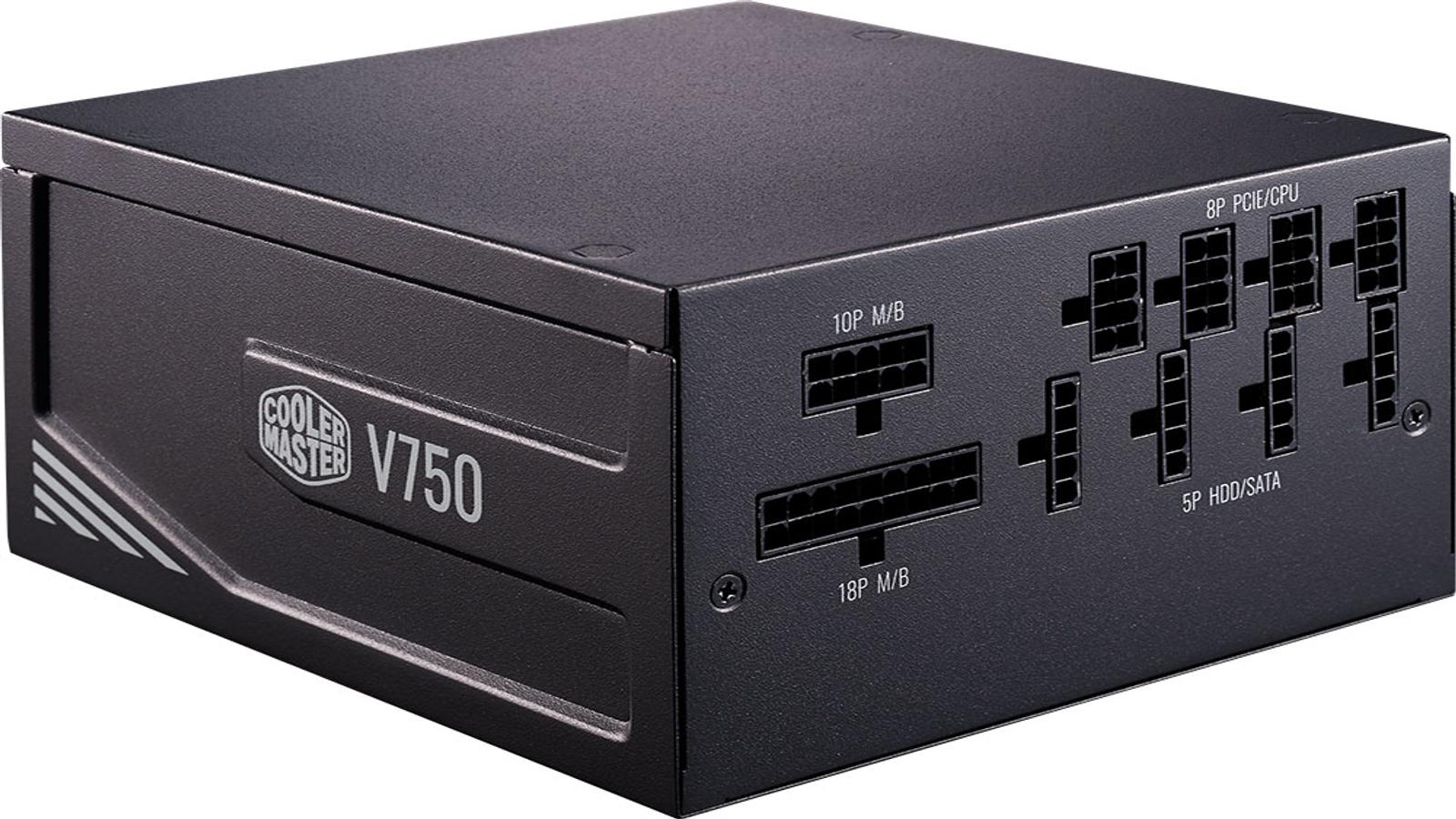

Длина корпуса блока питания составляет 140 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 160 мм. Подобный размер подойдет для подавляющего большинства корпусов.

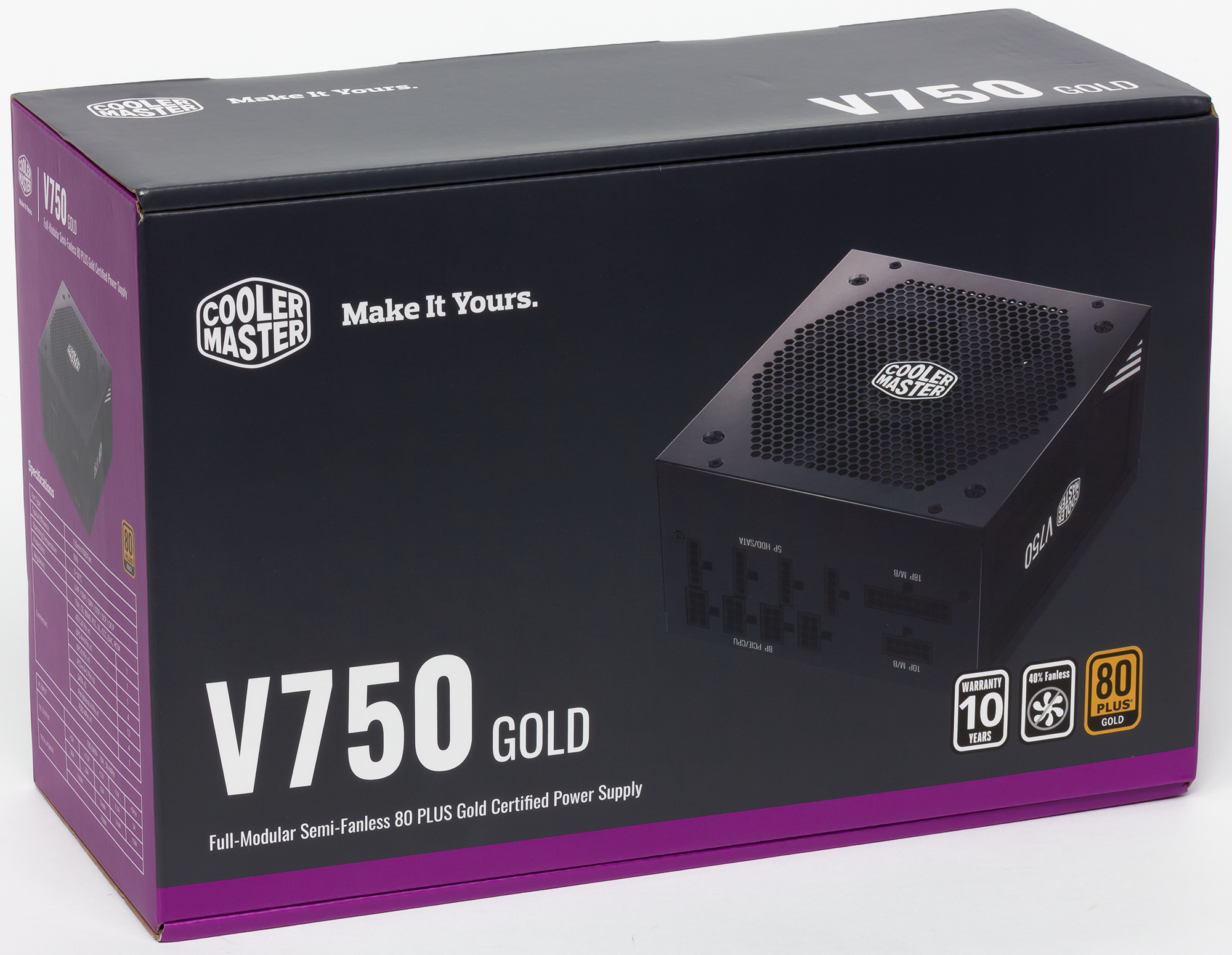

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного и фиолетового цветов, что традиционно для Cooler Master.
Характеристики

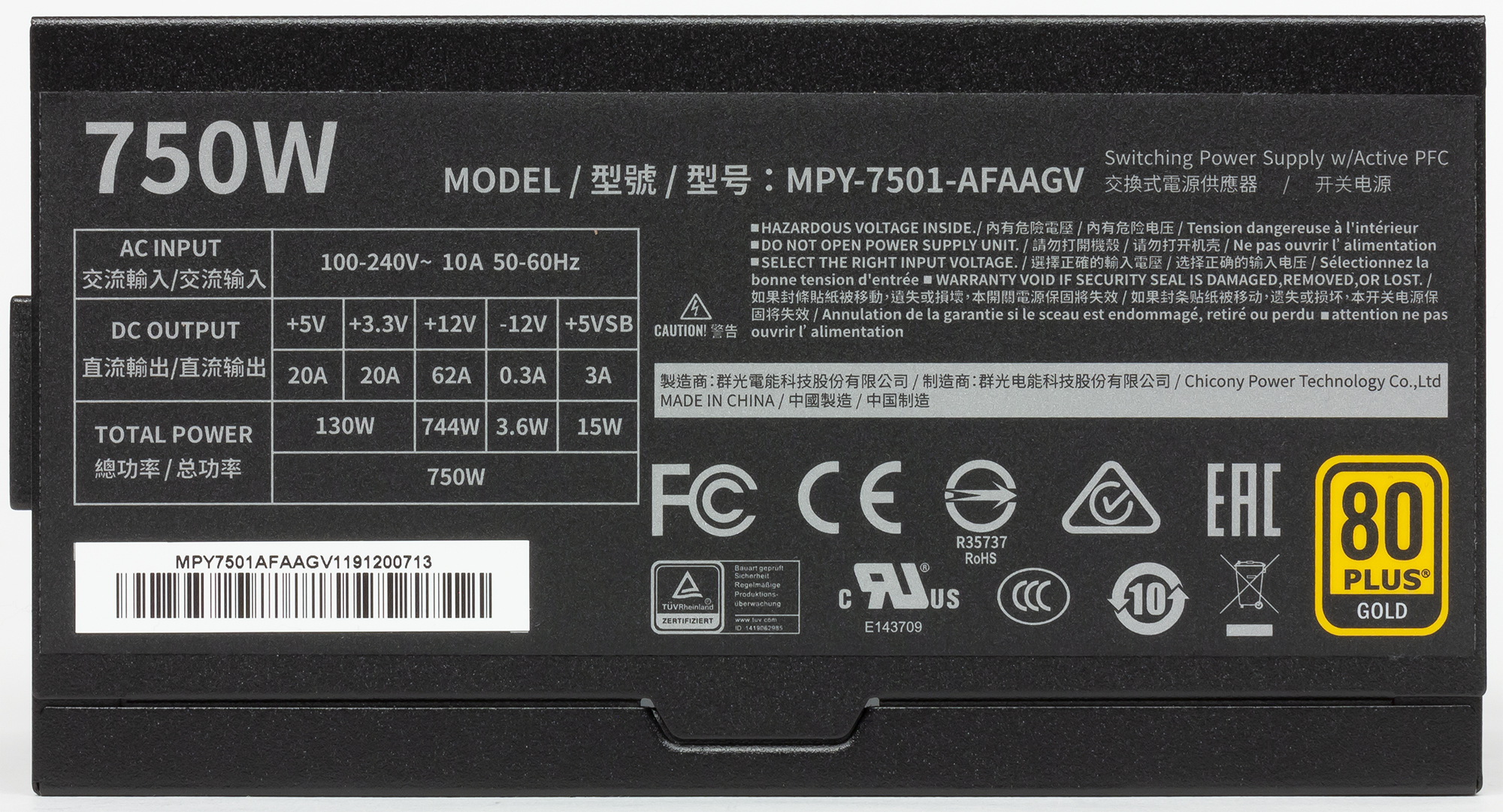

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем.
Провода и разъемы
| Наименование разъема | Количество разъемов | Примечания |
|---|---|---|
| 24 pin Main Power Connector | 1 | разборный |
| 4 pin 12V Power Connector | — | |
| 8 pin SSI Processor Connector | 2 | разборные |
| 6 pin PCI-E 1.0 VGA Power Connector | — | |
| 8 pin PCI-E 2.0 VGA Power Connector | 4 | на двух шнурах |
| 4 pin Peripheral Connector | 4 | эргономичные |
| 15 pin Serial ATA Connector | 12 | на трех шнурах |
| 4 pin Floppy Drive Connector | 1 | через переходник |
Длина проводов до разъемов питания
- до основного разъема АТХ — 65 см
- до процессорного разъема 8 pin SSI — 65 см
- до процессорного разъема 8 pin SSI — 65 см
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 12 см до второго такого же разъема
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 12 см до второго такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
- до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
- до первого разъема Peripheral Connector («молекс») — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема

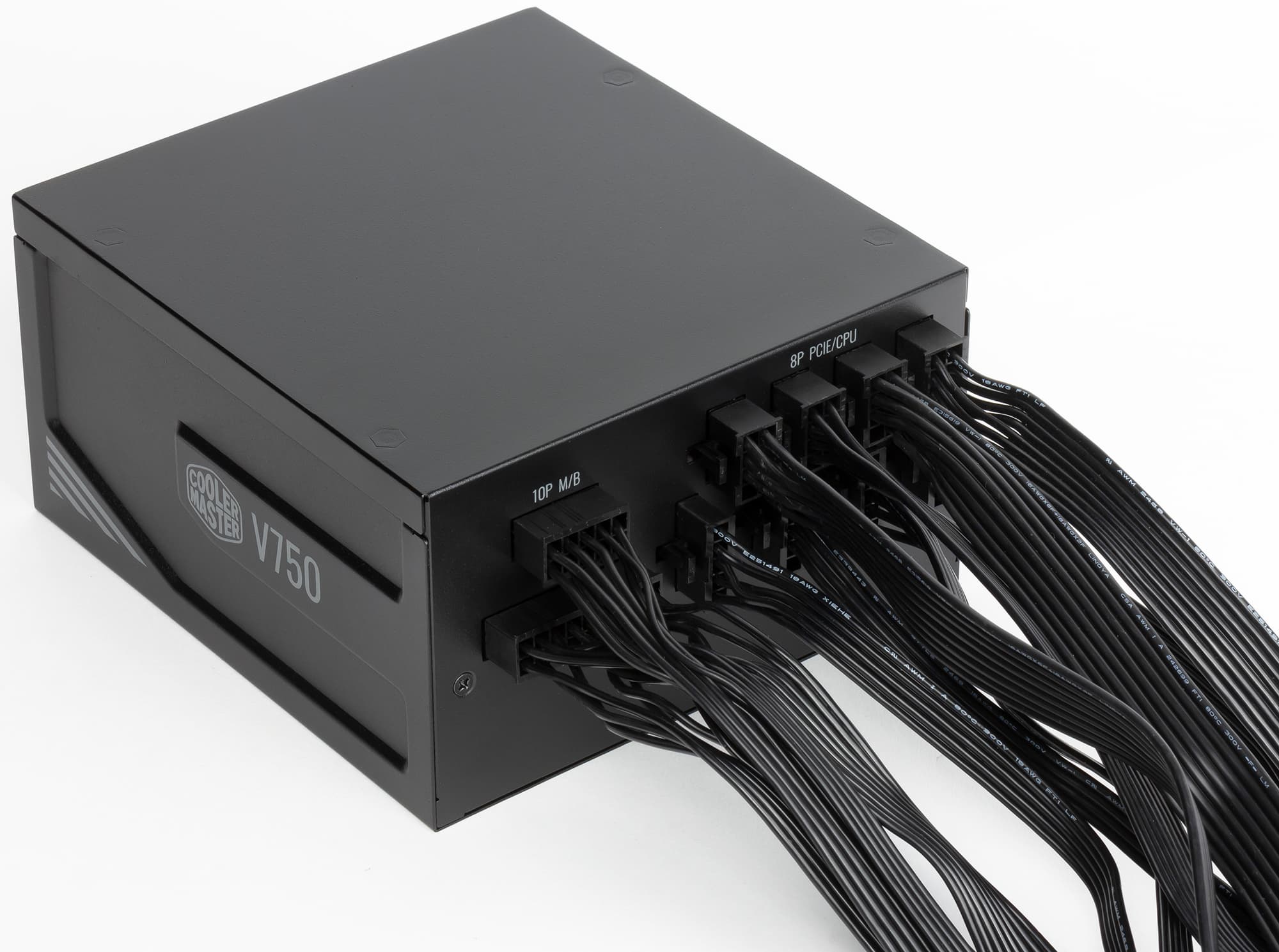

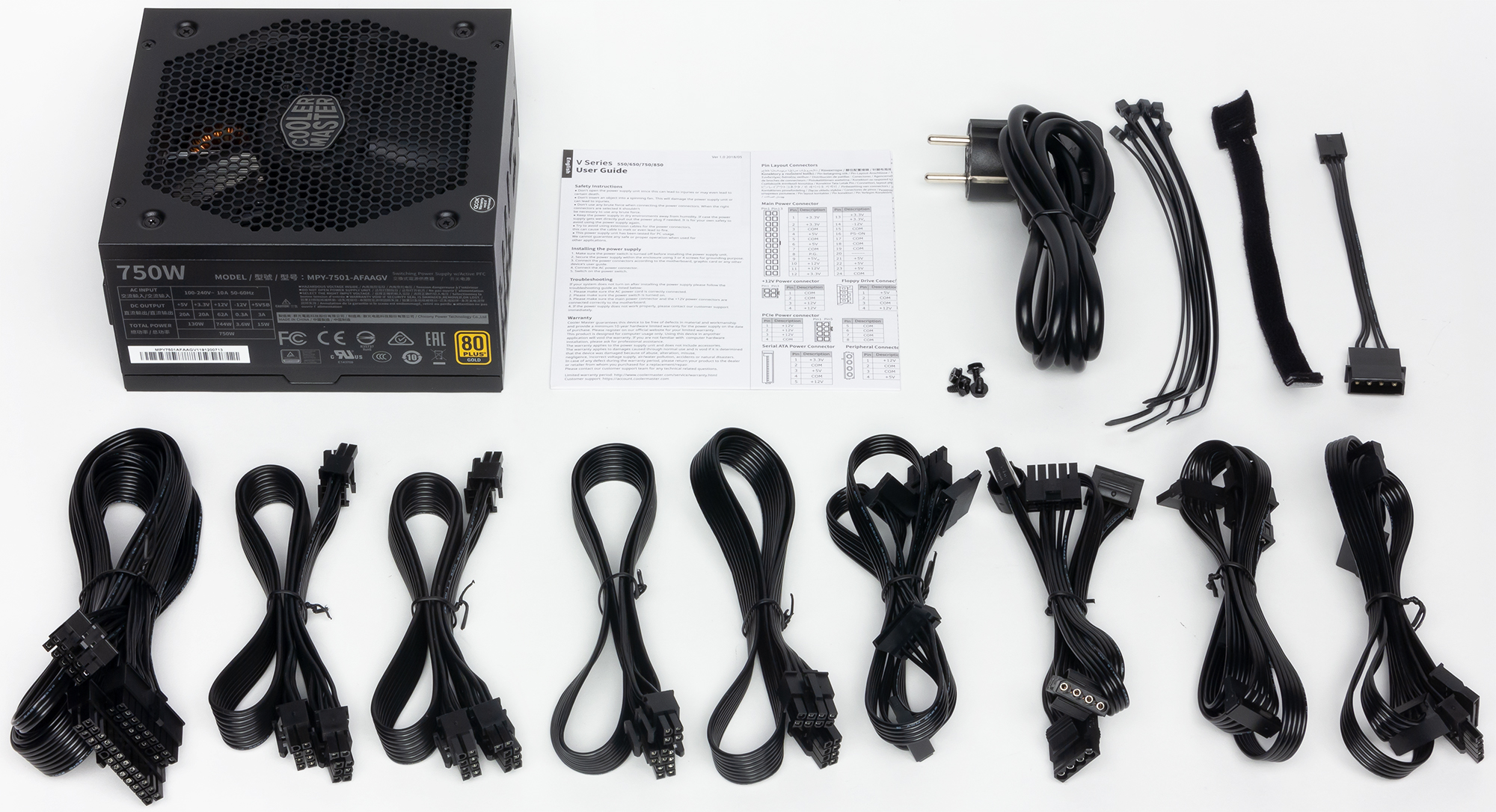

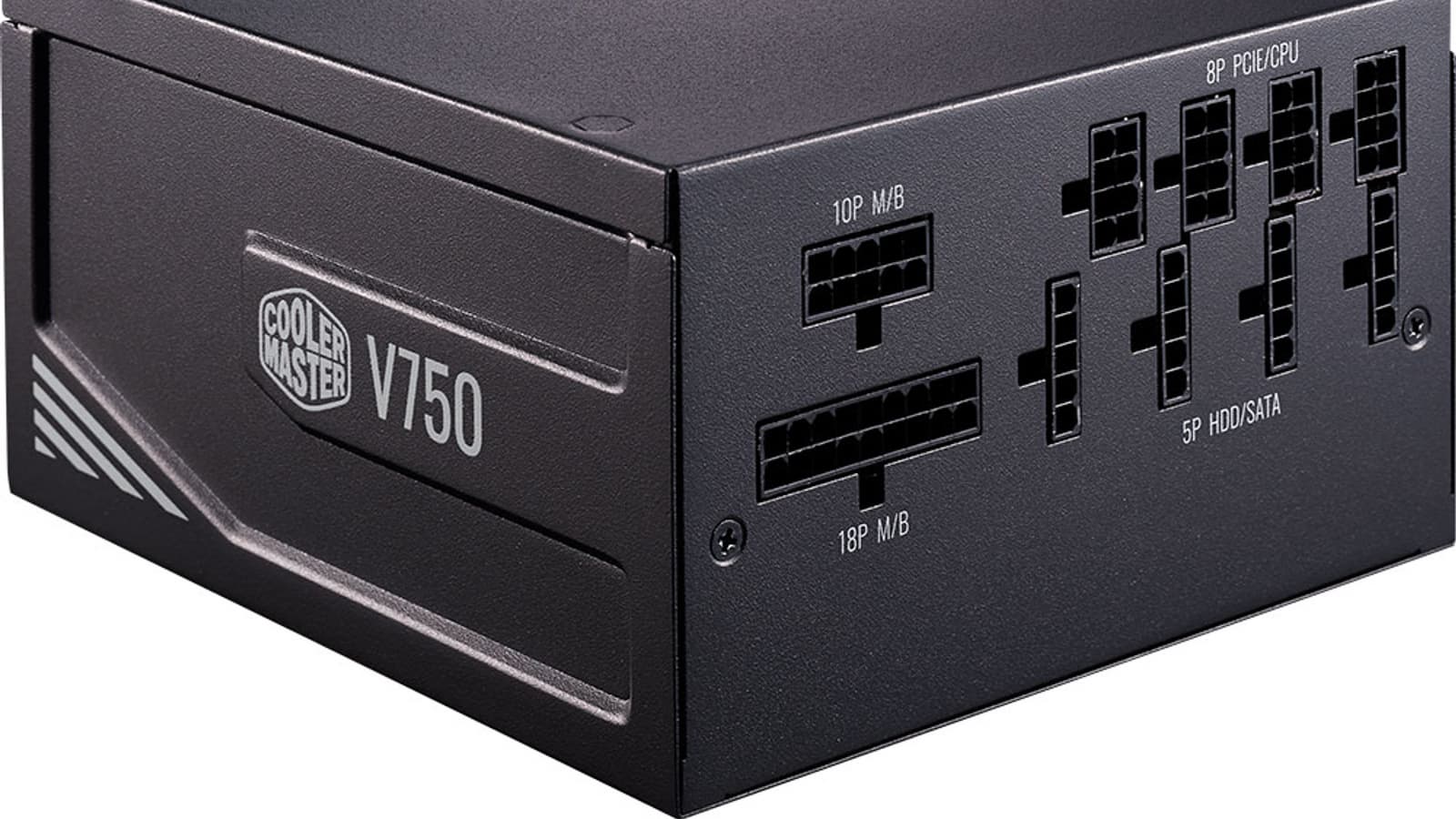

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.
Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.
Разъемов SATA Power достаточное количество, и размещены они на трех шнурах питания. Единственное замечание к ним: почти все разъемы угловые (кроме последних на шлейфе), а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.
С положительной стороны стоит отметить использование исключительно ленточных проводов до разъемов, что повышает удобство при сборке.
Схемотехника и система охлаждения

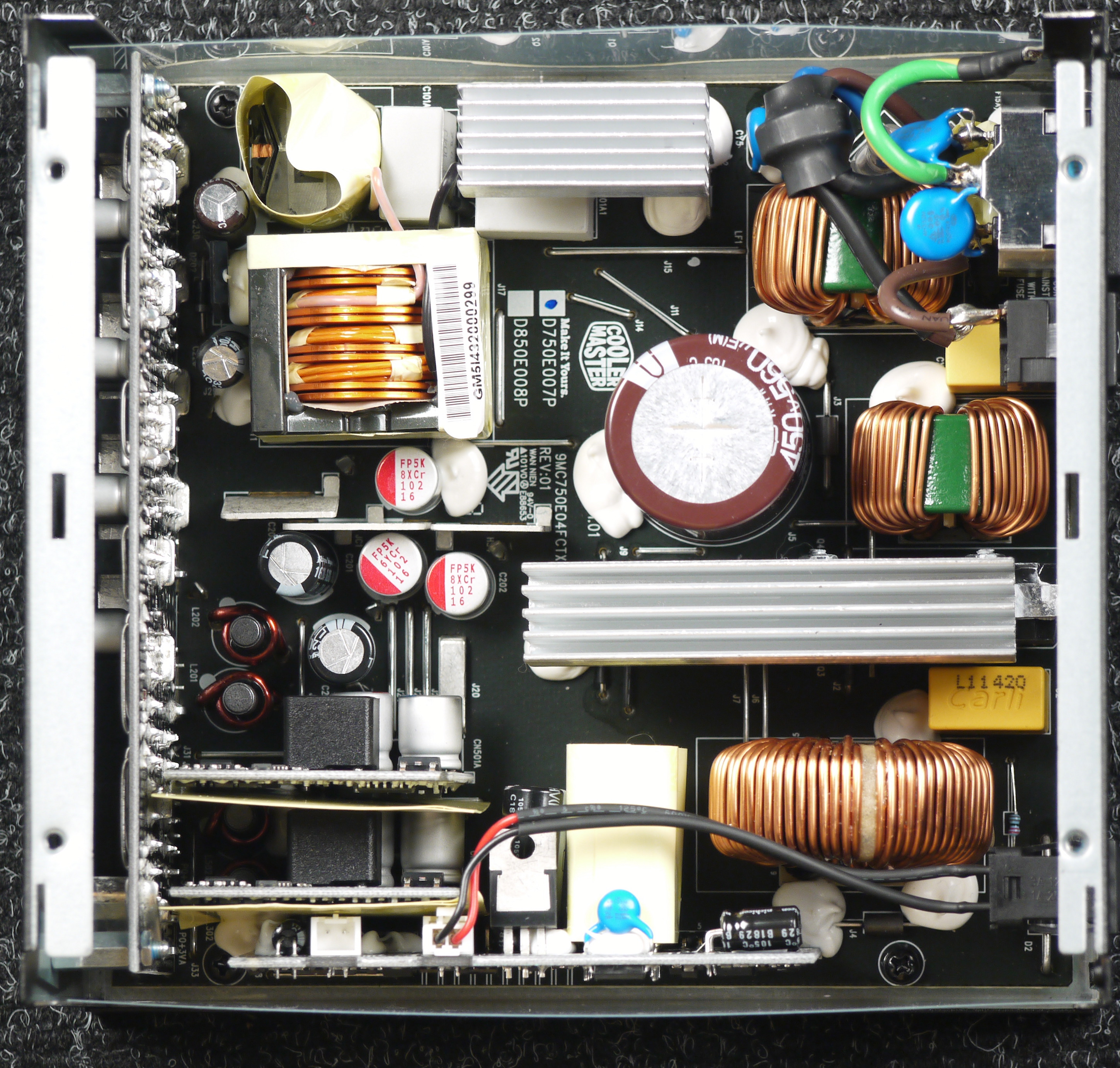

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

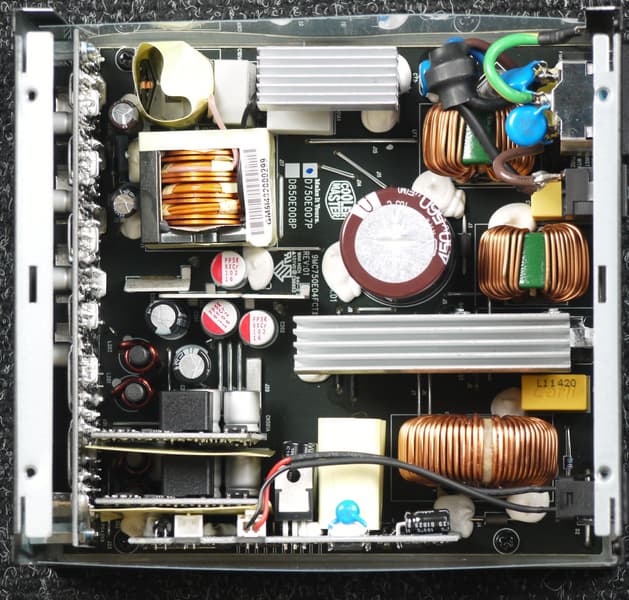

Высоковольтные силовые элементы установлены на двух радиаторах средних размеров, транзисторы синхронного выпрямителя установлены с оборотной стороны основной печатной платы, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на двух дочерних печатных платах, установленных вертикально (дополнительного теплоотвода там нет).

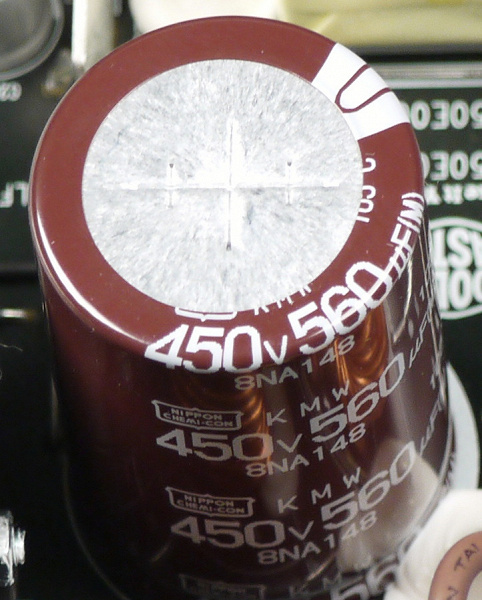

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговыми марками Rubycon и Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

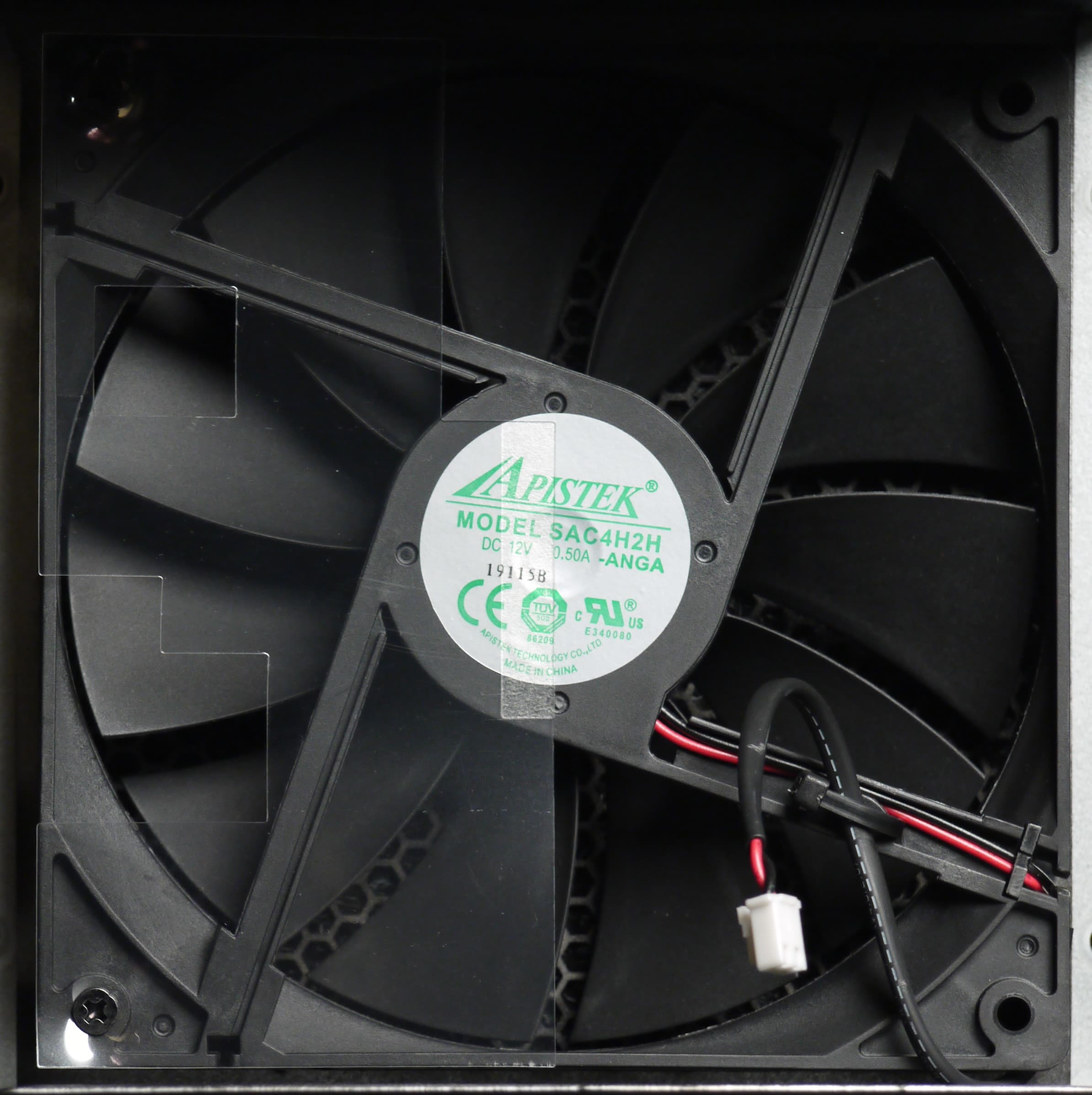

В блоке питания установлен вентилятор Apistek SAC4H2H типоразмера 135 мм, который основан на гидродинамическом подшипнике. Подключение двухпроводное через разъем.
Измерение электрических характеристик
Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.
Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:
| Цвет | Диапазон отклонения | Качественная оценка |
|---|---|---|
| более 5% | неудовлетворительно | |
| +5% | плохо | |
| +4% | удовлетворительно | |
| +3% | хорошо | |
| +2% | очень хорошо | |
| 1% и менее | отлично | |
| −2% | очень хорошо | |
| −3% | хорошо | |
| −4% | удовлетворительно | |
| −5% | плохо | |
| более 5% | неудовлетворительно |
Работа на максимальной мощности
Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.
Нагрузочная способность канала +3.3VDC не самая высокая, других проблем выявлено не было.
Кросс-нагрузочная характеристика

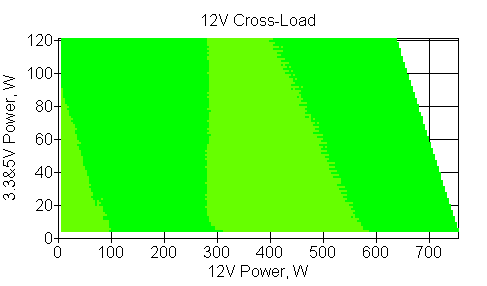

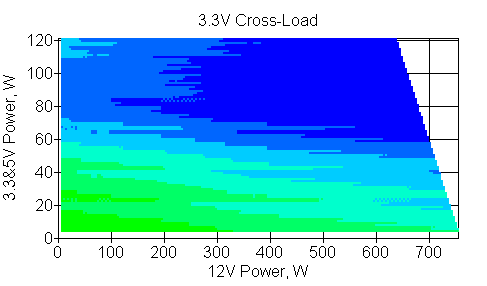

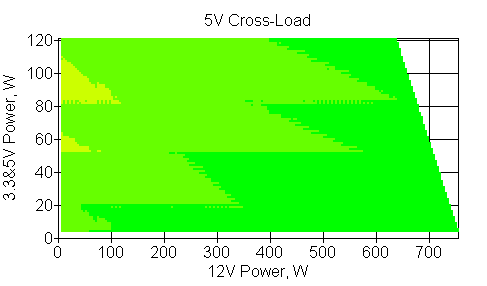

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 2% от номинала во всем диапазоне мощности, что является отличным результатом.
При типичном распределении мощности по каналам отклонения от номинала не превышают 3% по каналу +3.3VDC, 1% по каналу +5VDC и 2% по каналу +12VDC.
Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.
Нагрузочная способность
Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.
В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.
В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощную видеокарту.
При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.
При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.
В случае использования двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%. Это позволяет использовать блок питания в многопроцессорных системах, а также в системах с сильным разгоном процессора.
В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.
Экономичность и эффективность

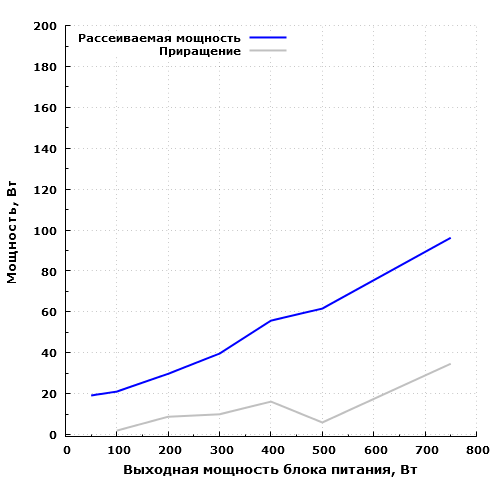

Экономичность модели находится на хорошем уровне: на максимальной мощности БП рассеивает 96,2 Вт, 60 Вт он рассеивает на мощности около 480 Вт. На мощности 50 Вт блок питания рассеивает около 19 Вт.
Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт.

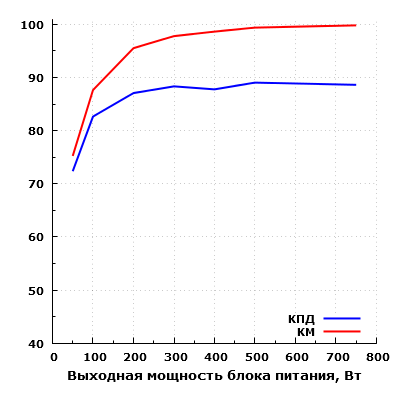

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 87% в диапазоне мощности от 200 до 750 ватт. Максимальное зарегистрированное значение составило около 89% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 72,4%.
Температурный режим

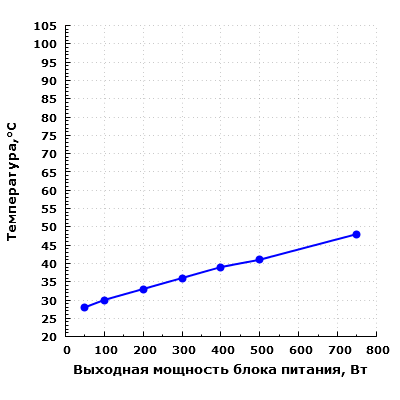

Все основные тесты проводились в режиме с постоянно вращающимся вентилятором. В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на невысоком уровне, что можно оценить положительно.
Также мы изучили функционирование блока питания в гибридном режиме работы системы охлаждения. В результате было установлено, что включение вентилятора происходит при достижении выходной мощности 200 Вт, отключается он при снижении мощности ниже 200 Вт. Алгоритм управления довольно оригинальный, так как обычно для запуска вентилятора используется канал температуры или же используются оба канала: по мощности и по температуре. Однако в последнее время подобный вариант набирает популярность у производителей. В данном устройстве нам не удалось обнаружить возможность запуска вентилятора при достижении определенного значения температуры, но нельзя полностью исключать, что такая возможность все-таки предусмотрена, просто это значение температуры недостижимо при обычных условиях эксплуатации.
Скачкообразного роста уровня шума при запуске вентилятора отмечено не было.
Акустическая эргономика
При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.
Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

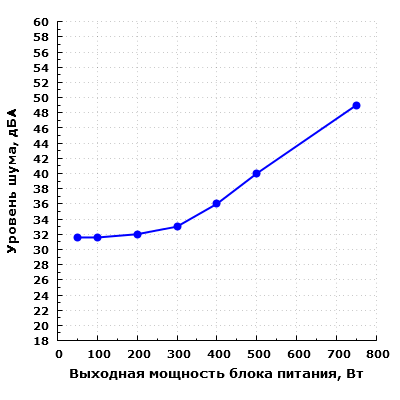

Данная модель имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Имеется аппаратный переключатель режимов работы системы охлаждения, выполненный в виде двухпозиционной кнопки.
При работе в гибридном режиме на мощности до 100 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в обычных условиях не вращается в течение продолжительного времени.
При работе с постоянно вращающимся вентилятором на мощности до 400 Вт включительно шум можно считать средним для жилого помещения в дневное время суток. Подобный уровень шума вполне приемлем при работе за компьютером.
При дальнейшем увеличении выходной мощности уровень шума заметно повышается.
При нагрузке в 500 Вт шум блока питания уже достигает значения в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как сравнительно высокий.
При нагрузке в 750 Вт шум блока питания уже подбирается к 50 дБА при условии настольного размещения. Подобный уровень шума можно охарактеризовать как очень высокий.
Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 400 Вт.
Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с остановленным вентилятором.
В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 8 дБА.
Потребительские качества
Потребительские качества Cooler Master V750 Gold находятся на хорошем уровне. Нагрузочная способность канала +12VDC у этого БП высокая, что позволяет использовать его в достаточно мощных системах с одной или двумя видеокартами. Акустическая эргономика тут не самая выдающаяся, но при низких и средних нагрузках шум невысокий, а вот на мощности от 500 Вт он становится уже неприятным. Длина проводов у БП типичная для современных решений. Отметим использование ленточных проводов, что повышает удобство при сборке.
Существенных недостатков наше тестирование не выявило.
С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с гидродинамическим подшипником.
Итоги
Модель Cooler Master V750 Gold получилась весьма сбалансированной. Она является вполне удачным решением при использовании в игровом системном блоке.
Технико-эксплуатационные характеристики Cooler Master V750 Gold находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокий КПД, низкая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках. Блок питания позволяет включить гибридный режим охлаждения, на малой мощности он может длительно работать с остановленным вентилятором.
