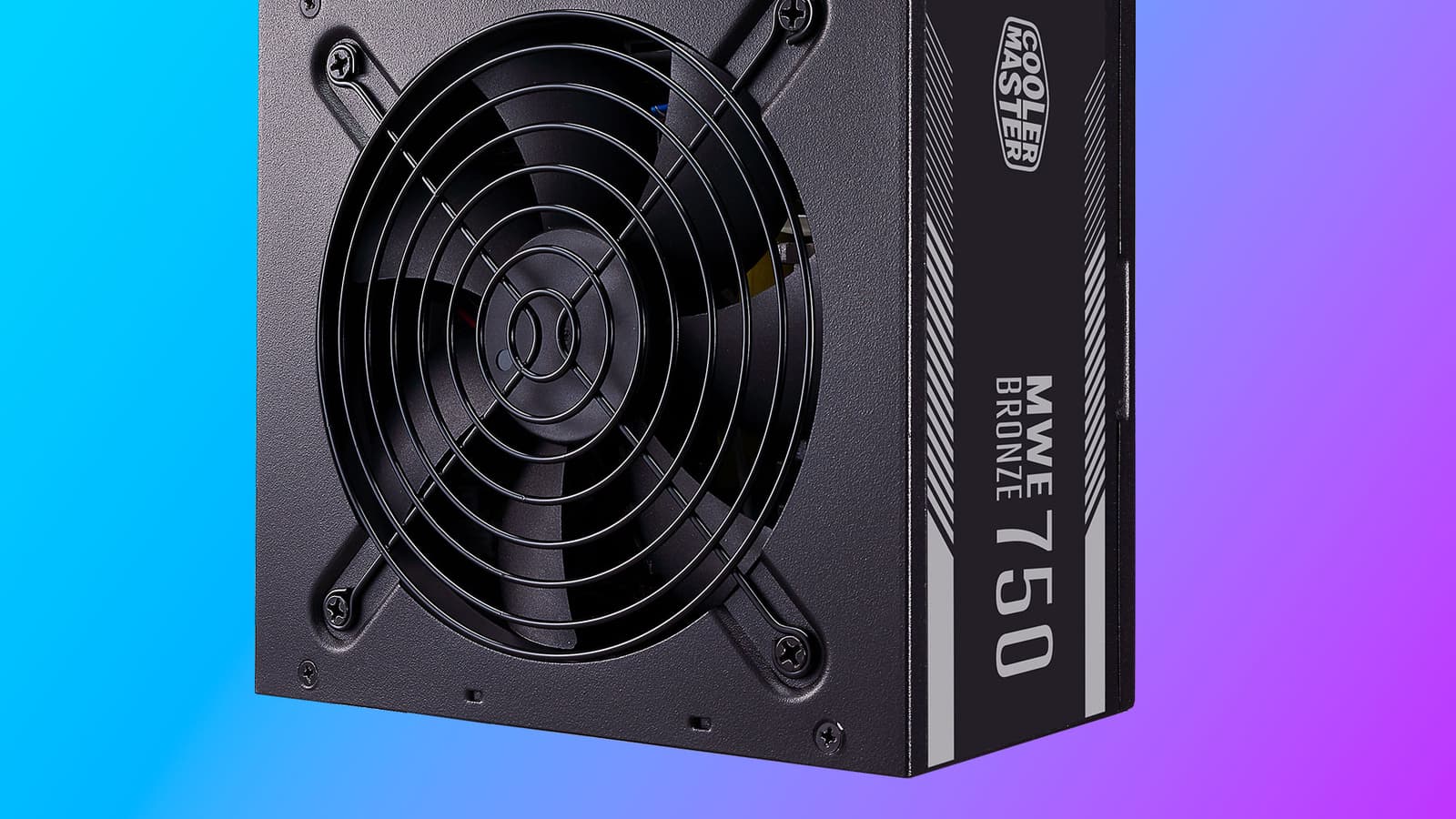

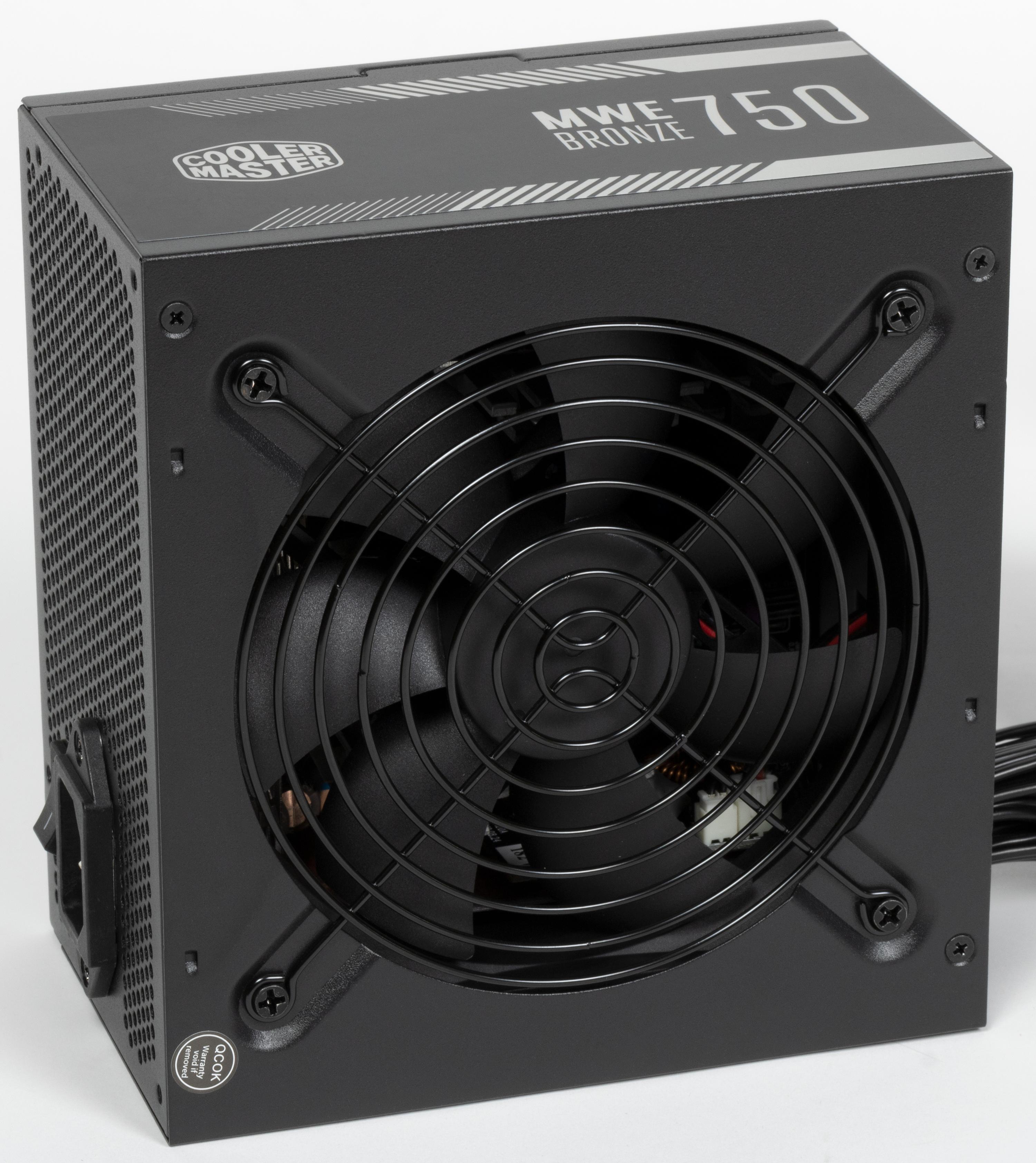

Обзор блока питания Cooler Master MWE 750 Bronze V2

Сразу вслед за «золотой» моделью обновленной серии блоков питания Cooler Master мы получили на тест еще один БП этой компании, тоже с пометкой V2. Модель MWE 750 Bronze V2 имеет более скромный «бронзовый» сертификат, а с учетом меньшей мощности этого источника питания (причем это старшая модель в серии), можно сказать, что это практически среднебюджетное решение. (Кстати, информацию о продуктах Cooler Master лучше искать на глобальном сайте компании, так как русская версия сайта заброшена.) Понятно, что это БП более скромный — в частности, его система охлаждения работает с постоянно вращающимся вентилятором, гибридный режим охлаждения не предусмотрен. Но зато и стоимость этой модели делает ее гораздо более приближенной к народу — порядка 8-9 тысяч рублей на момент публикации обзора.

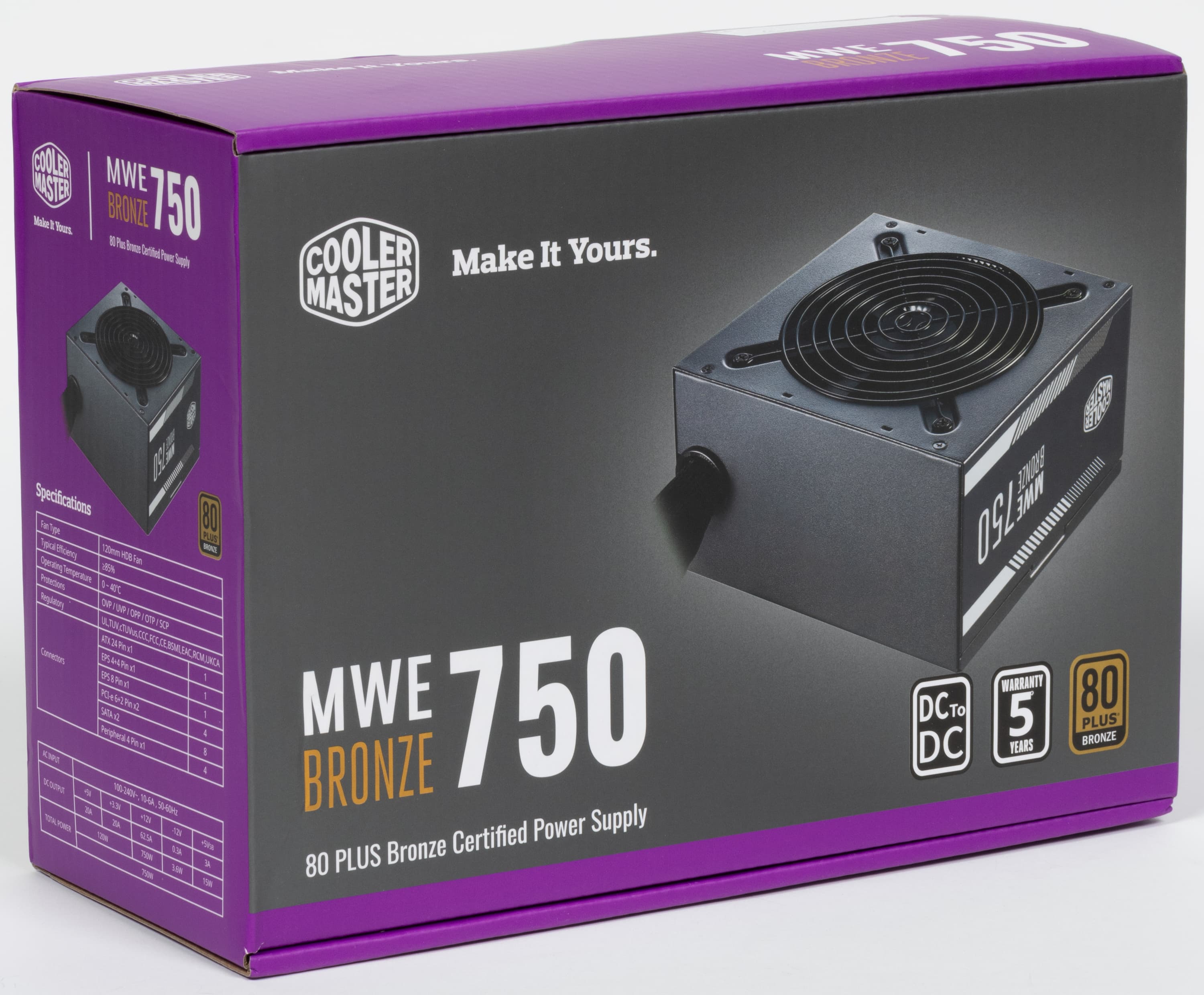

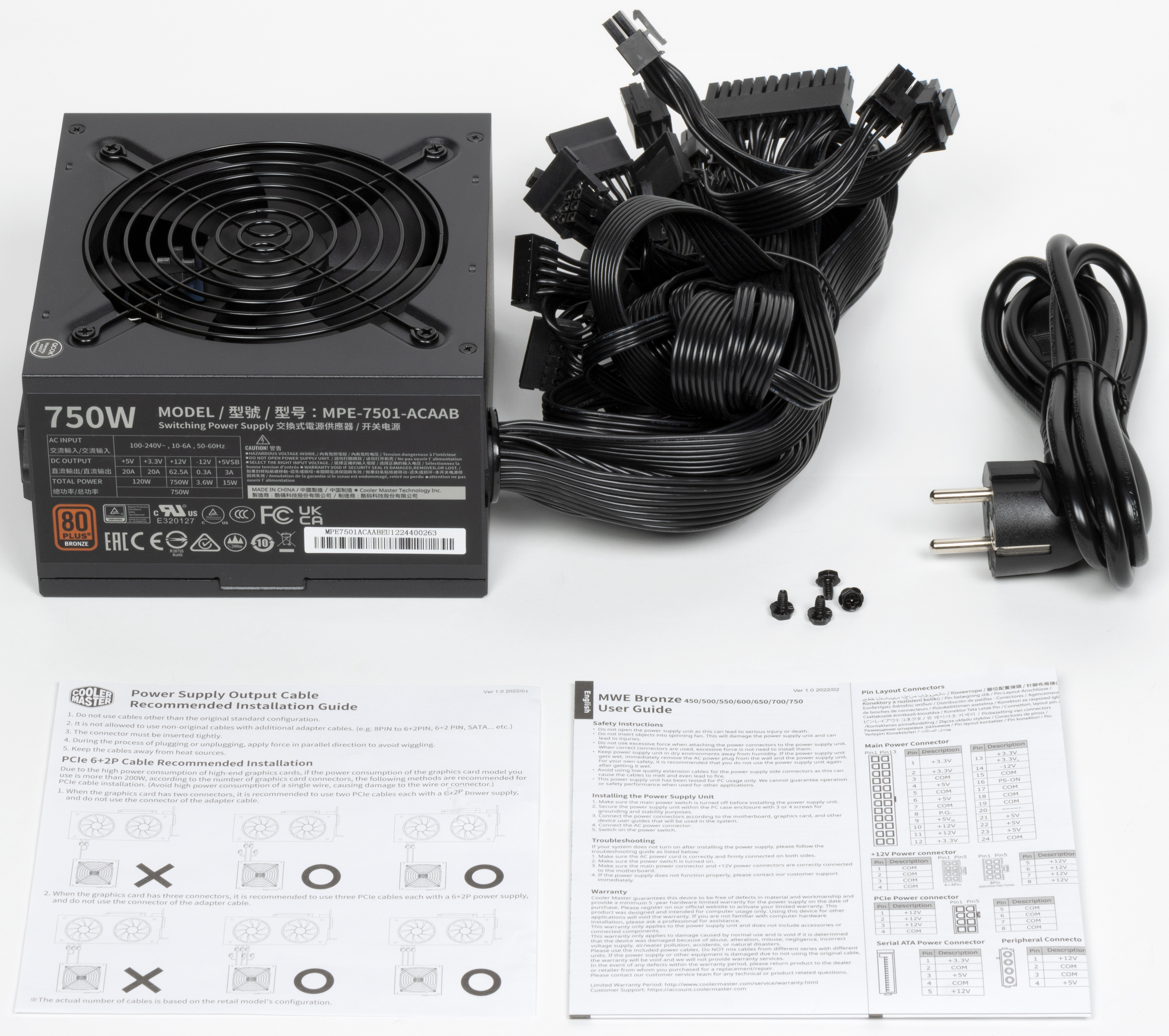

Упаковка представляет собой картонную коробку достаточной прочности с матовой полиграфией и иллюстрацией, на которой изображен сам блок питания. В оформлении преобладают оттенки черного и фиолетового цветов.

Характеристики

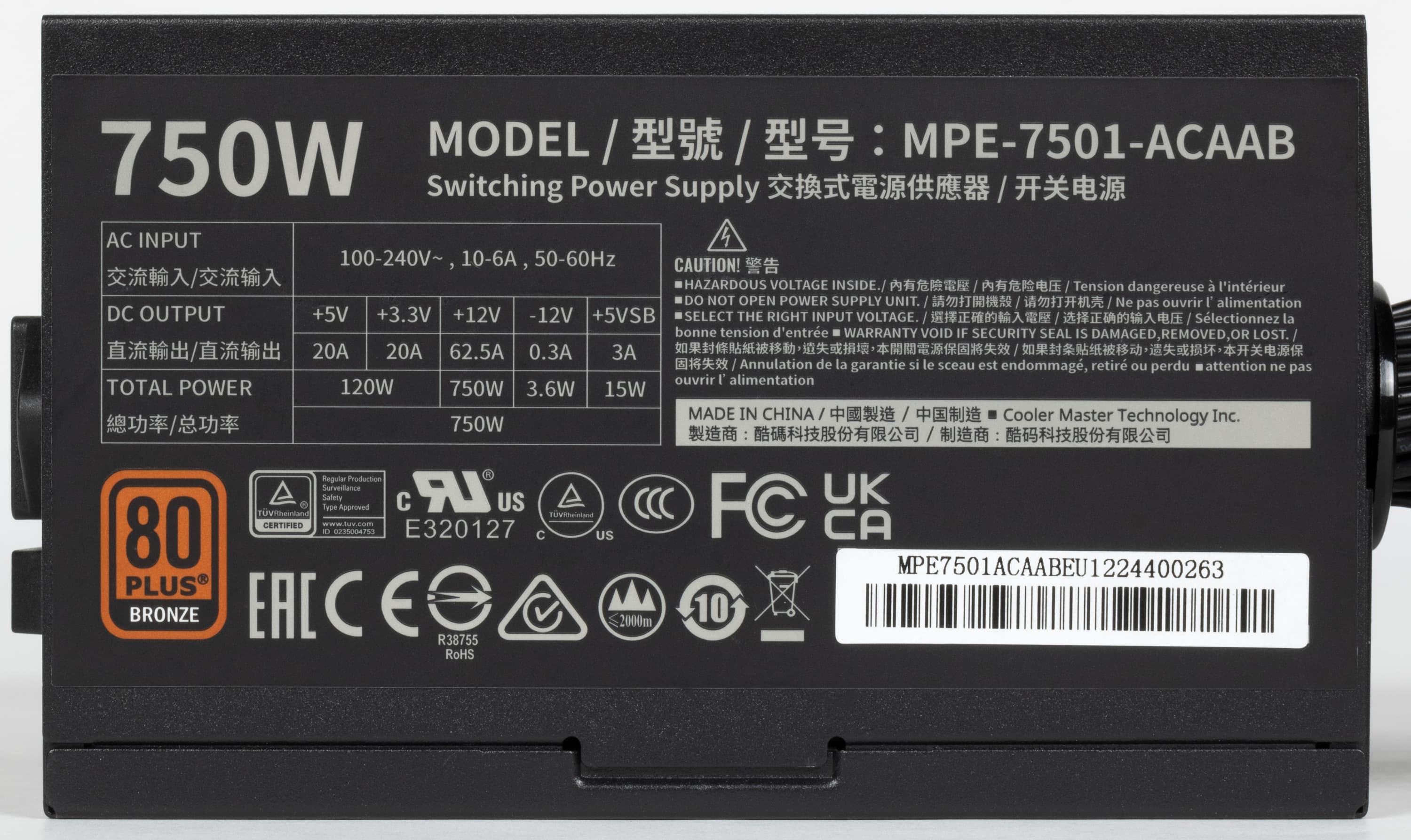

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет ровно 100%, что, разумеется, является отличным показателем.

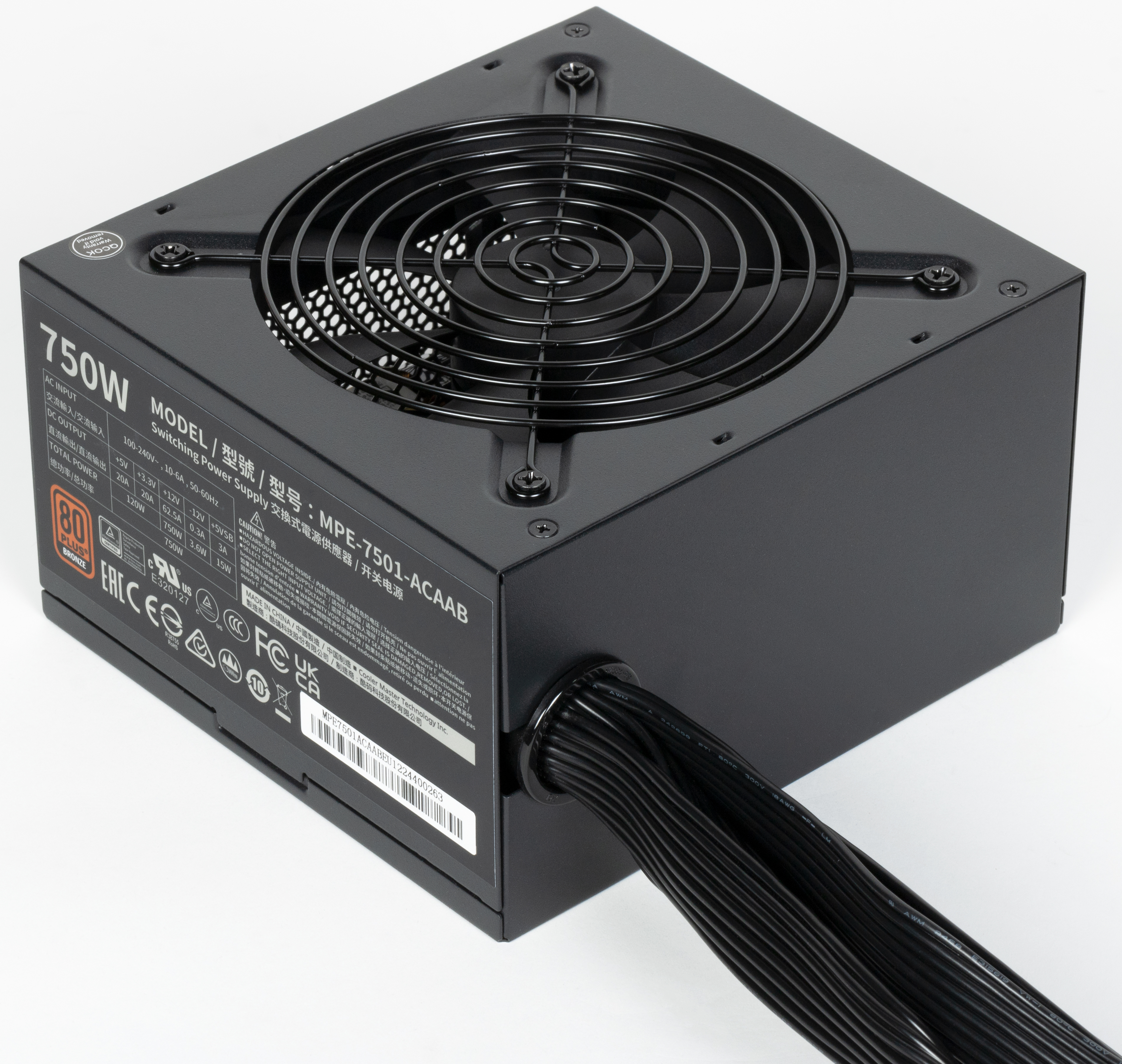

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 на одном шнуре, один разборный
6 pin PCIe 1.0 VGA Power Connector
8 pin PCIe 2.0 VGA Power Connector 4 на 2 шнурах
16 pin PCIe 5.0 VGA Power Connector
4 pin Peripheral Connector 4
15 pin Serial ATA Connector 8 на 2 шнурах
4 pin Floppy Drive Connector

Длина проводов до разъемов питания

  • 1 шнур: до основного разъема АТХ — 61 см
  • 1 шнур: до процессорного разъема 8 pin SSI — 65 см, плюс еще 12 см до второго такого же разъема
  • 2 шнура: до первого разъема питания видеокарты PCIe 2.0 VGA Power Connector — 55 см, плюс еще 12 см до второго такого же разъема
  • 2 шнура: до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • 1 шнур: до первого разъема Peripheral Connector («молекс») — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 65 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Все разъемы SATA Power угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение трех устройств, но и шнуры с 1-2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом.

С положительной стороны стоит отметить использование ленточных проводов, которые удобнее в эксплуатации, так как не собирают пыль.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

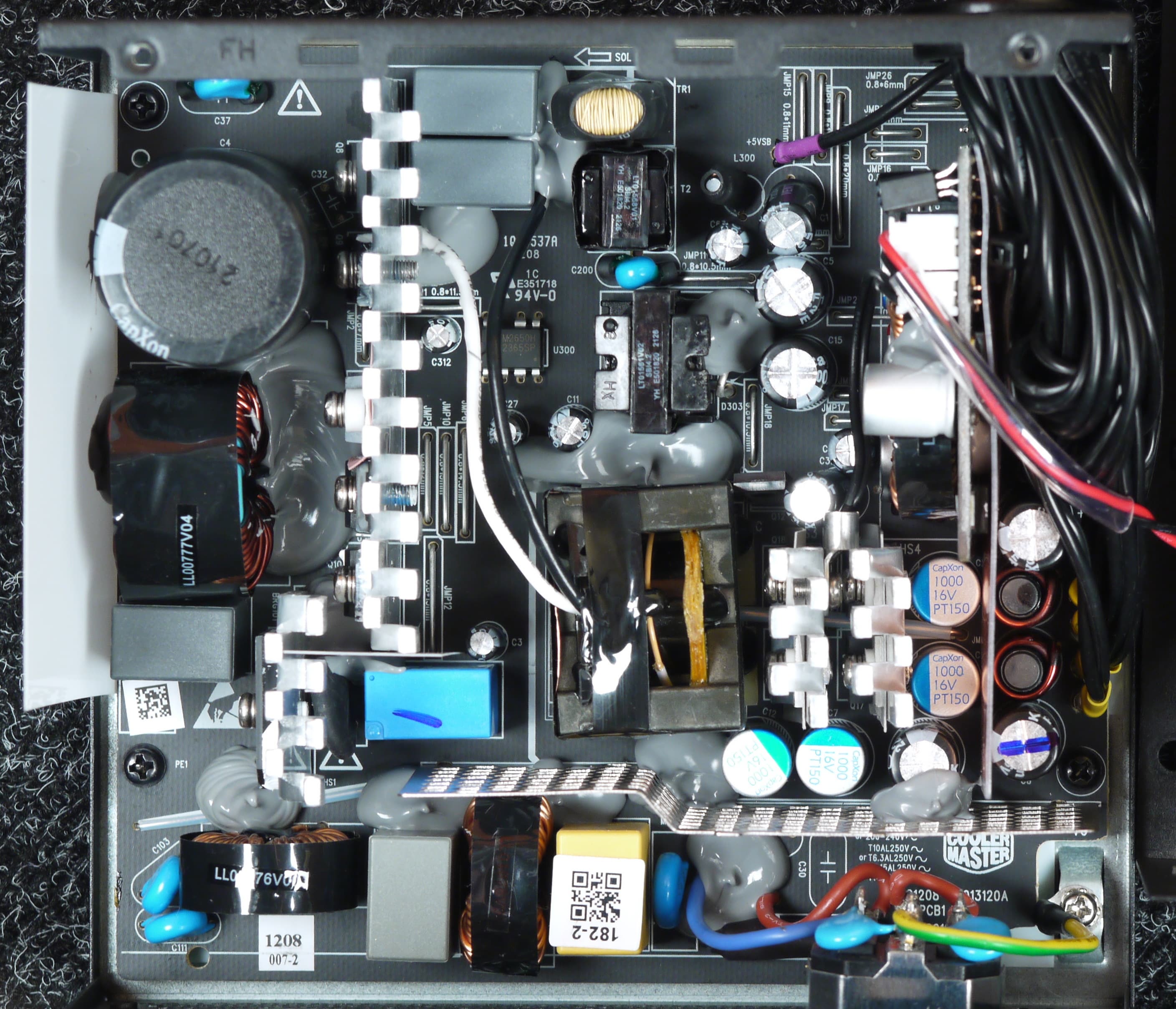

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

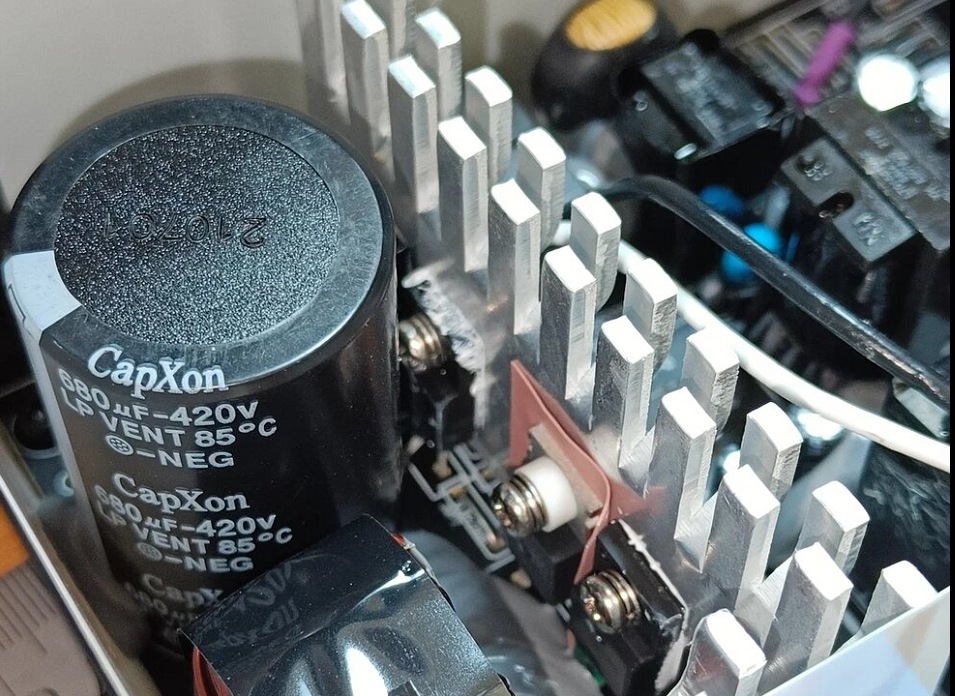

Полупроводниковые элементы высоковольтных цепей размещены на одном радиаторе, у входного выпрямителя есть собственный теплоотвод. Элементы синхронного выпрямителя установлены на собственных радиаторах, которые размещены вертикально. С точки зрения охлаждения компонентов подобный вариант один из лучших.

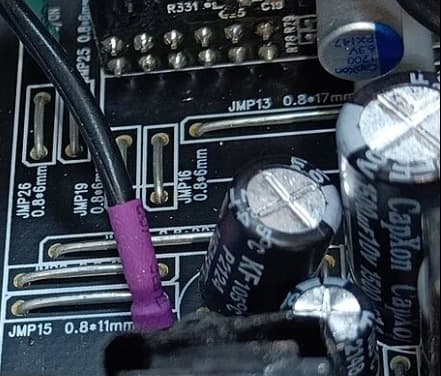

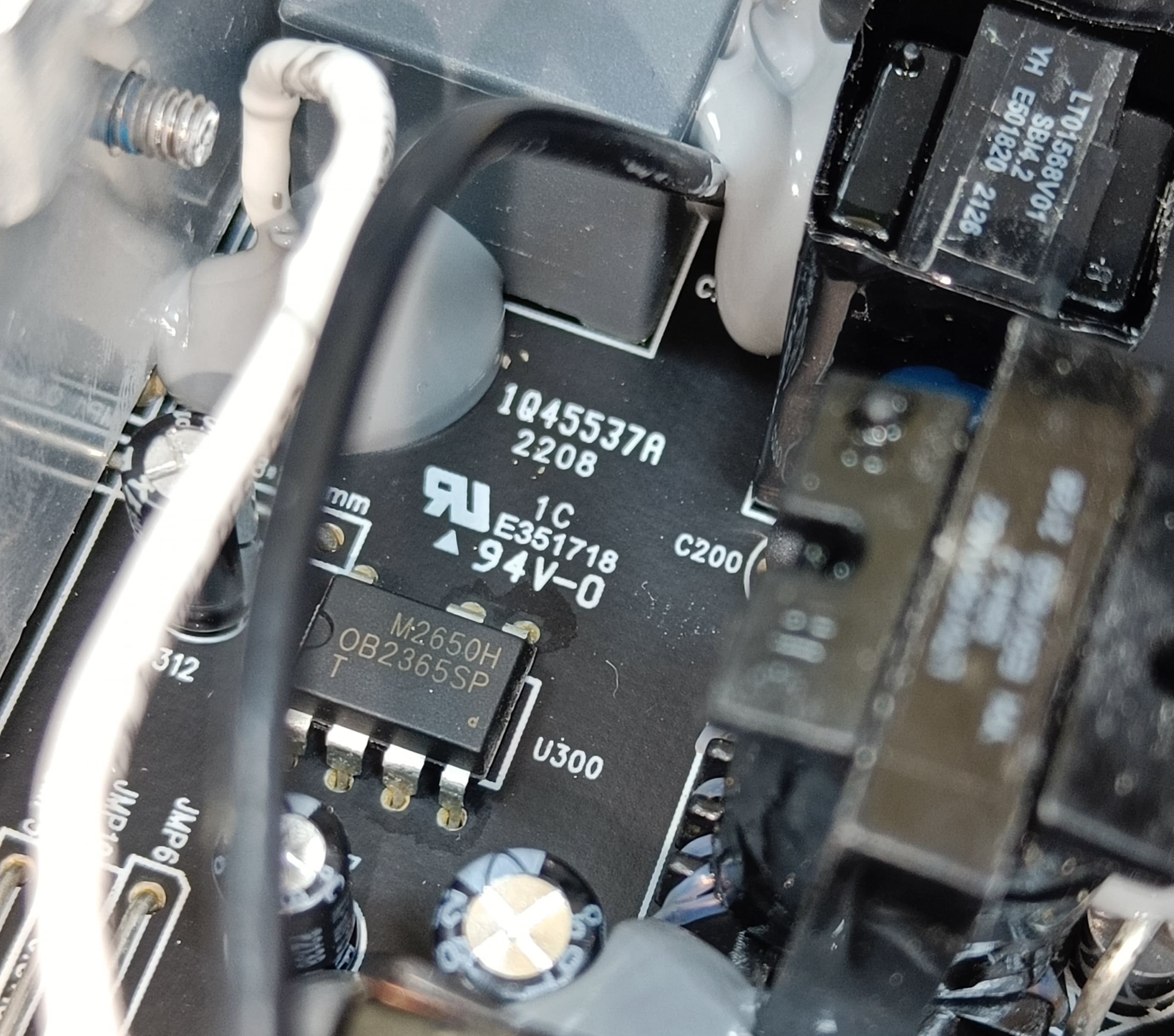

Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

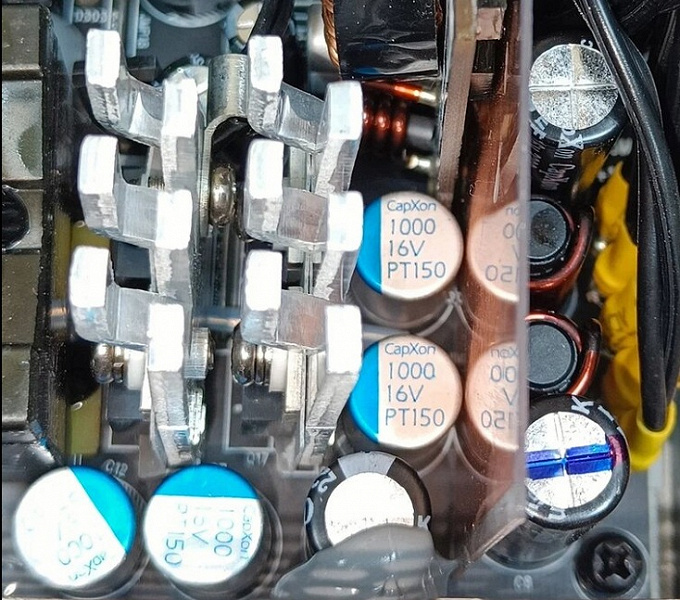

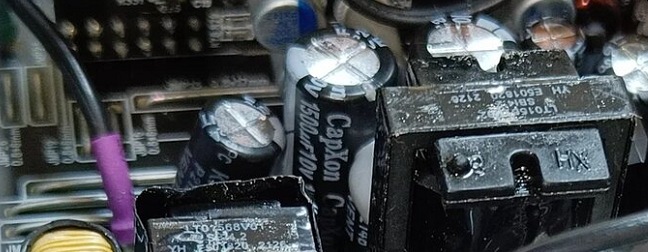

В устройстве установлены конденсаторы, выпущенные под торговой маркой Capxon. Для недорогого продукта это довольно неплохой вариант.

Установлено тут и большое количество полимерных конденсаторов.

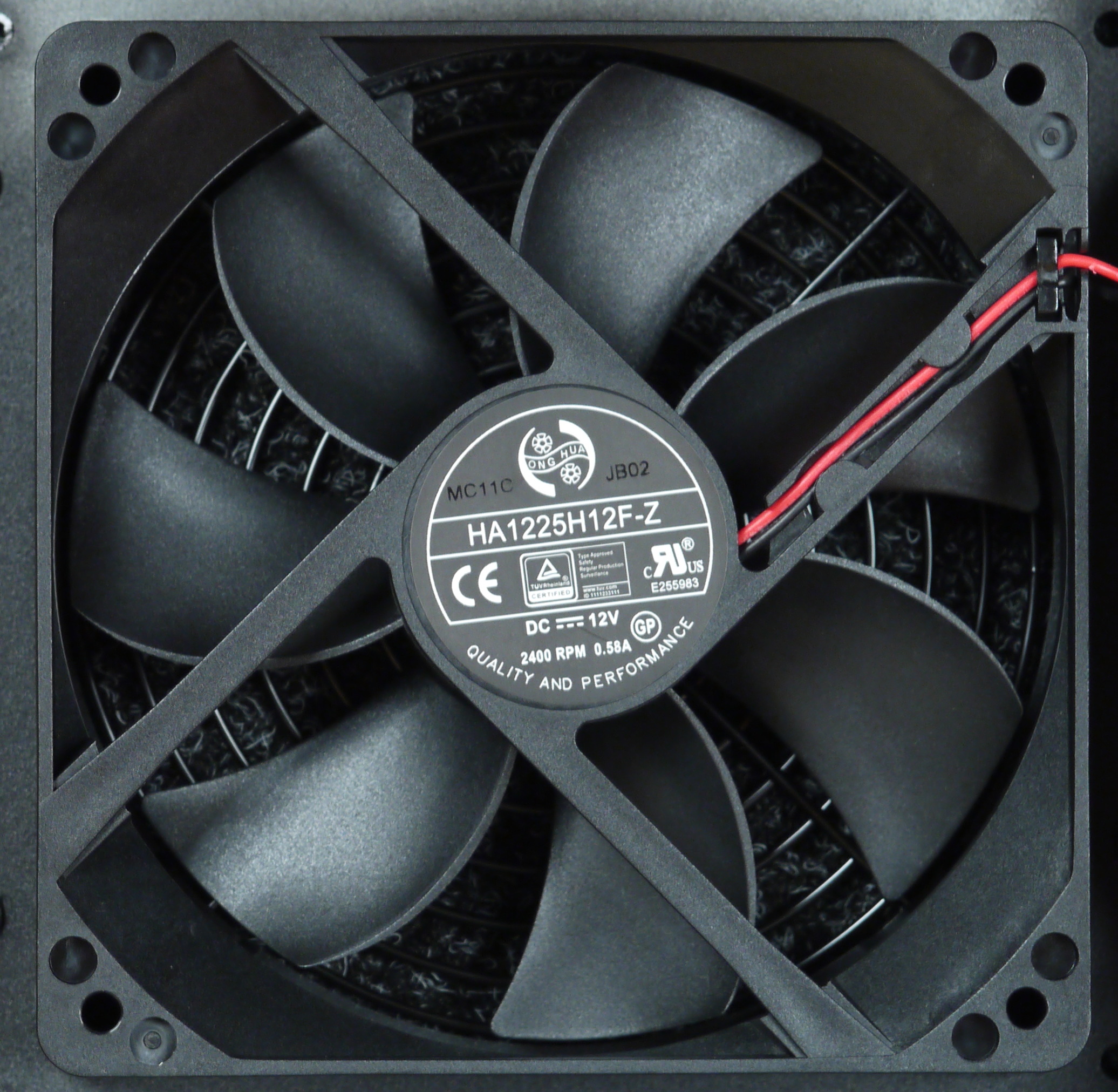

В блоке питания установлен вентилятор HA1225H12F-Z (2300 об/мин) типоразмера 120 мм, он основан на гидродинамическом подшипнике, что подразумевает очень долгий срок службы. Изготовлен вентилятор компанией Dongguan Honghua Electronic Technology. Подключение вентилятора — двухпроводное, через разъем.

Вентилятор весьма распространенный, он встречается в широком перечне моделей, в том числе и существенно более дорогих. С учетом максимально распространенного типоразмера вентилятора, впоследствии его можно будет без особых проблем заменить.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

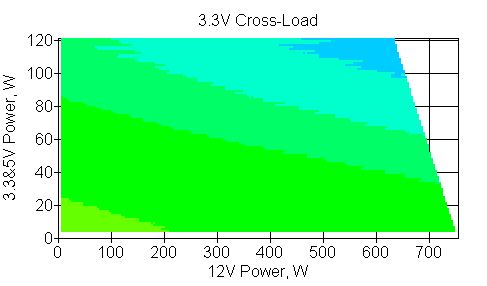

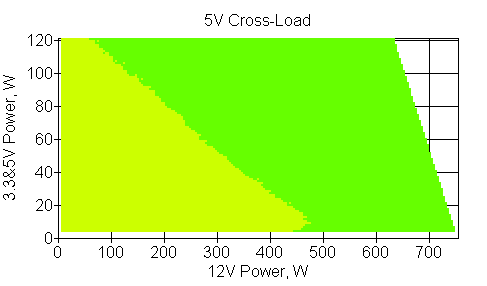

Кросс-нагрузочная характеристика

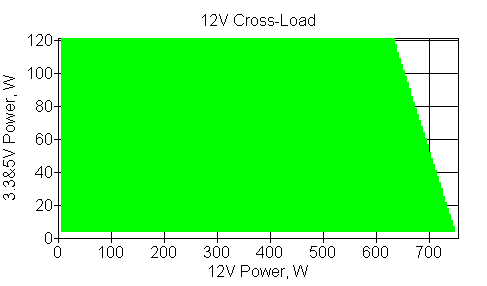

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 1% во всем диапазоне мощности, что является очень хорошим результатом, особенно с учетом того, что отклонение тут в сторону увеличения параметра при низкой нагрузке, так что никаких проблем при высокой нагрузке не ожидается.

При типичном распределении мощности по каналам отклонения от номинала не превышают 3% по каналу +3.3VDC, 3% по каналу +5VDC и 1% по каналу +12VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через три разъема PCIe 2.0 максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.

При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Нагрузка через разъемы 12VDC, Вт 5VDC, Вт 3.3VDC, Вт Общая мощность, Вт
основной ATX, процессорный (12 В), SATA 5 5 5 15
основной ATX, процессорный (12 В), SATA 80 15 5 100
основной ATX, процессорный (12 В), SATA 180 15 5 200
основной ATX, процессорный (12 В), 6-контактный PCIe, SATA 380 15 5 400
основной ATX, процессорный (12 В), 6-контактные PCIe (1 шнур с 2 разъемами), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 1 разъему), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 2 разъема), SATA 730 15 5 750

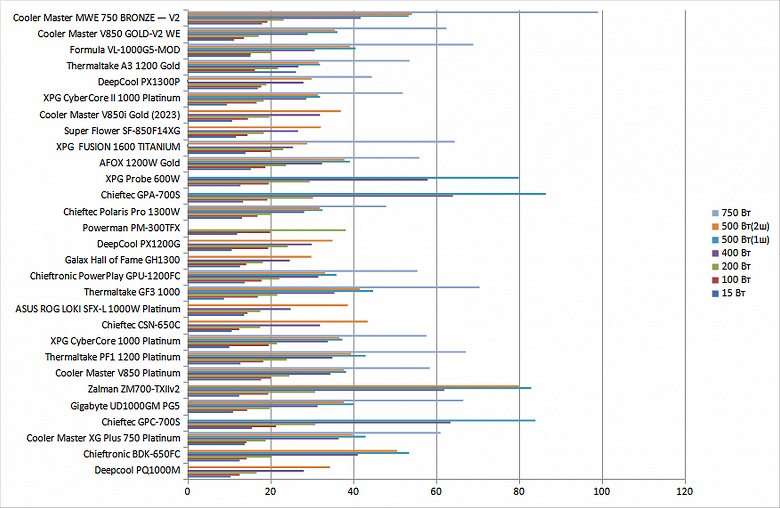

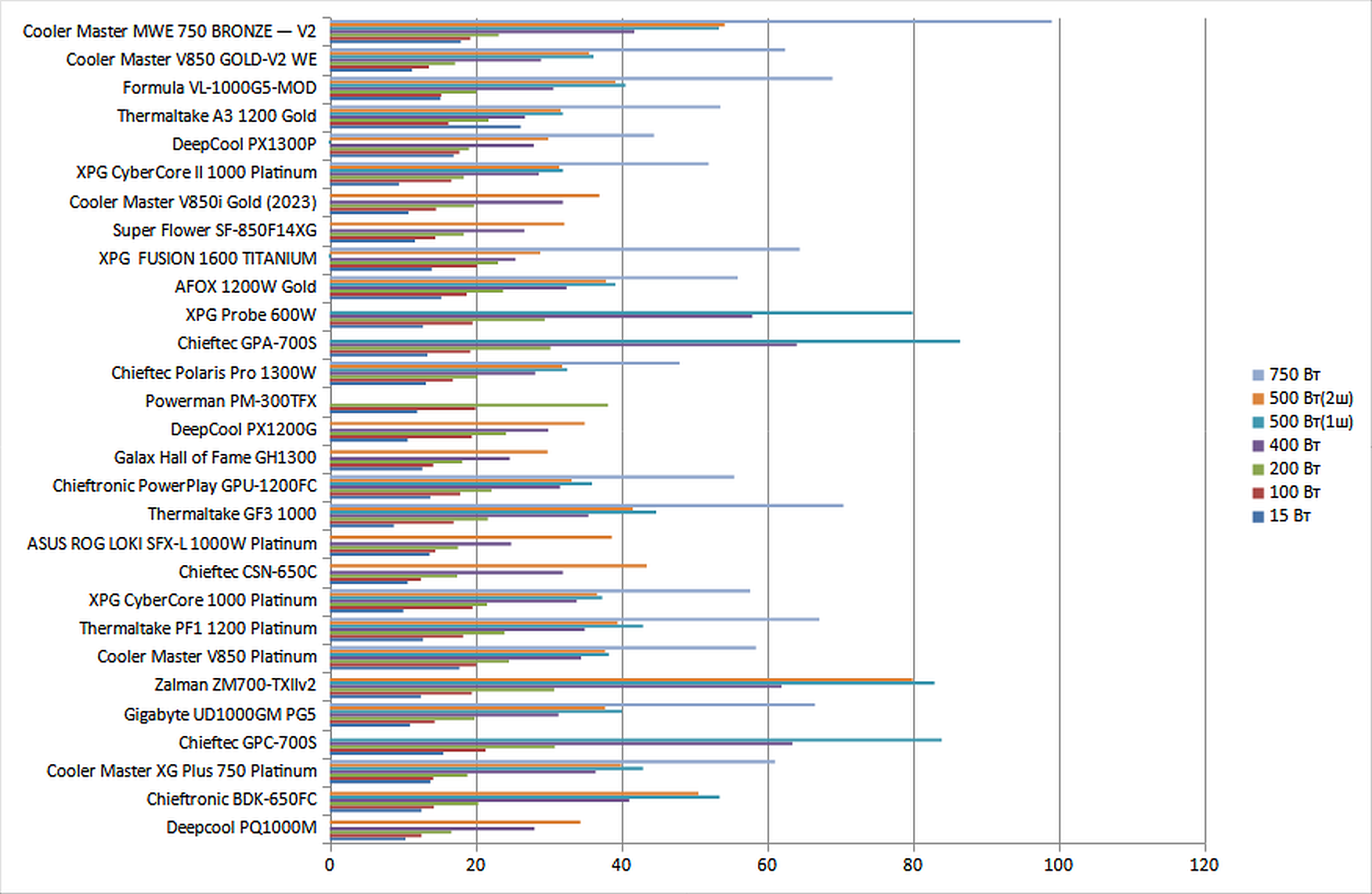

Полученные результаты выглядят следующим образом:

Рассеиваемая мощность, Вт 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Cougar BXM 700 12,0 18,2 26,0 42,8 57,4 57,1
Cooler Master Elite 600 V4 11,4 17,8 30,1 65,7 93,0
Cougar GEX 850 11,8 14,5 20,6 32,6 41,0 40,5 72,5
Cooler Master V650 SFX 7,8 13,8 19,6 33,0 42,4 41,4
Chieftec BDF-650C 13,0 19,0 27,6 35,5 69,8 67,3
XPG Core Reactor 750 8,0 14,3 18,5 30,7 41,8 40,4 72,5
Deepcool DQ650-M-V2L 11,0 13,8 19,5 34,7 44,0
Deepcool DA600-M 13,6 19,8 30,0 61,3 86,0
Fractal Design Ion Gold 850 14,9 17,5 21,5 37,2 47,4 45,2 80,2
XPG Pylon 750 11,1 15,4 21,7 41,0 57,0 56,7 111,0
Chieftronic PowerUp GPX-850FC 12,8 15,9 21,4 33,2 39,4 38,2 69,3
MSI MPG A750GF 11,5 15,7 21,0 30,6 39,2 38,0 69,0
Chieftronic PowerPlay GPU-850FC 12,0 15,9 19,7 28,1 34,0 33,3 56,0
Cooler Master MWE Gold 750 V2 12,2 16,0 21,0 34,6 42,0 41,6 76,4
XPG Pylon 450 12,6 18,5 28,4 63,0
Chieftronic PowerUp GPX-550FC 12,2 15,4 21,6 35,7   47,1
Chieftec BBS-500S 13,3 16,3 22,2 38,6
Cougar VTE X2 600 13,3 18,3 28,0 49,3 64,2
Thermaltake GX1 500 12,8 14,1 19,5 34,8 47,6
Thermaltake BM2 450 12,2 16,7 26,3 57,9
Super Flower SF-750P14XE 14,0 16,5 23,0 35,0 42,0 44,0 76,0
XPG Core Reactor 850 9,8 14,9 18,1 29,0 38,4 37,0 63,0
Asus TUF Gaming 750B 11,1 13,8 20,7 38,6 50,7 49,3 93,0
Chieftronic BDK-650FC 12,6 14,3 20,4 41,1 53,5 50,6
Cooler Master XG Plus 750 Platinum 13,8 14,2 18,9 36,5 43,0 40,0 61,1
Chieftec GPC-700S 15,6 21,4 30,9 63,5 84,0
Zalman ZM700-TXIIv2 12,5 19,5 30,8 62,0 83,0 80,0
Cooler Master V850 Platinum 17,8 20,1 24,6 34,5 38,3 37,8 58,5
Chieftec CSN-650C 10,7 12,5 17,5 32,0   43,5
Powerman PM-300TFX 12,0 20,0 38,2
Chieftec GPA-700S 13,4 19,3 30,3 64,1 86,5
XPG Probe 600W 12,8 19,6 29,5 58,0 80,0
Super Flower Leadex VII XG 850W 11,7 14,5 18,4 26,7   32,2
Cooler Master V850 Gold i Multi 10,8 14,6 19,8 32,0   37,0
Cooler Master V850 Gold V2 WE 11,3 13,6 17,2 29,0 36,2 35,6 62,5
Cooler Master MWE 750 Bronze V2 18,0 19,3 23,2 41,8 53,4 54,2 99,1

Данная модель имеет среднюю экономичность во всех протестированных режимах, это вполне типичный представитель источников питания с уровнем сертификата 80Plus Bronze.

Суммарная величина рассеиваемой мощности на средней и низкой нагрузке (до 400 Вт)
  Вт
Super Flower Leadex VII XG 850W 71
Cooler Master V850 Gold V2 WE 71
XPG Core Reactor 750 72
XPG Core Reactor 850 72
Chieftec CSN-650C 73
Cooler Master V650 SFX 74
Chieftronic PowerPlay GPU-850FC 76
Cooler Master V850 Gold i Multi 77
MSI MPG A750GF 79
Deepcool DQ650-M-V2L 79
Cougar GEX 850 80
Thermaltake GX1 500 81
Chieftronic PowerUp GPX-850FC 83
Cooler Master XG Plus 750 Platinum 83
Cooler Master MWE Gold 750 V2 84
Asus TUF Gaming 750B 84
Chieftronic PowerUp GPX-550FC 85
Chieftronic BDK-650FC 88
Super Flower SF-750P14XE 89
XPG Pylon 750 89
Chieftec BBS-500S 90
Fractal Design Ion Gold 850 91
Chieftec BDF-650C 95
Cooler Master V850 Platinum 97
Cougar BXM 700 99
Cooler Master MWE 750 Bronze V2 102
Cougar VTE X2 600 109
Thermaltake BM2 450 113
XPG Probe 600W 120
XPG Pylon 450 123
Deepcool DA600-M 125
Zalman ZM700-TXIIv2 125
Cooler Master Elite 600 V4 125
Chieftec GPA-700S 127
Chieftec GPC-700S 131

По суммарной экономичности на низкой и средней мощности данная модель занимает далеко не лидирующее положение в нашем списке на момент тестирования.

Потребление энергии компьютером за год, кВт·ч 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Cougar BXM 700 237 1035 1980 3879 4883 4880
Cooler Master Elite 600 V4 231 1032 2016 4080 5195
Cougar GEX 850 235 1003 1933 3790 4739 4735 7205
Cooler Master V650 SFX 200 997 1924 3793 4751 4743
Chieftec BDF-650C 245 1042 1994 3815 4991 4970
XPG Core Reactor 750 202 1001 1914 3773 4746 4734 7205
Deepcool DQ650-M-V2L 228 997 1923 3808 4765
Deepcool DA600-M 251 1049 2015 4041 5133
Fractal Design Ion Gold 850 262 1029 1940 3830 4795 4776 7273
XPG Pylon 750 229 1011 1942 3863 4879 4877 7542
Chieftronic PowerUp GPX-850FC 244 1015 1940 3795 4725 4715 7177
MSI MPG A750GF 232 1014 1936 3772 4723 4713 7174
Chieftronic PowerPlay GPU-850FC 237 1015 1925 3750 4678 4672 7061
Cooler Master MWE Gold 750 V2 238 1016 1936 3807 4748 4744 7239
XPG Pylon 450 242 1038 2001 4056
Chieftronic PowerUp GPX-550FC 238 1011 1941 3817   4793
Chieftec BBS-500S 248 1019 1947 3842
Cougar VTE X2 600 248 1036 1997 3936 4942
Thermaltake GX1 500 244 1000 1923 3809 4797
Thermaltake BM2 450 238 1022 1982 4011
Super Flower SF-750P14XE 254 1021 1954 3811 4748 4765 7236
XPG Core Reactor 850 217 1007 1911 3758 4716 4704 7122
Asus TUF Gaming 750B 229 997 1933 3842 4824 4812 7385
Chieftronic BDK-650FC 242 1001 1931 3864 4849 4823
Cooler Master XG Plus 750 Platinum 252 1000 1918 3824 4757 4730 7105
Chieftec GPC-700S 268 1064 2023 4060 5116
Zalman ZM700-TXIIv2 241 1047 2022 4047 5107 5081
Cooler Master V850 Platinum 287 1052 1968 3806 4716 4711 7083
Chieftec CSN-650C 225 986 1905 3784   4761
Powerman PM-300TFX 237 1051 2087
Chieftec GPA-700S 249 1045 2017 4066 5138
XPG Probe 600W 244 1048 2010 4012 5081
Super Flower Leadex VII XG 850W 234 1003 1913 3738   4662
Cooler Master V850 Gold i Multi 226 1004 1925 3784   4704
Cooler Master V850 Gold V2 WE 230 995 1903 3758 4697 4692 7118
Cooler Master MWE 750 Bronze V2 289 1045 1955 3870 4848 4855 7438

Температурный режим

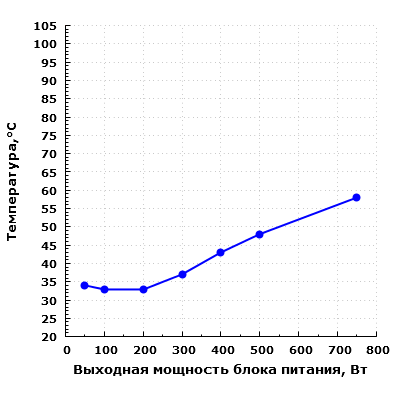

Термонагруженность конденсаторов при работе на мощности вплоть до максимальной находится на невысоком уровне.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

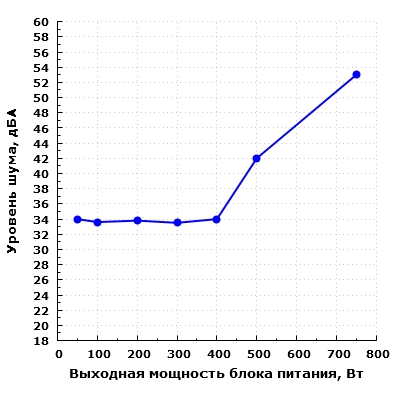

При работе с постоянно вращающимся вентилятором в диапазоне мощности до 400 Вт включительно шум блока питания находится на среднем уровне для жилого помещения в дневное время суток, но даже на самой малой мощности он не снижается заметно, остается на том же уровне, поэтому для фанатов полной тишины данная модель не подойдет.

При работе в диапазоне мощности от 500 до 750 Вт уровень шума превышает 40 дБА, поэтому шум можно оценить как высокий для жилого помещения в дневное время суток.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 400 Вт.

В перспективе можно задуматься над установкой менее оборотистого вентилятора — но при условии нагрузки в пределах 400 Вт и четком понимании выполняемых действий.

К шуму электроники особых претензий нет. Писков и свиста замечено не было.

Потребительские качества

Потребительские качества блока питания Cooler Master MWE 750 Bronze V2 находятся на хорошем уровне. Нагрузочная способность канала +12VDC высокая, что позволяет использовать данный БП в мощных системах с несколькими видеокартами. Акустическая эргономика на высокой мощности плохая, но при нагрузках вплоть до 400 Вт шум сравнительно невысокий. На мощности 500 Вт шум становится заметным и неприятным, но в реальных условиях компоненты, имеющие подобное потребление, сами по себе будут производить значительный шум. Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода использованы ленточные.

Итоги

Блок питания Cooler Master MWE 750 Bronze V2 продемонстрировал среднюю экономичность, в нем использованы вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, а также неплохие конденсаторы Capxon. Можно констатировать, что блок питания пережил все наши тесты и не утратил работоспособность, что стоит оценить положительно. В целом данная модель не претендует на лидирующие позиции, но представляет собой вполне качественный продукт среднего уровня.

С другой стороны, в данной серии есть модели мощностью от 450 Вт, которые для большинства пользователей будут куда более востребованы, так как две видеокарты сейчас никто не ставит (да и никогда не ставил, если честно), а для одной видеокарты среднего уровня вместе даже с процессором этих 450-500 Вт хватит за глаза.
