Проблема точного измерения электрических величин во время различных тестов достаточно острая. Поскольку при недостаточной точности измерительного прибора возможно получение некорректных результатов, на основании которых можно сделать не совсем правильный вывод о тестируемом устройстве. В нашей тестовой лаборатории мы используем мультиметры Fluke серии 110 модели 111 и 112.
Общее описание

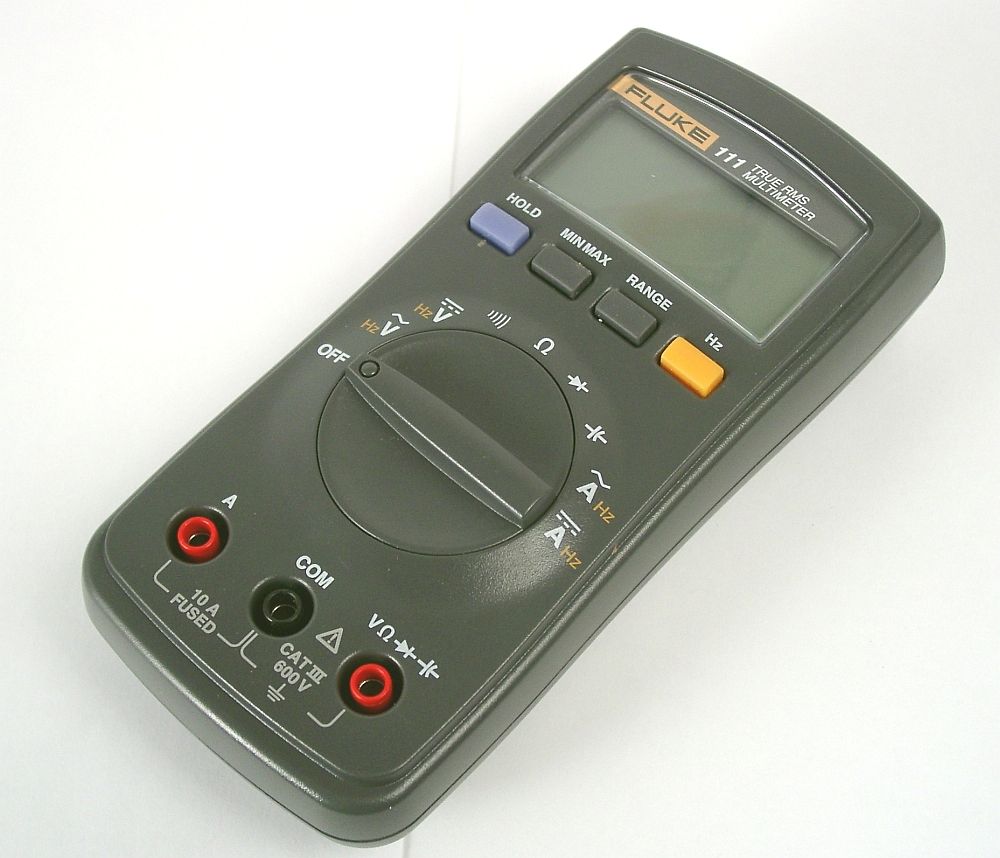

Мультиметры Fluke серии 110 (модели 110,111 и 112) относятся к классу True RMS и позволяют проводить точные измерения значений напряжения и тока практически любой формы сигнала, в том числе и пилообразной, что позволяет их использовать в широком спектре измерений. Базовой моделью серии является Fluke 111, 112 модель дополнительно оснащена подсветкой дисплея, Fluke 110 является упрощенным вариантом 111 модели и не предназначена для измерения значений переменного тока.
Упаковка и комплект поставки

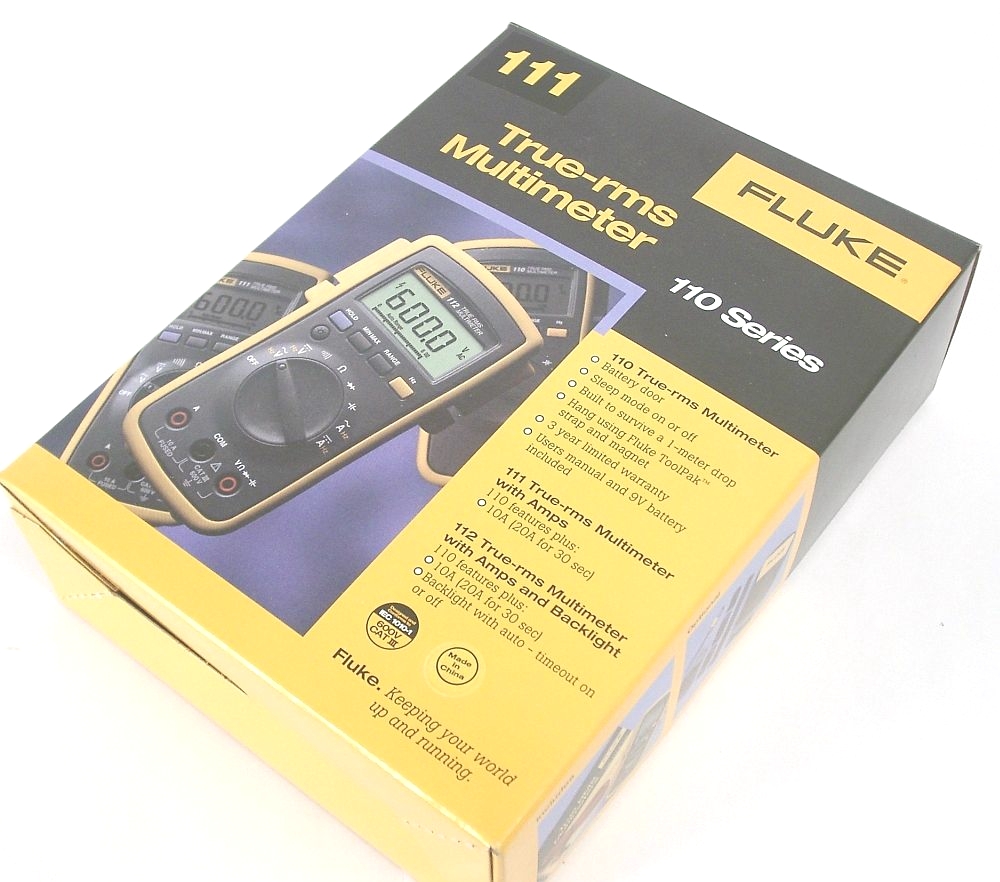

Коробка, в которой находится мультиметр и его комплект поставки, выполнена из тонкого, но достаточно плотного картона. В ее оформлении преобладают желтый и черный цвета, которые, также "по совместительству", являются фирменными цветами Fluke. Непосредственно мультиметр упакован в полиэтиленовый пакет и уложен в защитную профилированную форму из картона.

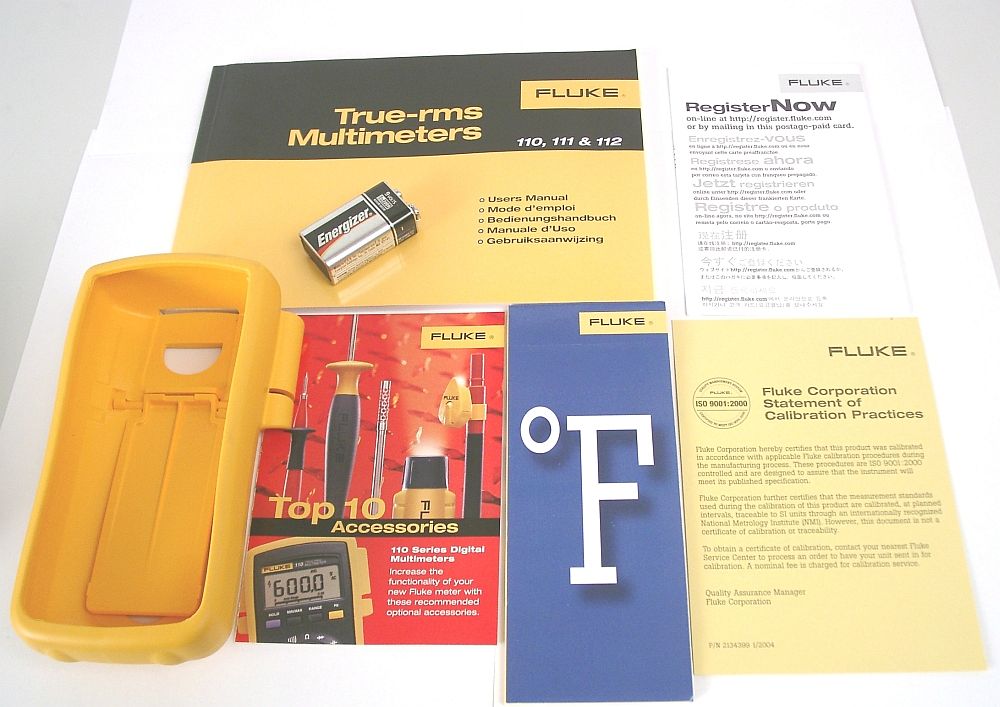

Комплект поставки мультиметра включает:
- инструкция по эксплуатации на пяти языках, в число которых русский, к сожалению, не входит. Для мультиметров Fluke серии 110 доступна инструкция по эксплуатации на русском языке в электронном виде.
- небольшой каталог аксессуаров для мультиметров Fluke серии 110
- небольшой каталог продукции Fluke
- два щупа (красный и черный)
- элемент питания 9В типа 6LR61 (Крона)
- съемный защитный чехол из резины желтого цвета, который предустановлен на корпусе мультиметра.
Основные функции
Мультиметр позволяет осуществлять следующие операции:
- измерение постоянного или переменного напряжения
- измерение постоянного или переменного тока
- измерение сопротивление
- измерение частоту напряжения или тока
- измерение емкостное сопротивление
- проверка целостности цепи
- проверка диода
Дополнительные функции
К ним относятся:
- режим SLEEP, также называемый экономичным. Прибор автоматически входит в экономичный режим и гасит дисплей, если мультиметр не используется в течение 20 минут. Чтобы отключить режим отключения экрана, нужно при включении прибора держать нажатой клавишу Hz. Экономичный режим всегда отключен в режимах MIN MAX AVG.
- режим Display HOLD. В этом режиме мультиметр замораживает показания на экране
- режим регистрации MIN MAX AVG. В этом режиме фиксируются минимальные и максимальные значения входных сигналов, и рассчитывается текущее среднее всех показаний. При регистрации нового высокого или низкого значения мультиметр издает звуковой сигнал.
- подсветка дисплея. Данная функция есть только у мультиметра Fluke 112
Для отображения данных в мультиметре используется:
- основной дисплей
- гистограмма
Гистограмма похожа на стрелку на аналоговом измерителе. Она имеет индикатор перегрузки справа и индикатор полярности слева. Поскольку гистограмма обновляется примерно 40 раз в секунду, что в десять раз быстрее, чем цифровой дисплей, гистограмма удобна для проведения пиковых и нулевых настроек.
Впечатления
За время работы никаких проблем с данными устройствами не возникало. К качеству изготовления также претензий нет. Кнопки и чехол, выполненные из материала на ощупь похожего на резину, тактильно приятны.
