Блок питания Corsair RM1000i Special Edition: юбилейная версия киловаттного источника питания из среднебюджетной серии



Внешний вид блока питания Corsair RM1000i Special Edition
Данная модель на сайте производителя
Средняя цена
T-12786338
Розничные предложения
L-12786338-10

В честь десятилетия присутствия на рынке компьютерных блоков питания компания Corsair выпустила ограниченным тиражом специальную модификацию модели RM1000i, которая называется Corsair RM1000i Special Edition. Ее отличия заключаются в наличии вентилятора с подсветкой, тканевой оплетки проводов белого цвета, а также в использовании белого покрытия корпуса вместо стандартного черного.

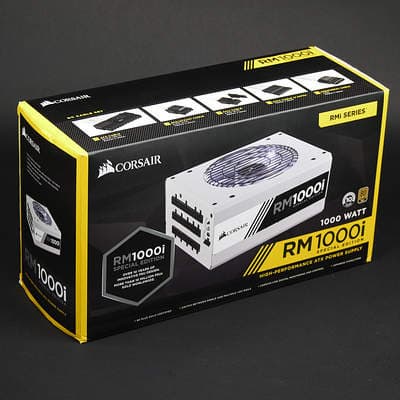

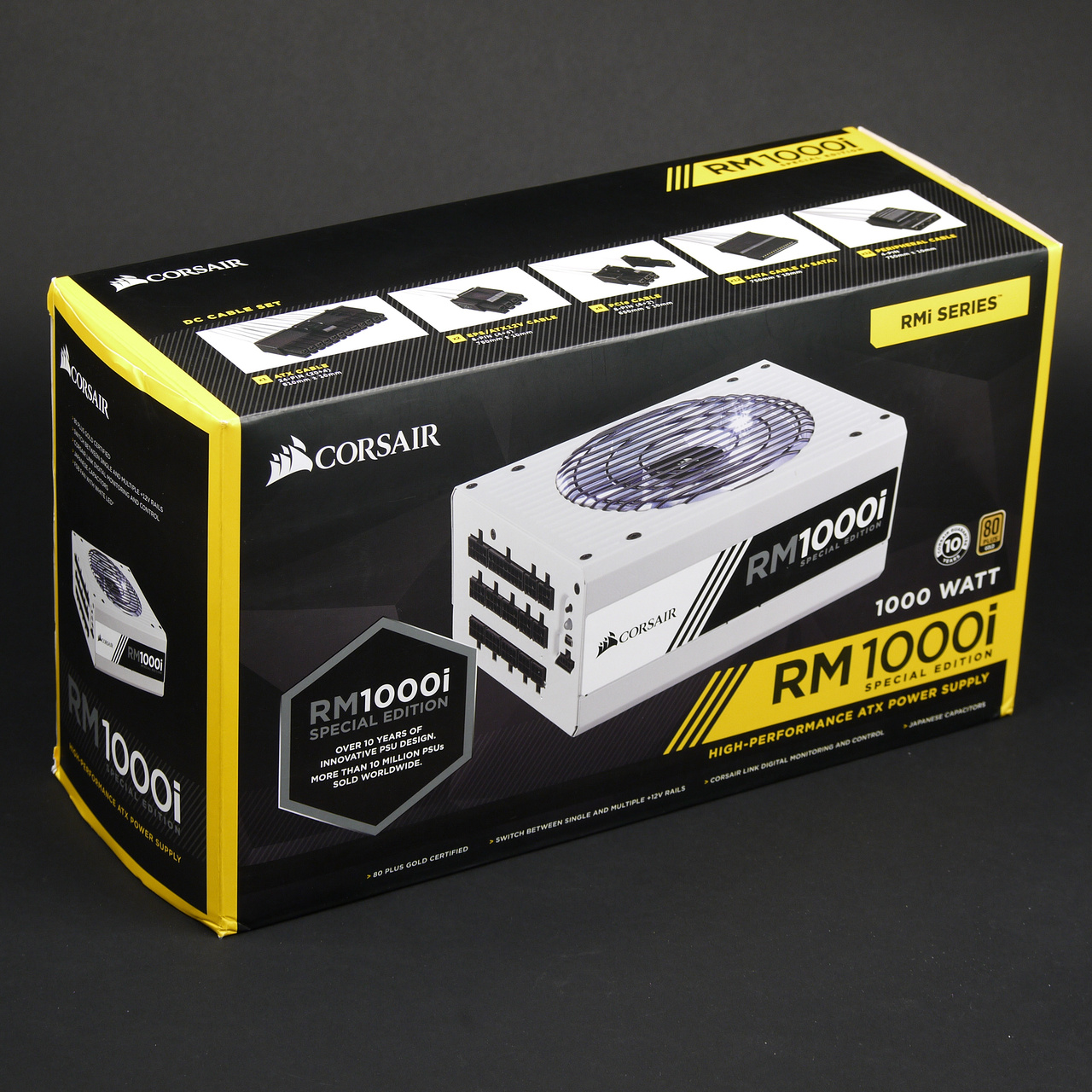

Упаковка блока питания Corsair RM1000i Special Edition

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков.

Корпус блока питания — белого цвета, со скошенными верхними и нижними ребрами, черной решеткой с продольными прутьями и выштамповкой на крышке, что вполне типично для старших серий производства Corsair. Блок питания довольно габаритный: длина корпуса 180 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели обычно не подходят.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1000 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

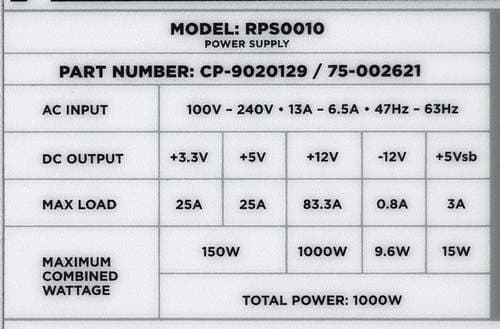

Характеристики блока питания Corsair RM1000i Special Edition

Длина проводов и количество разъемов

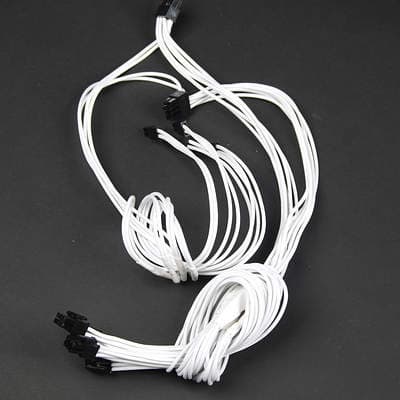

Провода и разъемы блока питания Corsair RM1000i Special Edition

Модульные
до основного разъема АТХ — 61 см
до процессорного разъема 8 pin SSI — 75 см
до процессорного разъема 8 pin SSI — 75 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см
до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector8разборные
4 pin Peripheral Connector11эргономичные
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector2через переходник

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов до разъемов рассчитана на размещение блока питания в высоких корпусах, включая Full tower. С другой стороны, если у покупателя будет желание установить Corsair RM1000i SE в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, он вполне возможен.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 4 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Правда, для подключения SATA-накопителей предусмотрены только три шнура с четырьмя разъемами на каждом, в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. А вот количество разъемов Peripheral Connector тут явно избыточно.

Отдельно стоит отметить высокую гибкость штатных проводов, которые легко и непринужденно можно завязать узлом в прямом смысле этого слова. Данное свойство заметно облегчит прокладку проводов в современных корпусах с достаточно извилистыми системами скрытого монтажа.

Единственное, что вызывает некоторые опасения — это пылезащищенность тканевой оплетки: с высокой долей вероятности на ней будет активно скапливаться пыль, и с учетом цвета оплетки эта пыль будет очень хорошо заметна, если, конечно, в корпусе будут окна для обзора интерьера.

Система охлаждения

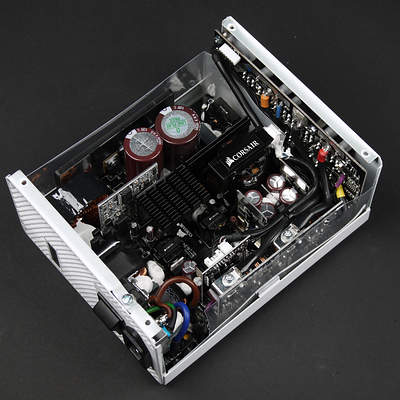

Вид платы блока питания Corsair RM1000i Special Edition

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины. Первый — без оребрения вообще; второй — с достаточно развитым оребрением; толщина основания радиаторов составляет около 6 мм. Элементы синхронного выпрямителя располагаются на дочерних платах, установленных вертикально, и оснащены небольшими теплорассеивателями в виде узких пластин толщиной около 1 мм. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода не имеют, что вполне типично для БП с активным охлаждением. Очевидно, что разработчики постарались спроектировать устройство из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены конденсаторы преимущественно марки Nippon Chemi-Con, а также большое количество полимерных конденсаторов.

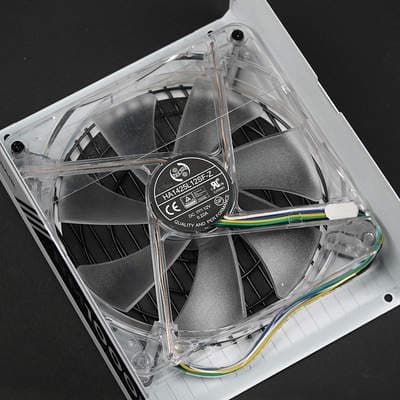

Вентилятор блока питания Corsair RM1000i Special Edition

Здесь применен вентилятор HA1425L12SF-Z типоразмера 140 мм (125 мм между центрами крепежных отверстий) с номинальной скоростью вращения 1600 оборотов в минуту. Вентилятор основан на гидродинамическом подшипнике и изготовлен компанией Dongguan Honghua Electronic Technology. Он имеет 5-проводное подключение через разъем и встроенный ШИМ-контроллер, что позволяет обеспечить очень широкий диапазон скорости вращения. Вентилятор оснащен подсветкой белого цвета.

Тестирование блока питания

Работа на максимальной мощности Corsair RM1000i Special Edition

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются не сильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

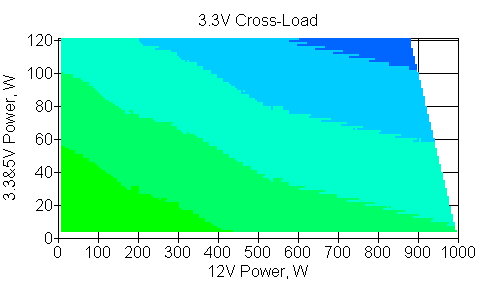

Отклонения по линии +3.3VDC

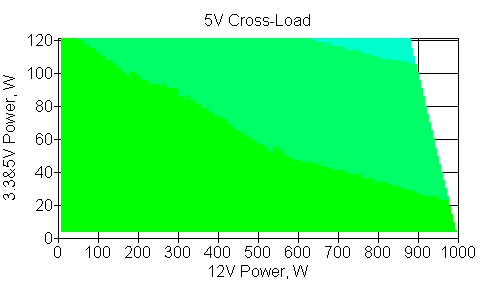

Отклонения по линии +5VDC

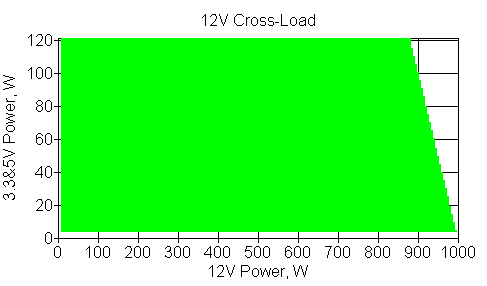

Отклонения по линии +12VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают одного процентов во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают одного процента по каналу +12VDC, двух процентов по каналу +5VDC и трех процентов по каналу +3.3VDC. Впрочем, стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%, что позволяет использовать достаточно мощные видеокарты уровня GeForce GTX 980 Ti.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через три разъема PCI-E

В случае видеокарты с тремя разъемами питания максимальная мощность по каналу +12VDC составляет не менее 450 Вт при отклонении в пределах 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через шесть разъемов PCI-E

При нагрузке через шесть разъемов PCI-E мощность по каналу +12VDC составляет не менее 750 Вт при отклонении в пределах 3%, что позволяет использовать три мощные видеокарты.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор как для сокета Socket 1150/51, так и для Socket AM3/FM2, а также Socket 2011.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

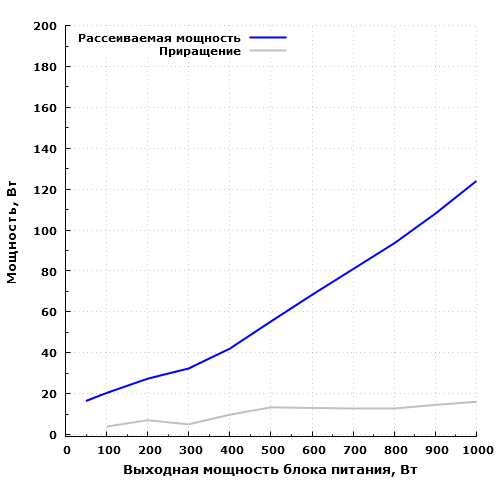

Рассеиваемая мощность Corsair RM1000i Special Edition

Экономичность модели находится на вполне адекватном уровне: на максимальной мощности БП рассеивает около 124 Вт, 60 Вт он рассеивает на мощности порядка 530 Вт, 100 Вт — на мощности около 840 Вт. Показатели не самые выдающие, но и далеко не самые худшие. На мощности 50 Вт блок питания рассеивает около 16,4 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,1430,4
Zload0,7739,3

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — чуть больше 8 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

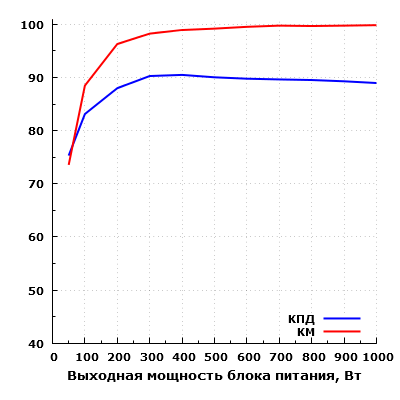

Эффективность Corsair RM1000i Special Edition

Эффективность БП находится на хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 300 до 500 ватт, максимальное зарегистрированное значение составило около 90,5% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 75,3%.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим Corsair RM1000i Special Edition
Для гибридного режима (менее 275 Вт) приведены установившиеся значения температуры, полученные после перехода блока питания из режима работы на максимальной мощности.

В блоке питания RM1000i SE вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 64 °C), так и при достижении выходной мощности около 560 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 45 °C). Температурный диапазон сравнительно широкий, что говорит о попытке избавиться от частых циклов включения-выключения вентилятора, и этого, в принципе, почти удалось добиться. Сравнительно регулярные циклы запуска-остановки наблюдались только на мощности 275 Вт при длительности одного цикла порядка часа, что вполне адекватно. С другой стороны, запуск вентилятора по мощности можно было настроить на более низкое значение, сделав режим работы конденсаторов еще более благоприятным.

В диапазоне мощности свыше 750 Вт температурный режим работы конденсаторов можно считать неудовлетворительным, так как он превышает расчетное значение в 75 градусов. В диапазоне до 200 Вт включительно термонагруженность условно можно считать низкой. При работе на максимальной мощности температура конденсаторов достигает значения 103 градуса, что сложно считать достоинством данной модели. В реальности очень желательно избежать данного режима эксплуатации, так как работа в таком тепловом режиме сильно снижает ресурс конденсаторов.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому если она установится на уровне 40-45 °C, то это просто приведет к более раннему включению вентилятора.

Блок питания способен долговременно функционировать в безвентиляторном режиме при сравнительно невысокой нагрузке (до 200 Вт включительно) при условии температуры окружающего воздуха ниже 30 °C. На мощности 275 Вт вентилятор включается через 80 минут постоянной работы на данном номинале.

Выключение вентилятора при переходе с высоких номиналов мощности на низкие (до 200 Вт включительно) происходит с задержкой в 1-3 минуты.

В диапазоне мощности от 350 до 550 Вт вентилятор включается с задержкой около нескольких минут, выключение вентилятора в данном диапазоне мощности не происходит.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

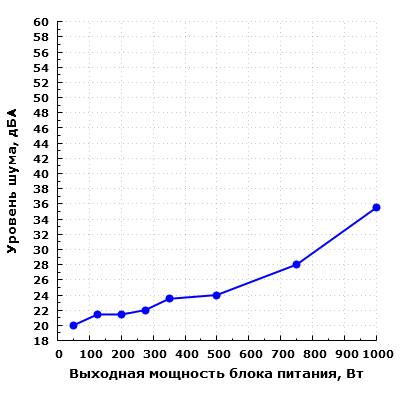

Уровень шума Corsair RM1000i Special Edition

Corsair RM1000i SE имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности: при нагрузке 500 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

При работе в диапазоне до 500 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью.

На мощности 750 Вт шум заметно повышается, и его уже можно трактовать лишь как пониженный (ниже среднетипичного уровня) для жилого помещения в дневное время суток. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие. Кроме того, нагрузка, потребляющая такую мощность, вряд ли окажется бесшумной или хотя бы тихой (если это не кипятильник, конечно). Таким образом, в случае компьютерной системы маловероятно, что она будет функционировать тише блока питания, особенно если она не занимает половину жилой комнаты.

При работе на мощности 1000 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и больше, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Существенным достоинством данной модели является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналов мощности, на которых происходят очень частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

Таким образом, при мощности нагрузки 500 Вт и менее блок питания работает очень тихо даже при запуске вентилятора, а шум на более высоких номиналах мощности можно охарактеризовать как умеренный.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники полностью отсутствует.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

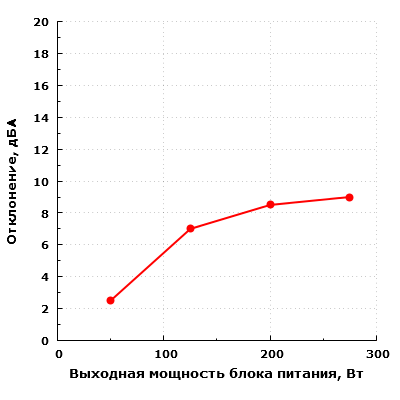

Уровень шума электроники (отклонение) Corsair RM1000

В ходе измерения шума электроники обнаружилась интересная особенность данной модели, которая заключается в наличии защиты по сигналу датчика тахометра при включении вентилятора, то есть блок питания отключается, если вентилятор был запущен, но не может вращаться. Именно поэтому шум электроники был измерен в диапазоне до 275 Вт включительно, и его можно считать относительно низким во всем измеренном диапазоне.

Функционирование при повышенной температуре

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная40,55
125 Вт21,50
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная1074
125 Вт6821

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

При работе на максимальной мощности немного возросла температура и заметно увеличился уровень шума, немного превысив значение 40 дБА.

При работе на мощности 125 Вт уровень шума не изменился, но блок питания включил вентилятор, а температура конденсаторов заметно повысилась, достигнув значения в 68 градусов.

Оценка потребительских качеств

Потребительские качества БП Corsair RM1000i Special Edition находятся на очень высоком уровне за счет отличной акустической эргономики, которую источник питания демонстрирует даже на максимальной мощности. Также отметим очень высокую практическую нагрузочную способность шины +12VDC, которая способна обеспечить питанием набор топовых компонентов, включая несколько современных видеокарт уровня GeForce GTX 1080 или Titan X Pascal. Справится этот блок питания и с таким монстром, как решение на базе Radeon R9 295X2, которое имеет максимальное потребление около 650 Вт. Провода достаточно большой длины для использования в корпусах с системой скрытой прокладки кабелей также можно считать достоинством. Но тут некоторые вопросы вызывает материал оплетки — не с точки зрения прочности, а с точки зрения внешнего вида через некоторое время после взаимодействия с пылью внутри корпуса ПК. Отметим высокую гибкость проводов, что повышает удобство при сборке системы. Экономичность БП находится на хорошем уровне. Из особенностей, присущих лишь немногим моделям, стоит отметить наличие программно-аппаратного комплекса мониторинга и управления параметрами блока питания, который штатно присутствует в старших сериях источников питания Corsair.

Итоги

Технико-эксплуатационные характеристики модели Corsair RM1000i Special Edition вполне достойные, если не считать номиналов от 750 Вт и выше, в которых есть претензии к слишком высокой температуре конденсаторов в течение продолжительного времени, что сильно сокращает срок их жизни. Здорово, конечно, что в БП установлены японские конденсаторы не самых дешевых серий, но и их ресурс небезграничен. Впрочем. вряд ли кто-то из домашних пользователей достигнет максимальной мощности данного источника питания при бытовом использовании ПК, так как для этого потребуется однопроцессорная система на топовом десктопном (желательно разогнанном) процессоре и видеоподсистема из минимум трех графических адаптеров уровня GeForce GTX 1080, причем нагружать их придется специализированными утилитами, которые смогут обеспечить максимальные потребление. Использование же этого блока питания в двухпроцессорных рабочих станциях с мощной видеоподсистемой может быть не слишком оправдано из-за достаточно высокой термонагруженности данной модели при работе на высоких номиналах мощности. С этой точки зрения RM850i даже несколько лучше, чем исследованный экземпляр RM1000i SE. Возможно, у стандартной версии RM1000i ситуация также будет лучше.

До сих пор Corsair остается чуть ли не единственным производителем, старшие серии источников питания которого штатно оснащаются программно-аппаратными комплексами мониторинга собственных параметров, что заслуживает уважения. Отдавая должное не только инженерам Corsair, но и дизайнерам, поработавшим над данной моделью, мы присуждаем блоку питания редакционную награду Original Design за текущий месяц. Награда не говорит об отсутствии у устройства недостатков, но оценивает своеобразие и свежий взгляд на привычный предмет.


В заключение предлагаем посмотреть наш видеообзор блока питания Corsair RM1000i SE:

Наш видеообзор блока питания Corsair RM1000i SE можно также посмотреть на iXBT.Video

Блок питания Corsair RM1000i Special Edition предоставлен на тестирование производителем
