Согласно используемой нами классификации, модель является линейно-интерактивным источником бесперебойного питания.

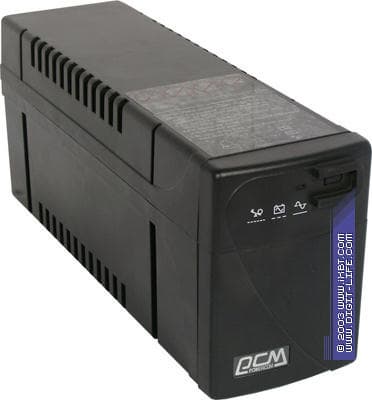

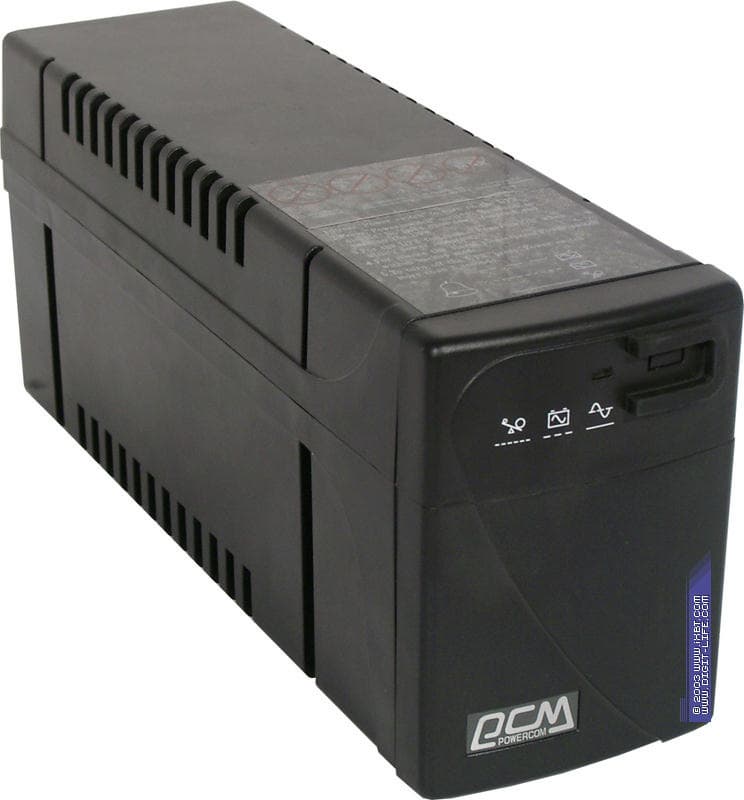

Внешний вид и комплект поставки:
- ИБП
- Шнур COM-порта
- Кабель питания ИБП
- Телефонный кабель
- Кабель для подключения нагрузки
- CD с ПО
Это — второй ИБП серии Black Knight (первым была младшая модель, BNT-400A), который выбирался для тестирования уже сознательно — рано или поздно придется начинать сравнение различных источников бесперебойного питания, поэтому пора подбирать проверенным моделям достойного противника.

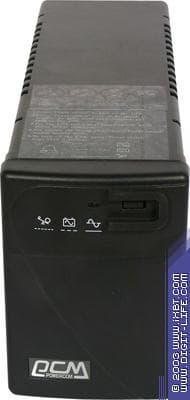

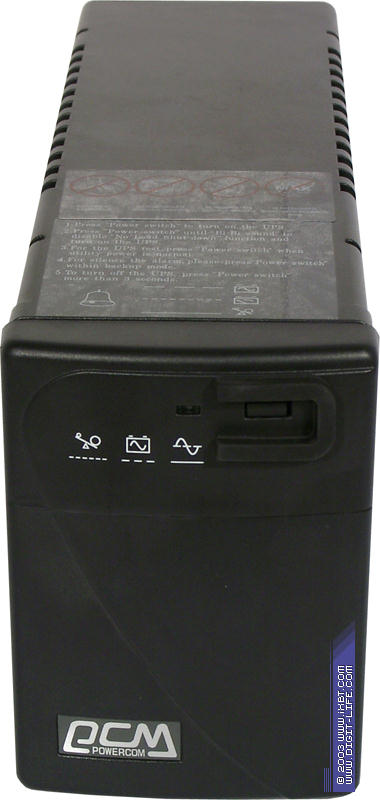

На передней панели расположена кнопка включения устройства и светодиод, идентифицирующий режимы работы устройства. Кроме этого, в устройстве реализован звуковой индикатор режимов: работа на аккумуляторе/разрядка аккумулятора/перегрузка. Аккумулятор ИБП — свинцово-кислотный, необслуживаемый. Согласно данным производителя, срок службы аккумулятора составляет 4-5 лет, время зарядки до 90% емкости составляет 6 часов.

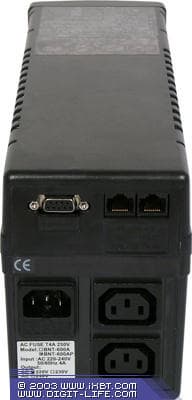

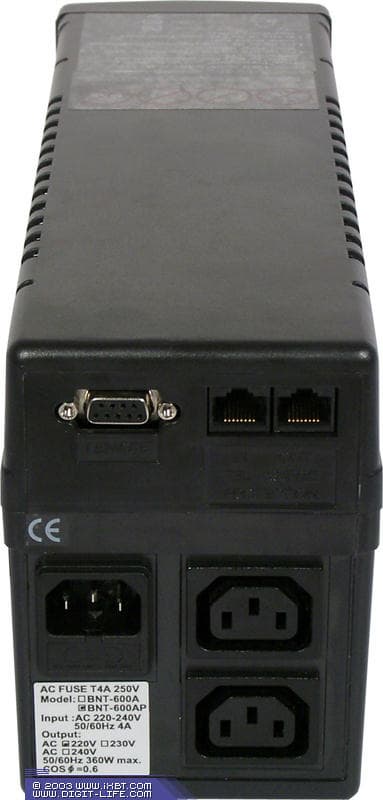

На задней панели расположены разъем RS-232 для подключения управляющего кабеля, один вход и выход RJ-11 (для телефона/факса), две розетки для подключения нагрузки (IEC-320), а также разъем для подключения питания устройства.
В целом же, по внешнему виду BNT-600AP ничем не отличается от своего младшего «собрата» (кроме разъема RS-232), даже размерами: все те же 97х320х135 мм, а вот вес увеличился на 600 грамм — 7 кг против 6,4 кг у BNT-400A.
Программное обеспечение
Поставляемое с ИБП ПО — UPSMon Plus 2.64. Пока, похоже, существует версия только для ОС Windows.

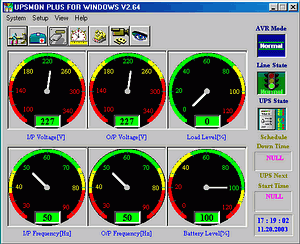

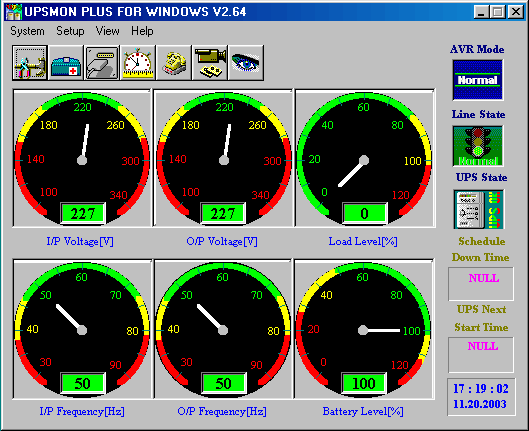

Традиционный вариант «совмещения» на одной форме двух типов отображения данных: цифровой и «аналоговый». Несмотря на некоторое своеобразие интерфейса, он не отвлекает взгляд от сути, как это было в одной из конкурентных разработок.

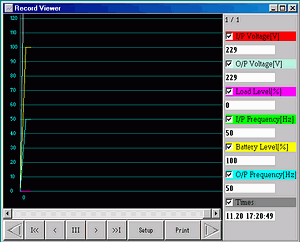

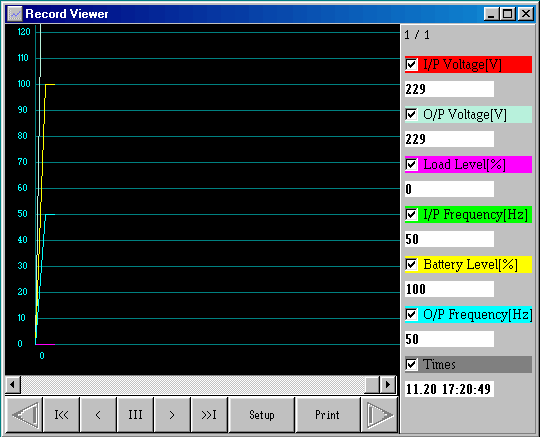

Опять же существующий практически во всех программах подобного рода модуль просмотра произошедших за протоколированный отрезок времени событий — в меру удобен и нагляден.

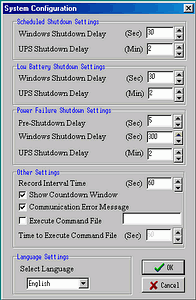

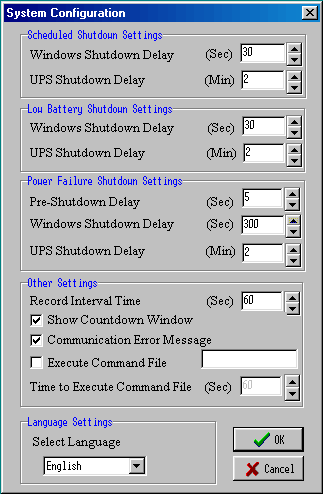

Окно настроек поведения ИБП в различных ситуациях — запланированное выключение системы и ИБП по расписанию, завершение работы при низком уровне заряда аккумулятора и при пропадании питания.
Подробнее на поставляемом ПО останавливаться, видимо, нет необходимости.
Измерения
Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения (без переключения на аккумуляторы) в пределах 165-275 В (220 В ± 25%) при частоте 50-60 Гц ±10% (определение происходит автоматически). При работе от сети выходное напряжение (приходящее на нагрузку) регулируется автоматически: AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала.

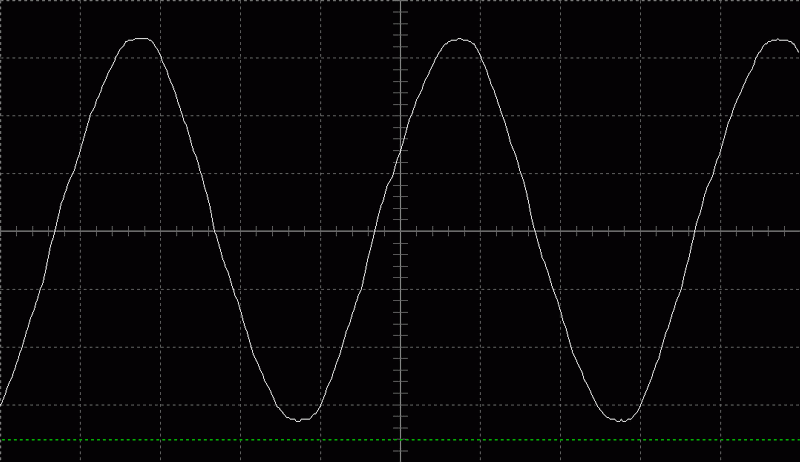

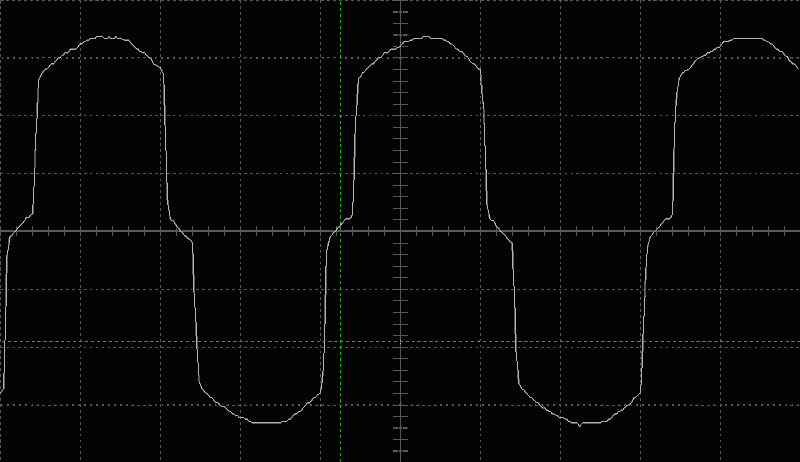

При питании нагрузки от аккумулятора выходное напряжение изменяется в пределах 209-231 В (220 В ± 5%), а частота — в пределах 50/60 Гц ± 1%
Начнем с понижения. При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 163 В, в это время на нагрузку приходит 223 В; переход снова на «прямую» запитку от сети, (т.е. отключение от аккумулятора) происходит при повышении напряжения до 177 В.
При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 198 В (в этот момент на нагрузку приходит напряжение 229 В); начинаем повышение входного напряжения и определяем, что преобразование прекращается при 204 В, в этот момент напряжение, приходящее на нагрузку — 206 В.
Вторая ступень преобразования напряжения отсутствует.

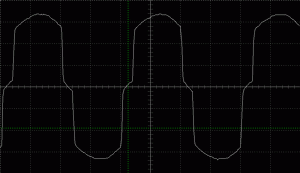

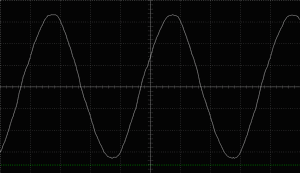

Начинаем повышать напряжение. ИБП начинает понижать выходное напряжение при входном напряжении 235 В (на нагрузку приходит напряжение 207 В); начинаем понижать входное напряжение. Преобразование прекращается при достижении отметки 229 В, в этот момент напряжение, приходящее на нагрузку — 230 В.
А теперь отключим кабель питания ИБП от ЛАТР и заставим объект эксперимента питать нагрузку только от аккумулятора (мощность нагрузки — 363 Вт, что, по данным ПО, составляет 100%, а по паспортным характеристикам ИБП — 101%, поскольку его выходная мощность 600 ВА, cos ф=0,6).
Входное напряжение | Выходное напряжение |
163 | 223 |
198 | 229 |
204 | 206 |
229 | 230 |
235 | 207 |
258 | 227 |
ИБП автоматически отключился, когда емкость батарей составила 53%, после этого потребовалась зарядка аккумулятора (при отключенной нагрузке) в течение 5 часов 12 минут.
При 100% заряда аккумуляторов ИБП проработал с нагрузкой 101% 3 минуты 37 секунд.
Паспортные характеристики BNT-600AP
Модель | BNT–600AP | |
Тип ИБП | Линейно-интерактивный | |
Вход | Мощность | 600 ВА |
Номинальное напряжение | 220 В ± 25% от входного напряжения | |
Частота | 50 Гц или 60 Гц ±10%, определяется автоматически | |
Выход | Напряжение (при питании от батарей) | Сигнал в форме многоступенчатой аппроксимации синусоиды 220 В ±5% от номинала |
Частота (при питании от батарей) | 50 Гц или 60 Гц ±1Гц | |
Автоматическая регулировка напряжения (AVR) | AVR увеличивает напряжение на выходе на 15%, если входное напряжение уменьшилось на величину от 9% до 25% от номинала, и наоборот уменьшает напряжение на выходе на 15%, если входное напряжение увеличилось на величину от 9% до 25% от номинала | |
Время переключения ИБП с сети на батарею | 2-4 мс включая время реакции ИБП | |
Защита и фильтрация | Защита от всплесков напряжения | 320 Джоулей, 2 мс |
Вход ИБП | Плавкий предохранитель | |
Защита от перегрузок | ИБП автоматически выключается в течении 60 с, если перегрузка составляет 110% от номинальной мощности, и в течении 3 секунд, если нагрузка составляет 130% от номинальной мощности | |
Защита от короткого замыкания | Немедленное отключение выходных цепей по выходу ИБП или сгорает входной предохранитель | |
Батарея | Тип | Герметичные, свинцово-кислотные необслуживаемые |
Батарейная диагностика | Защита от полного разряда, индикатор замены батареи | |
Сигналы тревоги | Батарейная поддержка | Редко повторяющийся звуковой сигнал (1 раз в две секунды) |
Низкий уровень батарей | Повторяющийся звуковой сигнал (2 раза в секунду) | |
Перегрузка | Непрерывный звуковой сигнал | |
Общая информация | Акустический шум на расстоянии 1 м. | < 40 Дб |
