В первой части нашей статьи мы рассмотрели вопросы, связанные с классификацией ноутбуков по их назначению и размерам. В этой статье мы уделим внимание тем важным компонентам, которые составляют основу ноутбука (процессор, оперативная память, видеокарта, накопитель) и от которых зависит его производительность. В основном, это будет справочный материал со скучными таблицами по компонентной части, ну а материал с возможностью полемики мы оставим для следующей части статьи, где будем рассматривать варианты различных конфигураций ноутбуков в зависимости от их назначения.
По аппаратной конфигурации все ноутбуки можно разделить на две категории: ноутбуки на платформе Intel и на платформе AMD. Причем доля рынка ноутбуков на платформе AMD настолько мала, что мы даже не станем ее рассматривать. Рынок ноутбуков практически полностью принадлежит компании Intel. Что же касается AMD, то имеет смысл говорить лишь о мобильных дискретных видеокартах, которыми комплектуются некоторые модели ноутбуков.
Итак, основой любого ноутбука является процессор. Однако, конечно, одним лишь процессором конфигурация ноутбука не ограничивается. Кроме процессора к наиболее важным характеристикам ноутбука относятся: видеокарта, объем и тип используемой оперативной памяти, тип и емкость подсистемы хранения данных . И только сочетания всех этих характеристик позволяет сделать корректный вывод о производительности и назначении ноутбука. Однако начнем мы именно с процессоров.
Процессор
Количество моделей процессоров, которые могут устанавливаться в ноутбук, сегодня просто огромное. Конечно, рассказывать обо всех моделях процессоров нет никакого смысла и вполне достаточно ограничиться лишь кратким описанием различных семейств мобильных процессоров. Причем поскольку этих семейств тоже очень много, мы рассмотрим только те семейства, которые актуальны на сегодняшний день.
Итак, для ноутбуков на сегодняшний день компания Intel производит следующие семейства процессоров:
- Intel Celeron,
- Intel Pentium,
- Intel Core.
Семейства Intel Celeron и Intel Pentium являются младшими среди мобильных процессоров и ориентированы на бюджетные ноутбуки начального уровня производительности. А вот процессоры Intel Core уже ориентированы на широкий ряд ноутбуков: от начального уровня и до самых высокопроизводительных моделей.
Причем говоря о семействе процессоров Intel Core, сразу отметим, что есть несколько поколений этих процессоров. На сегодняшний день актуальными являются семейства Intel Core 4-го поколения (Haswell), Intel Core 5-го поколения (Broadwell) и Intel Core 6-го поколения (Skylake).
Начнем с младших семейств Intel Celeron и Intel Pentium. Несмотря на знакомые всем названия Celeron и Pentium, это относительно новые семейства мобильных процессоров, которые пришли на замену семейства процессоров Intel Atom для ноутбуков и планшетов. Точнее говоря, семейство мобильных процессоров Intel Celeron существовало всегда, но мы сейчас говорим лишь об актуальных моделях, которые имеют кодовые наименования Bay Trail и (22-нм) и Braswell (14-нм).
Intel Celeron
Процессоры семейства Intel Celeron делятся на две серии: совсем новая 3000-я серия (14-нм; Braswell) и предыдущая 2000-я серия (22-нм; Bay Trail).
Точнее, это не процессоры, а SOC (System-on-Chip), но мы для простоты будем их именовать процессорами.
С классификацией процессоров Intel Celeron 3000-й серии почти все в порядке. Есть две серии этих процессоров: N и U. Самая серия указывается в номере процессора. Например, Intel Celeron N3150 или Intel Celeron 3765U. Почему один раз буква указывается в начале номера, а другой раз в конце? Логики в этом, конечно, нет, но, видимо, решили, что так красивее. Конечно, в идеале было бы хорошо, если в одну серию процессоров попадали модели, которые отличались бы только тактовой частотой, но все остальные характеристики процессоров были бы неизменными. Но в классификации процессоров Intel сама по себе серия мало что означает. Вообще, буквенные серии процессоров должны означать энергопотребление процессоров, однако даже в пределах одной серии TDP процессоров может быть различным. Поэтому, говоря об отличиях N и U серий процессоров семейства Intel Celeron 3000, можно сказать лишь, что N-серия — это процессоры с самым низким энергопотреблением, а у U-серии энергопотребление повыше.
Так, к N-серии процессоров Intel Celeron 3000 относятся модели с TDP 4 или 6 Вт. Кроме того, процессоры данной серии не поддерживают технологию Hyper-Threading, но могут быть как двухъядерными, так и четырехъядерным. Кроме того, процессоры N-серии поддерживают технологию Turbo Boost, имеют кэш L3 размером 2 МБ и в них интегрировано графическое ядро HD Graphics или HD Graphics 400 (в более новых моделях). Есть и еще один общий для всех процессоров N-серии признак. Все они поддерживают двухканальный режим работы памяти DDR3L, но имеют ограничение по максимальному объему памяти в 8 ГБ.
U-серию процессоров Intel Celeron 3000 составляют модели с TDP 15 Вт. Понятно, что за счет большего энергопотребления они и более мощные в сравнении с моделями N-серии. Все процессоры U-серии являются двухъядерными и не поддерживают технологий Hyper-Threading и Turbo Boost. Кэш L3 у этих моделей составляет 2 МБ и в них интегрировано графическое ядро Intel HD Graphics или Intel HD Graphics 510 (в более новых моделях). Эти процессоры поддерживают двухканальный режим работы памяти DDR3L, но ограничение по максимальному объему памяти чуть выше, чем в N-серии. Новые модели с графическим ядром Intel HD Graphics 510 поддерживают до 32 ГБ памяти, а модели с графическим ядром Intel HD Graphics поддерживают до 16 ГБ памяти.
Если говорить о классификации процессоров Intel Celeron 2000-й серии, то имеется четыре отдельных серии этих процессоров: N, Y, U и M. Принцип деления процессоров на серии, как уже отмечалось, это их энергопотребление. В данном случае, N-серия — это процессоры с самым низким энергопотреблением, Y-серия — энергопотребление чуть выше, и т. д. С M, U и Y сериями все очень однозначно. В эти серии входят двухъядерные модели процессоров с кэшем L3 2 МБ без поддержки технологий Hyper-Threading и Turbo Boost и с интегрированным графическим ядром Intel HD Graphics.
Процессоры Y-серии имеют TDP 11,5 Вт и поддерживают двухканальную память DDR3 с максимальным объемом до 16 ГБ.
Процессоры U-серии имеют TDP 15 Вт и также поддерживают двухканальную память DDR3 с максимальным объемом до 16 ГБ.
Процессоры M-серии имеют TDP 37 Вт, но зато они поддерживают двухканальную память DDR3L с максимальным объемом до 32 ГБ.
А вот с процессорами N-серии такой однозначности, увы, нет. Это могут быть как двухъядерные, так и четырехъядерные модели с кэшем L3 2 или 1 МБ, причем как с поддержкой технологии Turbo Boost, так и без нее. А TDP процессоров N-серии может составлять 7,5, 4,5 или 4,3 Вт. Максимальный объем поддерживаемой памяти DDR3 (двухканальный режим работы) составляет 4 или 8 ГБ. Причем искать какую-то корреляцию между числом ядер, размером кэша, TDP и ограничением по объему памяти бессмысленно. Этой корреляции просто нет. Единственное, что объединяет все модели данной серии (как и все процессоры Intel Celeron) — это отсутствие поддержки технологии Hyper-Threading. Кроме того, как и во всех моделях Intel Celeron 2000 в N-серии интегрировано графическое ядро Intel HD Graphics.
Сводная таблица кратких характеристик процессоров Intel Celeron представлена далее.
| Intel Celeron 3000-й серии | Intel Celeron 2000-й серии | |||||
| Серии | N | U | N | Y | U | M |
| Кол-во ядер | 2/4 | 2 | 2/4 | 2 | 2 | 2 |
| Кэш L3, МБ | 2 | 2/1 | 2 | 2 | 2 | |
| Максимальный объем памяти DDR3, ГБ | 8 | 16 (HD Graphics) 32 (HD Graphics 510) | 4/8 | 16 | 16 | 32 |
| Поддержка Hyper-Threading | нет | |||||
| Поддержка Turbo Boost | есть | нет | есть нет | нет | нет | нет |
| TDP, Вт | 4/6 | 15 | 7,5 4,5 4,3 | 11,5 | 15 | 37 |
| Графическое ядро | HD Graphics HD Graphics 400 | HD Graphics HD Graphics 510 | HD Graphics | |||
Intel Pentium
С семейством мобильных процессоров Intel Pentium все немного запутано. На сегодняшний день можно выделить несколько серий этих процессоров: 1000-я, 2000-я, 3000-я и 4000-я серия. Причем каждая отдельная серия в свою очередь включает ряд подсерий, которые обозначаются буквой. Это уже привычные нам серии U, N, M, Y. Есть еще и серия A, которой не было в семействе Intel Celeron 2000.
Запутанность заключается в том, что по цифровому коду серии нельзя понять, идет ли речь о семействе Bay Trail или Braswell. Точнее говоря, все процессоры 2000-й серии — это Bay Trail, а вот в 3000-й серии есть и Bay Trail, и Braswell.
Вообще, 3000-ю серию можно разбить на две серии. Более новые модели имеют номер 3700 и выше. Это как раз 14-нм процессоры с кодовым наименованием Braswell. Процессоры с номерами ниже 3700, соответственно, являются 22-нм (Bay Trail).
Новая 4000-я серия (Skylake) пока представлена только двумя моделями.
Есть еще и загадочная 1000-я серия, которая представлена всего двумя 22-нм моделями: старым A1018 и новым A1020. Собственно, с нее и начнем.
Итак, A1018 — это устаревшая двухъядерная модель с кэшем L3 1 МБ и поддержкой до 32 ГБ памяти DDR3. Данная модель не поддерживает технологии Turbo Boost и Hyper-Threading, а TDP составляет 35 Вт (как и модели серии M).
Новая модель A1020 является четырехъядерной без поддержки Hyper-Threading, но с поддержкой Turbo Boost. Размер кэша L3 составляет 2 МБ, а максимальный объем поддерживаемой памяти DDR3 составляет 8 ГБ. TDP процессора равен 10 Вт. Почему эти две (A1018 и A1020) модели процессоров оказались в одной серии — вопрос интересный.
Далее, в 2000-й серии есть уже три отдельных подсерии: Y, U и M, которые определяют TDP процессора. Y-серия — это модели в TDP 10 Вт, U-серия — модели с TDP 17 Вт и M-серия — модели с TDP 35 Вт. Все остальные характеристики процессоров совпадают. Все они двухъядерные с кэшем L3 2 МБ без поддержки технологий Hyper-Threading и Turbo Boost. Максимальный объем поддерживаемой памяти (двухканальный режим работы) составляет 32 ГБ.
В 3000-й серии имеется уже четыре отдельных подсерии: N, Y, U и M. Модели M-серии это процессоры с TDP 37 Вт, модели U-серии имеют TDP 15 Вт, а модели Y-серии имеют TDP 11,5 Вт. Ну и модели N-серии имеют традиционно самое низкое значение TDP: 6 или 7,5 Вт.
Модели Y-, U- и N-серий являются двухъядерными, не поддерживают технологии Hyper-Threading и Turbo Boost, имеют кэш L3 размером 2 МБ. Для процессоров M-серии максимальный объем поддерживаемой памяти DDR3 составляет 32 ГБ, а для процессоров Y- и U-серий — 16 ГБ.
С процессорами N-серии ситуация следующая. Все они являются четырехъядерными и имеют кэш L3 размером 2 МБ. Технология Hyper-Threading не поддерживается, а вот технология Turbo Boost поддерживается (исключение составляет лишь одна модель процессора). Новые модели процессоров N-серии (Braswell) имеют TDP 6 Вт, а старые модели (Bay Trail) имеют TDP 7,5 Вт.
Ну и самая новая 4000-я серия (Skylake) процессоров Intel Pentium. Эту серию составляют двухъядерные модели с кэшем L3 размером 2 МБ. Процессоры этой серии поддерживают технологии Hyper-Threading и Turbo Boost. Модели U-серии имеют TDP 15 Вт, а максимальный объем поддерживаемой памяти в двухканальном режиме работы составляет 32 ГБ. Контроллер памяти поддерживает как память DDR3, так и память DDR4.
Модели Y-серии имеют TDP 6 Вт, а максимальный объем поддерживаемой памяти в двухканальном режиме работы составляет 16 ГБ. Причем поддерживается только память DDR3.
Еще одно отличие между Y- и U-серий заключается в версии графического ядра. Для U-серии это HD Graphics 510, а для Y-серии — HD Graphics 515.
Ну и в заключение традиционно приводим сводную таблицу характеристик мобильных процессоров Intel Pentium.
| Intel Pentium 4000 | Intel Pentium 3000 | Intel Pentium 2000 | Intel Pentium 1000 | |||||||
| Серии | Y | U | N | Y | U | M | Y | U | M | A |
| Кол-во ядер | 2 | 2 | 4 | 2 | 2 | 2 | 2 | 2 | 2 | 2/4 |
| Кэш L3, МБ | 2 | 2 | 2 | 1/2 | ||||||
| Максимальный объем памяти DDR3, ГБ | 16 | 32 | 8 | 16 | 16 | 32 | 32 | 32 | 32 | 8/32 |
| Поддержка Hyper-Threading | есть | есть | нет | нет | нет | нет | нет | нет | нет | нет |
| Поддержка Turbo Boost | нет | нет | есть нет | нет | нет | нет | нет | нет | нет | есть нет |
| TDP, Вт | 6 | 15 | 7,5 6 | 11,5 | 15 | 37 | 10 | 17 | 35 | 35 10 |
| Графическое ядро | HD Graphics 515 | HD Graphics 510 | HD Graphics HD Graphics 405 | HD Graphics | HD Graphics | HD Graphics | ||||
Intel Core
Далее рассмотрим вкратце семейства процессоров Intel Core 4-го (Haswell), 5-го (Broadwell) и 6-го (Skylake) поколений. Почему мы решили затронуть сразу три поколения процессоров, а не ограничиться лишь последним, шестым поколением? Ну, во-первых, процессоры 4-го и 5-го поколений все еще актуальны, то есть в продаже есть множество моделей ноутбуков на базе этих процессоров. Во-вторых, в плане производительности никакого существенного преимущества процессоры 6-го поколения не имеют над процессорами 4-го и 5-го поколений (естественно, речь идет о сопоставлении одинаковых по частотам процессоров). То есть конечно, процессоры Skylake более производительные, чем процессоры Haswell, но это преимущество не критично.
Итак, что нужно знать о мобильных процессорах Intel Core при выборе ноутбука. Вне зависимости от поколения процессоров (Haswell, Broadwell, Skylake) здесь все достаточно просто. В каждом поколении процессоров имеется три семейства: Intel Core i3, Core i5 и Core i7. Кроме того, в поколении Broadwell есть еще семейство Intel Core M, а в поколении Skylake добавлено еще три семейства: Intel Core m3, Core m5 и Core m7.
Семейство Core i3 — это наиболее слабенькие по производительности процессоры. Семейство Core i5 составляют модели со средним уровнем производительности, а семейство Core i7 — это уже самые производительные процессоры.
Процессоры семейств Intel Core M, Core m3, Core m5 и Core m7 стоят немного особняком. Это модели процессоров со сверхнизким энергопотреблением, которые ориентированы на планшеты и тонкие ноутбуки с пассивной системой охлаждения.
Отличить процессоры разных поколений друг от друга очень просто по их номеру. Процессоры 4-го поколения (Haswell) — это 4000-я серия, 5-е поколение (Broadwell) — это, соответственно, 5000-я серия, ну а 6-е поколение (Skylake), как несложно догадаться, это 6000-я серия.
Забегая вперед, отметим, что процессоры Intel Core, которые относятся к Y- и U-сериям представляют собой SiP (System in Package), то есть чипсет находится в одном корпусе с процессором. Соответственно, если в ноутбуке используется процессор Y- или U-серии, то никакого отдельного чипсета на плате уже нет. А вот процессоры остальных серий требуют отдельного чипсета на плате. А теперь чуть подробнее.
Intel Core 4-го поколения (Haswell)
Младшее семейство мобильных процессоров Intel Core i3 4-го поколения представлено двухъядерными моделями с поддержкой технологии Hyper-Threading. Эти процессоры не поддерживают технологию Turbo Boost. У всех процессоров есть кэш L3 размером 3 МБ.
Процессоры Intel Core i3 4-го поколения составляют три серии: M, U и Y. Серия означает энергопотребление процессора. Общий принцип деления на серии точно такой же как и в процессорах Pentium и Celeron: Y-серия — это модели с самым низким энергопотреблением, U-серия — это модели, у которых энергопотребление чуть выше, а M-серию составляют процессоры с самым высоким энергопотреблением. В случае семейства Intel Core i3 4-го поколения для процессоров Y-серии TDP составляет 11,5 Вт, для процессоров U-серии TDP составляет 15 или 28 Вт, а для процессоров M-серии TDP составляет 37 Вт.
Ну и естественно, чем ниже энергопотребление, тем ниже и производительность, то есть в порядке возрастания производительность сначала идут процессоры Y-серии, затем U-серии и потом M-серии.
Процессоры Y- и U-серий поддерживают только до 16 ГБ памяти DDR3, а процессоры M-серии — до 32 ГБ.
Что касается графического ядра, то в моделях Y-серии самое слабенькое графическое ядро HD Graphics 4200. В моделях U-серии графическое ядро чуть мощнее — HD Graphics 4400. Ну а в M-серии используется графическое ядро HD Graphics 4600.
Исключение из этого правила составляет лишь одна модель процессора: Intel Core i3-4158U в котором имеется производительное графическое ядро Intel Iris Graphics 5100. Кстати, эта модель процессора выделяется и своим энергопотреблением (TDP составляет 28 Вт).
Теперь рассмотрим семейство средних по производительности процессоров Intel Core i5. Главное отличие от семейства Core i3 заключается в том, что они поддерживают технологию Turbo Boost. А в остальном все тоже самое. Это двухъядерные процессоры с поддержкой технологии Hyper-Threading и кэшем L3 размером 4 МБ. Правда, серий процессоров Intel Core i5 уже не три, а четыре: H, M, U и Y. H-серию составляют процессоры с TDP 47 Вт, а в сериях M, U и Y все как и ранее: для M-серии TDP 37 Вт, для U-серии TDP 15 или 28 Вт (в зависимости от графического ядра), а для Y-серии TDP 11,5 Вт.
Процессоры Y- и U-серий поддерживают только до 16 ГБ памяти DDR3, а процессоры H- и M-серий — до 32 ГБ.
Набор графических ядер в семействе Core i5 более разнообразен. К тому набору, что был в семействе Core i5, добавляется еще ядро HD Graphics 5000. В итоге, в моделях Y-серии графическое ядро HD Graphics 4200; в моделях U-серии графическое ядро либо HD Graphics 4400, либо HD Graphics 5000, либо Iris Graphics 5100, а в моделях M- и H-серий используется только графическое ядро HD Graphics 4600.
Семейство самых производительных процессоров Core i7 еще более разнообразно. Тут уже пять отдельных серий, да и вариантов графического ядра больше.
Это семейство процессоров составляют двух- и четырехъядерные процессоры. Двухъядерные процессоры — это серии M, U и Y, а четырехъядерные — это серии MQ и HQ. Серии M, U и Y традиционно отличаются своим TDP, а для серий MQ и HQ TDP одинаковое и составляет 47 Вт. Здесь отличие лишь в типе разъема процессора.
В двухъядерных моделях размер кэша L3 уже 4 МБ, а в четырехъядерных — 6 или 8 МБ (в топовых моделях). Естественно, во всех моделях процессоров Core i7 реализована поддержка технологии Turbo Boost и Hyper-Threading.
Процессоры Y- и U-серий поддерживают только до 16 ГБ памяти DDR3, а процессоры остальных серий — до 32 ГБ.
Кроме уже упомянутых графических ядер в семействе Core i7 добавляется еще и Iris Pro Graphics 5200. Правда, таким ядром наделяются только четырехъядерные модели серии HQ.
В заключение приведем таблицу с краткими характеристиками мобильных процессоров Haswell.
| Core i3 | Core i5 | Core i7 | |||||||||||
| Серии | M | U | Y | H | M | U | Y | HQ | MQ | M | U | Y | |
| Кол-во ядер | 2 | 2 | 4 | 2 | |||||||||
| Кэш L3, МБ | 3 | 3 | 6 | 6/8 | 4 | ||||||||
| Максимальный объем памяти DDR3, ГБ | 32 | 16 | 16 | 32 | 32 | 16 | 16 | 32 | 32 | 32 | 16 | 16 | |
| Поддержка Hyper-Threading | есть | есть | есть | ||||||||||
| Поддержка Turbo Boost | нет | есть | есть | ||||||||||
| TDP, Вт | Iris Pro Graphics 5200 | 47 | |||||||||||
| HD Graphics 5100 | 28 | 28 | 28 | ||||||||||
| HD Graphics 5000 | 15 | 15 | |||||||||||
| HD Graphics 4600 | 37 | 47 | 37 | 47 | 47 | 37 | |||||||
| HD Graphics 4400 | 15 | 15 | 15 | ||||||||||
| HD Graphics 4200 | 11,5 | 11,5 | 11,5 | ||||||||||
В семейство мобильных процессоров Haswell входит также и отдельная серия Core i7 Extreme. Она включает в себя всего две модели (Core i7-4930MX и Core i7-4940MX) четырехъядерных процессоров с кэшем L3 размером 8 МБ и TDP 57 Вт. В обеих моделях графическое ядро HD Graphics 4600. Максимальный объем поддерживаемой памяти DDR3 равен 32 ГБ.
Их главное отличие от всех остальных мобильных процессоров Haswell заключается в том, что они имеют разблокированный коэффициент умножения, то есть могут разгоняться. Однако могут — не значит будут. Тут все зависит от производителя ноутбука. Как, правило, через настройки BIOS никакого разгона производить нельзя и производители комплектуют ноутбуки специальными утилитами для разгона таких процессоров. Либо, встречаются даже варианты в аппаратными кнопками для разгона таких процессоров.
Процессоры Intel Core 5-го поколения (Broadwell)
Семейство 14-нм мобильных процессоров Intel Core 5-го поколения (Broadwell) не столь разнообразно, как семейство Haswell, в том плане, что различных моделей процессоров Broadwell значительно меньше. Эти процессоры делятся уже не на три, а на четыре группы: Core i3, Core i5, Core i7 и Core M.
Традиционно начнем с рассмотрения моделей Core i3. Это двухъядерные процессоры с кэшем L3 размером 3 МБ. Главное особенность семейства Core i3 заключается в том, что ядра процессора не поддерживают технологию Turbo Boost.
Все модели данного семейства представлены только одной серией U, а TDP процессоров может составлять 15 Вт или 28 Вт в зависимости от графического ядра. В моделях с TDP 28 Вт реализовано графическое ядро Iris Graphics 6100, а в моделях с TDP 15 Вт — графическое ядро HD Graphics 5500.
Как и для всех процессоров U-серий, максимальный объем поддерживаемой памяти DDR3 составляет 16 ГБ.
Семейство Core i5 представлено двухъядерными процессорами с поддержкой технологии Turbo Boost. Есть две серии процессоров Core i5: U и Н. Для U-серии TDP составляет 15 или 28 Вт, а для H-серии — 47 Вт. Кроме того, модели U-серии имеют кэш размером 3 МБ, а H-серии — размером 4 МБ.
Модели U-серии имеют ограничение по максимальному объему поддерживаемой памяти DDR3L в 16 ГБ, а модели H-серии — в 32 ГБ.
Еще одно отличие заключается в том, что в процессоре H-серии самое производительное графическое ядро Iris Pro Graphics 6200, а в процессорах U-серии могут быть графические ядра Iris Graphics 6100 (TDP 28 Вт), HD Graphics 6000 (TDP 15 Вт) и HD Graphics 5500 (TDP 15 Вт)
Семейство Core i7 представлено двух- и четырехъядерными моделями с поддержкой технологии Turbo Boost. Четырехъядерные модели (серия HQ) имеют кэш L3 размером 6 МБ, а TDP составляет 47 Вт. В процессорах данной серии может быть графическое ядро Iris Pro Graphics 6200 или HD Graphics 5600.
Двухъядерные процессоры составляют серию U и имеют кэш размером 4 МБ. TDP этих процессоров составляет 15 или 28 Вт в зависимости от графического ядра. Если в процессоре графическое ядро HD Graphics 5500 или HD Graphics 6000, то его TDP 15 Вт, а если Iris Graphics 6100, то TDP 28 Вт.
Модели U-серии имеют ограничение по максимальному объему поддерживаемой памяти DDR3 в 16 ГБ, а модели HQ-серии — в 32 ГБ.
Сводя все это воедино, получим следующую таблицу с краткими характеристиками мобильных процессоров Broadwell:
| Core i3 | Core i5 | Core i7 | ||||
| Серии | U | H | U | HQ | U | |
| Кол-во ядер | 2 | 2 | 2 | 4 | 2 | |
| Кэш L3, МБ | 3 | 4 | 3 | 6 | 4 | |
| Максимальный объем памяти DDR3, ГБ | 16 | 32 | 16 | 32 | 16 | |
| Поддержка Hyper-Threading | есть | есть | есть | |||
| Поддержка Turbo Boost | нет | есть | есть | |||
| TDP, Вт | Iris Pro Graphics 6200 | 47 | 47 | |||
| Iris Graphics 6100 | 28 | 28 | 28 | |||
| HD Graphics 6000 | 15 | 15 | ||||
| HD Graphics 5600 | 47 | |||||
| HD Graphics 5500 | 15 | 15 | 15 | |||
Немного особняком стоят процессоры 5-го поколения Intel Core M. В семействе Haswell была отдельная Y-серия процессоров с самым низким энергопотреблением и TDP. В семействе Broadwell формально такой отдельной Y-серии нет. Просто вместо нее появилась отдельная серия Core M. По-сути, это та же Y-серия. Причем в обозначении процессоров данной серии буква "Y" все также присутствует. Например, Intel Core M-5Y71.
Все модели процессоров Intel Core M имеют TDP 4,5 Вт и ориентированы на тонкие ноутбуки и планшеты с пассивным охлаждением. Это двухъядерные процессоры c поддержкой технологий Hyper-Threading и Turbo Boost. Во всех моделях кэш L3 составляет 4 МБ и реализовано графическое ядро Intel HD Graphics 5300. Кроме того, все модели Intel Core M имеют ограничение по максимальному объему памяти DDR3 в 16 ГБ.
Процессоры Intel Core 6-го поколения (Skylake)
Мобильные процессоры Intel Core 6-го поколения (Skylake) — это самые новые процессоры Intel для ноутбуков. Традиционно эти процессоры делятся на три большие группы: Core i3, Core i5 и Core i7. Соответственно, Core i3 обеспечивают начальный уровень производительности, Core i5 — средний уровень, а Core i7 — самый высокий уровень. Отметим, что процессоры Intel Core 6-го поколения поддерживают как память DDR3, так и память DDR4. Исключение составляют лишь модели семейства Intel Core m, в которых реализована поддержка только памяти DDR3.
Семейство двухъядерных процессоров Core i3 традиционно не имеет поддержки технологии Turbo Boost, а размер кэша L3 составляет 3 МБ. Это семейство представлено двумя сериями: U и H. U-серия традиционно имеет TDP 15 или 28 Вт (в зависимости от модели графического ядра), а H-серия имеет TDP 35 Вт.
В моделях с TDP 28 Вт реализовано графическое ядро Iris Graphics 550, а в моделях с TDP 15 Вт — графическое ядро HD Graphics 520. Модели H-серии наделены графическим ядром HD Graphics 530.
Процессоры U-серии имеют ограничение по максимальному объему поддерживаемой памяти в 32 ГБ, а процессоры H-серии — в 64 ГБ.
Семейство Core i5 представлено двухъядерными процессорами с поддержкой технологии Hyper-Threading и четырехъядерными моделями, но без поддержки Hyper-Threading. Все модели поддерживают технологию Turbo Boost. Двухъядерные модели образуют U-серию, а четырехъядерные — серию HQ.
Для U-серии TDP, как всегда, составляет 15 или 28 Вт, а для HQ-серии — 45 Вт. Кроме того, модели U-серии имеют кэш размером 3 или 4 МБ, а HQ-серии — размером 6 МБ.
Процессоры U-серии имеют ограничение по максимальному объему поддерживаемой памяти в 32 ГБ, а процессоры HQ-серии — в 64 ГБ.
Еще одно отличие заключается в том, что в процессорах HQ-серии реализовано графическое ядро Iris Pro Graphics 580 или HD Graphics 530, а в процессорах U-серии могут быть графические ядра Iris Graphics 550 (TDP 28 Вт), HD Graphics 520 (TDP 15 Вт) и Iris Graphics 540 (TDP 15 Вт)
Семейство Core i7 представлено двух- и четырехъядерными моделями с поддержкой технологии Turbo Boost и Hуper-Threading. Четырехъядерные модели — это серии HQ или HK. Отличие между сериями HQ и HK только в том, что процессоры HK-серии имеют разблокированный коэффициент умножения. Для четырехъядерных моделей кэш L3 имеет размером 6 или 8 МБ и TDP 45 Вт. В четырехъядерных процессорах может быть графическое ядро Iris Pro Graphics 580 или HD Graphics 530.
Процессоры U-серии имеют ограничение по максимальному объему поддерживаемой памяти в 32 ГБ, а процессоры HQ- и HK-серий — в 64 ГБ.
Двухъядерные процессоры составляют серию U и имеют кэш размером 6 МБ. TDP этих процессоров традиционно составляет 15 или 28 Вт в зависимости от графического ядра. Если в процессоре графическое ядро HD Graphics 520 или Iris Graphics 540, то его TDP 15 Вт, а если Iris Graphics 550, то TDP 28 Вт.
Сводя все это воедино, получим следующую таблицу с краткими характеристиками мобильных процессоров Skylake:
| Core i3 | Core i5 | Core i7 | ||||||
| Серии | H | U | HQ | U | HK | HQ | U | |
| Кол-во ядер | 2 | 2 | 4 | 2 | 4 | 4 | 2 | |
| Кэш L3, МБ | 3 | 6 | 3 | 8 | 8/6 | 6 | ||
| Максимальный объем памяти DDR3/DDR4, ГБ | 64 | 32 | 64 | 32 | 64 | 64 | 32 | |
| Поддержка Hyper-Threading | есть | есть | есть | |||||
| Поддержка Turbo Boost | нет | есть | есть | |||||
| TDP, Вт | Iris Pro Graphics 580 | 45 | 45 | |||||
| Iris Graphics 550 | 28 | 28 | 28 | |||||
| Iris Graphics 540 | 15 | 15 | ||||||
| HD Graphics 530 | 35 | 45 | 45 | 45 | ||||
| HD Graphics 520 | 15 | 15 | 15 | |||||
Точно также, как и в семействе мобильных процессоров Broadwell, в семействе Skylake имеется отдельная серия процессоров Core m со сверхнизким энергопотреблением (TDP 4,5 Вт), которая ориентирована на ноутбуки и планшеты с пассивной системой охлаждения. Только в семействе Broadwell была всего одна серия процессоров Core m, а в семействе Skylake сделали аж три серии: Core m3 , Core m5, Core m7. Зачем так много серий — не очень понятно, тем более, что разница между моделями процессоров разный серий минимальна.
Процессоры семейства Core m поддерживают только память DDR3, а максимальный объем памяти составляет 16 ГБ.
Сводная таблица кратких характеристик серий Core m3, Core m5 и Core m7 представлена далее.
| Core m3 | Core m5 | Core m7 | |
| Кол-во ядер | 2 | 2 | 2/4 |
| Кэш L3, МБ | 4 | 4 | 4 |
| Максимальный объем памяти DDR3, ГБ | 16 | 16 | 16 |
| Поддержка Hyper-Threading | есть | есть | есть |
| Поддержка Turbo Boost | есть | есть | есть |
| TDP, Вт | 4,5 | 4,5 | 4,5 |
| Графическое ядро | HD Graphics 515 | HD Graphics 515 | HD Graphics 515 |
Оперативная память
Тип памяти в ноутбуке определяется процессором. Причем память может быть как распаяна на системной плате (обычно такое встречается только в ультратонких и компактных моделях), так и устанавливаться отдельными модулями. Есть и промежуточные варианты, когда часть памяти распаяна на плате и имеются слоты для установки модулей памяти.
Как правило, в ноутбуках имеется два слота для установки модулей памяти. Но в компактных моделях может быть предусмотрен только один слот, а в производительных игровых моделях может быть и четыре слота.
Если говорить о самой памяти, то это либо DDR3, либо DDR4. Память DDR4 поддерживается только платформами на базе процессоров Intel Core 6-го поколения (Skylake). Точнее говоря, процессоры Intel Core 6-го поколения поддерживают и память DDR4, и память DDR3. И какая конкретно память используется в ноутбуке, зависит уже от производителя.

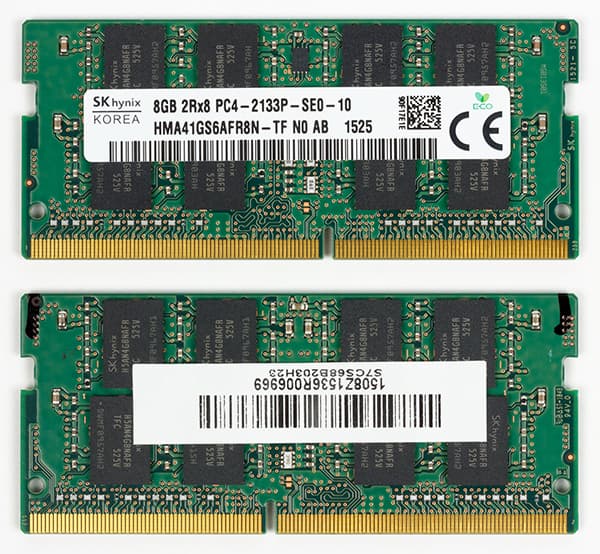

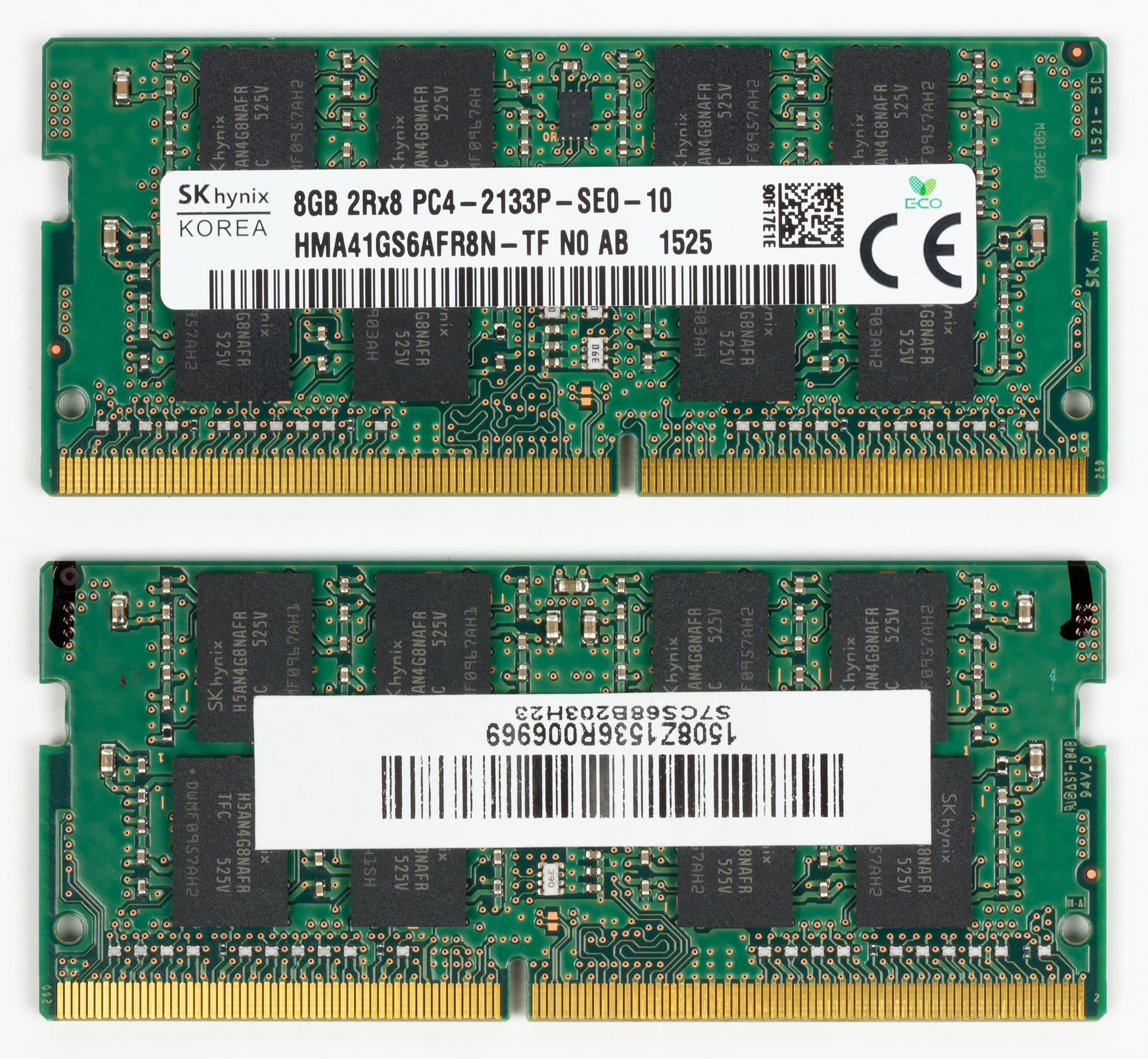

Модули памяти для ноутбуков, конечно же, отличаются от модулей памяти для настольных ПК. Они имеют форм-фактор SO-DIMM и другое число контактов. Так, DIMM модули памяти DDR3 имеют 240 контактов, SO-DIMM модули DDR3 — 204 контакта. DIMM модули памяти DDR4 имеют 288 контактов, SO-DIMM модули DDR4 — 260 контактов.
Еще одно отличие модулей памяти для ноутбуков от моделей памяти для настольных ПК заключается в напряжении питания. В современных ноутбуках может использоваться память DDR4, DDR3L и LPDDR3.
SO-DIMM модули памяти DDR4 имеют напряжение питания 1,2 В, то есть точно такое же, как и DIMM модули DDR4. А вот с памятью DDR3 все немного иначе. DIMM-модули DDR3 для настольных ПК работают при напряжении питания 1,5 В. SO-DIMM модули памяти DDR3 работают при более низком напряжении питания. Поэтому они получили название DDR3L (DDR3 Low Voltage). Они могут работать при напряжении питания 1,35 В, однако для совместимости поддерживается и напряжение питания 1,5 В.
Если посмотреть на подробную спецификацию мобильных процессоров, то можно заметить, что некоторые из них поддерживают еще и память LPDDR3. Это так называемая Low Power DDR3 с еще более низким (1,2 В) напряжением питания. В ноутбуках этот тип памяти встречается очень редко и только в дорогих ультратонких моделях. Вообще, такая память ориентирована на смартфоны и планшеты. SO-DIMM модулей памяти LPDDR3 не бывает, и если в ноутбуке используется именно такой тип памяти, то это означает, что память распаяна на плате.
Что касается частот модулей памяти для ноутбуков, то тут все просто. Никакого разгона тут нет. Если речь идет о памяти DDR3L, то частота может составлять 1333 или 1600 МГц. Для памяти DDR4 частота составляет 2133 МГц.
Естественно, у пользователей часто возникает вопрос, а на какую память нужно ориентироваться при выборе ноутбука. Ответ простой — без разницы. Ориентироваться нужно не на тип памяти, а на процессор, который, собственно, и определяет тип поддерживаемой памяти. Частота памяти в плане производительности практически никакой роли не играет. Единственное, что может негативно отразится на производительности, это одноканальный режим работы памяти.
Дискретные видеокарты для ноутбуков
Несмотря на тот факт, что все процессоры, используемые в современных ноутбуках, имеют встроенное графическое ядро, многие модели ноутбуков комплектуются так же и дополнительной видеокартой, которую часто называют дискретной. Хотя, конечно, термин дискретная видеокарта сегодня не вполне уместен. Дело в том, что в подавляющем большинстве случаев видеокарта сегодня распаивается на плате и не подлежит замене. И только в редких случаях видеокарта устанавливается в специальный разъем MXM (разновидность разъема PCI Express).
Видеокарты в ноутбуках нужны далеко не всегда и иногда возможностей графического ядра будет вполне достаточно. Но, увы, даже если видеокарта в ноутбуке вам и не требуется, это не означает, что вы сможете найти ноутбук без нее. Как правило, если в ноутбуке установлен мощный процессор, то в нем обязательно присутствует и видеокарта. И найти ноутбук с процессором, к примеру, Intel Core i7 без видеокарты не так-то просто. А ведь если вы не собираетесь играть на ноутбуке, то обоснованность присутствия видеокарты в ноутбуке весьма сомнительна. Вообще, наличие видеокарты можно считать вполне обоснованным в игровых и универсальных моделях ноутбуков, но вот если идет речь о ноутбуке начального уровня, то никакого смысла в ней нет. Более того, часто модели ноутбуков, которые позиционируются как универсальные, комплектуют видеокартой начального уровня. Смысла в этом нет никакого, поскольку такие видеокарты ничуть не производительнее процессорного графического ядра. Это отражается лишь на стоимости ноутбука, но не прибавляет ноутбуку функциональных возможностей.
Современные ноутбуки могут комплектоваться видеокартами Nvidia 900M/800M-серий или AMD Radeon R9/R7/R5 серий M200/M300. Далее мы вкратце рассмотрим эти семейства видеокарт, но прежде несколько вводных замечаний.
Мобильные видеокарты не являются точной копией своих десктопных аналогов. Собственно, это и понятно. Посмотрите на размеры современных топовых видеокарт. Возможно ли таких «монстров» запихнуть в корпус ноутбука? Поэтому мобильные аналоги десктопных вариантов всегда сильно урезаны и, естественно, потребляют значительно меньше электроэнергии. В противном случае их было бы просто невозможно охладить.
Еще одно весомое отличие видеокарт для ноутбуков от видеокарт для настольных ПК заключается в том, что в ноутбуках можно переключаться между процессорной графикой и видеокартой. К примеру, у компании Nvidia данная технология получила название Optimus. Смысл данной технологии заключается в том, что в 2D-приложениях (например, работа с офисными приложениями) используется процессорная графика, а в 3D-приложениях (играх) происходит автоматическое переключение на мощную дискретную графику. Правда, не всегда данная технология работает корректно, но есть возможность переключения между графическими процессорами вручную в настройках драйвера. Кроме того, у данной технологии есть и ограничения. Например, если экран ноутбука поддерживает технологию Nvidia G-Sync, то технология Optimus работать не будет и возможно использовать только дискретную графику Nvidia.
Видеокарты Nvidia
Прежде чем переходить к рассмотрению семейств Nvidia 800M/900M, нам придется вспомнить основные характеристики графического процессора. Но в подробности архитектуры графических процессоров мы вникать не станем, поскольку это выходит на рамки статьи, да и материалов на эту тему вполне достаточно.
Если вкратце, то современный графический процессор Nvidia основан по модульной схеме (масштабируемая архитектура). В его основе несколько графических кластеров (Graphics Processing Clusters, GPC). Каждый отдельный кластер GPC представляет собой совокупность нескольких потоковых мультипроцессоров (Streaming Multiprocessor, SM), каждый из которых содержит массив процессорных ядер CUDA, имеет несколько блоков текстурирования (TMU-блоки) и геометрической обработки данных и блок PolyMorph Engine, который отвечает за аппаратную реализацию тесселяции. Кроме того, в состав каждого мультипроцессора входят блоки загрузки и временного хранения данных (Load/Store Unit, LSU), которые могут определить адреса данных в кэше или памяти. Также каждый SM содержит несколько специальных блоков SFU (Special Function Unit), которые используются для математических расчетов.
Каждый GPC-кластер наделен собственным движком растеризации и фактически представляет собой отдельный графический процессор, за тем лишь исключением, что не имеет выделенного доступа к памяти и выделенных блоков ROP. Все графические кластеры совместно используют несколько контроллеров памяти, модули ROP (в каждом модуле может быть по несколько ROP-блоков) и унифицированный L2-кэш, который заменяет собой текстурный кэш, кэш ROP, а также различные буферы.
Для того чтобы загрузить все GPC-кластеры инструкциями, применяется планировщик GigaThread Engine.
Графический процессор основан на той или иной архитектуре. Так, сегодня актуальны четыре типа архитектуры: Fermi, Kepler, Maxwell 1.0 и Maxwell 2.0. Архитектура графического процессора определяет максимальное количество GPC кластеров, структуру кластера (сколько SM в каждом кластере, сколько CUDA ядер и TMU в каждом SM и т. д.), а также другие характеристики графического процессора.
Fermi
Архитектура Fermi была анонсирована в 2010 году. Исключительно для примера напомним, что графический процессор GF100 (архитектура Fermi) содержит четыре кластера GPC, по четыре SM в каждом кластере, и по 32 CUDA ядер и четыре TMU в каждом SM.
Таким образом, всего в состав GF100 входит 512 CUDA ядер и 64 TMU-блоков. Кроме того, GF100 содержит 48 блоков ROP, которые сгруппированы в шесть групп по восемь модулей. Каждая группа обслуживается своим 64-битным контроллером памяти, то есть всего имеется шесть 64-битных контроллеров памяти.
Более подробно с архитектурой графического процессора GF100 можно ознакомиться в статье «Новая графическая архитектура Nvidia GF100».
Чип GF100 стал основой для большого семейства видеокарт. Но вовсе не обязательно, чтобы все возможности чипа были реализованы. Путем урезания отдельных блоков из мощного графического процессора получают менее производительные варианты. К примеру, GF100 мог существовать в варианте с четырьмя GPC-кластерами, но в одном кластере урезалось количество SM, то есть было не 16 SM, а только 15. Соответственно, меньше было и количество CUDA-ядер. Были варианты с тремя, двумя и одним GPC-кластером.
Кроме того, архитектура Fermi стала основой для целого семейства графических процессоров (GF104, GF106, GF108, GF110 и т. д.) Причем различные графические процессоры могли отличаться даже количеством CUDA-ядер в одном SM. К примеру, в чипе GF100 в одном SM насчитывается 32 CUDA-ядра, а в чипе GF104 их уже 48 (но всего два кластера).
Kepler
На смену архитектуры Fermi, которая была анонсирована в 2010 году, в 2012 году пришла архитектура Kepler. Первый графический процессор на архитектуре Kepler получил кодовое название GK104.
Как и в случае с Fermi, GPU на базе архитектуры Kepler имел в своем составе несколько GPC-кластеров. Каждый кластер имеет свои блоки растеризации, геометрические движки и текстурные модули. То есть большинство функционала выполняется внутри GPC.
В варианте GK104 имеется четыре кластера GPC, и в каждом кластере только два потоковых мультипроцессора (Streaming Multiprocessor), которые называются SMX, (а не SM как в Fermi). SMX в Kepler уже совсем другой, нежели SM в Fermi. Они, как и ранее, содержат в себе ядра CUDA, блоки загрузки-сохранения (LSU), текстурные модули TMU, блоки специальных функций SFU и движок PolyMorph Engine. Однако каждый блок SMX содержит уже 192 CUDA ядра, то есть в шесть раз больше, чем в SM у Fermi. В каждом SMX имеется 16 TMU, 32 LSU и 32 SFU. В максимальном варианте в GK104 содержится 1536 ядер СUDA, 128 TMU, 32 ROP и четыре 64-битных контроллера памяти.
Есть множество и других отличий между архитектурами Fermi и Kepler, однако мы их не станем касаться и отошлем читателя к соответствующей статье на эту тему.
Maxwell 1.0
Вслед за архитектурой Kepler, появилась архитектура Maxwell. Причем первоначально была анонсирована архитектура Maxwell 1.0 первого поколения, которая нашла воплощение в чипах GM107/GM108, а чуть позднее компания Nvidia анонсировало второе поколение этой архитектуры Maxwell 2.0 (чипы GM20x).
В архитектуре Maxwell используется все тот же модульный принцип. Есть несколько GPC-кластеров, которые, в свою очередь, объединяют несколько потоковых мультипроцессоров. Мультипроцессоры опять переименовали и если в Kepler они назывались SMX, то в Maxwell это уже SMM (Maxwell streaming multiprocessor).
Помимо ядер CUDA в каждый SMM входят текстурные блоки, управляющая логика, движок Polymorph Engine 2.0 и т. д. (в общем, все как обычно). А каждый графический кластер содержит 16 блоков ROP, разделенных на два модуля, а также общий кэш второго уровня и два 64-битных контроллера памяти (общая шина — 128 бит).
Структура потокового мультипроцессора SMM была переработана. Если в архитектуре Kepler каждый мультипроцессор SMX содержал 192 CUDA-ядра, что в SMM их количество снизилось до 128. Кроме того, логика управления CUDA-ядрами в SMX оказалось очень сложной, поэтому в архитектуре Maxwell каждый SMM разбили на четыре блока по 32 CUDA-ядра. Каждый такой блок имеет свой собственный блок обработки, буфер команд и планировщик, а на каждые два блока приходится четыре текстурных блока, а также кэш первого уровня. Менее сложная логика управления обеспечивала более эффективное распределение задач по ядрам CUDA.
В архитектуре Maxwell 1.0 (первого поколения) каждый графический кластер содержал пять мультипроцессоров SMM. На один SMM приходится 128 ядер CUDA и 8 TMU. Соответственно, на один кластер GPC приходилось 640 ядер CUDA, 40 текстурных блоков и 16 блоков ROP и два 64-битных контроллера памяти.
Maxwell 2.0
В архитектуре Maxwell второго поколения (Maxwell 2.0) немного изменилась структура графического кластера. Так, в каждом кластере насчитывалось не пять, а только четыре SMM. В каждом SMM, как и ранее, 128 ядер CUDA, которые разбиты на четыре блока по 32 CUDA-ядра. На каждые два блока приходится четыре текстурных блока, то есть на один SMM приходится 8 текстурных блоков, а в одном кластере уже 32 текстурных блока. Каждый графический кластер содержит 16 блоков ROP.
К примеру, в чипе GM204 четыре GPC. Соответственно, получаем 16 SMM, 2048 CUDA-ядер, 128 TMU и 64 ROP. Кроме того, в GM204 имеется четыре 64-битных встроенных контроллера памяти (получаем 256-битную шину). Более подробно с особенностями архитектуры Maxwell можно ознакомиться здесь.
Видеокарты семейства Nvidia 800M
Итак, после небольшого экскурса архитектур видеокарт, начнем обзор семейства Nvidia 800M. Сразу оговоримся, что информация по поводу отдельных моделей мобильных видеокарт очень разнится в интернете, а официальный сайте Nvidia в этом плане вообще бесполезен. Мы будем опираться на информацию с сайта techPowerUp, но, тем не менее, допускаем, что возможны неточности.
Видеокарты семейства Nvidia 800M уже немного устарели (хотя бы потому, что им на смену пришло уже новое поколение видеокарт), но, тем не менее, в продаже есть много ноутбуков с видеокартами данного семейства. Более того, новое семейство Nvidia 900M в некоторых случаях представляет собой не что иное, как просто немного разогнанный вариант аналогичной видеокарты семейства Nvidia 800M, так что списывать со счетов эти видеокарты пока еще рано.
Видеокарты семейства Nvidia 800M можно условно разделить на две серии: Nvidia GeForce 800M и Nvidia GeForce GTX 800M. Серию Nvidia GeForce 800M составляют модели начального уровня: GeForce 810M, GeForce 820M, GeForce 830M, GeForce 840M и GeForce 845M. Все модели серии Nvidia GeForce 800M поддерживают только память DDR3. Правда есть одно исключение — модель GeForce 845M, которая существует в двух вариантах (с поддержкой памяти DDR3 и GDDR5), но, хотя эта видеокарта и существует, на официальном сайте компании Nvidia ее нет. То есть она существует, но только неофициально. Видеокарты серии Nvidia GeForce 800M позиционируются для универсальных ноутбуков, но на наш взгляд, смысла в моделях GeForce 810M, GeForce 820M, GeForce 830M вообще никакого нет. Просто в плане функциональных возможностей процессорное графическое ядро идентично этим моделям видеокарт. И тот факт, что в каком то игровом тесте видеокарта GeForce 830M показывает в два раза более высокую производительность в сравнении с процессорным графическим ядром, вообще ничего не означает. Если в одном случае результат равен 2 FPS, а в другом — 4 FPS, то с точки зрения пользователя эти результаты трактуются одинаково они неприемлемы.
Серия Nvidia GeForce GTX 800M включает в себя четыре модели: Nvidia GeForce GTX 850M, Nvidia GeForce GTX 860M, Nvidia GeForce GTX 870M и Nvidia GeForce GTX 880M. Все модели данной серии поддерживают память GDDR5. Эти видеокарты уже ориентированы на универсальные и игровые модели ноутбуков.
Первой в семействе Nvidia 800M была анонсирована в конце 2013 года бюджетная видеокарта GeForce 820M (на рынке она появилась лишь в начале 2014 года), которая является младшей в данном семействе. Причем данная видеокарта была основана на архитектуре Fermi (чип GF117). Собственно, эта видеокарта практически не отличалось от GeForce 720M на том же самом чипе GF117. Каждое шейдерное ядро (ядро CUDA) работает на удвоенной частоте графического процессора (это особенность архитектуры Fermi). Видеокарта GeForce 820M поддерживает (как и любая другая видеокарта серии 800M) технологию динамического разгона GPU Boost 2.0.
Чуть позднее, в марте 2014 года, появилась модель GeForce 810M (на официальном сайте Nvidia данной модели нет), которая также была основана на чипе GF117, но в сравнении с GeForce 820M количество CUDA-ядер вдвое меньше (один SM мультипроцессор вместо двух).
Год спустя, в марте 2015 года, видеокарты GeForce 810M и GeForce 820M появились в варианте на чипе на чипе GK107 (Kepler). Это немного более производительные решения в сравнении с видеокартами GeForce 810M/820M предыдущего поколения, но, тем не менее, они обеспечивают лишь самый начальный уровень производительности, сопоставимый с производительностью процессорного графического ядра.
Далее в нашем списке идет видеокарта GeForce 830M, основанная на базе архитектуры Maxwell 1.0 (чип GM108). Эта видеокарта была анонсирована в марте 2014 года. Графический процессор представляет собой один урезанный GPC-кластер в котором 2 мультипроцессора SMM и, соответственно, 256 ядер CUDA и 16 TPU. Количество ROP блоков урезано до 8 (только один ROP-модуль вместо двух на кластер) и вместо двух 64-битных контроллеров памяти используется только один.
Видеокарта GeForce 840M, которая так же появилась в марте 2014 года, лишь немногим отличается от GeForce 830M. Этот то же самый чип GM108, но он урезан чуть меньше. Используется 3 мультипроцессора SMM и, соответственно, получает уже 384 ядра CUDA. Количество TPU модулей, ROP блоков и контроллеров памяти точно такое же, как и в модели GeForce 830M. Правда, частота ядра в данном случае чуть ниже.
Видеокарта GeForce 845M существует, по данным портала techPowerUp, в двух вариантах. Одна — на базе чипа GM107 с поддержкой памяти DDR3 (объявлена в феврале 2015 года), а другая — на базе чипа GM108 с поддержкой памяти GDDR5 (объявлена в августе 2015 года). Модель на основе чипа GM107 имеет 4 мультипроцессора SMM и, соответственно, 512 ядер CUDA и 32 TPU. Количество ROP блоков не урезано, то есть их 16, но вот 64-битный контролер памяти только один.
Модель на основе чипа GM108 имеет 3 мультипроцессора SMM (один урезанный GPC-кластер) и, соответственно, 384 ядра CUDA, но 32 TPU. Количество ROP блоков 16 и один 64-битный контролер памяти. Помимо того, что в модели на базе GM108 используется память GDDR5, эта видеокарта имеет более высокую частоту графического процессора.
Видеокарта GeForce GTX 850M (анонсирована в марте 2014 года), так же как и одна из моделей GeForce 845M, основана на чипе GM107. В чипе используется всего один GPC-кластер, но он не урезан. То есть имеется 5 мультипроцессоров SMM, 640 ядер CUDA, 40 текстурных блоков и 16 блоков ROP и два 64-битных контроллера памяти.
Видеокарта GeForce GTX 860M также существует в двух вариантах. Одна появилась в январе 2014 года и основана на чипе GM107(Maxwell), а другая вышла в марте и основана более старом чипе GK104 (Kepler).
Видеокарта GeForce GTX 860M на базе чипа GM107 представляет собой разогнанный вариант видеокарты GeForce GTX 850M. Разница лишь в том, что частота графического процессора в GeForce GTX 860M чуть выше.
Видеокарта GeForce GTX 860M на базе чипа GK104. В чипе GK104 оставлено только 6 мультипроцессоров SMХ (это три GPC-кластера). Соответственно, имеется 1152 ядра CUDA, 96 блоков TPU (16 блоков на каждый SMX) и 16 ROP блоков (урезано вдвое).
Видеокарта GeForce GTX 870M, как и большинство моделей 800M-серии, была анонсирована в марте 2014 года. Эта видеокарта основана чипе GK104 (Kepler), но в отличие от модели GeForce GTX 860M на том же чипе, в данном случае мы имеем более полную реализацию чипа GK104. Это четыре GPC-кластера, но в одном кластере не два SMX, а только один. То есть всего имеется 7 SMX, которые содержат 1344 CUDA-ядра и 112 TMU. Количество ROP-блоков составляет 24 и имеется три 64-битных контроллера памяти.
Самой топовой видеокартой в данном семействе является модель GeForce GTX 880M, которая также основана на чипе GK104 (Kepler). Причем в этой видеокарте чип GK104 вообще не урезан. То есть четыре GPC-кластера и по два SMX в каждой кластере. Всего имеется 1536 CUDA-ядер, 128 TMU, 32 ROP и четыре 64-битных контроллера памяти.
Сводная таблица характеристик мобильных графических видеокарт представлена далее в двух таблицах. Отметим, что серии GeForce 800M в таблице мы намеренно не указываем частоту графического ядра, а также объем памяти и частота работы памяти. Дело в том, что, во-первых, эти характеристики зависят от конкретной модели ноутбука, во-вторых, официальных данных на этот счет в открытом доступе нет
Для серии GeForce GTX 800M мы приводим частоту GPU без учета динамического разгона на основании официальных данных Nvidia, однако реальные значения могут отличаться.
| GeForce 810M | GeForce 820M | GeForce 810M/820M | GeForce 830M | GeForce 840M | GeForce 845M | |
| Чип | GF117 | GF117 | GK107 | GM108 | GM108 | GM107/GM108 |
| Архитектура | Fermi | Fermi | Kepler | Maxwell 1.0 | Maxwell 1.0 | Maxwell 1.0 |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество ядер CUDA | 48 | 96 | 384 | 256 | 384 | 512/384 |
| Количество SM/SMX/SMM | 1 | 2 | 2 | 2 | 3 | 4/3 |
| Количество ROP | 8 | 8 | 16 | 8 | 8 | 16 |
| Количество TMU | 8 | 16 | 32 | 16 | 16 | 32 |
| Тип памяти | DDR3 | DDR3 | DDR3 | DDR3 | DDR3 | DDR3/GDDR5 |
| Разрядность шины памяти, бит | 64 | 64 | 128 | 64 | 64 | 64 |
| GeForce GTX 850M | GeForce GTX 860M | GeForce GTX 870M | GeForce GTX 880M | |
| Чип | GM107 | GK104/GM107 | GK104 | GK104 |
| Архитектура | Maxwell 1.0 | Kepler/Maxwell 1.0 | Kepler | Kepler |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество ядер CUDA | 640 | 1152/640 | 1344 | 1536 |
| Частота GPU (без динамического разгона), МГц | 914 | 1096 | 944 | 924 |
| Количество SM/SMX/SMM | 5 | 6/5 | 7 | 8 |
| Количество ROP | 16 | 16 | 24 | 32 |
| Количество TMU | 40 | 96/40 | 112 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Разрядность шины памяти, бит | 128 | 128 | 192 | 256 |
Видеокарты семейства Nvidia 900M
С мобильными видеокартами 800M-серии наблюдается, мягко говоря, полный зоопарк. Чего тут только нет. Все смешано в кучу и одна и та же видеокарта может иметь разную аппаратную основу. Одним словом, все очень продуманно и сделано так, что бы все окончательно запутались. И если кто-то полагает, что в 900M-серии дела обстоят лучше, то он жестоко ошибается. Наоборот, в 900M-серии все еще более запутанно. Креативные маркетологи тут сильно постарались и в одной серии оказались видеокарты на архитектурах Kepler, Maxwell 1.0 и Maxwell 2.0 в реализации четырех различных чипов: GK208, GM107, GM108 и GM204. А несколько видеокарт существуют в двух разных вариантах (на разных графических процессорах).
Как и в 800M-серии, видеокарты семейства 900M можно разделить на две серии: GeForce 900M и GeForce GTX 900M. Серия GeForce 900M — это начальный уровень. Модели данной серии ориентированы на универсальные недорогие ноутбуки. И, опять-таки, имеет смысл ориентироваться только на модели, начиная с GeForce 940M. А модели GeForce 910M , GeForce 920M и GeForce 930M попросту бессмысленны.
Серия GeForce GTX 900M — это уже более производительные видеокарты, которые ориентированы на универсальные и игровые модели ноутбуков..
Первые две модели видеокарт серии 900M были объявлены в октябре 2014 года. Это были топовые модели GeForce GTX 970M и GeForce GTX 980M на архитектуре Maxwell 2.0. Однако мы начнем обзор данной серии не в хронологическом порядке, а по возрастанию номера модели.
Начнем с младшей модели GeForce 910M. По данным портала techPowerUp существует два варианта этой видеокарты. Одна появилась в марте 2015 года и основана на чипе GK208 (Kepler), а другая вышла в августе 2015 года и основана на устаревшем чипе GF117 (Fermi), однако эта информация не находит подтверждения в других источниках и кажется недостоверной. Так, утверждается, что в видеокарте на чипе GF117 имеется 384 ядра CUDA и всего два мультипроцессора SM. Такого просо не может быть, поскольку один SM мультипроцессор в архитектуре Fermi не может содержать 192 CUDA-ядра. Аналогичная информация приводится и по карте GeForce 920M (утверждается, что есть вариант на чипе GF117 с 384 ядрами CUDA). Поскольку есть большие сомнения в достоверности этой информации, мы не будем упоминать эти видеокарты.
Итак, вернемся к модели GeForce 910M. Она основана на чипе GK208 (Kepler) и имеет 384 ядра CUDA в двух мультипроцессорах SMX (один кластер), 32 TMU блока, 16 ROP и один 64-битный контроллер памяти.
Видеокарта GeForce 920M отличается от GeForce 910M только тем, что тактовая частота ядра чуть выше.
Модель GeForce 930M — это уже архитектура Maxwell 1.0. В этой видеокарте используется чип GM108 с 384 ядрами CUDA в трех мультипроцессорах SMМ. Кроме того, имеется 24 TMU-блока, 8 ROP и один 64-битный контроллер памяти.
Видеокарта GeForce 940M существует в двух различных вариантах: одна на базе чипа GM107, а другая — на базе чипа GM108. В модели на базе GM107 все возможности чипа используются в полном объеме. То есть графический процессор содержит 640 ядер CUDA в пяти мультипроцессорах SMM. Соответственно, имеется 40 TMU-блоков, 16 ROP и два 64-битных контроллера памяти.
Видеокарта GeForce 940M на базе чипа GM108 содержит только 384 ядра CUDA в трех мультипроцессорах SMM. Имеется 24 TMU-блока, 8 ROP и один 64-битный контроллер памяти. Фактически, это то же самое, что и GeForce 930M, но только в разогнанном варианте. Все остальное у этих видеокарт одинаково.
Далее, видеокарта GeForce GTX 950M является копией GeForce 940M на чипе GM107. Отличия между этими видеокартами лишь в частоте GPU и типе поддерживаемой памяти.
Видеокарта GeForce GTX 960M основана на чипе GM107 и мало чем отличается от GeForce GTX 950M или GeForce 940M. В ней ровно столько же CUDA-ядер, SMM-мультипроцессоров, TMU- и ROP-блоков. Отличие лишь в частоте графического ядра.
Модель GeForce GTX 965M основана на чипе GM206 (Maxwell 2.0). В чипе задействуется два GPC-кластера и, соответственно, получаем 8 SMM, 1024 ядра CUDA, 64 TMU, 32 ROP и два 64-битных контроллера памяти.
Основу модели GeForce GTX 970M составляет чип GM204. Здесь уже используется три неполных GPC-кластера, которые содержат 10 SMM и, соответственно, 1280 ядер CUDA. Кроме того, имеется 80 TMU, 48 ROP и три 64-битных контроллера памяти.
Самая топовая видеокарта в серии 900M — это модель GeForce GTX 980M на чипе GM204. В этой видеокарте чип GM204 также слегка урезан, но в меньшей степени, чем в варианте GeForce GTX 970M. В данном случае используется три полных GPC-кластера, что дает 12 SMM, 1536 CUDA-ядер, 96 TMU и 64 ROP (количество ROP-блоков не урезано). Кроме того, в GM204 используются все четыре 64-битных контроллера памяти (получаем 256-битную шину).
Сводные таблицы характеристик мобильных видеокарт Nvidia 900M-серии представлены далее.
| GeForce 910M | GeForce 920M | GeForce 930M | GeForce 940M | |
| Чип | GK208 | GK208 | GM108 | GM107/GM108 |
| Архитектура | Kepler | Kepler | Maxwell 1.0 | Maxwell 1.0 |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество ядер CUDA | 384 | 384 | 384 | 640/384 |
| Количество SM/SMX/SMM | 2 | 2 | 3 | 5/3 |
| Количество ROP | 16 | 16 | 8 | 16/8 |
| Количество TMU | 32 | 32 | 24 | 40/24 |
| Тип памяти | DDR3 | DDR3 | DDR3 | DDR3 |
| Разрядность шины памяти, бит | 64 | 64 | 64 | 128/64 |
| GeForce GTX 950M | GeForce GTX 960M | GeForce GTX 965M | GeForce GTX 970M | GeForce GTX 980M | |
| Чип | GM107 | GM107 | GM206 | GM204 | GM204 |
| Архитектура | Maxwell 1.0 | Maxwell 1.0 | Maxwell 2.0 | Maxwell 2.0 | Maxwell 2.0 |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество ядер CUDA | 640 | 640 | 1024 | 1280 | 1536 |
| Частота GPU (без динамического разгона), МГц | 914 | 1096 | 944 | 924 | 1038 |
| Количество SM/SMX/SMM | 5 | 5 | 8 | 10 | 12 |
| Количество ROP | 16 | 16 | 32 | 48 | 64 |
| Количество TMU | 40 | 40 | 64 | 80 | 96 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Разрядность шины памяти, бит | 128 | 128 | 128 | 192 | 256 |
Если кто-то подумал, что на этом серия 900M себя исчерпала, то он поторопился. В 2016 году компания Nvidia анонсировала еще целый ряд мобильных видеокарт, который составил серию 900MX. В настоящее время в эту серию входит три модели: 920MX, 930MX и 940MX. Кроме того, ожидается, что появятся модели GTX 970MX и GTX 980MX.
Видеокарты 920MX, 930MX и 940MX основаны на чипе GM108 (Maxwell 1.0). Во всех моделях ровно 384 ядра CUDA в трех мультипроцессорах SMM, 24 блока TMU, 8 блоков ROP и один 64 битный контроллер памяти. Собственно, это лишь три разных названия одного и того же. Более того, видеокарта на чипе GM108 с аналогичными характеристиками уже есть в серии 900M (модель GeForce 940M). Отличие лишь в том, что новые модели поддерживают память GDDR5 и будут чуть разогнаны по частоте. Но вот будут ли производители оснащать видеокарты начального уровня такой памятью, это большой вопрос. Вообще, анонс видеокарт 920MX, 930MX и 940MX это, все же, не шаг вперед, а топтание на месте.
Видеокарты GeForce GTX 970MX и GeForce GTX 980MX (они пока не объявлены), как и модели GeForce GTX 970M и GeForce GTX 980M основаны на чипе GM204. Модель GeForce GTX 980MX чуть производительнее, чем GeForce GTX 980M, а GeForce GTX 970MX занимает по производительности промежуточное положение между модели GeForce GTX 970M и GeForce GTX 980M.
Напомним, что в варианте GeForce GTX 970M было 10 SMM и 1280 ядер CUDA, а в варианте GeForce GTX 980M — 12 SMM и 1536 ядер CUDA. В новой модели GeForce GTX 980MX увеличили количество SMM до 13. Соответственно, стало 1664 ядра CUDA и 104 TMU (количество ROP блоков и 64-битных контроллеров памяти не изменилось).
В новой модели GeForce GTX 970MX количество SMM также увеличили на один (их стало ровно 11). Соответственно, количество CUDA-ядер увеличилось до 1408, количество TMU блоков возросло до 88, а количество ROP блоков увеличили до 56. Количество 64-битных контроллеров памяти осталось неизменным.
Есть и еще одна видеокарта Nvidia 900-серии для ноутбуков. Это модель GeForce GTX 980. Формально, она не относится к серии 900M, но предназначена именно для ноутбуков. Это видеокарта ориентирована на самые топовые игровые ноутбуки и на сегодняшний день существует лишь несколько моделей ноутбуков, которые оснащены этой видеокартой.
GeForce GTX 980 основана на чипе GM204, но в варианте этой видеокарты ничего не урезано. То есть в чипе GM204 есть четыре полноценных GPC-кластера и, соответственно, 16 SMM, 2048 ядер CUDA, 128 TMU, 64 ROP и четыре 64-битных контроллера памяти. Естественно, поддерживается до 8 ГБ памяти GDDR5. Эффективная частота памяти составляет 7012 МГц, а частота GPU 1064 МГц.
| GeForce 920MX | GeForce 930MX | GeForce 940MX | GeForce GTX 970MX | GeForce GTX 980MX | GeForce GTX 980 | |
| Чип | GM108 | GM108 | GM108 | GM204 | GM204 | GM204 |
| Архитектура | Maxwell 1.0 | Maxwell 1.0 | Maxwell 1.0 | Maxwell 2.0 | Maxwell 2.0 | Maxwell 2.0 |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество ядер CUDA | 384 | 384 | 384 | 1408 | 1664 | 2048 |
| Количество SM/SMX/SMM | 3 | 3 | 3 | 11 | 13 | 16 |
| Количество ROP | 8 | 8 | 8 | 56 | 64 | 64 |
| Количество TMU | 24 | 24 | 24 | 88 | 104 | 128 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Разрядность шины памяти, бит | 64 | 64 | 64 | 192 | 256 | 256 |
Видеокарты AMD Radeon
Видеокарты на базе графических процессоров AMD не так часто встречаются в ноутбуках, как видеокарты Nvidia. Какой-либо статистики на этот счет найти не удалось, но, основываясь на нашем собственном опыте тестирования ноутбуков, их не более 10% от общего числа ноутбуков с дискретными видеокартами. Причем видеокарты AMD устанавливаются преимущественно в бюджетные модели начального уровня, где наличие дискретной карты, по большому счету, вообще бесполезно, либо в универсальные модели среднего уровня производительности. Но в топовые игровые ноутбуки устанавливаются дискретные видеокарты Nvidia. Вообще, типичный современный ноутбук — это сочетаний процессора Intel и видеокарты Nvidia. Впрочем, как мы уже отметили, бывают и исключения, а потому, давайте их рассмотрим.
Все современные графические процессоры (GPU) компании AMD для ноутбуков образуют одно семейство с кодовым названием Crystal System. В это семейство входят три большие серии GPU: Radeon R5 R7 и R9. Причем каждая из этих серий разбивается еще на две подсерии: M200 и M300. То есть существуют серии Radeon R5 M200, Radeon R7 M300 и т. д.
Все современные графические процессоры компании AMD для ноутбуков основаны на известной архитектуре Graphics Core Next (GCN), которая появилась еще в 2007 году, однако постоянно совершенствовалась компанией.
По своей структуре графические процессоры AMD, также как и процессоры Nvidia, имеют модульную, масштабируемую схему построения.
Графический процессор AMD с архитектурой GCN разделен на несколько структурных блоков, называемых шейдерными движками (Shader Engine). Каждый такой движок имеет свой собственный процессор для обработки геометрических данных и растеризатор, а также имеет четыре блока ROP.
Основой шейдерного движка является вычислительный блок Compute Unit (CU). Количество таких Compute Unit в шейдерном движке уже зависит от конкретного графического процессора.
Далее, каждый блок Compute Unit содержит по 64 вычислительных потоковых процессоров, которые являются уже наименьшей структурной единицей графического процессора. Эти процессоры иногда называют Shading Unit. Кроме того, каждый Compute Unit содержит четыре текстурных блока TMU.
Если проводить аналогию с графическими процессорами Nvidia, то Shader Engine — это аналог GPC-кластера, Compute Unit — это аналог мультипроцессора SM/SMX/XMM, а потоковые процессоры — это аналог ядер CUDA.
Все графические процессоры AMD имеют свои кодовые обозначения. К примеру, это Jet, Sun, Mars, Topaz и т. д. К сожалению, какой-либо информации относительно отдельно взятых мобильных GPU в сети нет, а те скудные данные, которые имеются, сильно разнятся. К примеру, на сайте AMD приводится информация по моделям видеокарт, однако без указания кодовых названий чипов. На сайте techPowerUp приводится информация по моделям видеокарт с указанием кодовых названий чипов, однако эта информация может не совпадать с официальной информацией (по частоте процессора и памяти). Кроме того, информация на этом сайте, скорее всего, неполная, поскольку у нас на руках есть пример видеокарты AMD Radeon R5 M335 на графическом процессоре Mars, которой нет в базе techPowerUp. Одним словом, загадок тут много и не всегда удается найти разгадку. В дальнейшем мы будем ориентироваться на скудную, но официальную информацию с сайта AMD без указания кодовых наименований чипов. Просто, если ориентироваться на информацию ресурса techPowerUp, то многие видеокарты могут быть основаны на разных графических чипах. Возможно это и так, но не факт, что эта информация полная.
Ну а теперь ознакомимся с мобильными графическими решениями компании AMD.
AMD Radeon R5 M200/M300
Начнем с младшей линейки AMD Radeon R5 серий M200 и M300. Эти видеокарты ориентированы на бюджетные модели ноутбуков начального уровня. И точно также, как нет никакого смысла в видеокартах Nvidia GeForce 810M/820M/830M и GeForce 910M/920M/930M, нет смысла и в этой линейке AMD Radeon R5 M200/M300, поскольку эти видеокарты не имеют преимущества над процессорным графическим ядром.
Тем не менее, эти видеокарты существуют, а потому рассмотрим их.
Отличительной особенностью всех видеокарт линейки AMD Radeon R5 является тот факт, что все они используют память DDR3, а ширина шины памяти составляет 64 бита.
В этой линейке представлено шесть моделей. Это две модели серии M200 и четыре модели серии M300. Сразу отметим, что в сети можно найти информацию о еще одной видеокарте серии M200: модели Radeon R5 M240, но на официальном сайте компании эта видеокарта не упоминается и поскольку компания AMD отрицает сам факт ее наличия, мы также не будем ее рассматривать.
Итак, в линейку Radeon R5 входят модели M230, M255, M315, M320, M330 и M335. Все модели данной линейки, за исключением модели M315, имеют схожие характеристики и отличаются лишь частотой графического процессора. То есть по сути, это разогнанные версии одного и того же. Модели M230, M255, M320, M330 и M335 имеют по пять блоков Compute Unite и, соответственно, 320 потоковых процессора и 20 TMU. Каких-либо данных о количестве Shader Engine в этих процессорах нам найти не удалось, но, судя по количеству ROP блоков, должно быть два блока Shader Engine. Скорее всего, в каждом таком блоке Shader Engine содержится по 3 Compute Unite, но в одном блоке Shader Engine используется лишь 2 блока Compute Unite.
Модель M315 имеет еще долее урезанный графический процессор. В нем оставлено лишь 4 блока Compute Unite и, соответственно, 256 потоковых процессора и 16 TMU.
В старшей модели Radeon R5 M335 эффективная частота памяти DDR3 может быть не 2000 МГц, как в остальных моделях, а 2200 МГц.
Сводные характеристики видеокарт линейки AMD Radeon R5 M200/M300 приведены в таблице.
| Radeon R5 M230 | Radeon R5 M255 | Radeon R5 M315 | Radeon R5 M320 | Radeon R5 M330 | Radeon R5 M335 | |
| Архитектура | GCN | GCN | GCN | GCN | GCN | GCN |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество потоковых процессоров | 320 | 320 | 265 | 320 | 320 | 320 |
| Количество Compute Unite | 5 | 5 | 4 | 5 | 5 | 5 |
| Количество ROP | 8 | 8 | 8 | 8 | 8 | 8 |
| Количество TMU | 20 | 20 | 16 | 20 | 20 | 20 |
| Максимальная частота GPU | 855 | 940 | 970 | 855 | 1030 | 1070 |
| Тип памяти | DDR3 | DDR3 | DDR3 | DDR3 | DDR3 | DDR3 |
| Эффективная частота памяти, МГц | 2000 | 2000 | 2000 | 2000 | 2000 | 2200 |
| Разрядность шины памяти, бит | 64 | 64 | 64 | 192 | 256 | 256 |
| Максимальный объем памяти, МБ | 4096 | 4096 | 4096 | 4096 | 4096 | 4096 |
AMD Radeon R7 M200/M300
Линейку видеокарт Radeon R7 составляют четыре модели серии M200 (M260, M260X, M265 и M270) и пять моделей серии M300 (M340, M360, M365, M370 и M380). Это видеокарты начального и среднего уровня, которые устанавливаются в универсальные ноутбуки начального и среднего уровней.
Характеристики многих видеокарт в этой линейки очень схожие. К примеру, модели Radeon R7 M265 и M270 вообще не отличаются друг от друга (по данным компании AMD). Это просто два разных названия одного и того же.
Однако начнем с младшей модели данной линейки, а именно, модели Radeon R7 M340. В этой модели в графическом процессоре лишь пять блоков Compute Unite в двух Shader Engine и, соответственно, 320 потоковых процессора, 20 TMU и 8 ROP. Кроме того, в данной видеокарте используется 64-битный контроллер памяти.
Модели Radeon R7 M260, M260X, M265, M270, M360, M365 и M370 имеют схожие характеристики графического процессора. Это два блока Shader Engine в которых содержится в совокупности шесть блоков Compute Unite. Соответственно, получаем по 384 потоковых процессора и 24 блока TMU. Кроме того, 8 блоков ROP (по 4 блока на каждый Shader Engine). Отличия между видеокартами заключаются только в частоте графического процессора, а также типе памяти и ее эффективной частоте. Так, в моделях R7 M260X и R7 M370 используется память GDDR5, а в остальных моделях — память DDR3.
Модель Radeon R7 M380 формально является старшей в этой линейке. И действительно, в ней используется уже более мощный процессор, в котором четыре блока Shader Engine и, соответственно, 16 ROP-блоков. Кроме того, в процессоре имеется 10 блоков Compute Unite, содержащие 640 потоковых процессора и 40 блоков TMU. С одной стороны, все выглядит очень внушительно, но, с другой стороны, в этой видеокарте используется память DDR3, да еще и ширина шины памяти только 32 бита. Одним словом, странная видеокарта.
Сводные характеристики видеокарт линейки AMD Radeon R7 серий M200/M300 представлены далее в двух таблицах.
| Radeon R7 M260 | Radeon R7 M260X | Radeon R7 M265/M270 | |
| Архитектура | GCN | GCN | GCN |
| Техпроцесс | 28-нм | 28-нм | 28-нм |
| Количество потоковых процессоров | 384 | 384 | 384 |
| Количество Compute Unite | 6 | 6 | 6 |
| Количество ROP | 8 | 8 | 8 |
| Количество TMU | 24 | 24 | 24 |
| Максимальная частота GPU | 980 | 715 | 825 |
| Тип памяти | DDR3 | GDDR5 | DDR3 |
| Эффективная частота памяти, МГц | 2000 | 4000 | 2000 |
| Разрядность шины памяти, бит | 128 | 128 | 128 |
| Максимальный объем памяти, МБ | 4096 | 4096 | 4096 |
| Radeon R7 M340 | Radeon R7 M360 | Radeon R7 M365 | Radeon R7 M370 | Radeon R5 M380 | |
| Архитектура | GCN | GCN | GCN | GCN | GCN |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество потоковых процессоров | 320 | 384 | 384 | 384 | 640 |
| Количество Compute Unite | 5 | 6 | 6 | 6 | 10 |
| Количество ROP | 8 | 8 | 8 | 8 | 16 |
| Количество TMU | 20 | 24 | 24 | 24 | 40 |
| Максимальная частота GPU | 1021 | 1125 | 960 | 960 | 915 |
| Тип памяти | DDR3 | DDR3 | DDR3 | GDDR5 | DDR3 |
| Эффективная частота памяти, МГц | 2000 | 2000 | 2000 | 4600 | 2000 |
| Разрядность шины памяти, бит | 64 | 64 | 128 | 128 | 32 |
| Максимальный объем памяти, МБ | 4096 | 4096 | 4096 | 4096 | 4096 |
AMD Radeon R9 M200/M300
Топовая линейка видеокарт для ноутбуков представлена модельным рядом Radeon R9 серий M200 и M300. Эти видеокарты ориентированы уже на универсальные и игровые ноутбуки. Во всех видеокартах данных серий используется память GDDR5. Исключение составляет лишь одна модель Radeon R9 M375, в которой используется память DDR3.
Модели Radeon R9 M265X, M270X, M275X, M365X, M375, M375Х и M380 отличаются друг от друга лишь частотой графического процессора, а также частотой и типом памяти (в видеокарте Radeon R9 M375 используется память DDR3). Но характеристики графического процессора в этих моделях видеокарт одинаковые. Это по 4 блока Shader Engine, в которых содержится 10 блоков Compute Unite, что дает 16 блоков ROP, 40 блоков TMU и 640 потоковых процессоров.
В моделях Radeon R9 M280 и Radeon R9 M385X вообще имеют абсолютно одинаковые характеристики и по частоте GPU и по типу и частоте памяти. Графический процессор в этих моделях, судя по количеству ROP модулей, состоит из 4 блока Shader Engine. В совокупности GPU содержит 14 блоков Compute Unite и, соответственно, 896 потоковых процессоров и 56 модулей TMU.
Модель Radeon R9 M290X основана уже на более мощном графическом процессоре, который содержит 32 блока ROP. Если считать, что на один блок Shader Engine приходится 4 блока ROP, то графический процессор состоит из 8 блоков Shader Engine. В совокупности, 8 блоках Shader Engine содержится 20 блоков Compute Unite, которые, в свою очередь, содержат 1280 потоковых процессоров и 80 блоков TMU.
Видеокарты Radeon R9 M295X, M390X и M395X основаны на одном и том же графическом процессоре. Причем это абсолютно одинаковые видеокарты и разница лишь в том, что для модели M395X максимальный объем видеопамяти GDDR5 может составлять 8 ГБ, а для остальных моделей — только 4 ГБ.
Судя по всему, эти модели видеокарт основаны на том же самом GPU, что и модель Radeon R9 M290X, но в варианте Radeon R9 M290X используется урезанная версия GPU, а в моделях Radeon R9 M295X, M390X и M395X — полная версия. Этот GPU содержит, предположительно, 8 блоков Shader Engine, и соответственно, 32 блока ROP. В совокупности в процессоре имеется 32 блока Compute Unite, что дает 2048 потоковых процессоров и 128 блоков TMU.
Сводные характеристики видеокарт AMD Radeon R9 серий M200/M300 представлены далее в двух таблицах.
| Radeon R9 M265X | Radeon R9 M270X | Radeon R9 M275X | Radeon R9 M280 | Radeon R9 M290X | Radeon R9 M295X | |
| Архитектура | GCN | GCN | GCN | GCN | GCN | GCN |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество потоковых процессоров | 640 | 640 | 640 | 896 | 1280 | 2048 |
| Количество Compute Unite | 10 | 10 | 10 | 14 | 20 | 32 |
| Количество ROP | 16 | 16 | 16 | 16 | 32 | 32 |
| Количество TMU | 40 | 40 | 40 | 56 | 80 | 128 |
| Максимальная частота GPU | 625 | 775 | 925 | 1100 | 900 | 723 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Эффективная частота памяти, МГц | 4500 | 4500 | 4500- | 6000 | 4800 | 5000 |
| Разрядность шины памяти, бит | 128 | 128 | 128 | 128 | 256 | 256 |
| Максимальный объем памяти, МБ | 4096 | 4096 | 4096 | 4096 | 4096 | 4096 |
| Radeon R9 M365X | Radeon R9 M375 | Radeon R9 M375X | Radeon R9 M380 | Radeon R9 M385X | Radeon R9 M390X | Radeon R9 M395X | |
| Архитектура | GCN | GCN | GCN | GCN | GCN | GCN | GCN |
| Техпроцесс | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм | 28-нм |
| Количество потоковых процессоров | 640 | 640 | 640 | 640 | 896 | 2048 | 2048 |
| Количество Compute Unite | 10 | 10 | 10 | 10 | 14 | 32 | 32 |
| Количество ROP | 16 | 16 | 16 | 16 | 16 | 32 | 32 |
| Количество TMU | 40 | 40 | 40 | 40 | 56 | 128 | 128 |
| Максимальная частота GPU | 925 | 1015 | 1015 | 1000 | 1100 | 723 | 723 |
| Тип памяти | GDDR5 | DDR3 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Эффективная частота памяти, МГц | 4500 | 2200 | 4500 | 6000 | 6000 | 5000 | 5000 |
| Разрядность шины памяти, бит | 128 | 128 | 128 | 128 | 128 | 256 | 256 |
| Максимальный объем памяти, МБ | 4096 | 4096 | 4096 | 4096 | 4096 | 4096 | 8192 |
Накопители
В отличие от мобильных видеокарт, ассортимент которых просто огромен, с накопителями все проще. То есть выбор накопителей для ноутбуков по моделям и производителям, конечно, огромный, но нет никакого смысла перечислять все эти модели.
Все накопители для ноутбуков можно разбить на следующие категории:
- 2,5-дюймовые HDD и SSHD c интерфейсом SATA,
- 2,5-дюймовые SSD c интерфейсом SATA,
- SSD-накопители с разъемом M.2 или mSATA.

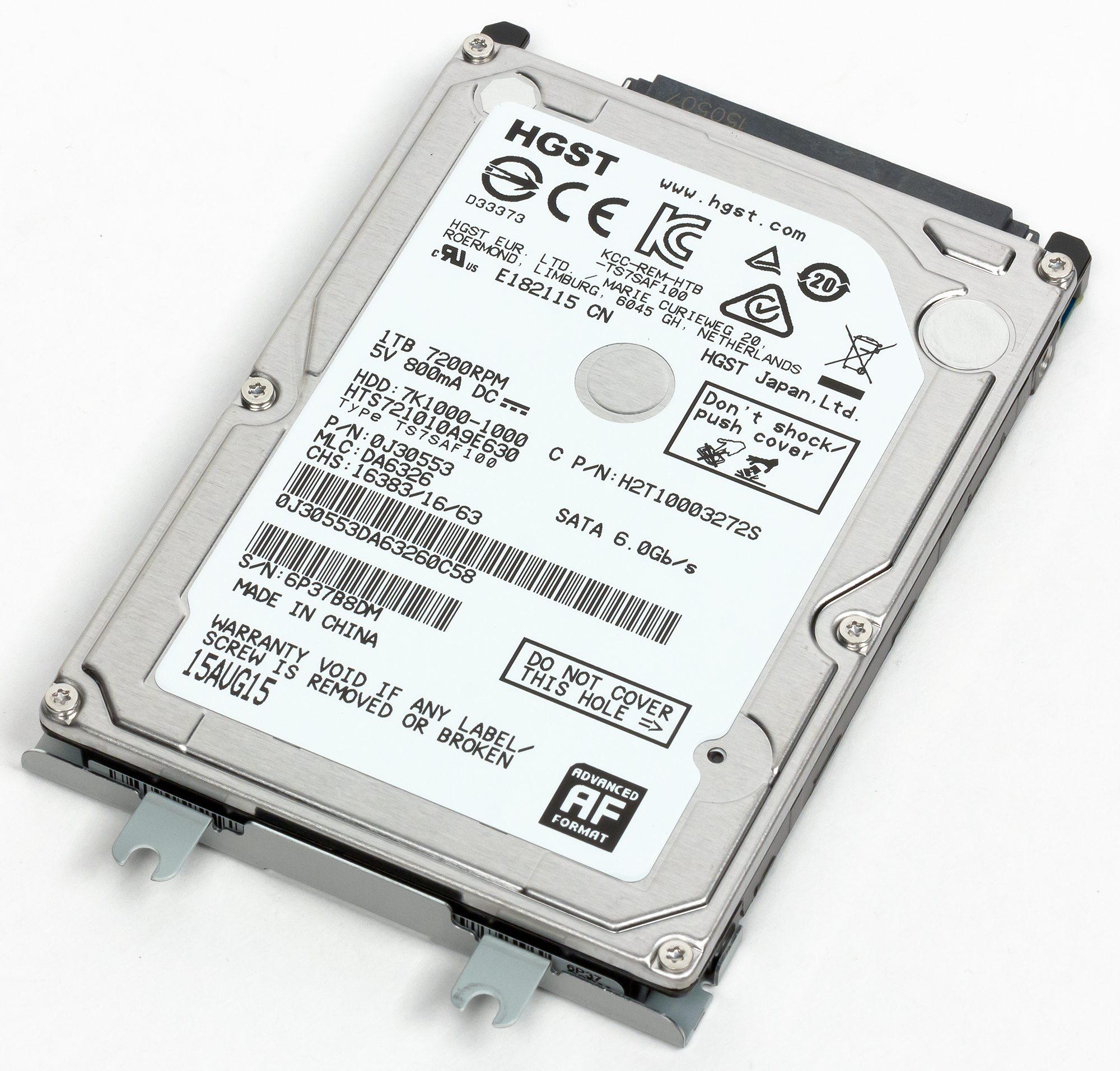

C HDD все понятно. Их единственным преимуществом является большая емкость. Но вот производительность этих накопителей по сегодняшним меркам очень низкая. Как правило, ноутбучные HDD имеют скорость линейной записи и чтения на уровне 100 МБ/с.
SSHD — это, так называемые, гибридные накопители, объединяющие в себе HDD и SSD. Обычно в рекламных проспектах отмечается, что гибридные накопители объединяют в себе емкость HDD и производительность SSD, но на практике все выглядит несколько иначе. По производительности эти накопители ближе к HDD.
Что касается 2,5-дюймовых SSD с интерфейсом SATA, то это уже существенно более производительные устройства в сравнении с HDD. Скорость линейного чтения и записи в таких накопителях ограничивается уже пропускной способностью интерфейса SATA 6 Гбит/с и составляет, примерно, 500 МБ/с.

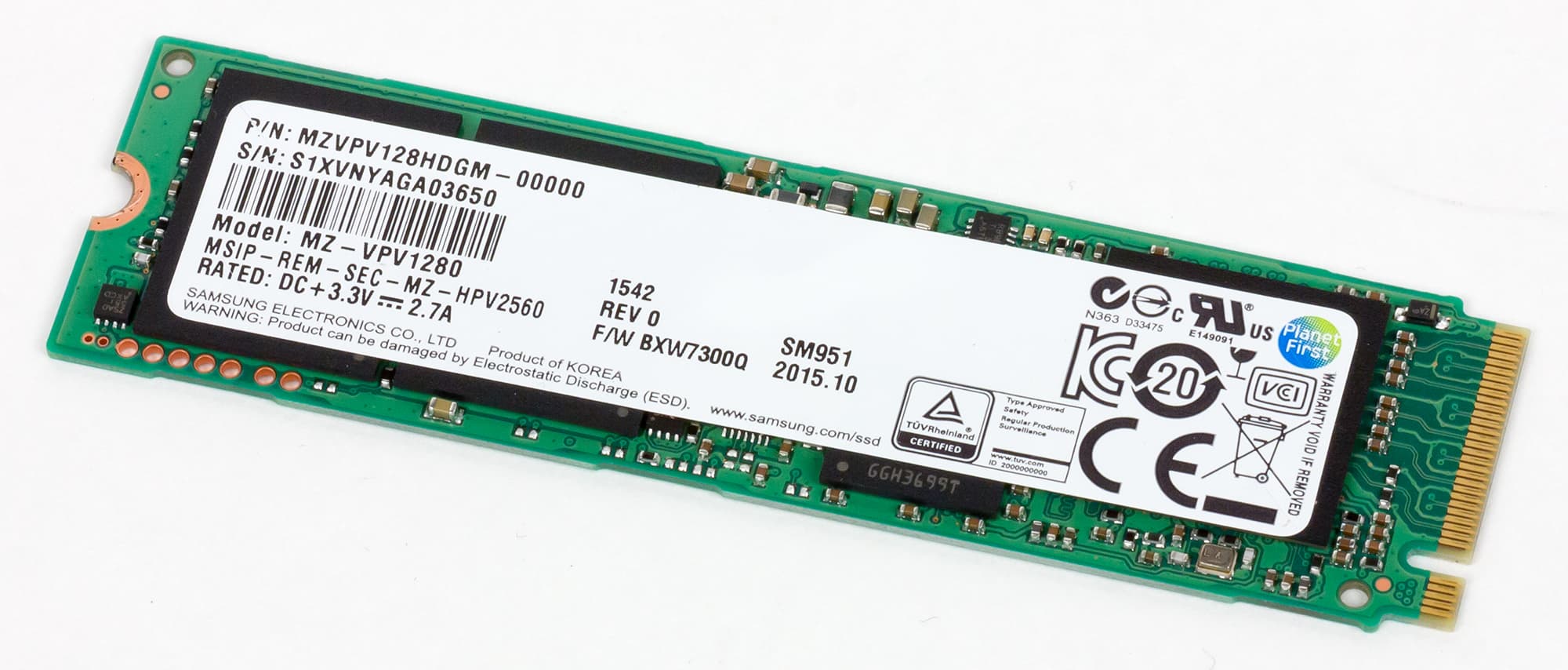

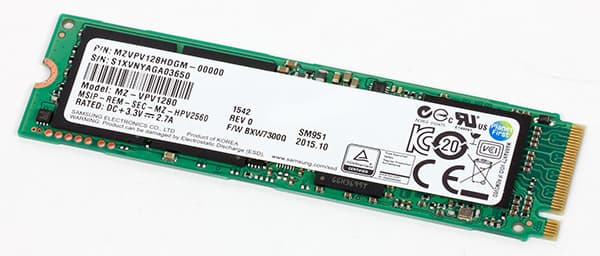

SSD-накопители с разъемом mSATA уже немного устарели и по производительности, как правило, уступают 2,5-дюймовым SSD-накопителям с интерфейсом SATA. А вот SSD-накопители с разъемом M.2 могут быть разными. Это могут накопители и с интерфейсом SATA 6 Гбит/с, и с интерфейсом PCIe 2.0 x2/x4, и с интерфейсом PCIe 3.0 x2/x4.
Самыми высокопроизводительными, естественно, являются накопители с интерфейсом PCIe 3.0 x4. Для таких накопителей скорость последовательного чтения и записи может превышать 1 ГБ/с.
Говоря об SSD-накопителях с разъемом M.2 следует иметь в виду, что они могут быть разного типоразмера. То есть по длине плата, вставляемая в разъем M.2, может быть разной. Есть накопители длиной 42, 60, 80 и 110 мм. Это обстоятельство необходимо учитывать, если требуется поменять SSD-накопитель. Нельзя поменять накопитель, длиной 110 мм на накопитель, длиной 80 мм (не совпадут крепежные отверстия).
В наиболее производительных (особенно игровых) моделях ноутбуков подсистема хранения данных может представлять собой не один накопитель, а несколько. Как правило, это не очень емкий SSD, который используется в качестве системного диска, и емкий HDD, который используется для хранения данных.

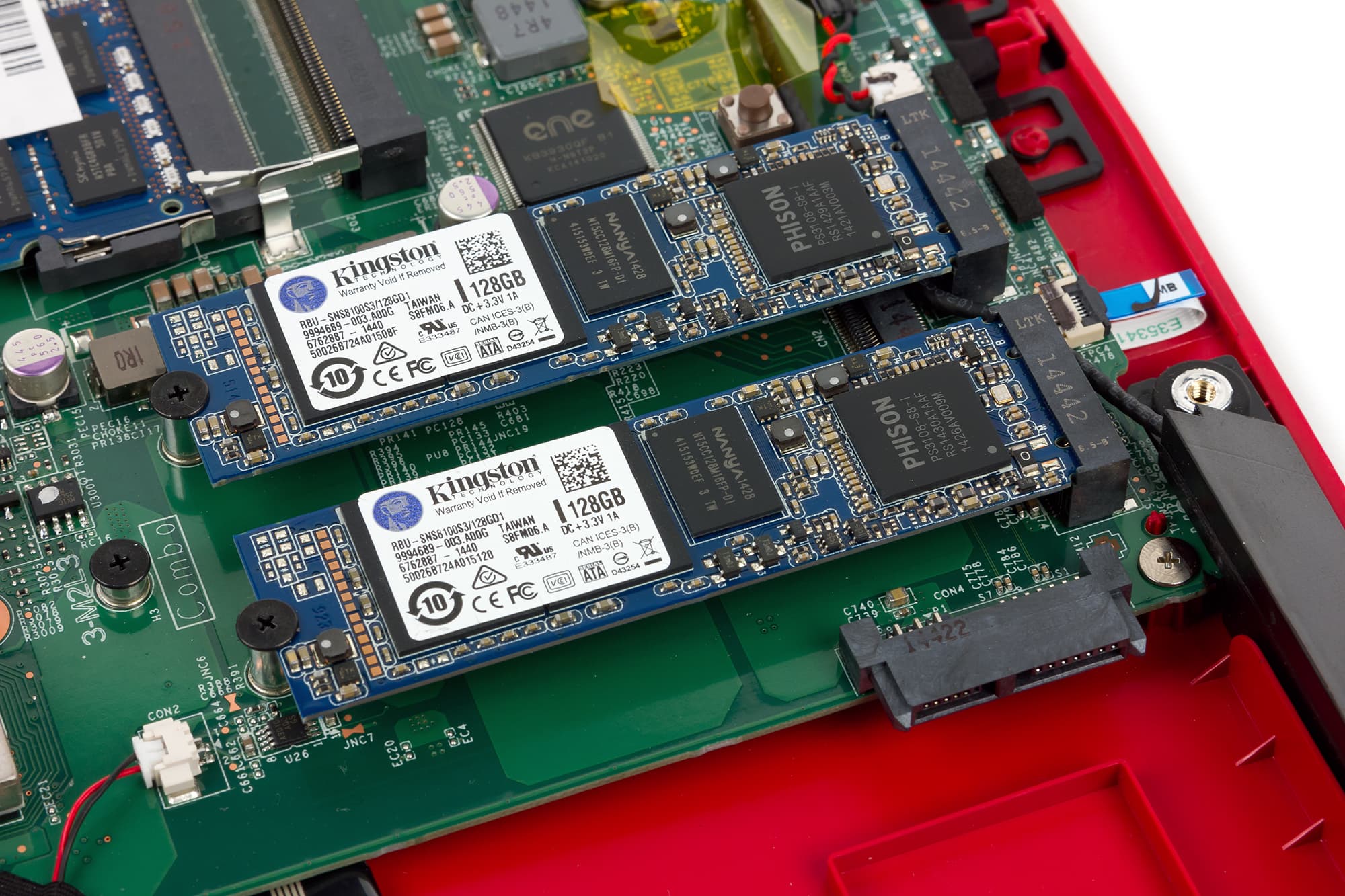

Более того, в топовых конфигурациях может устанавливаться два, три и даже четыре SSD-накопителя с разъемом M.2, которые объединяются в RAID-массив уровня 0. Понятно, что для таких подсистем хранение данных различные синтетические бенчмарки демонстрируют очень высокие «попугаи». Правда…. толку от этих попугаев мало.
Безусловно, общая, так называемая интегральная, производительность ноутбука зависит от производительности его подсистемы хранения данных, но не столь кардинально, как, например, от производительности процессора или видеокарты, если речь идет об играх. Если говорить более определенно, то ситуация такова. Не стоит думать, что поменяв HDD на SSD у вас быстрее станет работать Photoshop или другие программы по обработке фотографий (имеется в виду пакетная обработка) или вы сможете быстрее конвертировать видеофайлы, распознавать текст в Abbyy Finereader и т. д. Общее правило таково: если при выполнении какой-либо задачи есть хоть незначительная загрузка процессора, то от производительности накопителя время выполнения этой задачи практически не будет зависеть. Уточним, в данном случае мы имеем в виду, что замена типичного HDD на SSD почти ничего не изменит, то есть для подавляющего большинства задач производительности типичного HDD достаточно и он не будет узким местом в системе. Как бы это не показалось странным, но это факт. Классический пример, который в данном случае можно привести, это архиватор WinRAR. Если вы создаете архив со сжатием или распаковываете сжатый архив, то время создания или распаковки архива почти не будет зависеть от того, используется HDD или SSD. Тут весь фокус в том, что такая задача дает нагрузку на процессор и производительности типичного HDD оказывается вполне достаточно.
Но если создается архив без сжатия или распаковывается архив без сжатия, то ситуация кардинально меняется. Здесь уже нет нагрузки на процессор и все определяется производительностью накопителя.
Другая типичная задача, время выполнения которой зависит от производительности накопителя, это копирование данных, но, конечно же, в пределах одного и того же SSD.
Естественно, возникает вопрос: но если от производительности накопителя почти ничего не зависит, то стоит ли игра свеч? Зачем вообще нужны SSD?
На самом деле SSD-накопители имеют большое преимущество над HDD. Все дело в том, что до сих пор мы говорили о скорости выполнения конкретных задач с использованием тех или иных приложений. И действительно, эта скорость мало зависит от производительности подсистемы хранения данных.
Однако интегральная производительность ноутбука определяется не только скоростью выполнения отдельных задач. Это еще и скорость загрузки операционной системы, и скорость загрузки приложений, и скорость загрузки данных в эти приложения. К примеру, если речь идет об играх, то в плане FPS, которые являются мерилом производительности в играх, абсолютно все равно, установлена ли игра на HDD или SSD. Но вот скорость загрузки самой игры будет уже сильно зависеть от того, на каком накопителе она установлена. Одним словом, производительность накопителя определяет то, что называется отзывчивостью системы. Попутно отметим, что измерить эту самую отзывчивость системы в тестах очень сложно. Казалось бы, что может быть проще измерения времени загрузки программы Adobe Photoshop или любой другой? Действительно, очень просто написать программу, которая бы измеряла время загрузки приложения. Точно также можно написать простую программу, которая бы измеряла время открытия приложения вместе с данными (например, открытие фотографии в программе Photoshop или проекта в программе Adobe Premiere). Немного сложнее обстоят дела с написанием программы, которая бы определяла время загрузки операционной системы, поскольку не вполне понятно, что под этим временем понимать. Однако и эта задача решаема. Все это можно померить и все это мы уже делали, но впоследствии отказались от этого. Проблема заключается в том, что в подобных тестах погрешность измерения составляет сотни процентов. То есть измеренное несколько раз подряд (с перезагрузкой системы) время загрузки приложения может отличаться в разы. И смысла в этих результатах нет абсолютно никакого.
Впрочем, мы немного отошли от нашей темы. Собственно, это лирическое отступление мы сделали для тех читателей, кто настоятельно рекомендуют нам в форуме измерять подобные характеристики в наших тестах.
Резюмируя, еще раз подчеркнем, что наличие SSD-накопителя в ноутбуке это важный аспект. Оптимально, когда имеется системный SSD-накопитель и емкий HDD. А вот сверхскоростные накопители на базе нескольких SSD, объединенных в RAID-массив уровня 0 — это уже излишество. Отметим, что такие накопители встречаются, как правило, в топовых конфигурациях игровых ноутбуках, но именно в играх от производительности накопителя зависит лишь скорость загрузки игры и никак не зависит FPS.
Заключение
Во второй части статьи мы подробно рассмотрели компонентную базу, составляющую основу аппаратной конфигурации ноутбука. В следующей части нашей статьи будут рассмотрены варианты различных конфигураций ноутбуков в зависимости от их назначения.
