Паспортные характеристики и цены
Производитель | Thermaltake |
---|---|
Название модели и ссылка на сайт производителя | SwaFan EX14 RGB PC Cooling Fan White TT Premium Edition (3-Fan Pack) |
Код модели | CL-F162-PL14SW-A |
Краткое описание | комплект из трех вентиляторов и управляющего контроллера |
Размер вентилятора, мм | 140×140×25 |
Тип подшипника | Hydraulic Bearing |
Управление ШИМ | есть |
Скорость вращения, об/мин | 500—2000 |
Воздушный поток, м³/ч (фут³/мин), стандартная / реверсивная | 138,6 (81,6) / 134,7 (79,3) |
Статическое давление, Па (мм H2O), стандартная / реверсивная | 31,1 (3,17) / 26,8 (2,73) |
Уровень шума, дБА, стандартная / реверсивная | 34,5 / 38,8 |
Номинальный потребляемый ток, один вентилятор, А | мотор — 0,31 А (12 В), подсветка — 0,72 А (5 В) |
Стартовое напряжение, В | 9,0 |
Ожидаемый срок службы | 40 000 ч при 25 °C |
Розничные предложения |
Описание

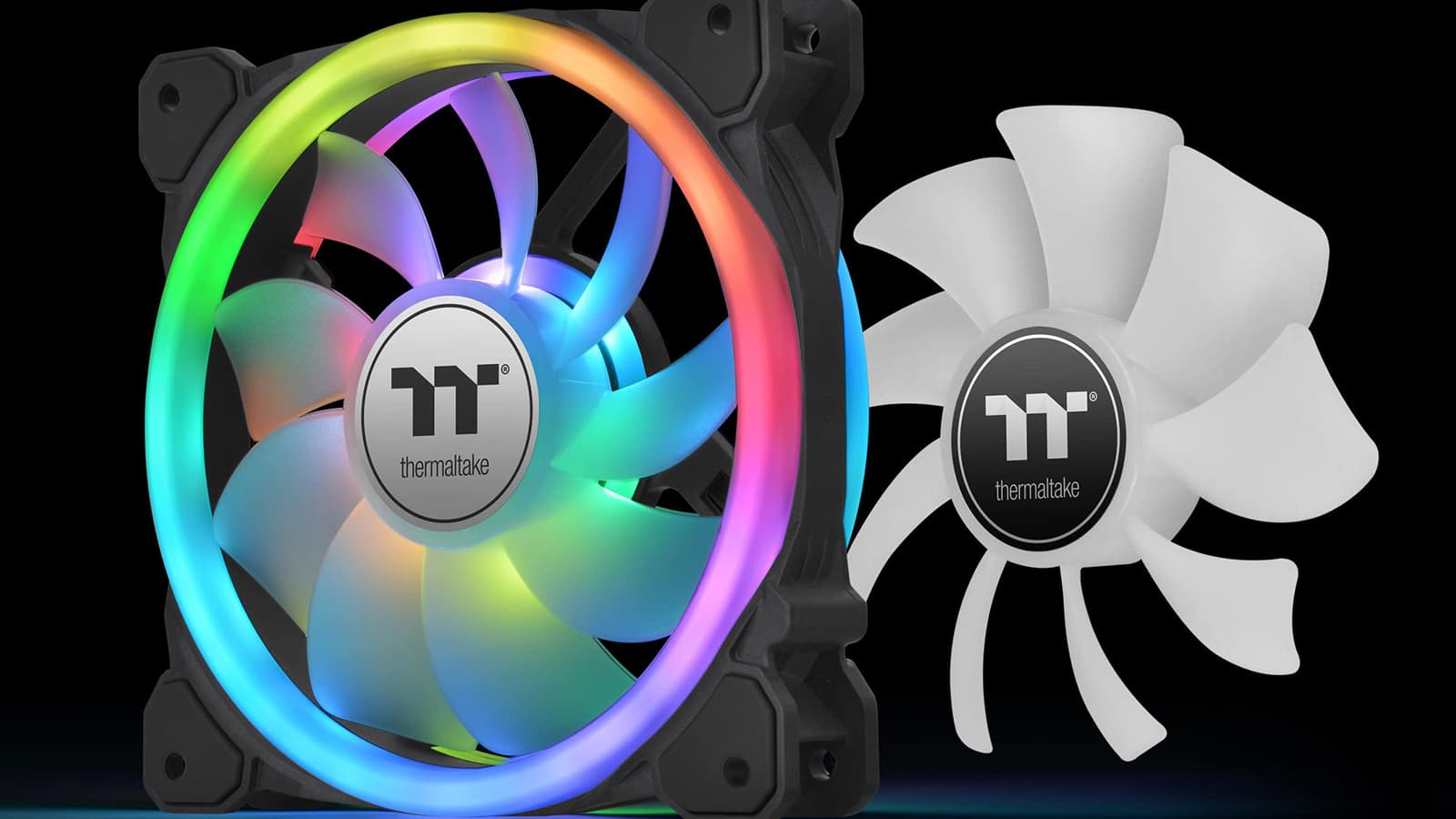

Вентилятор, особенно с подсветкой крыльчатки, смотрится красиво только с фронтальной стороны, в некоторых случаях это слегка портит вид собранного ПК. Компания Thermaltake предложила решение, а именно стала выпускать вентиляторы с дополнительными реверсивными крыльчатками, которые можно установить взамен стандартных. Используя одну из этих двух крыльчаток стандартную или реверсивную, пользователь всегда сможет установить вентилятор так, что он будет смотреться самым выгодным образом.
Мы уже тестировали набор вентиляторов Thermaltake SwaFan 14 RGB Radiator Fan (3-Fan Pack) с реверсивными крыльчатками. В данной статье мы рассмотрим очень похожий набор, основным отличием которого является магнитные разъемы на вентиляторах, которые отчасти облегчают сборку, а в случае состыкованных вентиляторов уменьшают количество кабелей и придают собранному ПК более аккуратный вид.
Отметим, что полное название продукта — Thermaltake SwaFan EX14 RGB PC Cooling Fan White TT Premium Edition (3-Fan Pack), но для краткости мы в ряде случаев будем использовать «Thermaltake SwaFan EX14 RGB».

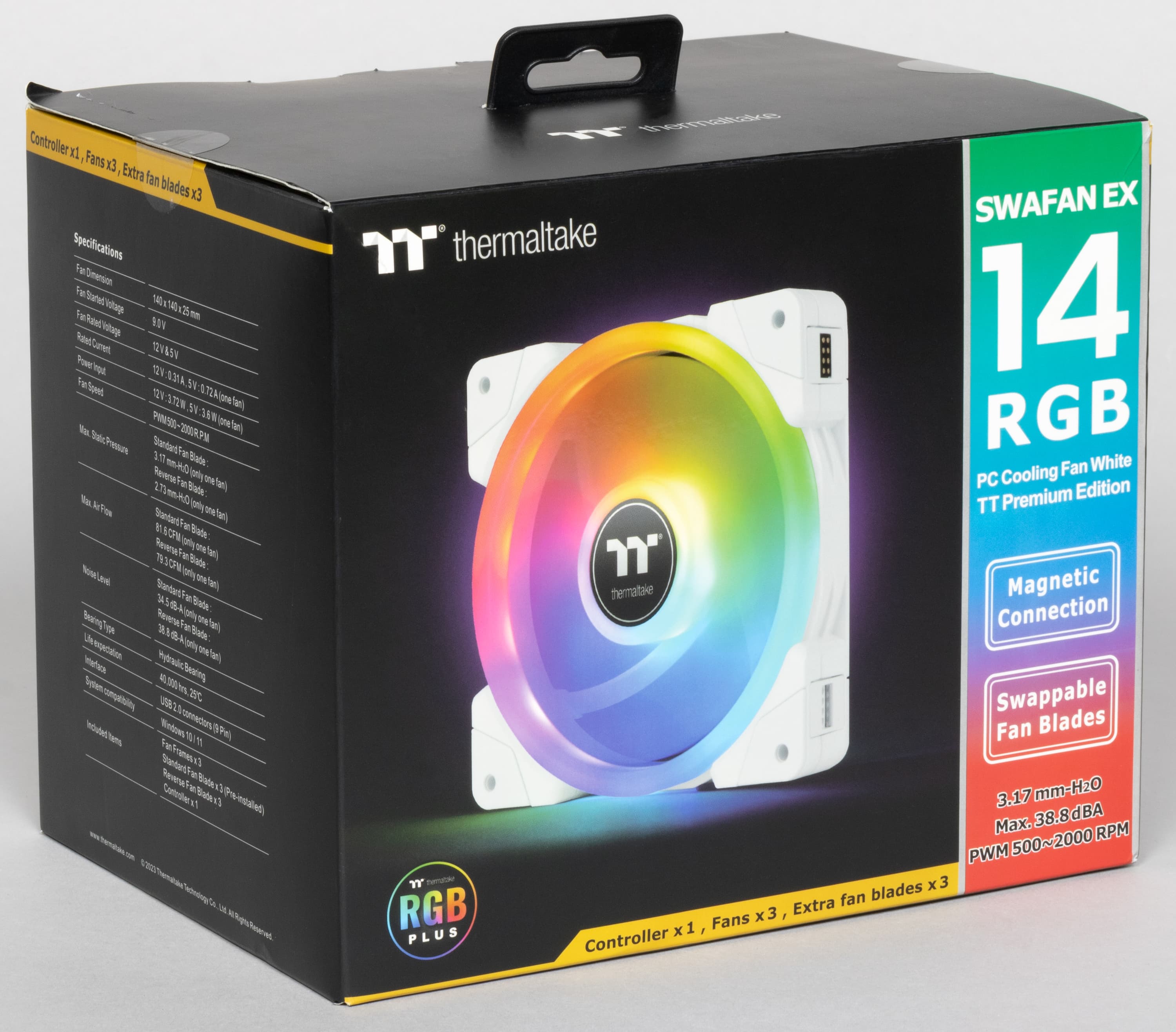

Коробка, в которой находится комплект, изготовлена из плотного картона и имеет яркое оформление.

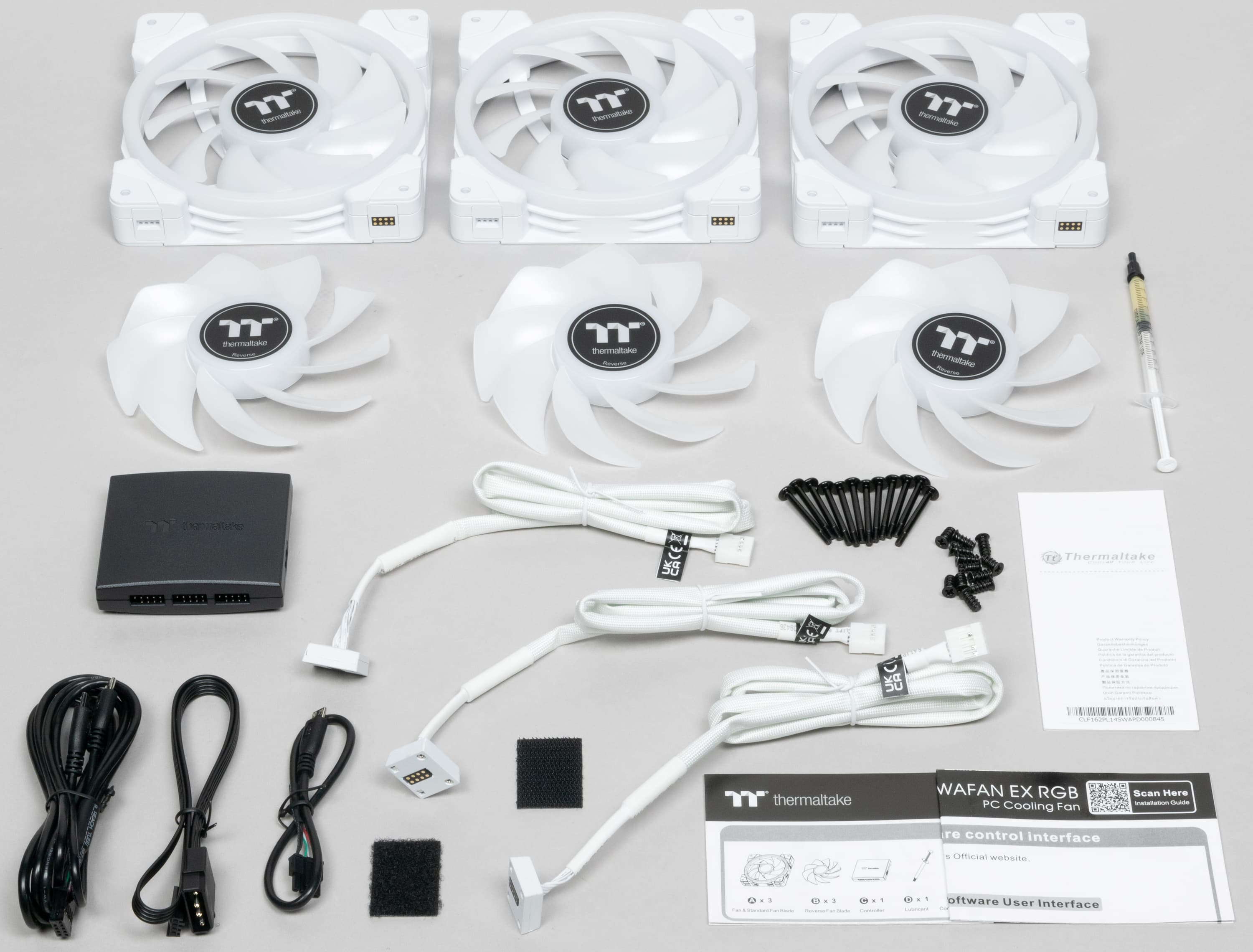

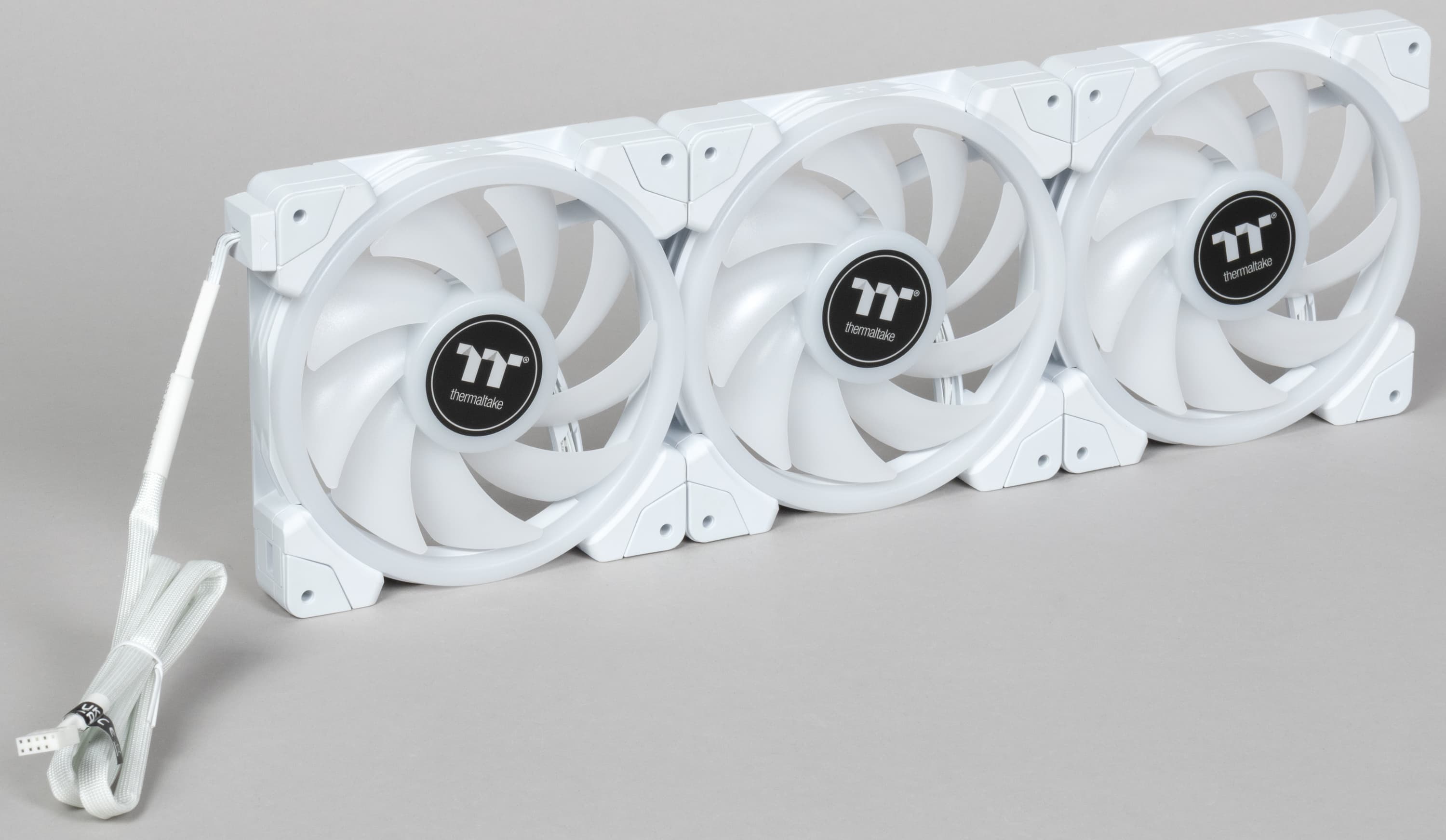

В комплект набора входят три вентилятора и три реверсивные крыльчатки, три кабеля с магнитными разъемами, а также по четыре самореза (для установки вентиляторов в корпус) и по четыре удлиненных винта (М3; для крепления к радиатору СЖО) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для подключения контроллера к материнской плате и соединительный USB-кабель для последовательного соединения контроллеров. Винты и саморезы изготовлены из закаленной стали и покрыты стойкой черной эмалью. Еще есть две площадки с комплементарными «липучками» с одной стороны и с клейким слоем с другой (для закрепления контроллера внутри корпуса), руководства к вентиляторам и к ПО TT RGB Plus (на английском языке, в основном в картинках) и описание гарантии (с вариантом и на русском языке). Также приложен шприц со смазкой.
Руководства в виде файла PDF можно загрузить с сайта производителя. Производитель также предлагает аналогичный комплект с черными вентиляторами, а также похожие комплекты с тремя вентиляторами 120 мм, также в варианте черных и белых. Поскольку нет особых оговорок, то нужно считать, что на этот набор вентиляторов предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

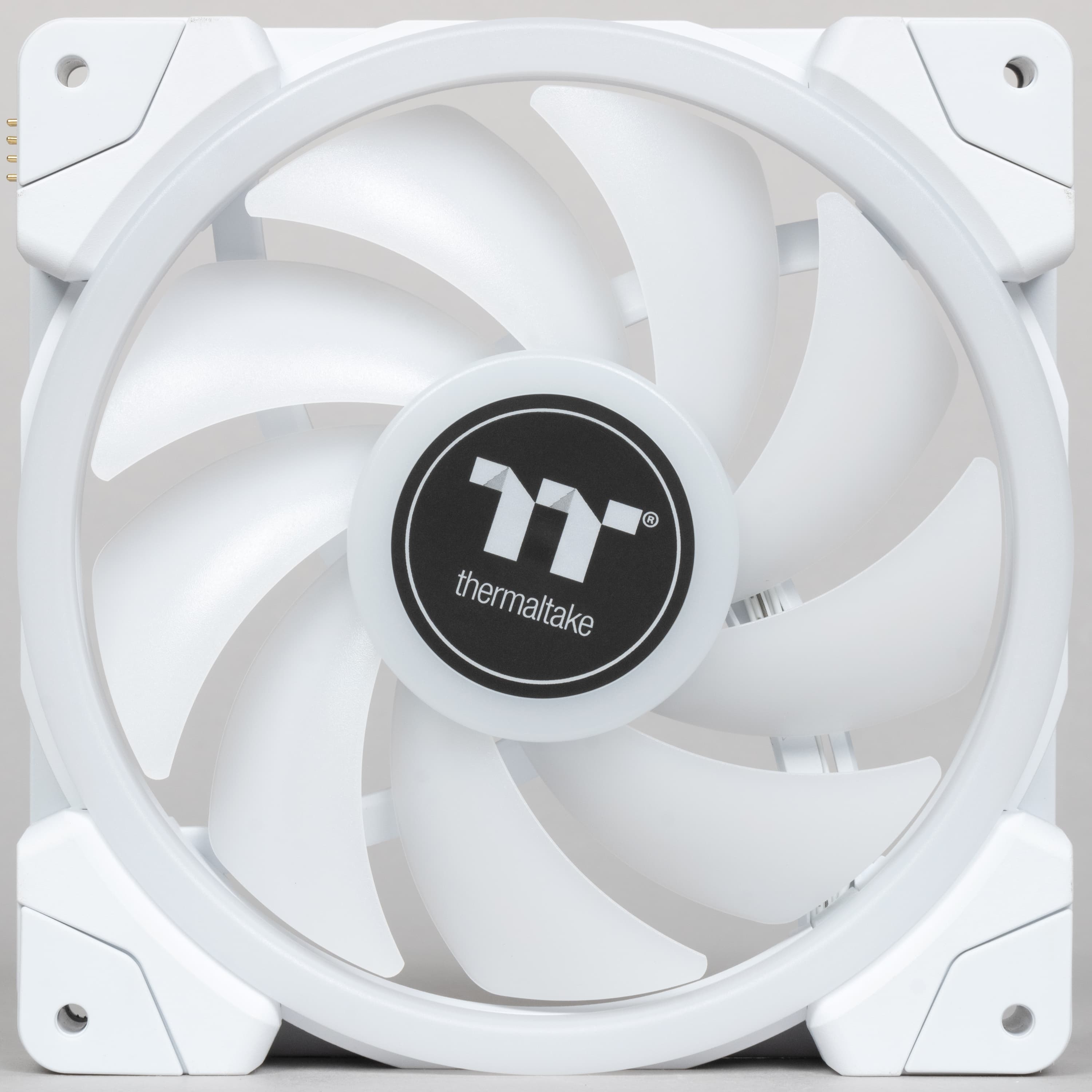

Рамка вентилятора изготовлена из прочного черного пластика. Спереди на рамке закреплен светорассеиватель в виде кольца из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора. Светорассеиватели на рамке и под центральной частью крыльчатки прикрывают расположенные по кругу многоцветные светодиоды, которые образуют две зоны подсветки: 14 светодиодов на кольце рамки и 6 на внутреннем кольце под крыльчаткой — всего 20 независимо управляемых адресуемых RGB-светодиодов на одном вентиляторе.
На проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого пластика средней жесткости.

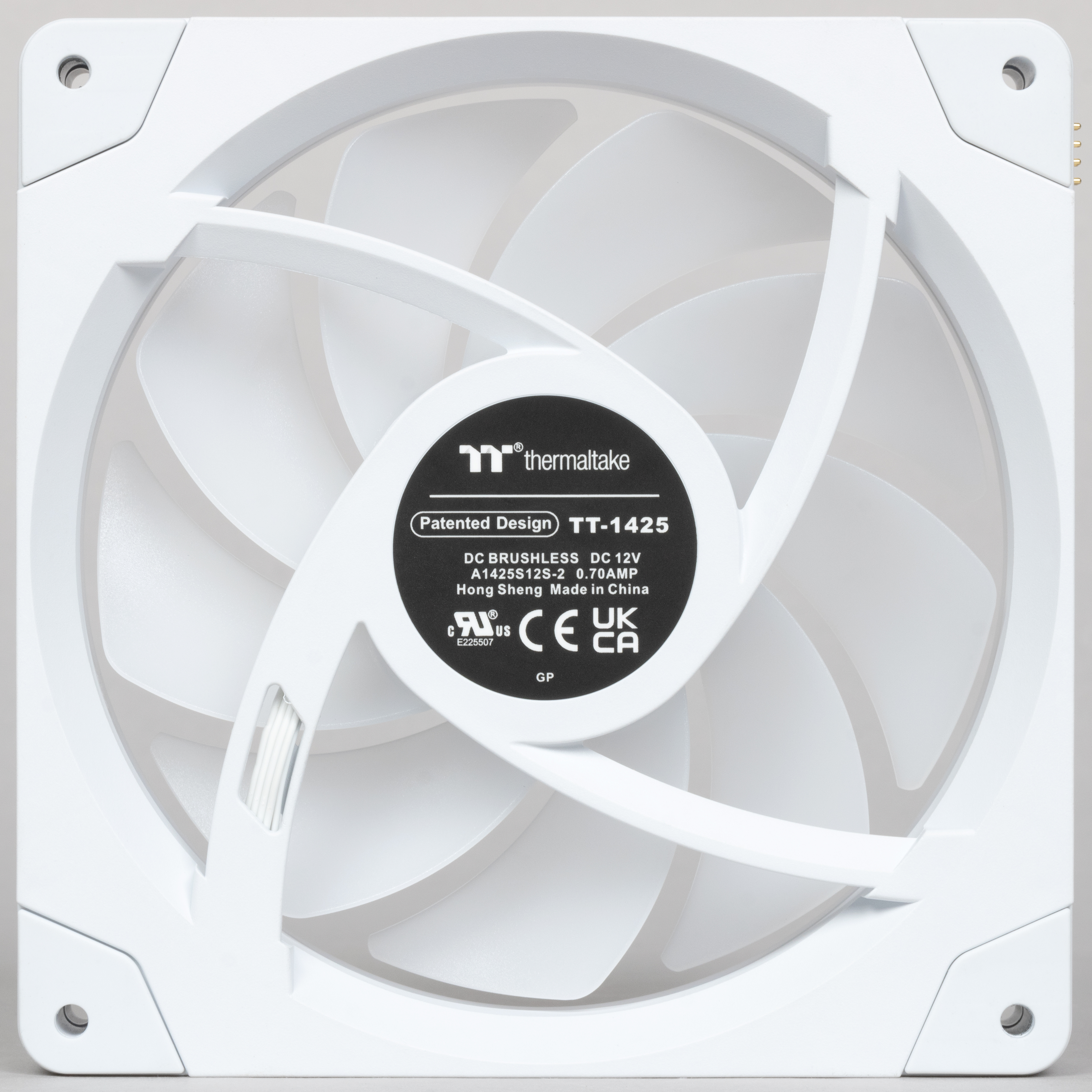

В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1425 (A1425S12S-2), произведенная компанией Hong Sheng. Впрочем, это общее обозначение нескольких моделей вентиляторов, в лучшем случае оно относится к мотору крыльчатки.

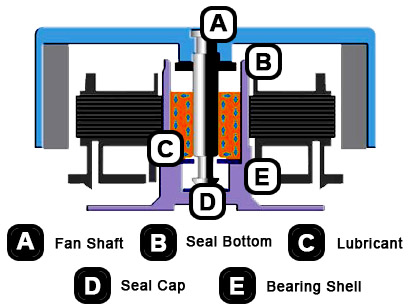

В данном вентиляторе применяется гидродинамический подшипник (Hydraulic Bearing). Вот схема конструкции этого подшипника:
![](/img/x780x600/r30/00/02/15/79/bearing.png)
Судя по всему, это подшипник скольжения с циркуляцией смазки. После нескольких замен крыльчаток производитель рекомендует пополнять смазку в подшипнике мотора в количестве примерно 0,1 мл. Комплектного шприца хватит где-то на 4-5 добавок смазки.

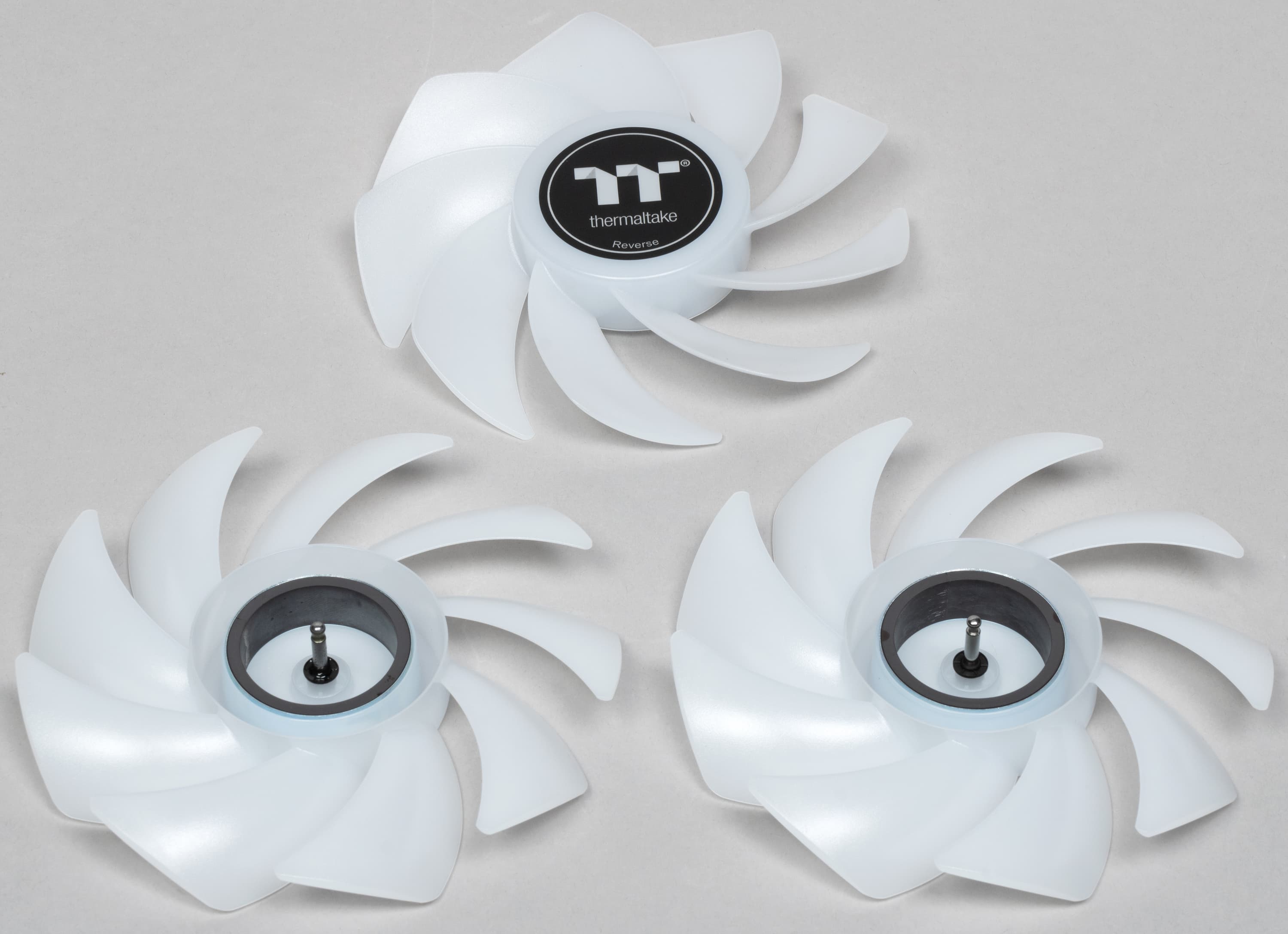

Реверсивные крыльчатки имеют надпись Reverse на наклейки в центральной части.
Крыльчатки с вентиляторов снимаются с небольшим усилием (но нужно следить, чтобы не было перекоса) и легко ставятся на место.

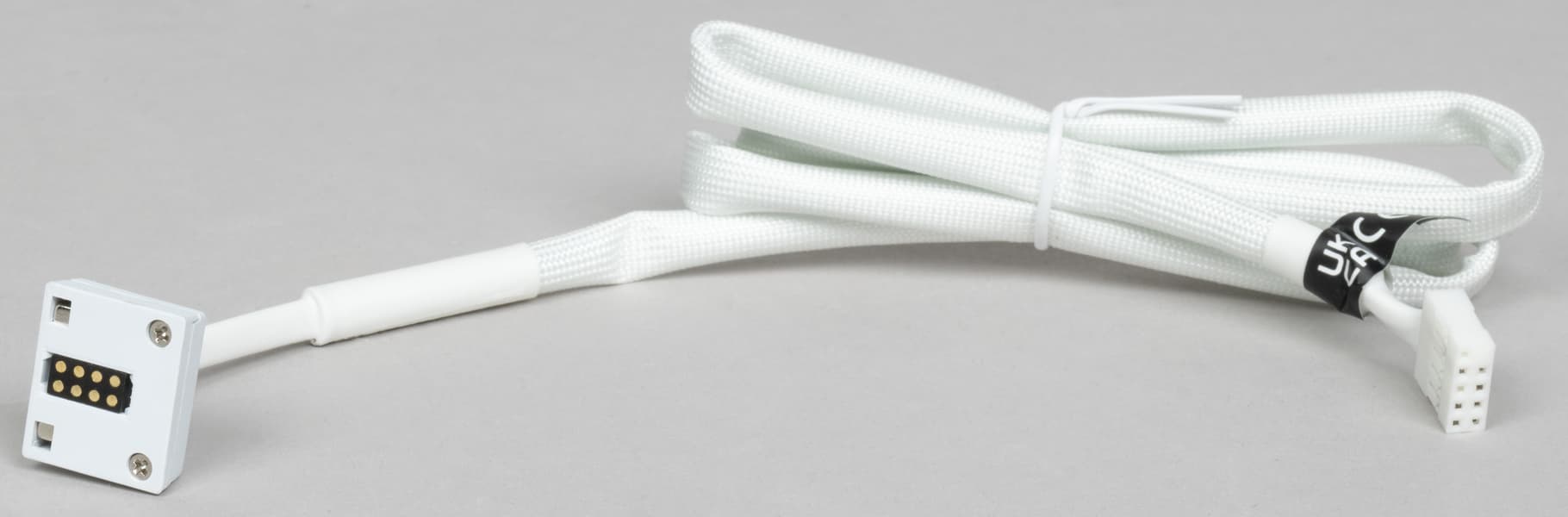

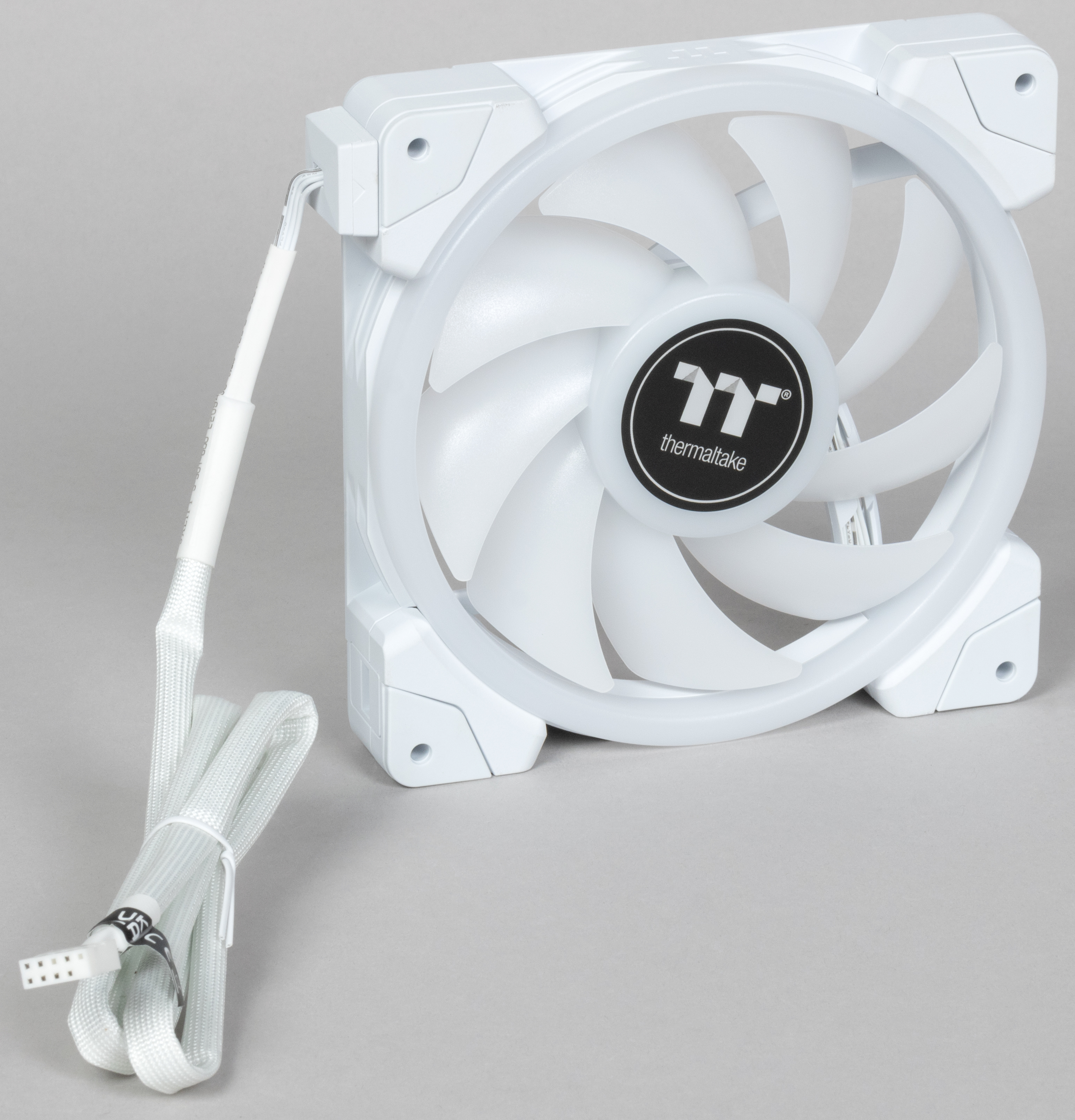

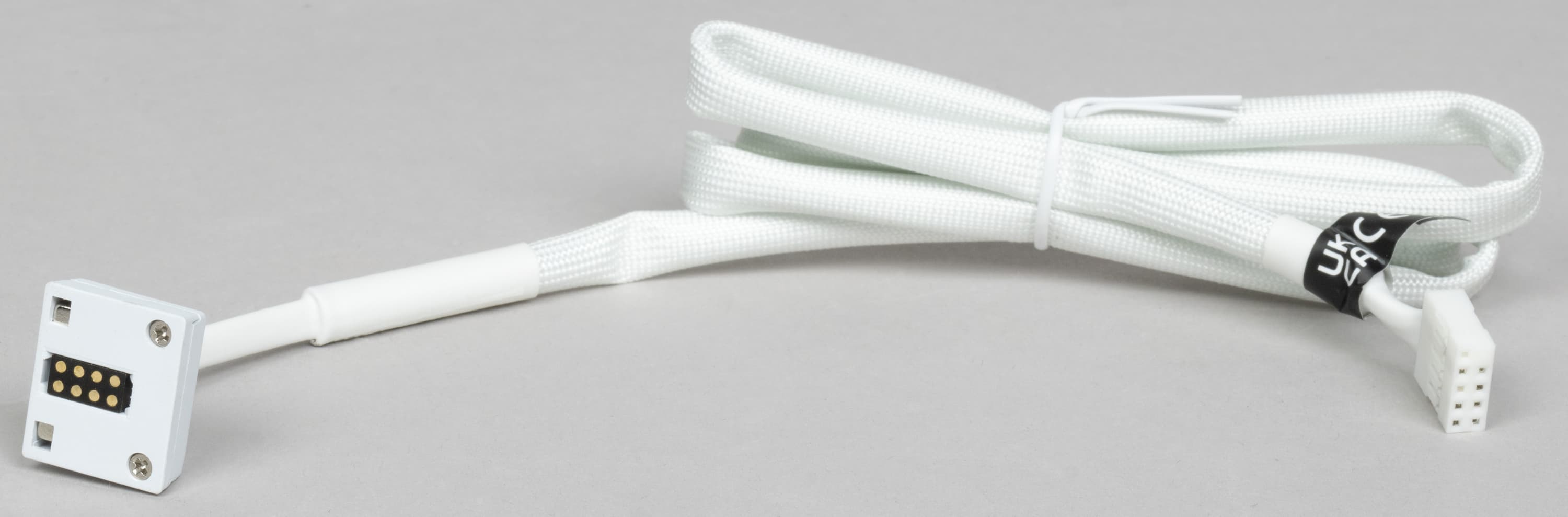

Кабели от вентилятора заключены в плетеную оболочку.
Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских трех- и четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ.

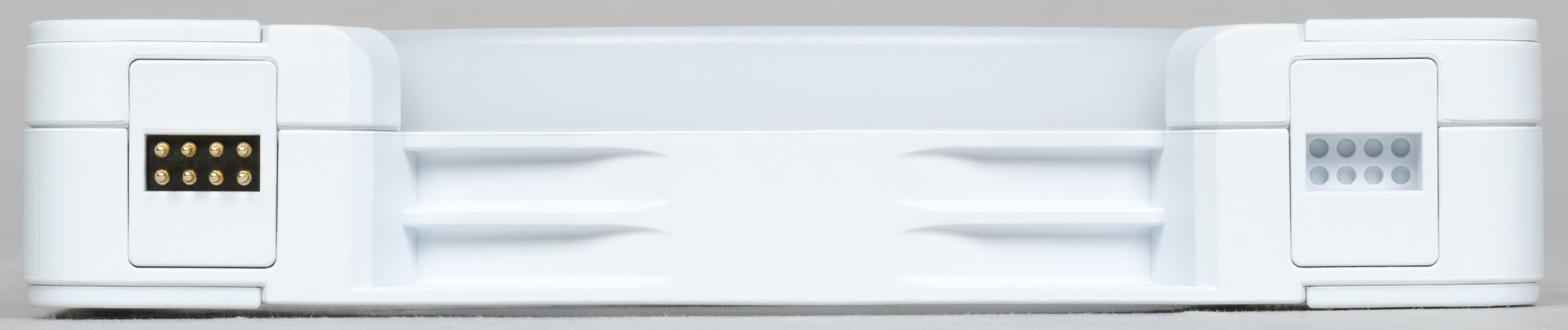

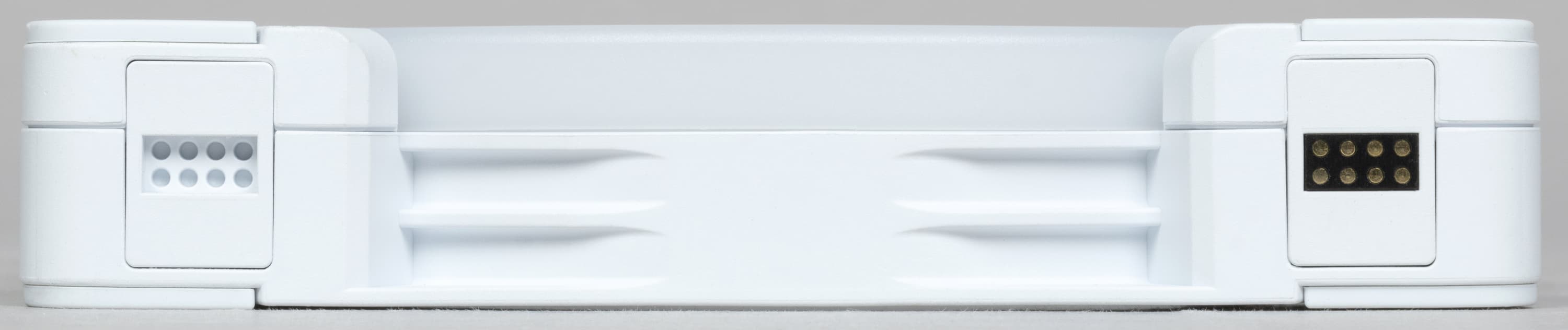

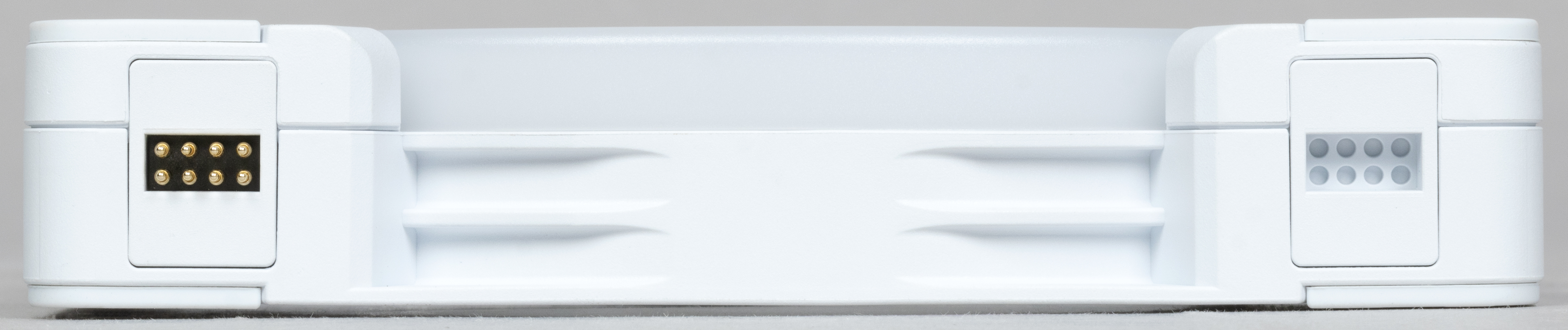

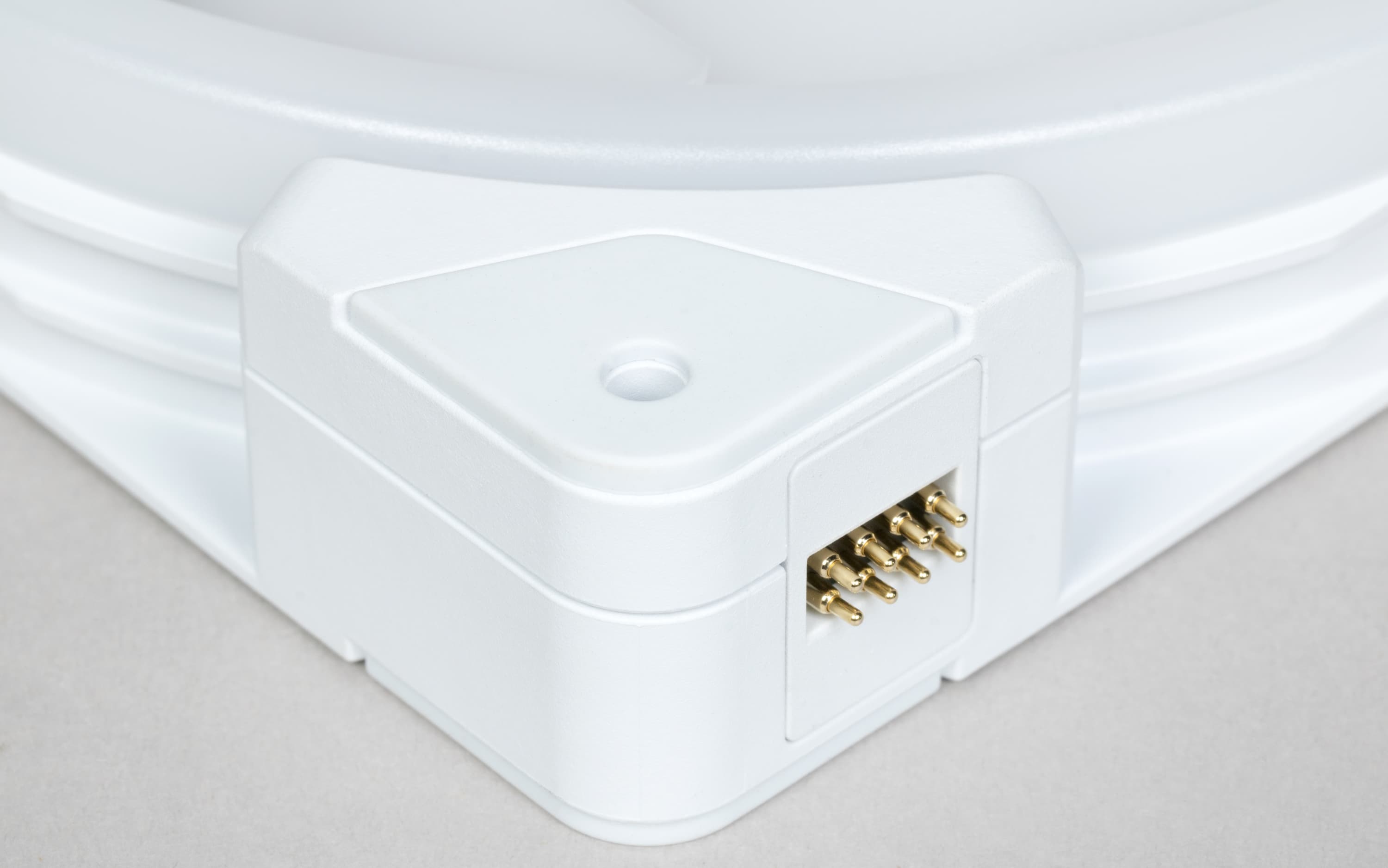

Электрические соединения системы не совсем обычные. Каждый из вентиляторов оснащен двумя разъемами с магнитной и довольно сильной фиксацией, притом один типа «мама», а второй типа «папа». Соединяться друг с другом могут, разумеется, только разнополые разъемы.
В итоге вентиляторы можно соединять друг с другом, не использую традиционные разветвители, что упрощает установку системы и придает ей более аккуратный вид.
Для подключения состыкованных вентиляторов или вентиляторов по отдельности к источникам питания моторов и подсветки используется кабель (длиной 89 см) с магнитным разъемом типа «мама».
Управление

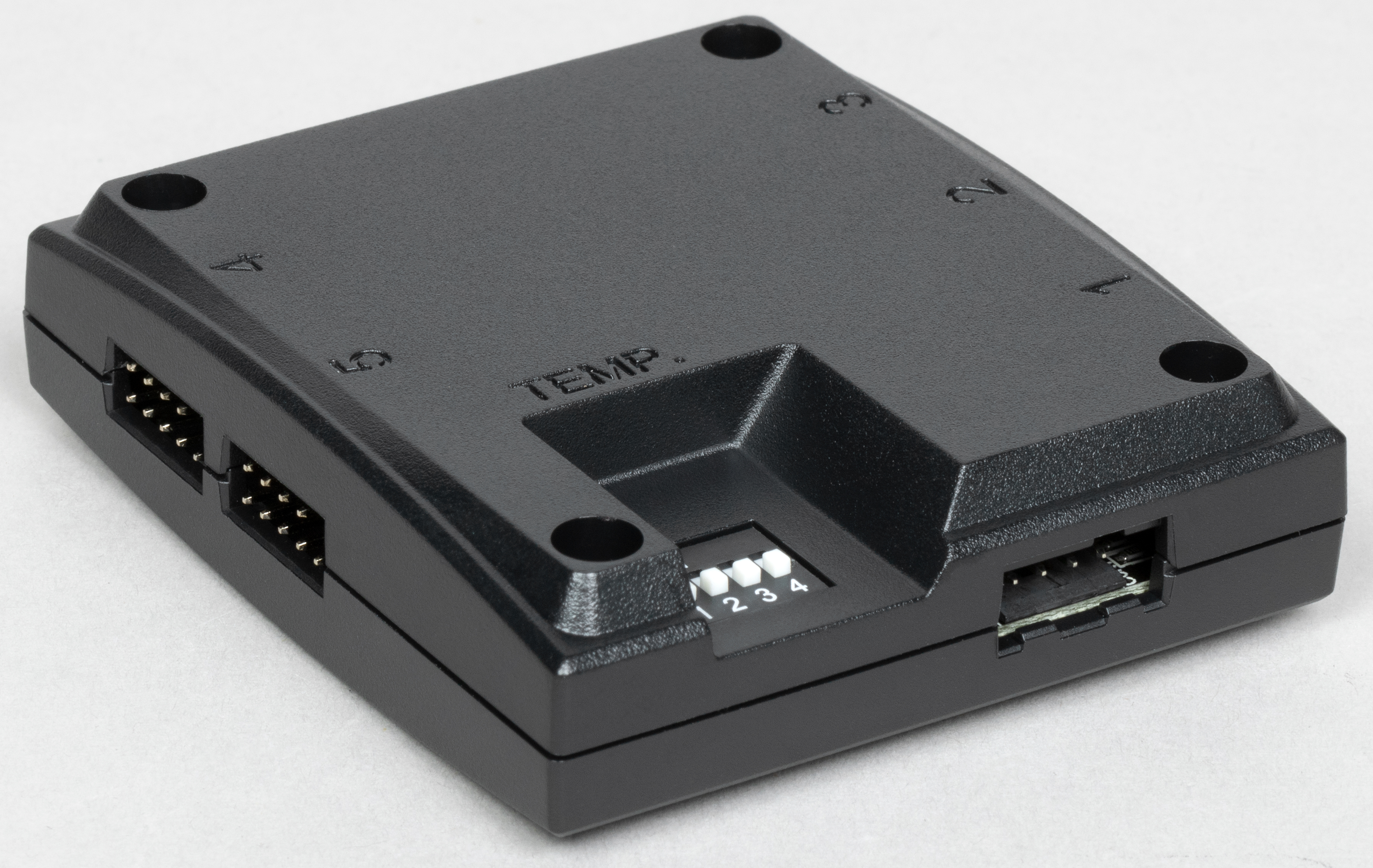

Управление работой вентиляторов и их подсветкой, а также подсветкой водоблоков ряда моделей СЖО и других устройств Thermaltake осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75×65×20 мм.
![](/img/x387/r30/00/02/68/21/IMG8564.jpg)
![](/img/x387/r30/00/02/68/21/IMG8563.jpg)

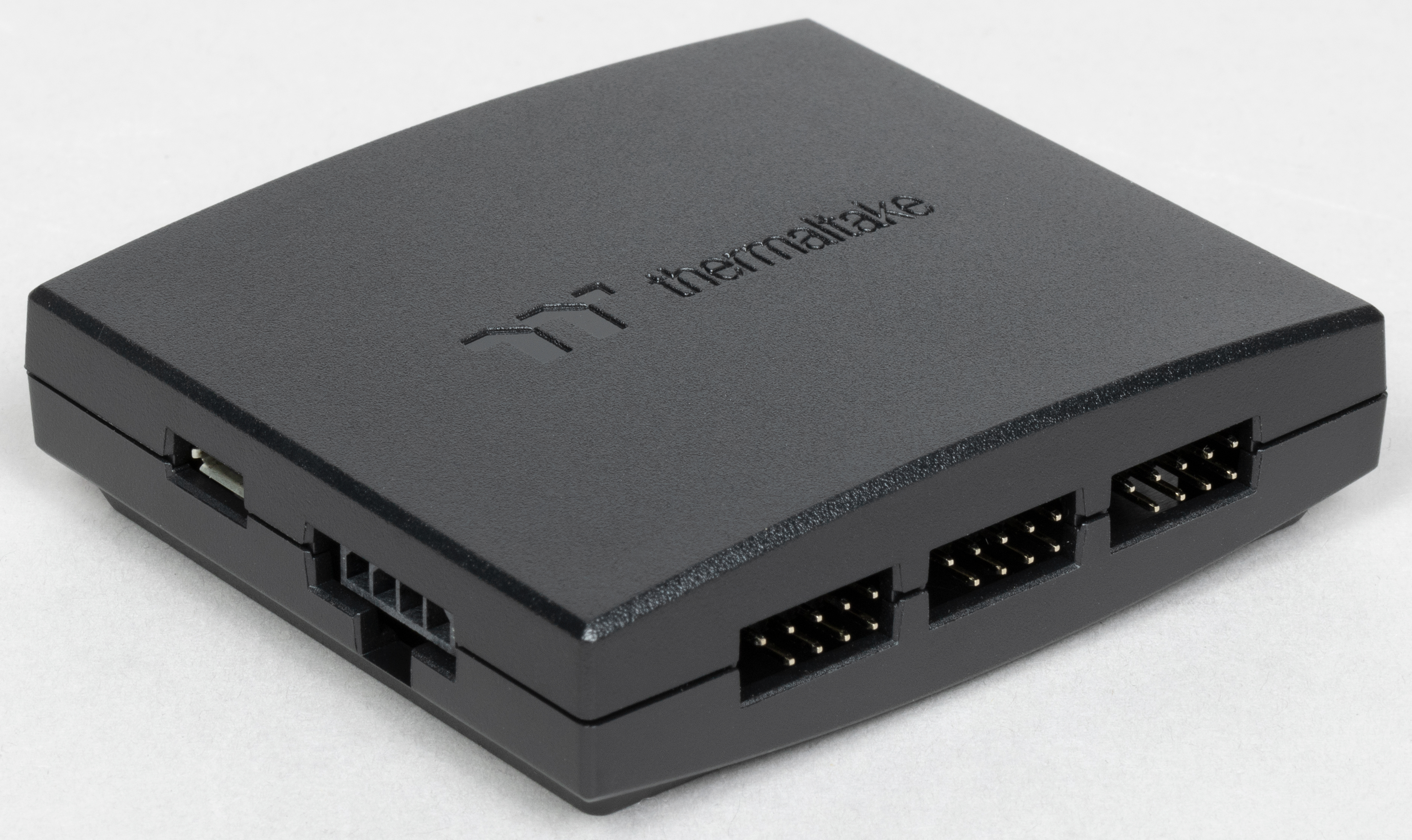

Контроллер к источнику питания подключается кабелем (длиной 50 см) с периферийным разъемом («типа Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля (длиной 86 см) с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем (26 см). Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до 5 вентиляторов, водоблоков и т. д., что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а три контакта во втором ряду используются для управления RGB-подсветкой.
Распиновка разъема на контроллере:
ШИМ | обороты | 12 В | общий | не используется |
общий | данные | не используется | 5 В | не используется |
Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

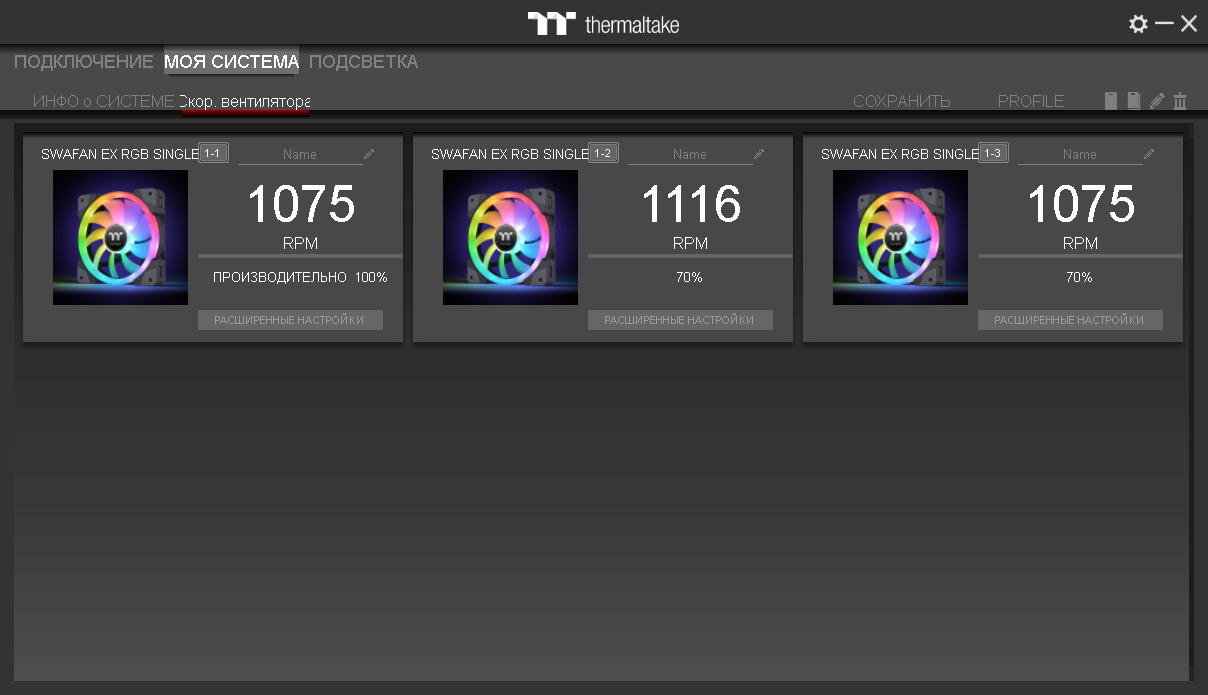

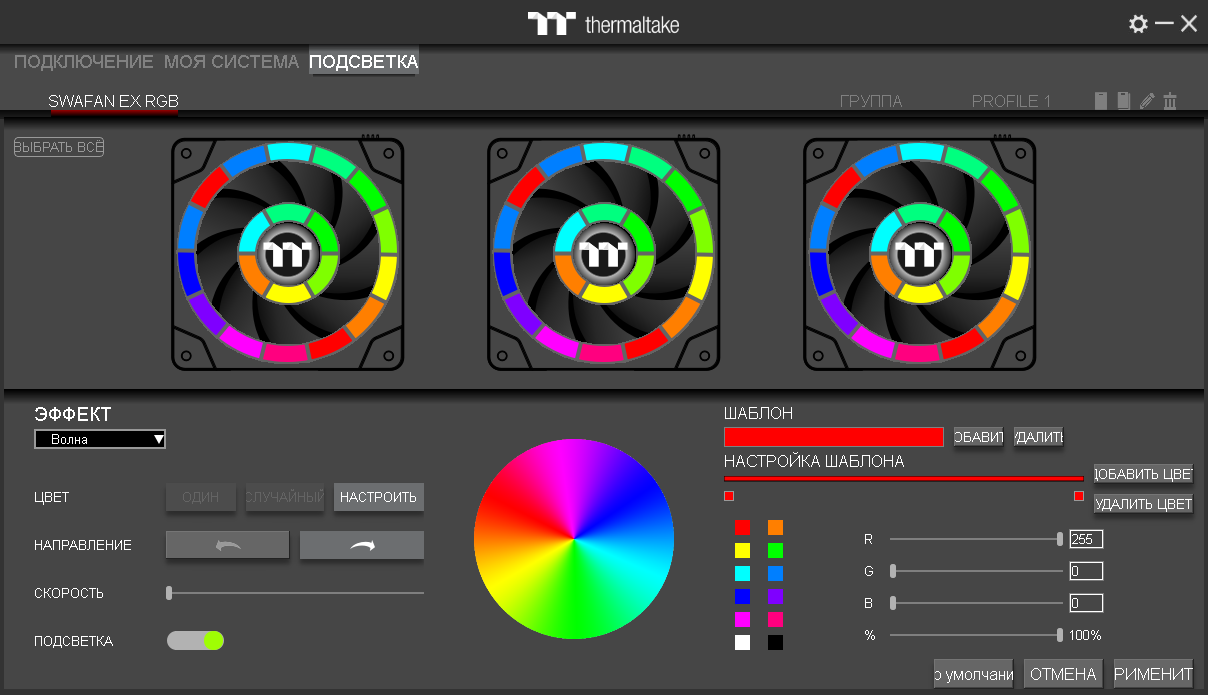

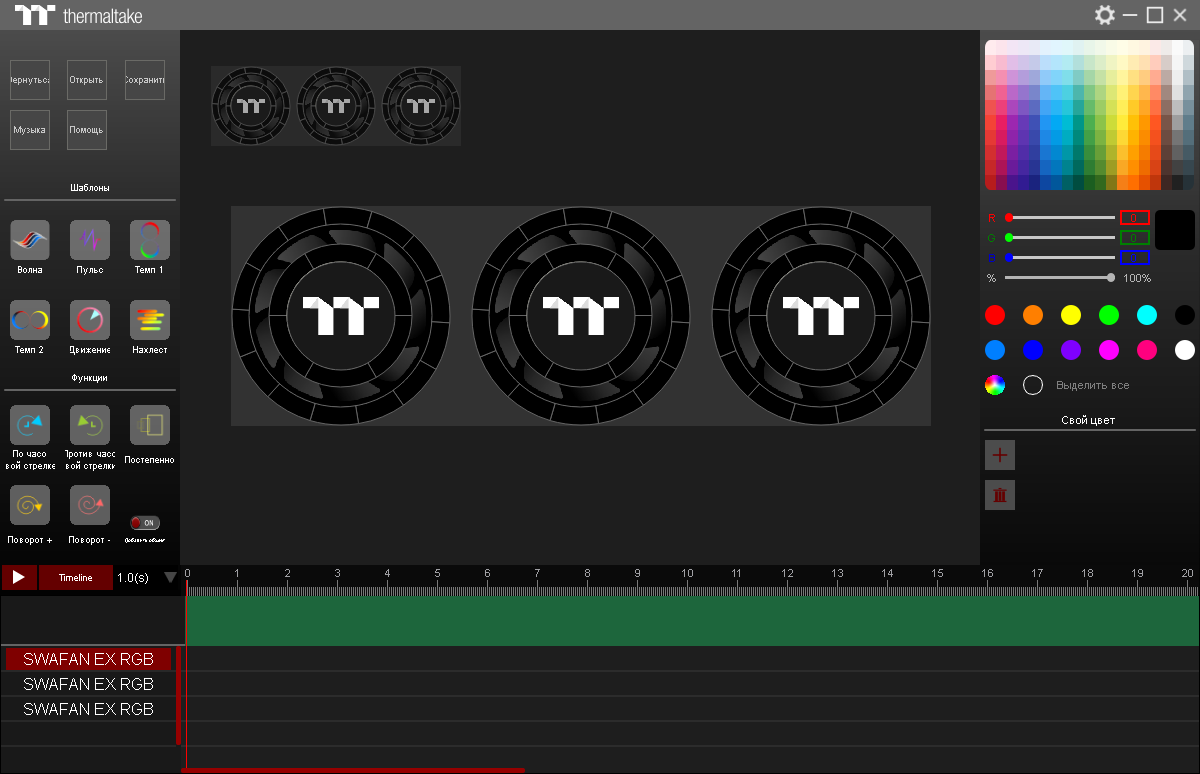

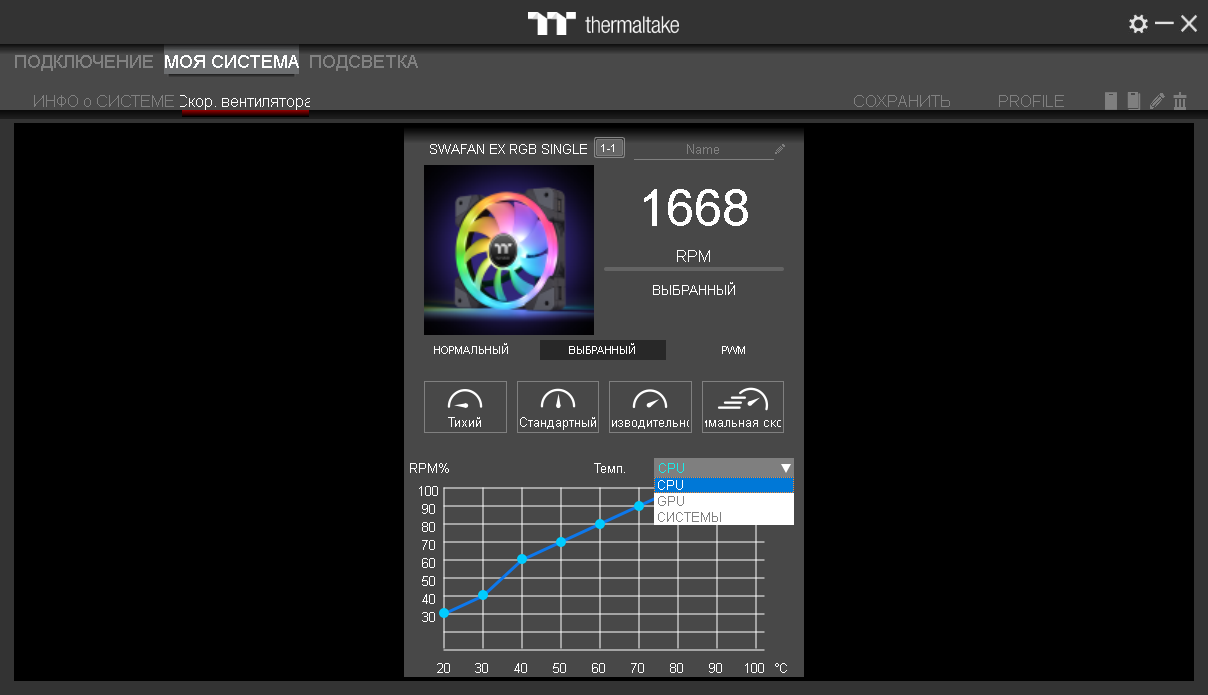

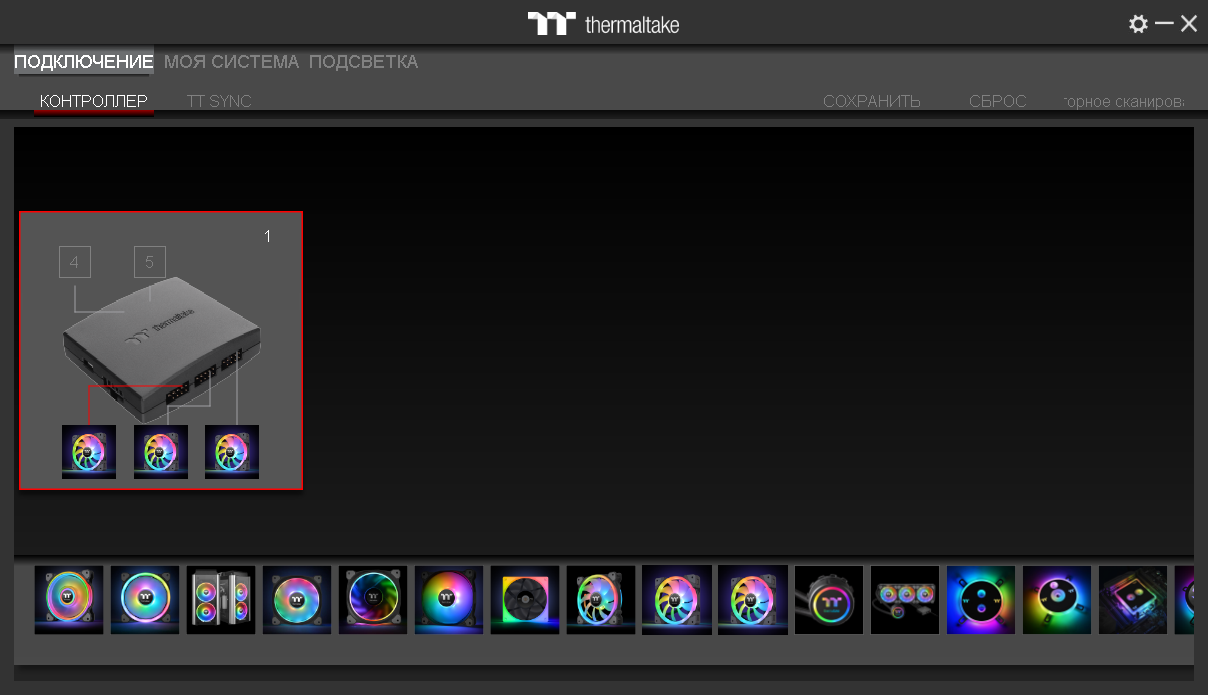

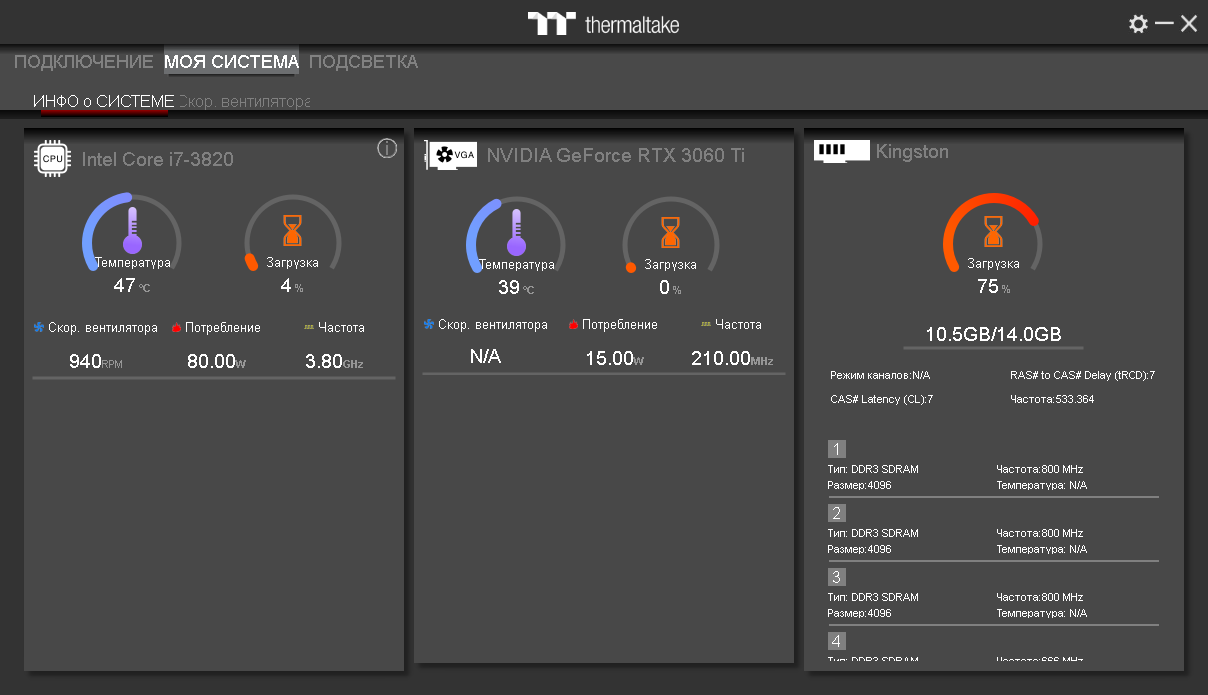

Для управления вентиляторами и подсветкой нужно использовать ПО TT RGB Plus, работающее под ОС Windows. Эта программа позволяет указать, что и к каким разъемам на контроллере подключено, отслеживать работу ПК, отслеживать и настраивать работу вентиляторов и других устройств, а также настраивать работу их подсветки.
Часть режимов подсветки можно посмотреть в видео к данной статье.
Чтобы пользователь смог создавать свои варианты динамических режимов подсветки, компания Thermaltake выпустила специализированную программу NeonMaker, напоминающую простой видеоредактор.
Тестирование
Приведем результаты ряда измерений.
Масса одного вентилятора, г (без кабеля) | 220 |
---|---|
Напряжение запуска, В (КЗ* = 100%) | 3,1 |
Напряжение остановки, В (КЗ* = 100%) | 3,0 |
КЗ* запуска, % (напряжение = 12 В) | — |
КЗ* остановки, % (напряжение = 12 В) | — |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов. Результаты приведены для одного и того же вентилятора. Тесты проводились сначала с установленной стандартной крыльчаткой, которая потом была заменена на реверсивную.

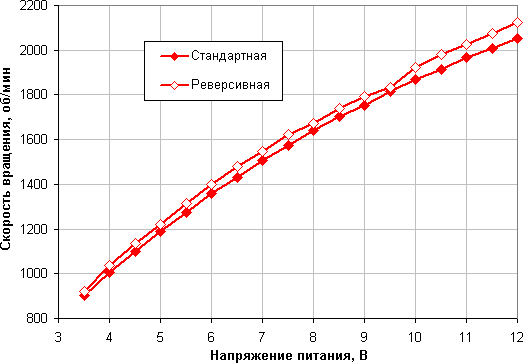

Зависимость скорости вращения от напряжения питания
![](/img/x780x600/r30/00/02/68/21/rpmv.png)
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

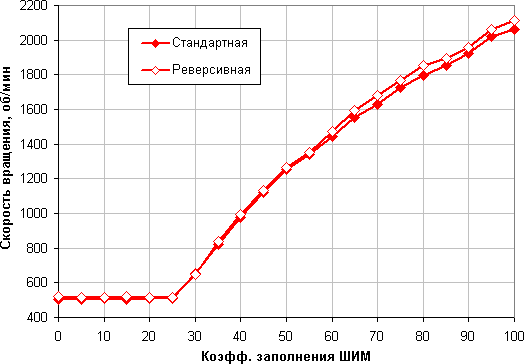

Зависимость скорости вращения от коэффициента заполнения ШИМ
![](/img/x780x600/r30/00/02/68/21/rpmpwm.png)
Диапазон регулировки довольно широкий — при изменении КЗ от 25% до 100% скорость вращения плавно растет от примерно 500 до 2050 об/мин. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

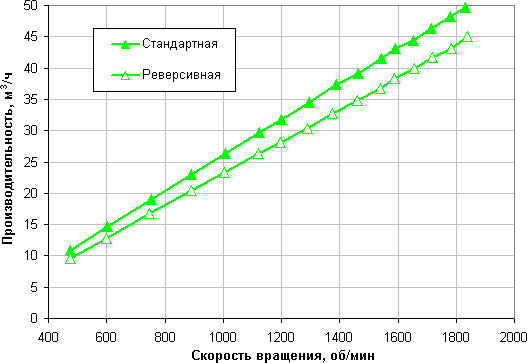

Объемная производительность от скорости вращения
![](/img/x780x600/r30/00/02/68/21/m3rpm.png)
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). При той же скорости вращения у вентилятора с реверсивной крыльчаткой производительность немного ниже.
Объемная производительность при минимальном сопротивлении от скорости вращения
![](/img/x780x600/r30/00/02/68/21/m3rpmfree.png)
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. С учетом погрешности измерений, в данном случае производительность с двумя видами крыльчаток примерно одинаковая.

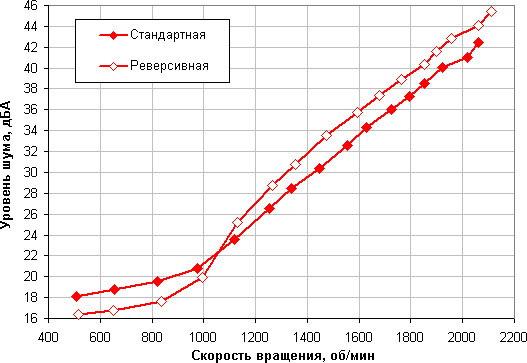

Уровень шума от скорости вращения
![](/img/x780x600/r30/00/02/68/21/noiserpm.png)
На высокой скорости вращения шум от вентилятора довольно высокий.
Уровень шума от объемной производительности

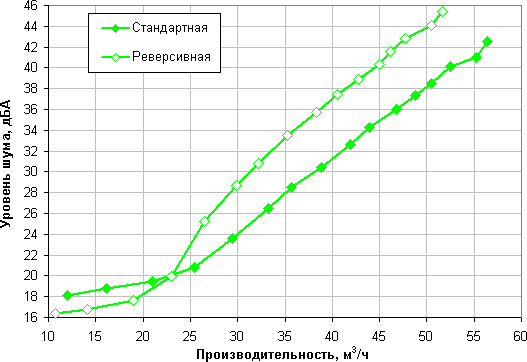

![](/img/x780x600/r30/00/02/68/21/noisem3.png)
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. При той же производительности вентилятор с реверсивной крыльчаткой шумит сильнее.

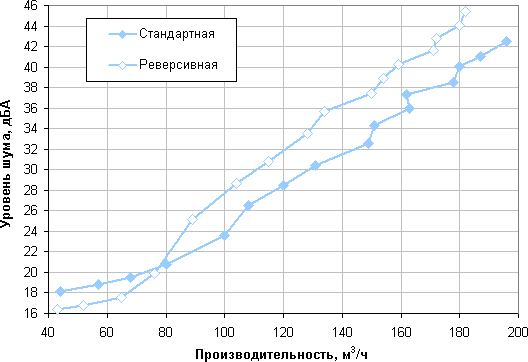

Уровень шума от объемной производительности при минимальном сопротивлении
![](/img/x780x600/r30/00/02/68/21/noisem3free.png)
В области высоких скоростей вращения при той же производительности вентилятор с реверсивной крыльчаткой снова шумит сильнее.
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
Условия | Производительность, м³/ч | |
---|---|---|
стандартная крыльчатка | реверсивная крыльчатка | |
Высокое сопротивление | 31 | 26 |
Низкое сопротивление | 103 | 88 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
Вентилятор | м³/ч |
---|---|
Deepcool MF120 GT | 17,1 |
Aerocool P7-F12 Pro | 20,5 |
Cooler Master MasterFan Pro 120 AF | 20,8 |
SilverStone AP142-ARGB | 21,9 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 22,0 |
Corsair SP120 RGB | 23,8 |
SilverStone FW123-RGB | 24,1 |
Cooler Master MasterFan MF120 Halo | 24,4 |
Cooler Master MasterFan SF120R | 24,5 |
Thermaltake Riing 12 RGB | 24,6 |
Thermaltake Riing Trio 12 LED RGB | 24,7 |
Cooler Master MasterFan SF120R ARGB | 24,8 |
Deepcool RF120 (1) | 24,8 |
Corsair AF140 Quiet Edition | 24,9 |
Deepcool RF120 (3 in 1) | 25,1 |
Cooler Master MasterFan SF120R RGB | 25,2 |
Thermaltake Riing Plus 12 LED RGB | 25,5 |
Corsair ML120 Pro LED | 25,7 |
Thermaltake Riing Quad 12 | 26,0 |
Thermaltake SwaFan EX14 RGB (рев.) | 26,0 |
Corsair SP120 LED | 26,1 |
Corsair QL120 RGB | 26,5 |
Noctua NF-P12 redux-1700 PWM | 27,0 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 28,0 |
Deepcool CF120 Plus | 28,1 |
Cooler Master MasterFan SF240R ARGB | 28,8 |
Noctua NF-A12x25 PWM | 28,9 |
Noctua NF-A14 FLX | 29,0 |
Corsair ML140 PRO LED | 29,0 |
Cooler Master MasterFan MF122R RGB | 30,5 |
Thermaltake SwaFan EX14 RGB | 31,0 |
Cooler Master SickleFlow 120 ARGB | 31,3 |
Cooler Master MasterFan SF240P ARGB | 31,7 |
Видно, что по этому параметру тестируемый вентилятор со стандартной крыльчаткой лучше большинства из протестированных, а с реверсивной — показал средний результат.
Проведем также сравнение по производительности для случая низкого сопротивления.
Вентилятор | м³/ч |
---|---|
Cooler Master MasterFan SF240P ARGB | 59,3 |
SilverStone AP142-ARGB | 59,6 |
Thermaltake Riing Quad 12 | 63,9 |
Cooler Master MasterFan MF120 Halo | 64,4 |
Cooler Master MasterFan SF240R ARGB | 68,0 |
SilverStone FW123-RGB | 69,3 |
Deepcool MF120 GT | 72,4 |
Corsair QL120 RGB | 75,6 |
Thermaltake Riing Trio 12 LED RGB | 77,5 |
Cooler Master MasterFan MF122R RGB | 80,6 |
Cooler Master MasterFan SF120R | 87,5 |
Thermaltake SwaFan EX14 RGB (рев.) | 88,0 |
Corsair SP120 RGB | 88,6 |
Cooler Master MasterFan SF120R ARGB | 93,5 |
Cooler Master MasterFan SF120R RGB | 93,8 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 96,0 |
Cooler Master SickleFlow 120 ARGB | 96,5 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 98,0 |
Deepcool CF120 Plus | 99,1 |
Thermaltake SwaFan EX14 RGB | 103,0 |
Deepcool RF120 (1) | 105,1 |
Noctua NF-A14 FLX | 124,7 |
По данному параметру результат такой же: стандартная крыльчатка — отлично, а реверсивная — средне.
Максимальное статическое давление
Максимальное статическое давление равно 45,9 Па для стандартной крыльчатки и 37,7 Па для реверсивной. По этому параметру вентилятор в случае стандартной крыльчатки лидирует, а в случае реверсивной результат очень хороший.
Вентилятор | Па |
---|---|
Corsair AF140 Quiet Edition | 10,6 |
SilverStone AP142-ARGB | 10,9 |
Aerocool P7-F12 Pro | 11,1 |
Thermaltake Riing 12 RGB | 11,2 |
Thermaltake Riing Quad 12 | 12,4 |
Corsair QL120 RGB | 13,3 |
Noctua NF-A14 FLX | 13,9 |
Corsair SP120 RGB | 15,6 |
Cooler Master MasterFan Pro 120 AF | 16,7 |
Thermaltake Riing Trio 12 LED RGB | 17,0 |
Thermaltake Riing Plus 12 LED RGB | 17,3 |
Noctua NF-P12 redux-1700 PWM | 18,1 |
Cooler Master MasterFan MF120 Halo | 18,4 |
Corsair SP120 LED | 19,0 |
Cooler Master MasterFan SF240R ARGB | 22,6 |
Deepcool RF120 (1) | 22,7 |
Deepcool RF120 (3 in 1) | 23,0 |
Noctua NF-A12x25 PWM | 23,0 |
Cooler Master SickleFlow 120 ARGB | 24,4 |
SilverStone FW123-RGB | 25,0 |
Deepcool MF120 GT | 25,1 |
Cooler Master MasterFan SF240P ARGB | 25,5 |
Cooler Master MasterFan MF122R RGB | 27,1 |
Deepcool CF120 Plus | 28,2 |
Cooler Master MasterFan SF120R RGB | 28,8 |
Cooler Master MasterFan SF120R ARGB | 29,1 |
Cooler Master MasterFan SF120R | 32,7 |
Corsair ML140 Pro LED | 33,0 |
Thermaltake SwaFan EX14 RGB (рев.) | 37,7 |
Corsair ML120 Pro LED | 39,0 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 43,0 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 44,0 |
Thermaltake SwaFan EX14 RGB | 45,9 |
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентиляторы из набора Thermaltake SwaFan EX14 RGB PC Cooling Fan White TT Premium Edition (3-Fan Pack) являются составной частью экосистемы TT RGB Plus, объединяющей продукты с адресуемой светодиодной подсветкой и ПО TT RGB Plus. Рассмотренный в статье комплект состоит из трех вентиляторов 140 мм, а также одного управляющего контроллера. Особенностью вентиляторов являются две кольцевые зоны подсветки с 20 независимо управляемыми RGB-светодиодами и магнитные разъемы, при этом дополнительные сменные реверсивные крыльчатки позволят сохранить красочный вид вентиляторов при любом способе установки. Параметры вентиляторов в целом хорошие, поэтому их можно рекомендовать к использованию в высокопроизводительных системах.
За красочную подсветку, магнитные разъемы и возможность установки реверсивной крыльчатки набор из трех вентиляторов Thermaltake SwaFan EX14 RGB PC Cooling Fan White TT Premium Edition (3-Fan Pack) получает от редакции iXBT.com награду за оригинальный дизайн:
![](/img/x780x600/r30/00/02/68/21/designdec2023.png)
В заключение предлагаем посмотреть наш видеообзор набора вентиляторов Thermaltake SwaFan EX14 RGB:
