Паспортные характеристики и цены
Производитель | Thermaltake |
---|---|
Название модели и ссылка на сайт производителя | SwaFan 14 RGB Radiator Fan (3-Fan Pack) |
Код модели | CL-F138-PL14SW-A |
Краткое описание | комплект из трех вентиляторов и управляющего контроллера |
Размер вентилятора, мм | 140×140×25 |
Тип подшипника | гидравлический (Hydraulic Bearing) |
Управление ШИМ | есть |
Скорость вращения, об/мин | 500—2000 |
Воздушный поток, м³/ч (фут³/мин), стандартная / реверсивная | 132 (77,6) / 121 (71,3) |
Статическое давление, Па (мм H2O), стандартная / реверсивная | 30,6 (3,12) / 25,4 (2,59) |
Уровень шума, дБА, стандартная / реверсивная | 34,5 / 40,5 |
Номинальный потребляемый ток, один вентилятор, А | 0,33 А (12 В) |
Стартовое напряжение, В | 6,0 |
Ожидаемый срок службы | 40 000 ч при 25 °C |
Розничные предложения |
Описание
Вентилятор, особенно с подсветкой крыльчатки, смотрится красиво только с фронтальной стороны, в некоторых случаях это слегка портит вид собранного ПК. Компания Thermaltake предложила решение, а именно укомплектовала набор SwaFan 14 RGB Radiator Fan тремя реверсивными крыльчатками, которые можно установить взамен стандартных. Используя одну из этих двух крыльчаток стандартную или реверсивную, пользователь всегда сможет установить вентилятор так, что он будет смотреться самым выгодным образом.

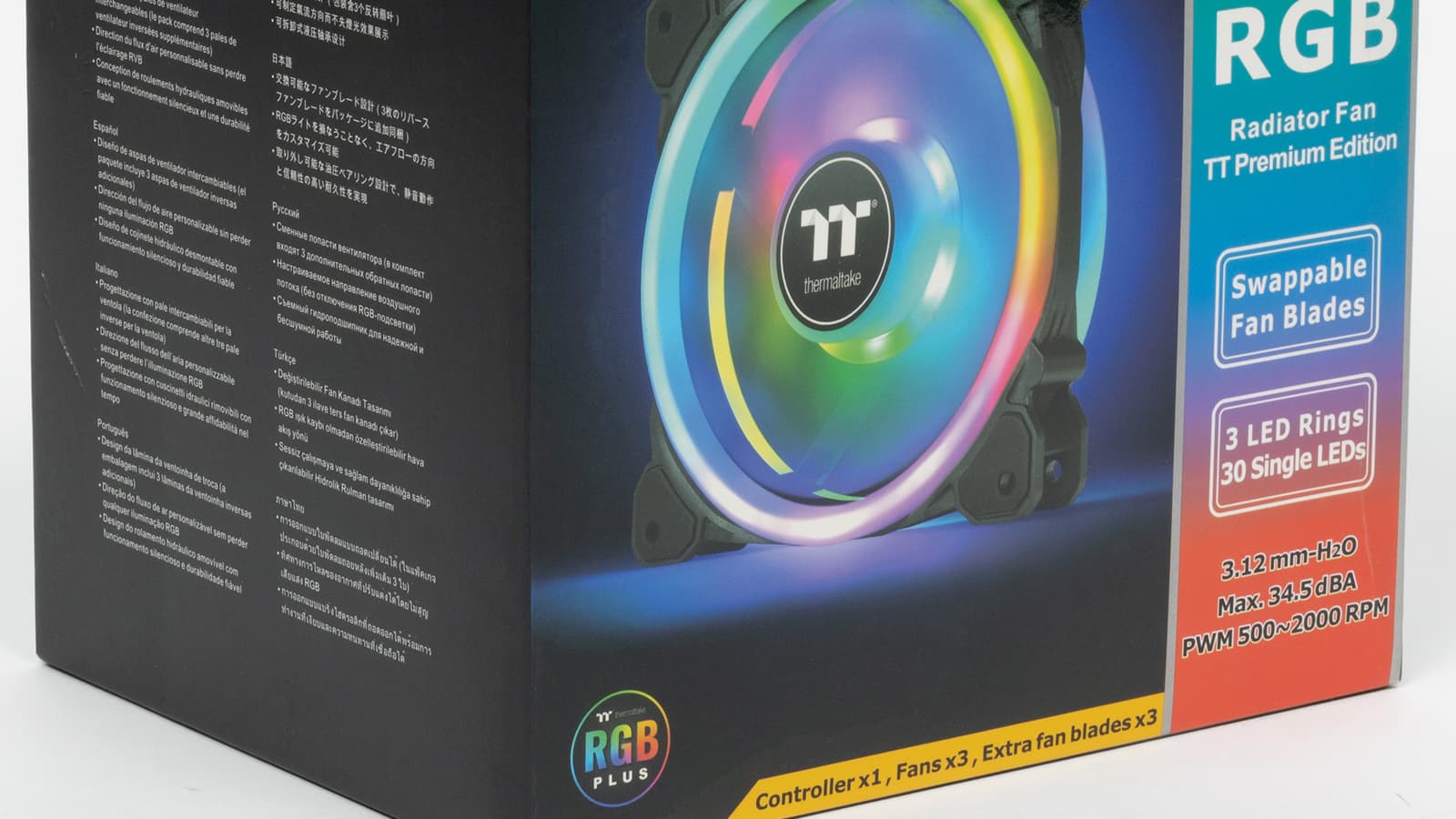

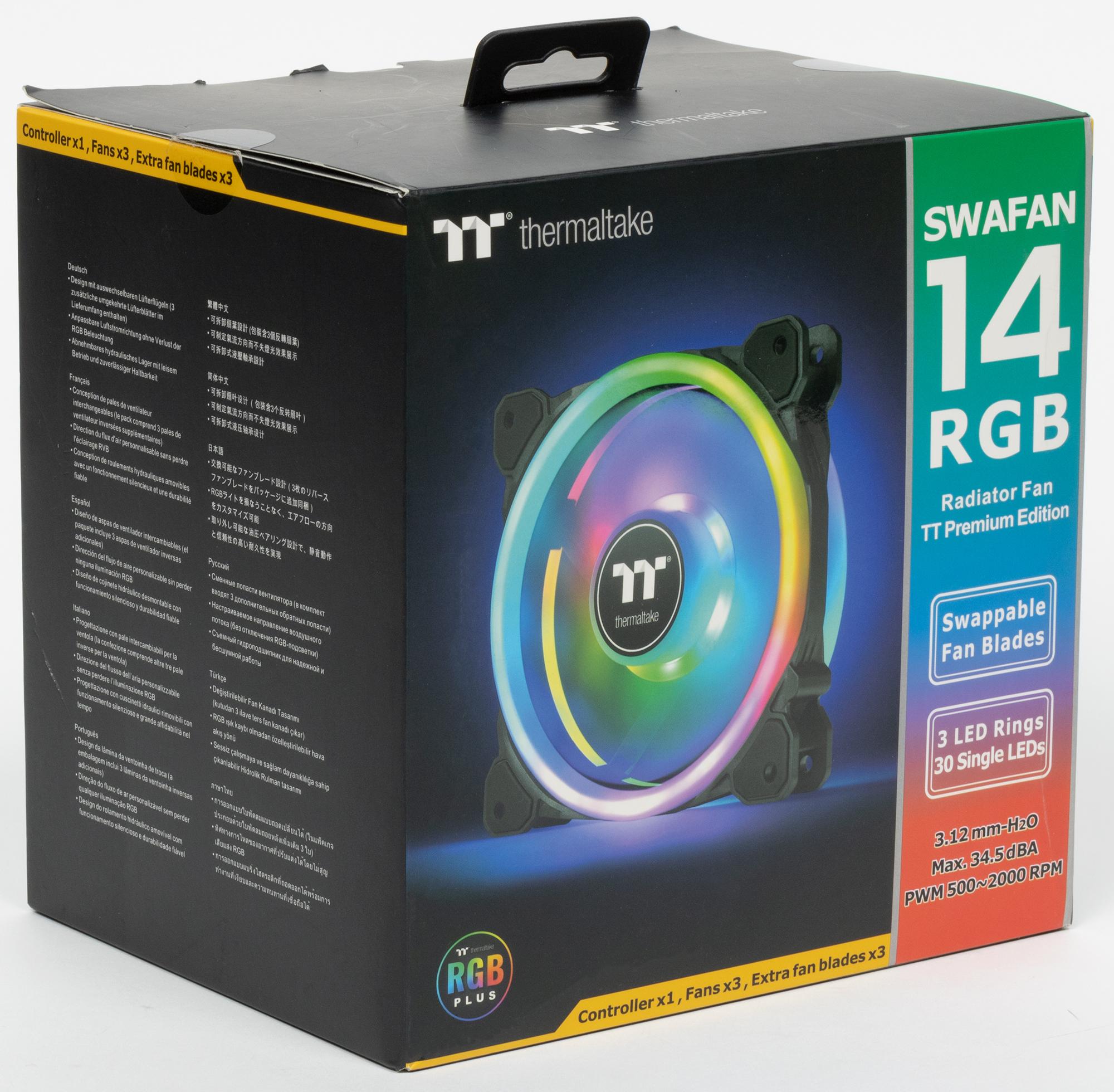

Коробка, в которой находится комплект, изготовлена из плотного картона и имеет яркое оформление.
На гранях коробки изображен вентилятор с различными вариантами подсветки, открытый корпус, с установленными внутри вентиляторами данной модели, перечислены основные особенности комплекта (есть немного текста и на русском языке), а также приведены технические характеристики продукта. Часть изображений залакированы. Из коробки вынимается контейнер из картона, в котором уложены вентиляторы, коробочка с аксессуарами и реверсивные крыльчатки, упакованные в ложементы из прозрачного пластика. Вентиляторы и крыльчатки переложены защитными прокладками из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики.

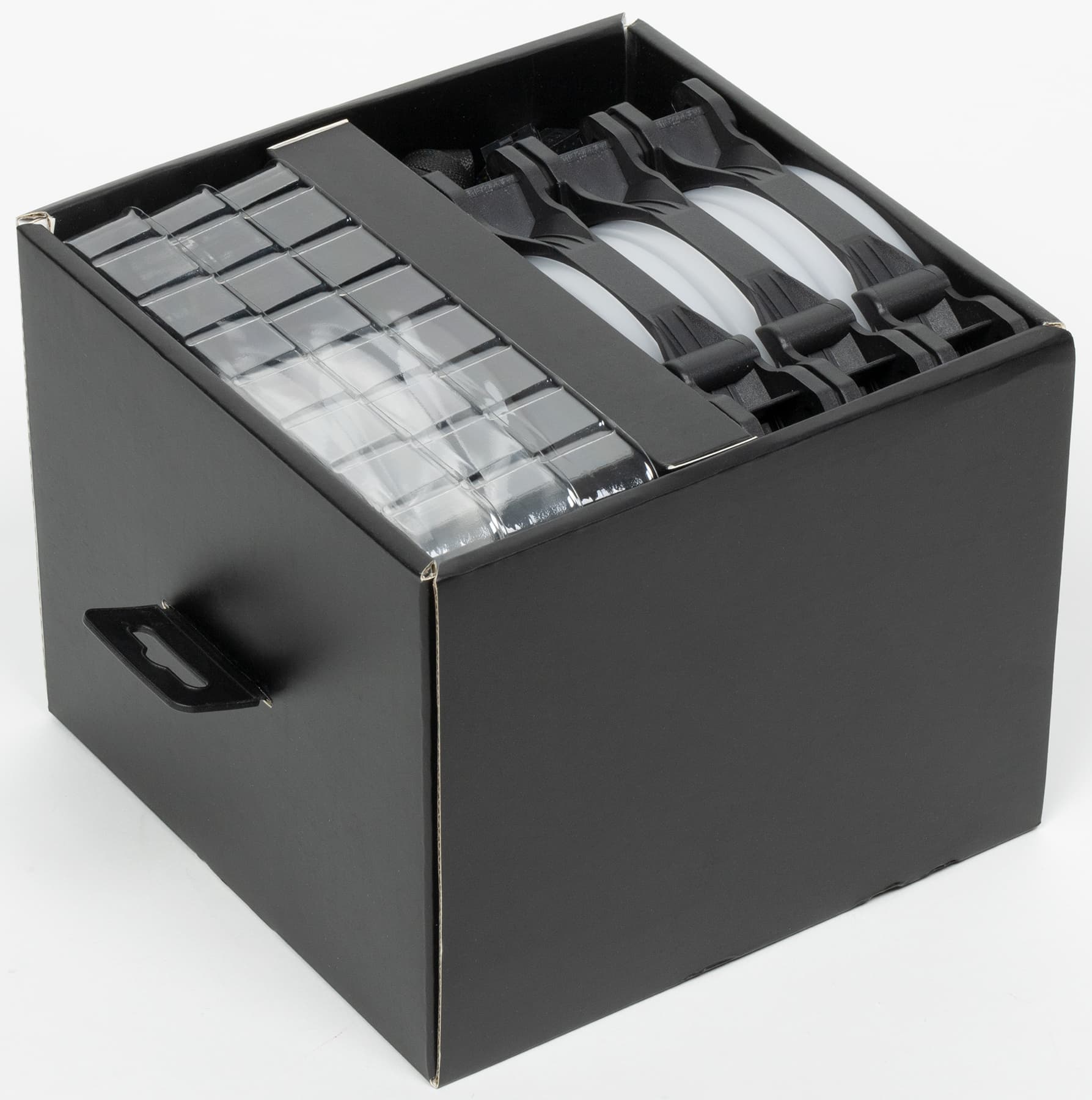

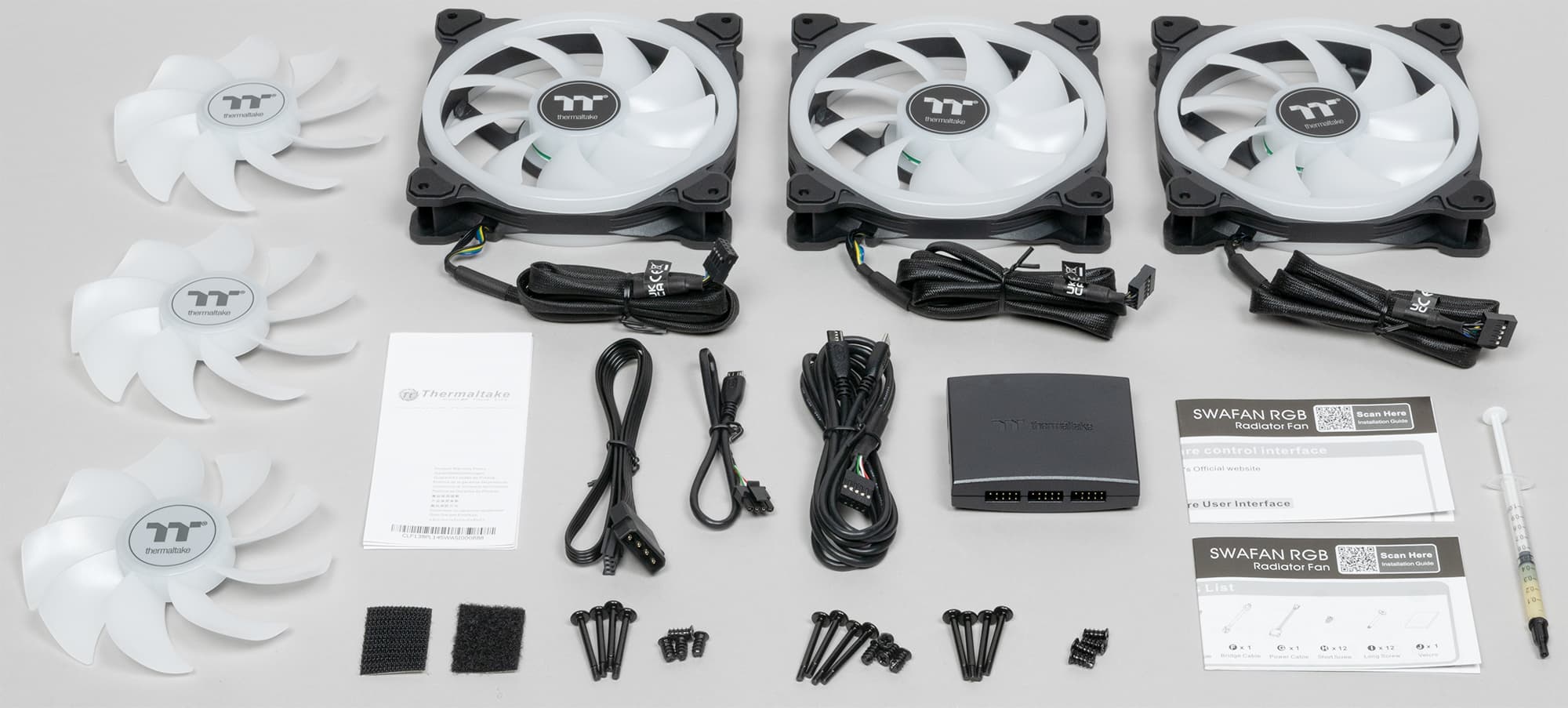

В комплект набора входят три вентилятора и три реверсивные крыльчатки, а также по четыре самореза (для установки вентиляторов в корпус) и по четыре удлиненных винта (М3; для крепления к радиатору СЖО) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для подключения контроллера к материнской плате и соединительный USB-кабель для последовательного соединения контроллеров. Винты и саморезы изготовлены из закаленной стали и покрыты стойкой черной эмалью. Еще есть две площадки с комплементарными «липучками» с одной стороны и с клейким слоем с другой (для закрепления контроллера внутри корпуса), руководства к вентиляторам и к ПО TT RGB Plus (на английском языке, в основном в картинках) и описание гарантии (с вариантом и на русском языке). Также приложен шприц со смазкой.
Руководства в виде файла PDF можно загрузить с сайта производителя. Производитель также предлагает похожий комплект с тремя вентиляторами 120 мм. Поскольку нет особых оговорок, то нужно считать, что на этот набор вентиляторов предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

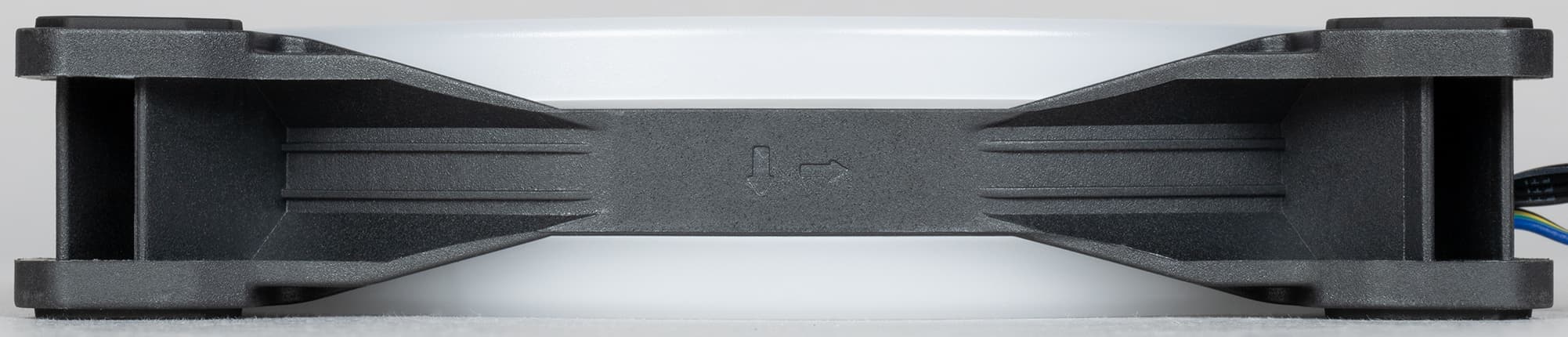

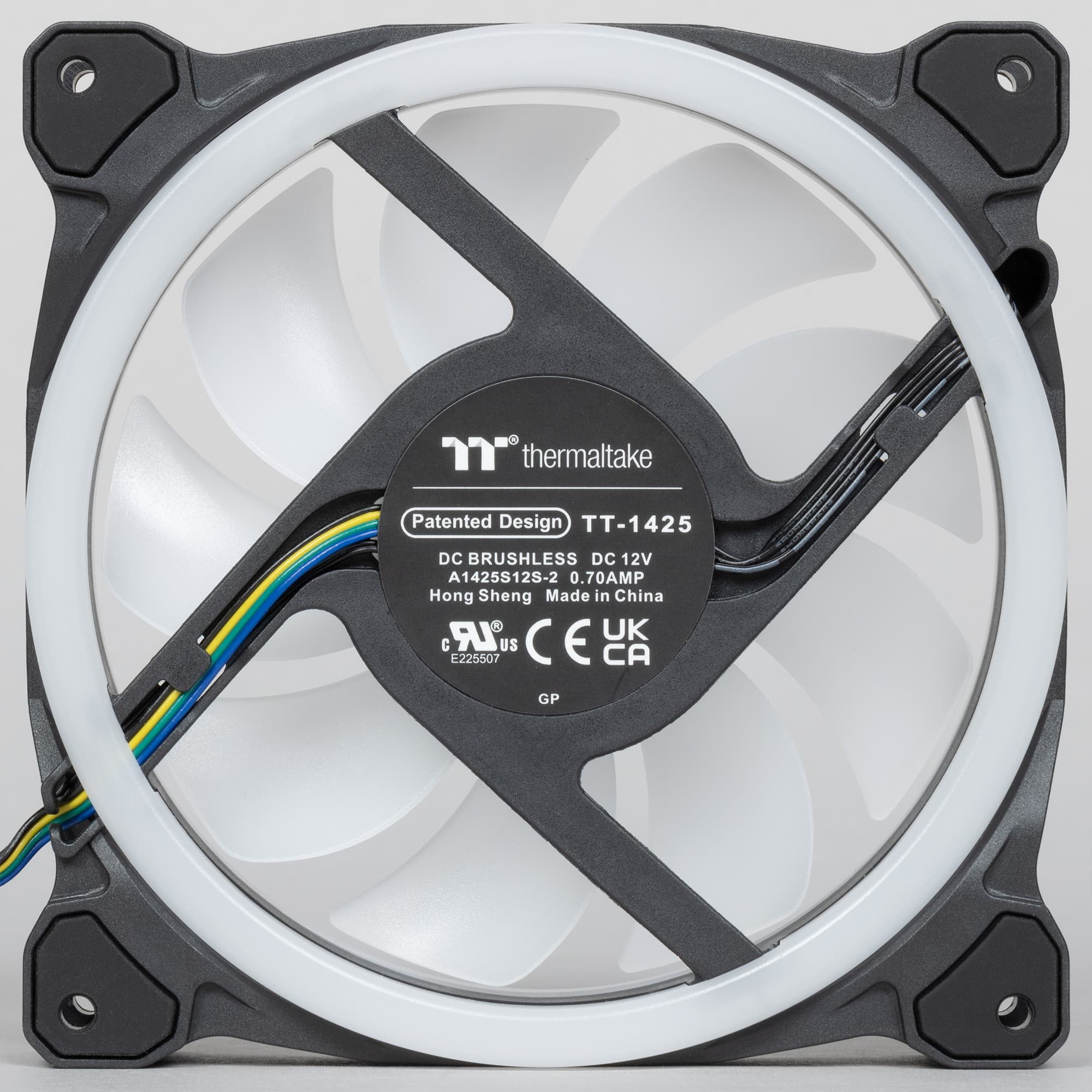

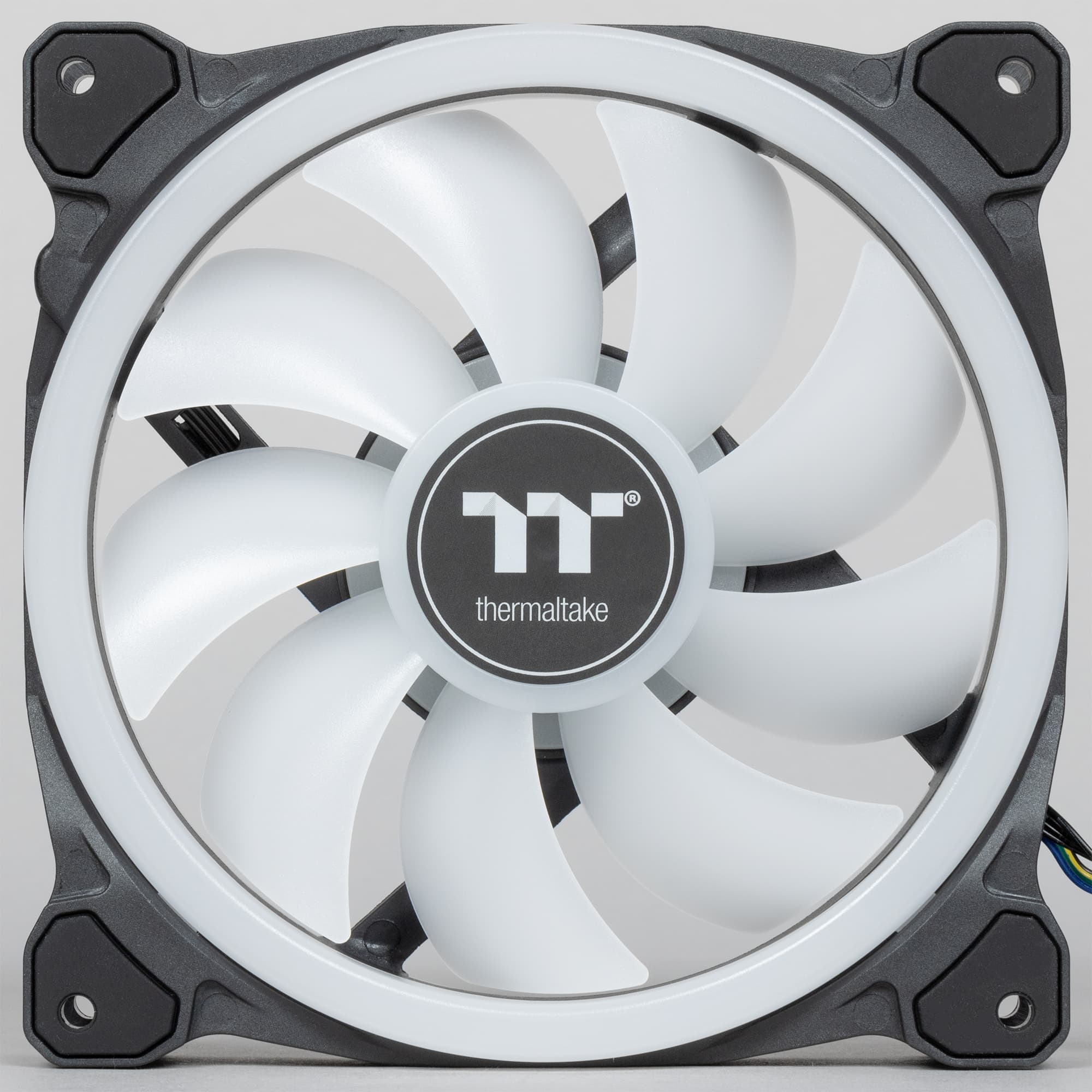

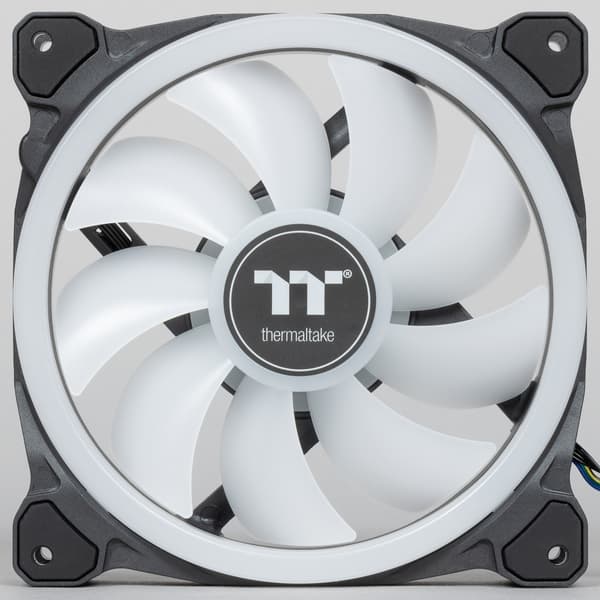

Рамка вентилятора изготовлена из прочного черного пластика. Спереди и сзади на рамке закреплены светорассеиватели в виде колец из белого полупрозрачного пластика. Из такого же материала изготовлена крыльчатка вентилятора. Светорассеиватели на рамке и под центральной частью крыльчатки прикрывают расположенные по кругу многоцветные светодиоды, которые образуют три зоны подсветки: по 12 светодиодов на кольцах рамки и 6 — на внутреннем кольце под крыльчаткой. Итого всего 30 независимо управляемых адресуемых RGB-светодиодов на одном вентиляторе.

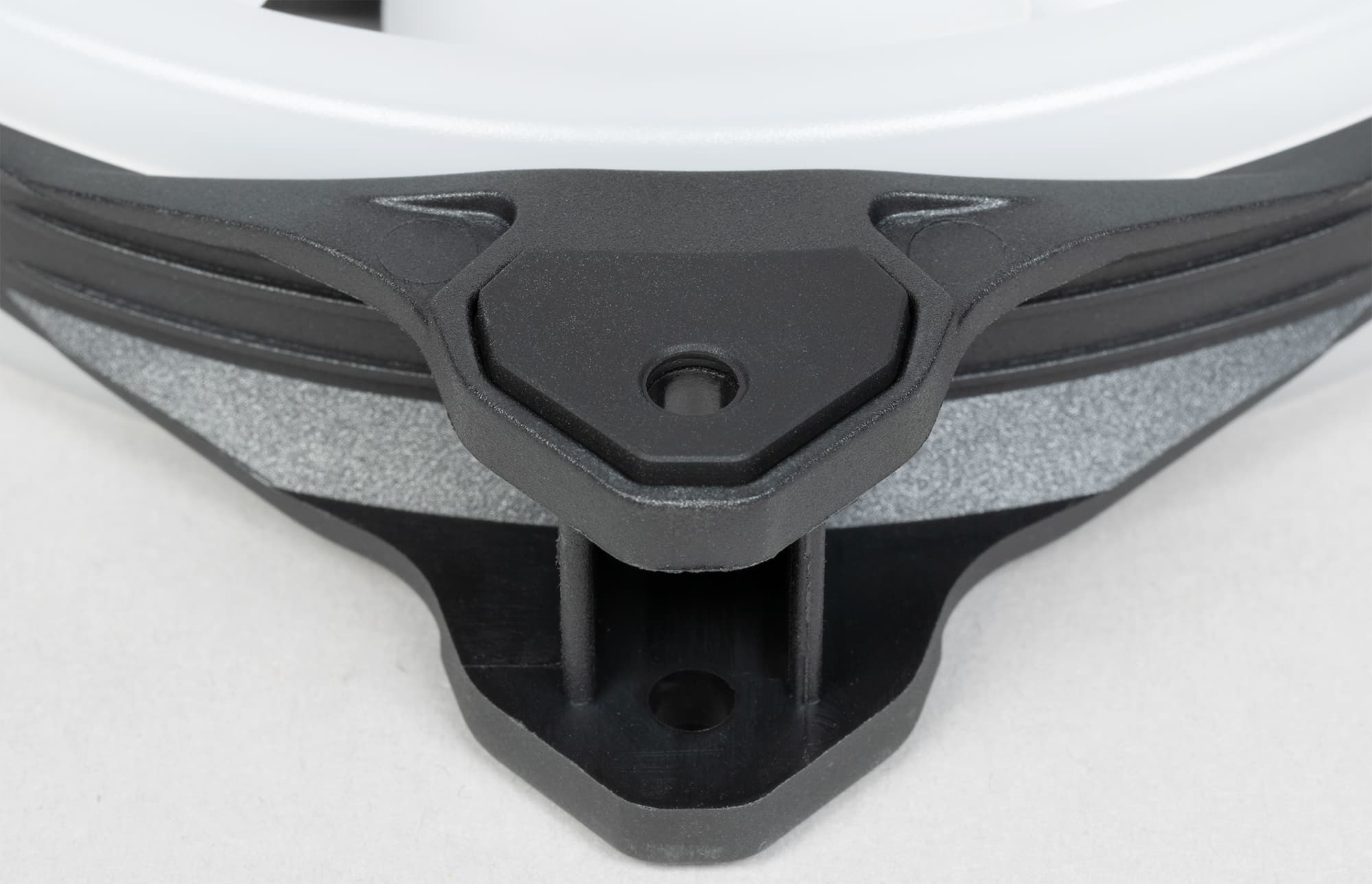

На проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого черного пластика средней жесткости.
В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1425 (A1425S12S-2), произведенная компанией Hong Sheng. Впрочем, это общее обозначение нескольких моделей вентиляторов, в лучшем случае оно относится к мотору крыльчатки.
В данном вентиляторе применяется гидравлический подшипник (Hydraulic Bearing). Вот схема конструкции этого подшипника:
![](/img/x780x600/r30/00/02/15/79/bearing.png)

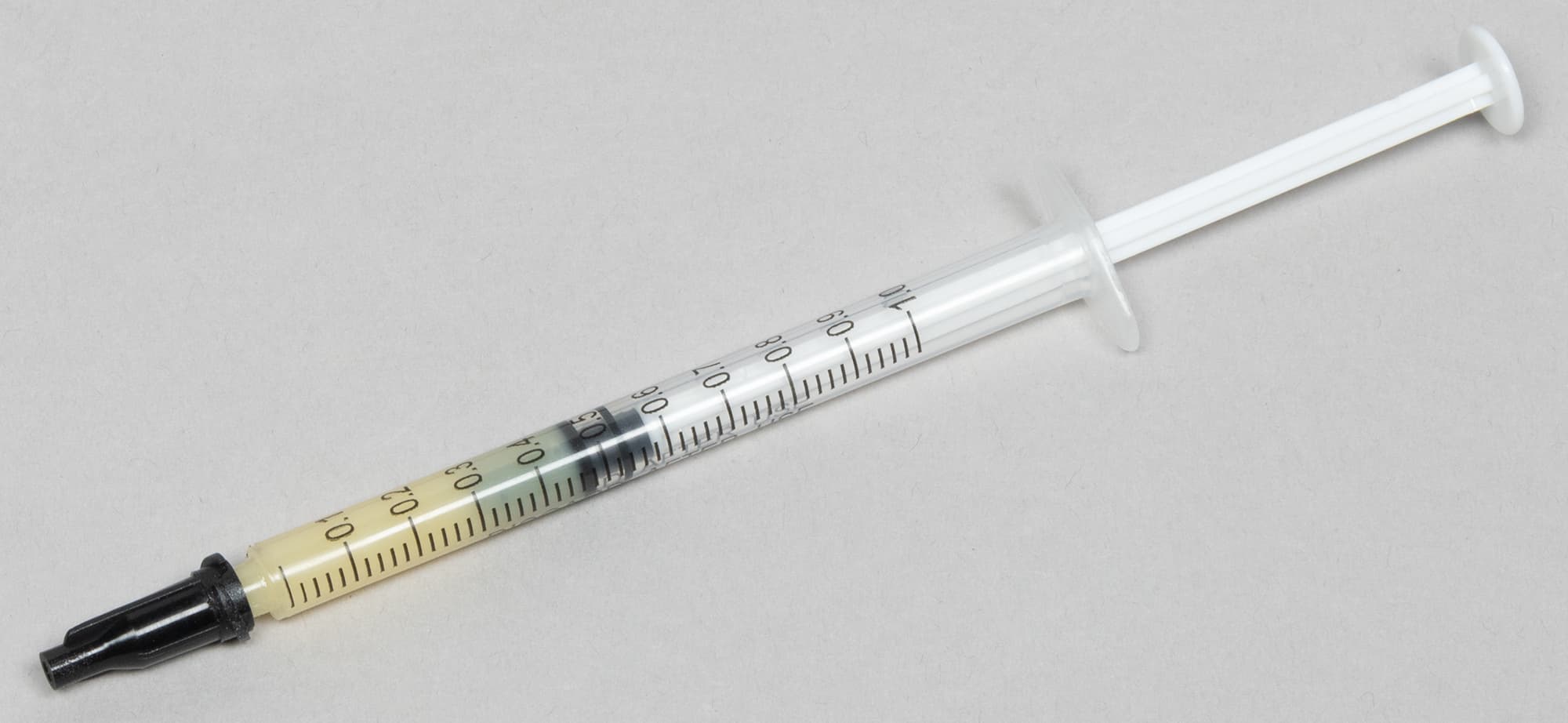

Судя по всему, это подшипник скольжения с циркуляцией смазки. После нескольких замен крыльчаток производитель рекомендует пополнять смазку в подшипнике мотора в количестве примерно 0,1 мл. Как видно, комплектного шприца хватит где-то на 5 добавок смазки.

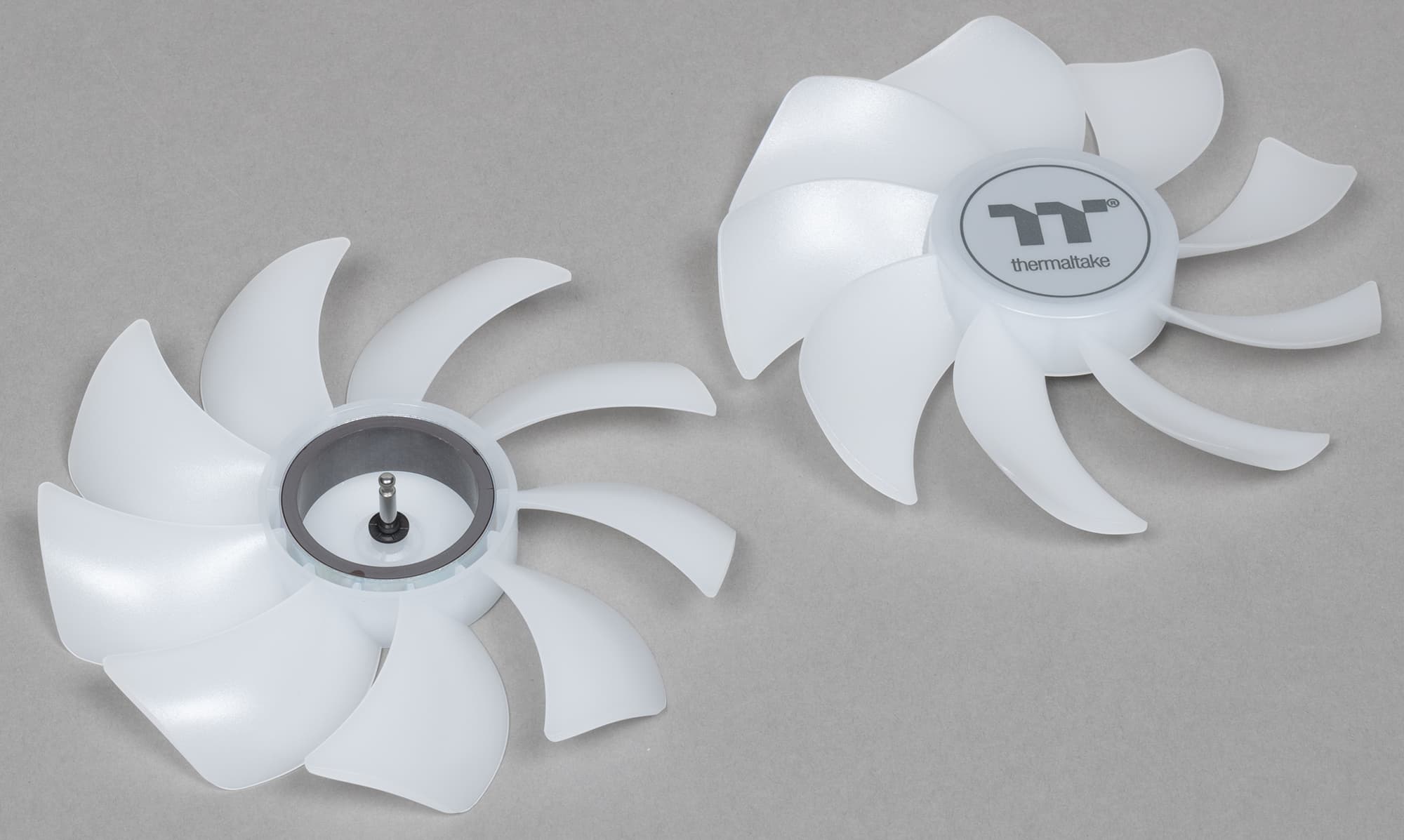

Реверсивные крыльчатки имеют не черную, а серебристую наклейку в центральной части.
Крыльчатки с вентиляторов снимаются с небольшим усилием (но нужно следить, чтобы не было перекоса) и легко ставятся на место.

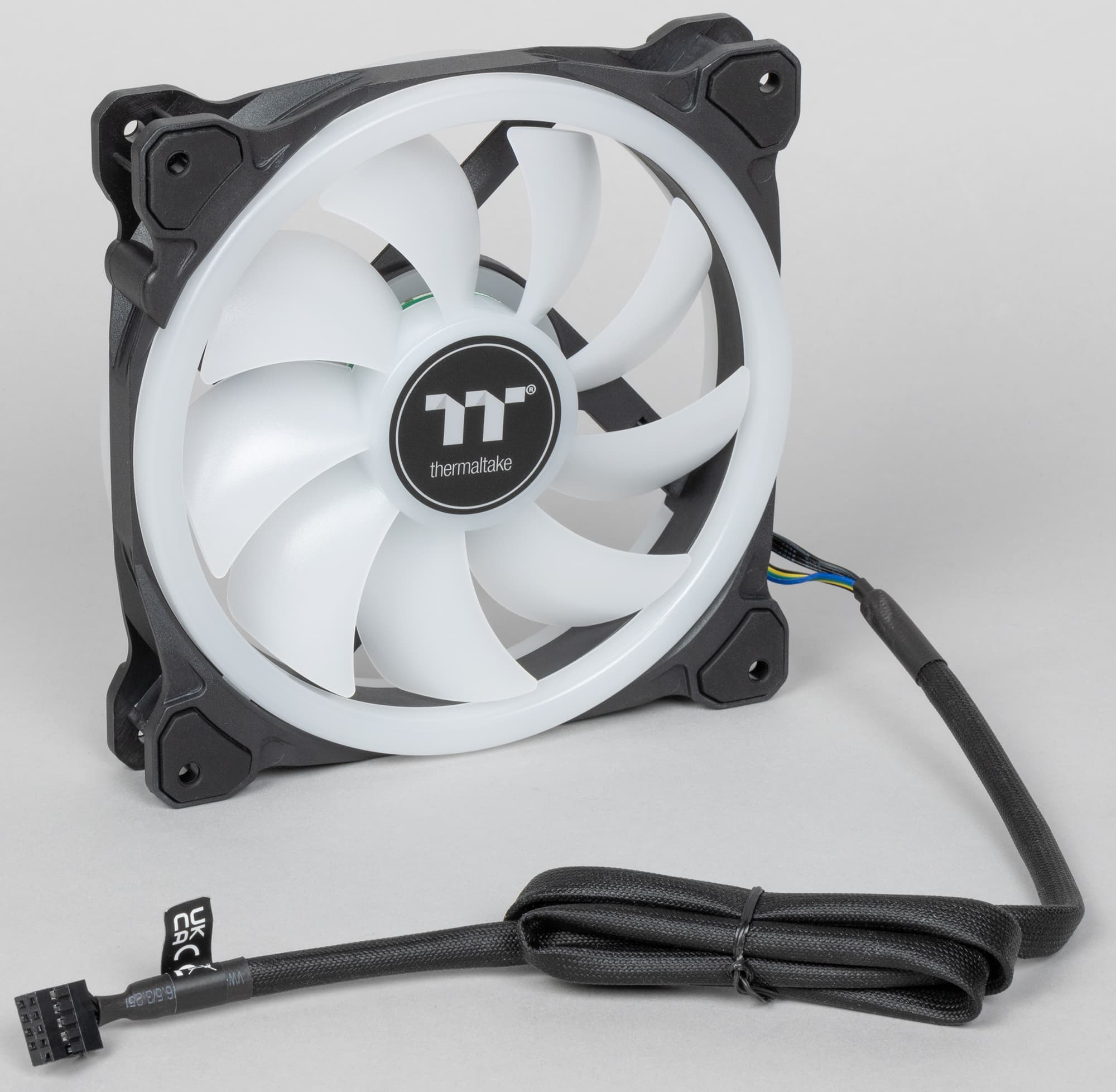

Кабели от вентилятора заключены в плетеную оболочку.
Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса — занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ.
Управление

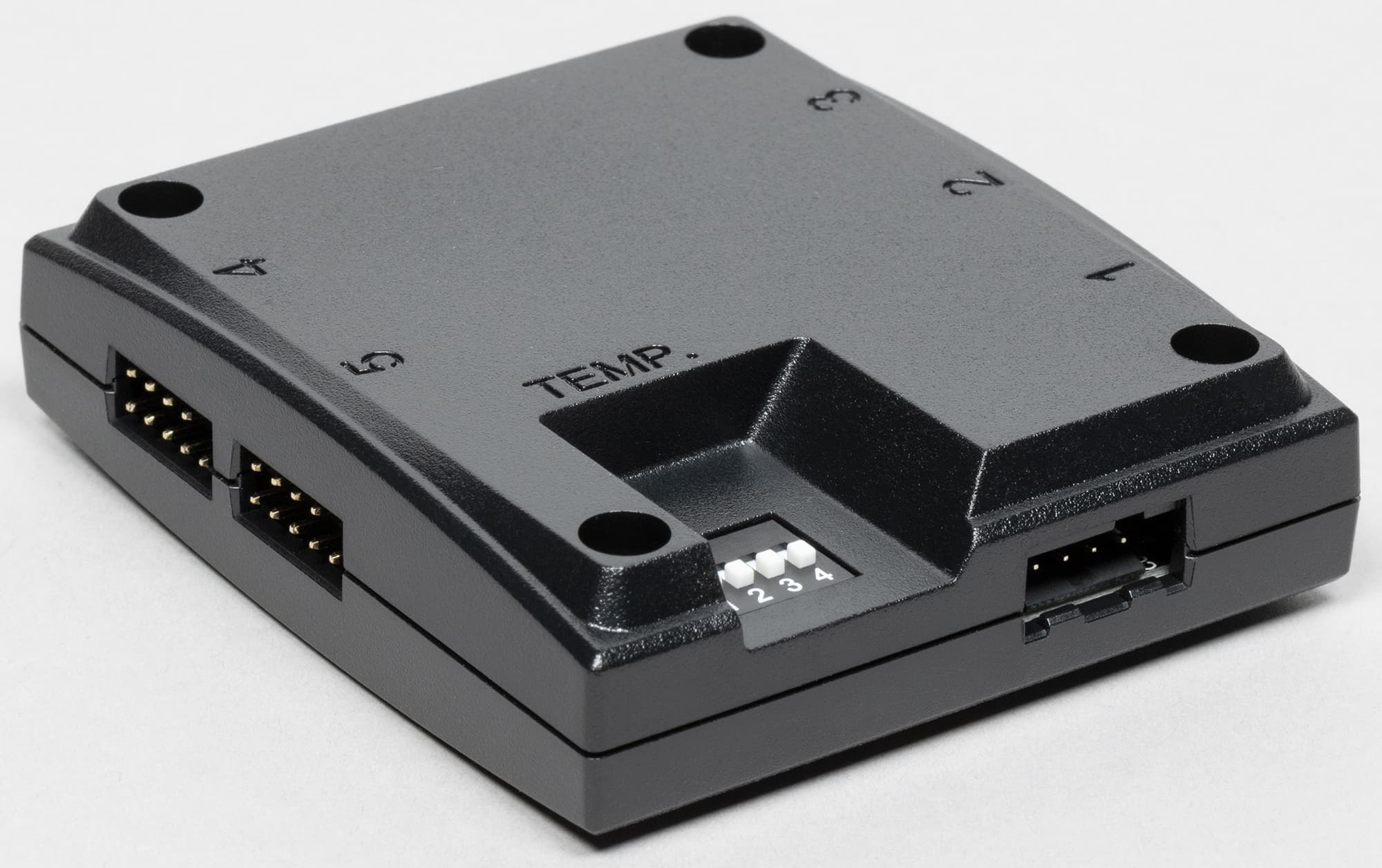

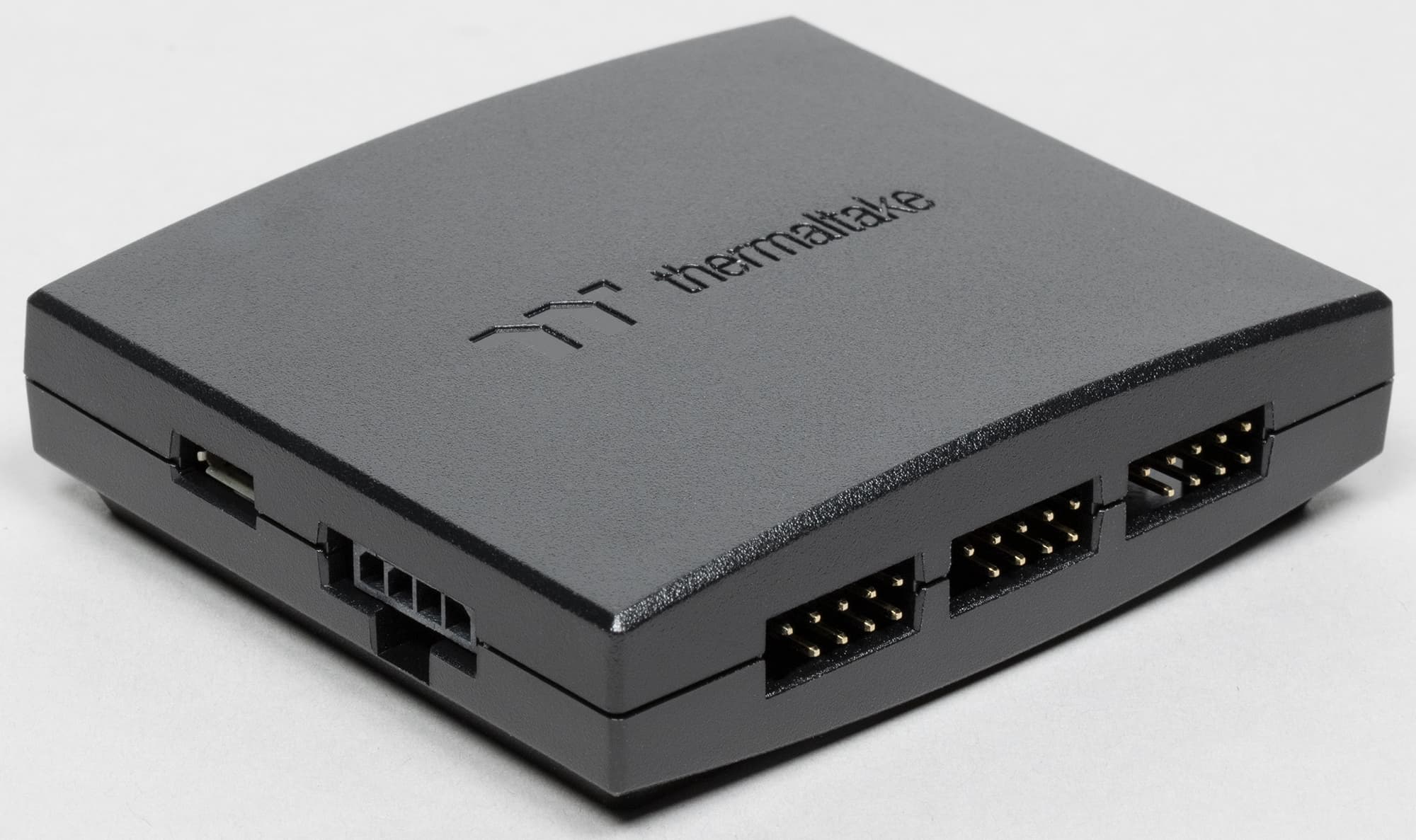

Управление работой вентиляторов и их подсветкой, а также подсветкой водоблоков ряда моделей СЖО и других устройств Thermaltake осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75×65×20 мм.
![](/img/x387/r30/00/02/56/97/IMG9134.jpg)
![](/img/x387/r30/00/02/56/97/IMG9135.jpg)
Контроллер к источнику питания подключается кабелем с периферийным разъемом («типа Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем. Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до 5 вентиляторов, водоблоков и т. д., что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а четыре контакта во втором ряду используются для управления RGB-подсветкой. Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

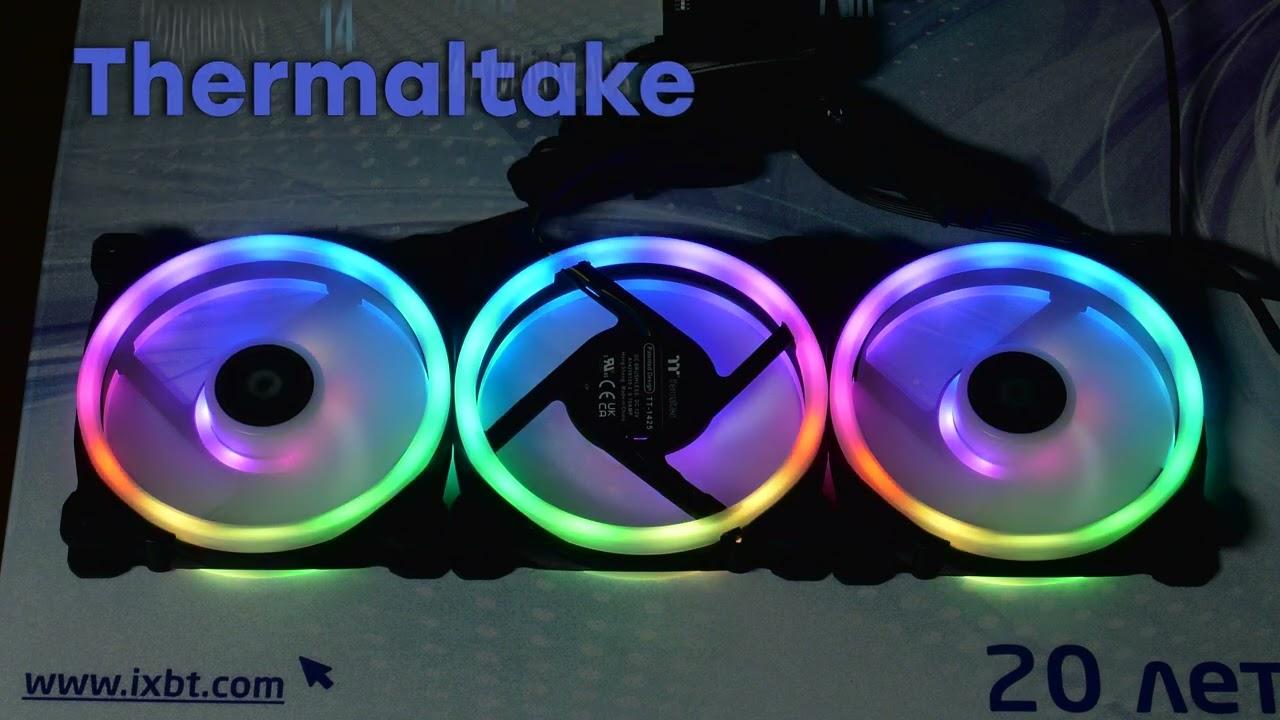

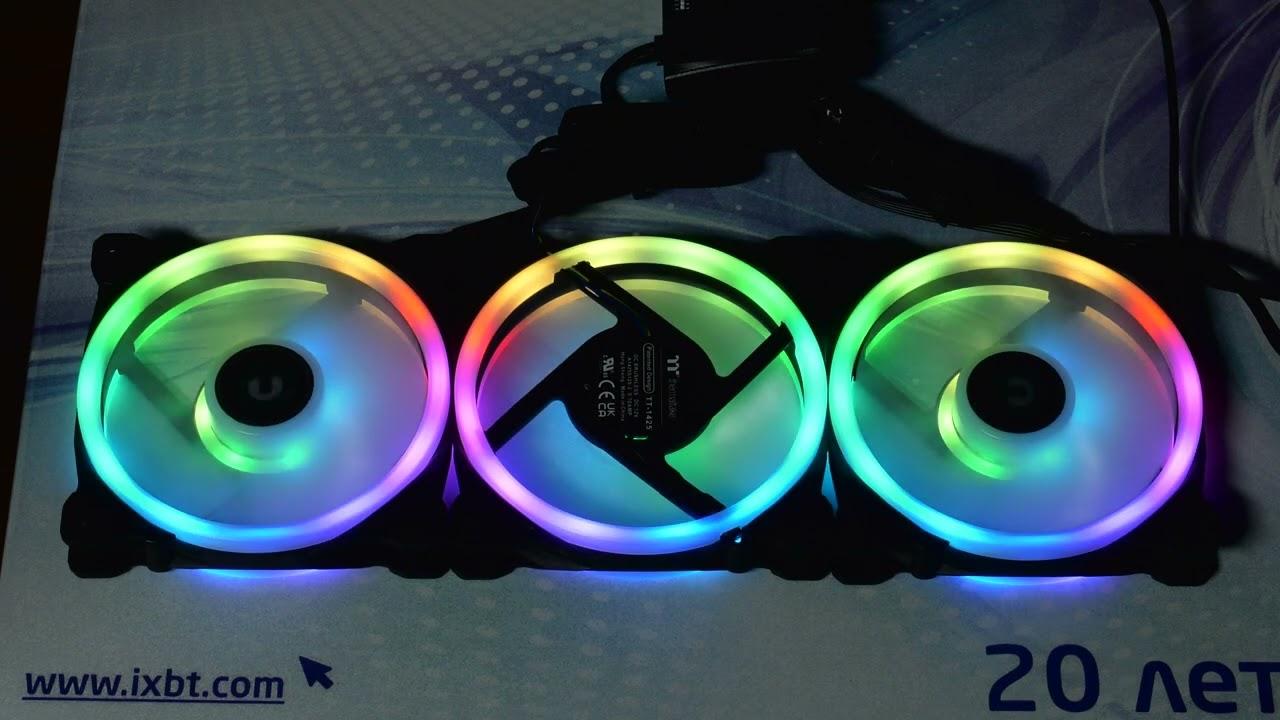

Если просто подключить вентиляторы к контроллеру, а его — к питанию, то вентиляторы светятся так:

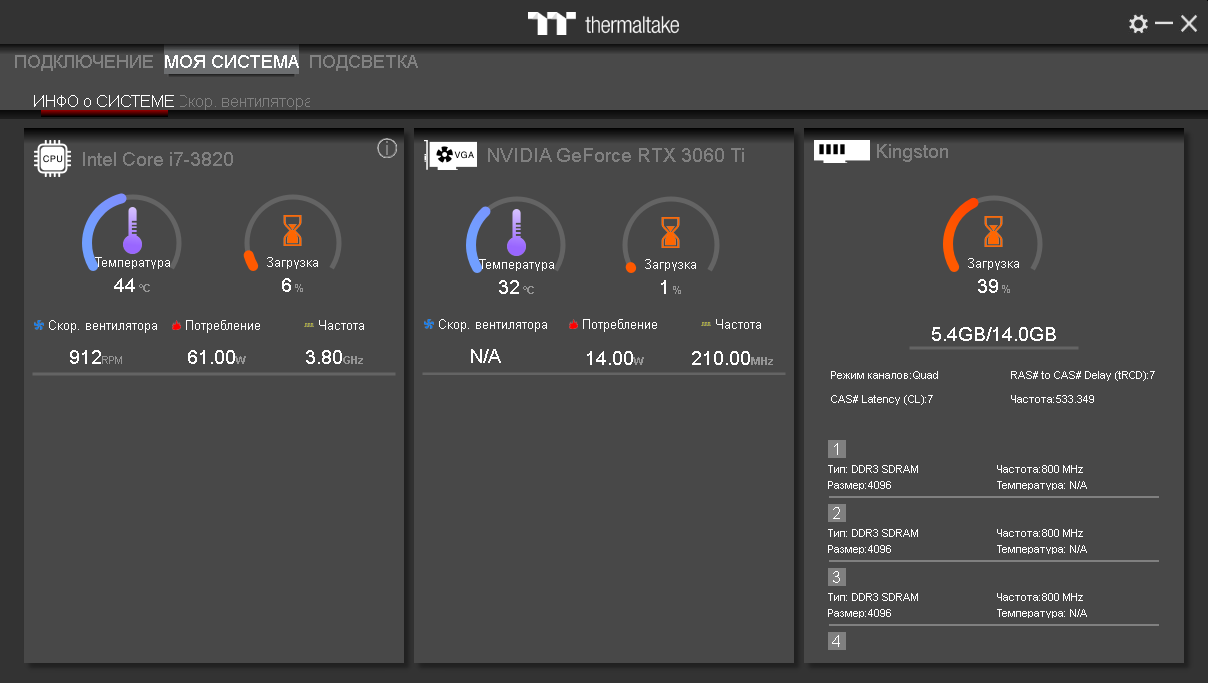

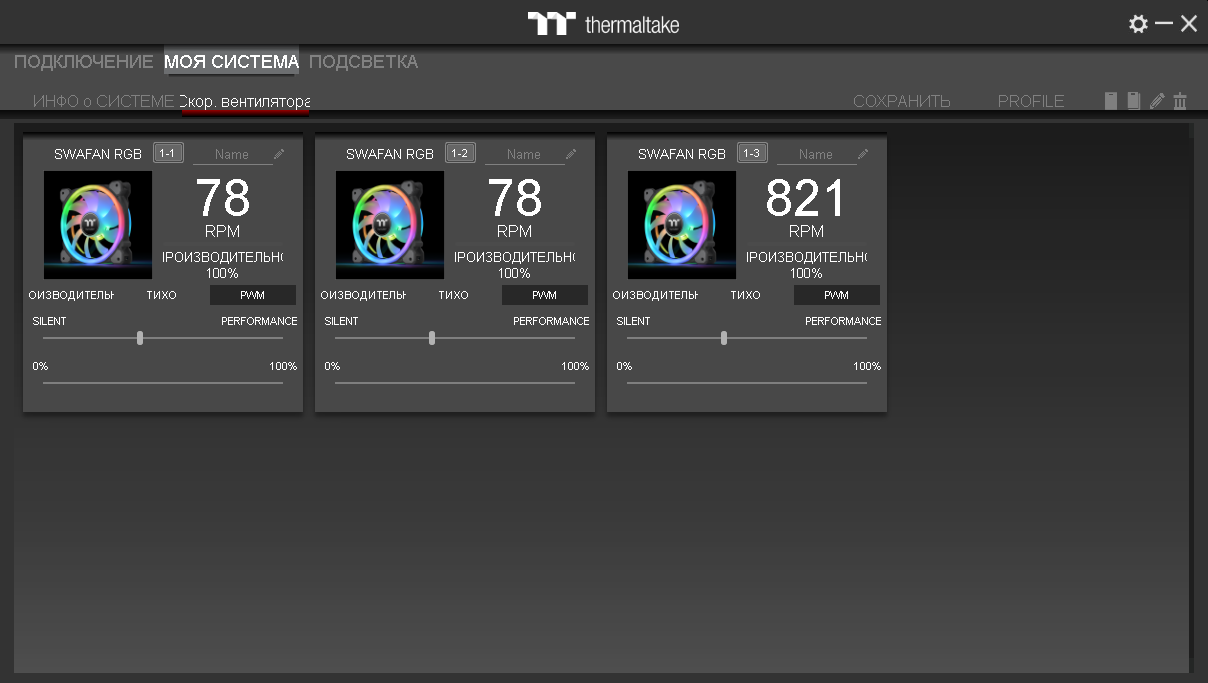

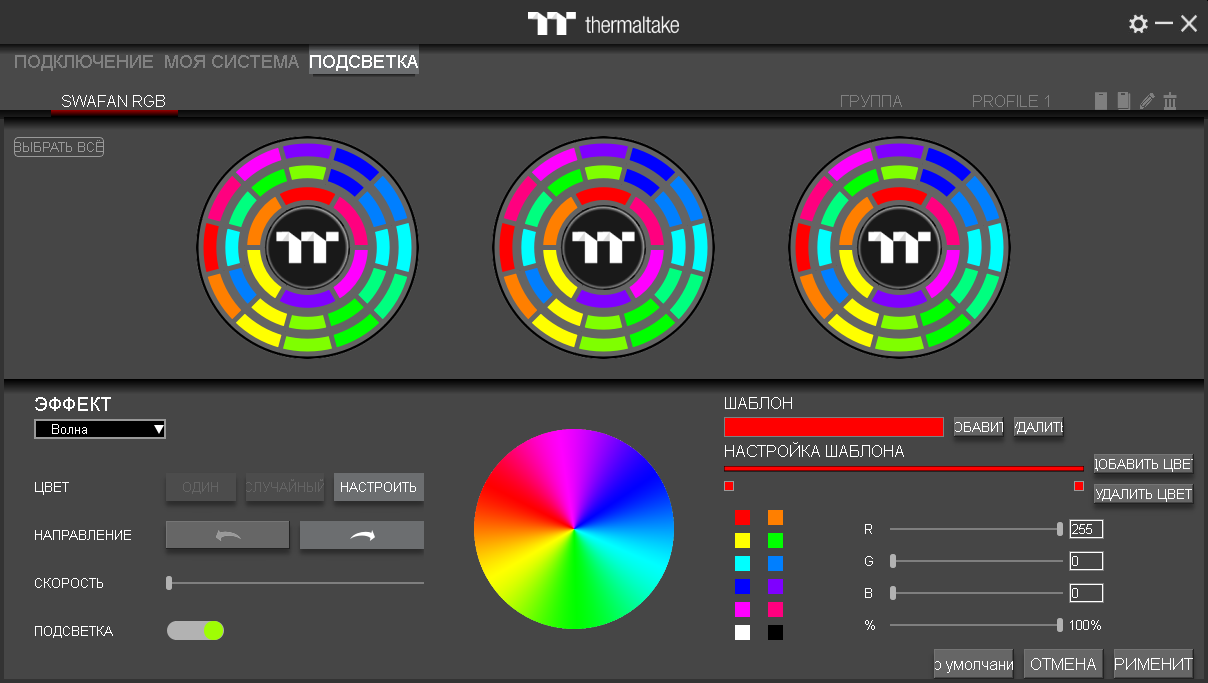

Для управления вентиляторами и подсветкой нужно использовать ПО TT RGB Plus, работающее под ОС Windows. Эта программа позволяет указать, что и к каким разъема на контроллере подключено, отслеживать работу ПК, отслеживать и настраивать работу вентиляторов и других устройств, а также настраивать работу их подсветки.
На момент написания статьи новая актуальная версия этой программы работала еще не очень хорошо — например, скорость вращения вентиляторов только изредка отображалась правильно. Часть режимов подсветки можно посмотреть в ролике ниже:

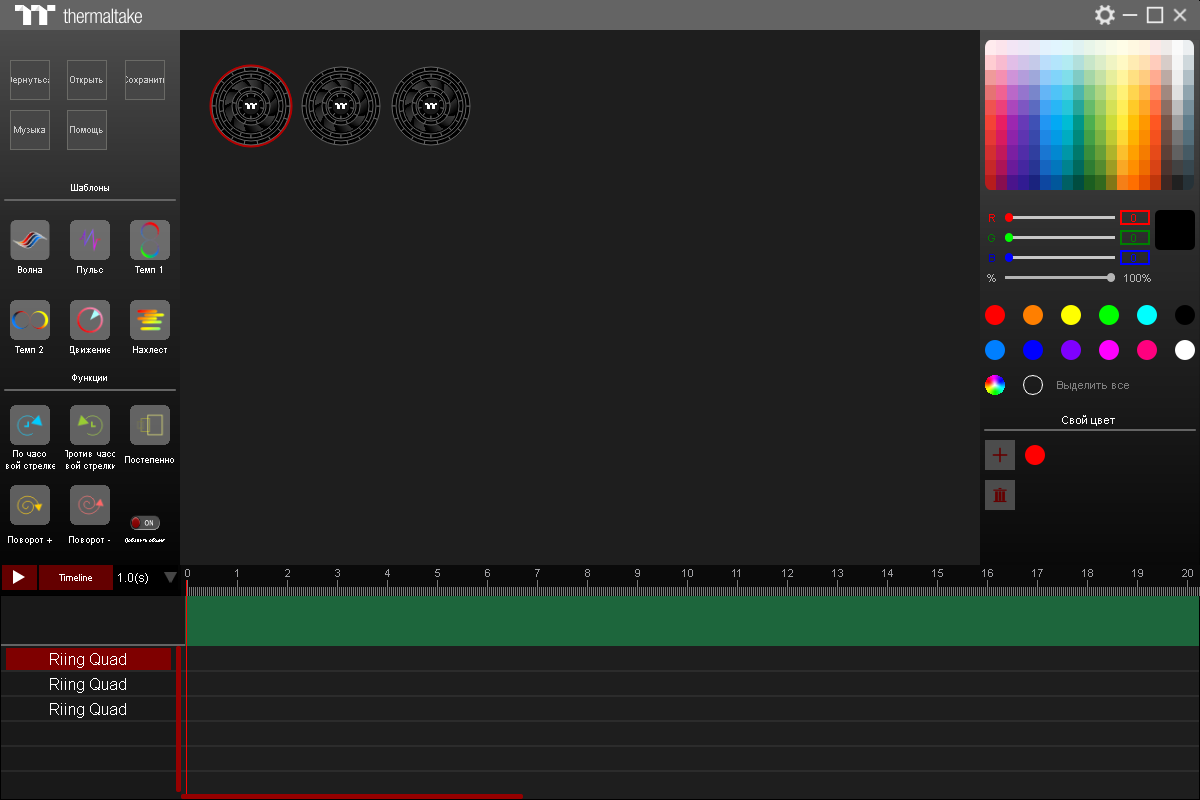

Чтобы пользователь смог создавать свои варианты динамических режимов подсветки компания Thermaltake выпустила специализированную программу NeonMaker, напоминающую простой видеоредактор.
Тестирование
Приведем результаты ряда измерений.
Габариты, мм (по рамке) | 120×120×25 |
---|---|
Масса, г (с кабелем) | 239 |
Длина кабеля вентилятора, см | 90 |
Длина кабеля USB к контроллеру, см | 86 (×2) |
Длина кабеля USB для последовательного соединения контроллеров, см | 26 |
Длина кабеля питания контроллера, см | 50 |
Напряжение запуска, В (КЗ* = 100%) | 3,0 |
Напряжение остановки, В (КЗ* = 100%) | 2,7 |
КЗ* запуска, % (напряжение = 12 В) | — |
КЗ* остановки, % (напряжение = 12 В) | — |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов. Результаты приведены для одного и того же вентилятора. Тесты проводились сначала с установленной стандартной крыльчаткой, которая потом была заменена на реверсивную.

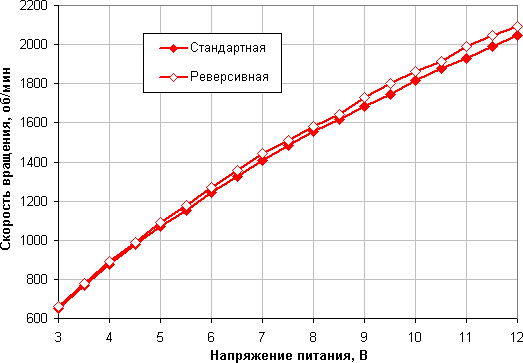

Зависимость скорости вращения от напряжения питания
![](/img/x780x600/r30/00/02/56/97/rpmv.png)
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

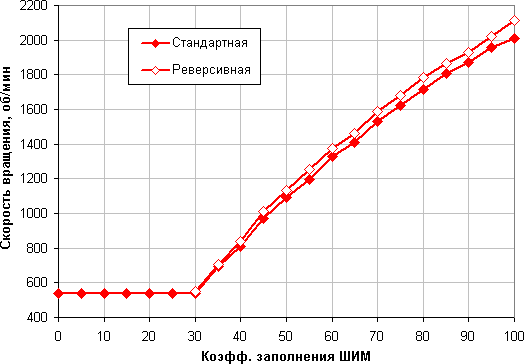

Зависимость скорости вращения от коэффициента заполнения ШИМ
![](/img/x780x600/r30/00/02/56/97/rpmpwm.png)
Диапазон регулировки довольно широкий — при изменении КЗ от 30% до 100% скорость вращения плавно растет от примерно 540 до 2000 об/мин. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

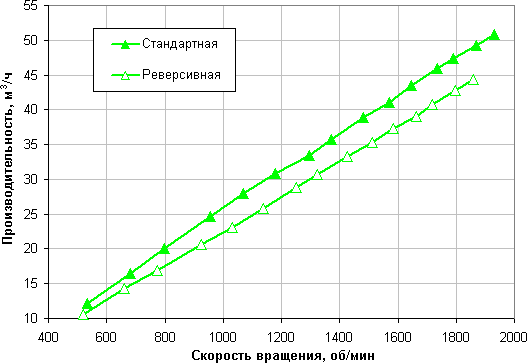

Объемная производительность от скорости вращения
![](/img/x780x600/r30/00/02/56/97/m3rpm.png)
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). При той же скорости вращения у вентилятора с реверсивной крыльчаткой производительность немного ниже.

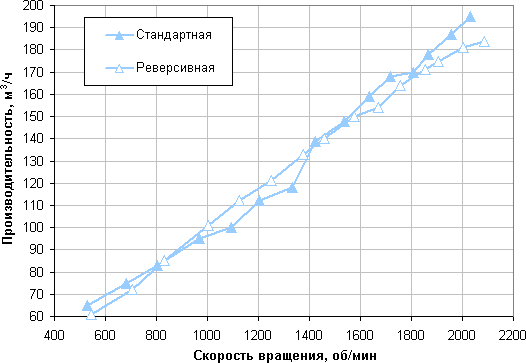

Объемная производительность при минимальном сопротивлении от скорости вращения
![](/img/x780x600/r30/00/02/56/97/m3rpmfree.png)
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. С учетом погрешности измерений, в данном случае производительность с двумя видами крыльчаток примерно одинаковая.

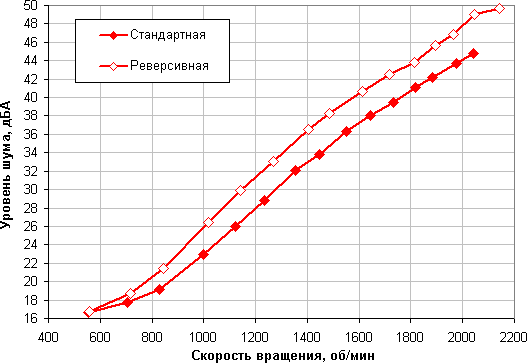

Уровень шума от скорости вращения
![](/img/x780x600/r30/00/02/56/97/noiserpm.png)
На высокой скорости вращения шум от вентилятора довольно высокий. При этом в варианте с реверсивной крыльчаткой уровень шума немного выше.

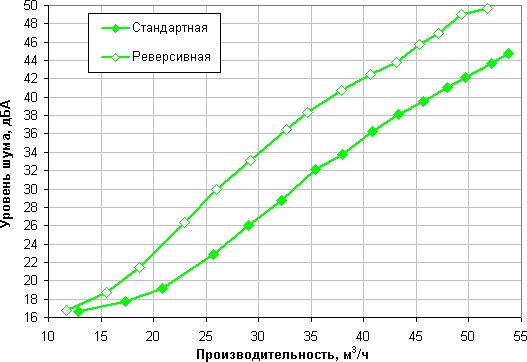

Уровень шума от объемной производительности
![](/img/x780x600/r30/00/02/56/97/noisem3.png)
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. При той же производительности вентилятор с реверсивной крыльчаткой шумит сильнее.

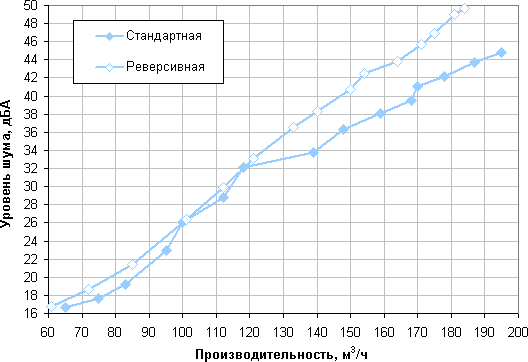

Уровень шума от объемной производительности при минимальном сопротивлении
![](/img/x780x600/r30/00/02/56/97/noisem3free.png)
В области высоких скоростей вращения при той же производительности вентилятор с реверсивной крыльчаткой снова шумит сильнее.
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
Условия | Производительность, м³/ч | |
---|---|---|
стандартная крыльчатка | реверсивная крыльчатка | |
Высокое сопротивление | 28 | 22 |
Низкое сопротивление | 98 | 96 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
Вентилятор | м³/ч |
---|---|
Deepcool MF120 GT | 17.1 |
Aerocool P7-F12 Pro | 20.5 |
Cooler Master MasterFan Pro 120 AF | 20.8 |
SilverStone AP142-ARGB | 21.9 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 22 |
Corsair SP120 RGB | 23.8 |
SilverStone FW123-RGB | 24.1 |
Cooler Master MasterFan MF120 Halo | 24.4 |
Cooler Master MasterFan SF120R | 24.5 |
Thermaltake Riing 12 RGB | 24.6 |
Thermaltake Riing Trio 12 LED RGB | 24.7 |
Cooler Master MasterFan SF120R ARGB | 24.8 |
Deepcool RF120 (1) | 24.8 |
Corsair AF140 Quiet Edition | 24.9 |
Deepcool RF120 (3 in 1) | 25.1 |
Cooler Master MasterFan SF120R RGB | 25.2 |
Thermaltake Riing Plus 12 LED RGB | 25.5 |
Corsair ML120 Pro LED | 25.7 |
Thermaltake Riing Quad 12 | 26 |
Corsair SP120 LED | 26.1 |
Corsair QL120 RGB | 26.5 |
Noctua NF-P12 redux-1700 PWM | 27 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 28 |
Deepcool CF120 Plus | 28.1 |
Cooler Master MasterFan SF240R ARGB | 28.8 |
Noctua NF-A12x25 PWM | 28.9 |
Noctua NF-A14 FLX | 29 |
Corsair ML140 PRO LED | 29 |
Cooler Master MasterFan MF122R RGB | 30.5 |
Cooler Master SickleFlow 120 ARGB | 31.3 |
Cooler Master MasterFan SF240P ARGB | 31.7 |
Видно, что по этому параметру тестируемый вентилятор со стандартной крыльчаткой лучше большинства из протестированных, а с реверсивной — хуже большинства.
Проведем также сравнение по производительности для случая низкого сопротивления.
Вентилятор | м³/ч |
---|---|
Cooler Master MasterFan SF240P ARGB | 59.3 |
SilverStone AP142-ARGB | 59.6 |
Thermaltake Riing Quad 12 | 63.9 |
Cooler Master MasterFan MF120 Halo | 64.4 |
Cooler Master MasterFan SF240R ARGB | 68 |
SilverStone FW123-RGB | 69.3 |
Deepcool MF120 GT | 72.4 |
Corsair QL120 RGB | 75.6 |
Thermaltake Riing Trio 12 LED RGB | 77.5 |
Cooler Master MasterFan MF122R RGB | 80.6 |
Cooler Master MasterFan SF120R | 87.5 |
Corsair SP120 RGB | 88.6 |
Cooler Master MasterFan SF120R ARGB | 93.5 |
Cooler Master MasterFan SF120R RGB | 93.8 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 96 |
Cooler Master SickleFlow 120 ARGB | 96.5 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 98 |
Deepcool CF120 Plus | 99.1 |
Deepcool RF120 (1) | 105.1 |
Noctua NF-A14 FLX | 124.7 |
По данному параметру результат очень хороший в случае обоих типов крыльчатки.
Максимальное статическое давление
Максимальное статическое давление равно 43 Па для стандартной крыльчатки и 44 Па для реверсивной. По этому параметру вентилятор лидирует.
Вентилятор | Па |
---|---|
Corsair AF140 Quiet Edition | 10.6 |
SilverStone AP142-ARGB | 10.9 |
Aerocool P7-F12 Pro | 11.1 |
Thermaltake Riing 12 RGB | 11.2 |
Thermaltake Riing Quad 12 | 12.4 |
Corsair QL120 RGB | 13.3 |
Noctua NF-A14 FLX | 13.9 |
Corsair SP120 RGB | 15.6 |
Cooler Master MasterFan Pro 120 AF | 16.7 |
Thermaltake Riing Trio 12 LED RGB | 17.0 |
Thermaltake Riing Plus 12 LED RGB | 17.3 |
Noctua NF-P12 redux-1700 PWM | 18.1 |
Cooler Master MasterFan MF120 Halo | 18.4 |
Corsair SP120 LED | 19.0 |
Cooler Master MasterFan SF240R ARGB | 22.6 |
Deepcool RF120 (1) | 22.7 |
Deepcool RF120 (3 in 1) | 23.0 |
Noctua NF-A12x25 PWM | 23.0 |
Cooler Master SickleFlow 120 ARGB | 24.4 |
SilverStone FW123-RGB | 25.0 |
Deepcool MF120 GT | 25.1 |
Cooler Master MasterFan SF240P ARGB | 25.5 |
Cooler Master MasterFan MF122R RGB | 27.1 |
Deepcool CF120 Plus | 28.2 |
Cooler Master MasterFan SF120R RGB | 28.8 |
Cooler Master MasterFan SF120R ARGB | 29.1 |
Cooler Master MasterFan SF120R | 32.7 |
Corsair ML140 Pro LED | 33.0 |
Corsair ML120 Pro LED | 39.0 |
Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 43 |
Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 44 |
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентиляторы из набора Thermaltake SwaFan 14 RGB Radiator Fan являются составной частью экосистемы TT RGB Plus, объединяющей продукты с адресуемой светодиодной подсветкой и ПО TT RGB Plus. Рассмотренный в статье комплект состоит из трех вентиляторов 140 мм, а также одного управляющего контроллера. Особенностью вентиляторов являются три кольцевые зоны подсветки с 30 независимо управляемыми RGB-светодиодами, при этом дополнительные сменные реверсивные крыльчатки позволят сохранить красочный вид вентиляторов при любом способе установки. Параметры вентиляторов в целом хорошие, поэтому их можно рекомендовать к использованию в высокопроизводительных системах.
За красочную подсветку и возможность установки реверсивной крыльчатки набор из трех вентиляторов Thermaltake SwaFan 14 RGB Radiator Fan получает от редакции iXBT.com награду за оригинальный дизайн:
