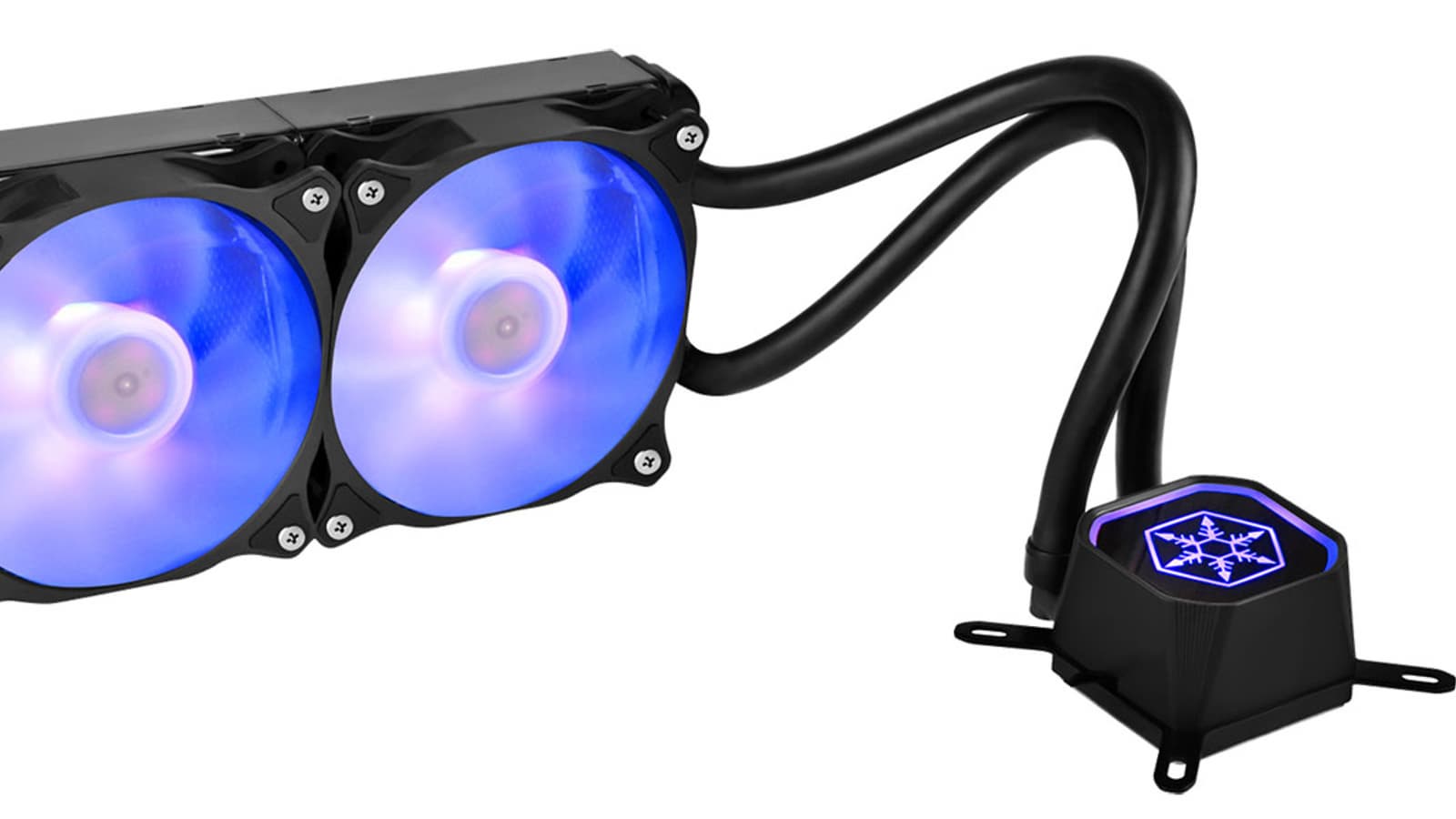

Обзор системы жидкостного охлаждения SilverStone Tundra TD02-RGB

Паспортные характеристики, комплект поставки и цена

Производитель SilverStone
Модель Tundra TD02-RGB
Код модели SST-TD02-RGB
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 115x, 1366, 775; AMD: FM2, FM1, AM4, AM3, AM2
Тип вентиляторов осевые (аксиальные), 2 шт.
Питание вентиляторов 12 В, 0,38 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентилятора 600—2200 об/мин
Производительность вентилятора 142 м³/ч (83,7 фут³/мин.)
Статическое давление вентилятора 25,8 Па (2,63 мм вод. ст.)
Уровень шума вентилятора 15,3—34,8 дБА
Подшипник вентиляторов нет данных
Размеры радиатора 274×120×32 мм
Материал радиатора алюминий
Длина шлангов 310 мм
Материал шлангов резина
Помпа интегрирована с теплосъемником
Размеры помпы 58(Д)×58(Ш)×42(В) мм
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста в шприце
Питание помпы 12 В, 0,28 А, 3-контактный разъем (общий, питание, датчик вращения)
Скорость вращения помпы 2500 об/мин
Масса системы 1230 г
Подключение
  • помпа: к 3(4)-контактному разъему (общий, питание и датчик вращения) на материнской плате
  • вентиляторы: в разветвитель, который подключается к 4-контактному разъему (общий, питание, датчик вращения, управление ШИМ) для вентилятора на материнской плате или через адаптер к 4-контактному разъему питания Peripheral Connector («Molex») от БП
  • RGB-подсветка от помпы и вентиляторов: последовательно и к разъему на материнской плате или через адаптер к 4-контактному разъему питания Peripheral Connector («Molex») от БП

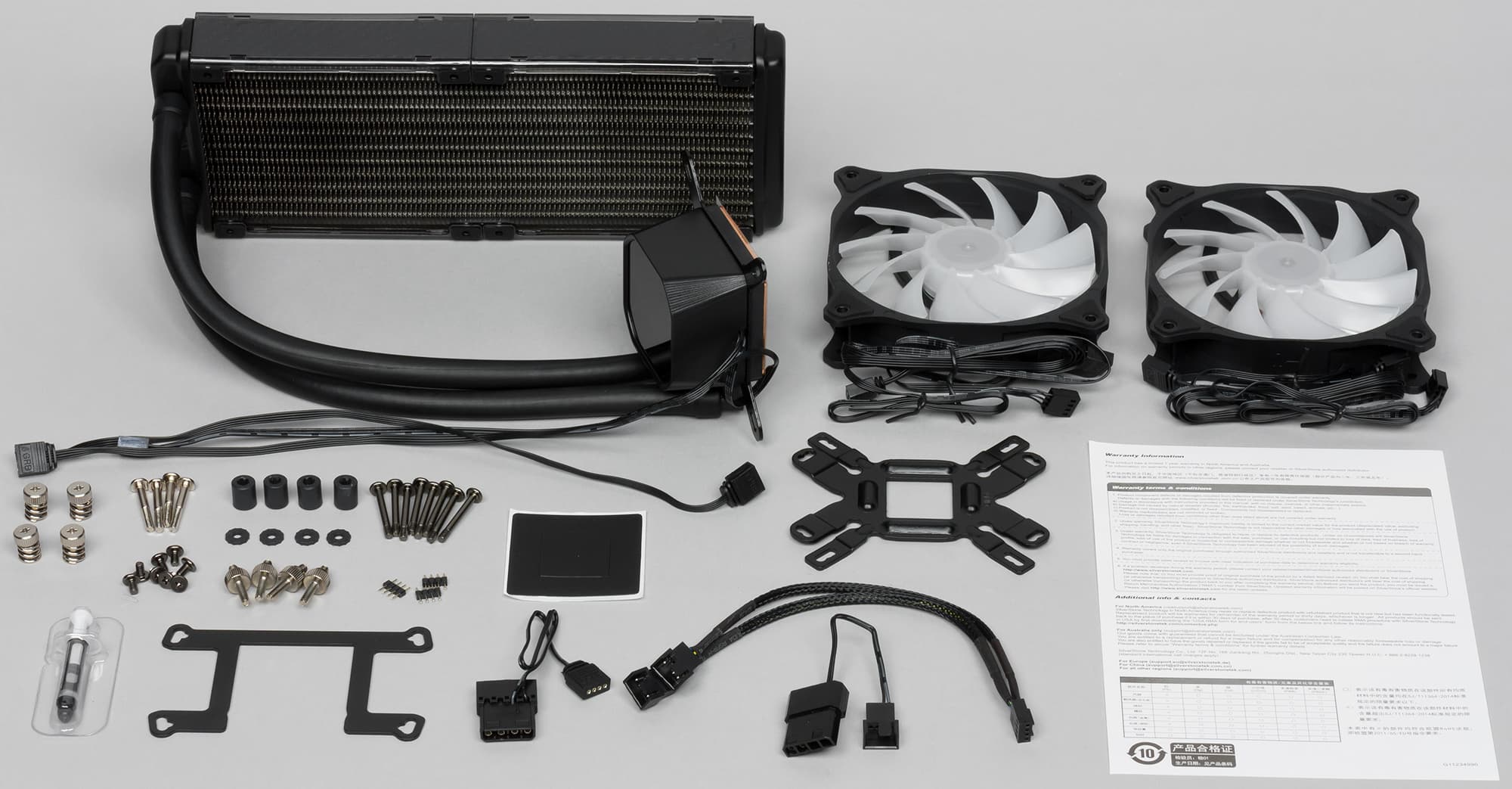

Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • кабель-разветвитель для питания вентиляторов
  • соединители (3 шт.)
  • проходной адаптер «Molex» для подключения питания вентиляторов
  • проходной адаптер «Molex» для подключения подсветки
  • термопаста в шприце
  • руководство по установке
  • описание гарантии

Описание

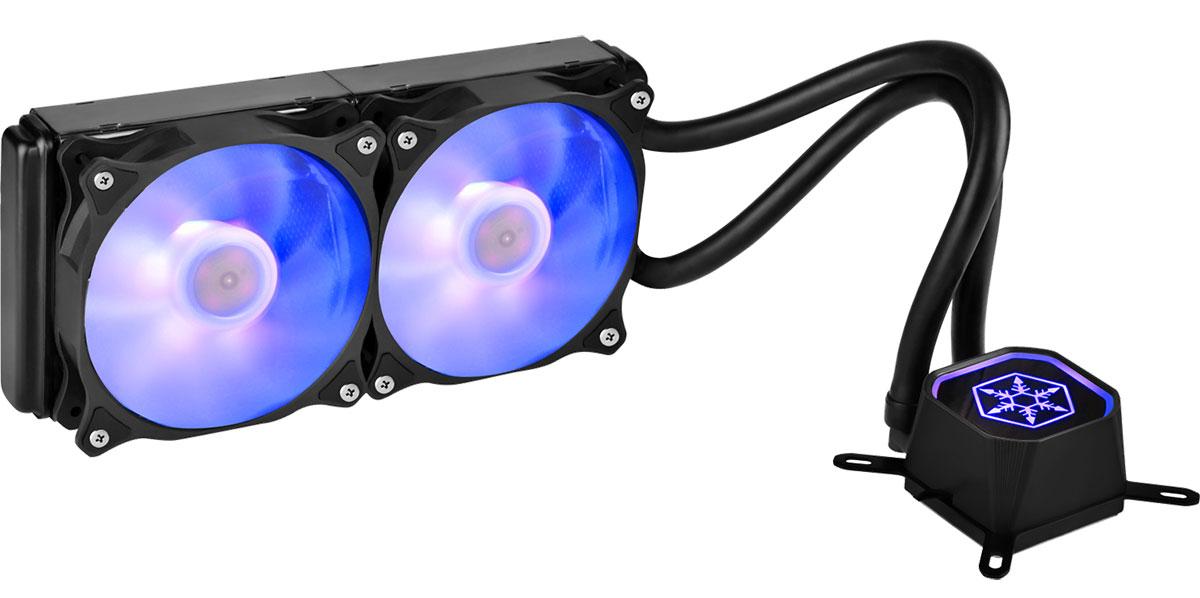

Поставляется система жидкостного охлаждения SilverStone Tundra TD02-RGB в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное, но черный фон смотрится мрачновато и на его фоне черный радиатор на изображениях системы плохо различим. На внешних плоскостях коробки не только изображен сам продукт, в том числе с разными вариантами цвета подсветки, но и перечислены основные особенности, а также технические характеристики. Надписи преимущественно на английском, но список особенностей продублирован на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена и пластиковые пакеты.

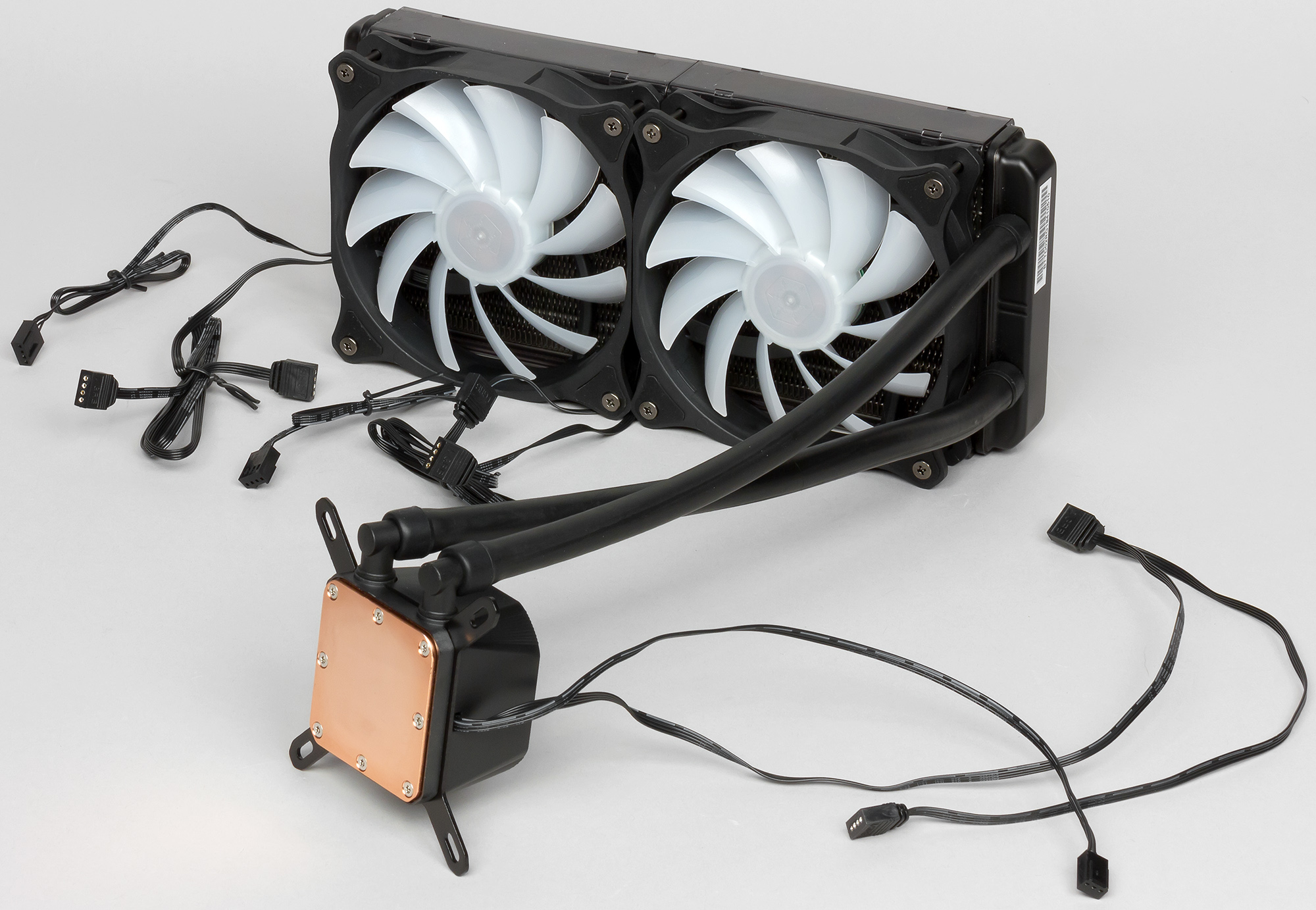

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, кабель-разветвитель, адаптеры для подключения питания вентиляторов и подсветки, гарантийный талон и термопаста в шприце.

Руководство пользователя предлагается загрузить по ссылке в QR-коде на коробке. Впрочем, оно легко находится на сайте производителя на странице продукта, в том числе и на русском языке. Система герметичная, заправлена, готова к использованию.

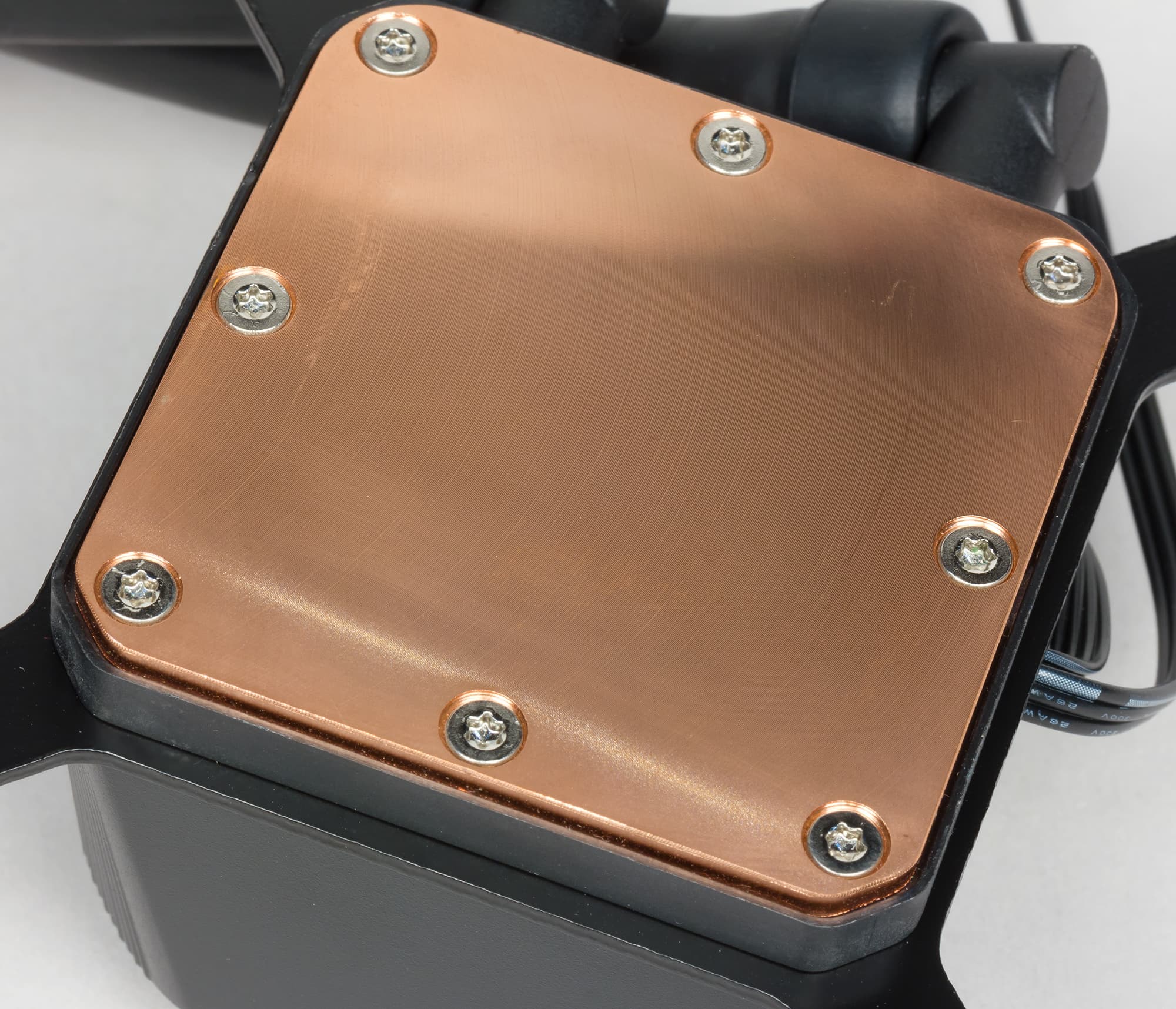

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 2 мм. Ее внешняя поверхность шлифованная и слегка полированная. Плоскость подошвы чуть-чуть выпуклая к центру.

Габариты этой пластины — 55,5×55,5 мм, а внутренняя часть, ограниченная отверстиями — 43,5×43,5 мм. Термопаста — в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два-три. В шприце оставлено прозрачное окошко, что позволяет оценить оставшийся запас термопасты. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

И на подошве помпы:

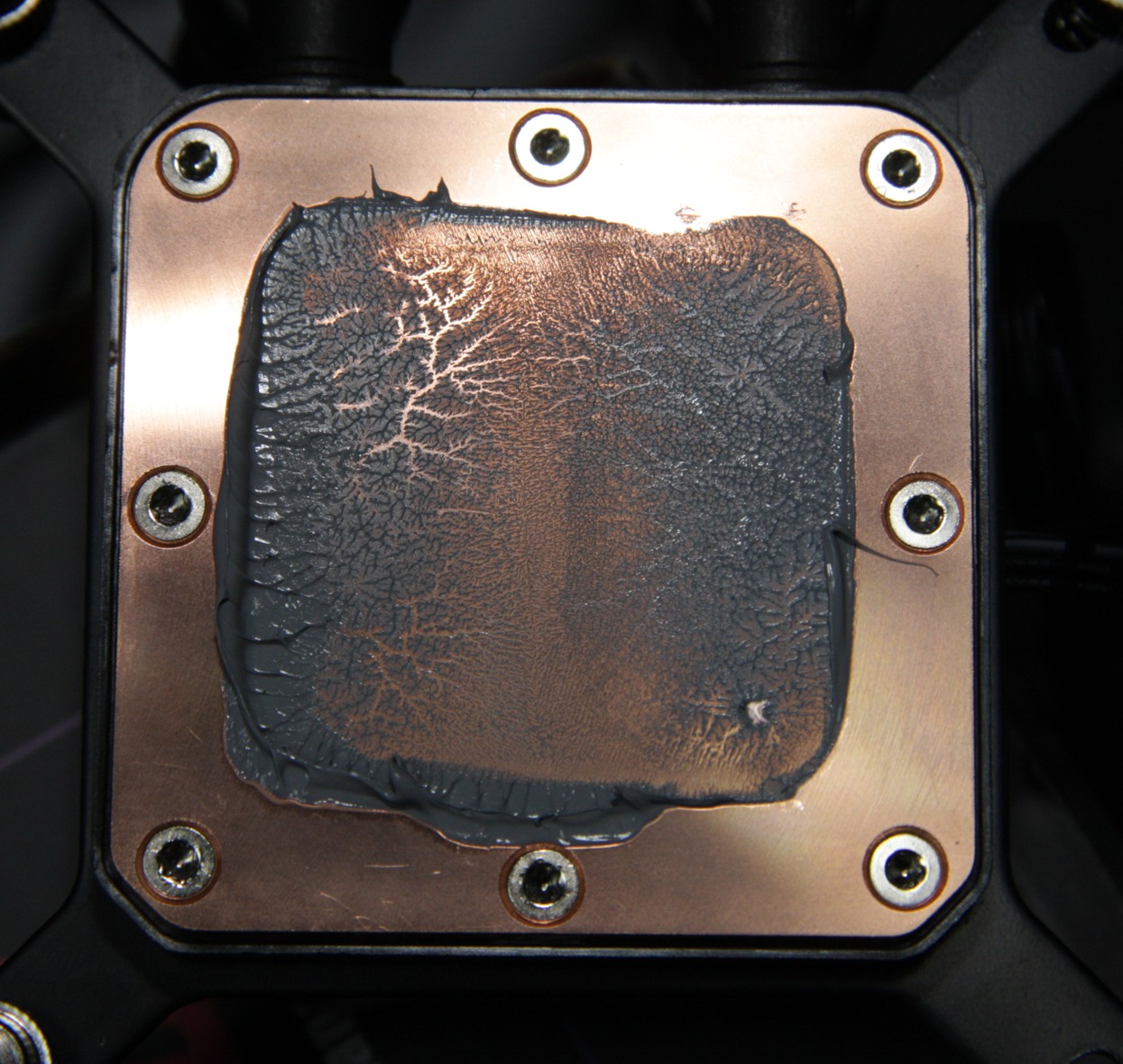

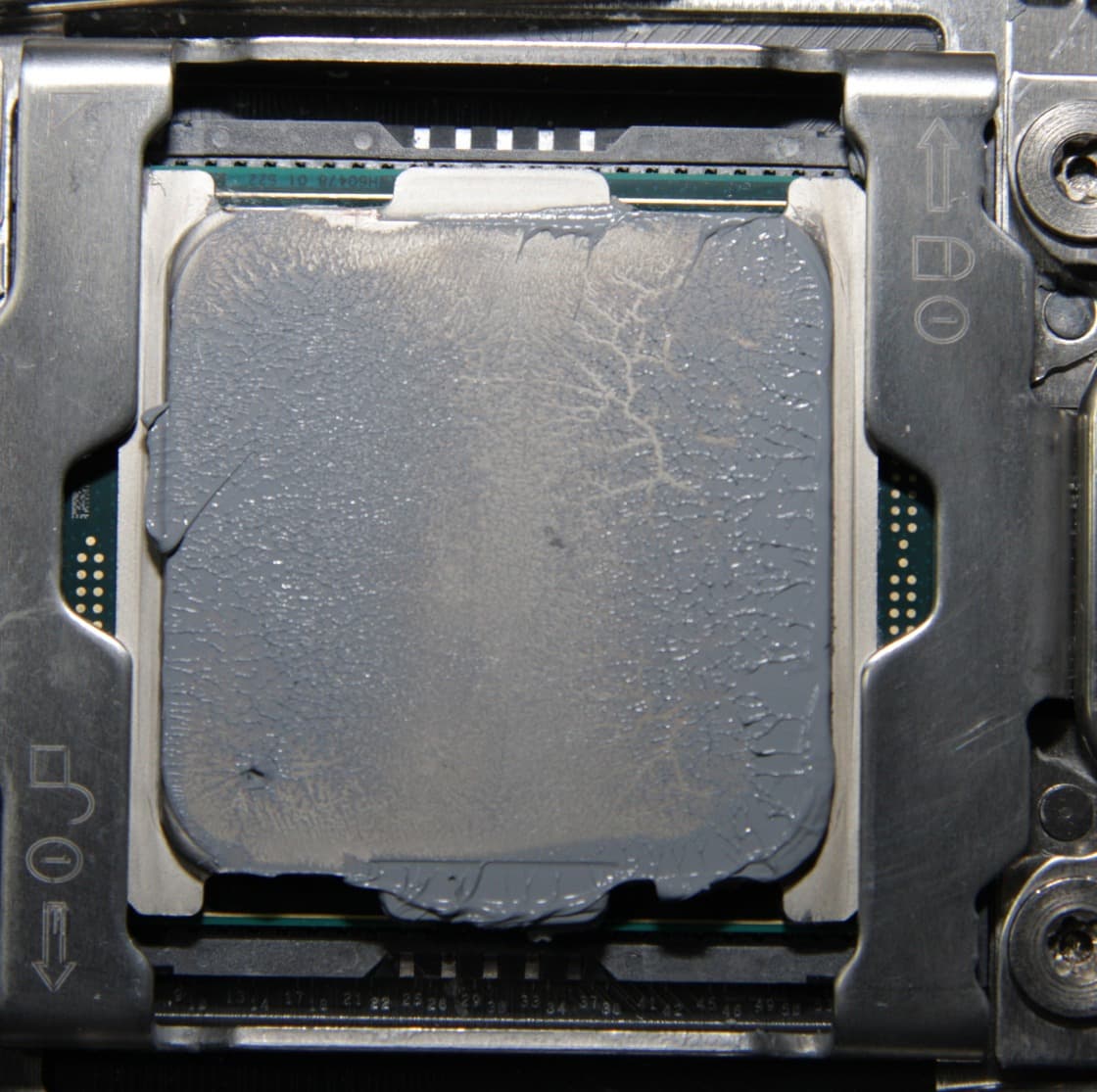

Видно, что термопаста распределилась практически по всей площади крышки процессора, но к краям слой толще. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора (в случае процессоров, для которых предназначена эта система).

Основание корпуса помпы изготовлено из твердого черного пластика, а верхняя часть прикрыта кожухом из черного пластика с матовой поверхностью. Крышка на верхнем торце кожуха изготовлена из прозрачного тонированного пластика. Изнутри на этой крышке черной краской нанесено негативное изображение логотипа компании-производителя.

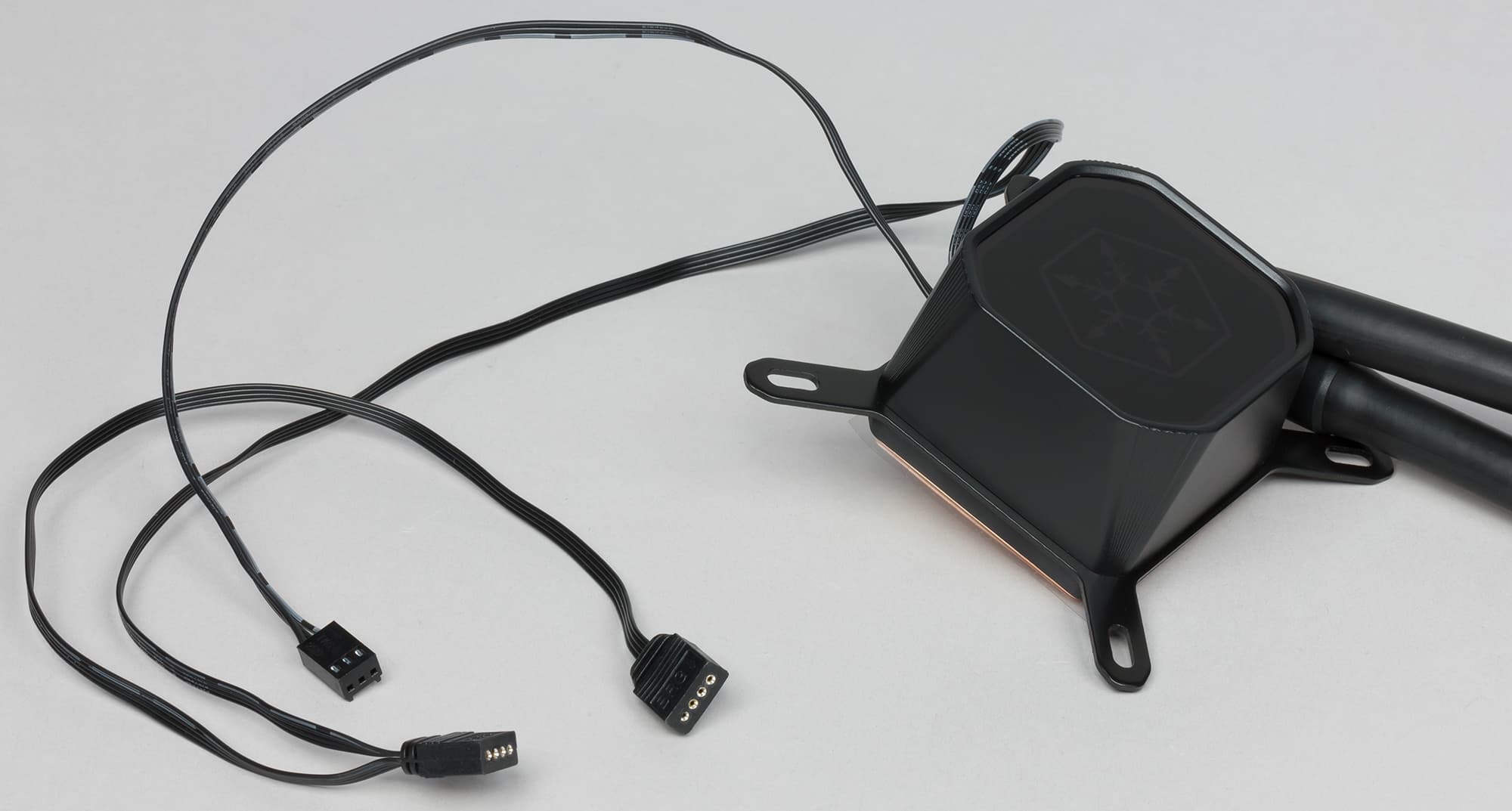

В плане корпус помпы — квадрат со скошенными и слегка закругленными углами с расстоянием между сторонами примерно 58 мм. Высота помпы 42 мм. Длина кабеля питания от помпы 27 см, а длина кабеля подсветки 40 см до первого разъема и еще 30 см до второго. Шланги относительно жесткие и упругие. Изготовлены они из резины. Внешний диаметр шлангов примерно 12,5 мм. Длина шлангов — 30 см до гильз. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 271,5×120×32,5 мм.

Ребра радиатора имеют относительно большую толщину — 0,6 мм. На длинные узкие грани радиатора защелкнуты кожухи из прозрачного пластика. На эти кожухи, на площадки с отверстиями, через которые проходят крепежные винты, наклеены накладки из резины средней жесткости.

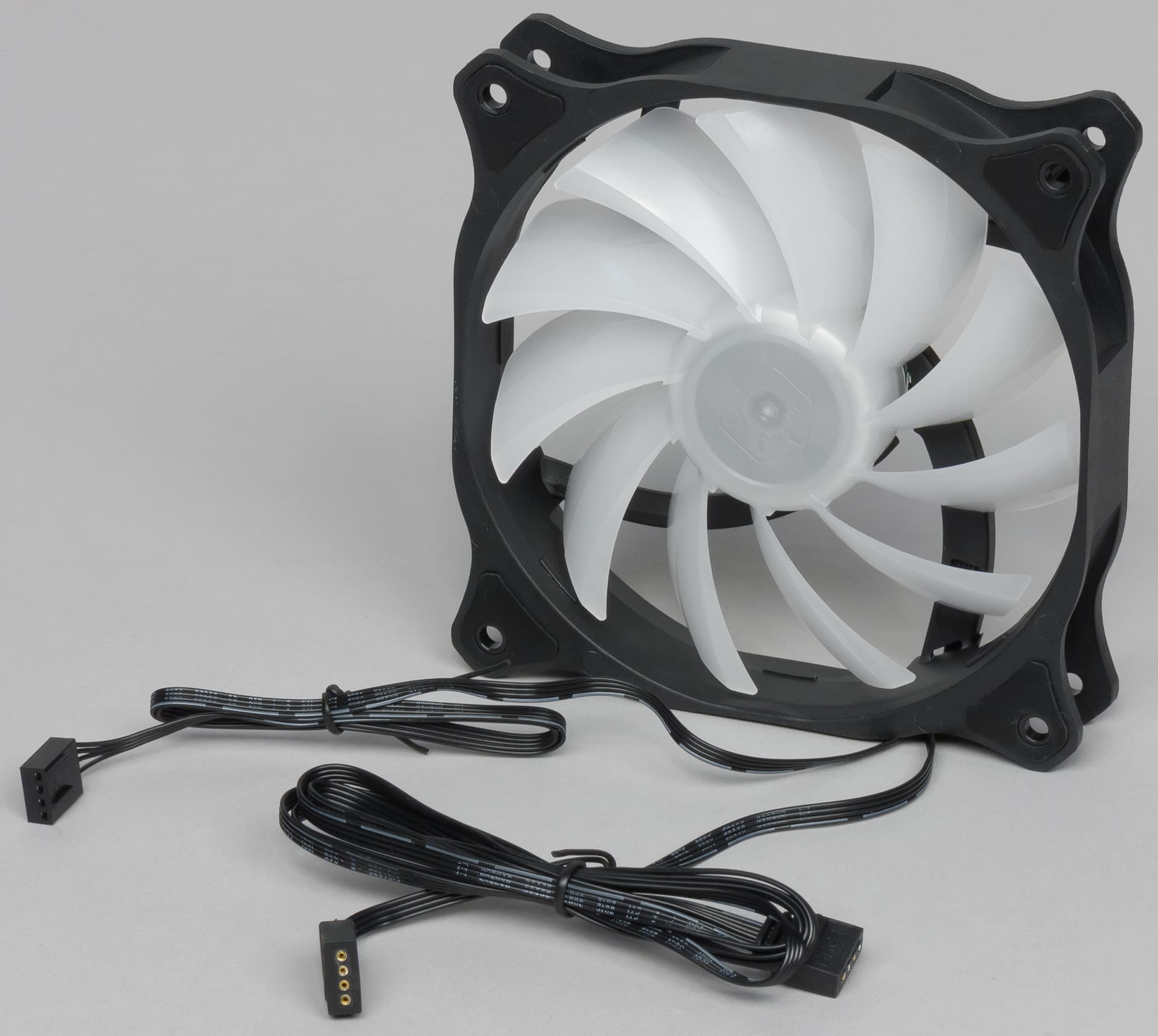

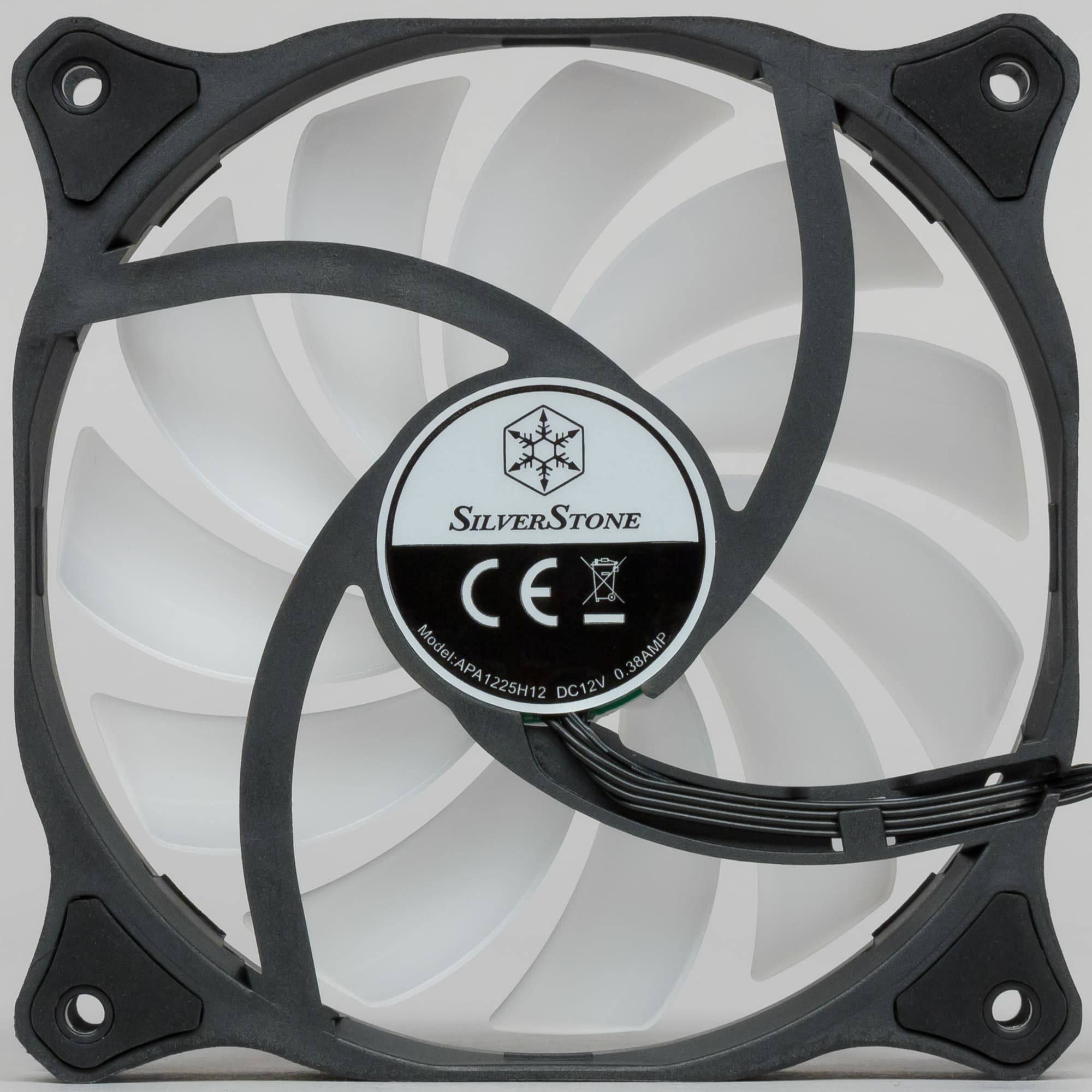

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика с шершавой поверхностью. На статоре по кругу расположены RGB-светодиоды, которые подсвечивают крыльчатку из центра.

Рамка вентилятора изготовлена из прочного черного пластика, а на проушины рамки наклеена накладки из резины средней жесткости. Накладки выполняют преимущественно декоративную функцию, так как виброизолировать они ничего не могут.

Длина кабеля питания вентилятора составляет 50 см, а длина кабеля подсветки 80 см до первого разъема и еще 30 см до второго. Кабель-разветвитель для питания вентиляторов имеет длину 20 см от разъема «мама» до каждого из двух разъемов «папа». Этот кабель заключен в скользкую декоративную оплетку. Вентиляторы можно подключить непосредственно к блоку питания, воспользовавшись комплектным проходным адаптером к разъему питания Peripheral Connector («Molex») от БП длиной 11 см. Отметим, что в проходном разъеме «Molex» этого адаптера разведено только два контакта — общий и +12 В.

Система в сборе с крепежом под LGA 2011 имеет массу 1332 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или матово-черное (рамка на обратную сторону системной платы и рамка помпы) покрытие. Отметим большие гайки с накаткой, благодаря которым нет особой необходимости использовать инструменты при установке помпы на процессор, а также то, что крепежная рамка просто вставляются в пазы на помпе, это очень удобно.

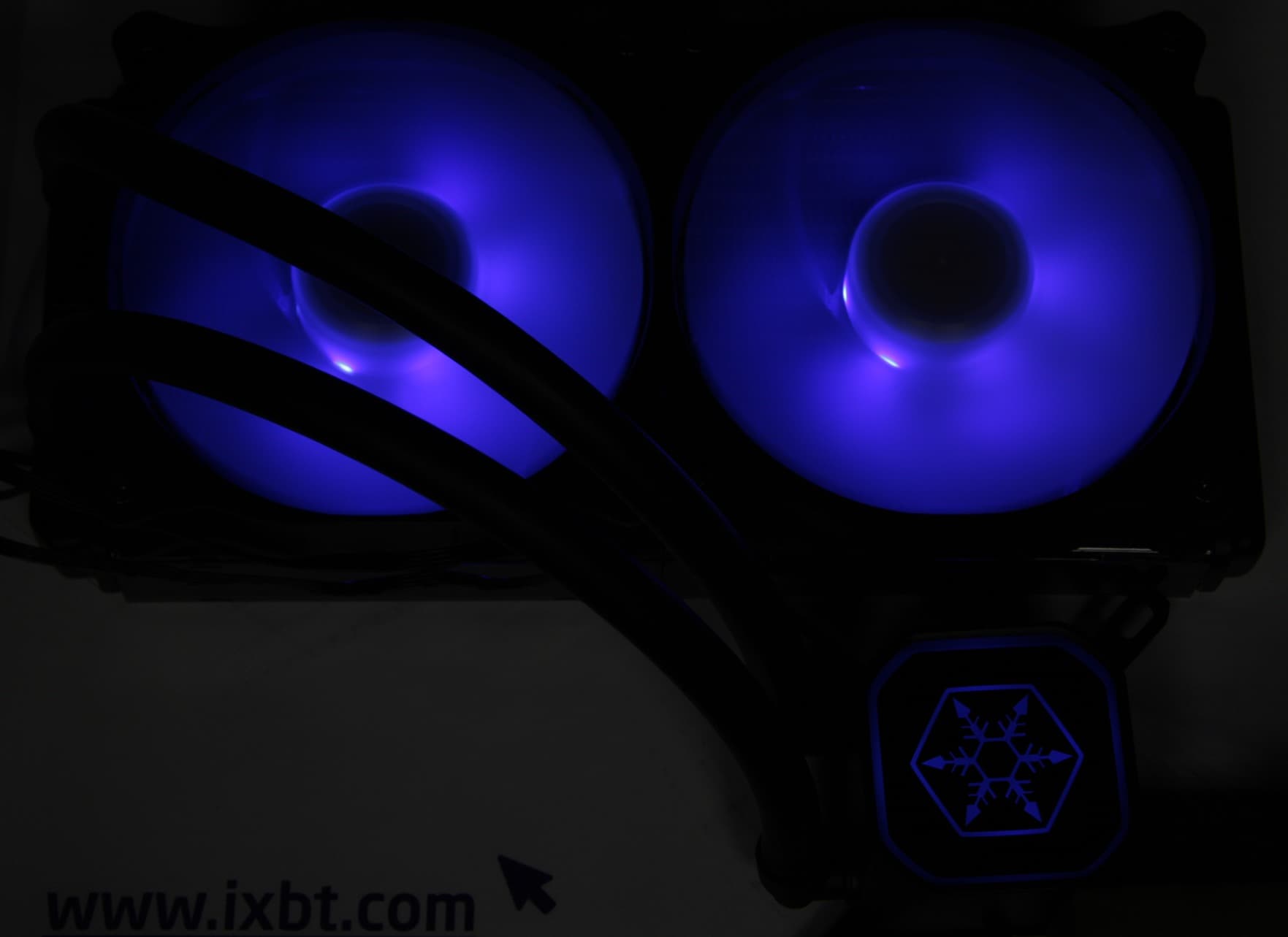

Помпа и вентиляторы оснащены простой (не адресуемой) RGB-подсветкой с подключением по четырем проводам. Помпа и вентиляторы соединяются последовательно с помощью четырехштырьковых соединителей. Один крайний разъем можно подключить к материнской плате или к стороннему контроллеру подсветки, а второй крайний разъем можно использовать для подключения следующего устройства с подсветкой. В качестве самого простого варианта можно воспользоваться комплектным проходным адаптером к разъему питания Peripheral Connector («Molex») от БП длиной 19,5 см, который обеспечивает статичную синюю подсветку. Выглядит это так:

На систему SilverStone Tundra TD02-RGB установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Для теста под нагрузкой использовалась функция Stress FPU из пакета AIDA64. Во всех тестах, если не указано иное, помпа работает от 12 В.

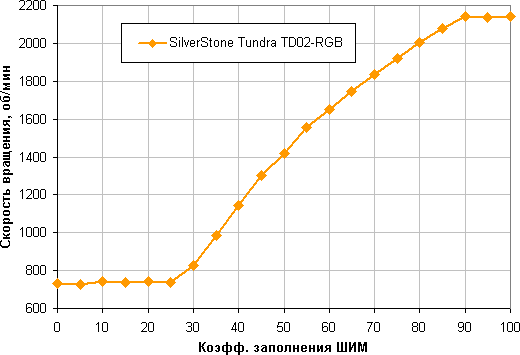

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки не очень широкий. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

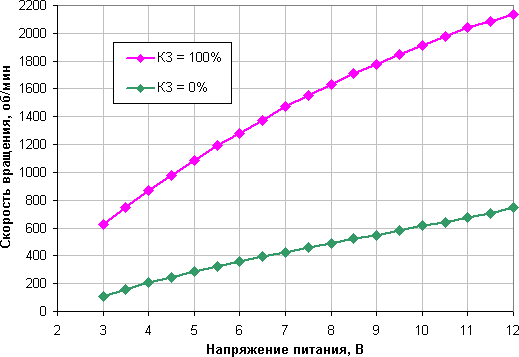

Изменение скорости вращения при снижении напряжения с 12 до 3 В плавное, но диапазон регулировки только с помощью напряжения также не очень широкий. Вентиляторы останавливаются при 2,9 В, а при 3,0/3,1 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В. Как вариант расширения диапазона регулировки, можно снизить КЗ до 0% и применить регулировку с помощью напряжения. Результаты представлены на графике выше (с подписью «КЗ = 0%»).

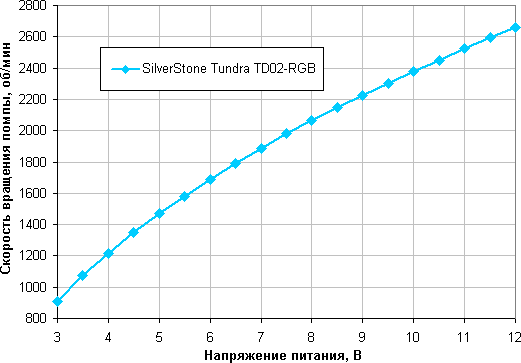

Приведем также зависимость скорости вращения помпы от величины напряжения:

Характер зависимости показывает, что помпой вполне допустимо управлять, изменяя напряжение питания. Останавливается помпа при 2,6 В и запускается при 2,8 В. В принципе, вся система сохраняет работоспособность при напряжении питания 5 В.

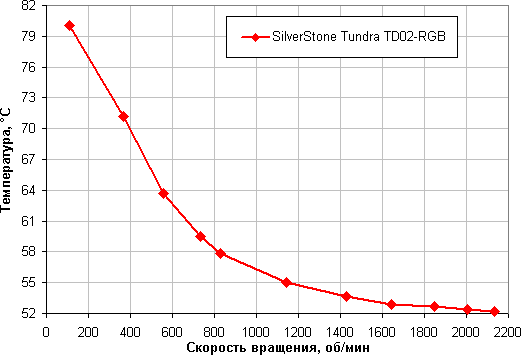

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ. Дополнительно мы зафиксировали КЗ на 0% и провели тестирование при 9, 6 и 3 В напряжения питания (это три точки на графике выше, ближайшие к 0 об/мин). И даже в этом случае перегрева не было, хотя в последней точке температура уже приблизилась к критической. Во всех последующих результатах также приведены данные для указанных трех точек.

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

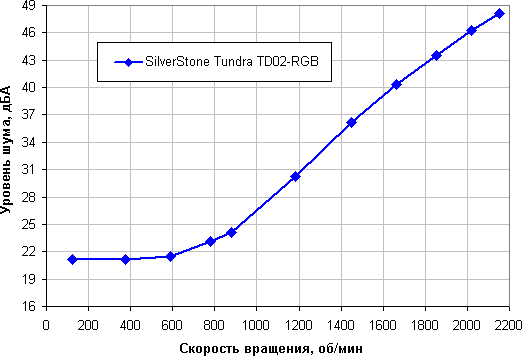

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,2 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы равен 20,4 дБА. Помпа работает тихо. Приведем зависимость уровня шума только помпы от напряжения.

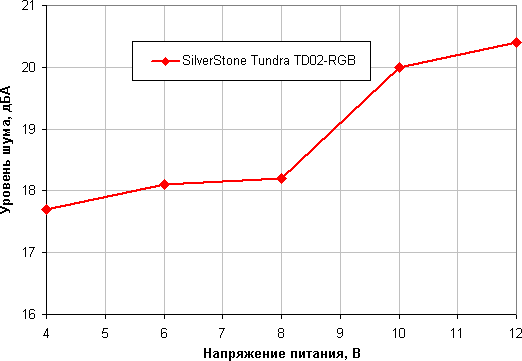

При желании в случае не очень большой нагрузки шум от системы можно немного снизить, снизив напряжение питания помпы, но особого смысла в этом нет.

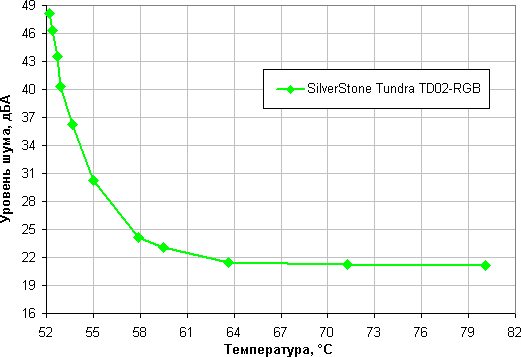

Построение зависимости уровня шума от температуры процессора при полной загрузке

Построение зависимости реальной максимальной мощности от уровня шума.

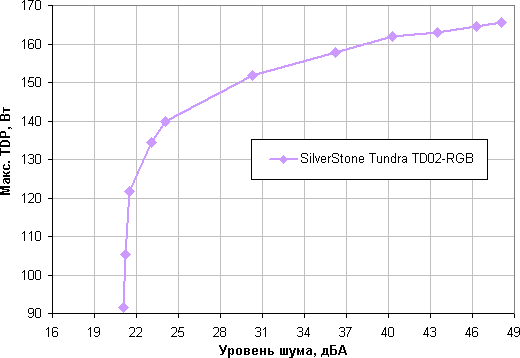

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 140 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 165 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. В целом данная система немного ниже типичного уровня по производительности в своем классе (с радиатором на два вентилятора 120 мм).

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, также с радиатором на два вентилятора 120 мм и протестированными по такой же методике (список систем еще пополняется).

Выводы

На основе системы жидкостного охлаждения SilverStone Tundra TD02-RGB можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 140 Вт в максимуме. При этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. Цветная подсветка помпы украсит внутреннее пространство системного блока, но чтобы получить разнообразие цветовых эффектов, в том числе динамических, придется воспользоваться сторонним контроллером или возможностями материнской платы, так как в варианте «из коробки» предлагается только статичная синяя подсветка помпы и вентиляторов. Отметим хорошее качество изготовления, удобные в работе плоские кабели без оплетки, удобный крепеж водоблока.

Систему жидкостного охлаждения SilverStone Tundra TD02-RGB можно увидеть в нашем видеообзоре корпуса Silverstone Precision PS15:

Наш видеообзор корпуса Silverstone Precision PS15 с СЖО Silverstone Tundra TD02-RGB можно также посмотреть на iXBT.video
