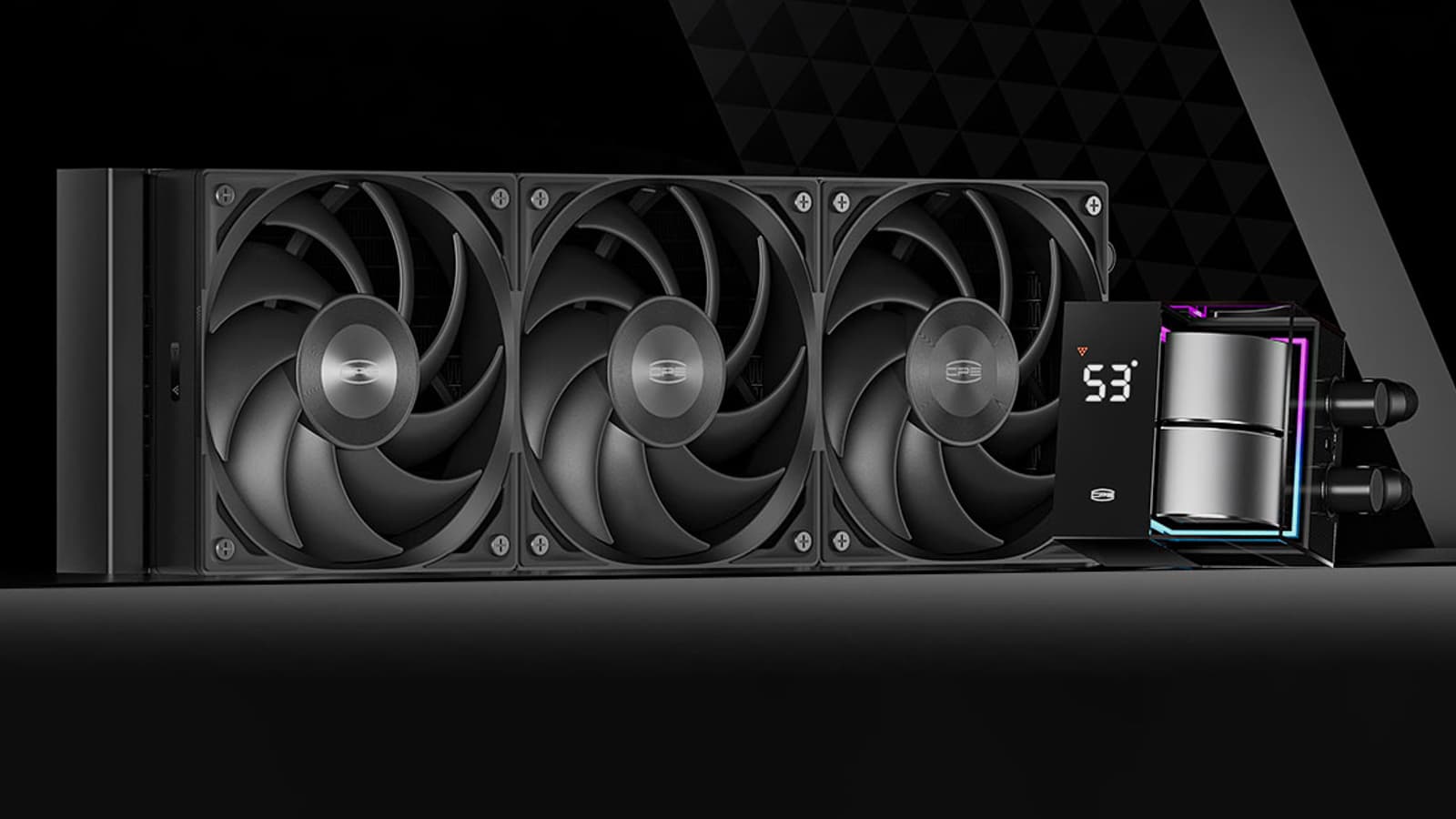

Обзор системы жидкостного охлаждения PCCooler DS360 BK

Паспортные характеристики, комплект поставки и цена

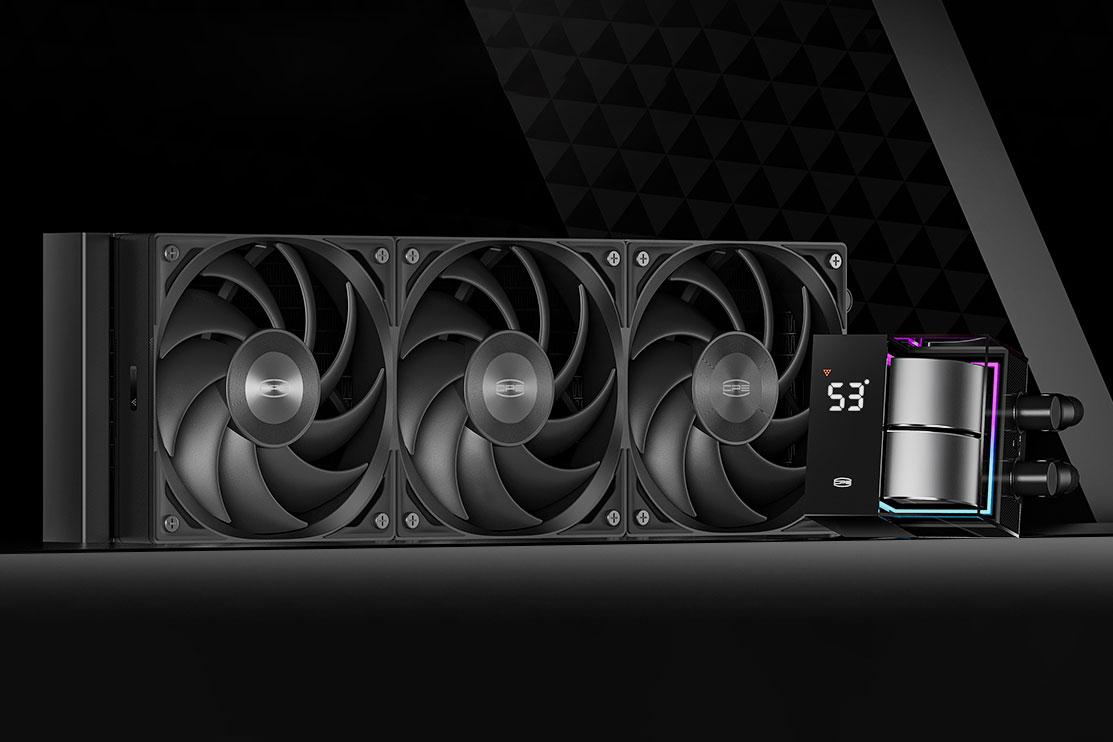

Описание

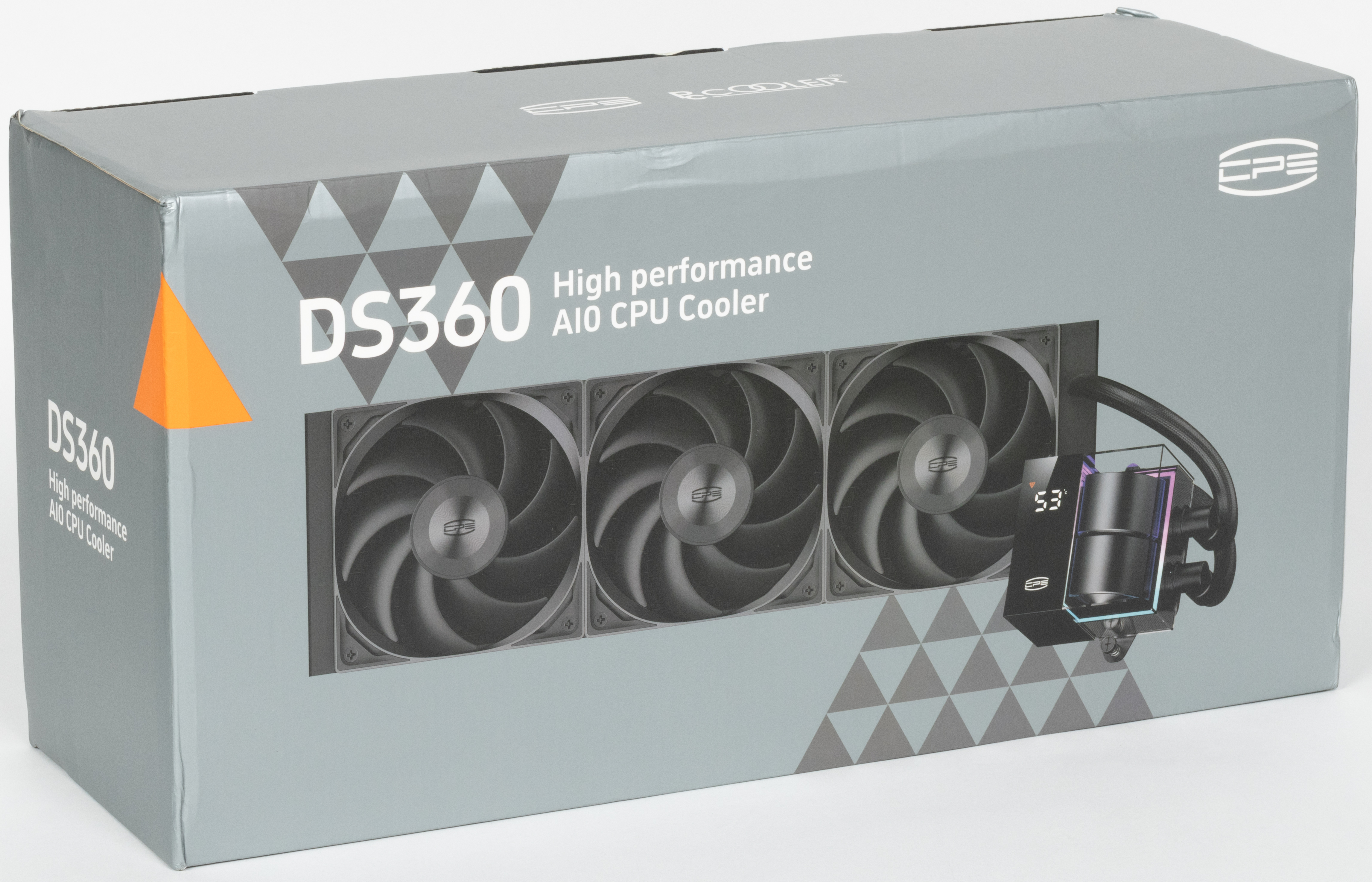

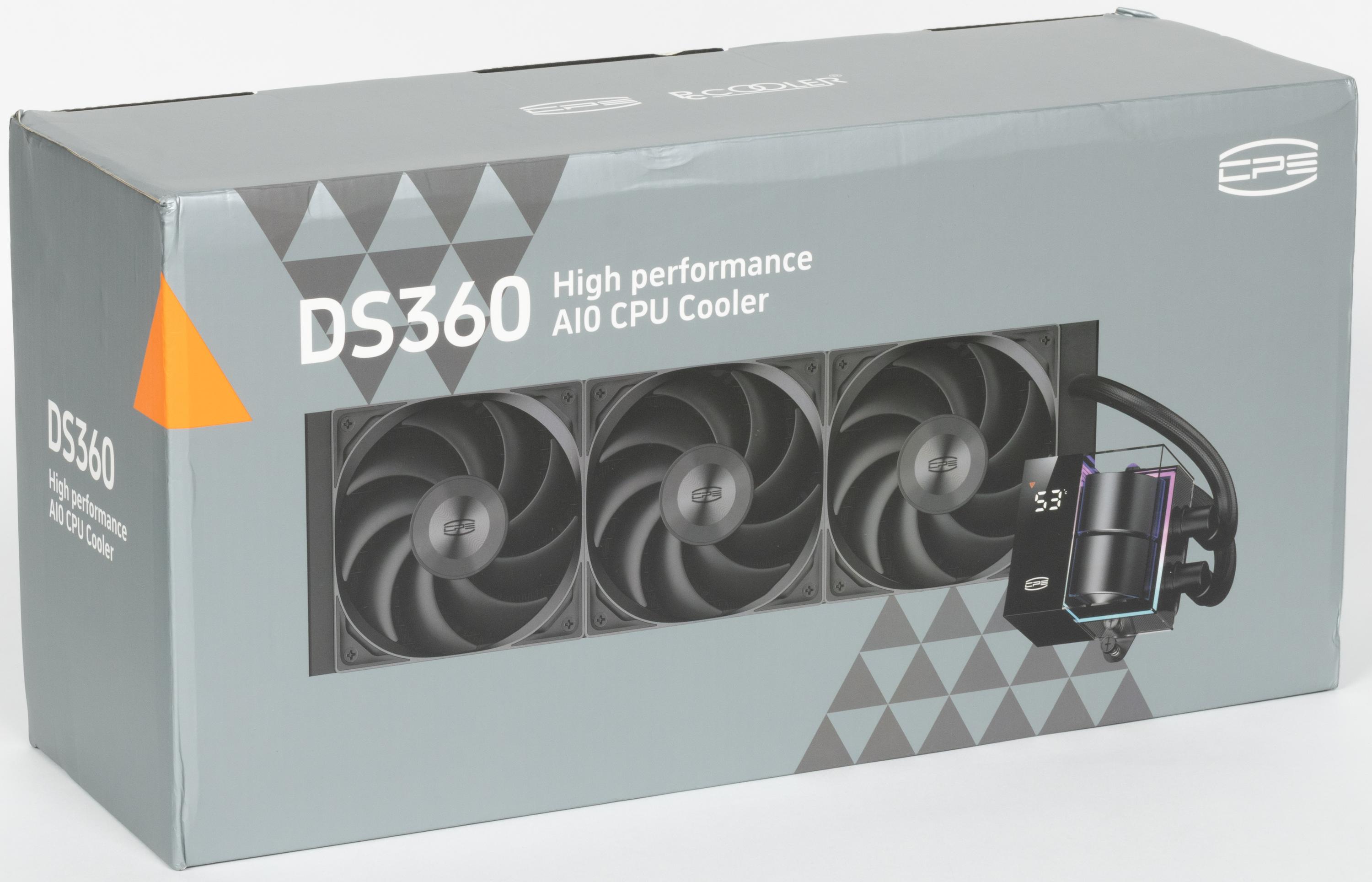

Поставляется система жидкостного охлаждения PCCooler DS360 BK в коробке из среднего по толщине гофрированного картона.

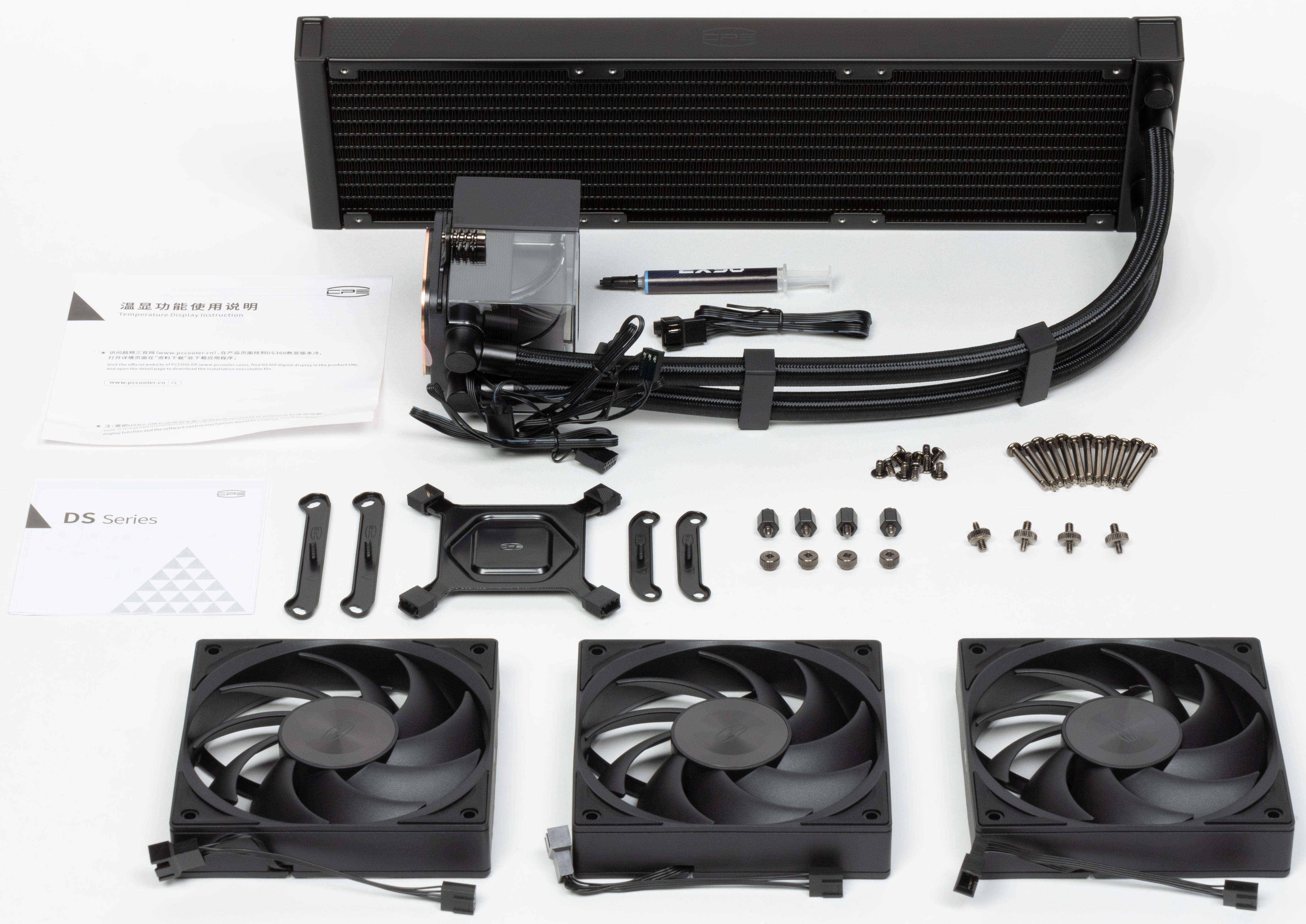

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке — это книжка-гармошка хорошего полиграфического качества. Информация в инструкции представлена в основном в виде картинок и в переводе не нуждается.

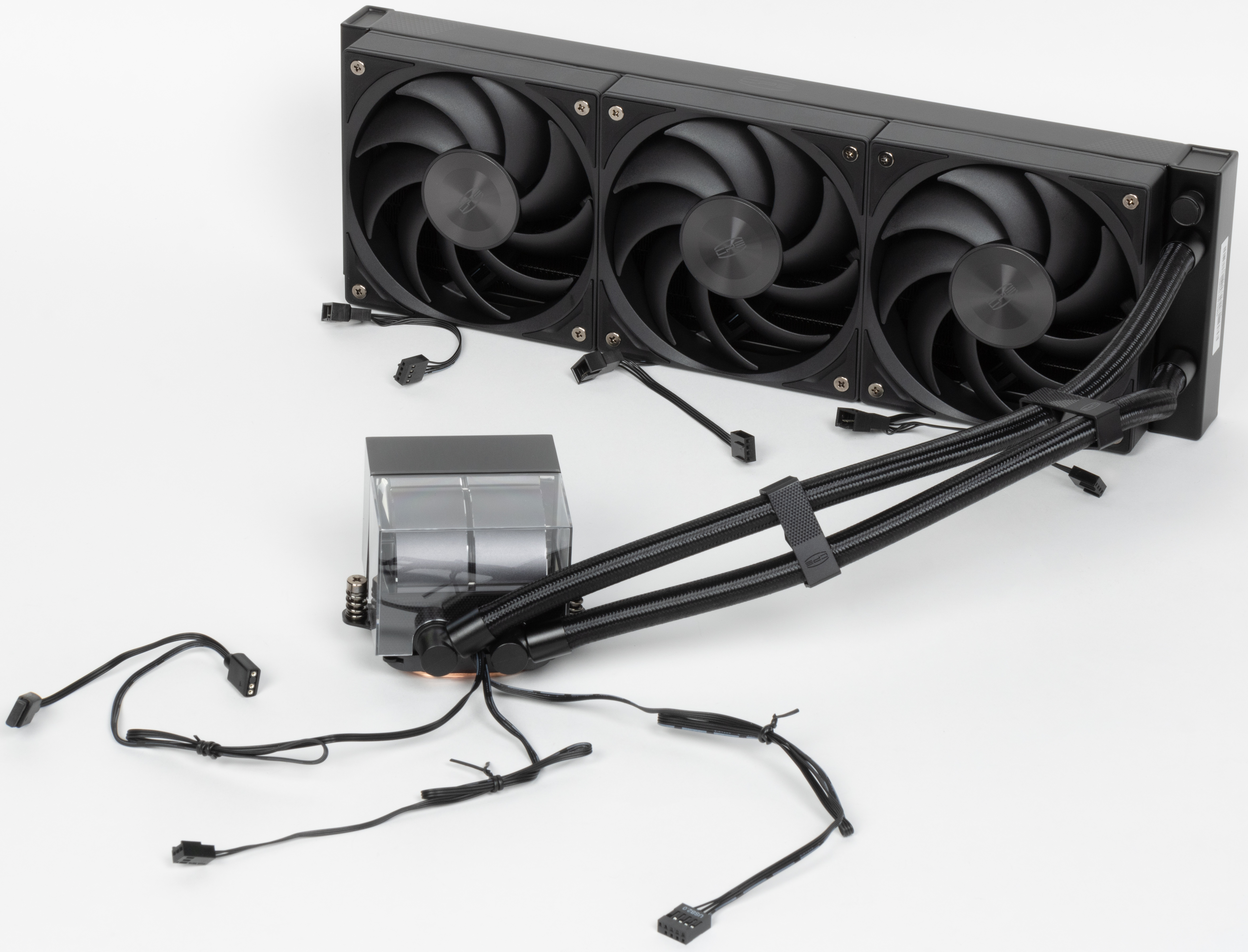

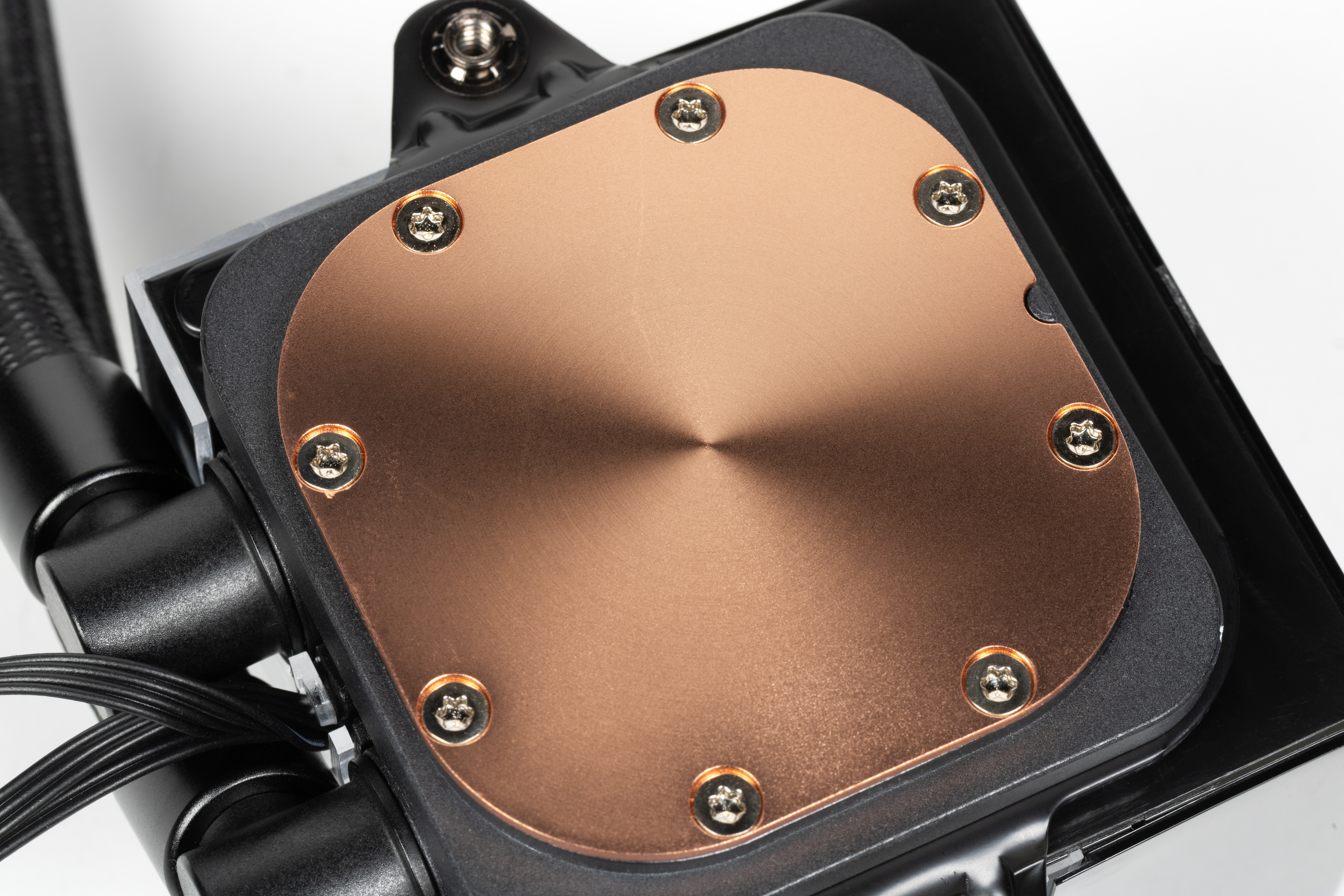

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,5 мм.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 45×45 мм.

Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты хватит на один раз точно, и в самом в лучшем случае на два, если процессор будет с небольшой площадью крышки, а расход экономным. Во всех тестах использовалась качественная термопаста другого производителя.

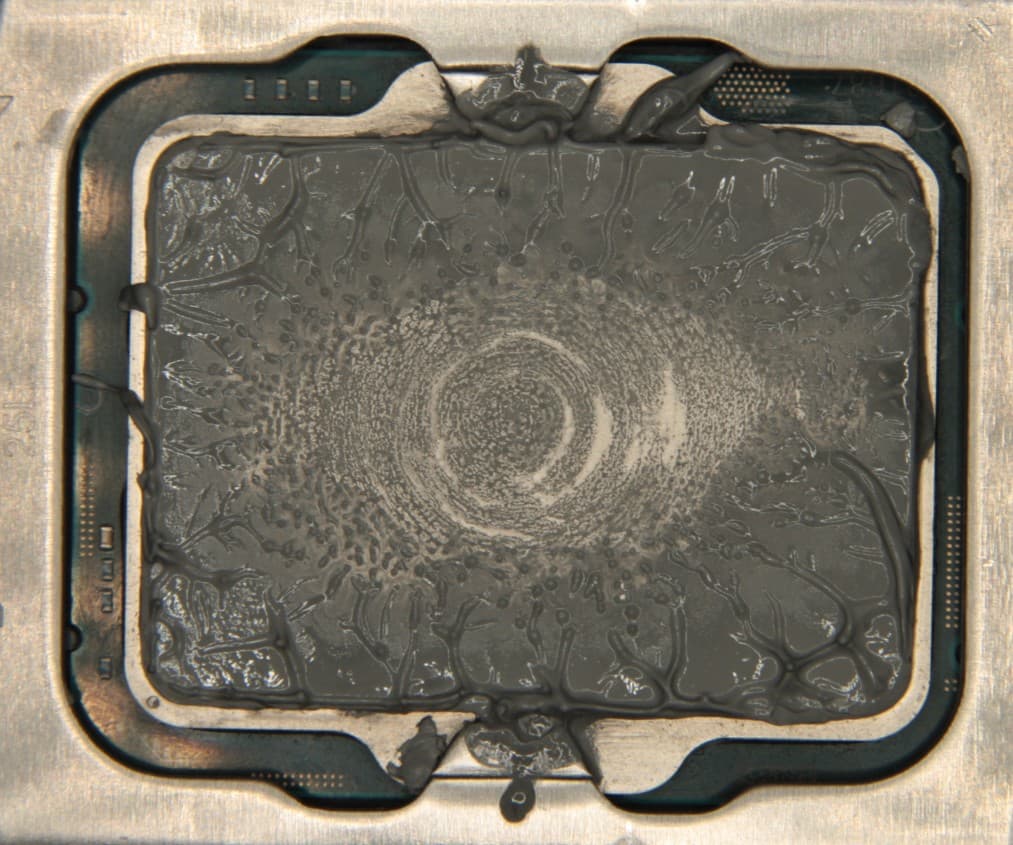

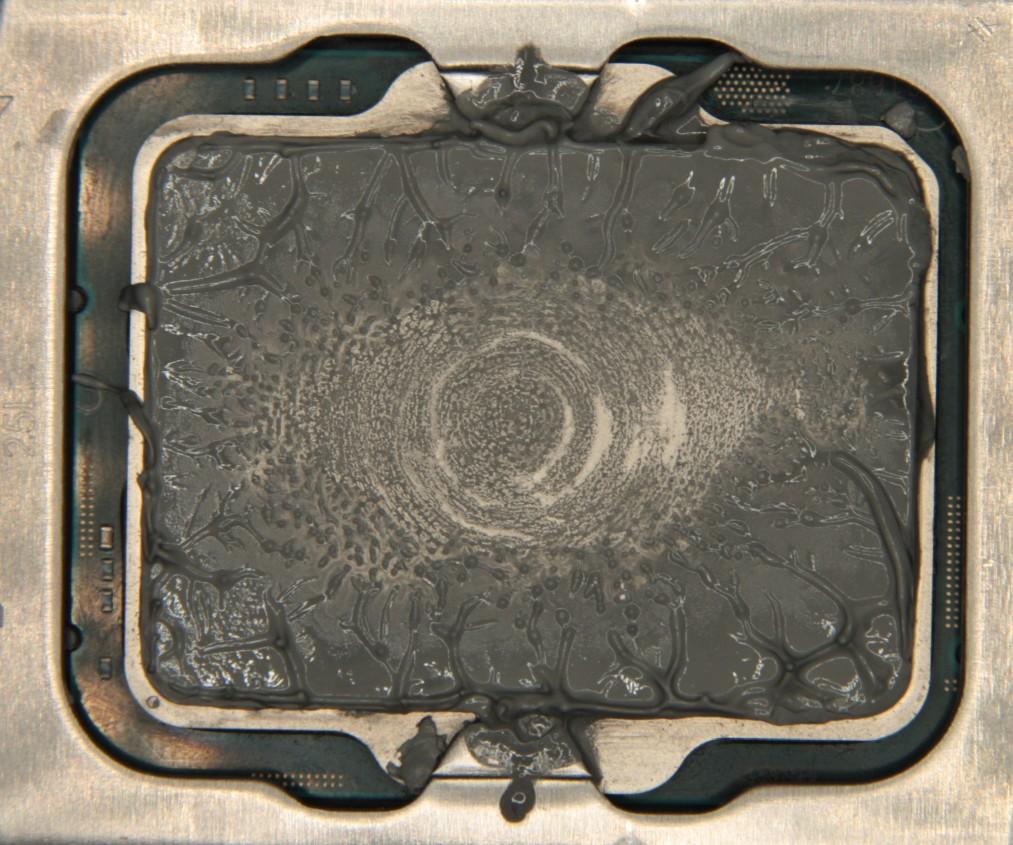

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

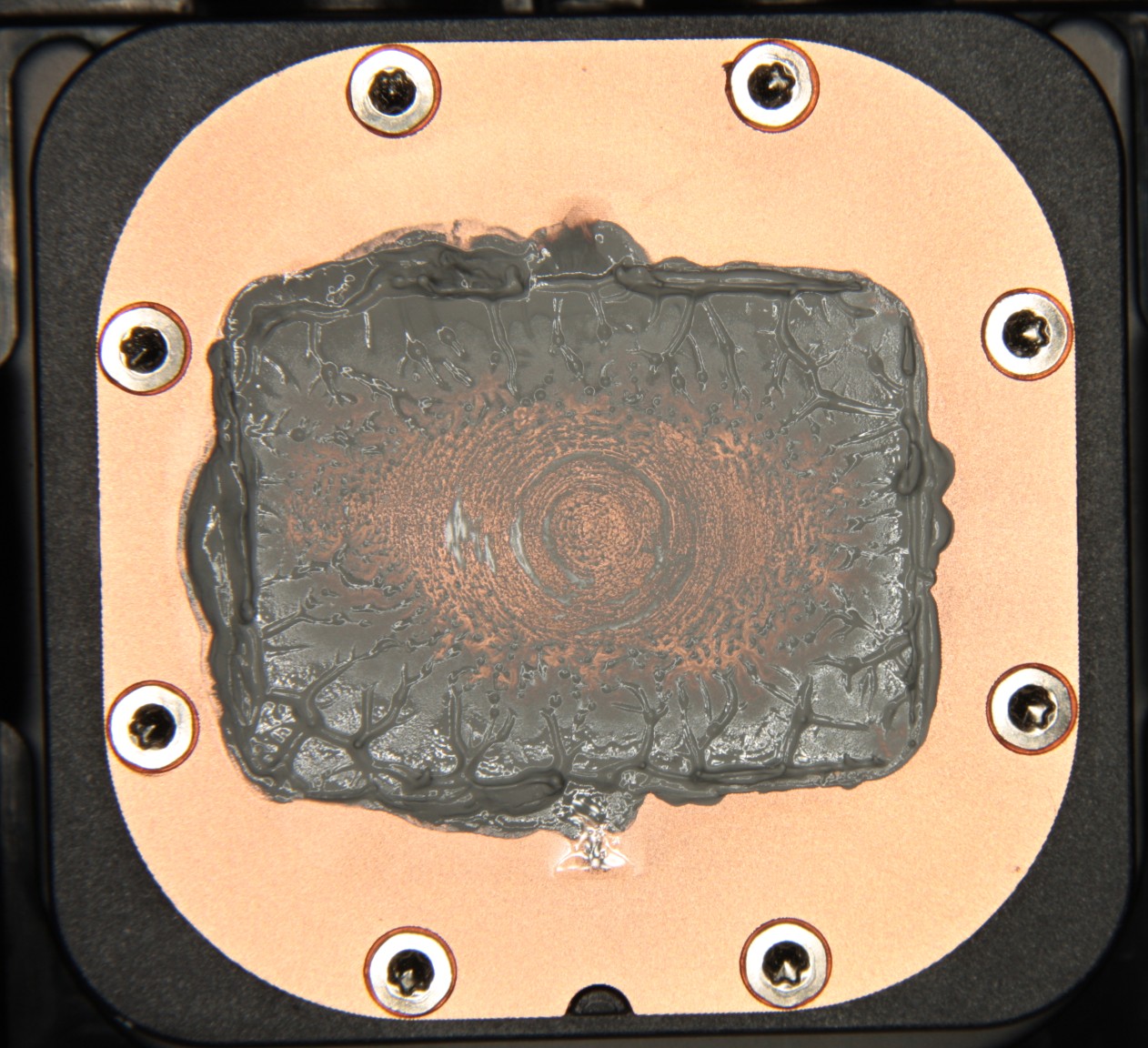

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем на всю площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен по центру и имеет большую площадь. (Распределение термопасты, конечно, изменилось при разъединении процессора и помпы.)

Декоративный кожух помпы имеет довольно сложную конструкцию.

Его особенностями являются подсветка с несколькими адресуемыми RGB-светодиодами, управляемыми извне по трехпроводному интерфейсу, подсвечиваемый логотип, а также светодиодный дисплей, управляемый по USB. На дисплей выводится текущая температура процессора.

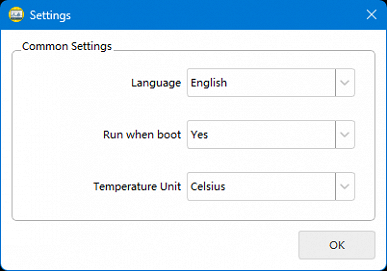

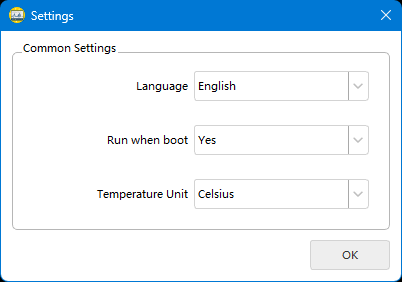

Для работы этой индикации в системе должна работать программа DS360 Digital, ряд настроек которой доступны в меню, вызываемом кликом на значке в трее.

Работа подсветки помпы (режим по умолчанию при подключении системной плате) и индикации на дисплее на помпе показаны на видео ниже:

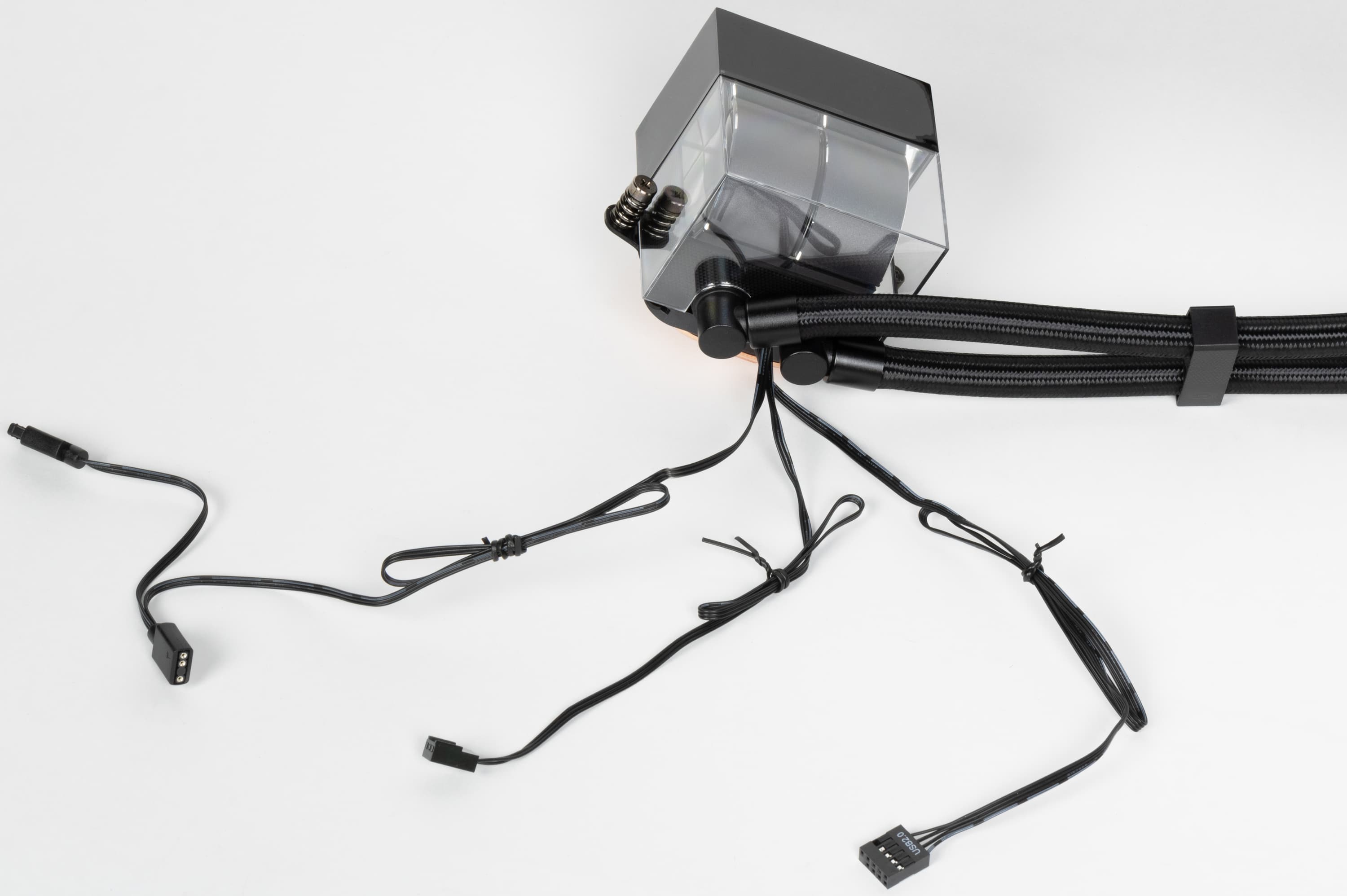

Длина кабеля питания от помпы — 2=35 см, кабеля подсветки — 46 см плюс 10 см до проходного разъема, кабеля USB с разъемом для подключения к колодке на системной плате — 47,5 см.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12,5 мм. Длина шлангов по гибкой части без учета обжимных гильз 36,8 см (не очень длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две скобки, с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 54 мм.

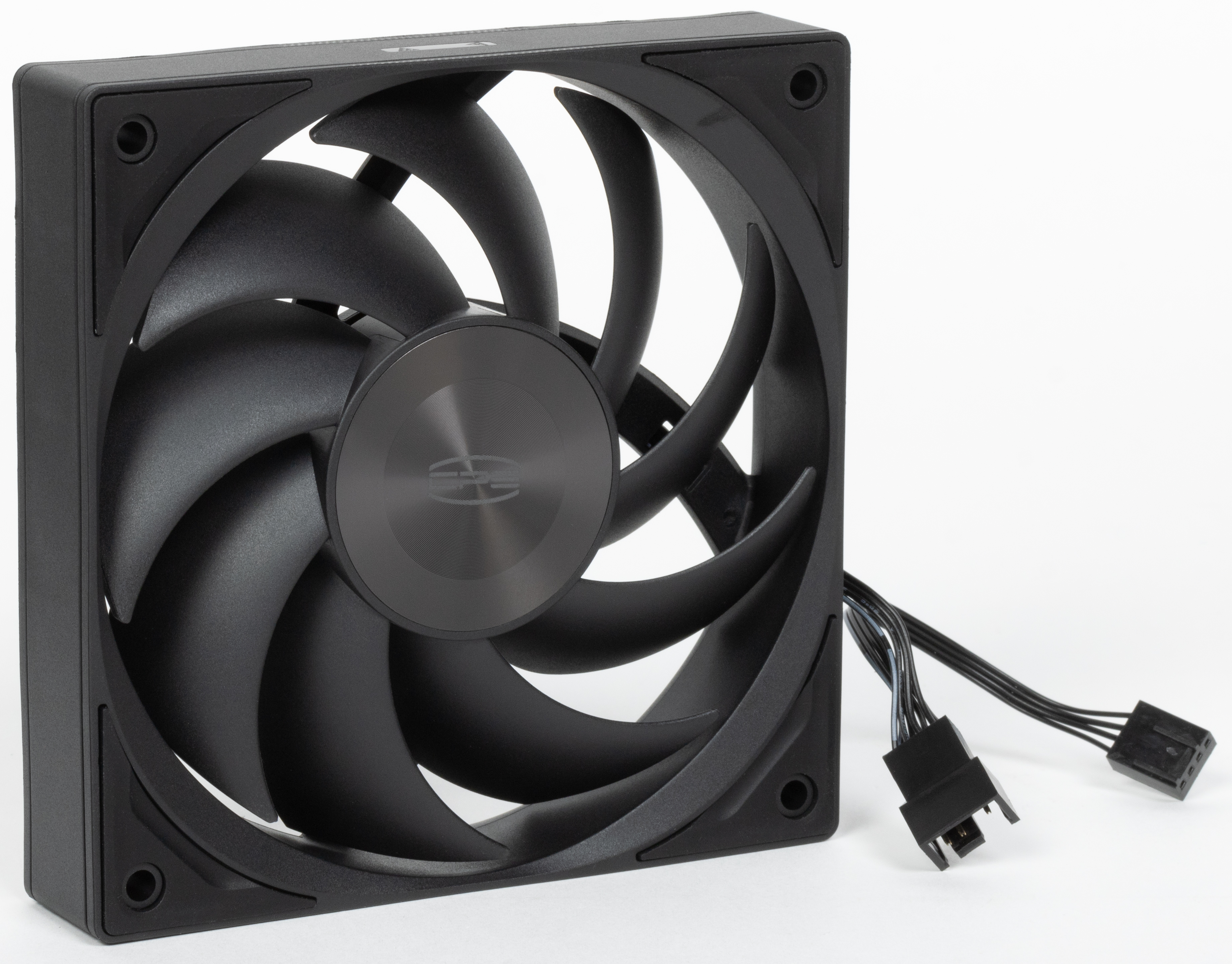

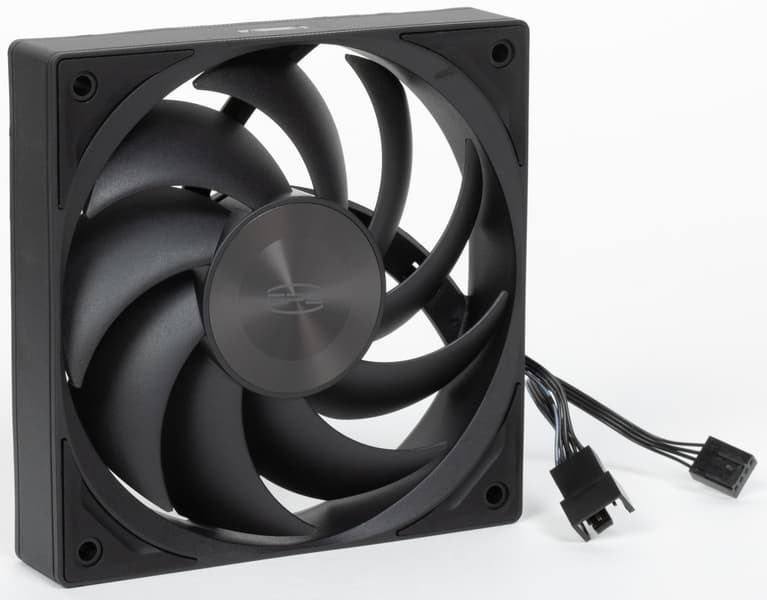

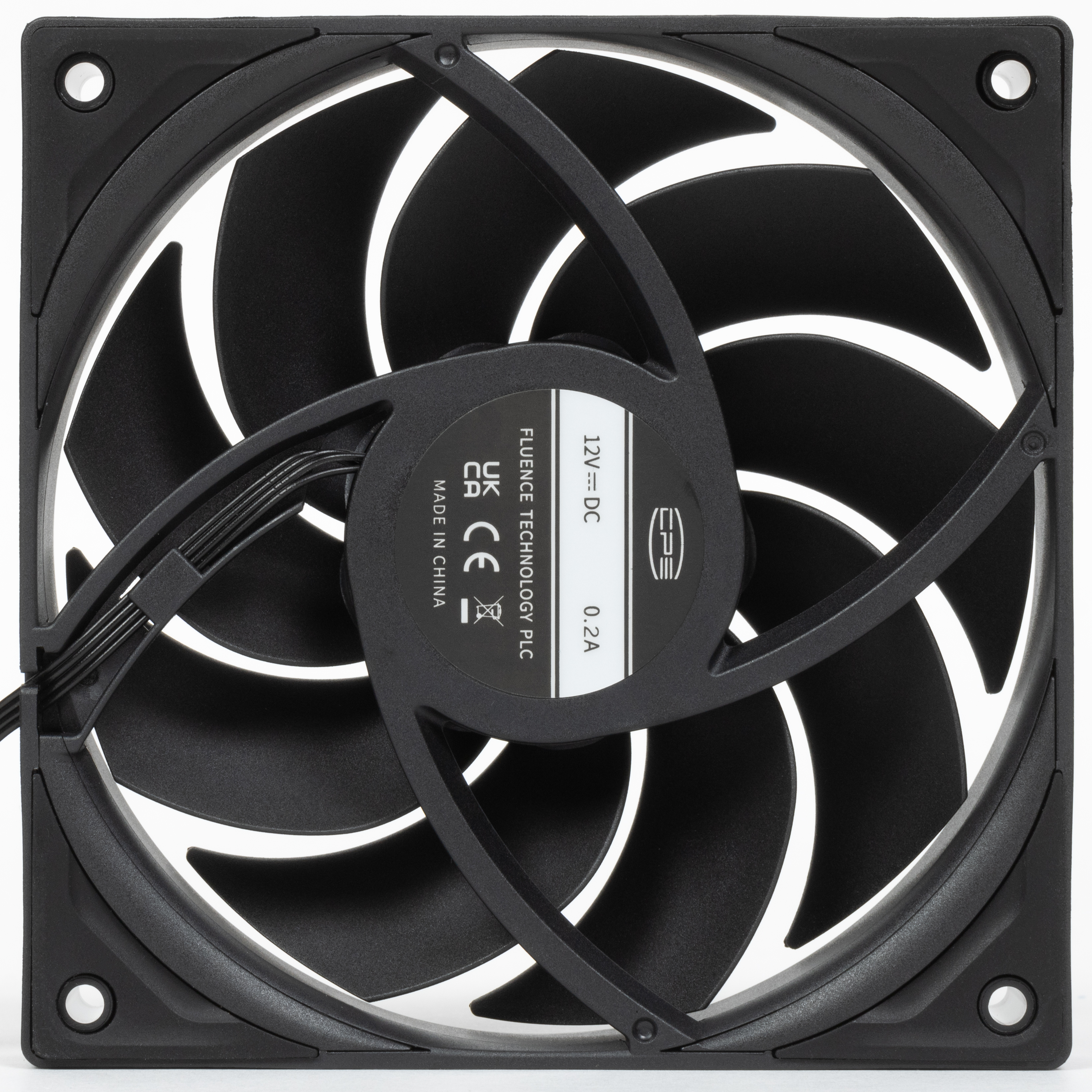

Рамка вентилятора изготовлена из прочного черного пластика.

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 0,6 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

Установленные на радиатор вентиляторы подключается последовательно через проходные разъемы (длина до него 4,5 см и от него к разъему питания 9,5 см). Последний вентилятор подключается к удлинительному кабелю длиной 50 см. Такой способ подключения позволяет получить аккуратно собранную систему и свести к минимуму количество проводов и разъемов, требующих укладки внутри корпуса. Правда, замена на другие вентиляторы с обычным подключением все испортит.

Система в сборе с крепежом под LGA 1700 имеет массу 1812 г. Крепеж изготовлен в основном из закаленной стали (включая рамку на обратную сторону системной платы) и имеет стойкое гальваническое покрытие или лакокрасочное покрытие.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

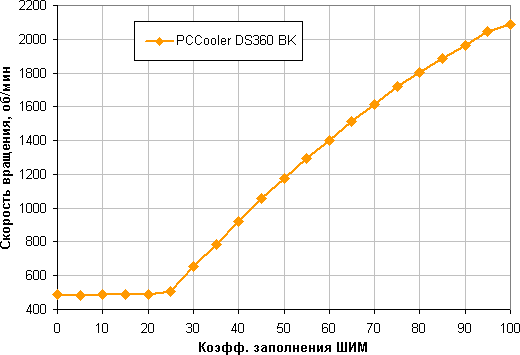

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — монотонный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

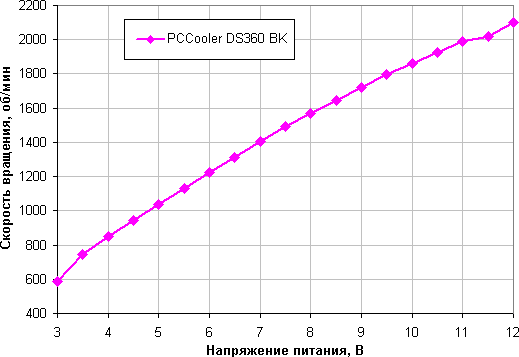

Регулировка с помощью напряжения позволяет получить устойчивое вращение в более узком диапазоне. Вентиляторы останавливаются при снижении напряжения до 2,7—2,8 В и запускаются от 3,0 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

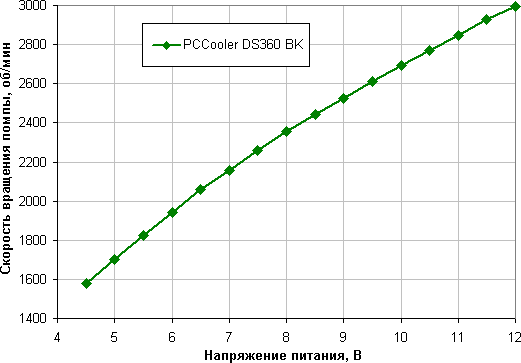

Скорость вращения помпы можно регулировать с помощью изменения напряжения питания:

Помпа окончательно останавливается при 4,0 В, а при 4,1 В запускается. Помпу также допустимо подключать к 5 В.

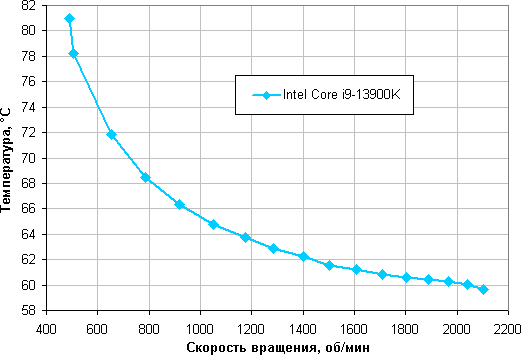

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,1 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 20% с шагом в 5%. Помпа работала от 12 В.

В этом тесте процессор Intel Core i9-13900K не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 20%, что соответствует примерно 490 об/мин. При этом максимальное потребление по данным мониторинга составило порядка 217 Вт, а по разъемам для питания процессора — 271 Вт. Напомним, что базовая мощность этого процессора составляет всего 125 Вт, а штатная максимальная кратковременная (турбо-лимит) — 253 Вт.

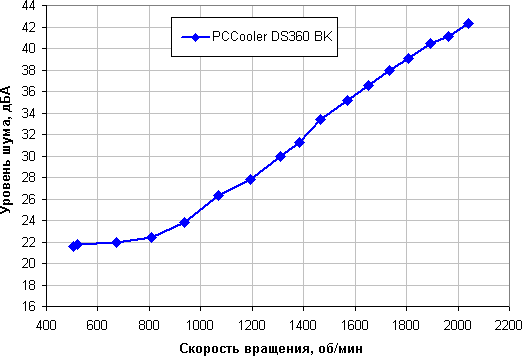

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). Помпа работает довольно тихо — порядка 21,3 дБА.

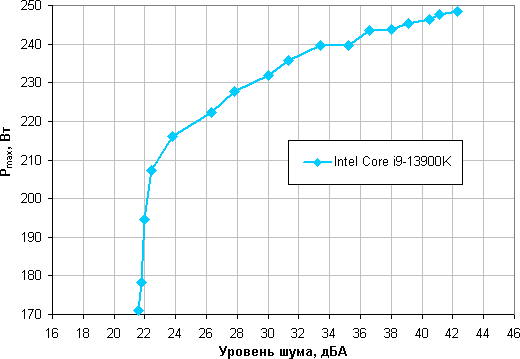

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. С небольшой натяжкой это 220 Вт для процессора Intel Core i9-13900K. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить примерно до 248 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора (для него допустимы 100 °C) указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения PCCooler DS360 BK можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 220 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Украшением внутреннего пространства системного блока послужит подсветка на помпе, а дисплей на помпе будет полезен для быстрой оценки состояния системы. Отметим хорошее качество изготовления, оплетку шлангов и удобную организацию электрических соединений.
