Обзор системы жидкостного охлаждения NZXT Kraken Z63

Паспортные характеристики, комплект поставки и цена

Описание

Поставляется система жидкостного охлаждения NZXT Kraken Z63 в строго оформленной коробке из тонкого гофрированного картона, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, перечислены основные особенности, а также технические характеристики. Надписи выполнены на трех европейских языках, но перечисление особенностей – уже 11 языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, чехлы из картона и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика.

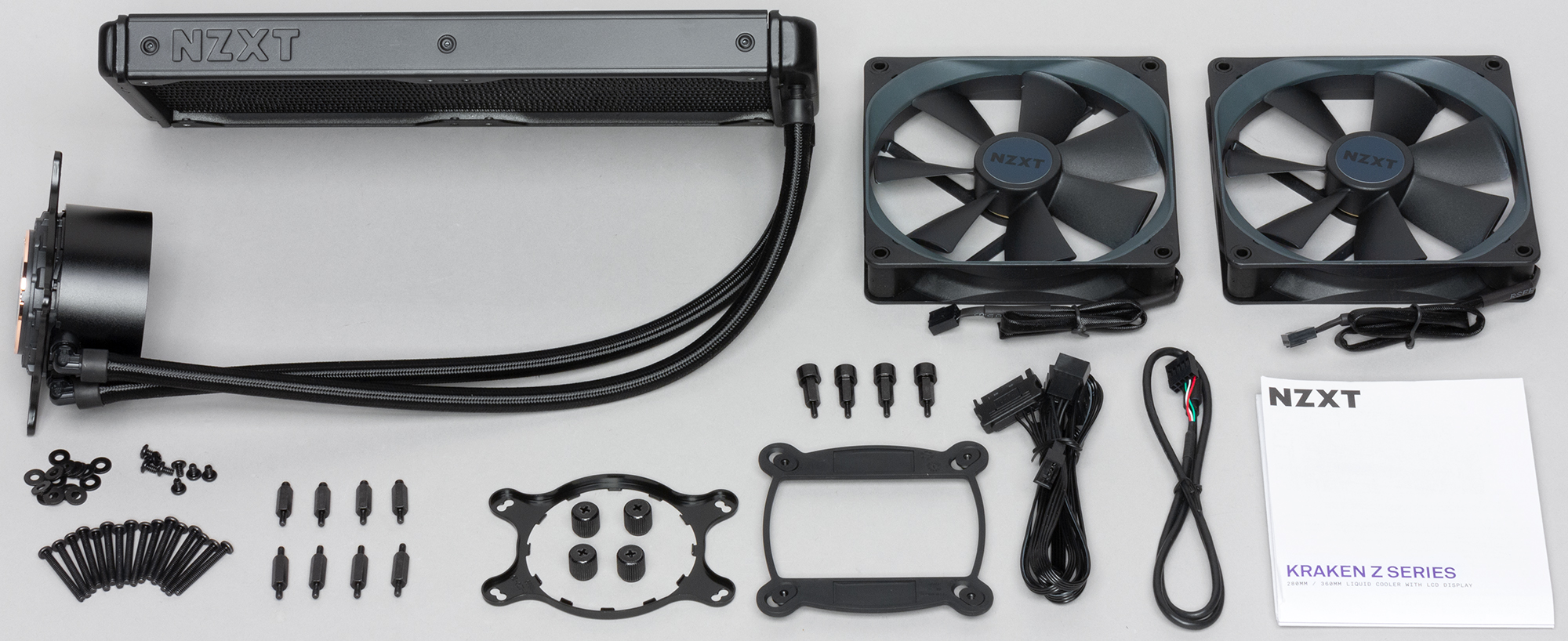

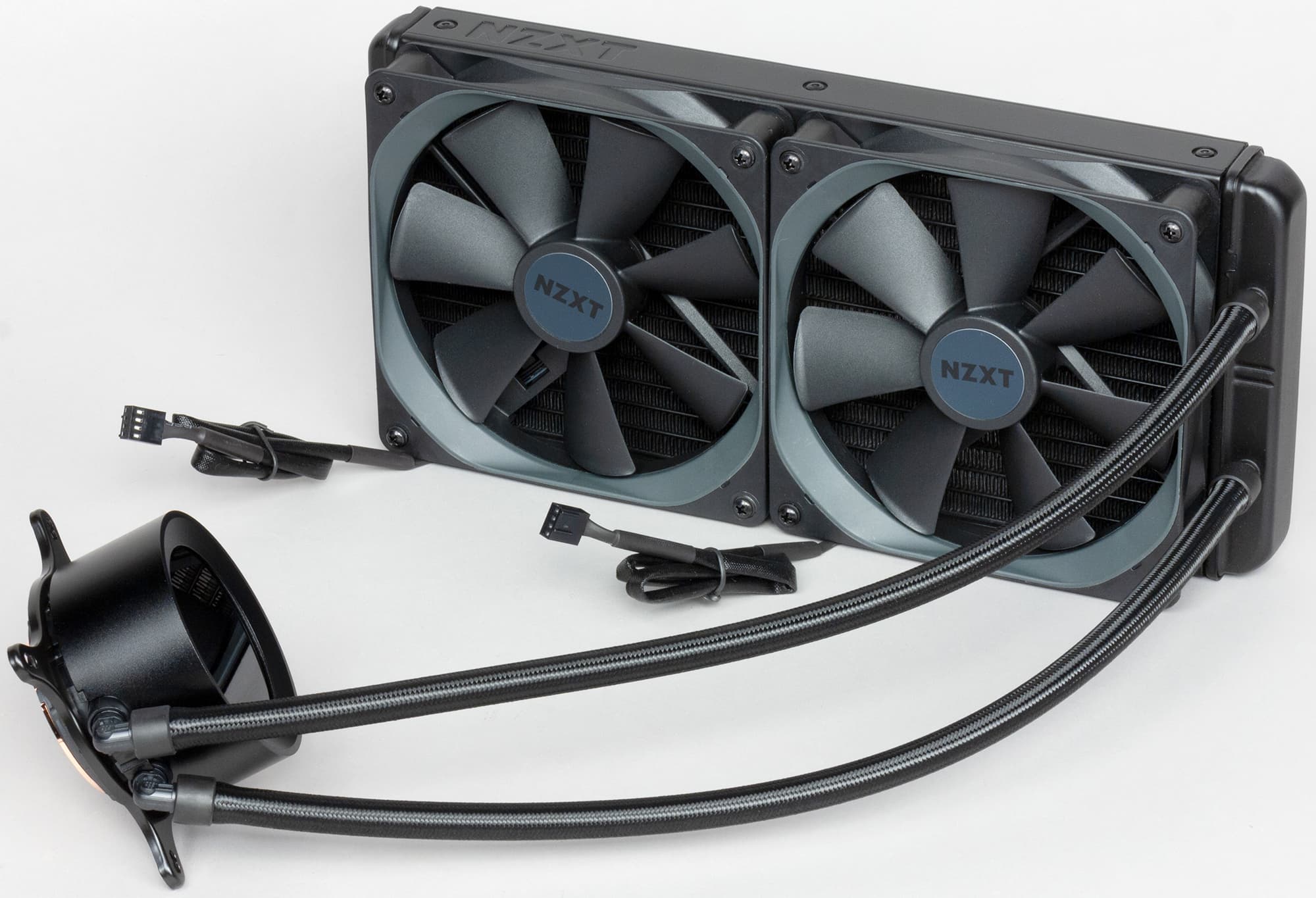

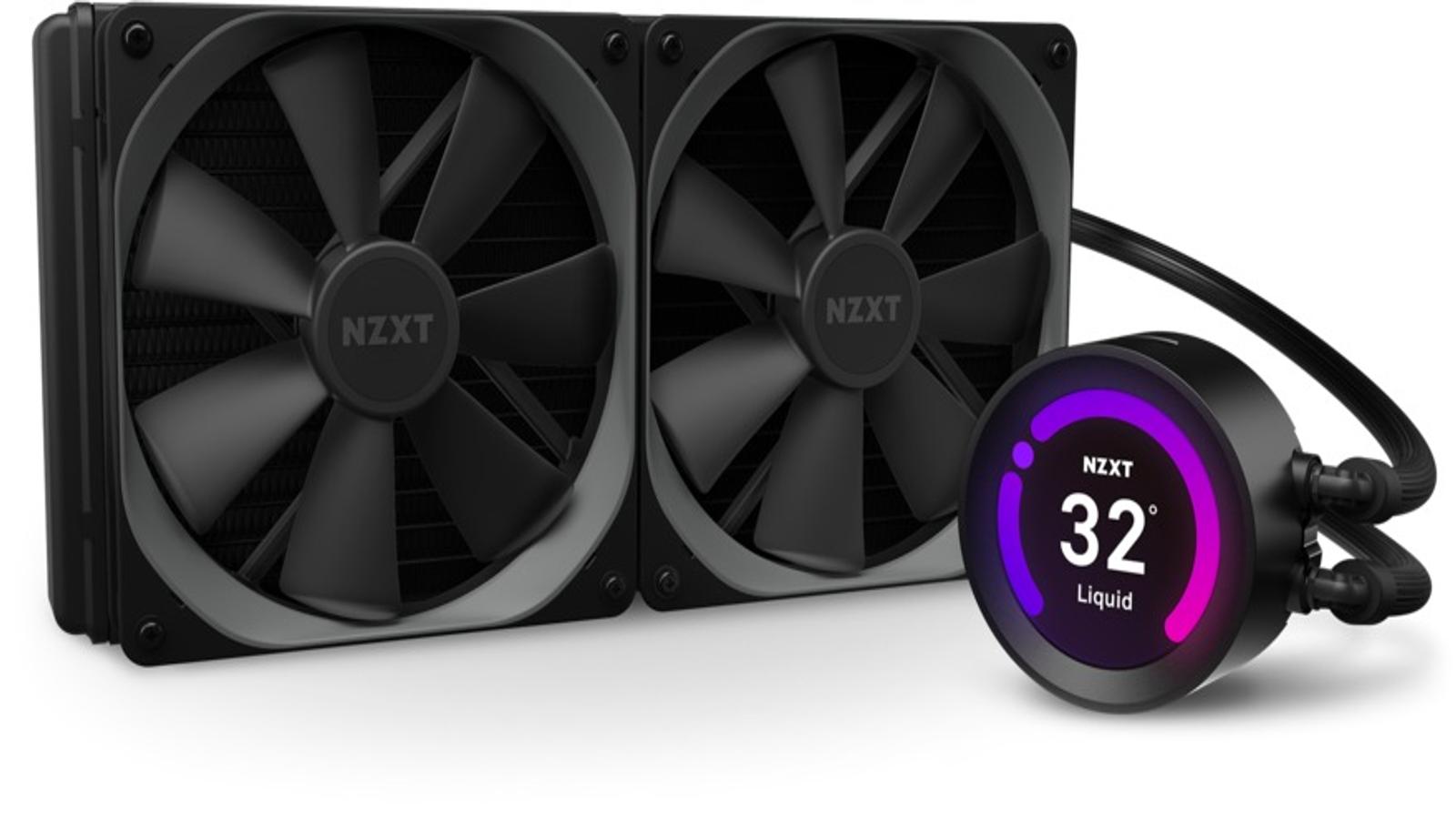

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, два кабеля, комплект крепежа и инструкция по установке.

Инструкция краткая, но понятная, она одна две модели серии Kraken Z, в ней есть вариант текста на русском языке. На сайте компании есть описание системы, ссылка на PDF-файл с инструкцией и на установщик ПО NZXT Cam.

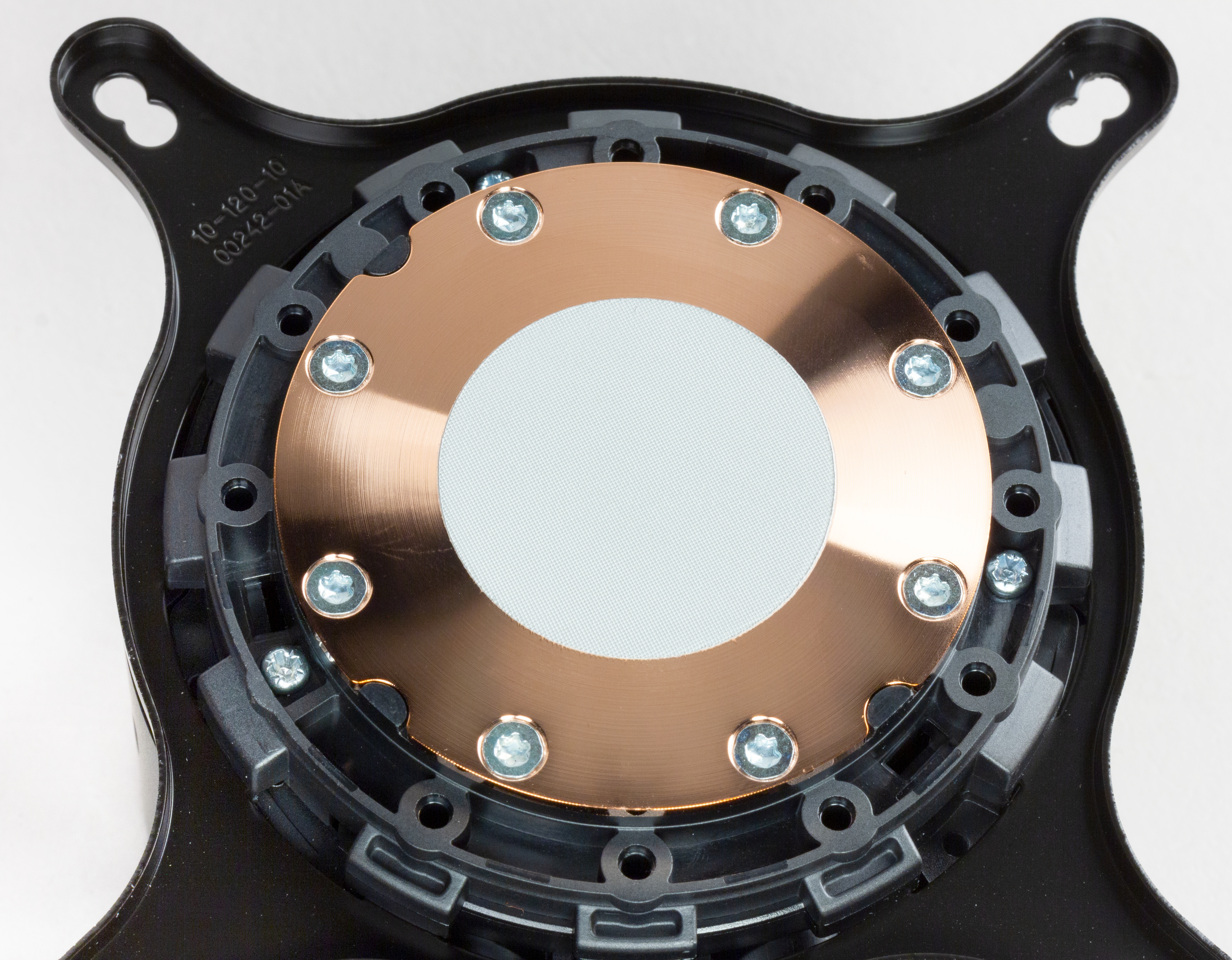

Система герметичная, заправлена, готова к использованию и не предполагает штатной возможности по расширению. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, слегка отполирована, и имеет следы от очень мелкой концентрической проточки, как будто она была обработана на токарном станке.

Диаметр этой пластины — 54 мм, а внутренняя часть, ограниченная отверстиями, имеет диаметр примерно 43,5 мм. Толщину медной подошвы мы не определили, так как часть ее, возможно, утоплена в корпус помпы. Подошва к центру чуть-чуть, примерно на 0,2 мм, выпуклая. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. При тестировании кулера мы использовали качественную термопасту от другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

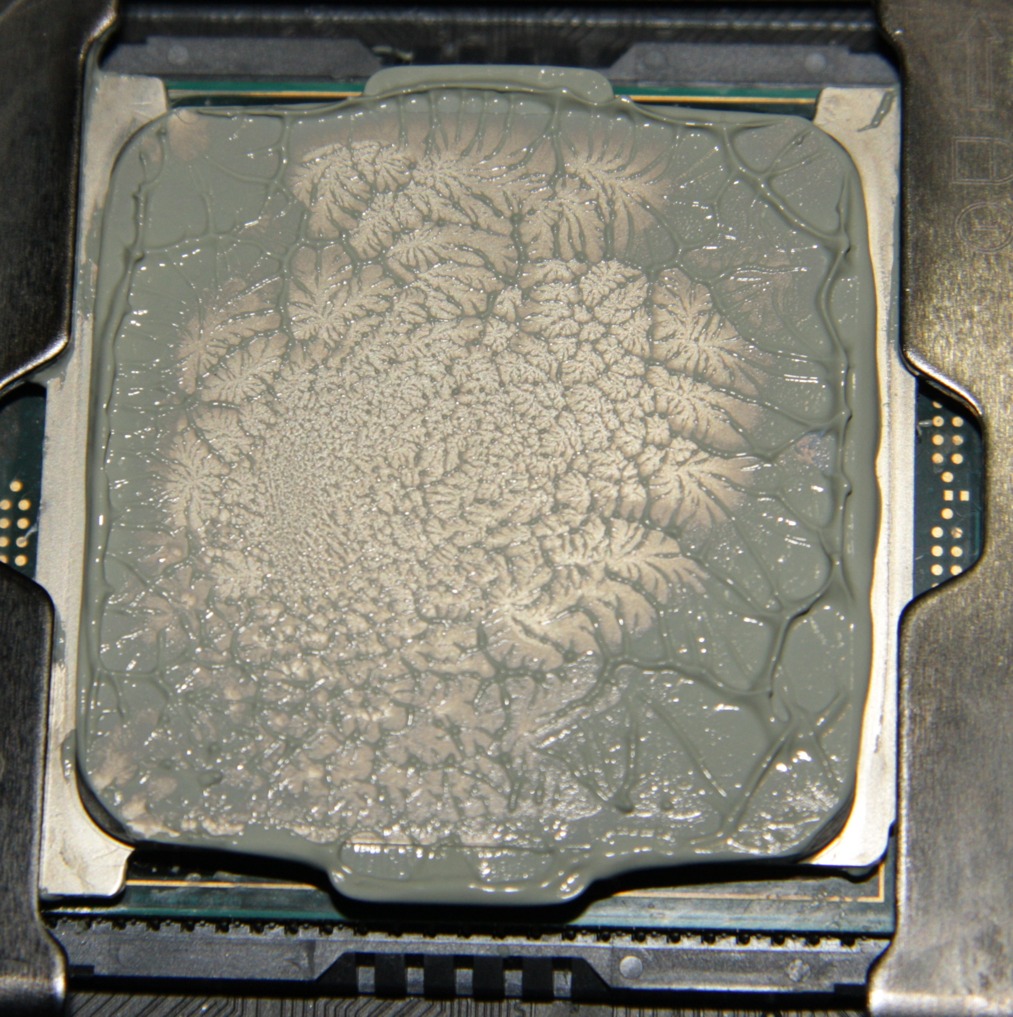

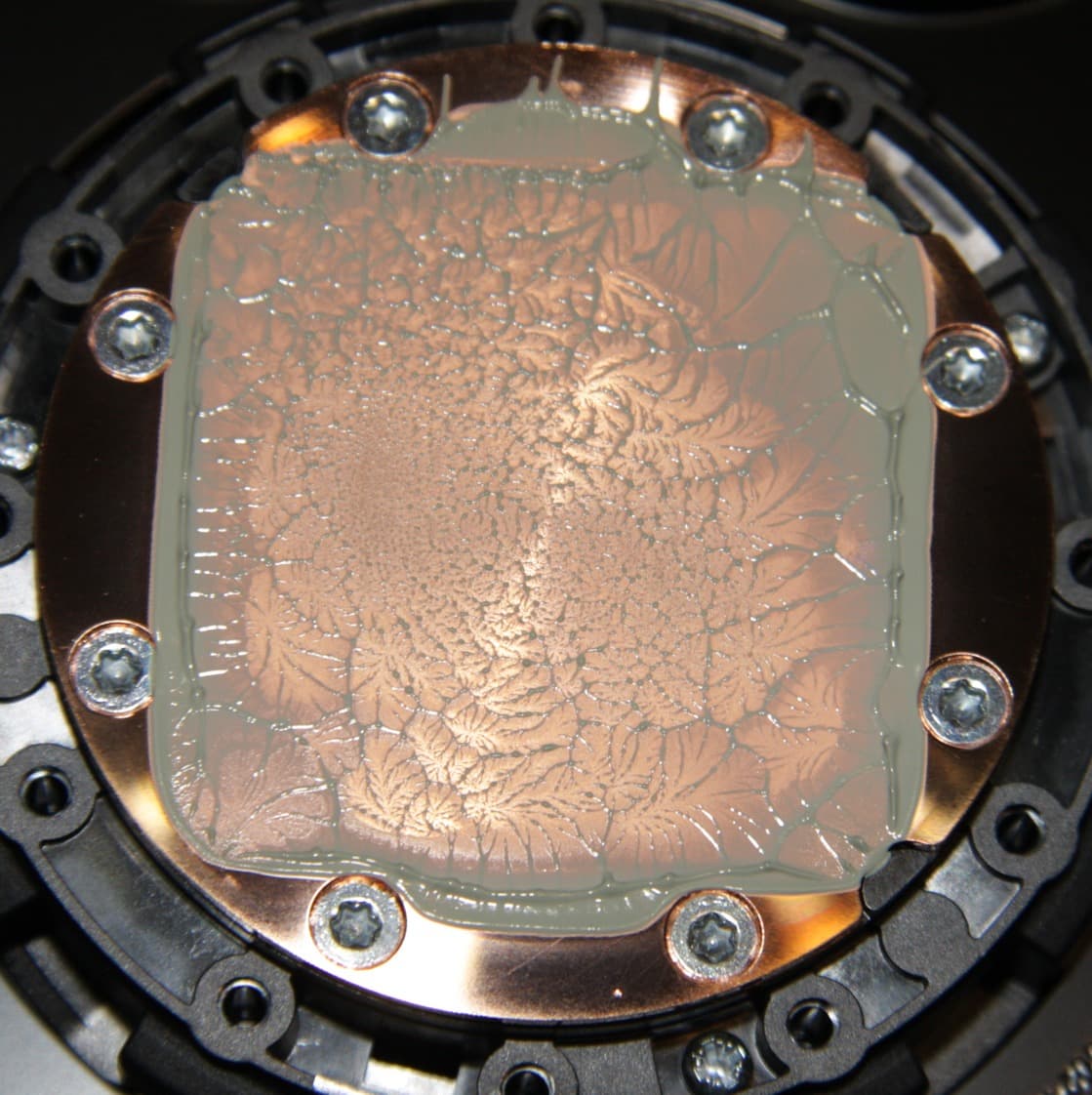

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем до самых краев плоскости крышки процессора, а ее излишки выдавились за края. Большое пятно плотного контакта находится в центральной части.

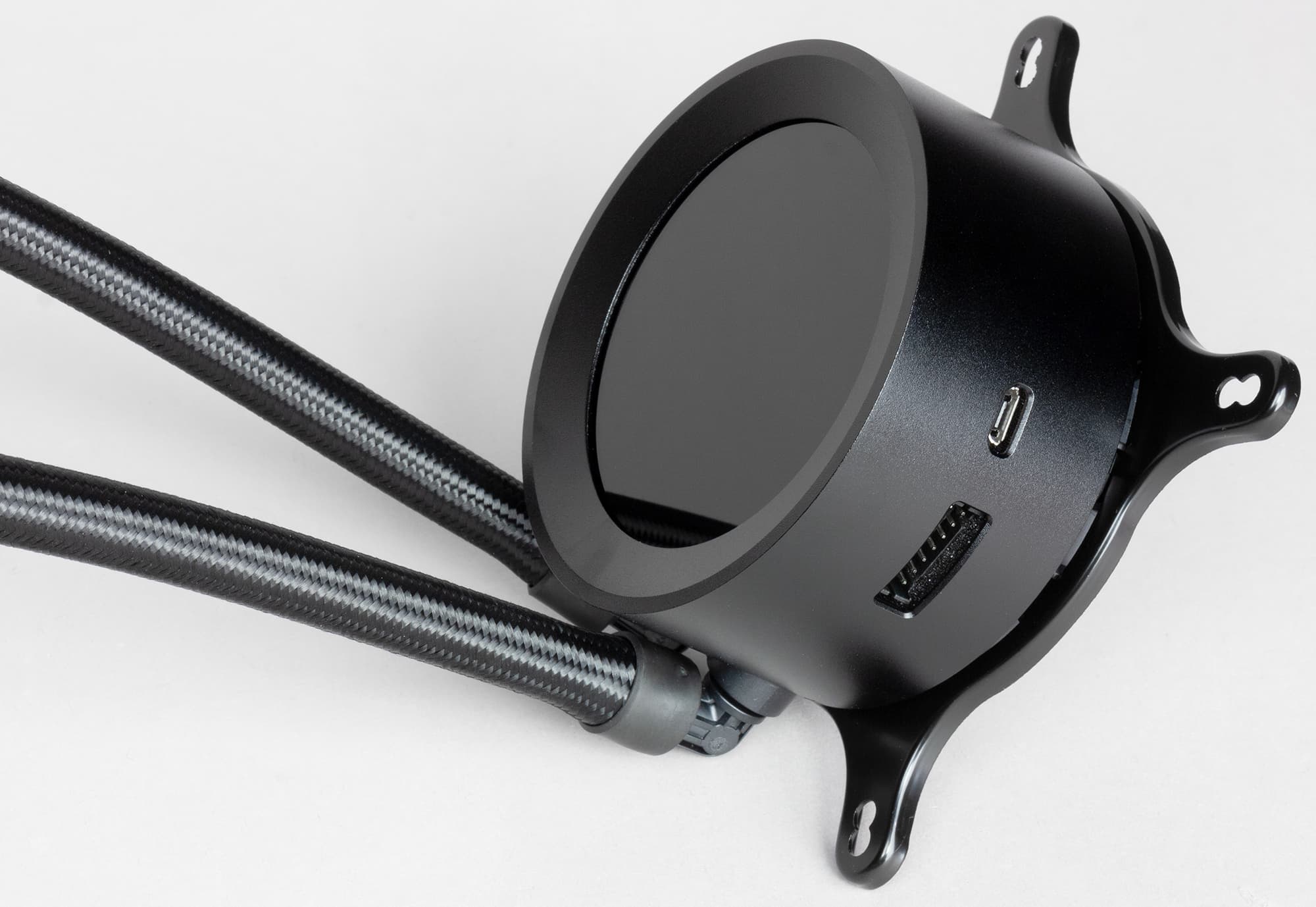

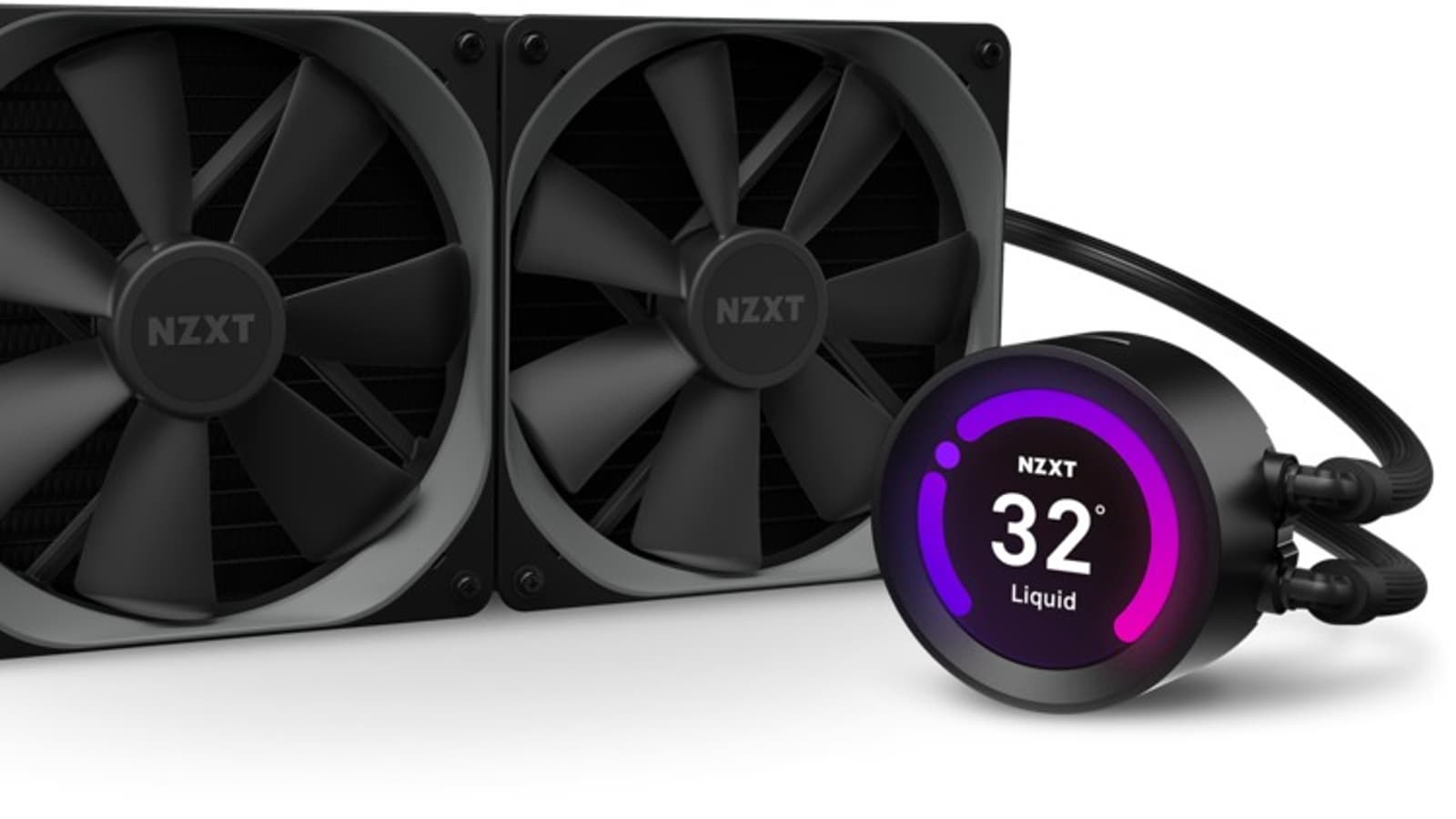

Корпус помпы изготовлен из твердого черного пластика. На корпусе помпы закреплен цилиндрический кожух, изготовленный из алюминиевого сплава и имеющий стойкое черное полуматовое покрытие. Сверху на помпе находится круглый ЖК-экран. Матрица экрана прикрыта минеральным стеклом, между ним и матрицей воздушного промежутка нет.

Г-образные штуцеры, выходящие из помпы, можно вращать относительно корпуса самой помпы. Это, как и гибкие достаточно длинные шланги, существенно облегчает установку кулера. Шланги при измерении по гибкой части имеют длину порядка 375 мм, внешний диаметр шлангов 10,5 мм. Оплетка шлангов скользкая и не цепляется. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 316×144×30 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 57,5 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1396 г.

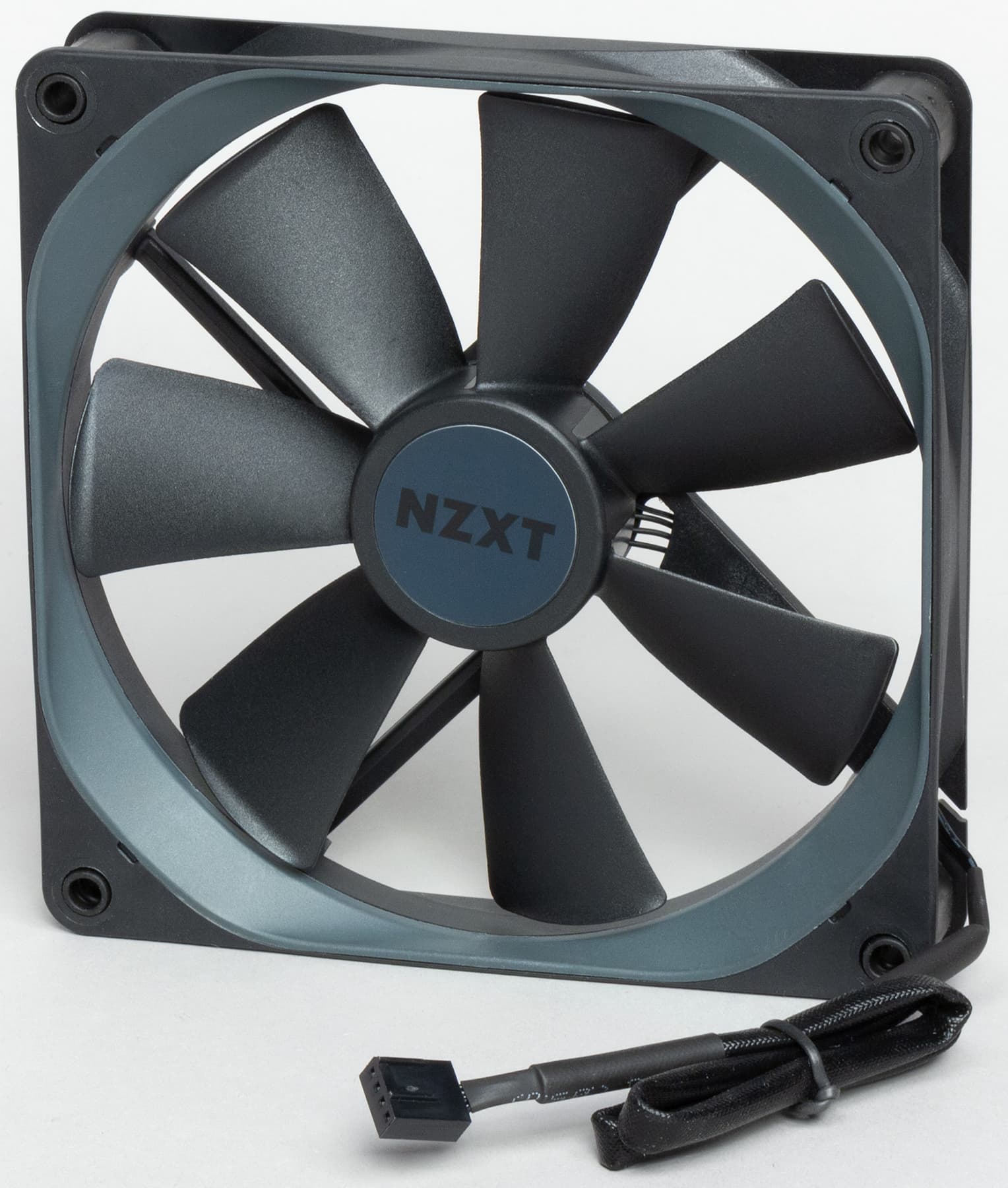

В углы рамки вентилятора вставлены виброизолирующие вставки из резины средней жесткости, которые чуть выступают наружу через крепежные отверстия.

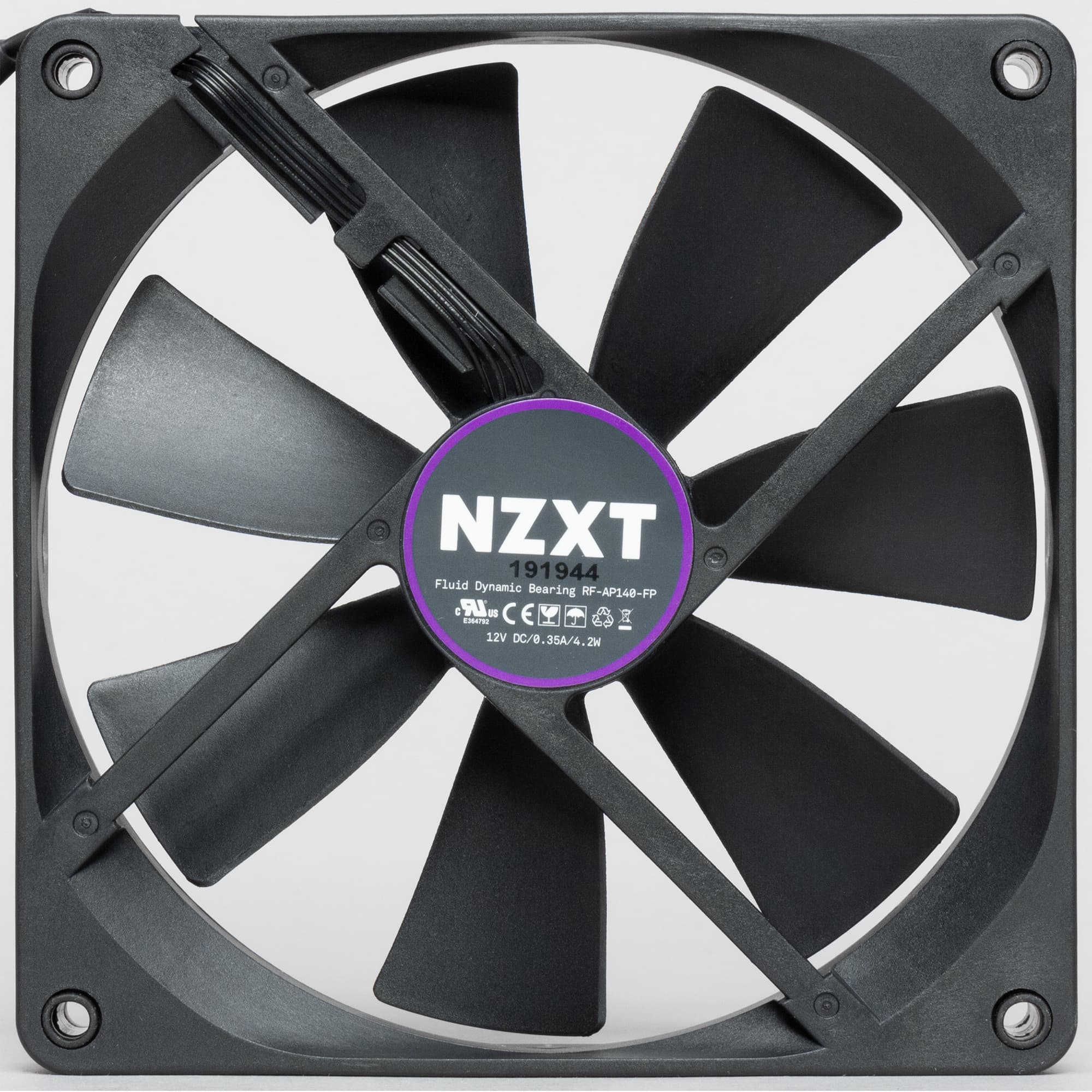

Однако масса вентилятора и жесткость резиновых вставок позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система не будет иметь сколь либо значимых антивибрационных свойств. Но хотя бы снижается вероятность дребезга из-за неплотного прилегания вентилятора к радиатору. Производитель утверждает, что данная серия вентиляторов оптимизирована для работы с радиаторами жидкостных систем охлаждения и характеризуется высоким статическим давлением. Крыльчатка вентилятора с виду имеет вполне обычную геометрию и только у краев есть специфические выступающие вверх элементы.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое черное полуматовое покрытие. Рамка на обратную сторону системной платы изготовлена из пластика, впрочем, резьбовые отверстия в ней все равно в металлических втулках. Отметим большие гайки с накаткой, благодаря которым нет необходимости использовать инструменты при установке помпы на процессор.

Кабель от помпы оснащен двухконтактным разъемом (общий и датчик вращения) на ответвлении длиной 20 см, который предлагается вставить в трех-/четырехконтактный разъем для процессорного кулера на мат. плате. Контакт датчика вращения в этом разъеме передает импульсы, частота которых соответствует скорости вращения помпы. Вентиляторы кулера оснащены четырехконтактным разъемом (общий, питание, датчик вращения и управление ШИМ) на конце кабеля длиной 40 см. Этот кабель имеет нескользкую декоративную оболочку. Вентиляторы подключаются к ответным разъемам на кабеле, выходящем из корпуса помпы. С помощью ШИМ управляются оба вентилятора, но скорость вращения отслеживается только у одного, у того, который подключен к первому разъему со всеми четырьмя контактами. Длина кабеля от помпы до разъемов для вентиляторов равна 43 см до первого разъема плюс два последовательно расположенных разъема через 3 см. Питание на помпу подается с разъема под ответную часть разъема питания для SATA-устройств. Длина этого ответвления равна 49 см. На сборном кабеле от помпы есть еще разъем для подключения устройств с RGB-подсветкой HUE 2, расположенный на расстоянии 50,5 см от помпы, но в данной конфигурации он не используется. Отдельный USB-кабель длиной 61 см, подключаемый к помпе, соединяет ее с разъемом внутреннего USB на материнской плате.

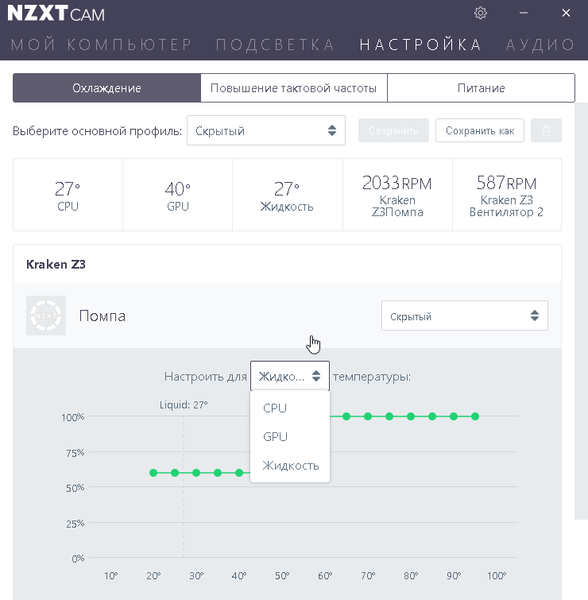

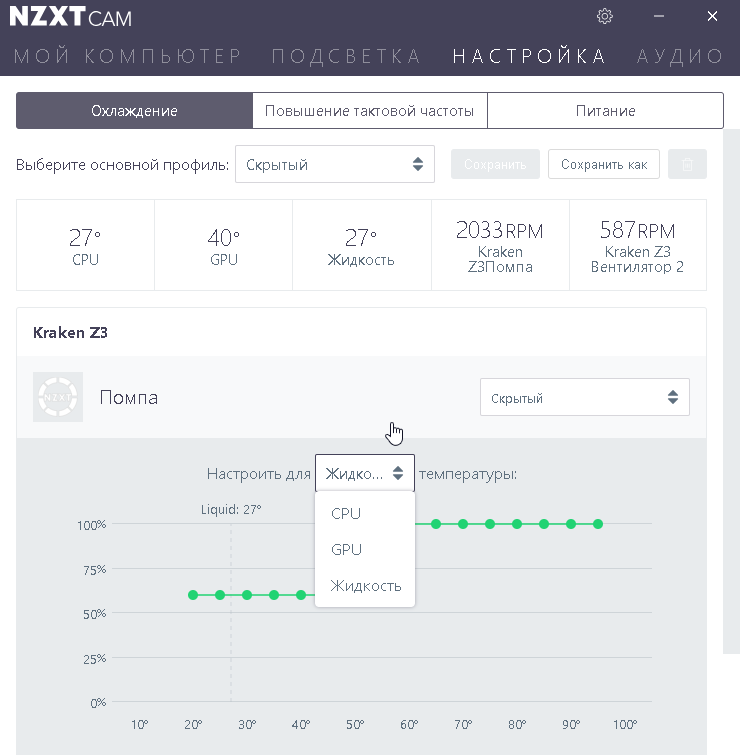

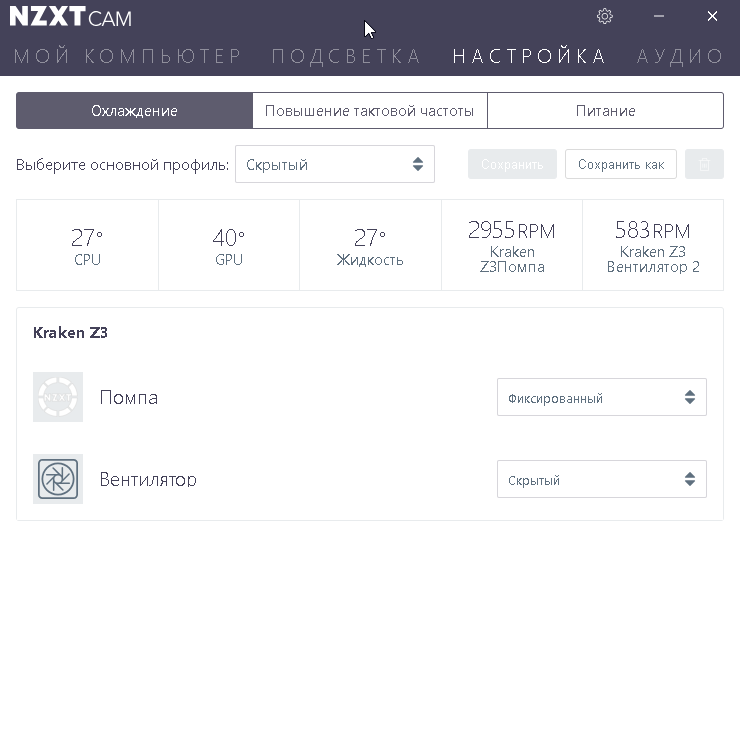

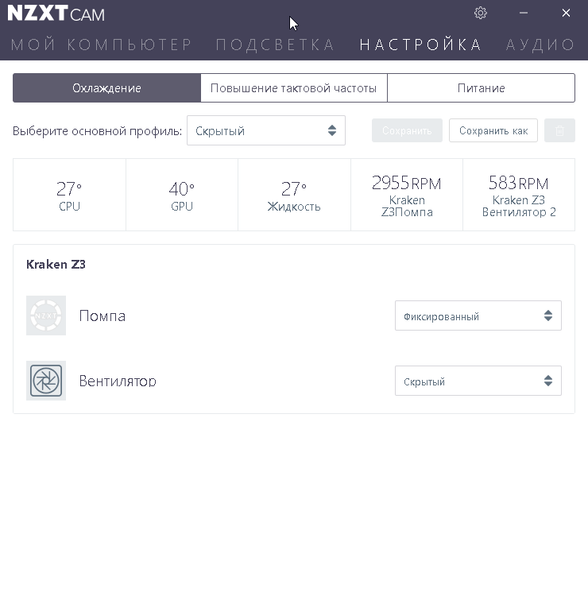

Для контроля и управления работой системы охлаждения используется ПО с кратким названием Cam. Функциональность этого ПО, относящаяся к данной системе, заключается в том, что пользователь может отслеживать текущие значения скорости вращения вентилятора и помпы, а также температуру охлаждающей жидкости; выбирать из имеющихся или создавать собственные профили скорости вращения вентиляторов и помпы в зависимости от температуры процессора, графического ускорителя или охлаждающей жидкости.

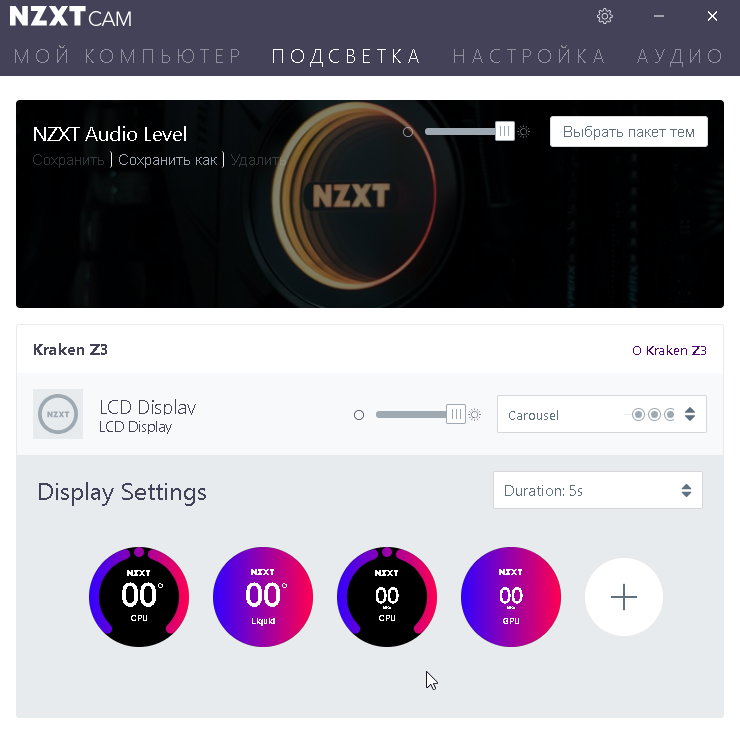

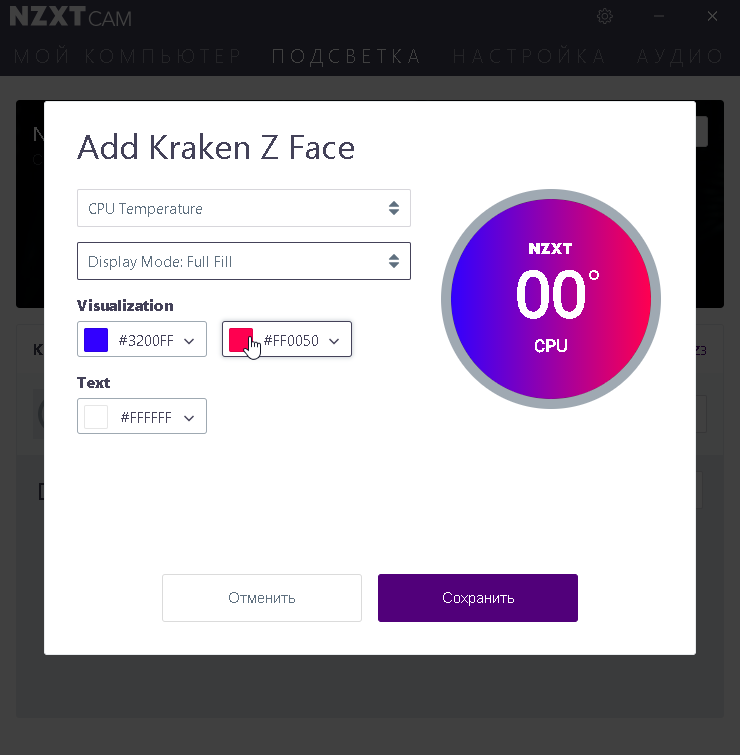

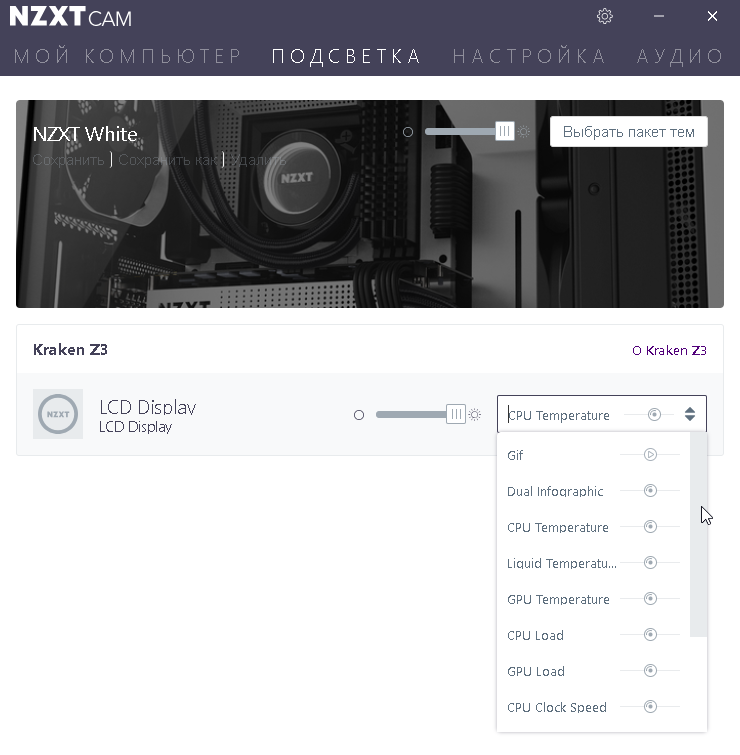

Также с помощью Cam можно управлять работой экрана на помпе.

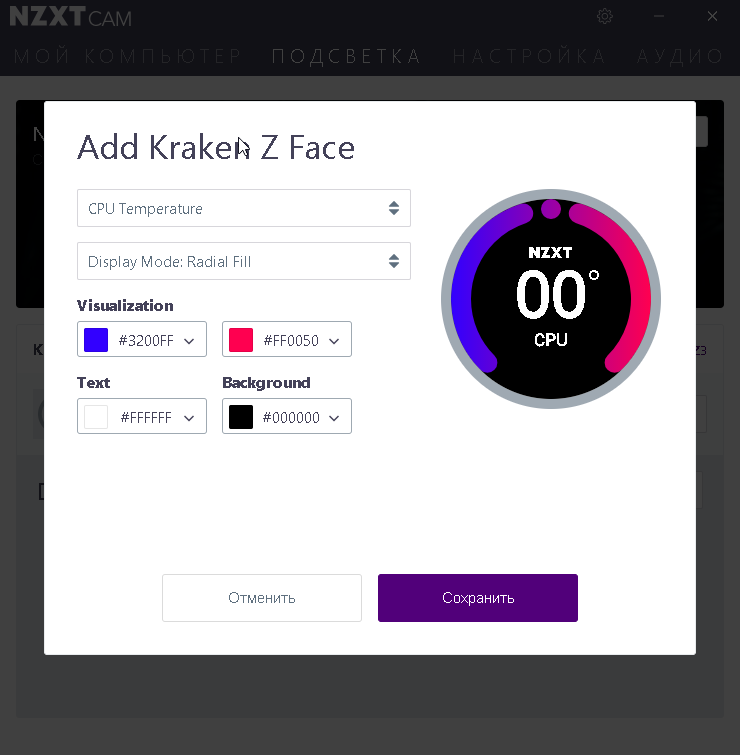

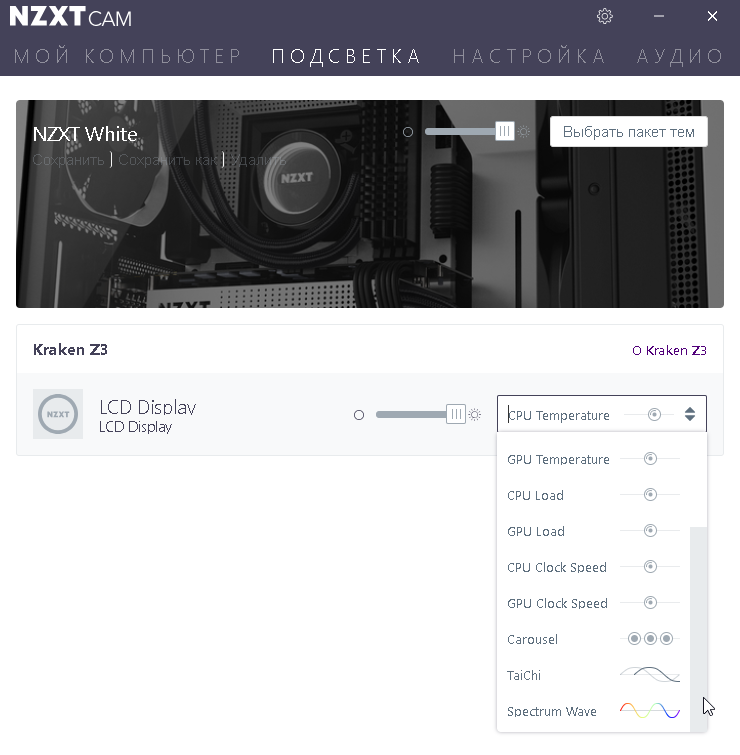

На экран можно выводить одно или два значения данных мониторинга системы.

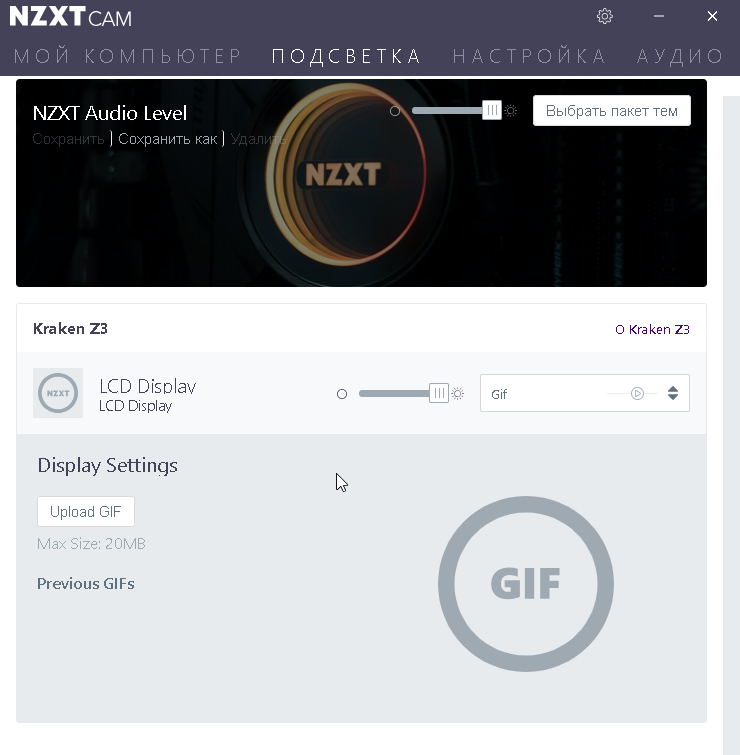

Также есть режим последовательной смены нескольких значений, режимы вывода логотипа производителя внутри переливающегося цветами кольца и режим вывода анимированного GIF.

В настройках (пункт О Kraken Z) можно включить поворот экрана на 90 градусов. Некоторые варианты вывода на экран, включая демонстрацию анимированного GIF, показаны на видео ниже:

В этом экране используется матрица типа TN, поэтому углы обзора плохие, но в данном случае это неважно. Яркость экран достаточная, чтобы изображение не выглядело бледным даже в ярко освещенном помещении.

На систему NZXT Kraken Z63 установлена гарантия в 6 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 221 Вт при 49 °C температуры процессора до 277 Вт при 93 °C. Во всех тестах, если не указано иное, помпа работает на максимальной скорости, а это 2900 об/мин. Максимальную скорость вращения помпы можно выставить в ПО Cam. Если это ПО не запускать, а просто подключить помпу к питанию, то скорость вращения на холодной системе равна 1900 об/мин.

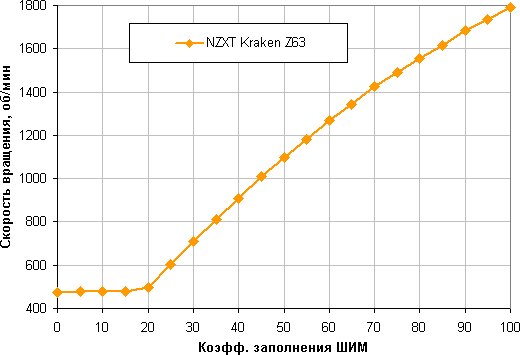

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — широкий диапазон регулировки и плавный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

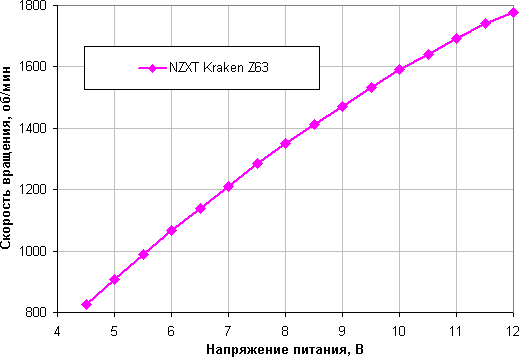

Изменение скорости вращения при изменении напряжения питания также плавное, но диапазон регулировки с помощью напряжения существенно уже. Вентиляторы останавливаются при 4,2/4,3 В, а при 4,3/4,4 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

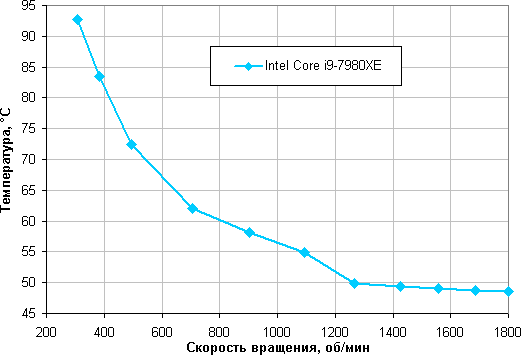

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

Формально в этом тесте наш процессор Intel Core i9-7980XE при 24 градусах окружающего воздуха не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ. Можно даже понизить напряжение питания вентиляторов до 10 и 8 В (две первые точки), но температура при КЗ = 20% и 8 В уже близка к критической.

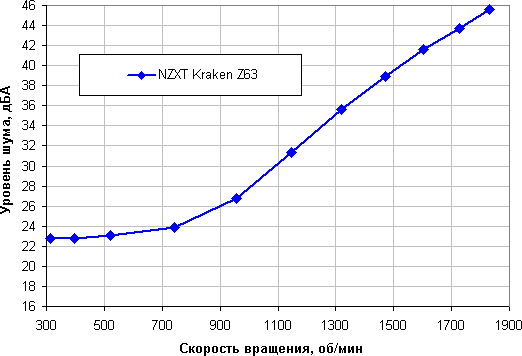

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае фоновый уровень равен 17,5 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы при 2900 об/мин равен 22,6 дБА. При желании помпу можно через ПО переключить в режим низкой скорости (или наоборот, не использовать ПО), что снизит общий шум от системы в случае малых скоростей вращения вентиляторов. Например, при 1900 об/мин уровень шума только от помпы равен 17,8 дБА.

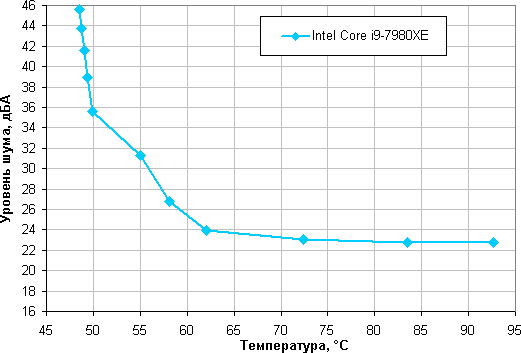

Построение зависимости уровня шума от температуры процессора при полной загрузке

Построение зависимости реальной максимальной мощности от уровня шума

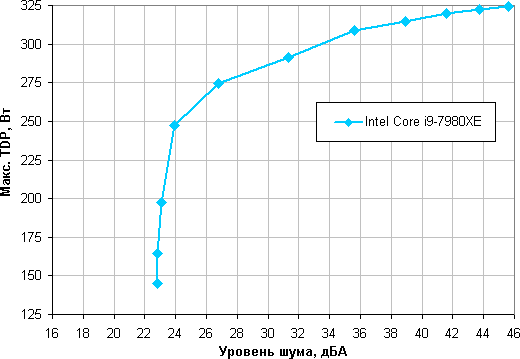

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессора, соответствующих этому уровню. Это порядка 260 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 325 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется).

Выводы

На основе системы жидкостного охлаждения NZXT Kraken Z63 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 260 Вт, а температура внутри корпуса не повысится выше 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. Отметим хорошее качество изготовления, антивибрационные вставки в рамке вентиляторов, оплетку шлангов и кабелей (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), относительно длинные шланги, подключение помпы к разъему питания SATA, а также продвинутое ПО Cam для гибкого управления системой охлаждения и контроля за состоянием ПК в целом. Главная «фишка» данной системы – это ЖК-экран на помпе, на который можно вывести полезную диагностическую информацию, анимированный GIF или просто надпись NZXT в переливающемся цветами кольце.

За красочное и функциональное оформление помпы, отличные технические характеристики и функциональное ПО Cam система жидкостного охлаждения NZXT Kraken Z63 получает редакционную награду Original Design.
