Обзор вентиляторов Noctua серий NF-A12x25 и NF-P12 redux

Паспортные характеристики и цена

Вентиляторы серии NF-A12x25

Вентиляторы серии NF-P12 redux

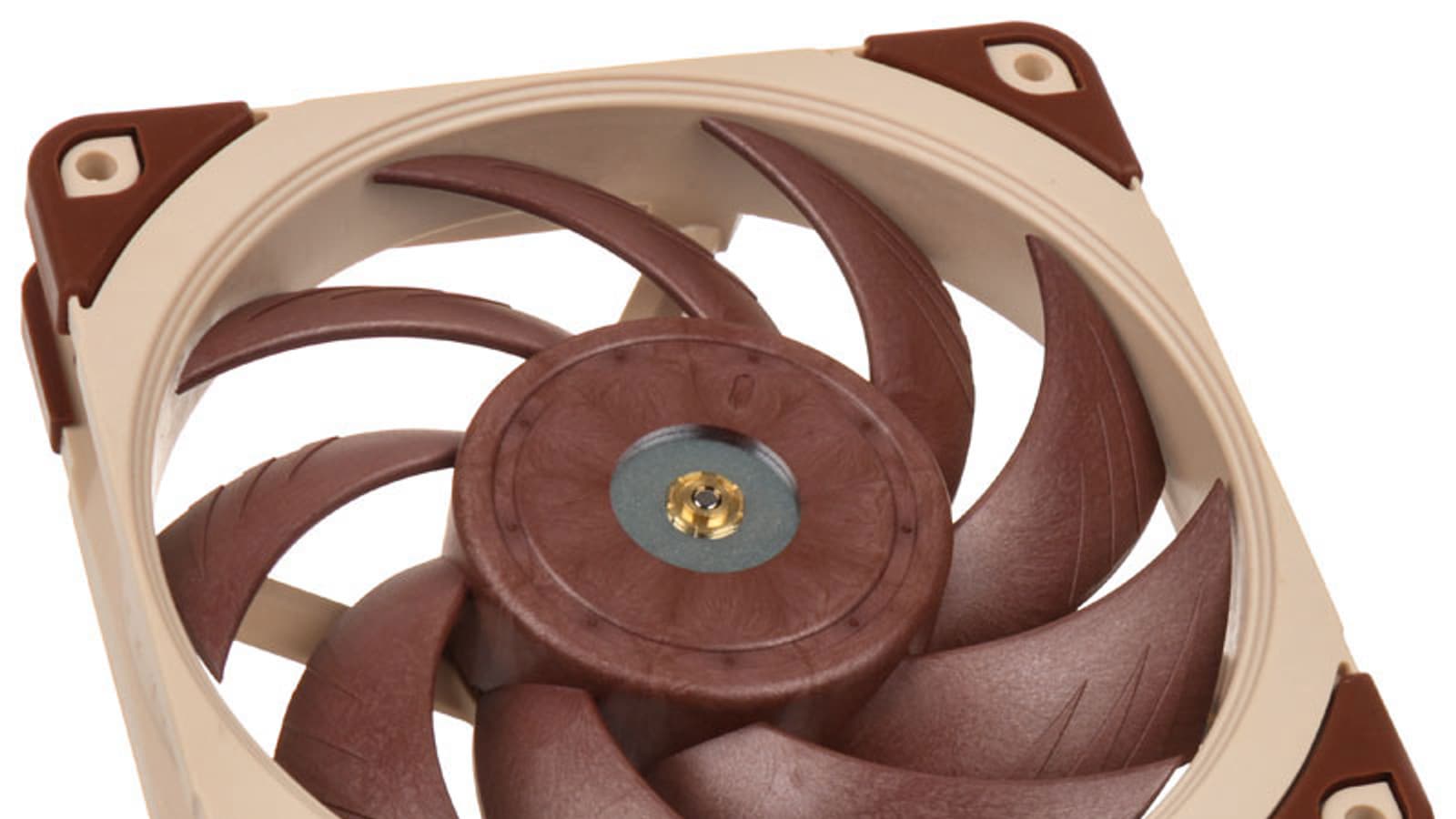

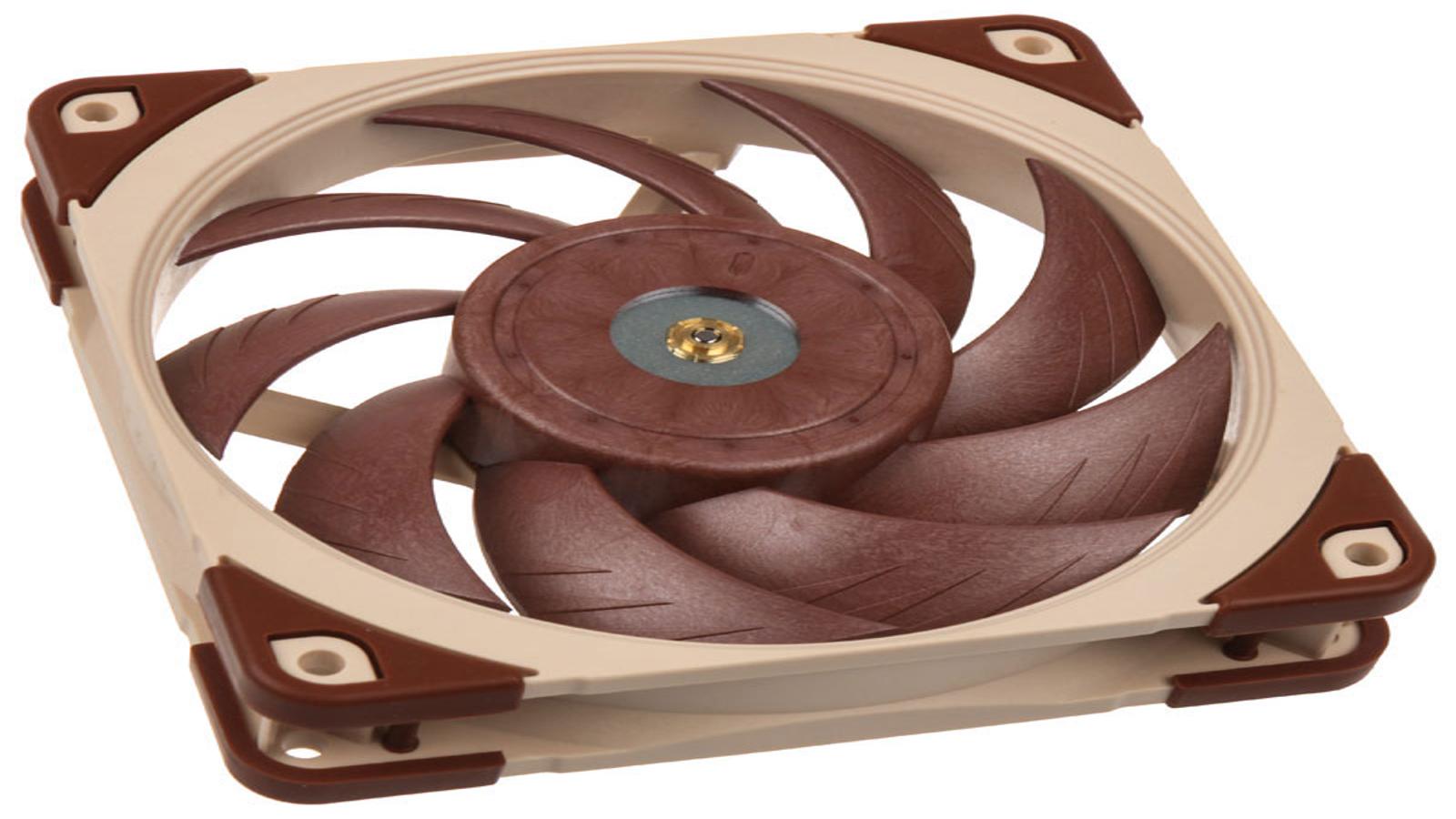

Описание вентиляторов серии NF-A12x25

Производитель подробно описывает, что нового в вентиляторах NF-A12x25, и почему они должны работать лучше предыдущих. В частности зазор между лопастями крыльчатки и рамкой составляет всего 0,5 мм. Тогда как обычно зазор достигает 1,5-3 мм. Небольшой зазор должен улучшить производительность вентилятора в тех случаях, когда создается значимое обратное давление, например, при установке вентилятора на радиаторы кулеров и систем жидкостного охлаждения. Однако в вентиляторах с течением времени крыльчатка, изготовленная из обычного пластика, под действием центробежной силы увеличивается в диаметре. Чтобы этого не произошло, в вентиляторах NF-A12x25 крыльчатка изготовлена из особо прочного жидкокристаллического пластика Sterrox. Также для улучшения механических свойств конструкции вентилятора ступица мотора изготовлена из стали, а крепление оси усилено дополнительным элементом из латуни. Впрочем, новшества сами по себе еще не гарантируют выдающиеся потребительские характеристики. Посмотрим, что покажут тесты.

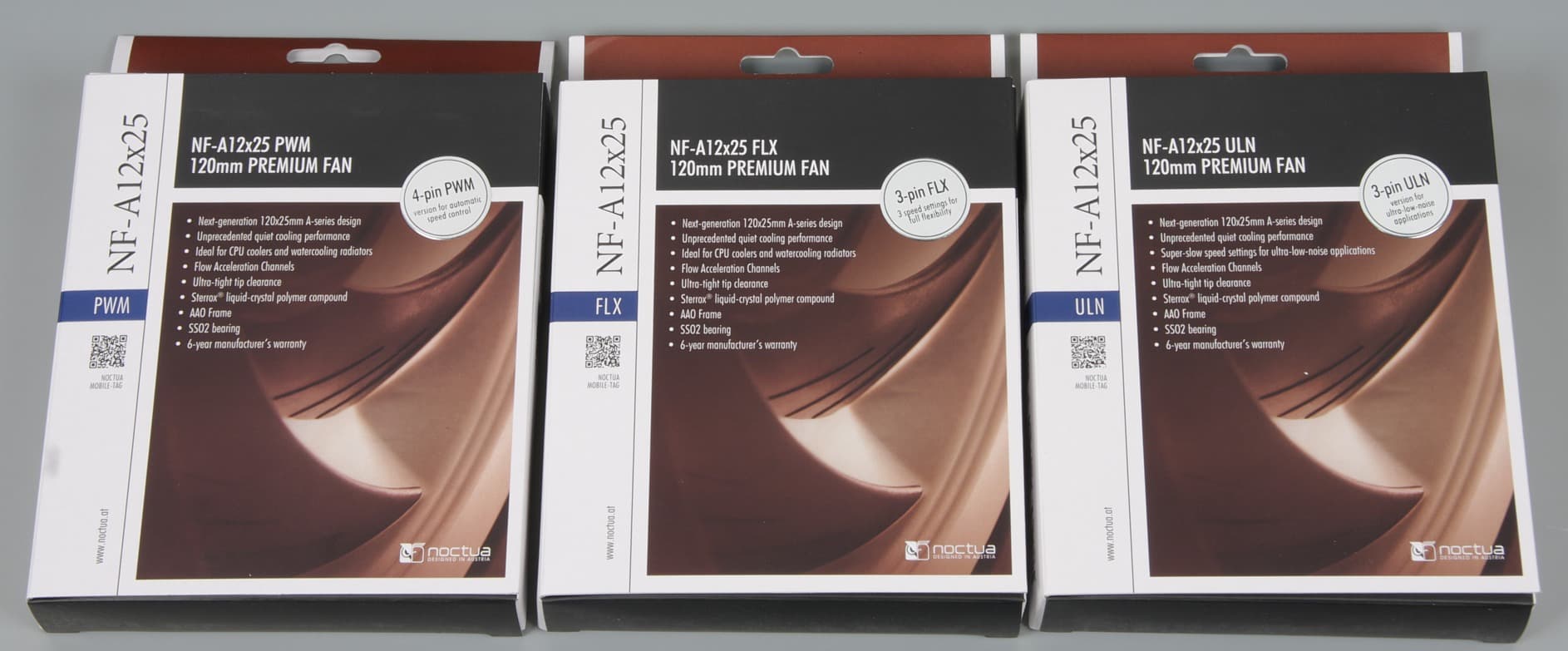

У нас на тестирование побывало три модификации вентиляторов серии NF-A12x25, которые имеют одинаковую конструкцию и внешний вид, но различаются отсутствием или наличие управления с помощью ШИМ и максимальной скоростью вращения (см. таблицу выше). Упакованы вентиляторы в практически одинаковые коробки:

Коробка имеет узнаваемое для данного производителя оформление.

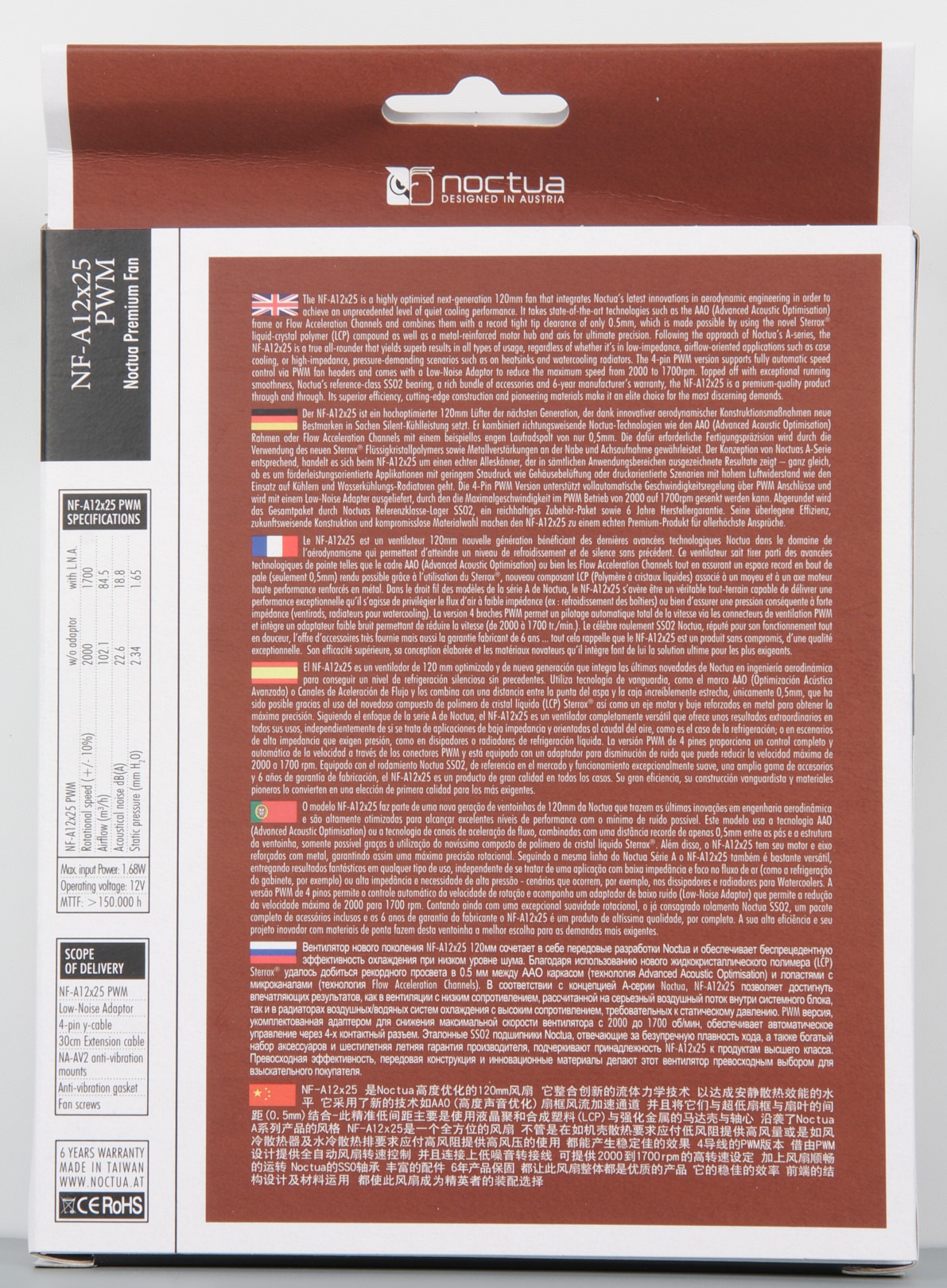

На внешних плоскостях коробки приведено описание продукта, перечислены его особенности, даны технические характеристики, указана комплектация.

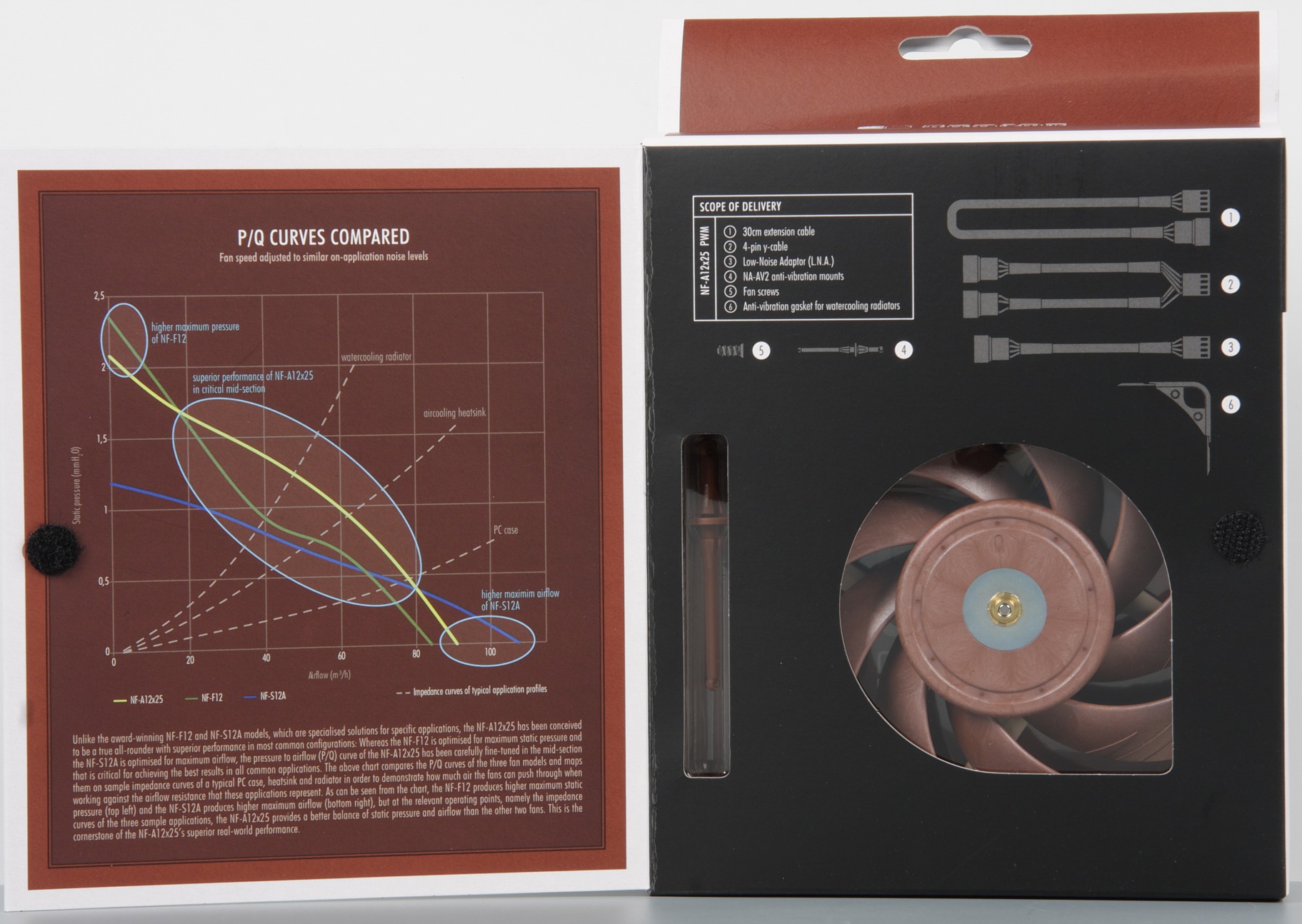

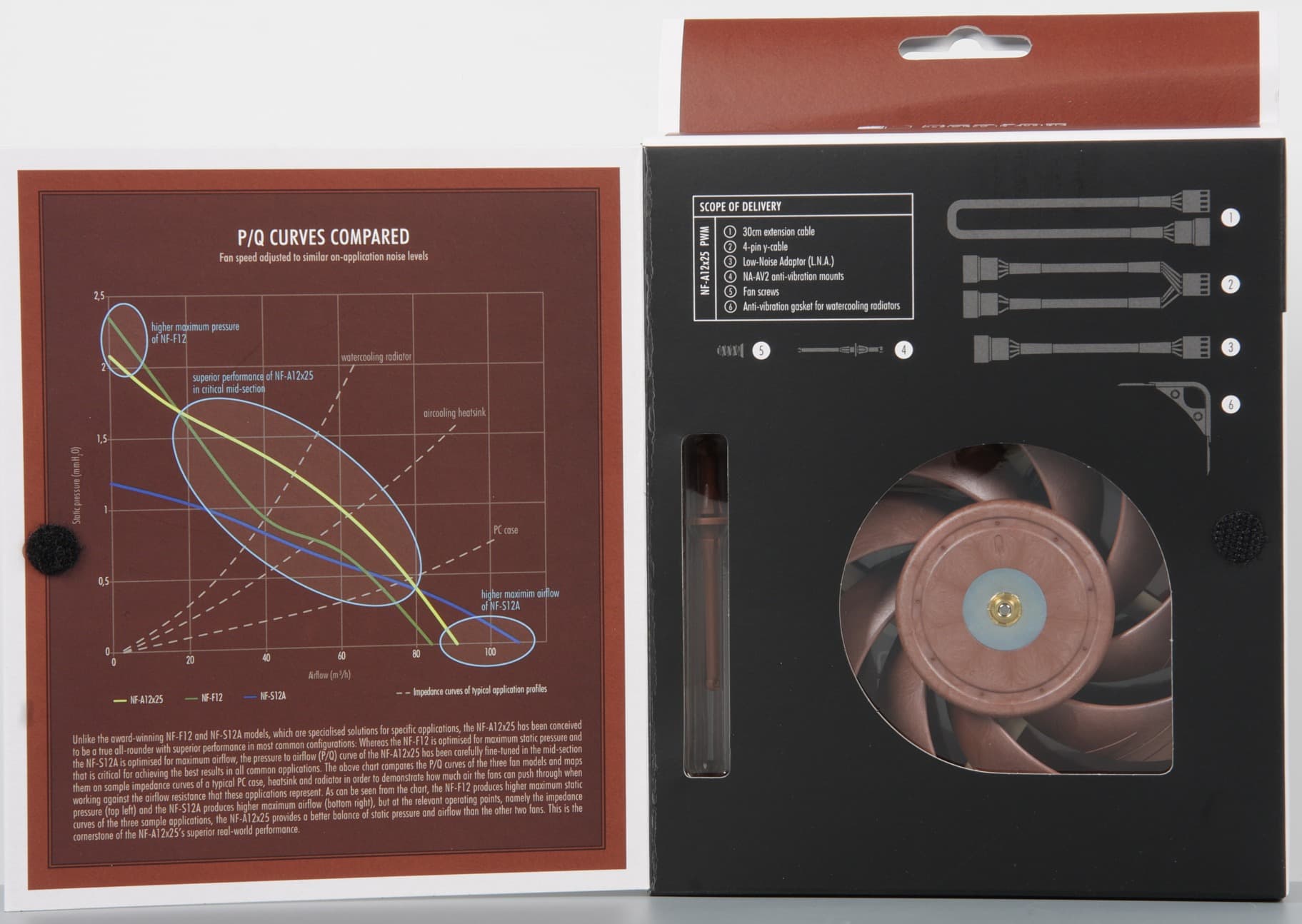

Надписи в основном на английском, но описание есть в вариантах на нескольких языках, в том числе и на русском. Производитель не стал тесниться на внешних гранях коробки и сделал большие плоскости откидывающимися, как обложка у книжки. Раскрытая фронтальная «обложка» демонстрирует график давления от объемной производительности, описание к нему, список и наглядное перечисление всего, входящего в комплект, а также окошки, сквозь которые видно центр крыльчатки и одну единицу антивибрационного крепежа.

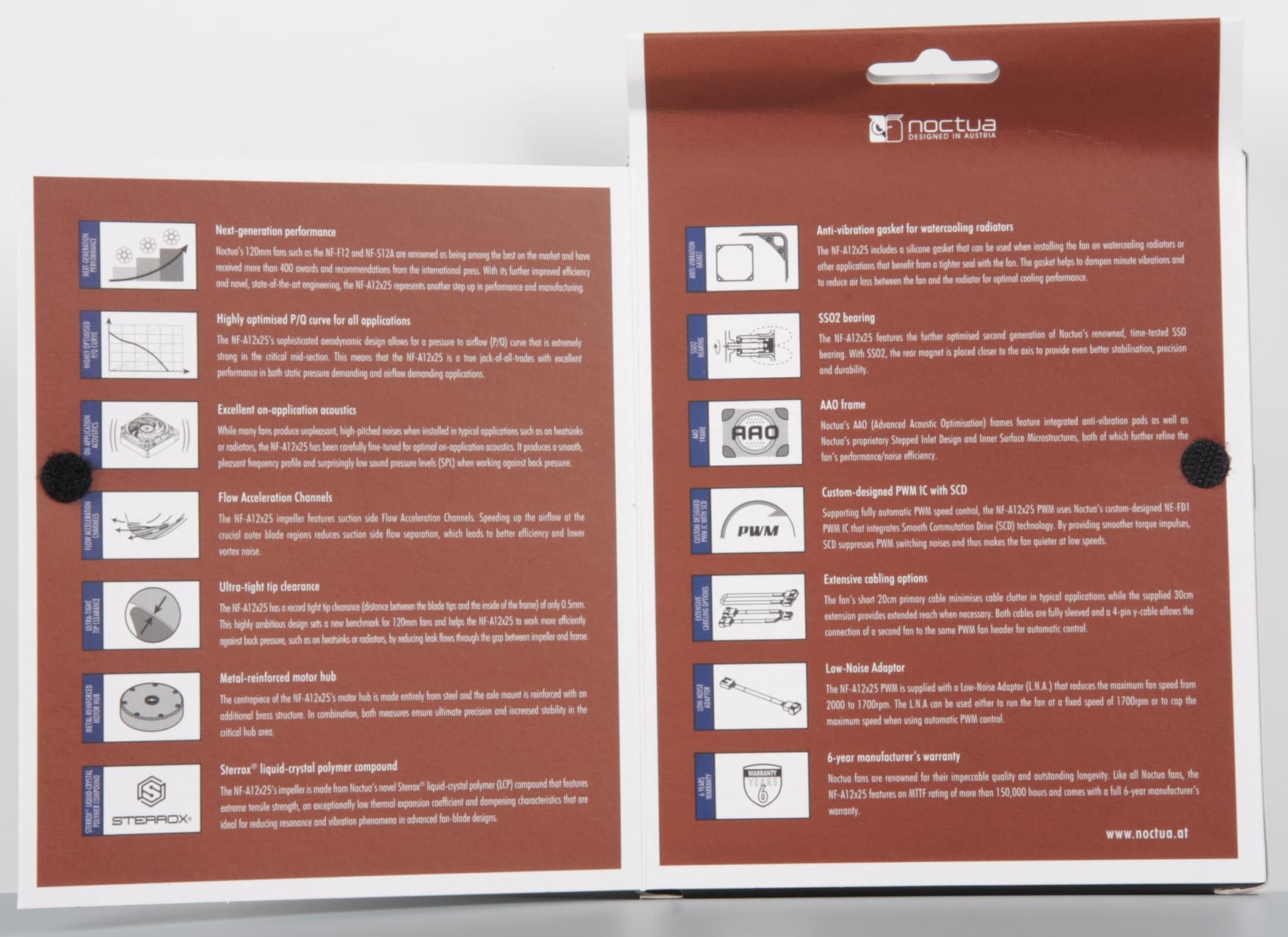

Внутренняя часть «обложки» сзади посвящена более детальному описанию продукта.

Вентилятор и все к нему размещены в ячейки поддона из прозрачного пластика и закрыты сверху крышкой из такого же материала.

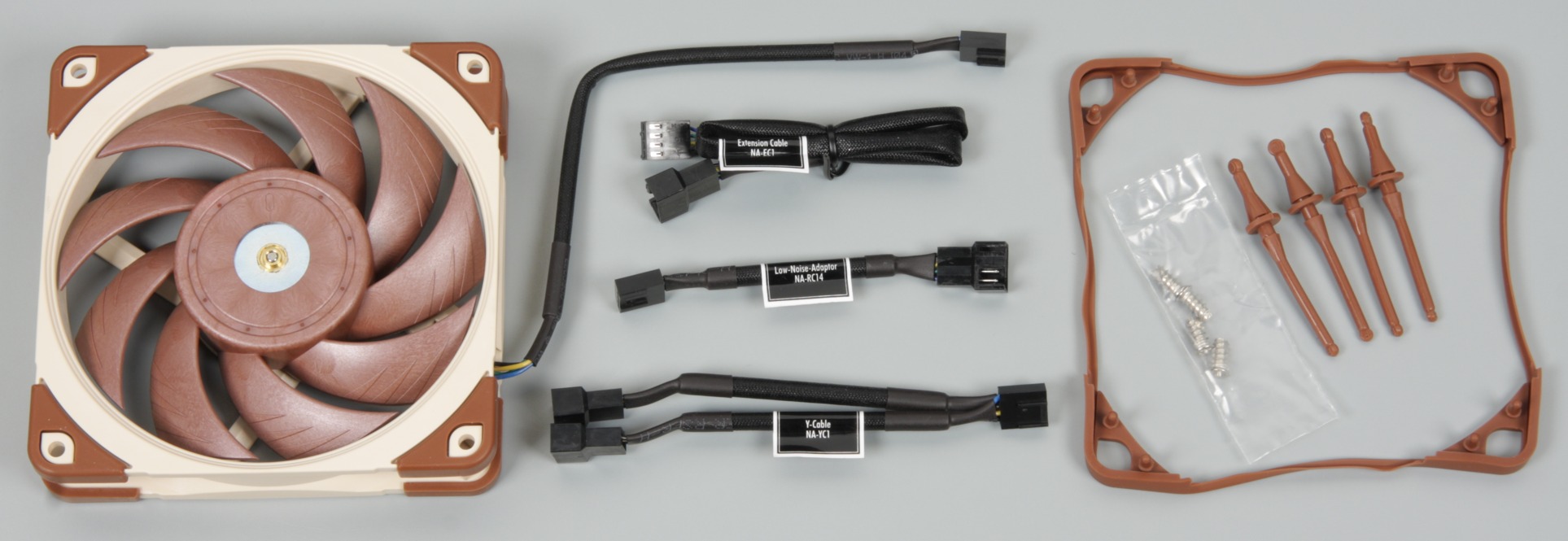

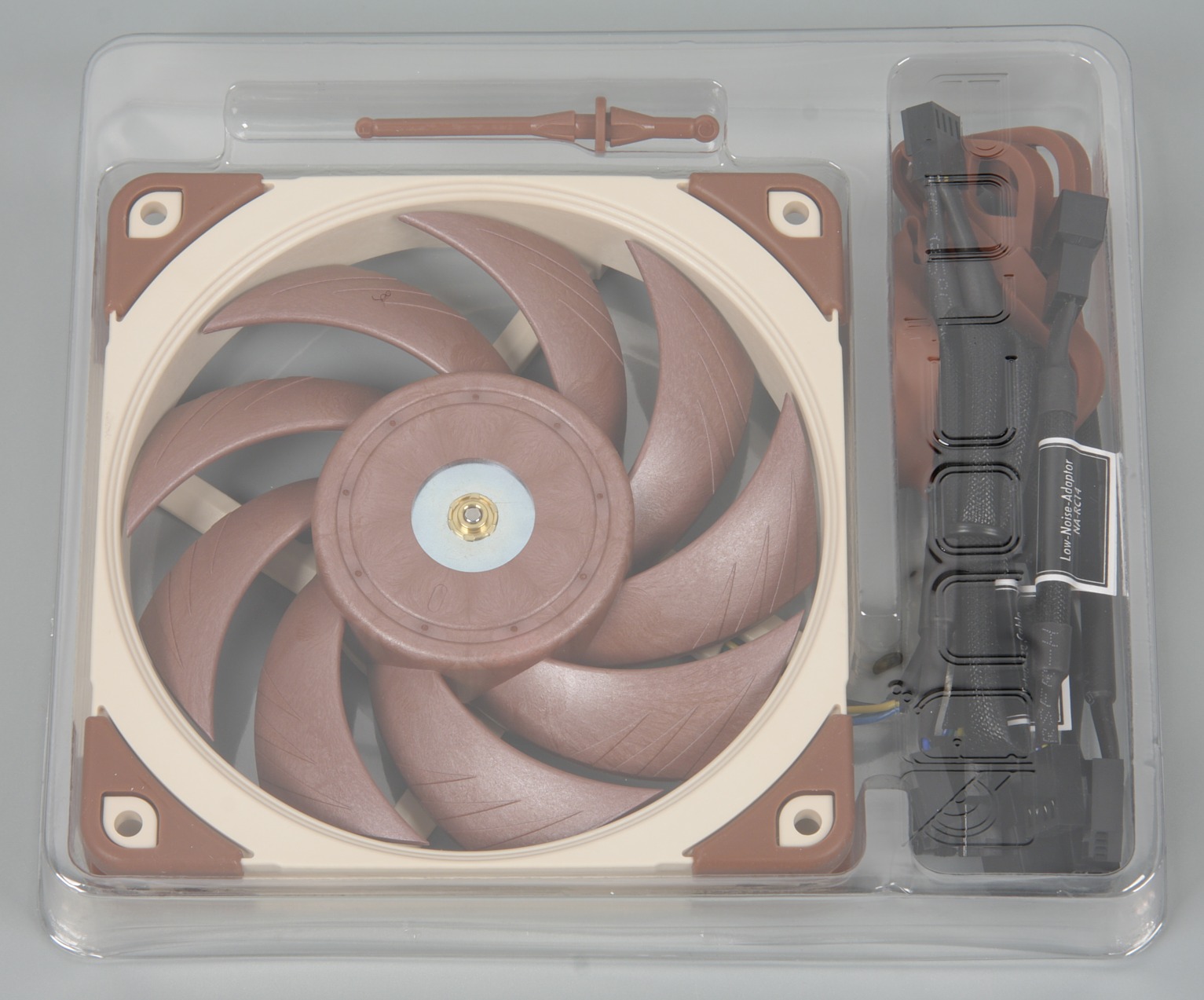

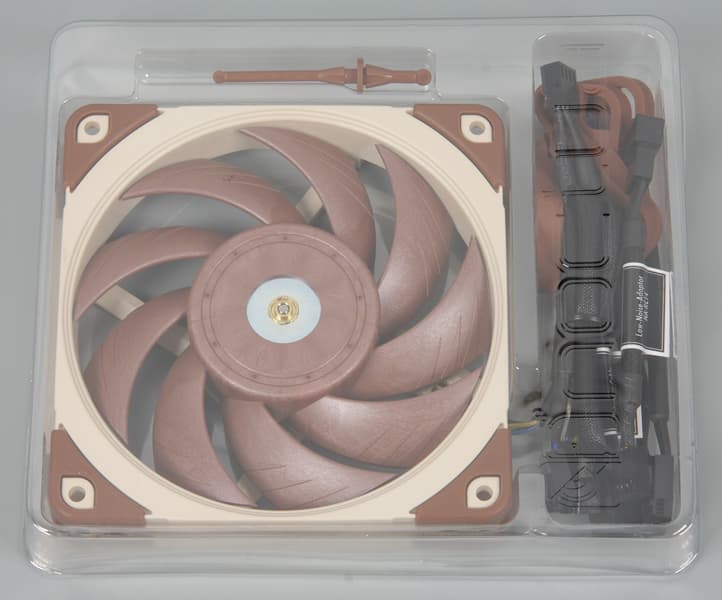

В случае модели NF-A12x25 PWM в комплект поставки входит сам вентилятор, удлинитель кабеля питания, разветвитель кабеля питания, вставка L.N.A. (Low-Noise Adapter) NA-RC14 для снижения скорости вращения, антивибрационная прокладка, которая снижает утечки воздуха при установке вентилятора на радиаторы СЖО и т. п., 4 штуки антивибрационных стоек и 4 штуки обычных винтов. Присутствует и напечатанное руководство на английском языке. На сайте компании есть полное описание вентилятора, там же можно найти ссылки на PDF-файлы с руководством и описанием (варианта на русском языке нет), а также фотографии продукта, видеообзоры и ссылки на текстовые обзоры.

В комплект вентиляторов NF-A12x25 FLX и NF-A12x25 ULN, не оснащенных управлением с помощью ШИМ, входит адаптер для подключения вентиляторов к разъему типа «Molex», но не входит разветвитель питания. К NF-A12x25 FLX прилагается вставка L.N.A. NA-RC15 и вставка U.L.N.A. (Ultra-Low-Noise Adapter) NA-RC13, а к NF-A12x25 ULN — только вставка U.L.N.A. NA-RC12. Скорее как дань моде, а не из-за практических соображений кабели заключены в нескользкую упругую оболочку.

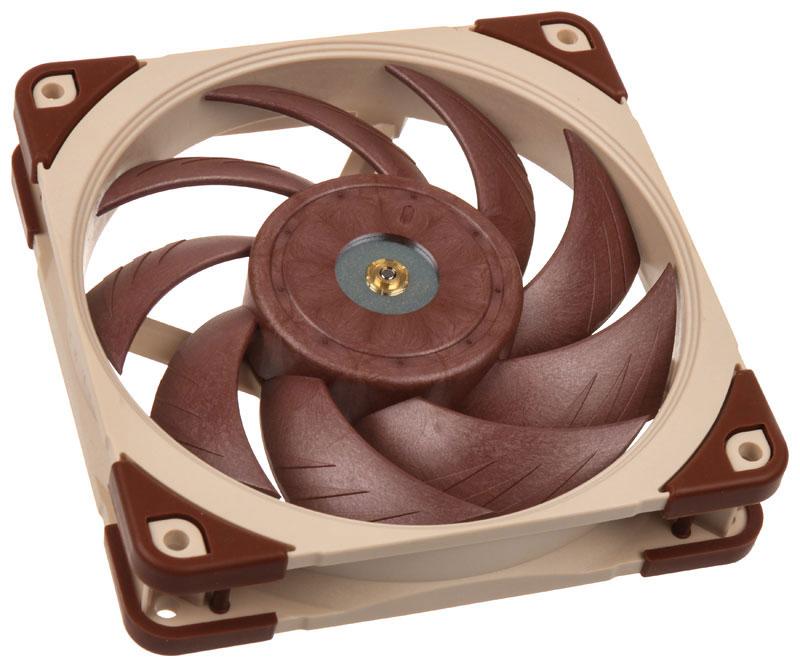

Зазор между лопастями крыльчатки и рамкой и вправду небольшой.

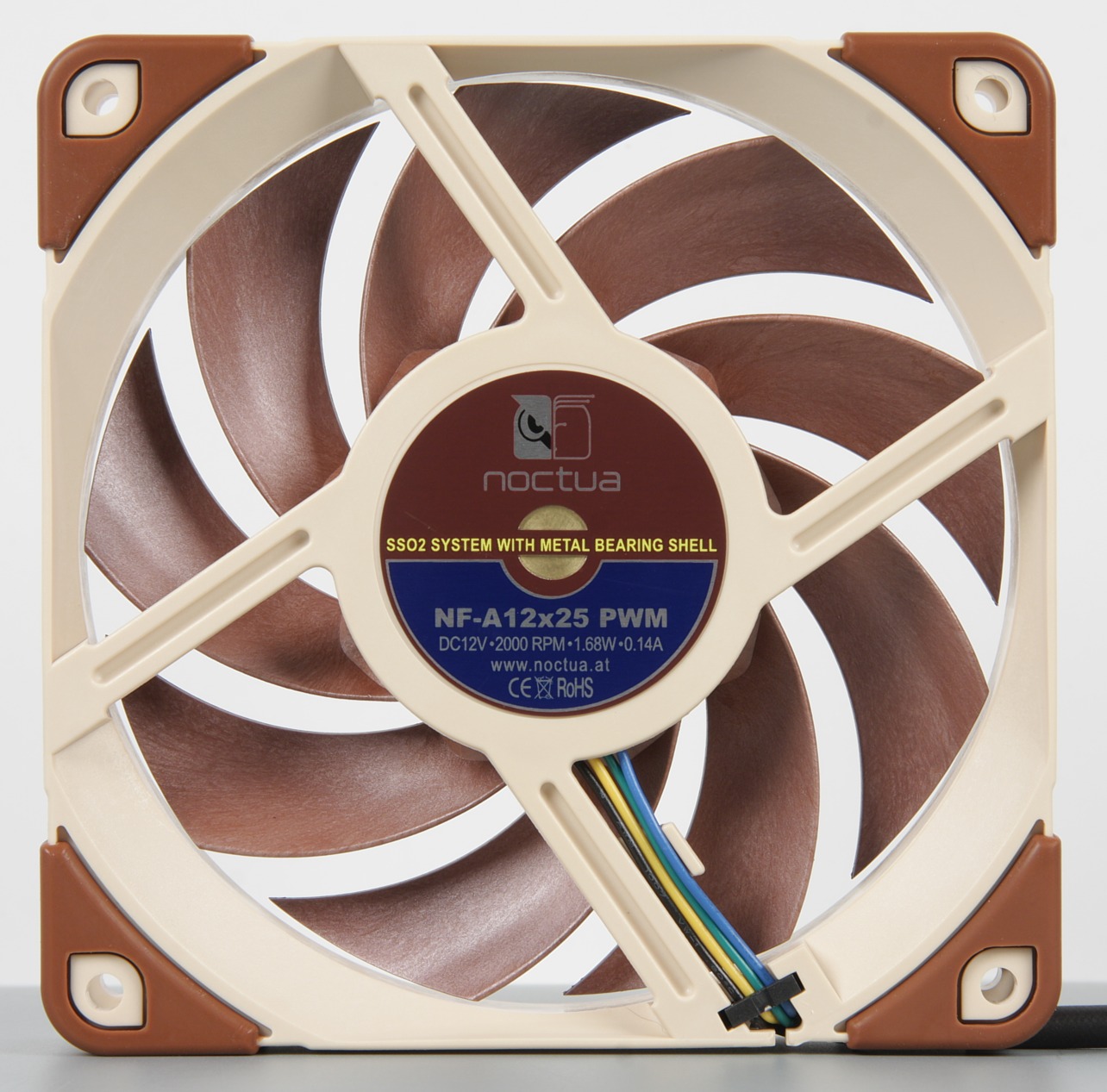

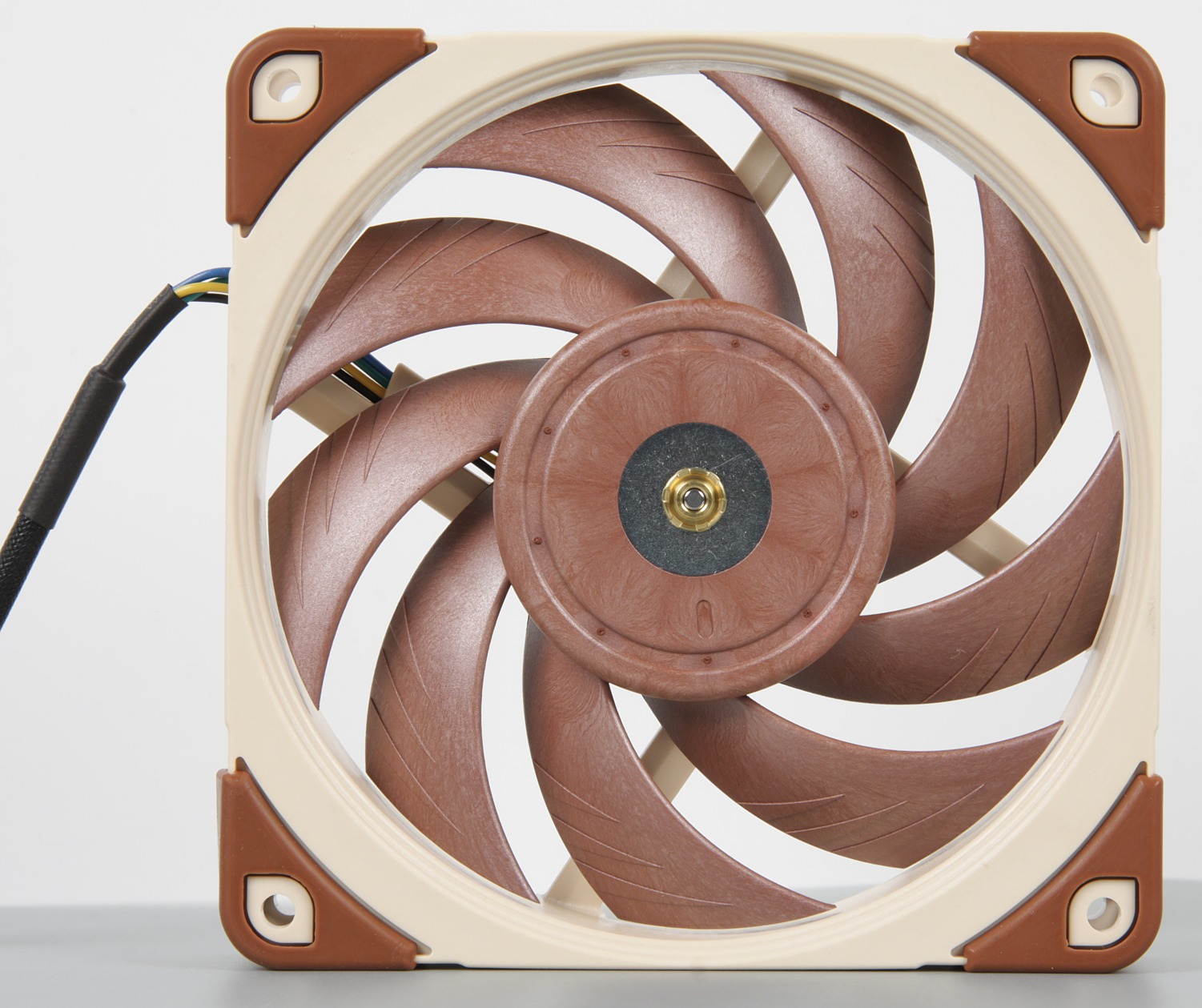

Необычно смотрится круглый вырез в центре крыльчатки, сквозь который видно центральную часть стальной ступицы мотора. Наклейка сзади уточняет модель вентилятора.

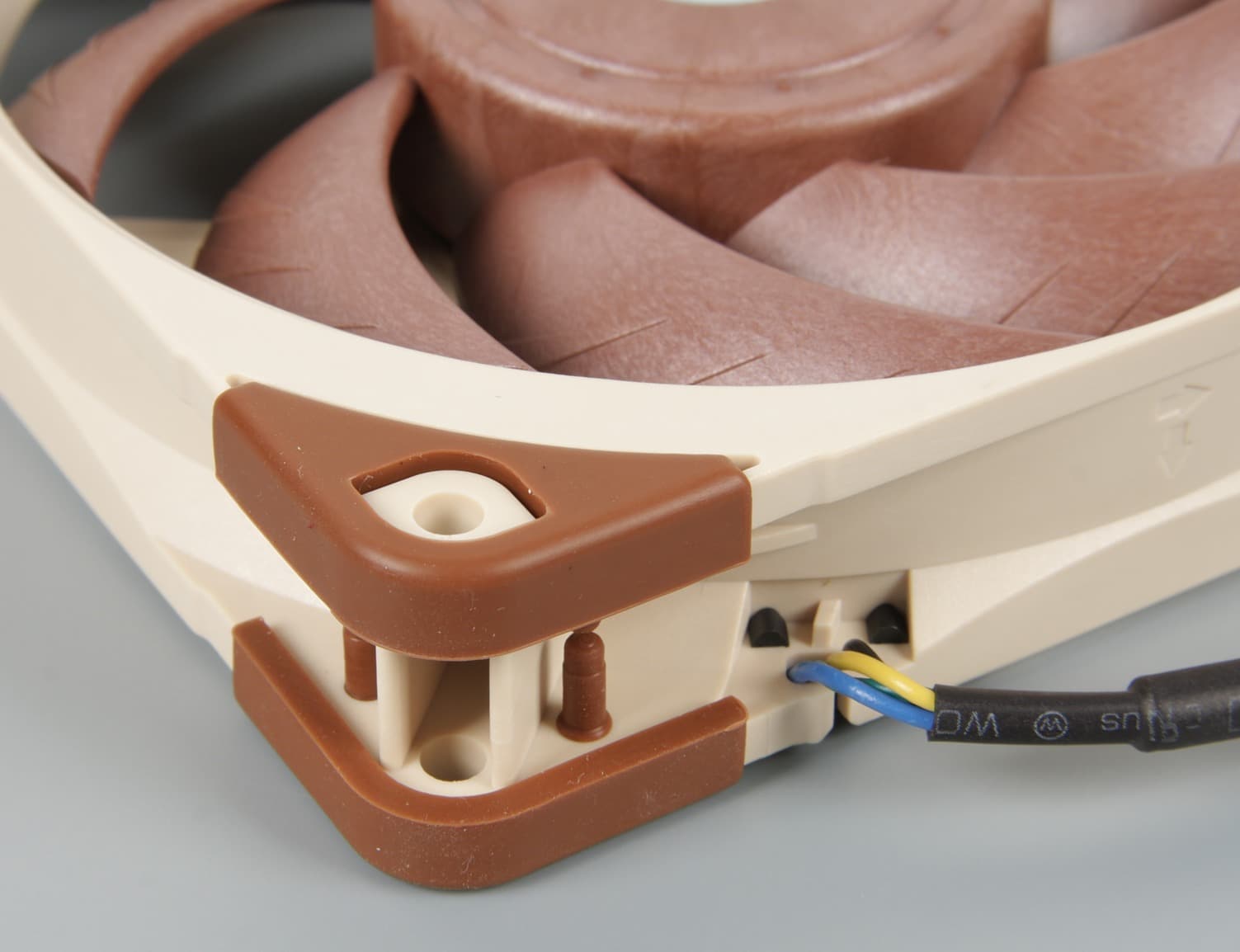

На углах рамки закреплены традиционные виброизолирующие накладки.

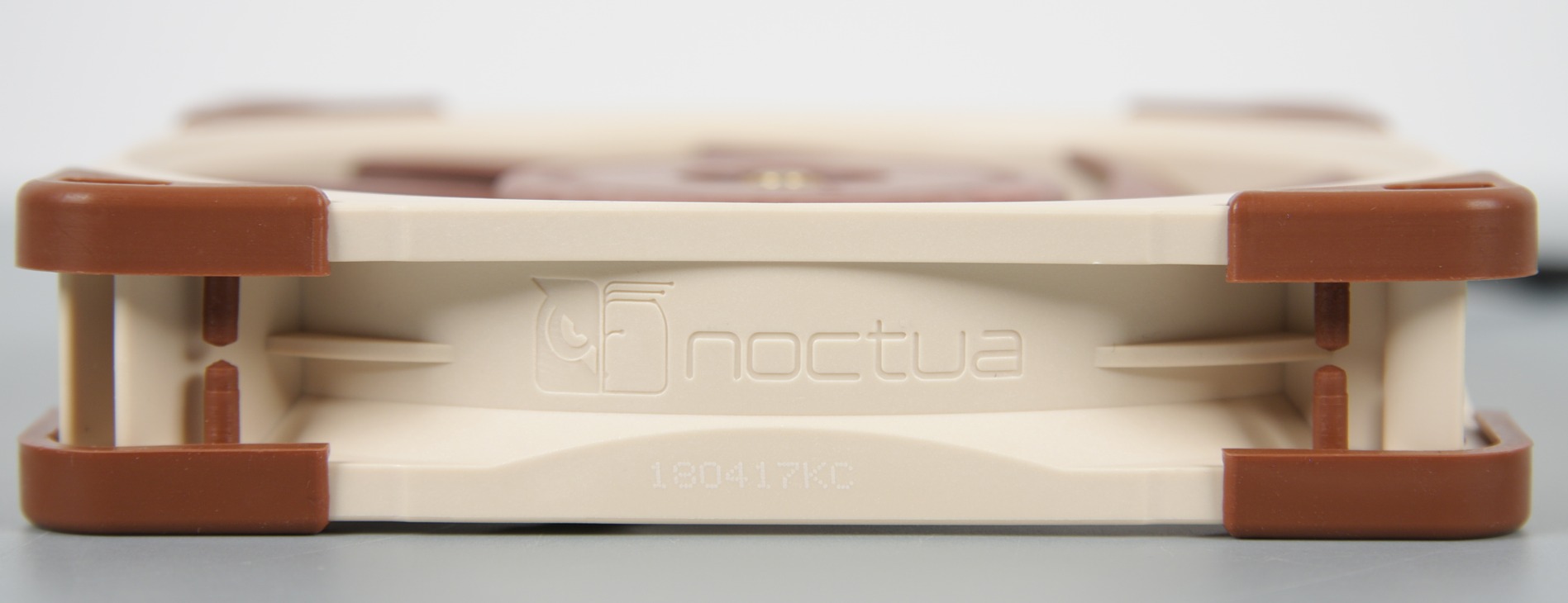

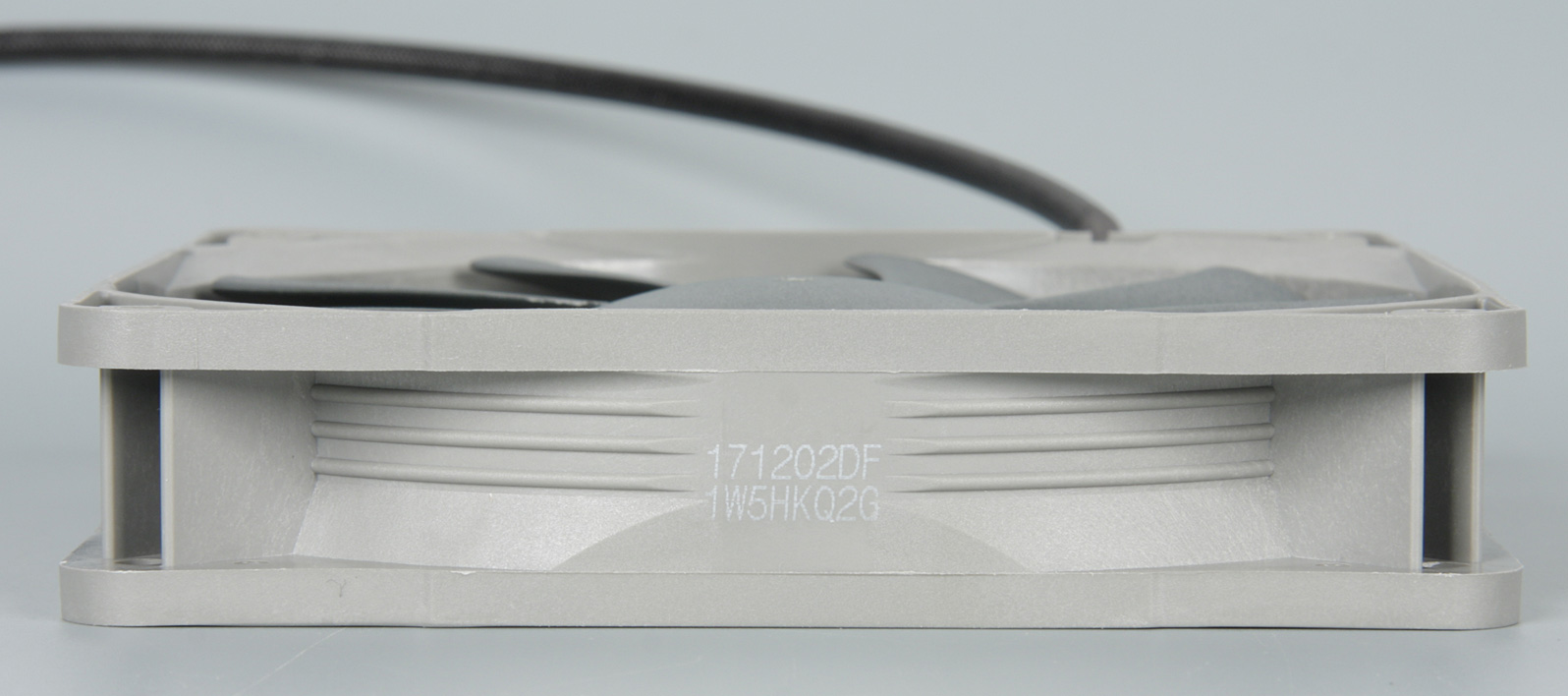

На рамке есть серийный номер.

Укажем, что на эти вентиляторы установлена гарантия в 6 лет.

Описание вентиляторов серии NF-P12 redux

Серия NF-P12 redux является переизданием классической серии NF-P12 и отличается более доступной ценой. Вентиляторов данной серии у нас было четыре разновидности, аналогично различающиеся отсутствием или наличие управления с помощью ШИМ и максимальной скоростью вращения.

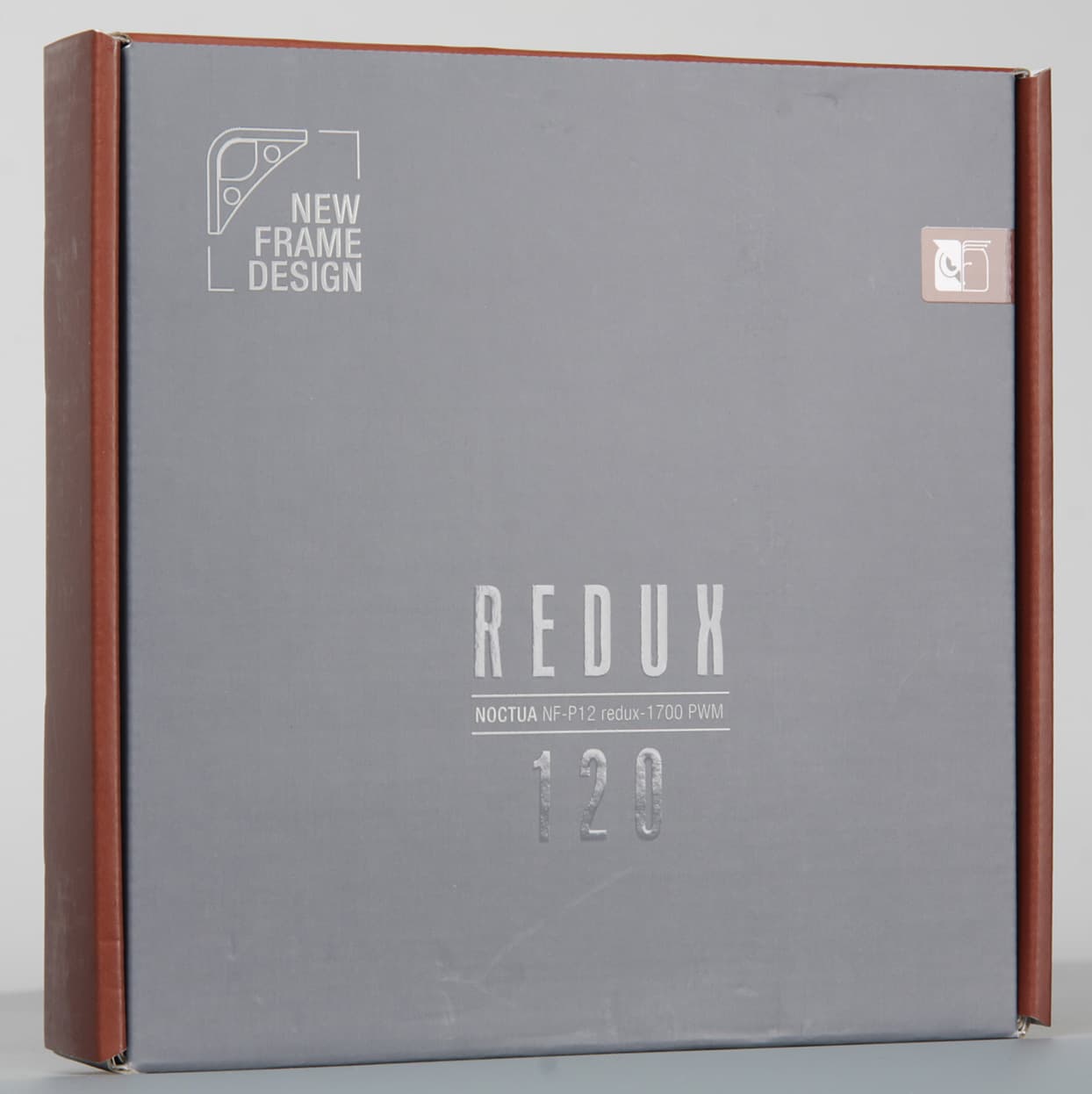

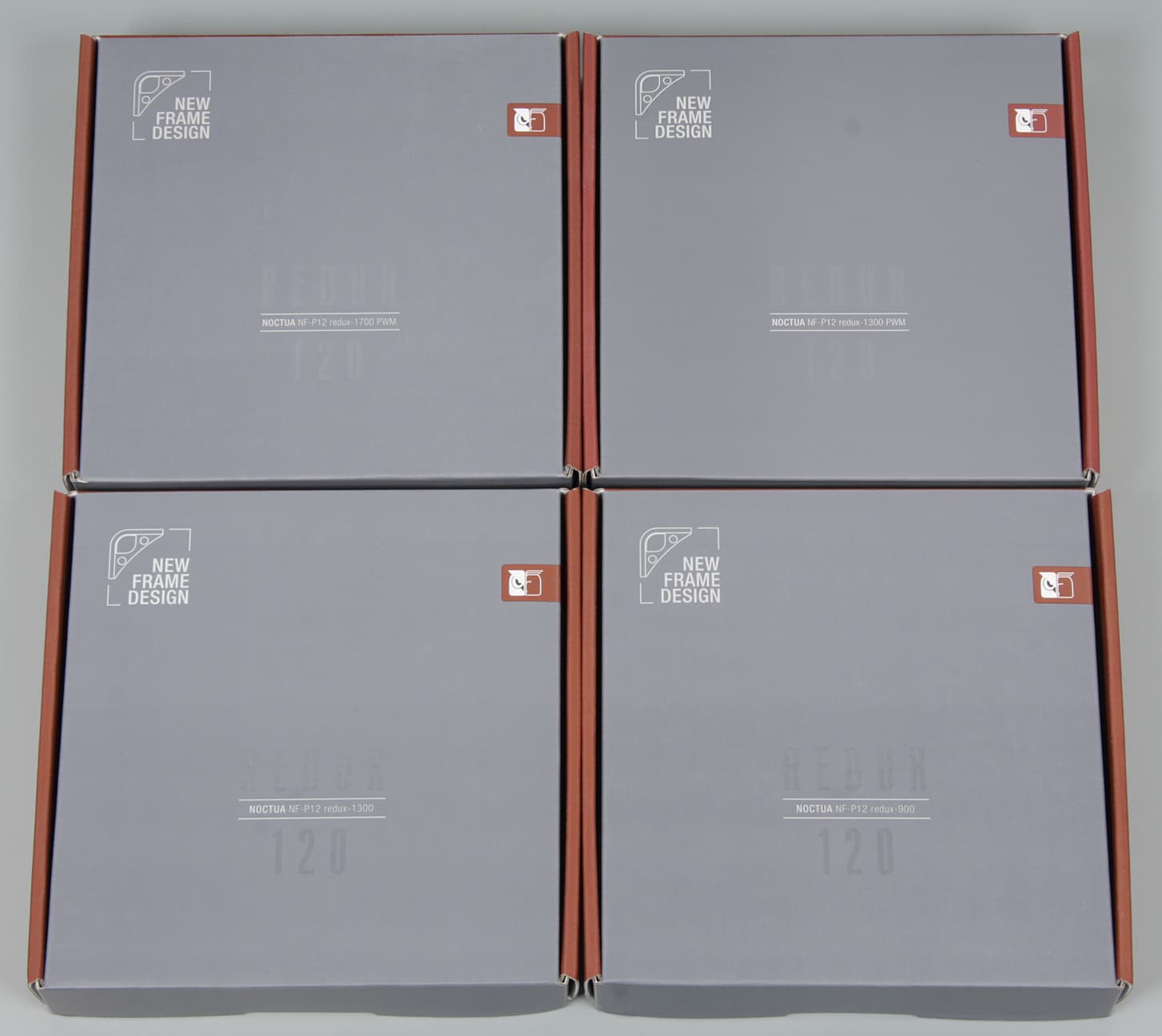

Упаковка скромнее, дизайн коробки минималистический.

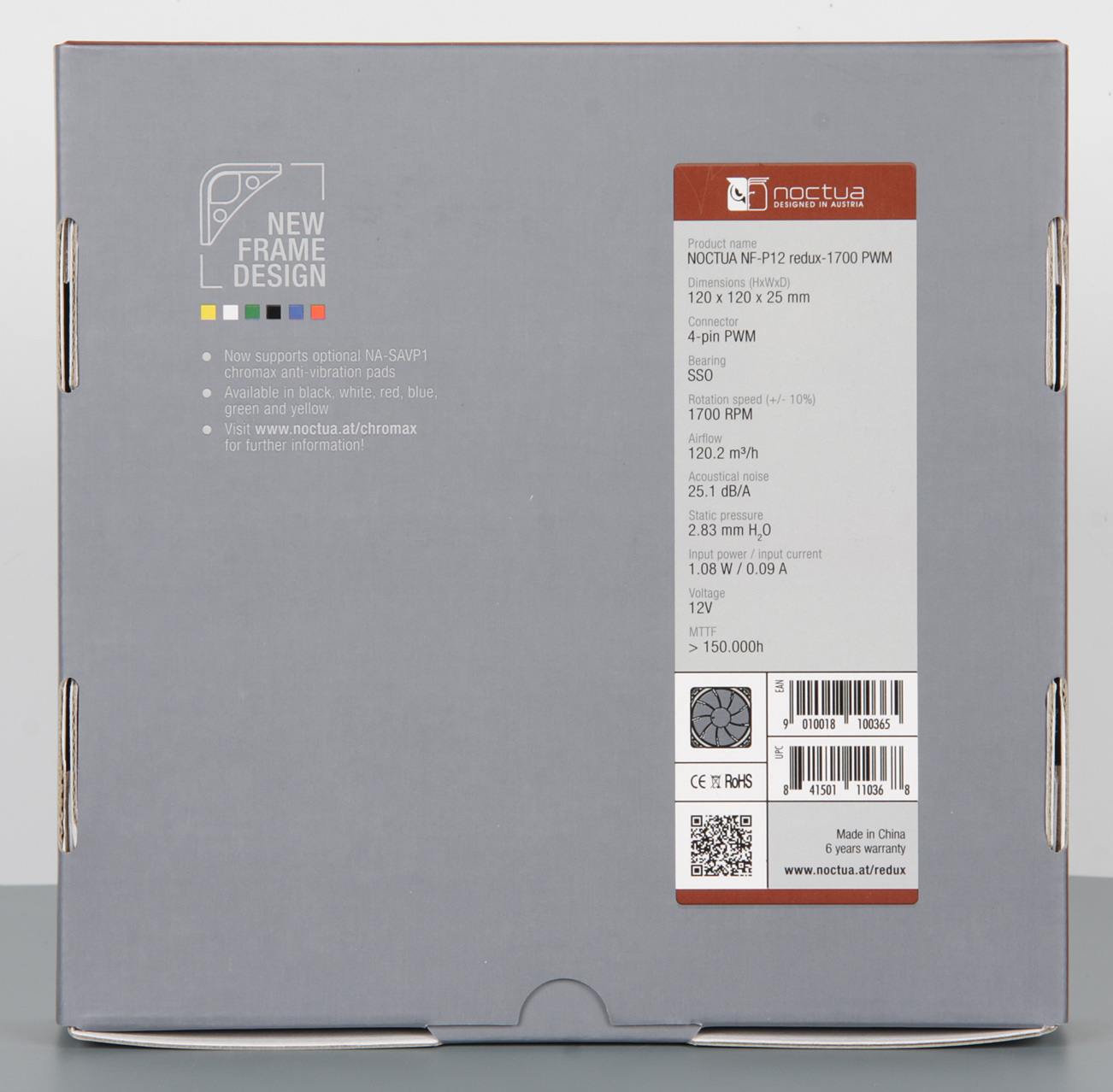

За задней плоскости коробки приведены основные характеристики продукта. Там же можно узнать, что есть шесть вариантов цветового оформления вентиляторов, но нам достались только с черной (скорее темно-серой) крыльчаткой. И даже на сайте производителя нет фотографий вентиляторов других цветов.

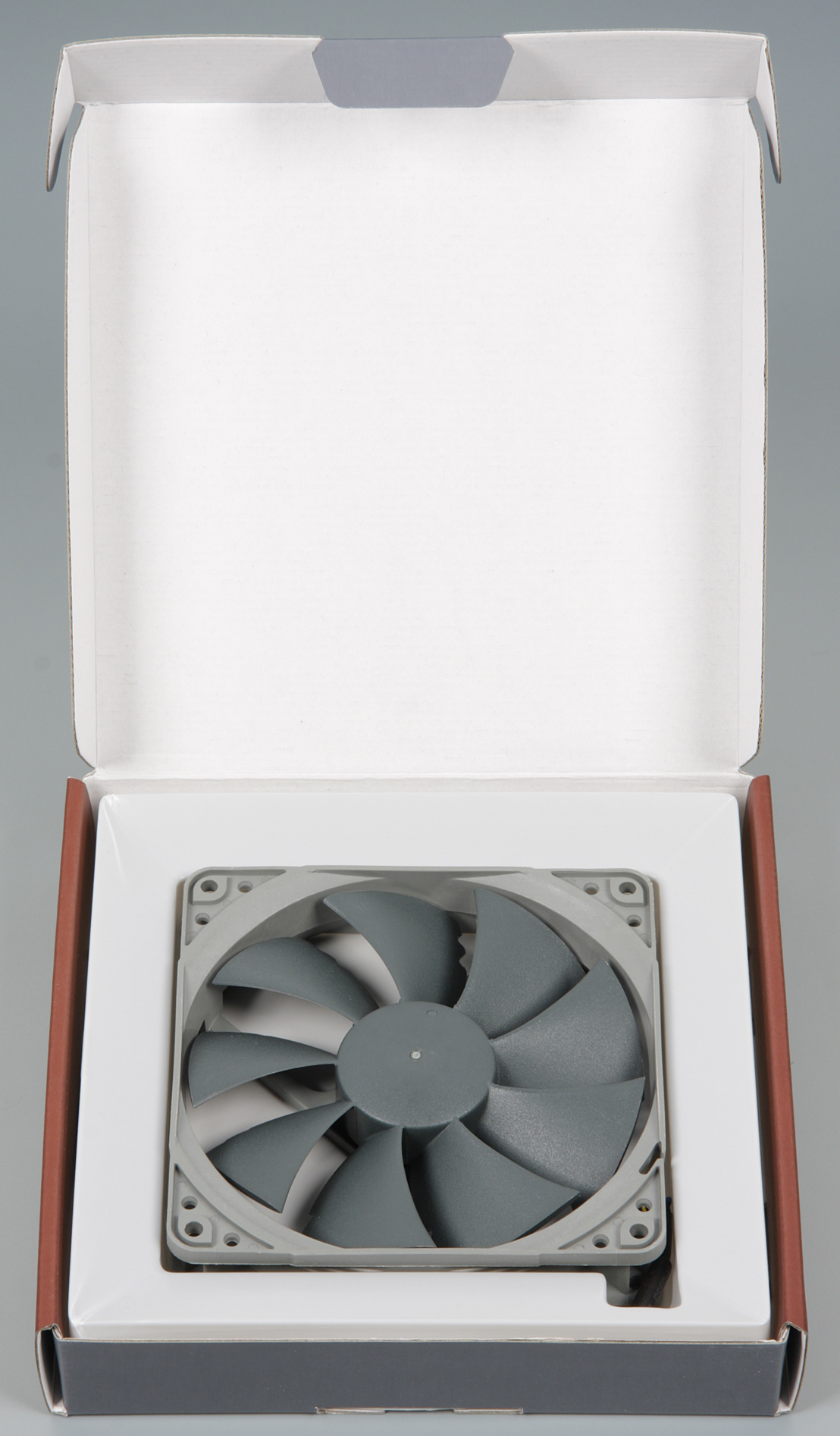

Вентилятор покоится в ванночке из тонкого пластика.

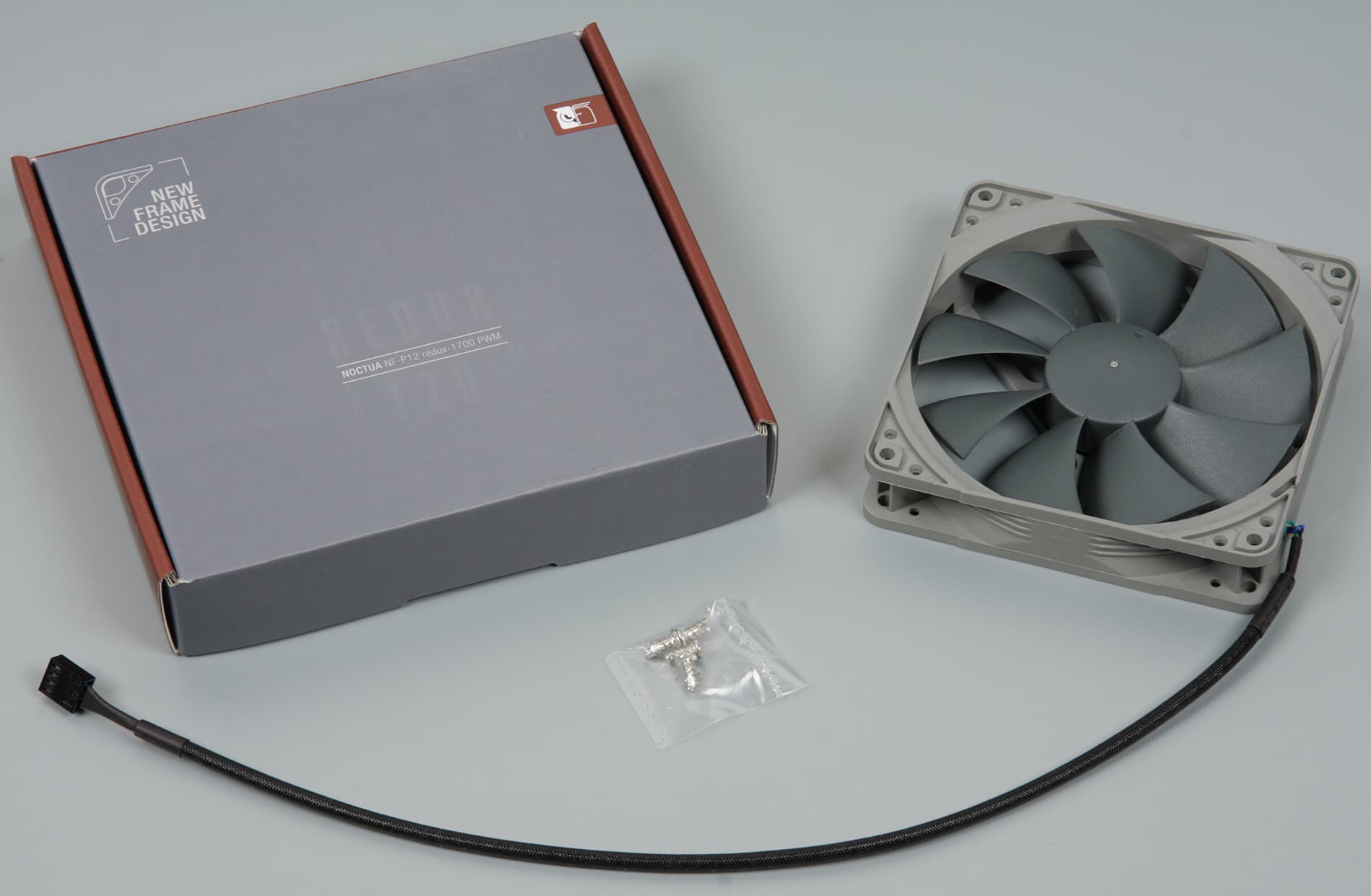

В комплект помимо самого вентилятора входят еще 4 винта. Руководства нет.

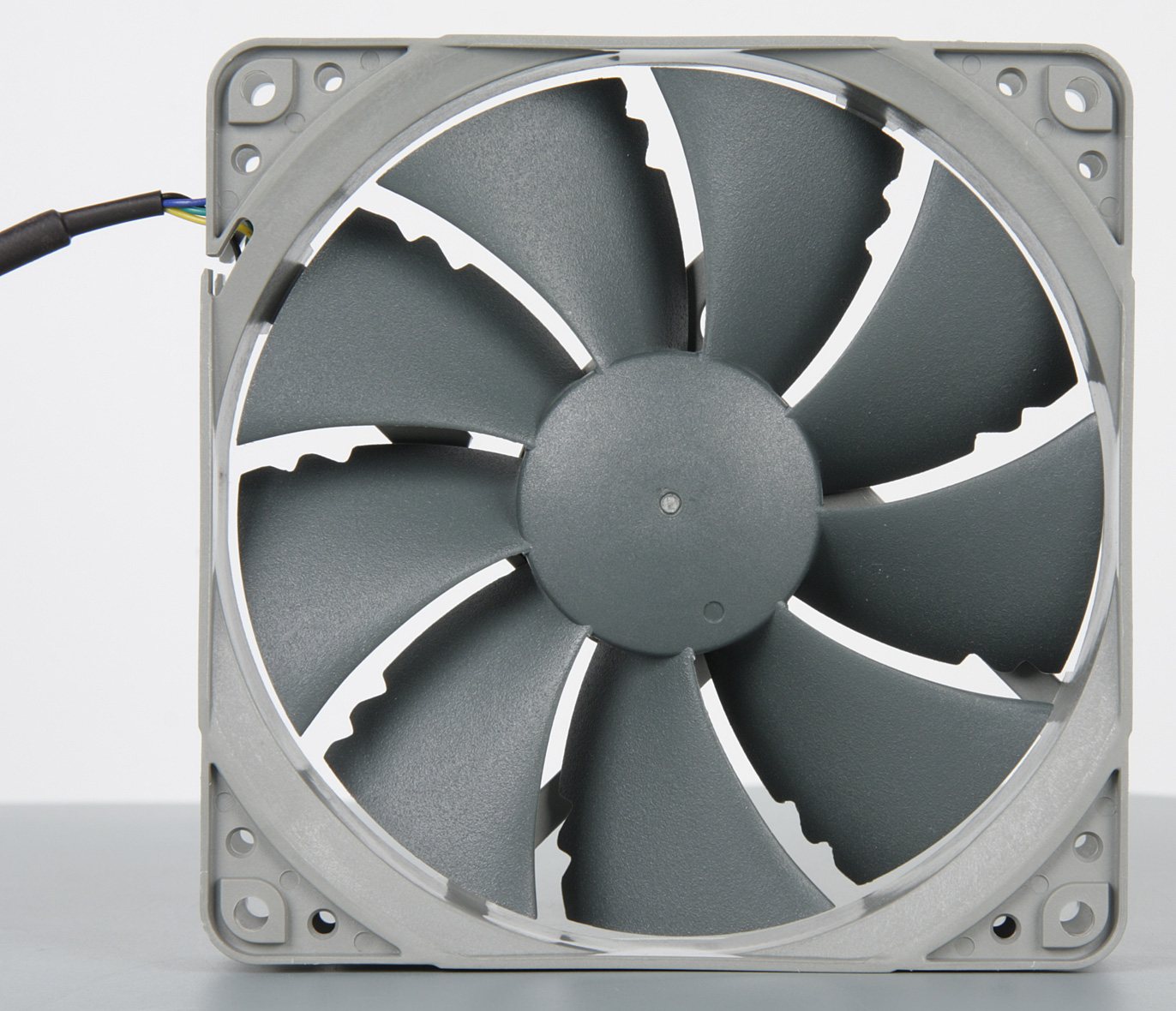

Относительно длинный кабель питания также заключен в нескользкую оболочку. Никаких излишеств. Нет даже антивибрационных накладок на уголках рамки.

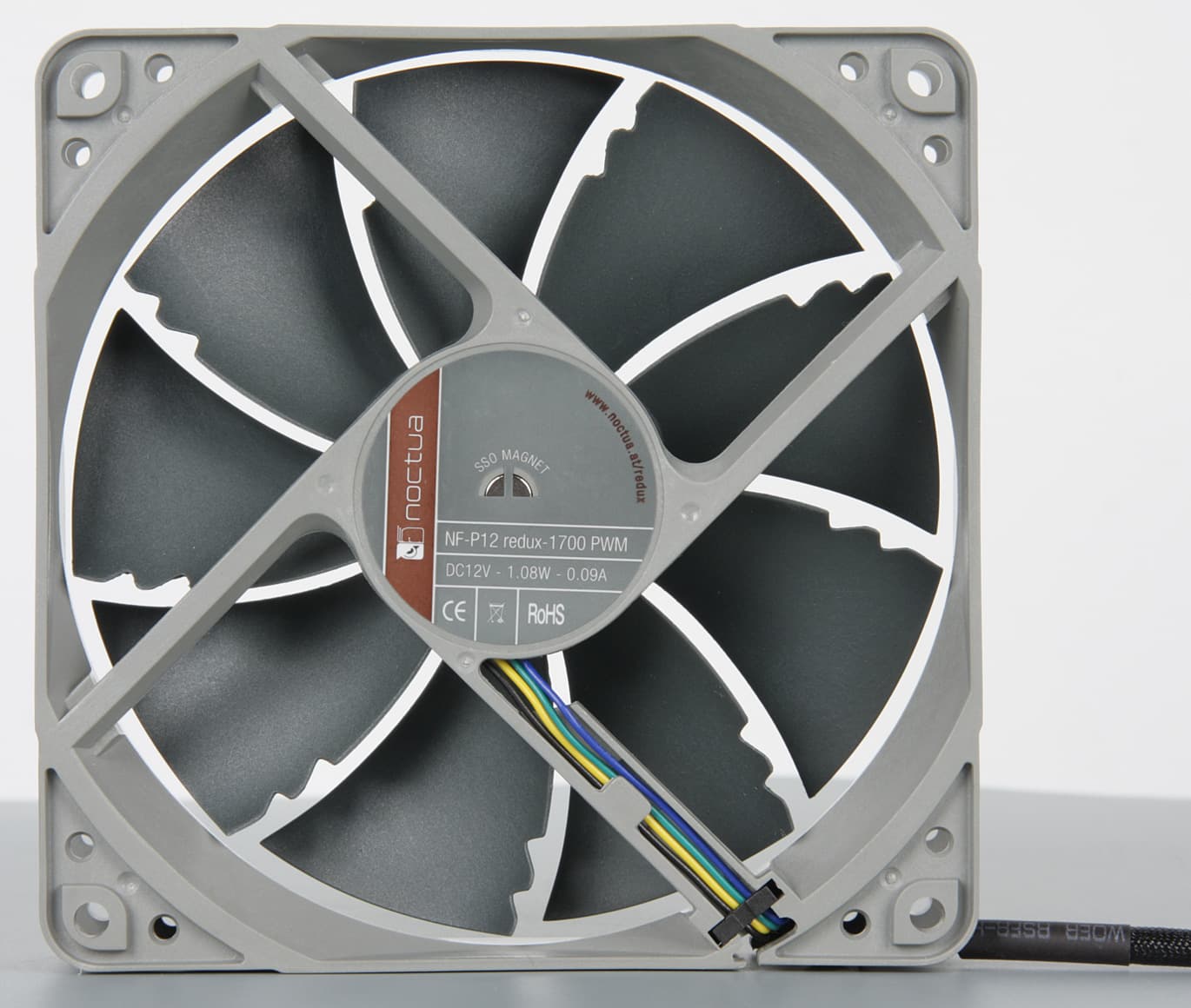

Надпись подсказывает, где можно проверить наличие мощного магнита, являющегося составной частью самостабилизированного напорномаслянного подшипника.

На рамке также есть серийный номер.

А гарантия составляет те же 6 лет.

Описание адаптера NA-SFMA1

Дополнительно производитель предоставил нам комплект NA-SFMA1, позволяющий установить вентиляторы серии NF-A12x25, а также NF-F12, NF-S12A и NF-P12 redux на радиаторы систем охлаждения или в корпус ПК вместо штатных вентиляторов типоразмера 140 мм. Как уверяет производитель, такой апгрейд улучшит производительность радиаторов, а антивибрационные крепления, входящие в данный комплект, снизят передачу вибрации на радиатор или корпус.

Упакован комплект в просто оформленную коробку.

Не открывая ее, можно узнать, что находится внутри.

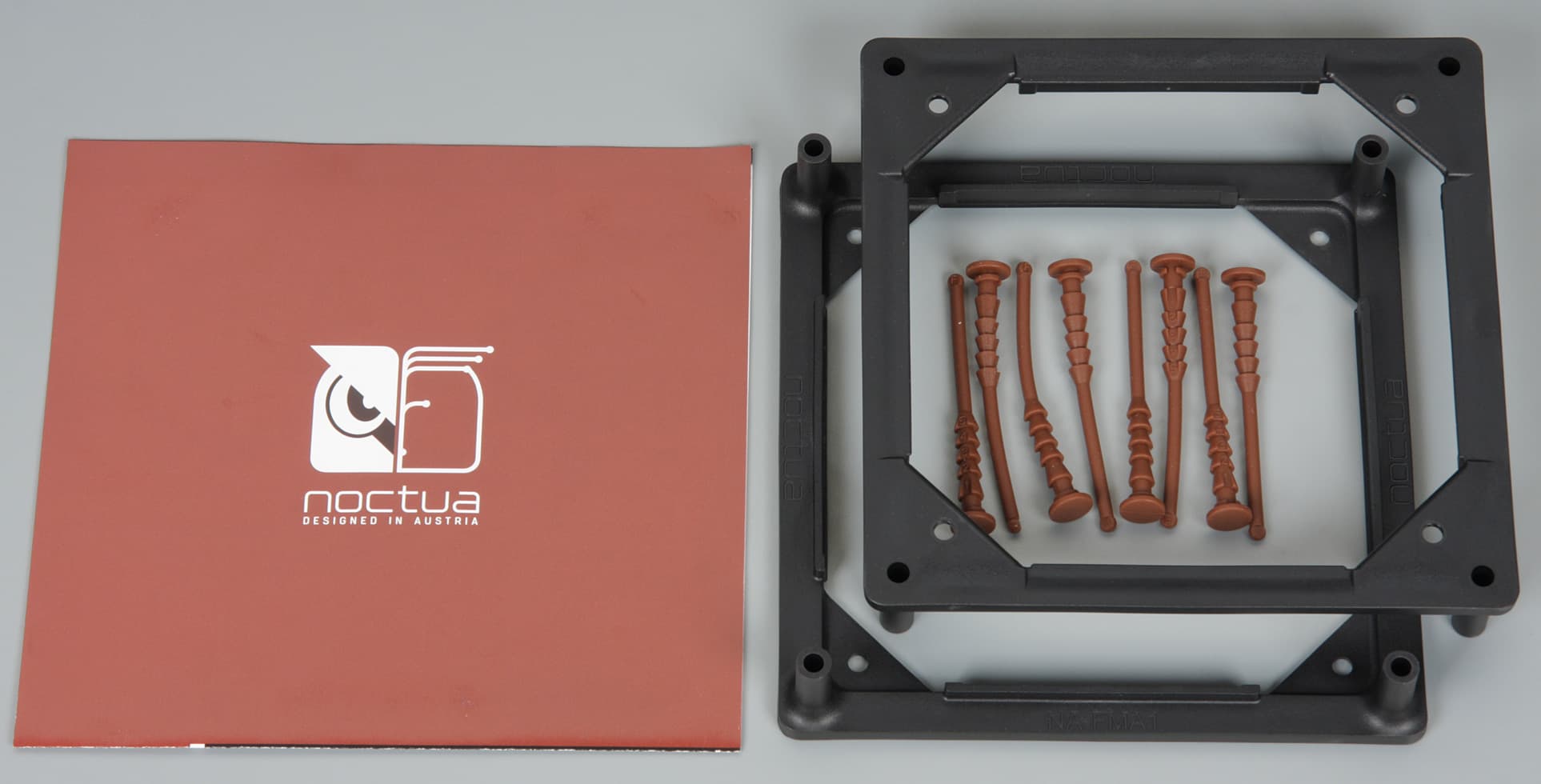

Действительно: две рамки и восемь штук антивибрационных стоек, плюс руководство.

Стойки отличаются от тех, что идут в комплекте с вентиляторами NF-A12x25.

Этими стойками вентилятор крепится к рамке, а уже рамка прикручивается винтами на места крепления вентилятора на 140 мм.

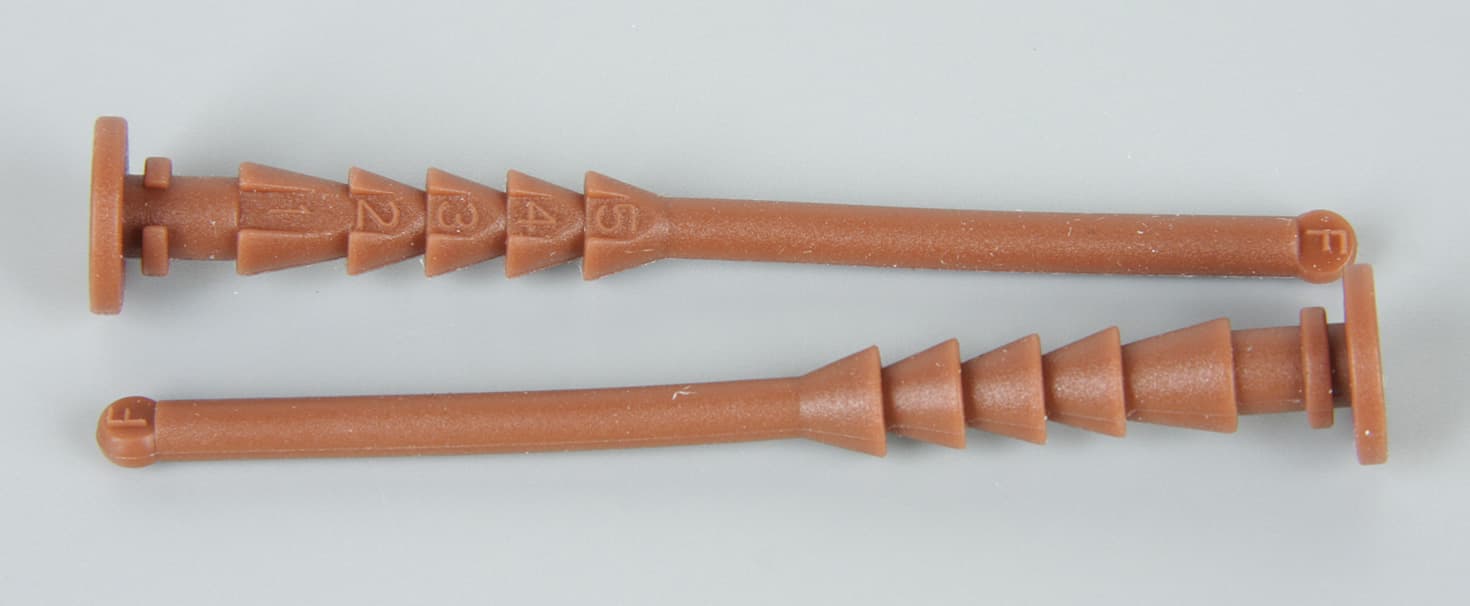

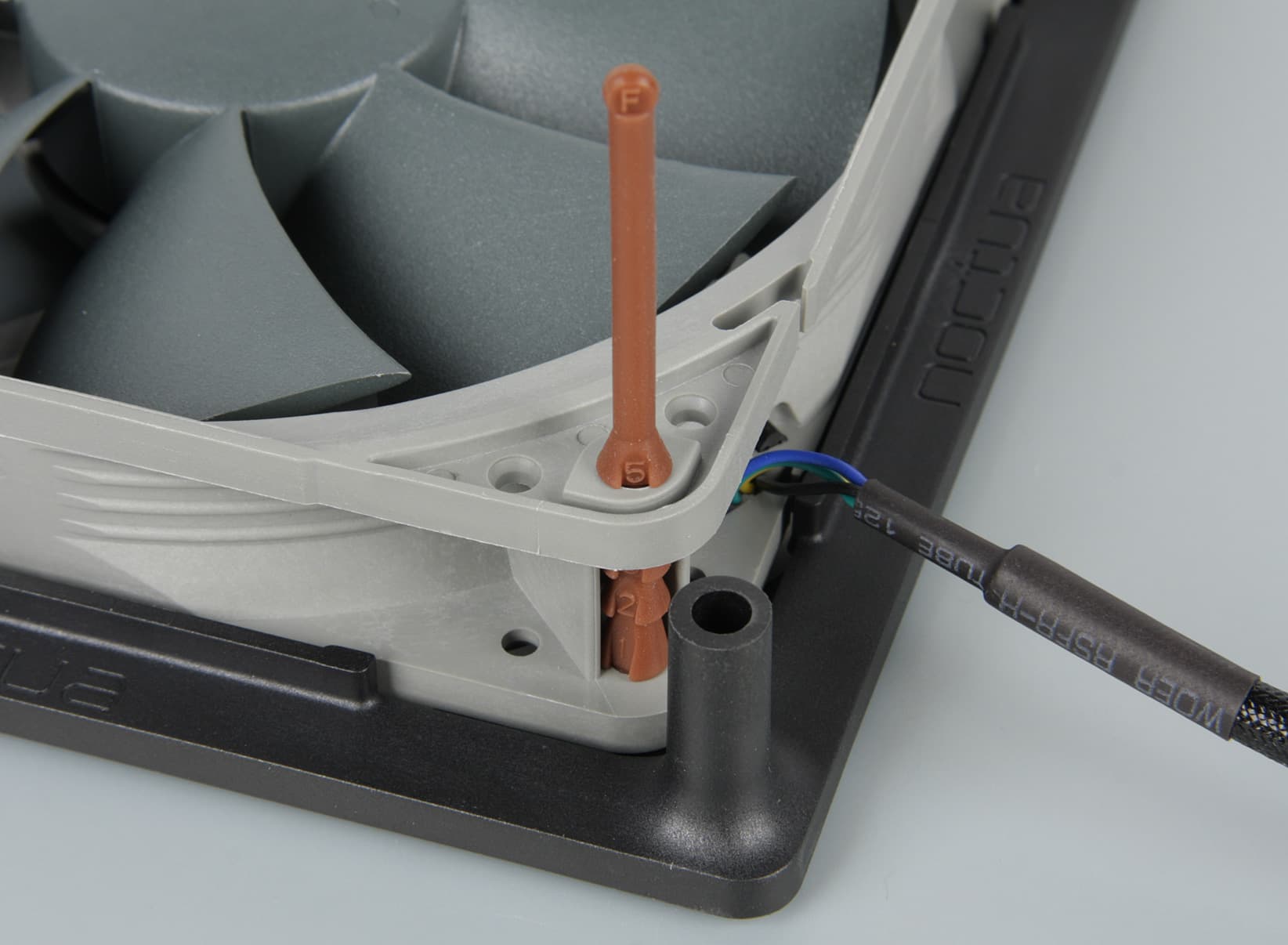

Протягивая стойку через отверстия рамки вентилятора, нужно вытянуть ее до появления первого упора под пятым номером. Выступающий конец стойки можно обрезать, но тогда будет сложно установить вентилятор повторно.

Тестирование

Приведем результаты ряда измерений.

Часть тестов проводилась только для вентиляторов NF-A12x25 PWM и NF-P12 redux-1700 PWM, выбранных в качестве представителей соответствующей серии.

Зависимость скорости вращения от напряжения питания

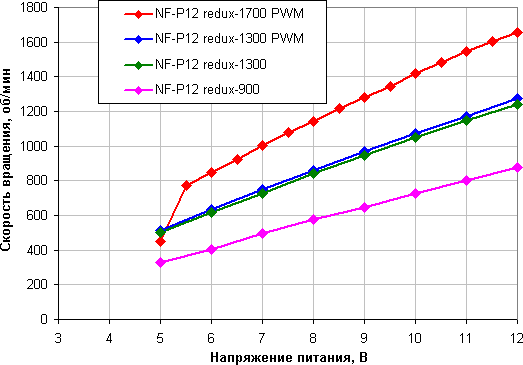

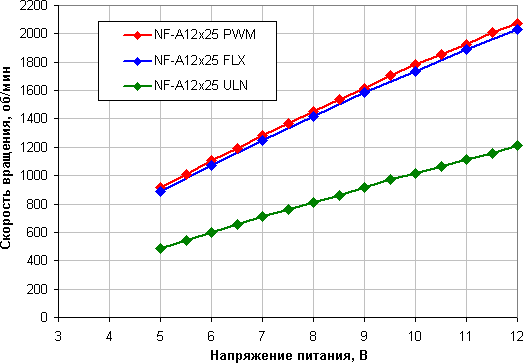

В основном характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. 5 В является пороговым напряжением: нельзя утверждать, что вентиляторы будут всегда запускаться и работать при таком значении напряжения. Вот при 7 В уже точно будет обеспечена стабильная работа. Впрочем, шаманить с вариантами подключения и снижать напряжение питания для уменьшения скорости вращения особого смысла нет, так как правильнее будет сразу подобрать нужную модель вентилятора или воспользоваться вставками L.N.A. / U.L.N.A.

Зависимость скорости вращения от коэффициента заполнения ШИМ

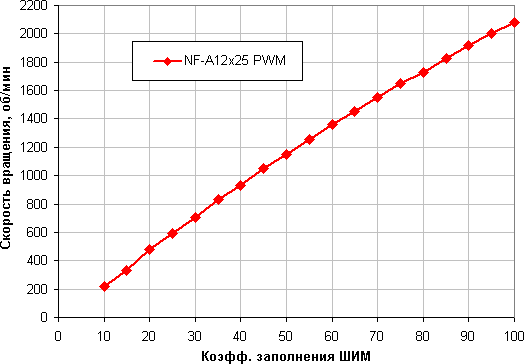

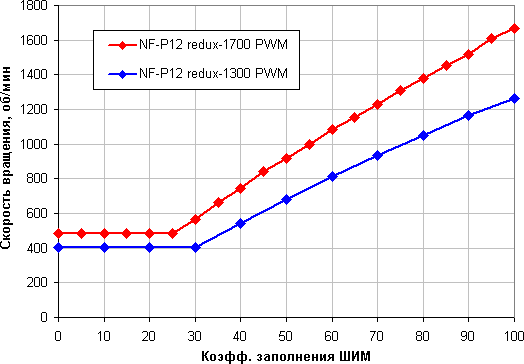

В случае вентиляторов NF-A12x25 диапазон регулировки составляет от 10% до 100% с плавным ростом скорости вращения, в случае вентиляторов NF-P12 redux диапазон немного у́же. При КЗ 5% и ниже вентиляторы NF-A12x25 останавливаются, а вентиляторы NF-P12 redux продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

Объемная производительность от скорости вращения

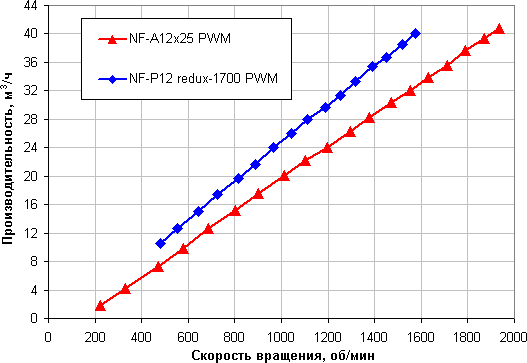

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Интересно, что, по крайней мере, при такой нагрузке вентиляторы NF-P12 redux чуть более производительные при той же скорости вращения, чем новые NF-A12x25.

Уровень шума от скорости вращения

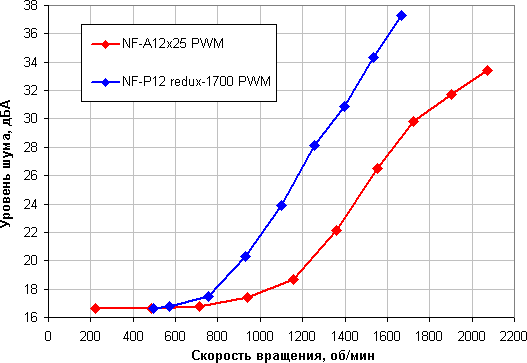

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Тут уже NF-P12 redux проявил себя хуже, так как он работает с более высоким уровнем шума, чем NF-A12x25. Мы подозреваем, что это отчасти из-за зазубрин на краях крыльчатки.

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше (где-то на 6-7% максимум) во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. Плюсы и минусы NF-P12 redux сложились, но в итоге эти вентиляторы все же чуть хуже, чем NF-A12x25. Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

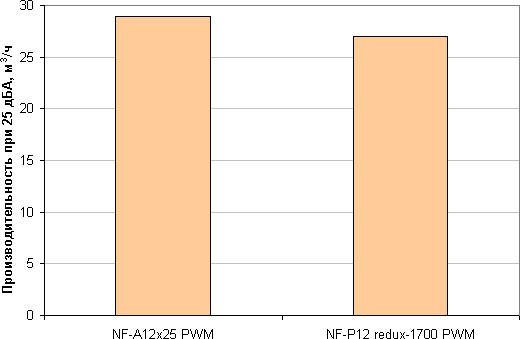

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума:

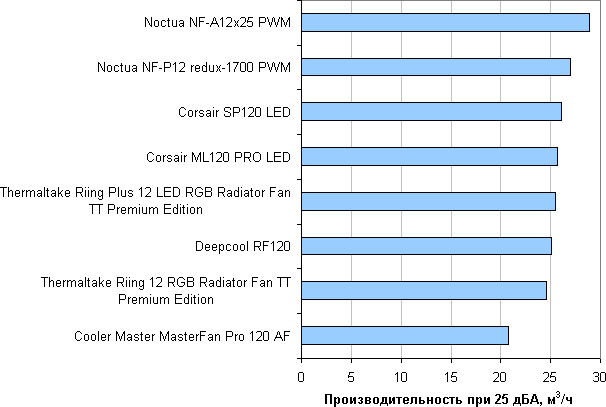

Для сравнения приведем результаты, полученные при тестировании нескольких вентиляторов типоразмера 120 мм в заведомо одинаковых условиях:

Оба протестированных вентилятора Noctua занимают верхние строчки и отрыв NF-A12x25 от всех остальных существенный. Видимо, не зря разработчики добивались уменьшения зазора до 0,5 мм. Вентилятор Cooler Master MasterFan Pro 120 AF занимает последнюю строчку, так как он оптимизирован для прокачки воздуха с минимальным сопротивлением, то есть в условиях, отличных от нашего тестирования.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Максимальное статическое давление:

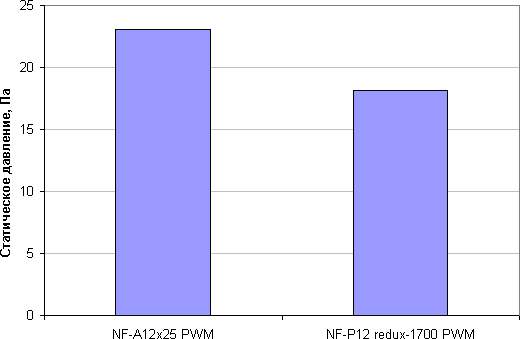

Новый вентилятор NF-A12x25 создает заметно большее давление (23,0 Па), чем NF-P12 redux (18,1 Па), но и скорость вращения у него выше. Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе.

Тестирование антивибрационных стоек

Попробуем определить, какая есть польза в плане снижения шума от стоек из комплекта вентиляторов NF-A12x25 и комплекта NA-SFMA1. Для этого на задней стенке компьютерного корпуса мы закрепили вентилятор NF-A12x25 PWM с помощью антивибрационных стоек, замерили уровень шума, затем закрепили вентилятор жестко комплектными винтами. Далее мы закрепили вентилятор на рамке из комплекта NA-SFMA1 с помощью стоек из этого же комплекта, а саму рамку — в том же месте корпуса, замерили уровень шума. Потом повторили эксперимент, но вентилятор к рамке уже просто прикрутили винтами. Результат:

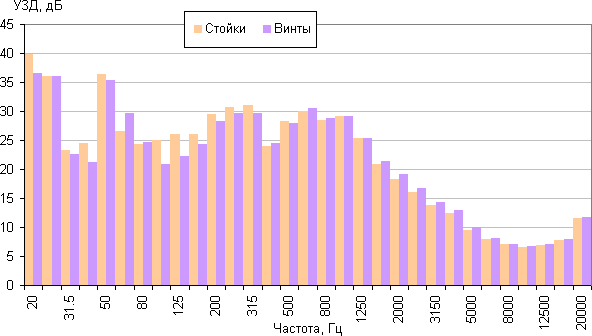

Графики УЗД в 1/3 октавах. Для стоек из комплекта NF-A12x25:

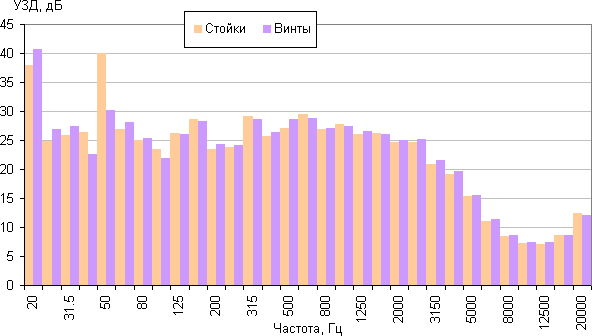

И для стоек из комплект NA-SFMA1:

Использование рамки привело к незначительному повышению уровня шума, а вот разница между креплением с помощью стоек и просто винтами исчезающе мала. Смысла использовать виброизолирующие стойки нет никакого.

Выводы

Данные вентиляторы Noctua не имеют модной светодиодной подсветки и не отличаются необычным дизайном. Однако при этом они демонстрируют выдающиеся результаты, выполняя свою основную задачу — прокачивать воздух и не шуметь при этом. Модели серии серии NF-A12x25 в классе вентиляторов 120 мм в нашем рейтинге занимают первое место, а NF-P12 redux — с заметным отрывом второе. Мы рекомендуем использовать NF-A12x25 на радиаторах систем жидкостного охлаждения, на радиаторах воздушных кулеров и в компьютерных корпусах, в том числе с относительно плотными противопылевыми фильтрами. NF-P12 redux можно использовать в таких же случаях, когда требуется снизить затраты на системы охлаждения за счет некоторого снижения эффективности. Отметим высокое качество изготовления вентиляторов и кабели в декоративной оплетке, а NF-A12x25 имеют отличную комплектацию и привлекательную упаковку. Антивибрационные накладки, прокладки и стойки, входящие в комплект вентиляторов NF-A12x25 и набора NA-SFMA1 можно считать не более чем элементами декора, так как практическая польза от них исчезающе мала.

Скорее за техническое совершенство, чем за внешний вид, а также за отличную комплектацию вентиляторы серии NF-A12x25 получают сразу две редакционные награды:
