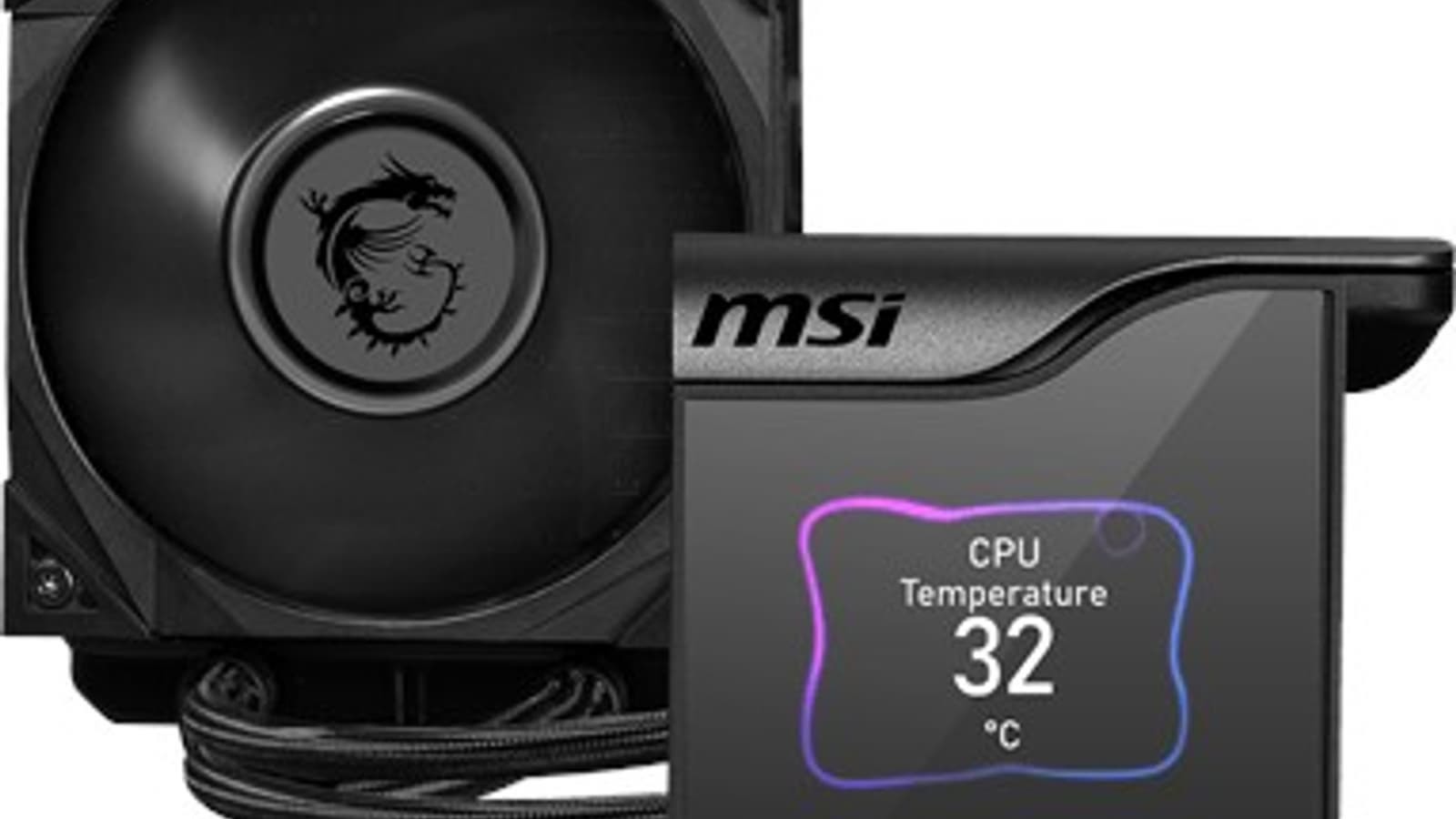

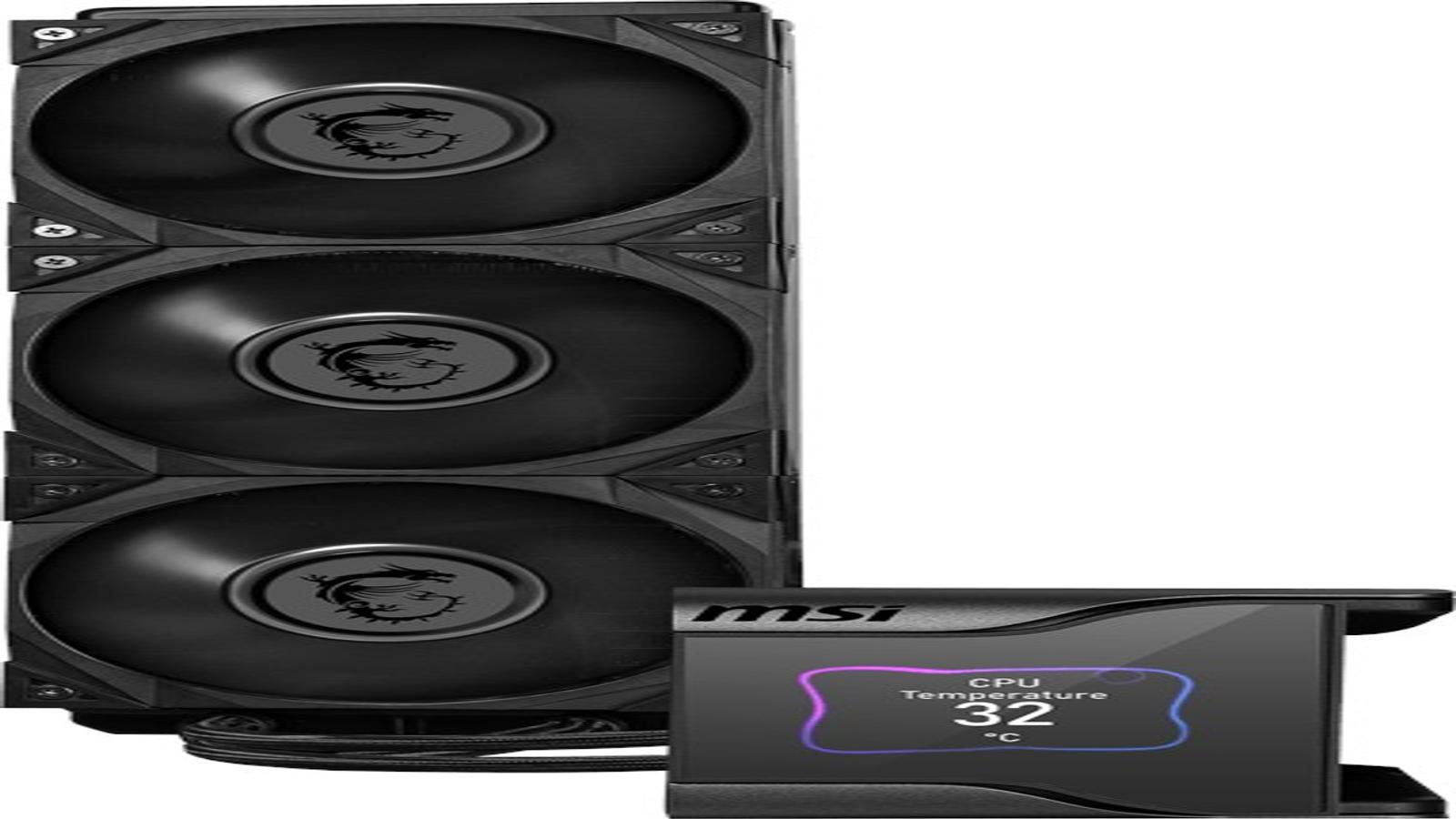

Обзор системы жидкостного охлаждения MSI MEG CoreLiquid S360 с тремя вентиляторами 120 мм, ЖК-экраном на помпе и вентилятором для охлаждения VRM

Паспортные характеристики, комплект поставки и цена

Описание

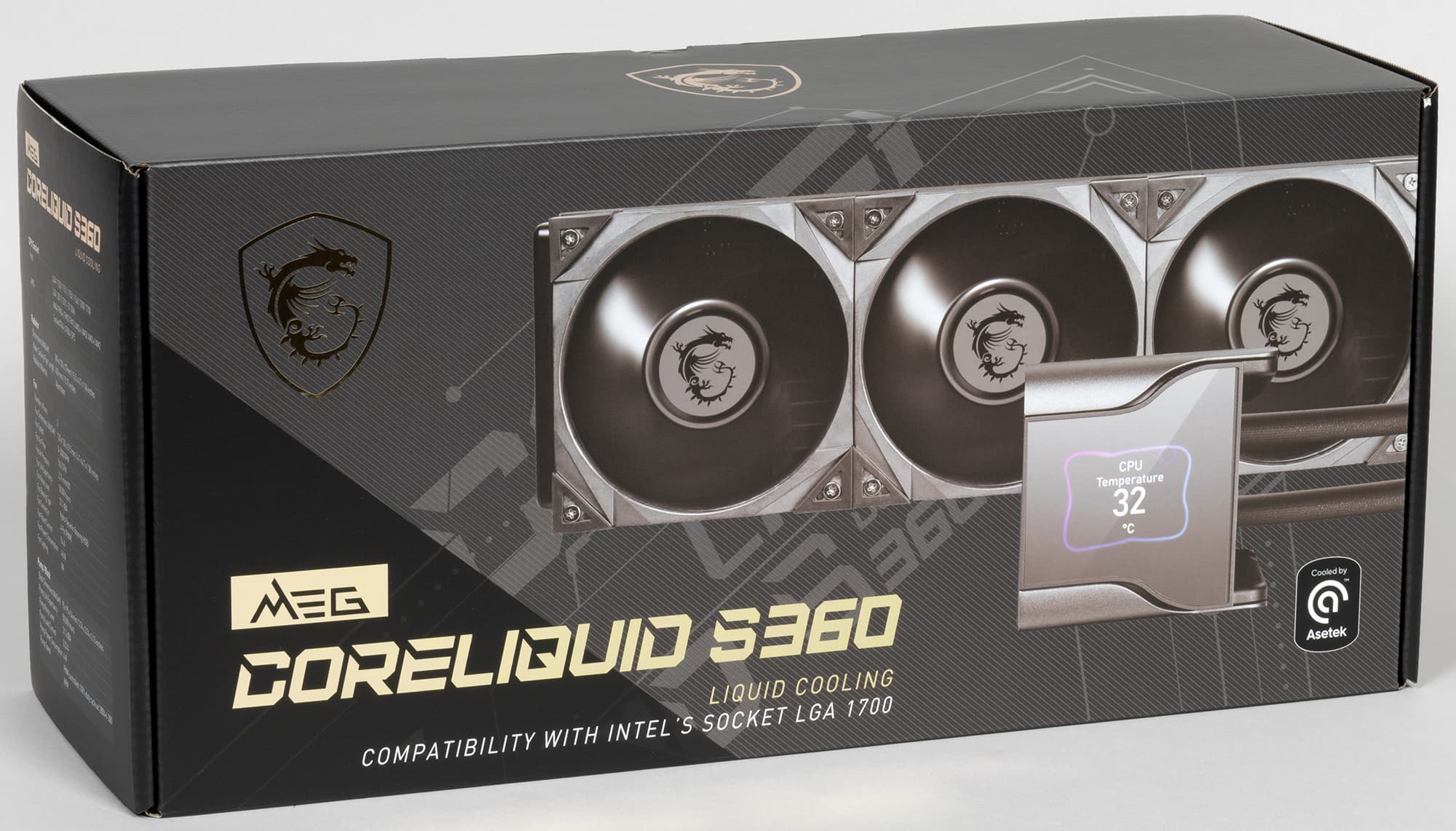

Поставляется система жидкостного охлаждения в стильно оформленной картонной коробке из гофрированного картона. Есть цветная печать, тиснение золотистой фольгой и лакированные участки — на оформлении коробки производитель не экономил. На внешних плоскостях коробки не только изображен сам продукт, но и перечислены некоторые особенности (с текстом и картинками), а также технические характеристики. Надписи преимущественно на английском, но отсылка на сайт за дополнительной информацией продублирована на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехол на радиатор из тонкого картона и пластиковые пакеты. Подошва теплосъемника защищена кожухом из жесткого пластика, а экран и смотровое стекло на помпе — пластиковой пленкой.

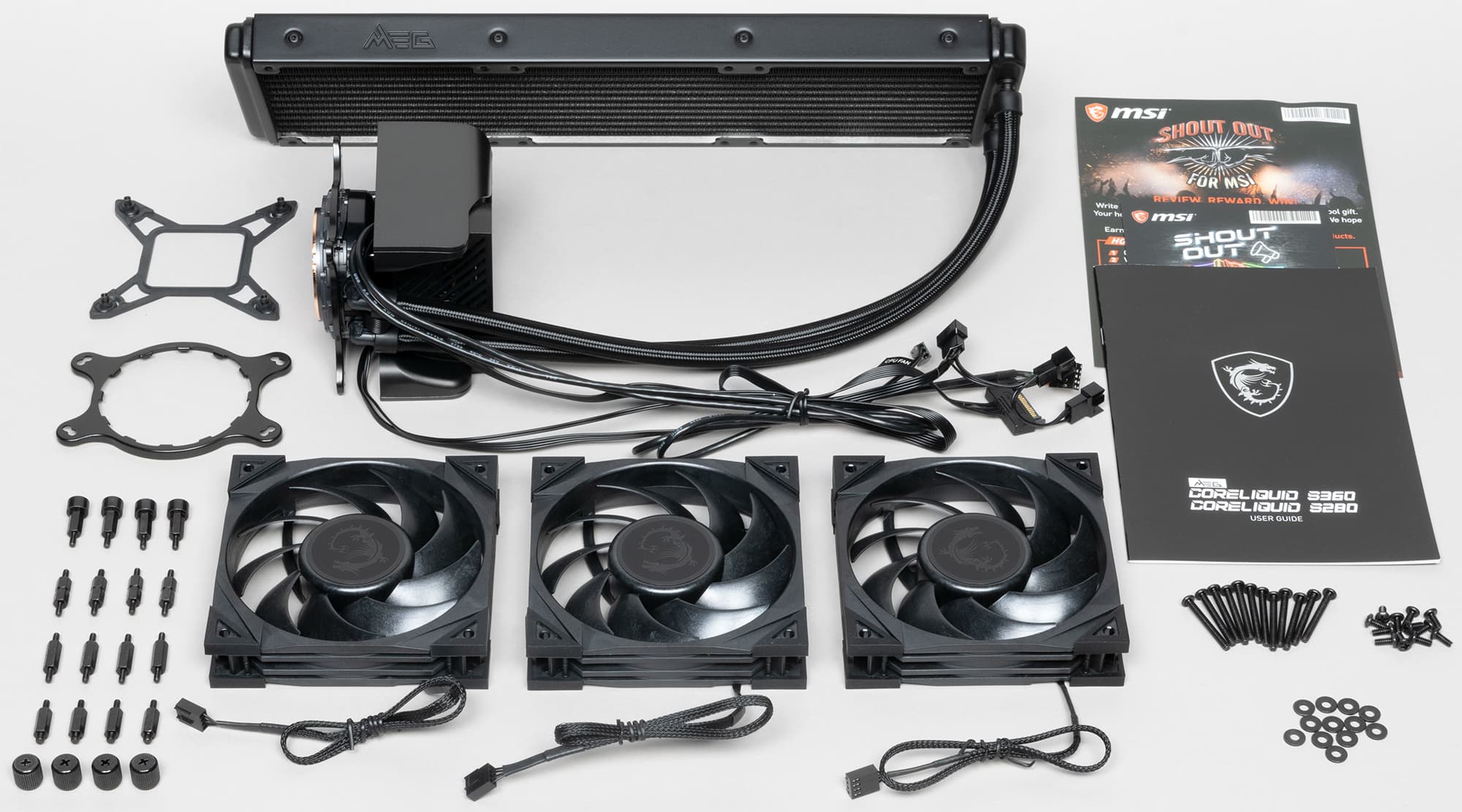

Внутри находятся радиатор с подключенным водоблоком, вентиляторы, комплект крепежа и инструкция по установке.

Инструкция хорошего полиграфического качества и с поясняющими надписями на нескольких языках, включая русский. Она в основном в картинках, поэтому понятна без перевода. На сайте компании есть полное описание кулера и ссылки на PDF-файлы с инструкцией и техническими данными.

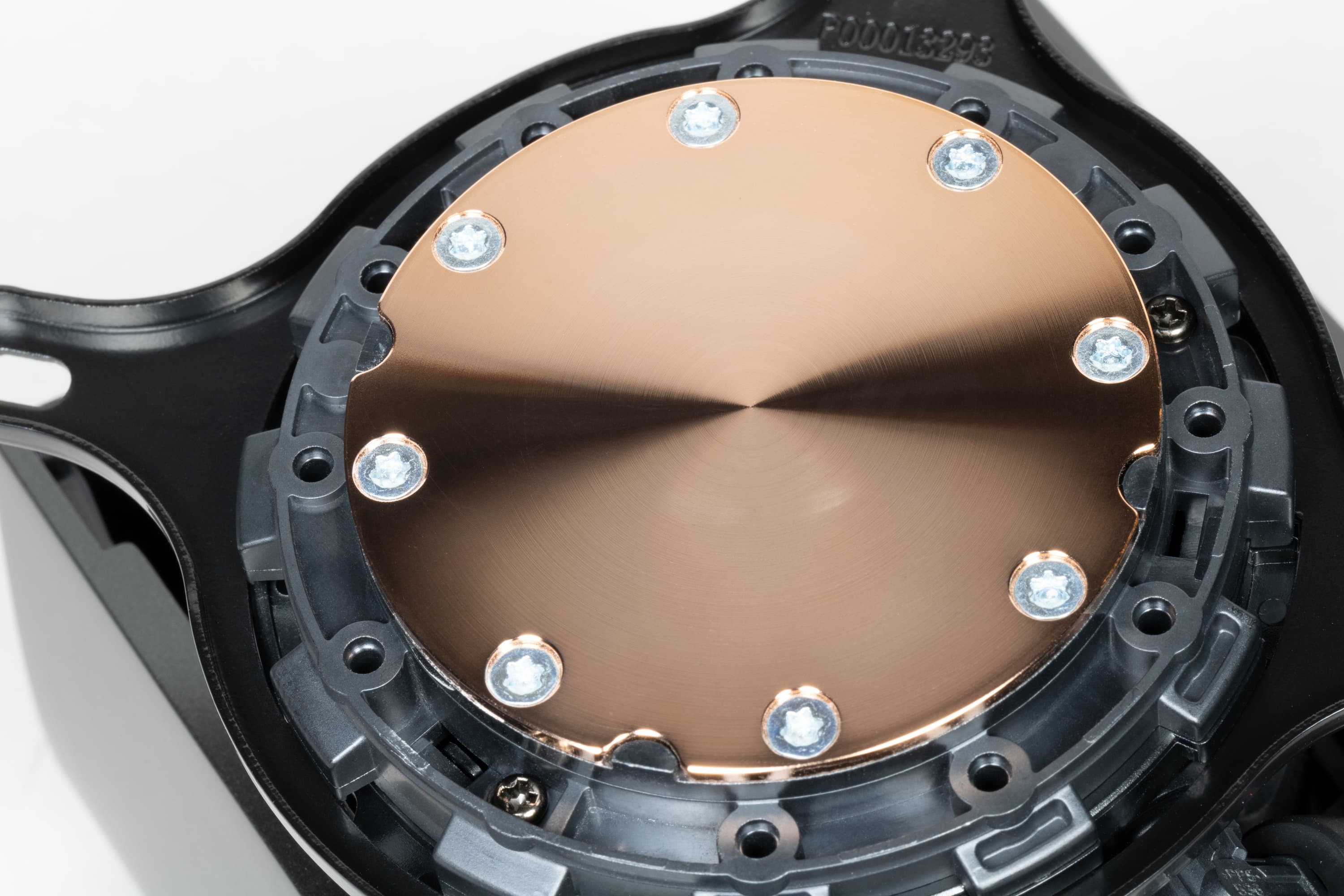

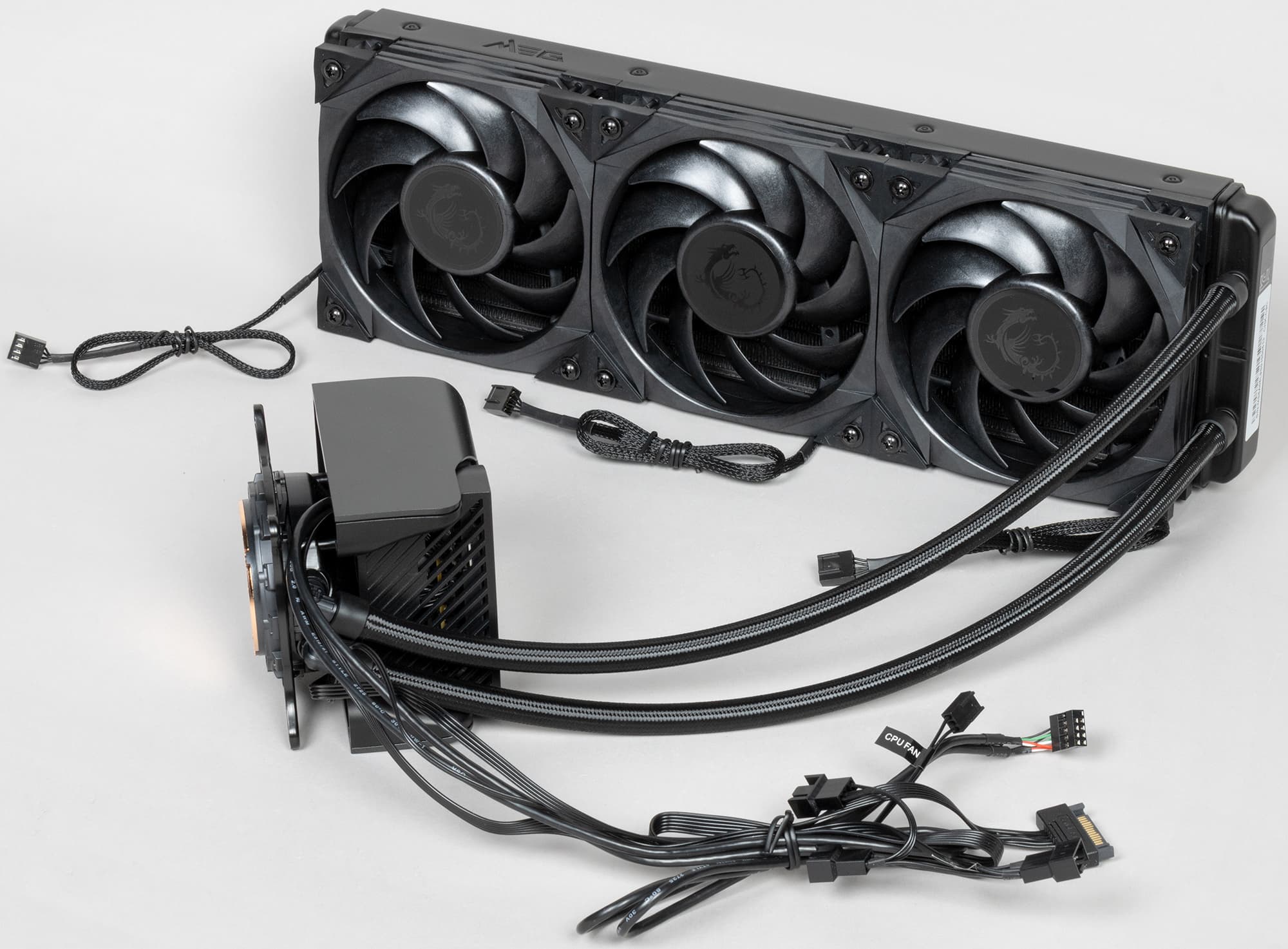

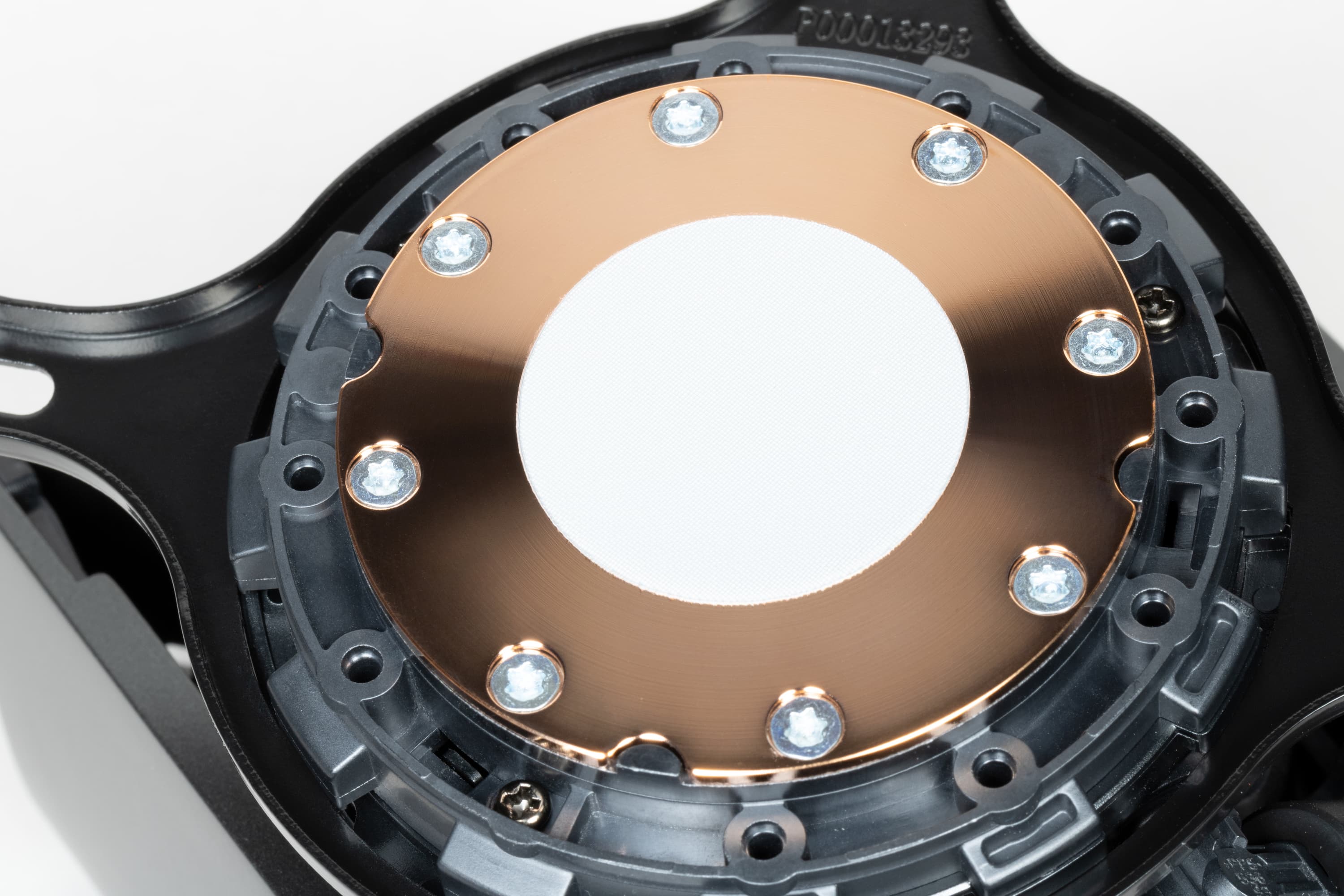

Система герметичная, заправлена, и готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 1,5 мм. Ее внешняя поверхность шлифованная и слегка полированная. К центру поверхность выпуклая с перепадом порядка 0,2 мм.

Внешний диаметр этой пластины — 54,5 мм, а диаметр внутренней части, ограниченной отверстиями — 43,5 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет.

Во всех тестах использовалась качественная термопаста другого производителя.

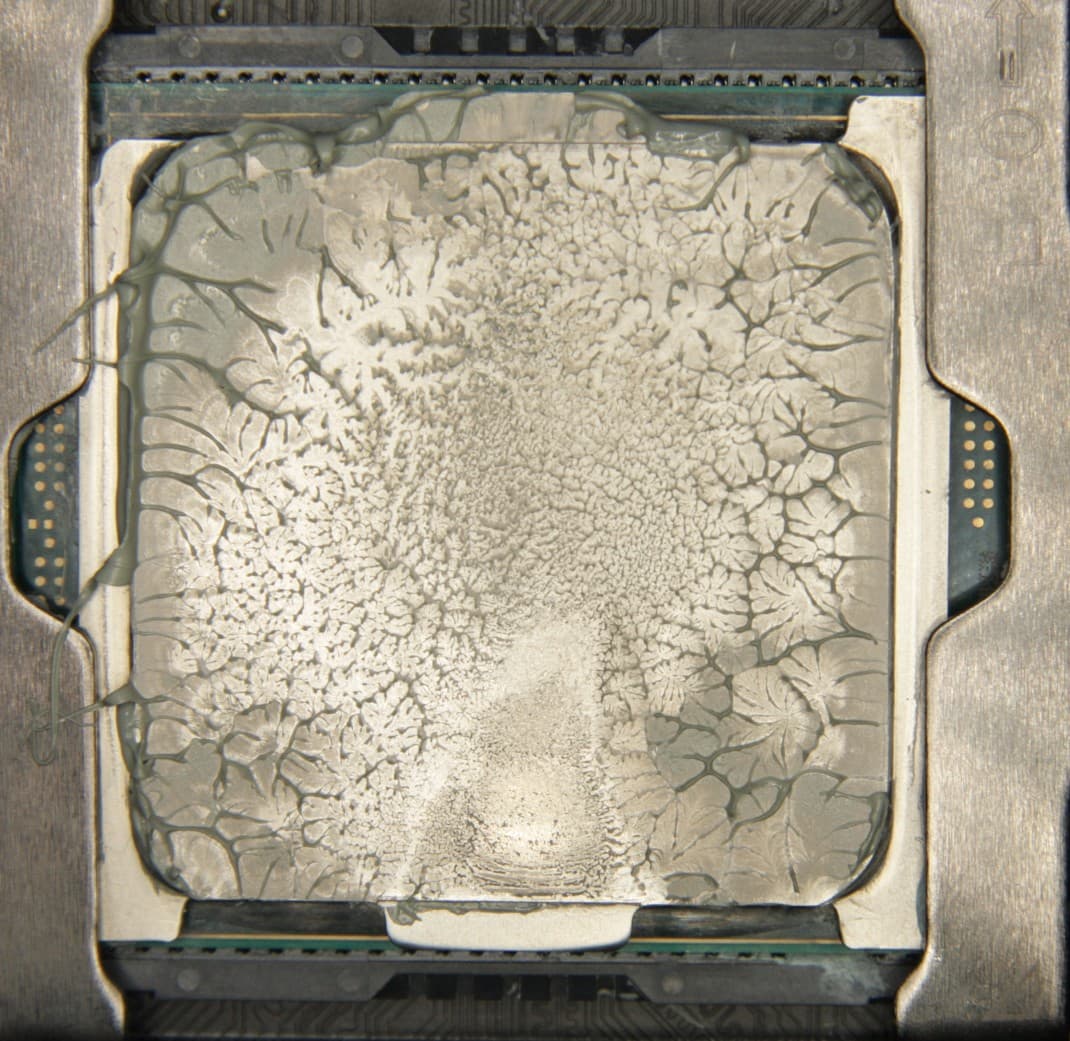

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

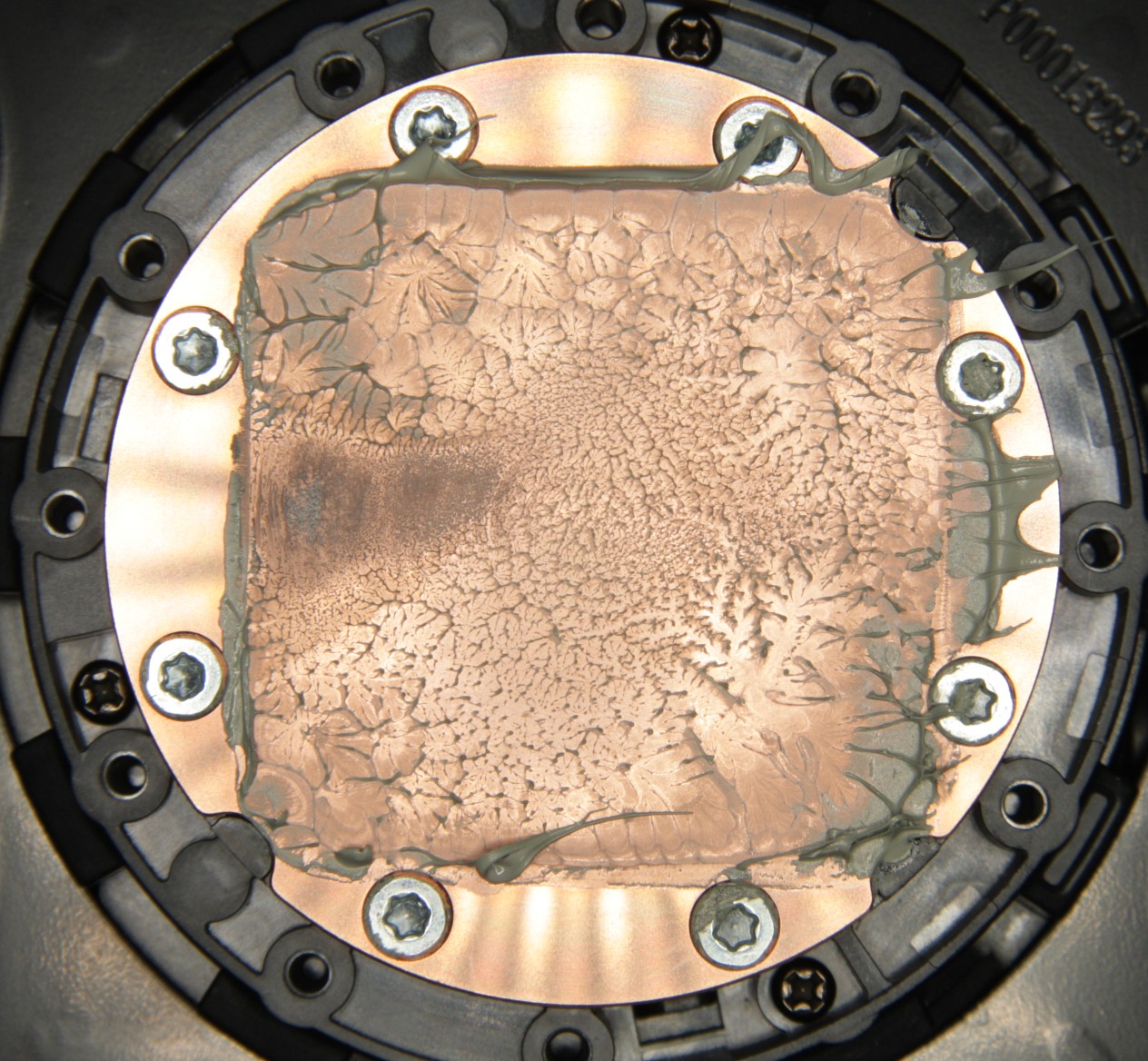

И на подошве водоблока:

Видно, что термопаста распределилась по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

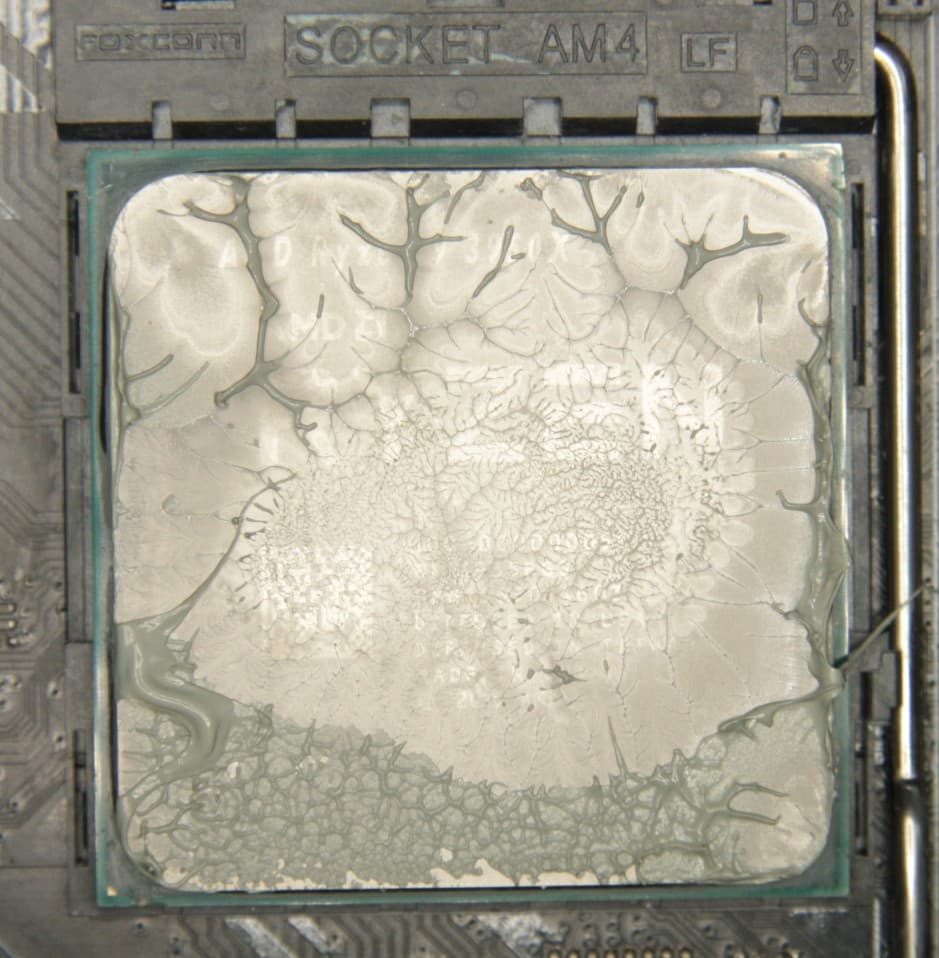

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

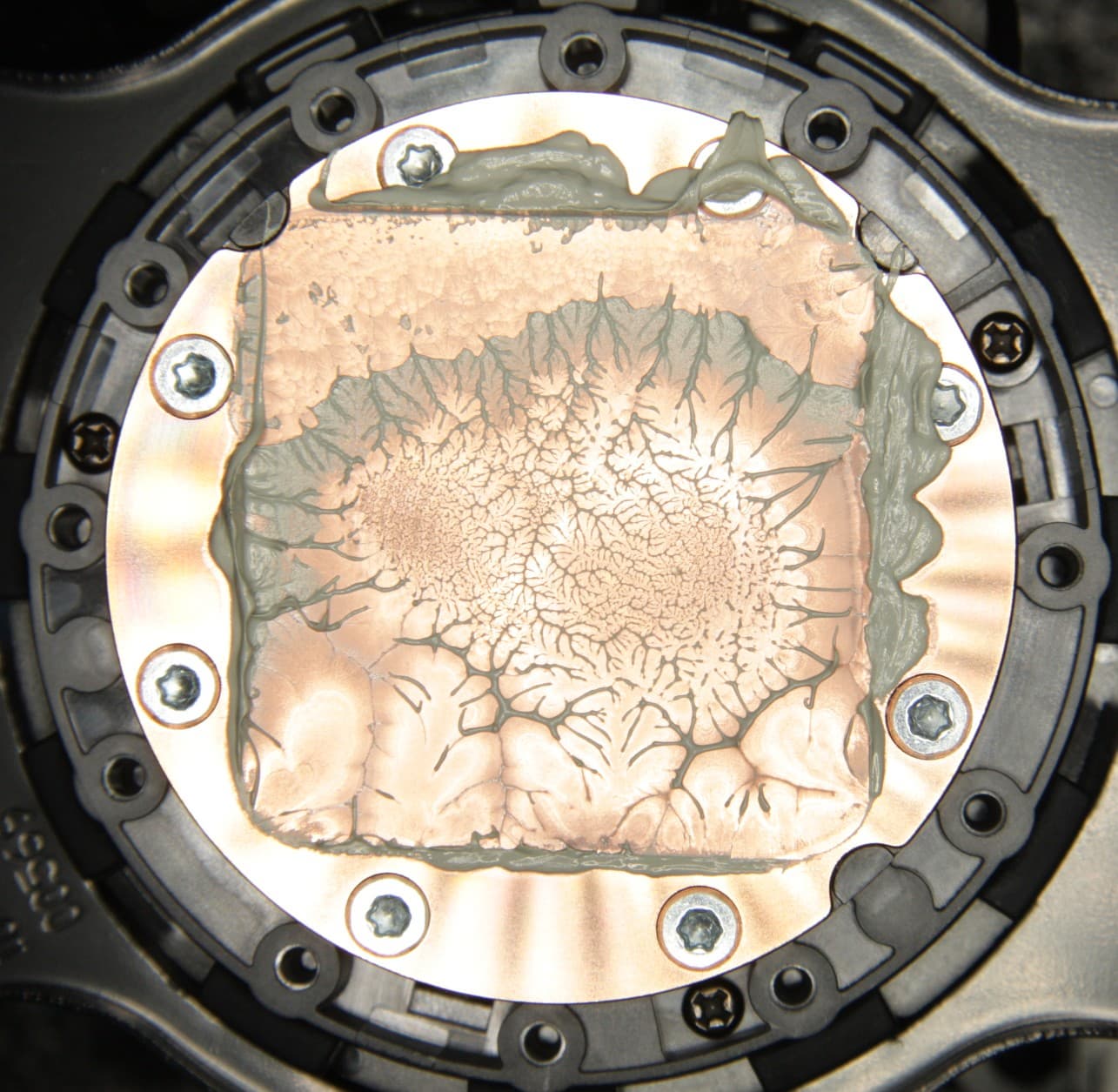

На подошве теплосъемника:

Ситуация примерно такая же. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

Корпус водоблока изготовлен из твердого черного пластика.

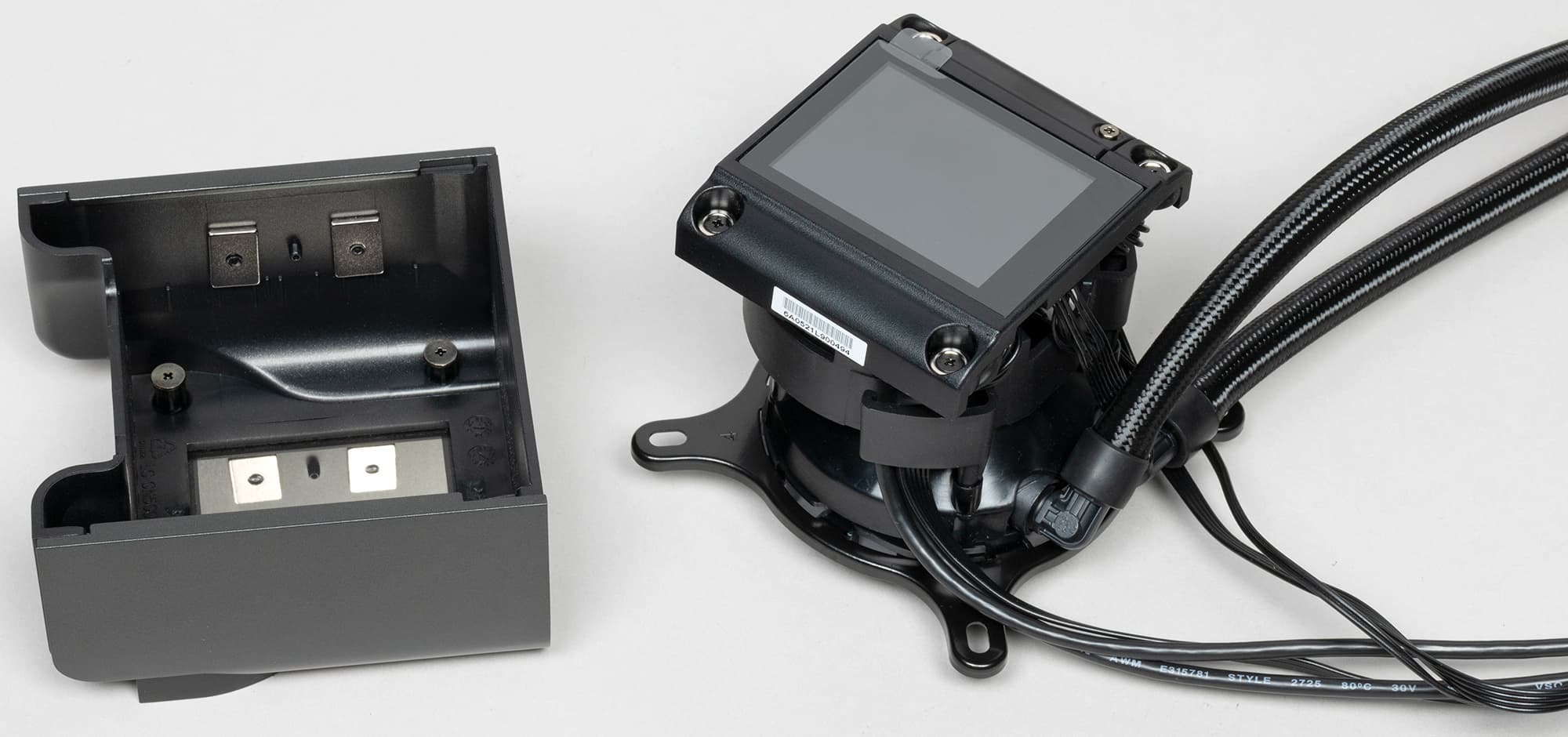

Сверху на корпусе закреплен сначала кожух помпы, потом вентилятор, затем плата контроля и управления, а завершает этот бутерброд ЖК-экран со своим кожухом. Поверхность собственно экрана слегка матовая, ее защищает пластина из минерального стекла между которой и экраном есть воздушный промежуток. Но это еще не все — на помпу сверху надевается пластиковый кожух, удерживаемый на месте магнитами. На этом кожухе есть смотровое окно из минерального стекла с металлизированной поверхностью, поэтому оно является полупрозрачным зеркалом. Этот кожух выполняет декоративную функцию, а также направляет потоки воздуха от вентилятора в нужные места. Завершает конструкцию уже исключительно декоративные боковые накладки из алюминиевого сплава с анодированной серебристо-темно-серой полуматовой поверхностью. Они также фиксируются магнитами, для чего на пластиковом кожухе есть магниты, а на накладках с внутренней стороны наклеены стальные пластины.

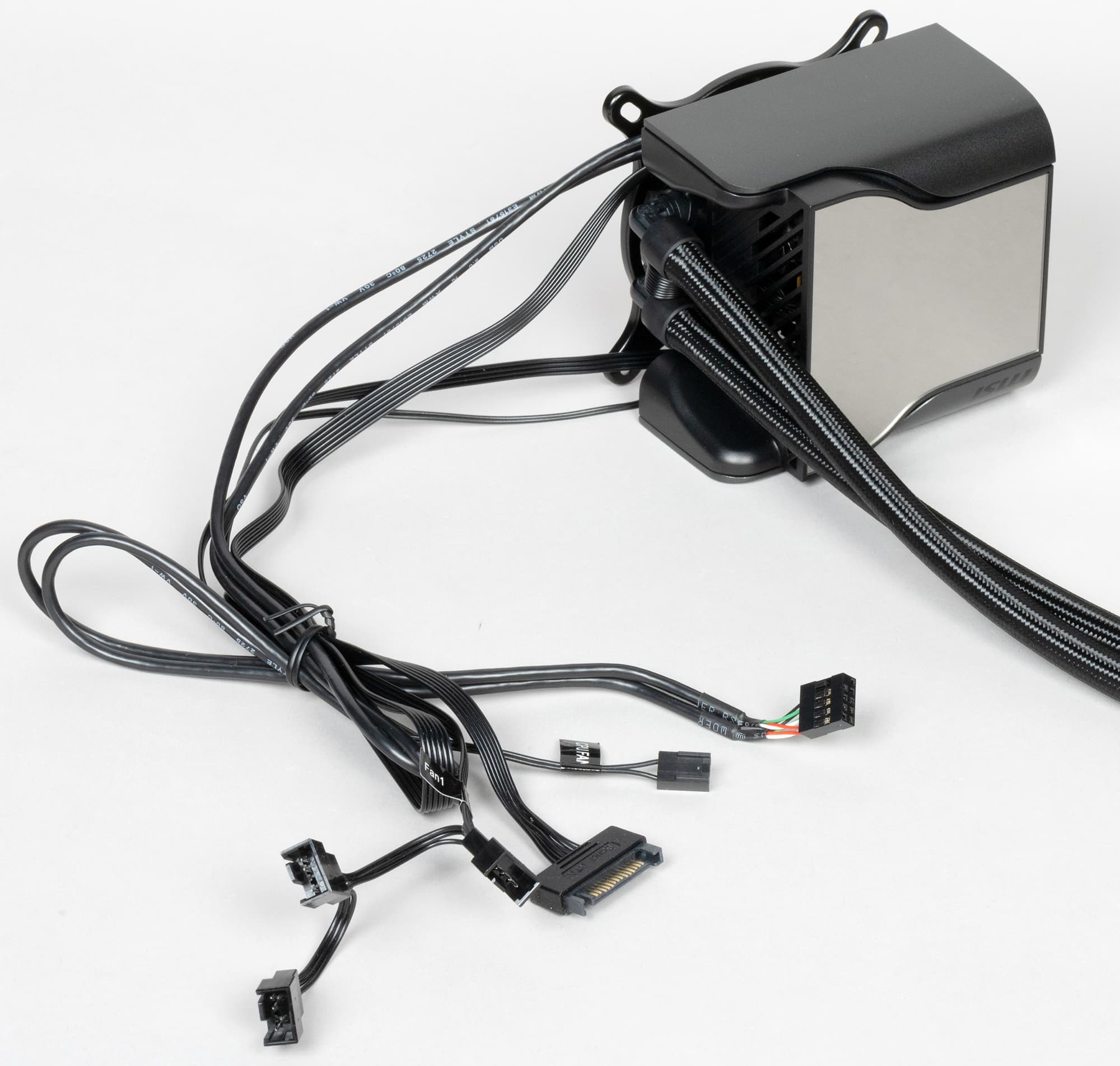

Шланги заключены в скользкую оплетку из синтетического материала. Внешний диаметр шлангов с оплеткой примерно 11 мм. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.

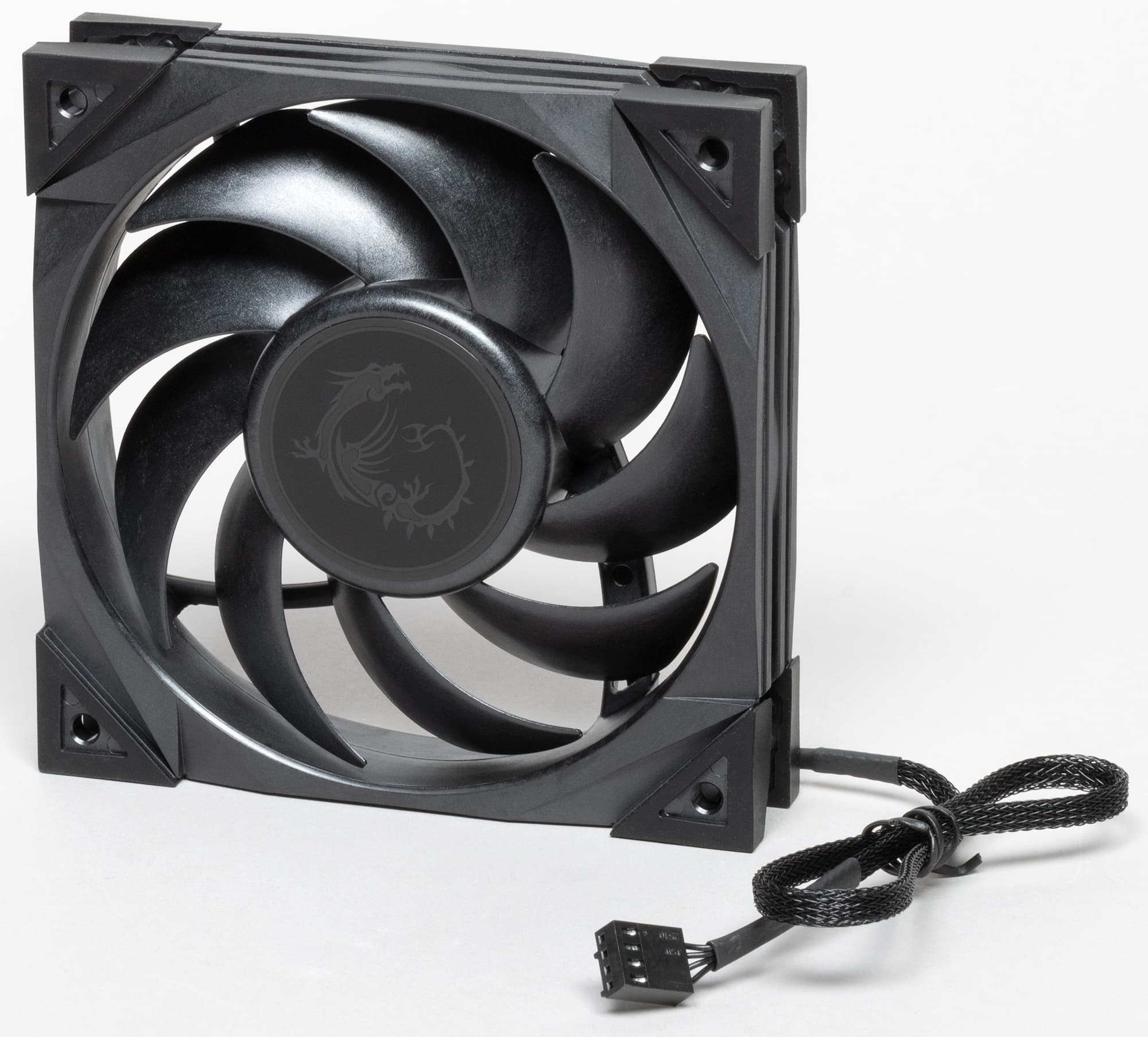

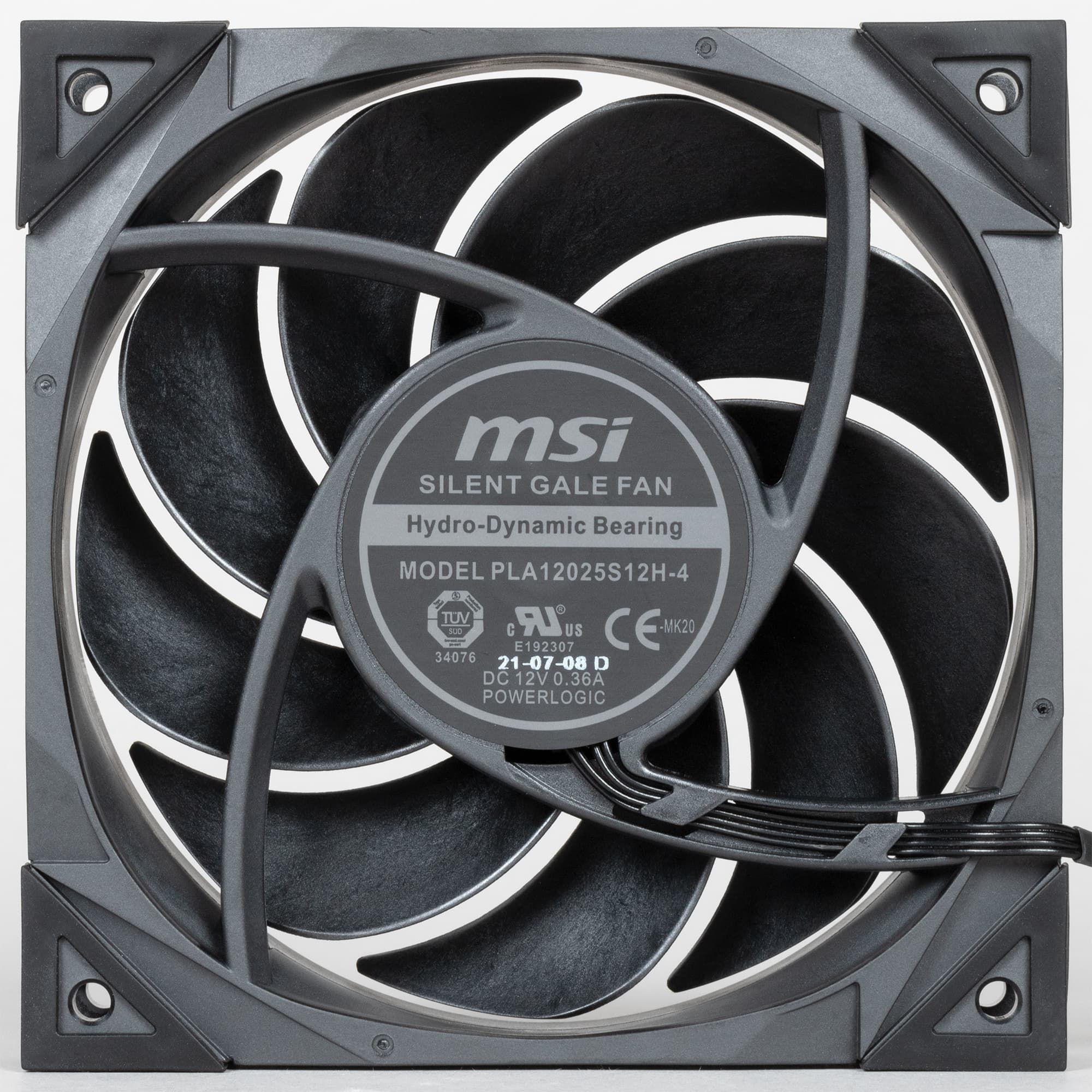

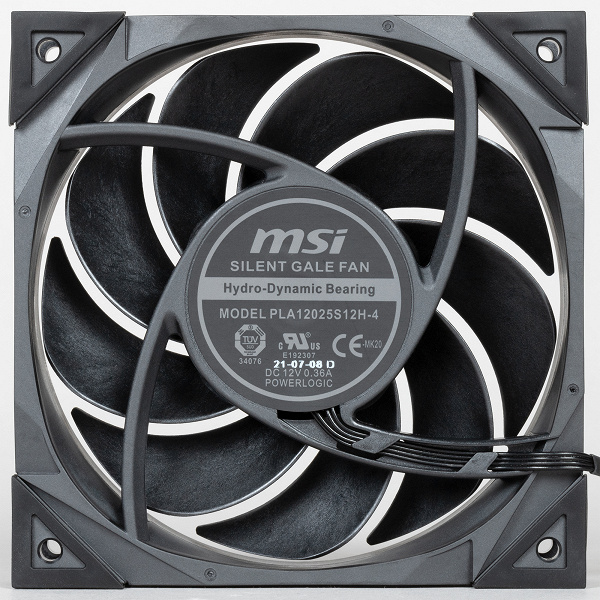

На углы рамки вентилятора надеты накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколько-либо значимых антивибрационных свойств.

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля питания. Этот кабель заключен в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского трех/четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства ПК.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое черное полуматовое лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми гнездами в подвижных вставках. Совместимость с разъемом Intel LGA 1700 обеспечивается специальными стойками и возможностью подстройки шага крепежных отверстий. Отметим удобное байонетное крепление рамки помпы, а также большие гайки с накатными головками, что при установке помпы позволяет обойтись без инструментов. Система в сборе с крепежом под LGA 2011 имеет массу 1604 г.

Особенностью помпы является встроенный вентилятор, предназначенный для охлаждения блока регулятора напряжения (VRM) и других окружающих процессор компонентов. Есть мнение, что использование СЖО с обычными водоблоками может снижать стабильность системы из-за перегрева VRM, так как, в отличие от воздушных кулеров, в случае установки СЖО эти блоки охлаждаются хуже. Конечно, еще один вентилятор способствует увеличению уровня шума и снижает общую надежность системы, но в крайнем случае его можно отключить.

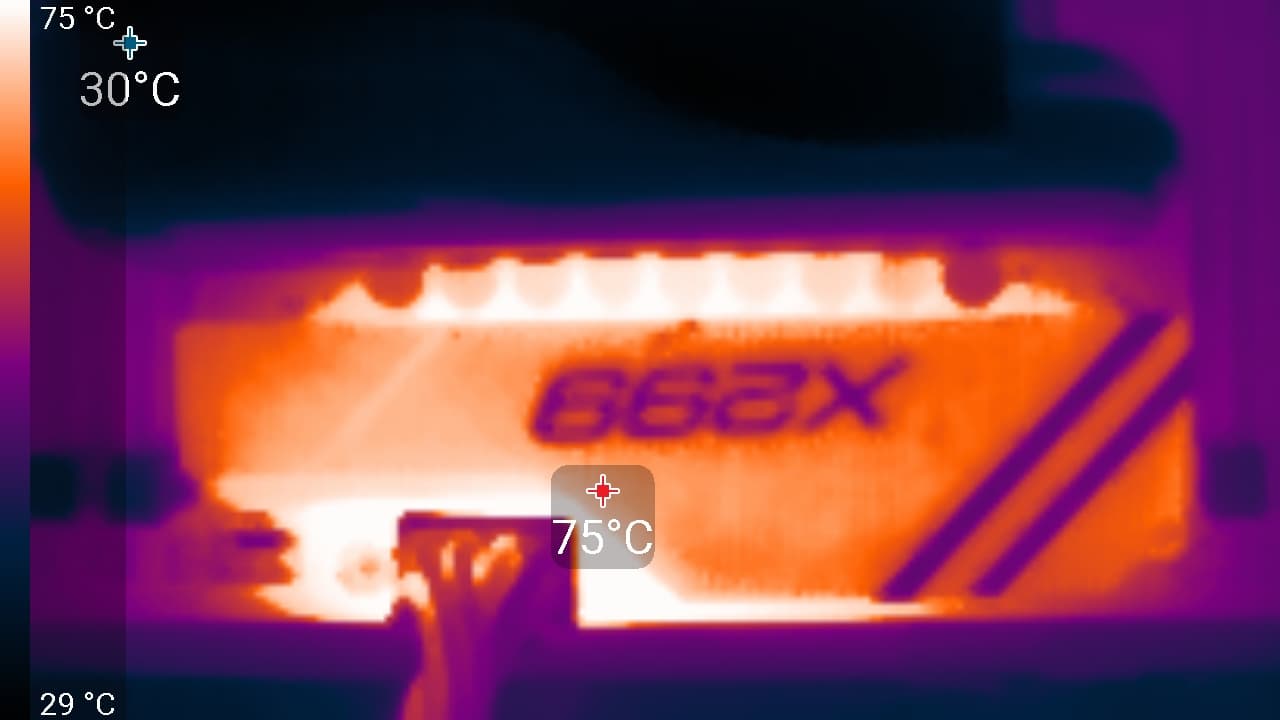

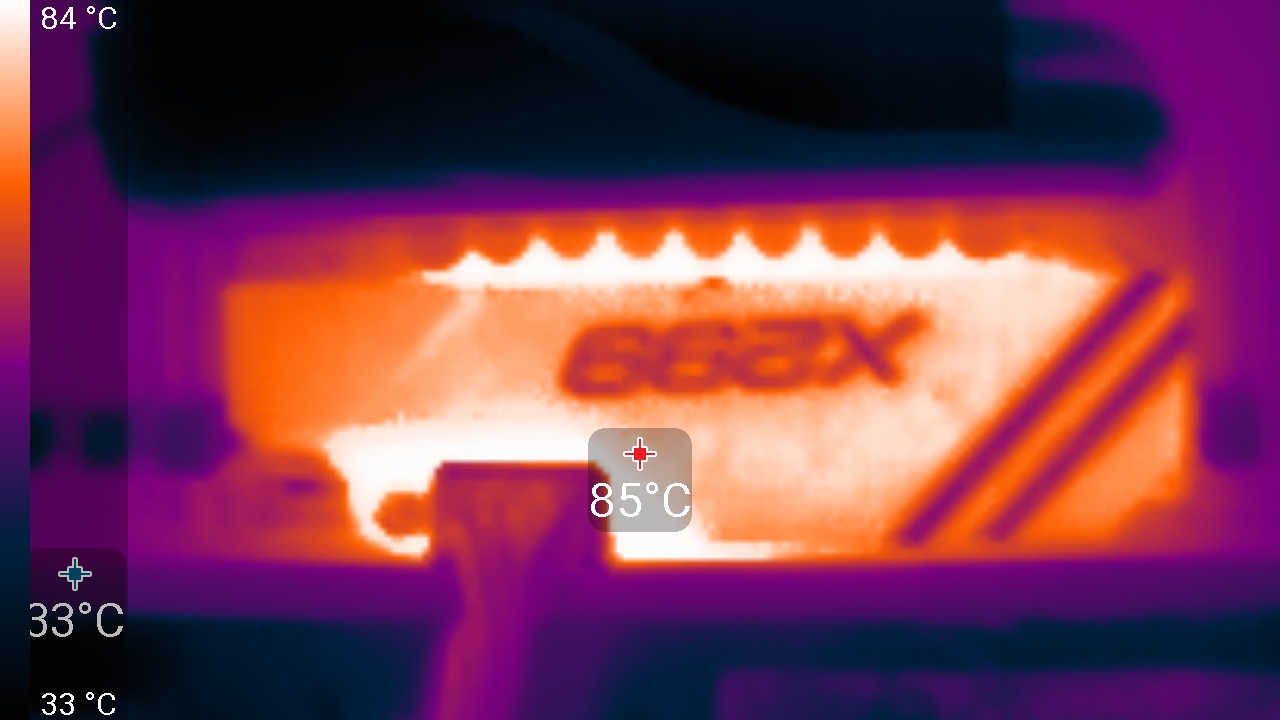

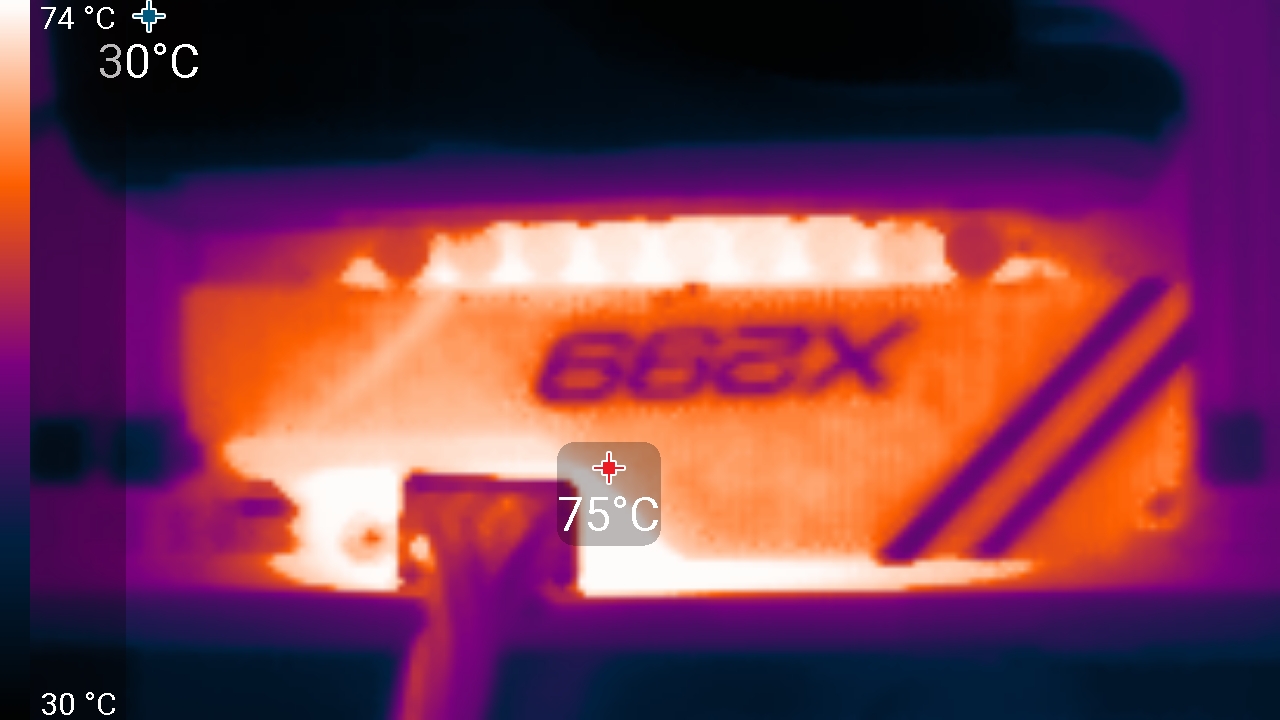

Проведем практический тест. Сначала хорошо прогреем VRM (описание нагрузки есть ниже) до постоянной температуры. Потом заблокируем вентилятор на помпе и, опять дождавшись постоянной температуры посмотрим, насколько повысится температура радиатора VRM.

И для контроля снова включим вентилятор:

Температура снова снизилась до значения в первом тесте. В данном случае эффект заключается в снижении температуры на 10 градусов, что очень хорошо.

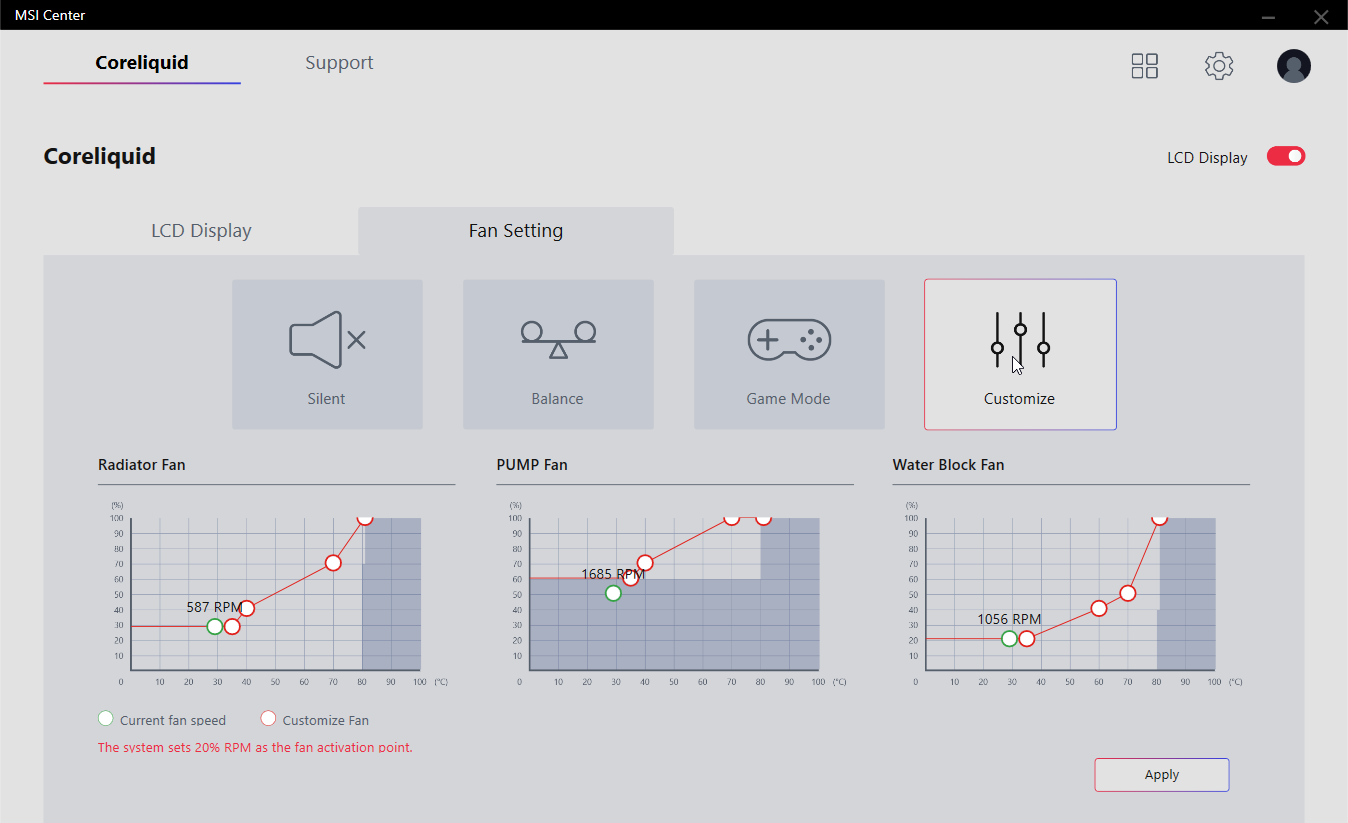

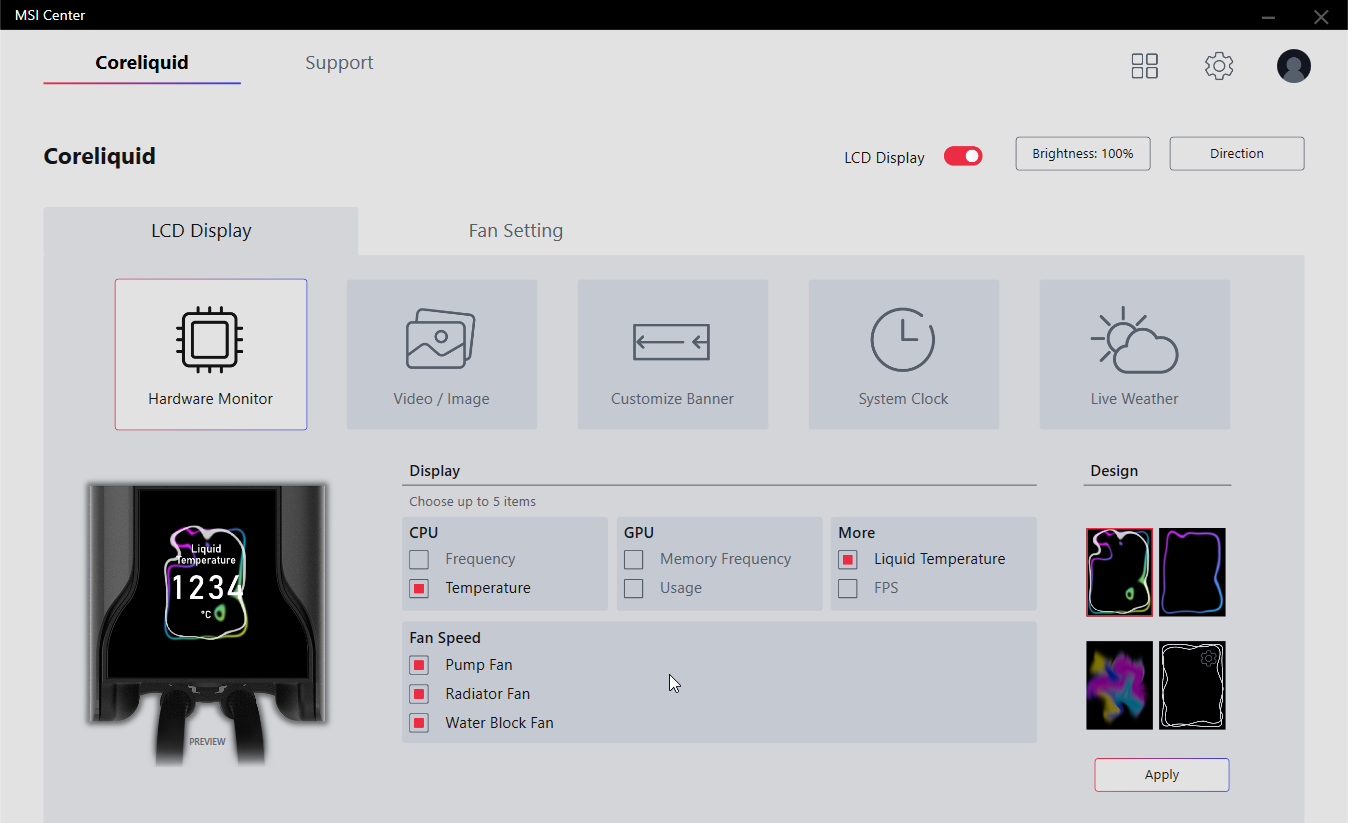

Другая особенность данной СЖО заключается в наличии ЖК-экрана. Чтобы от экрана была польза, помпу нужно подключить к колодке USB на системной плате (отметим, что не на всех эта колодка есть), а на ПК установить ПО MSI Center. Функциональность этого ПО, относящаяся к данной системе, заключается в том, что пользователь может отслеживать текущие значения скорости вращения вентиляторов на радиаторе и на помпы и ротора самой помпы, выбирать из имеющихся (три профиля) или создавать собственные профили скорости вращения вентиляторов и помпы в зависимости от температуры процессора.

На экран помпы можно вывести температуру и скорости вращения с нескольких датчиков (циклическая смена показаний):

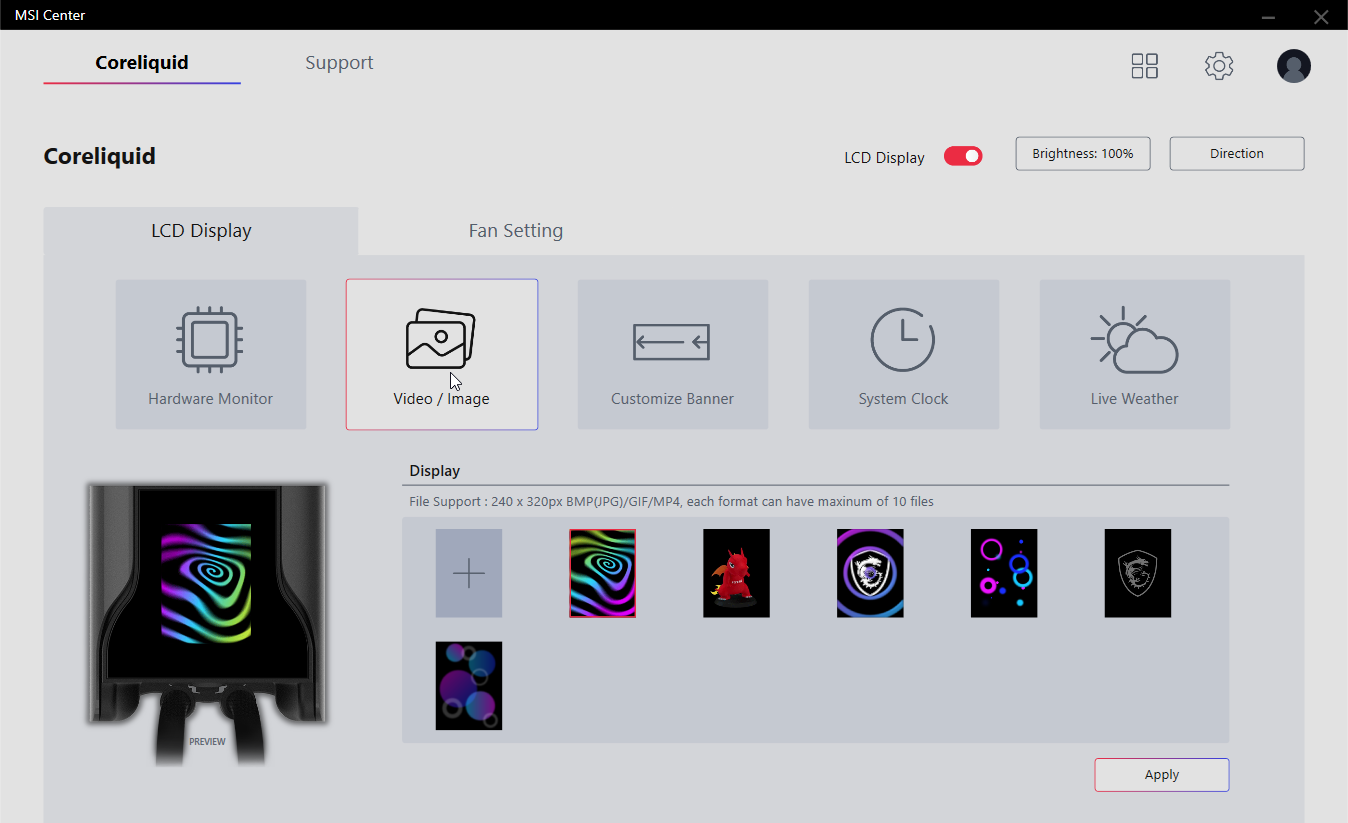

Статичную или динамичную заставку.

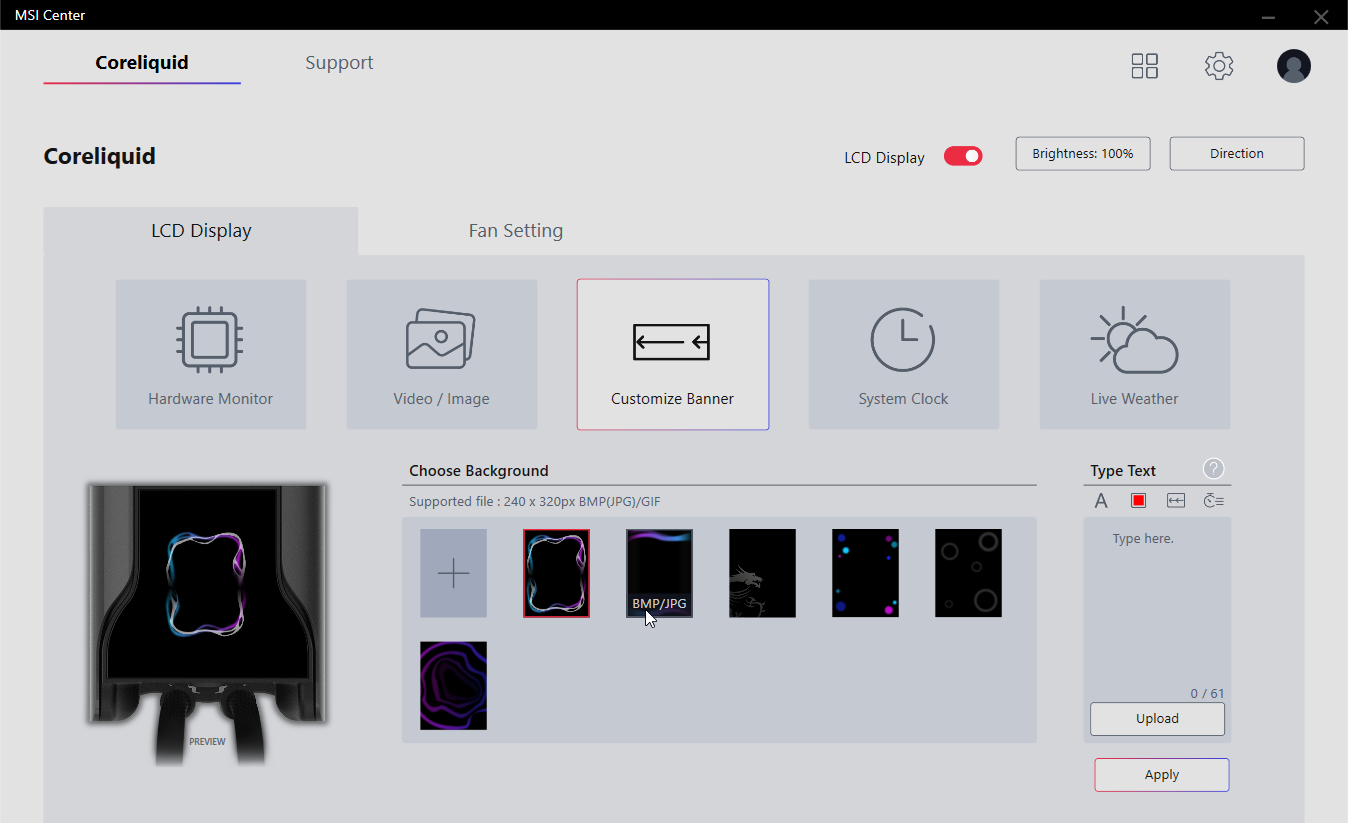

Также можно установить фон:

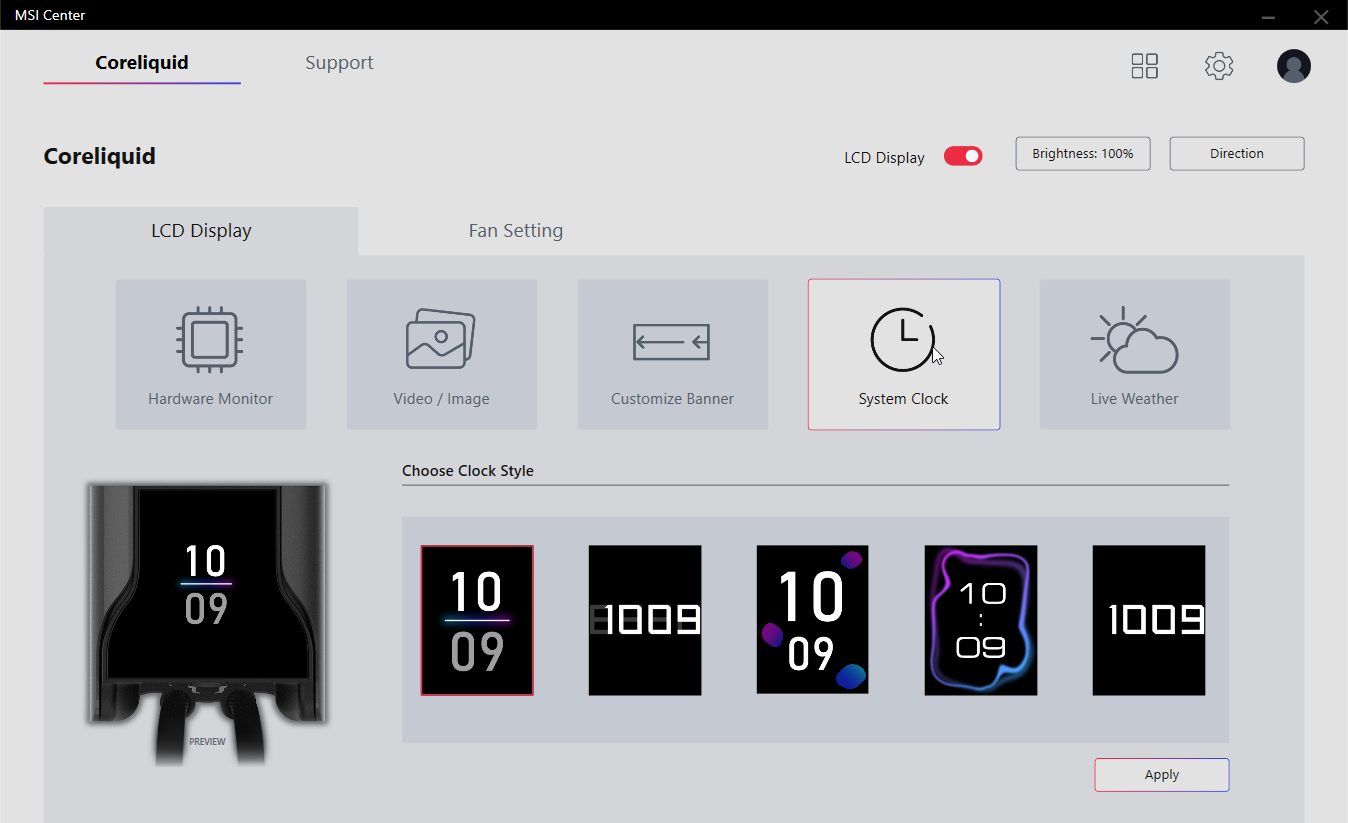

Вывести системную частоту:

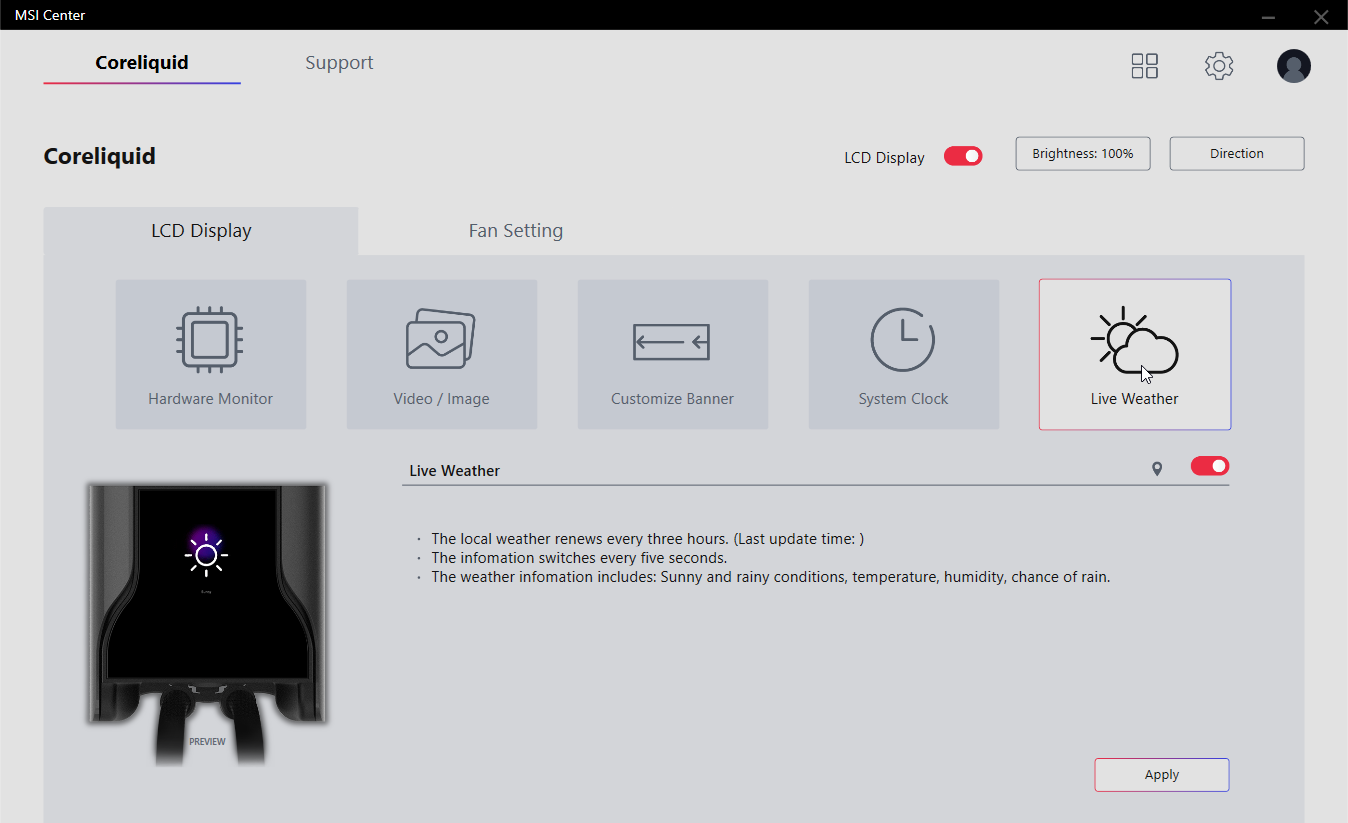

И данные о погоде (у нас не заработало):

Некоторые варианты вывода на экран, включая демонстрацию анимированного GIF, показаны на видео ниже:

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Во всех тестах помпа работала на максимальной скорости.

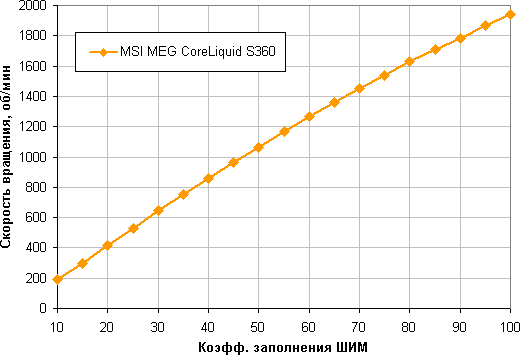

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки скорости вращения очень широкий, есть плавный близкий к линейному рост скорости вращения при изменении коэффициента заполнения (КЗ) от 10% до 100%. Отметим, что при КЗ 0% (точнее при 5% и ниже) вентиляторы останавливаются, что может иметь значение в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. Запускаются вентиляторы при КЗ 10% и выше.

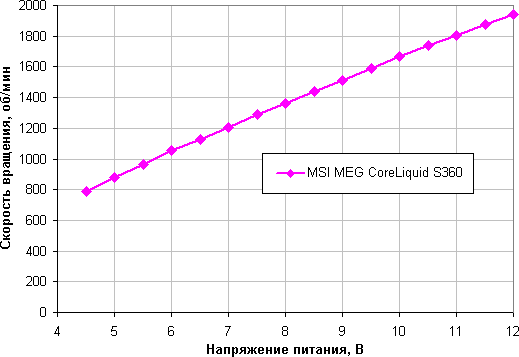

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения намного уже. Вентиляторы останавливаются при 4,2—4,3 В, а при 4,3—4,4 В запускаются. В случае необходимости их допустимо подключать к 5 В. Скорость вращения помпы, как и вентилятора на ней регулировать в обход ПО может быть и можно, но точно непросто. По умолчанию, если не задействовать ПО, то помпа и вентилятор на ней работают на максимальных оборотах.

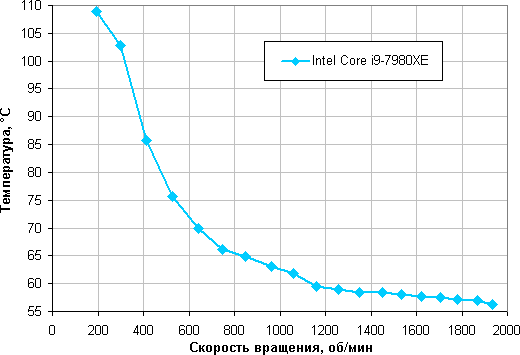

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт уже перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 15% и ниже, но это всего 300 об/мин и меньше.

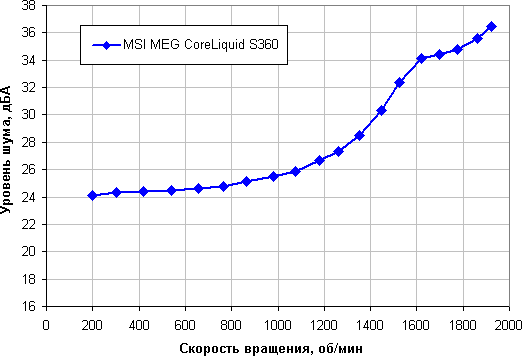

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае шум от СЖО не очень высокий, даже в случае максимальной скорости вращения вентиляторов. Шум только от работы помпы равен 23,1 дБА. Работает помпа относительно тихо, однако при включении вентилятора на ней уровень шума возрастает до 29,5 дБА, что высоко, если пользователь хочет обеспечить минимальный уровень шума. На помощь приходит регулировка скорости вращения этого вентилятора с помощью ПО. В тестах с нагрузкой, как и при замере уровня шума мы отключали вентилятор на помпе совсем. Фоновый уровень был равен 16,3 дБА (условное значение, которое показывает шумомер).

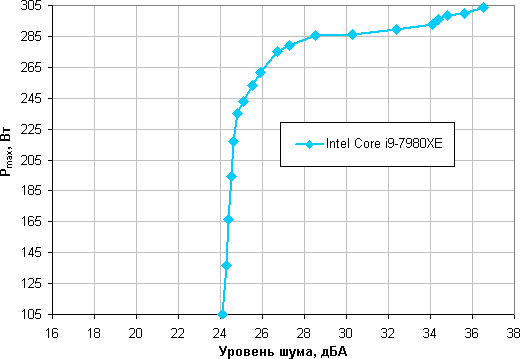

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (реалистичный сценарий, когда вентиляторы на радиаторе установлены на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности, обозначенной как P_max (ранее мы использовали обозначение Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 240 Вт. Если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 305 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Отметим, что пользователь может несколько понизить уровень шума, при этом не сильно снижая охлаждающую способность, если с помощью ПО снизит скорость вращения помпы.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Как видно, эффективность этой системы в области высоких мощностей среди типичных СЖО с радиатором на три вентилятора типоразмера 120 мм хорошая, а в области низких мощностей — невысокая, что обусловлено относительно высоким уровнем от помпы, работающей на максимальных оборотах (что можно скорректировать — см. замечание в предыдущем разделе).

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора.

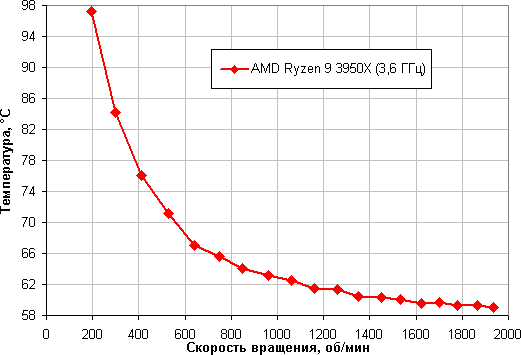

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 10%, что соответствует всего 190 об/мин (для этого CPU допустим нагрев до 95 градусов).

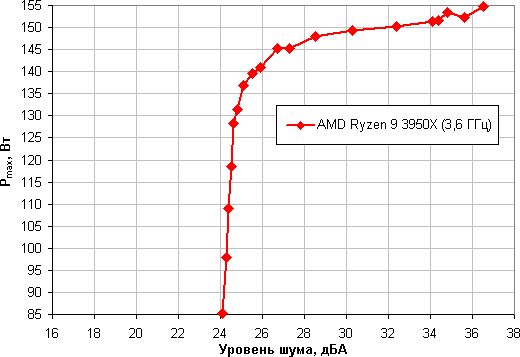

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 135 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 155 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора). Как видно, эффективность этой системы в области высоких мощностей среди типичных СЖО с радиатором на три вентилятора типоразмера 120 мм отличная, а в области низких мощностей — снова невысокая, причина этого и способ борьбы описаны выше.

Выводы

На основе системы жидкостного охлаждения MSI MEG CoreLiquid S360 можно создать условно бесшумный компьютер, оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) с тепловыделением порядка 240 Вт максимум, и это даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии долговременной максимальной нагрузки. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 135 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Также уровень шума можно снизить практически без последствий, умеренно понизив скорость вращения помпы. ЖК-экран на помпе может не только украсить внутреннее пространство системного блока, но и принести некую пользу, помогая пользователю отслеживать текущие параметры ПК и погоду за окном. Отметим хорошее качество изготовления, удобный крепеж водоблока, оплетку шлангов и части кабелей, а также вентилятор на помпе, предназначенный для охлаждения VRM и других окружающих процессор компонентов.

За внешний вид и функциональное оснащение система жидкостного охлаждения MSI MEG CoreLiquid S360 получает редакционную награду Original Design.
