Новое поколение процессоров Intel Core Ultra 2xx уже прокладывает себе дорогу (пока очень трудно из-за невразумительных результатов самих процессоров, плюс потребителю надо менять полностью платформу), однако платформа LGA1700 еще долго будет жить. И матплат выпущено очень много (десятки миллионов, если не сотни), и 3 поколения процессоров имеется (выбор огромный) там. Даже если у платформы LGA1851 далее дела пойдут в более позитивном ключе, еще несколько лет LGA1700 будет пользоваться приличным спросом.
Так что, на сей раз снова вернется к доброй и всем хорошо знакомой платформе, а я напомню, что чипсет Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO). Z790 поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
Мы помним, что процессоры 12го,13го и 14го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора. Эти поколения процессоров могут работать как с DDR5, так и с DDR4.
Также мы продолжаем исследовать компоненты ПК от ранее практически неизвестных нам производителей, ибо их продукция была ориентирована исключительно на внутренний рынок Китая. Однако уже достаточно давно ряд чисто китайских производителей нацелился на серьезное освоение нашего рынка. Например, нынешний объект нашего исследования, произведенный китайской компанией Maxsun (этот бренд принадлежит китайскому холдингу Guangzhou Shangke Group), уже поступает в продажу по официальным каналам.
Напомню, что у компании Maxsun имеется несколько серий продуктов: Terminator, Challenger, iCraft и другие. Топовой серией является iCraft, а наша рассматриваемая сегодня материнская плата относится к серии Terminator (ну это как бы уровнем ниже, однако почти у всех производителей деление ассортимента на серии происходит условно и подчас малопонятно). В этом серии встречаются в основном платы форм-фактора microATX.

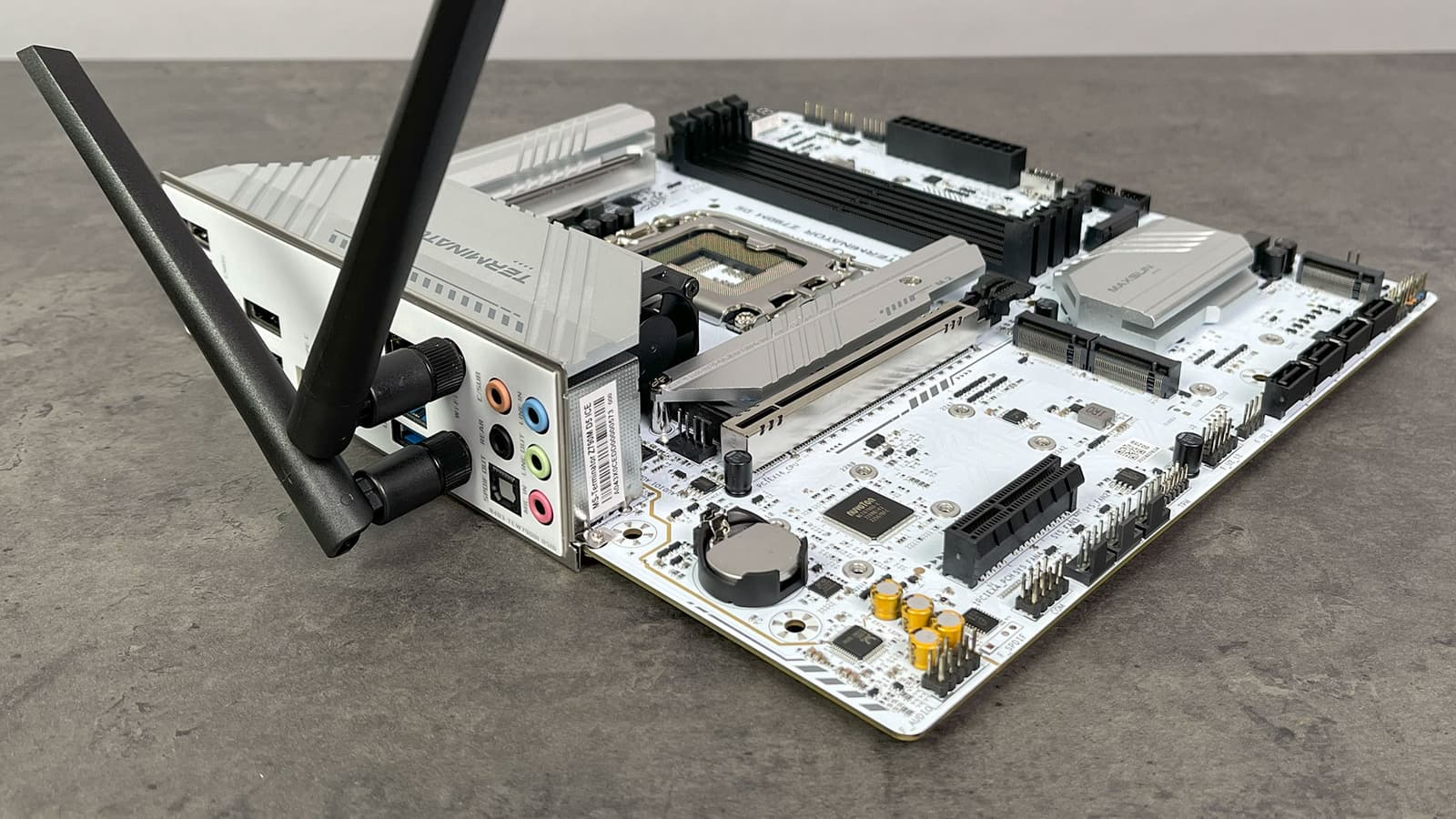

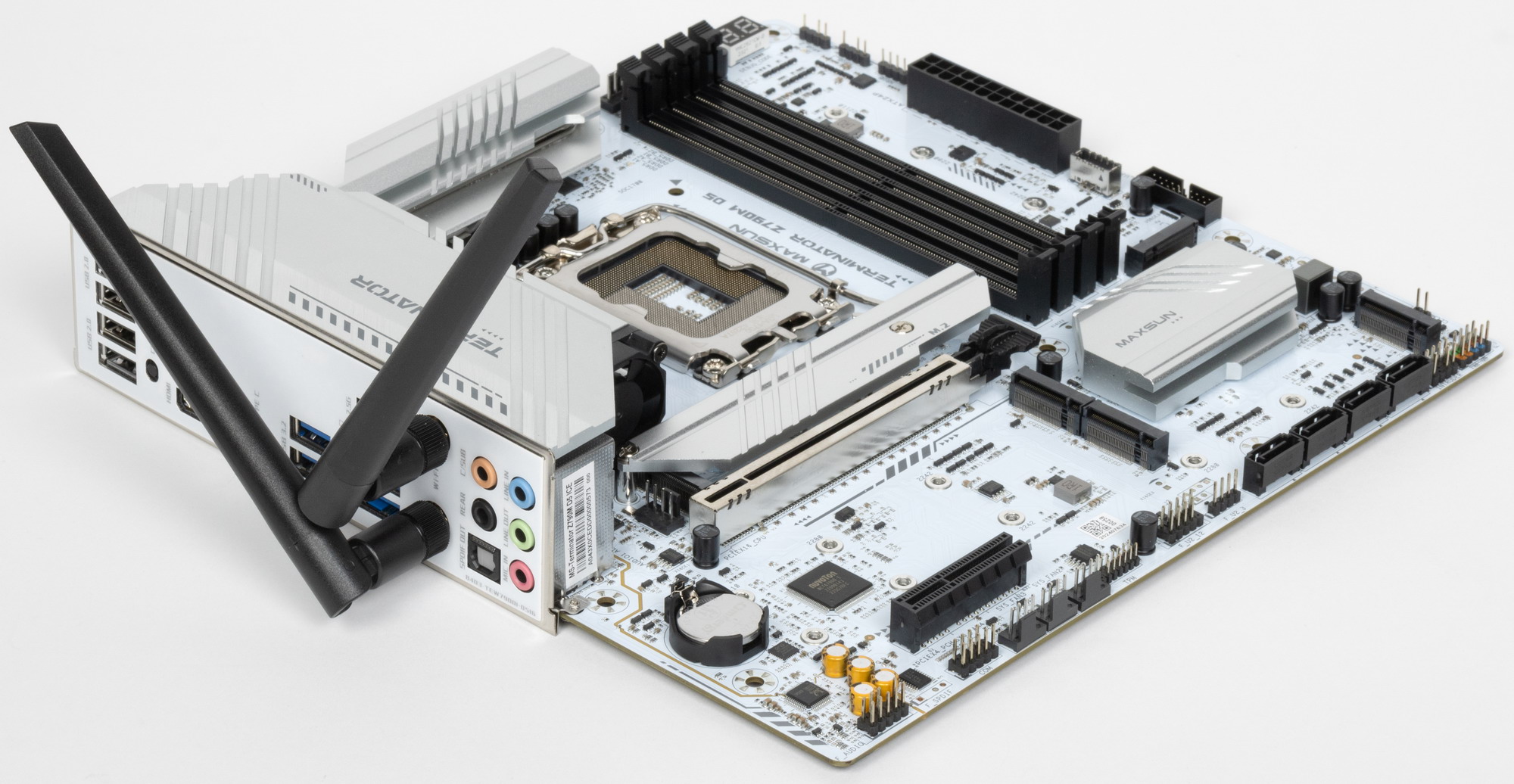

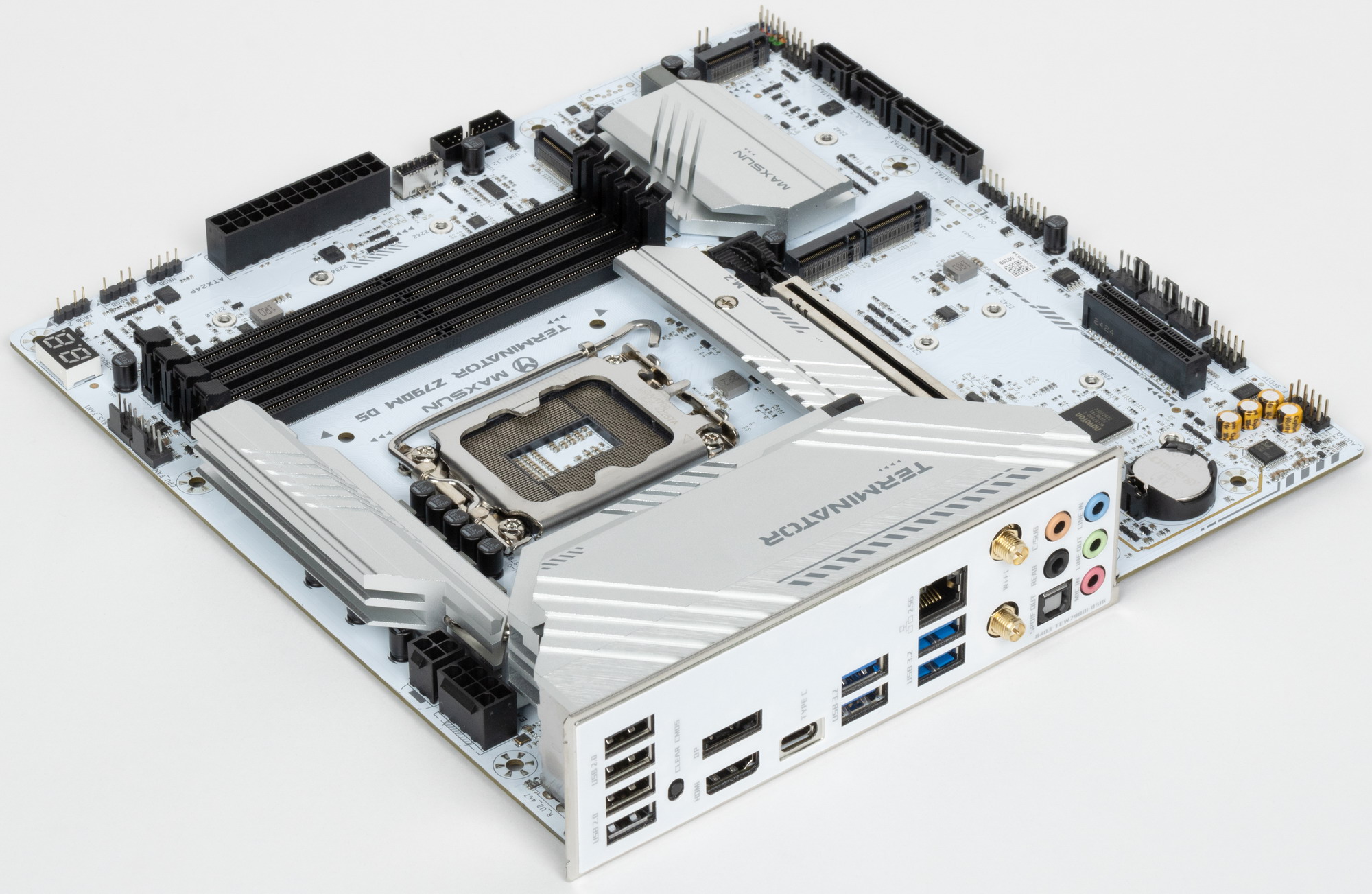

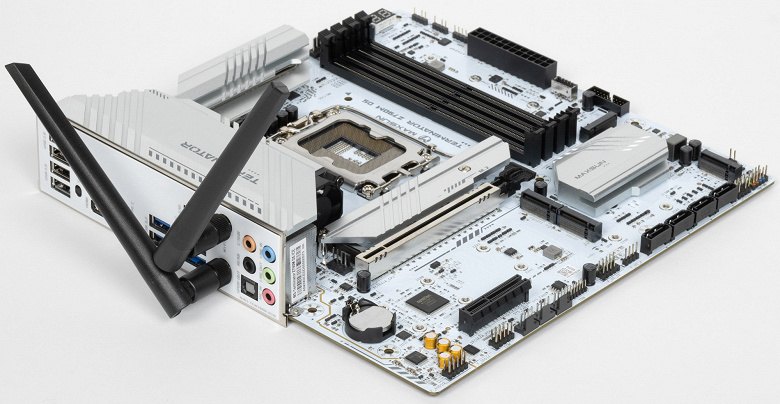

Итак, перед нами Maxsun Terminator Z790M D5 Ice.
Maxsun Terminator Z790M D5 Ice поставляется в обычной картонной упаковке в бело-черных тонах, подчеркивающих расцветку самой платы. Комплект размещен под платой в отдельном отсеке.

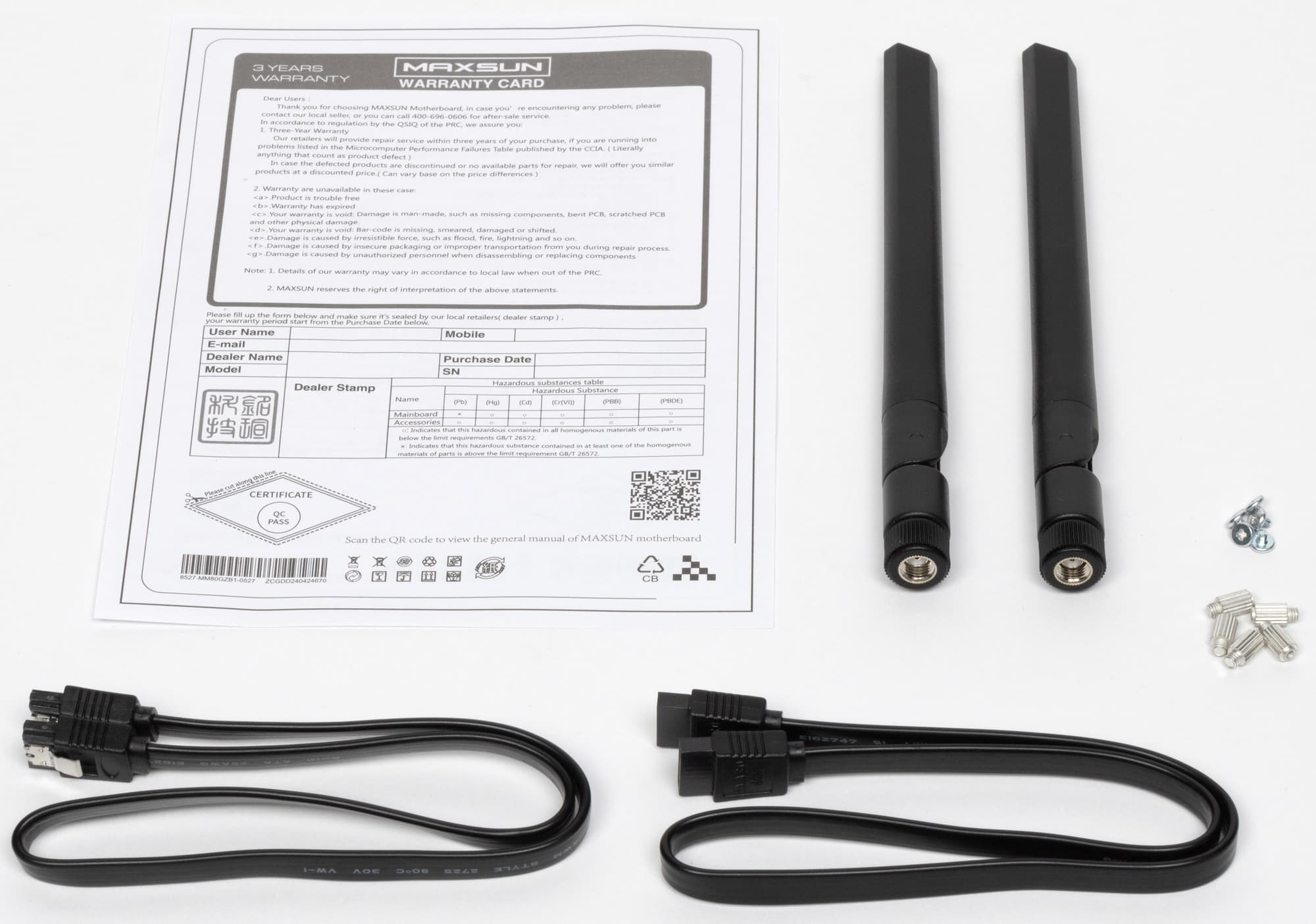

Комплект поставки обычен для такого рода плат: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются винтики для М.2 слотов, антенны для беспроводной связи. ПО не поставляется (все равно последние версии надо скачивать с вебсайта производителя).
Стоит отметить, что вложено очень краткое руководство, где основным является QR-код, по которому можно скачать полное детальное руководство пользователя в виде PDF – файла.

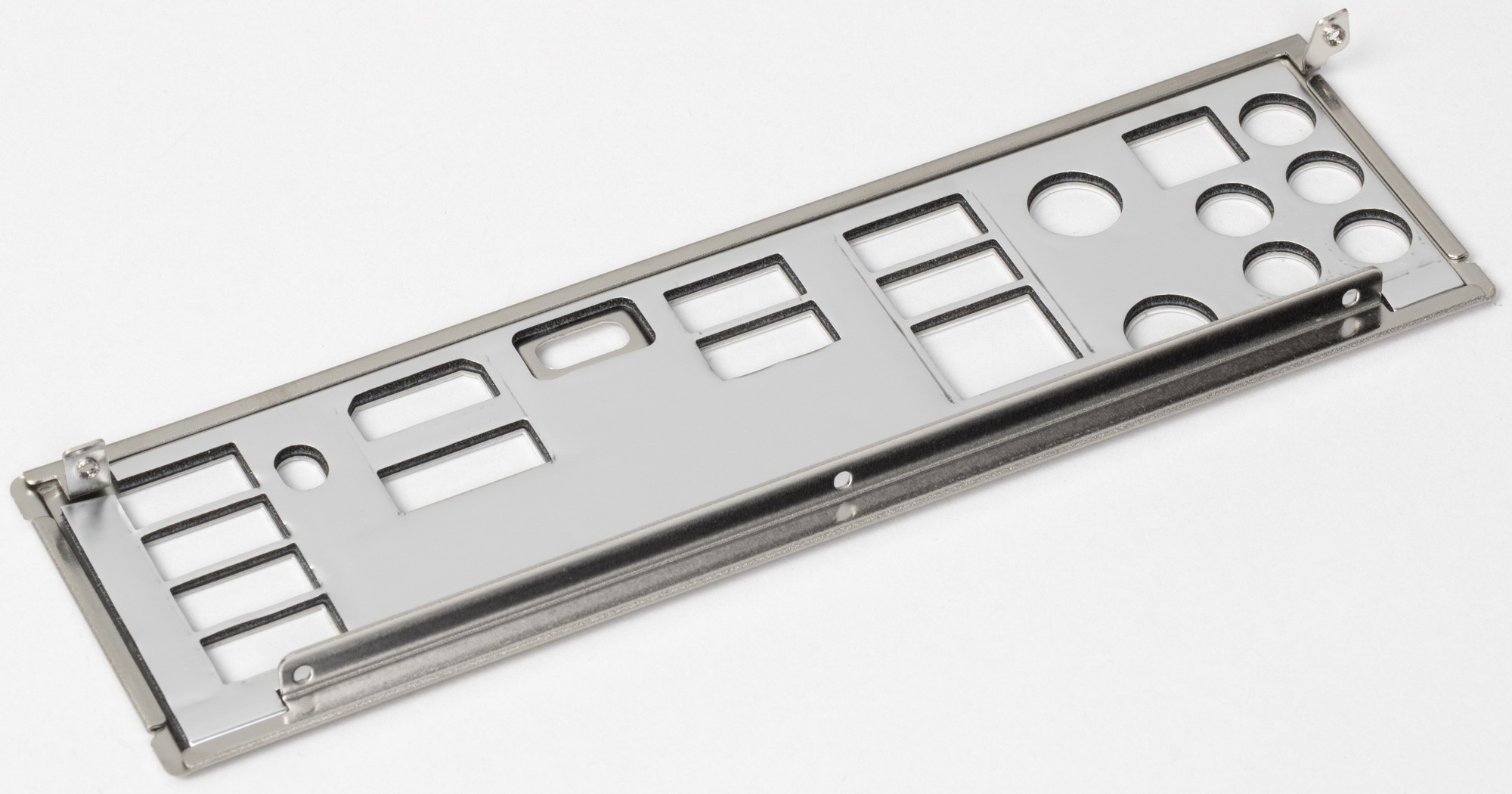

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

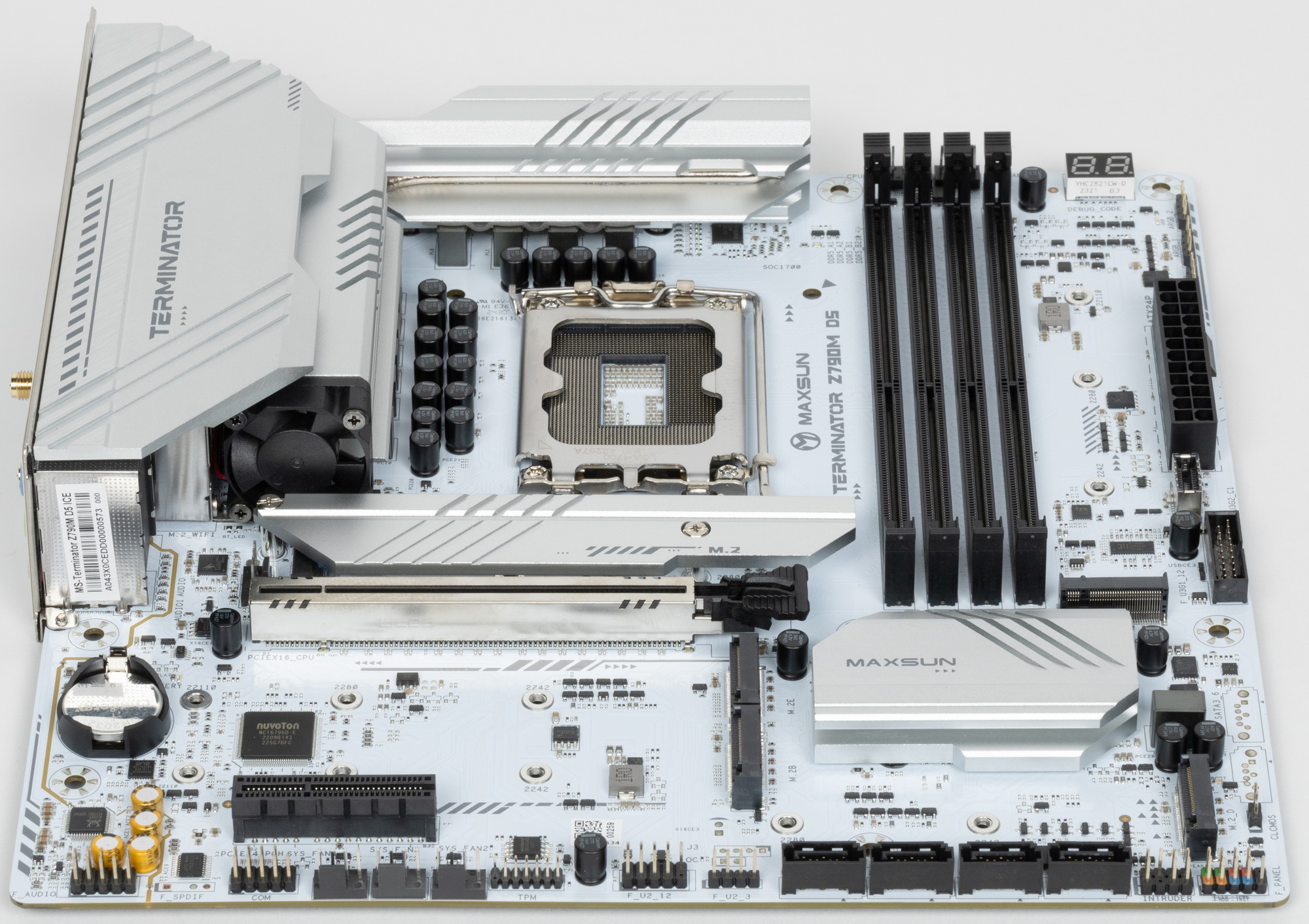

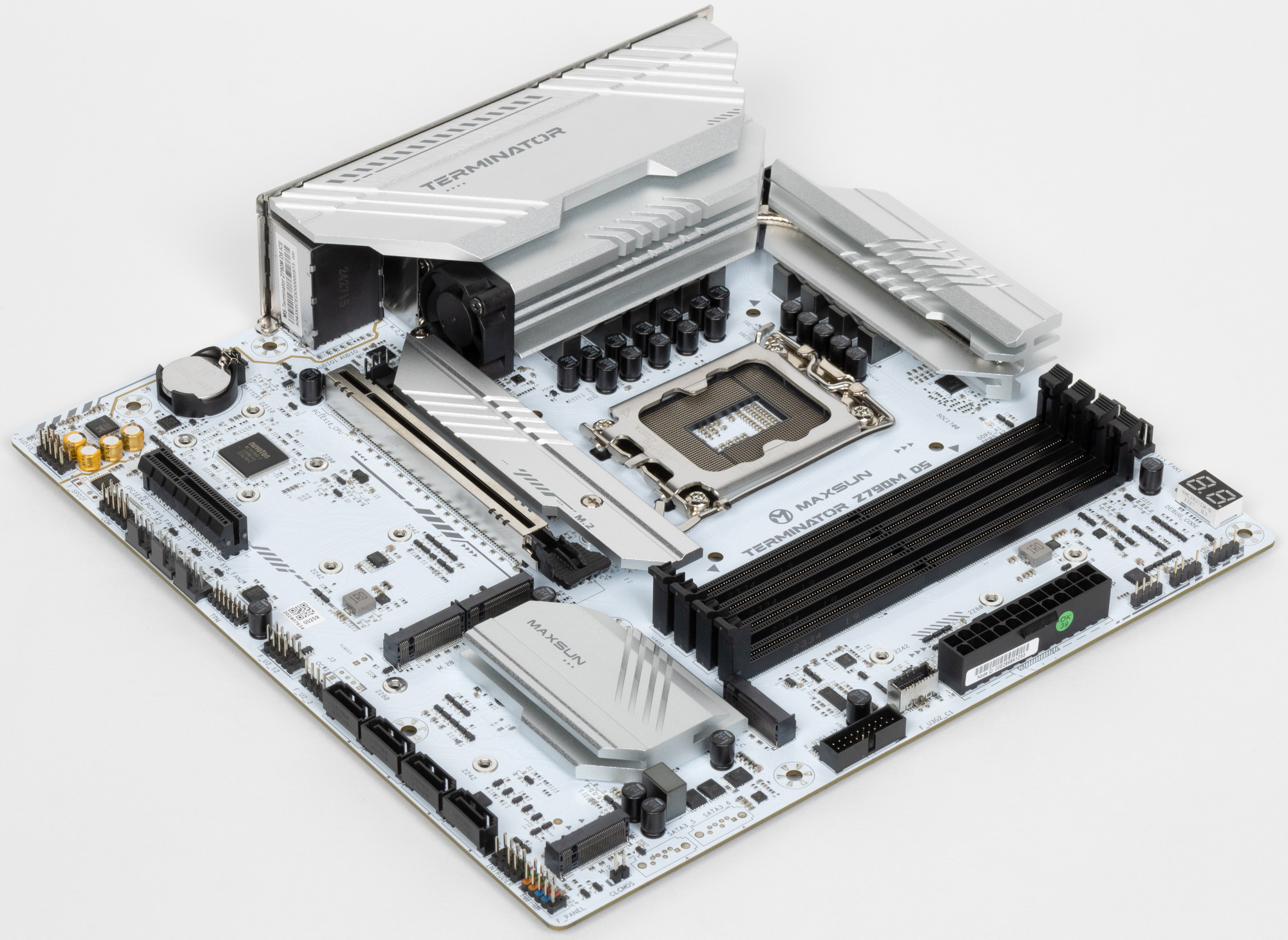

Форм-фактор

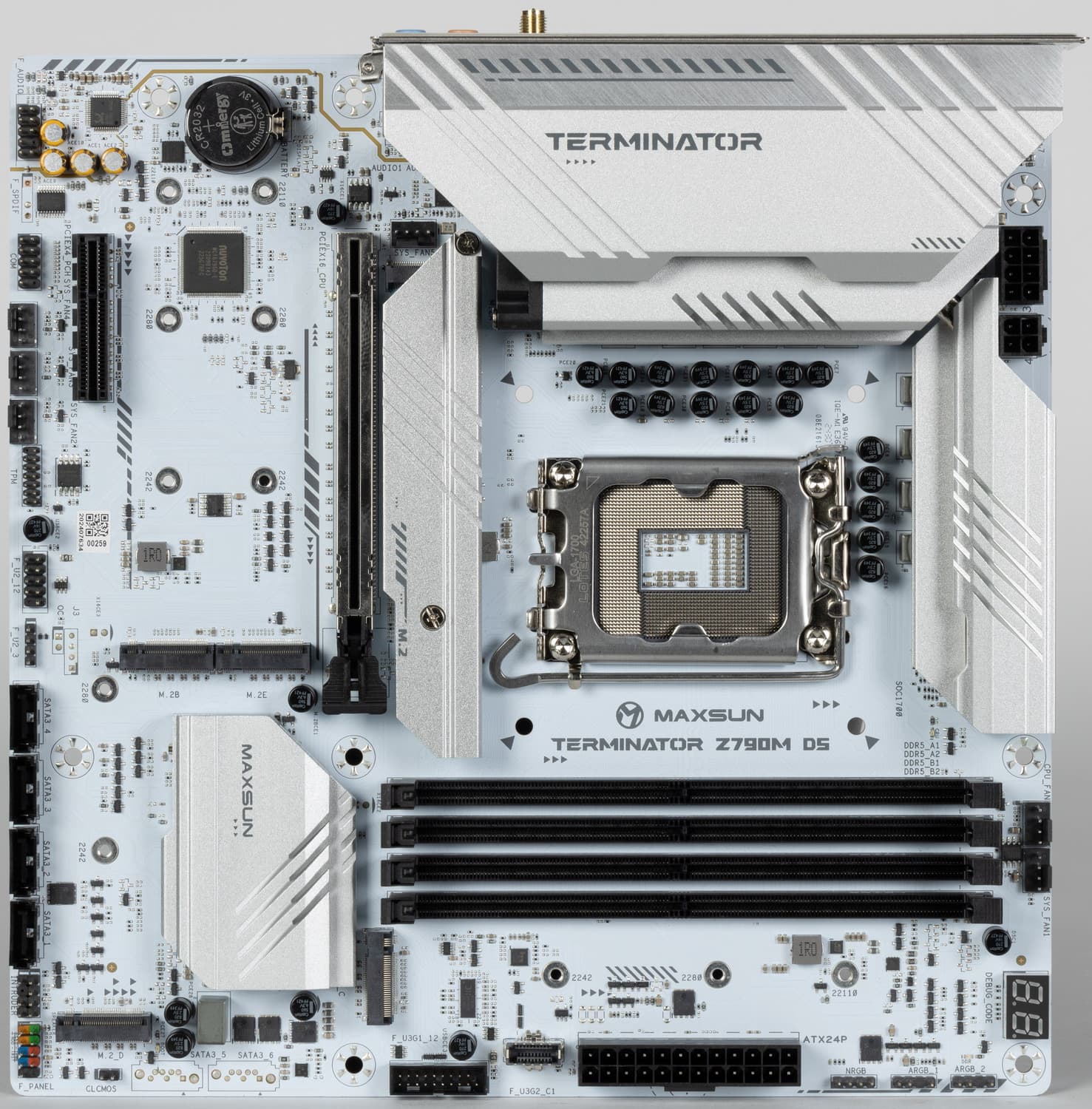

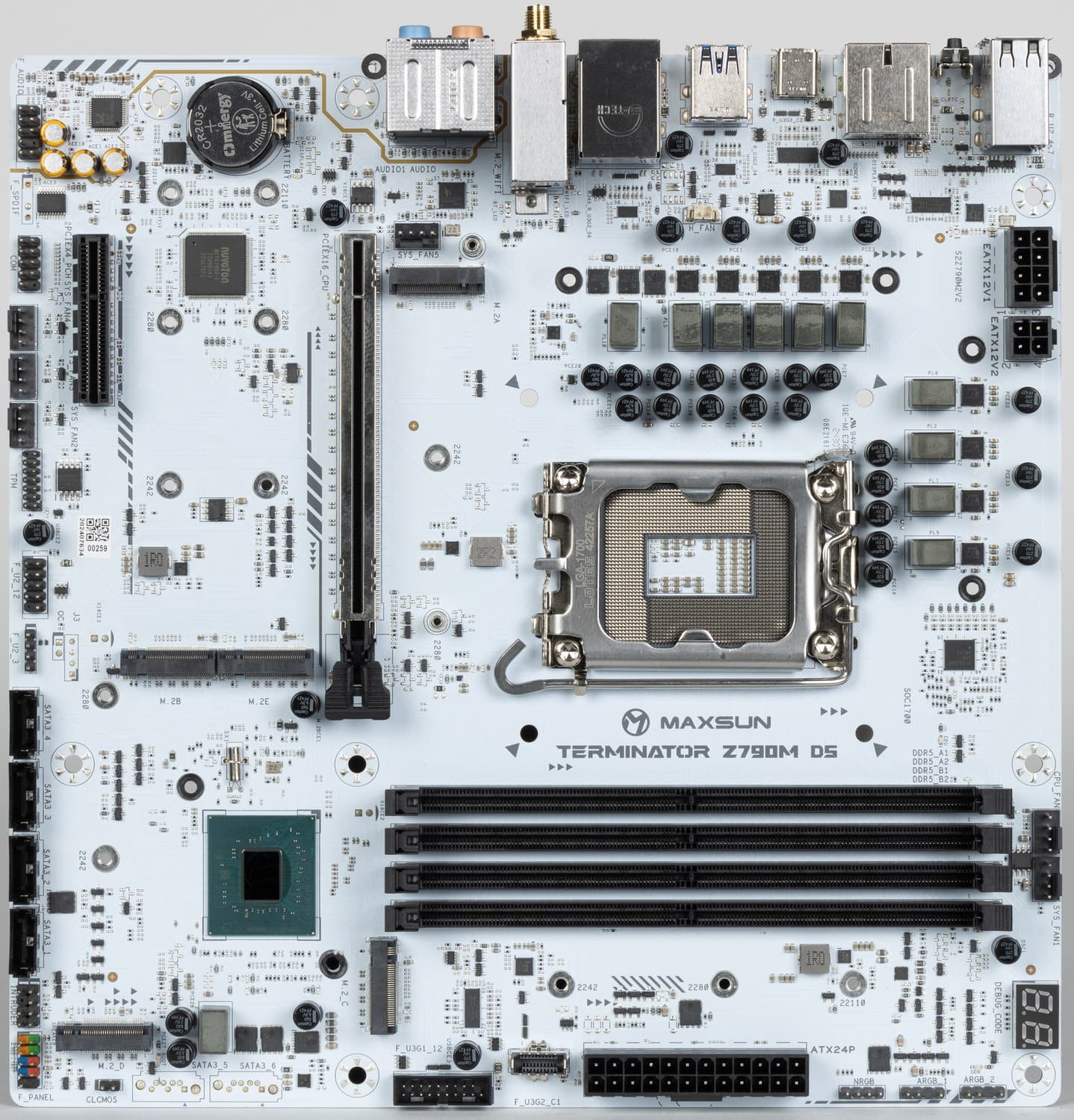

Форм-фактор Micro-ATX имеет размеры 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun Terminator Z790M D5 Ice имеет размеры 244×244 мм, поэтому выполнена в форм-факторе Micro-ATX, и на ней имеются 8 монтажных отверстий для установки в корпус. Одно отверстие закрыто радиатором для слота М.2

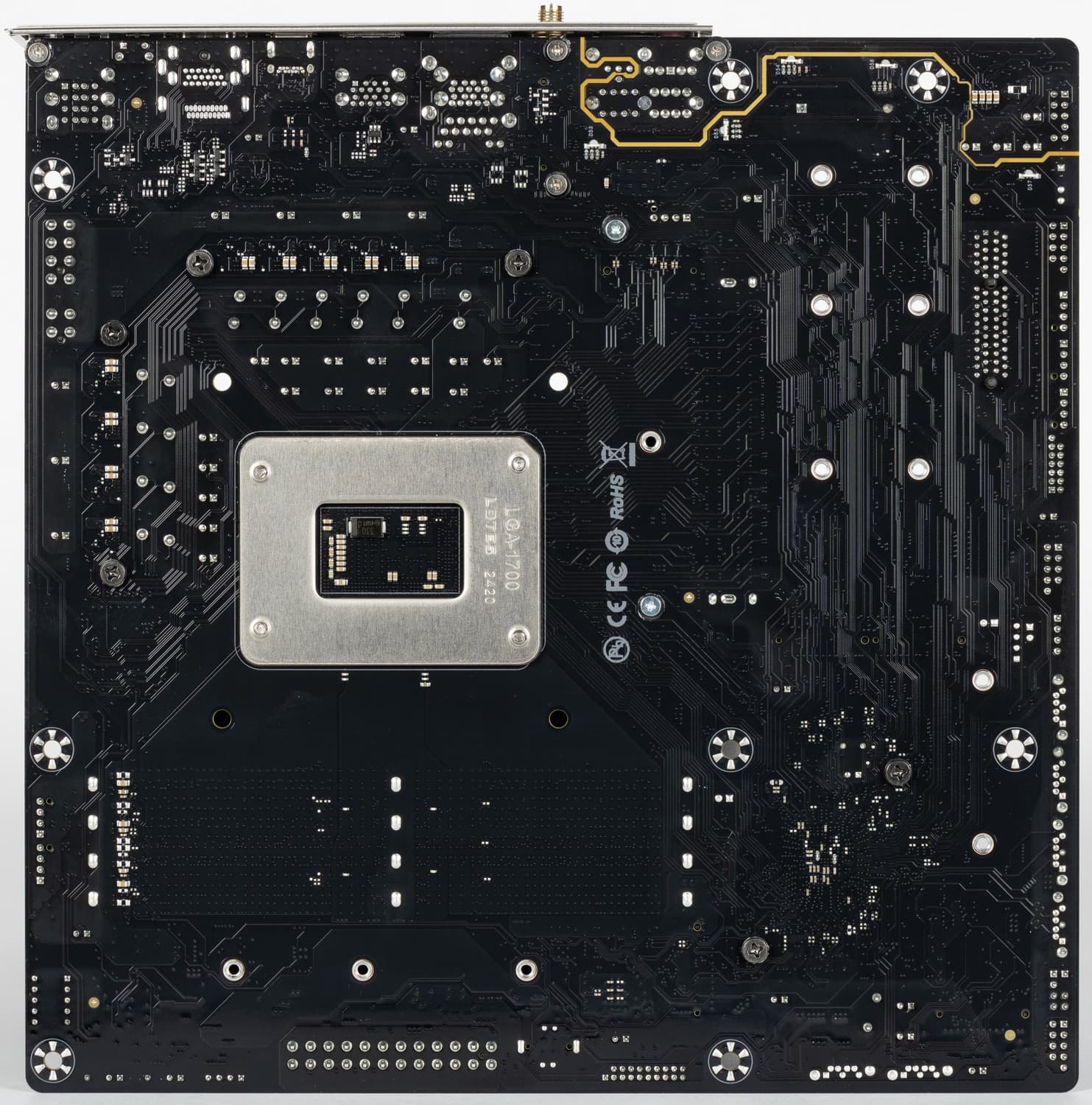

Оборотная сторона практически пуста. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Защитная пластина на тыльной стороне отсутствует. Стоит обратить внимание на то, что белым цветом окрашен текстолит только с лицевой стороны, задняя сторона – черная.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7600 МТ/с (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 2 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x4 (режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (M.2_A, CPU, PCIe 4.0 x4 для устройств формата 2242/2280) 3 × M.2 (M.2_B/C/E, Z790, PCIe 4.0 x4 для устройств формата 2242/2280/22110) 1 × M.2 (M.2_D, Z790, PCIe 4.0 x4 для устройств формата 2242/2280) |
| USB-порты | 3 × USB 2.0: 2 внутренних разъема на 3 порта (Z790) 4 × USB 2.0: 4 порта Type-A (FE1.1S) 2 × USB 3.2 Gen1: внутренний разъем на 2 порта (Z790) 4 × USB 3.2 Gen2: 4 порта Type-A (синие)(Z790) 1 × USB 3.2 Gen2x2: 1 порт Type-C (Z790) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 2 × разъема для крепления антенны беспроводной связи 5 аудиоразъемов типа миниджек 1 × оптический S/PDIF 1 × кнопка сброса CMOS 1 × DP-out 1 × HDMI-out |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для устройств безопасности TPM 1 разъем COM-порта 2 разъема для подключения управления с передней панели корпуса 1 разъем сброса CMOS |
| Форм-фактор | Micro-ATX (244×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать модули с ПСП до 7000 и выше МТ/с. В частности данная плата поддерживает модули с ПСП до 7600 МТ/с.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

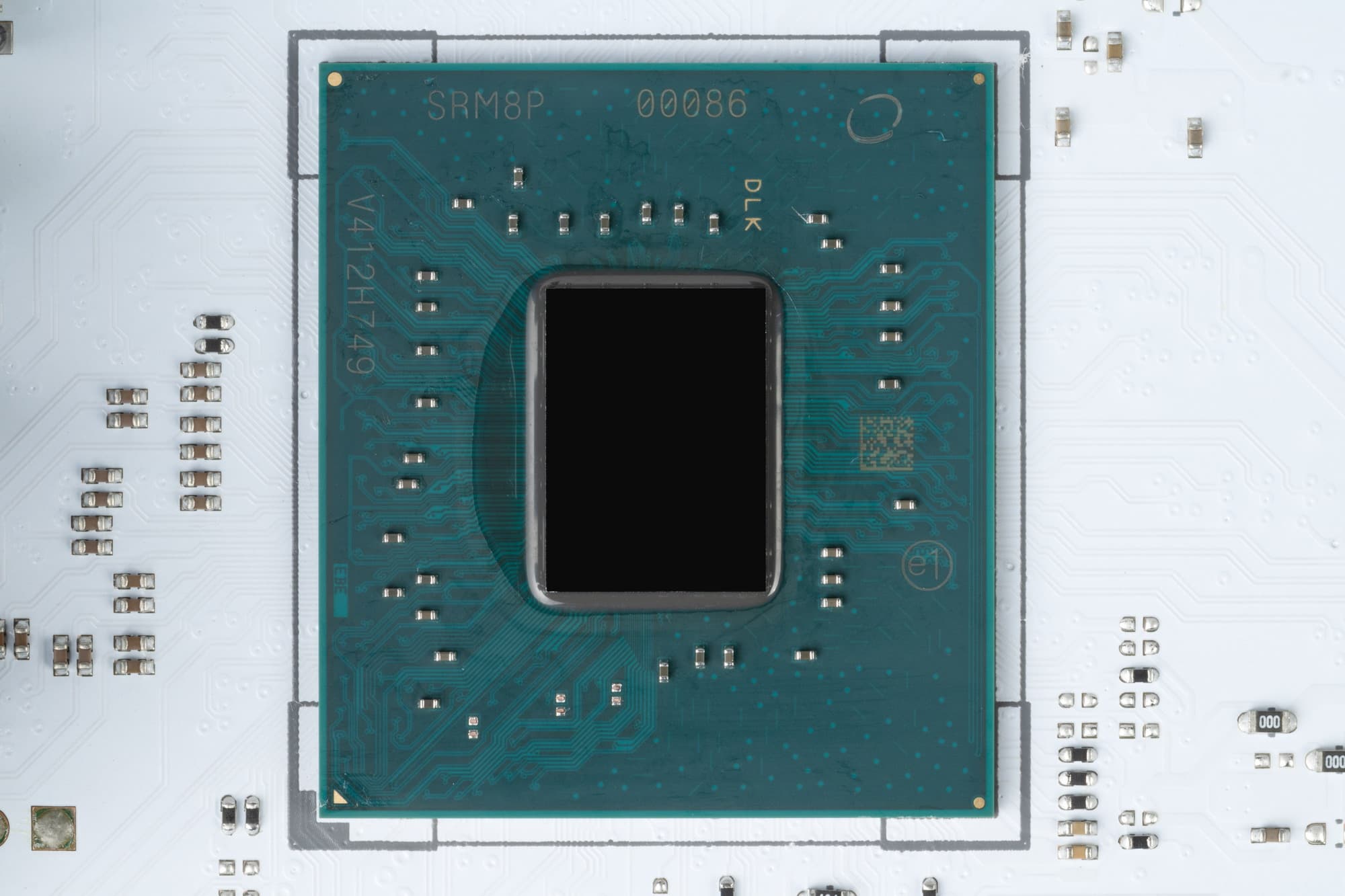

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

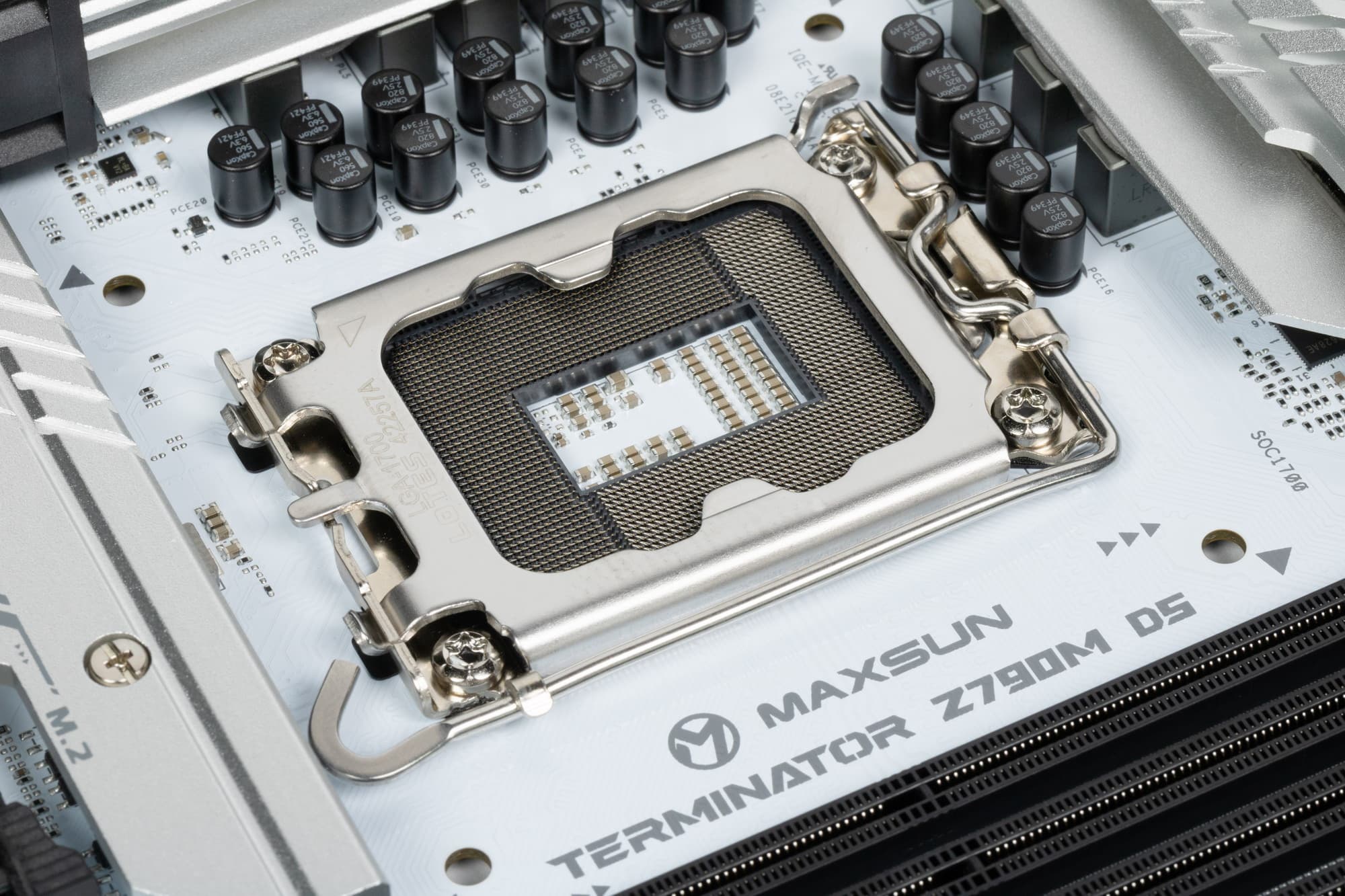

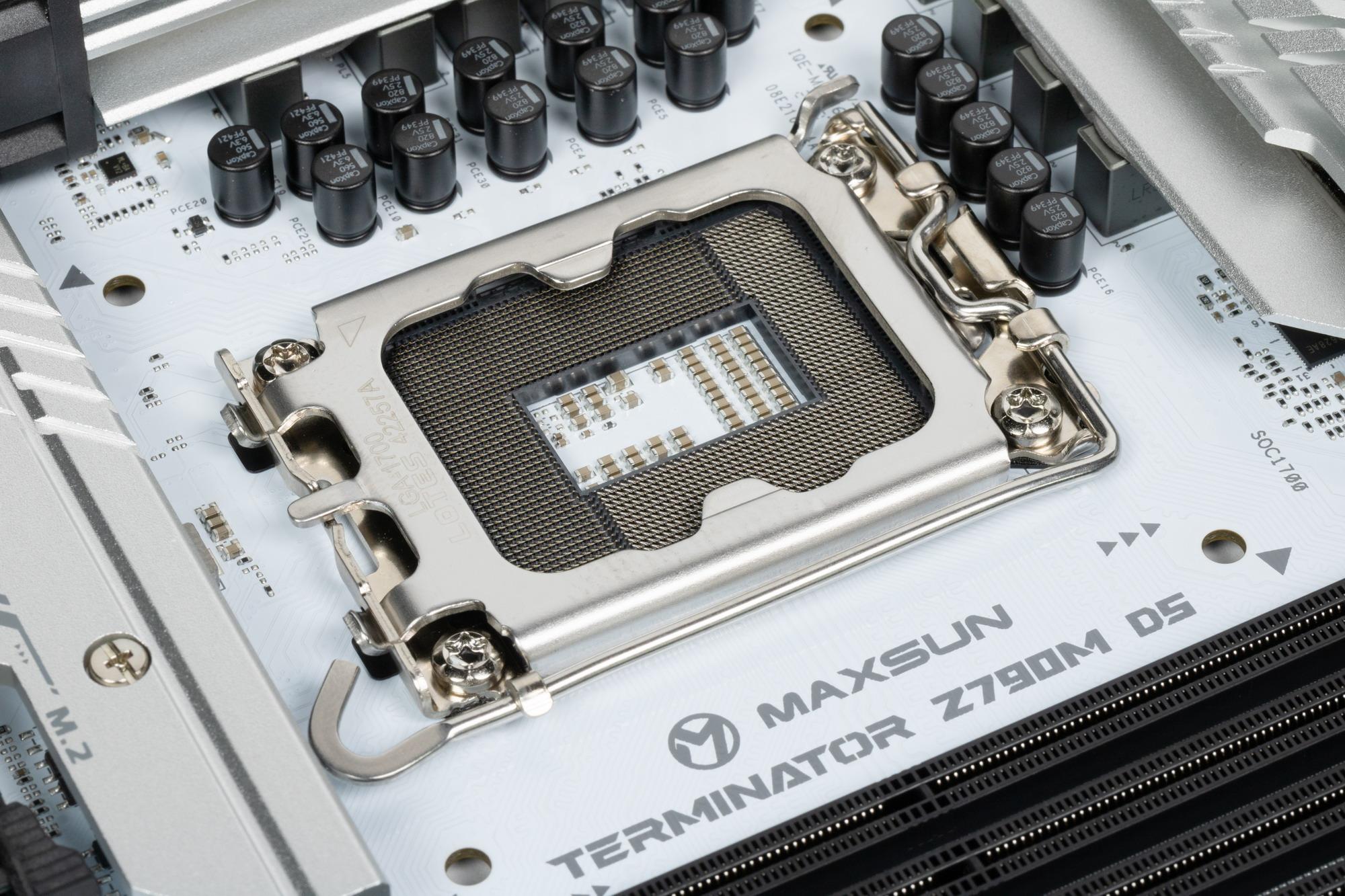

Плата Maxsun Terminator Z790M D5 Ice поддерживает процессоры Intel Core 12-го, 13-го и 14-го поколений, выполненные под разъем (сокет) LGA1700.

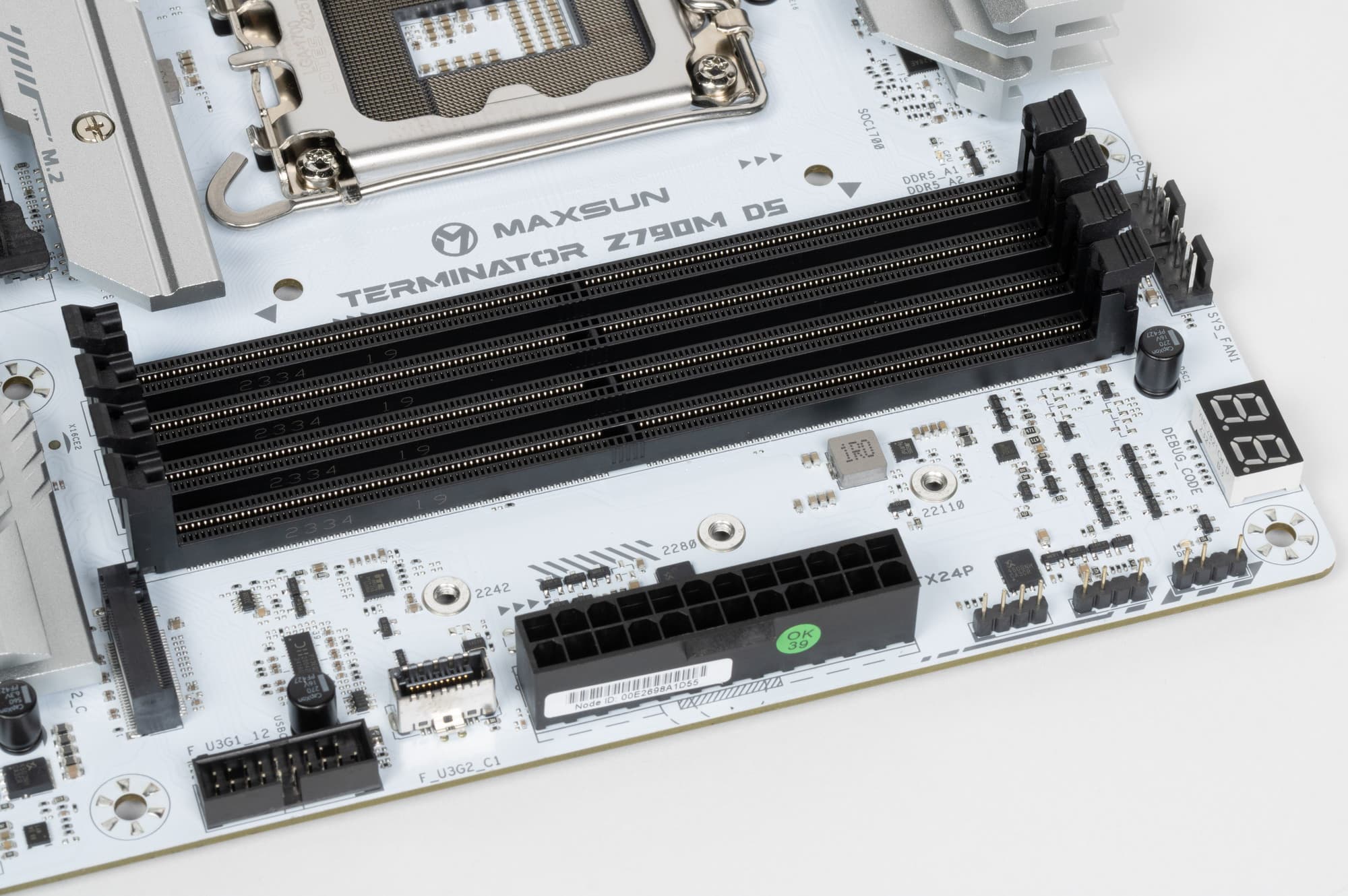

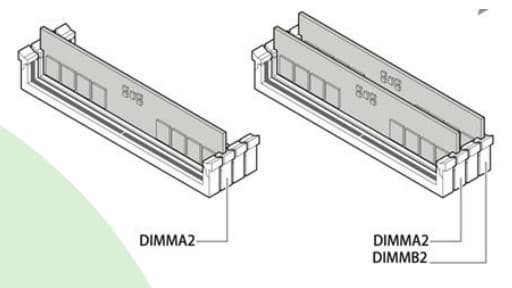

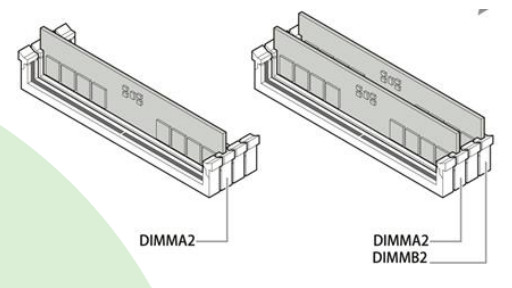

Для установки модулей памяти на плате Maxsun имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

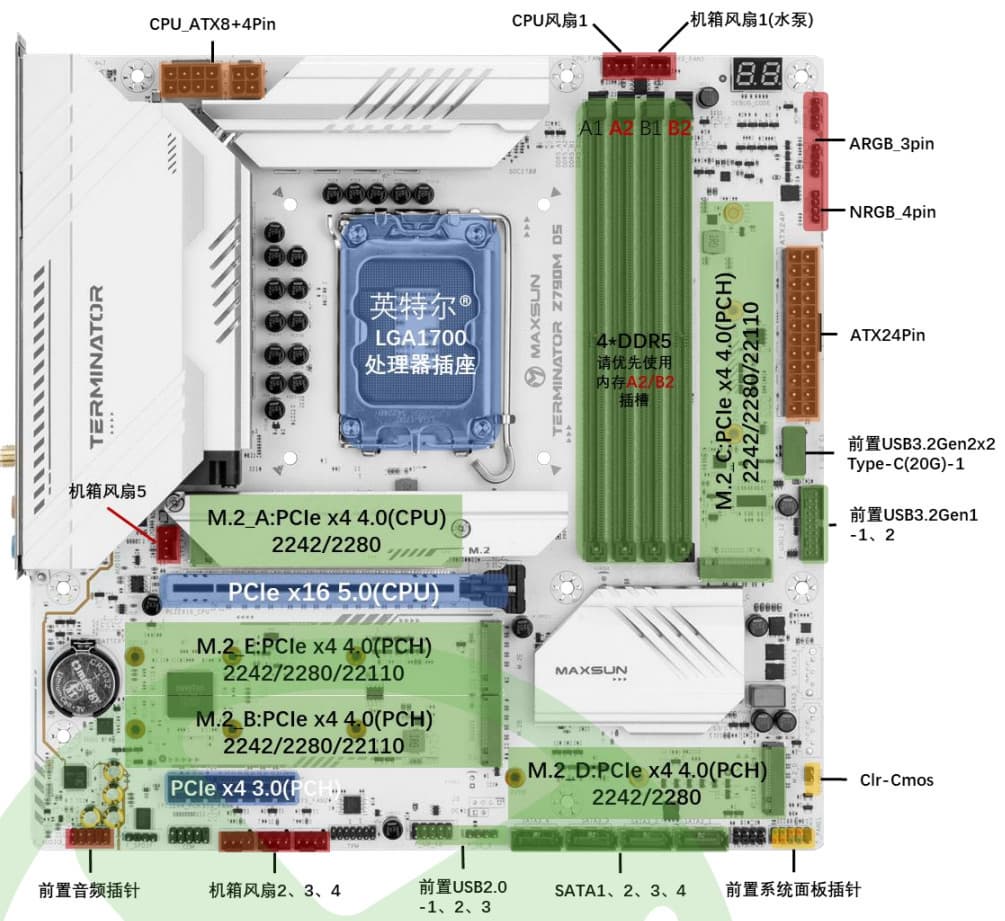

Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

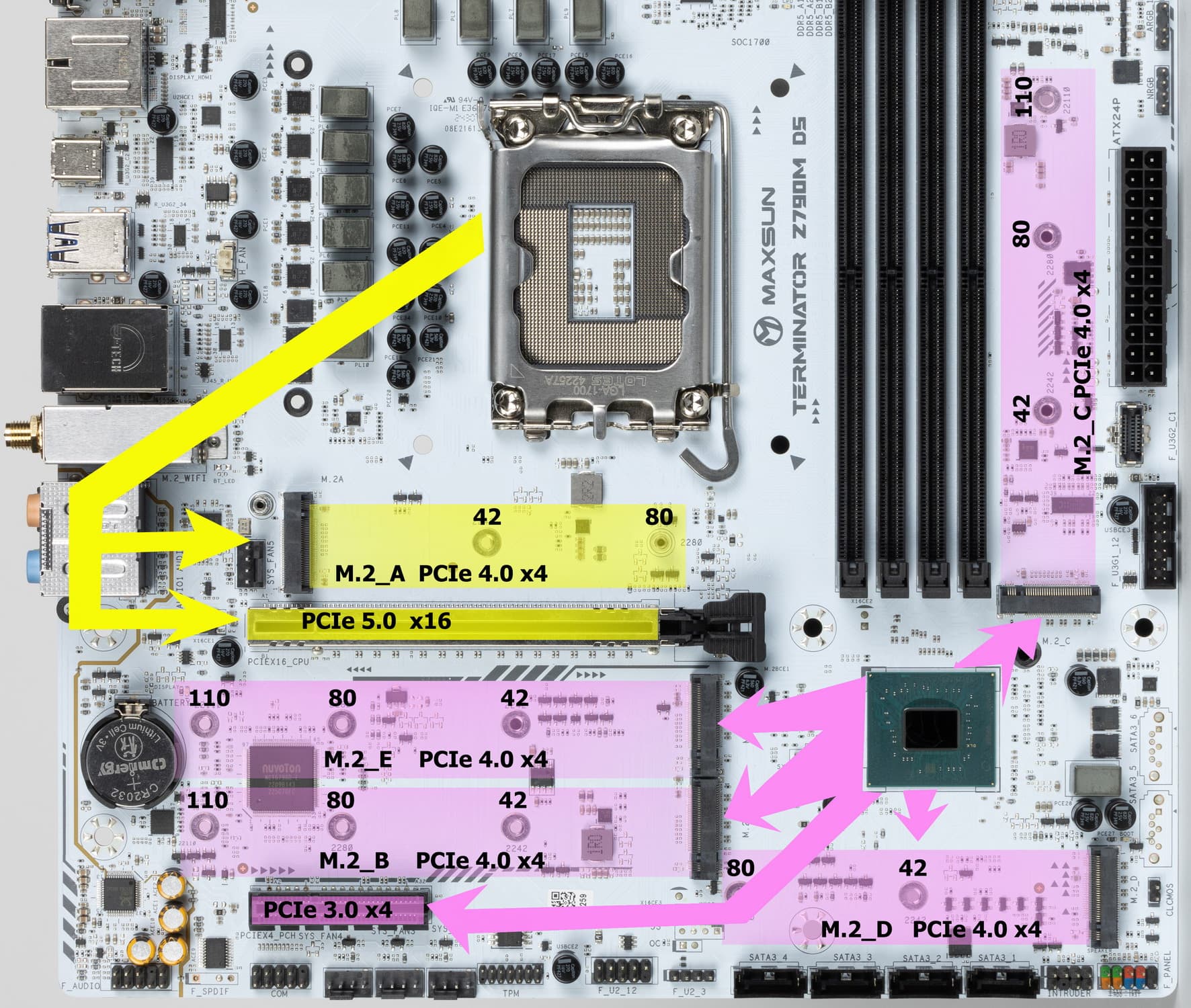

Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x4 (4 линии PCIe 3.0);
- порты SATA_1/2/3/4/: (4 штатных линий SATA);
- Слот M.2 (M.2_B) (4 линии PCIe 4.0);
- Слот M.2 (M.2_C) (4 линии PCIe 4.0);
- Слот M.2 (M.2_D) (4 линии PCIe 4.0);
- Слот M.2 (M.2_E) (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Слот М.2 (WIFI/BT (Wireless) (1 линия PCIe 4.0);
26 линий PCIe оказались занятыми (18 PCIe 4.0 + 4 SATA + 4 PCIe 3.0). Связь с аудиокодеками уровня Realtek RTL408x идет через USB 2.0, а с кодеками уровня RTL1220 и ниже – через HDA (эмуляцию шины PCI), так что в данном случае линия USB 2.0 не расходуется. Но один USB 2.0 расходуется на поддержку слота M.2 (Key E) для беспроводной связи, а также контроллер FE1.1S для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_A). Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1, так что вариантов переключений нет.
Теперь в целом про слоты PCIe (и M.2).

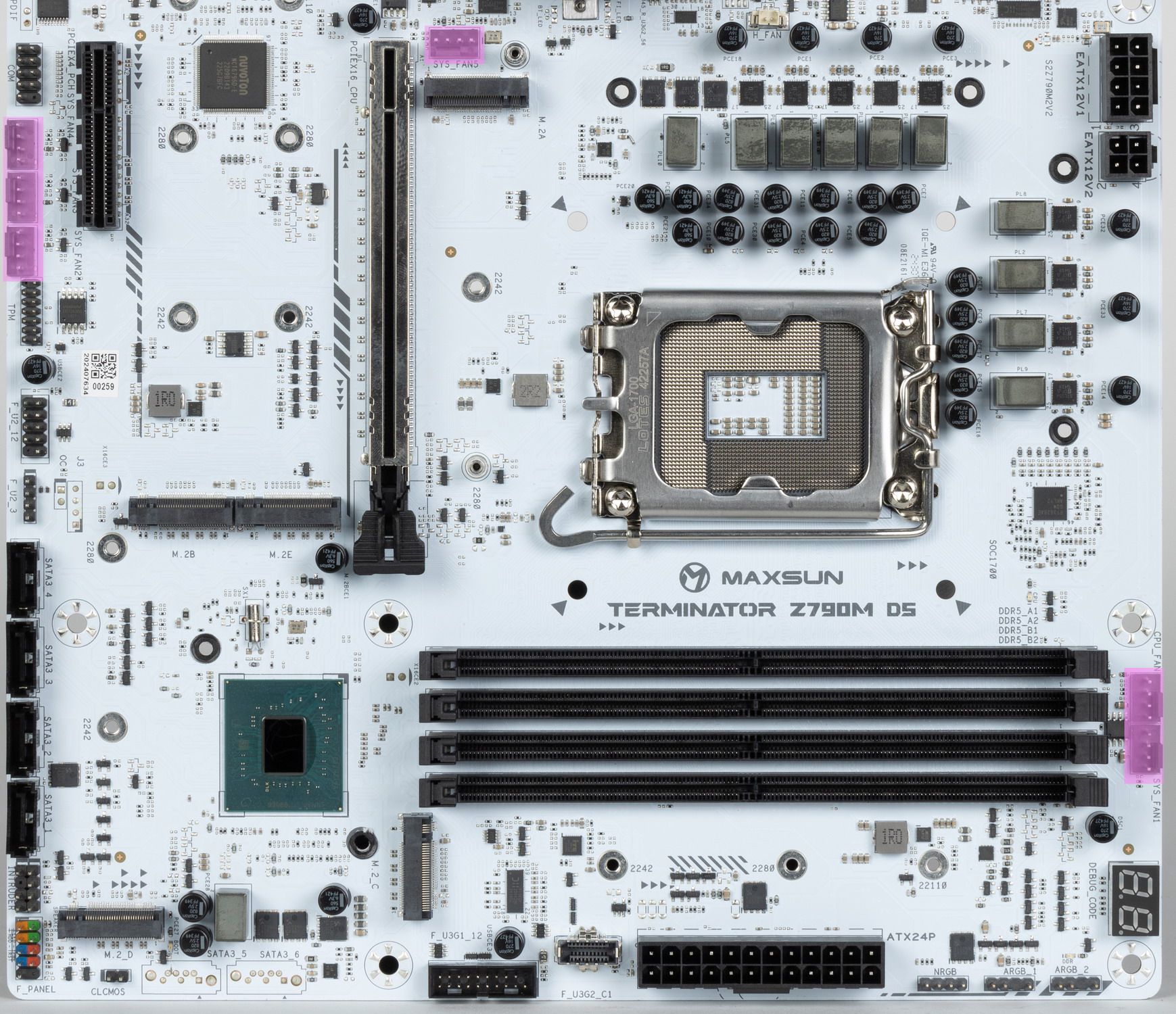

Всего на плате есть 2 слота: один PCIe x16_1 (для видеокарт или других устройств) и один PCIe x4.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому мультиплексоры не востребованы.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Второй слот подключен к Z790 – PCIe x4.

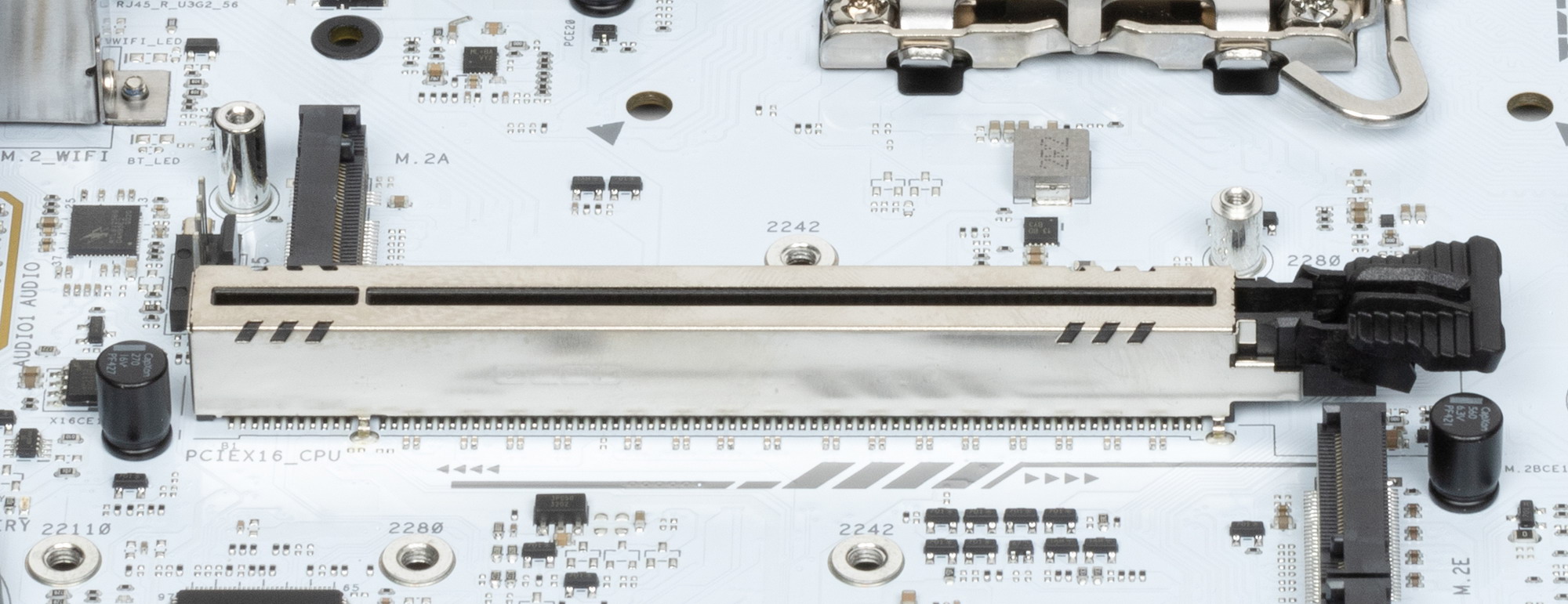

«Длинный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) сигнала PCIe 5.0 матплата не имеет.
На очереди — накопители.

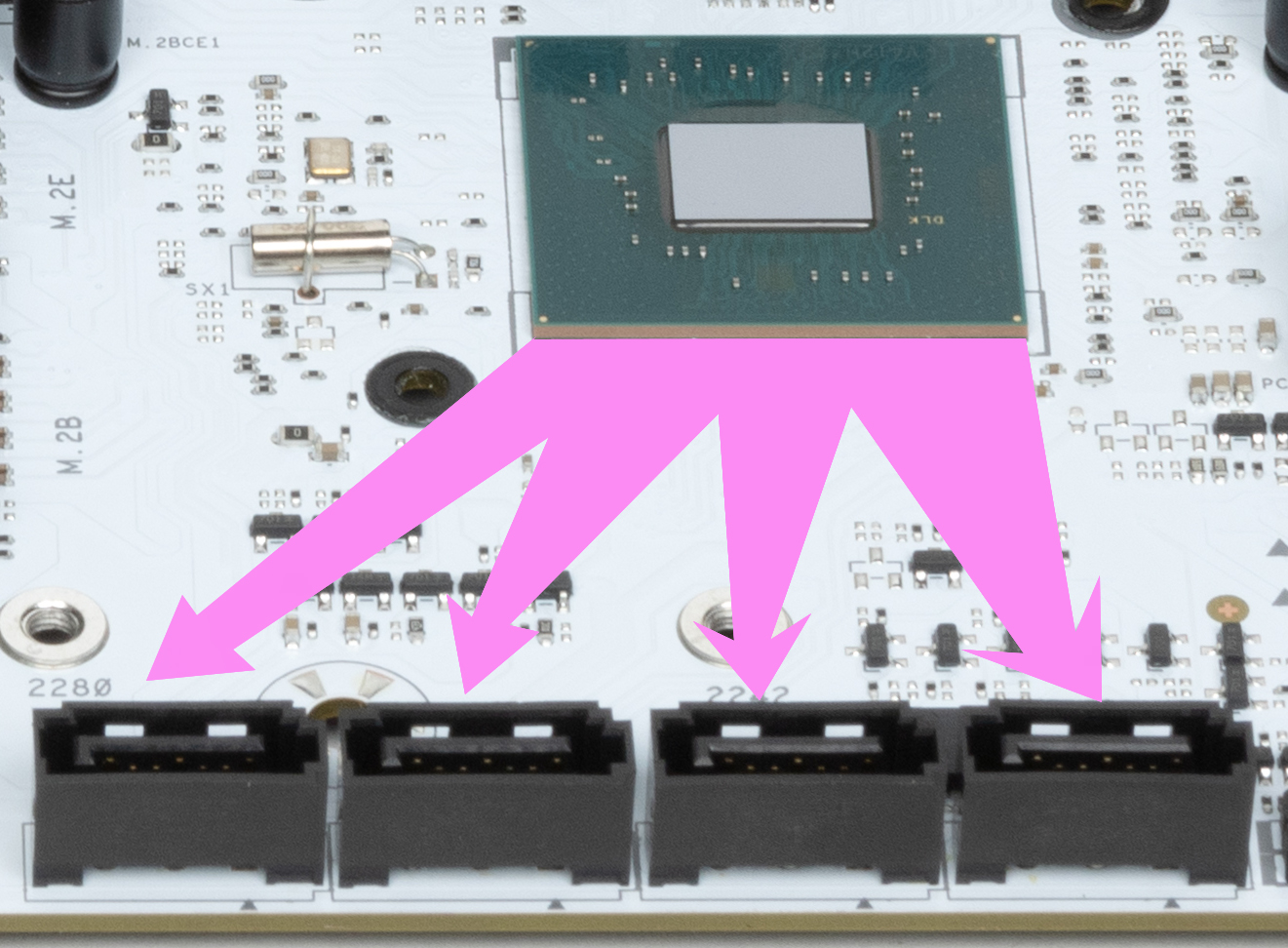

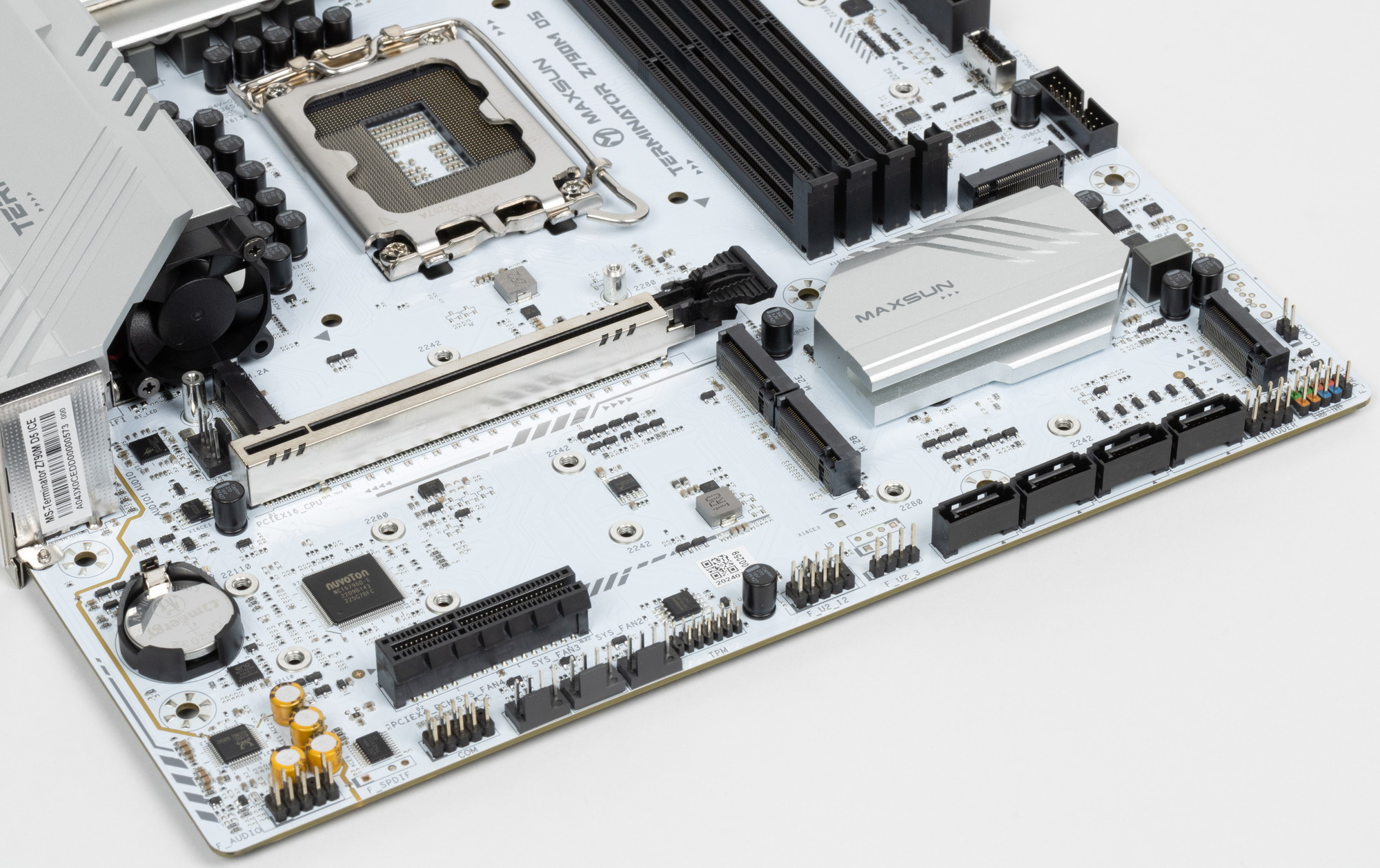

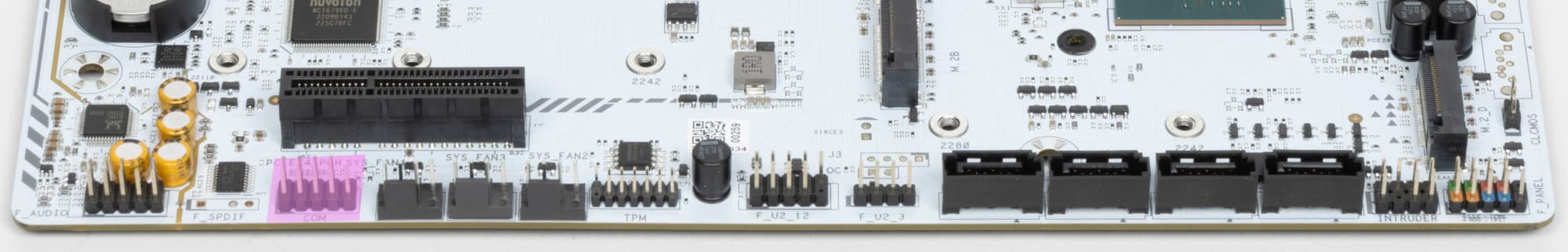

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 5 (пять!) слотов для накопителей в форм-факторе M.2. 4 порта SATA реализованы через чипсет Z790 и поддерживают создание RAID.
Материнская плата имеет 5 гнезд форм-фактора М.2.
Второй, третий, четвертый и пятый слоты M.2_B/C/D/E получают данные от чипсета Z790.
Все слоты М.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размерами 2242, 2280. А слоты M.2_B/C/E еще поддерживают и размер 22110. На схеме распределения слотов выше все наглядно видно.
На всех M.2 можно организовать RAID.

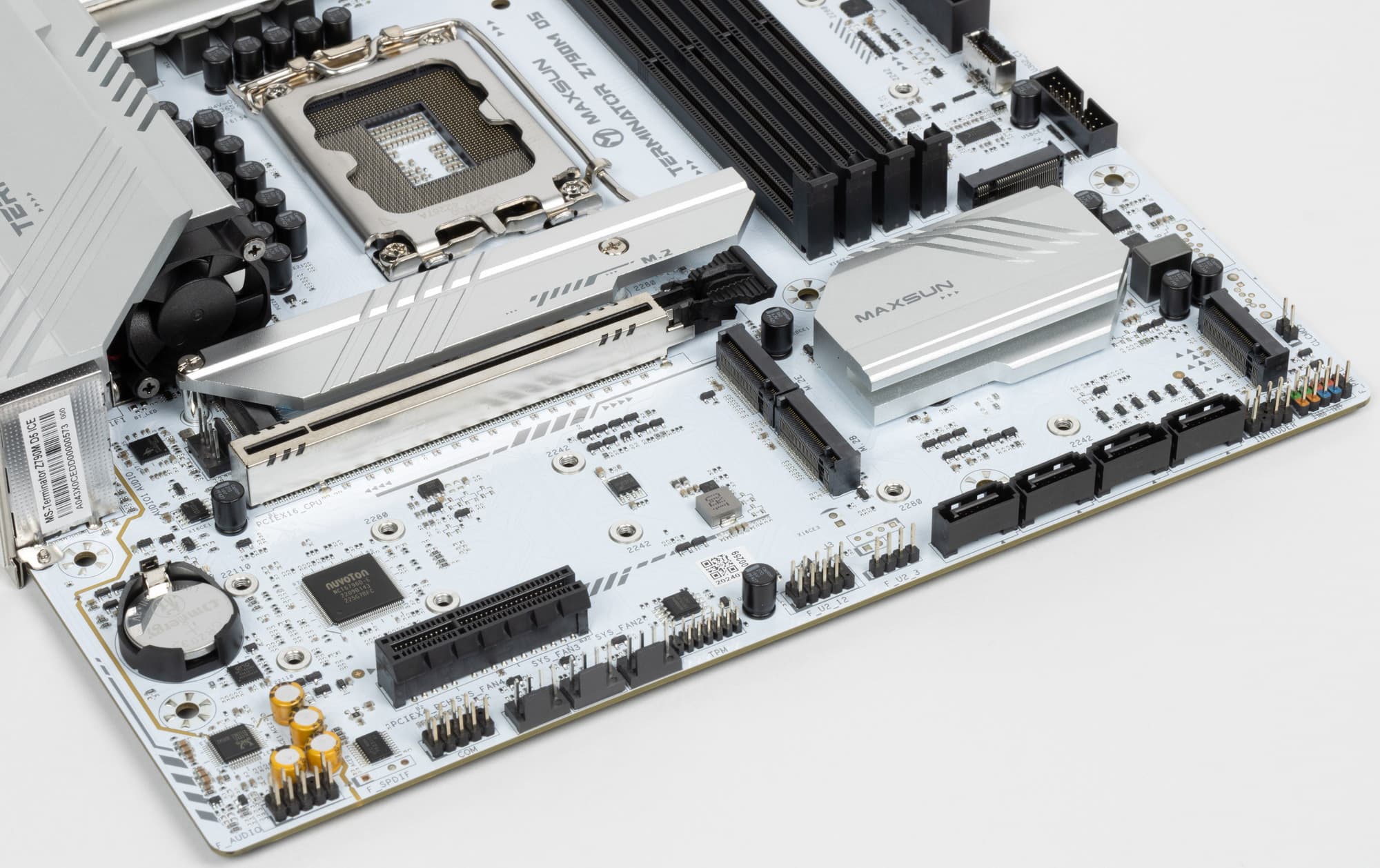

Только один M.2 слот (первый M.2_A) имеет радиатор. Остальные слоты – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

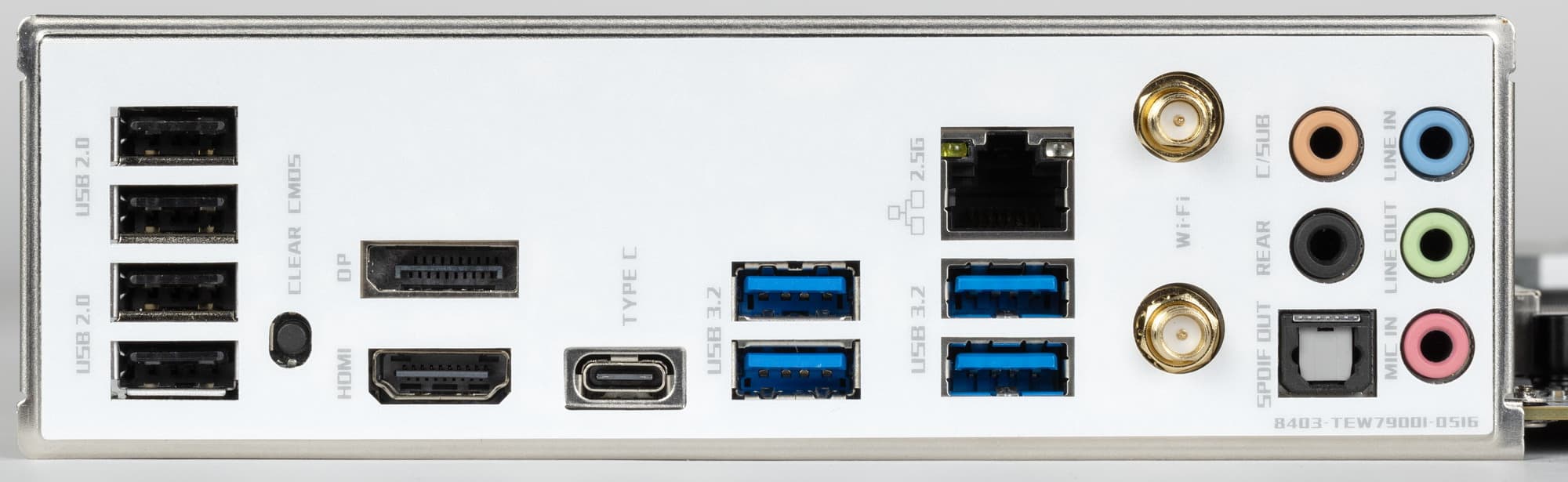

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

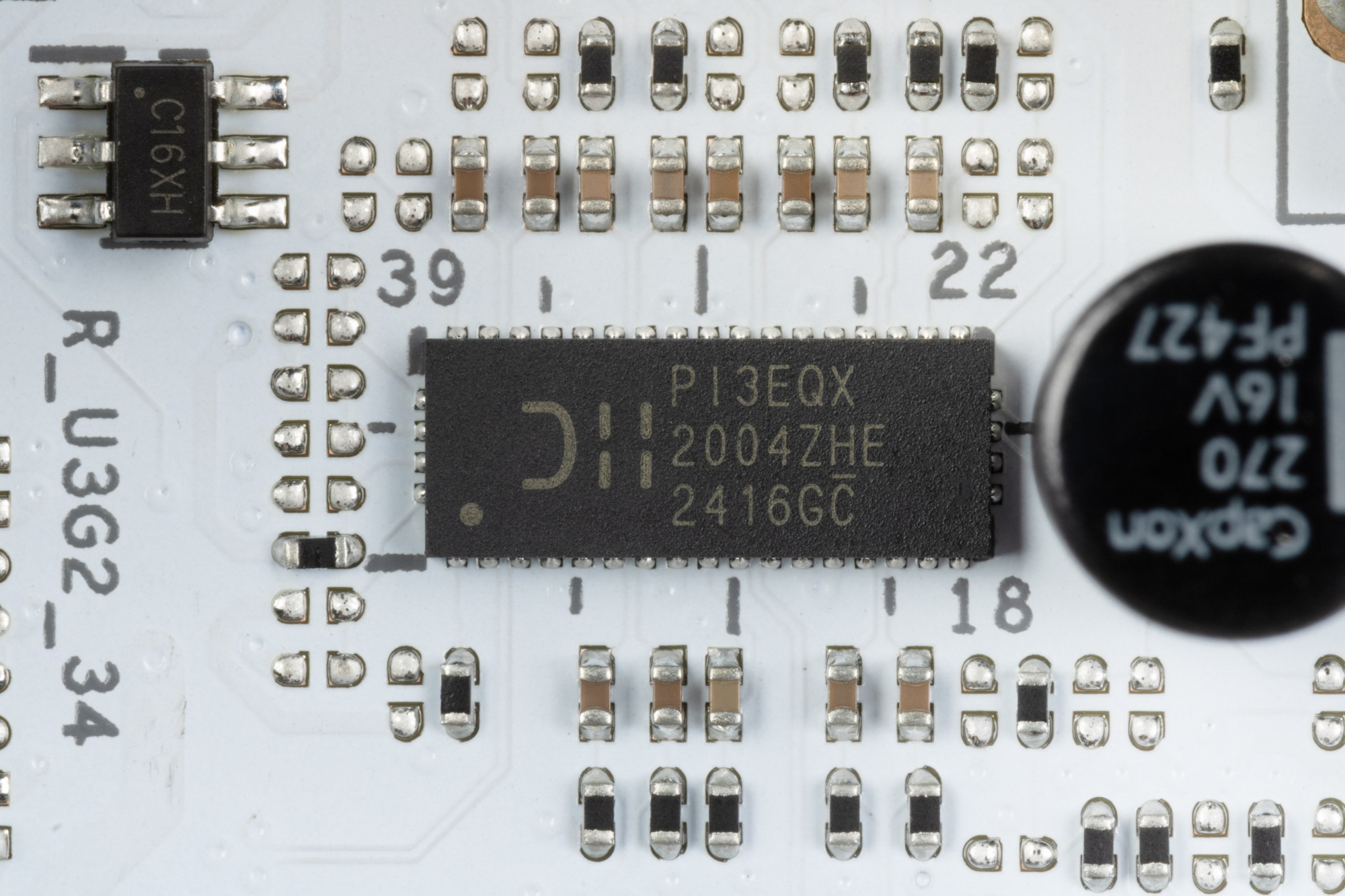

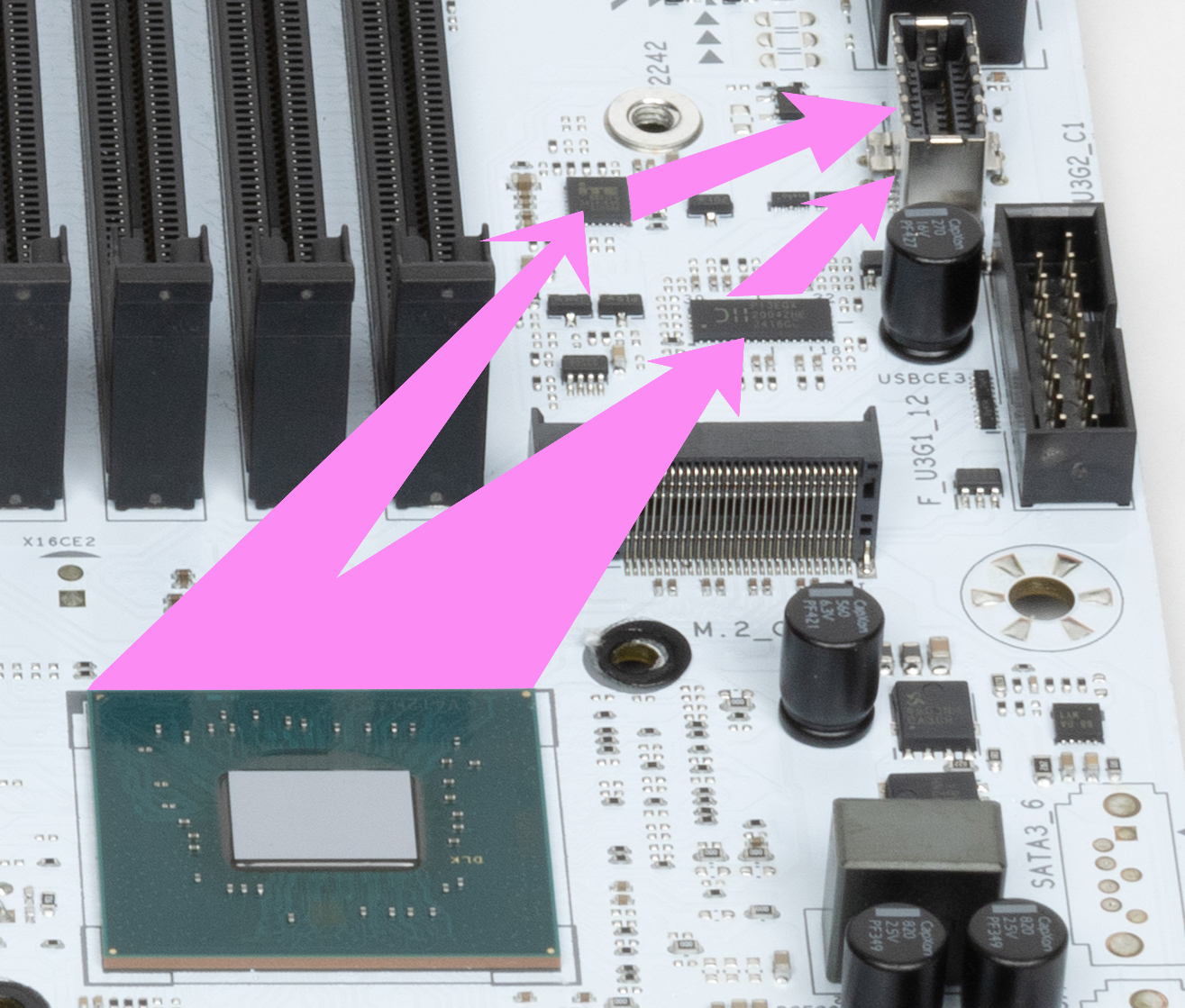

- 2 порта USB 3.2 Gen2x2: все реализованы с помощью Z790 и контроллера PI3EQX2004
от Diodes Inc и представлены: внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса) и одним портом Type-C на задней панели;
- 4 порта USB 3.2 Gen2: все реализованы через Z790) и представлены на задней панели 4 портами Type-A (синего цвета);

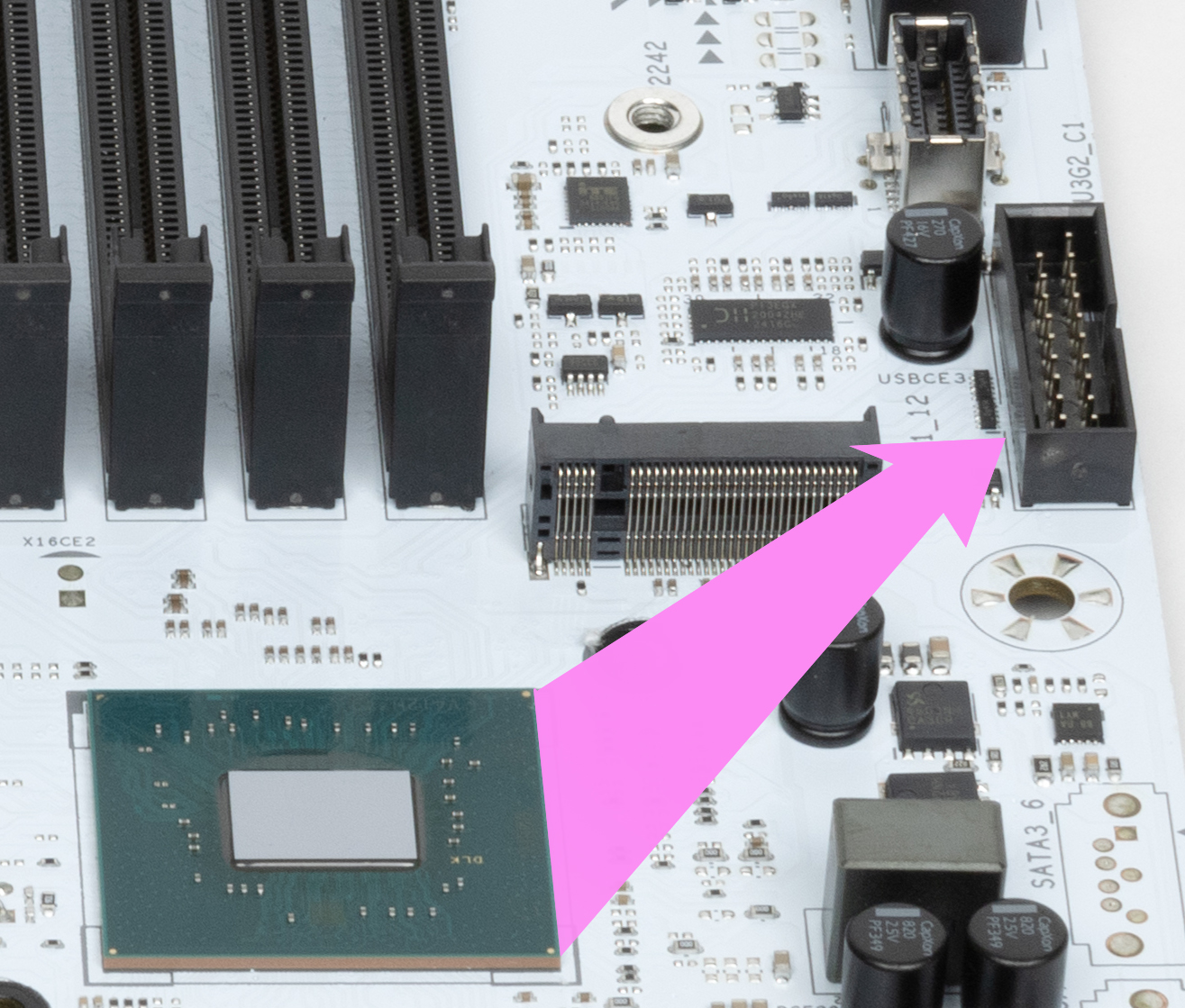

- 2 порта USB 3.2 Gen1: все реализованы через Z790 и представлены внутренним разъемом
на материнской плате на 2 порта;

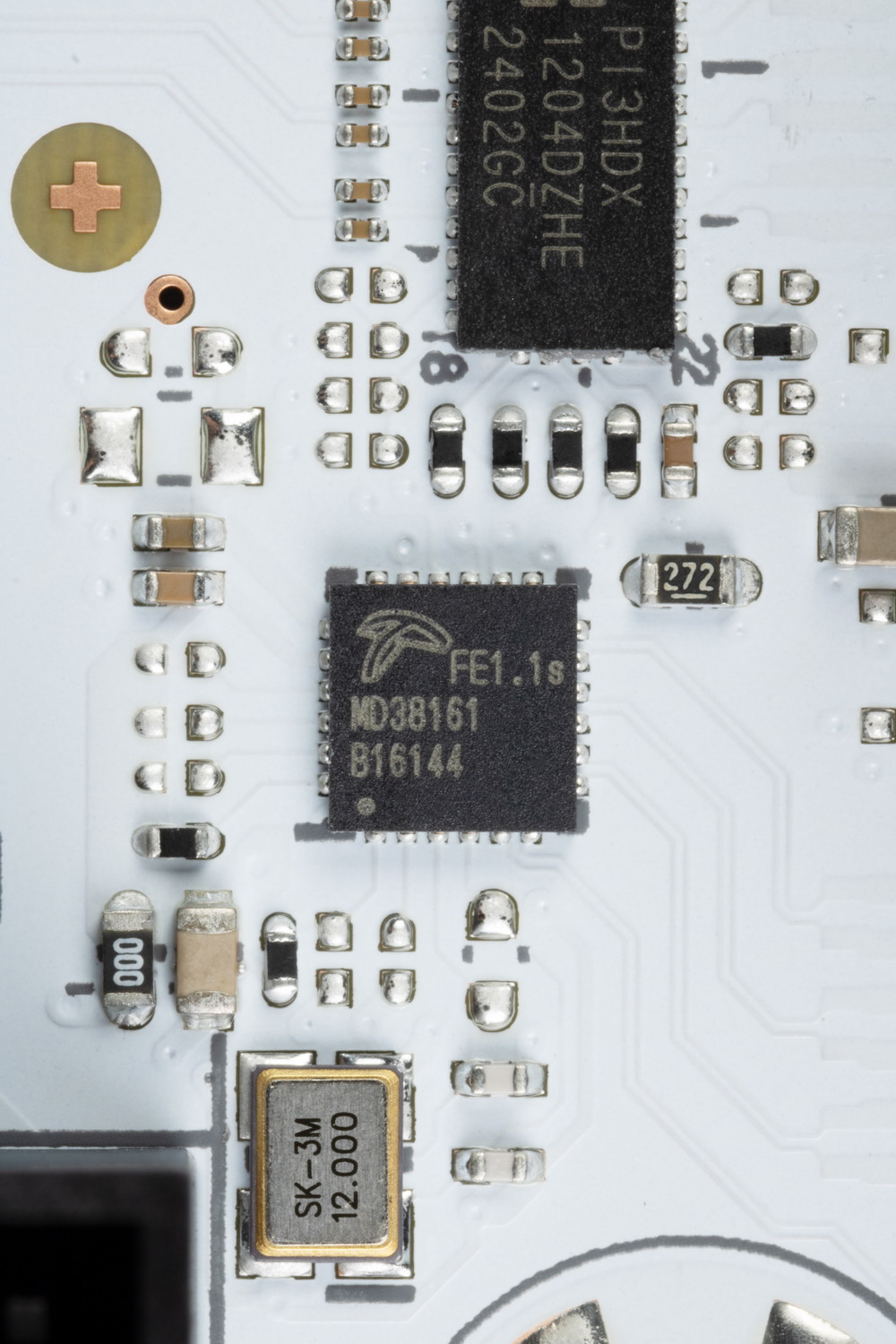

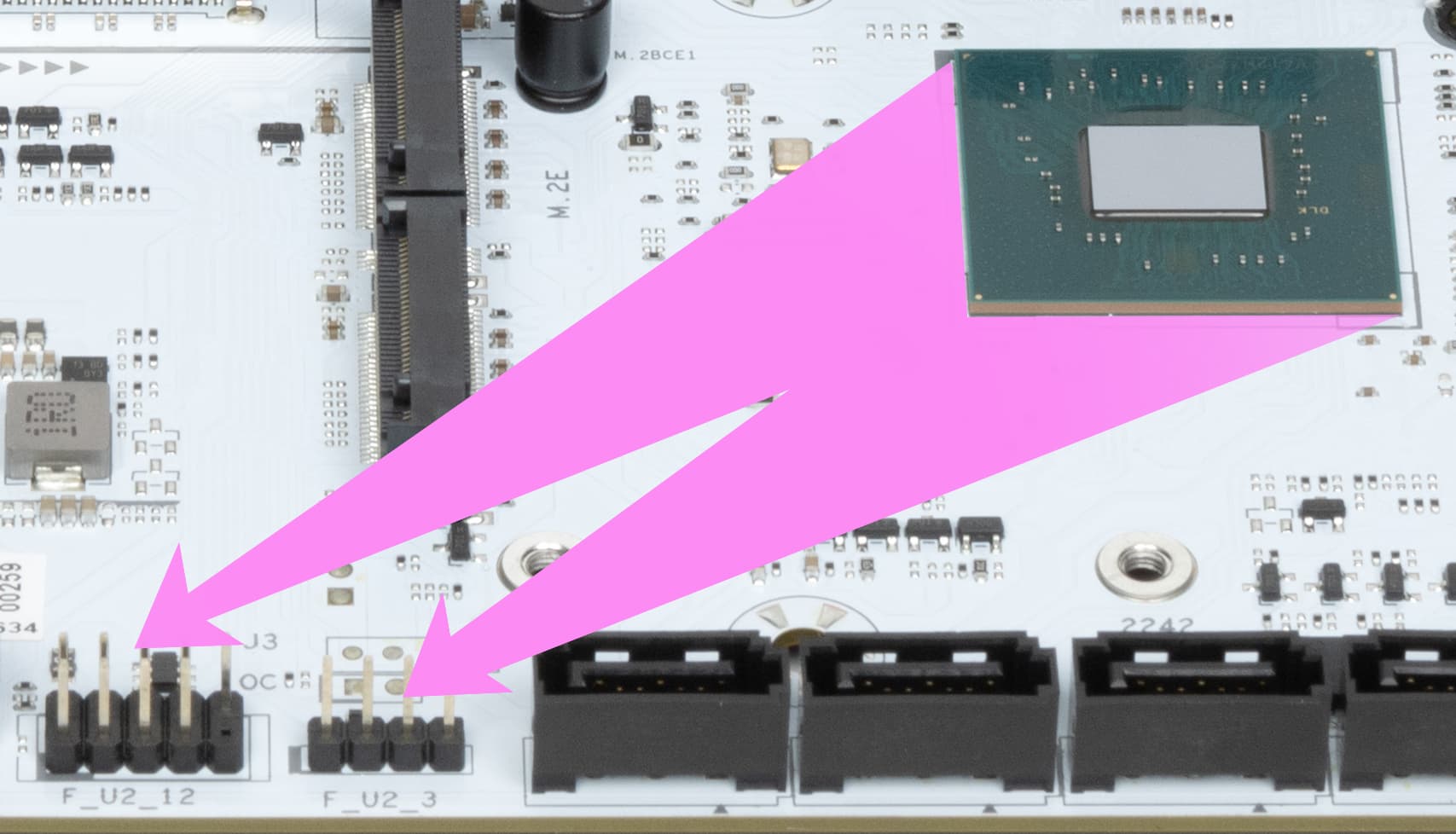

- 7 портов USB 2.0/1.1: 4 реализованы через контроллер Terminus FE1.1S
(на него потрачена 1 линия USB 2.0 от Z790) и представлены на задней панели портами Type-A (черного цвета); другие 3 реализованы через Z790 и представлены двумя внутренними разъемами
(один на 2 порта, второй на 1 порт).
Таким образом, у нас 2 контроллера используют USB линии от Z790:
- Terminus FE1.1S (4 USB 2.0 порта Type-A на задней панели) (1 линия USB 2.0);
- Слот M.2 (Key E) (с беспроводным контроллером сети) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 4 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
- + 3 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2x2
= 9 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 9 портов USB 2.0 также занято. Плюс 2 порта USB 2.0 на обеспечение контроллеров и 3 порта USB 2.0 выделенных. Всего 14 USB 2.0 портов реализовано.
Ну и 26 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 36 высокоскоростных порта из 38.

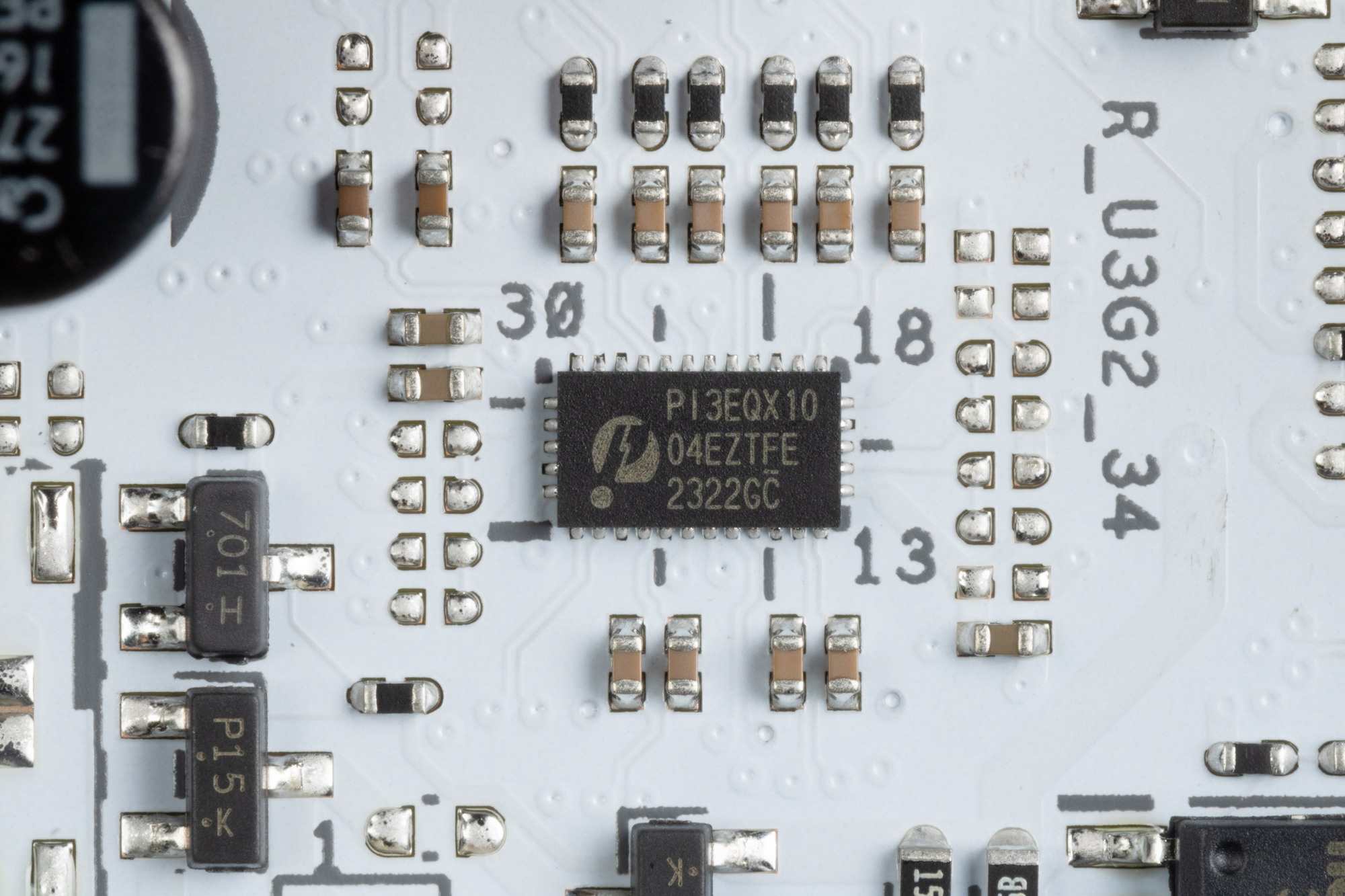

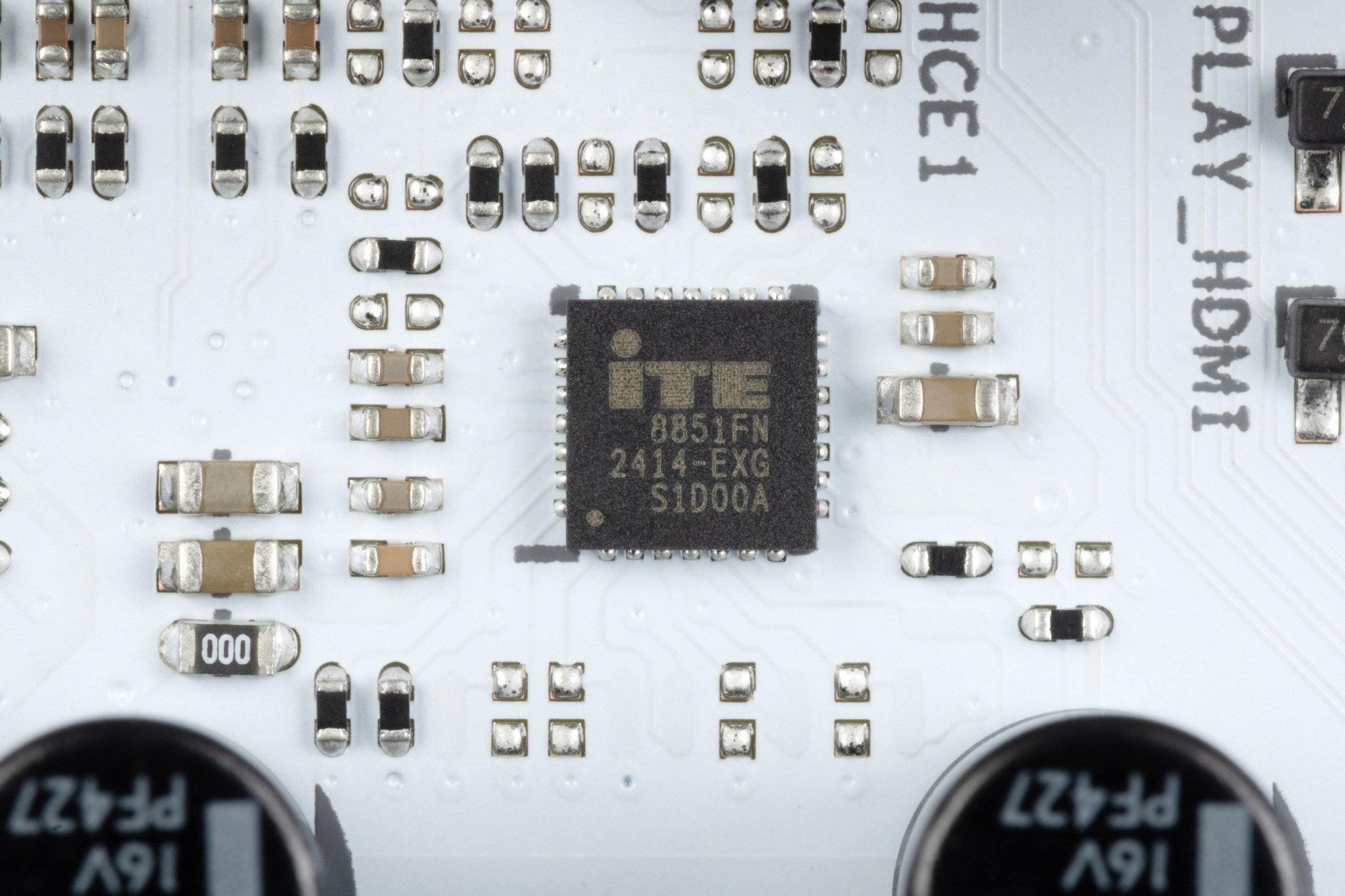

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc. и ITE (усиление питания для быстрой зарядки мобильных устройств).
Также и порты Type-A имеют ре-драйверы для усиления питания.
Теперь о сетевых делах.

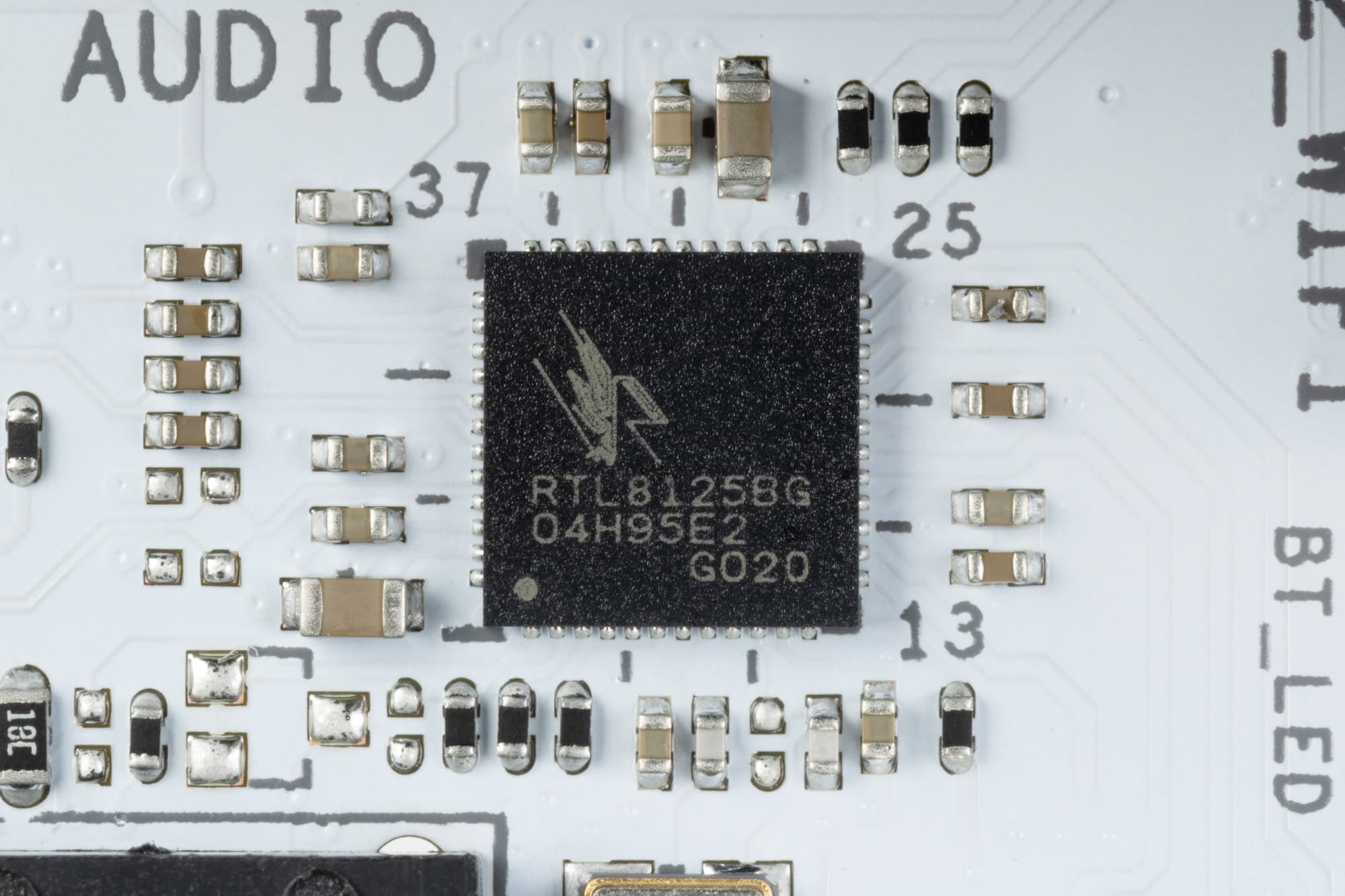

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

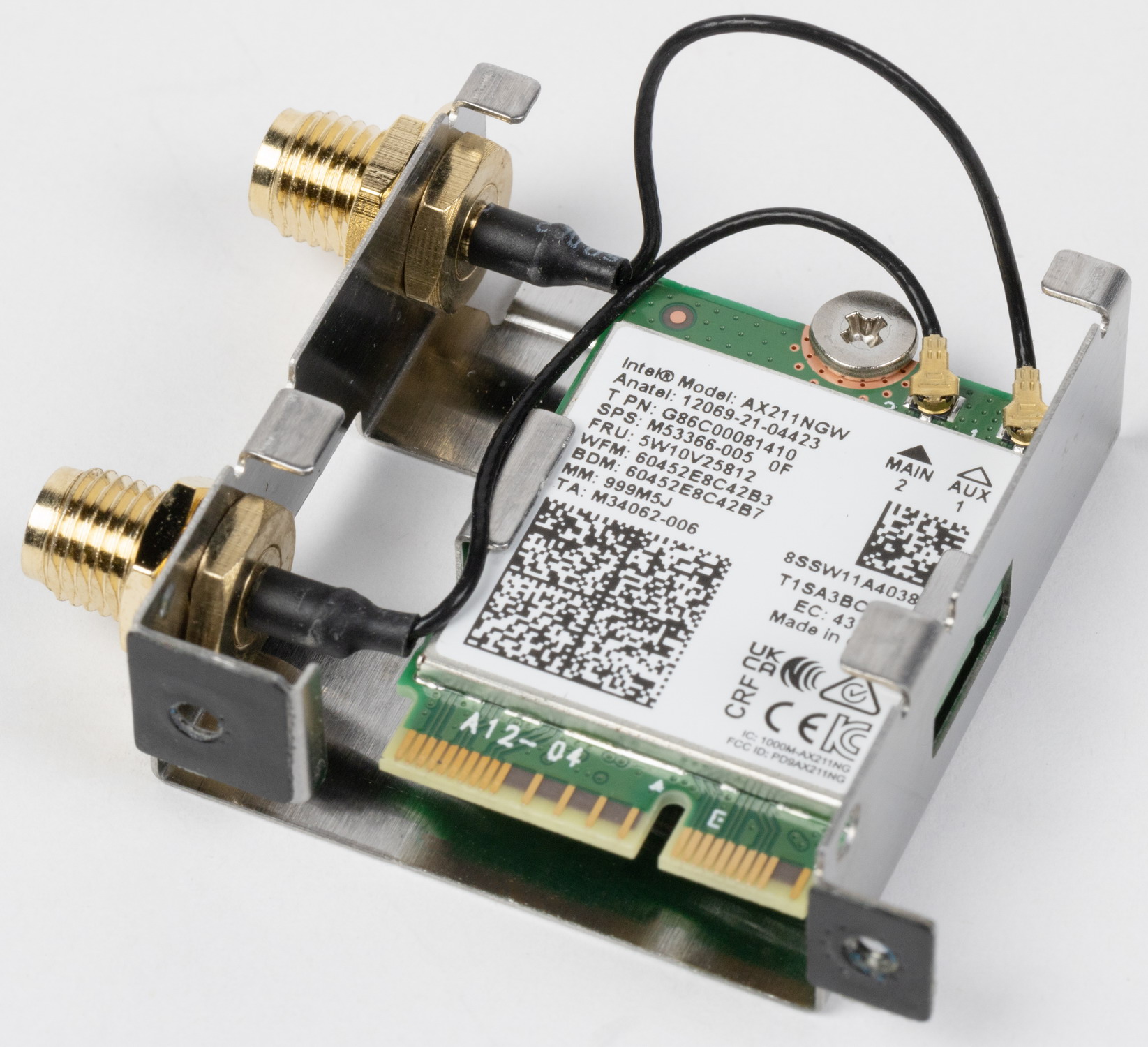

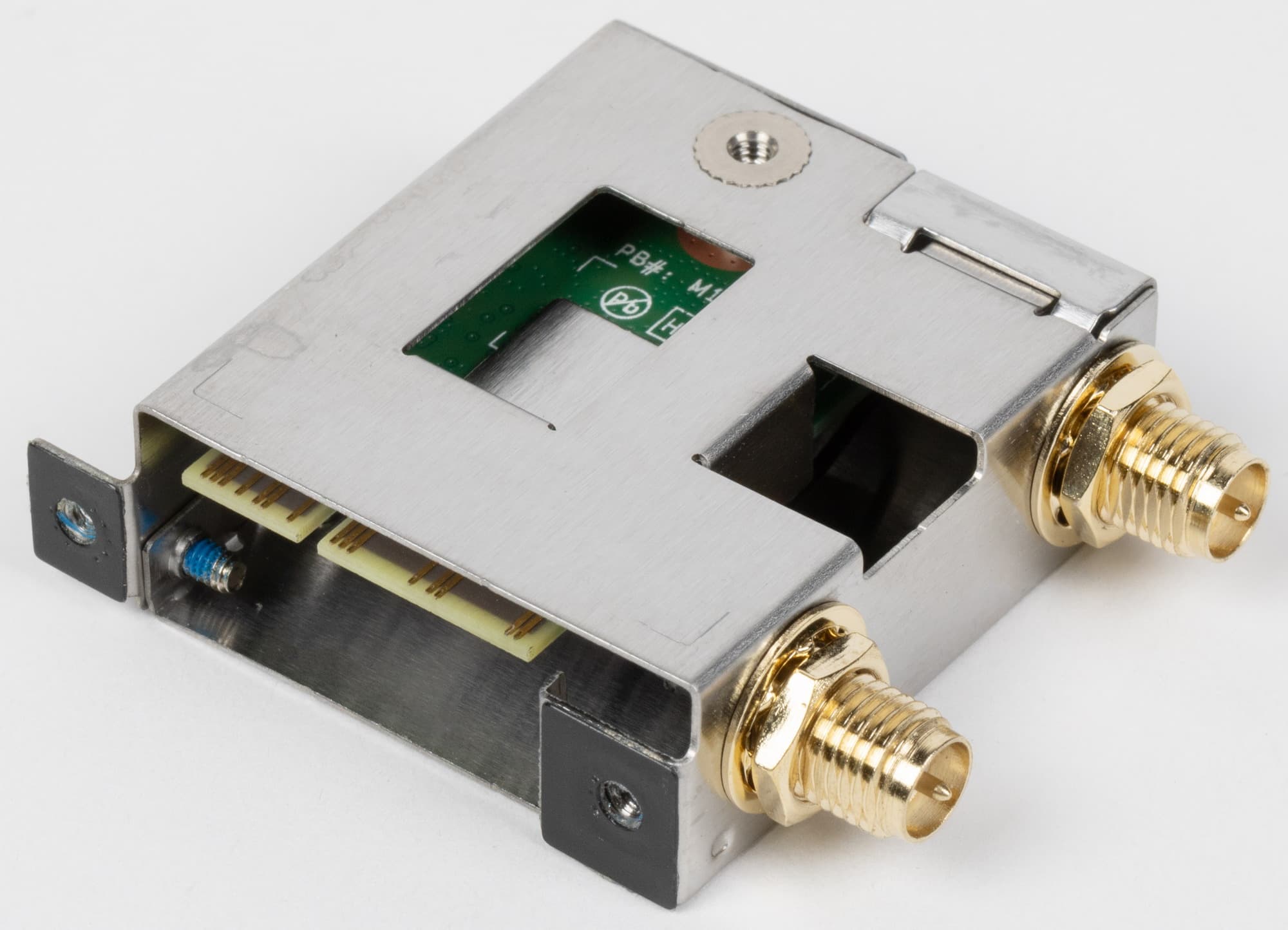

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

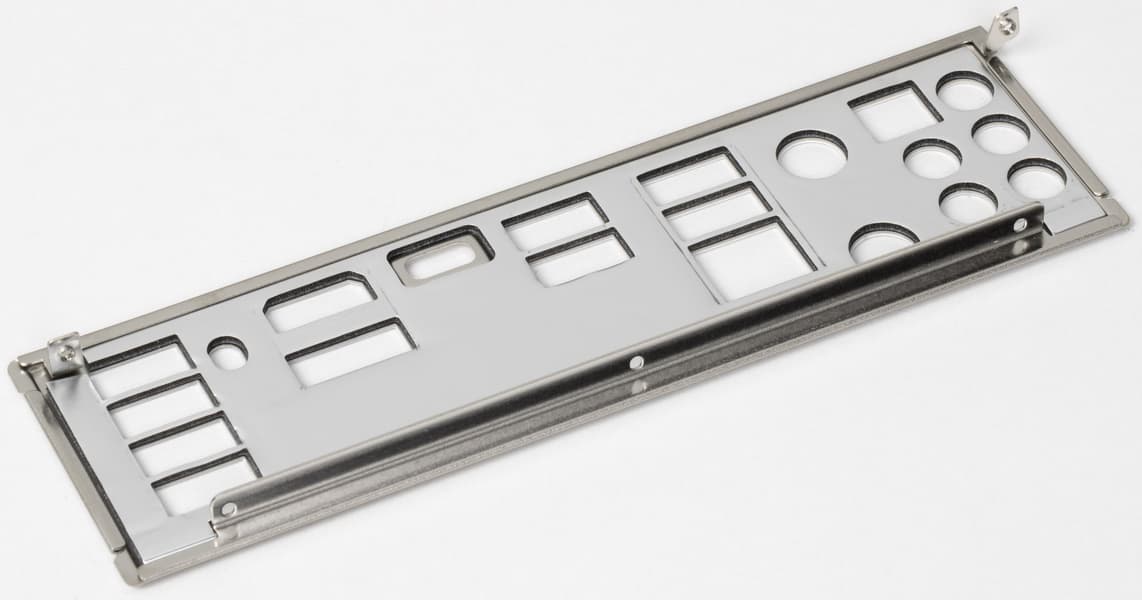

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

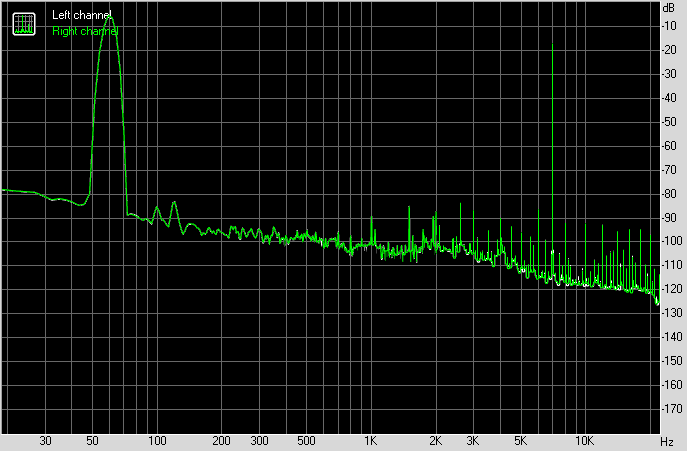

Аудиоподсистема

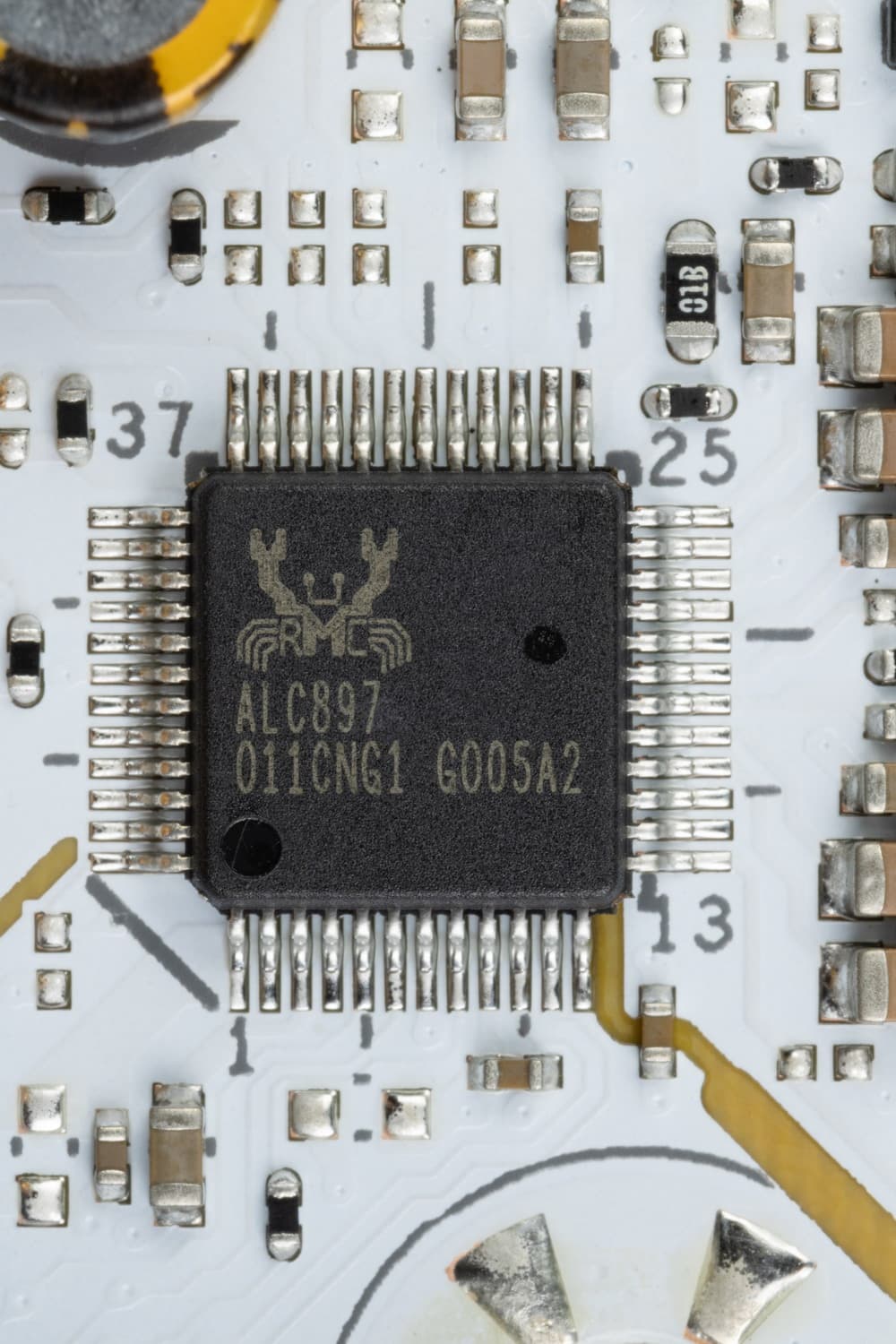

Для относительно простой материнской платы производитель выбрал уже давно всем известный и устаревший кодек Realtek ALC897. Он в целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

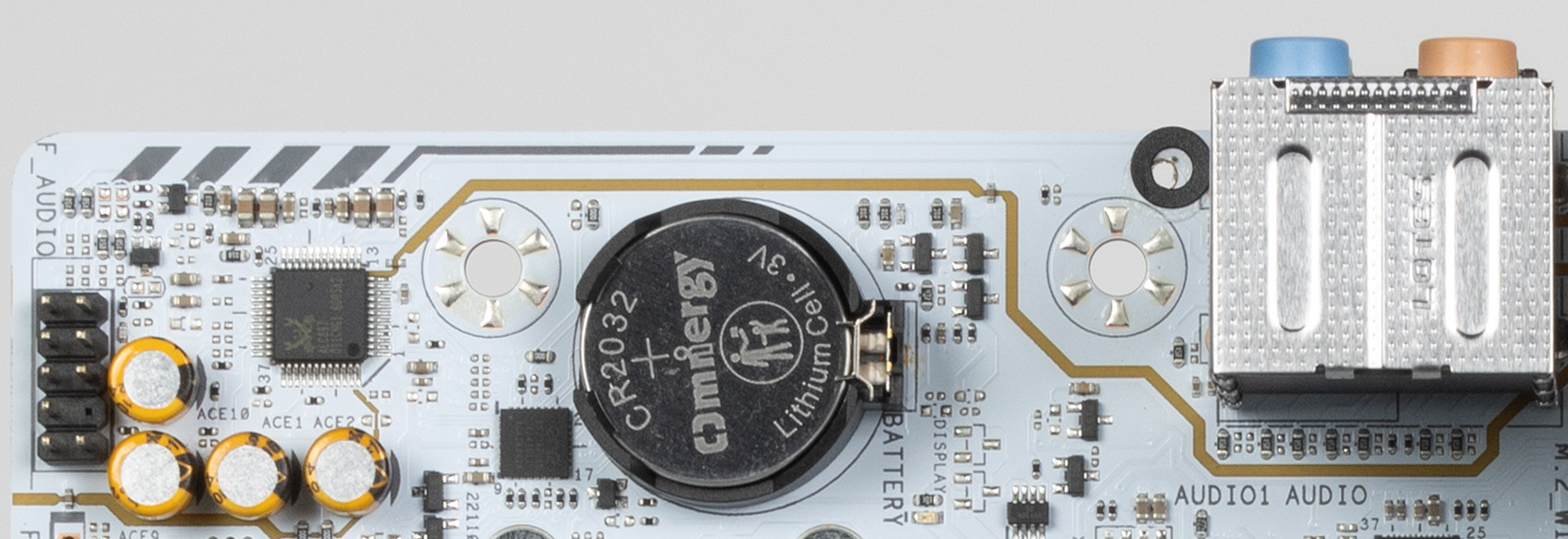

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты пять стандартных разъемов с привычной окраской. S/PDIF находится на задней панели (оптический вывод).
Питание, охлаждение

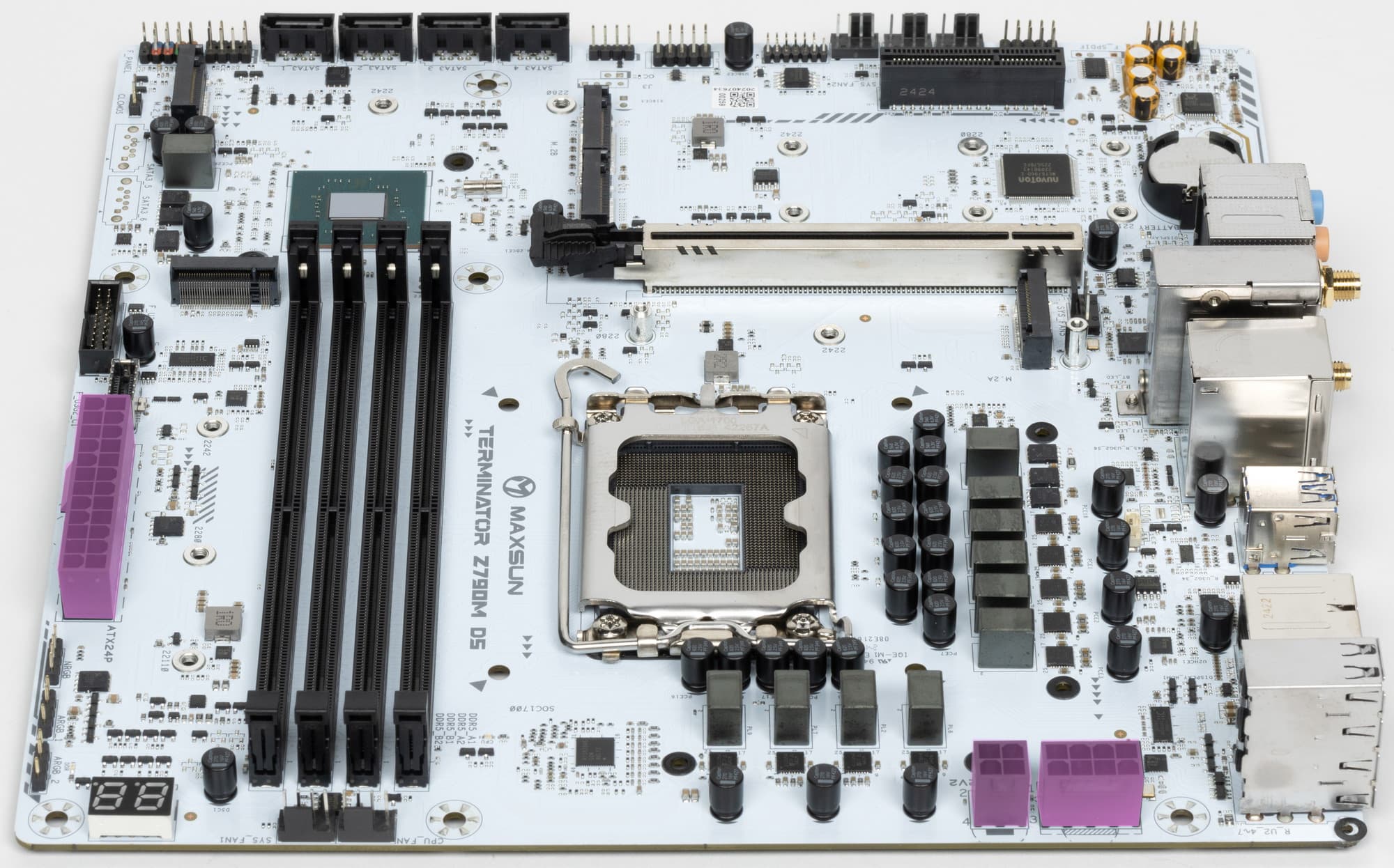

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще один 8-контактный и один 4-контактный EPS12V.

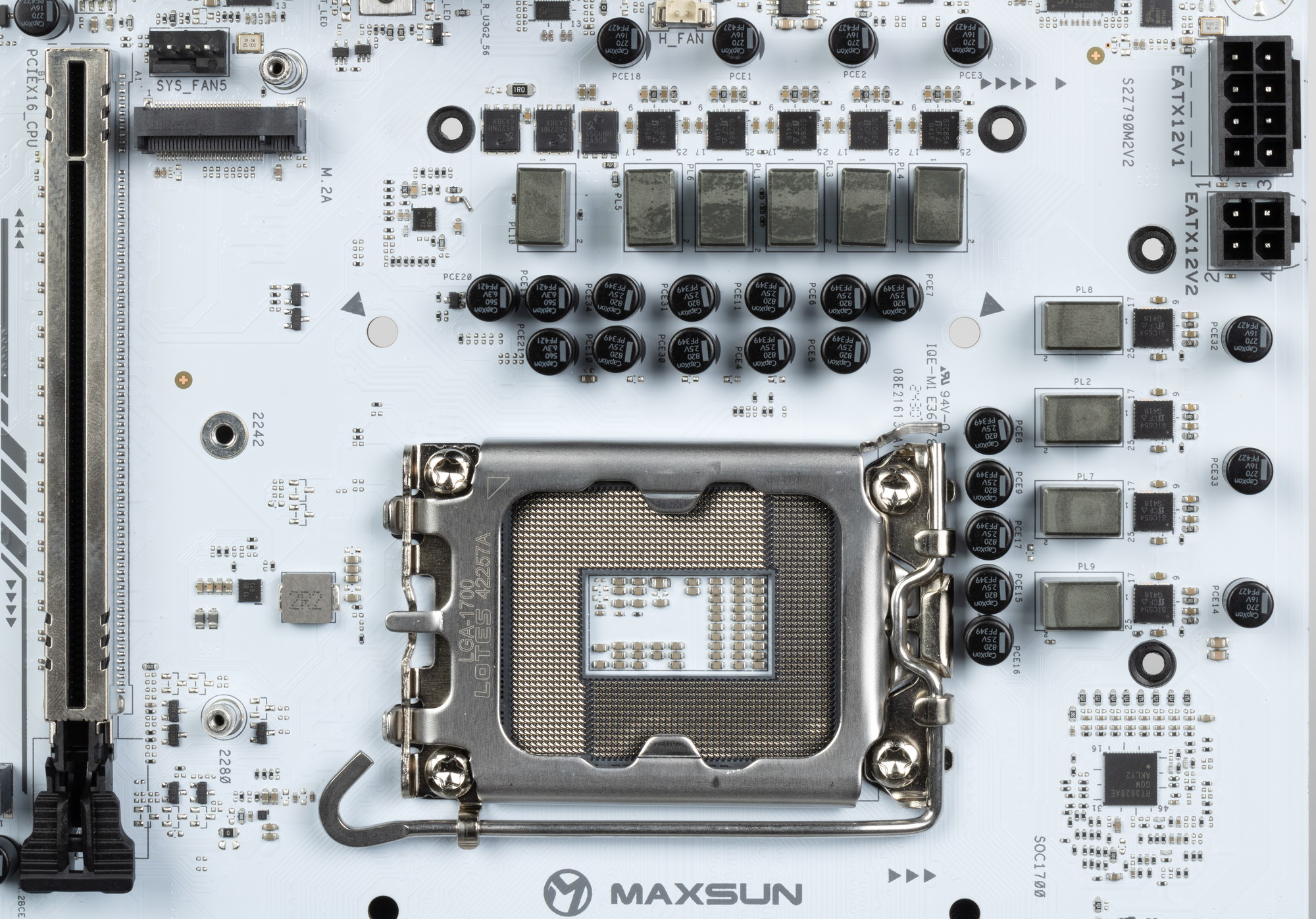

Схема питания процессора выполнена по схеме 8+1+1 (всего 10 фаз, 8 на VCore, 1 на VCCIO и 1 на интегрированное графическое ядро).

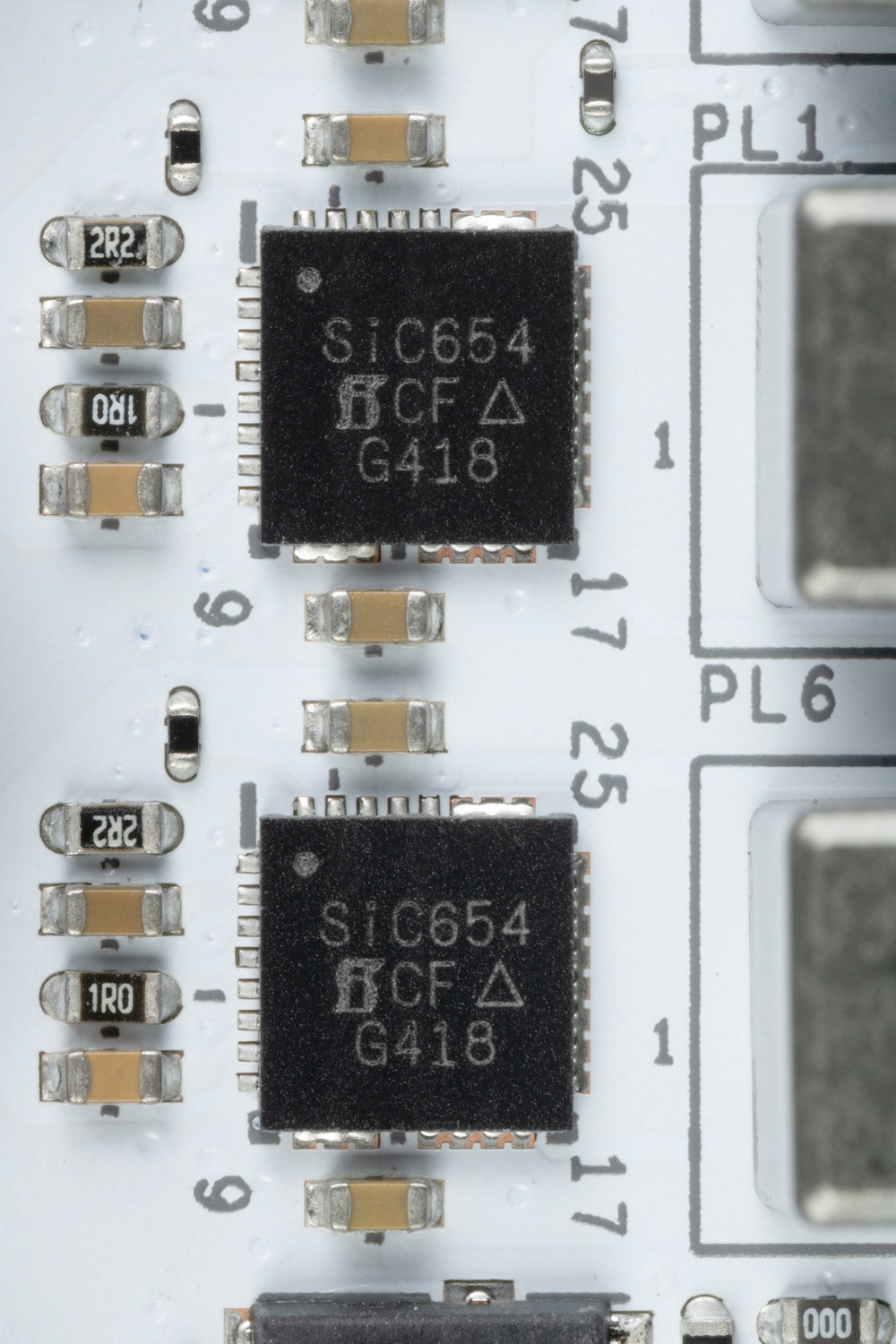

Каждый канал фазы VCore и iGPU имеет суперферритовый дроссель и SiC654 DrMOS от Vishay на 50 А.

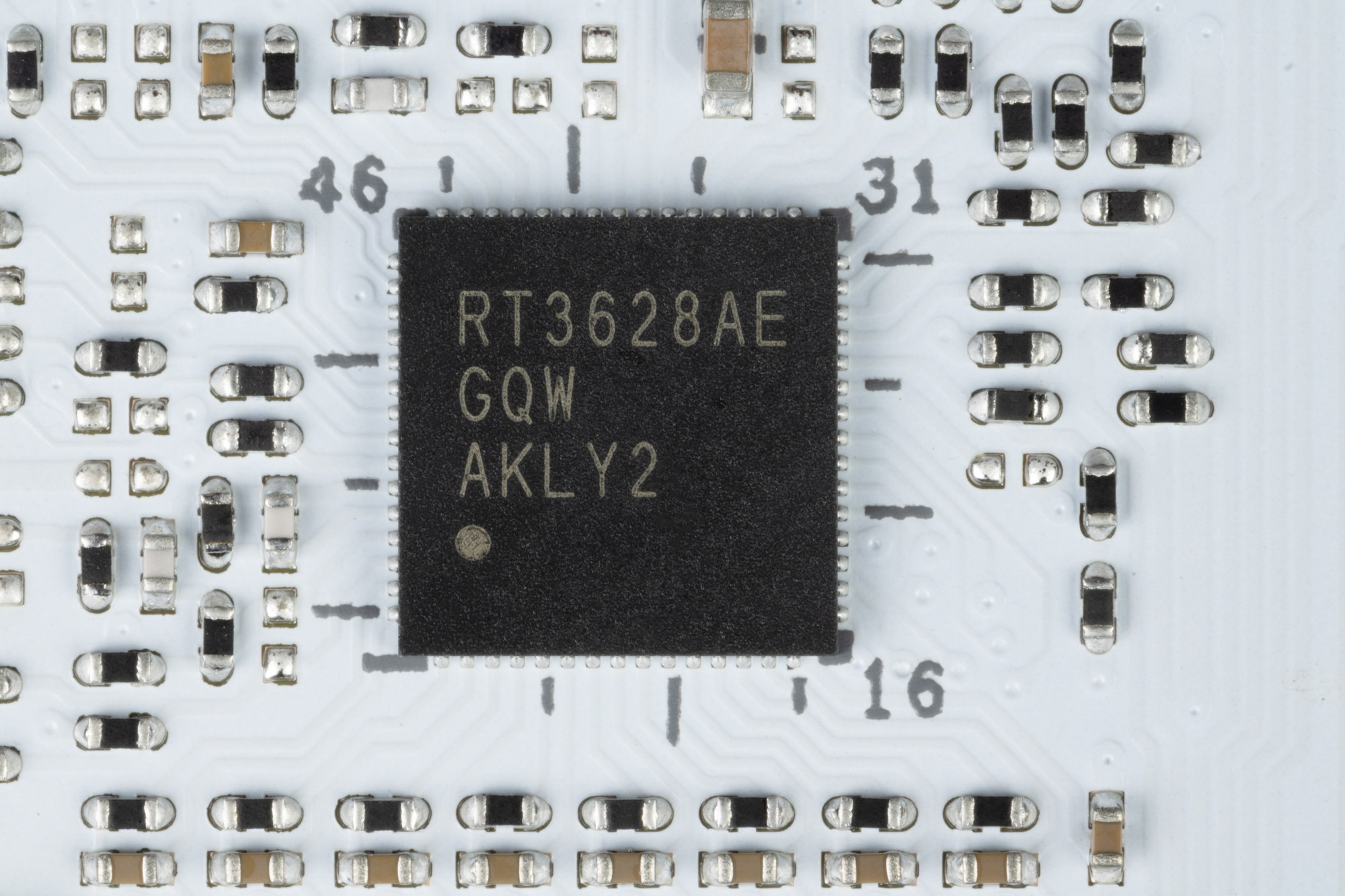

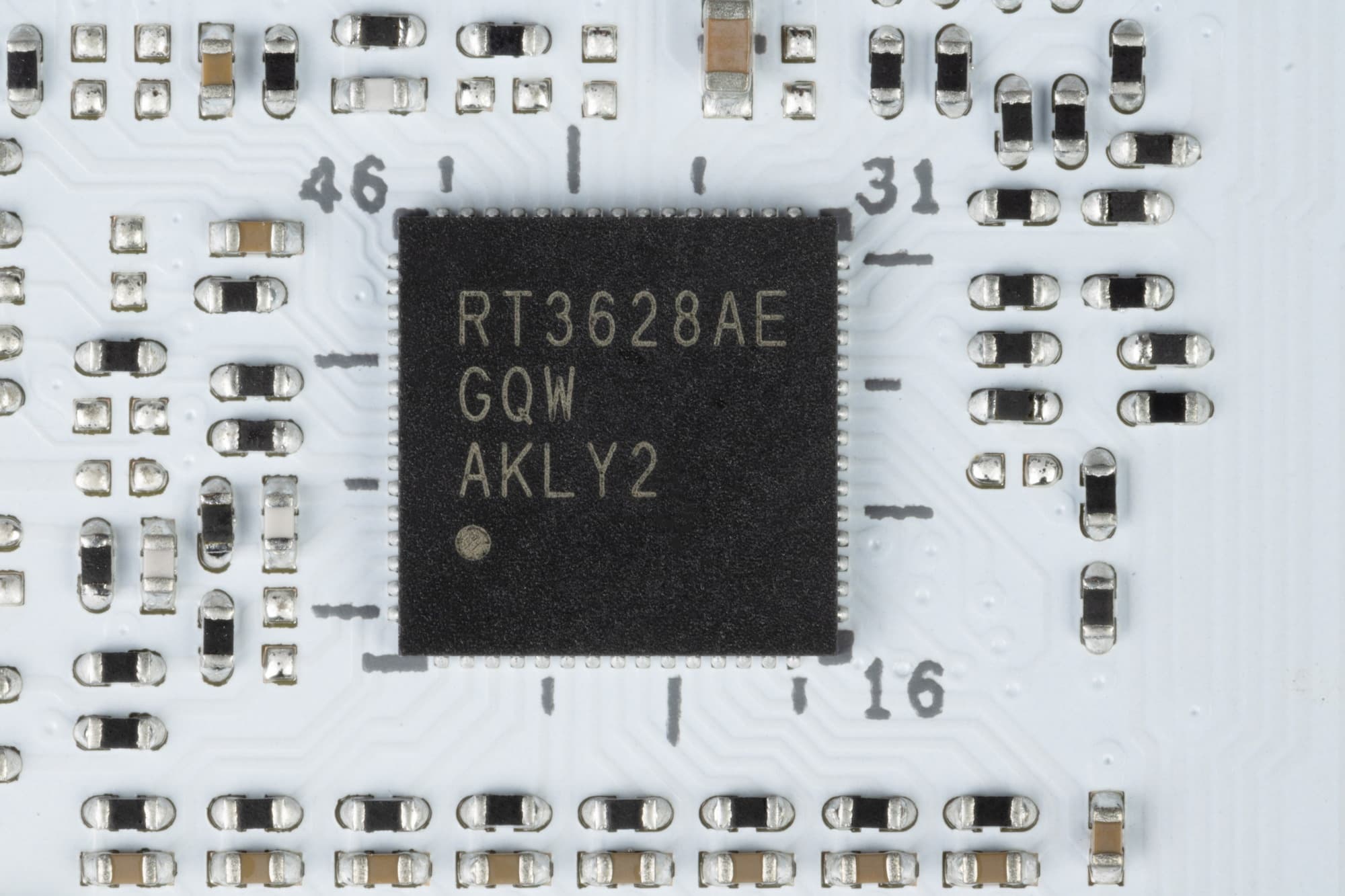

Управляет схемой VCore+iGPU ШИМ-контроллер RT3628 от Richtek.

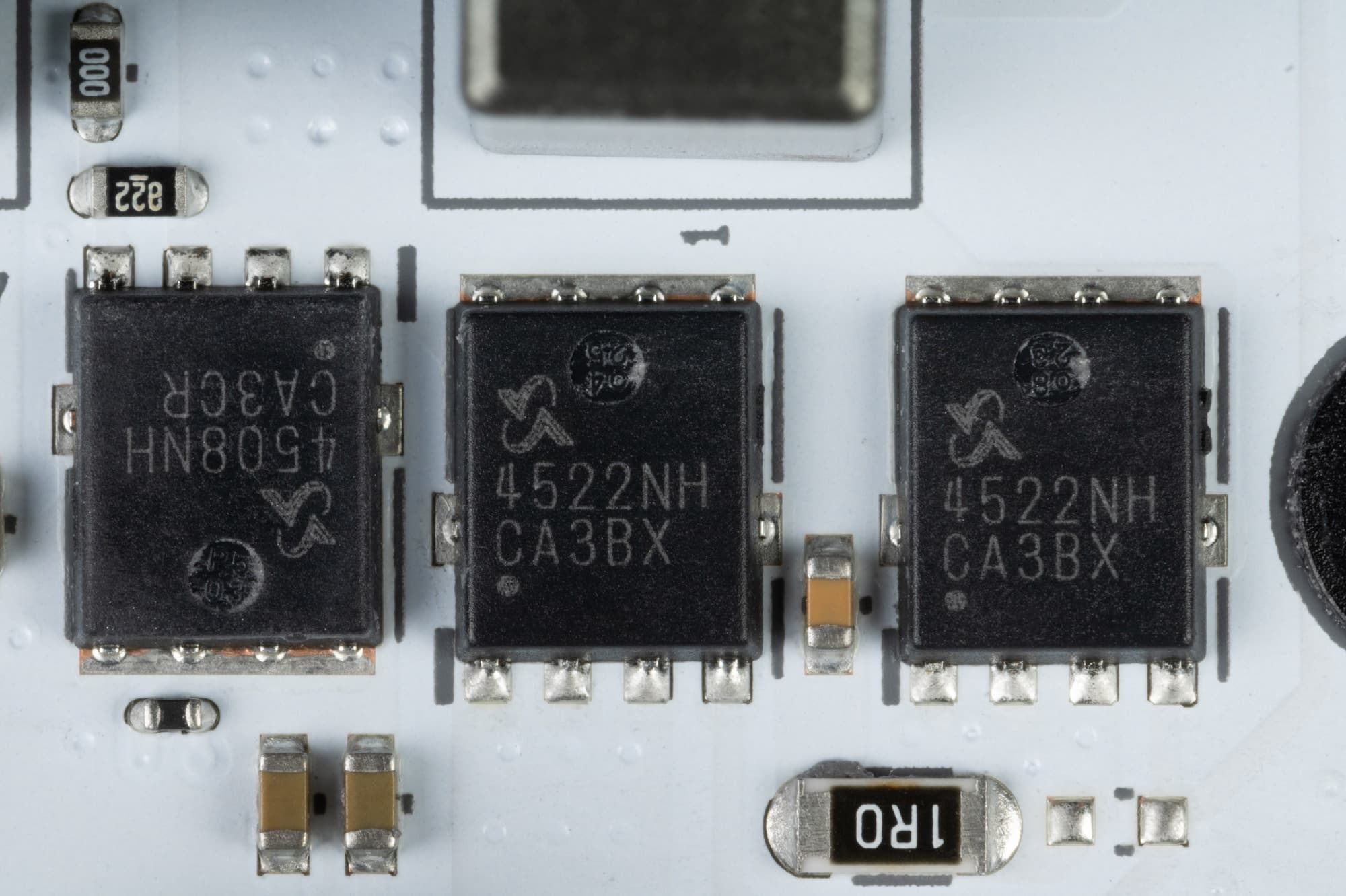

1 фаза питания VCCIO имеет набор полевых транзисторов SM4508/4522 (60A) и свой ШИМ-контроллер от Richtek.

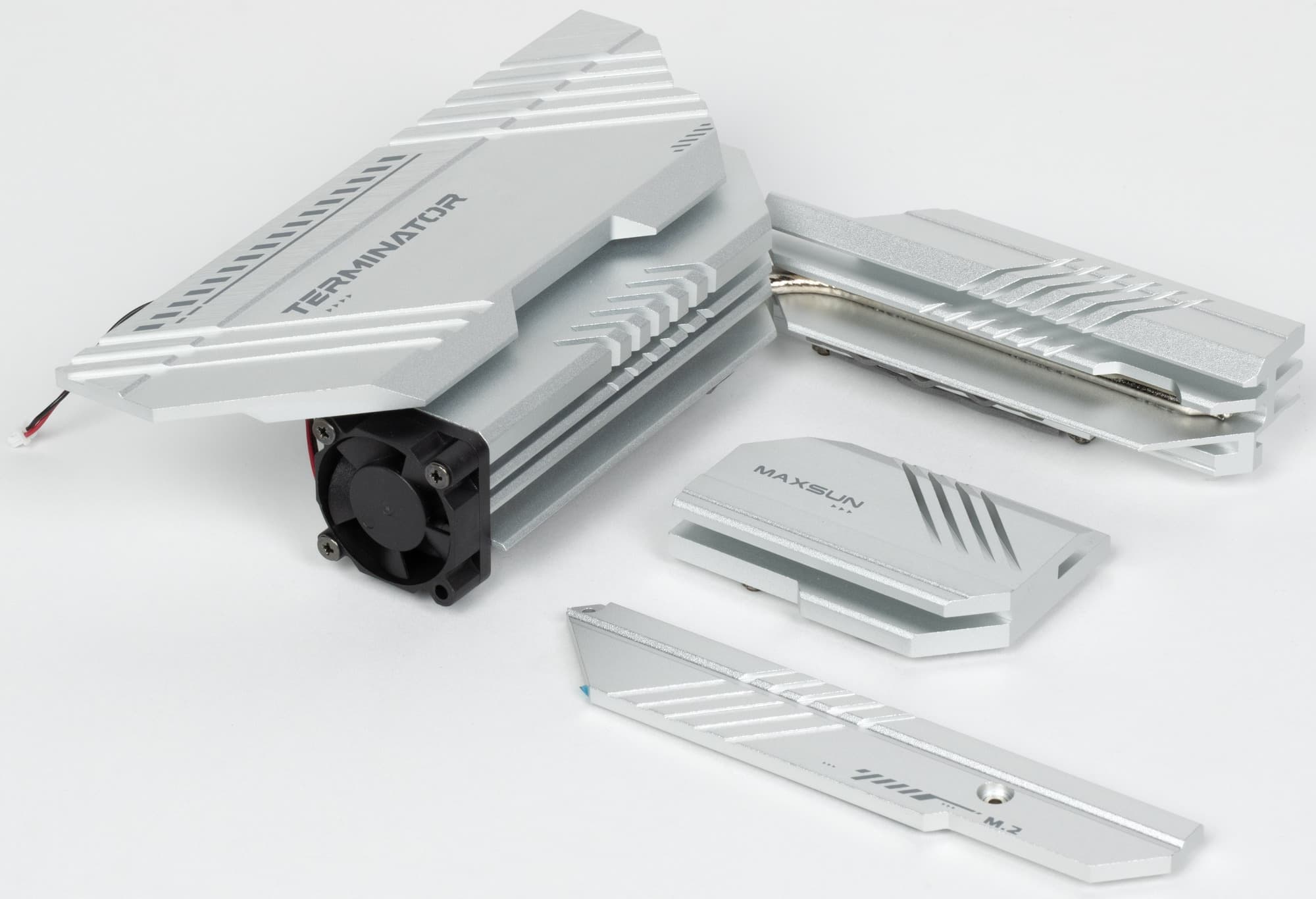

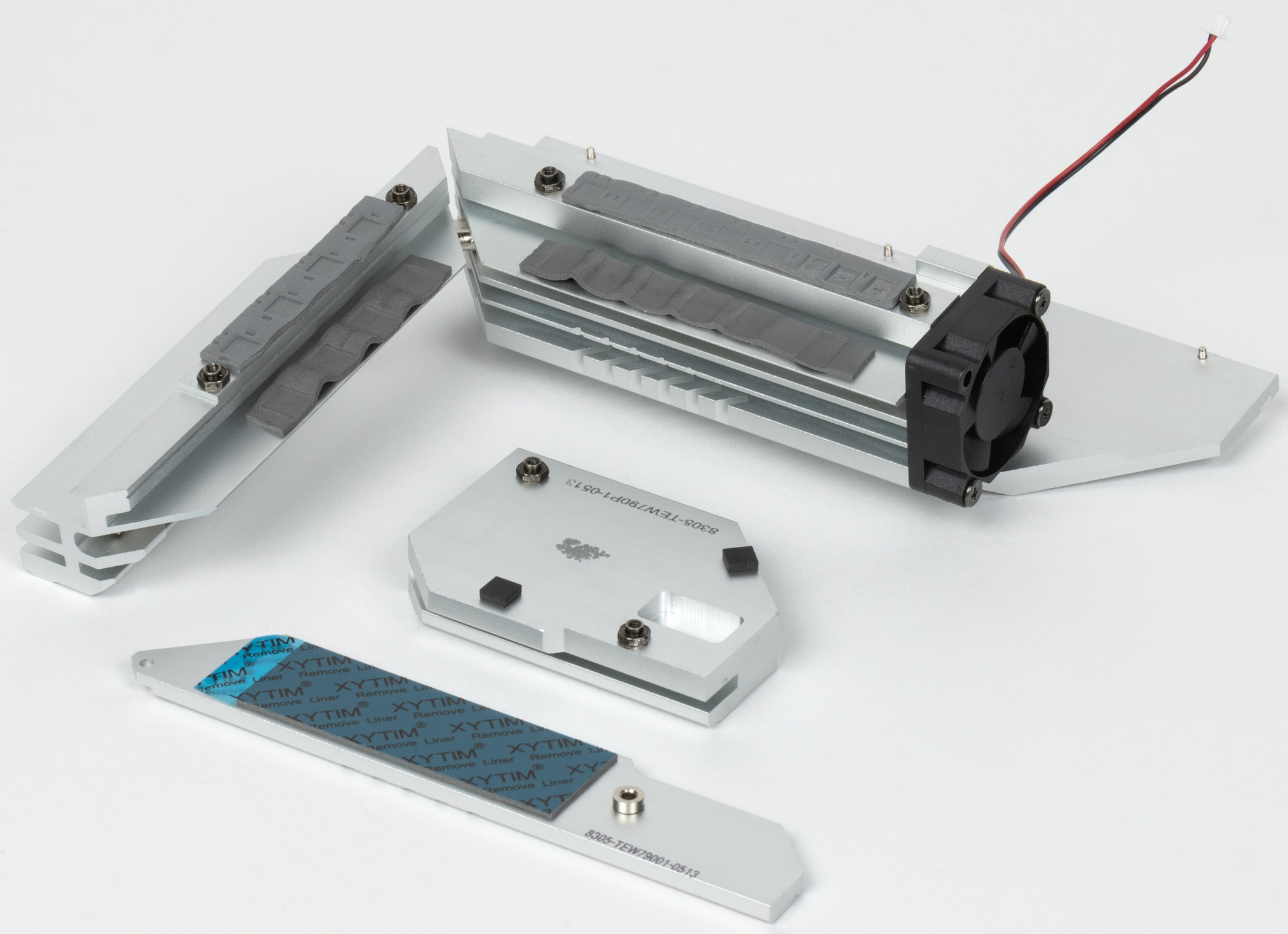

Теперь про охлаждение.
Не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

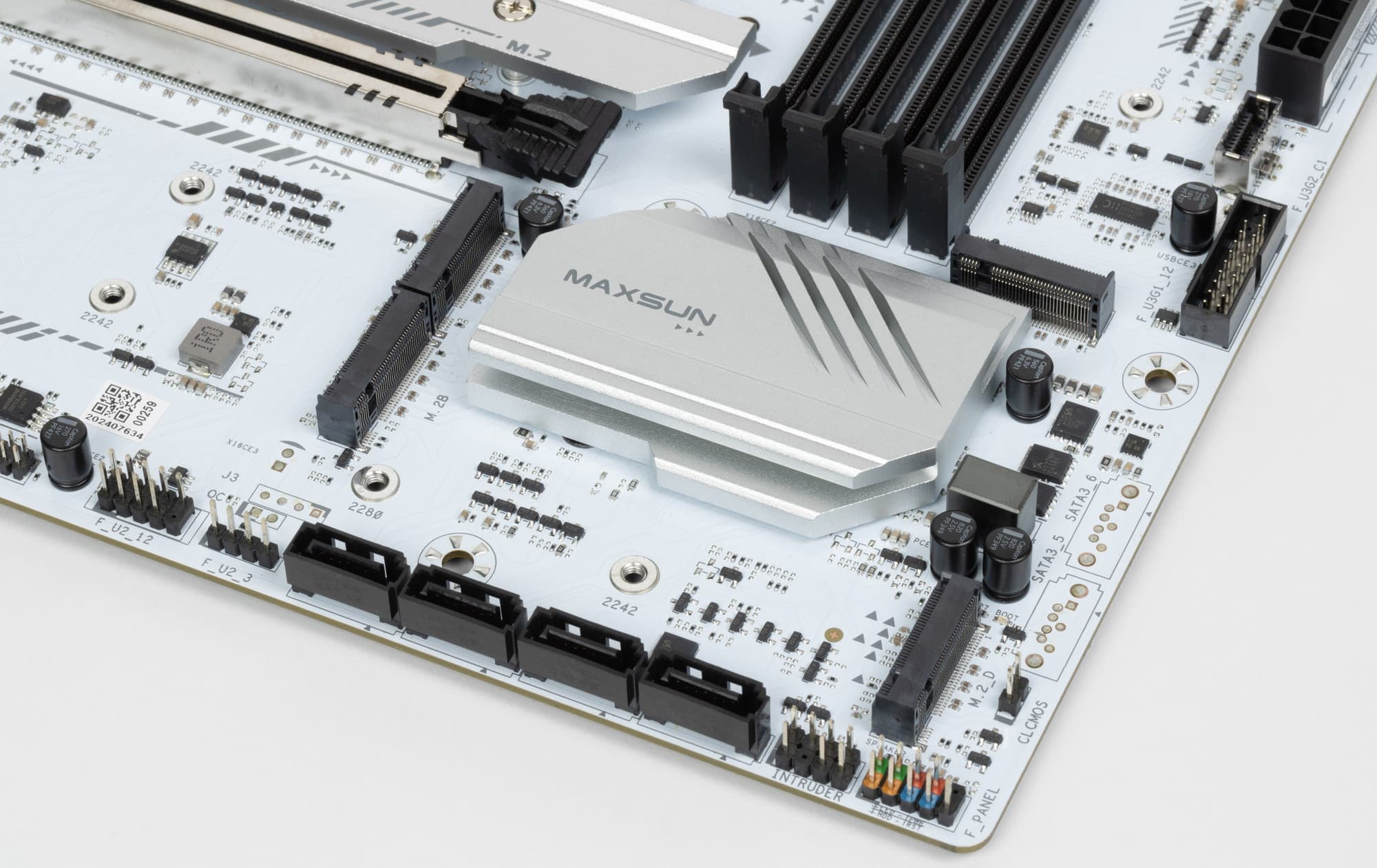

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.
Как я уже упоминал ранее, только первый M.2 слот имеет радиатор, остальные – без охлаждения.

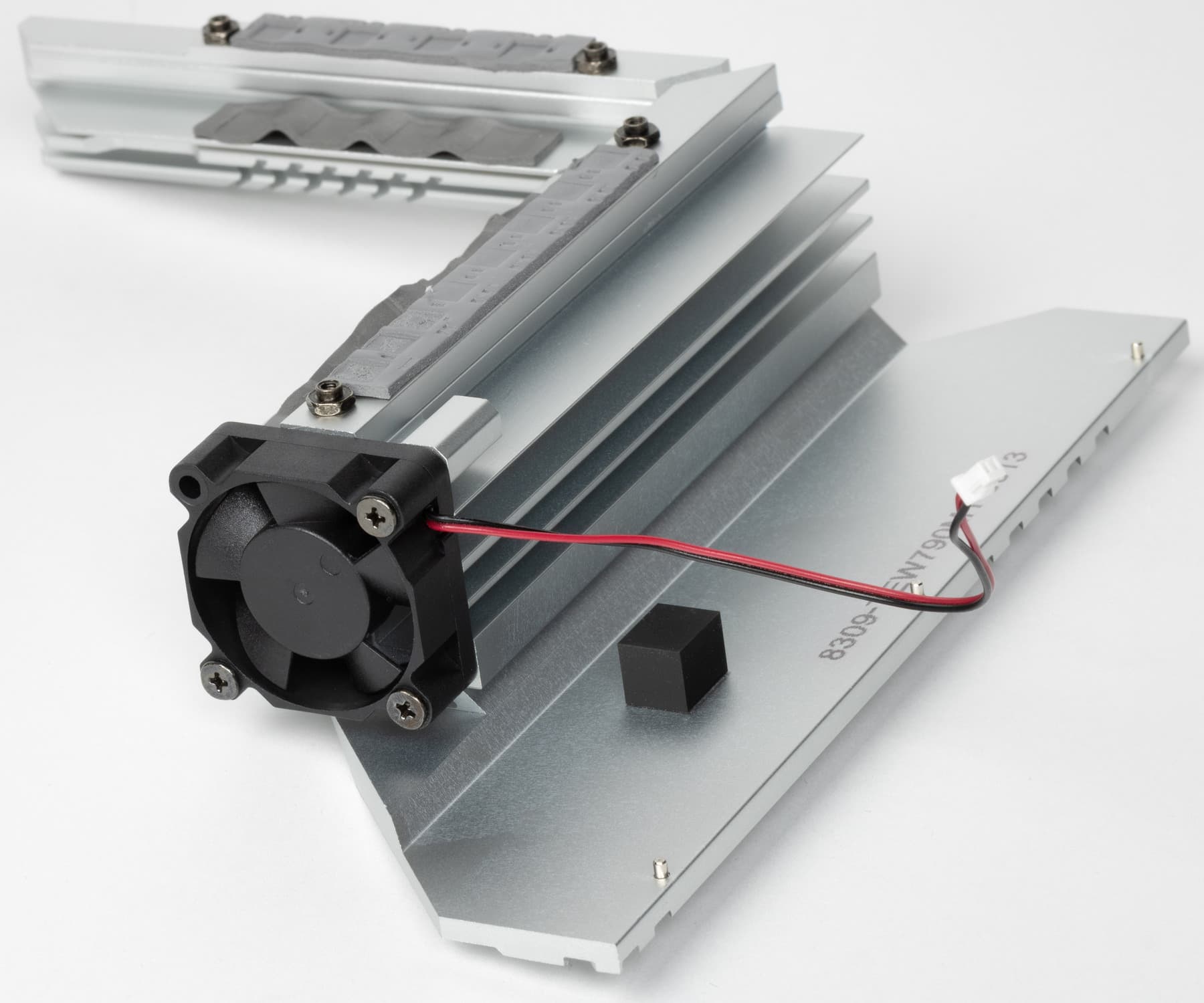

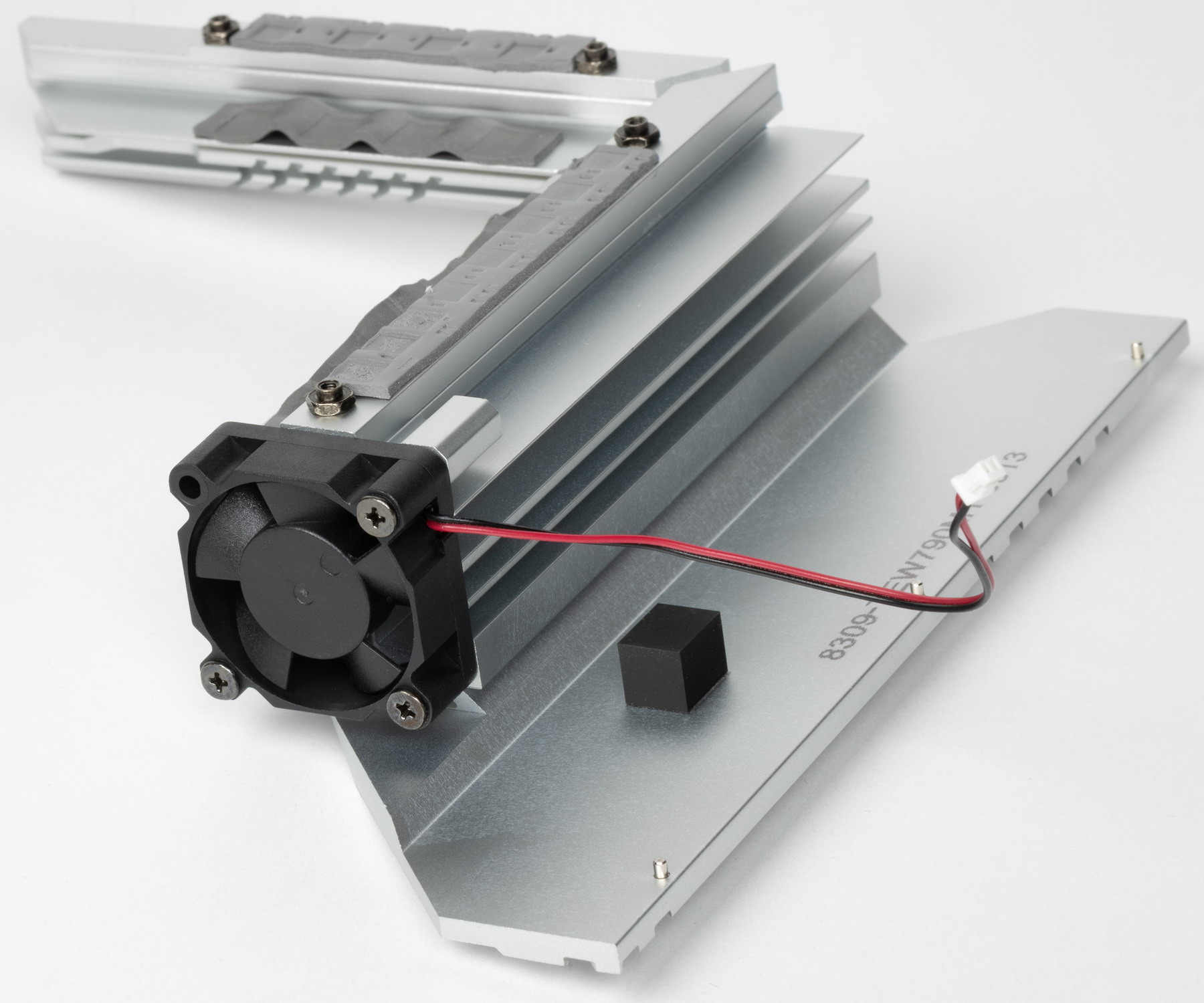

На одном из торцов радиатора охлаждения блока VRM установлен маленький вентилятор, работающий на небольших оборотах.
Материнская плата не имеет бэкплейта.

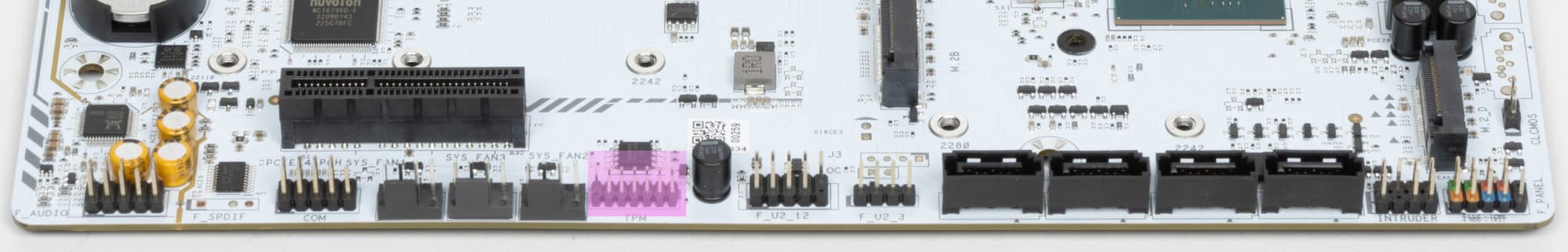

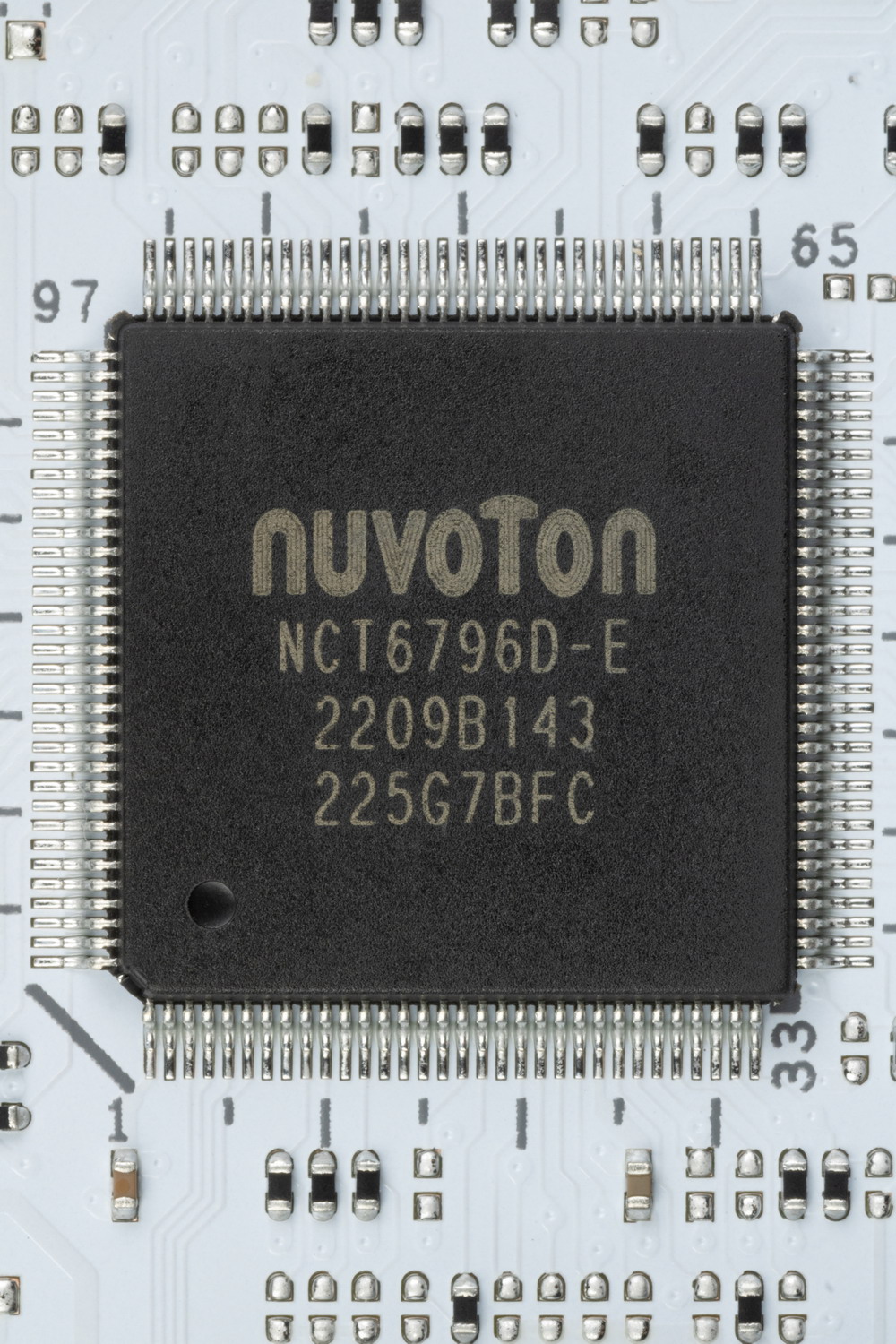

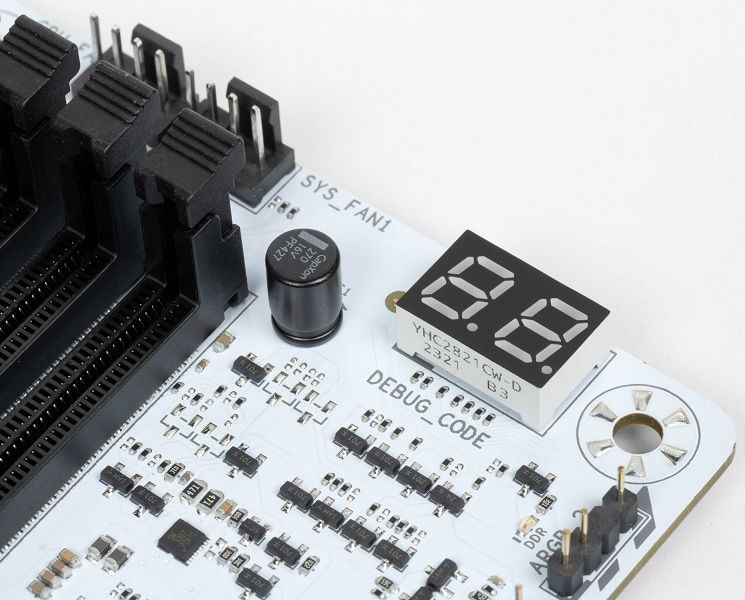

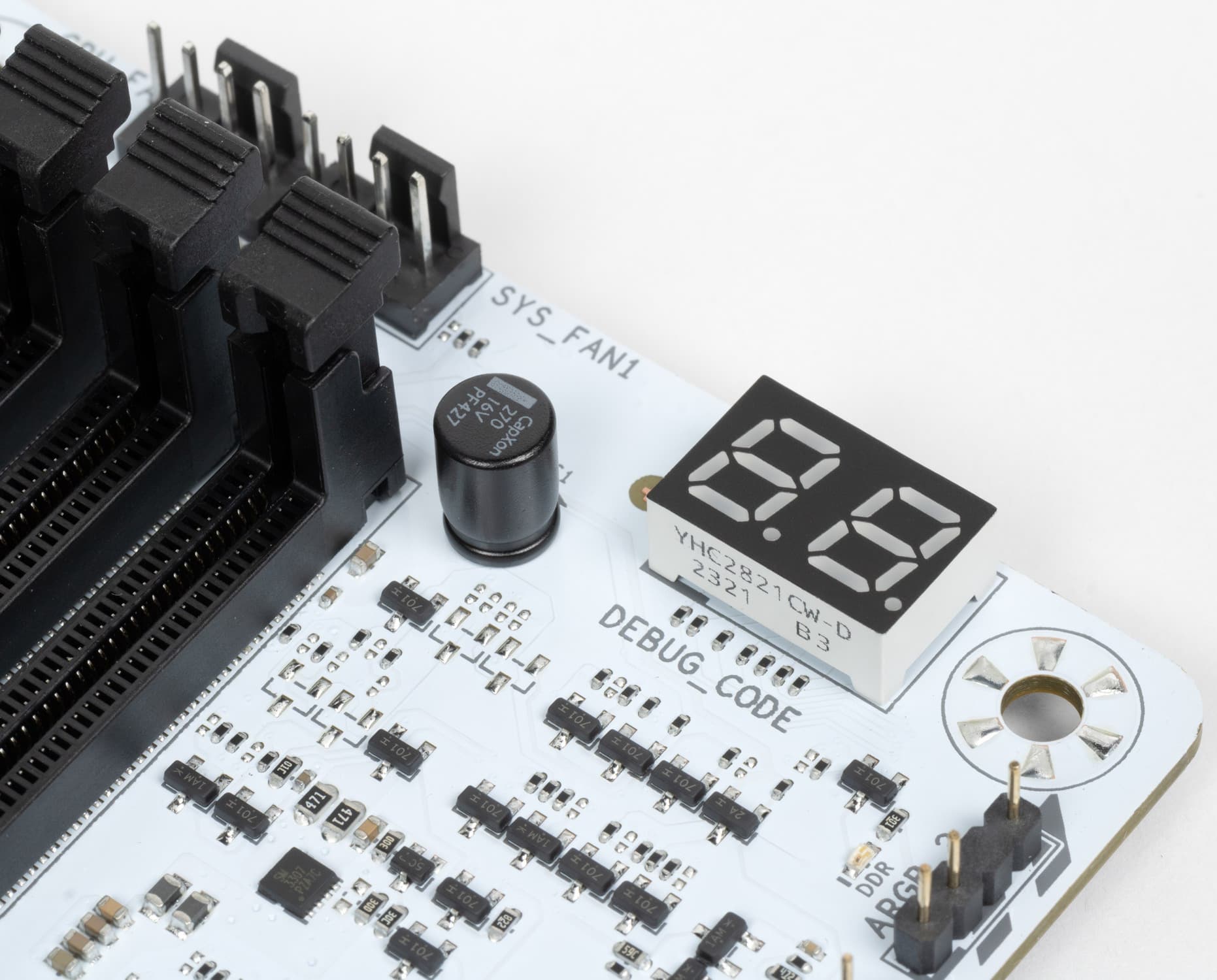

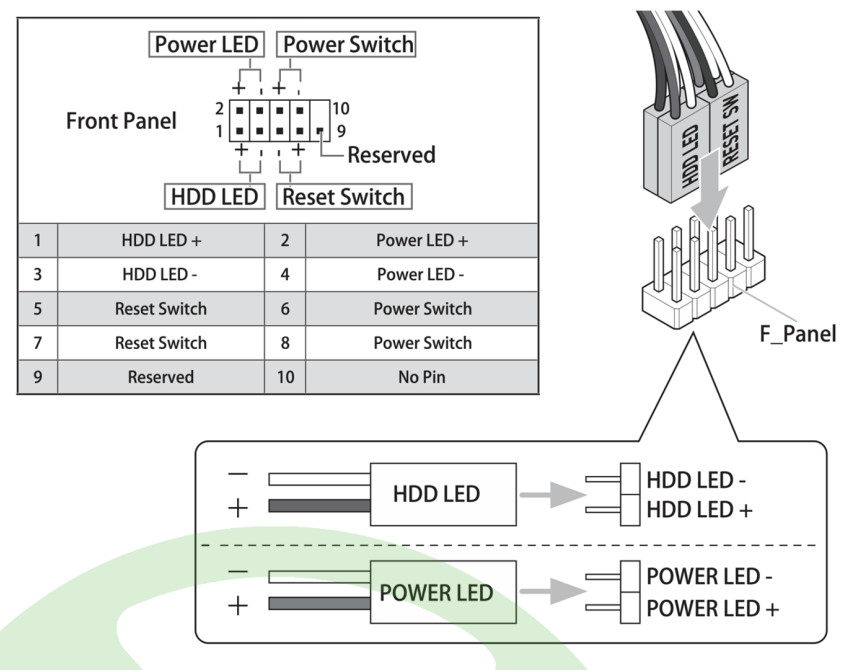

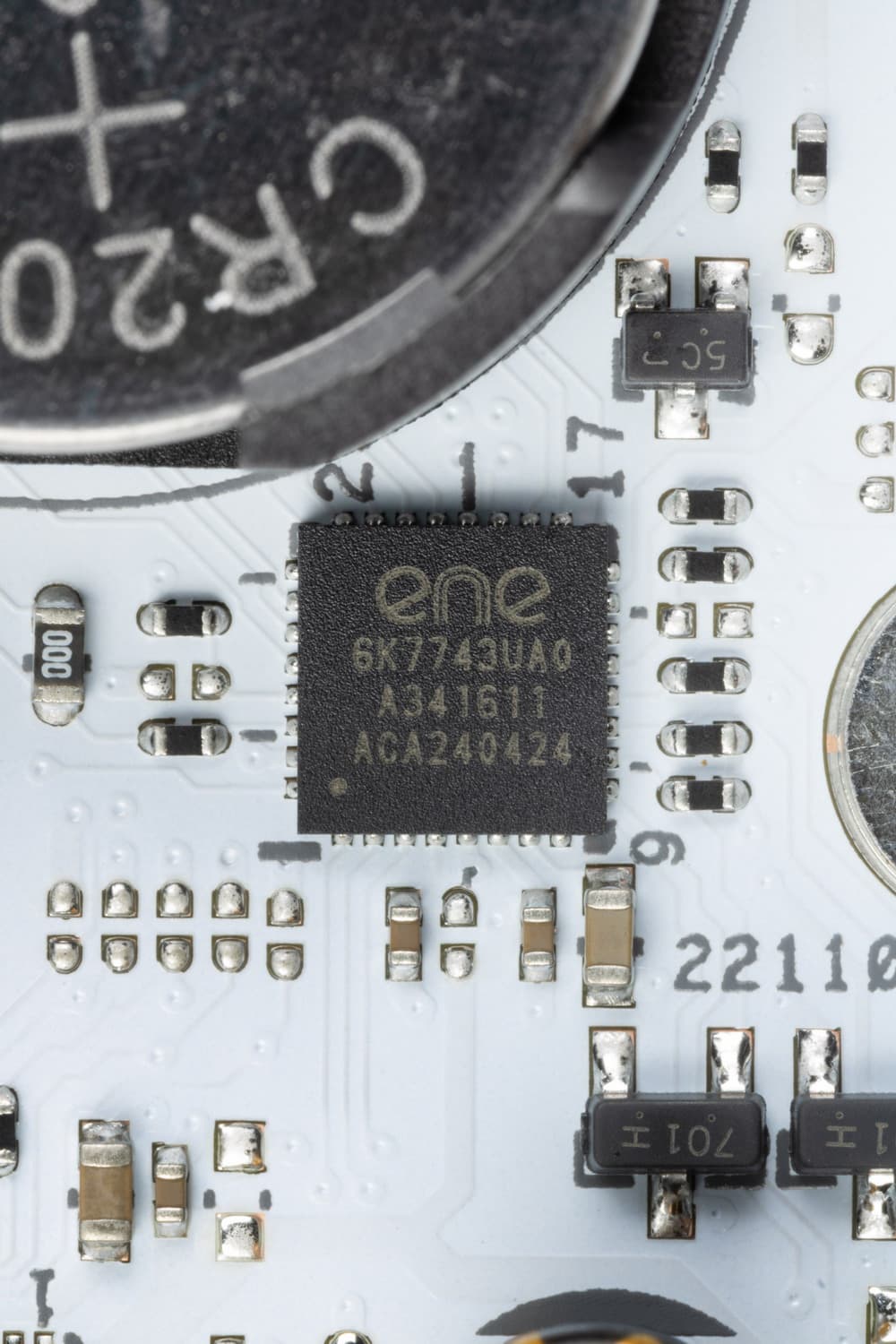

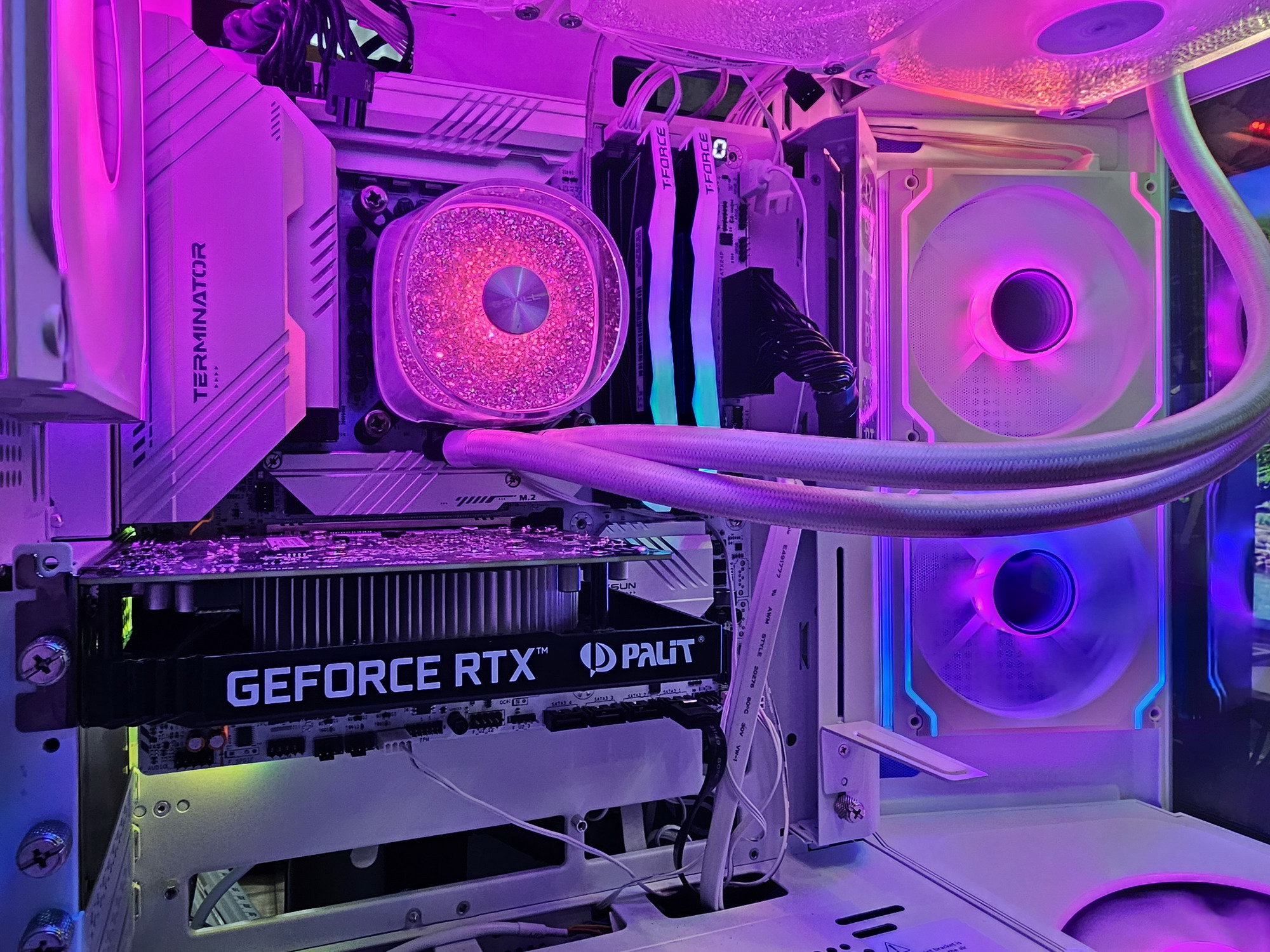

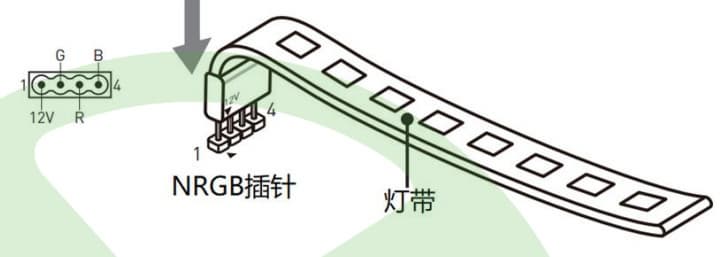

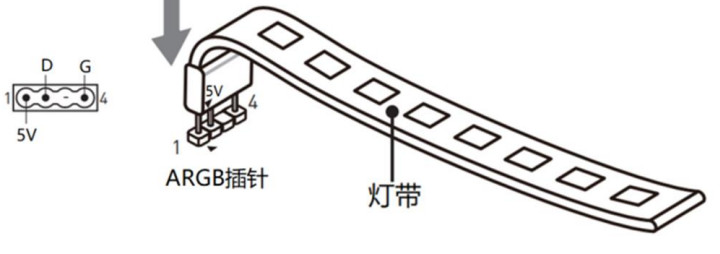

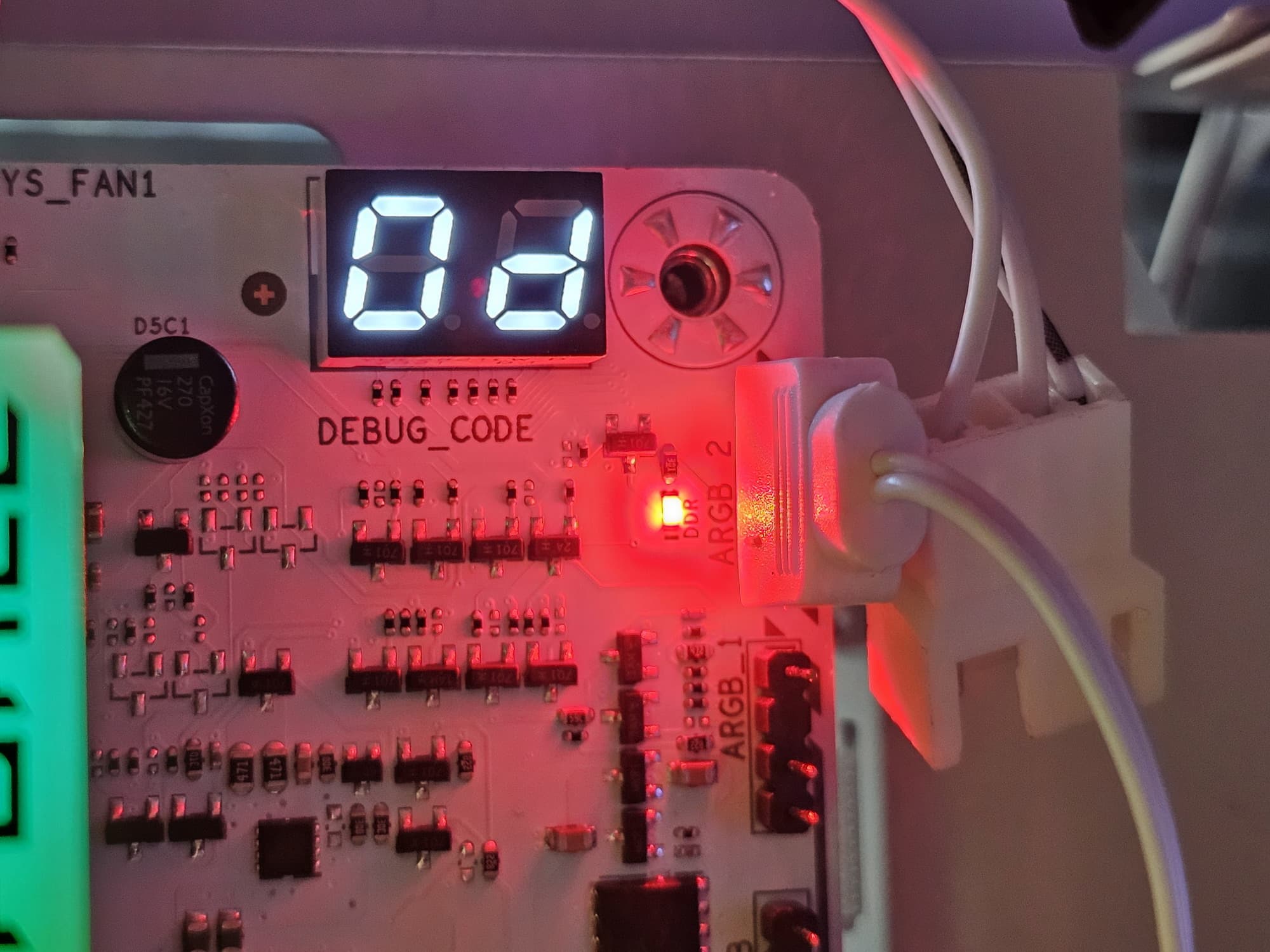

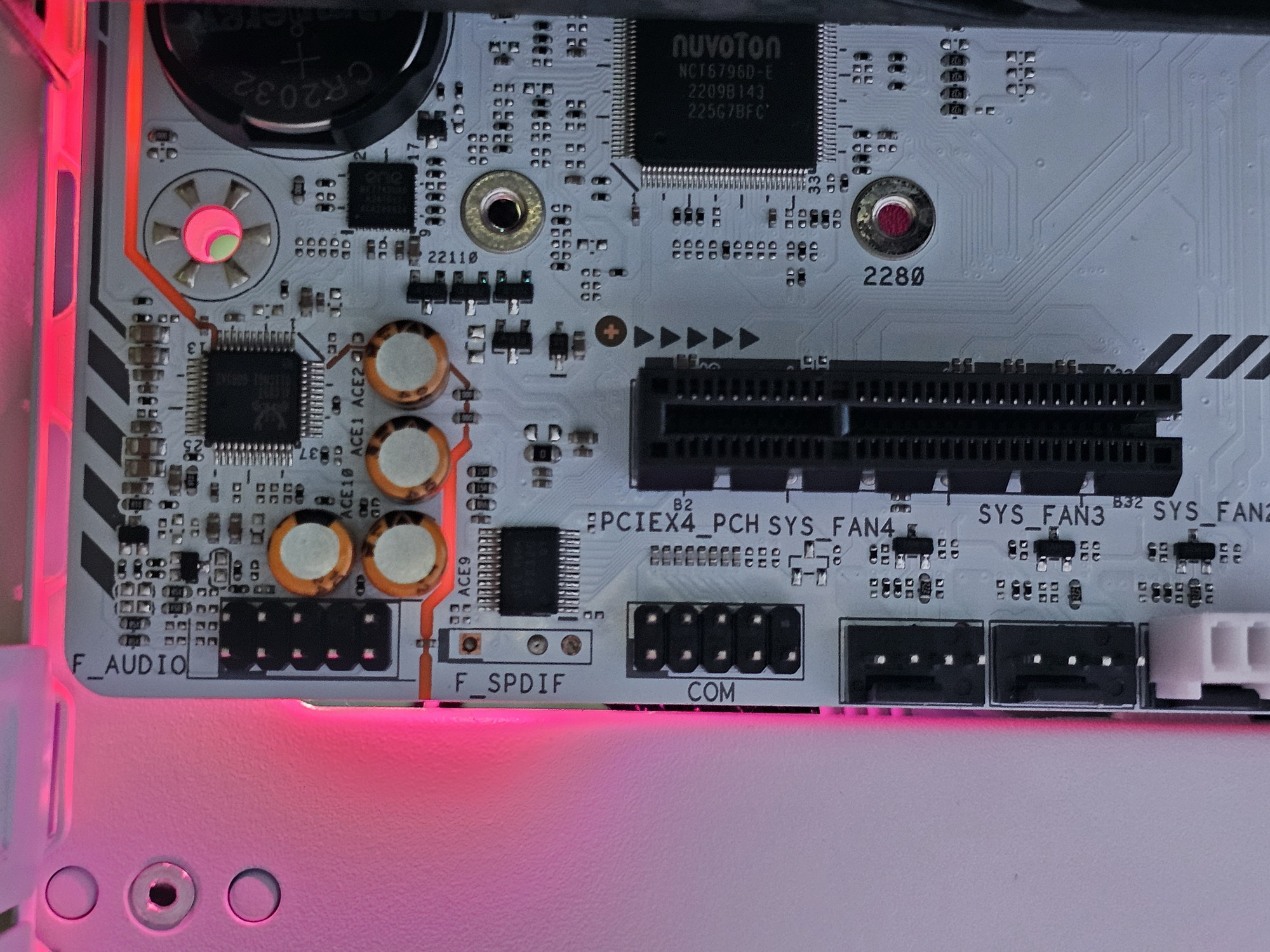

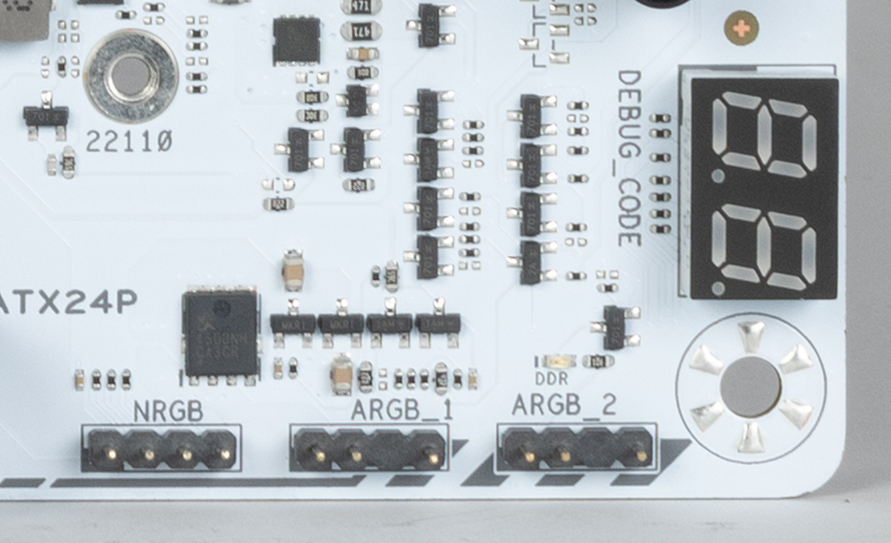

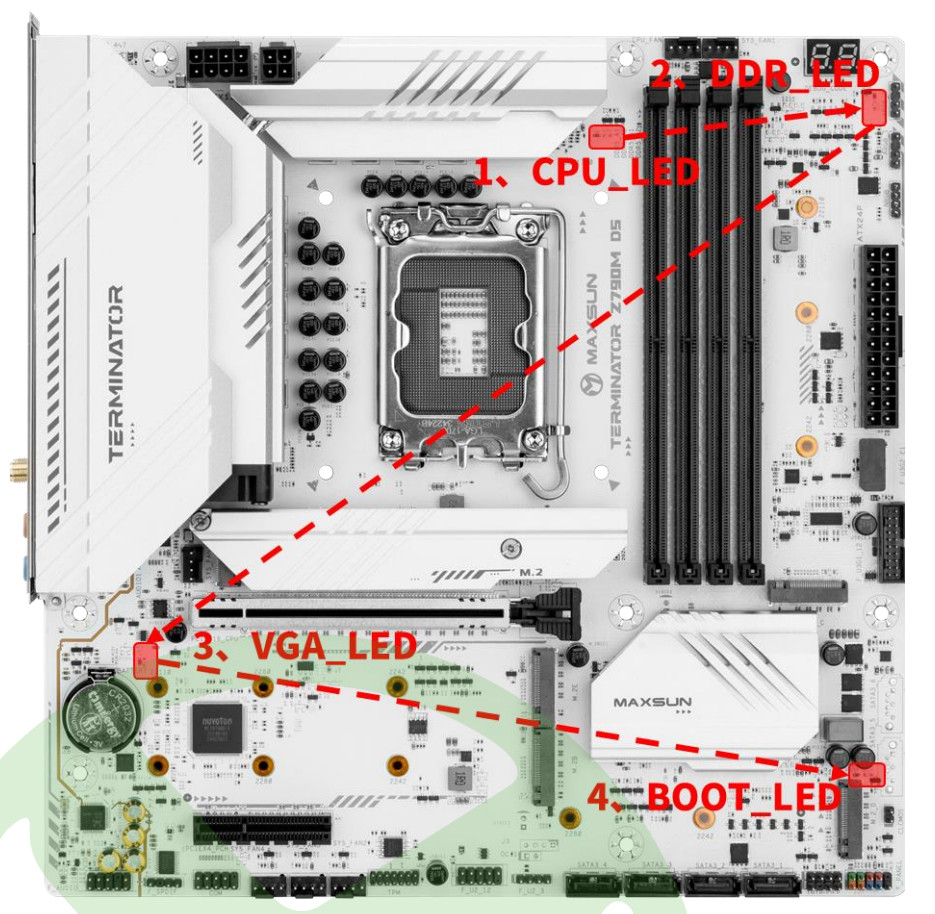

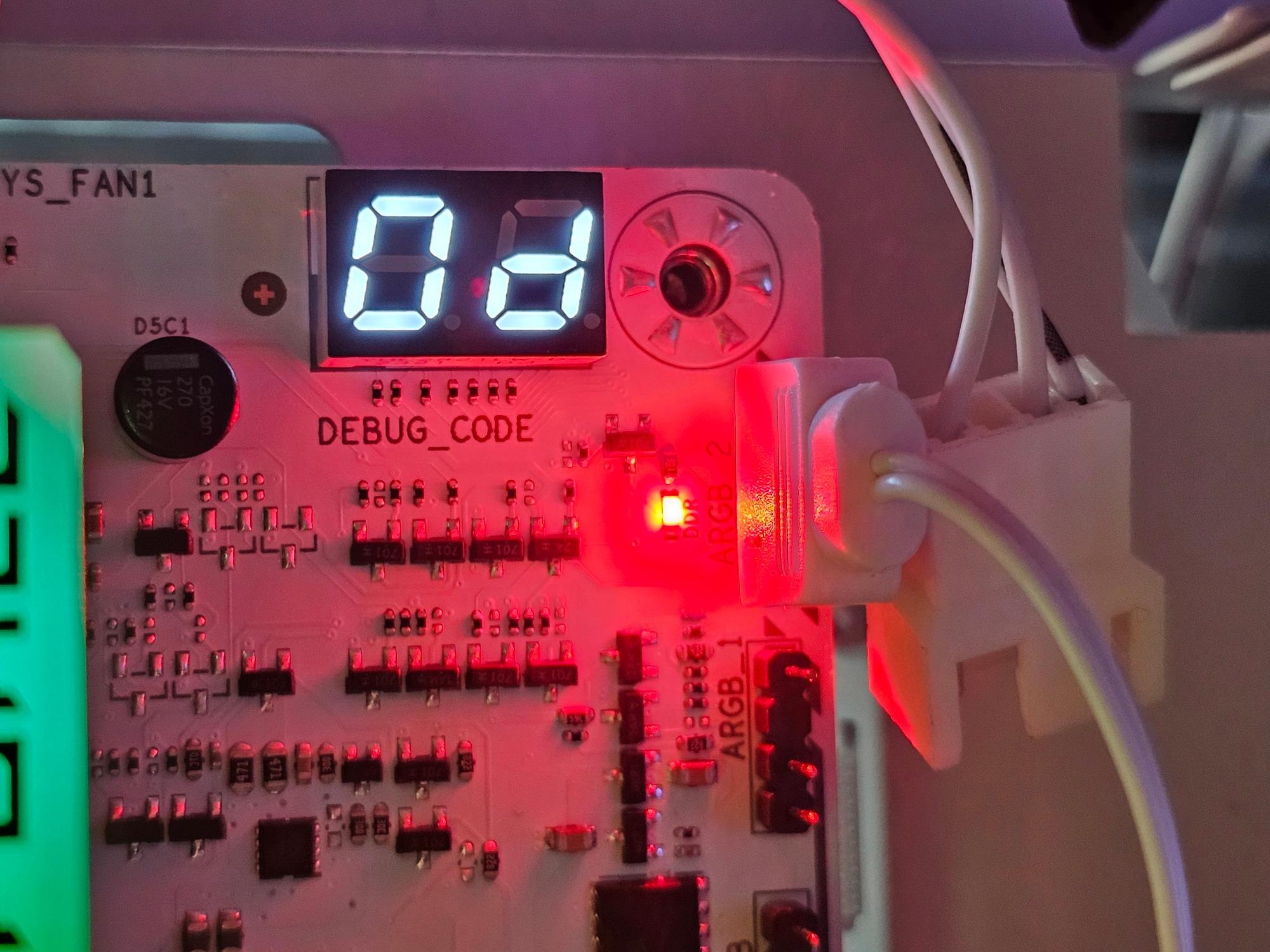

Подсветка

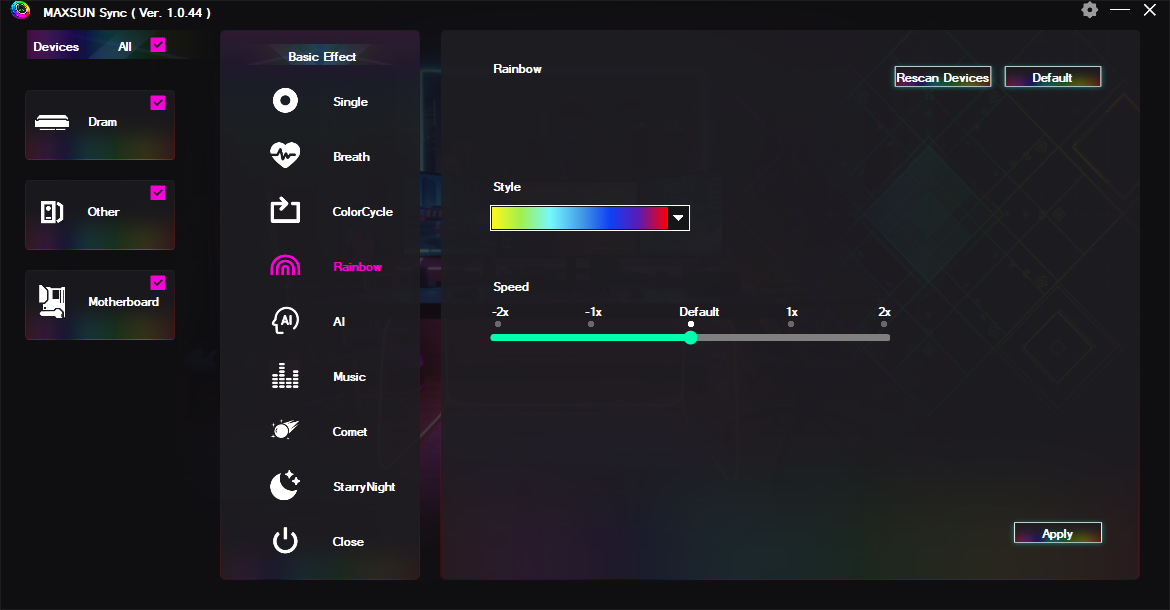

Программное обеспечение под Windows

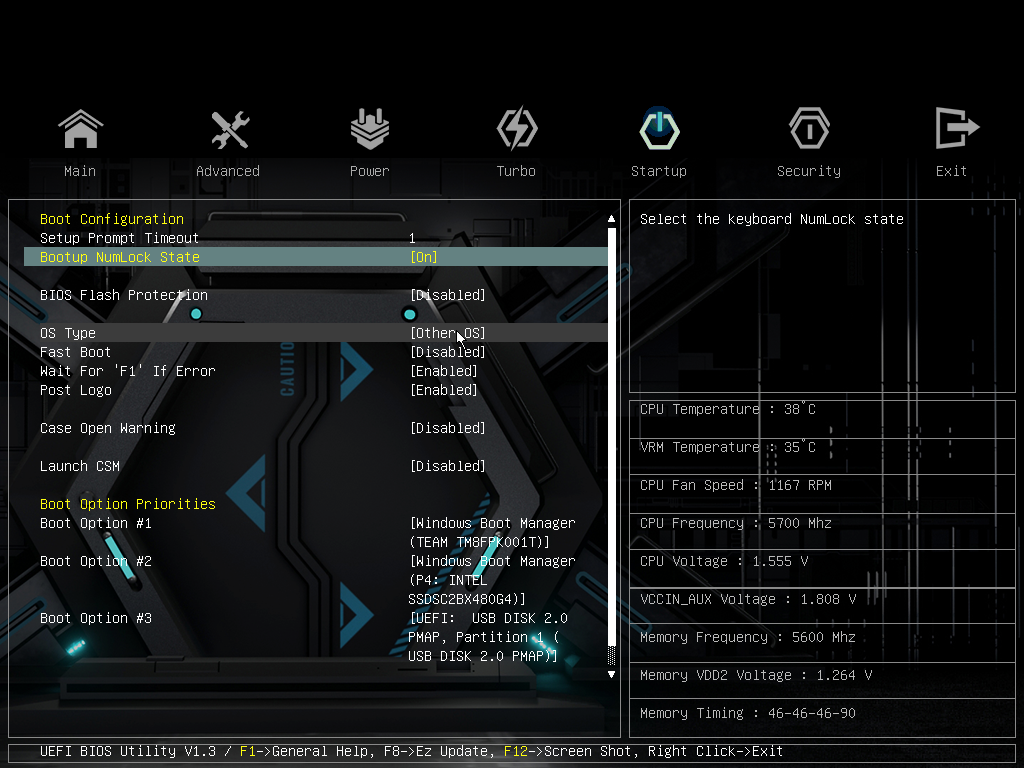

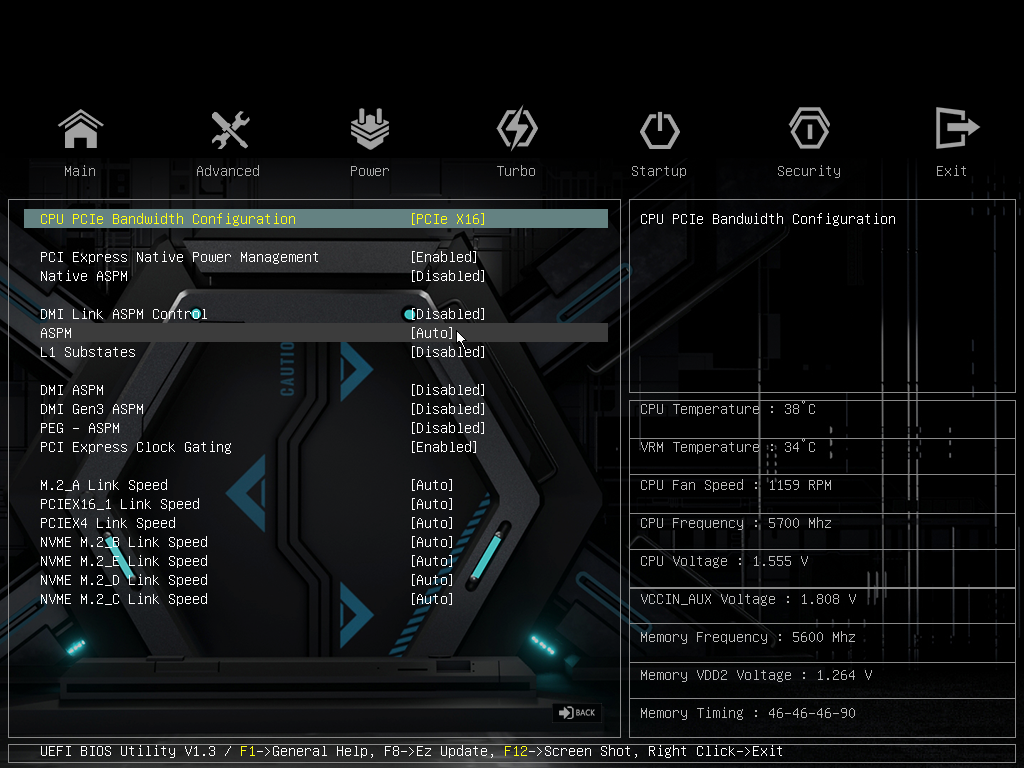

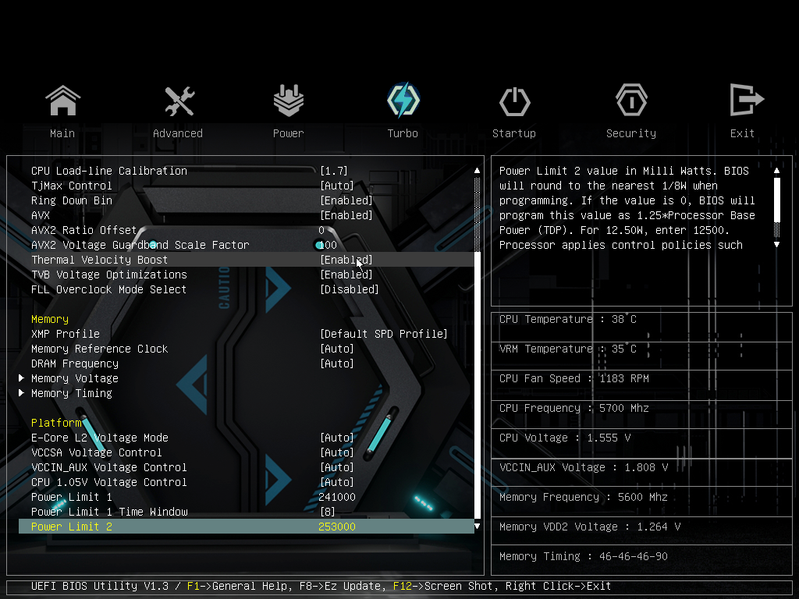

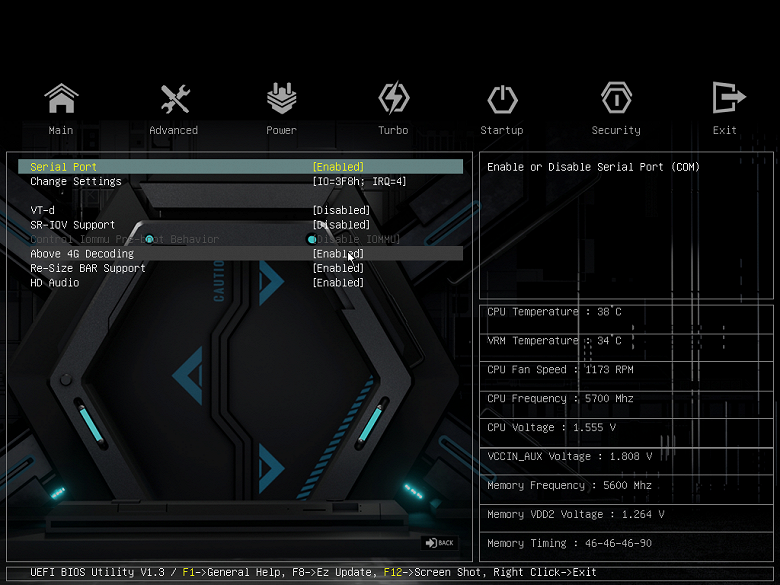

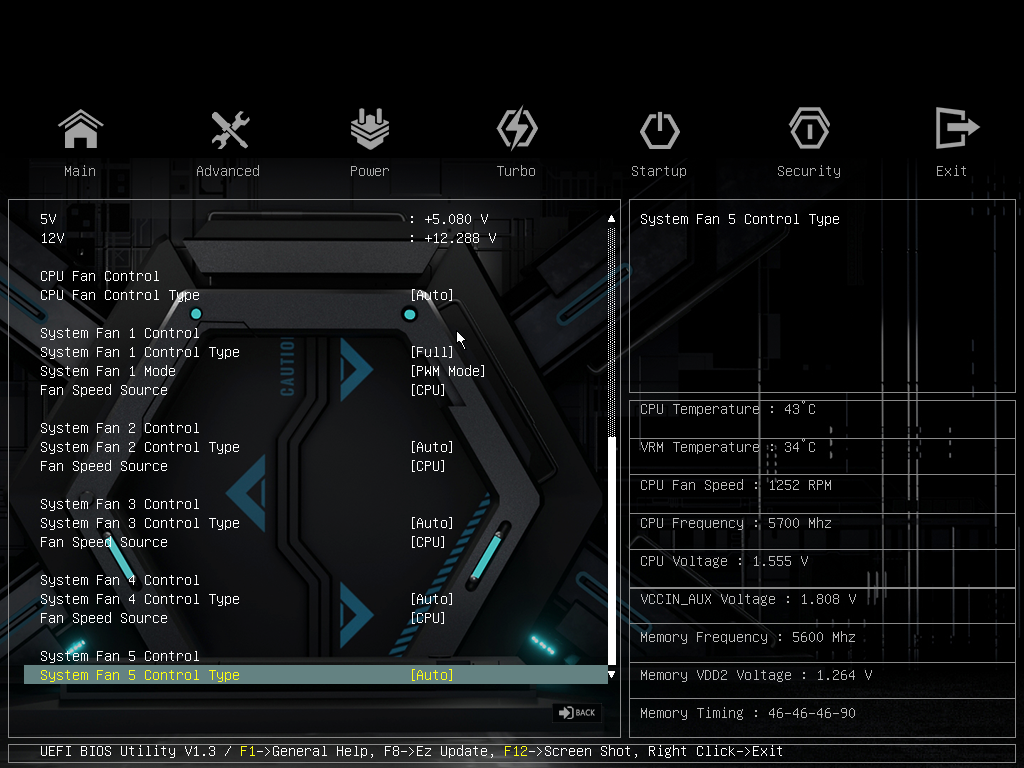

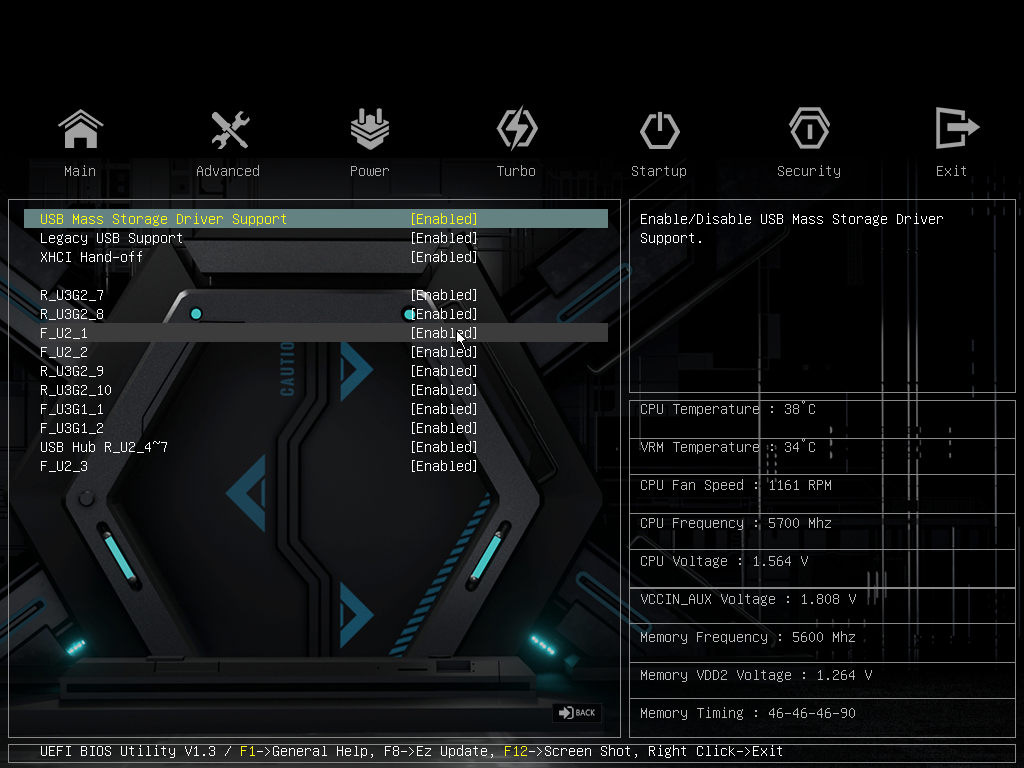

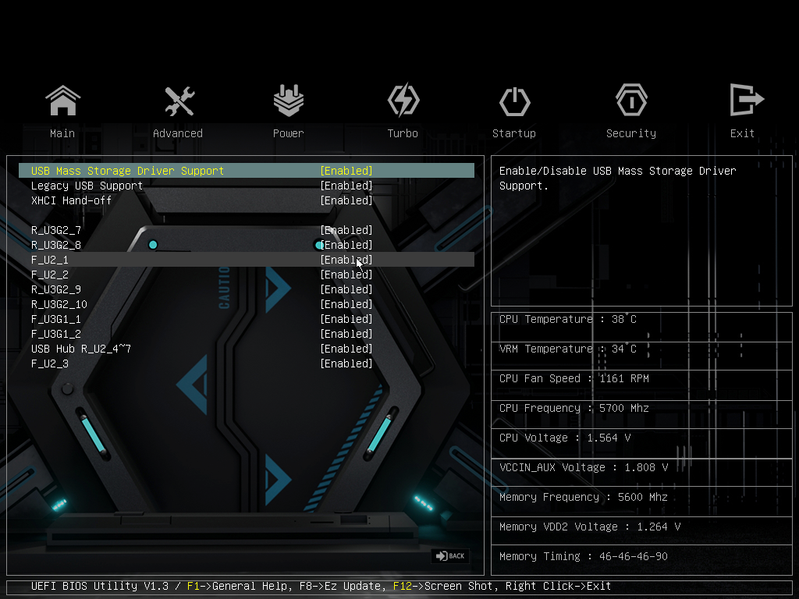

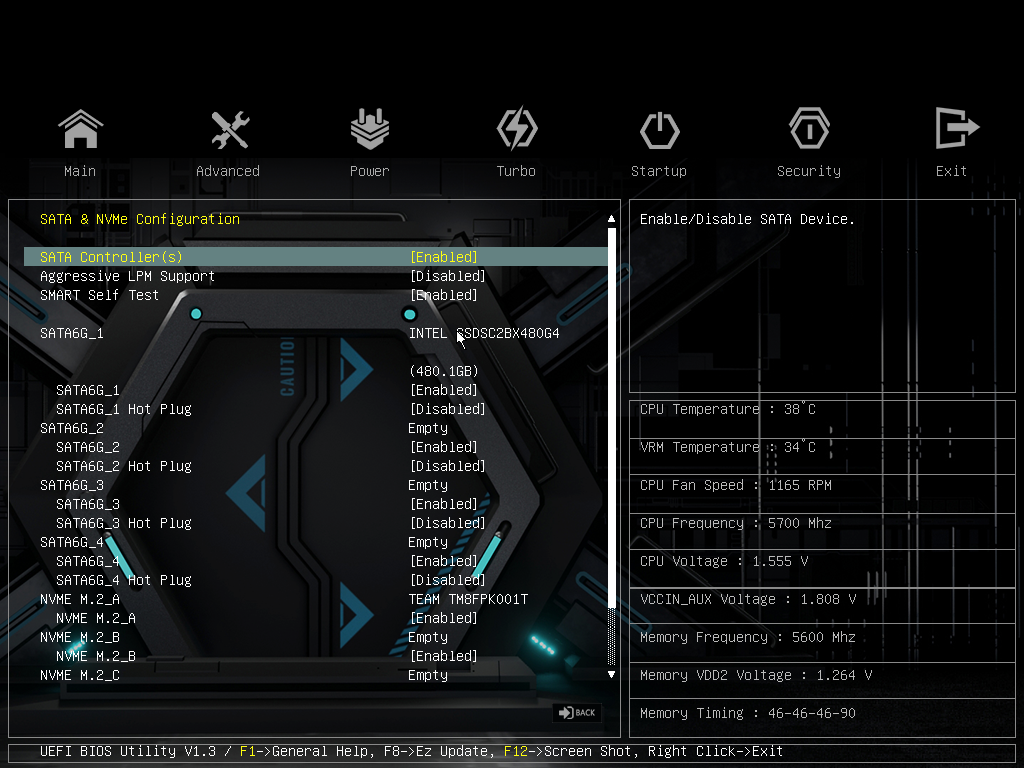

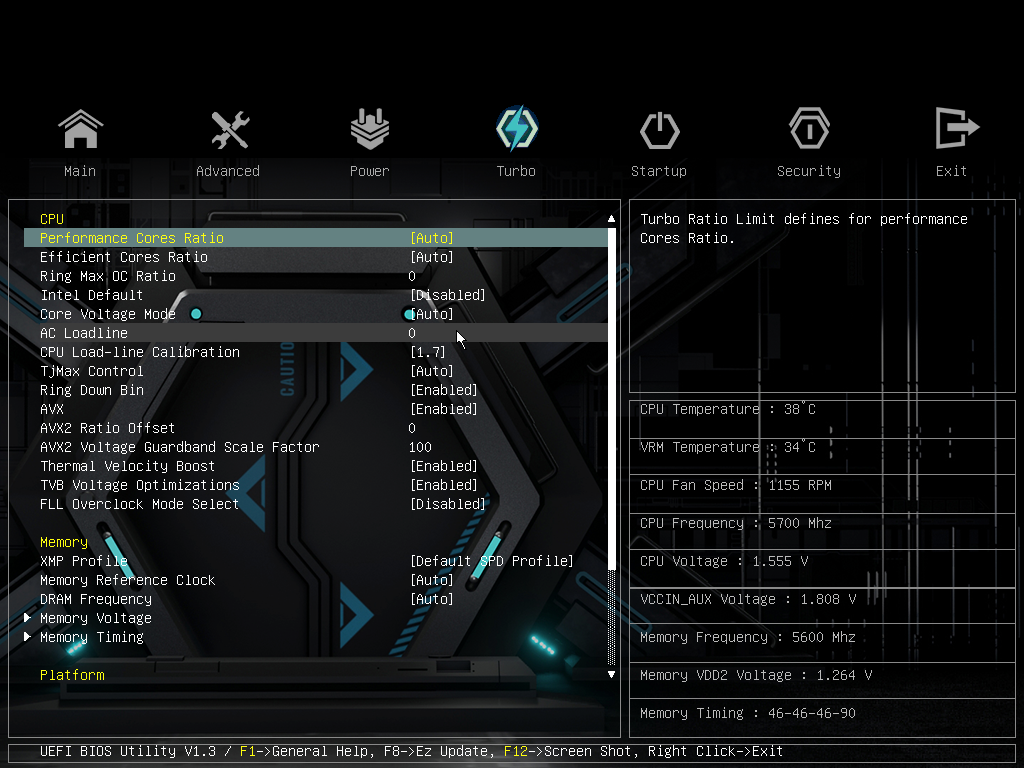

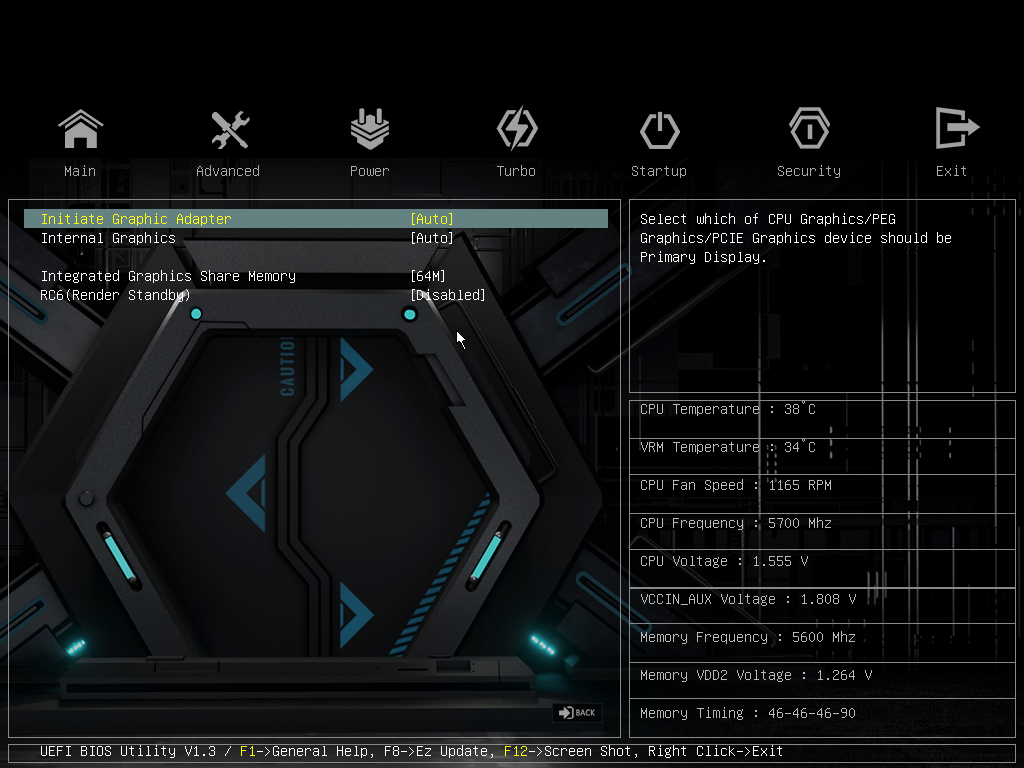

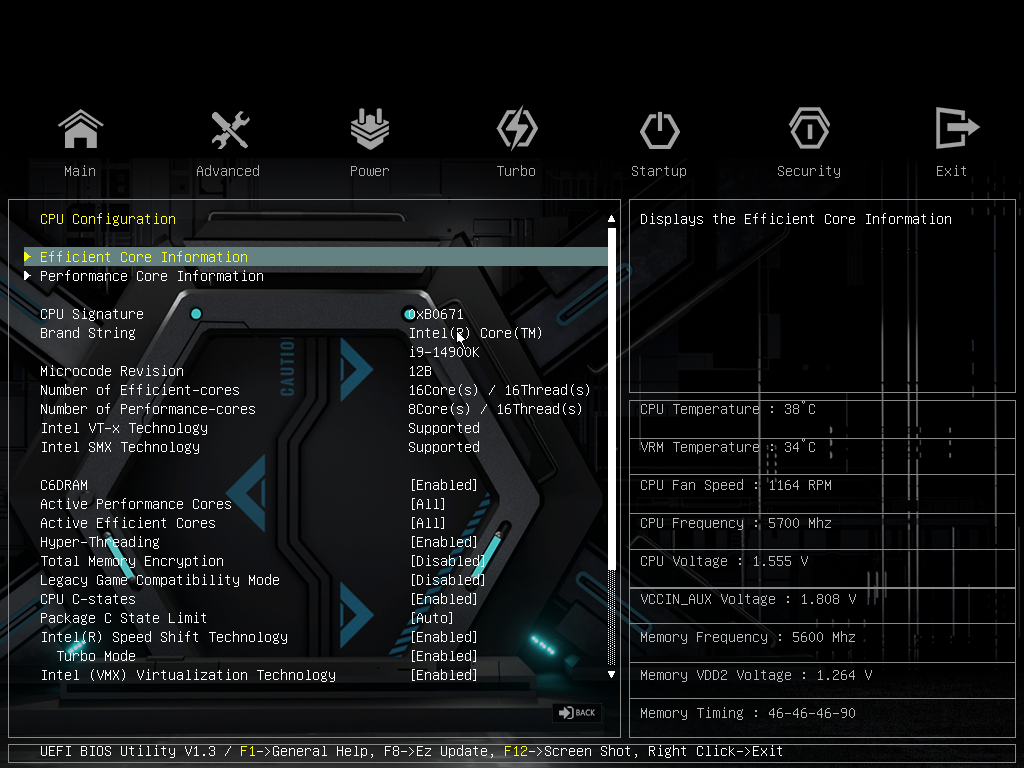

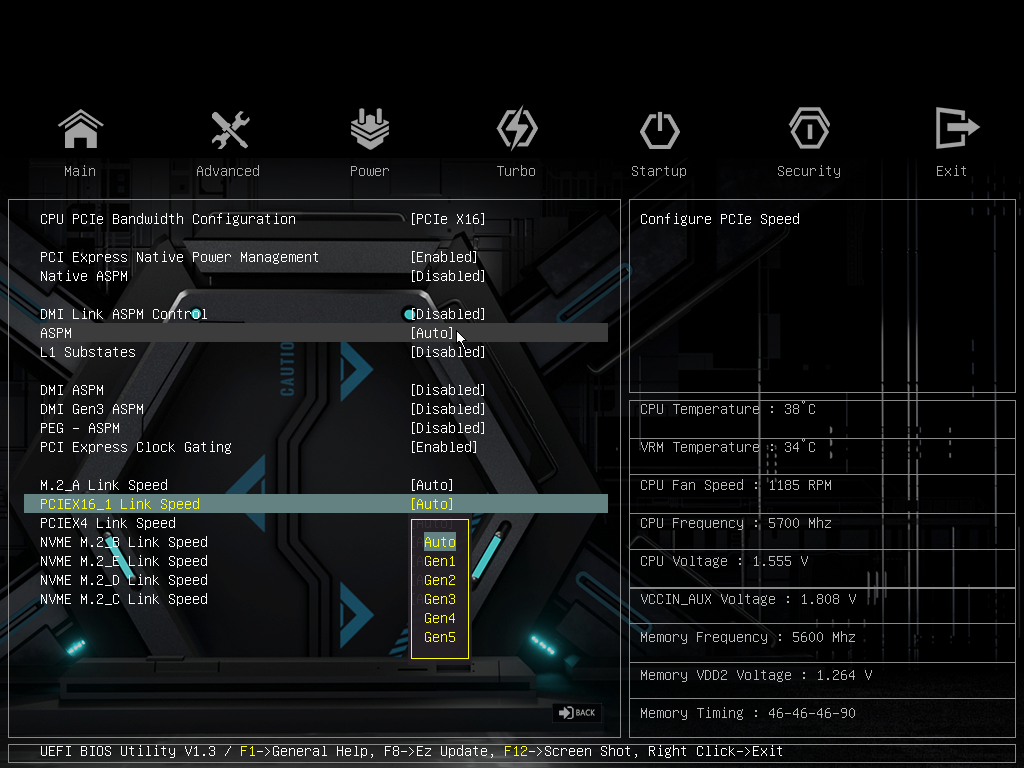

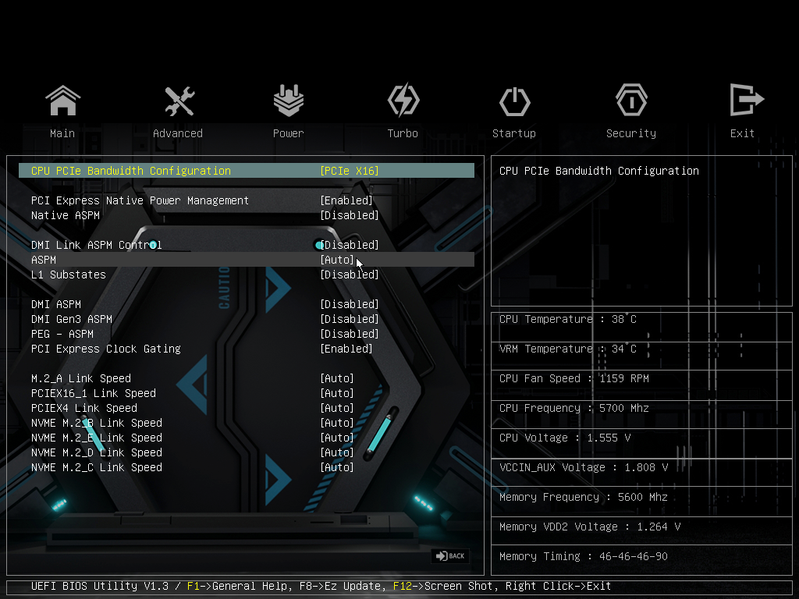

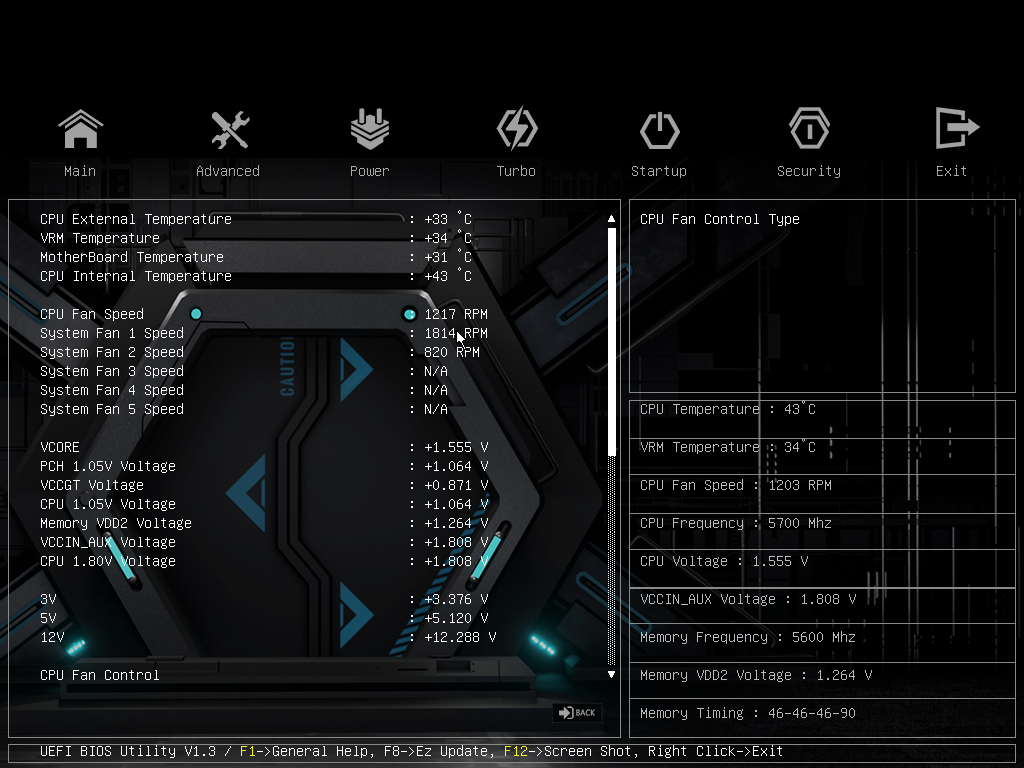

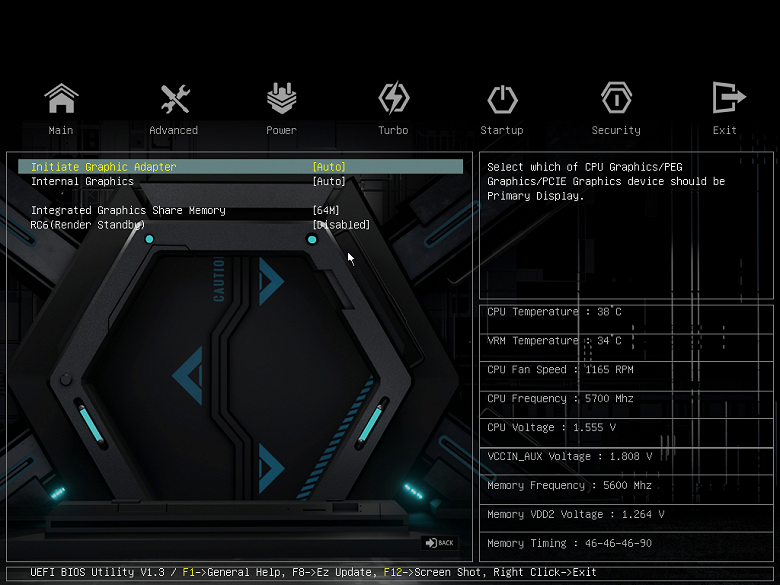

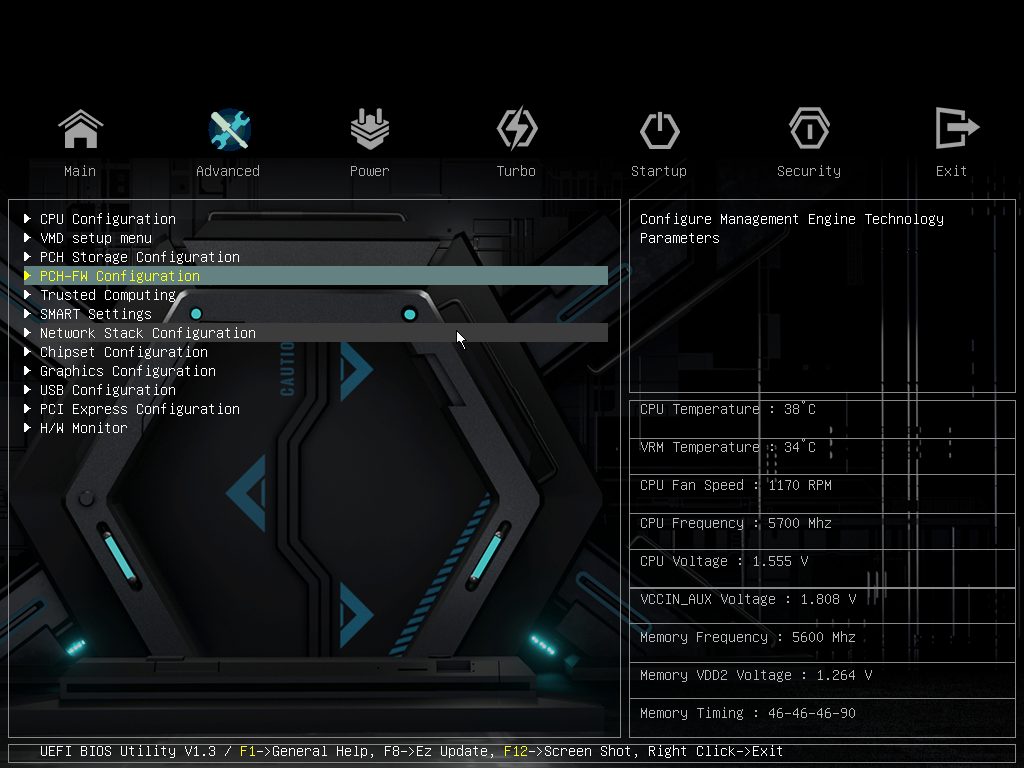

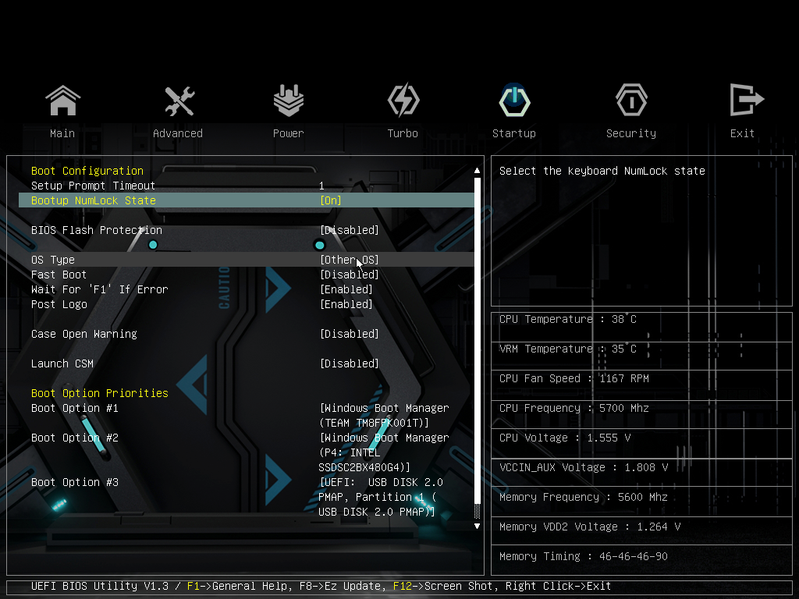

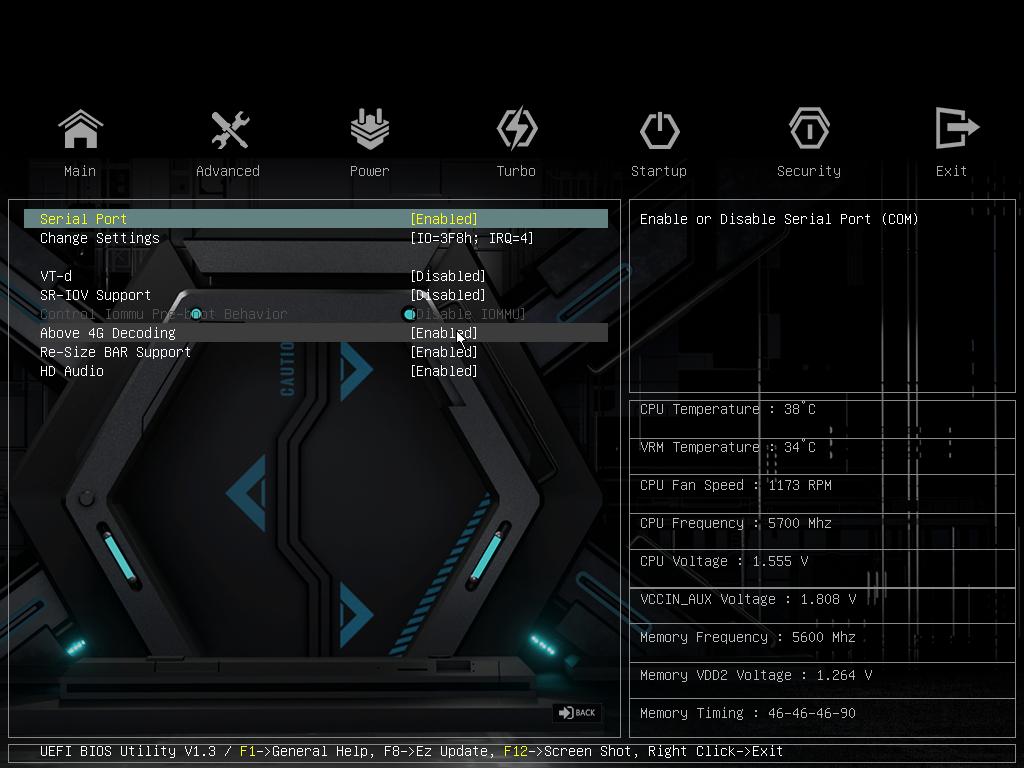

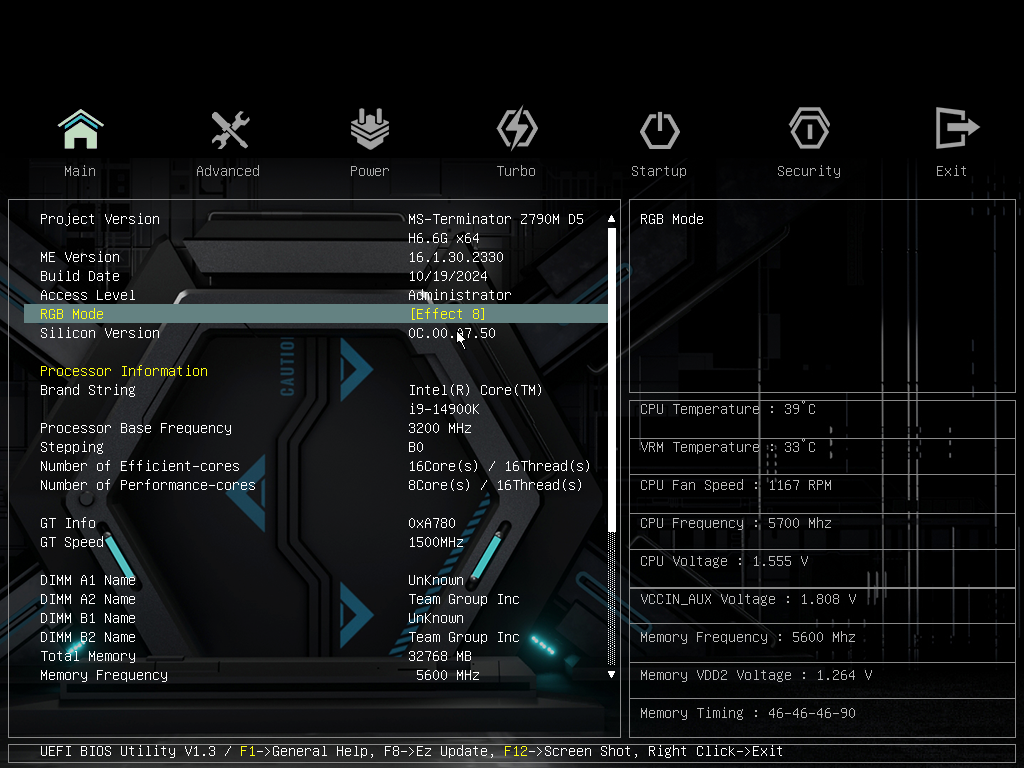

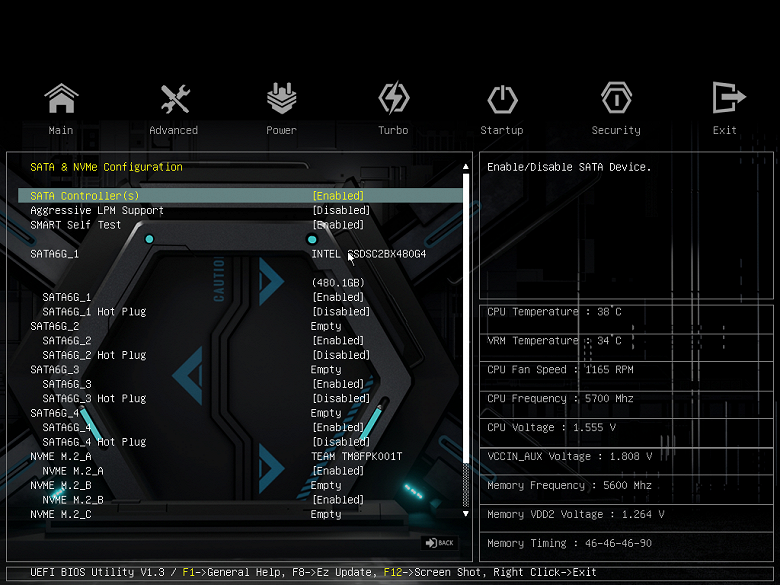

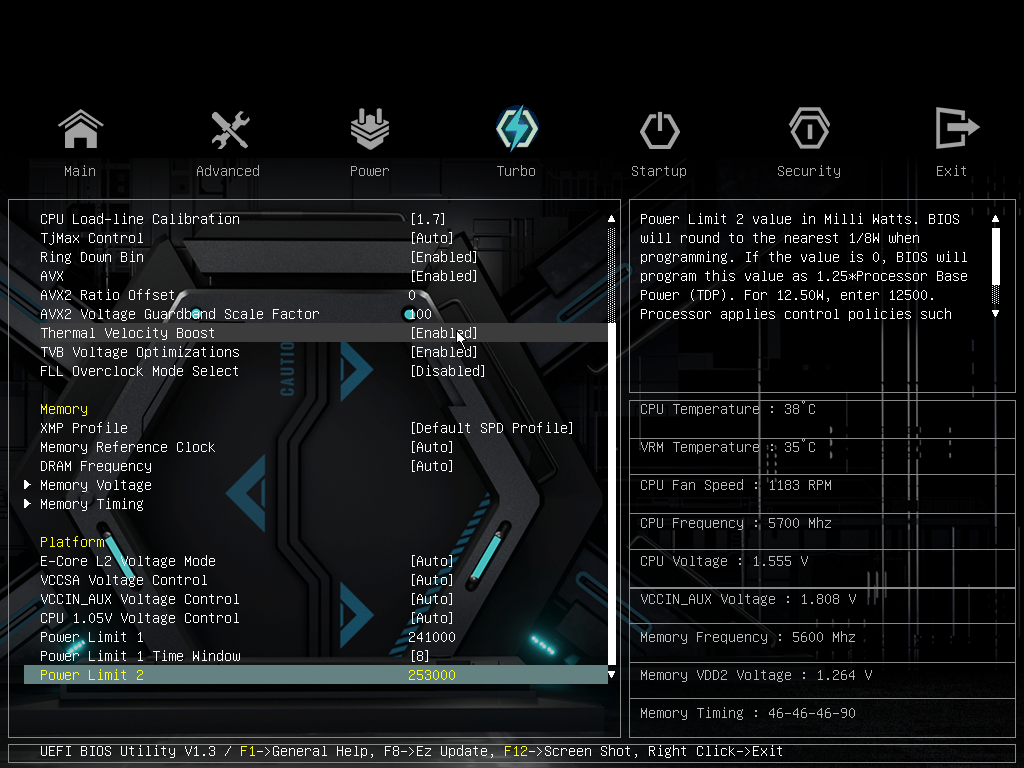

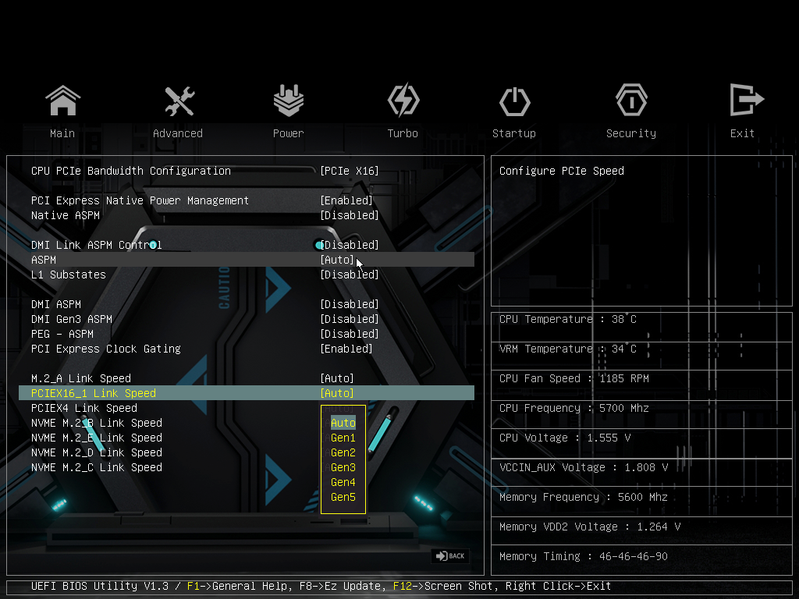

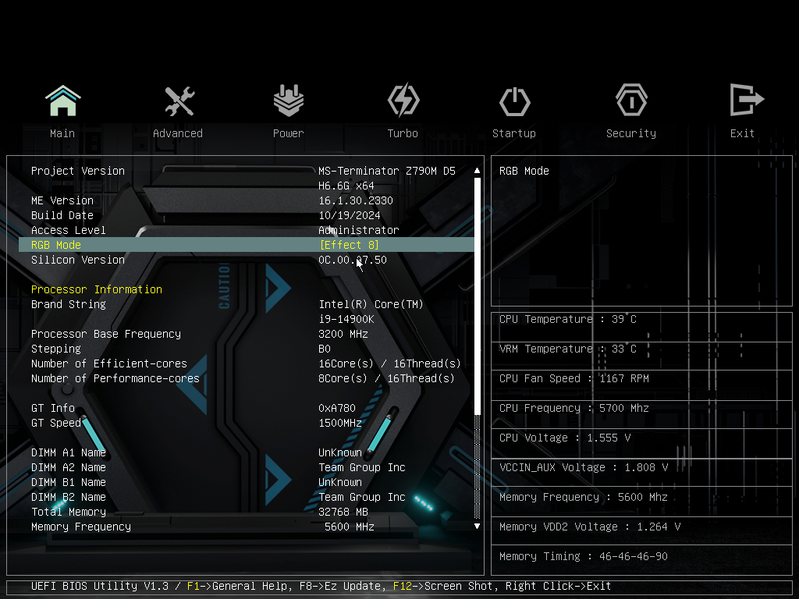

Настройки BIOS

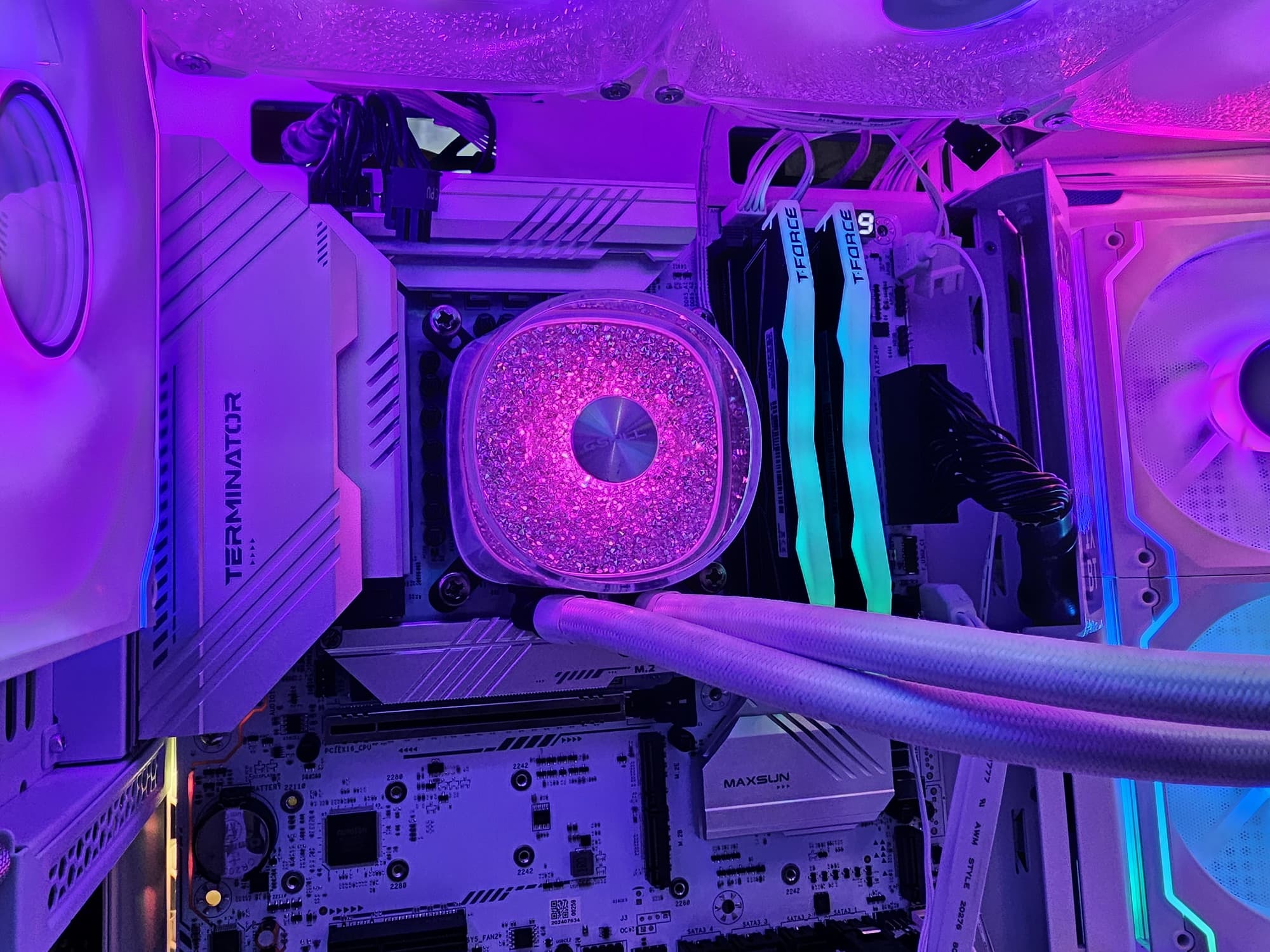

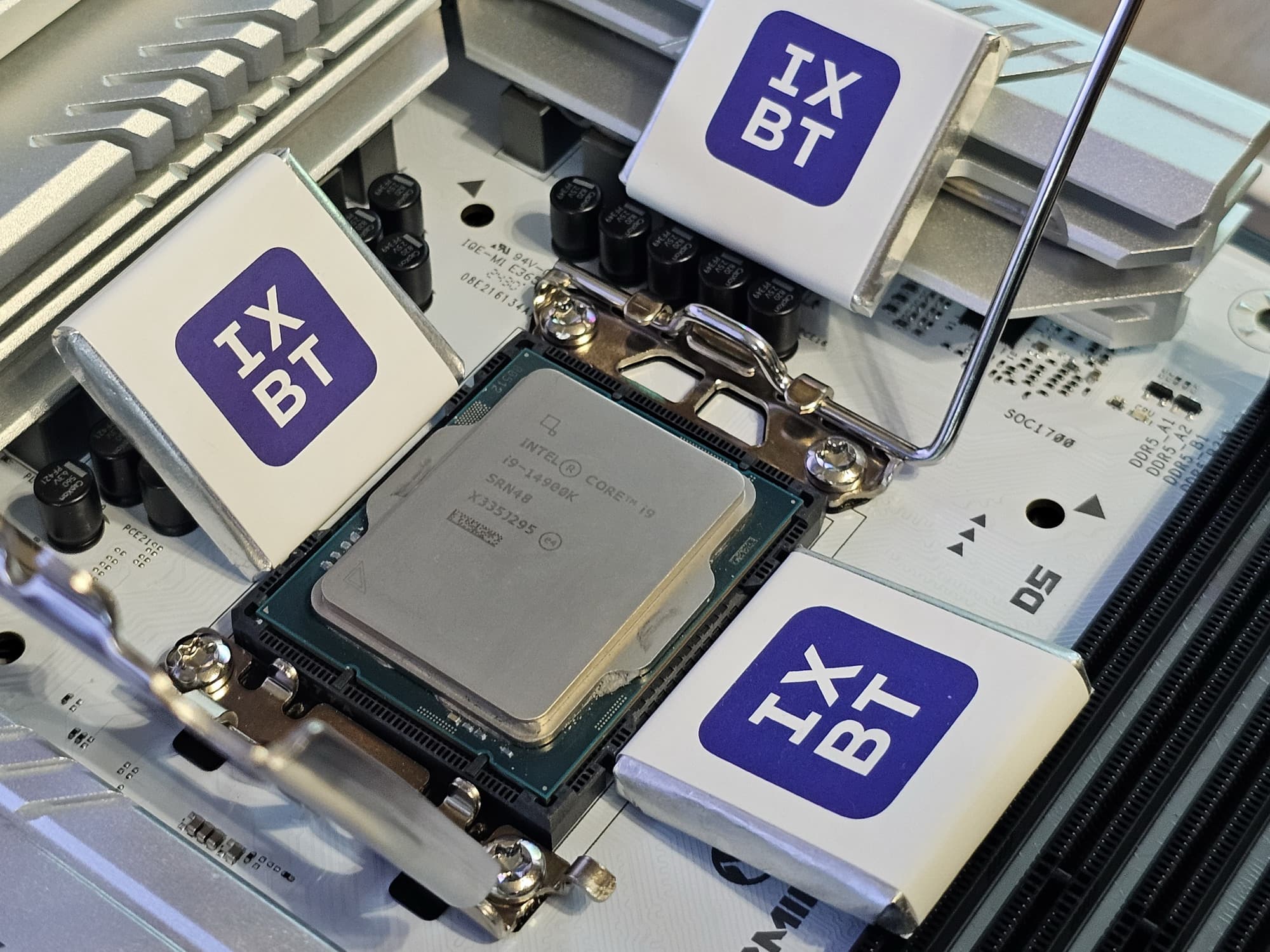

Работоспособность (и разгон)

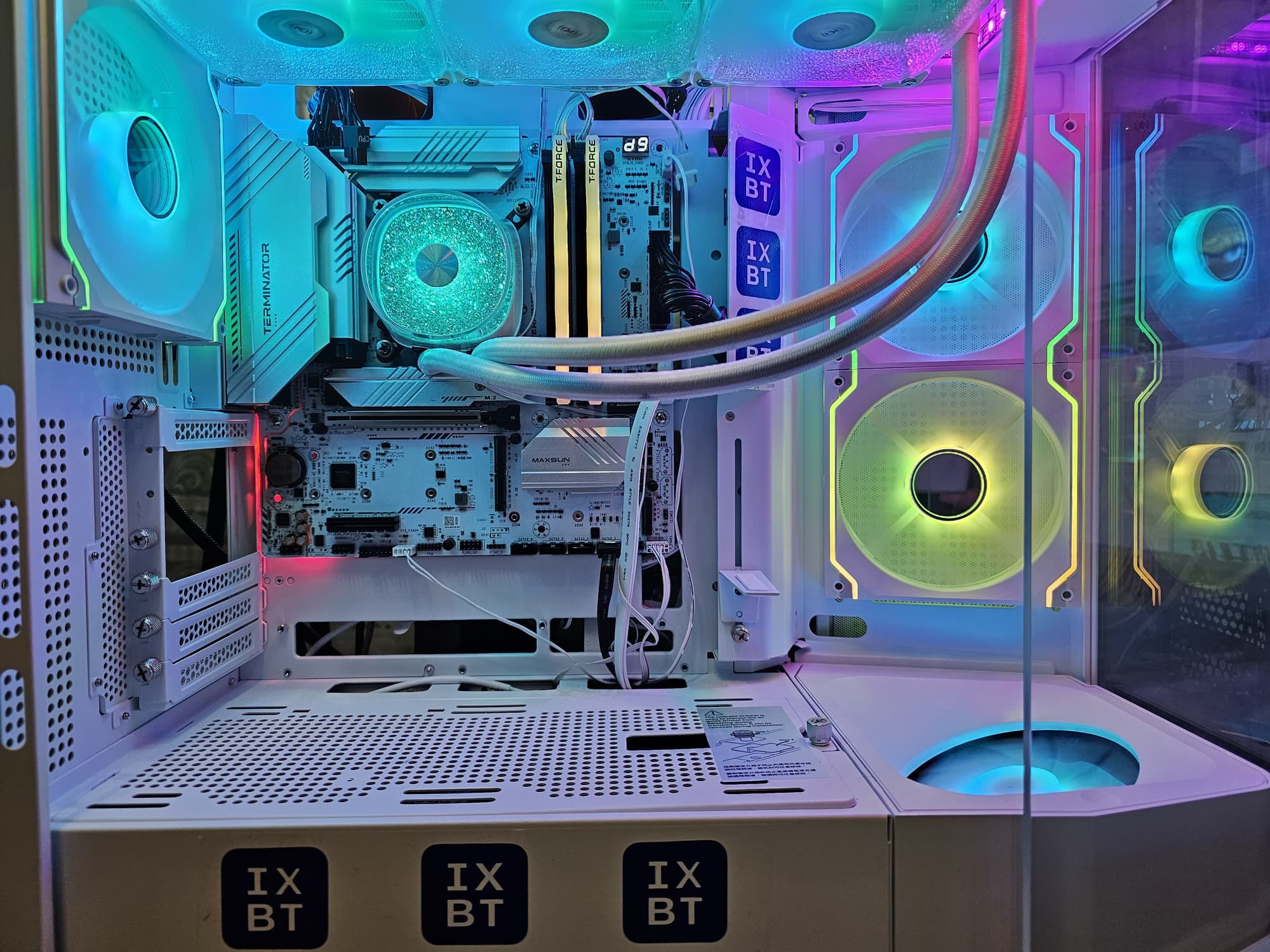

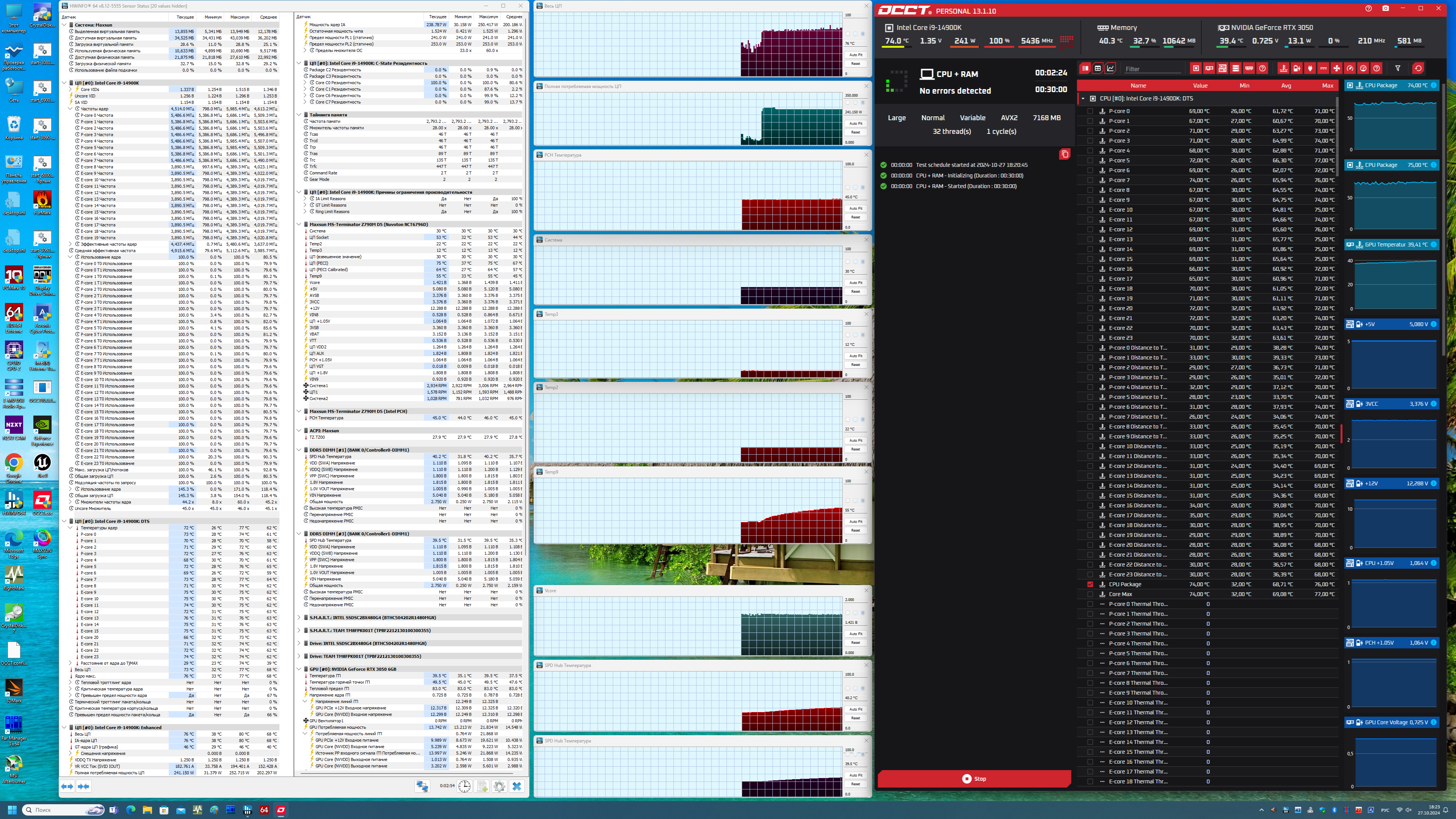

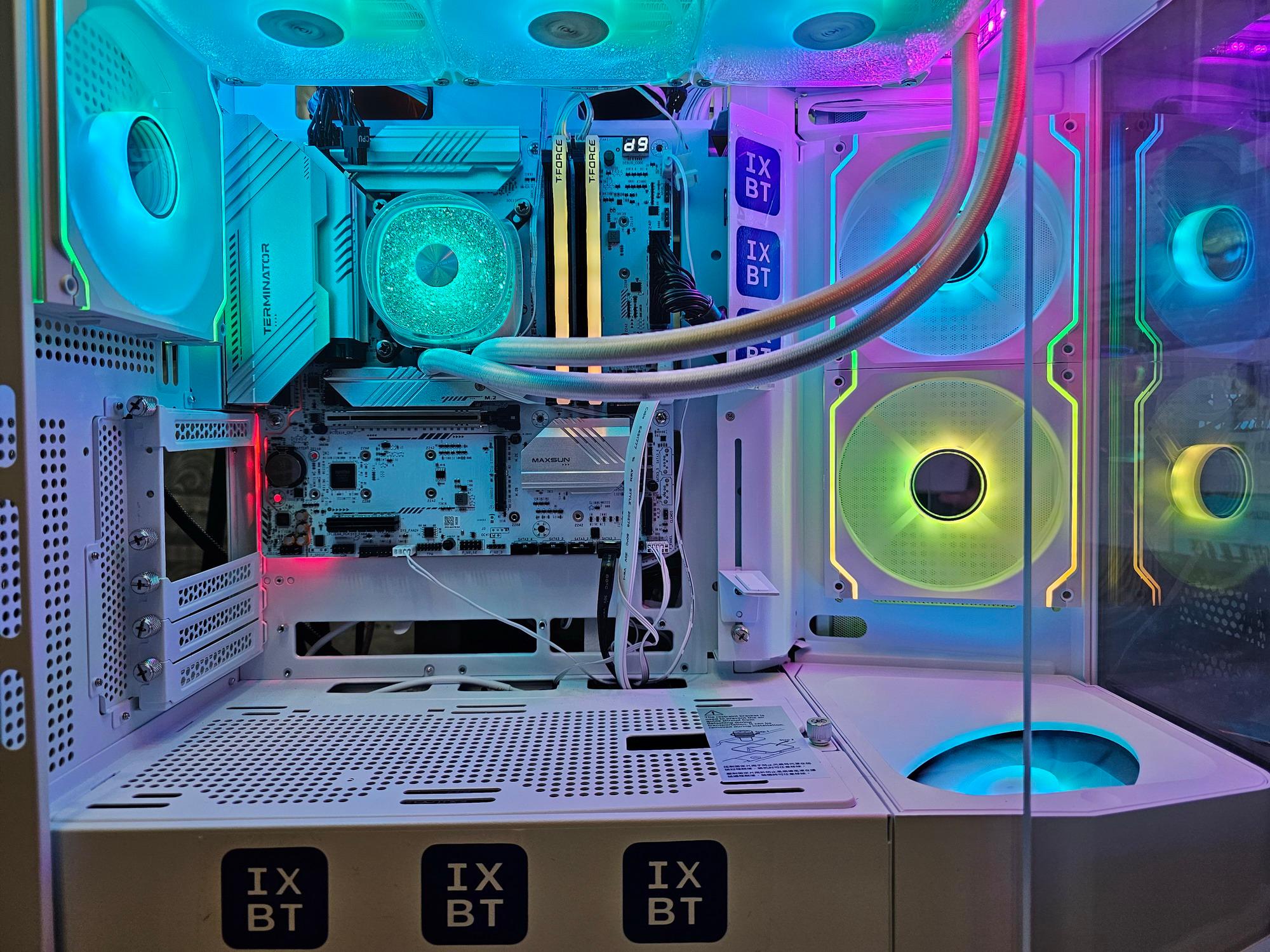

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестом OCCT (настройки по умолчанию).
В режиме авторазгона мы получили 5,5 ГГц по P-ядрам, и 3,9 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Скажу, что авторазгон не самый высокий, особенно по Е-ядрам, но оно и логично: ведь система по умолчанию определяет возможности питания матплаты, а в данном случае система питания далеко не самая мощная, однако полностью соответствует позиционированию матплаты в линейке продуктов Maxsun (среднебюджетный продукт).
Что касается остальных параметров работы компонентов по нагреву, то все они были в норме. Потребление CPU доходило до 241 Вт (то есть это реально были очень стрессовые нагрузки).
Выводы
Maxsun Terminator Z790M D5 Ice — красивая среднебюджетная материнская плата в белых тонах на чипсете Intel Z790. По поддержке периферии она практически не уступает аналогам именитых и хорошо известных производителей (а по количеству слотов M.2 превосходит многих), но при этом стоимость платы раза в 2 ниже, чем у флагманских моделей на том же чипсете (примерно 20-25 тысяч рублей на момент подготовки обзора).
У Maxsun Terminator Z790M D5 Ice имеется 15 портов USB разных видов, включая 2 очень быстрых USB 3.2 Gen2×2, 4 USB 3.2 Gen2 и 2 USB 3.2 Gen1. Плата предлагает 1 слот PCIe х16, который получает от процессора 16 линий PCIe версии 5.0, плюс слот PCIe x4, который подключен к чипсету. Также у платы аж 5 (пять!) слотов M.2: первый подключен напрямую к процессору, 4 других — к чипсету, все — линиями PCIe 4.0. Плата имеет 6 разъемов для вентиляторов и 4 порта SATA.
Система питания процессора достаточно мощная, способная обеспечить работу любых совместимых процессоров. И сетевые возможности хороши: проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 6 + Bluetooth 5.2. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
Плата имеет красивый бело-серебристый дизайн и может стать неплохим подарком для фаната моддинга ПК.
