Обзор материнской платы Maxsun iCraft Z890 Pacific на чипсете Intel Z890

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Продолжаем изучать серийно выпускаемые материнские платы для новой платформы Intel LGA1851, в частности на базе топового чипсета Intel Z890.

Не лишне будет напомнить таблицу сравнения 4х последних поколений системных чипсетов серии Z.

Напомню, что у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя.

Процессоры Core Ultra обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый).

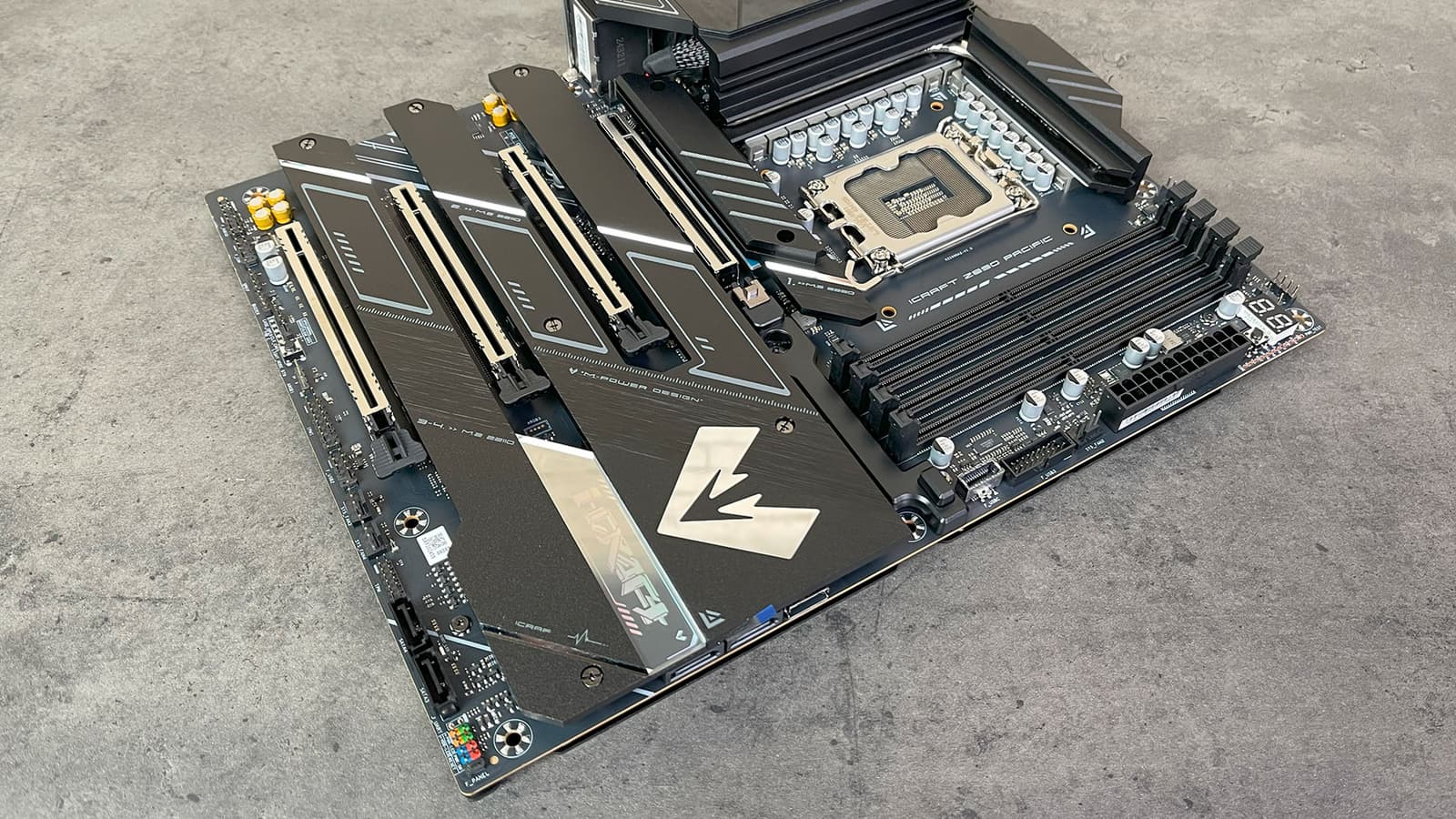

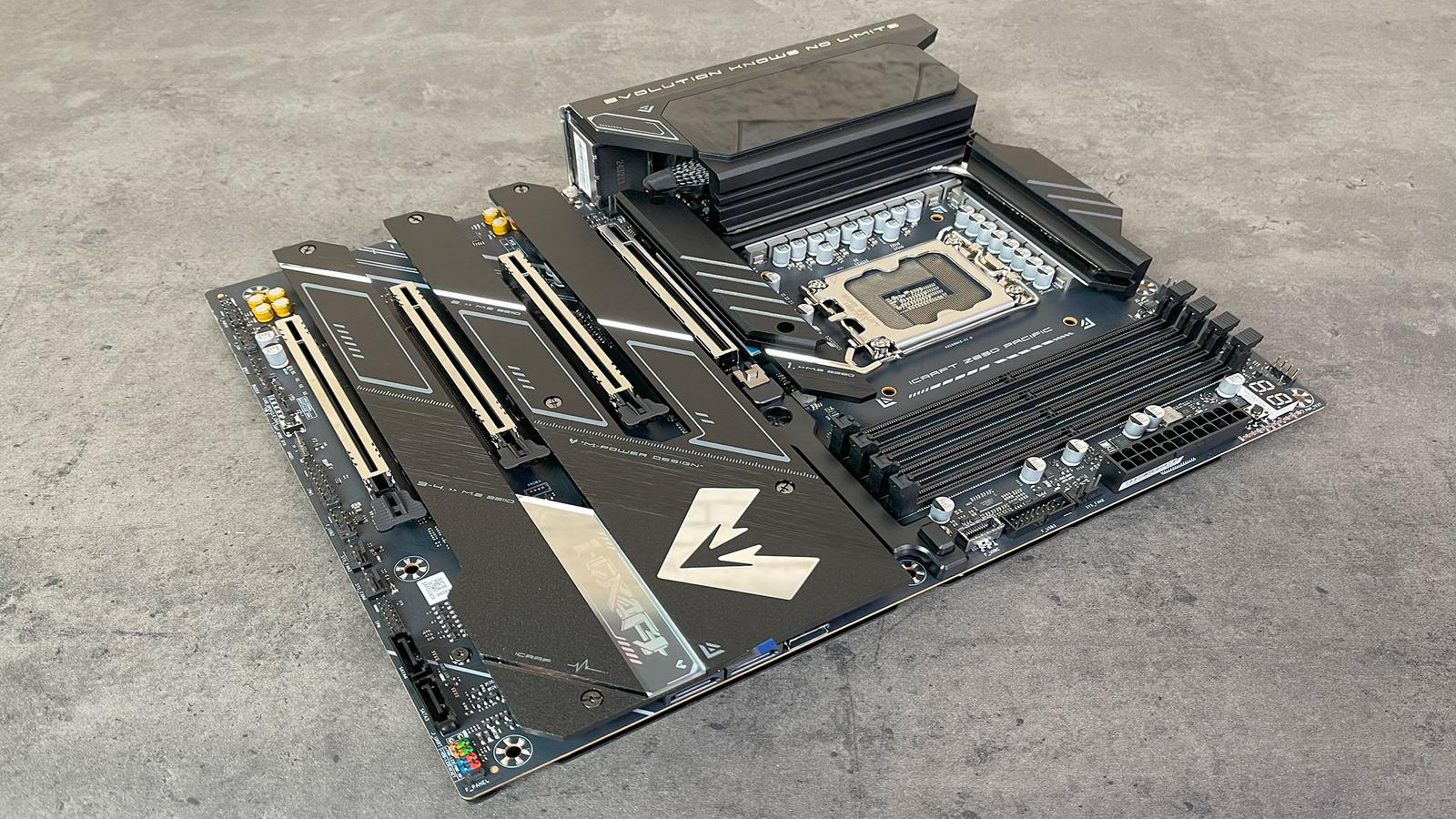

Сегодня материнской платой на чипсете Z890, попавшей к нам в лабораторию, стал продукт компании Maxsun, а именно Maxsun iCraft Z890 Pacific. Эта матплата относится к флагманской игровой серии iCraft, да и по сути данная плата является флагманом у Maxsun для LGA1851.

Maxsun iCraft Z890 Pacific поставляется в большой и красивой коробке с ручкой для переноски. Комплект размещен под платой в отдельном отсеке, при этом в качестве разделителя используется.. акриловый лист (ни разу не встречал подобных комплектов, обычно чисто картонные разделители отсеков).

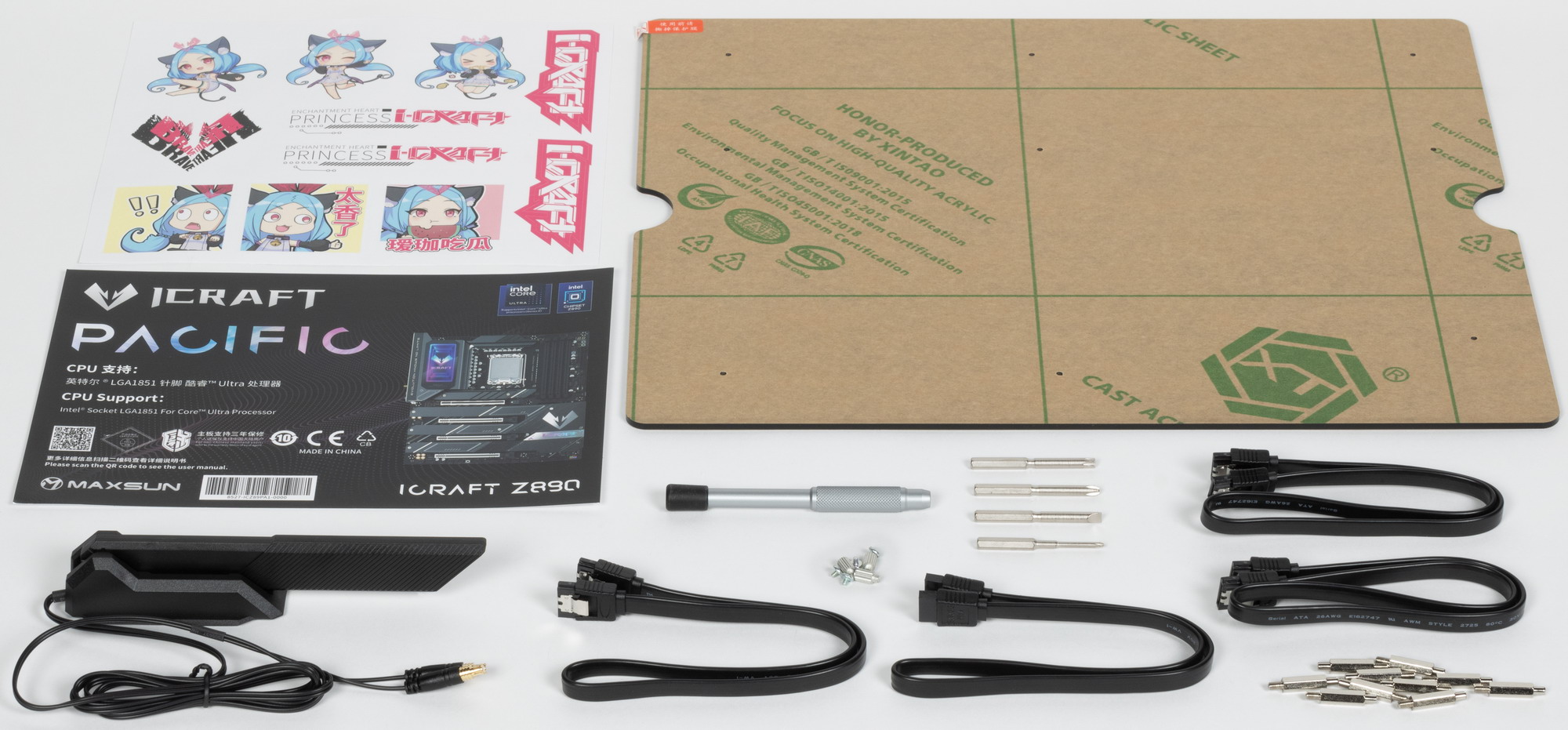

В комплект поставки входят: краткая карточка с QR-кодом для скачивания руководства пользователя,  кабели SATA, антенна встроенного Wi-Fi-модуля, запасные стойки и винтики для слотов M.2,  бонусные стикеры и сувенирная отвертка. Еще имеется 8 непонятно для чего предназначенных стоек, очень похожих на поставляемые в комплектах с СЖО. Ну и массивный лист из акрила с целью разделения отсеков (мы долго думали о каком-либо ином предназначении сего элемента, но так и не нашли иного варианта).

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя).

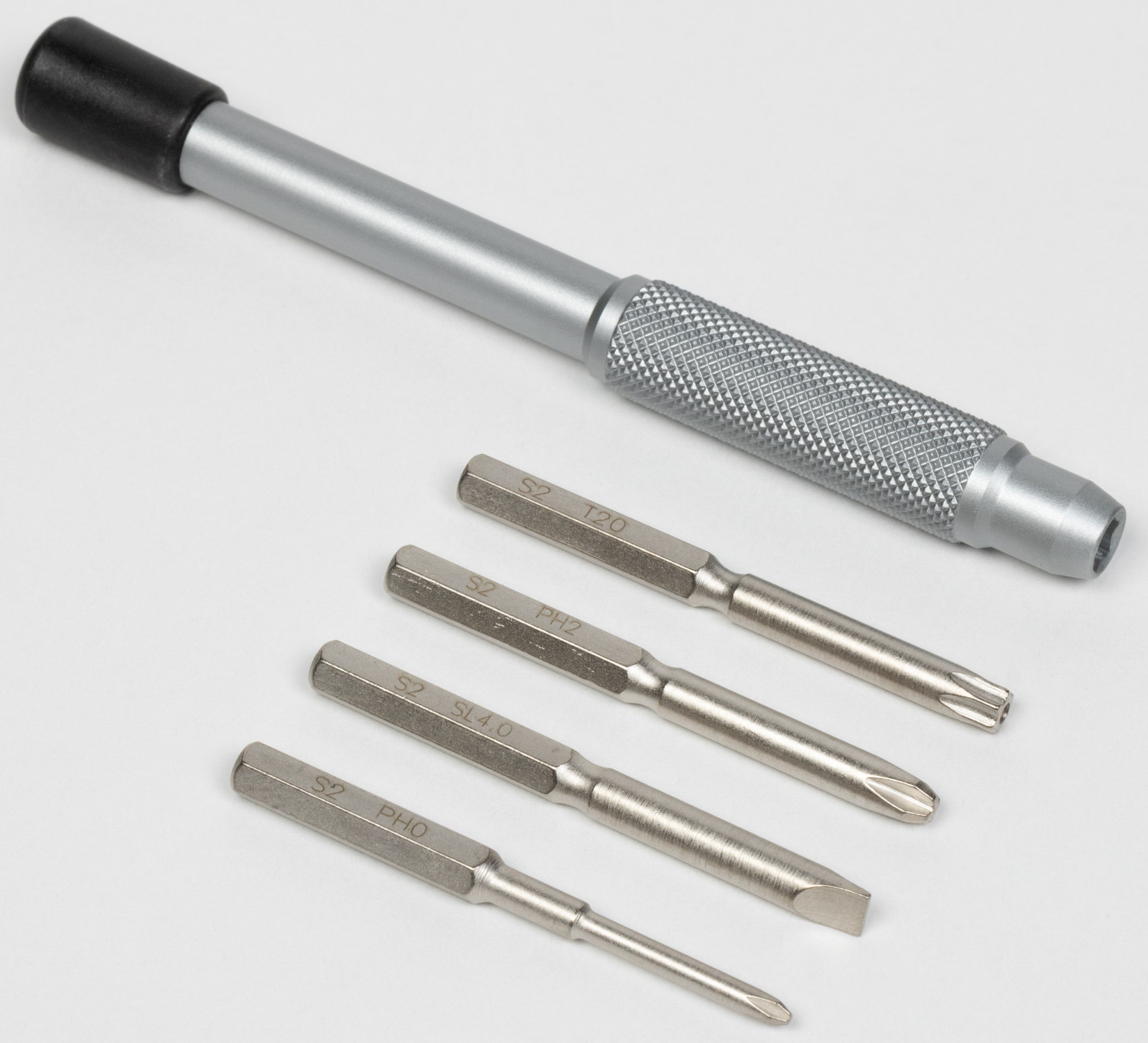

В комплект поставки не просто сувенирная, но весьма полезная в деле отвертка с четырьмя насадками.

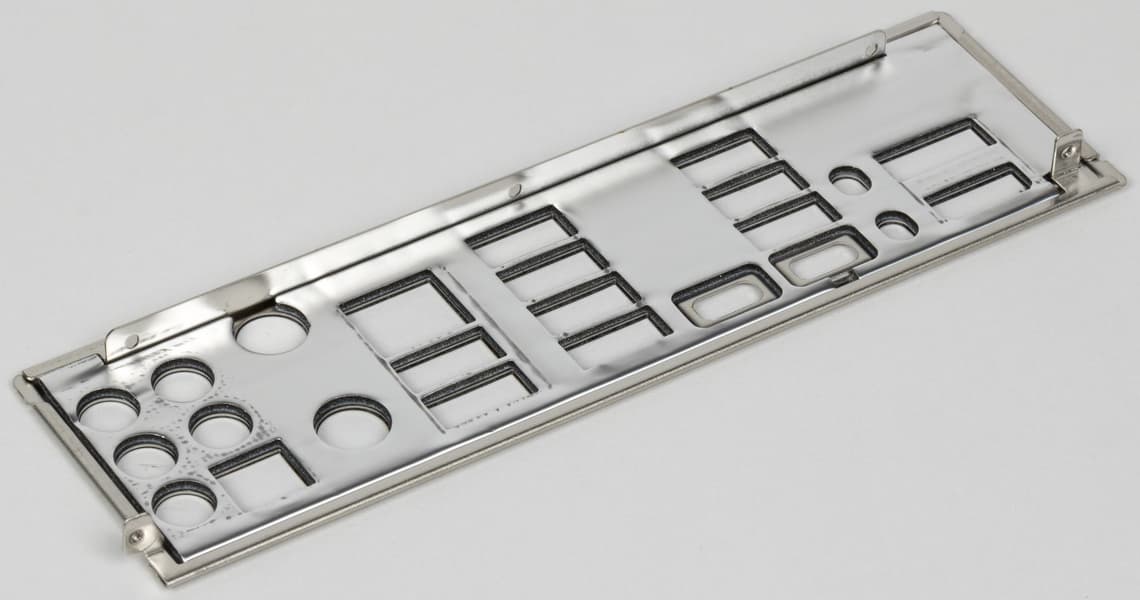

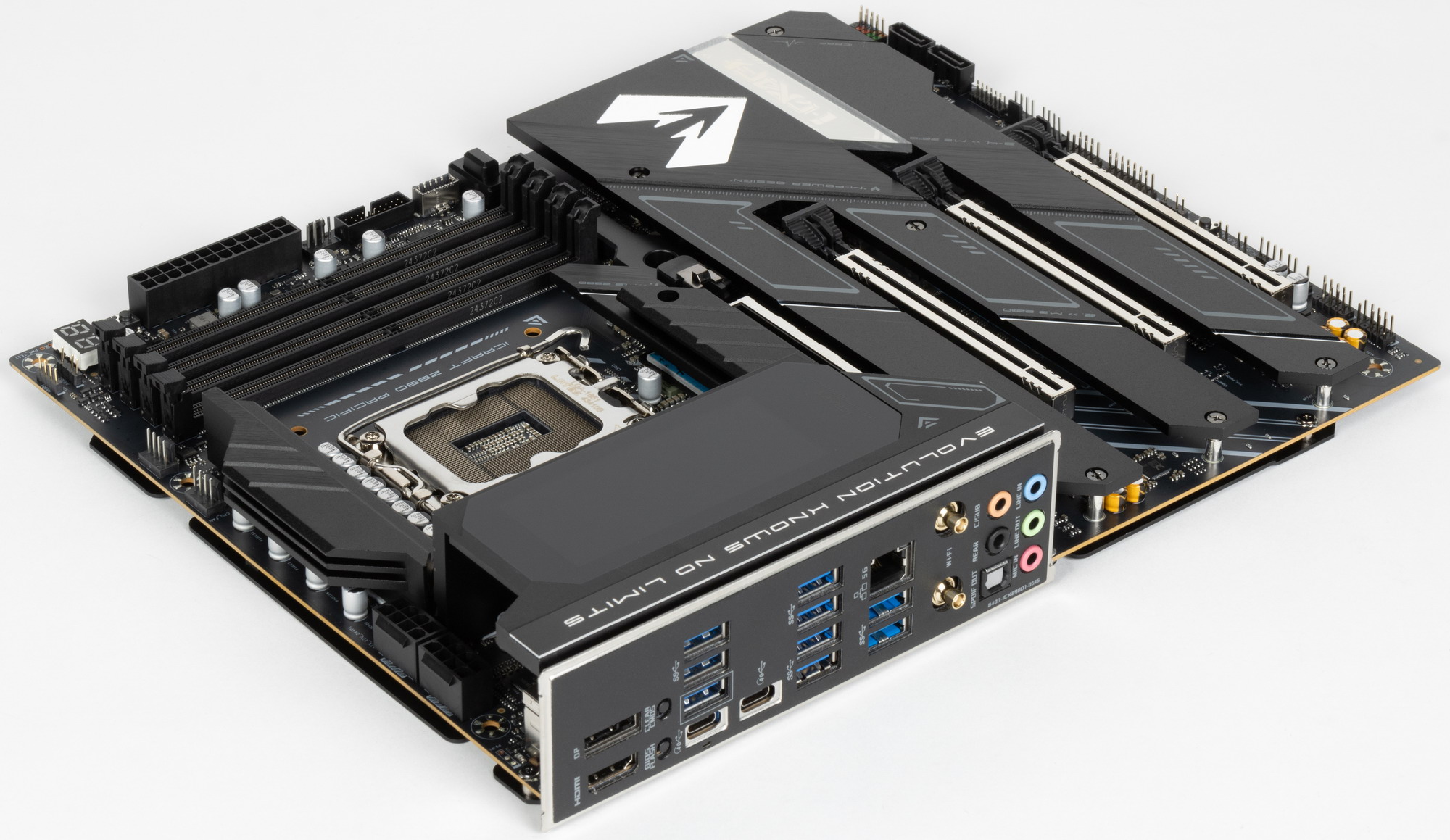

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

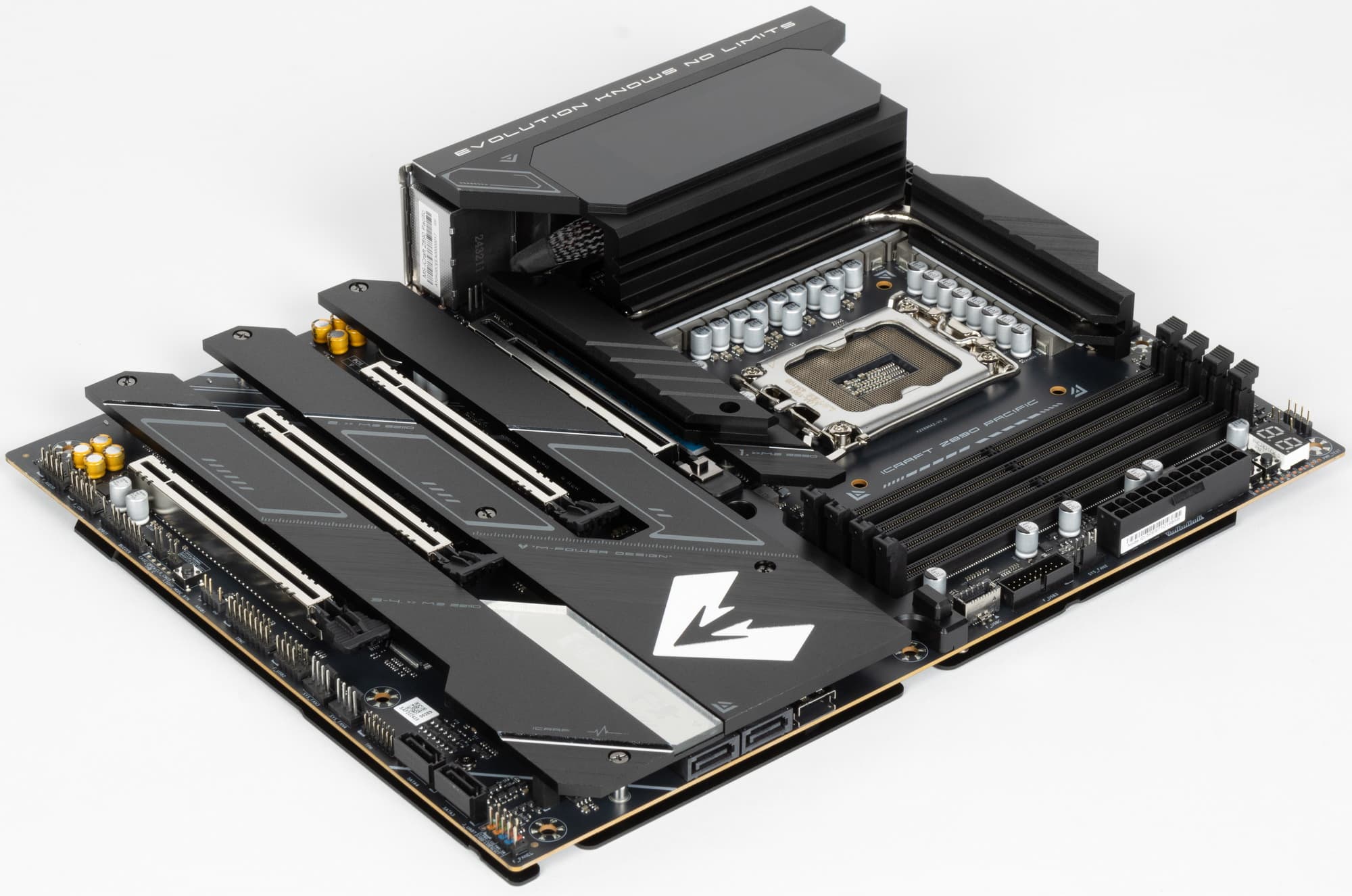

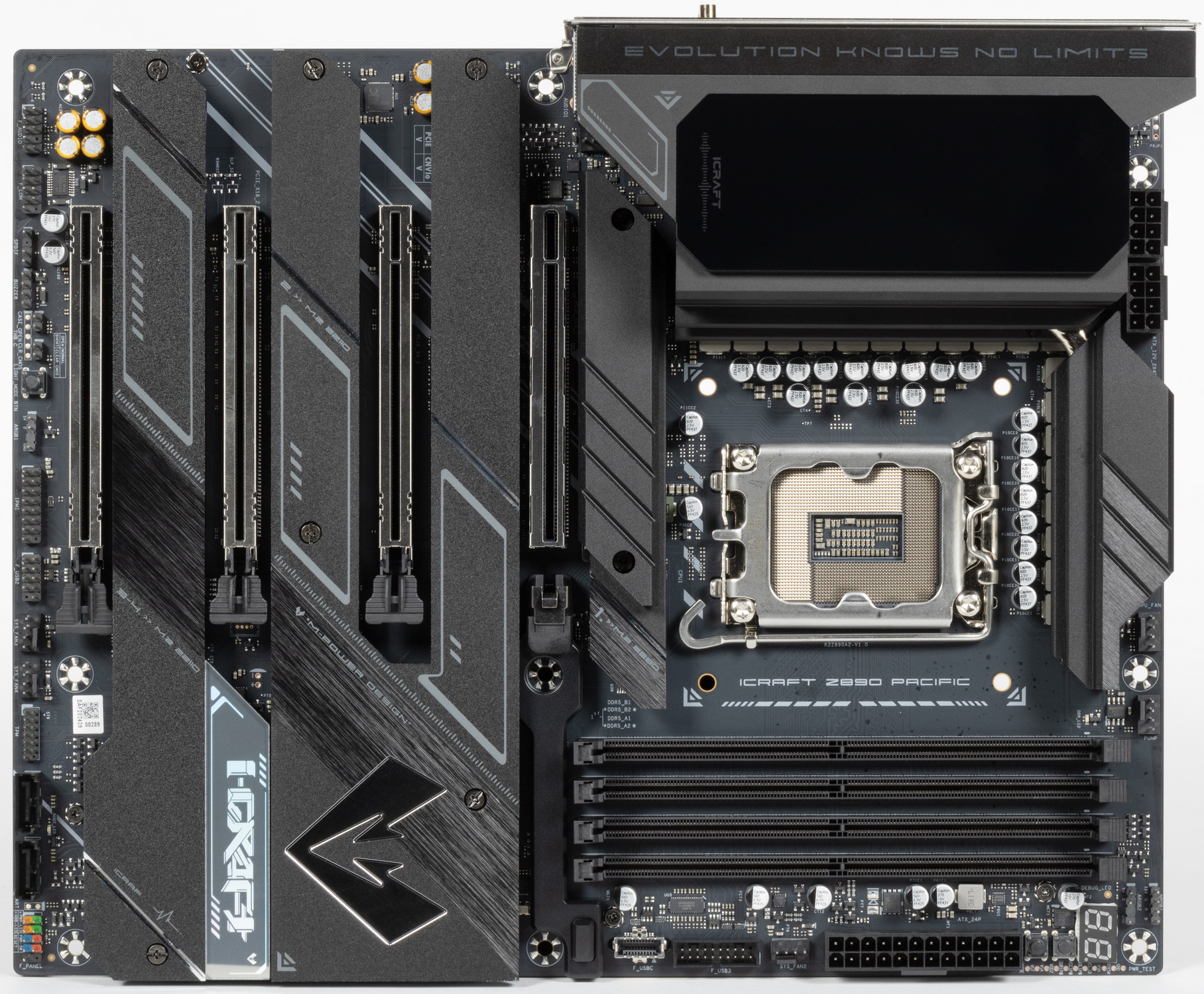

Форм-фактор

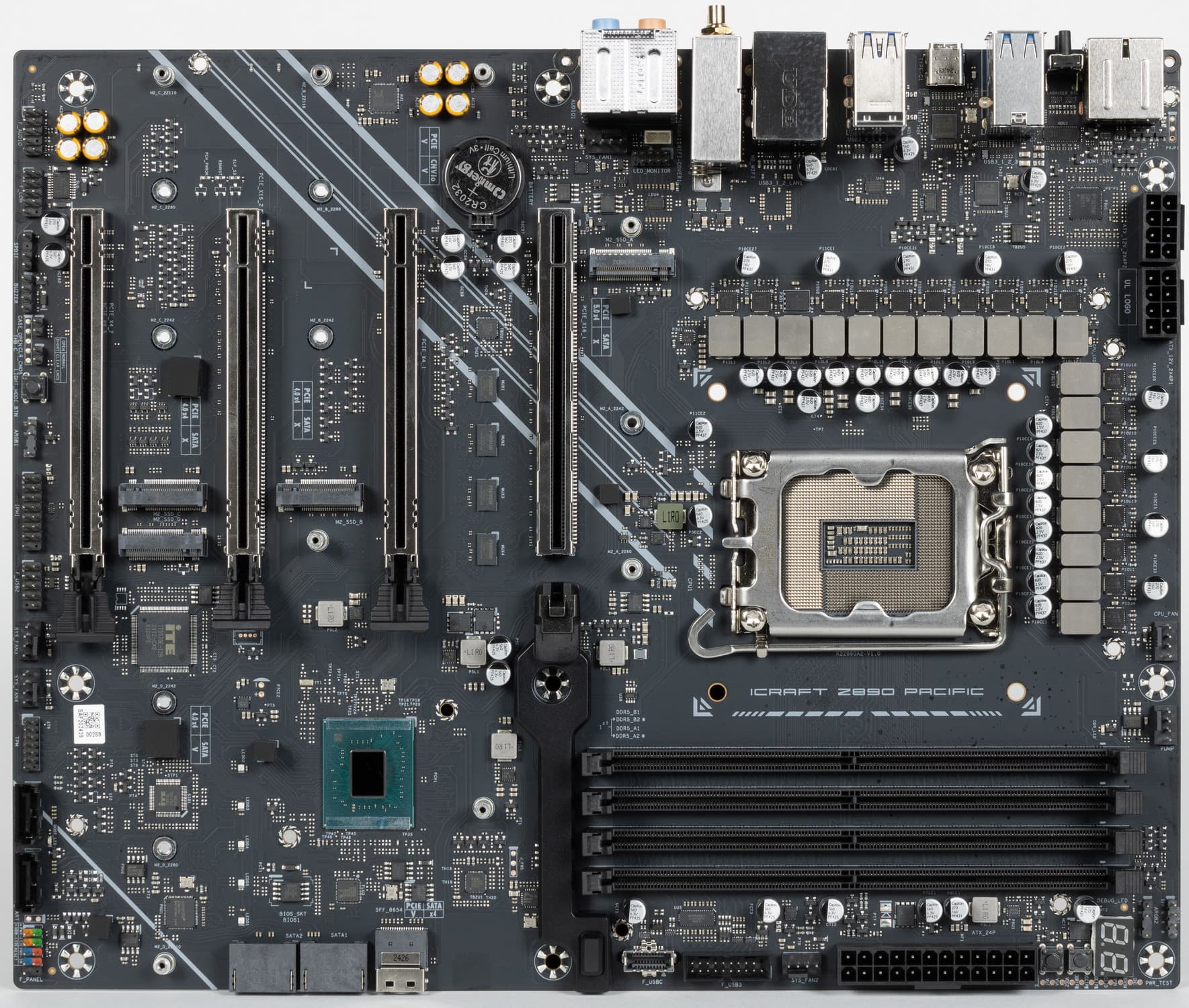

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun iCraft Z890 Pacific имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

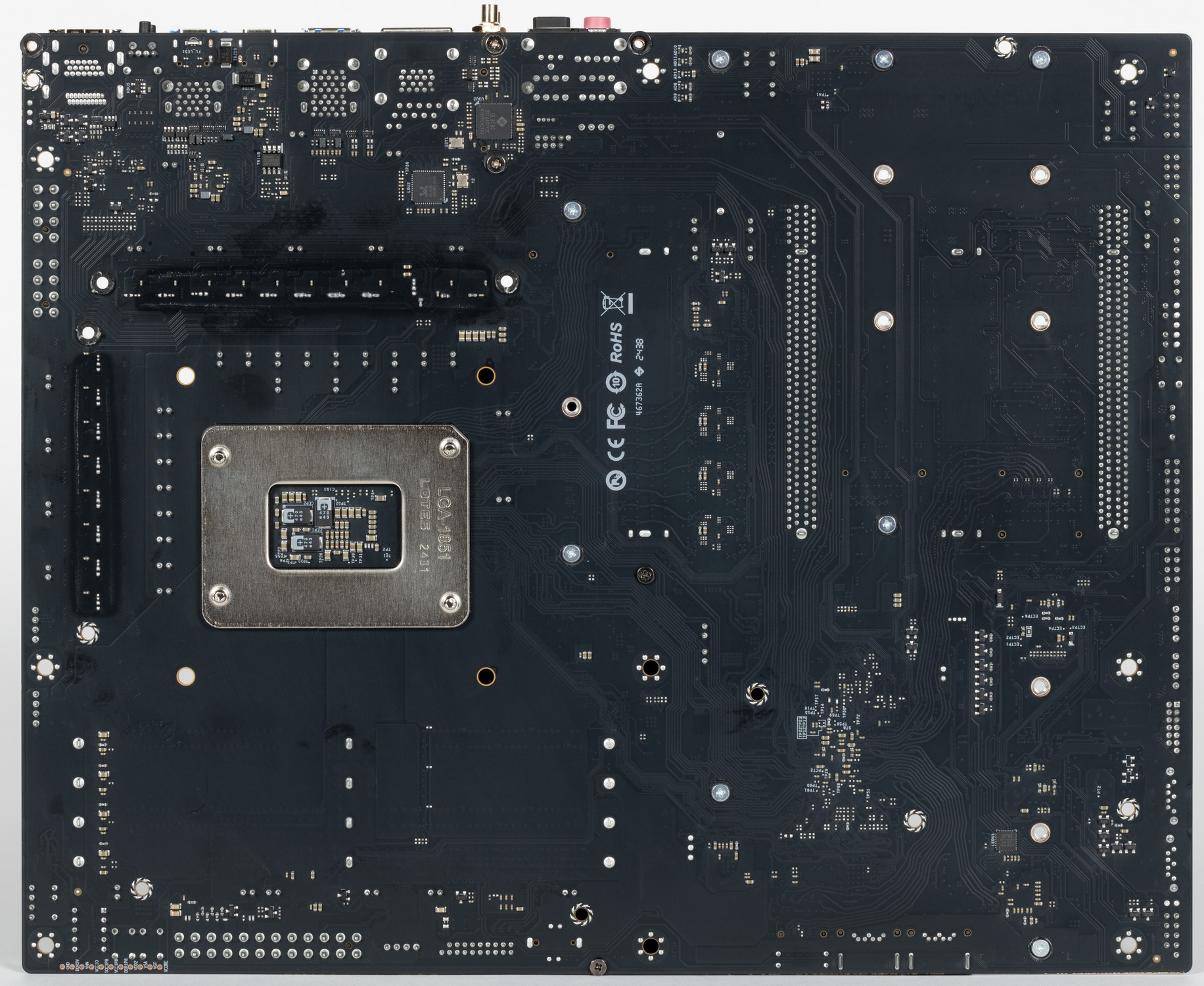

На оборотной стороне расположены традиционные некоторые электронные логические элементы, а также ряд контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

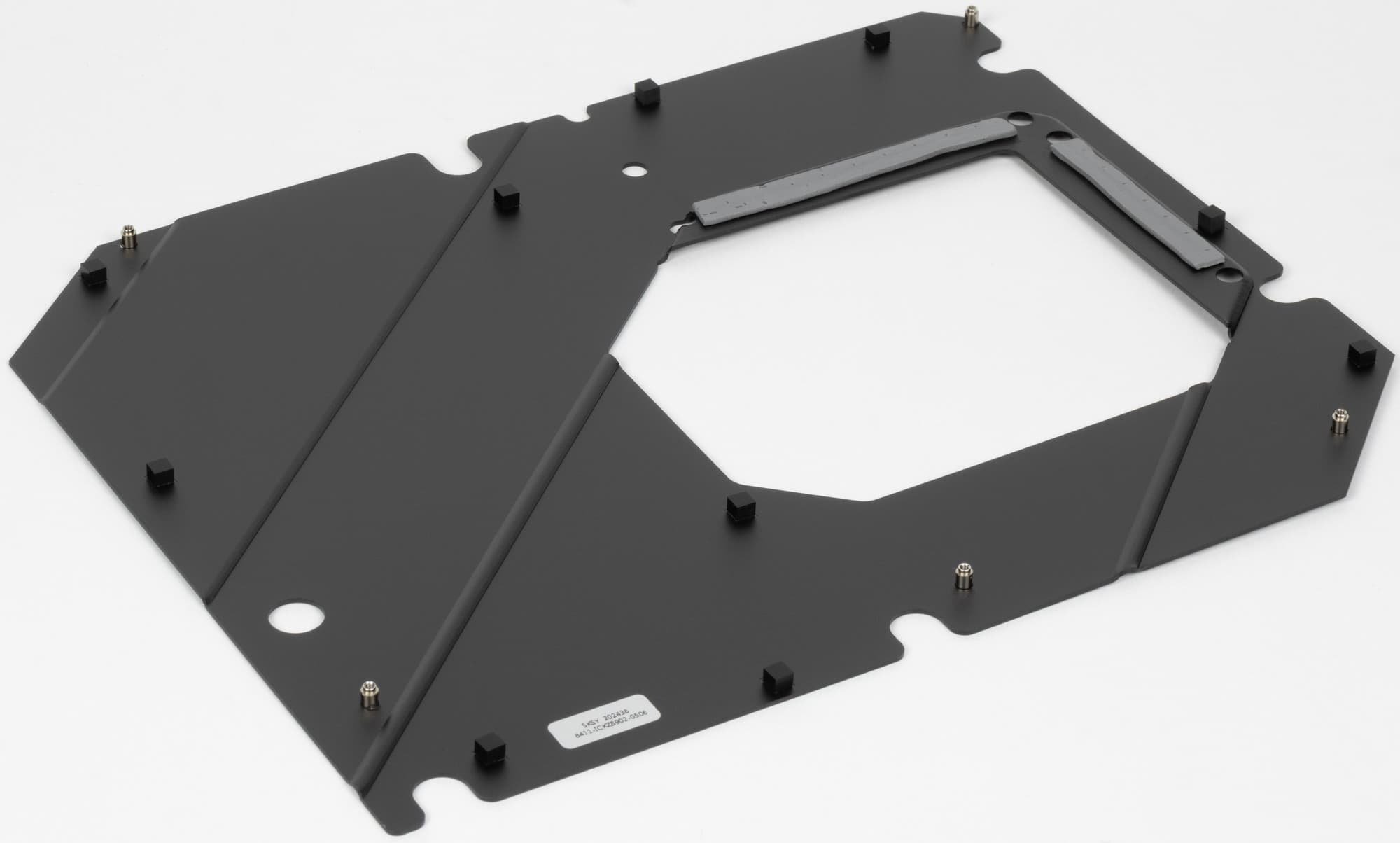

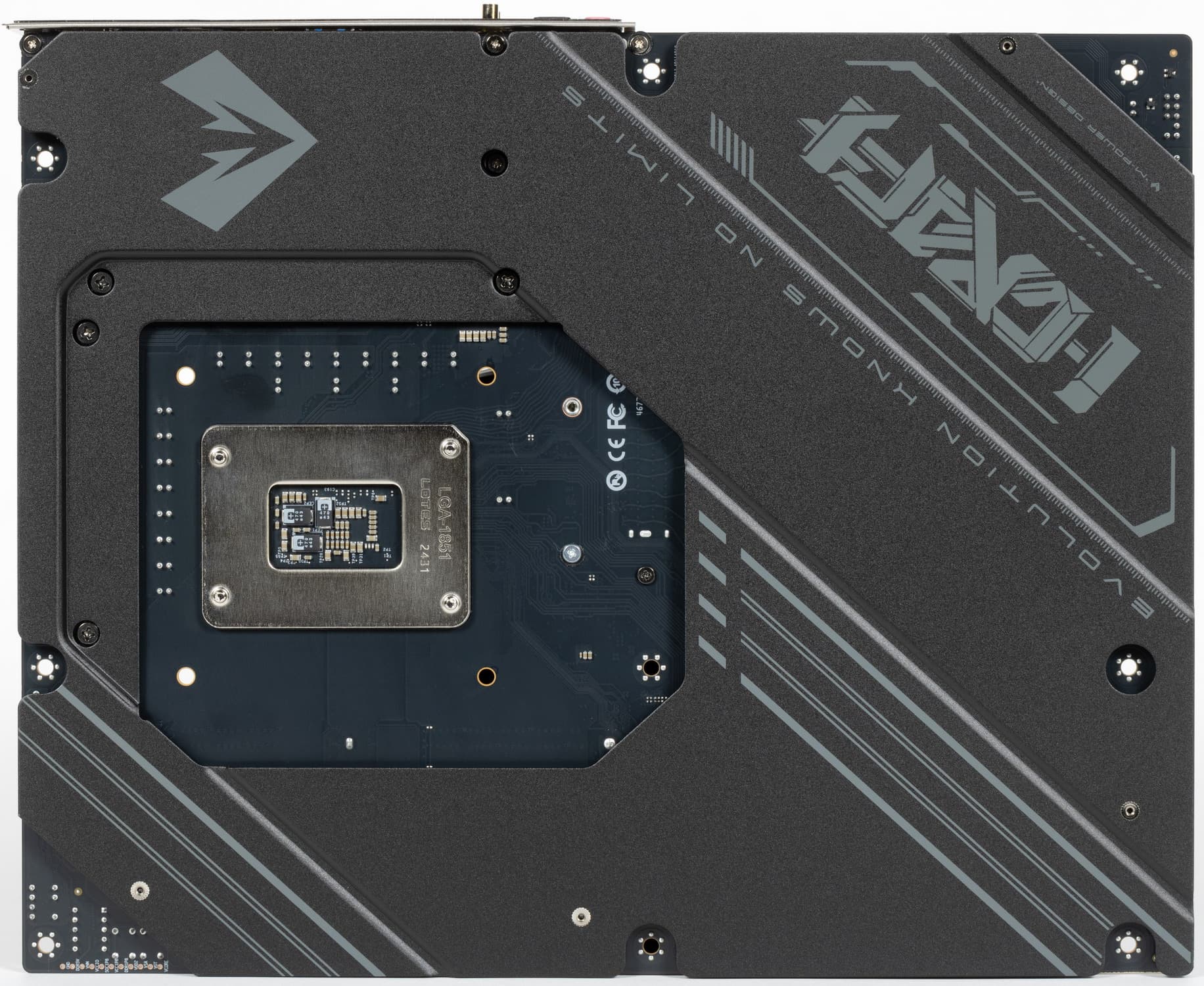

На тыльной стороне платы имеется защитная пластина (бэкплейт) с антиэлектропроводным покрытием.

Если у вас корпус не со сменными стойками под установку материнской платы, а с возвышениями (полученными от прессовки), то, скорее всего, установить данную матплату в такой корпус не получится: у бэкплейта отверстия под крепление к корпусу недостаточно широки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8800 МТ/с.

Все процессоры Core Ultra 2xx поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии  (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

При этом взаимодействие с Z890 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

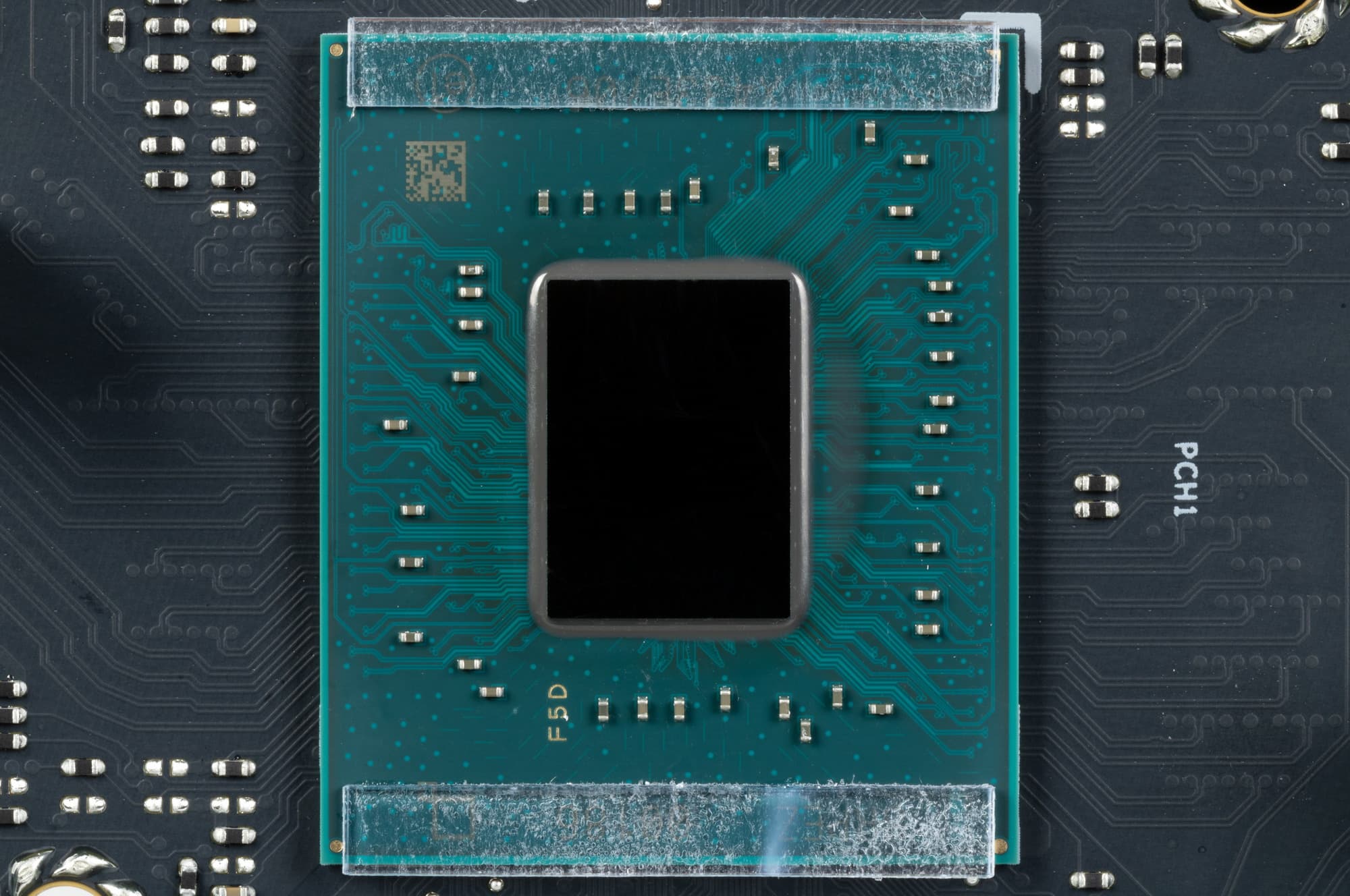

В свою очередь чипсет Z890 поддерживает в сумме 42 линии ввода/вывода, которые распределяться могут так:

• до 10 портов USB 3.2 Gen1/2 (из которых до 5 портов USB 3.2 Gen2х2), до 14 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 24 линий PCIe 4.0.

 Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 60.

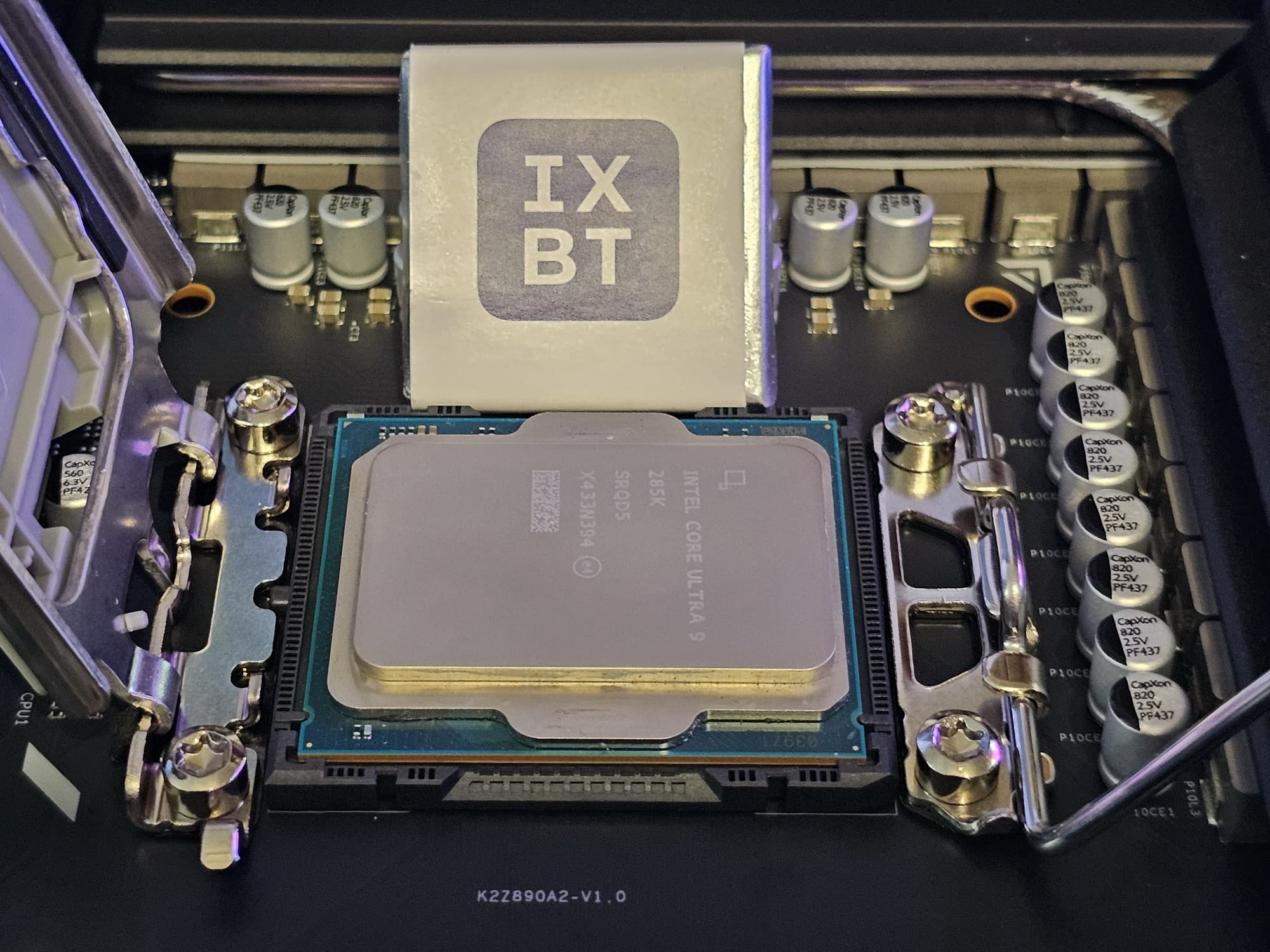

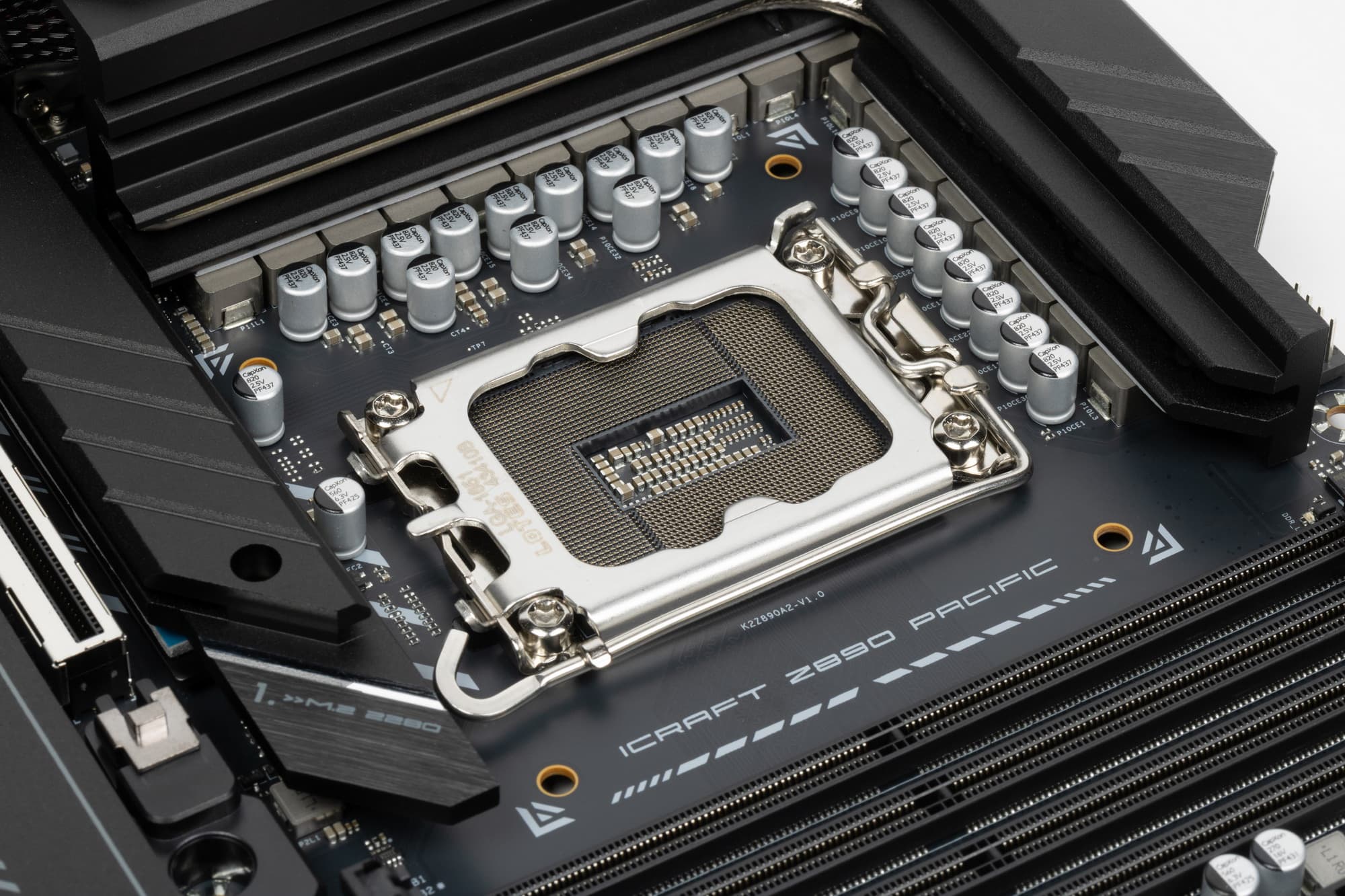

Maxsun iCraft Z890 Pacific поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

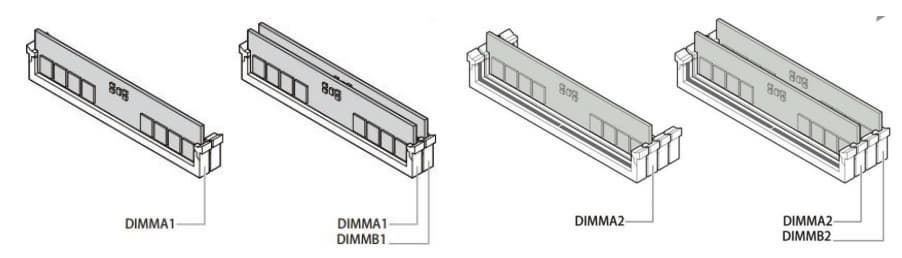

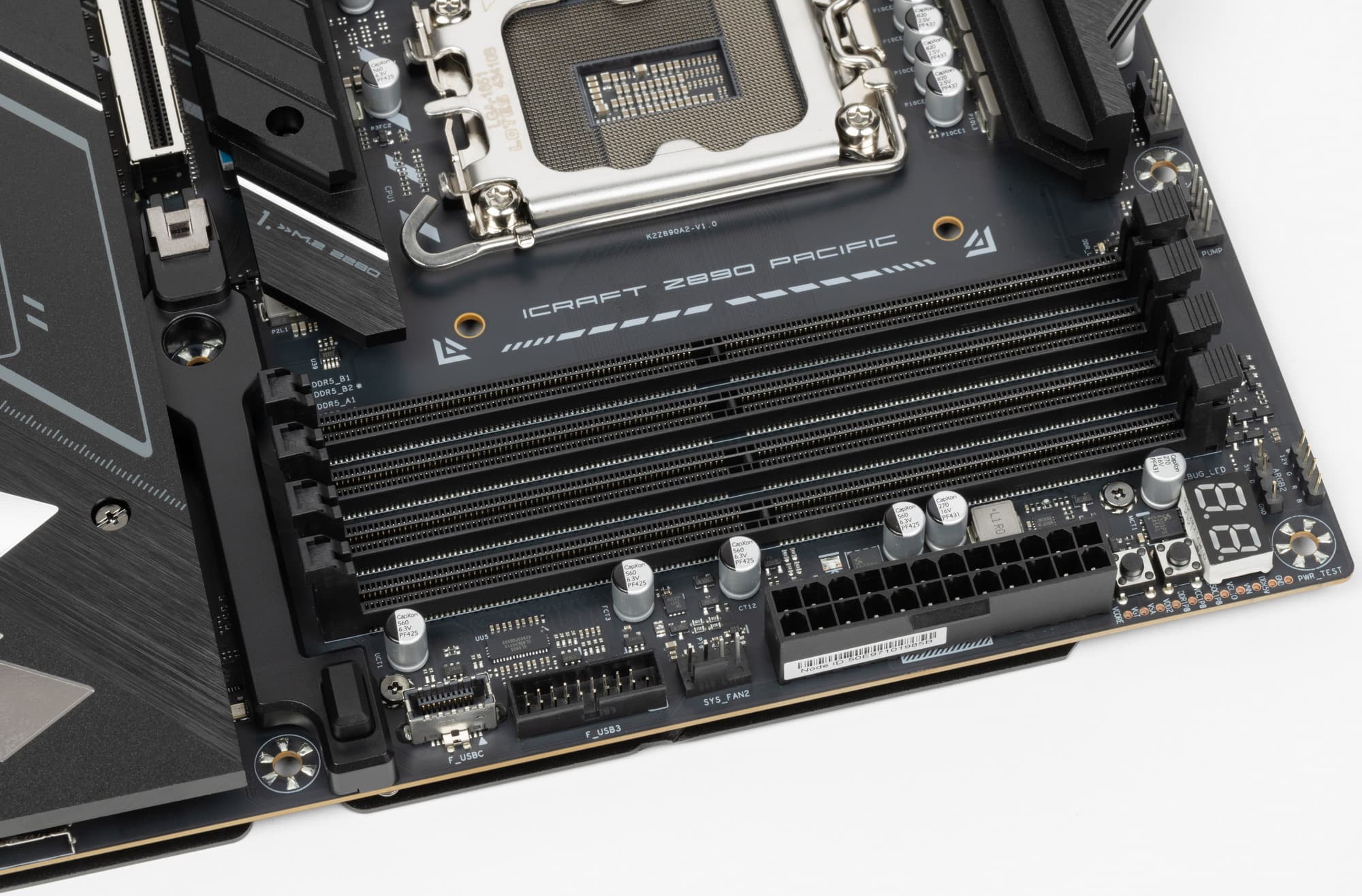

Для установки модулей памяти на плате Maxsun имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z890+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z890 обладает 24 PCIe линиями PCIe 4.0 и 8 SATA портами. Считаем, сколько линий Z890 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x16_2  (4 линии PCIe 4.0);
• Слот PCIe x16_4  (4 линии PCIe 4.0);
• Слот M.2 (M.2_C) (4 линии PCIe 4.0);
• Слот M.2 (M.2_D) (4 линии PCIe 4.0);

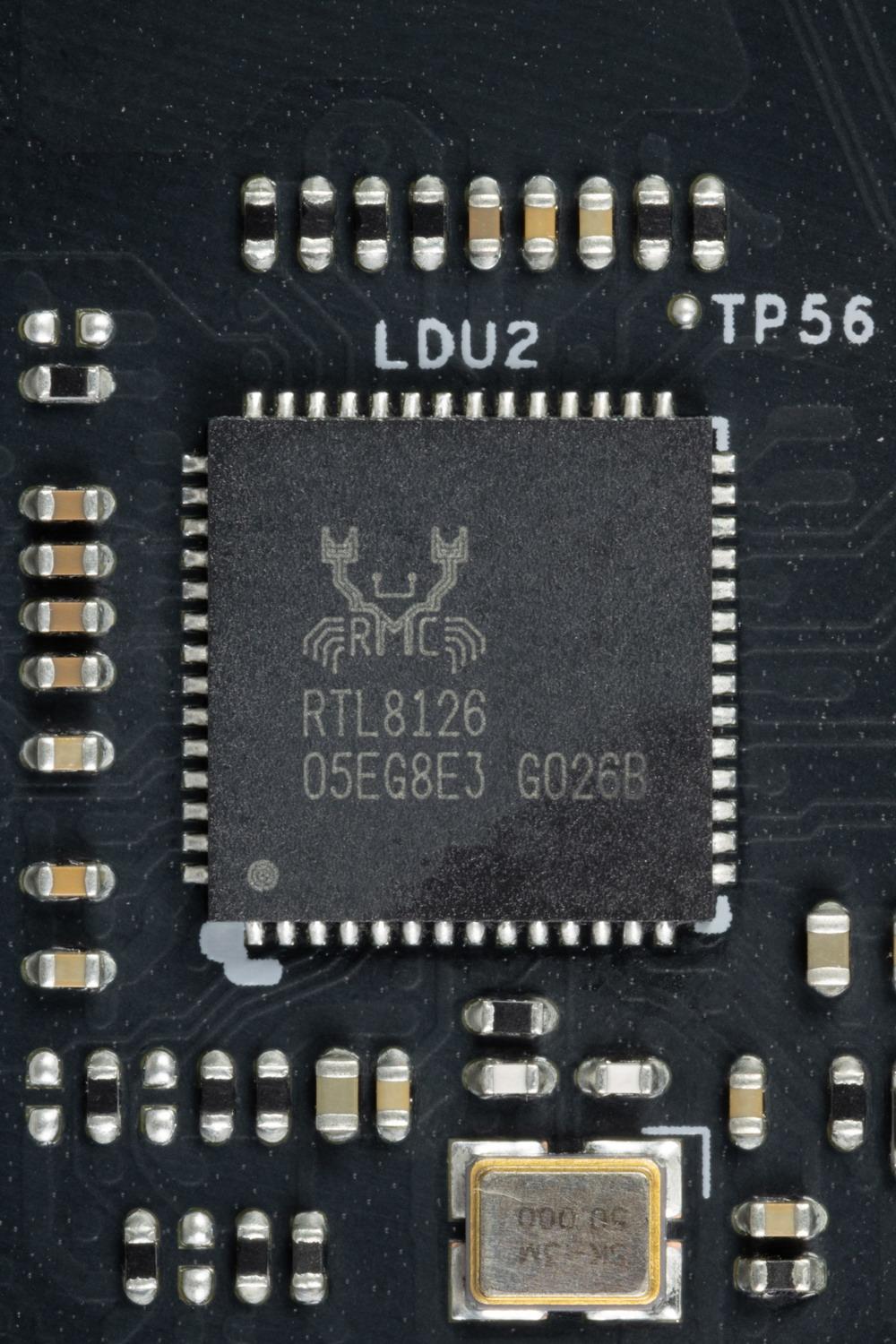

• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 4.0);
• Intel BE200 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• SlimSAS  (4 линии PCIe 4.0);
• 4 слота SATA 1/2/3/4

22 линии PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL1220, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры подсветки и другие  для своих нужд используют сигнальные линии USB 2.0 от стороннего контроллера. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx всего 24 линии PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M.2_1), 4 линии версии PCIe 4.0 отведены на порт М.2 (M.2_2) . Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16_1/3. Вариантов переключения несколько:

• Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_3  отключен);
• Слоты PCIe x16_1/3 имеют по 8 линий;

Стоит отметить, что даже при отсутствии устройств в первом PCIe x16_1 третий слот PCIe x16_3 все равно получает только 8 линий PCIe 5.0.

Теперь в целом про слоты PCIe.

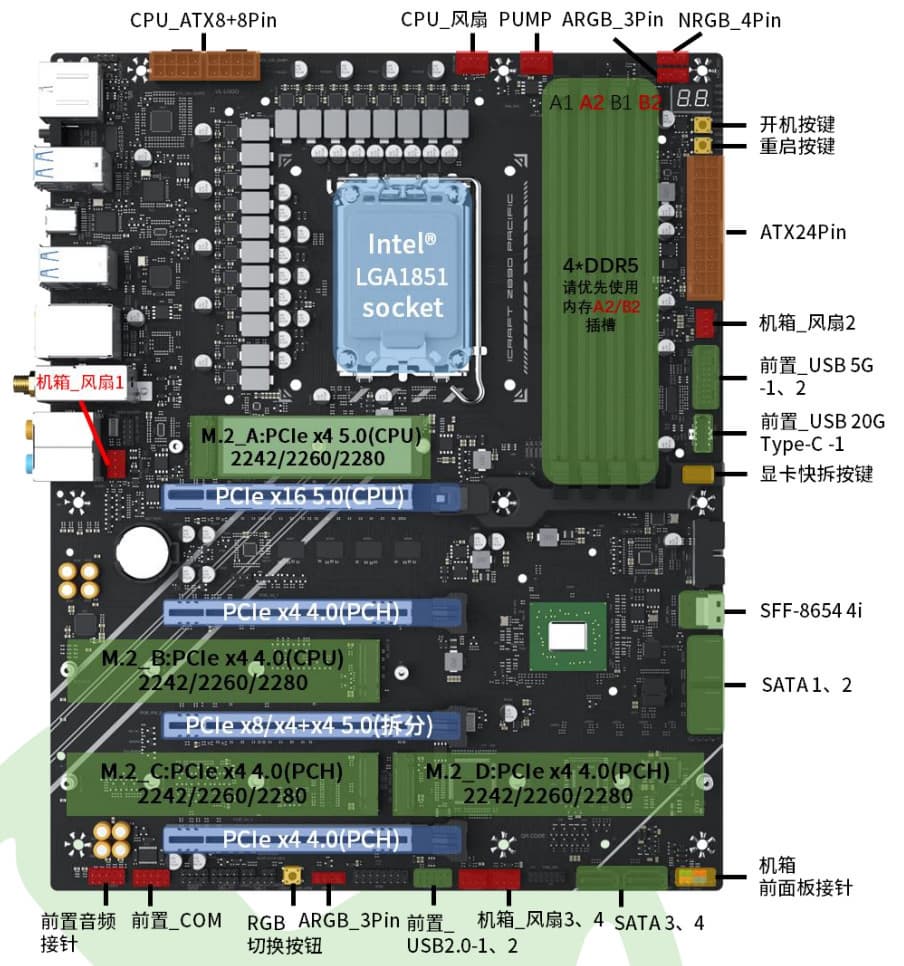

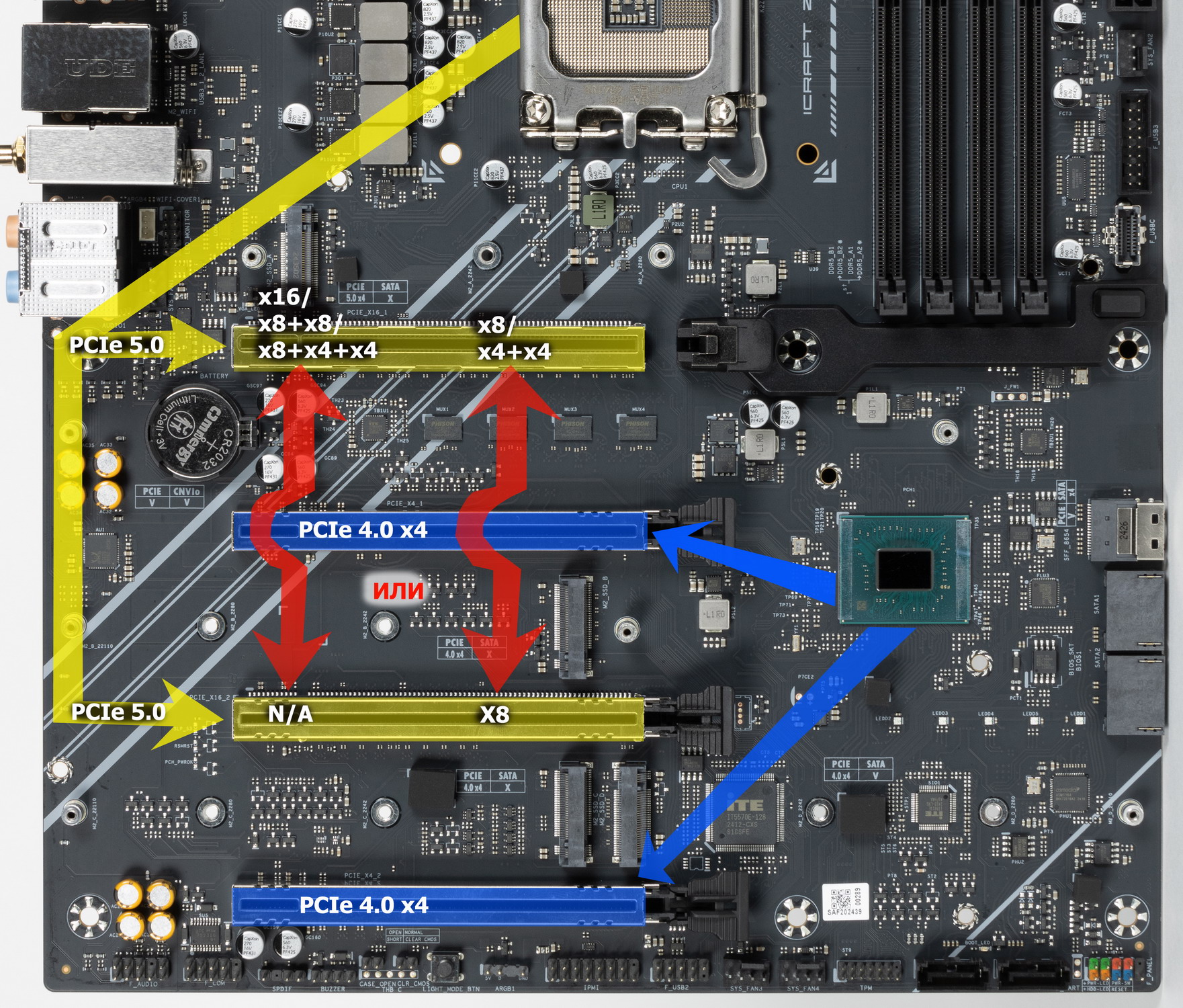

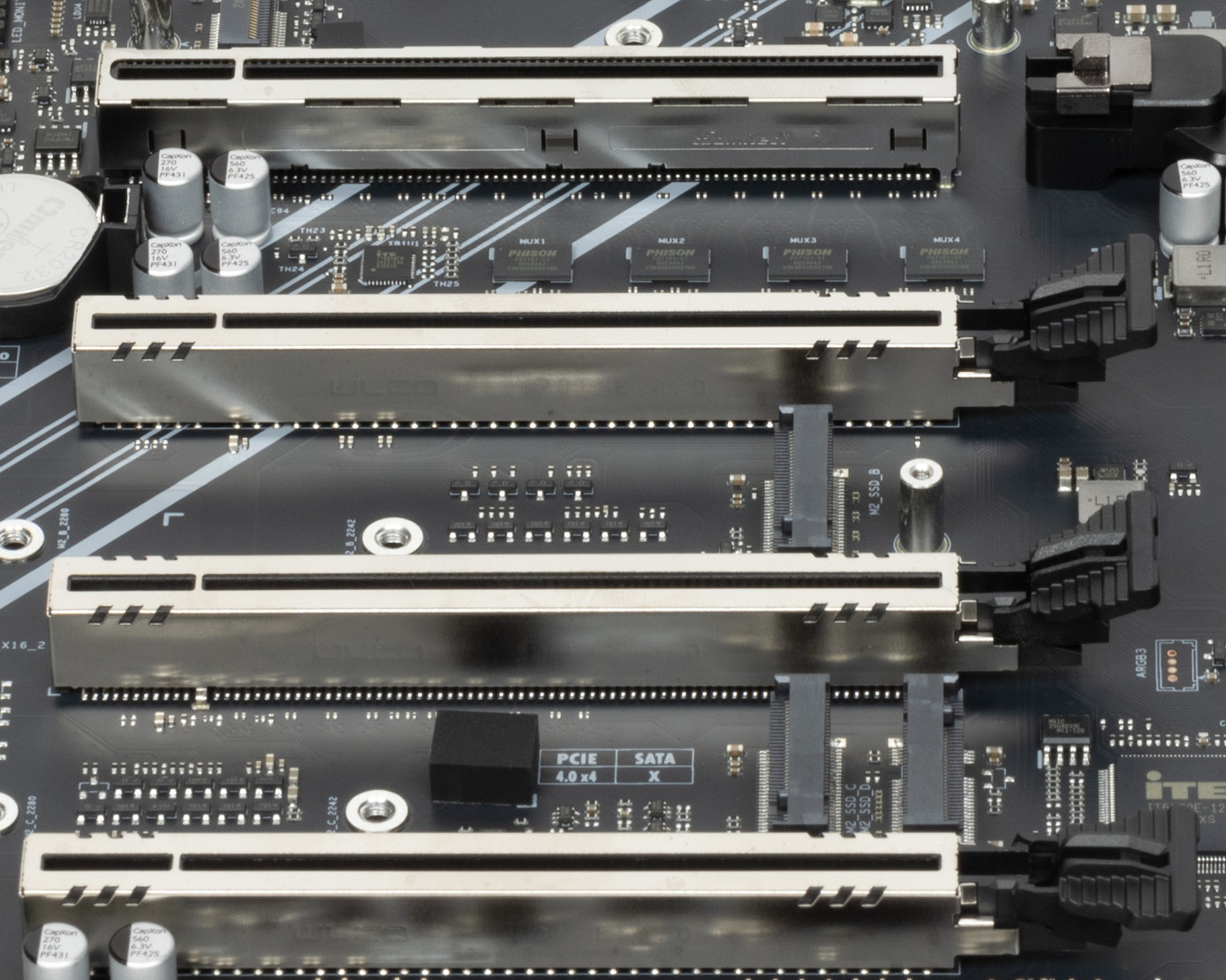

Всего на плате есть 4 слота: два PCIe x16_1/3 (для видеокарт или других устройств) и два также «длинных»  PCIe x16_2/4, но фактически имеющих по 4 линии PCIe 4.0.

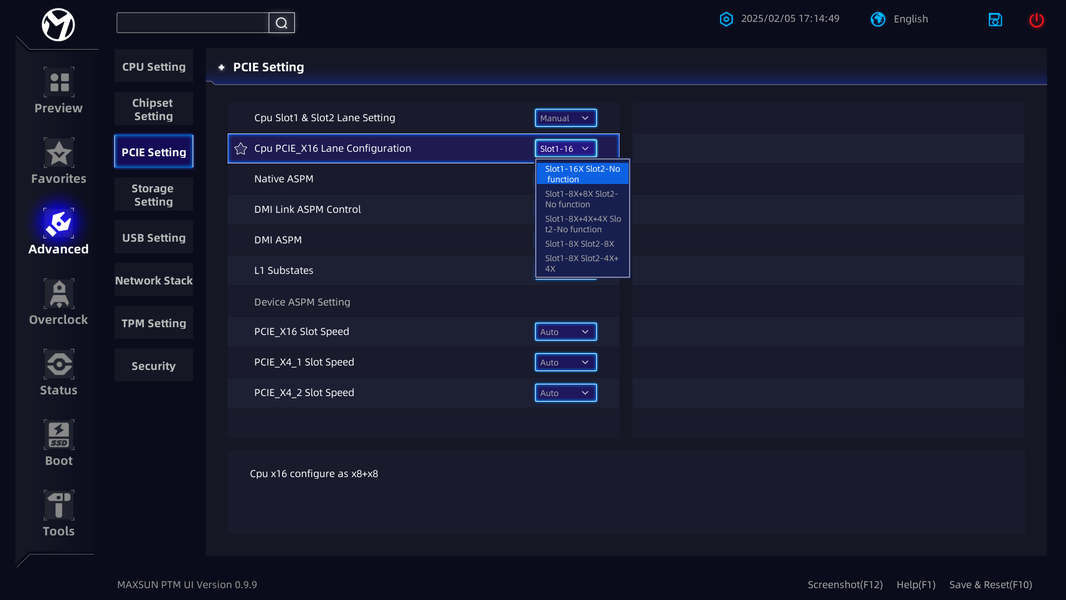

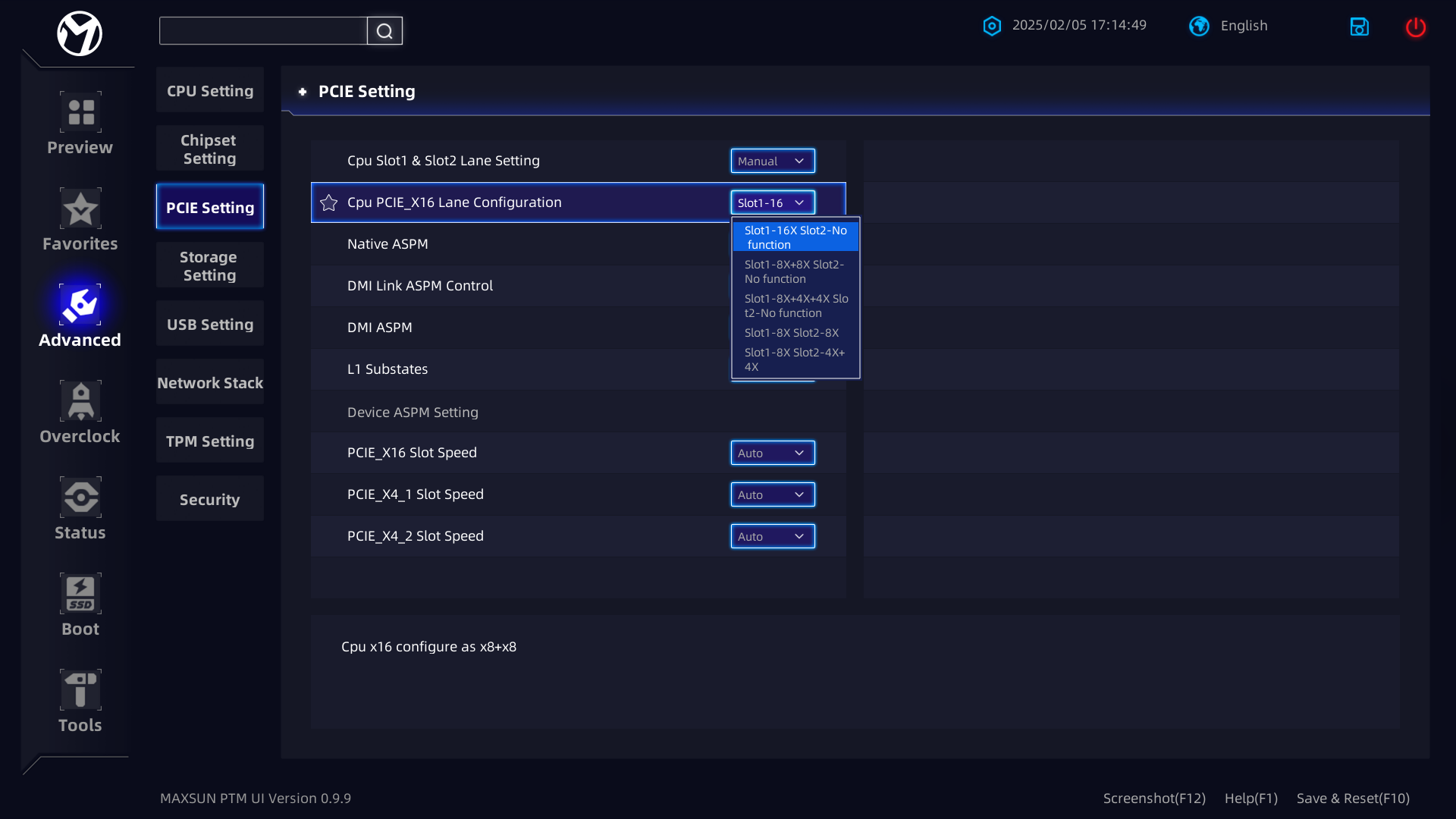

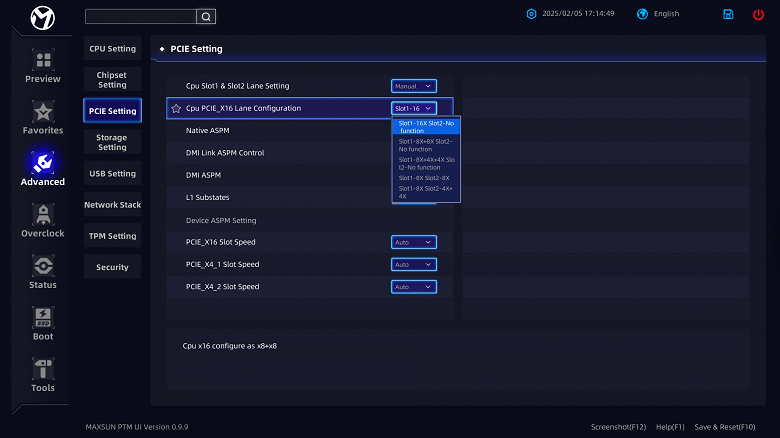

Как видим, перераспределение линий PCIe 5.0 этой материнки имеется, однако мультиплексоров нет, поэтому следует четко выставлять режимы работы слотов PCIe в BIOS.

Выше я вел речь про первые PCIe x16_1/3, подключенные к процессору. Остальные  PCIe x16_2/4 подключены к Z890 и работают в режиме x4.

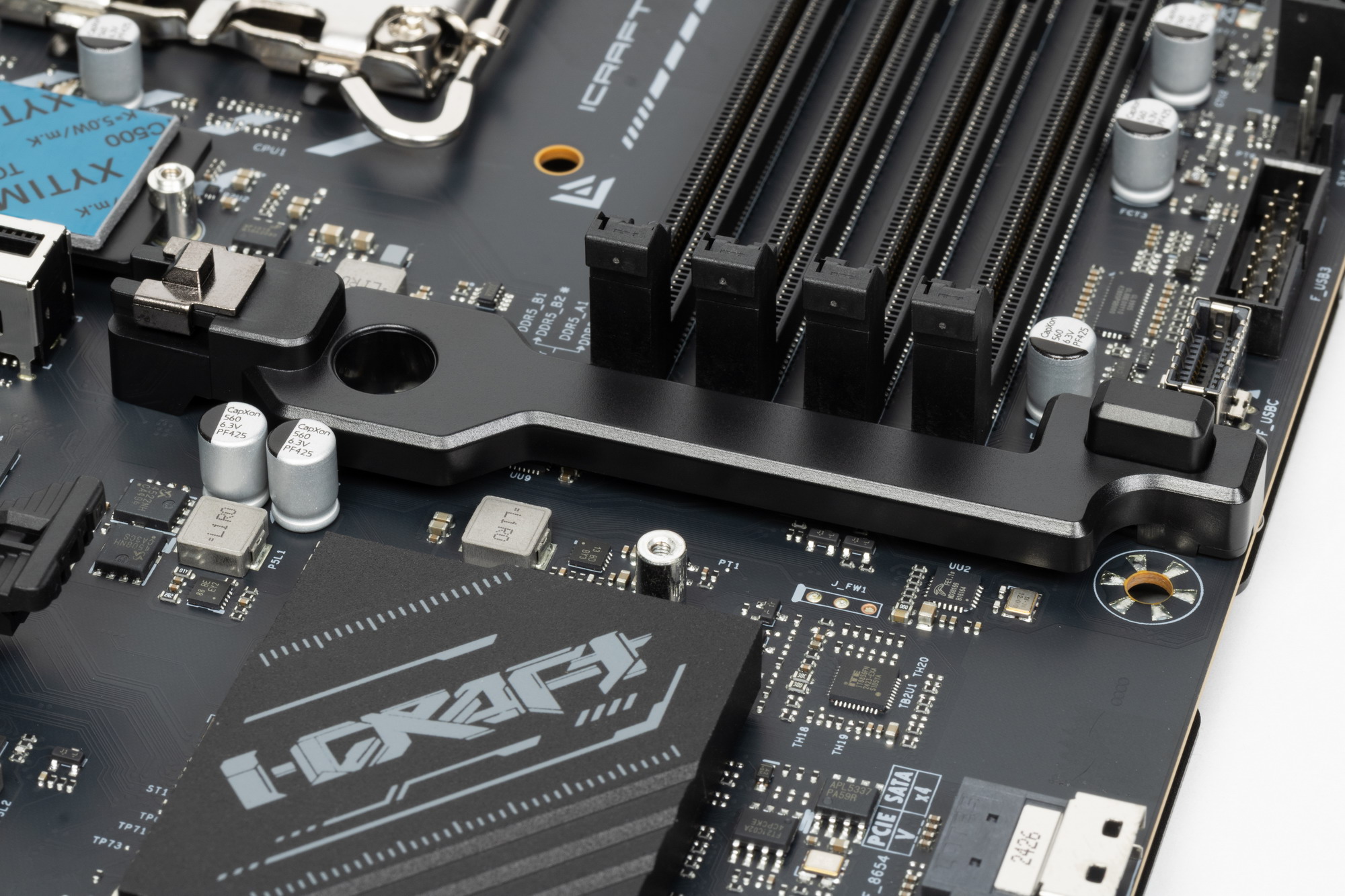

Все слоты PCIe имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает  надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

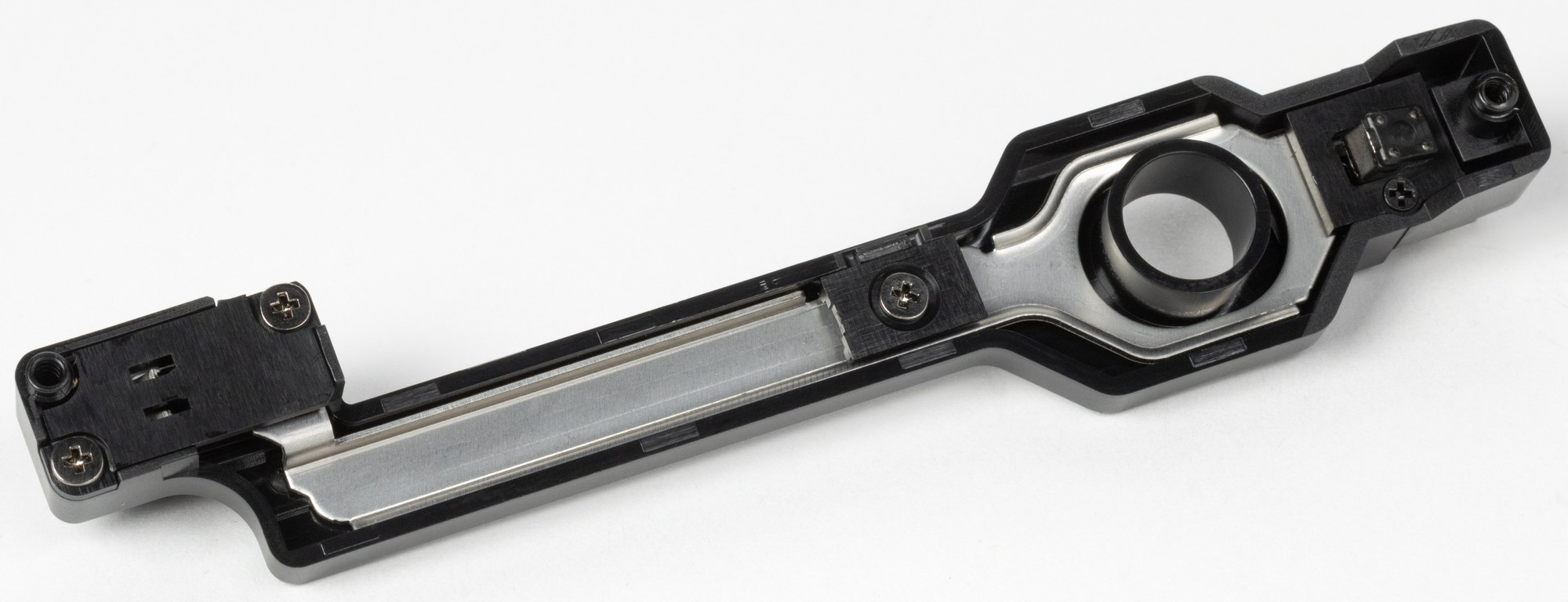

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм c кнопкой.

Матплата позволяет смонтировать СО любого размера.

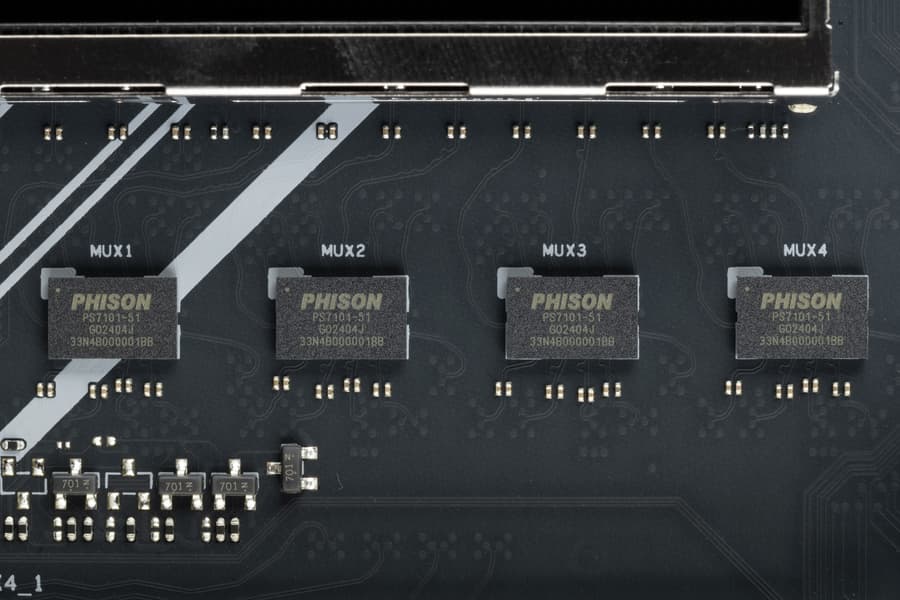

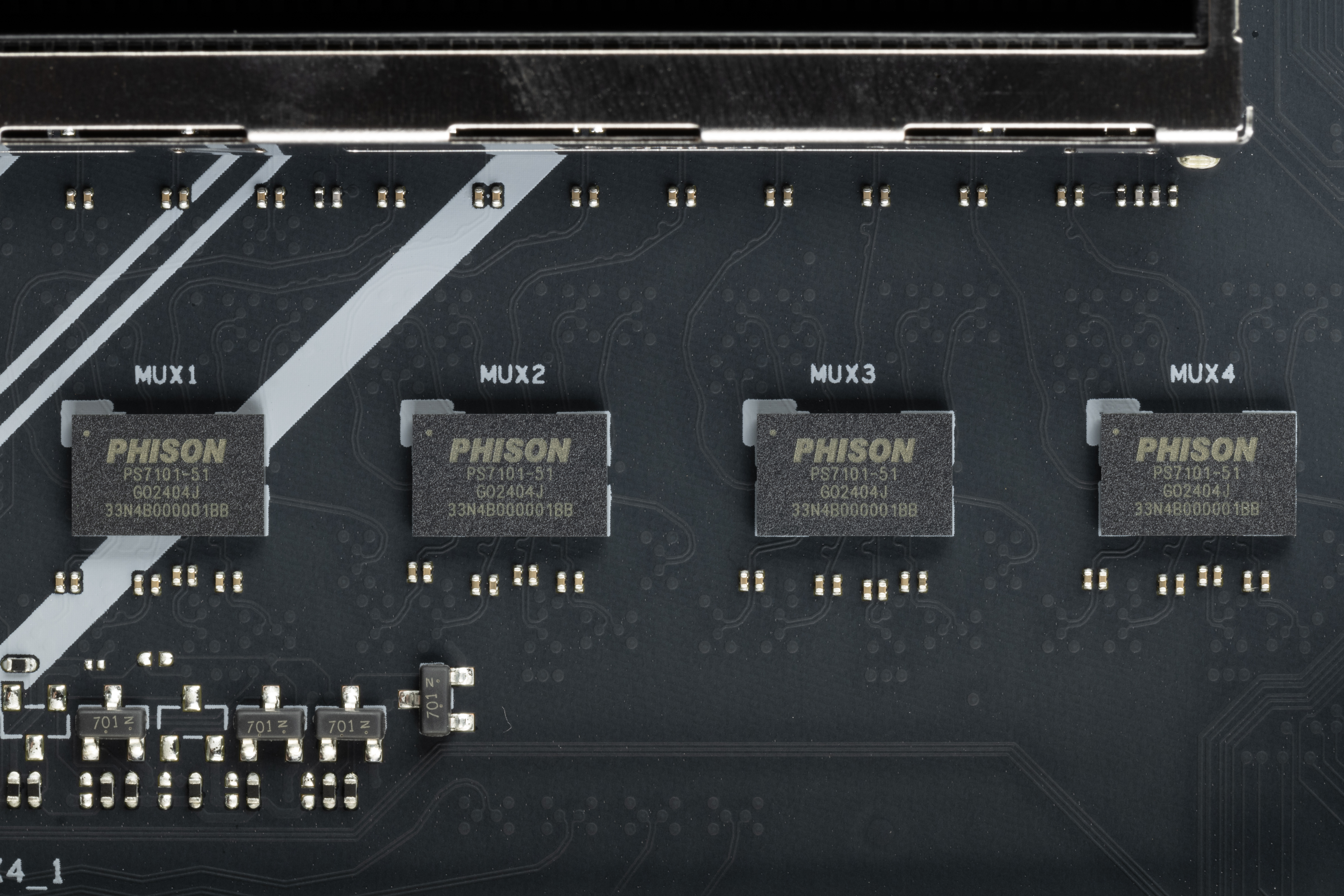

Плата оснащена усилителями (ре-драйверами) сигналов PCIe 5.0 от Phison.

На очереди — накопители.

Всего у платы 4 разъема Serial ATA 6 Гбит/с  +4 слота для накопителей в форм-факторе M.2, а также универсальный разъем SlimSAS.

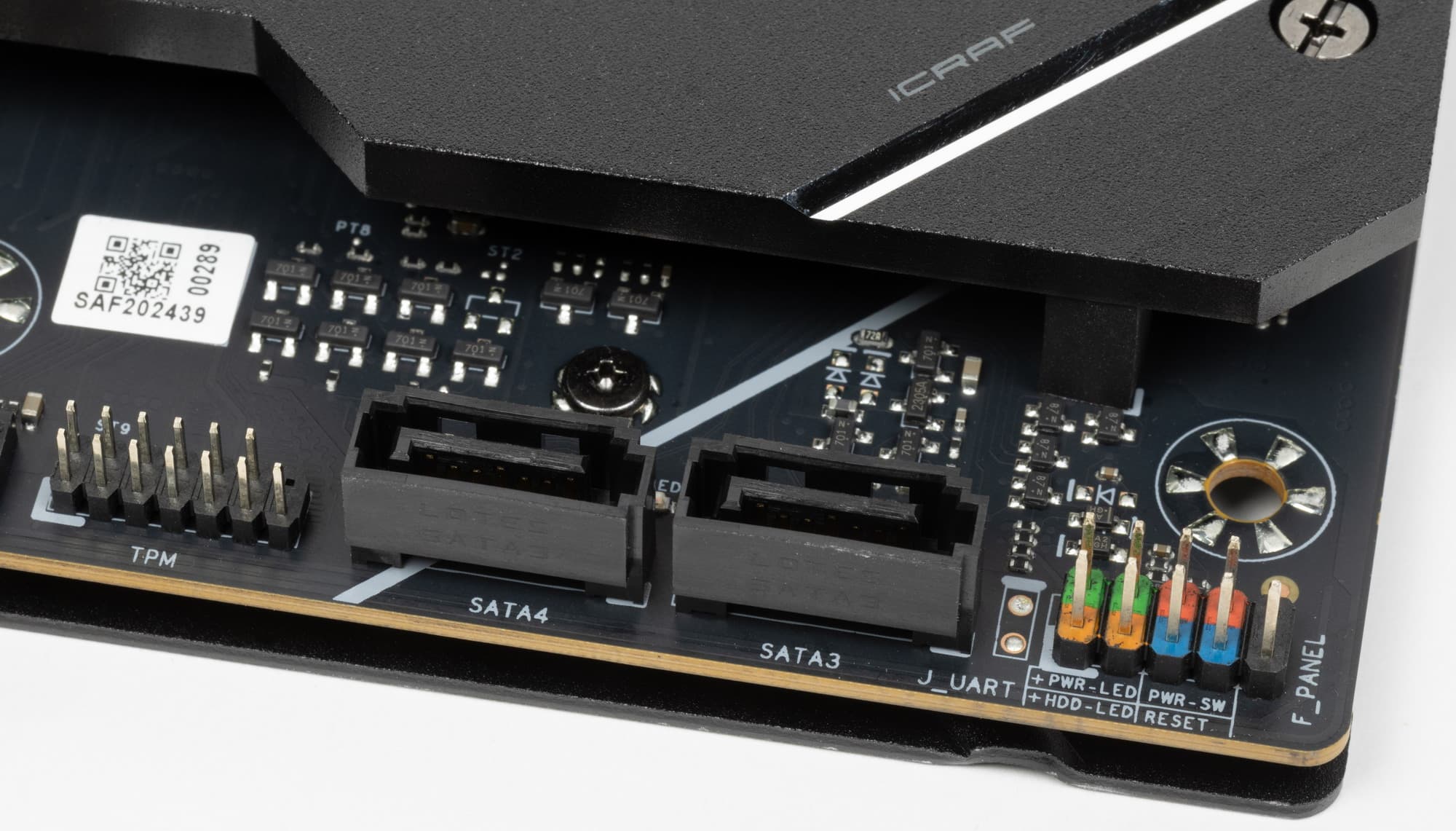

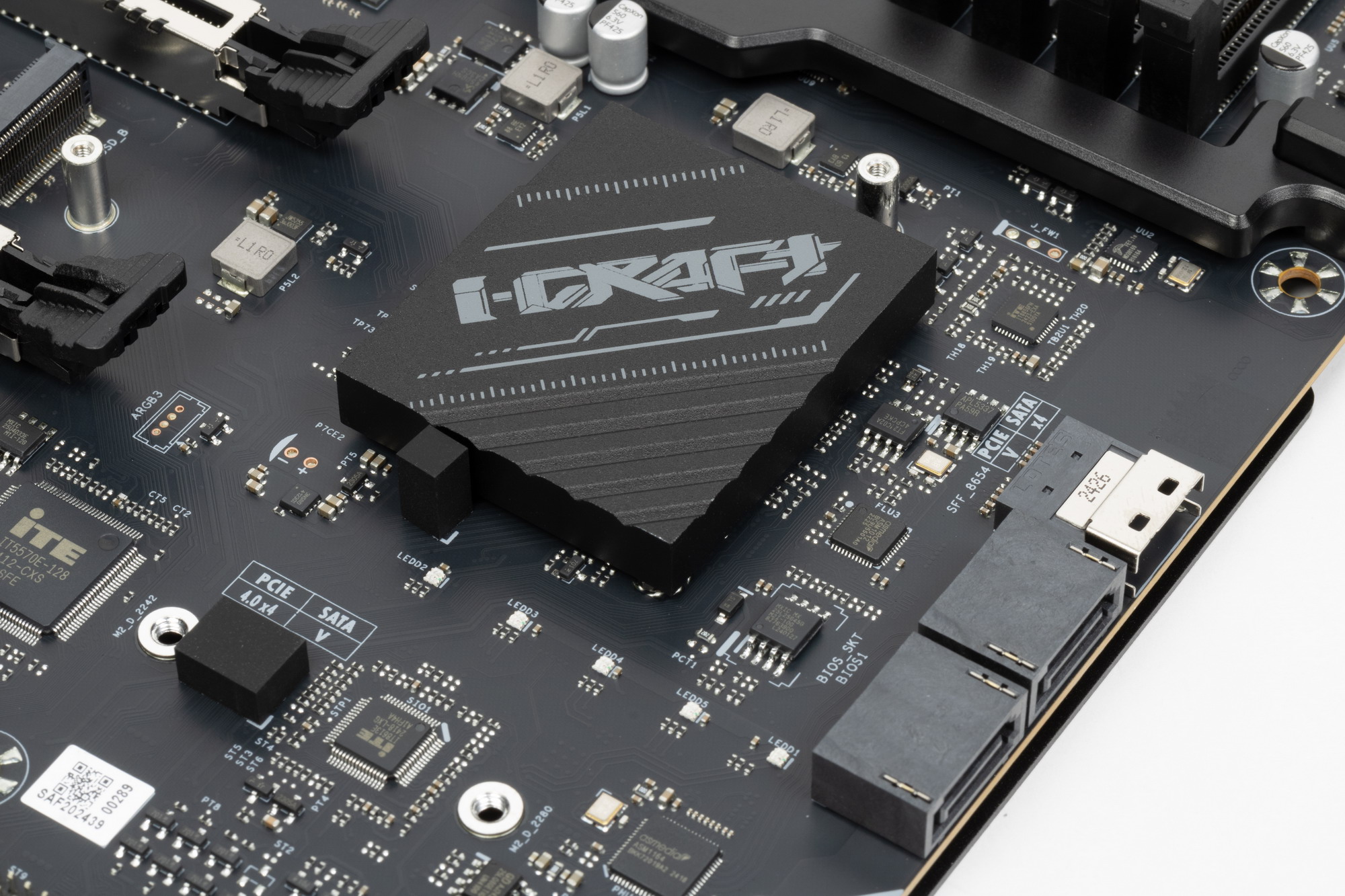

4 порта SATA 1,2,3,4 реализованы через чипсет Z890 и поддерживают создание RAID. Она размещены по-парно на разных углах матплаты.

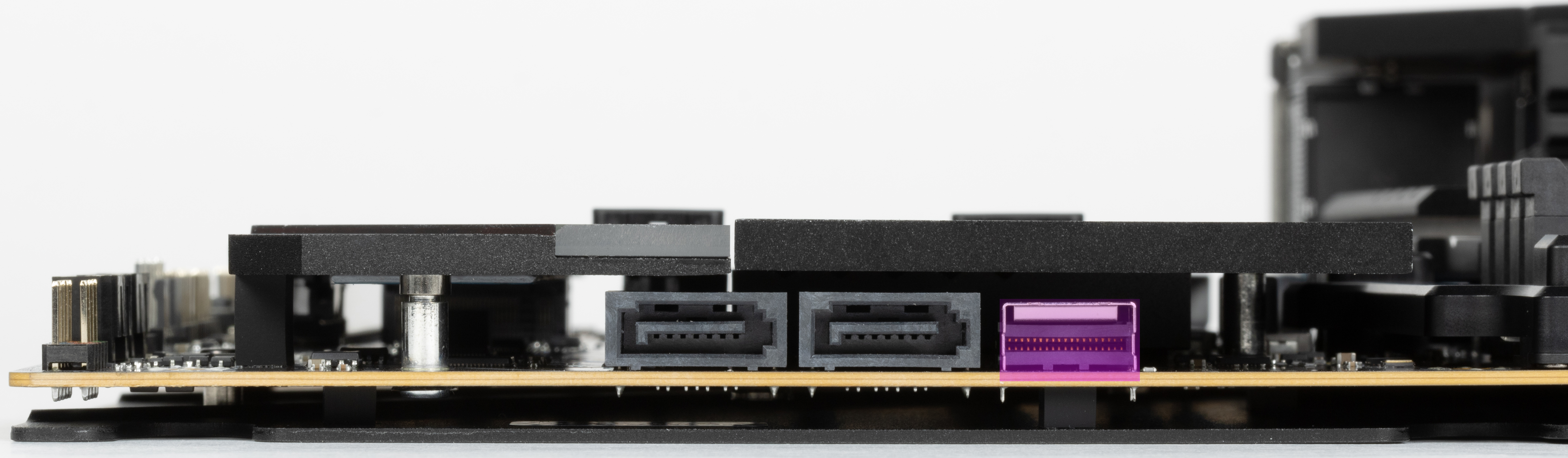

Рядом с двумя портами SATA имеется и относительно новый, и редко встречающийся порт SlimSAS (отмечен фиолетовым цветом) – это сверхскоростное соединение, обычно применяемое в серверах и устройствах хранения данных. SAS – последовательный единый интерфейс (Serial Attached SCSI) для подключения разных устройств хранения данных. SlimSAS – это мини-версия данного порта. В данном случае SlimSAS поддерживает подключение еще одного NVMe накопителя PCIe 4.0 x4, либо 4х портов SATA. Интерфейсные кабели для таких целей приобретаются отдельно.

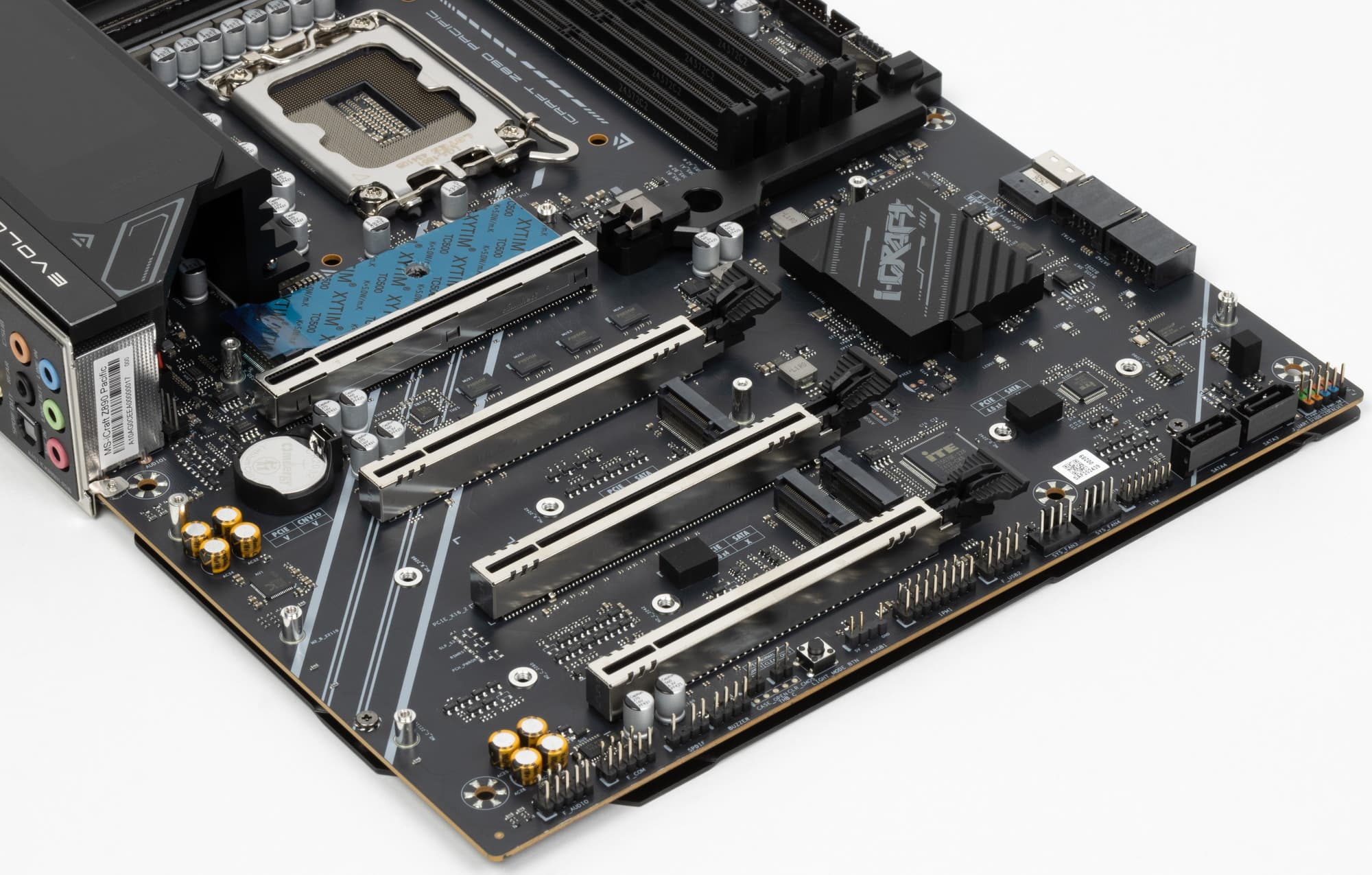

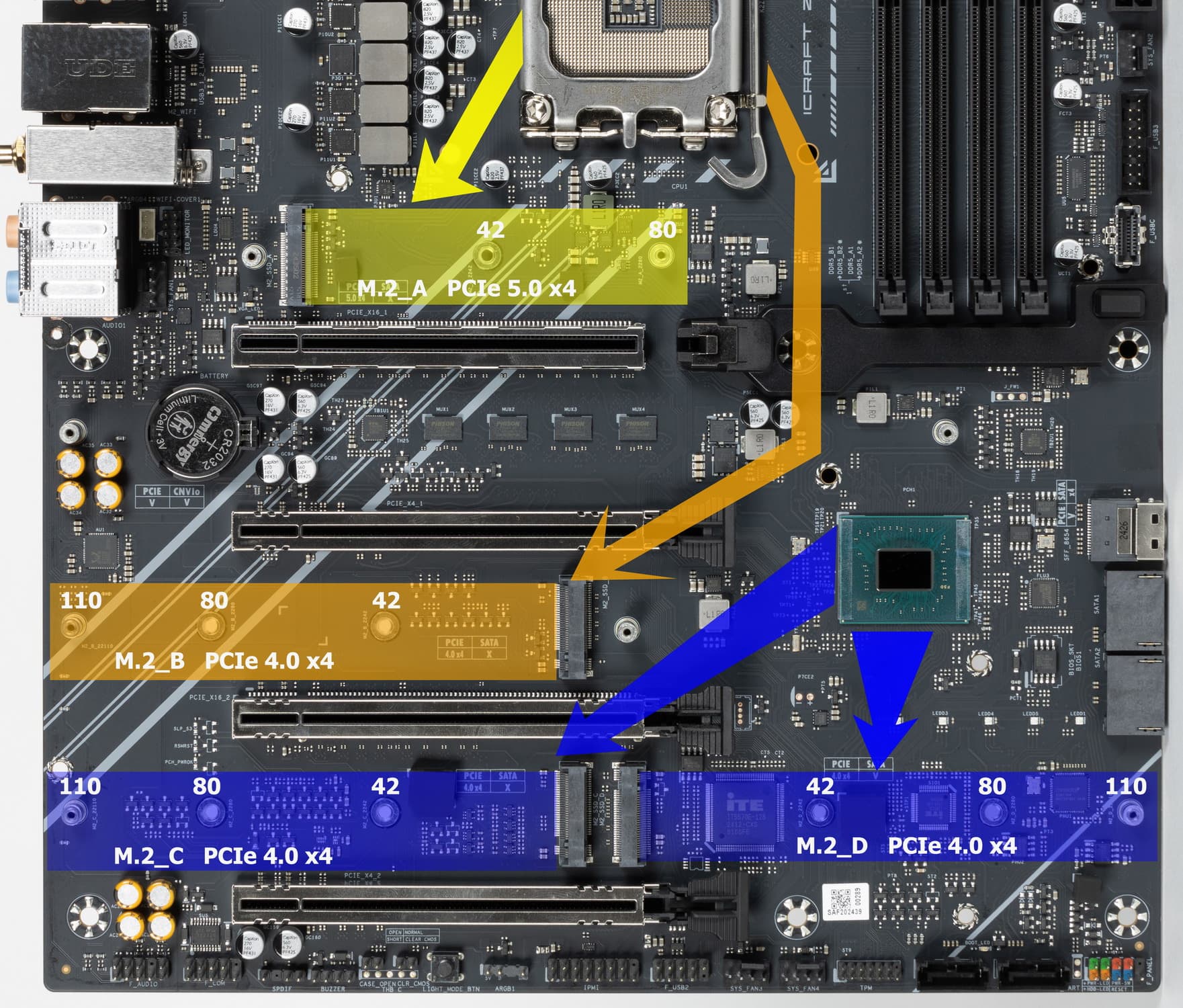

Материнская плата имеет 4 гнездa форм-фактора М.2.

Третий и четвертый слоты M.2 (M.2_C, M.2_D) получают данные от чипсета Z890, а первые два — от CPU, при этом M.2_A получает PCIe 5.0, а M.2_B получает от процессора PCIe 4.0.

Все слоты M.2  работают с модулями только с PCIe интерфейсом.

Все слоты M.2 поддерживают модули с размерами 2242/2280. А слоты M.2_B/C/D поддерживают еще и 22110. На всех M.2 можно организовать RAID.

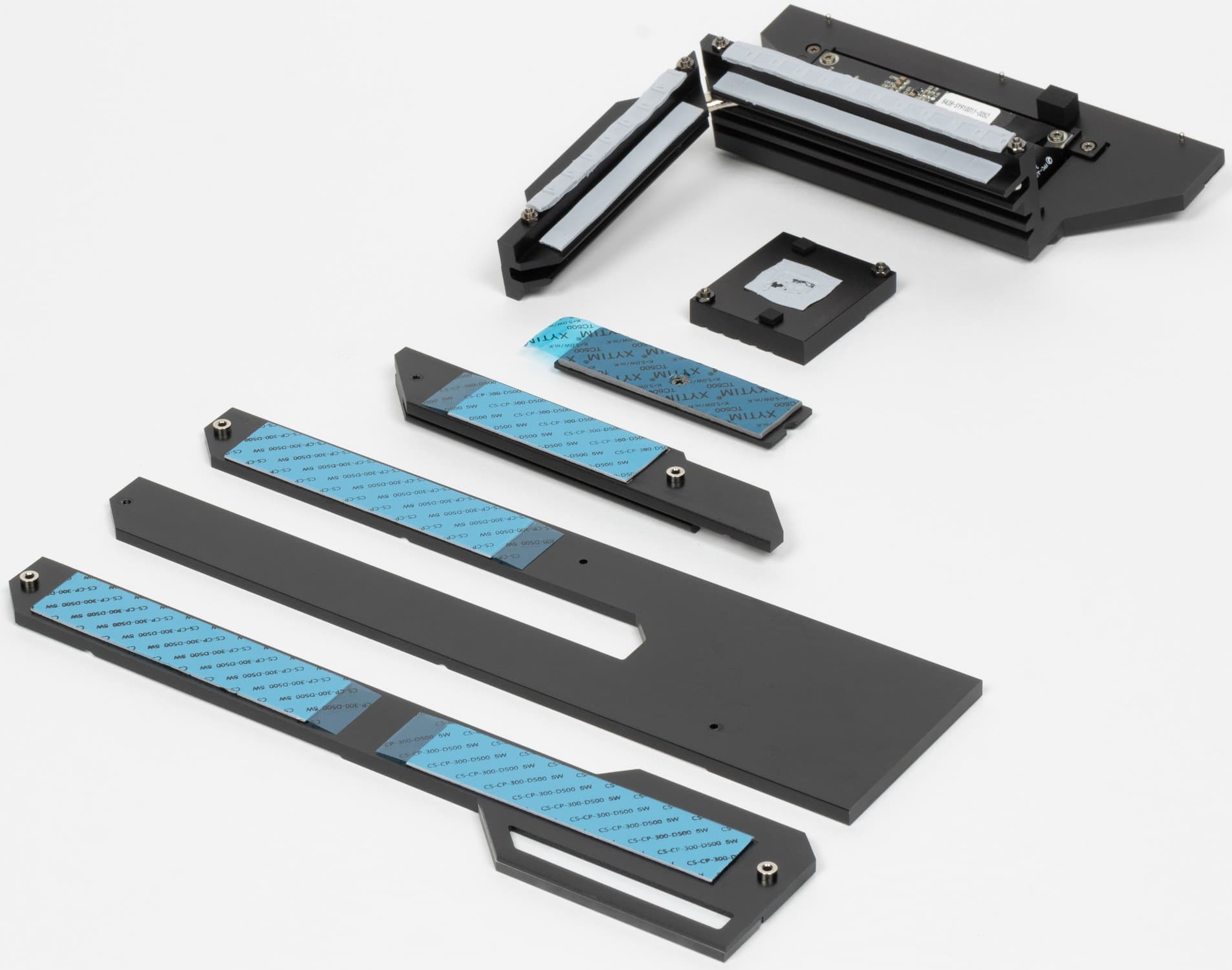

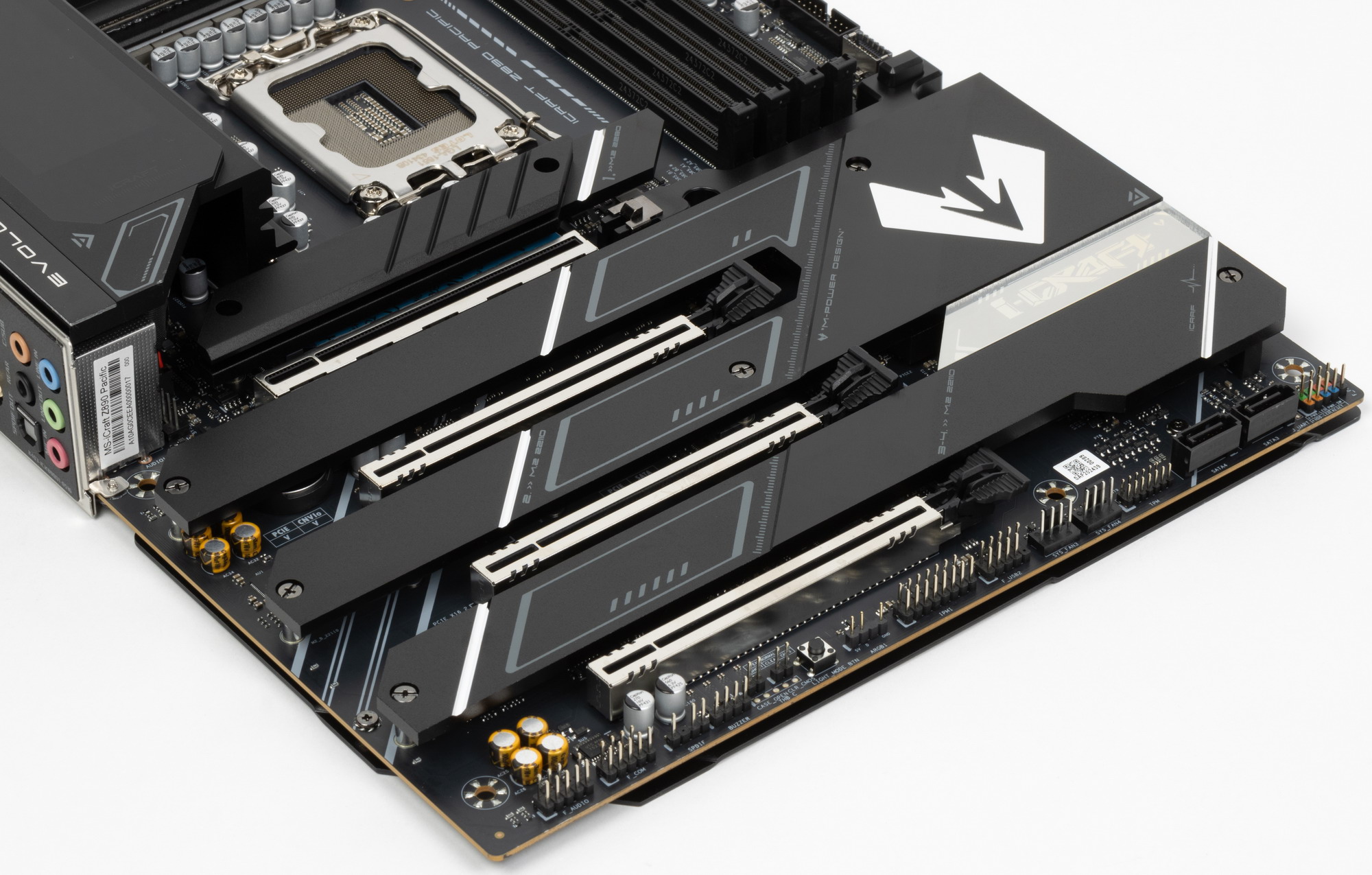

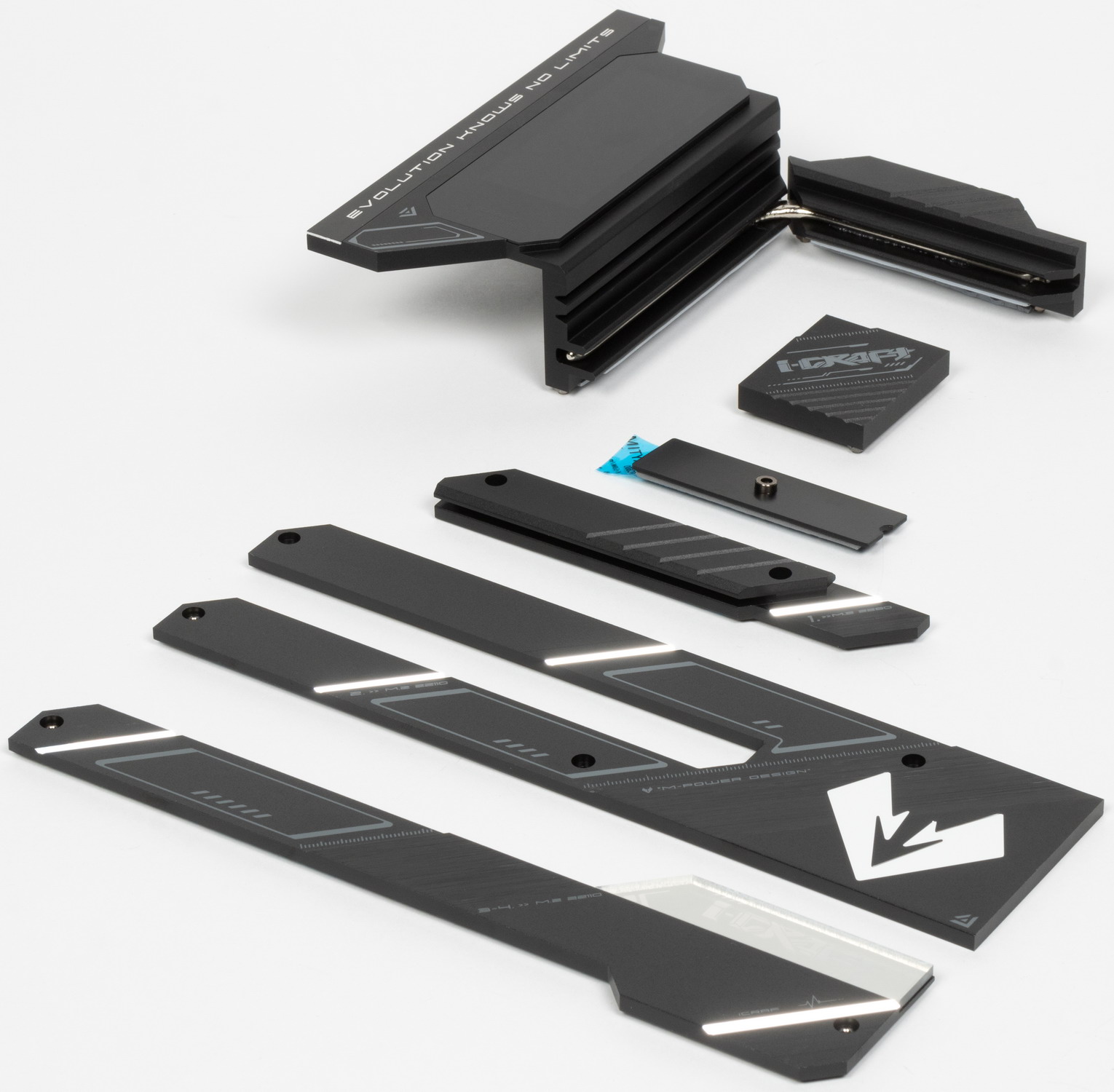

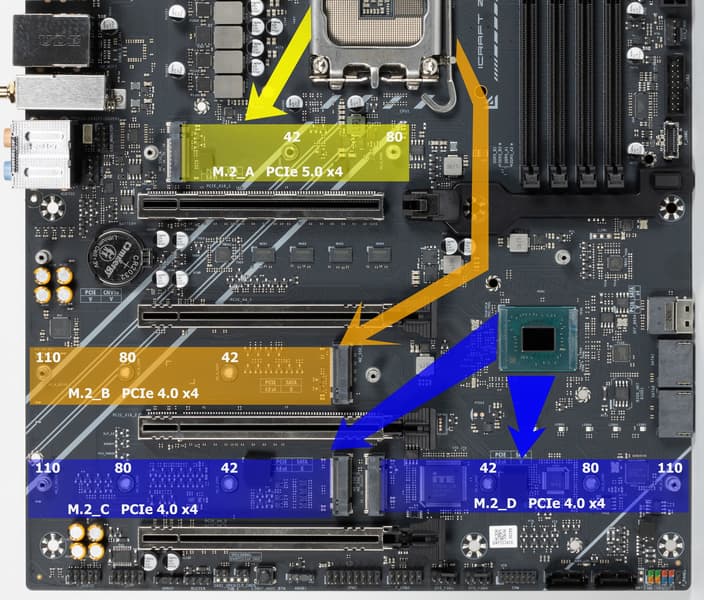

Все M.2 слоты имеют радиаторы. Слоты M.2_A и M.2_B обладают своими отдельными радиаторами, когда как остальные 2 слота M.2 имеют общий радиатор.



Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к флагманским и оверклокерским, поэтому имеются внутренние кнопки питания и перезагрузки,

Хотя для полного сброса настроек имеется кнопка на задней панели, чтобы к ней не тянуться, имеется аналогичная перемычка на самой плате.

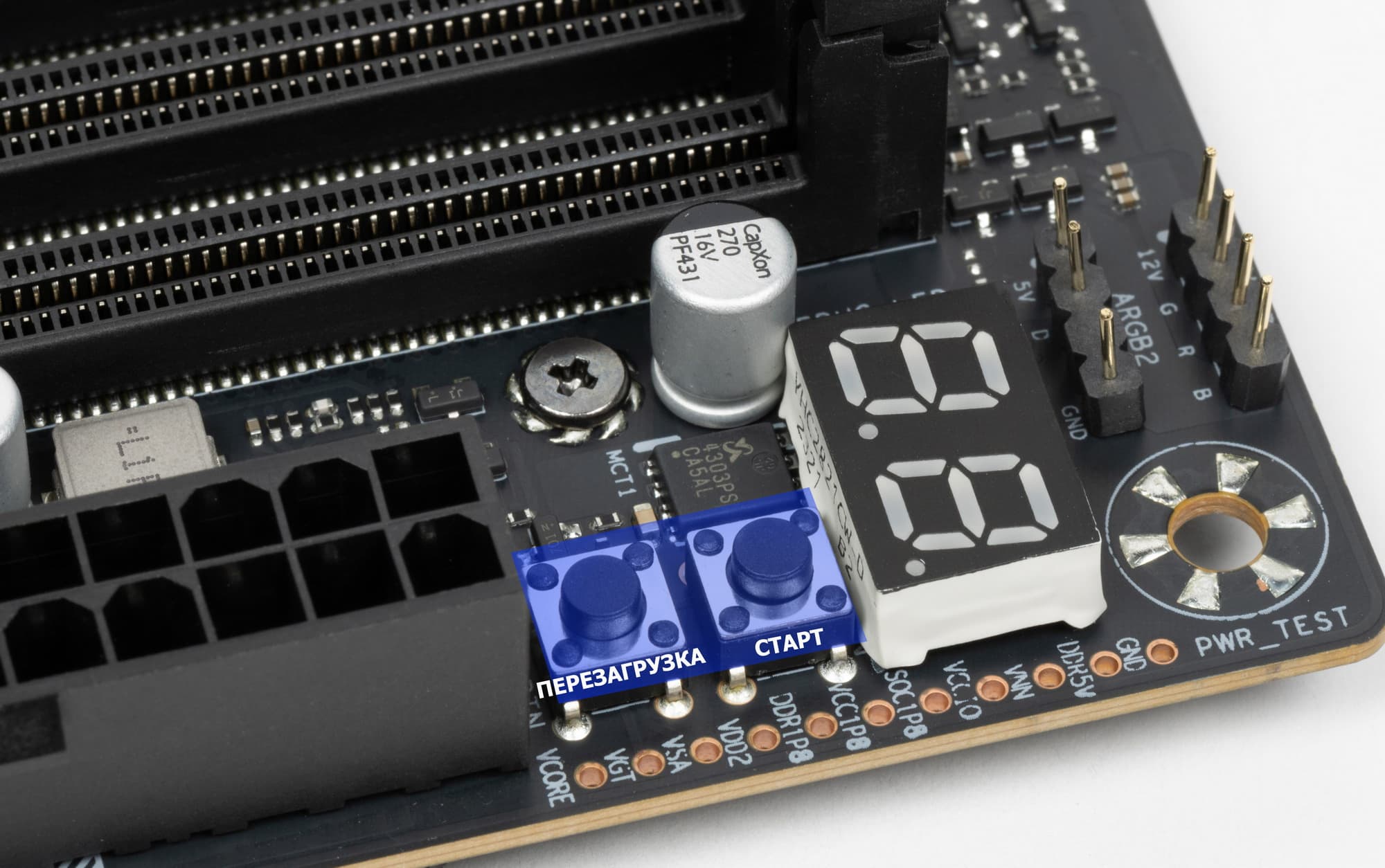

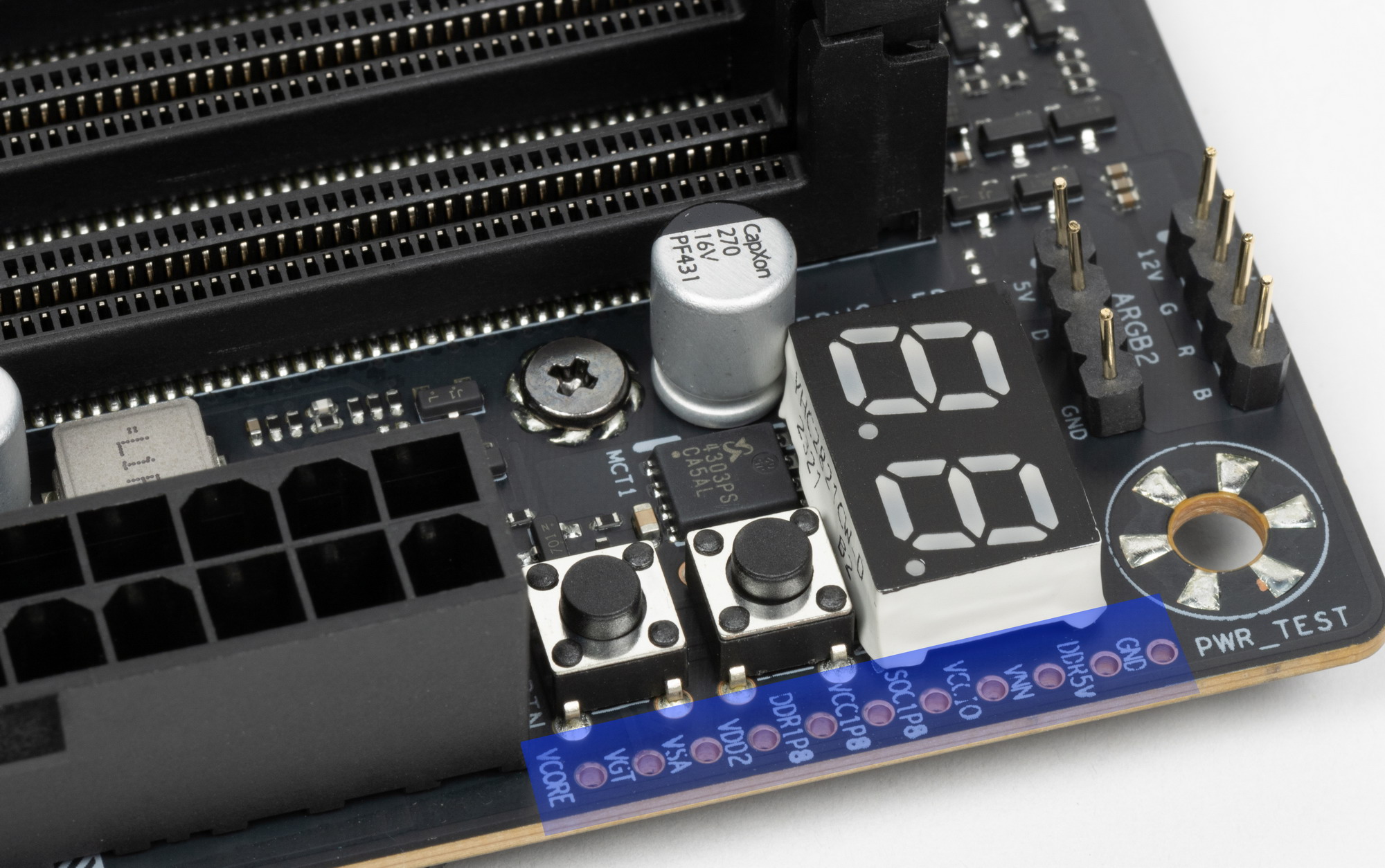

Оверклокерам будут полезны и площадки для замеров вольтажей на разных блоках центрального процессора.

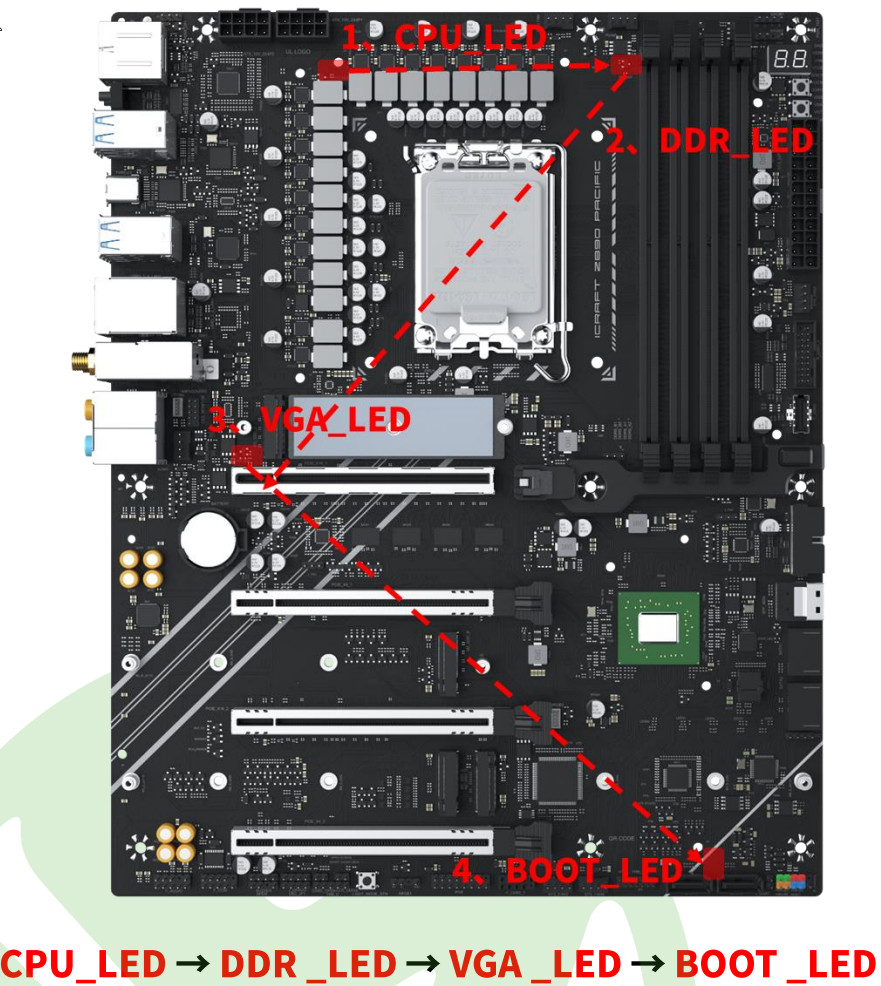

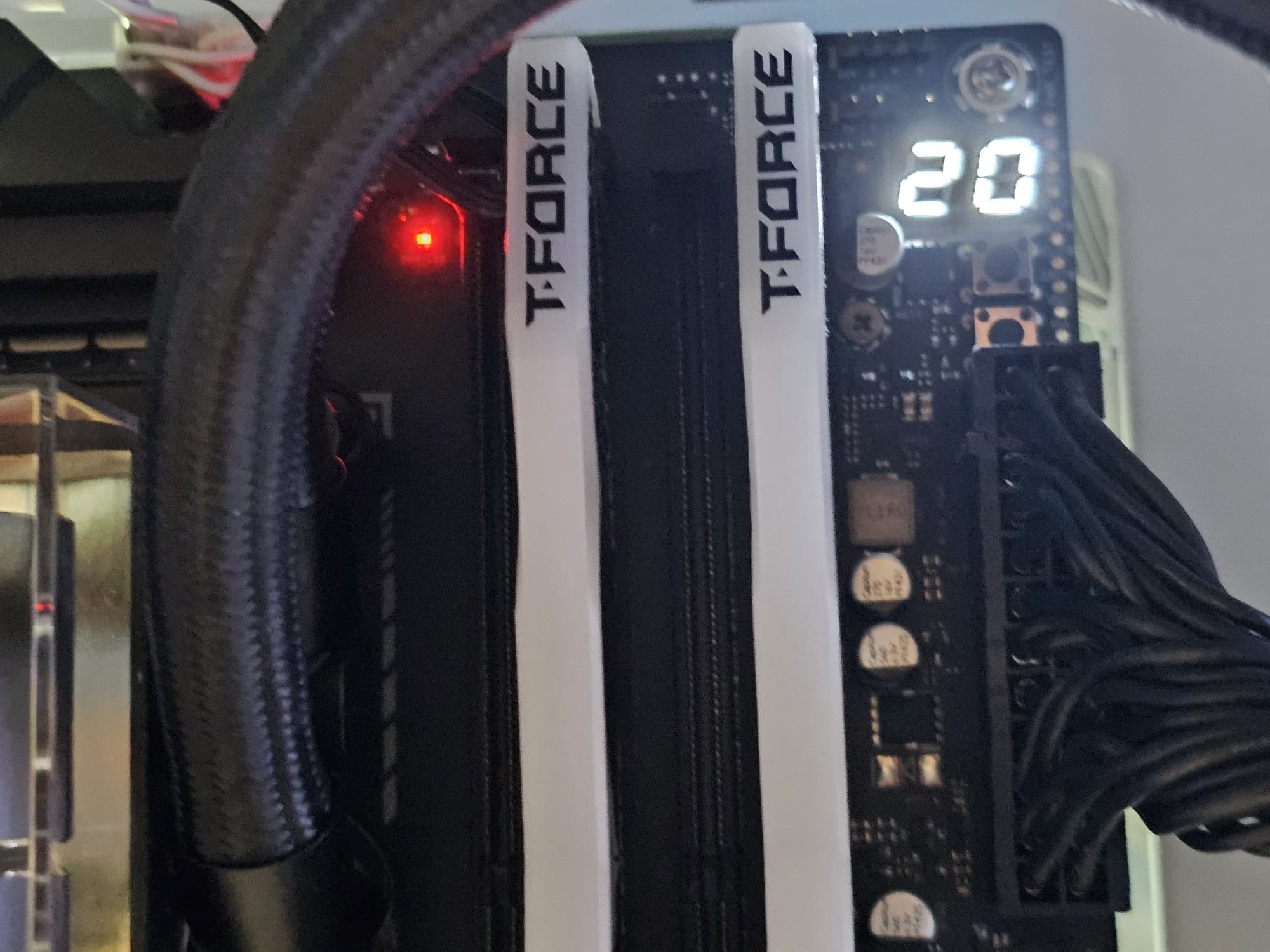

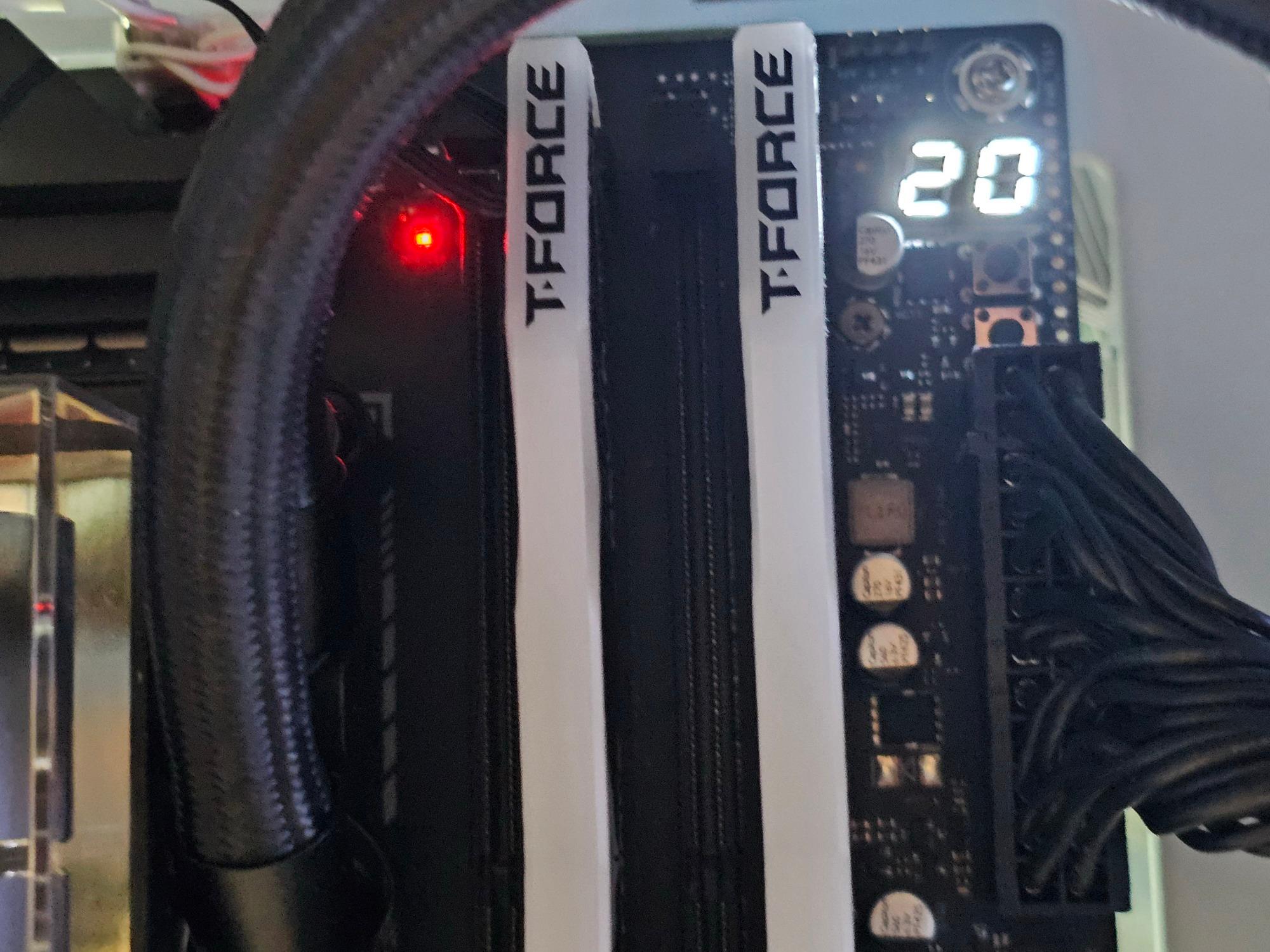

Разумеется, плата оснащена  световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. К сожалению, светодиоды разбросаны по всей плате.

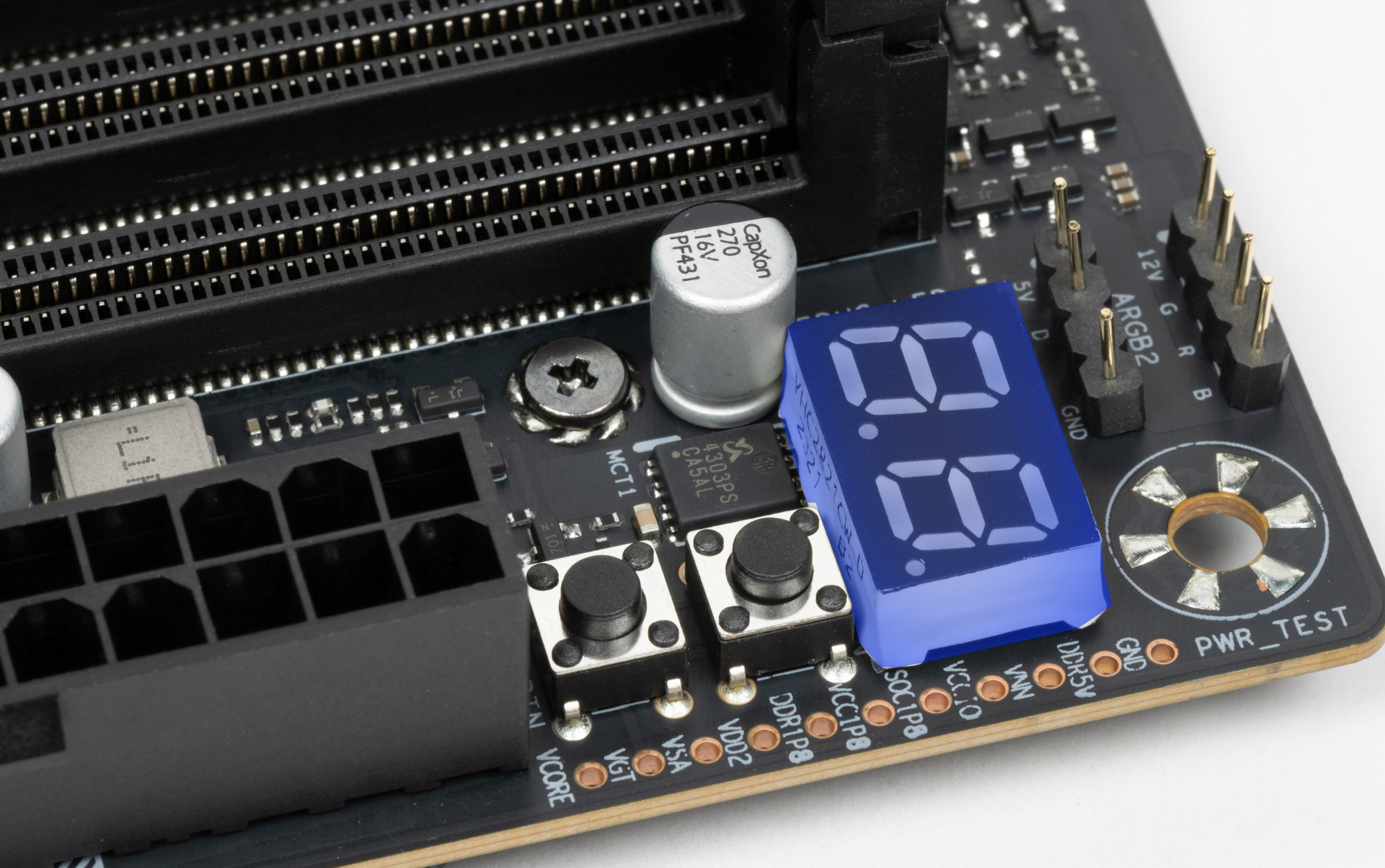

Имеется и традиционное табло POST-кодов.

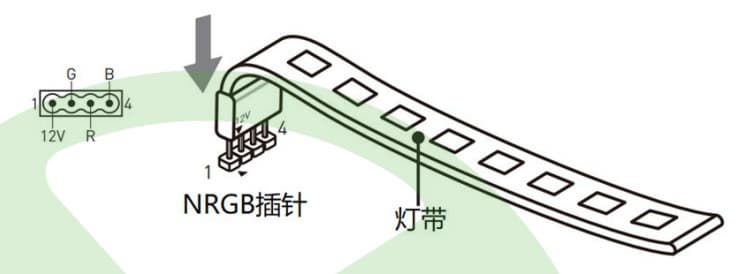

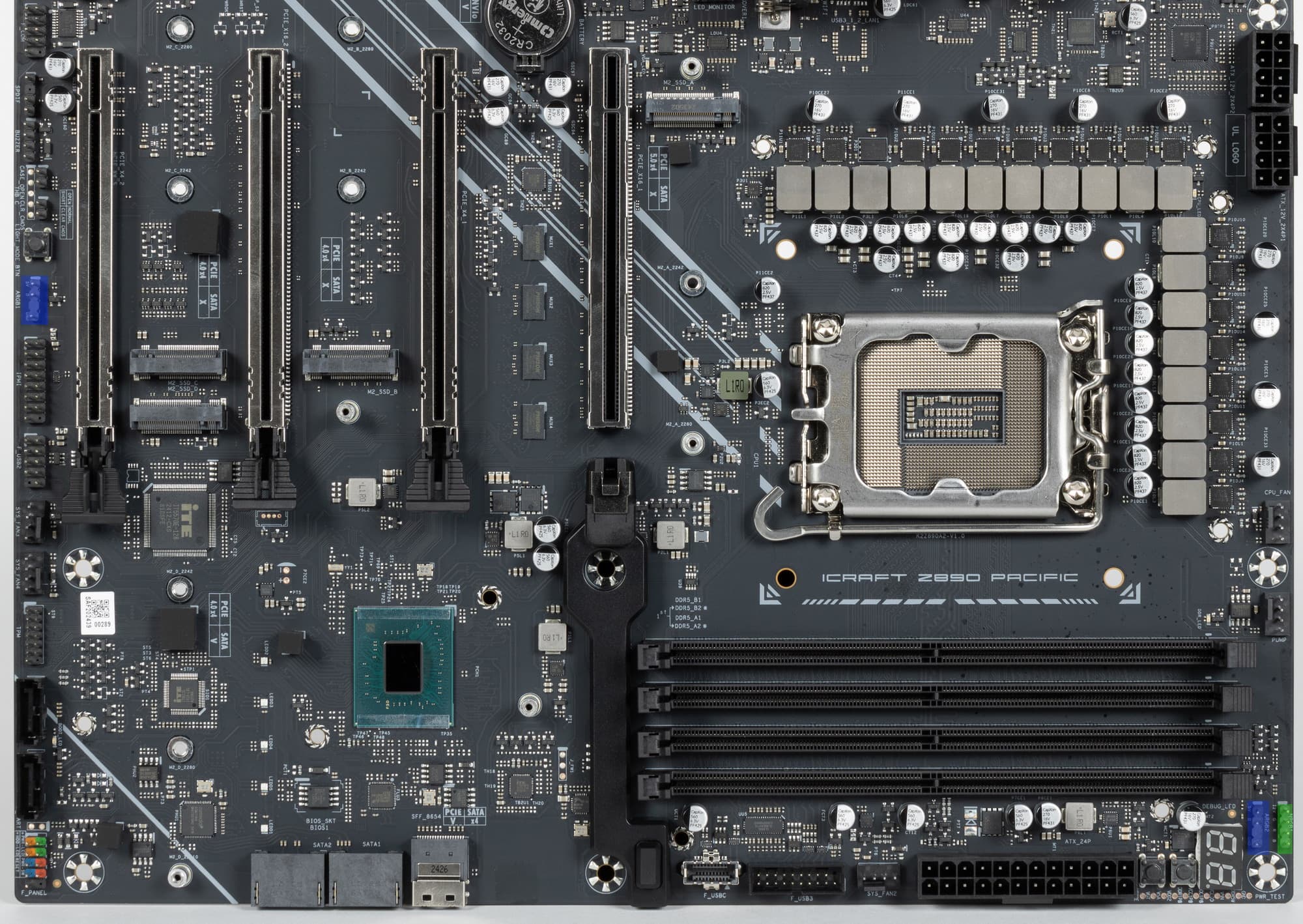

Еще надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены синим цветом). Разъемы разнесены на противоположные края платы. Также есть 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен зеленым цветом).

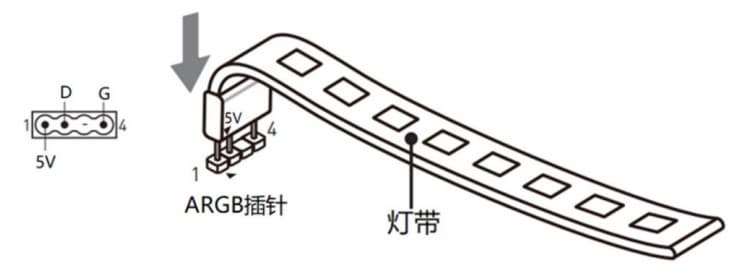

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

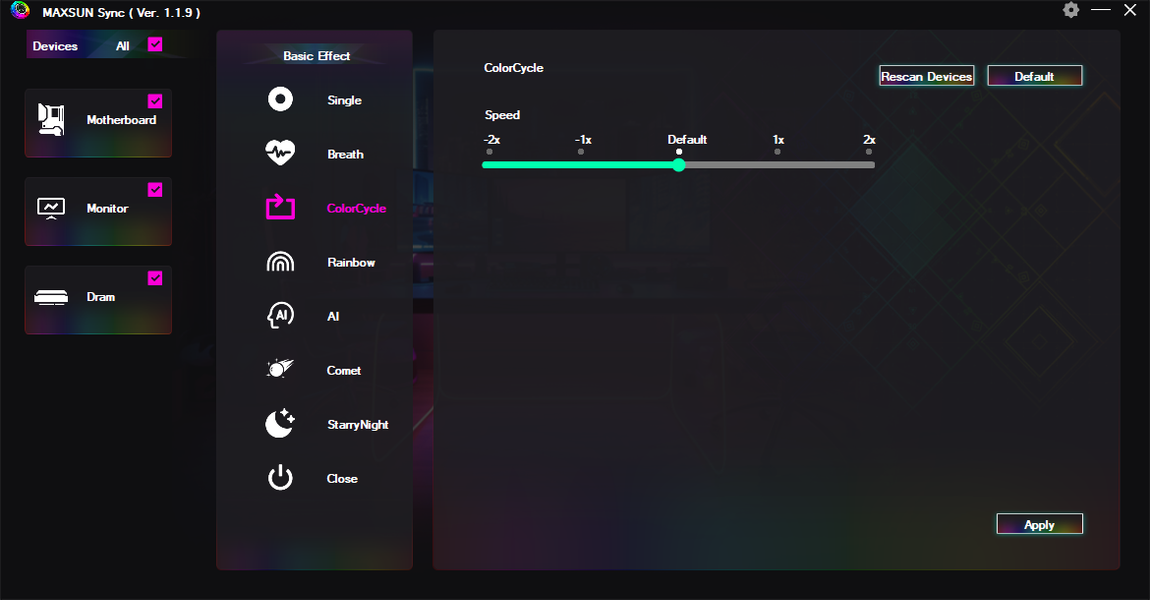

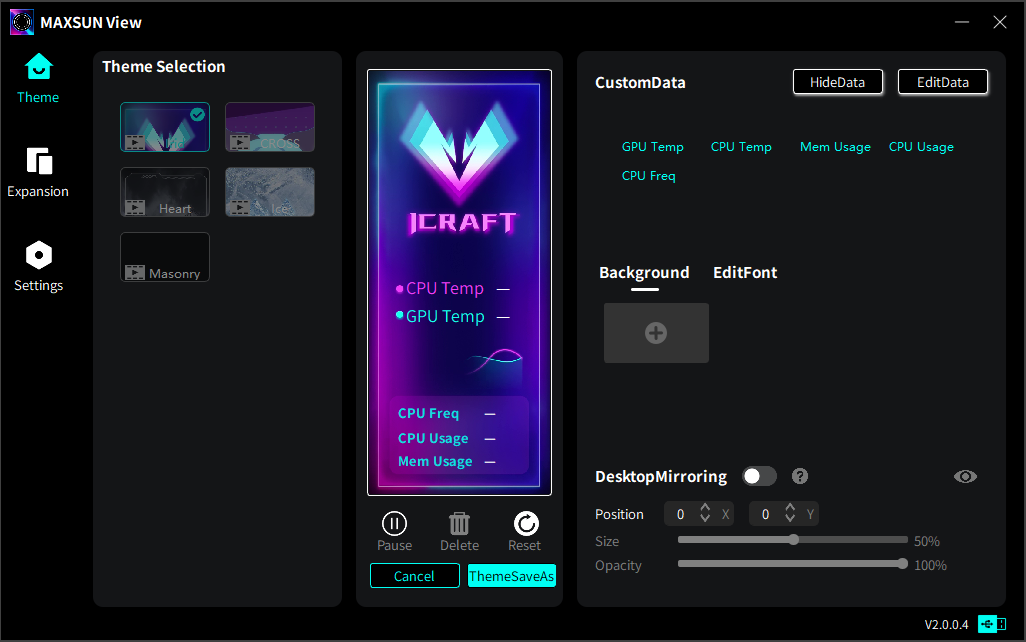

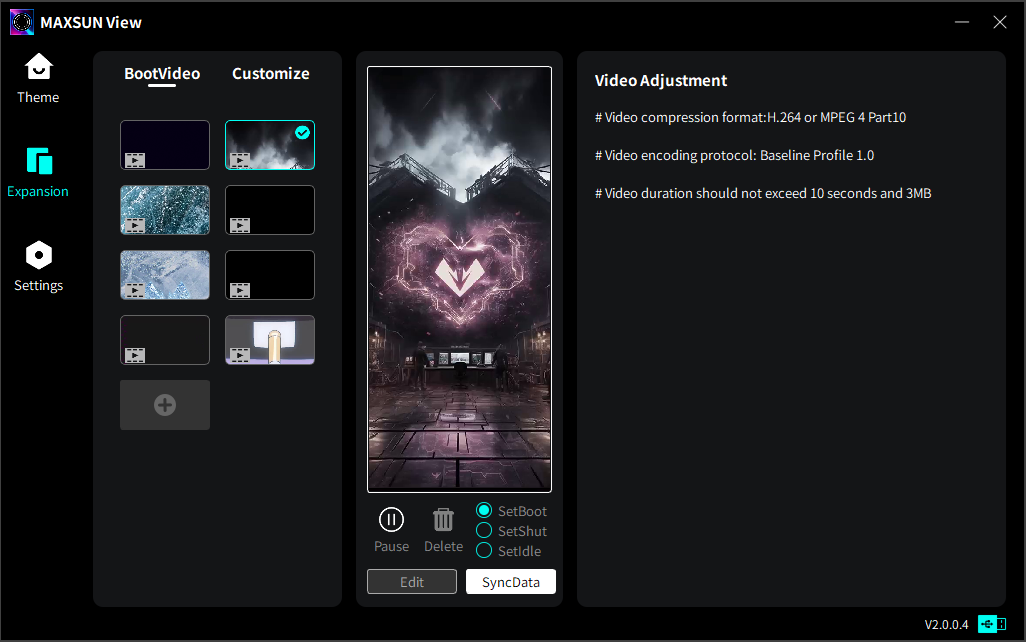

Контроль по синхронизации работы подсветки на матплатах Maxsun возложен на контроллер от ENE Technology.

Для тех, кого раздражают все эти световые индикаторы и подсветка в целом, имеется кнопка выключения.

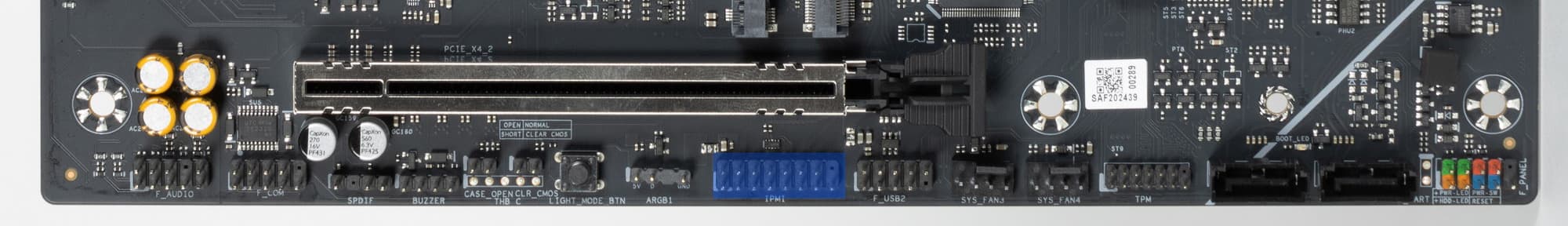

Обычно порт IPMI (Intelligent Platform Management Interface) имеется на серверных платформах, для какой цели он установлен на данной плате – неизвестно. Возможно для внутренних и тестовых отладок.

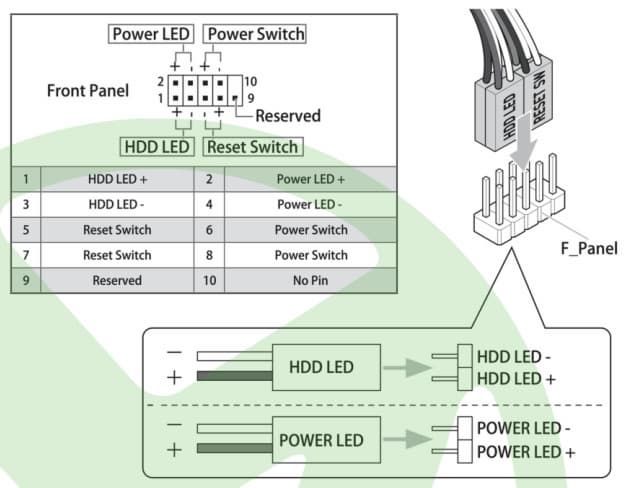

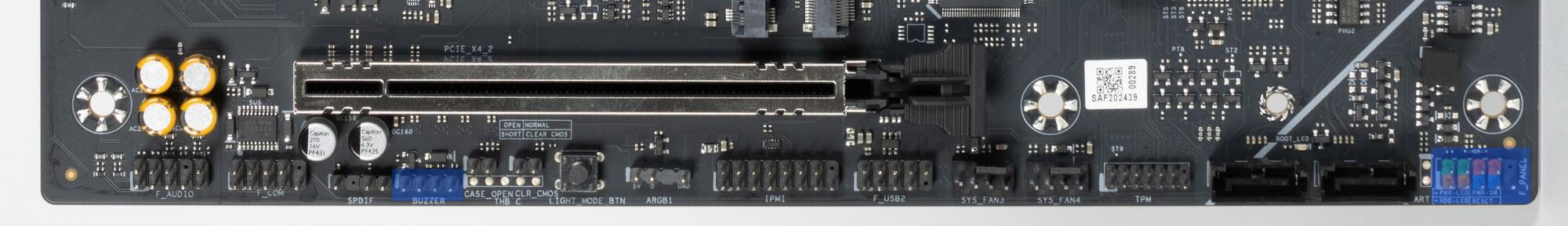

У всех матплат имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Данная плата – не исключение.

Материнская плата  обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flash BIOS.

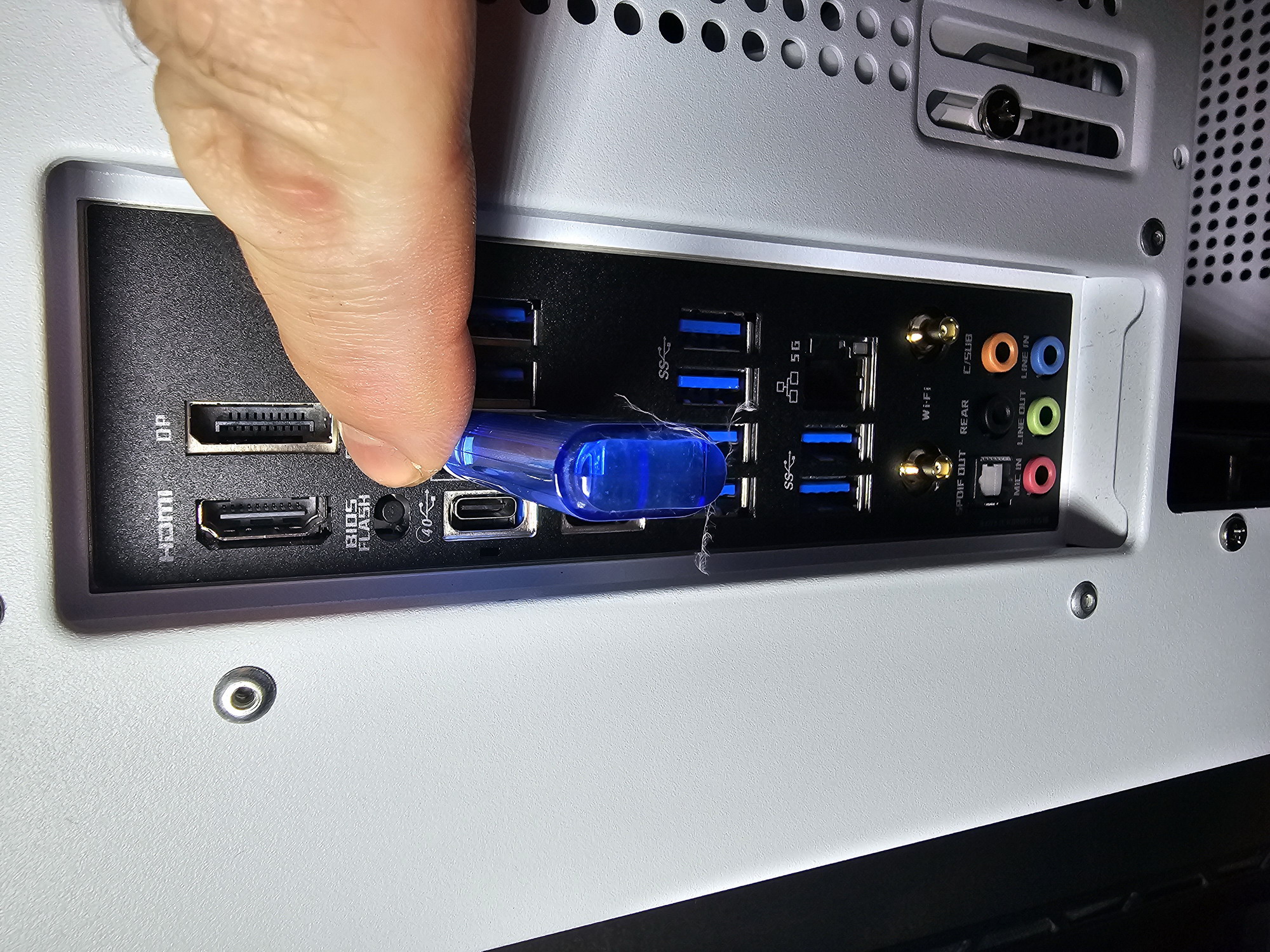

Для такого обновления BIOS  надо записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

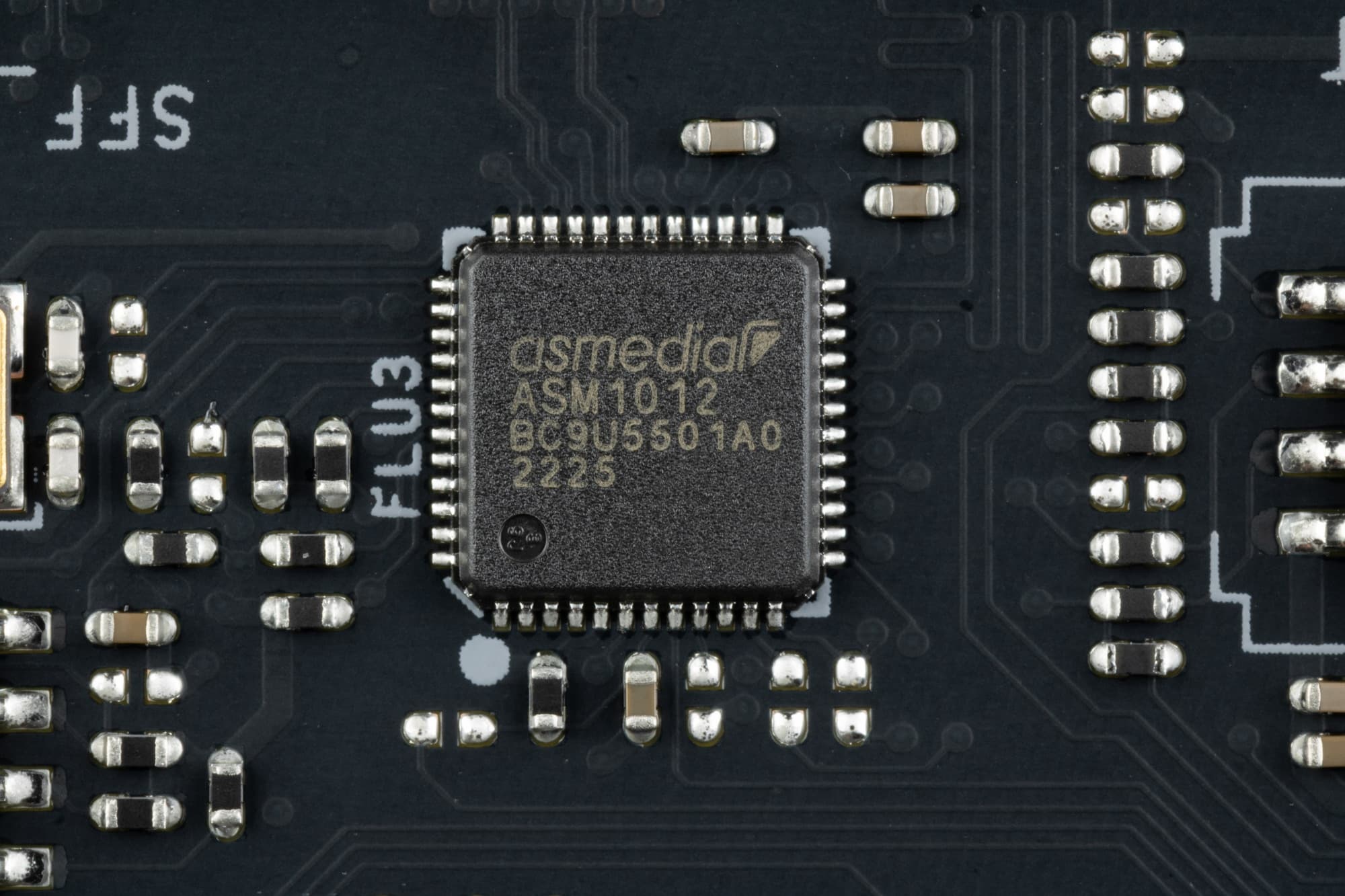

Управляет данной функцией контроллер от ASMedia.

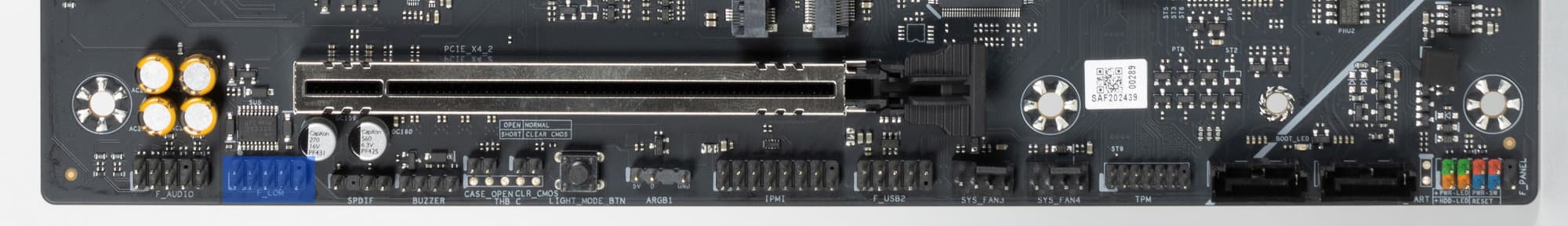

Для подключения уже устаревшего, но необходимого оборудования через COM-port на плате имеется соответствующий разъем.

Ну и традиционный разъем TPM для устройств безопасности.



Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

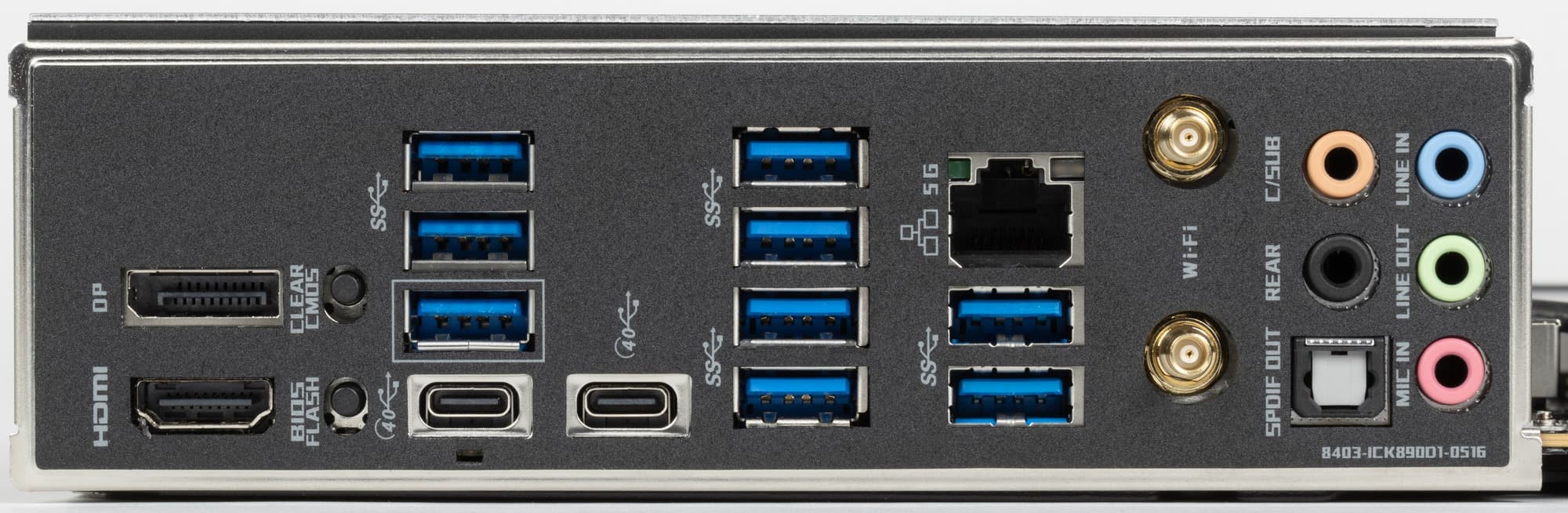

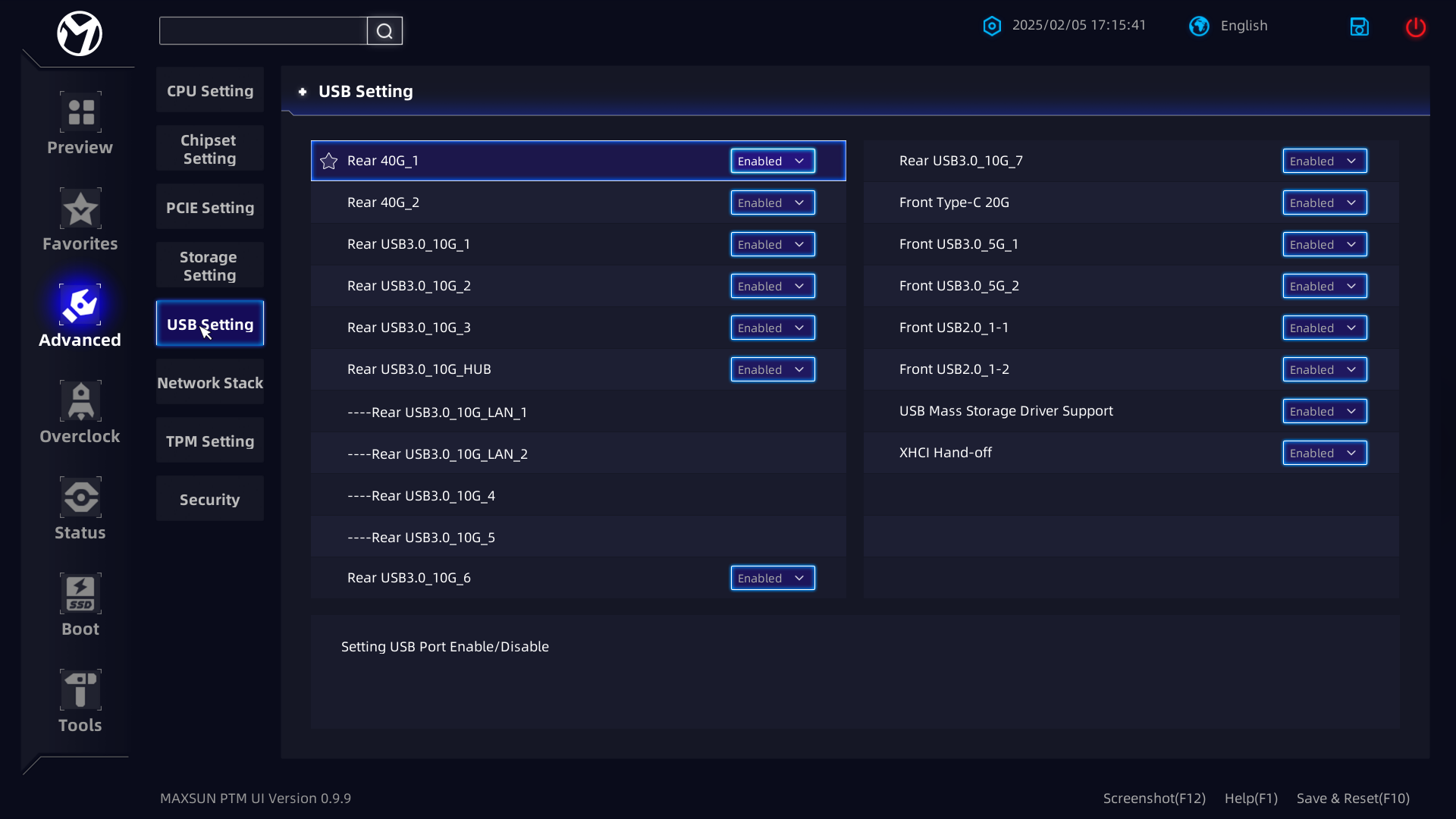

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z890 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 22 линии PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 16 портов USB:

• 2 порта USB4: оба реализованы через Thunderbolt 4, встроенный в CPU и представлены двумя портами Type-C на задней панели;

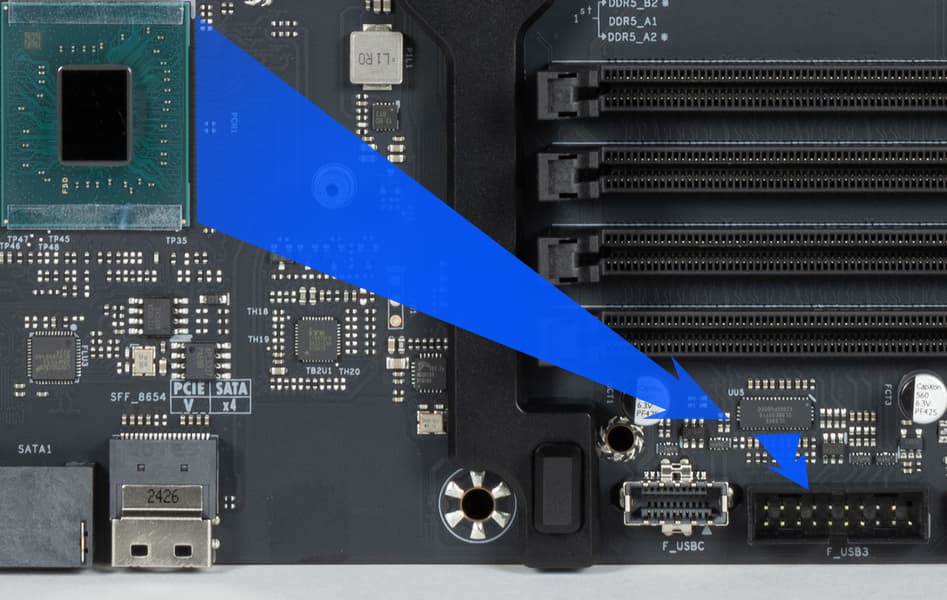

• 1 порт USB 3.2 Gen2x2: реализован с помощью Z890 и представлен одним внутренним портом Type-C

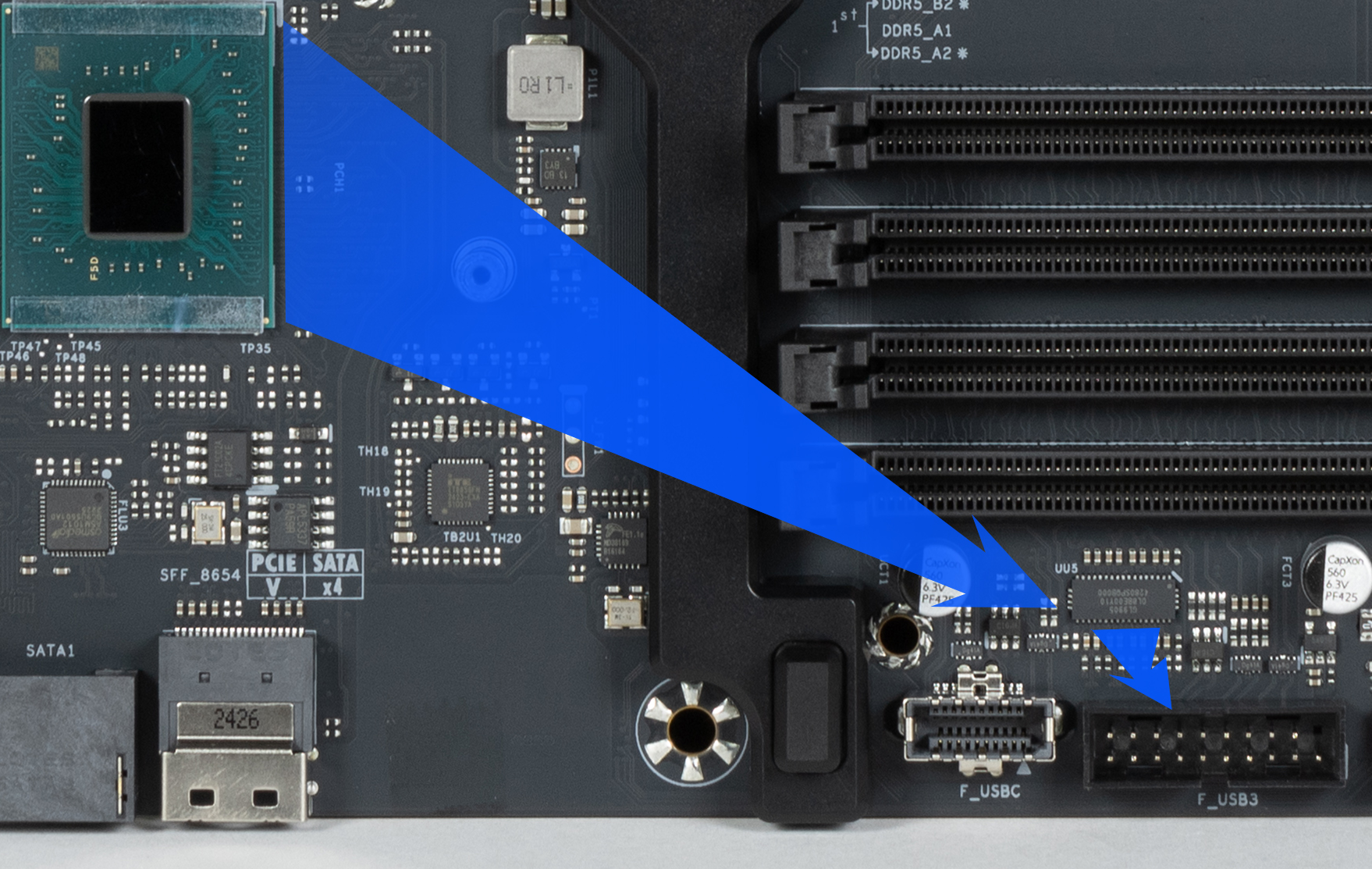

  (для подключения к соответствующему разъему на передней панели корпуса);

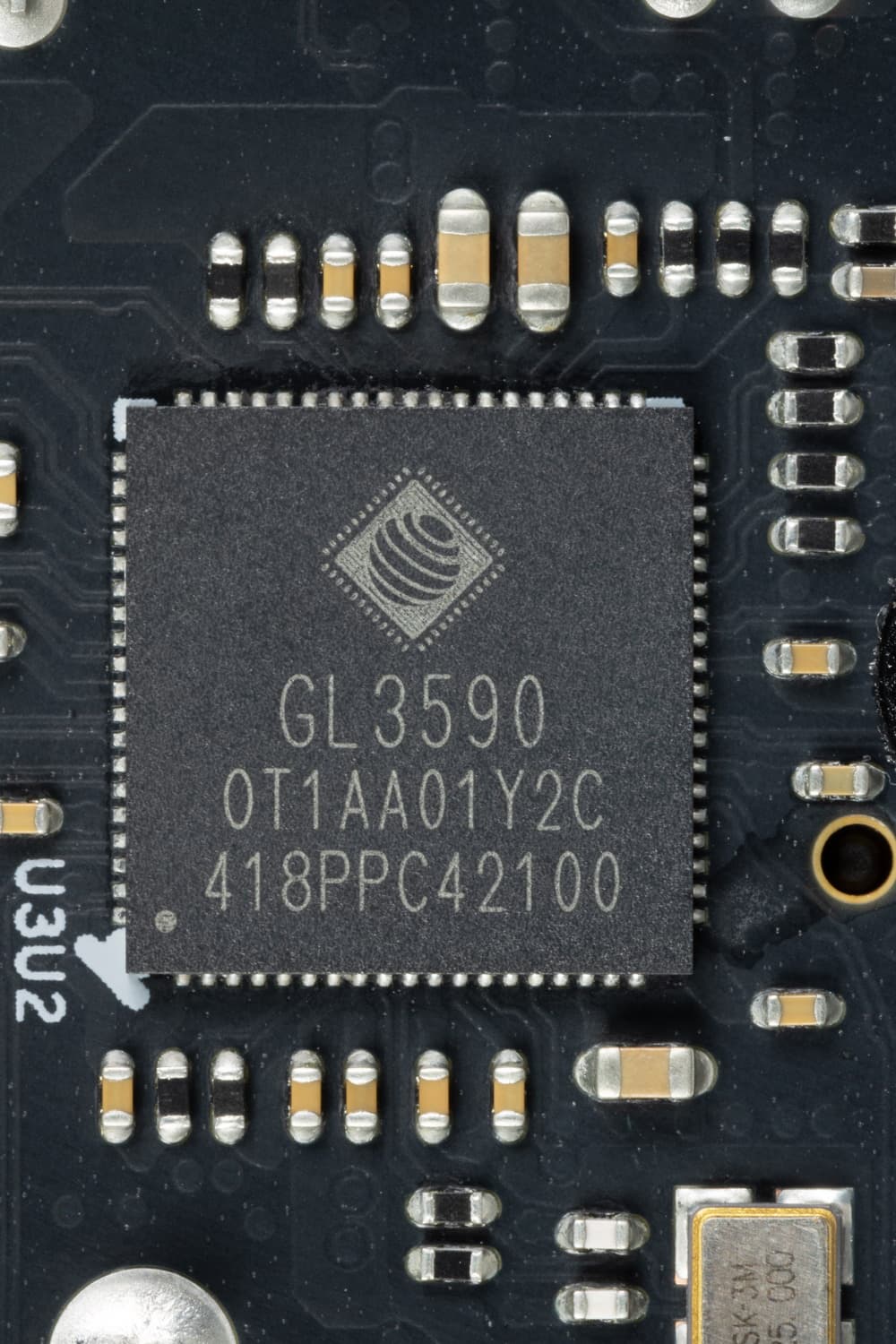

• 9 портов USB 3.2 Gen2: 4 реализованы через хаб Genesys Logic GL3590



  (на него потрачена 1 линия USB 3.2 Gen2 от Z890), еще 5 реализованы через Z890, и все представлены на задней панели 9 портами Type-A (синего цвета);
• 2 порта USB 3.2 Gen1: все реализованы через Z890 и представлены внутренним разъемом



  на материнской плате на 2 порта;

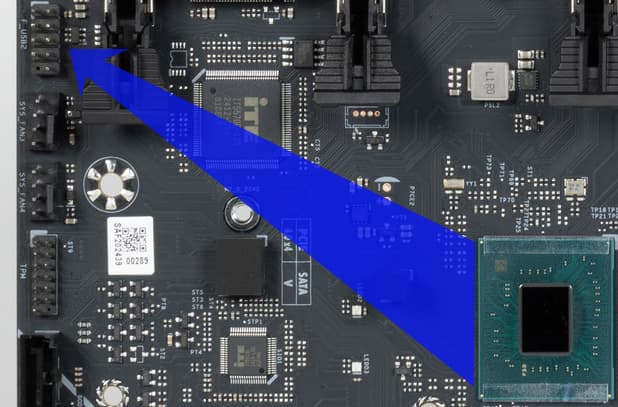

• 2 порта USB 2.0/1.1: все реализованы через Z890 и представлены внутренним разъемом



  на 2 порта

В помощь Z890 для получения дополнительных линий USB 2,0 задействован сторонний хаб Terminus FE1.1s.

Итак от Z890 используют USB 2.0 линии 2 контроллера:

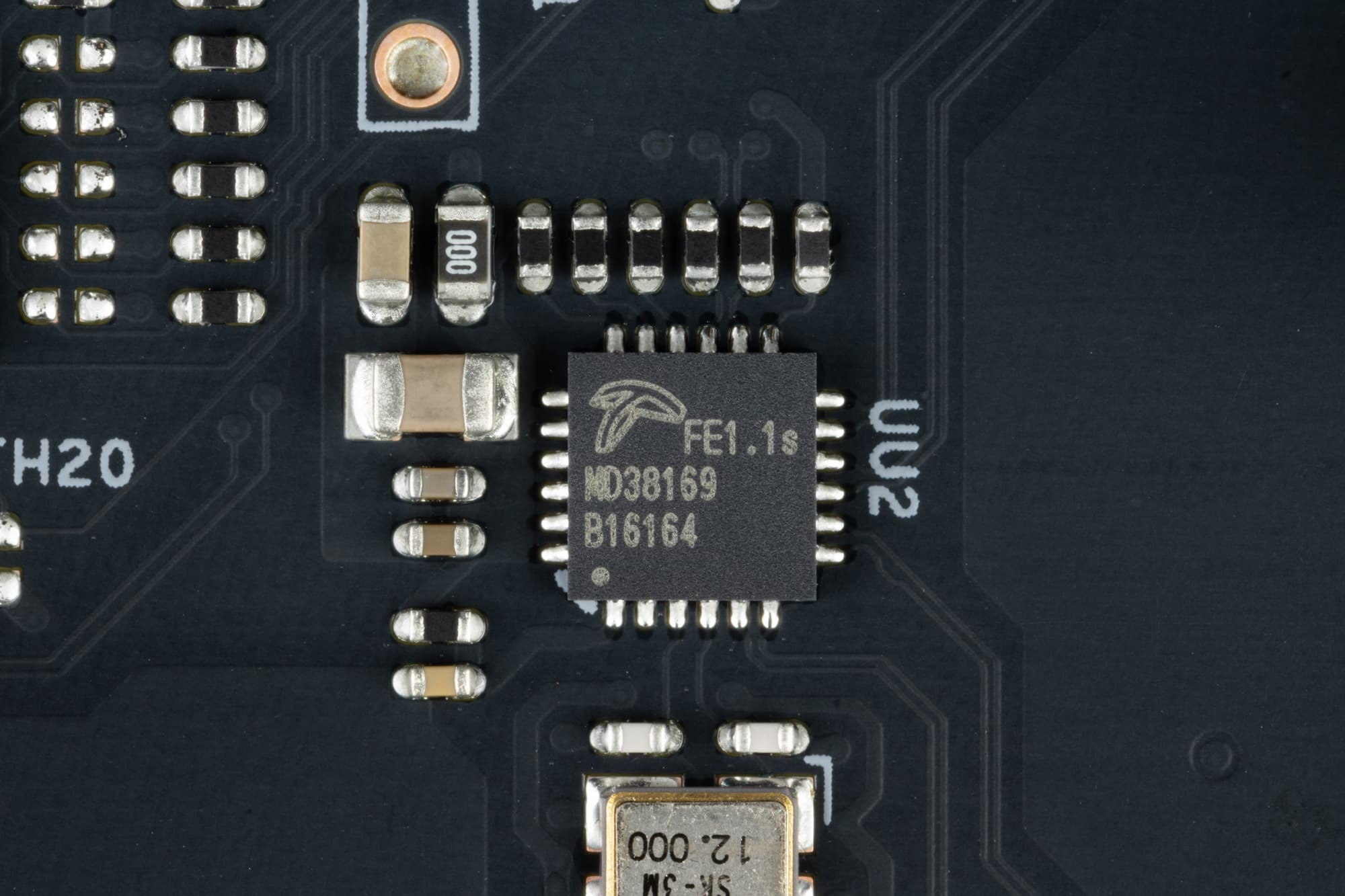

• Terminus FE1.1s (хаб на дополнительные 4 USB 2.0 для обеспечения контроллеров) (1 линия USB 2.0);
• Bluetooth (Intel BE200) (1 линия USB 2.0).

От Terminus FE1.1s используют USB 2.0 линии 4 контроллера:

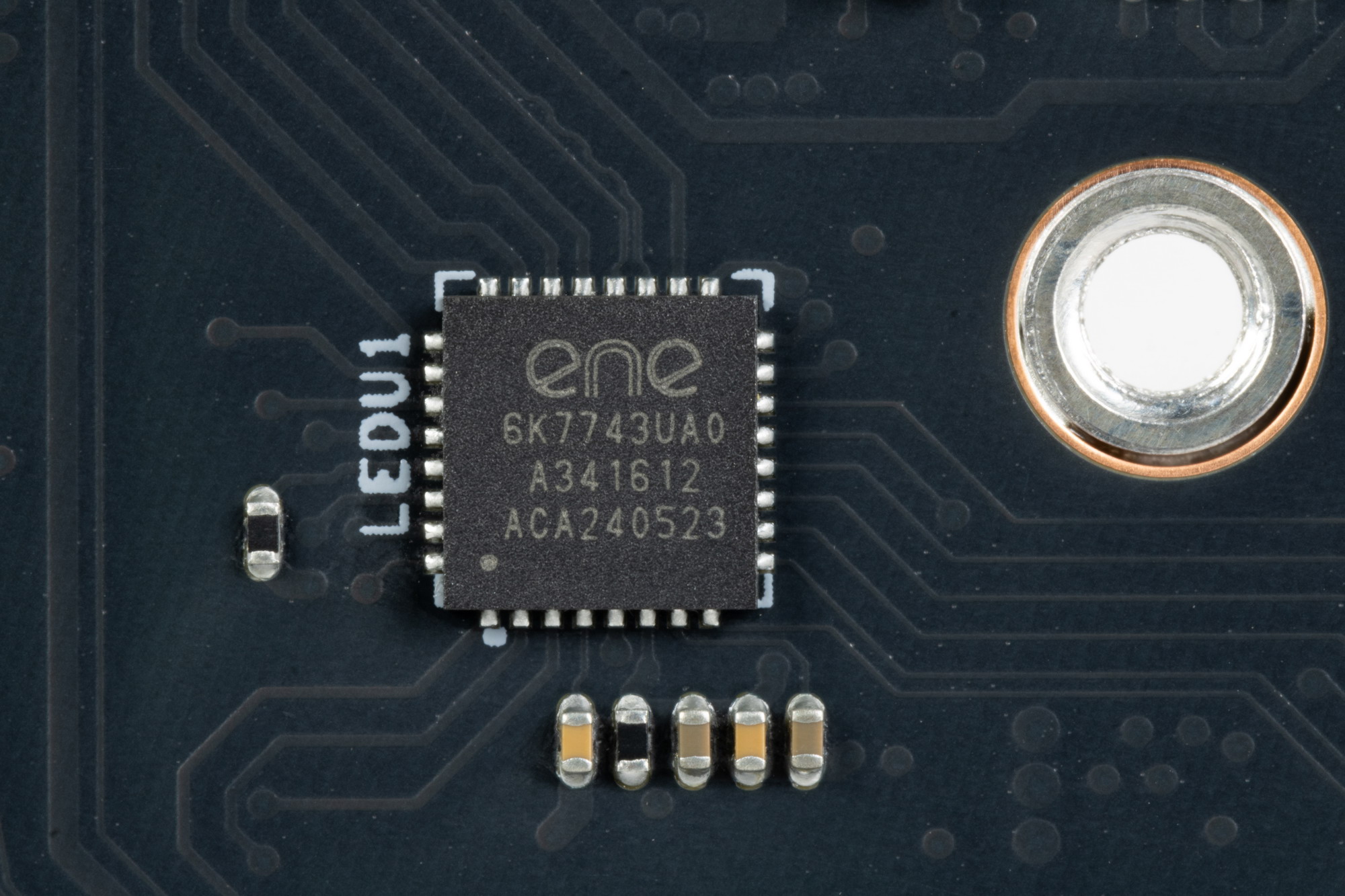

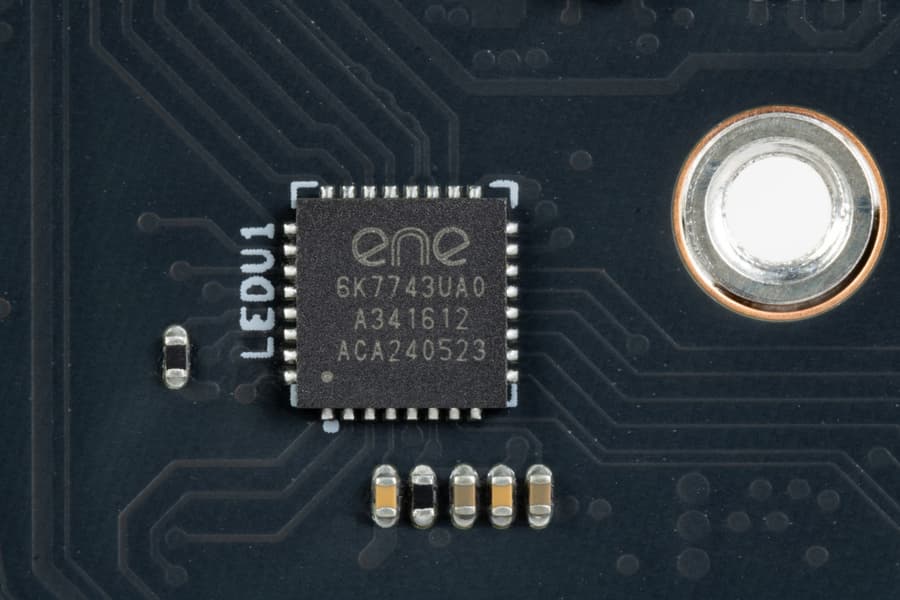

• ENE 657742 (управление подсветкой) (1 линия USB 2.0);
• Realtek RTL1220 (аудиокодек)(1 линия USB 2.0);
• Усилители TB4 (2 линии USB 2.0);

Еще 1 контроллер использует линии USB 3.2 Gen2 от Z890:

• Genesys Logic GL3590 (хаб 4 USB 3.2 Gen2 на 4 порта на задней панели) (1 линия USB 3.2 Gen2);

Итак, через чипсет Z890 реализовано высокоскоростных портов USB:

• + 2 USB 3.2 Gen2 на обеспечение порта USB 3.2 Gen2x2
• + 5 выделенных USB 3.2 Gen2
• + 1 USB 3.2 Gen2 на обеспечение 1 контроллерa
• + 2 выделенных USB 3.2 Gen1

= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 2 порта USB 2.0 на обеспечение контроллеров и 2 выделенных порта USB 2.0. Всего 14 USB 2.0 портов реализовано.

Ну и 26 линии PCIe, выделенных на поддержку иной периферии (22 HSIO + 4 порта SATA).

Итого у Z890 в данном случае реализовано 32 высокоскоростных портов из 34.

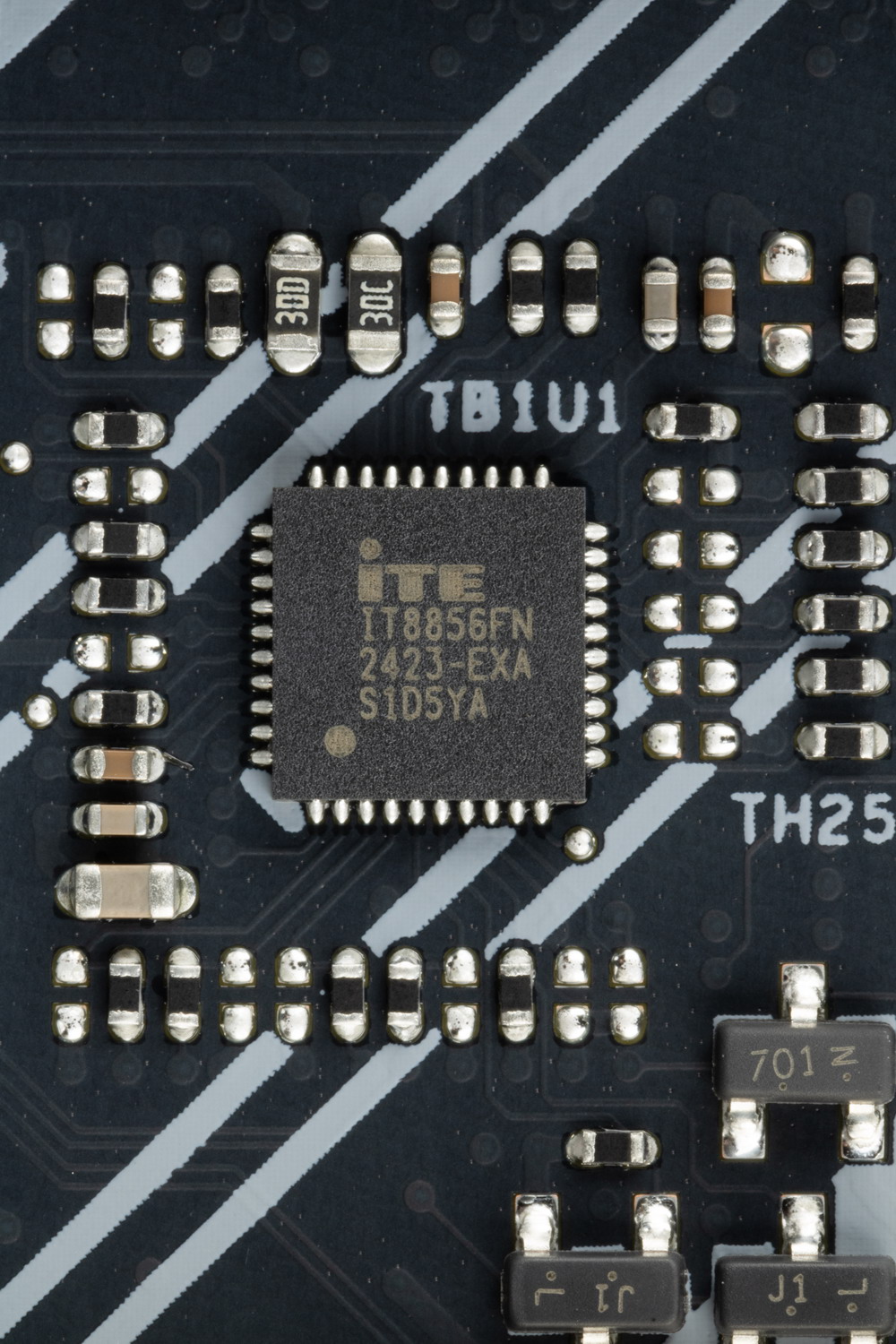

USB порт 3.2 Gen2x2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов

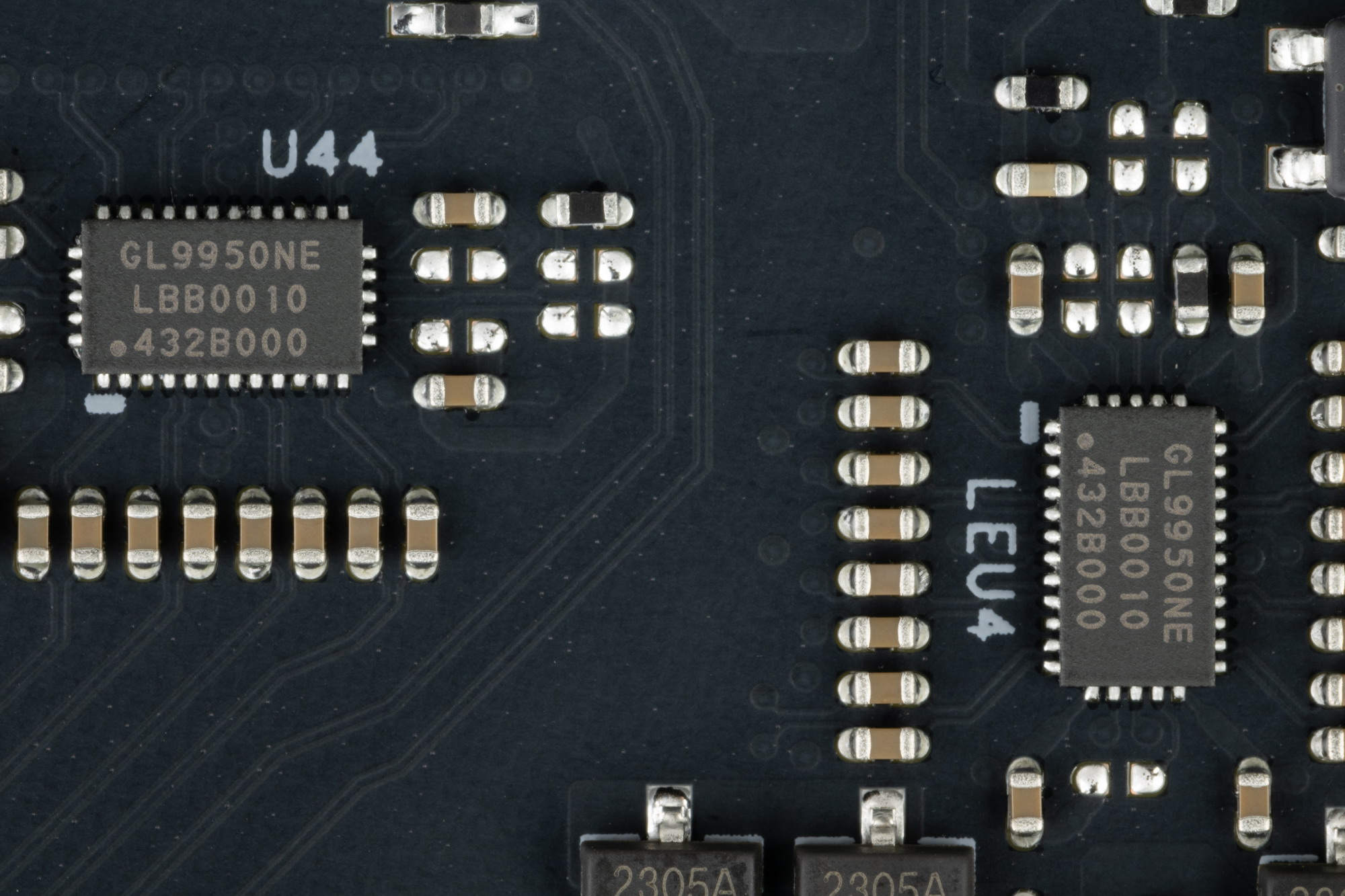

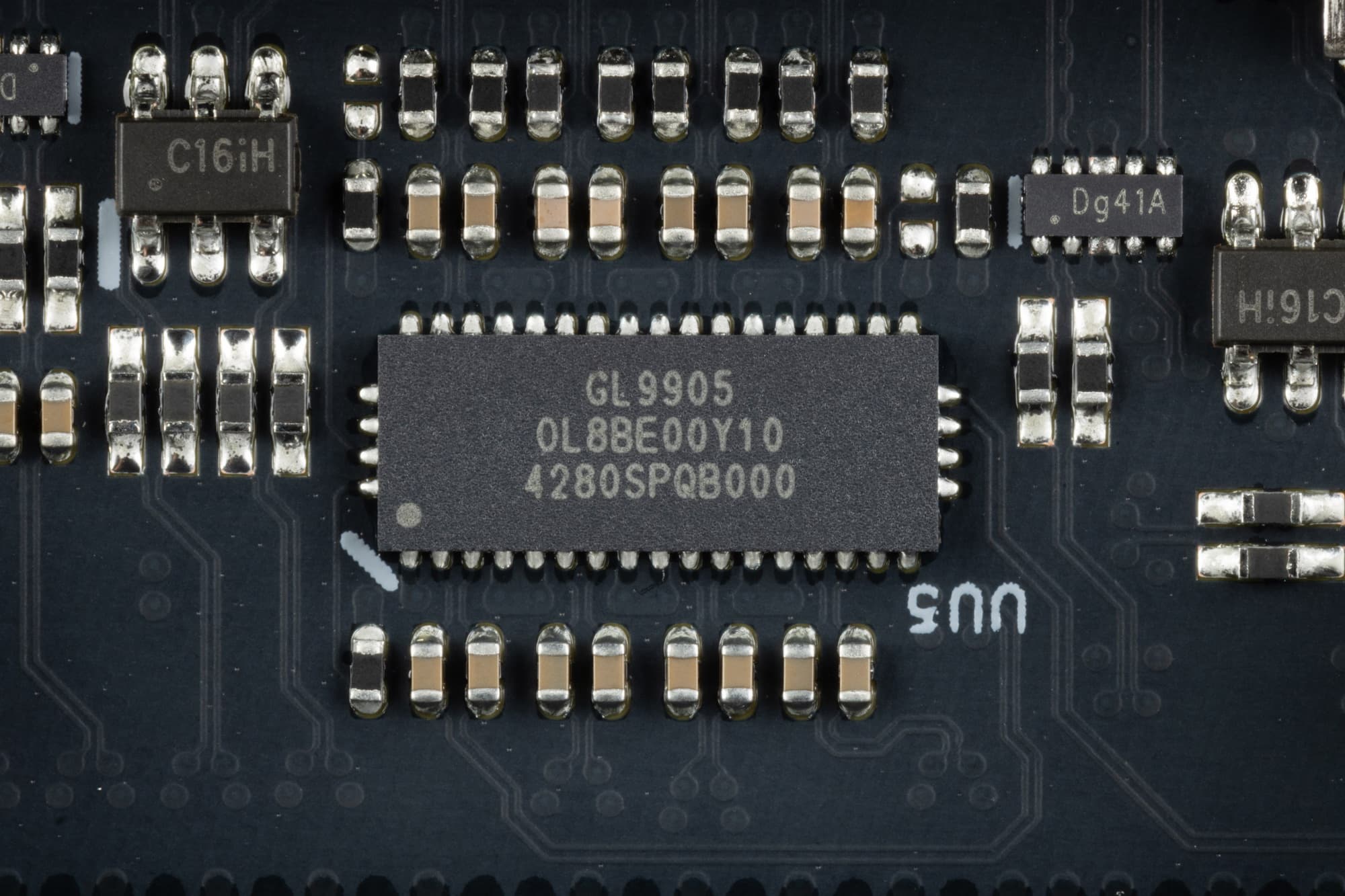

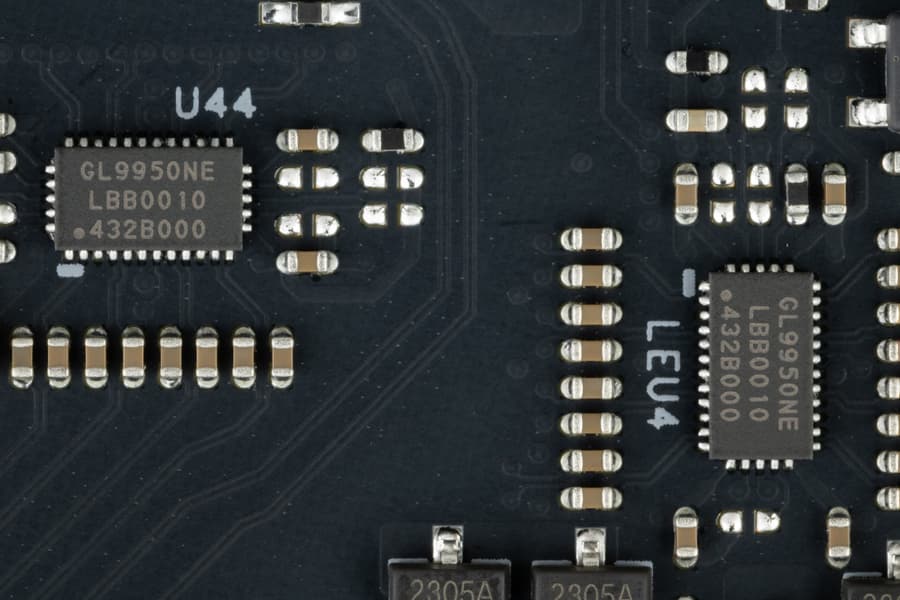

Также и порт USB 3.2 Gen2 Type-C на задней панели оснащен ре-драйверами для обеспечения зарядки тех же гаджетов.

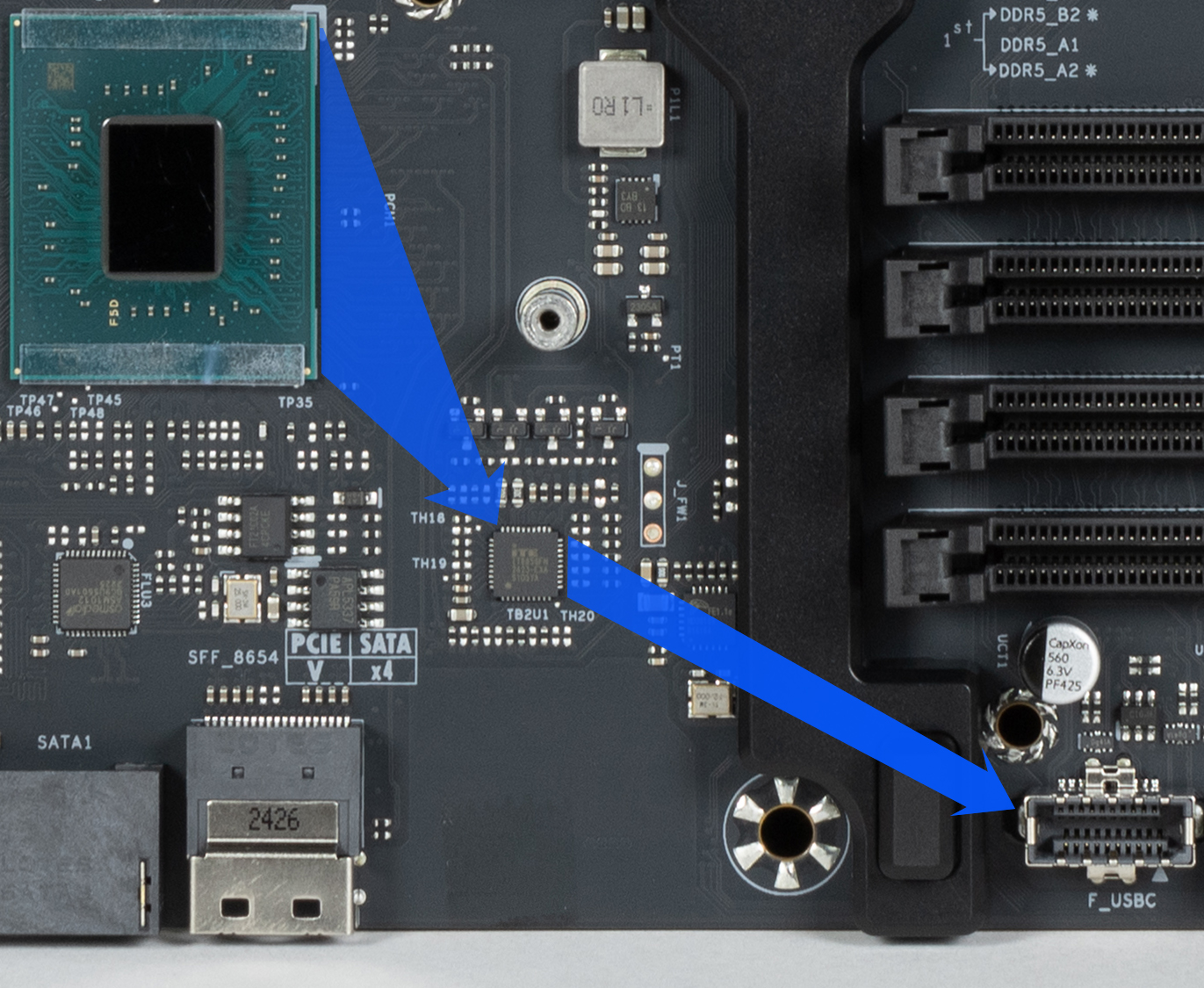

Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU.

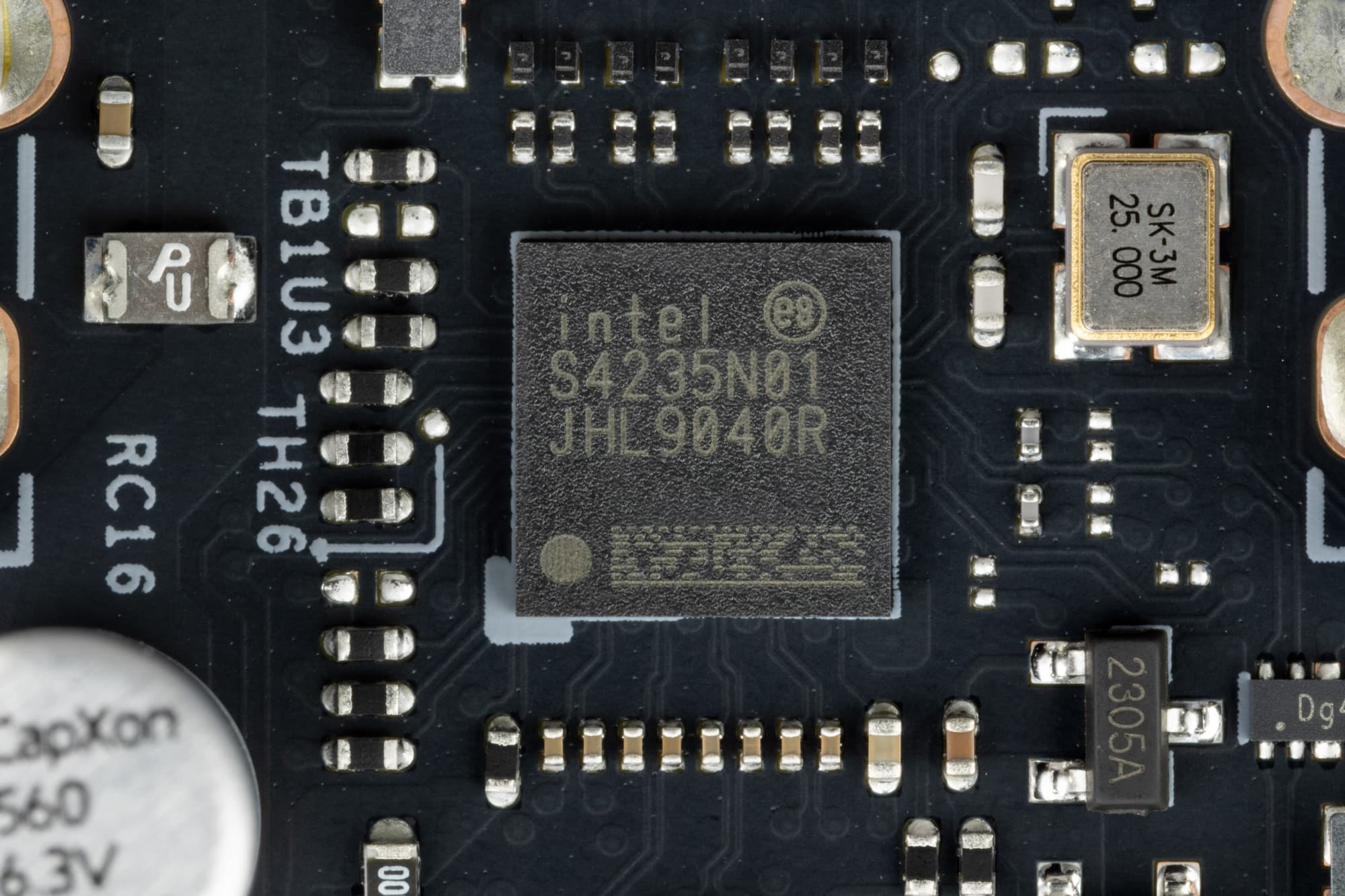

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеются два усилителя (ре-драйвера) от той же компании Intel.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

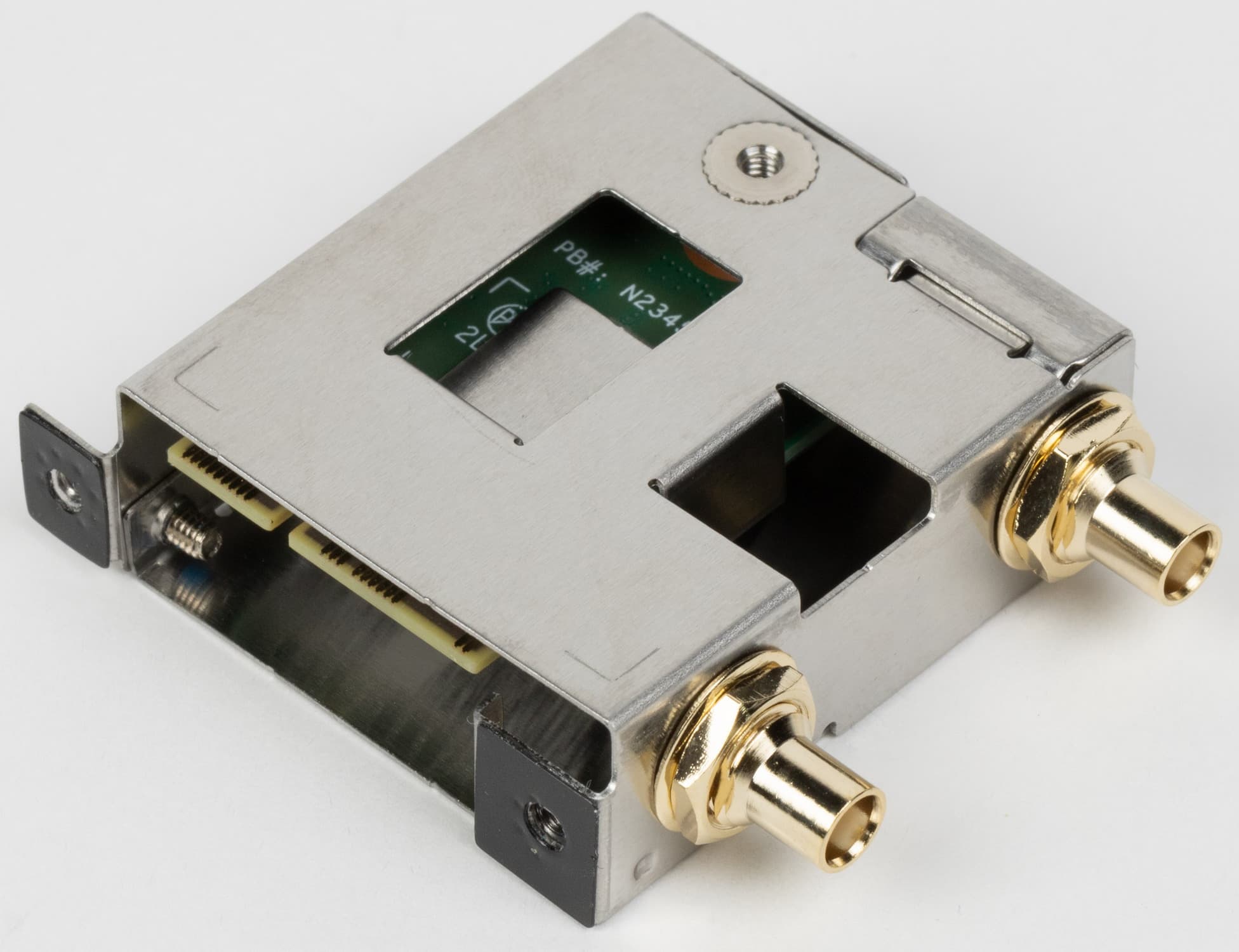

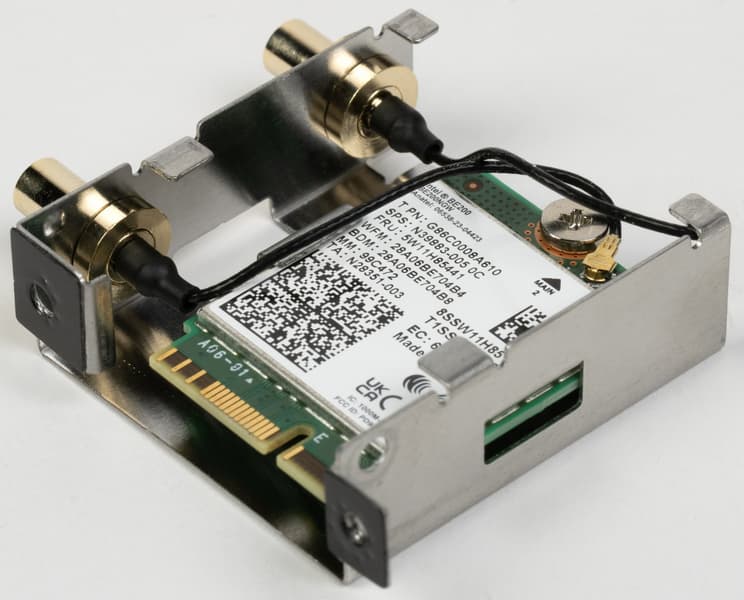

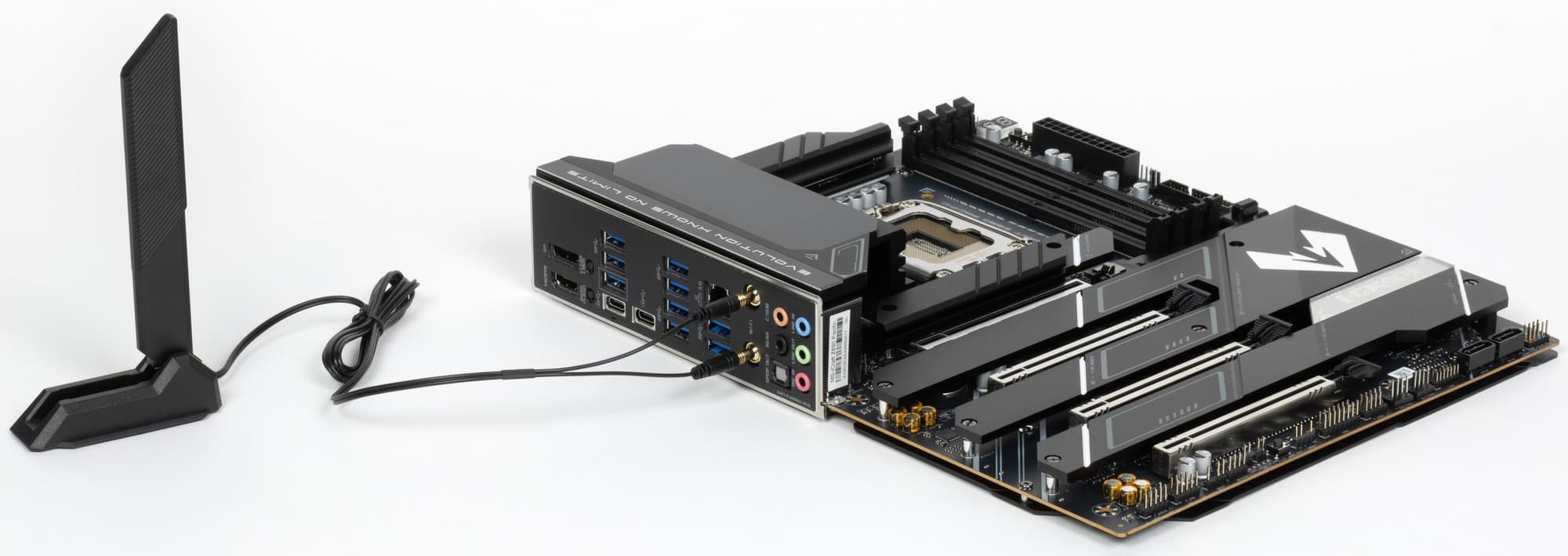

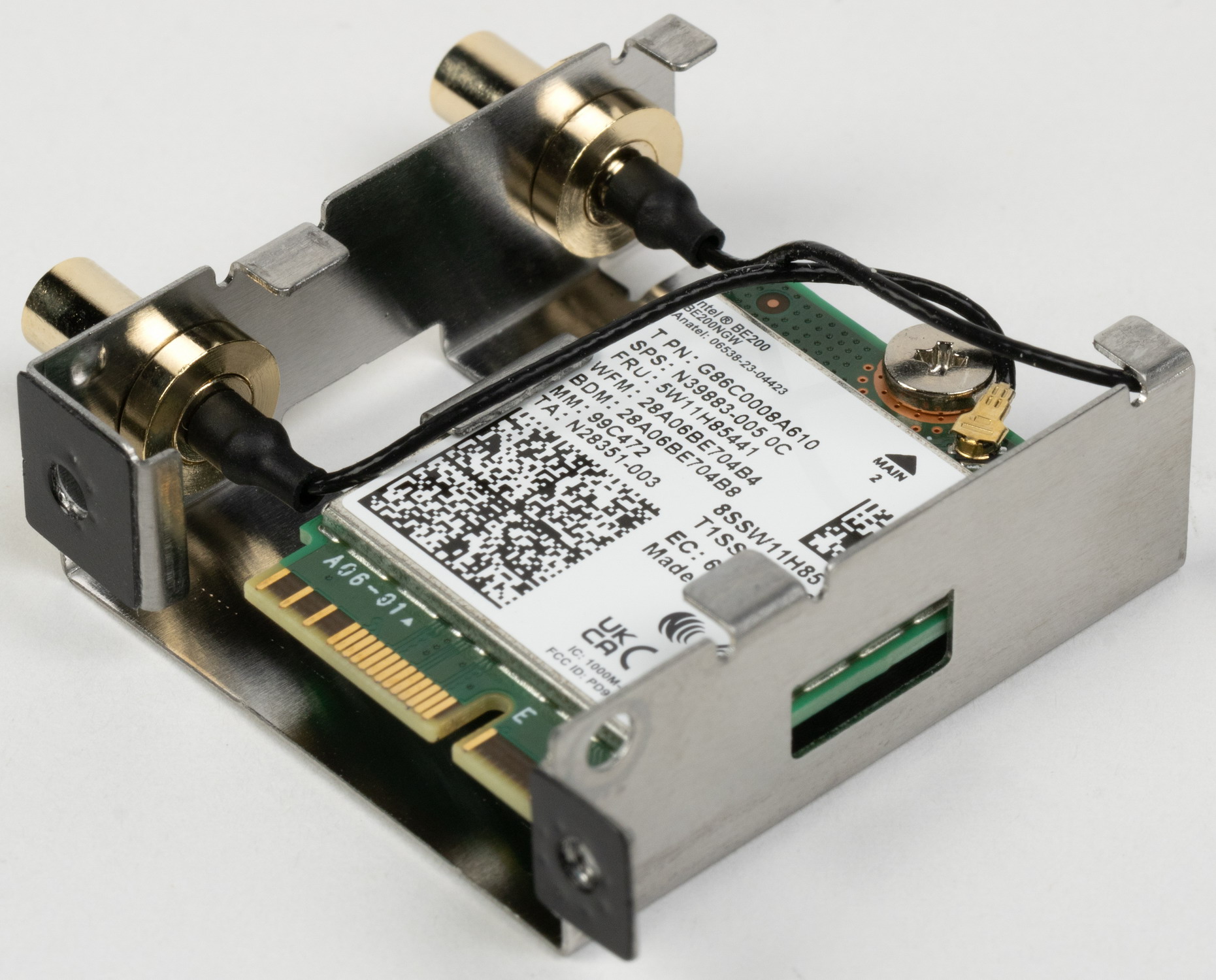

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

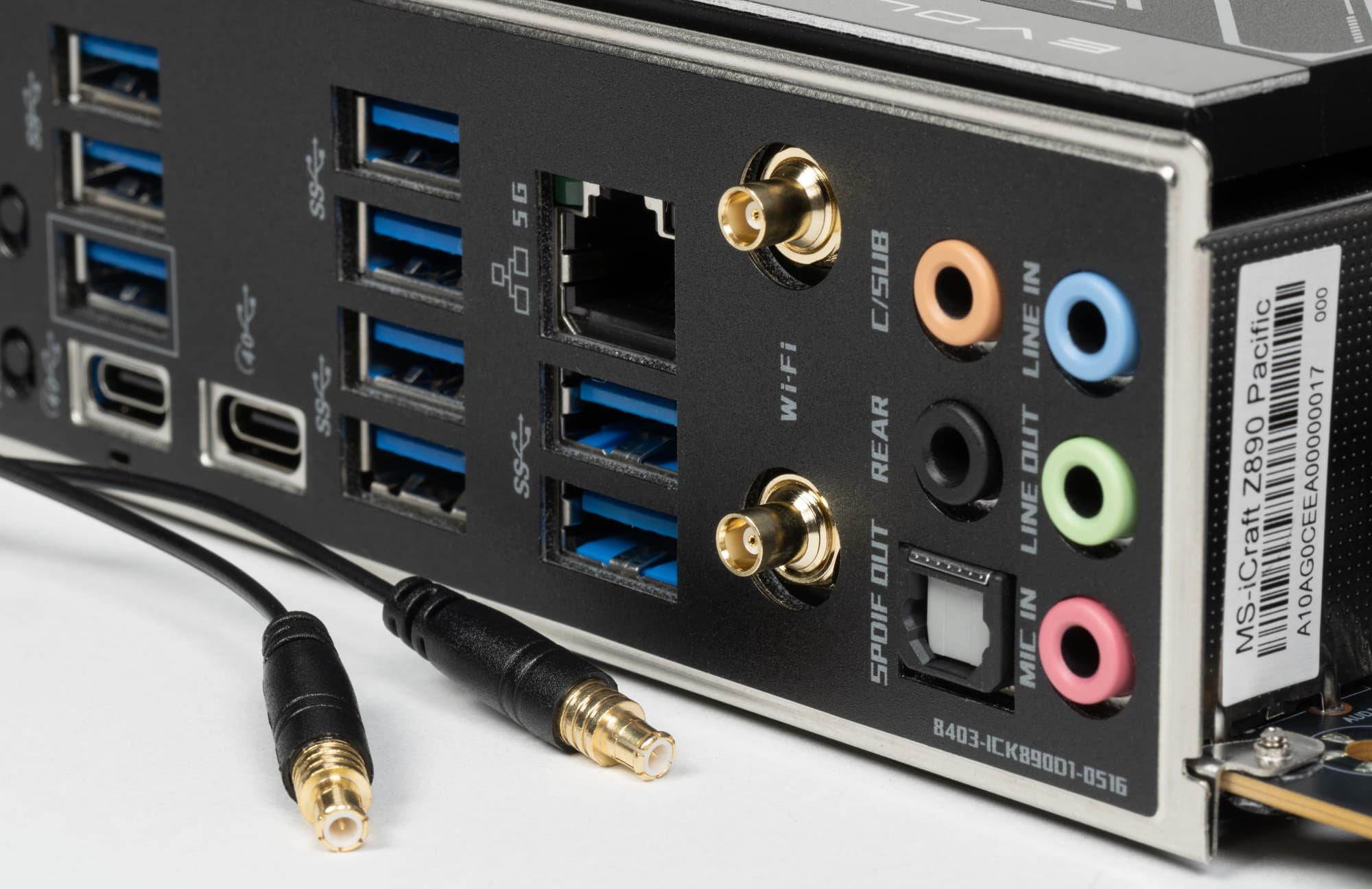

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.

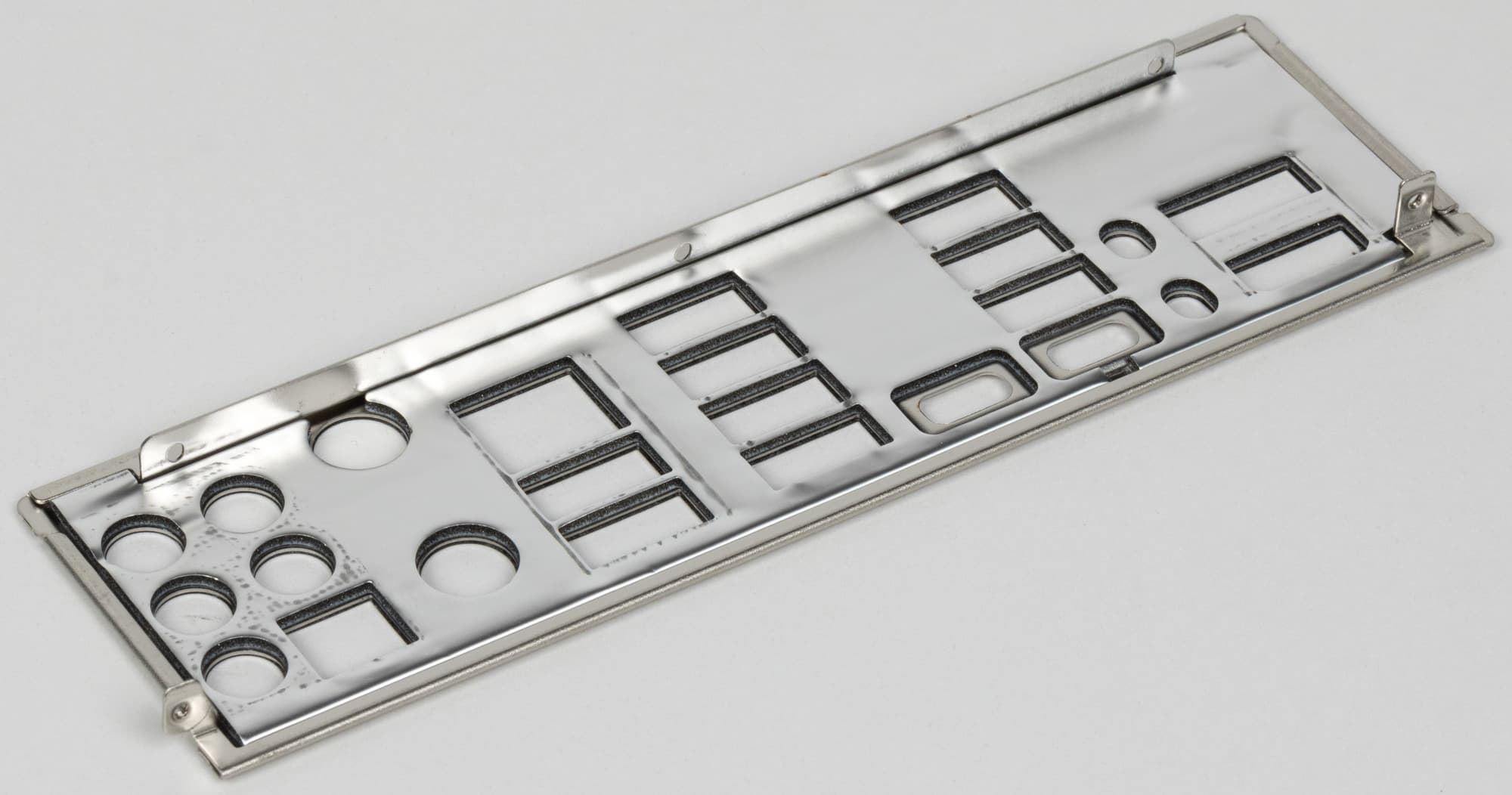

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.



Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

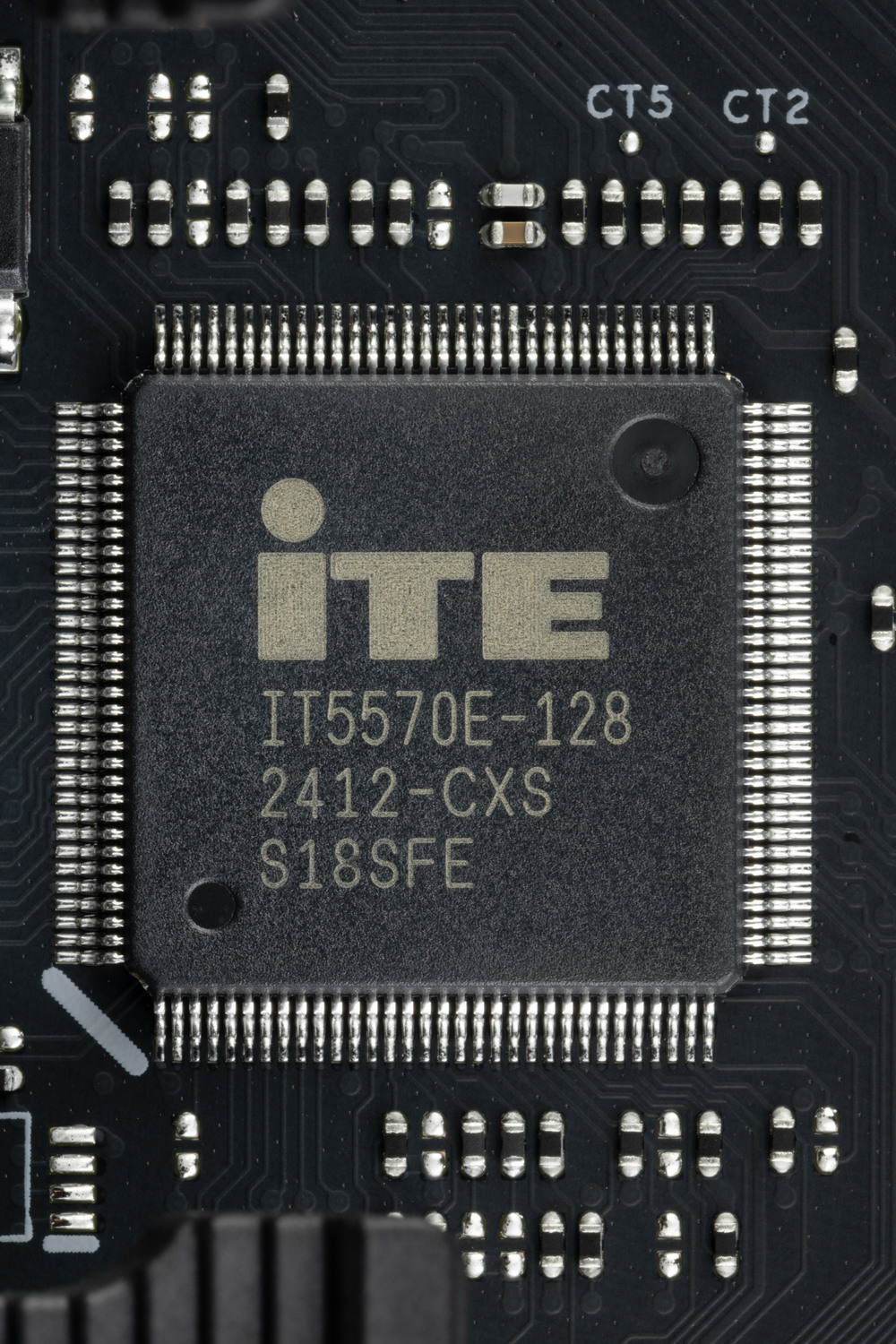

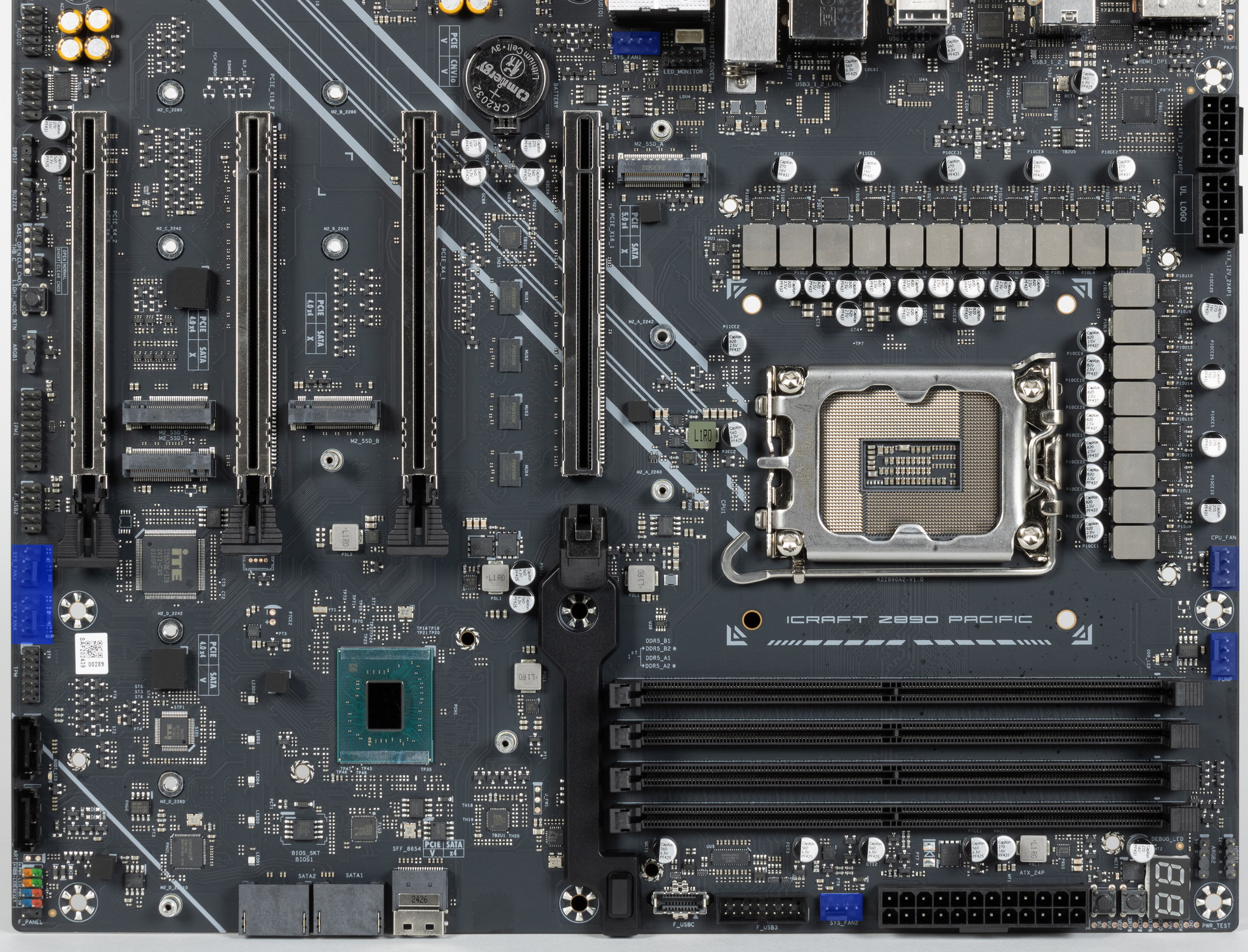

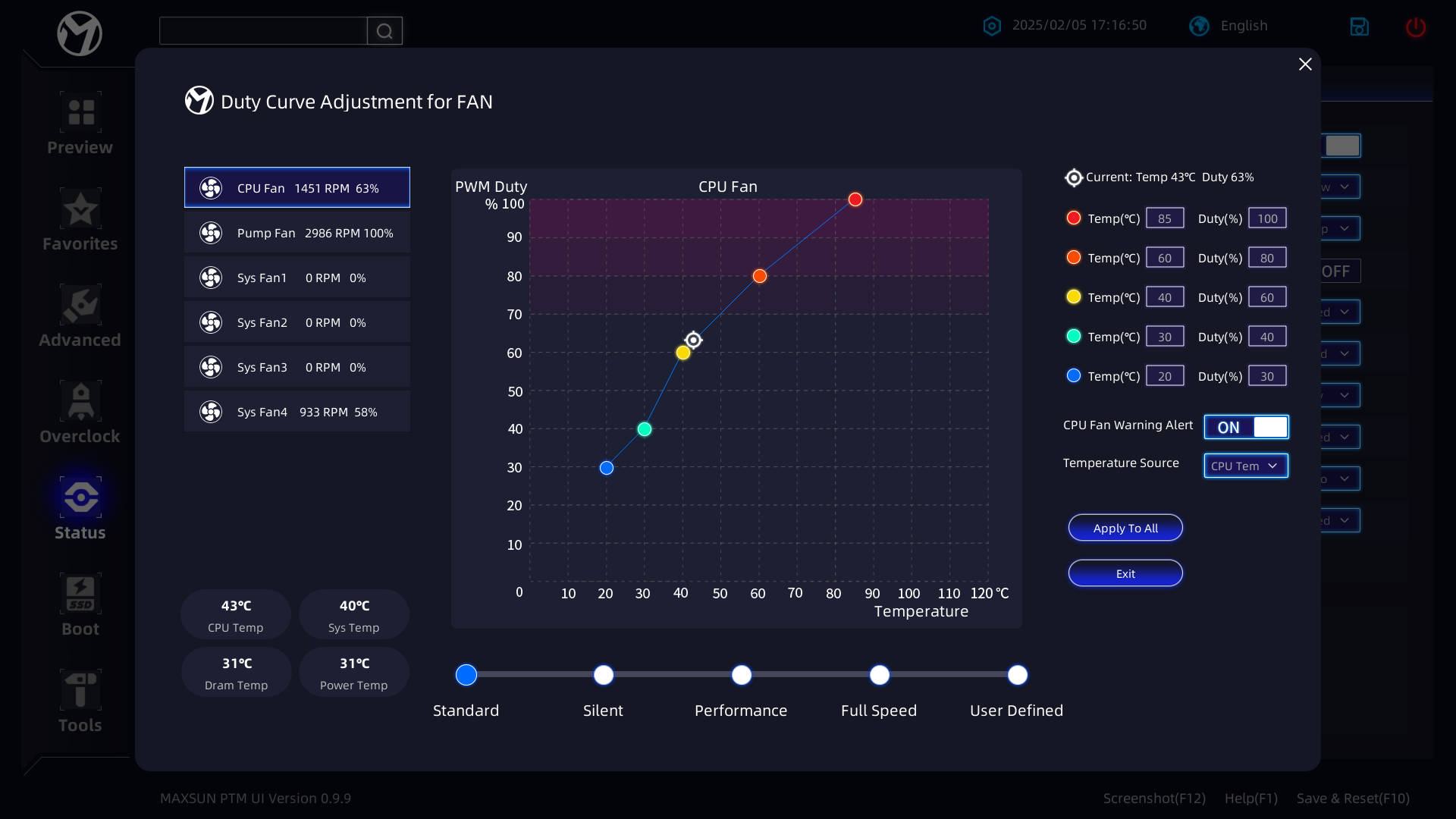

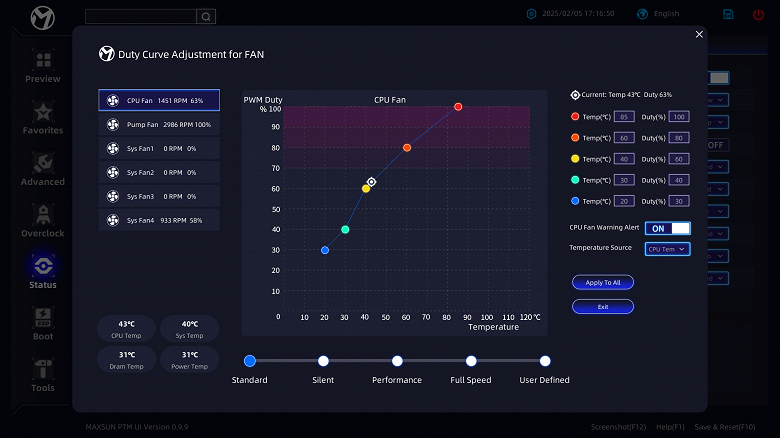

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт.

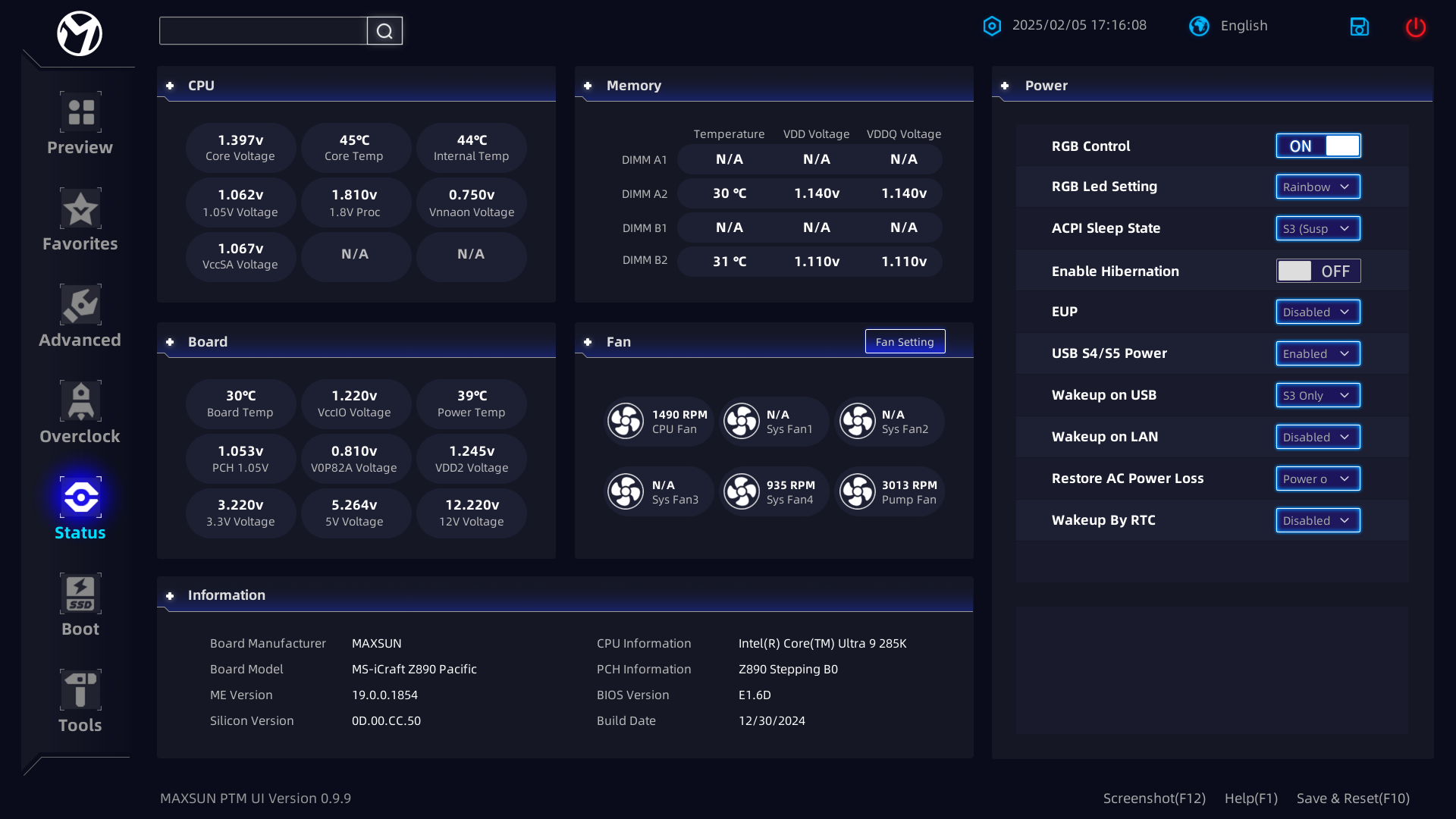

Отвечает за мониторинг состояния платы, координирует  работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT5570.

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

Также имеется и гнездо вывода графики DisplayPort 1.4a.

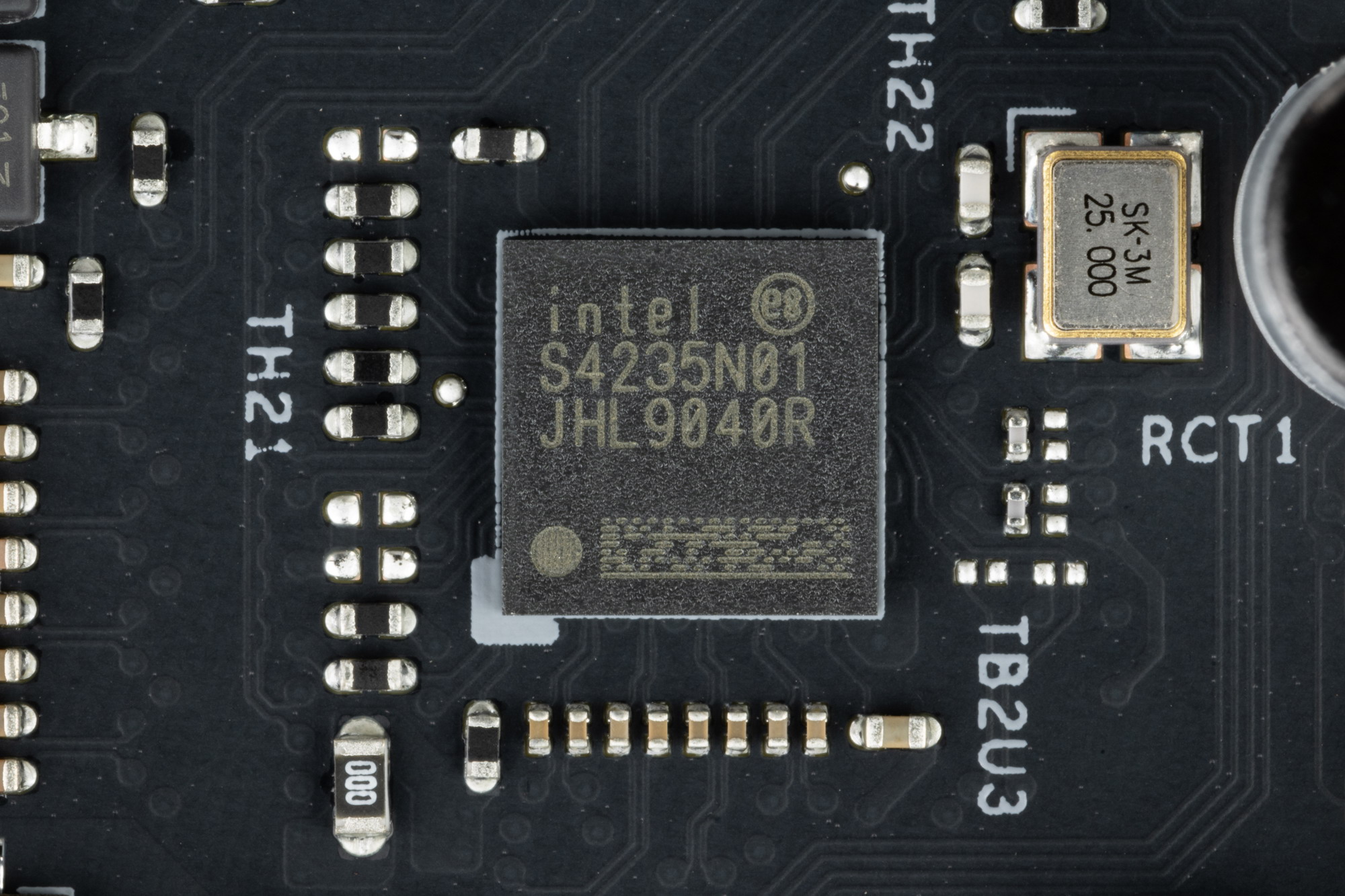

Также мы помним про наличие двух гнезд Type-C с интерфейсом Thunderbolt 4, через которые можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

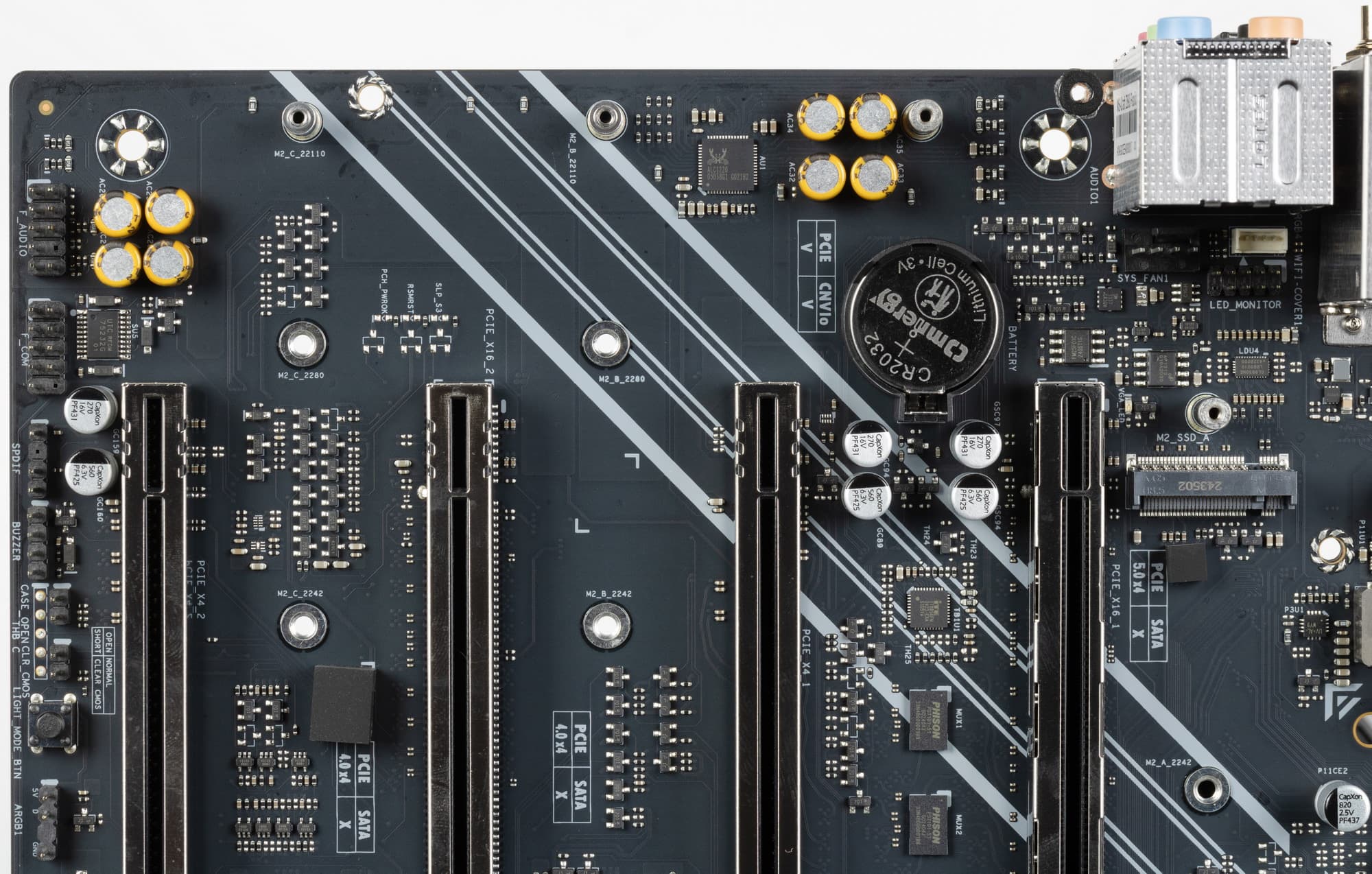

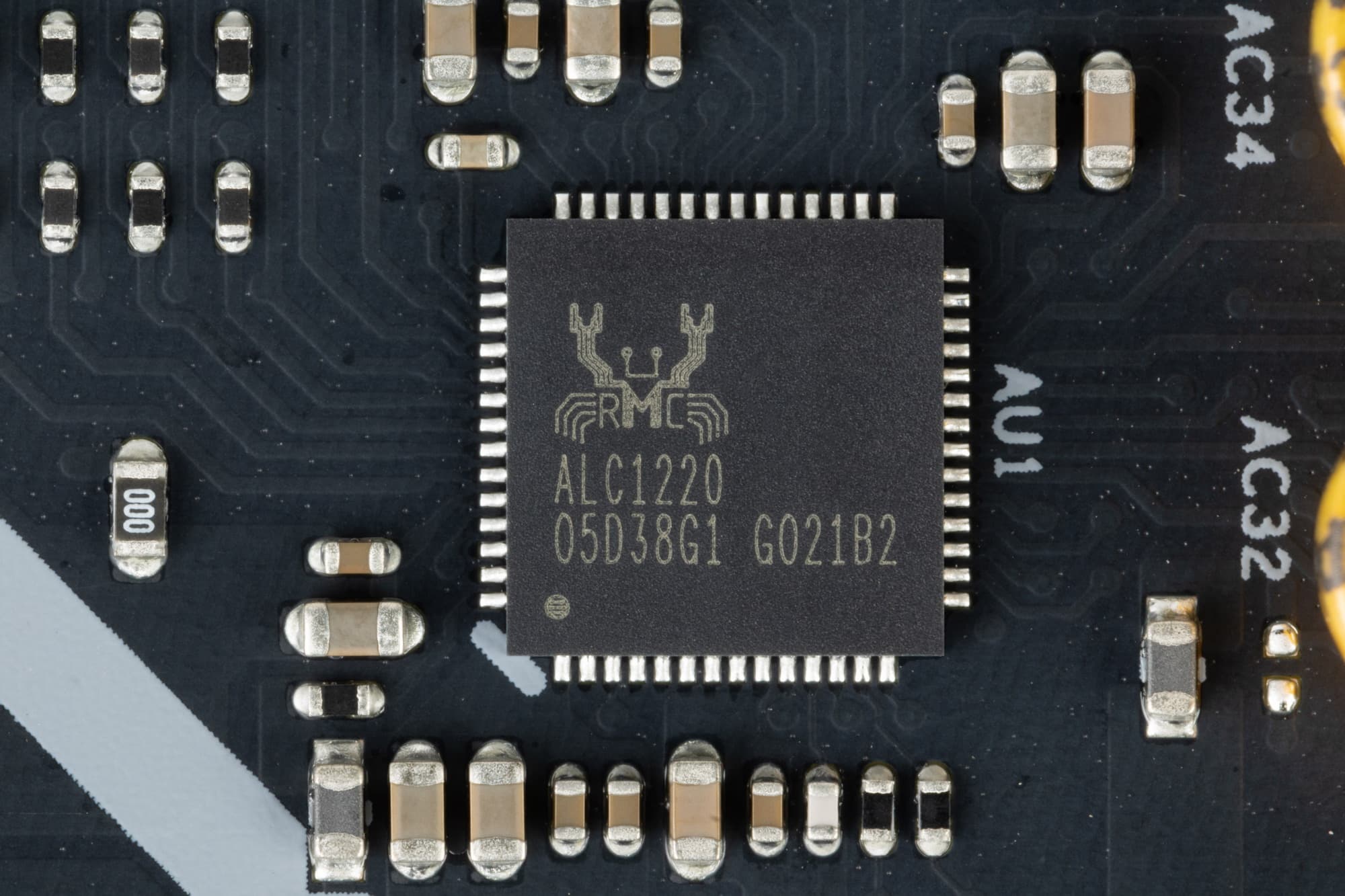

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

Аудиотракт не имеет ни ЦАП, ни операционного усилителя.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты 5 традиционных разъемов с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF. А также имеется и внутренний порт S/PDIF,

Вывод по схемам 4.0, 5.1 и 7.1 как через использование аудиогнезд на самой плате, а также через S/PDIF. Настройка схем – с помощью ПО, скачиваемого с сайта производителя.

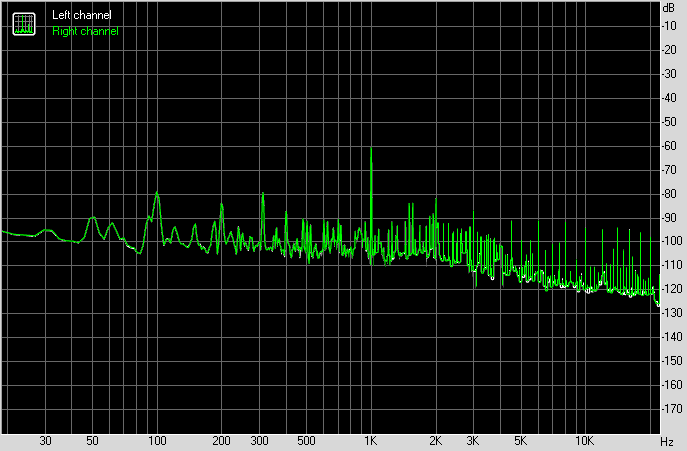

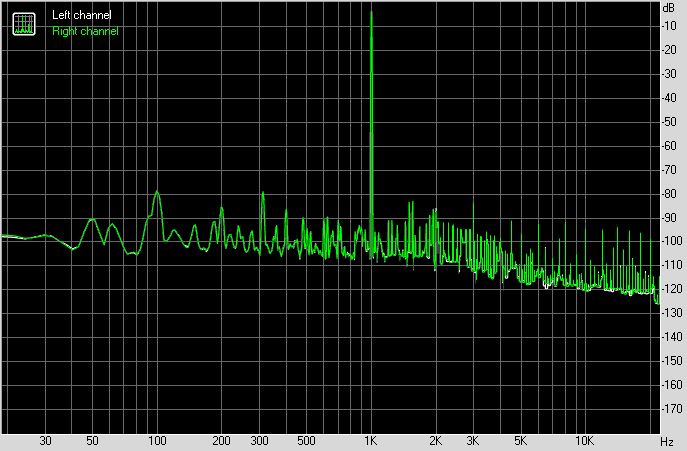

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Maxsun iCraft Z890 Pacific
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.05, -0.19	Очень хорошо
Уровень шума, дБ (А)	-72.1	Средне
Динамические диапазон, дБ (А)	72.6	Средне
Гармонические искажения, %	0.015	Хорошо
Гармонические искажения + шум, дБ(A)	-66.4	Средне
Интермодуляционные искажения + шум, %	0.075	Хорошо
Взаимопроникновение каналов, дБ	-57.8	Средне
Интермодуляции на 10 кГц, %	0.054	Хорошо
Общая оценка		Хорошо



Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.96, +0.03	-0.94, +0.05
От 40 Гц до 15 кГц, дБ	-0.21, +0.03	-0.19, +0.05

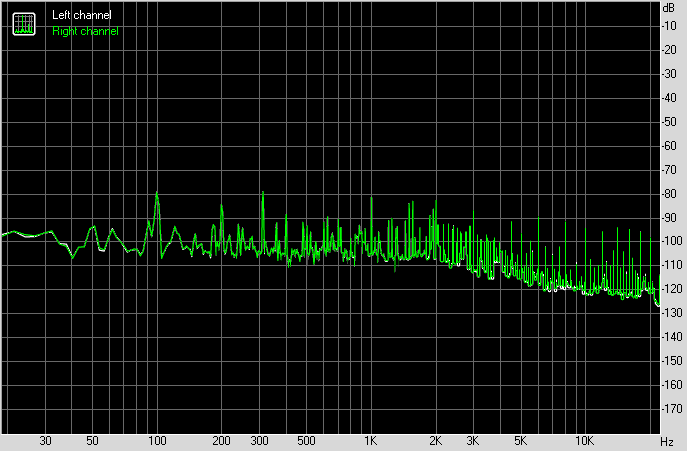

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-71.8	-71.7
Мощность RMS, дБ (A)	-72.1	-72.0
Пиковый уровень, дБ	-55.7	-55.7
Смещение DC, %	-0.0	+0.0



Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+72.1	+72.1
Динамический диапазон, дБ (А)	+72.6	+72.6
Смещение DC, %	+0.00	+0.00



Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01486	0.01467
Гармонические искажения + шум , %	0.05076	0.05085
Гармонические искажения + шум (A-взвеш.), %	0.04762	0.04769



Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.07533	0.07516
Интермодуляционные искажения + шум (A-взвеш.), %	0.06867	0.06840



Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-62	-61
Проникновение на 1000 Гц, дБ	-56	-57
Проникновение на 10000 Гц, дБ	-66	-65

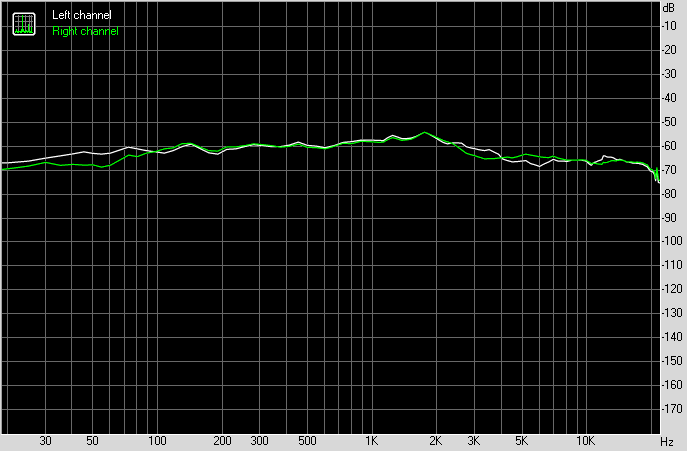

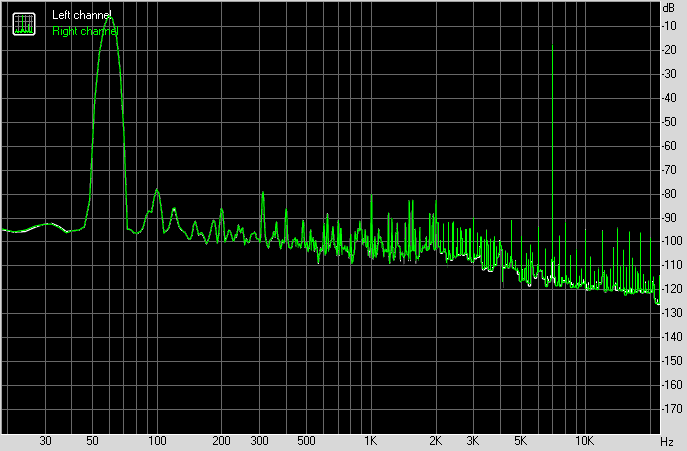

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.05852	0.05841
Интермодуляционные искажения + шум на 10000 Гц,	0.05172	0.05162
Интермодуляционные искажения + шум на 15000 Гц,	0.05340	0.05301

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

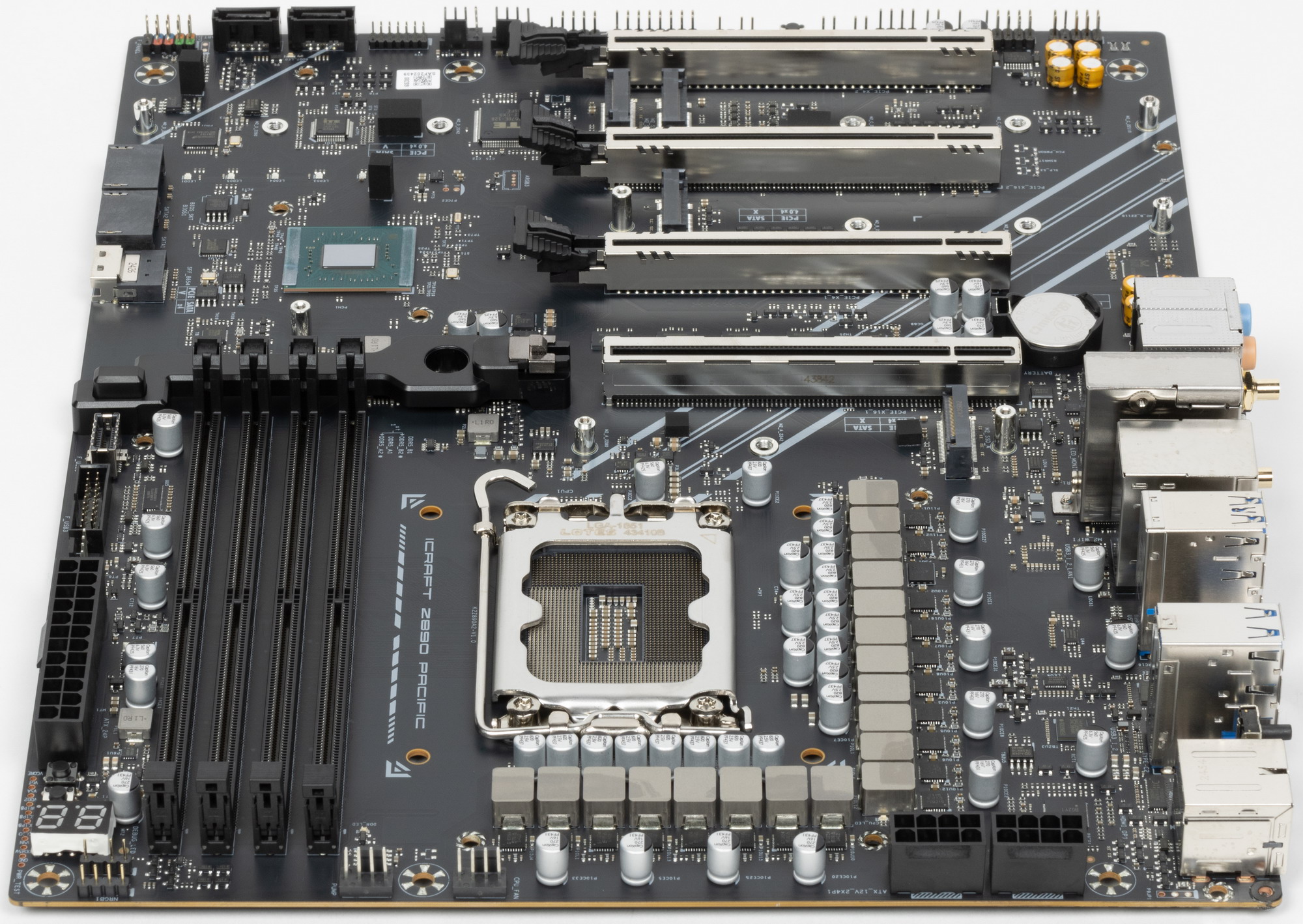

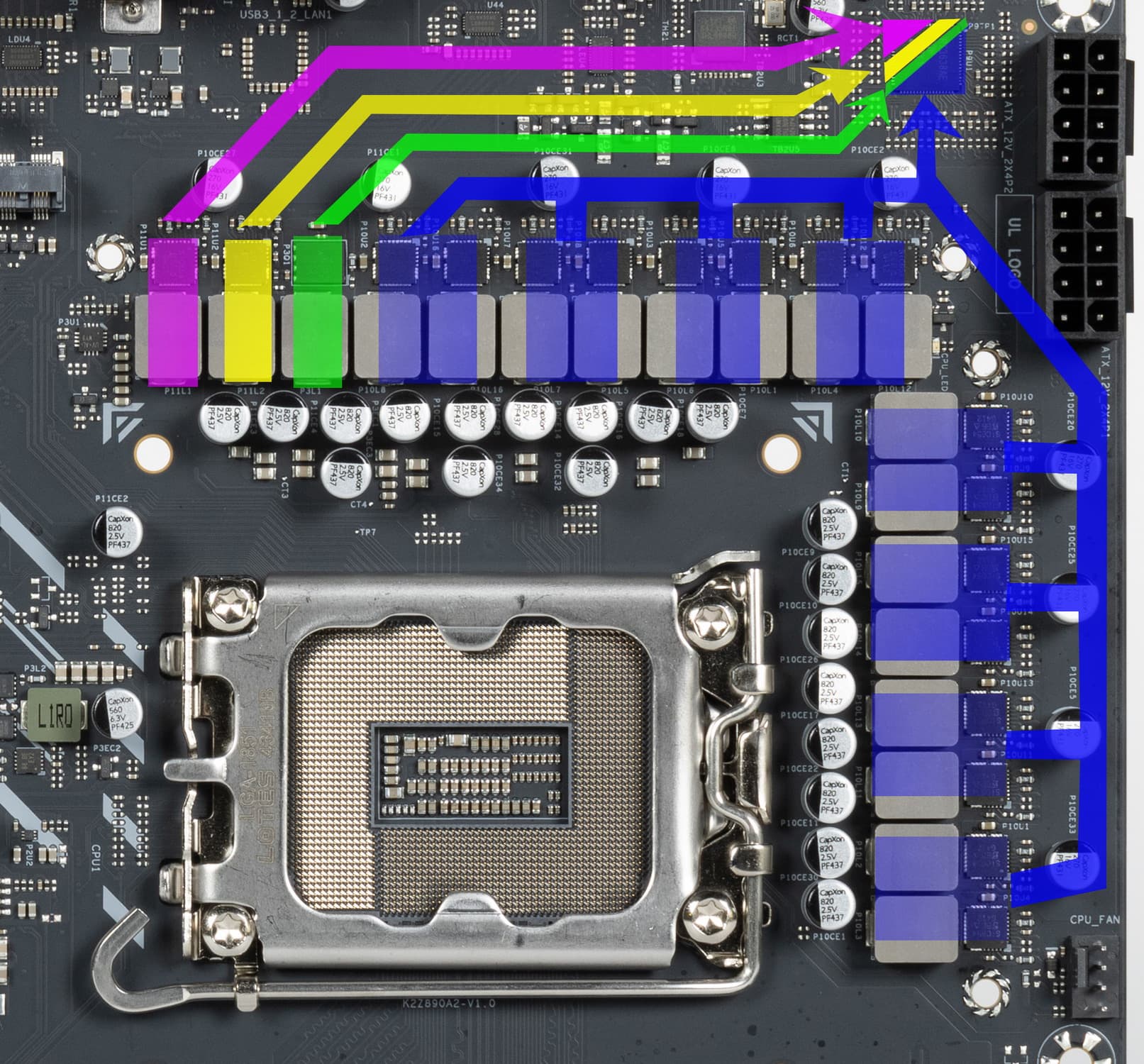

Схема питания процессора выполнена по схеме 16+1+1+1 (всего 19 фаз: 16 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 1 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

Каждый канал фазы VCore, iGPU и VNNAON  имеет суперферритовый дроссель и SiC654 DrMOS от Vishay на 50 А.

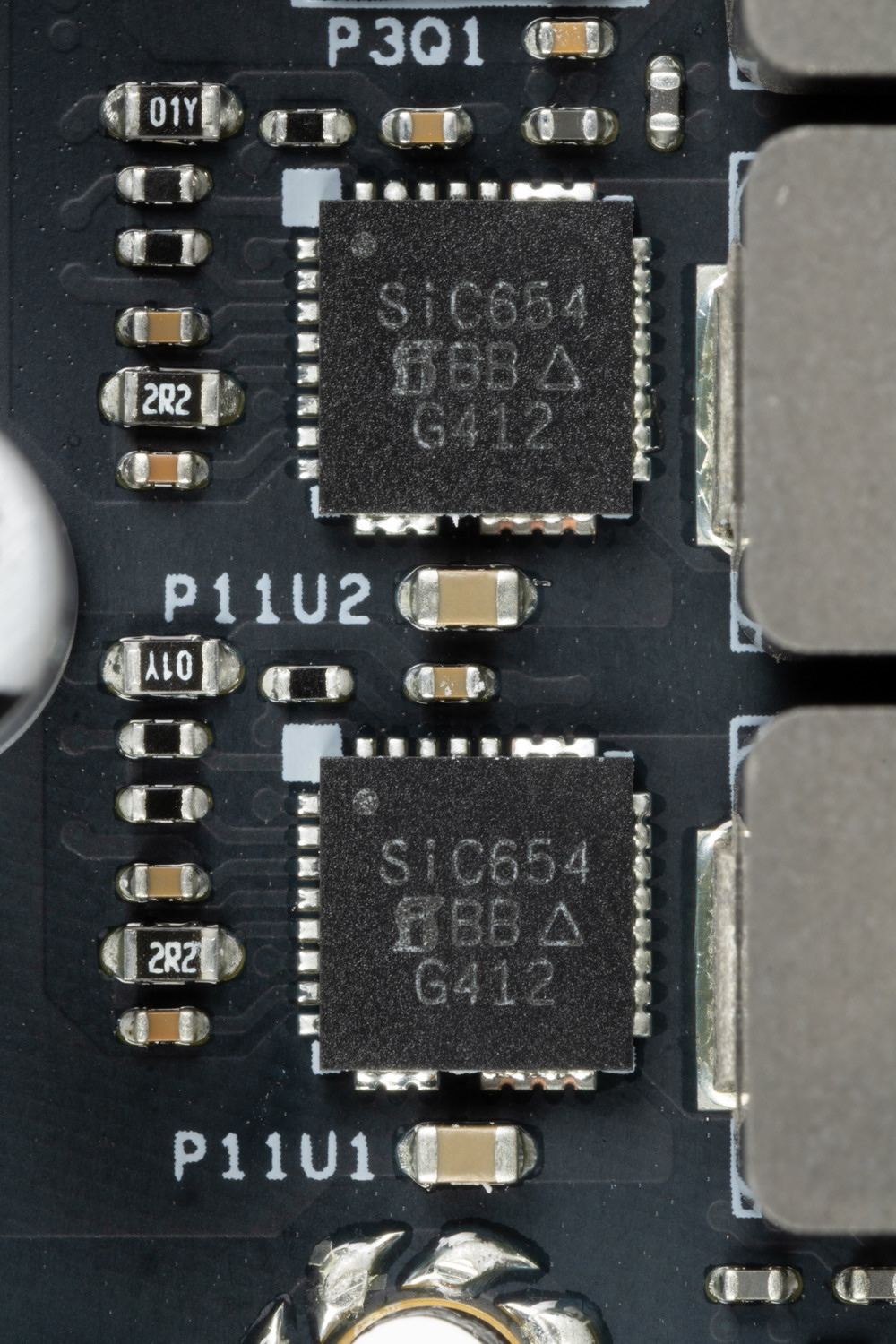

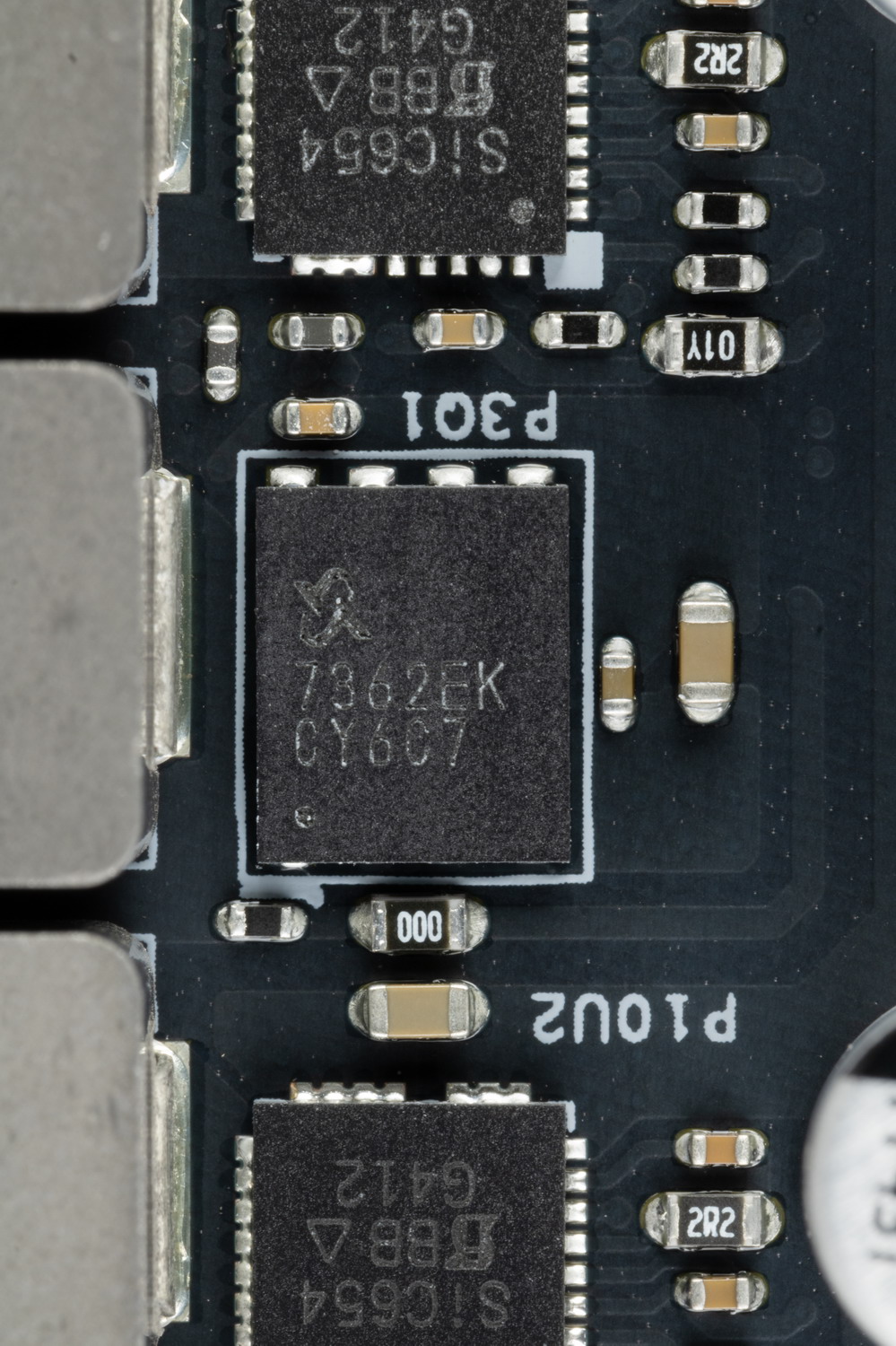

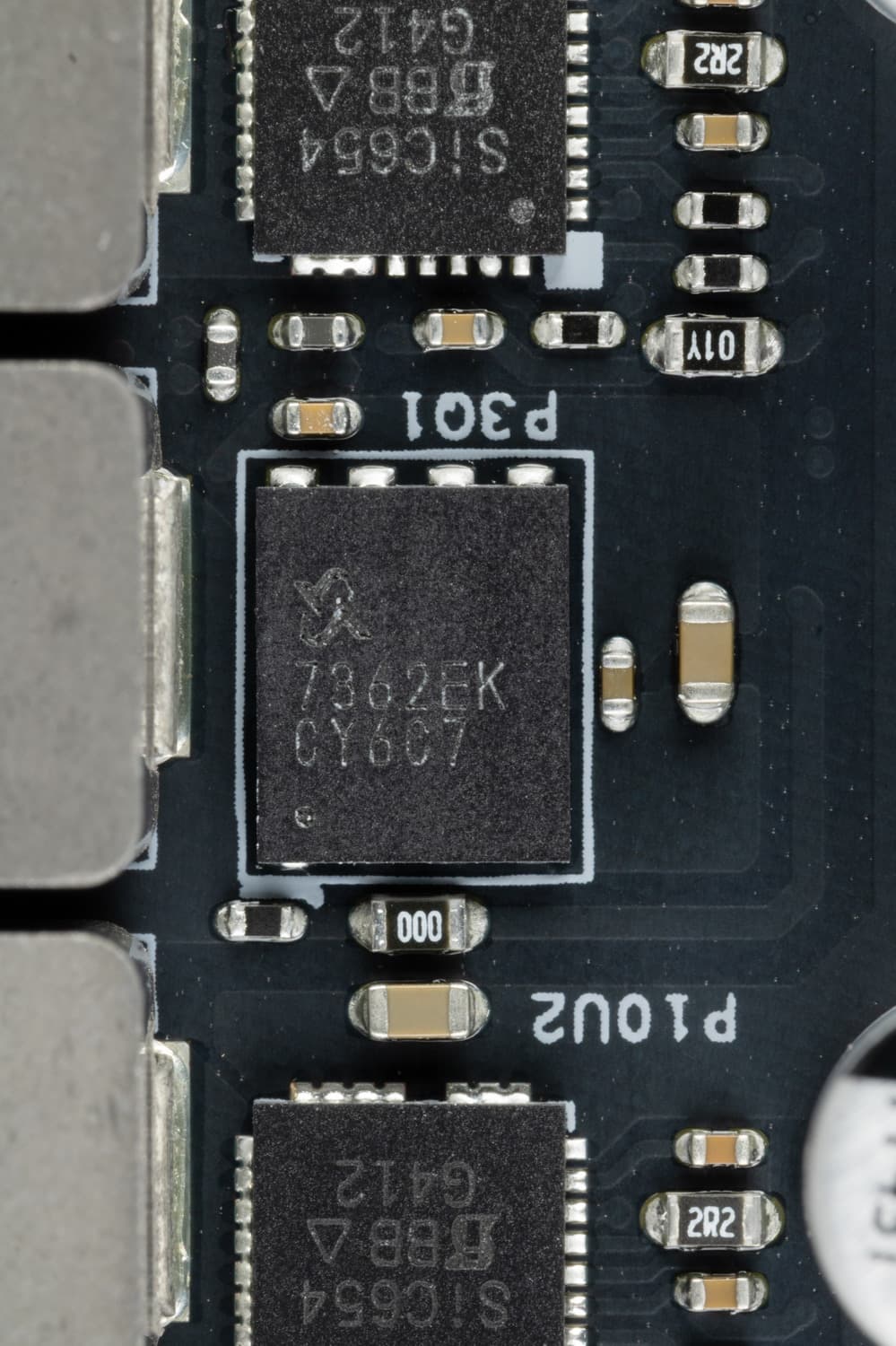

Канал фазы VCCSA имеет суперферритовый дроссель и SM7362EK DrMOS от Sinopower на 65 А.

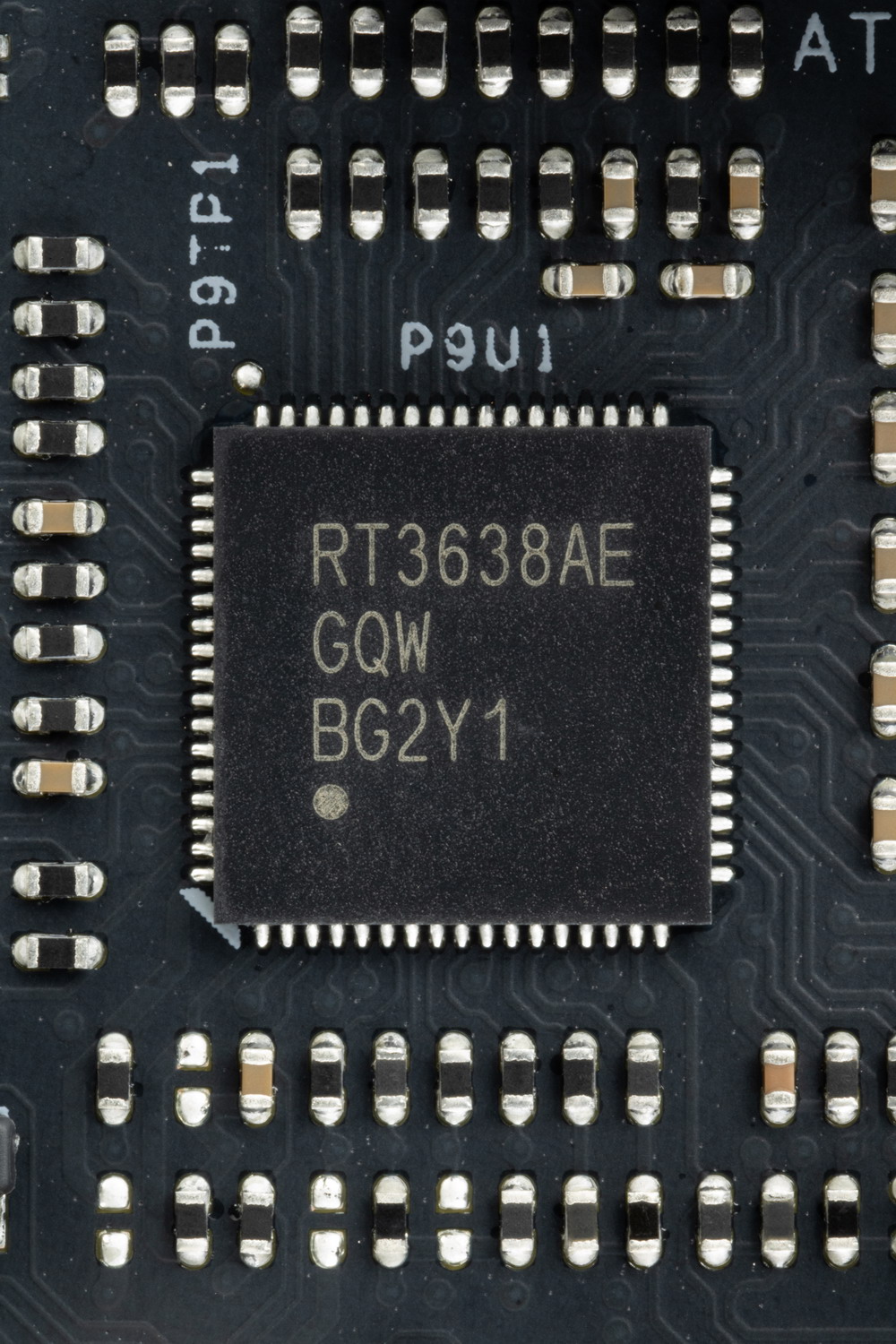

Управление всей схемой возложено на ШИМ-контроллер Richtek RT3638 (он поддерживает до 12 фаз, поэтому фазы питания VCore идут по параллельной схеме 8х2, плюс три остальные фазы, всего реально задействовано 11 фаз).

Теперь про охлаждение.

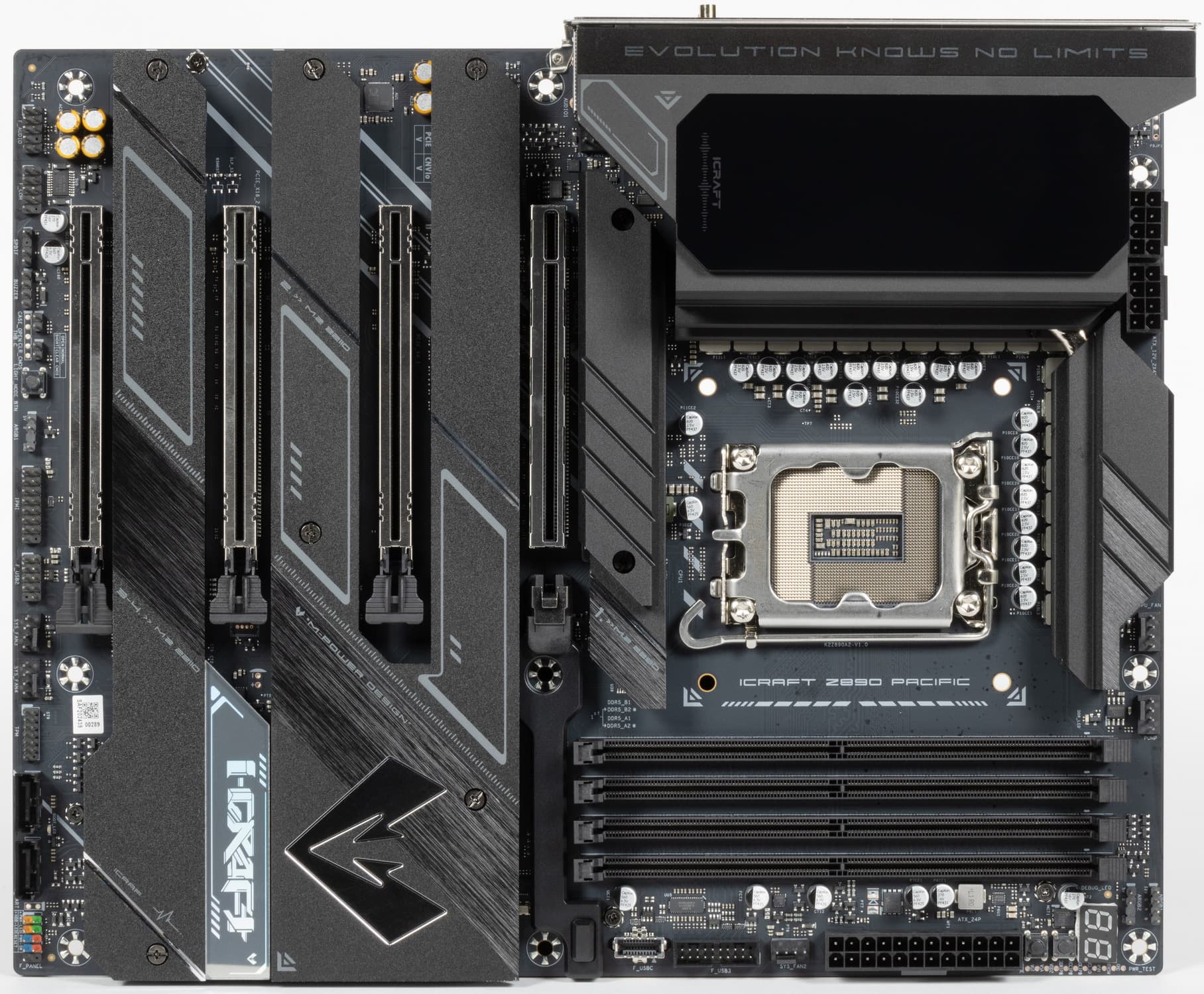

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

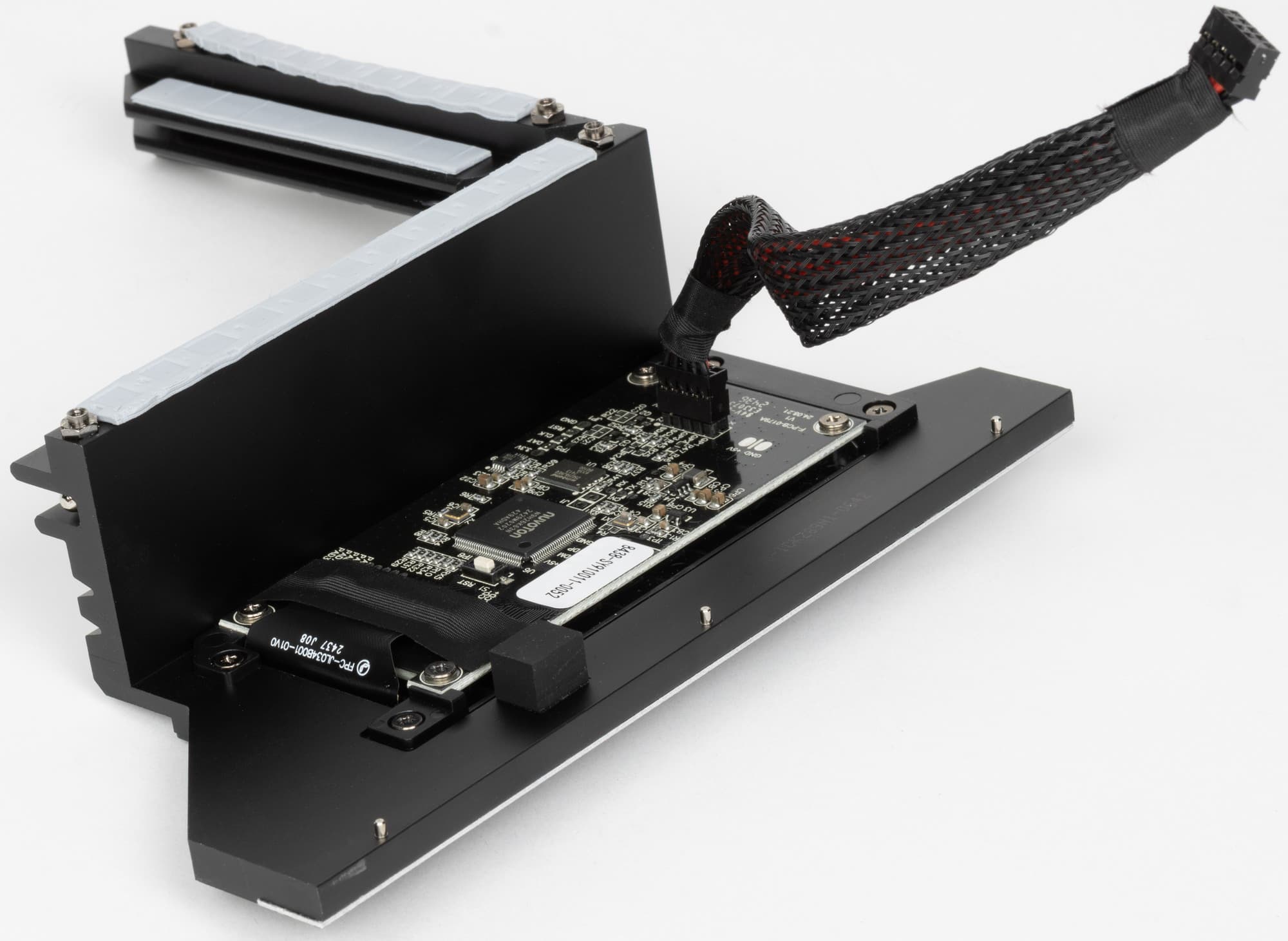

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный LCD экраном.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у двух верхних — свои персональные радиаторы, у остальных — общий.

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит  и нагрев модулей памяти может вырасти.

Напомню, что материнская плата имеет бэкплейт из алюминия с наноуглеродным антиэлектропроводным покрытием. Данная пластина не только защищает оборотную сторону матплаты от повреждений, служит элементом жесткости конструкции, но также участвует в охлаждении тыльной стороны платы в области VRM.

Подсветка и LCD экран на кожухе задних портов



Все о внешней красоте

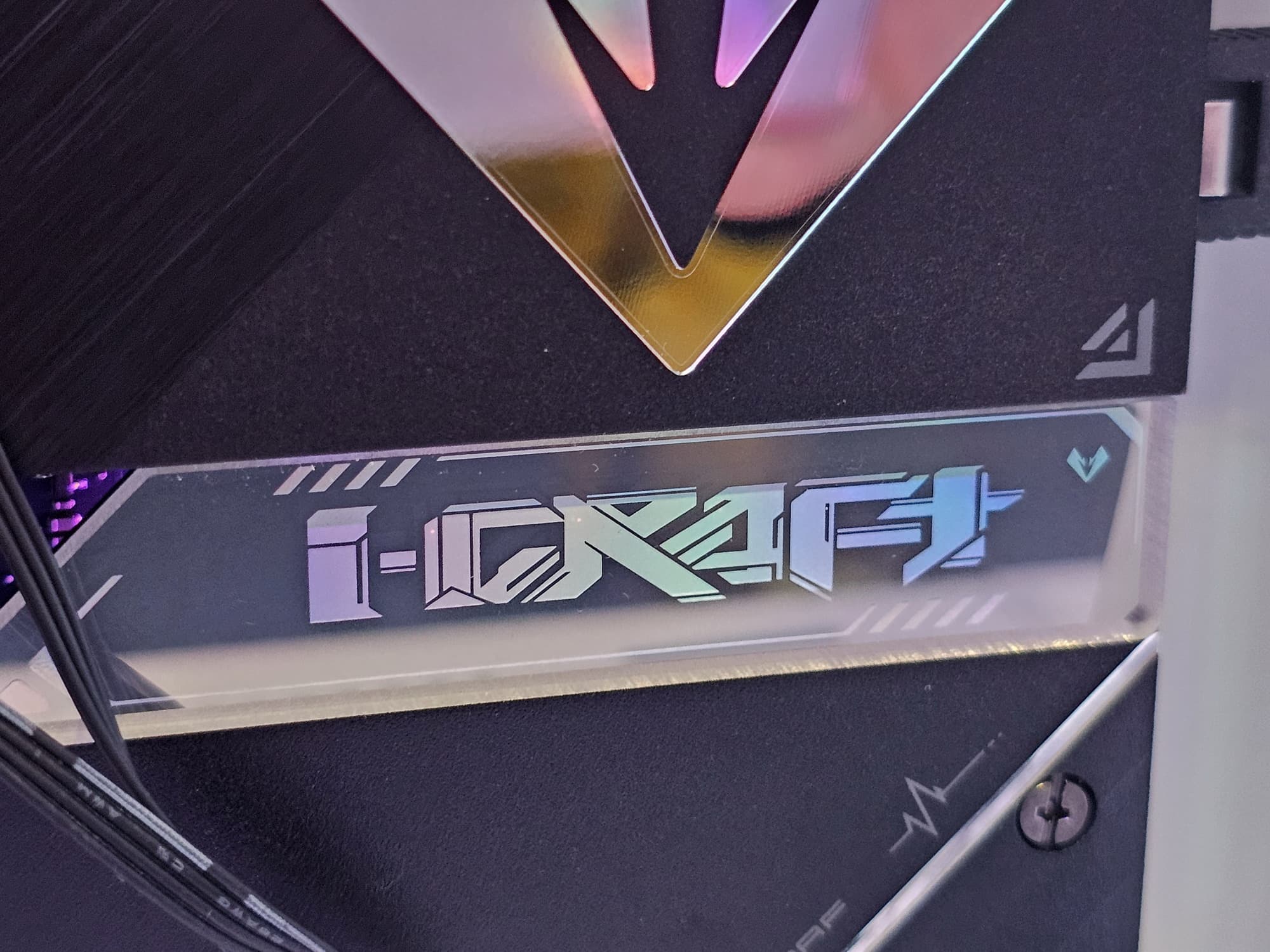

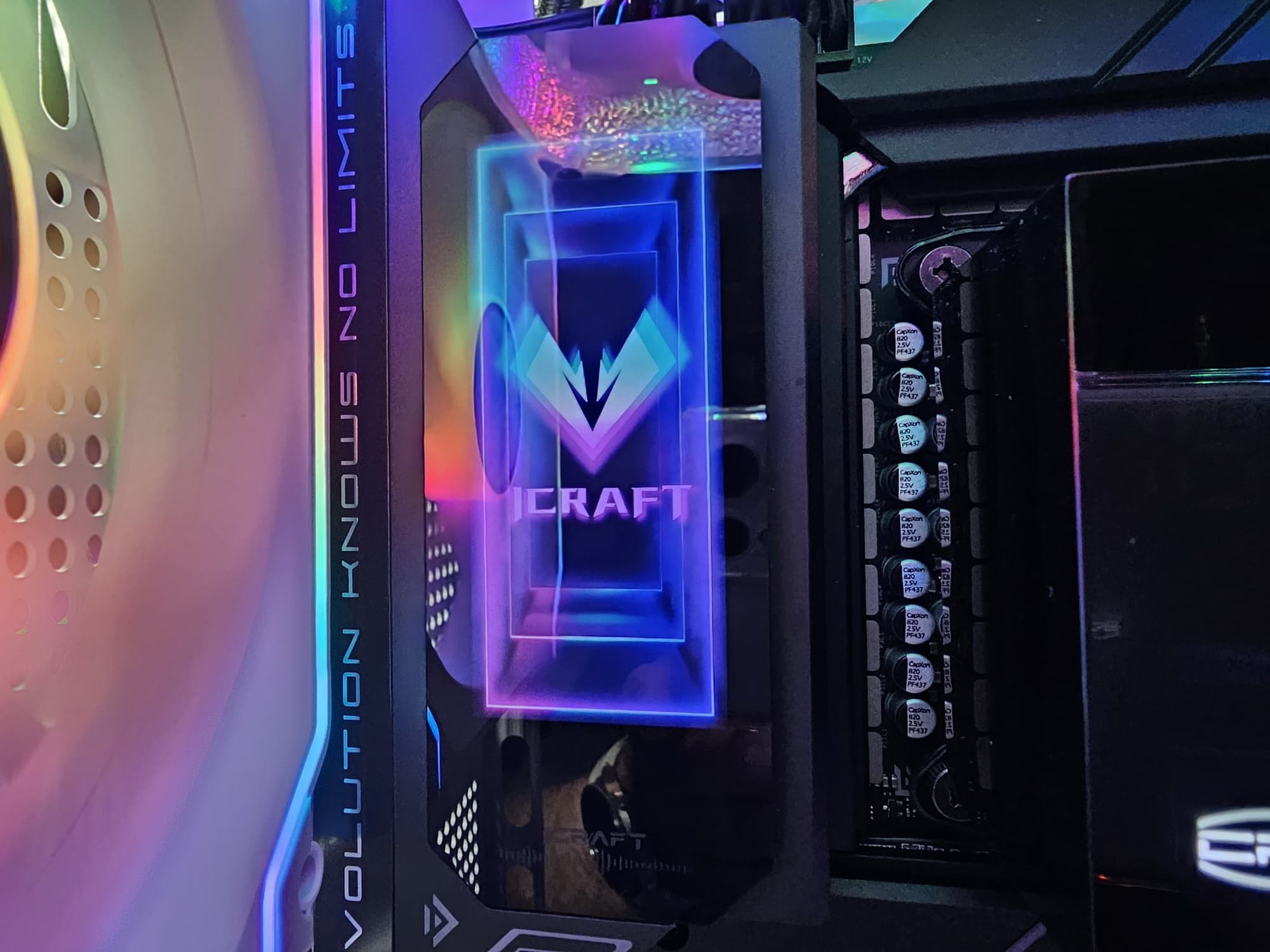

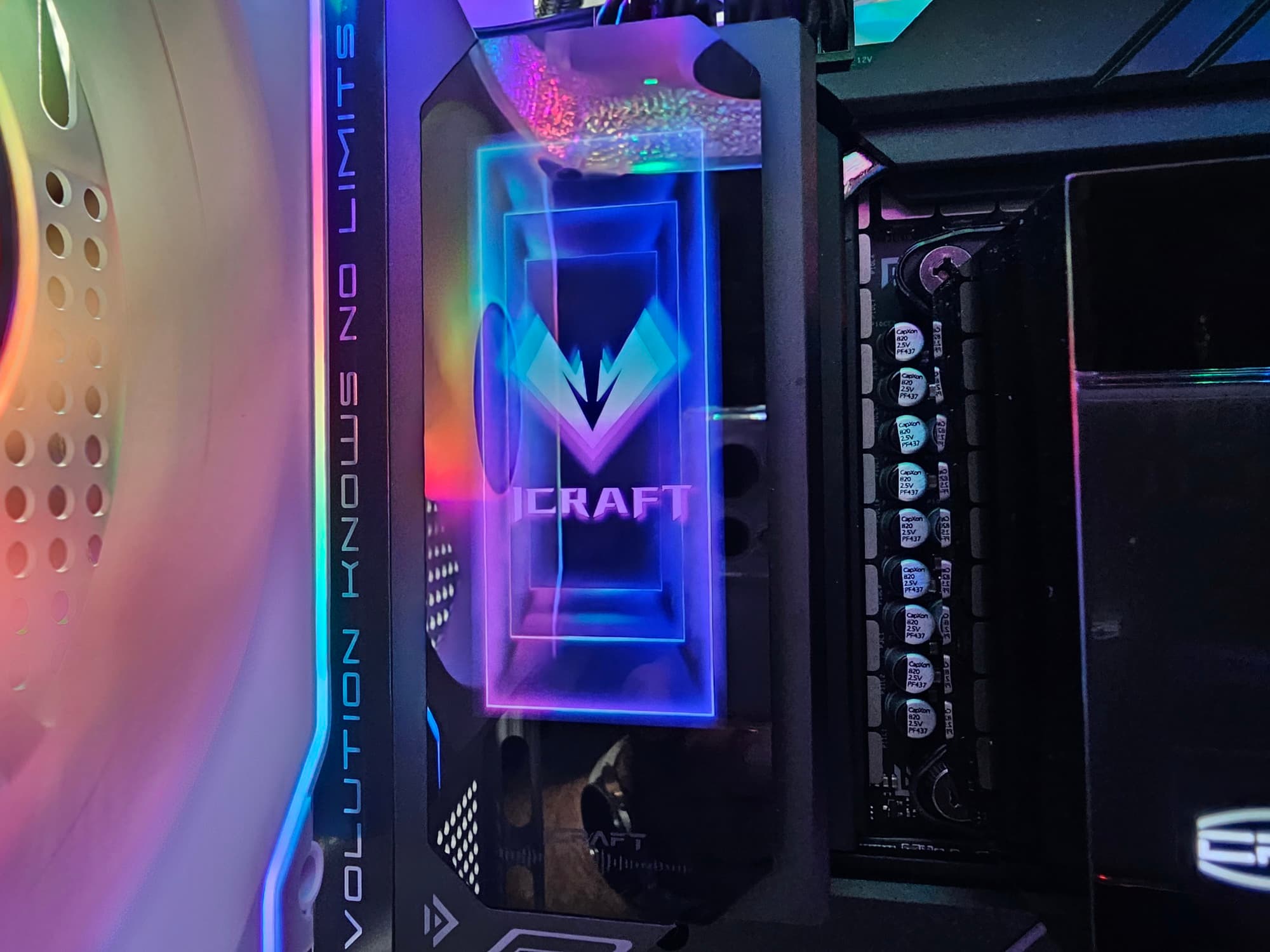

В данном случае эффекты подсветки создаются на логотипе у радиатора чипсета. Так же мы помним про 3 разъемa для подключения внешней подсветки. Кроме того, плата оснащена большим LCD экраном на кожухе блока задних портов.

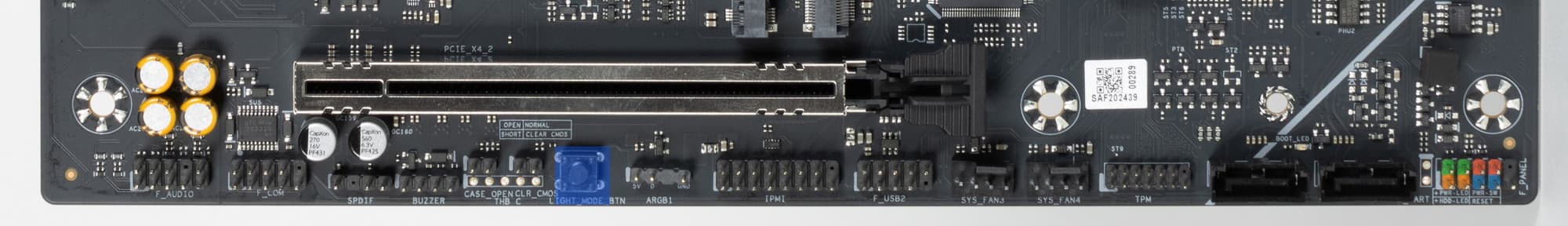

Кому не нравится — всегда подсветку можно выключить через  ПО или кнопку внизу матплаты.

Управление подсветкой осуществляется с помощью утилиты Maxsun Sync.

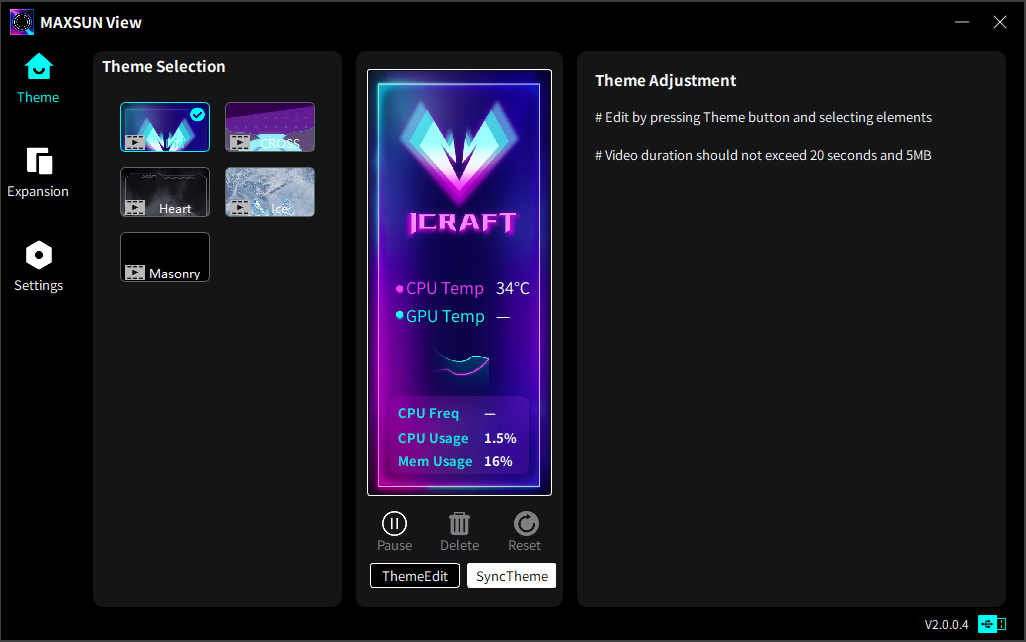

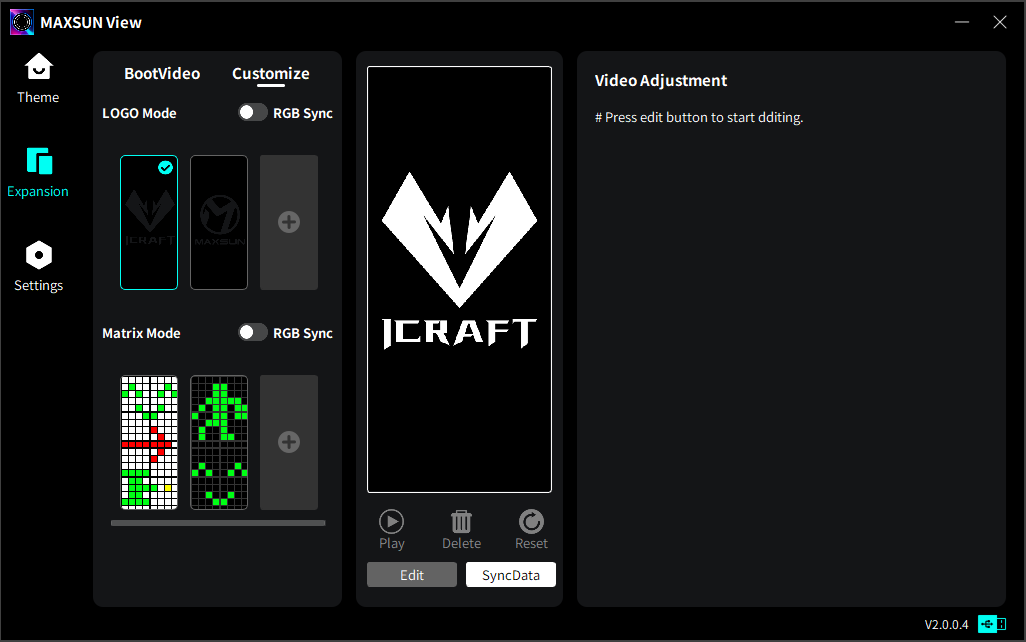

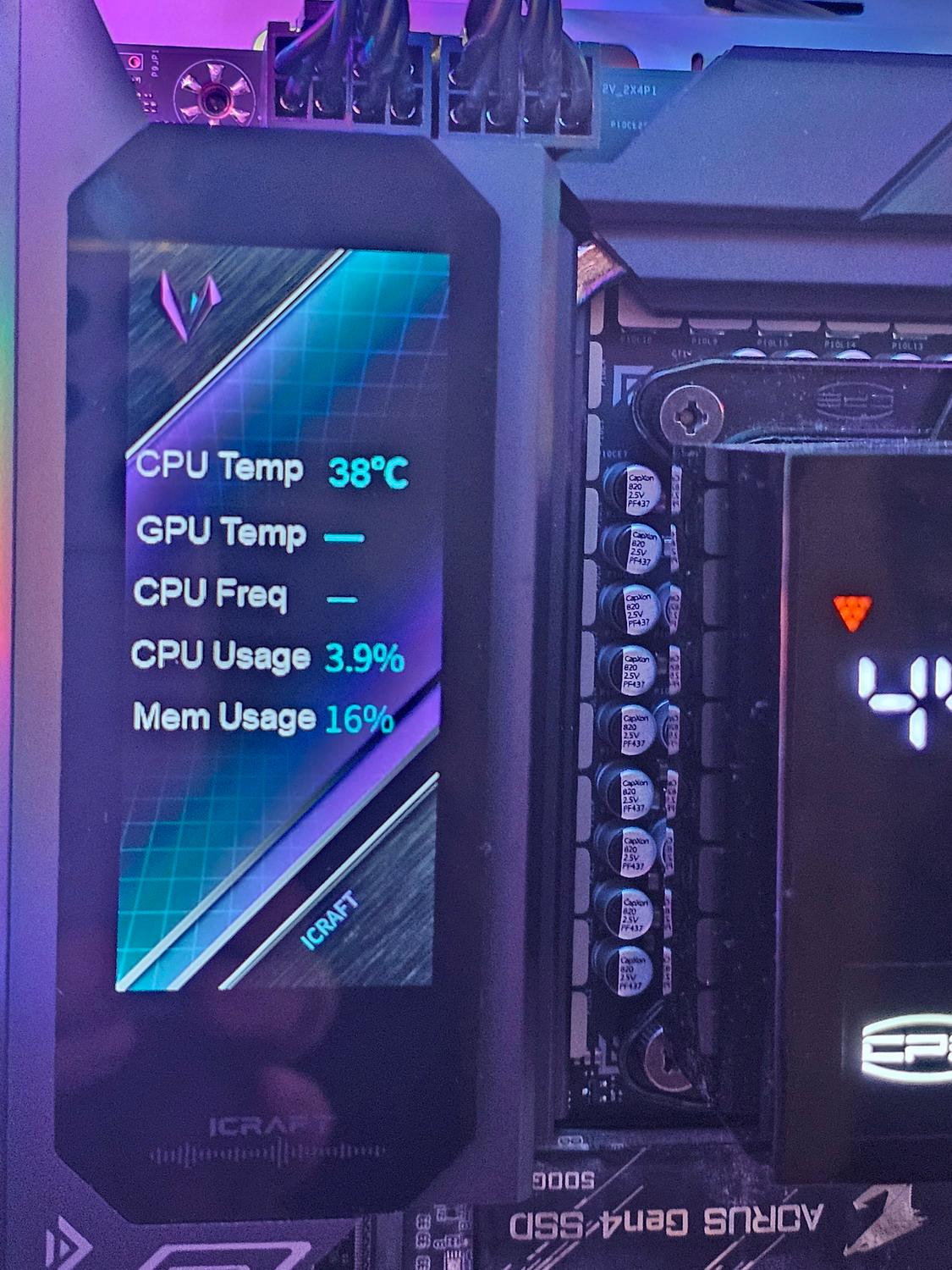

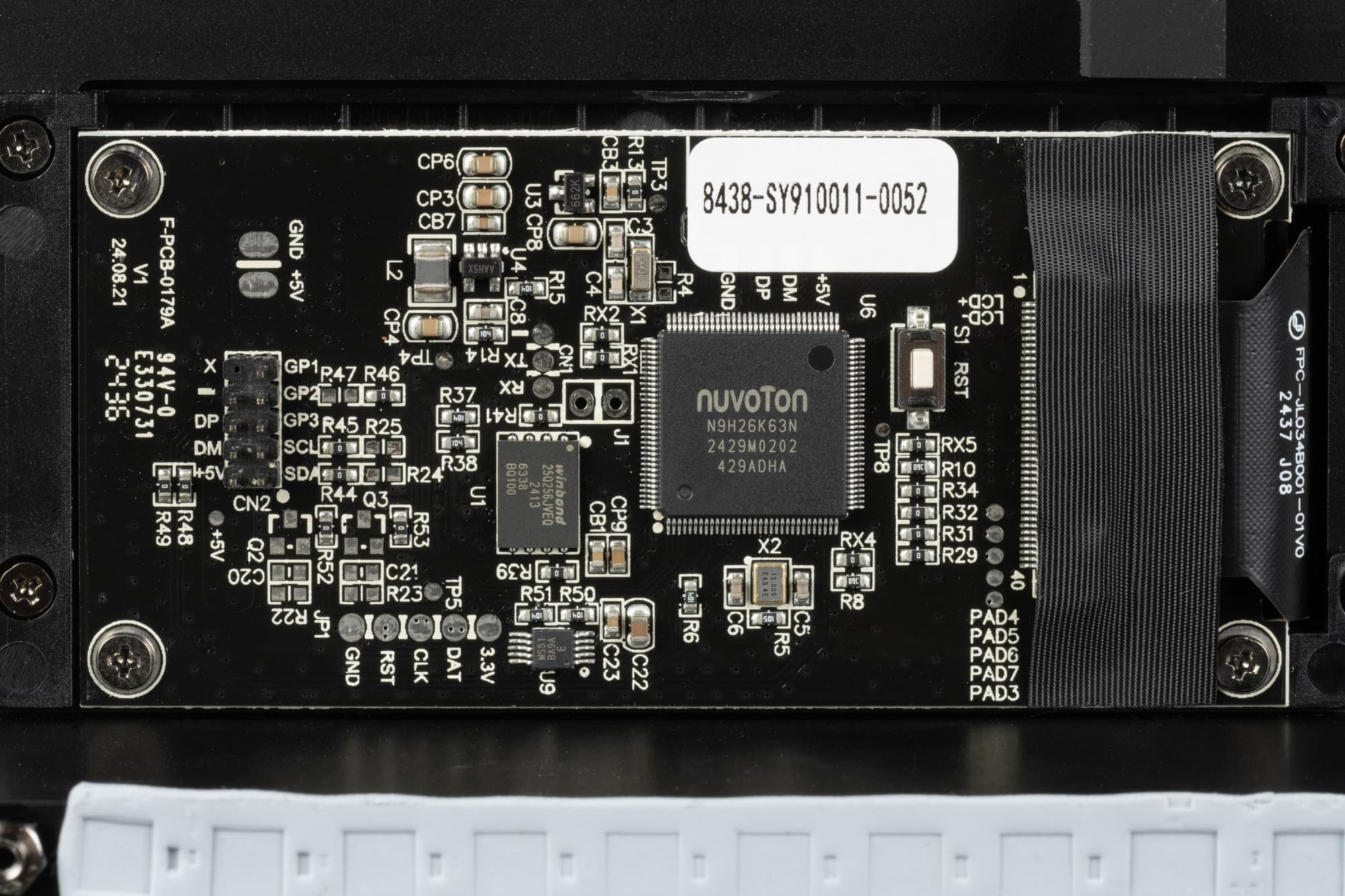

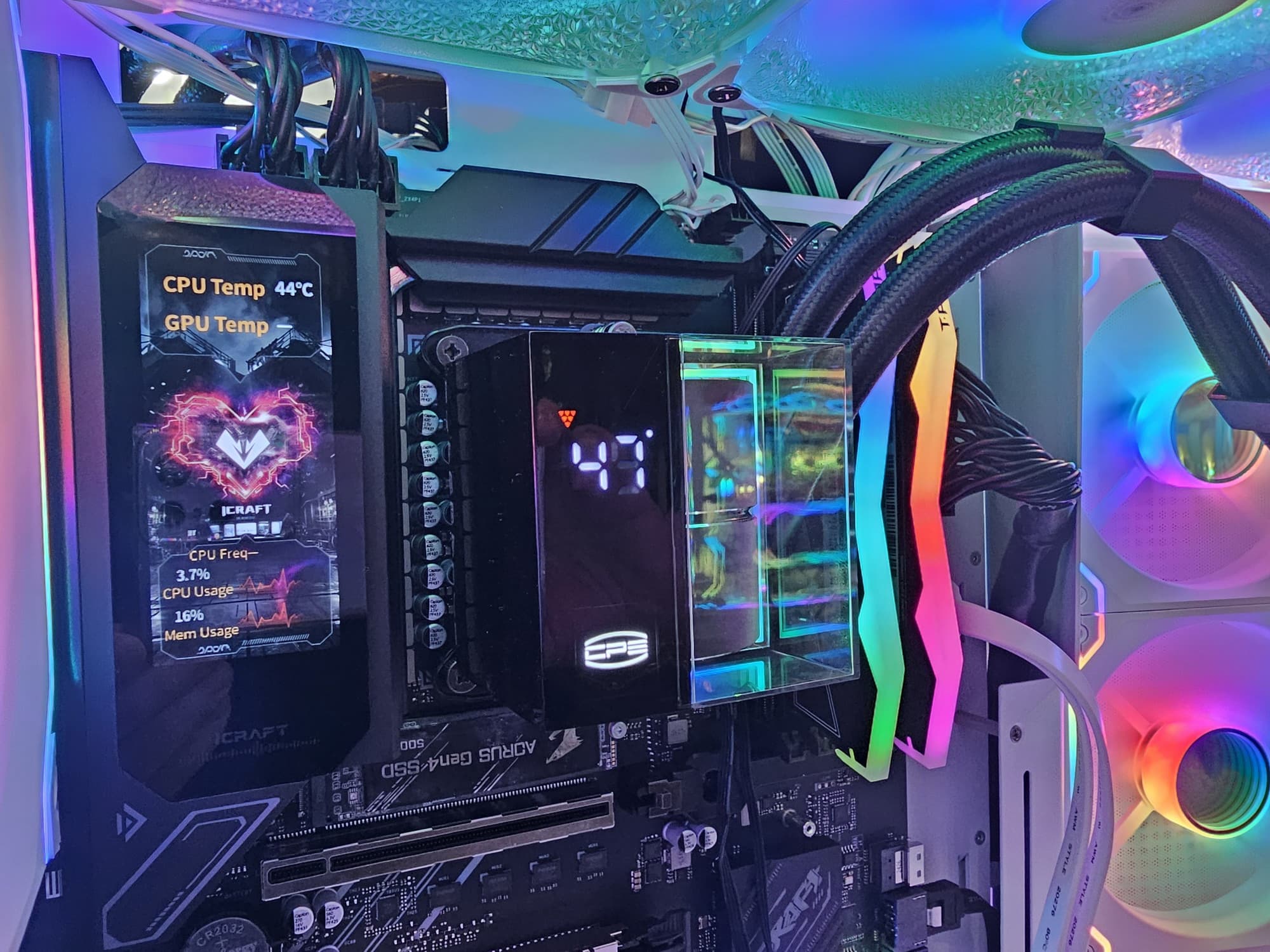

Для настройки работы встроенного экрана (над блоком задних портов) используется своя утилита, она также скачивается с сайта разработчика. Можно выводить на экран мониторинг состояния платы (температуры CPU/GPU, частоты работы, нагрузки и пр.)

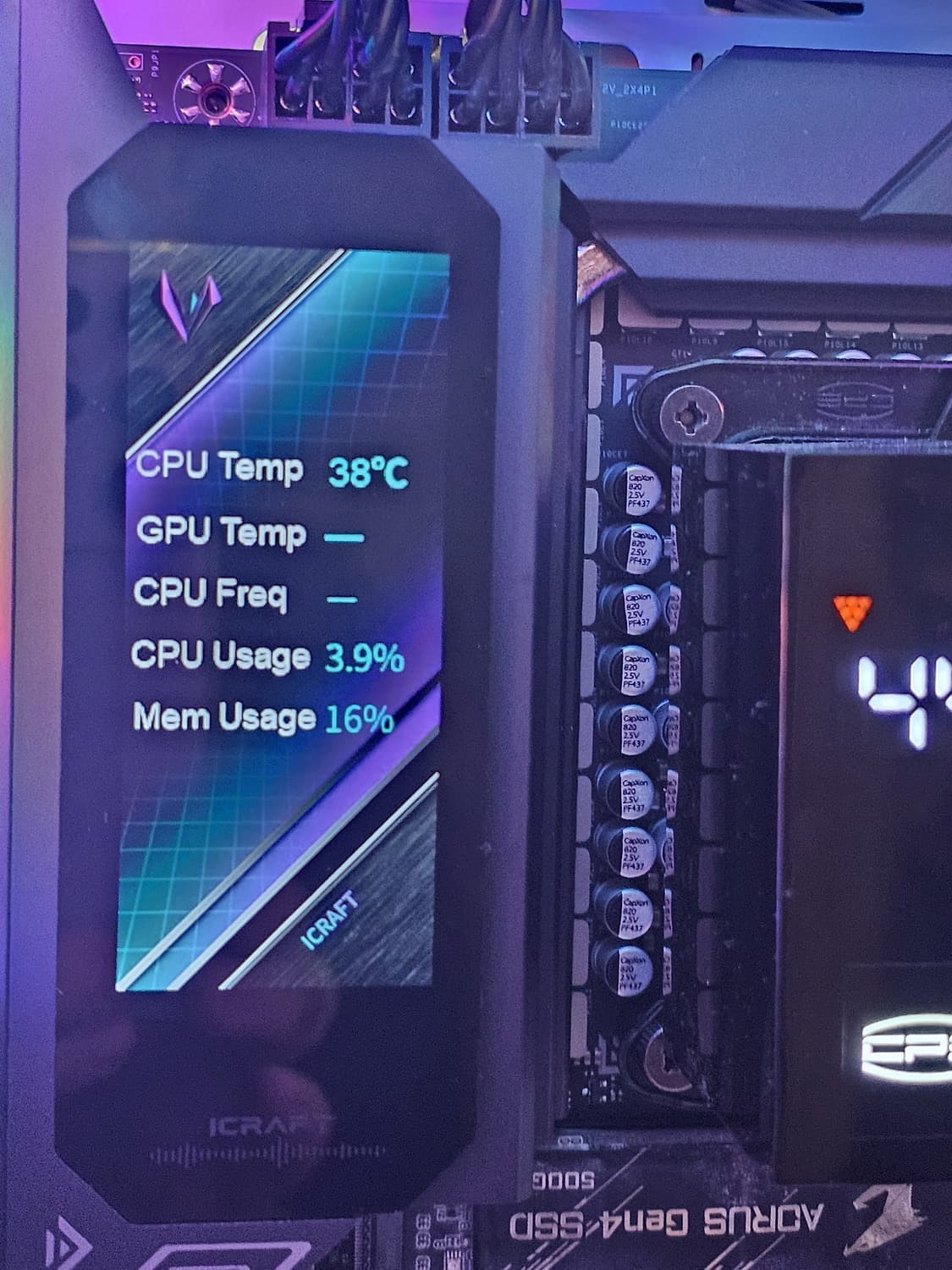

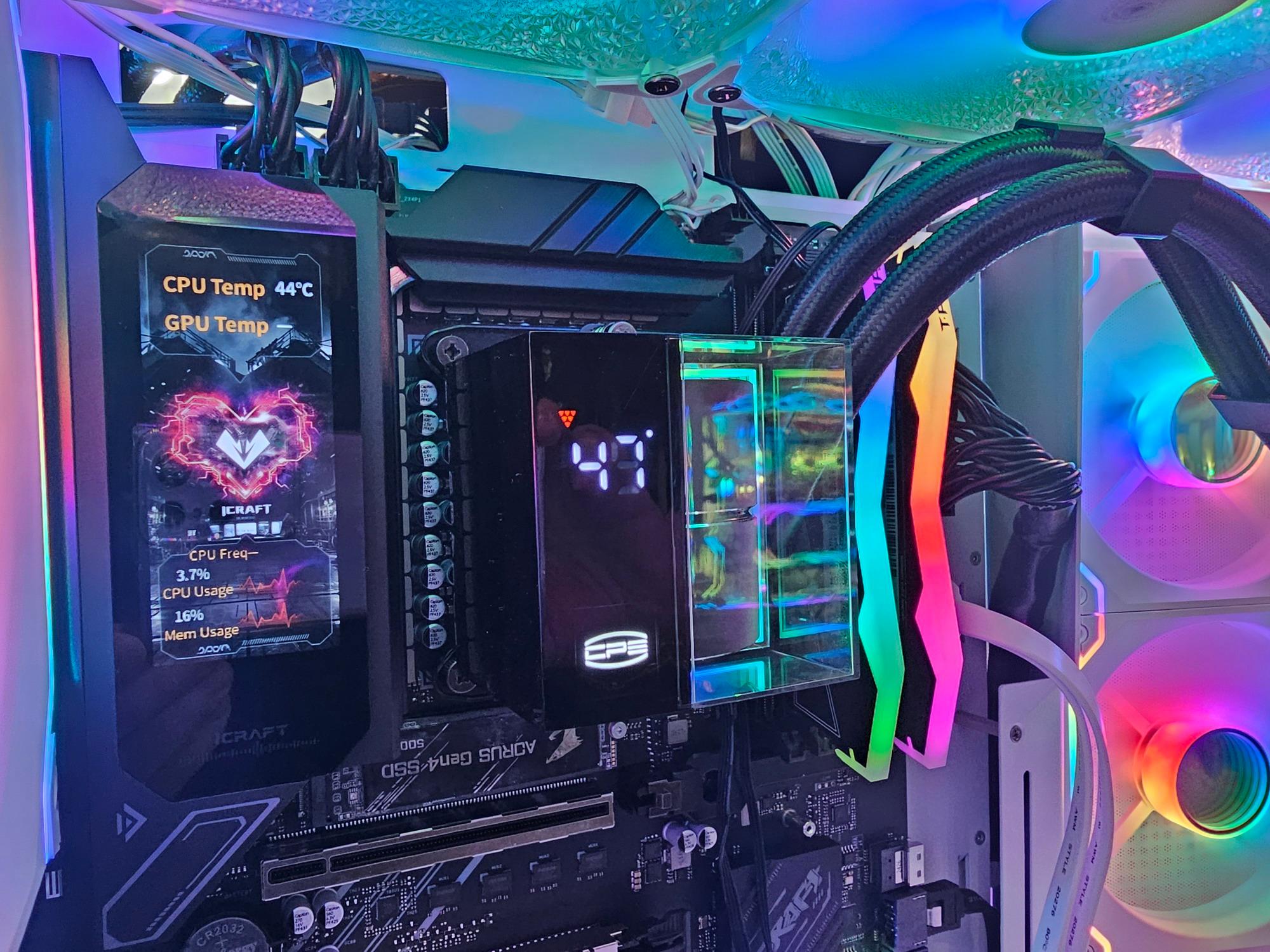

Мониторинг можно выводить через имеющиеся в ПО темы, которые также можно и настроить. Также возможен вывод на экран картинок и анимации (GIF).

Программное обеспечение под Windows



Фирменное ПО Maxsun

Все программное обеспечение можно скачать с сайта производителя Maxsun.com.

Собственно, оно сводится к двух программам: настройки подсветки, о чем выше я уже рассказал, и настройки работы LCD экрана.

Выше я уже упоминал, что можно выводить мониторинг состояния платы на базе имеюшихся тем, или создать свою собственную.

Также можно задать параметры работы экрана при перезагрузке (запуске) ПК.

Настройки BIOS



Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

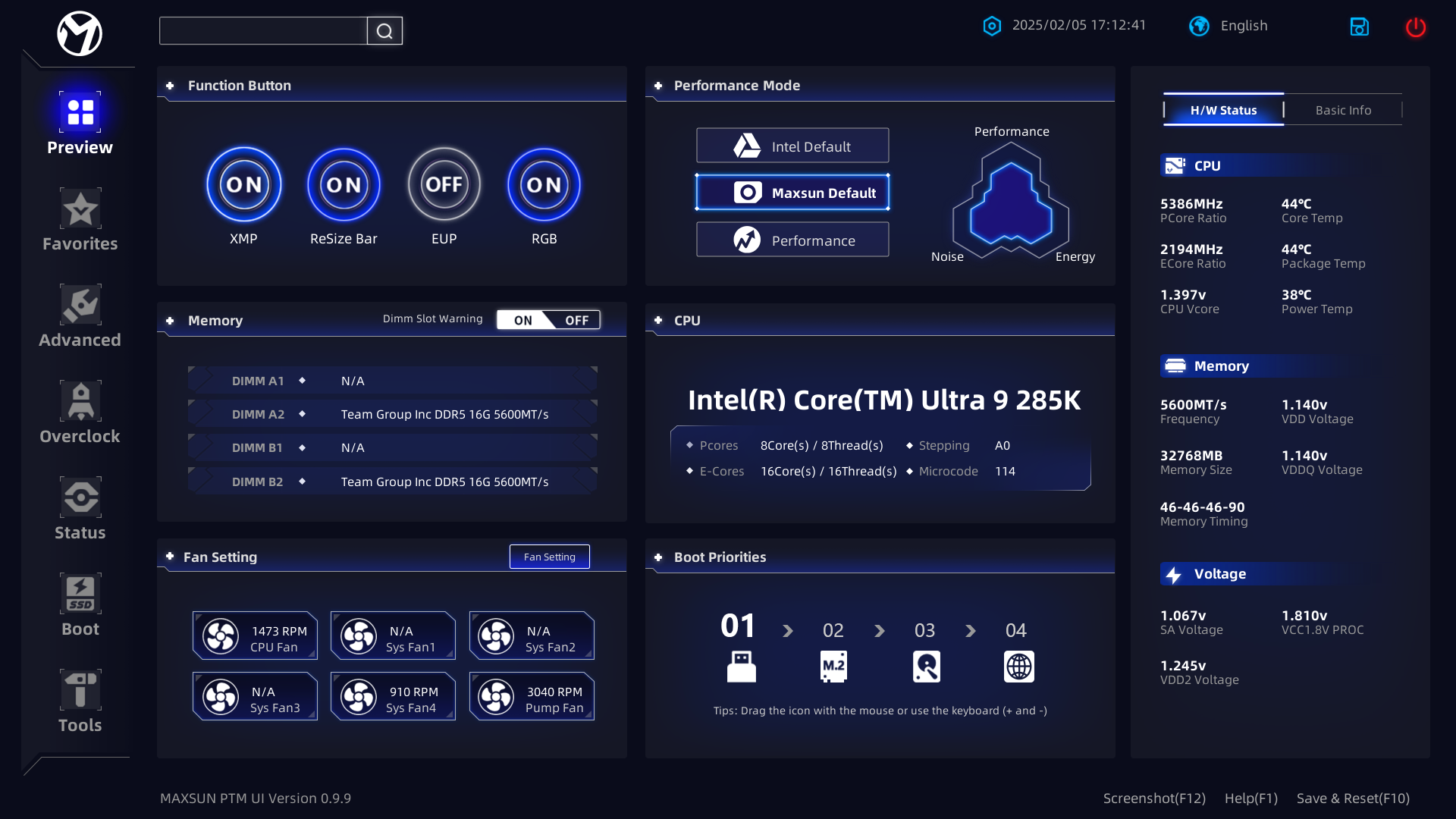

Попадаем в  Preview, где настроек мало, но имеется вся основная информация о текущем состоянии ПК и настройках.

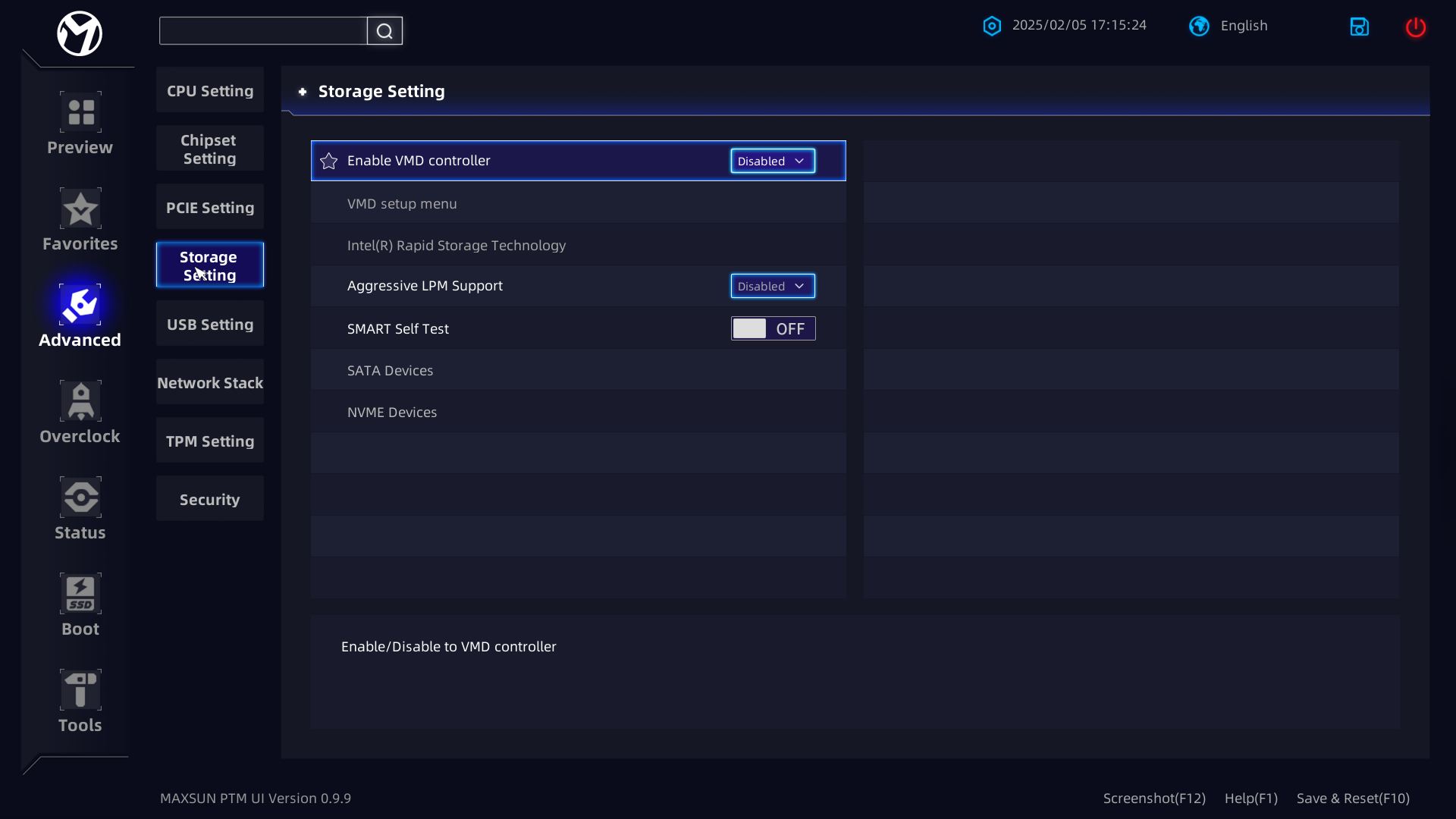

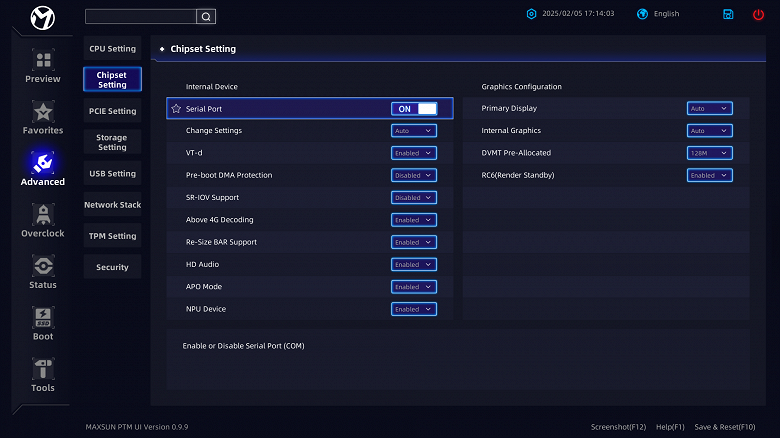

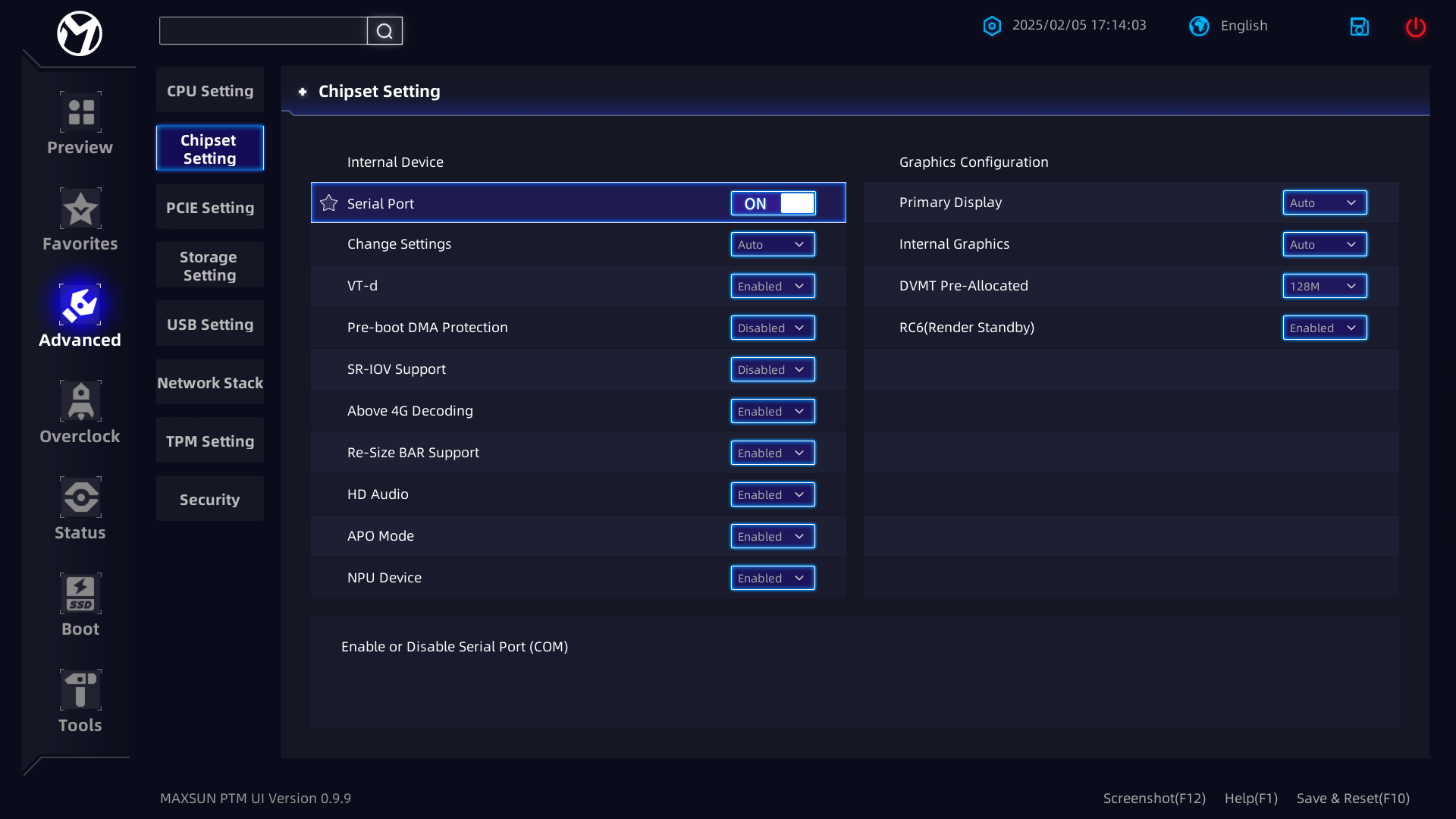

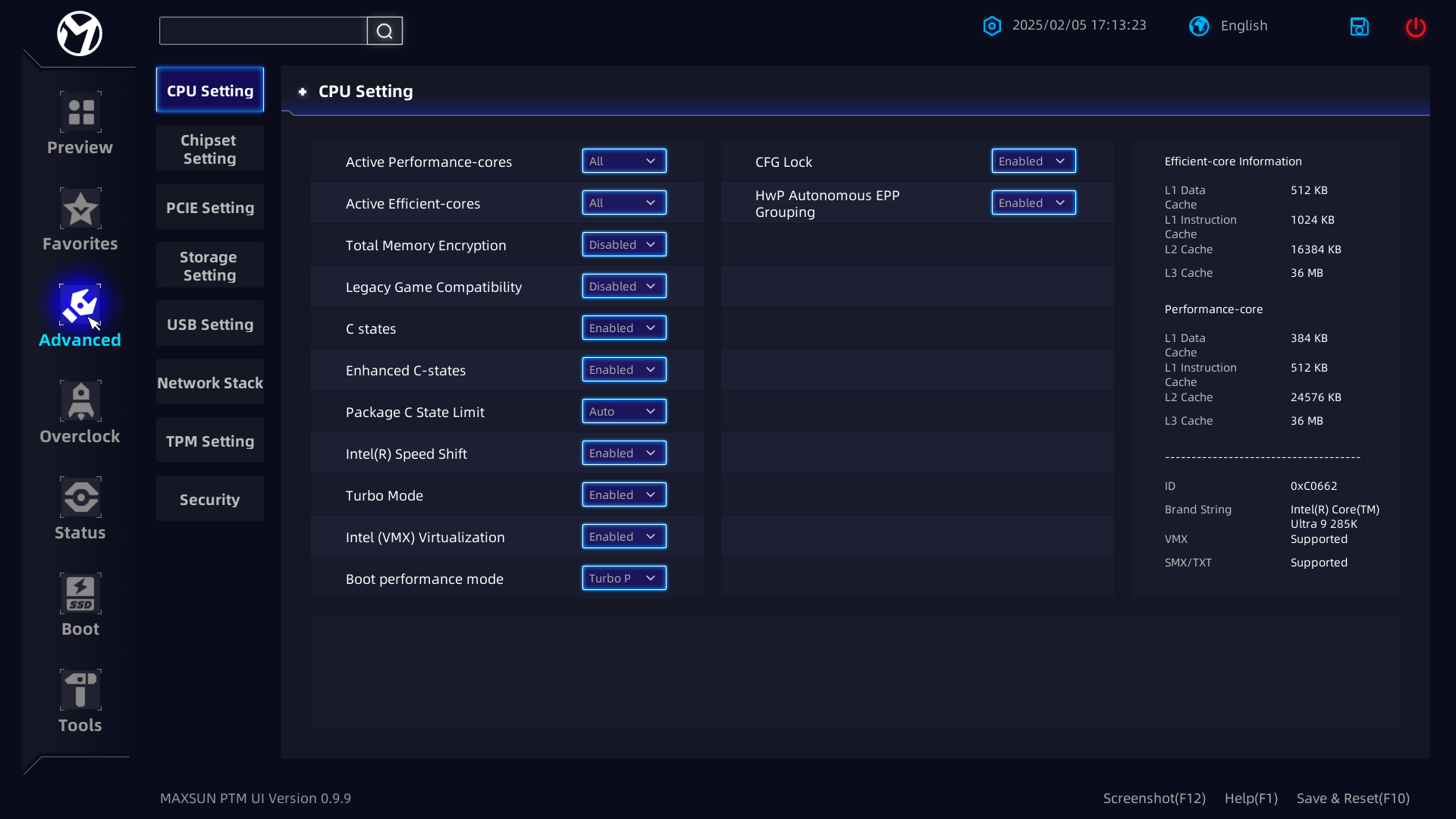

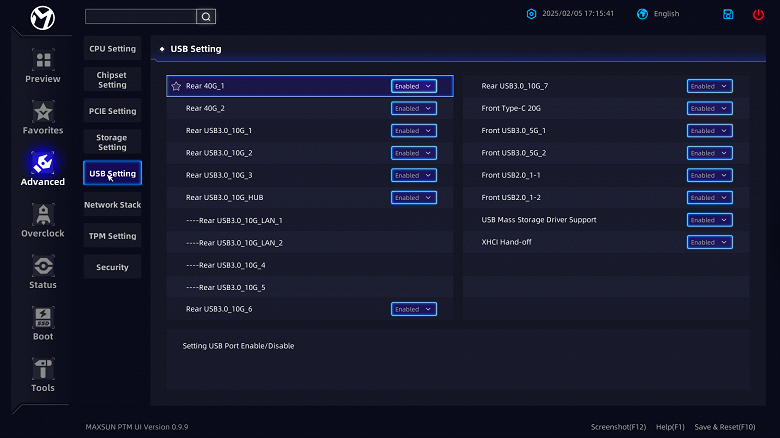

В меню Advanced – управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Мы помним, что слоты PCIe x16_1/3 могут делить 16 линий между собой, поэтому важно настроить их именно тут.

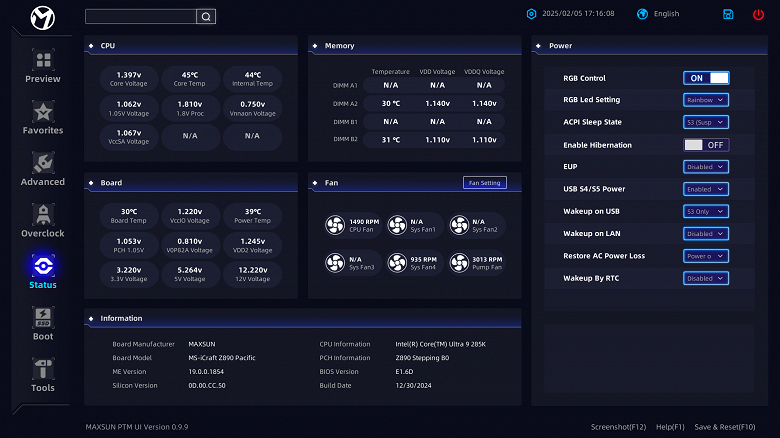

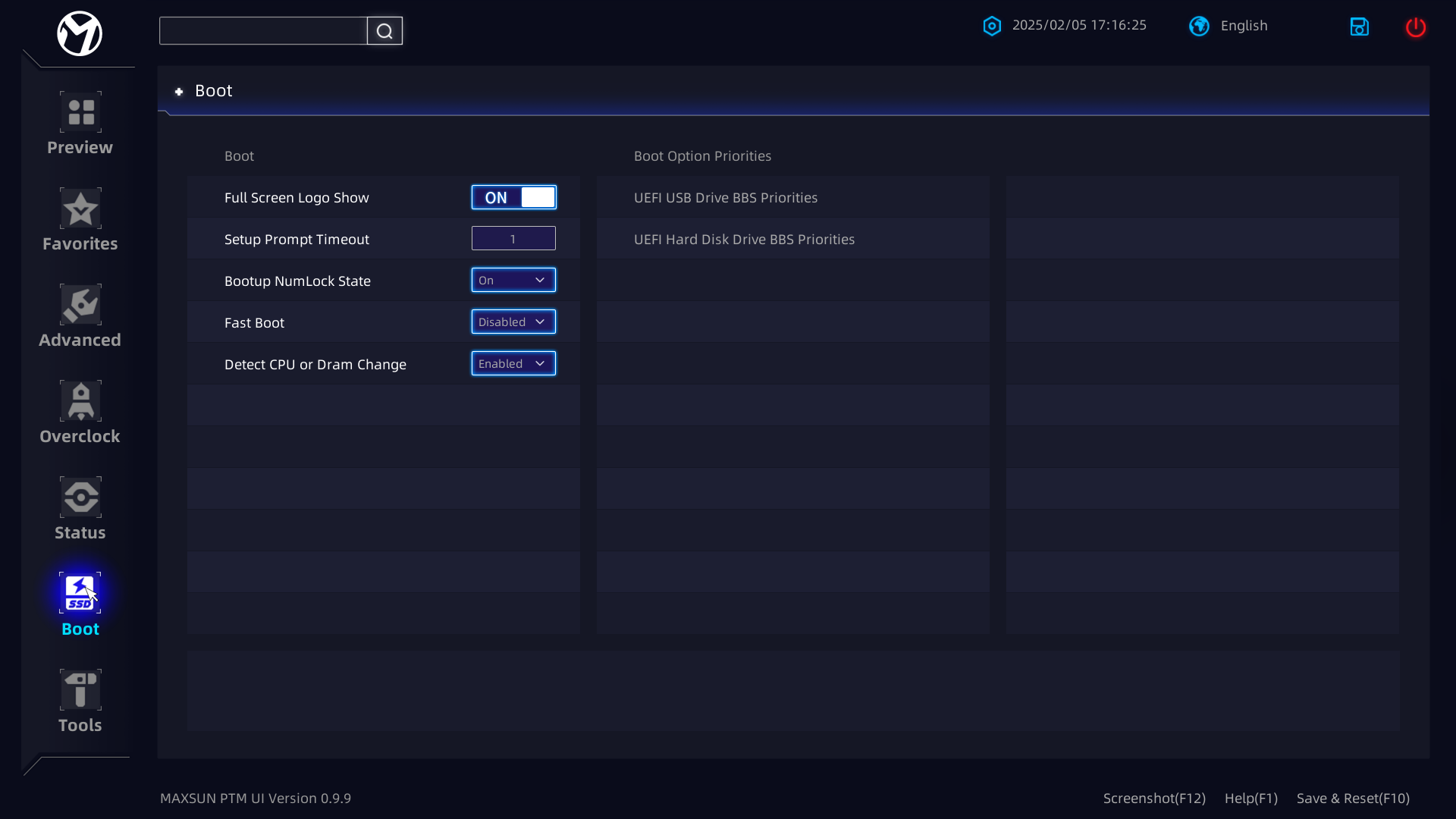

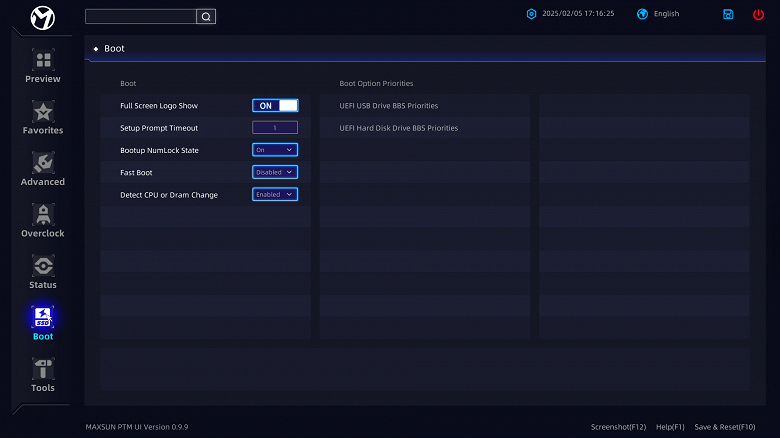

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan по настройке работы гнезд для вентиляторов.

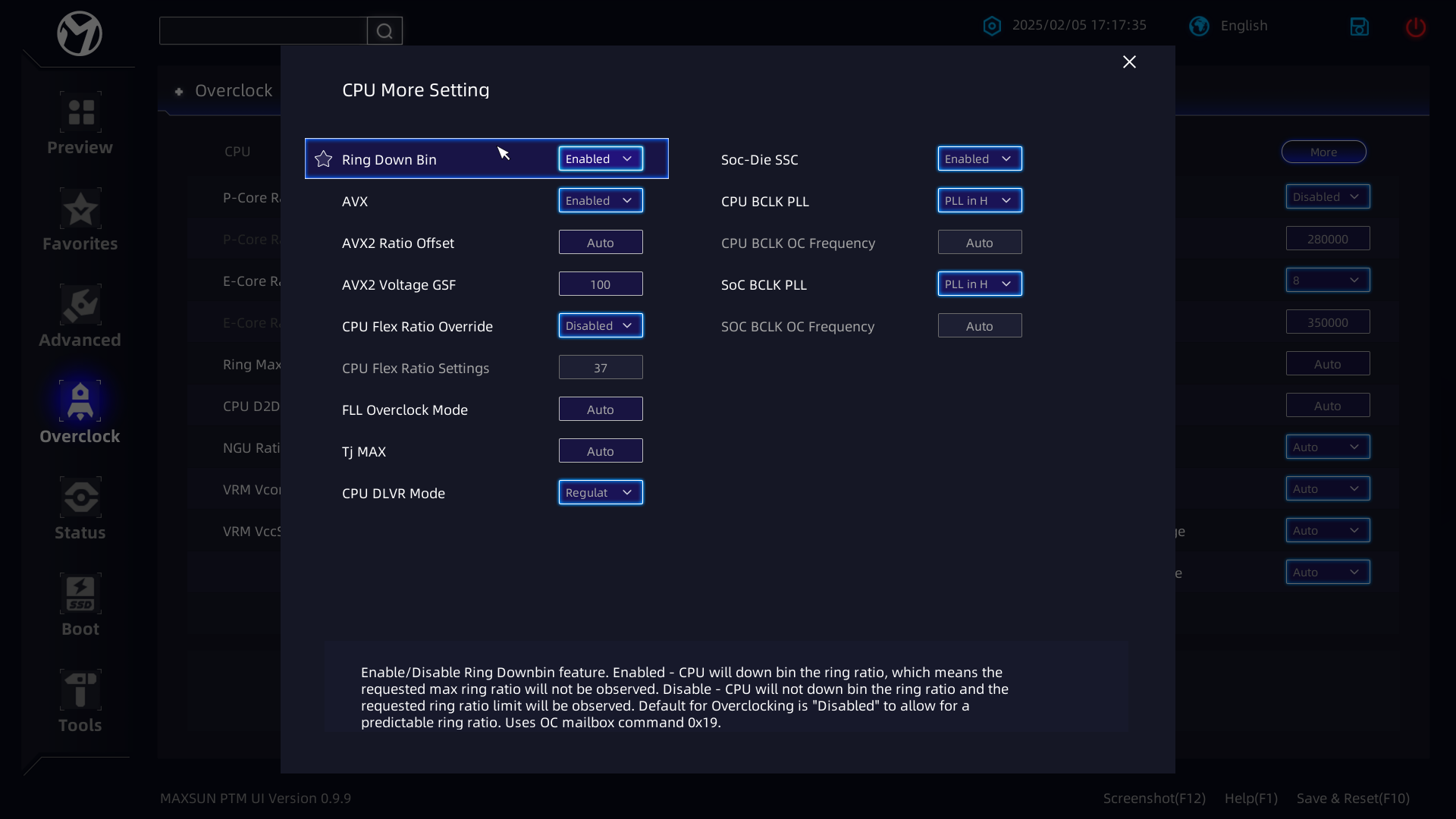

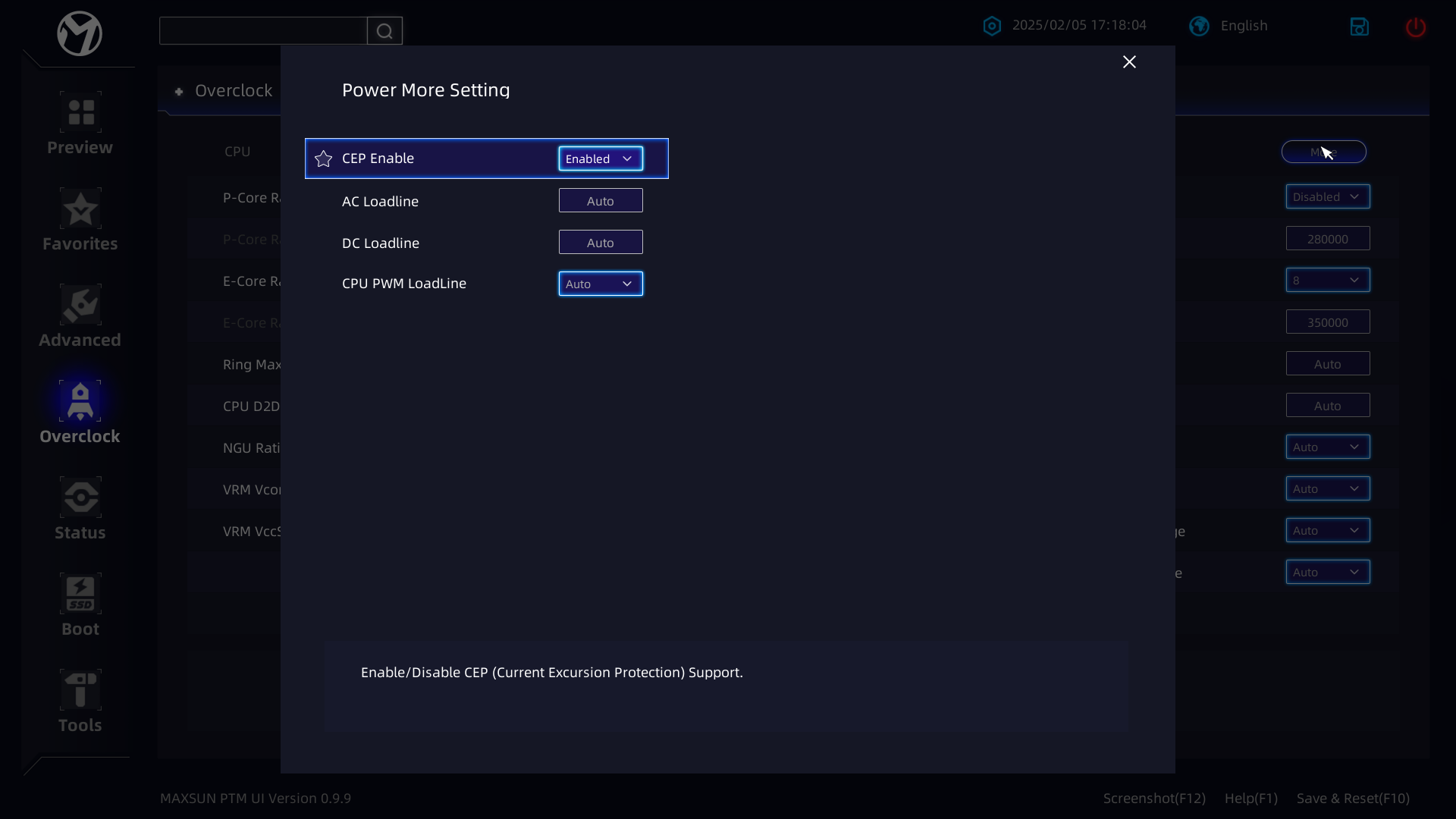

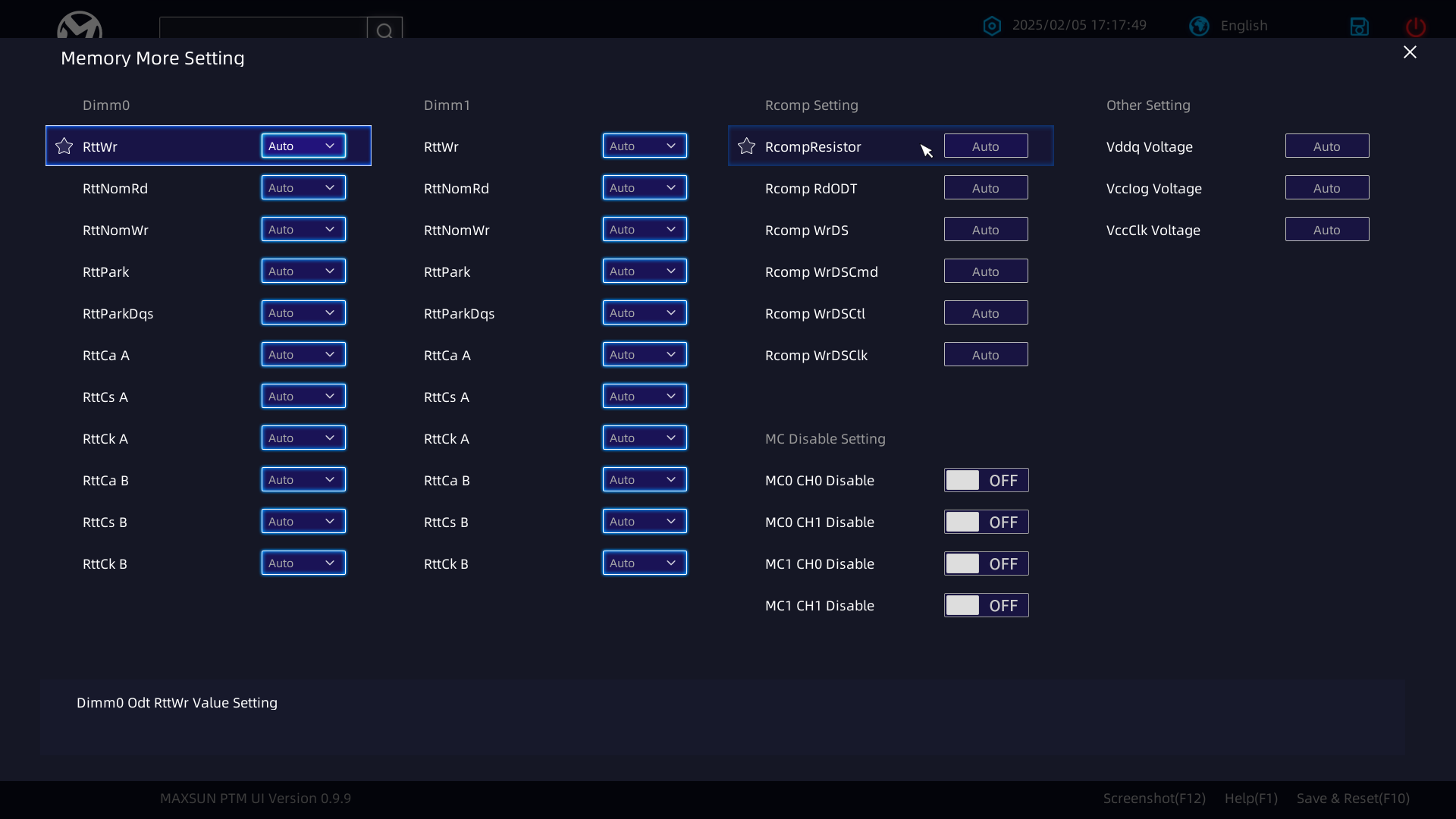

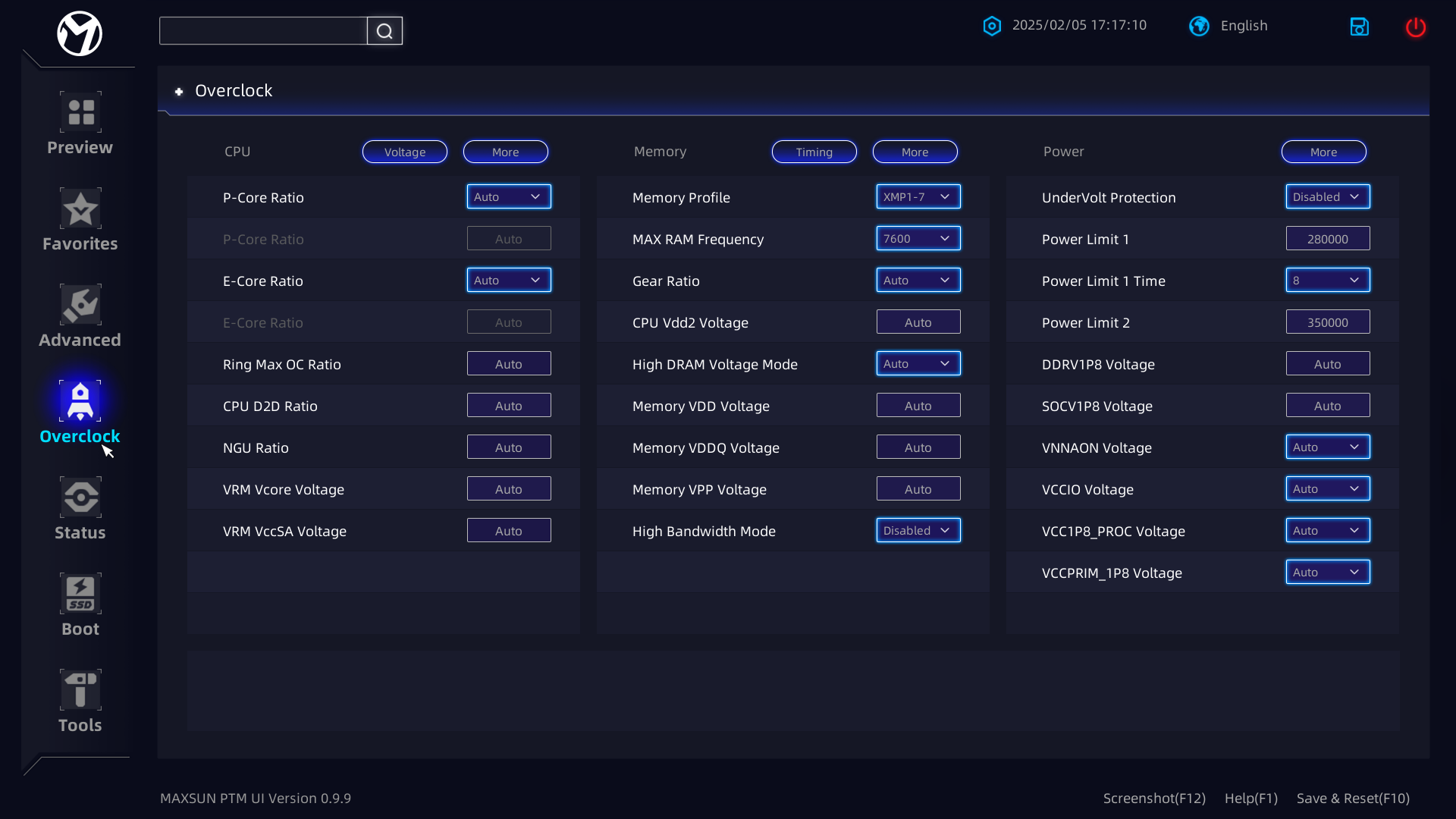

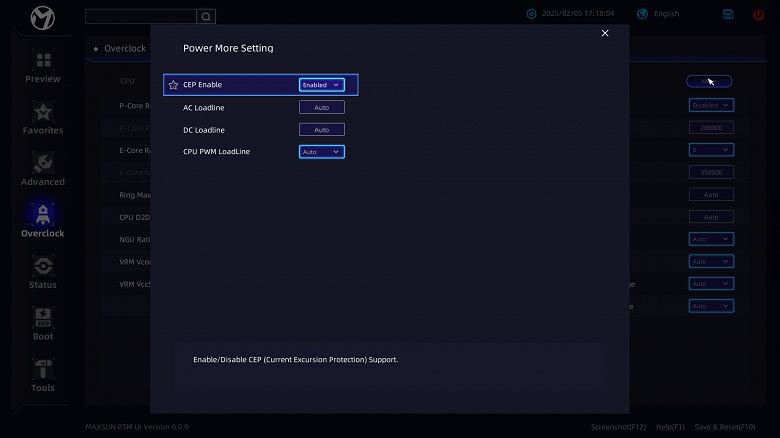

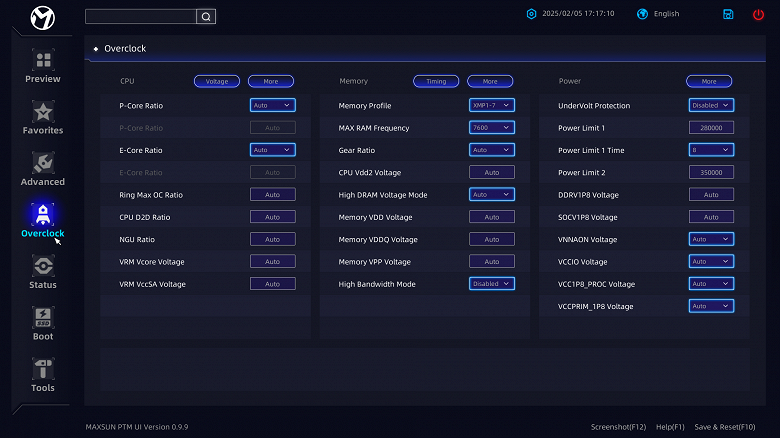

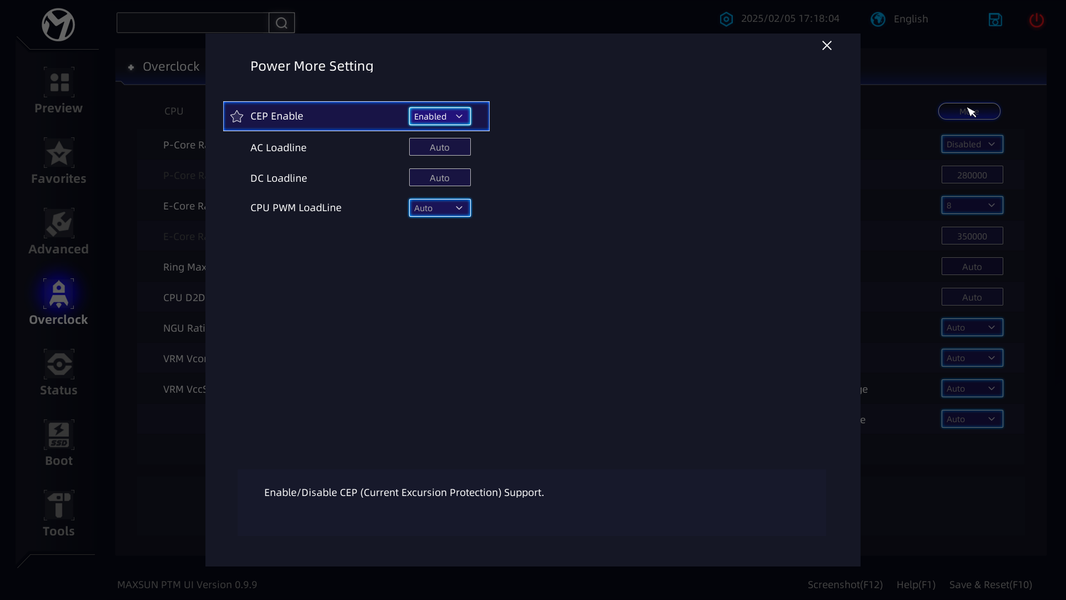

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры и оперативная память DDR5. Заодно мы видим имеющиеся 3 профиля работы процессора: от Intel по умолчанию и 2 профиля с авторазгоном от Maxsun.

Опций достаточно,  однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на весьма повышенных частотах.



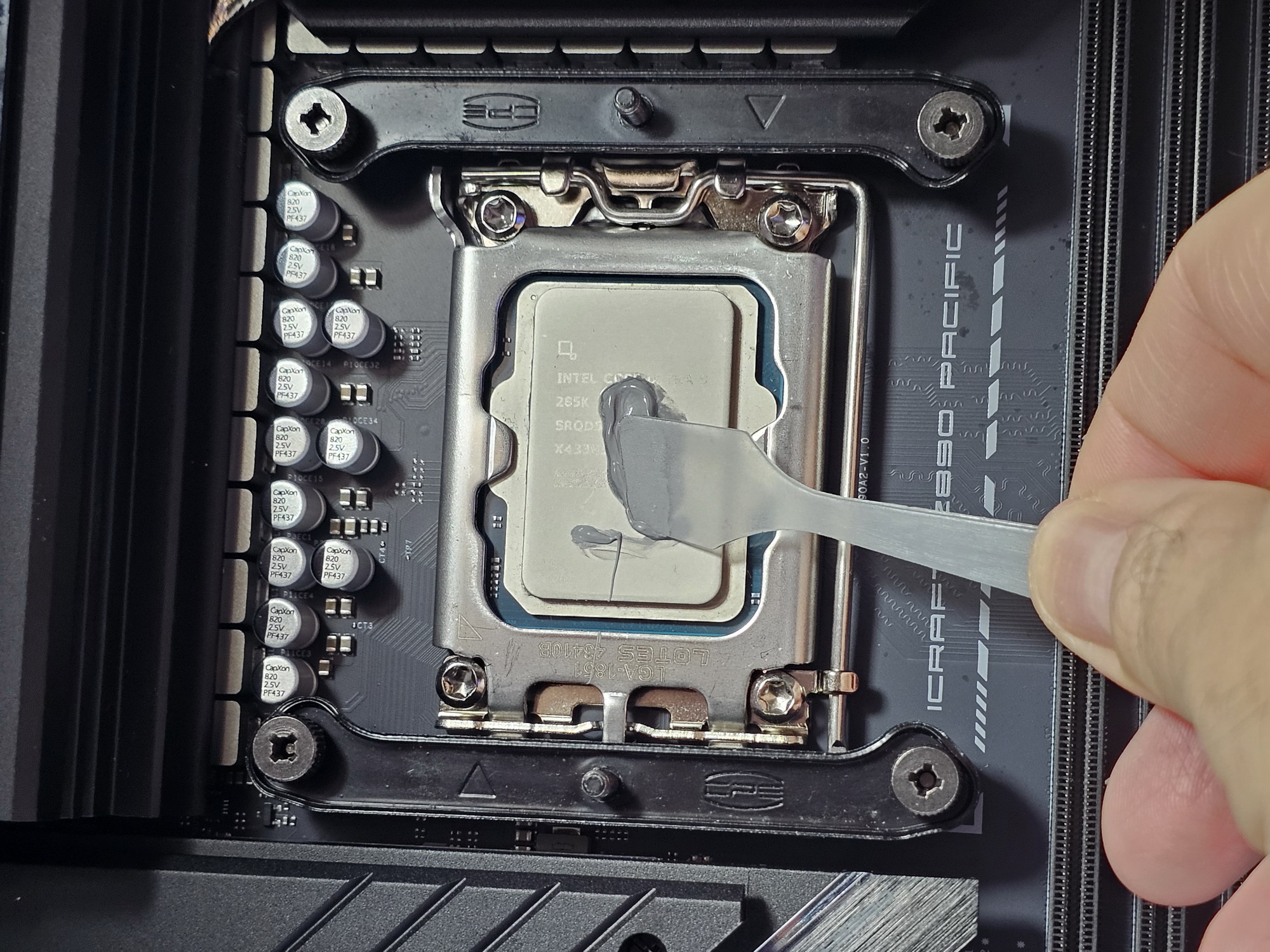

Работоспособность (и разгон)

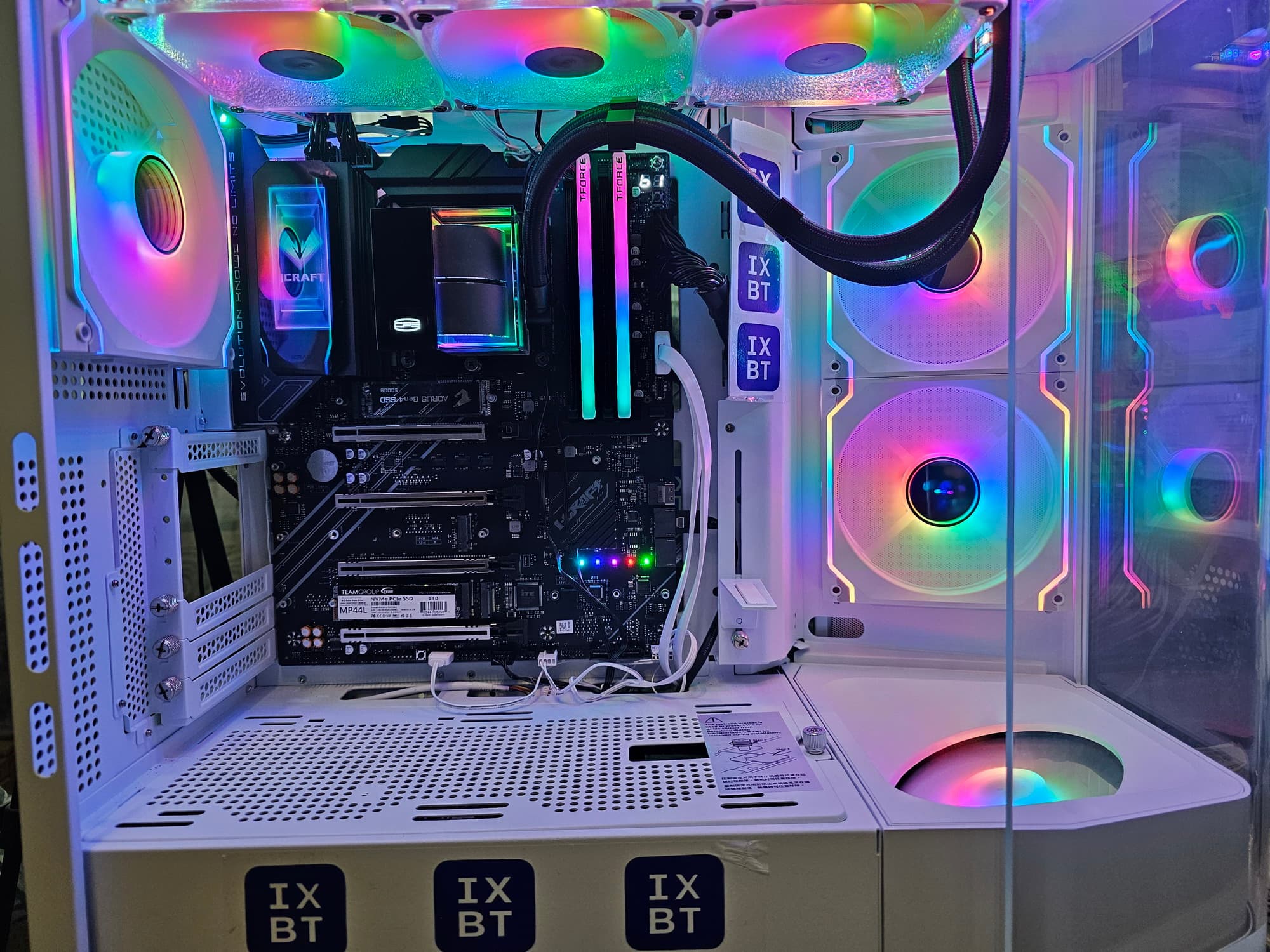

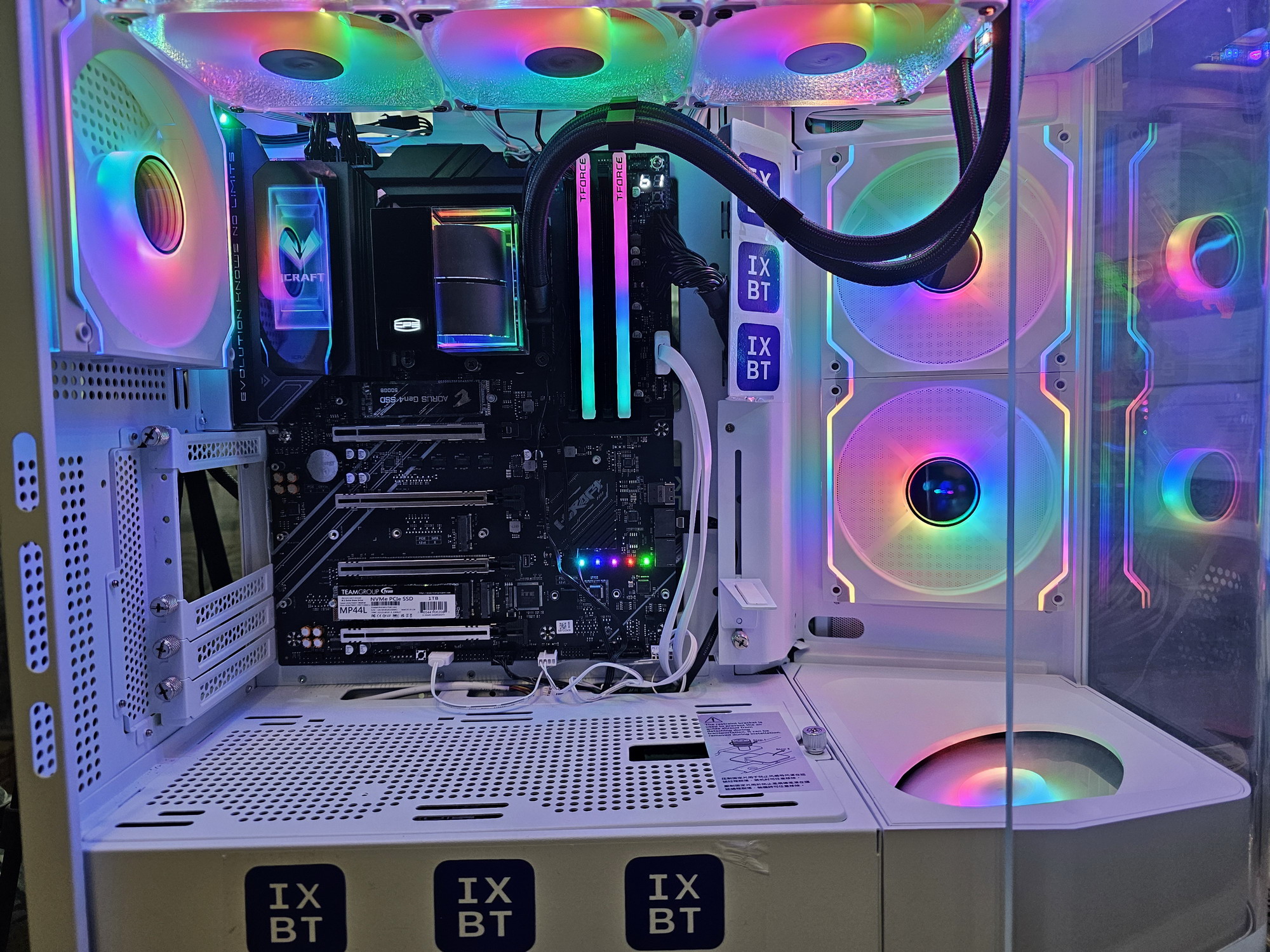

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Maxsun iCraft Z890 Pacific;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО PCCooler DS360 BK;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.14

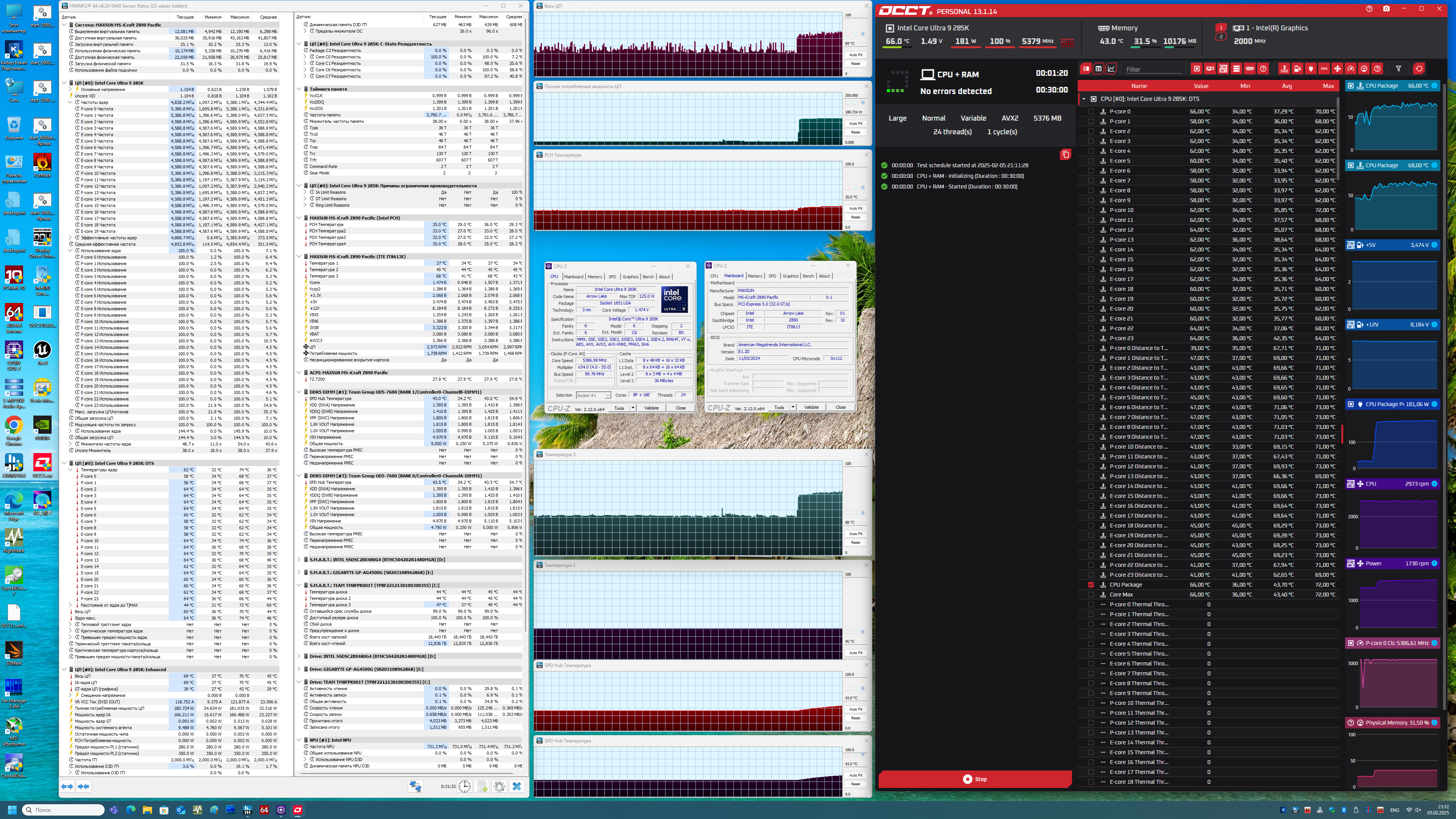

Запускаем все в режиме по умолчанию (в BIOS – профиль от Maxsun). Затем нагружаем тестами OCCT.

В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 180 Вт. Мы видим в целом, что авторазгон не максимальный (мы встречали и 5.7 ГГц по P-ядрам). Безусловно, в данном случае играет и тот факт, что профиль Maxsun основан на настройках от Intel, сильно лимитирующих авторазгон, и то, что система питания у данной платы явно не самая мощная (по сути 8 параллельных фаз с DrMOS до 50А, здесь суммарный потенциал по току примерно раза в 2 – 2.5 меньше, чем у флагманских плат от иных производителей). В принципе, такого авторазгона достаточно для 99% потребителей, и с учетом стоимости данной материнки (по сравнению с аналогами от маститых производителей), мы выносим положительный вердикт в целом.

Я уже писал ранее, что в целом, есть ощущение, что ситуация с деградацией процессоров Intel 13xxx/14xxx от избыточного вольтажа привела к тому, что Intel перестраховывается, и поэтому без тщательного ручного влезания в гущу настроек оверклокинга авторазгон у всех вендоров зависит от потенциала системы питания, ну и в целом дает примерно одинаковую производительность.

Выводы

Maxsun iCraft Z890 Pacific — очень интересная по поддержке различной периферии, с бонусом в виде ЖК-экранчика, при этом относительно недорогая материнская плата на базе последнего чипсета Intel Z890. У Maxsun это флагман, однако за счет стоимости (около 35 тысяч рублей на момент подготовки обзора) она конкурирует с относительно простыми решениями иных производителей и выглядит в этом сравнении отлично.

У нее имеется 16 портов USB разных видов, включая 2 USB4, один USB 3.2 Gen2×2 в виде внутреннего порта Type-C и 11 портов USB 3.2 Gen2/1! Также плата предлагает 2 слота PCIe х16, получающих на двоих от процессора 16 линий PCIe 5.0 (и делящих эти линии не только между собой), а также еще 2 «длинных» слота, работающих в режиме x4 и подключенных к чипсету. У платы 4 слота M.2, два из которых подключены напрямую к процессору: один — линиями PCIe 4.0, второй — линиями PCIe 5.0. Два других слота М.2 подключены к чипсету Z890 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA, один универсальный порт SlimSAS и 6 разъемов для вентиляторов. Система питания процессора относительно мощная, способная обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают скоростной проводной контроллер 5 Гбит/с и один самый современный беспроводной — Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств. Также отметим ЖК-экранчик на кожухе блока задних портов, куда можно выводить мониторинг состояния платы, а также собственные изображения и анимации. В комплекте поставки есть отверточка с несколькими битами.

 В номинации «Оригинальный дизайн» (Original Design) материнская плата Maxsun iCraft Z890 Pacific получает награду:
