Всю детальную информацию о семействах процессоров можно найти в нашем разделе. А я продолжаю знакомить читателей с материнскими платами на базе Intel Z790.
Напомню, что чипсет Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO). Z790 поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
В свою очередь процессоры 12го,13го и 14го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора. Эти поколения процессоров могут работать как с DDR5, так и с DDR4.
На наш рынок продолжают поступать компоненты ПК от ранее практически неизвестных нам производителей, ибо их продукция была ориентирована исключительно на внутренний рынок Китая. И если еще год назад они появлялись в продаже в штучных количествах, завезенные частными торговцами, то сейчас уже многие такие китайские компании смекнули, что из-за нерасторопности именитых брендов можно занять какую-то нишу на нашем рынке, и уже начались полноценные поставки через дистрибьютеров. Вот и нынешний объект нашего исследования, произведенный китайской компанией Maxsun (этот бренд принадлежит китайскому холдингу Guangzhou Shangke Group), уже поступает в продажу по официальным каналам.
При этом надо напомнить, что у компании Maxsun имеется несколько серий продуктов: Terminator, Challenger, iCraft и другие. Топовой серией является iCraft, к коей и относится наша рассматриваемая сегодня материнская плата.

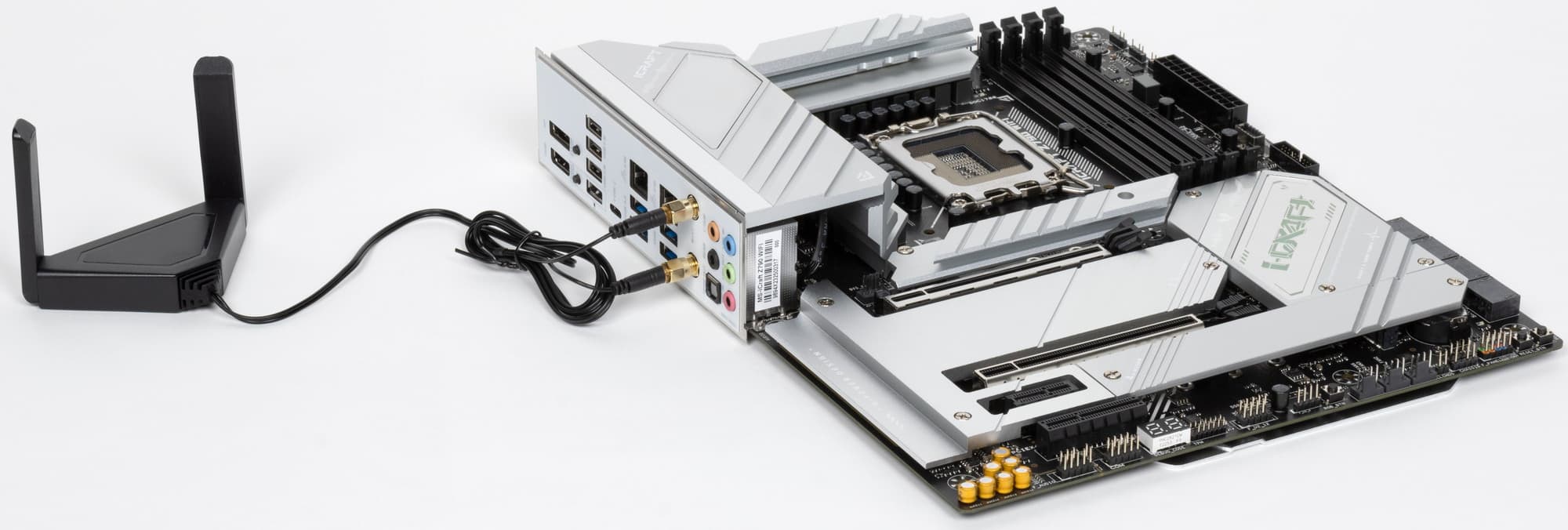

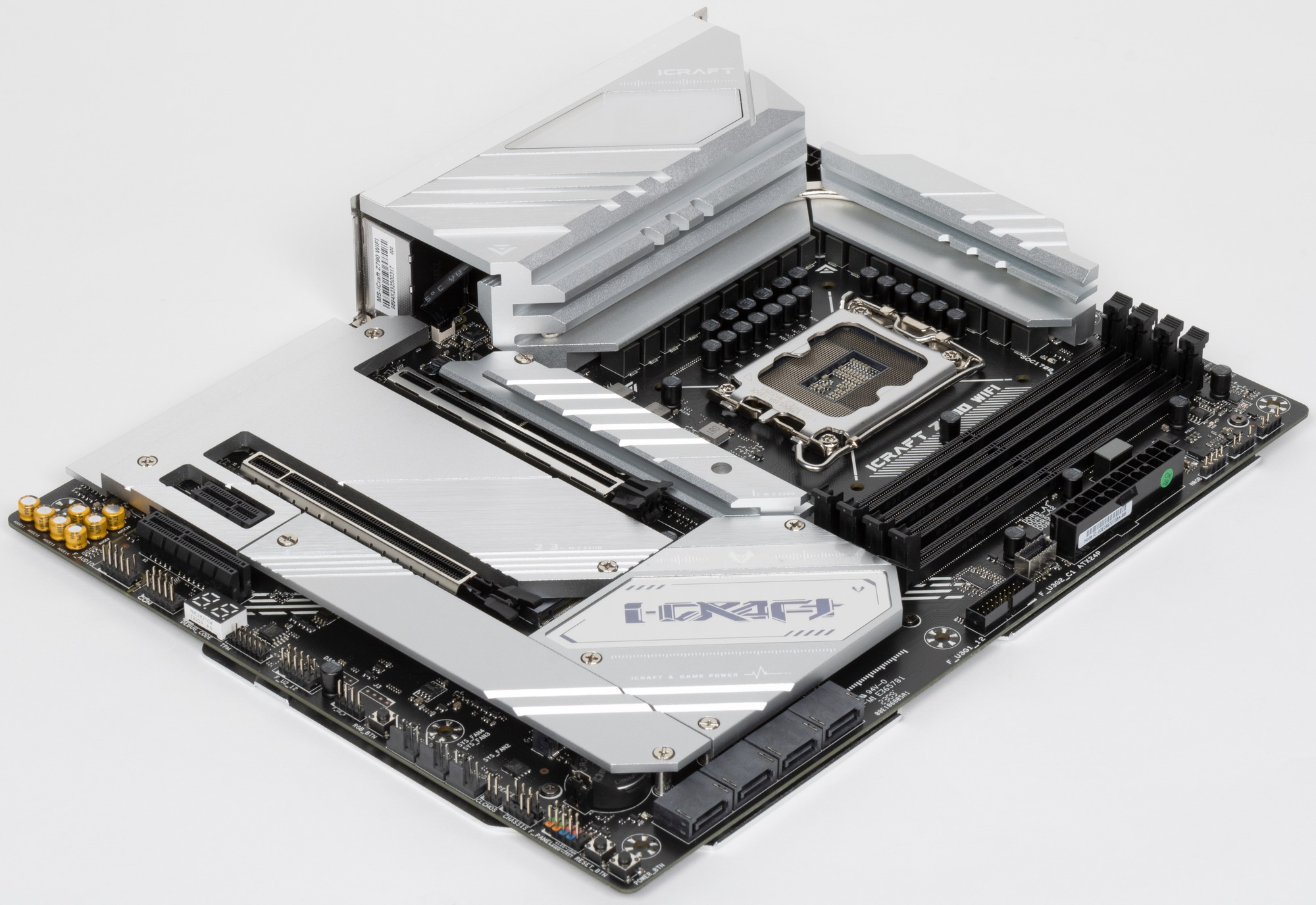

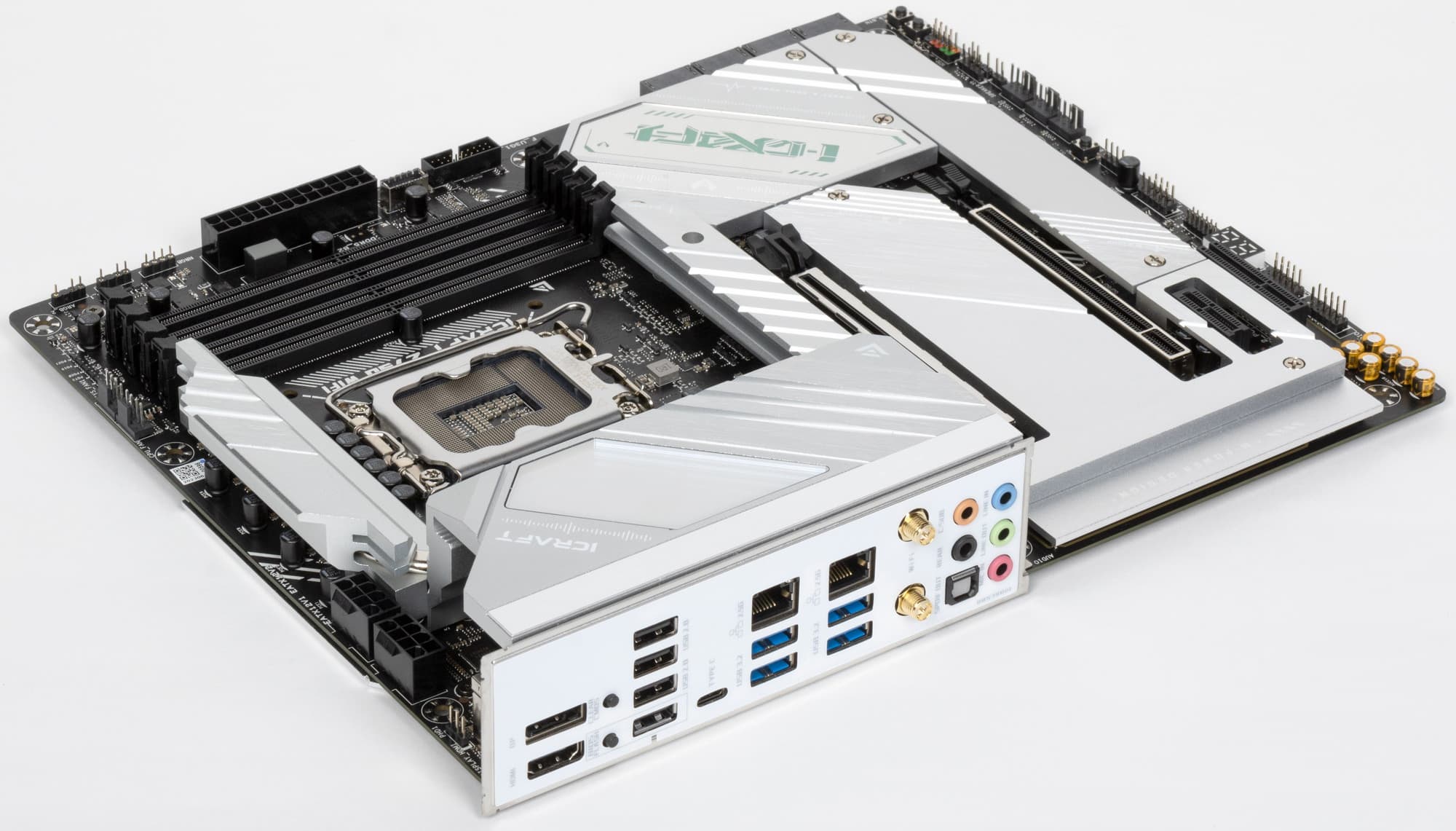

Итак, перед нами Maxsun iCraft Z790 WiFi. Это по сути флагманский продукт данного производителя.
Maxsun iCraft Z790 WiFi поставляется в красивой и дорогой упаковке из плотного картона с крышкой на магнитном замке и ручкой для переноски. Комплект размещен под платой в отдельном отсеке.

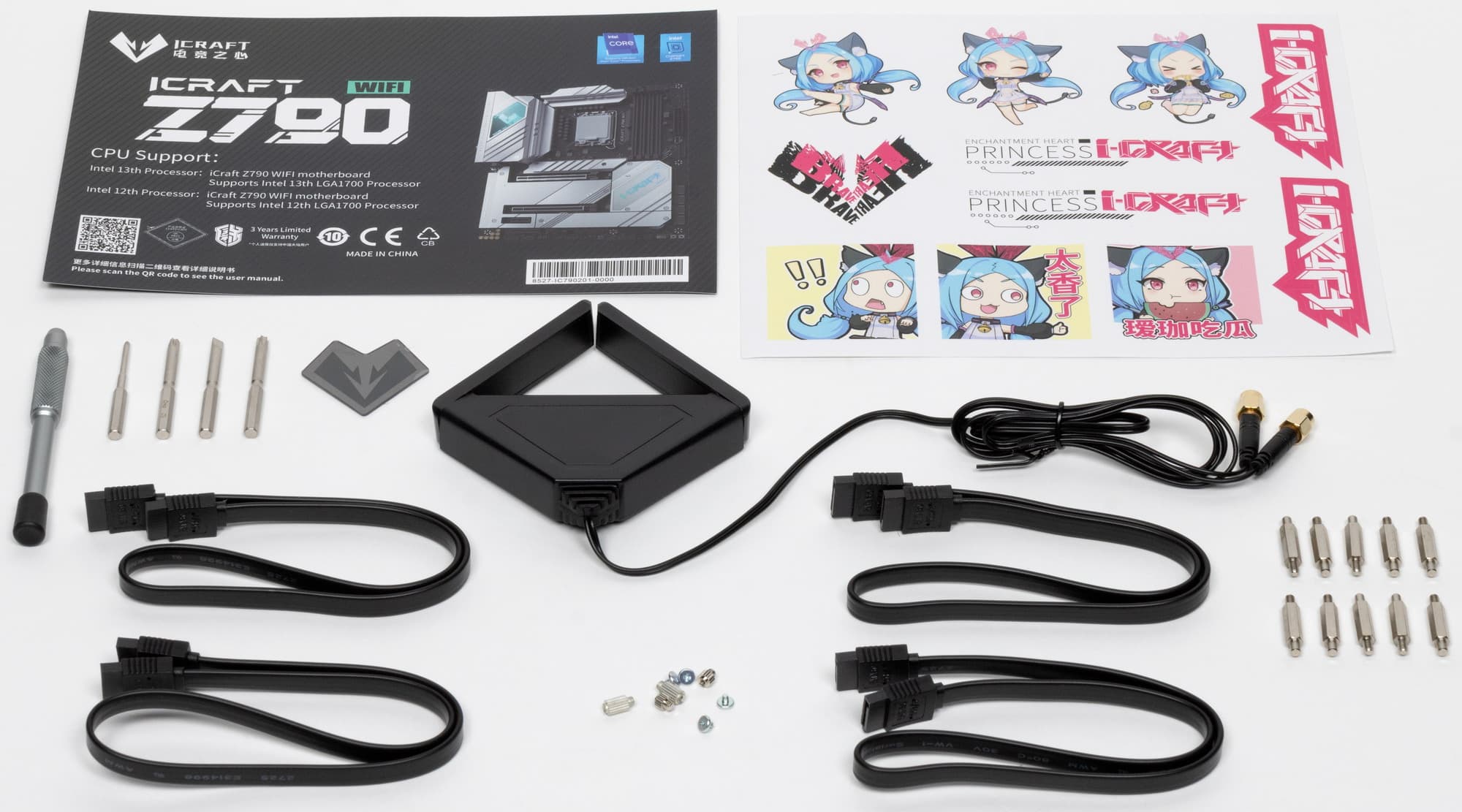

Комплект поставки неплох: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются винтики для М.2 слотов, антенна для беспроводной связи, бонусные стикеры и отвертка. ПО не поставляется (все равно последние версии надо скачивать с вебсайта производителя).

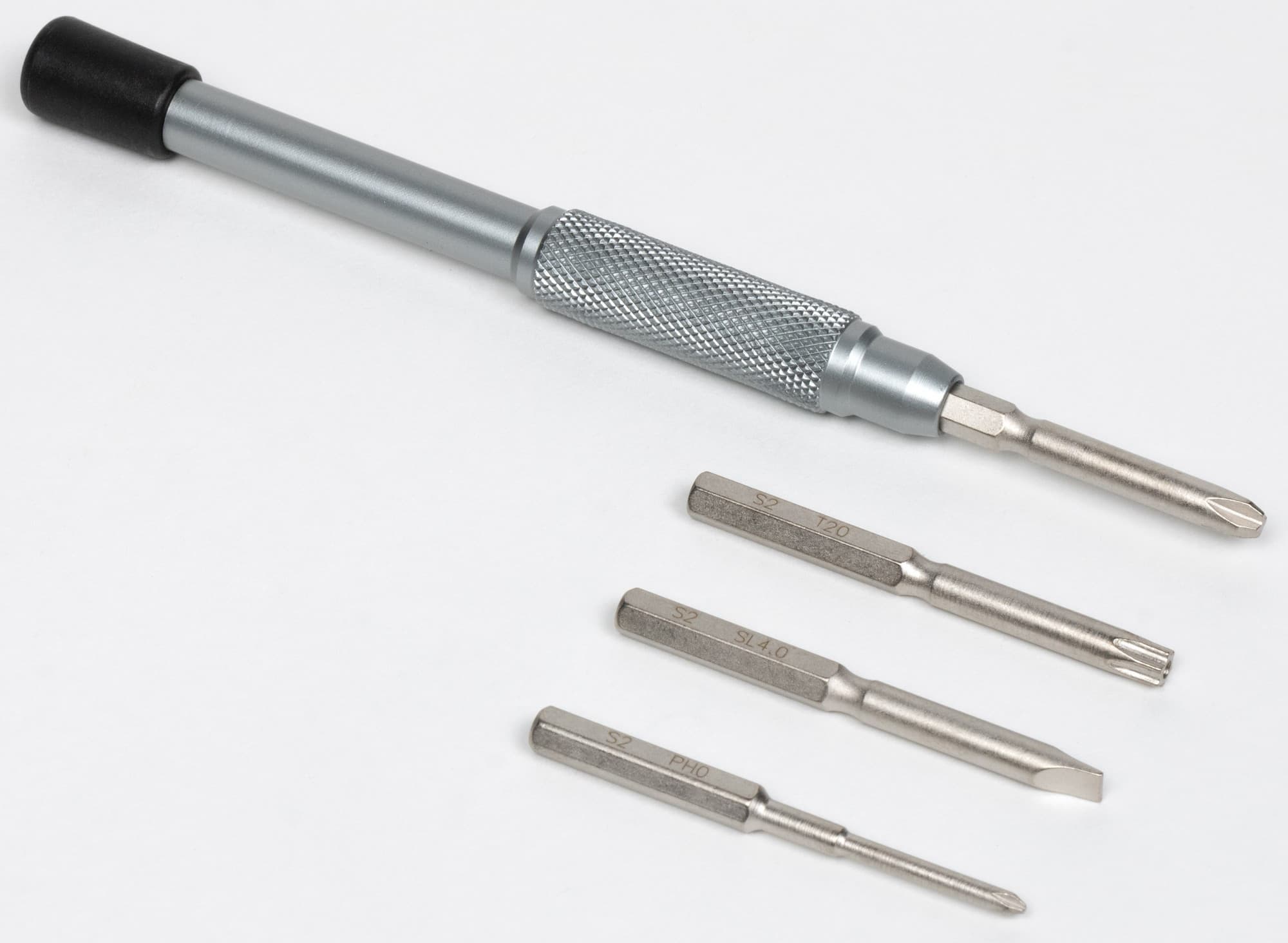

В комплект входит очень полезный бонус: отвертка с 4 наиболее популярными насадками.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

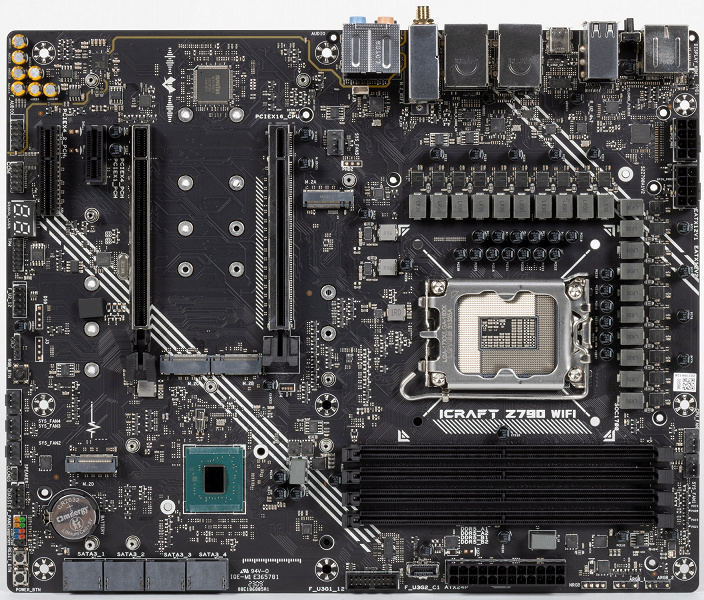

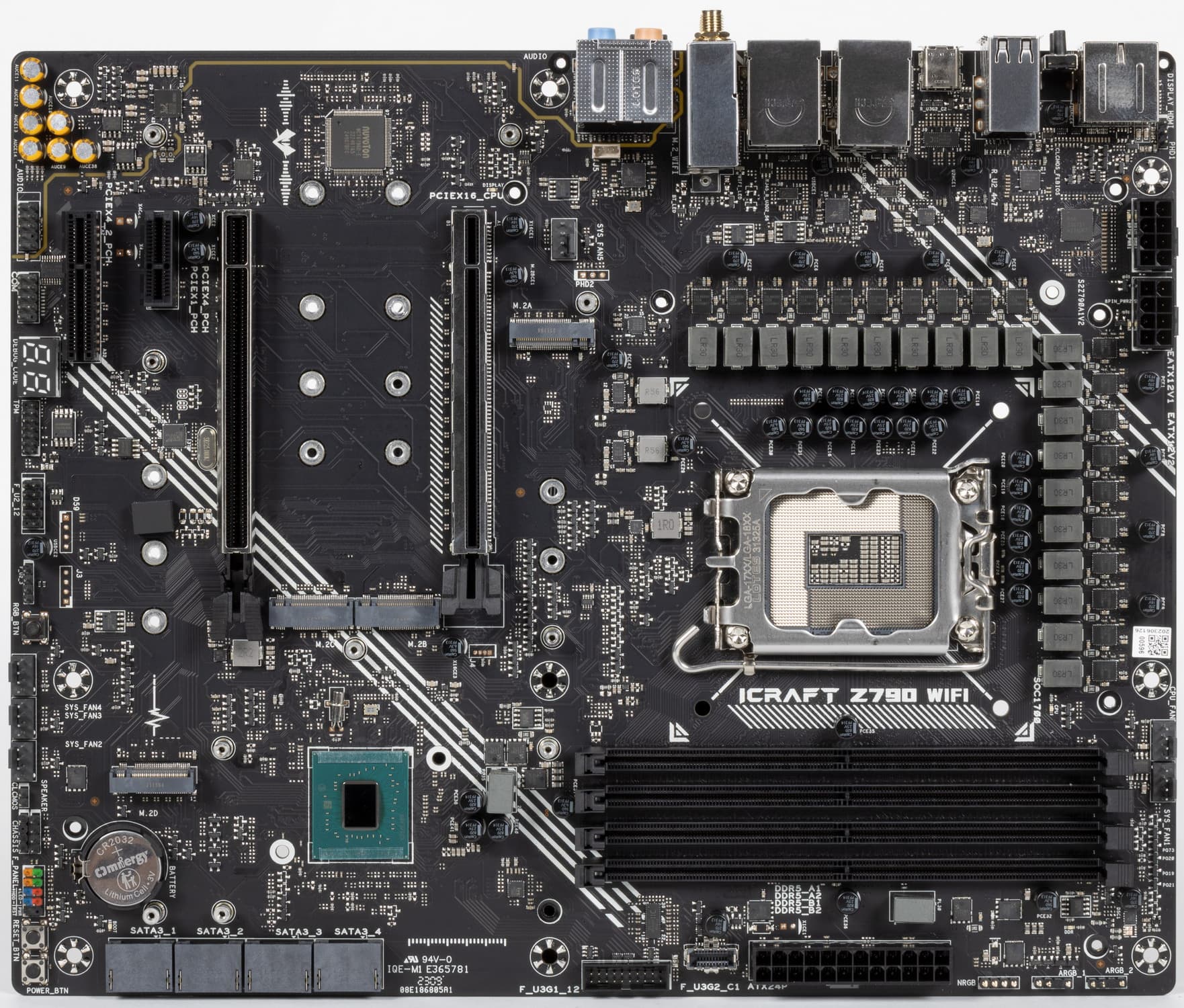

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun iCraft Z790 WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно отверстие закрыто радиатором для слота М.2

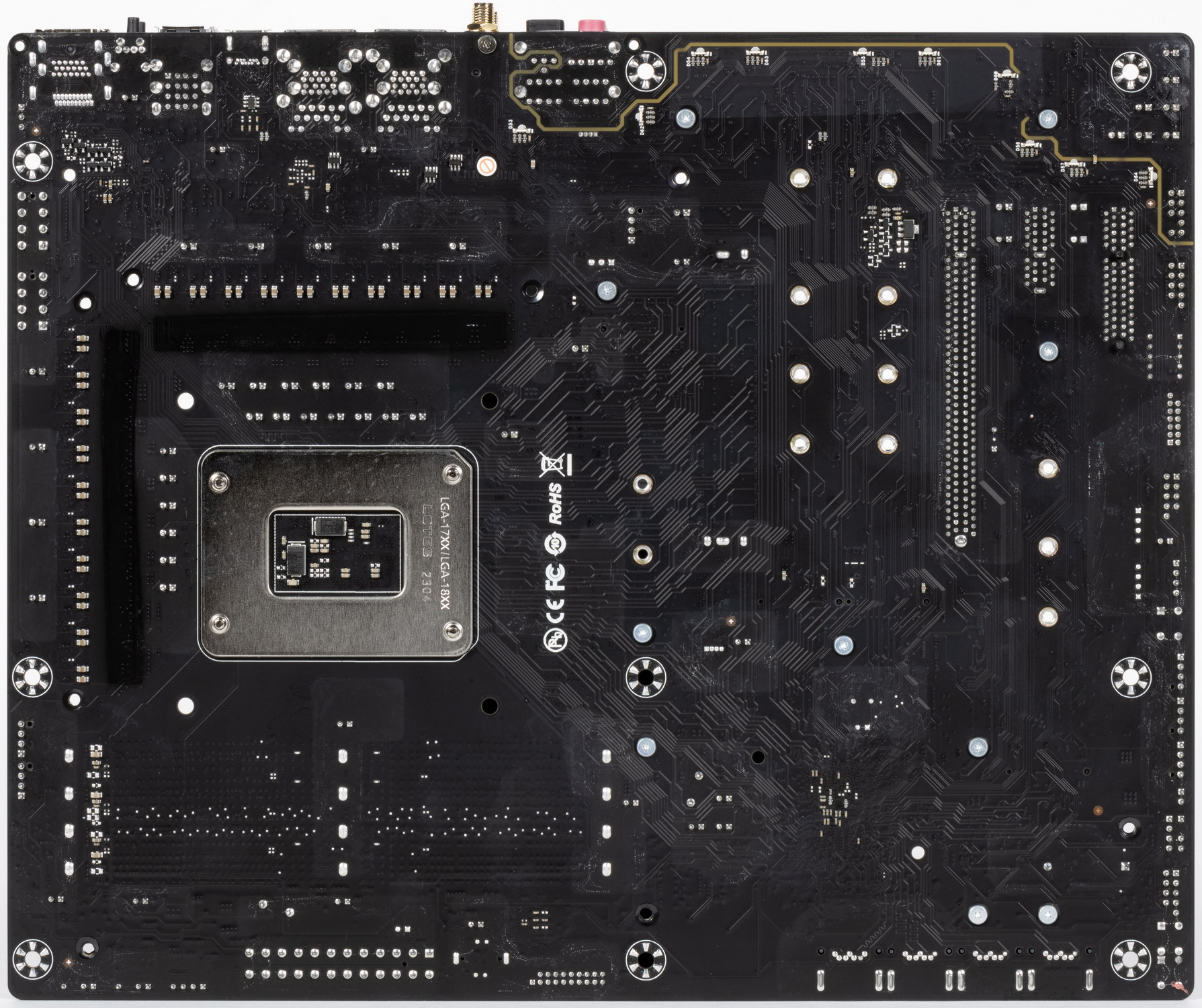

Оборотная сторона практически пуста. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. На ней установлена алюминиевая защитная пластина, принимающая также участие в охлаждении тыльной стороны платы в области VRM.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

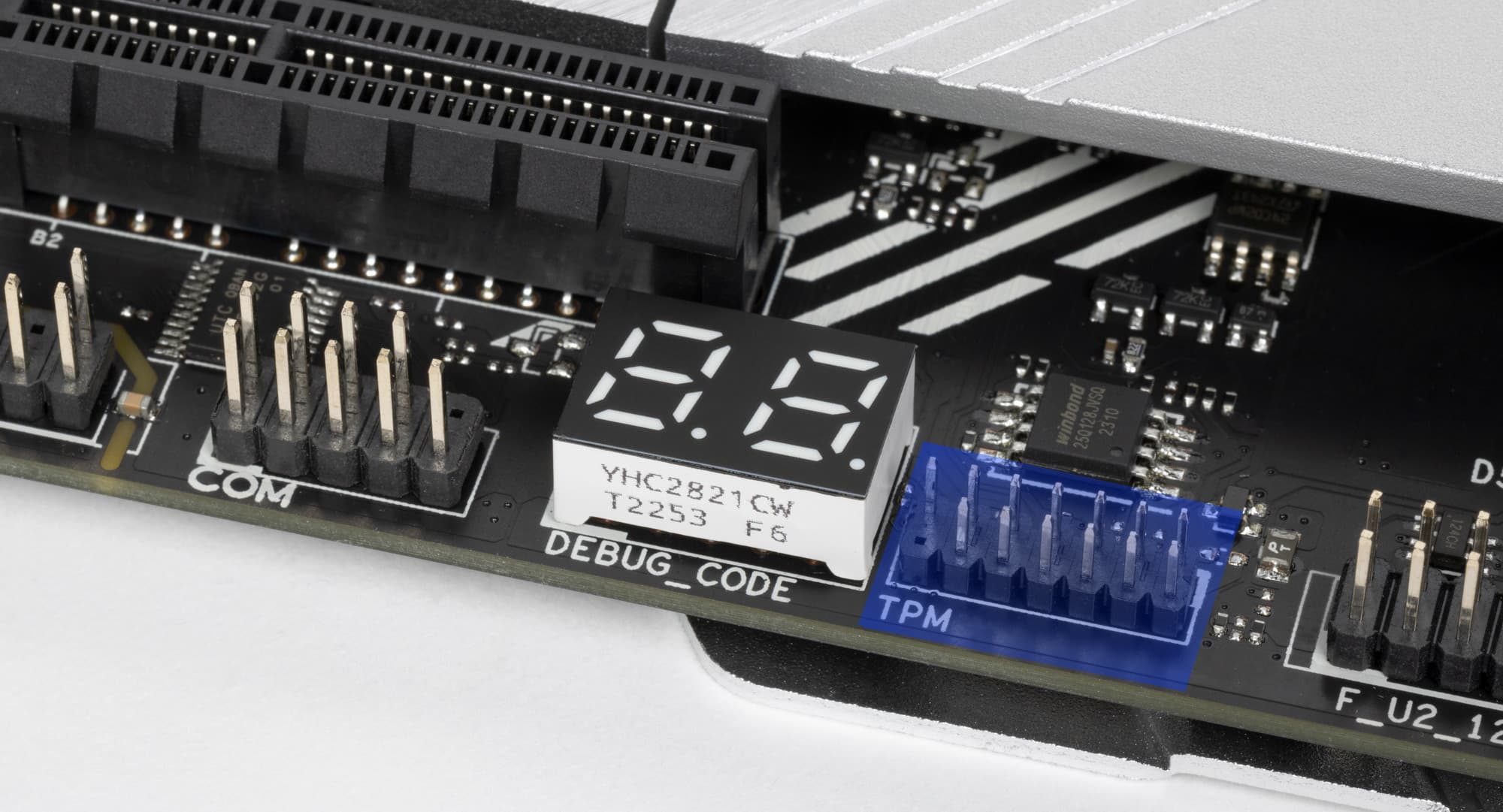

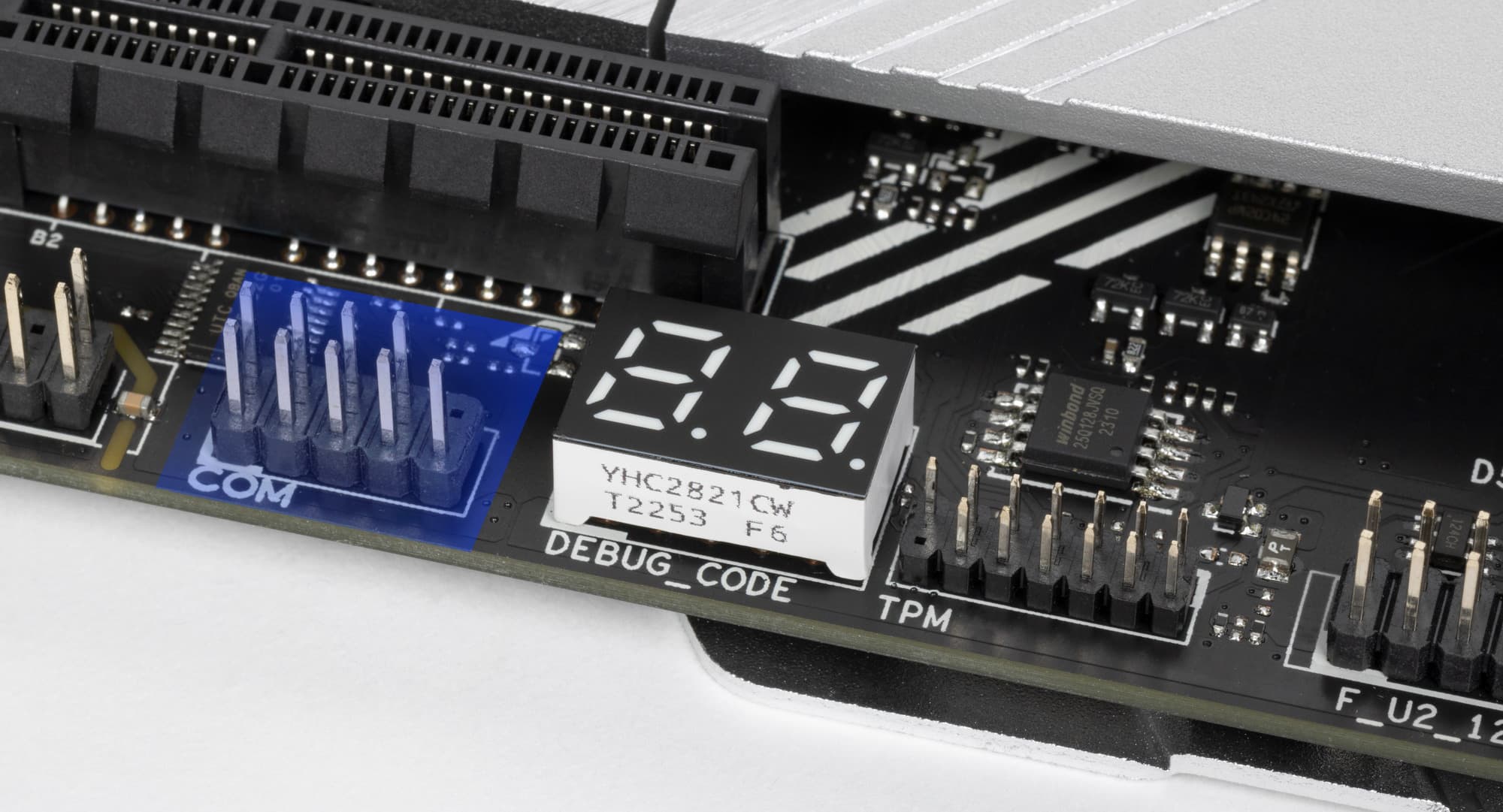

| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7000 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 2 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x4 (режим x4) 1 × PCIe 4.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (Z790) 1 × M.2 (M.2A, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2B, Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2C, Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2D, Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 3 × USB 2.0: 2 внутренних разъема на 3 порта (Z790) 4 × USB 2.0: 4 порта Type-A (FE1.1S) 2 × USB 3.2 Gen1: внутренний разъем на 2 порта (Z790) 4 × USB 3.2 Gen2: 4 порта Type-A (синие)(Z790) 1 × USB 3.2 Gen2x2: 1 порт Type-C (Z790) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 2.0 (Type-A) 2 × RJ-45 2 × разъема для крепления антенны беспроводной связи 5 аудиоразъемов типа миниджек 1 × оптический S/PDIF 1 × кнопка сброса CMOS 1 × кнопка «холодной» прошивки BIOS 1 × DP-out 1 × HDMI-out |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для устройств безопасности TPM 1 разъем COM-порта 1 кнопка включения 1 кнопка перезагрузки 1 кнопка включения/отключения подсветки 2 разъема для подключения управления с передней панели корпуса 1 разъем сброса CMOS |
| Форм-фактор | ATX (305×244 мм) |
| Розничная стоимость |

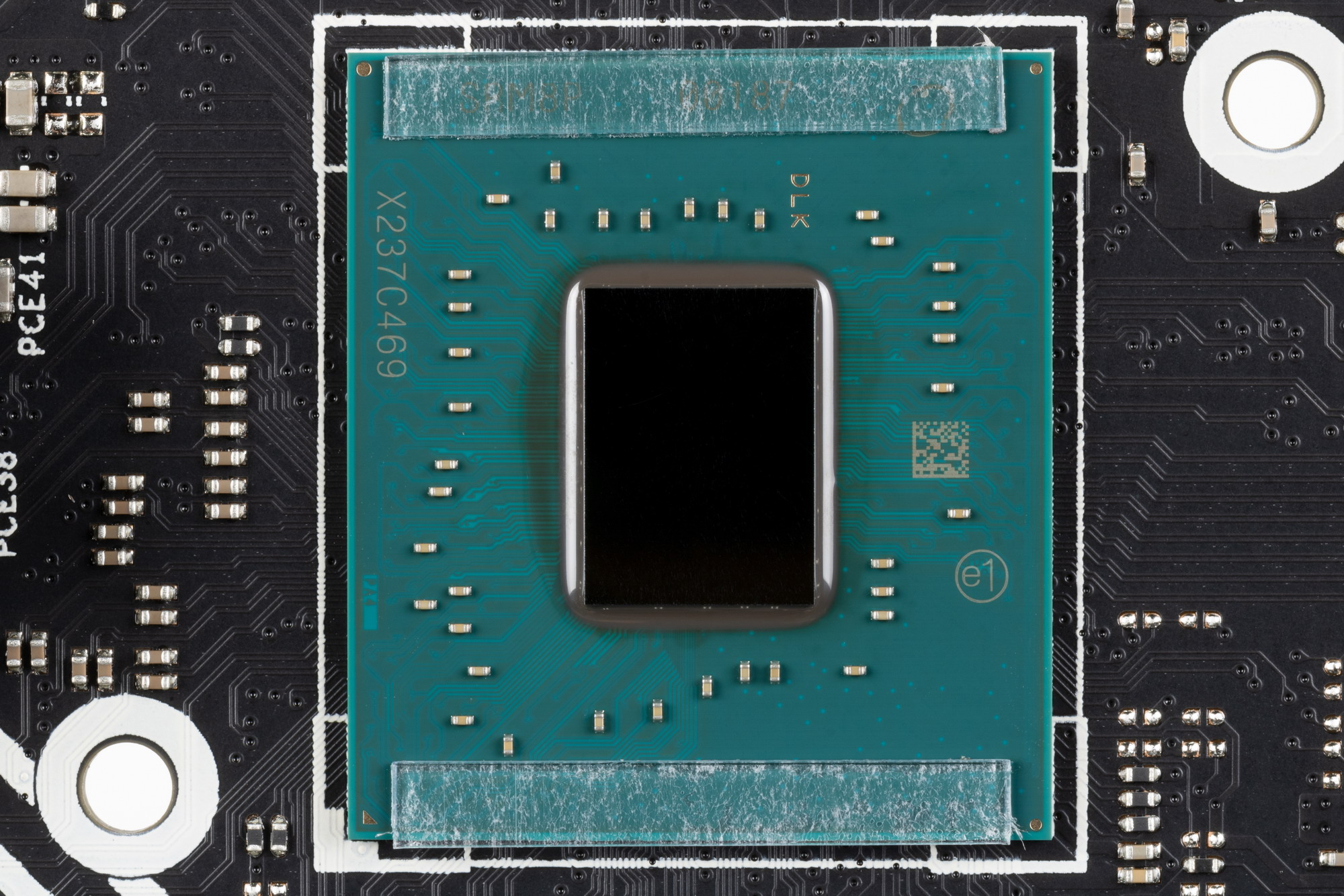

Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 7000 МГц.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

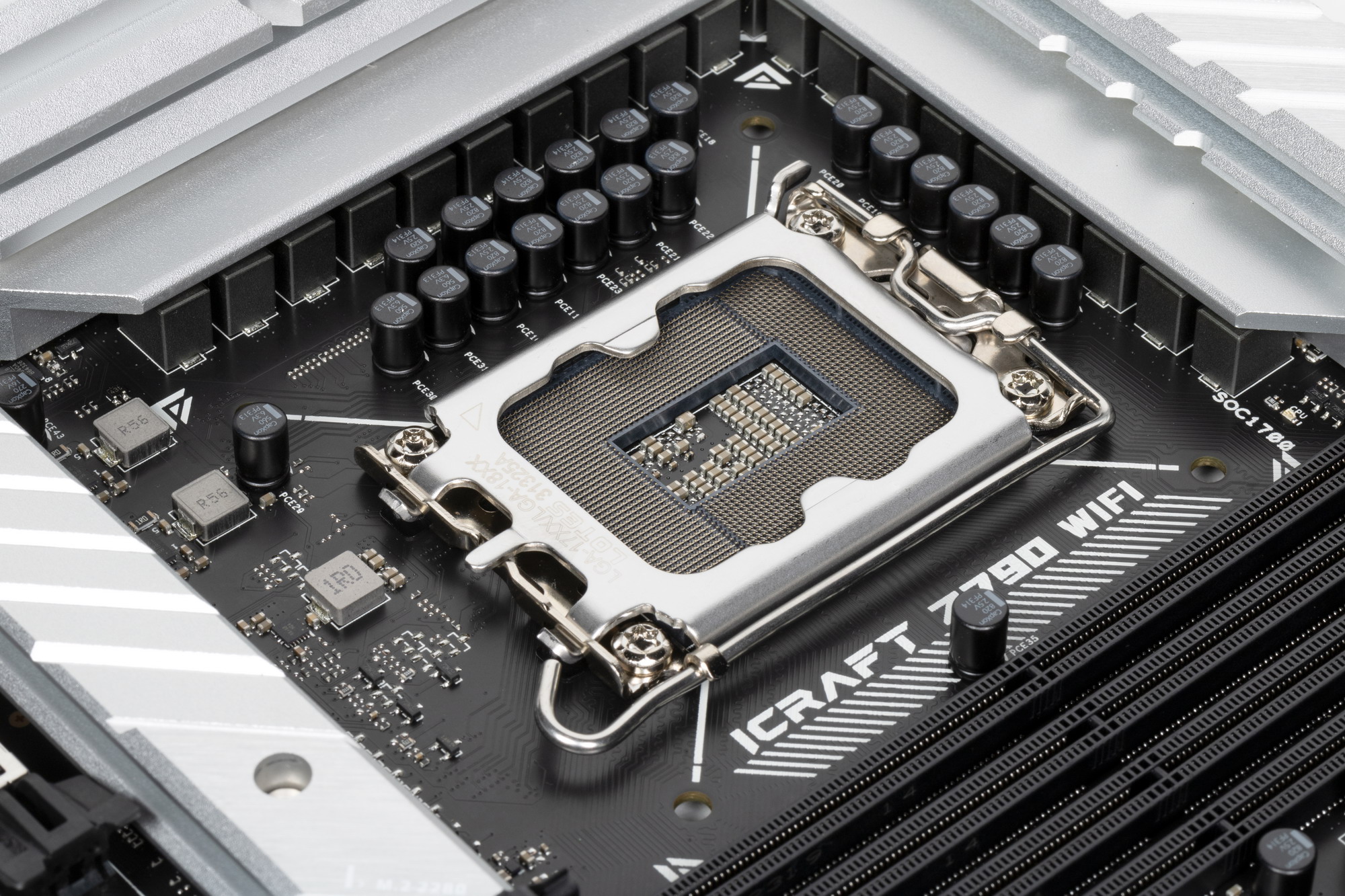

Еще раз надо напомнить, что Maxsun iCraft Z790 WiFi поддерживает процессоры Intel Core 12,13-го и 14-го поколений, выполненные под разъем (сокет) LGA1700.

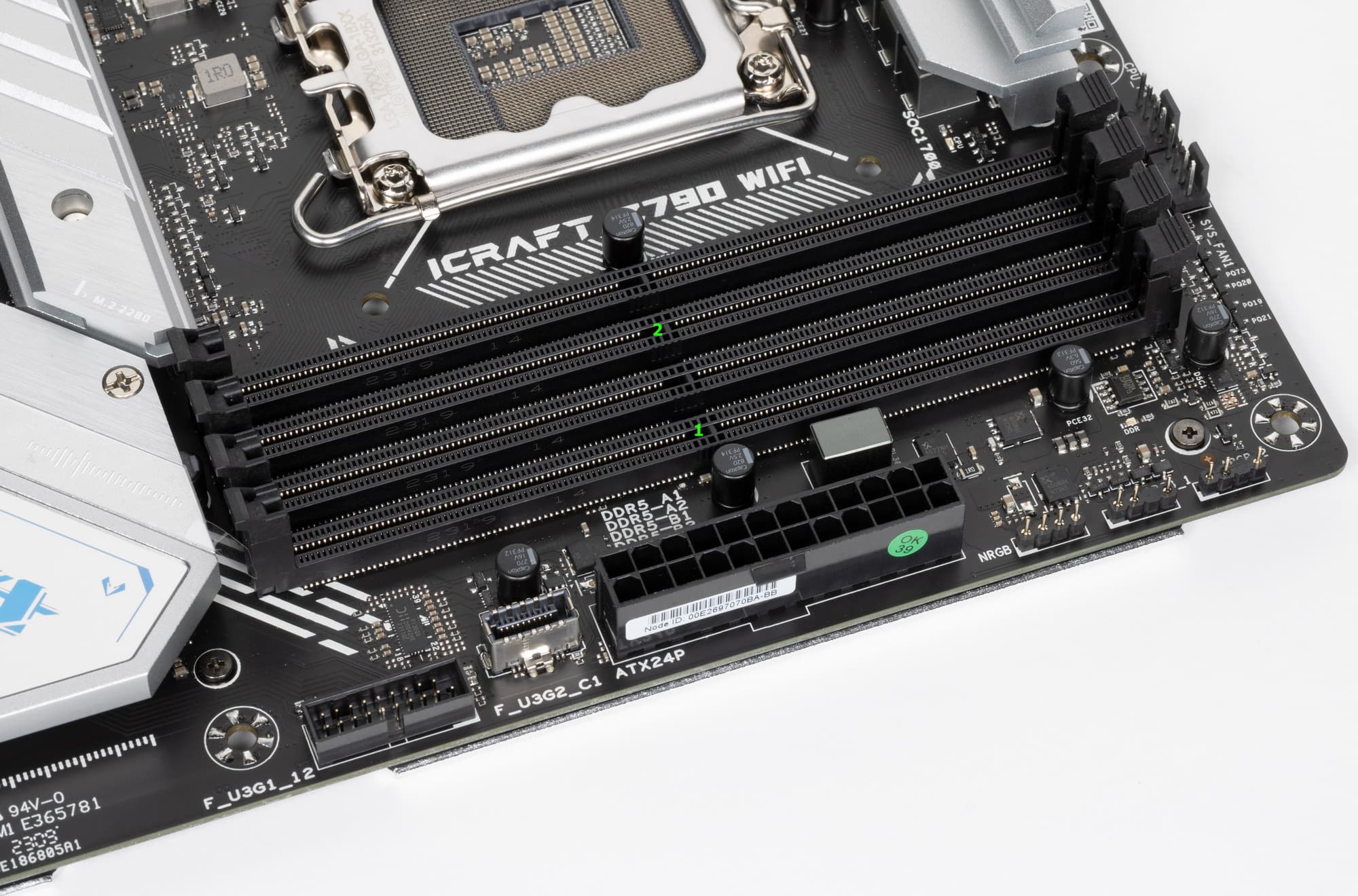

Для установки модулей памяти на плате Maxsun имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (отмечены 1 и 2).
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x1 (1 линия PCIe 4.0);
- Слот PCIe x4 (4 линии PCIe 3.0);
- порты SATA_1/2/3/4/: (4 штатных линий SATA);
- Слот M.2 (M.2B) (4 линии PCIe 4.0);
- Слот M.2 (M.2C) (4 линии PCIe 4.0);
- Слот M.2 (M.2D) (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Слот М.2 (WIFI/BT (Wireless) (1 линия PCIe 4.0);
28 линий PCIe оказались занятыми (20 PCIe 4.0 + 4 SATA + 4 PCIe 3.0). Связь с аудиокодеками уровня Realtek RTL408x идет через USB 2.0, а с кодеками уровня RTL1220 и ниже – через HDA (эмуляцию шины PCI), так что в данном случае линия USB 2.0 не расходуется. Но один USB 2.0 расходуется на поддержку слота M.2 (Key E) для беспроводной связи, а также контроллер FE1.1S для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1, так что вариантов переключений нет.

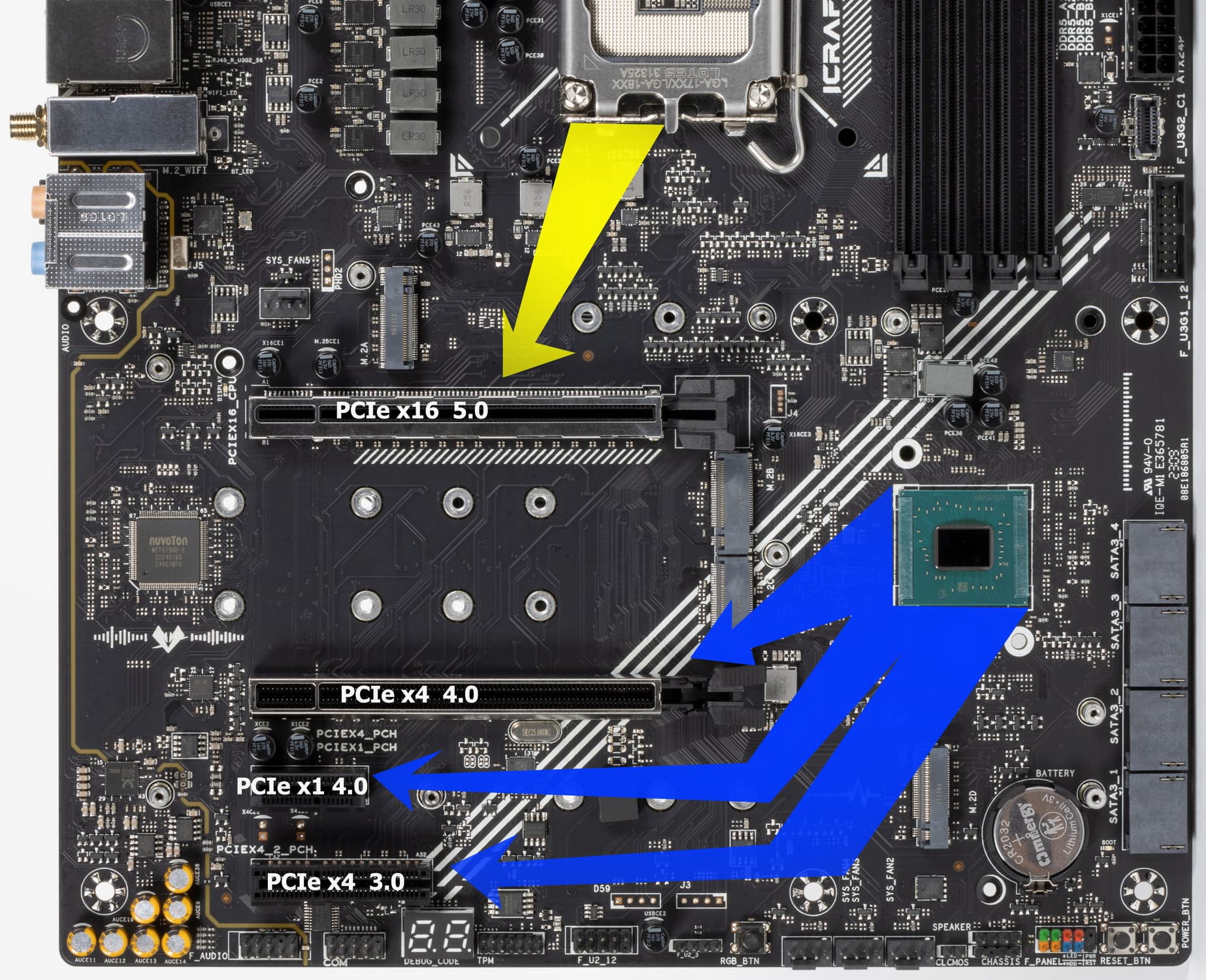

Теперь в целом про слоты PCIe.

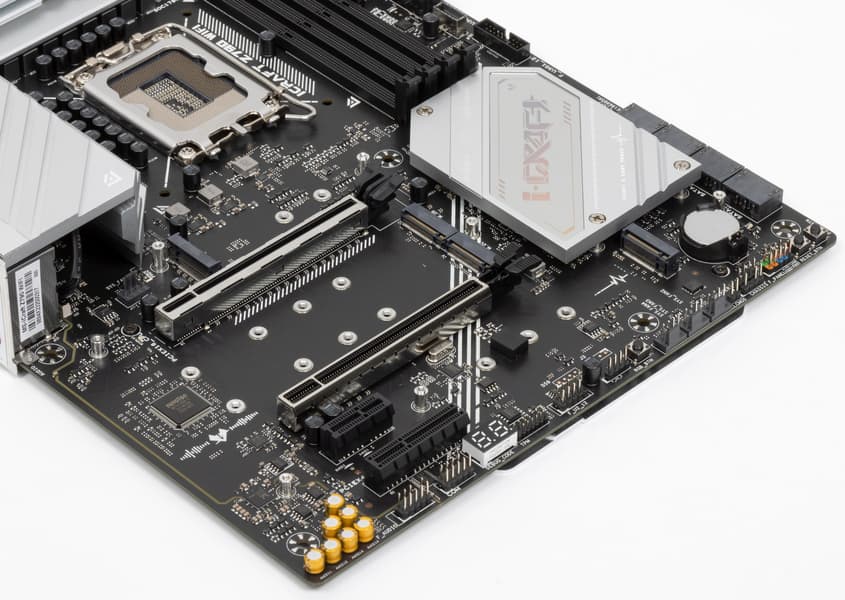

Всего на плате есть 4 слота: один PCIe x16_1 (для видеокарт или других устройств), один PCIe x16_2 (но фактически имеющий 4 линии), один PCIe x4 и один PCIe x1.
Как видим, перераспределений линий PCIe у этой материнки нет, поэтому мультиплексоры не востребованы.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Остальные слоты подключены к Z790: «длинный» PCIe x16_2 (несмотря на форм-фактор, он работает в режиме x4), PCIe x4 и PCIe x1.

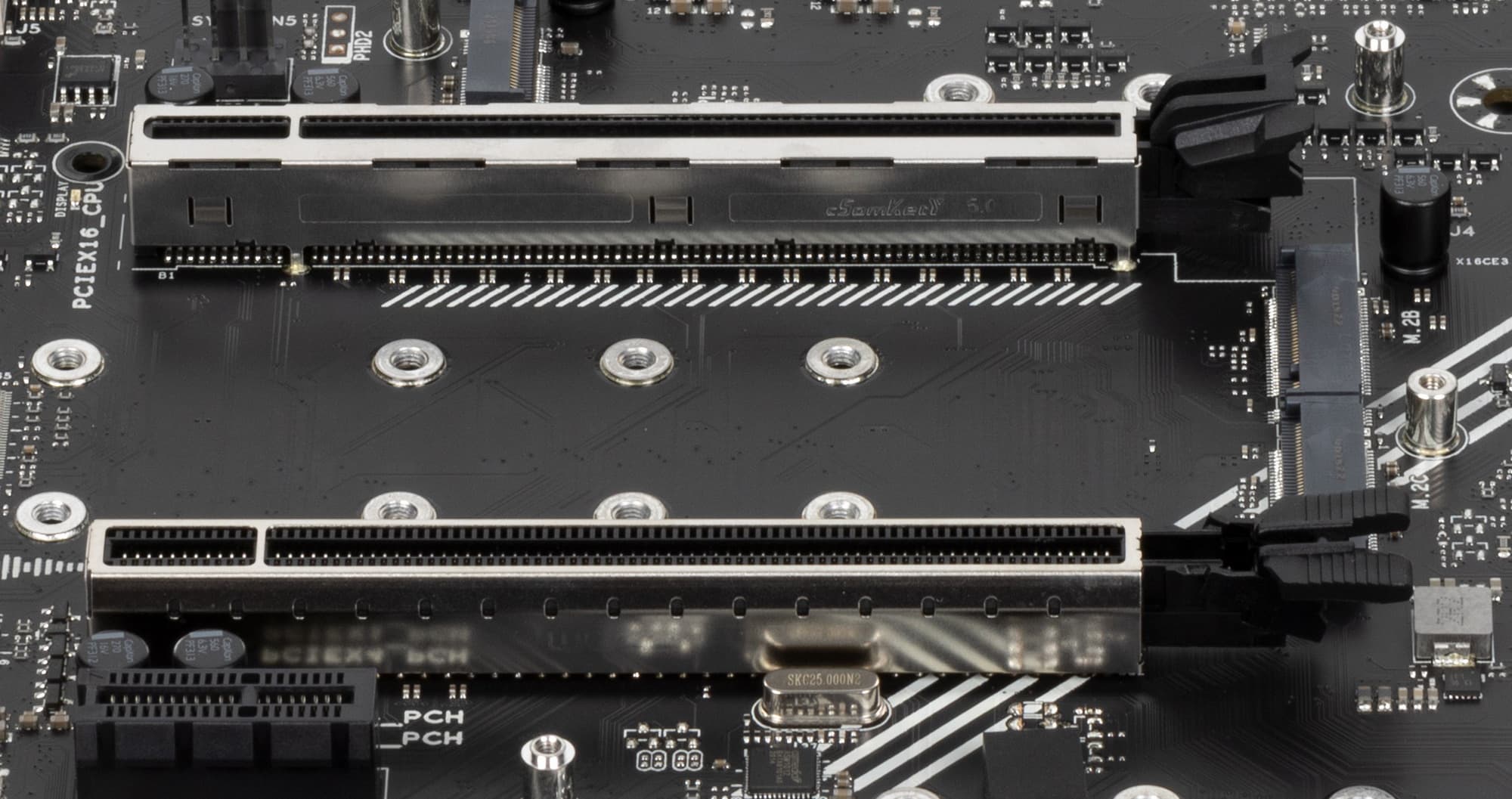

Оба «длинных» слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) сигнала PCIe 5.0 матплата не имеет.
На очереди — накопители.

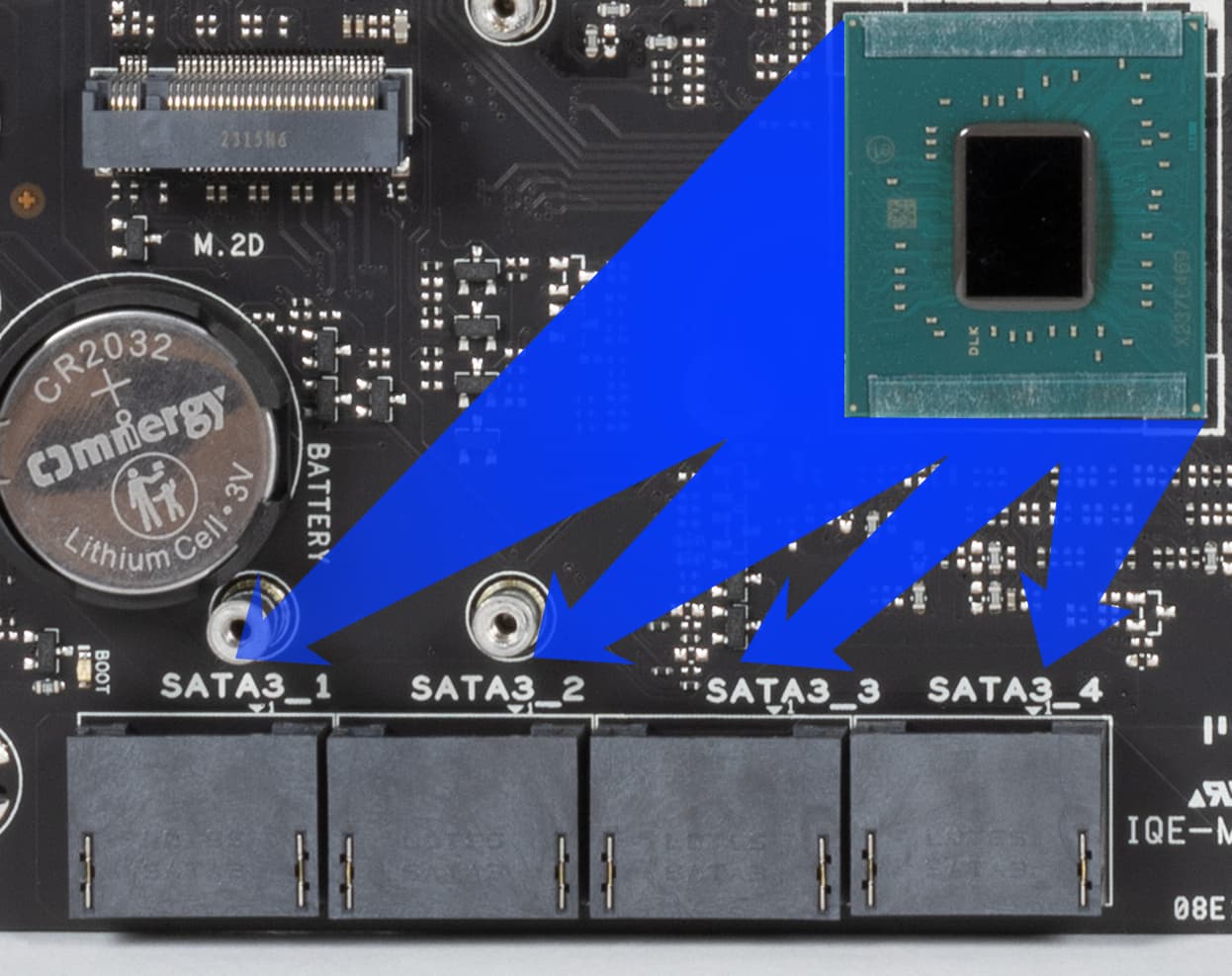

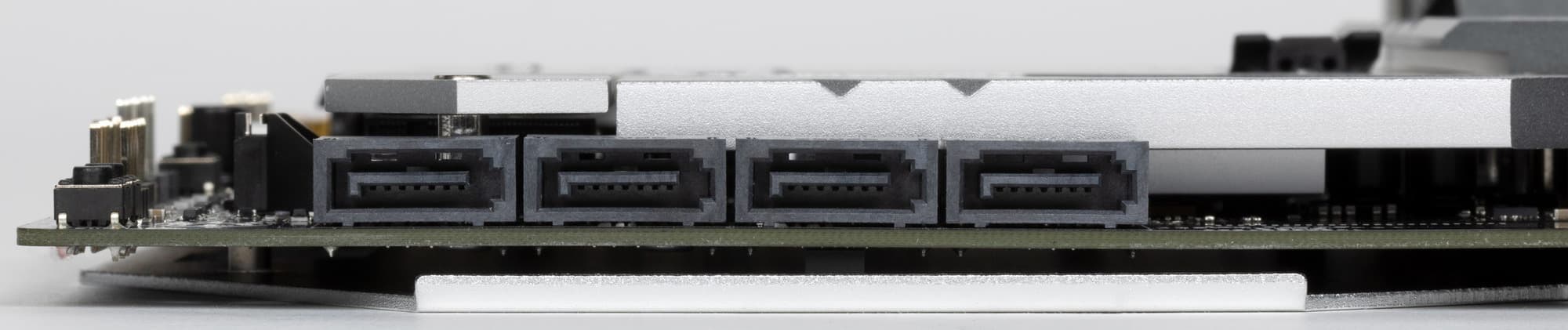

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA реализованы через чипсет Z790 и поддерживают создание RAID.

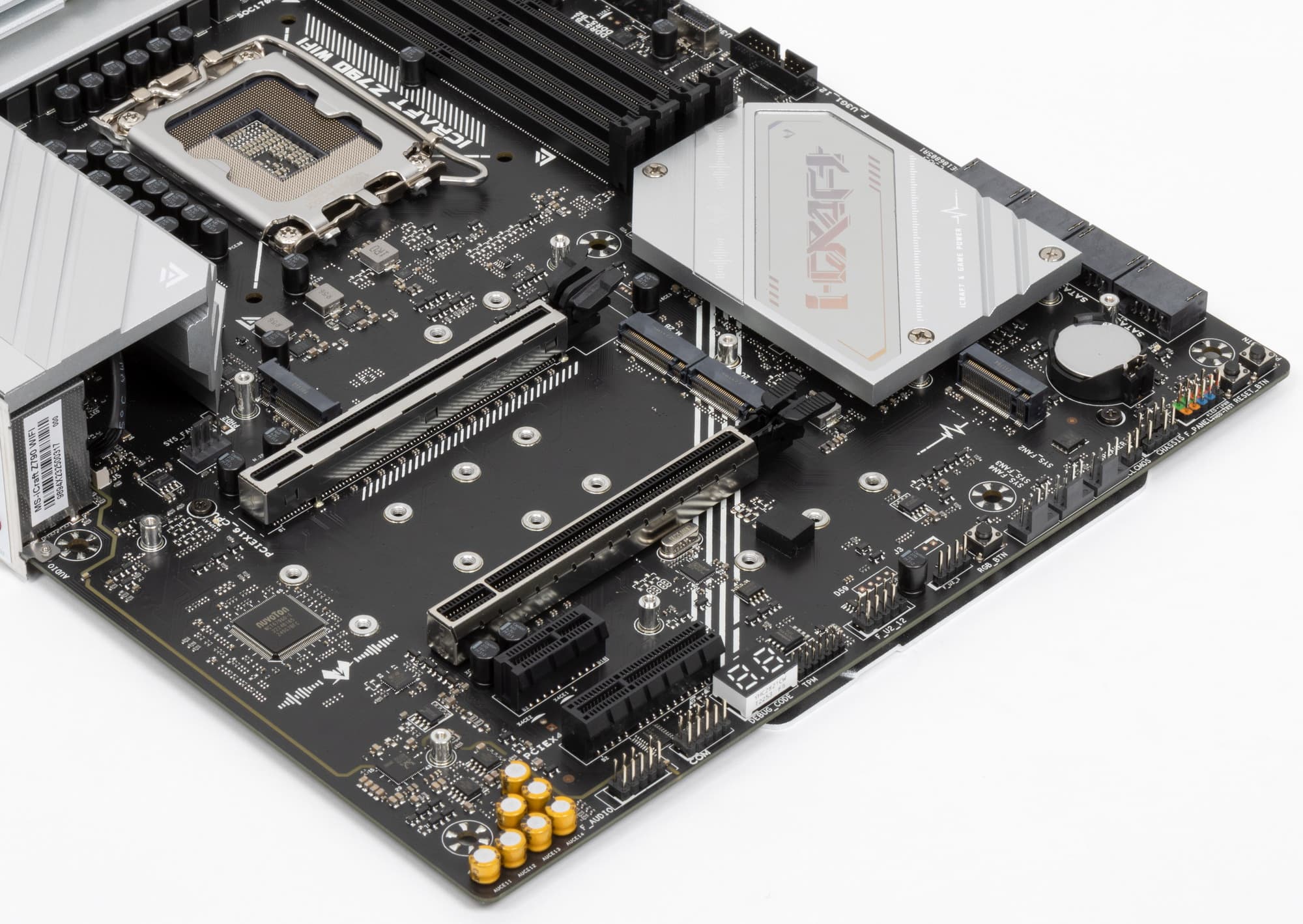

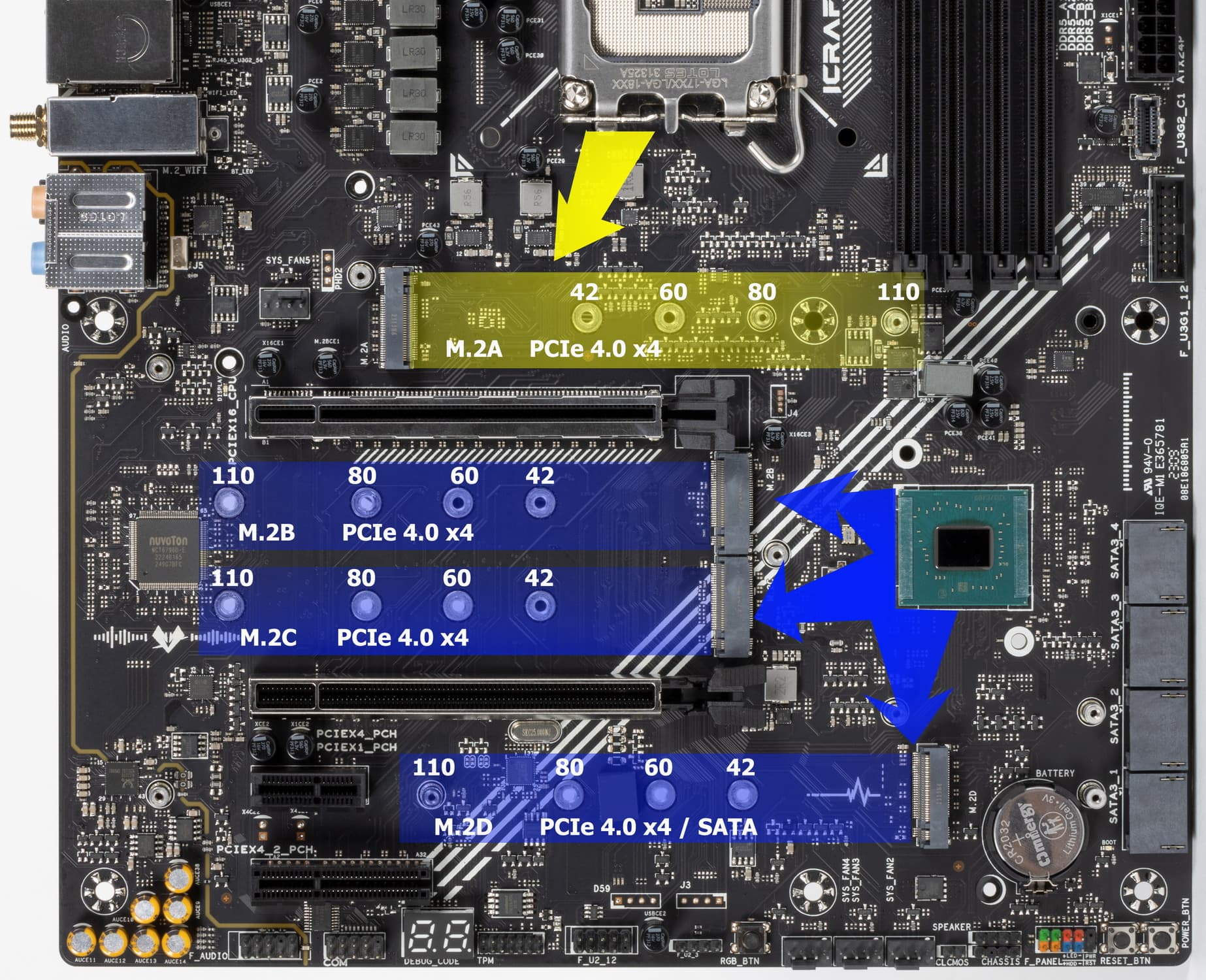

Материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2(B,C,D) получают данные от чипсета Z790.
Все слоты М.2 (кроме M.2D) работают с модулями только с PCIe интерфейсом (в M.2D можно установить модули с SATA-интерфейсом) и поддерживают модули с размерами 2242, 2260, 2280 и 22110. На всех M.2 можно организовать RAID.

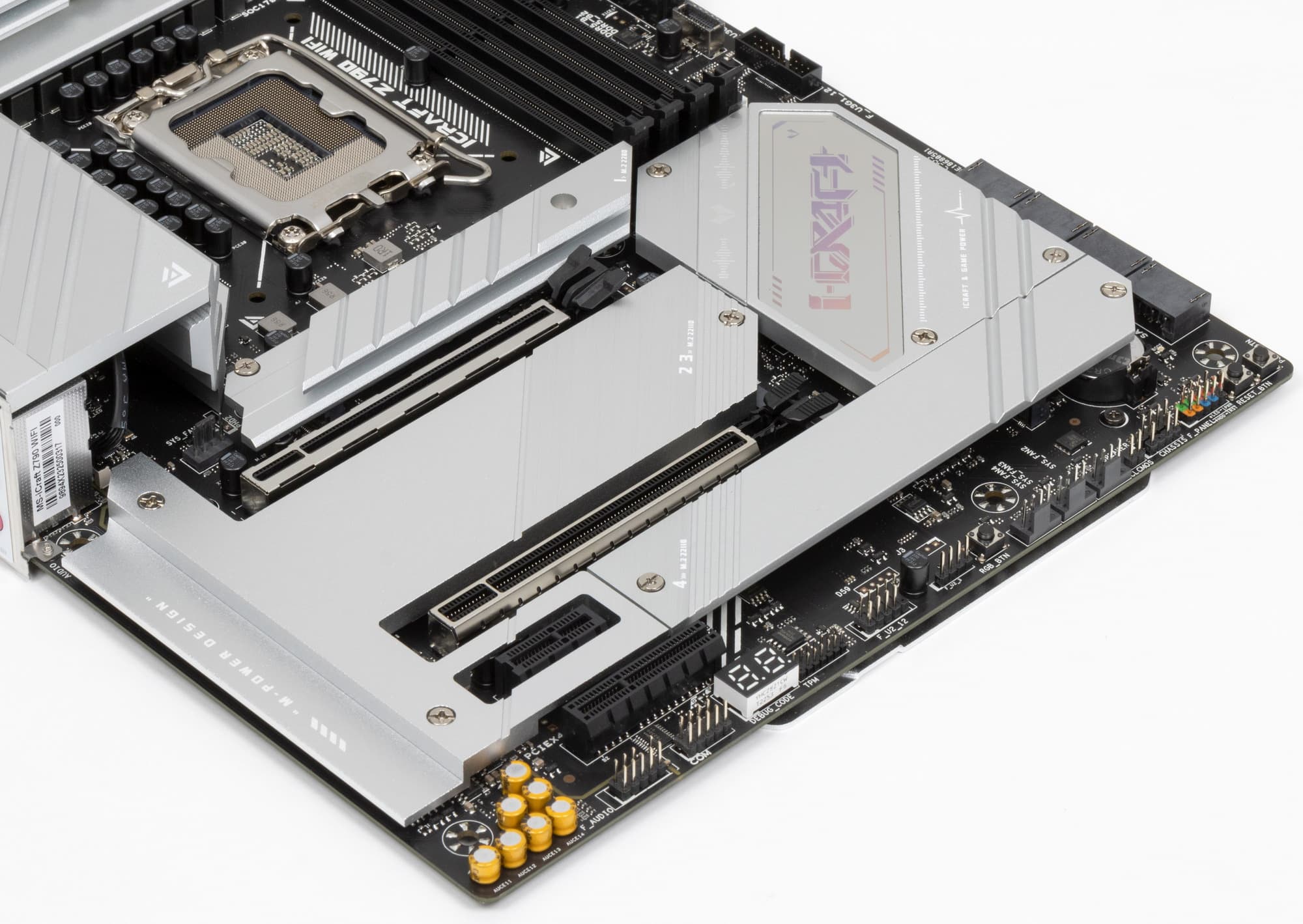

Все M.2 слоты имеют радиаторы. Верхний M.2A и нижний M.2D обладают отдельными радиаторами, когда как слоты M.2B/C имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

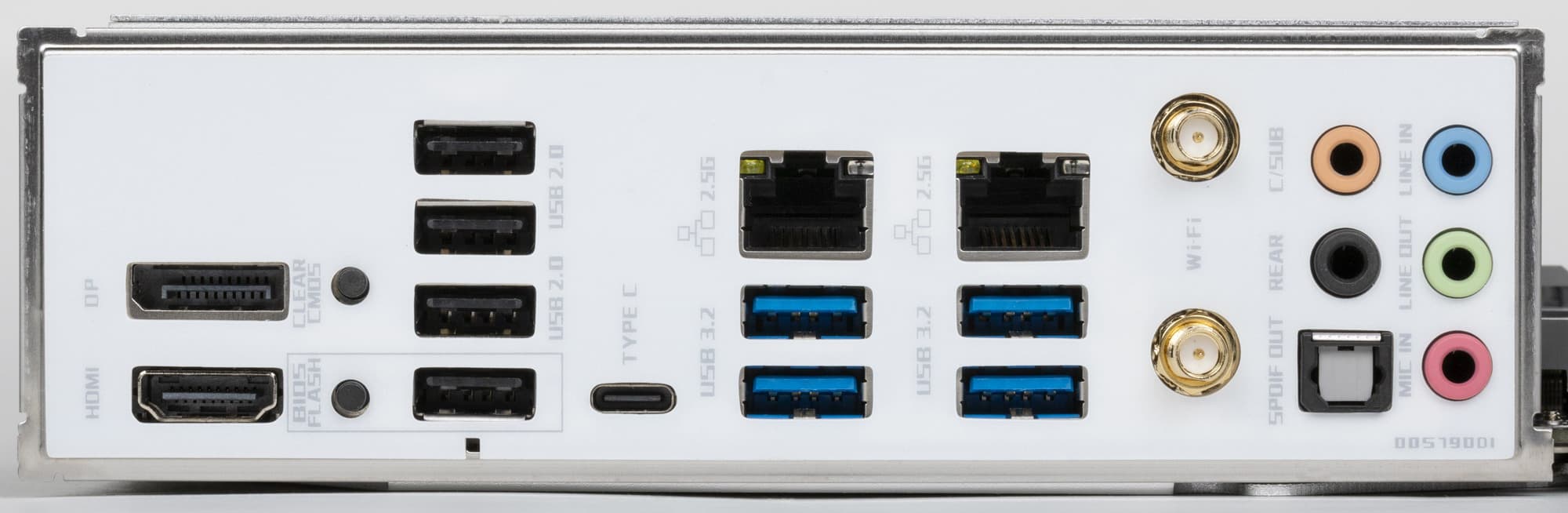

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 28 линий).
И что мы имеем? Всего на материнской плате — 15 портов USB:

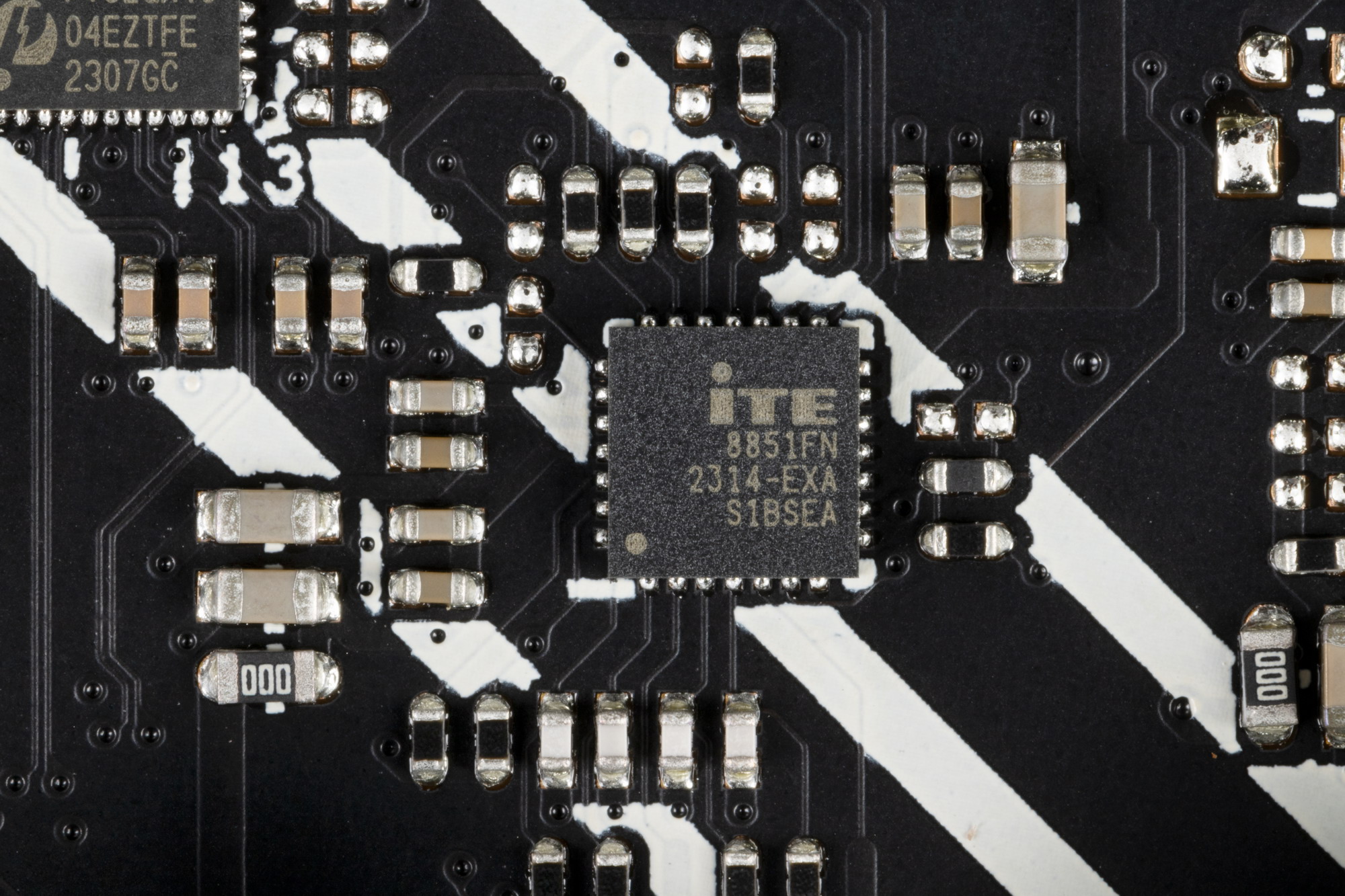

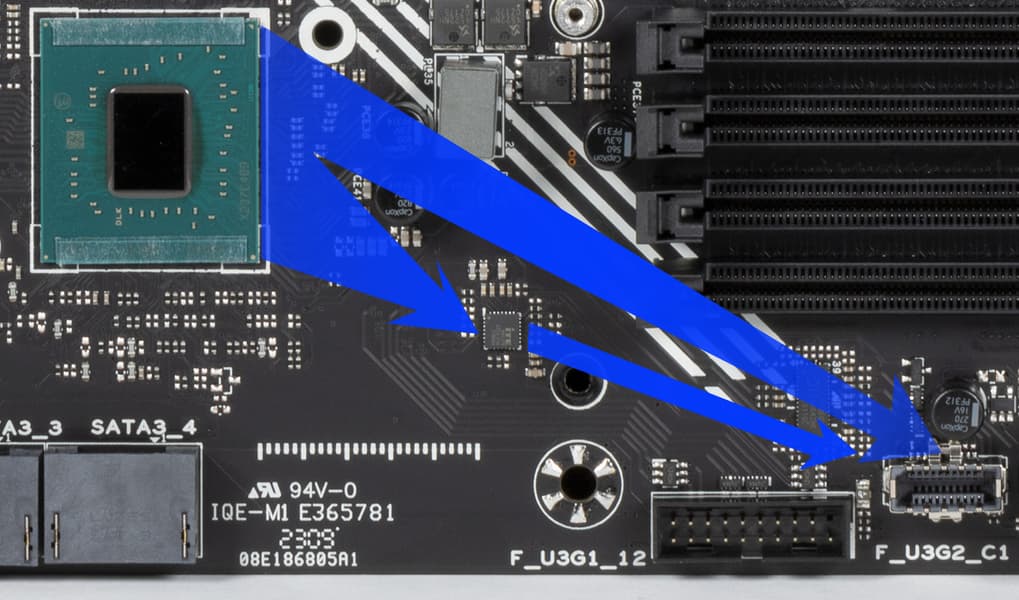

- 2 порта USB 3.2 Gen2x2: все реализованы с помощью Z790 и двух контроллеров ITE IT8851
и представлены: внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса) и одним портом Type-C на задней панели;
- 4 порта USB 3.2 Gen2: все реализованы через Z790) и представлены на задней панели 4 портами Type-A (синего цвета);

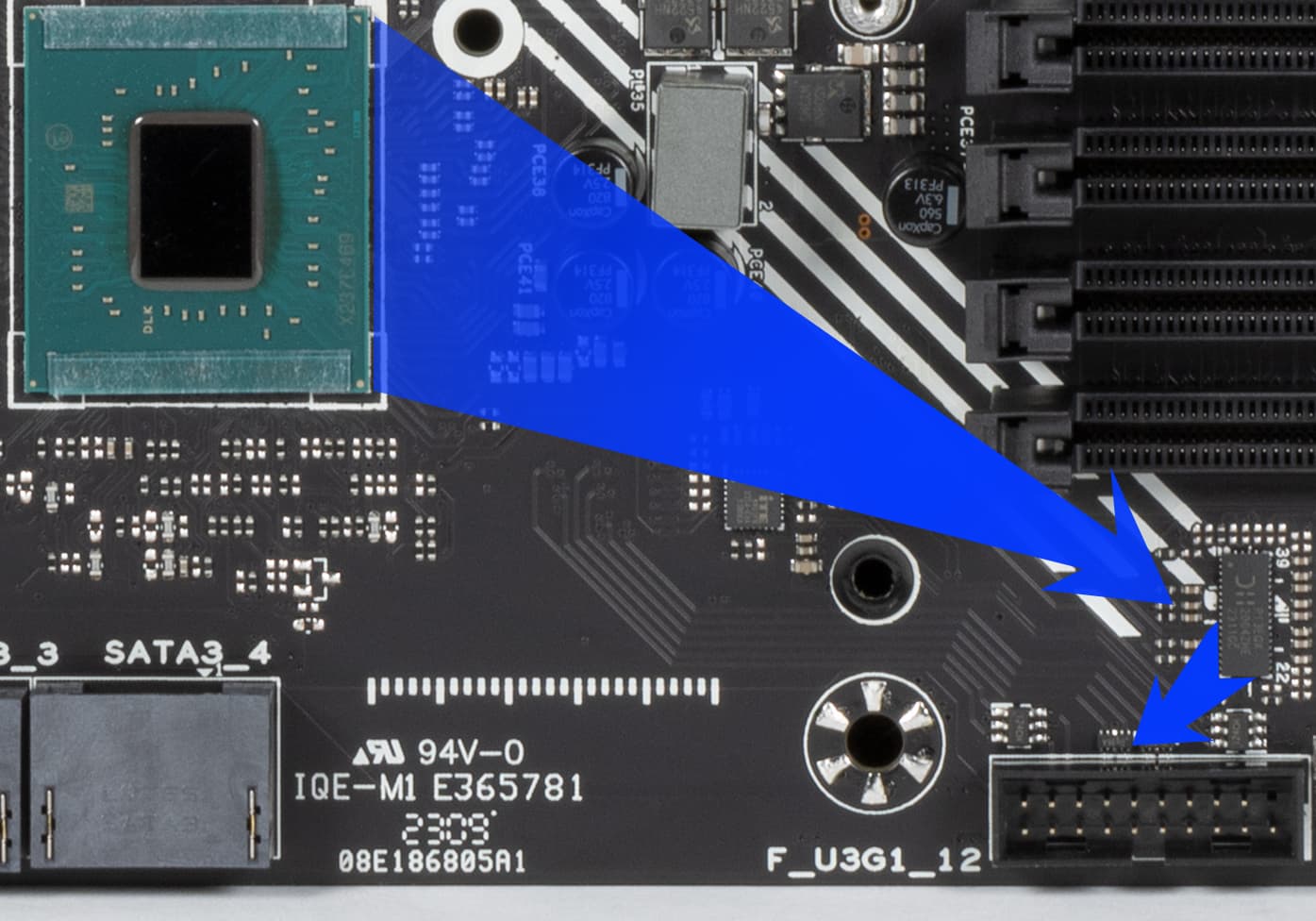

- 2 порта USB 3.2 Gen1: все реализованы через Z790 и представлены внутренним разъемом
на материнской плате на 2 порта;

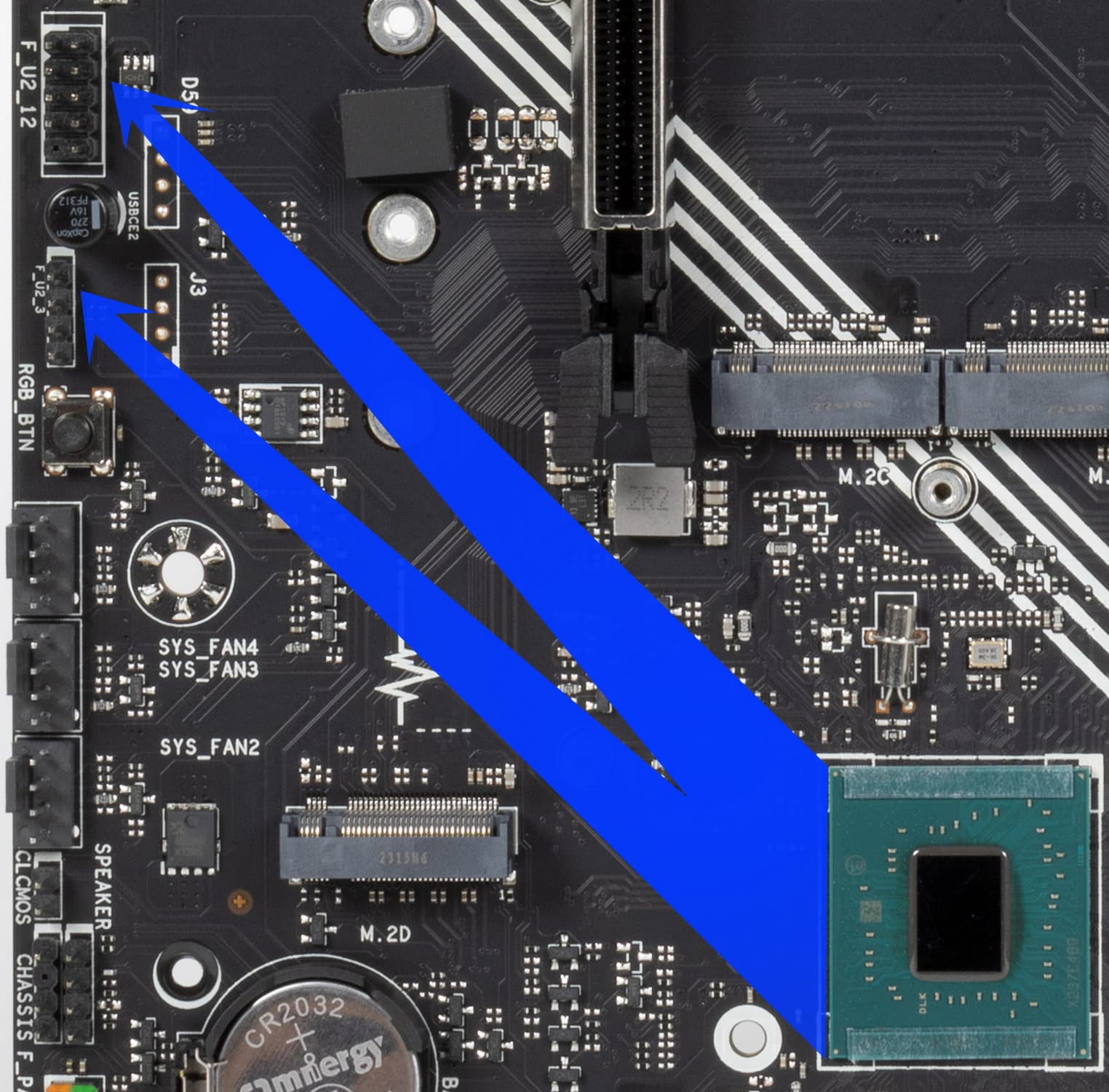

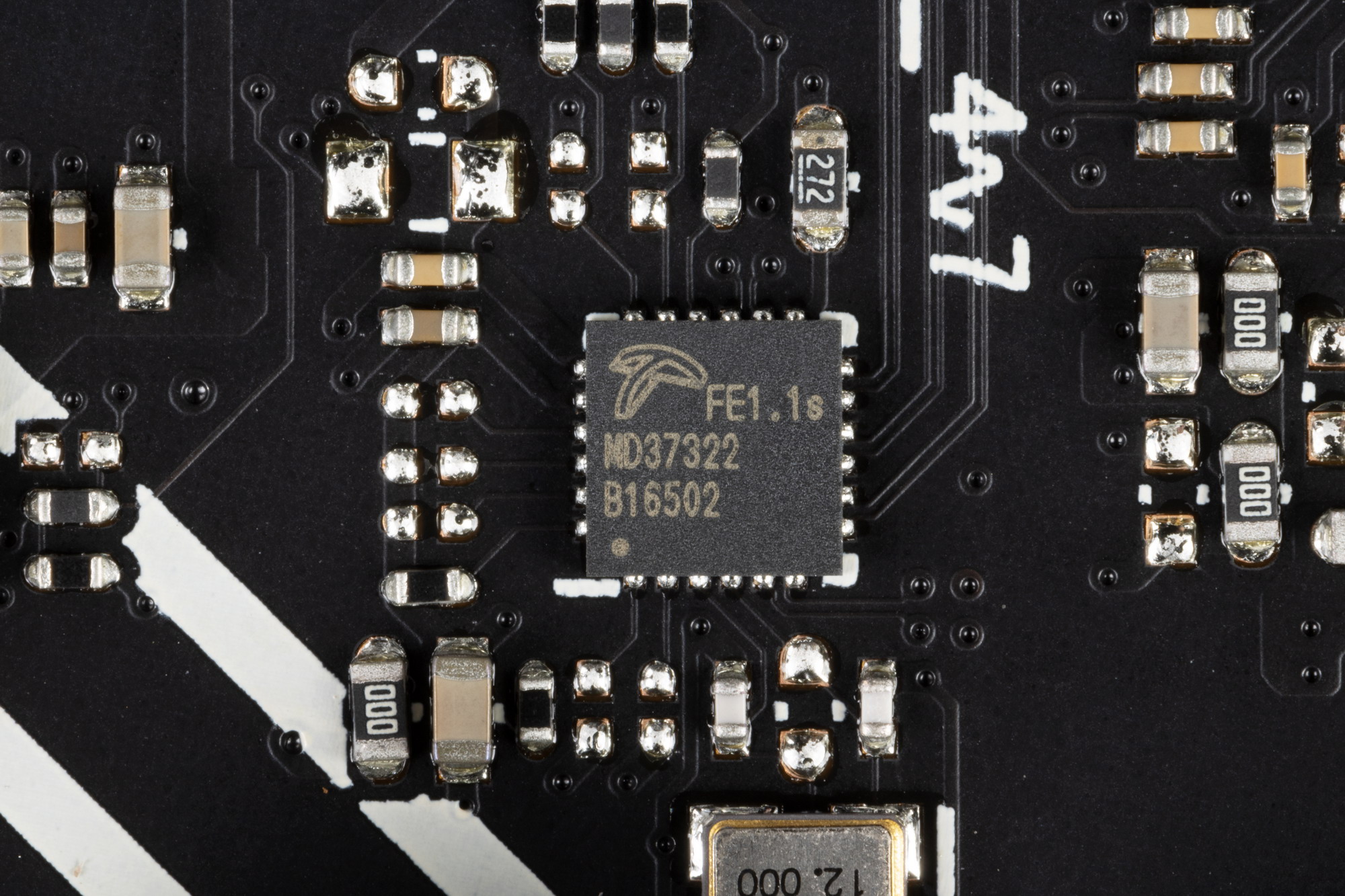

- 7 портов USB 2.0/1.1: 4 реализованы через контроллер Terminus FE1.1S
(на него потрачена 1 линия USB 2.0 от Z790) и представлены на задней панели портами Type-A (черного цвета); другие 3 реализованы через Z790 и представлены двумя внутренними
разъемами (один на 2 порта, второй на 1 порт).
Таким образом, у нас 2 контроллера используют USB линии от Z790:
- Terminus FE1.1S (4 USB 2.0 порта Type-A на задней панели) (1 линия USB 2.0);
- Слот M.2 (Key E) (с беспроводным контроллером сети) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 4 выделенных USB 3.2 Gen2
- + 2 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2x2
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 2 порта USB 2.0 на обеспечение контроллеров и 3 порта USB 2.0 выделенных. Всего 13 USB 2.0 портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 36 высокоскоростных порта из 38.

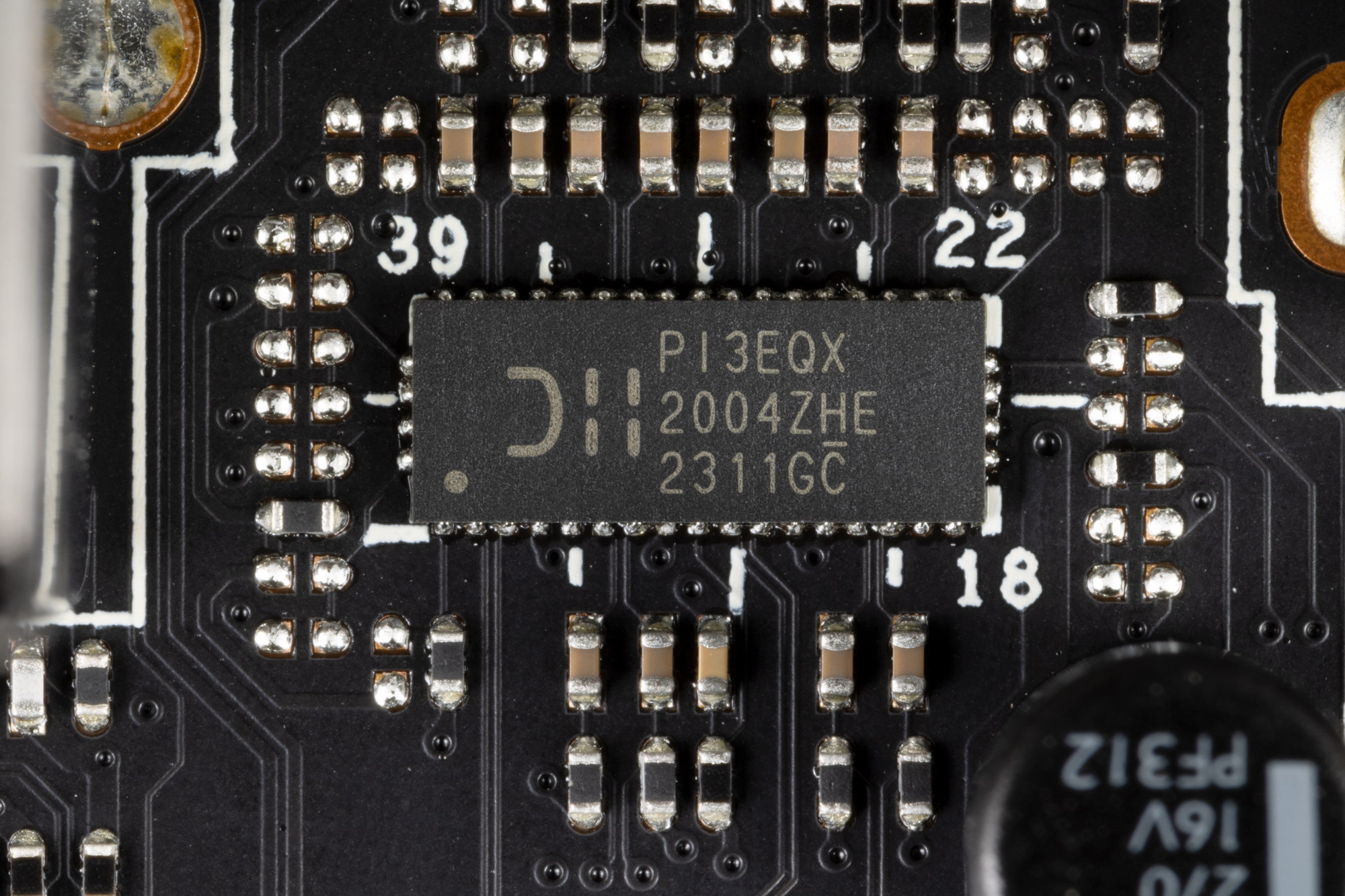

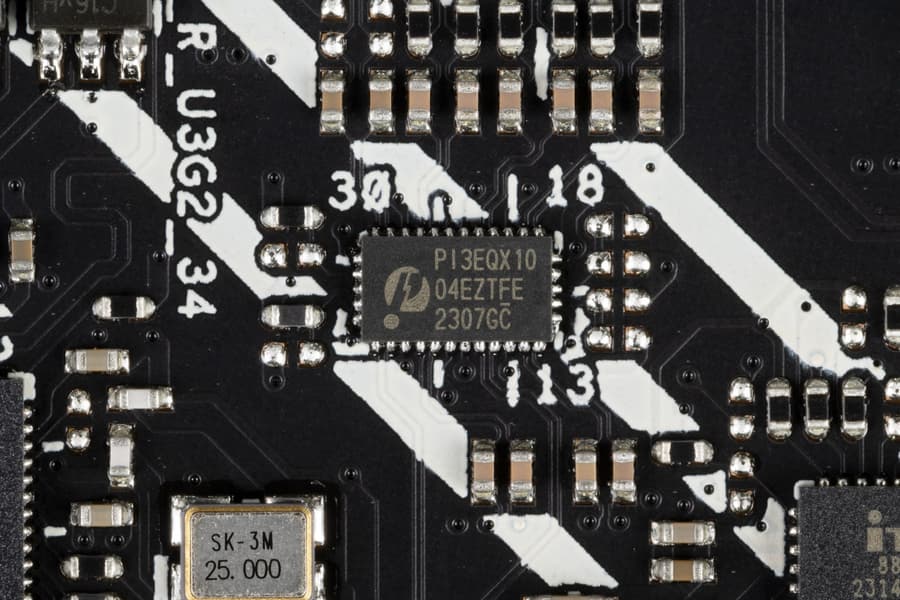

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc.
Также и порты Type-A имеют ре-драйверы для усиления питания.
Теперь о сетевых делах.

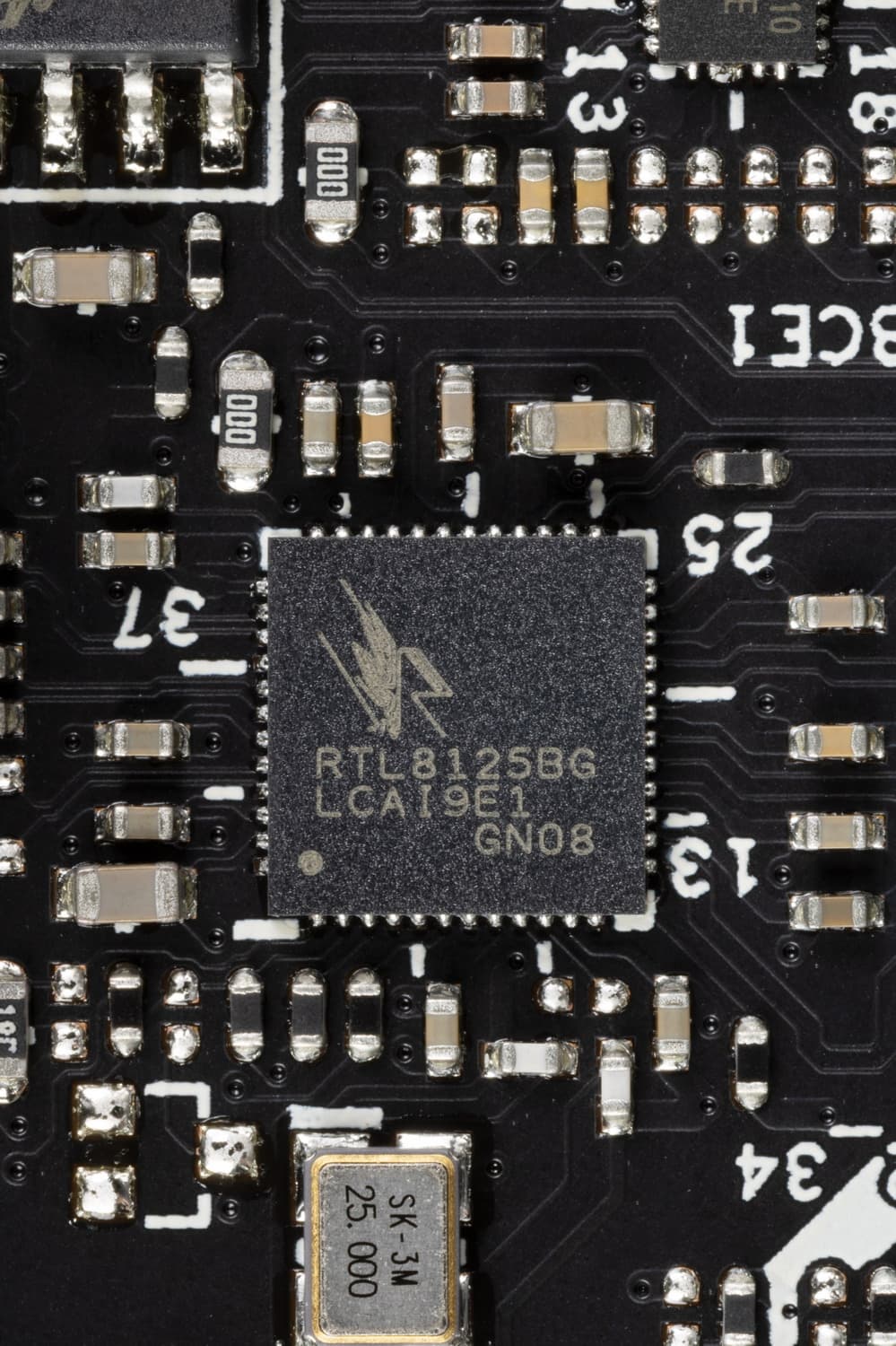

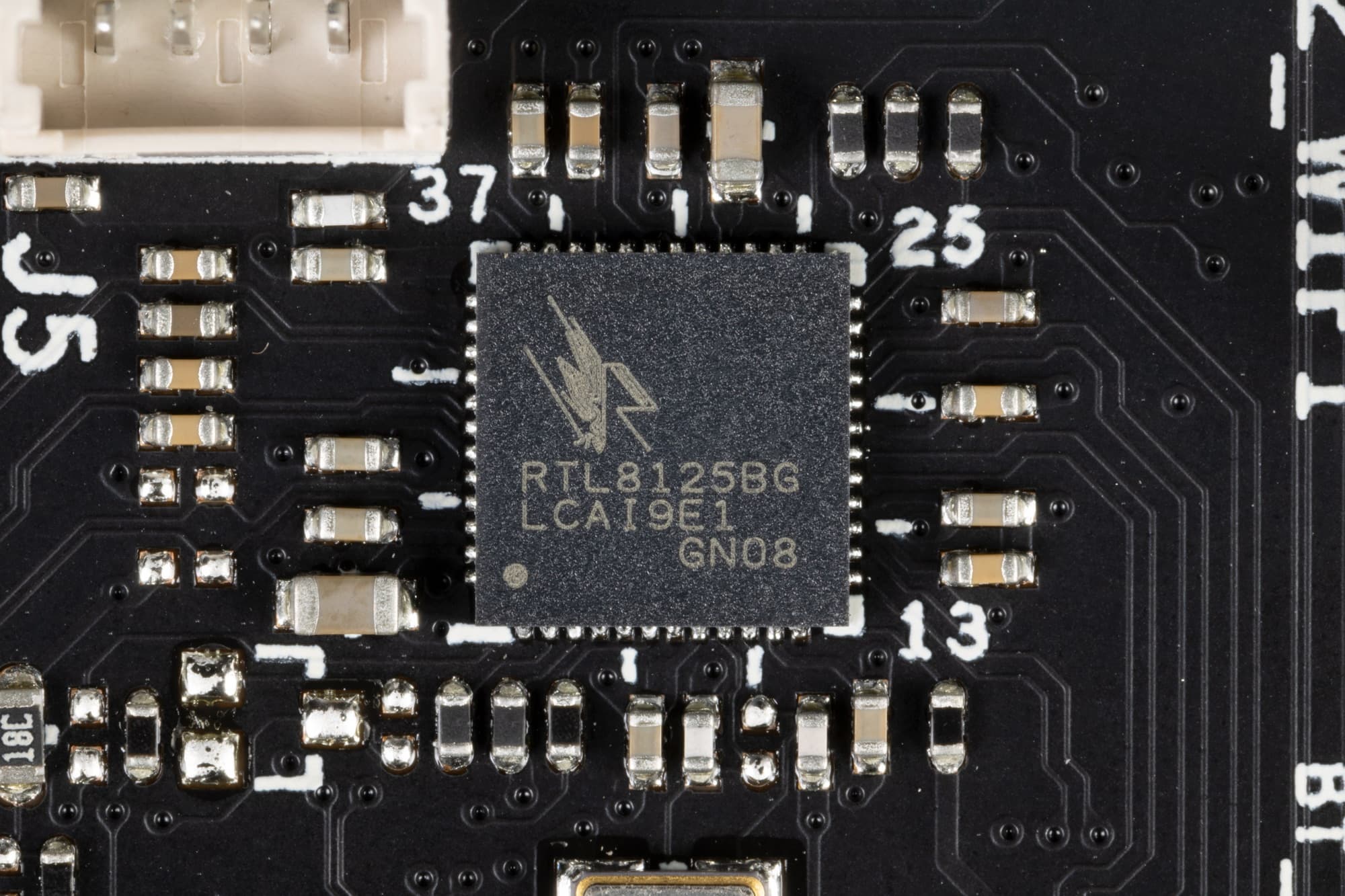

Материнская плата оснащена средствами связи отлично. Имеется два(!) скоростных Ethernet-контроллера Realtek RTL8125BG, каждый из которых способен работать по стандарту 2,5 Гбит/с.

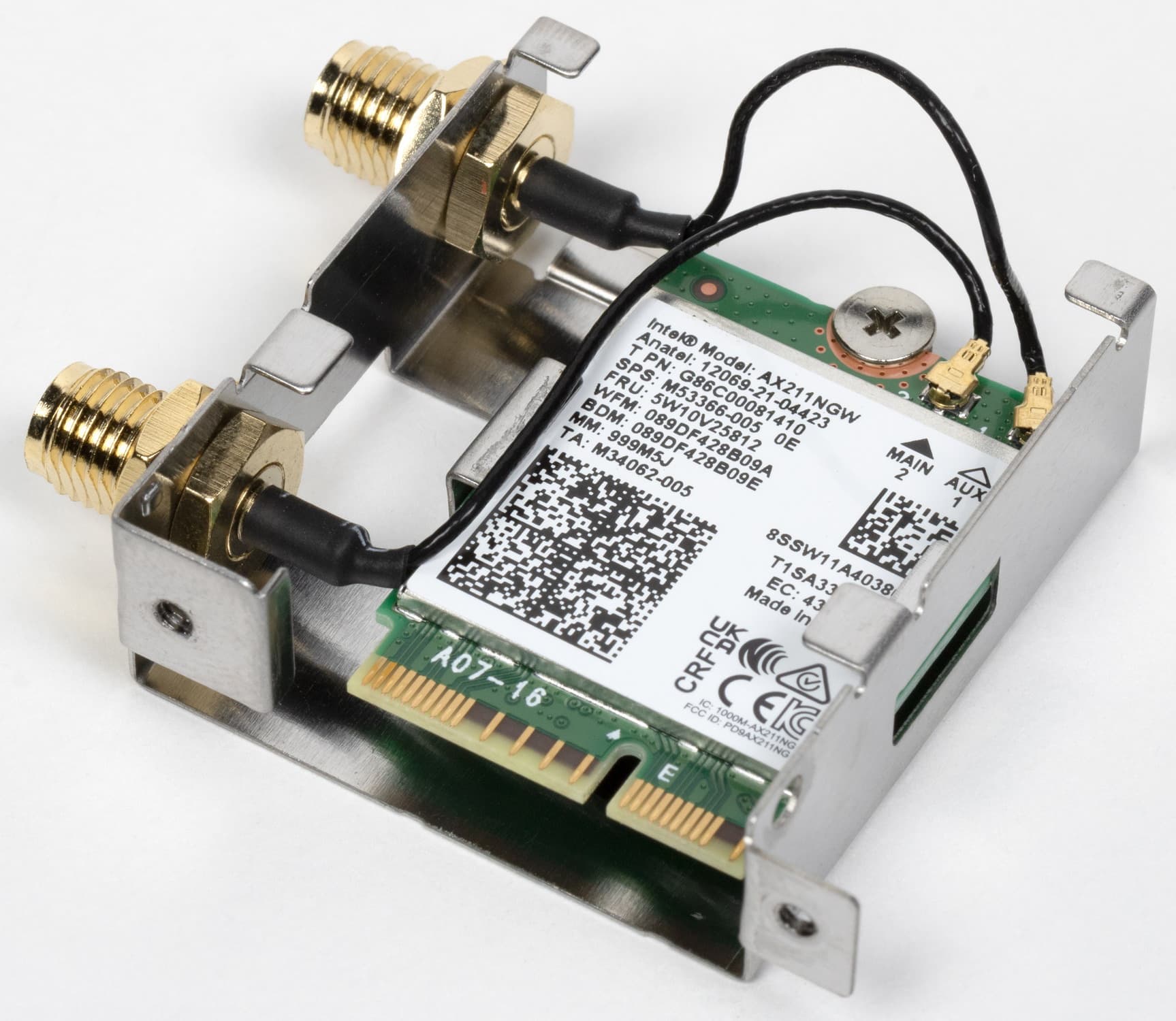

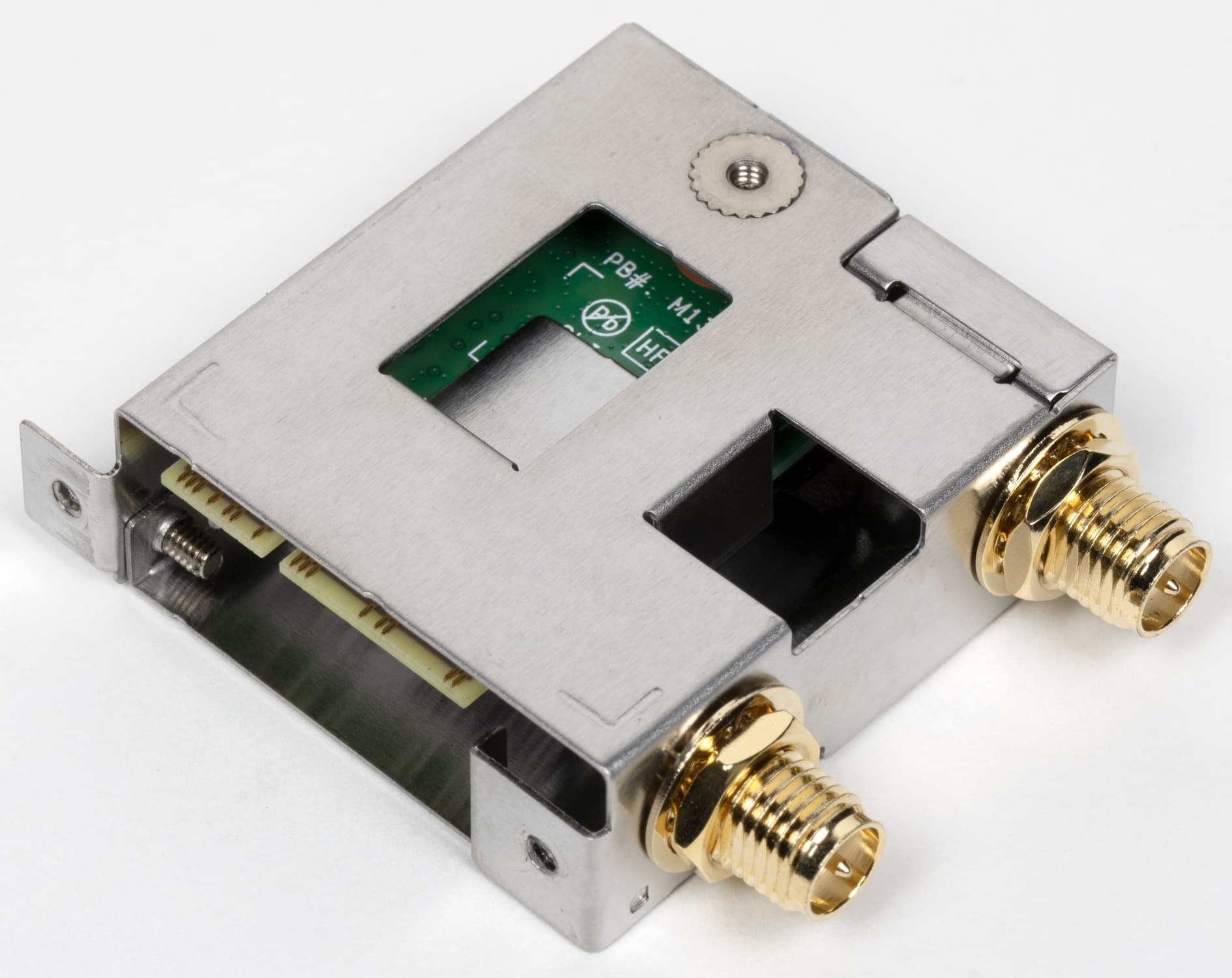

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

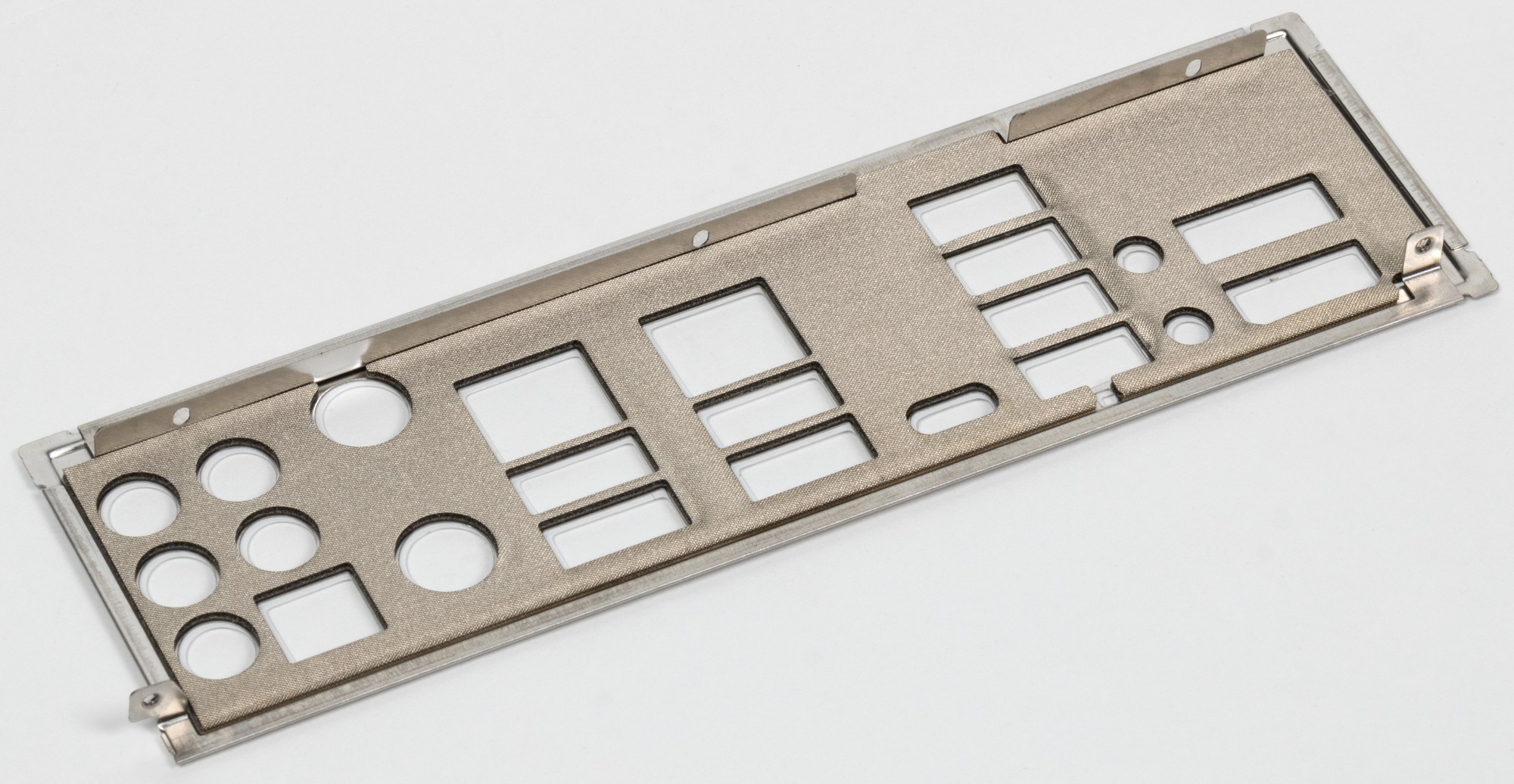

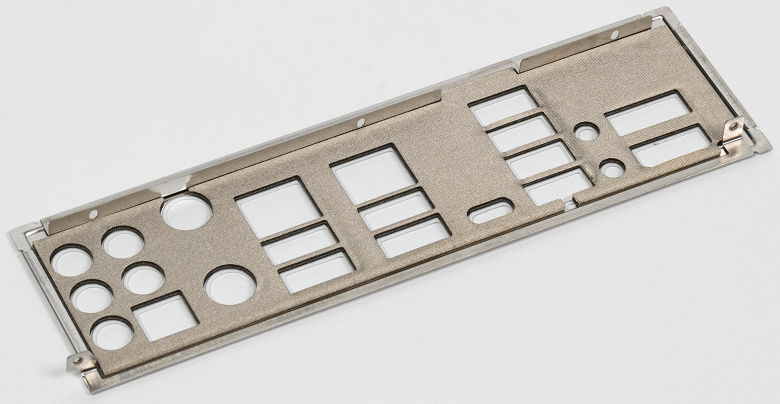

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

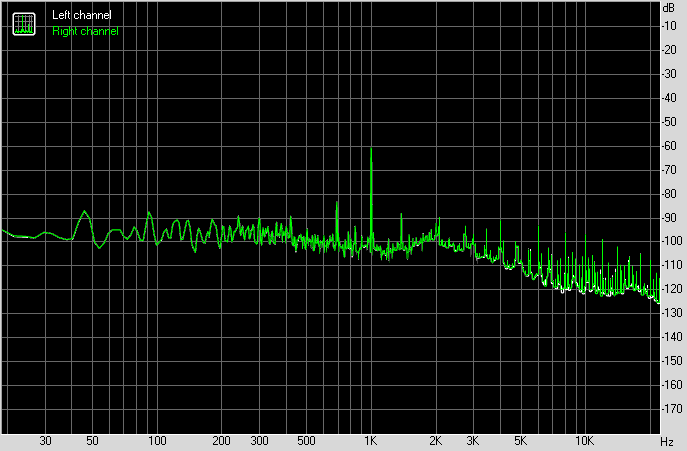

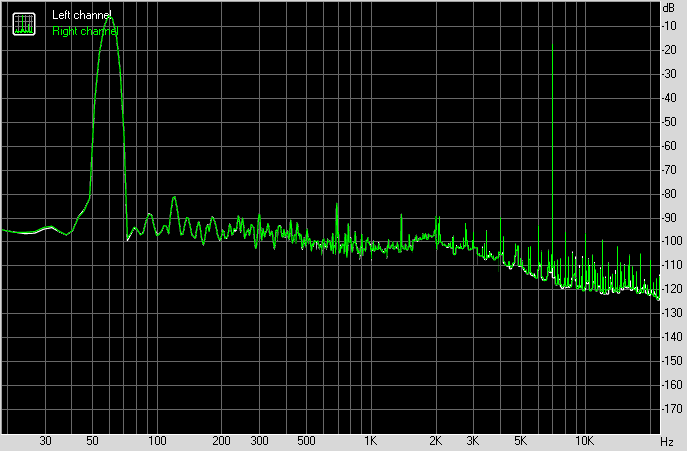

Аудиоподсистема

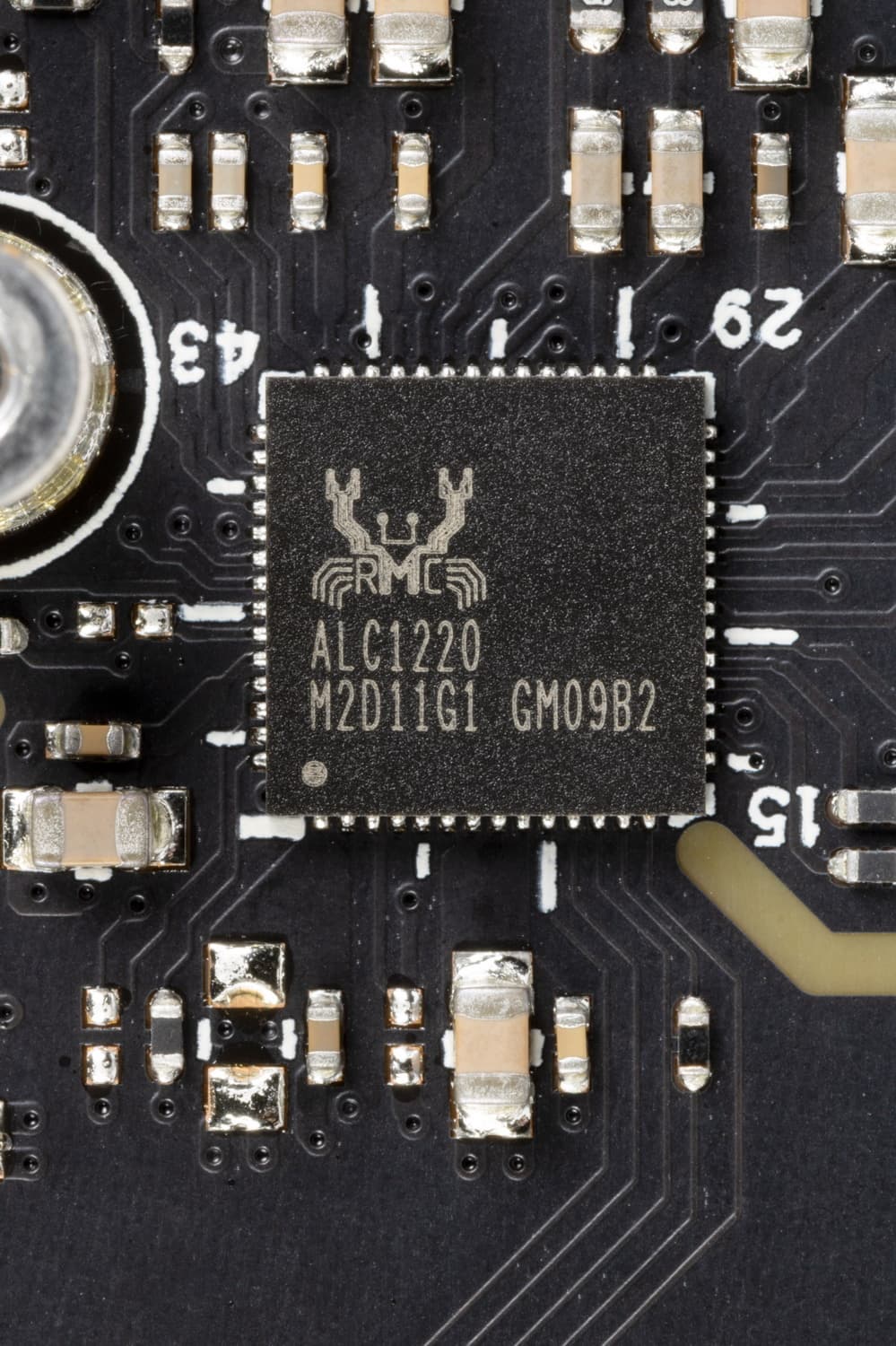

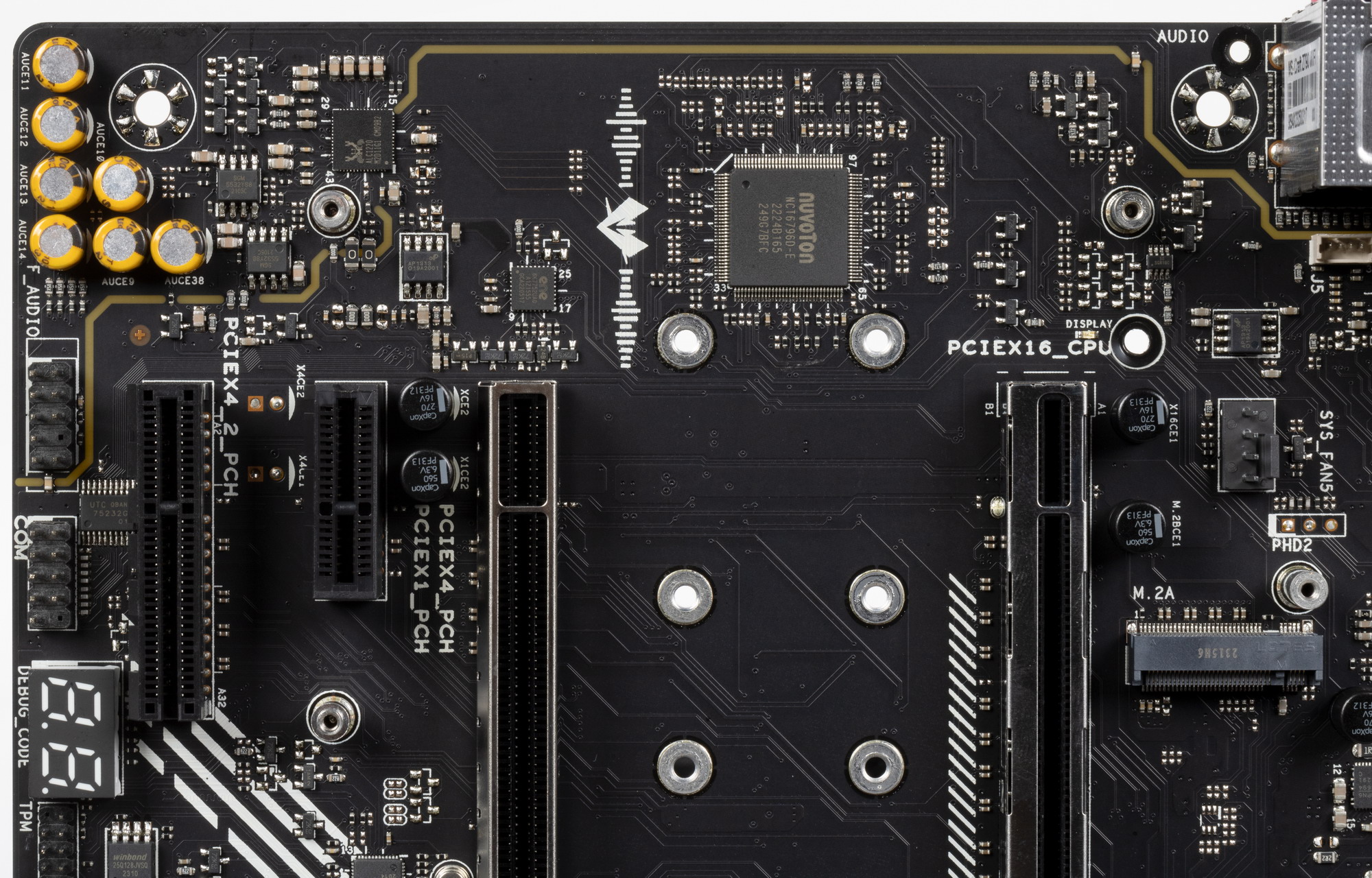

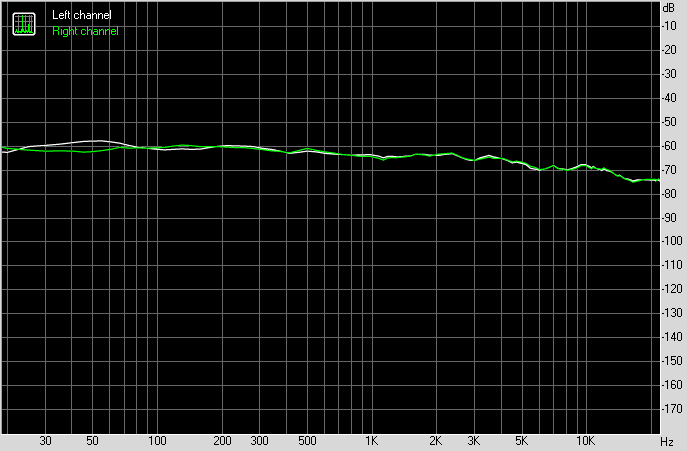

Для относительно простой материнской платы производитель выбрал уже давно всем известный и популярный кодек Realtek ALC1220. Он в целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

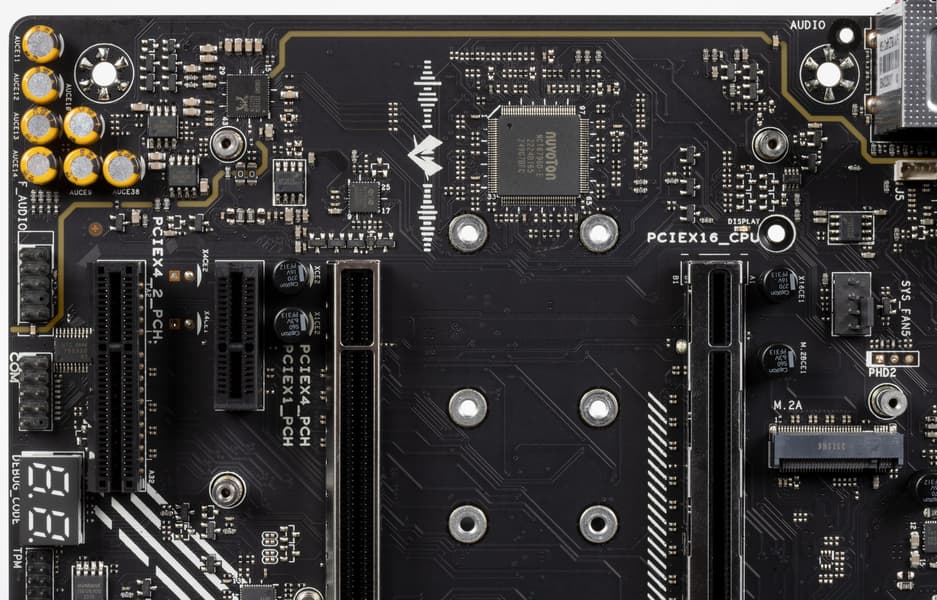

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты пять стандартных разъемов с привычной окраской. S/PDIF находится на задней панели (оптический вывод).
Питание, охлаждение

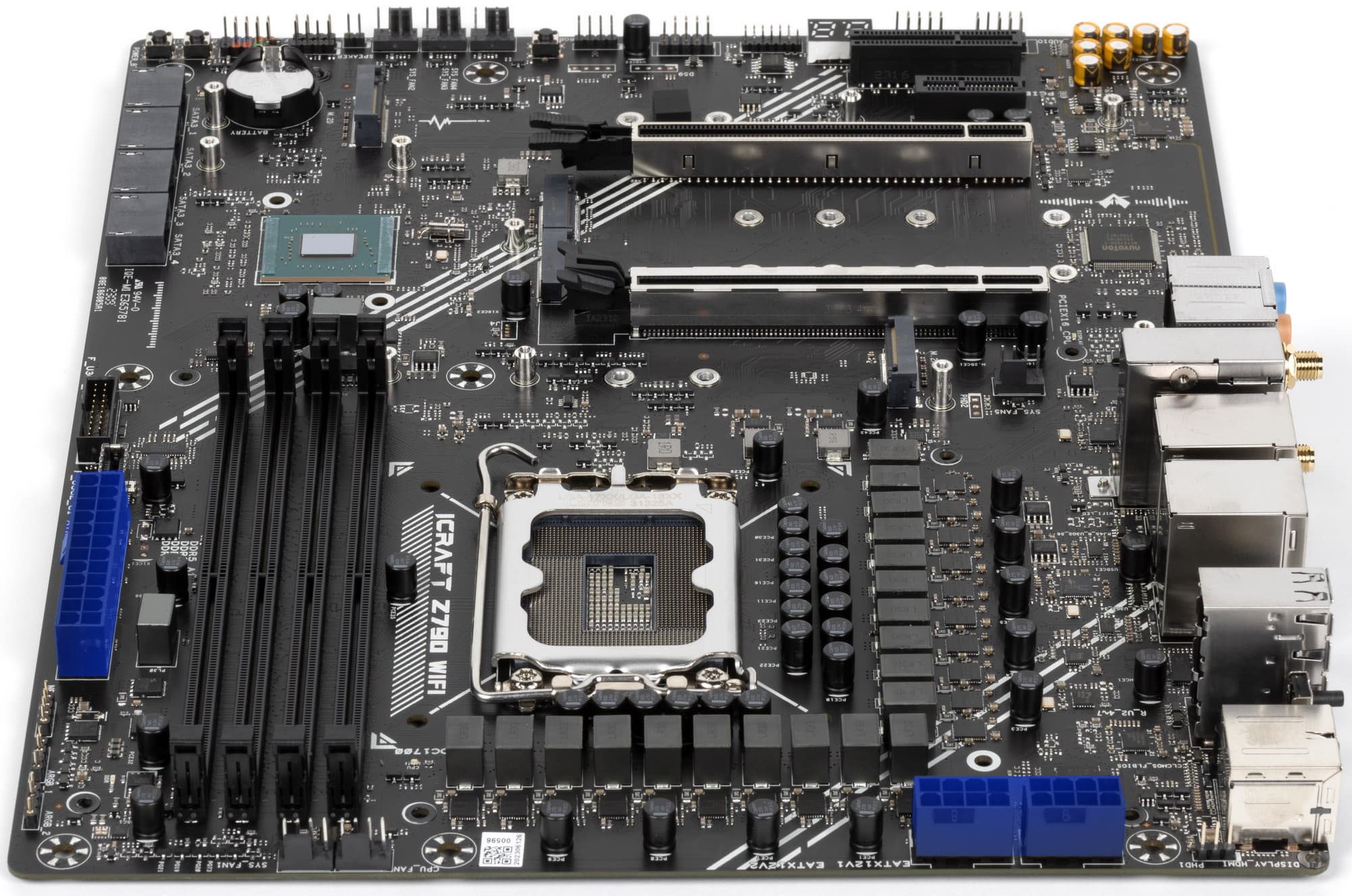

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

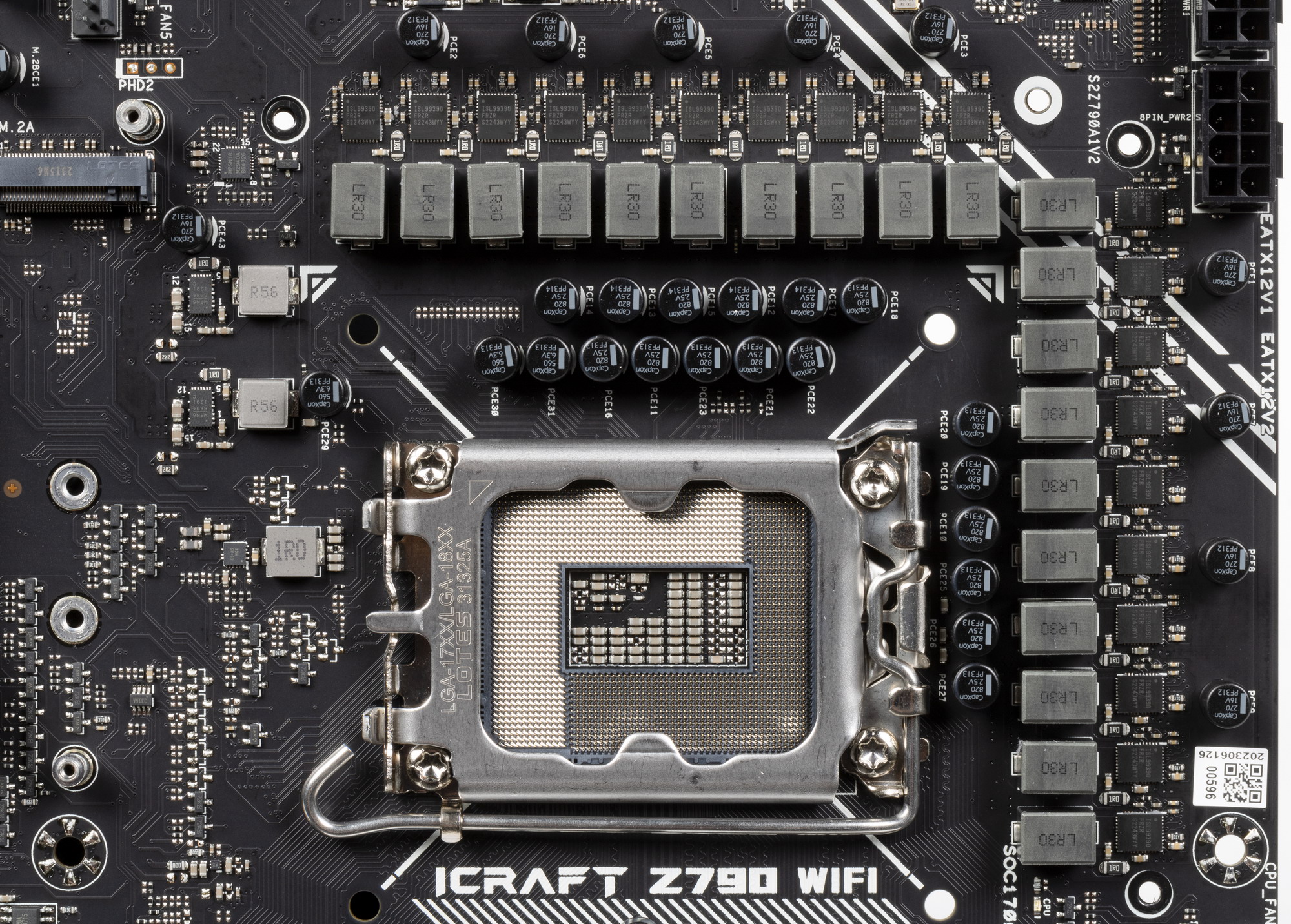

Схема питания процессора выполнена по схеме 19+2+1 (всего 22 фазы, 19 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

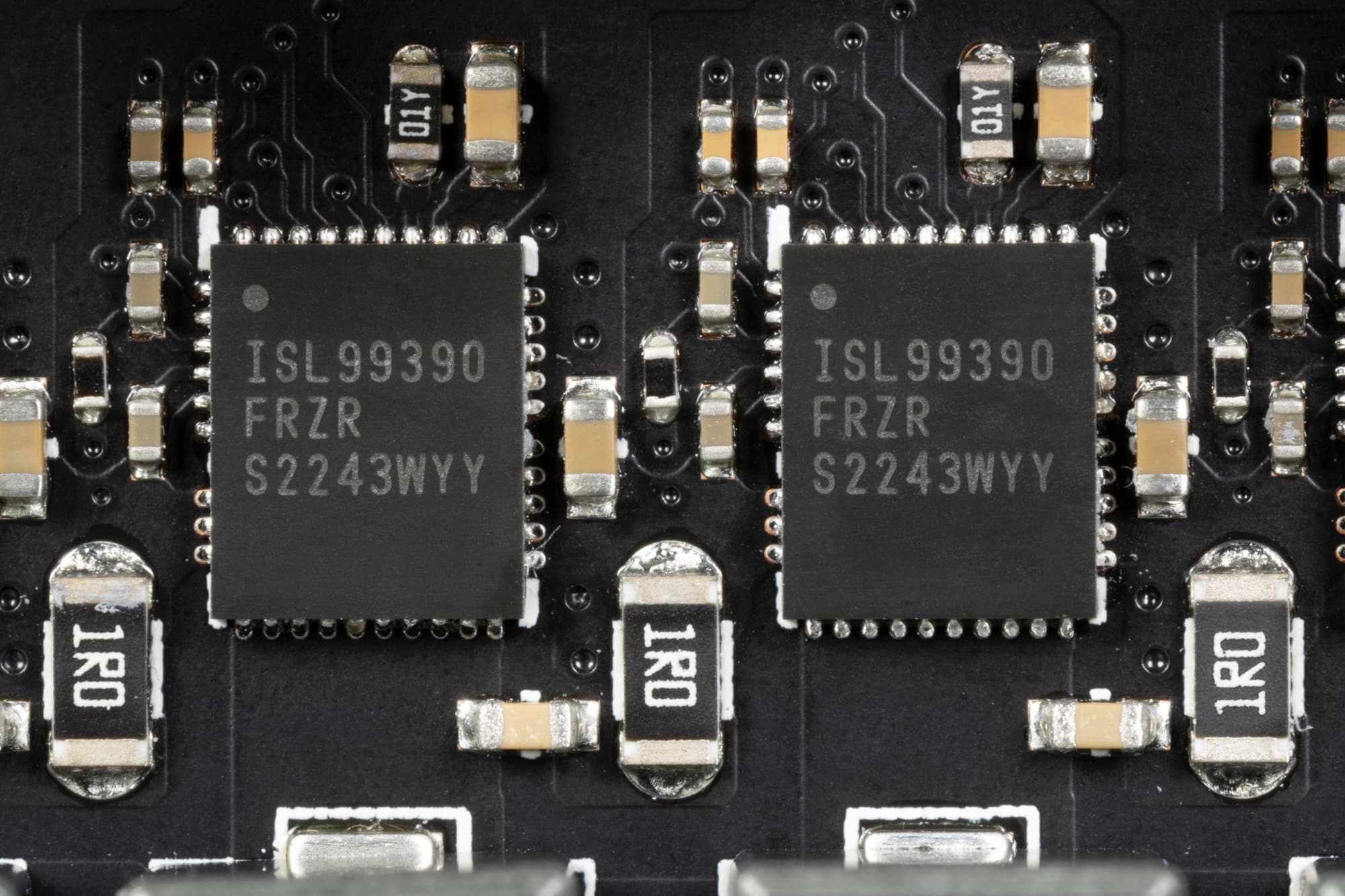

Каждый канал фазы VCore и iGPU имеет суперферритовый дроссель и ISL99390 DrMOS от Renesas на 90 А.

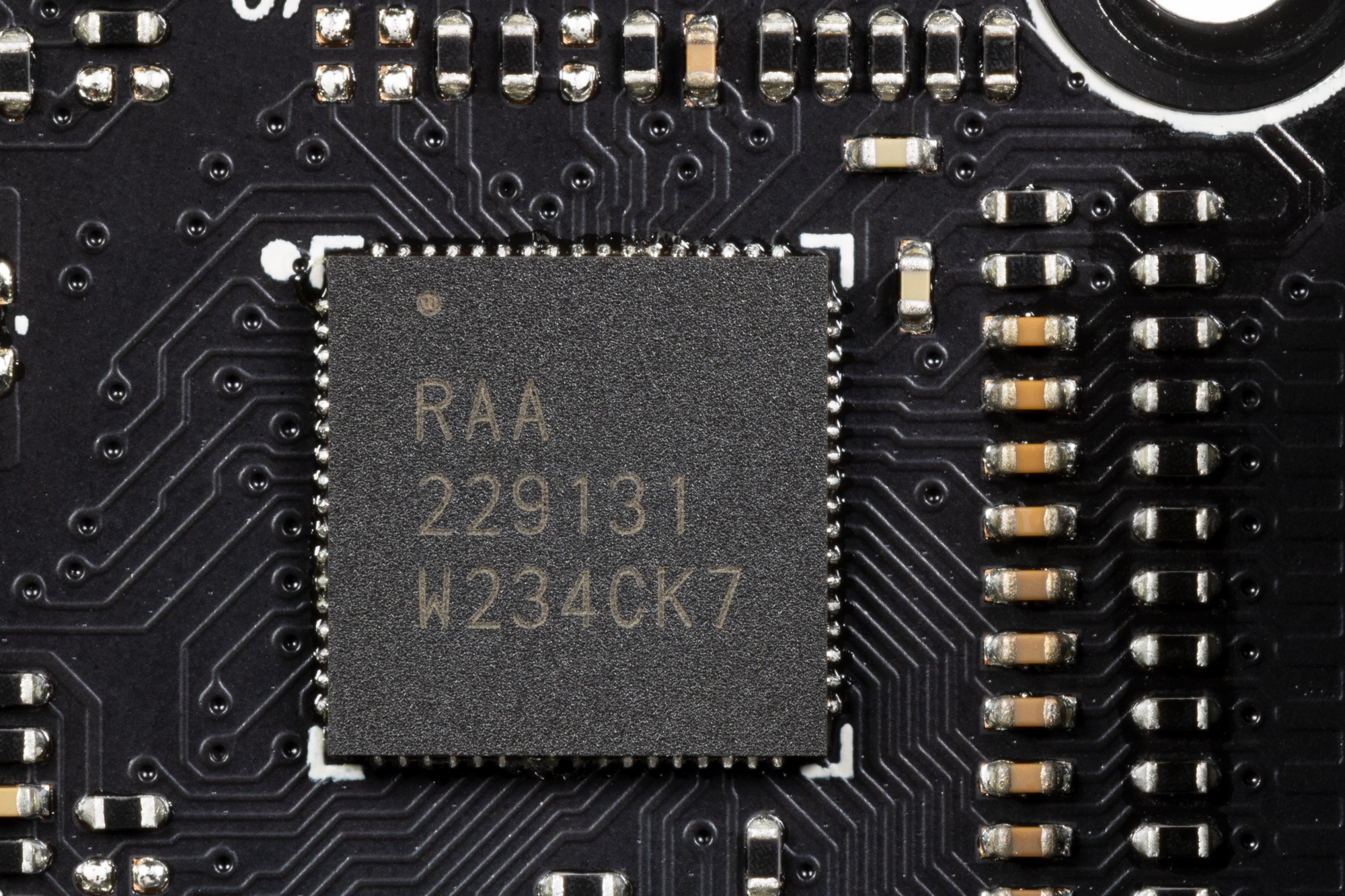

Управляет схемой VCore+iGPU ШИМ-контроллер RAA229131 от Renesas, который рассчитан максимум на 20 фаз.
Так что все 19 фаз питания VCore идут по обычной полноценной схеме (удвоения нет).

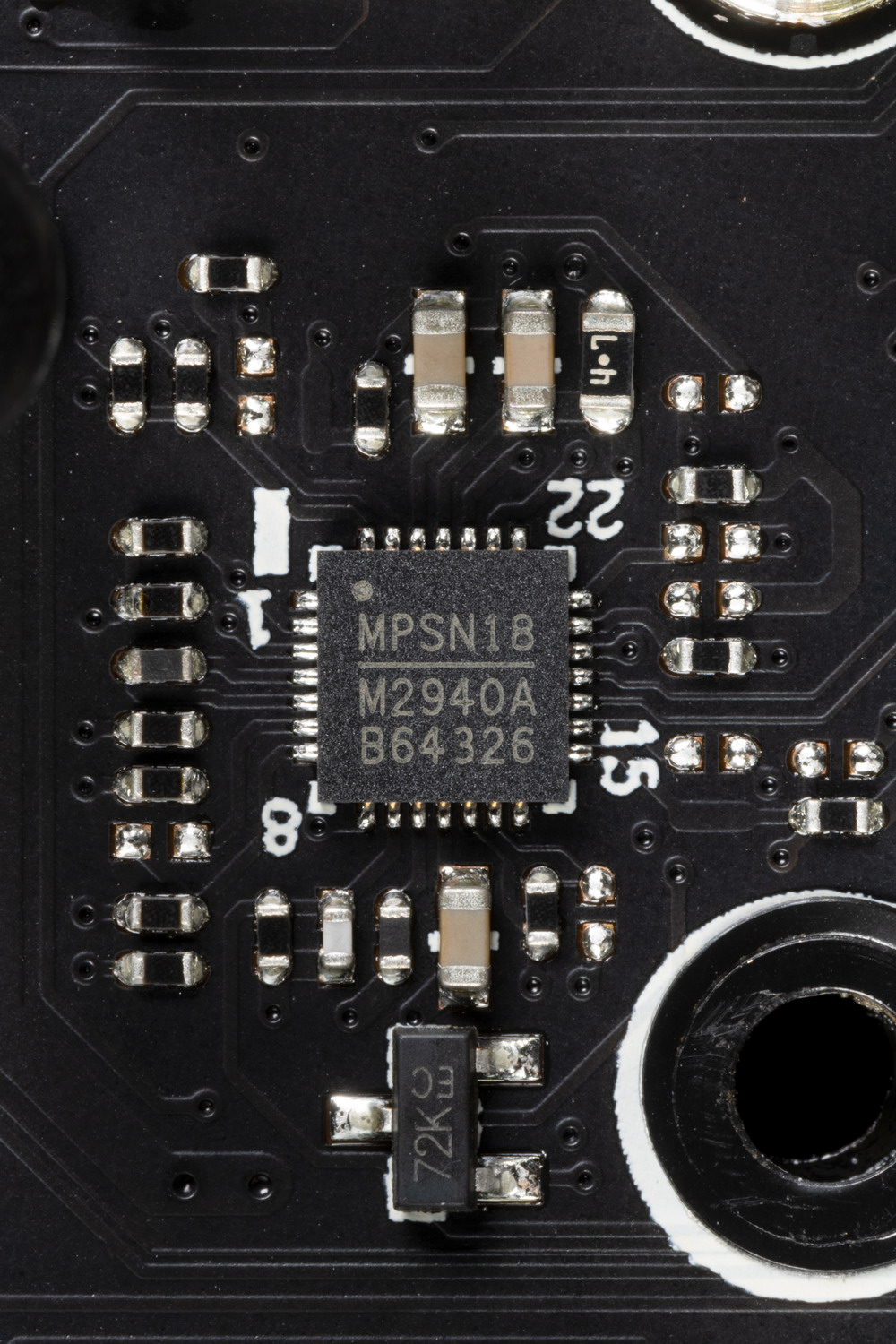

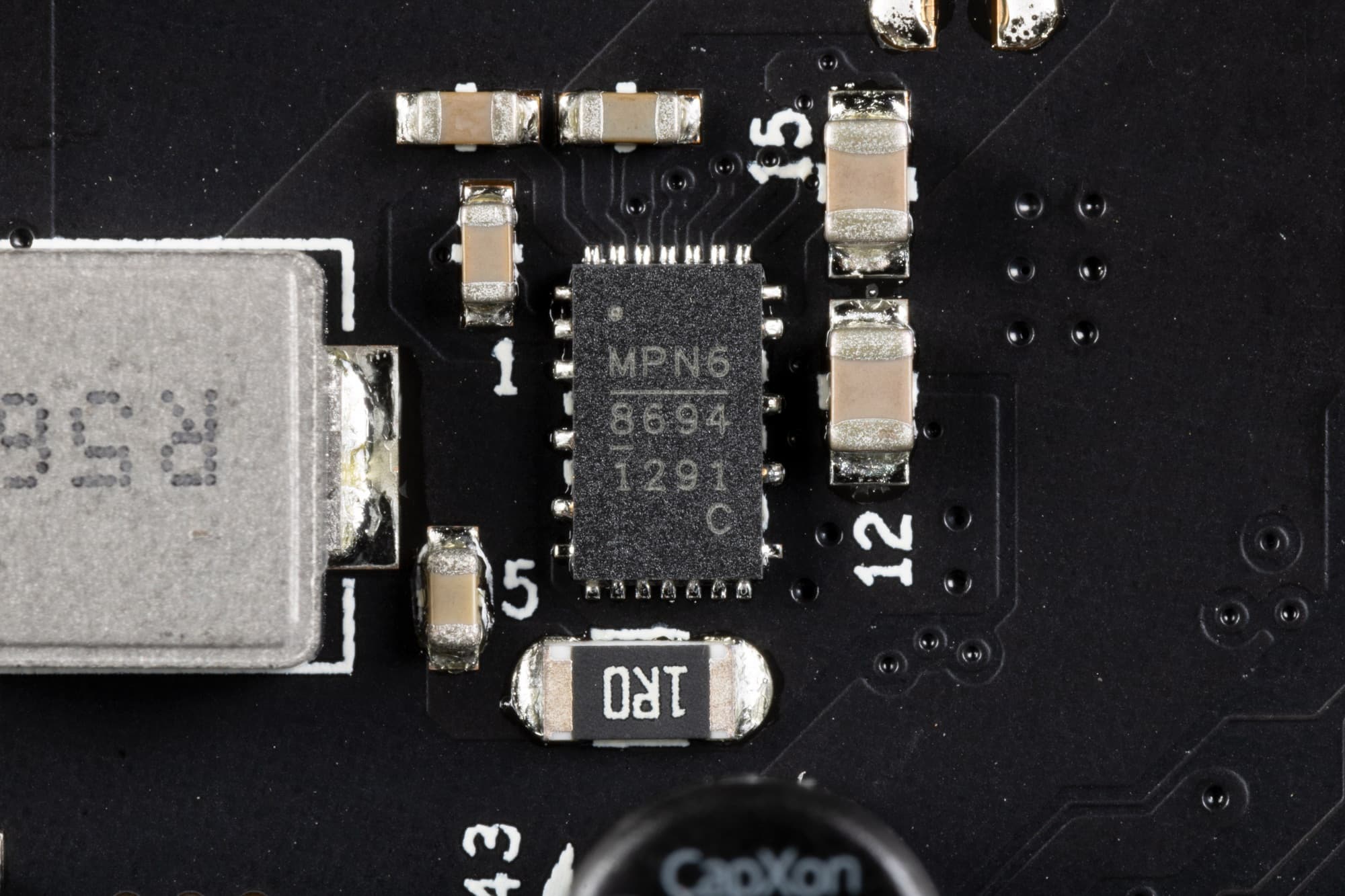

Две фазы питания VCCIO имеют сборки DrMos и свой ШИМ-контроллер от Monolith Power Systems.

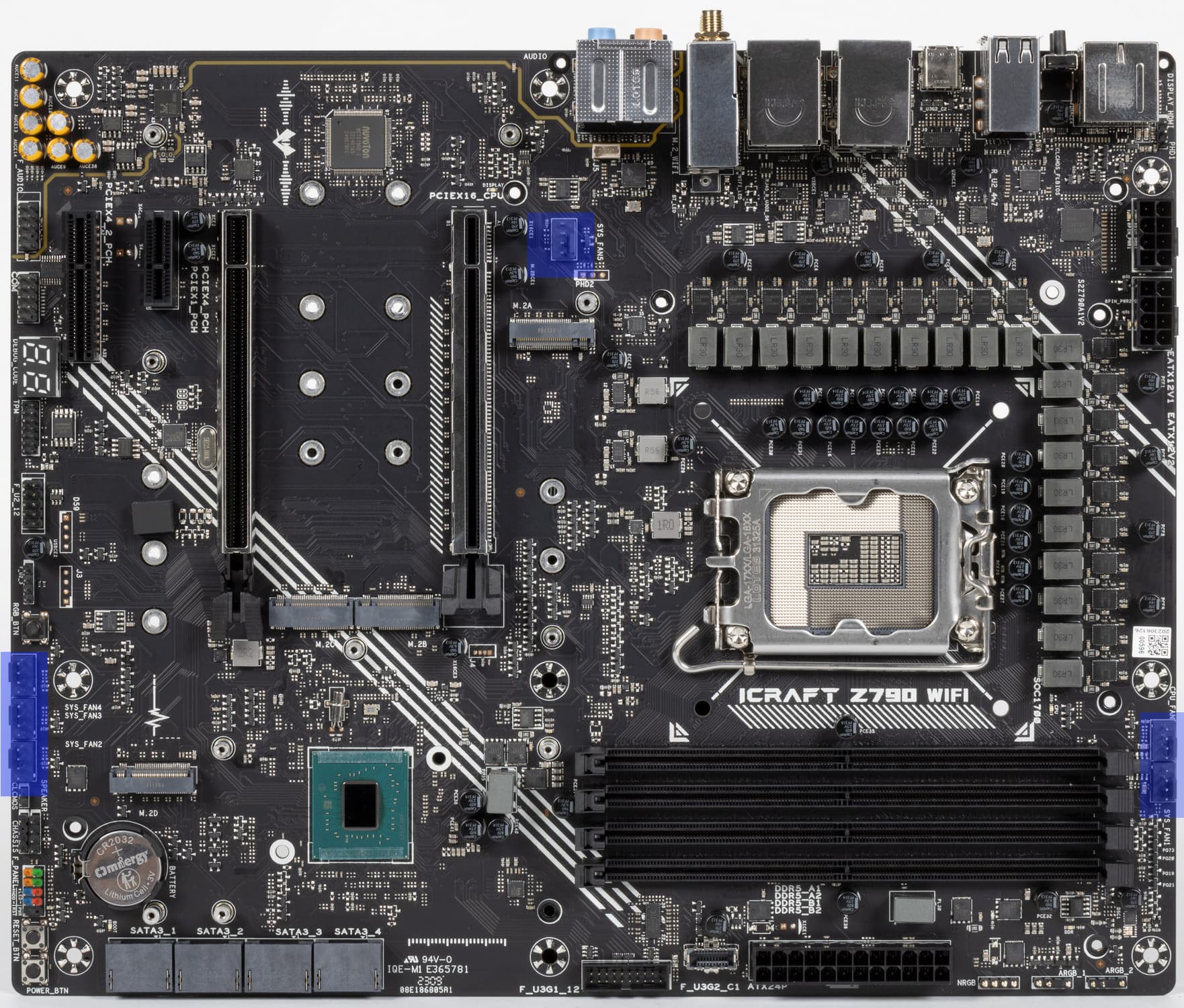

Теперь про охлаждение.

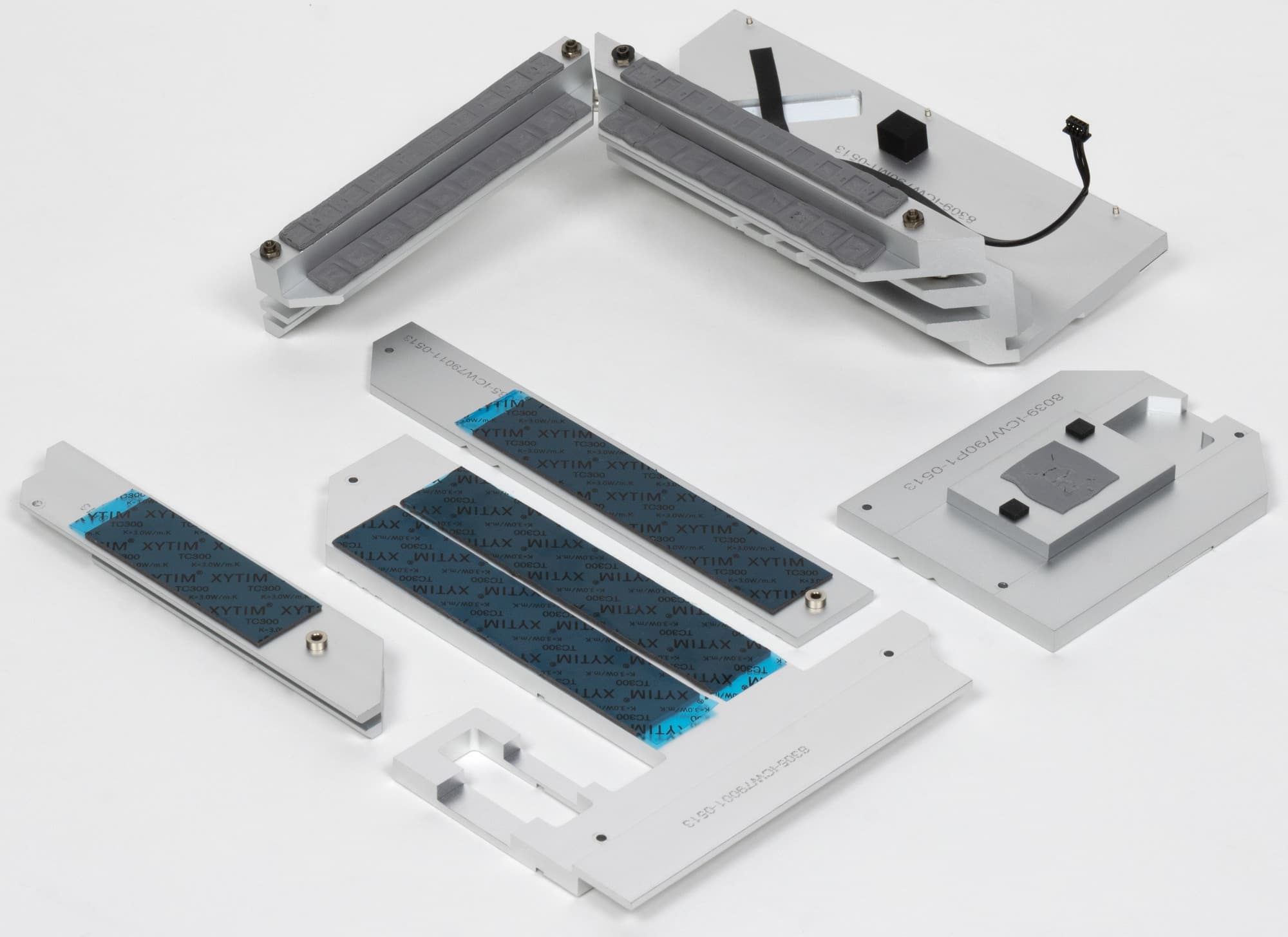

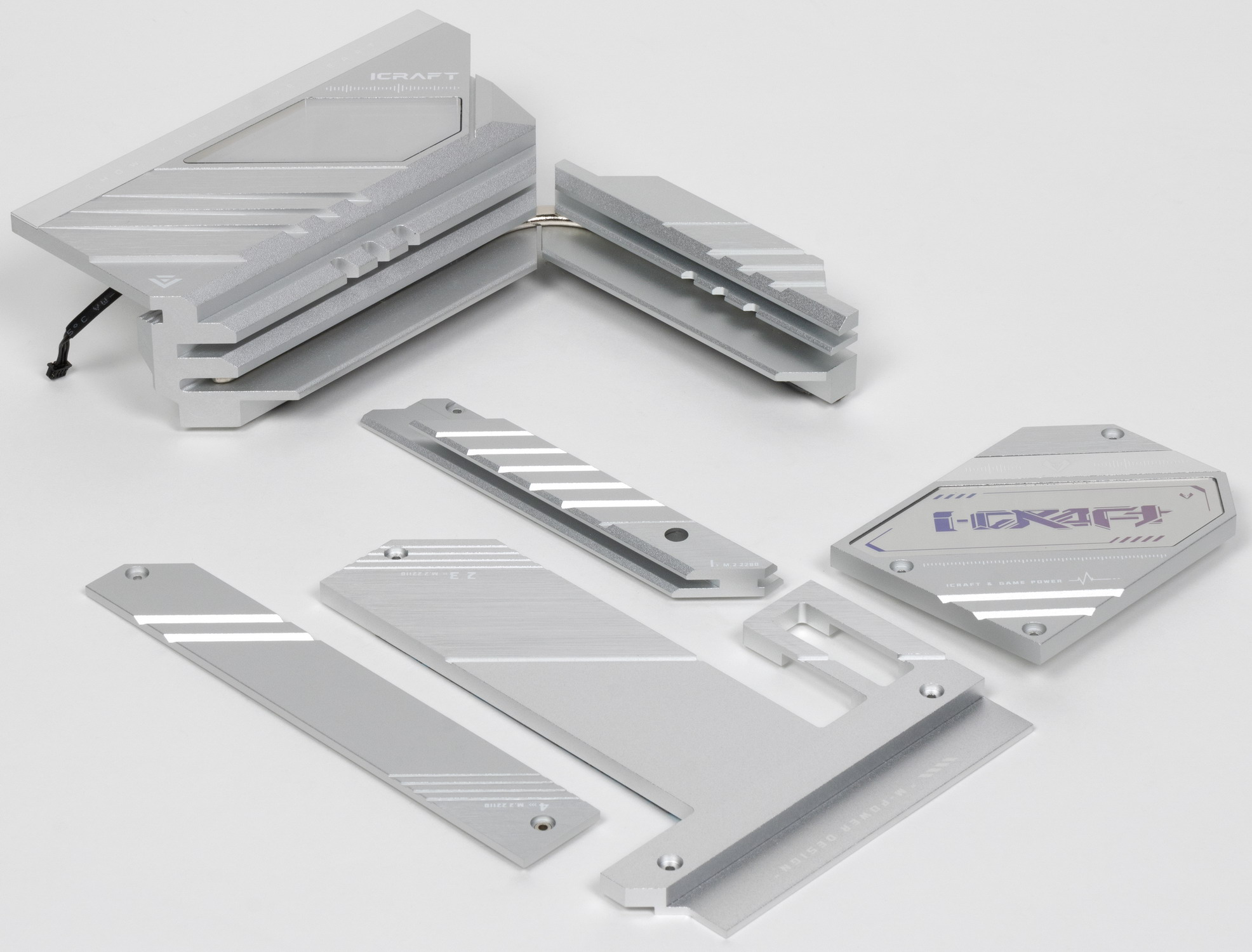

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

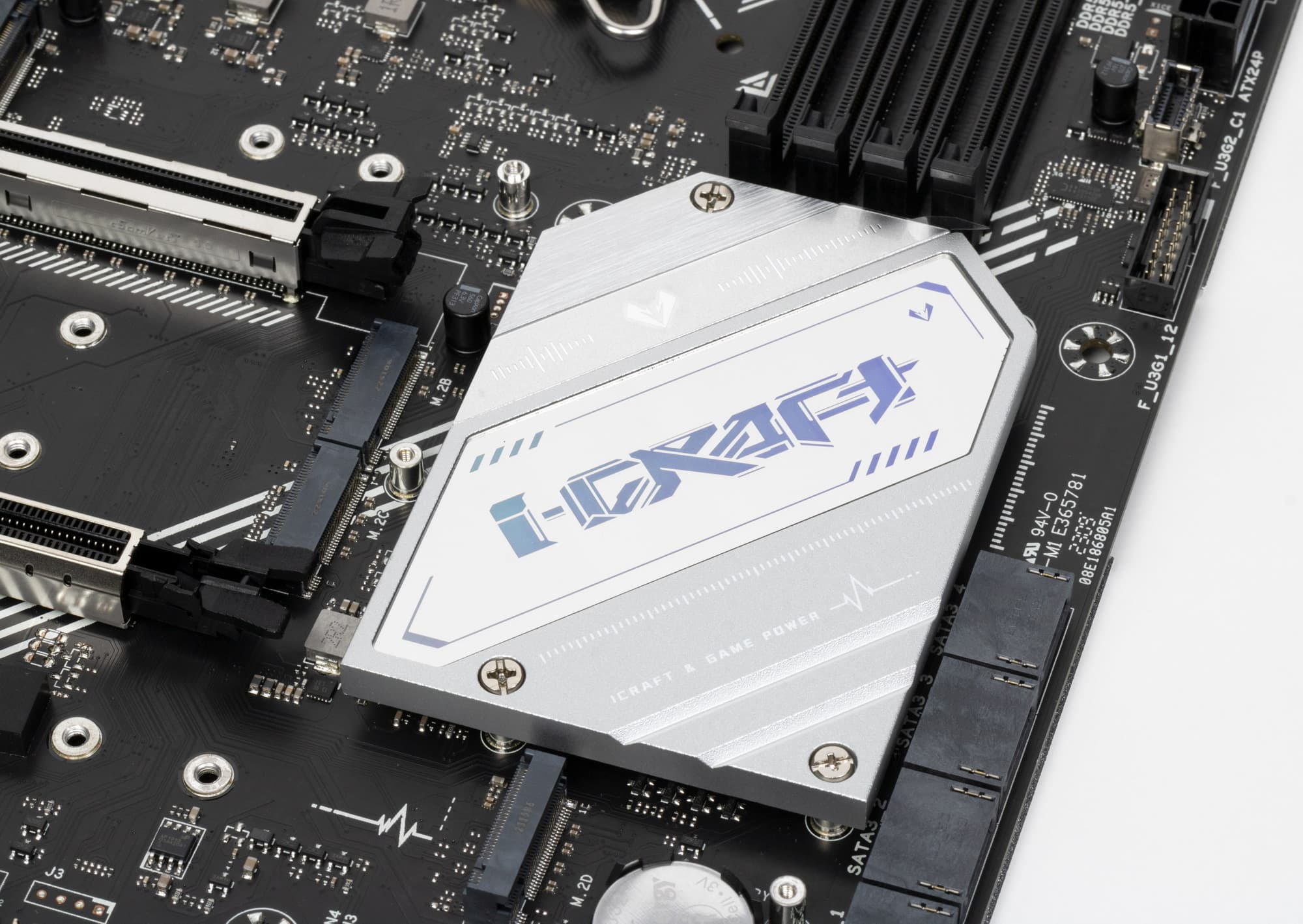

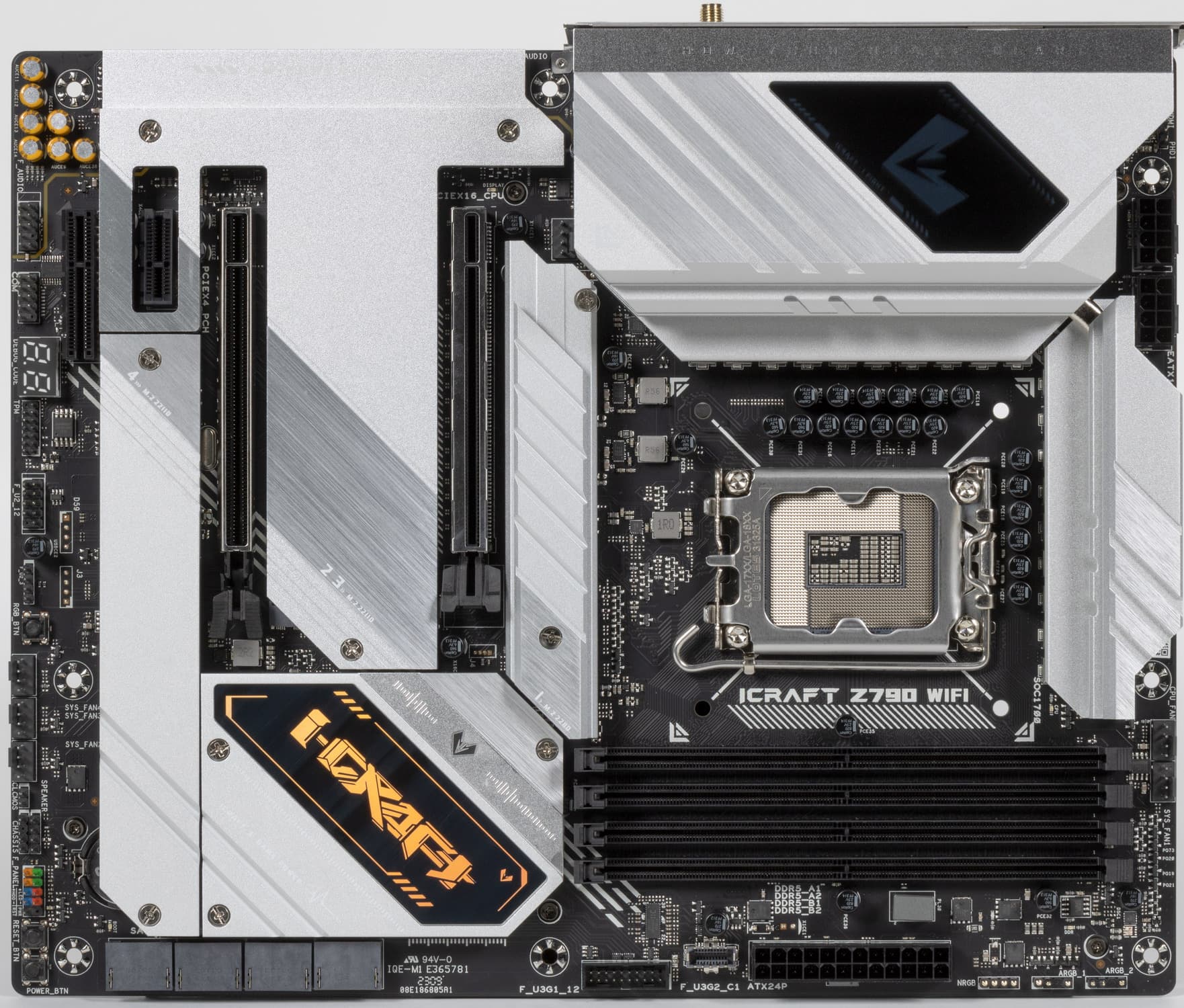

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.
Как я уже упоминал ранее, все M.2 слоты также имеют радиаторы: у верхнего и нижнего — свои персональные радиаторы, у двух средних — общий.

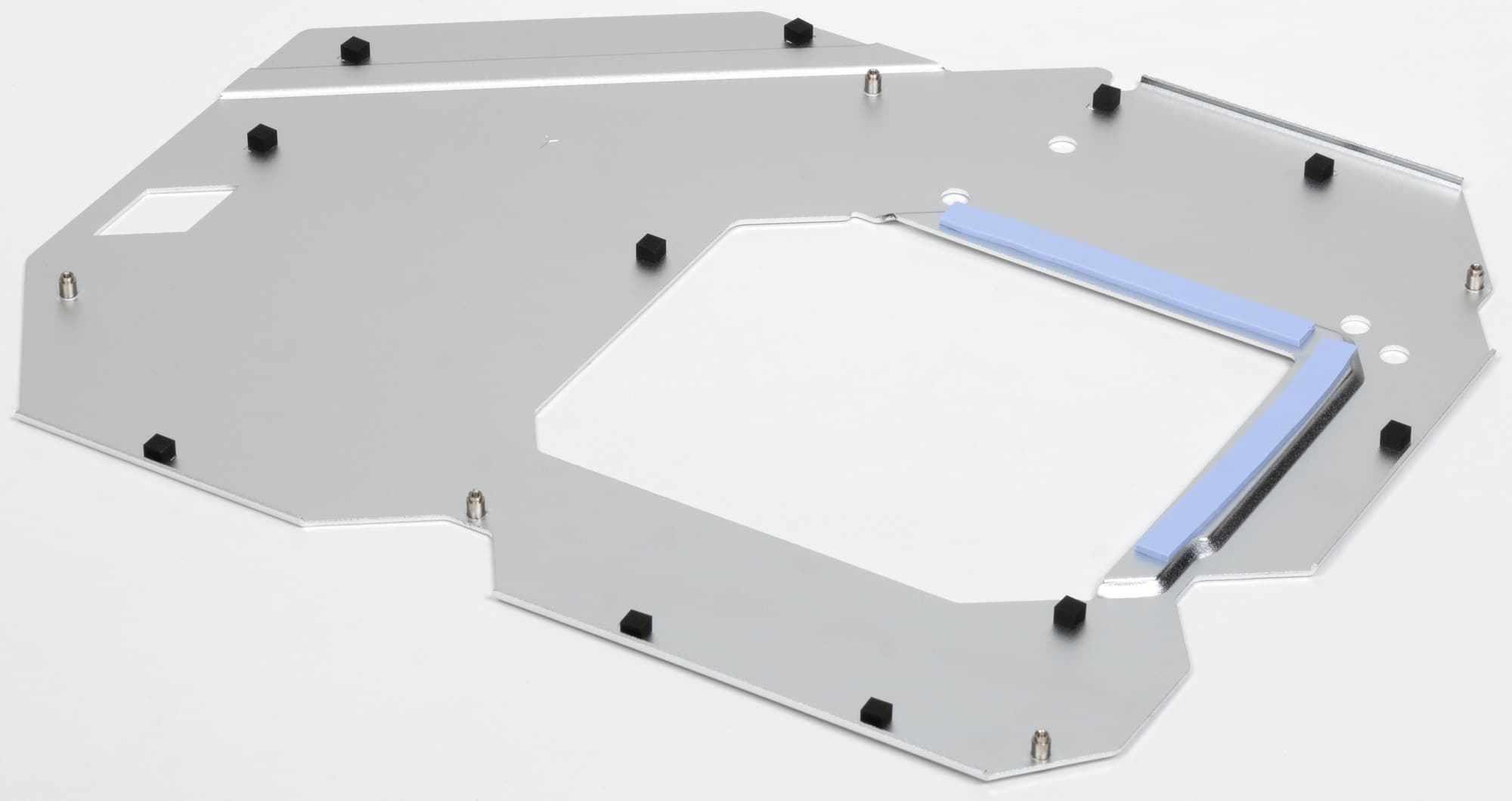

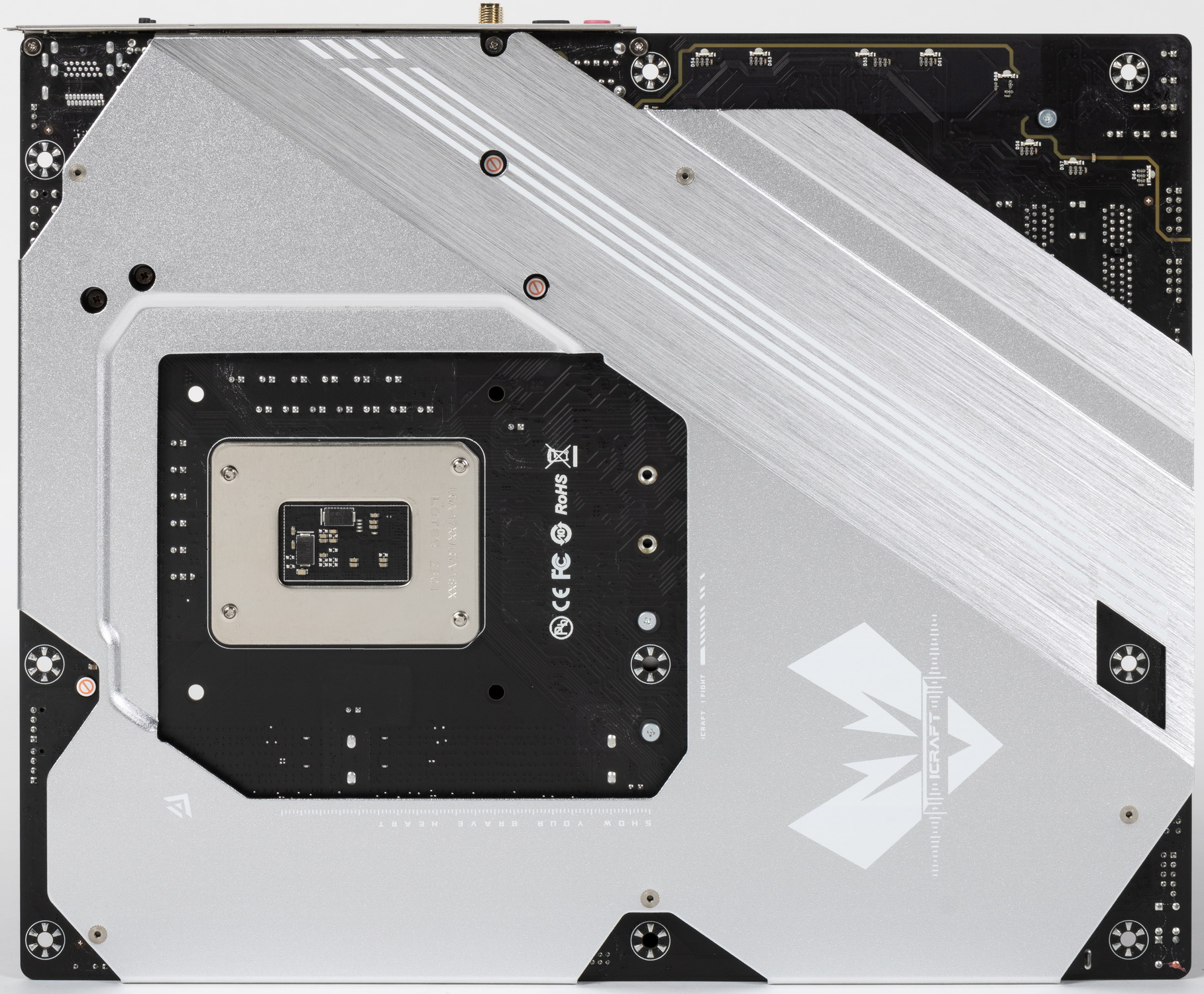

Материнская плата имеет бэкплейт, эта задняя пластина не только защищает PCB от повреждений, но и участвует в охлаждении через термоинтерфейс с оборотной стороны платы в области преобразователей питания VRM.

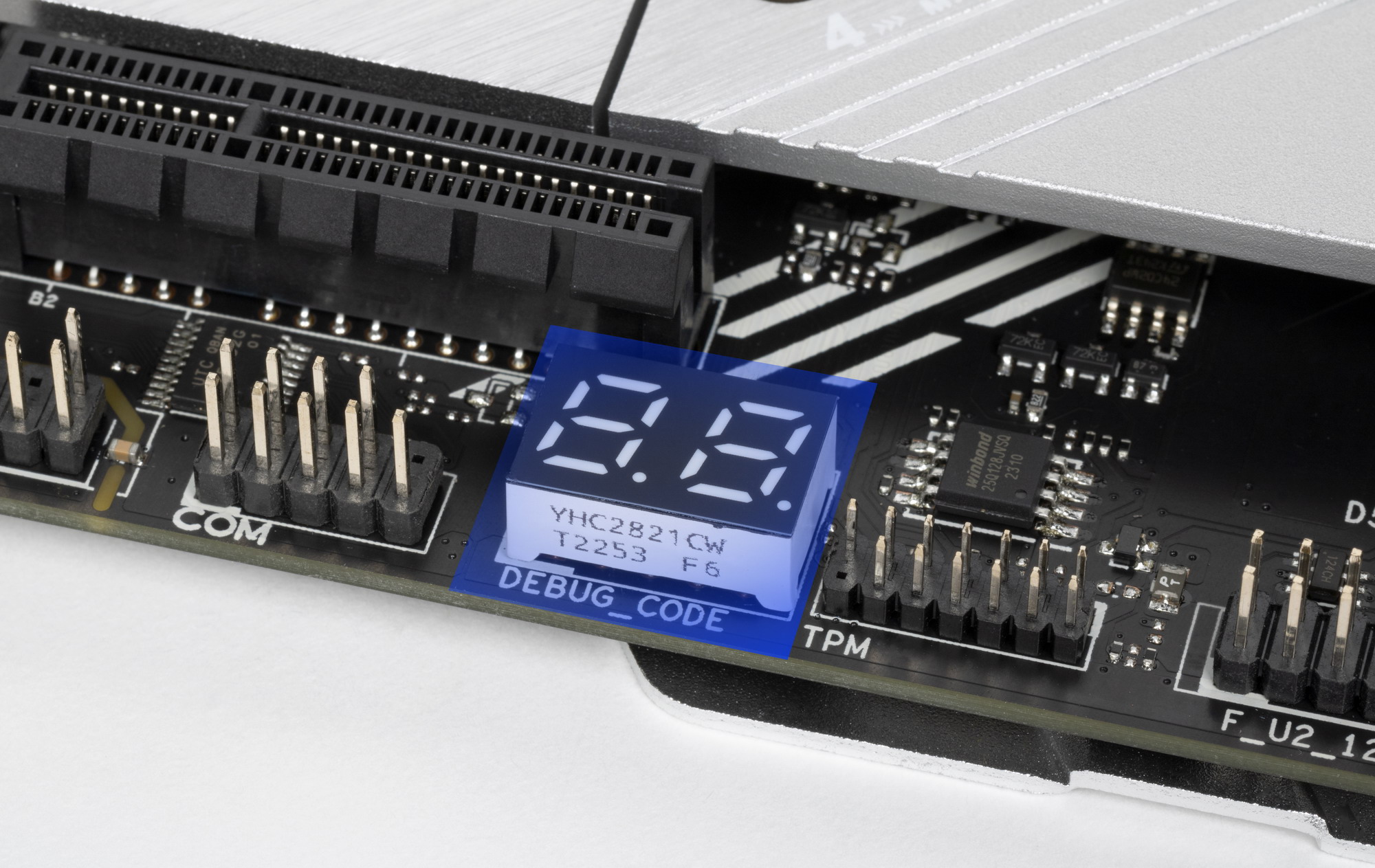

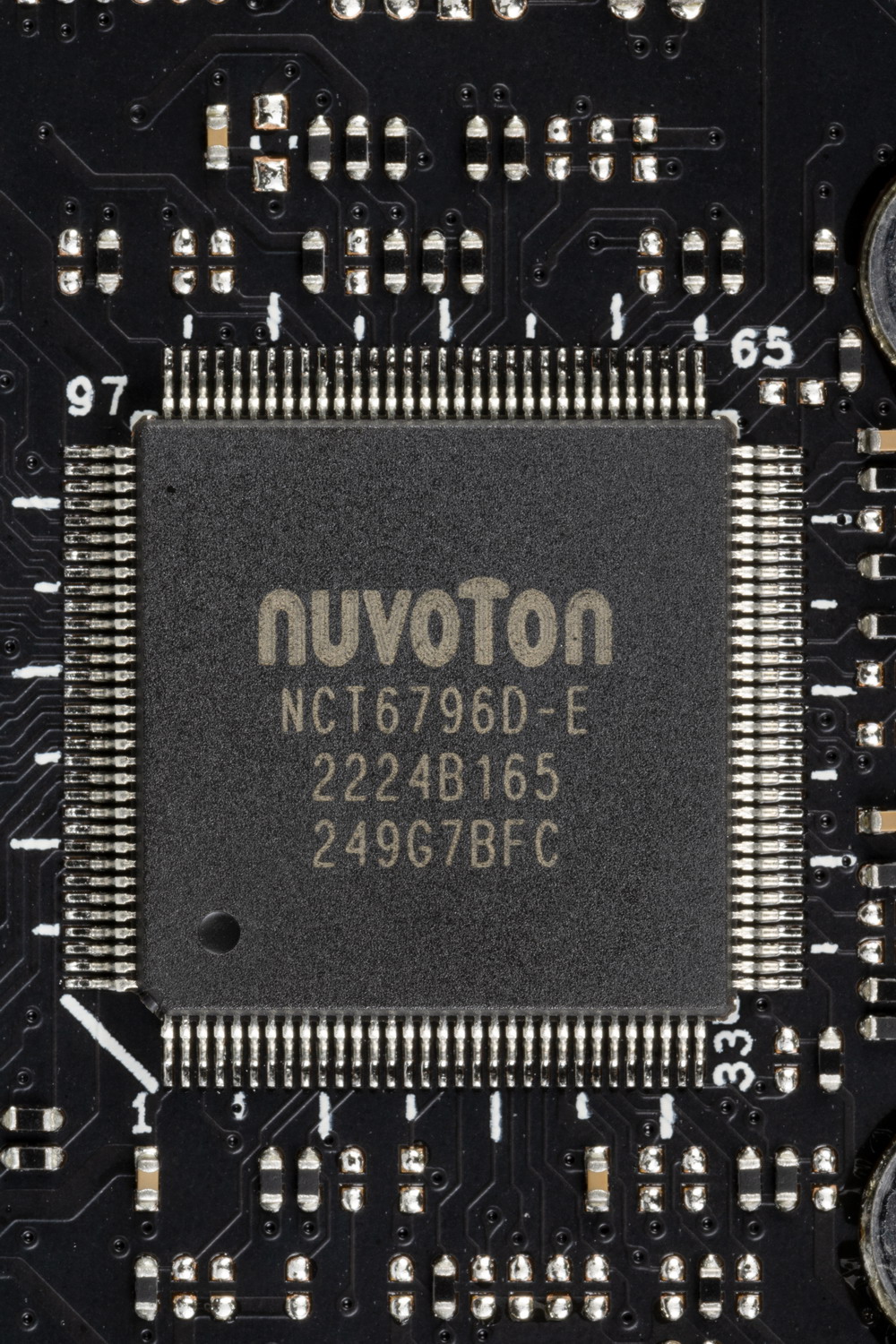

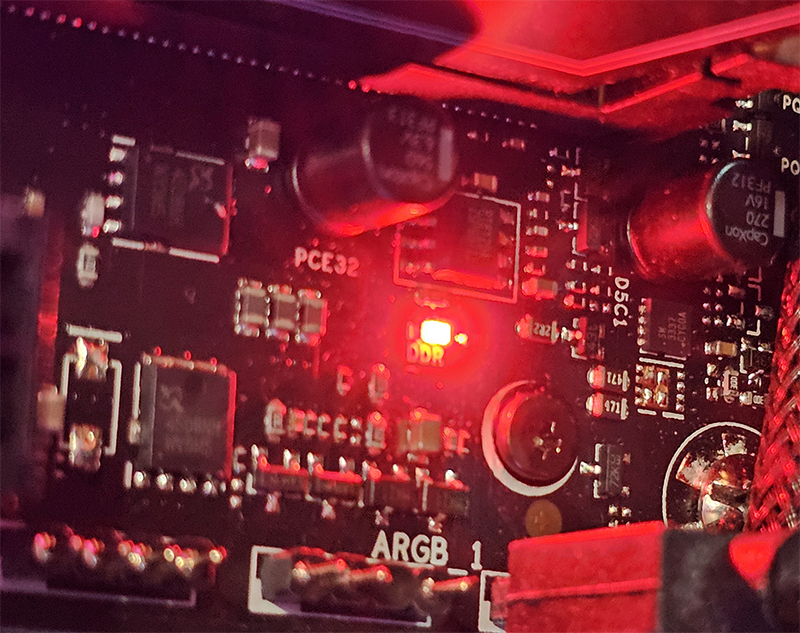

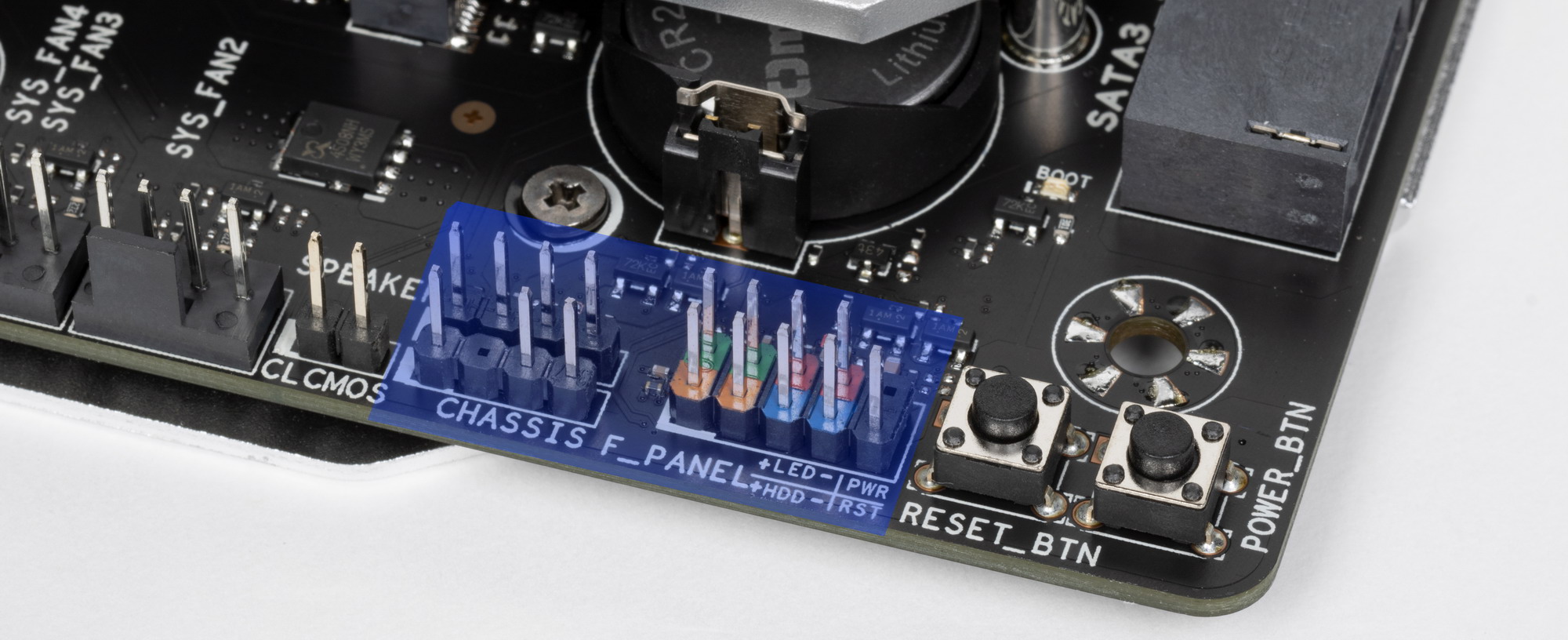

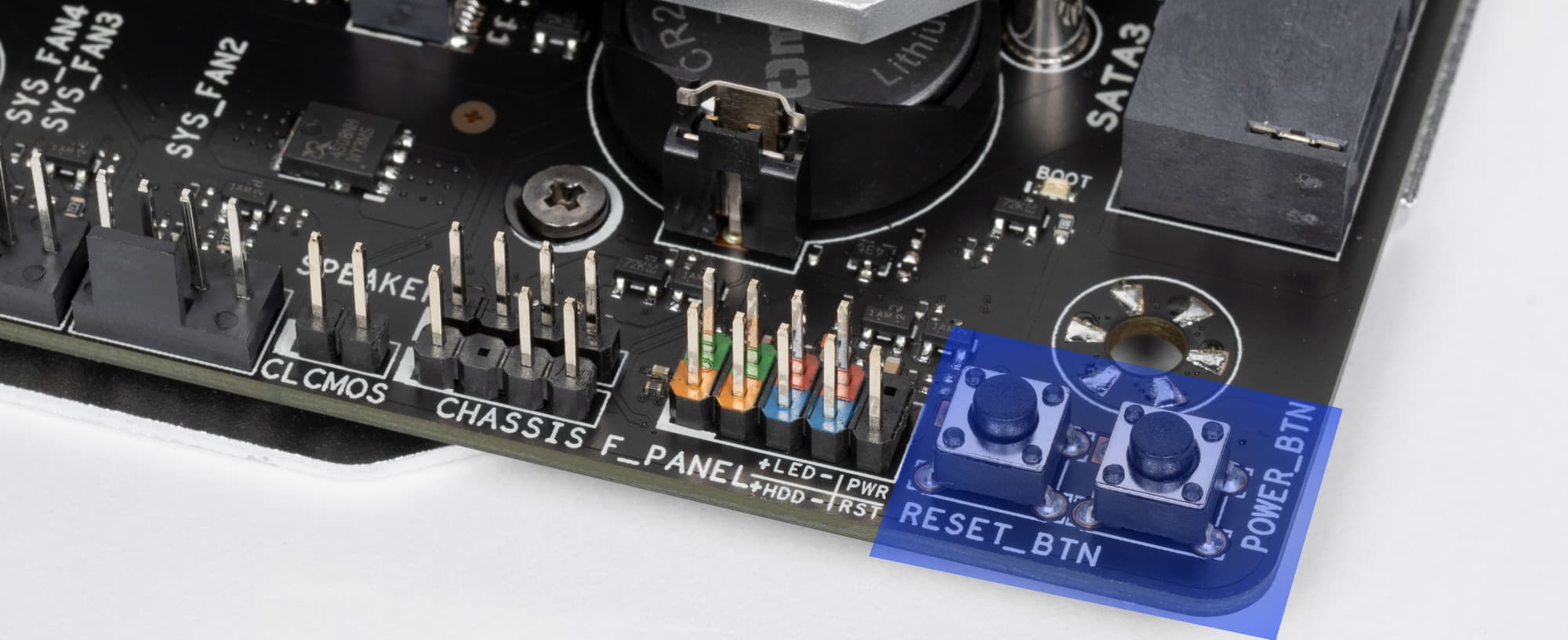

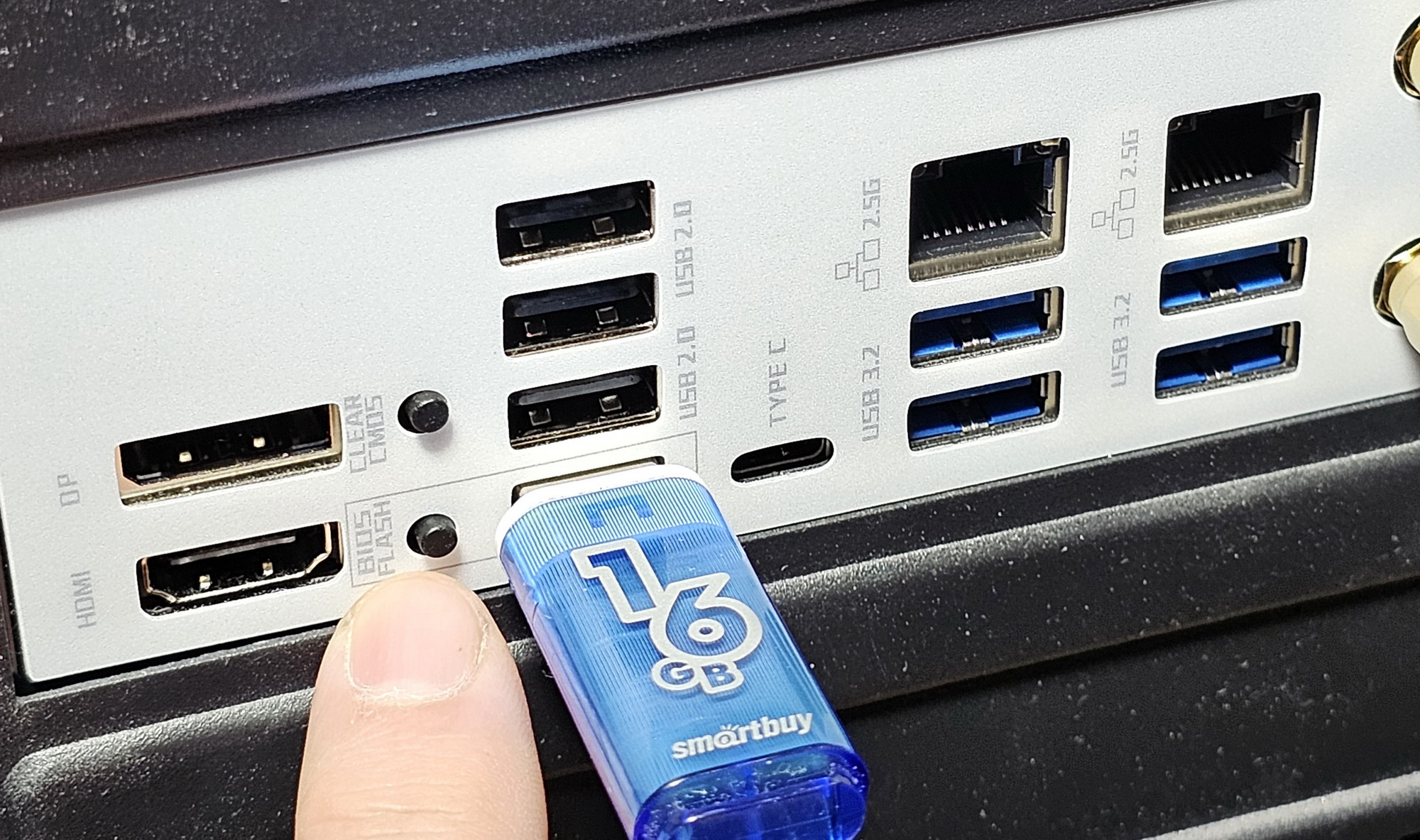

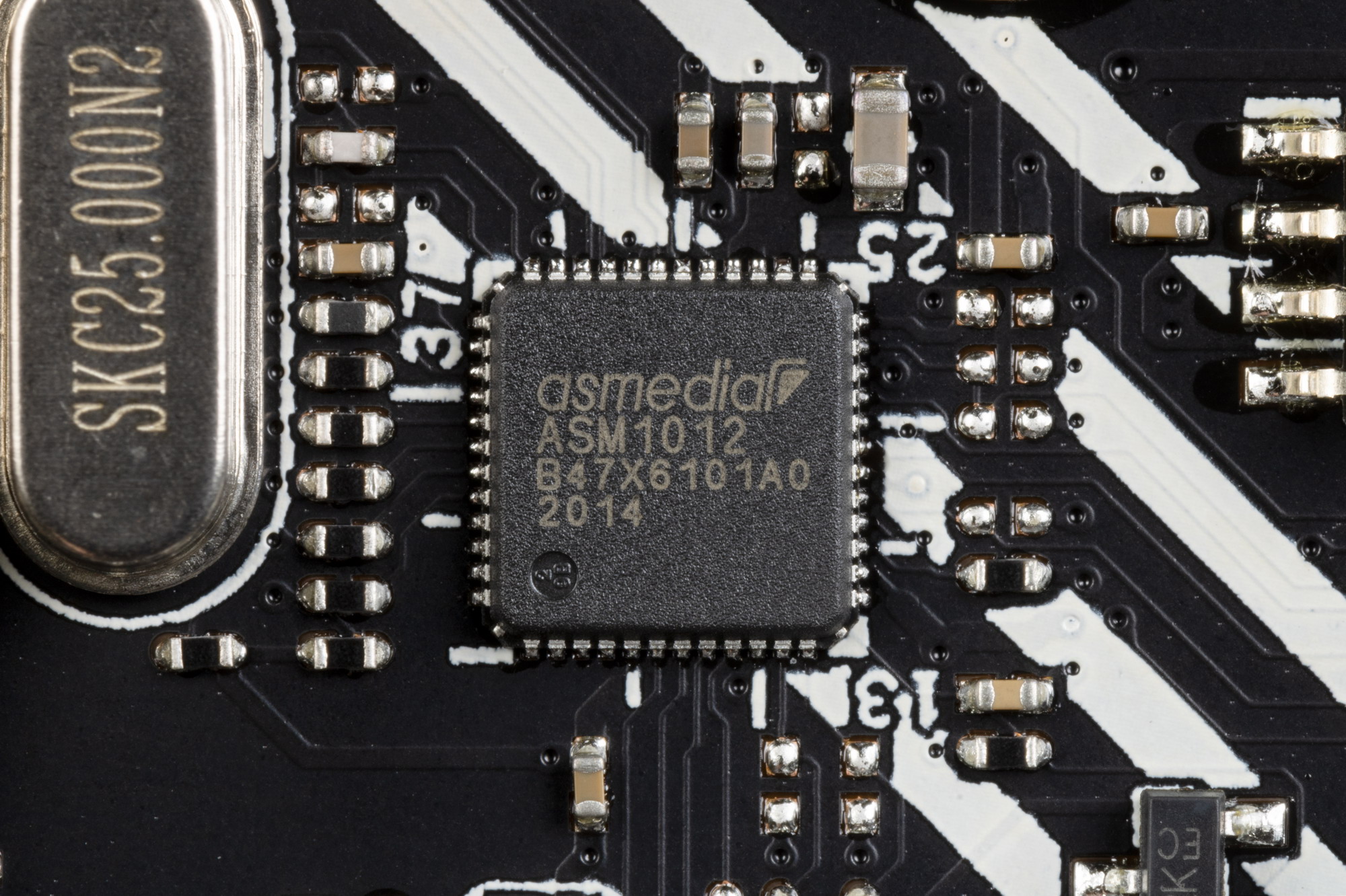

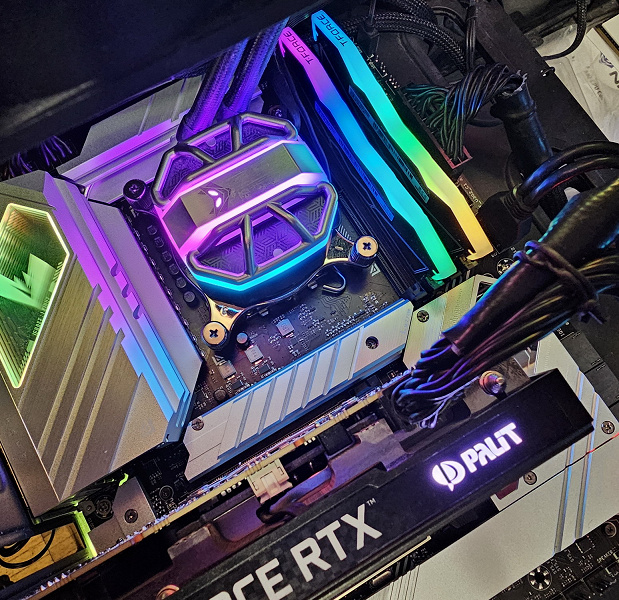

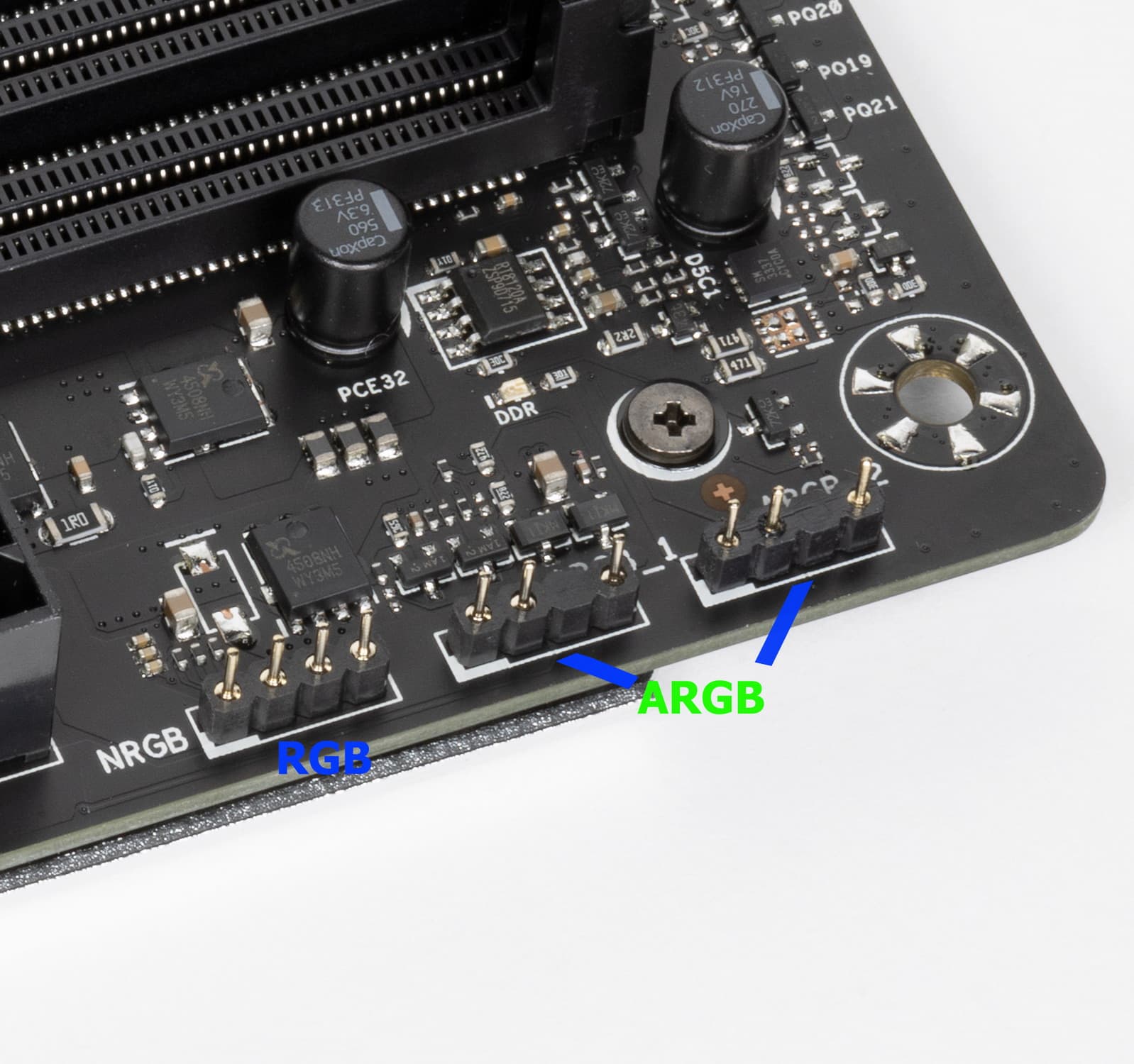

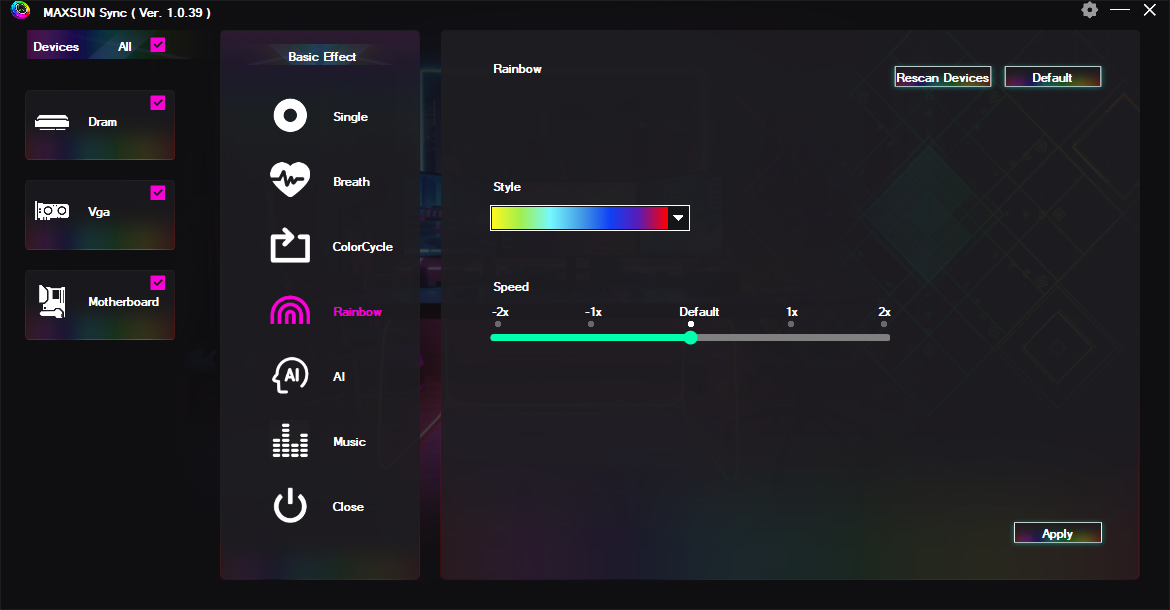

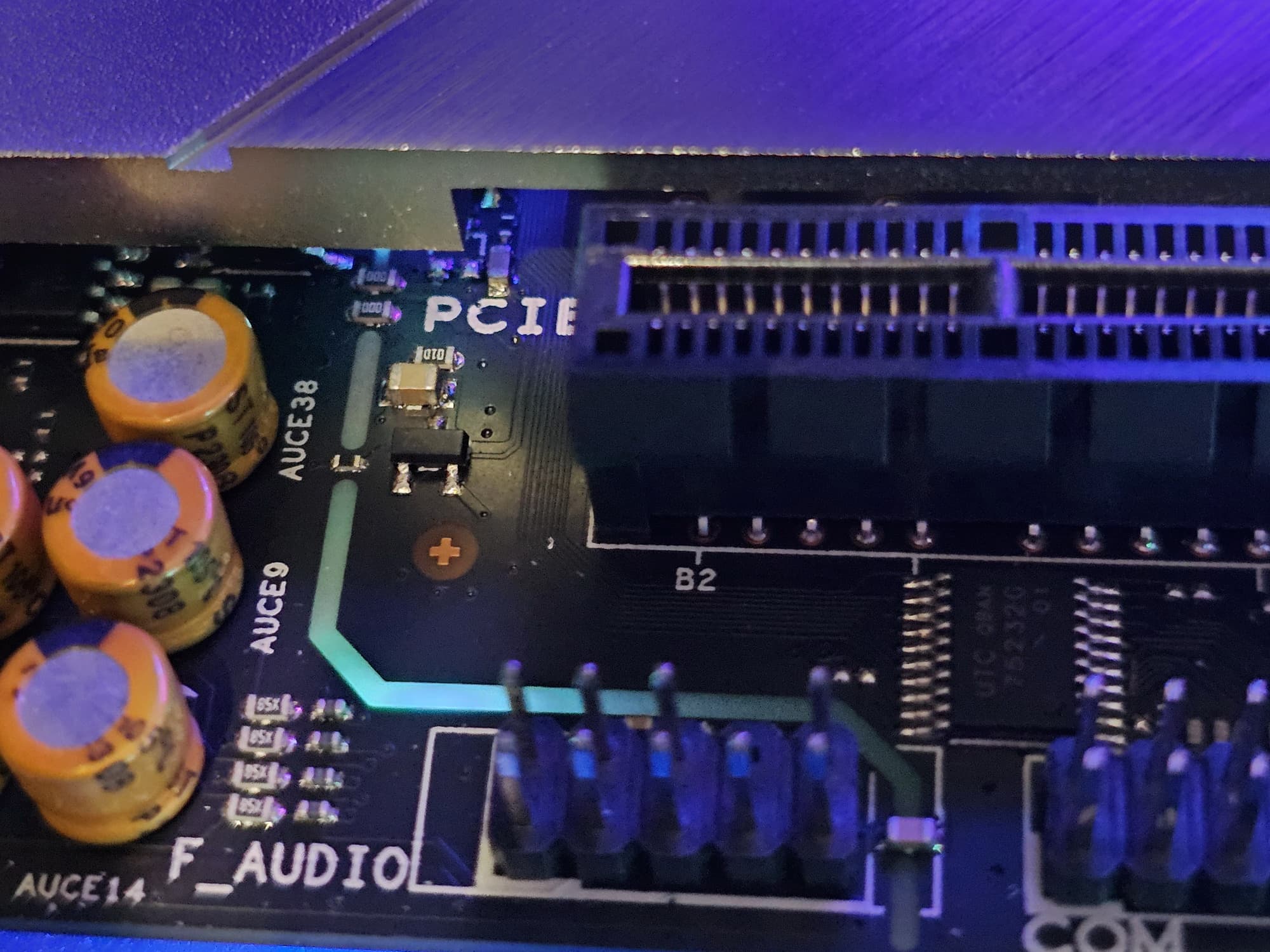

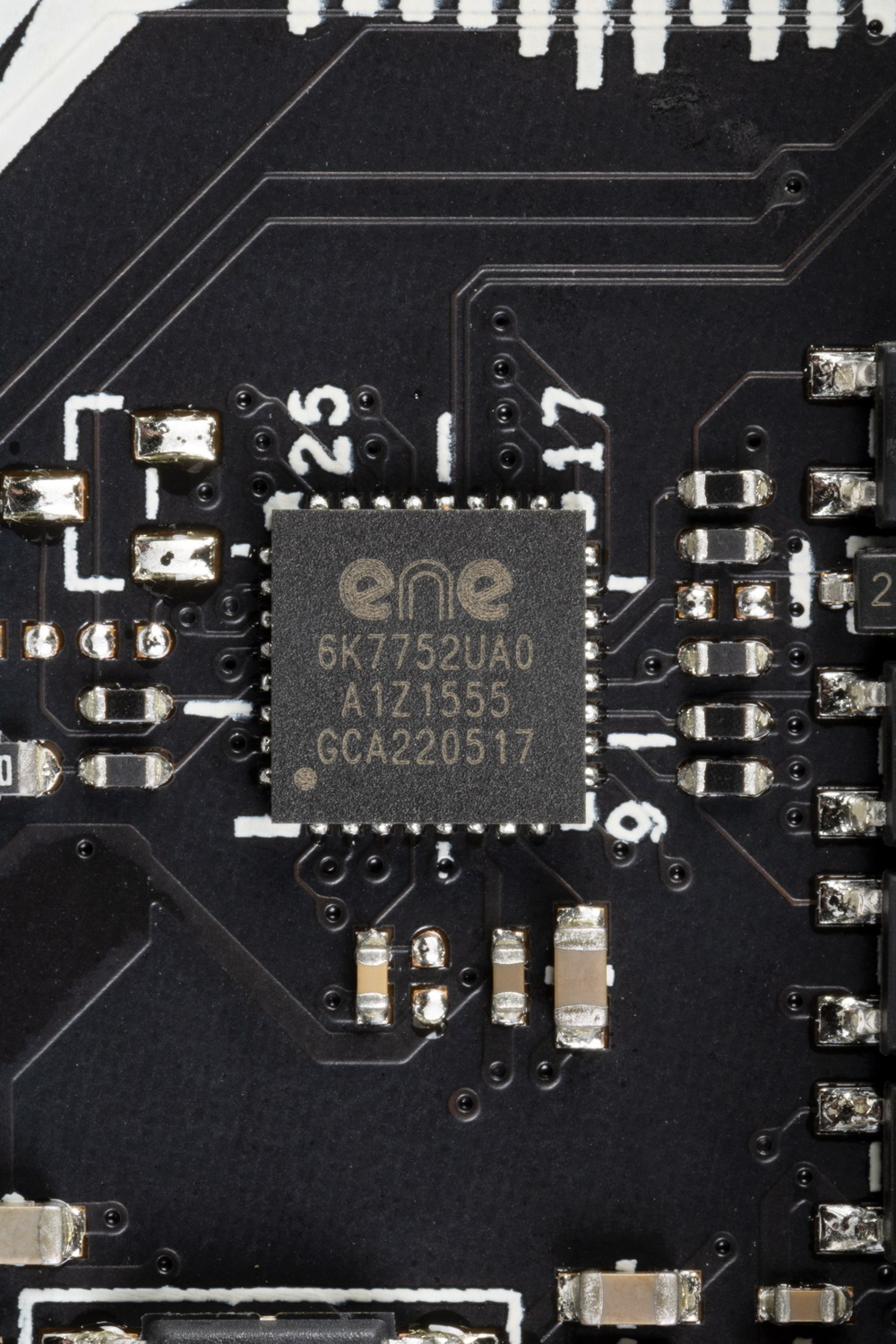

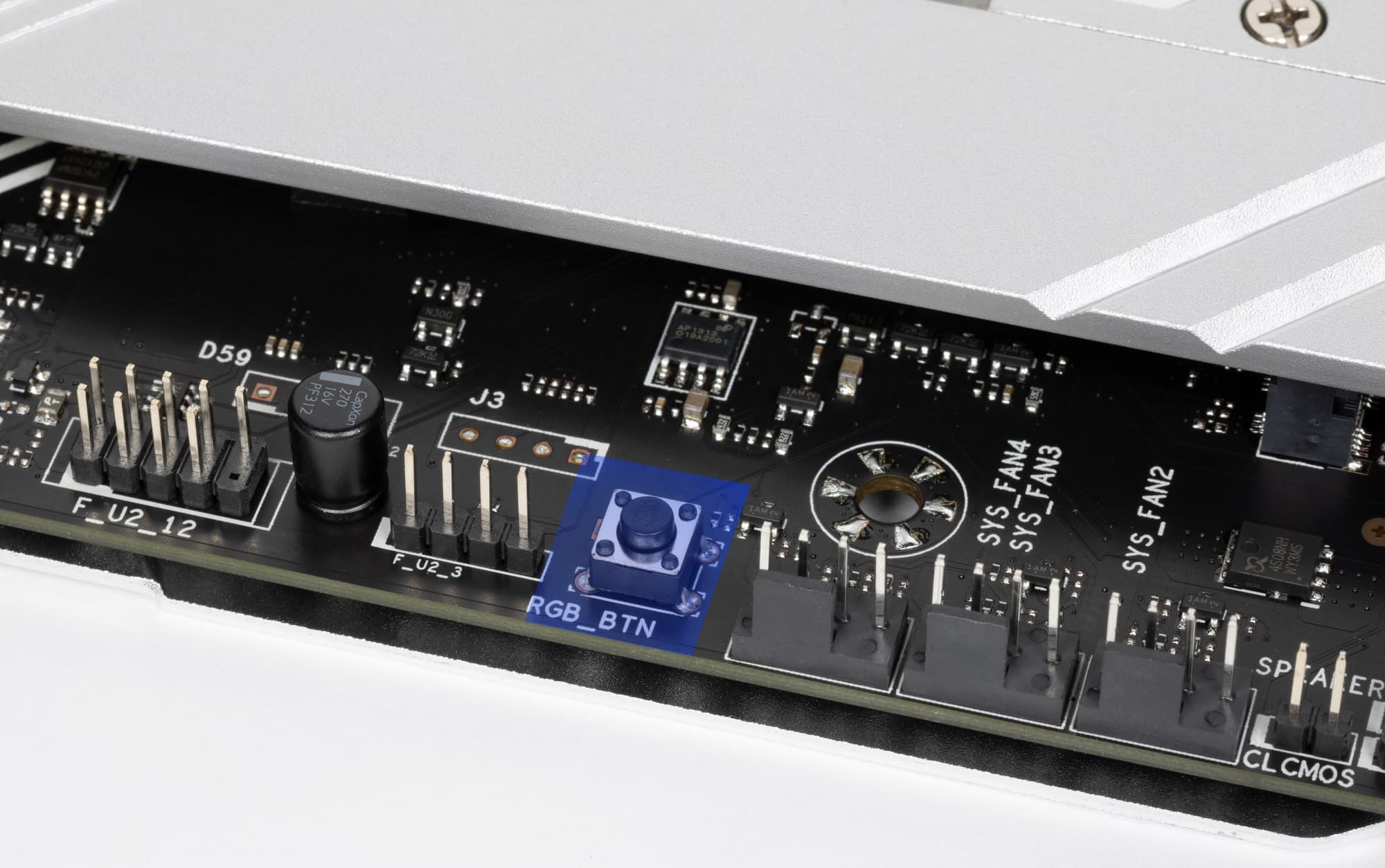

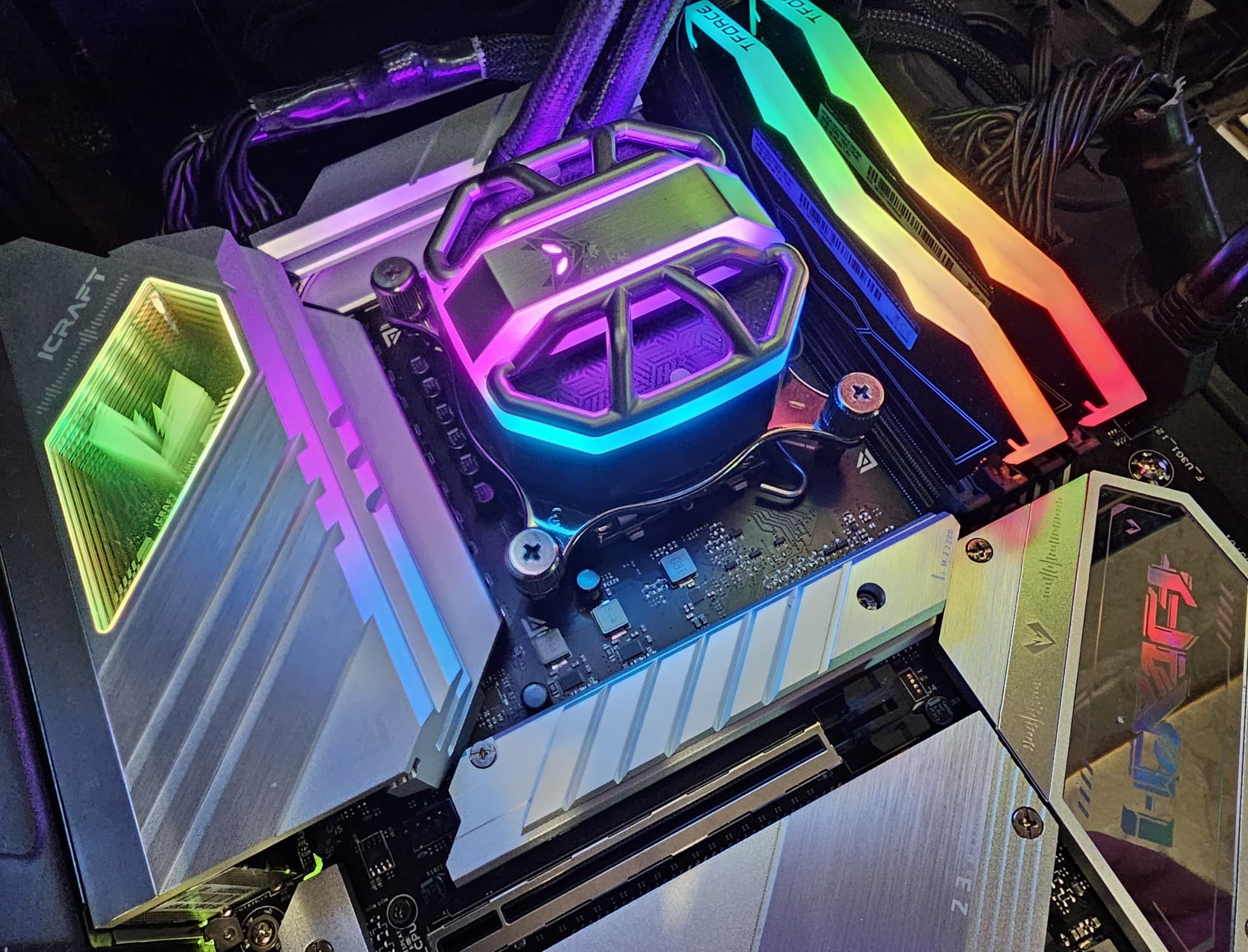

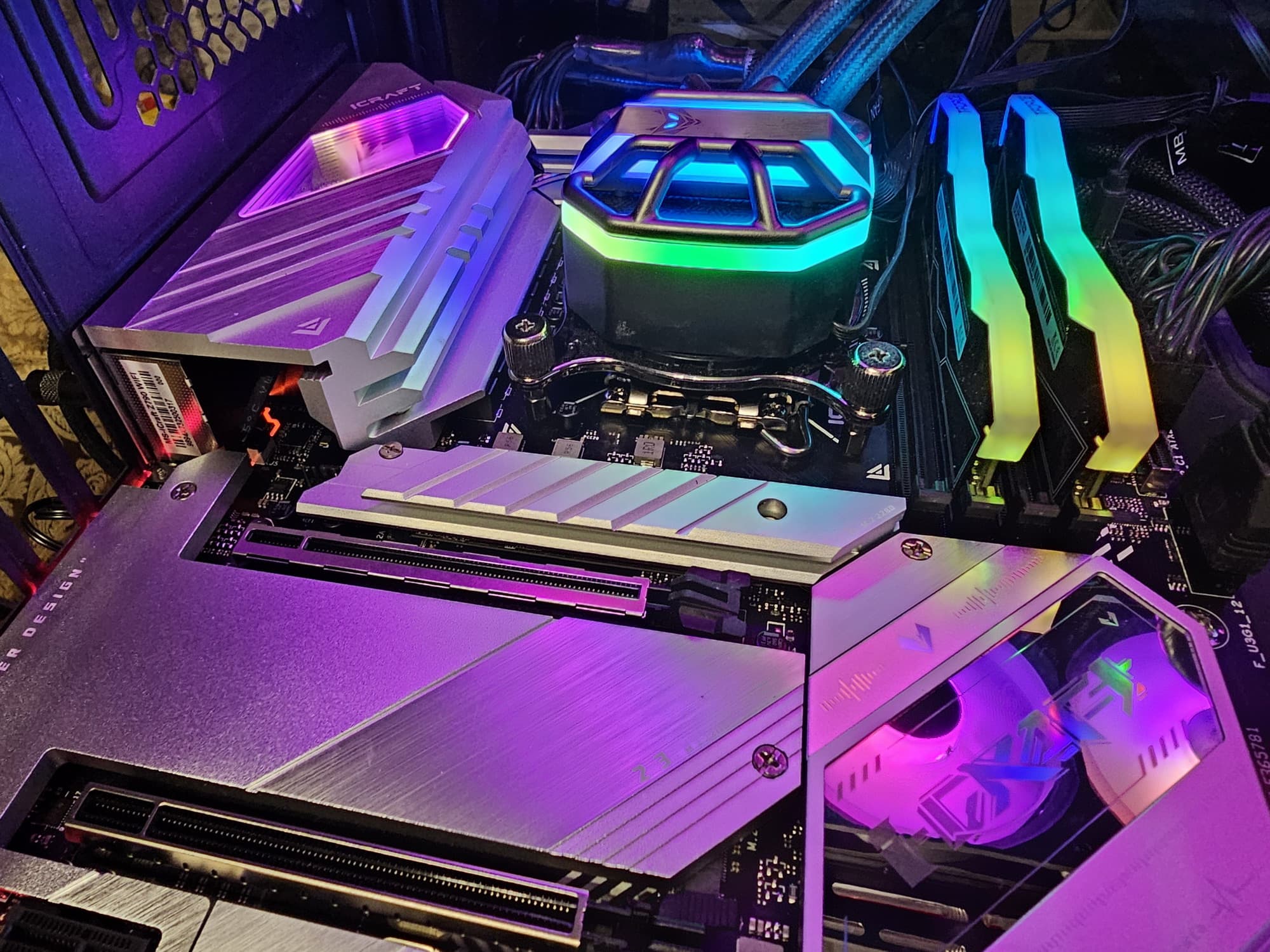

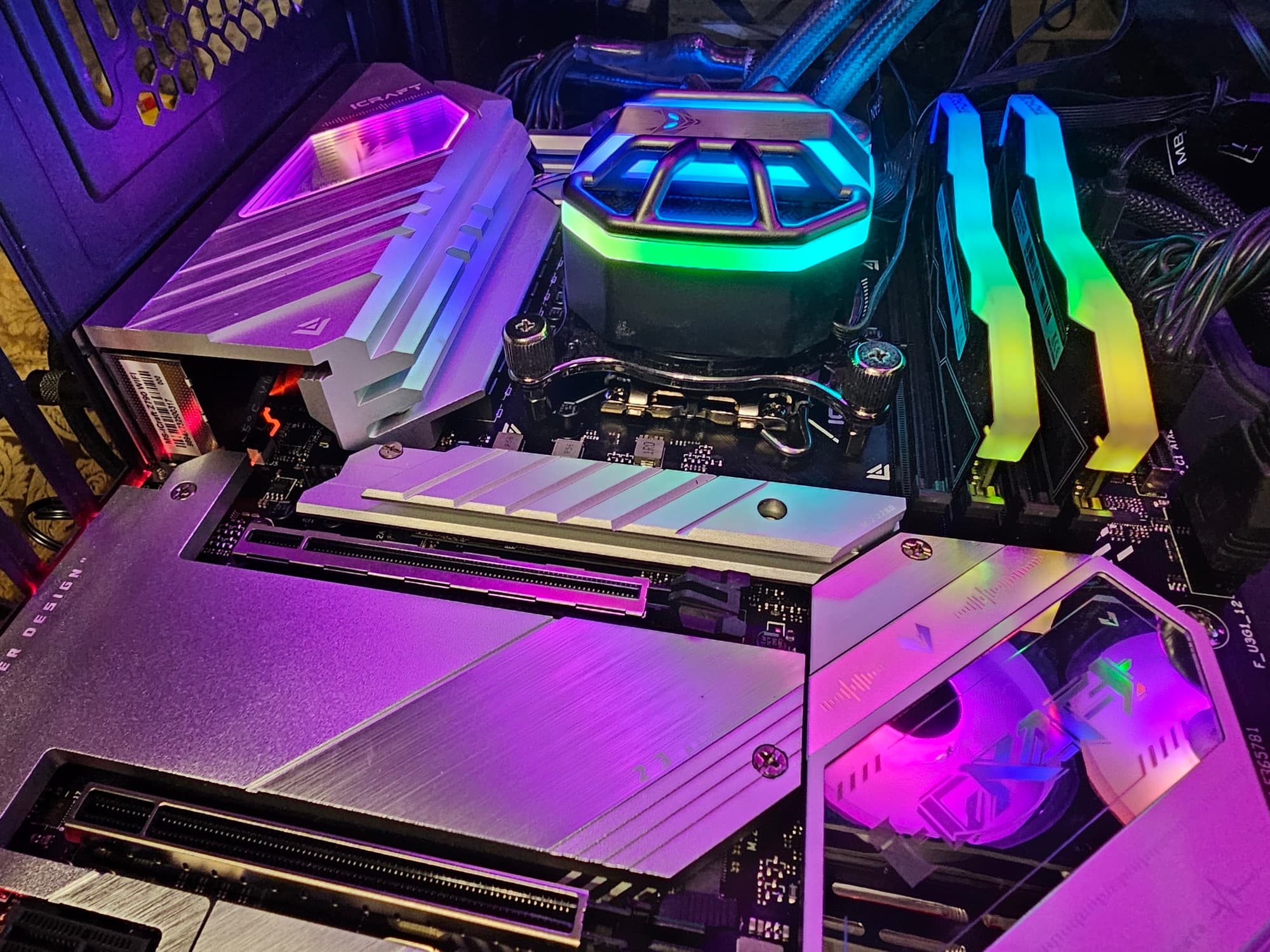

Подсветка

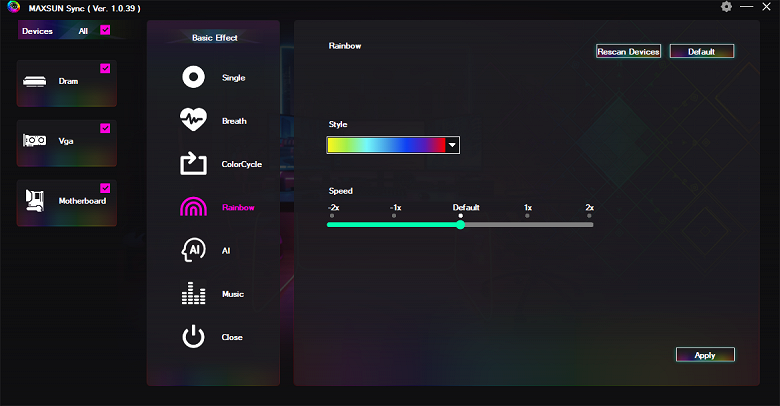

Программное обеспечение под Windows

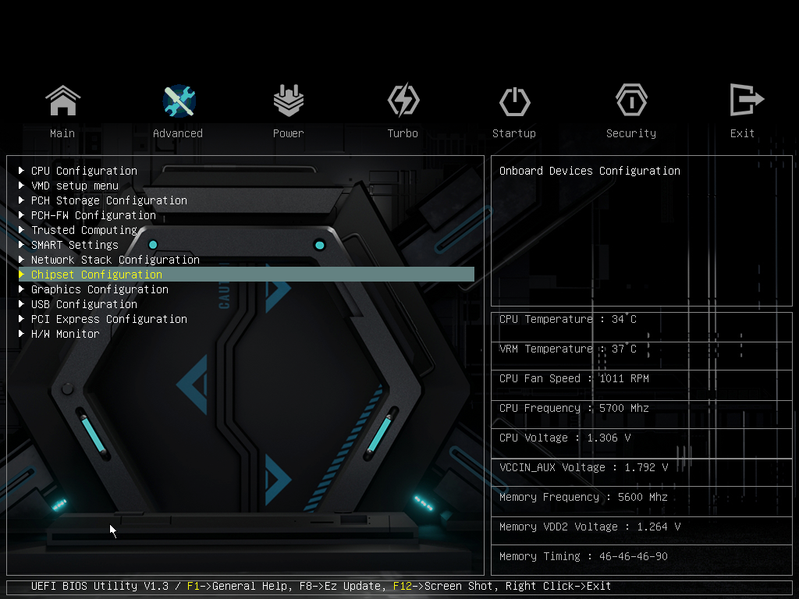

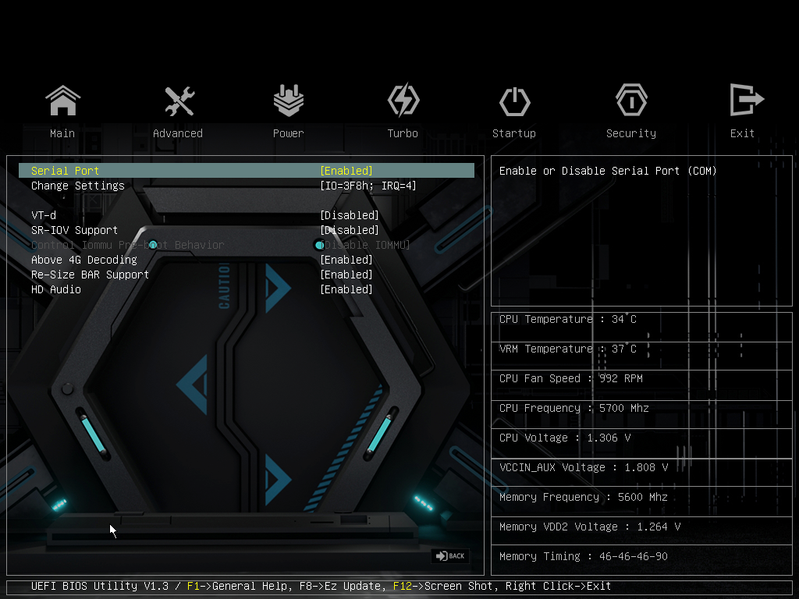

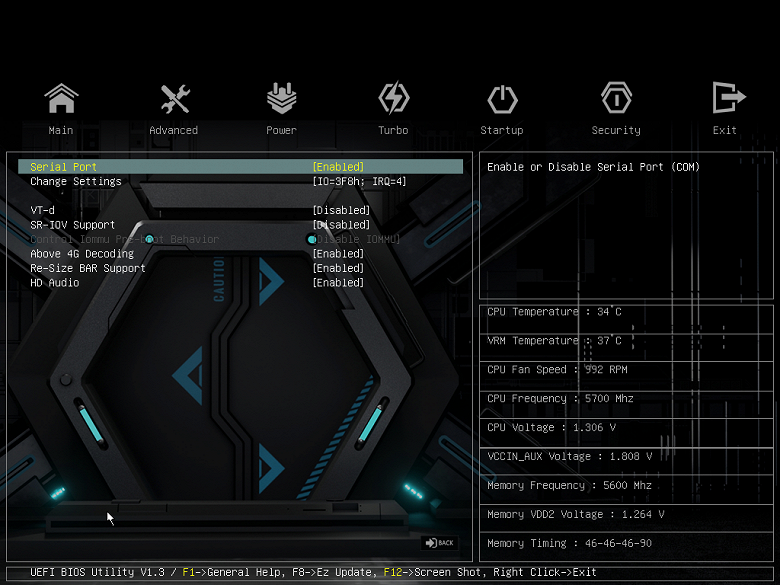

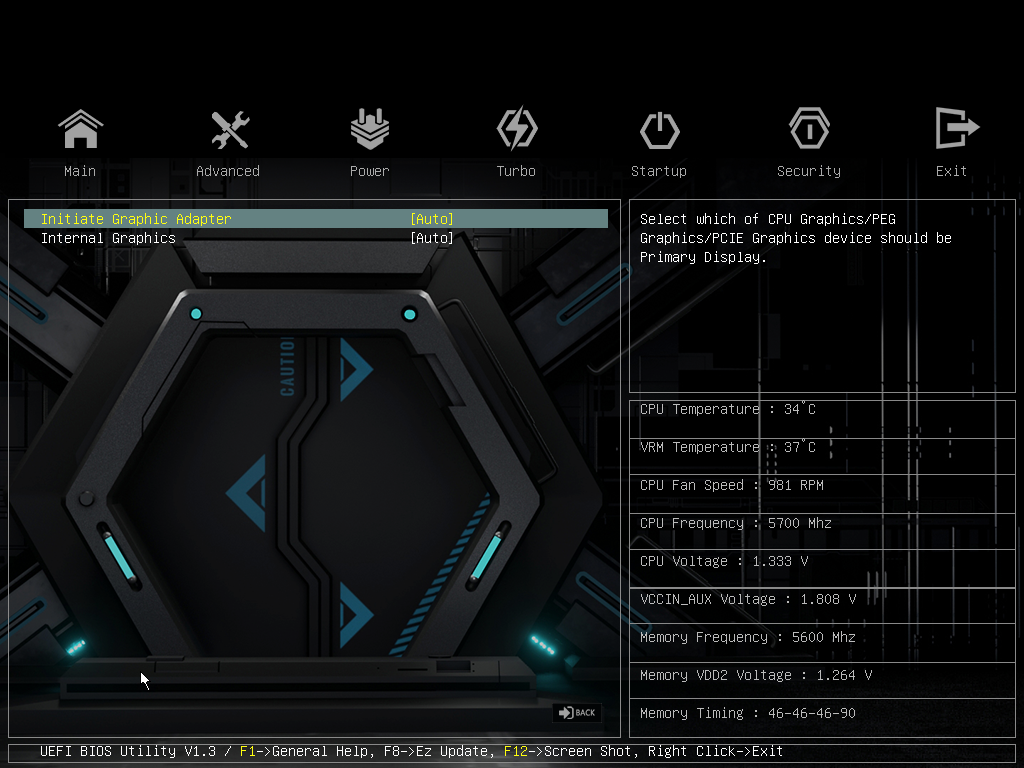

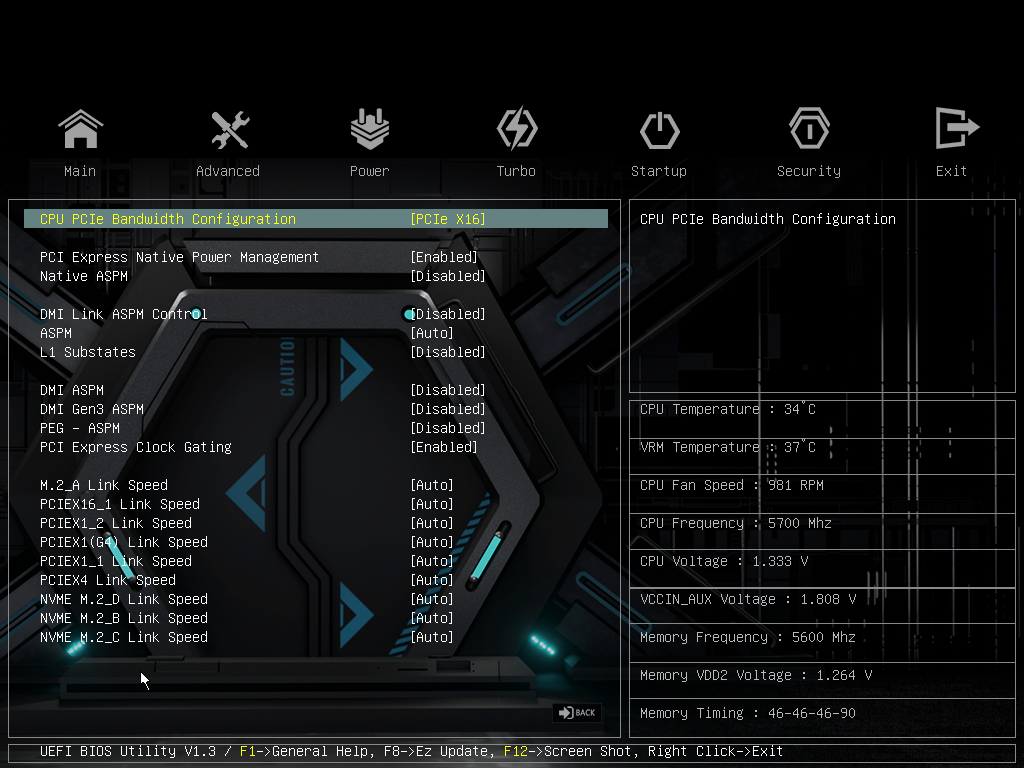

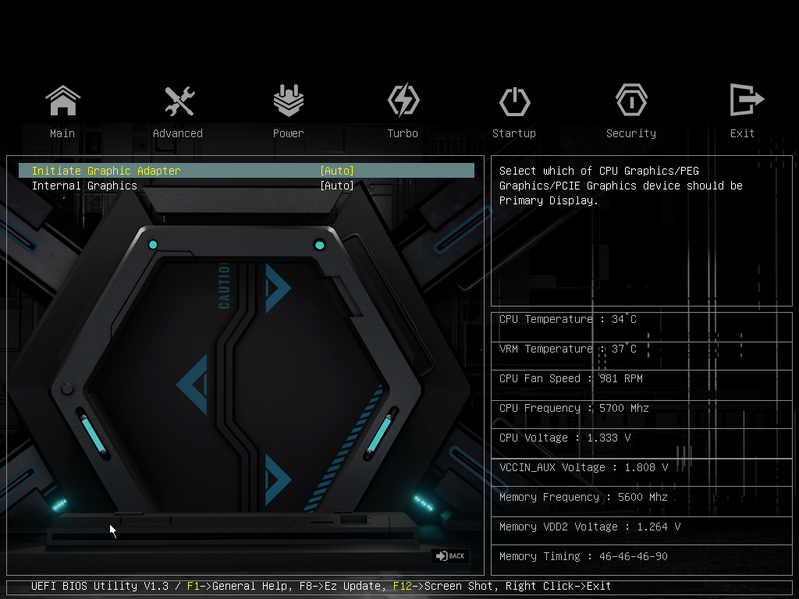

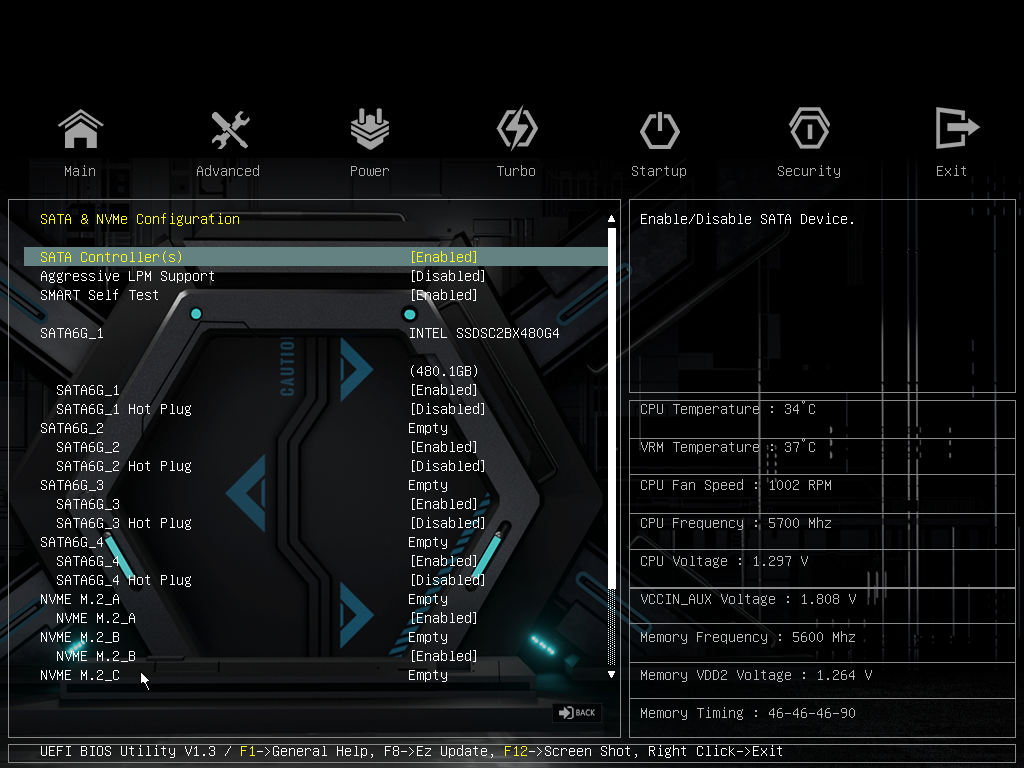

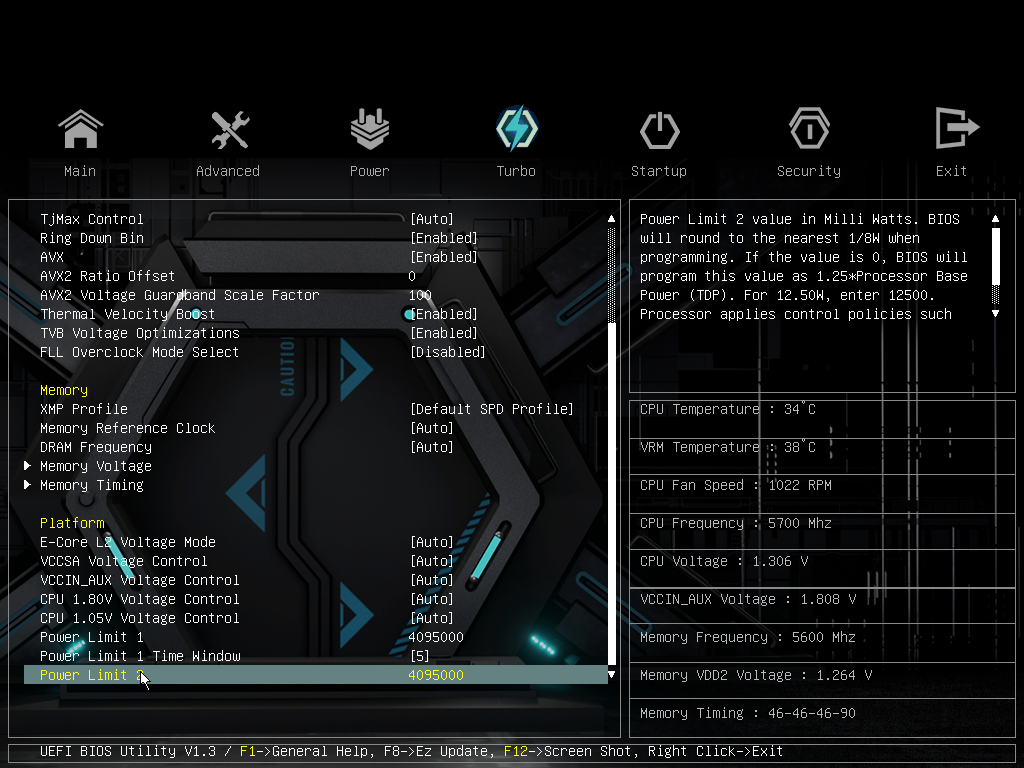

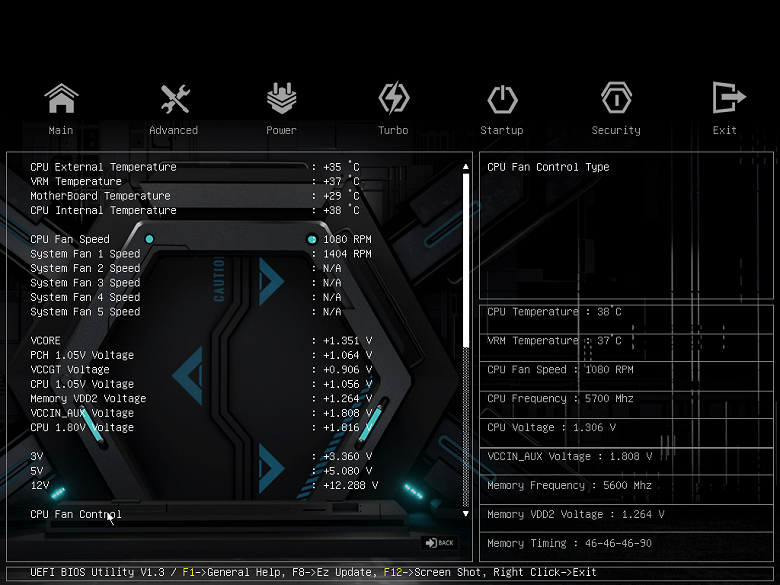

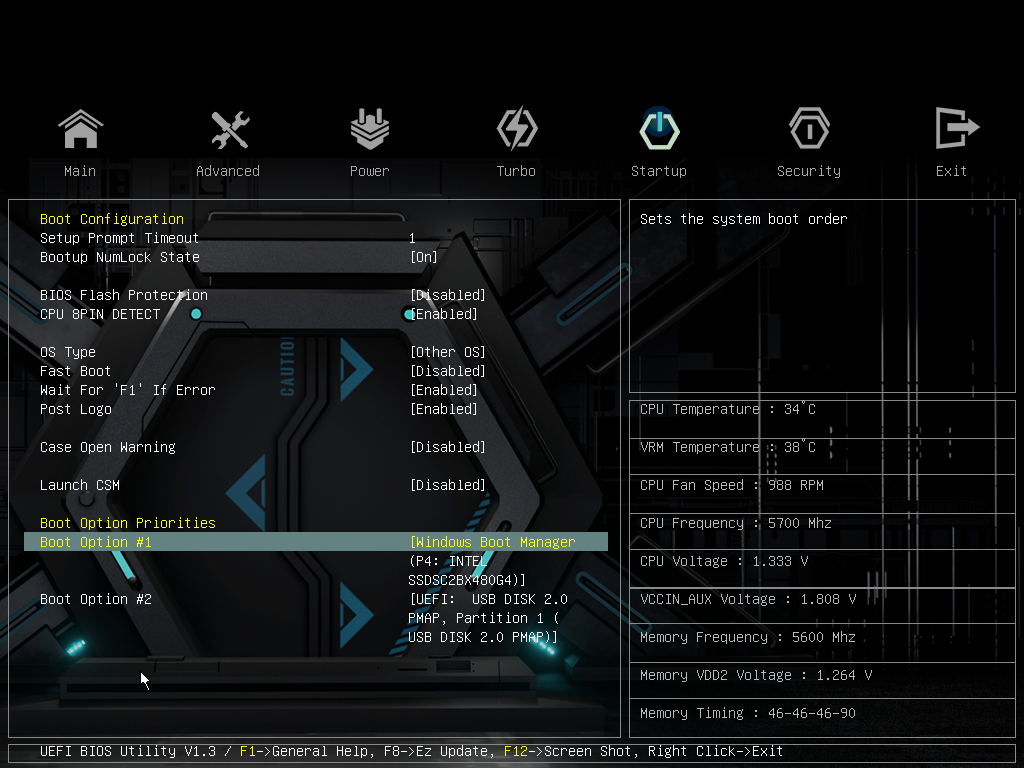

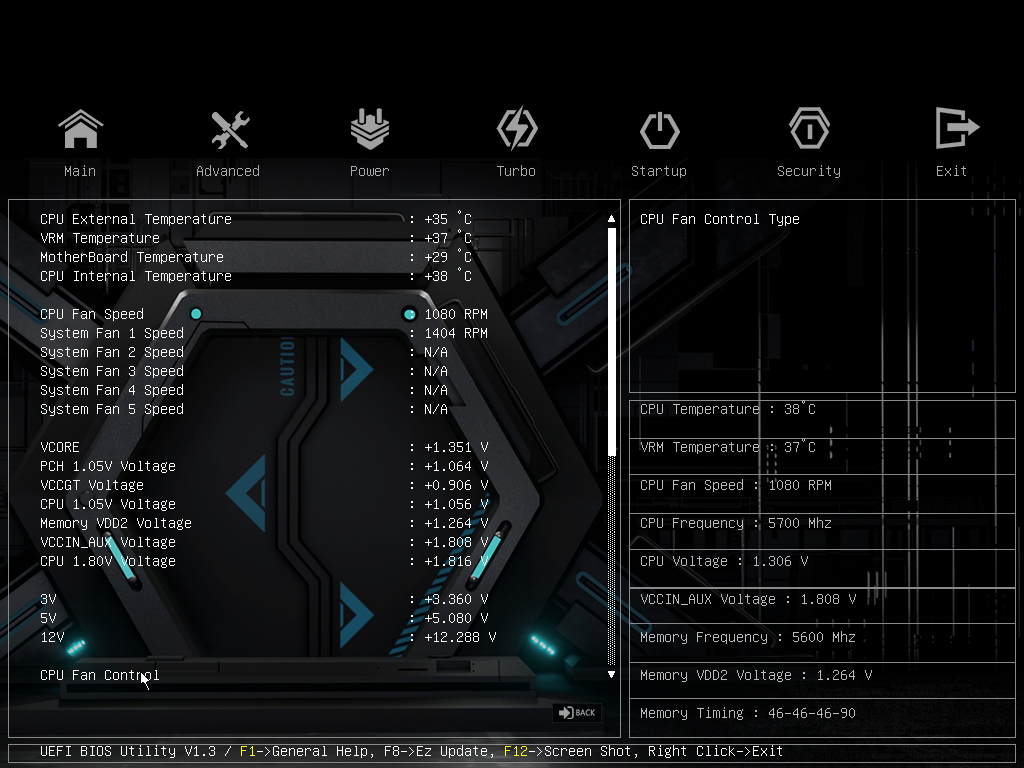

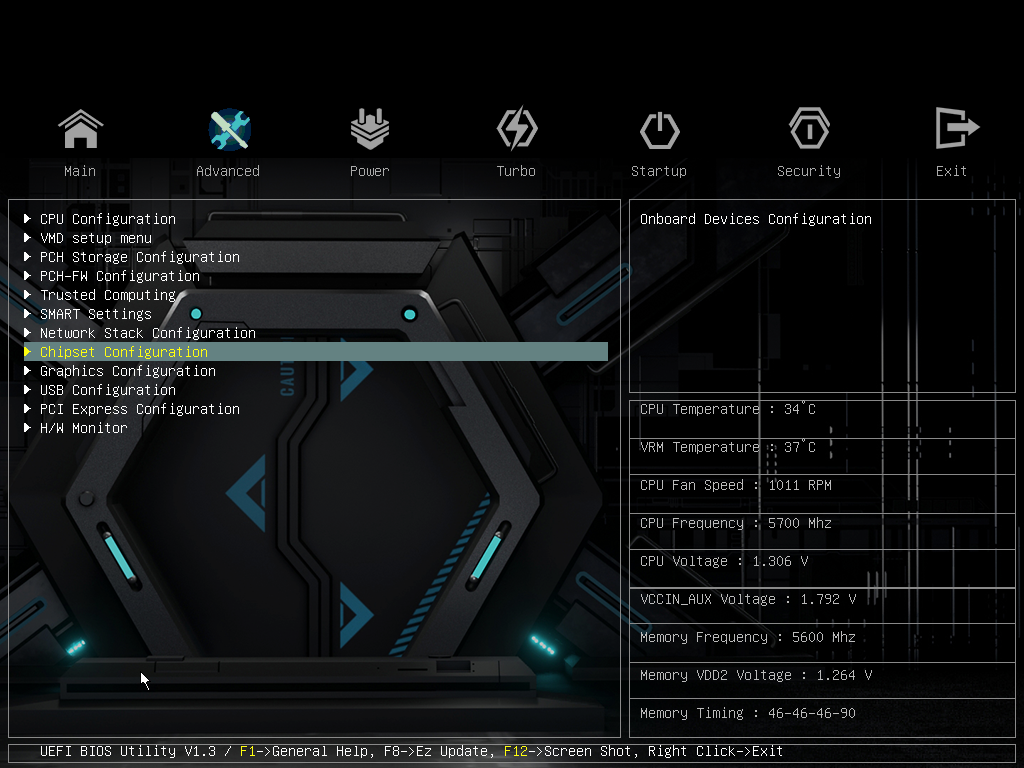

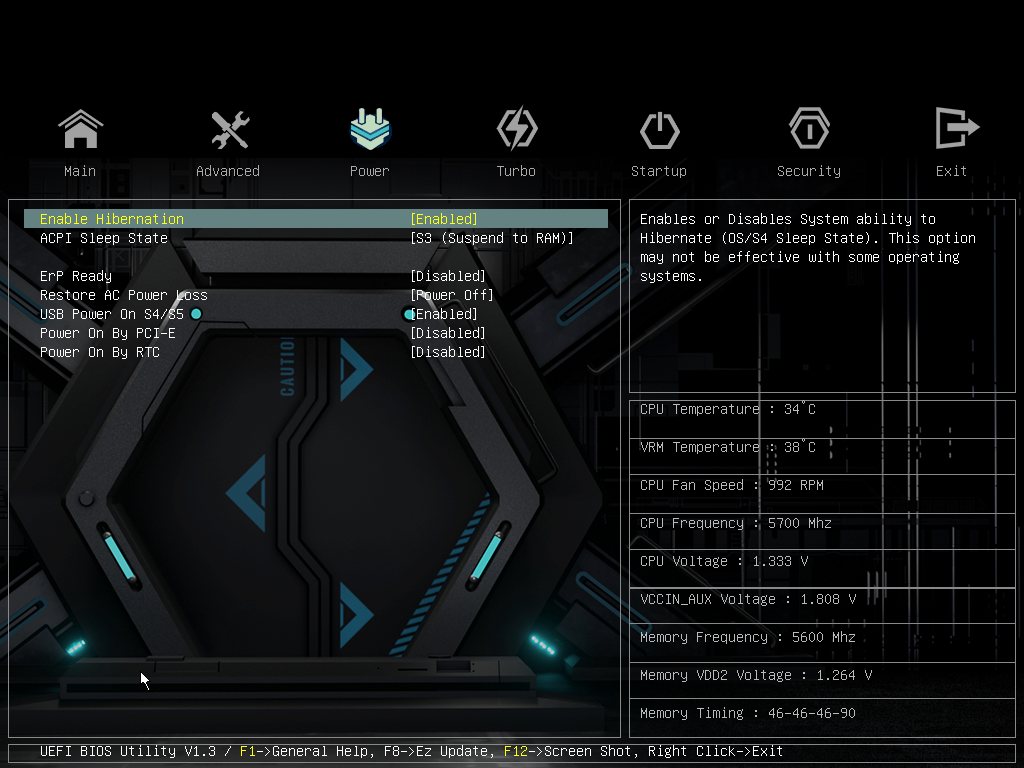

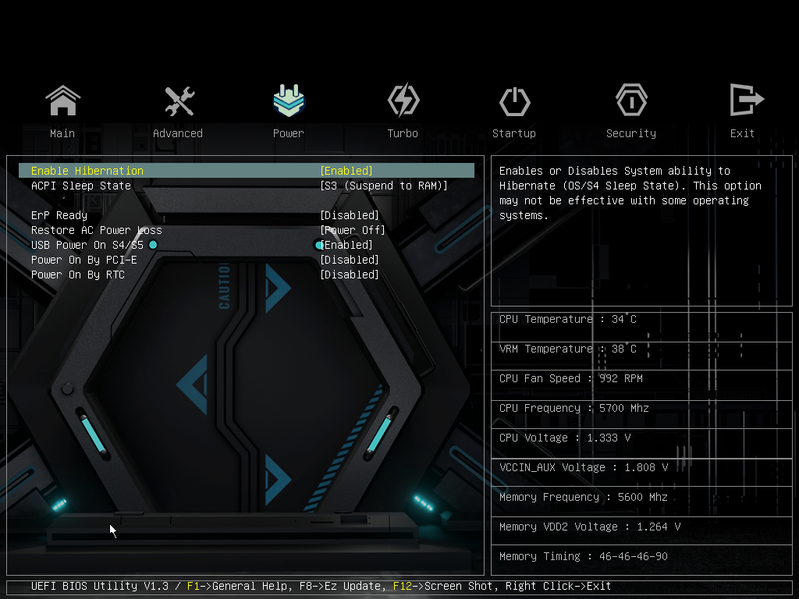

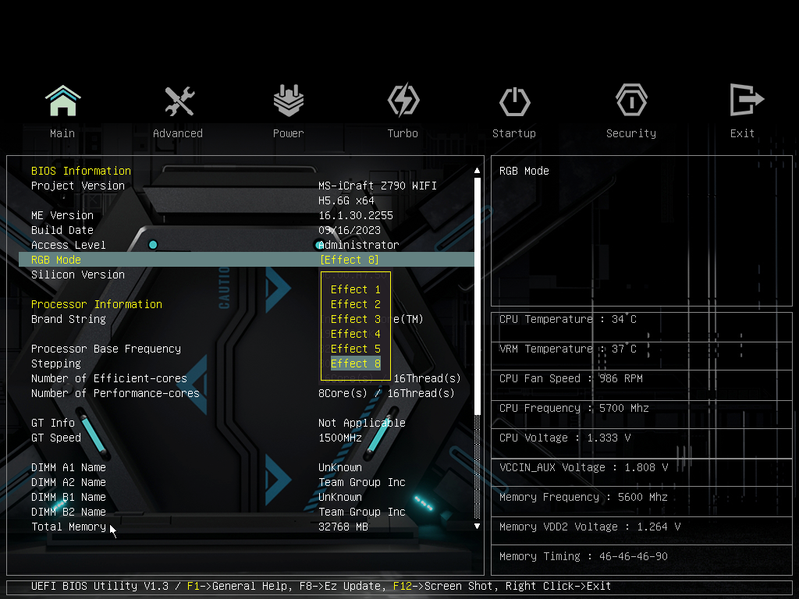

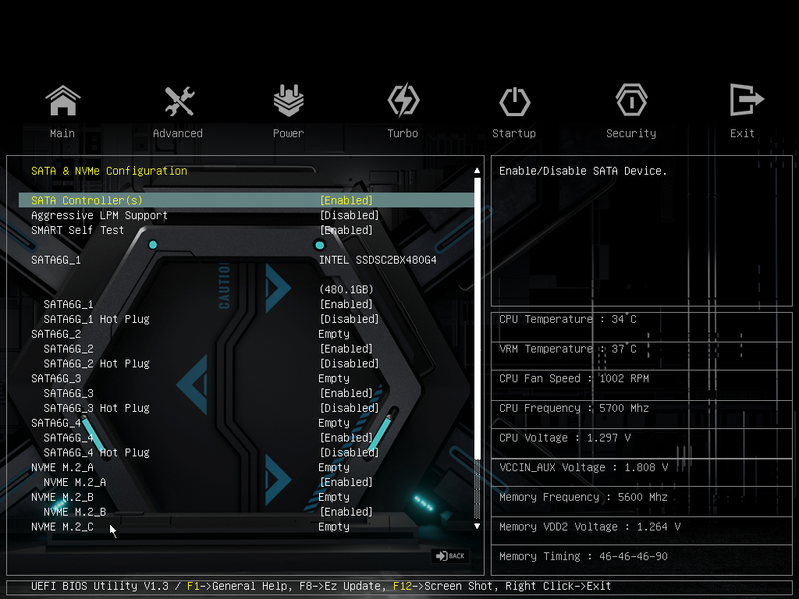

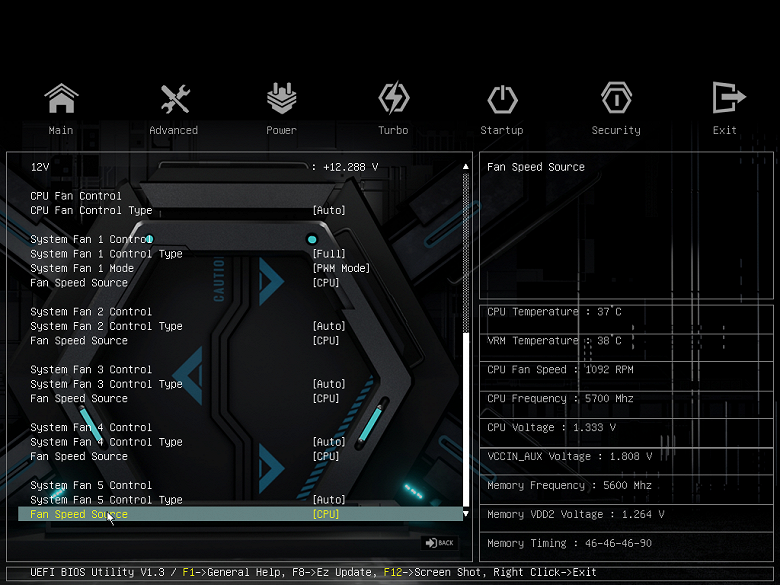

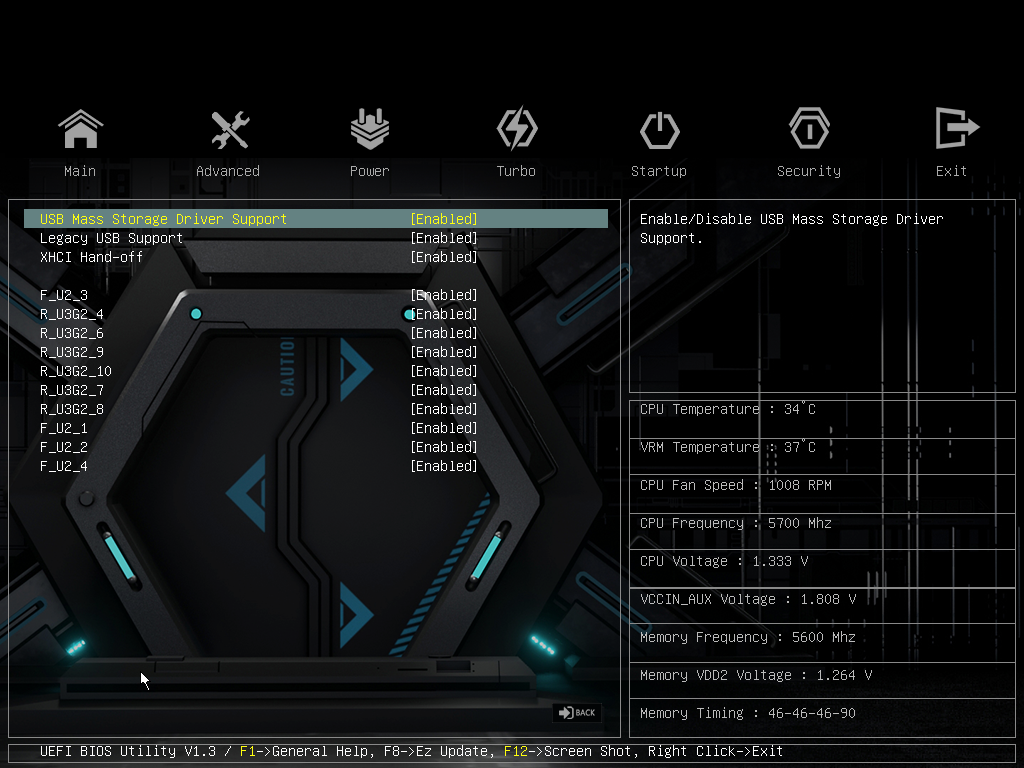

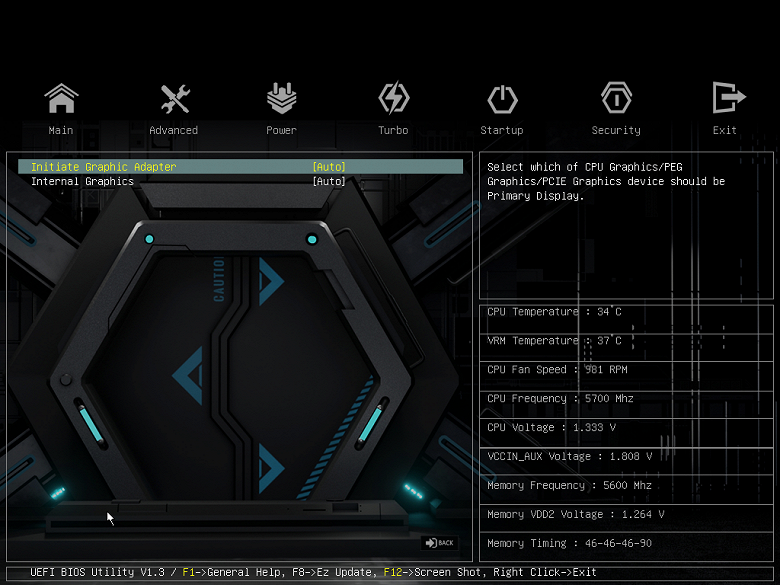

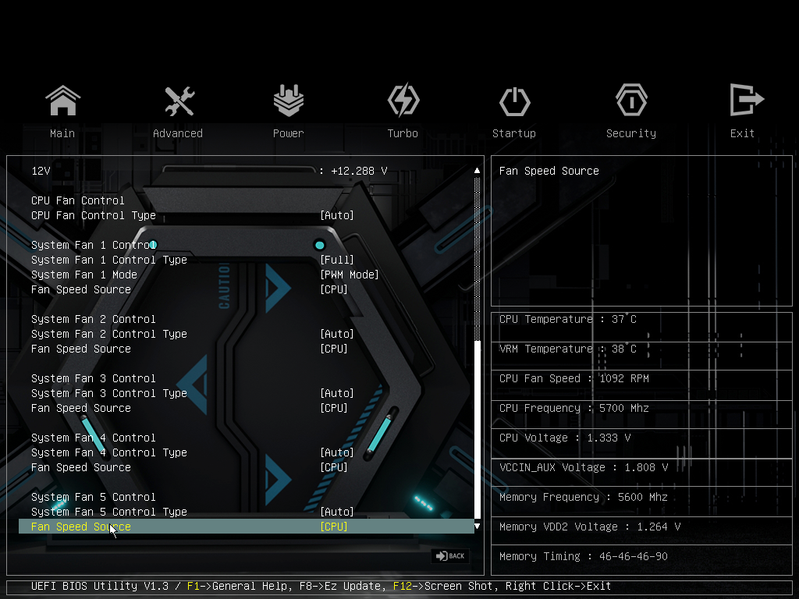

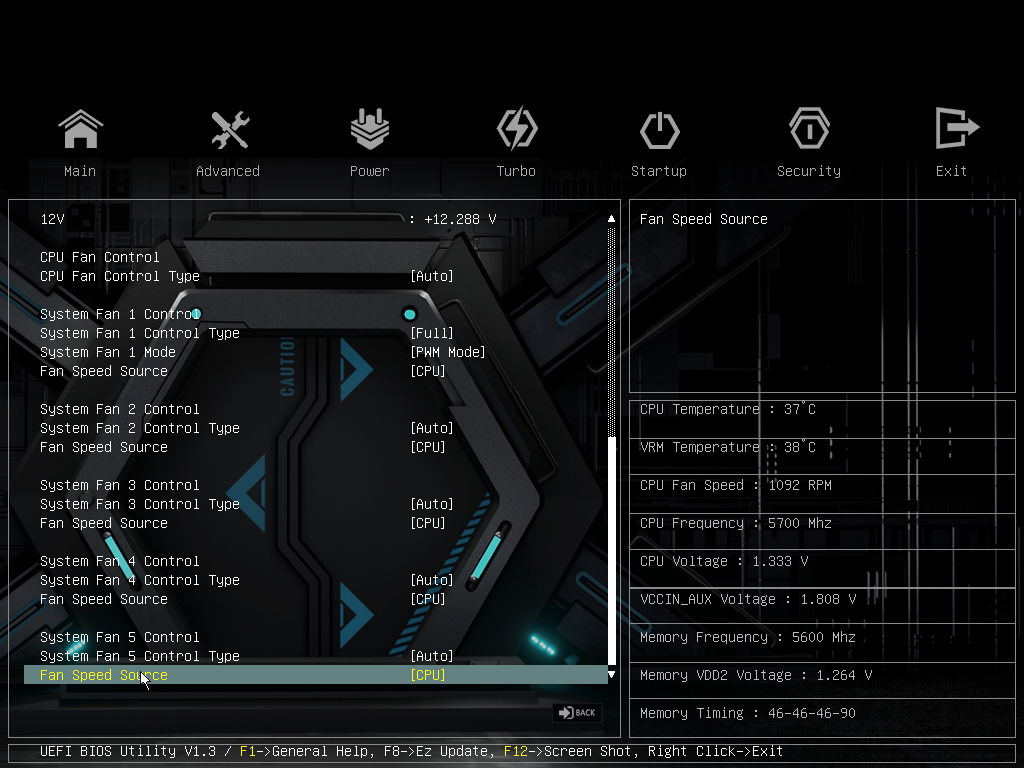

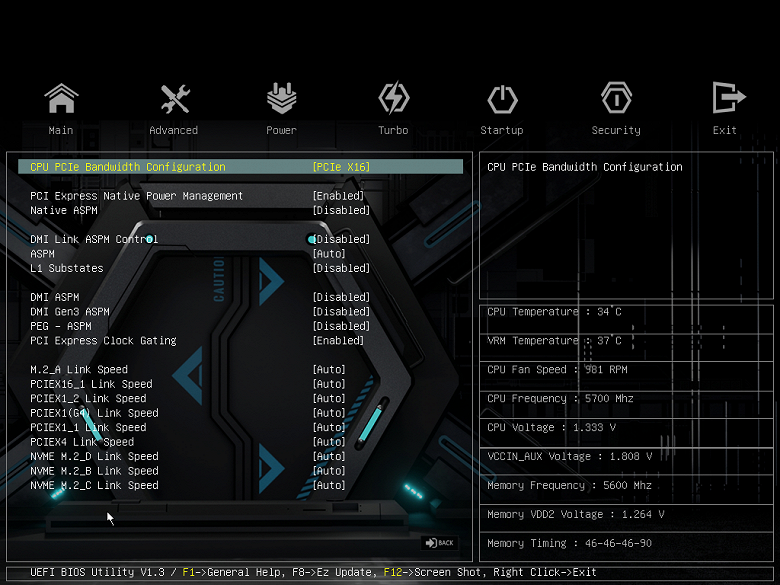

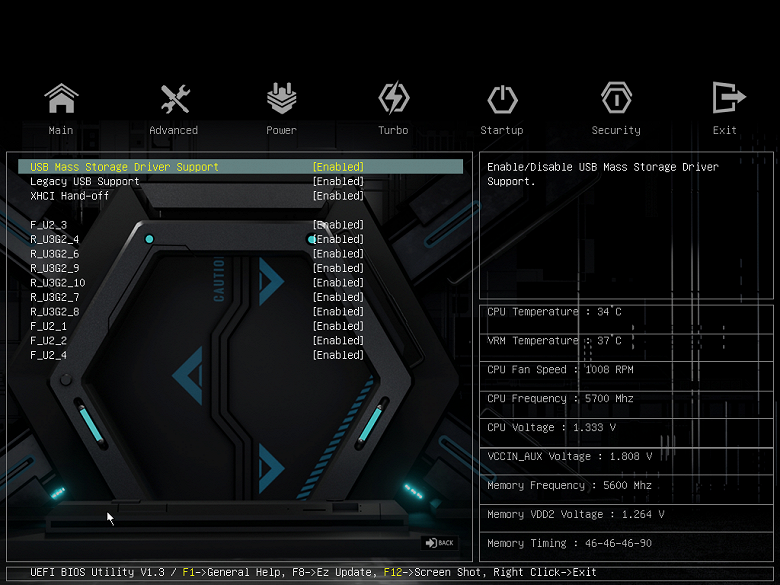

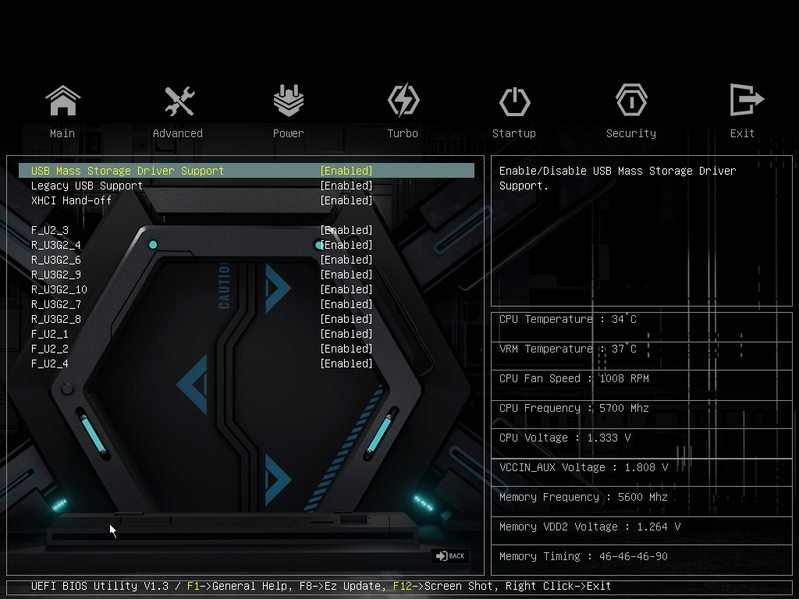

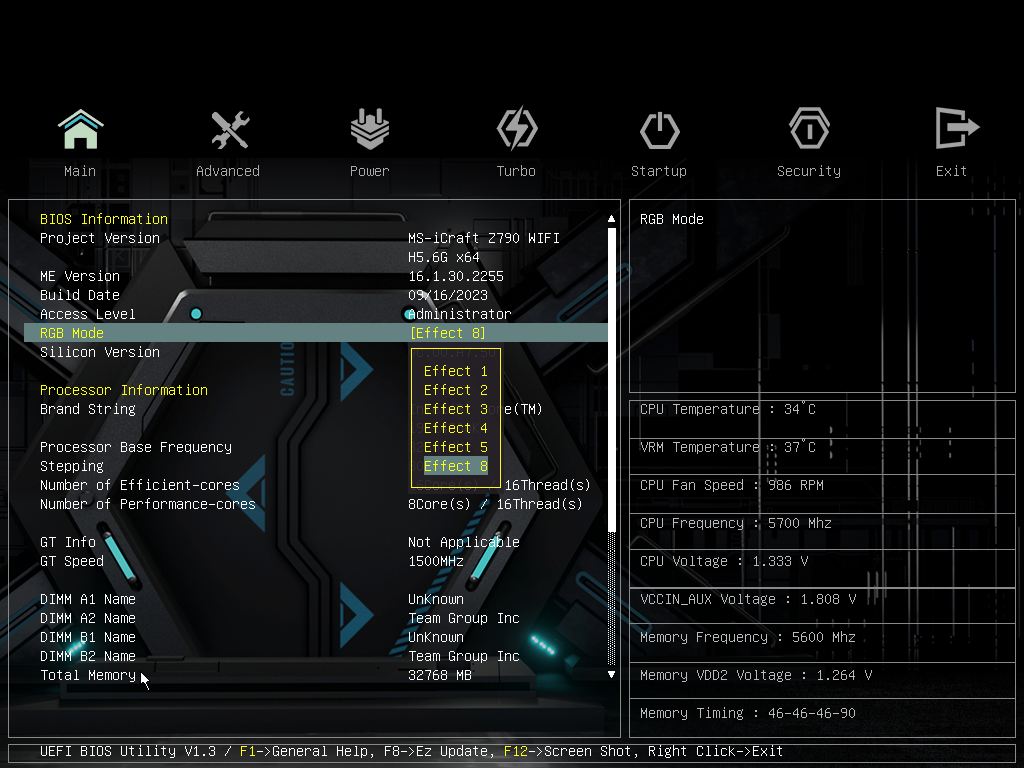

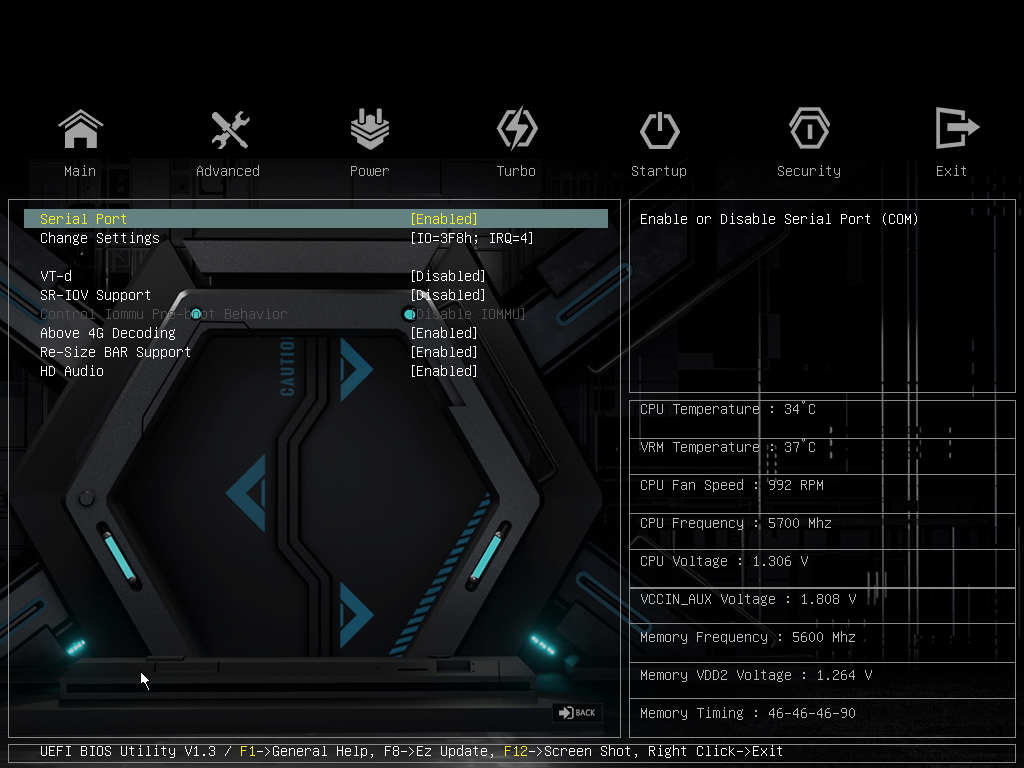

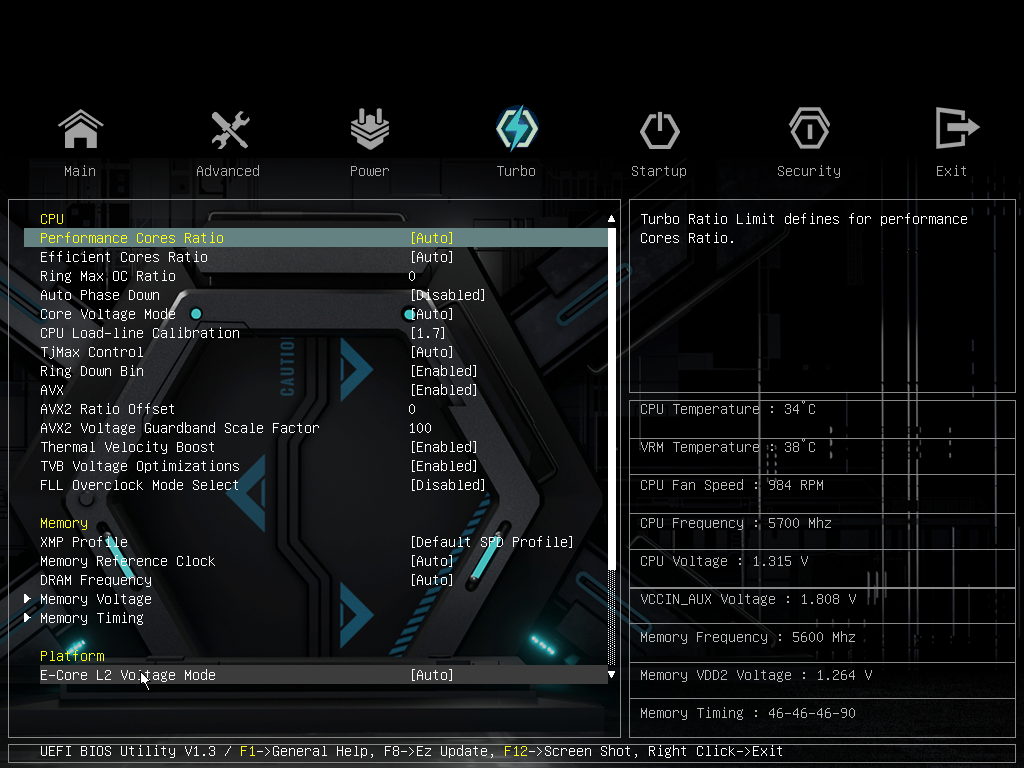

Настройки BIOS

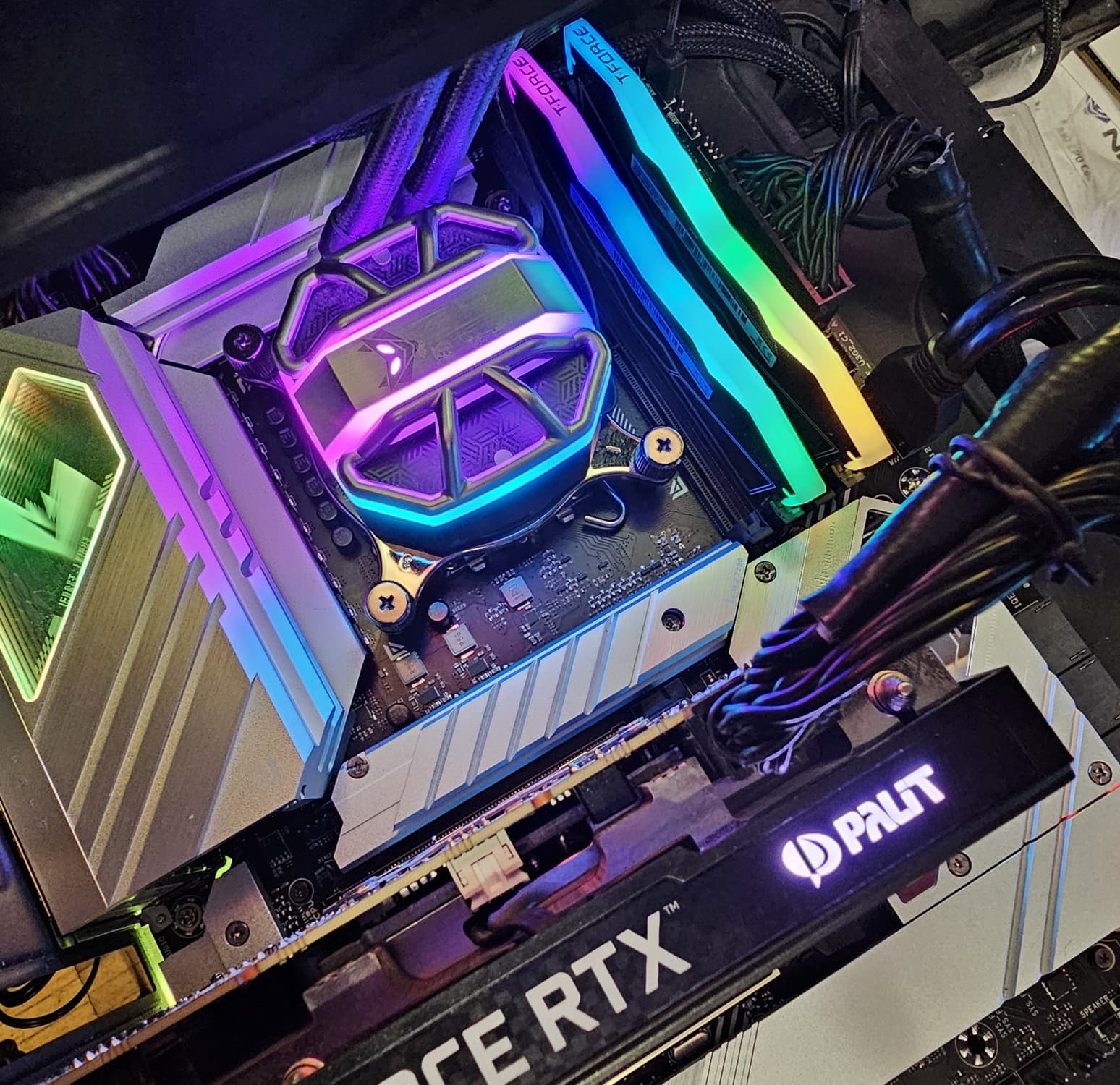

Работоспособность (и разгон)

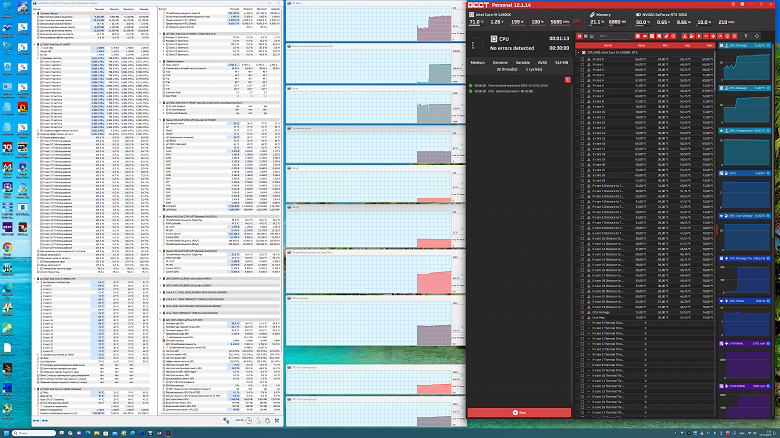

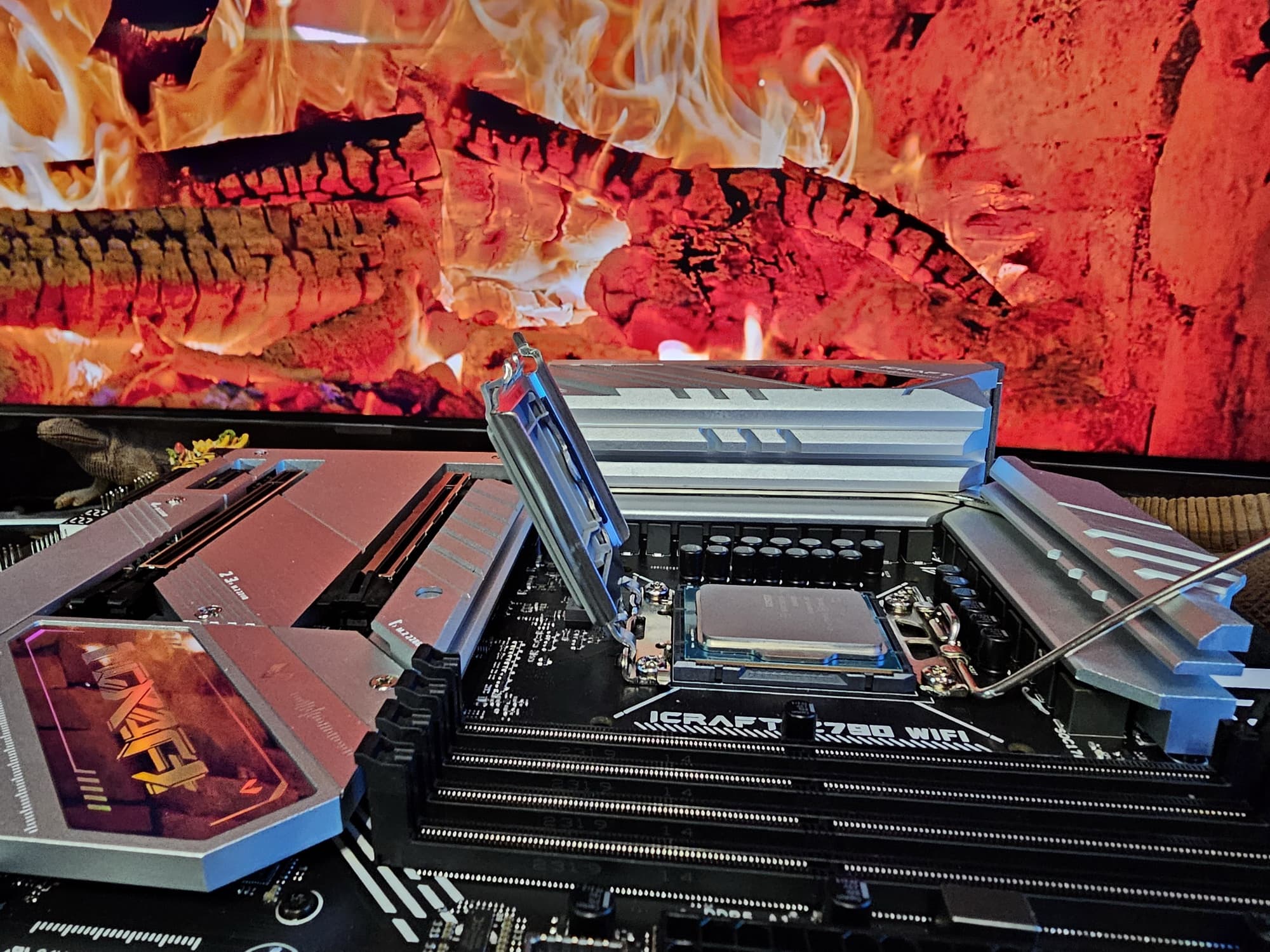

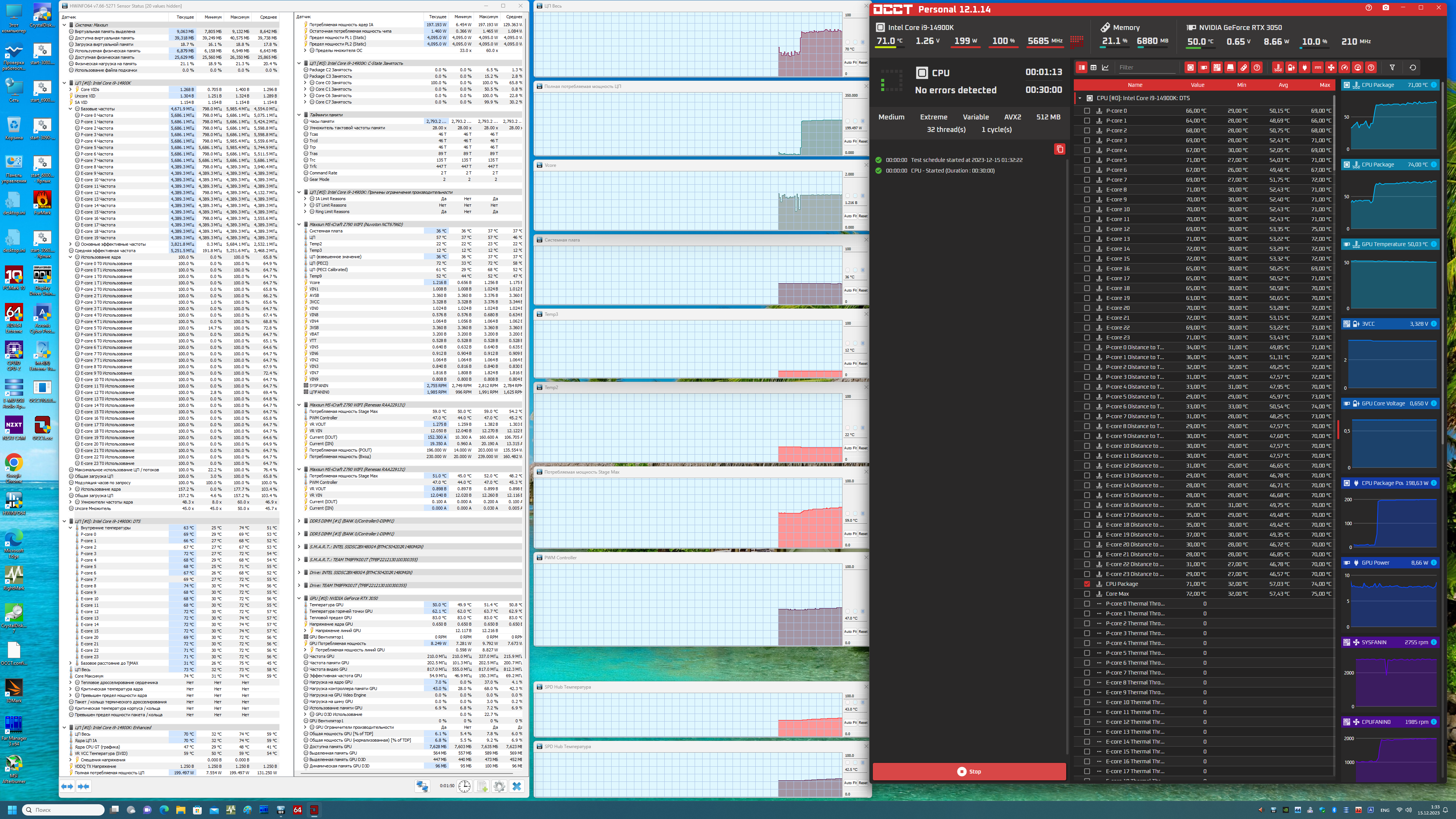

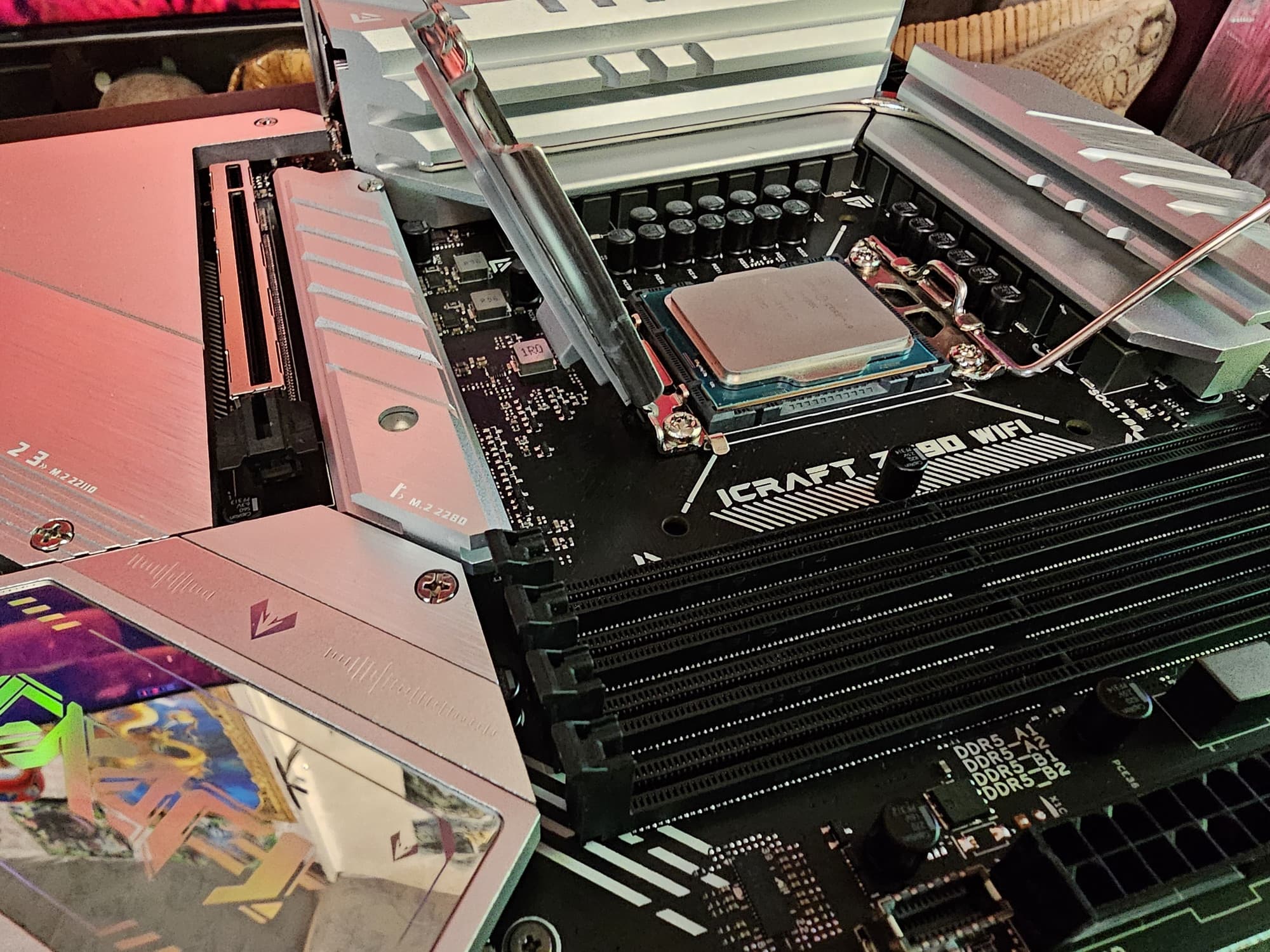

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестом OCCT (настройки по умолчанию).
В режиме авторазгона мы получили 5,7 ГГц по P-ядрам, и 4,4 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Скажу, что авторазгон высокий, оно и логично: ведь система по умолчанию определяет возможности питания матплаты, а в данном случае система питания очень мощная.
Что касается остальных параметров работы компонентов по нагреву, то все они были в норме. Потребление CPU доходило до 200 Вт.
Выводы
Maxsun iCraft Z790 WiFi — красивая материнская плата на топовом чипсете Intel Z790. По возможностям она практически не уступает аналогам именитых и хорошо известных производителей, но при этом стоимость платы раза в 2 ниже, чем у флагманских моделей на том же чипсете: 25-30 тысяч рублей на момент подготовки обзора.
У Maxsun iCraft Z790 WiFi имеется 15 портов USB разных видов, включая 2 очень быстрых USB 3.2 Gen2×2, 4 USB 3.2 Gen2 и 2 USB 3.2 Gen1. Плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe версии 5.0, а другой работает в режиме x4 (подключен к чипсету), плюс слоты PCIe x1 и PCIe x4. Также у платы 4 слота M.2: первый подключен напрямую к процессору, три других — к чипсету, все — линиями PCIe 4.0. Плата имеет 6 разъемов для вентиляторов и 4 порта SATA.
Система питания процессора очень мощная, способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. И сетевые возможности прекрасные: два проводных контроллера 2,5 Гбит/с и один современный беспроводной. В числе плюсов платы можно упомянуть красивую штатную подсветку и возможности для подключения дополнительных RGB-устройств.

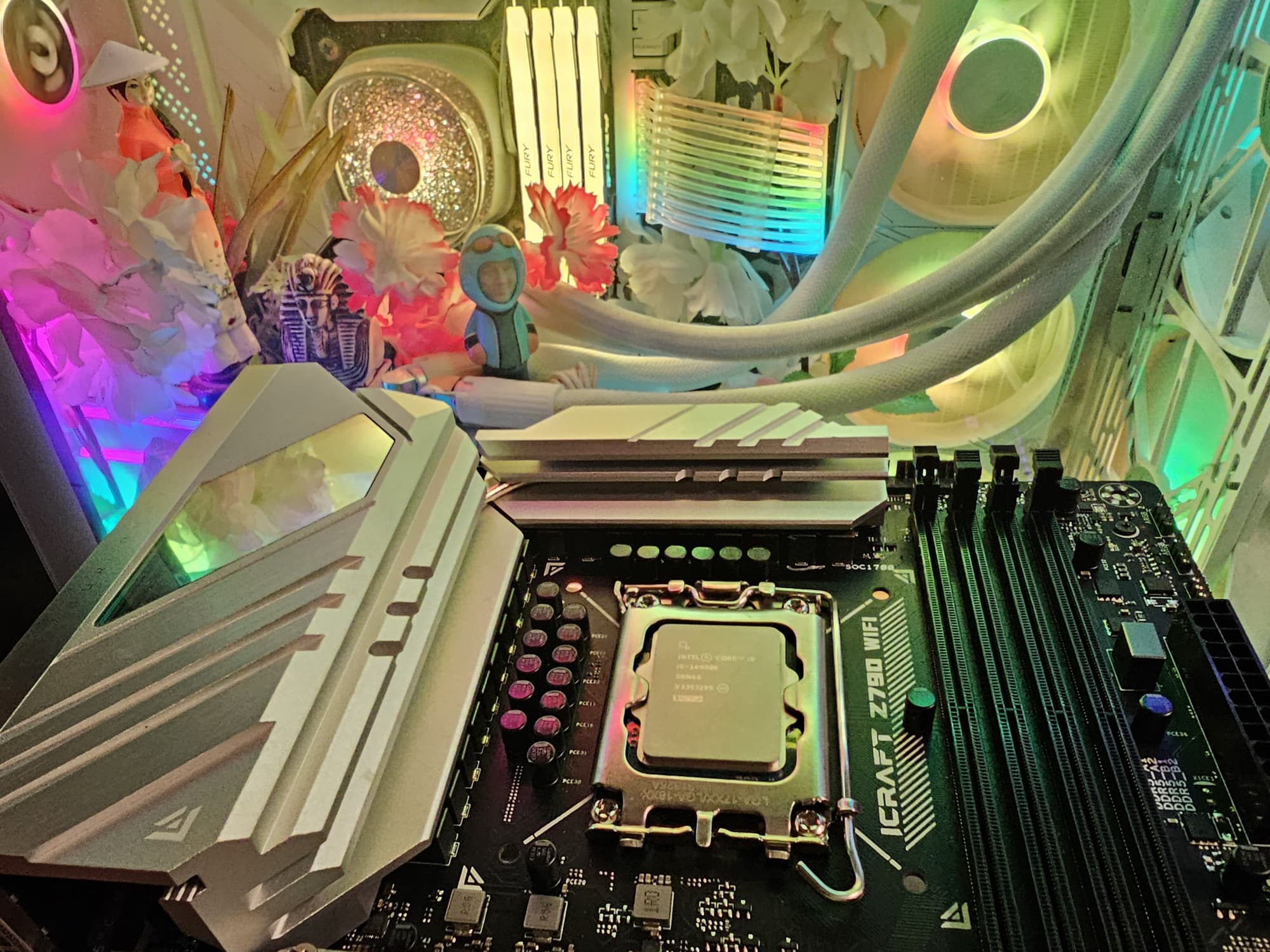

Плата имеет красивый серебристый дизайн и может стать неплохим подарком для фаната моддинга ПК.
В номинации «Оригинальный дизайн» плата Maxsun iCraft Z790 WiFi получила награду:
В номинации «Отличная поставка» плата Maxsun iCraft Z790 WiFi получила награду:
В заключение предлагаем посмотреть наш видеообзор китайской материнской платы Maxsun iCraft Z790 WiFi:
