Эволюция перехода чипсетов серии Z от одной цифры к другой отличается. Если в случае с Z390 – Z490 в самом чипсете и его обвязке было внедрено мало нового функционала (по сути Z490 создан для поддержки процессоров в новом сокете LGA1200, однако многие производители матплат на этом чипсете уже закладывали потенциальную возможность работы с 11м поколением процессоров и PCIe 4.0), то при переходе с Z490 на Z590 (с тем же сокетом LGA1200) нововведений побольше будет.
Да, в целом все то же самое: всего 30 высокоскоростных портов, но при этом добавилось до 3х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, поэтому их стало до 10 штук вместо 8 в Z490). Поддержка аудиотракта с внутреннего канала HDA перешла на USB 2.0 (собственно, один из имеющихся 14 портов такого типа теперь всегда привязан к этой функции). Понятно, что основное новшество в платформу Rocket-Lake-S вносит 11е поколение процессоров, имеющих уже поддержку PCIe 4.0 в виде 20 линий (а не 16 линий PCIe 3.0, как у предыдущих поколений), поэтому это дает возможность свободно организовывать М.2 слоты, получающие данные непосредственно от процессора, причем через PCIe 4.0 (наконец-то SSD Gen4 смогут получить больший спрос).
Почему теперь «свободно» организовывать такие М.2, а раньше как? – Дело в том, что в силу одинакового сокета LGA1200 имеется взаимная совместимость процессоров 11го и 10го поколений на матплатах с Z490/Z590. Да, если обновить BIOS на материнской плате на Z490, то она тоже будет поддерживать 11ххх процессоры. Вопрос лишь в том, как была сделана данная плата. Когда еще я приступал к рассмотрению материнок на Z490 чуть меньше года назад, то отмечал, что некоторые уже тогда имели выключенные М.2 слоты, отрекламированные как «для будущего поколения», при этом на вебсайтах производителей вовсю шла реклама поддержки будущей шины PCIe 4.0. То есть потенциальная полноценная работа такого рода материнских плат с 11м поколением закладывалась еще год назад. Например у того же Gigabyte есть материнские платы на Z490, имеющие слот М.2, который до сего момента не функционировал. Но самое главное, в самом дизайне плат была уже заложена поддержка шины PCIe 4.0 через наличие усилителей (ре-драйверов). То есть можно просто купить процессор типа Core i7-11700 и вставить в подобную материнскую плату, получив как заработавший М.2 слот, привязанный к процессору, так и поддержку PCIe 4.0 в слотах PCIe x16 для видеокарт. Разумеется, остальные «плюшки» Z590 там будут недоступны.
Впрочем и наоборот, 10ххх процессор можно вставить в материнку на Z590, но при этом слот М.2, привязанный к процессору, останется нерабочим, и слоты PCIe x16 для видеокарт получат версию 3.0, а не 4.0.
Про процессоры 11го поколения и их сравнение с конкурентами я писать ничего не буду, это не моя прерогатива. Я лишь рассказываю о тех или иных особенностях материнских плат для такого рода «камней». Поэтому переходим к предмету. Эта плата относится к суббренду Aorus, то есть также нацелен на энтузиастов, однако не является флагманом, как, например, Xtreme.

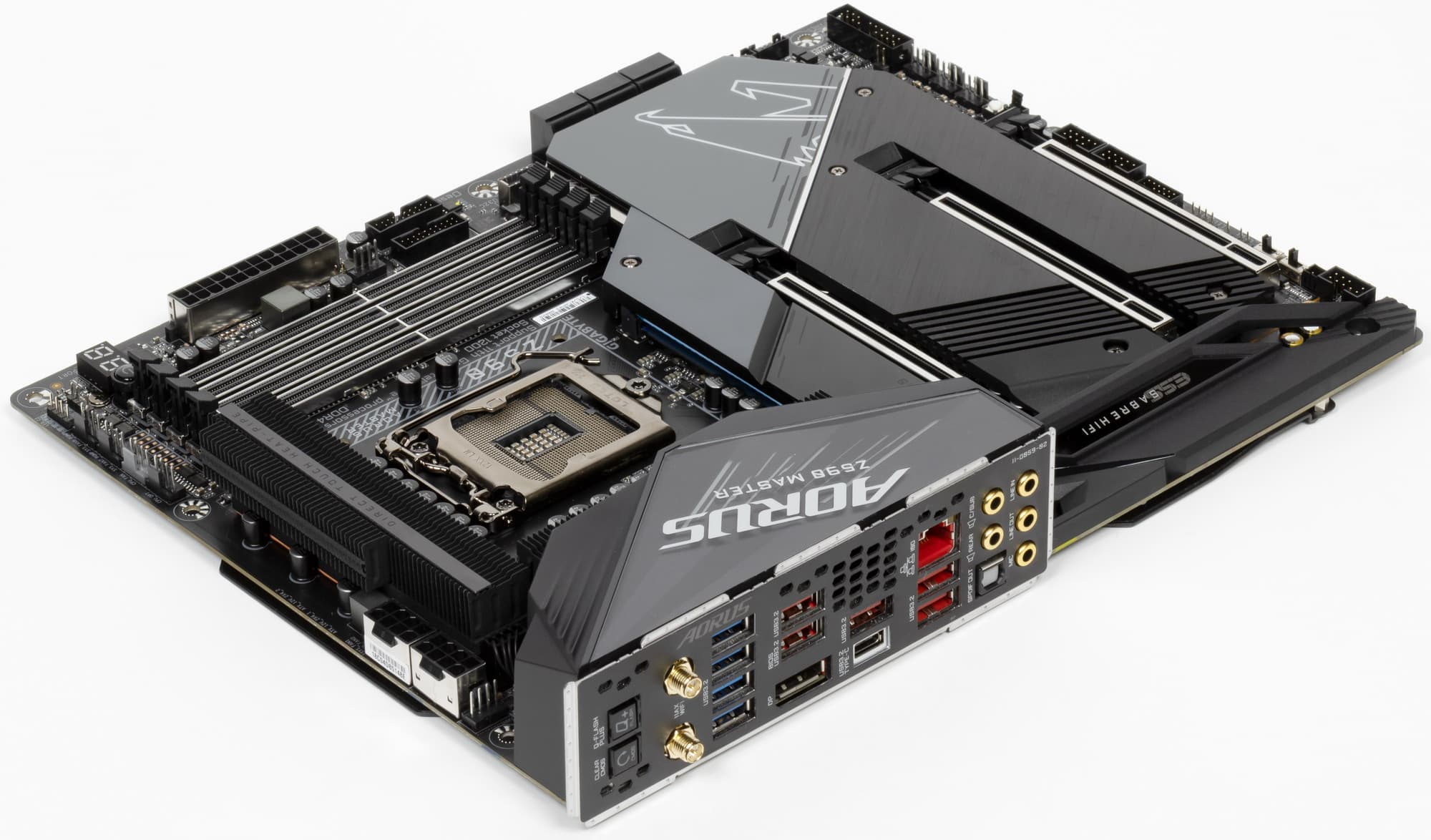

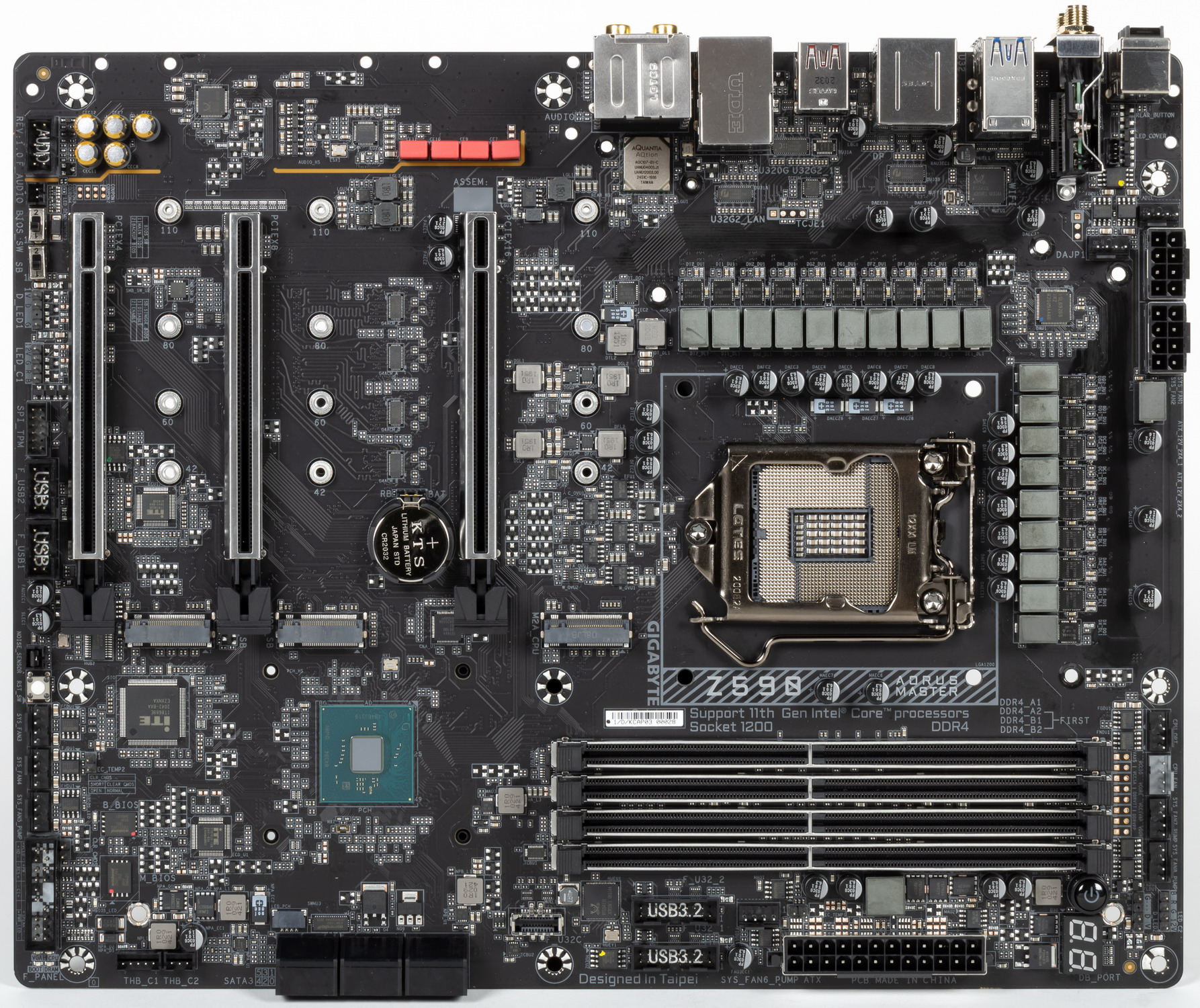

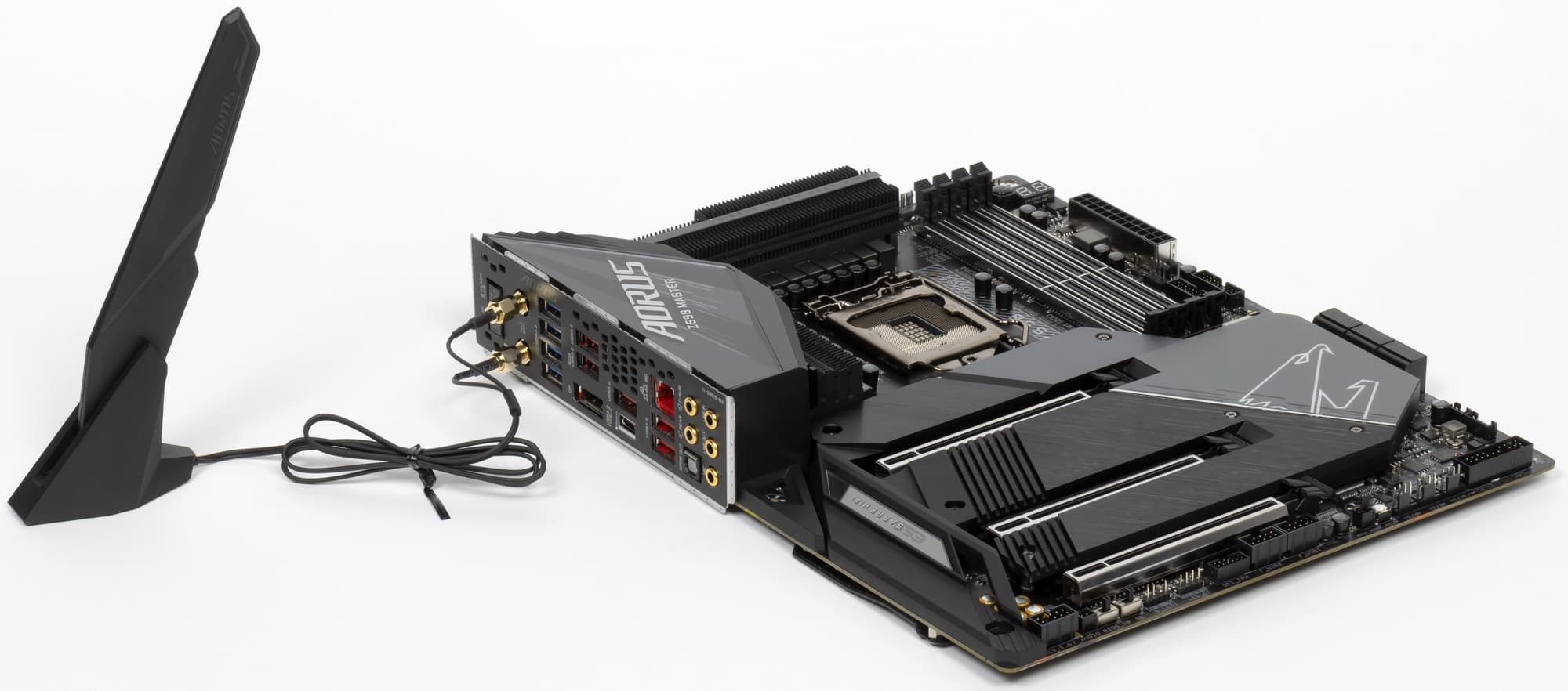

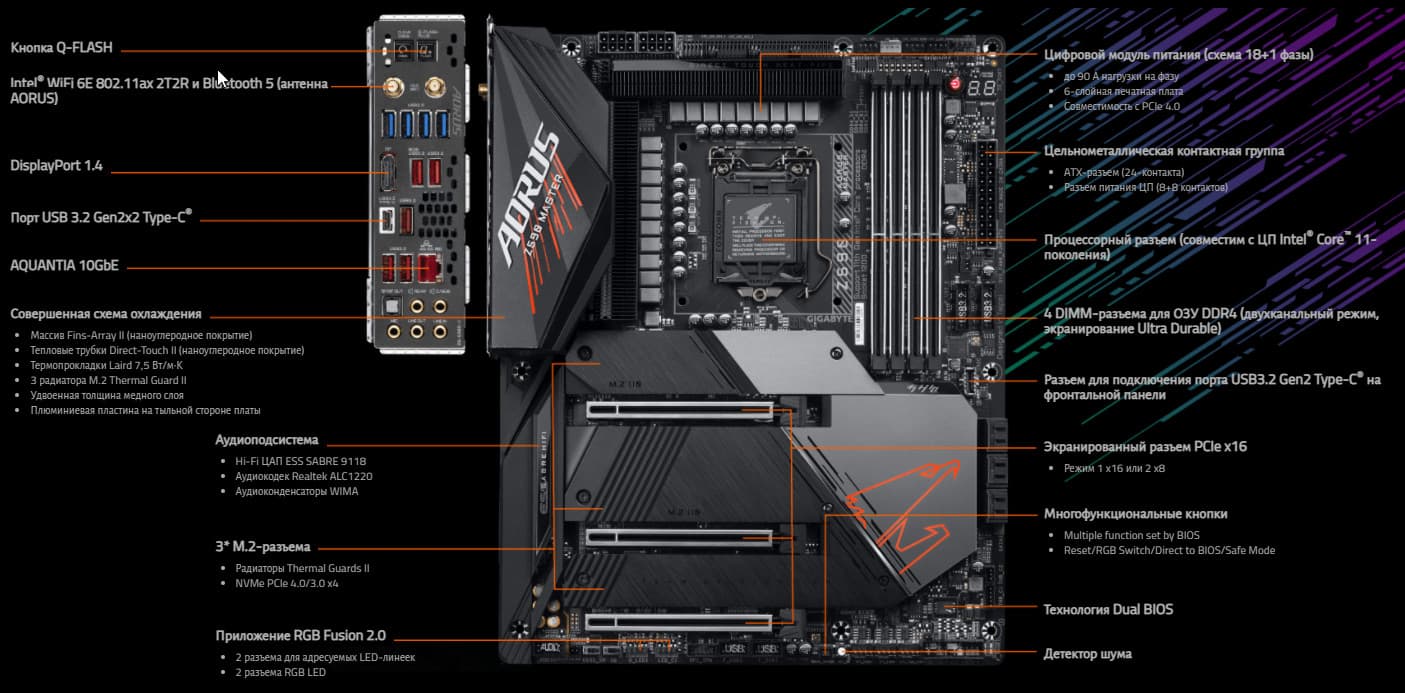

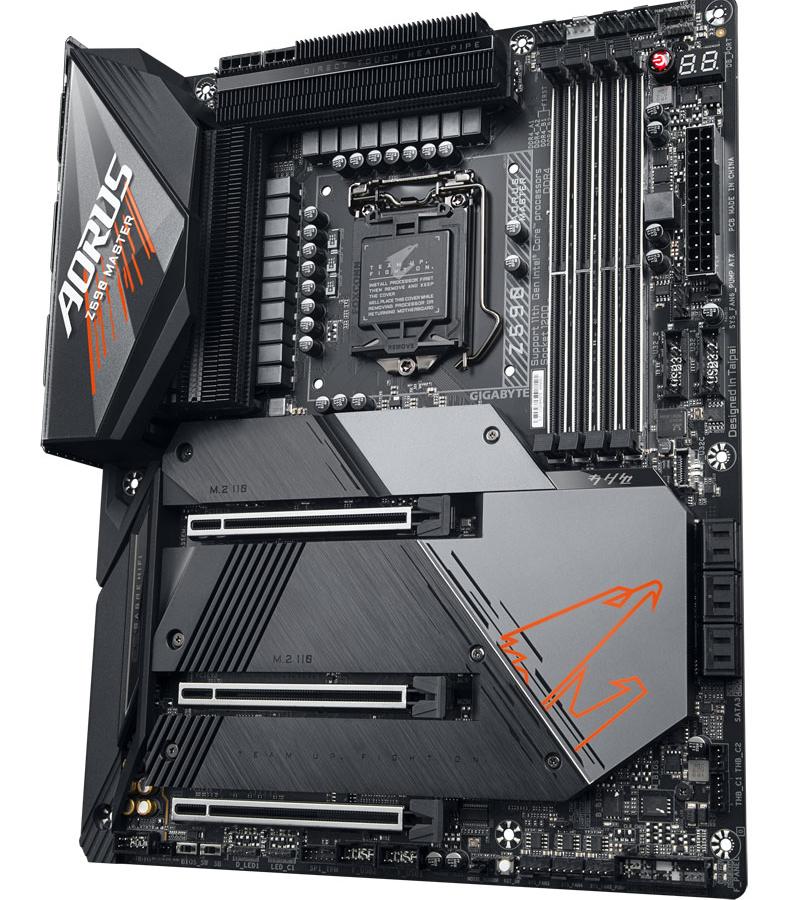

Gigabyte Z590 Aorus Master — перед нами.

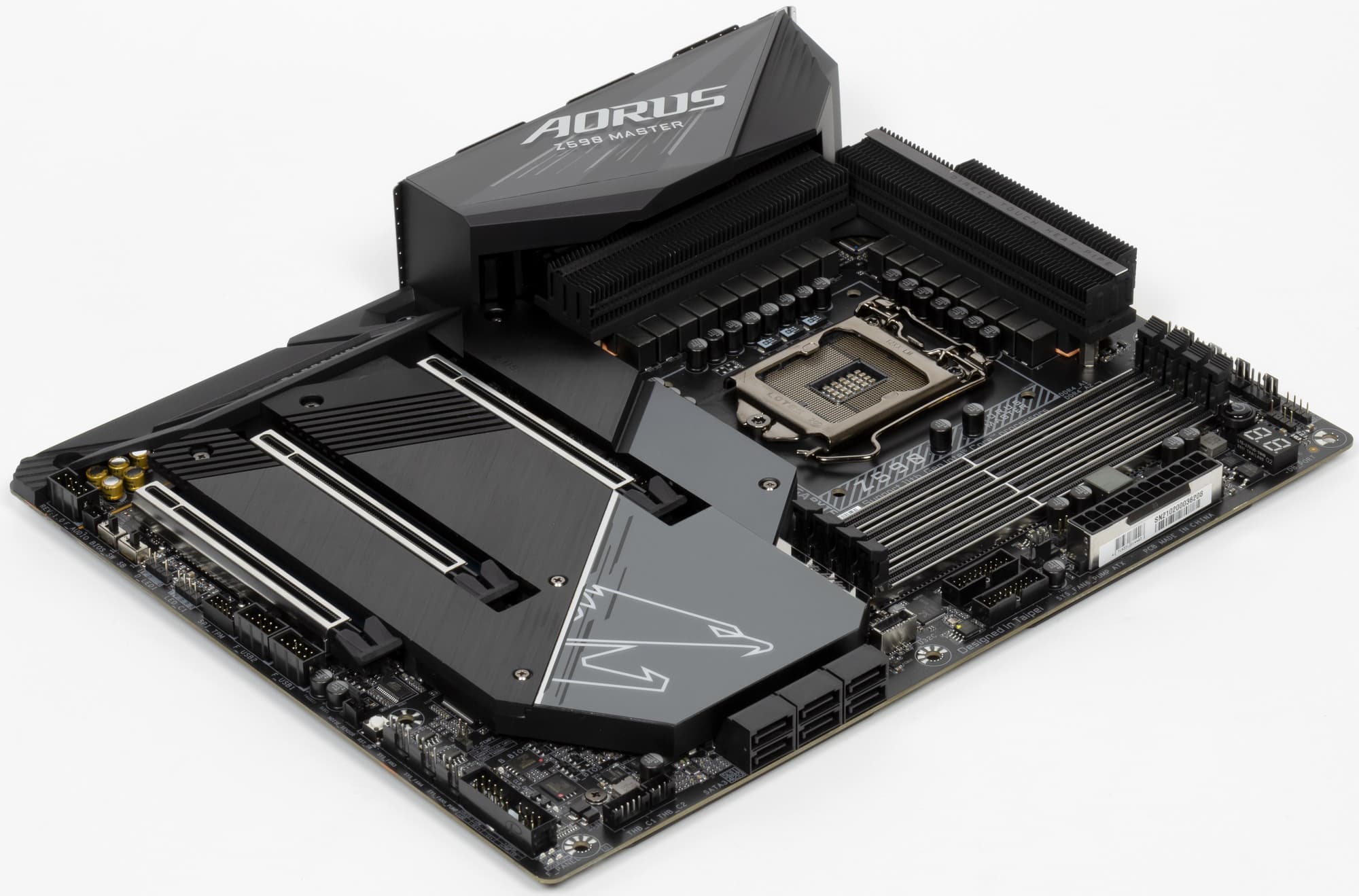

Gigabyte Z590 Aorus Master поставляется в стандартной коробке фирменного дизайна (очень приятна на ощупь этакая рифленая поверхность). Комплект размещен по традиционным отсекам внутри.

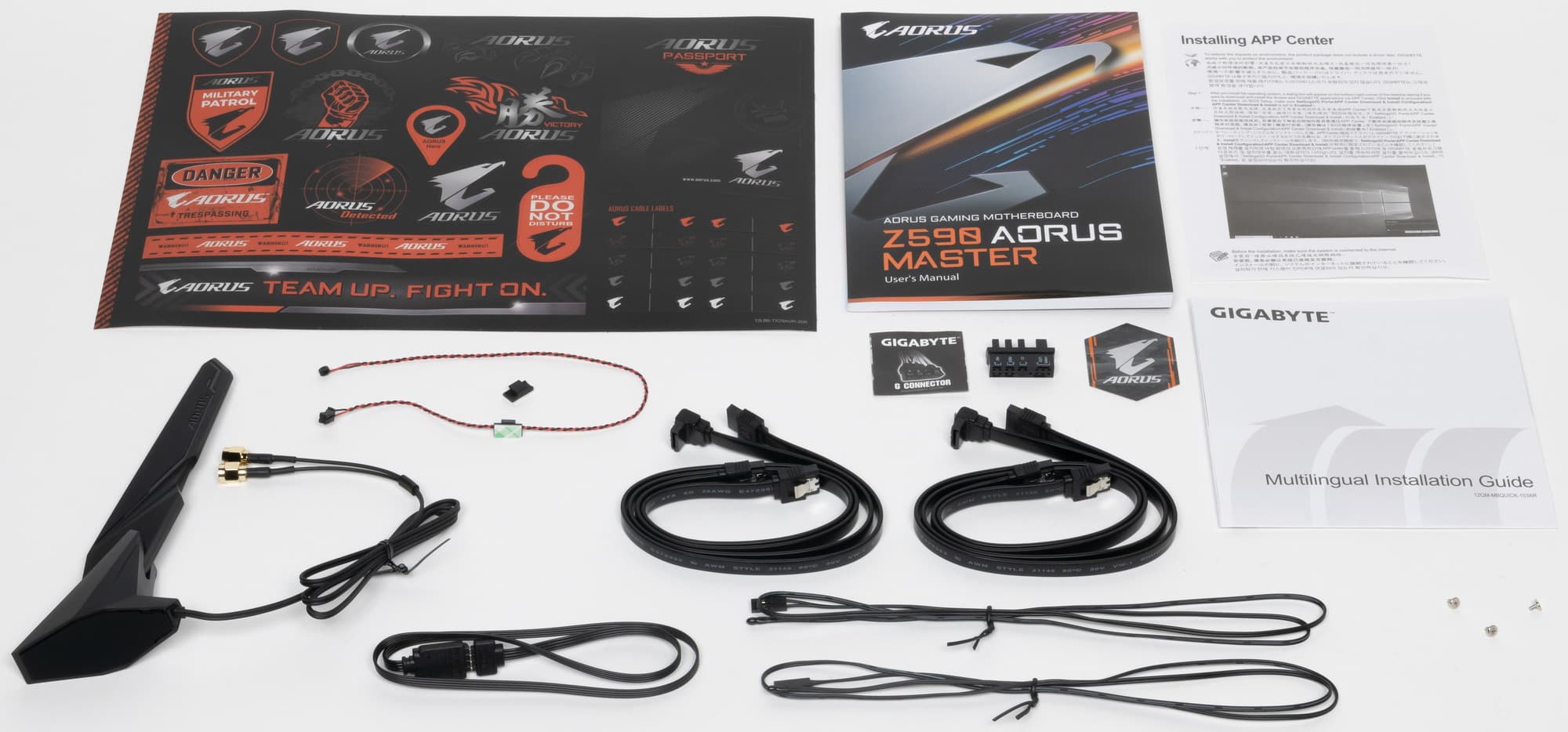

Комплект поставки неплох: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля на магнитном основании, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер G-Connector, провода с термодатчиками, детектор шума, бонусные стикеры.
ПО не поставляется, и это логично: за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

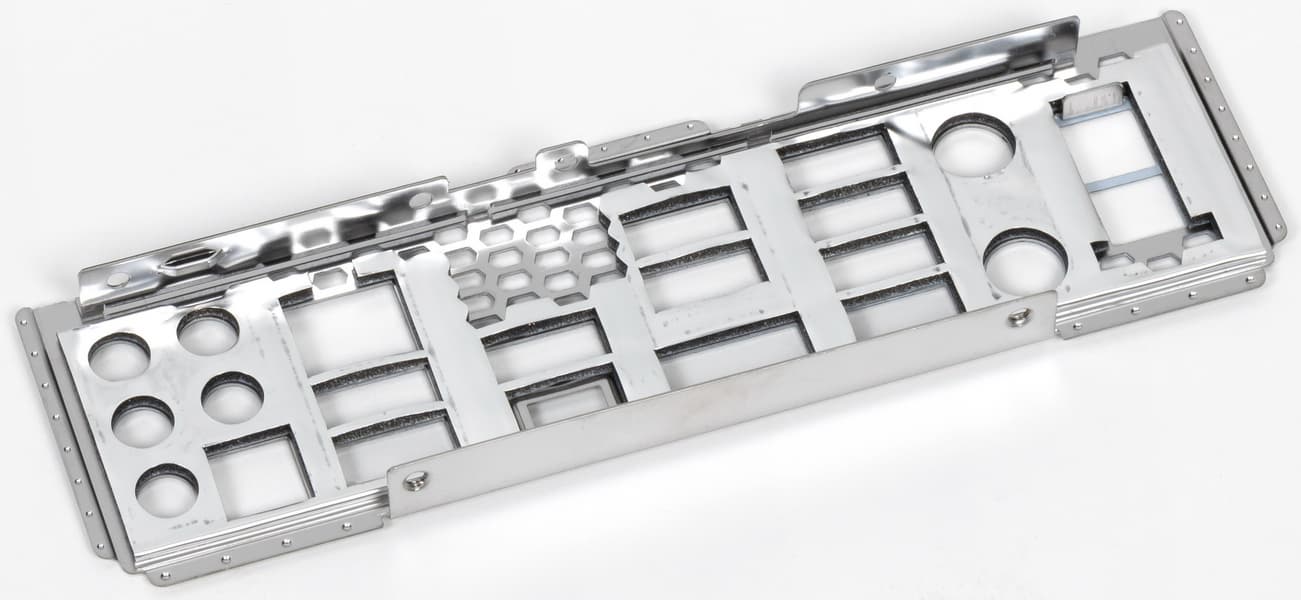

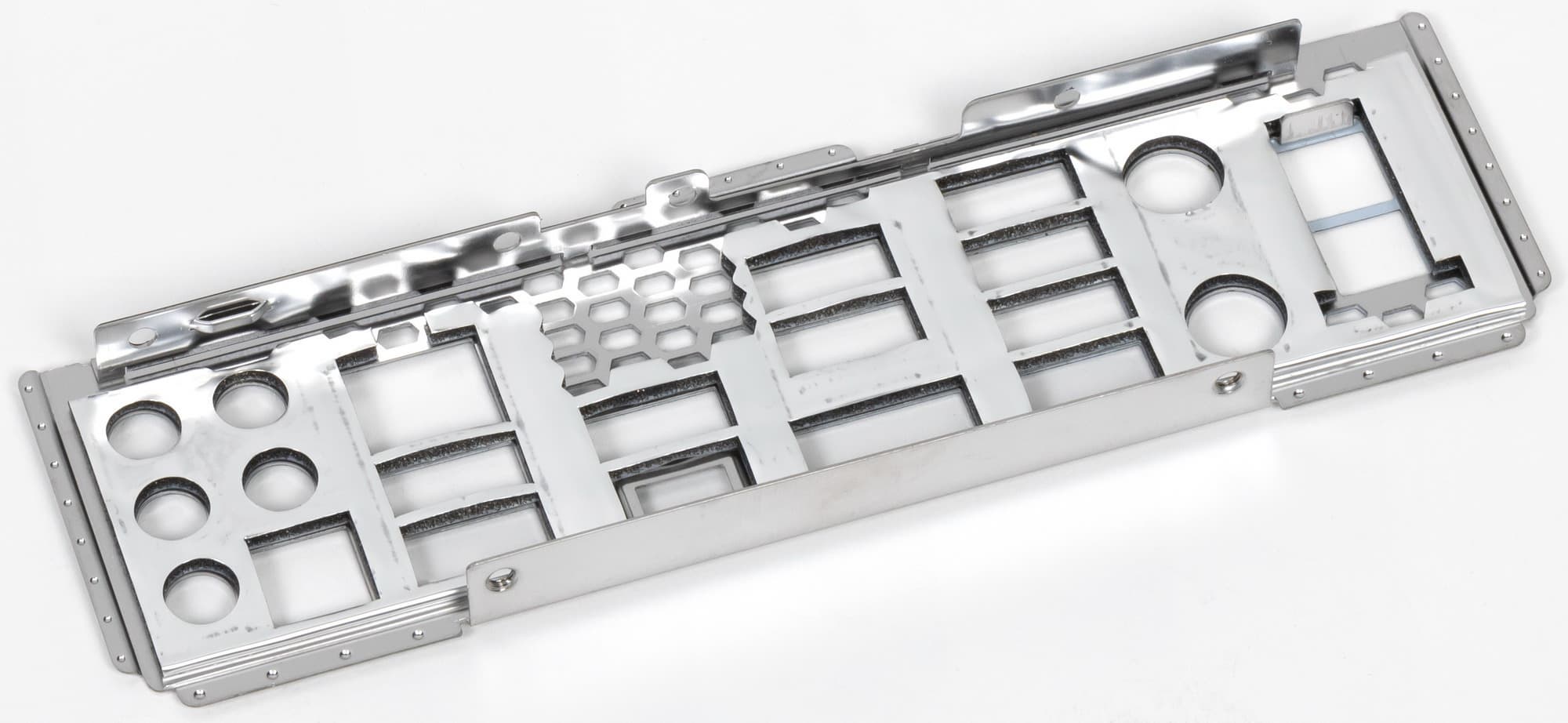

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

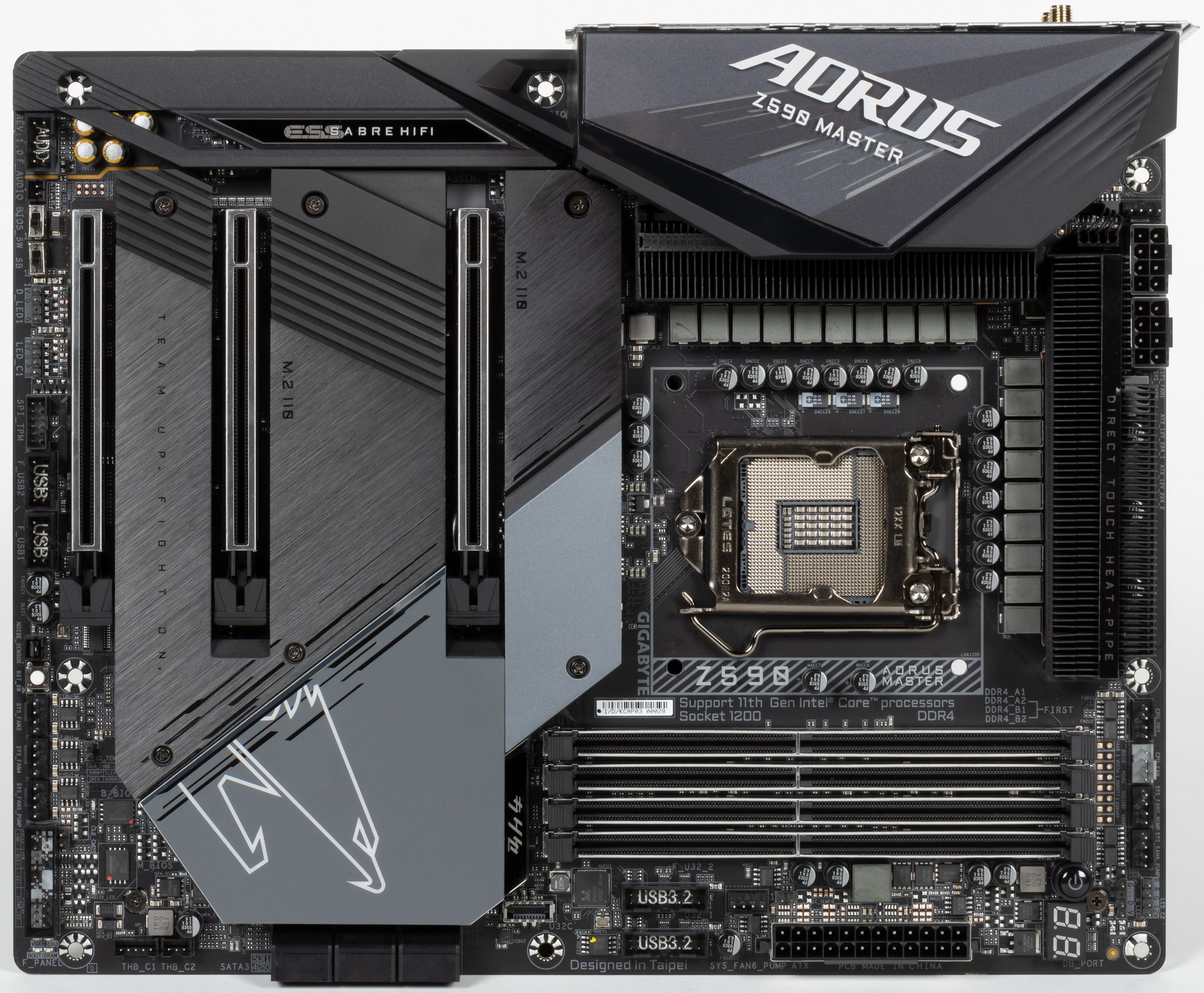

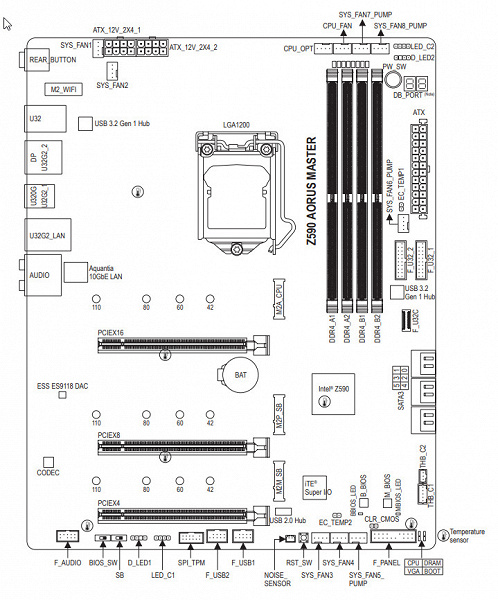

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z590 Aorus Master имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2.

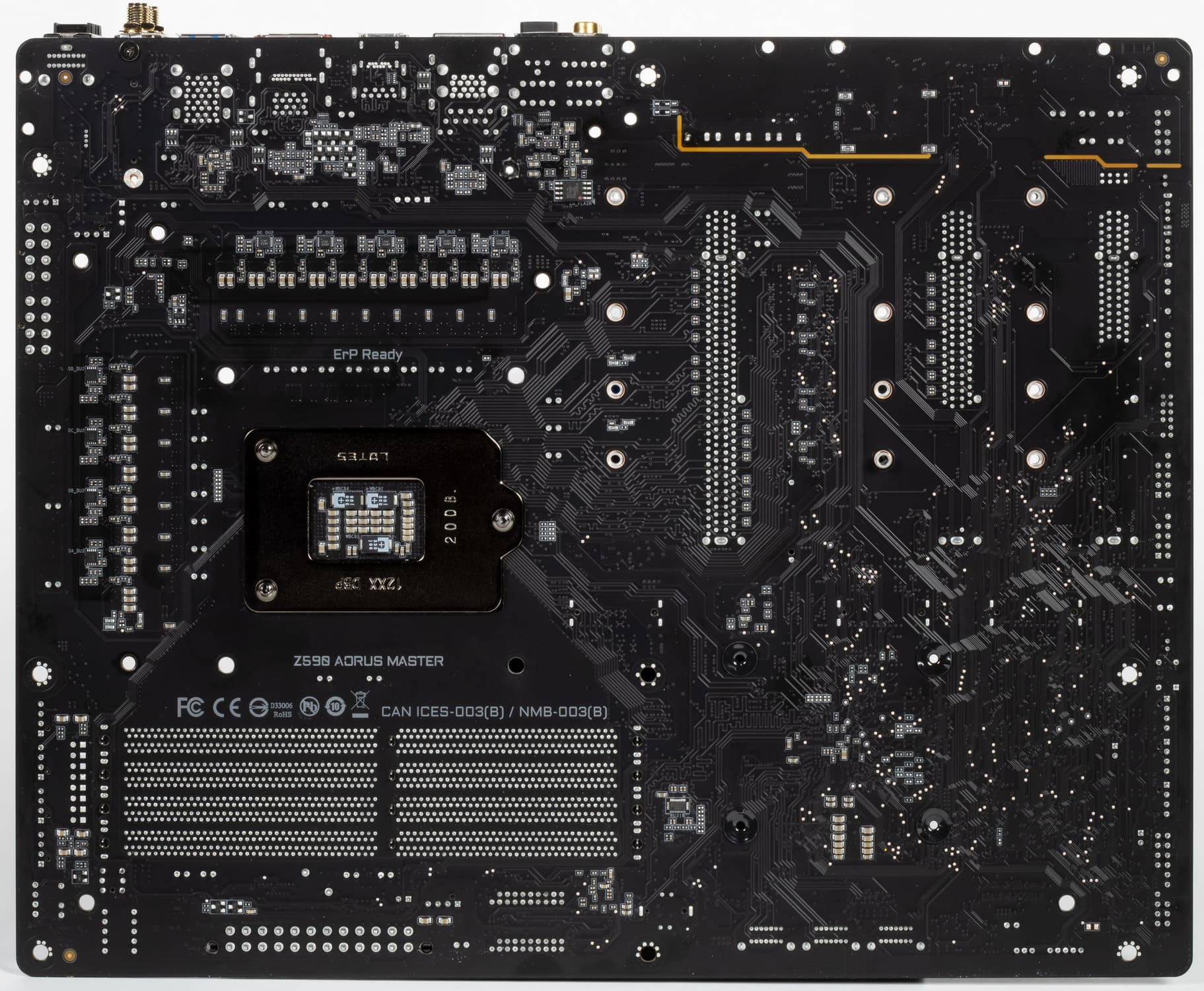

Оборотная сторона — не пустая, там расположены некоторые контроллеры, имеются удвоители фаз питания и прочее. А вот обработан текстолит очень хорошо: во всех точках пайки не только острые концы срезаны, но и все гладко отшлифовано. С той же стороны установлена пластина из алюминия с наноуглеродным покрытием. Также пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го и 11-го поколений |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel Z590 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-5400 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220-VB (7.1) + ЦАП ESS ES9118 |
| Сетевые контроллеры | 1 × Marvell (ex Aquantia) AOC107 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Слоты расширения | 2 × PCIe 4.0 x16 (режимы x16, x8+x8)(для процессоров 10ххх - PCIe 3.0) 1 × PCIe 3.0 x16 (режим x4) |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z590) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110)(только для процессоров 11ххх!) 2 × M.2 (Z590, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850S) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (Realtek RTS5411E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (Realtek RTS5411E) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z590) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (Z590) 1 × USB 3.2 Gen2х2: 1 порт Type-C на задней панели (Z590) |

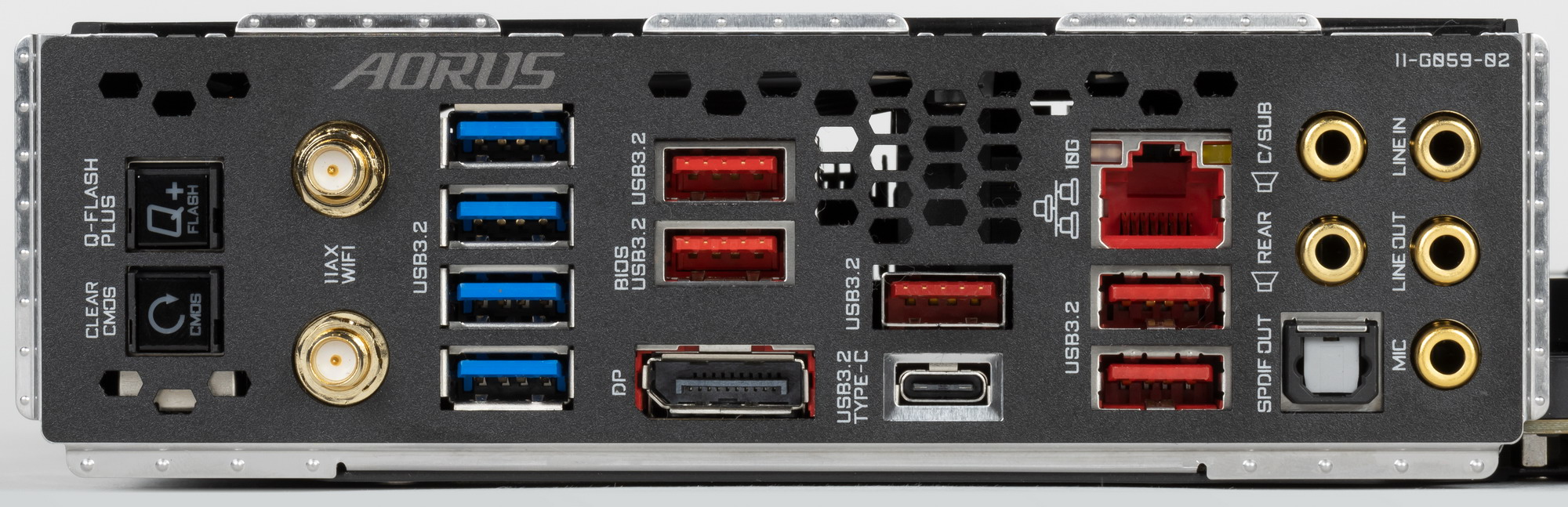

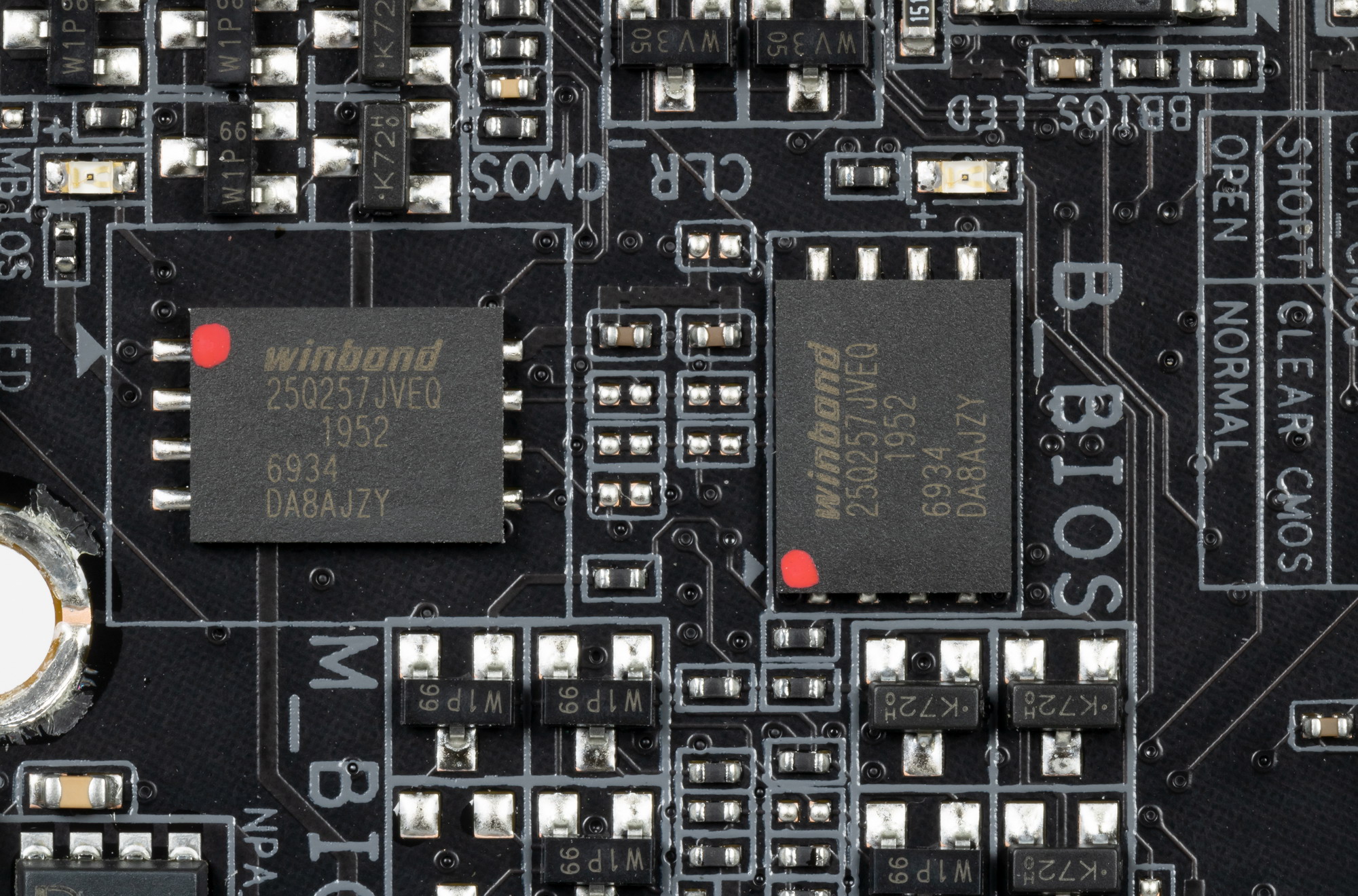

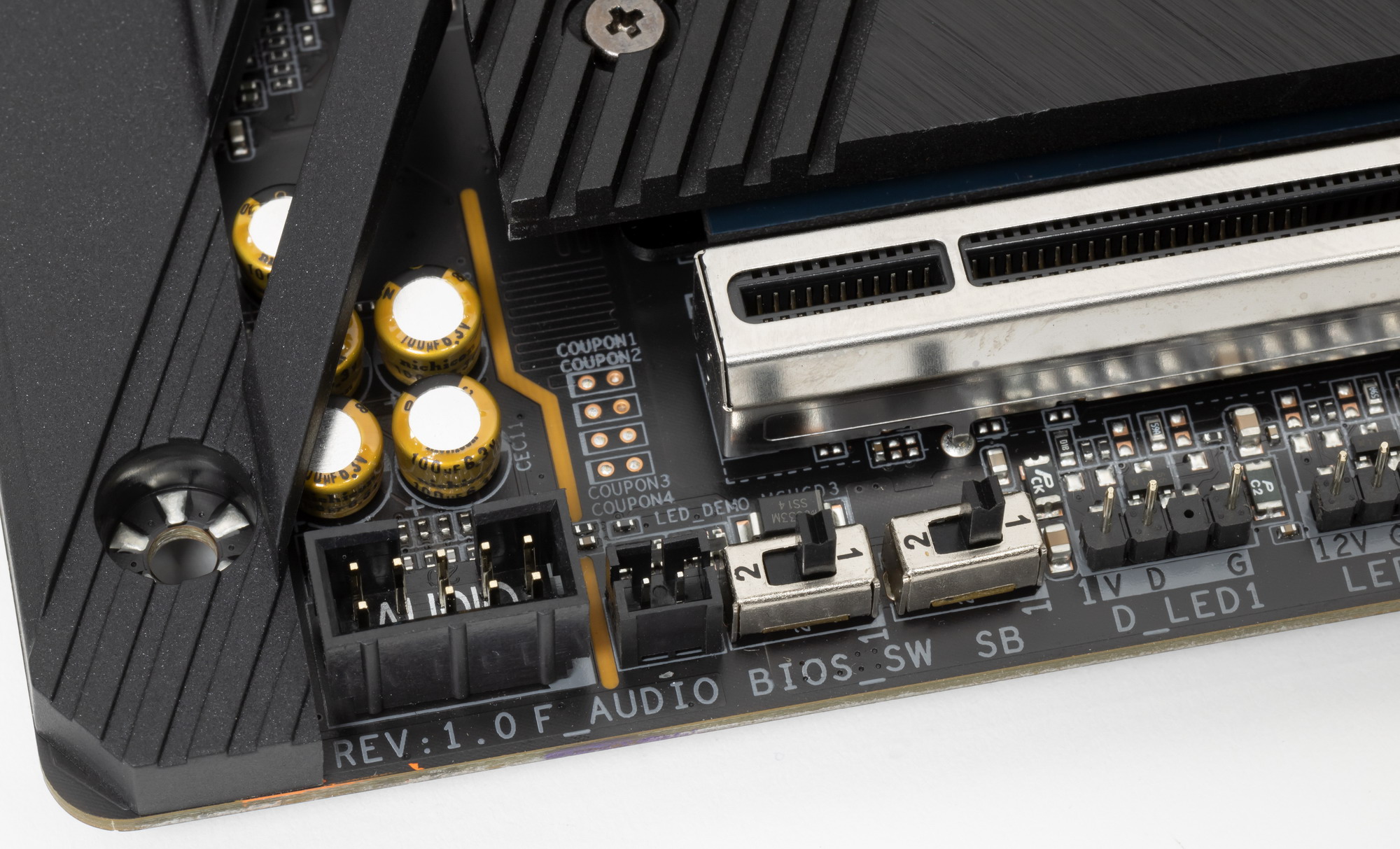

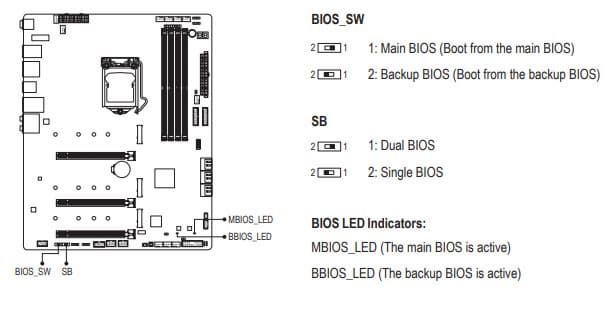

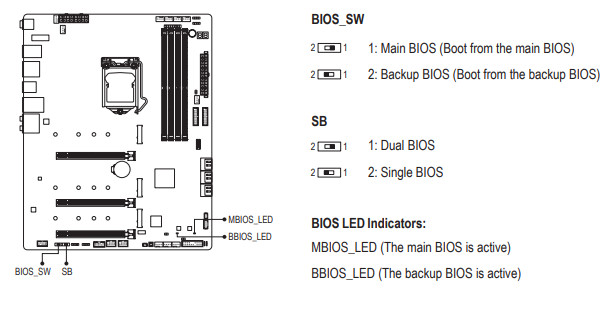

| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × DisplayPort 1.3 2 антенных разъема (симметричная схема приема-передачи 2T2R) кнопка сброса CMOS кнопка перепрошивки BIOS — Q Flash Plus |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 10 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для детектора шума 1 разъем TPM для устройств безопасности 2 разъема для термодатчиков 2 переключателя BIOS 2 разъема для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

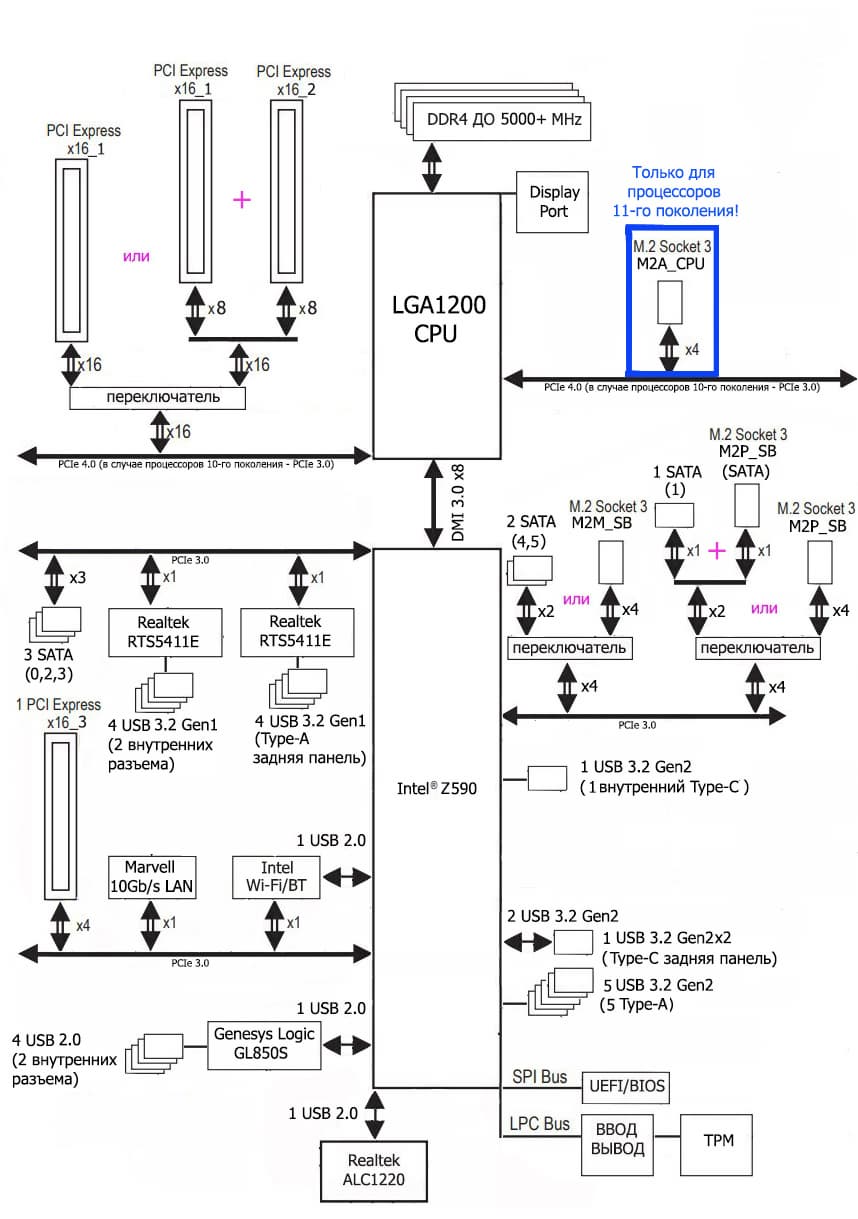

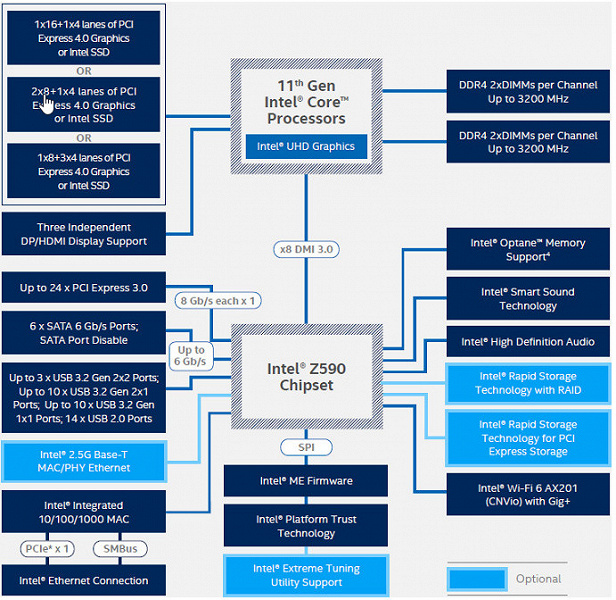

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 5400 МГц.
Процессоры Intel Core 11-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z590) имеют 20 линий ввода-вывода PCIe 4.0, не имеют USB и SATA портов. При этом взаимодействие с Z590 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), который в Z590 ускорен в 2 раза. Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490/590) имеют 16 линий ввода-вывода PCIe 3.0, которые идут только на слоты расширения PCIe.

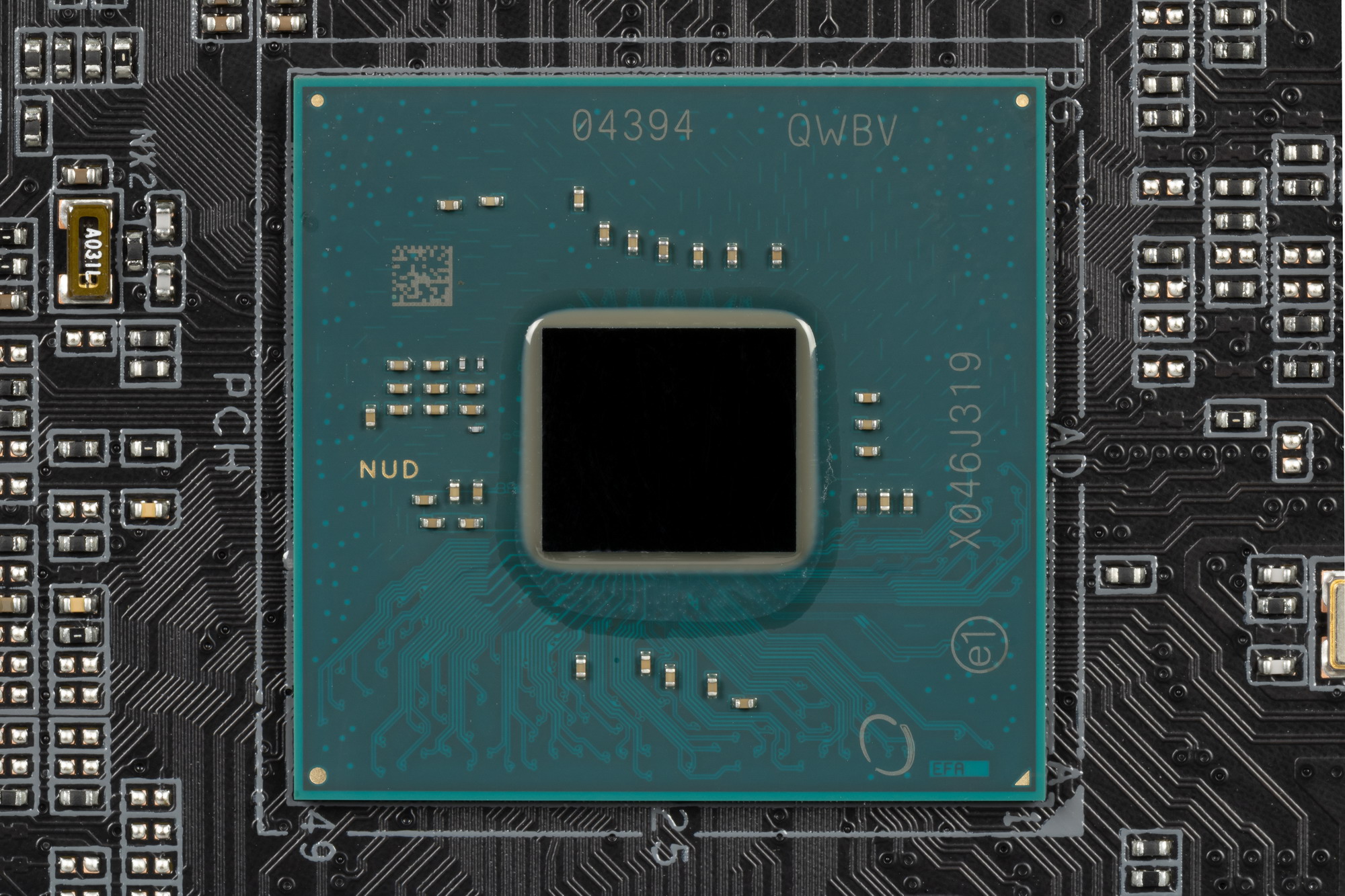

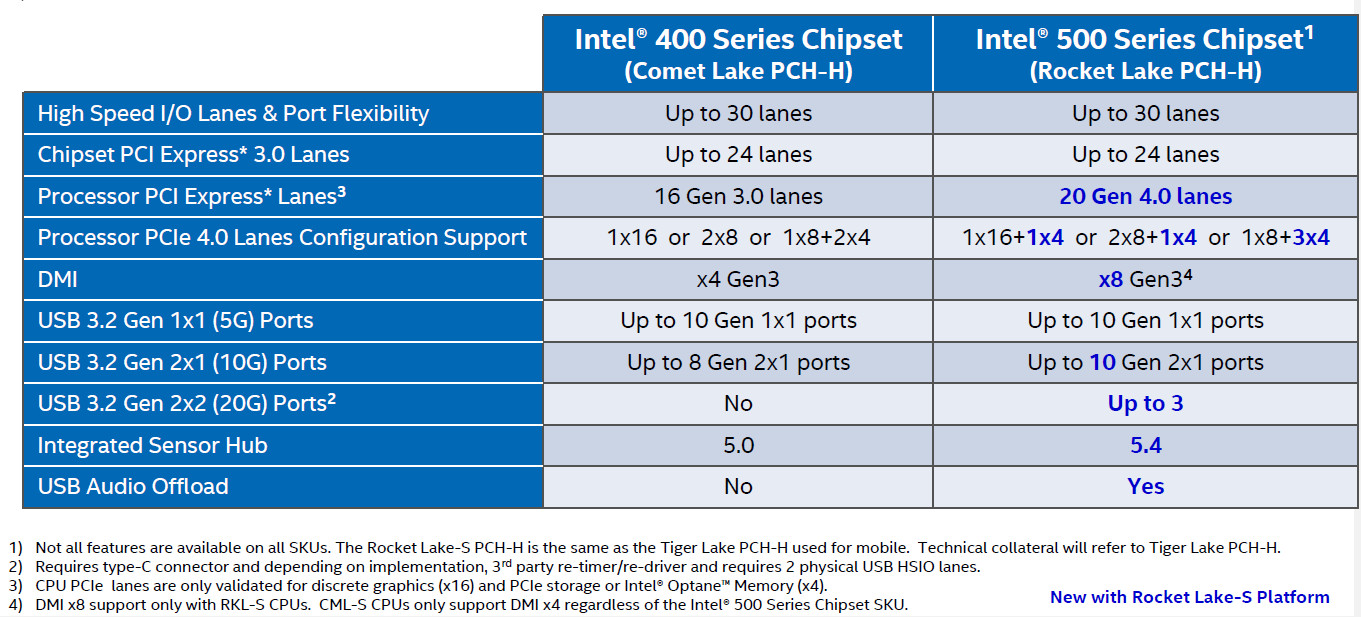

В свою очередь чипсет Z590 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 3 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 3.0.
Понятно, что если всего 30 портов у Z590, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe будет иметь место и в данном случае.

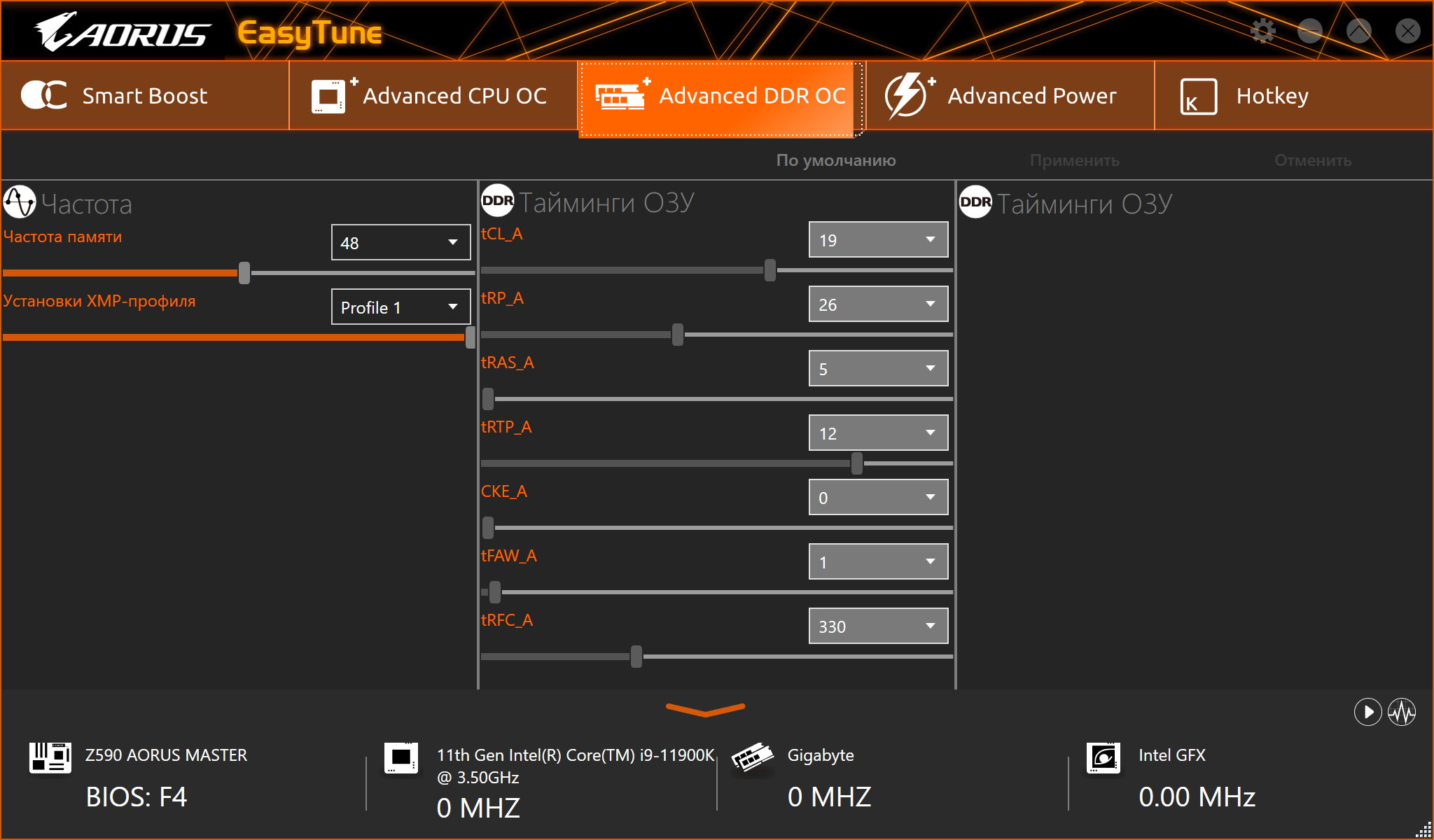

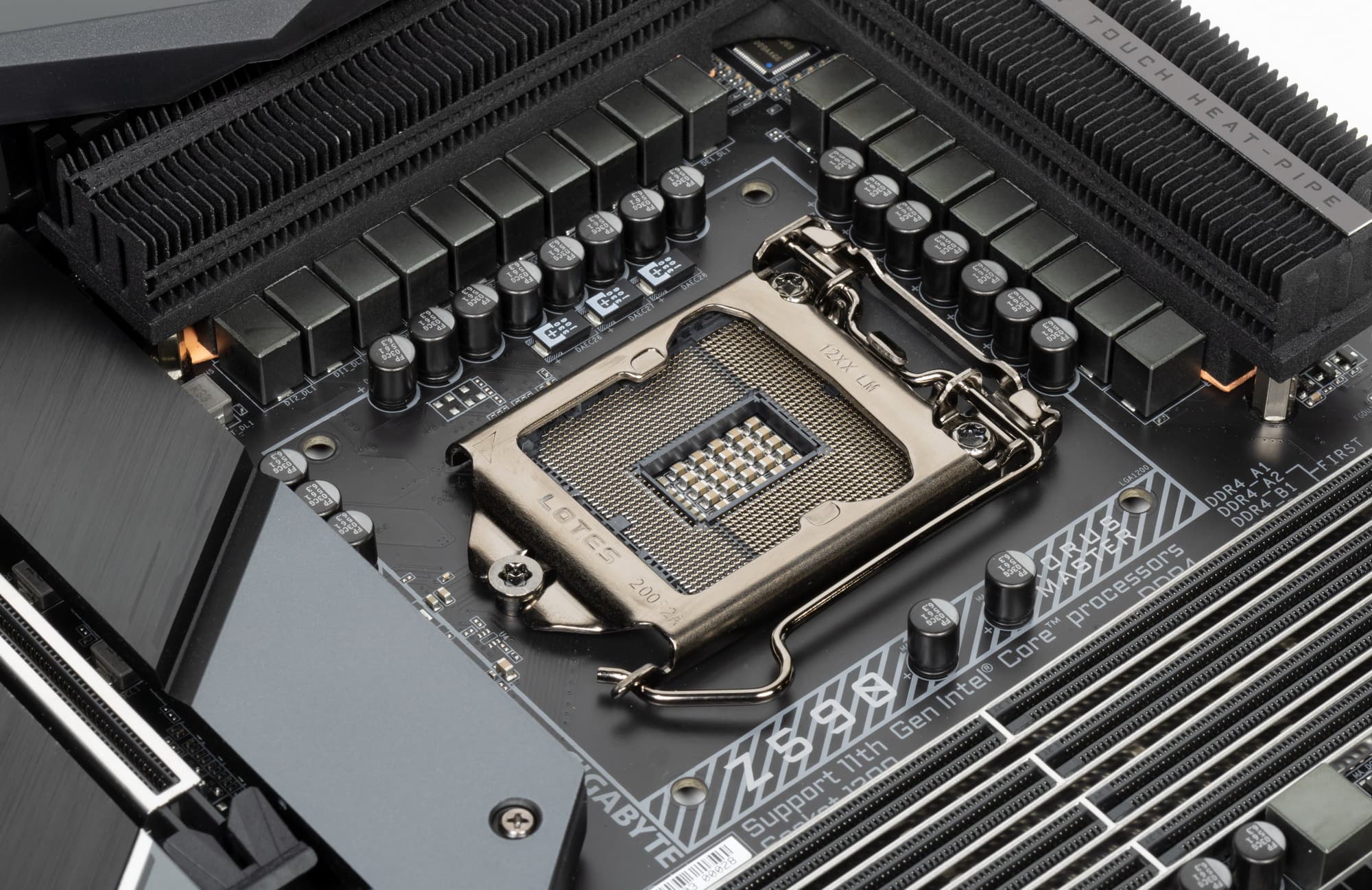

Еще раз надо напомнить, что Gigabyte Z590 Aorus Master поддерживает процессоры Intel Core 10-го и 11-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

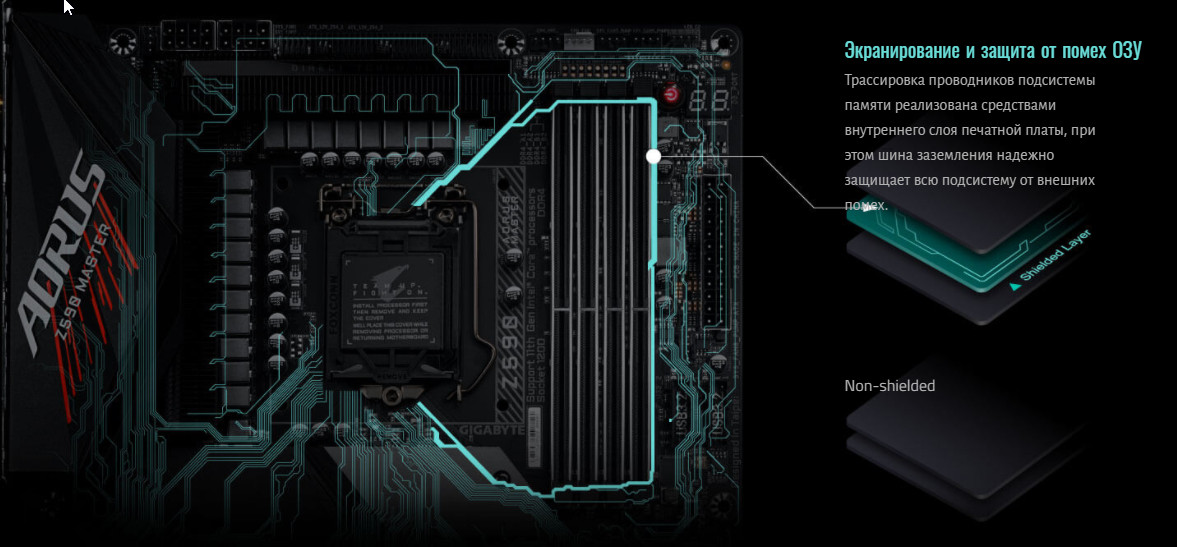

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

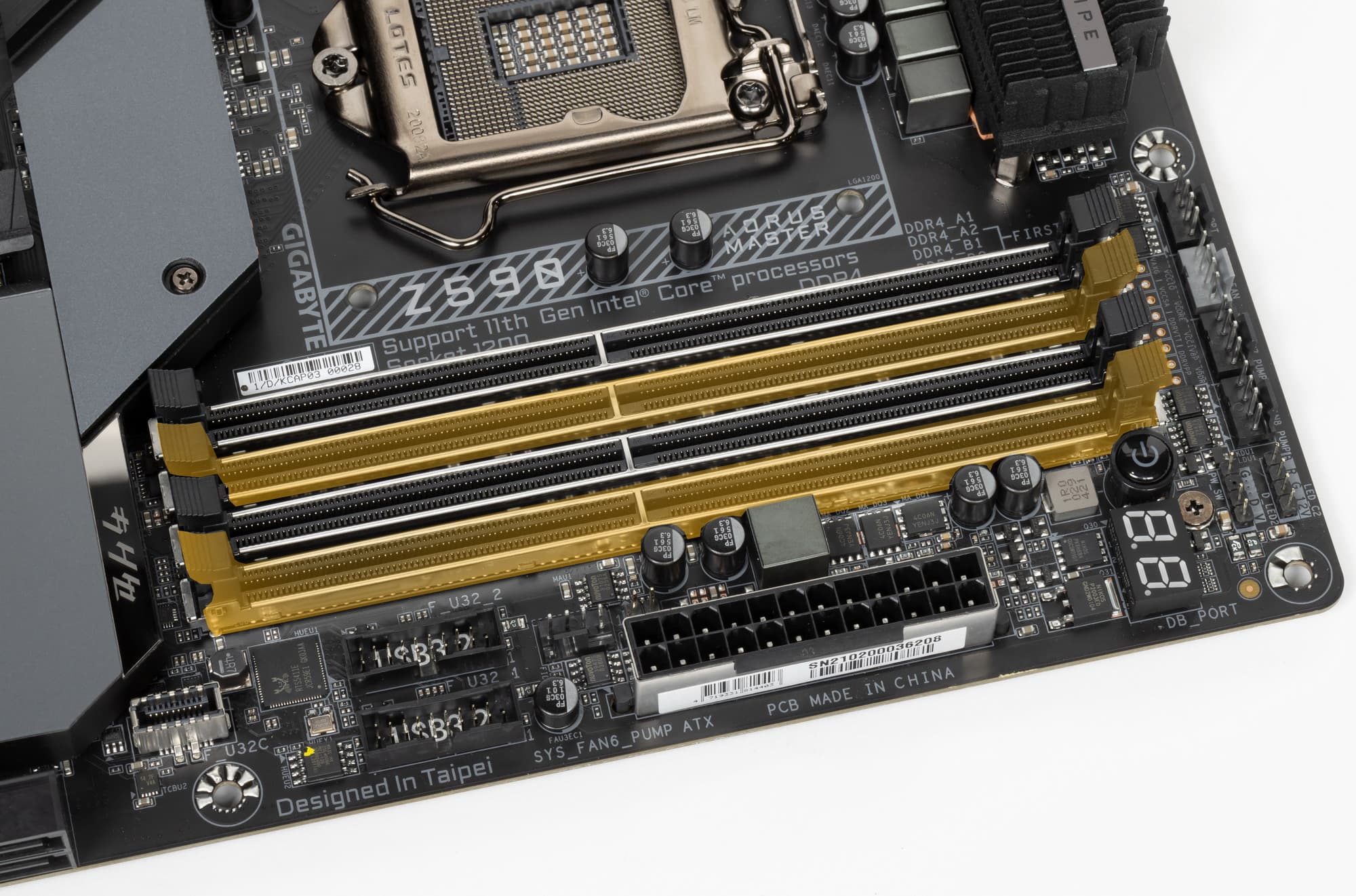

Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z590+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

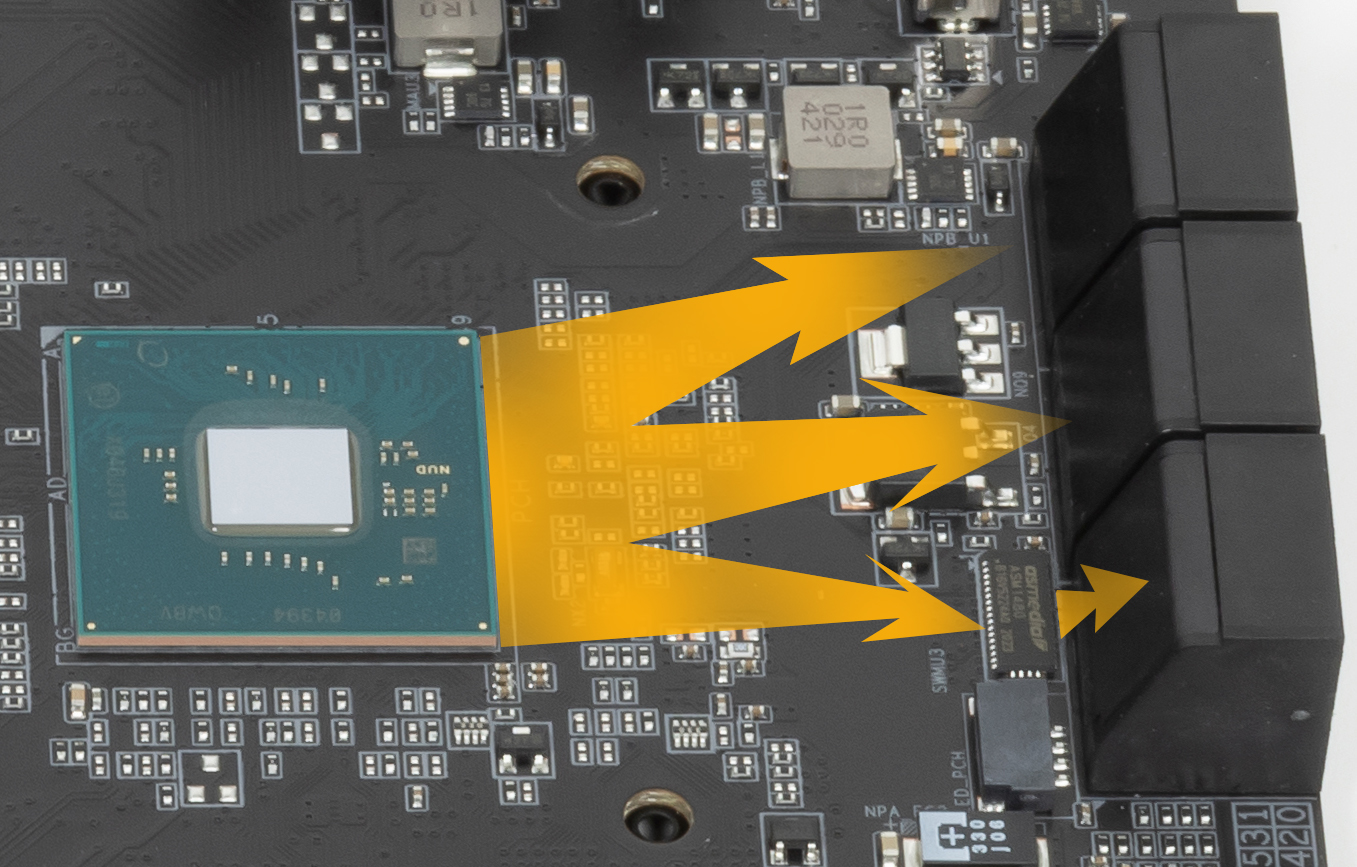

Кроме USB-портов, к которым мы подойдем позже, чипсет Z590 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Переключатель: или порты SATA_4/5 (2 линии), или слот M.2 (M2M_SB) (4 линии): максимум 4 линии;
- Переключатель: или порт SATA_1 (1 линия) + M.2 (M2P_SB) в режиме SATA, или слот M.2 (M2P_SB) в режиме PCIe x4 (4 линии): максимум 4 линии;
- Слот PCIe x16_3 (4 линии);

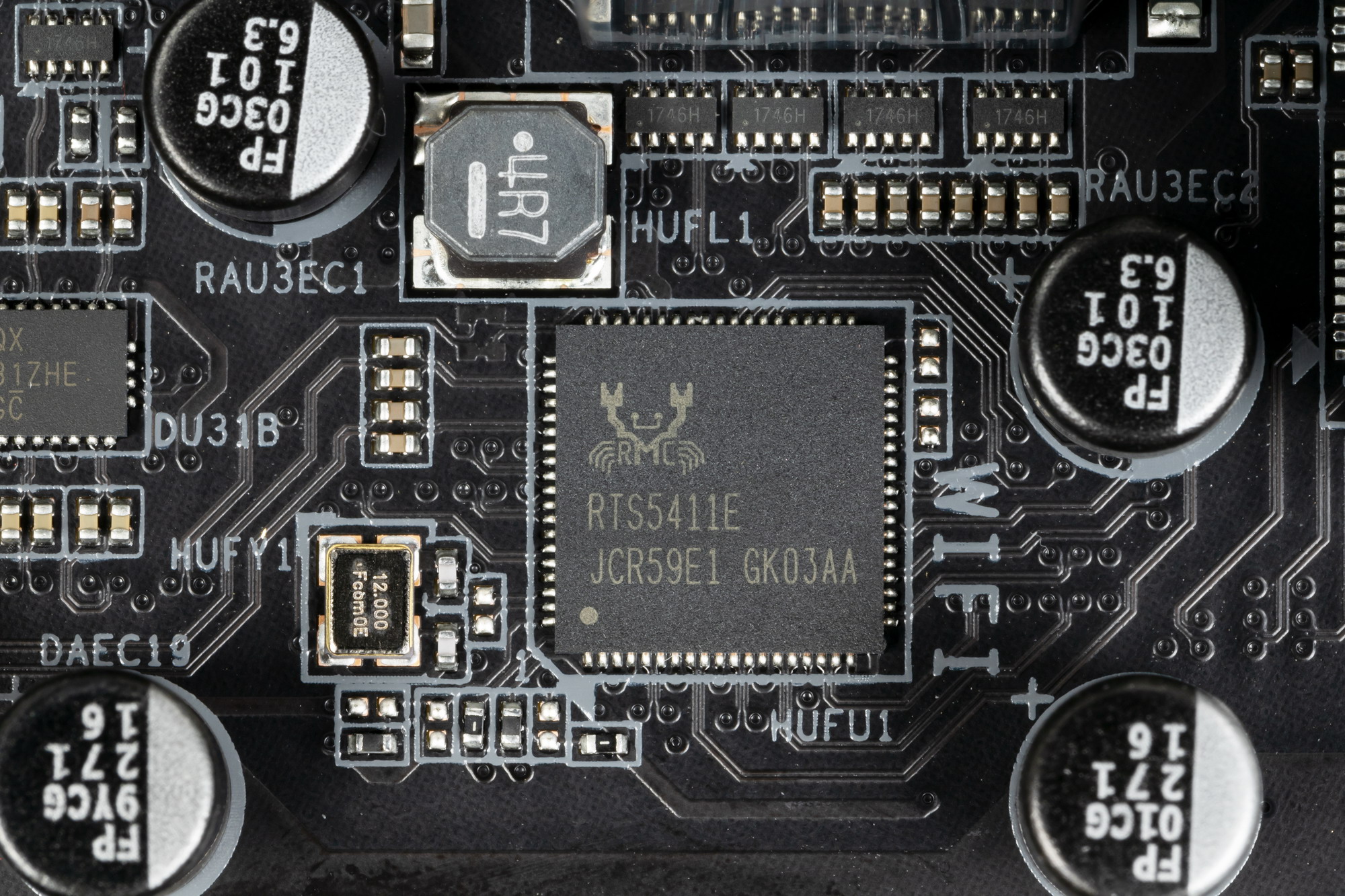

- Realtek RTS5411 (USB 3.2 Gen1 хаб) (1 линия);
- Realtek RTS5411 (USB 3.2 Gen1 хаб) (1 линия);

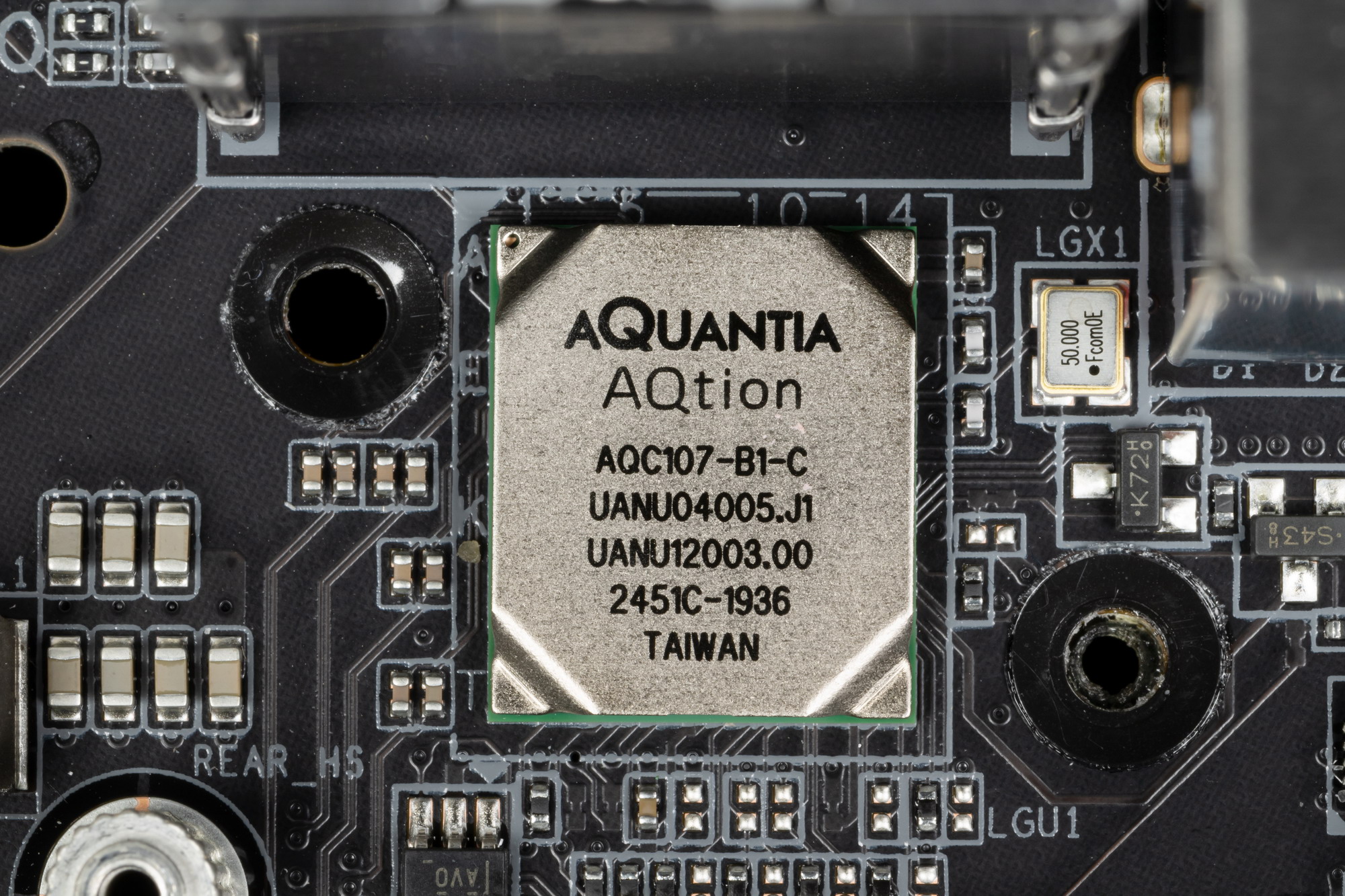

- Marvel (ex Aquantia) (Ethernet 10Gb/s) (1 линия);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия);
- 3 порта SATA_0,2,3 (3 линии)
19 линий PCIe оказались занятыми. В чипсете Z590 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллер GL850S для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2. У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). Оставшиеся 16 линий надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий;
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
Теперь в целом про слоты PCIe.

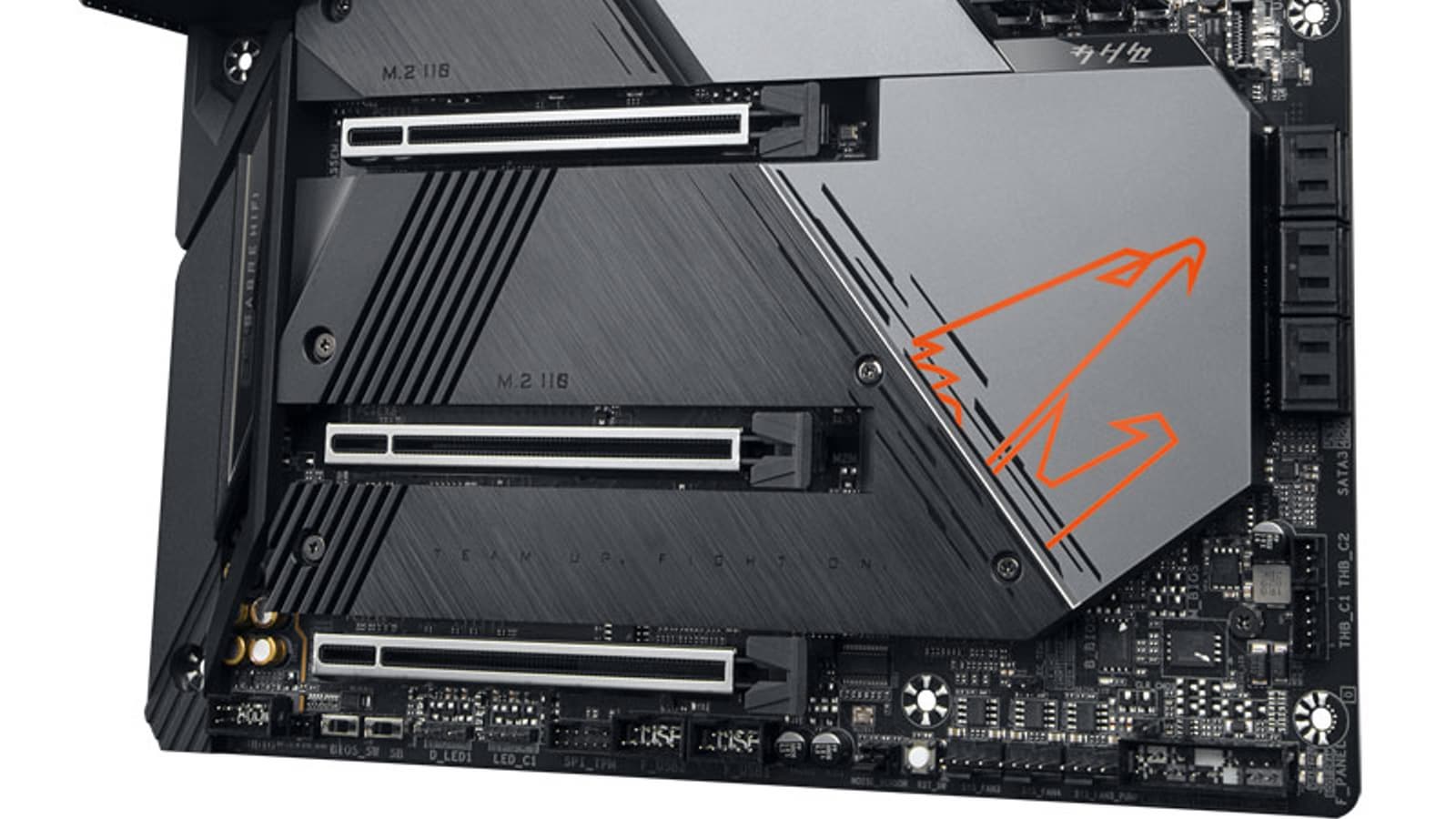

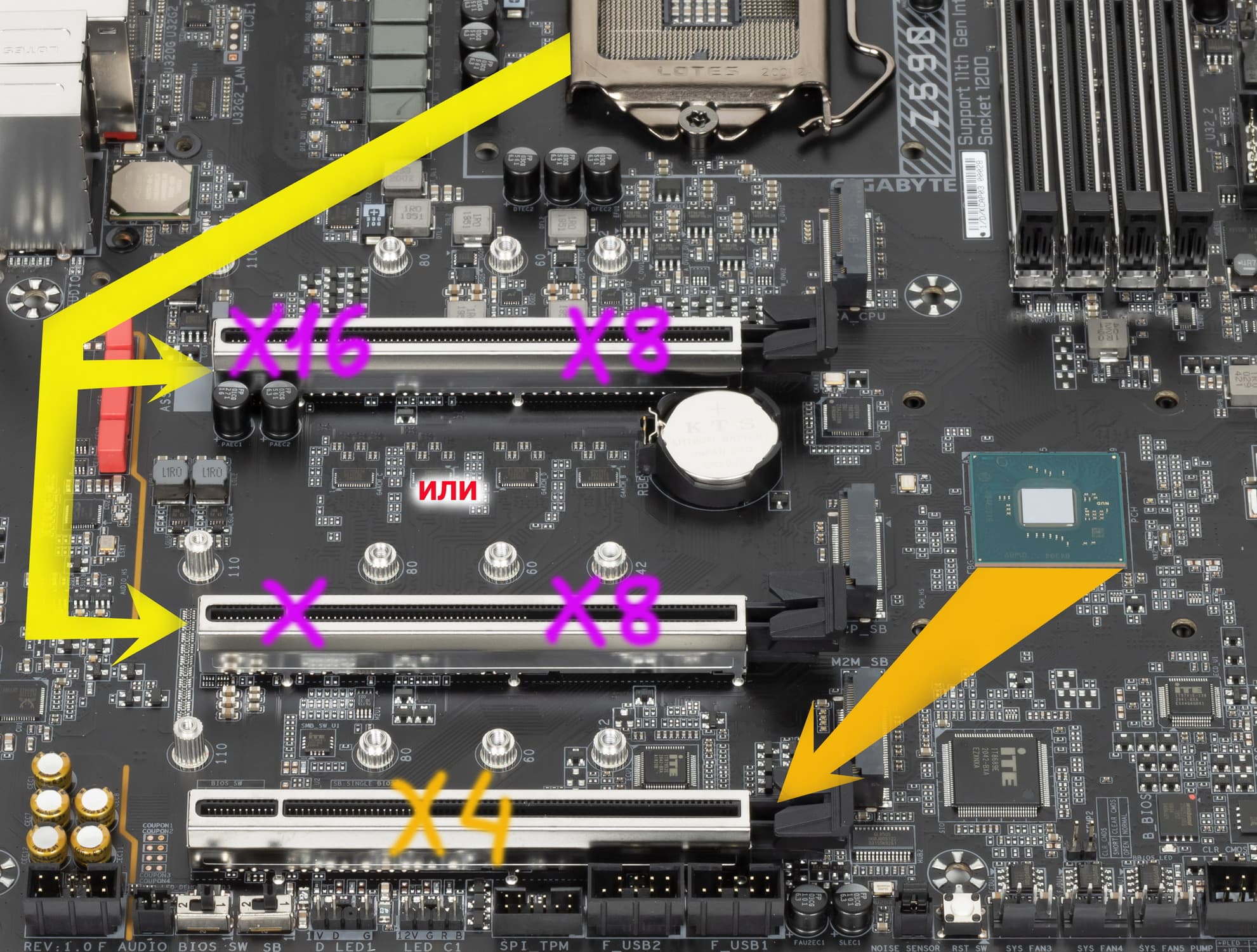

Всего на плате есть три PCIe x16 (для видеокарт или других устройств). Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то третий PCIe x16_3 подключен к Z590, и он рассчитан на режим только х4. То есть аппаратно режим х16 поддерживает только первый слот.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры PI3EQX16 от Diodes Inc. (ex Pericom).

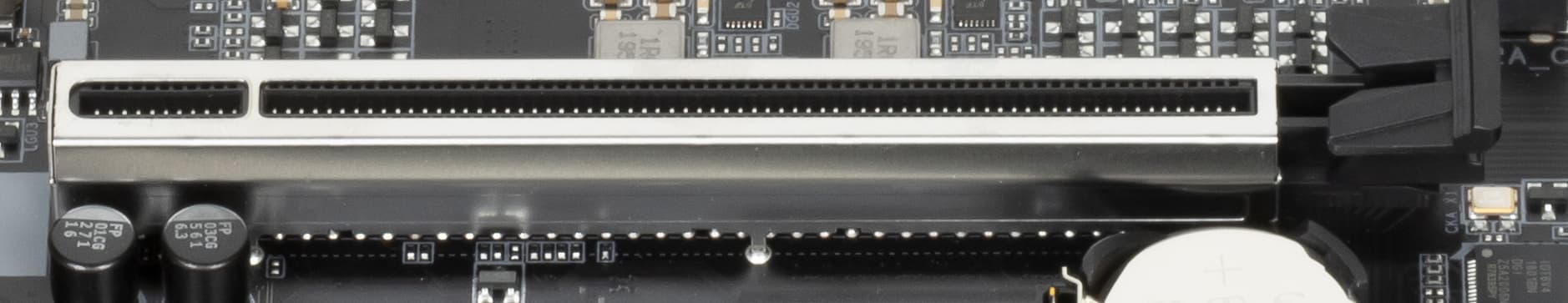

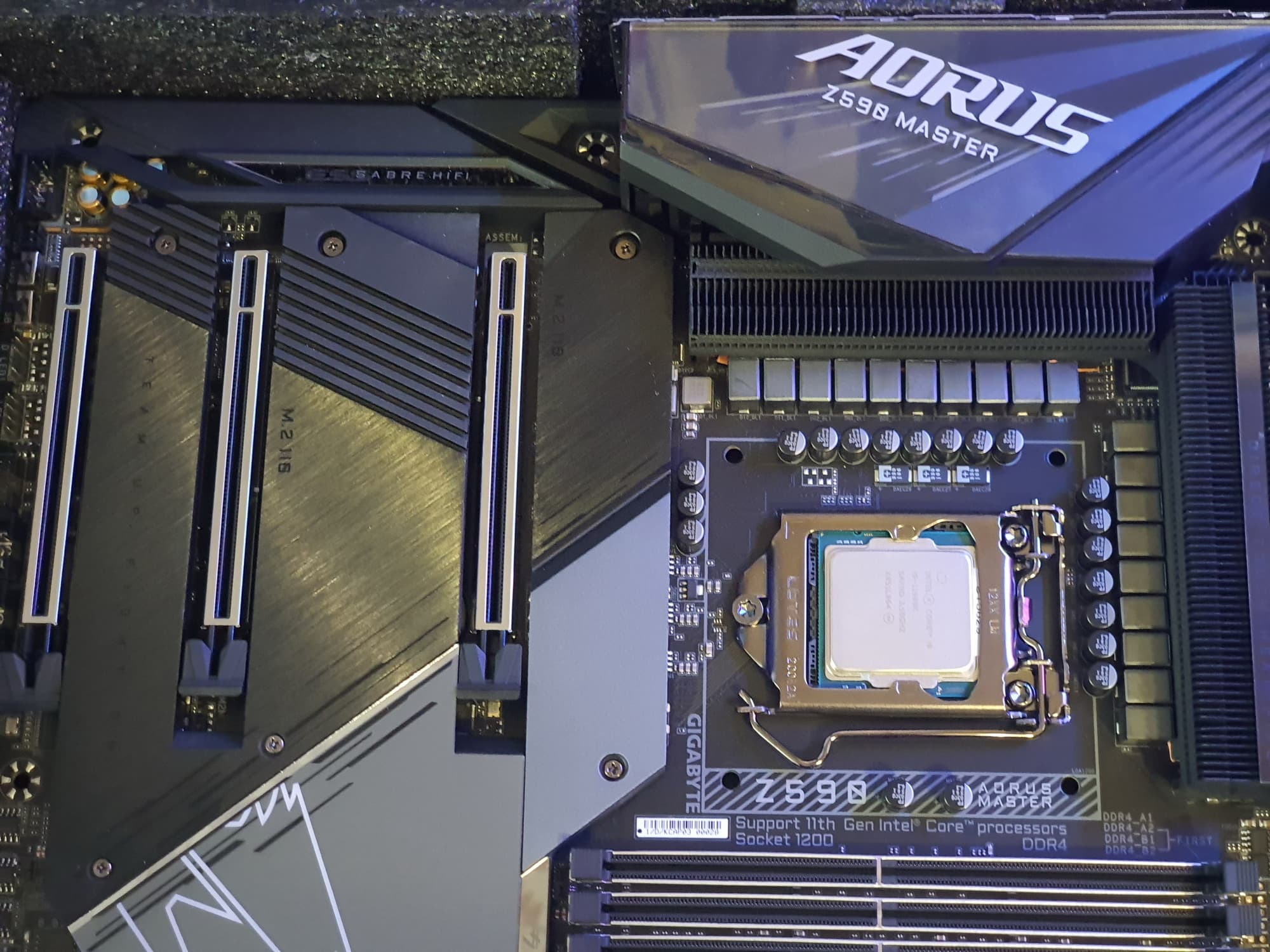

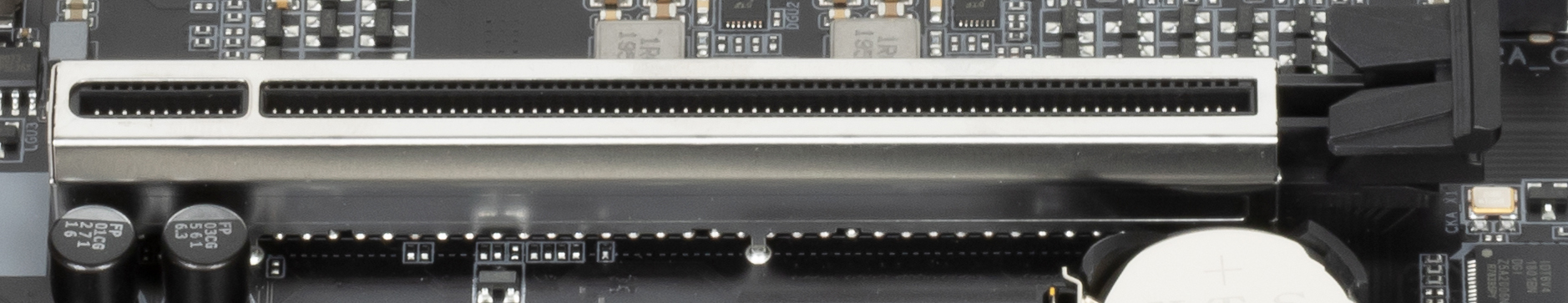

Все три слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

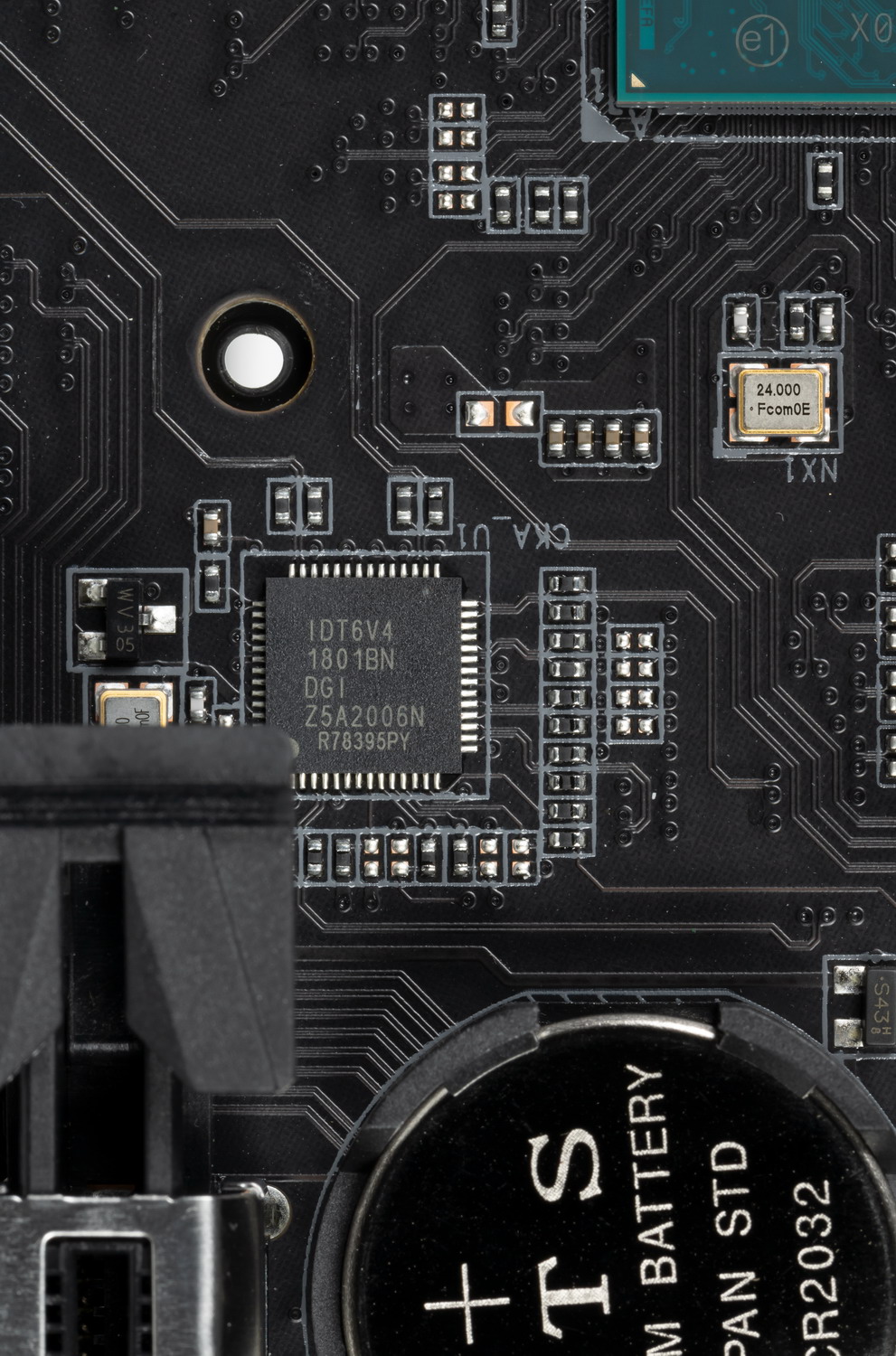

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор от Renesas (ex IDT).
На очереди — накопители.

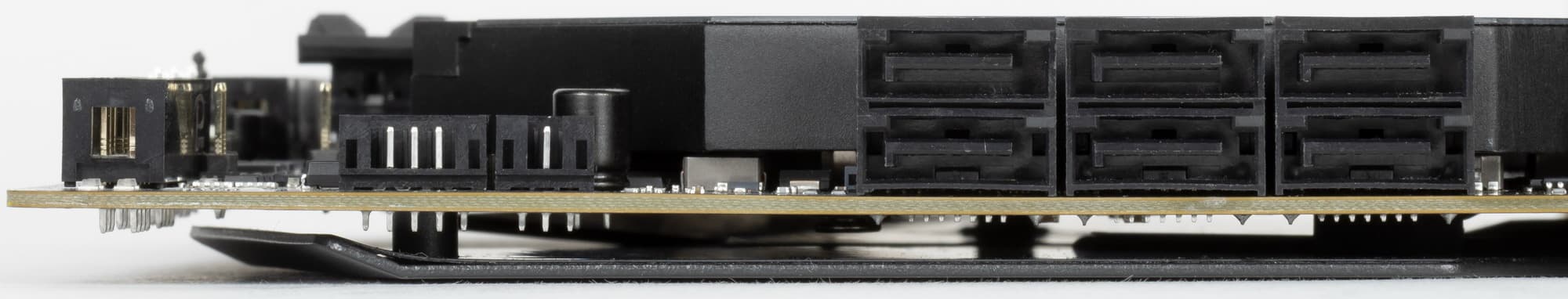

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет Z590 и поддерживают создание RAID.
Один порт SATA делит ресурсы с портом M.2, но об этом ниже.

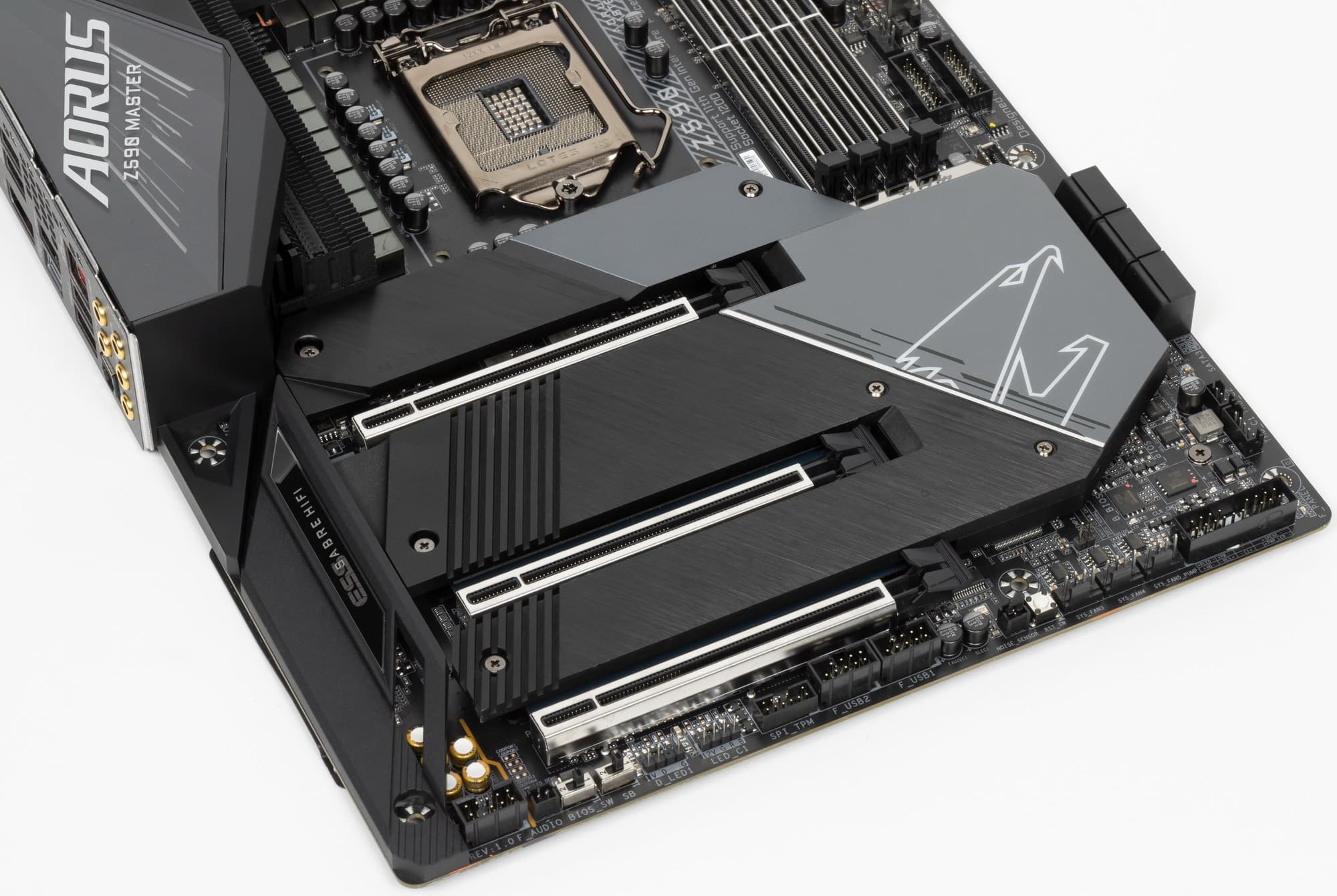

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.

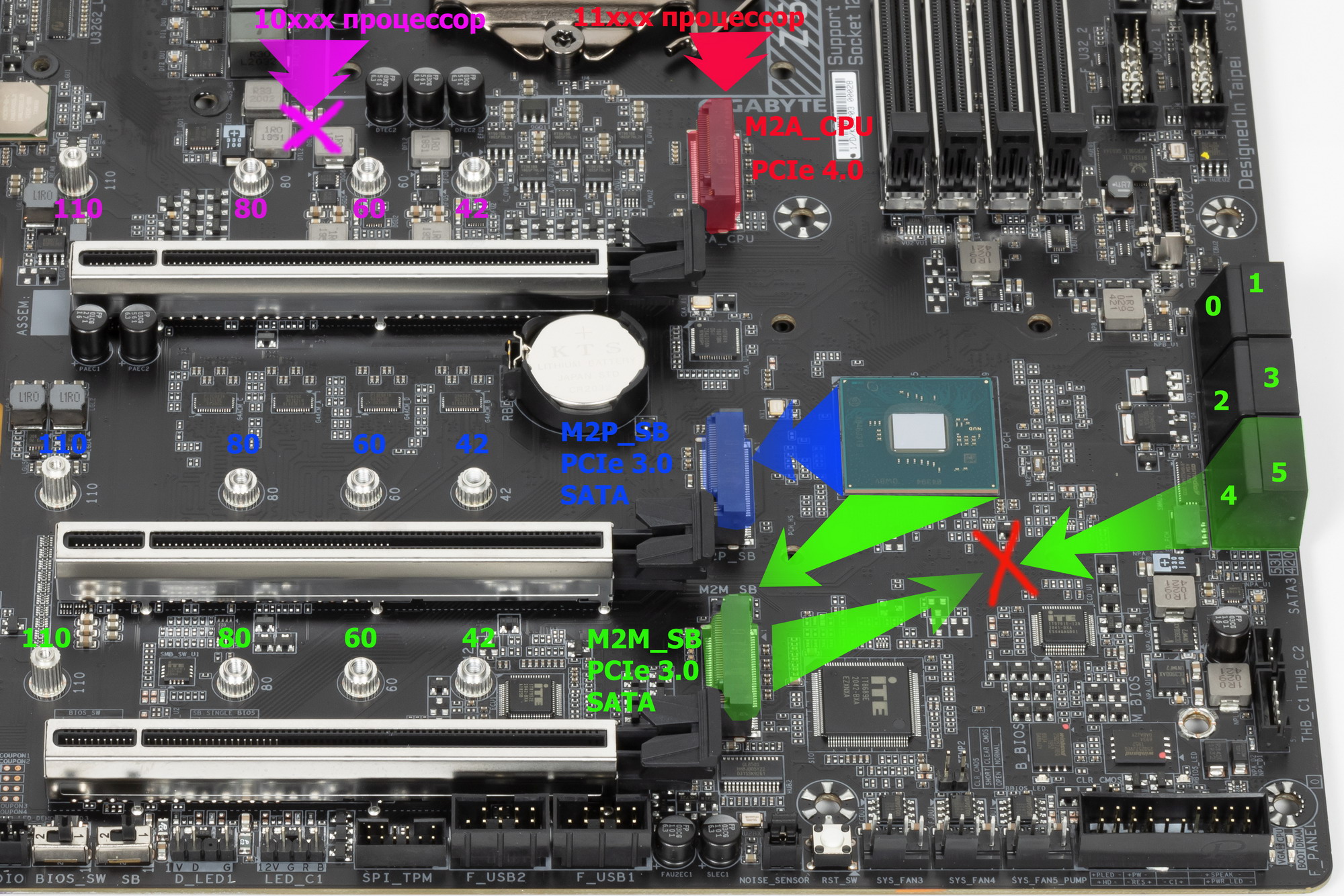

Средний и нижний слоты M.2 (M2P_CPU и M2M_SB) получают данные от чипсета Z590 и поддерживают модули с любым интерфейсом, а верхний слот M.2 (M2A_CPU) получает данные от CPU и работает с модулями только с PCIe интерфейсом. Все три слота поддерживают всевозможные размеры модулей: 2242/2260/2280/22110.
На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.
Поскольку количество HSIO линий у Z590 ограничено тридцатью, то приходится делить ресурсы, о чем я выше уже говорил, рассматривая PCIe слоты. Поэтому если в слот M.2 (M2P_SB) вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2 (M2P_SB) будет работать только в режиме PCIe x4/x2).
Так же самый нижний M2M_SB взаимоисключает совместную работу с портами SATA_4 и SATA_5. И только верхний M2A_CPU не делит ресурсы ни с чем.

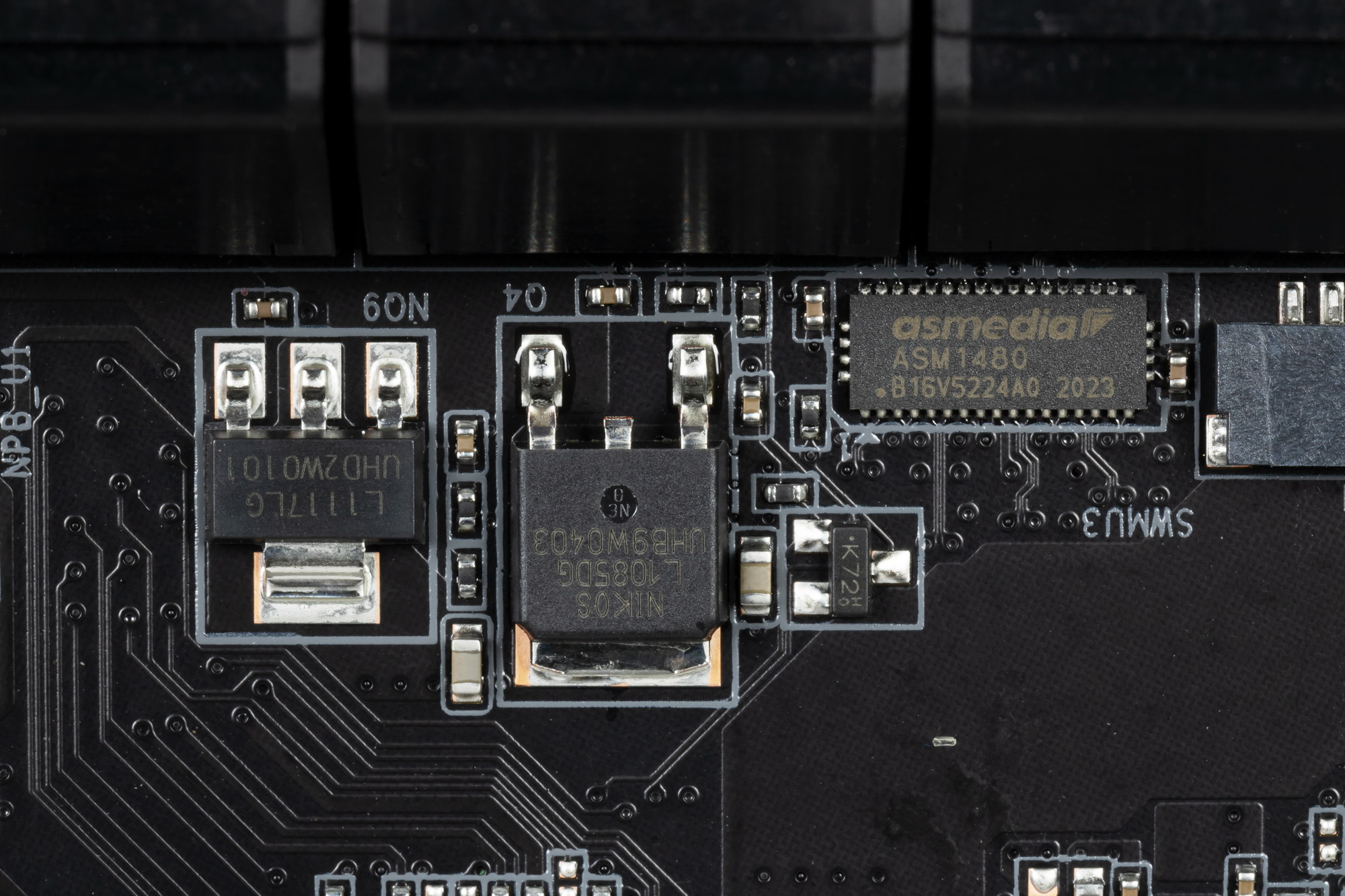

Для обеспечения переключений между М.2 и SATA портами имеется мультиплексор ASM1480 от ASMedia.

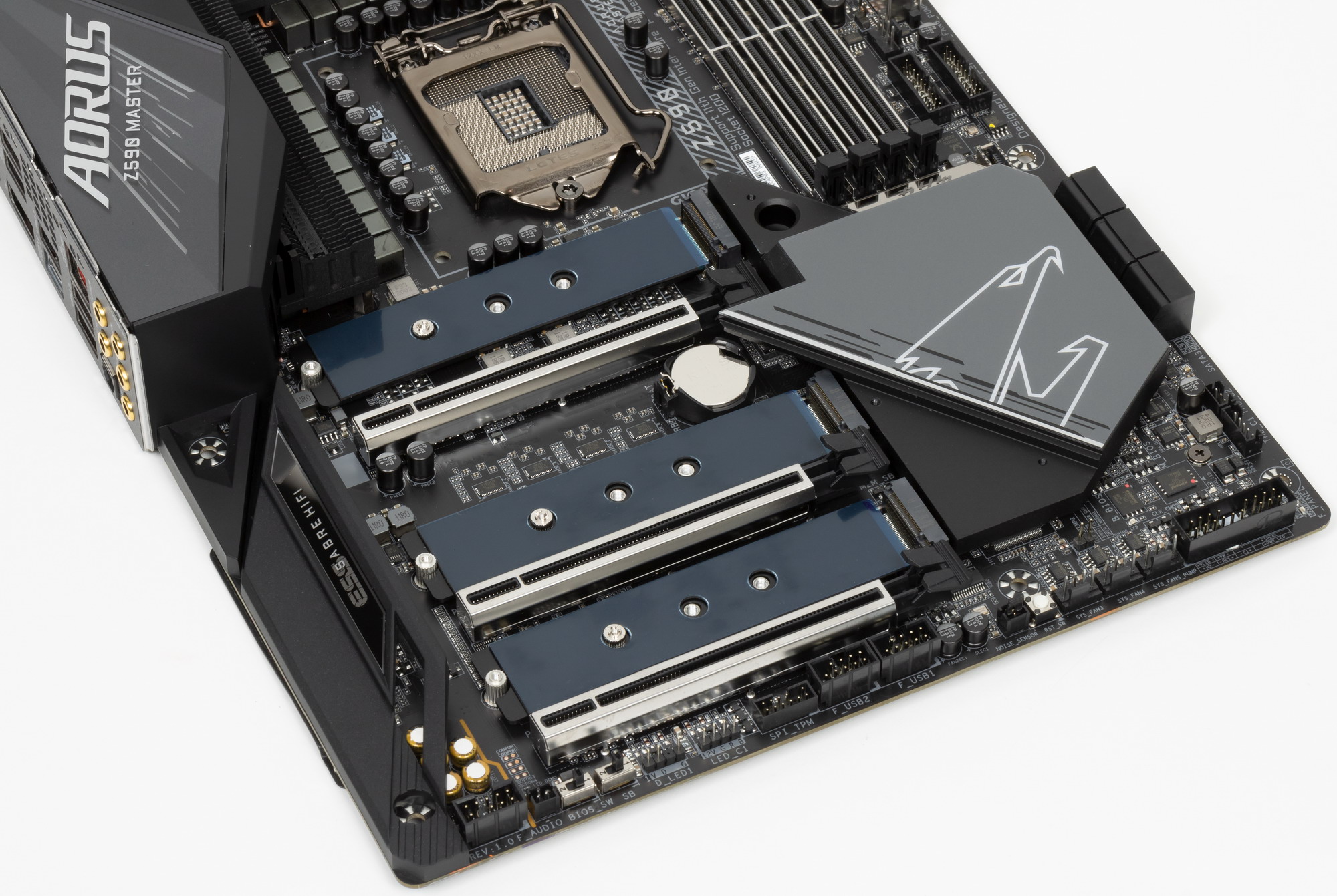

Все M.2 слоты имеют радиаторы. Верхний M.2 обладает отдельным радиатором, когда как остальные два слота M.2 покрывает единый общий радиатор, прикручивающийся к чипсетному.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z590 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 3 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий из 24).
И что мы имеем? Всего на материнской плате — 19 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован через Z590 и представлен на задней панели портом Type-C;
- 6 портов USB 3.2 Gen2: все реализованы чисто через Z590 и 5 представлены на задней панели портами Type-A (красного цвета); еще 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

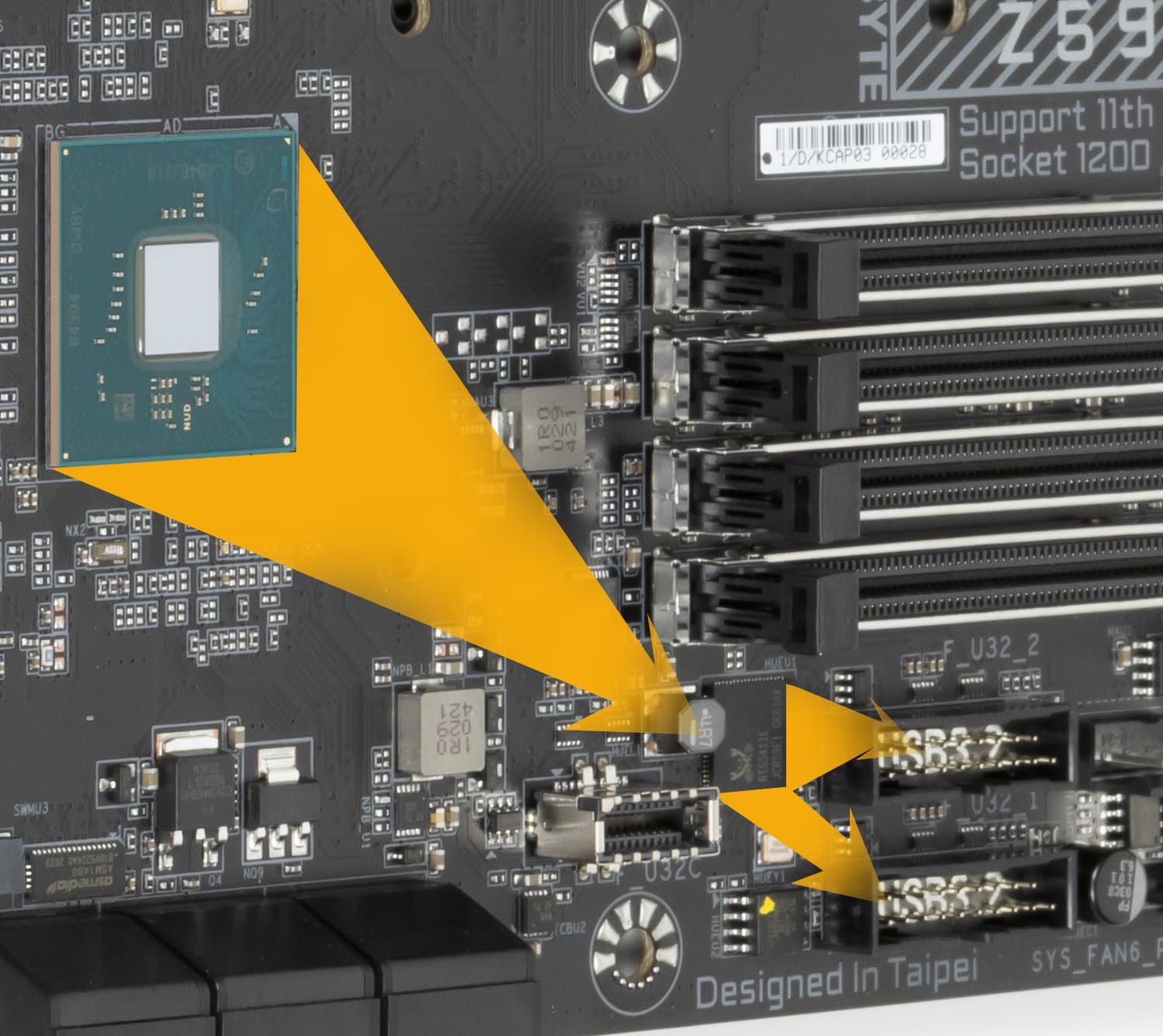

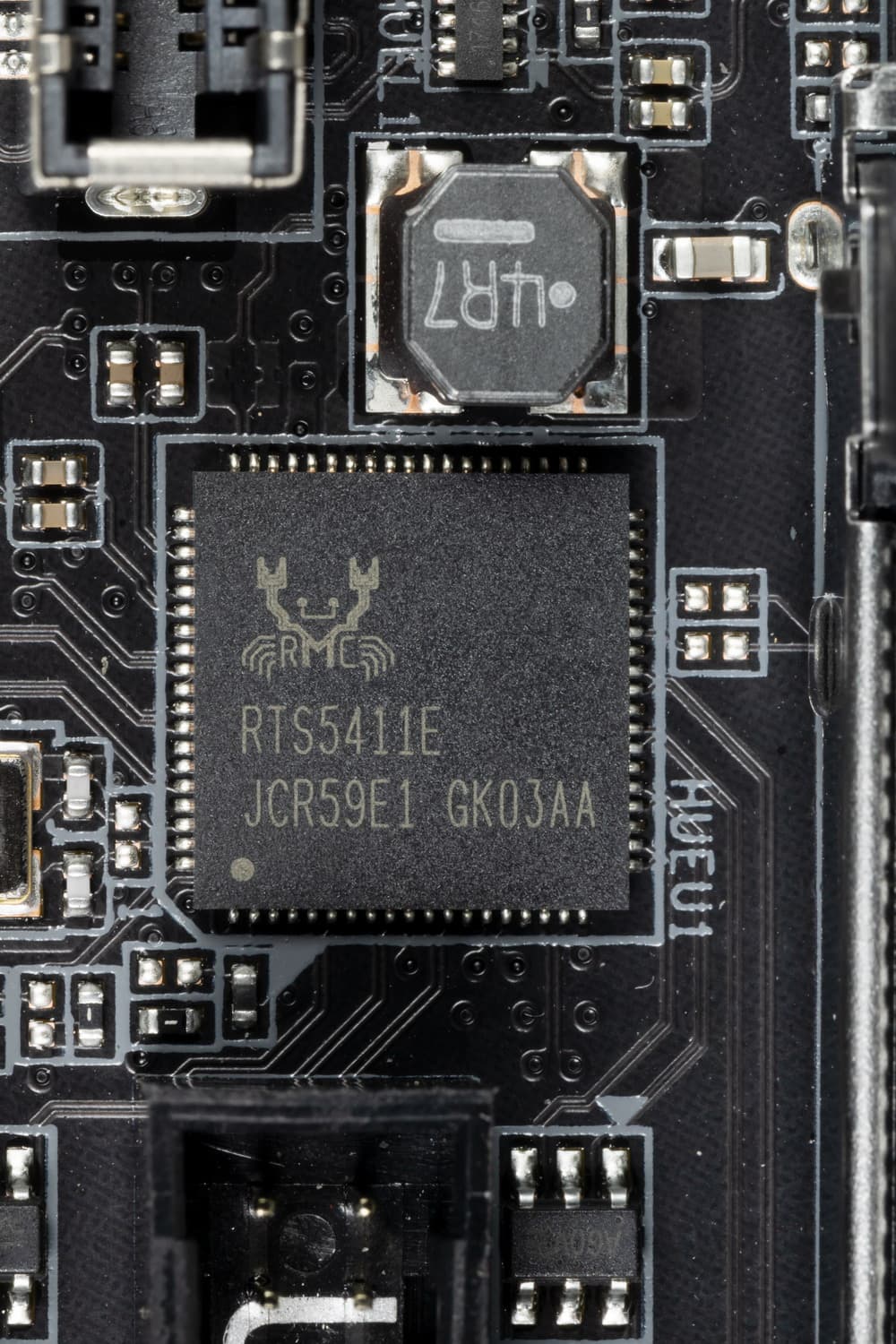

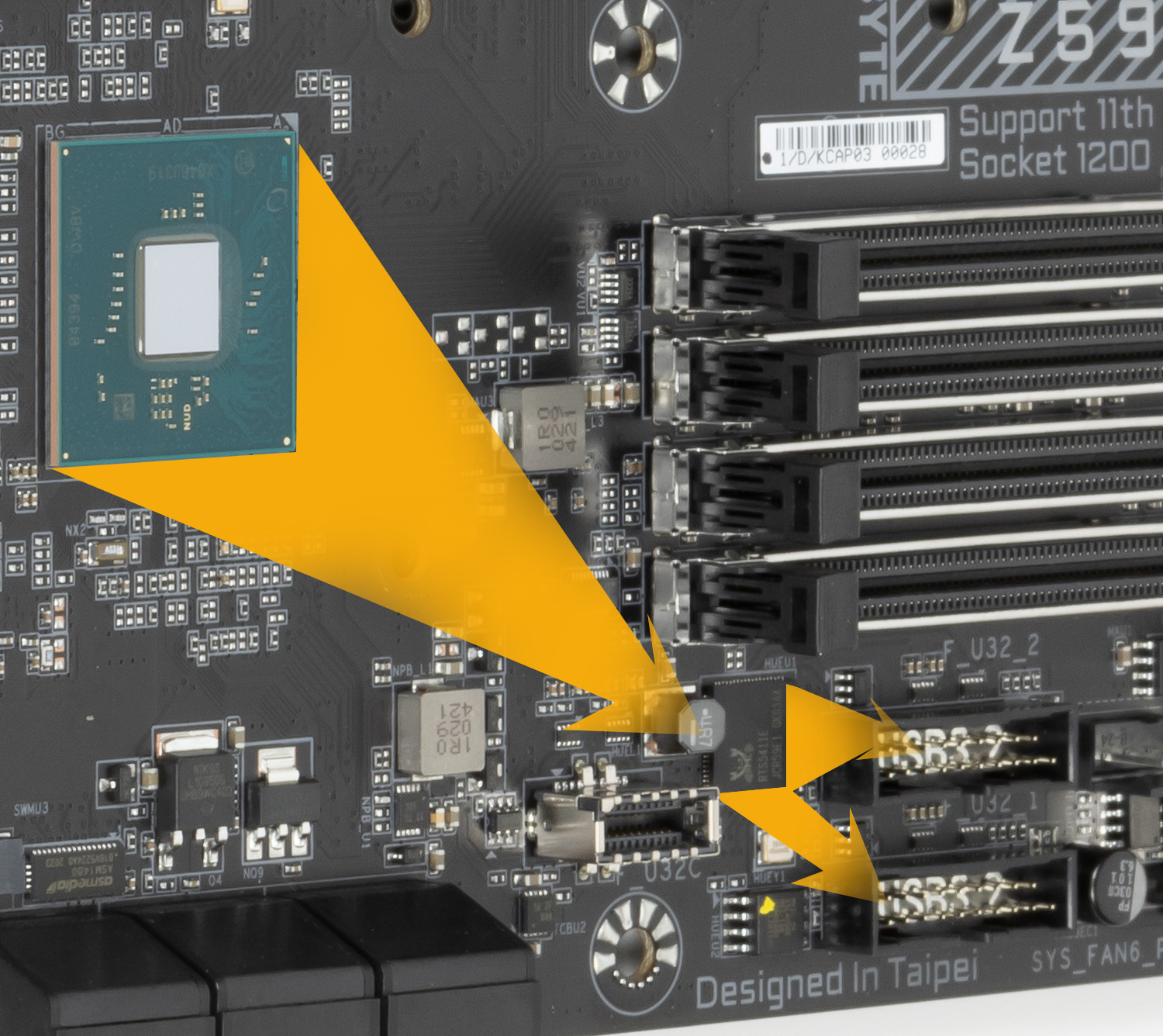

- 8 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411E
(на него потрачена 1 линия PCie 3.0) и представлены 4-мя портами Type-A на задней панели (синие), еще 4 реализованы через второй Realtek RTS5411E
(на него потрачена 1 линия PCIe 3.0) и представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта);

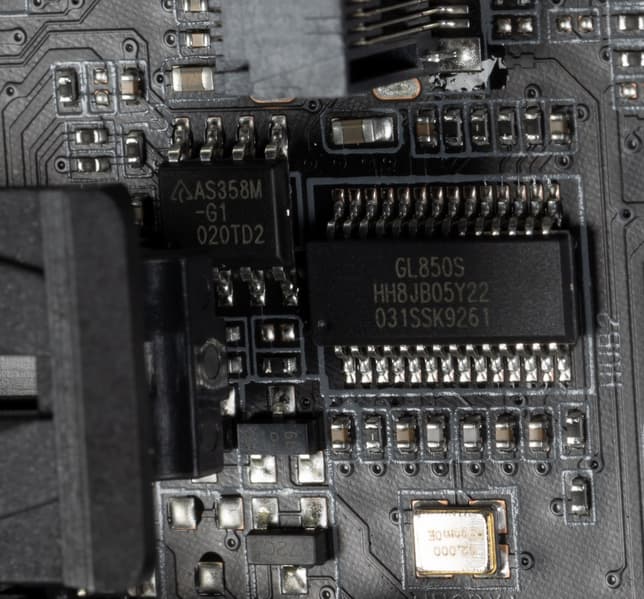

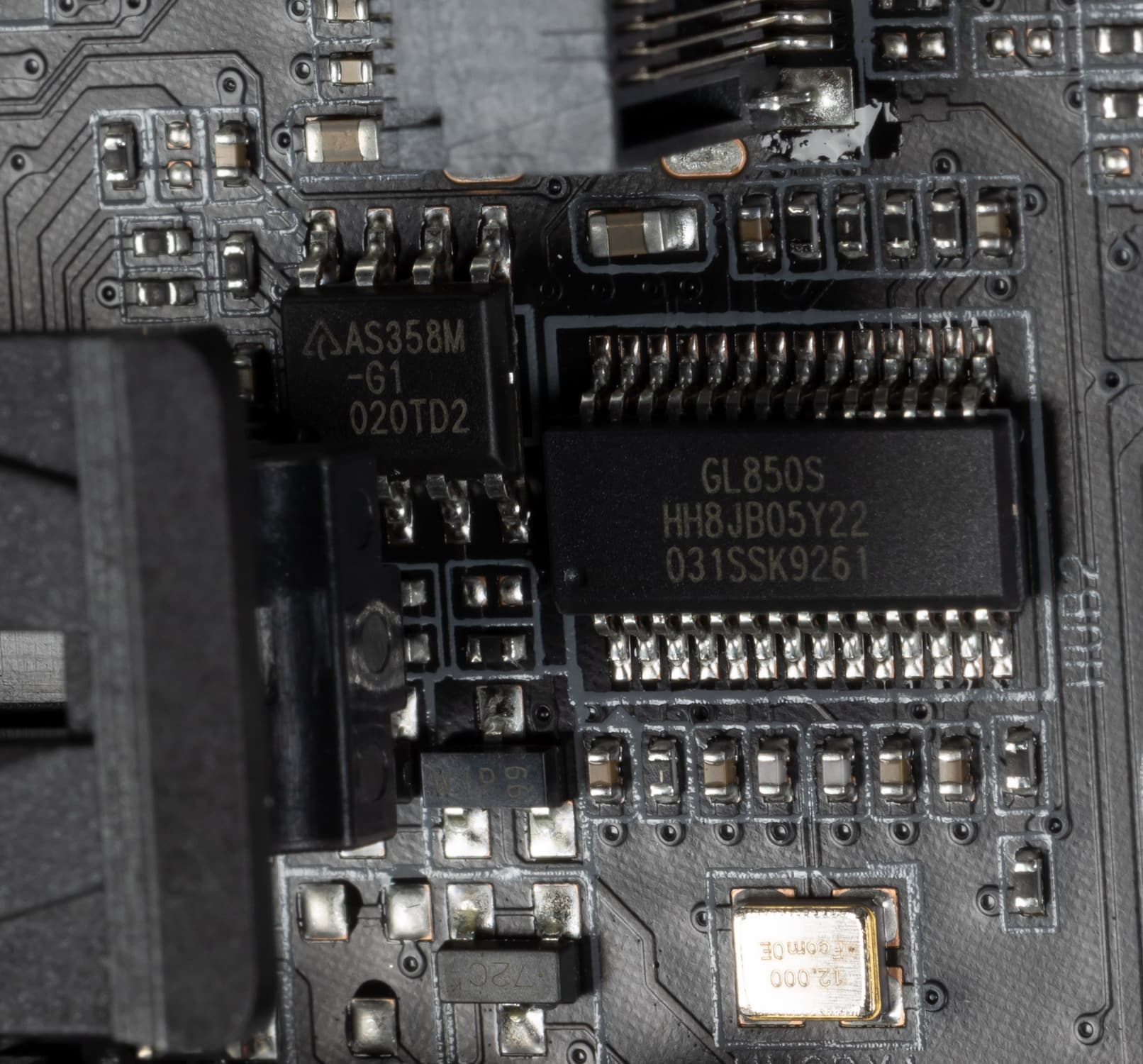

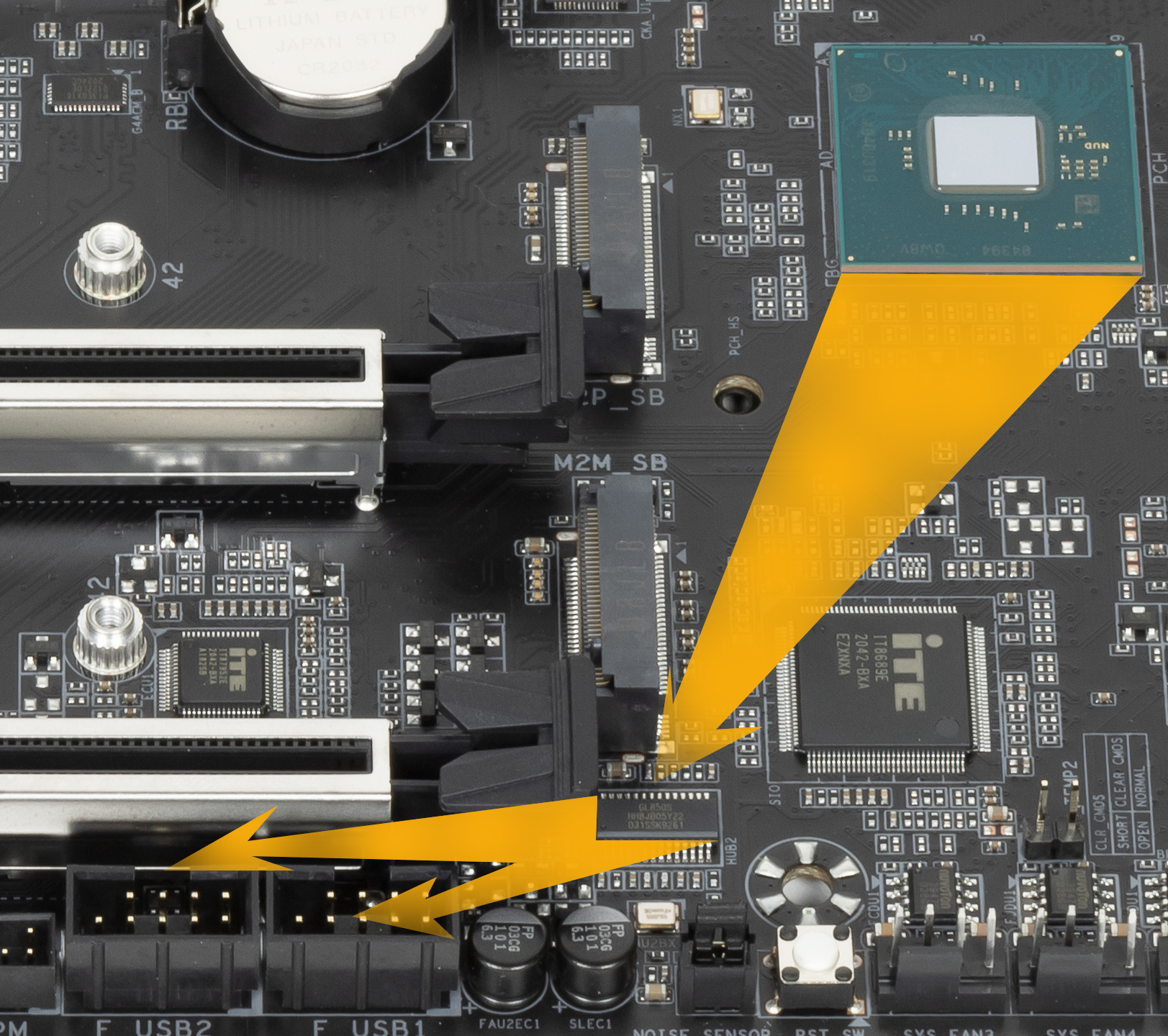

- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850S
(на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
(каждый на 2 порта).
Таким образом, у нас три контроллера используют USB линии:
- Genesys Logic GL850S (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).
Итак, через чипсет Z590 реализовано высокоскоростных портов USB:
- 1 USB 3.2 Gen2x2 (не в счет, ибо он формируется за счет двух Gen2)
- + 6 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen2 (на обеспечение USB 3.2 Gen2x2)
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 3 порта USB 2.0 на обеспечение контроллеров. Всего 11 USB портов реализовано.
Ну и 19 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z590 в данном случае реализовано 27 высокоскоростных портов из 30.

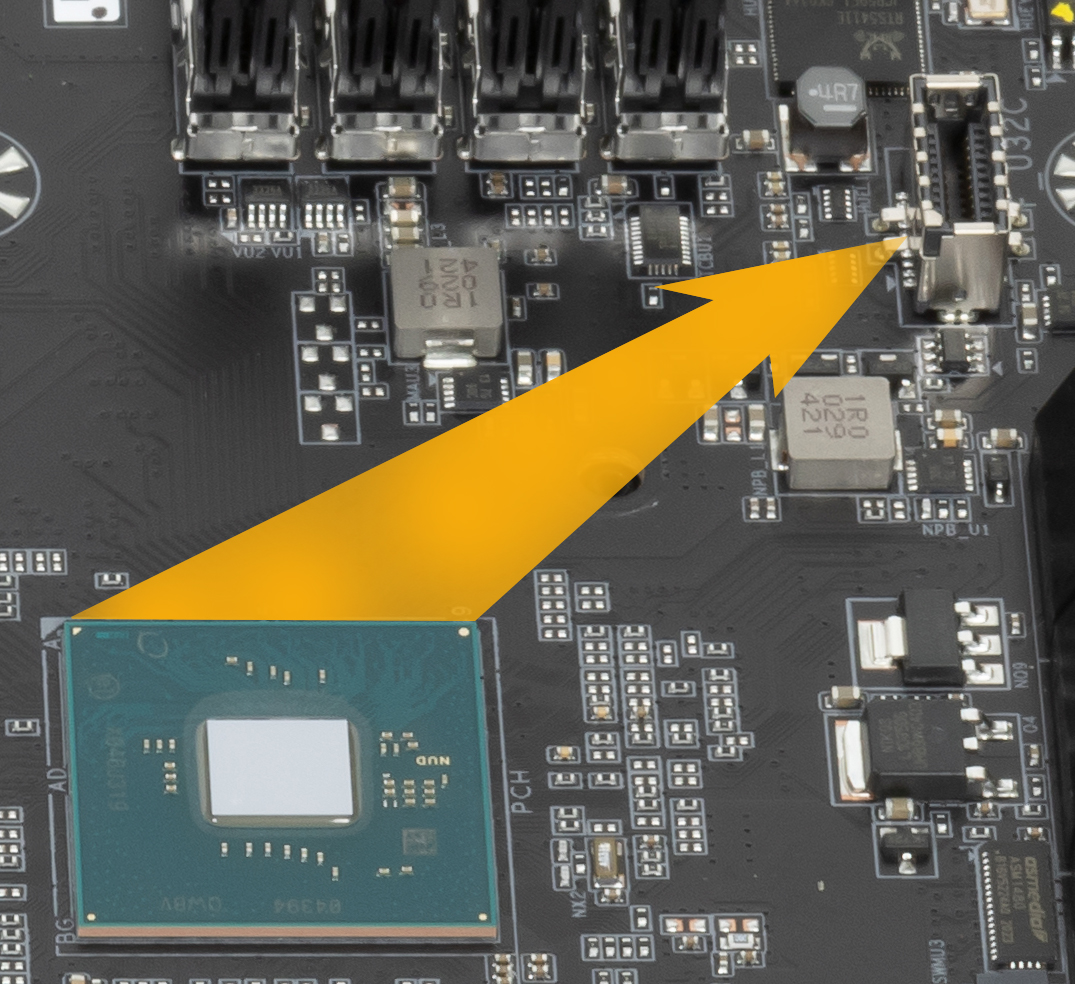

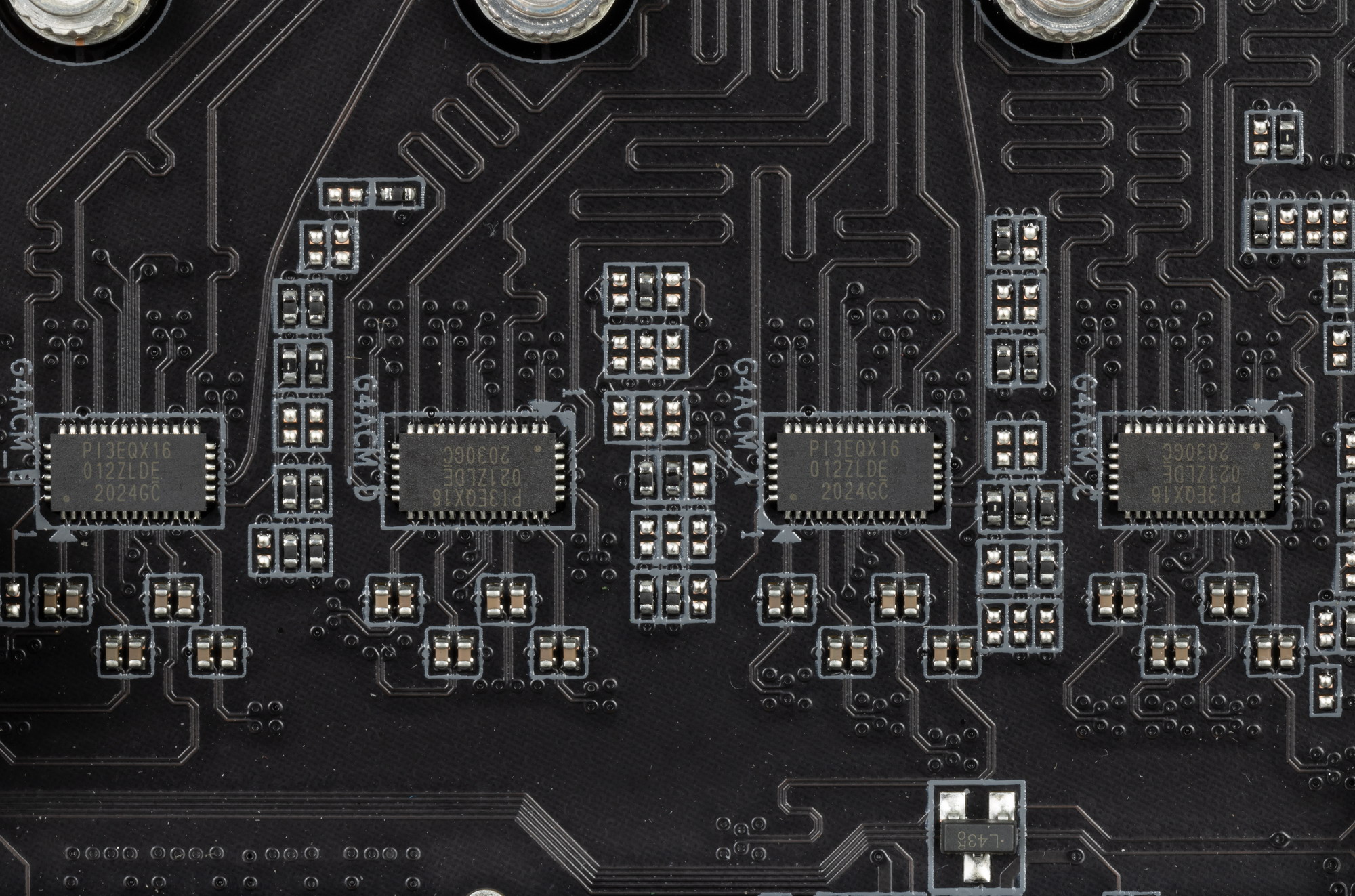

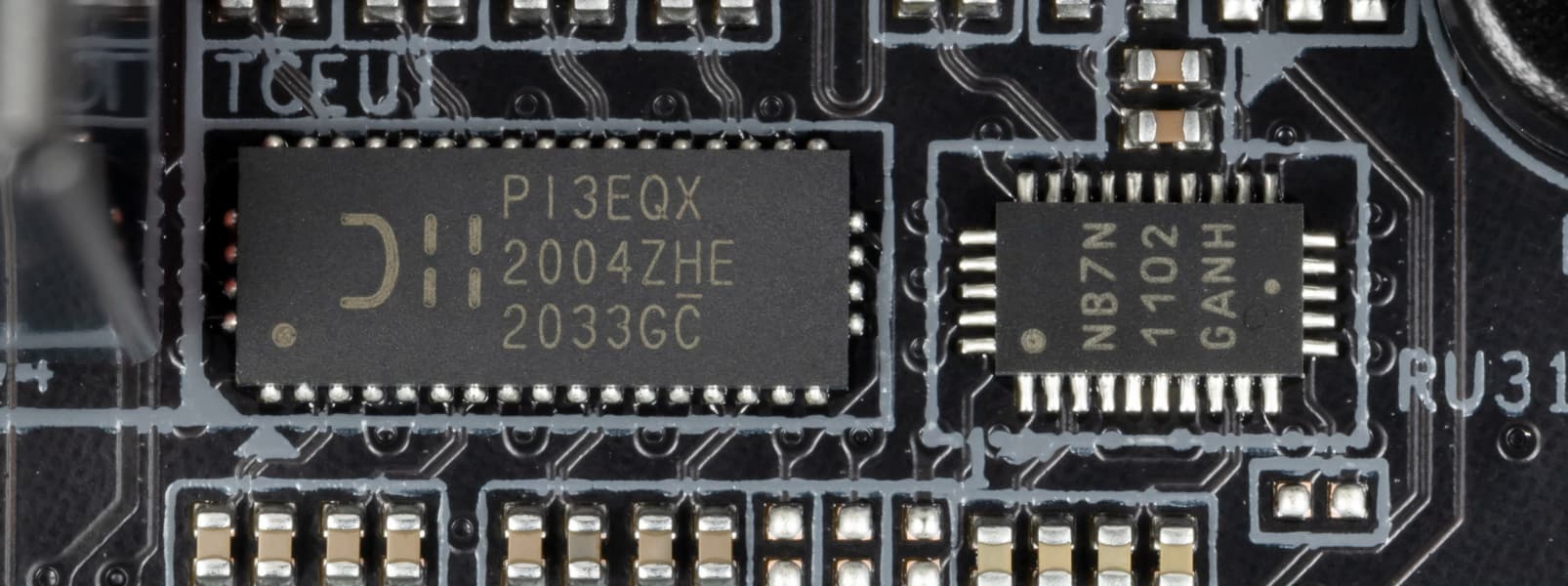

Все быстрые USB порты Type-C оснащены ре-драйверами NB7N от On Semiconductor и PI3EQX от Diodes Inc (ex Pericom), дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них (для реализации имеется специальная фирменная утилита).
Теперь о сетевых делах.
Материнская плата оснащена средствами связи очень даже хорошо. Имеется скоростной Ethernet-контроллер Marvell (ex Aquantia) AOC107, способный работать по стандарту 10 Гбит/с.

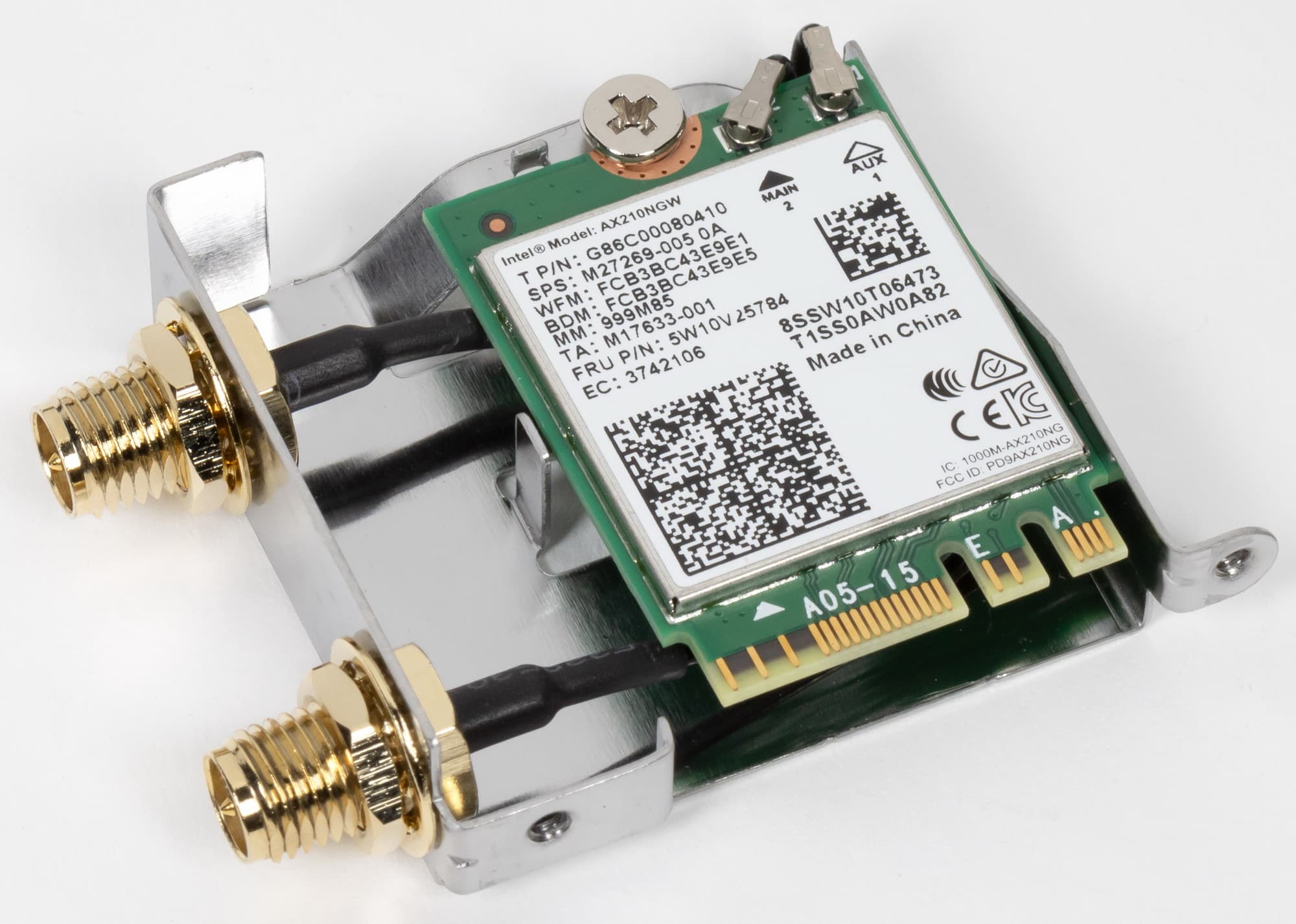

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель. Антенна уникальна тем, что имеет магнитное основание и в случае корпуса с металлическим верхом надежно крепится на нем.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

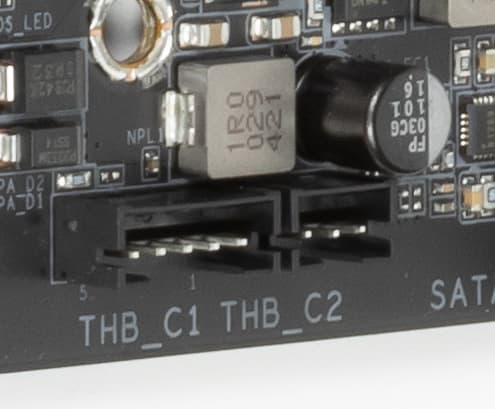

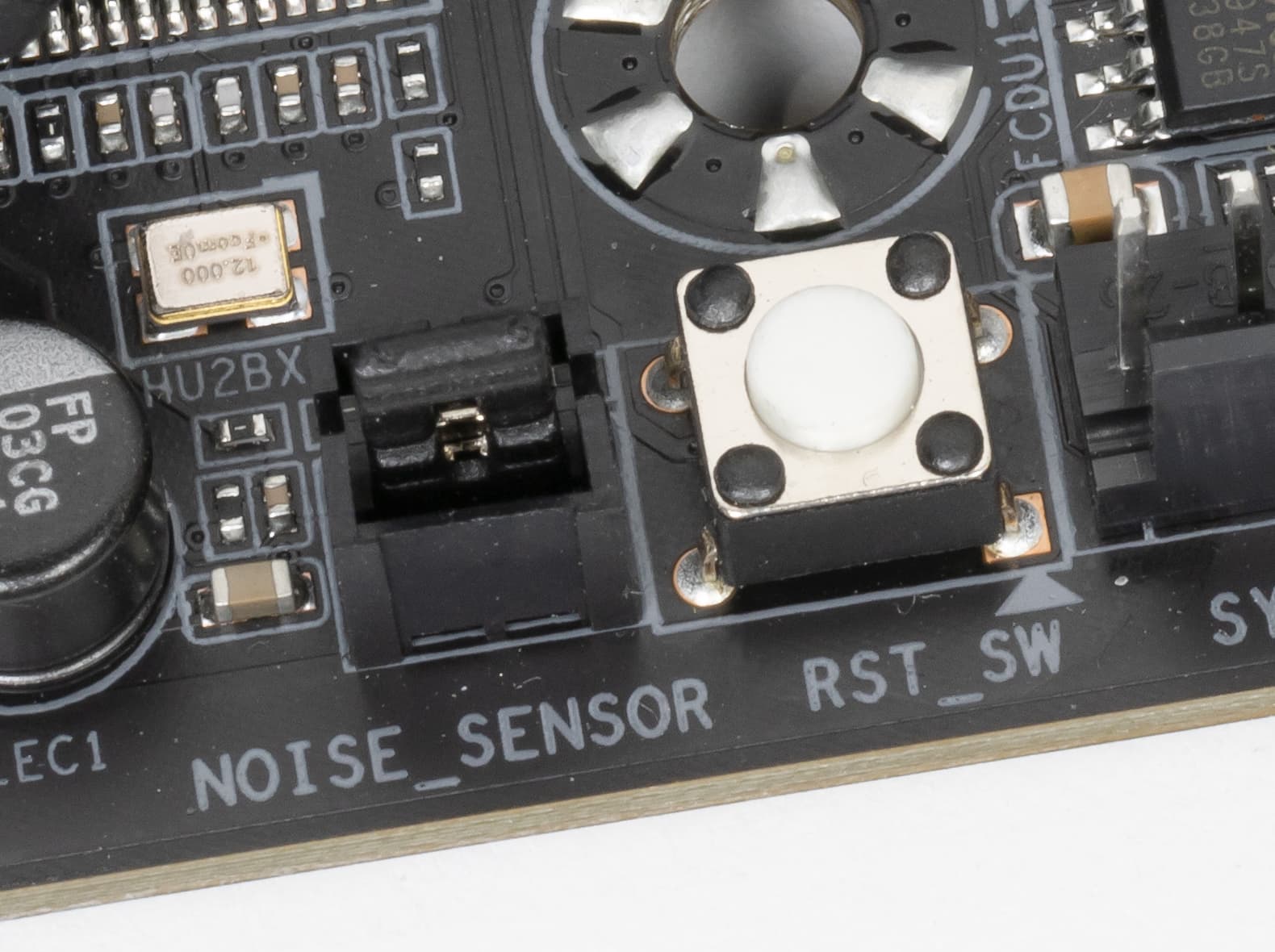

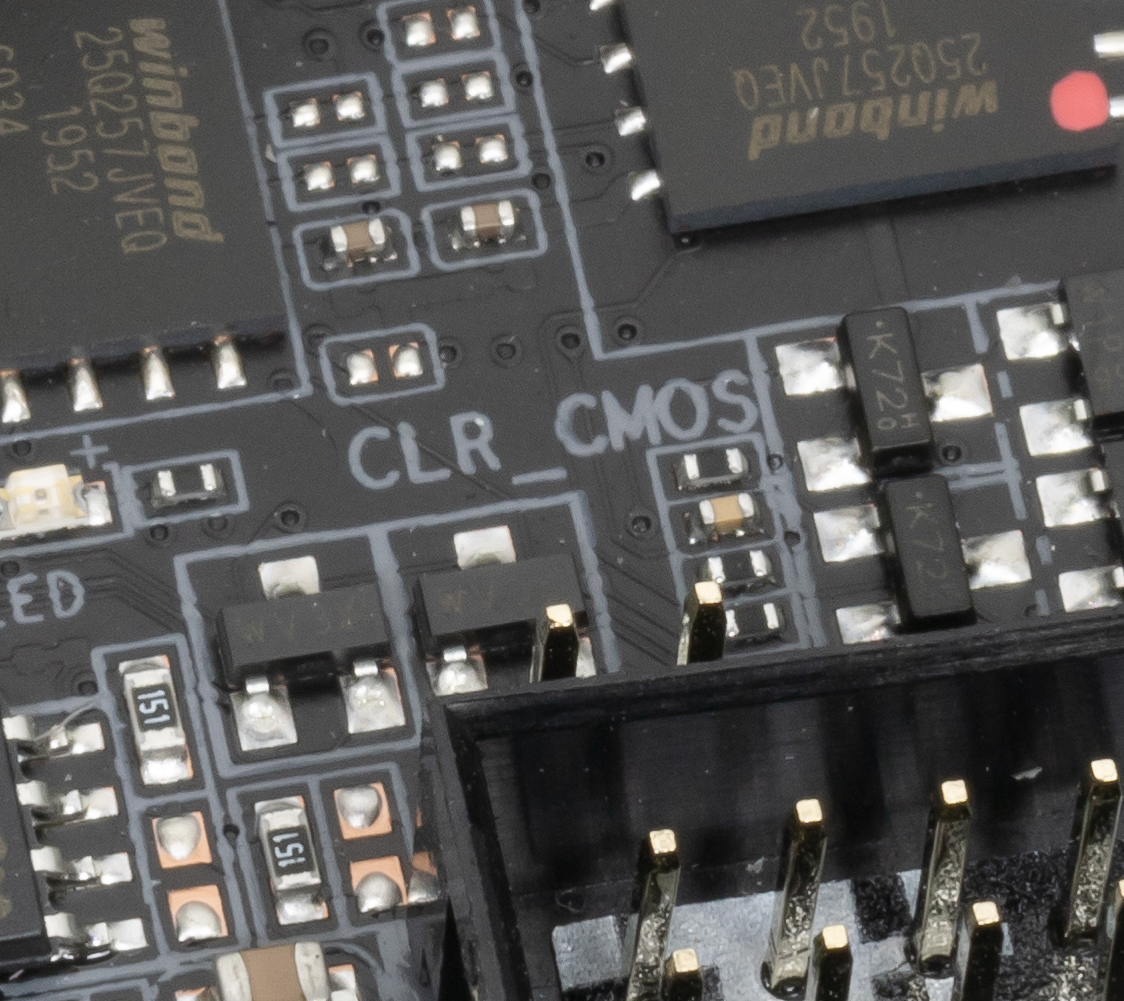

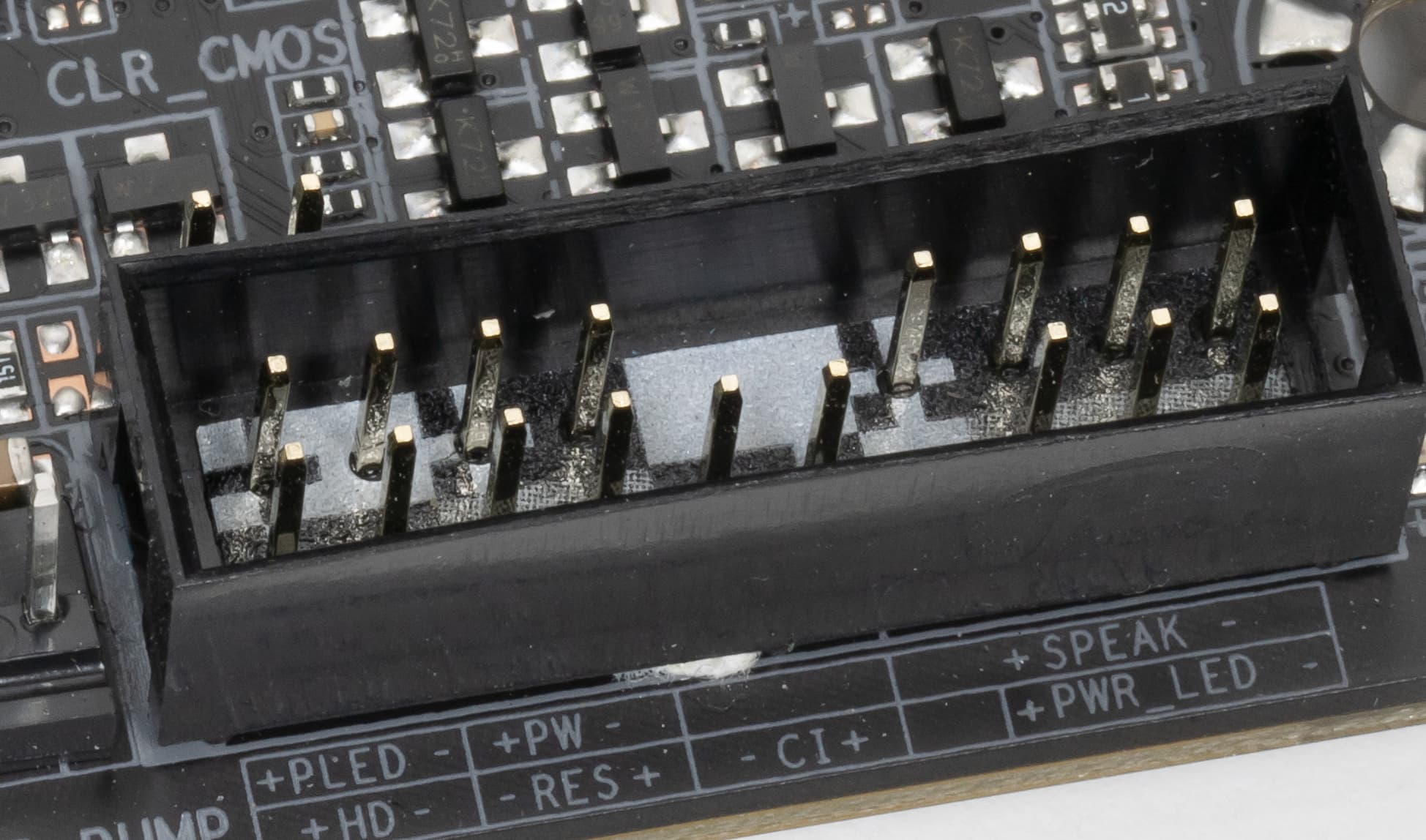

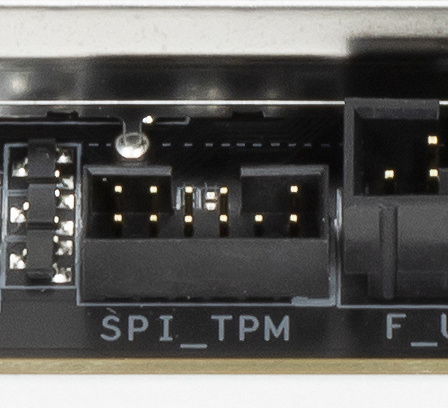

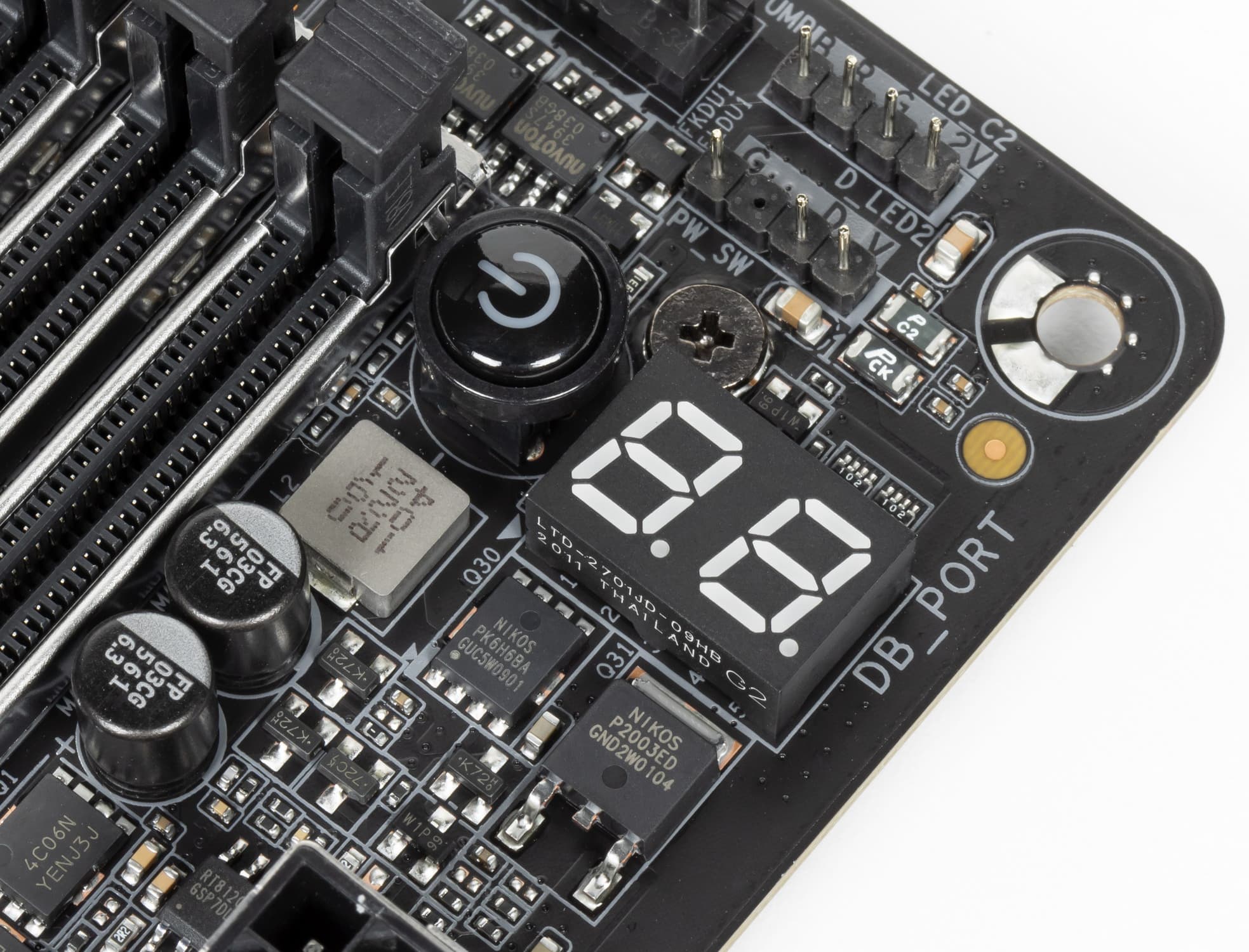

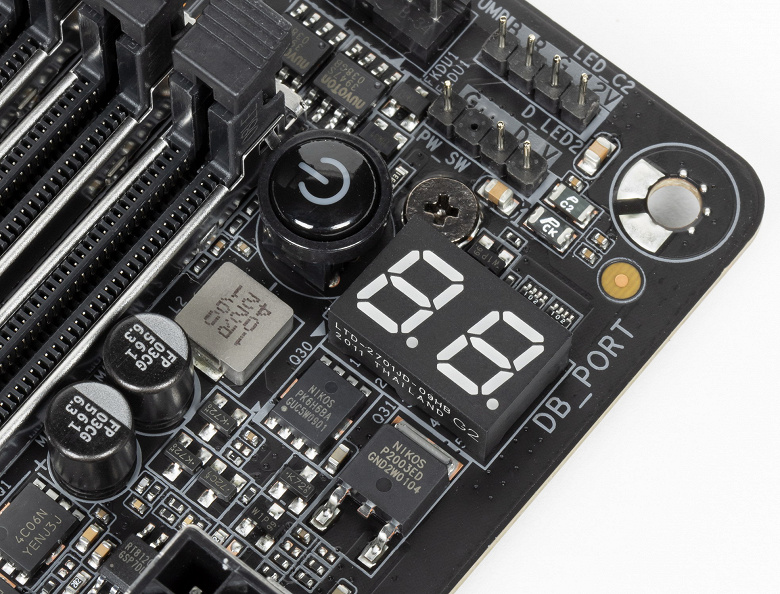

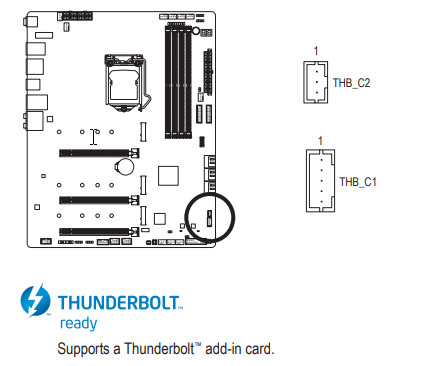

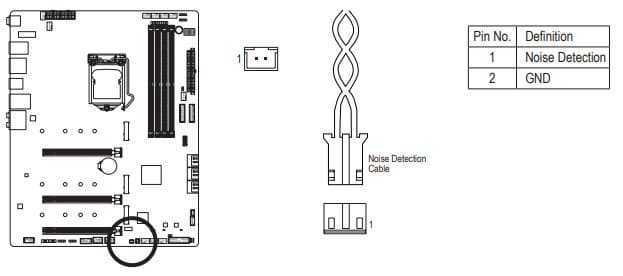

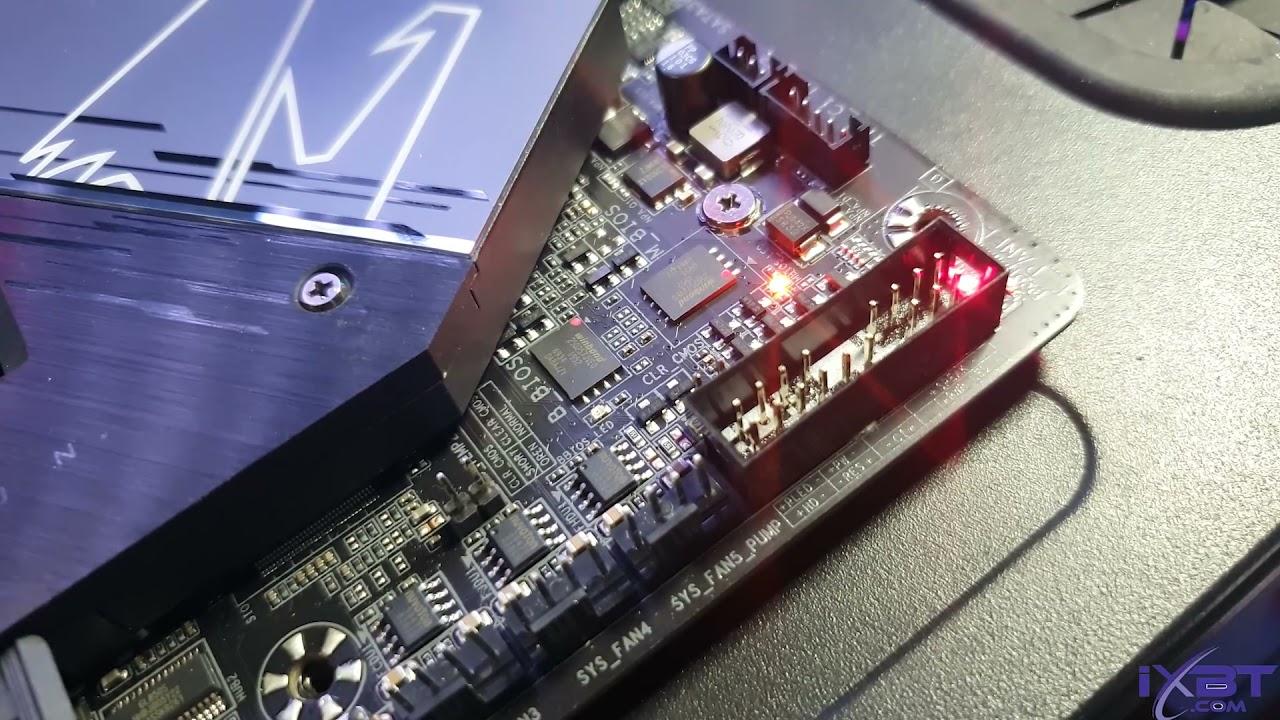

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 10. Схема размещения коннекторов для систем охлаждения выглядит так:

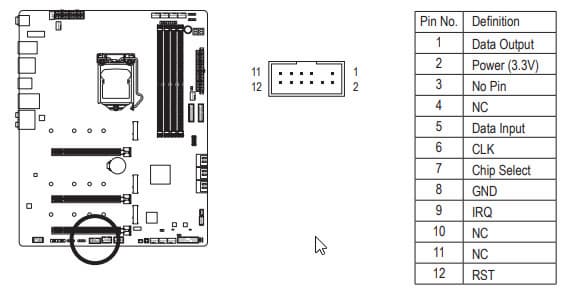

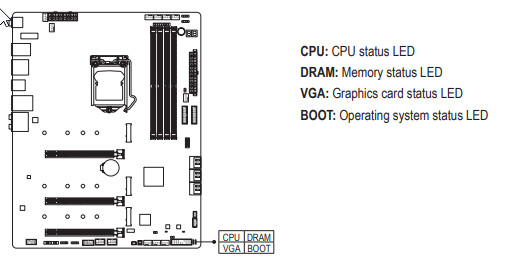

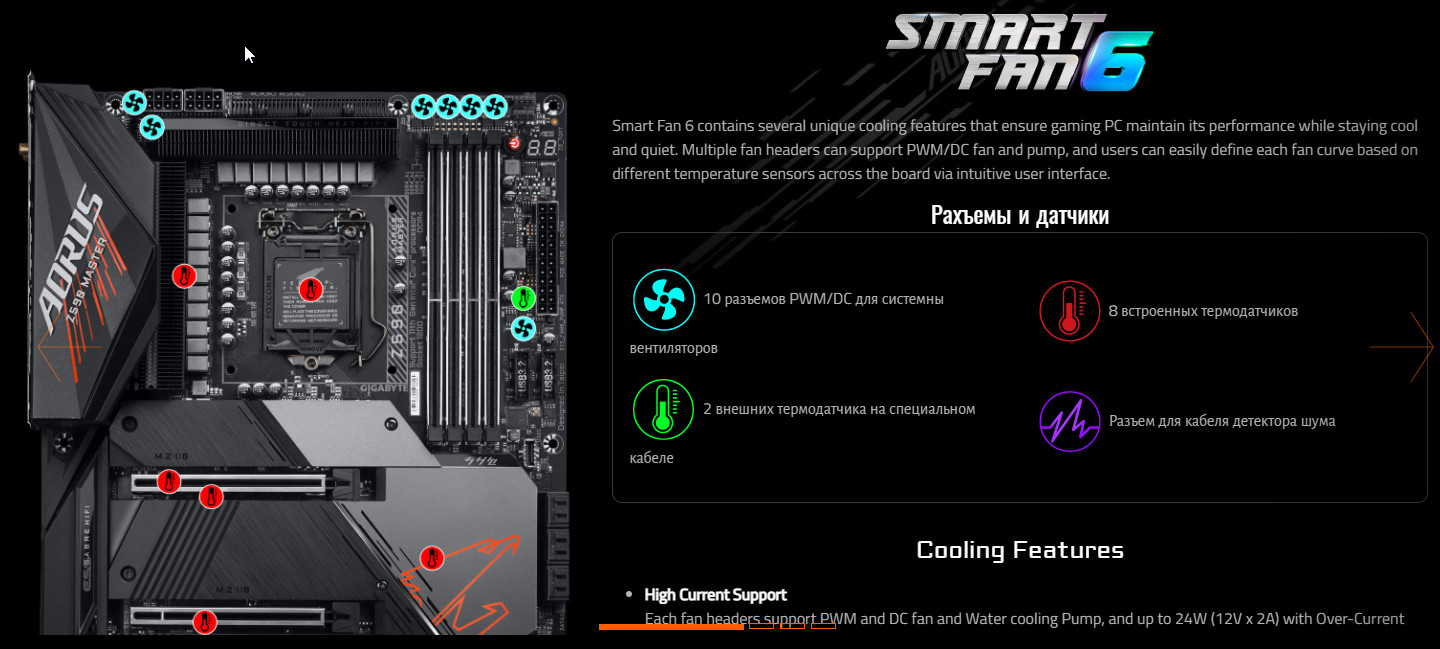

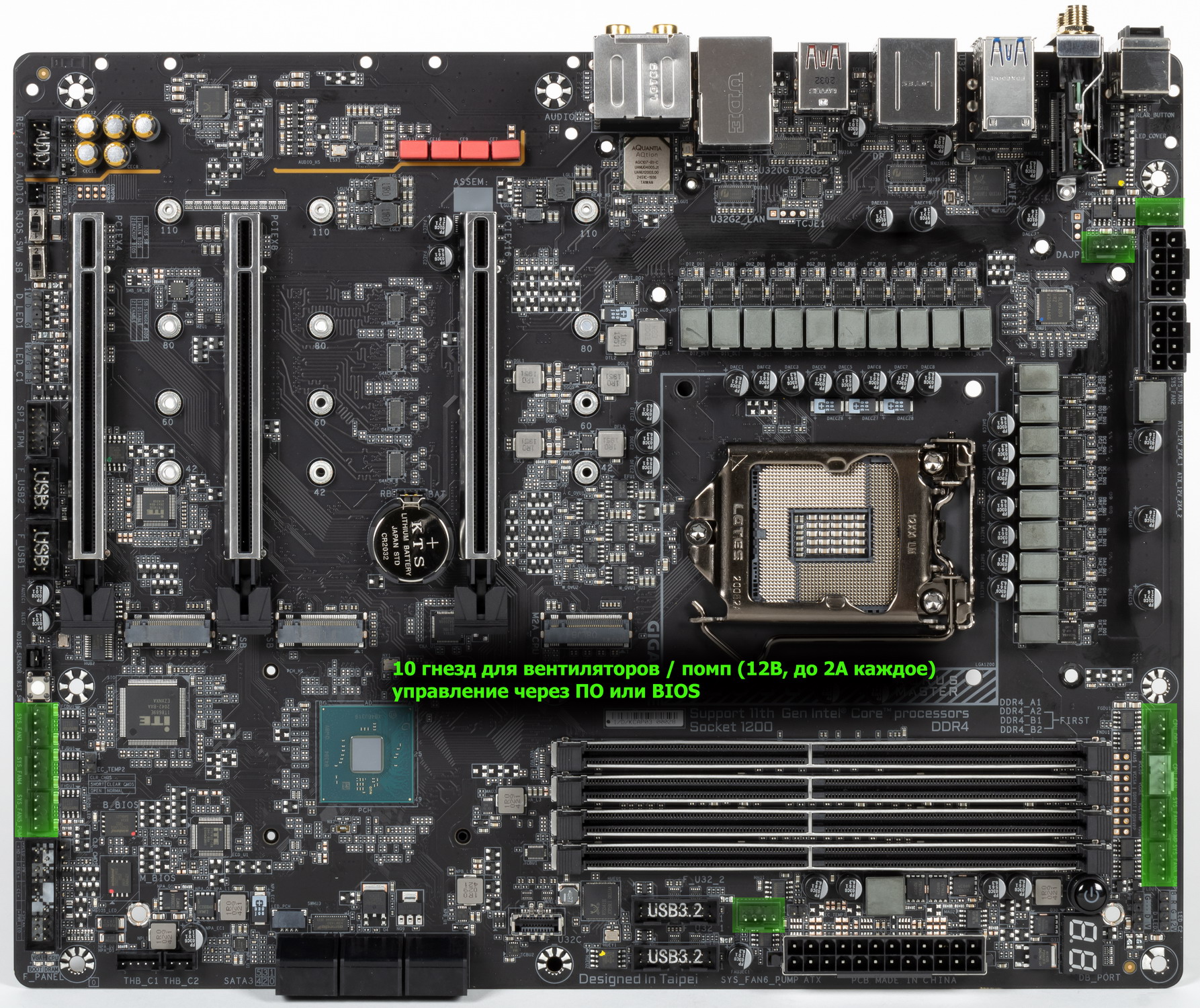

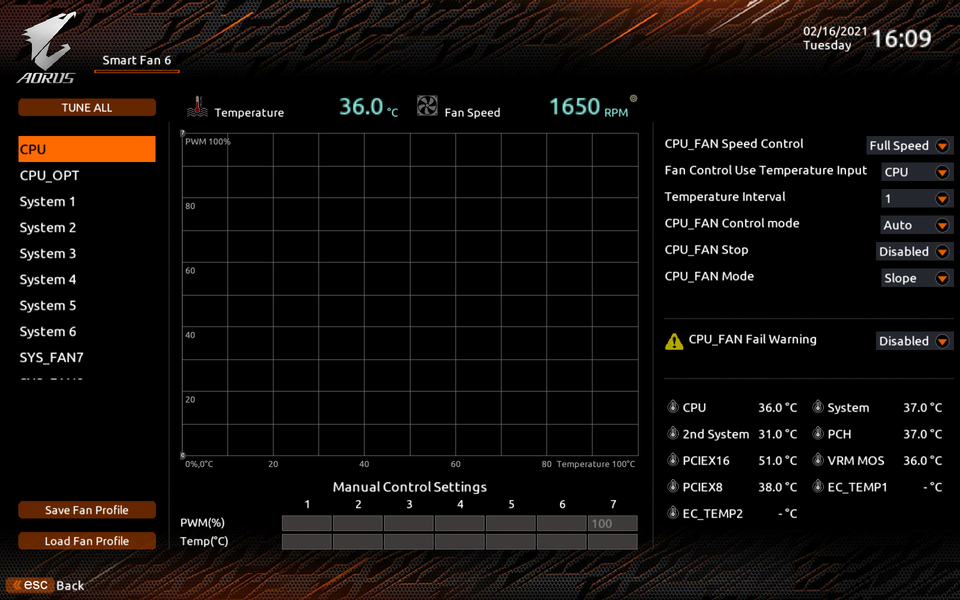

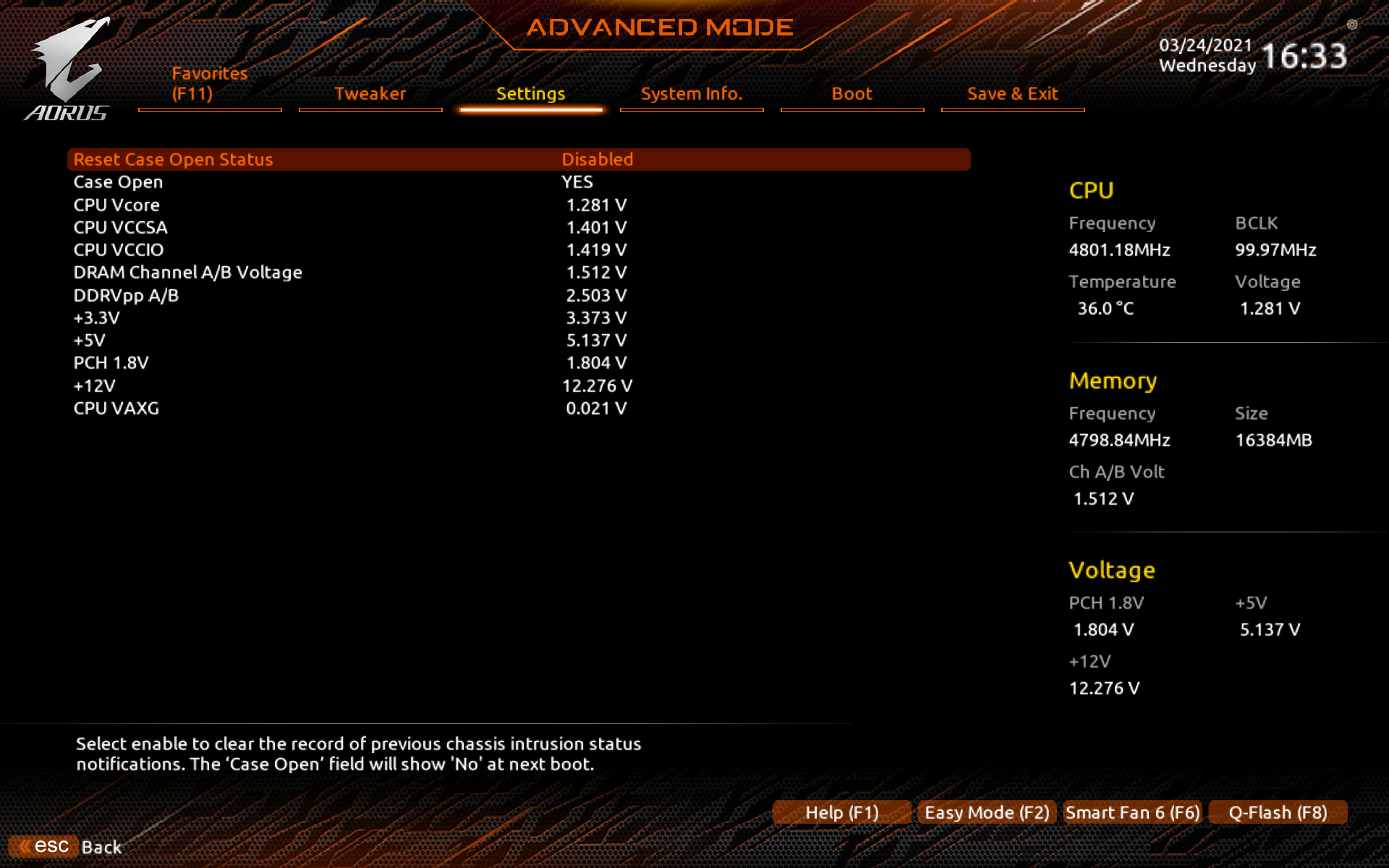

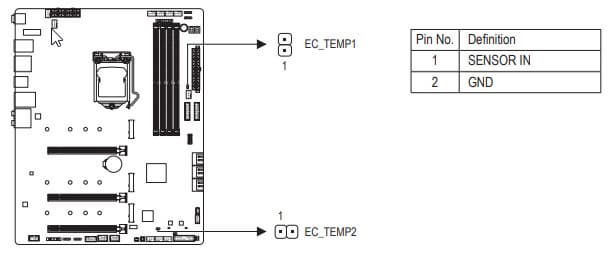

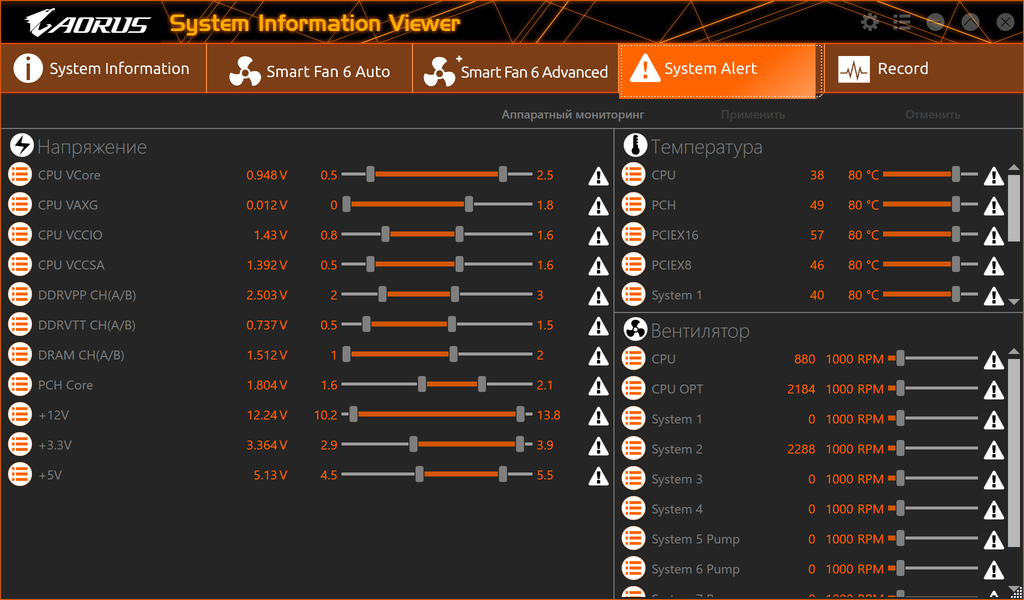

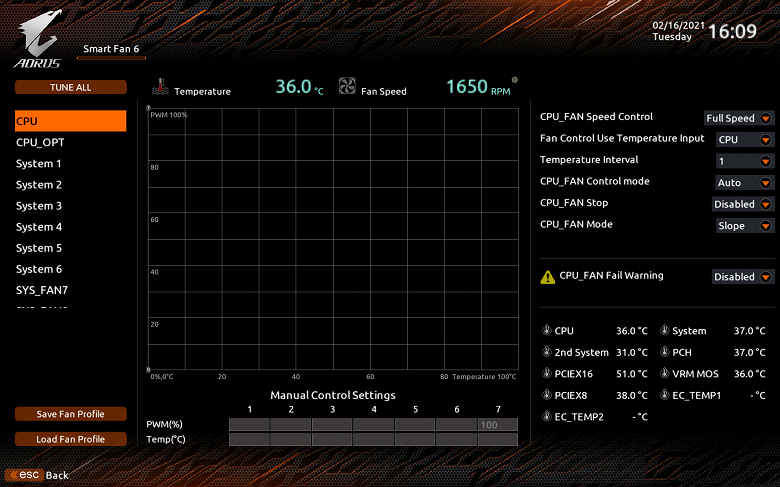

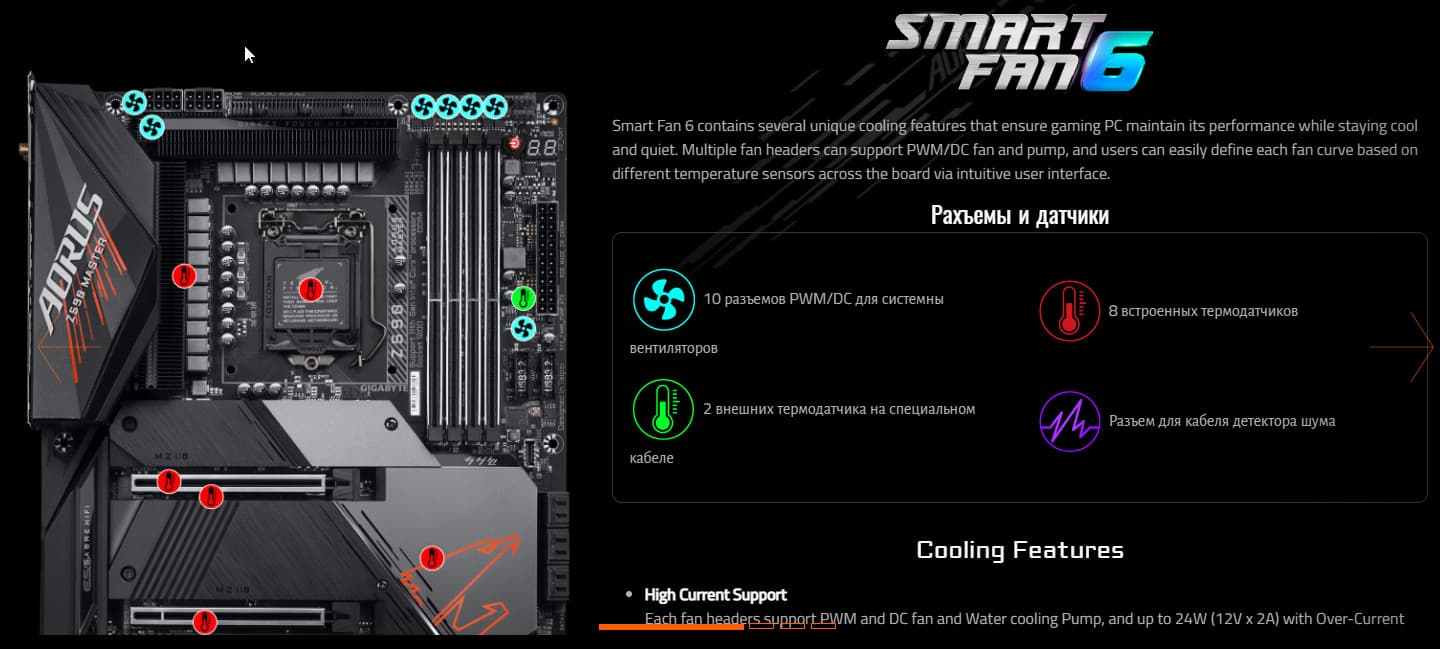

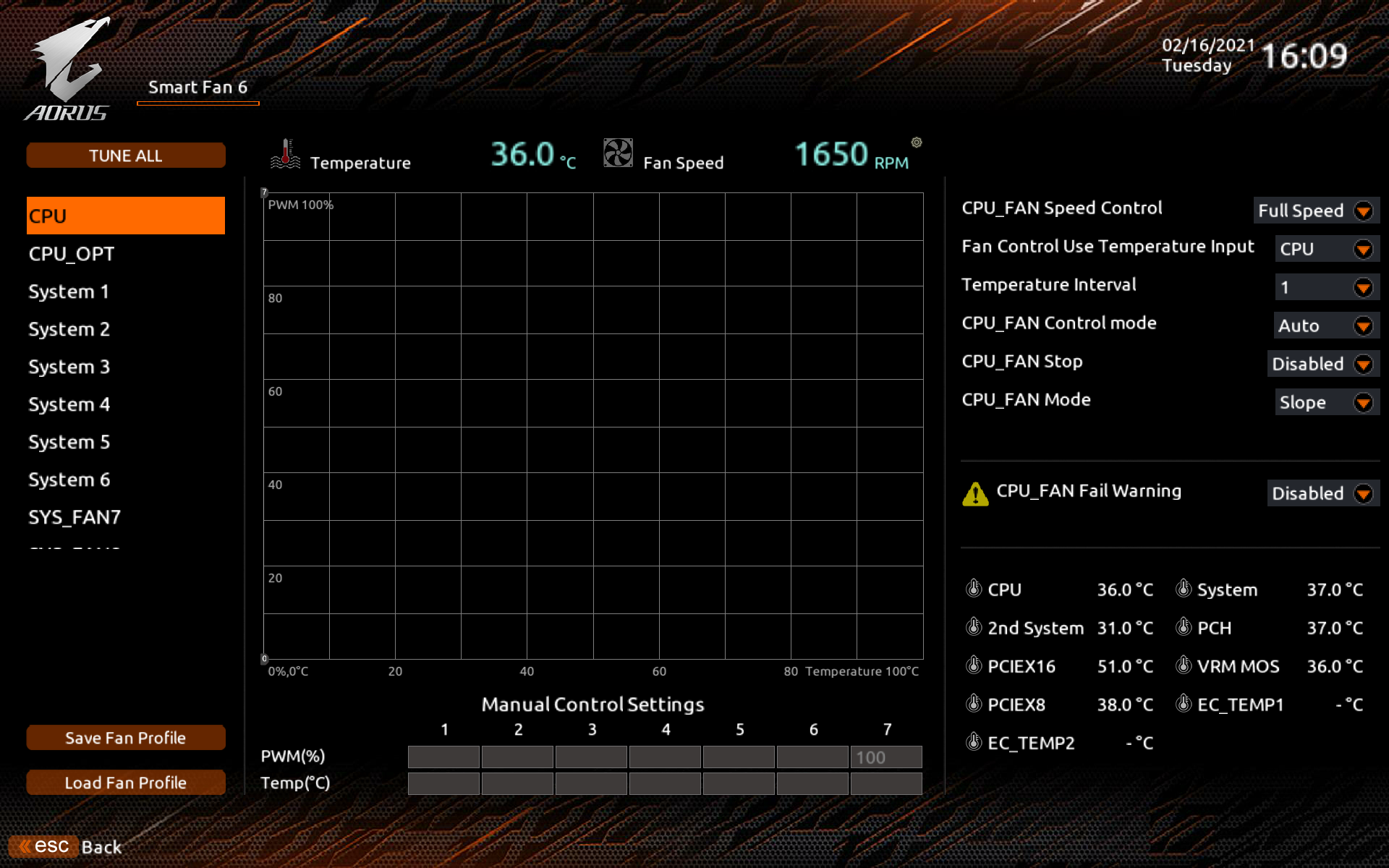

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

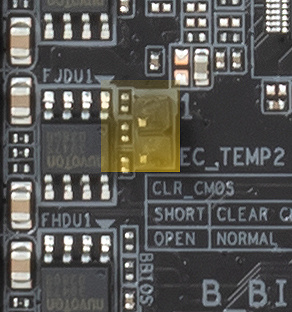

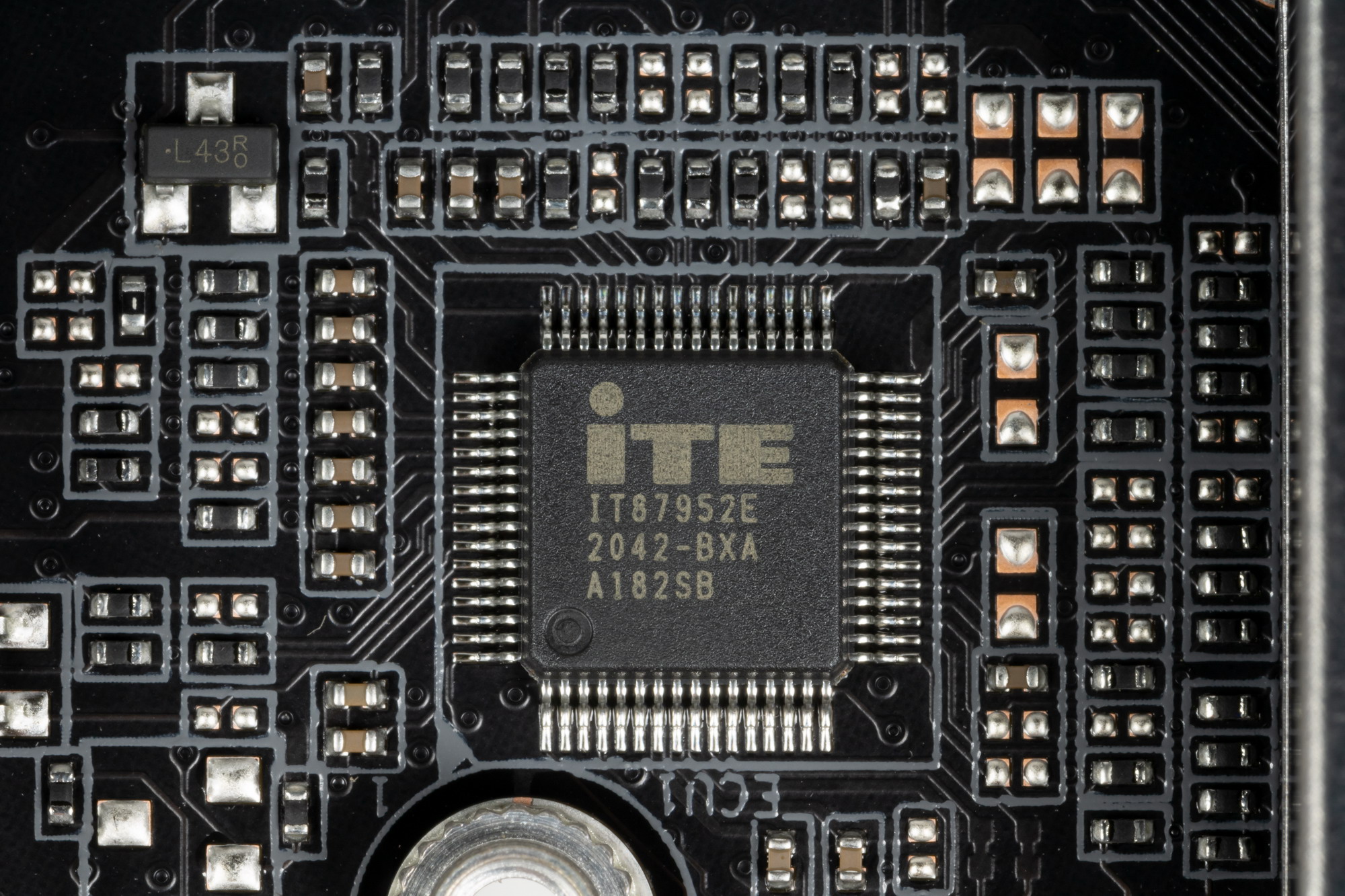

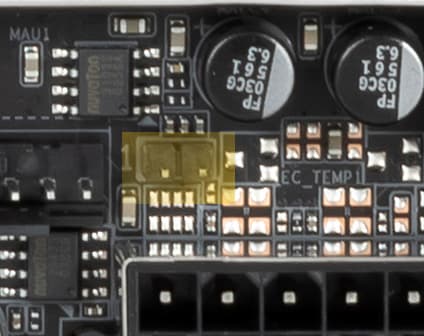

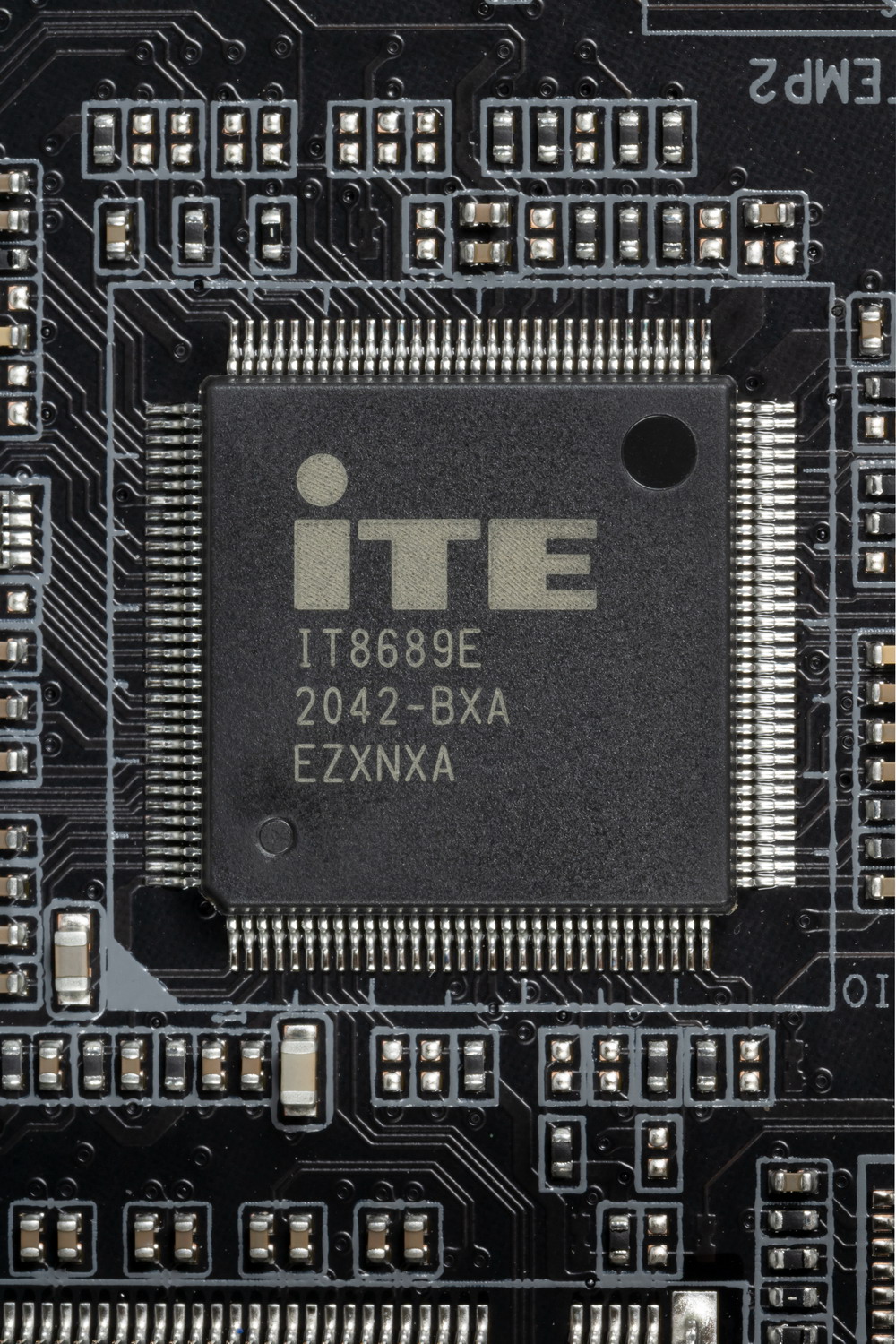

За мониторинг состояния платы отвечает ITE IT87952E (осуществляющий получение информации с датчиков.

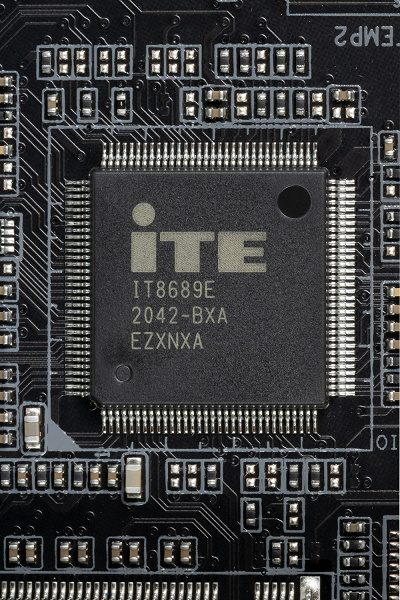

А получает эту информацию, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8689E.
Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода Display Port версии 1.3.

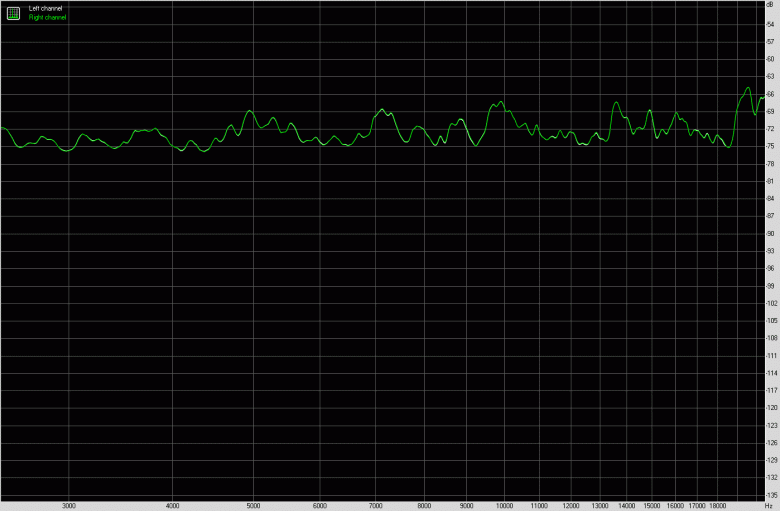

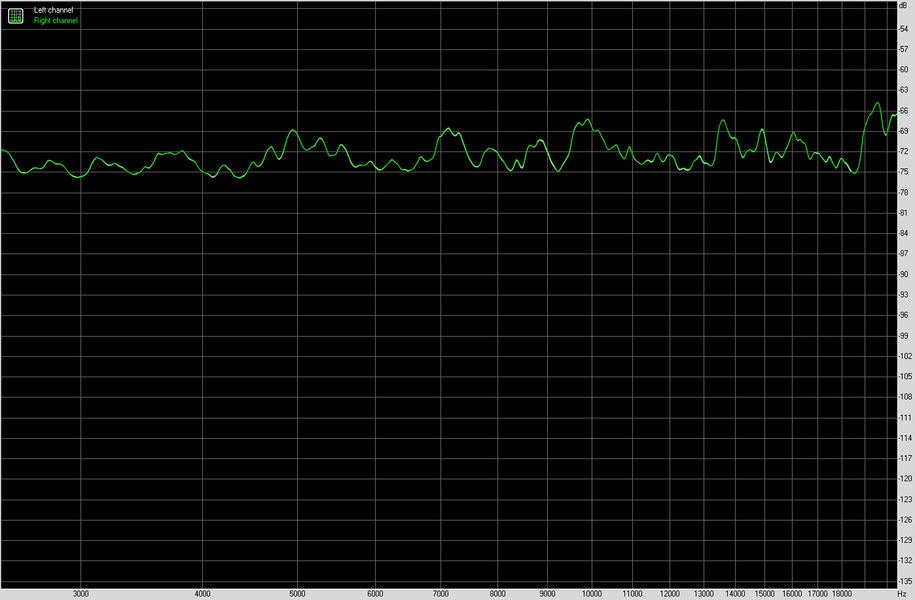

Аудиоподсистема

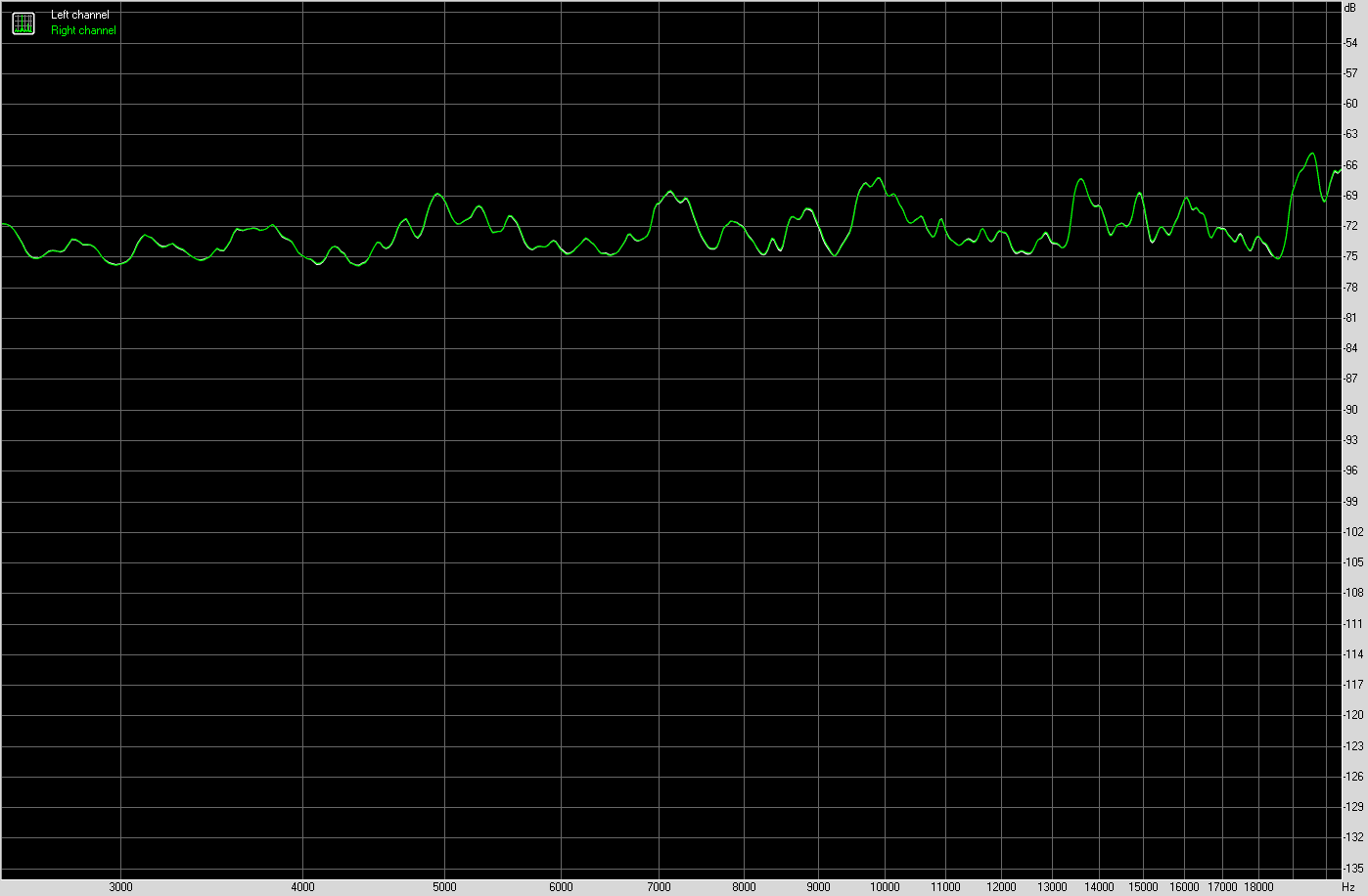

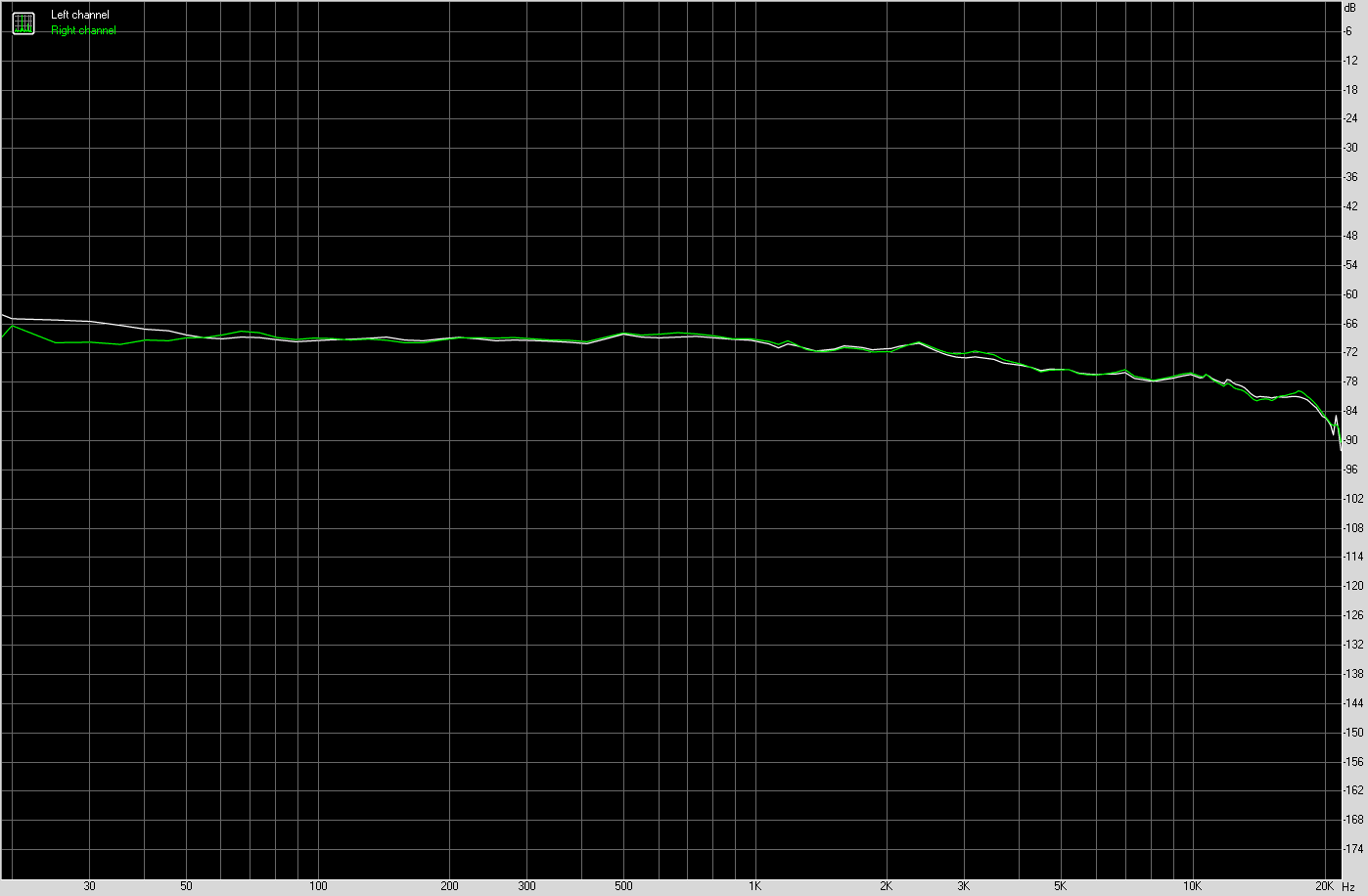

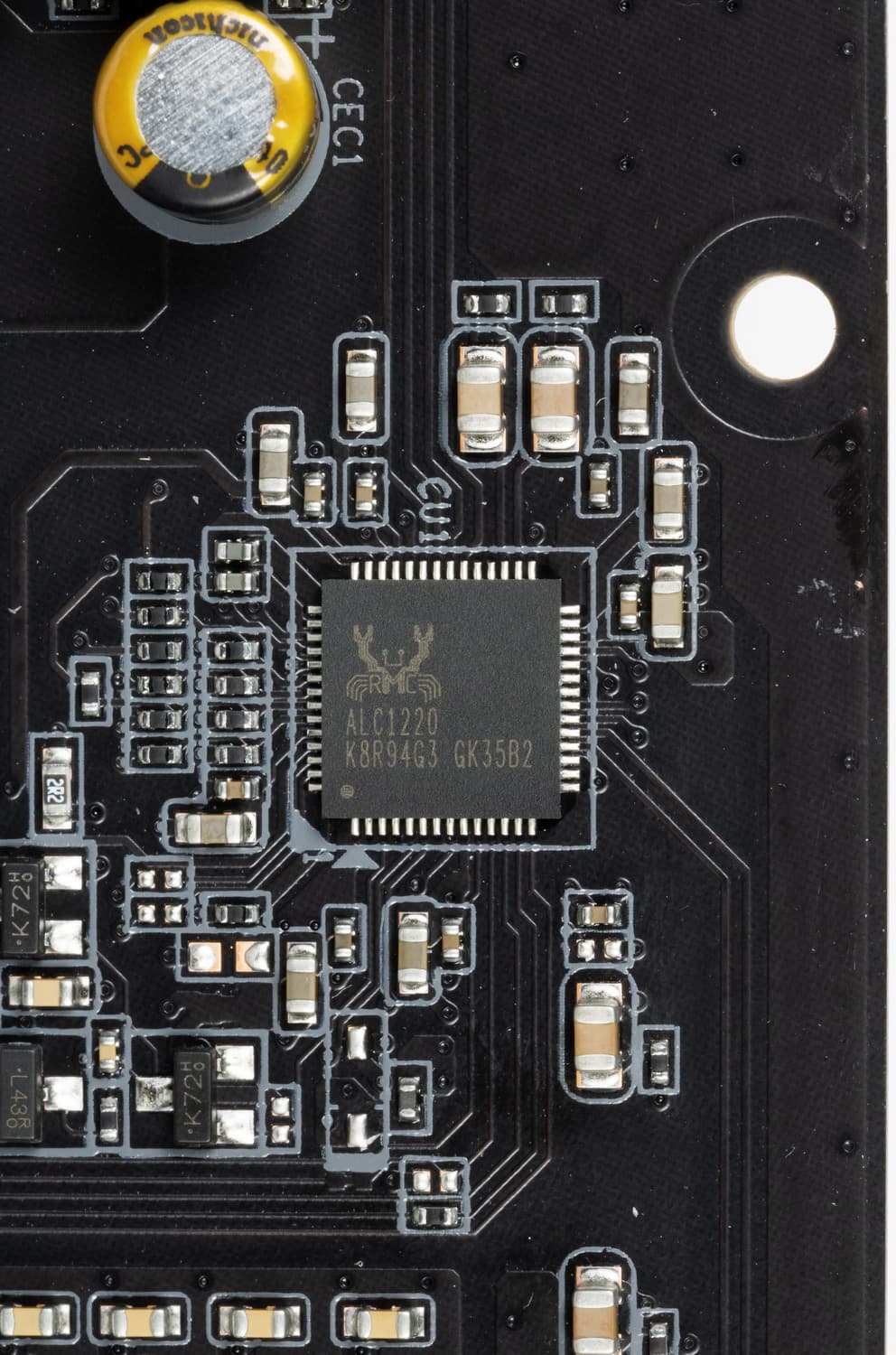

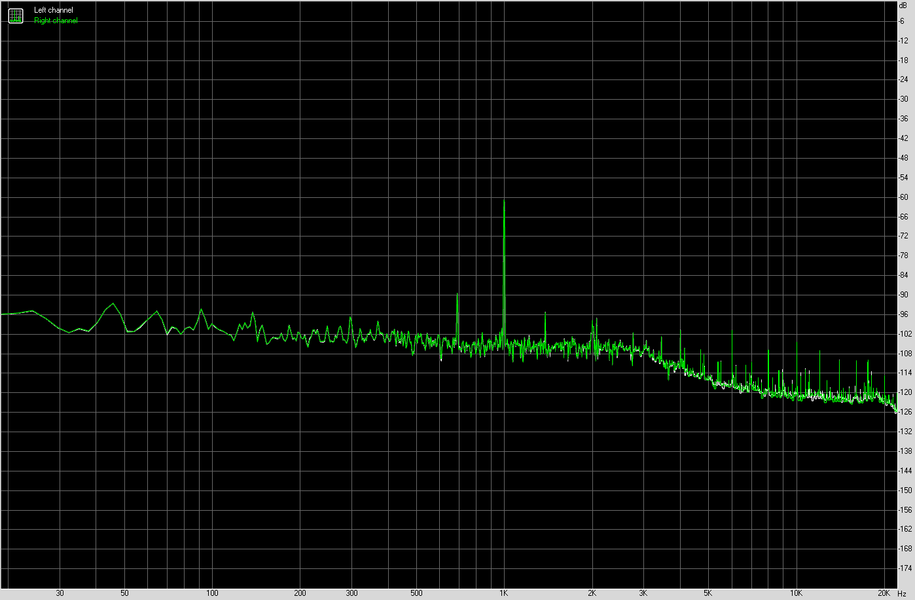

Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1. В данном случае используется версия Realtek ALC1220-VB.

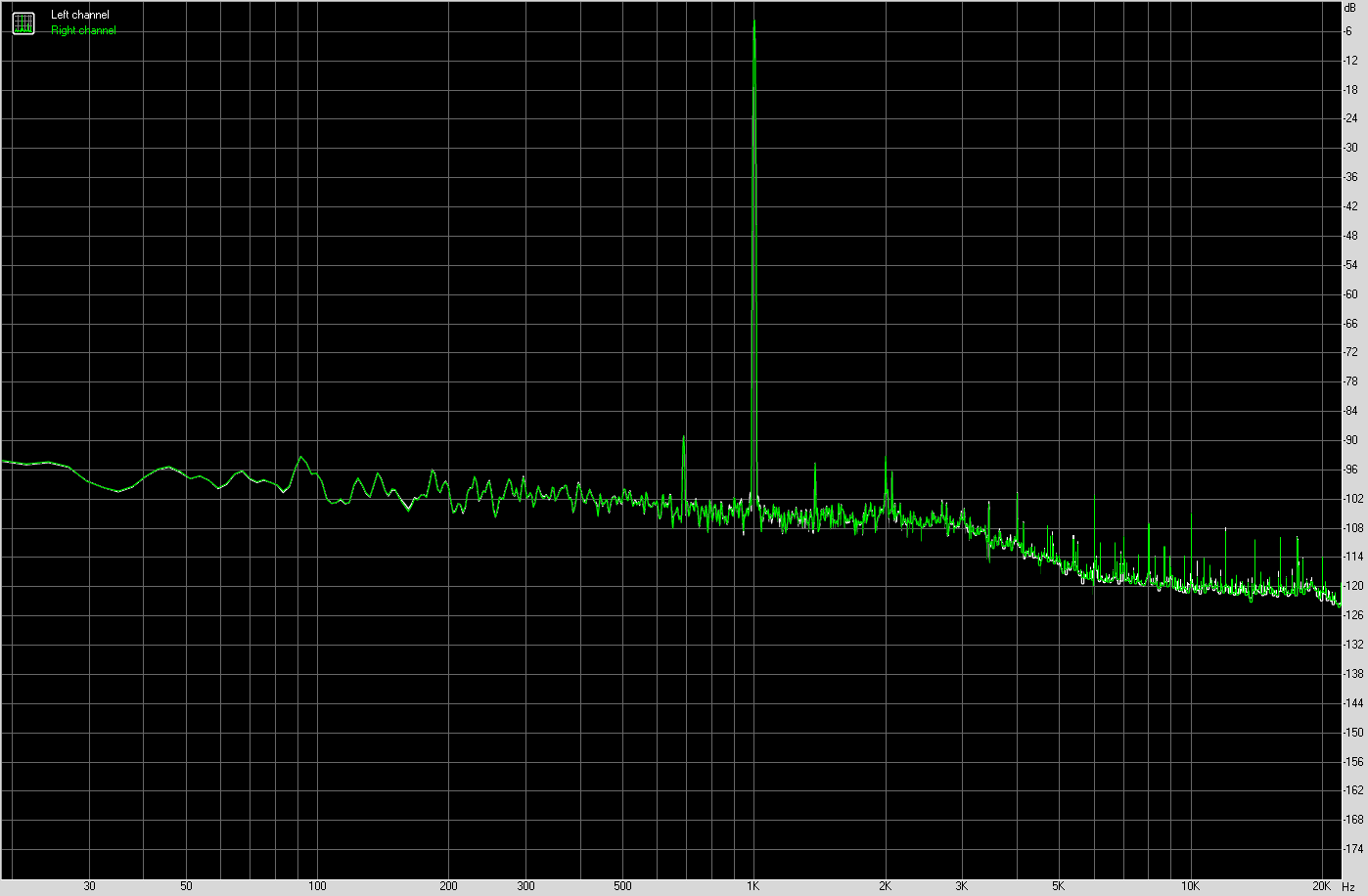

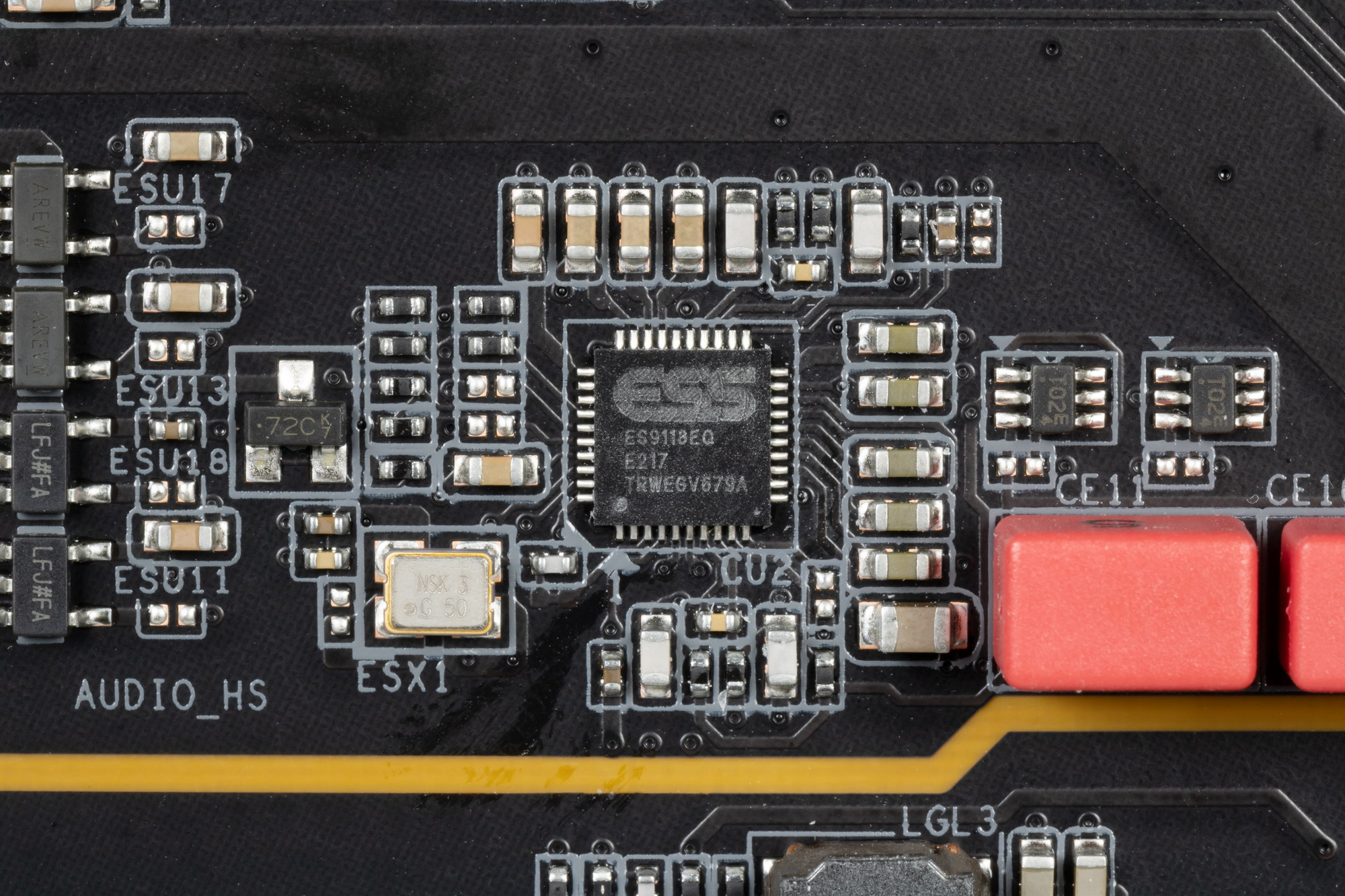

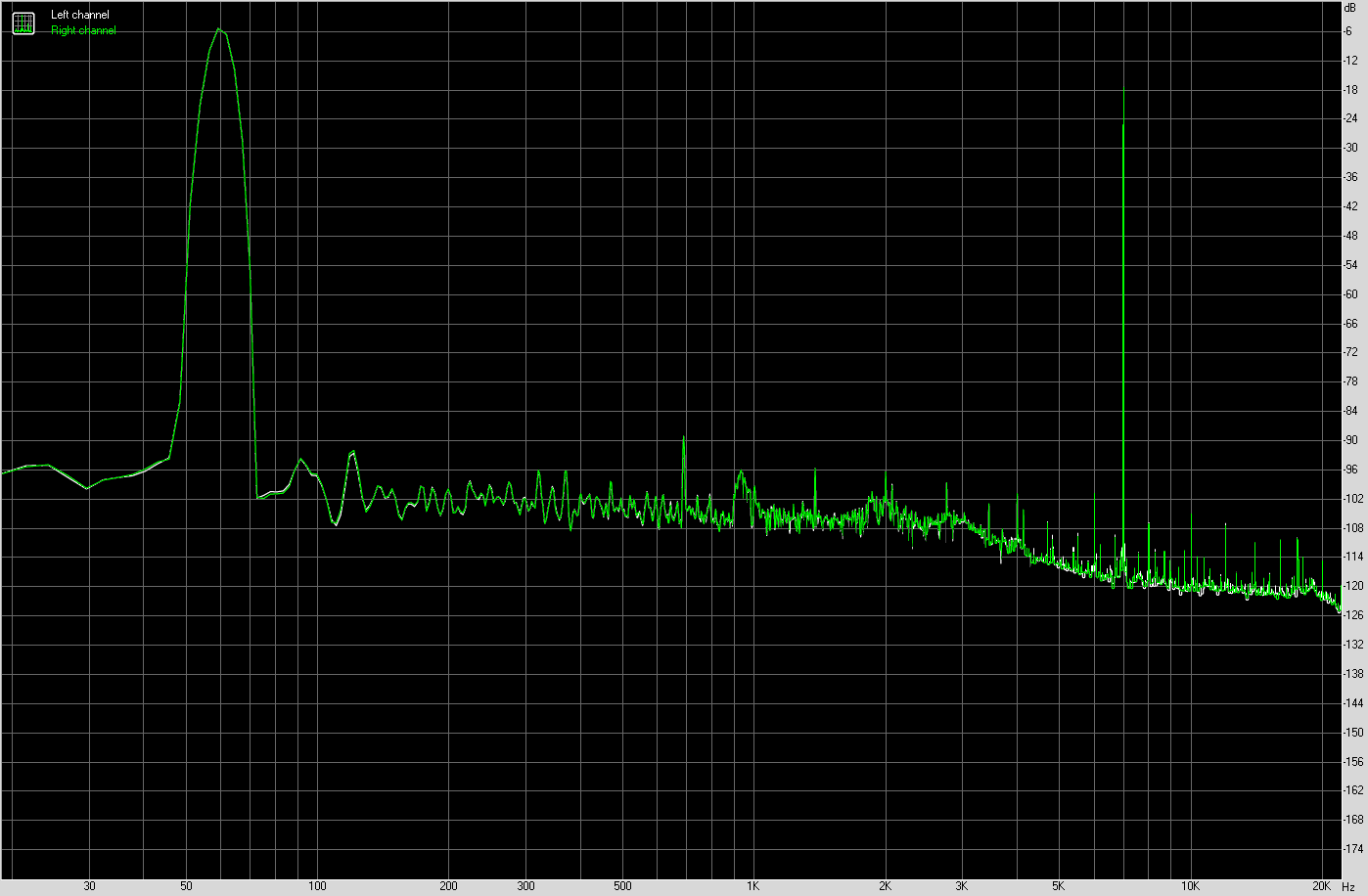

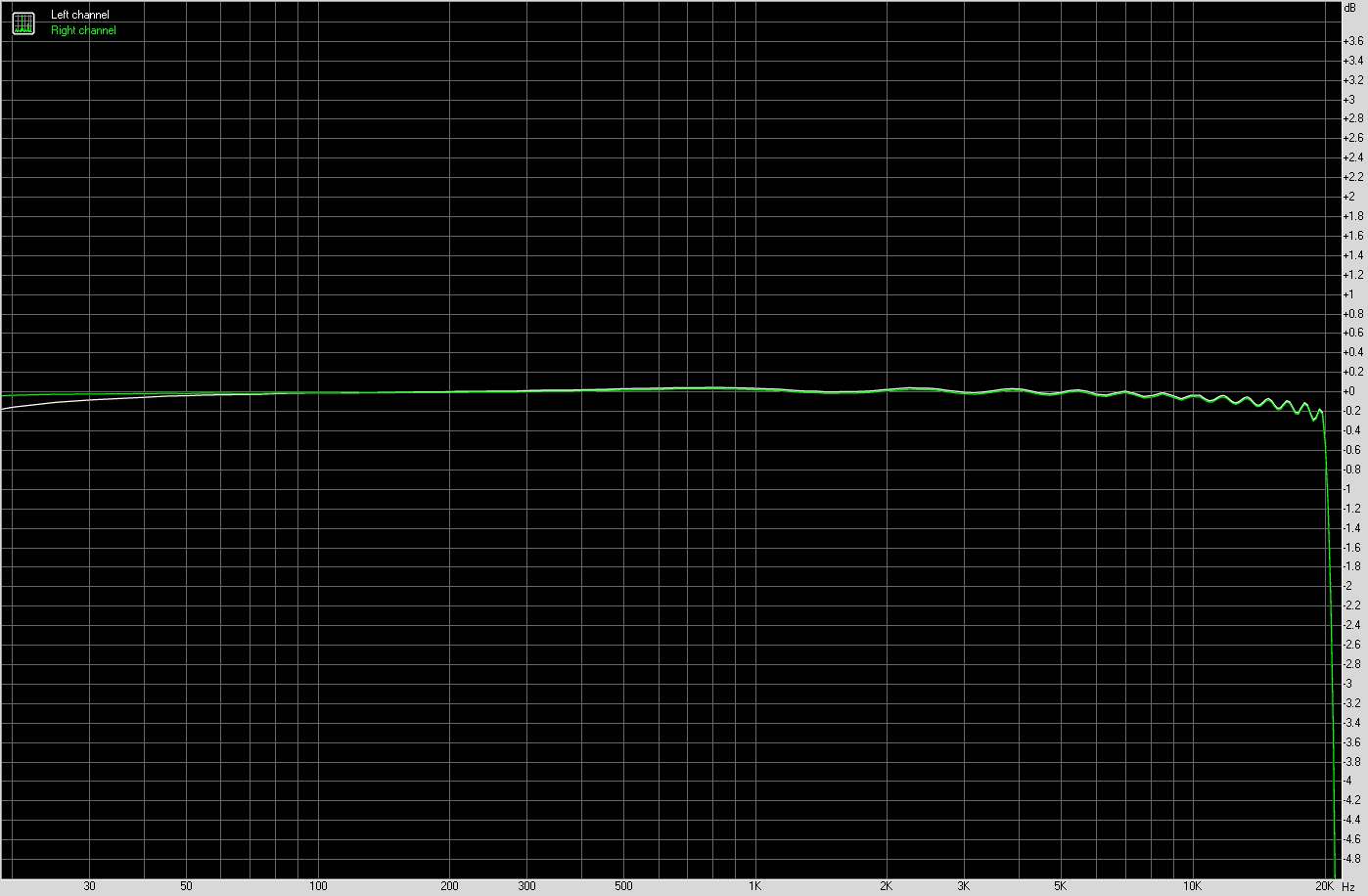

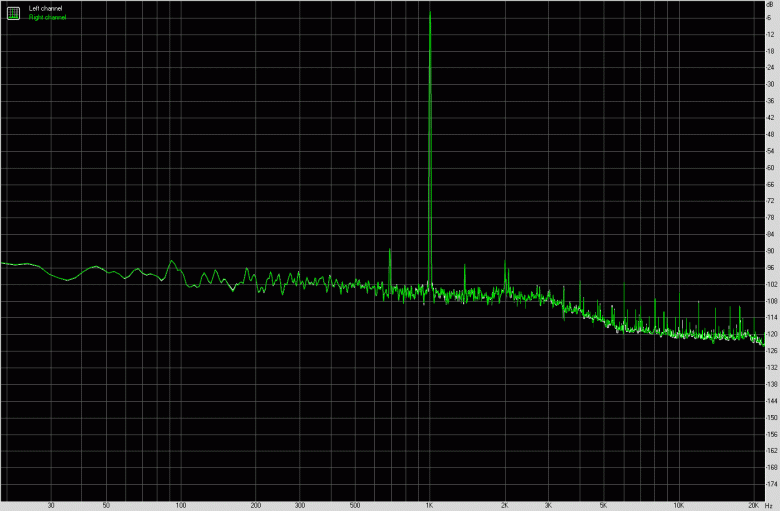

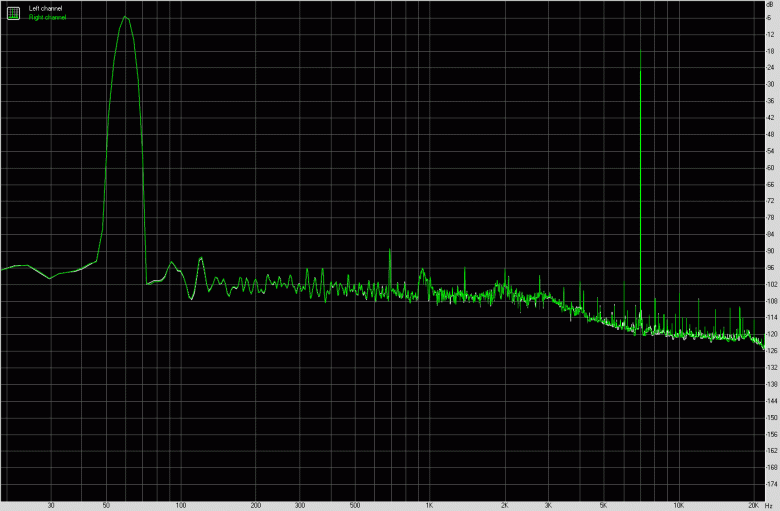

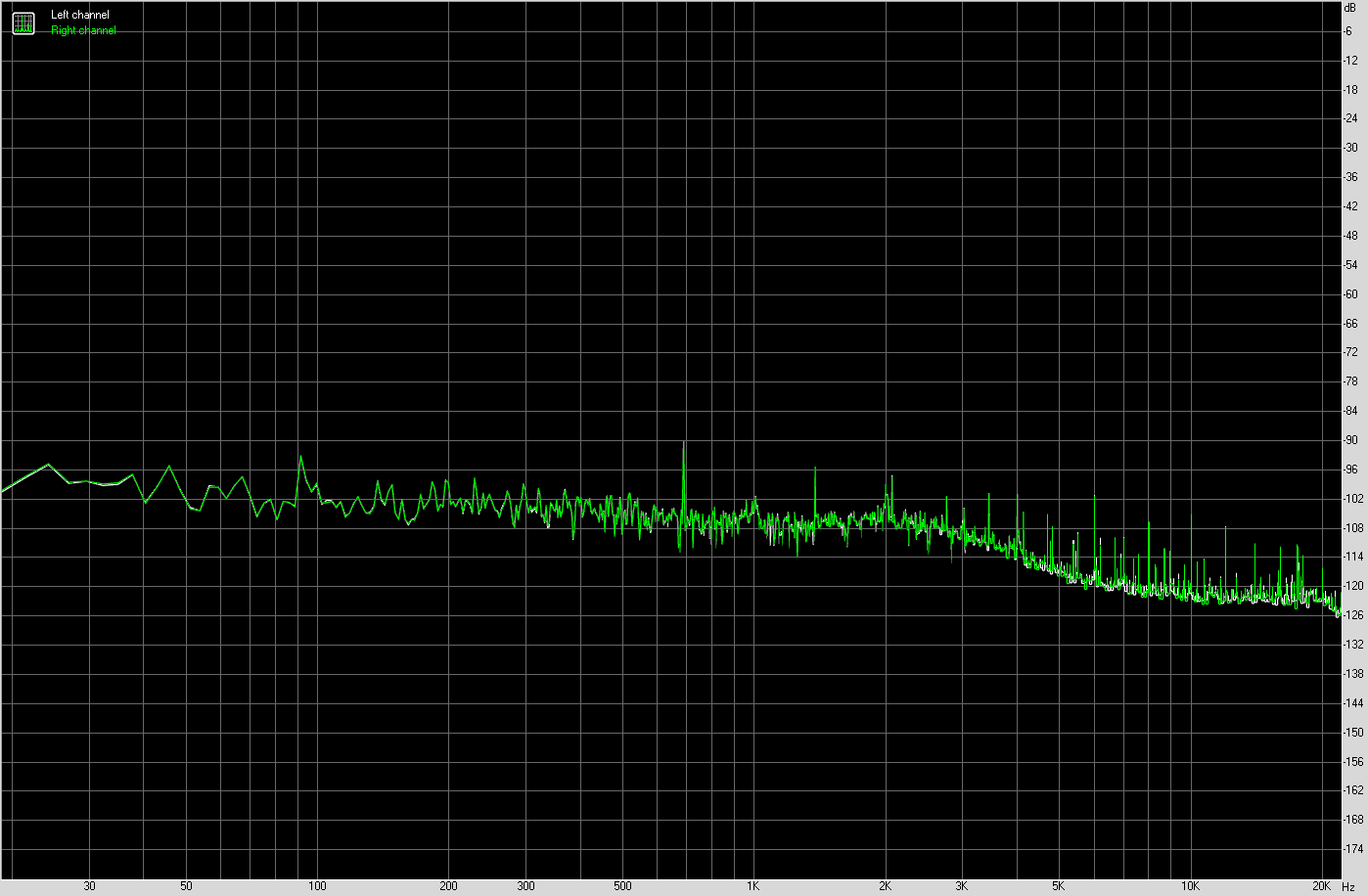

В тракте используются ЦАП ESS Sabre9118 и осциллятор, обеспечивающий точную работу ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Wima и Nichicon Fine Gold.

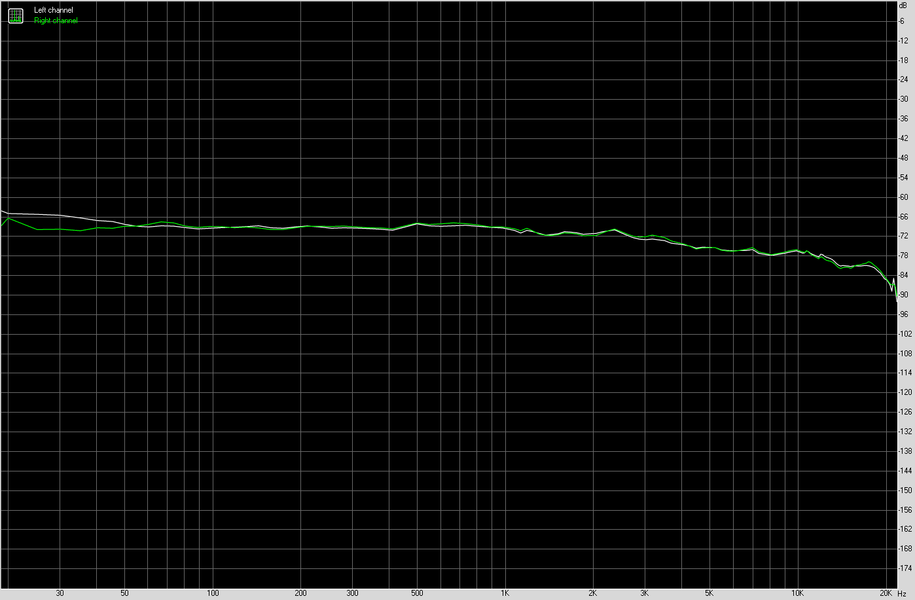

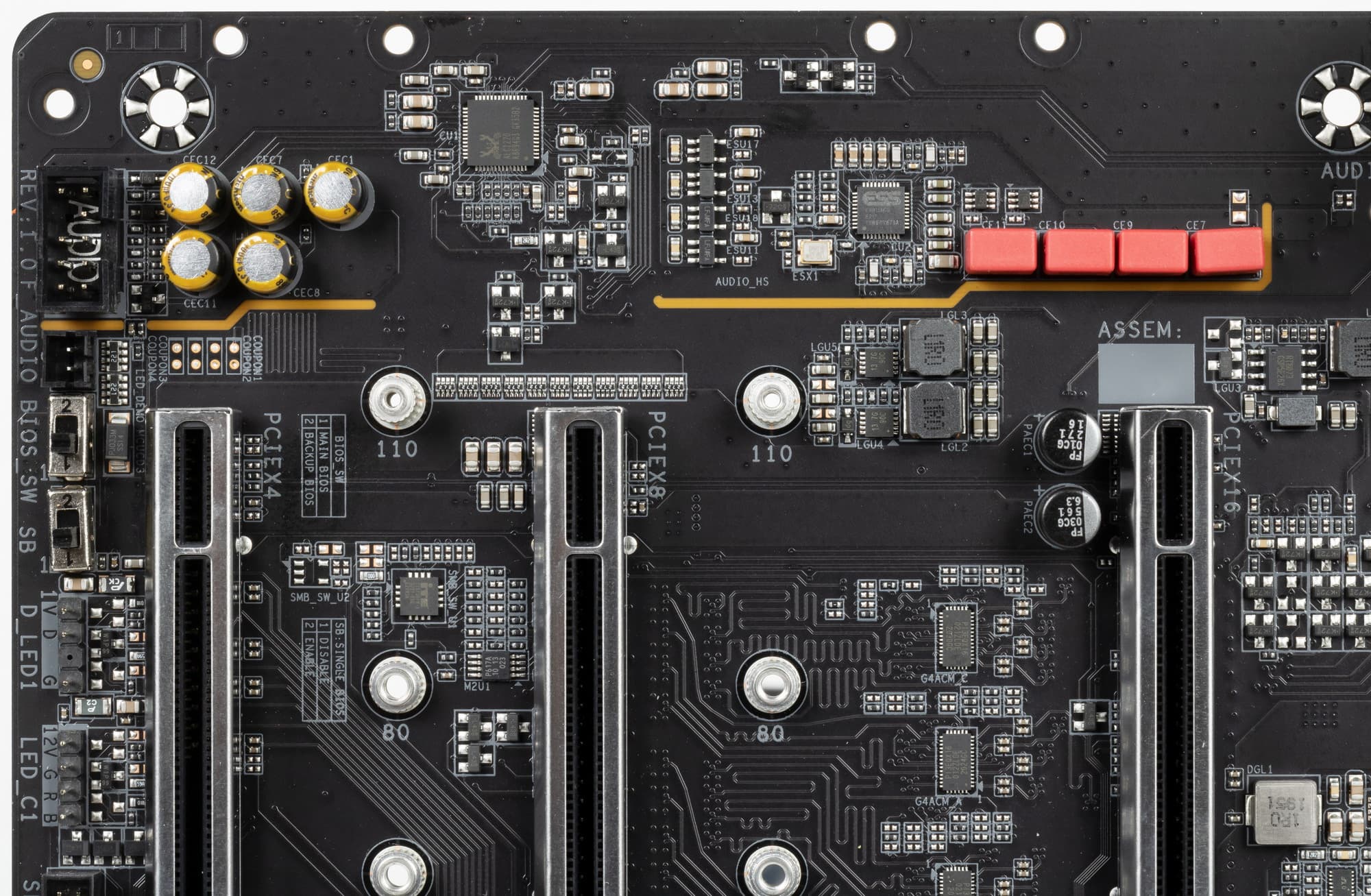

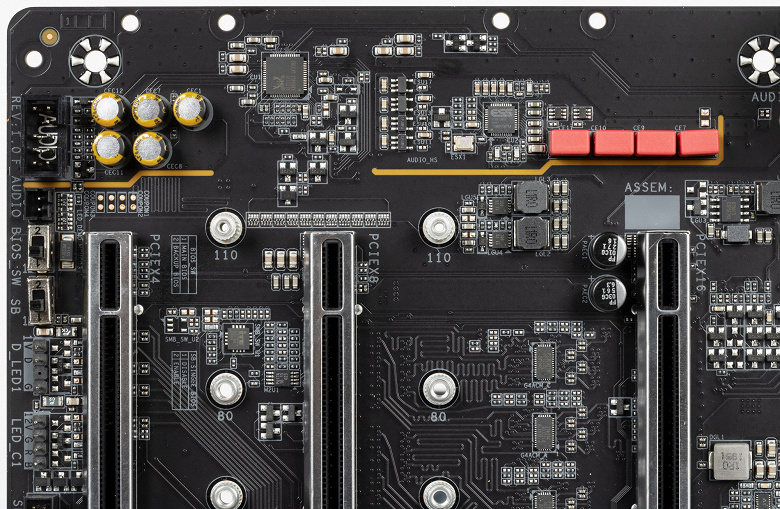

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V. Коннекторы имеют металлическую окантовку и надежно защищены от повреждений в случае слишком тугих разъемов от блоков питания, а также оснащены цельнометаллическими контактами, гарантирующих стабильную передачу питания.

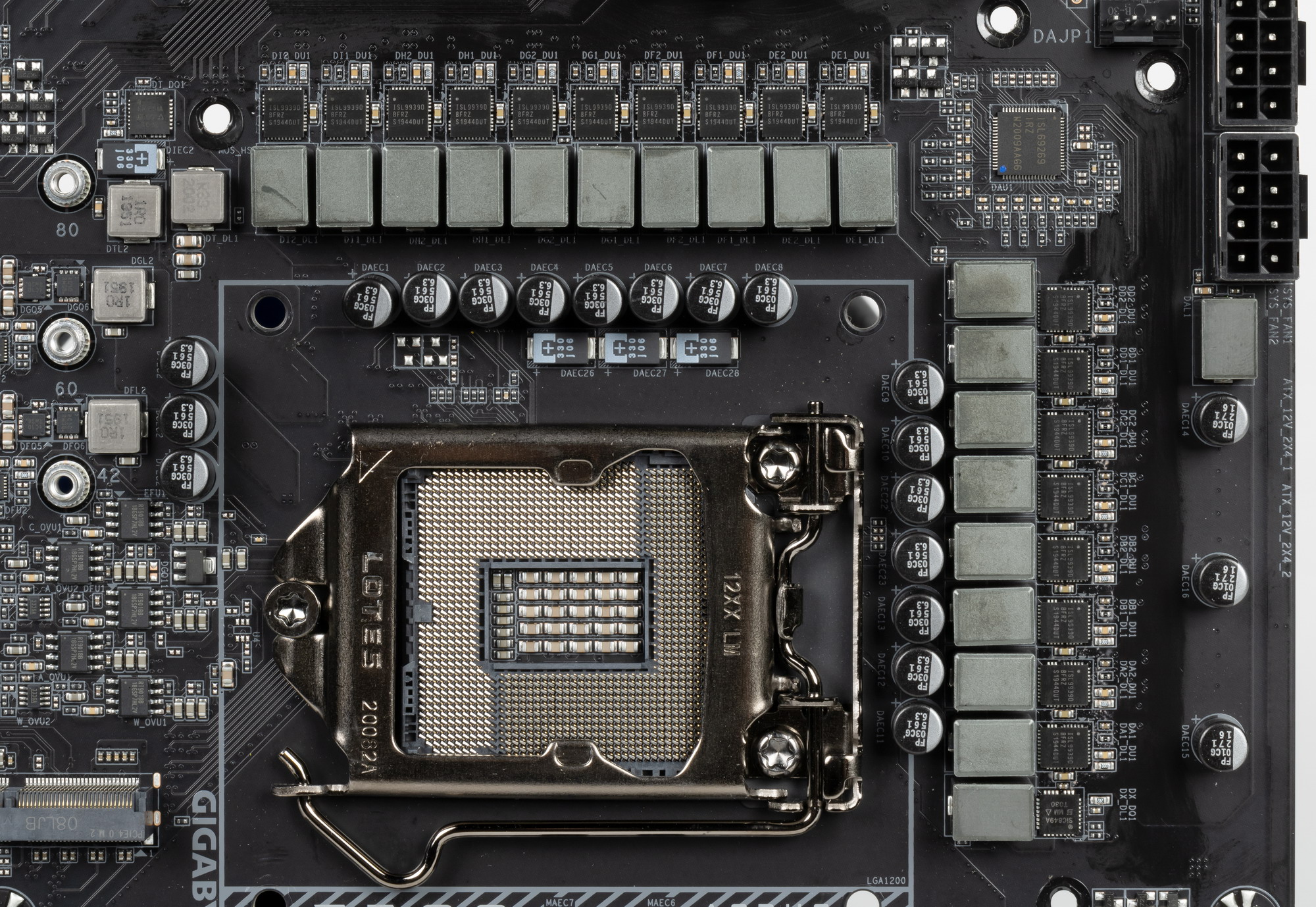

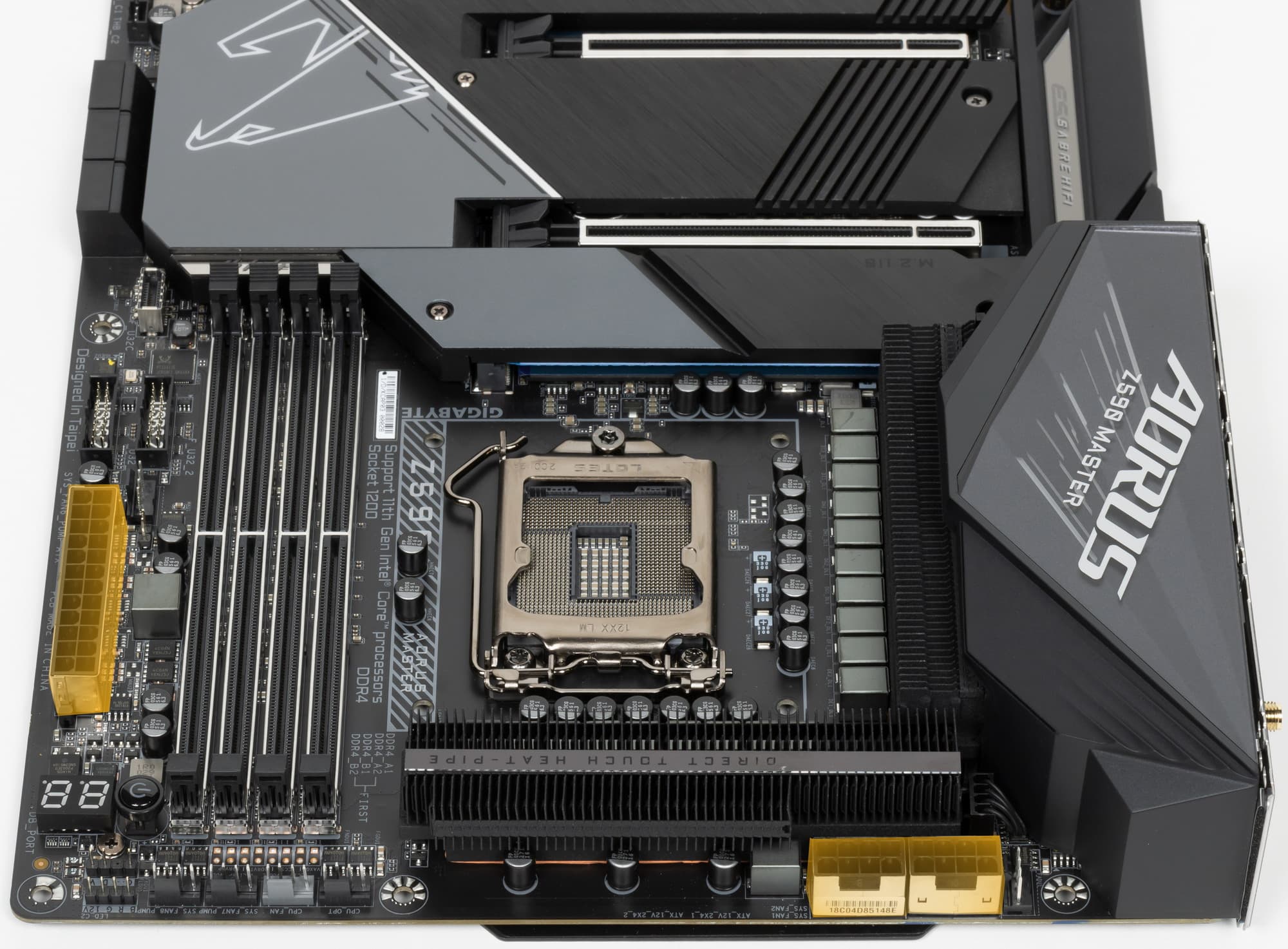

Схема питания процессора выполнена по схеме 18+1 фаза.

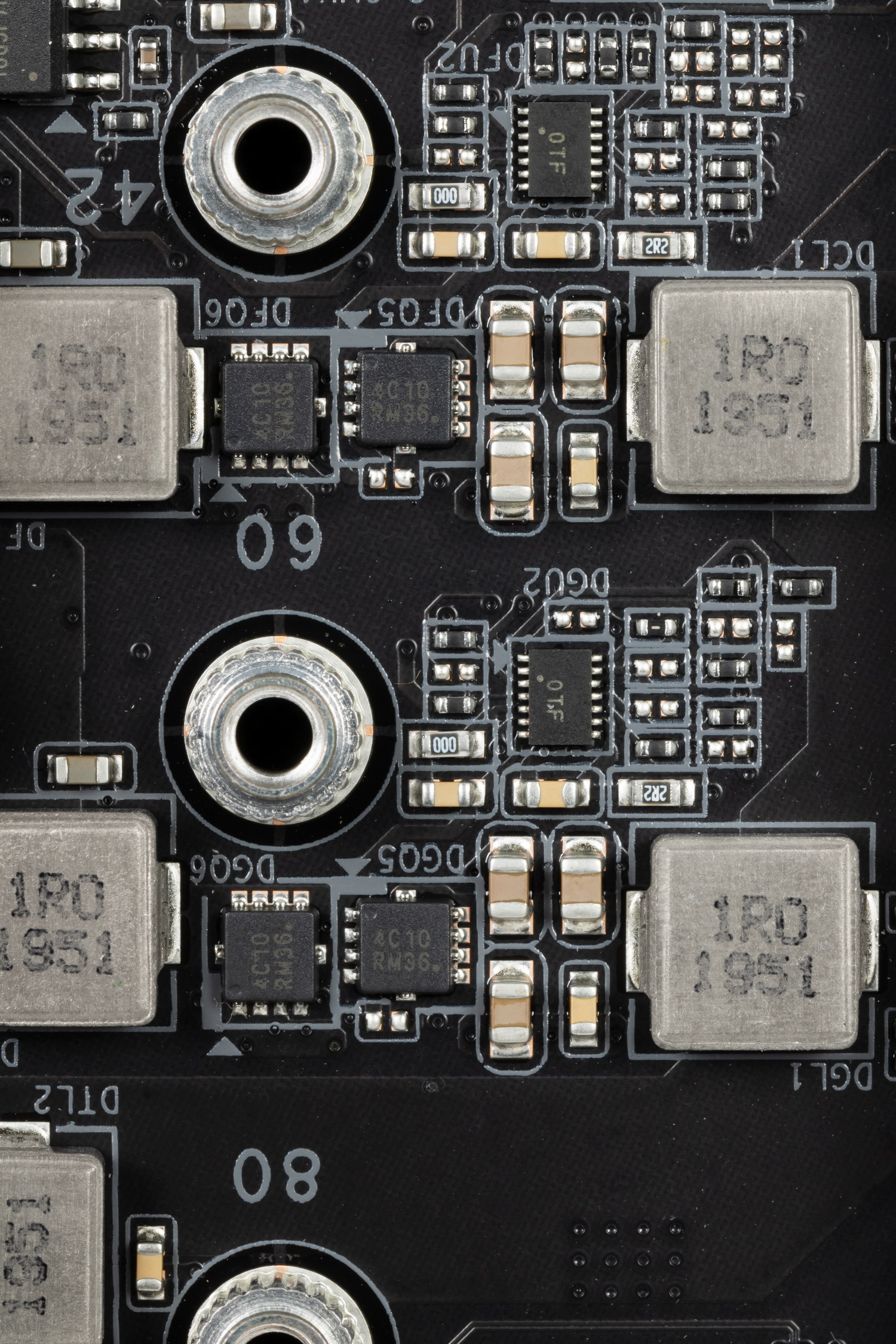

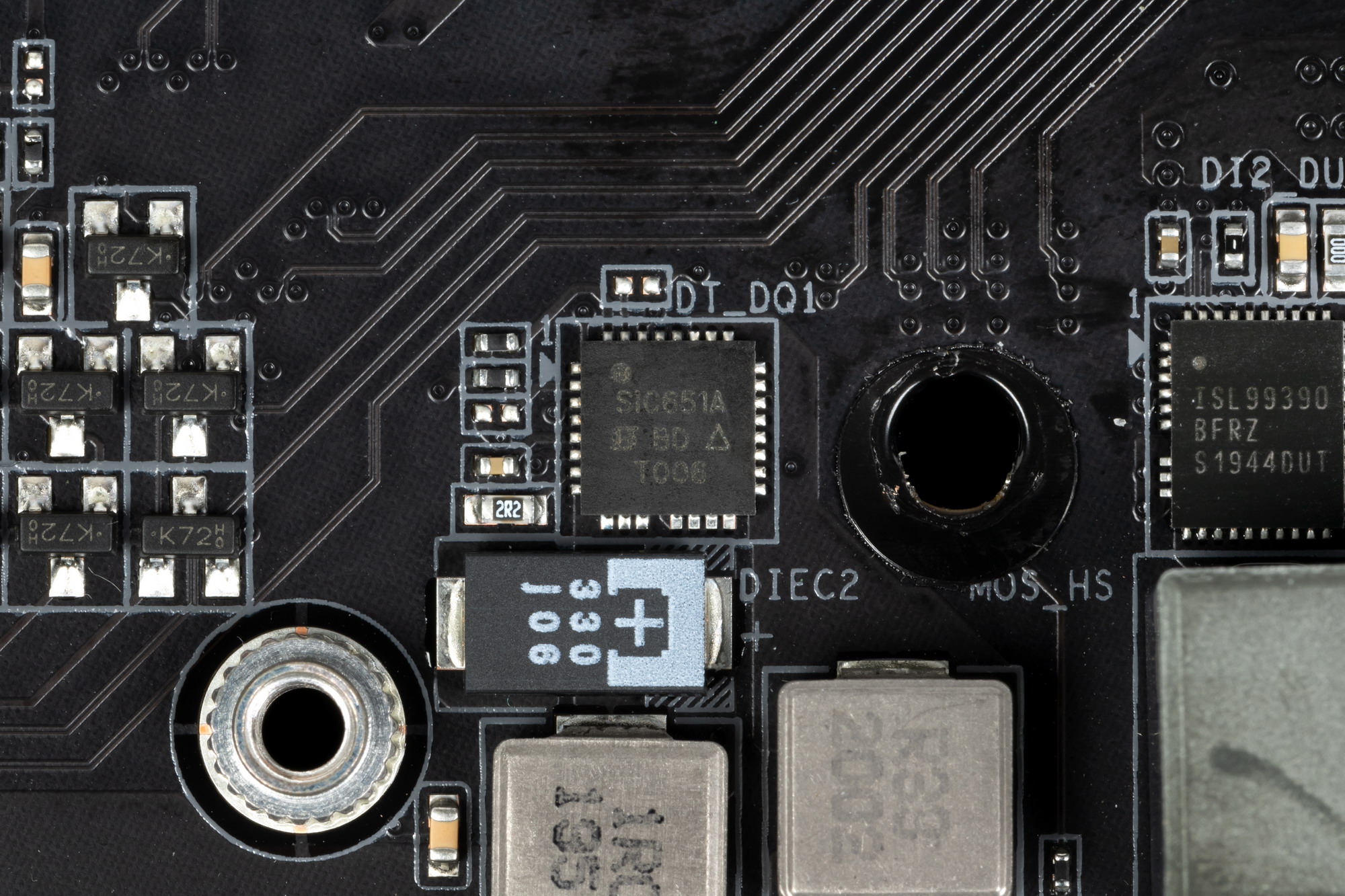

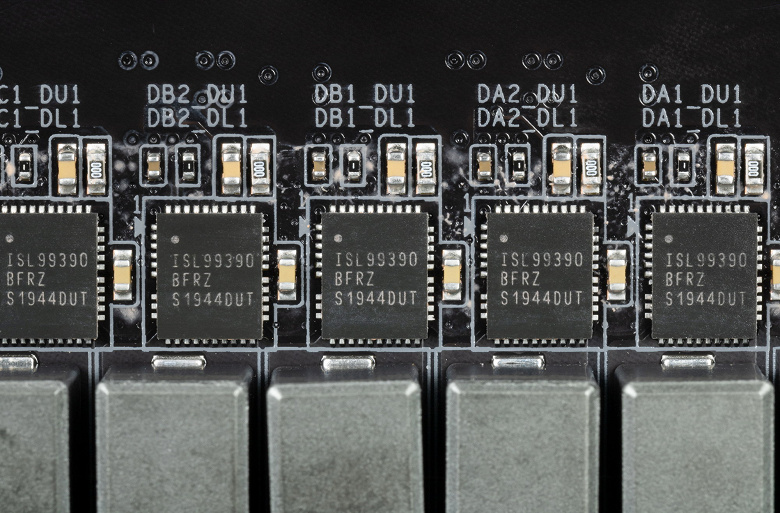

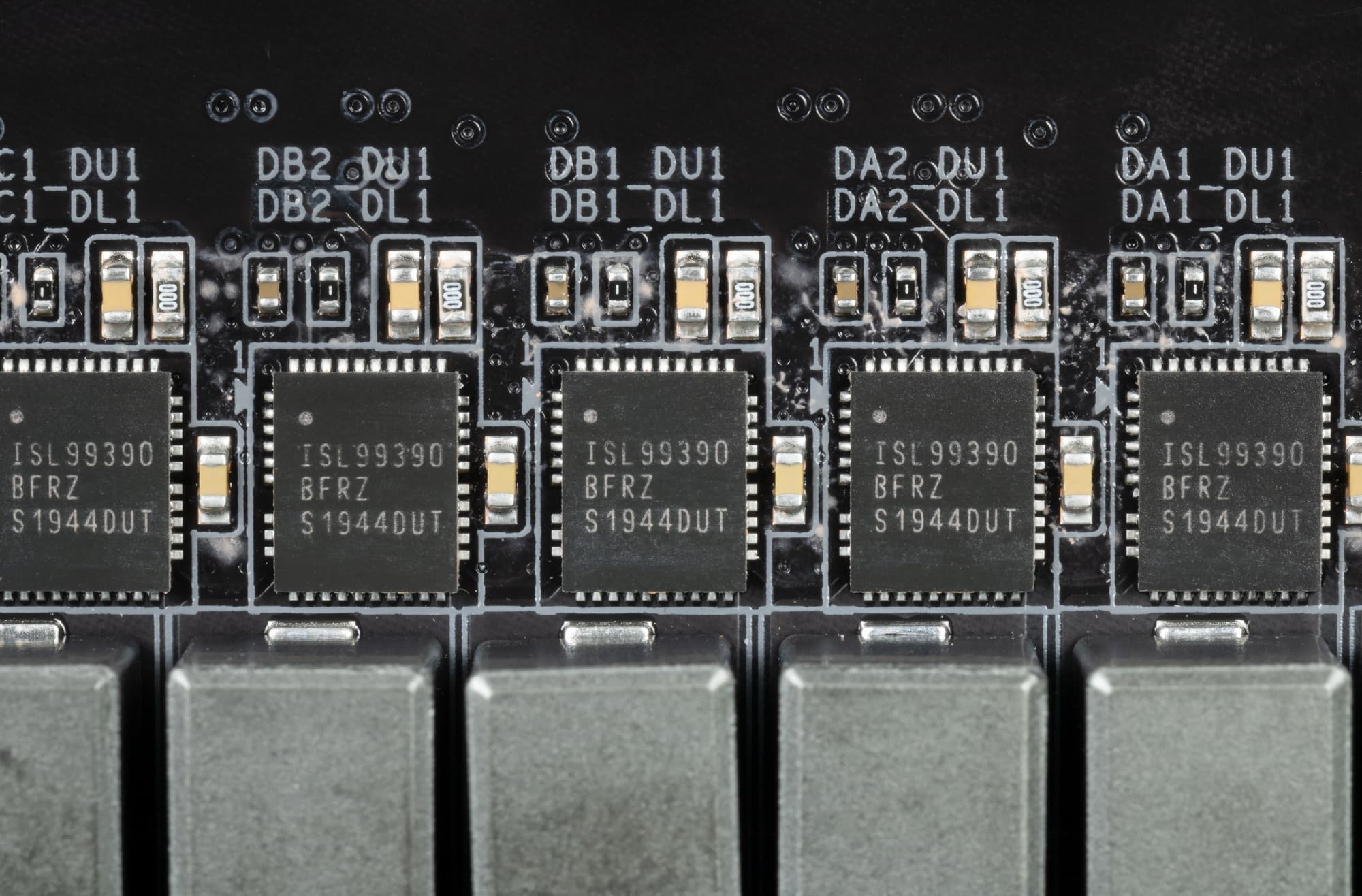

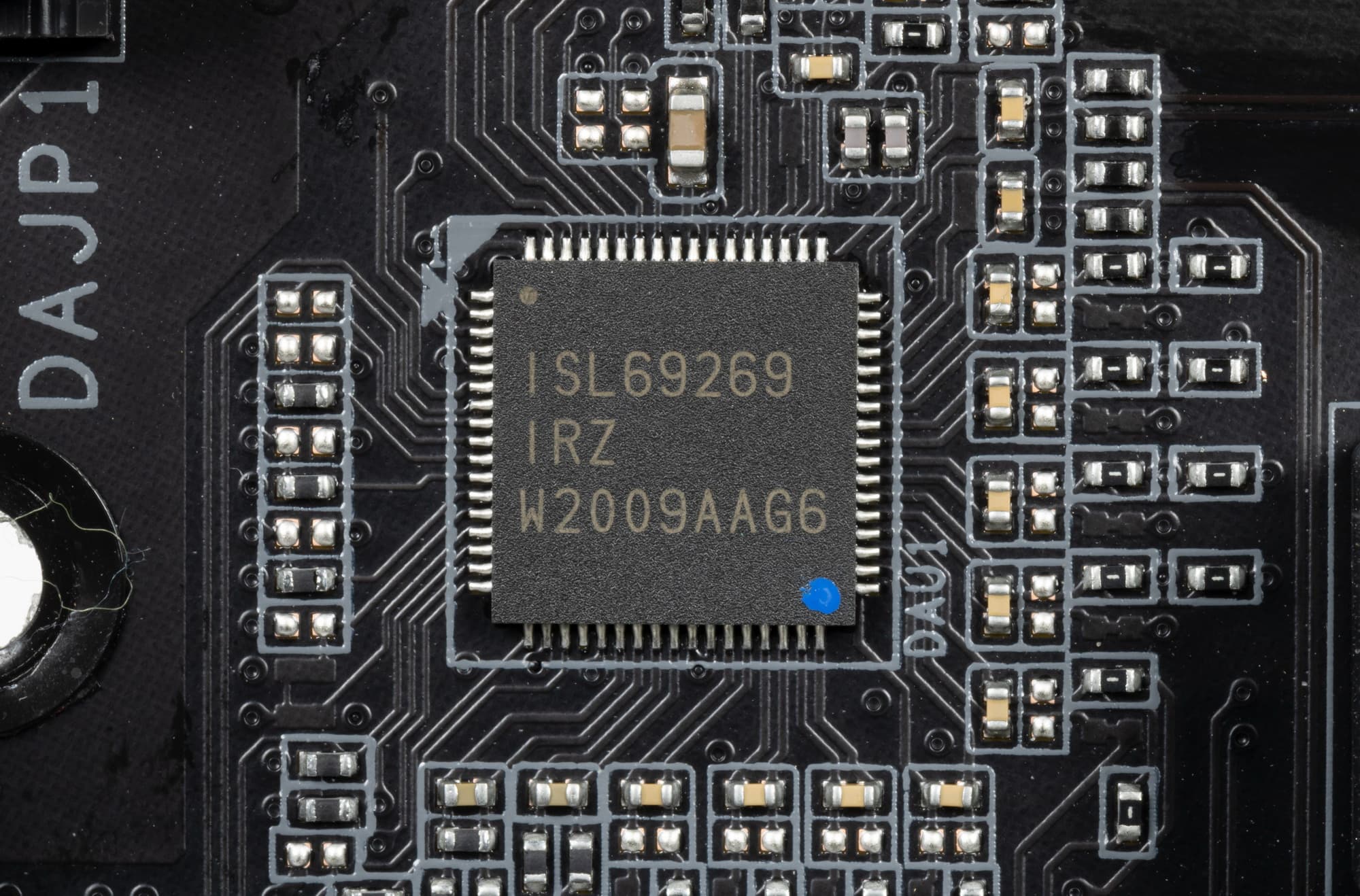

Каждый канал фазы имеет суперферритовый дроссель и ISL99390 MOSFET от Renesas (ex Intersil) на 90 А.
То есть в сумме такая мощнейшая система способна на работу с огромными токами. Управляет схемой ШИМ-контроллер ISL69269 от того же Renesas (ex Intersil), рассчитанный максимум на 12 фаз.

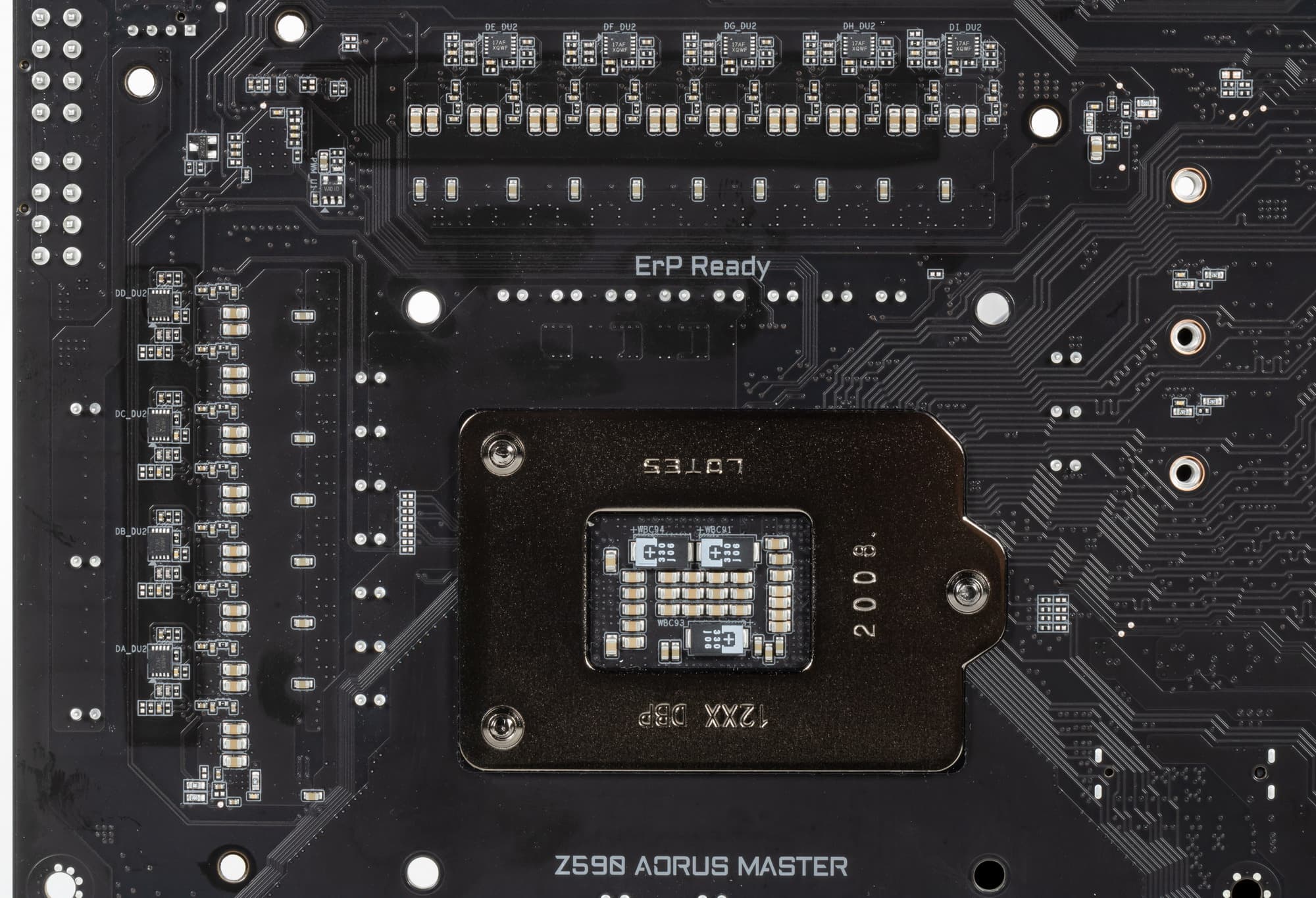

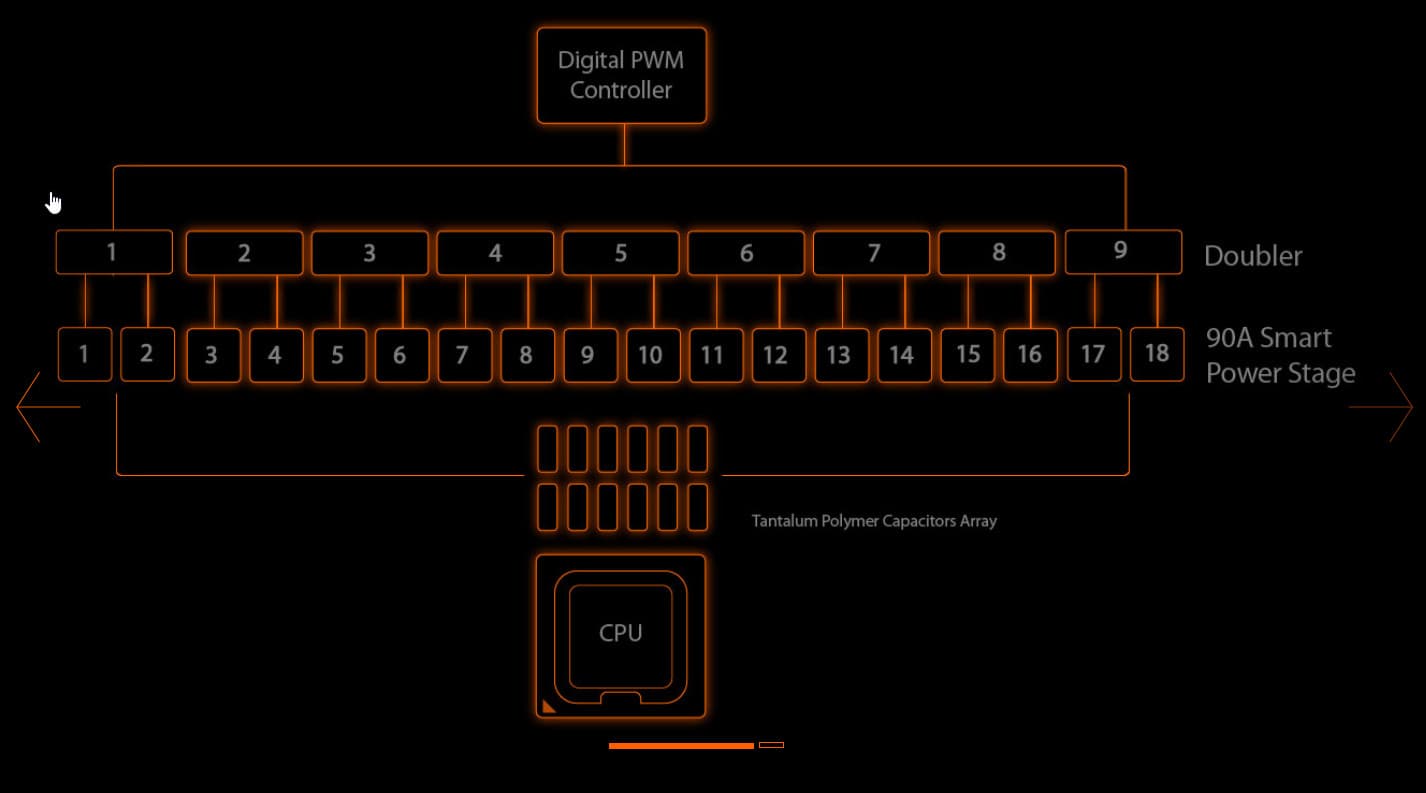

Производитель не скрывает, что имеются удвоители фаз, которые расположены на обороте платы.

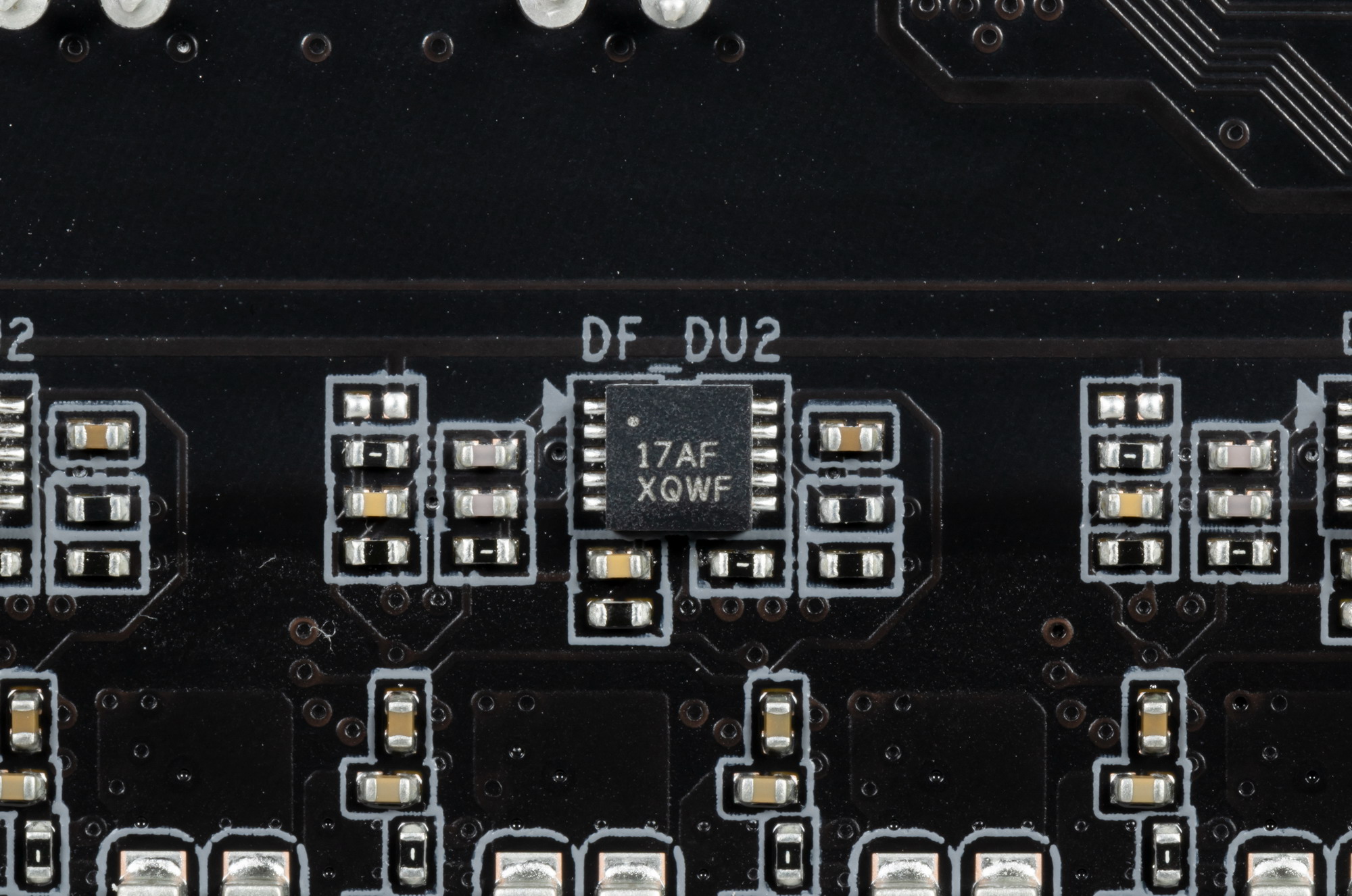

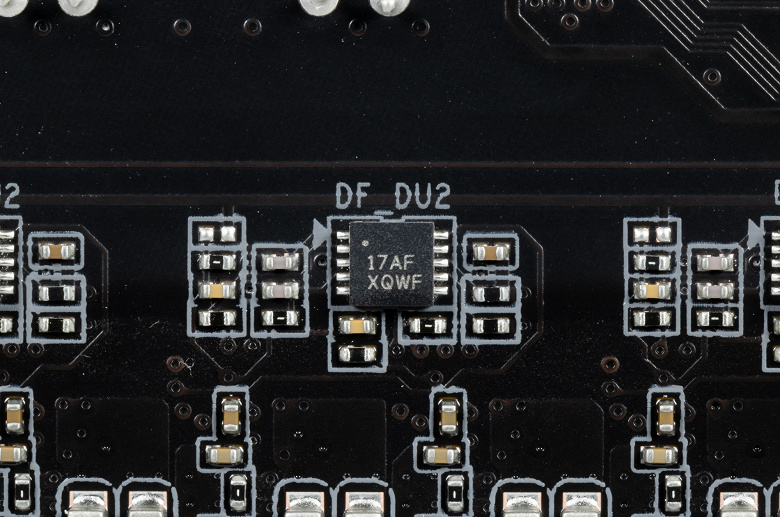

Это ISL6617A все от того же производителя Renesas.

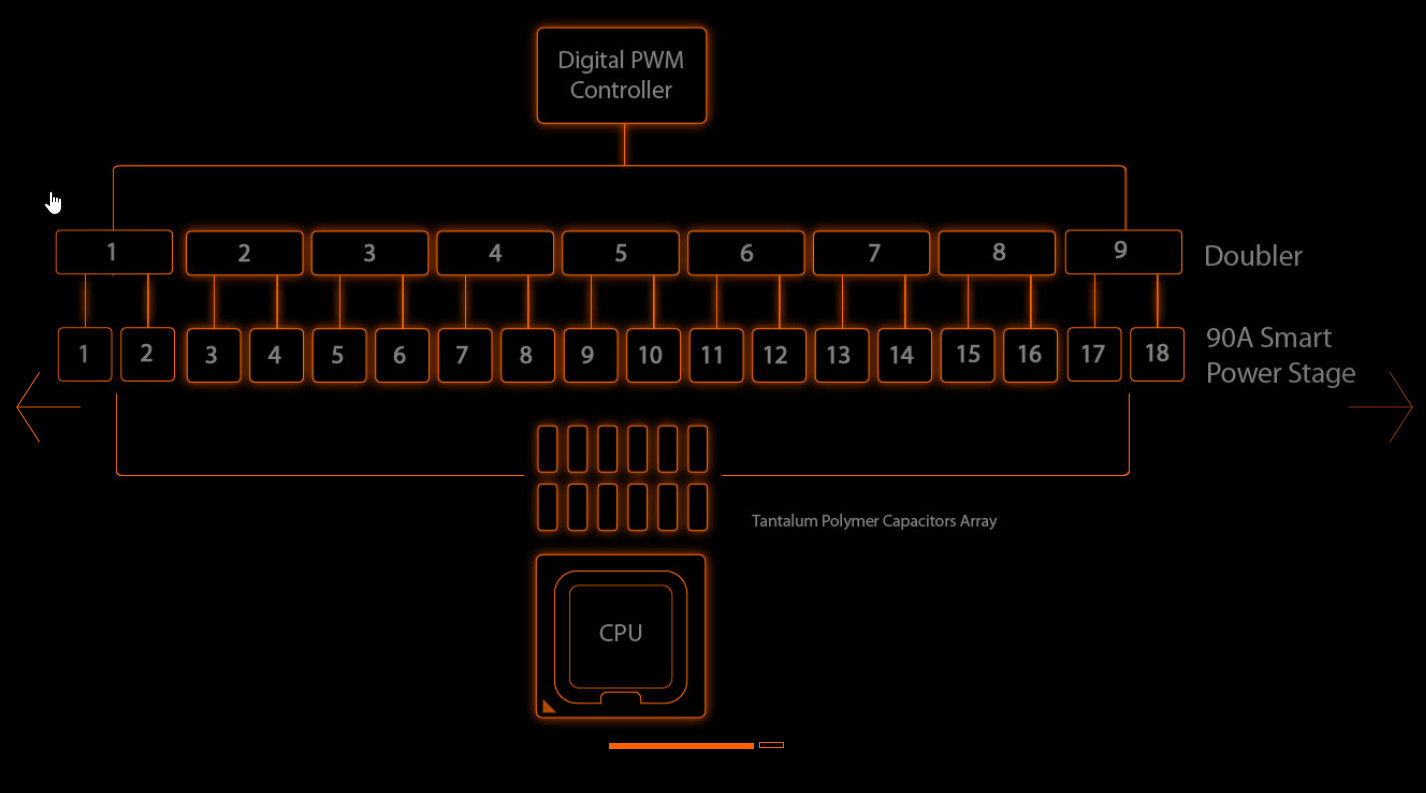

Так что фактическая схема питания процессора: 9х2 (для VCore)+1 (фаза для VCCSA). Питание VCCIO идет по двухфазной схеме c цифровым контроллером RT9018B от Richtek Technology.
А питание интегрированного графического ядра имеет однофазную схему. И используется мосфет уже другой: SiC651A от Vishay, также рассчитанный на 50 А.

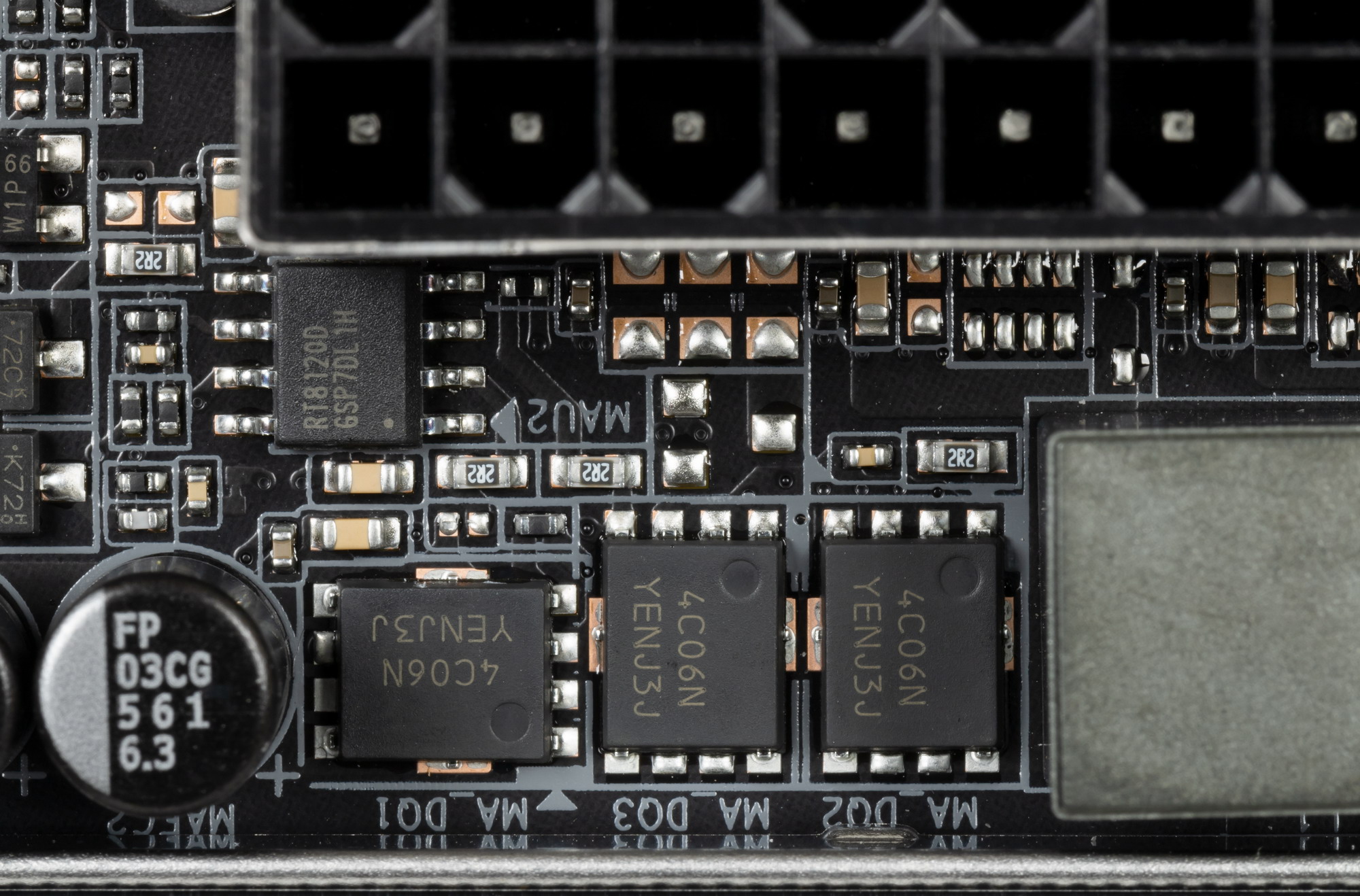

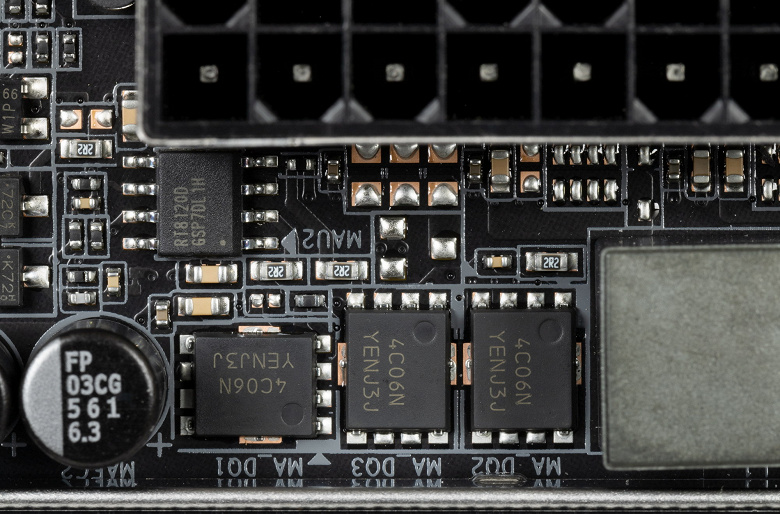

Что касается модулей оперативной памяти, то здесь реализована также однофазная схема с ШИМ-контроллером RT8120D от того же Richtek.

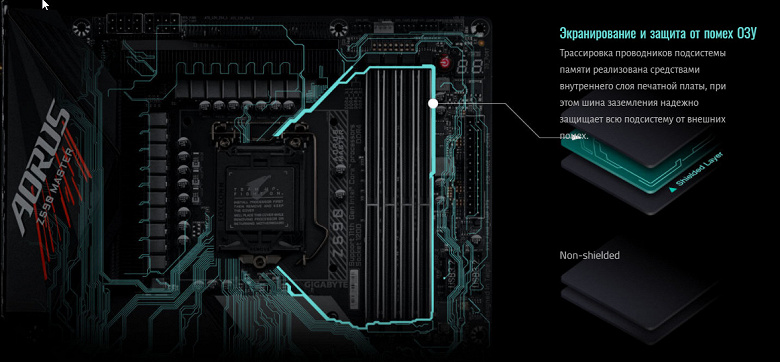

Специалисты Gigabyte нам вещают, что данная плата поддерживает работу модулей памяти на частотах до 5400 МГц через профили XMP. А также, что многие модули памяти с гарантированной поддержкой 4400 МГц на этой плате смогут взять планку в 5000 МГц. В том числе и за счет особой разводки на печатной плате.
Вообще, традиционно уже Gigabyte в материнских платах флагманского уровня использует свою Ultra Durable технологию, предусматривающую удвоенный слой меди в цепях питания и заземления, помогающую не только улучшению прохождения сигналов (удалению помех), но и более эффективное теплорассеивание.
Теперь про охлаждение.

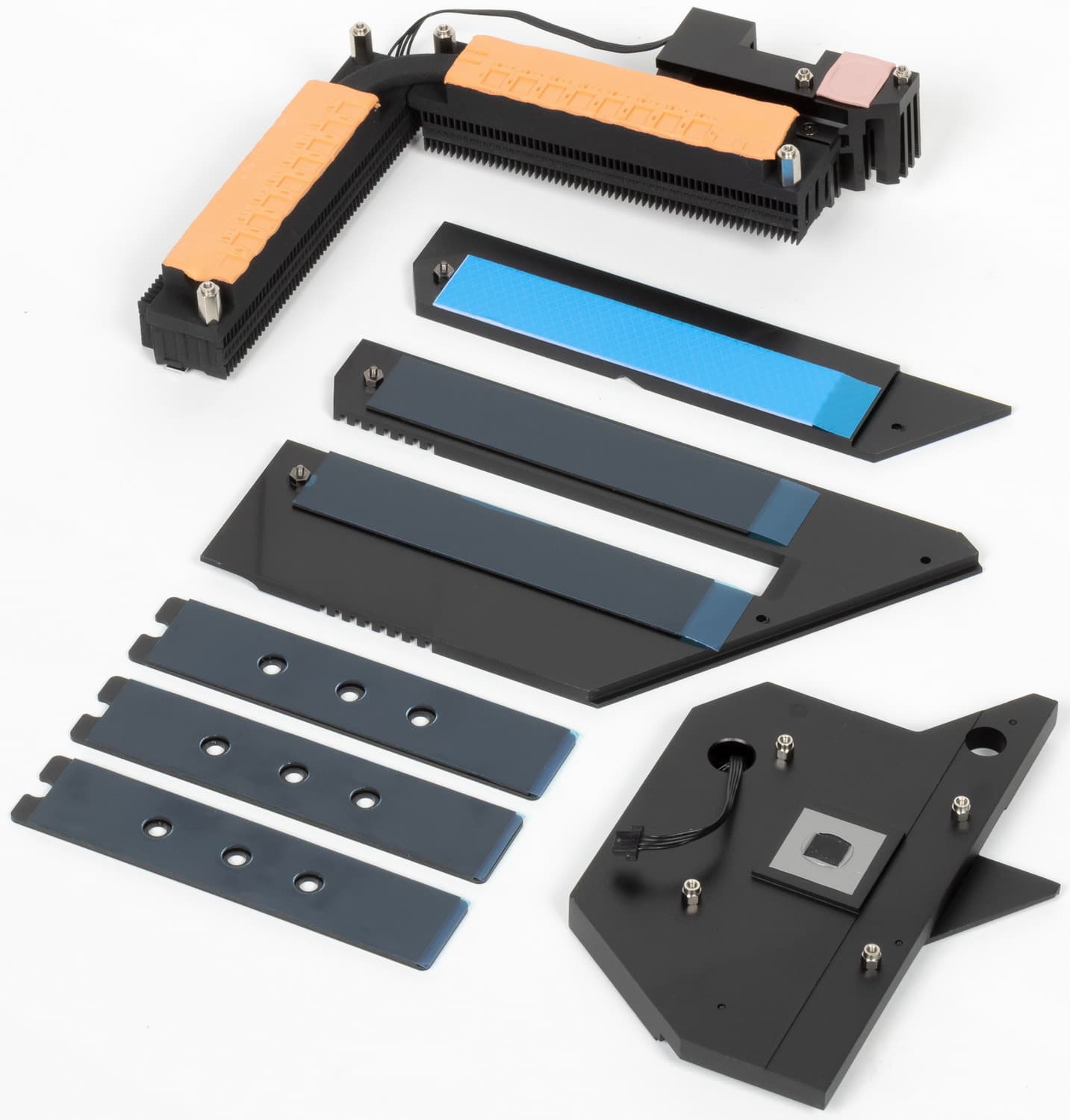

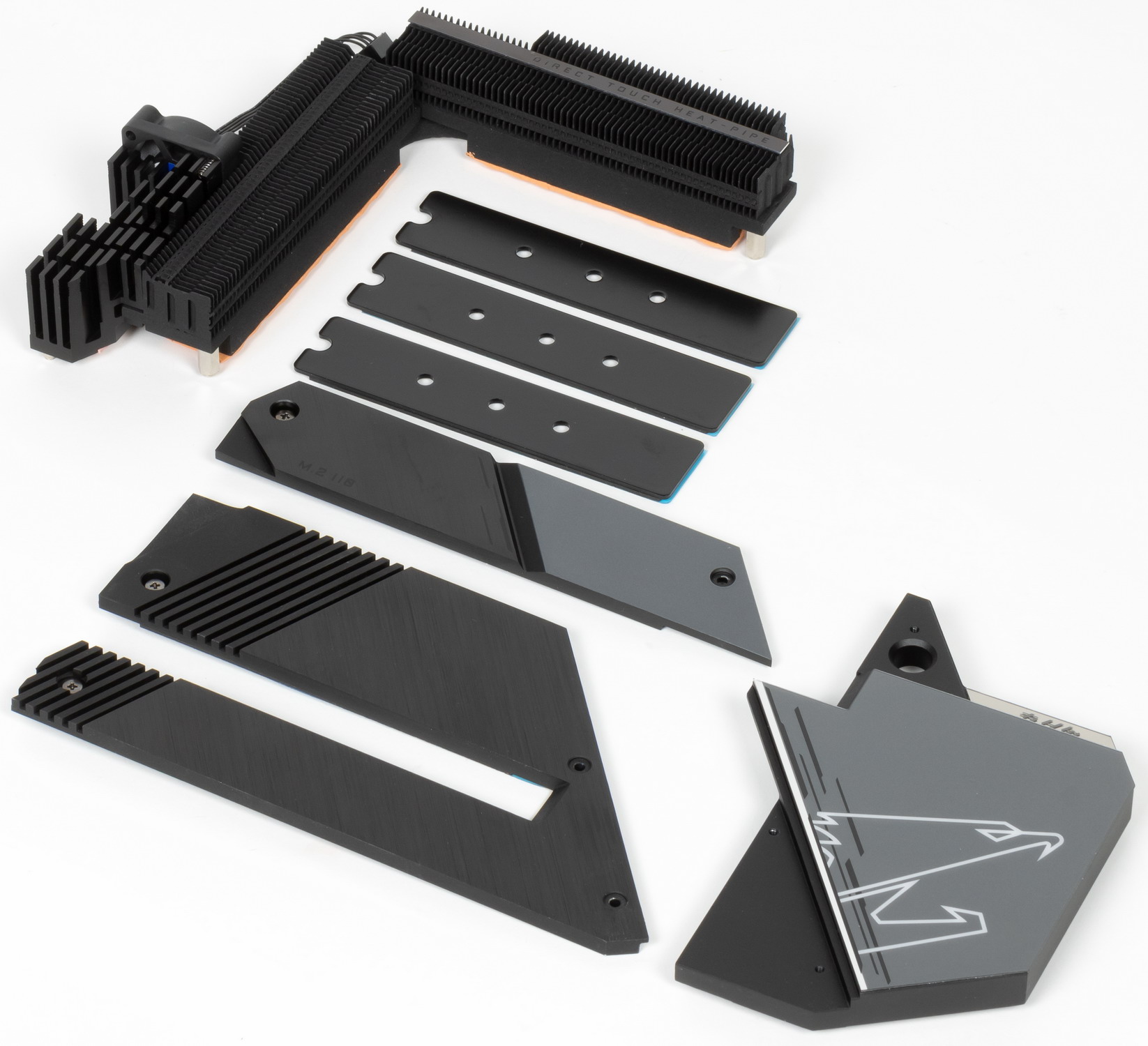

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

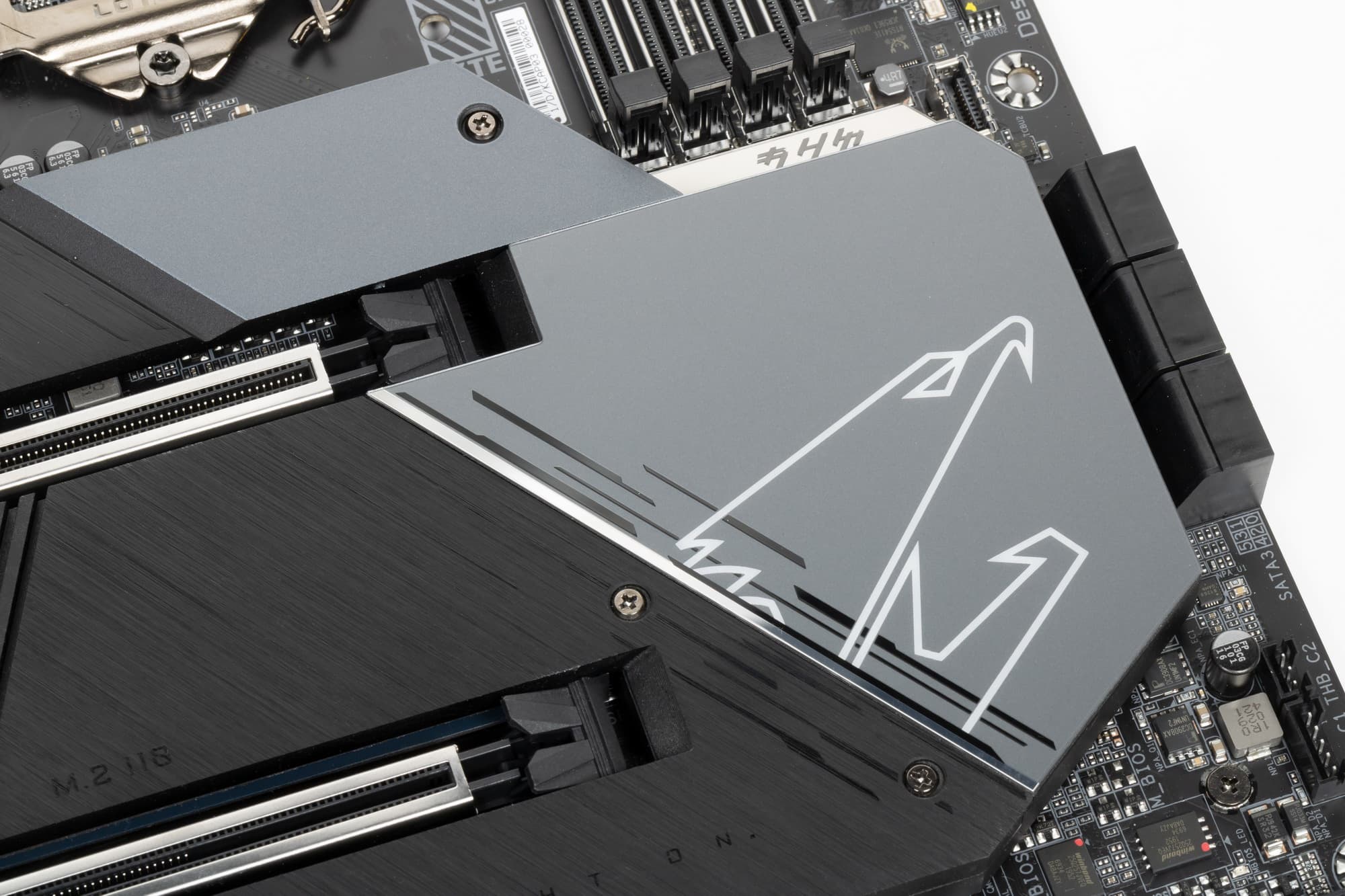

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

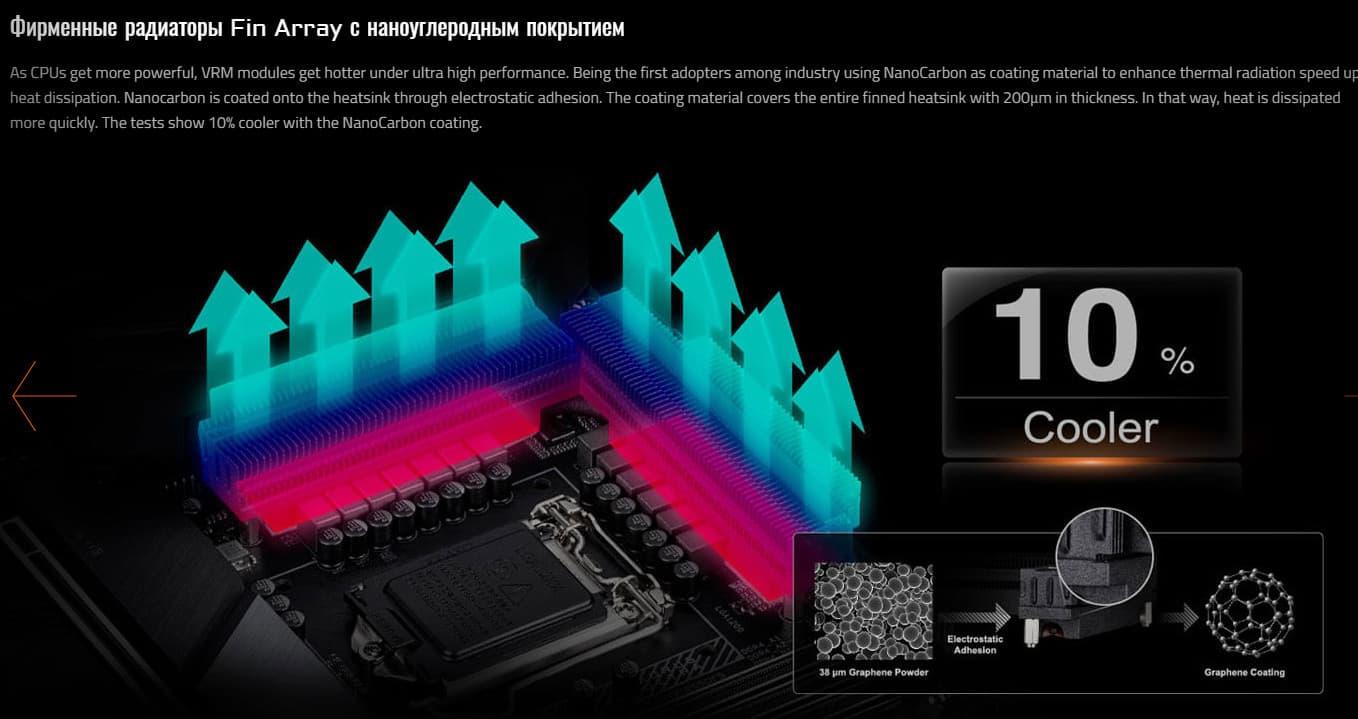

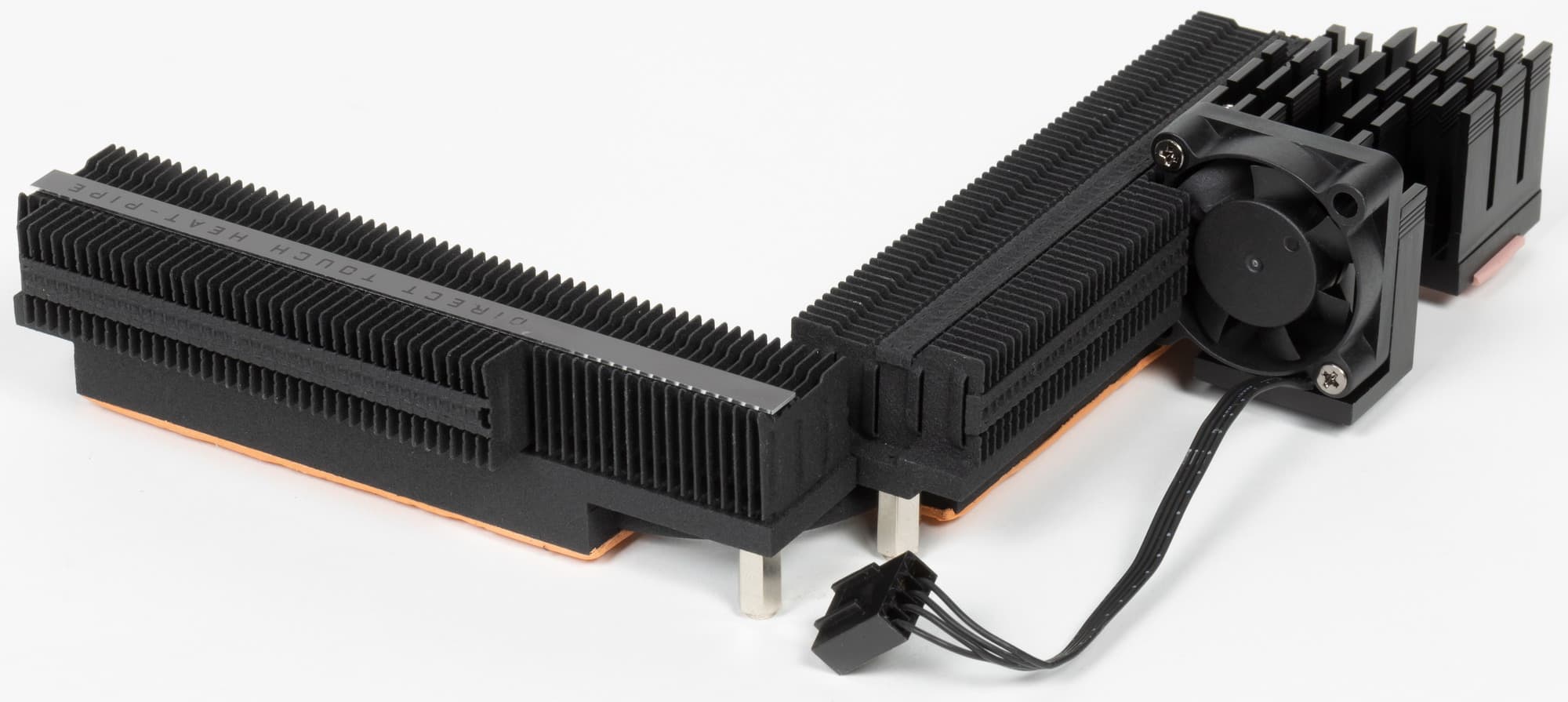

Эти радиаторы VRM, названные Fin Array имеют особые свойства: покрыты специальным наноуглеродным (или нанокарбоновым) слоем, улучшающим теплосъем. А также мы видим маленький вентилятор, установленный под кожухом задних портов. Если посмотрите на фото этой панели выше, то можно увидеть вентиляционную решетку между портами для вывода теплого воздуха.

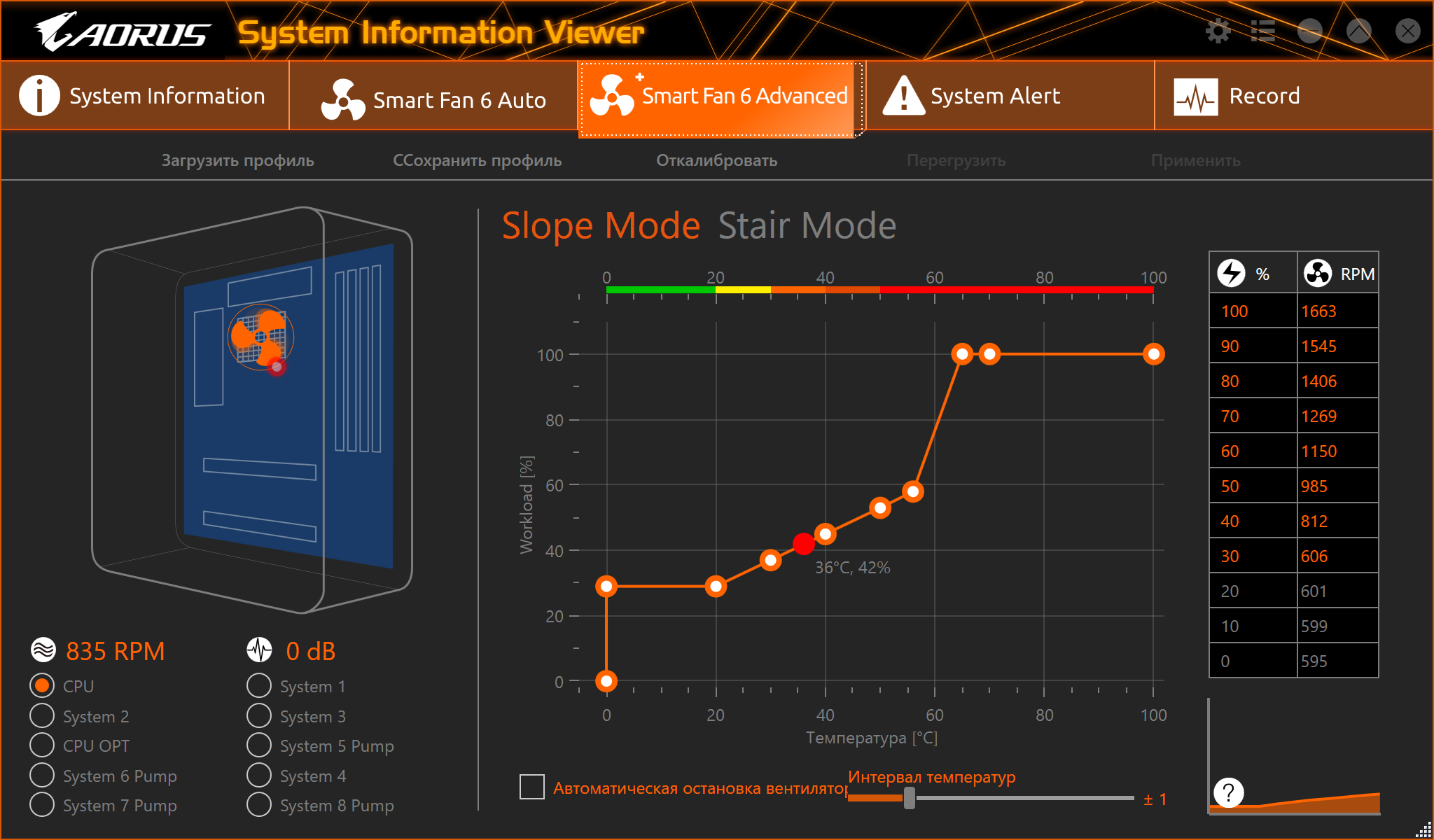

Вентилятор также управляется через ПО, как и остальные.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух остальных — общий.

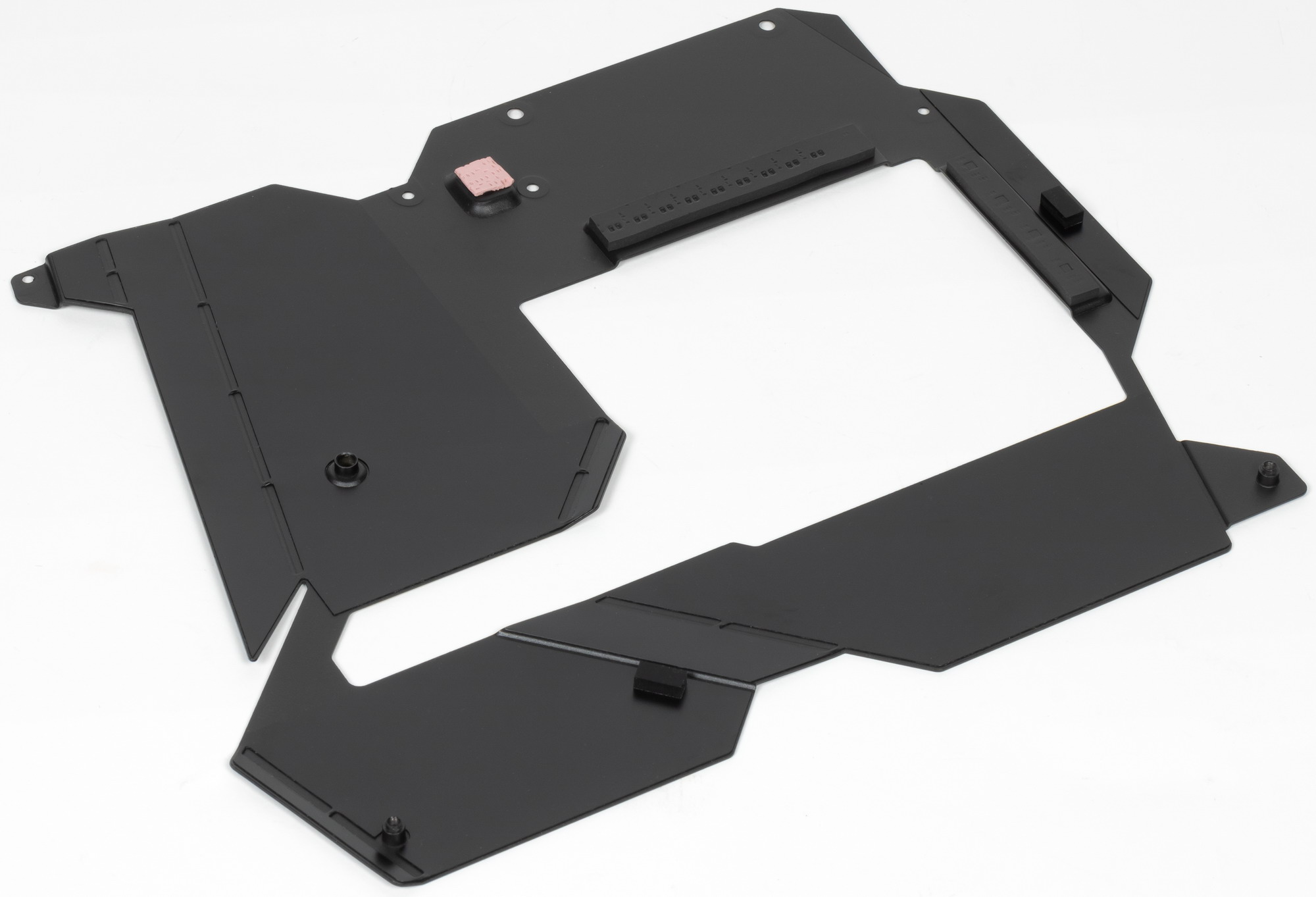

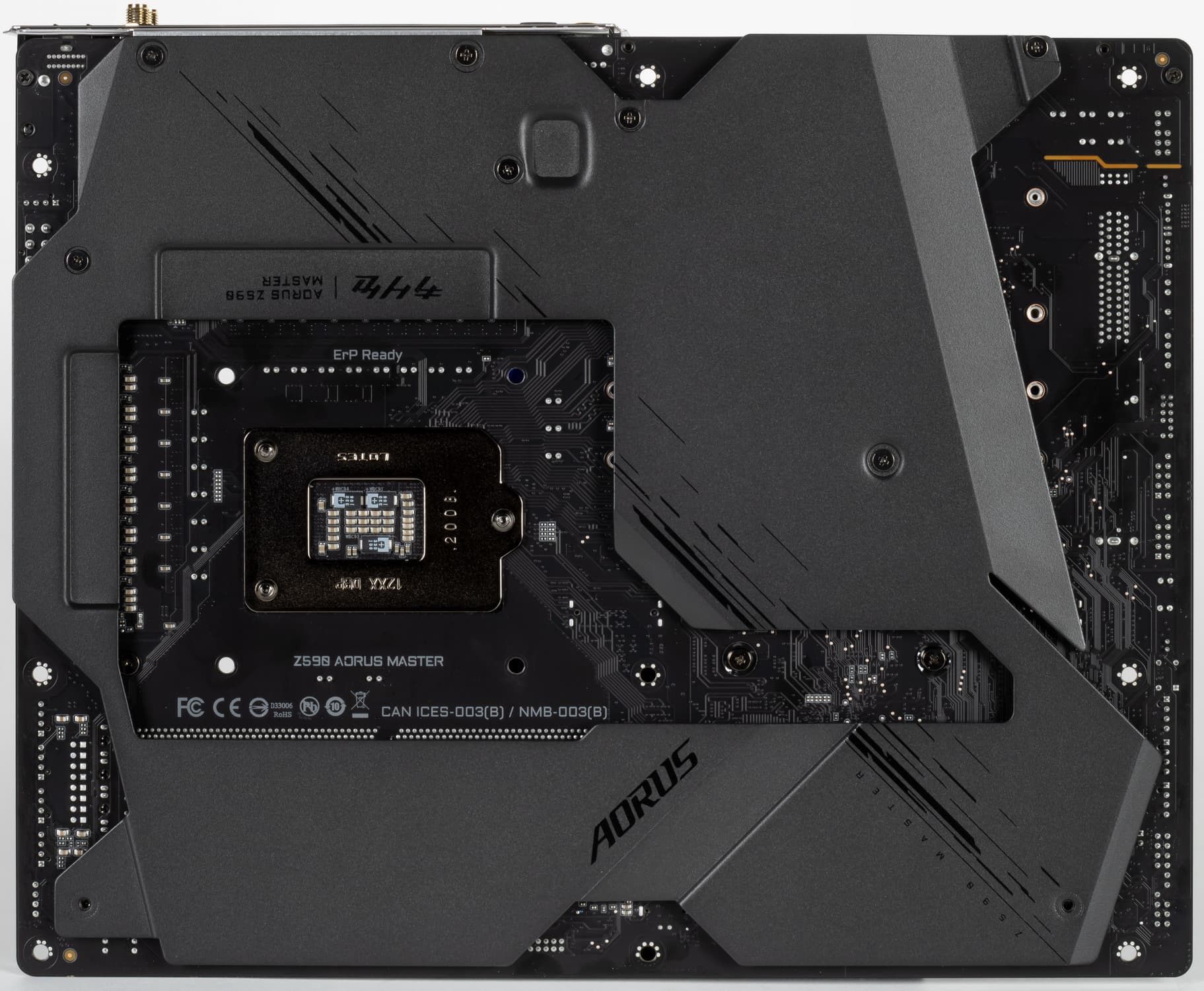

Следует напомнить, что плата обладает пластиной с оборотной стороны с наноуглеродным покрытием, и пластина также принимает участие в охлаждении в местах нахождения VRM и сетевого контроллера Marvel на лицевой стороне.

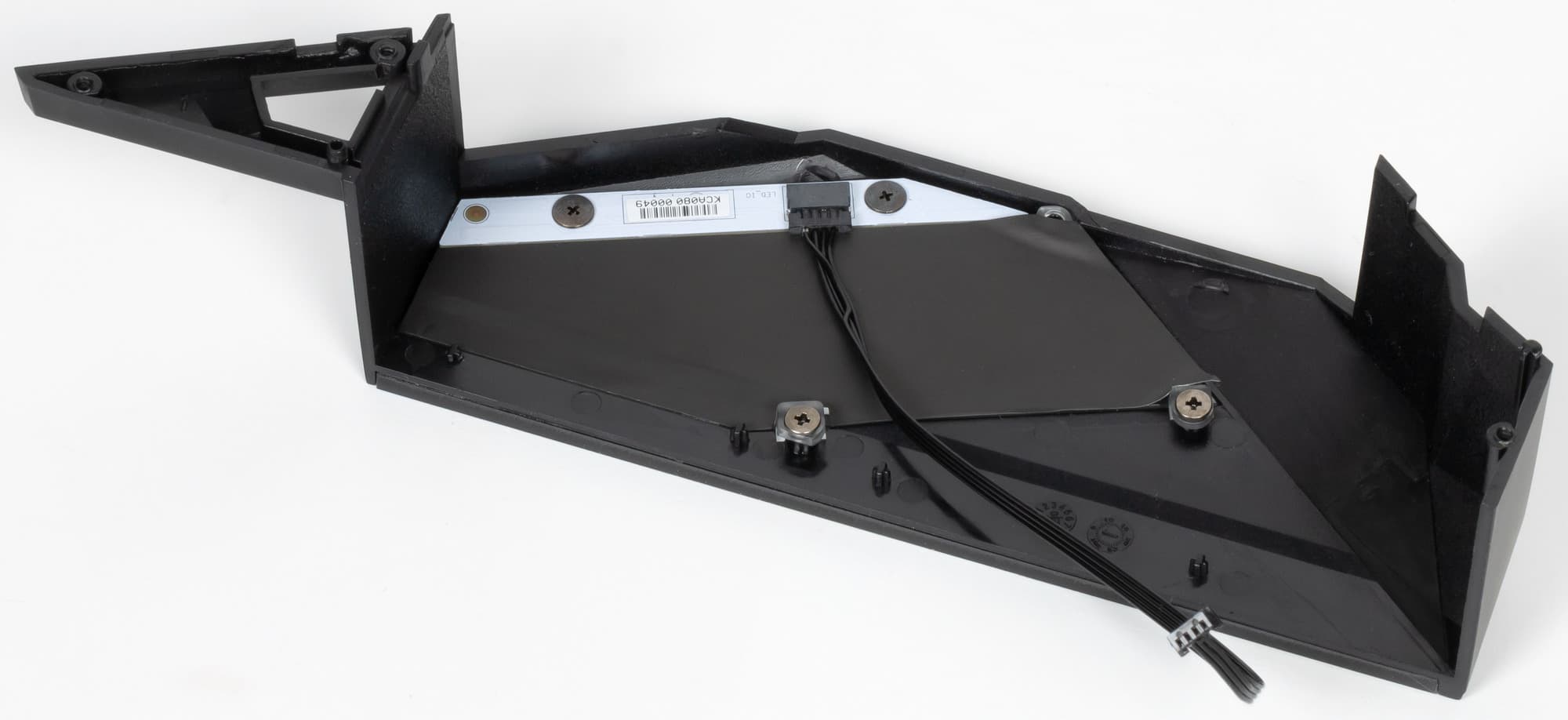

Над аудиоподсистемой и задним блоком портов установлен пластиковый кожух соответствующего дизайна, он оснащен подсветкой.

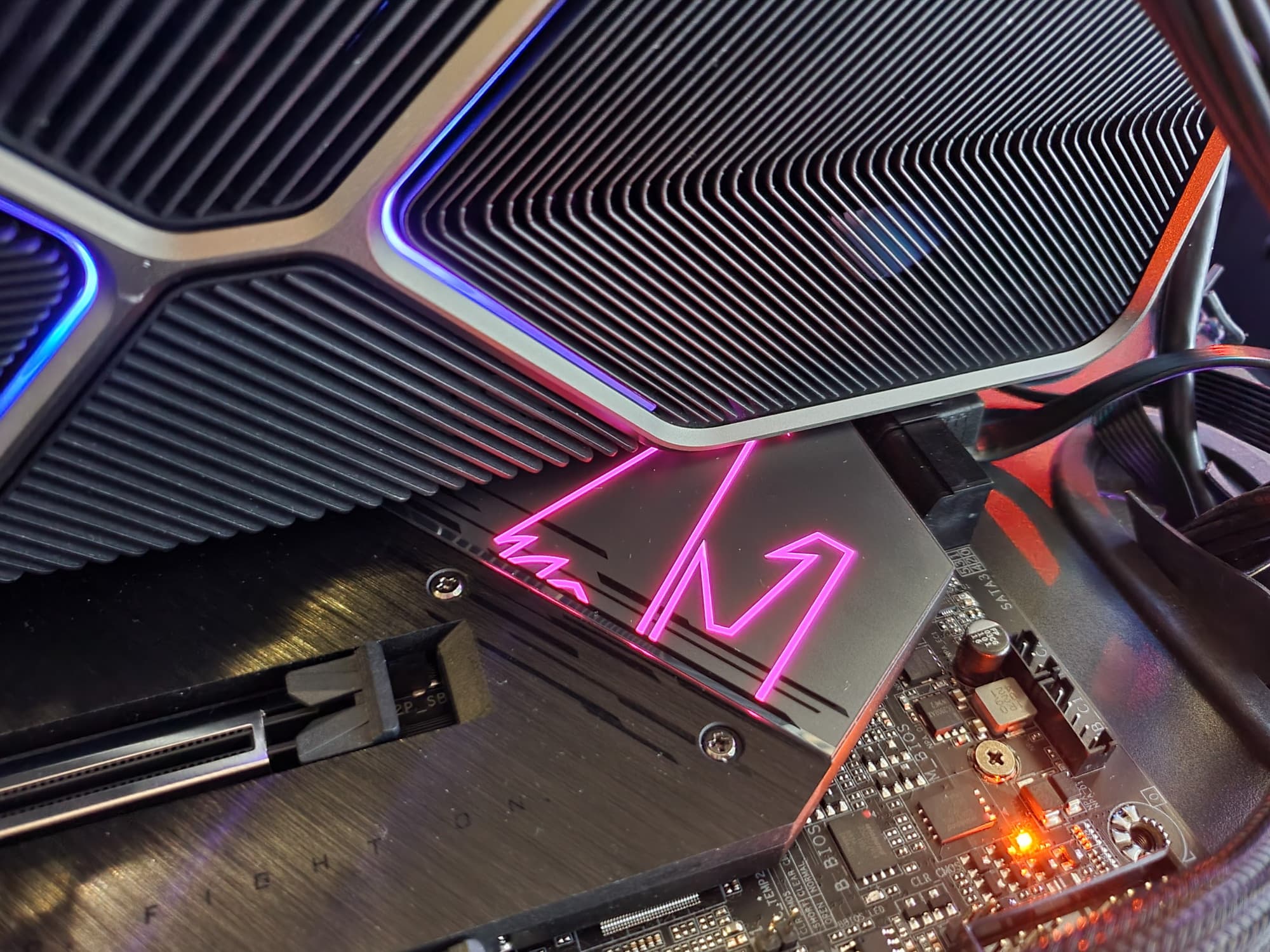

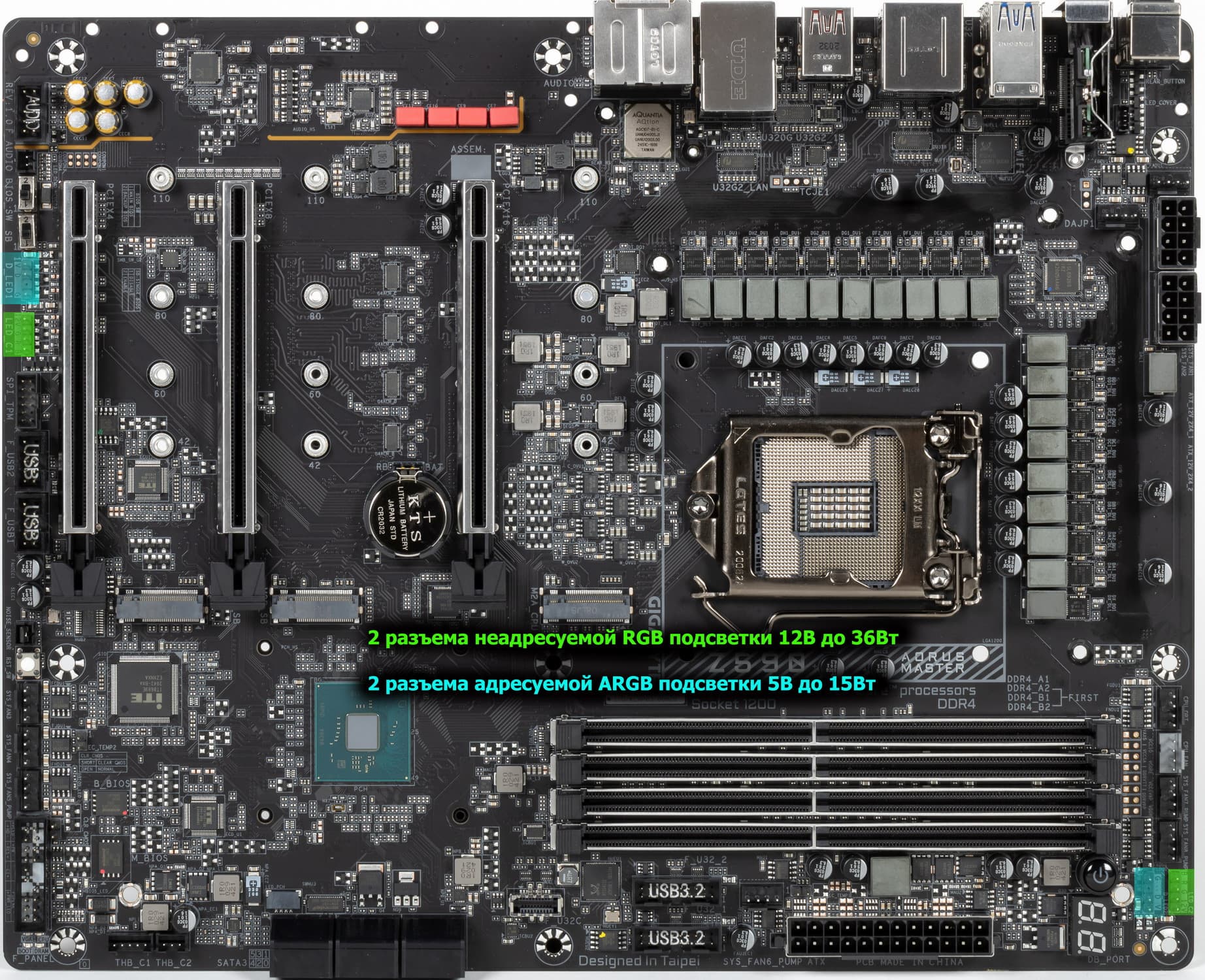

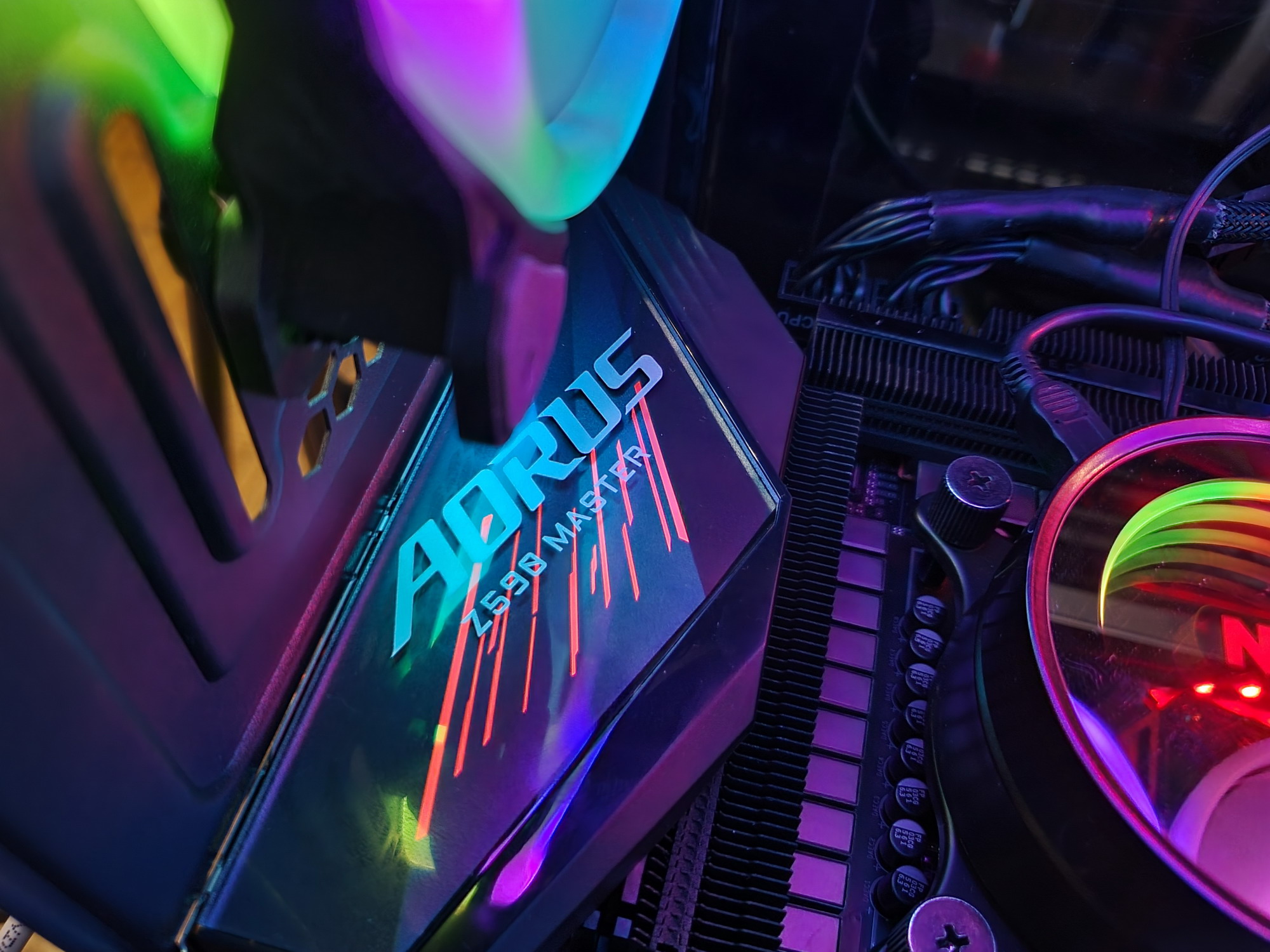

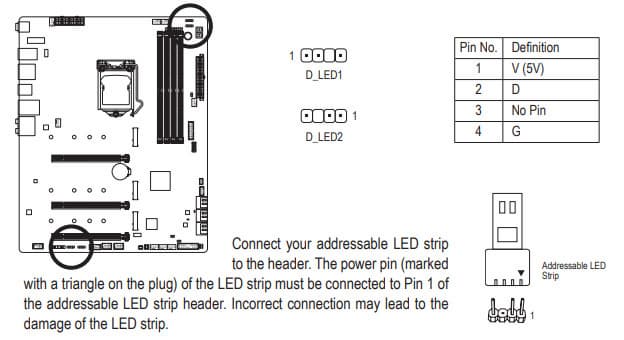

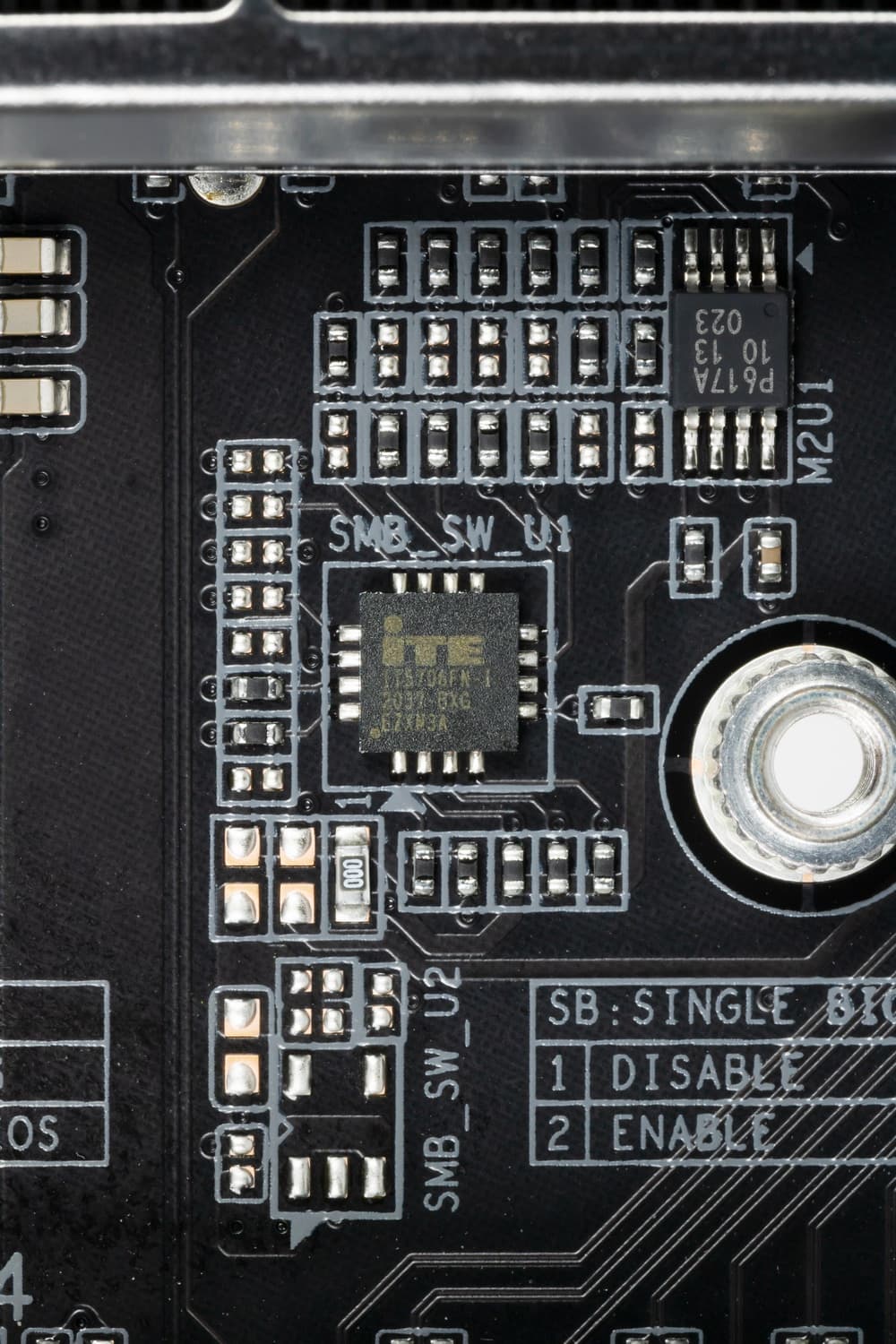

Подсветка

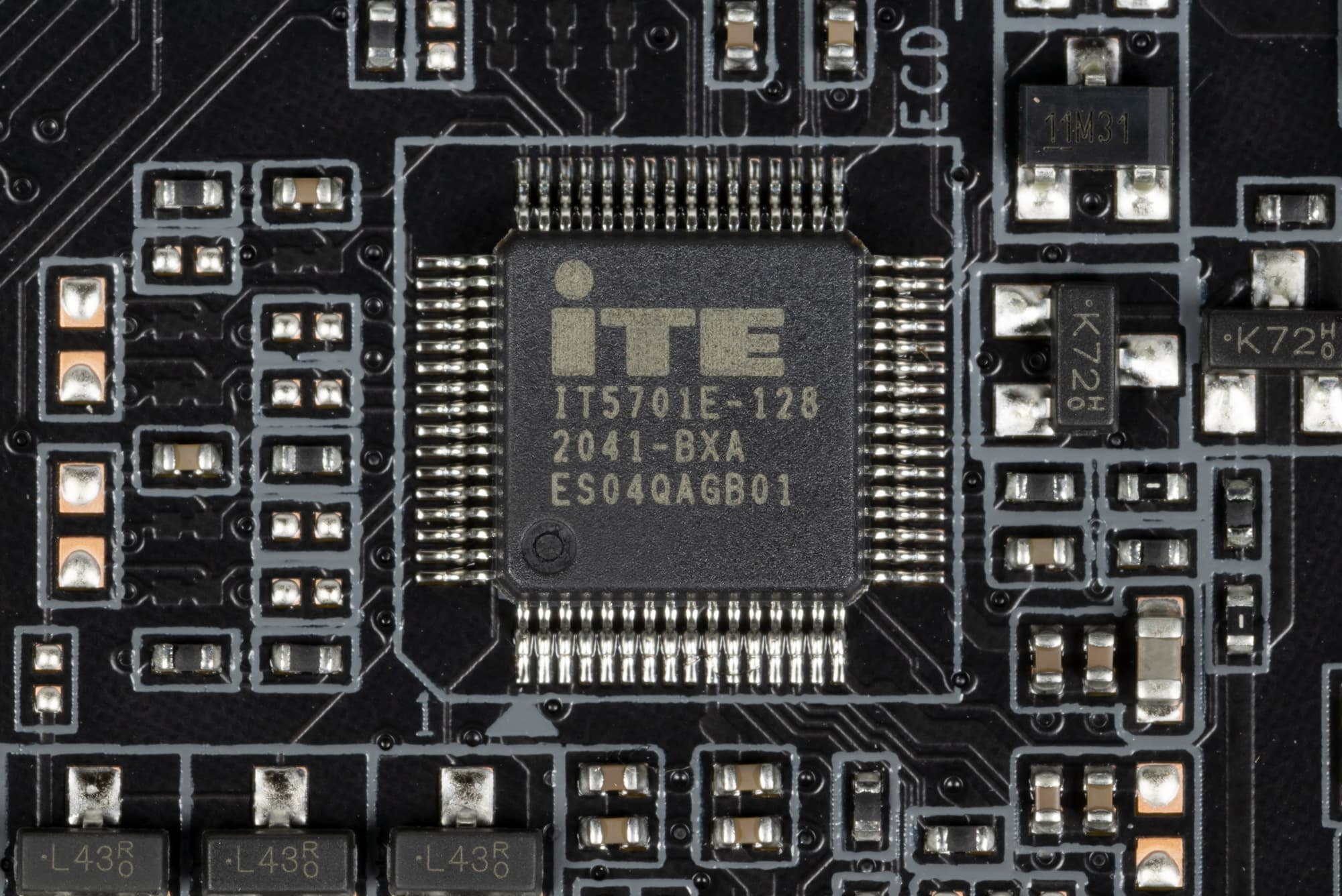

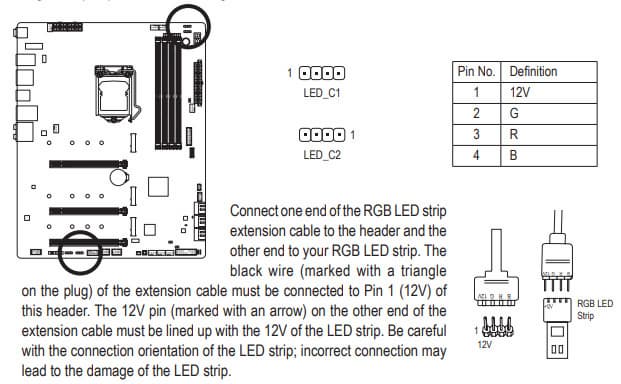

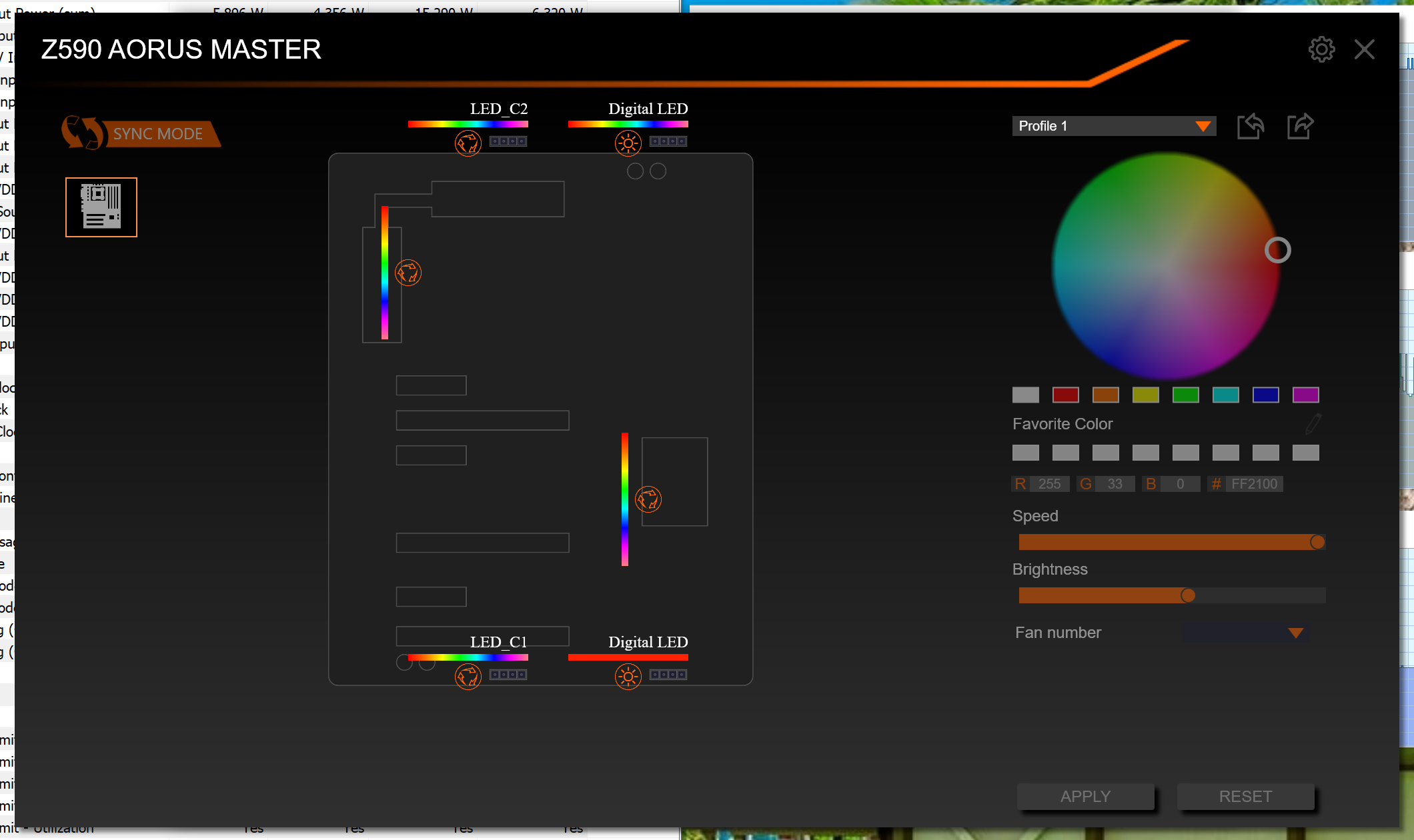

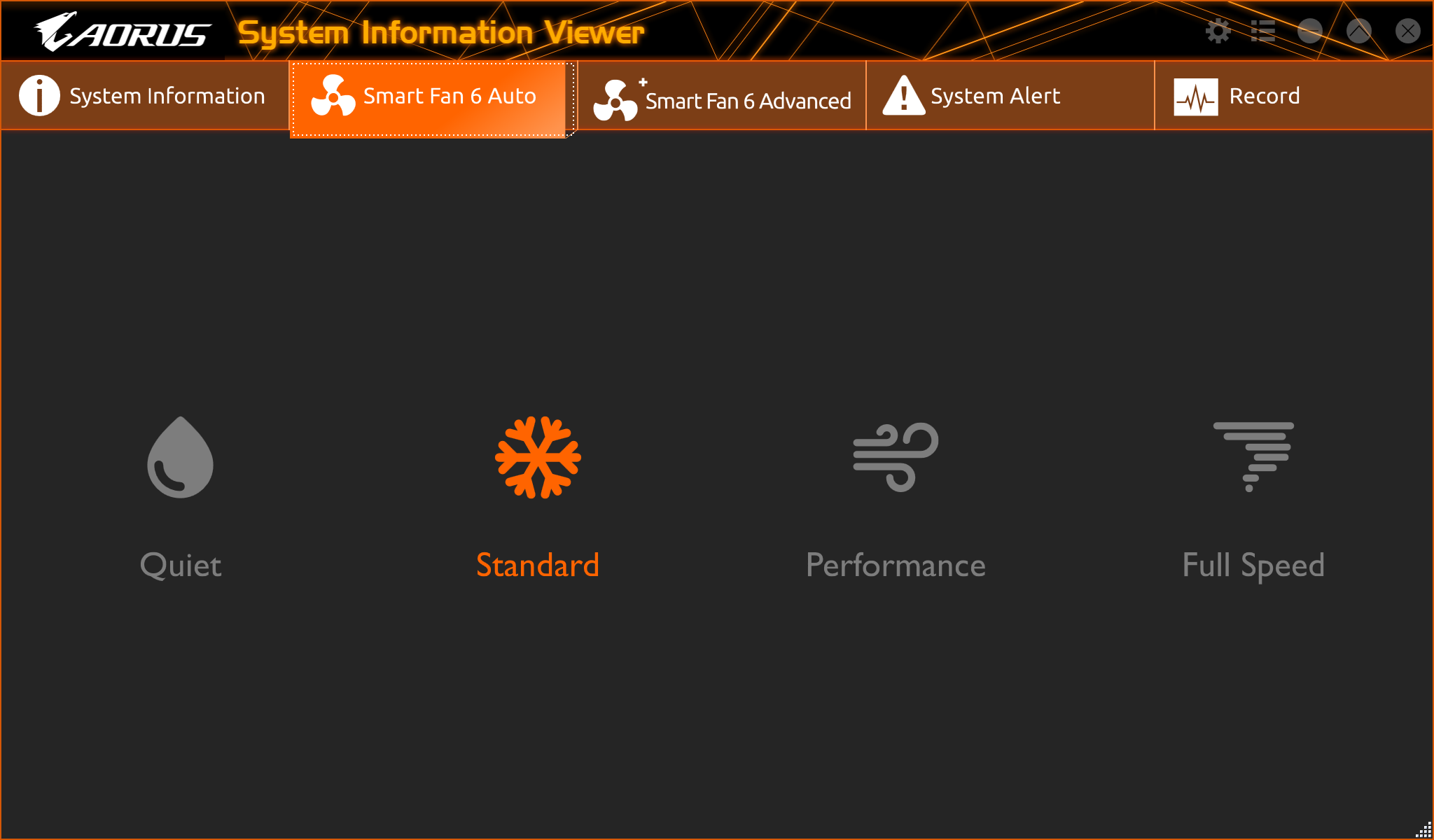

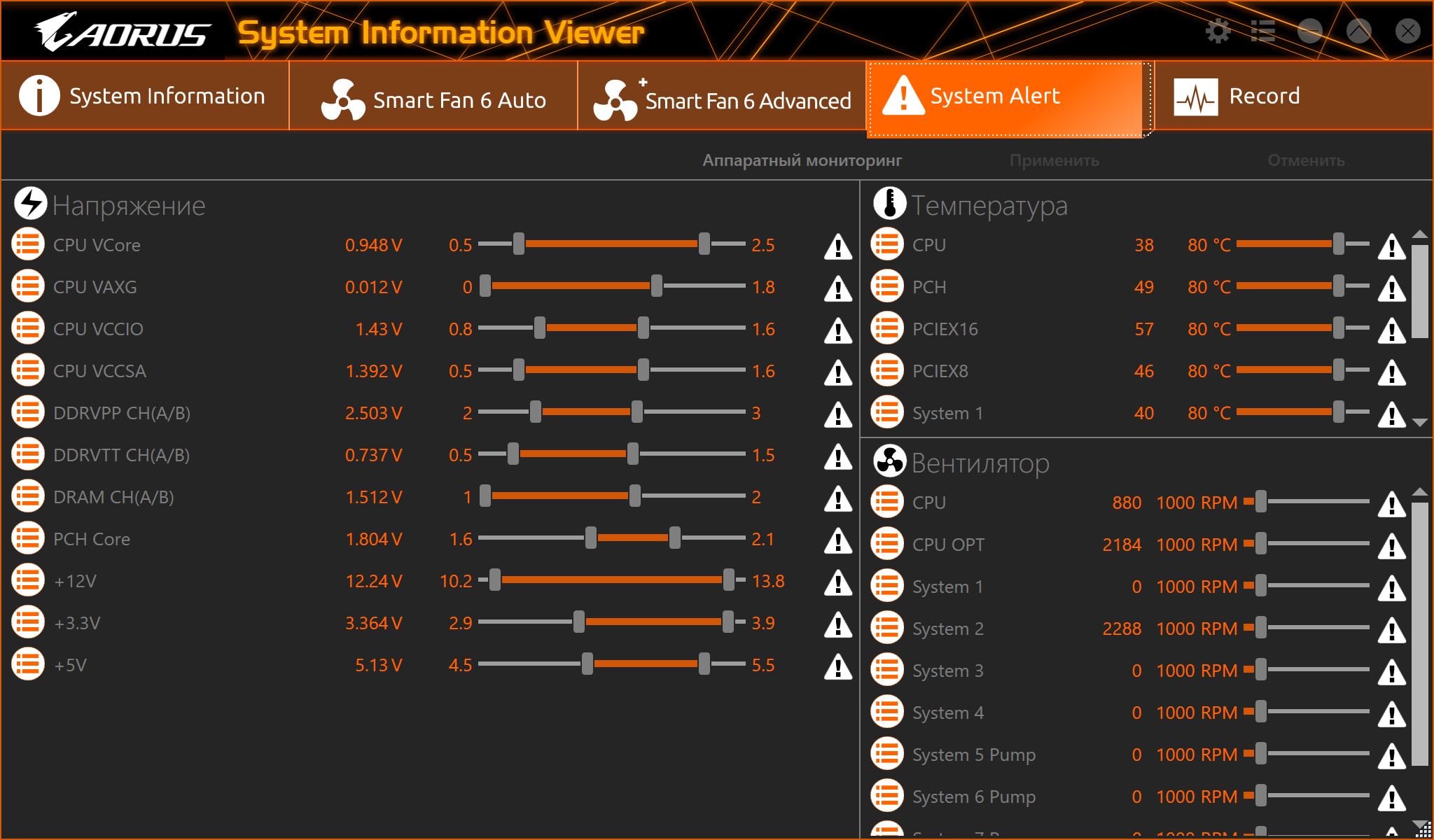

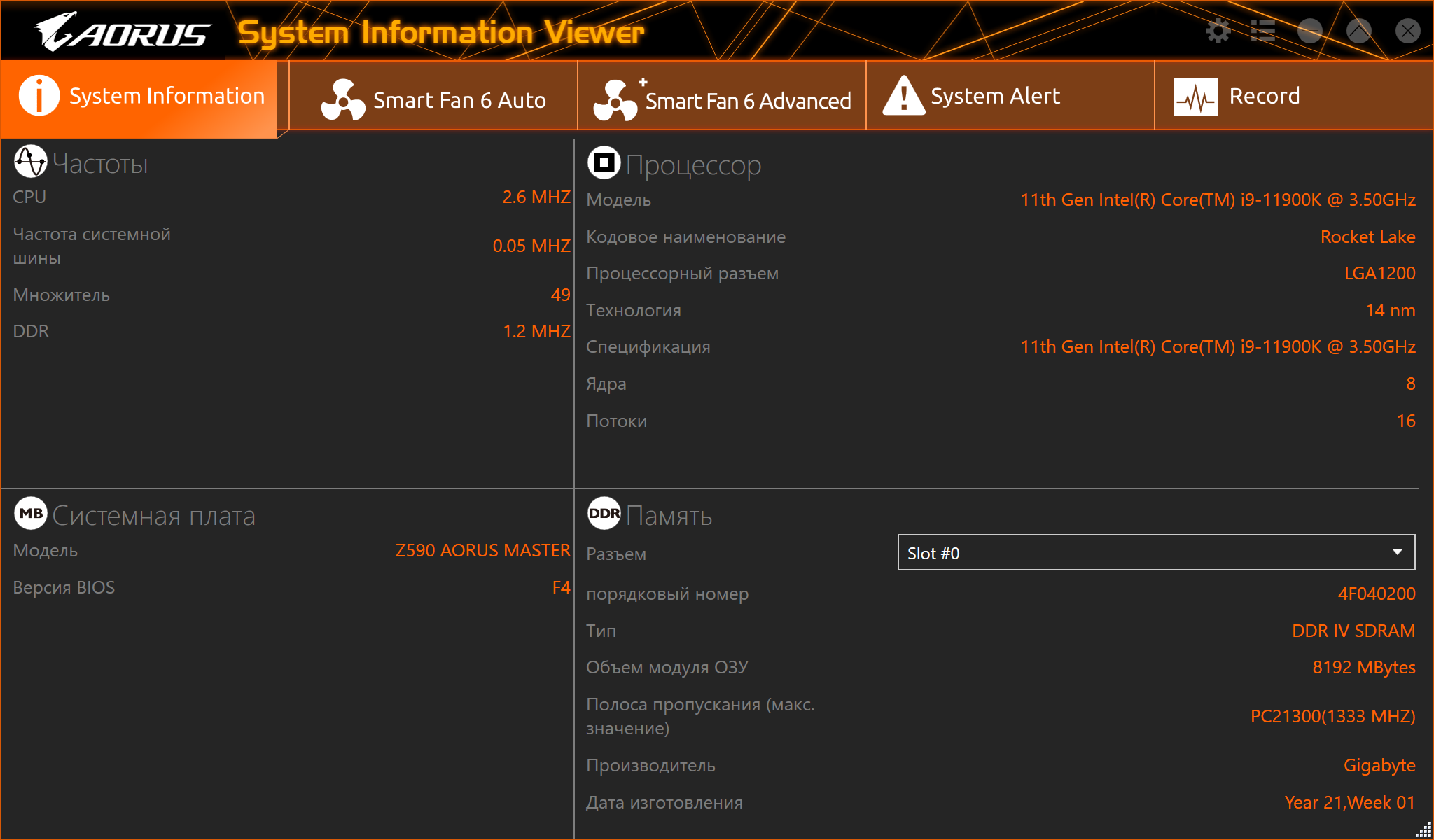

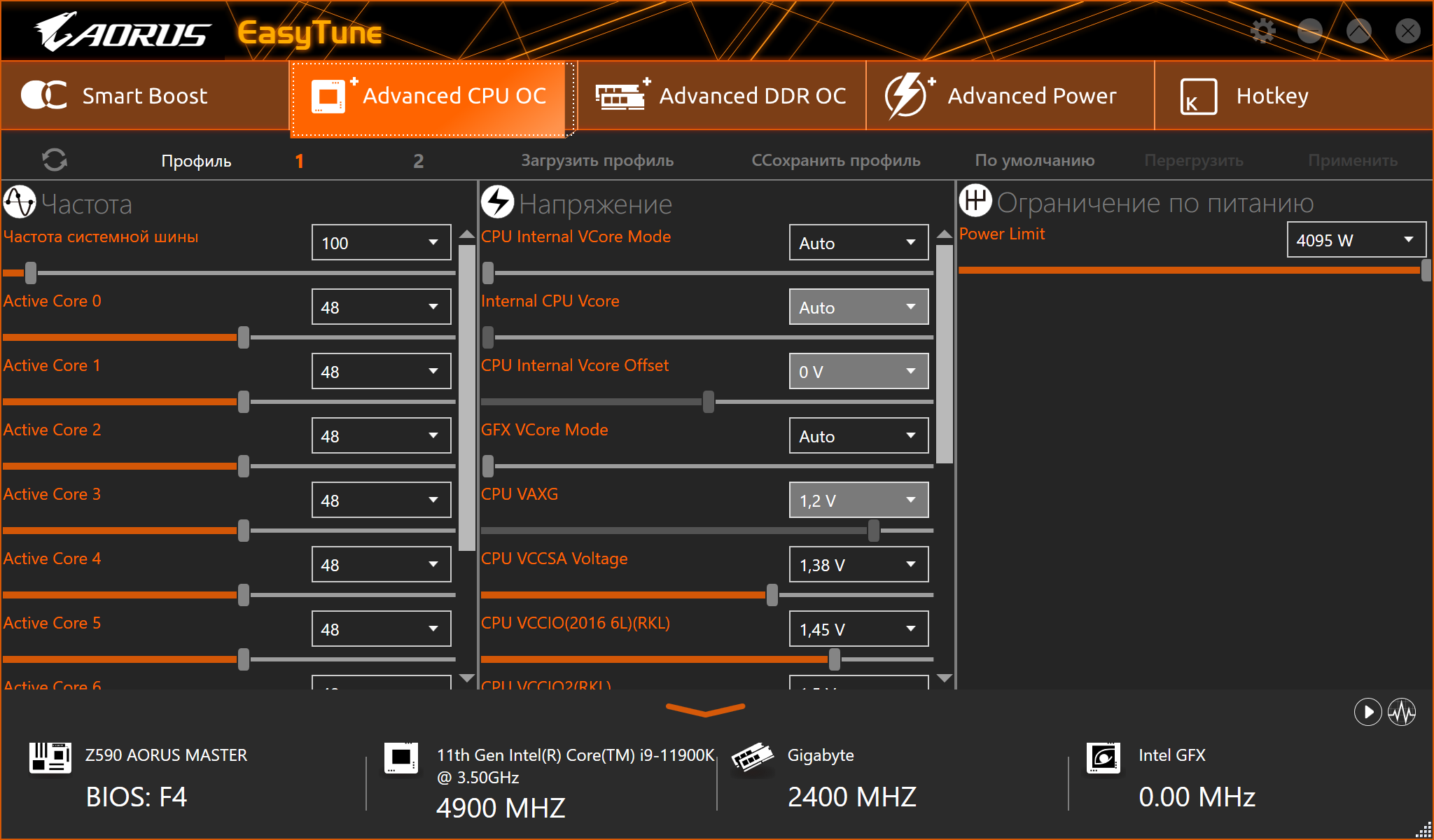

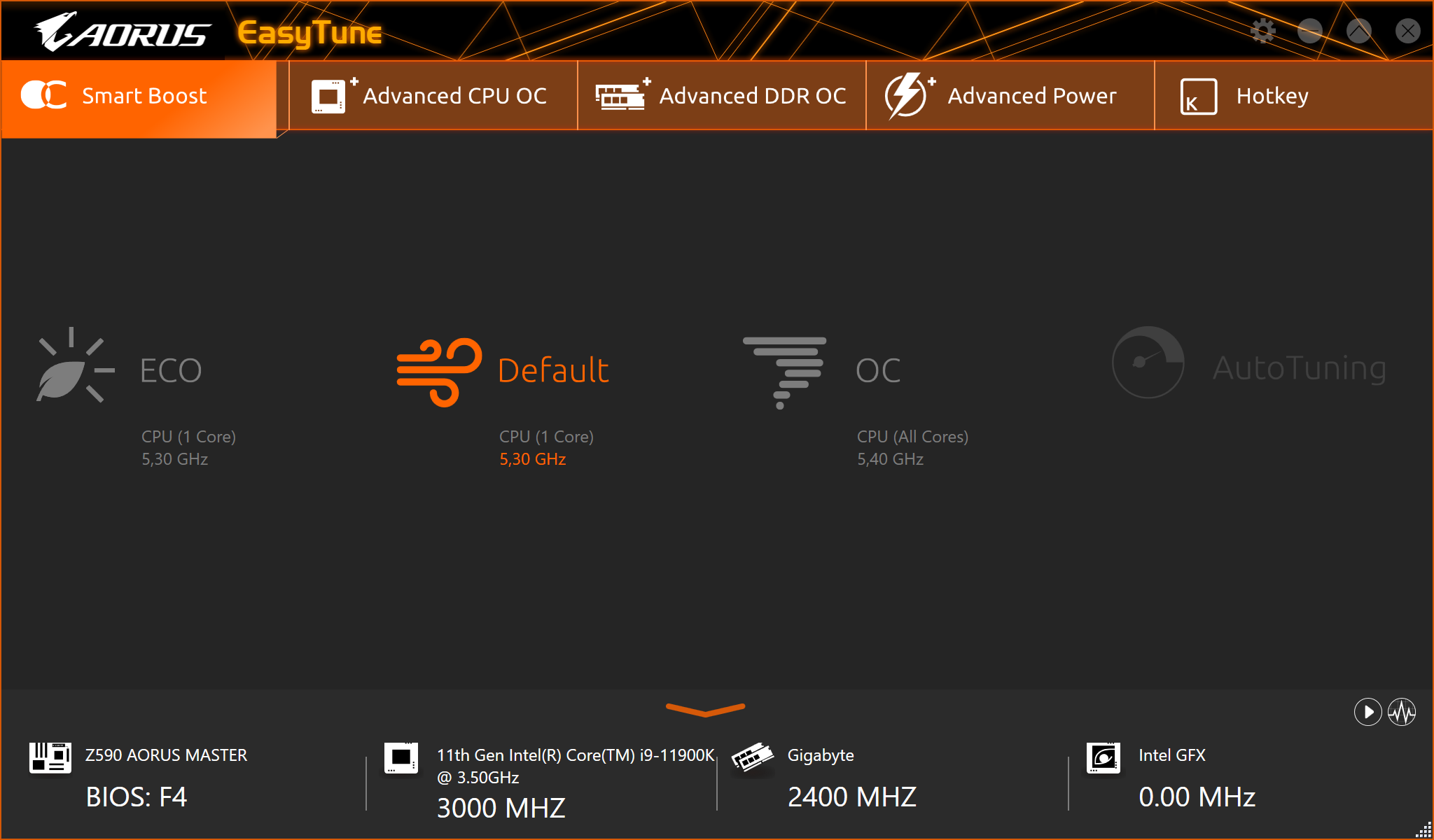

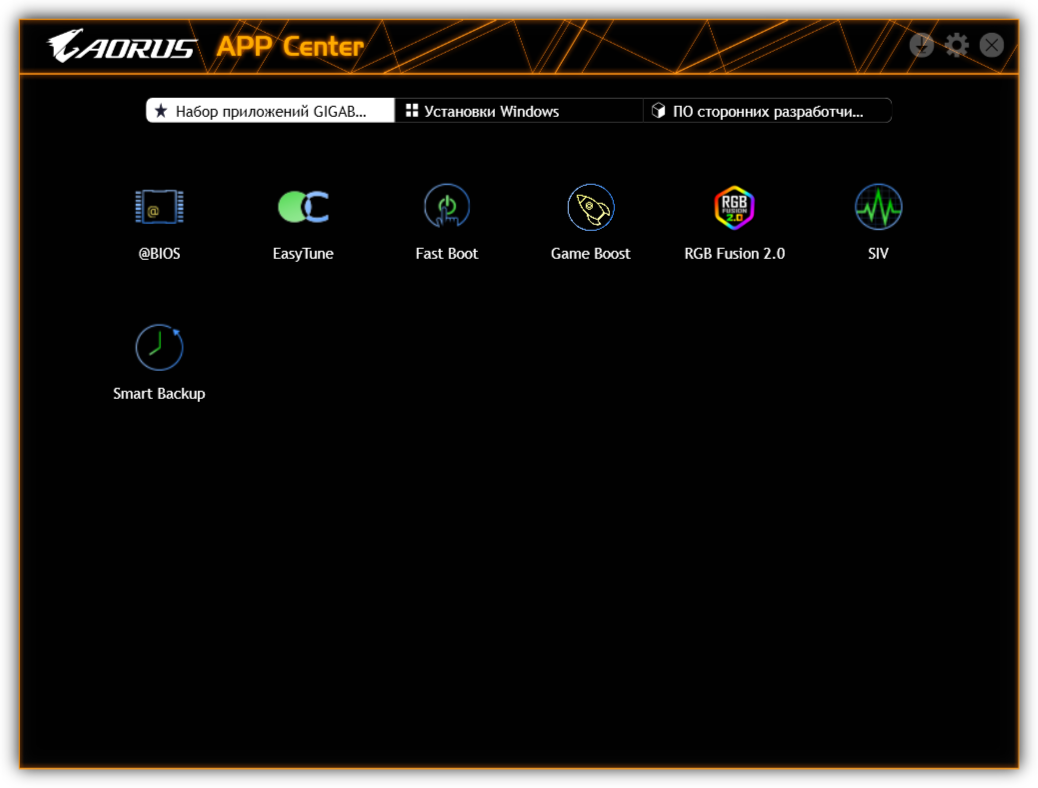

Программное обеспечение под Windows

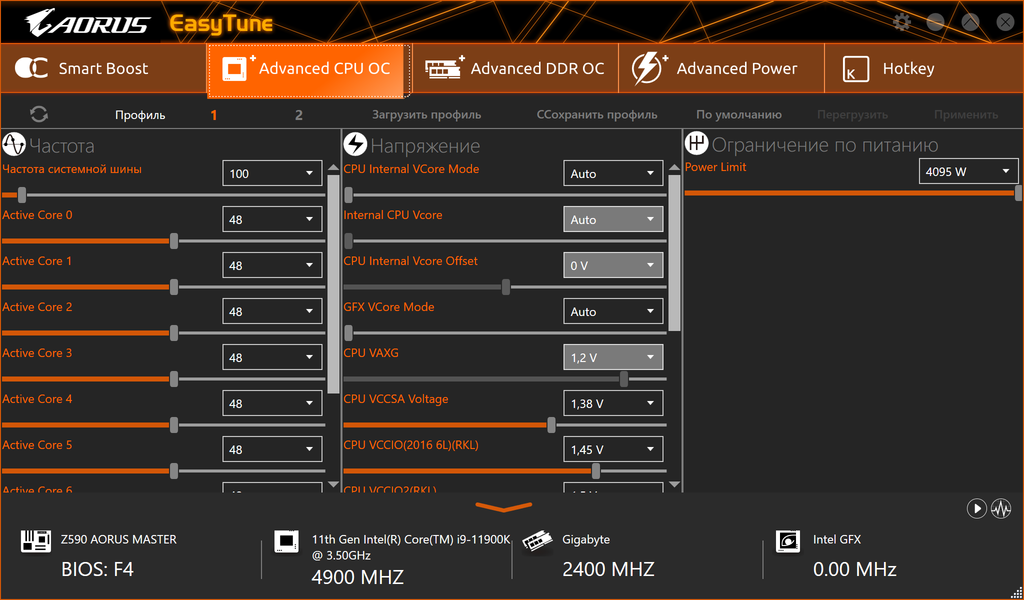

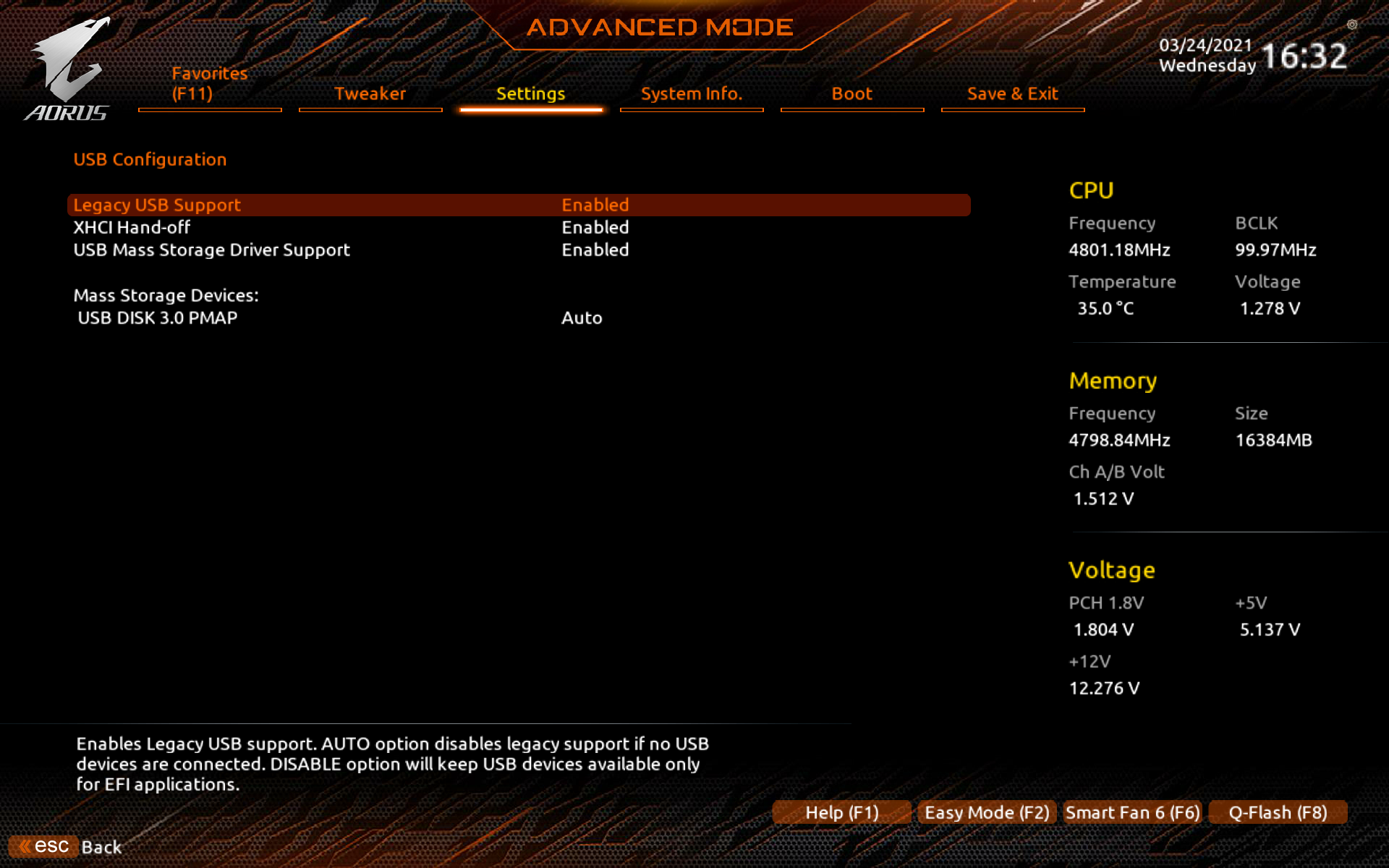

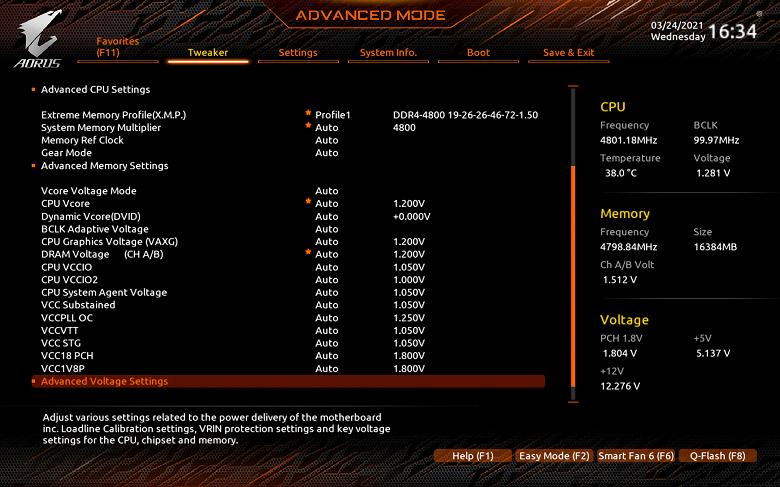

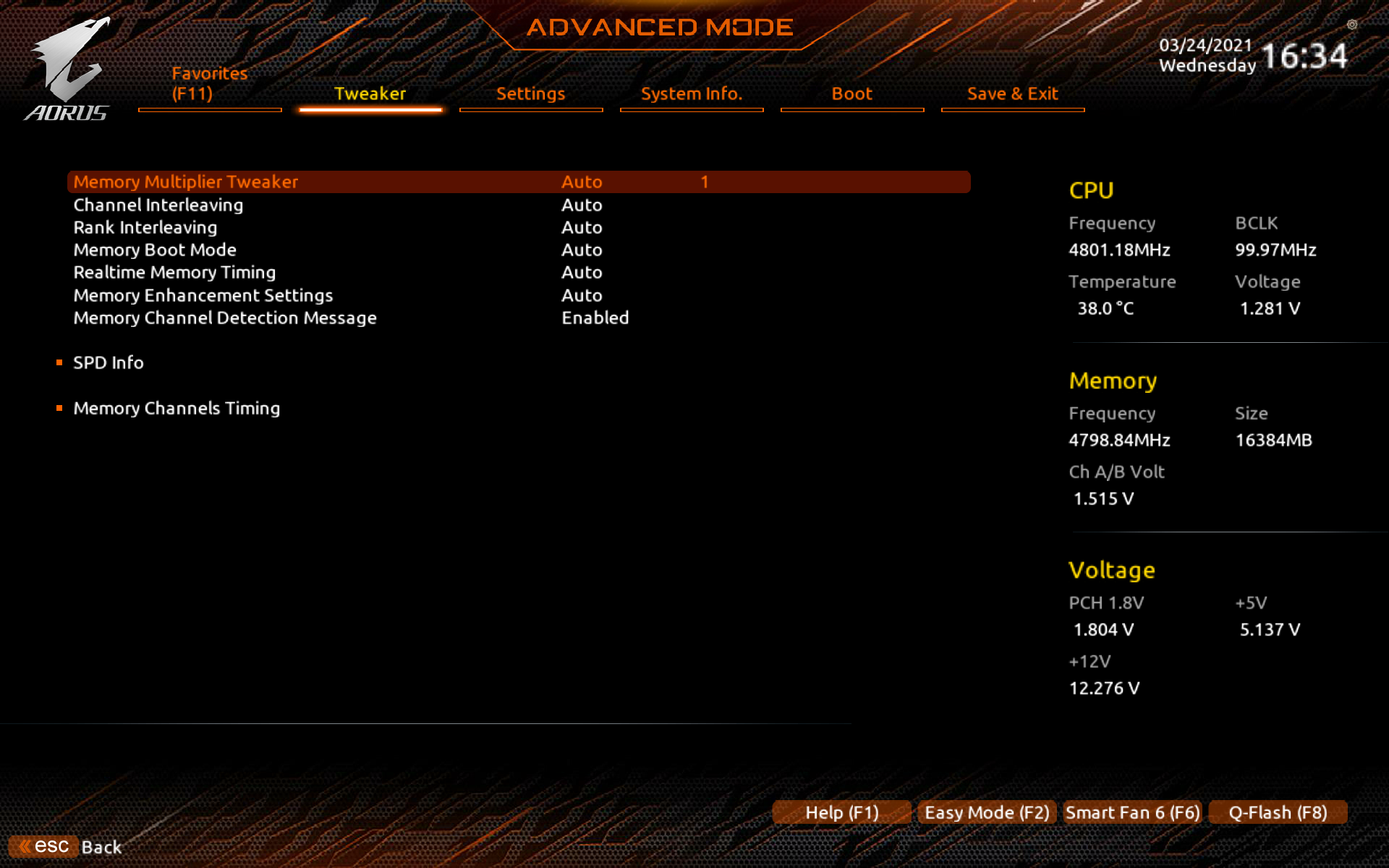

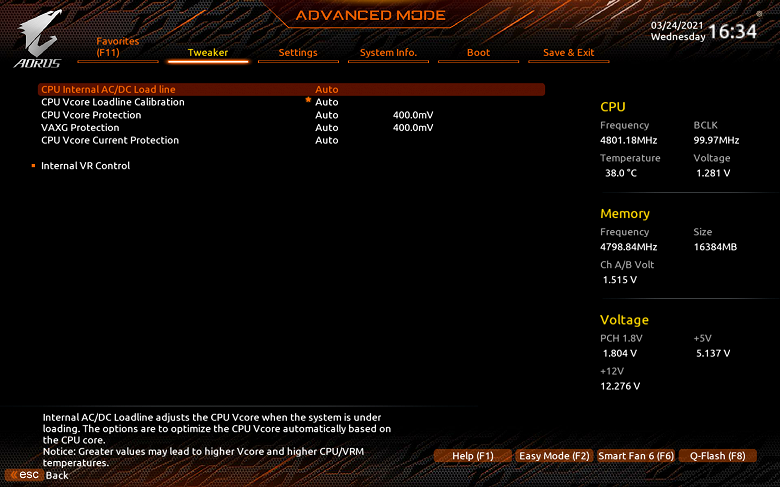

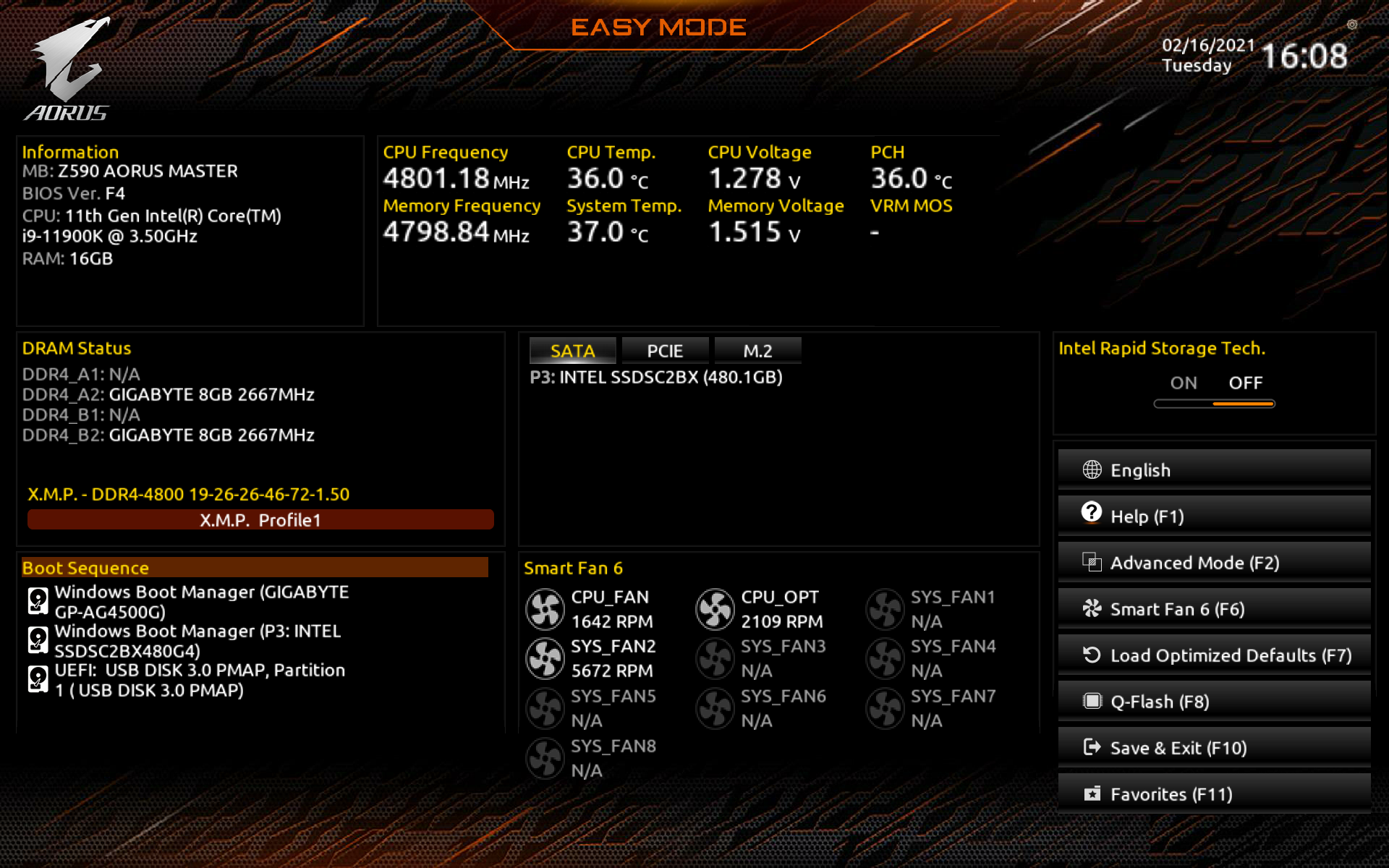

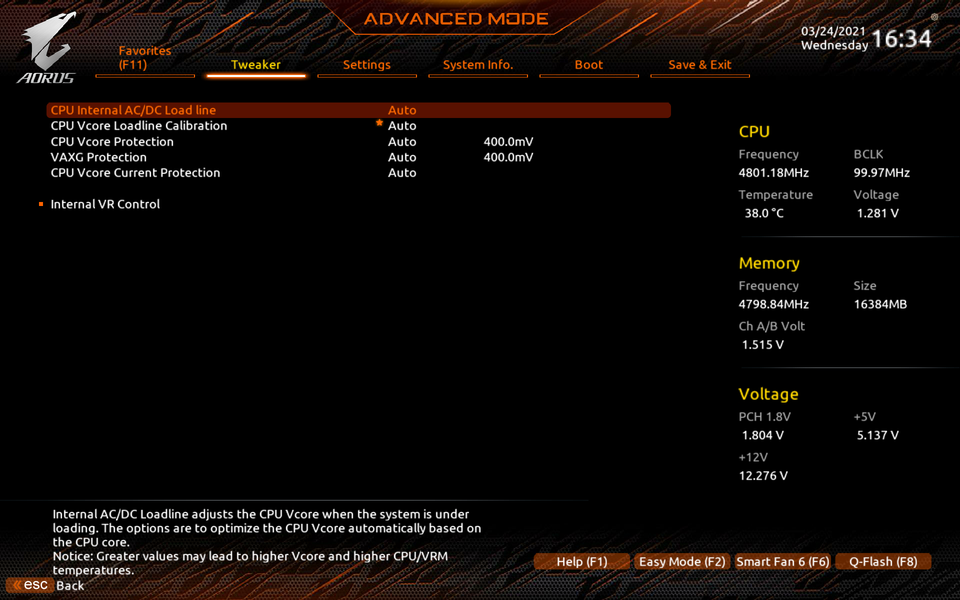

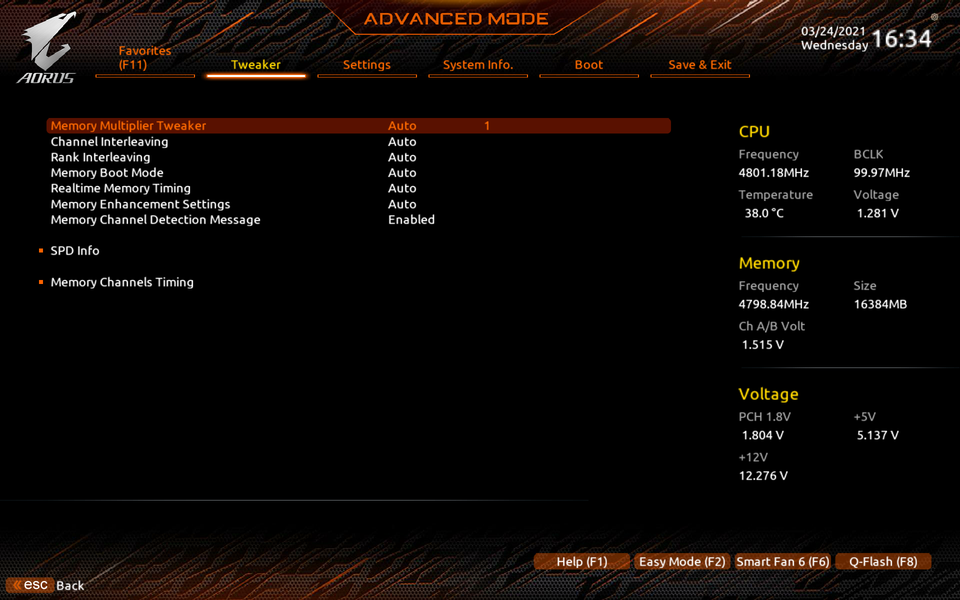

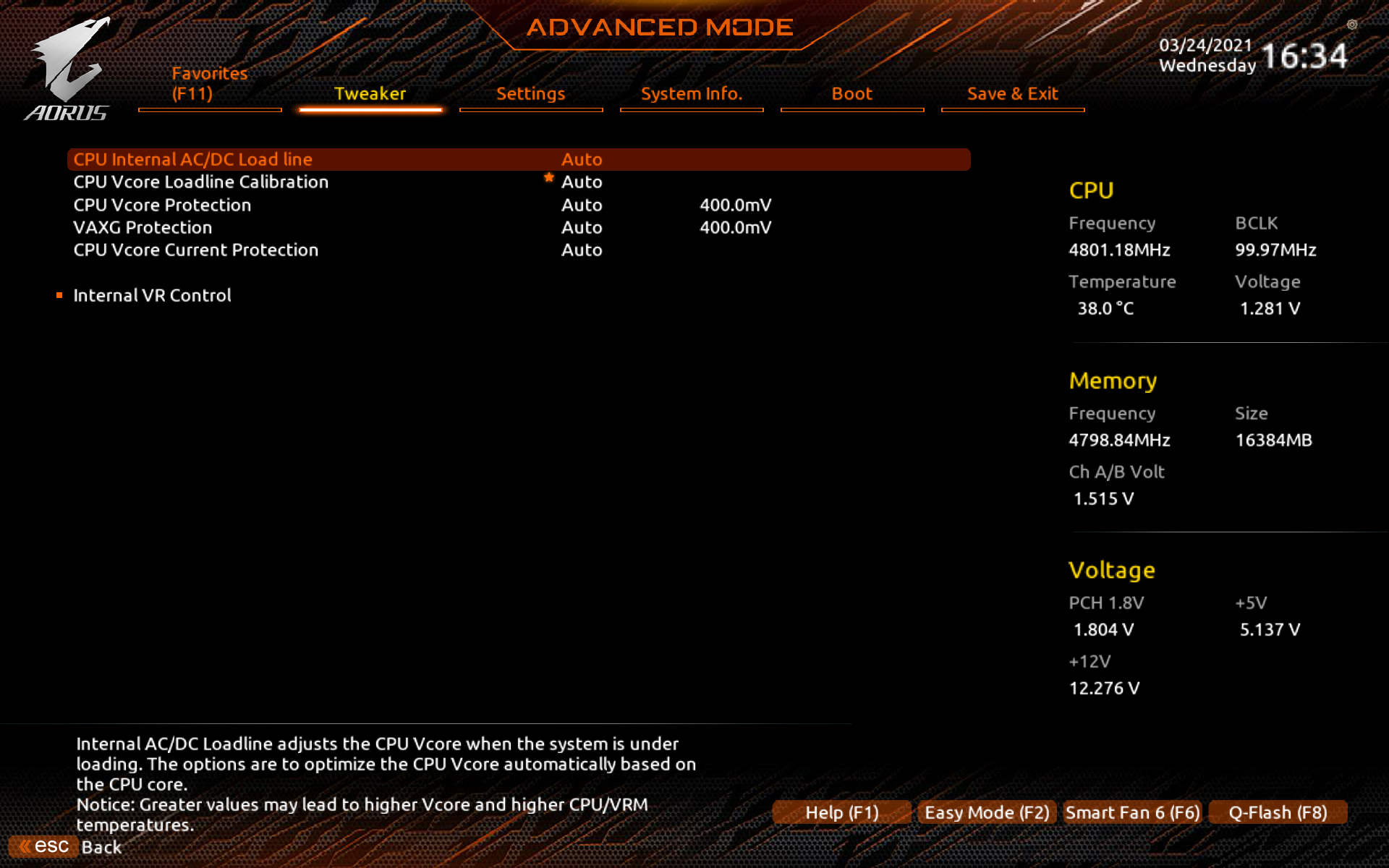

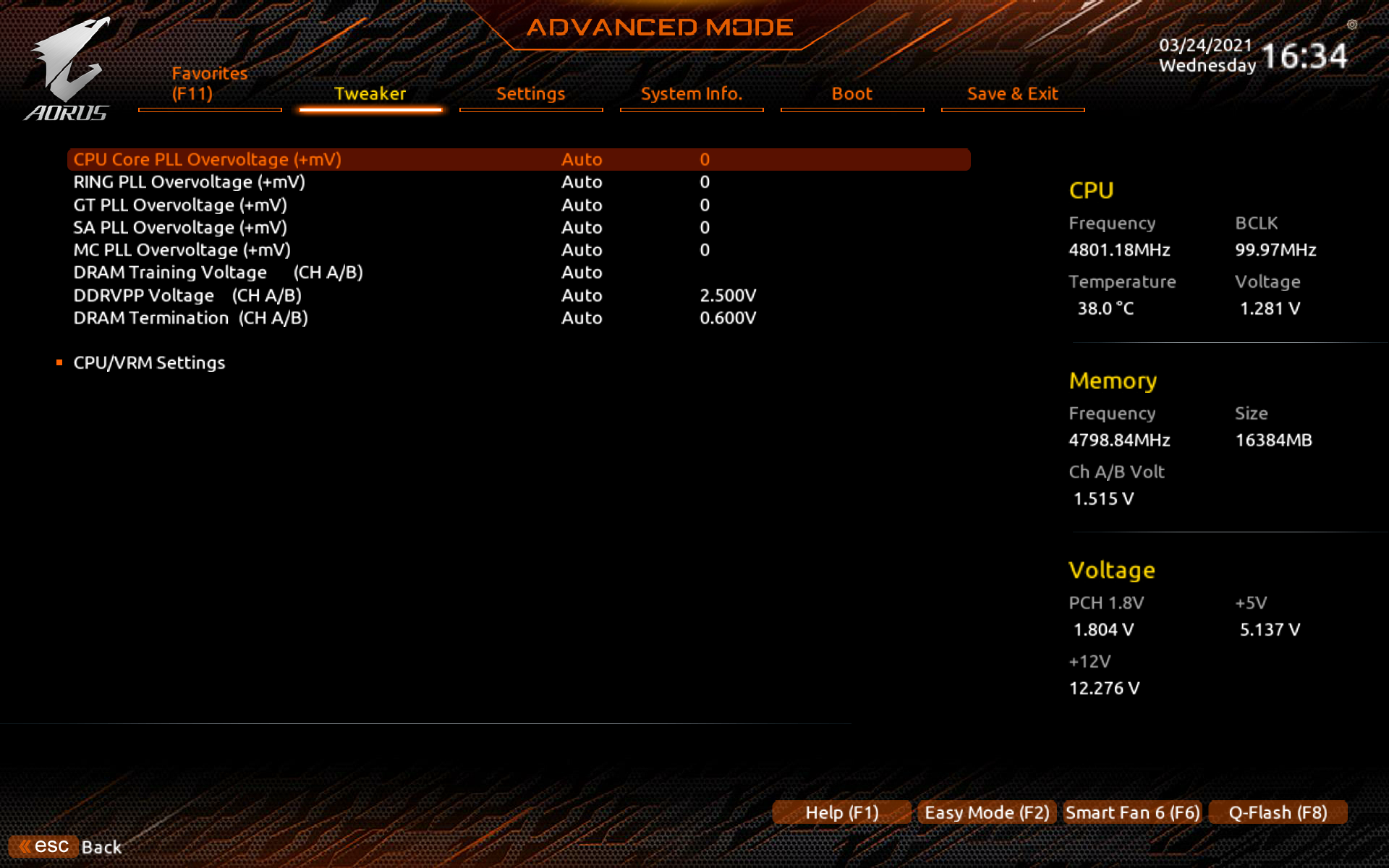

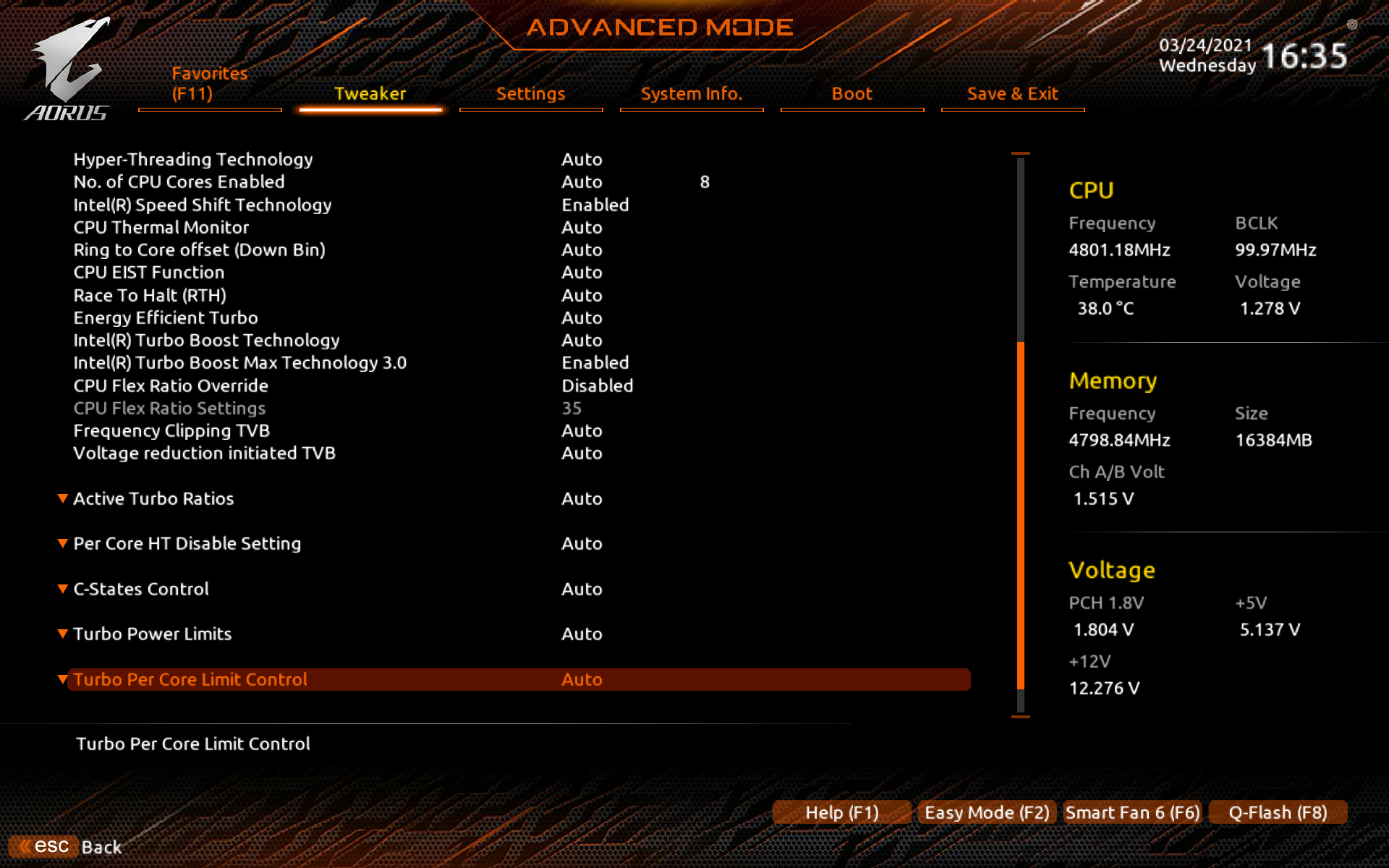

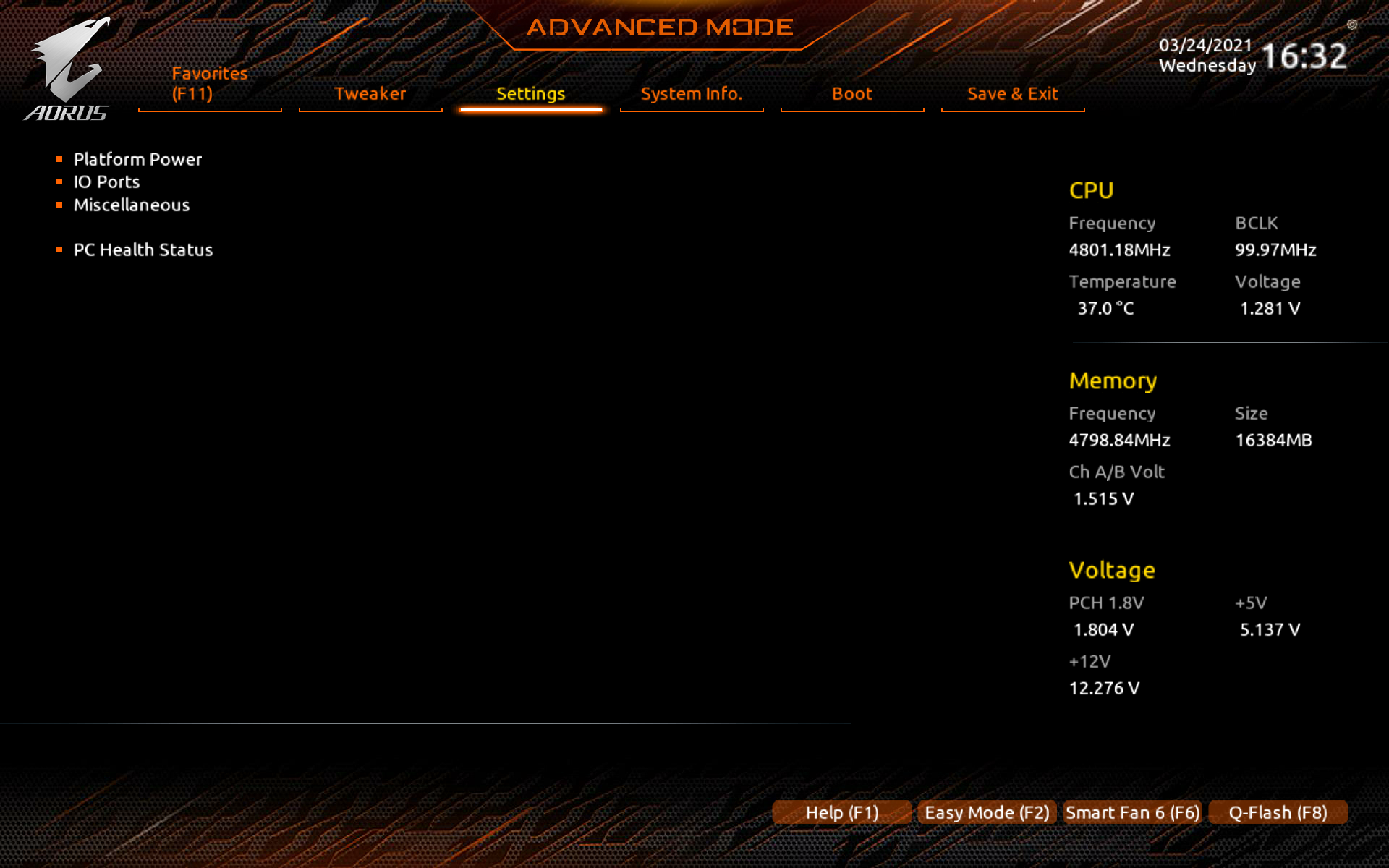

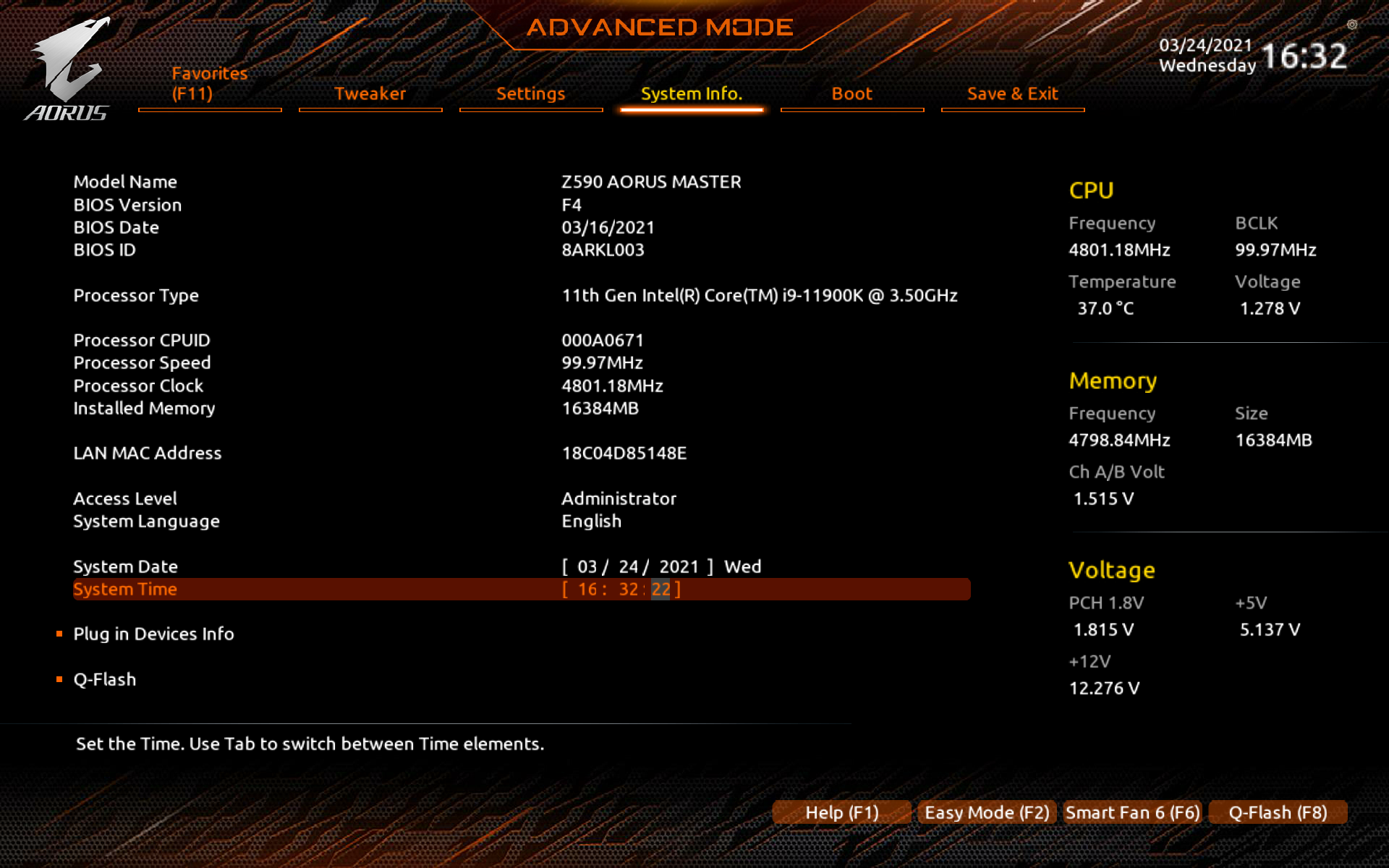

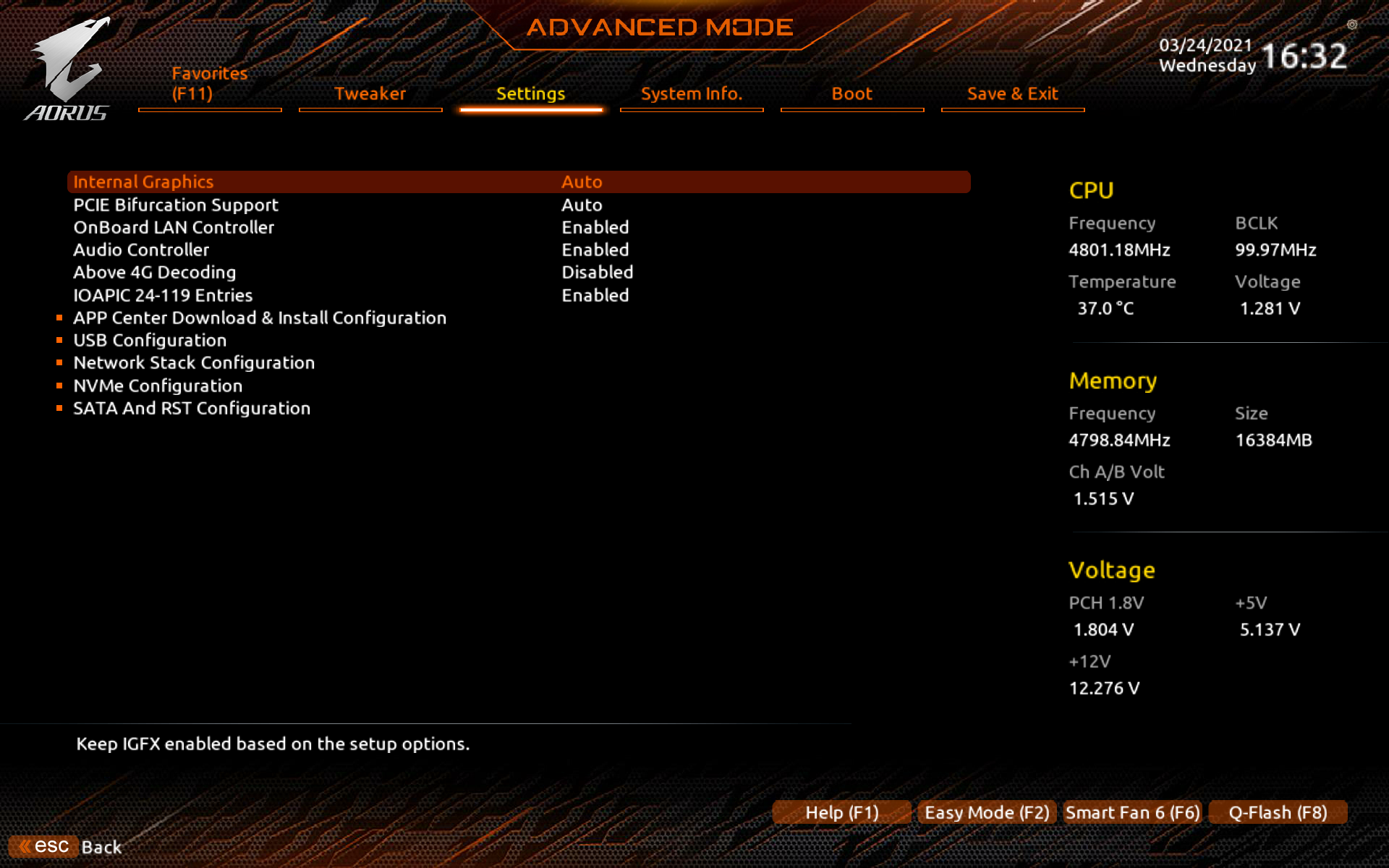

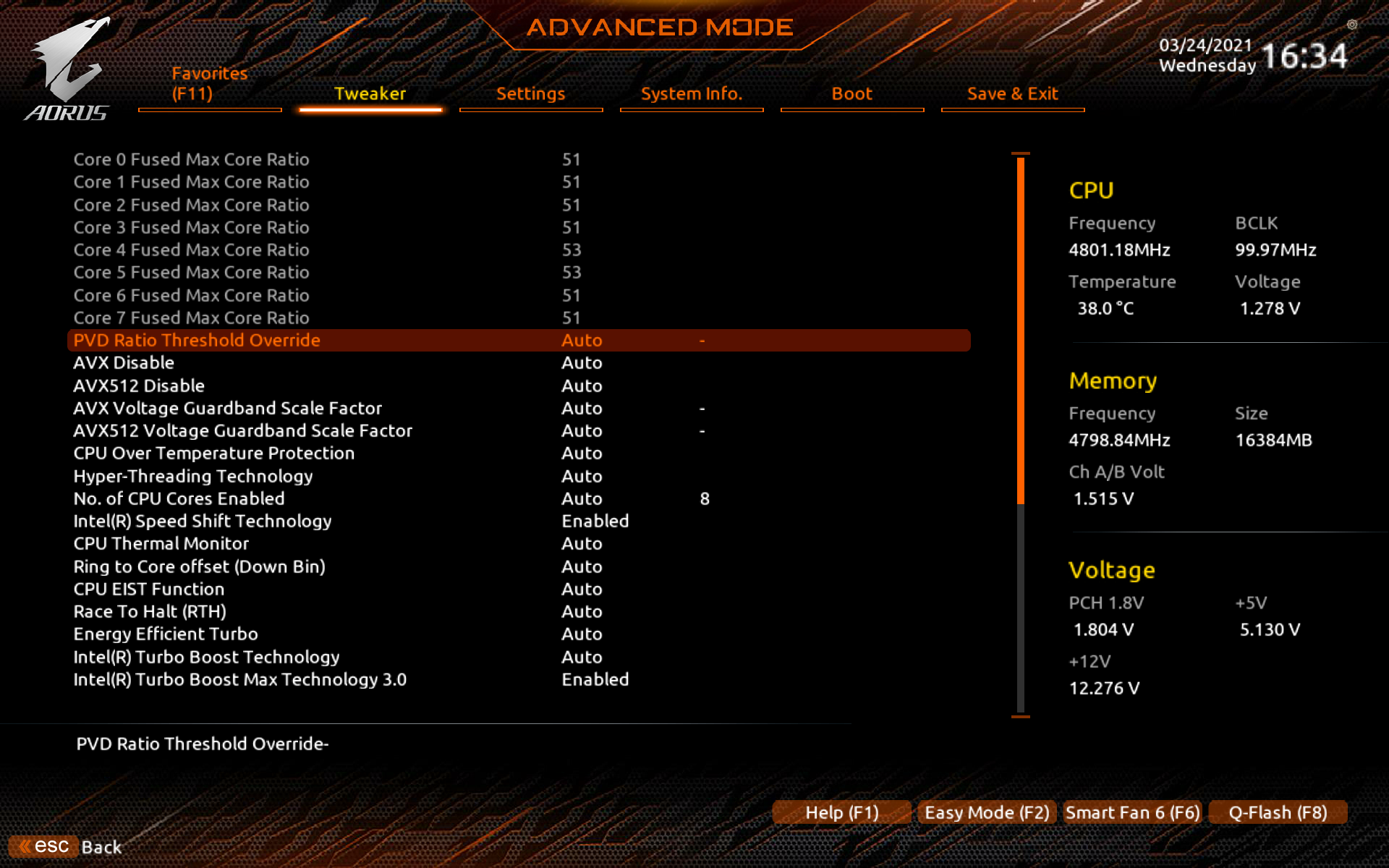

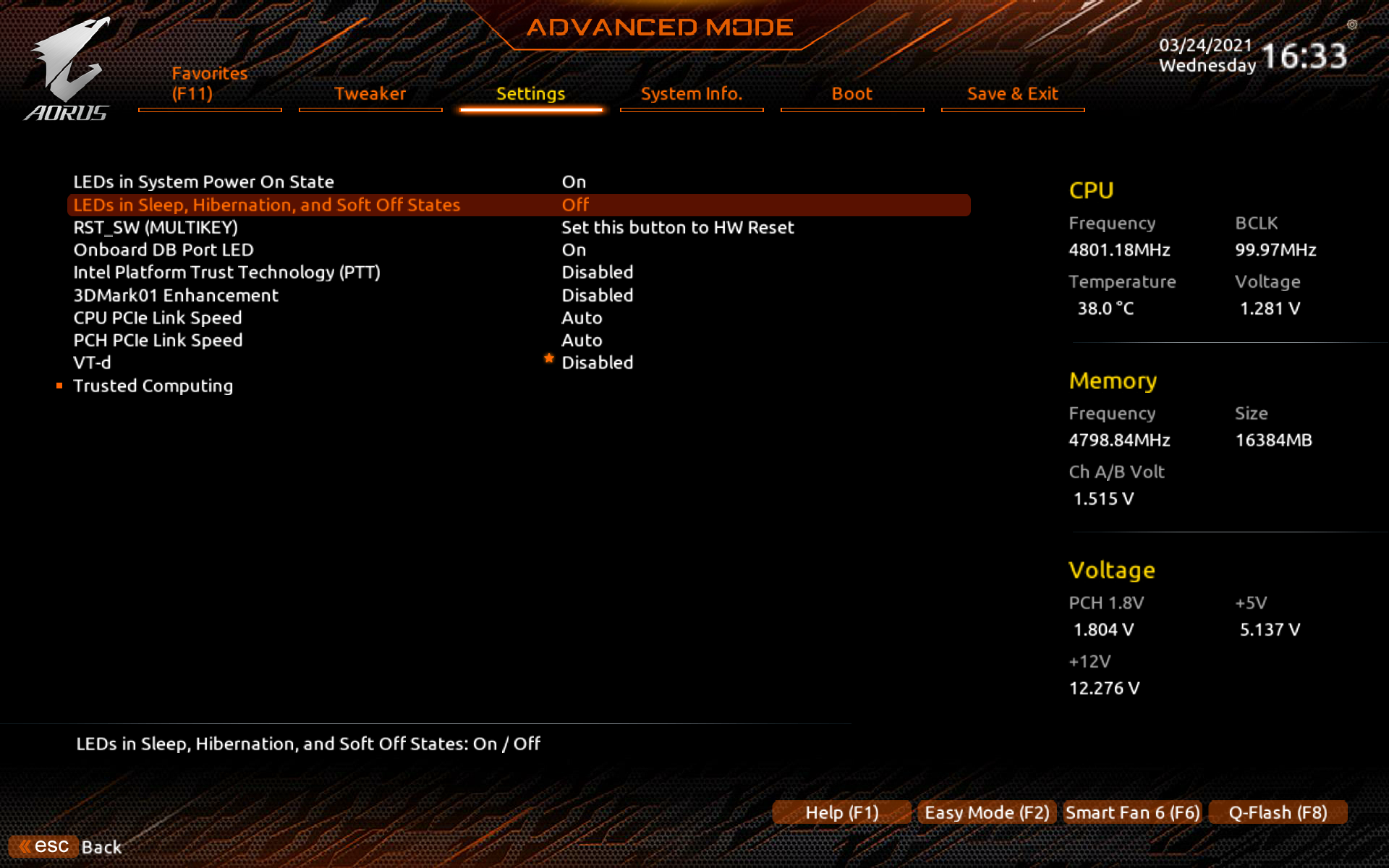

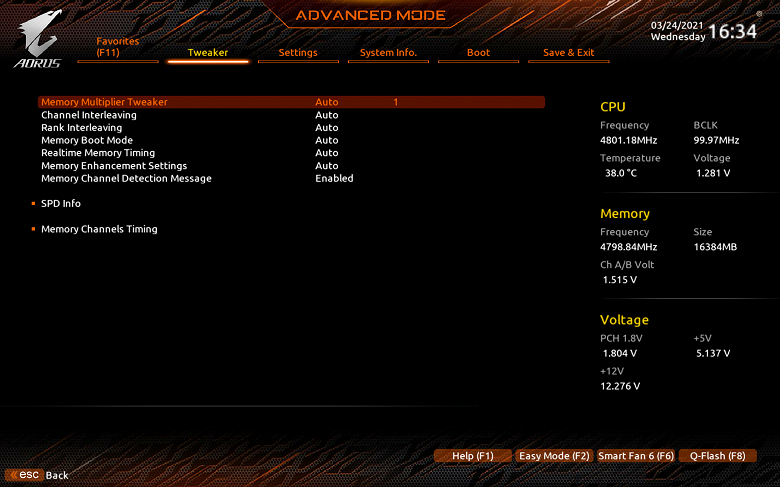

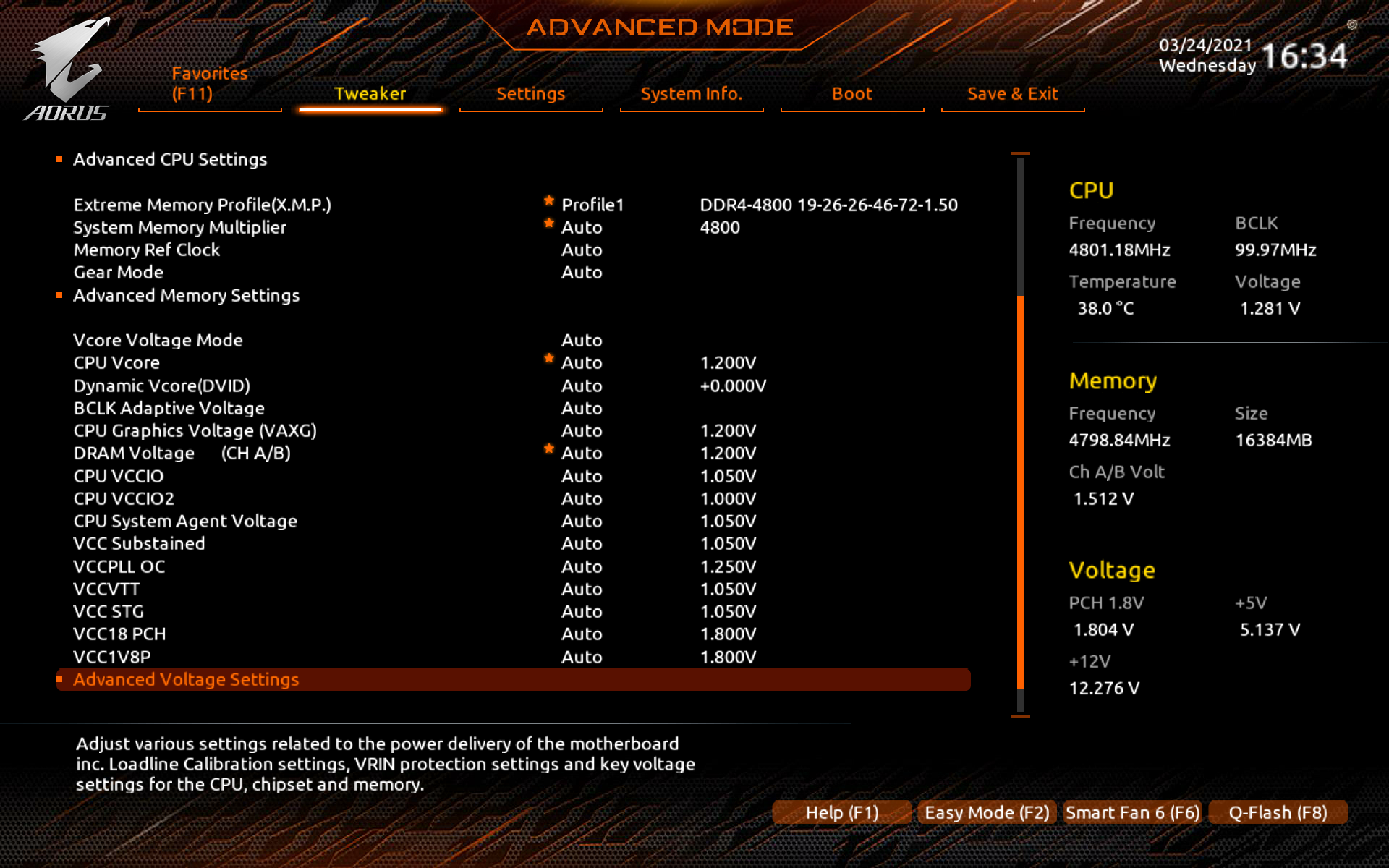

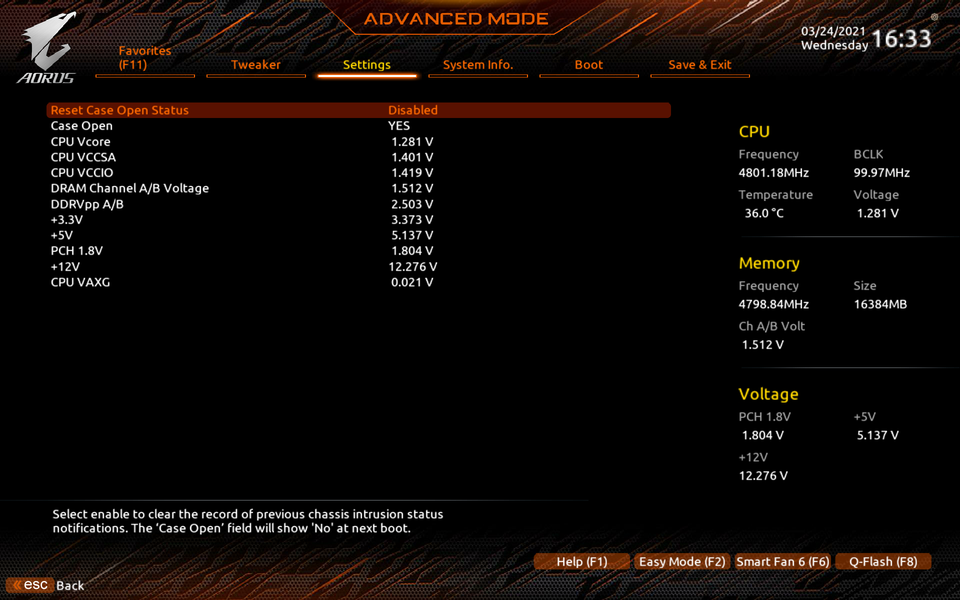

Настройки BIOS

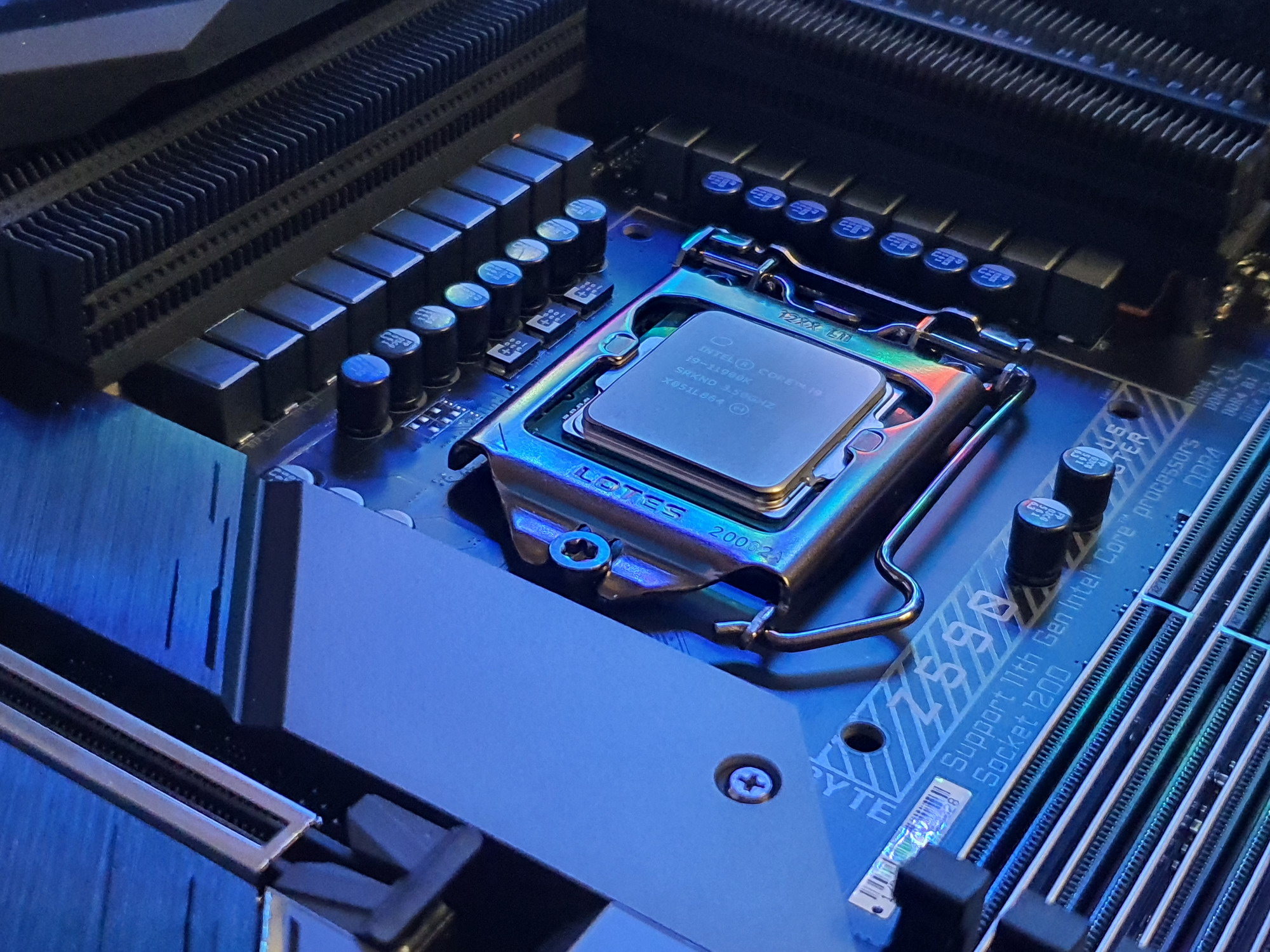

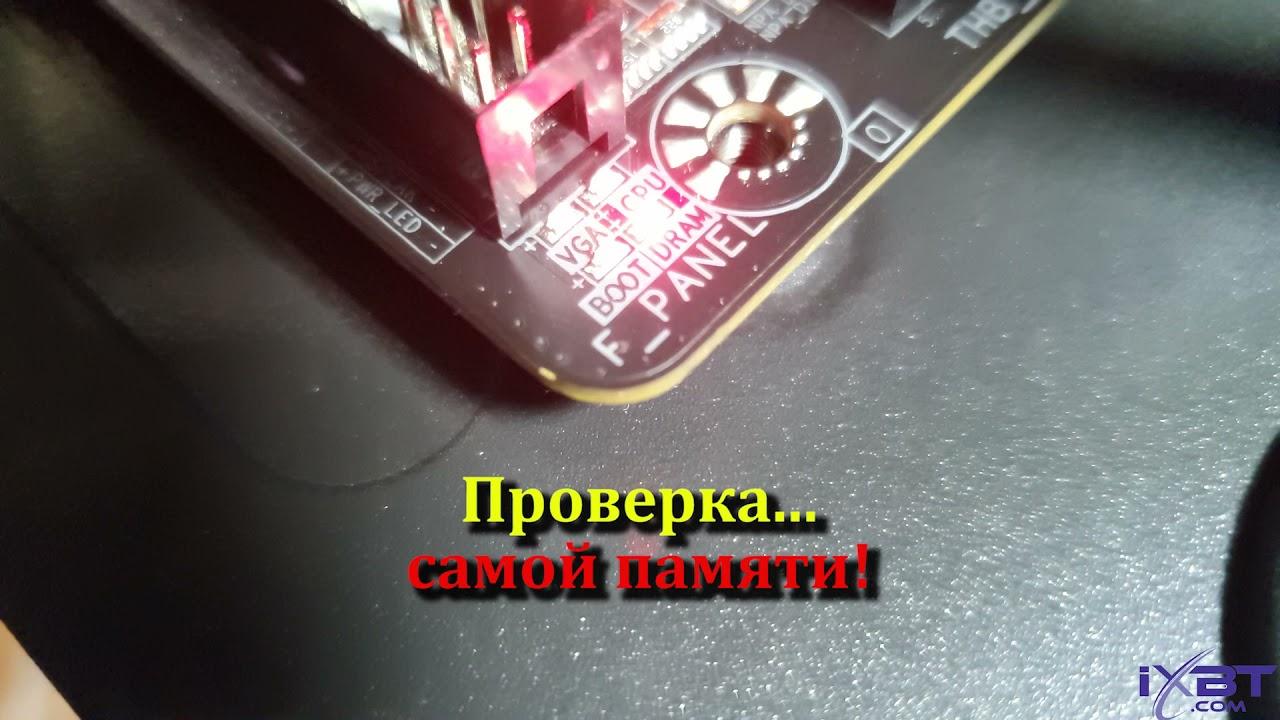

Работоспособность (и разгон)

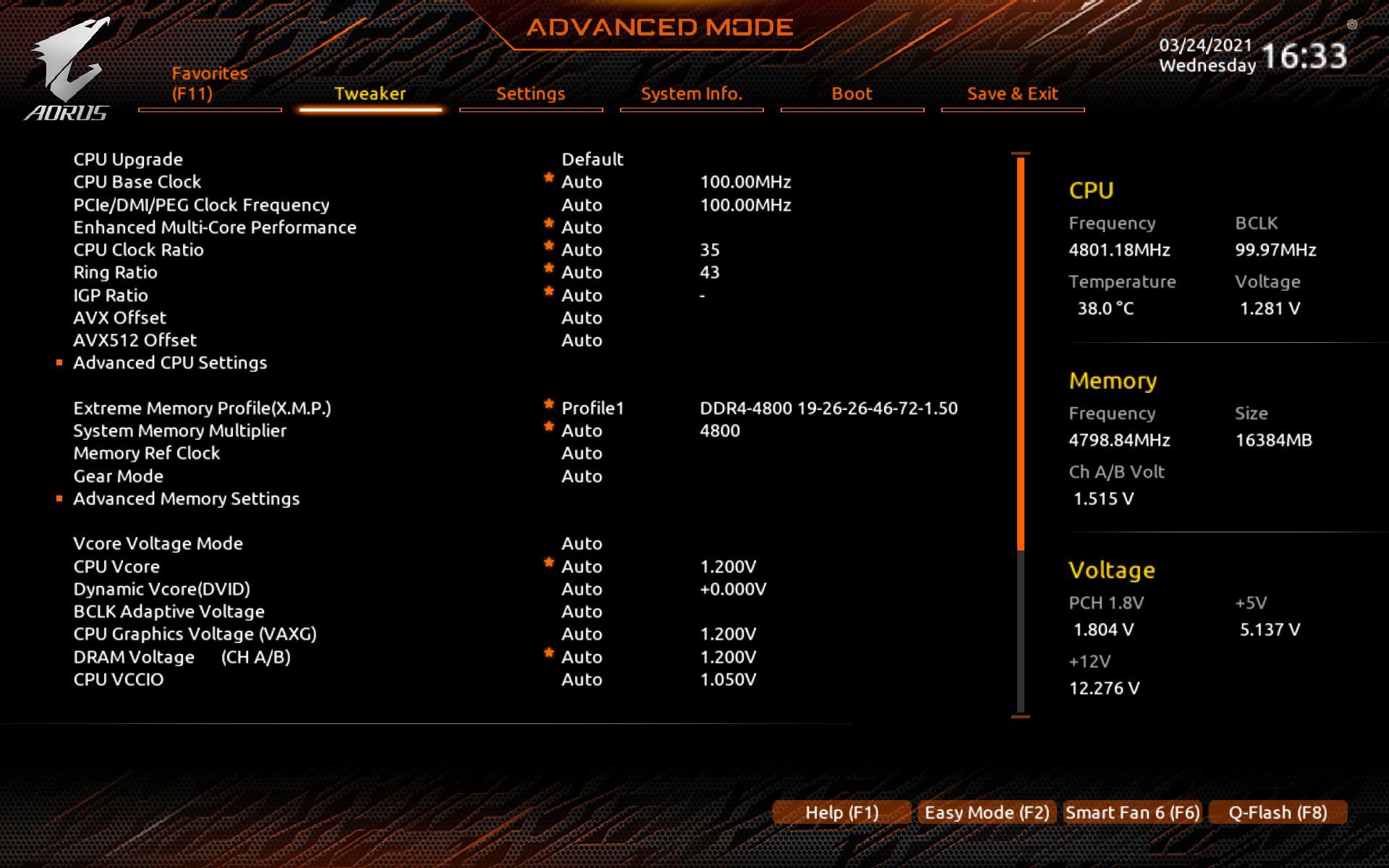

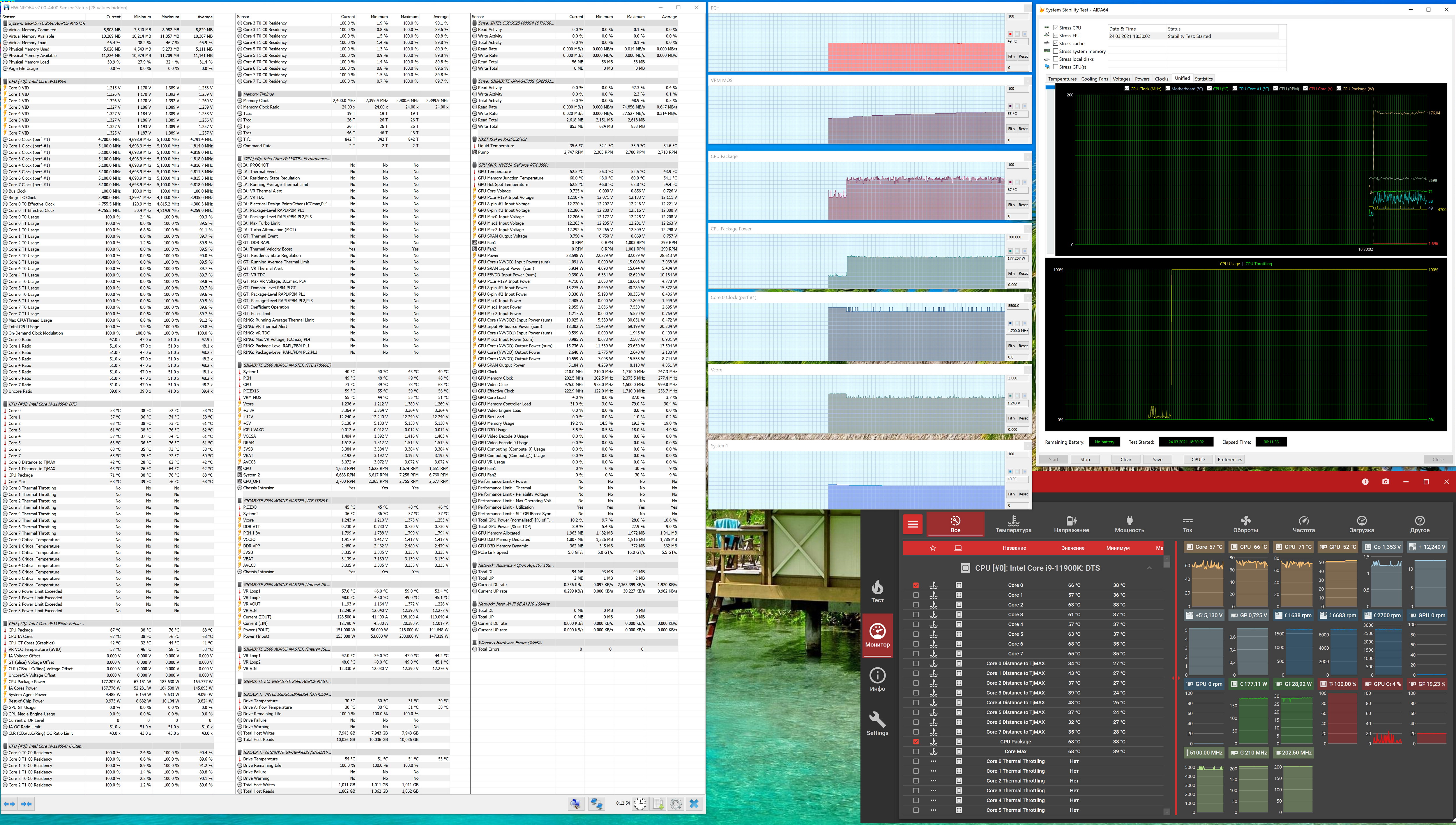

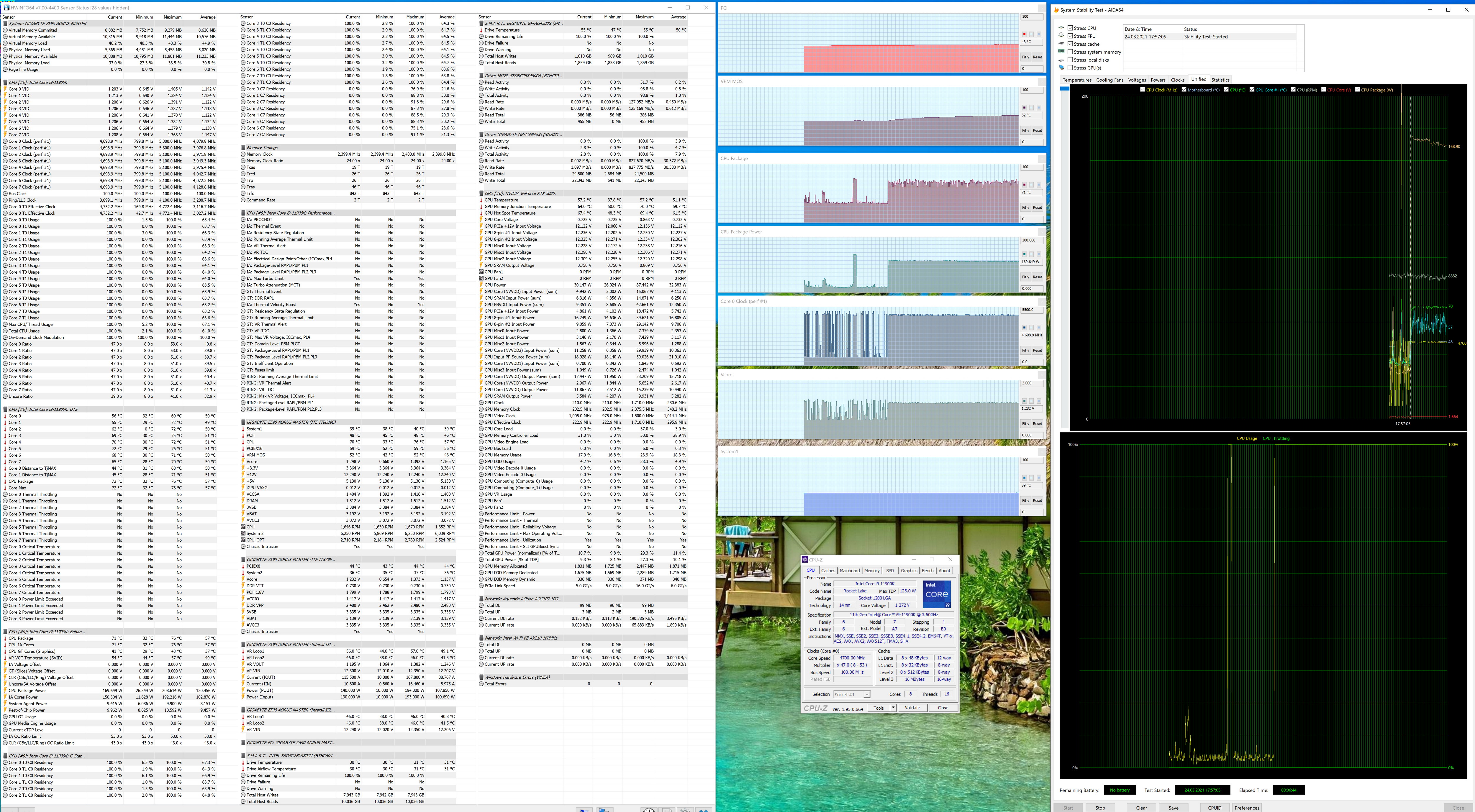

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестами.
Здесь мы видим картину относительно умеренного авторазгона процессора от 4,7 до 5,1 ГГц по всем ядрам. Что уже неплохо, согласитесь, по сравнению с базовой частотой 3,5 ГГц. При этом стоит напомнить, что если мы все запускаем в авторежиме, то лимит потребления PL2 не даст получить крайне высокие частоты в течение долгого времени, по медленному сбросу потребления можно понять, что эти лимиты были включены. Остальные параметры работы системы по нагреву были в норме (вольтаж на ядре CPU около 1.2 В).
Принудительно активируем MCE, однако никакие другие настройки не трогаем (все остальное в авторежиме). Повторяем тесты.
Вот, уже наблюдаем картину, когда высокие частоты (как и потребление) держатся долго, перегрева нет (вольтаж на ядре не выше 1,27 В), СВО надежно справляется с работой. Конечно же нам интересно получить и 5,3 ГГц, ведь обещано, что 11е поколение должно справляться с такими частотами. Однако пока еще сырость BIOS не позволила получить обещанное, ибо при любой попытке выставления вручную частот выше 5,1 ГГц система поднимала вольтаж на ядре выше 1,5 В, и моментально случался перегрев при нагрузке. Конечно же, это судьба многих тестов перед релизом, когда обновления BIOS приходят чуть ли не каждый день, и невозможно угадать, когда придет финальная стабильная версия.
Выводы
Gigabyte Z590 Aorus Master — это представитель премиального сегмента материнских плат, нацеленный на геймеров-энтузиастов. Более дорогие решения под брендом Aorus по цене могут улетать в те же небеса, где сейчас обитают видеокарты, но и у этой платы стоимость может превышать 30 и даже 40 тысяч рублей.
Gigabyte Z590 Aorus Master предлагает аж 19 портов USB разных видов (включая самый быстрый на сегодня USB 3.2 Gen2×2 и 5 очень быстрых USB 3.2 Gen2), 3 слота PCIe х16 (из которых первые два получают от процессора 16 линий PCIe, причем версии 4.0 в случае использования процессоров 11-го поколения), 3 слота M.2 (один из которых подключен напрямую к процессору линиями PCIe 4.0), 6 портов SATA, 10(!) разъемов для вентиляторов. Система питания процессора исключительно мощная, она способна обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет отличную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Плюс хорошие сетевые возможности: очень быстрый проводной контроллер 10 Гбит/с и один самый современный беспроводной. Также в плюсы этой платы надо добавить неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

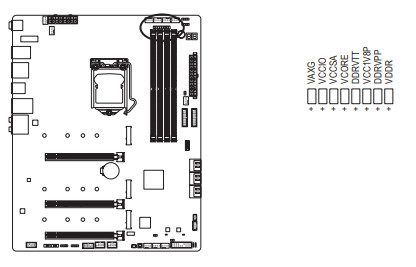

Как и положено флагманам, Gigabyte Z590 Aorus Master предлагает дополнительные возможности для любителей разгона (например, датчики напряжений и температур), много настроек в BIOS Setup и фирменных утилитах и вполне готова обеспечить любой разгон — лишь бы кулер справлялся. Платы совершенно нового семейства Z590 поддерживают процессоры Intel Core 11-го поколения с повышенной производительностью на ядро/поток. Кроме того, они обеспечивают интерфейс PCIe 4.0 как для слотов M.2, так и для традиционных слотов PCIe x16 (впрочем, это актуально разве что для видеокарт AMD Radeon RX 5500 XT, где интерфейс урезан с х16 до х8).
Также отметим качество изготовления платы, наличие защитной пластины с оборотной стороны и приятный дизайн.
В номинации «Оригинальный дизайн» плата Gigabyte Z590 Aorus Master получила награду:
