Обзор материнской платы Gigabyte Z490 Aorus Xtreme Waterforce на чипсете Intel Z490

В первом материале по Intel Z490 уже имеется детальный анализ ситуации на рынке ПК и почему и как появились процессоры Core 10xxx серии (да и не только Core), поэтому я акцентировать внимание на анализе рынка процессоров уже не буду. Также в базовом материале по новой серии процессоров Андрей Кожемяко уже рассказал про них, поэтому это все можно прочитать здесь. А я же продолжаю серию обзоров новых материнских плат, выходящих для данных процессоров.

Вот ведь как бывает: самые дорогие материнские платы должны быть в сегменте HEDT, а тут в потребительский сегмент «заглянула» матплата стоимостью... 1700 долларов. Это не только сравнимо уже с мультиядерными решениями типа Ryzen Threadripper, но и со стоимостью целого приличного геймерского ПК.

Но обо всем по порядку. В мире бушуют страсти по Cov2, которые ломают и перечеркивают планы работы многих компаний. Все представительства IT-компаний в Москве вынуждены уйти на удаленный режим работы. Однако поменять пути движения тестовых образцов вот так по решению правительства или указу мэра — невозможно. Какие-то офисы все же убедили коллег из штаб-квартир, чтобы искали новые способы путешествий сэмплов, какие-то организовывали буквальные перехваты, имея партнерские соглашения со службами логистики... А у компании Gigabyte иногда получалось одному сотруднику (который замещал всех) прорваться в их офис.

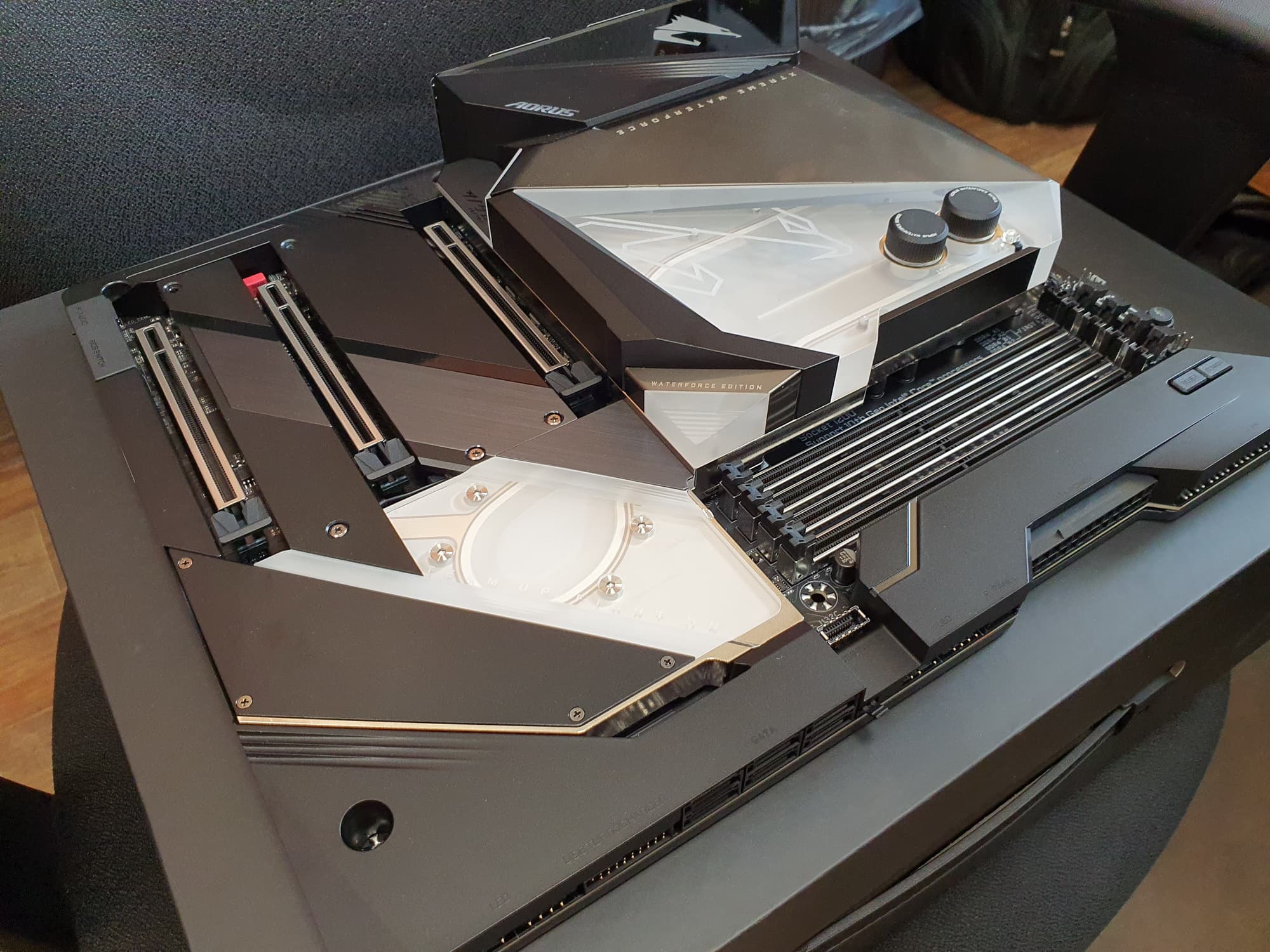

Как только сэмпл прибыл, я сразу же поехал получать его — на видео выше это прекрасно видно. Прямо как есть, в пересылочной упаковке. Посылка весила почти 10 кг!!! Да, я мог догадываться, что материнка с водоблоком будет очень тяжелой (по опыту с аналогом на базе Intel Z390), но здесь все же был побит рекорд веса комплекта поставки материнской платы!

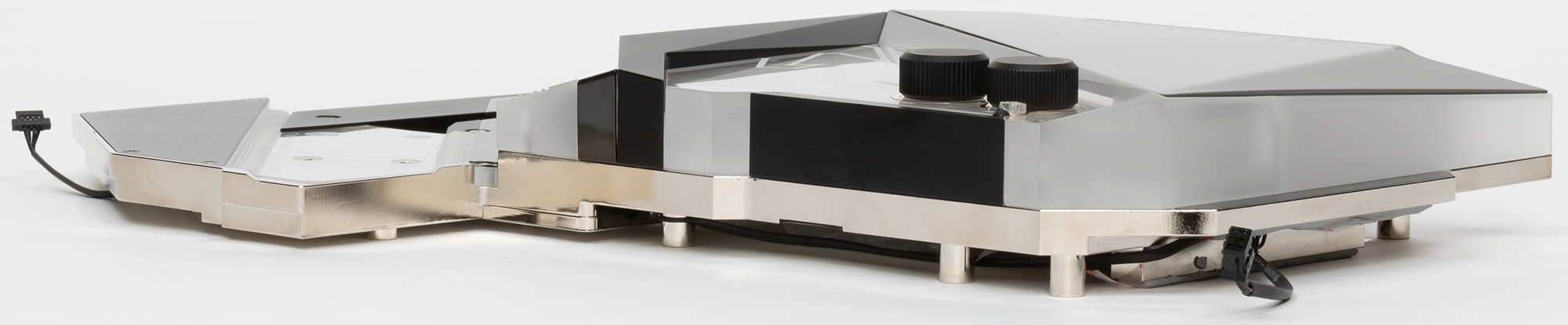

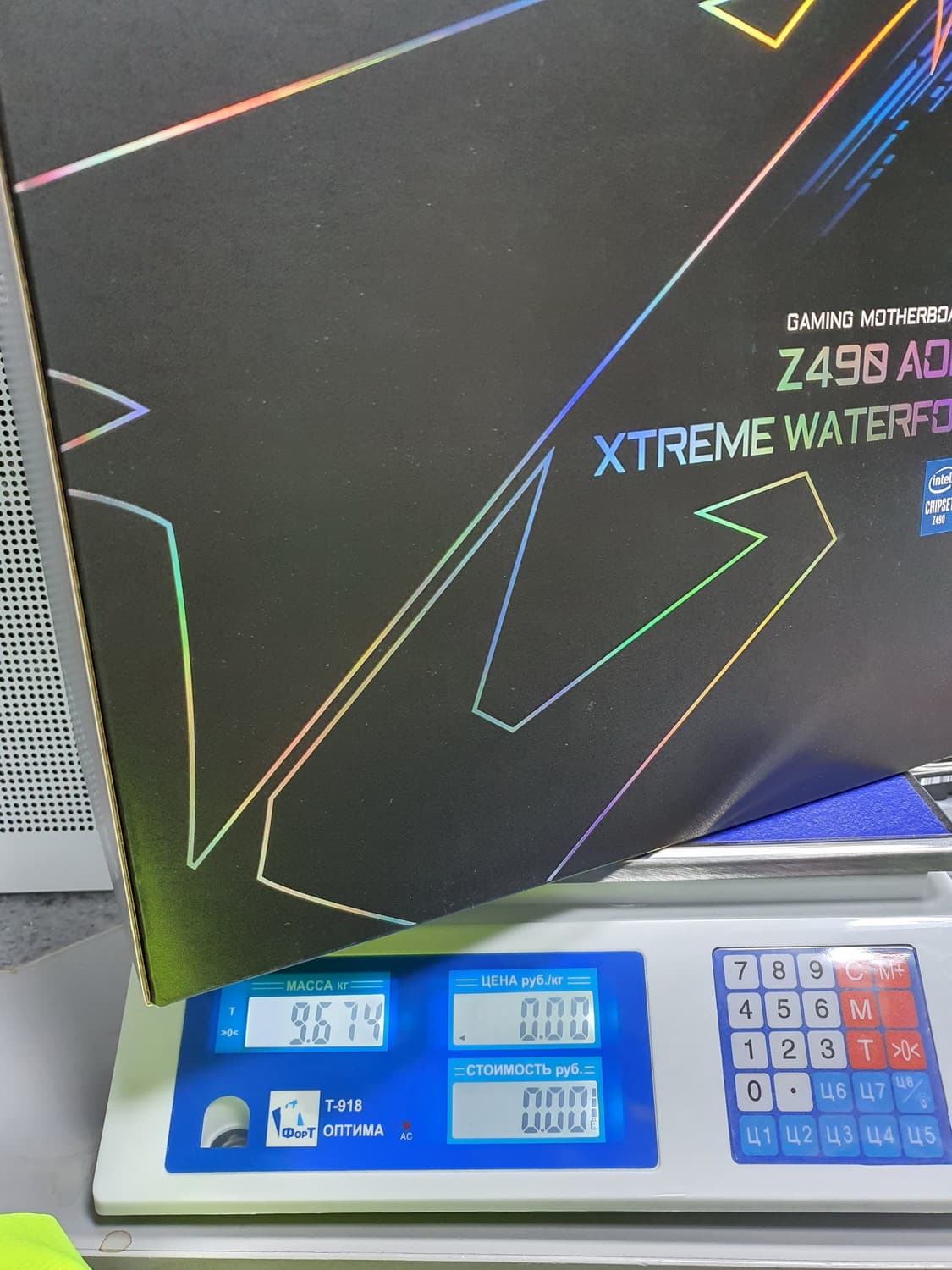

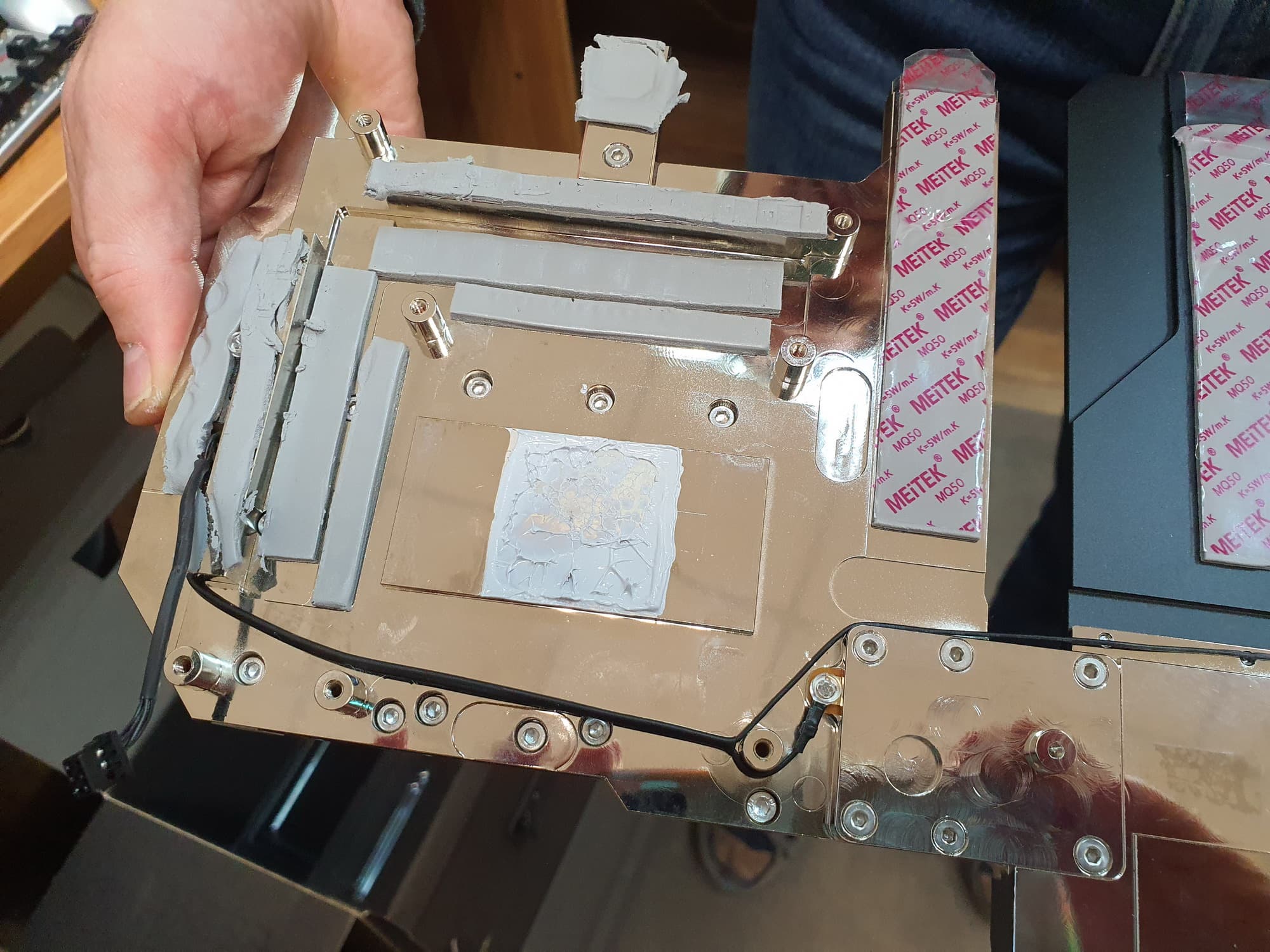

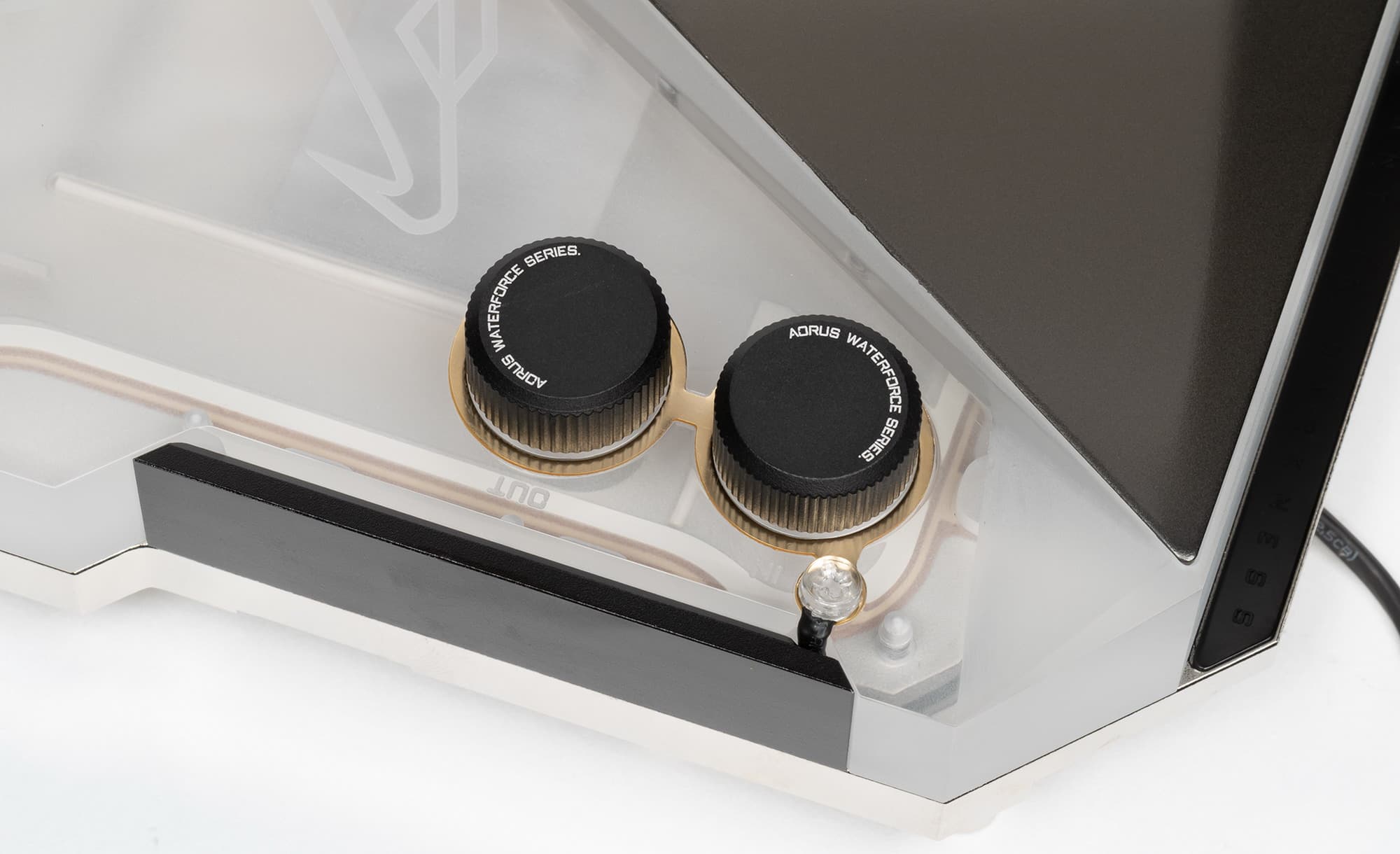

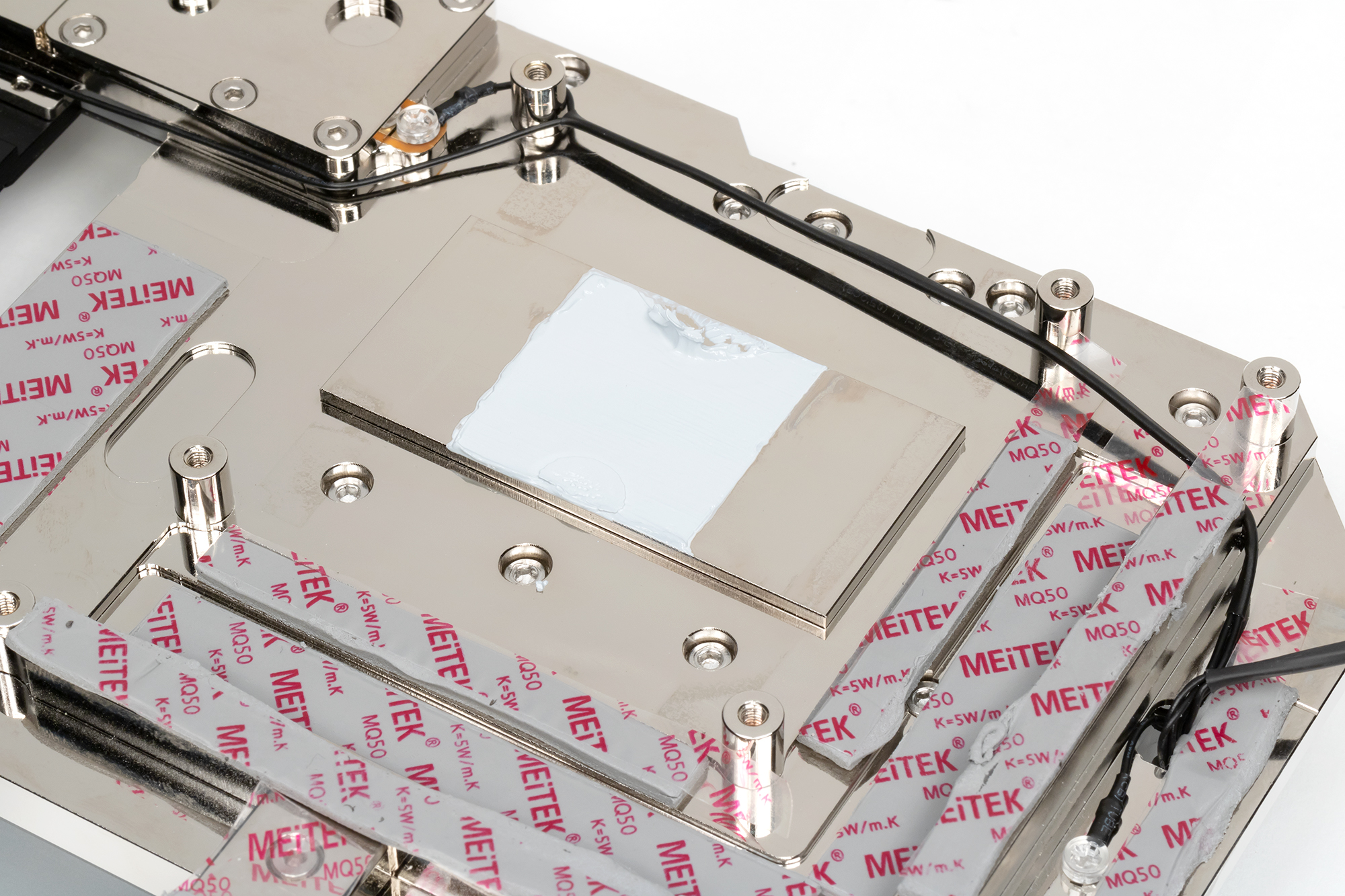

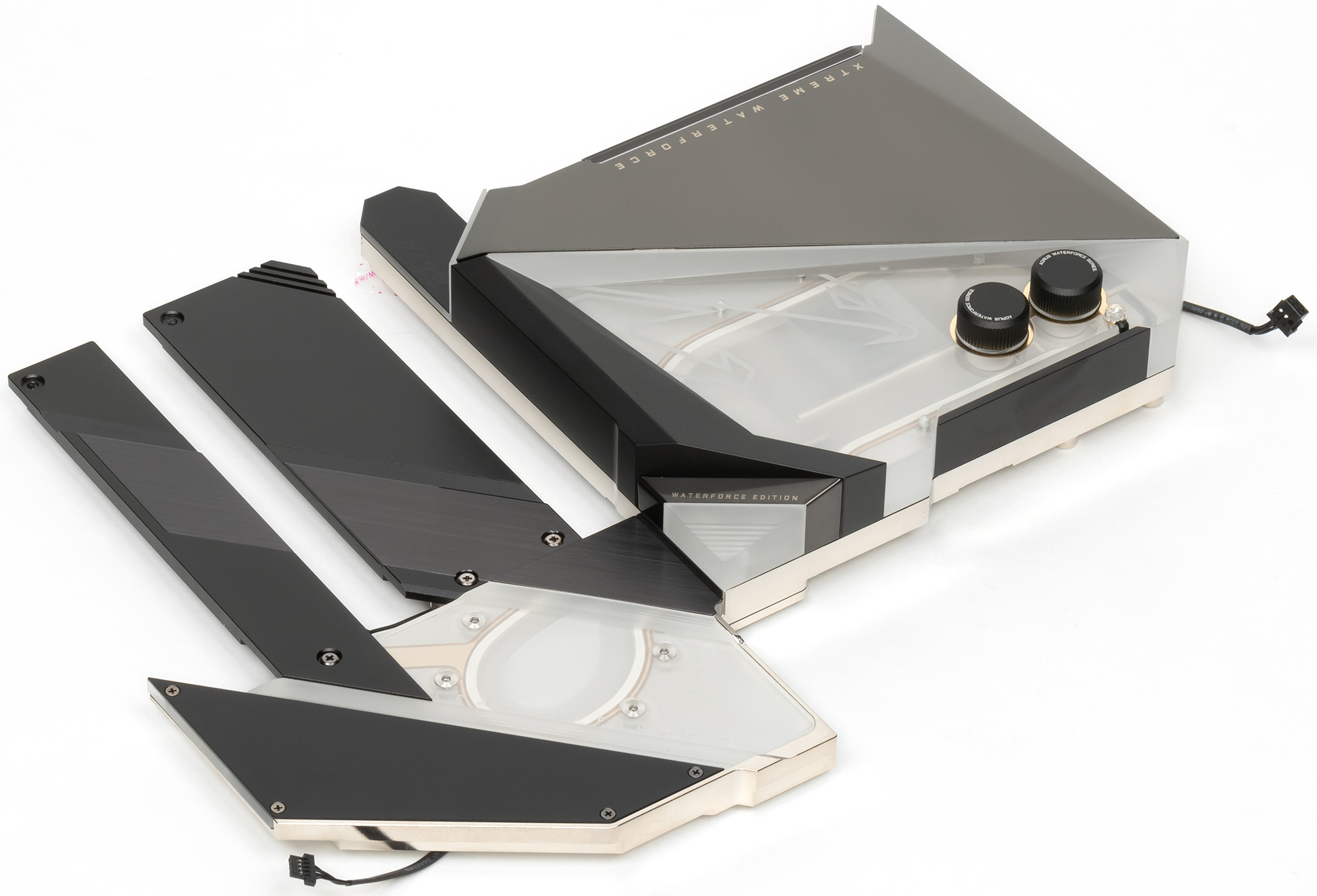

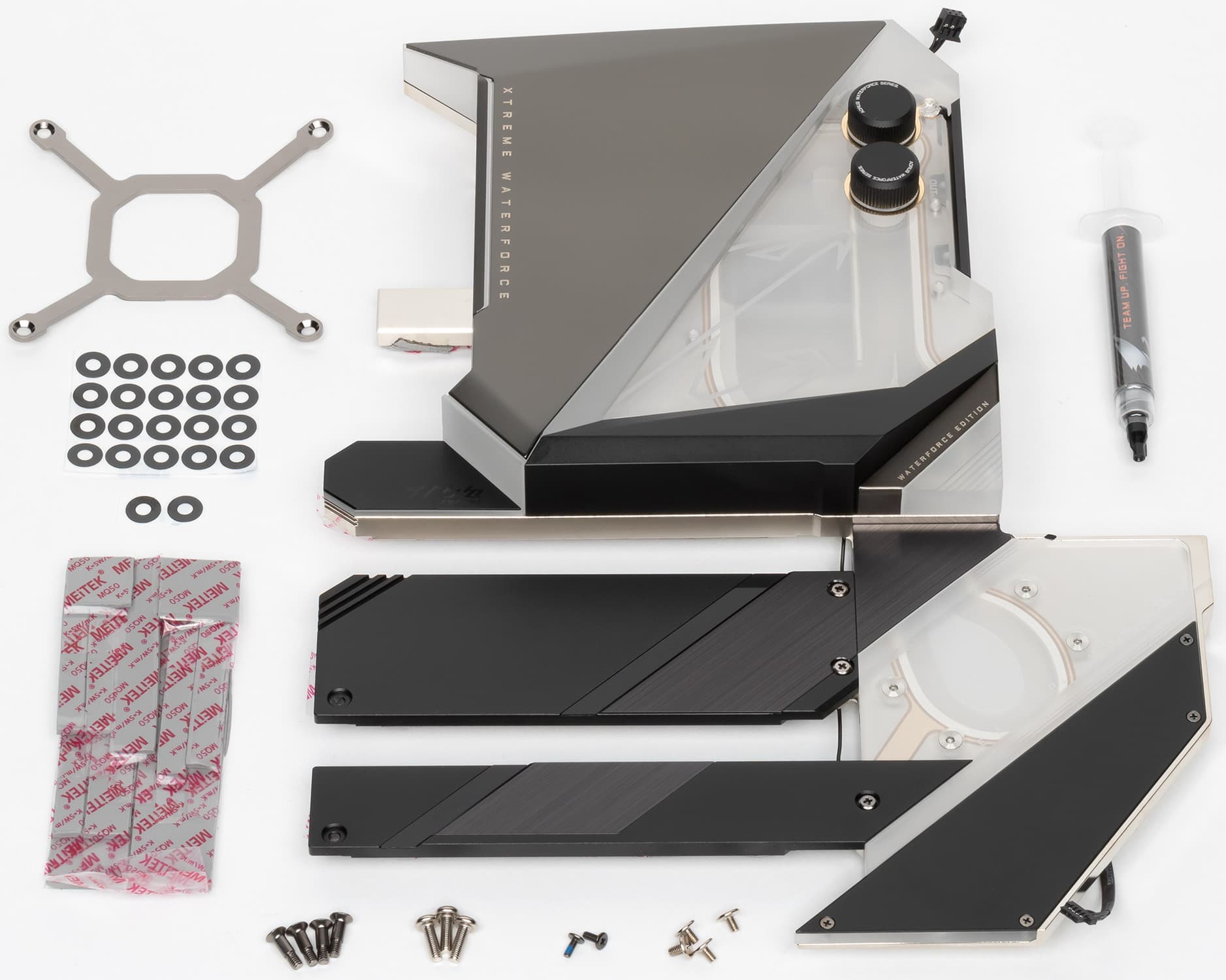

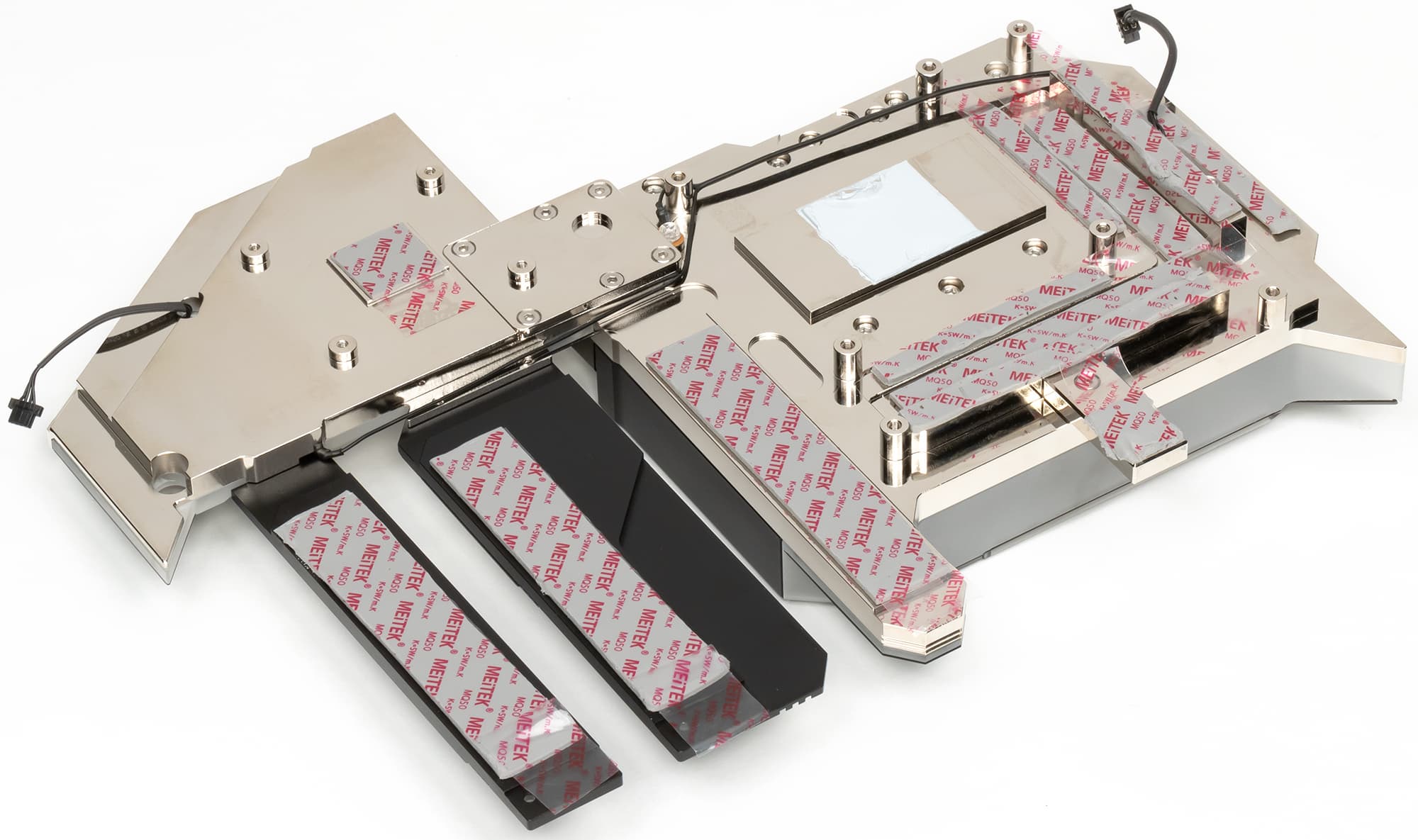

Один только водоблок там весит около 7 кг! О его монтаже расскажу позже.

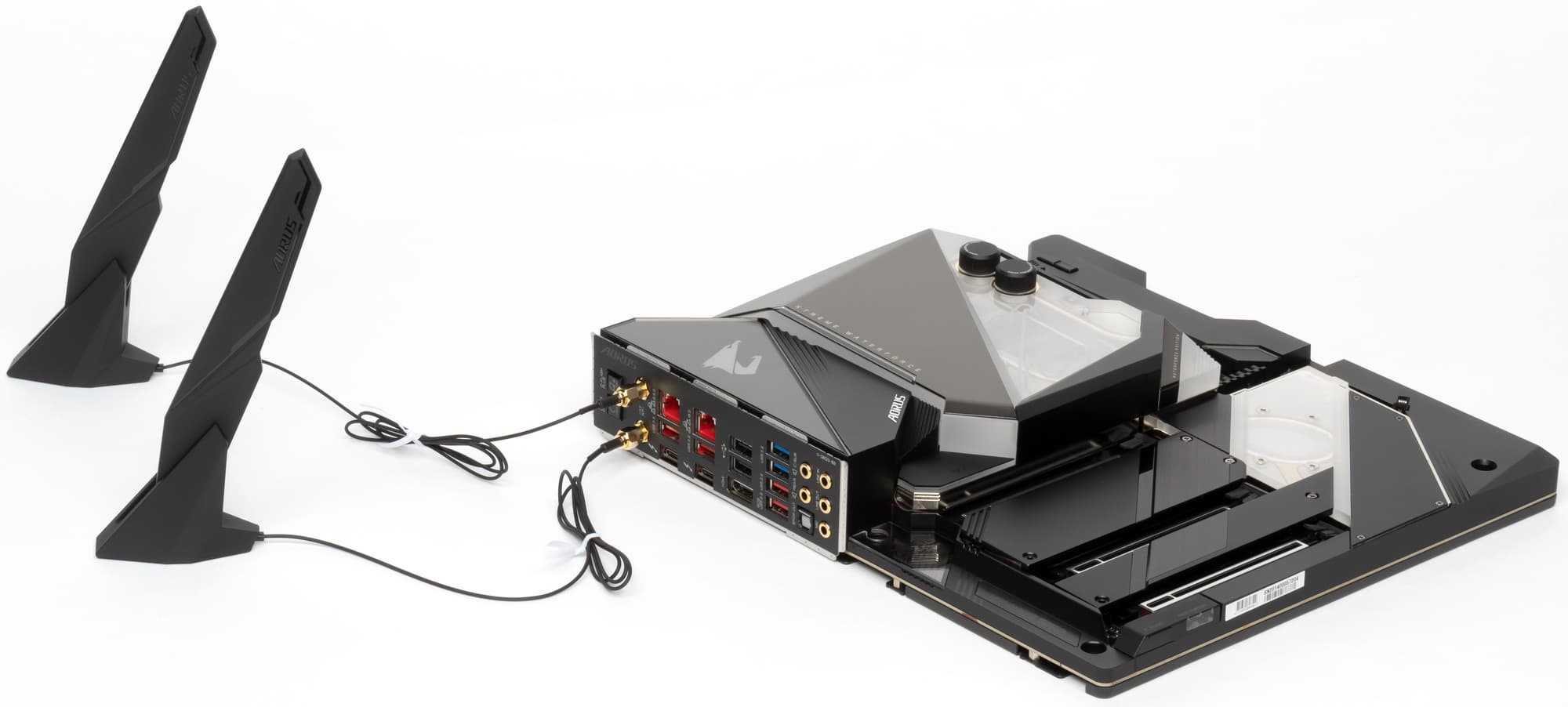

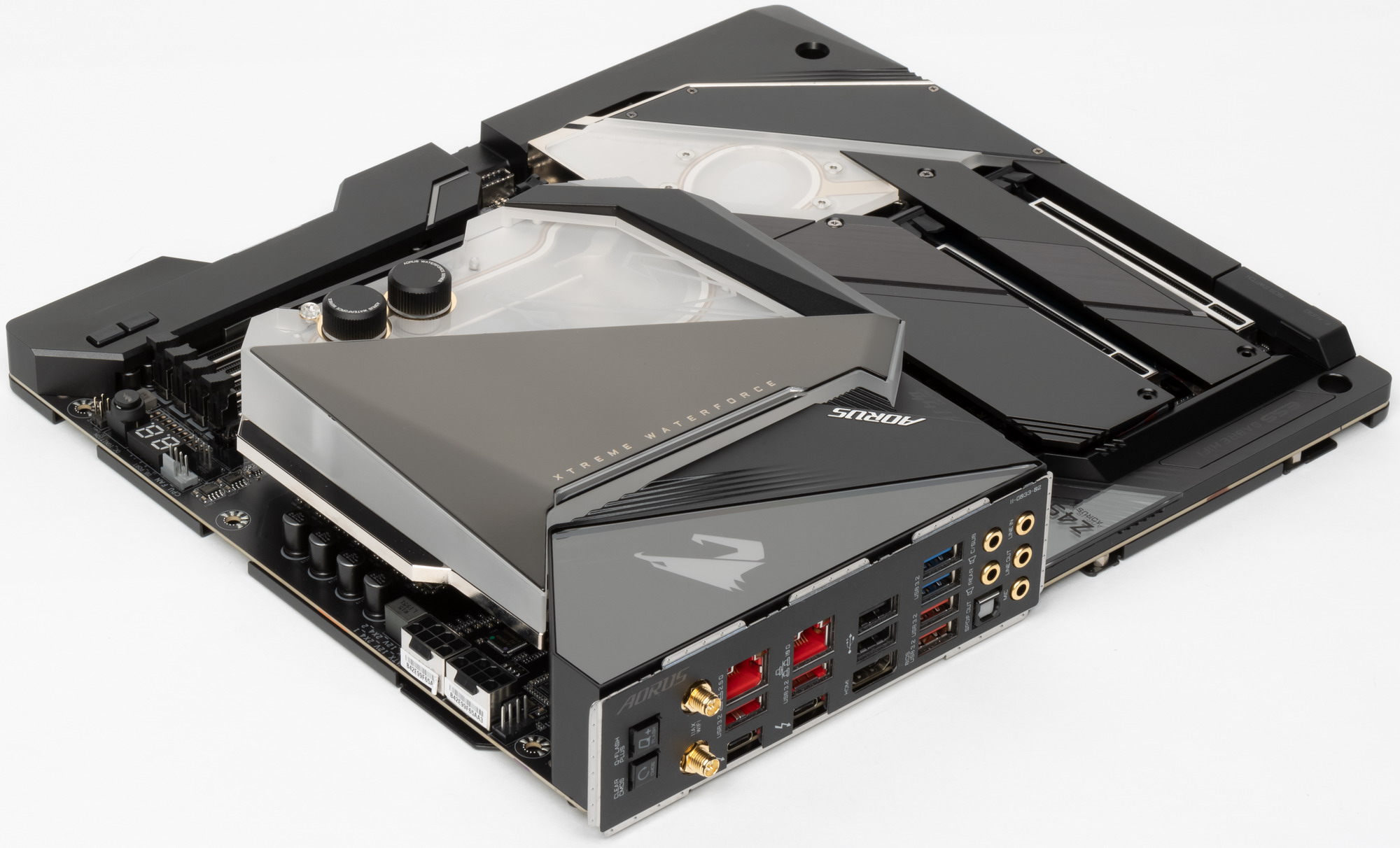

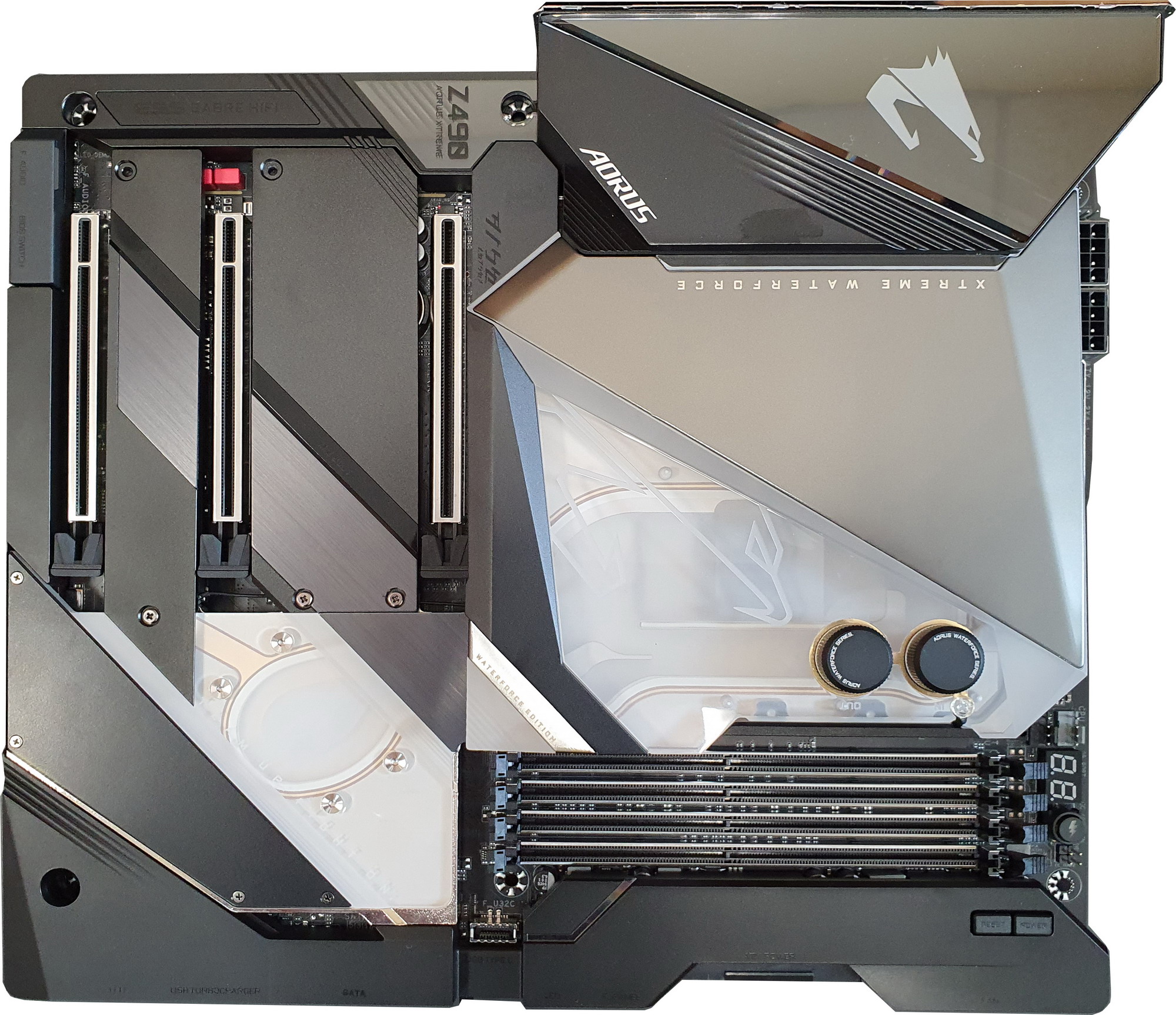

Итак, материнская плата Gigabyte Z490 Aorus Xtreme Waterforce на момент написания материала еще не была в продаже, ее ценник — ориентировочно.. ой, я даже боюсь писать.. это ж 1700-на-70-плюс-20-процентов... около 140 тысяч рублей. Как говорится, «мама дорогая, умереть не встать»...

Одно только то, что плата относится к суббренду Aorus, уже говорит о том, что продукт — для энтузиастов. Серия Xtreme нам вещает — что для экстремальных геймеров. А наличие водоблока — для заядлых оверклокеров. Впрочем, сейчас СО с жидкостным способом охлаждения ставят не только оверклокеры, а и просто энтузиасты-любители, желающие получить либо малошумный ПК, либо эстетически-красивый системный блок, которым можно любоваться и хвастаться.

Понятно, что акцент изначально выставлен на геймеров, которые к тому же, обожают все самое передовое и мощное. Разумеется, прилично финансово обеспеченных. Кстати, учитывая, что на сегодня под сокет LGA1200 мощнее чем Intel Core i9-10900K нет, то ситуация перевернулась с ног на голову в плане соотношения цен. Если в сегменте HEDT даже самая дорогая матплата все равно дешевле самых крутых процессоров раза в 2-3, то здесь все наоборот: даже наиболее производительный для этой материнки процессор — сильно дешевле.

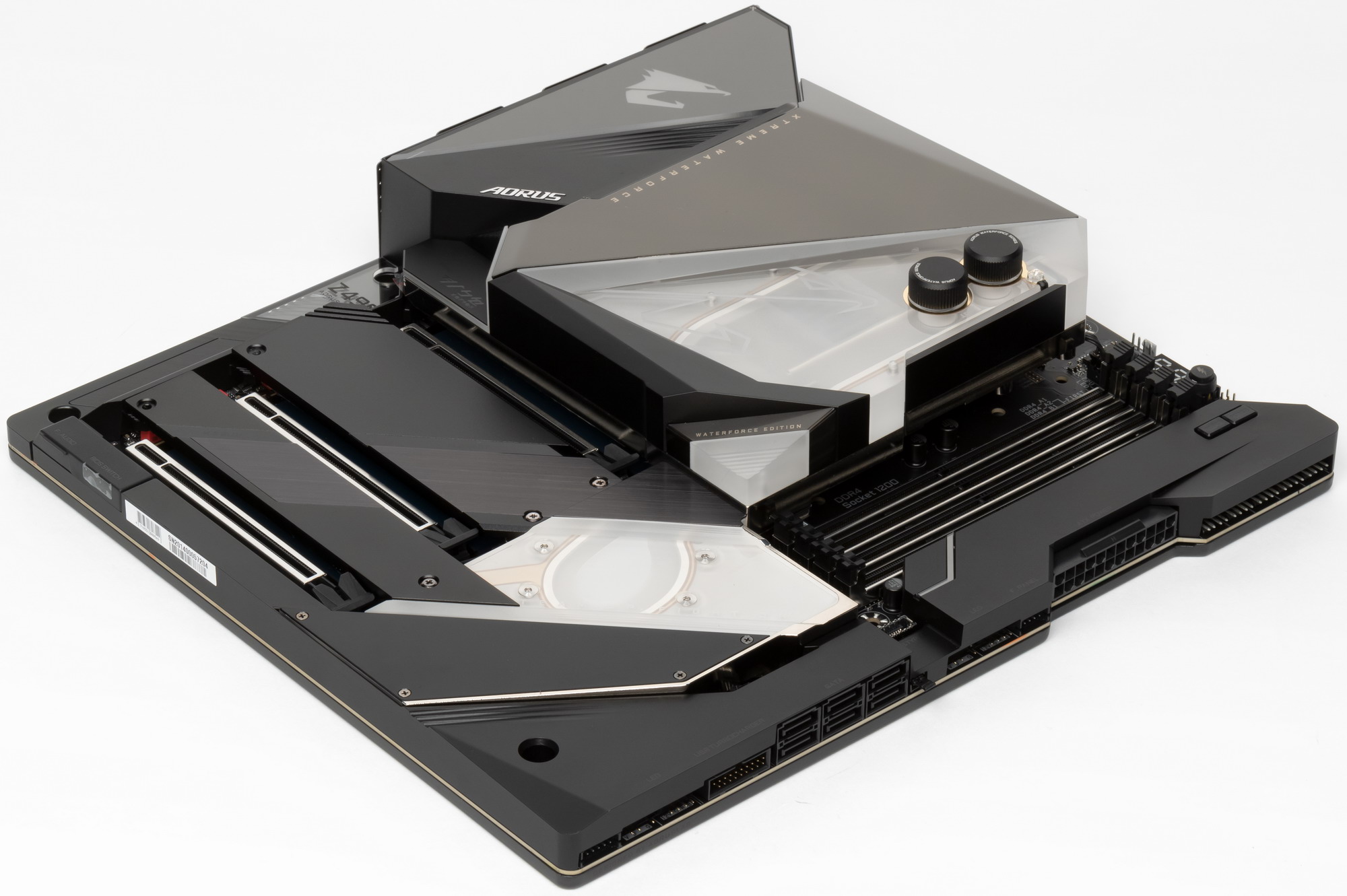

Приступим к изучению феерического (в плане цены) продукта... Gigabyte Z490 Aorus Xtreme Waterforce — перед нами.

Gigabyte Z490 Aorus Xtreme Waterforce поставляется в коробке просто колоссальных размеров (в плане толщины), ну которые, кстати, весьма гармонируют с ее весом. Внутри коробки есть еще несколько «суб»-коробок.

Собственно, плата и ее «близкий» комплект — в большой коробке, которая тоже имеет ручку (подозреваю, что в такой упаковке поставляется родственная плата — Gigabyte Z490 Aorus Xtreme, та, что без водоблока). Мигрирующий от одного к другому комплекту ряда премиальных плат Aorus RGB Fan Commander имеется и здесь. Я уже рассказывал о нем при изучении Gigabyte Z390 Aorus Xtreme, расскажу еще раз и здесь (ниже). Ну и в третьей коробке — сам водоблок. Называемый как Aorus All-in-One Monoblock. Реально крутая штука: до монтажа на плату можно использовать как гантель.

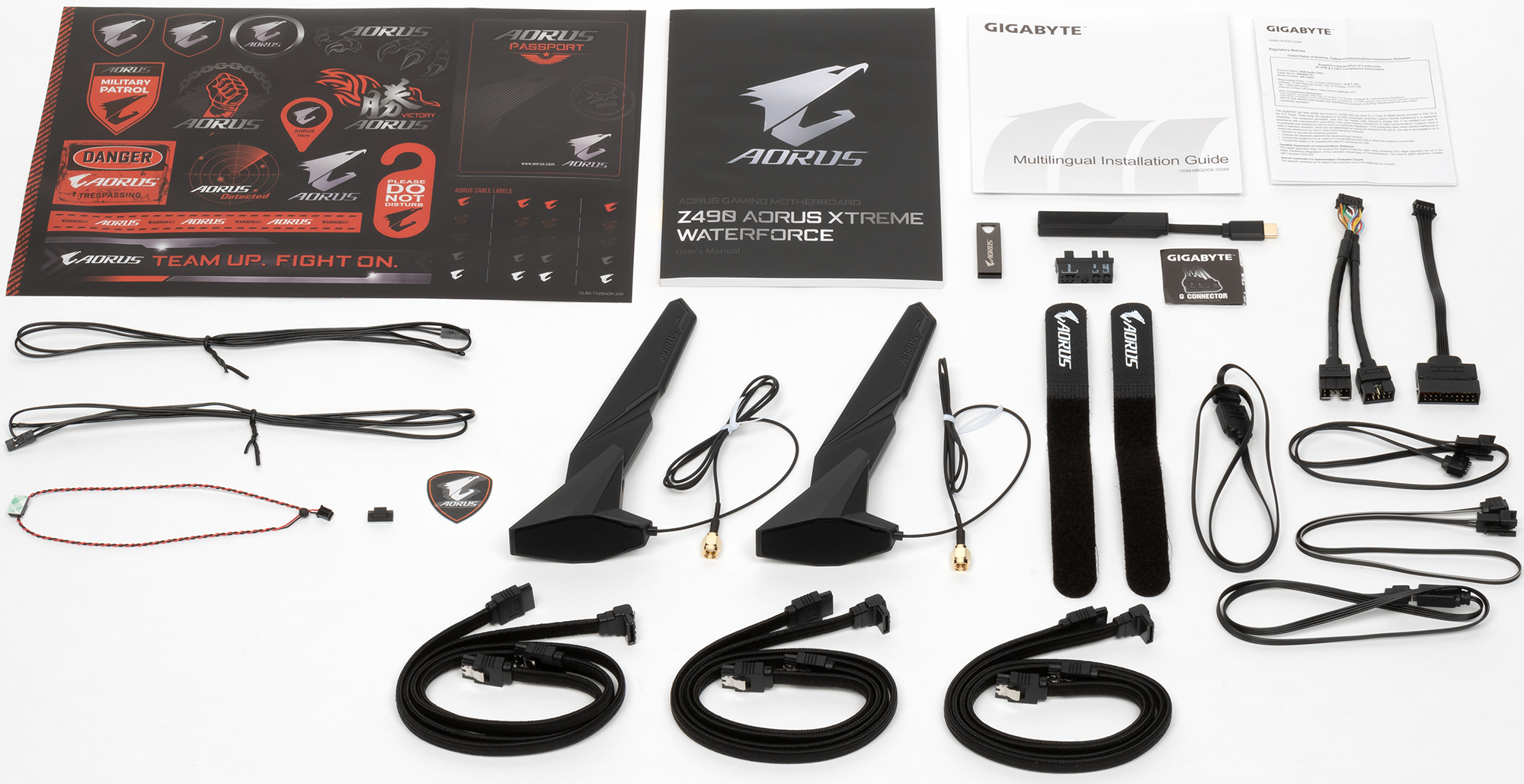

Комплект поставки самой платы (то есть «близкий») весьма обширен: кроме традиционных элементов типа руководства пользователя и кабелей SATA (что уже много лет является обязательным набором ко всем материнкам), имеются накопитель с ПО, две антенны для беспроводной связи, разветвители для подключения подсветок, адаптеры для подключения внутренних USB-портов и передней панели, фирменный адаптер G-Connector (о нем позже), провода с термодатчиками, бонусные стикеры, стяжки и Hi-Fi аудио-адаптер (о нем также позже).

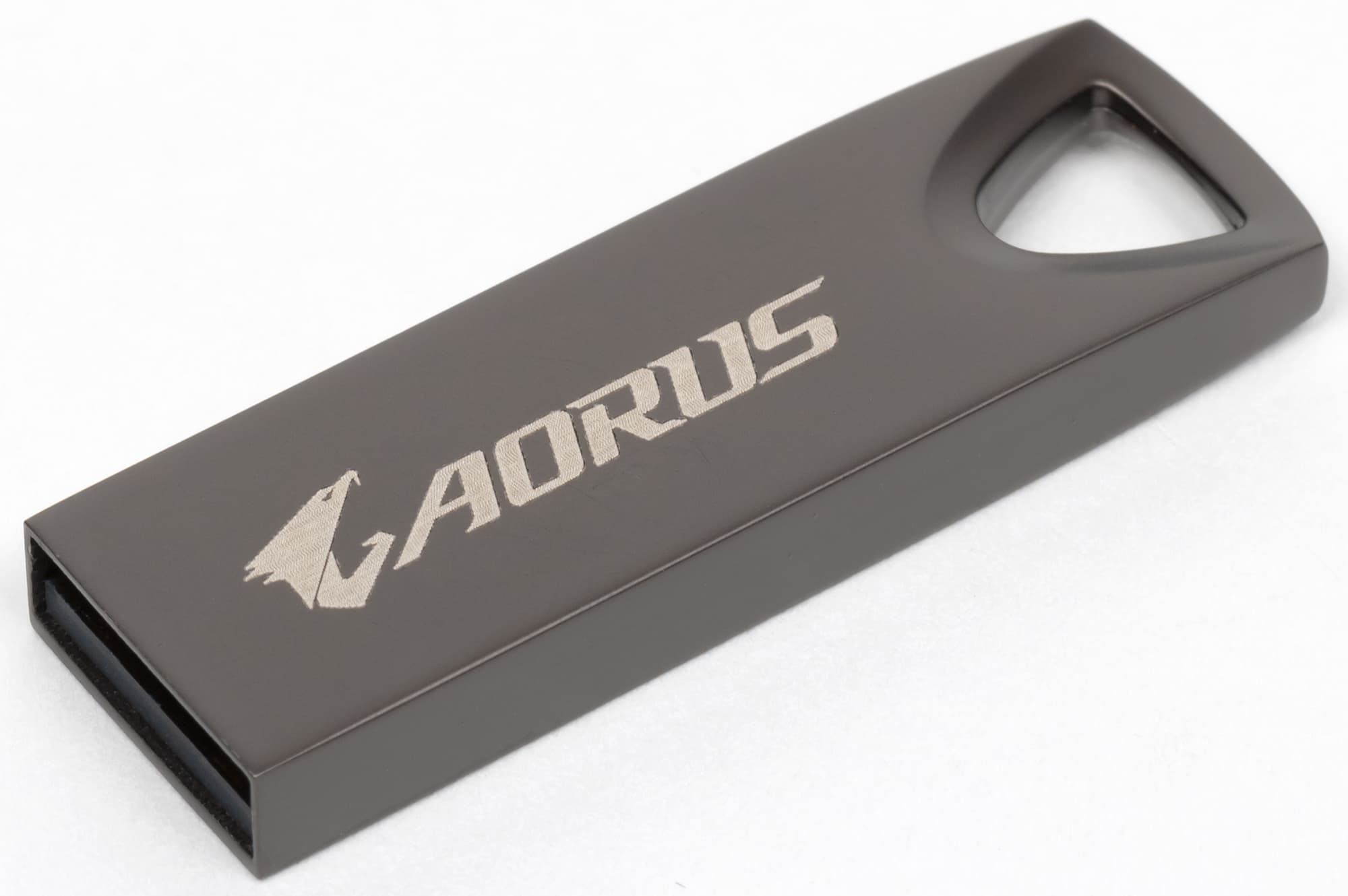

ПО поставляется на накопителе типа USB-flash drive. Впрочем программное обеспечение за время путешествия платы к покупателю все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

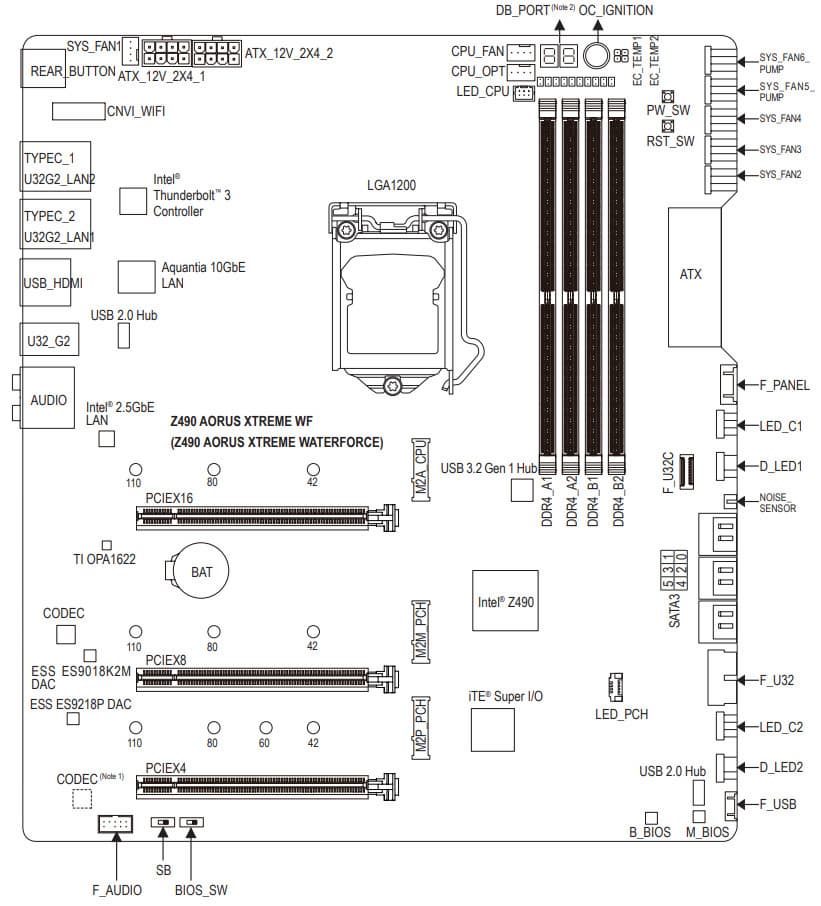

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte Z490 Aorus Xtreme Waterforce имеет размеры 305×271 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что после монтажа водоблока на саму плату (а это надо делать до установки матплаты в корпус) 2 монтажных отверстия будут перекрыты.

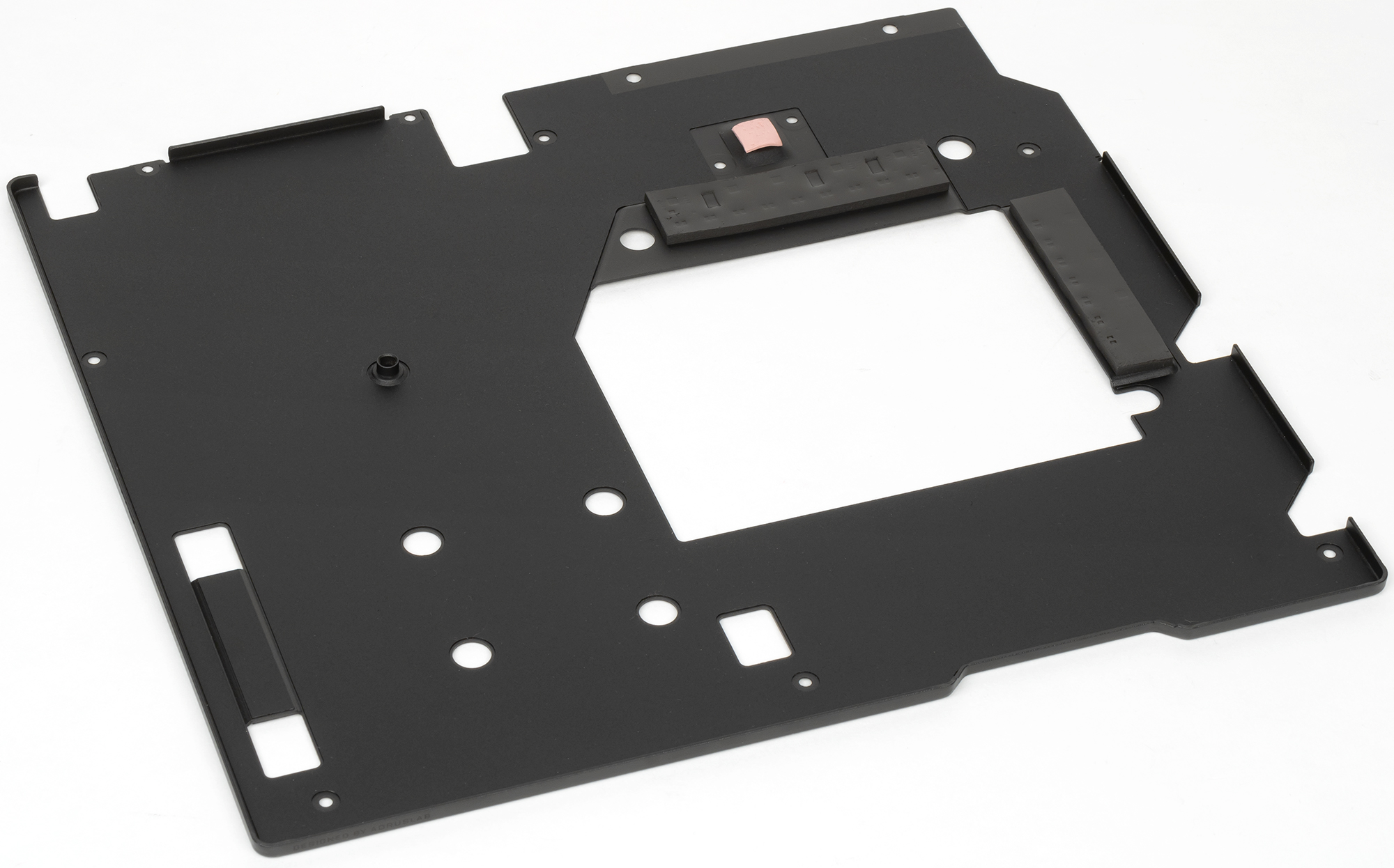

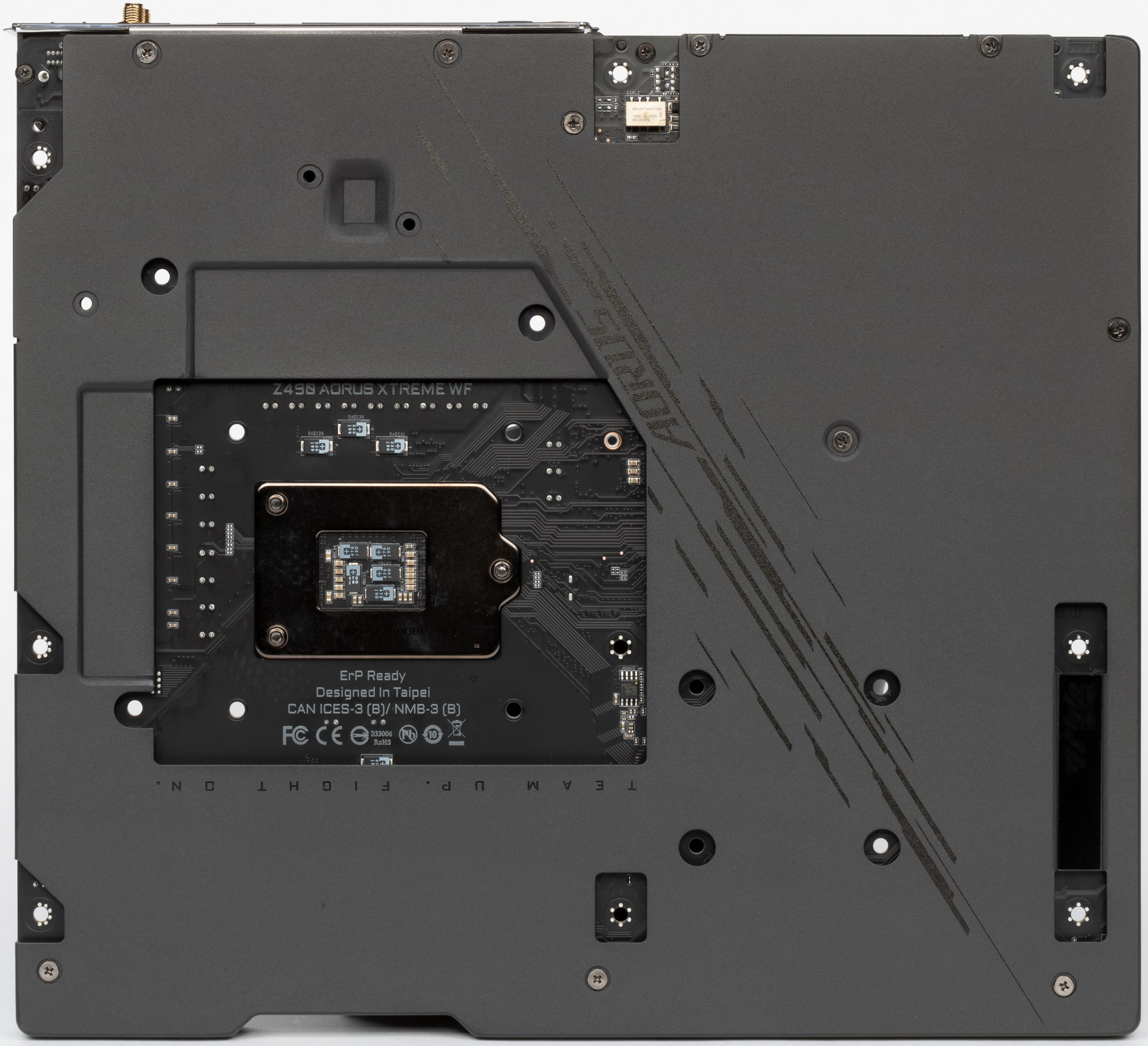

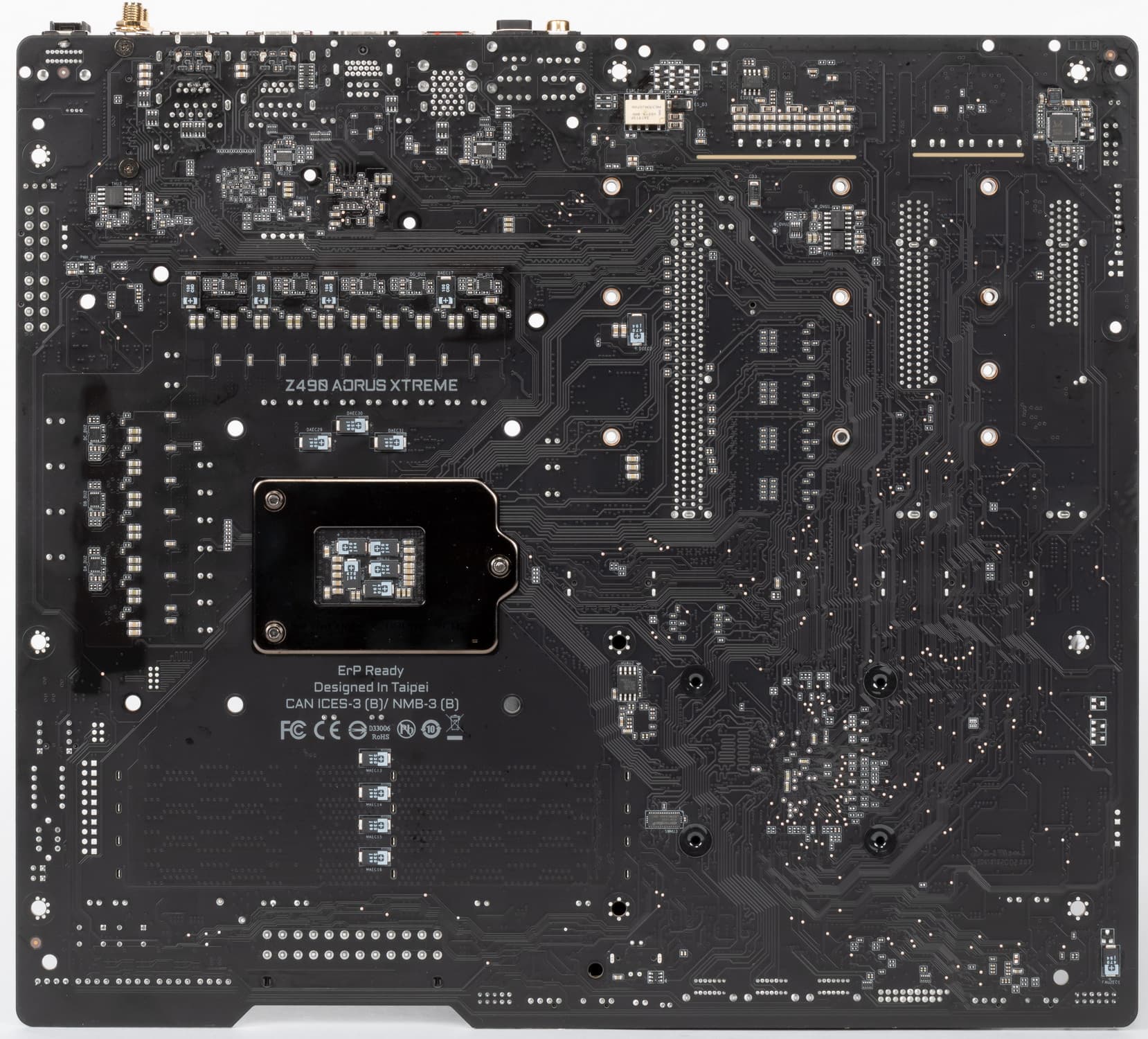

На оборотной стороне элементы имеются, в частности, ряд контроллеров, удвоители и другая мелкая логика. Обработан текстолит очень хорошо: во всех точках пайки не только острые концы срезаны, но и все гладко отшлифовано. С той же стороны установлена пластина из алюминия с наноуглеродным покрытием. Также пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И даже сняв эту пластину, приятно взять в руки такой текстолит. Но я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры Intel Core 10-го поколения
Процессорный разъем LGA 1200
Чипсет Intel Z490
Память 4 × DDR4, до 128 ГБ, до DDR4-5000 (XMP), два канала
Аудиоподсистема 1 × Realtek ALC1220-VB (7.1) + ЦАП ESS ES9018 + операционный усилитель OPA1622 от Texas Instruments (вывод на динамики)
1 × Realtek ALC1220-VB (7.1) + ЦАП ESS ES9218 (вывод на наушники)
Сетевые контроллеры 1 × Intel I225-V Ethernet 2,5 Гбит/с
1 × Marvel AQtion AQC107 Ethernet 10 Гбит/с
1 × Intel Dual Band Wireless AX201NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0)
Слоты расширения 3 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire), x8+x8+x4 (CrossFire))
Разъемы для накопителей 6 × SATA 6 Гбит/с (Z490)
1 × M.2 (Z490, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110)
2 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2280/22110)
USB-порты 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850S)
2 × USB 2.0: 2 порта Type-A (черные) на задней панели (Genesys Logic GL850S)
2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z490)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Realtek RTS5411)

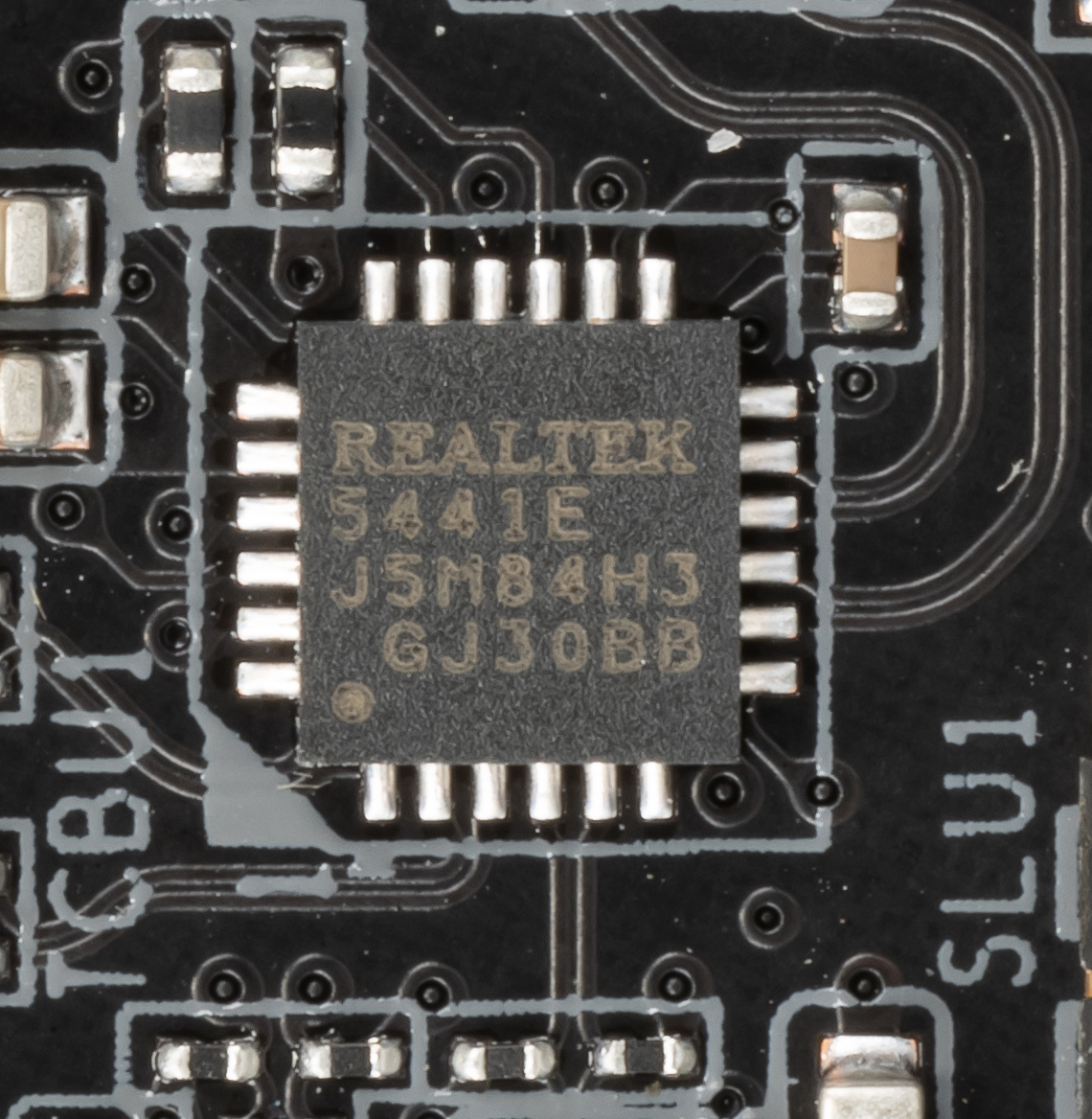

1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z490 + Realtek 5441)
4 × USB 3.2 Gen2: 4 порта Type-A (красные) (Z490)
2 × USB 3.2 Gen2: 2 порта Type-C на задней панели (Intel Thunderbolt)
Разъемы на задней панели 2 × USB 3.2 Gen2 (Type-C)
4 × USB 3.2 Gen2 (Type-A)
2 × USB 3.2 Gen1 (Type-A)
2 × USB 2.0 (Type-A)
2 × RJ-45
5 аудиоразъемов типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI 1.4
2 антенных разъема
кнопка сброса CMOS
кнопка перепрошивки BIOS — Q Flash Plus
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактный разъем питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2 Type-C
1 разъем для подключения (через адаптер) 2 портов USB 3.2 Gen1

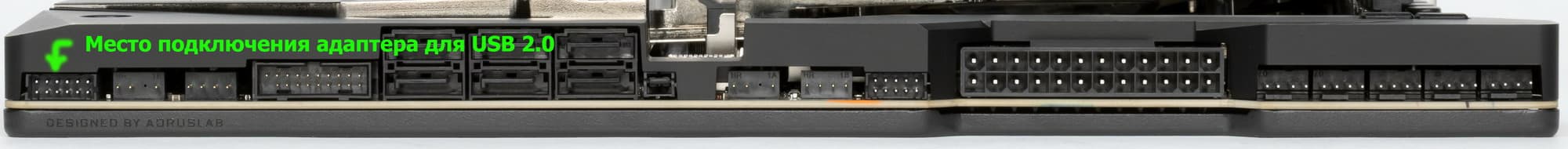

1 разъем для подключения (через адаптер) 4 портов USB 2.0
8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой ARGB-ленты
1 разъем аудио для передней панели корпуса
1 разъем для детектора шума
2 разъема для термодатчиков
2 переключателя BIOS
1 разъем для подключения управления с передней панели корпуса (через адаптер)
1 кнопка OC
1 кнопка включения питания Power
1 кнопка перезагрузки Reset
Форм-фактор E-ATX (305×271 мм)
Ориентировочная цена 140-145 тысяч рублей

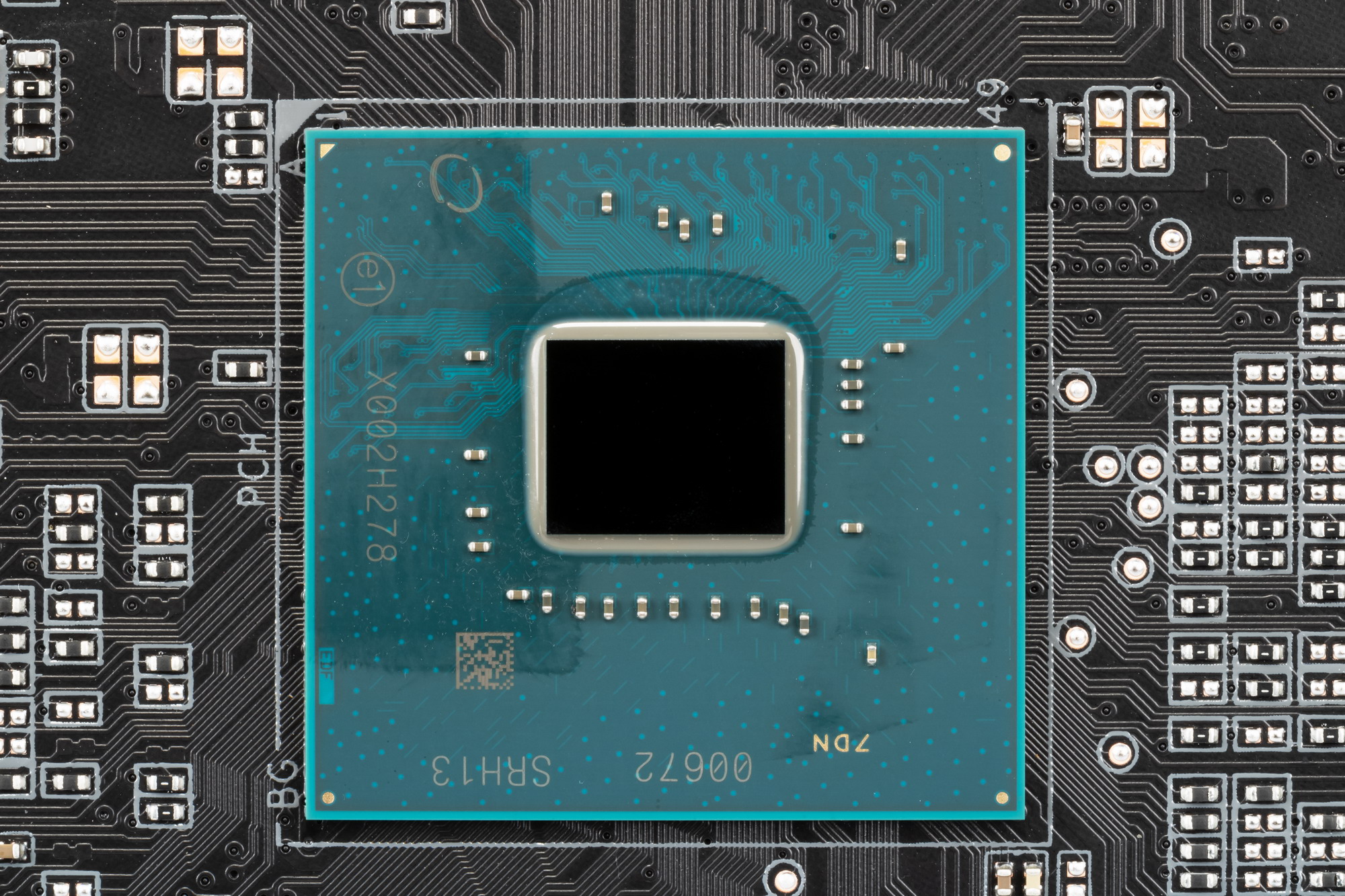

Основная функциональность: чипсет, процессор, память

Плата относится к самому что ни на есть топовому классу. Это даже не требуется пояснять.

Кстати, это уже второй случай, когда нам в тестлаб попадает плата с таким массовым расположением портов и разъемов на правой стороне, когда все они горизонтально ориентированы и подчас объединены (для подключения привычных коннекторов в комплекте поставки есть адаптеры).

Схема работы связки чипсет+процессор.

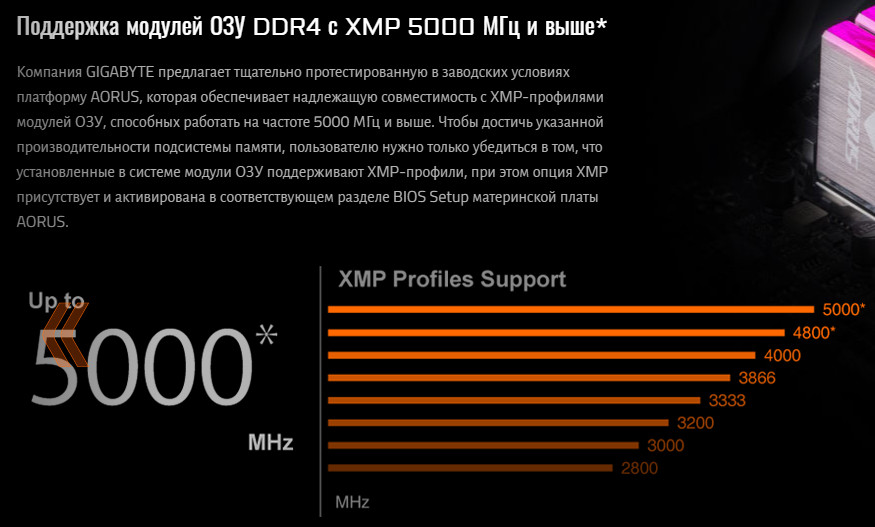

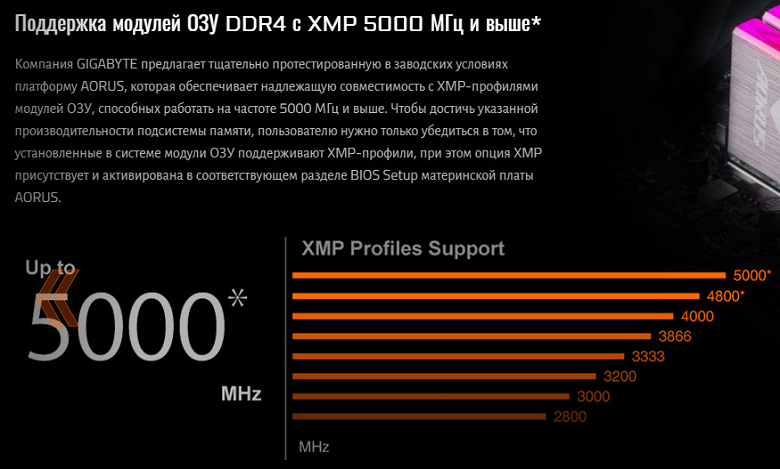

Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 5000 МГц.

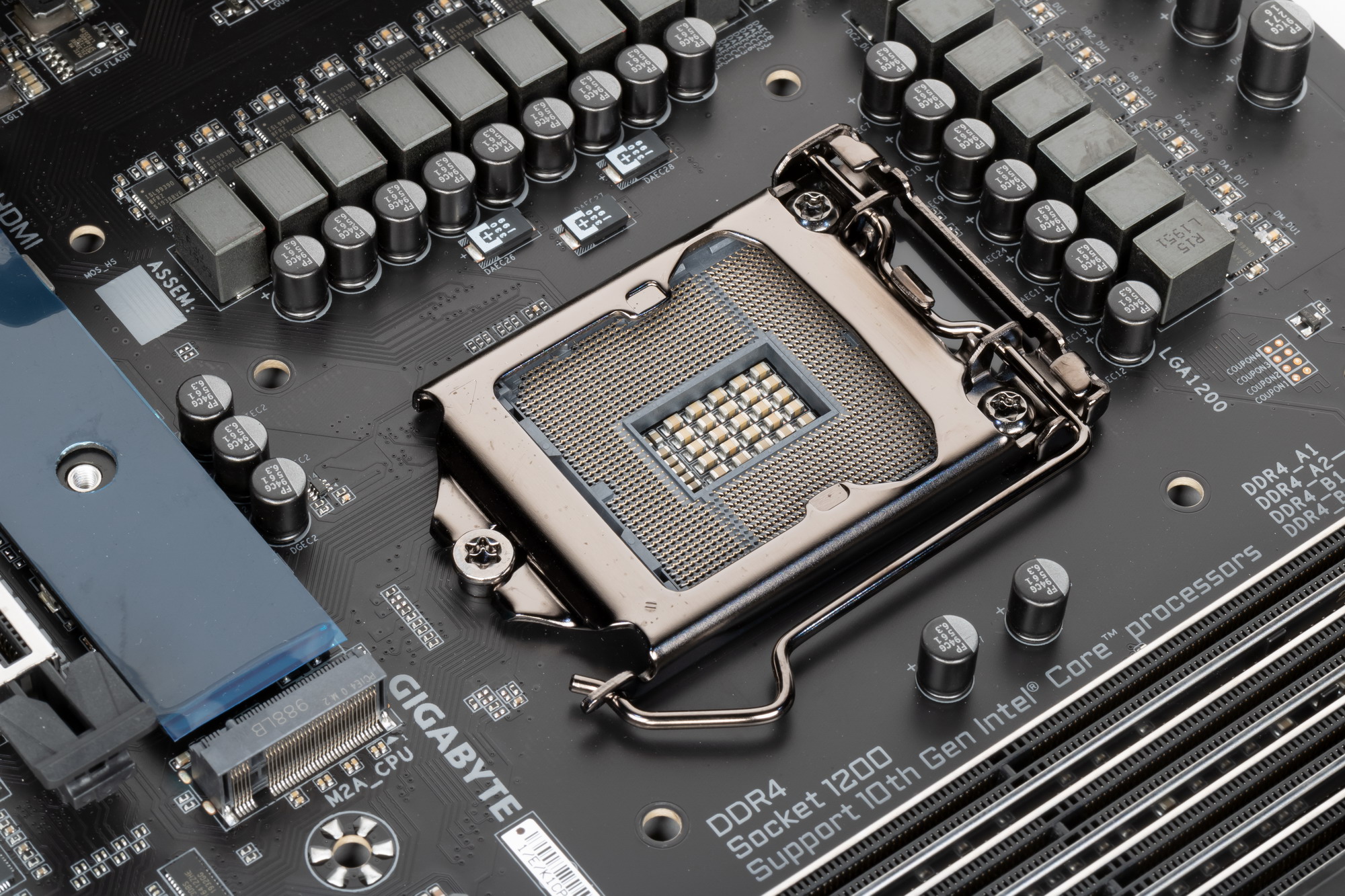

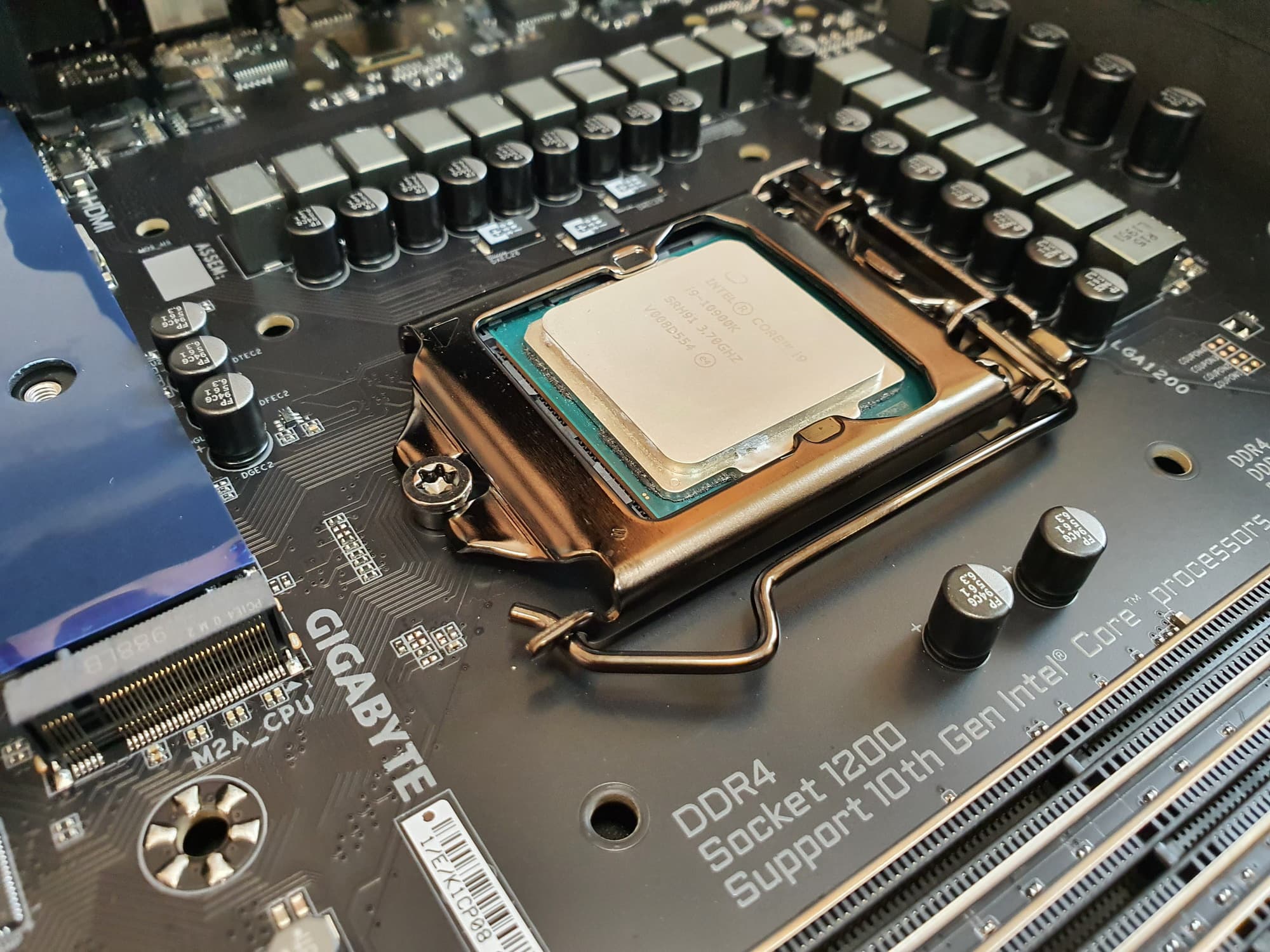

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:

  • до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
  • до 6 портов SATA 6Гбит/с;
  • до 24 линий PCIe 3.0.

Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.

Еще раз надо напомнить, что Gigabyte Z490 Aorus Xtreme Waterforce поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (прежние кулеры подойдут).

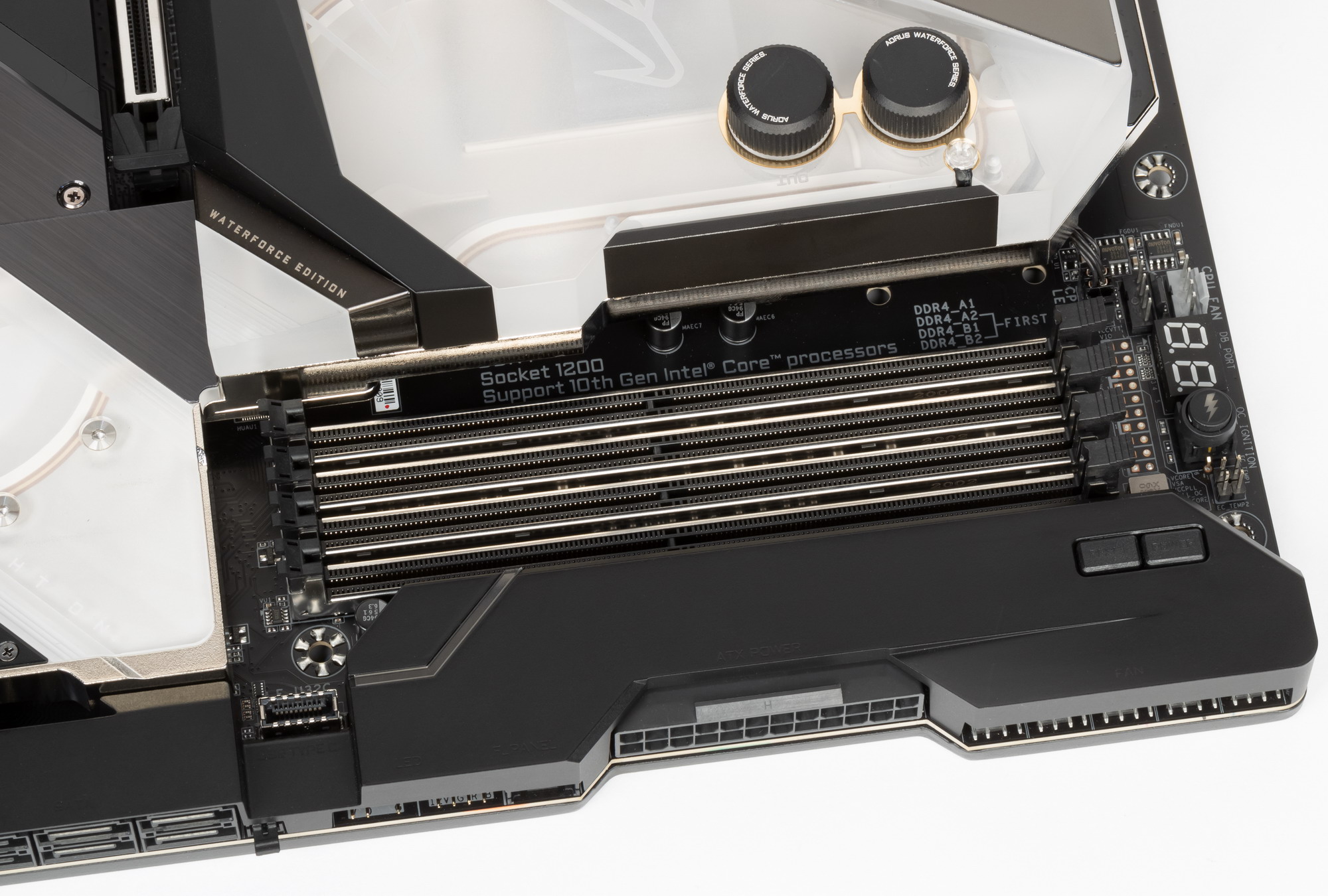

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.

Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью флагманского набора у материнских плат.

Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

  • Переключатель: или порты SATA_4/5 (2 линии), или слот M.2 (M2M_PCH) (4 линии): максимум 4 линии;
  • Переключатель: или порт SATA_1 (1 линия) + M.2 (M2A_CPU) в режиме SATA, или слот M.2 (M2A_CPU) в режиме PCIe x4 (4 линии): максимум 4 линии;
  • Переключатель: или слот PCIe x16_3 (4 линии), или слот M.2 (M2P_PCH) (4 линии): максимум 4 линии;
  • Genesys Logic GL850S (4 USB 2.0 через 2 внутренних разъема) (1 линия);
  • Genesys Logic GL850S (2 USB 2.0 — Type-A на задней панели) (1 линия);

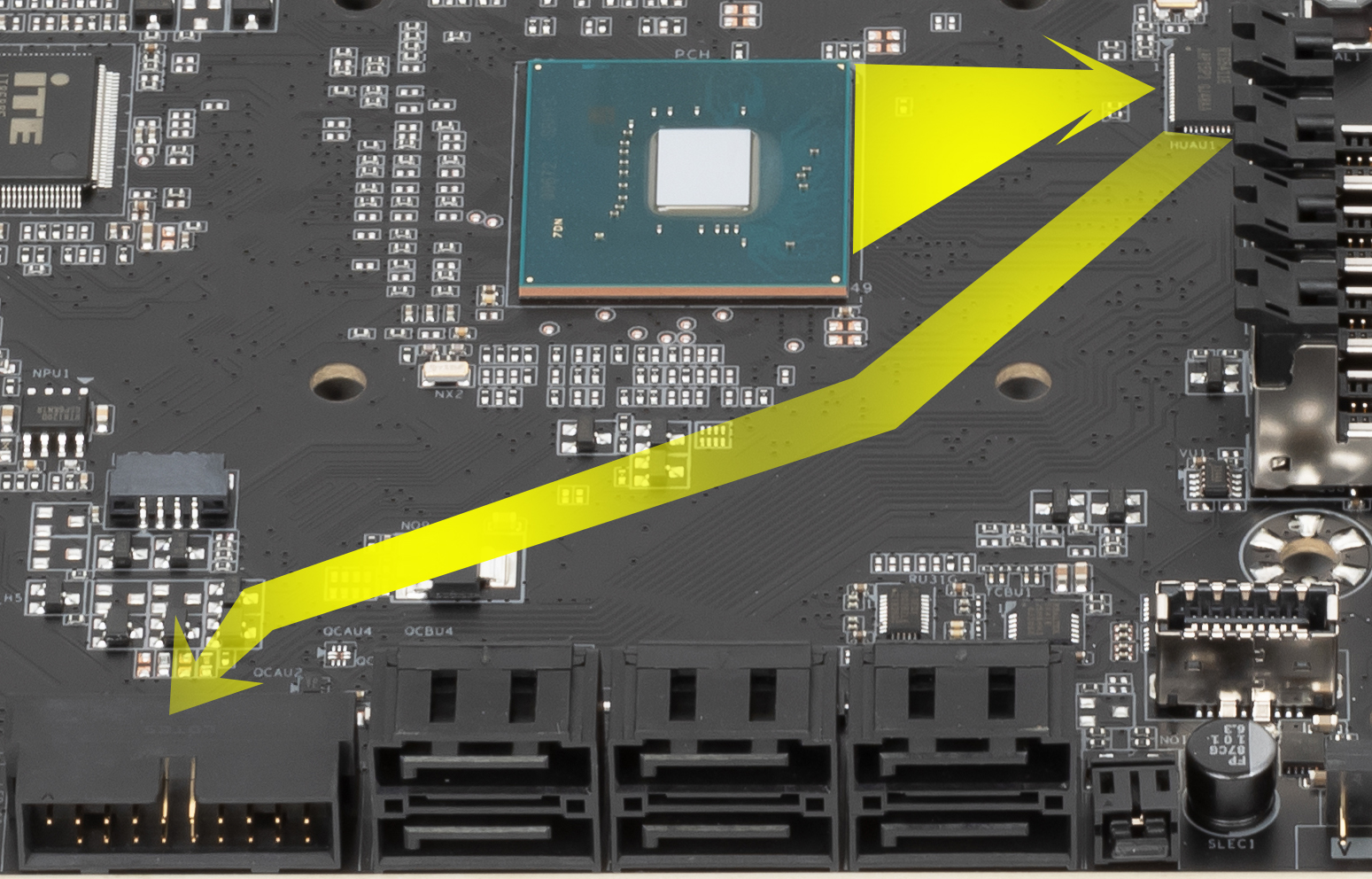

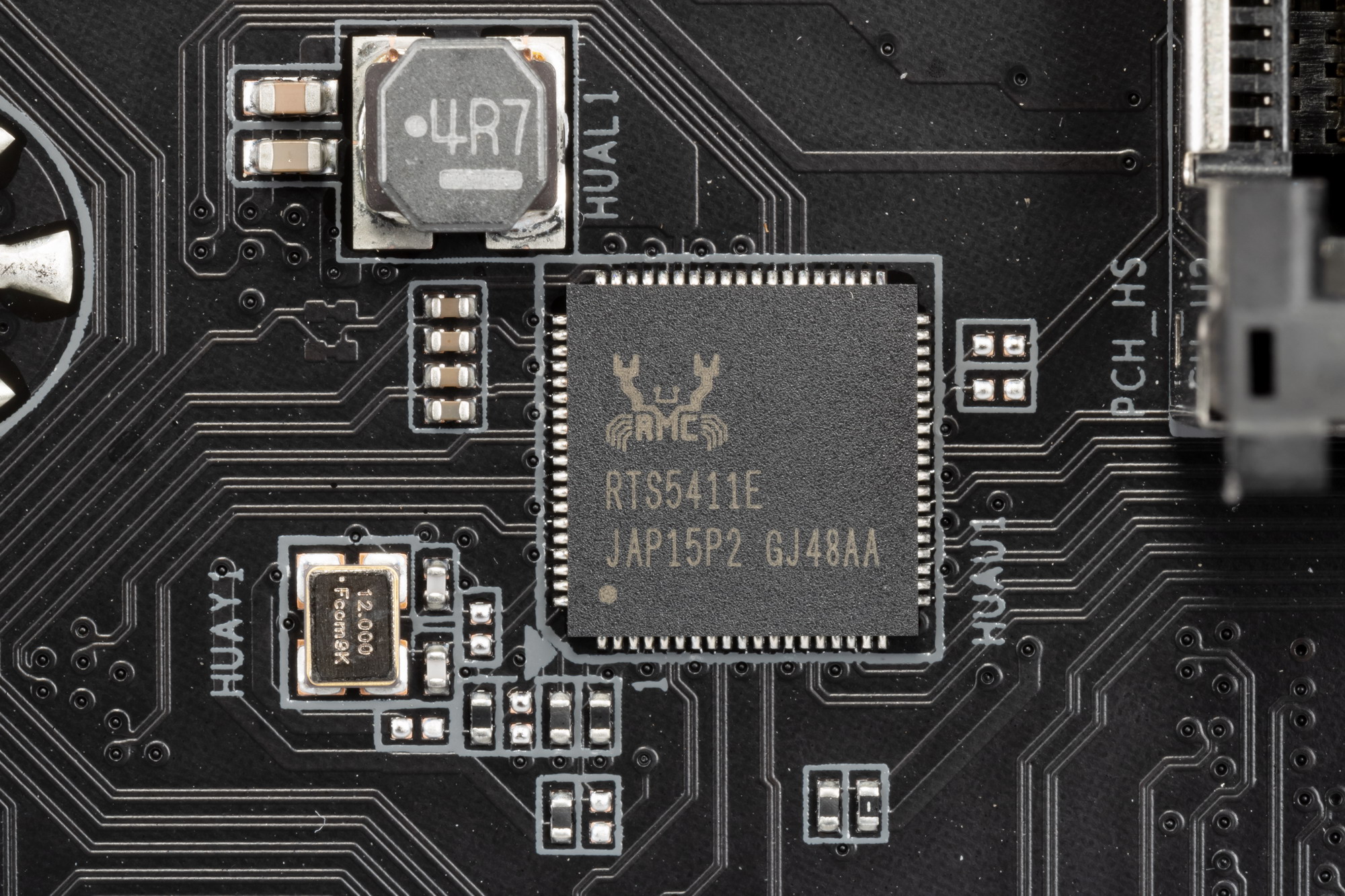

  • Realtek RTS5411E (2 USB 3.1 Gen1 через 1 внутренний разъем) (1 линия);
  • Intel I225-V (Ethernet 2,5Gb/s) (1 линия);
  • Marvel AQC107 (Ethernet 10Gb/s) (2 линии);
  • Intel AX201NGW WIFI/BT (Wireless) (1 линия);
  • Intel JHL7540 (Thunderbolt 3) (1 линия);
  • 3 порта SATA_0,2,3 (3 линии)

23 линии PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеками идет путем эмуляции PCI шины.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить только на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:

  • Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
  • Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)

Теперь в целом про слоты PCIe.

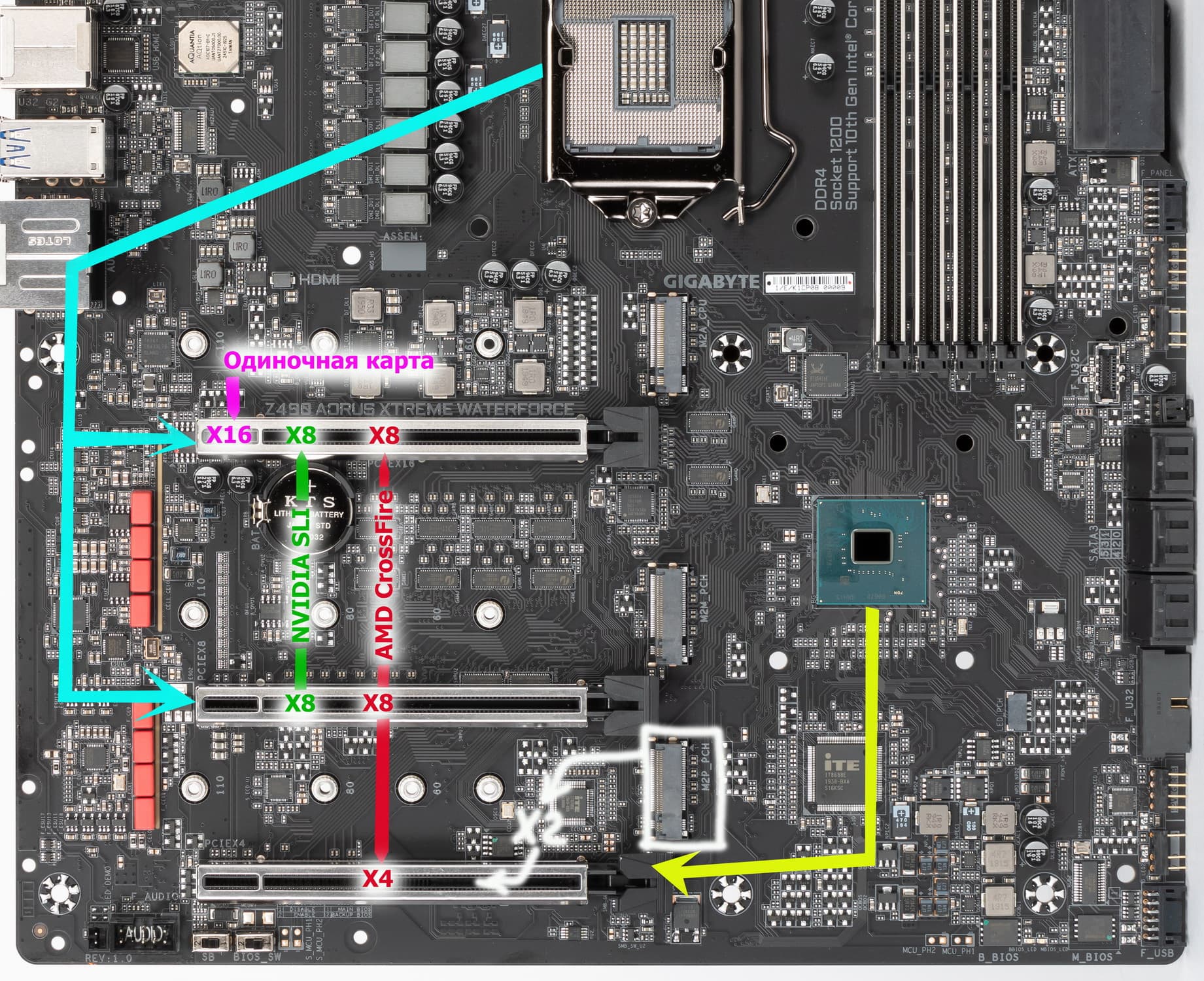

Всего на плате есть три PCIe x16 (для видеокарт или других устройств). Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то третий PCIe x16_3 подключен к Z490, и он делит ресурсы с портом M.2 (M2P_PCH): в случае использования в этом порту накопителя слот PCIe x16_3 переходит в режим х2.

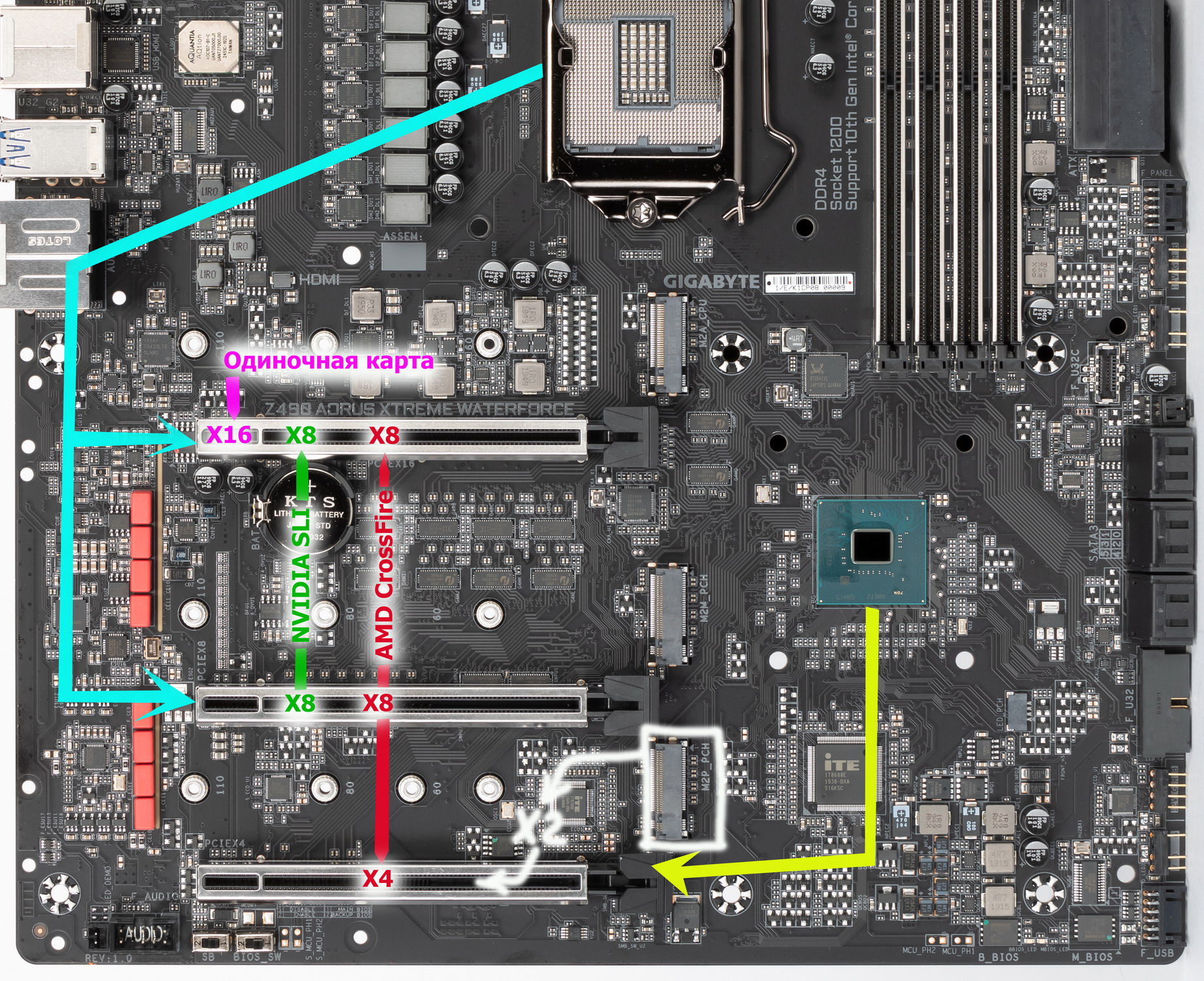

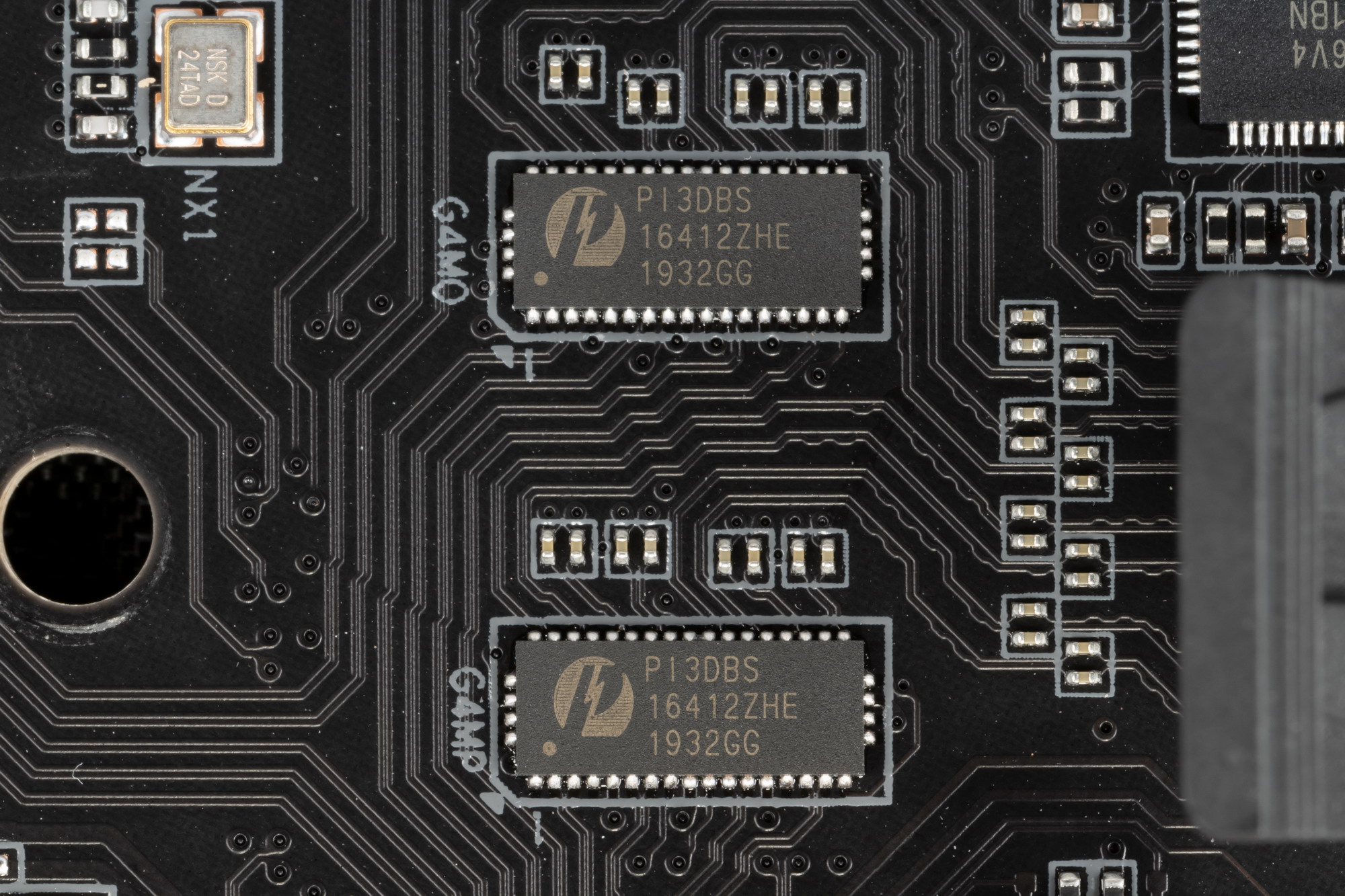

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры PI3DBS от Pericom.

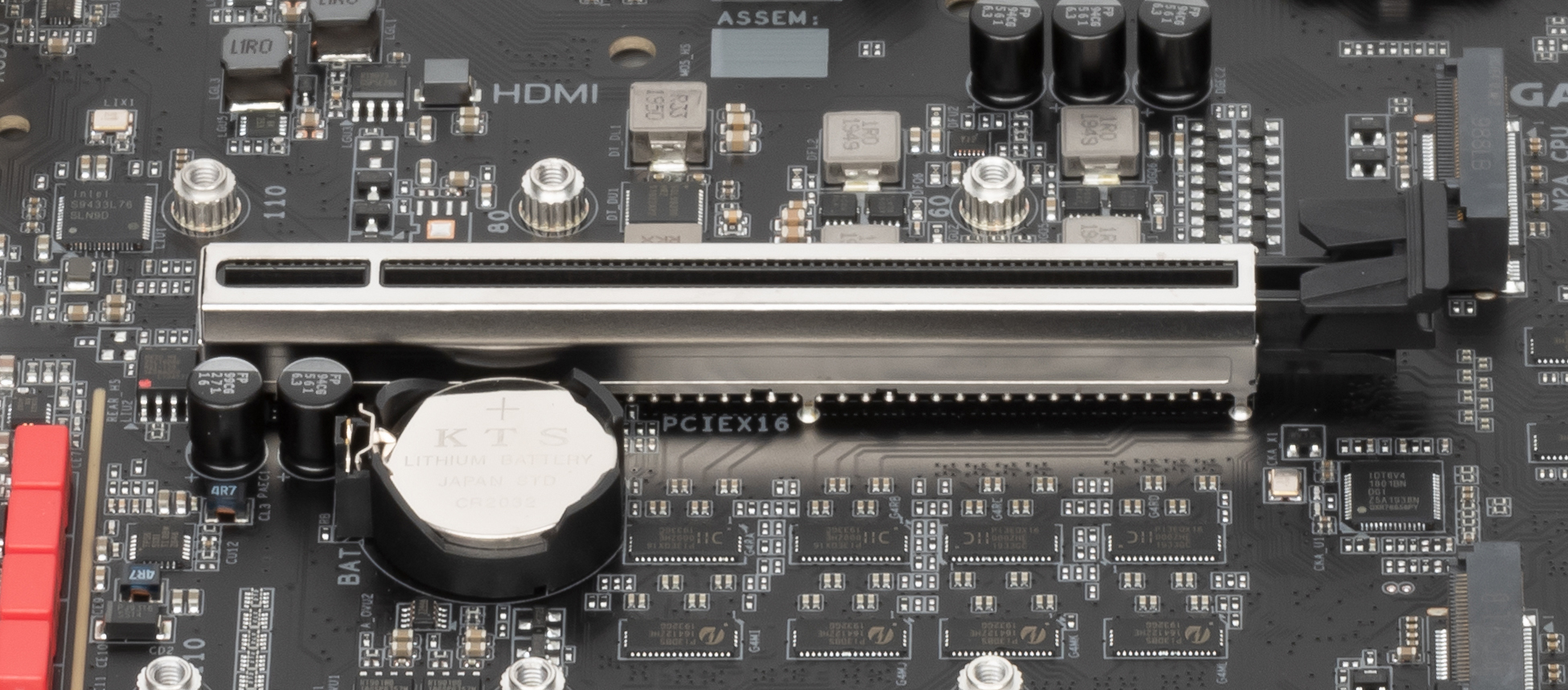

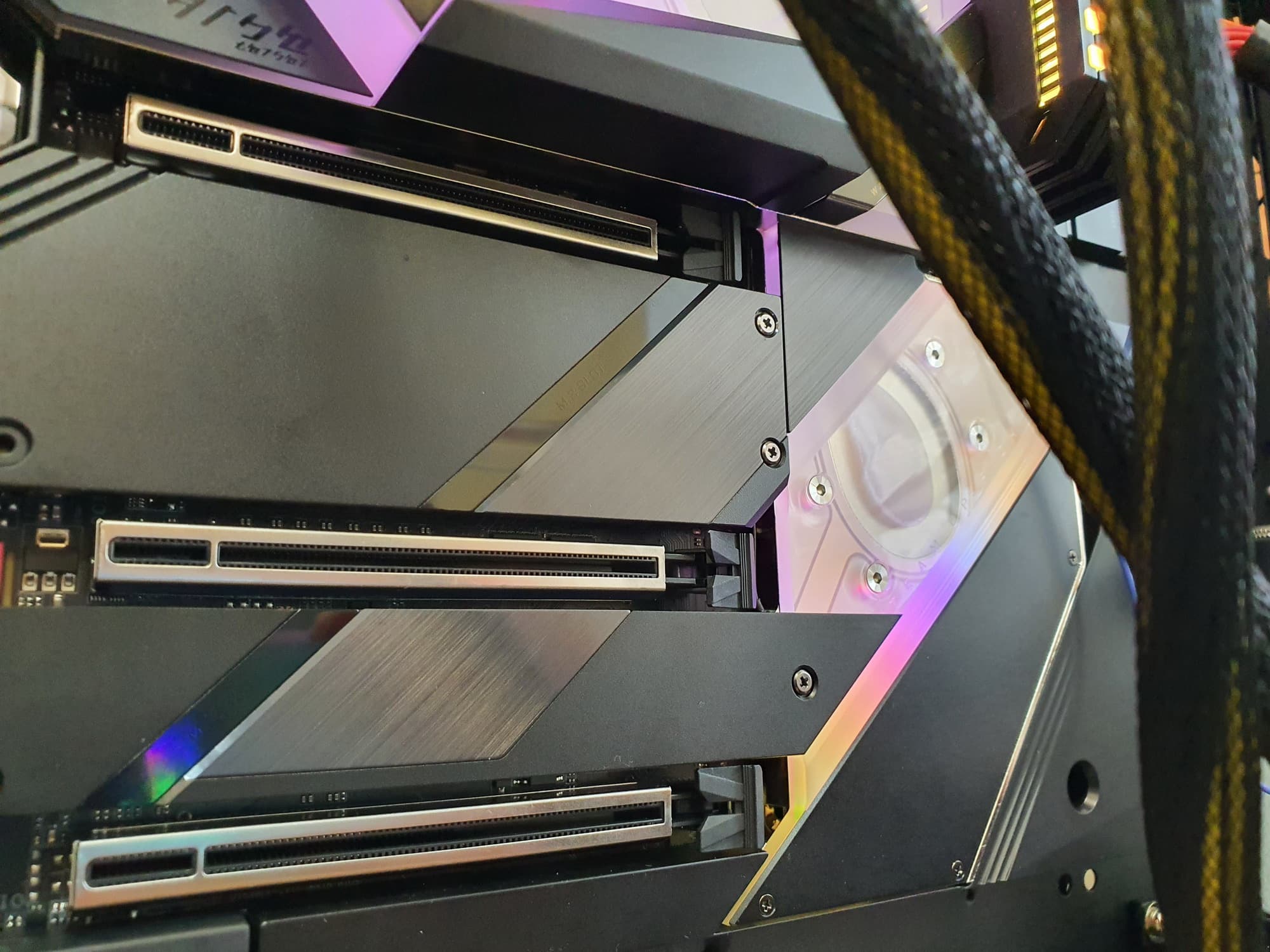

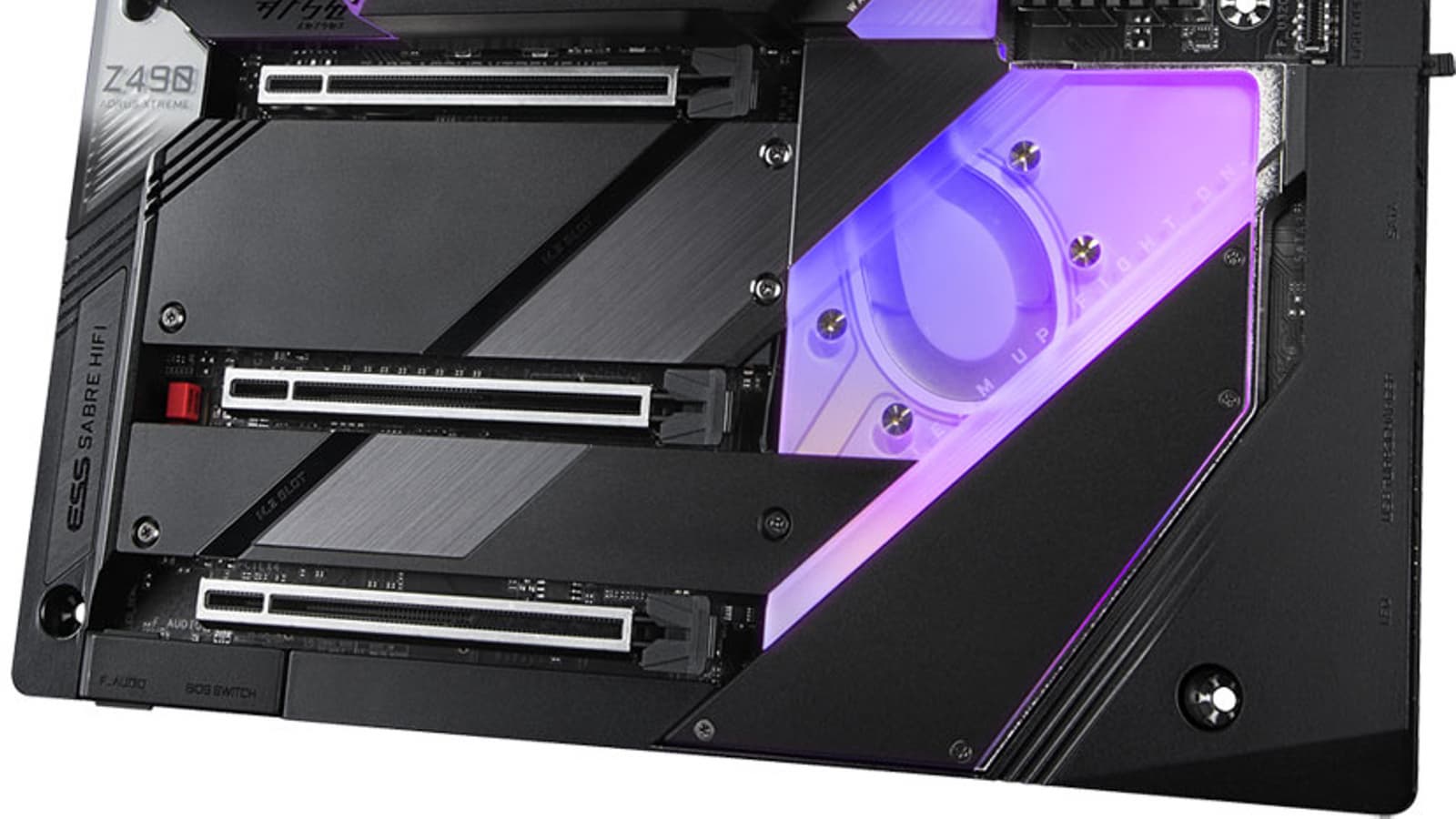

Все три слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.

Разумеется, матплата сконструирована в расчете на использование кастомных ЖСО, поэтому инженеры предполагали возможность легко смонтировать такую СО от любого производителя (однако все не так просто, но об этом ниже).

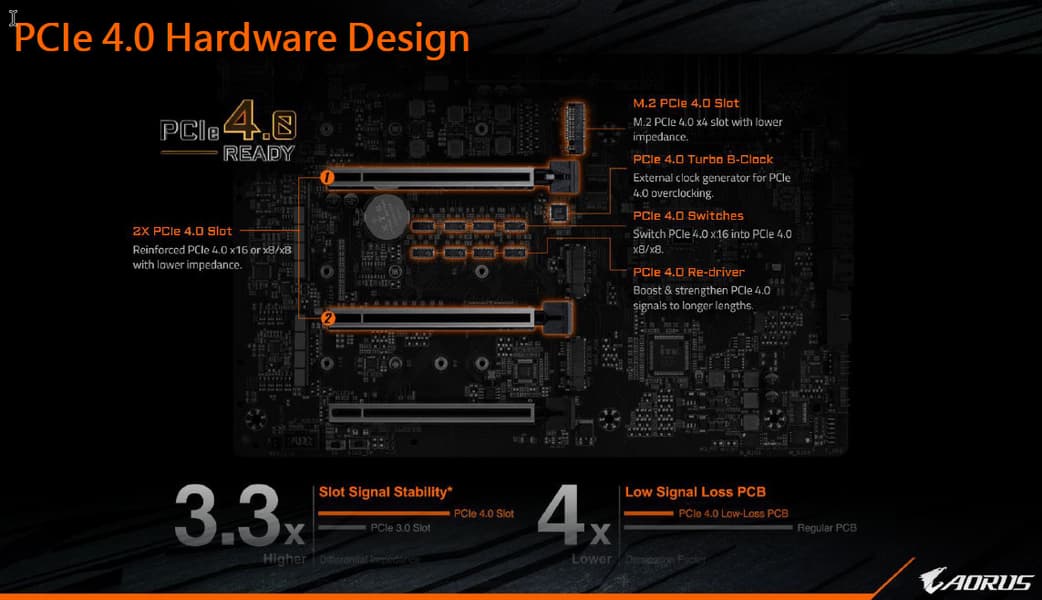

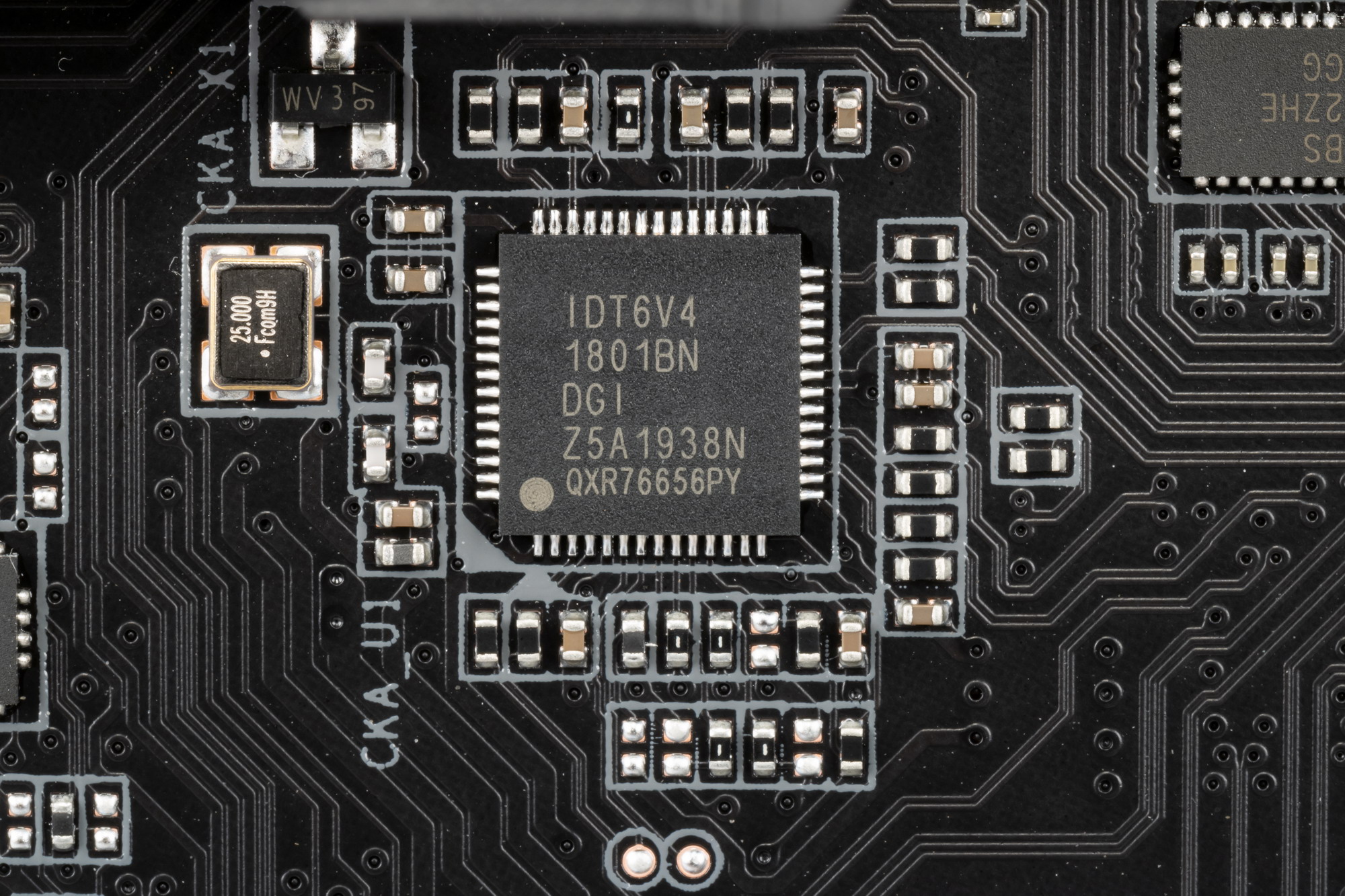

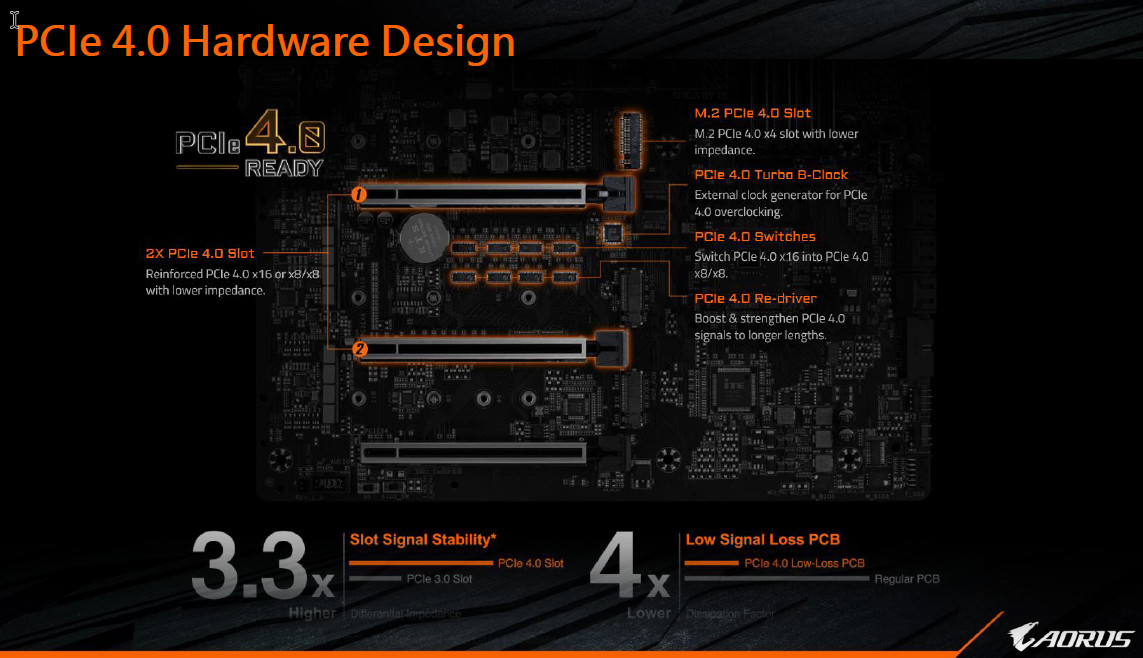

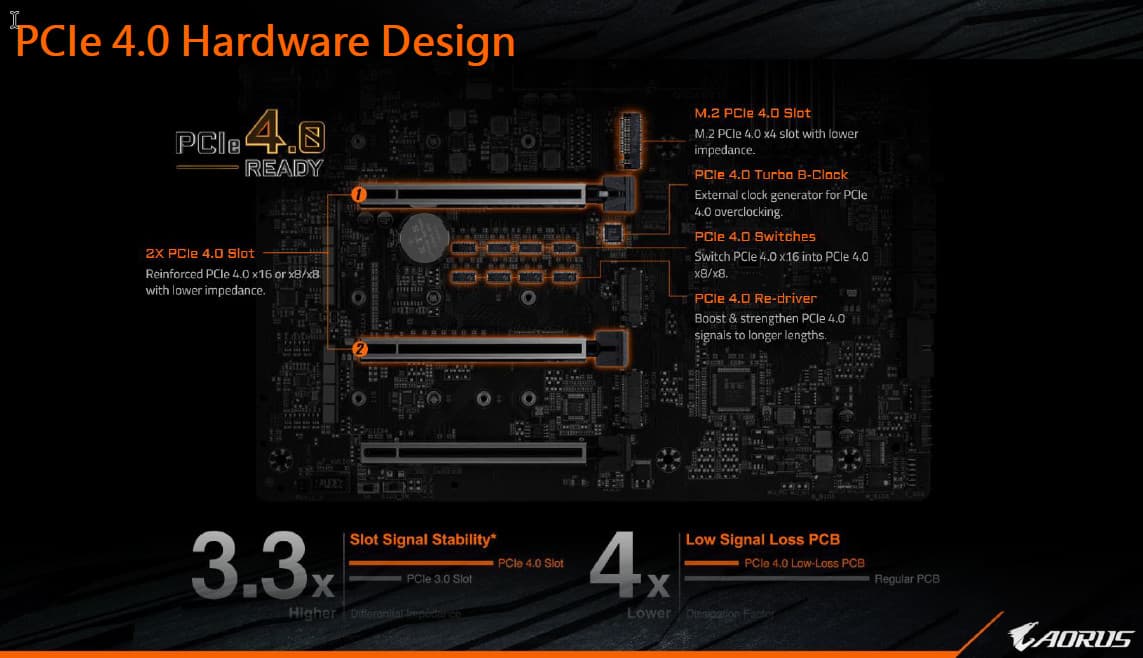

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.

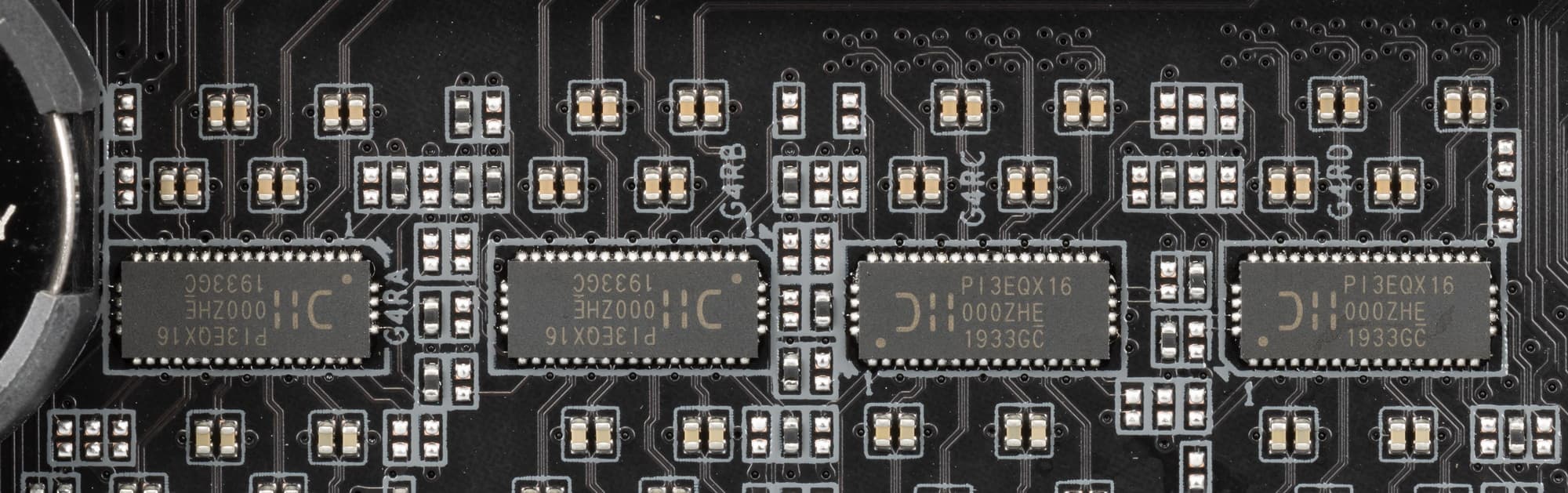

Конечно же, плата имеет целую россыпь усилителей (ре-драйверов) сигнала шины. Что должно быть на топовых современных материнках. Используются популярные PI3EQX16 от Pericom.

На очереди — накопители.

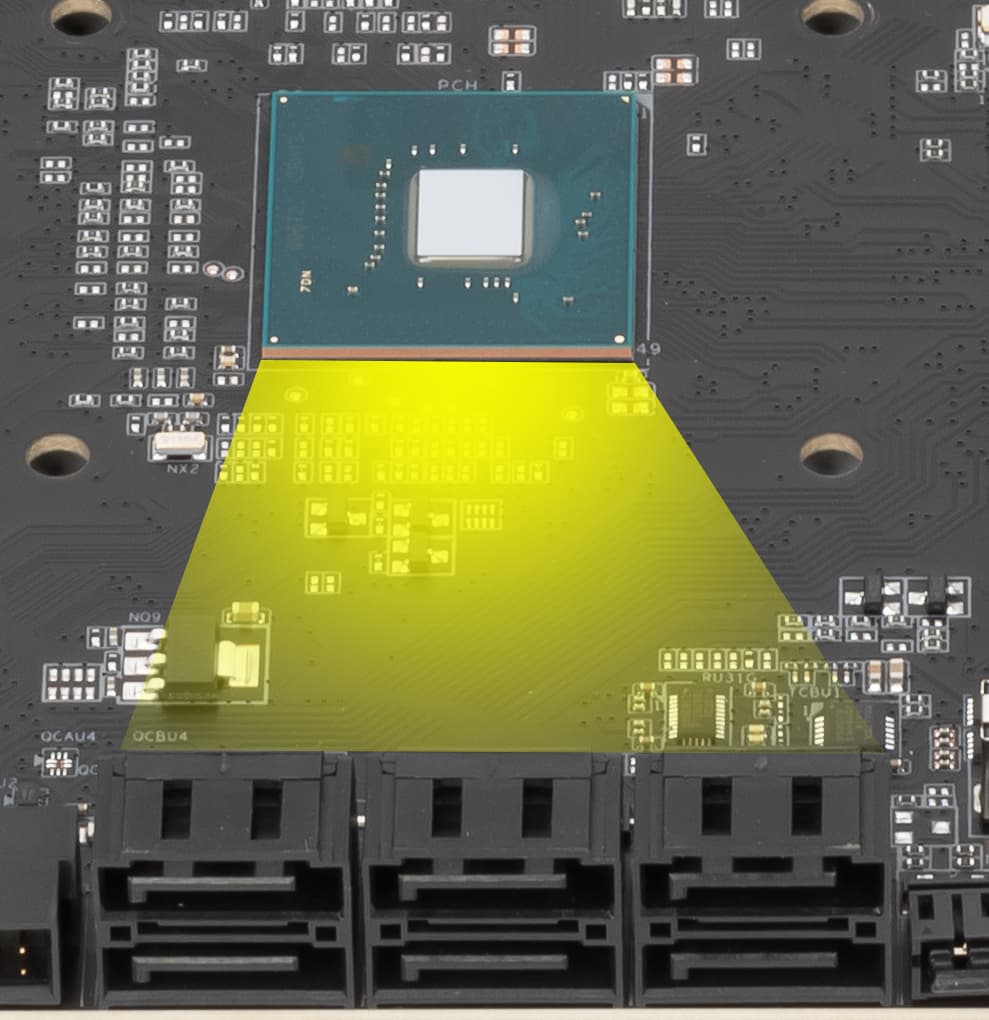

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет Z490 и поддерживают создание RAID.

Один порт SATA делит ресурсы с портом M.2, но об этом ниже.

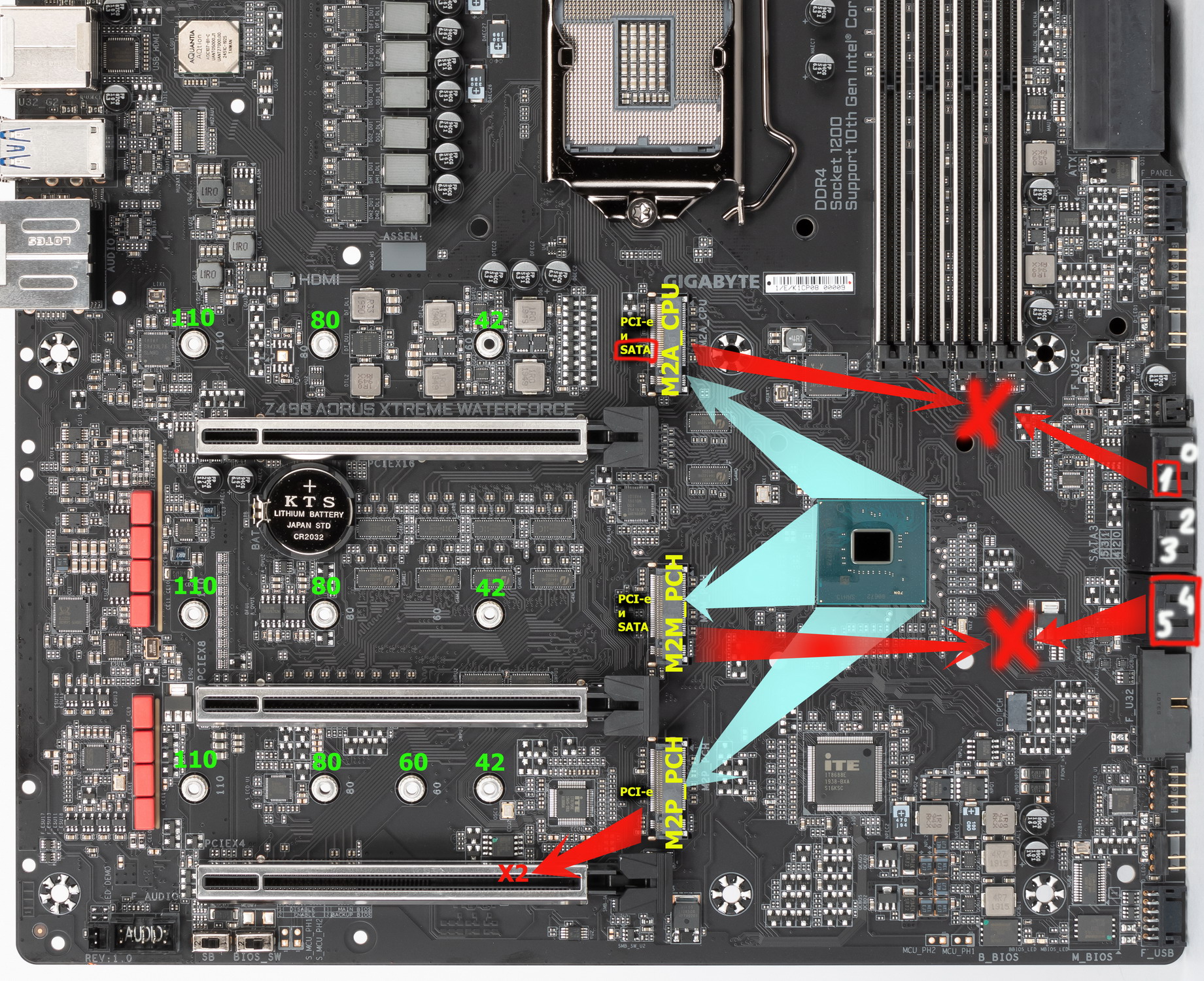

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора (верхний M.2 закрыт водоблоком).

Верхний и средний слоты M.2 (M2A_CPU и M2M_PCH) поддерживают модули с любым интерфейсом и размерами 2242/2280/22110 (в принципе 2260 тоже можно вставлять). Слот M.2 (M2P_PCH) работает с модулями только с PCIe интерфейсом (размеры возможны всякие: 2242/2260/2280/22110).

Все M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory.

Поскольку количество HSIO линий у Z490 ограничено тридцатью, то приходится делить ресурсы, о чем я выше уже говорил, рассматривая PCIe слоты. Поэтому если в слот M.2 (M2A_CPU) вставлен накопитель с интерфейсом SATA, то это автоматом отключит порт SATA_1 (ну и наоборот, если последний задействован, то слот M.2 (M2A_CPU) будет работать только в режиме PCIe x4/x2). Имеется очень большое подозрение, что M2A_CPU так назван неспроста. Я не исключаю, что после выхода следующего поколения процессоров Rocket Lake c поддержкой PCI-e 4.0 будет возможно программно переключить слот M2A_CPU на работу непосредственно с CPU (через те же мультиплексоры). Либо просто на базе этой платы выйдет новая ревизия, где M2A_CPU аппаратно будет подключен к процессорным линиям.

Вообще у Gigabyte в описаниях их материнских плат на базе Z490 просто везде сквозит насчет поддержки PCI-e 4.0.

Что касается двух других слотов M.2 Самый нижний M2P_PCH делит ресурсы со слотом PCI-e x16_3, заставляя последний переключаться в режим х2 в случае использования накопителей в M2P_PCH. А средний M2M_PCH взаимоисключает совместную работу с портами SATA_4 и SATA_5.

Все M.2 слоты имеют охлаждение через радиаторы, связанные с единым водоблоком.

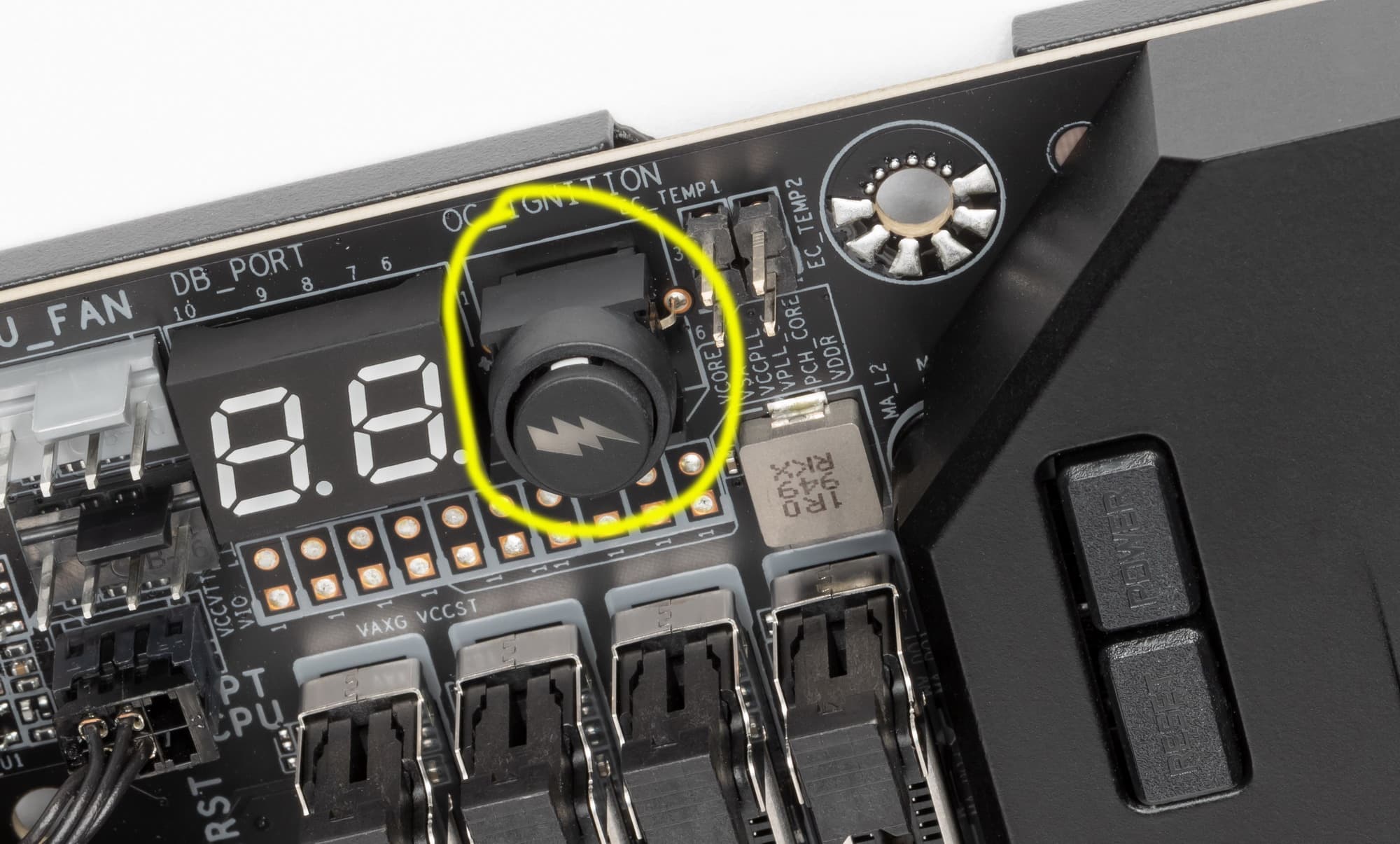

Расскажем и о других «прибамбасах» на плате. Они есть, но... как бы сказать, «пимпочек» маловато. Впрочем, не в них дело. Из кнопок внутри платы имеются три: жизни, комы и нирваны.

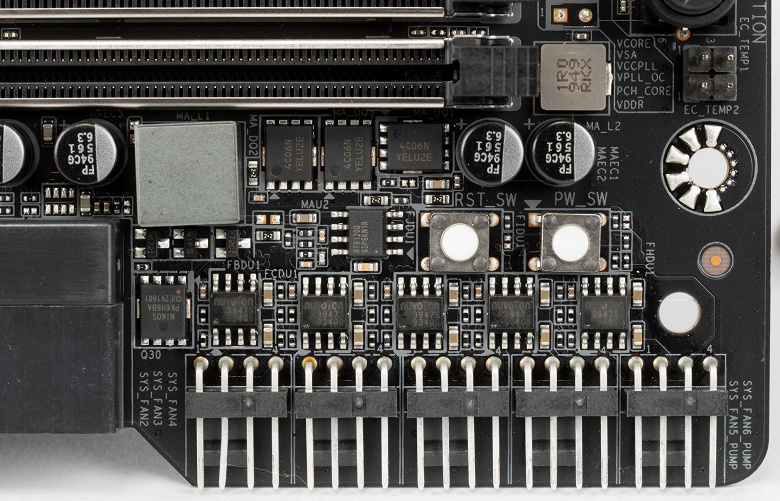

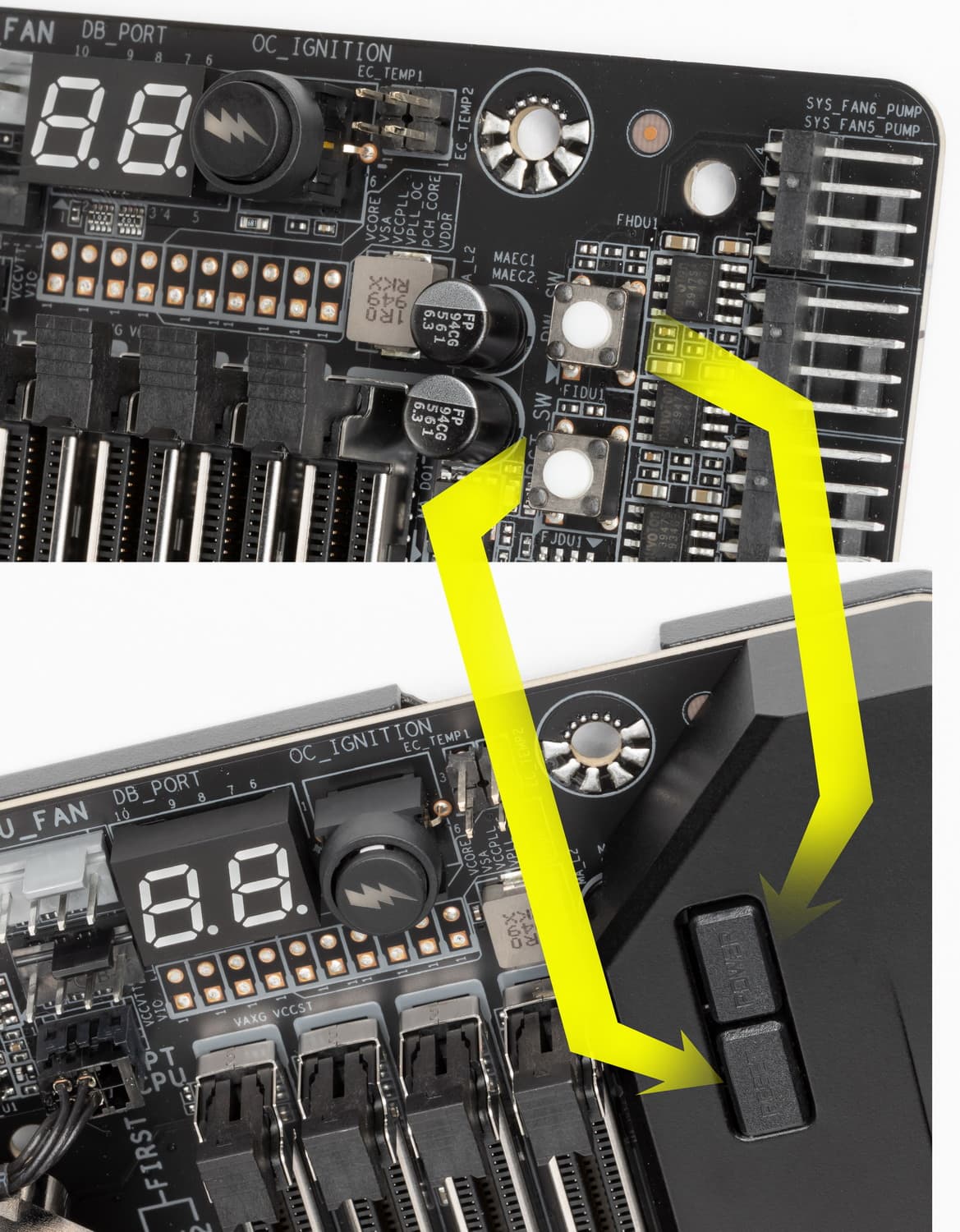

Первые две: жизнь и кома (они же Power и Reset) — вместе, причем сами кнопки накрыты стилизованными «колпачками» на «панцире» матплаты. А вот нирвана.. (она же кнопка с «молнией» — OC Ignition)

идет особняком. Эта кнопка работает при выключенной материнской плате. При ее активации подается питание на всю периферию (порты, слоты), но кроме центрального процессора, то есть.. даже сложно аналогию подобрать... типа человека под гипнозом: он вроде ходит и делает что-то, но только то, что ему скажут, сознание отключено (ну разве не «нирвана»??). Вот и здесь: можно проверить работу систем охлаждения, подсветки, портов, но без запуска ПК и загрузки. Зачем оно нужно... Ну собственно, чтобы снимать фото/видео материнской платы и для выставок. Шутка. В целом эта функциональность полезна оверклокерам, так как позволяет до запуска CPU иметь СО в активном («прогретом») состоянии.

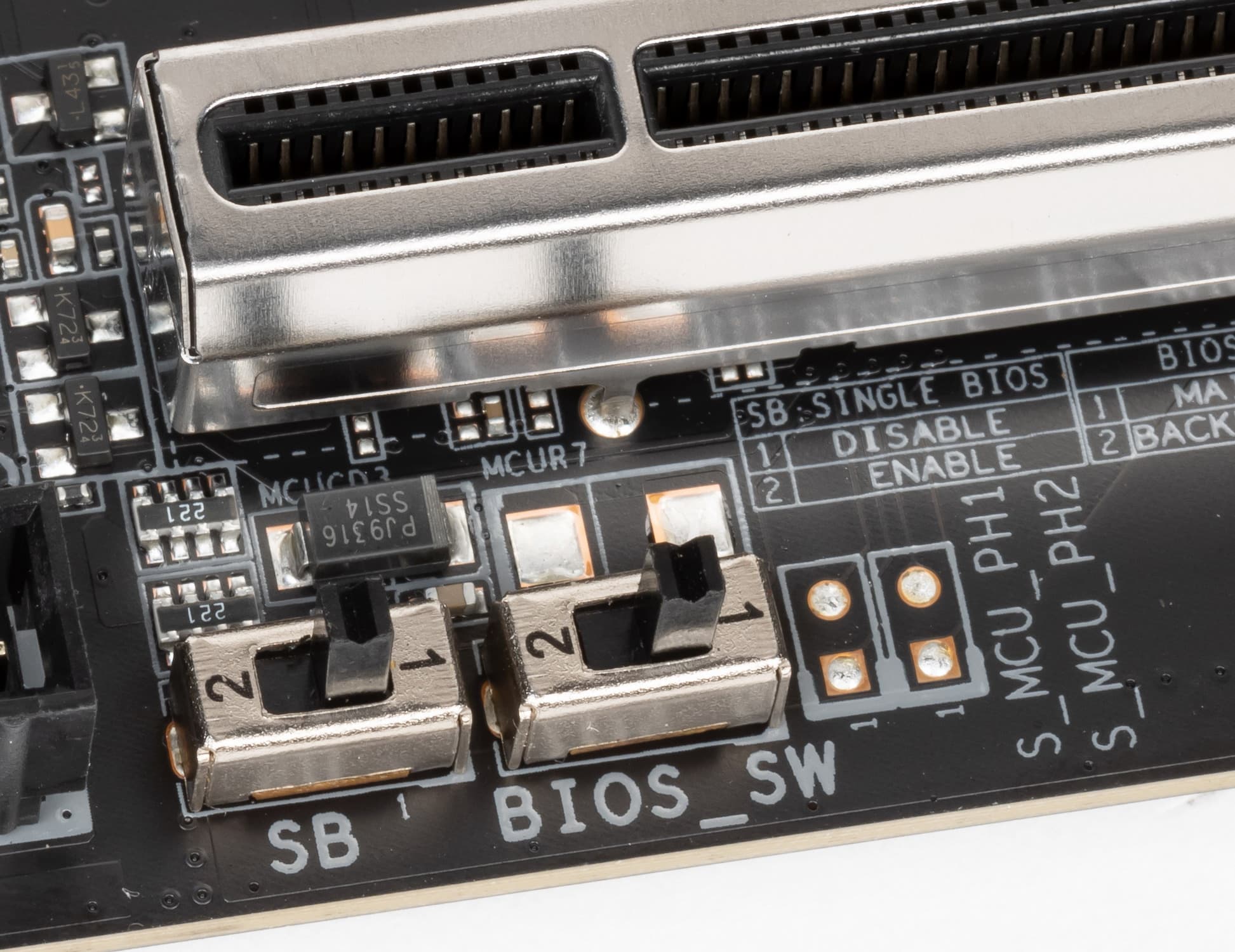

Материнка обладает двумя переключателями работы с BIOS. Опыт говорит о том, что платы с уймой настроек в BIOS Setup (это всегда топовые оверклокерские версии) очень часто получают обновления прошивок (ну по крайней мере, первые полгода-год), ибо находятся ошибки, их правят.

Поэтому вот такие физические переключатели копий BIOS дают очень хорошую дополнительную защиту от неудачных прошивок.

По умолчанию режим работы — Dual BIOS и загрузка с основной микросхемы. Если надо выключить двойной BIOS (то есть, чтобы система «не видела» вторую копию), то SB переключить в Single BIOS. Через BIOS_SW выбираем — с какой версии загружаться.

Плата обладает технологией «холодной» прошивки BIOS без запуска матплаты (Q-Flash Plus). Q-Flash Plus не требует наличия ОЗУ, процессора и прочей периферии, нужно лишь подключить кабели питания. Для такого обновления BIOS версию прошивки надо вначале переименовать в GIGABYTE.bin и записать в корень на USB-«флешку» (размеченную в FAT32), которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку на задней панели. На видео ниже все это демонстрируется.

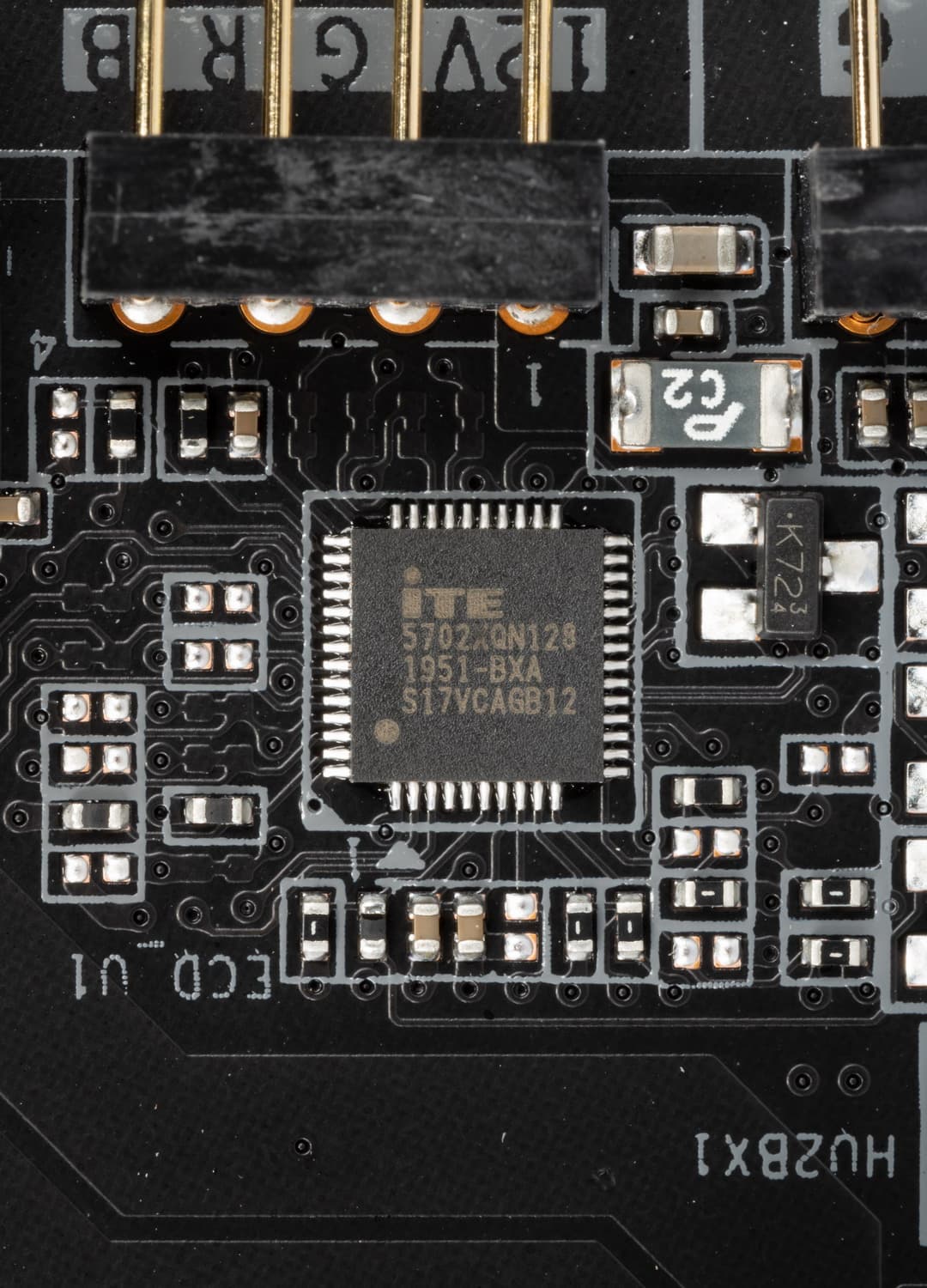

Заведует работой Q-Flash Plus контроллер ITE IT5702.

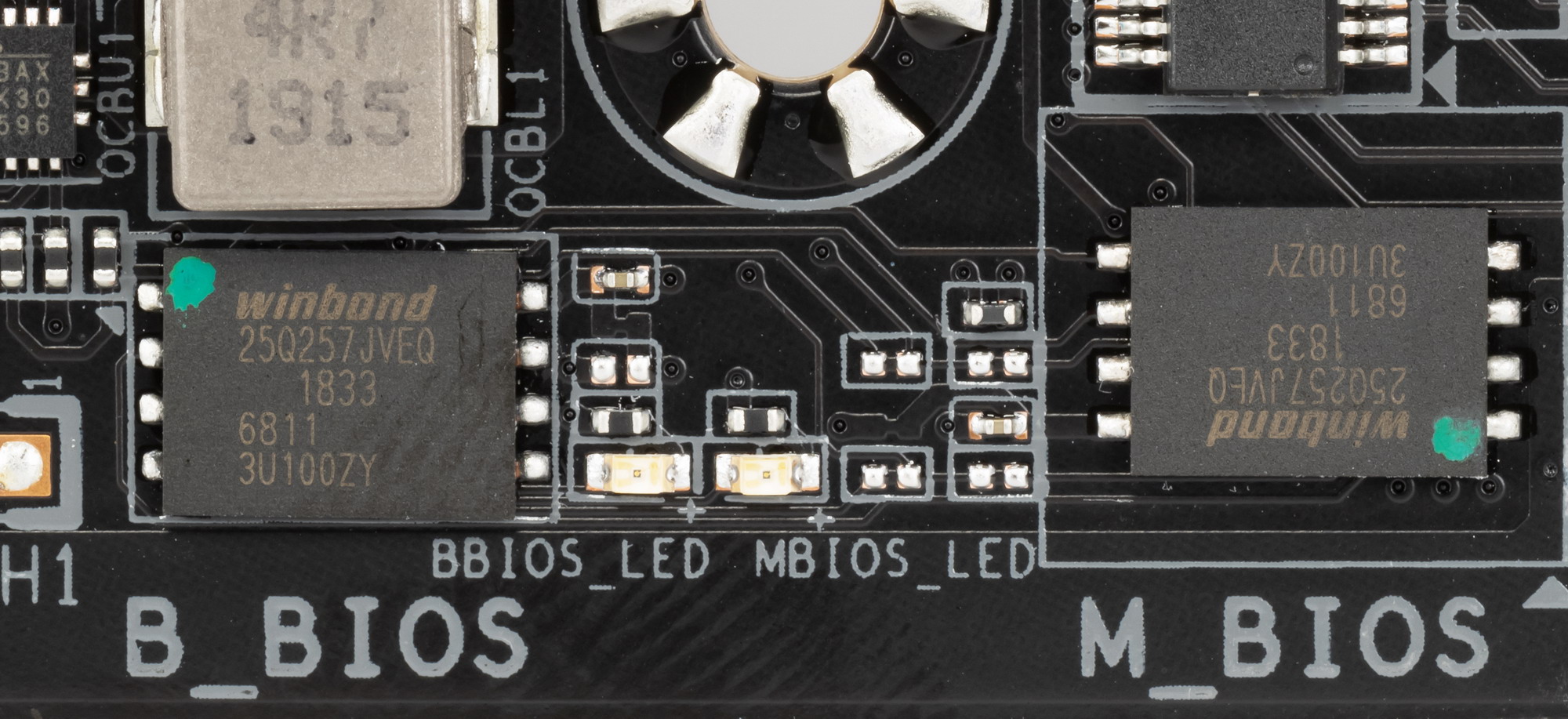

Тут же видны и «пэзэухи» самих BIOS

Для сброса CMOS имеется кнопка на задней панели платы.

Световых индикаторов, сообщающих о проблемах с тем или иным компонентом системы, тут нет. Ориентироваться можно только по табло с загрузочными кодами (его видно рядом с кнопкой OC Ignition).

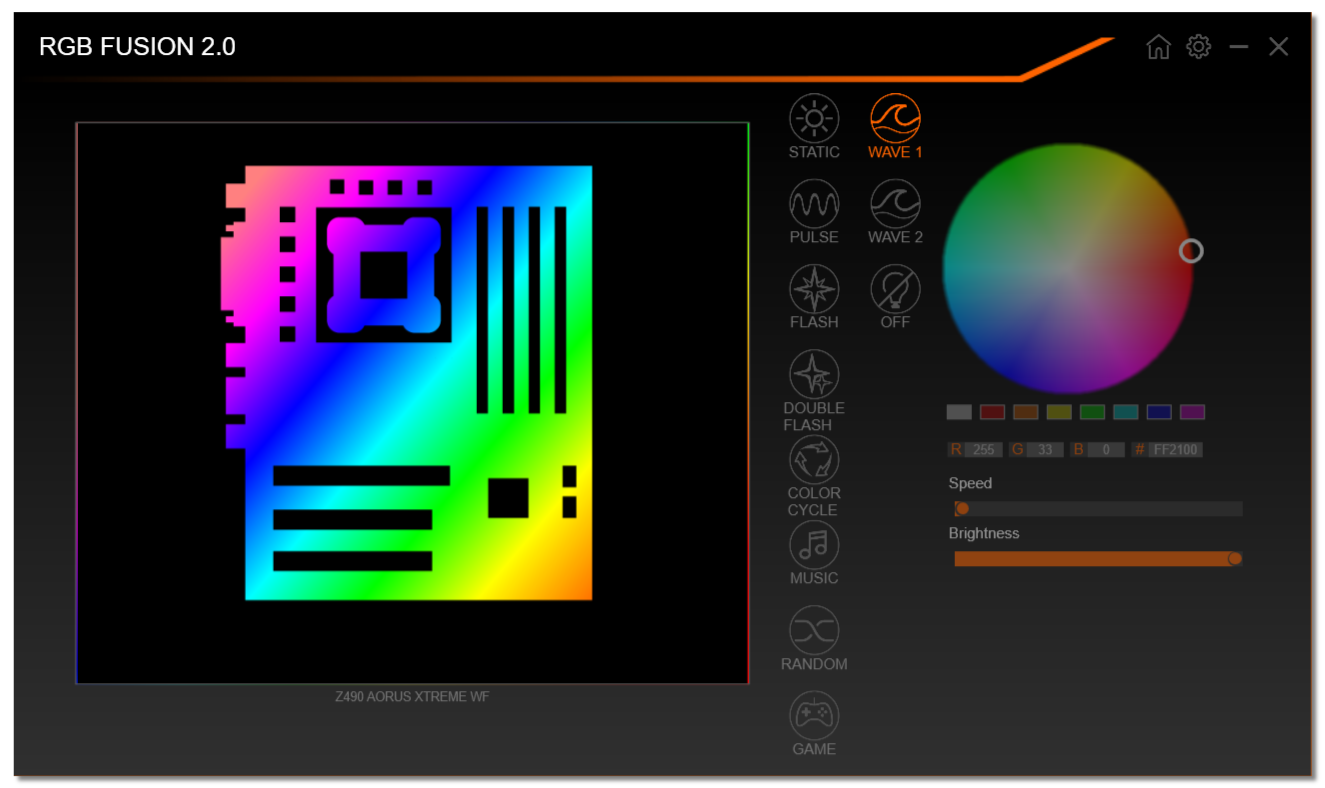

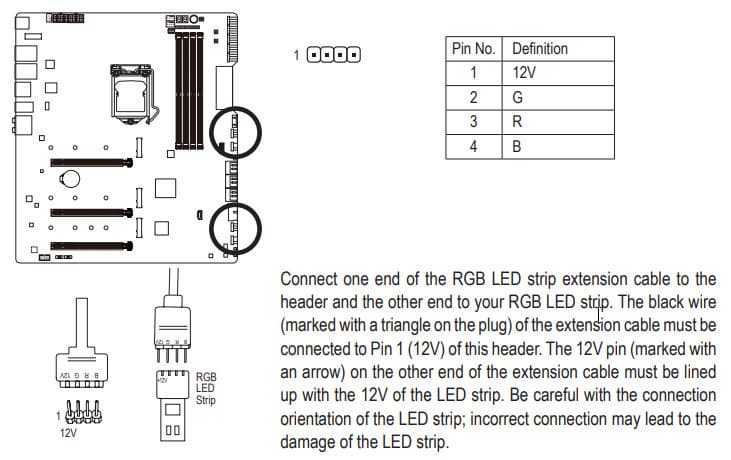

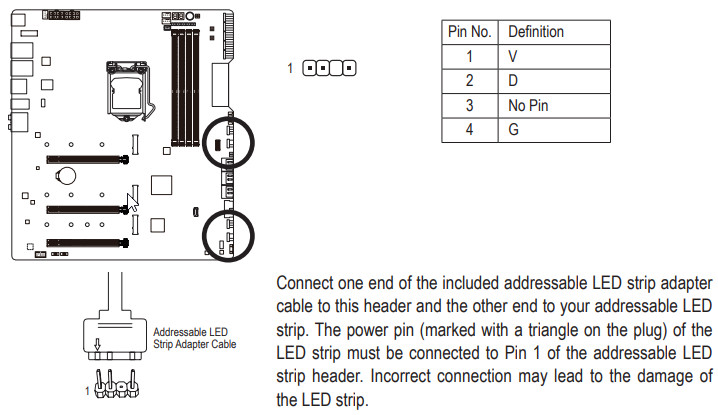

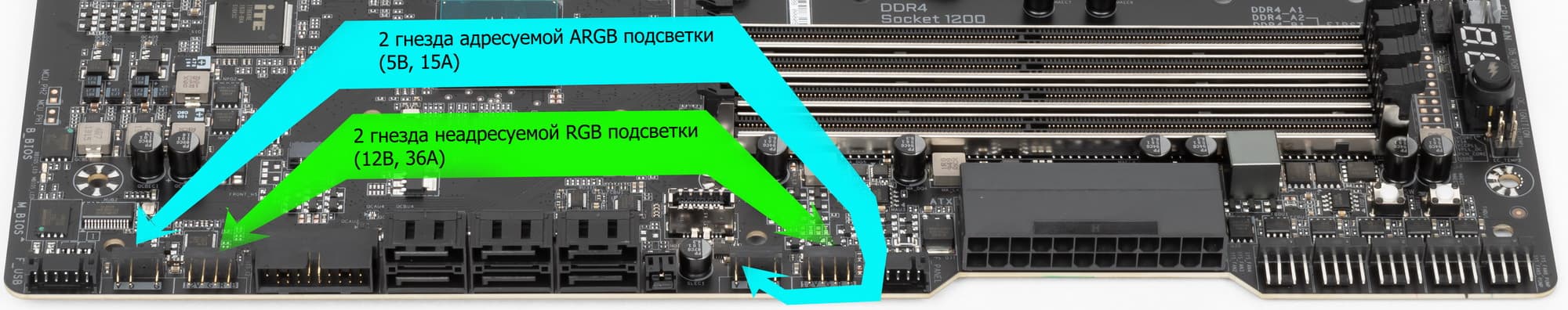

Разумеется, надо упомянуть и возможности материнской платы по подключению RGB-подсветки: имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, расположенные на правой стороне платы (ну раз уж у нас материнка оформлена в стиле прически Undercut long)...

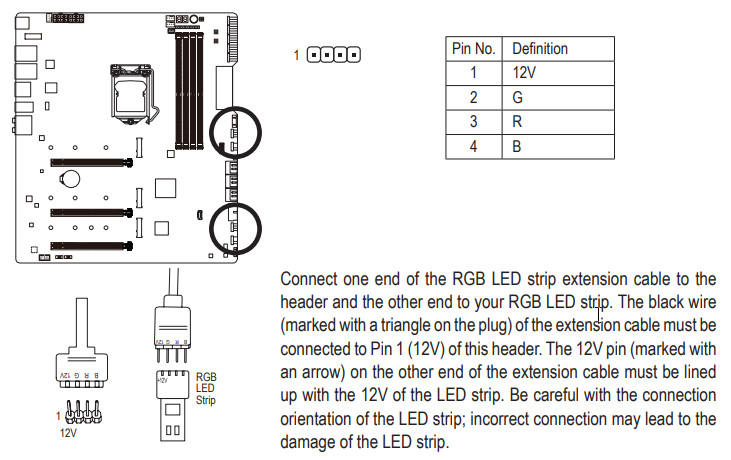

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

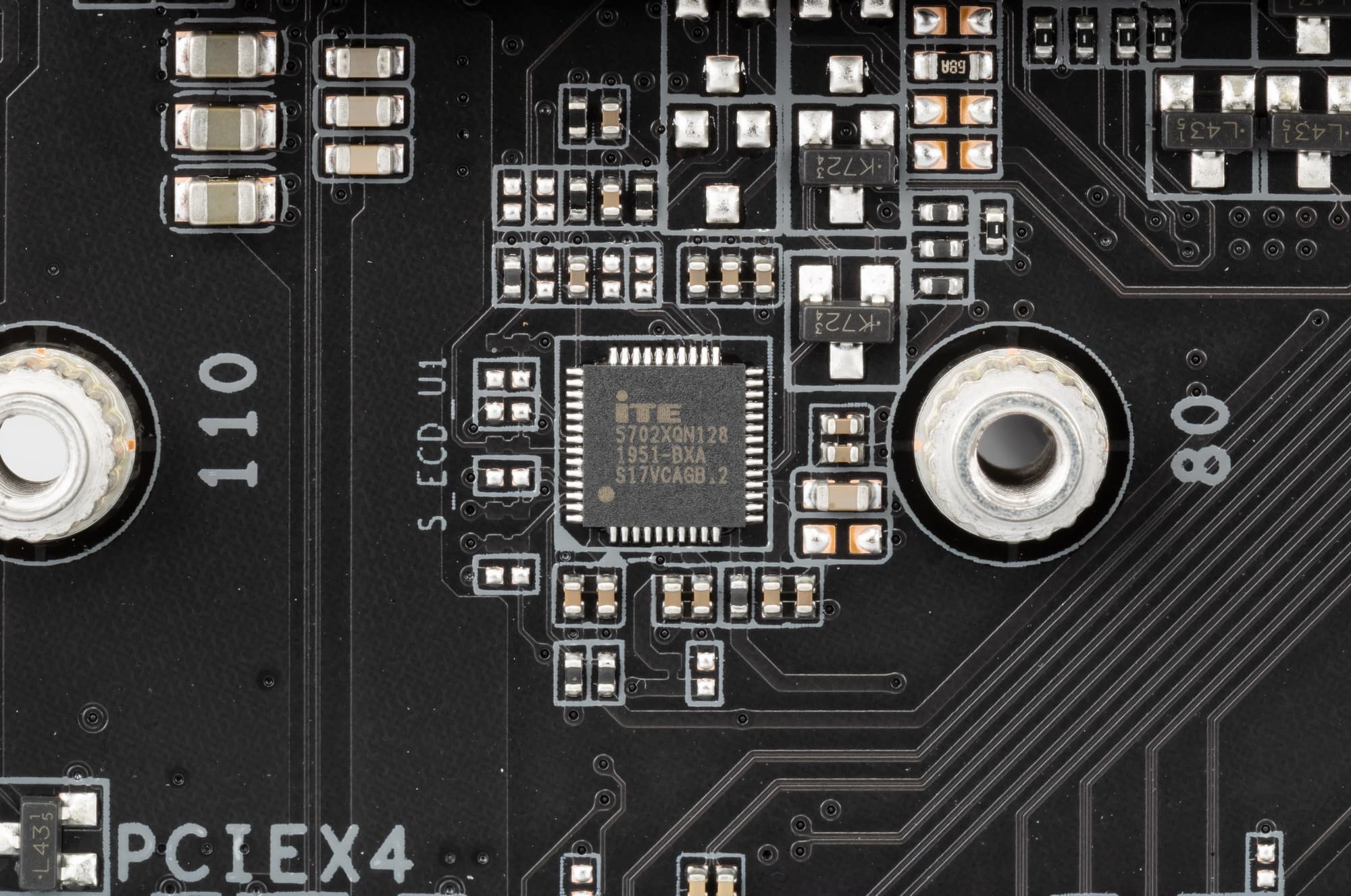

За подсветку отвечает второй контроллер ITE IT5702.

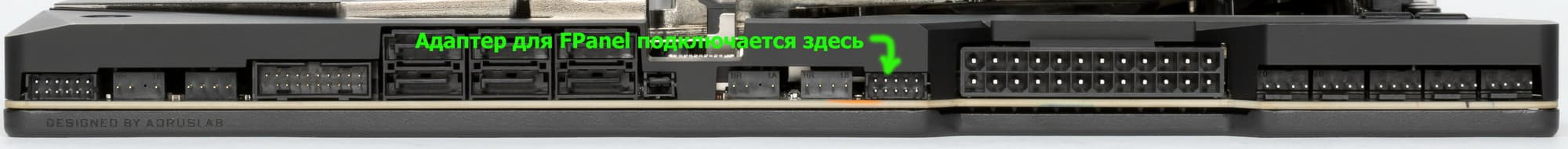

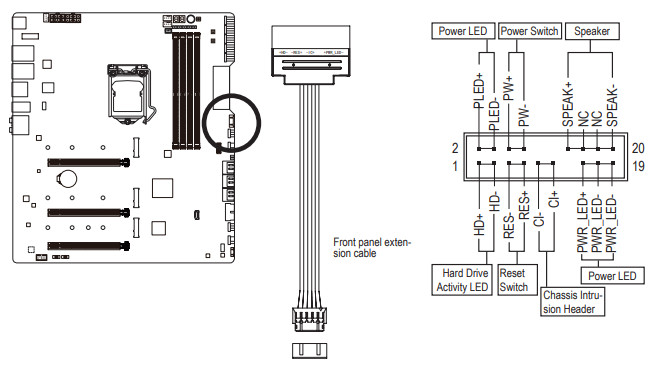

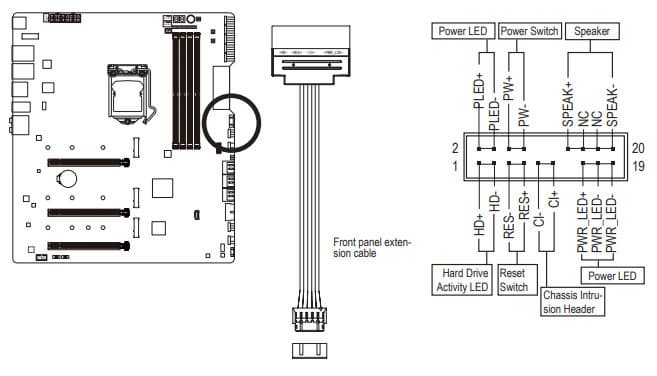

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Опять же, учитывая конструктивные особенности материнской платы, на ней самой есть лишь маленькое гнездо, в которое устанавливается адаптер, имеющийся в комплекте.

А уже в него устанавливается фирменный G-connector, упрощающий монтаж кабелей от передней/верхней панели корпуса.

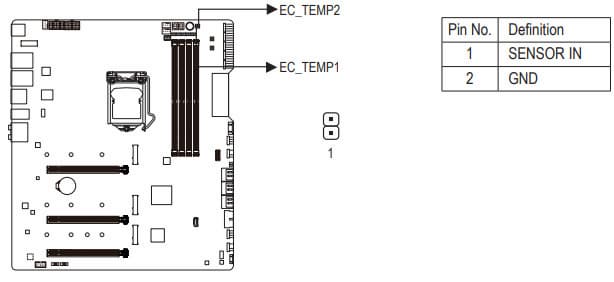

Еще стоит обратить внимание на наличие гнезд для термодатчиков (парочка таких датчиков имеется в комплекте поставки).

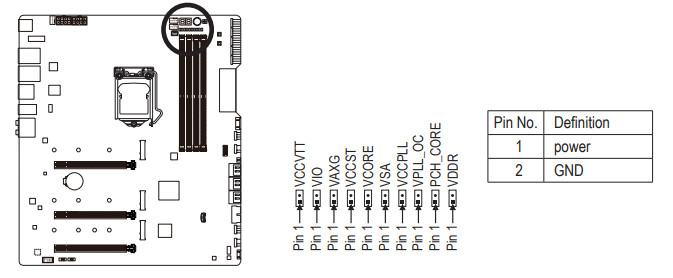

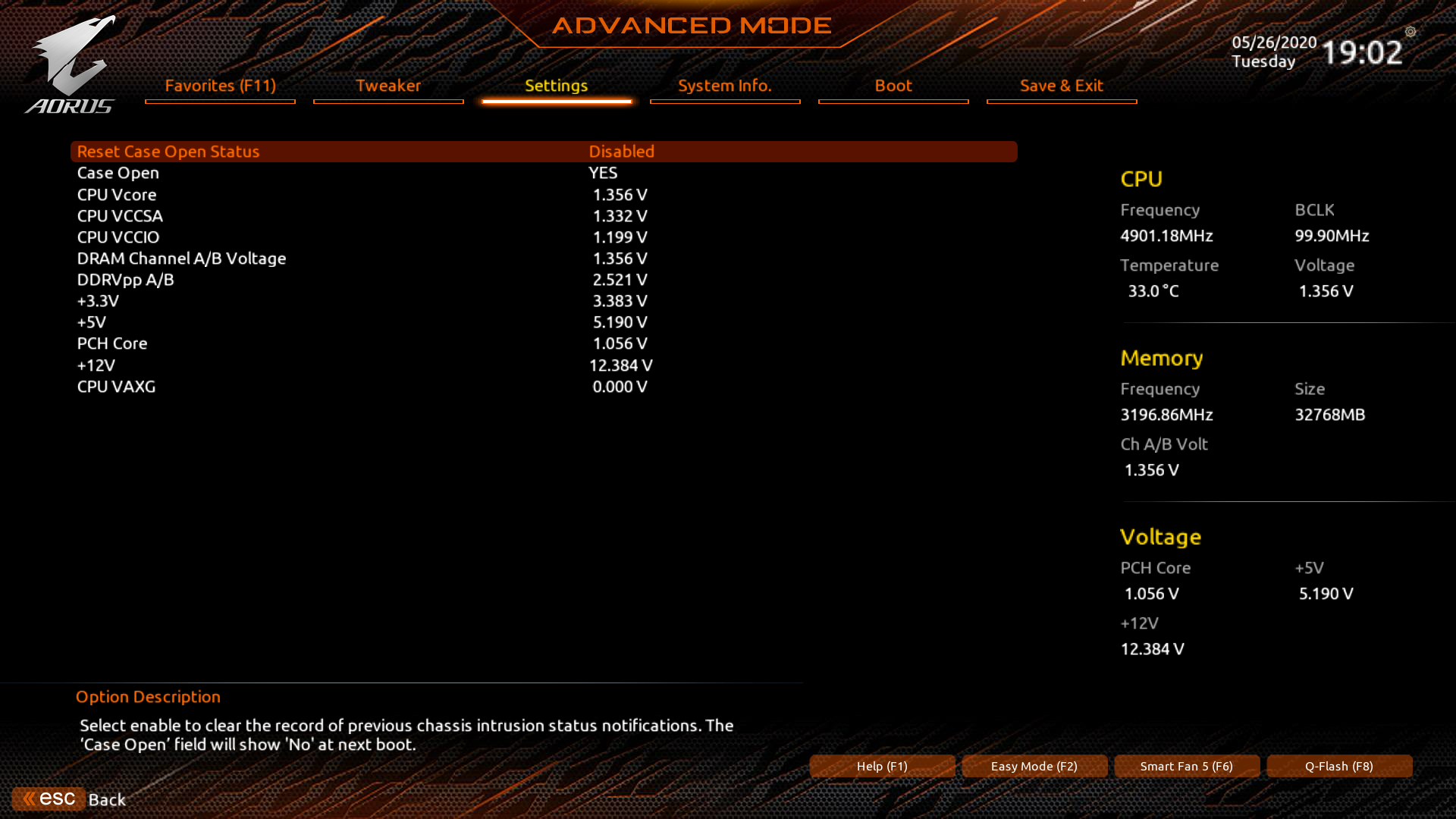

В помощь заядлым оверклокерам даны и места замеров вольтажей.

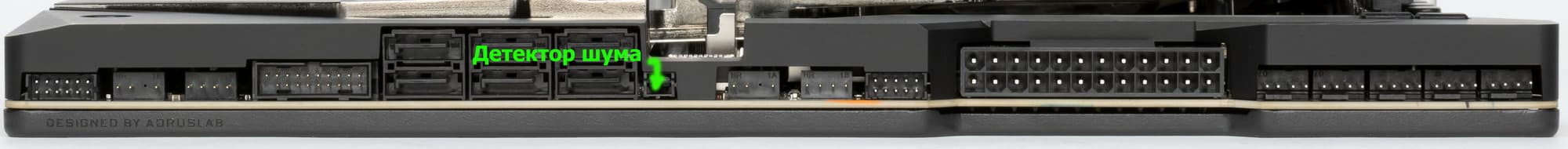

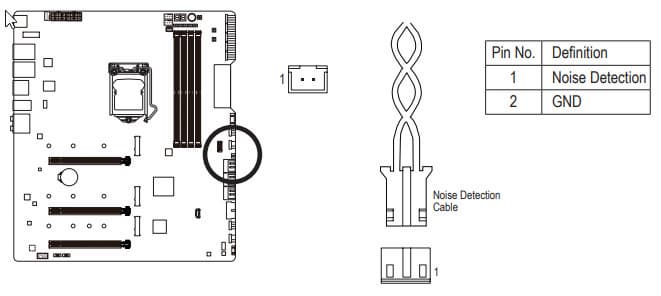

Материнская плата снабжена также и детектором шума, показания которого используются фирменным ПО.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

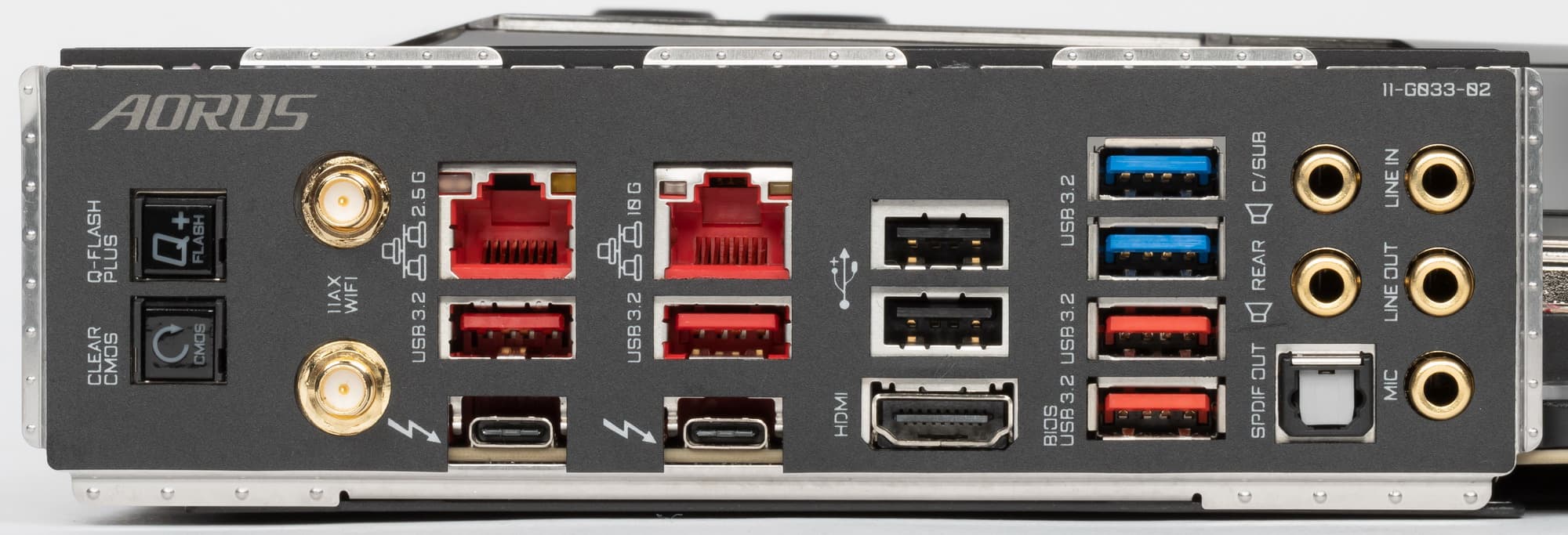

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.

Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 23 линии из 24).

И что мы имеем? Всего на материнской плате — 17 портов USB:

  • 7 портов USB 3.2 Gen2: 4 реализованы через Z490 и представлены на задней панели портами Type-A (красного цвета); еще 1 реализован через USB 3.2 Gen1 от Z490 с преобразованием в Gen2 c помощью контроллера Realtek 5441
    и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
    остальные 2 реализованы через Intel JHL 7540 (Thunderbolt) c помощью контроллеров Texas Instruments TPS65983BA
    и представлены двумя портами Type-C на задней панели;
  • 4 портов USB 3.2 Gen1: 2 реализованы через Z490 и представлены портами Type-A на задней панели (синие); еще 2 реализованы через контроллер Realtek RTS5411E
    (на него потрачена 1 линия PCIe) и представлены внутренним разъемом
    на материнской плате на 2 порта;

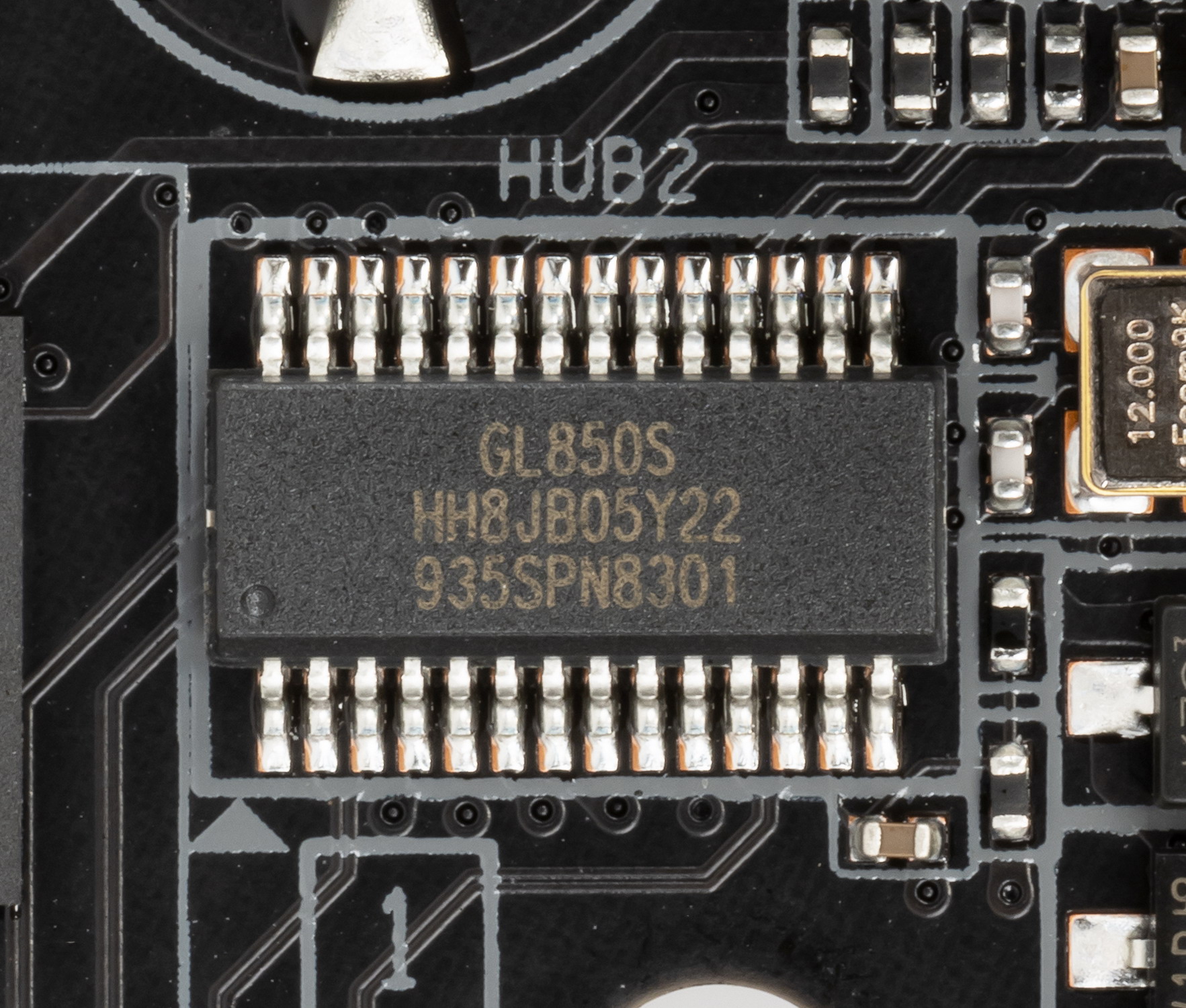

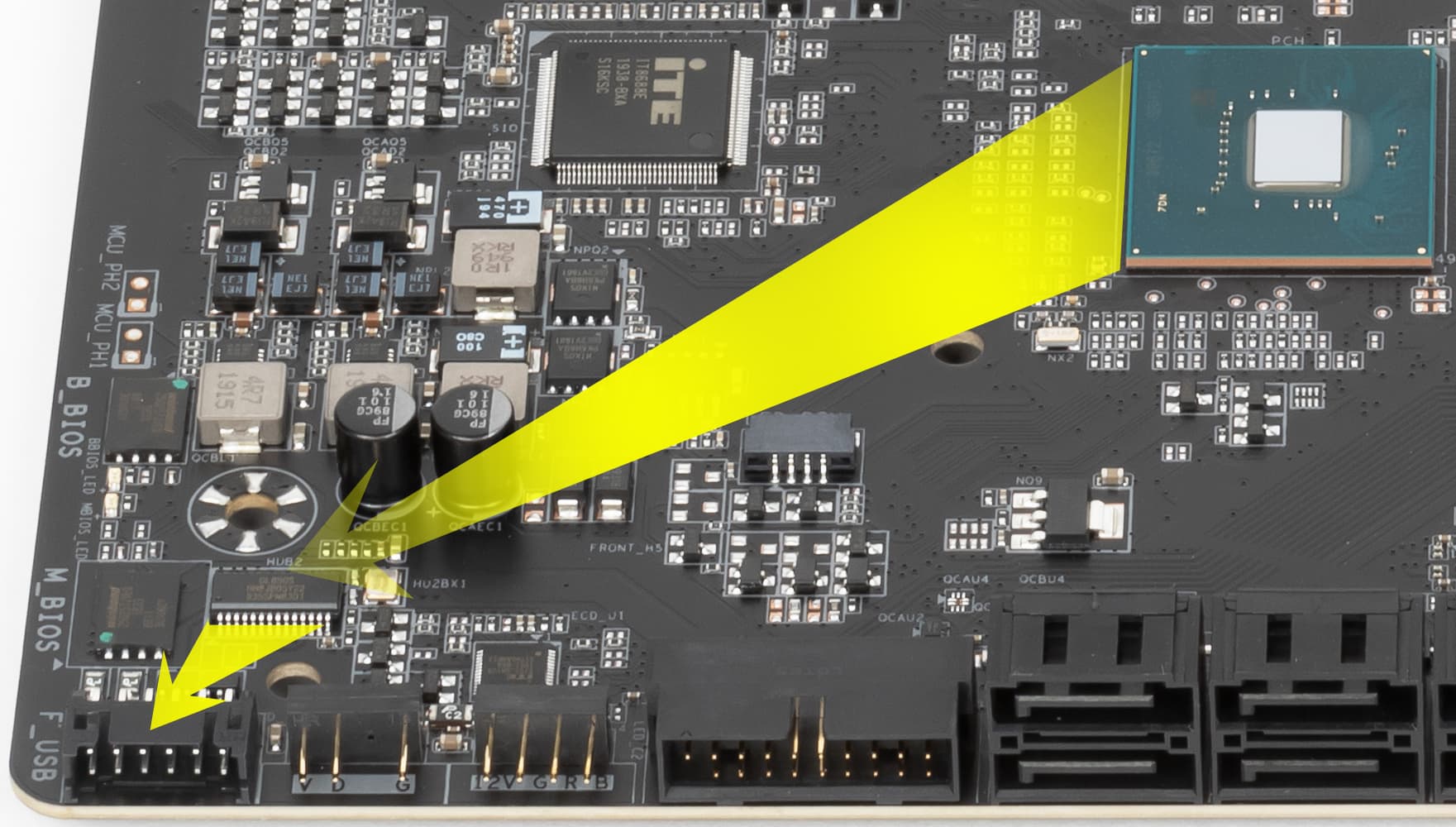

  • 6 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850S
    (на него потрачена 1 линия PCIe) и представлены двумя внутренними разъемами
    (каждый на 2 порта);
    еще 2 реализованы через второй Genesys Logic GL850S
    (на него также потрачена 1 линия PCIe) и представлены 2 портами Type-A на задней панели (черные).

Итак, через чипсет Z490 реализовано 3 USB 3.2 Gen1 + 4 USB 3.2 Gen2 = 7 выделенных портов. Плюс 23 линии PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого у Z490 реализовано 30 высокоскоростных портов из 30. Напомню, что порты USB 2.0 у Z490 не входят в состав HSIO (14 портов USB 2.0 у Z490 имеются по умолчанию и служат для самостоятельной реализации, либо поддержки USB 3.2: в нашем случае — семи портов, то есть из 14 USB 2.0 задействовано 7).

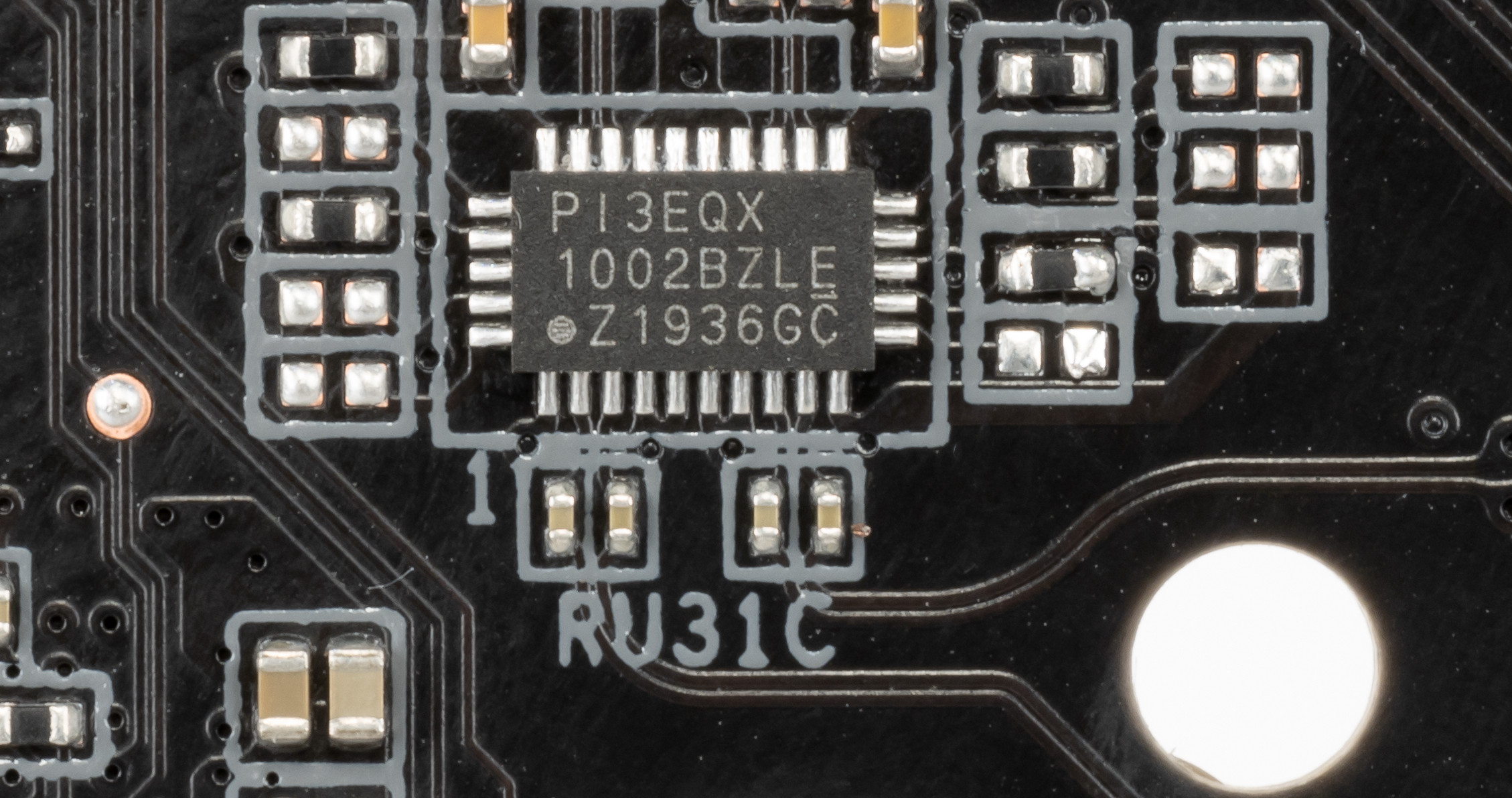

Все быстрые USB порты Type-A/Type-C оснащены ре-драйверами PI3EQX от Pericom, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них (для реализации имеется специальная фирменная утилита).

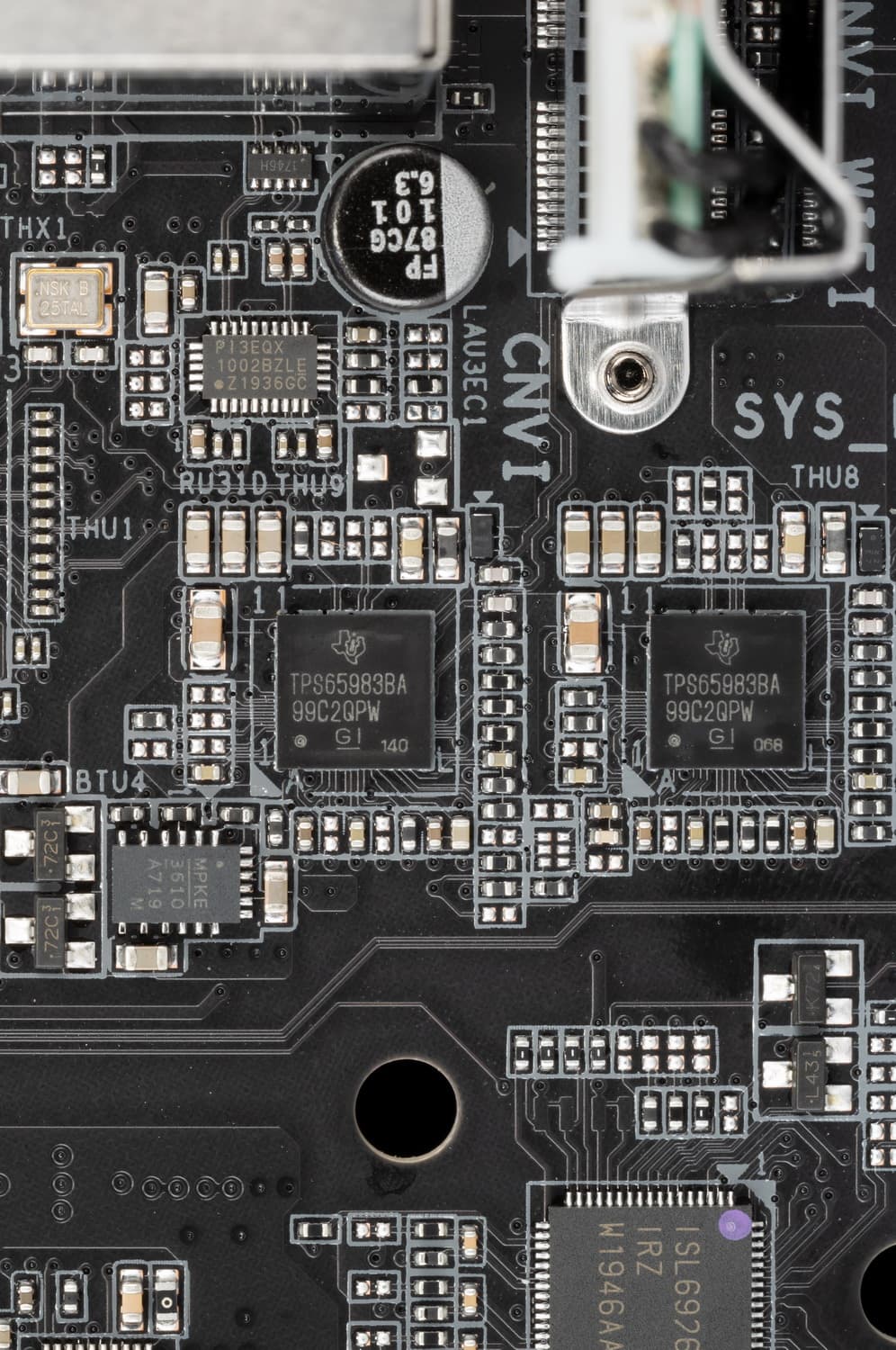

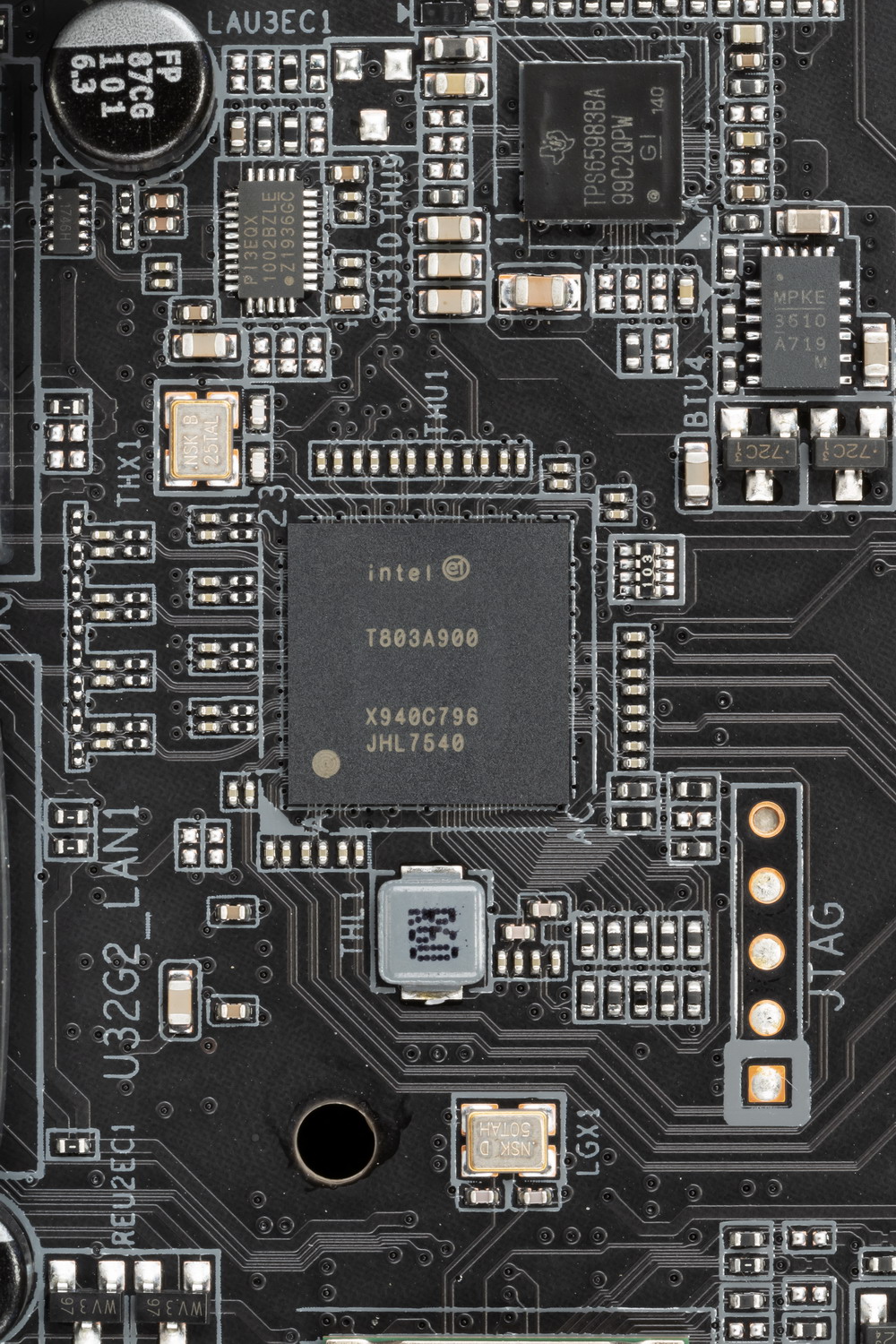

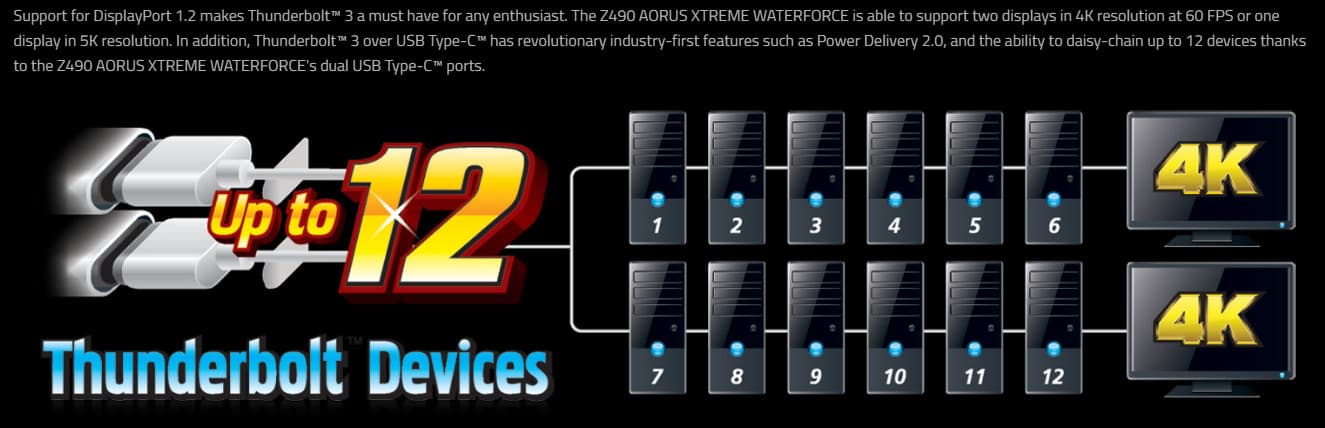

Наконец, одна из ключевых особенностей данной материнской платы, выделяющая ее среди остальных, это поддержка Thunderbolt 3 (Через контроллер JHL7540).

Данная версия интерфейса, разработанного Intel, поддерживает скорость передачи данных до 40 Гбит/с и до 6 устройств с одного выхода (через хабы). Главная особенность реализации Thunderbolt на этой плате — возможность вывода изображения на два приемника с разрешением до 4К (60FPS) или один с разрешением до 5К. Два разъема Type-C на задней панели платы как раз и обслуживаются Intel JHL7540 и могут работать как в режиме простого USB 3.2 Gen2, так и Thunderbolt 3.

В сумме теоретически можно подключить до 12 устройств, учитывая, что Thunderbolt 3.0 способен передавать до 40 Гбит/с.

Теперь о сетевых делах.

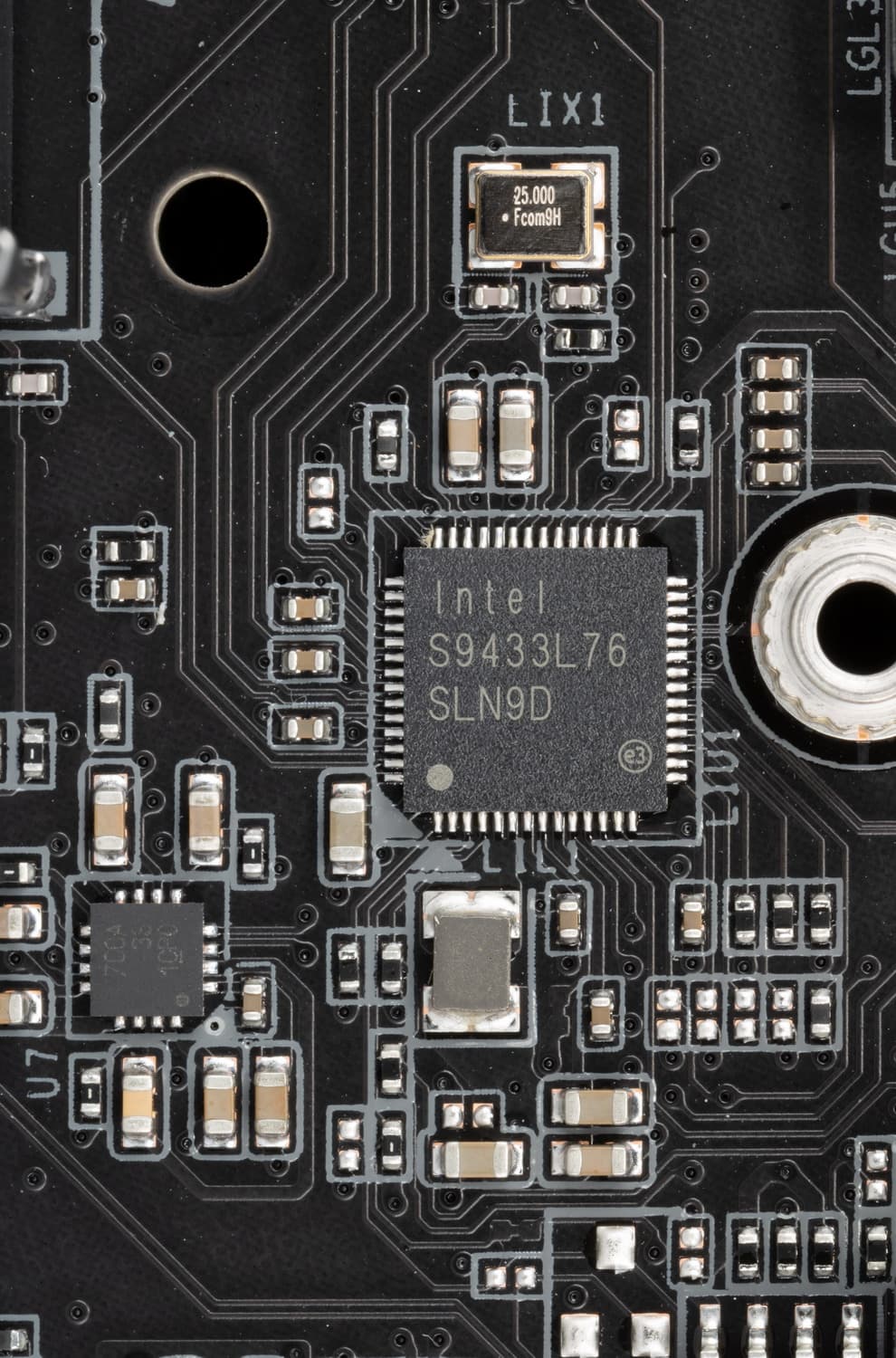

Материнская плата оснащена средствами связи просто шикарно! Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

Также плата оснащена самым быстрым на сегодня сетевым проводным 10 Гбит/с контроллером от Marvel (бывш. Aquantia) AQC107.

Неоднократно перечислял преимущества, что дает подобное двойное Ethernet-соединение: прежде всего, повышается стабильность обеспечения связи в случае подключения к двум провайдерам и обрыве связи от одного из них; затем можно жестко разделить внутреннюю сеть (со своим роутером) с внешней сетью (интернет), что повысит безопасность; ну и наконец производительность (эффективный обмен информацией) вырастает.

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

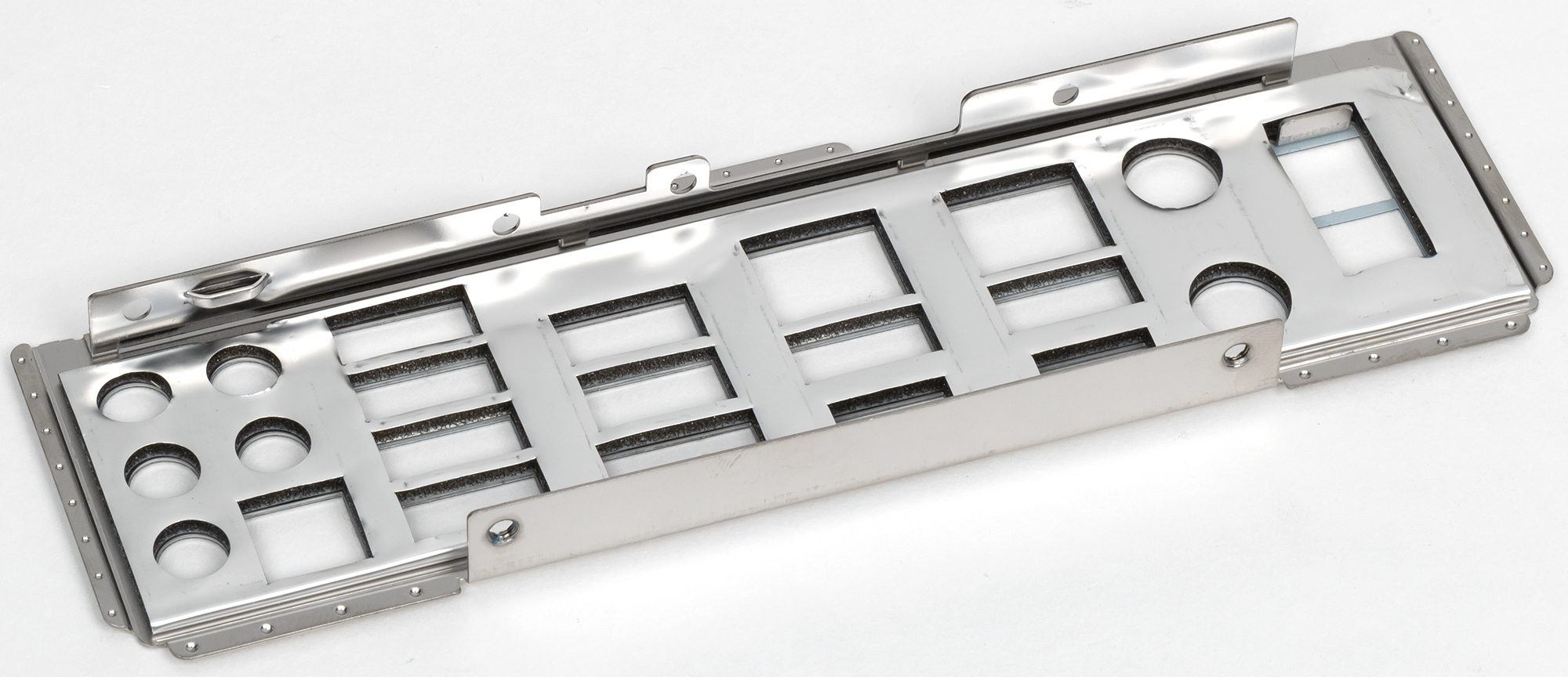

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

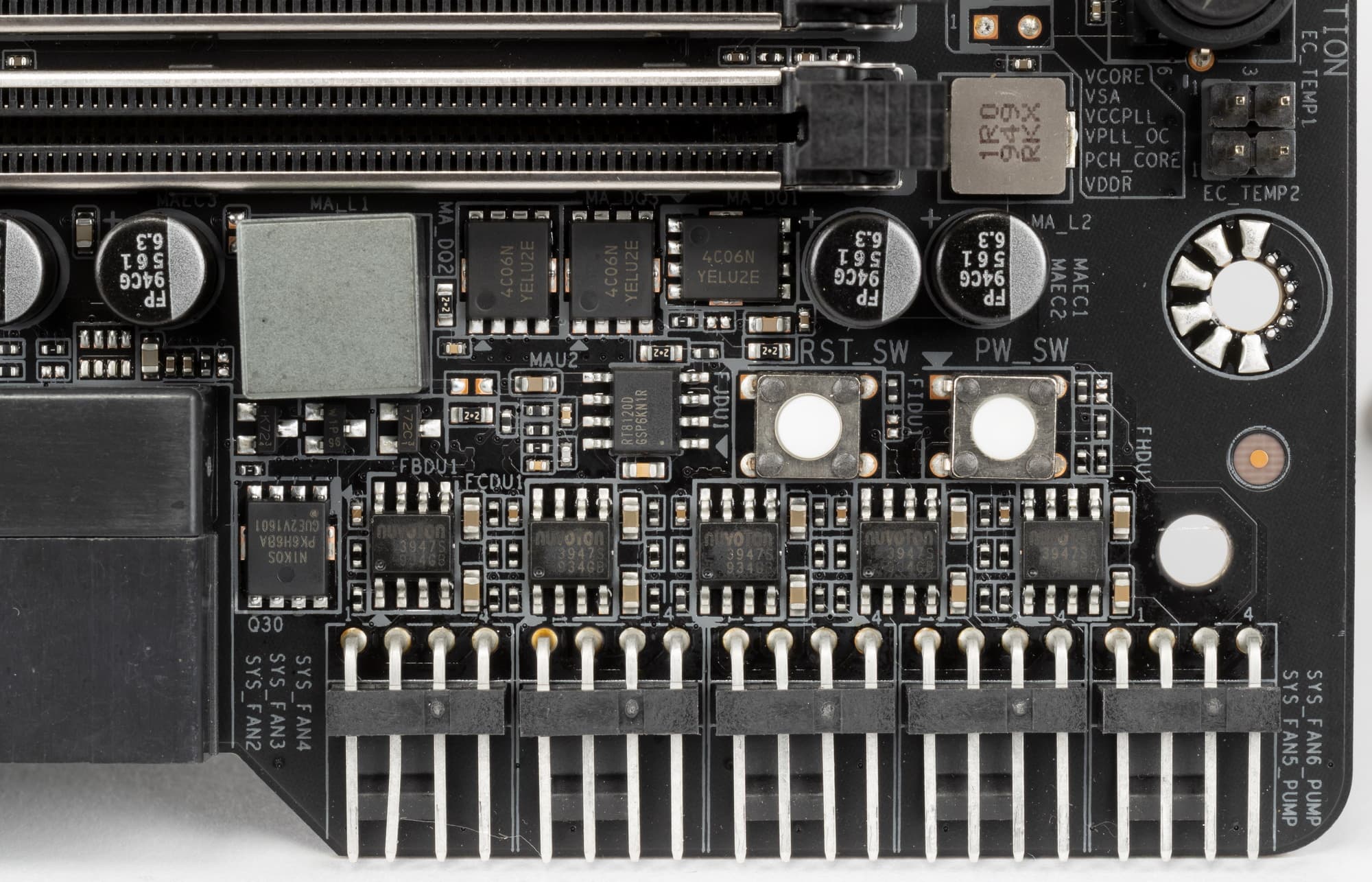

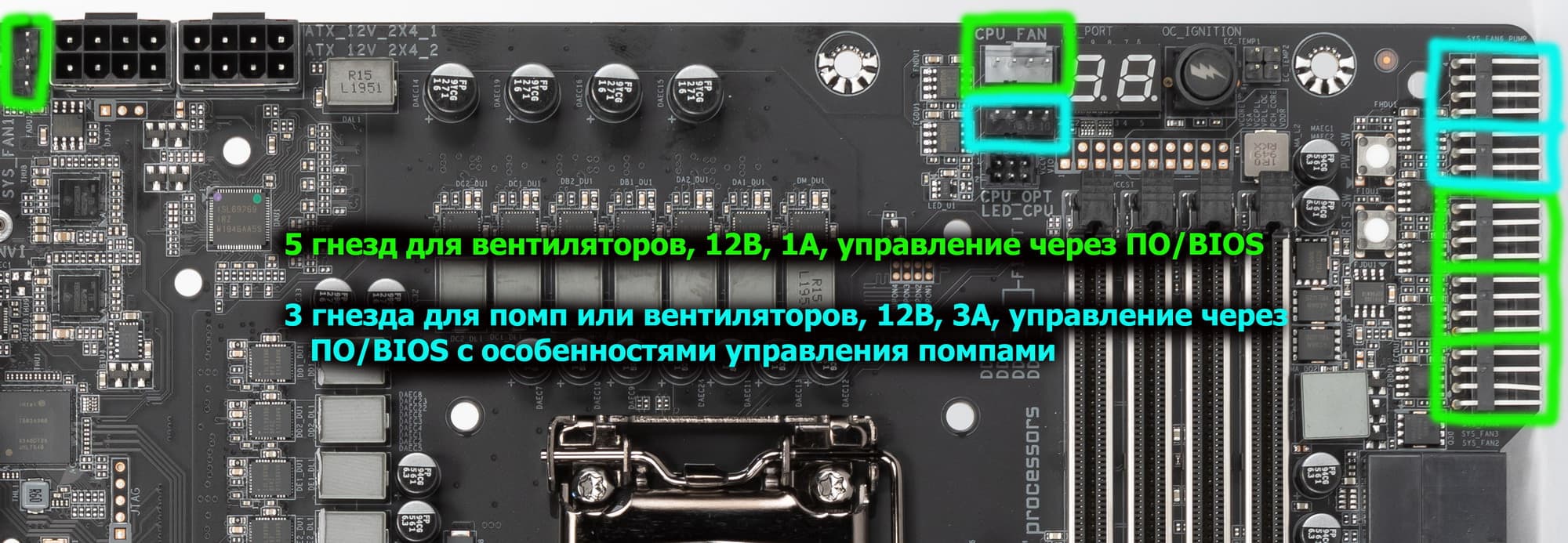

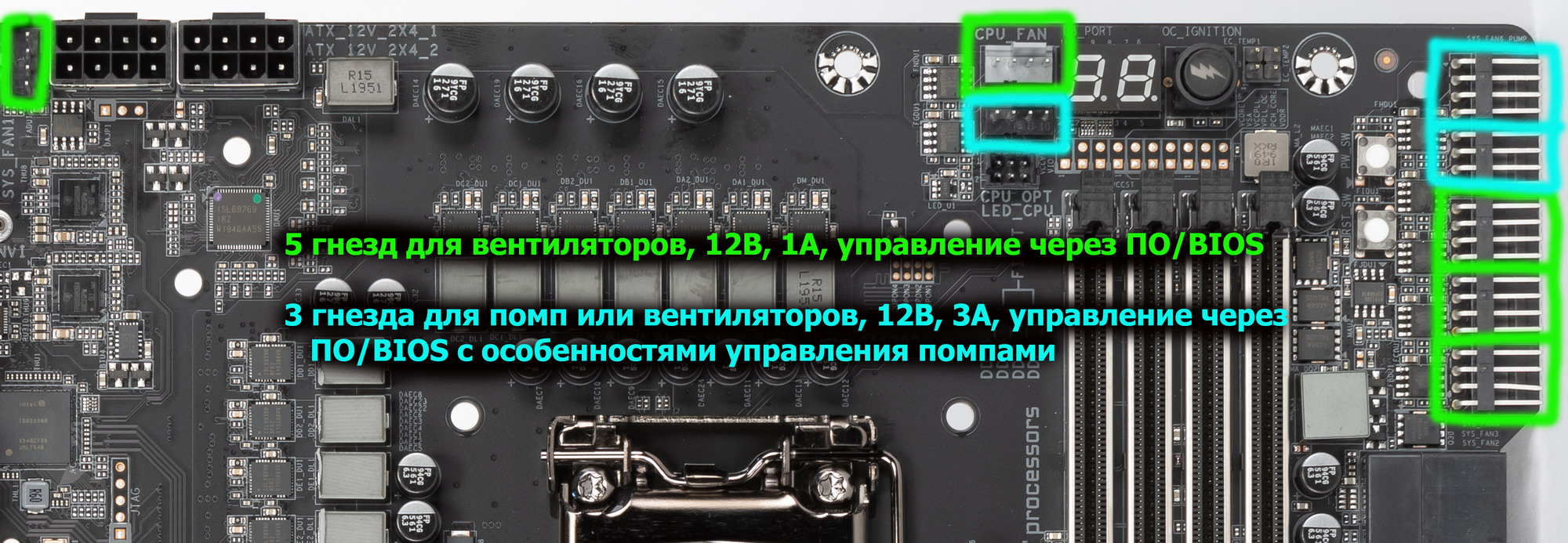

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

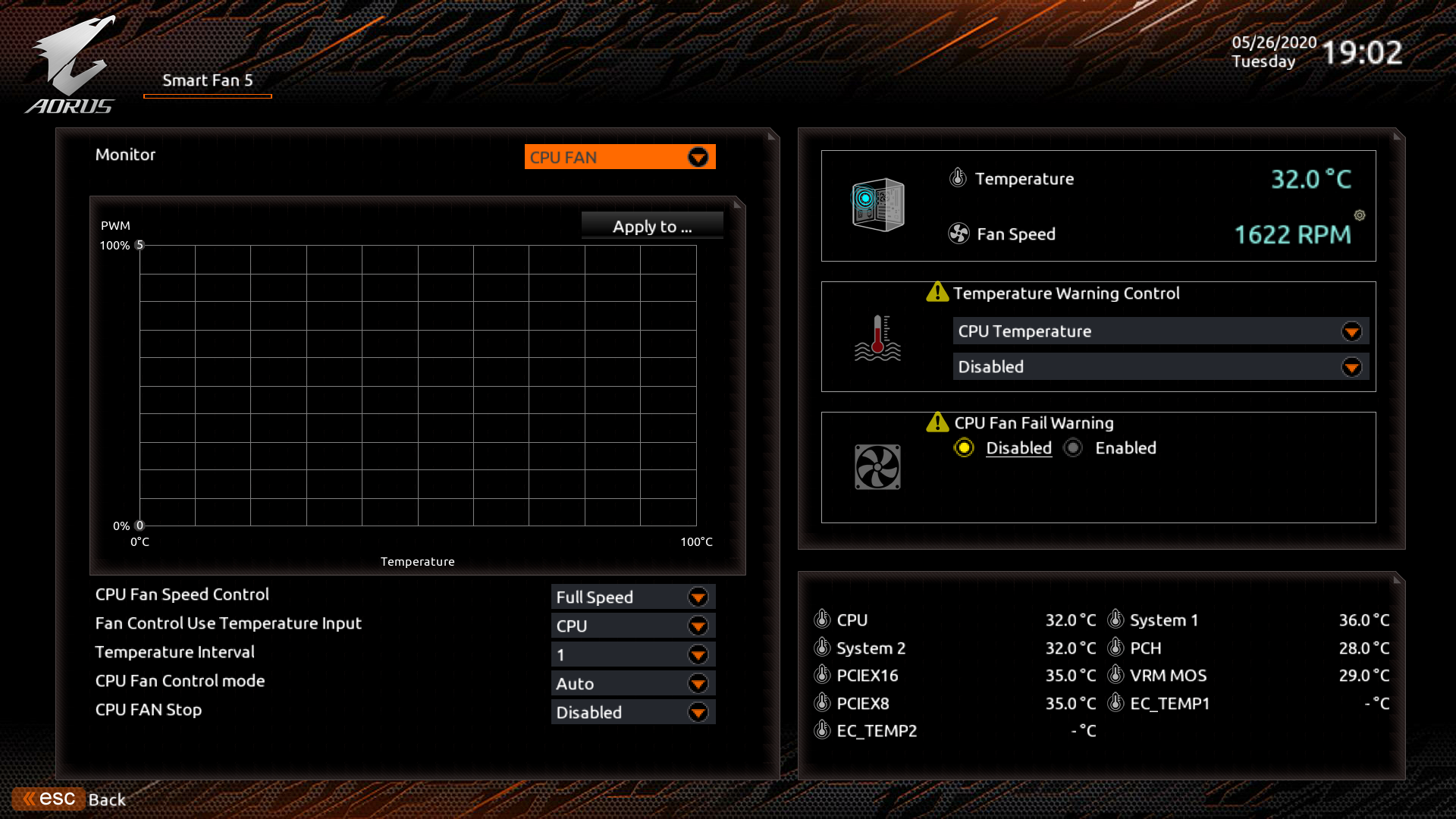

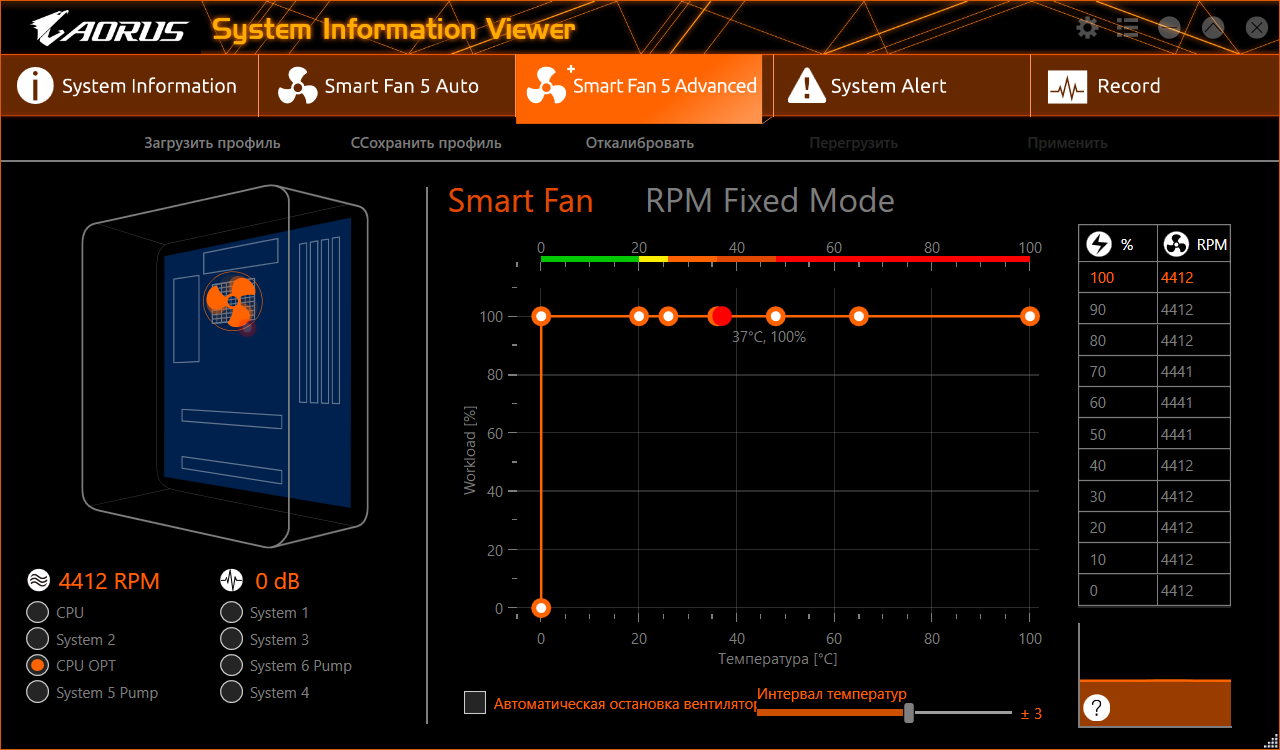

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

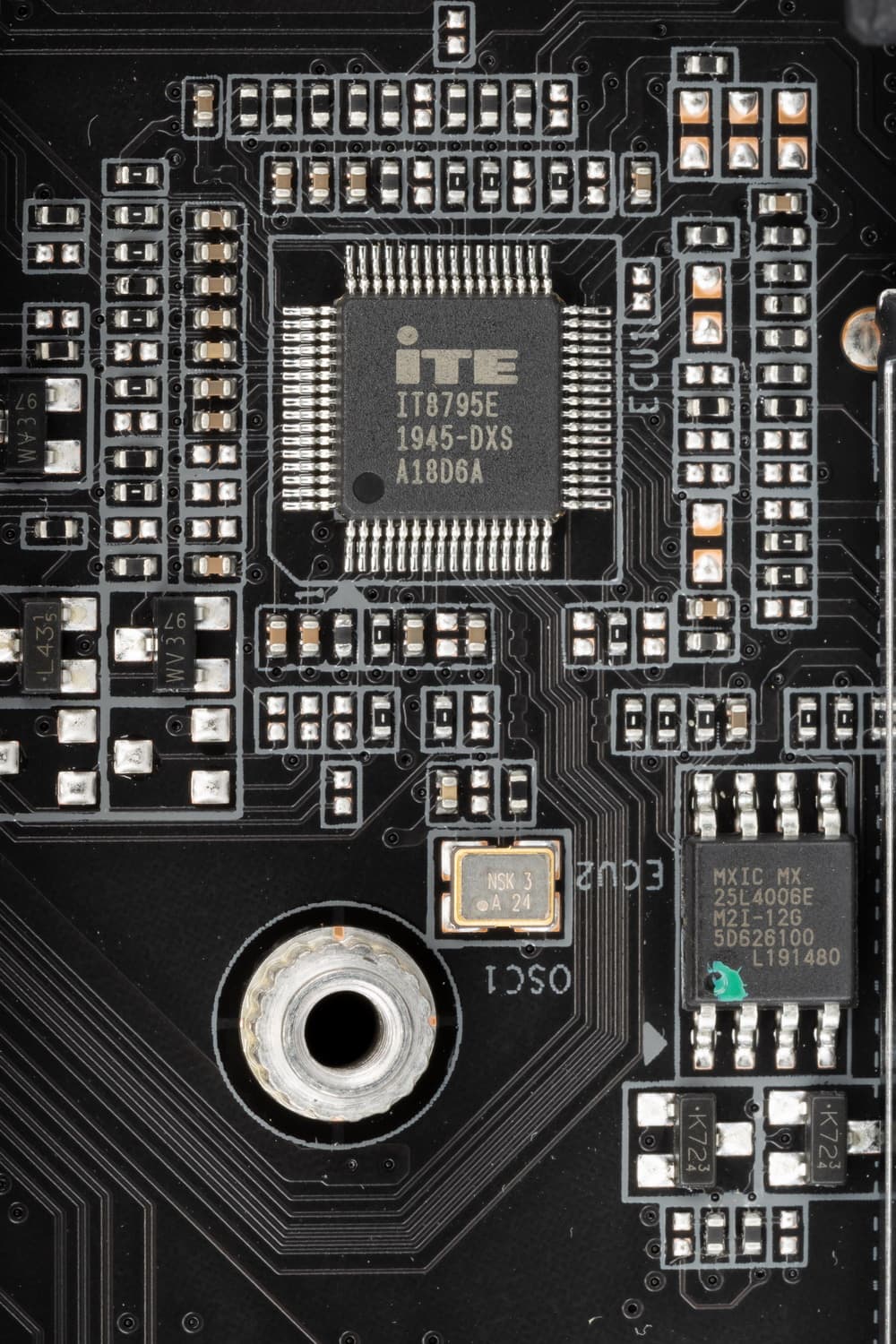

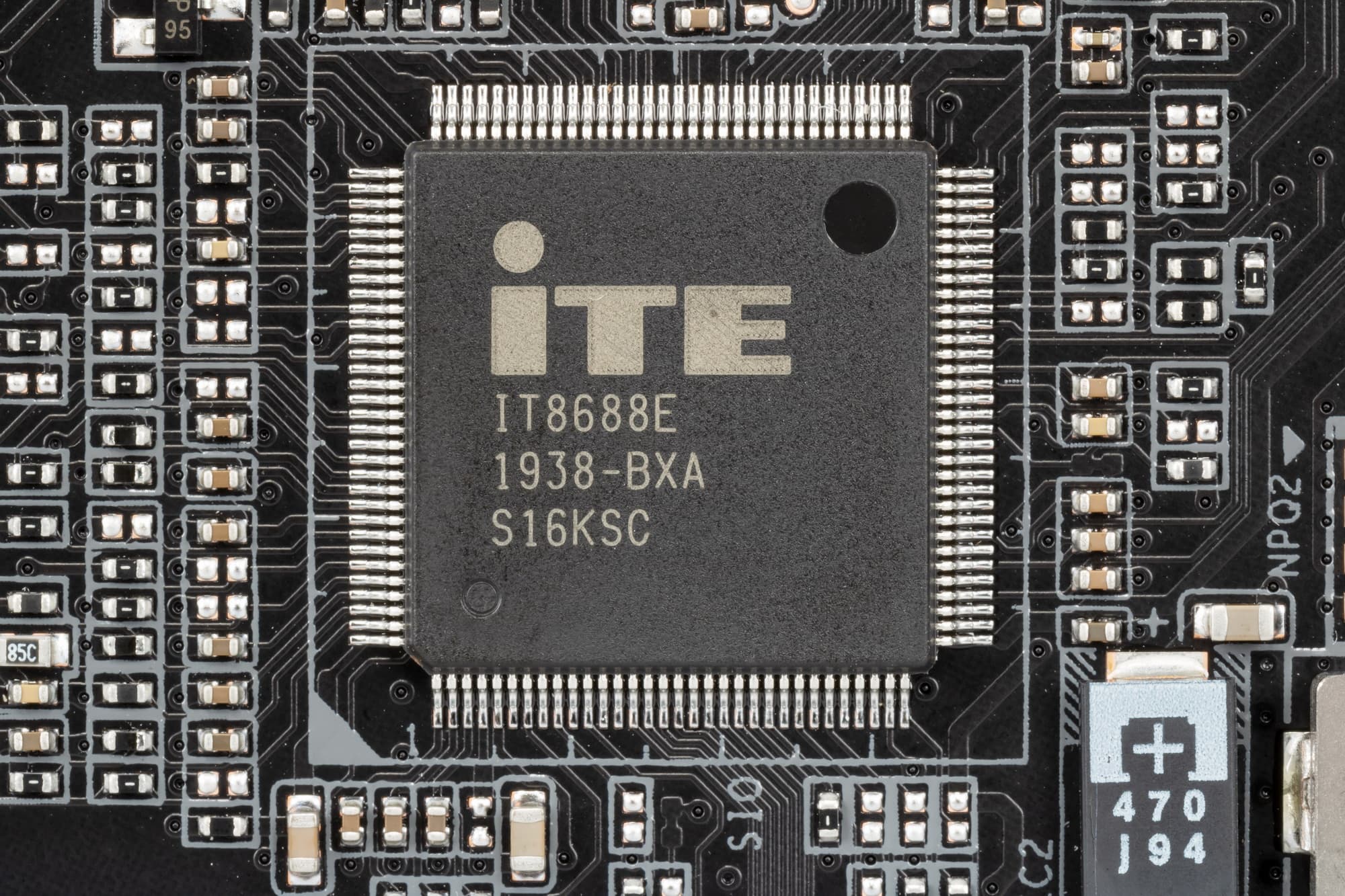

За мониторинг состояния платы отвечает ITE IT8795E (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O — разъем PS/2 обслуживается также им).

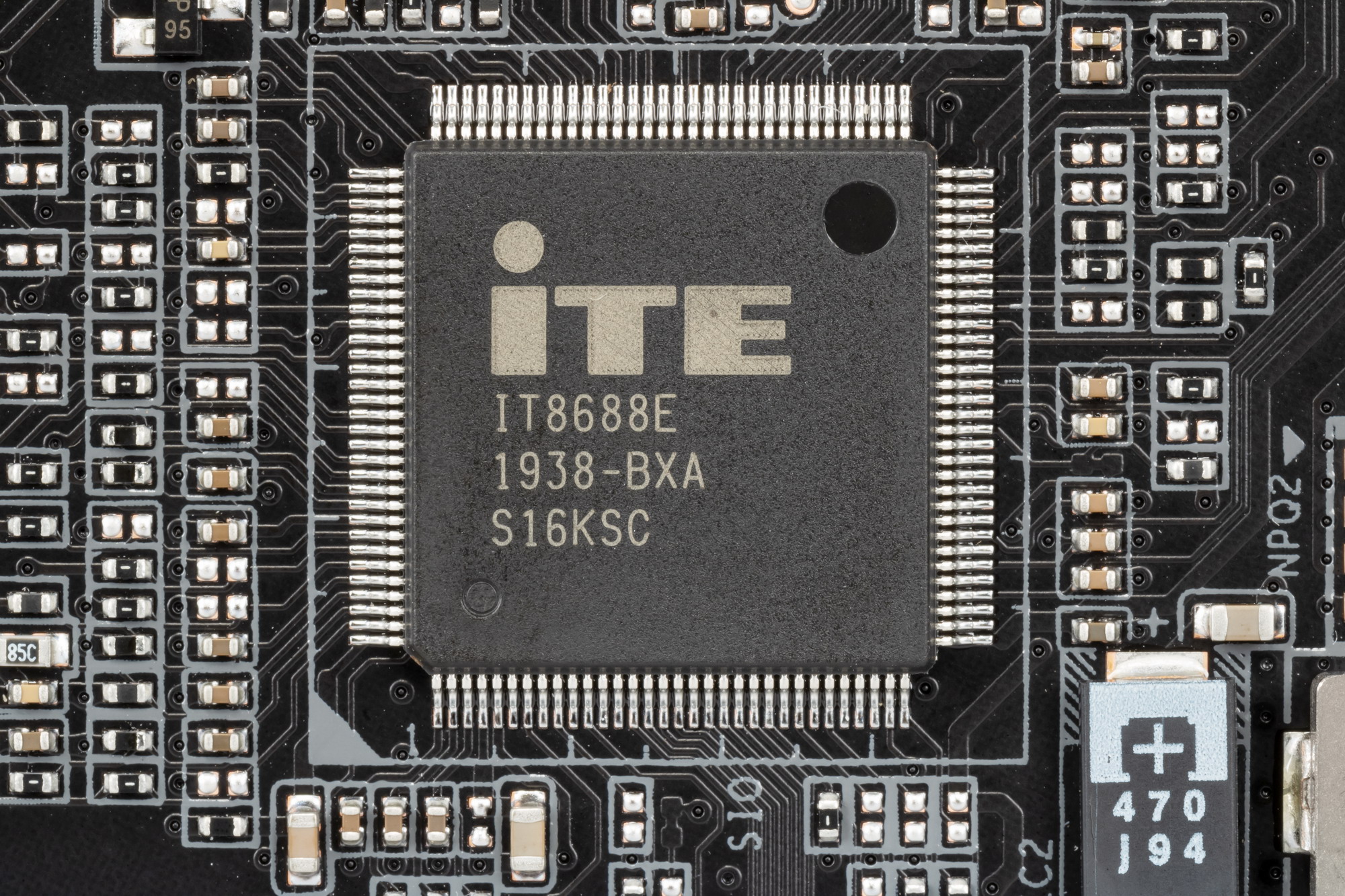

А получает эту информацию, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8688E.

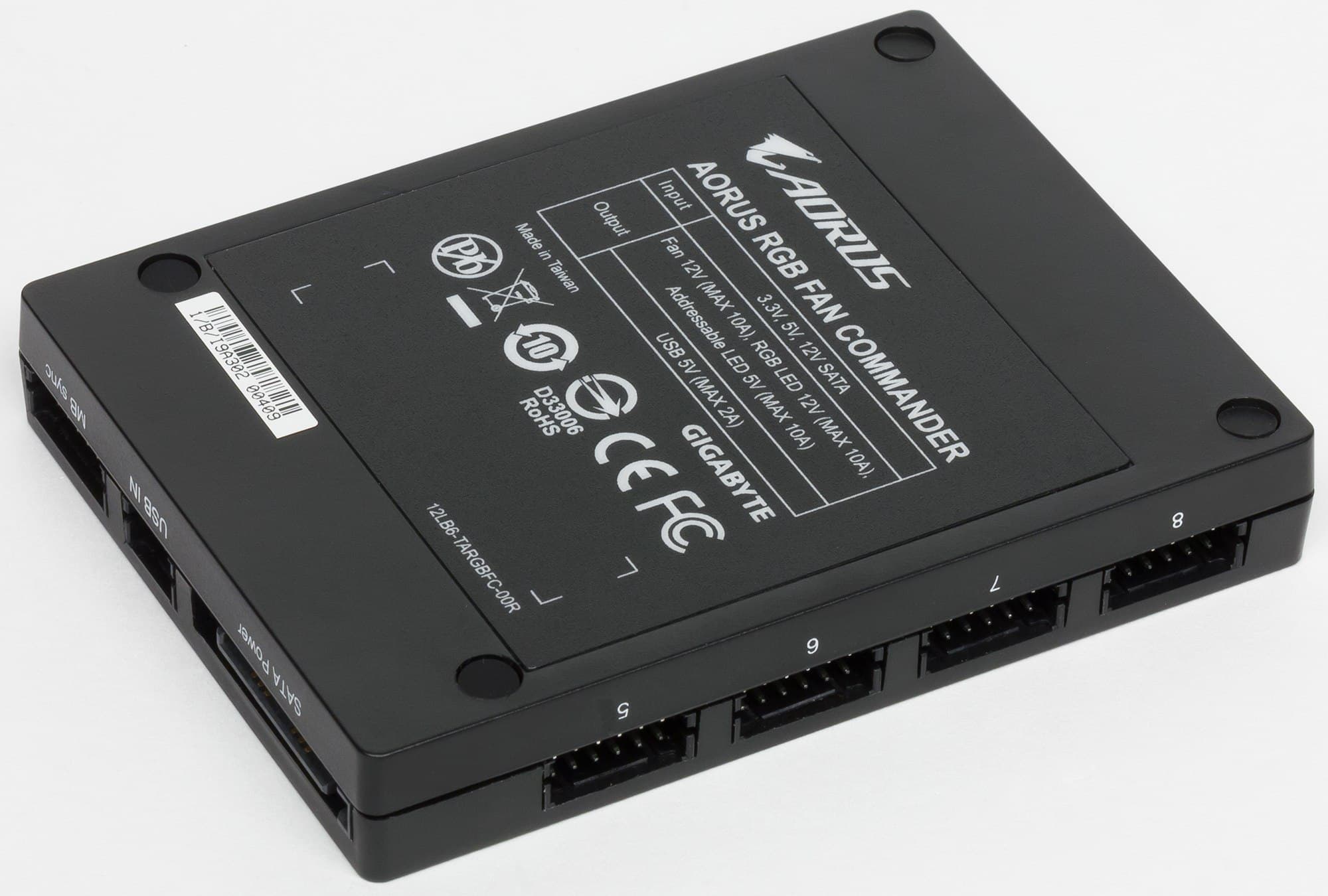

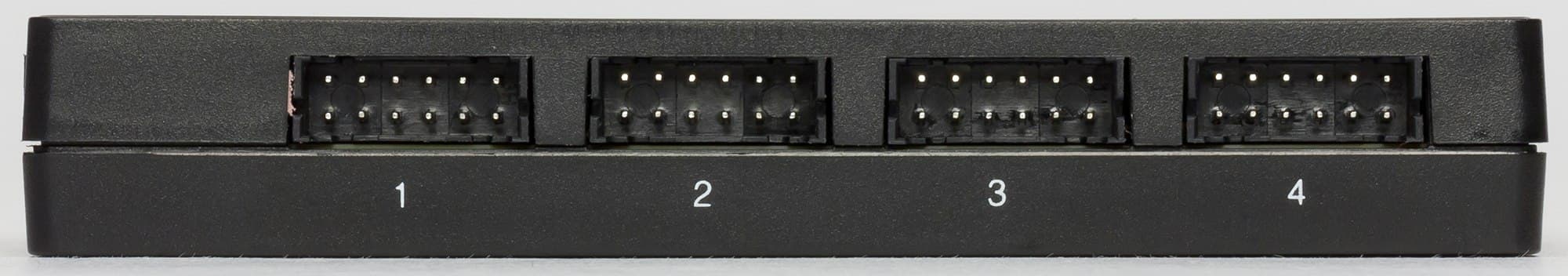

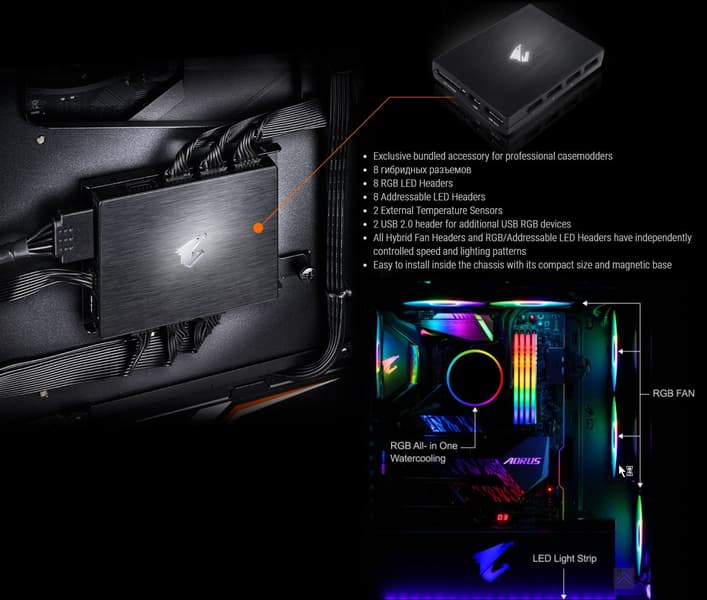

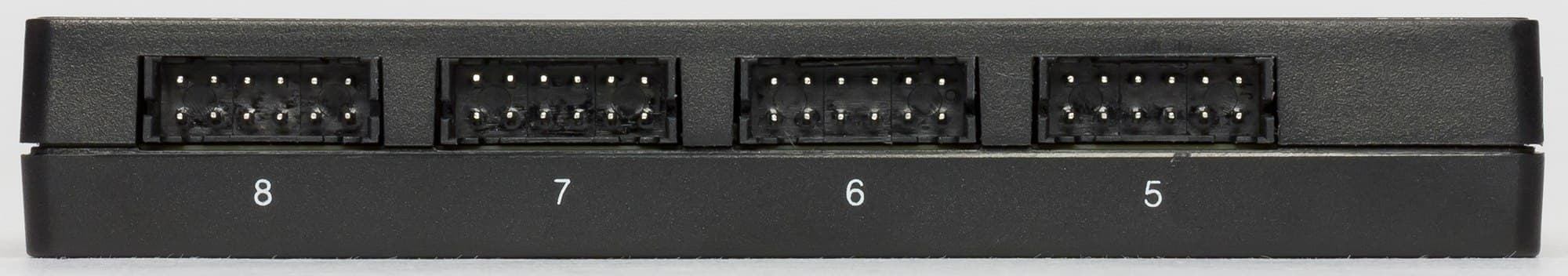

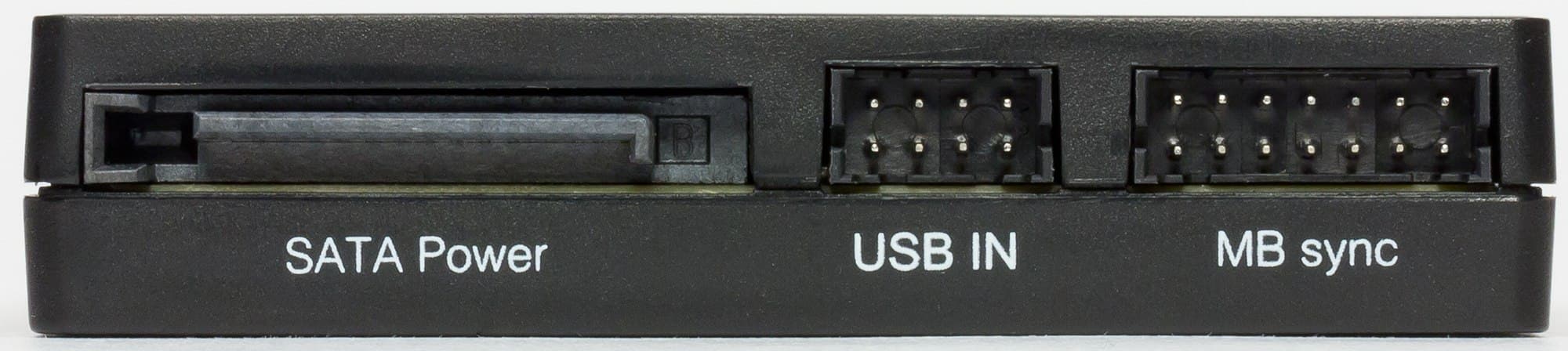

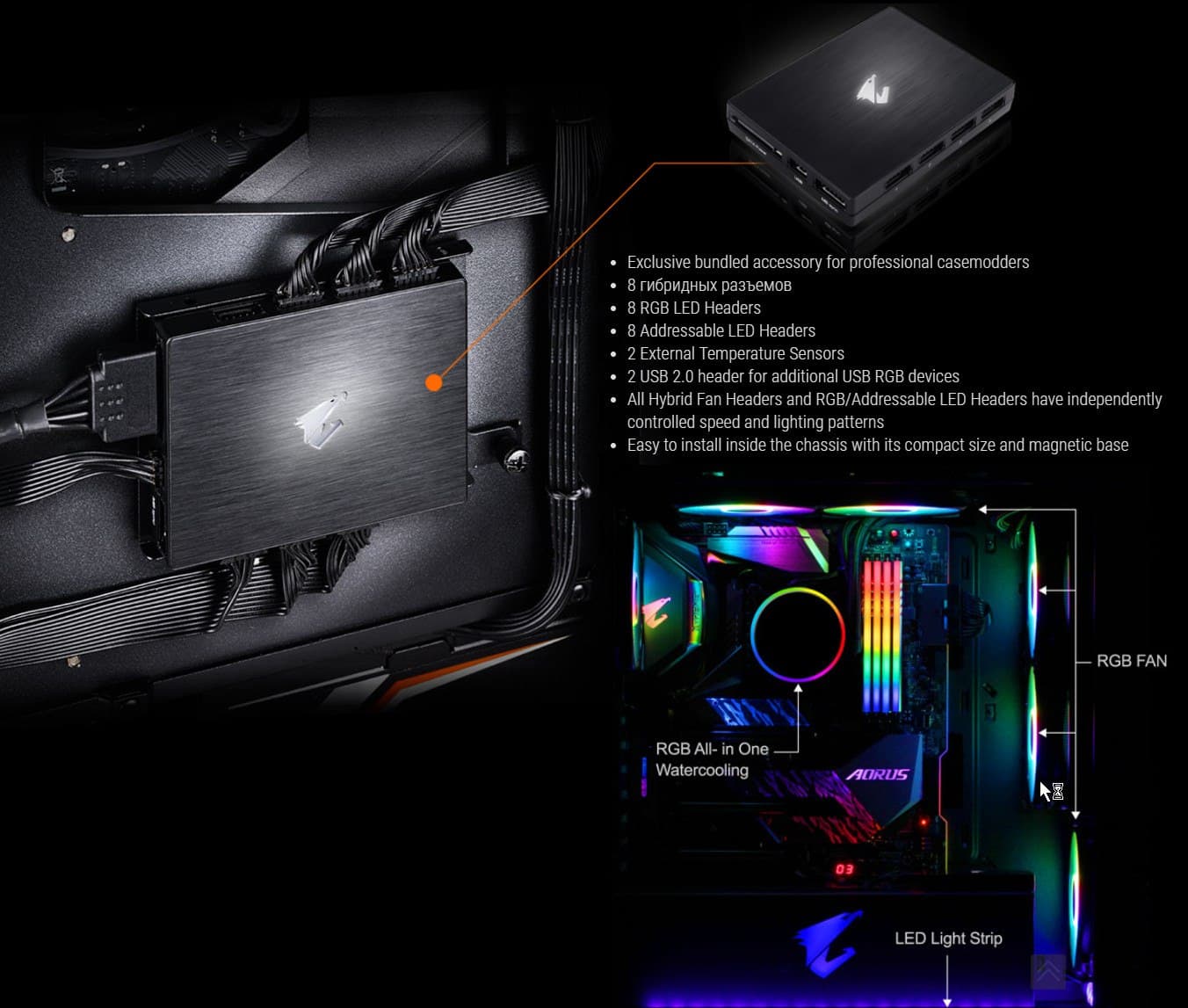

Однако если вы думаете, что этими 8 гнездами для вентиляторов все и ограничивается, то ошибаетесь. Разумеется, столь помпезная и навороченная матплата должна иметь что-то большее. И в комплекте поставки есть уже хорошо нам известный внешний Aorus RGB Fan Commander.

Это не только возможность подключения дополнительных вентиляторов,

но и возможность разнообразить подсветку, подключая, например, наборы вентиляторов с RGB-подсветкой сторонних производителей.

Всего к контроллеру можно подключить еще 8 вентиляторов c RGB-подсветкой! Понятно, что для всего этого нужно питание, которое контроллер получает от разъема SATA Power от БП, а управляет его работой утилита RGB Fusion 2.0. Для этого Fan Commander соединяется с материнской платой через USB 2.0 (занимаемый контроллером порт USB на плате будет компенсирован дополнительным портом на самом контроллере).

Длины кабелей достаточно для удобного размещения Fan Commander в корпусе на подложке для материнской платы (у современных корпусов за ней имеется свободное пространство для размещения кабелей).

Также Fan Commander предоставляет два дополнительных термодатчика на проводах, которые можно разместить в любом месте системного блока.

Таким образом, суммарно плата может обладать 16 гнездами для подключения вентиляторов и помп. Ну и богатым набором разъемов для подключения подсветок.

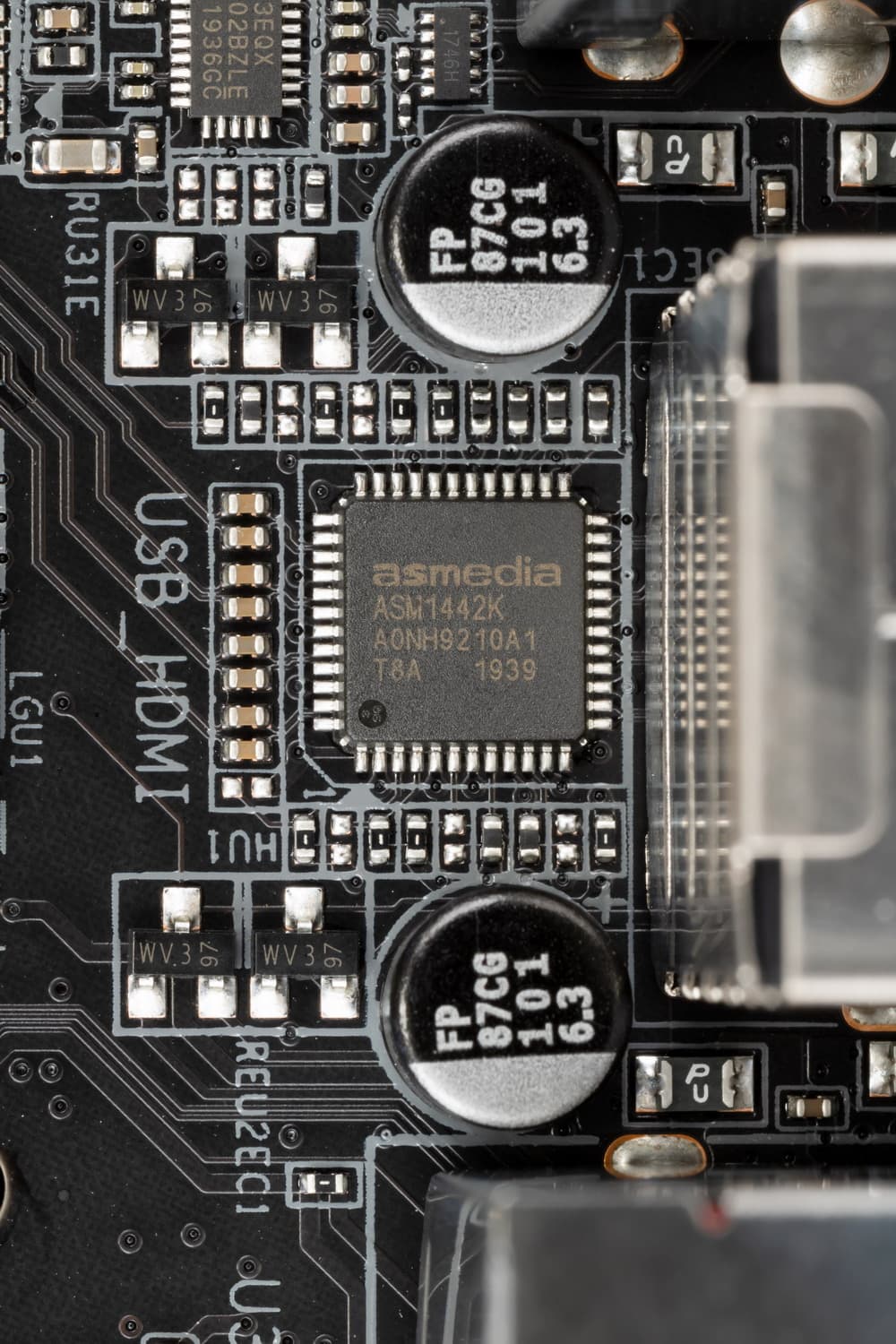

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI версии 1.4. В помощь этому предназначен чип ASM1442 от ASMedia, который преобразует сигнал TMDS для поддержки стандарта 4К.

Аудиоподсистема

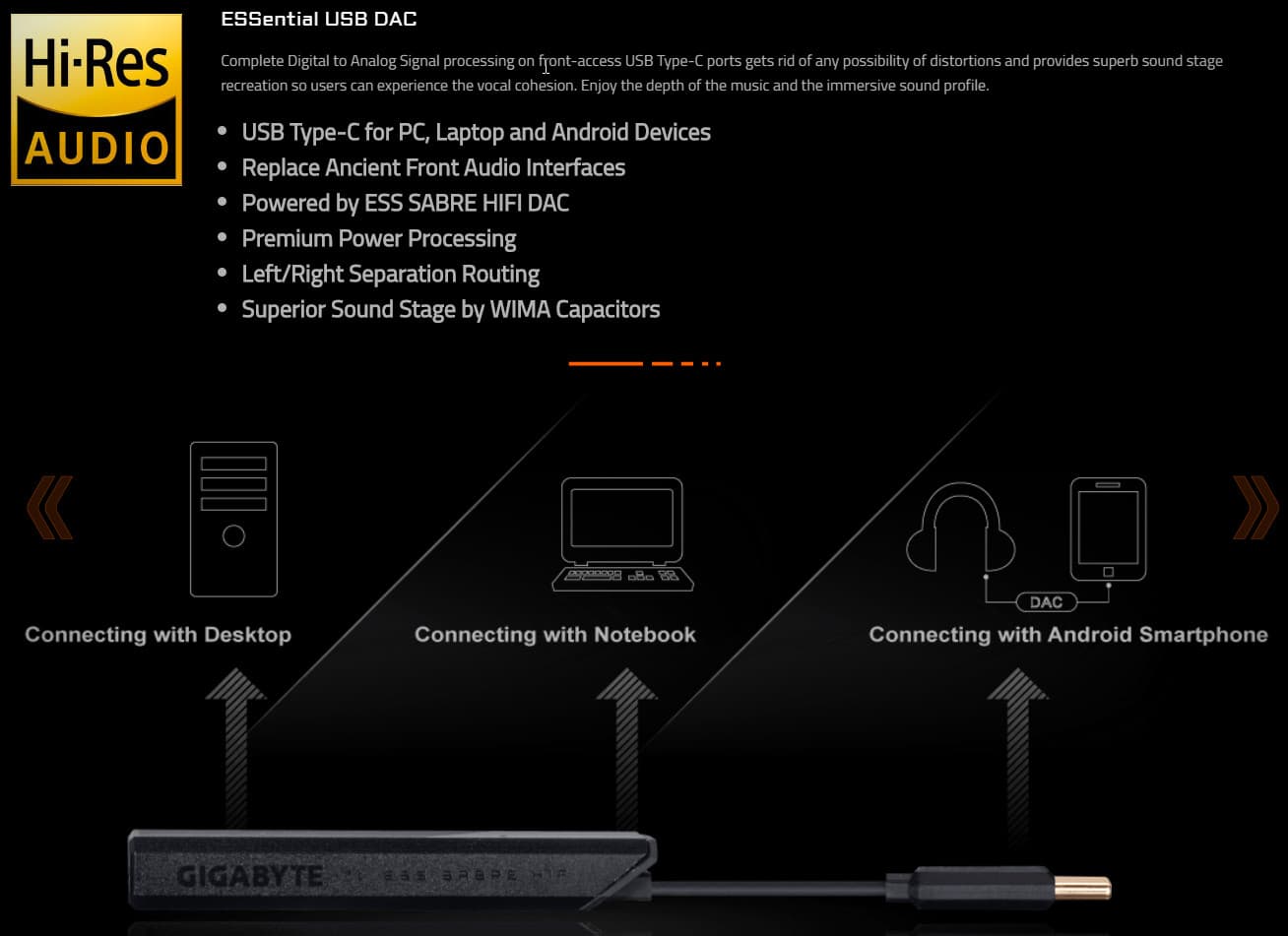

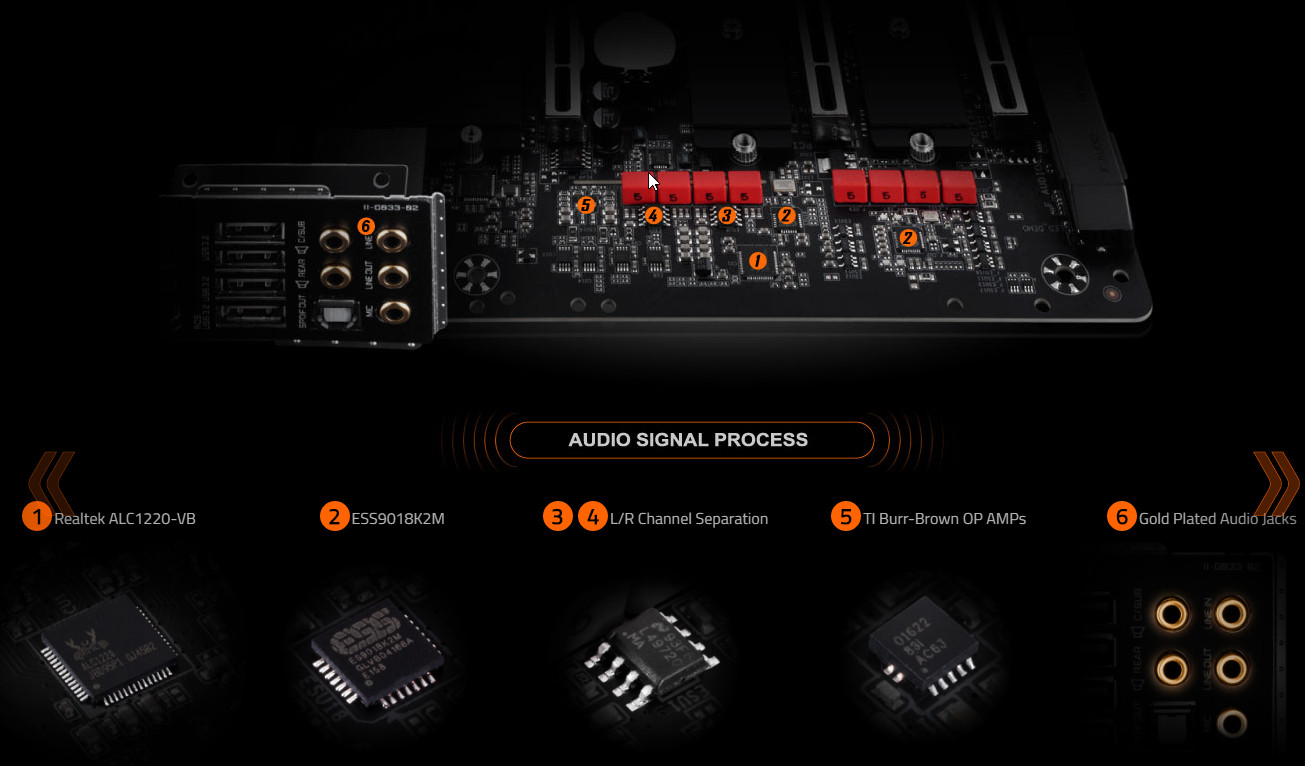

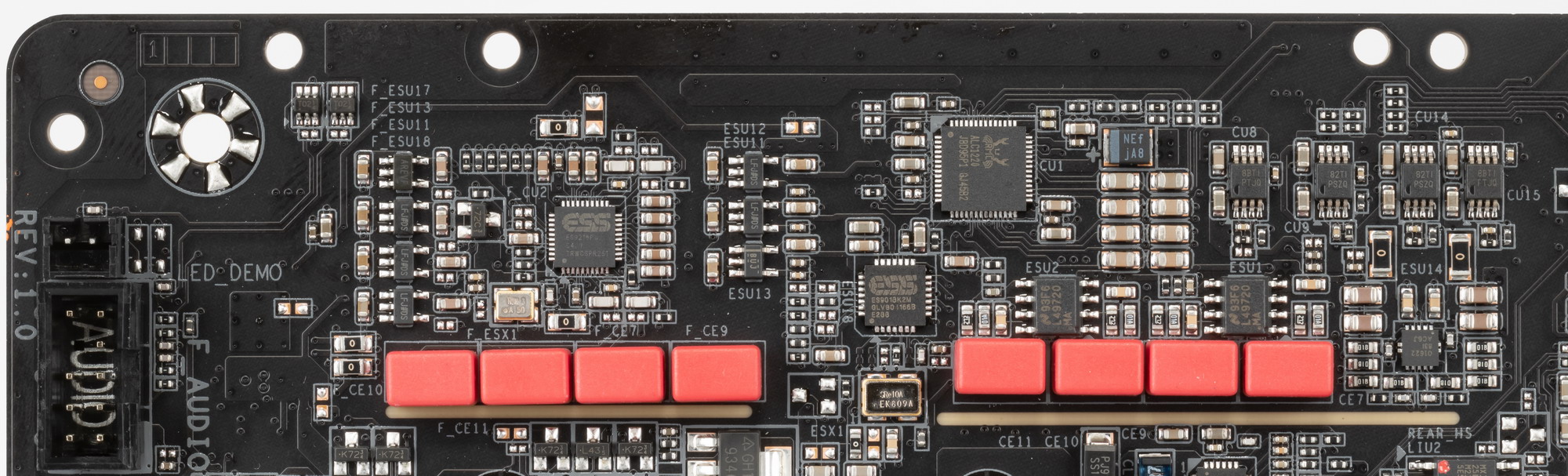

Данная аудиоподсистема значительно отличается от традиционных. Мы знаем, что практически во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1. На данной плате этих контроллеров — два! То есть имеем двойной аудиотракт (ну или два аудиотракта, как угодно).

Справа — тракт для вывода звука на обычные динамики через набор гнезд на задней панели.

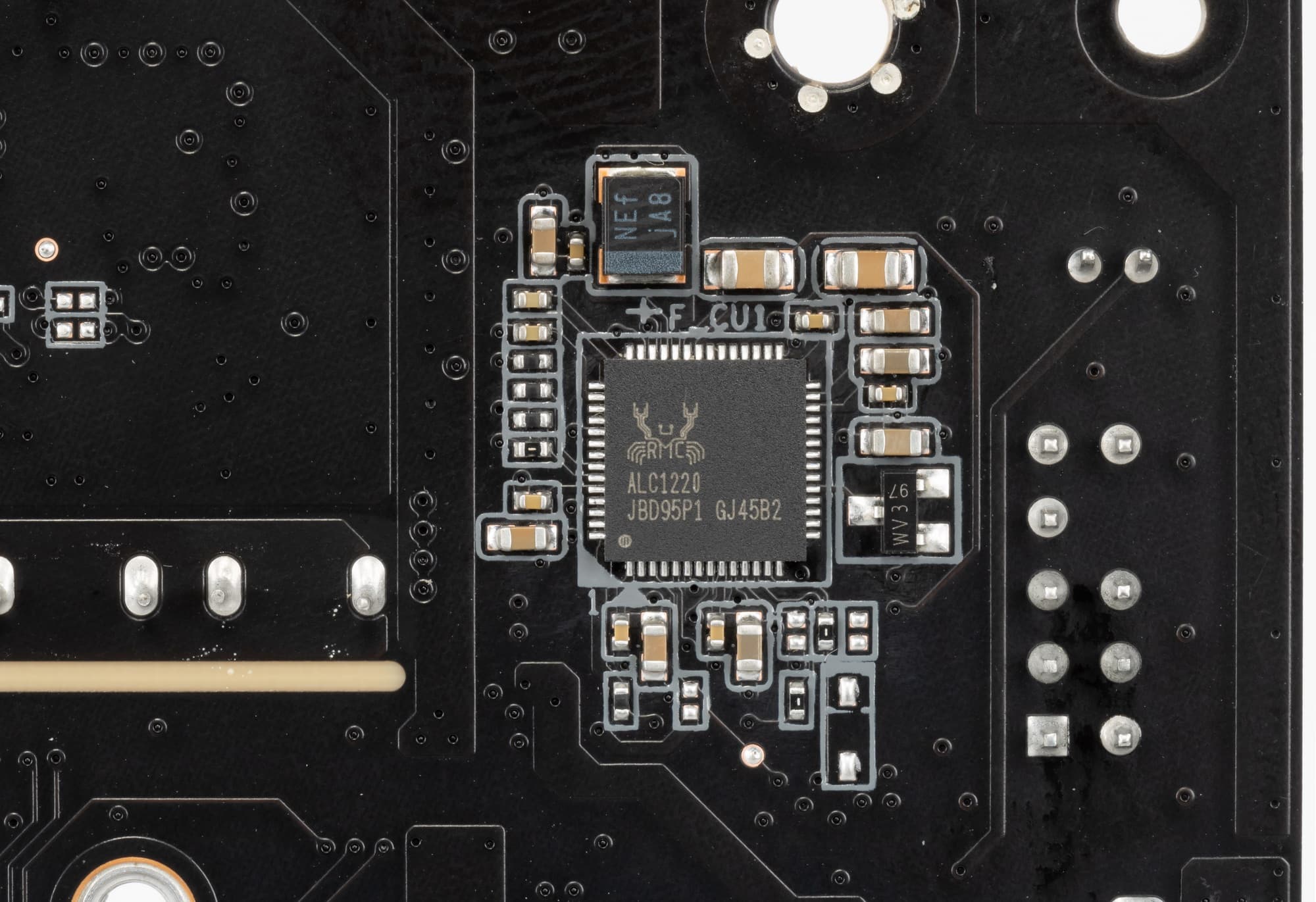

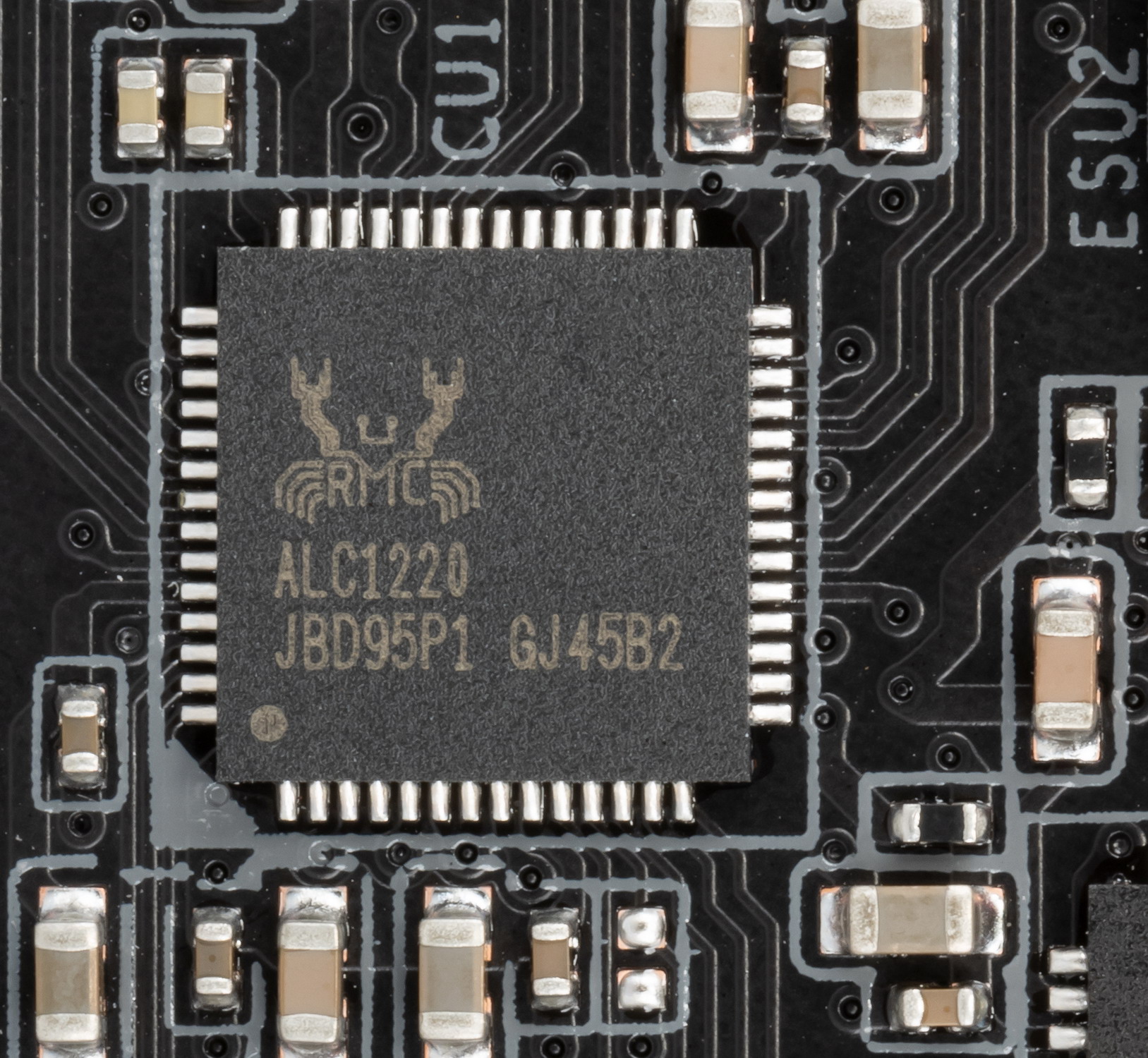

Им заведует Realtek ALC1220-VB.

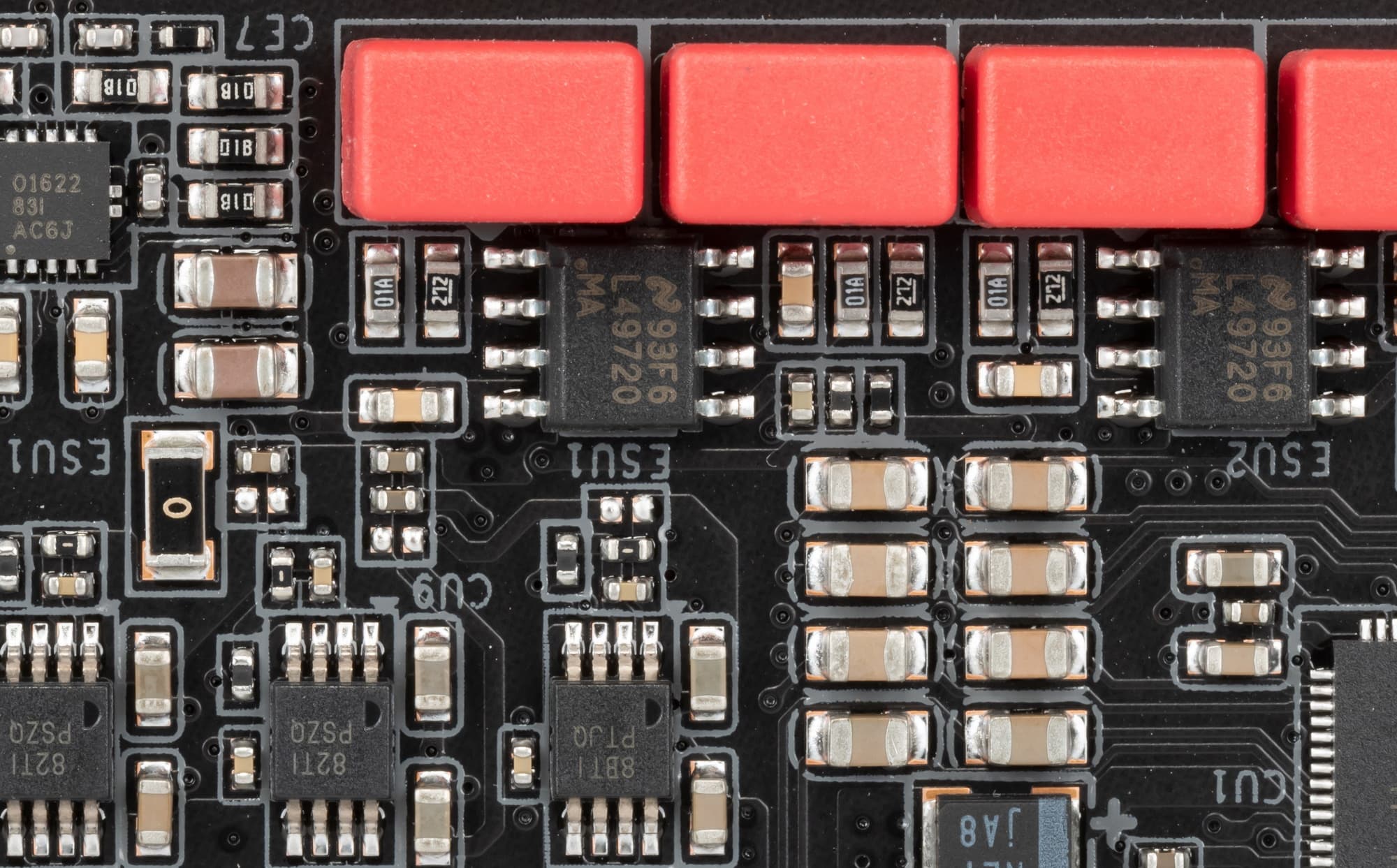

В нем используются ЦАП ESS Sabre9018, разделители каналов, операционный усилитель TI OPA1622, осциллятор Precise TXC, обеспечивающий точную работу ЦАП.

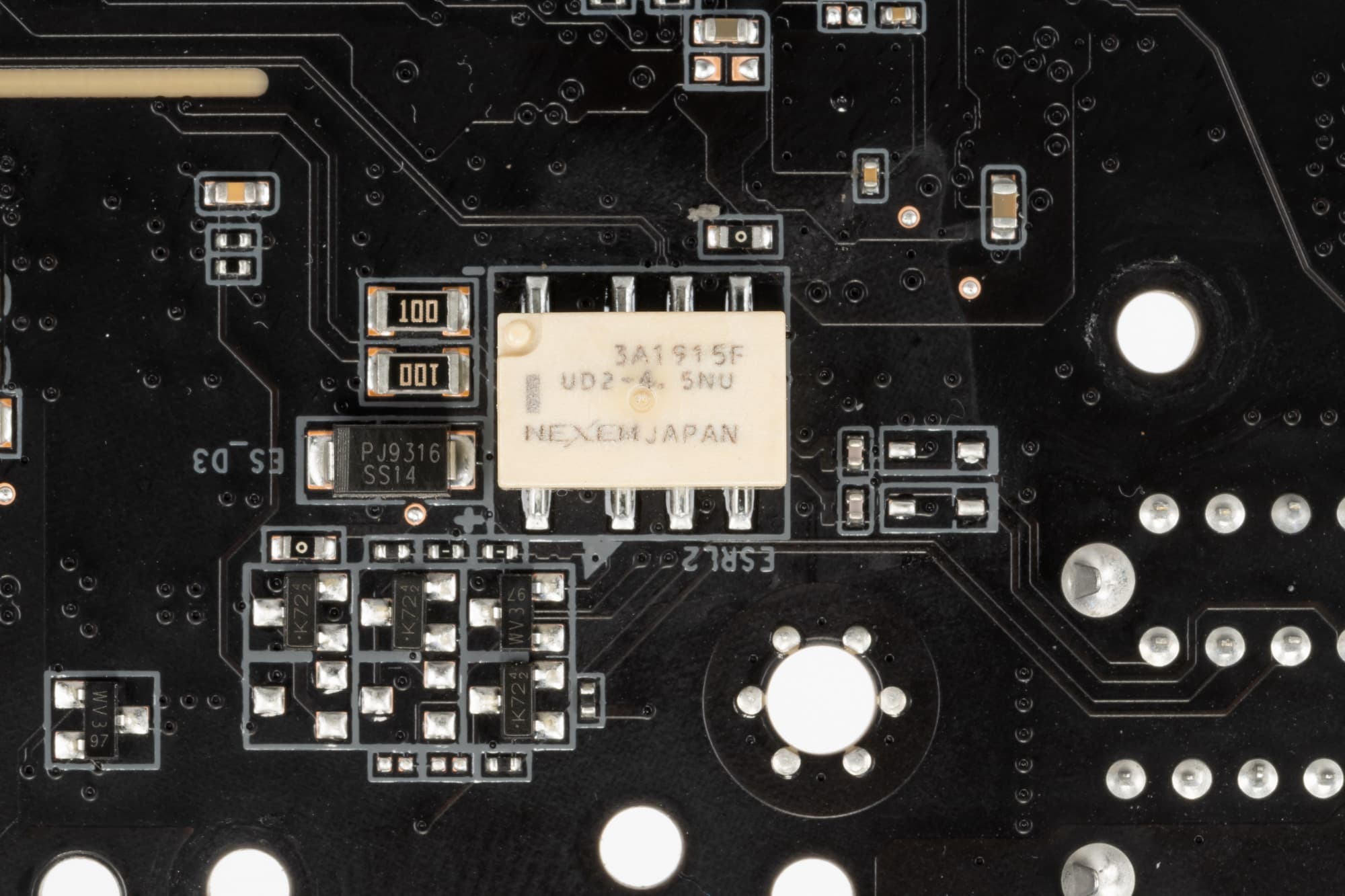

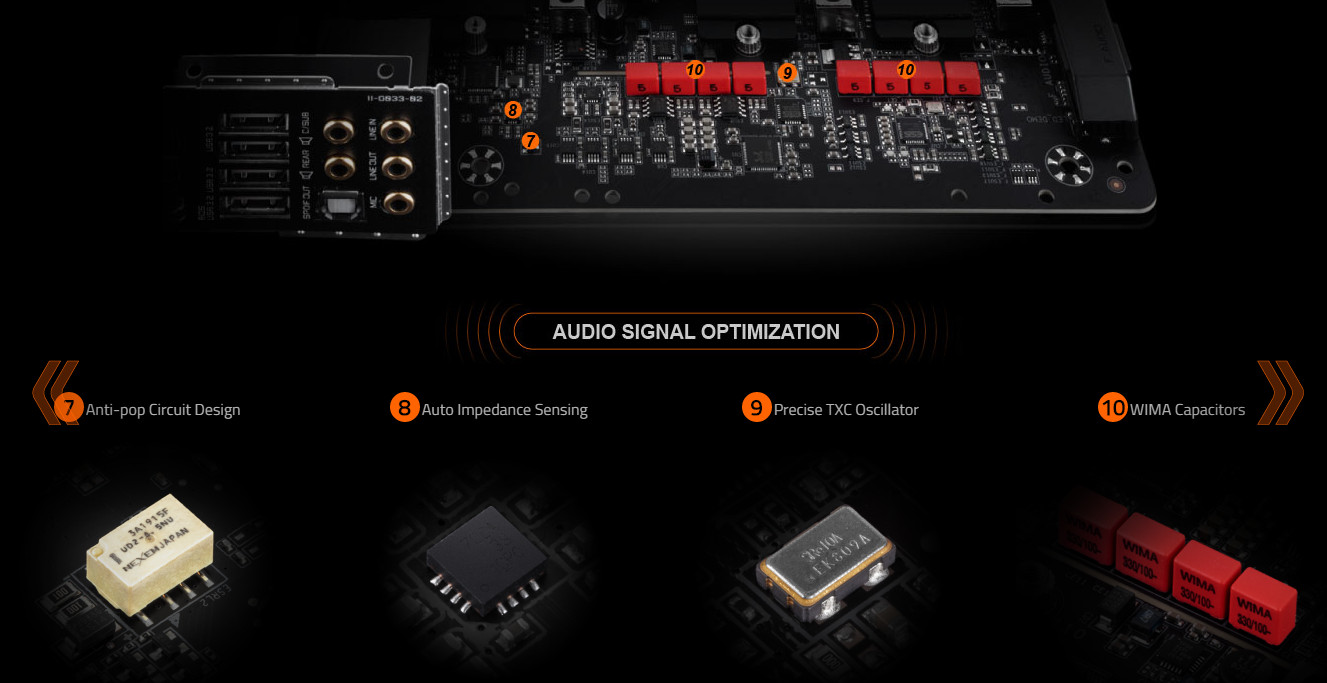

Есть защита от помех (препятствует появлению щелчков при подключении штекера) NEC-Tokin UC2

В аудиоцепях платы применяются «аудиофильские» конденсаторы Wima.

Вторым трактом также заведует Realtek ALC1220-VB, расположенный уже на обороте печатной платы.

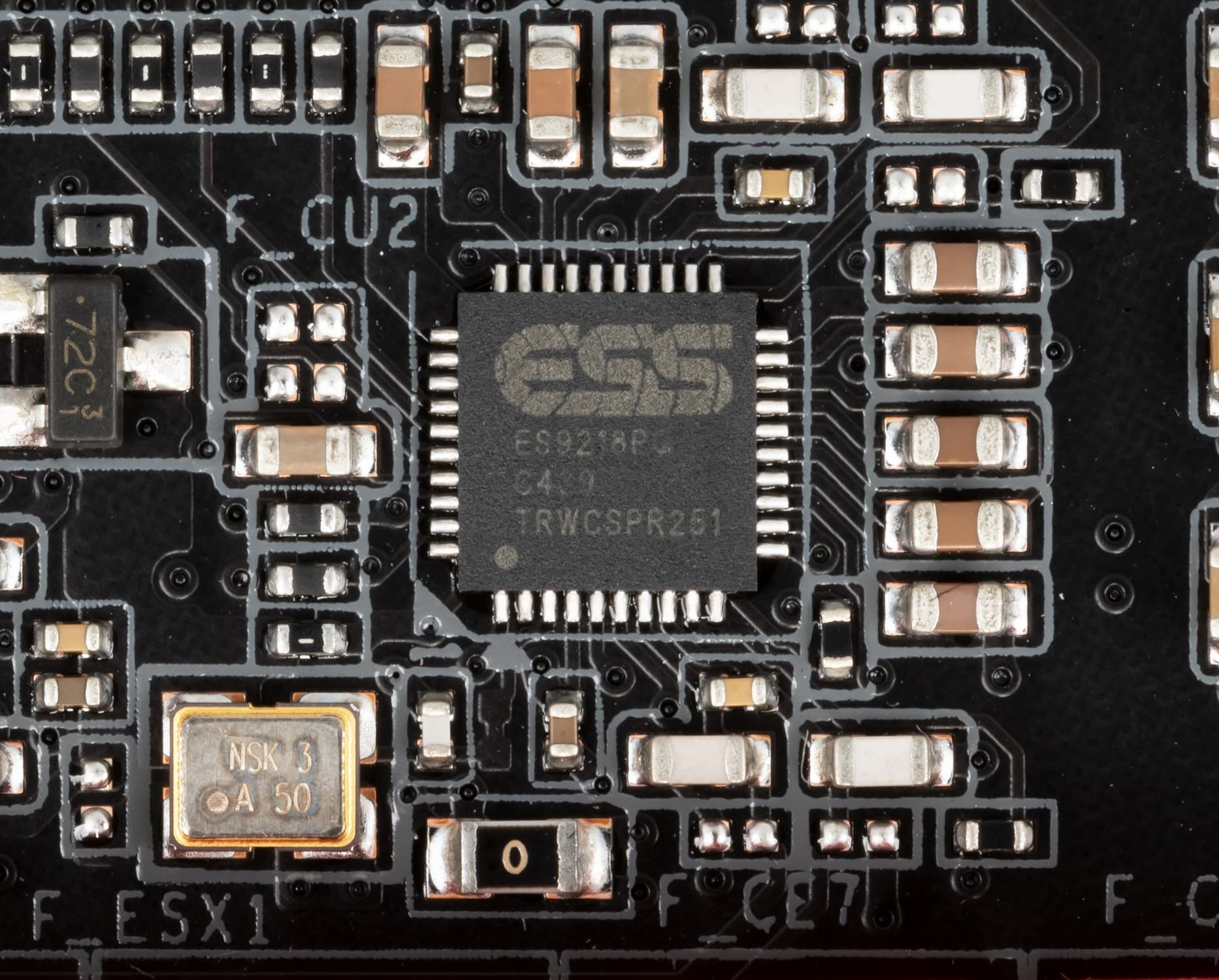

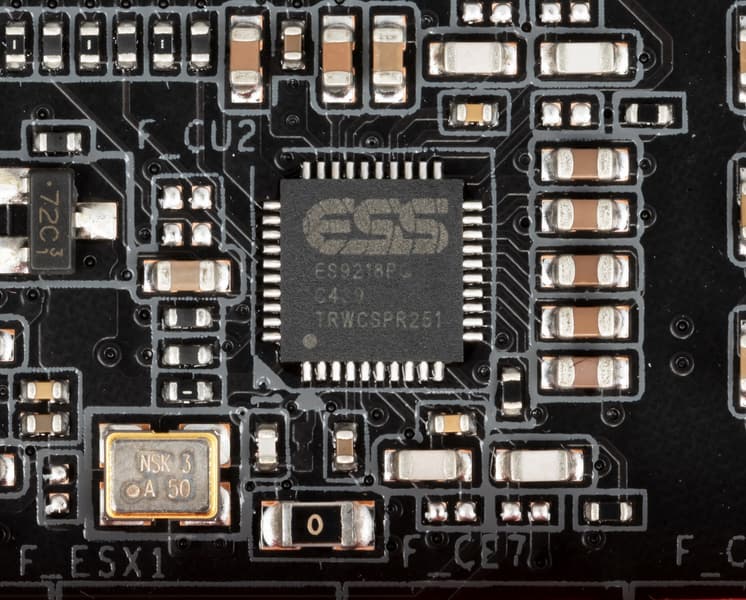

Ему сопутствуют свой ЦАП ESS Sabre9218, а также осциллятор.

Аудиотракты вынесены на угловую часть платы, не пересекаются с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску разъемов.

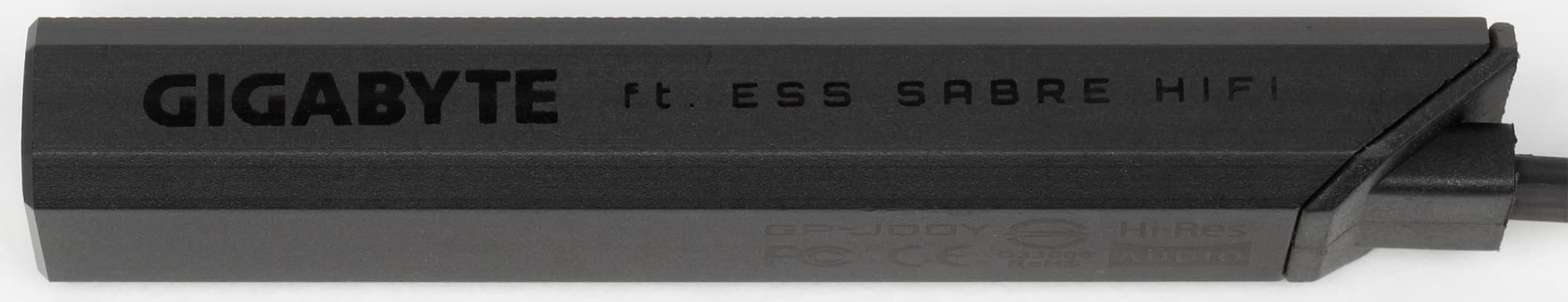

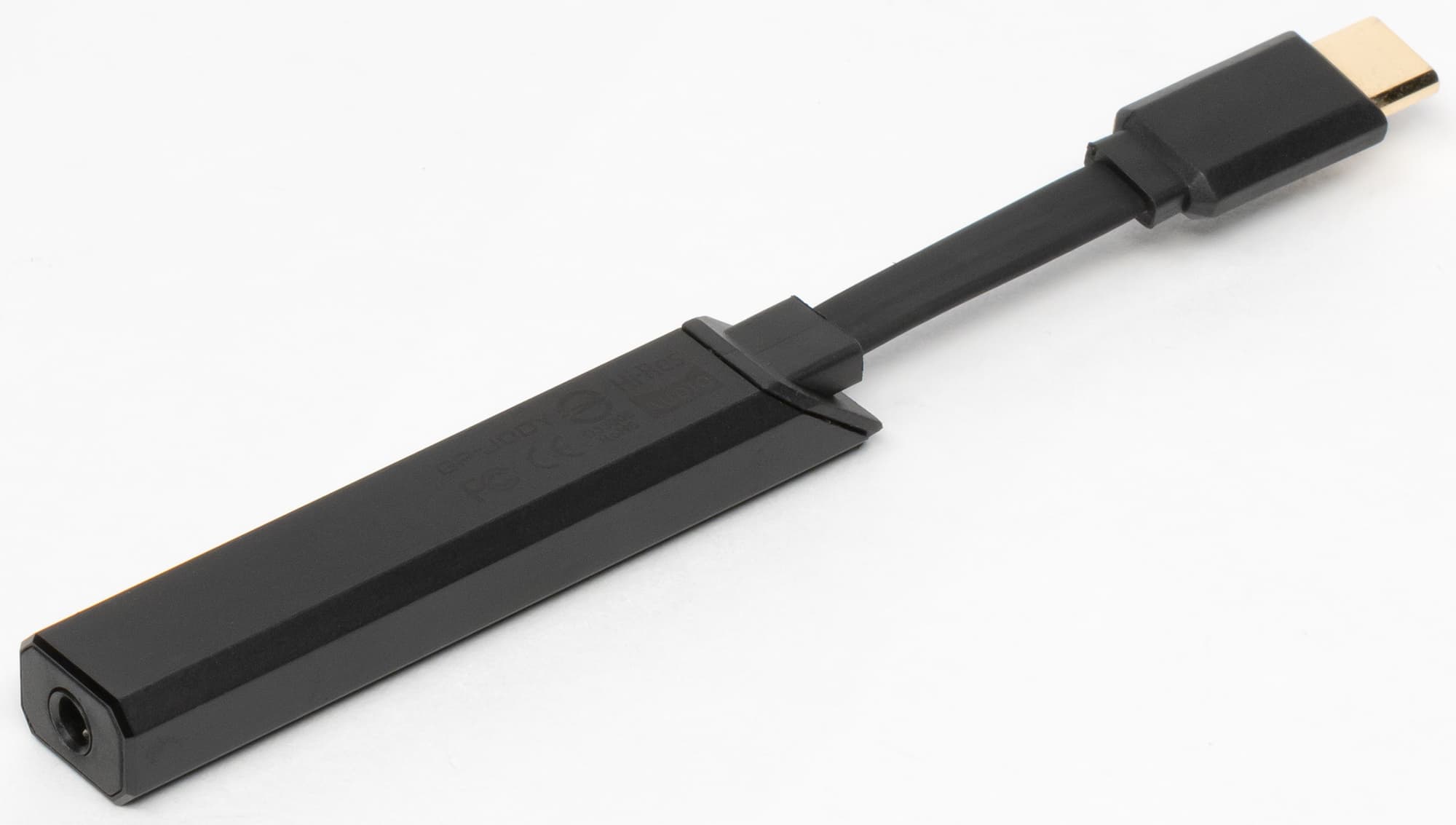

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо» (оценка «Отлично» практически не встречается на интегрированном звуке, все же это удел уже полноценных звуковых карт).

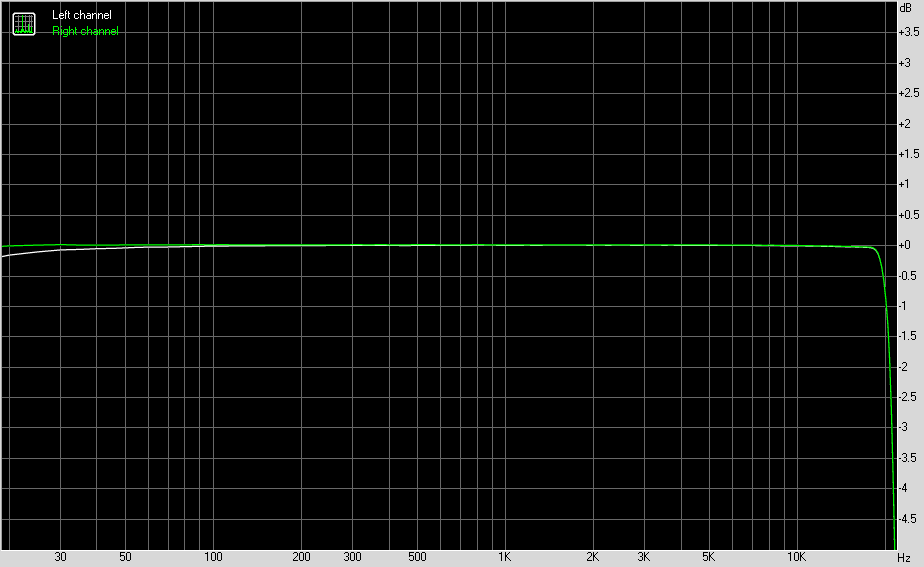

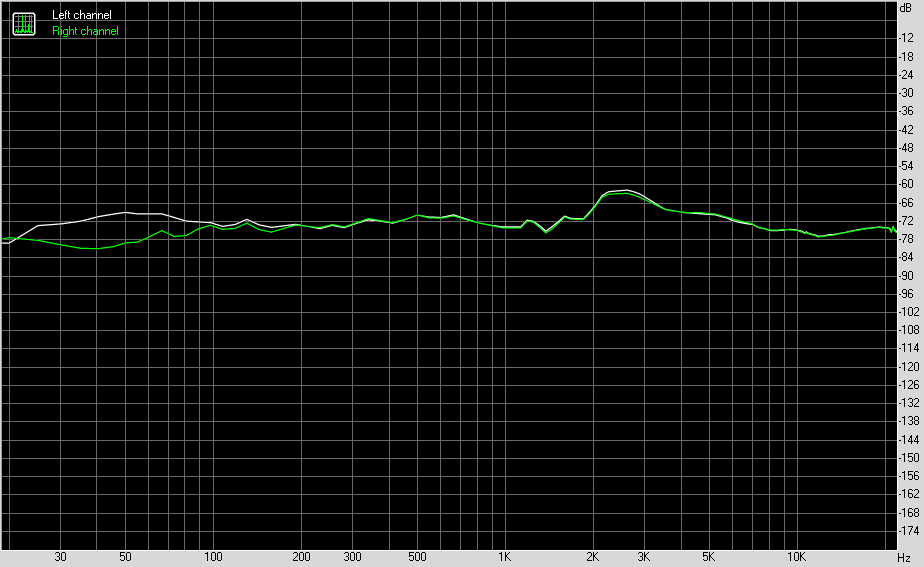

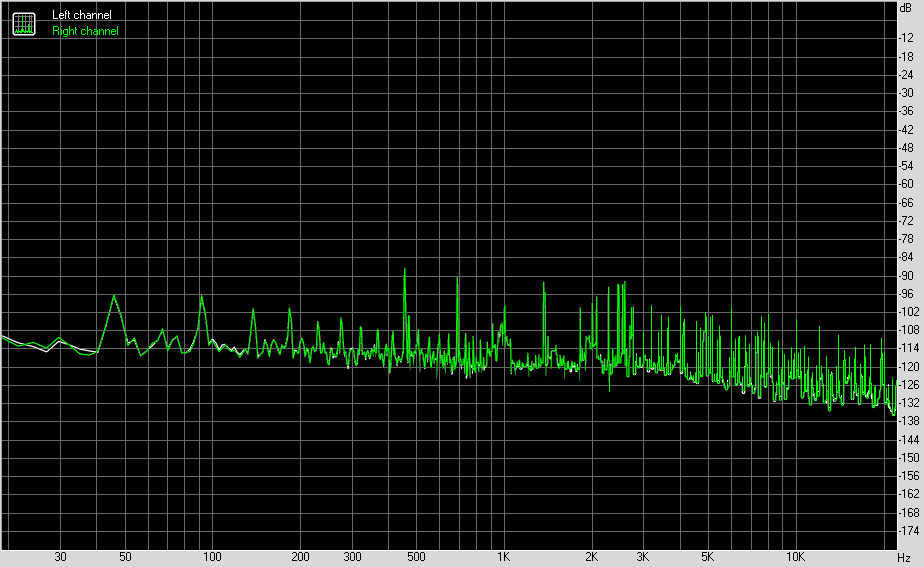

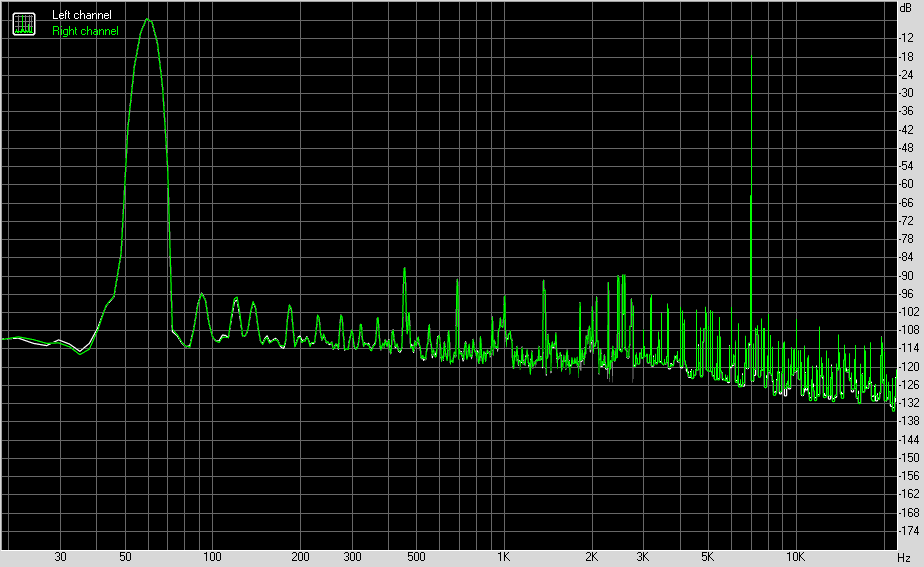

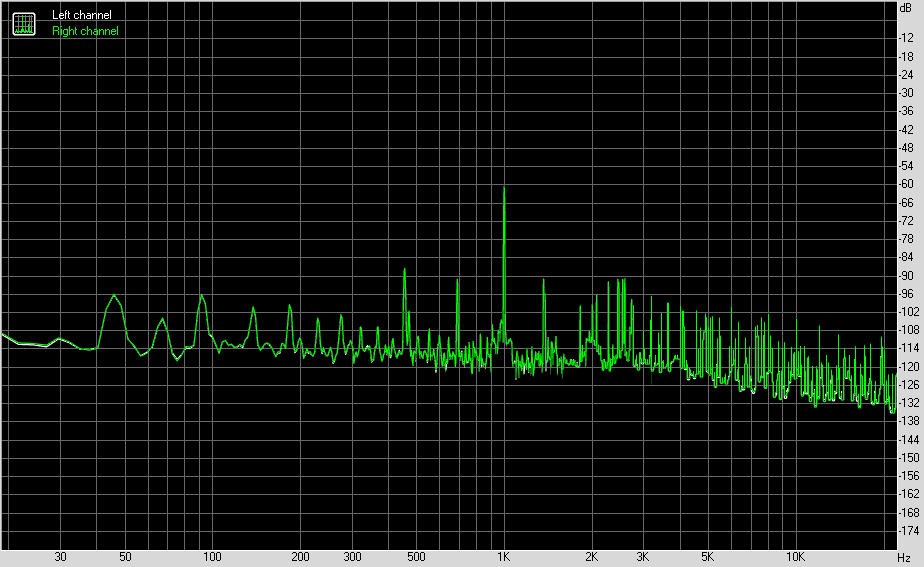

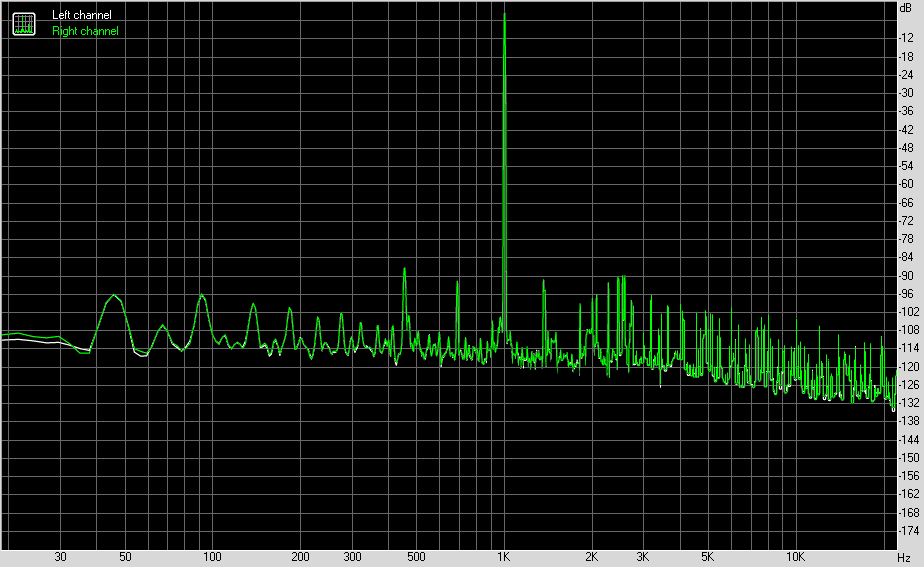

Результаты тестирования звукового тракта в RMAA

И вроде бы и все с аудиоподсистемой... Однако премиальность данного продукта сказывается и сказывается. В комплекте поставки есть бонус: внешний Hi-Fi ЦАП для использования в любом устройстве, имеющем возможность вывода звука через USB Type-C. Собственно, заменяет собой обычный вывод звука.

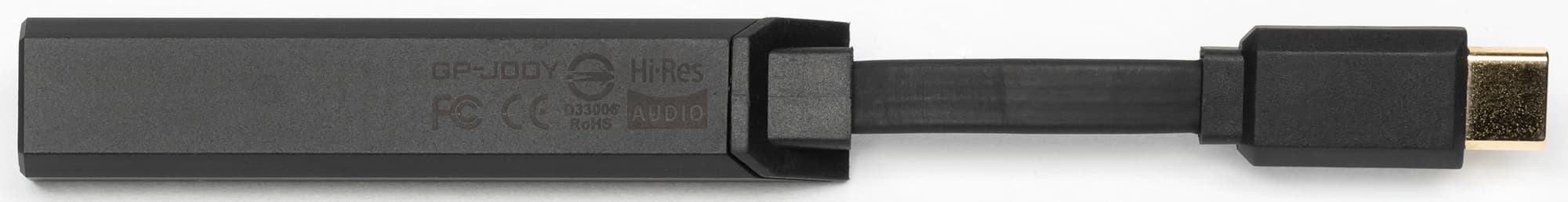

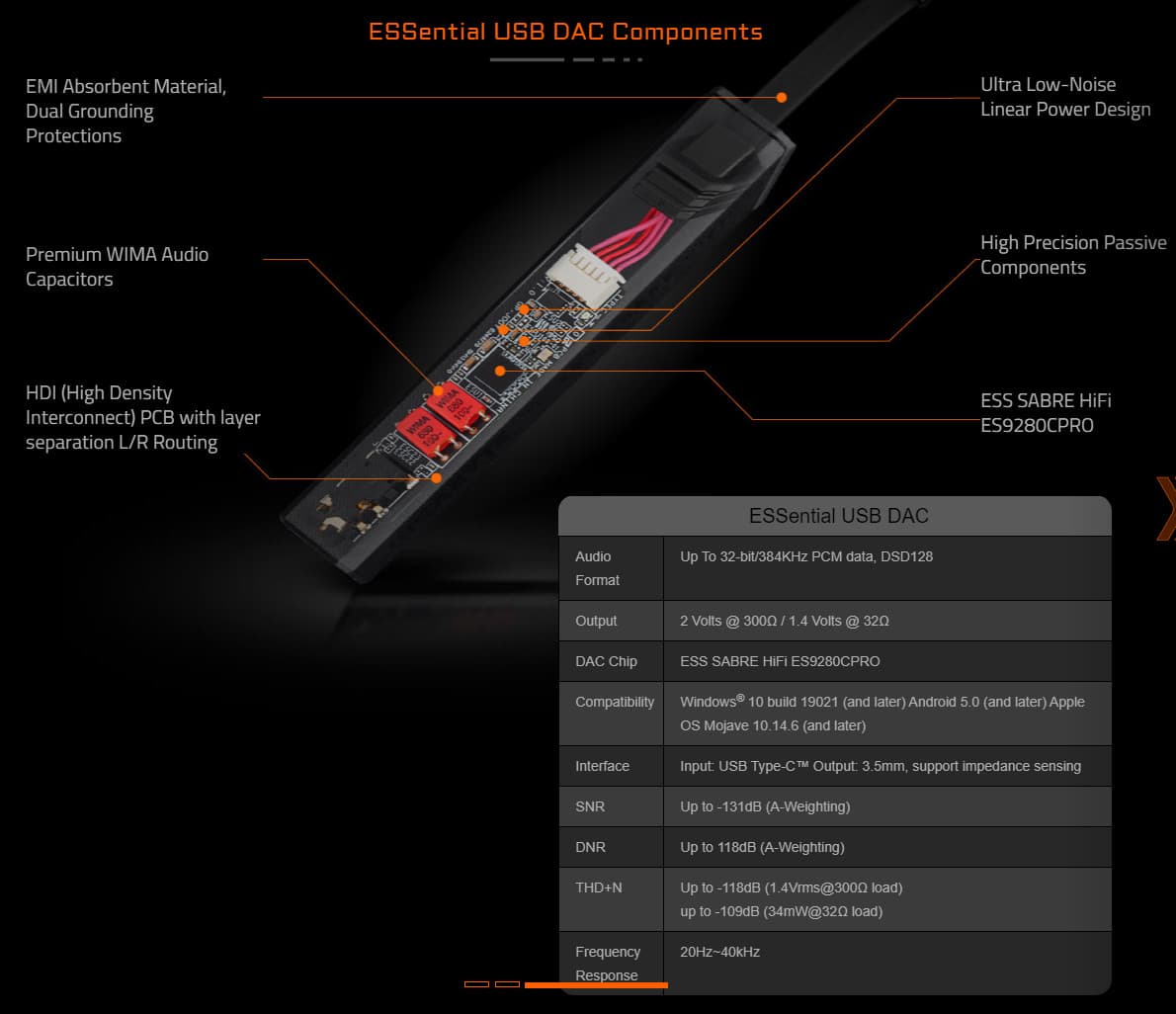

Представляет собой небольшое устройство-адаптер, подключаемый через Type-C к устройству вывода звука, на другом конце — миниджек 3.5 мм для подключения наушников.

Питание, охлаждение

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева), горизонтально ориентирован) здесь есть еще два 8-контактных EPS12V. Стоит особо отметить, что коннекторы имеют металлическую окантовку и надежно защищены от повреждений в случае слишком тугих разъемов от блоков питания, а также оснащены цельнометаллическими контактами, гарантирующих стабильную передачу питания.

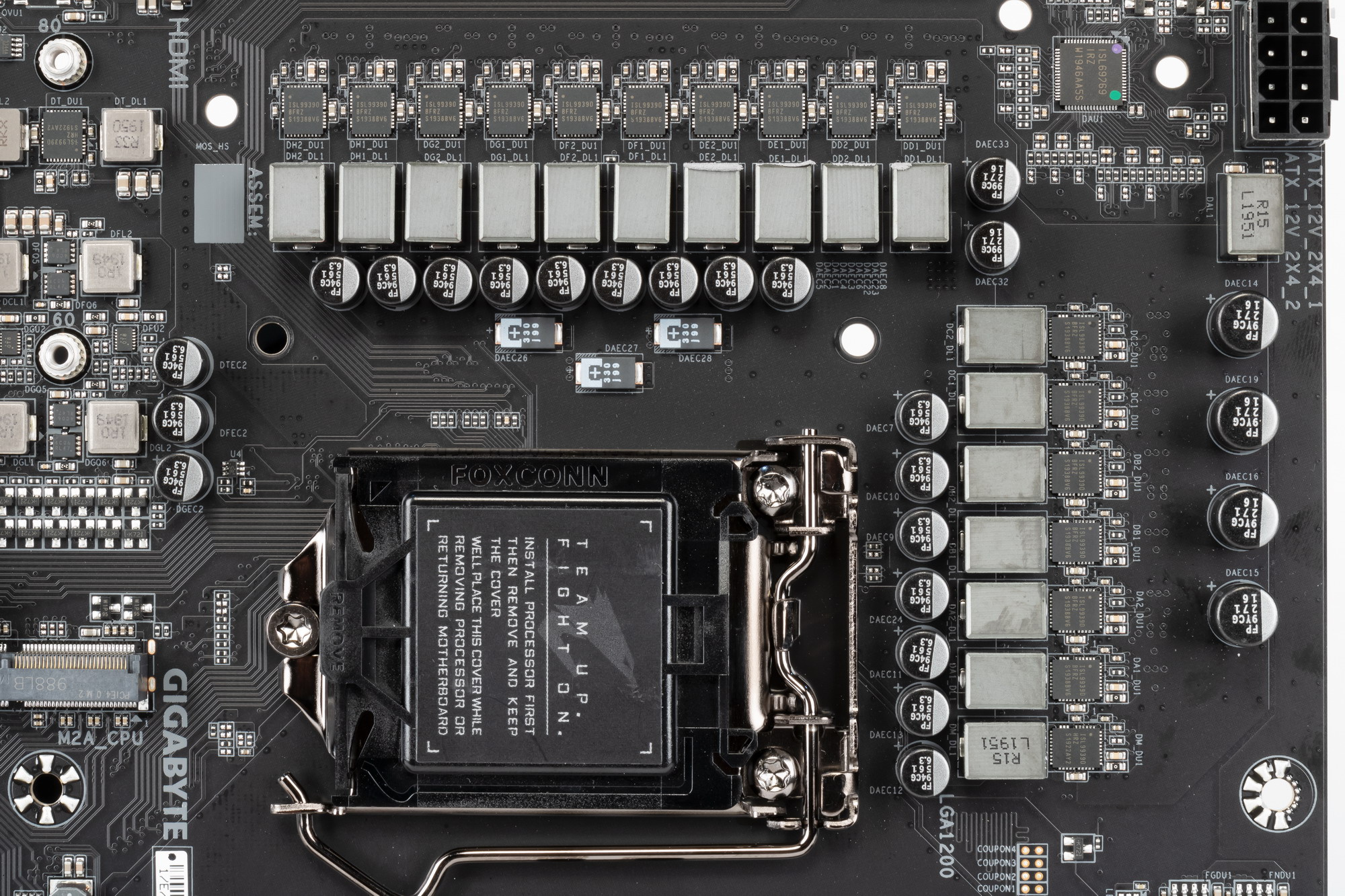

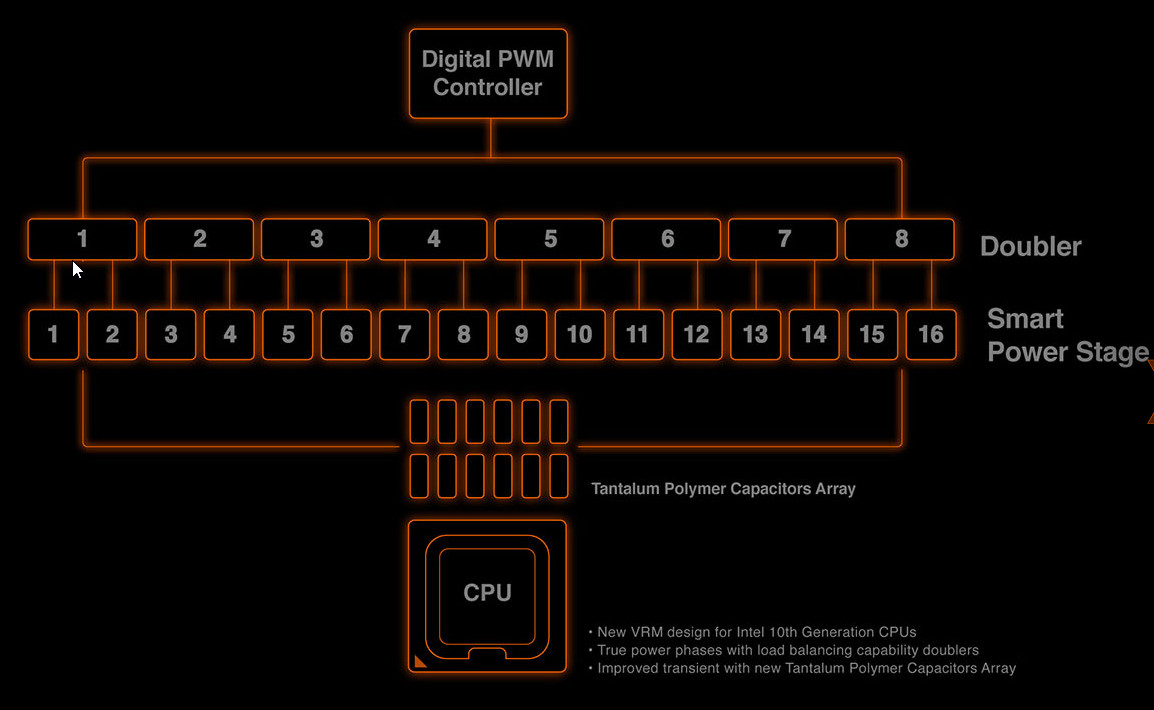

Схема питания процессора выполнена по схеме 16+1 фаза.

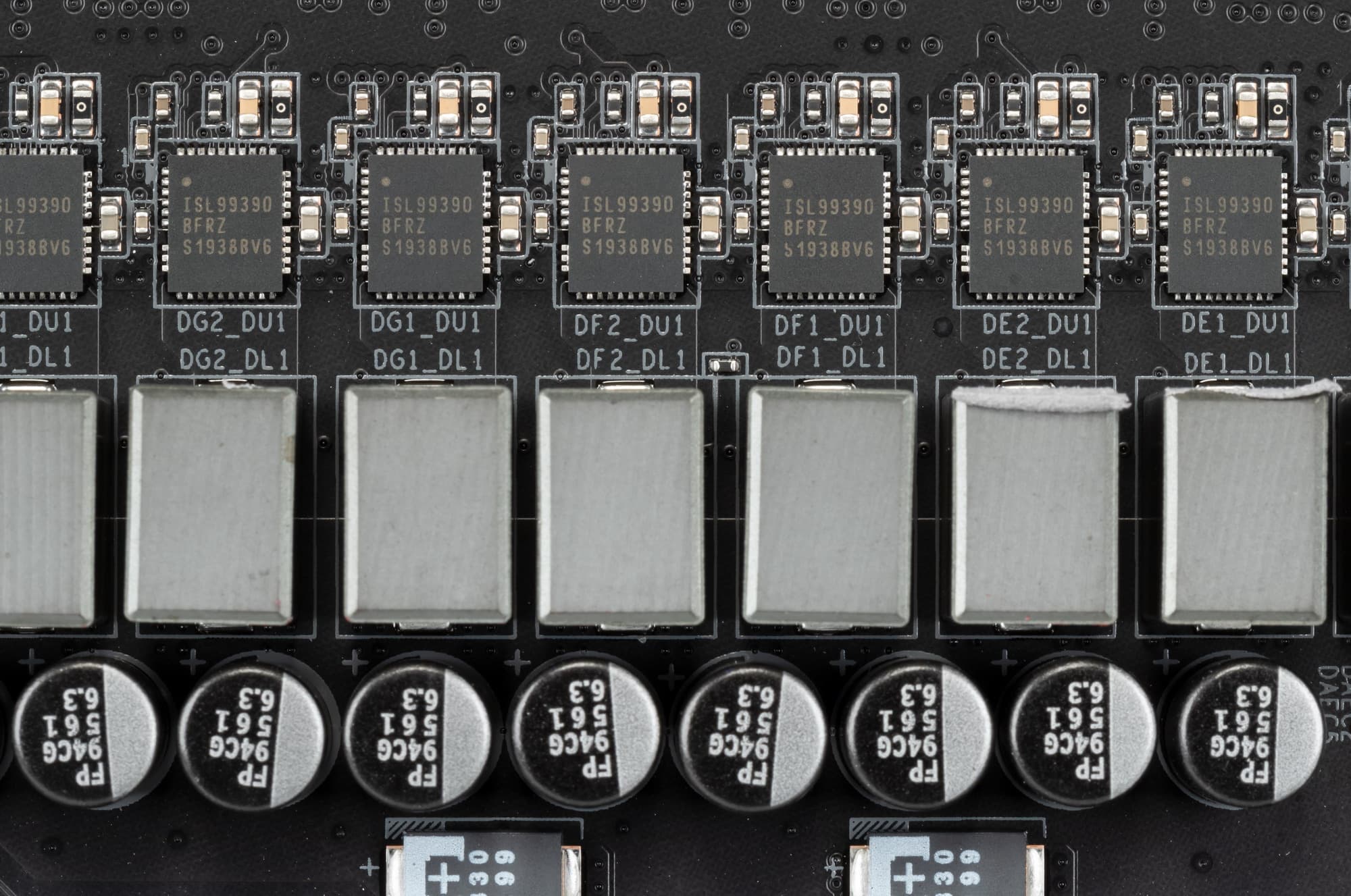

Каждый канал фазы имеет суперферритовый дроссель и ISL99390 MOSFET от Intersil/Renesas на 90 А.

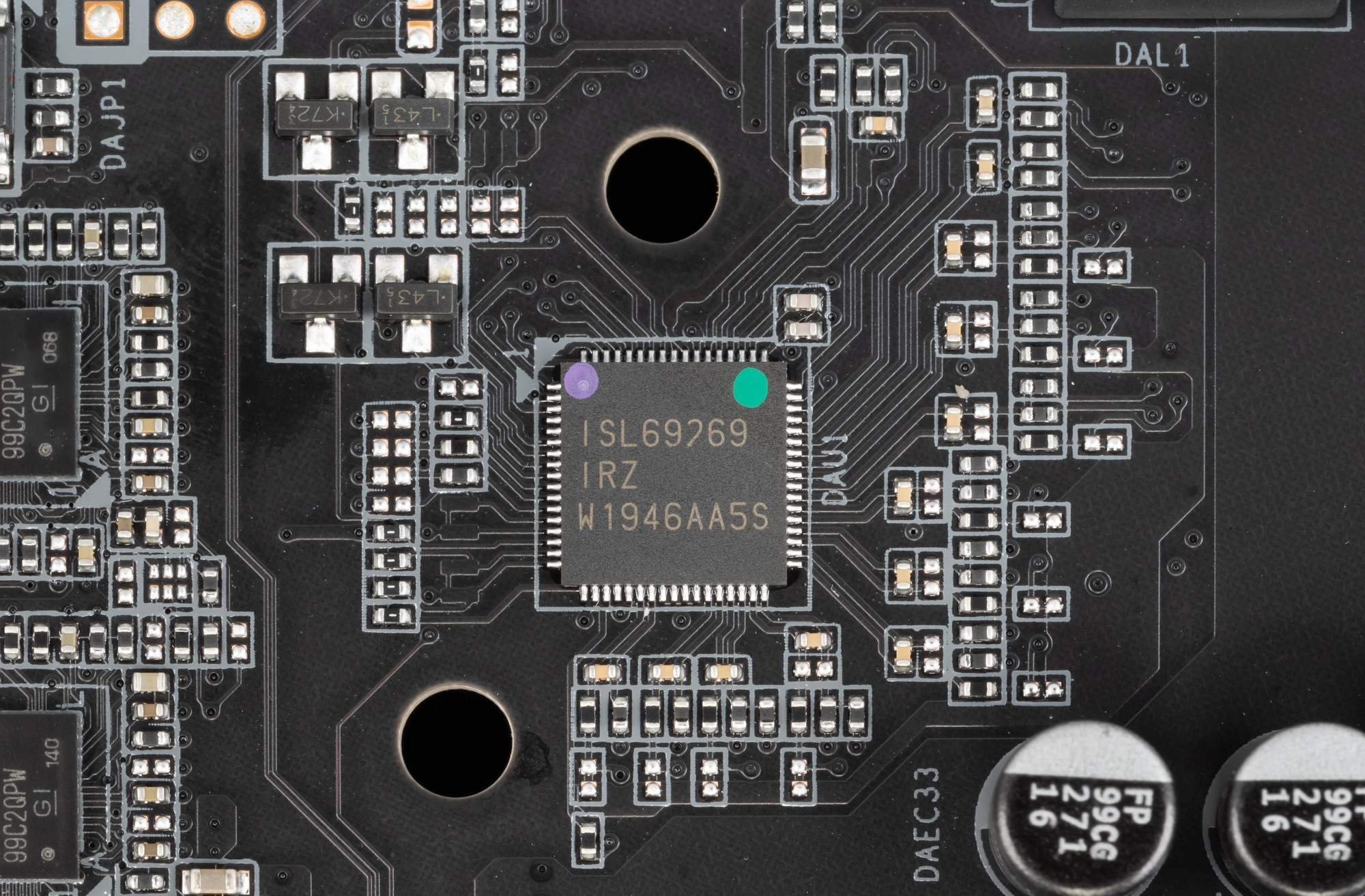

То есть в сумме такая мощнейшая система способна на работу с токами много выше килоампера. Управляет схемой ШИМ-контроллер ISL69269 от того же Intersil. Хорошо известно, что он рассчитан максимум на 8 фаз.

Производитель честно нам говорит про наличие удвоителей фаз.

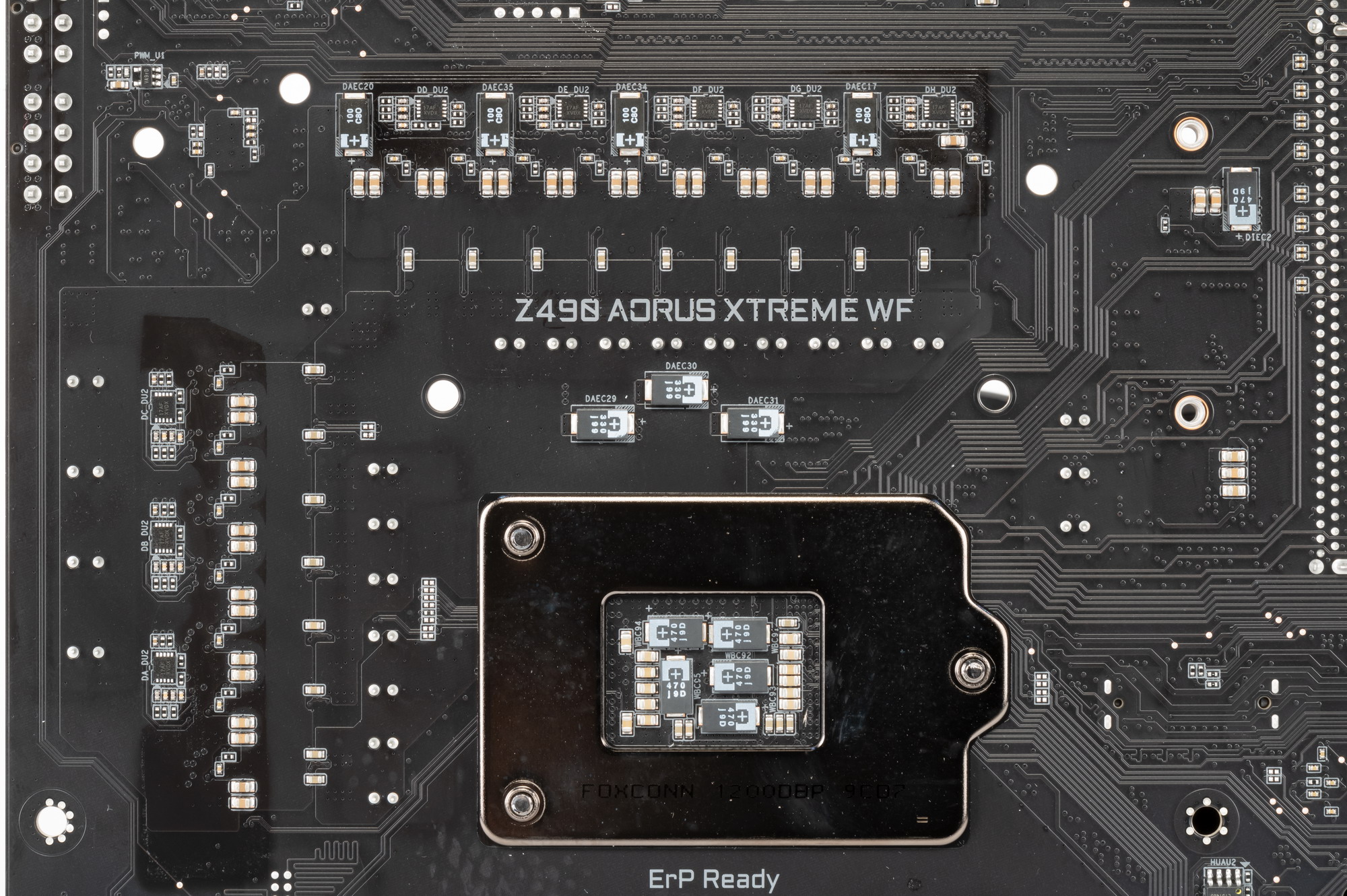

И действительно, такие имеются на обороте платы.

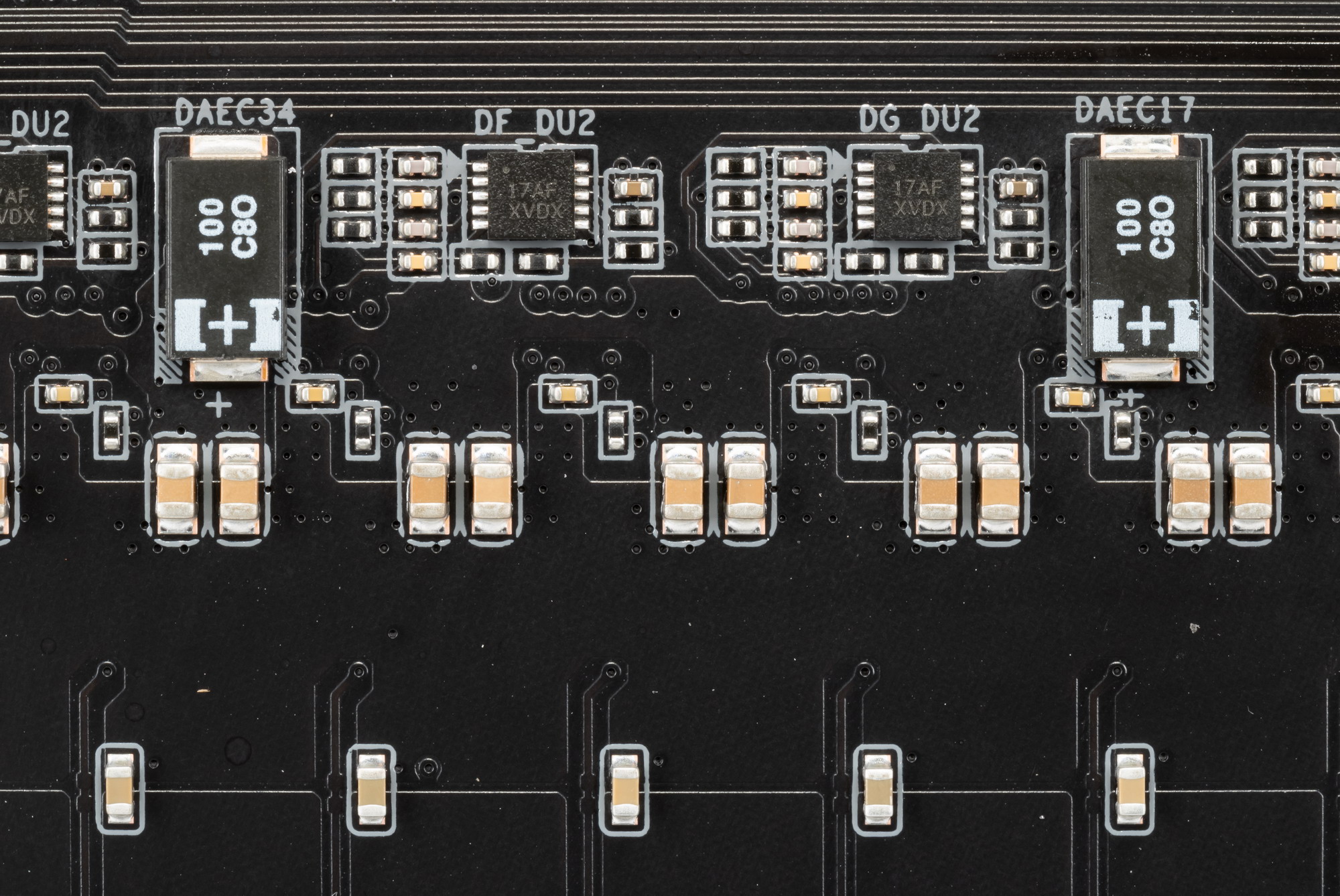

Это ISL6617A все от того же производителя Intersil (напомню, что он поглощен компанией Renesas, однако пока еще бренд Intersil существует, поэтому я буду упоминать оба бренда).

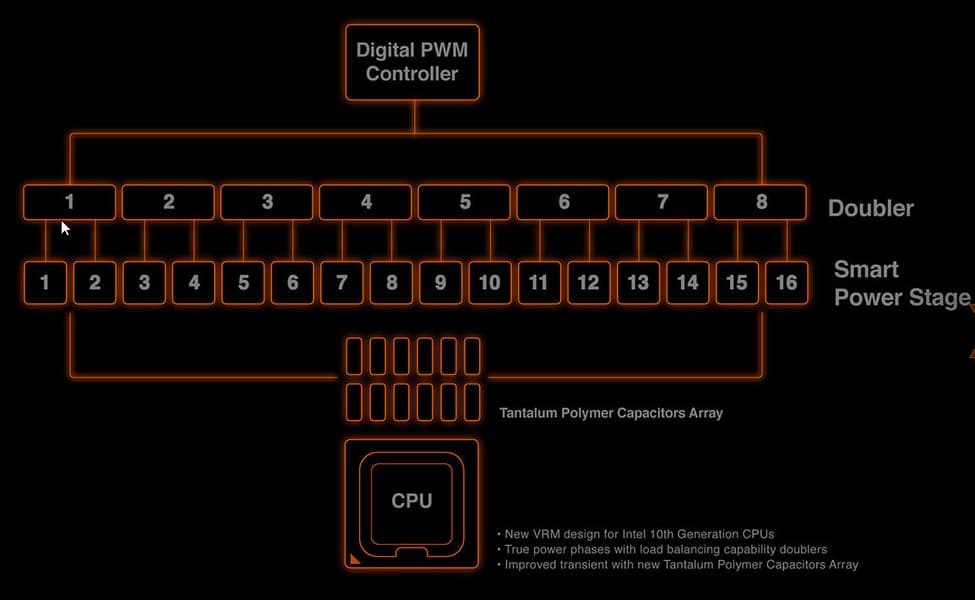

Так что фактическая схема питания процессора: 8х2 (для VCore)+1 (фаза для VCCSA). Инженеры Gigabyte уверены в том, что такой подход себя оправдывает, и гарантирует стабильность работы, особенно при оверклокинге (а мы долгое время думали, что как раз наоборот, наличие прямых фаз питания дает большую гибкость при разгоне из-за ювелирного подгона вольтажей). Впрочем, возможно уже сейчас специалисты Gigabyte и правы, поскольку сделать прямых 16 фаз на такой плате — поднять ее себестоимость в разы, ибо печатная плата и так «нашпигована» до предела. А здесь может и нет возможности регулировать что-то с тысячными долями, но зато колоссальный запас системы питания на стабильную поддержку любых частот и потреблений процессоров.

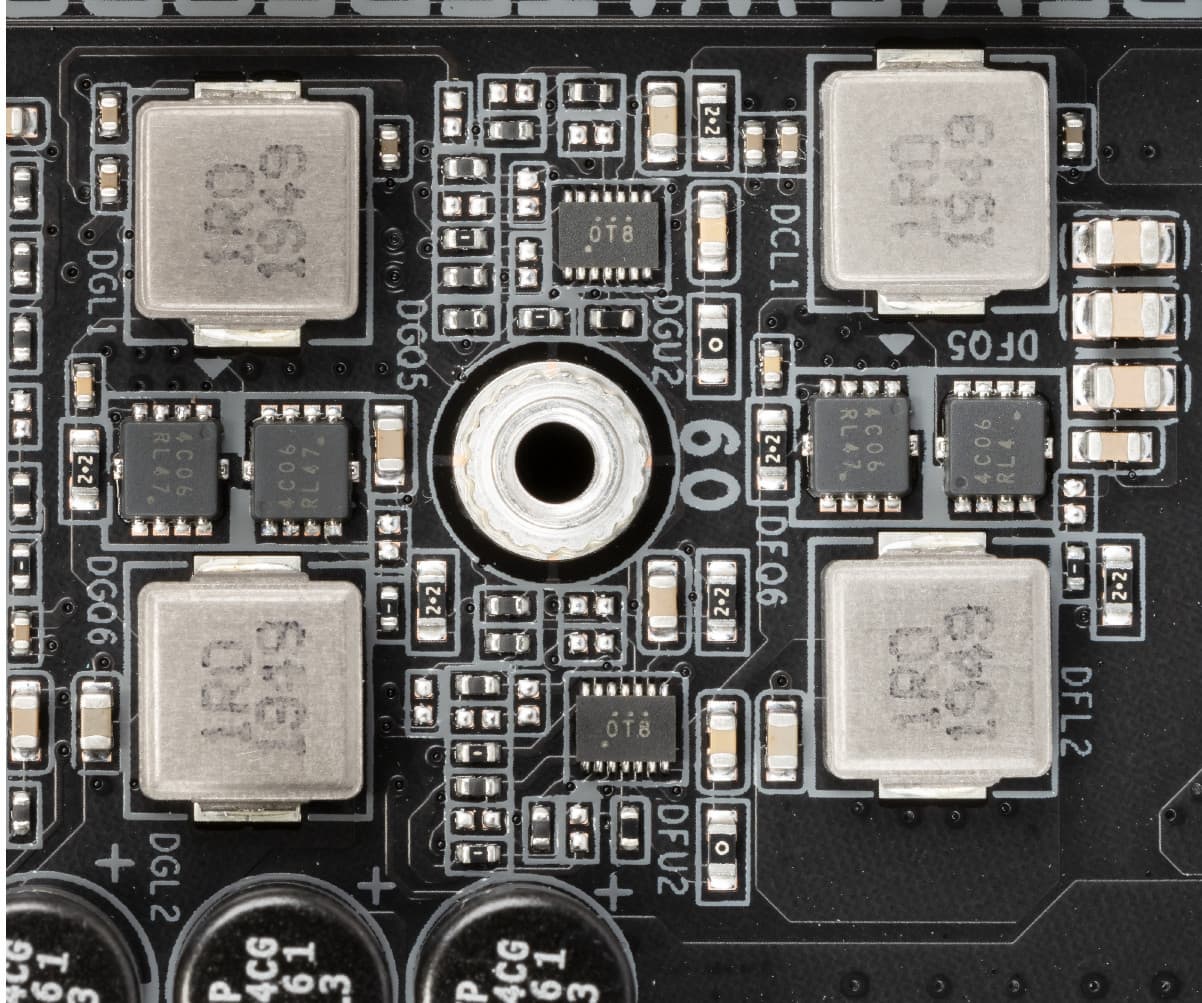

Питание VCCIO идет по двухфазной схеме c цифровым контроллером RT9018B от Richtek Technology (он на оборотной стороне платы).

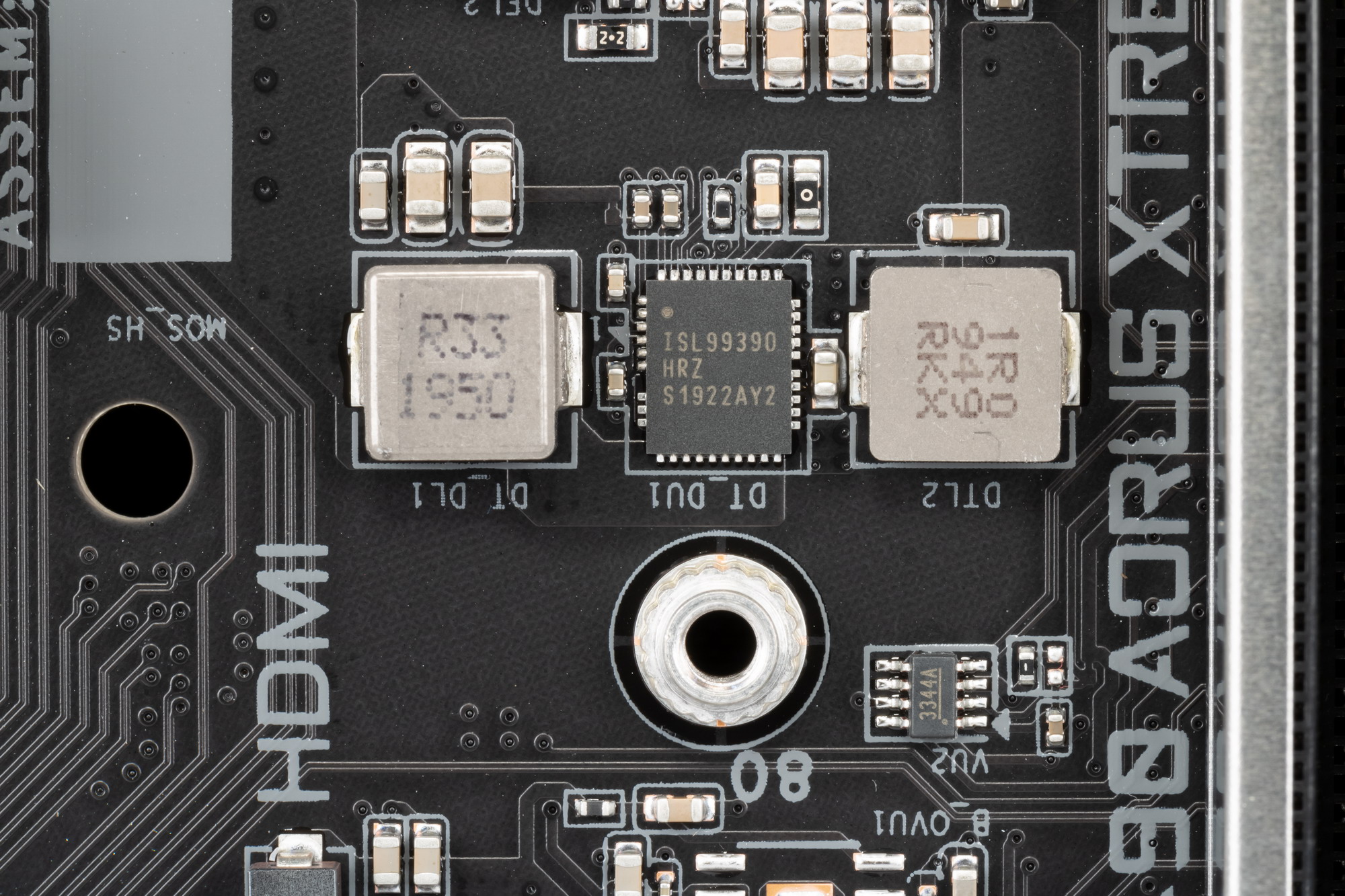

А питание интегрированного графического ядра имеет однофазную схему.

Что касается модулей оперативной памяти, то здесь реализована также однофазная схема с ШИМ-контроллером RT8120D от того же Richtek.

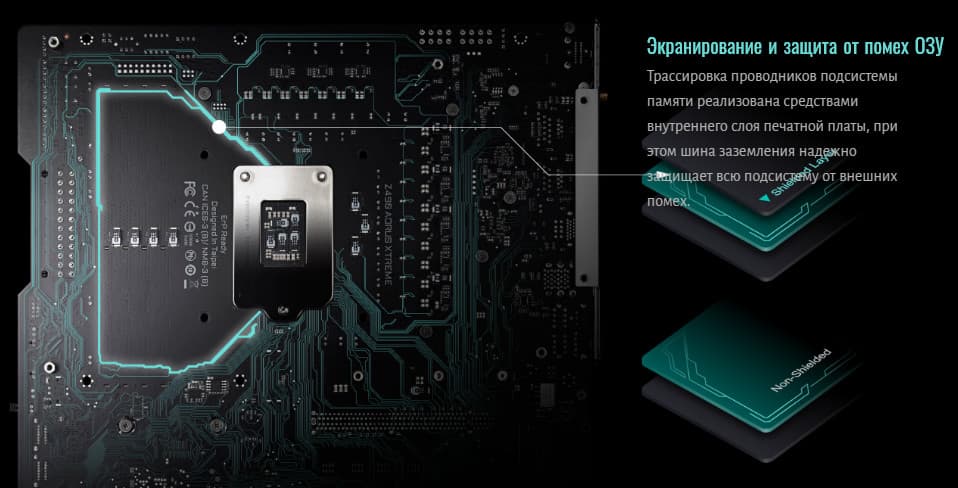

Специалисты опять же с гордостью нам вещают, что данная плата поддерживает работу модулей памяти на частотах до 5000 МГц и выше! Разумеется через профили XMP.

Собственно, обещано, что многие модули памяти с гарантированной поддержкой 4400 МГц на этой плате смогут взять планку в 5000 МГц. В том числе и за счет особой разводки на печатной плате.

Вообще, традиционно уже Gigabyte в материнских платах флагманского уровня использует свою Ultra Durable технологию, предусматривающую удвоенный слой меди в цепях питания и заземления, помогающую не только улучшению прохождения сигналов (удалению помех), но и более эффективное теплорассеивание.

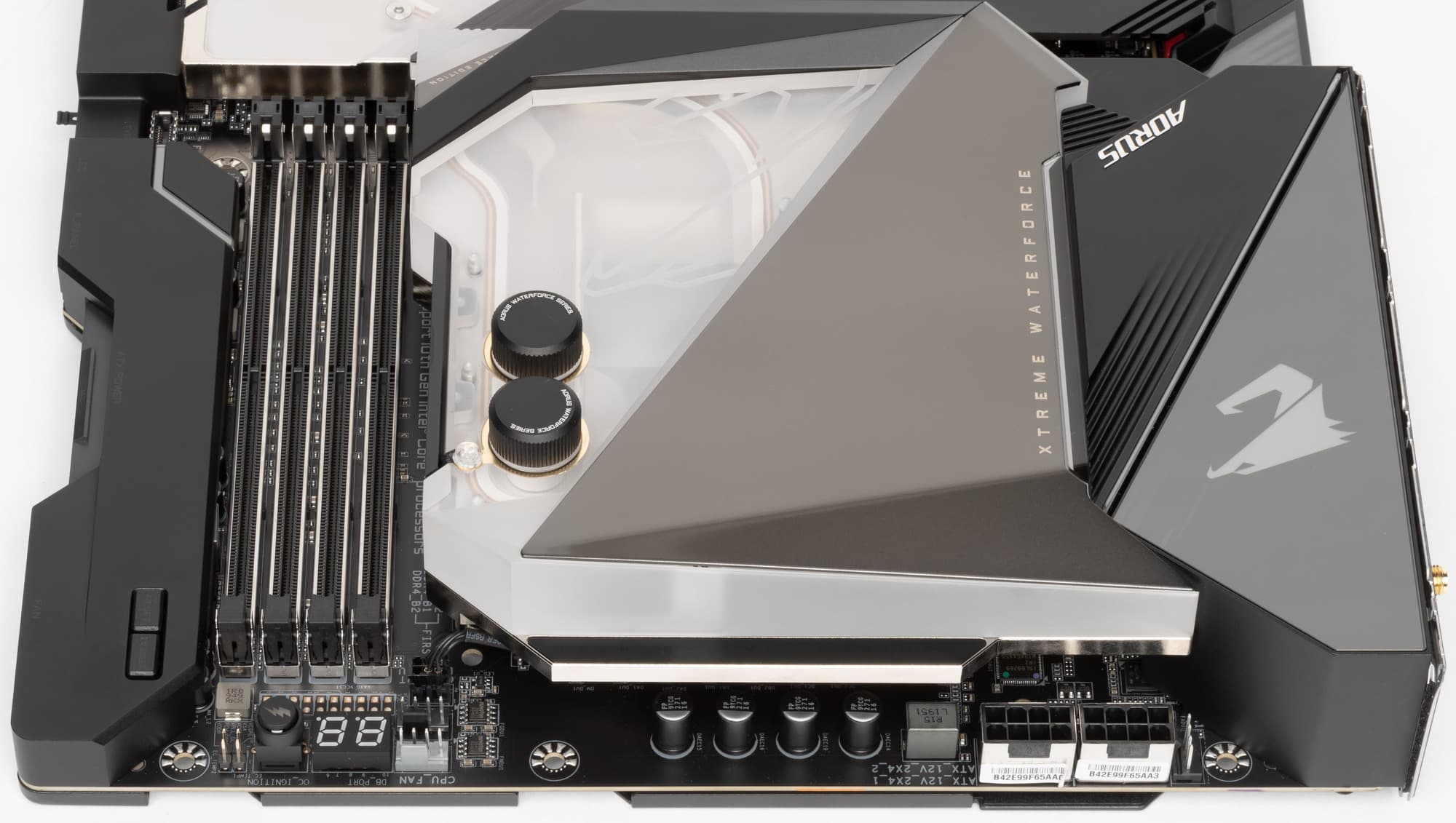

Теперь про охлаждение. А это у данной материнки самое интересное, да и ключевая «фишка».

Уже из заголовка материала и названия платы можно понять, что она оснащена водоблоком. Причем не только колоссальных размеров, но и весом почти в 7 кг (разумеется, сплошная медь, покрытая никелем снаружи).

Как видно, в данном случае фраза: «Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы», которую обычно говорю, не имеет смысла.

Единый водоблок охлаждает все! И чипсет Z490, и слоты M.2, и преобразователи питания VRM всех видов, и, разумеется, сам процессор.

Несмотря на приличный вес, водоблок не отличается уж очень большой толщиной.

На месте будущего поцелу.. то бишь соприкосновения с крышкой процессора заранее нанесен термоинтерфейс в виде пасты.

Места прижима к мосфетам, Z490 и даже к сетевому контроллеру Marvel AQC107 имеют мягкий термоинтерфейс. После снятия водоблока (по окончании тестов) мы увидели картину:

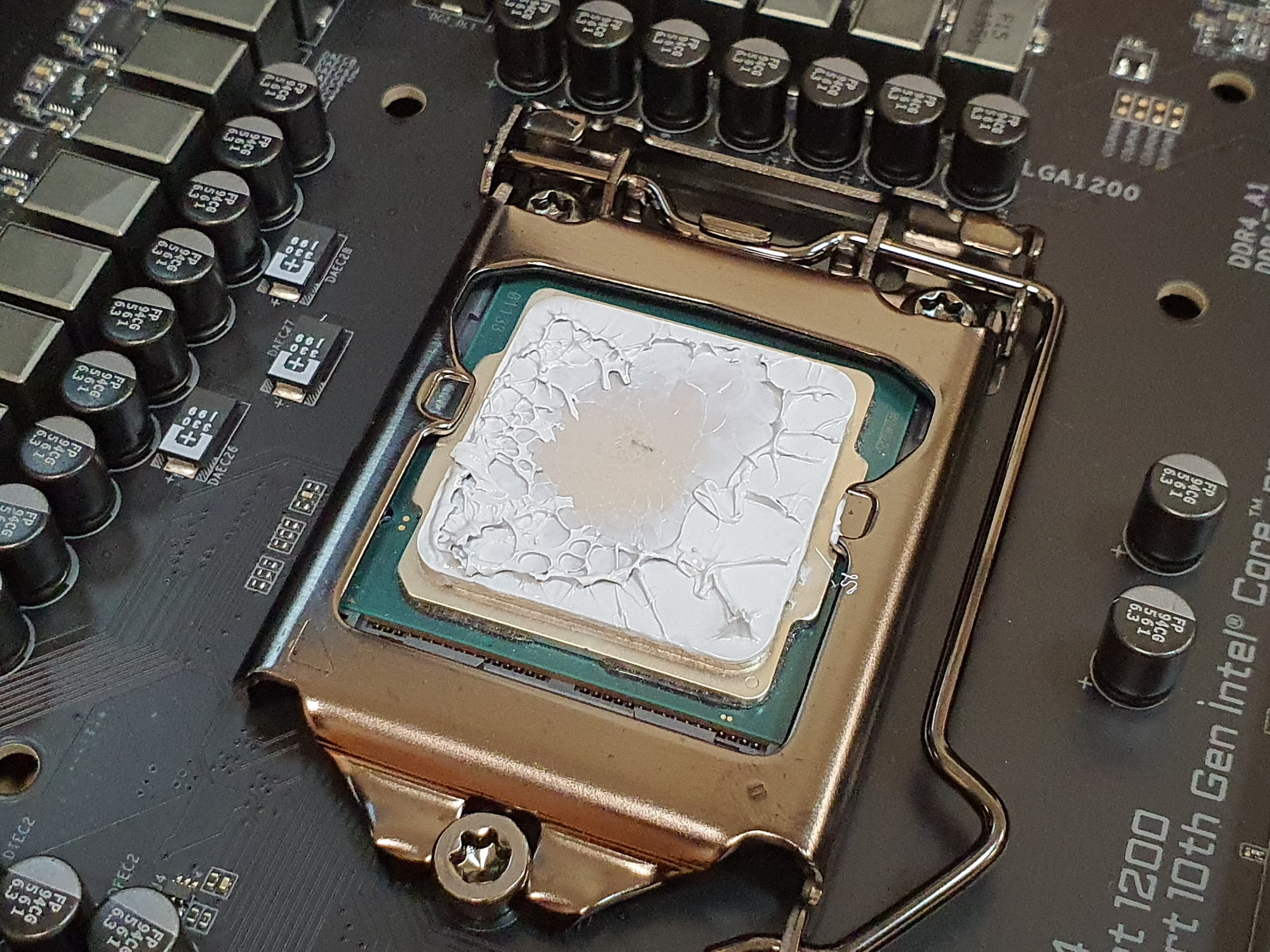

Паста покрыла крышку процессора основательно, отпечаток сам говорит за себя.

А вот остальные элементы термоинтерфейса явно рассчитаны на 1-2 (максимум 3) использования, поэтому в комплекте с водоблоком есть запасной набор этих «серых резинок».

Теперь о неприятном.

В отличие от прошлых подобных материнских плат с водоблоками, где фиттинги на этих блоках были размещены на некотором расстоянии друг от друга, в данном случае разработчики с какого-то ума поставили их совсем рядом.

А например, у ЖСО Thermaltake Pacific C360 гайки на трубках весьма толстые. И просто не умещаются. Вот например, как выглядит «родной» водоблок TT.

Если бы отверстия на водоблоке Gigabyte были бы дальше друг от друга буквально на пару-тройку миллиметров, то все было бы хорошо. Нам пришлось изощряться и менять обычные фиттинги на угловые (последние тоньше, поэтому уместились). Процесс монтажа платы есть в ролике ниже.

Следует напомнить, что плата обладает пластиной с оборотной стороны с так называемым «нанокарбоновым» покрытием, и пластина также принимает участие в охлаждении в местах нахождения VRM на лицевой стороне.

Над аудиоподсистемой и задним блоком портов установлен пластиковый кожух соответствующего дизайна, он оснащен подсветкой.

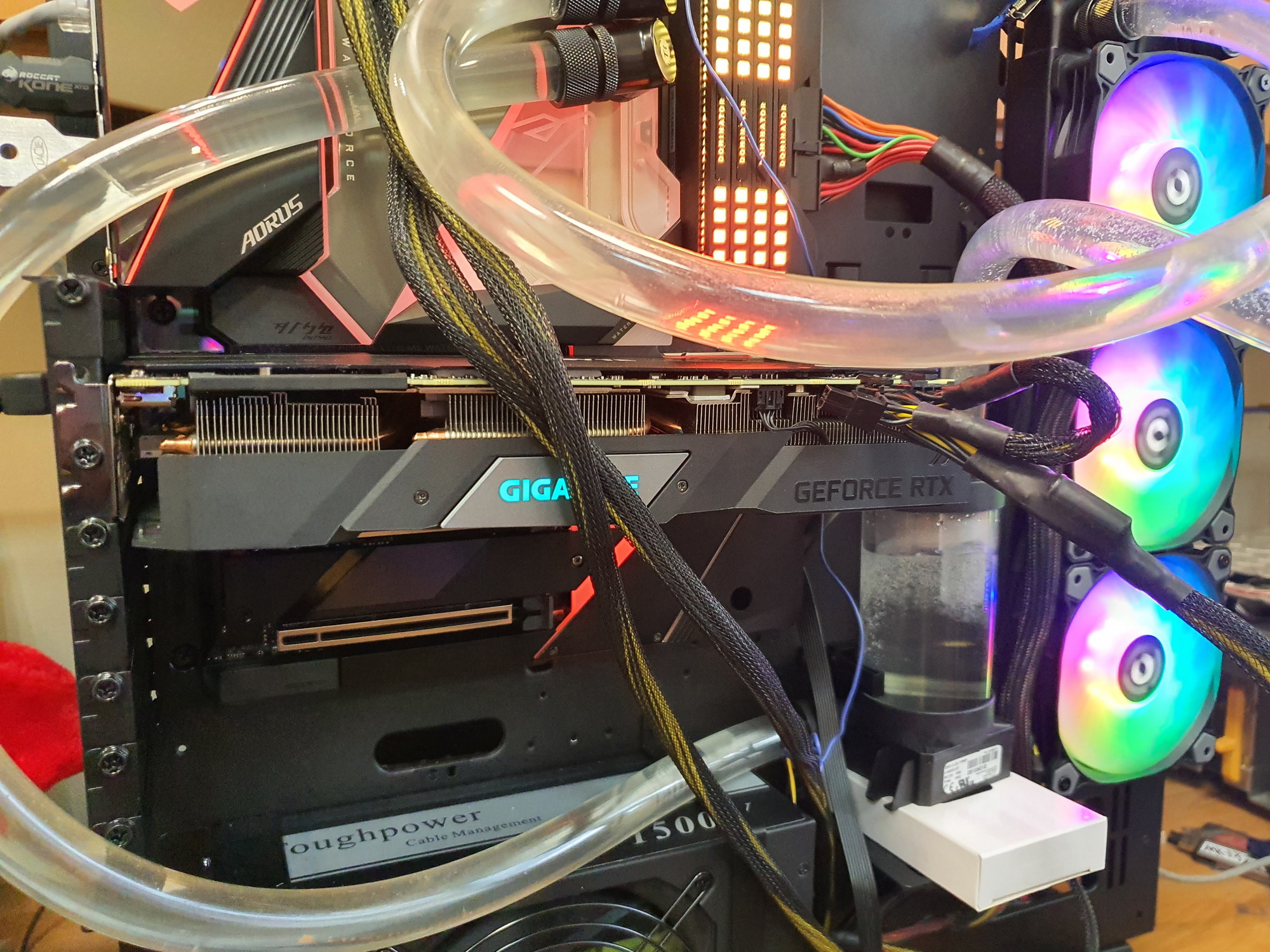

Подсветка

Топовые платы Gigabyte (как и других производителей) всегда имеют красивую подсветку. В данном случае красиво подсвечены кожух заднего блока портов, а также акриловые вставки в водоблоке. Все это можно увидеть в ролике ниже.

Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу RGB Fusion.

Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку. В целом моддинг — это нормально, это красиво и стильно, но все тщательно подобрано. Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Gigabyte.

Программное обеспечение под Windows

Все программное обеспечение можно скачать с сайта производителя gigabyte.com. Основная программа — так сказать, менеджер всего «софта» — это Aorus App Center. Ее и следует установить первой.

App Center помогает загрузить все остальные нужные (и не совсем нужные) утилиты. Большинство из них запускается только из App Center. Эта же программа следит и за обновлениями установленного фирменного ПО от Gigabyte, а также за актуальностью прошивки BIOS.

Начнем с самой «красивой» программы: RGB Fusion 2.0, настраивающей работу режимов подсветки.

Утилита умеет распознавать все фирменные элементы Gigabyte, оснащенные подсветкой, включая модули памяти. Поэтому в нашем случае (а мы использовали видеокарту Gigabyte) мы могли управлять подсветкой обоих «обслуживаемых» элемента: материнской платы и видеокарты.

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще).

Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

Наверно самые основные программы для настройки работы материнской платы, процессора, памяти и т. д. — это EasyTune и System Information Viewer (SIV).

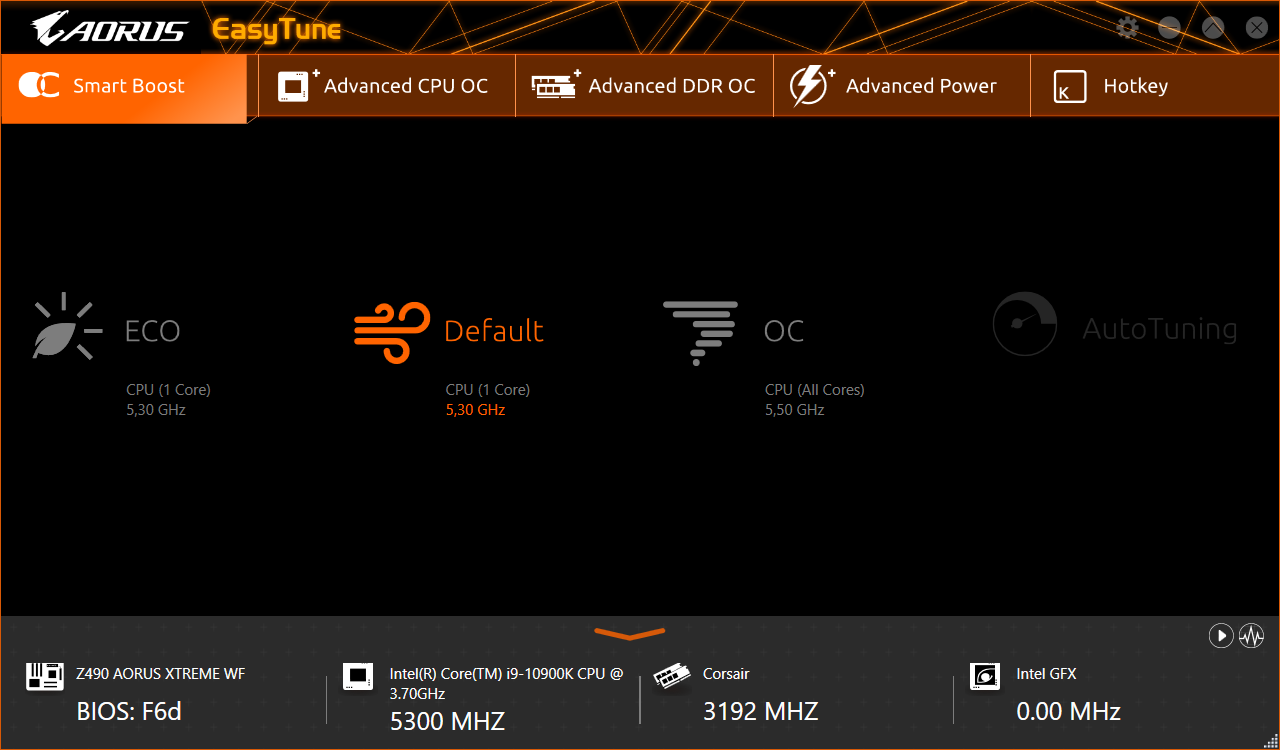

Стартовая вкладка EasyTune — это для тех, кому неохота влезать в тонкости разгона. Здесь можно просто выбрать режим, чтобы система сама выставила все частоты и напряжения. В процессорах Intel работает технология Turbo Boost, которая позволяет автоматически поднимать частоту работы ядер до определенных максимумов в пределах теплопакета и температуры конкретной модели процессора.

В режиме Default частота работы ядер процессора особо не отличается штатной (кроме 1-2 ядер, которые иногда получают частоту до 5,3 ГГц). В режиме OC автоматический разгон старается выставить уже 5,5 ГГц, но опять же, на паре ядер и эпизодически. Но для ручного оверклокинга есть свои закладки: как для процессора, так и для памяти.

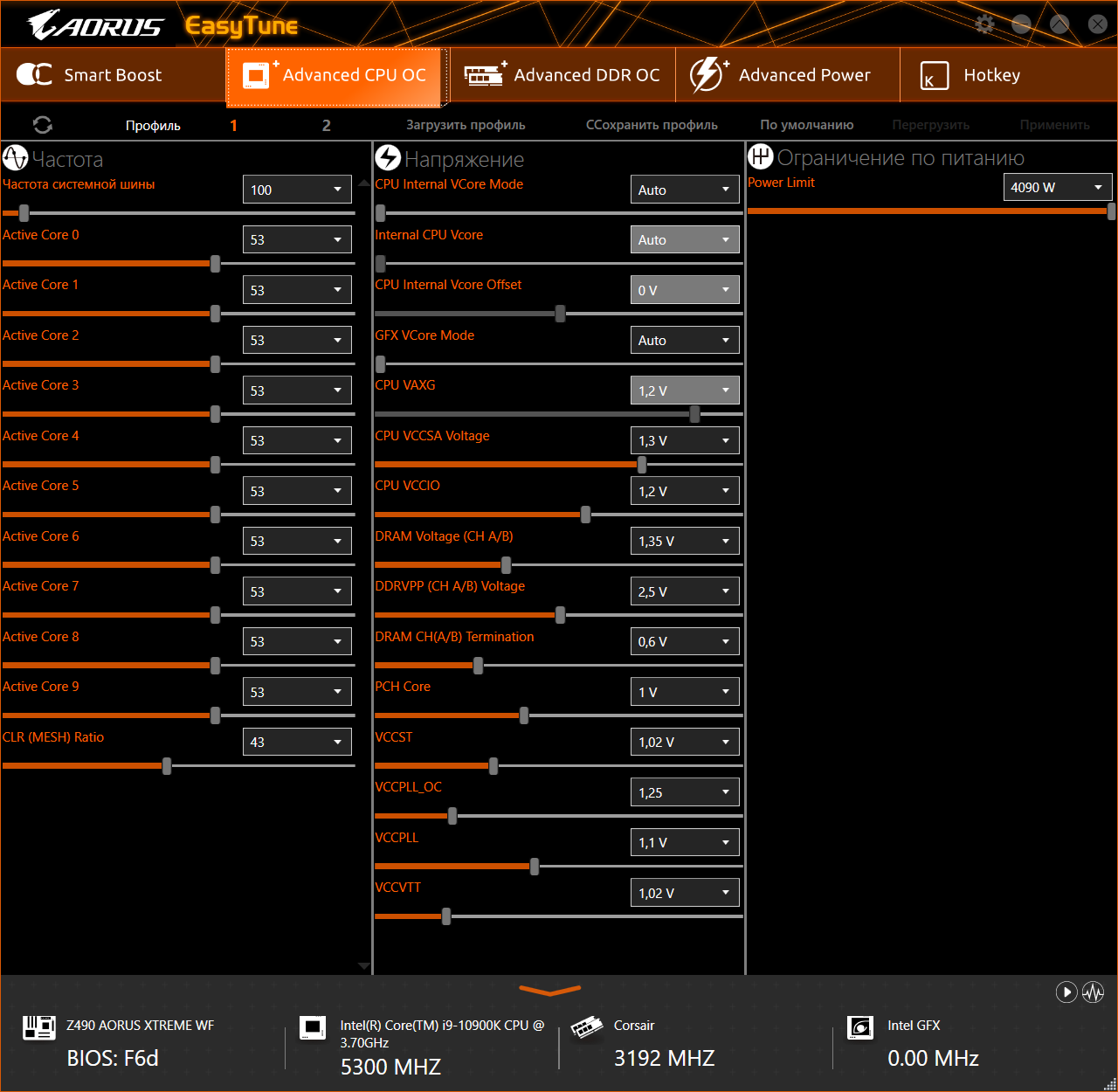

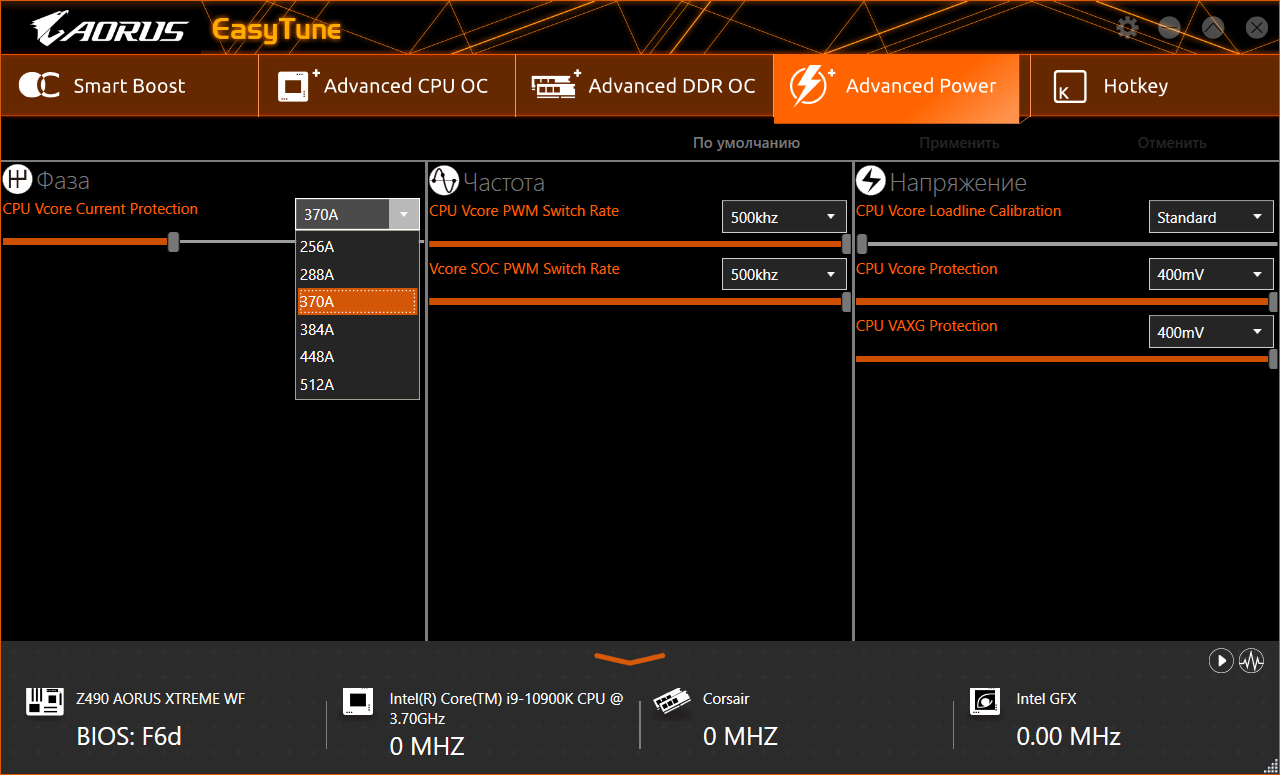

Имеется и ручное управление теми самыми ШИМ-контроллерами, отвечающими за фазы питания.

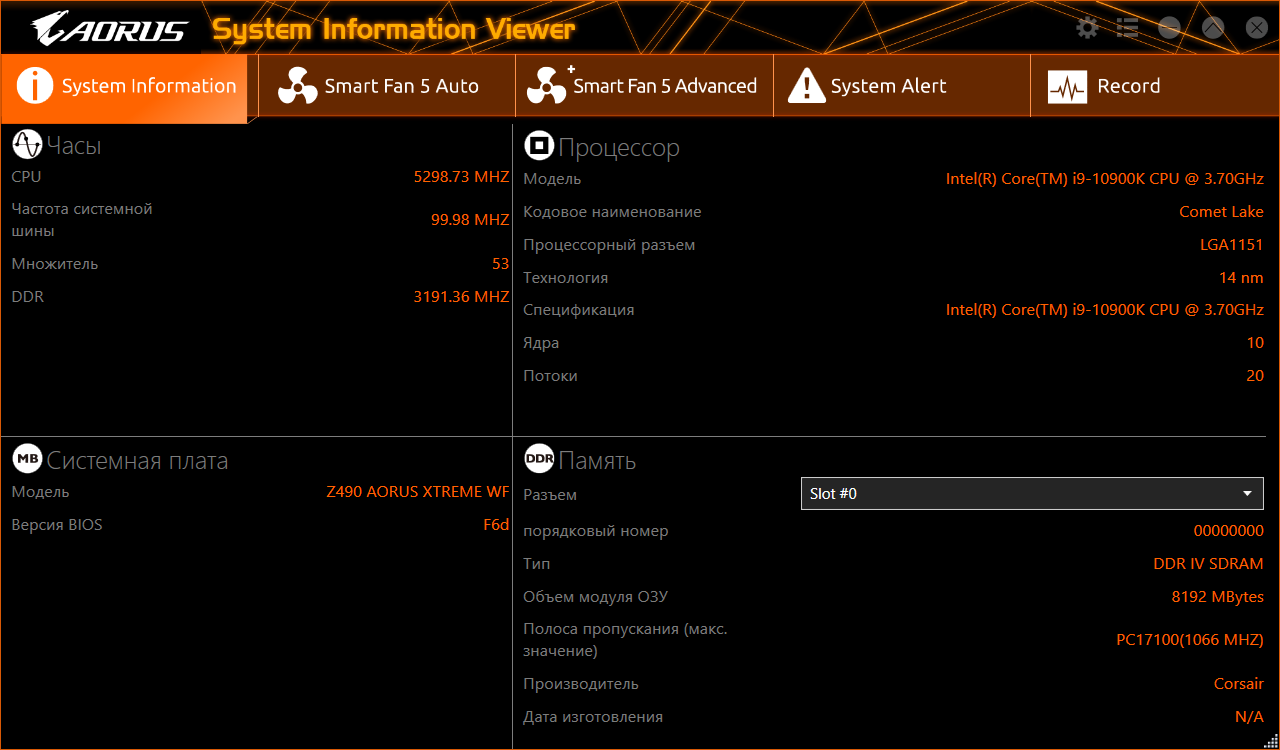

Следующая очень важная утилита — SIV. Первая вкладка — информационная, тут все общие сведения. Нам интересна вкладка с «умным управлением» вентиляторами.

Понятно, что на этой вкладке мы выбираем режимы, исходя из шумовых характеристик. Режимы «умные», то есть если вы выбрали, например, «тихий» режим, то частота вращения вентиляторов будет поддерживаться на минимальном уровне до тех пор, пока это возможно из-за нагрева процессора/платы (мы помним, что плата оснащена массой термодатчиков), затем сформируется сигнал для снижения частот в рамках Turbo Boost.

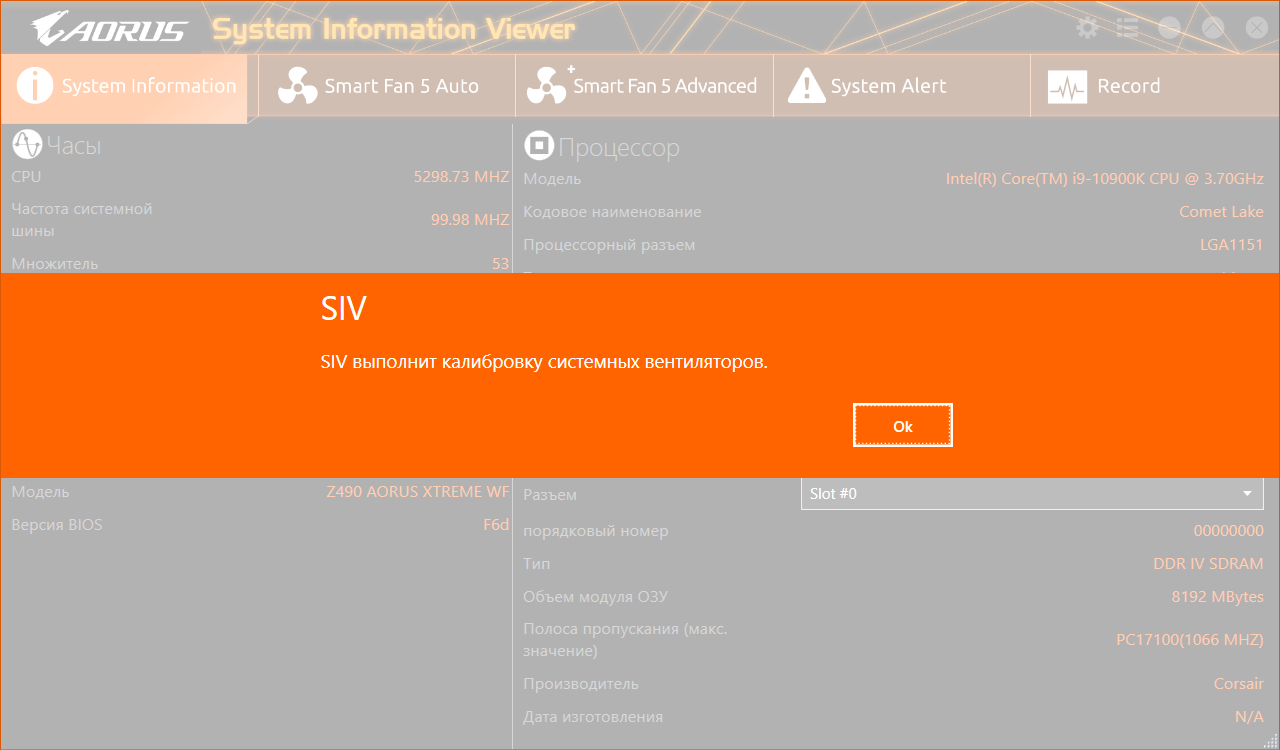

При первом входе на эту закладку будет предложено автоматическое калибрование всех установленных и распознанных приложением системных вентиляторов.

Также можно на экран вывести мониторинг состояния многих параметров работы ПК.

Надо еще отметить фирменную панель управления звуком DTS X, которая сопровождает текущий драйвер аудиотракта Realtek.

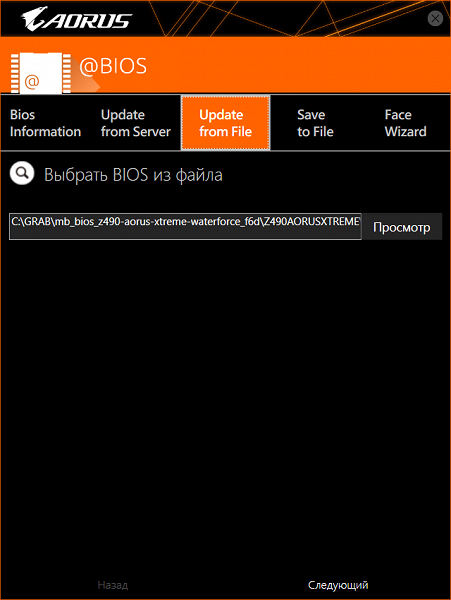

Обновить BIOS можно не только через QFlash Plus, но и из Windows, используя фирменную программу @BIOS.

Как известно, все BIOS сейчас имеют заложенные картинки, которые мы видим при старте ПК, пока загрузка не будет передана операционной системе.

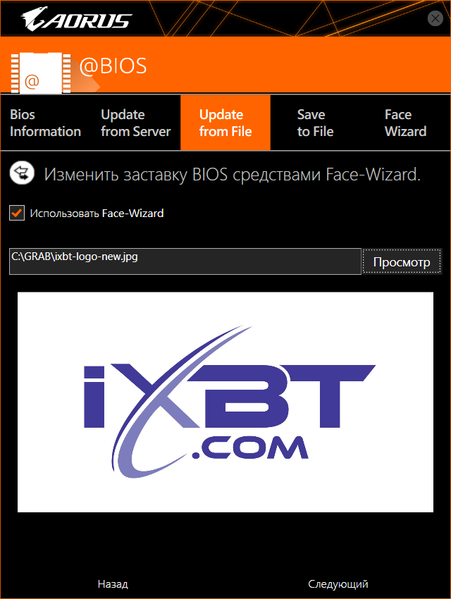

Программа @BIOS позволяет не только обновить саму прошивку, но и картину начального лого
Вот например, как здесь.

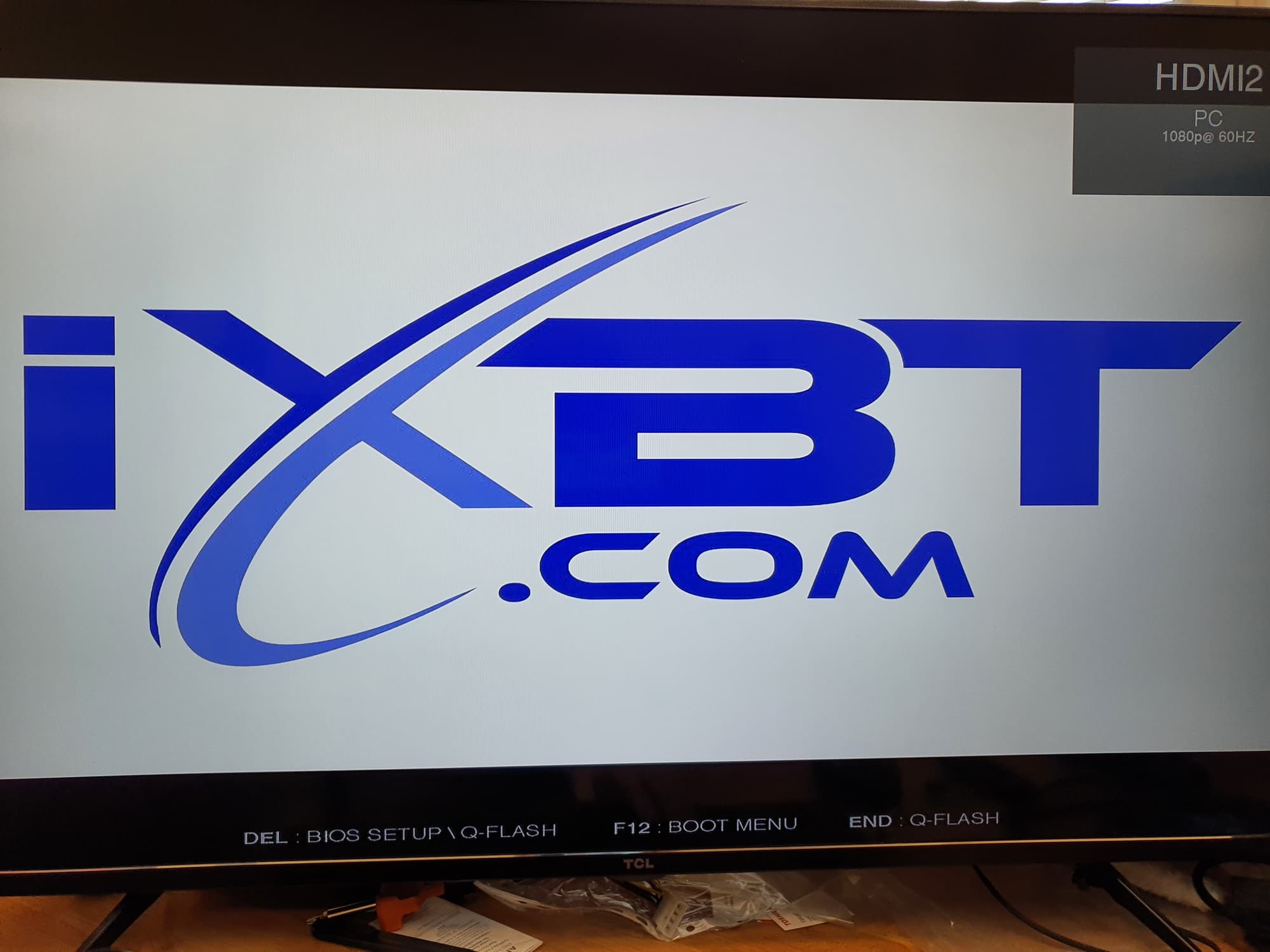

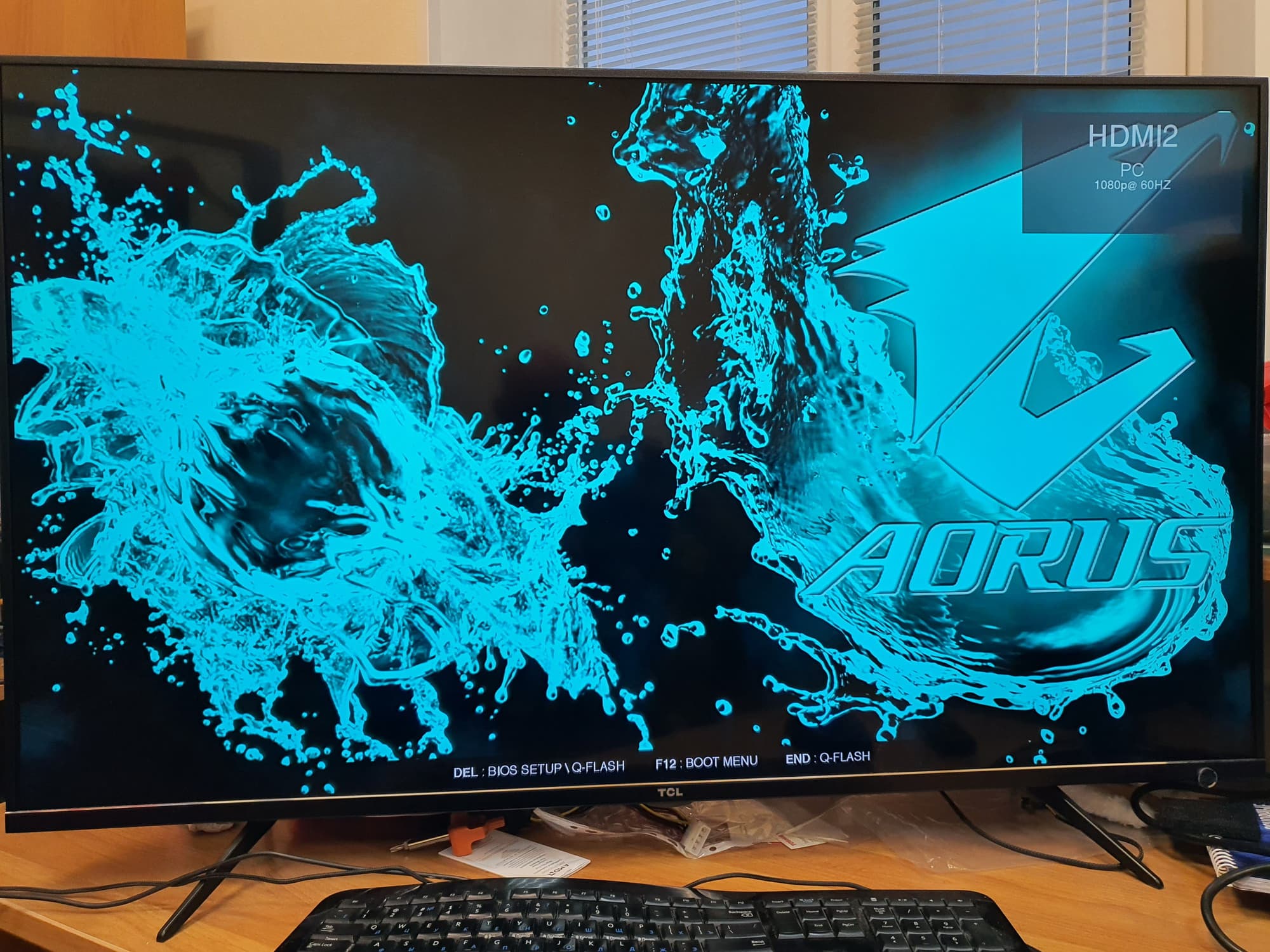

В результате при старте материнской платы на несколько секунд получаем приятный нам вид

Другие утилиты Gigabyte в данном материале я рассматривать не стану, уже писал о них в предыдущих материалах по матплатам этого производителя.

Настройки BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

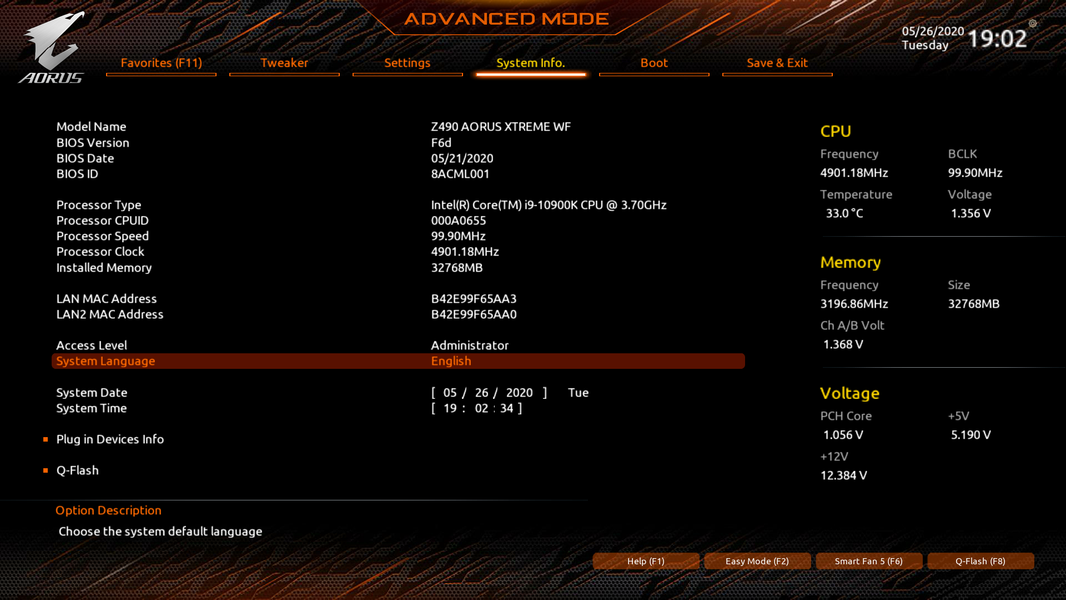

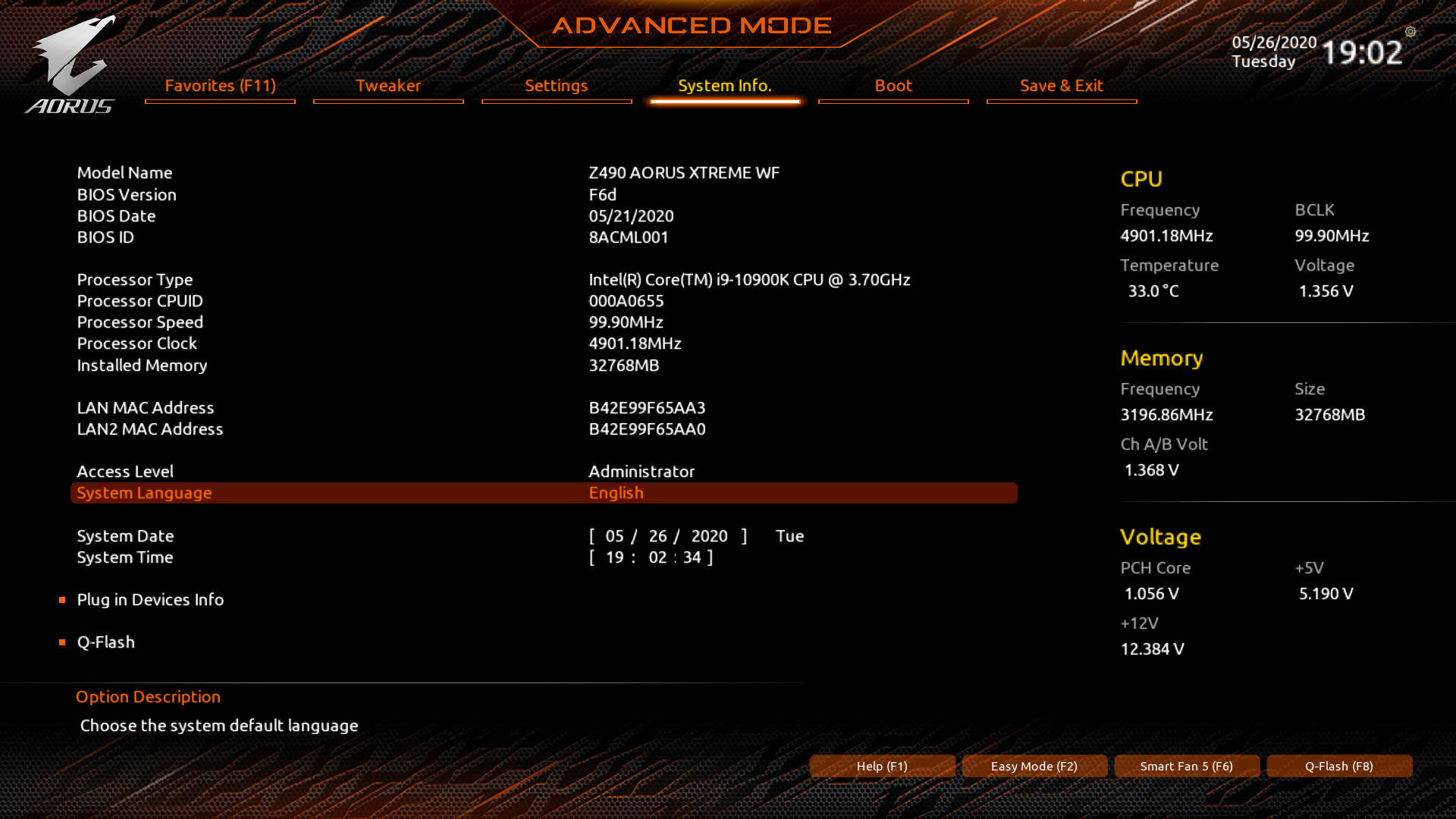

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

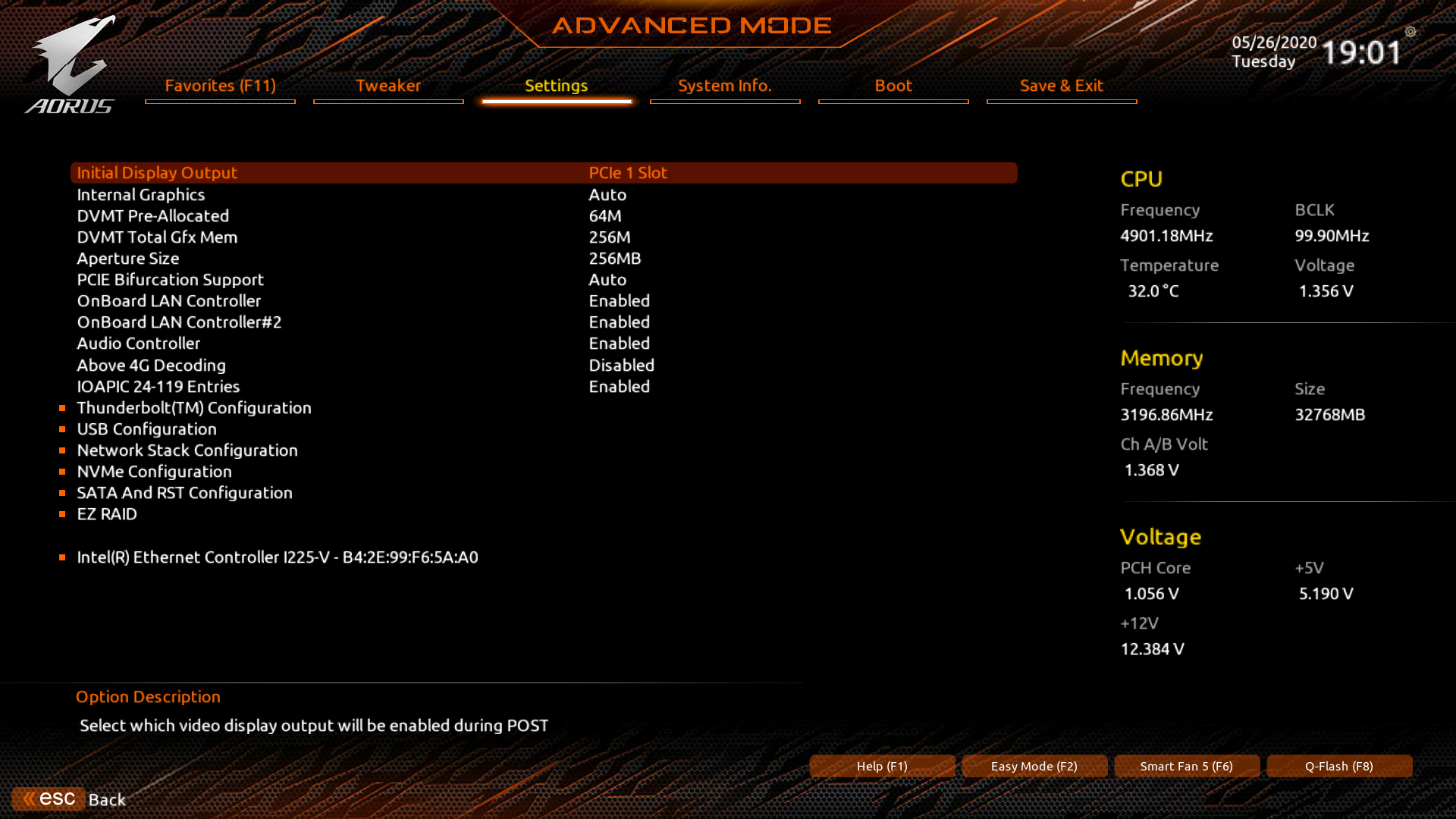

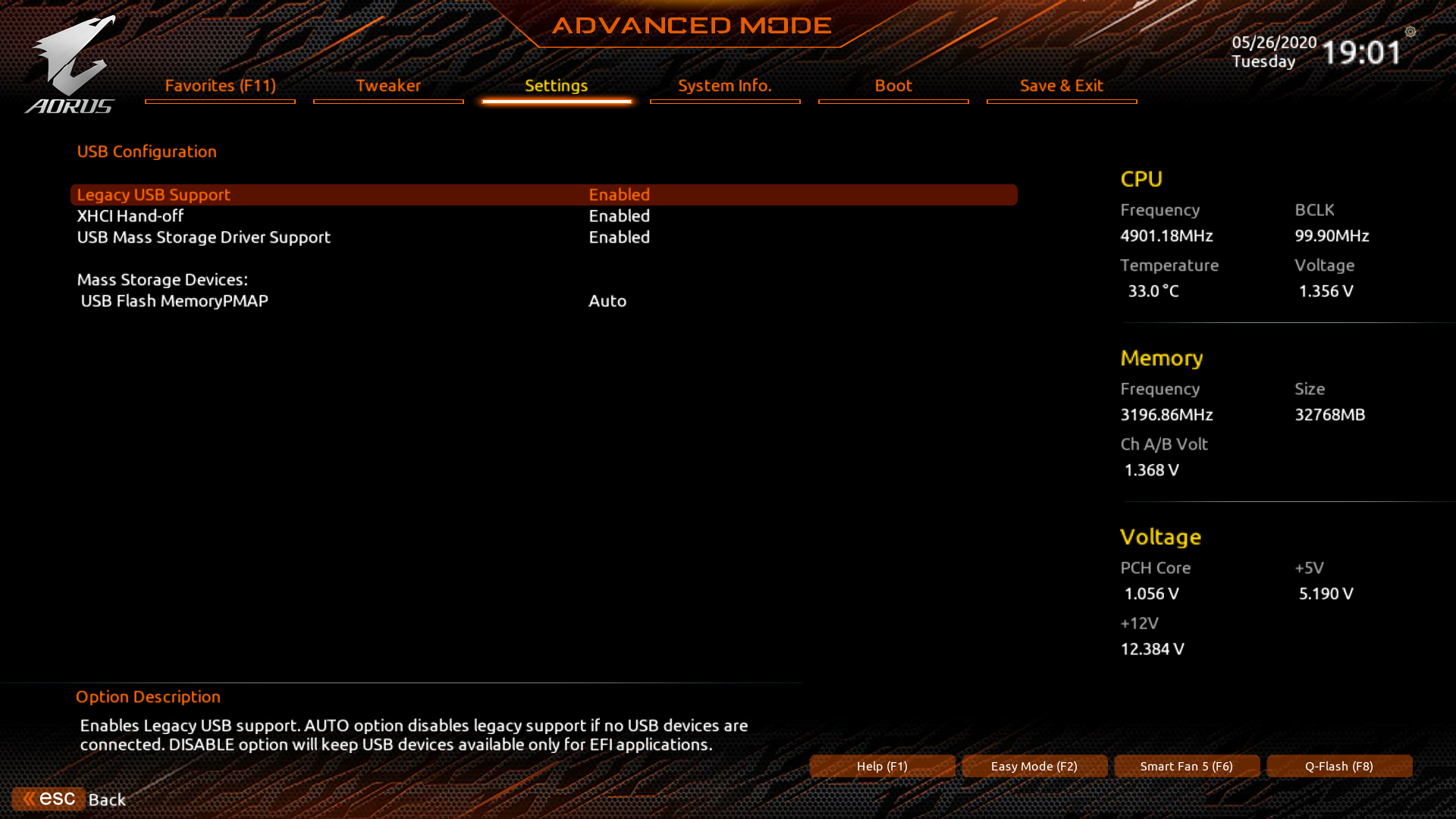

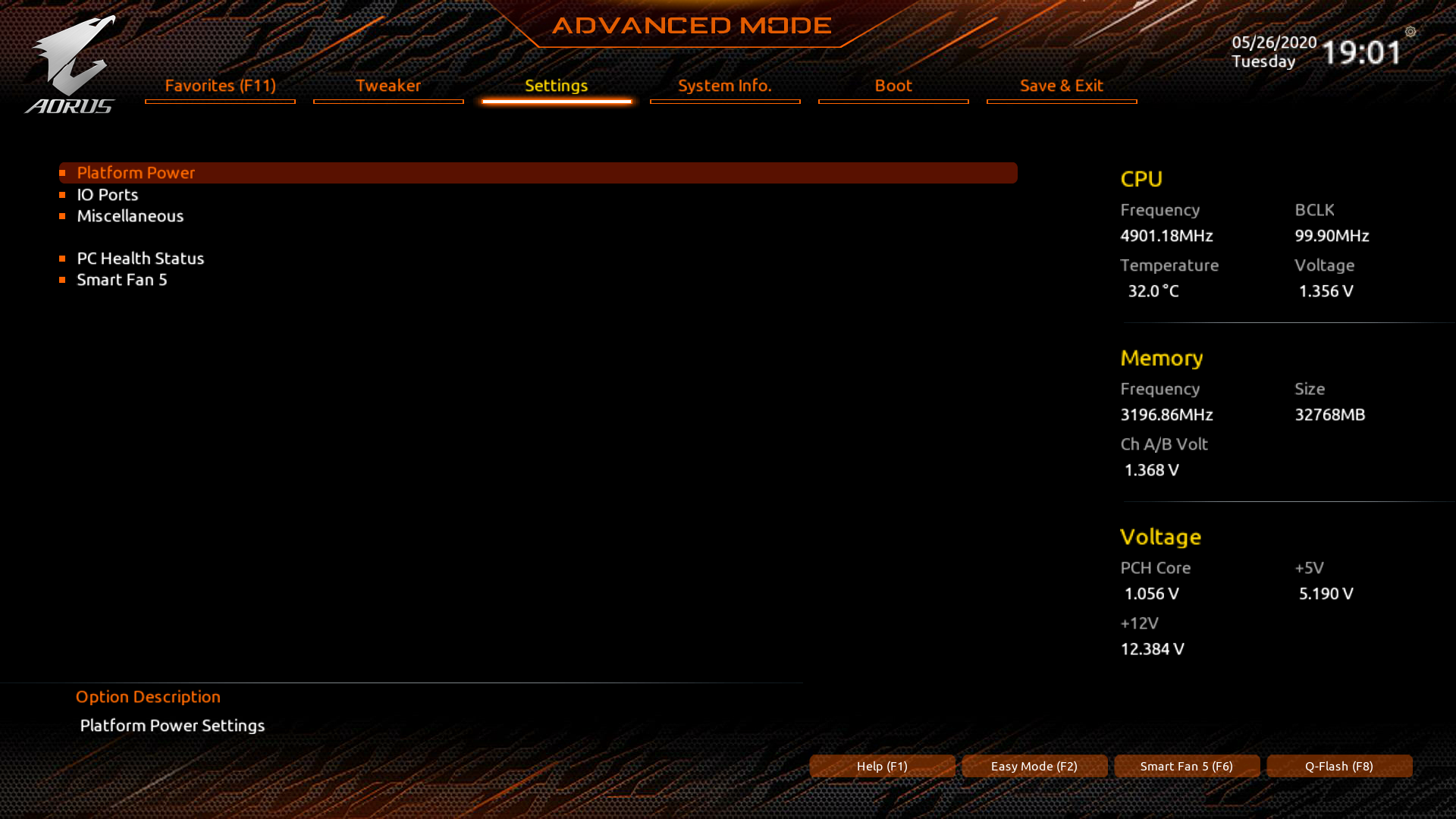

Расширенные настройки (Advanced). В принципе стандартный набор позиций управления периферией, когда можно лишь в целом включать или выключать те или иные устройства, но настроить работу каждого порта USB — нельзя.

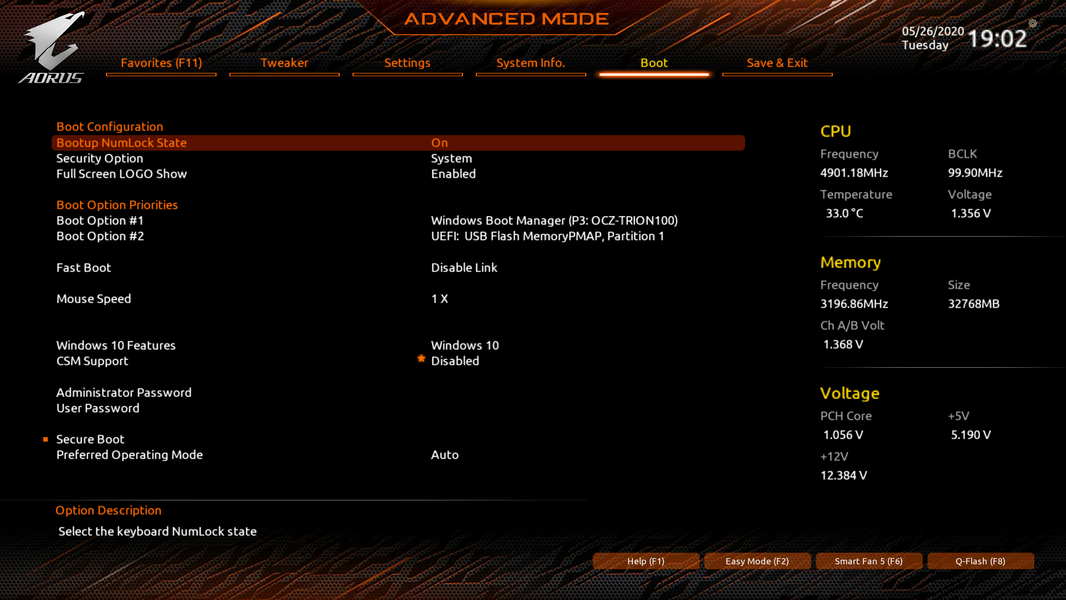

Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов. Кстати, если Fan Commander подключен, то UEFI это просекает (как и утилита SIV), и можно настроить вентиляторы, подключенные через этот «прибамбас».

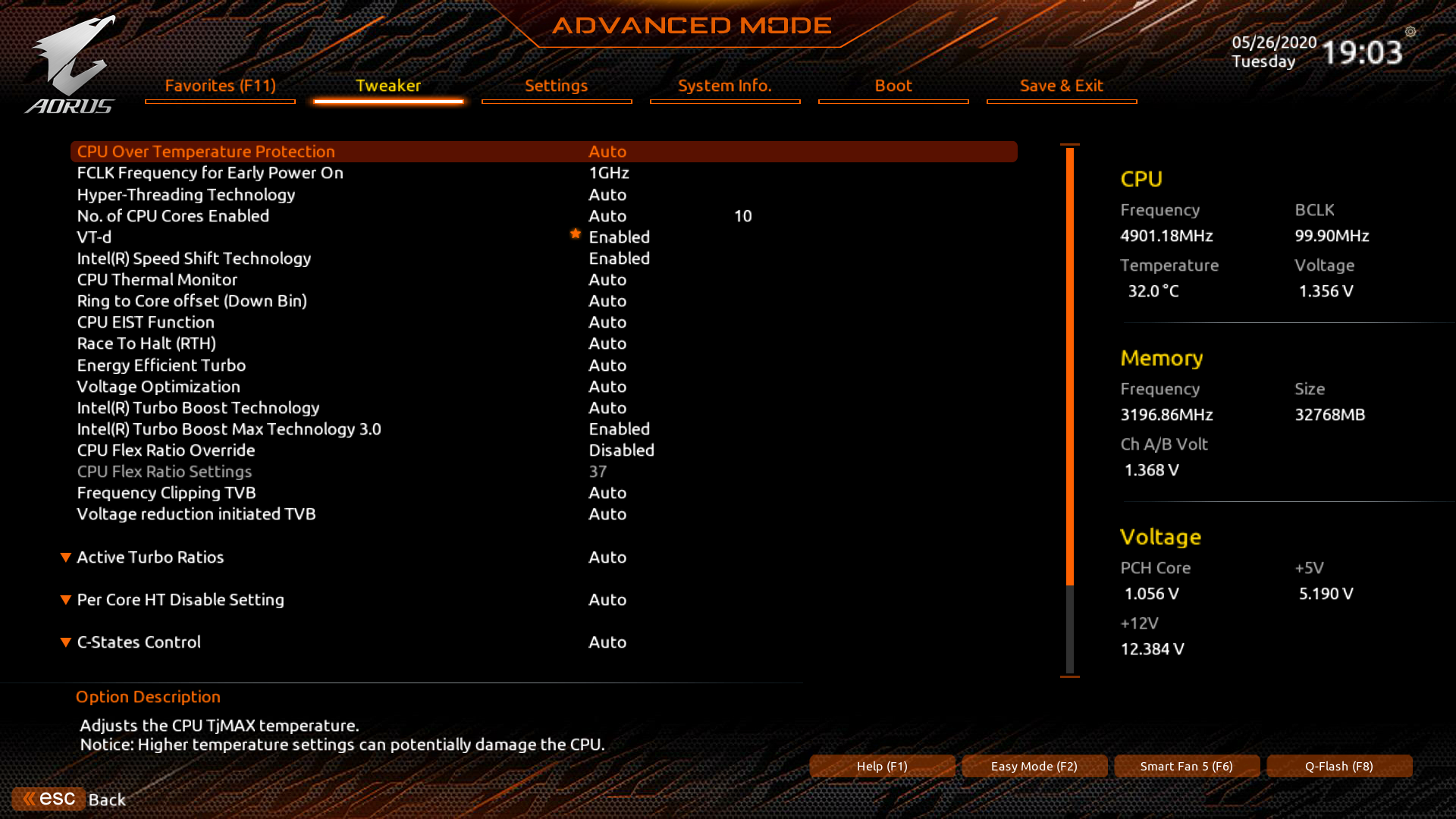

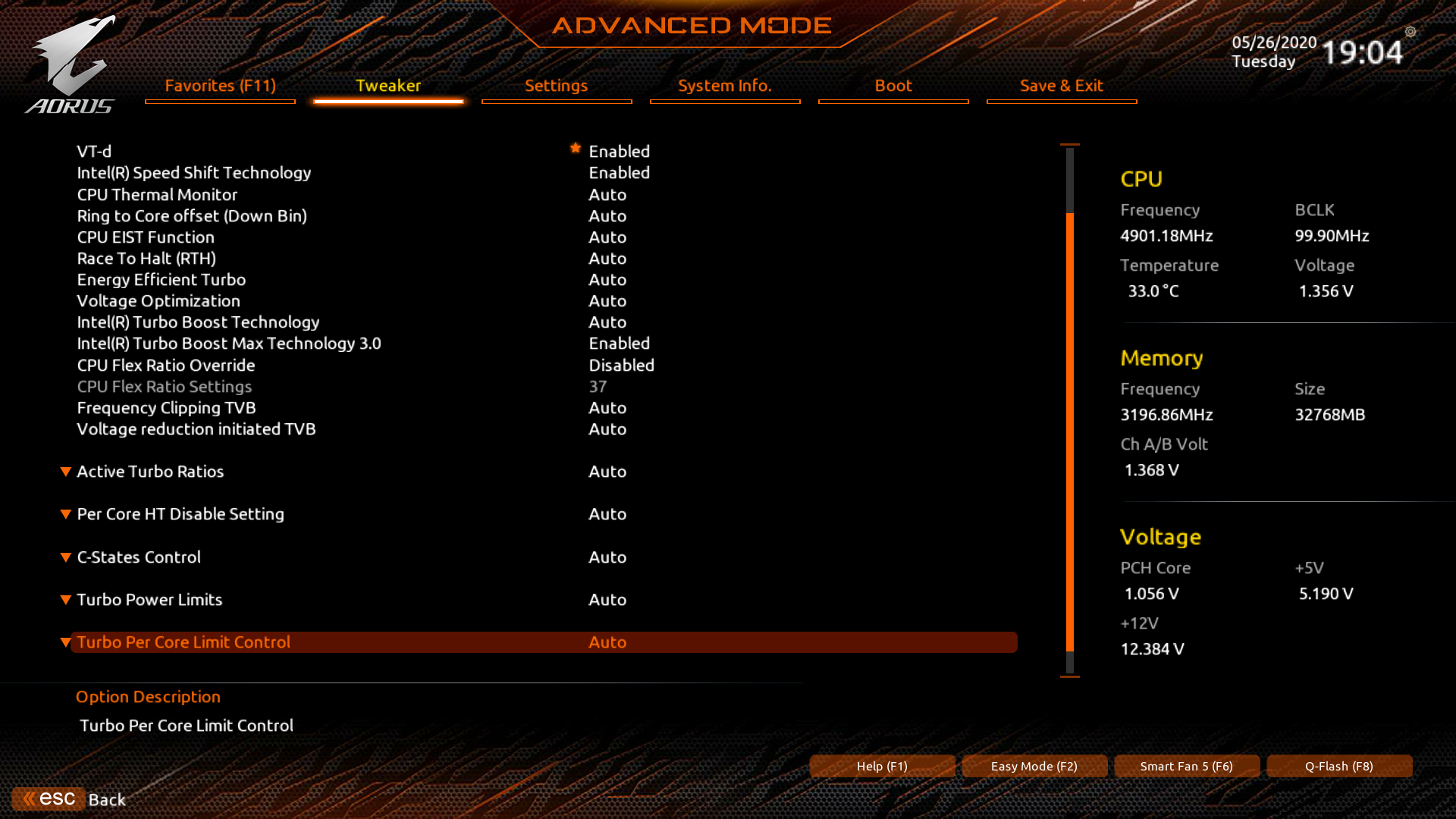

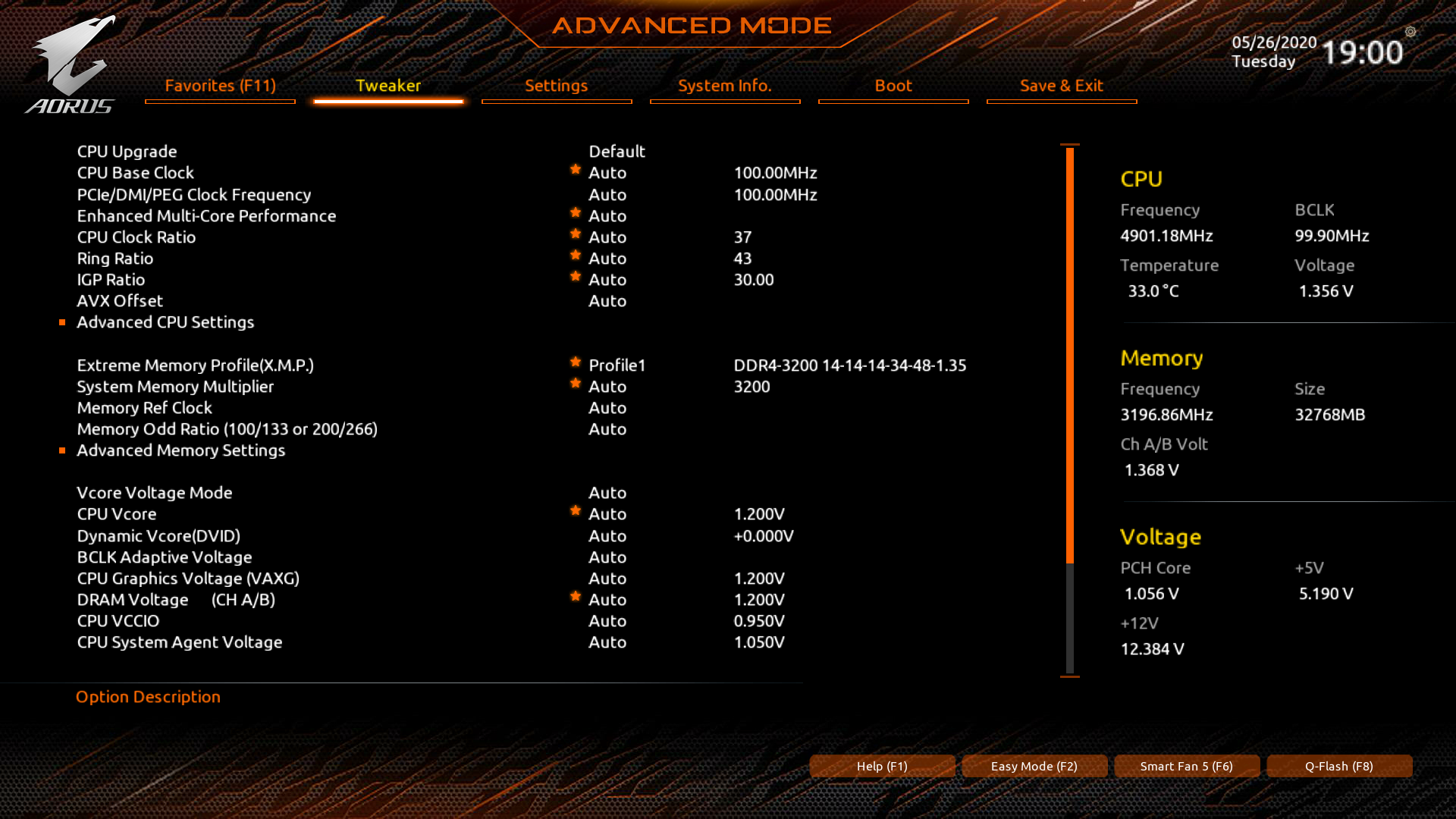

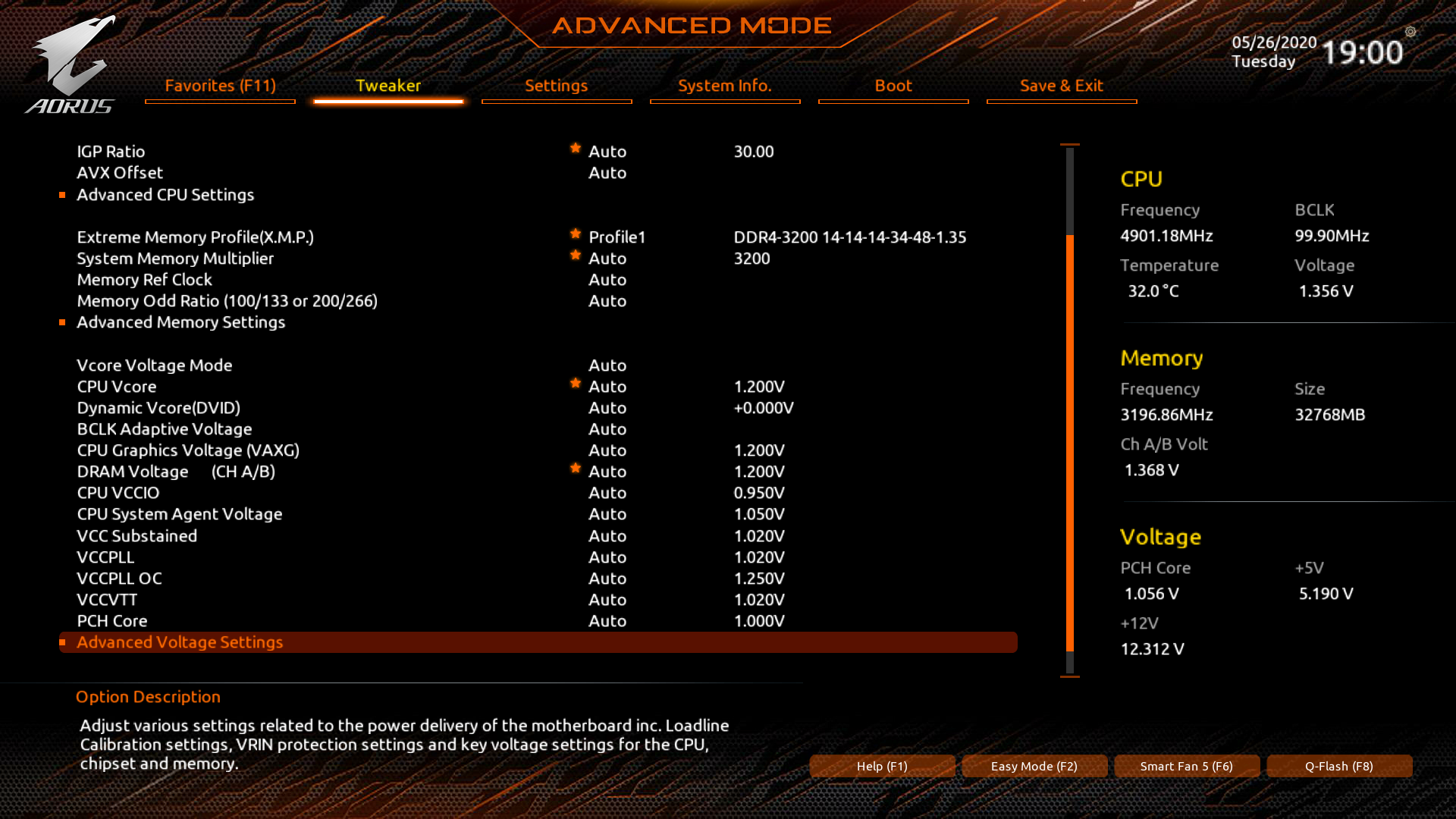

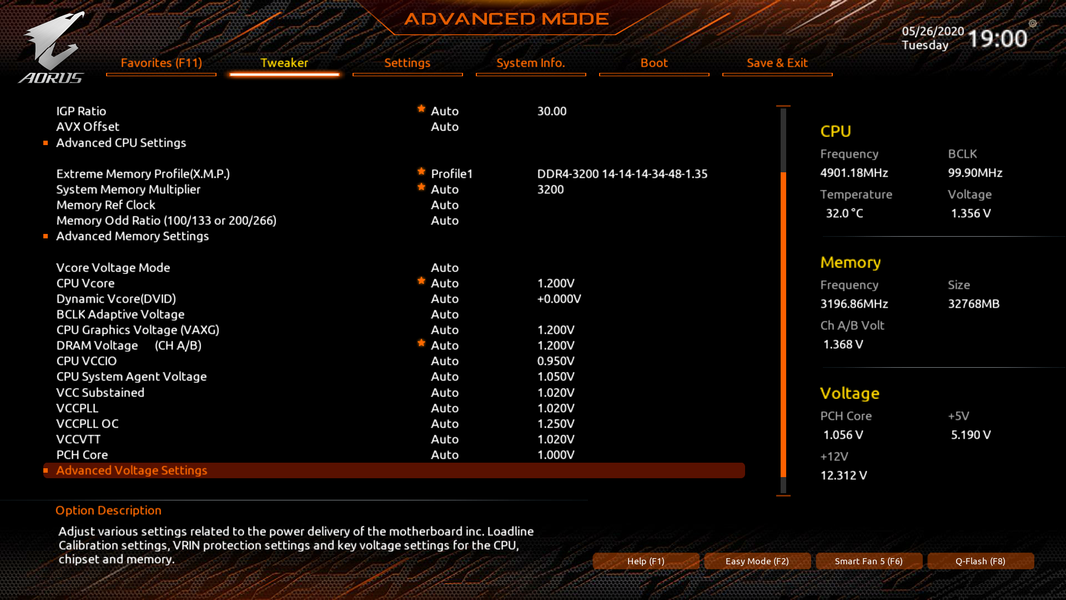

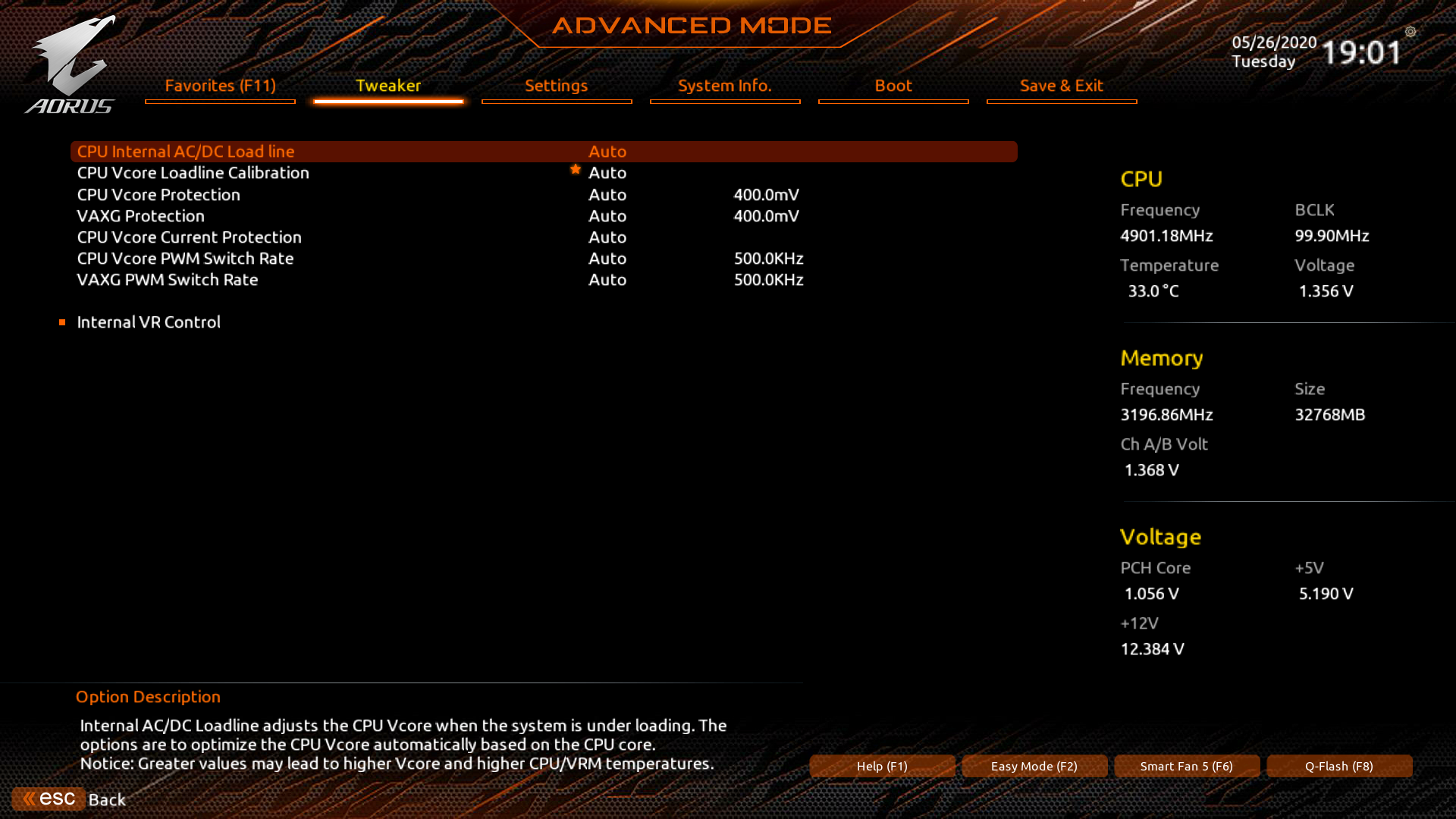

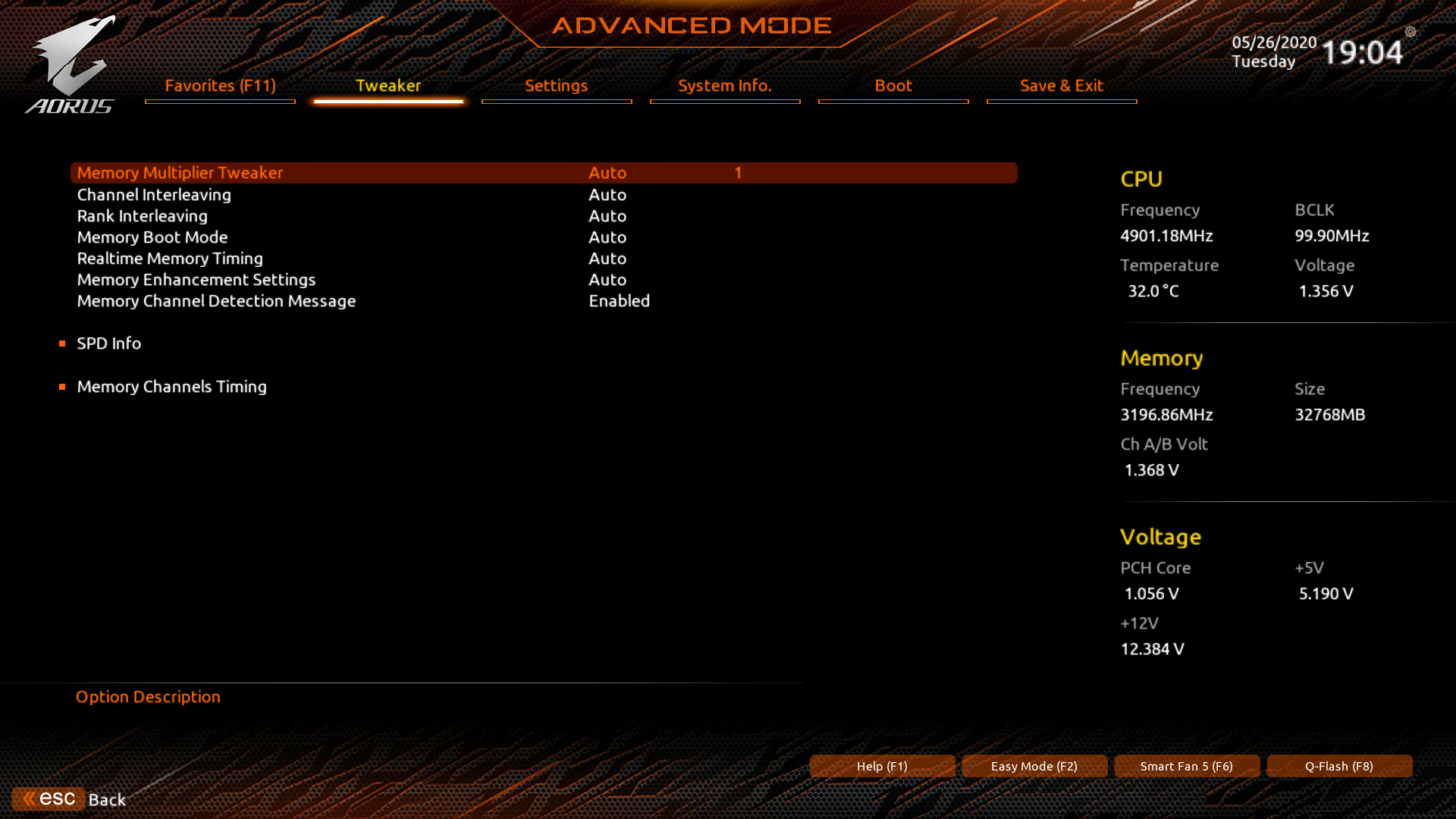

Опции по оверклокингу, как положено статусу этой платы, очень обширны.

Хочу снова заметить, что если полагаться на автоматический оверклокинг, то для современных топовых процессоров куча представленный выше опций — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel Turbo Boost, не говоря уж о MCE). Как показывает опыт, все будет упираться по сути в возможности системы охлаждения CPU. Кстати, надо снова отметить технологию Multi-Core Enhancement (MCE), которая в данном случае названа Multi-Core Performance и базируется на той же Turbo Boost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать. По умолчанию стоит Auto. Для ручного разгона также надо MCE отключить, как и остальные следящие за потреблением CPU технологии типа Speed Shift, VT-d и др.

Разгон

Полная конфигурация тестовой системы:

  • материнская плата Gigabyte Z490 Aorus Xtreme Waterforce;
  • процессор Intel Core i5-10900K 3,7—5,3 ГГц;
  • оперативная память Corsair UDIMM (CMT32GX4M4C3200C14) 32 ГБ (4×8) DDR4 (XMP 3200 МГц);
  • накопители SSD OCZ TRN100 240 ГБ и Intel SC2BX480 480 ГБ;
  • видеокарта Gigabyte GeForce RTX 2080 Super Gaming OC;
  • блок питания Thermaltake Toughpower 1500 Вт;
  • ЖСО Thermaltake Pacific C360 Soft Tube;
  • телевизор TCL 43″ 4K HDR;
  • клавиатура и мышь Logitech.

Программное обеспечение:

  • операционная система Windows 10 Pro (v.1909), 64-битная
  • AIDA 64 Extreme
  • 3DMark Time Spy CPU benchmark
  • 3DMark Fire Strike Physics benchmark
  • 3DMark Night Raid CPU benchmark
  • HWInfo64
  • MSI Kombustor 3.5.0.4
  • Adobe Premiere CS 2019 (рендеринг видеоролика)

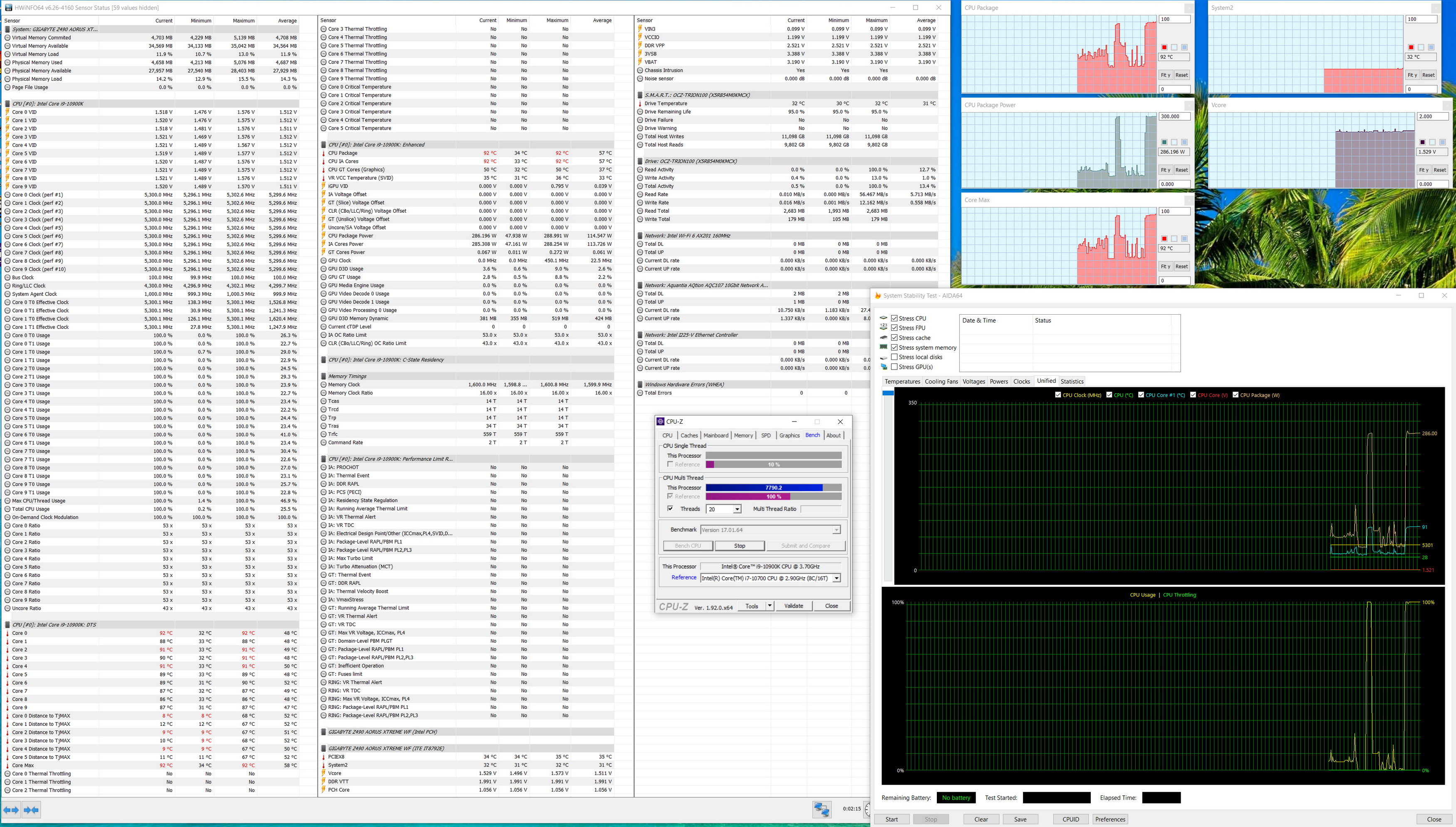

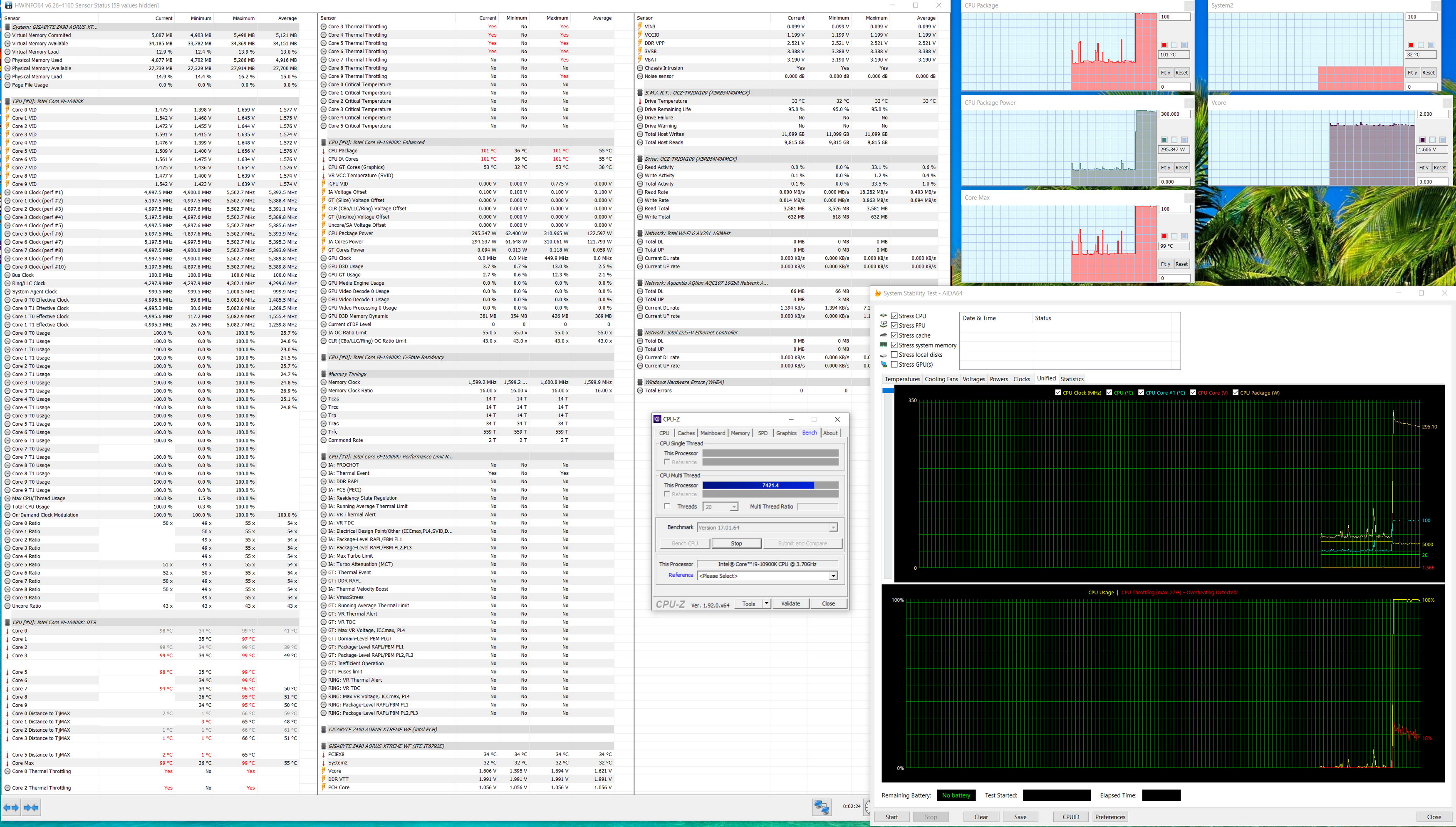

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестом от AIDA.

Мощная система питания, выключенные лимиты по энергопотреблению, все это дало возможность технологиям авторазгона «запиндюрить» частоты работы ядер с 3,7 до 5,3 ГГц. При этом потребление процессора подскочило выше 285 Вт (сравните с рекомендованным TDP!). Конечно, такое возможно только при выключенных лимитах PL1, PL2.

Стоит напомнить, что у процессоров есть два показателя Power Limit (PL): PL1 и PL2. Первый — это анонсированный штатный TDP (для i9-10900K, i7-10700K, i5-10600K — 125 Вт). Всем понятно, что речь идет о работе только на базовой частоте того или иного процессора без попыток поднятия. Коэффициент перехода на PL2 у 10го поколения процессоров — разный. Например, у 10900К — это 2, у 10600К — 1,45. Опять же, время пребывания в границах PL2 у процессоров с «К» — 56 секунд, у обычных моделей — 28 секунд. Таким образом, включенный лимит PL2 у 10900К позволит процессору достичь только 250 Вт, и то в течение 56 секунд максимум, после чего частоты будут сброшены, и цикл набора частот пойдет заново с тем, чтобы потребление не превысило PL2. Понятно, что при этом достичь даже 5 ГГц не получится — максимум 4.9 ГГц. И то не всегда. У нас же, напомню, 285 Вт и выше. Однозначно, что лимиты выключены. Однако очевидно и другое: на 5,3 ГГц по всем ядрам процессор уже близок к перегреву. И в таком режиме долго не протянет. Несмотря на наличие кастомной «водянки». К сожалению, даже такая дорогая система охлаждения создана больше... ну наверно для внешнего облика, а также как задел на будущее усиление: надо однозначно менять вентиляторы на более производительные, максимум 1600 оборотов в минуту — это ни о чем.

Остальные параметры работы системы — в норме. Температуры чипсета и области VRM не превышали 55 — 60 градусов.

Пробую режим ОС через утилиту Easy Tune (о ней говорил ранее). Там нет четкого задания границ пользователем, берется профиль, ранее созданный специалистами Gigabyte. Что получаем? — попытку задать 5,5 ГГц по всем ядрам.

Даже к гадалке не надо ходить, чтобы догадаться, что первый же тест заставит защиту от перегрева скинуть частоты.

Потому что мы моментально получили довольно большой процент троттлинга, и система скинула частоты даже ниже 5,2 ГГц, что было по умолчанию. При этом видно, что в начале жесткого тестирования энергопотребление процессора подскочило выше уровня 300 Вт! Что это означает? — Ну собственно то, что в принципе процессор способен на такие рекорды, нужно лишь экстремальное охлаждение. Полагаю, что даже самая крутая кастомная ЖСО не способна достаточно охладить такого монстра — только азотное охлаждение, скорее всего, позволит процессору уровня 10900К преодолеть планку в 5,5 ГГц. Однако порадовала система питания: стабильность на высоте, вольтажи четко держались, при этом в разумных пределах. VRM нагревалась умеренно, не выходя за рамки тех же 60 °C, а это значит, что СО способна отводить тепло с очень высокой эффективностью.

Сбросив все ранее применявшиеся установки, я вернул систему в режим по умолчанию, получил стабильные 5,2 ГГц по всем ядрам (иногда 2-3 ядра переключались на 5,1 МГц). Все тесты прошли без проблем. Собственно, это заслуга данной материнской платы, плюс кастомной ЖСО. Измерять, какой процент прироста производительности мы получили бы, если изначально запустили бы платформу с включенными лимитами PL2, — бессмысленно. Потому что мало кто будет платить баснословные деньги за матплату и крутой процессор ради использования их в лимитах 4,6 — 4,9 ГГц (и то на 56 секунд, как мы помним )).

Выводы

Gigabyte Z490 Aorus Xtreme Waterforce — феноменальный продукт с не менее феноменальной стоимостью. Эта материнская плата своей ценой затмила даже самые дорогие платы премиального сегмента HEDT.

При этом очевидно, что в создании такого продукта участвовало много специалистов (каждый внес свой грамм в общее дело), очень приятно было не только тестировать, но даже нести все 10 кг этой прелести. А если кроме шуток, то функциональность у Gigabyte Z490 Aorus Xtreme Waterforce отличнейшая! Мы имеем 17 портов USB разных видов (включая 7 очень быстрых USB 3.2 Gen2), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire), 3 слота M.2, 6 портов SATA, 8 коннекторов для вентиляторов плюс еще 8 через Fan Commander. Система питания процессора включает 16 фаз для ядра (хоть и через удвоители) и способна обеспечить работу любых совместимых процессоров (запас колоссальный). Плата имеет огромный водоблок, которым охлаждается всё, включая накопители в слотах M.2. Шикарные сетевые возможности: два очень быстрых проводных контроллера (2,5 Гбит/с + 10 Гбит/с) и один самый современный беспроводной. Также плата имеет скоростной контроллер Thunderbolt, который позволяет реализовать не только очень быстрые порты USB Type-C, но и вывод изображения на приемники с огромным разрешением. Стоит упомянуть и наличие бонуса в комплекте поставки в виде USB-аудиоустройства с ЦАП для вывода звука на наушники через Type-C.

Также в плюсы этой платы надо добавить неплохую подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.

К недостаткам можно отнести расположение отверстий на водоблоке: не все кастомные ЖСО подойдут. Однако это в целом проблема решаемая. Следует также учитывать суммарный вес материнской платы вместе с водоблоком перед установкой в корпус (чтобы потом суметь все это поднять).

Особо надо отметить великолепные оверклокерские возможности платы, массу настроек для любителей разгона. Как показала практика, требуется лишь очень эффективная кастомная ЖСО. Такие СО недешевы, однако все же раза в 4-5 дешевле данной платы. Учитывая, что новый топовый Intel i9-10900K уверенно претендует на звание лучшего игрового процессора в 2020 году, в паре с такой платой он образует мечту любого геймера! Понятно, что за подобные деньги можно купить практически любой ПК, хоть бы и самый крутой MacBook, но играть мы все предпочитаем за классическим компьютером. К тому же такая система может прослужить очень долго и все еще будет оставаться актуальной и производительной.

Разумеется, я, как и многие, все равно шокирован таким ценником и надеюсь, что к моменту реального появления этой платы в магазинах она все же будет стоить сильно меньше. Если, конечно, какие-либо дистрибьютеры вообще повезут такие «ящики» в Россию — ведь вряд ли они могут рассчитывать хотя бы на десяток покупателей :))

Но конский ценник — не повод не отметить Gigabyte Z490 Aorus Xtreme Waterforce нашими наградами, поскольку это все же действительно один из венцов творения в области материнских плат.

В номинации «Оригинальный дизайн» плата Gigabyte Z490 Aorus Xtreme Waterforce получила награду:

В номинации «Отличная поставка» плата Gigabyte Z490 Aorus Xtreme Waterforce получила награду:

Благодарим компанию Gigabyte Russia
и лично Марию Ушакову
за предоставленную на тестирование плату

Также благодарим компанию Acronis
и лично Анну Кочарову
за предоставление Premium-лицензии Acronis True Image для тестовых стендов

Для тестового стенда:
ЖСО Thermaltake Pacific C360 предоставлена компанией Thermaltake
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua

29 июня 2020 Г.
