Обзор материнской платы Gigabyte X570 Aorus Pro на чипсете AMD X570

С момента июльского анонса новой микроархитектуры Zen2 компании AMD и платформы с набором системной логики X570 прошло уже более трех месяцев. Краткие выводы, которые можно сделать за это время существования новой платформы выглядят примерно так: процессоры — супер, но едва разгоняются; от PCIe 4.0 пока пользы практически нет; переход на материнские платы с чипсетом X570 не оправдан. Этим вполне можно объяснить невысокую популярность материнских плат на новом наборе системной логики, когда X470/370 до сих пор хватает для всего, а можно и вообще хорошо сэкономить, подобрав удачную модель платы на B450.

Несмотря на это, материнские платы на чипсете X570 выпущены всеми производителями в массовом порядке. Например, компания Gigabyte представила сразу десять моделей разных классов и стоимости. Мы уже знакомили вас с основными характеристиками всей линейки плат, а также сделали отдельные обзоры флагманской Gigabyte X570 Aorus Xtreme и маленькой, но дерзкой Gigabyte Aorus X570 I Pro WiFi. Сегодня же пришло время изучить и протестировать модель Gigabyte X570 Aorus Pro, которая, на наш взгляд, является «золотой серединой» в данной серии плат компании, предоставляя пользователю максимум возможностей при сравнительно небольшой стоимости.

Технические характеристики и стоимость

Упаковка и комплектация

Gigabyte X570 Aorus Pro поставляется в большой коробке, оформленной в привычном для компании стиле. На лицевой стороне коробки указана поддержка процессоров AMD Ryzen 3000-й серии и краткие технические характеристики.

Более подробно о плате рассказывается на обратной стороне коробки, где описаны ее ключевые особенности и приведена таблица технических характеристик.

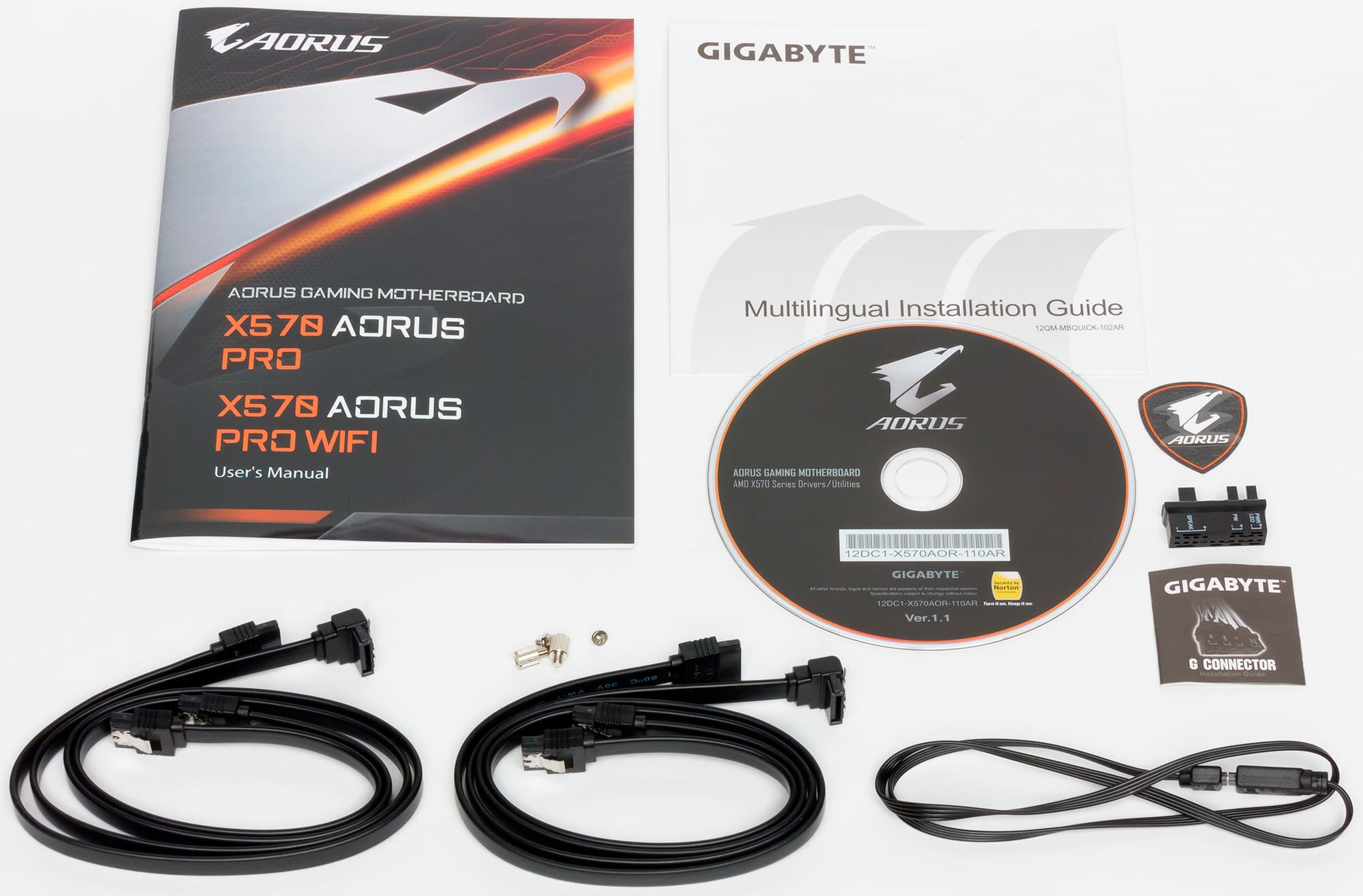

Внутри основной коробки на верхнем поддоне лежит материнская плата, запечатанная в антистатический пакет, а под ней находятся два отсека с комплектующими. В числе последних четыре SATA-кабеля, кабель для RGB-подсветки, наклейка с логотипом Aorus, колодка G Connector для удобного подключения кабелей передней панели корпуса к плате, винты для закрепления M.2-накопителей, диск с драйверами и инструкция.

На выпускаемую в Тайване Gigabyte X570 Aorus Pro предоставляется трехлетняя гарантия. Стоимость платы в российских магазинах начинается (на момент публикации статьи) с отметки 16 тысяч рублей, что является средним уровнем цены для материнских плат с набором системной логики AMD X570.

Дизайн и особенности

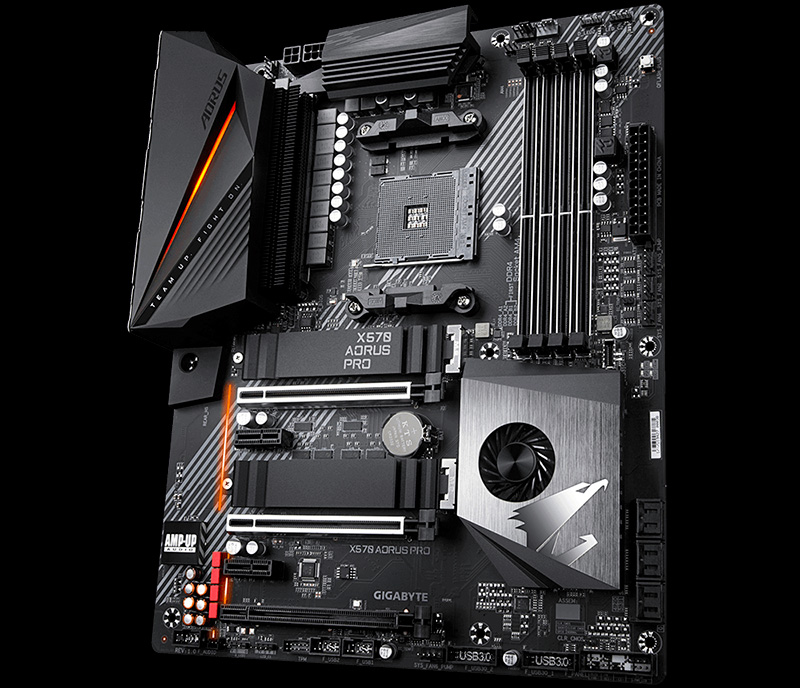

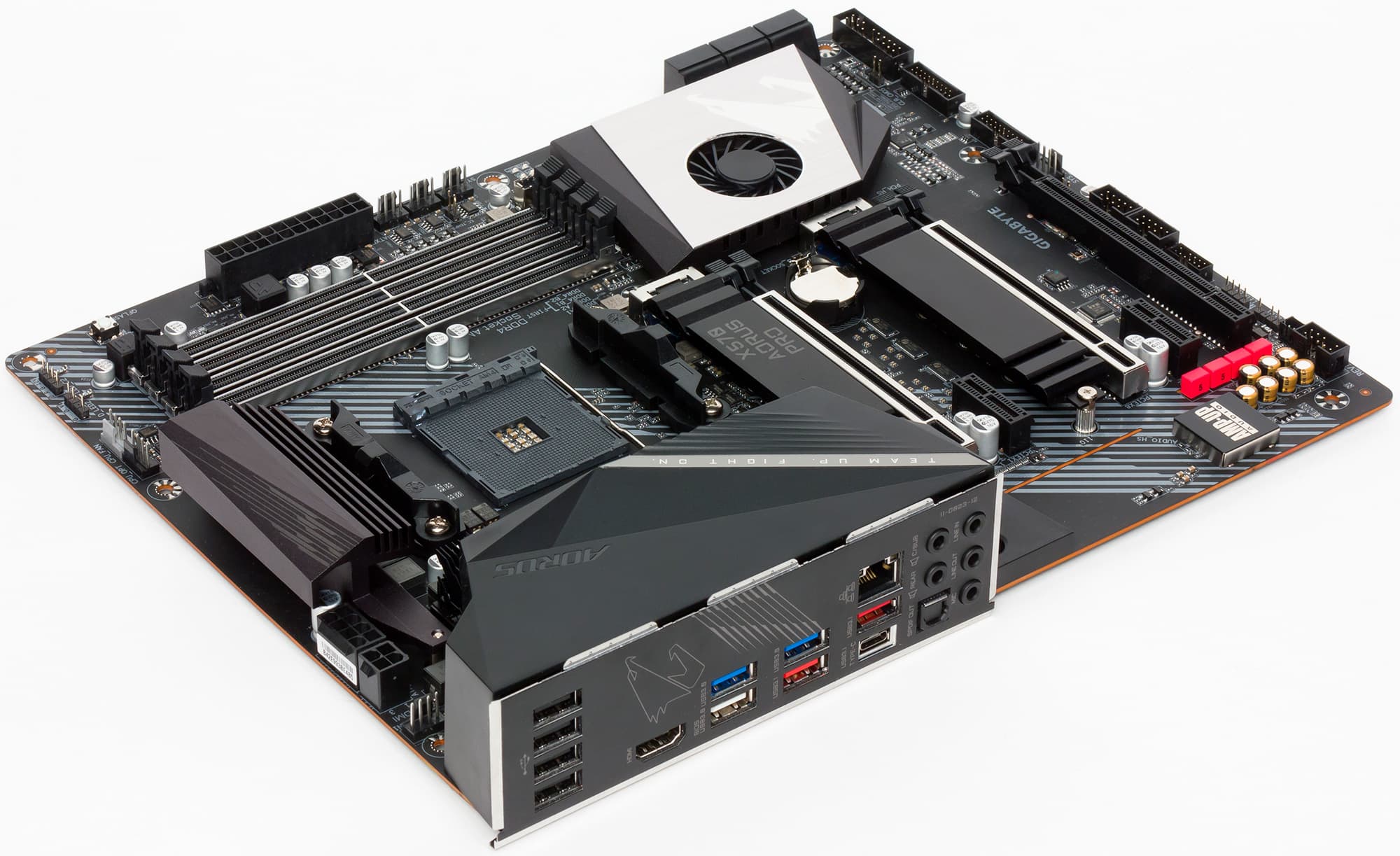

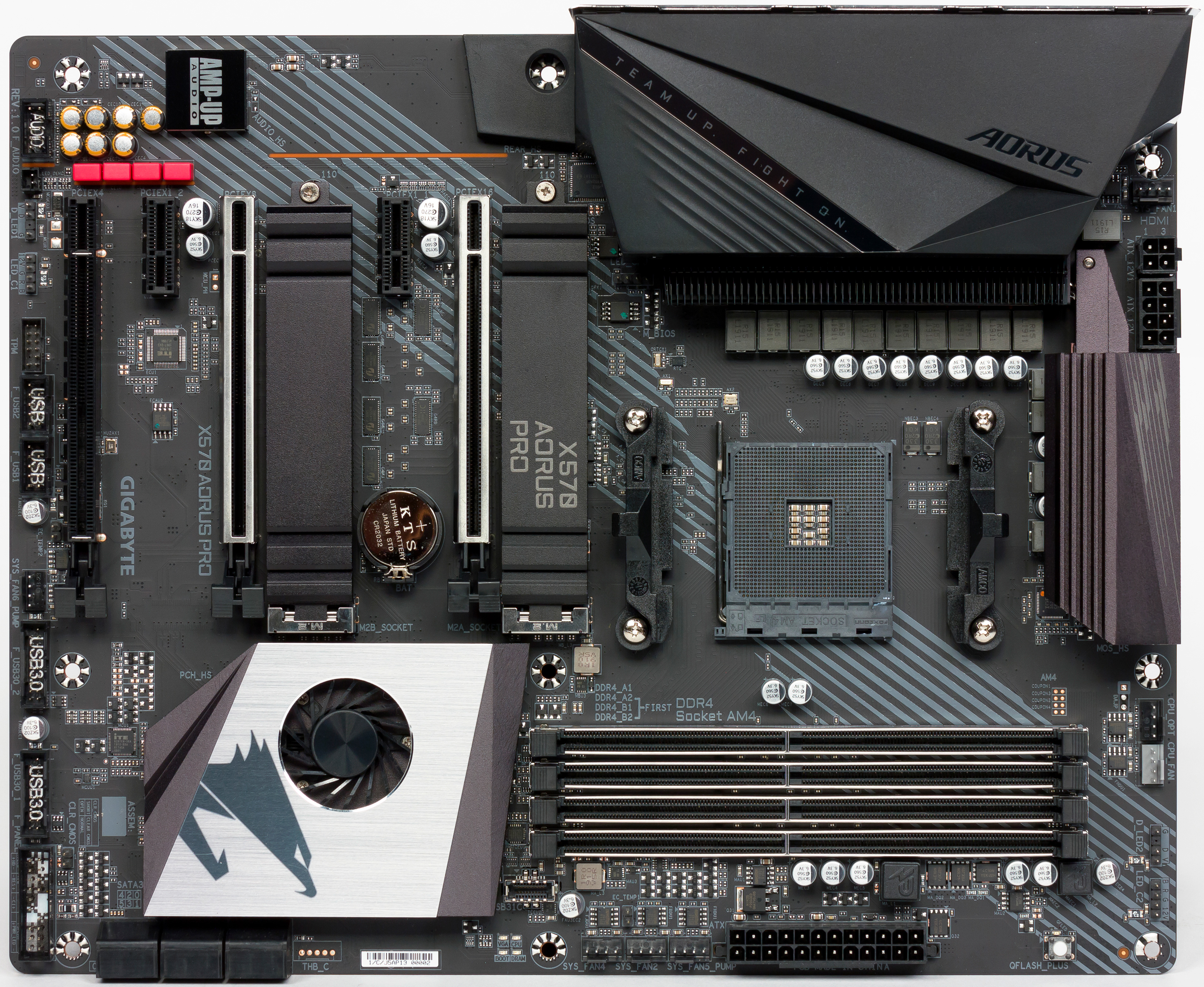

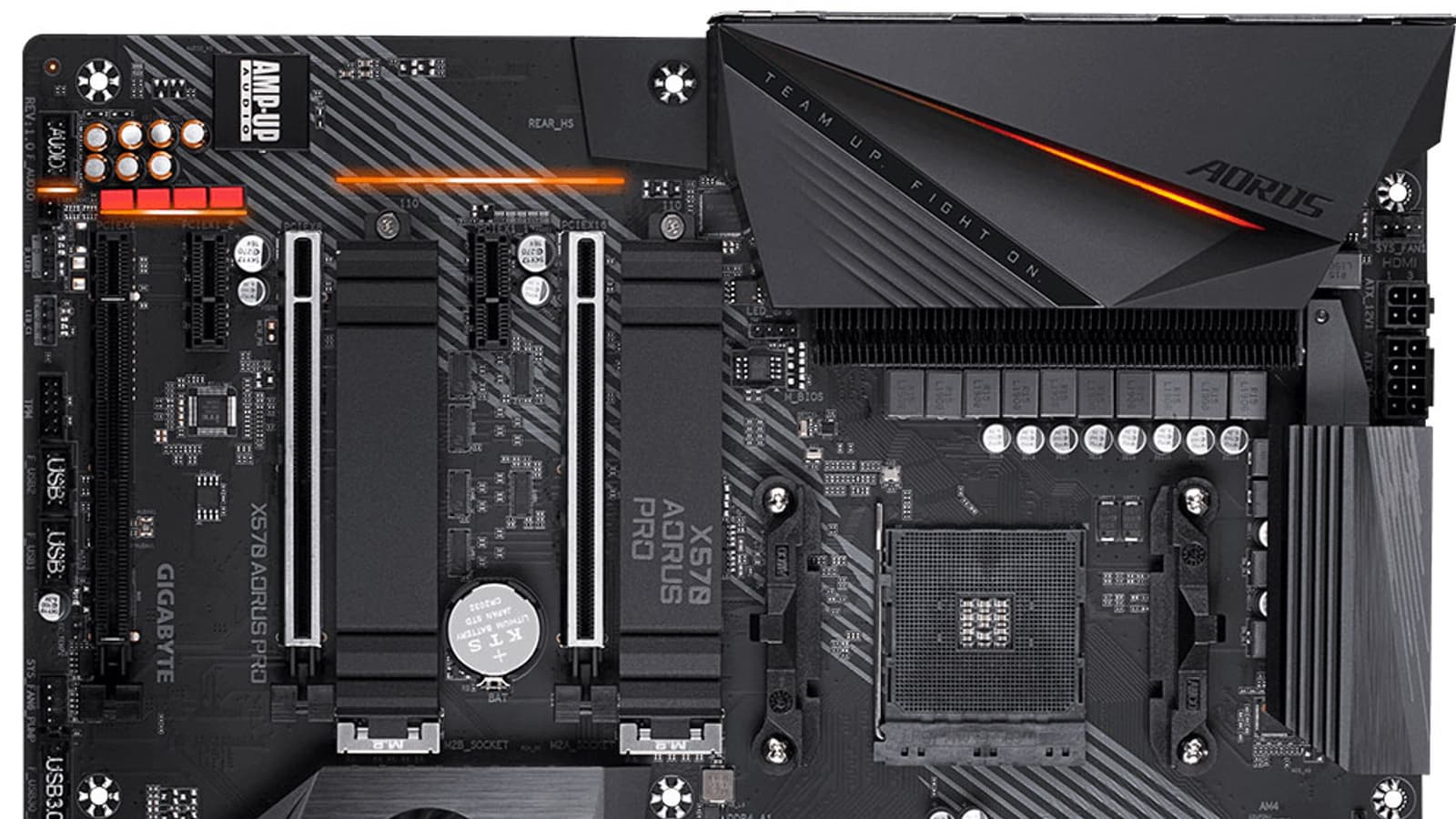

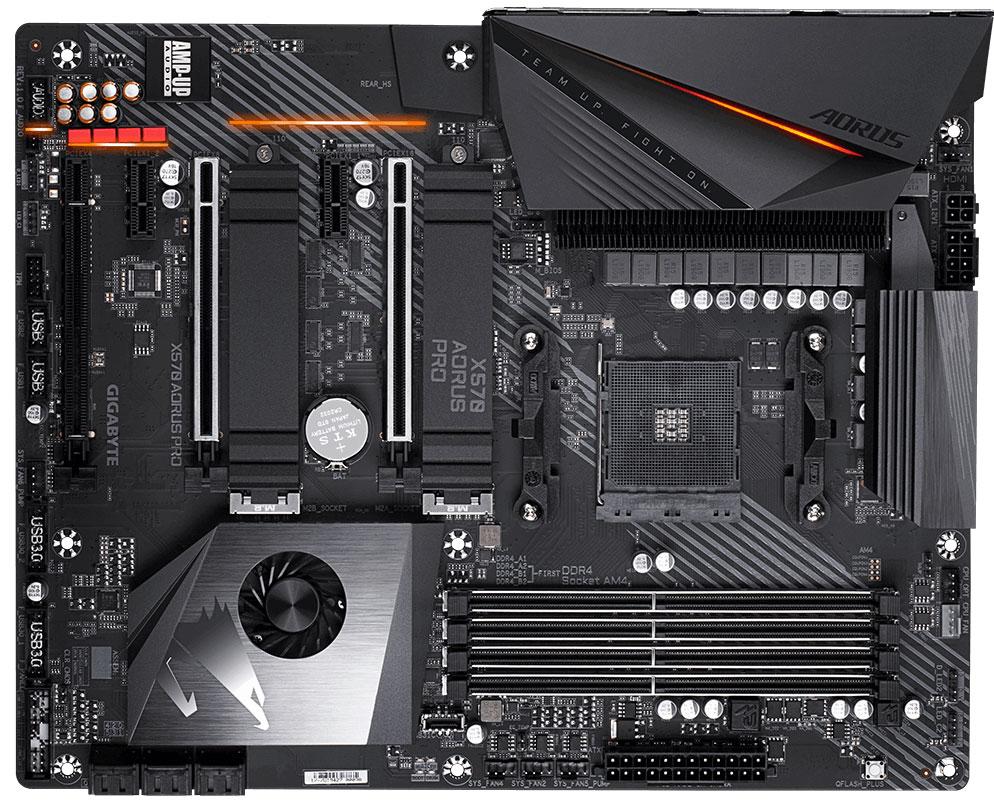

Gigabyte X570 Aorus Pro выпущена в форм-факторе ATX и имеет размеры 305×244 мм. С точки зрения дизайна плата аккуратная и выдержанная, без резко выделяющихся деталей и ярких расцветок. Но выглядит продукт свежо и привлекательно.

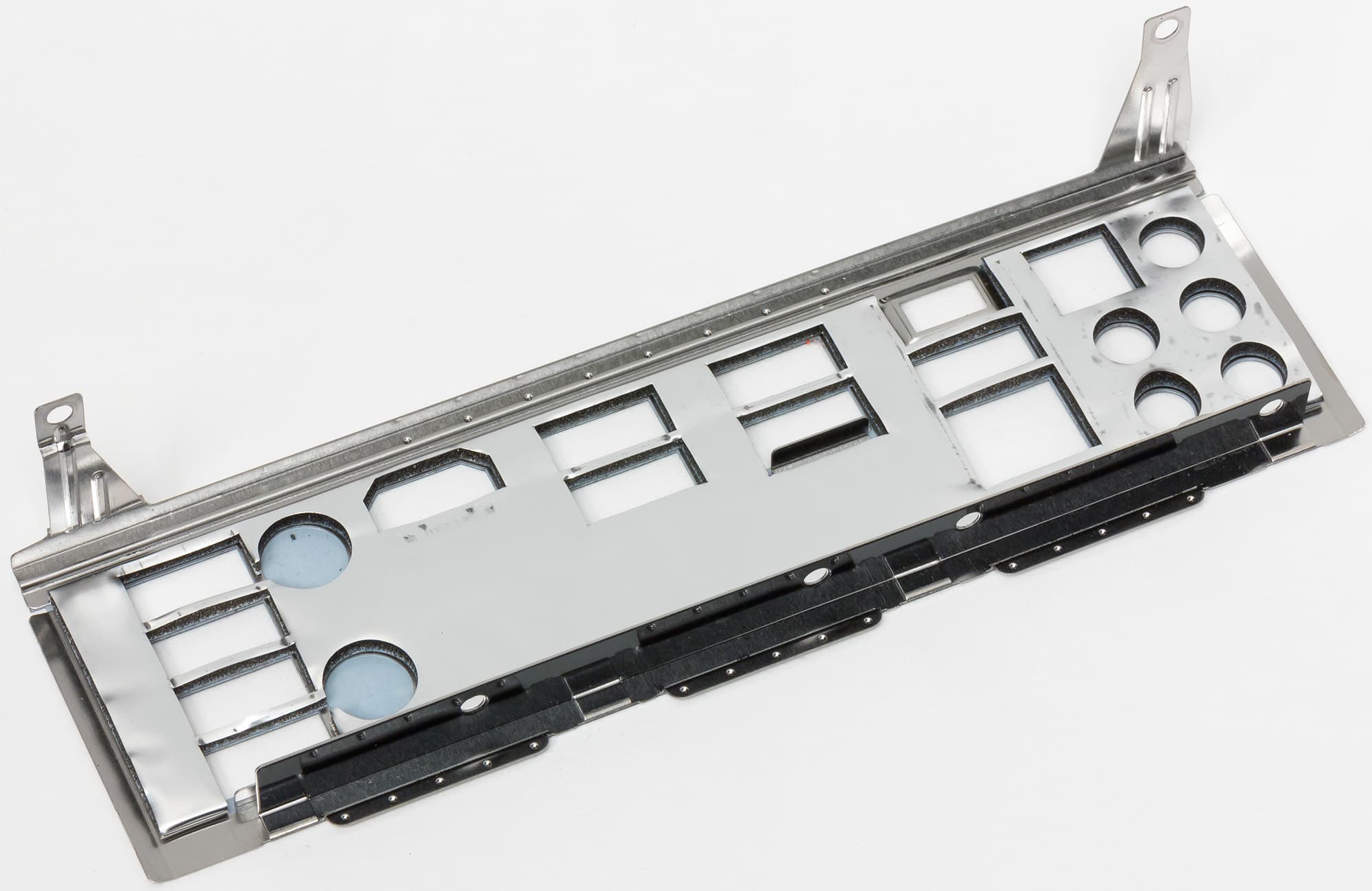

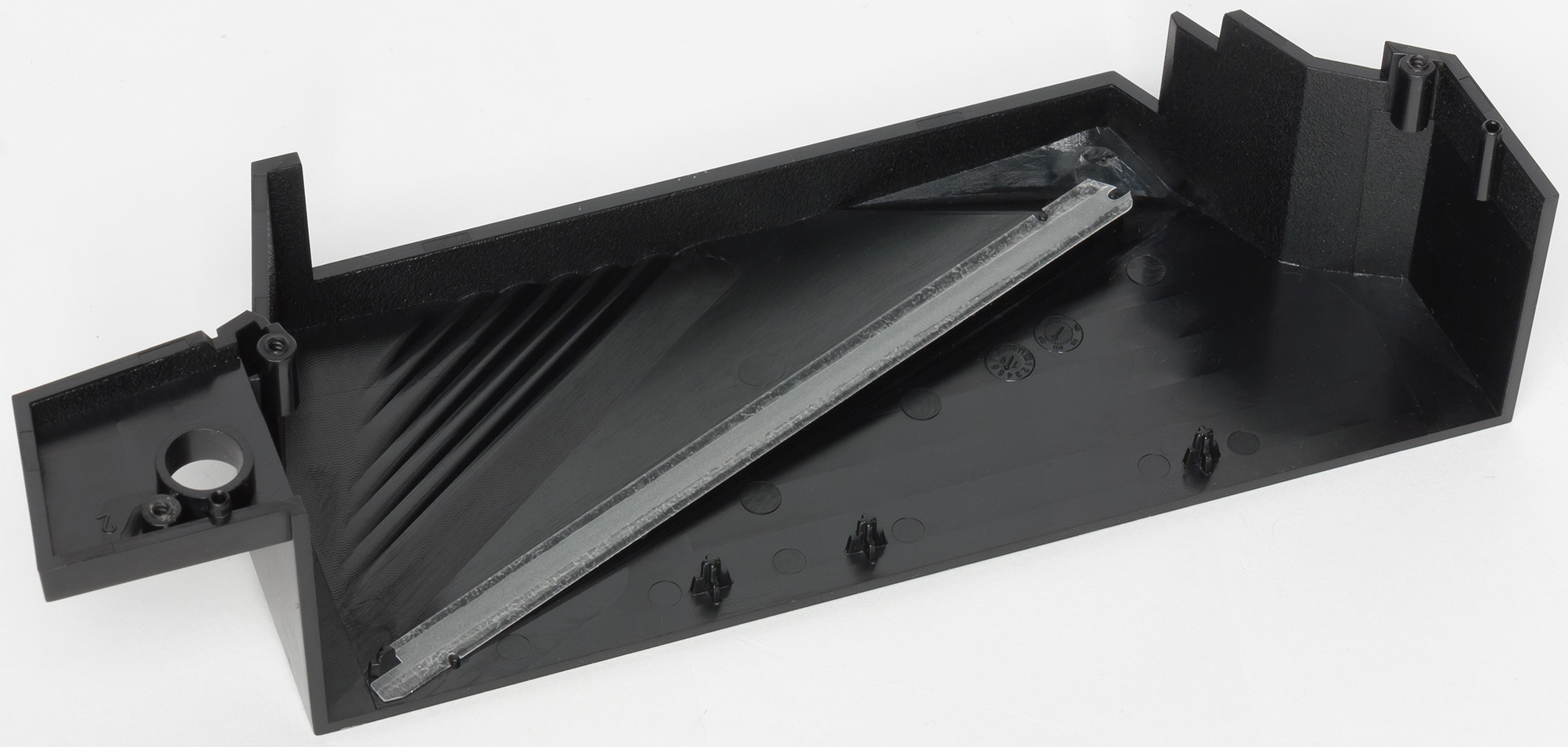

Сразу же обращает на себя внимание встроенная панель портов ввода-вывода и накрывающий ее пластиковый кожух со встроенной подсветкой.

Ключевые особенности, в числе которых шестислойная печатная плата нового поколения с удвоенной толщиной медных слоев (0,070 мм против 0,035 мм), «12+2»-фазная система питания, два разъема M.2 и разъем PCI Express версии 4.0, массивная система охлаждения и прочее, приведены на следующем фото.

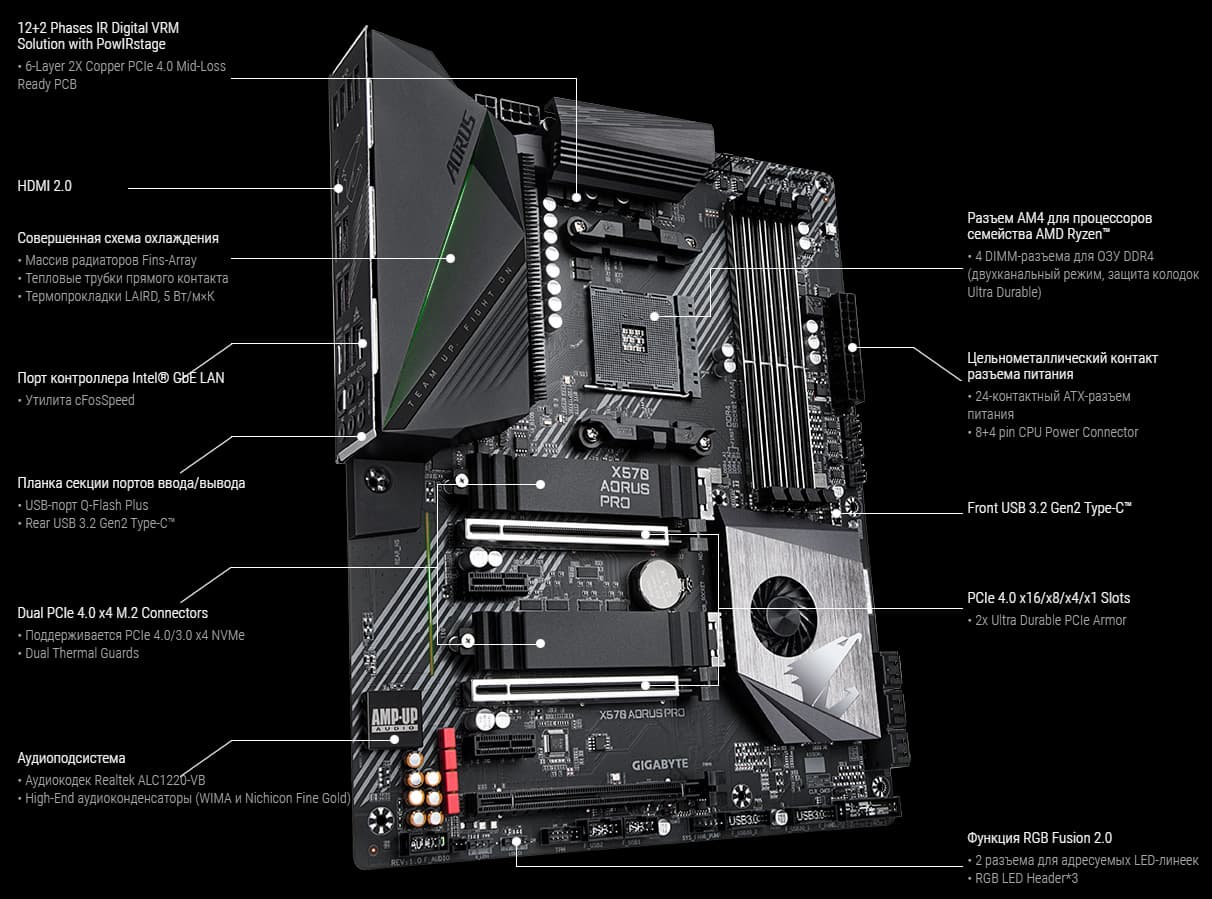

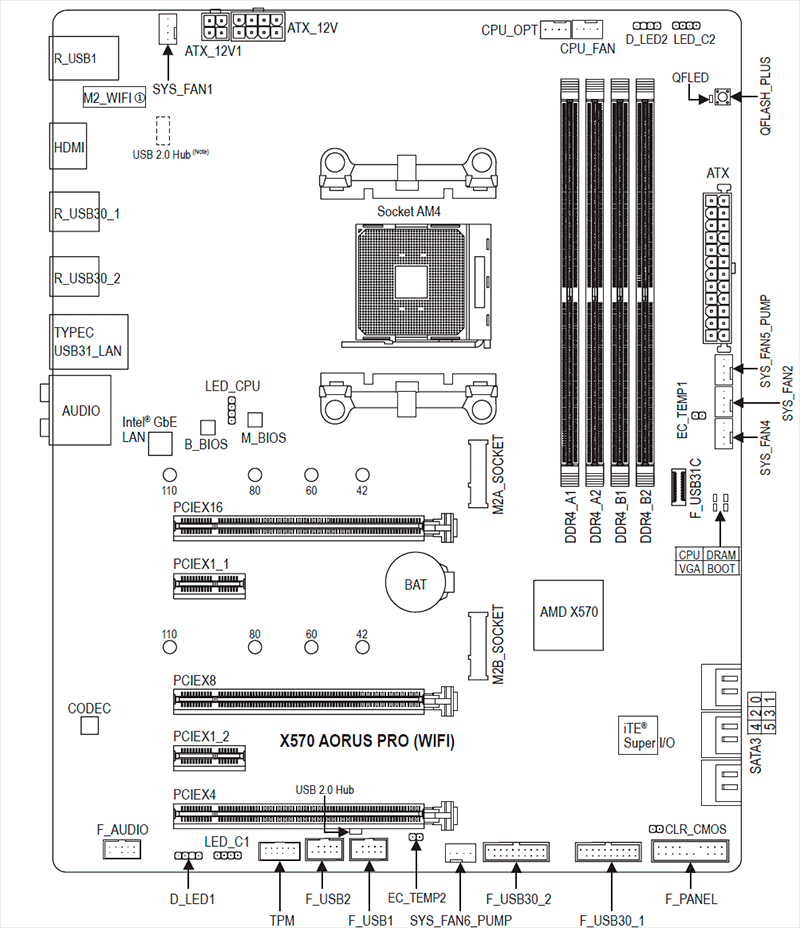

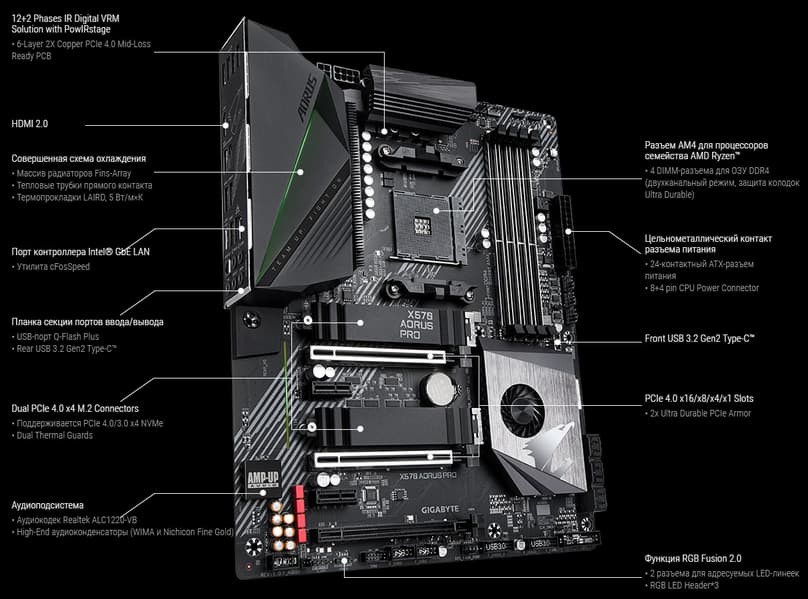

Детальное расположение элементов и контроллеров платы мы приведем на схеме из инструкции по эксплуатации.

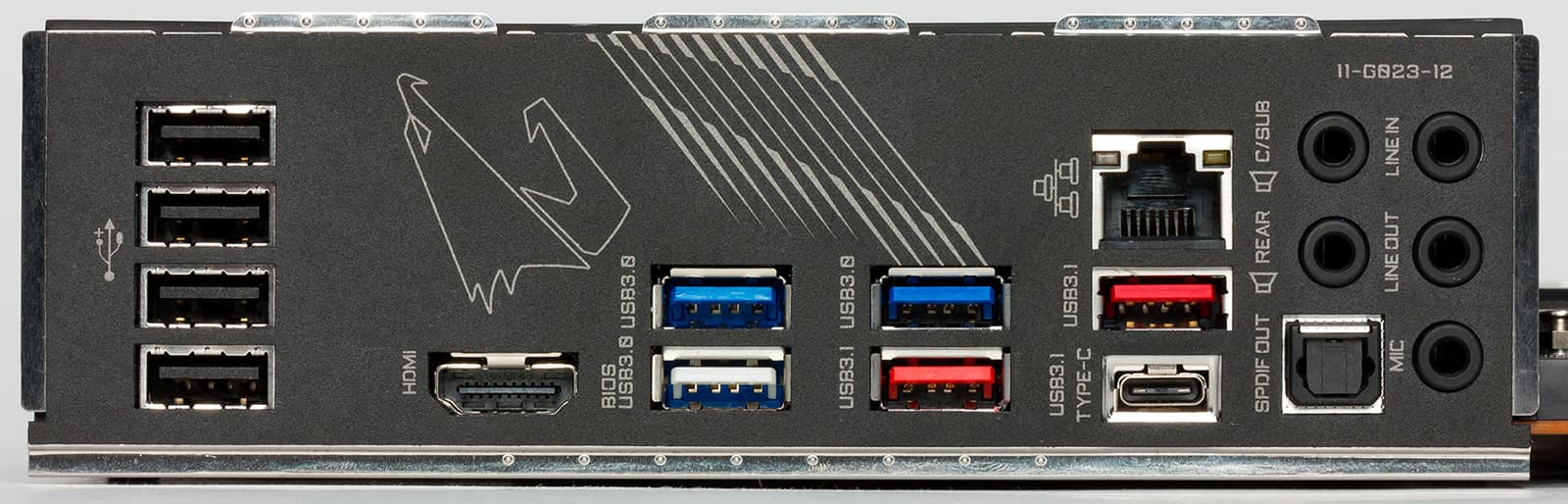

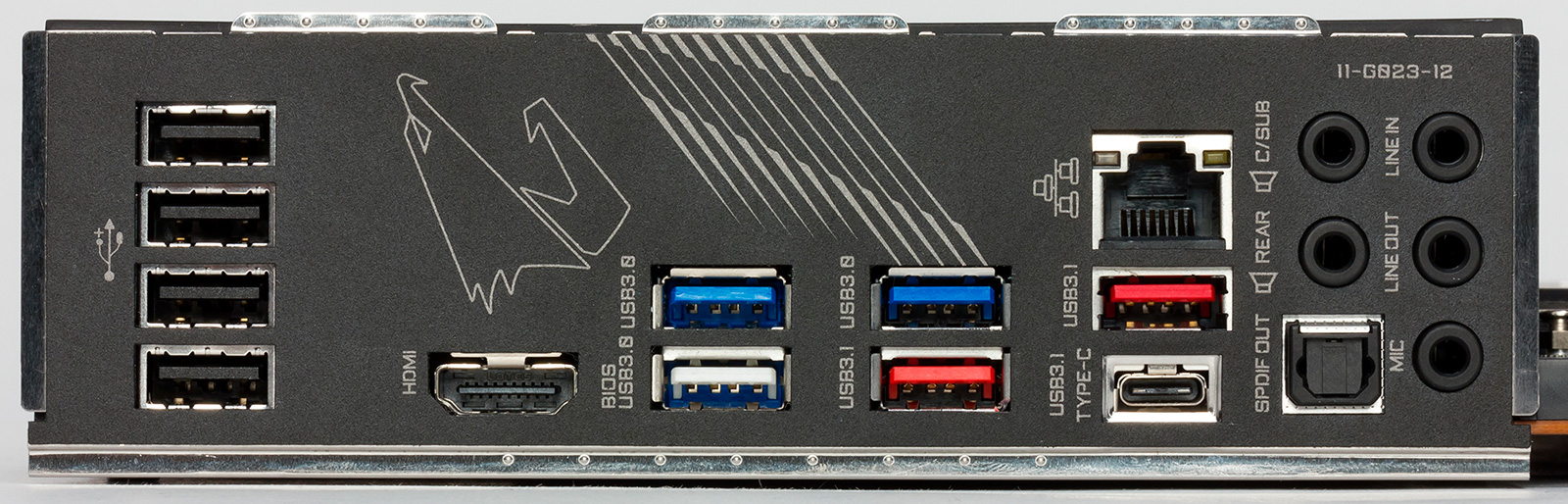

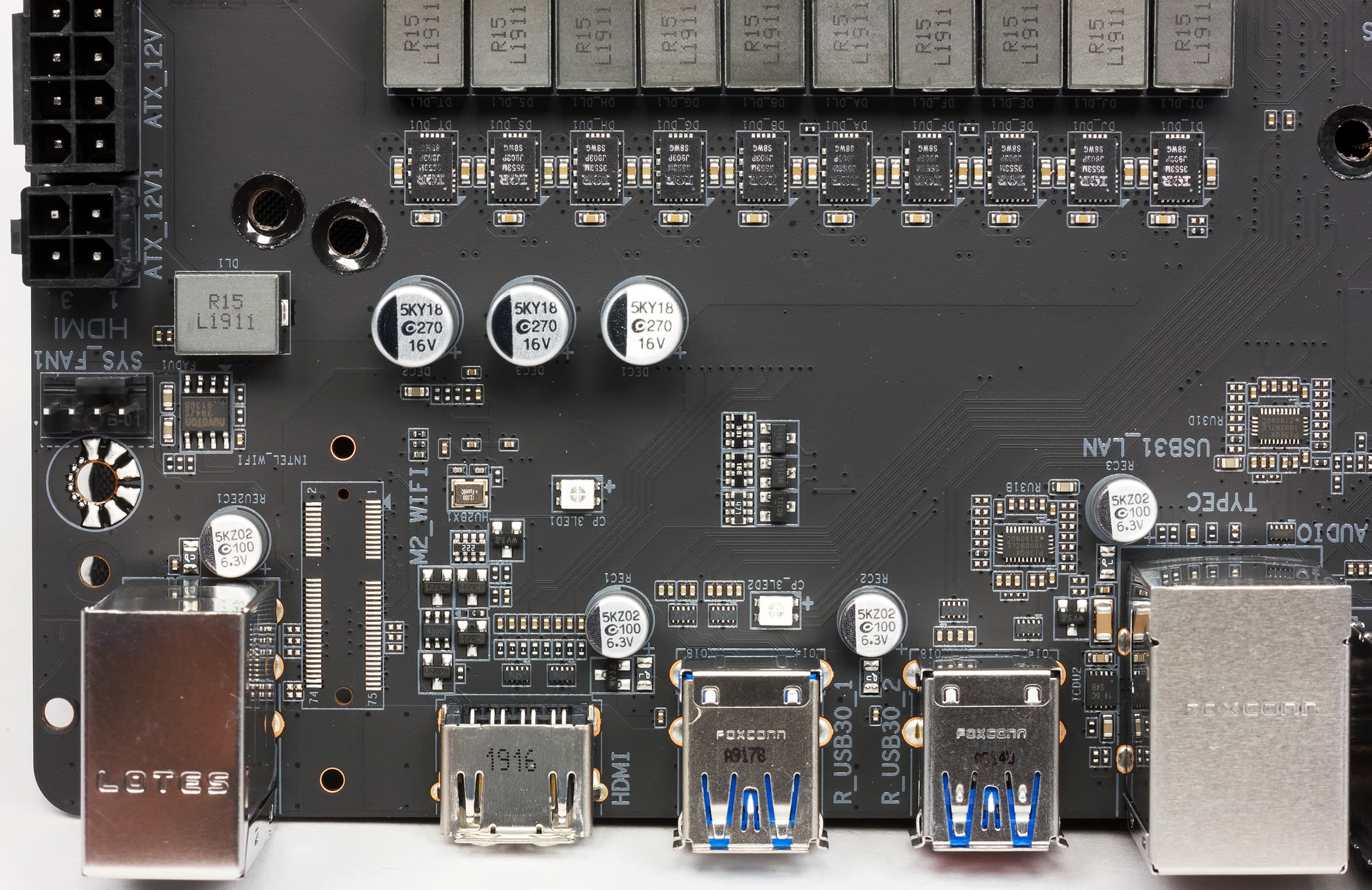

На панели ввода/вывода можно отметить большое количество USB-портов, из которых три высокоскоростных USB 3.2 Gen2, три USB 3.2 Gen1 и четыре USB 2.0/1.1. Кроме этого, на ней можно найти видеовыход HDMI, сетевую розетку RJ-45, оптический выход и пять аудиоразъемов типа миниджек.

Белым выделен USB-порт через который можно обновить BIOS материнской платы без установки в нее процессора и оперативной памяти (технология Q-Flash Plus). Для снятия интерфейсной панели вместе с пластиковой накладкой необходимо отвернуть насколько винтов с обратной стороны текстолита.

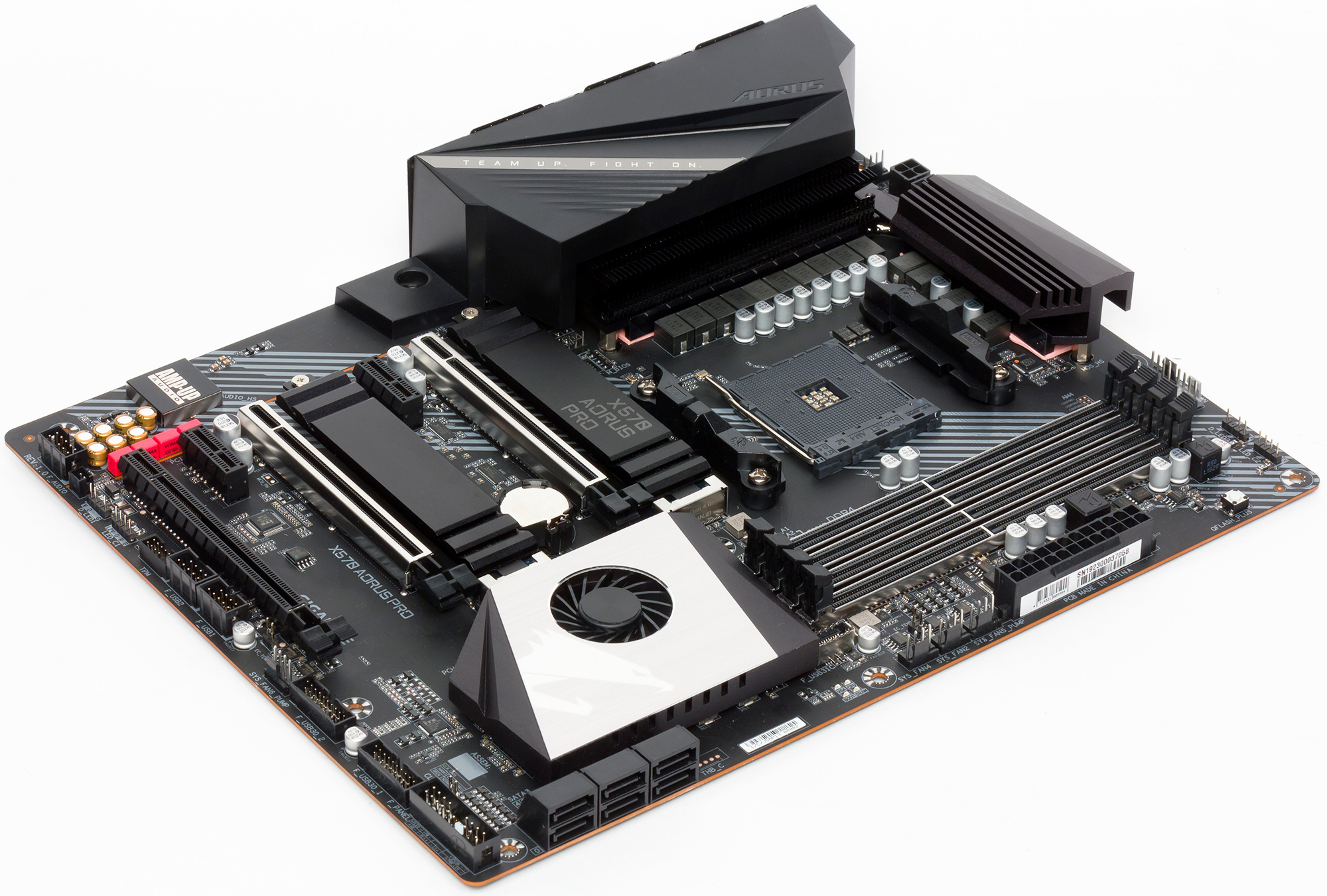

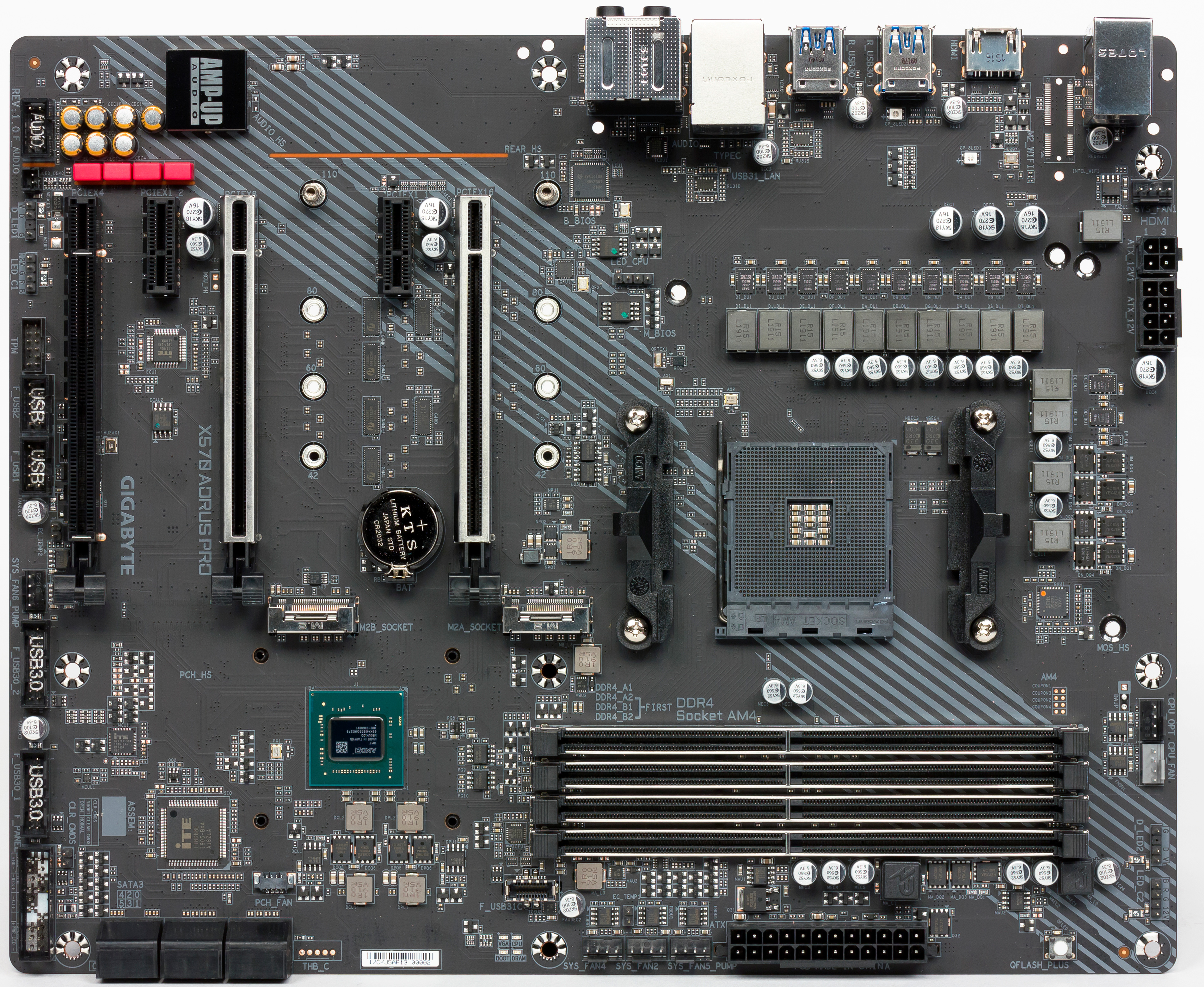

Компоновка Gigabyte X570 Aorus Pro стандартная, большая часть текстолита закрыта радиаторами и все тем же пластиковым кожухом.

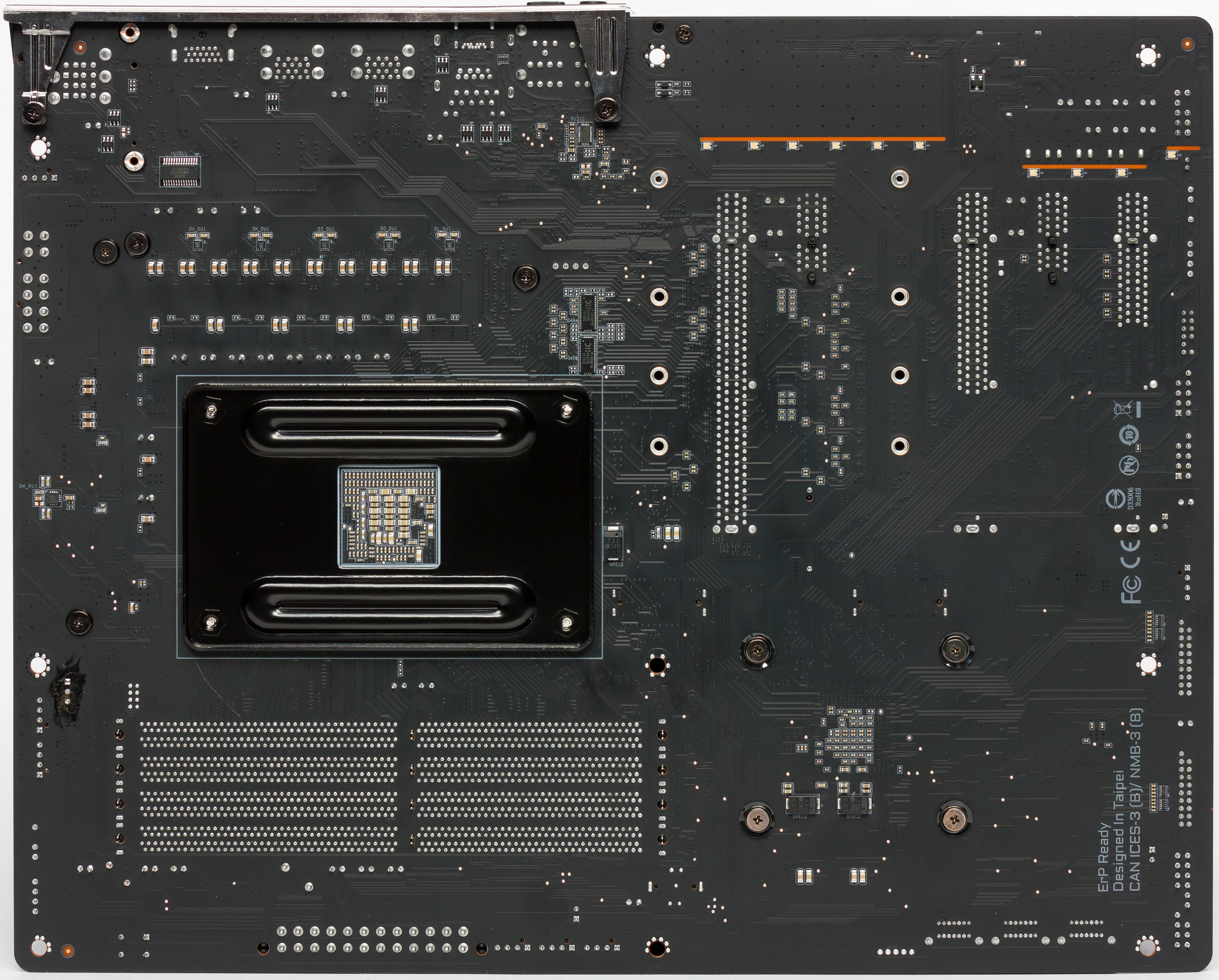

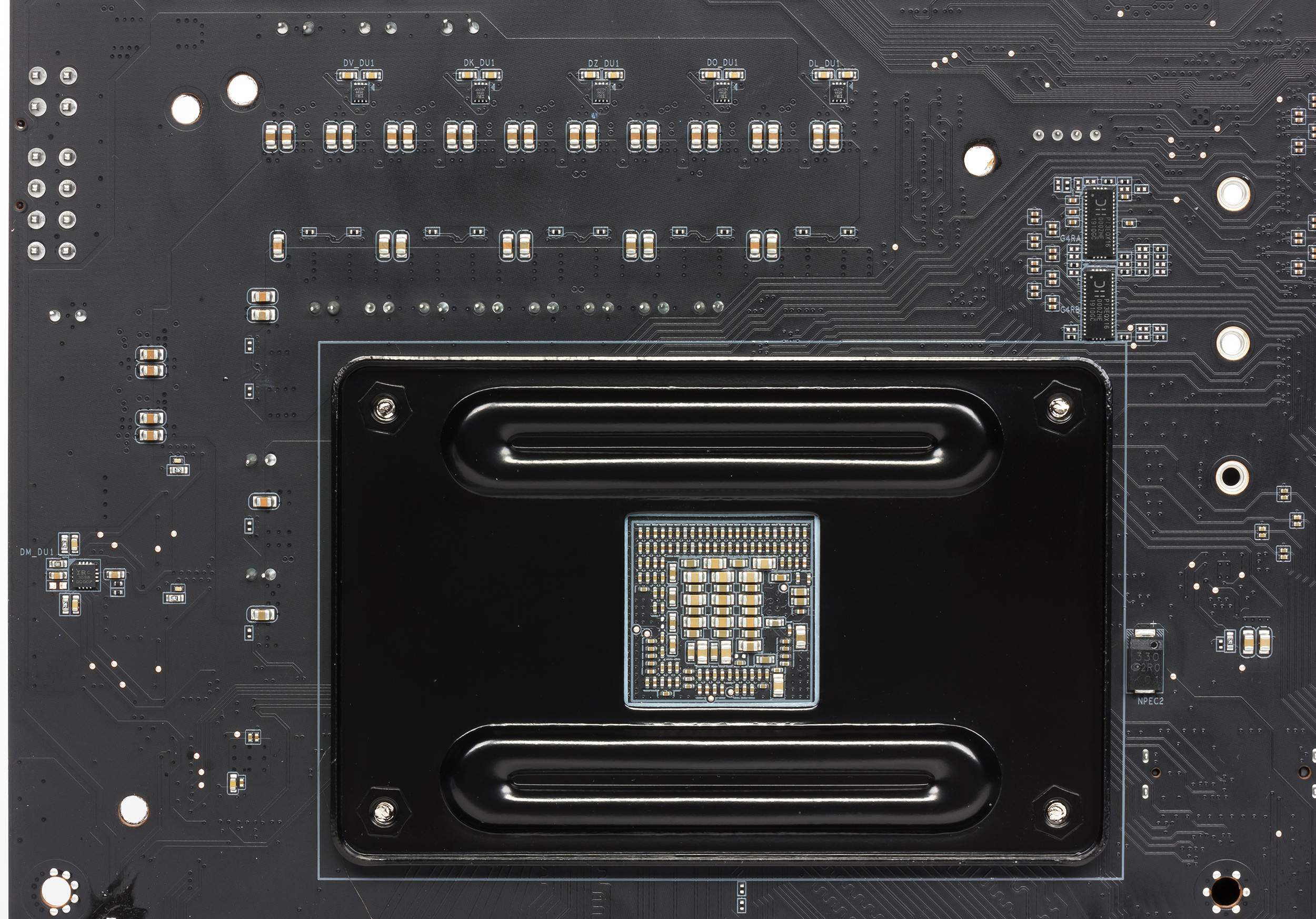

На обратную сторону текстолита вынесен минимум элементов, которые мы рассмотрим отдельно далее.

Без всех навесных элементов и радиаторов цепей VRM плата становится непривычно легкой. Обращает на себя внимание безупречное качество пайки, точное и аккуратное расположение всех элементов, вполне закономерно присущее продуктам бренда первого эшелона.

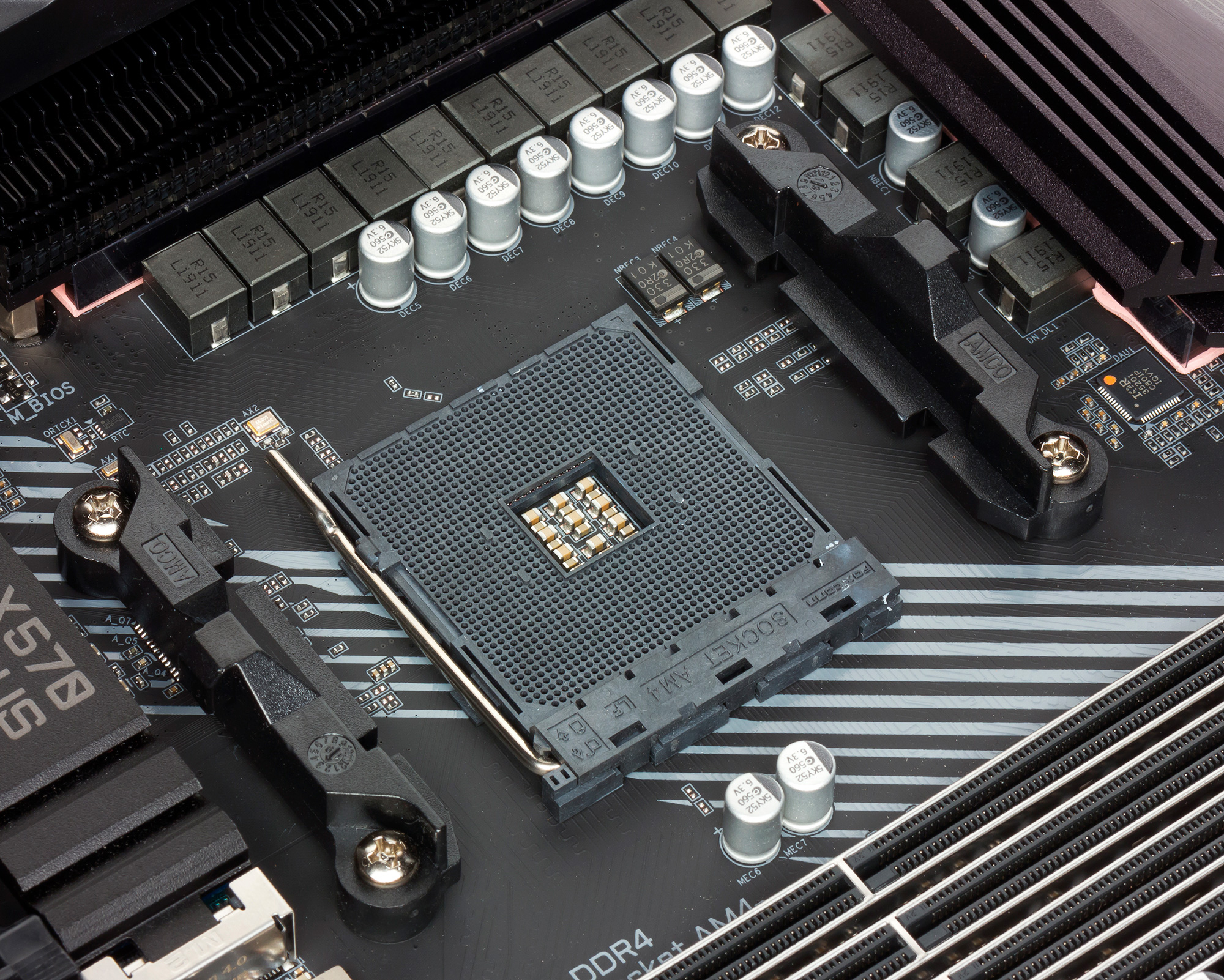

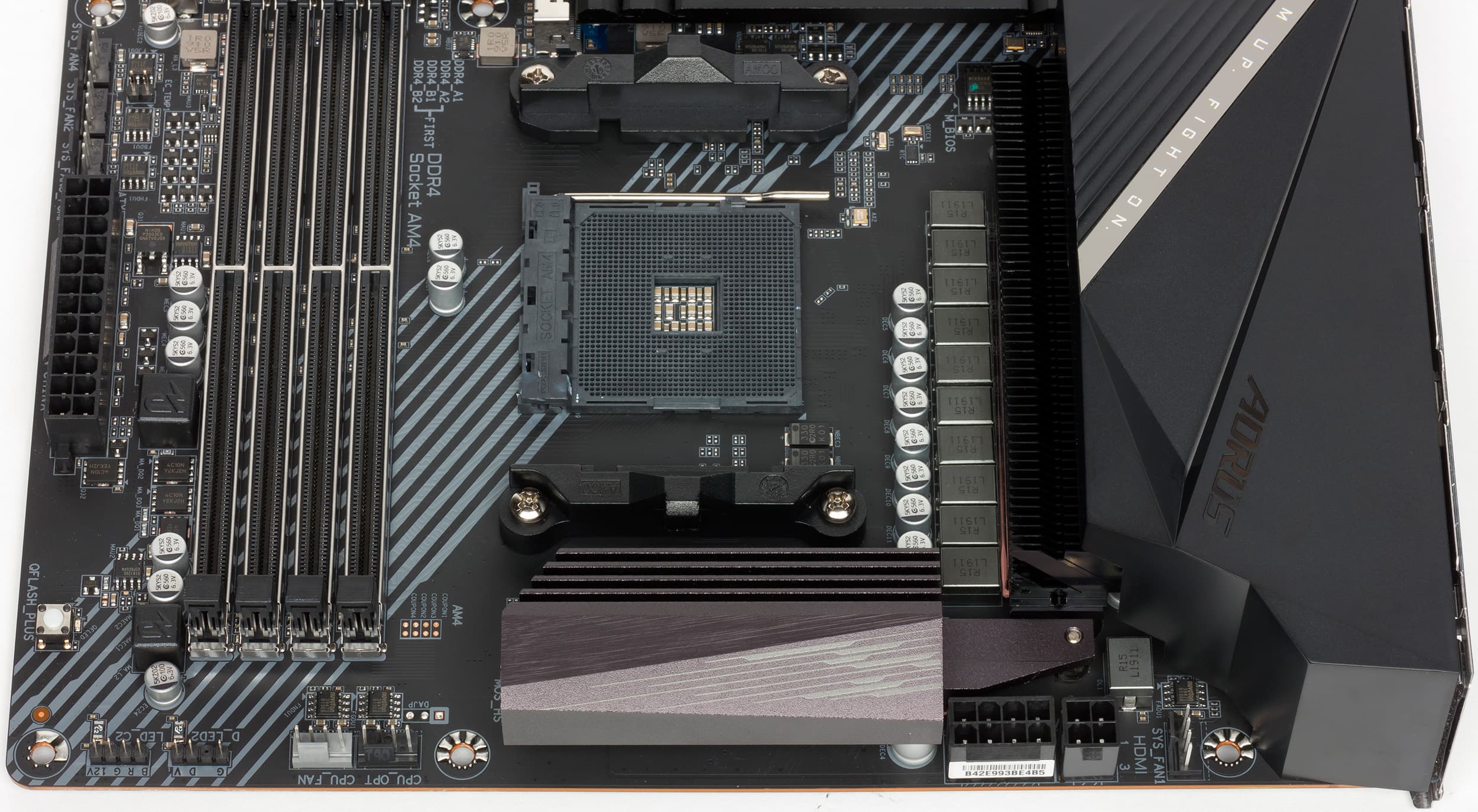

Gigabyte X570 Aorus Pro наделена разъемом Socket AM4 с поддержкой всех процессоров AMD Ryzen второго и третьего поколений.

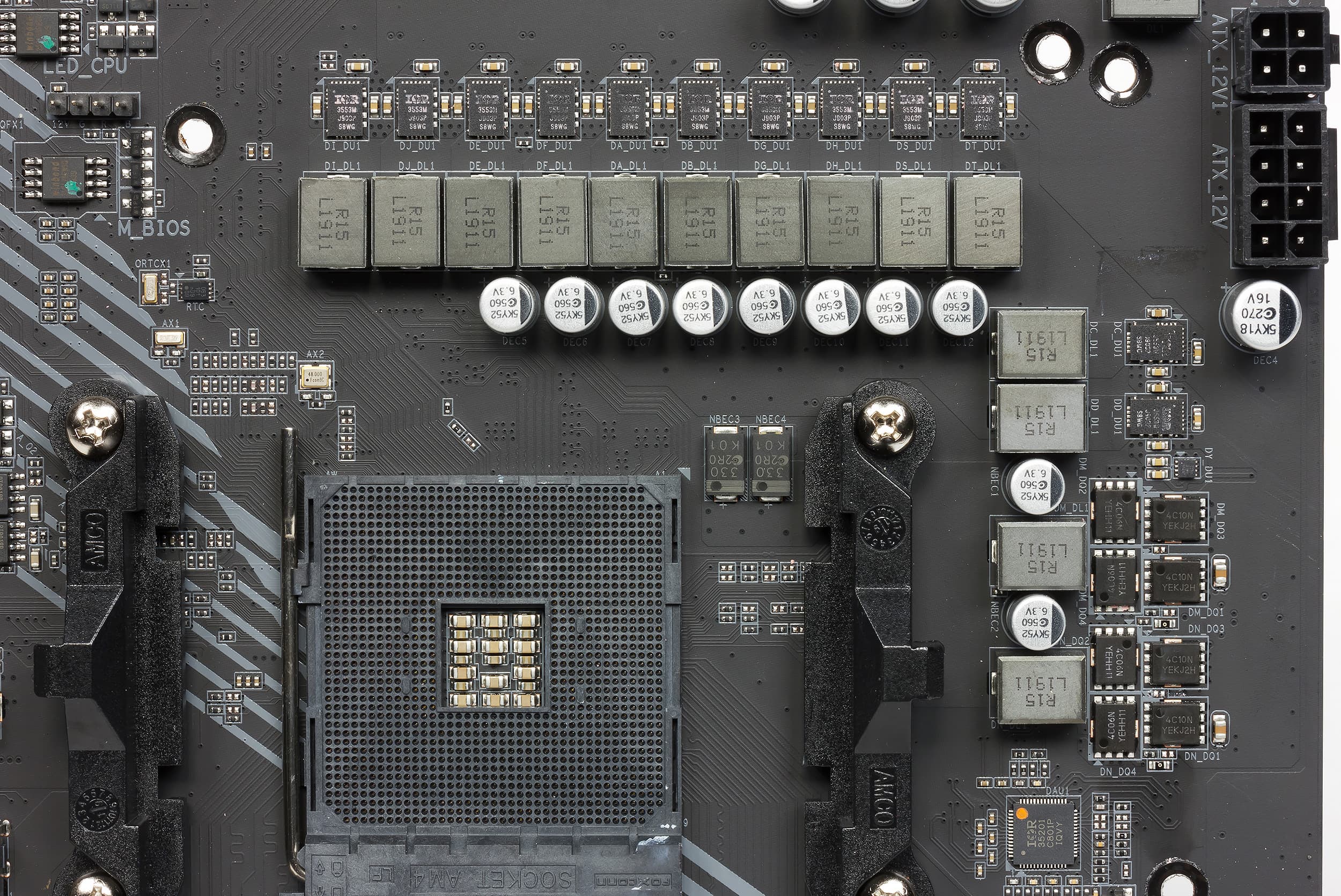

Плата оснащена сравнительно мощной 12-фазной системой питания процессора, состоящей из силовых транзисторов Infineon IR3553 (40 А). Таким образом, суммарно на процессор может быть подано до 480 А.

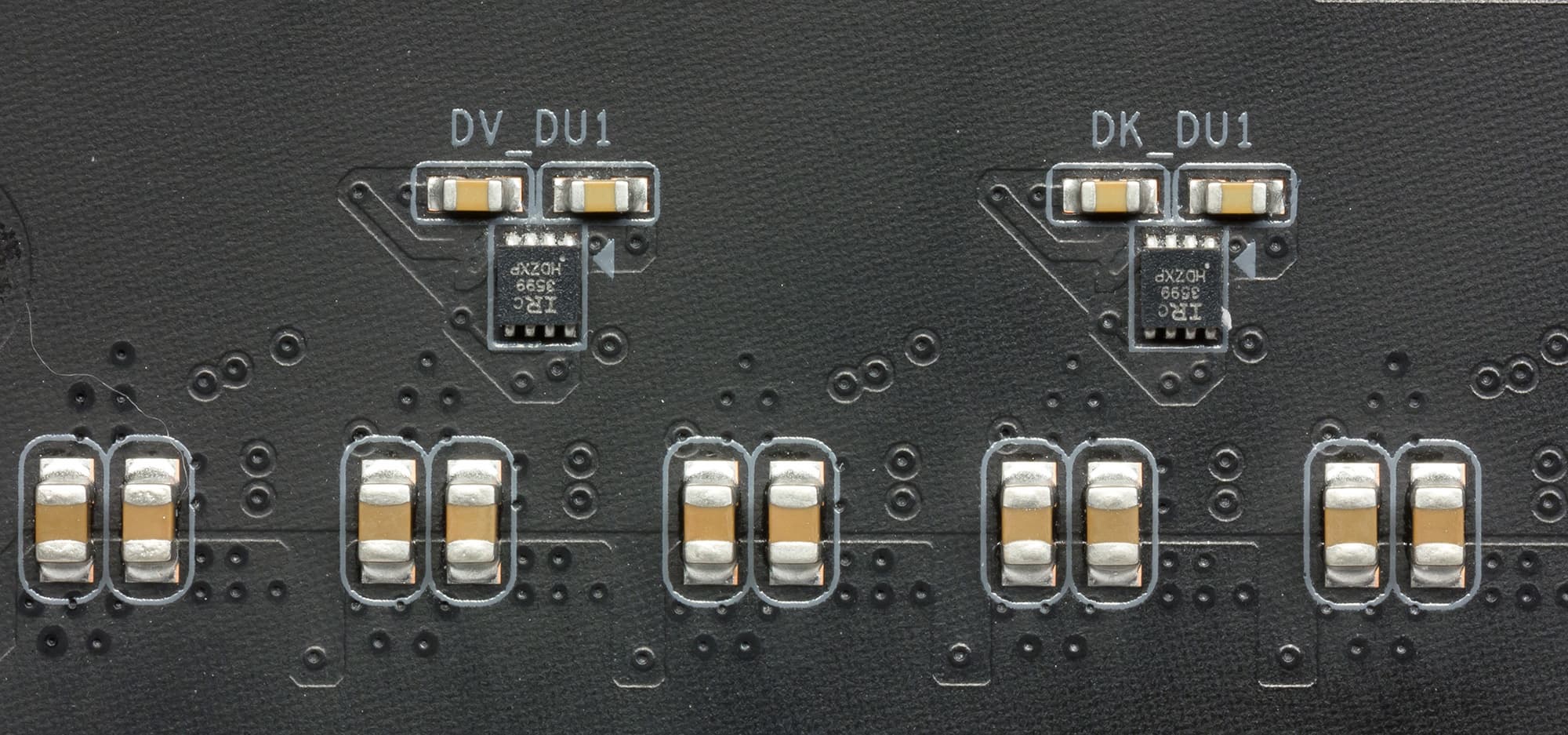

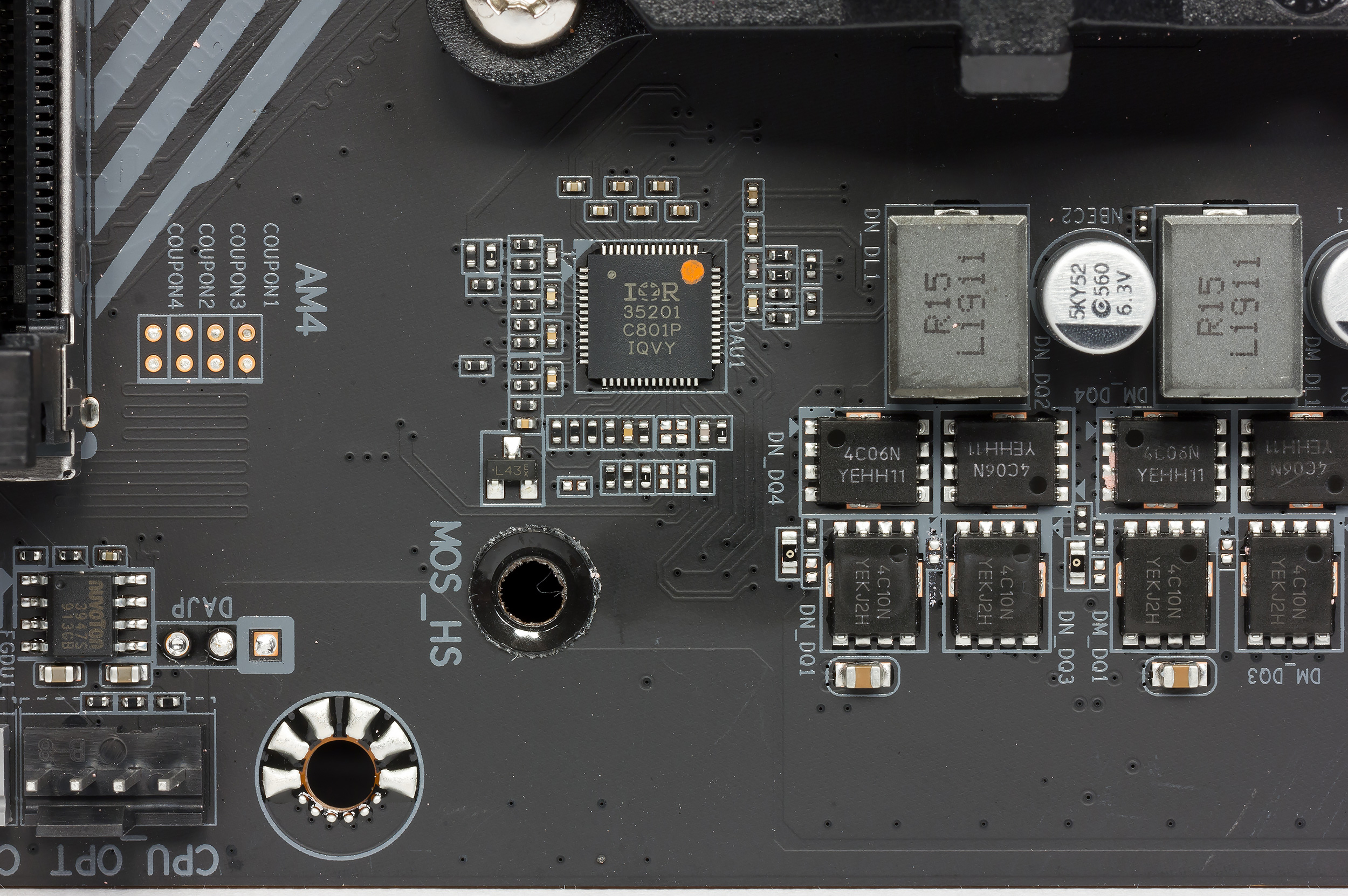

Правда, дублеры Infineon IR3599 на обратной стороне текстолита выдают шесть честных, но удвоенных фаз.

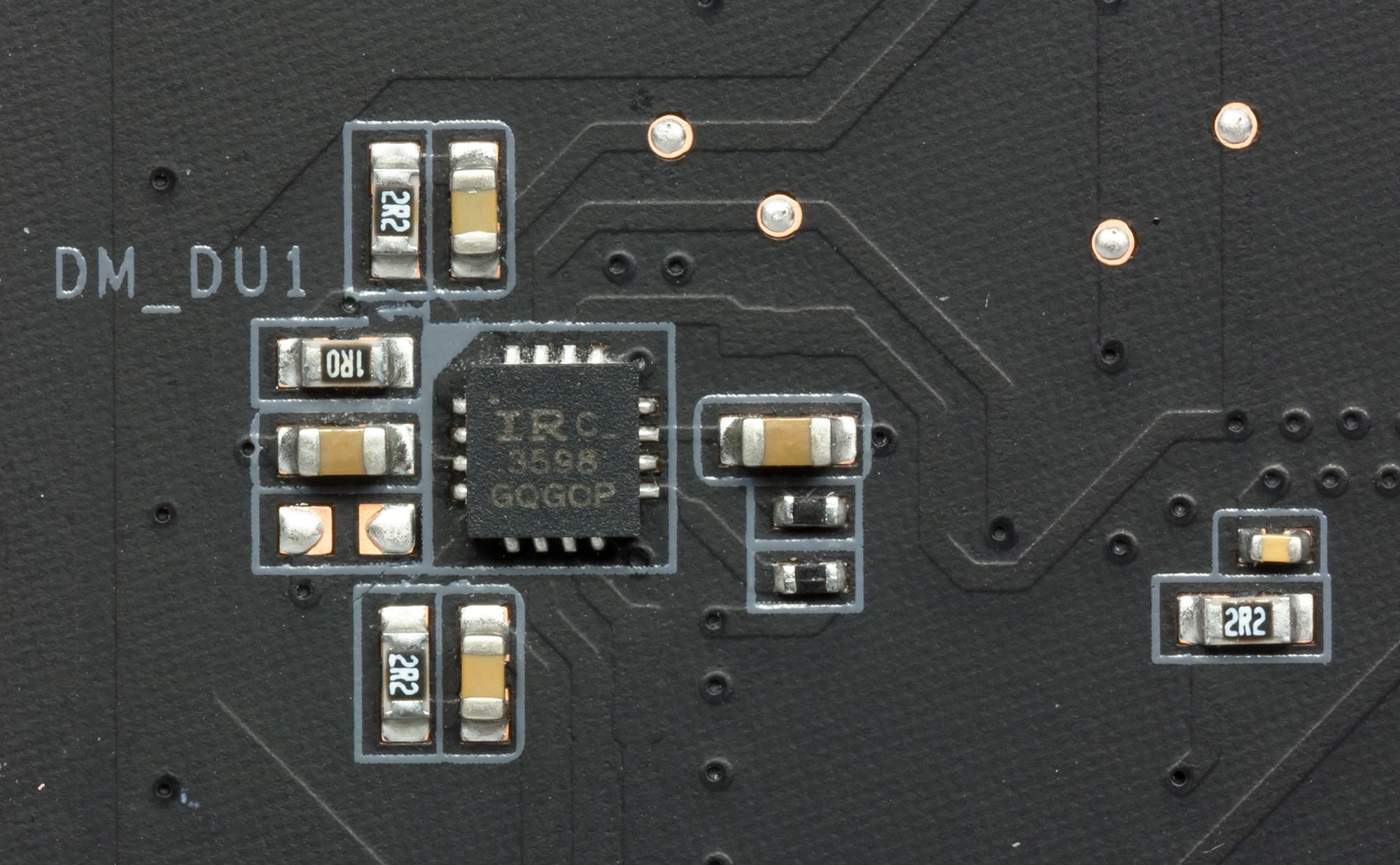

Еще одна микросхема-дублер Infineon IR3598 распаяна под зоной двух «вертикальных» фаз питания процессора (расположенных сверху над процессорным разъемом).

На питание SoC отведено две отдельных фазы, а за управление питанием процессора отвечает восьмиканальный PWM-контроллер IR 35201.

На плате распаяны три разъема питания с цельнометаллическими иглами повышенной плотности: 24-pin, 8-pin и 4-pin.

Все разъемы сориентированы защелками наружу для более удобного отключения кабелей блока питания от платы.

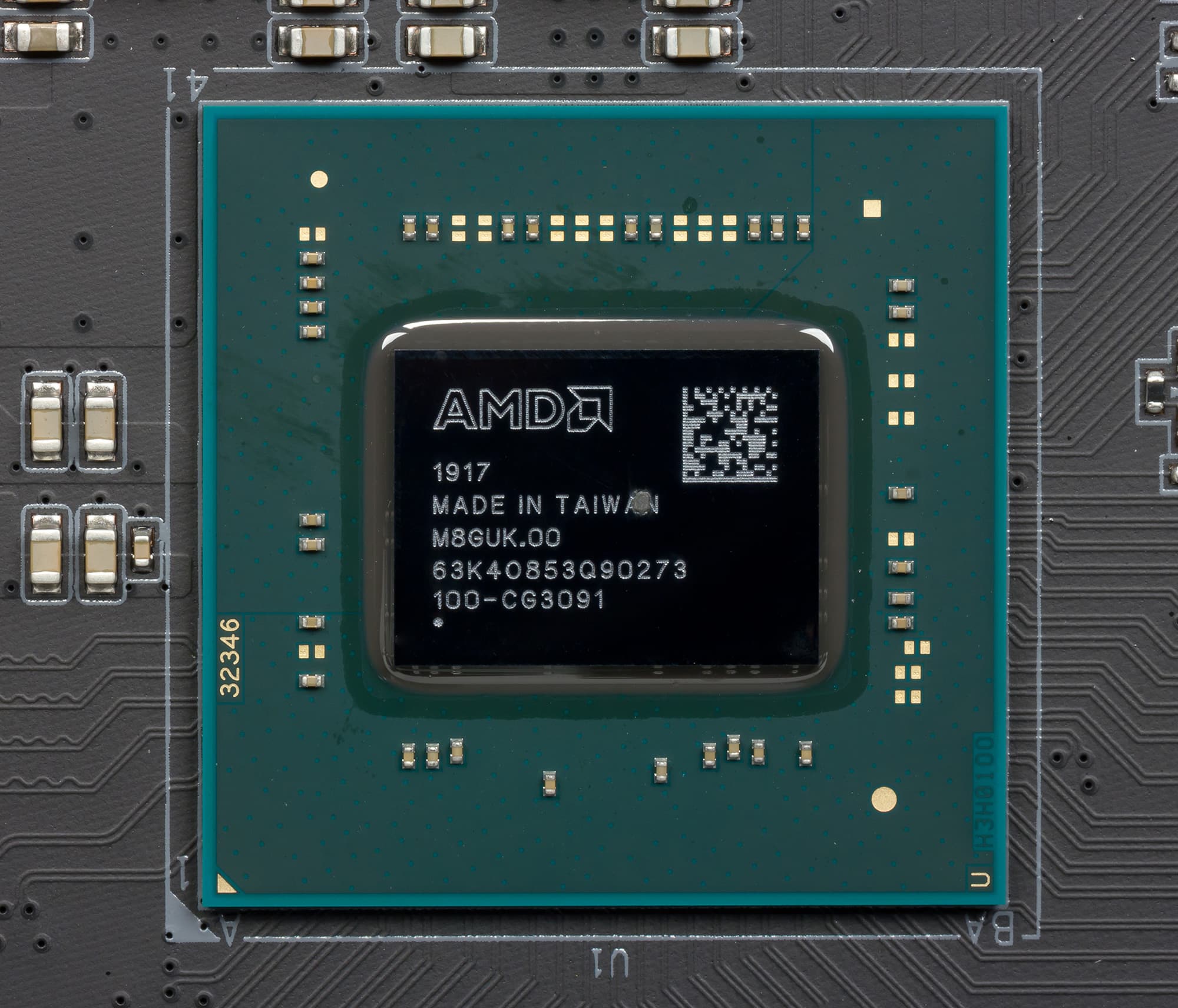

Про набор системной логики AMD X570 ничего особенного сказать нельзя, он абсолютно идентичен оному на других материнских платах этой серии и контактирует со своим радиатором через термопрокладку.

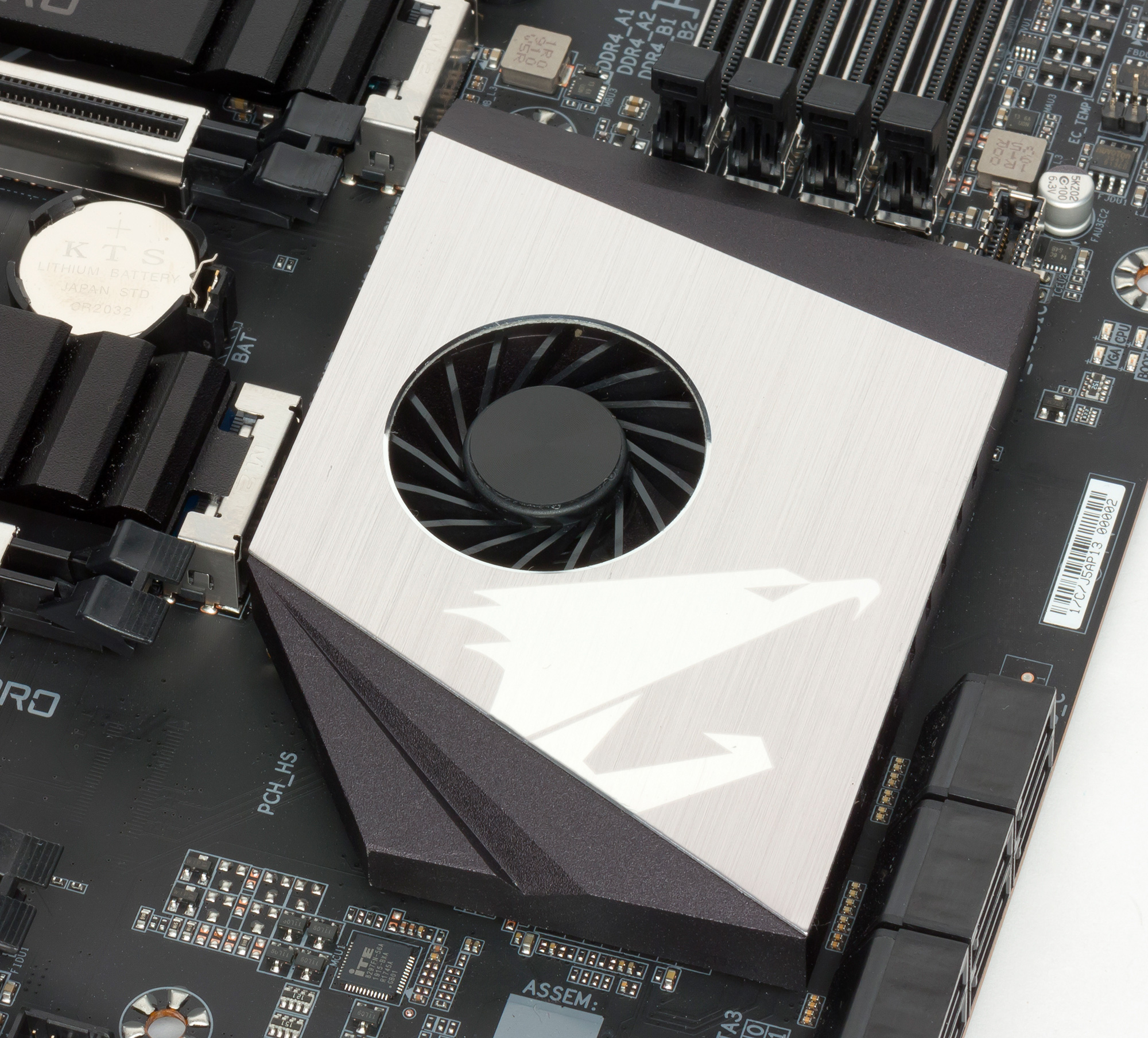

За охлаждение чипсета отвечает большой плоский радиатор с вентилятором.

Скорость вращения последнего регулируется платой автоматически широтно-импульсной модуляцией (в BIOS можно настроить и самому). В нагрузке такая система охлаждения удерживает температуру чипсета в пределах 45 °C и совершенно не шумит. Максимальную скорость данный вентилятор развивает лишь при запуске системы и всего на пару секунд. По информации производителя, подшипник вентилятора должен прослужить не менее 60 тысяч часов.

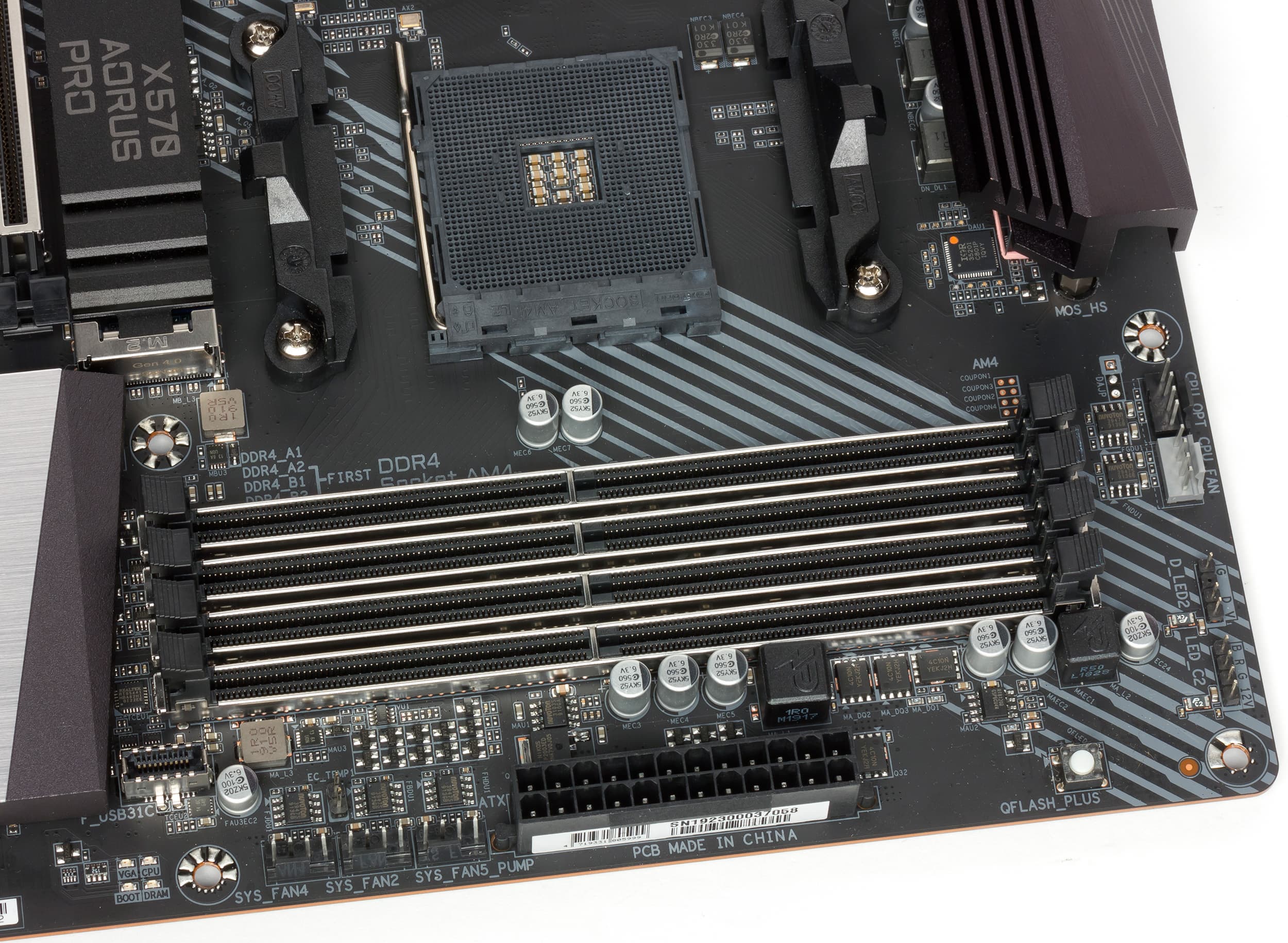

На плате четыре слота для оперативной памяти стандарта DDR4, облаченные в металлизированную оболочку Ultra Durable Memory Armor, которая усиливает пластиковый корпус разъемов и защищает контакты в них от электромагнитных помех. Суммарный объем памяти здесь может достигать 128 ГБ.

Максимальная частота модулей при установке в плату процессоров AMD Ryzen третьего поколения может достигать 4,4 ГГц, а с процессорами второго поколения — 3,6 ГГц. Но это, как показывает практика, довольно условные значения. Поддерживаются XMP (Extreme Memory Profile) и впечатляющий перечень сертифицированных для данной модели платы комплектов памяти.

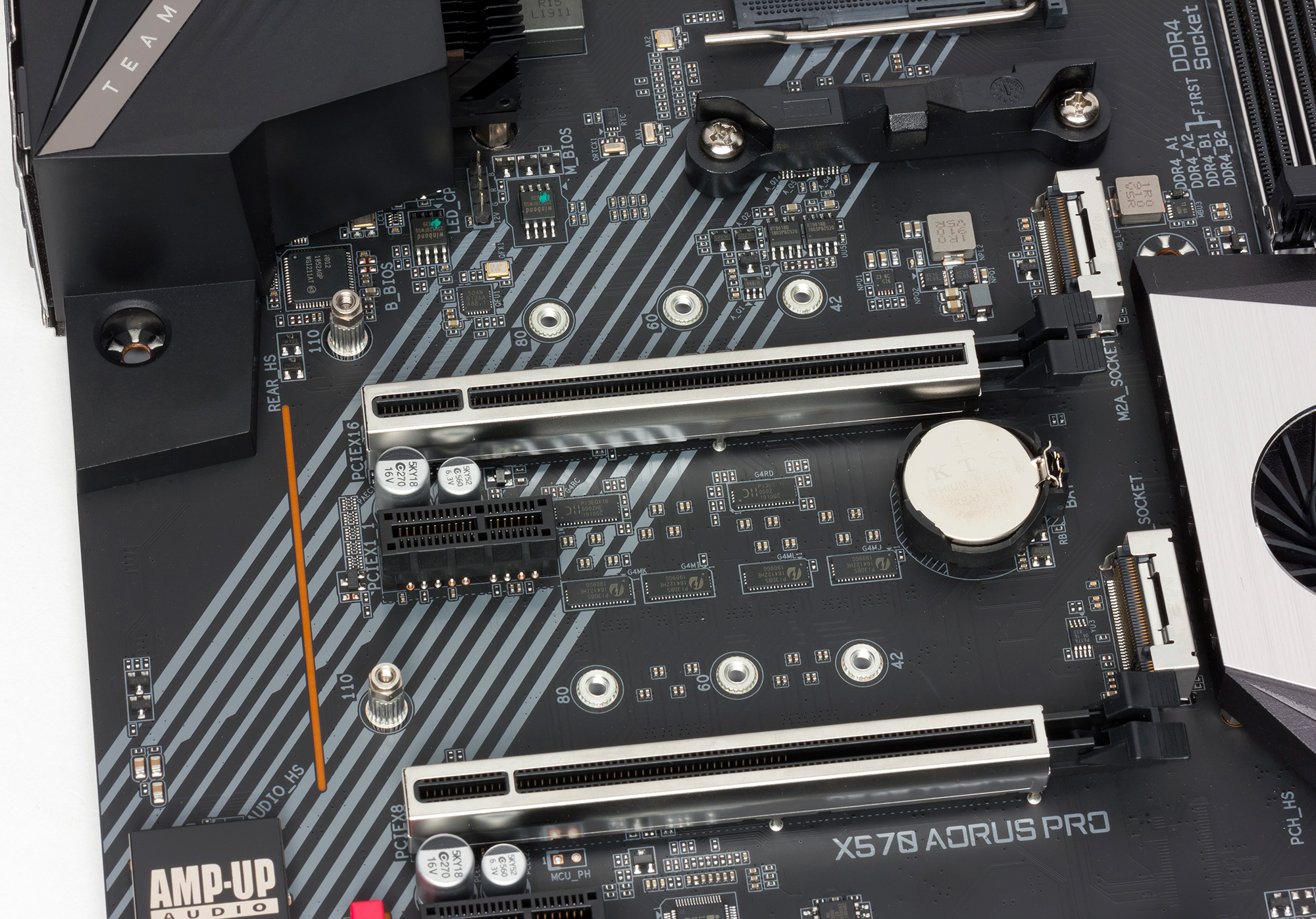

Основной слот PCI Express на Gigabyte X570 Aorus Pro подключен к процессору и поддерживает работу в режиме 4.0 с процессорами AMD Ryzen третьего поколения и в режиме 3.0 х16 с AMD Ryzen второго поколения.

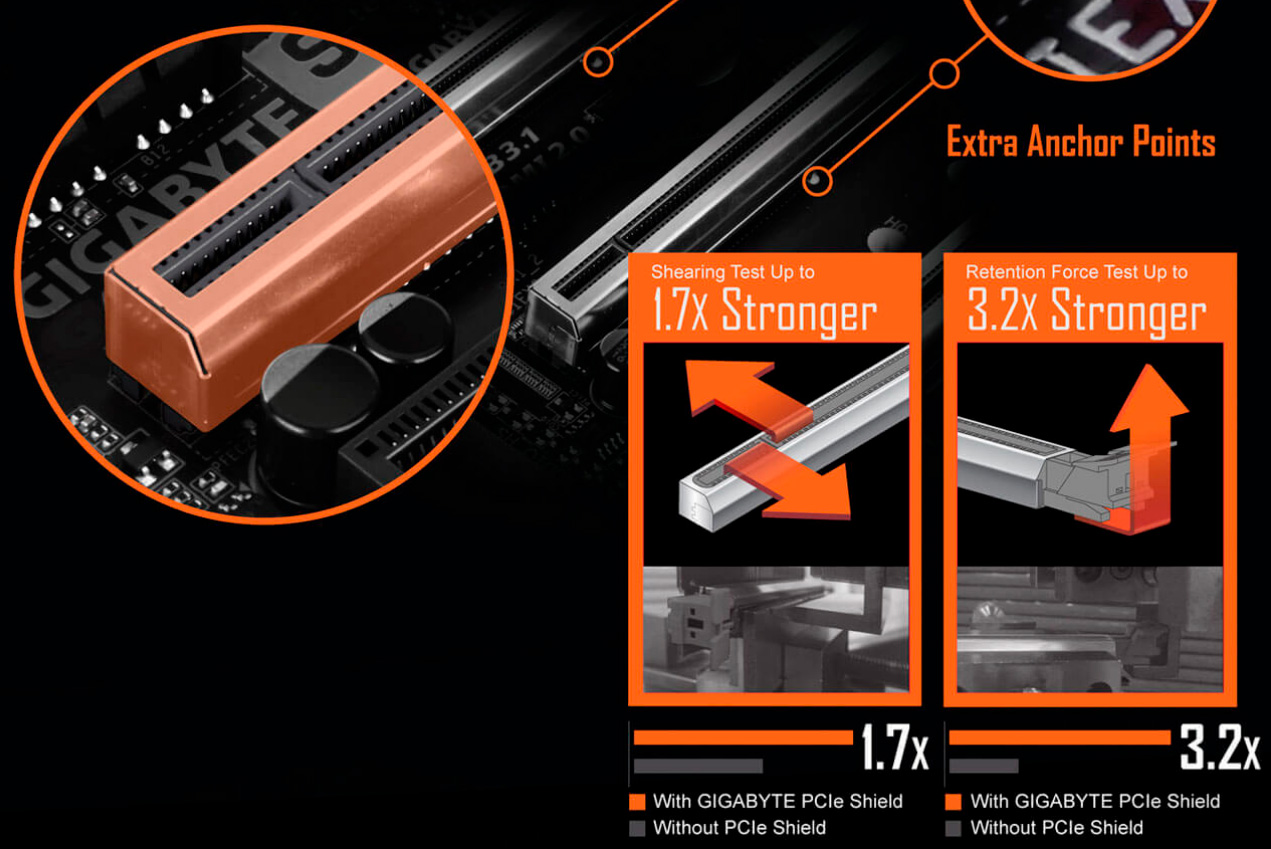

Второй слот PCI Express x16 здесь уже только версии 3.0 и может работать в режиме x8, но оба облачены в алюминиевую оболочку Ultra Durable, усиливающую их на излом в 1,7 раза и в 3,2 раза на выдергивание, а также защищающую слоты от электромагнитных помех.

На плате можно объединить в CrossFireX или NVLink/SLI режимы две видеокарты с, соответственно, графическими процессорами AMD или Nvidia, которые будут работать по схеме x8/x8. Кроме этого у Gigabyte X570 Aorus Pro есть два коротеньких слота PCI Express x1 и один PCI Express x16, работающий в режиме x4. Все эти три слота подключены к чипсету. Переключение линий реализовано коммутаторами Pericom PI3DBS.

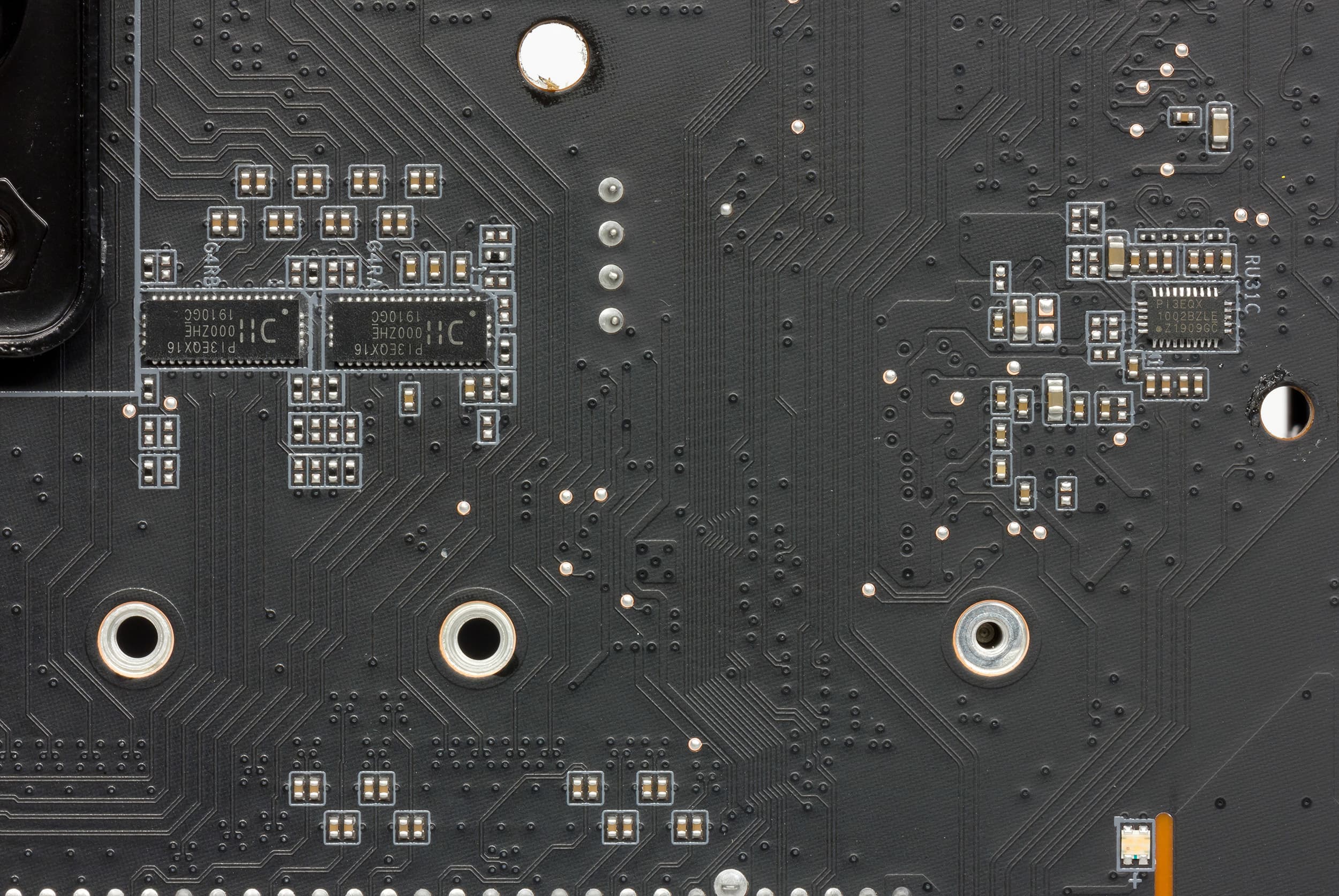

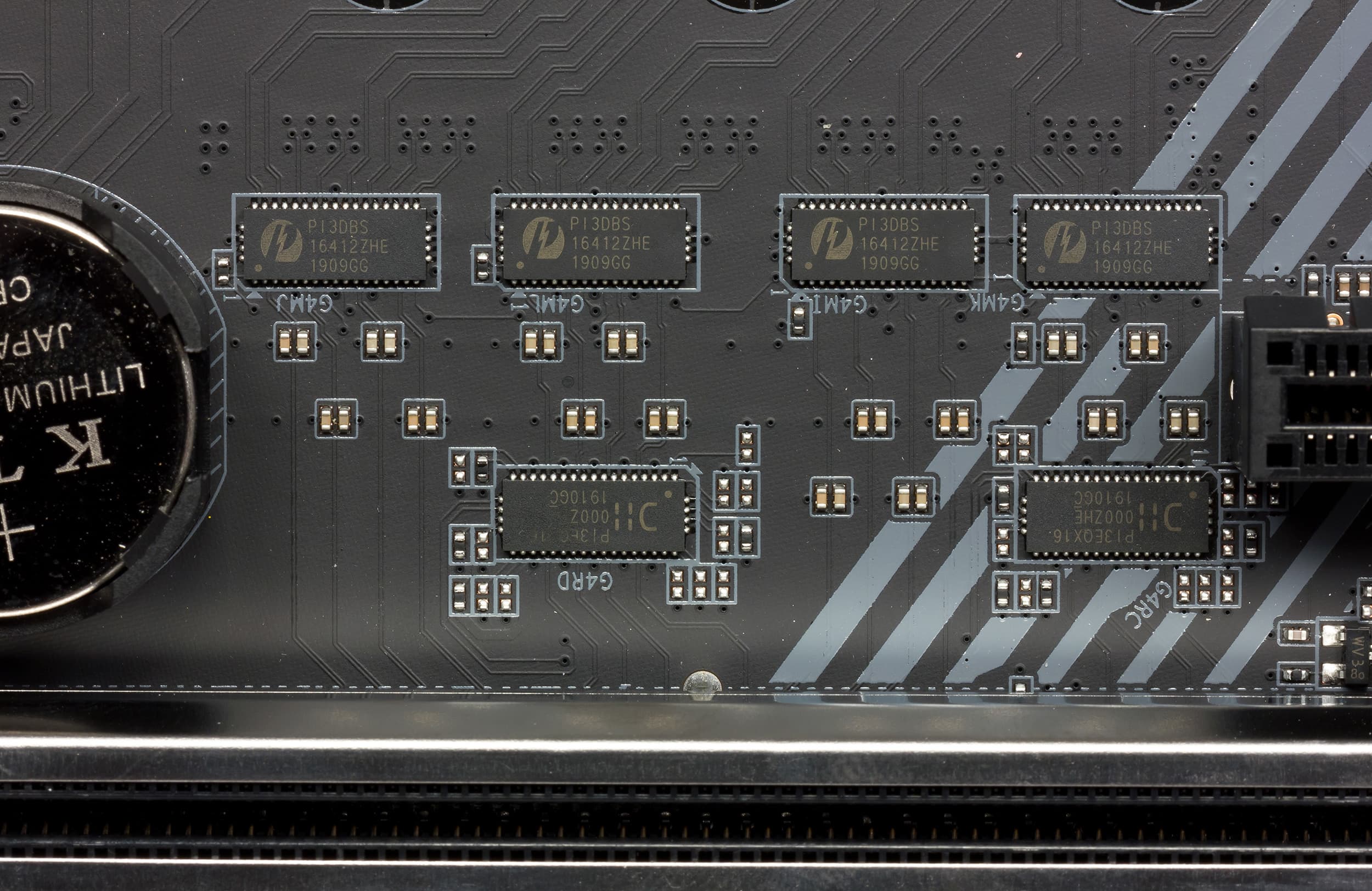

На обратной стороне текстолита в зоне под PCIe-слотами можно найти две микросхемы Pericom PI3EQX16, отвечающие за усиление сигнала для шины PCIe 4.0.

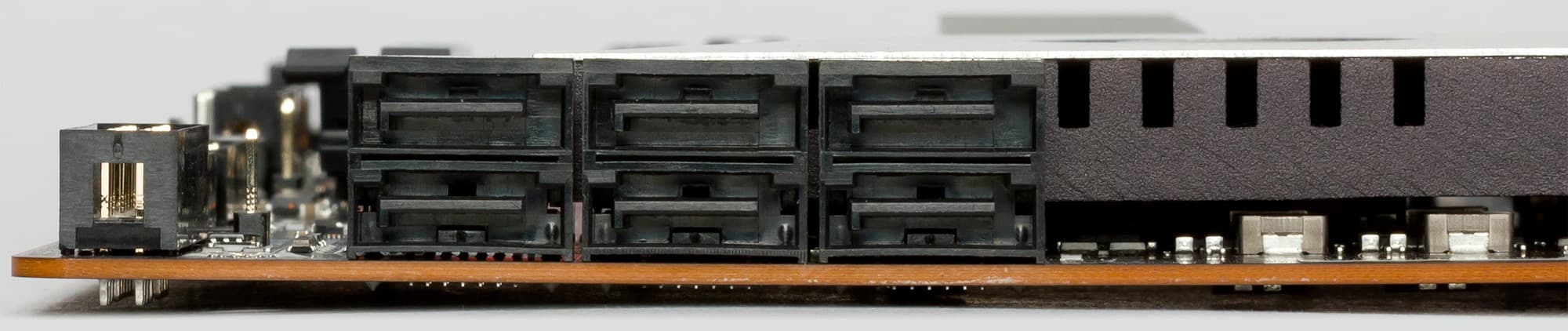

Для накопителей плата имеет четыре порта SATA с пропускной способностью до 6 Гбит/с, реализованные возможностями чипсета AMD X570. Ими поддерживается создание массивов RAID уровней 0, 1 и 10.

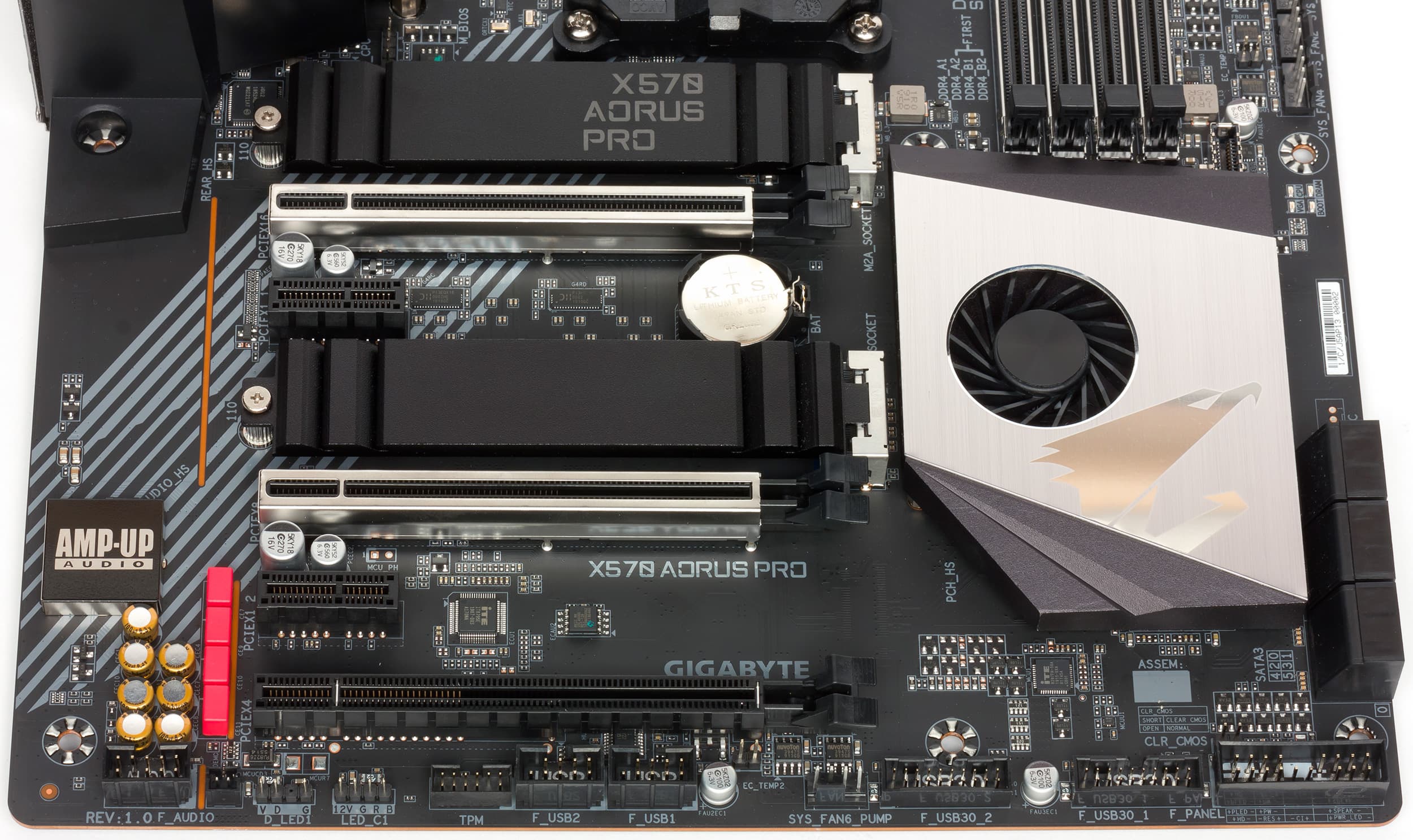

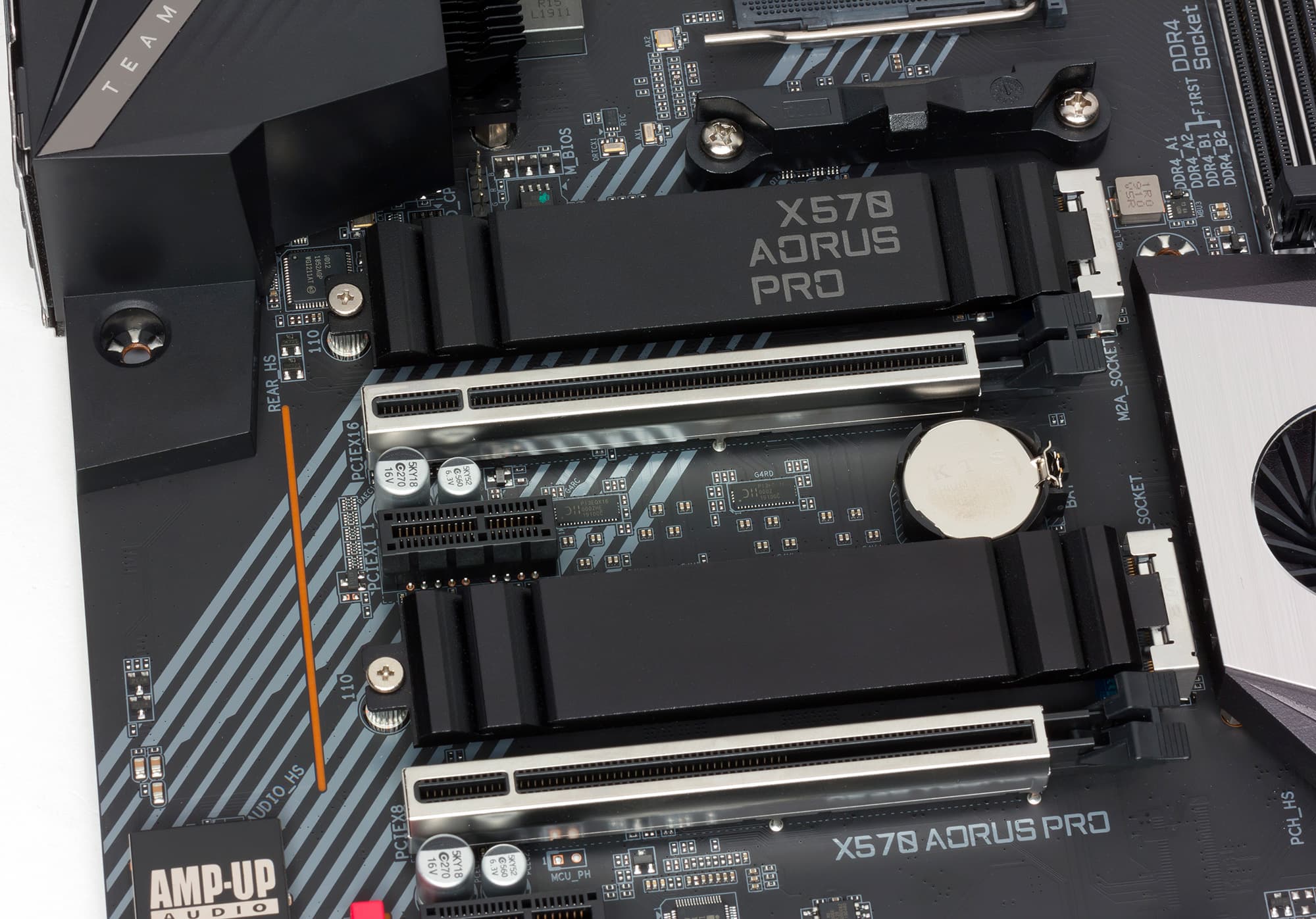

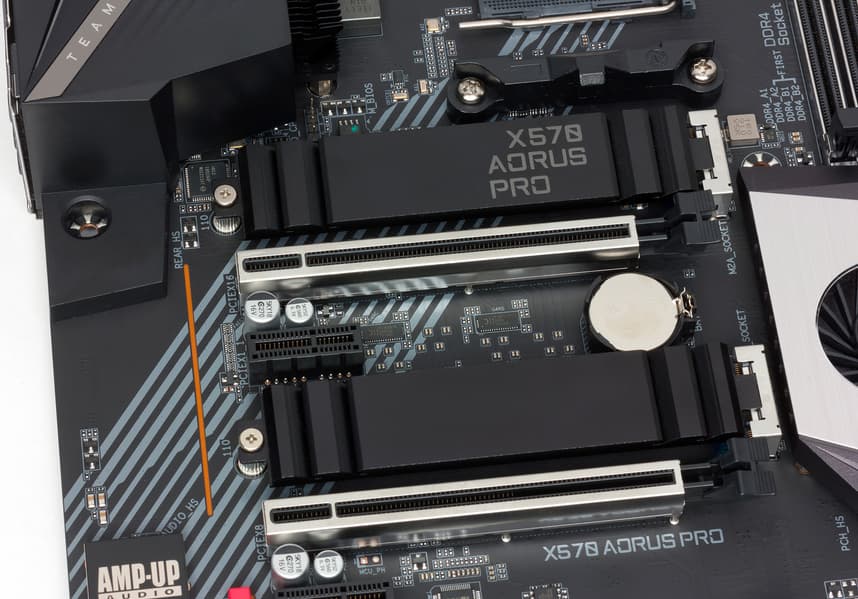

Для высокоскоростных накопителей SSD у Gigabyte X570 Aorus Pro есть два порта M.2, оснащенные массивными радиаторами с термопрокладками.

Оба порта совместимы как с SATA-, так и с PCIe-устройствами длиной от 42 до 110 мм. Верхний порт (M.2A) подключен к процессору, а нижний (M.2B) к чипсету и оба могут работать в PCIe 4.0 или 3.0 режимах. Также можно организовать RAID-массив из двух одинаковых накопителей в портах M.2.

Gigabyte X570 Aorus Pro оснащена сразу 19 портами USB, реализованными возможностями центрального процессора и набора системной логики AMD X570. Самые быстрые USB 3.2 Gen2 (2 Type-A и 1 Type-C) выведены на заднюю панель платы и еще один такой же порт можно подключить к внутреннему коннектору. Также с внутренних коннекторов платы можно взять четыре порта USB 3.2 Gen1 и четыре USB 2.0/1.1. Еще три USB 3.2 Gen1 и четыре USB 2.0/1.1 выведены на заднюю панель платы.

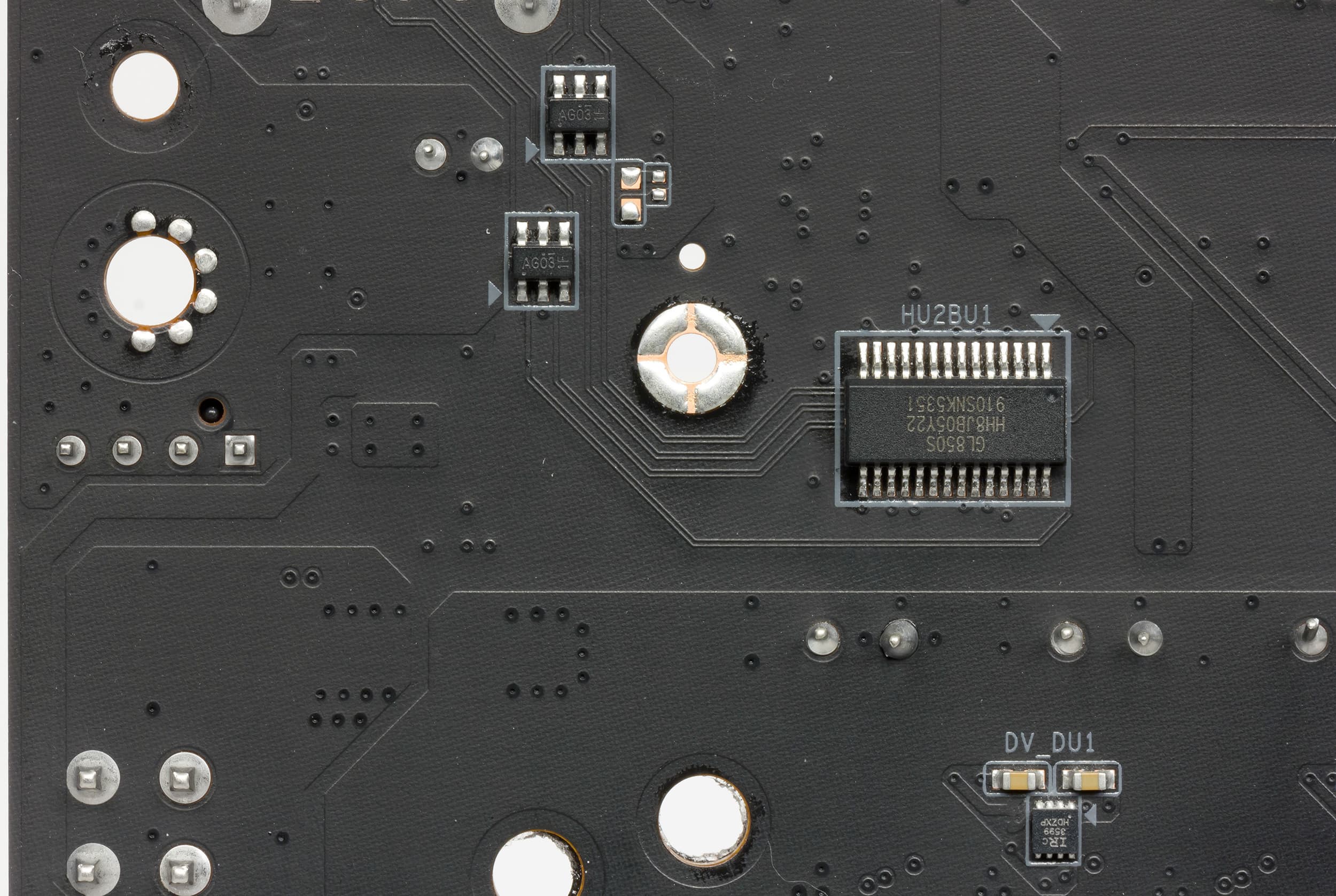

В последнем случае чипсету помогает концентратор GL850S производства Genesys Logic.

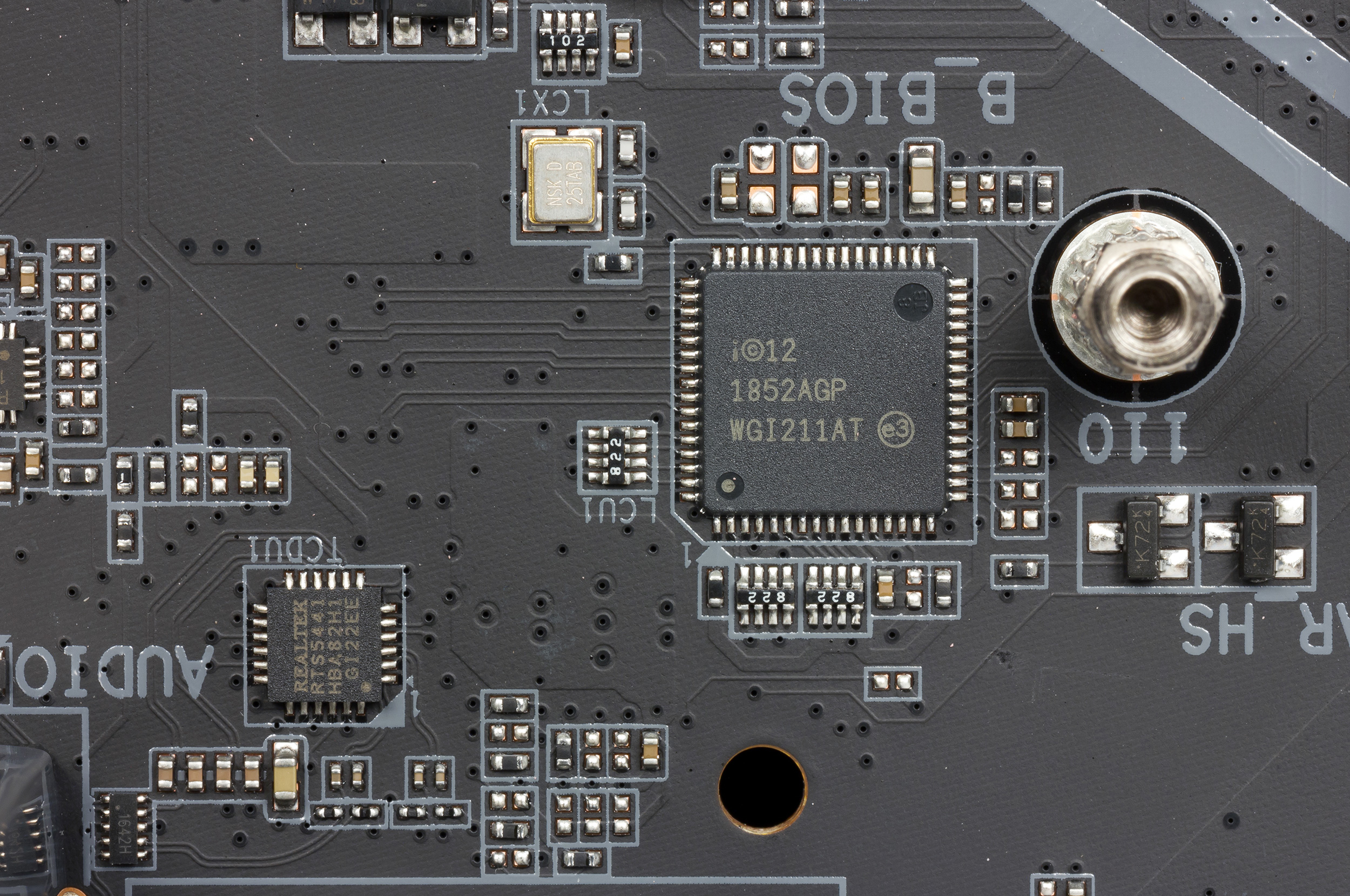

Беспроводного сетевого контроллера у Gigabyte X570 Aorus Pro нет, а кабельная сеть реализована микропроцессором Intel Ethernet I211-AT.

В этом плане у Gigabyte X570 Aorus Pro никаких особенностей нет, не считая поддержку технологии приоритезации трафика cFosSpeed, минимизирующую задержки и снижающую время отклика.

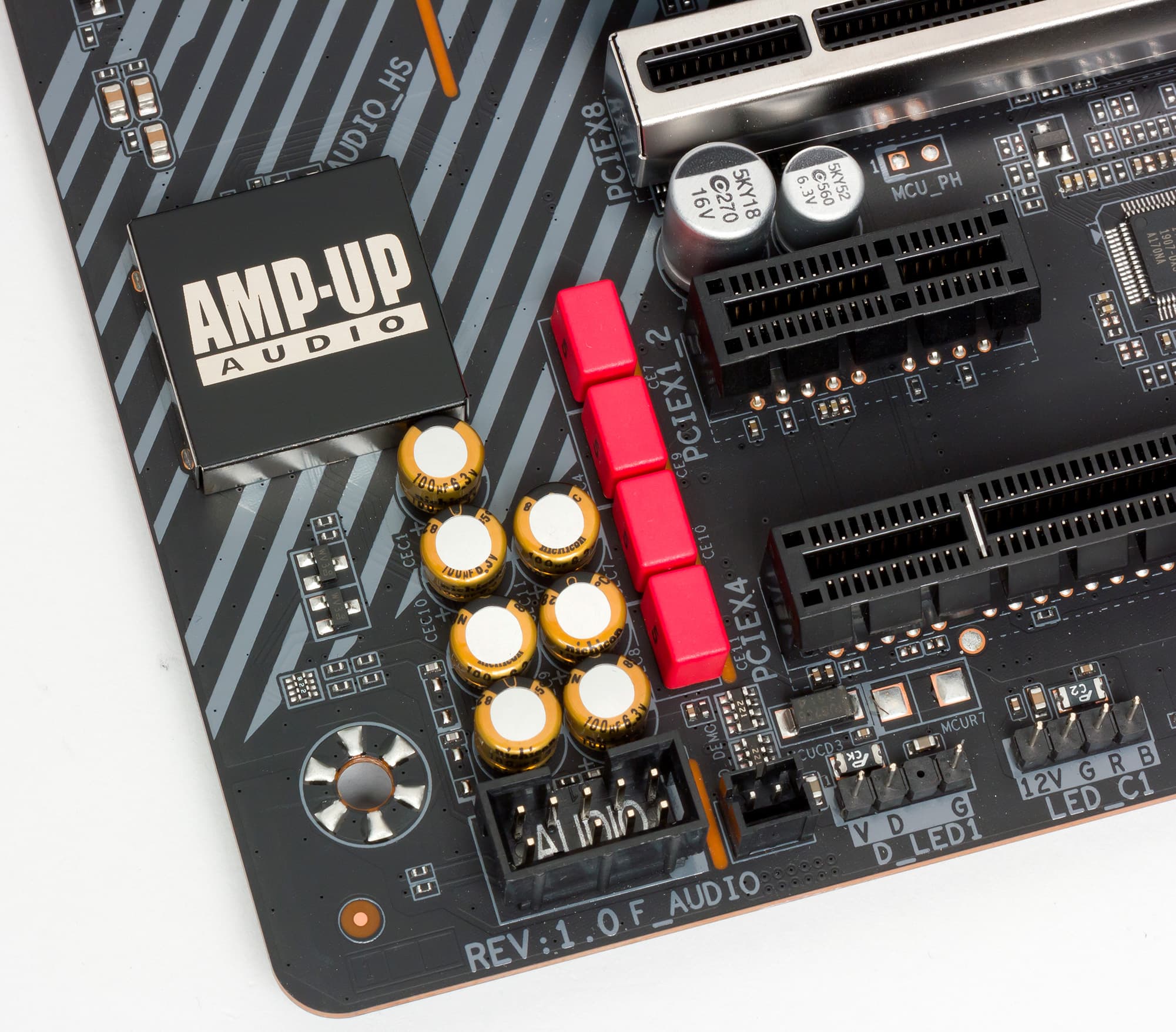

Плата оснащается весьма достойным звуковым кодеком Realtek ALC1220-VB, работающим совместно с интеллектуальным усилителем для наушников, семеркой конденсаторов Nichicon и четверкой конденсаторов Wima FKP2.

Заявленное соотношение сигнал/шум — 110/114 дБA. ЦАП и операционных усилителей в звуковом тракте нет.

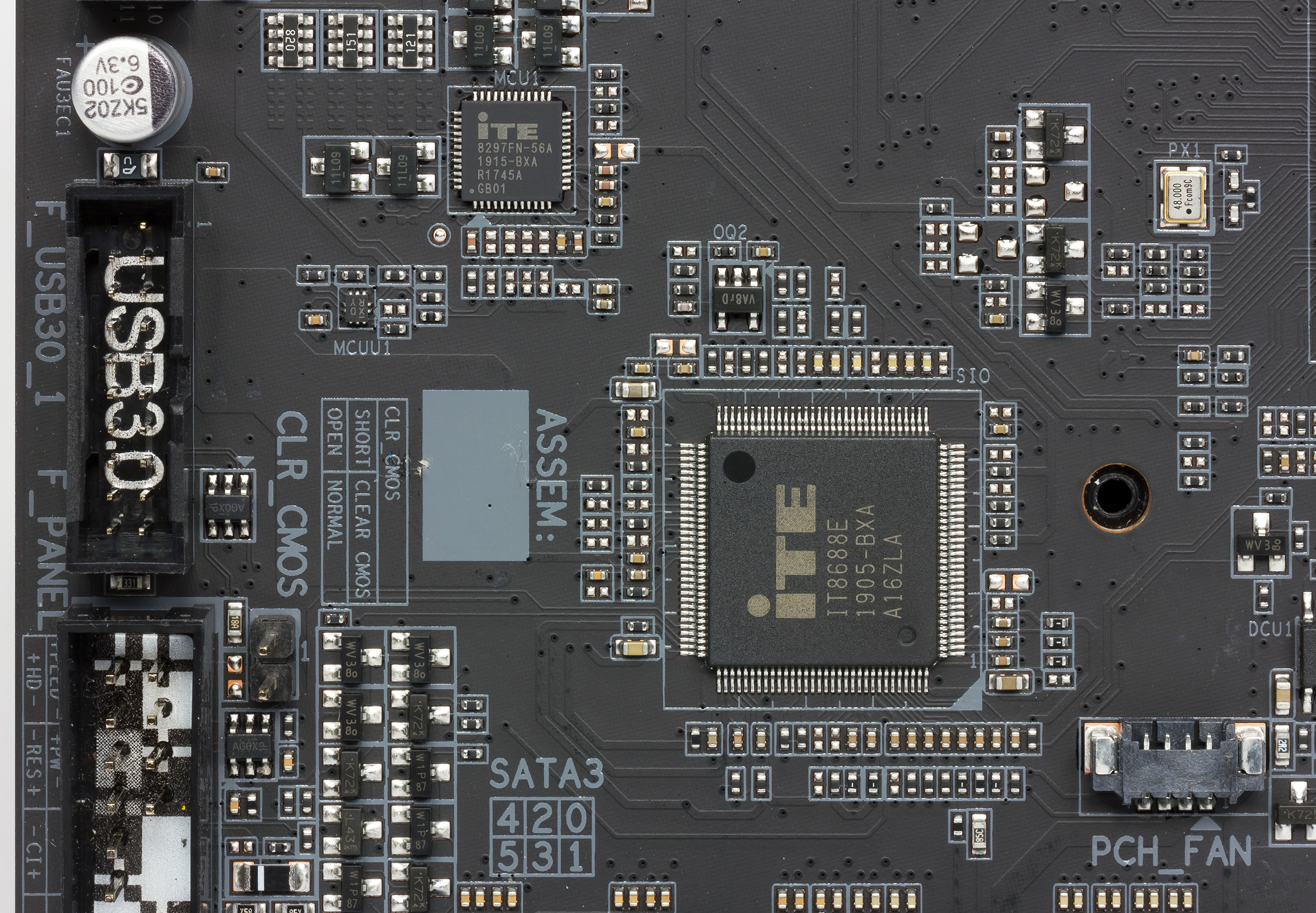

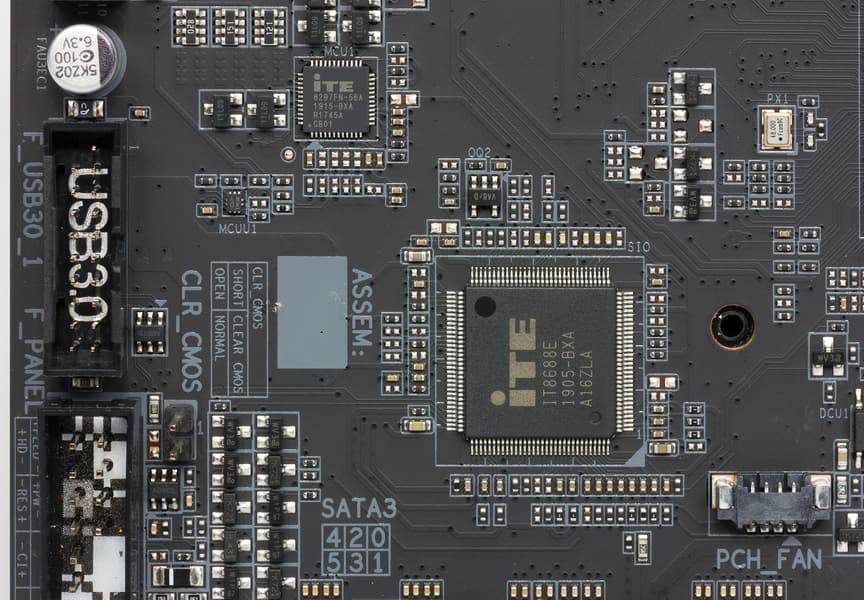

Функции Super I/O и мониторинга на плате реализованы контроллером iTE IT8688E.

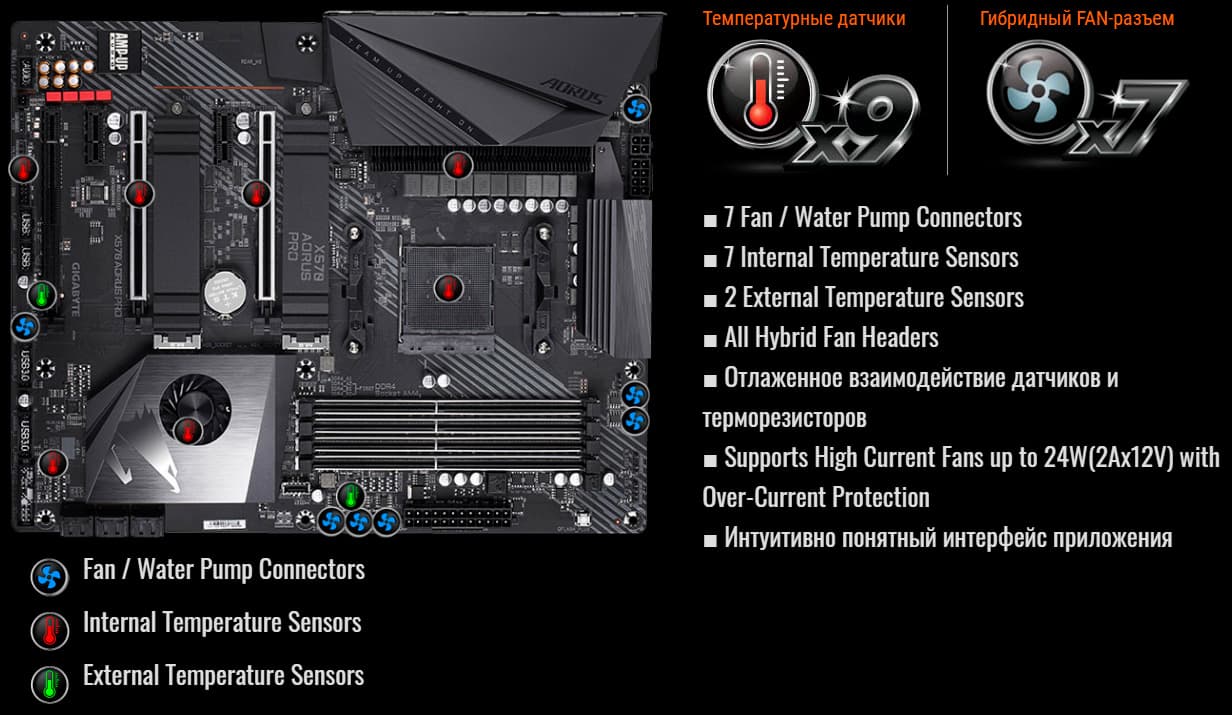

Gigabyte X570 Aorus Pro способна мониторить девять термодатчиков (включая два внешних) и управлять семью подключенными к плате вентиляторами по ШИМ-каналу или напряжением.

Этого более чем достаточно для любых систем и корпусов системных блоков.

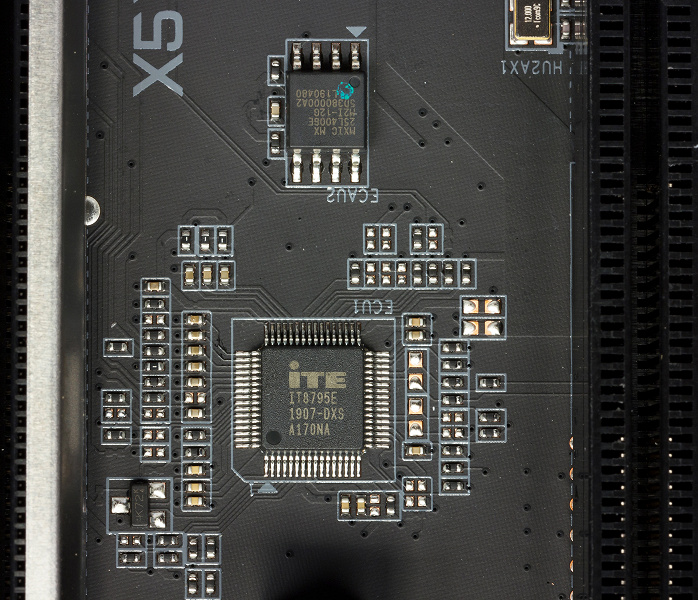

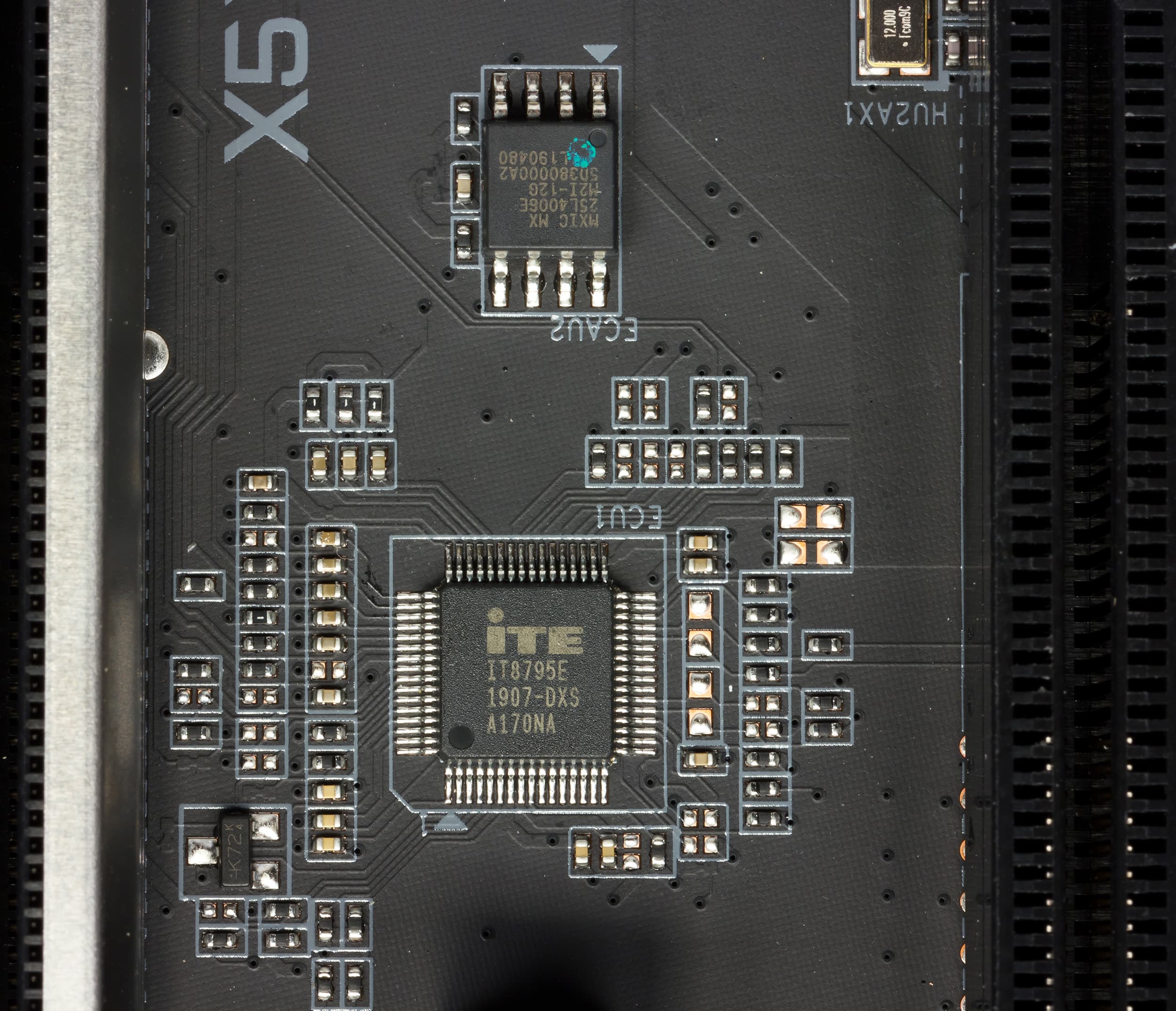

Еще один микроконтроллер iTE IT8795E на плате Gigabyte отвечает за обновление BIOS с USB-накопителя без использования процессора и оперативной памяти.

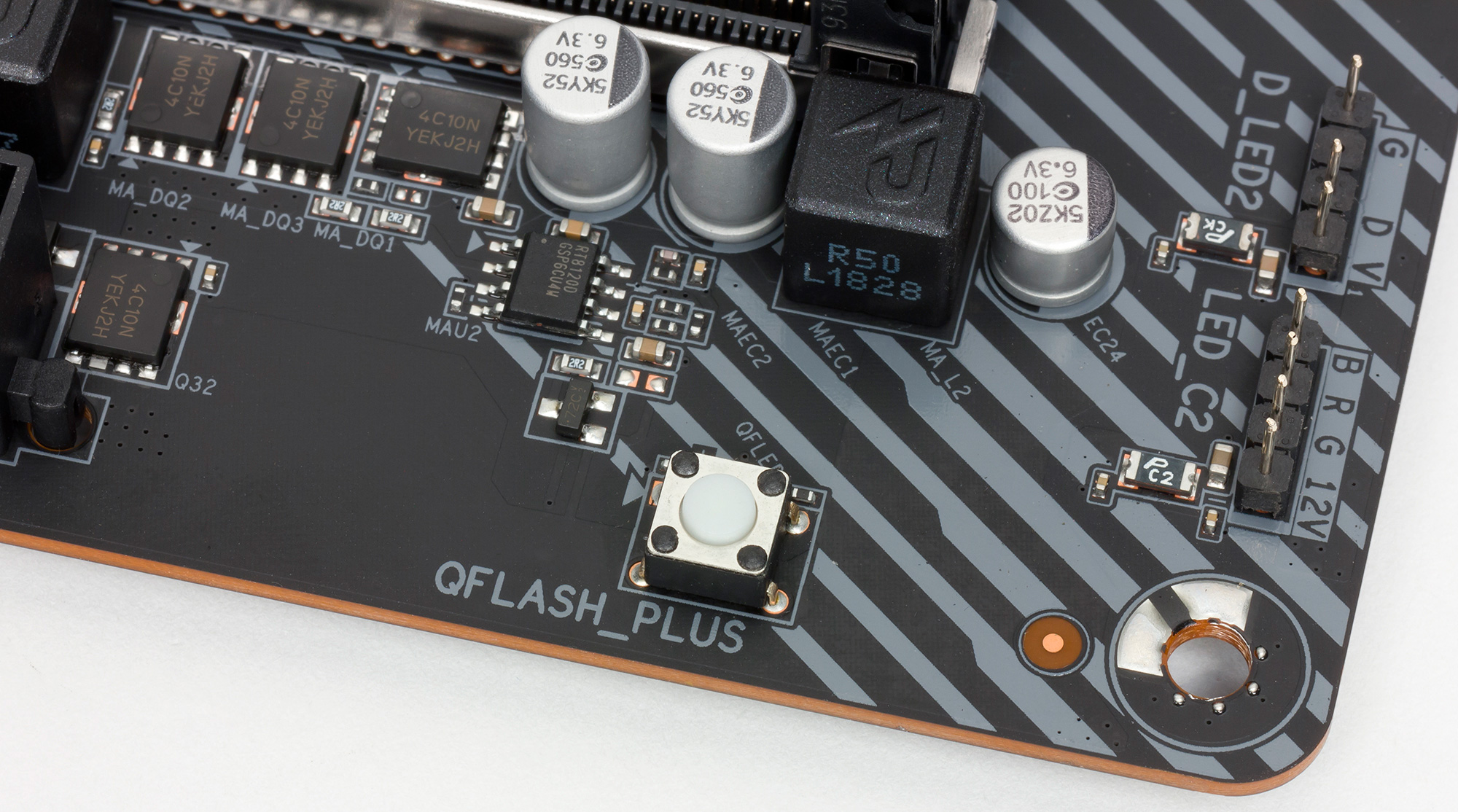

Кнопка автоматической прошивки расположена на текстолите в верхнем правом углу.

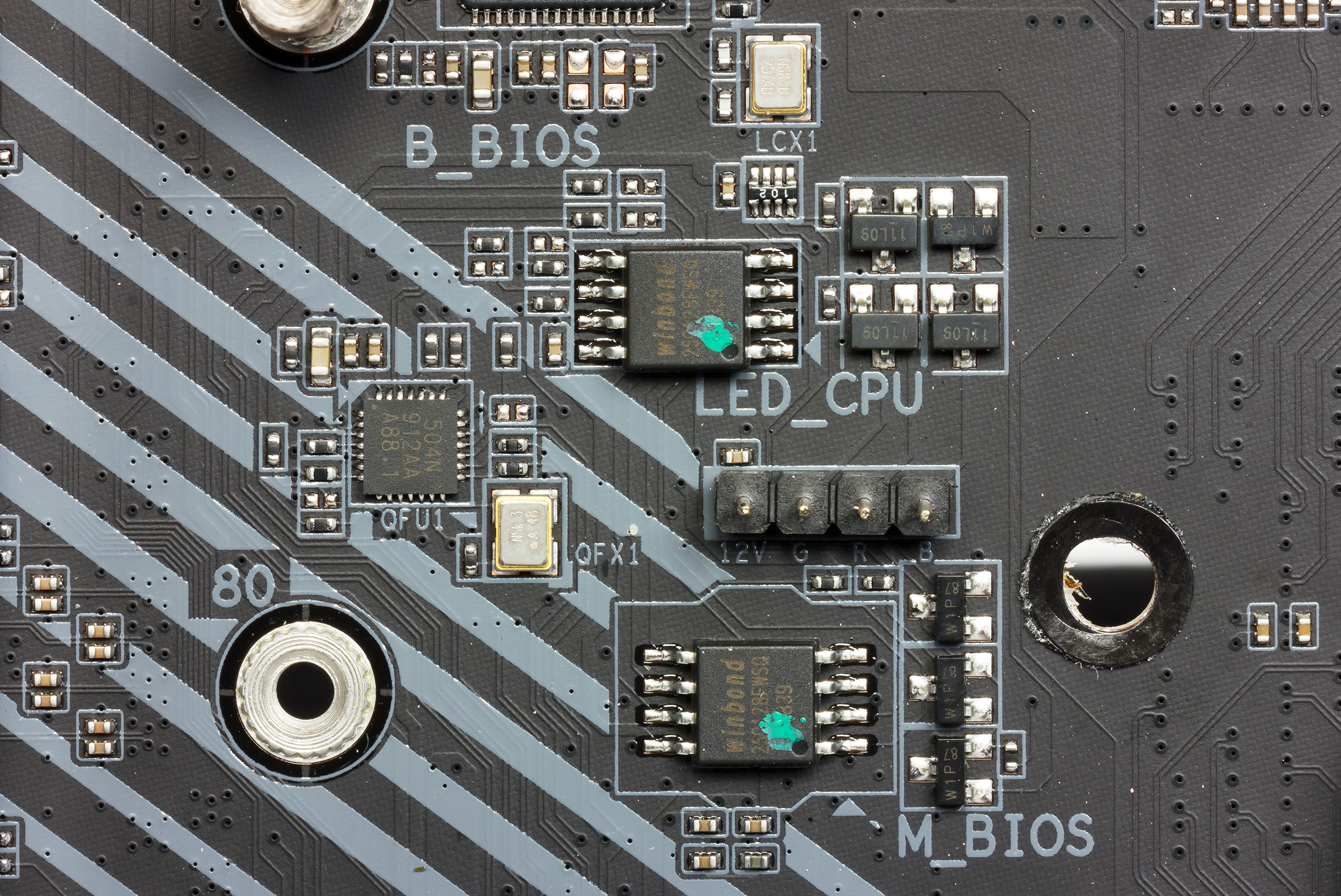

На плате две 128-мегабитных микросхемы BIOS с возможностью восстановления образа основной микросхемы из резервной.

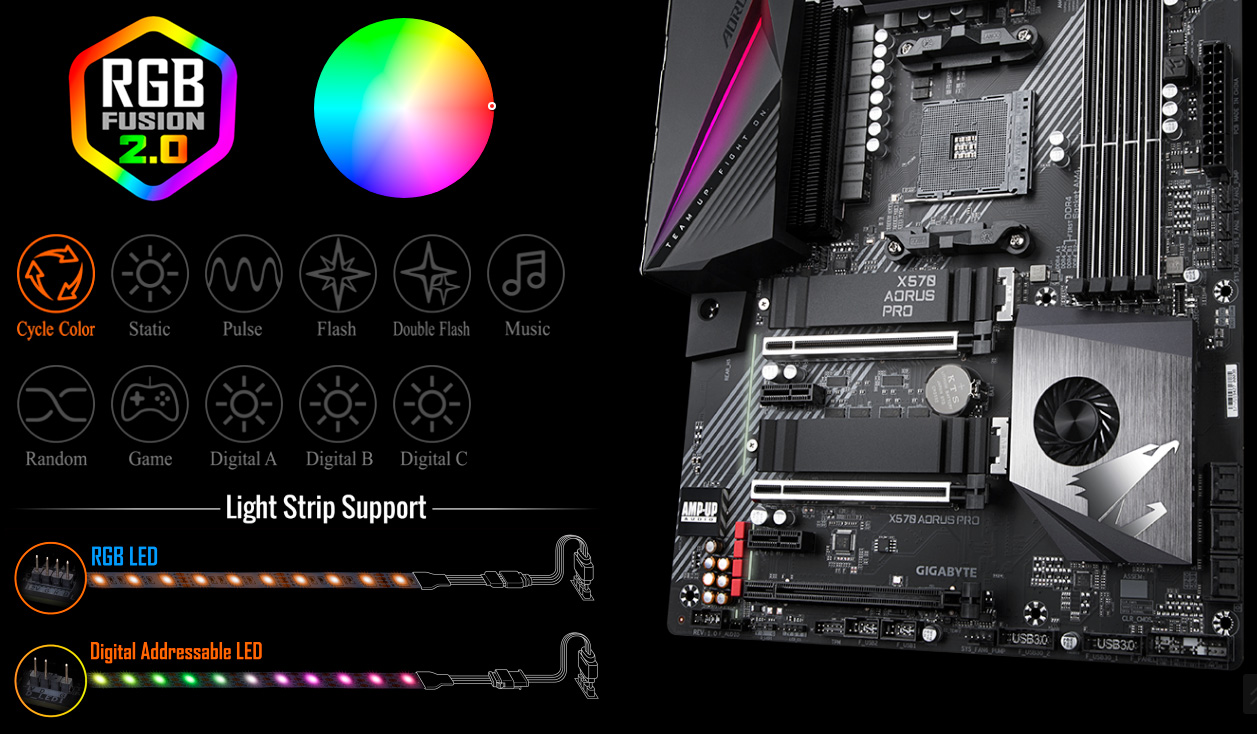

Подсветка у Gigabyte X570 Aorus Pro есть только на пластиковом кожухе панели ввода-вывода и в зоне аудиотракта, а дополнительно к плате можно подключить две светодиодные ленты: одну с адресацией, а другую — без нее.

Управление подсветкой платы и подключенных к ней RGB-лент реализовано через приложение Gigabyte RGB Fusion. Оба разъема для подключения лент подсветки выведены на нижний край текстолита платы.

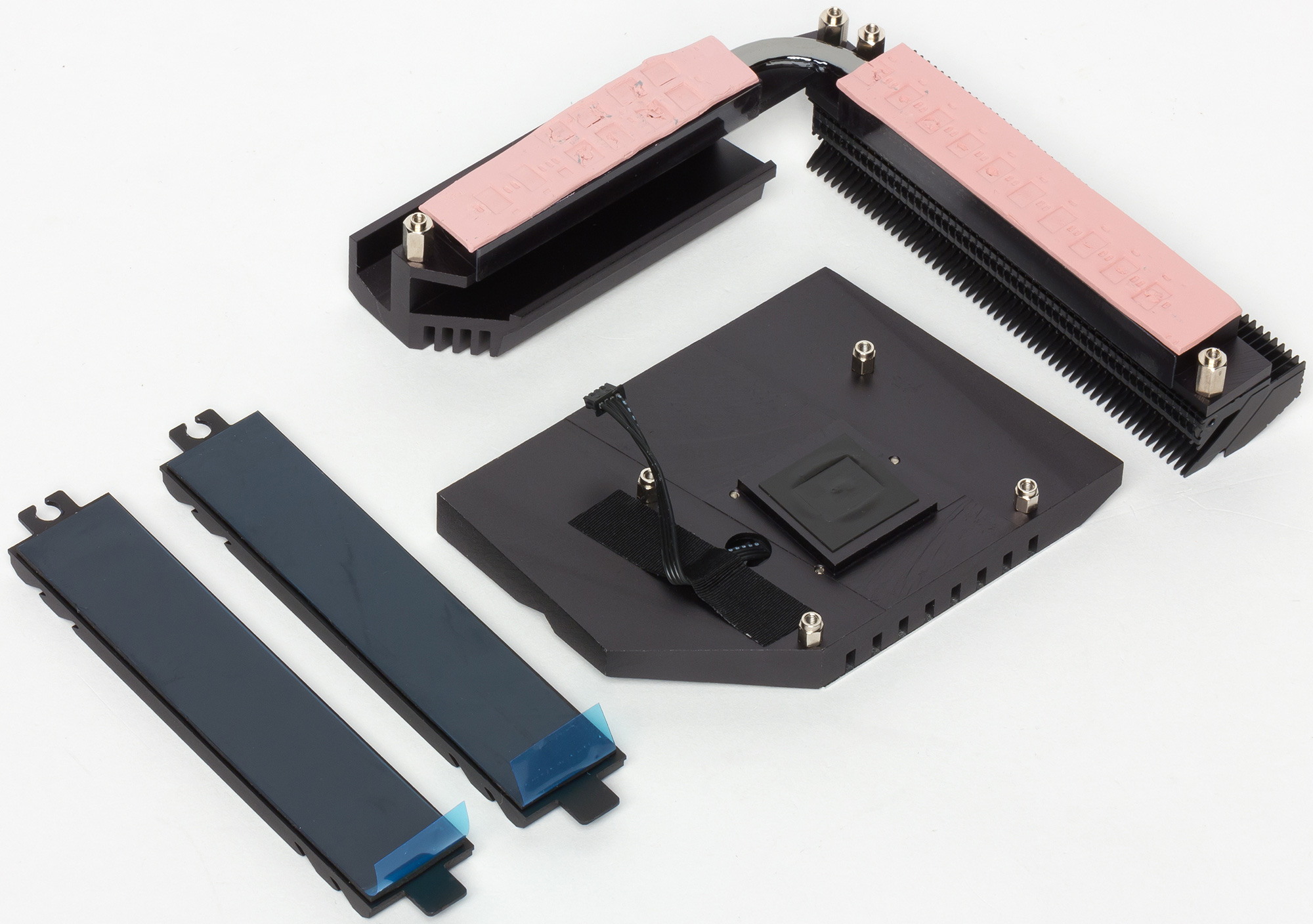

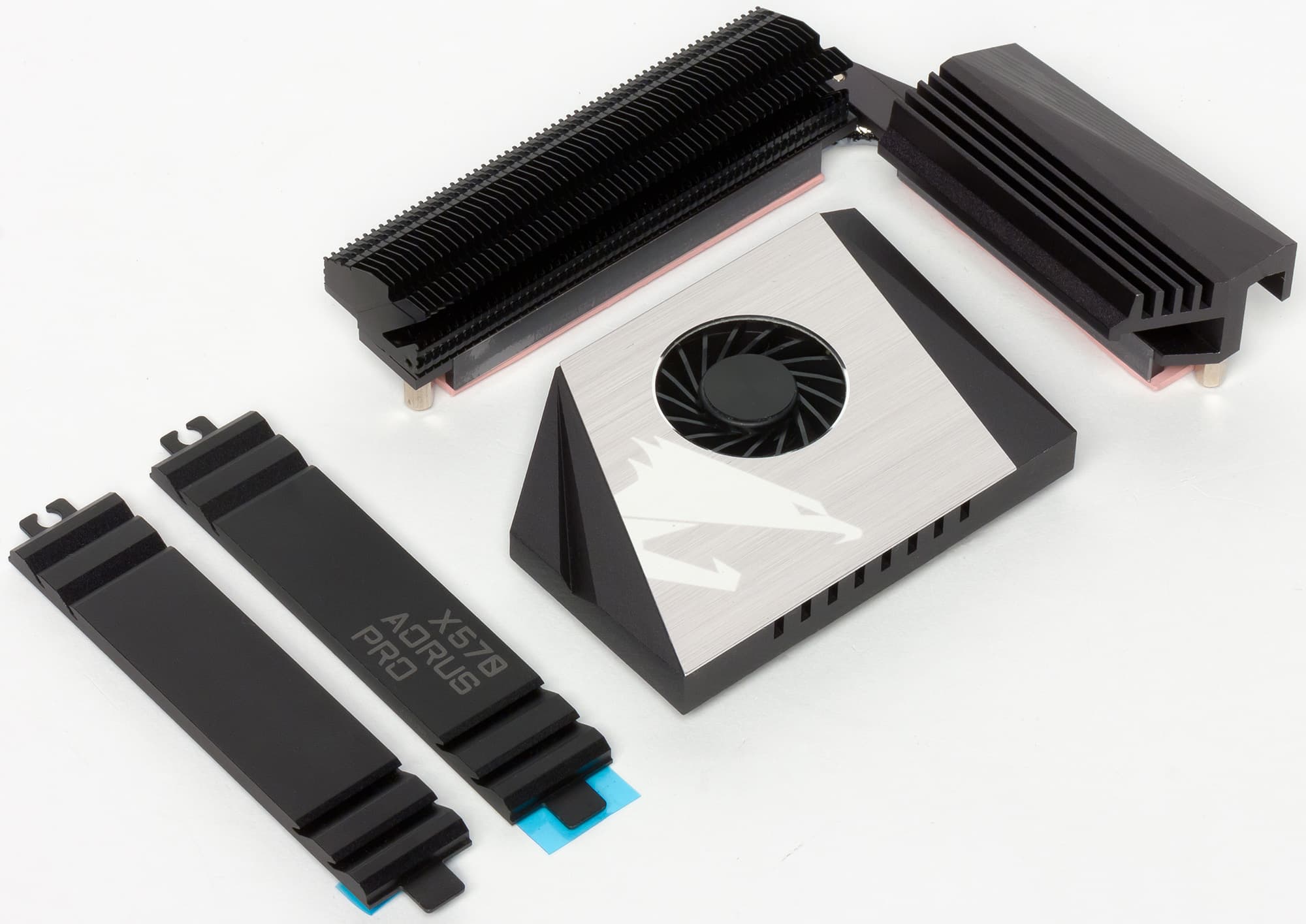

Система охлаждения Gigabyte X570 Aorus Pro реализована соединенным тепловой трубкой двухсекционным радиатором VRM, радиатором чипсета с вентилятором и парой пластин-радиаторов для накопителей в портах M.2.

Как показали наши тесты, система охлаждения справляется со своей задачей безупречно в любом тестовом режиме.

Возможности UEFI BIOS

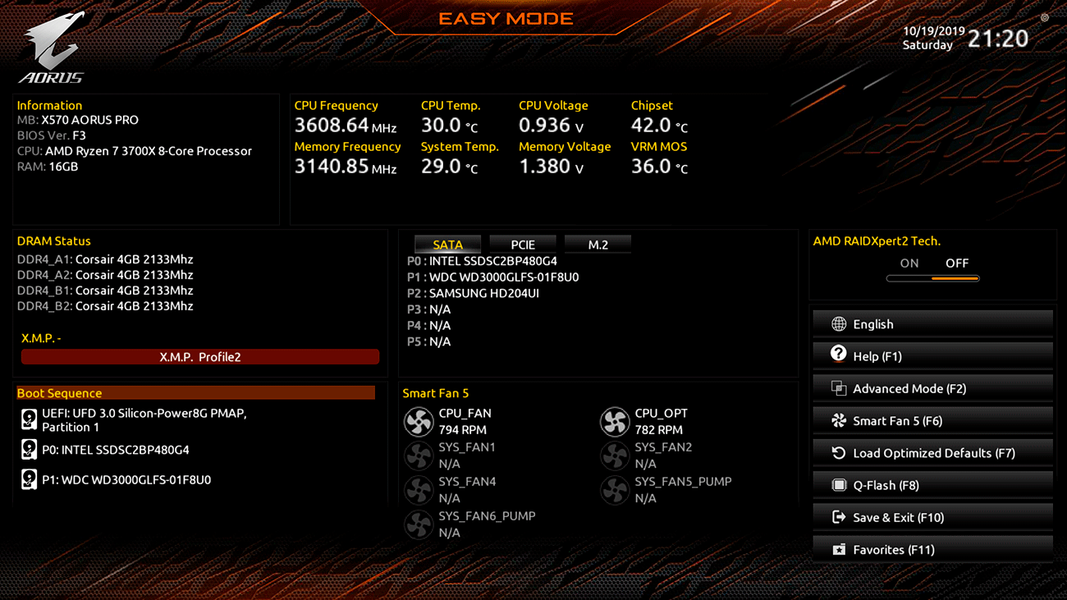

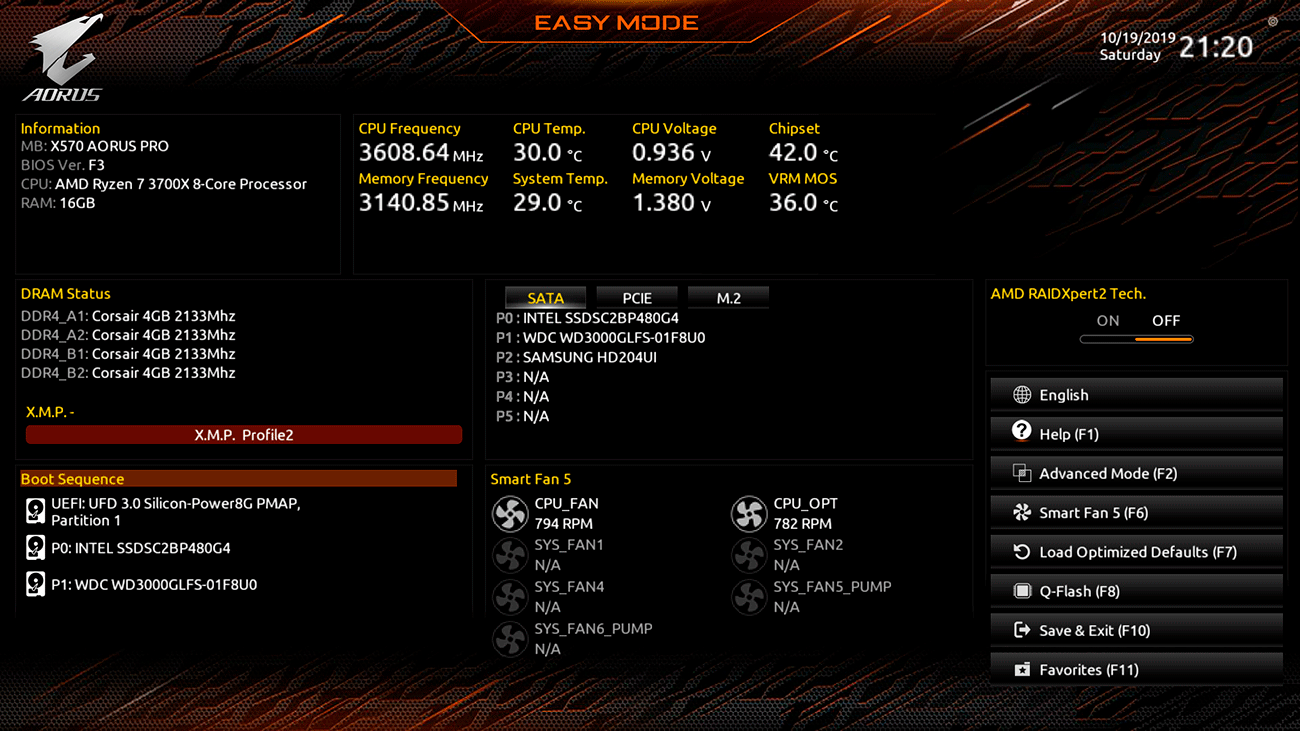

При первом запуске BIOS платы Gigabyte X570 Aorus Pro стартует в режиме Easy Mode, в котором для настроек доступны только базовые параметры и основные показатели мониторинга. Скорее, этот режим можно назвать информационным, нежели функциональным.

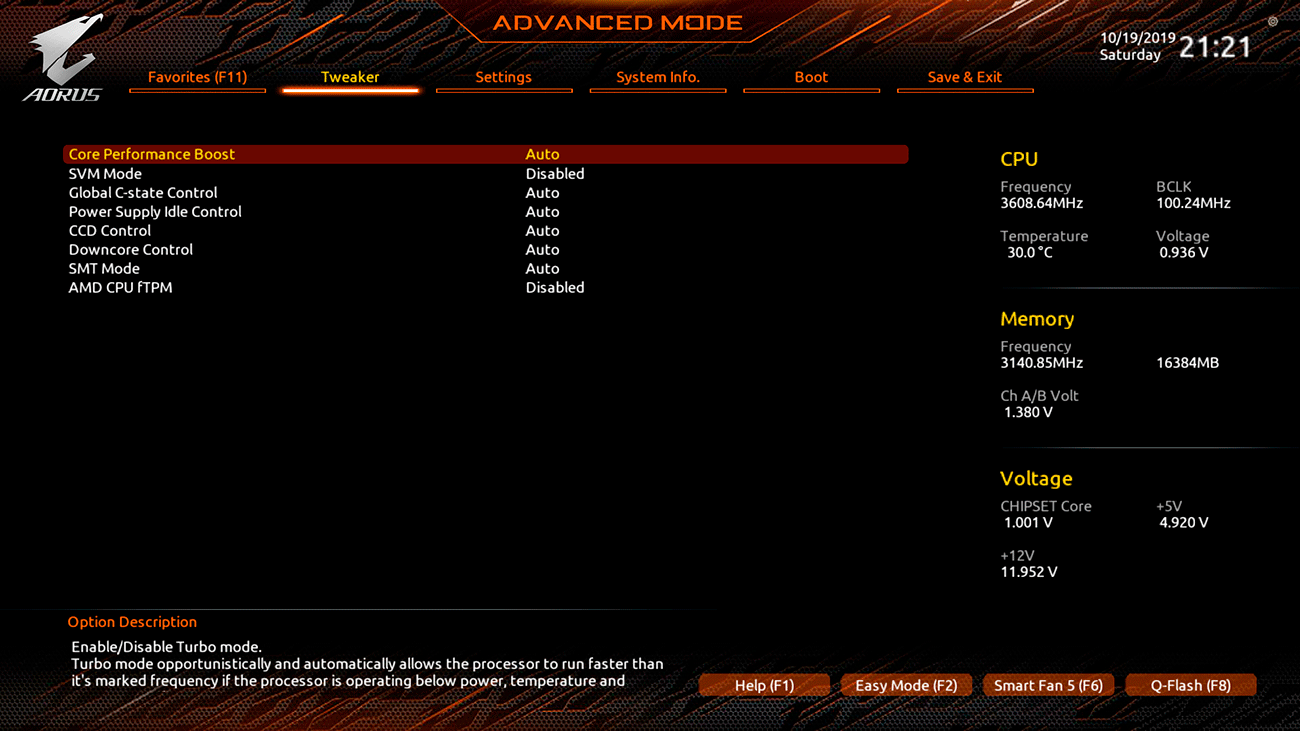

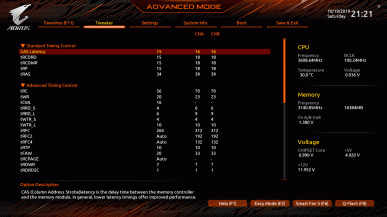

Для переключения в расширенный режим BIOS нужно нажать на F2. После этого открывается привычный интерфейс с пятью основными разделами и входящими в них параметрами, а также разделом «Избранное». В основном разделе Tweaker собраны параметры работы процессора и оперативной памяти.

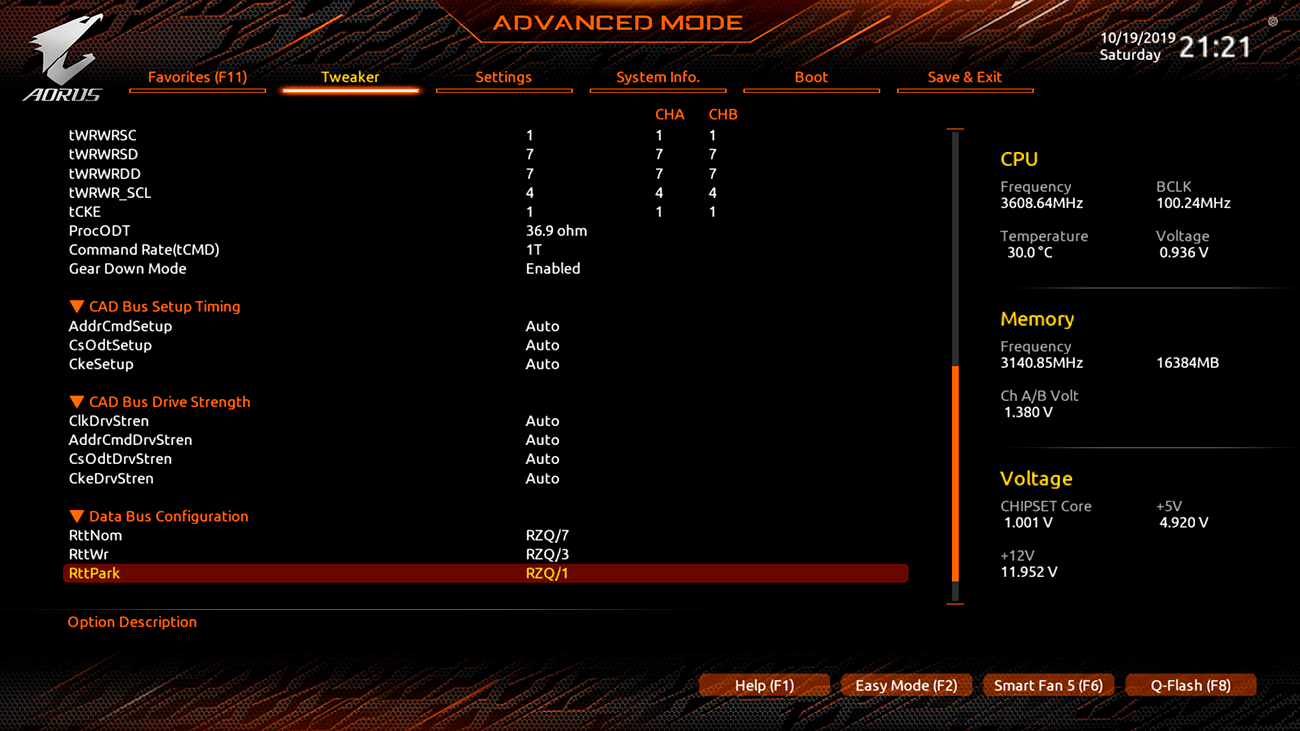

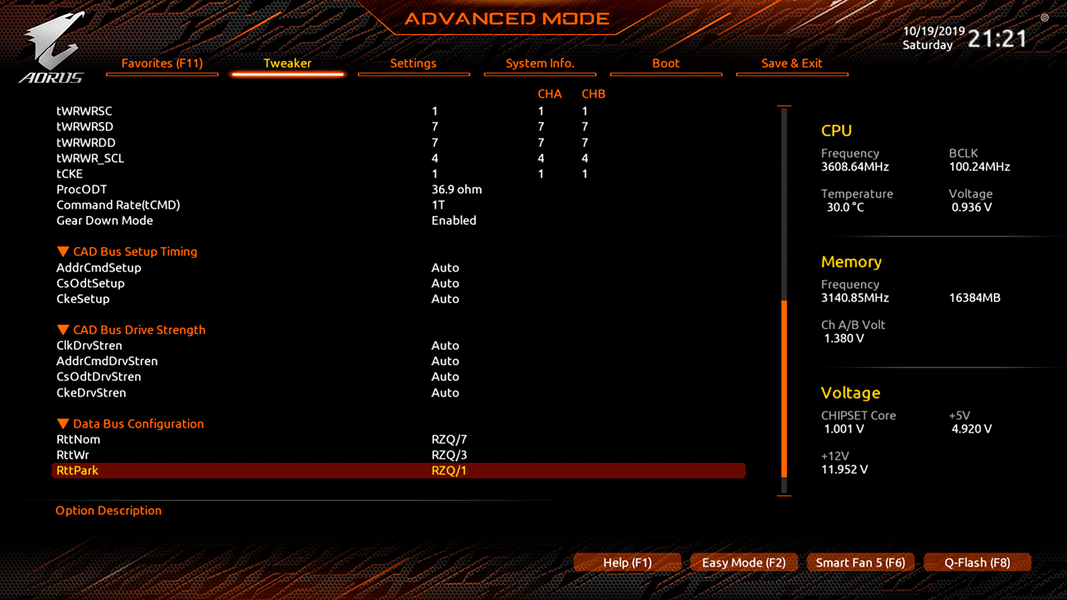

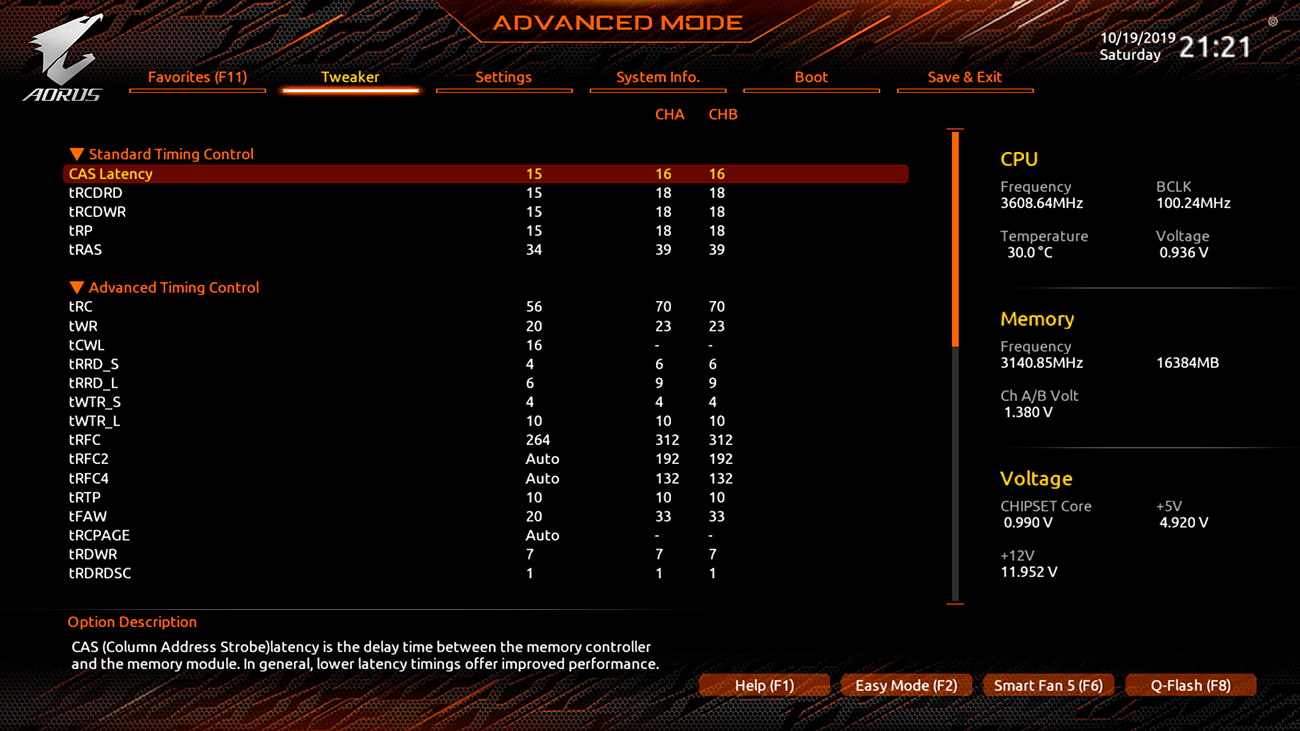

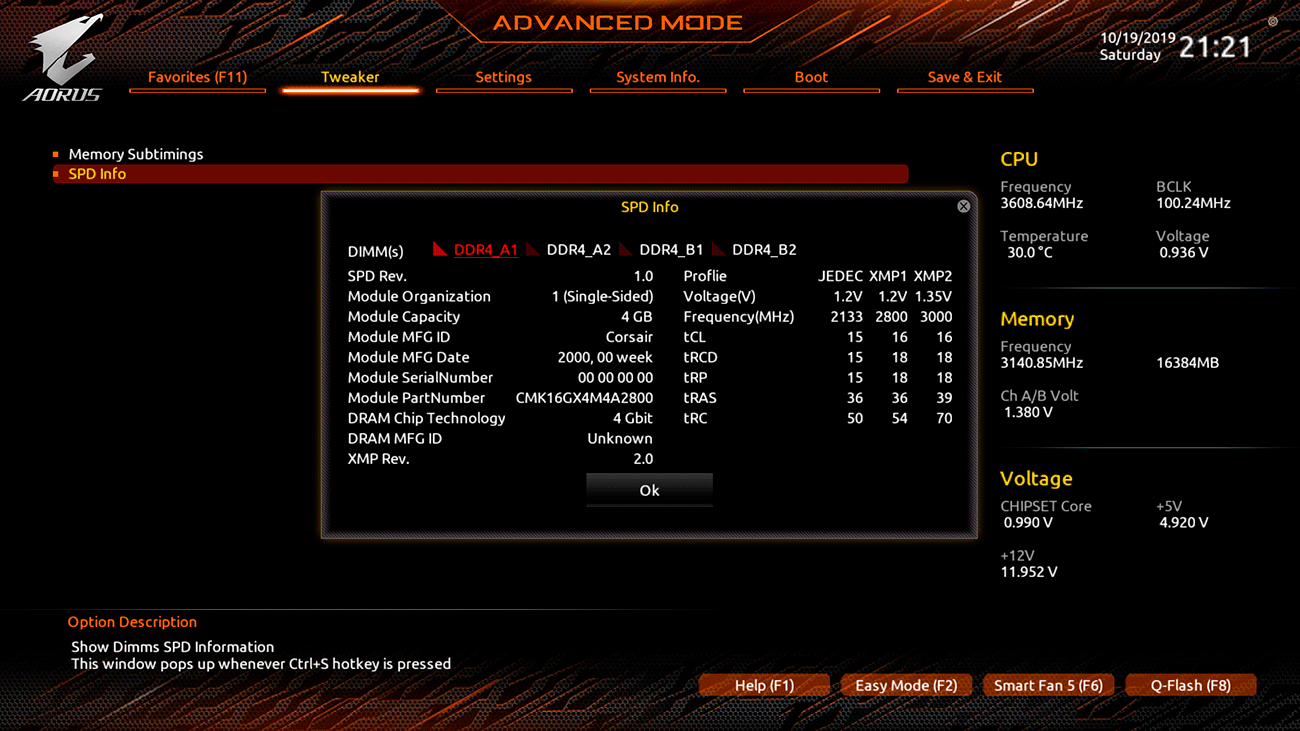

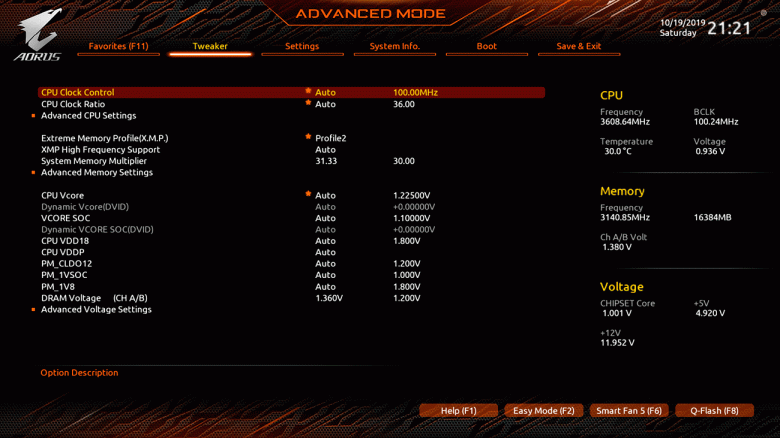

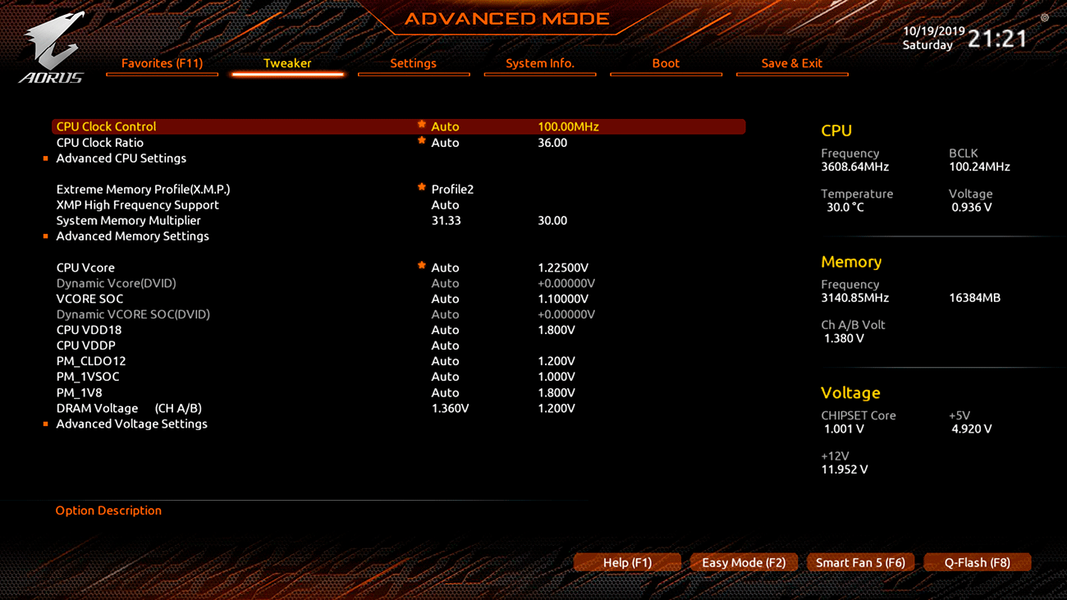

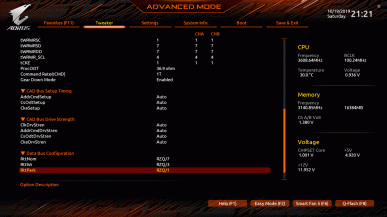

Не оставляет пробелов в возможностях настройки таймингов оперативной памяти соответствующий подраздел BIOS, что особенно актуально для процессоров Ryzen третьего поколения, производительность которых ощутимо зависит от скорости работы подсистемы памяти.

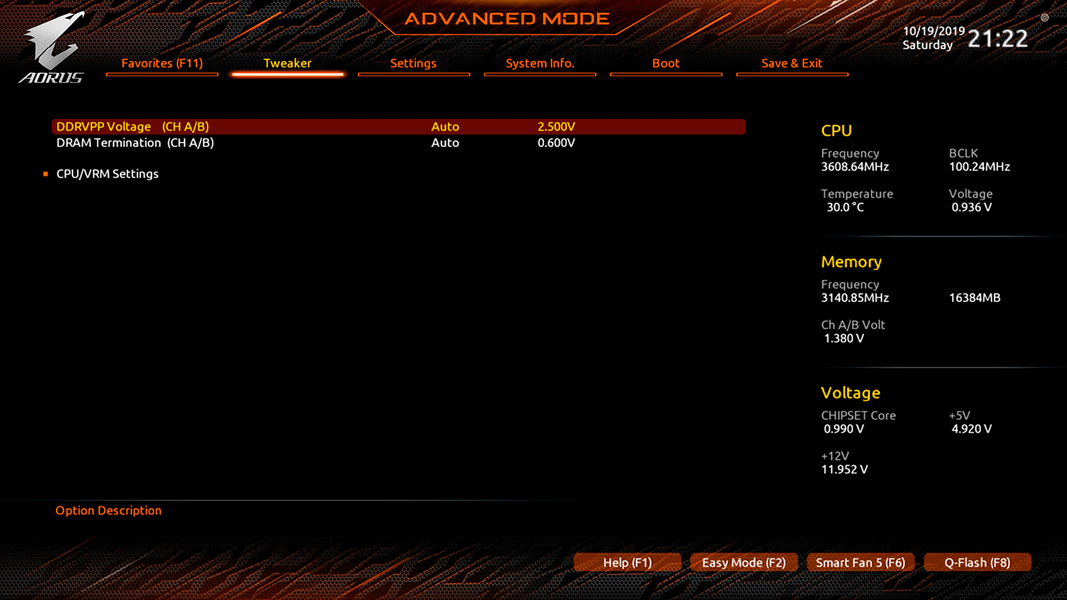

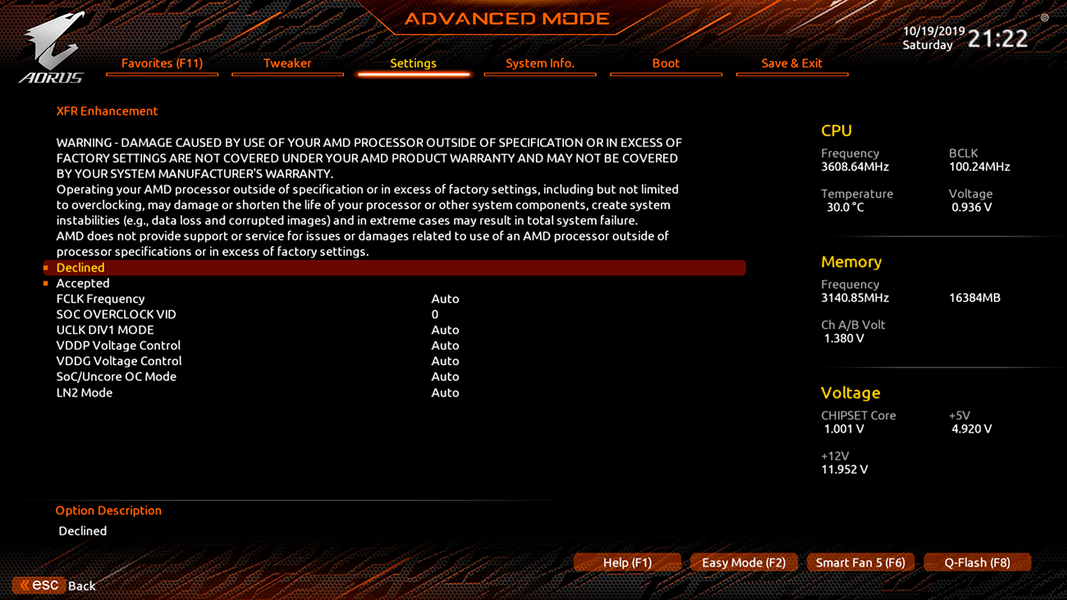

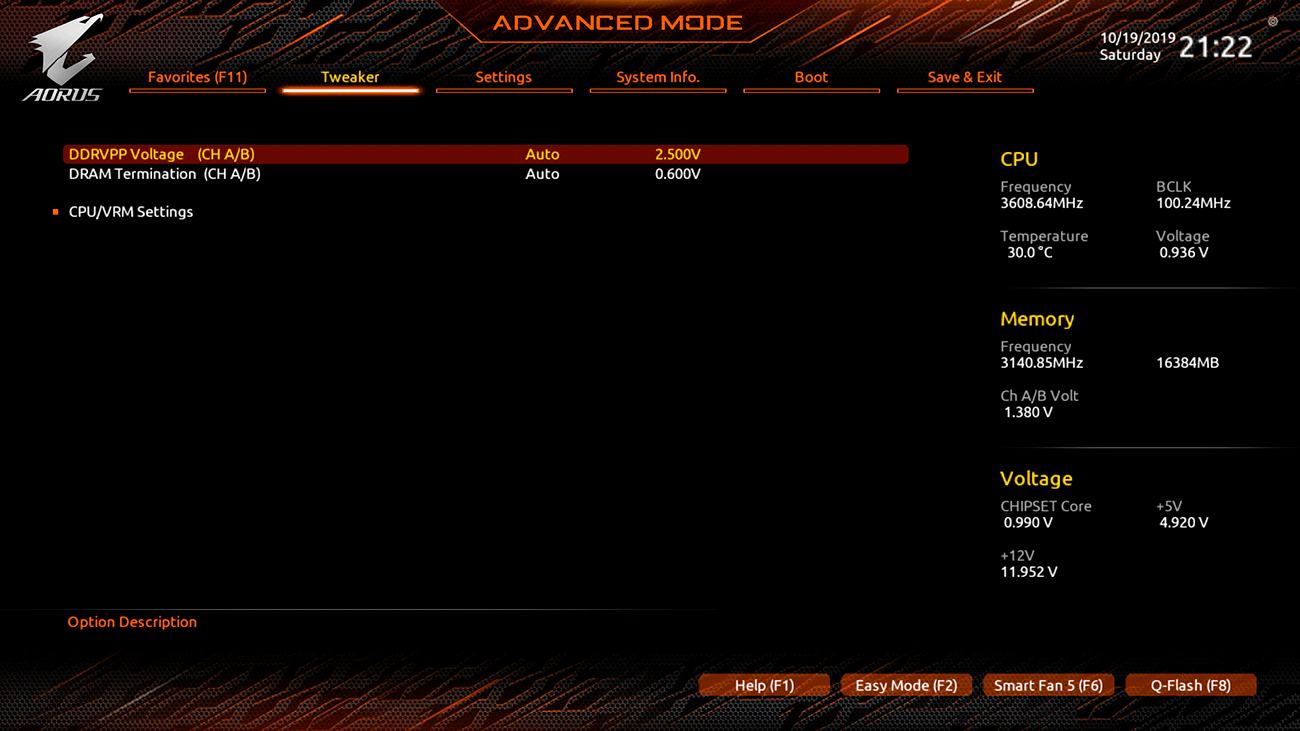

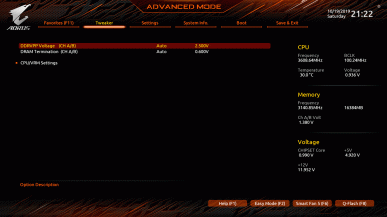

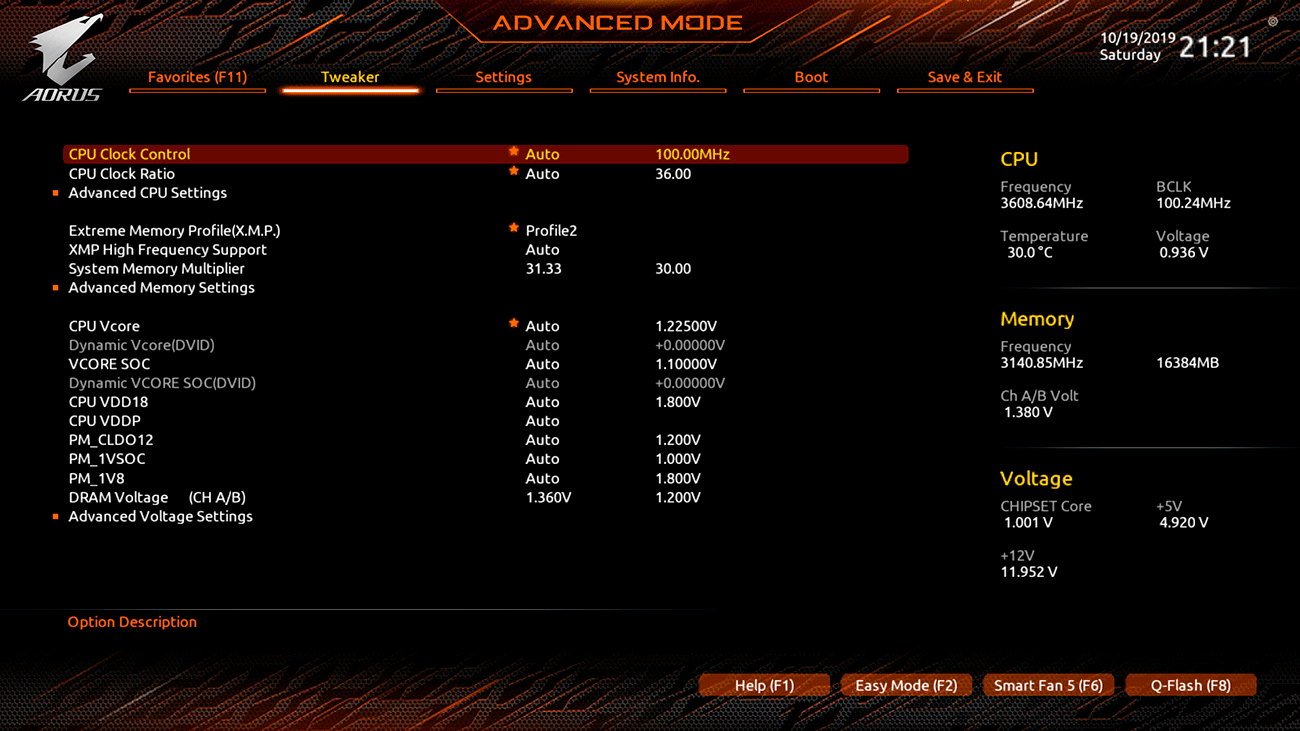

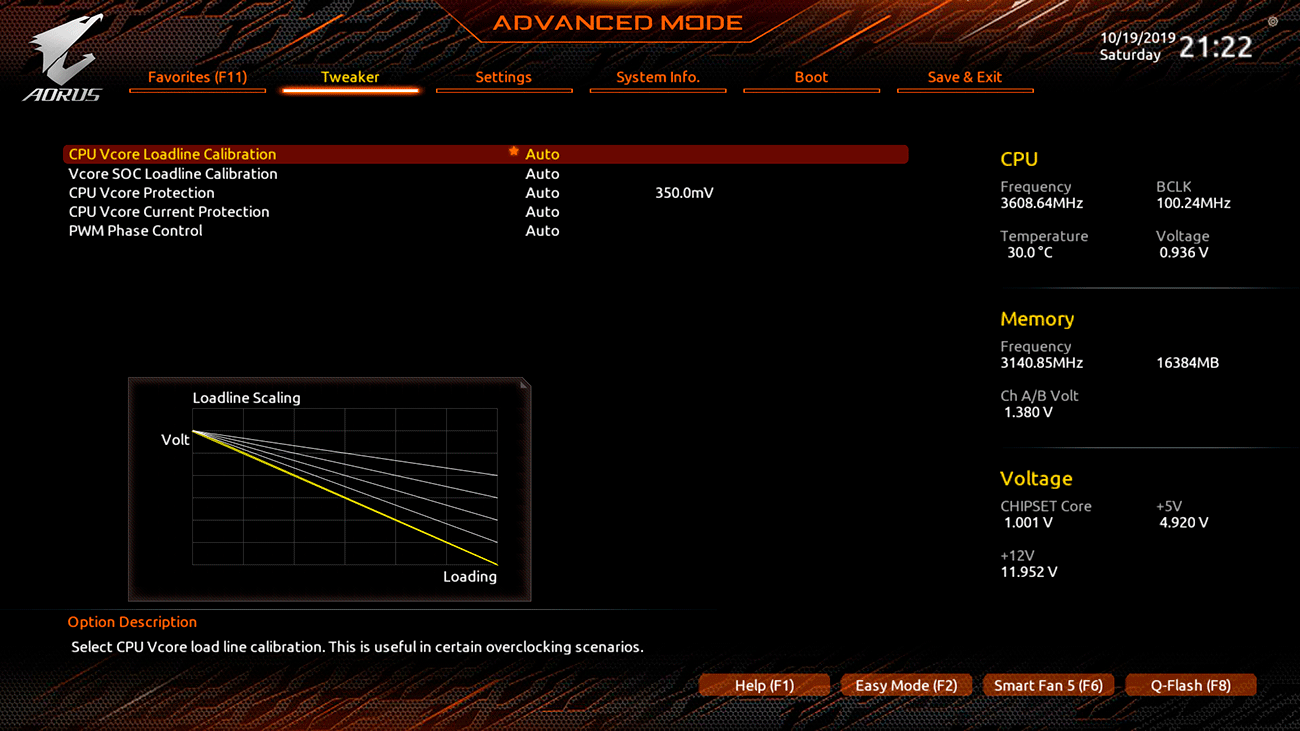

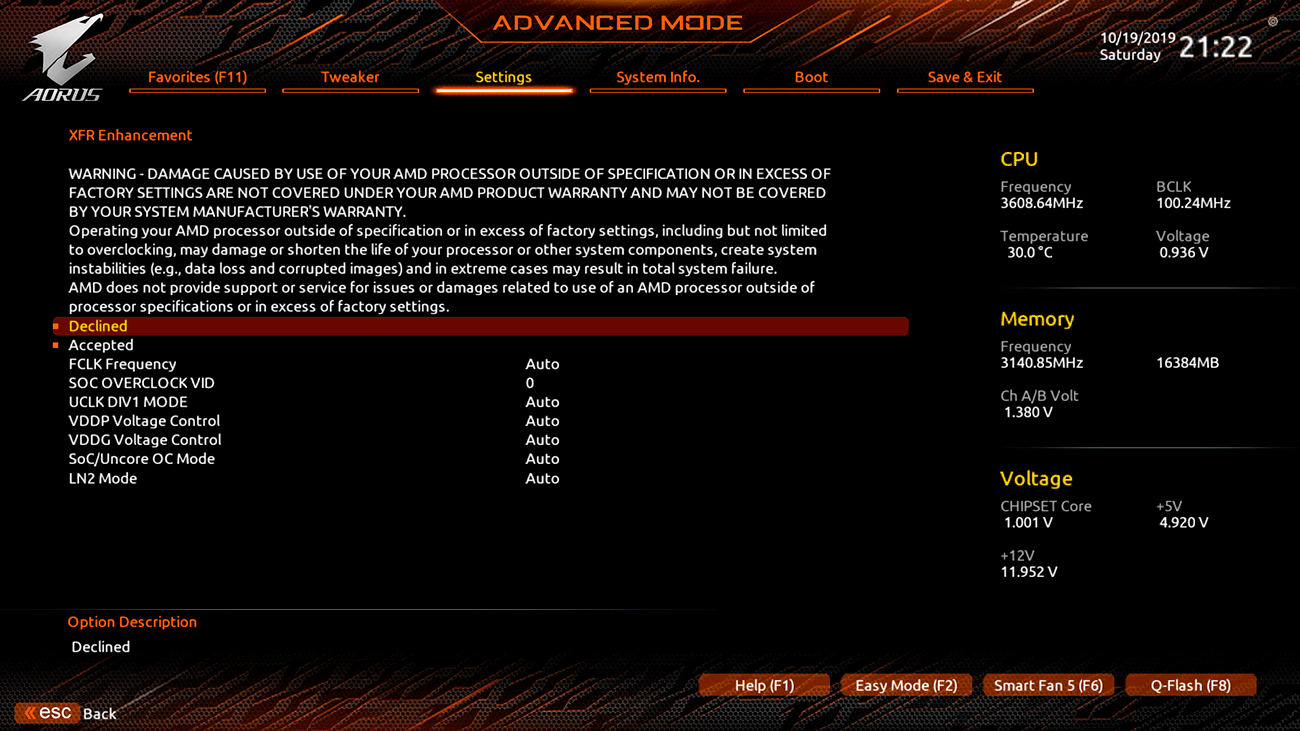

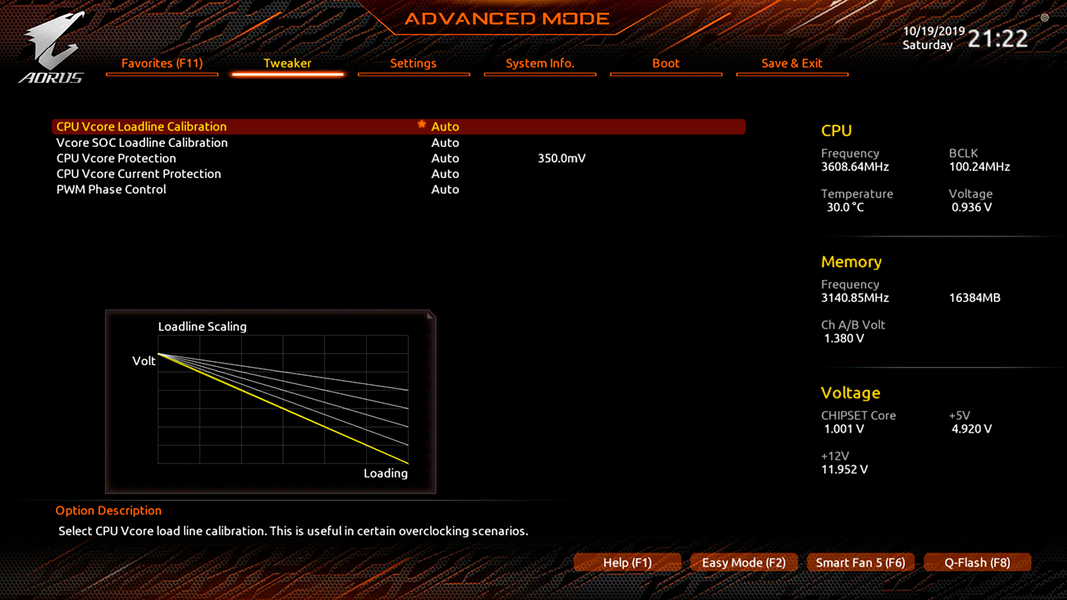

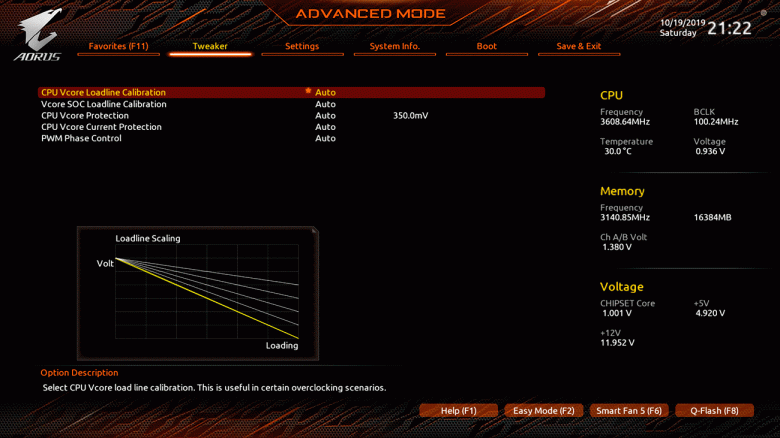

Для процессора и SoC в BIOS платы предусмотрены семь уровней стабилизации напряжений (LLC).

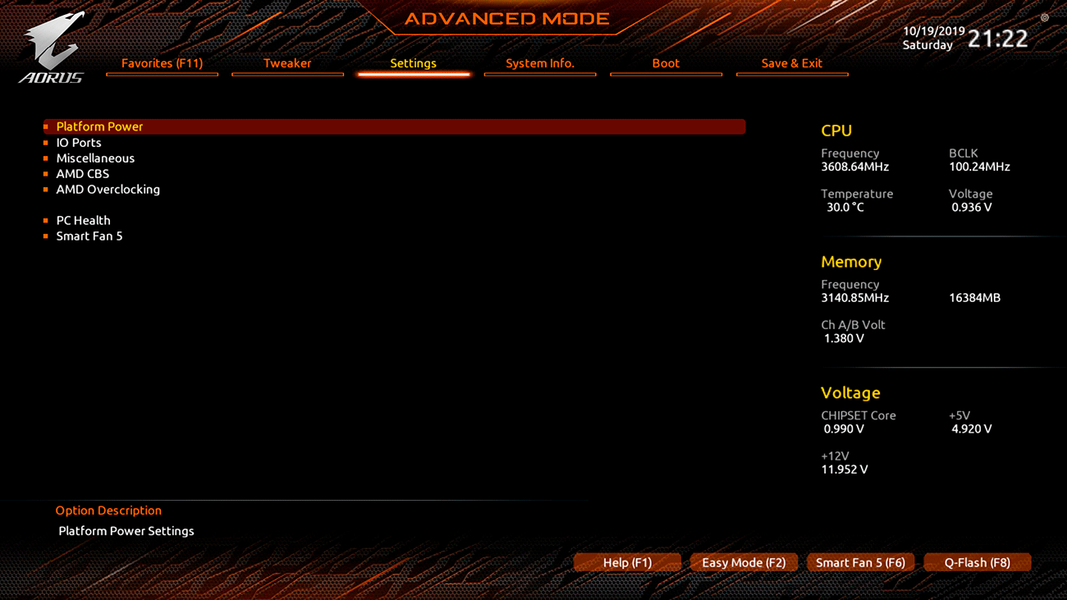

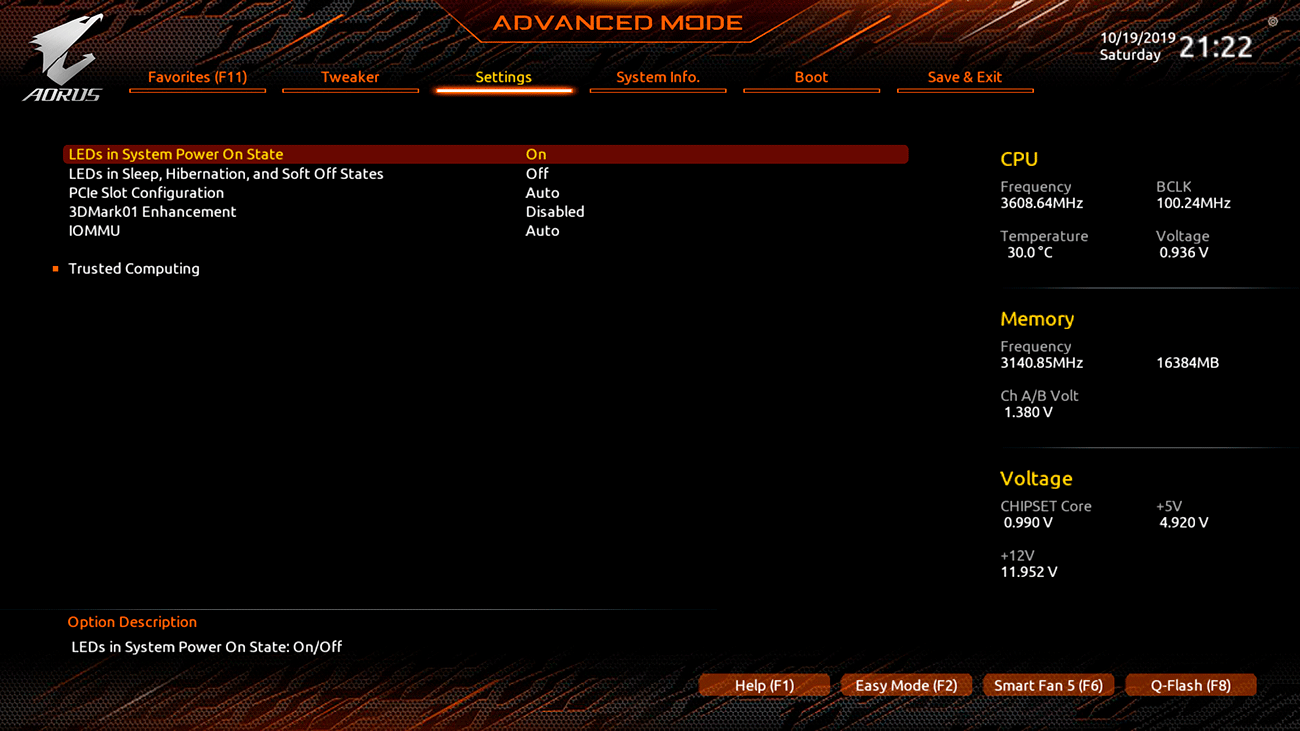

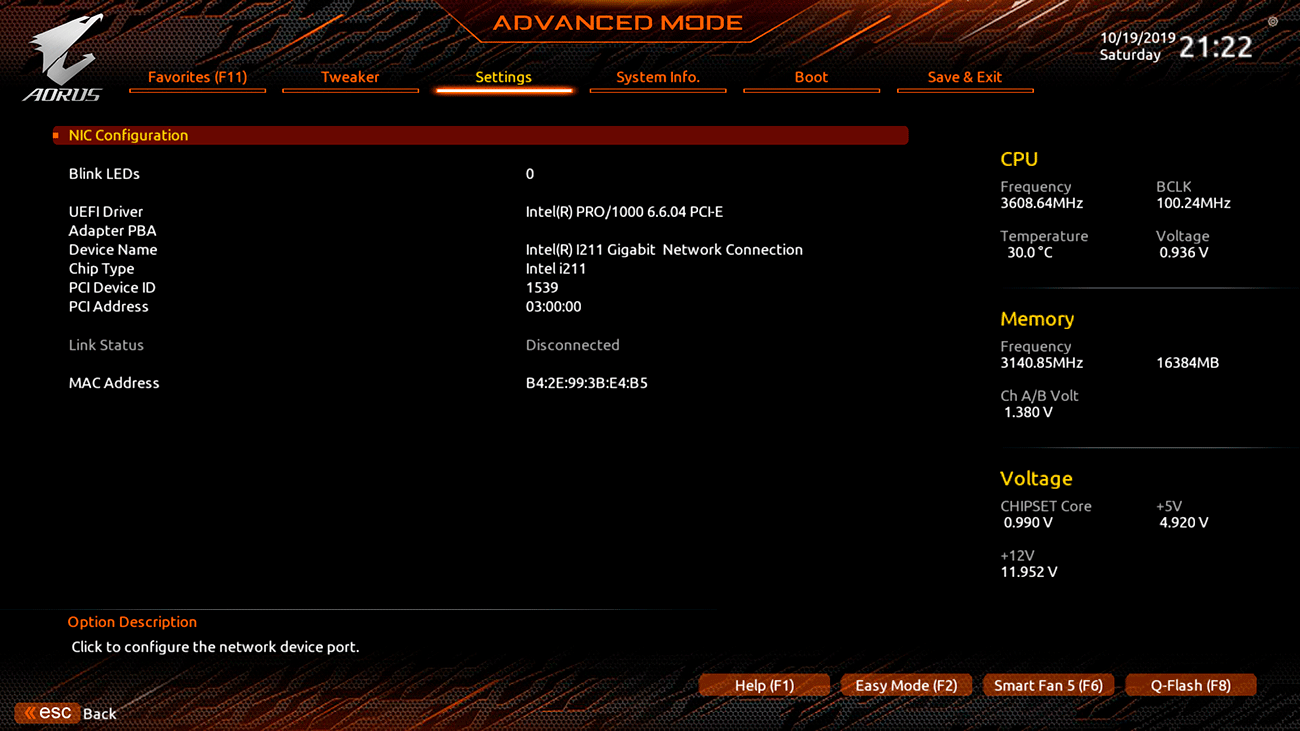

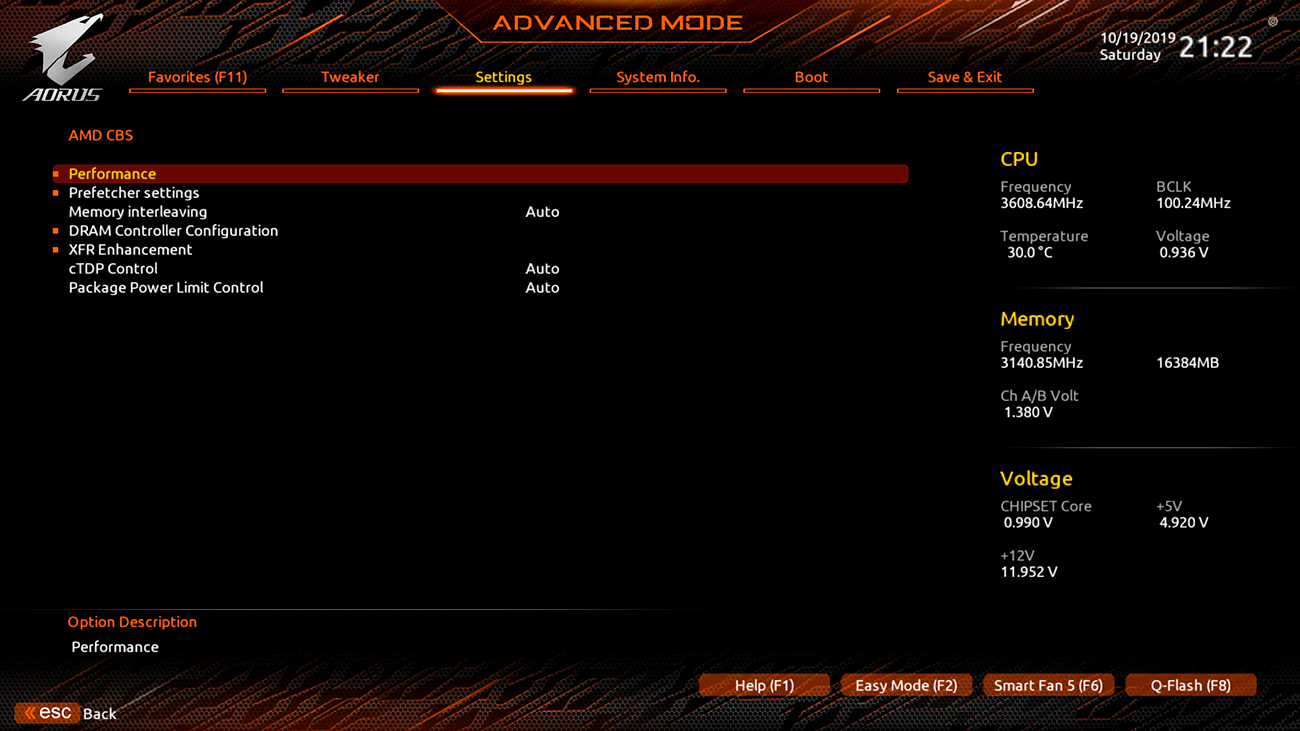

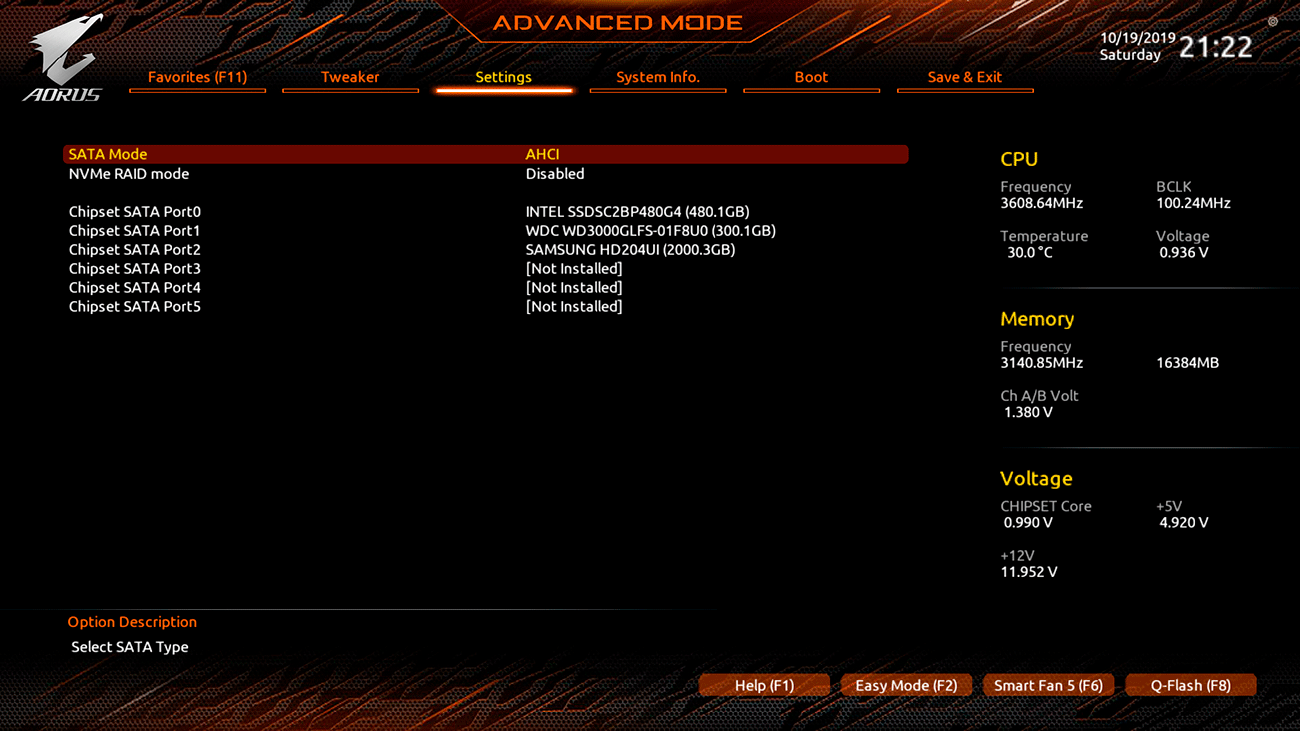

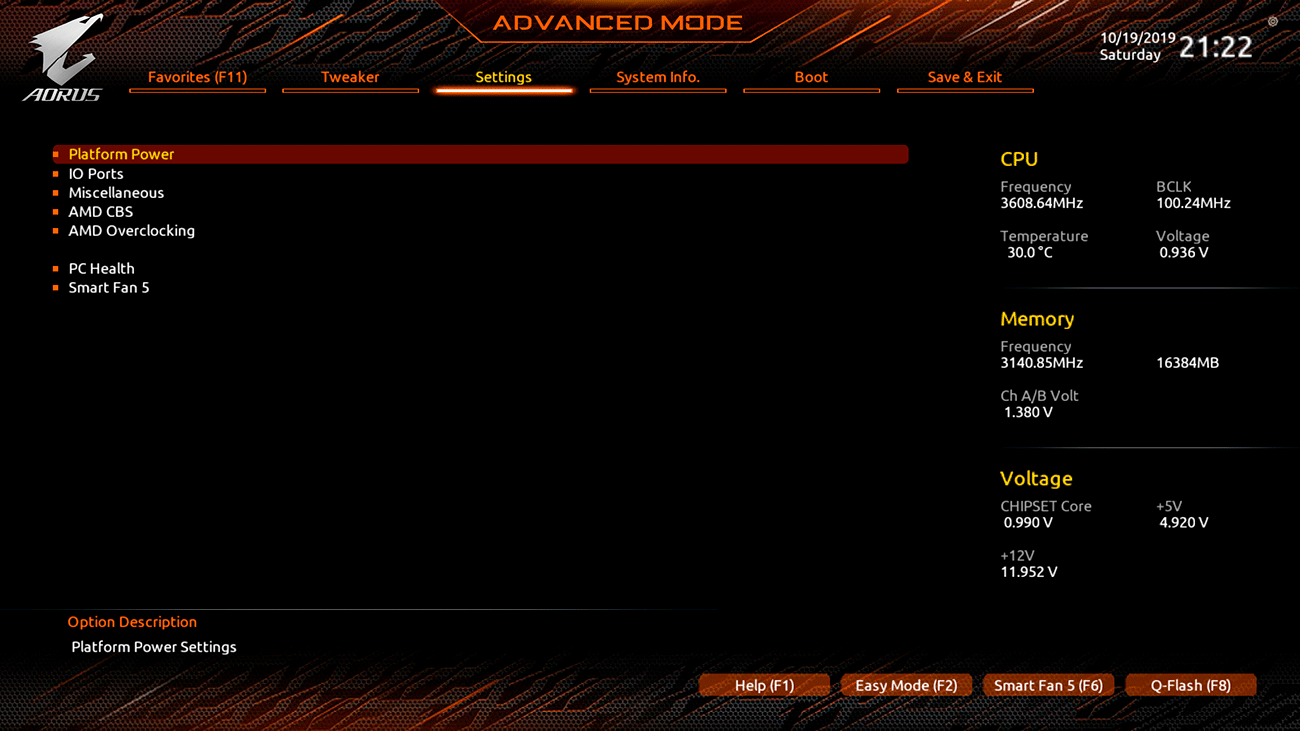

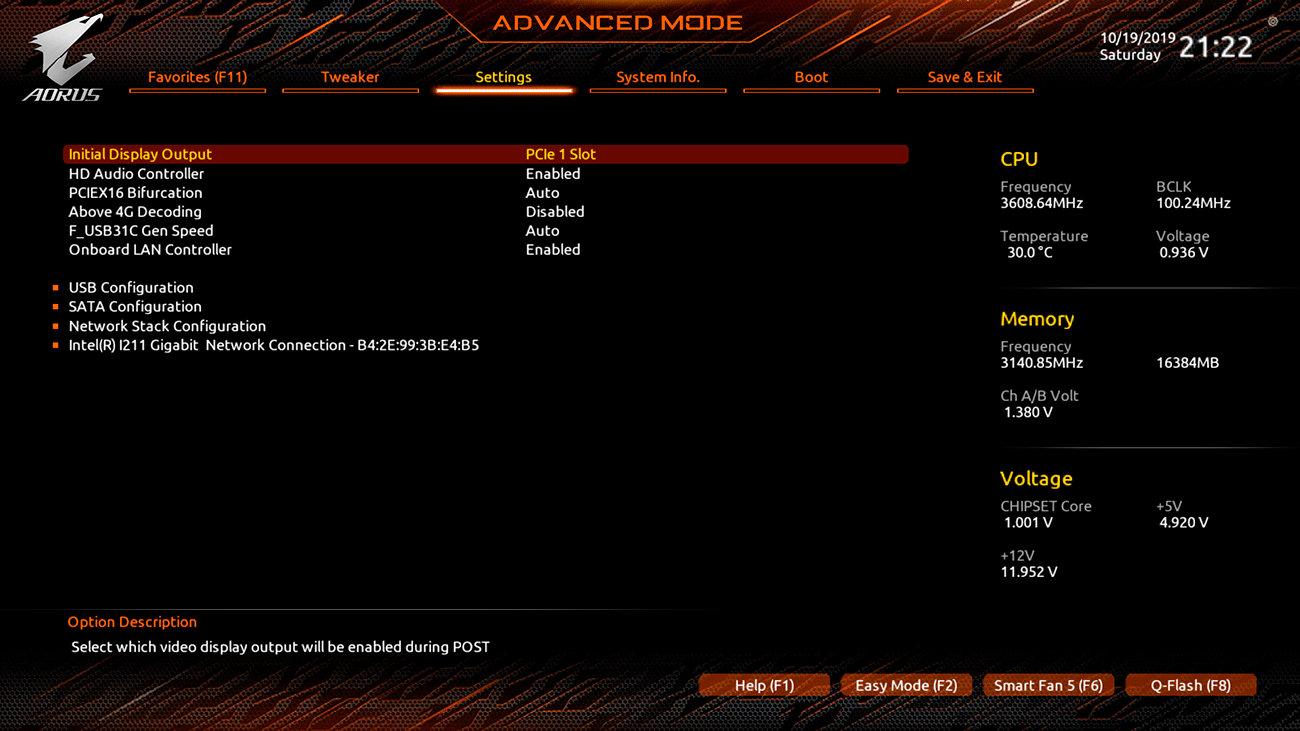

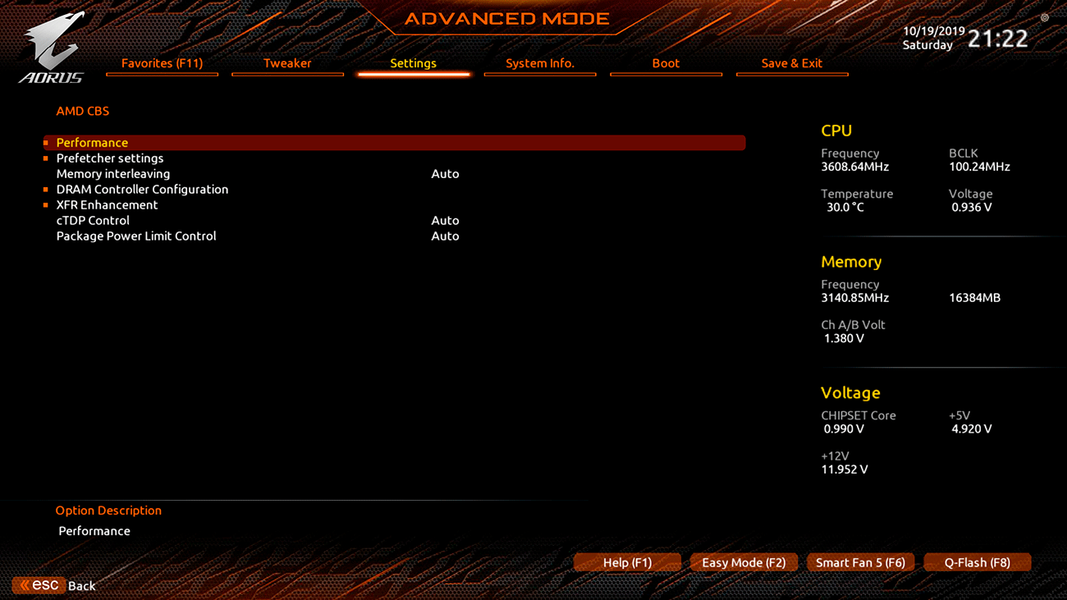

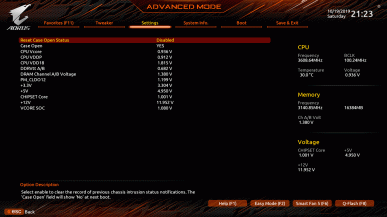

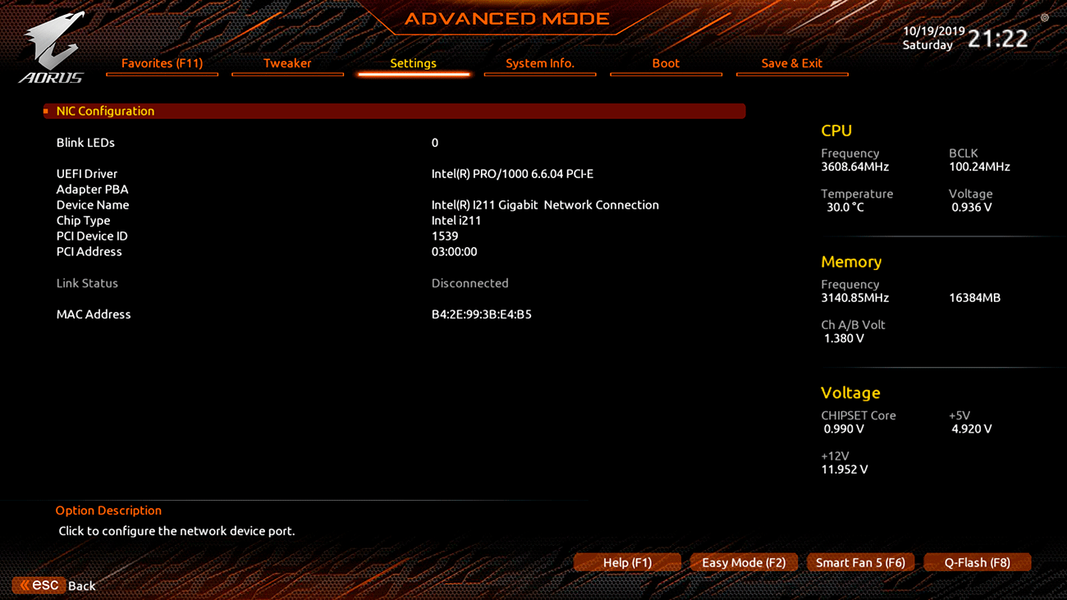

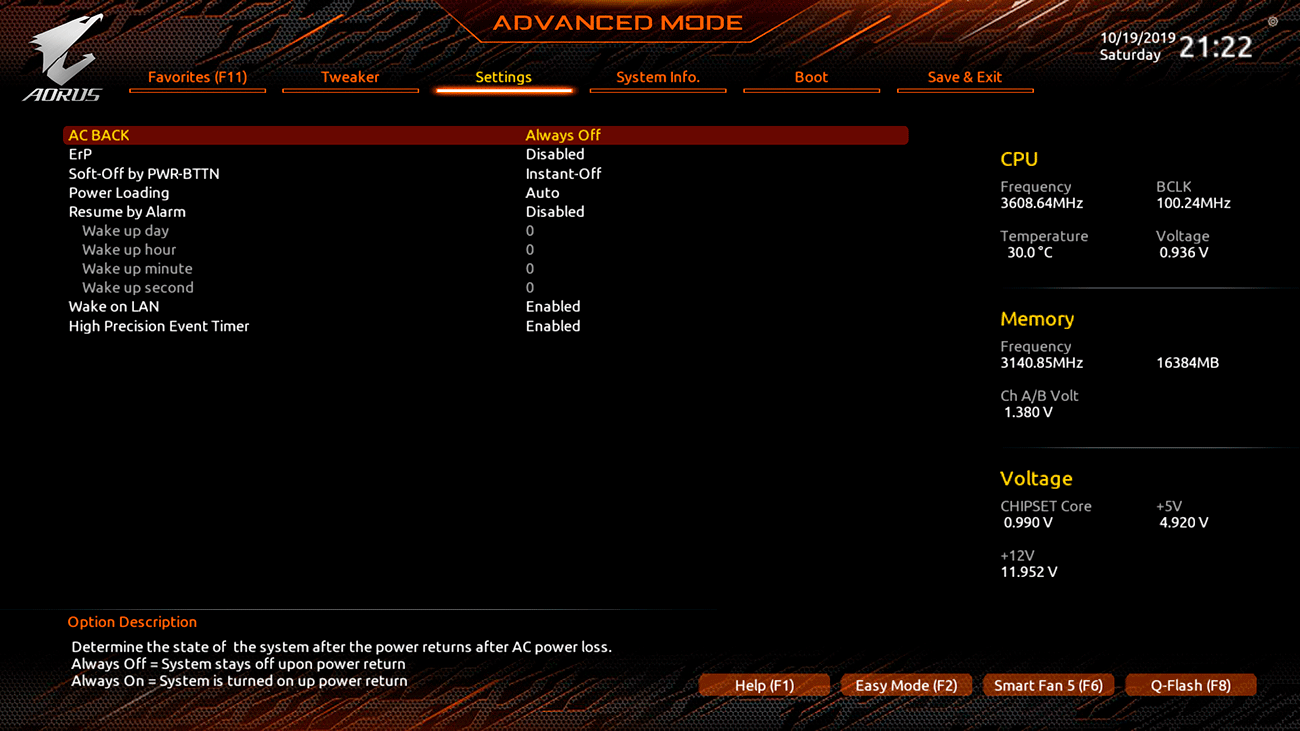

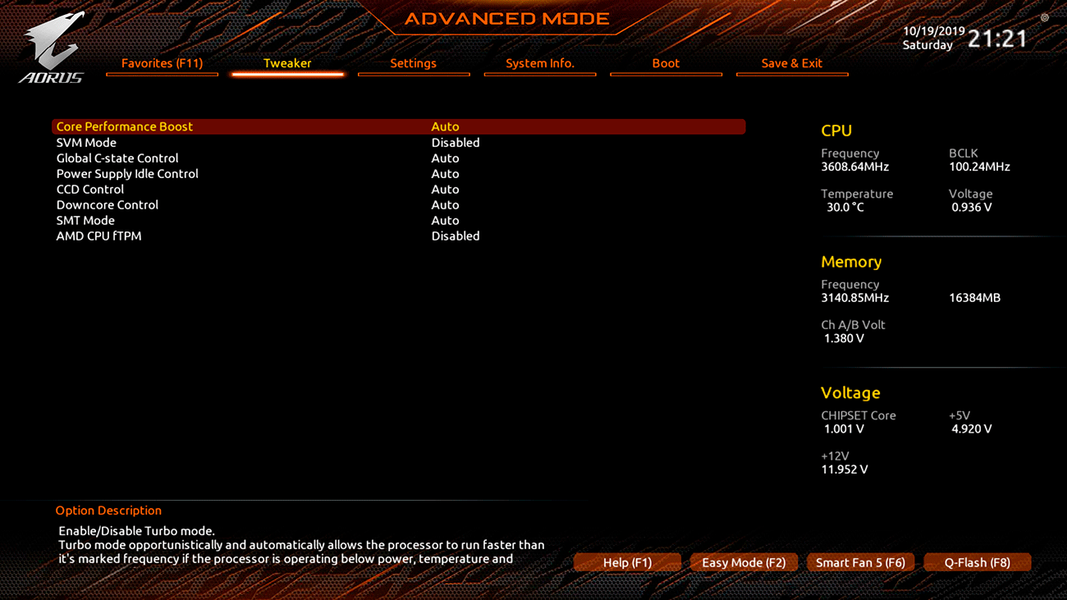

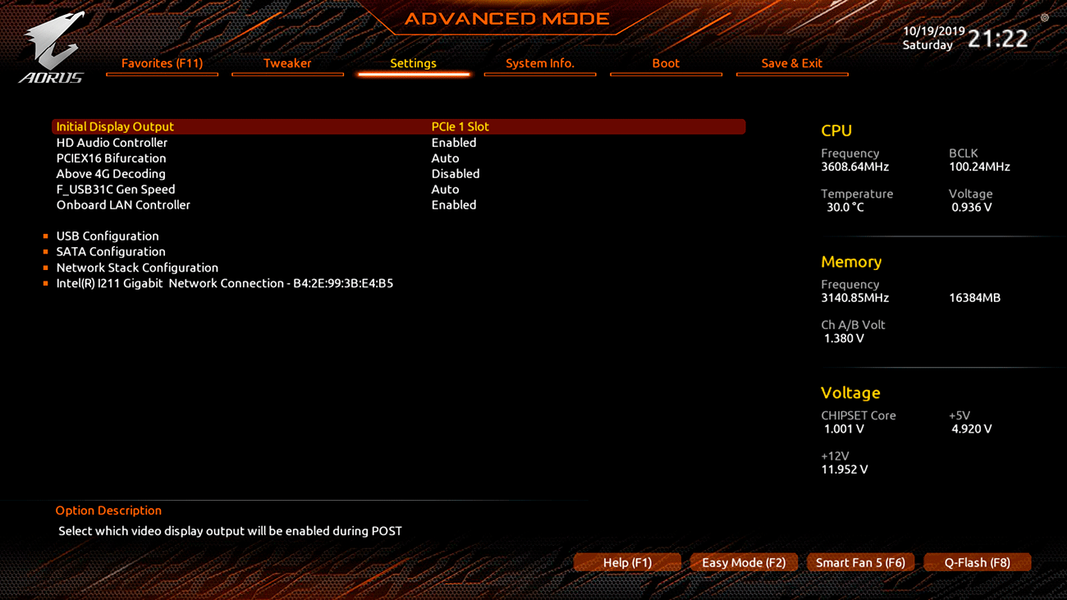

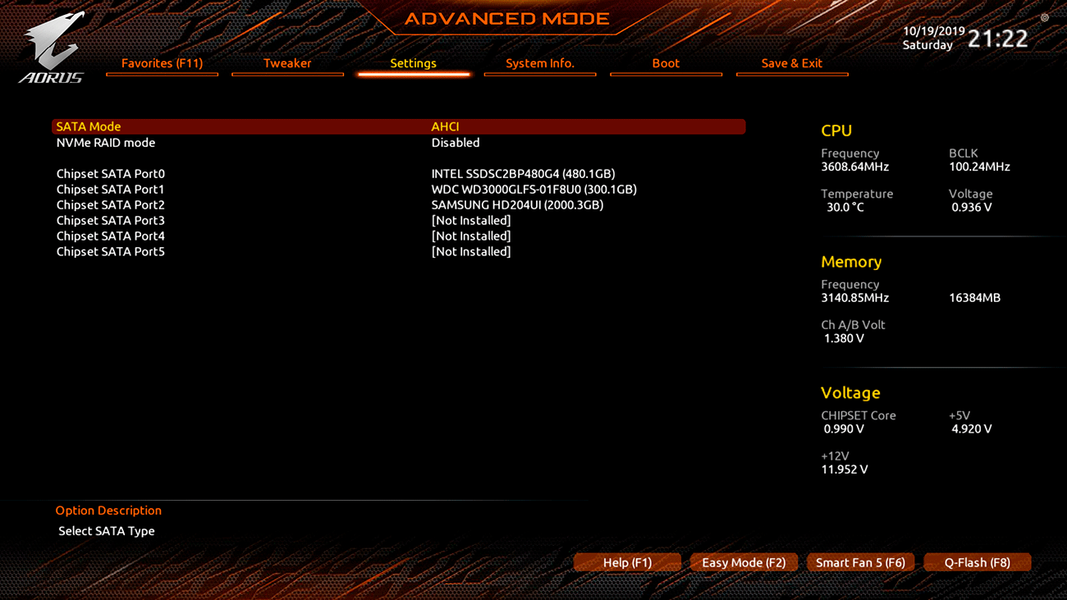

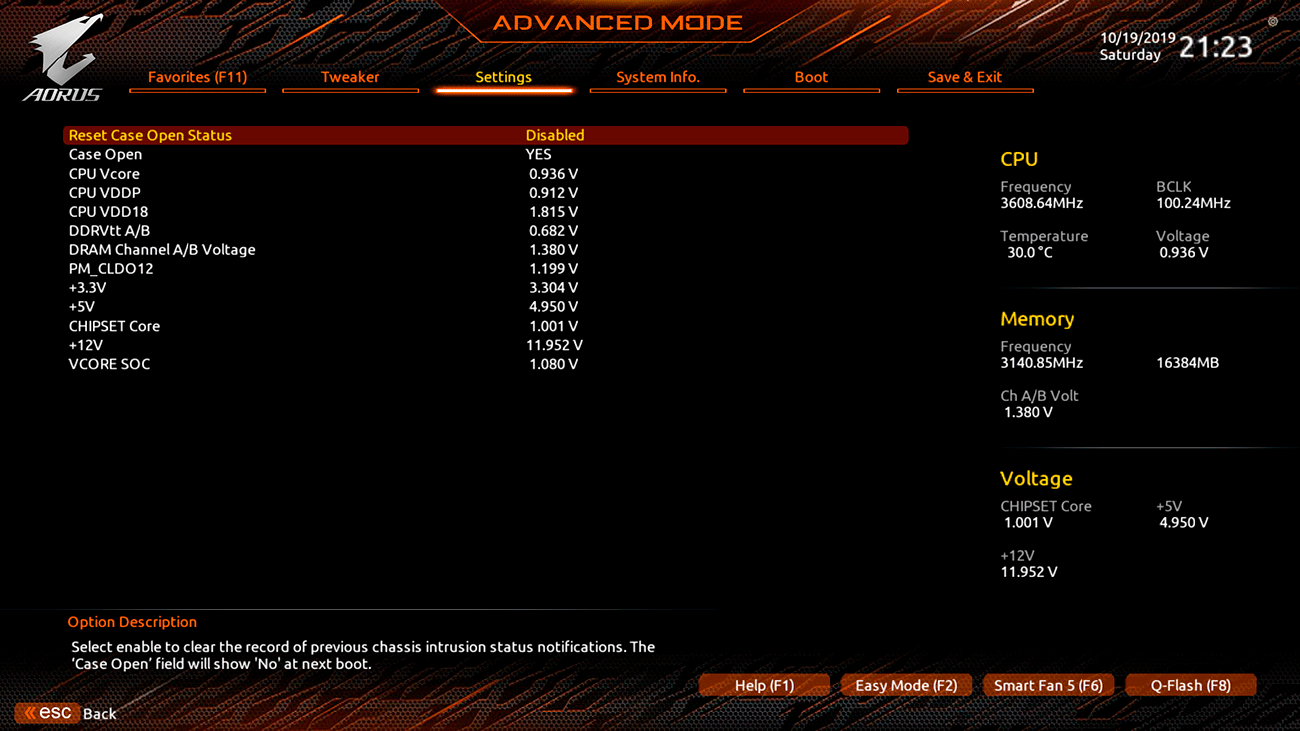

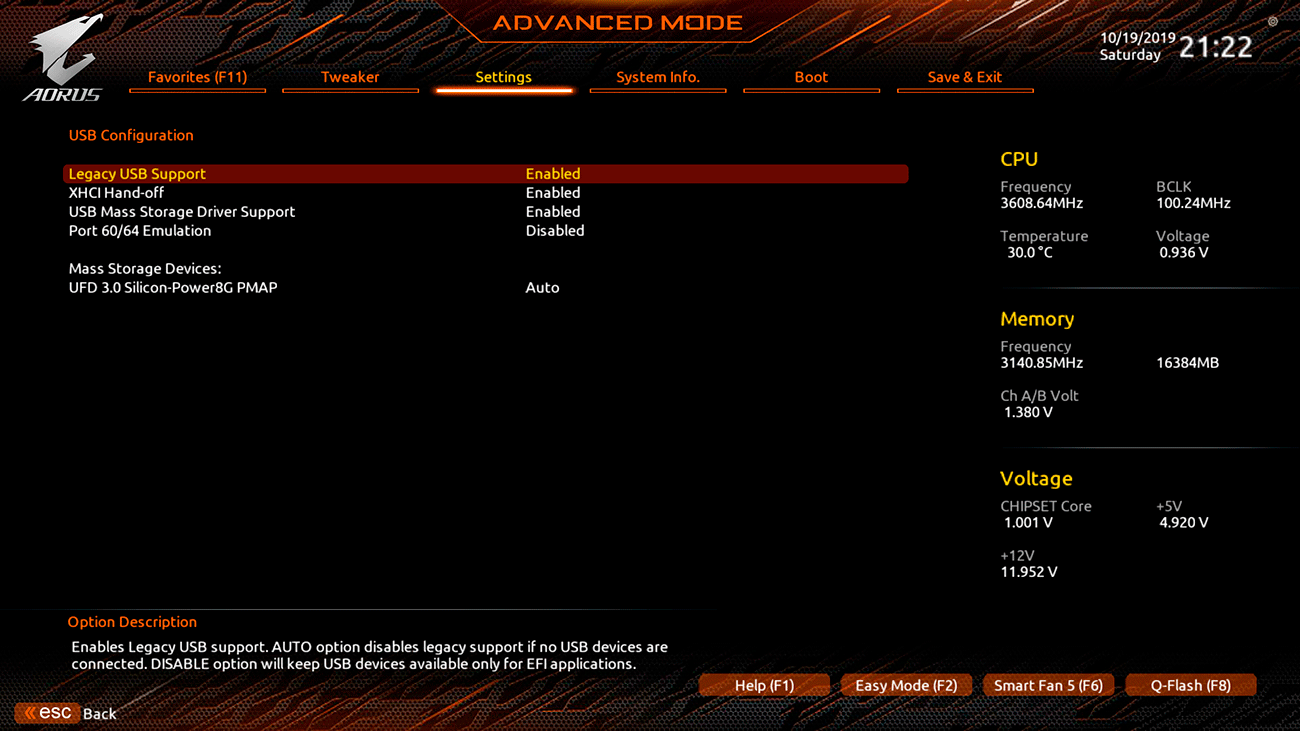

Основной раздел Settings аккумулировал настройки контроллеров и периферийных устройств платы, а также в нем можно найти и активировать тонкие настройки процессоров AMD Ryzen.

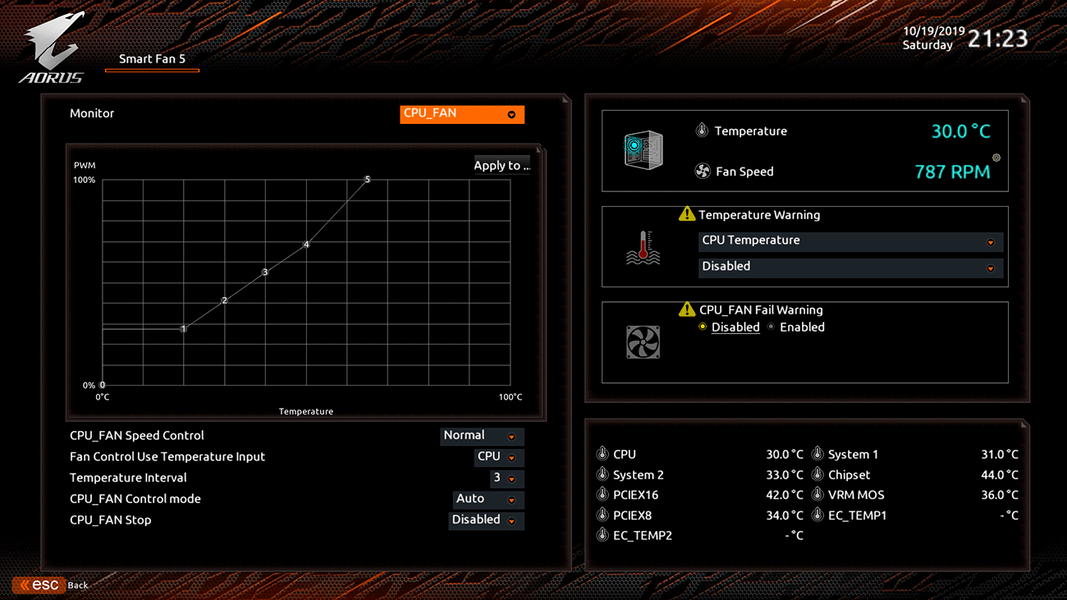

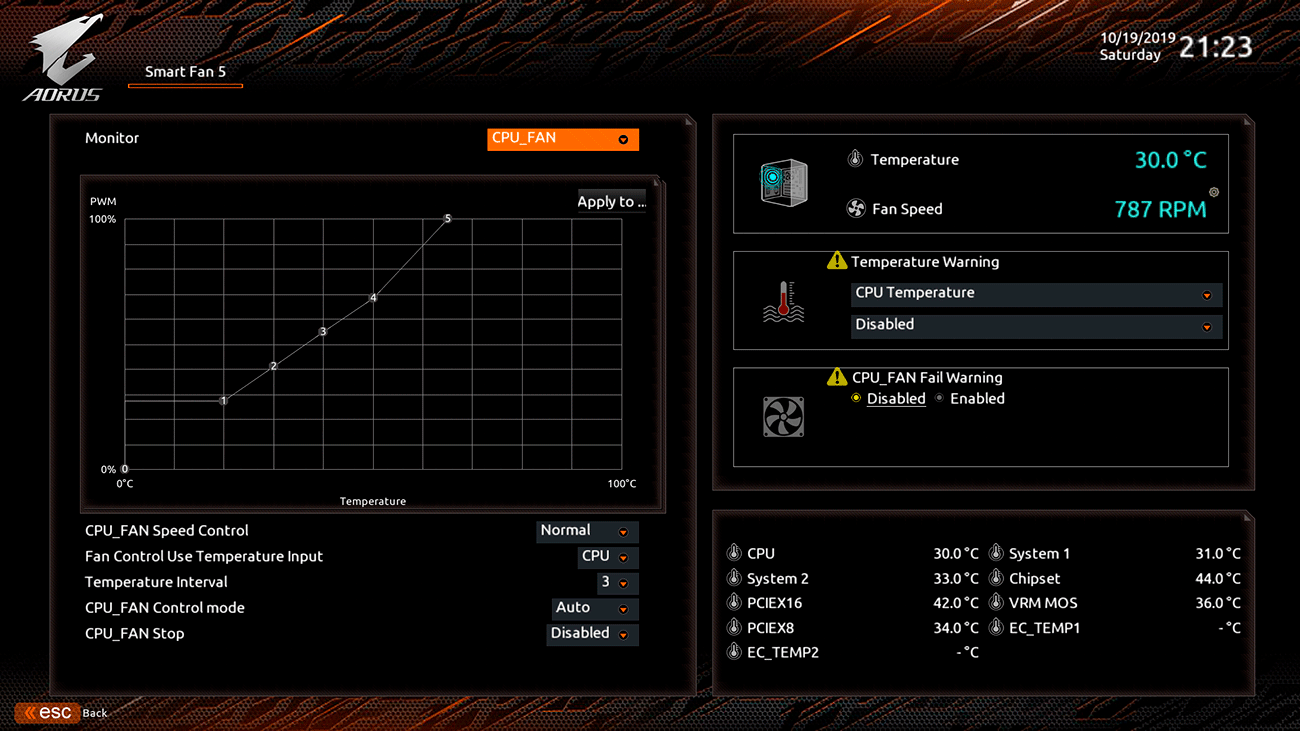

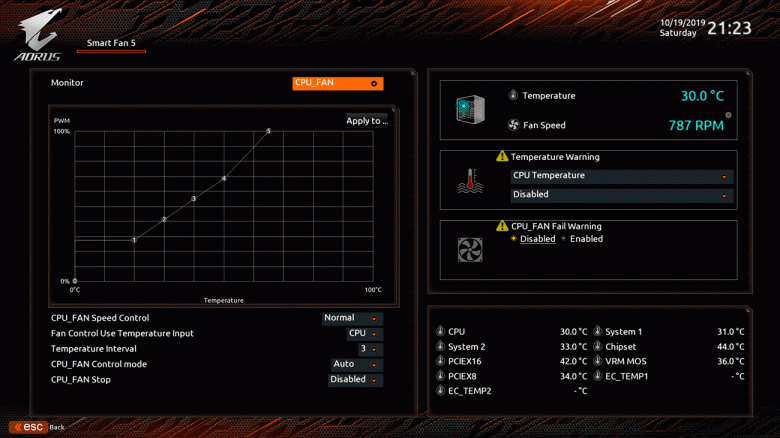

Одна из наиболее удобных из встроенных в BIOS материнских плат утилит Smart Fan 5 поможет настроить любой из семи подключенных к плате вентиляторов по ШИМ-методу или напряжением.

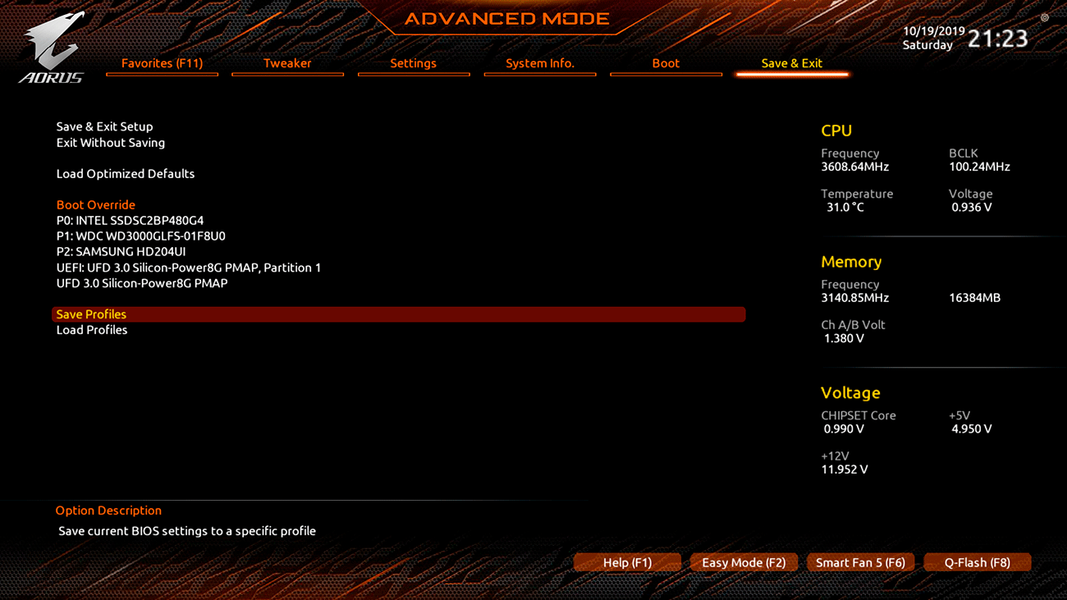

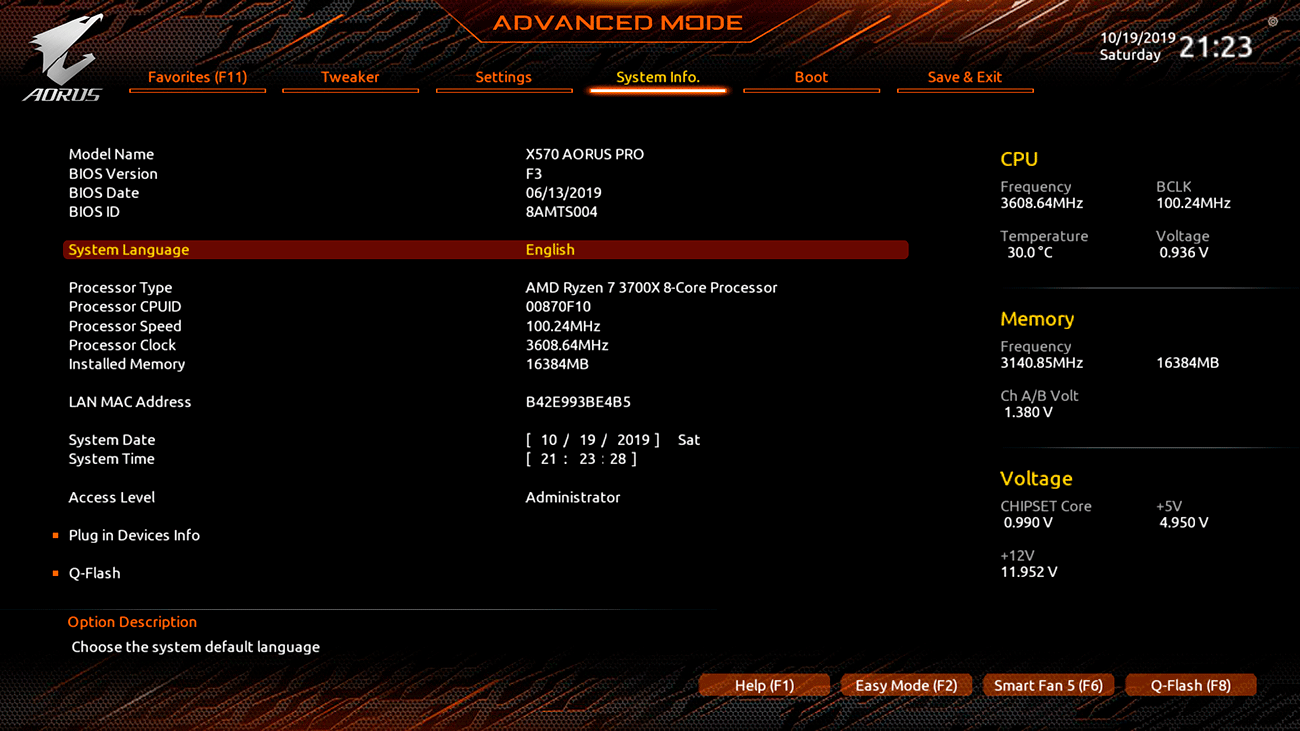

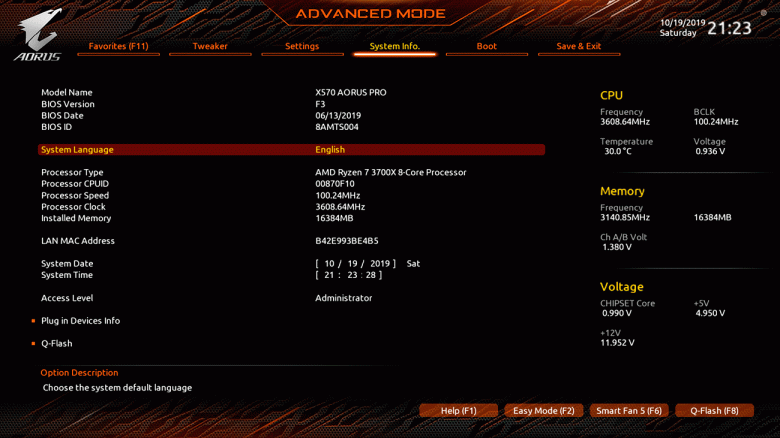

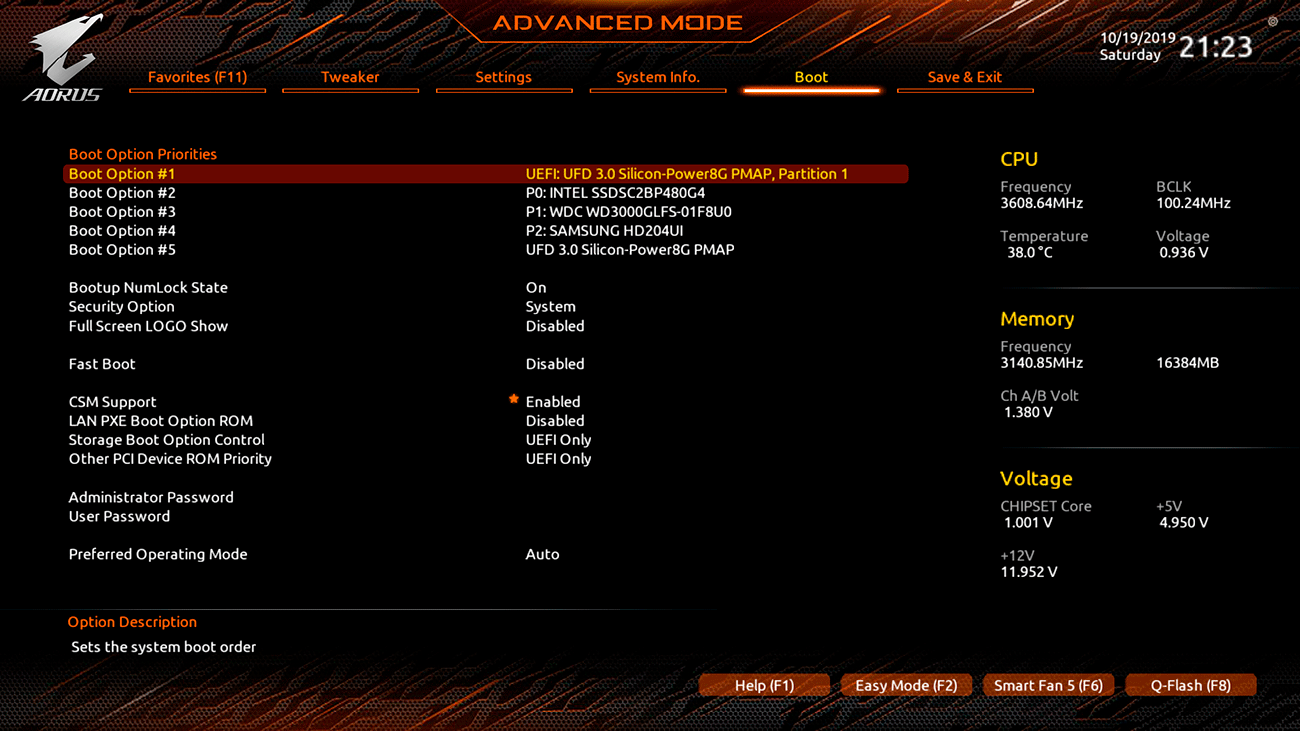

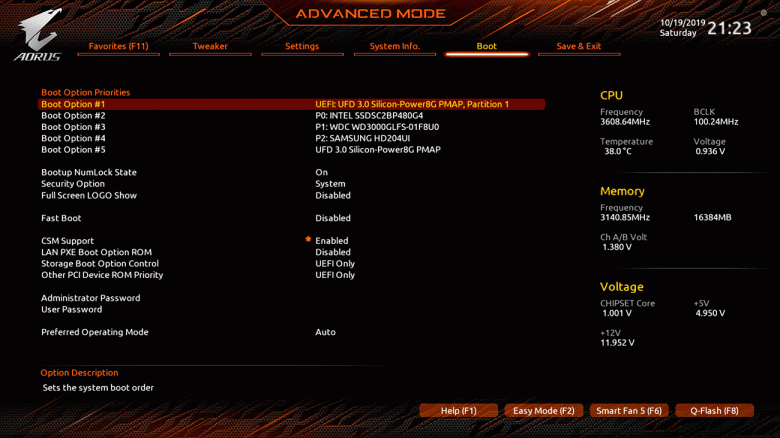

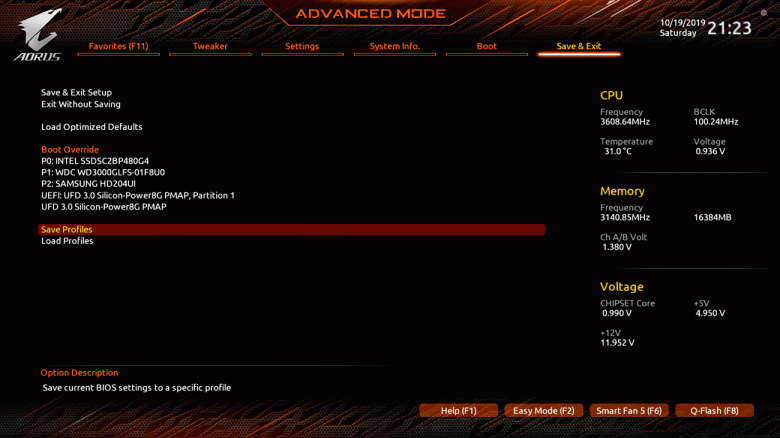

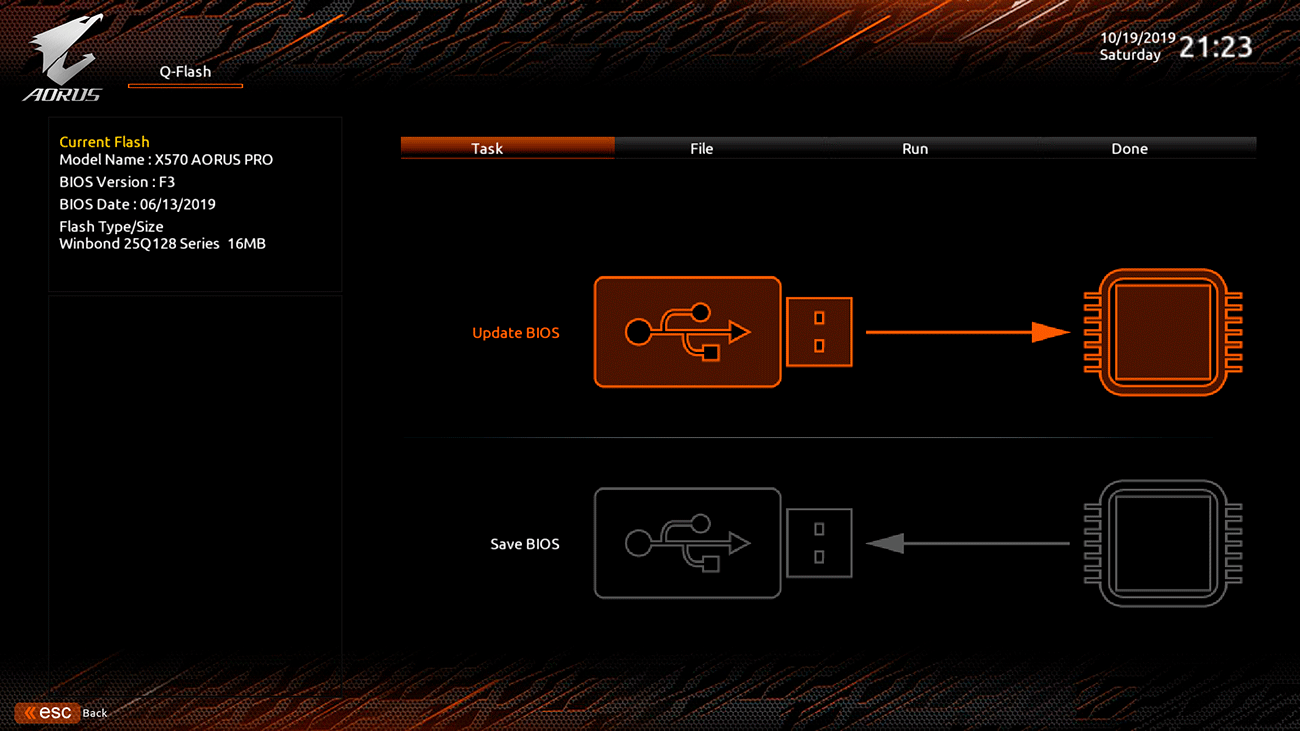

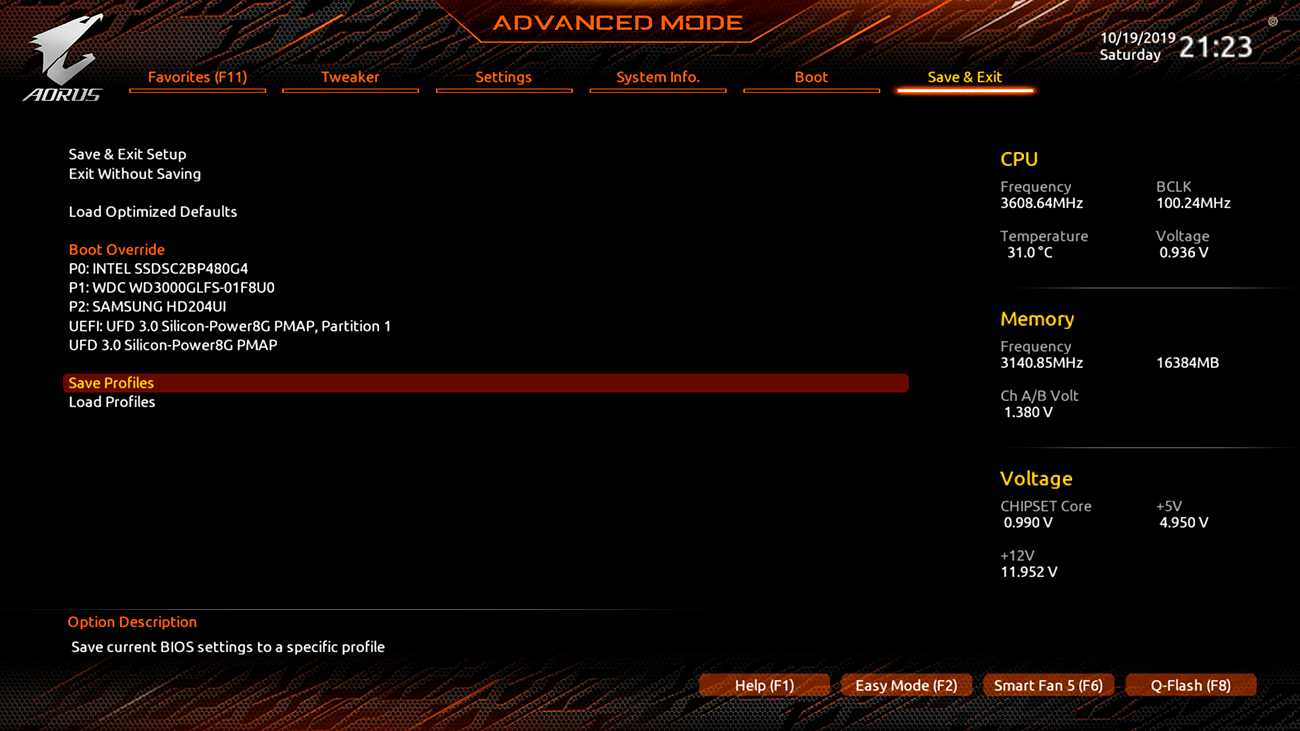

Напоследок приведем скриншоты разделов BIOS с информацией о системе, встроенной утилиты Q-Flash и параметрами загрузки системы.

Данная оболочка применяется в платах Gigabyte уже довольно давно, поэтому хорошо отлажена и работает очень шустро. При выходе из BIOS отображаются все измененные в процессе работы настройки.

Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte X570 Aorus Pro была проведена в закрытом корпусе системного блока при температуре в помещении около 25 °C. Конфигурация тестового стенда состояла из следующих комплектующих:

• системная плата: Gigabyte X570 Aorus Pro (AMD X570, Socket AM4, BIOS F6b от 17.09.2019, AGESA 1.0.0.3 ABBA);
• процессор: AMD Ryzen 7 3700X (Matisse, 7 нм, B0, 3,6 (4,4) ГГц, 8×512 КБ L2, 32 МБ L3, TDP 65 Вт);
• система охлаждения CPU: Noctua NH-D15 (один 140-милииметровый вентилятор Noctua NF-A15 на 740—1550 об/мин);
• термоинтерфейс: Arctic MX-4 (8,5 Вт/(м·К));
• оперативная память: DDR4 4×4 ГБ Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
• видеокарта: Nvidia GeForce RTX 2060 Super Founders Edition 8 ГБ/256 бит, 1470—1650(1830)/14000 МГц;
• системный диск: Intel SSD 730 480 ГБ (SATA600, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor 300 ГБ (SATA300, 10000 об/мин, 16 МБ, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI 2 ТБ (SATA300, 5400 об/мин, 32 МБ, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-милииметровых be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три — на вдув, три — на выдув);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-милииметровый вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (1903 18362.418) с установкой следующих драйверов:

• чипсет материнской платы AMD Chipset Drivers — 1.9.27.1033 от 30.09.2019;
• драйверы видеокарты — Nvidia GeForce 436.51 WHQL от 03.10.2019.

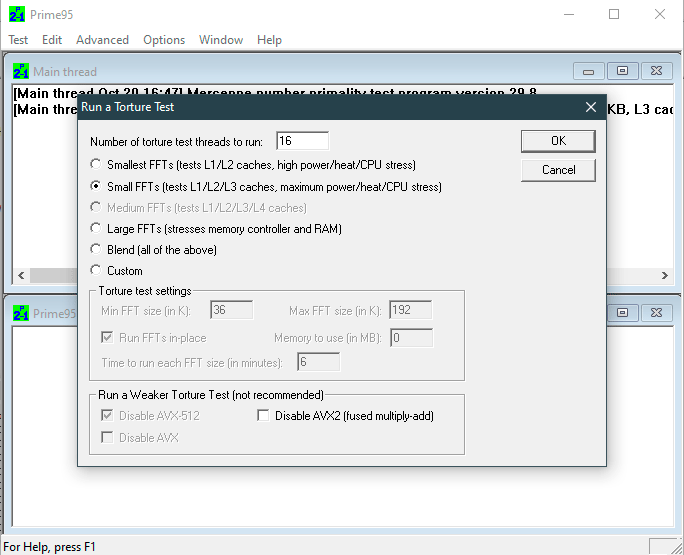

Стабильность системы в номинальном режиме и при разгоне мы проверяли стресс-утилитой Prime95 29.8 build 6 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.13-3955.

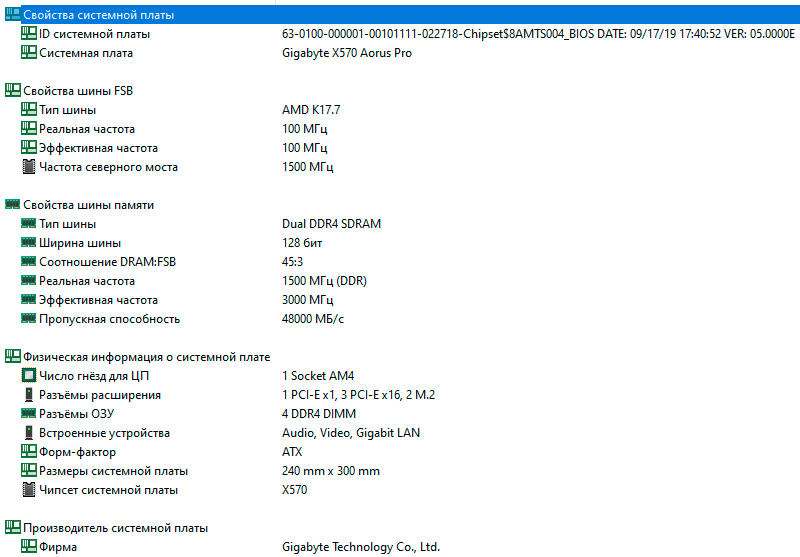

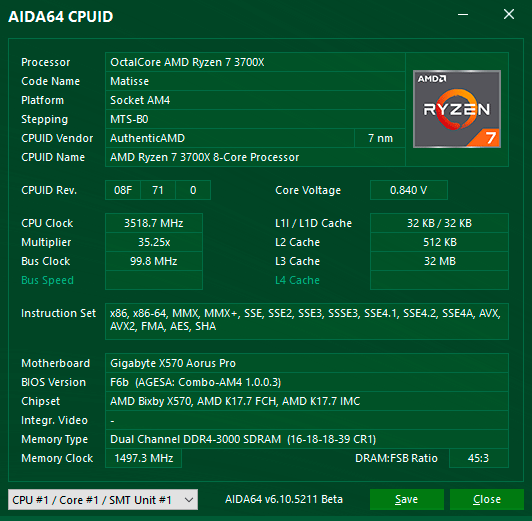

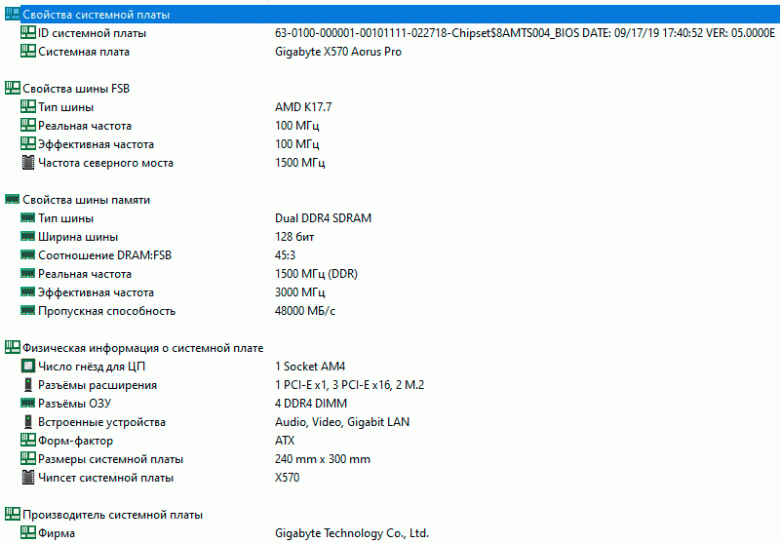

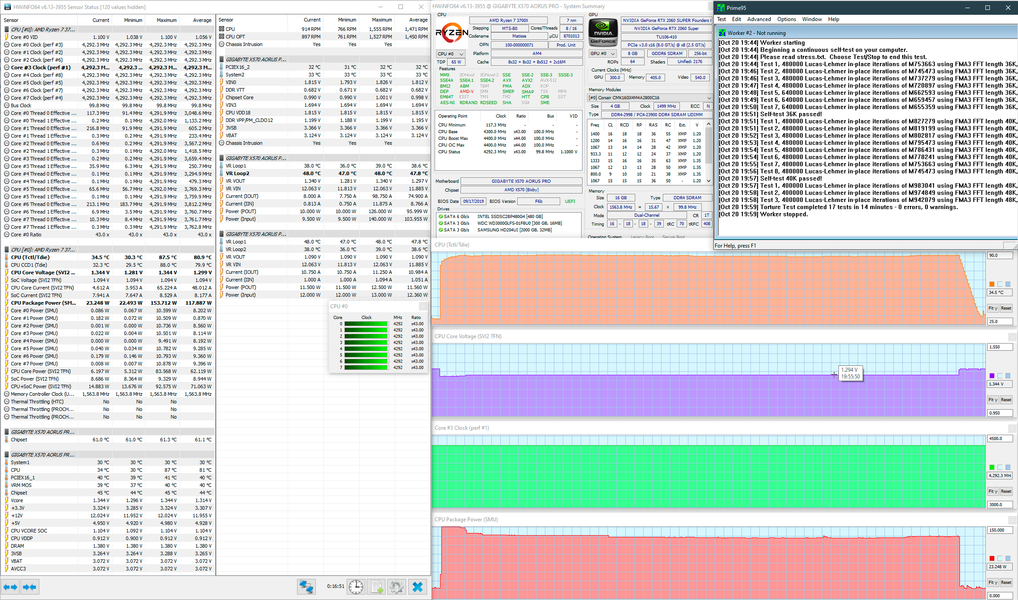

Перед началом тестов приведем характеристики платы из информационно-диагностической утилиты AIDA64 Extreme.

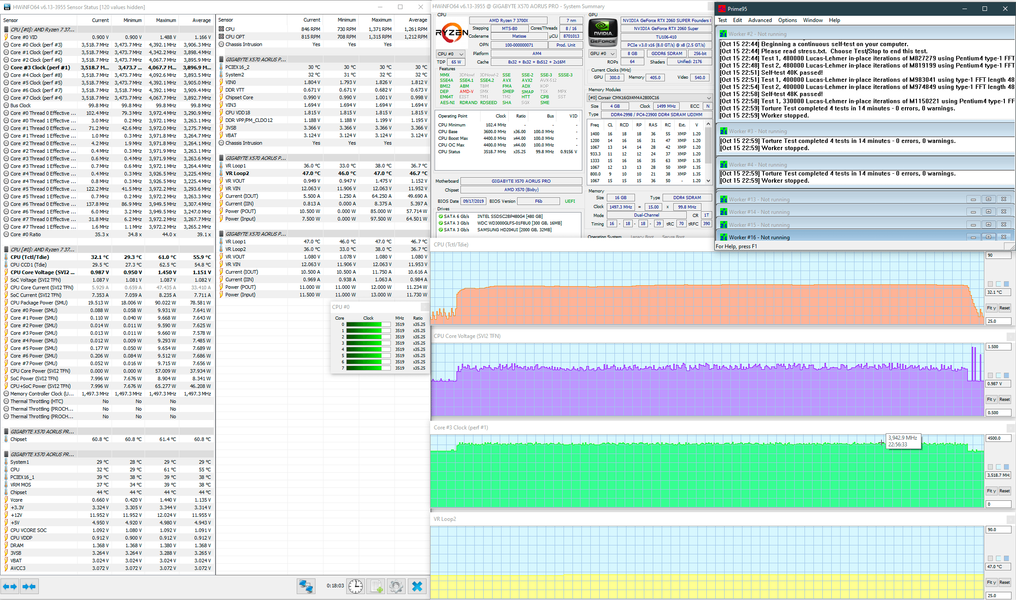

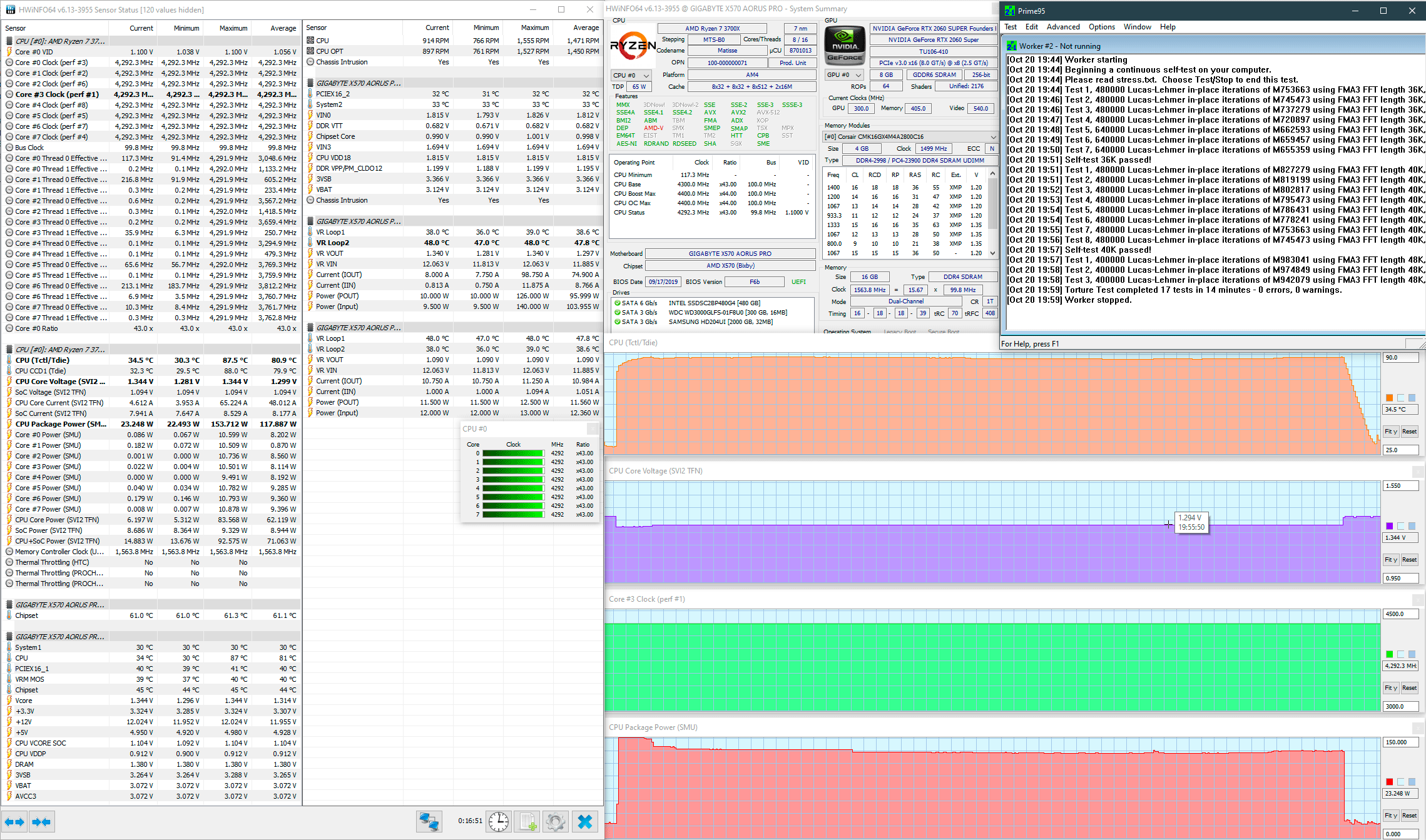

Номинальный режим работы платы в нагрузке мы проверили при автоматических настройках BIOS и активированном XMP оперативной памяти. Старт и загрузка прошли без каких-либо заминок, как, впрочем, и должно было быть.

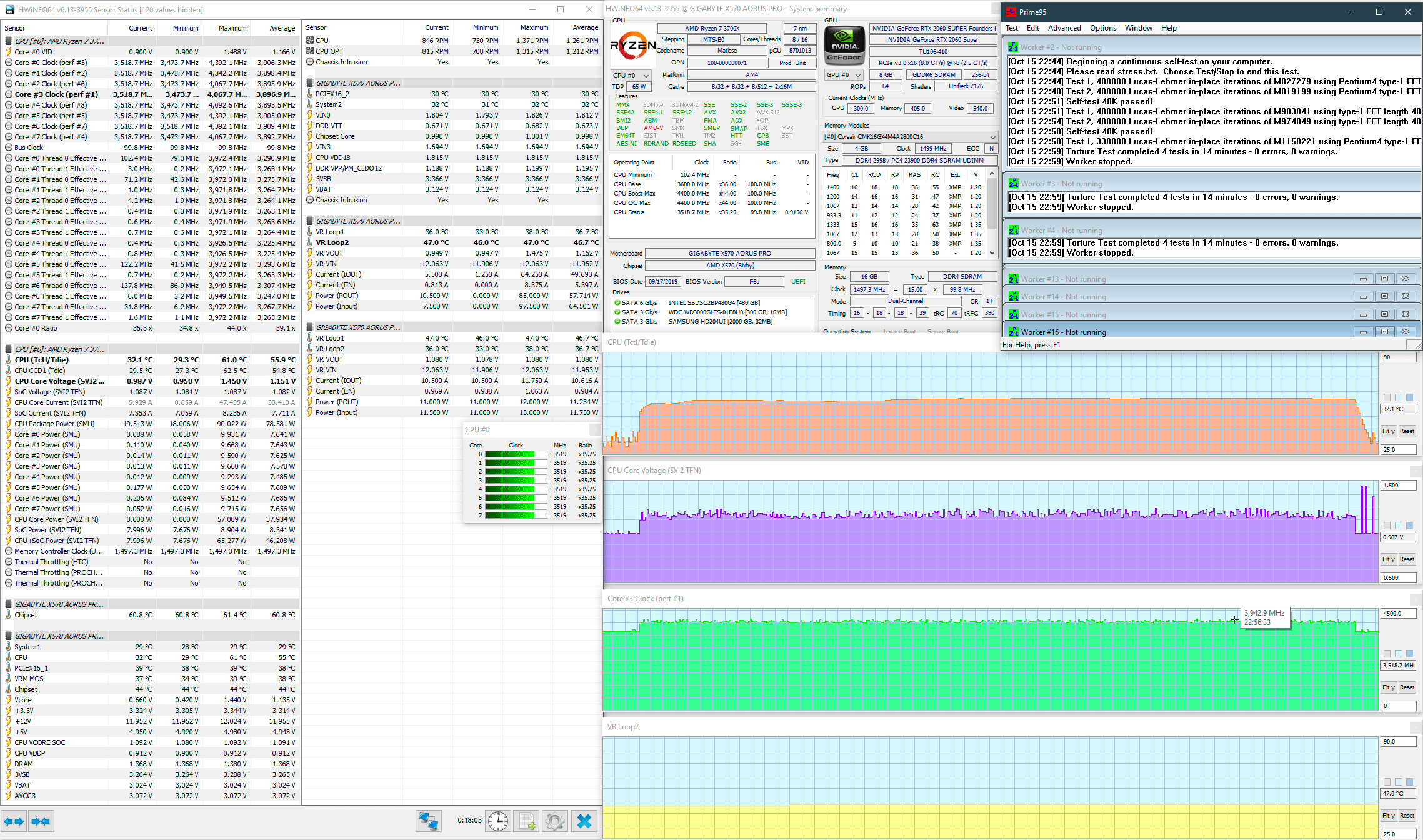

Процессор работал на частотах от 3,47 до 4,39 ГГц при пиковом напряжении 1,450 В, а в нагрузке Prime95 частота процессора варьировалась у отметки 3,94 ГГц, при постоянно скачущем напряжении. При этом максимальная температура процессора не давала повод для волнений и составляла 61 °C, а вентиляторы суперкулера разогнались только до 1370 об/мин.

Блиц-проверка режимов стабилизации напряжения на ядре процессора показала, что наилучший результат дает уровень High, а не максимальный Turbo, который завышает напряжение и, как следствие, температуры. Поэтому при проверке оверклокерских способностей процессора на плате Gigabyte X570 Aorus Pro мы использовали именно этот уровень стабилизации.

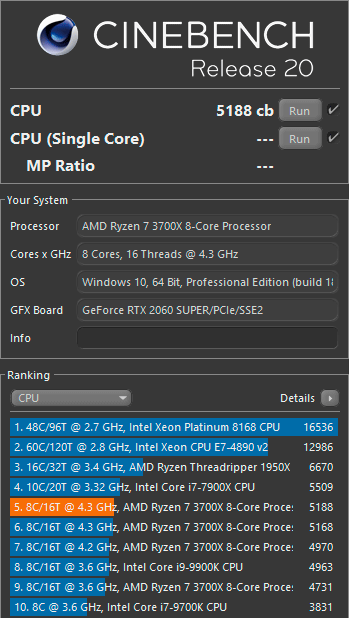

Как и следовало ожидать, AMD Ryzen 7 3700X не впечатлил нас своим оверклокерским потенциалом разогнавшись одновременно по всем ядрам до 4,3 ГГц при напряжении 1,35 В.

Впрочем, если принимать во внимание тот факт, что данная модель процессора без разгона одновременно по всем ядрам работает на частотах 3,8-3,9 ГГц, то в целом разгон все же есть. Температуры после разгона заметно выросли.

Максимальная температура процессора достигла отметки 88 °C, что сразу на 27 градусов выше, чем в номинальном режиме работы. А вот температуры элементов силовых цепей и чипсета не изменились, что говорит о грамотно организованной системе охлаждения материнской платы. Ну и, конечно же, не будем сбрасывать со счетов обдув радиаторов VRM парой вентиляторов суперкулера.

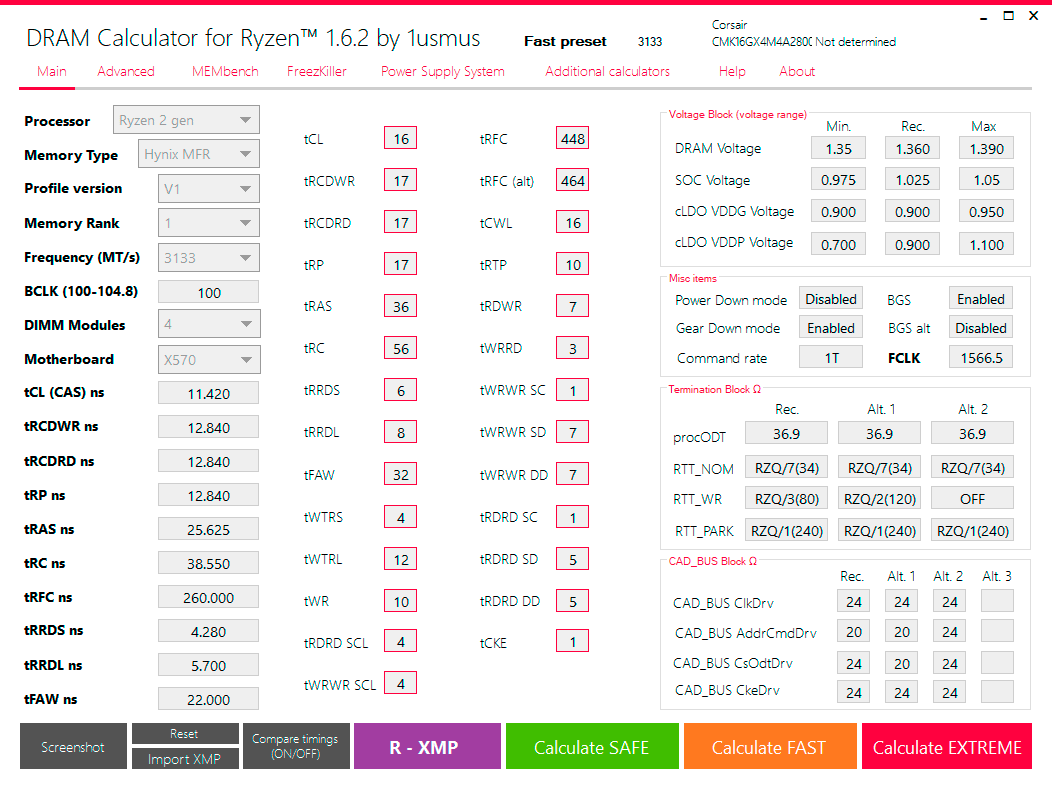

Поскольку дальше процессор разогнать было невозможно, то мы перешли к оперативной памяти. Так как пара Ballistix Sport LT (BLS2K8G4D30AESBK) на Micron E-Die ко мне еще не доехали, приходилось довольствоваться тем, что есть. А есть лишь четверка 4-гигабайтных модулей Corsair Vengeance LPX с номинальной частотой 2,8 ГГц, которые на Gigabyte X570 Aorus Pro смогли работать только на скромной частоте 3,133 ГГц с подбором с помощью DRAM Calculator следующих таймингов.

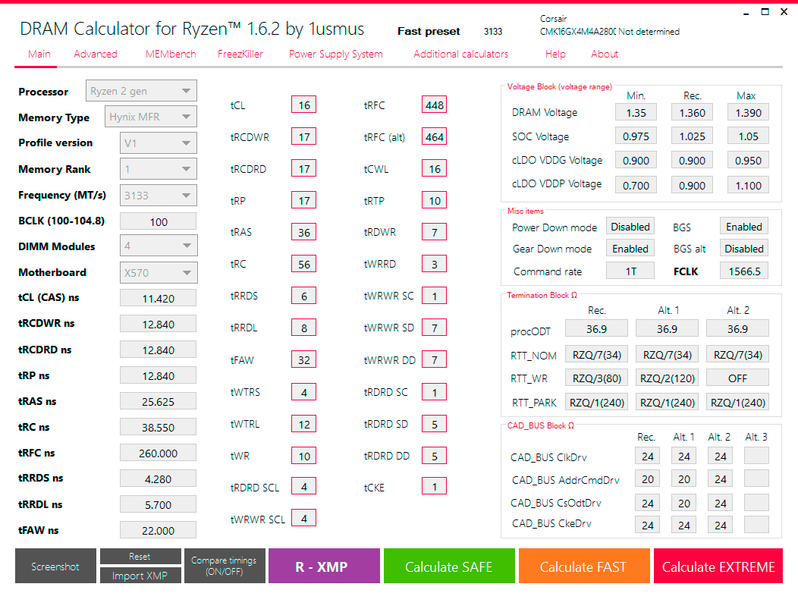

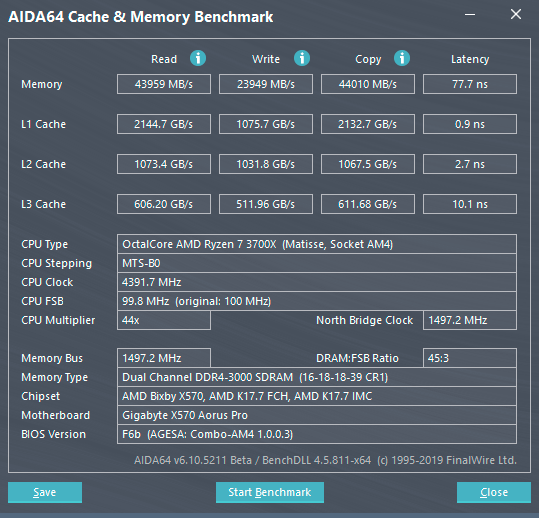

Далее с помощью максимально широких возможностей Gigabyte X570 Aorus Pro по настройке памяти нам удалось снизить основные тайминги до 16-15-15-34 CR1 и скорректировать tFAW на 24, а также уменьшить tRFC с 448 до 264. Такая минимальная настройка оперативной памяти позволила повысить производительность системы в номинальном режиме ее работы на 5%-6%. Сколько прибавила Gigabyte X570 Aorus Pro при одновременном разгоне процессора и оперативной памяти, мы узнаем из следующего раздела статьи.

Производительность

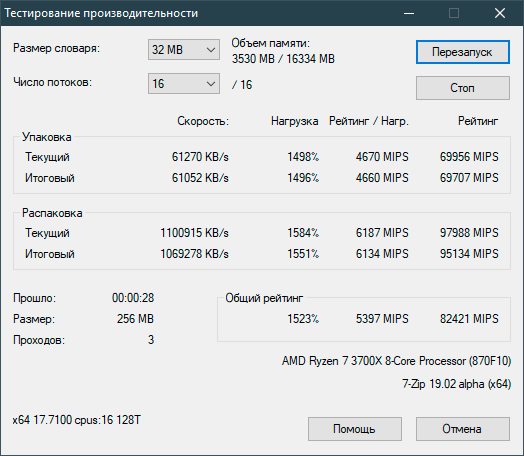

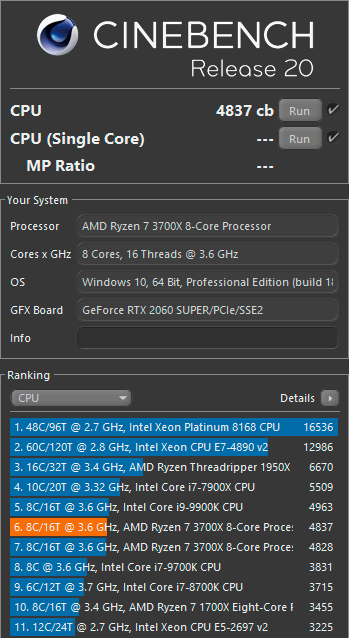

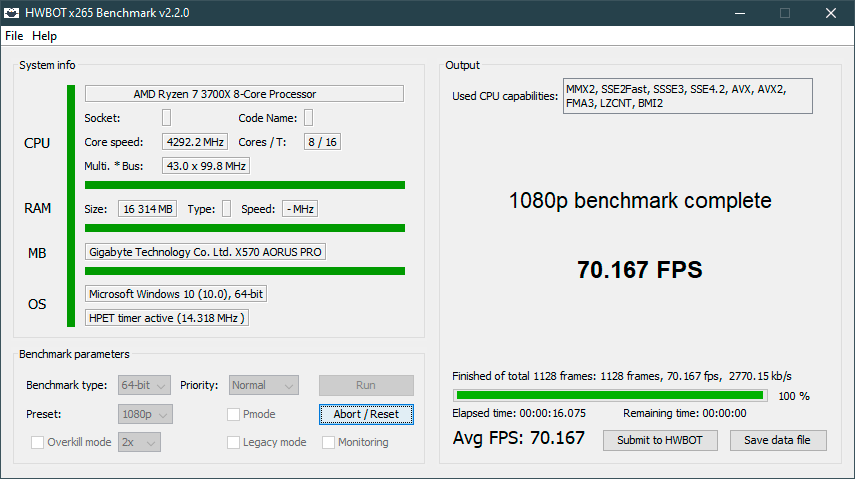

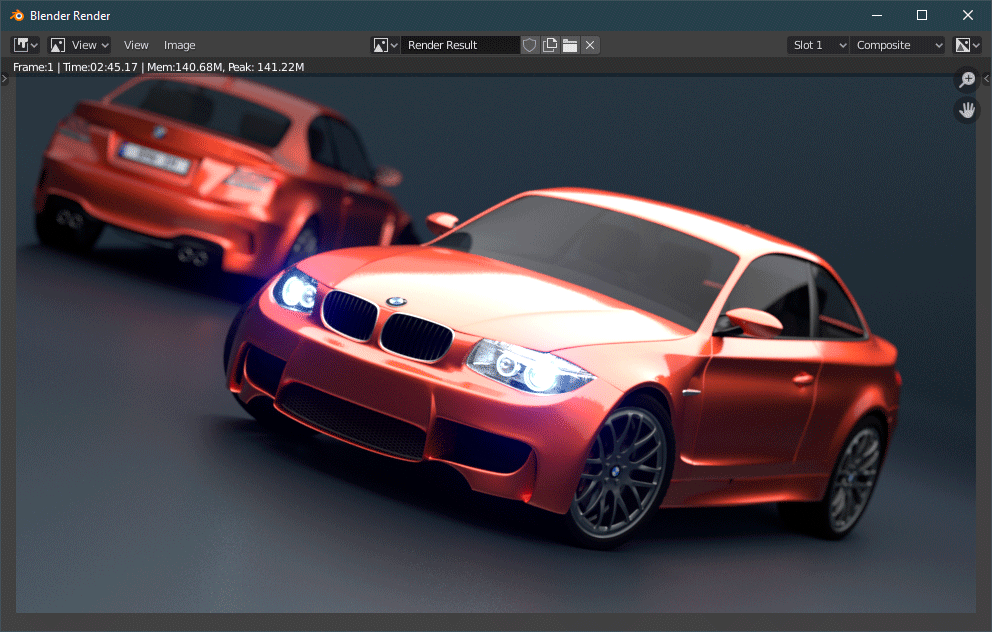

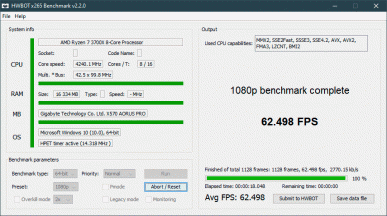

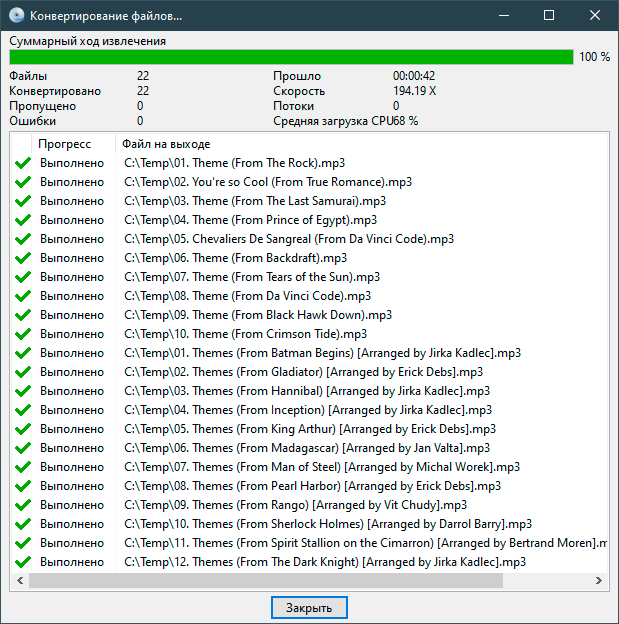

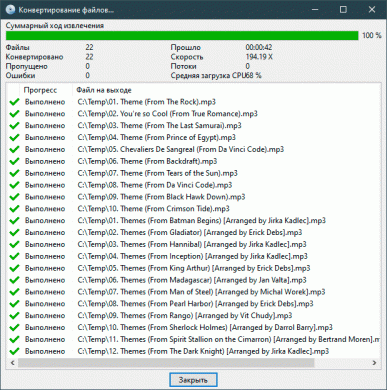

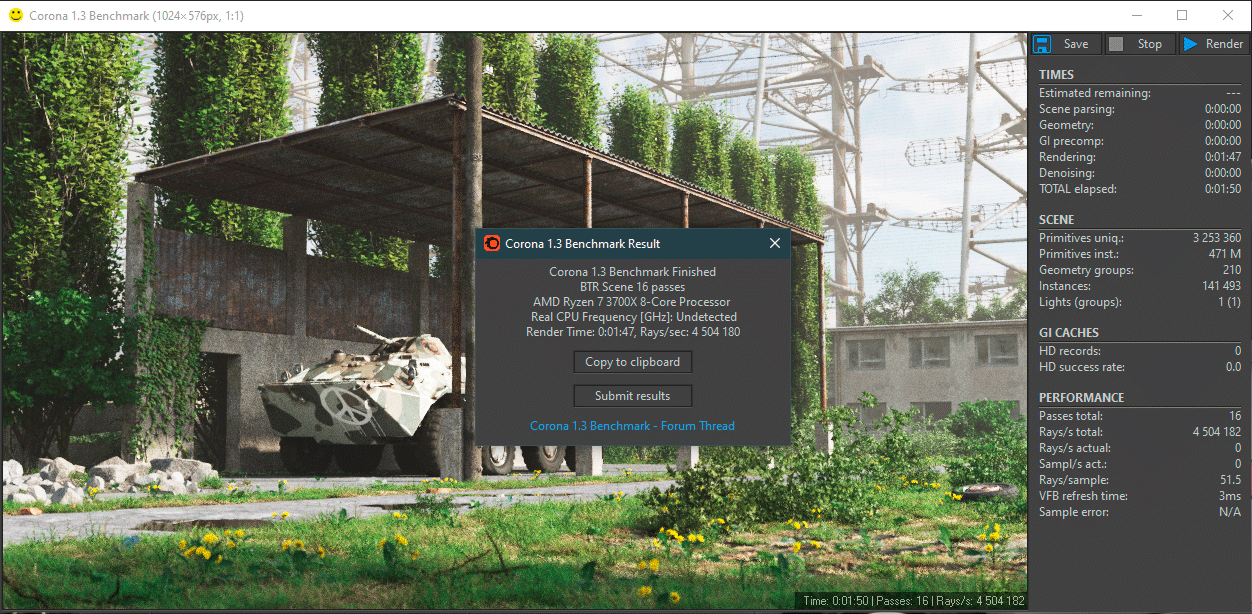

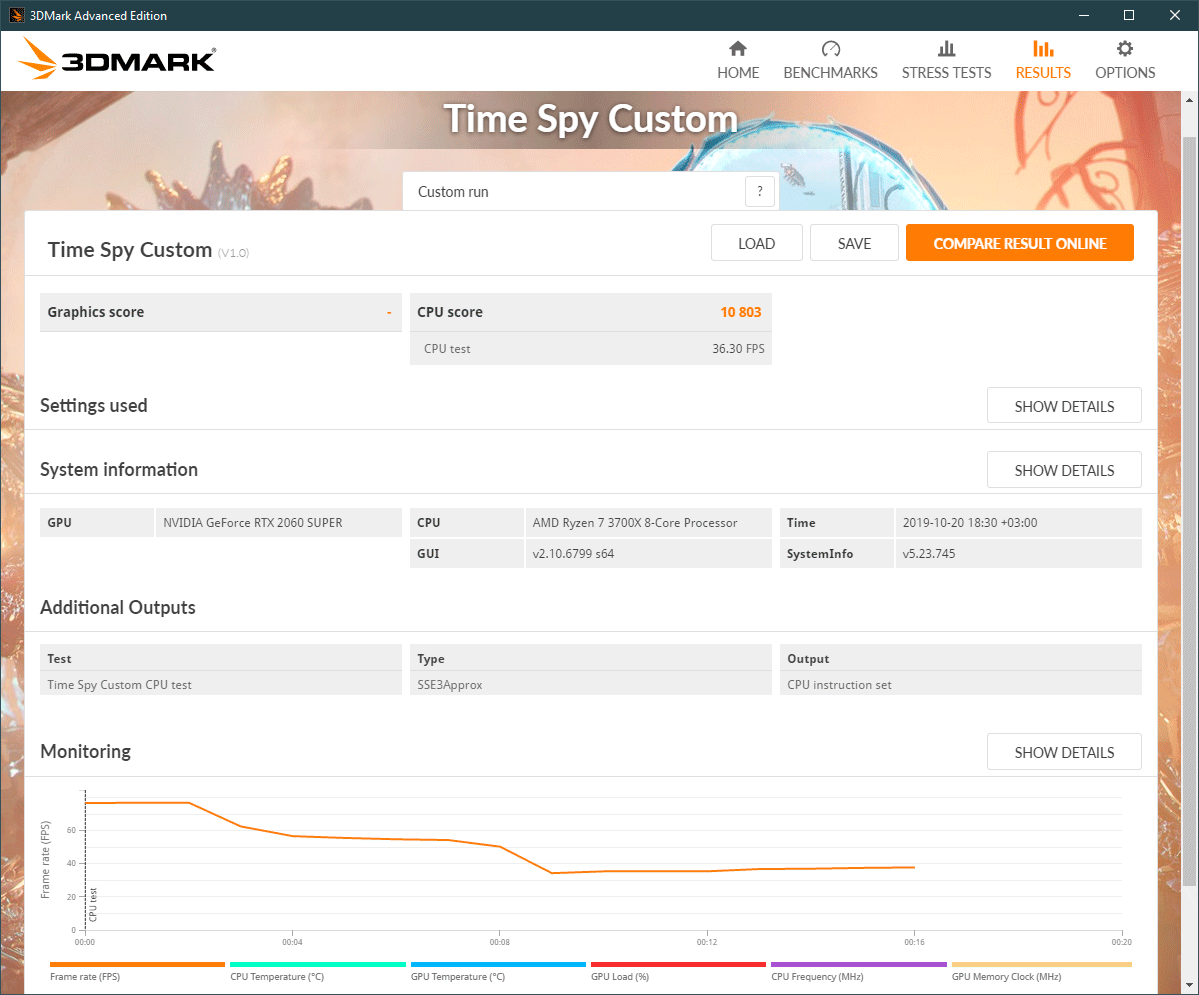

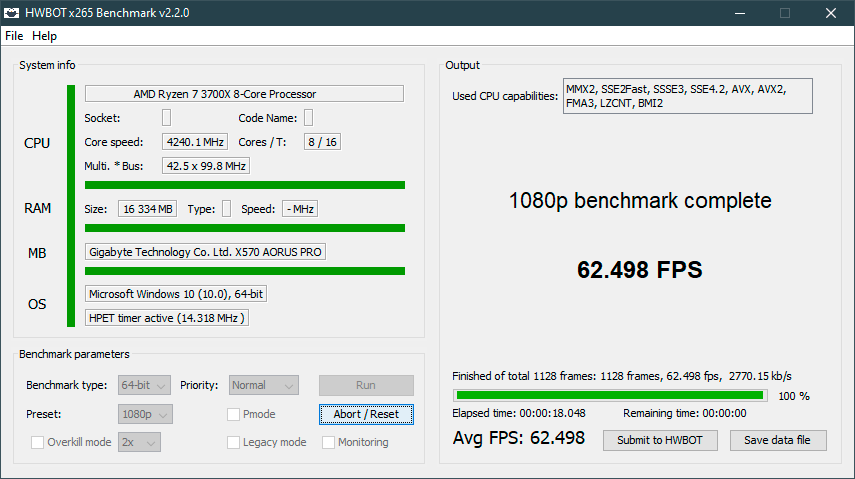

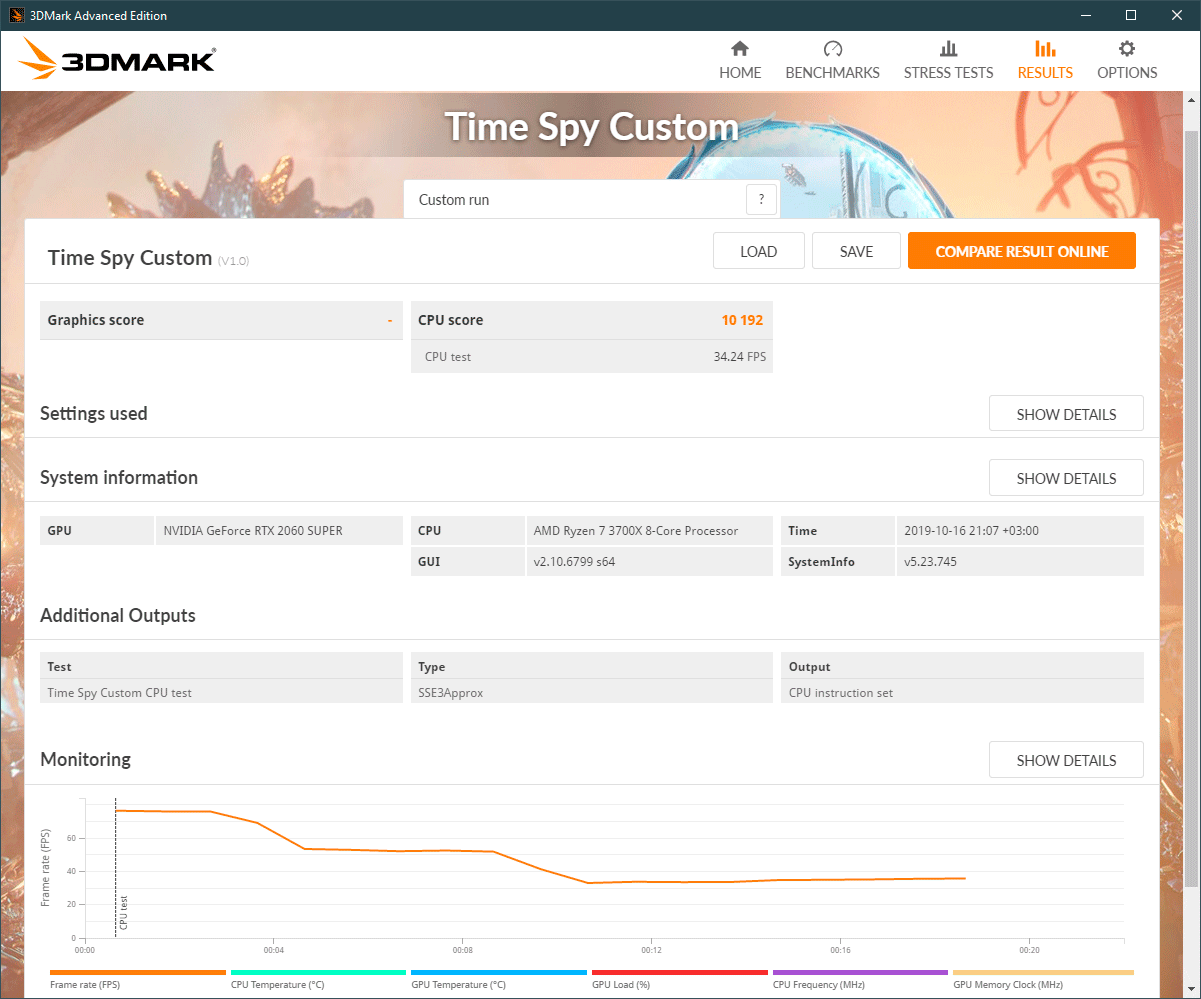

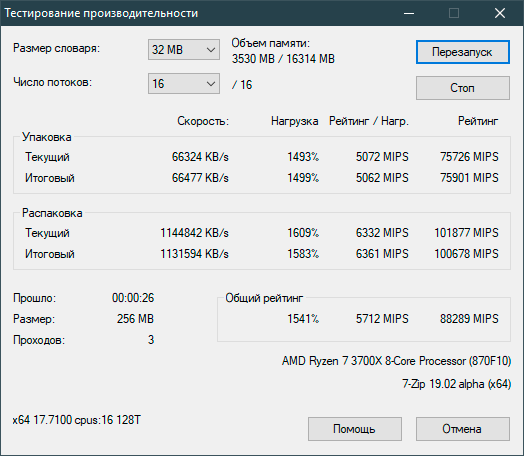

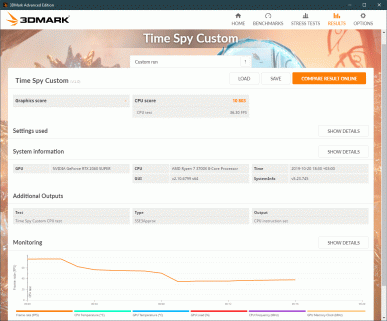

В некоторых тестах платформа на Gigabyte X570 Aorus Pro ускорилась на 9%-10%, а в каких-то едва ли на пару процентов. Это в очередной раз подтверждает тот факт, что в разгоне AMD Ryzen 3700X особого смысла нет, а свободные ресурсы (времени и денег) лучше потратить на более быструю оперативную память для данной платформы и ее настройку.

Заключение

Материнская плата Gigabyte X570 Aorus Pro в серии плат компании Gigabyte на наборе системной логики AMD X570 представляет собой оптимальное сочетание характеристик и функциональных возможностей со сравнительно невысокой стоимостью. Система питания процессора способна выдержать любые существующие CPU, в том числе и при разгоне, а эффективность ее охлаждения находится на очень высоком уровне. Поддержка оперативной памяти с частотой вплоть до 4,4 ГГц и безграничные возможности по настройке таймингов в BIOS помогут настойчивым и кропотливым пользователям выжать максимум производительности из нынешней платформы AMD. Нет на данной плате Gigabyte и известной проблемы с охлаждением чипсета — радиатор с вентилятором справляются со своей задачей без лишнего шума.

Оснащение X570 Aorus Pro также на весьма достойном уровне, не хватает только беспроводного сетевого контроллера (кому он нужен — есть версия Aorus Pro WiFi). На плате реализованы два высокоскоростных M.2 с поддержкой любых устройств длинной до 110 мм и радиаторами, шесть SATA, аппаратно-улучшенный звуковой кодек, гигабитный сетевой контроллер, огромное количество USB-портов, двойной BIOS, исчерпывающий по возможностям мониторинг и, наконец, подсветка с возможностью расширения внешними лентами. Добавим к достоинствам усиленные и экранированные слоты оперативной памяти и два основных слота PCIe, твердотельные иглы в разъемах питания, удвоенную толщину медных слоев в текстолите и защиту звукового тракта. Программная оболочка платы (BIOS) также не подкачала, настроек масса, а ошибок мы не выявили. Не нашли мы у Gigabyte X570 Aorus Pro и недостатков, хотя пытались, как и всегда, поэтому можем с уверенностью рекомендовать данную модель в качестве основы для системы любого уровня.
