Обзор системы жидкостного охлаждения DeepCool LT720

Паспортные характеристики, комплект поставки и цена

Описание

Поставляется система жидкостного охлаждения DeepCool LT720 в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка), на котором в цвете изображен сам продукт, а также перечислены основные технические характеристики, приведено описание системы антипротечки (встроенный в радиатор гидроамортизатор) и другая дополнительная информация. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Пакеты с аксессуарами убраны в картонную коробочку, там же в картонном конверте находится документация. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

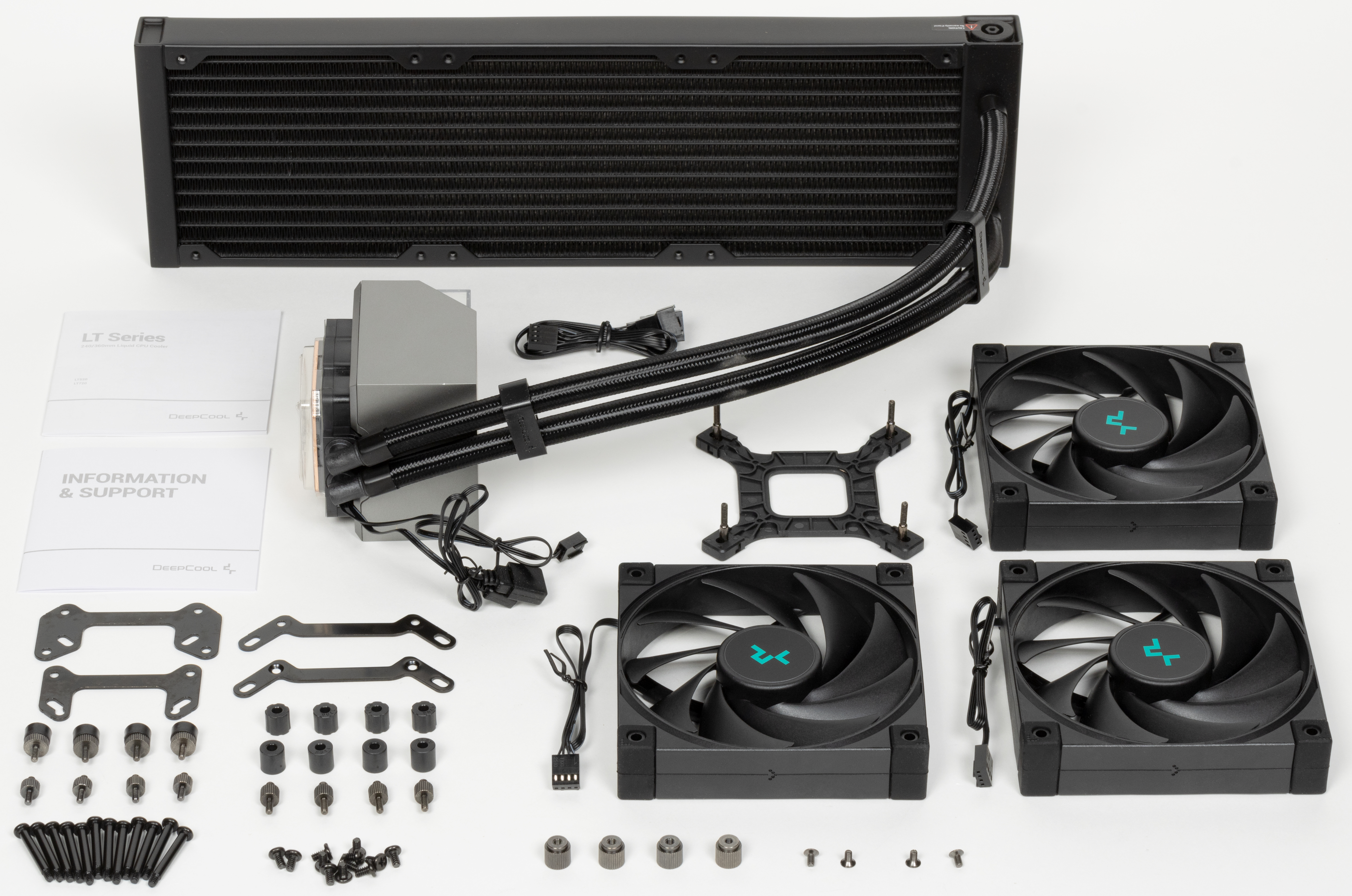

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке и описание гарантии — это книжечки хорошего полиграфического качества. Информация в инструкции представлена в основном в виде картинок и в переводе не нуждается. На сайте компании есть описание системы и ссылка на PDF-файл с инструкцией по установке.

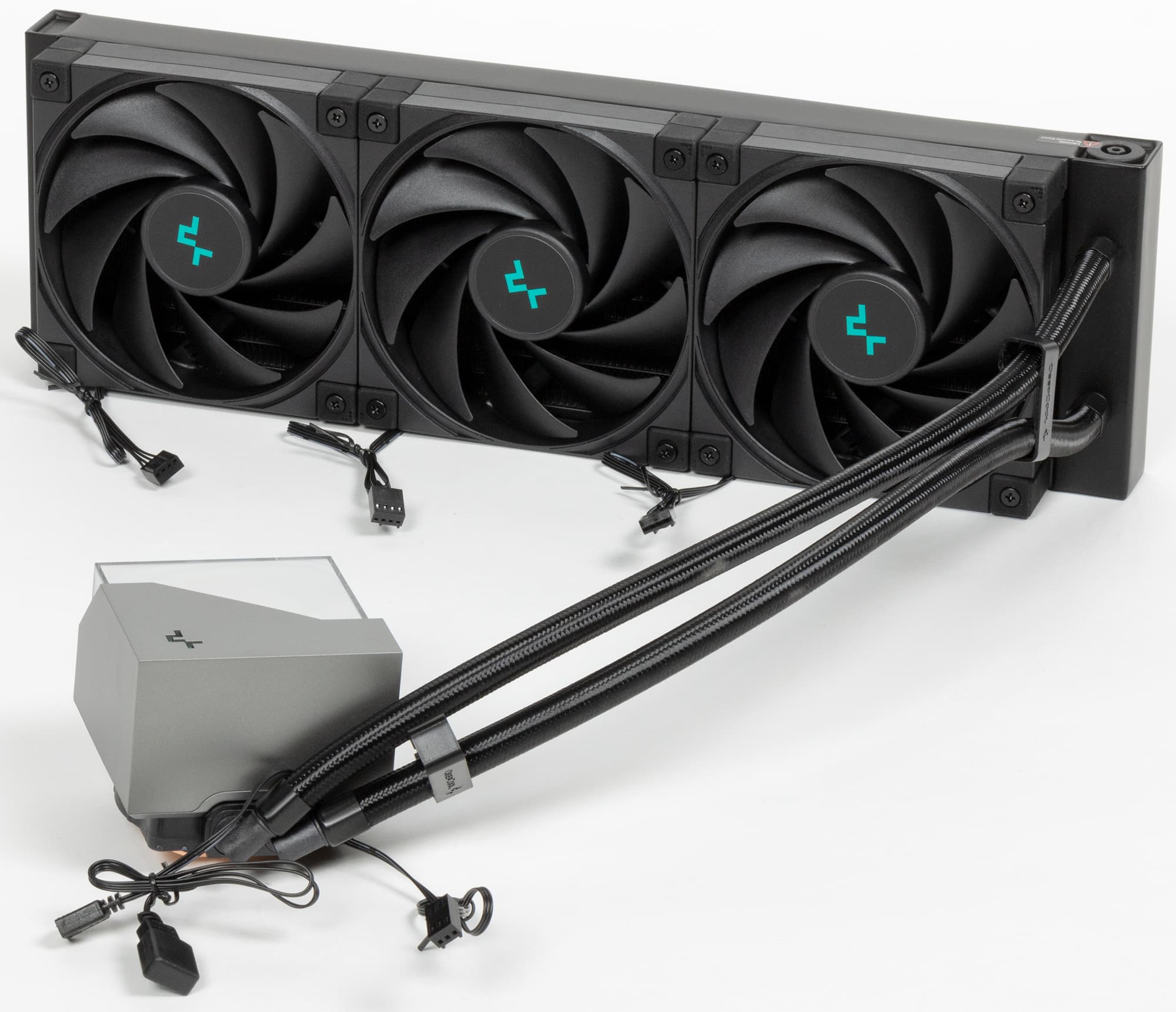

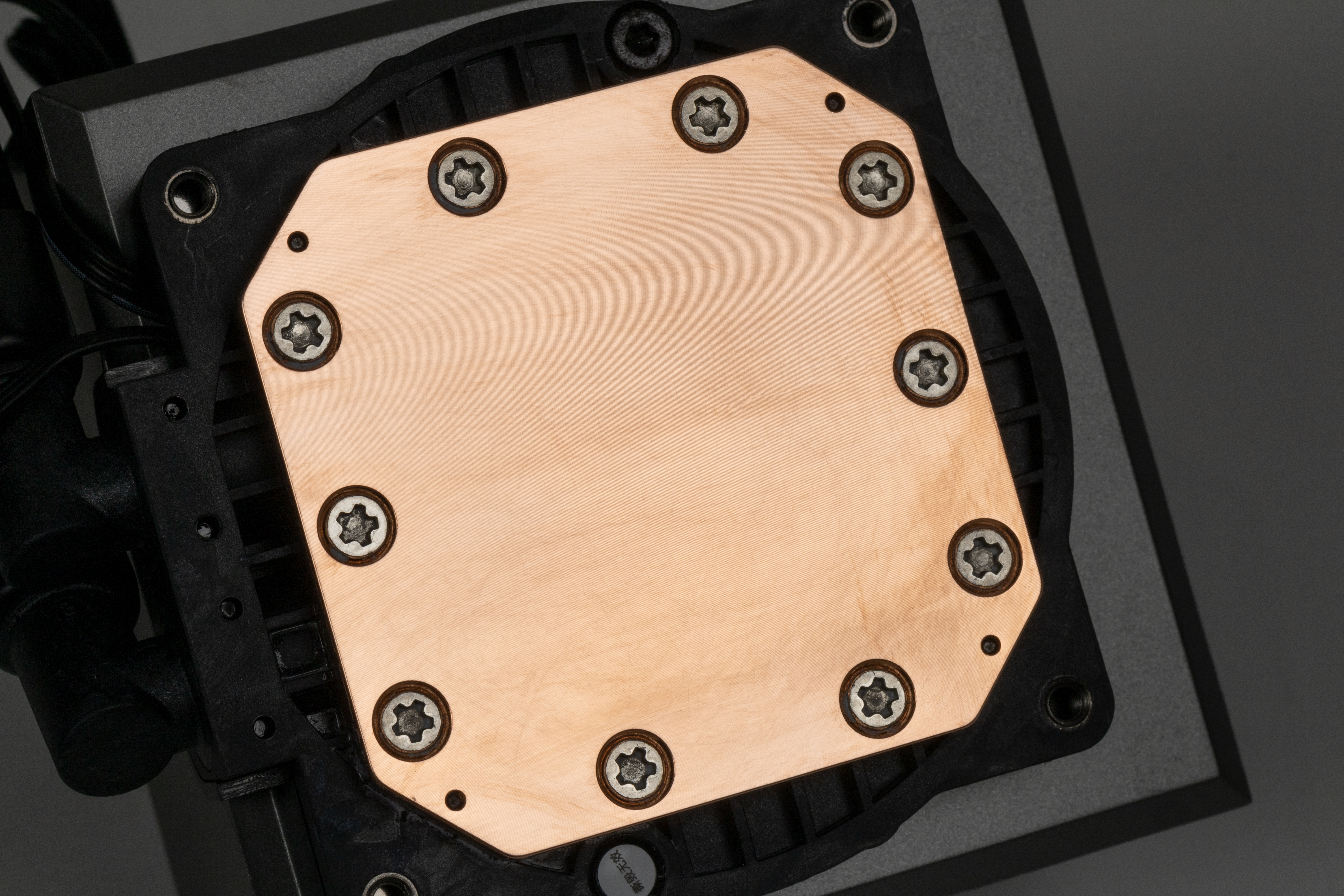

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2 мм.

Габариты этой пластины — 54×54 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 40×40 мм. Ее центральную часть изначально занимает нанесенная тонким слоем термопаста.

Запаса для ее восстановления в комплекте поставки, к сожалению, нет. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

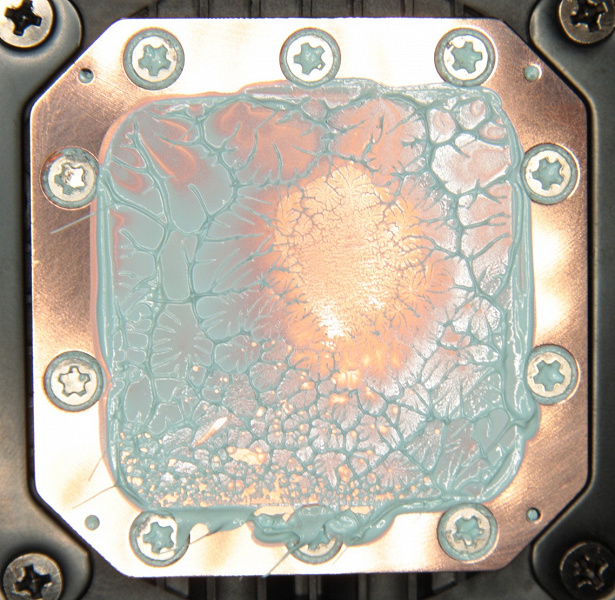

И на подошве помпы:

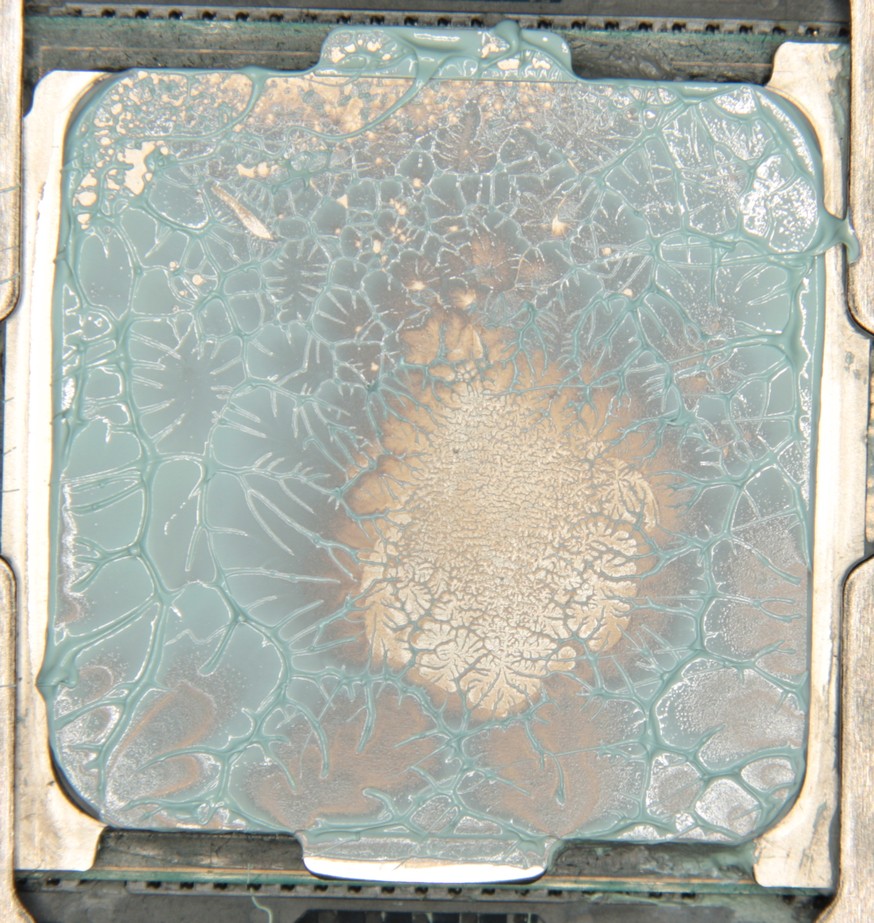

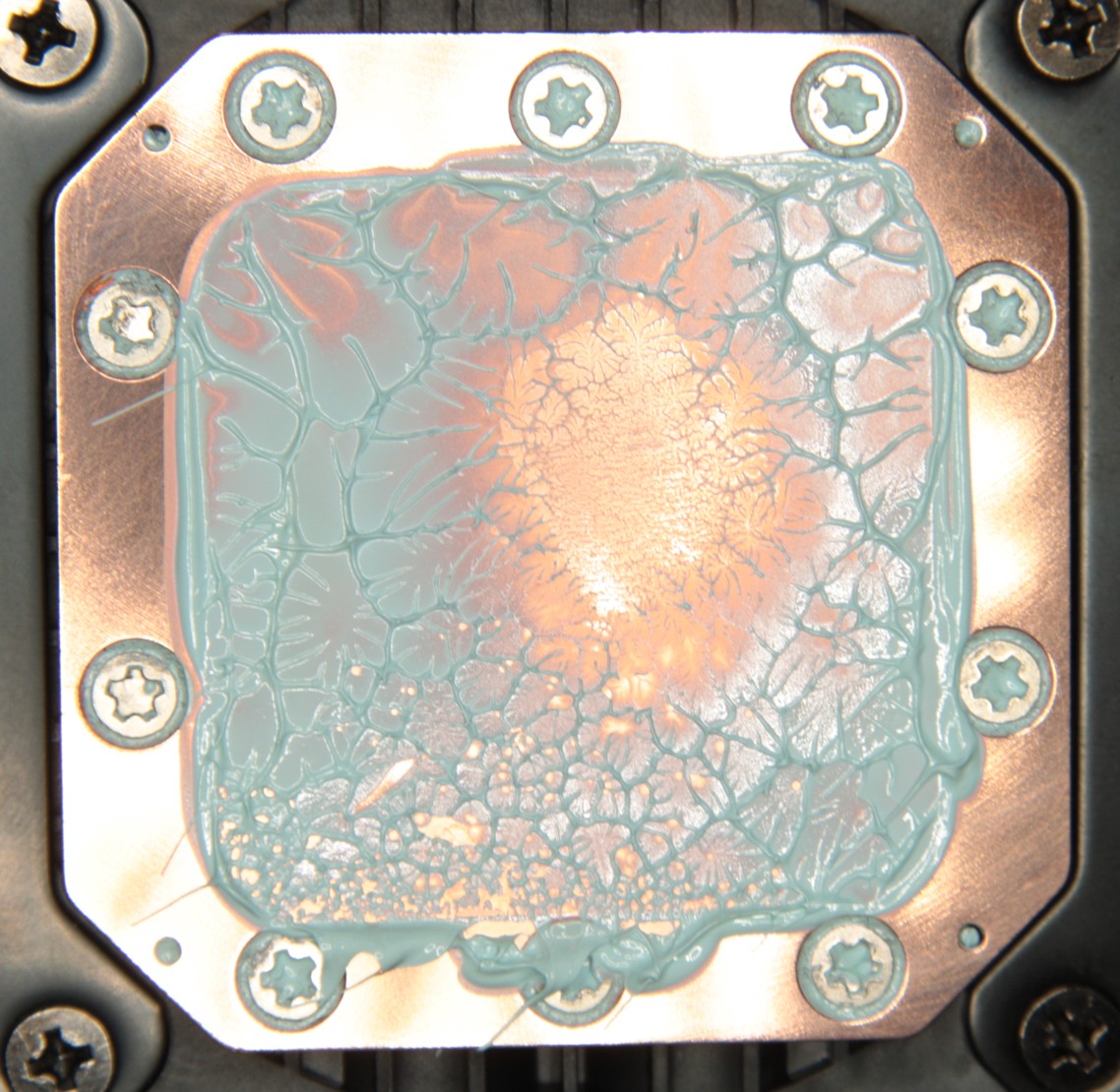

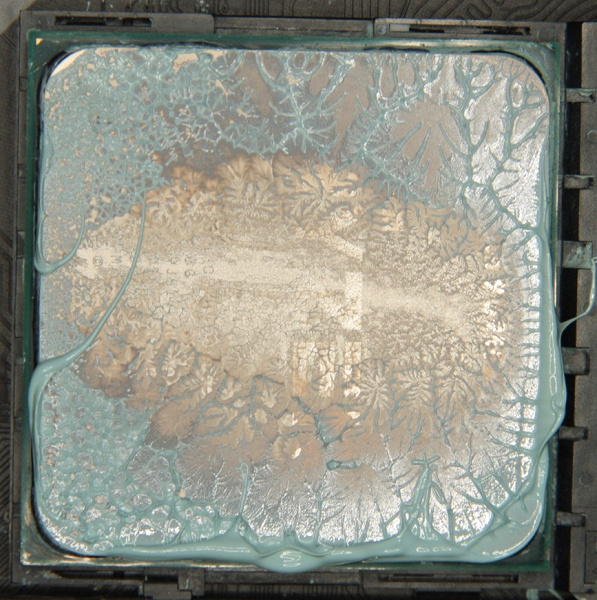

Видно, что термопаста распределилась тонким слоем на всю площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

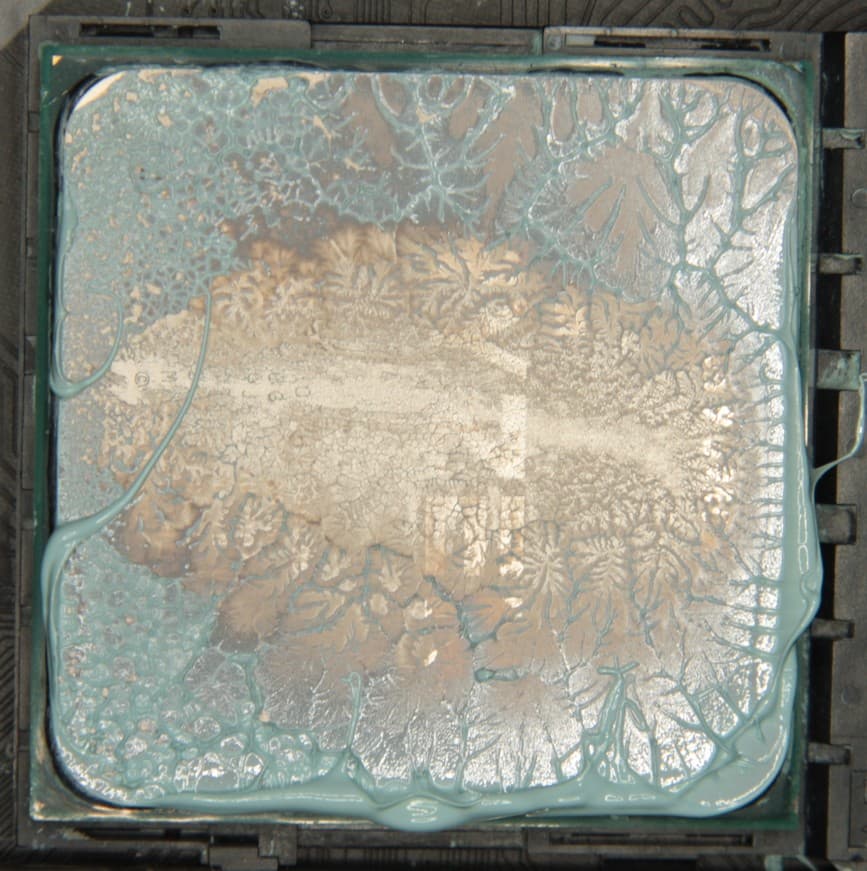

На процессоре AMD Ryzen 9 5950X:

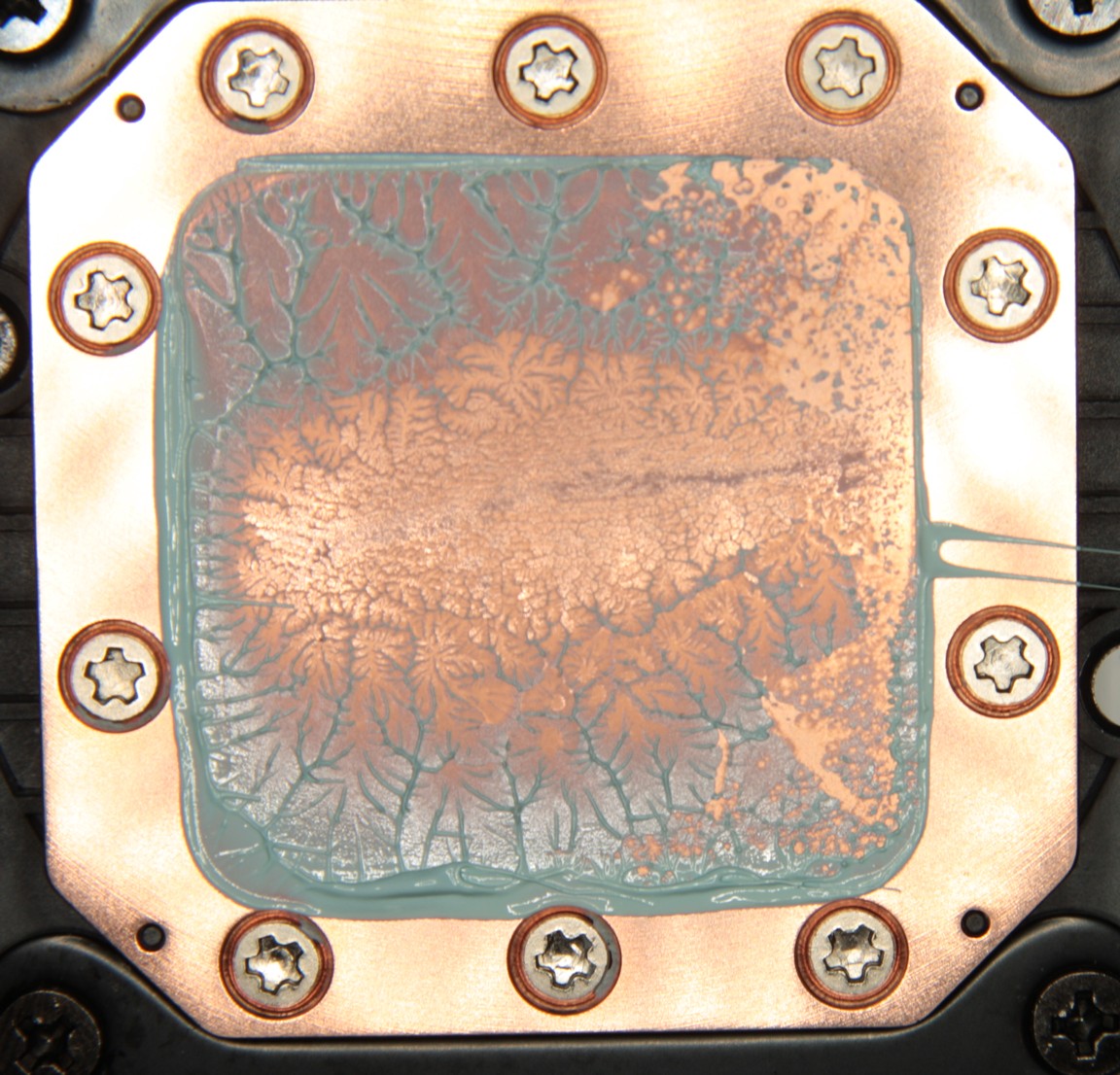

На подошве теплосъемника:

Характер распределения примерно такой же, но площадь участка плотного контакта больше.

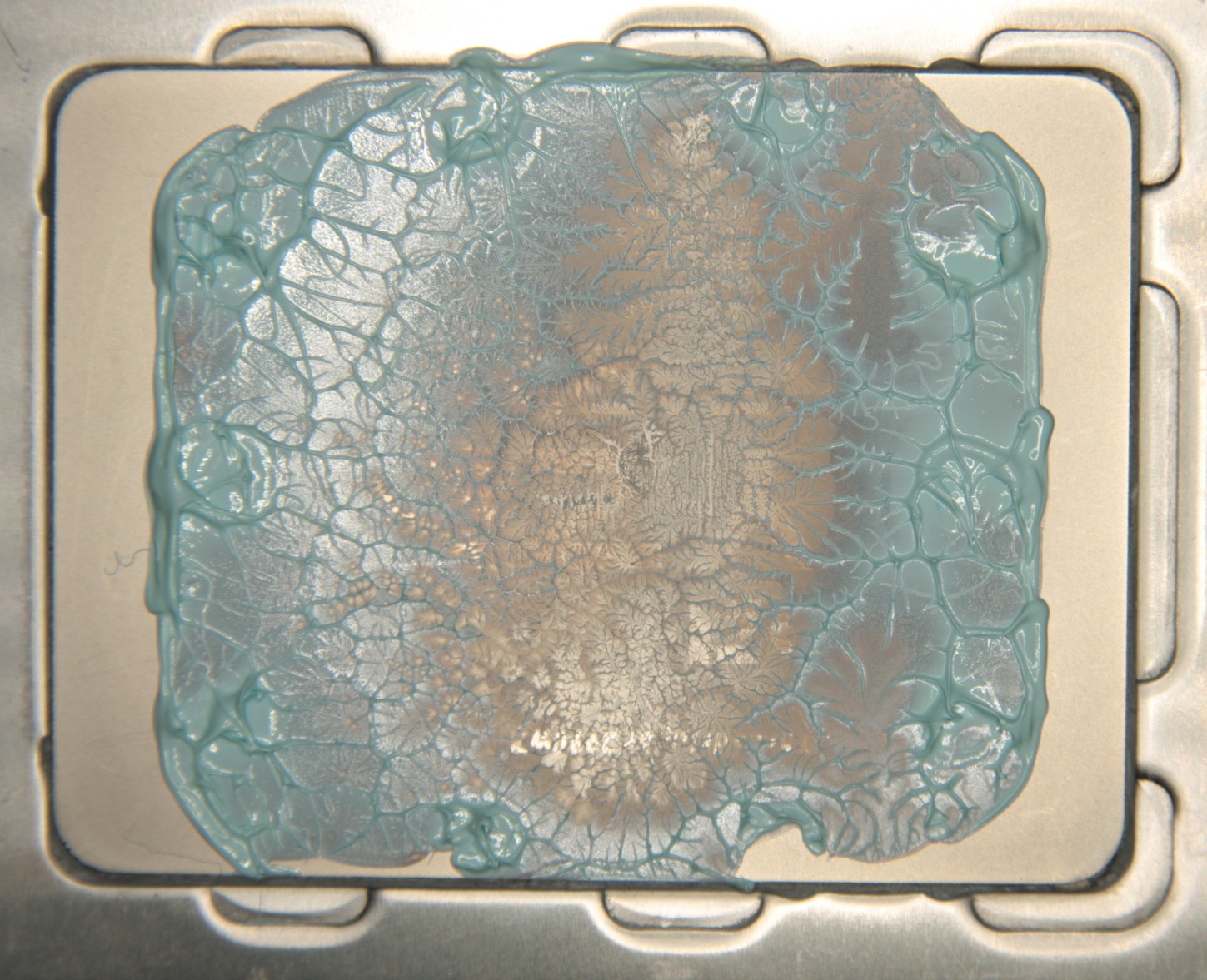

В случае процессора AMD Ryzen Threadripper 2990WX. На процессоре:

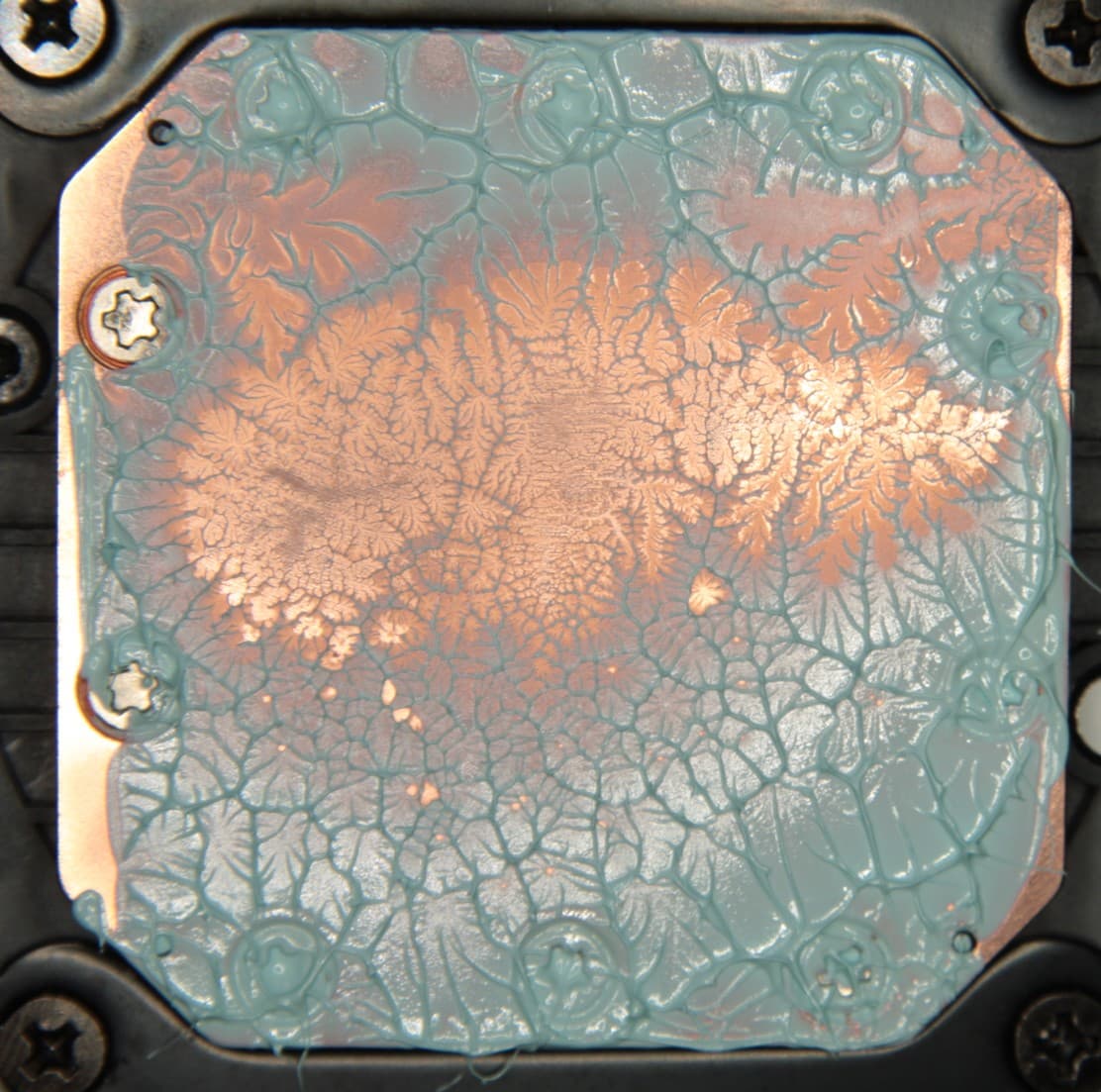

На подошве теплосъемника:

В данном случае рабочая площадь теплосъемника существенно меньше площади крышки процессора. Пятно плотного контакта большое, но оно явно не охватывает полностью все четыре кристалла этого процессора.

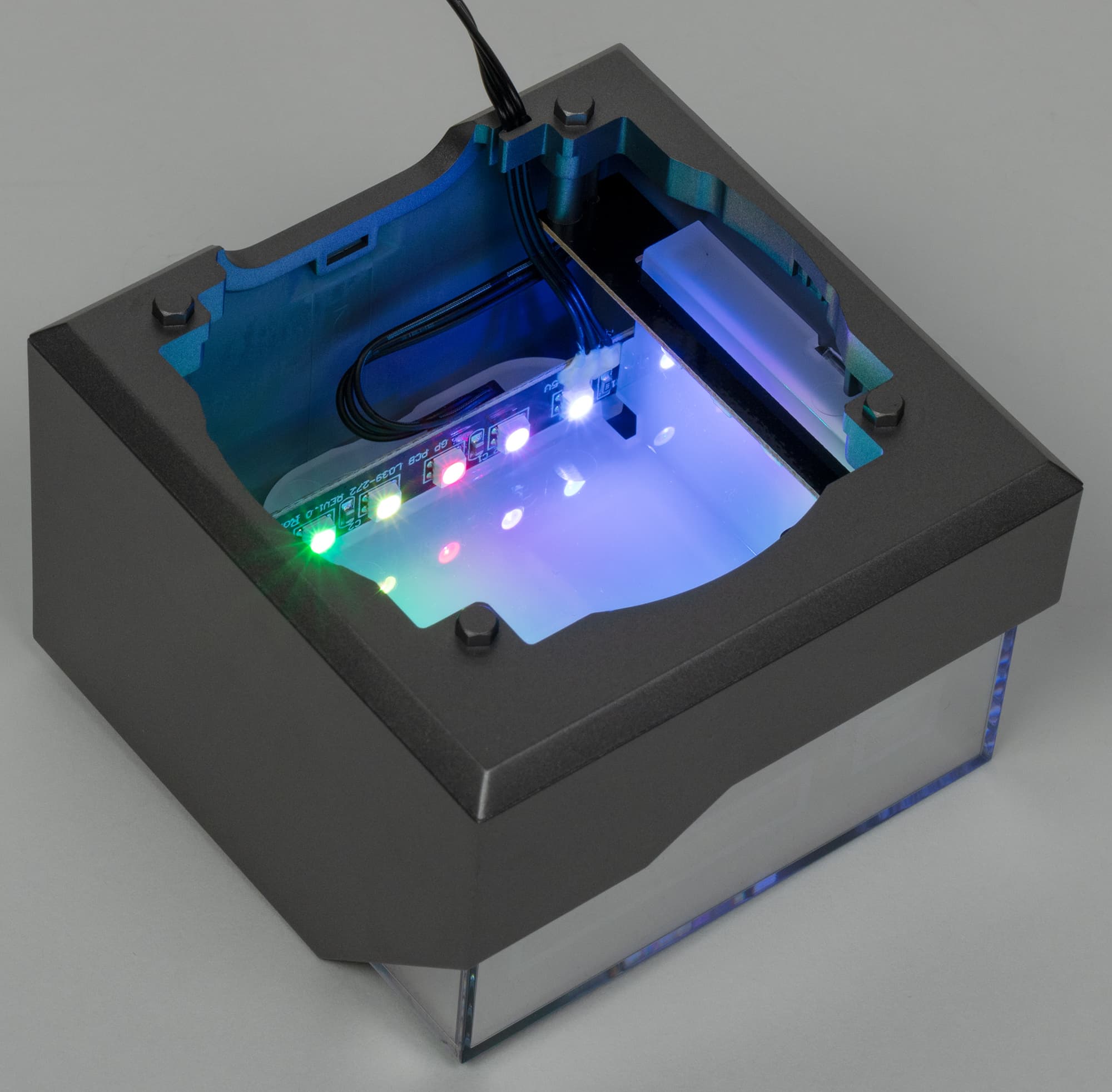

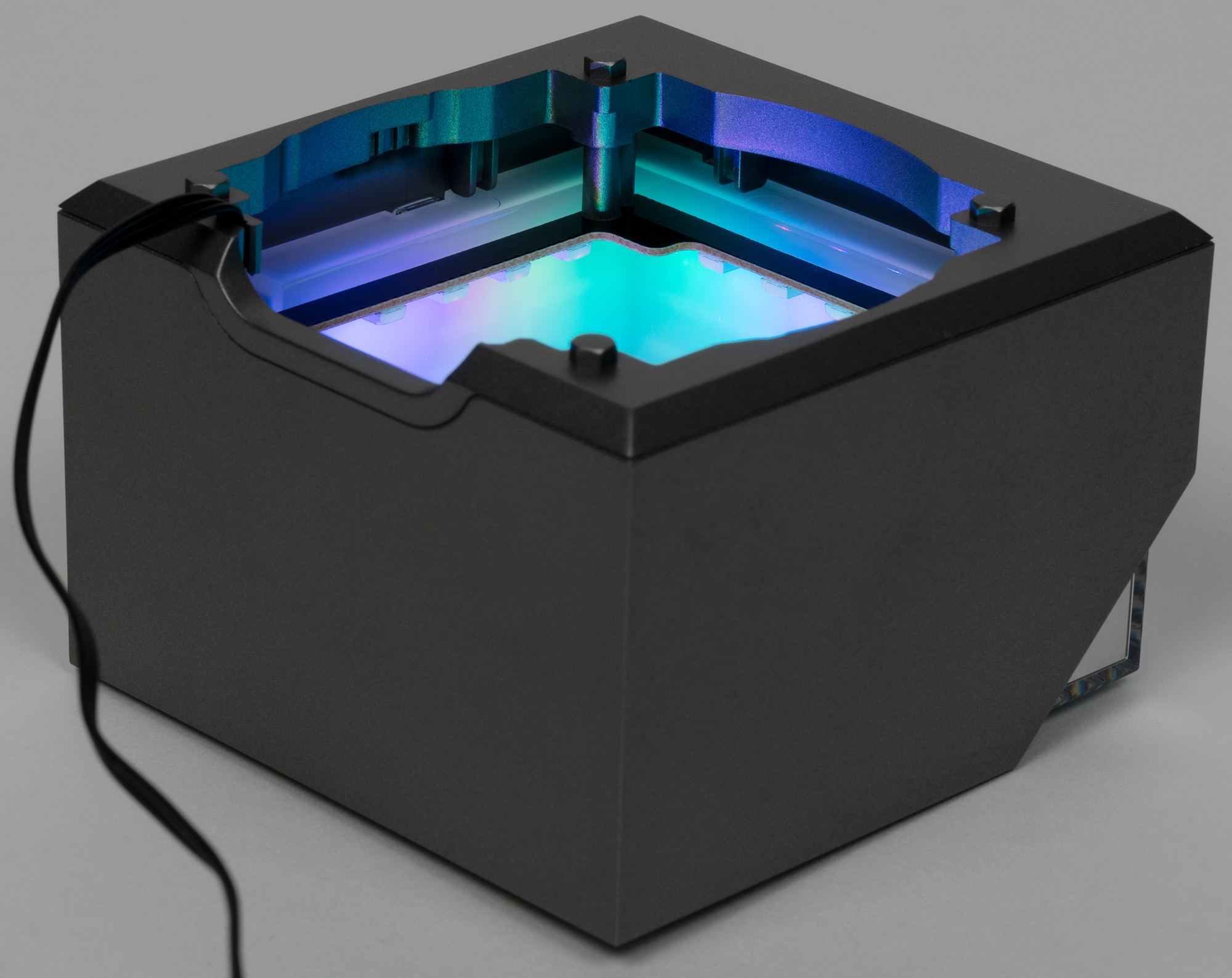

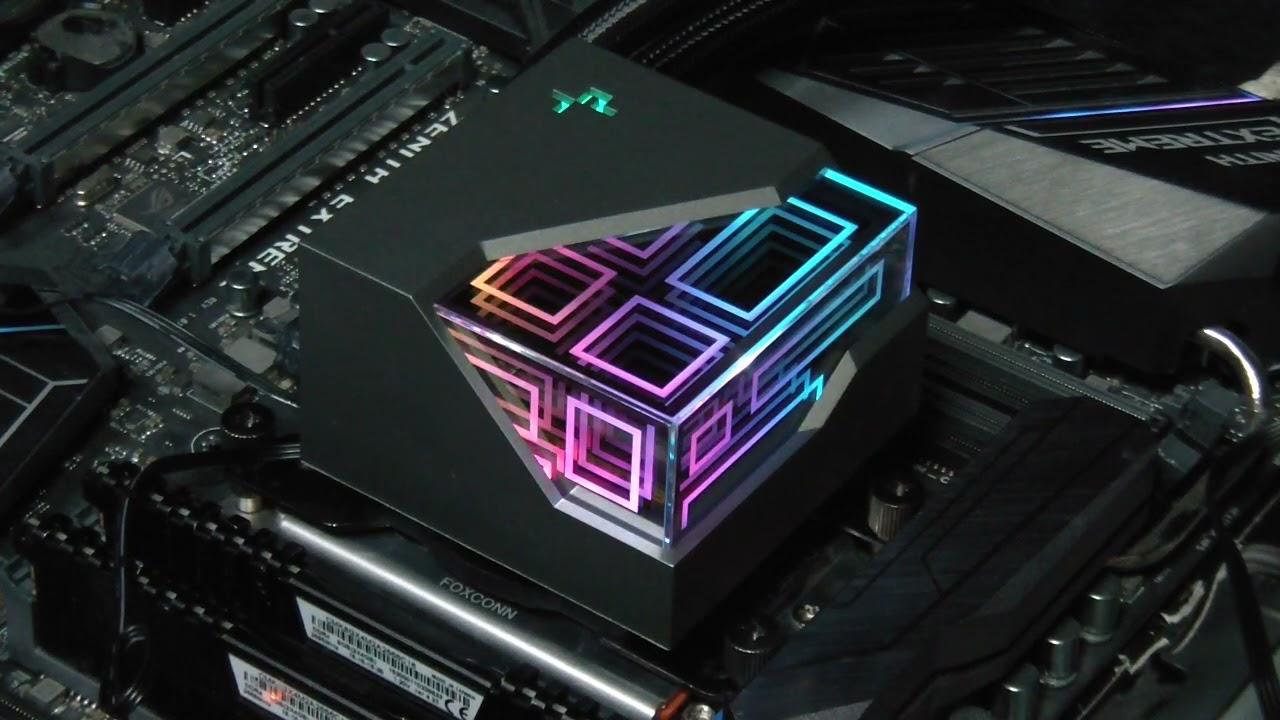

Корпус собственно помпы изготовлен из твердого черного пластика. Сверху на помпе магнитами удерживается кубическая крышка сложной конструкции. Основными ее частями являются внешний кожух из пластика с серо-серебристой поверхностью и вставка из пластика, имеющего свойства полупрозрачного зеркала.

Под этой вставкой расположен светорассеиватель из белого полупрозрачного пластика с рисунком. Светорассеиватель подсвечивается 16 адресуемыми RGB-светодиодами, управляемыми извне по трехпроводному интерфейсу. Свет от них отражается между светорассеивателем и вставкой, что создает трехмерный эффект. Дополнительно отдельным светодиодом подсвечивается логотип производителя.

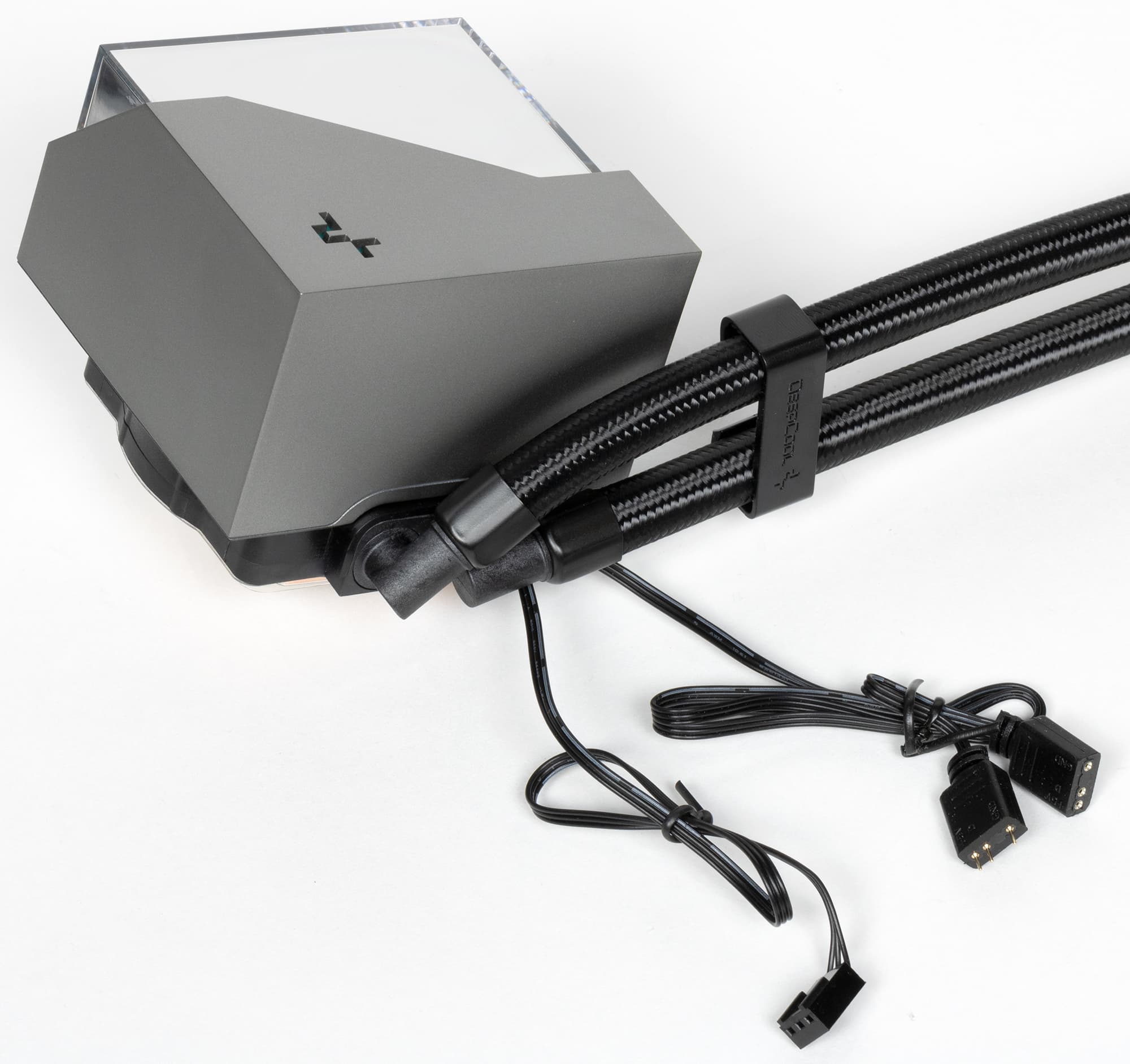

Кабель подсветки помпы предлагается подключать к разъему для управления адресуемой подсветкой на системной плате или на стороннем контроллер. На этом кабеле есть проходной разъемом для подключения следующих устройств в цепочке. Как при подсвечивается помпа можно посмотреть на видео ниже (режим по умолчанию при подключении к системной плате Asus ROG Zenith Extreme):

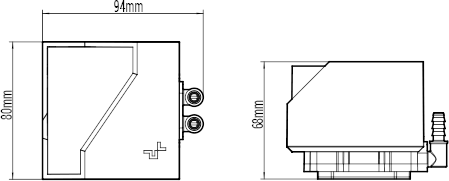

Длина кабеля питания от помпы — 25,5 см, кабеля подсветки — 40 см, плюс 5 см на проходной разъем. Для удобства установки водоблока на процессор крышку с подсветкой рекомендуется снимать. Чертеж водоблока от производителя:

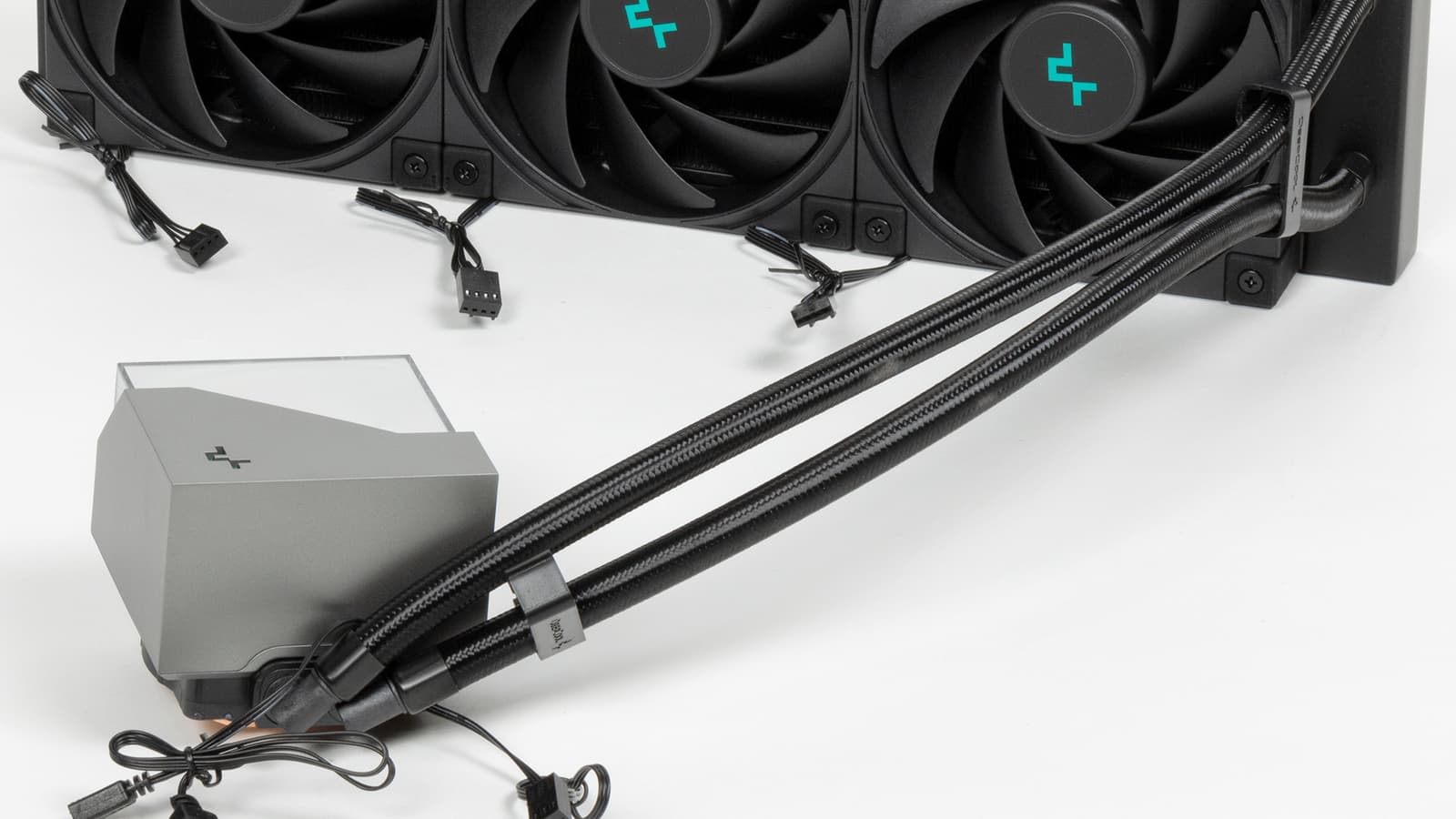

Шланги умеренно упругие и относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз 38,5 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две пластиковый скобки, с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 55 мм.

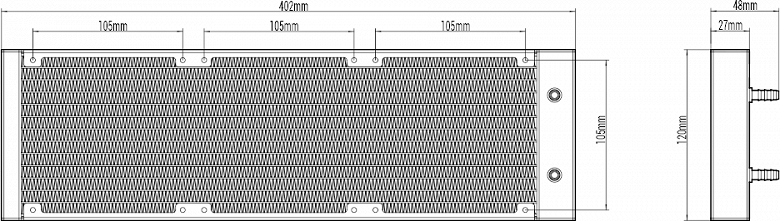

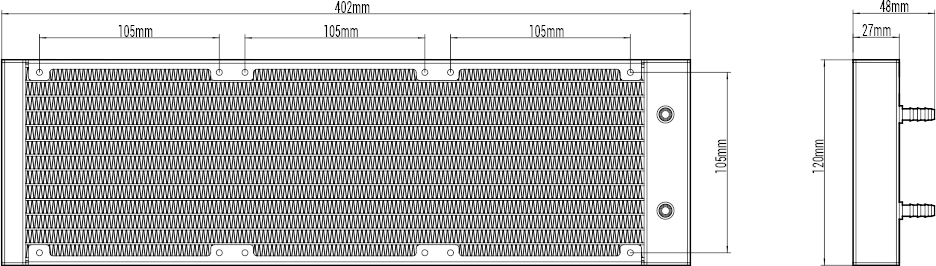

Чертеж радиатора (изображение производителя):

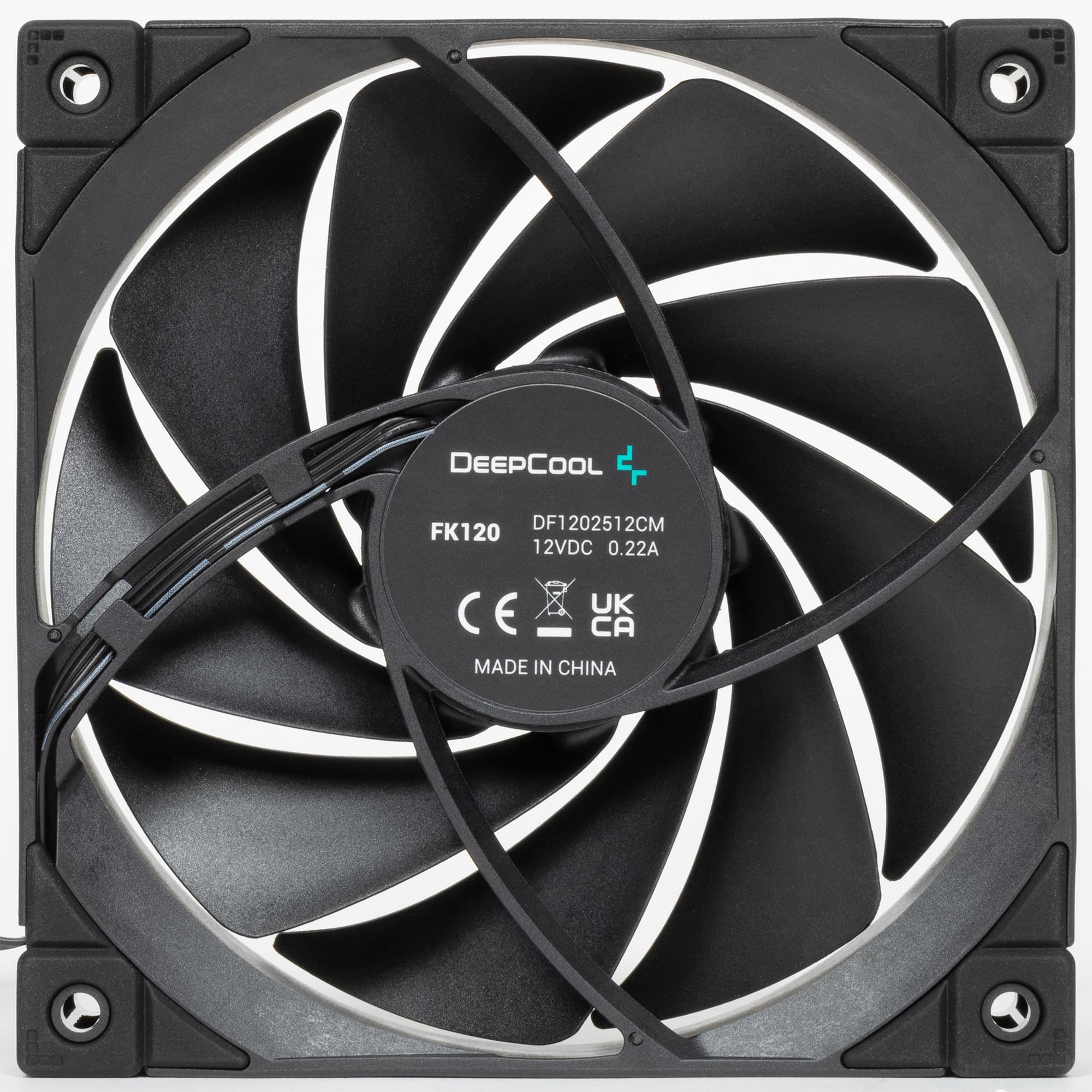

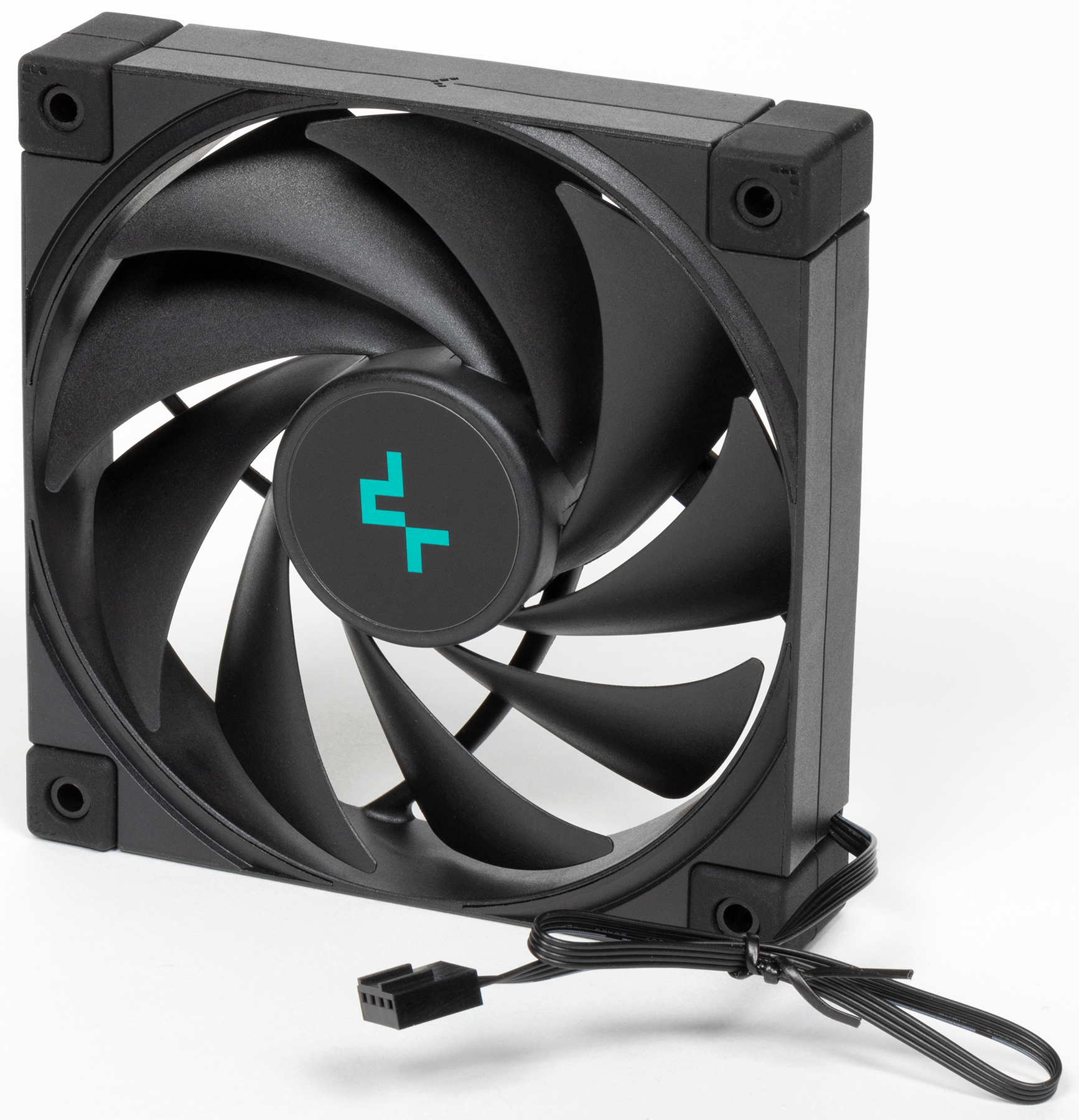

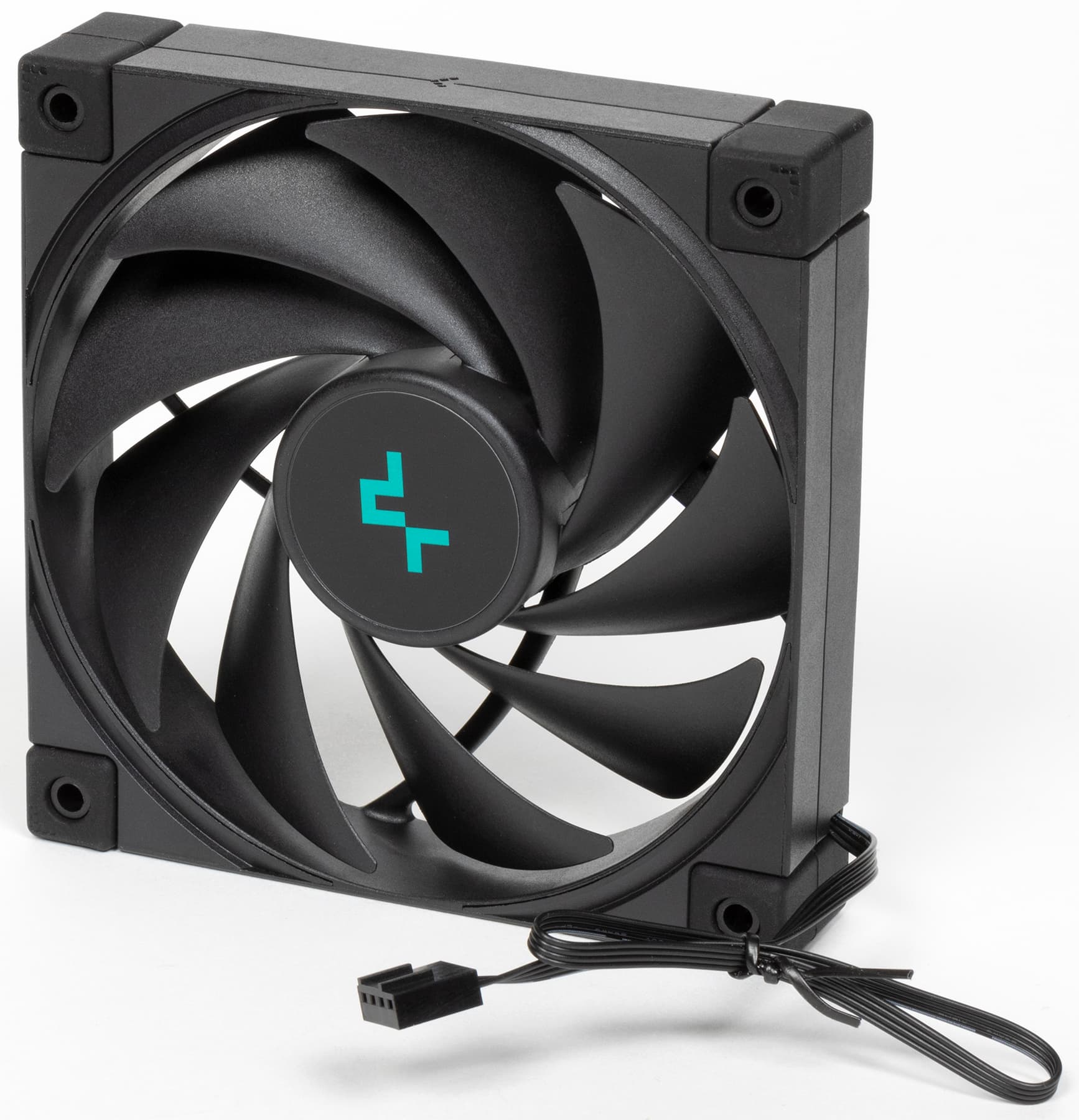

Рамка вентилятора изготовлена из прочного черного пластика.

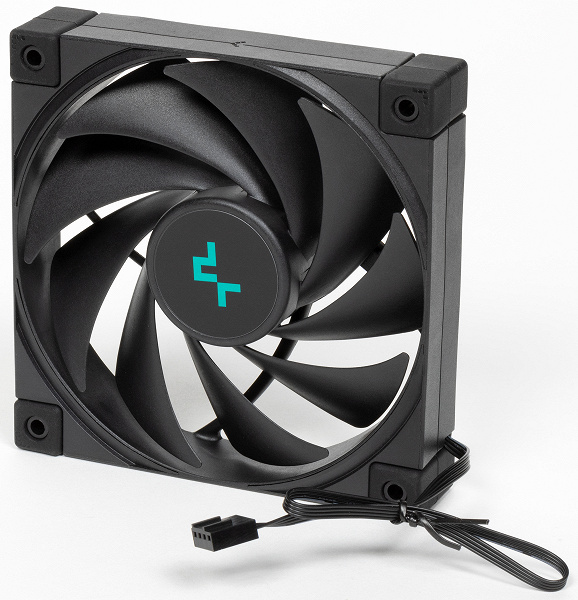

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

Вентиляторы поддерживают управление с помощью ШИМ. Длина кабеля питания вентилятора 26 см. Вентиляторы подключаются к разветвителю питания вентиляторов длиной 50 см до первого разъема и по 10 см до двух следующих. С помощью ШИМ управляются все три вентилятора, но скорость вращения отслеживается только у одного, у того, который подключен к первому разъему со всеми четырьмя контактами.

Система в сборе с крепежом под Threadripper имеет массу 1760 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие или лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми стойками.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для основного теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

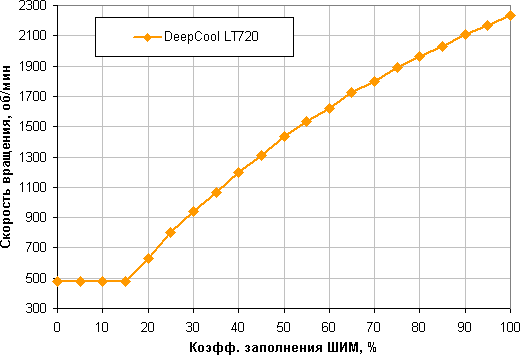

Хороший результат — монотонный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

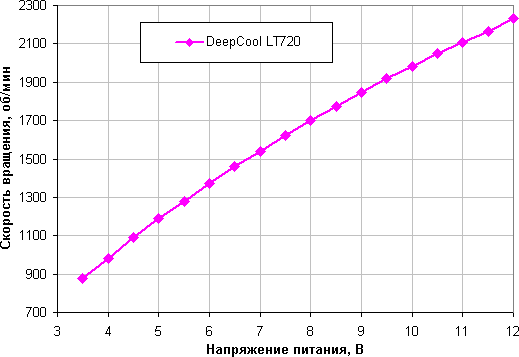

Регулировка с помощью напряжения позволяет получить устойчивое вращение в более узком диапазоне. Вентиляторы останавливаются при снижении напряжения до 3,2—3,3 В и запускаются от 3,3—3,4 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

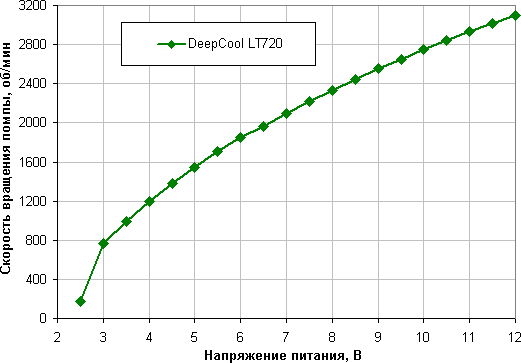

Скорость вращения помпы можно регулировать с помощью изменения напряжения питания:

Помпа останавливается при 2,3, а при 2,4 В запускается. Помпу также допустимо подключать к 5 В.

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 15% с шагом в 5%. Помпа работала от 12 В.

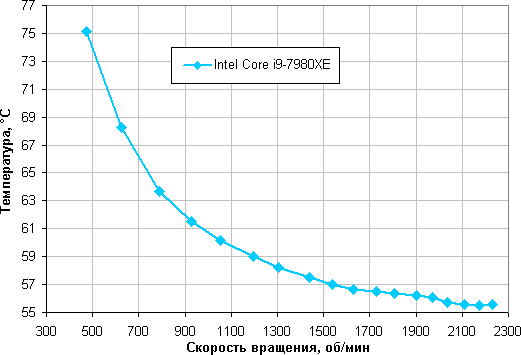

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха; максимальная температура, допустимая на кристалле процессора, равна 94 °C) на оборотах вентиляторов, достигаемых при снижении КЗ до 15%, что соответствует примерно 500 об/мин.

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

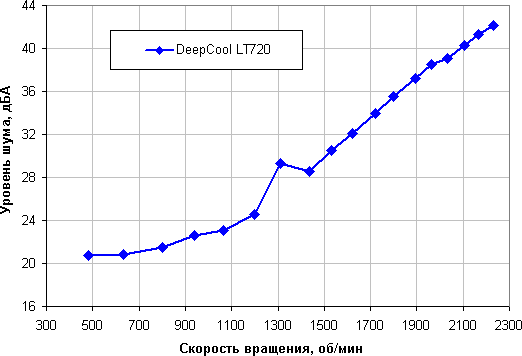

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,0 дБА (условное значение, которое показывает шумомер). В районе 1300 об/мин (КЗ = 45%) может появляться резонансное гудение вентиляторов, но при изменении КЗ в большую или меньшую сторону гудение исчезает, да и громкость его невелика. На спектрограмме ниже пик на 250 Гц как раз соответствует этому гудению.

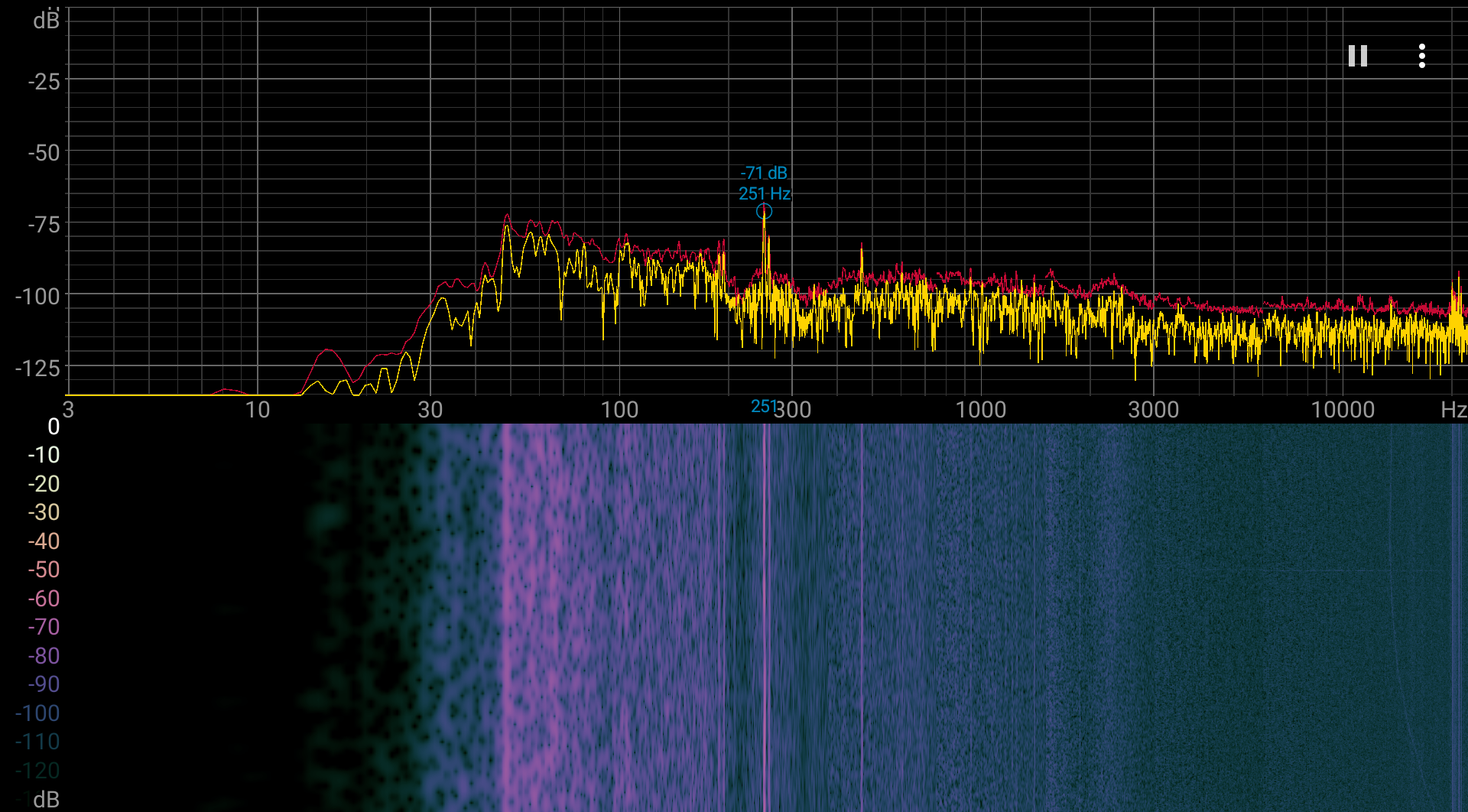

Помпа работает очень тихо — 20,5 дБА на максимальных оборотах. Именно с точки зрения снижения шума нет необходимости снижать скорость вращения помпы, но когда не требуется высокая производительность, это все же можно делать, чтобы продлить срок службы помпы.

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

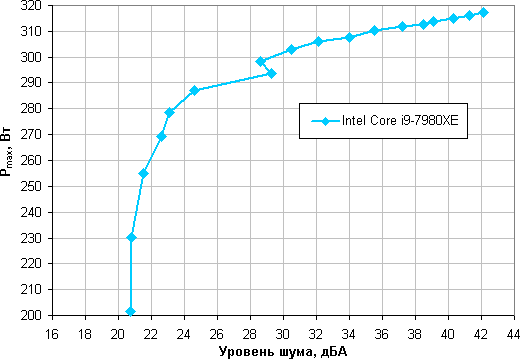

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 285 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 315 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Фактически эта СЖО справится с охлаждением данного процессора во всех реалистичных сценариях использования.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Видно, что данная СЖО в условиях средней и высокой производительности одна из лучших, то есть охлаждает лучше, а шумит меньше.

Тестирование на процессоре AMD Ryzen 9 5950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать кулер для топовых процессоров Ryzen нового поколения не очень просто. Все ядра процессора работали на фиксированной частоте 4,2 ГГц с повышением Vcore на 0,06 В, а максимальное потребление процессора достигло 238 Вт.

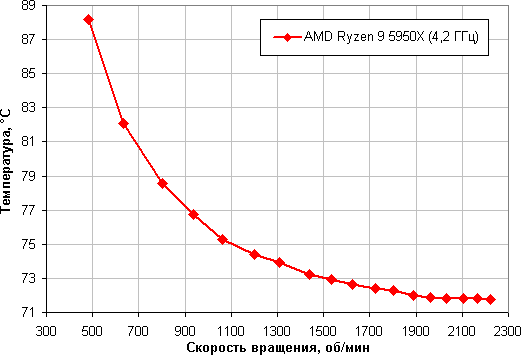

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор на данной частоте при 24 градусах окружающего воздуха не перегревается при КЗ равном 15%, так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C.

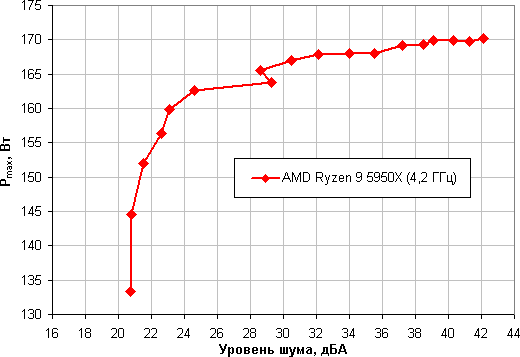

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 162 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 170 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер справится с охлаждением процессора AMD Ryzen 9 5950X.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Пока есть сравнение только с предыдущими результатами, полученными для AMD Ryzen 9 3950X (охлаждать который чуть сложнее), но результат в любом случае хороший.

Тестирование на процессоре AMD Ryzen Threadripper

Также мы решили выяснить, как данная система справится с охлаждением процессора Ryzen Threadripper 2990WX, максимальное потребление которого достигает 335 Вт. В тесте все ядра процессора работали на фиксированной частоте 3,5 ГГц (множитель 35). В качестве нагрузочного теста применялась программа powerMax (с использованием системы команд AVX).

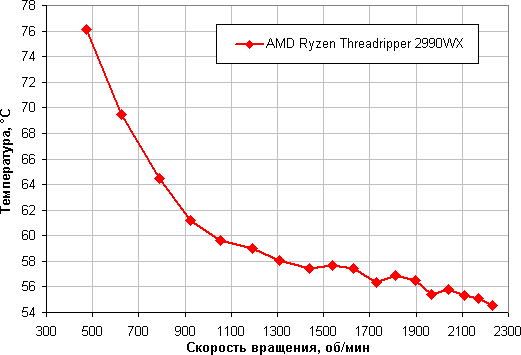

Зависимость температуры процессора AMD Ryzen Threadripper 2990WX при его полной загрузке от скорости вращения вентиляторов:

Формально процессор 2990WX при 24 градусах окружающего воздуха перегревается на оборотах вентиляторов, достигаемых при КЗ 20% (620 об/мин), так как его максимально допустимая температура равна 68 °C (хотя и при 78 °C аномалий в работе процессора не наблюдается). В начале теста есть аномальное изменение температуры, но это типично почти для всех тестов с этим процессором.

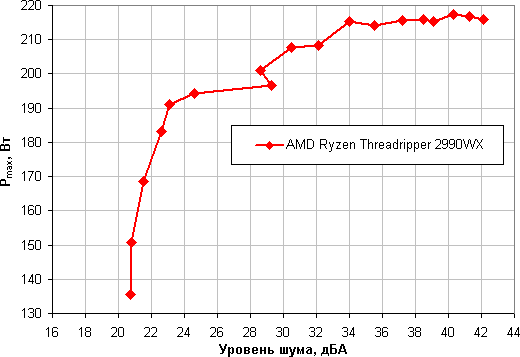

Ограничившись указанными выше условиями (но максимальную температуру примем за 68 °C), построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума уже в случае AMD Ryzen Threadripper 2990WX:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 195 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 215 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и максимально допустимой температуре процессора 68 °C. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат для СЖО, явно не оптимизированной под AMD Ryzen Threadripper, хороший.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen Threadripper 2990WX

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими, протестированными по такой же методике (список систем пополняется) с процессором AMD Ryzen Threadripper 2990WX. Результат отличный — во всем рабочем диапазоне эта СЖО существенно лучше, чем все остальные, протестированные нами к моменту публикации этой статьи, кроме СЖО DeepCool LS720, с которой наблюдается очень хорошее совпадение.

Выводы

На основе системы жидкостного охлаждения DeepCool LT720 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 285 Вт, а температура внутри корпуса не повысится выше 44 °C. В случае AMD Ryzen 9 5950X при тех же условиях — 162 Вт. AMD Ryzen Threadripper 2990WX — 195 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно немного увеличить. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку помпы, имеющую стандартное трехконтактное подключение. Среди прочих достоинств отметим хорошее качество изготовления и оплетку довольно длинных шлангов. К недостаткам можно отнести резонансный гул вентиляторов, который может появляться в узком диапазоне скоростей вращения.
