Обзор трехсекционной системы жидкостного охлаждения DeepCool LQ360

В отличие от многообразия «воздушных» кулеров, разные необслуживаемые системы жидкостного охлаждения похожи друг на друга вплоть до полной идентичности. Ничего удивительного в этом нет: как в свое время Asetek задала основные направления дизайна, так все по этим направлениям и следуют. А большого разнообразия здесь и не требуется. Во всяком случае, в рамках любого конкретного форм-фактора. Например, все трехсекционные (то есть с радиаторами, вмещающими три вентилятора с крыльчаткой 120 мм) СЖО должны решать задачи, с которыми «воздух» уже не справляется. В первую очередь это охлаждение топовых процессоров, в том числе и работающих не в штатном режиме, с приемлемым уровнем шума даже в жестких условиях. Полностью бесшумной такую систему пытаться делать не стоит — для этого потребуется ограничить тепловую мощность процессора, а тогда можно использовать и более компактную и/или более дешевую СЖО. Здесь же законы физики неумолимы, так что все системы получаются очень похожими друг на друга, различаясь лишь во второстепенных деталях.

Однако законы рынка требуют от производителей регулярного обновления своего ассортимента. Итогом, разумеется, является то, что только эти самые детали и различаются. Например, новая модель линейки СЖО DeepCool LQ360 по основным характеристикам повторяет уже изученную нами в прошлом году систему LD360, формально относящуюся к коллекции 2023 года. Радиатор от нее LQ360 унаследовала без изменений, равно как и помпу пятого поколения, а также вентиляторы FD12 ARGB. Так что, забегая вперед, сразу скажем, что и в работе эти модели не слишком отличаются. Небольшая разница есть, но она полностью укладывается в погрешности измерения, обычные для производства допуски и его отладку.

В чем разница? Сэкономим время самым нетерпеливым: немного изменился блок помпы. Точнее, его часть. Сегментный дисплей с отображением некоторой важной информации есть и в LD360, но к помпе он крепится жестко, что необходимо учитывать при монтаже системы. А радиаторы в современных корпусах можно устанавливать по-разному, так что и этот блок для удобства чтения показателей придется вертеть по-разному — в конце концов, цифры в неестественной ориентации просто некрасивы. В LQ360 именно эта проблема и исправлена. «Крышка» с дисплеем сделана съемной, так что «360» в названии получило второй смысл: это не только 360 мм вентиляторов, но и 360° вращения дисплея. Впрочем, это, конечно, шутка: такая же конструкция блока помпы и у двухсекционной модели LQ240. Кроме того, если быть совсем точным, о вращении речь не идет: у дисплея есть четыре фиксированных положения, чего на практике достаточно. Сам дисплей тоже немного изменился, так что в эстетическом плане LQ360 — это шаг вперед. Но, естественно, он не делает устаревшей предыдущую модель — особенно если ту можно будет найти дешевле, а эстетика не слишком заботит.

Повторим: такое положение дел является нормой для сегодняшнего рынка СЖО. Производители вынуждены регулярно выпускать новые модели, но не имеют возможности делать их существенно отличающимися от предыдущих. Причем на рынке одновременно присутствует сразу несколько моделей каждого производителя. Так, например, на момент подготовки обзора в DNS были доступны четыре трехсекционных СЖО DeepCool (одна из них — в двух цветах) под TDP 300 Вт — и это еще до поступления туда LQ360. Стоит ли его ждать — решать придется самостоятельно. Мы же просто протестируем новинку модельного ряда DeepCool. Но сразу предупреждаем, что многие детали будут повторением обзора LD360, поскольку они и не изменились вовсе.

Паспортные характеристики, комплект поставки и цена

Описание

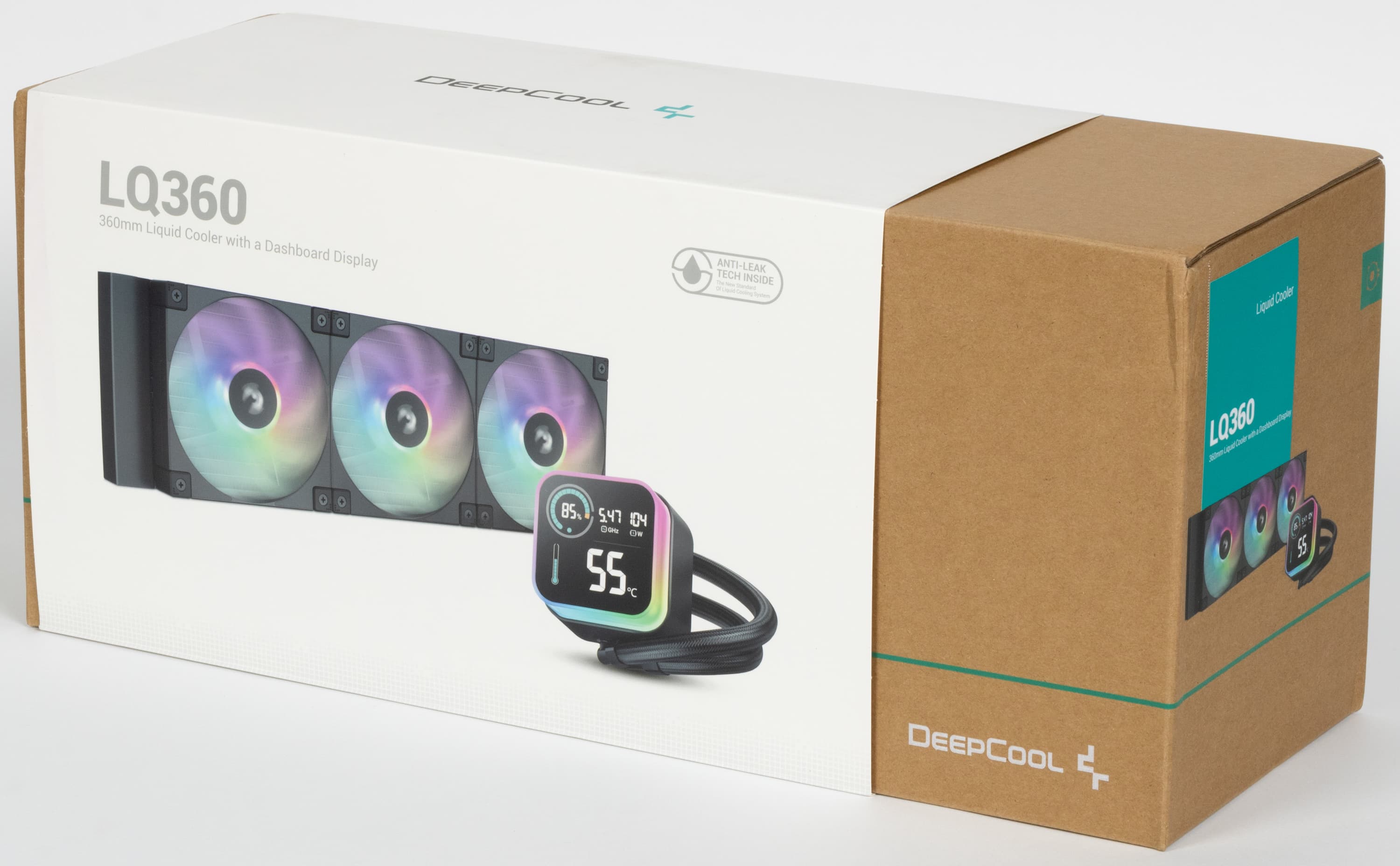

Поставляется система жидкостного охлаждения DeepCool LD360 в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка), на котором в цвете изображен сам продукт, а также перечислены основные технические характеристики, приведено описание системы антипротечки (встроенный в радиатор гидроамортизатор) и другая дополнительная информация. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из вспененного полиэтилена, картонный чехол на радиатор и пластиковые пакеты. Пакеты с аксессуарами убраны в картонную коробочку, там же в картонном конверте находится документация. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

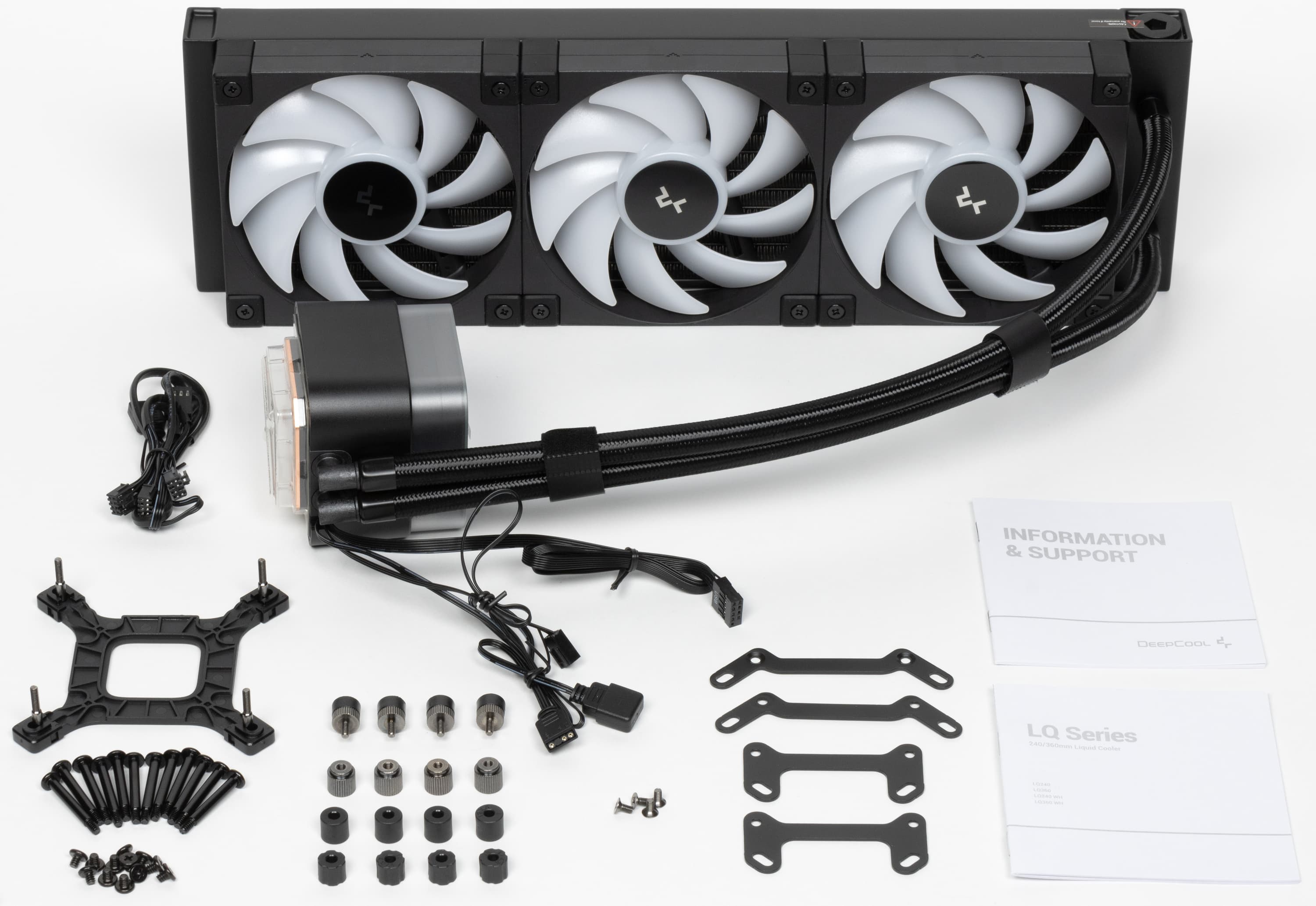

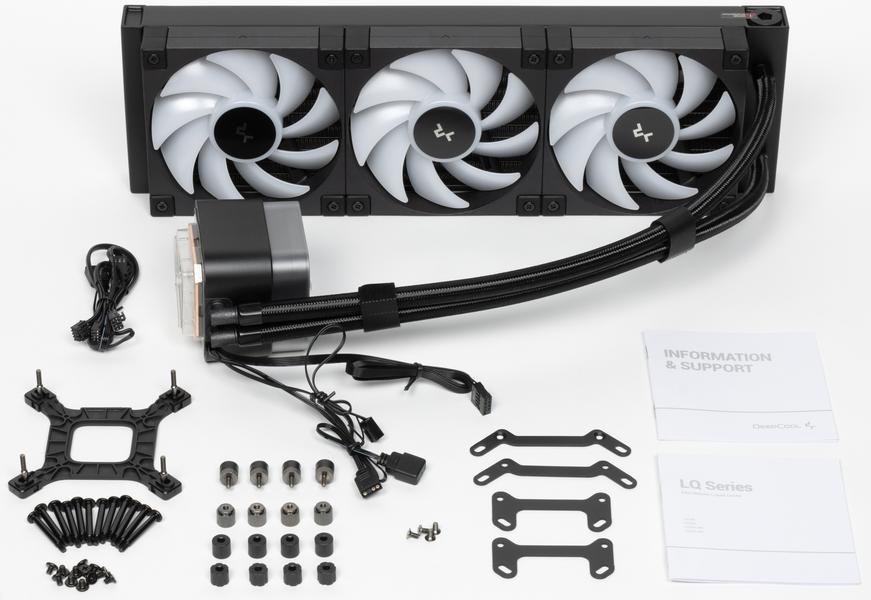

Внутри коробки находятся перечисленные в таблице выше элементы:

Инструкция по установке и описание гарантии — это книжечки хорошего полиграфического качества. Информация в инструкции представлена в основном в виде картинок и в переводе не нуждается. На сайте компании есть описание системы и ссылка на PDF-файл с инструкцией по установке.

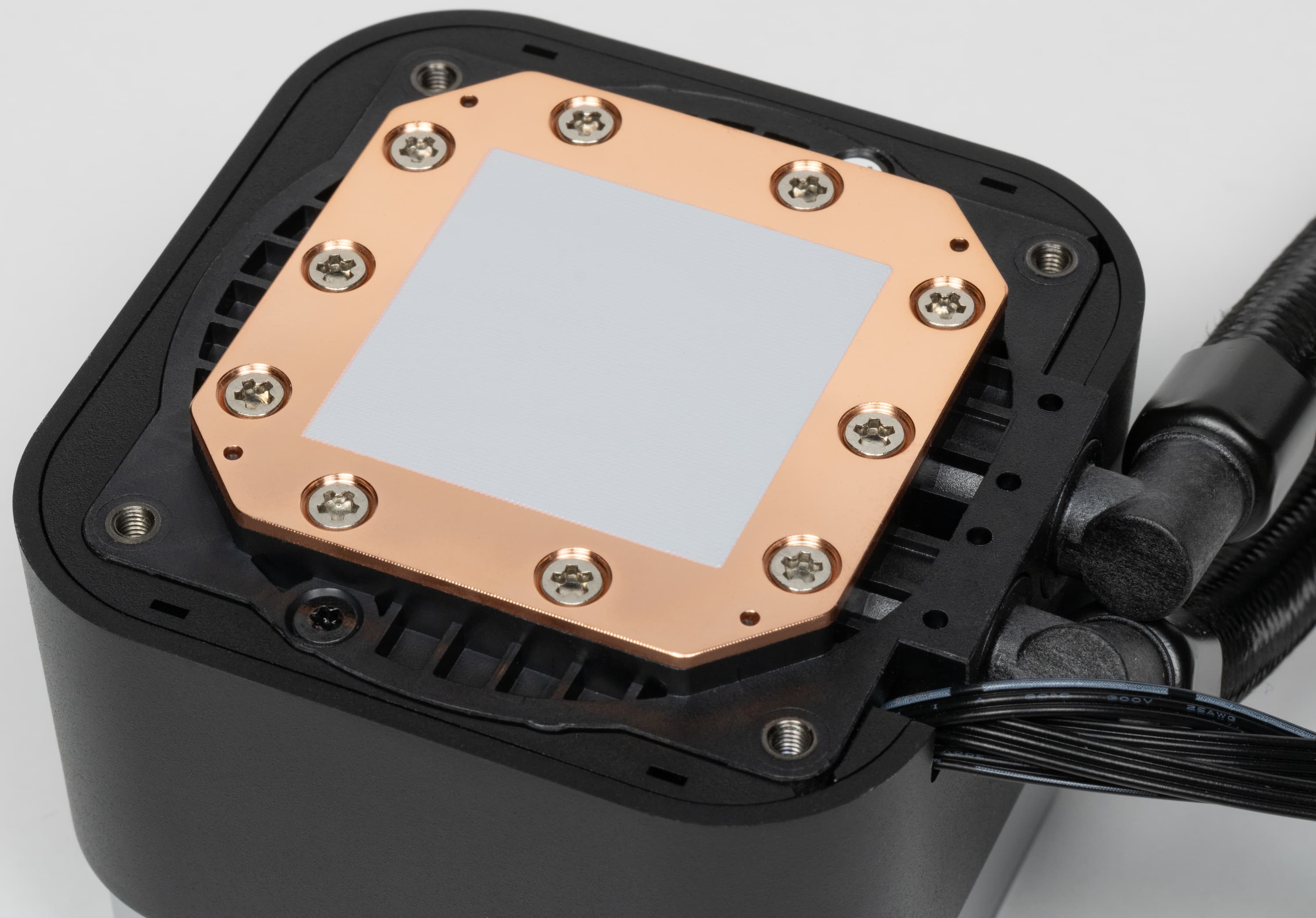

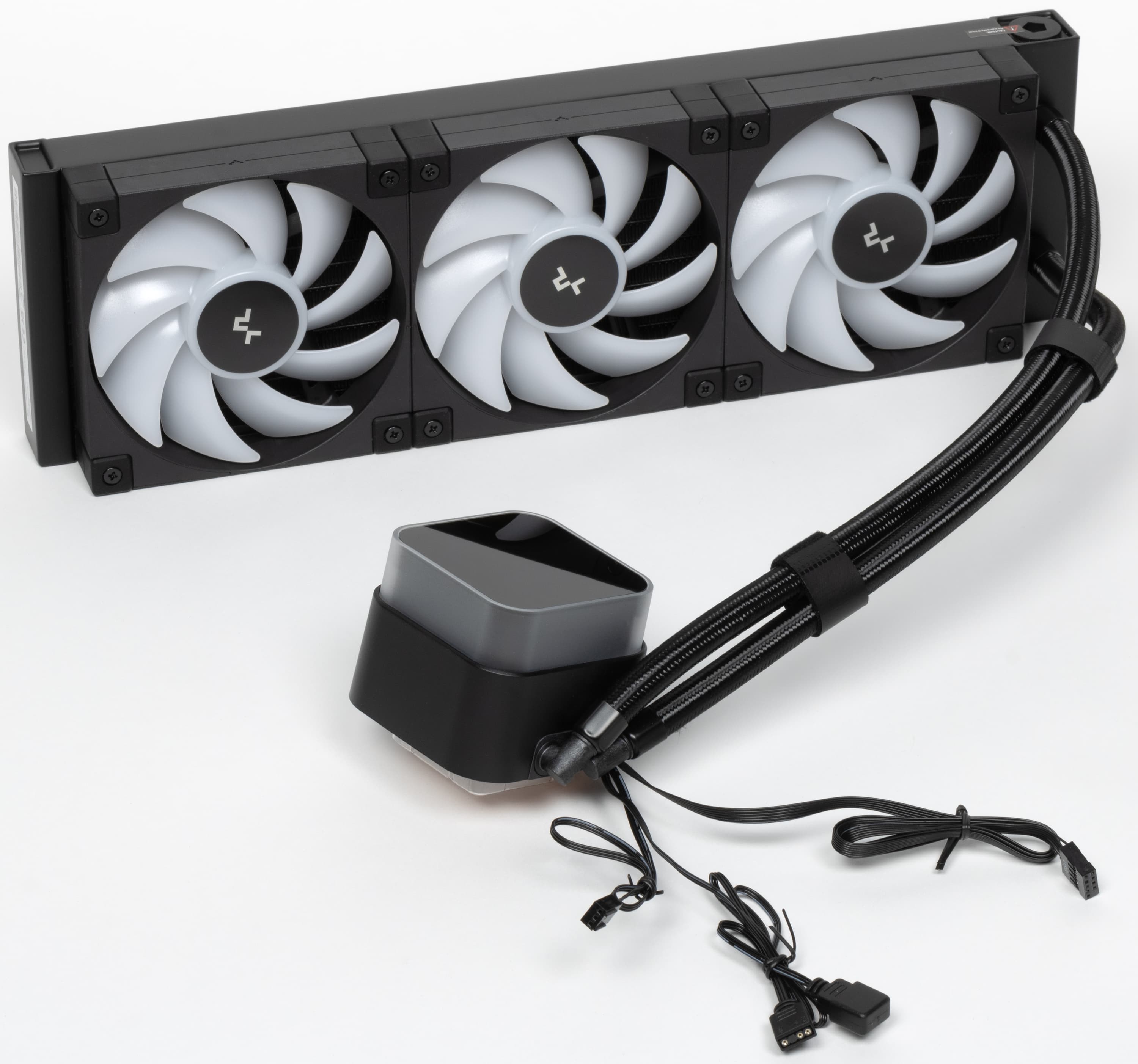

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, шлифованная и слегка полированная. К центру она выпуклая с перепадом порядка 0,2-0,3 мм.

Габариты этой пластины — 54×54 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 40×40 мм. Ее центральную часть изначально занимает нанесенная тонким слоем термопаста.

Запаса для ее восстановления в комплекте поставки нет, так что и точно оценивать ее качество сложно. В тестах же для унификации мы используем одинаковую качественную термопасту для всех устройств, приобретенную в обычном магазине.

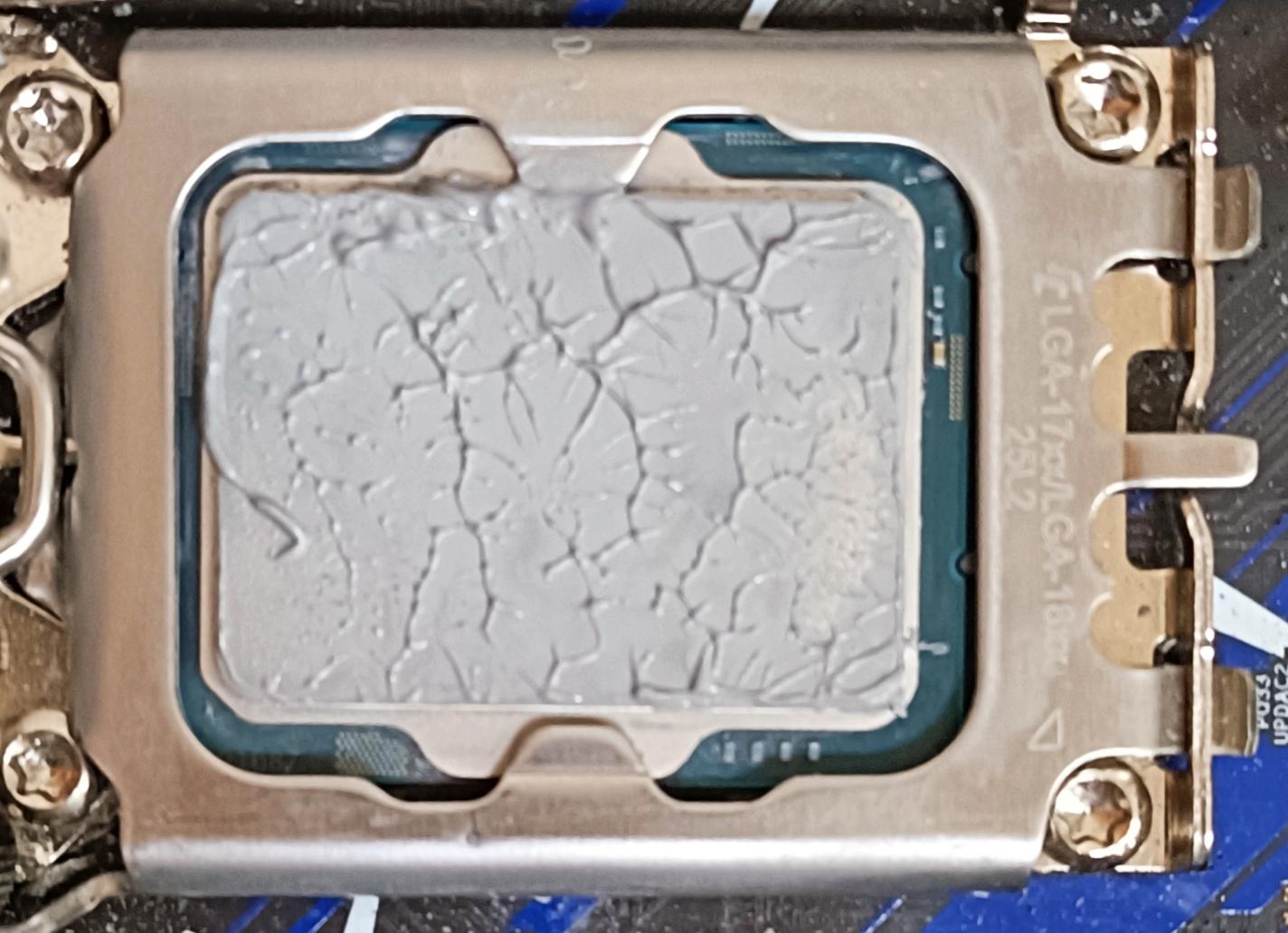

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-13900K:

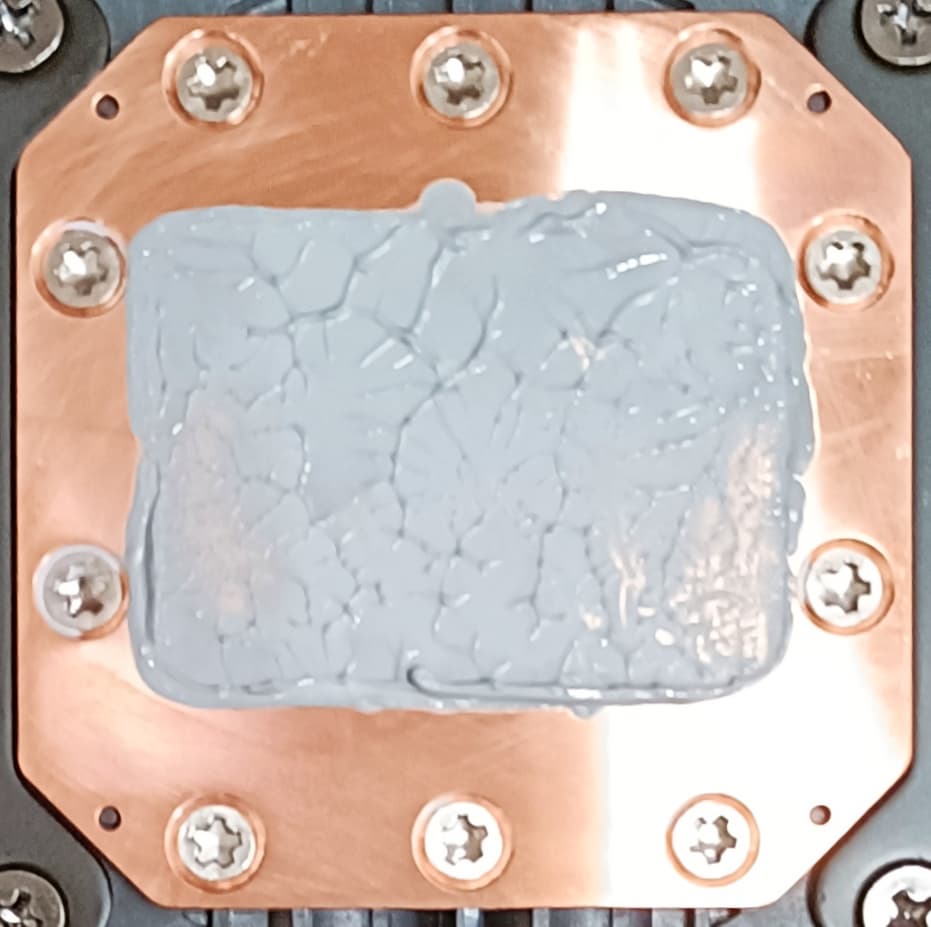

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем по всей площади крышки процессора, а ее избытки выдавились за края. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру, а распределение термопасты, конечно, немного изменилось при разъединении процессора и теплосъемника.

Как уже было сказано в начале, «разборный» блок помпы является главным отличием LQ360 от предшественницы. Сама по себе крышка с дисплеем снабжена четырьмя контактами, чего как раз достаточно для USB-интерфейса, например. Кроме того, здесь имеется и пара мощных магнитов.

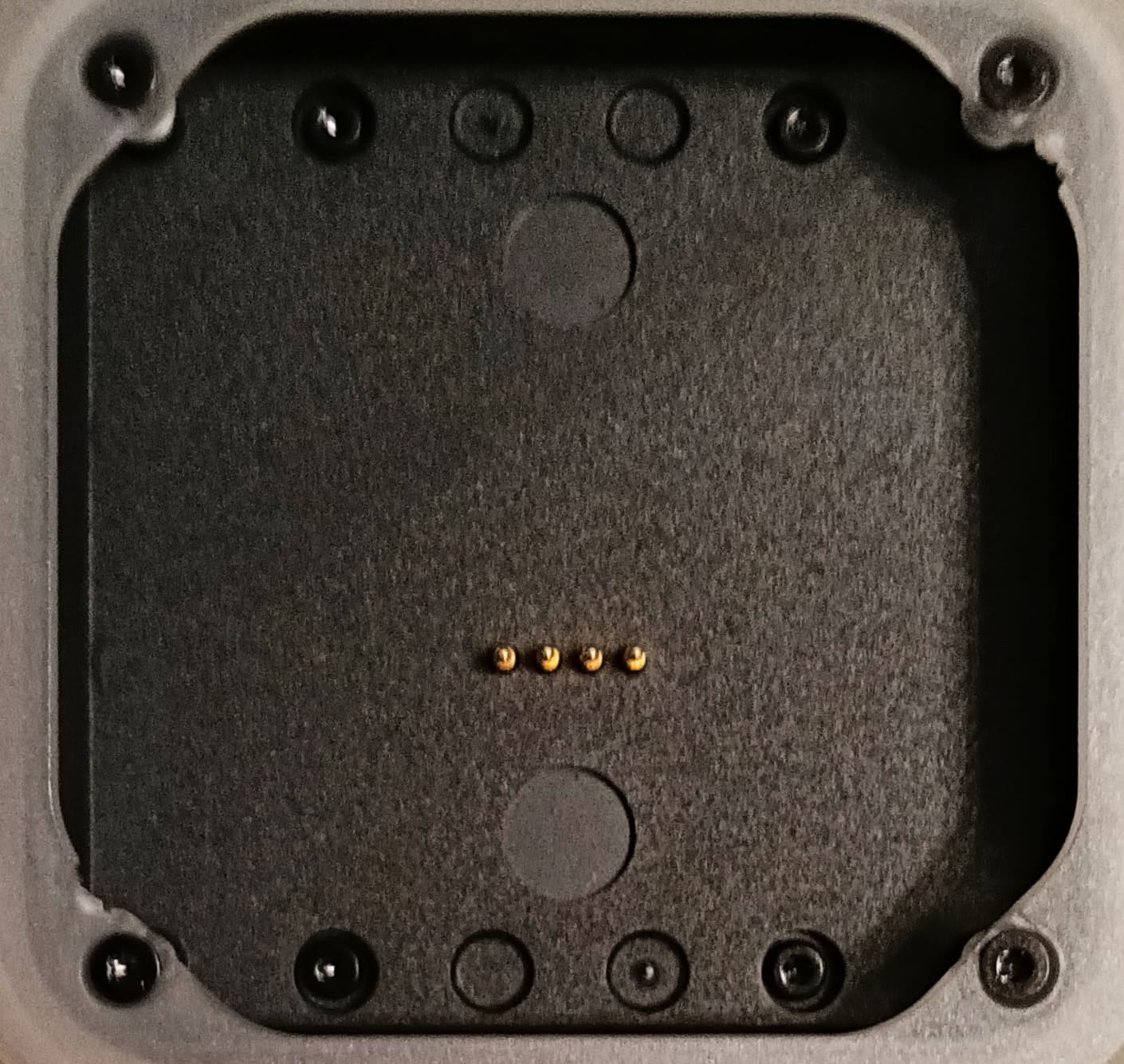

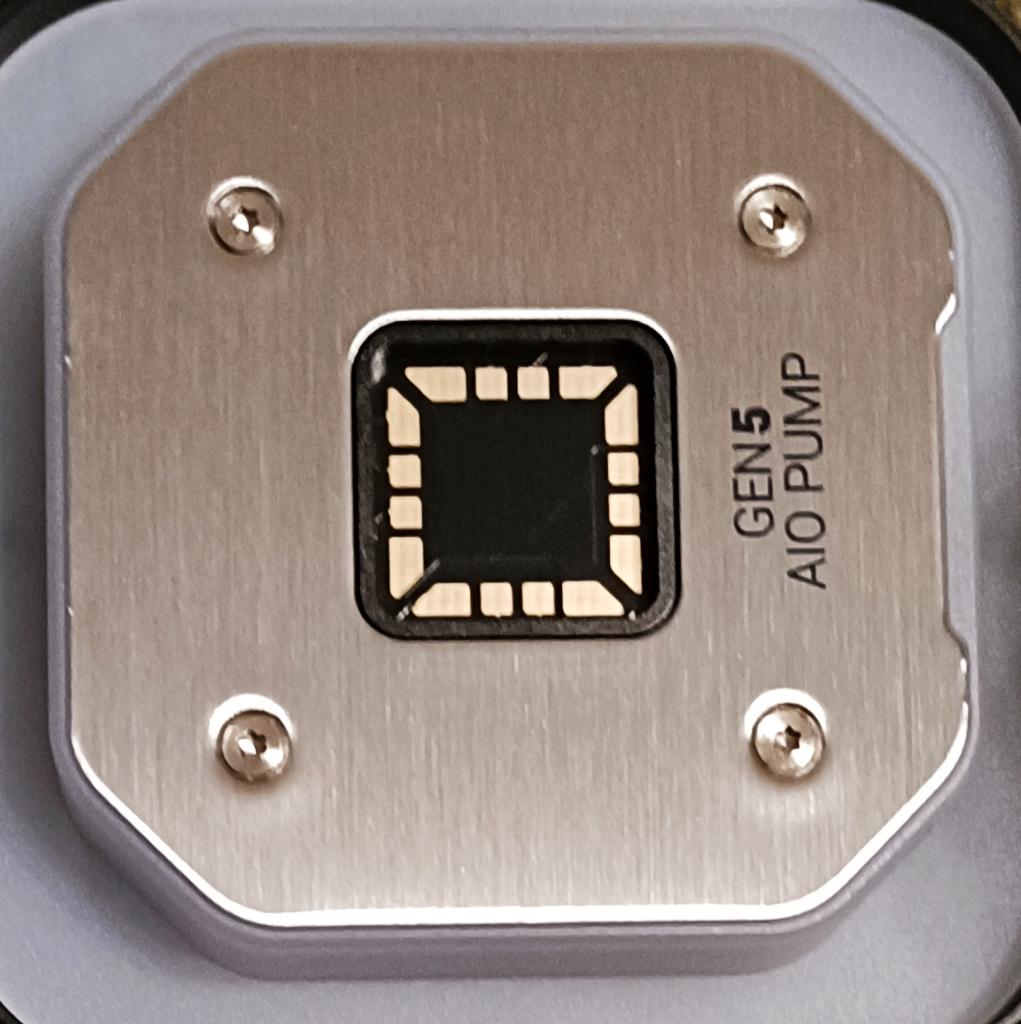

Именно они удерживают крышку на металлической пластине, венчающей основание помпы. И хорошо удерживают — ее можно спокойно поднять именно за крышку и даже немного потрясти. В общем, если не знать детали конструкции, догадаться об ее «разборности» не так-то просто. А контактных площадок интерфейса внутри 16. Но они просто дублируют друг друга, т. е. имеем четыре четверки — каждая для своего положения крышки.

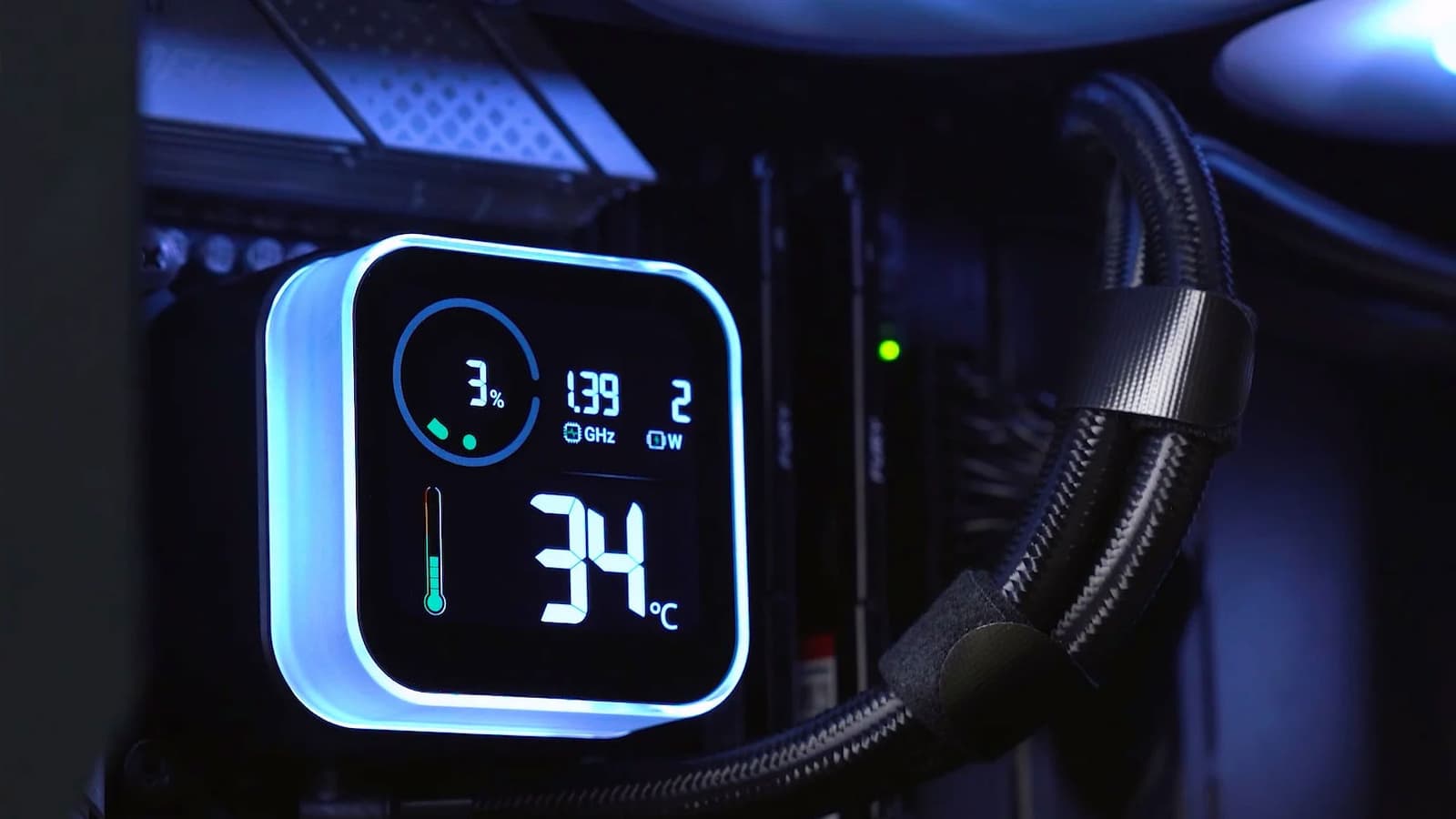

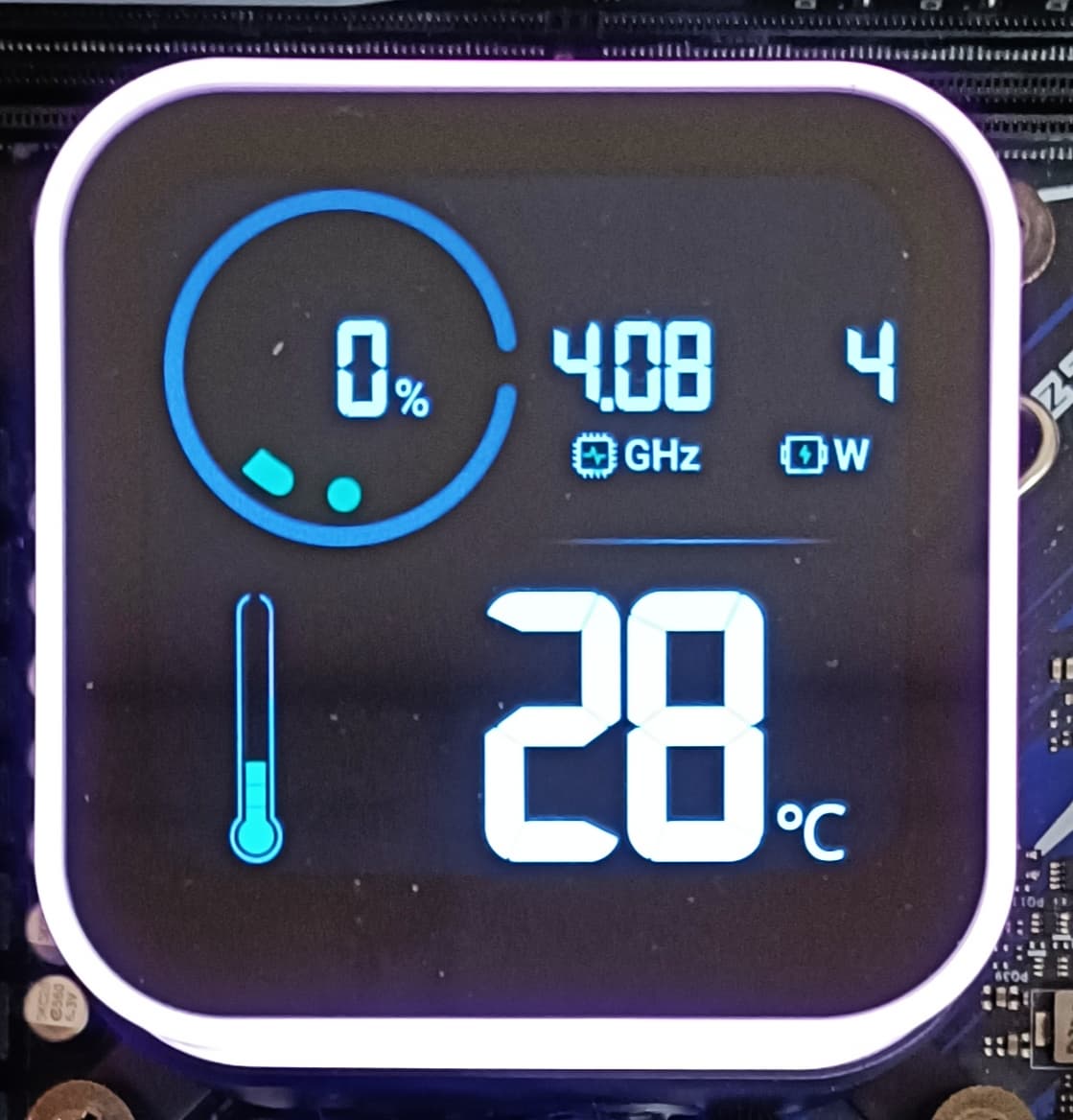

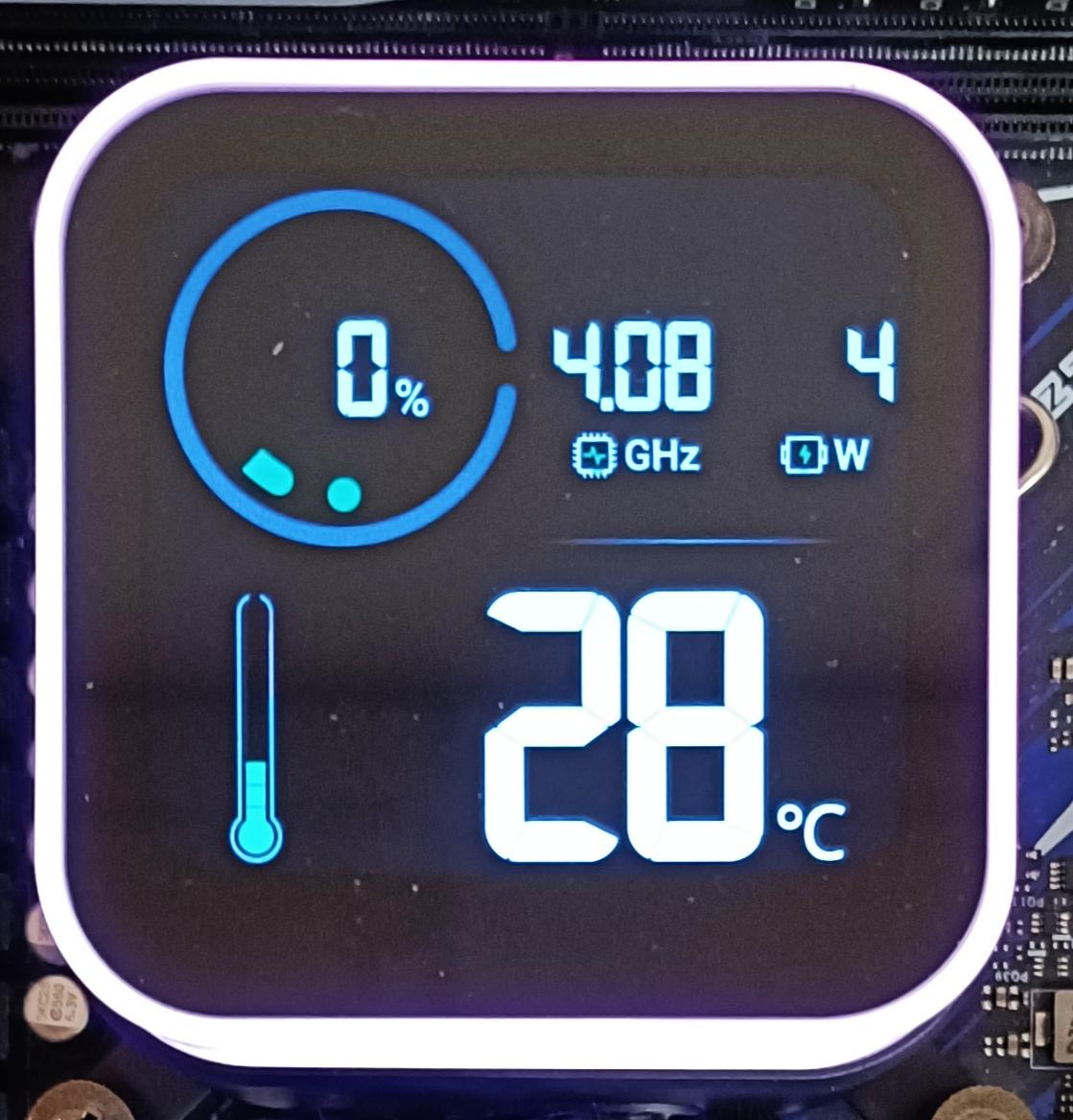

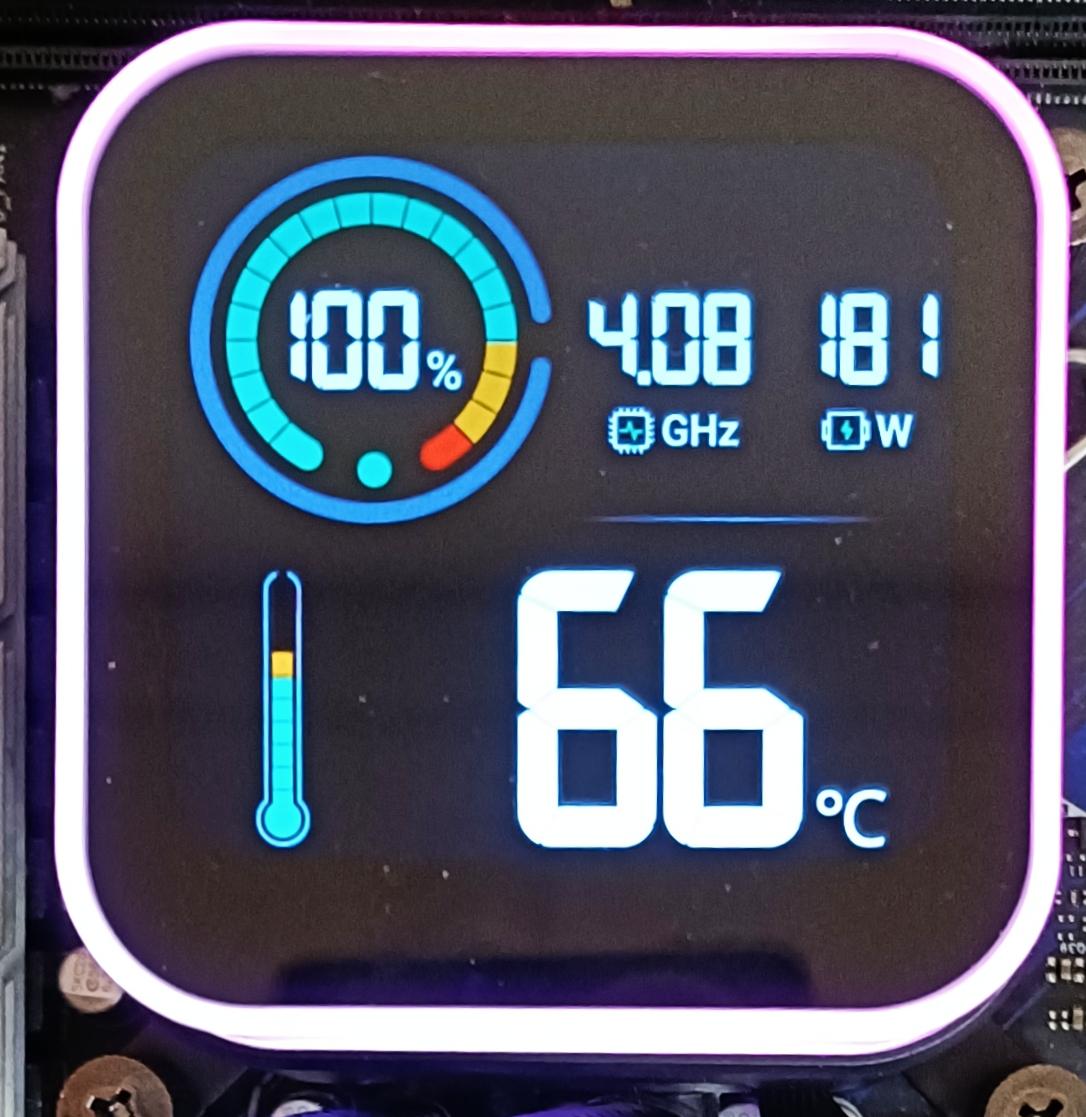

Это позволяет подобрать правильное положение крышки, вне зависимости от того, как ориентирована помпа. При необходимости крышку можно просто снять и повернуть, не разбирая всю конструкцию. Да и сам по себе дисплей выглядит симпатичнее, чем в LD360, где были просто три трехзначных числа — мощность, температура и загрузка процессора. При обновлении к этому добавилась еще тактовая частота, а система подачи информации изменилась в принципе, став куда более наглядной. Ключевое значение, пожалуй что, имеет температура — но именно ее мы теперь сразу и выделяем даже при беглом взгляде, не выискивая нужное среди трех однообразных чисел.

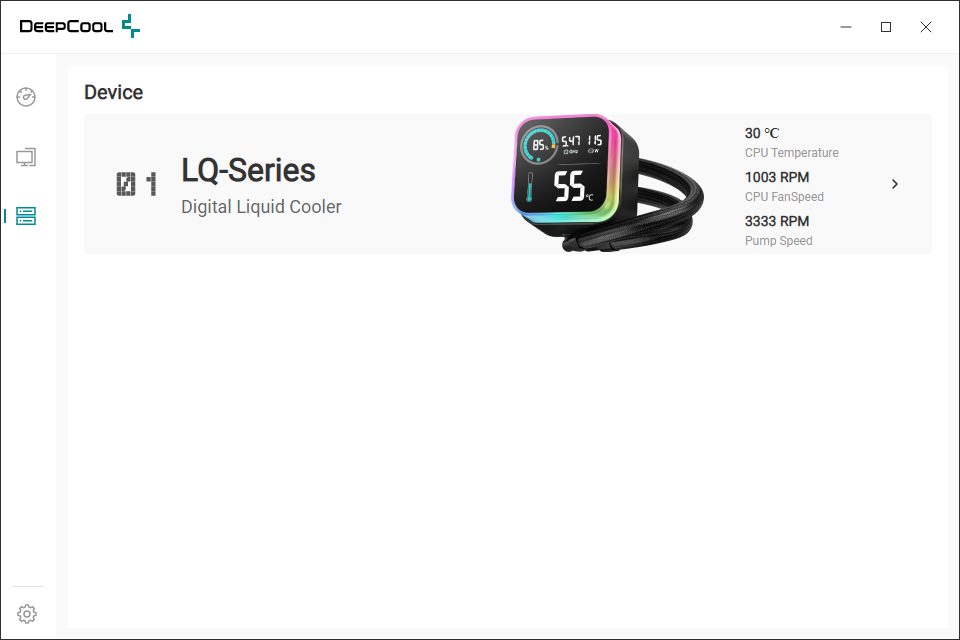

Стоит отметить, что несколько адресуемых RGB-светодиодов подсветки окантовки работают сразу — им достаточно подключения к соответствующим разъемам. Управление подсветкой совместимо с утилитами Asus, ASRock, Gigabyte и MSI, а также Razer Chroma. А вот для отображения информации на дисплее требуется обязательная установка утилиты DeepCool Digital и подключение СЖО в том числе и к гребенке USB 2.0 на системной плате, разумеется. Насколько это необходимо — решать придется самостоятельно. Понятно, что, сидя за компьютером, проще всю ту же информацию (да и не только ее) в любой программе мониторинга и посмотреть. Но... если вообще с подсветкой связываться (а кроме ярых нелюбителей, у нее давно уже есть и свои поклонники), то пусть уж всё не только блестит и переливается, как нам кажется. А реализация — разумный компромисс: когда уже хорошо, но еще недорого. Понятно, что технически DeepCool Mistique 360 на голову выше — там полноценный графический дисплей с разрешением 640×480 точек, где потенциально можно «нарисовать» что угодно, еще и самостоятельно меняющий ориентацию, благодаря встроенному гироскопу. Но такое решение и заметно дороже, а основные потребительские характеристики не улучшает. Проблемой же LD360 можно считать слишком жесткую привязку экрана к помпе, что и стоило исправить в первую очередь. Вот и исправили.

Длина кабеля питания от помпы — 25 см, кабеля подсветки — 42 см плюс 10 см до проходного разъема, кабеля USB с разъемом для подключения к колодке на системной плате — 65 см.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12 мм. Длина шлангов по гибкой части без учета обжимных гильз 38,8 см (довольно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. В комплект поставки входят две стяжки с «липучкой», с помощью которых можно зафиксировать шланги и придать системе более опрятный вид.

Радиатор изготовлен из алюминия и снаружи имеет матовое черное относительно стойкое покрытие. Максимальная толщина радиатора с закрепленными вентиляторами составляет 54 мм.

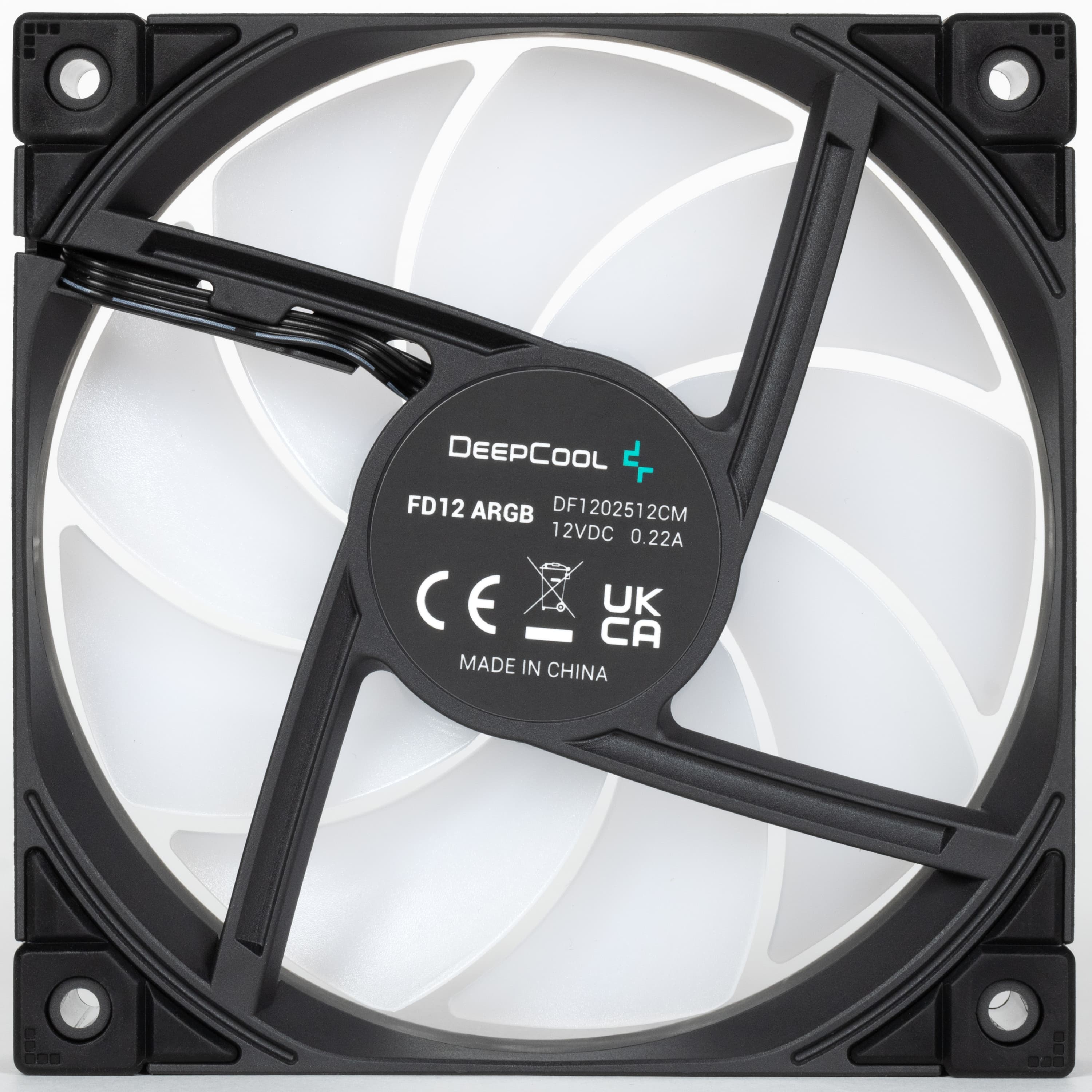

Рамка вентилятора изготовлена из прочного черного пластика.

На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге такую конструкцию проушин стоит просто считать элементом дизайна вентилятора.

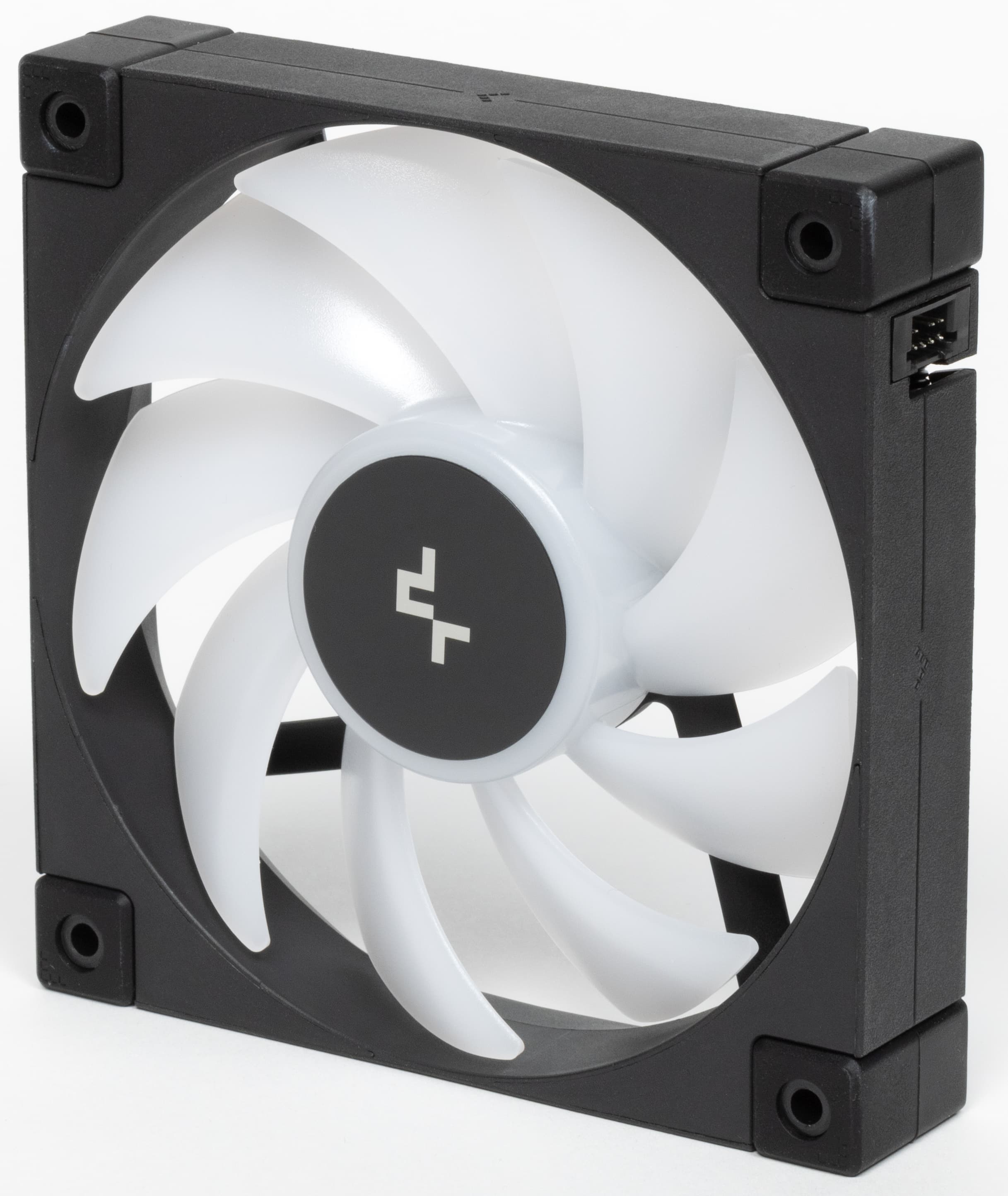

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. На статоре вентилятора по окружности размещены несколько ARGB-светодиодов, которые подсвечивают крыльчатку изнутри.

Вентилятор имеет встроенный 7-контактный разъем (колодка на восемь контактов, но одного контакта нет). Установленные на радиатор вентиляторы подключаются последовательно специальным кабелем (длина от крайнего вентилятора 50 см), который оканчивается двумя соединителями: к разъему для вентилятора на системной плате и к проходному разъему подсветки на кабеле от помпы. Такой способ подключения позволяет аккуратно собрать систему и свести к минимуму количество проводов и разъемов, требующих укладки внутри корпуса. Но, естественно, замена вентиляторов (при необходимости) красоту и стройность концепции сразу разрушит.

Система в сборе с крепежом под LGA1700/1855 имеет массу 1674 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми стойками. Внимание заслуживает четырехточечное крепление теплосъемника, что позволяет добиться более равномерного прижима по сравнению с распространенным двухточечным.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

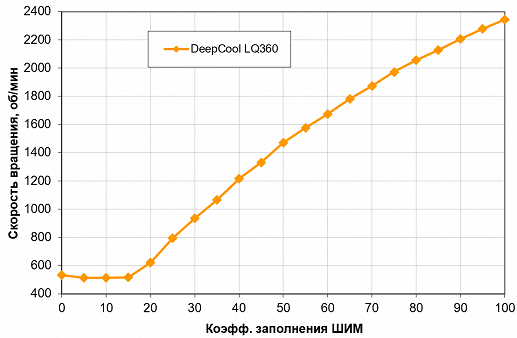

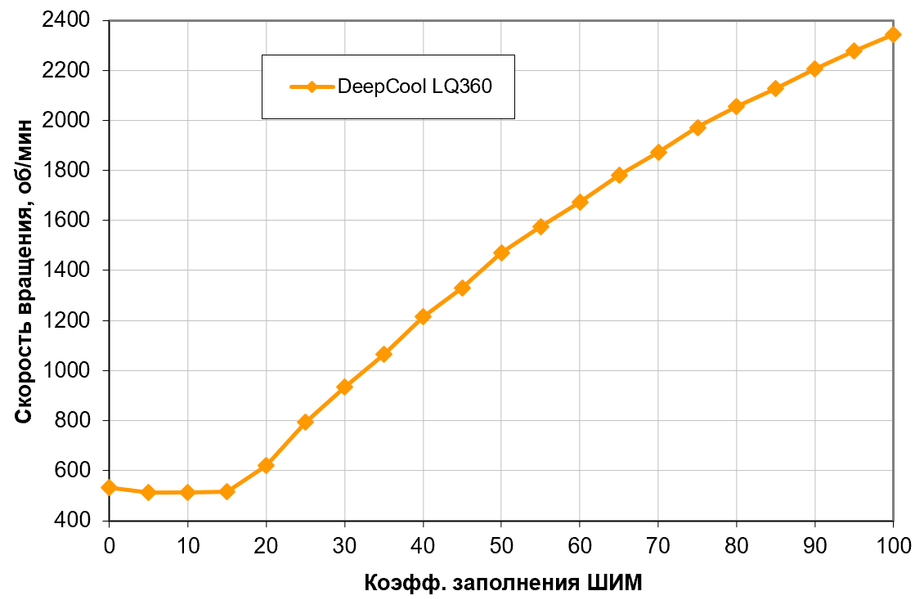

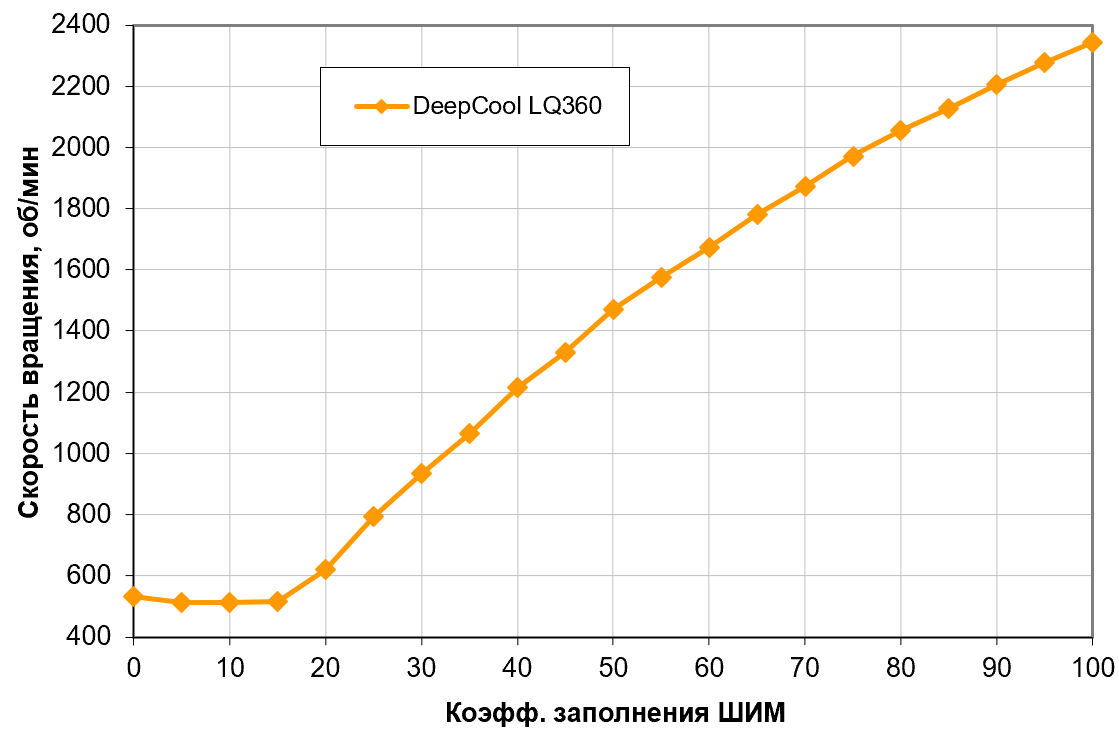

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат: монотонный рост скорости вращения при изменении коэффициента заполнения от 15% до 100%, диапазон регулировки скорости вращения широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы не останавливаются, а стабилизируются примерно на 510 об/мин (минимальные по паспорту, напомним, 600 об/мин). Это может иметь значение при желании создать гибридную систему охлаждения, при низкой нагрузке работающую (полностью или частично) в пассивном режиме.

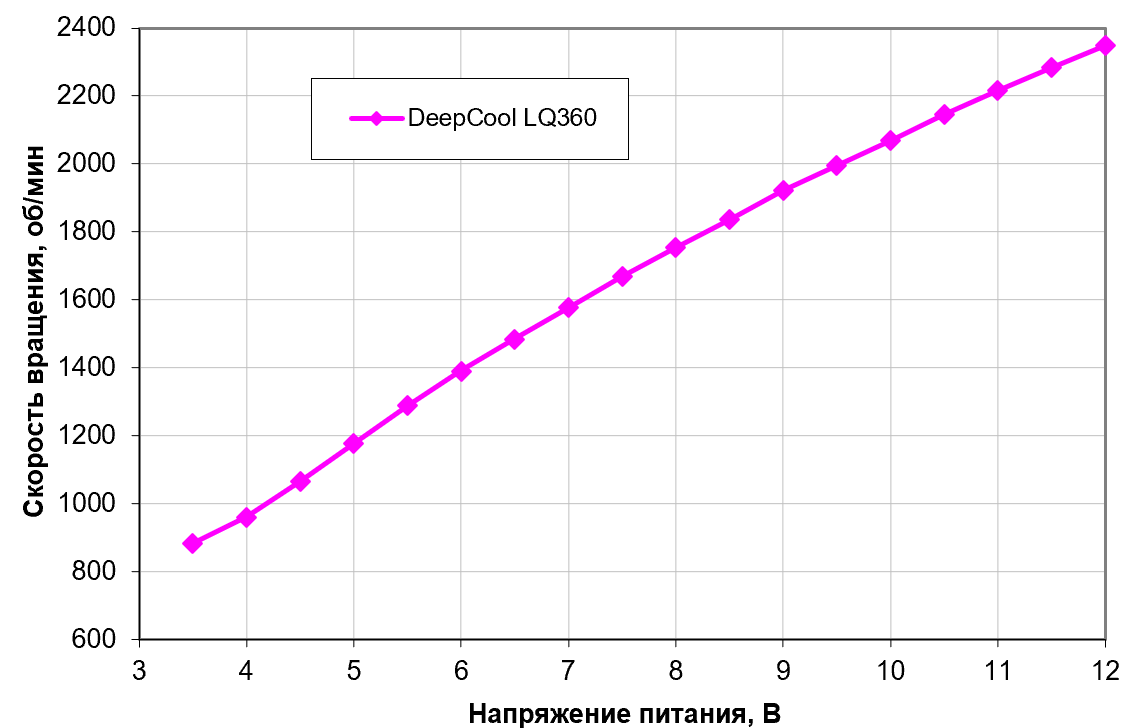

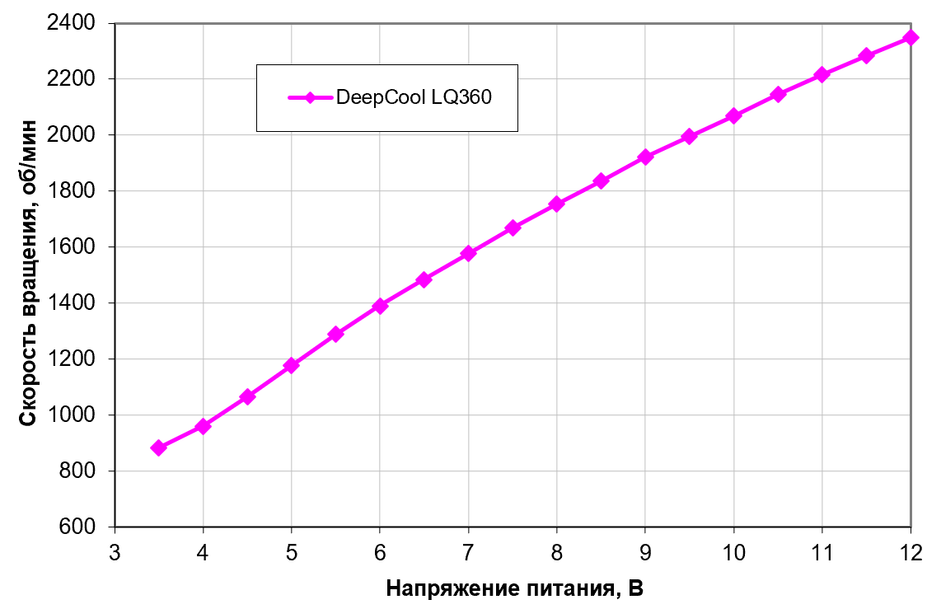

Регулировка с помощью напряжения позволяет получить устойчивое вращение в более узком диапазоне, зато при снижении напряжения ниже 3,5 В его можно остановить полностью. Также вентиляторы допустимо подключать к источнику с напряжением 5 В.

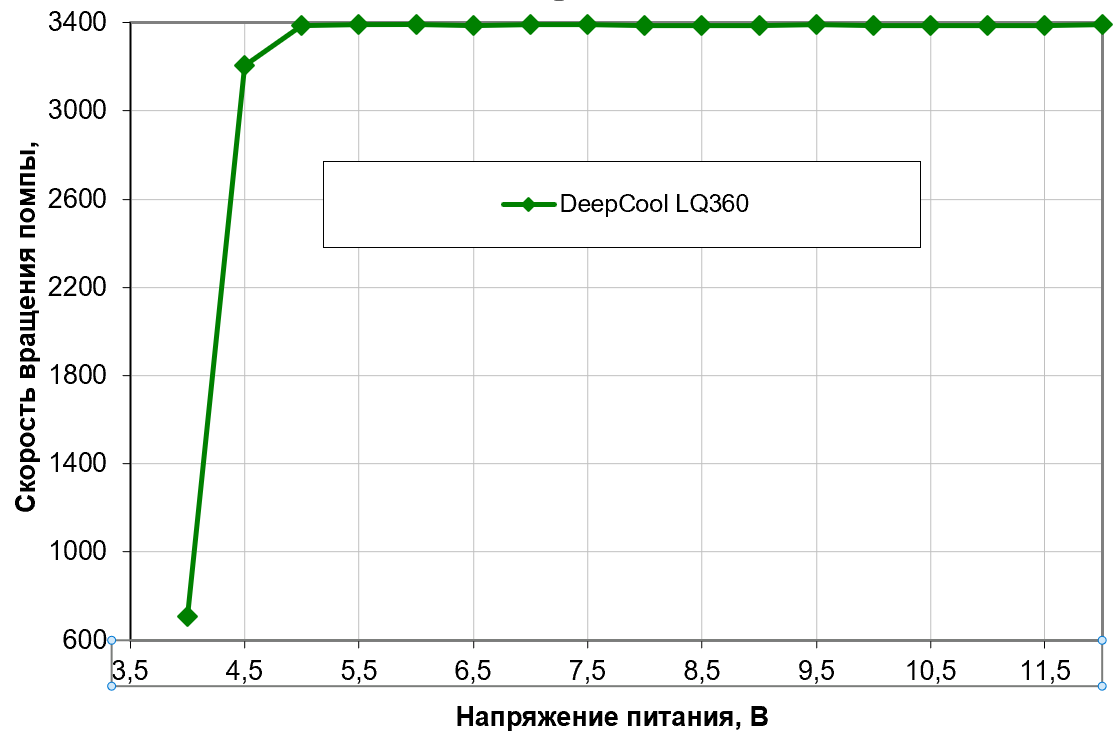

Скорость вращения помпы практически невозможно регулировать с помощью изменения напряжения питания, так как в широком диапазоне его изменения скорость стабилизирована:

Помпу также допустимо подключать к 5 В, но смысла в этом нет.

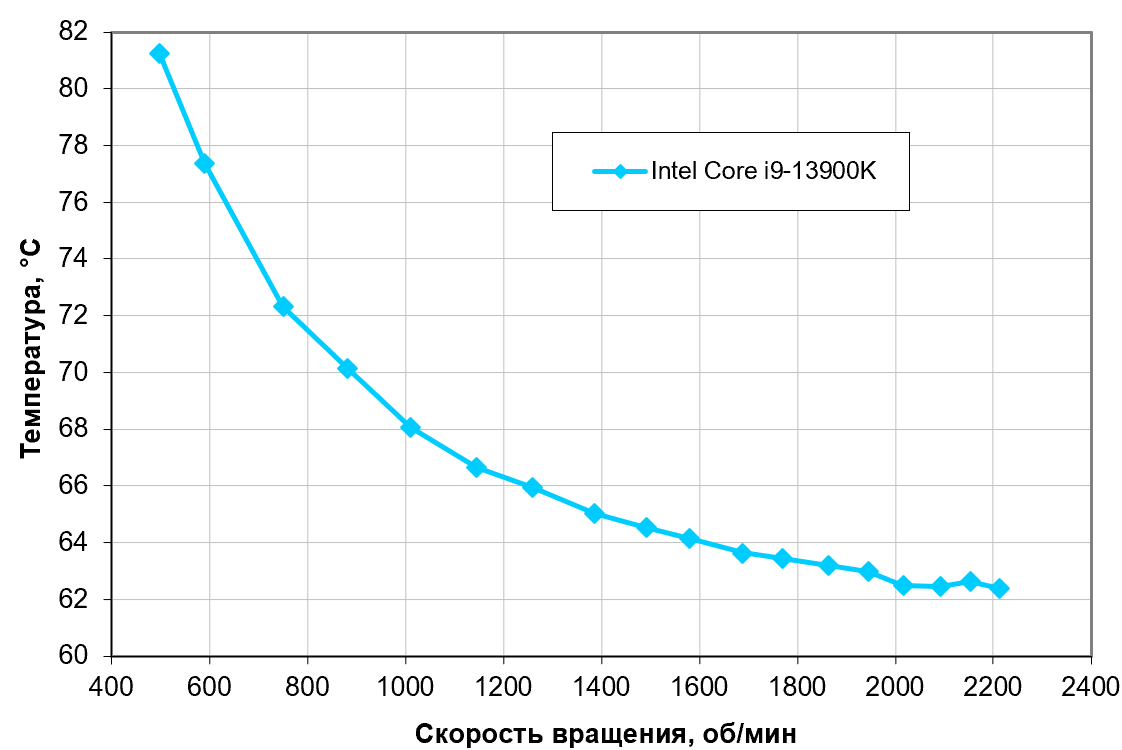

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на фиксированной частоте 4,1 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 15% с шагом в 5%. Помпа работала от 12 В.

В этом тесте процессор Intel Core i9-13900K не перегревается (при 24 °C окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 15%, что соответствует примерно 500 об/мин. При этом максимальное потребление, по данным мониторинга, составило порядка 219 Вт, а по разъемам для питания процессора — 258 Вт. Напомним, что базовая мощность этого процессора в полностью штатном режиме составляет всего 125 Вт, а максимальная кратковременная (турбо-лимит) — 253 Вт.

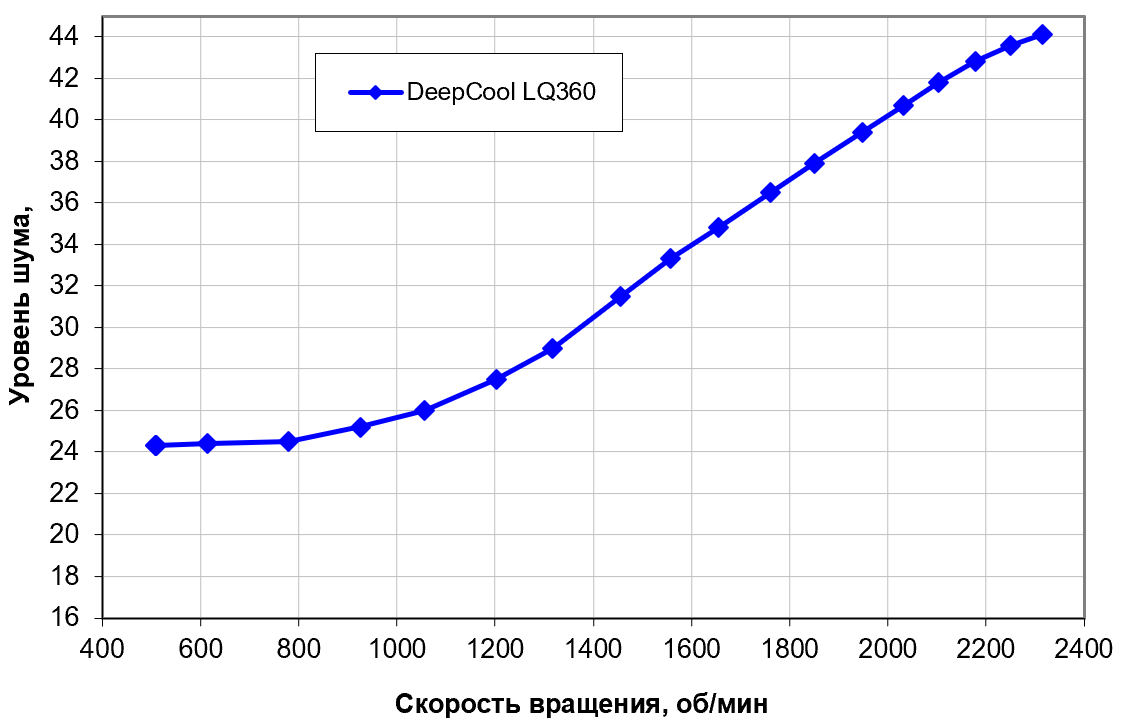

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков (при их наличии); а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,8 дБА (условное значение, которое показывает шумомер). Помпа работает довольно громко — выше 24 дБА, и снизить скорость ее вращения затруднительно. Именно это и определяет минимальный шум всей системы — вентиляторы ниже 800 об/мин на нем уже практически не сказываются.

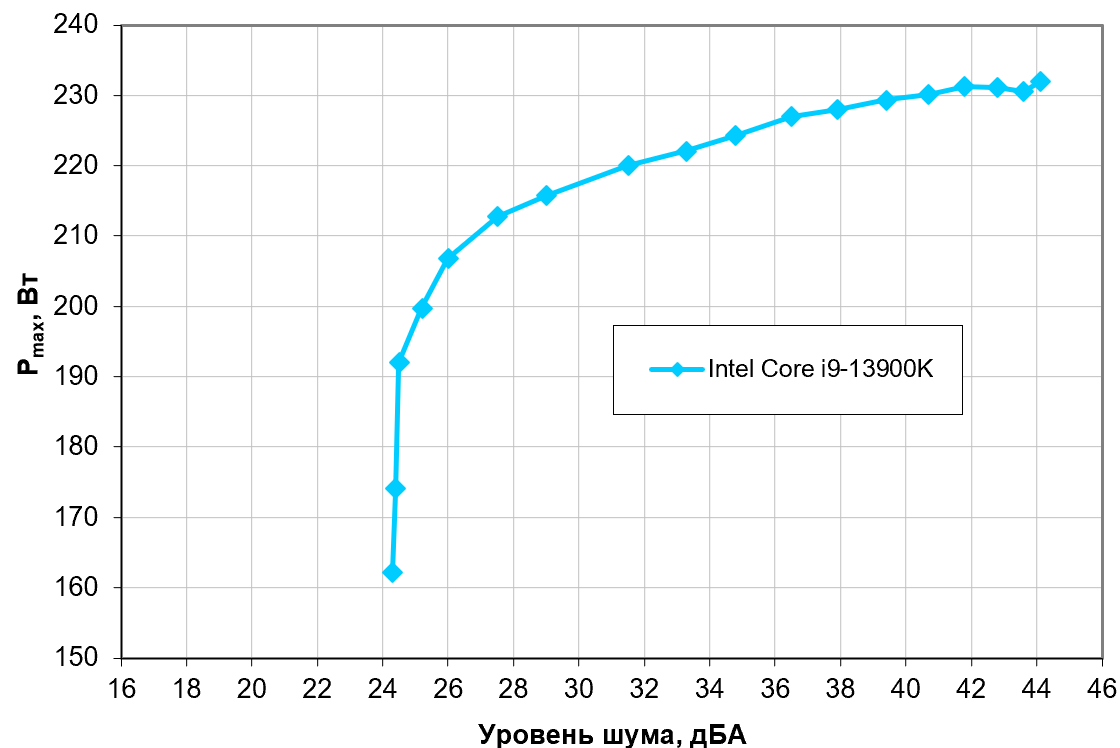

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это возможный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. С небольшой натяжкой это 200 Вт для процессора Intel Core i9-13900K, хотя лучше ориентироваться на 190 Вт. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить примерно до 230 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха и/или увеличении максимально допустимой температуры процессора (для него допустимо 100 °C) указанные пределы мощности для бесшумной работы и максимальной мощности радикально возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту СЖО с несколькими другими, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор (Intel Core i9-13900K) преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным, эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, использовавшегося в проведенной ранее серии тестов. Это позволит сравнивать с кулерами и СЖО, протестированными ранее.

Выводы

Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.

На основе системы жидкостного охлаждения DeepCool LQ360 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 190-200 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. Само по себе такое значение является высоким — с запасом перекрывая, например, реальный уровень потребления любых процессоров в игровых приложениях даже с самыми мощными видеокартами (а именно в этом случае мы рискуем получить самые жесткие условия в виде изначально подогретого воздуха и т. п.).

При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Из-за заметного и практически не поддающегося снижению шума от помпы данная СЖО не очень подходит для сборки тихих ПК, но если требования к уровню шума невысокие, то ее хватит для охлаждения Intel Core i9-13900K в любых реальных сценариях нагрузки. Украшением внутреннего пространства системного блока послужит подсветка помпы и вентиляторов, а дисплей на помпе будет полезен для быстрой оценки состояния системы. В конце концов, это просто красиво! Отметим хорошее качество изготовления, оплетку шлангов и удобную организацию электрических соединений. Дополнительным плюсом продукции DeepCool в целом и LQ360 в частности можно считать пятилетнюю гарантию. Для необслуживаемых СЖО это очень хороший срок — большинство производителей ограничивается двумя-тремя годами, что, кстати, стоит учитывать и сравнивая розничные цены.
