Паспортные характеристики и цены
| Производитель | DeepCool |
|---|---|
| Название модели и ссылка на сайт производителя | DeepCool FT14 |
| Код модели | R-FT14-BKWPN1-G; EAN: 6933412710738 |
| Размер вентилятора, мм | 140×140×25 |
| Тип подшипника | скольжения (гидродинамический) |
| Управление ШИМ | есть |
| Скорость вращения, об/мин | 500±200 — 1650±10% |
| Воздушный поток, м³/ч (фут³/мин) | 134 (78,83) |
| Статическое давление, Па (мм H2O) | 35,3 (3,6) |
| Уровень шума, дБА | ≤25,1 |
| Номинальный потребляемый ток, А | 0,15—0,45 А (12 В) |
| Масса, г | 206 |
| Розничные предложения |
Описание
Мы уже протестировали вентилятор DeepCool FT12, который показал очень хорошие результаты. Теперь настала очереди вентилятора из этой же серии, но уже типоразмера 140 мм. Напомним, что главной особенностью вентиляторов серии FT, является использование трехфазного 10-полюсного мотора с двенадцатью катушками. Обычно в подобных вентиляторах используется однофазный 4-полюсной мотор с четырьмя катушками. Реже (и в вентиляторах высокого класса) — трехфазный 4-полюсной мотор с шестью катушками. По заверениям DeepCool, такое усложнение конструкции как минимум приводит к снижению вибраций.

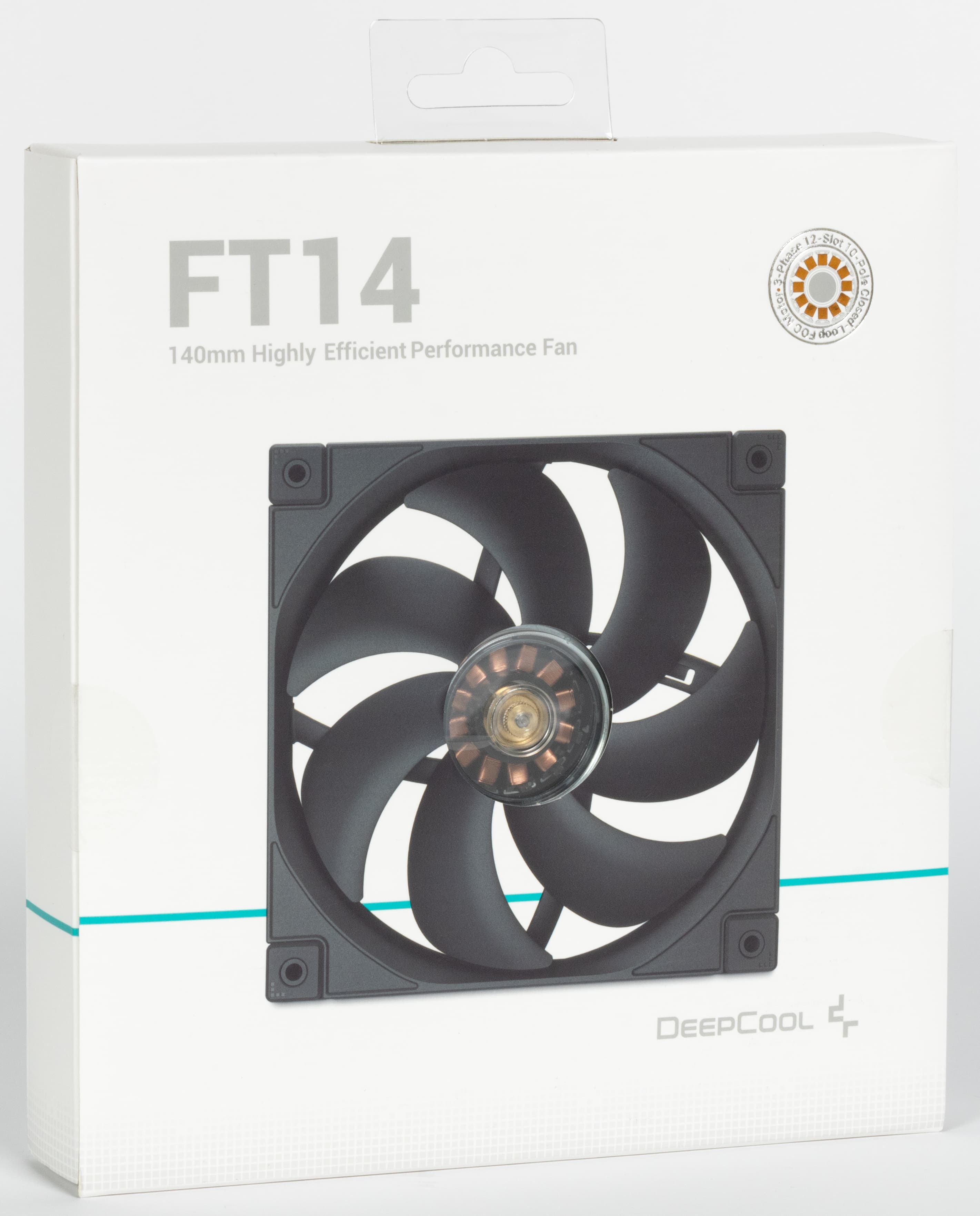

Вентилятор находится в ложементе из жесткого прозрачного пластика, упакованного в картонную коробочку. Прозрачное окошко в коробке открывает вид на статор мотора с двенадцатью катушками.

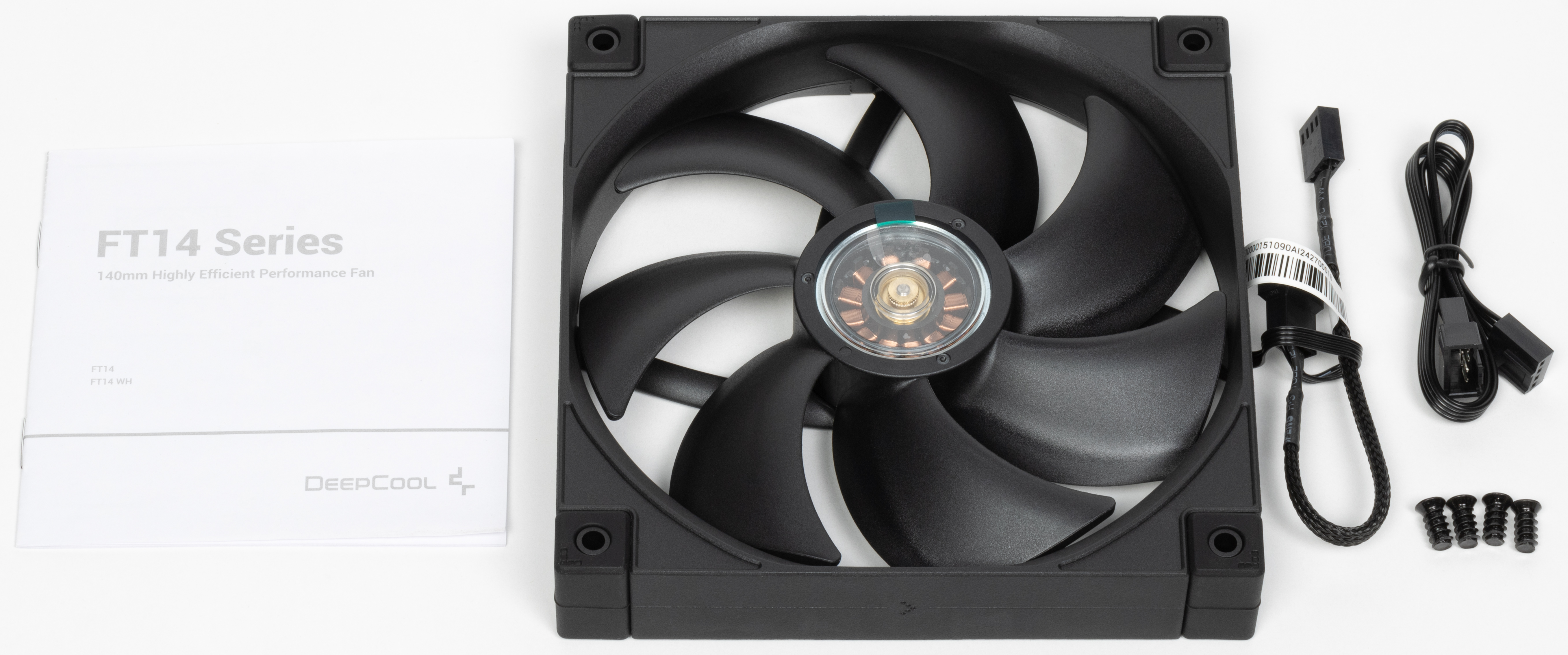

В комплект поставки входят четыре самореза (для установки вентилятора в корпус), также удлинитель питания и руководство на китайском языке.

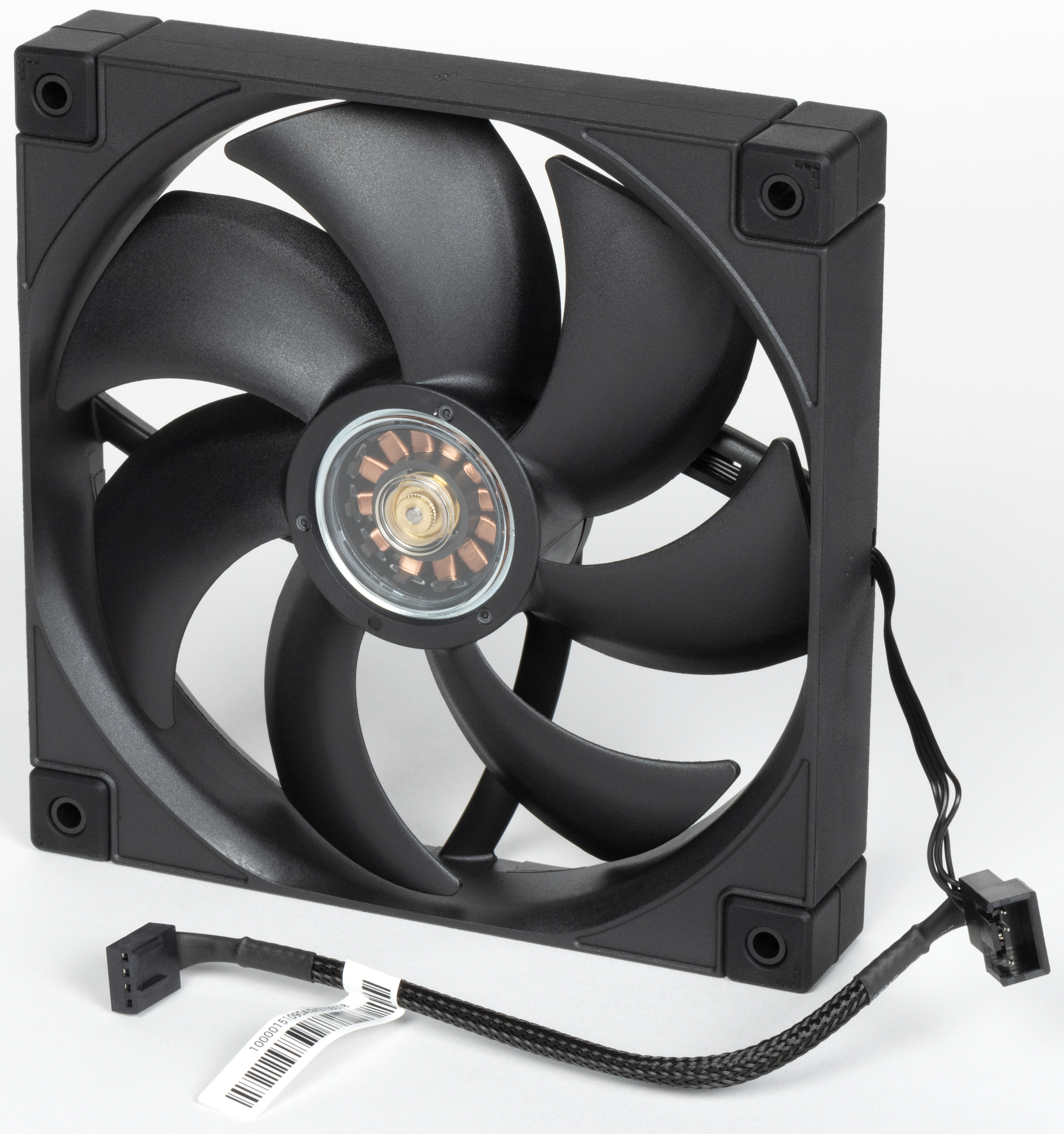

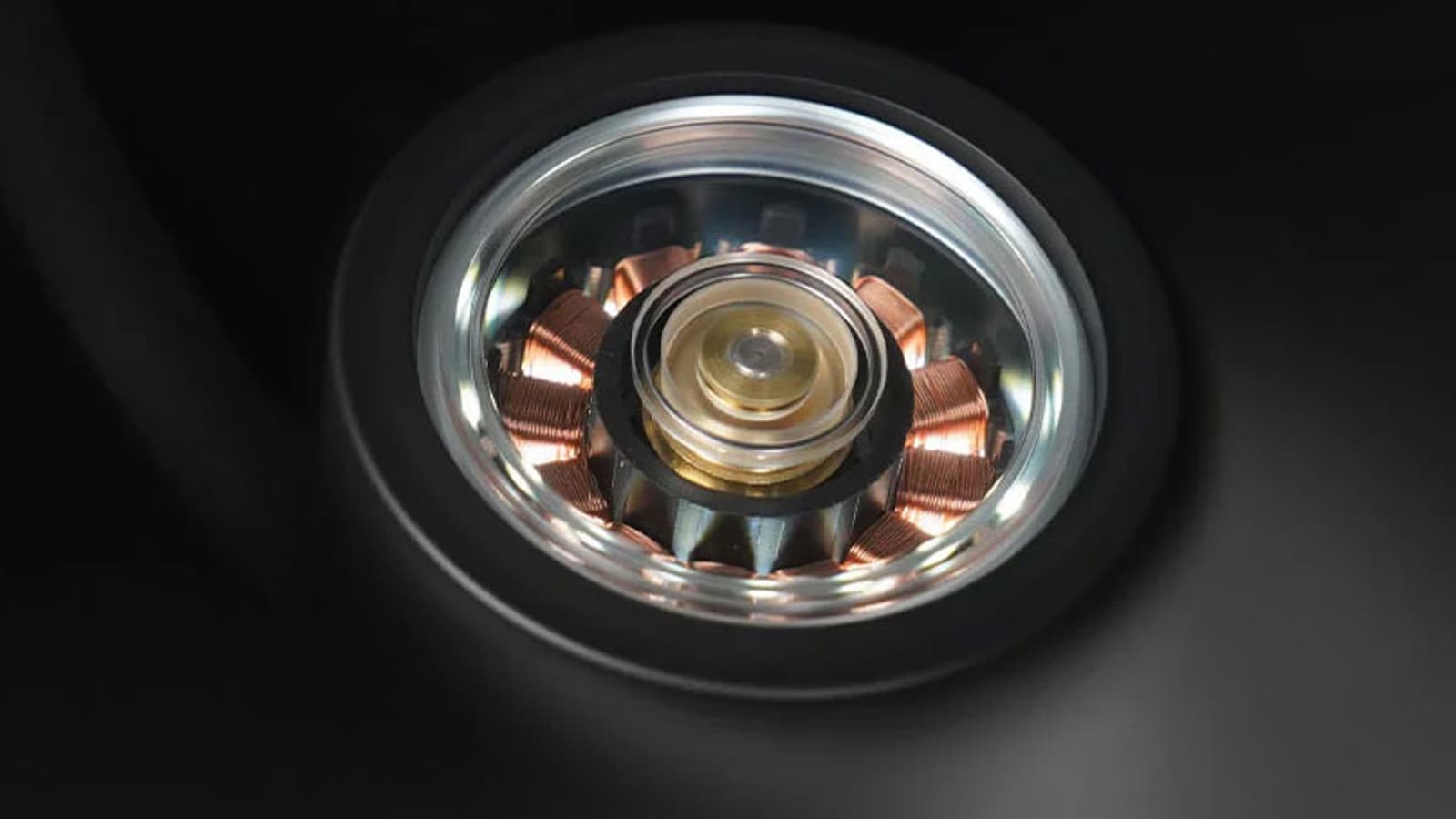

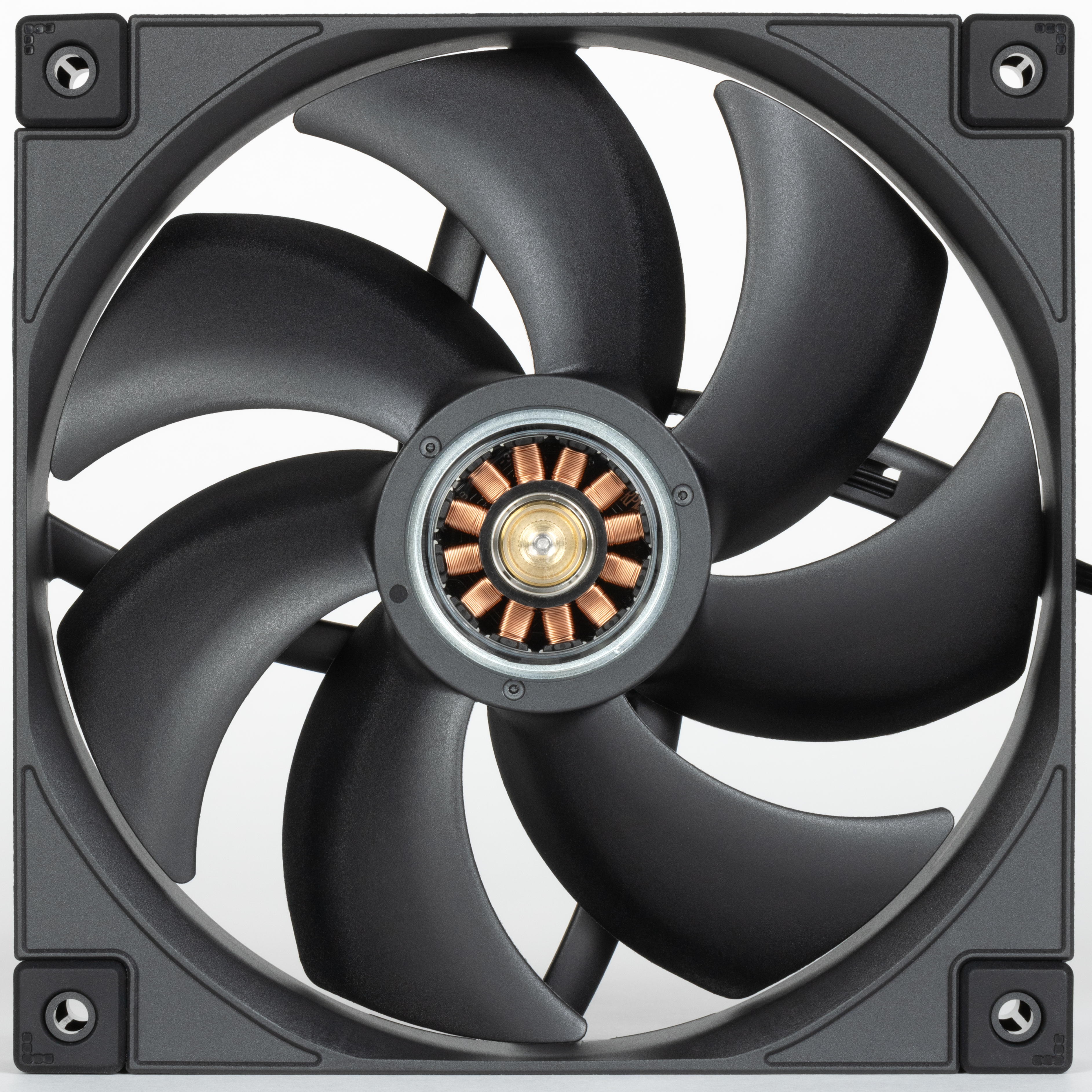

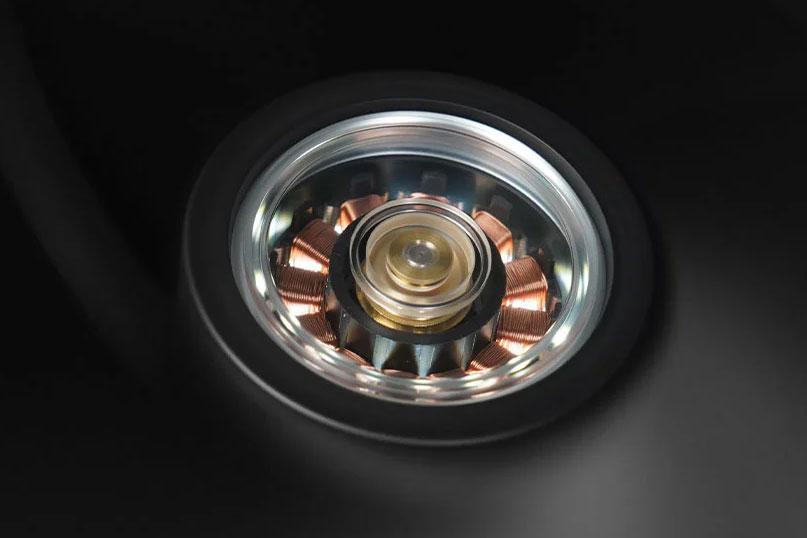

Центральная часть ротора выполнена из прозрачного пластика, что позволяет пользователю любоваться всеми двенадцатью катушками статора.
Делать это можно даже в полной темноте, так как катушки подсвечиваются двенадцатью светодиодами белого свечения.

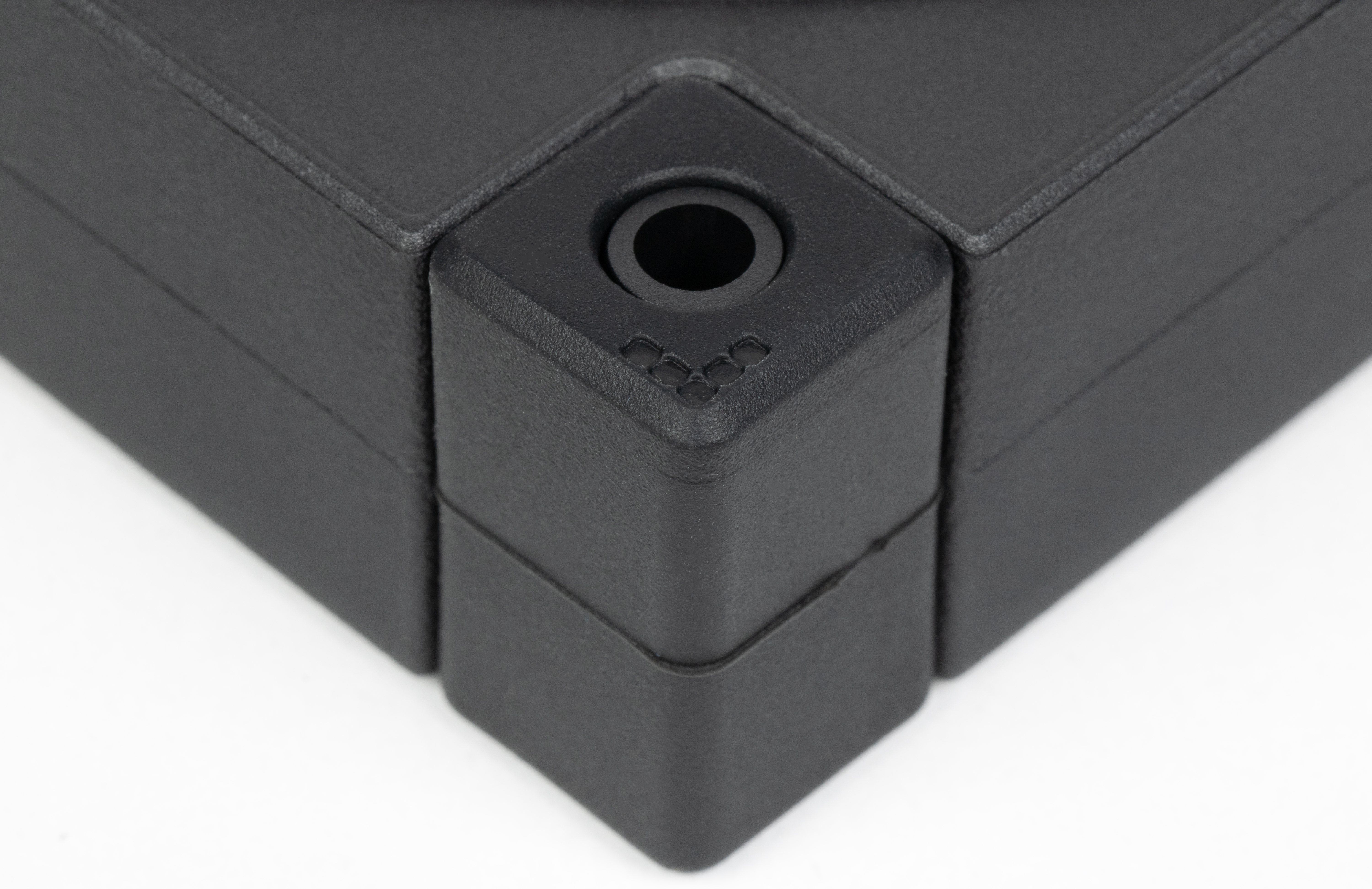

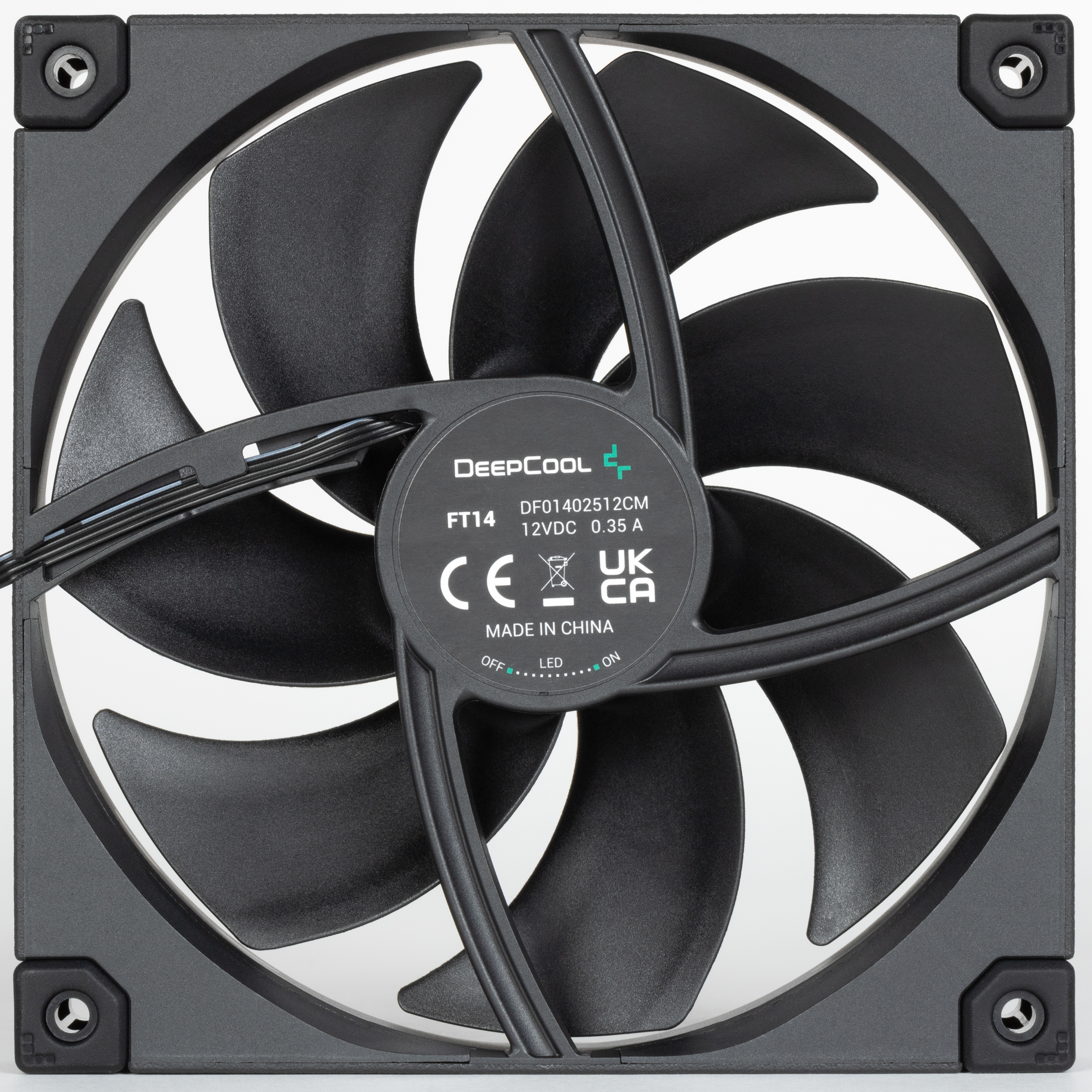

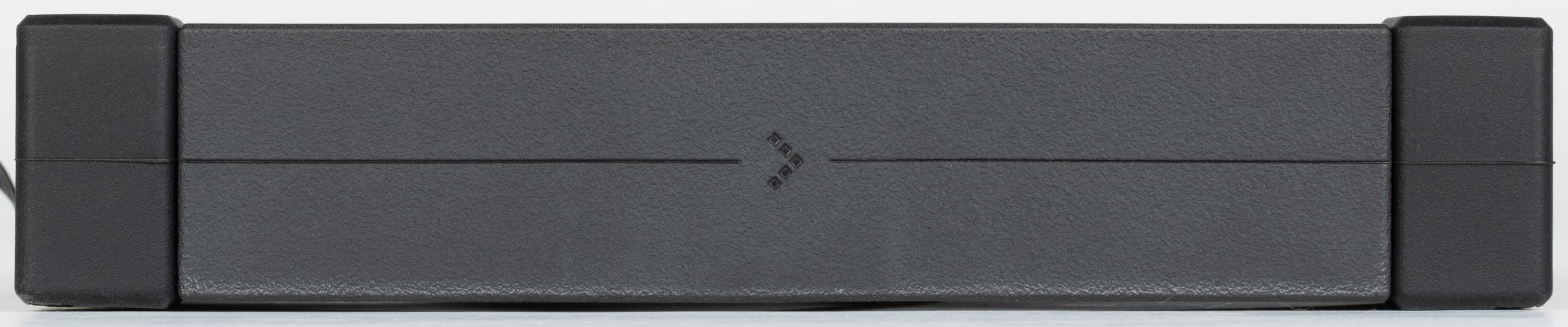

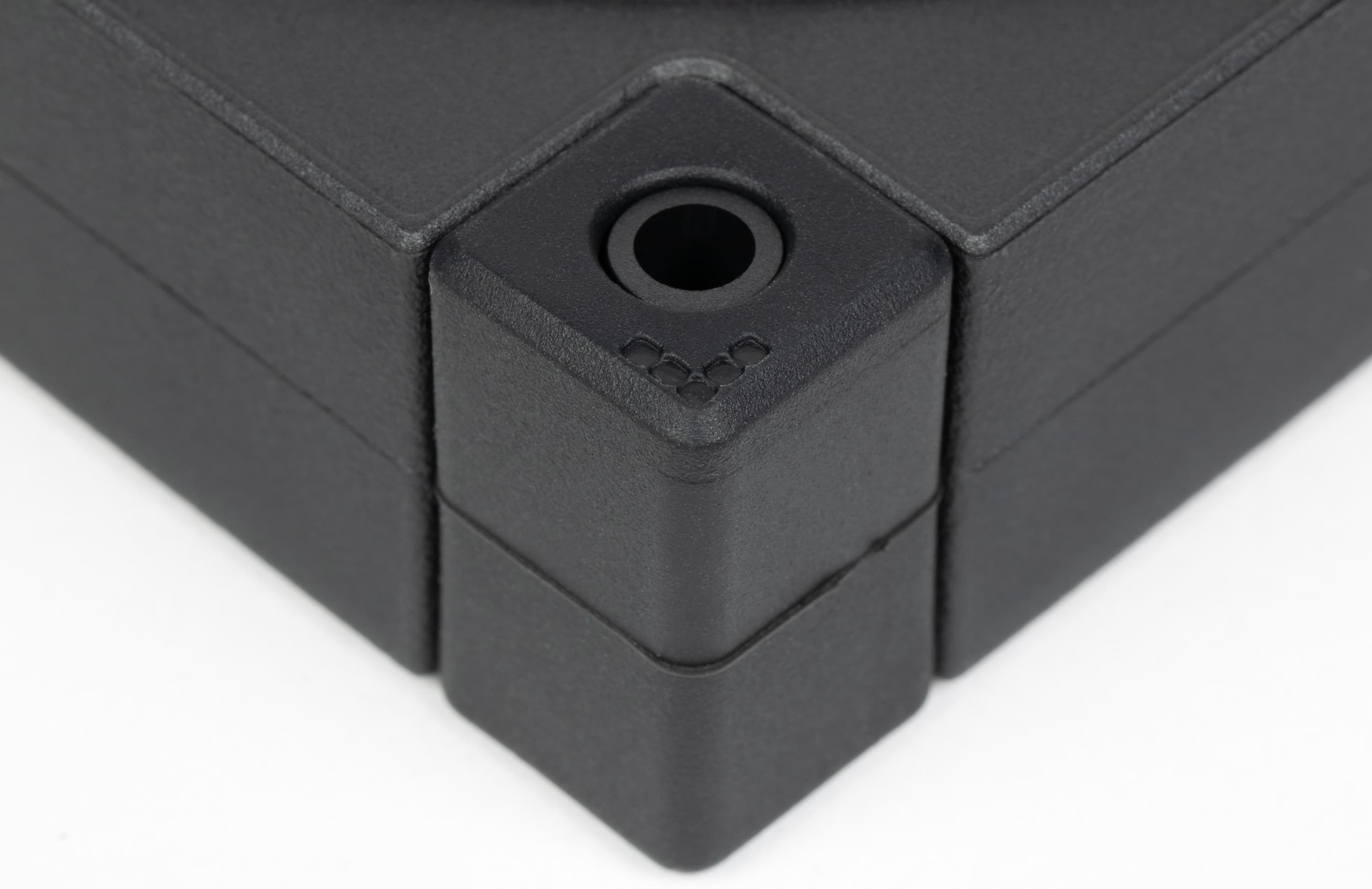

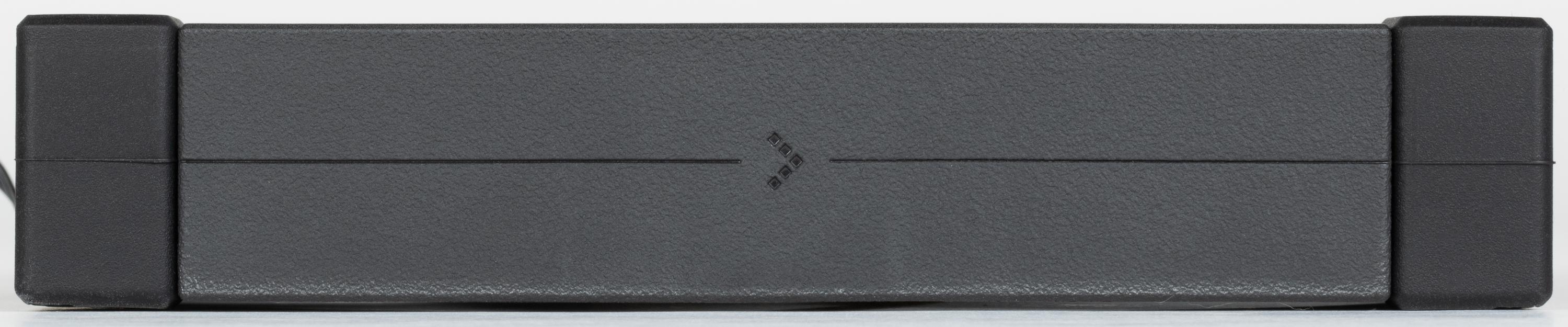

При желании подсветку можно отключить с помощью микропереключателя, расположенного с обратной стороны под ротором. В углах рамки вентилятора есть виброизолирующие резиновые вставки.

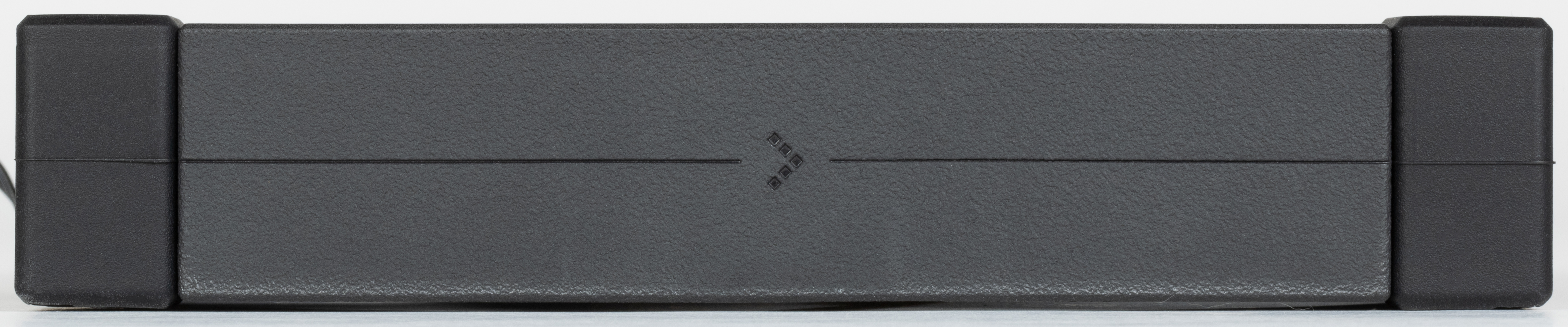

В несжатом состоянии вставки выступают примерно на 0,5 мм.
По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости вставок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию можно рассматривать только в качестве элемента дизайна вентилятора.
Кабель питания вентилятора от самого вентилятора до проходного разъема просто плоский (7 см), а от этого разъема до основного разъема заключен в плетеную оболочку (еще 15 см). Удлинитель питания (40 см) имеет плоский кабель. Вентилятор поддерживает управление с помощью ШИМ.
На этот вентилятор установлена ограниченная гарантия сроком на пять лет, что косвенно свидетельствует о высоком качестве продукта.
Тестирование
Приведем результаты ряда измерений.
| Напряжение запуска, В (КЗ* = 100%) | 3,9 |
|---|---|
| Напряжение остановки, В (КЗ* = 100%) | 3,7 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

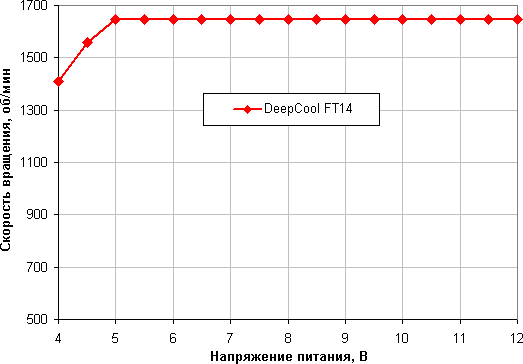

Зависимость скорости вращения от напряжения питания
Характер данной зависимости (как и последующие тесты) показывает, что в этом вентиляторе используется система стабилизации скорости вращения, задаваемой с помощью КЗ ШИМ. Скорость вращения поддерживается постоянной в некотором диапазоне нагрузки и до определенной степени снижения напряжения. Без нагрузки скорость начинает снижаться только ниже 5 В.

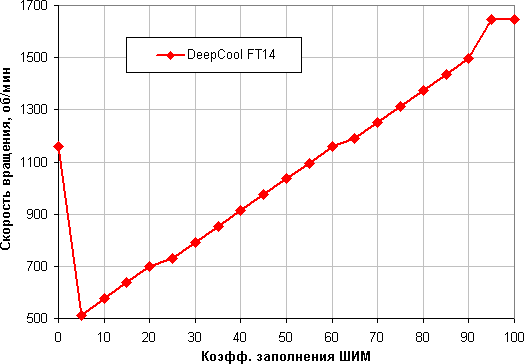

Зависимость скорости вращения от коэффициента заполнения ШИМ
Диапазон регулировки довольно широкий — при изменении КЗ от 5% до 95% скорость вращения растет от примерно 510 до 1650 об/мин. При КЗ 0% скорость снова возрастает до примерно 1160 об/мин. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

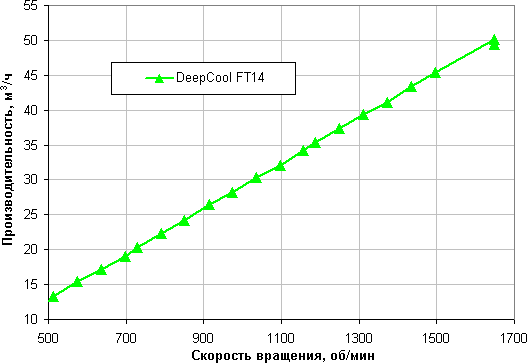

Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).
Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени.

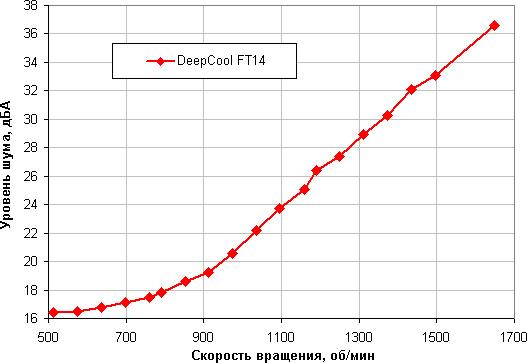

Уровень шума от скорости вращения
Даже на максимальной скорости вращения шум от вентилятора не очень высокий.

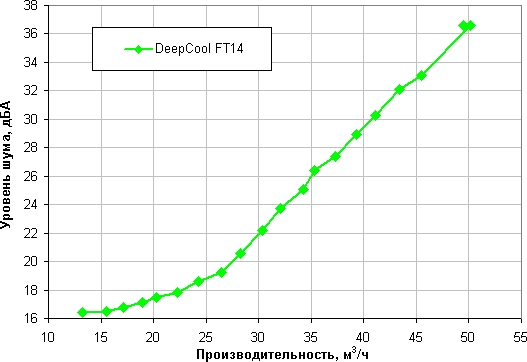

Уровень шума от объемной производительности
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

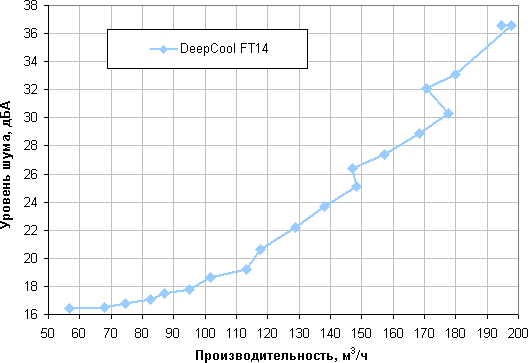

Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Условия | Производительность, м³/ч |
|---|---|
| Высокое сопротивление | 34 |
| Низкое сопротивление | 147 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
Видно, что по этому параметру вентилятор DeepCool FT14 вышел в лидеры с хорошим отрывом.
Проведем также сравнение по производительности для случая низкого сопротивления.
По данному параметру этот вентилятор делит первое место с еще одним.
Максимальное статическое давление
Максимальное статическое давление равно 26,6 Па. По этому параметру результат хороший. В данном случае ограничением является относительно невысокая максимальная скорость вращения тестируемого вентилятора.
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор DeepCool FT14 получился универсальным: он отлично работает как при низком, так и при высоком статическом давлении, то есть шумит меньше, а воздуха прокачивает больше. Если приоритетом является уровень шума, а не максимальная производительность сама по себе, то это вообще лучший вентилятор из всех протестированных нами к данному моменту. Его можно устанавливать, например, в качестве корпусного, как без противопылевых фильтров, так и с ними, или на радиаторы воздушных кулеров и жидкостных систем охлаждения. Отметим наличие ненавязчивой отключаемой подсветки, подчеркивающей наличие целых двенадцати катушек в моторе.
За внешний вид и уникальные характеристики вентилятор DeepCool FT14 получает от редакции iXBT.com награду:
