Паспортные характеристики, комплект поставки и цена
Производитель | DeepCool |
---|---|
Название модели, ссылка | Assassin 4S |
Код модели | R-ASN4S-BKGPMN-G; EAN: 6933412728696 |
Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
Совместимость | мат. платы с процессорными разъемами: Intel: LGA2066/2011-v3/2011/1700/1200/1151/1150/1155; AMD: AM5/AM4 |
Охлаждающая способность | нет данных |
Тип вентилятора | осевой (аксиальный) |
Модель вентилятора | DeepCool DFr1402512CH |
Питание вентилятора | 12 В, 0,2 |
Размеры вентилятора | 140×140×25 мм |
Скорость вращения вентилятора | 500—1800 об/мин (±10%), тихий режим: 500—1450 об/мин (±10%) |
Производительность вентилятора | 104,1 м³/ч (61,25 фут³/мин), тихий режим: 82,5 м³/ч (48,55 фут³/мин) |
Статическое давление вентилятора | 36,9 Па (3,76 мм вод. ст.), тихий режим: 24,1 Па (2,46 мм вод. ст.) |
Уровень шума | не более 29,3 дБА, тихий режим: не более 22,6 дБА |
Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
Срок службы вентилятора | нет данных |
Размеры охладителя (В×Ш×Г) | 164×147×116 мм |
Размеры радиатора (В×Ш×Г) | 160×110×140 мм |
Масса охладителя | 1380 г |
Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (7 шт. ∅6 мм), медный теплосъемник |
Термоинтерфейс теплосъемника | термопаста в шприце |
Подключение | вентилятор: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем разветвителя, и разветвитель в разъем для кулера процессора на материнской плате |
Особенности |
|

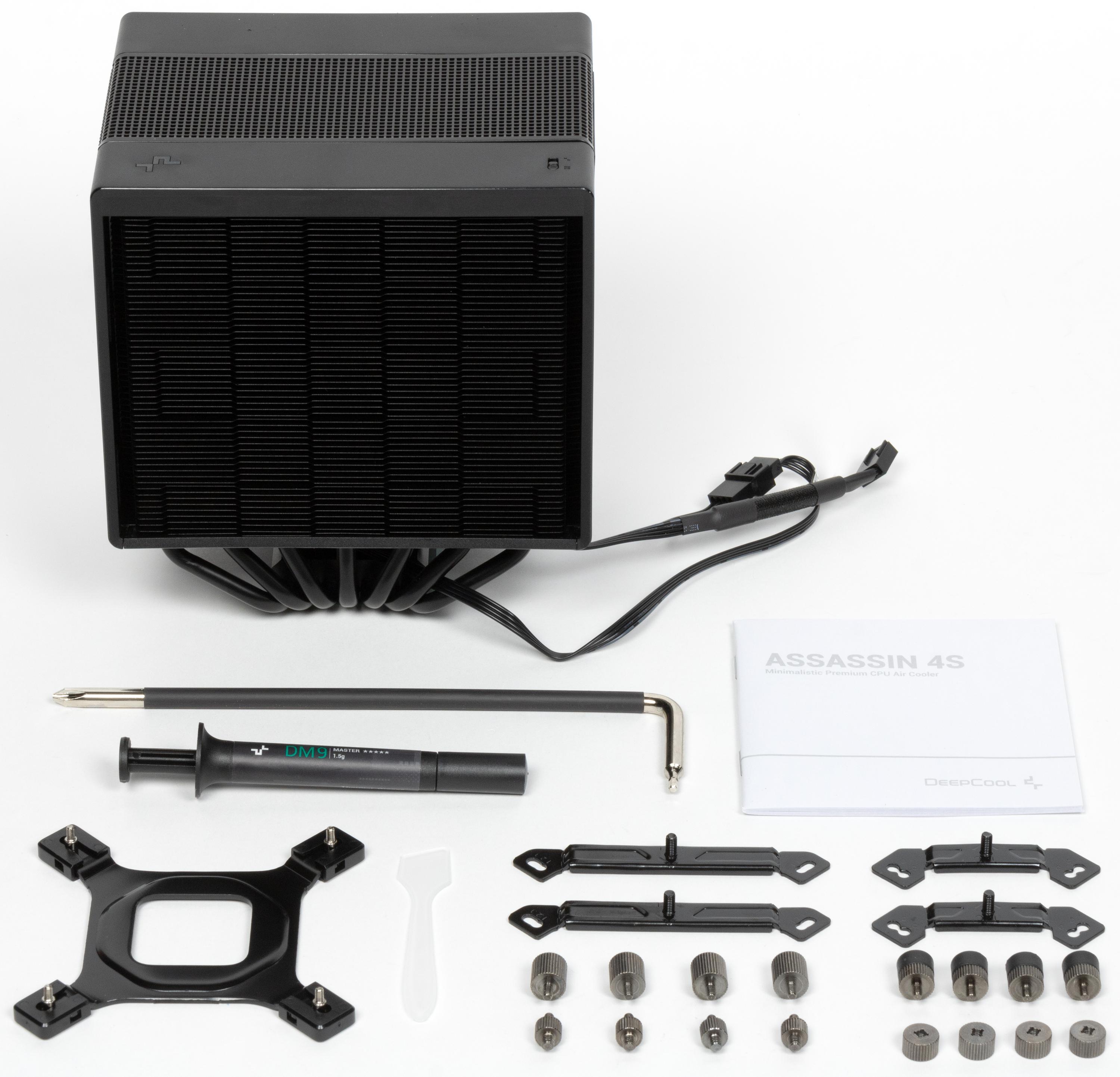

Комплект поставки (лучше уточнять перед покупкой) |
|
Розничные предложения |
Описание

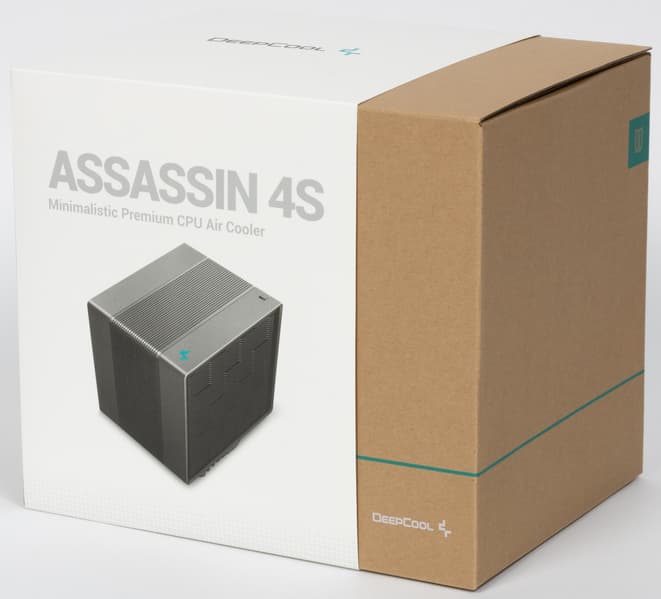

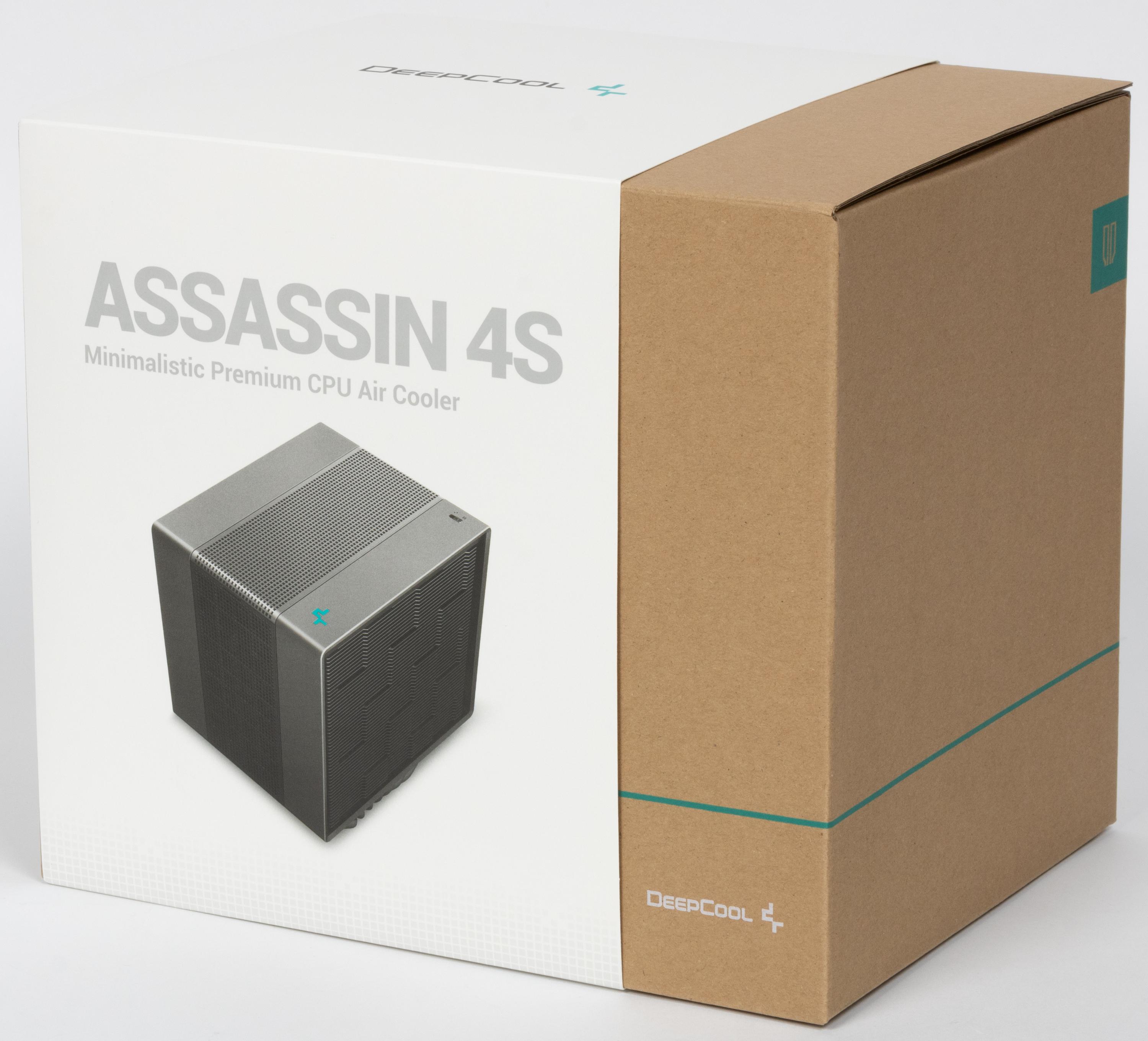

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка).
В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

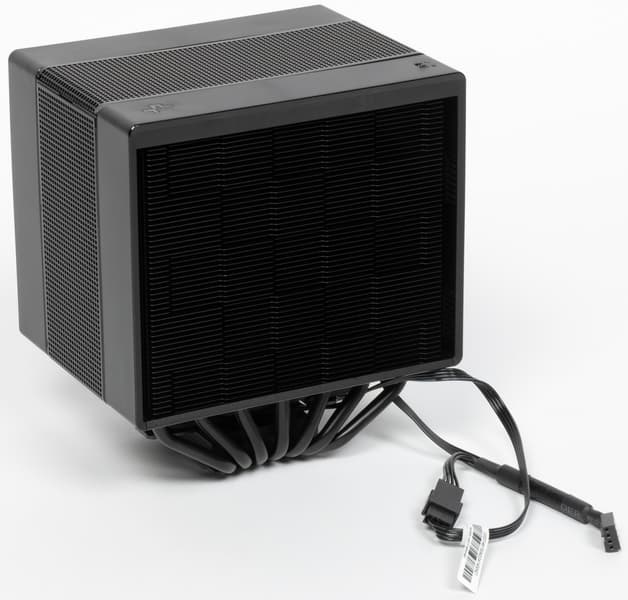

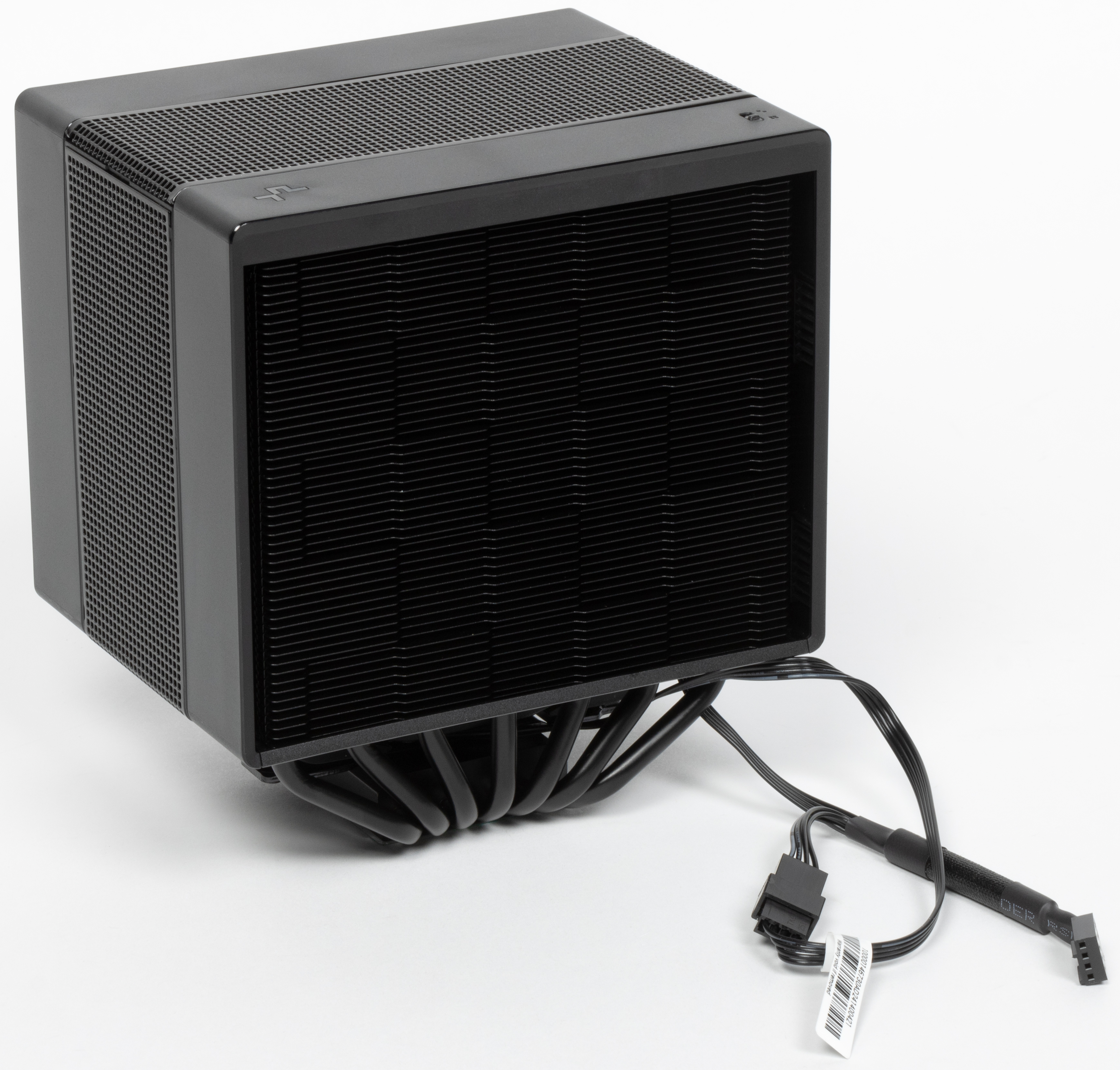

Кулер оснащен вынесенным двойным радиатором, к которому тепло от теплосъемника передается по семи тепловым трубкам диаметром 6 мм.

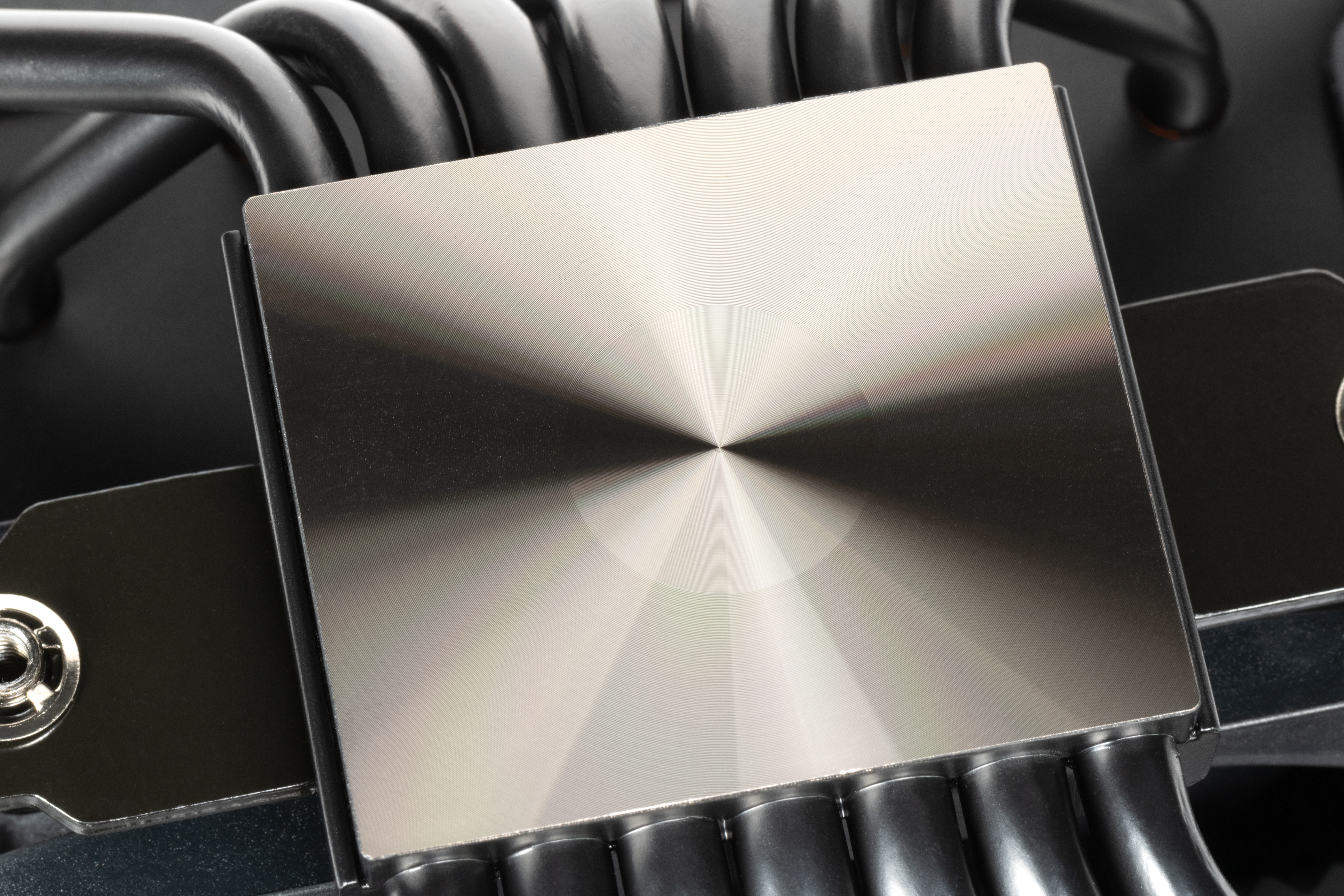

Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1 мм.
Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой DM9.

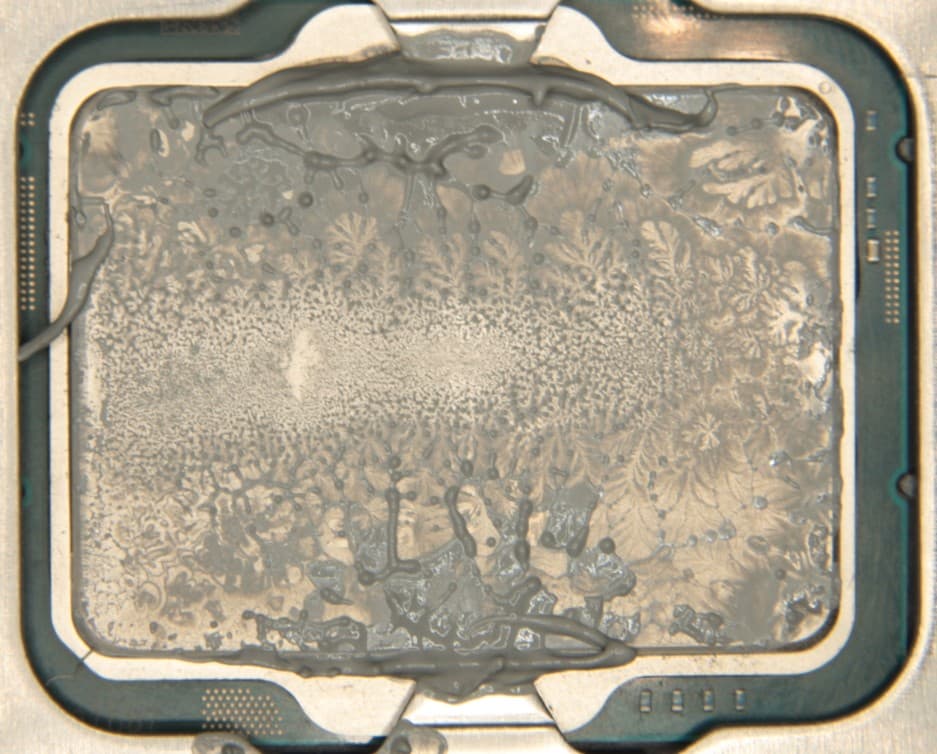

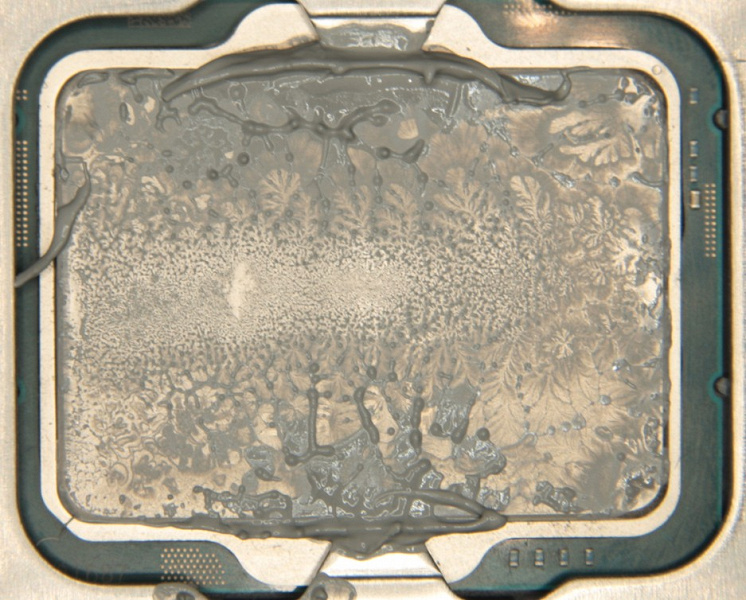

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

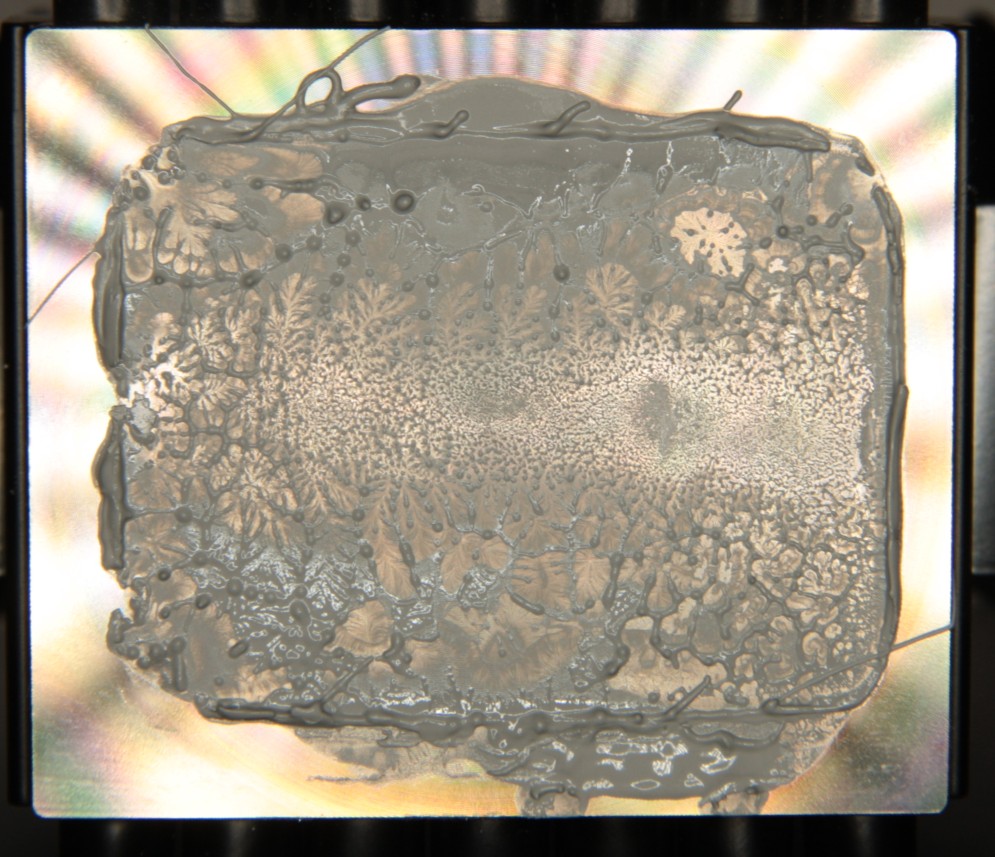

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.
Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки.

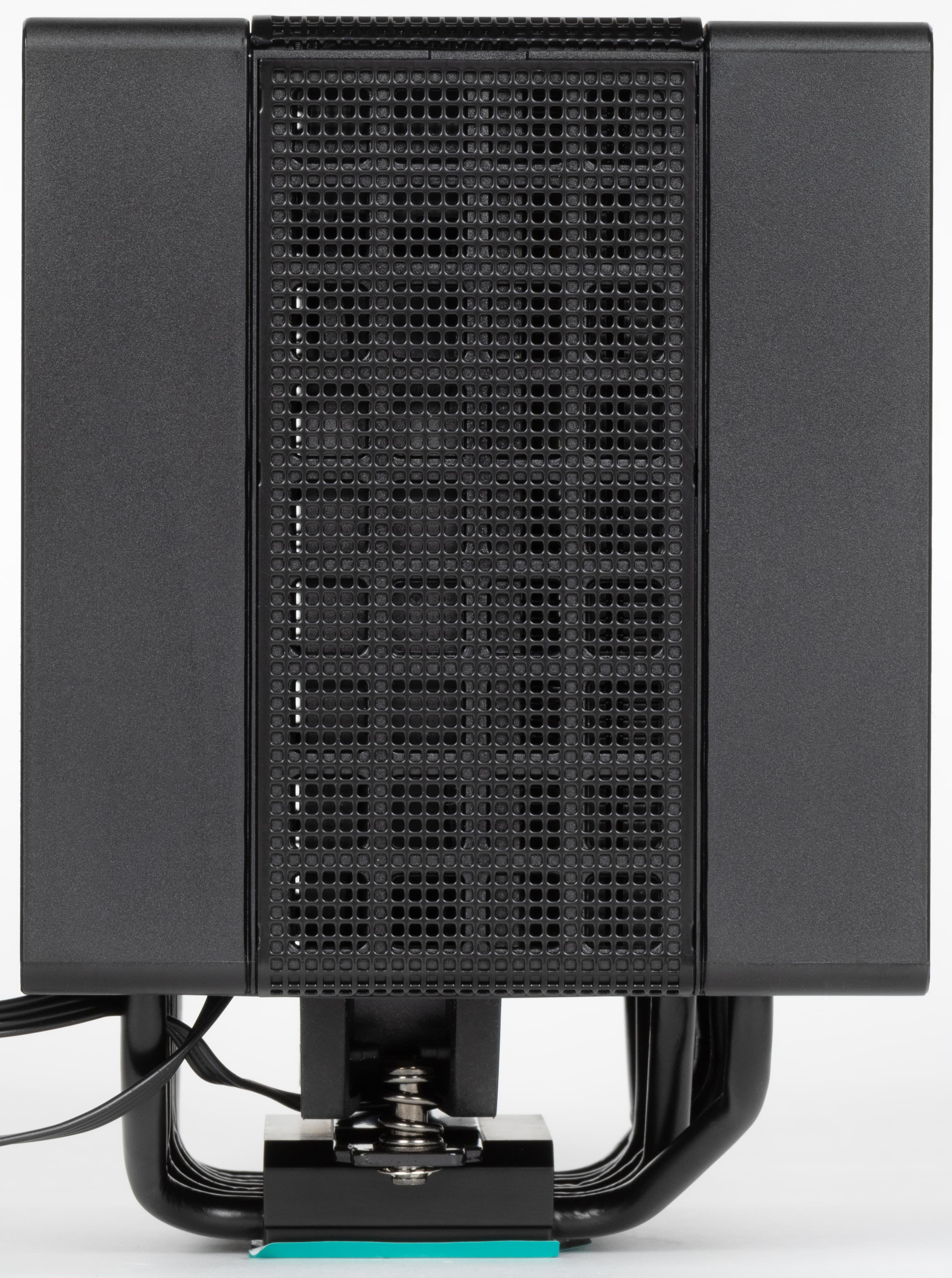

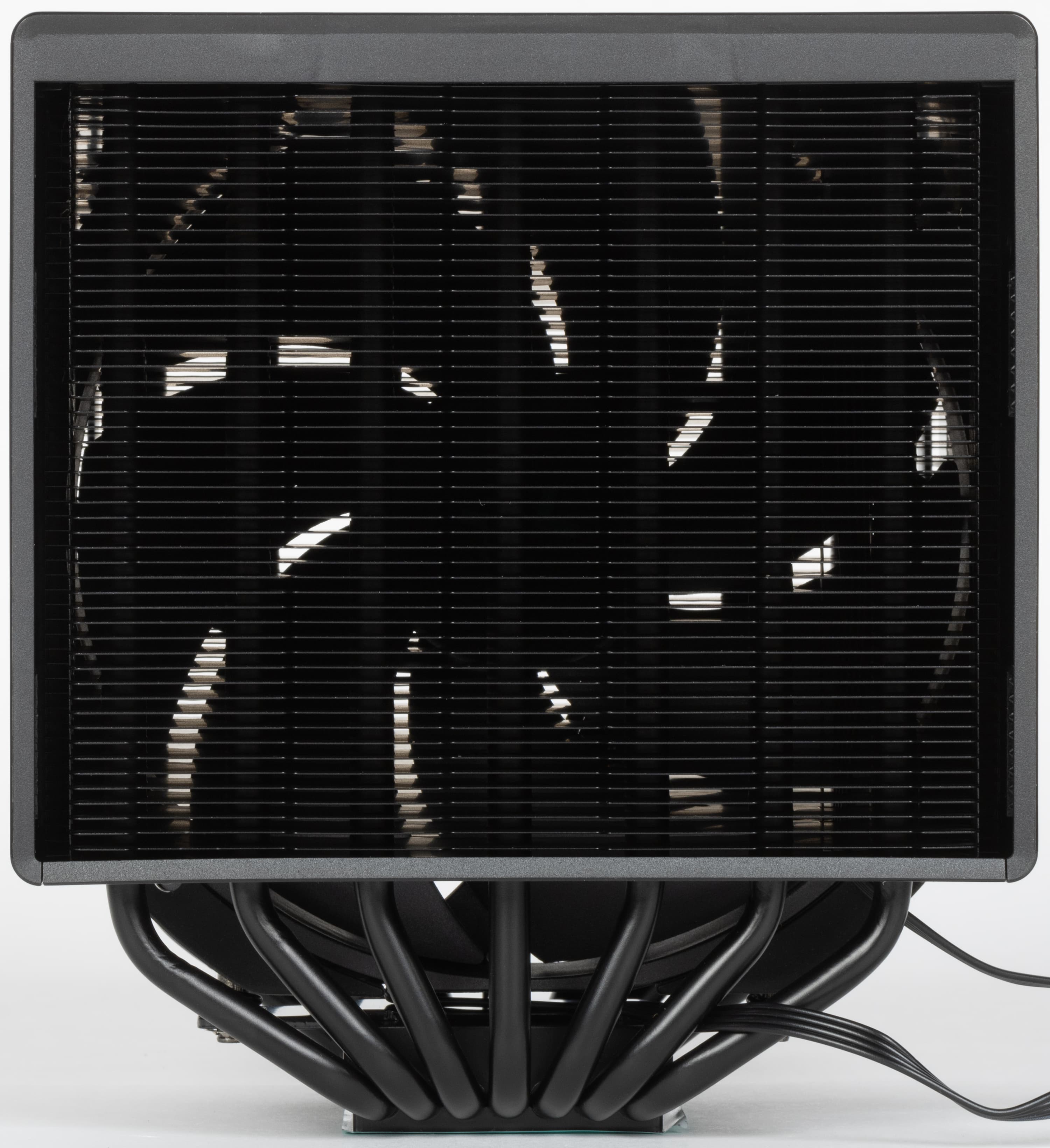

Особенностью конструкции является то, что радиатор прикрыт пластиковыми кожухами и тремя стальными сетками, при этом сетка сверху снимается (она удерживается магнитами), чтобы можно было извлечь вентилятор, установленный между двумя стопками пластин радиатора.

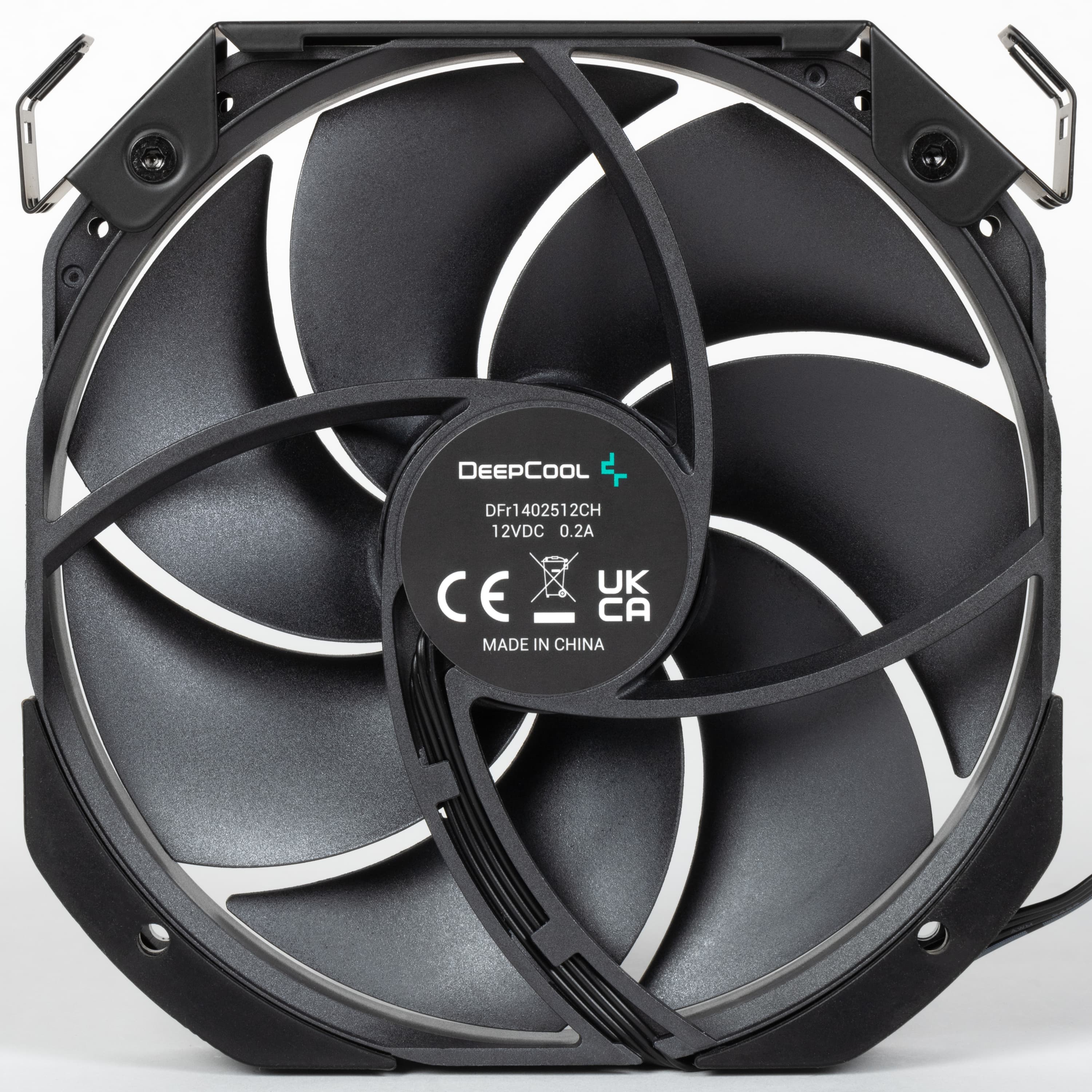

Типоразмер комплектного вентилятора 140 мм.
Вентилятор поддерживает регулировку с помощью ШИМ.
Если вентилятор, как это и предусмотрено, подключен к штатному разветвителю, то работает выбор режима работы — производительный или тихий. Во втором, как это и очевидно, скорость вращения вентилятора снижена. Переключатель режимов расположен сверху на кожухе.

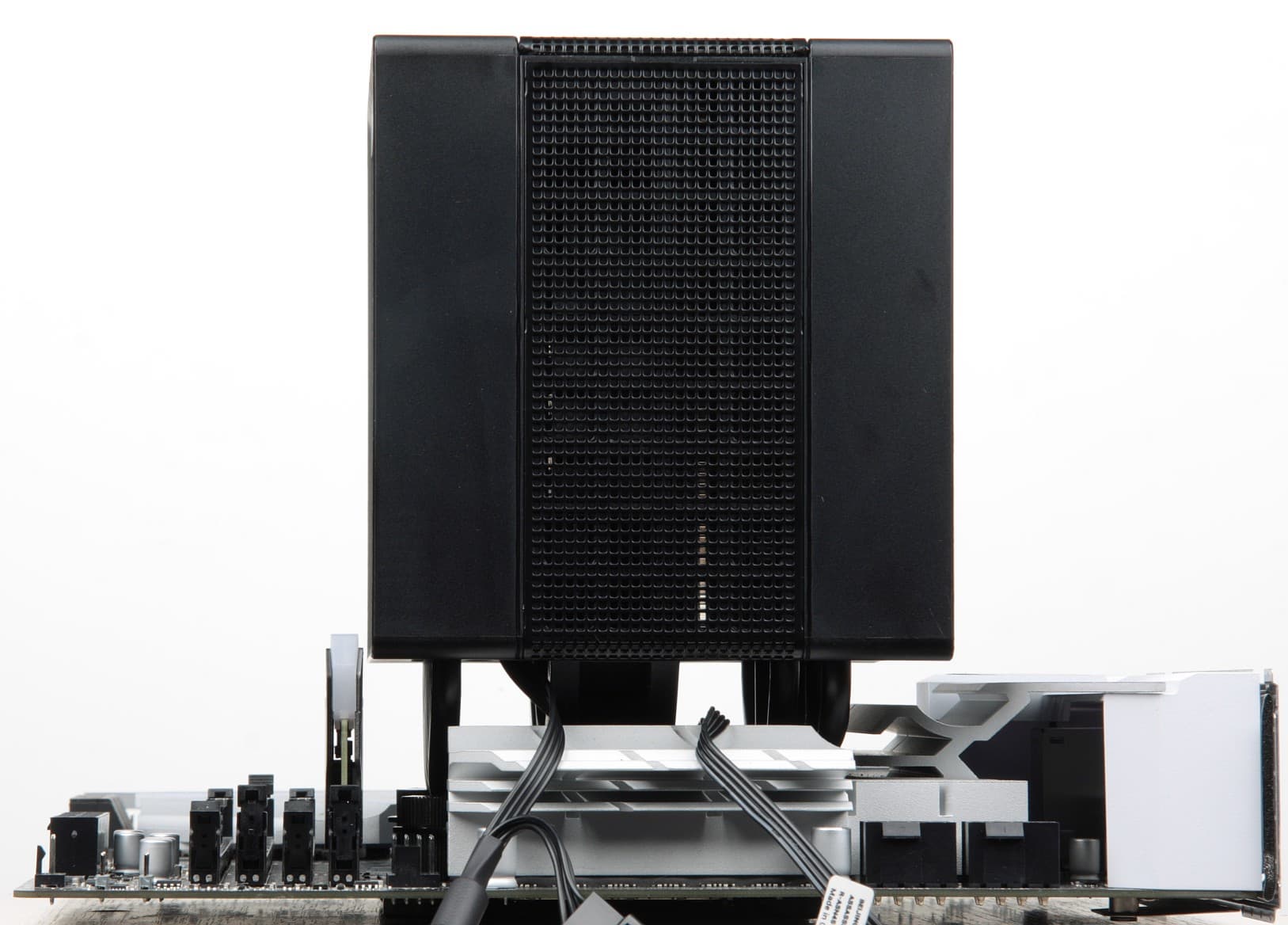

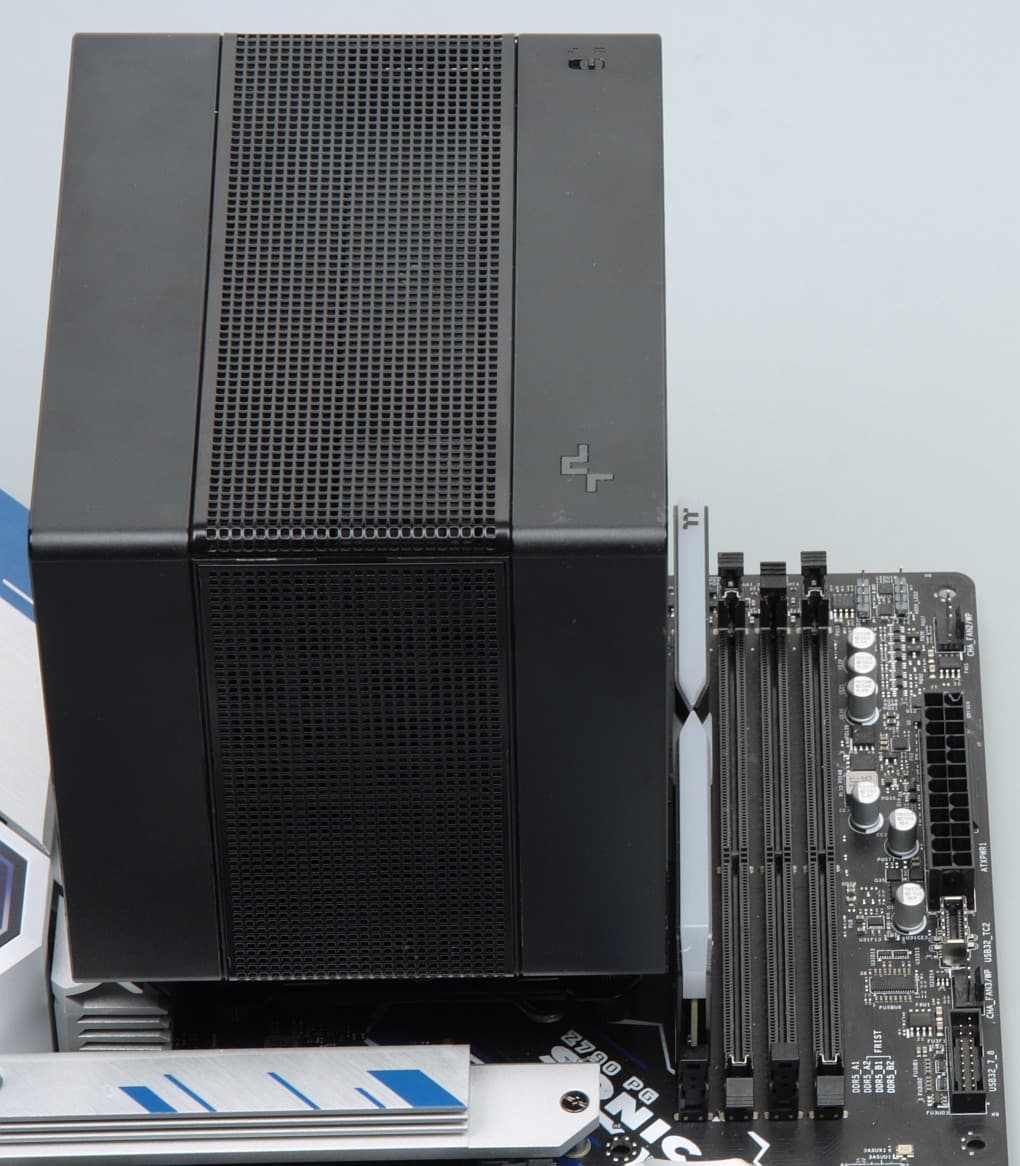

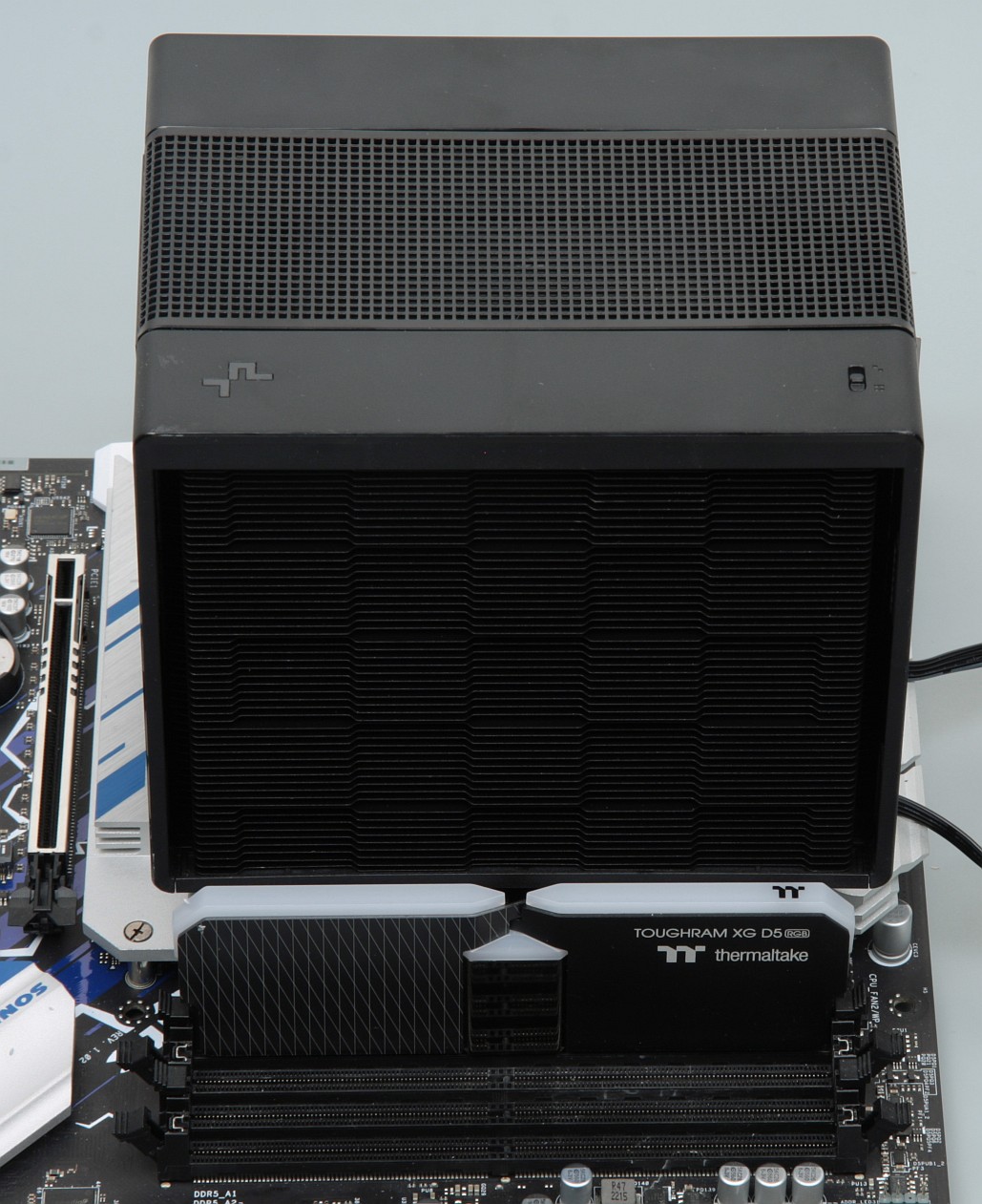

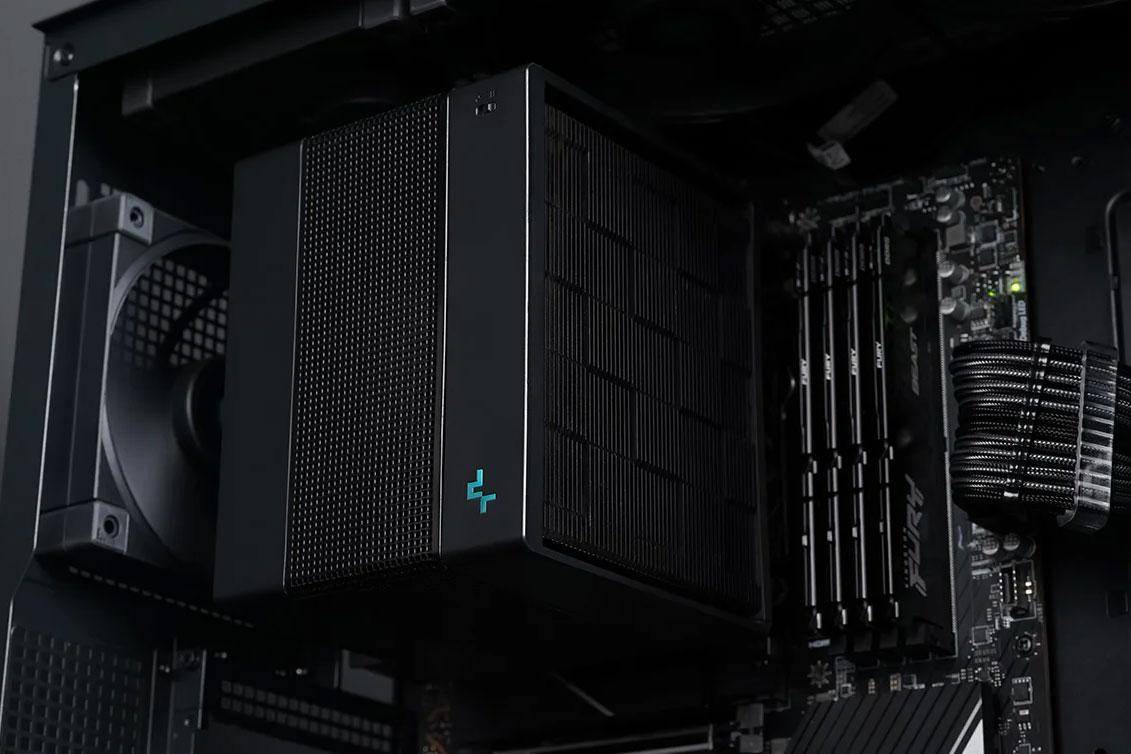

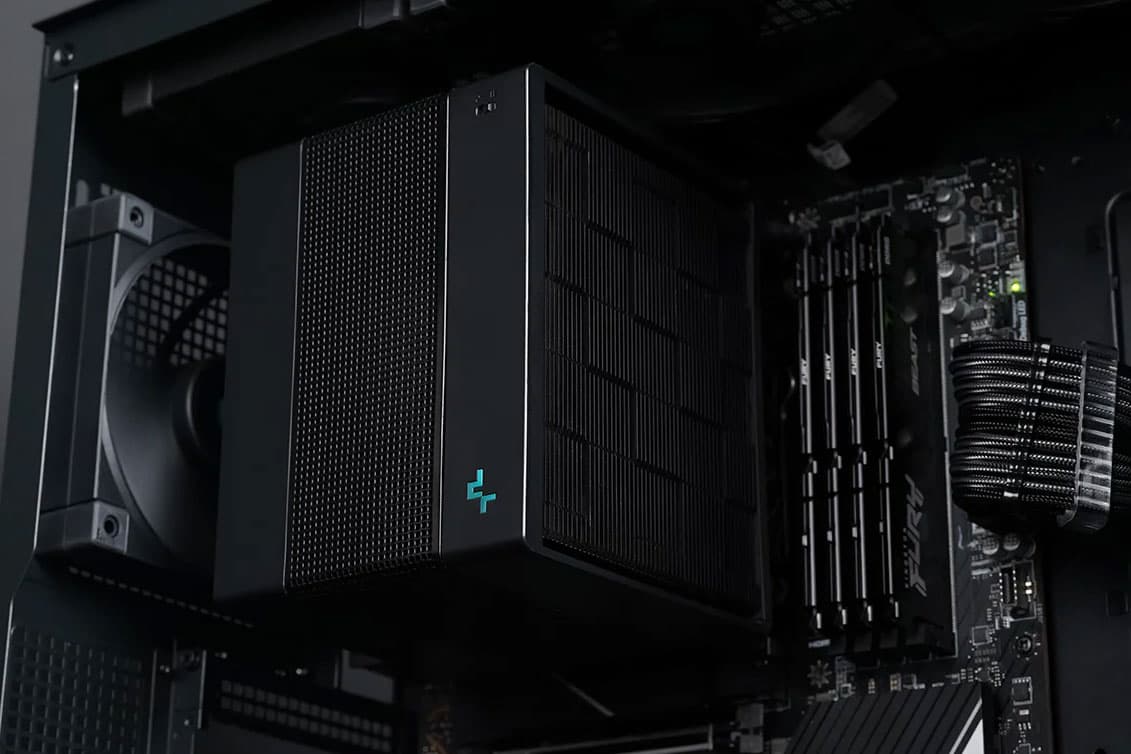

Габариты кулера довольно большие, но в случае большинства совместимых разъемов для процессоров Intel и, видимо, всех совместимых для процессоров AMD все разъемы для оперативной памяти сверху радиатором не перекрываются. Пример для LGA1700:
![](/img/x387/r30/00/02/75/12/IMG8701.jpg)
![](/img/x387/r30/00/02/75/12/IMG8702.jpg)
В случае, когда перекрываются, то максимальная высота модулей памяти, помещающихся под радиатором кулера, равна примерно 53 мм.
Установка кулера относительно удобная, хотя и придется снять вентилятор, но понадобится длинная отвертка, которая, впрочем, есть в комплекте поставки. Отметим, что конструкция крепежа практически исключает перекос теплосъемника относительно плоскости крышки процессора, а также слишком слабый или слишком сильный прижим.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
Размеры площадки теплосъемника, мм (Д×Ш) | 46×40 |
---|---|
Длина кабеля вентилятора, см | 27 |
Длина разветвителя питания, см | 14,5 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.

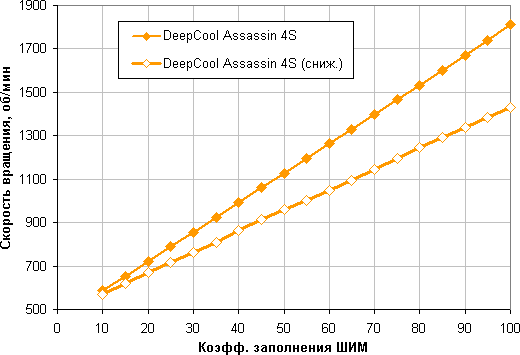

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
![](/img/x780x600/r30/00/02/75/12/rpmpwm.png)
Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 10% до 100% и широкий диапазон регулировки. Отметим, что при КЗ ниже 10% вентилятор останавливается. Это может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. Сниж. — это в тихом режиме.
![](/img/x780x600/r30/00/02/75/12/rpmv.png)

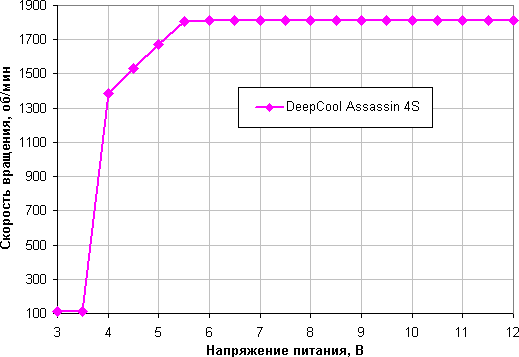

Зависимость скорости вращения от напряжения питания свидетельствует, что в вентиляторе применяется контроллер, поддерживающий стабильную частоту вращения при изменении напряжения от 5,5 до 12 В. В итоге использовать изменения напряжения для регулировки оборотов затруднительно, что, впрочем, недостатком не является. Вентилятор останавливается при снижении напряжения ниже 2,9 В и запускается от 3,9 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В, допустимо, но нужно ли?

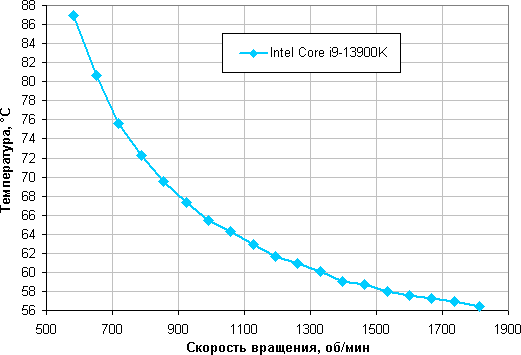

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц. В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентилятора изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 10% с шагом в 5%.
![](/img/x780x600/r30/00/02/75/12/temprpmintel17003700.png)
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается при КЗ равном 10% (а это примерно 580 об/мин вентиляторов). При этом максимальное потребление по данным мониторинга составило порядка 161 Вт, а по разъемам для питания процессора — 197 Вт. Напомним, что базовая мощность этого процессора составляет всего 125 Вт, а штатная максимальная кратковременная (турбо-лимит) — 253 Вт.

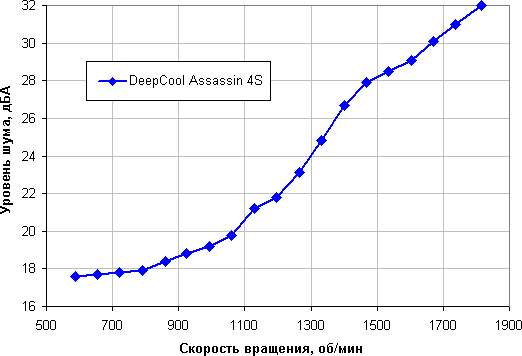

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
![](/img/x780x600/r30/00/02/75/12/noiserpm.png)
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,5 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.
Построение зависимости реальной максимальной мощности от уровня шума

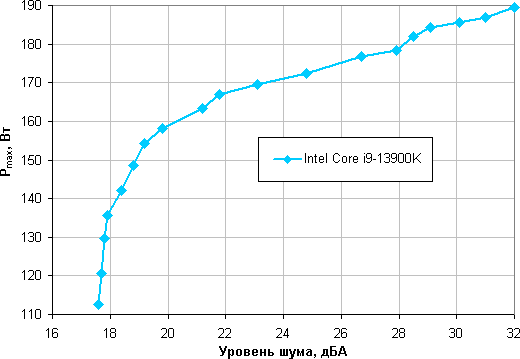

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
![](/img/x780x600/r30/00/02/75/12/pmaxintel17003700.png)
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 173 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 190 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Интересно, что эффективность данного кулера оказалась практически такой же, как у протестированного ранее кулера DeepCool Assassin IV, который по факту отличается только наличием второго вентилятора.
Выводы
Для правильного понимания выводов нужно иметь в виду, что:
Целью тестирования является прежде всего определение охлаждающей способности кулера (СЖО). Процессоры, на которых проводится тестирование, используются только в качестве нагревательного элемента для последующего определения условного теплового сопротивления кулера в различных режимах. Поэтому мощность (тепловыделение) процессора искусственно регулируется в зависимости от способностей охлаждающей системы, она может быть меньше или больше штатных режимов работы процессора. Главное — чтобы во всем диапазоне охлаждающей способности кулера по возможности не было перегрева процессора и при этом была значимая разница в изменении температуры процессора.
На основе кулера DeepCool Assassin 4S можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-13900K, если потребление такого или подобного процессора под максимальной нагрузкой не будет превышать 173 Вт, а температура внутри корпуса не повысится выше 44 °C, и это с ограничением в 80 °C на максимальную температуру процессора. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора (можно до 100 °C) или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку, возможность использования совместно с высокими модулями памяти и выбор режимов работы вентилятора.
