Паспортные характеристики, комплект поставки и цена
| Производитель | DeepCool |
|---|---|
| Название модели, ссылка | AK400 |
| Код модели | R-AK400-BKNNMN-G-1; EAN: 6933412727446 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA1700/1200/1151/1150/1155; AMD: AM4 |
| Охлаждающая способность | нет данных |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | DeepCool FC120P (DF1202512CM) |
| Питание вентилятора | 12 В, 0,13 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 500—1850 об/мин (±10%) |
| Производительность вентилятора | 113 м³/ч (66,47 фут³/мин) |
| Статическое давление вентилятора | 20 Па (2,04 мм вод. ст.) |
| Уровень шума вентилятора | не более 29 дБА |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | 50 000 ч |
| Размеры охладителя (В×Ш×Г) | 155×127×97 мм |
| Размеры радиатора (В×Ш×Г) | 152×120×45 мм |
| Масса охладителя | 661 г |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора) |
| Термоинтерфейс теплосъемника | нанесенная термопаста |
| Подключение | вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание

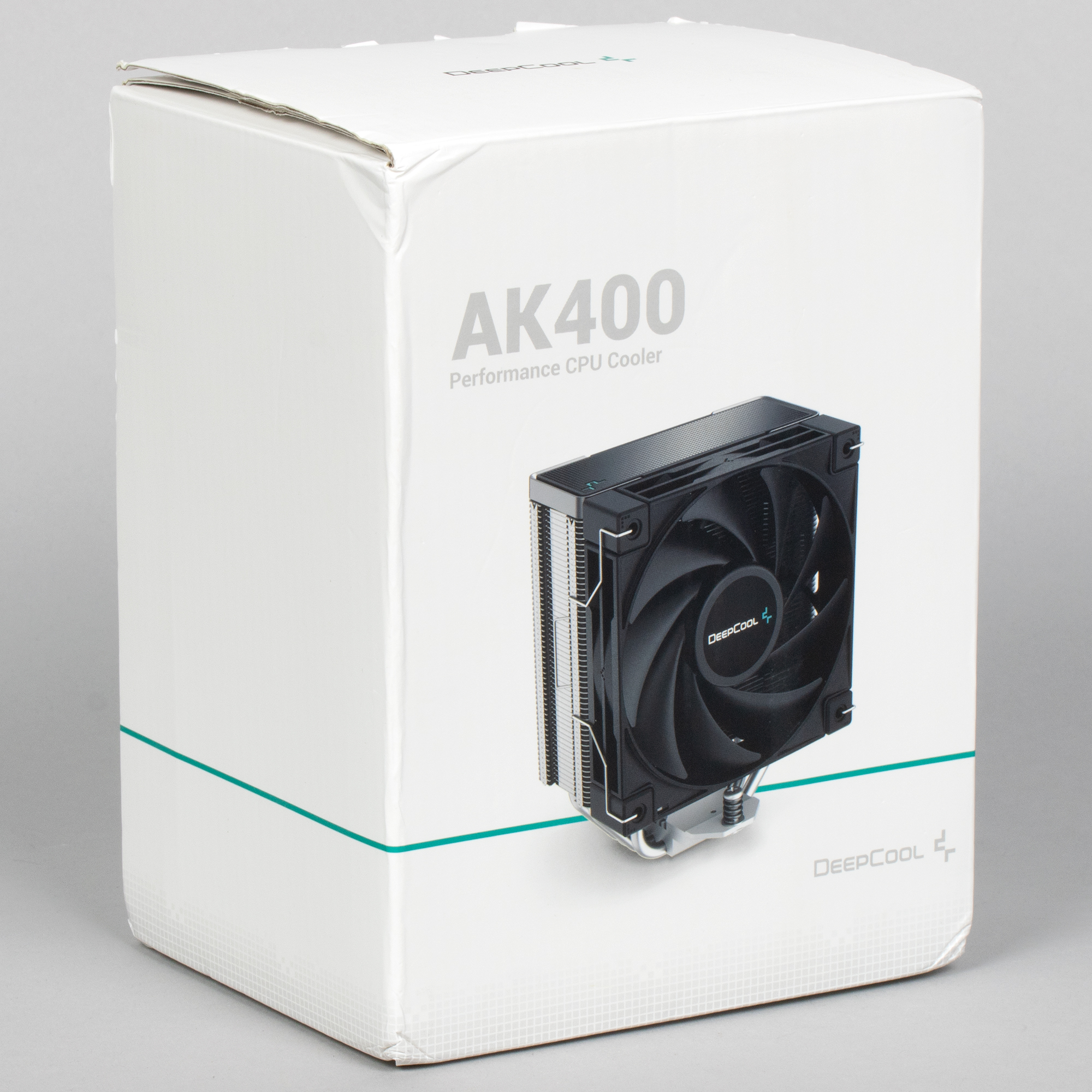

Поставляется процессорный охладитель в лаконично оформленной коробке из нетолстого гофрированного картона.
На внешних плоскостях коробки изображен сам кулер и приведены технические характеристики. Почти все надписи на английском языке и только отсылка на сайт компании за дополнительной информацией продублирована на нескольких языках, включая русский. Кулер в коробке защищают вставки из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики. Подошва теплосъемника и термопаста на ней защищены фигурной накладкой из прозрачного пластика.

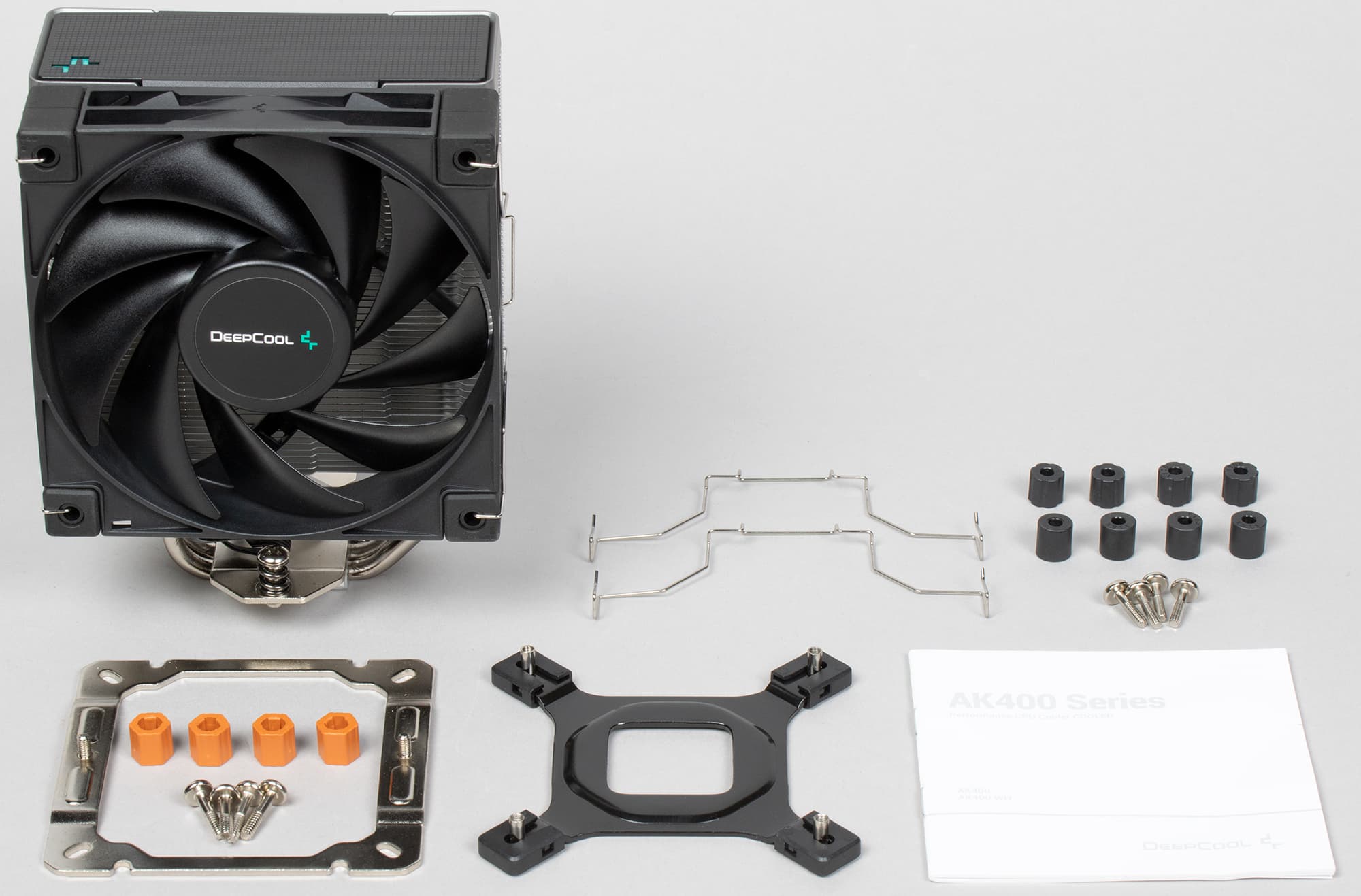

В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

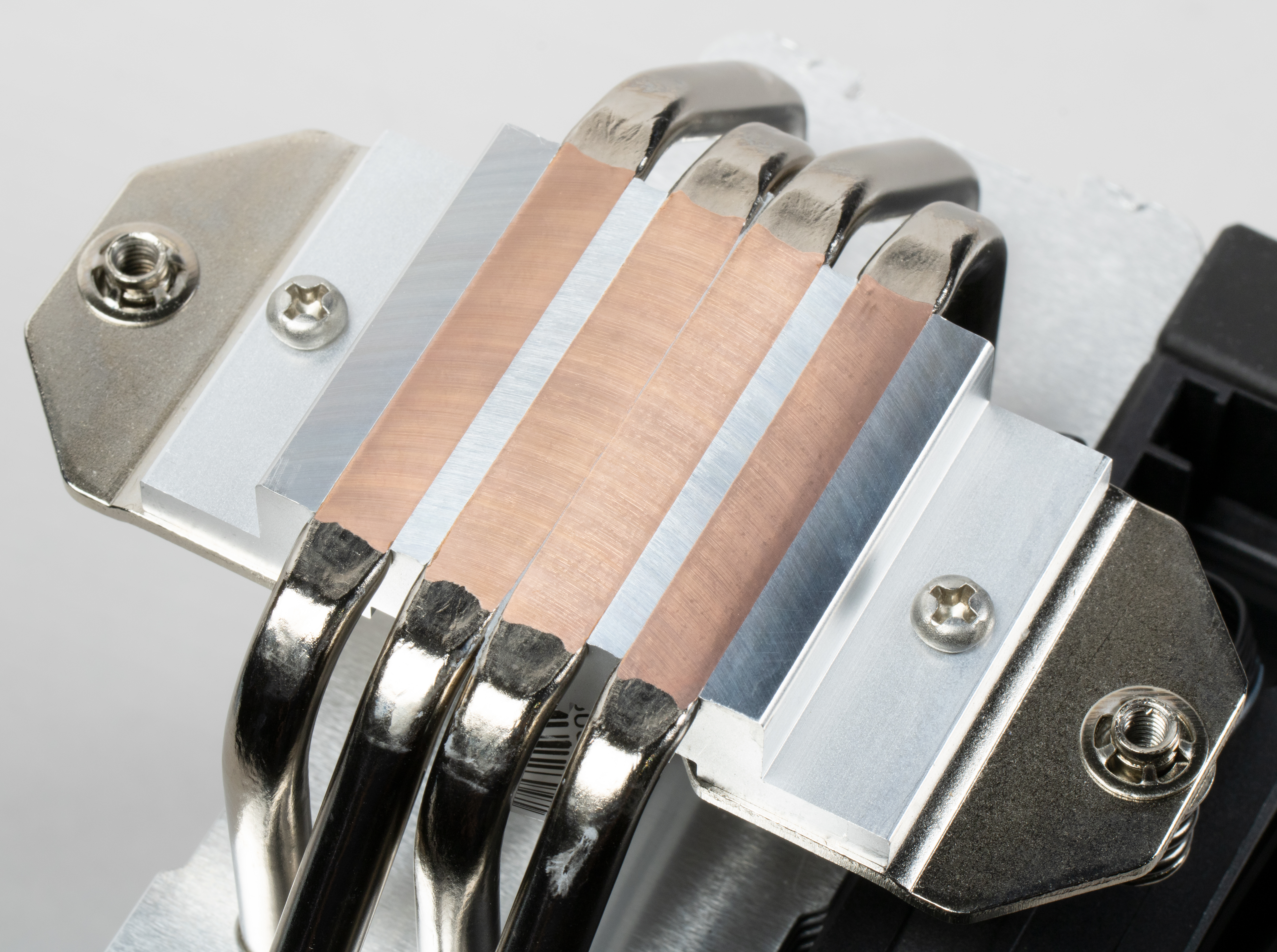

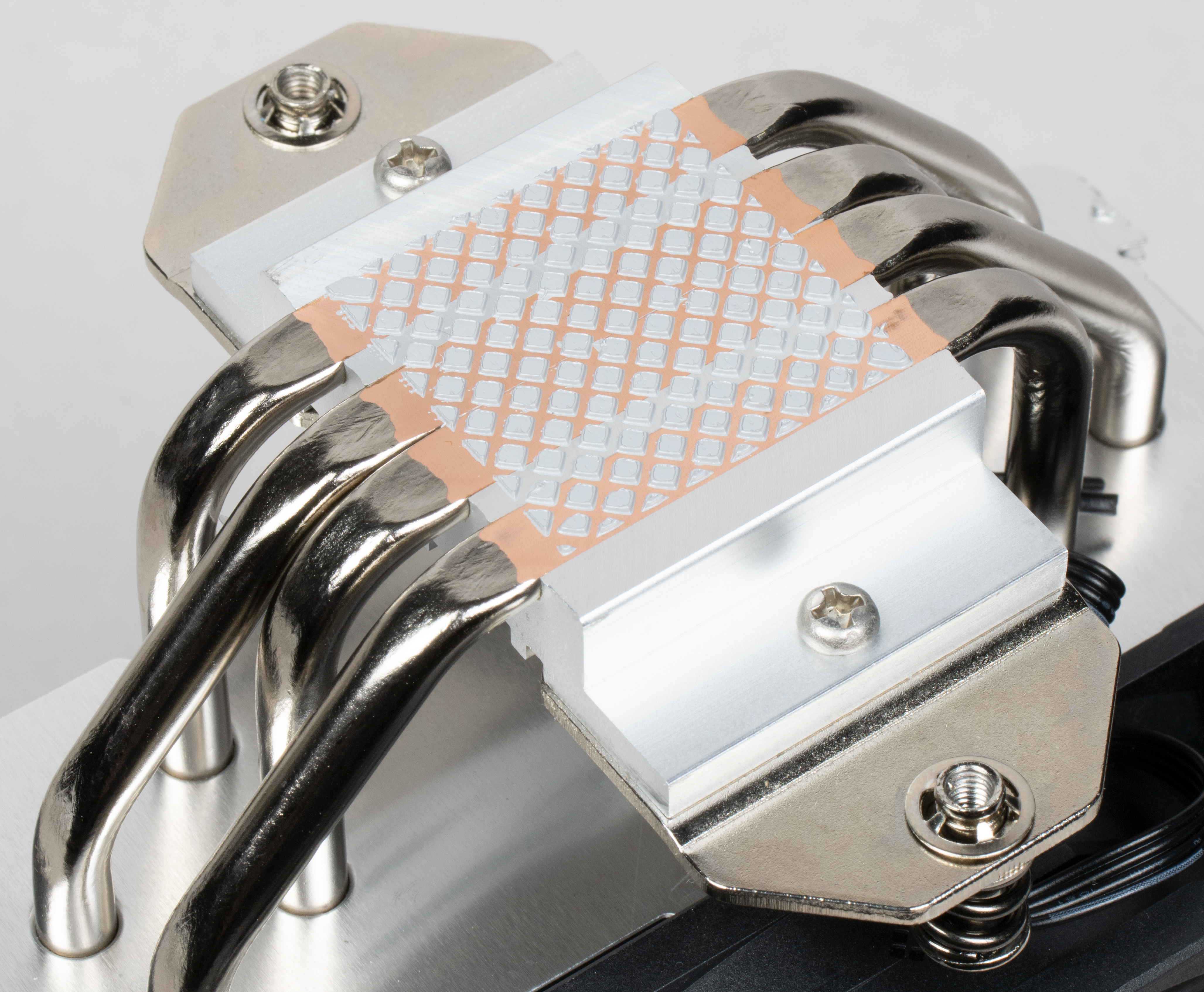

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. Снаружи они никелированные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника между трубками и ребрами подошвы выраженных канавок нет. Рабочая плоскость теплосъемника практически идеально плоская.
На нее изначально нанесена термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет.

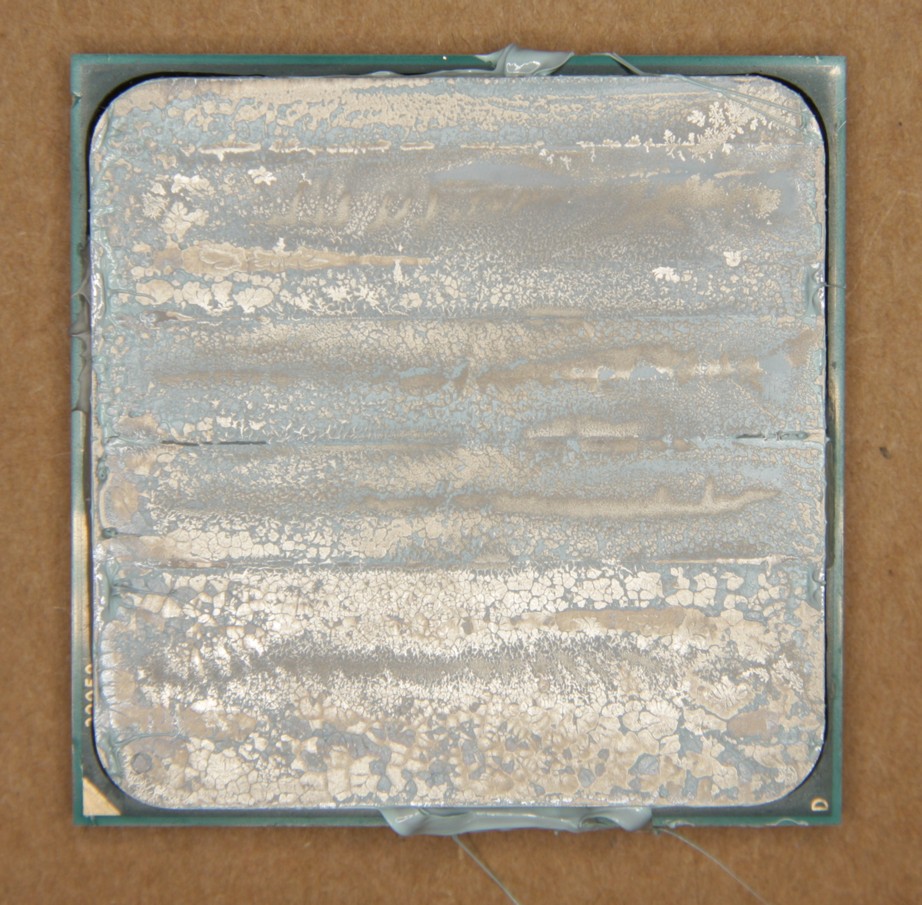

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре AMD Ryzen 7 1800X:

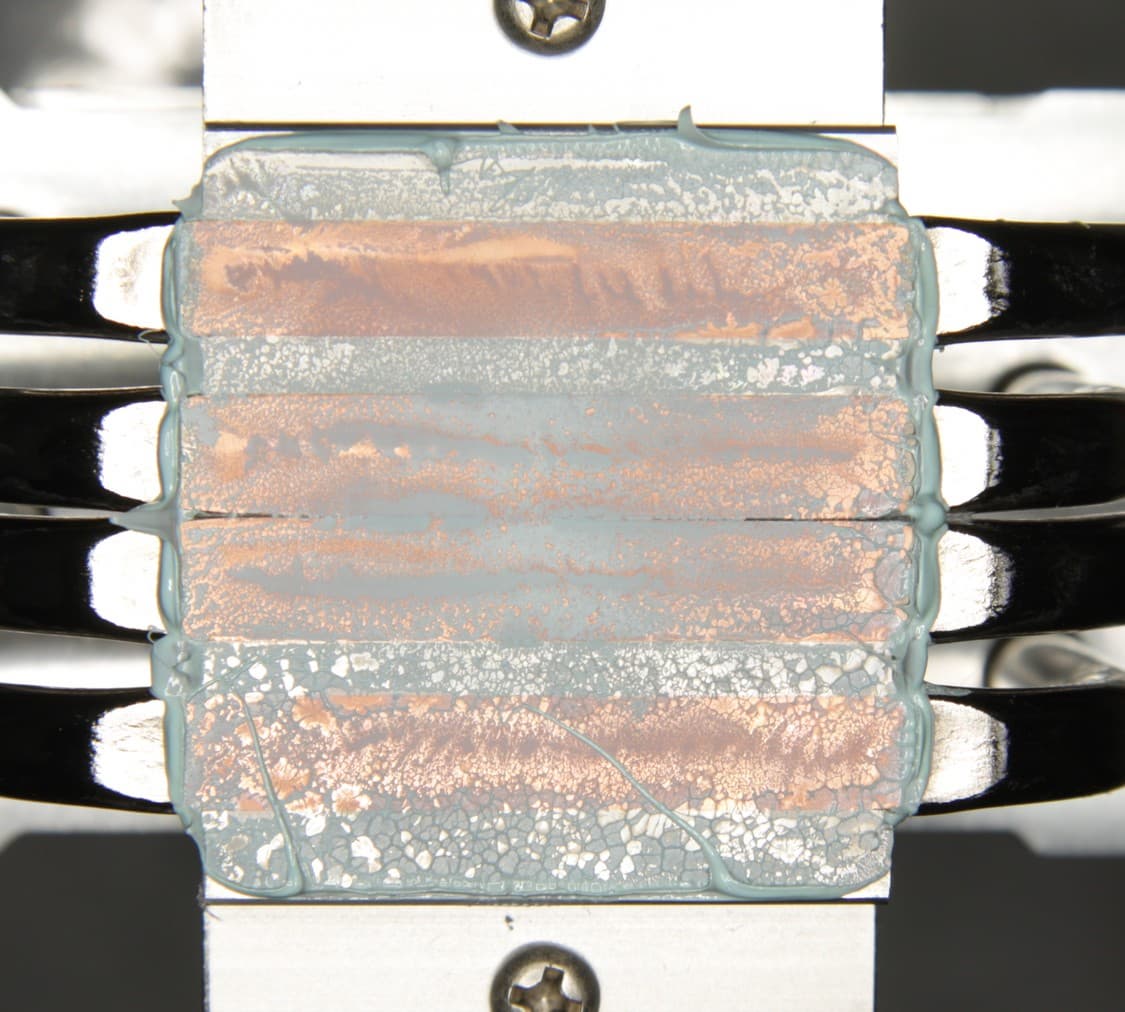

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.
Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.
Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. Сверху на радиаторе закреплена декоративная пластиковая крышка.

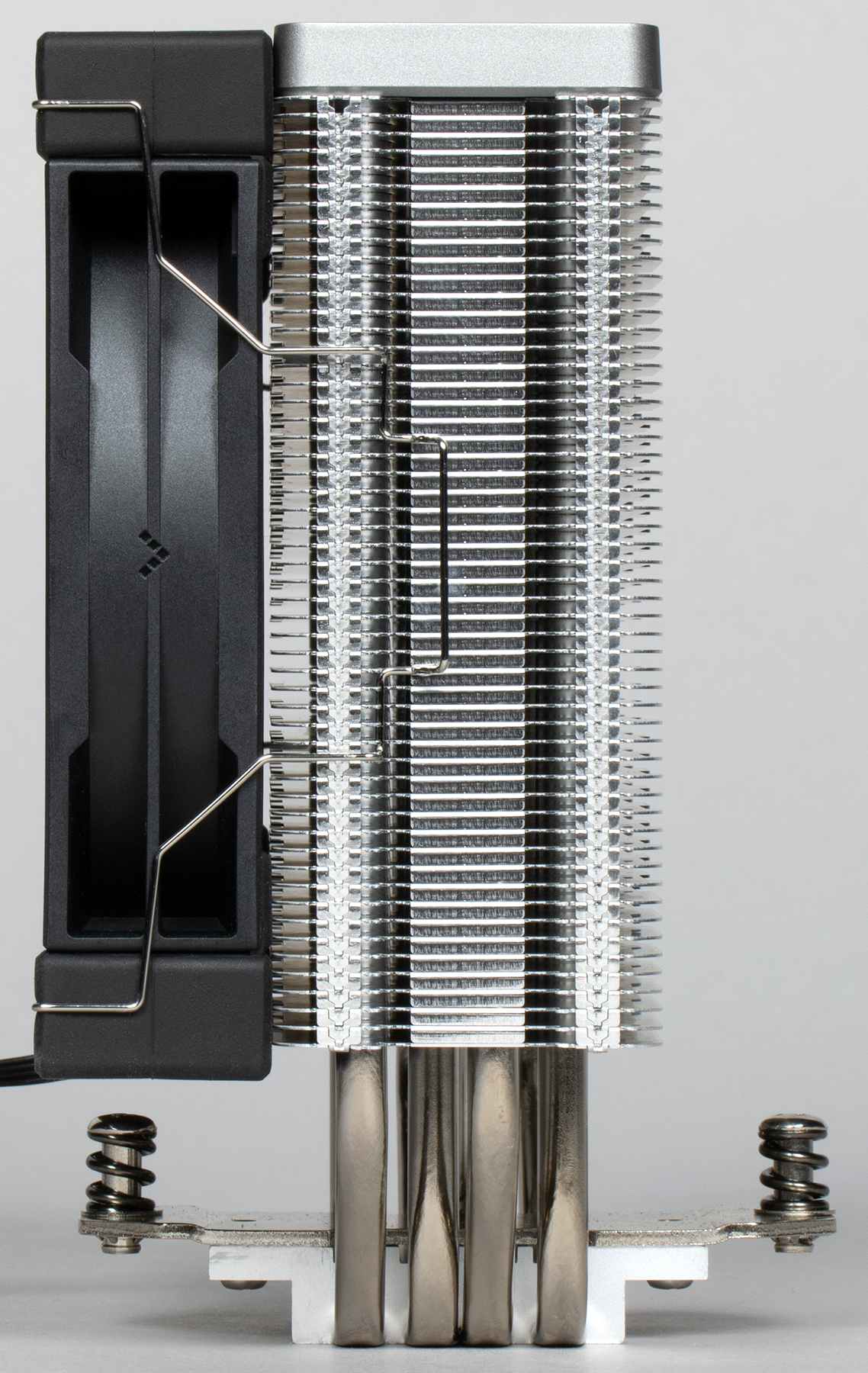

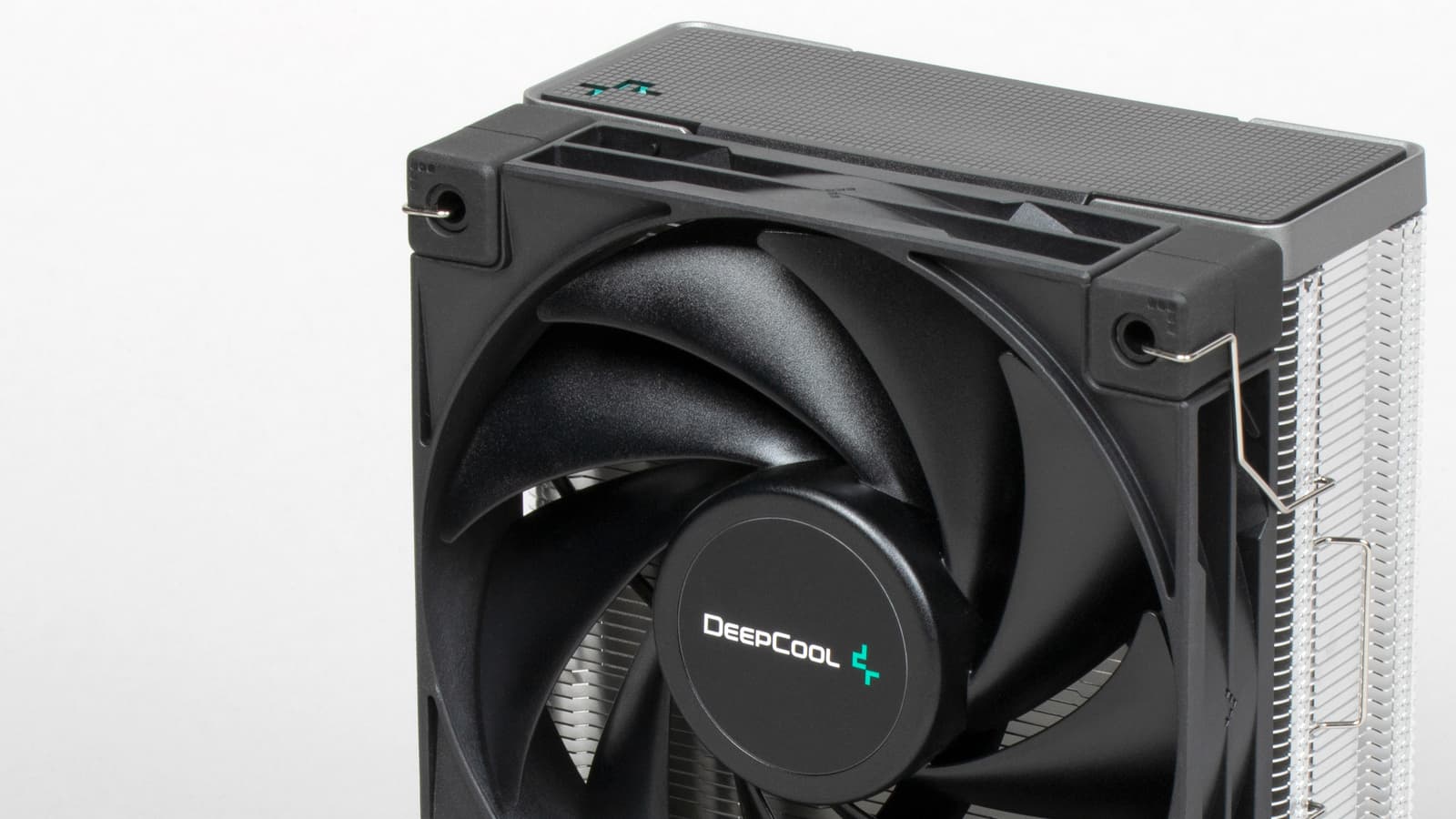

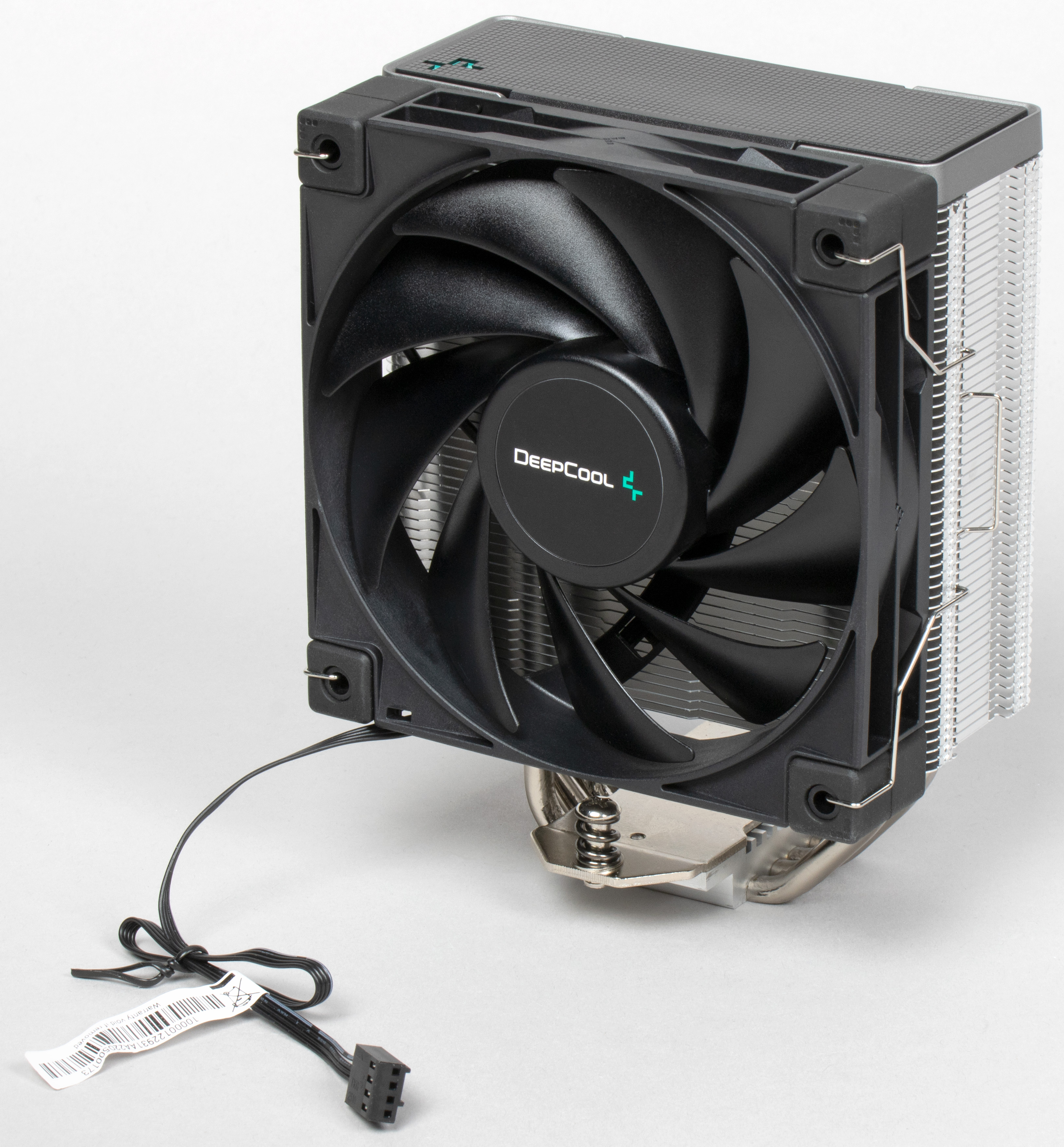

По ширине габариты вентилятора равны рабочей плоскости радиатора, а по высоте радиатор лишь немного меньше высоты вентилятора, поэтому практически весь воздушный поток проходит через пластины.

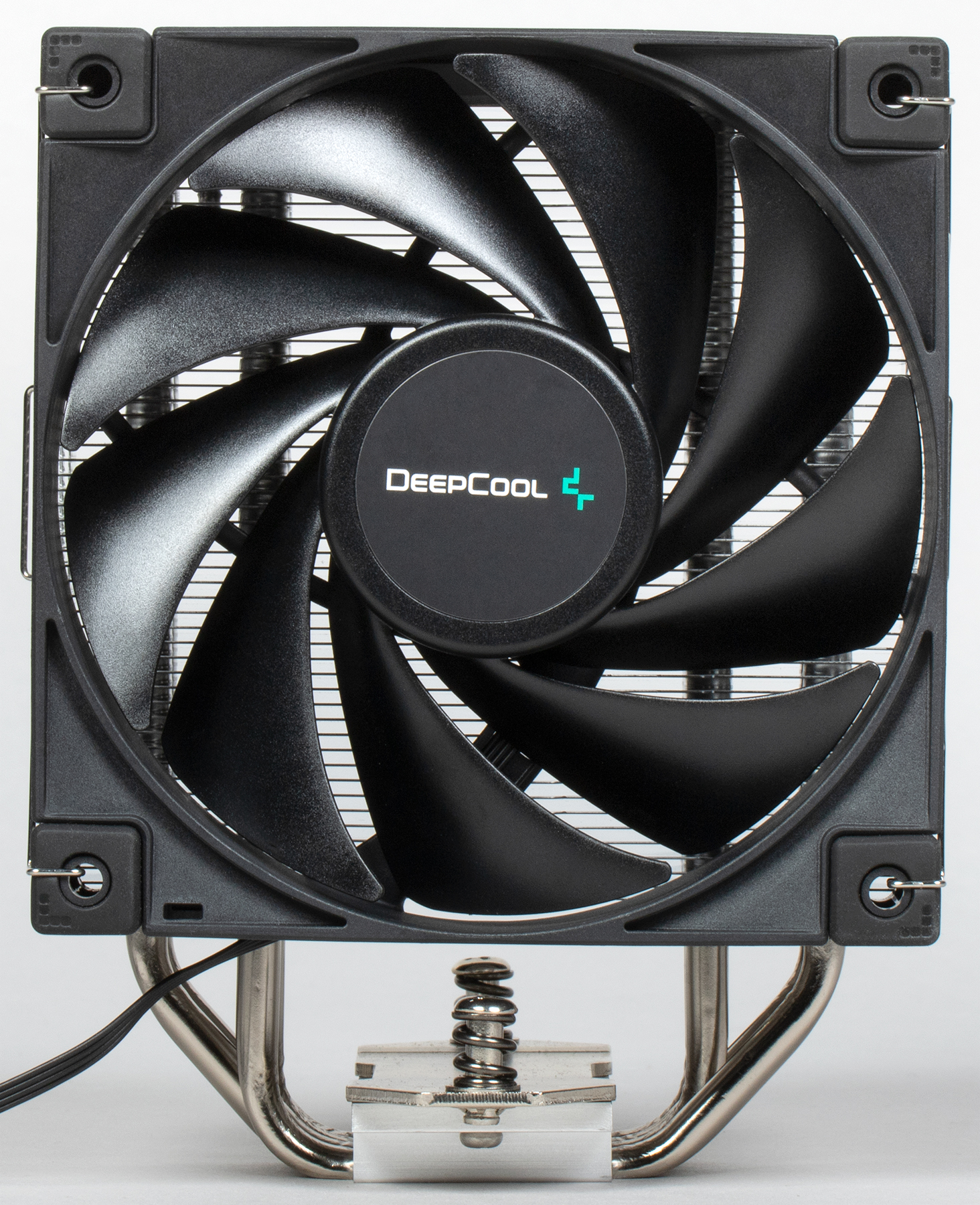

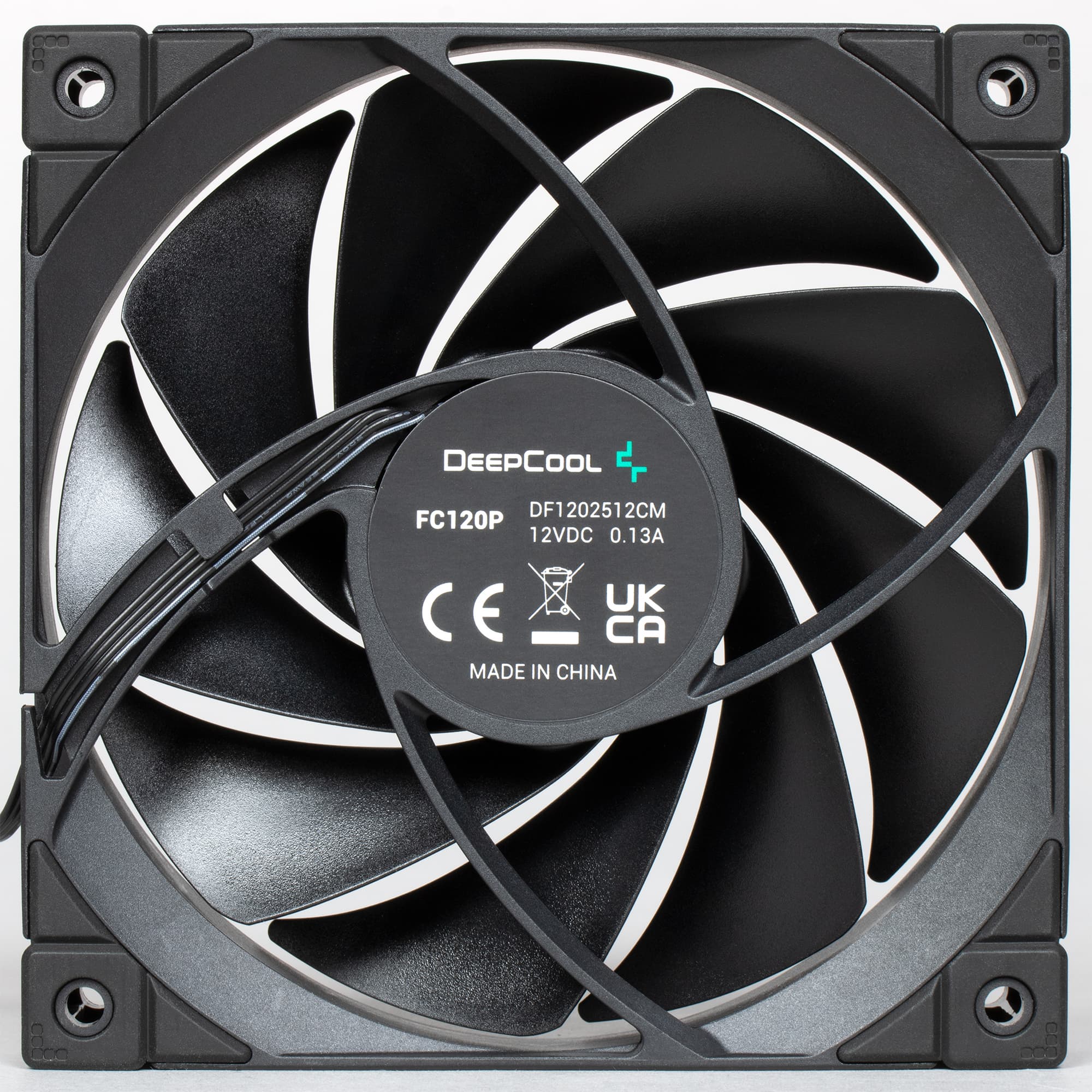

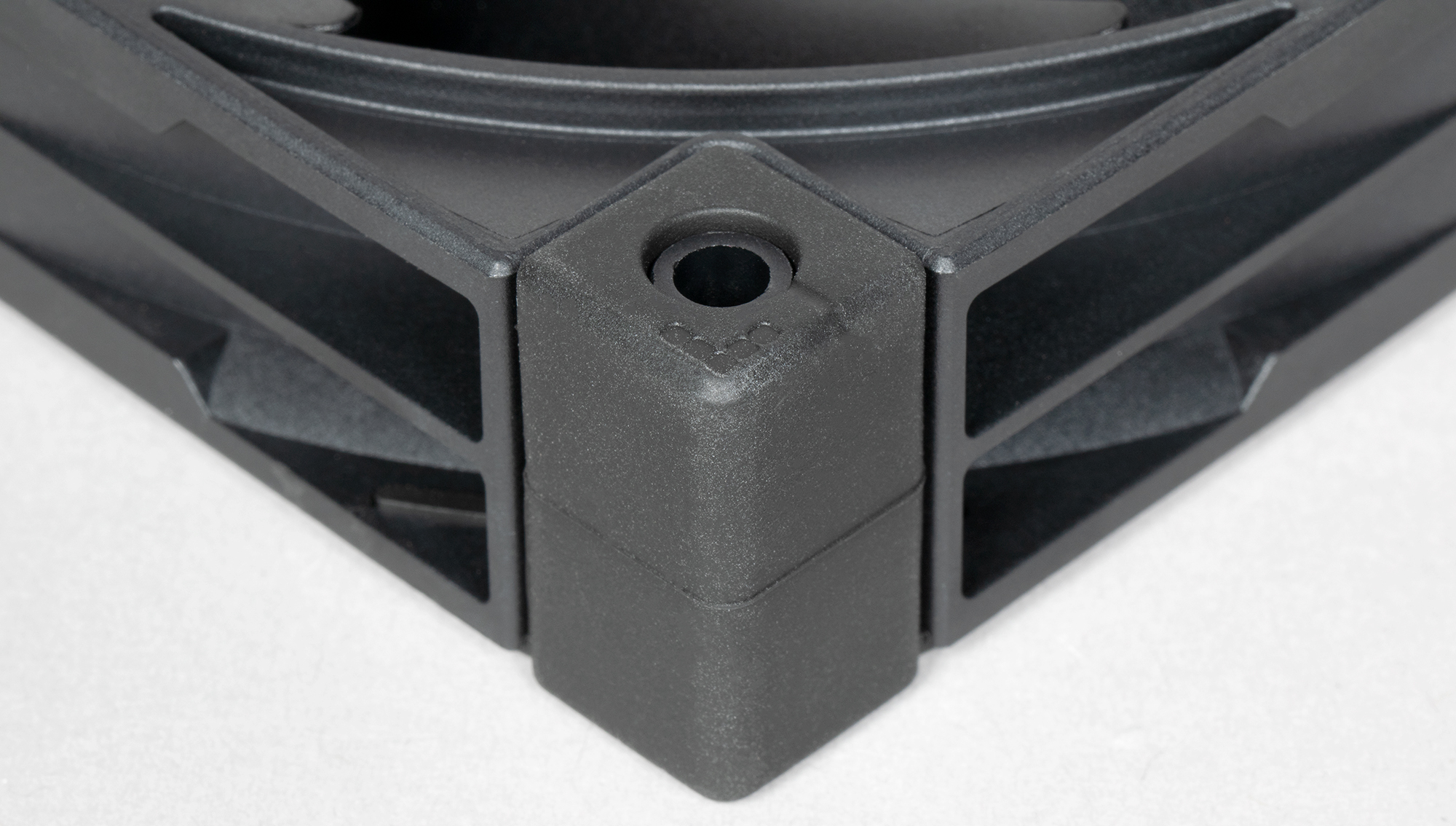

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки.
В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку.
Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора простой плоский, что очень удобно.

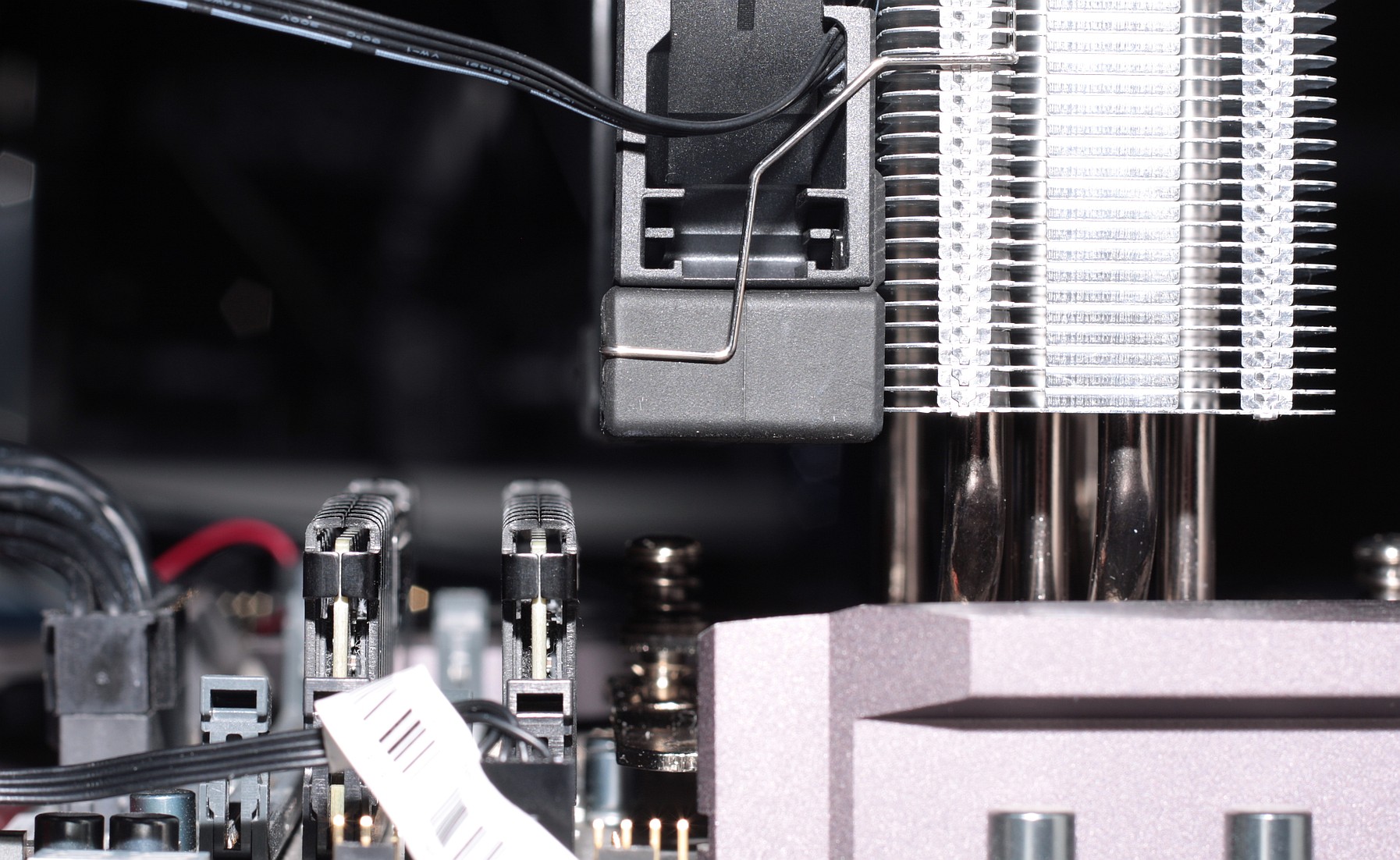

Кулер относительно компактный. Все разъемы для оперативной памяти остаются доступными для установки модулей памяти. Наглядный пример:
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Высота, мм | 155 |
|---|---|
| Ширина, мм | 120 (без креплений вентилятора) |
| Глубина, мм | 72 (без теплосъемника и крепежа) |
| Габариты теплосъемника, мм (Ш×В) | 35×40 |
| Масса охладителя*, г | 726 |
| Масса радиатора, г | 522 |
| Высота оребрения, мм | 109 |
| Длина кабеля вентилятора, см | 28 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Так как этот кулер не совместим с разъемами LGA2011 / LGA2066, то тестирование выполнялось с использованием процессора AMD с разъемом AM4, а именно AMD Ryzen 7 1800X. Для теста под нагрузкой использовалась программа powerMax (AVX). Все ядра процессора AMD Ryzen 7 1800X работали на фиксированной частоте 3,625 ГГц (множитель 36,25).

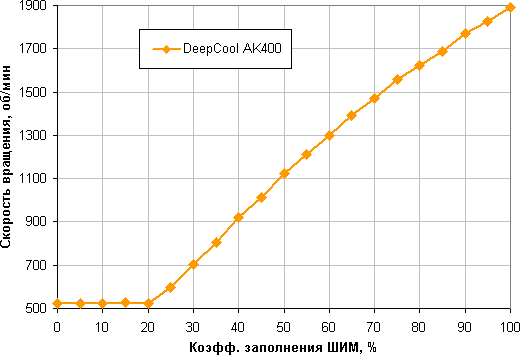

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 20% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

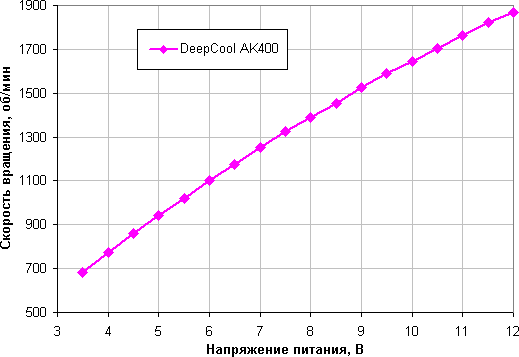

Диапазон регулировки с помощью напряжения немного уже. Вентилятор останавливается при снижении напряжения до 3,3 В и запускается от 3,4 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

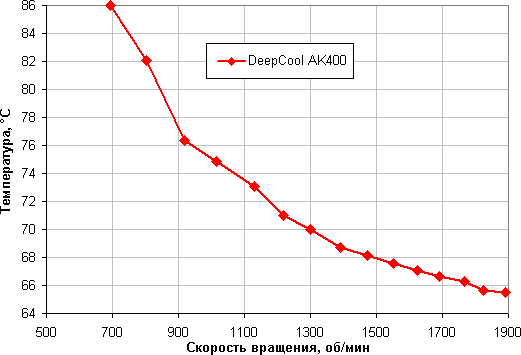

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
В этом тесте наш процессор AMD Ryzen 7 1800X при 24 градусах окружающего воздуха еще не перегревается при КЗ равном 30% (а это примерно 700 об/мин), но температура уже близка к критической.

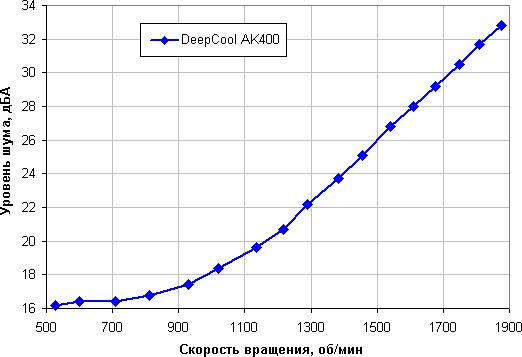

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,2 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.
Построение зависимости реальной максимальной мощности от уровня шума

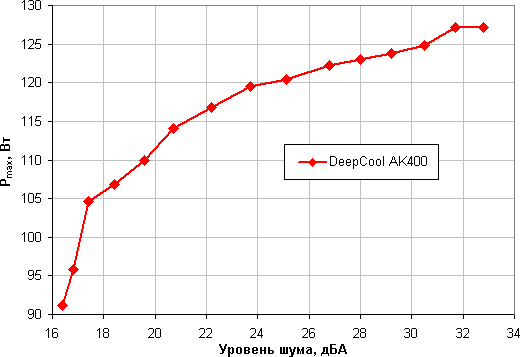

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике). Приняв 25 дБА за критерий условной бесшумности, мы получим примерную максимальную мощность процессоров, соответствующих этому уровню:
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 120 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 127 Вт.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 7 1800X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).
Тестирование на процессоре AMD Ryzen 9 5950X
В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто. Все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30).

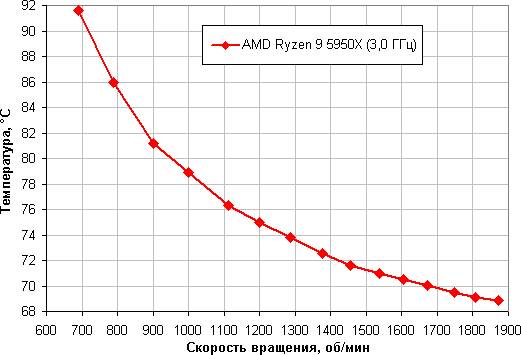

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 30% (а это примерно 690 об/мин вентиляторов), так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C.

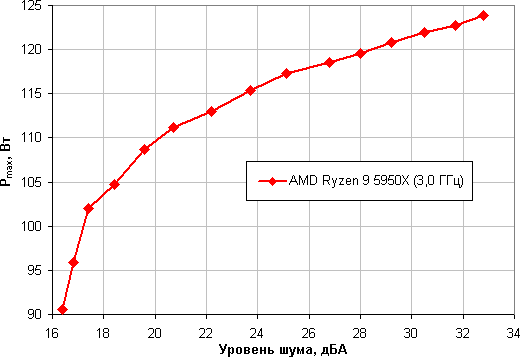

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 117 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 124 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 5950X, но на возможность какого-либо разгона рассчитывать уже не стоит.
Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).
Выводы
Наше тестирование показало, что кулер DeepCool AK400 можно использовать с процессорами типа AMD Ryzen 7 1800X, имеющими реальное потребление порядка 120 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае AMD Ryzen 9 5950X при тех же условиях – 117 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно немного увеличить. К достоинствам кулера следует отнести аккуратный дизайн, возможность установки второго вентилятора и то, что он не перекрывает слоты для модулей памяти.
