Паспортные характеристики
| Производитель | Cooler Master |
|---|---|
| Название модели | SickleFlow 120 ARGB |
| Код модели | MFX-B2DN-183PA-R1, EAN: 4719512097434 |
| Сокращение в статье | Cooler Master SickleFlow 120 ARGB |
| Размер, мм | 120×120×25 |
| Масса, г | 156 один вентилятор, 541 набор |
| Тип подшипника | скольжения с винтовой нарезкой (Rifle Bearing) |
| Управление ШИМ | есть |
| Скорость вращения, об/мин | 650—1800 |
| Воздушный поток, м³/ч (фут³/мин) | 105 (62) |
| Статическое давление, Па (мм H2O) | 24,5 (2,5) |
| Уровень шума, дБА | 8—27 |
| Питание вентиляторов | мотор: 12 В, 0,37 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ) подсветка: 5 В, 0,21 А, 3-контактный разъем (общий, данные, питание) |
| Средняя наработка до отказа (MTTF), ч | 160 000 |
| Гарантия | 2 года |
| Комплект поставки |
|
| Розничная цена на момент публикации | в районе 2900 руб. |
Описание
Упакован комплект в красочную коробочку из плотного картона. В оформлении используется фирменный темно-фиолетовый цвет.
На гранях коробочки изображены вентиляторы с включенной подсветкой и контроллер, перечислены основные особенности, а также приведены технические характеристики продукта. Текст в основном на английском языке, но перечисление основных особенностей продублировано на нескольких других языках, в том числе и на русском. Каждый из вентиляторов дополнительно упакован в чехол из картона, а аксессуары частично расфасованы в пакеты и все помещены в картонную коробочку.

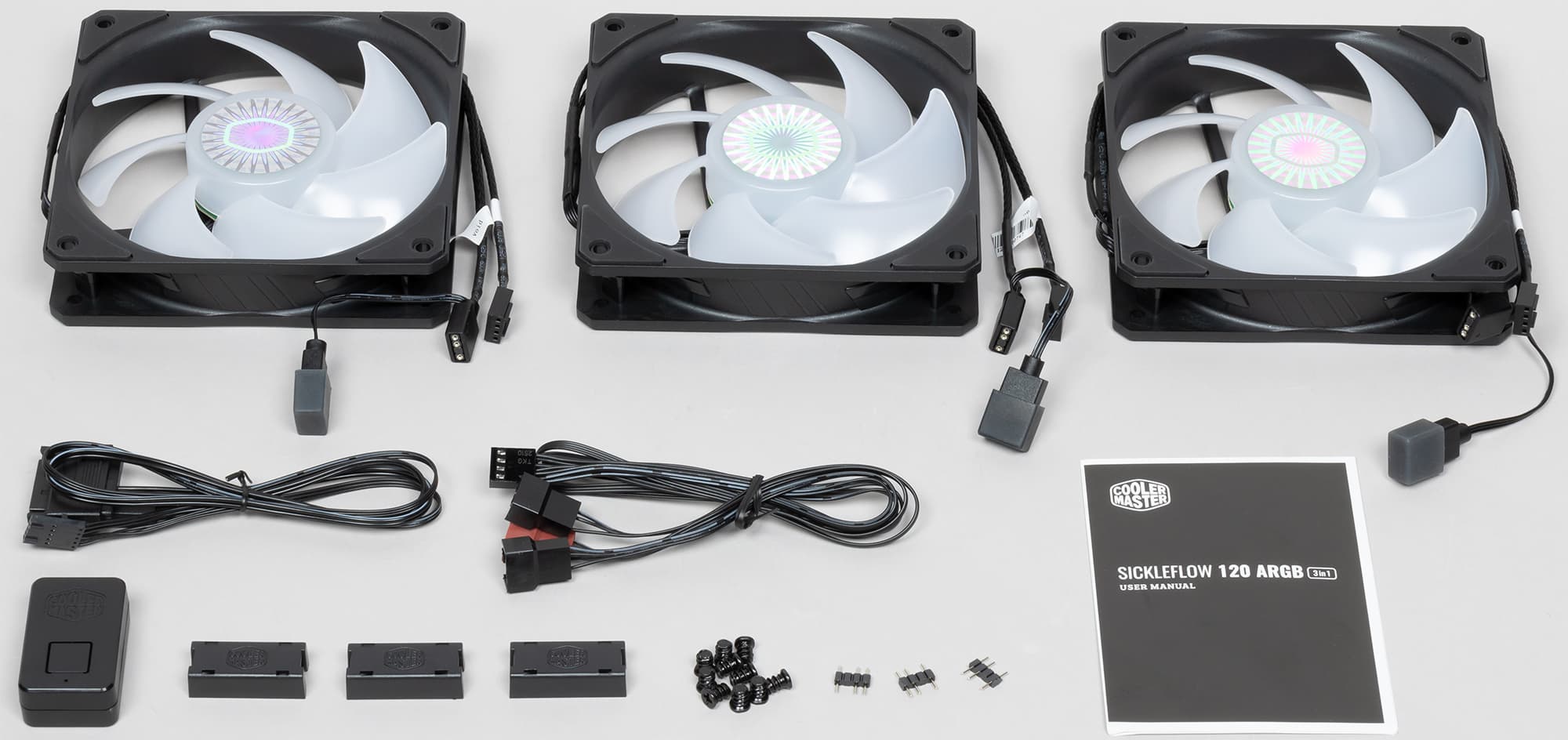

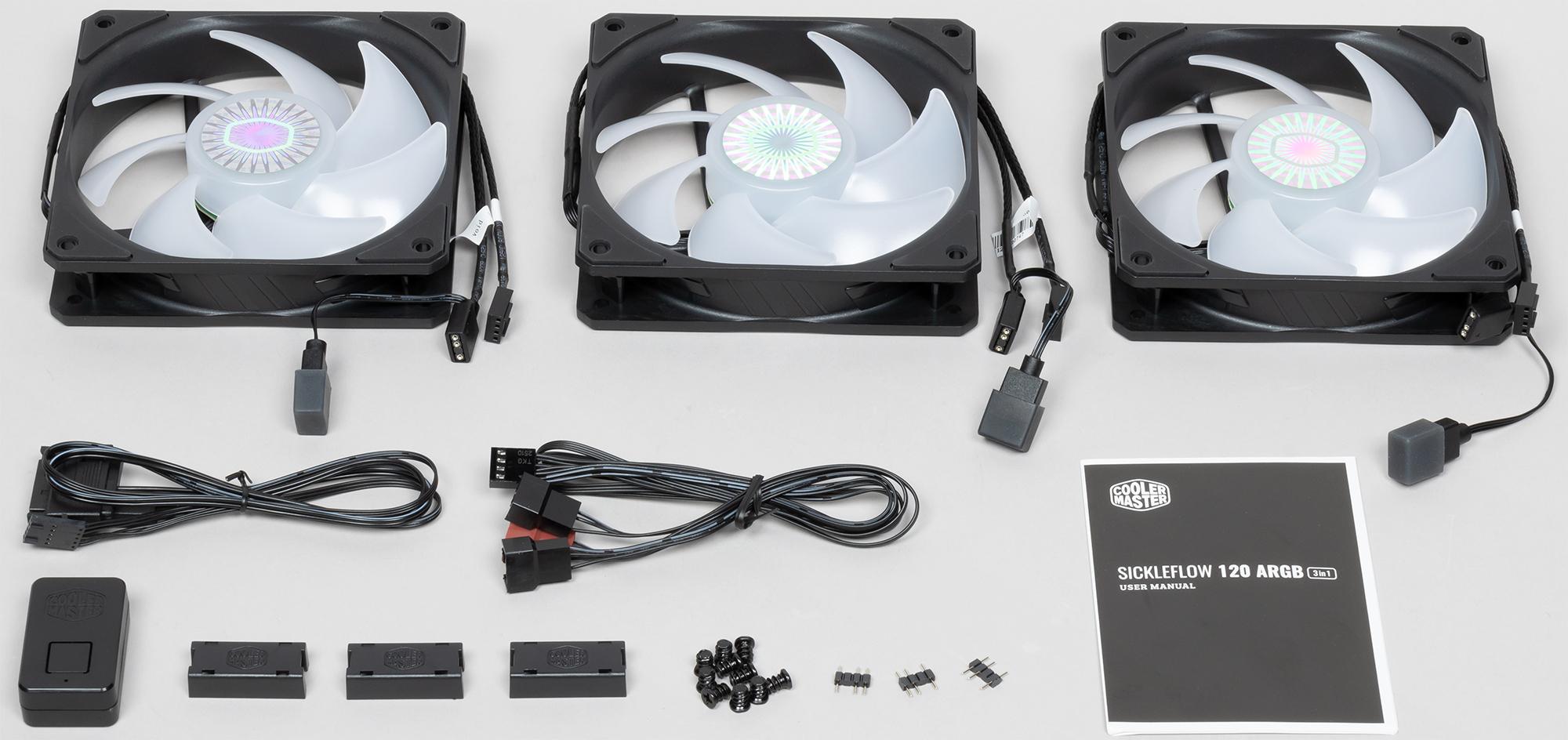

В комплект данного набора входят три вентилятора, по четыре коротких самореза к каждому вентилятору, разветвитель питания вентиляторов, контроллер подсветки, кабель для подключения контроллера подсветки к разъему питания SATA и к вентиляторам, соединители, фиксаторы разъемов подсветки и краткое руководство (с надписями на английском языке и в основном в картинках).

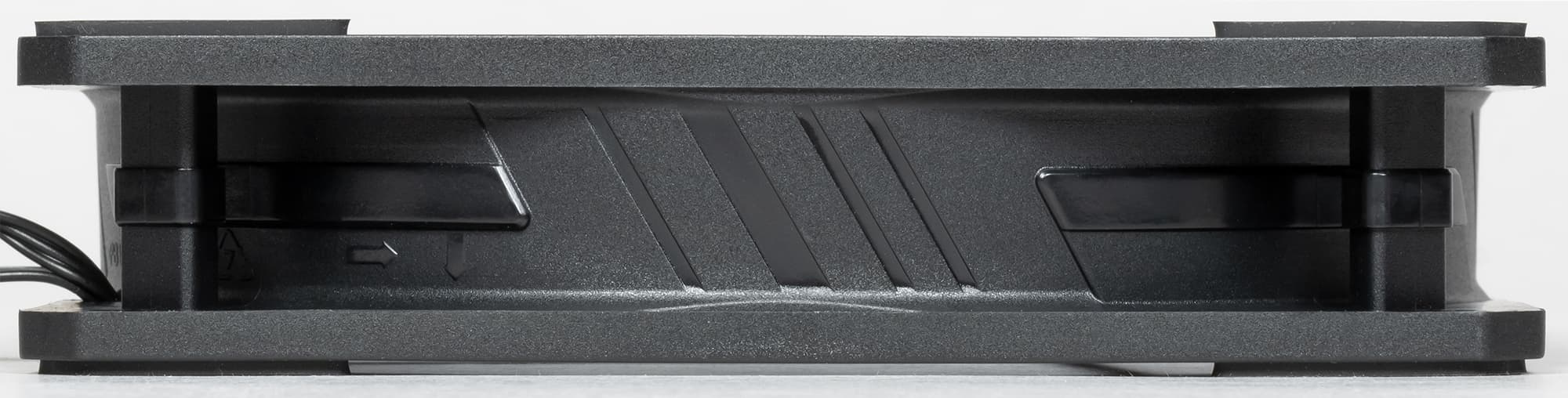

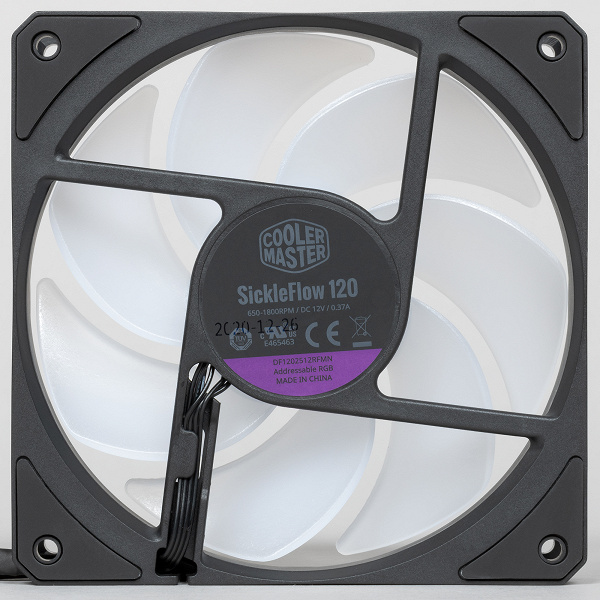

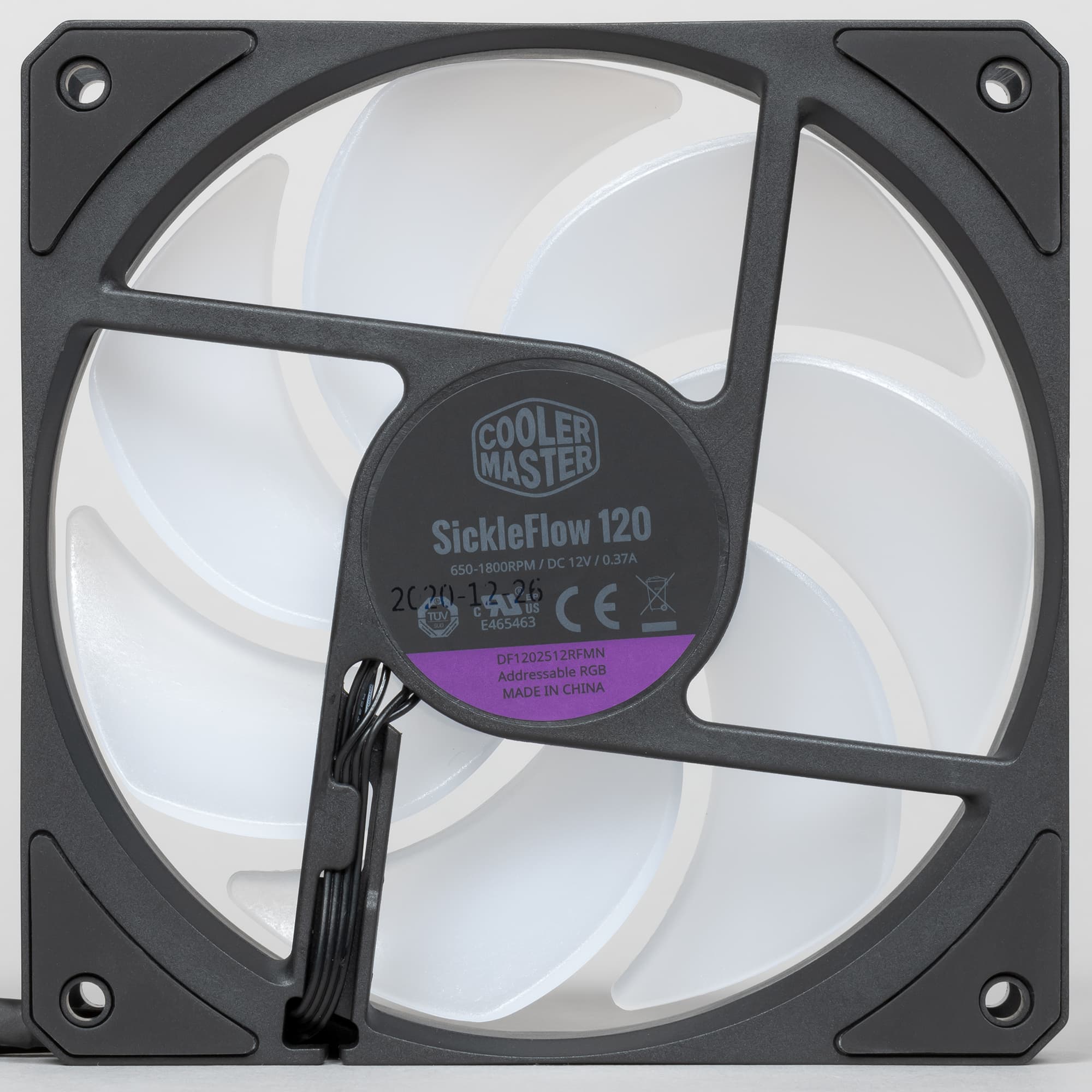

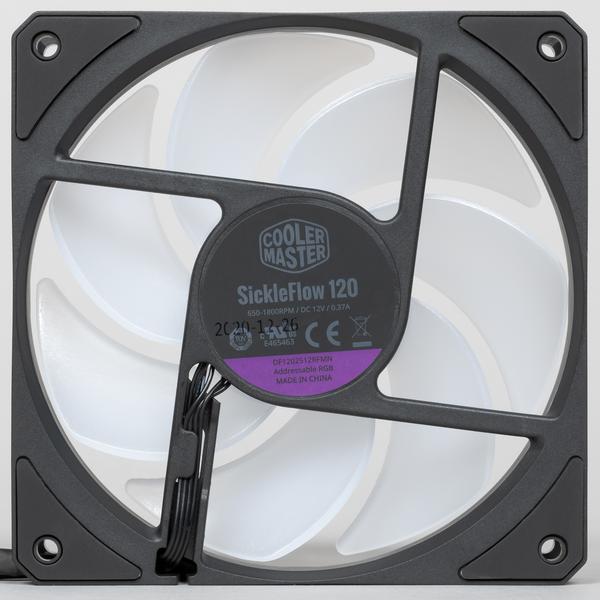

Рамка вентилятора изготовлена из прочного черного пластика.

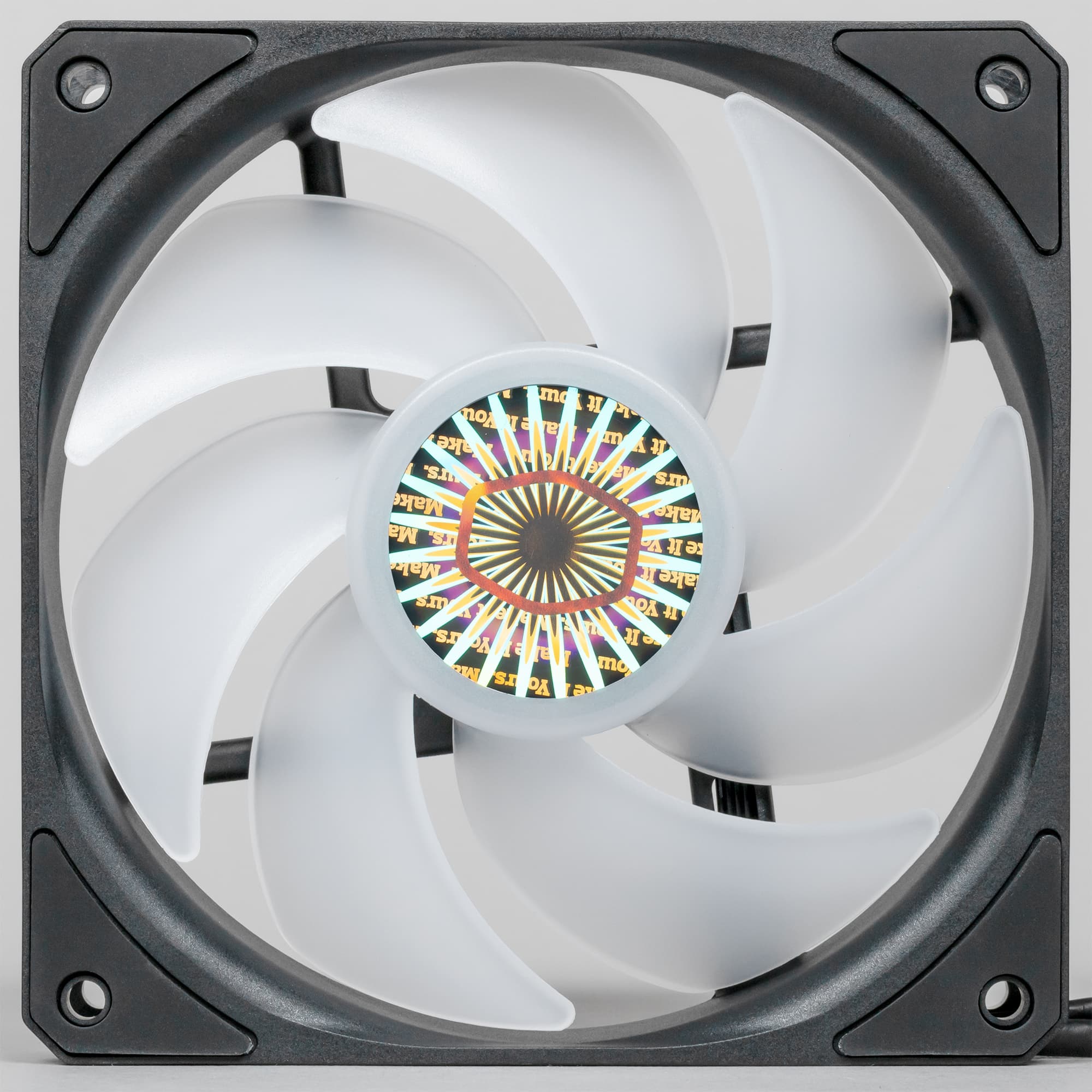

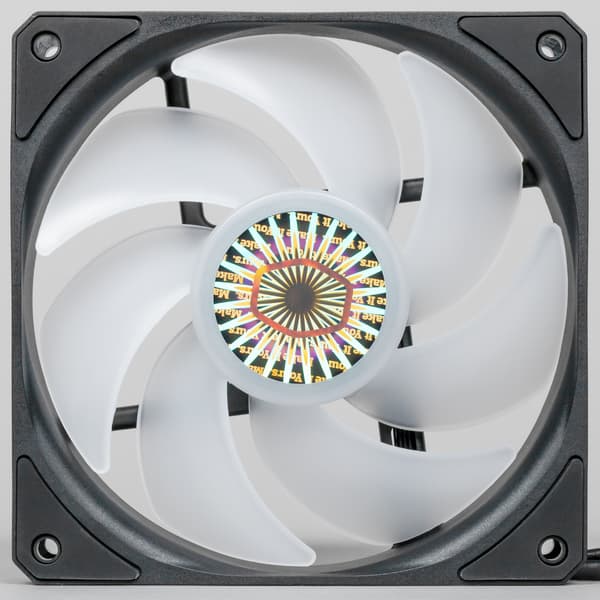

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика и снаружи слегка заматирована. На статоре вентилятора по окружности размещены шесть адресуемых многоцветных (ARGB) светодиода, которые подсвечивают крыльчатку изнутри.

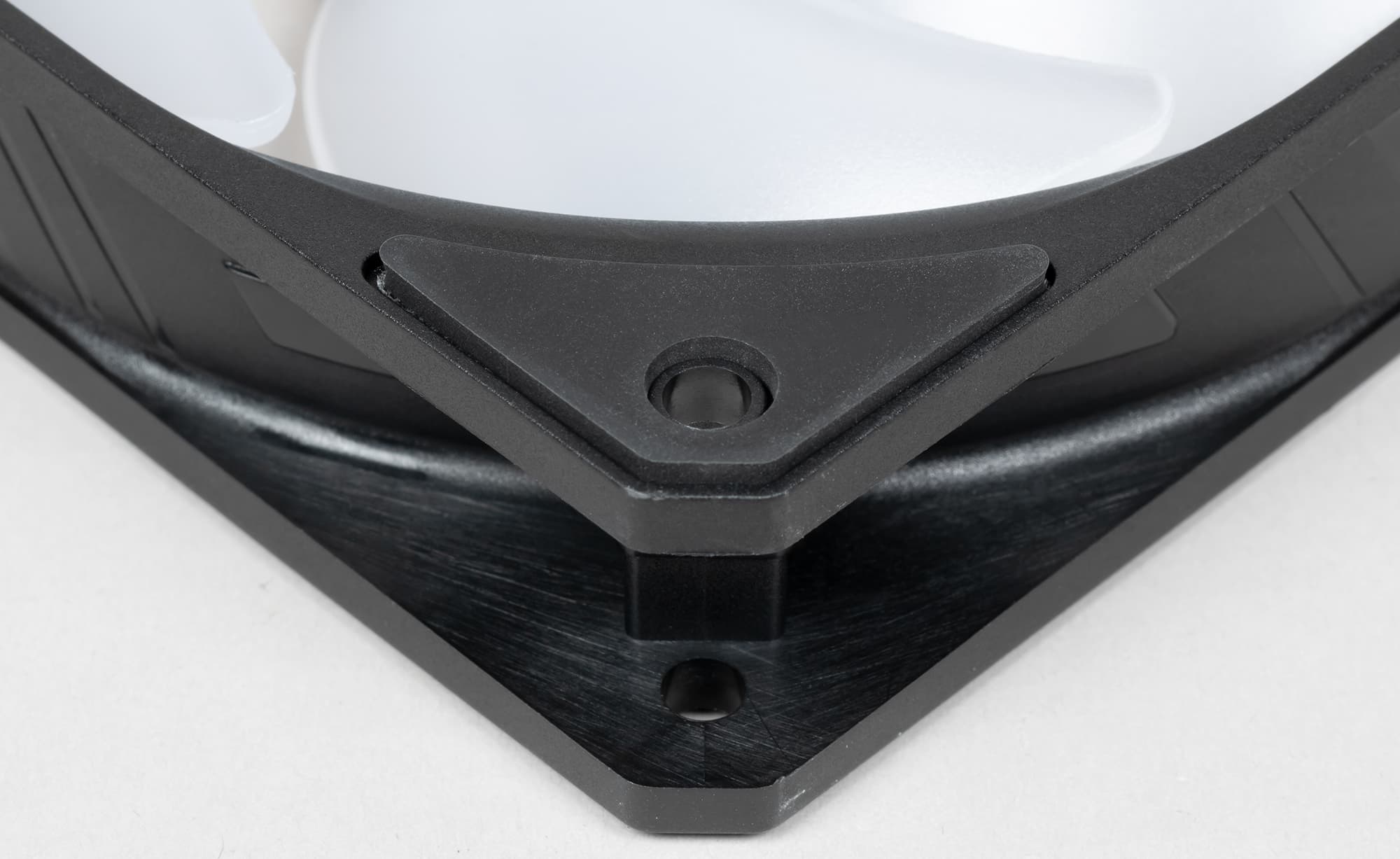

На проушины в углах рамки вентилятора наклеены виброизолирующие резиновые накладки. В несжатом состоянии они выступают примерно на 1 мм относительно плоскости рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

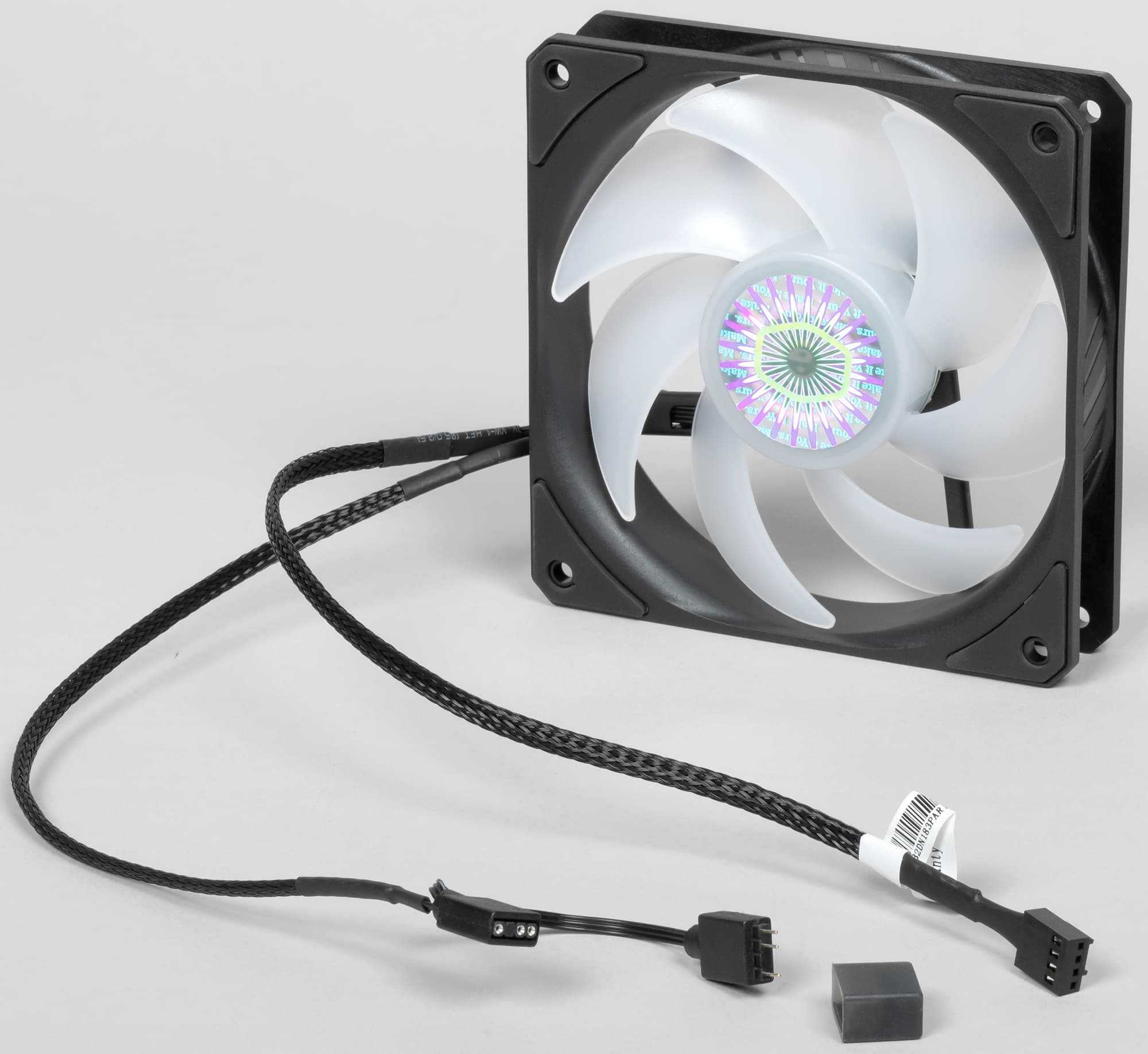

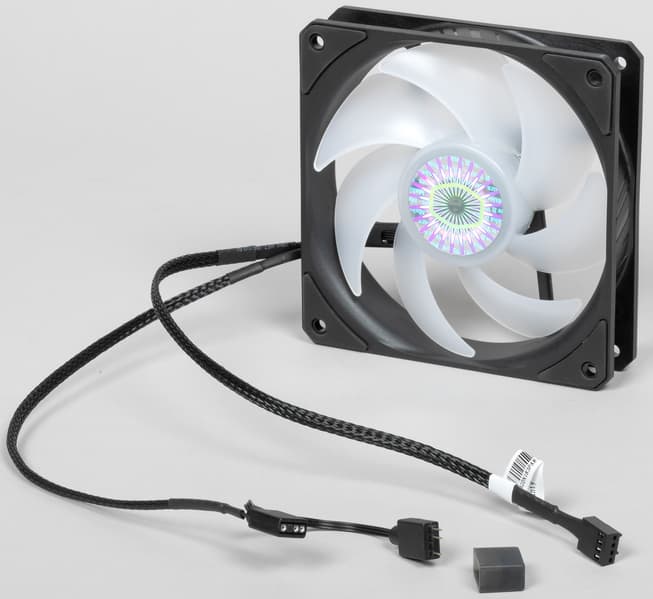

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля питания. На подсветку идет отдельный кабель с трехконтактным входным разъемом типа «мама» и трехконтактным выходным разъемом типа «папа» для последовательного соединения устройств с адресуемой подсветкой. Если второй разъем не используется, то его лучше оставить закрытым чехлом из упругого пластика. Состыкованные разъемы на кабелях подсветки можно зафиксировать специальными скобками из пластика, входящими в комплект. Кабели от вентиляторов заключены в плетеную оболочку, но она не толстая и скользкая, поэтом не особо затрудняет работу с кабелями. Кабели от разветвителя и контроллера — простые плоские, что очень удобно в работе.

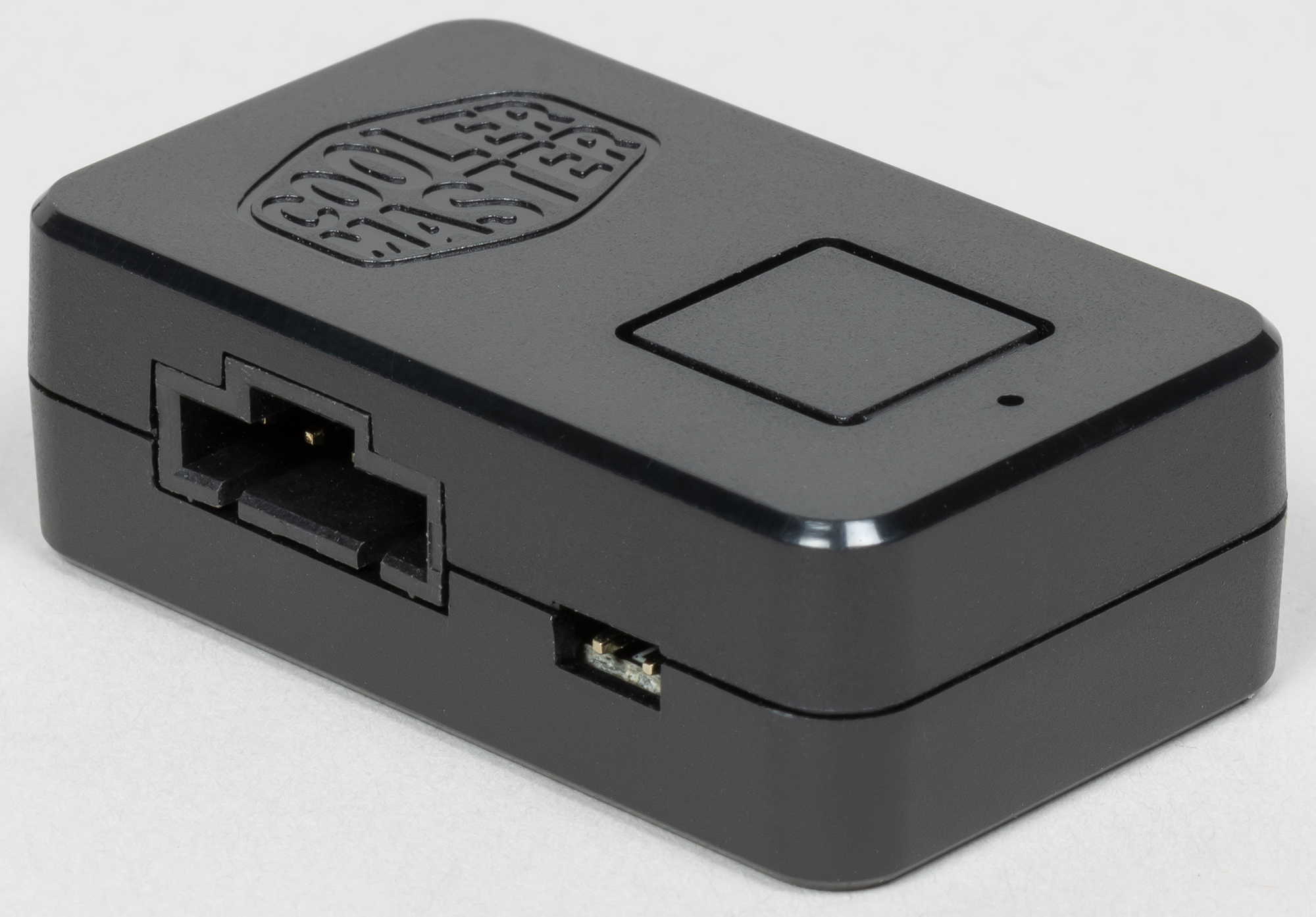

Комплектный контроллер управляет только работой подсветки. Контроллер примагничивается нижней плоскостью, что облегчает его установку в корпусе компьютера.
Отсоединяемый кабель питания контроллера подключается с помощью разъема питания SATA, что гораздо удобнее, чем к периферийному разъему (типа «Molex»). Второй «хвост» от разъема контроллера — это выход для подключения подсветки. Он подключается к первому вентилятору в цепочке последовательно соединенных. Единственной кнопкой контроллера перебираются режимы подсветки. Также режимы можно переключать внешней кнопкой, например, кнопкой Reset на корпусе, подключив ее к разъему с двумя контактами на контроллере. Режимы подсветки, которые записаны в этом контроллере, можно посмотреть на видео ниже:
Если на материнской плате или на другом контроллере подсветки есть стандартный трехконтактный разъем для подключения ARGB-подсветки, то контроллер из комплекта можно не использовать.
Тестирование
Данные измерений
| Вентилятор | |
|---|---|
| Габариты, мм (по рамке) | 120×120×25 |
| Масса, г | 165 (с кабелями) |
| Длина кабеля питания вентилятора, см | 30,5 |
| Длина кабеля подсветки, см | 30,5 + 7 |
| Напряжение запуска, В | 3,1 |
| Напряжение остановки, В | 3,0 |
| Контроллер | |
| Габариты, мм | 45×27×15 |
| Длина кабеля питания, см | 45 |
| Длина кабеля подсветки, см | 45 |
| Прочее | |
| Длина кабеля разветвителя питания, см | 44×3 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

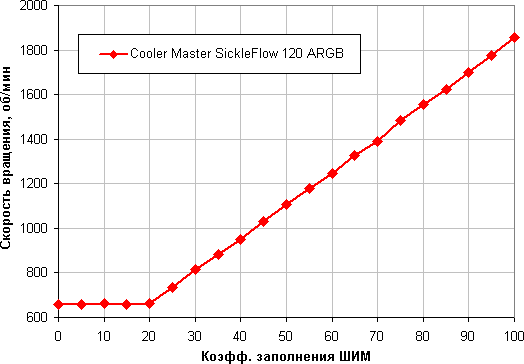

Зависимость скорости вращения от коэффициента заполнения ШИМ
Диапазон регулировки весьма широкий — от 20% до 100% с практически линейным ростом скорости вращения. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

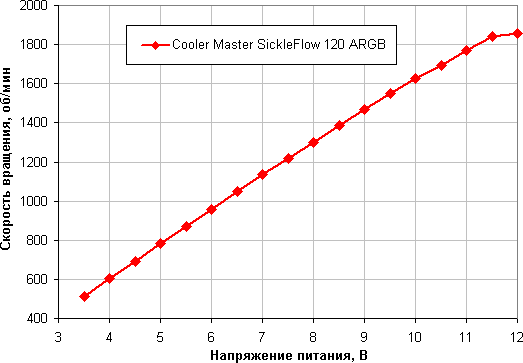

Зависимость скорости вращения от напряжения питания
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки, за исключением некого подобия плато от 11,5 до 12 В. Плато показывает, что в этих вентиляторах есть система поддержания стабильной скорости вращения в зависимости от величины КЗ. При желании вентиляторы можно подключать к 5 В.

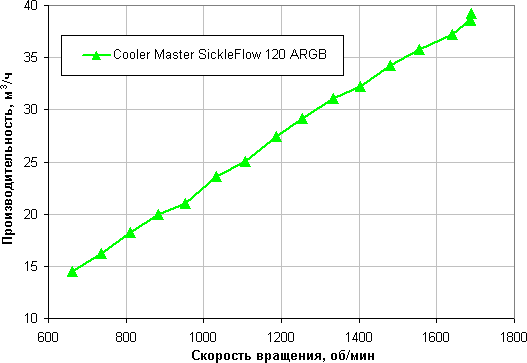

Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Работа стабилизации скорости вращения проявилась в том, что под нагрузкой скорость вращения стала снижаться только после снижения КЗ до значения, при котором фактическая скорость стала соответствовать заданной скорости при этом КЗ.

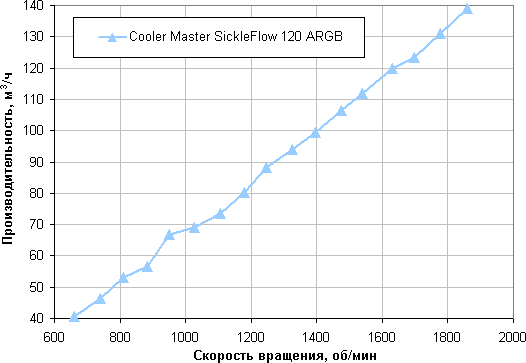

Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени. Максимальная производительность в этом режиме выше указанной производителем величины.

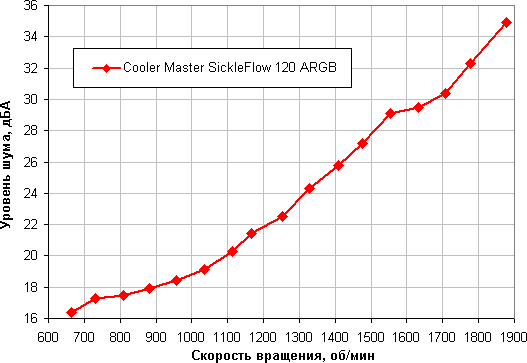

Уровень шума от скорости вращения
Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже вносят существенный вклад в получаемые значения.

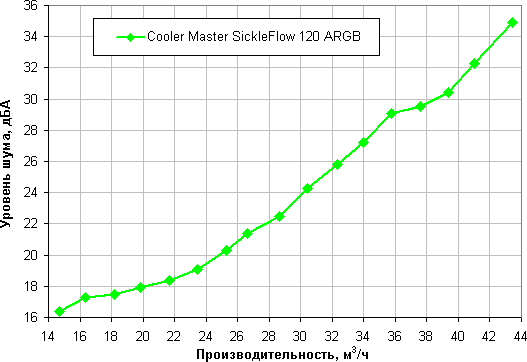

Уровень шума от объемной производительности
Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше во время измерения шума при тех же входных параметрах (КЗ ШИМ), в итоге объемная производительность пересчитывалась к фактической скорости вращения. На графике выше, чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

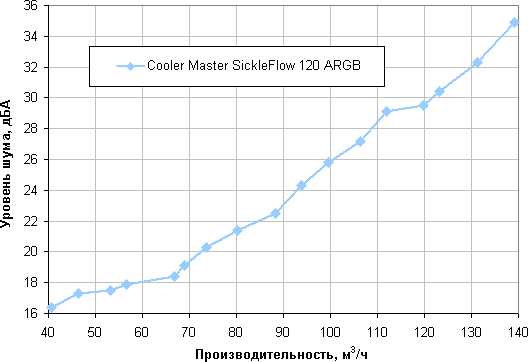

Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:
| Уровень шума, дБА | Субъективная оценка уровня шума для компонента ПК |
|---|---|
| выше 40 | очень громко |
| 35—40 | терпимо |
| 25—35 | приемлемо |
| ниже 25 | условно бесшумно |
В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнивать их производительность при данном уровне шума.
Определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Производительность, м³/ч | |
|---|---|
| Высокое сопротивление | Низкое сопротивление |
| 31,3 | 96,5 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами типоразмера 120 мм, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Deepcool MF120 GT | 17.1 |
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| Corsair SP120 RGB | 23.8 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan MF120 Halo | 24.4 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27 |
| Deepcool CF120 Plus | 28.1 |
| Noctua NF-A12x25 PWM | 28.9 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Cooler Master SickleFlow 120 ARGB | 31.3 |
Первое место! Отличный результат!
Проведем также сравнение по производительности для случая низкого сопротивления (тоже только вентиляторы 120 мм).
| Вентилятор | м³/ч |
|---|---|
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan MF120 Halo | 64.4 |
| SilverStone FW123-RGB | 69.3 |
| Deepcool MF120 GT | 72.4 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Corsair SP120 RGB | 88.6 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Cooler Master SickleFlow 120 ARGB | 96.5 |
| Deepcool CF120 Plus | 99.1 |
| Deepcool RF120 (1) | 105.1 |
Место третье, что очень хорошо.
Максимальное статическое давление
Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Максимальное статическое давление равно 24,4 Па (2,49 мм H2O). Сравним этот вентилятор с другими:
| Вентилятор | Па |
|---|---|
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Cooler Master MasterFan MF120 Halo | 18.4 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12x25 PWM | 23.0 |
| Cooler Master SickleFlow 120 ARGB | 24.4 |
| SilverStone FW123-RGB | 25.0 |
| Deepcool MF120 GT | 25.1 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Deepcool CF120 Plus | 28.2 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Corsair ML120 Pro LED | 39.0 |
По этому параметру результат средний, с учетом не очень высокой максимальной скорости вращения это ожидаемо.
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма/таблица выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентиляторы Cooler Master SickleFlow 120 ARGB из данного комплекта показывают отличные результаты среди протестированных по текущей методике по соотношению производительности и шума: первое место в случае высокого сопротивления воздушному потоку и третье — в случае низкого. Таким образом, вентиляторы достаточно универсальные, они хорошо будут работать, например, как просто на продув корпуса без пылевых фильтров, так и на плотных радиаторах СЖО. Особенностью Cooler Master SickleFlow 120 ARGB является подсветка крыльчатки с шестью независимо управляемыми RGB-светодиодами. Управлять работой подсветки можно как с помощью прилагаемого кнопочного контроллера, так и штатными средствами материнской платы или другого контроллера, оснащенного стандартным трехконтактным разъемом для адресуемой подсветки.
