Паспортные характеристики, комплект поставки и цена
| Производитель | Cooler Master |
|---|---|
| Название модели, ссылка | Cooler Master Hyper 212 Halo White |
| Код модели | RR-S4WW-20PA-R1; EAN: 4719512134092; UPC: 884102106415 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA1700, LGA1200, LGA1151, LGA1150, LGA1155, LGA1156; AMD: AM5, AM4 |
| Охлаждающая способность | нет данных |
| Тип вентилятора | осевой (аксиальный), 1 шт. |
| Модель вентилятора | 202003510-GP (DF1202512RFUN) |
| Питание вентилятора | 12 В, 0,28 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 650—2050 об/мин (±10%) |
| Производительность вентилятора | 88,1 м³/ч (51,88 фут³/мин) |
| Статическое давление вентилятора | 28,3 Па (2,89 мм вод. ст.) |
| Уровень шума | не более: 27 дБА |
| Подшипник вентилятора | Rifle Bearing |
| Срок службы вентилятора | более 160.000 ч (средняя наработка до отказа — MTTF) |
| Размеры охладителя (В×Ш×Г) | 154×124×73 мм |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора) |
| Термоинтерфейс теплосъемника | термопаста MasterGel Pro в шприце |
| Подключение | вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате; RGB-подсветка вентилятора: 3-контактный разъем (адресная светодиодная подсветка — общий, данные, питание 5 В) в разъем на мат. плате или на контроллере |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание
Поставляется процессорный охладитель Cooler Master Hyper 212 Evo V2 в красочно оформленной коробке из среднего по толщине гофрированного картона.

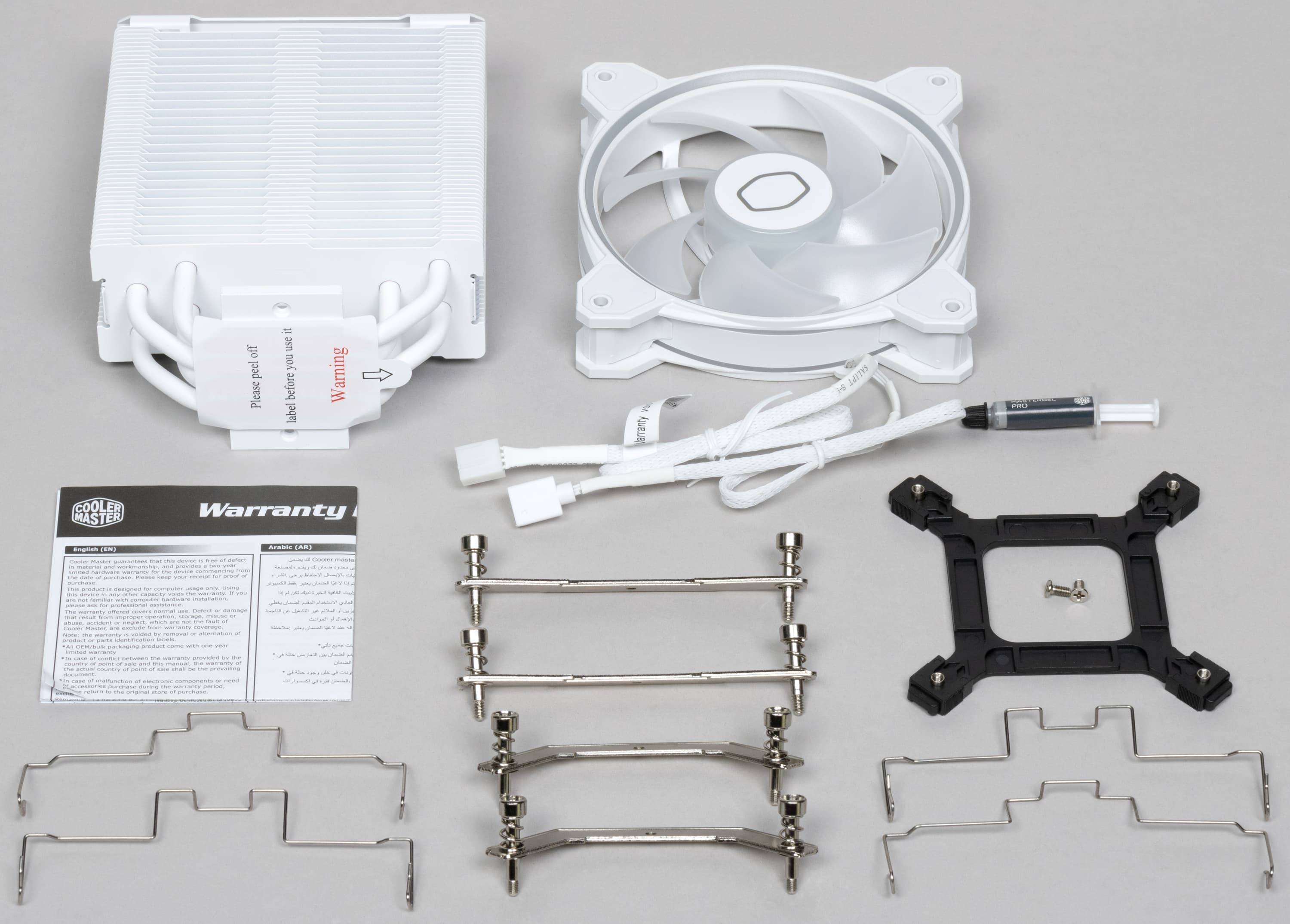

В комплекте есть инструкция по установке в основном в картинках, ее в виде файла PDF можно загрузить с сайта производителя.
Крепеж в основном изготовлен из закаленной стали и имеет стойкое гальваническое покрытие. Крепежная пластина на обратную сторону материнской платы выполнена из пластика.

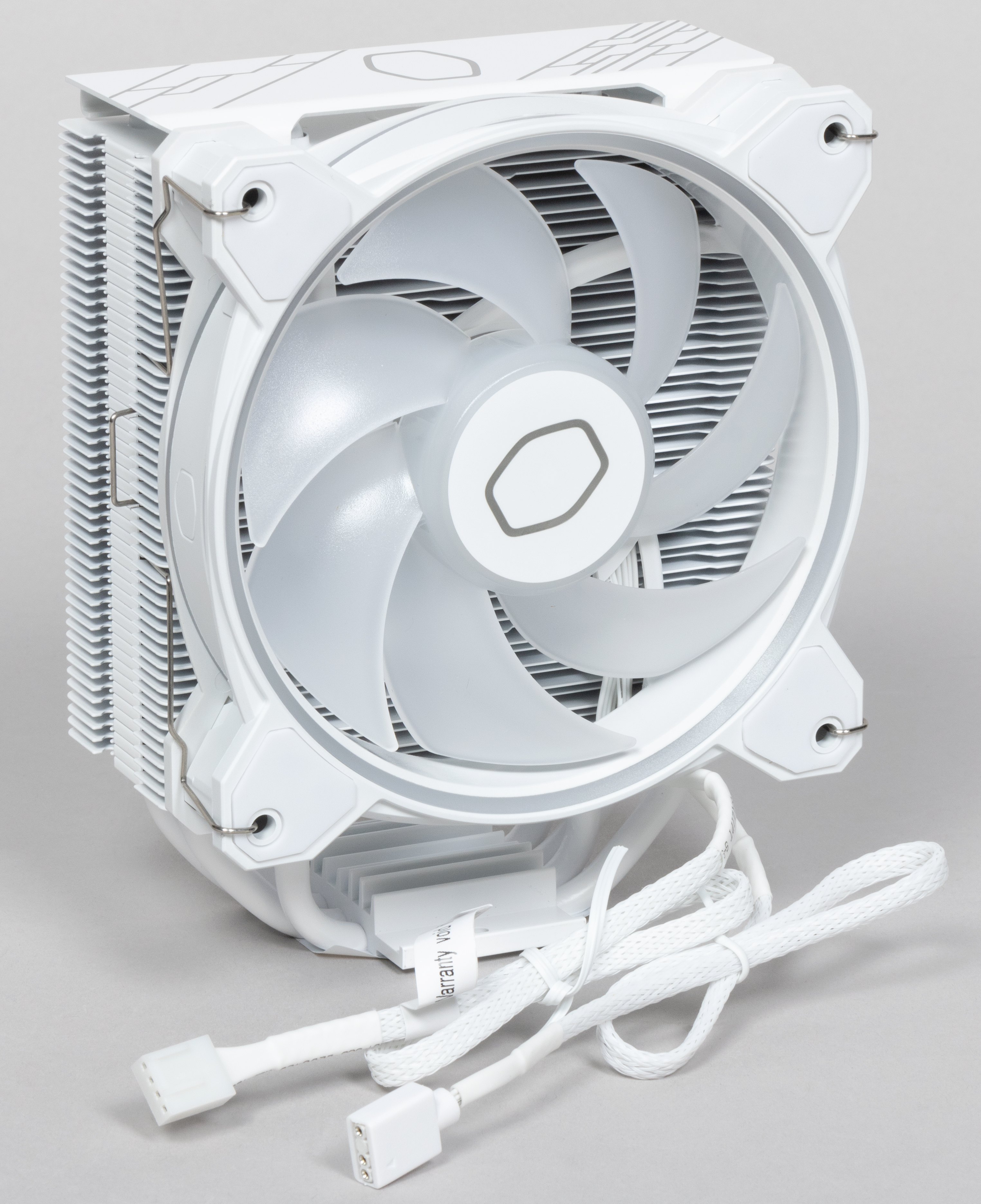

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия. Ребра сверху на теплосъемнике в какой-то степени улучшают производительность кулера.

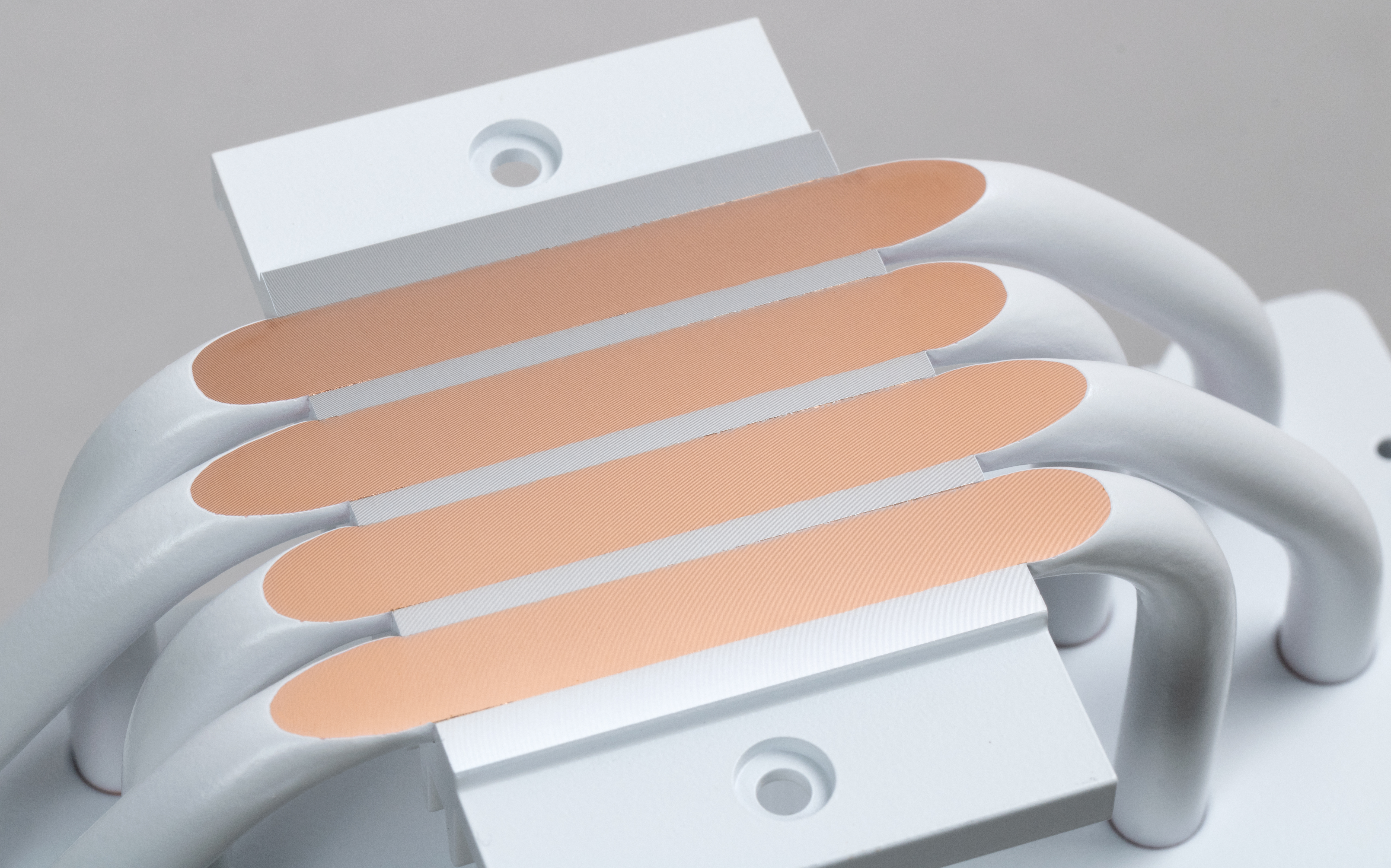

Трубки сошлифованы в плоскость вместе с основанием теплосъемника.

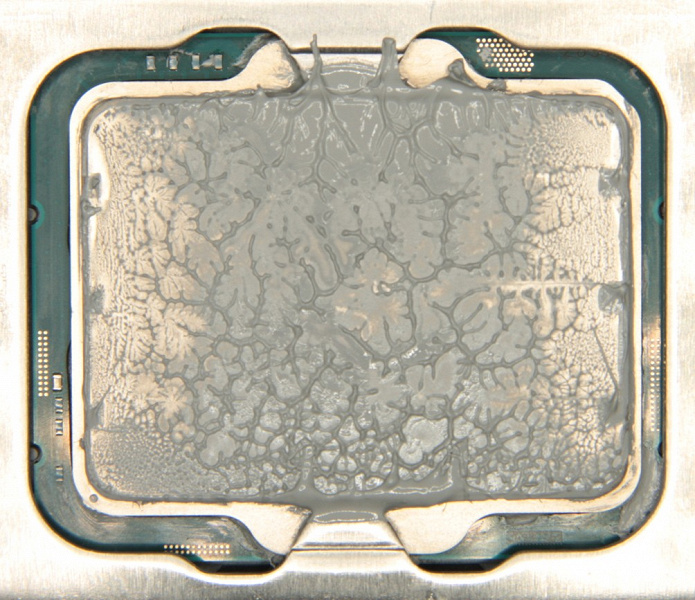

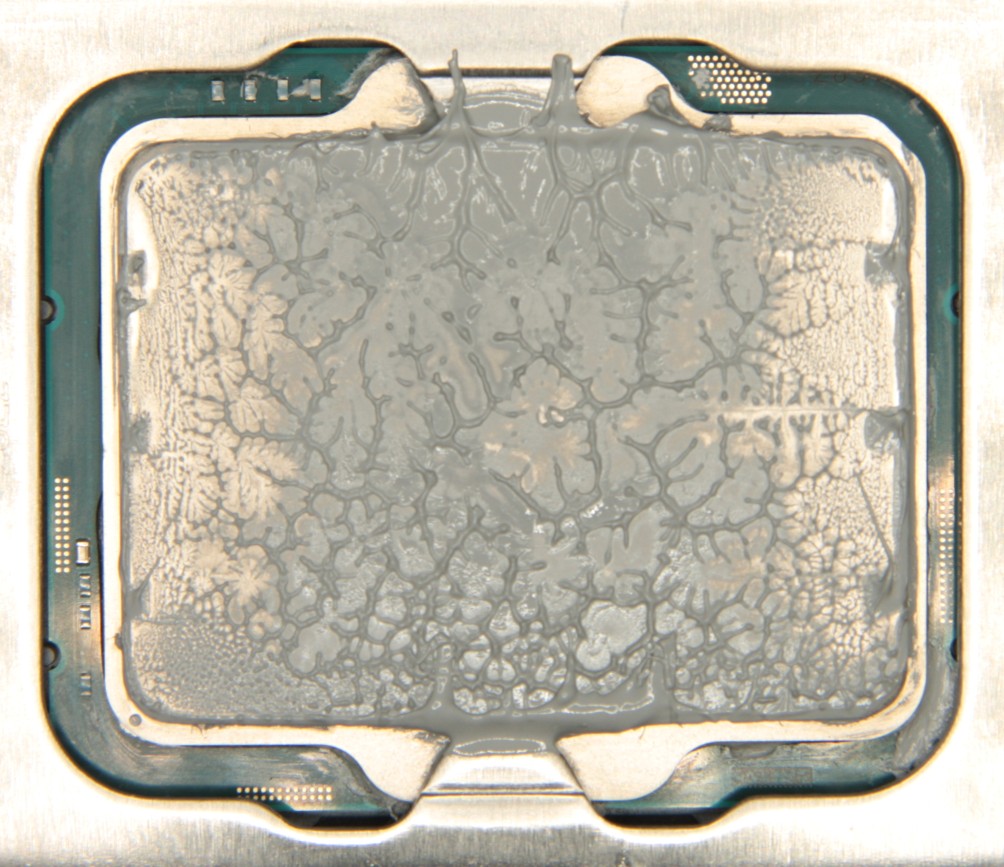

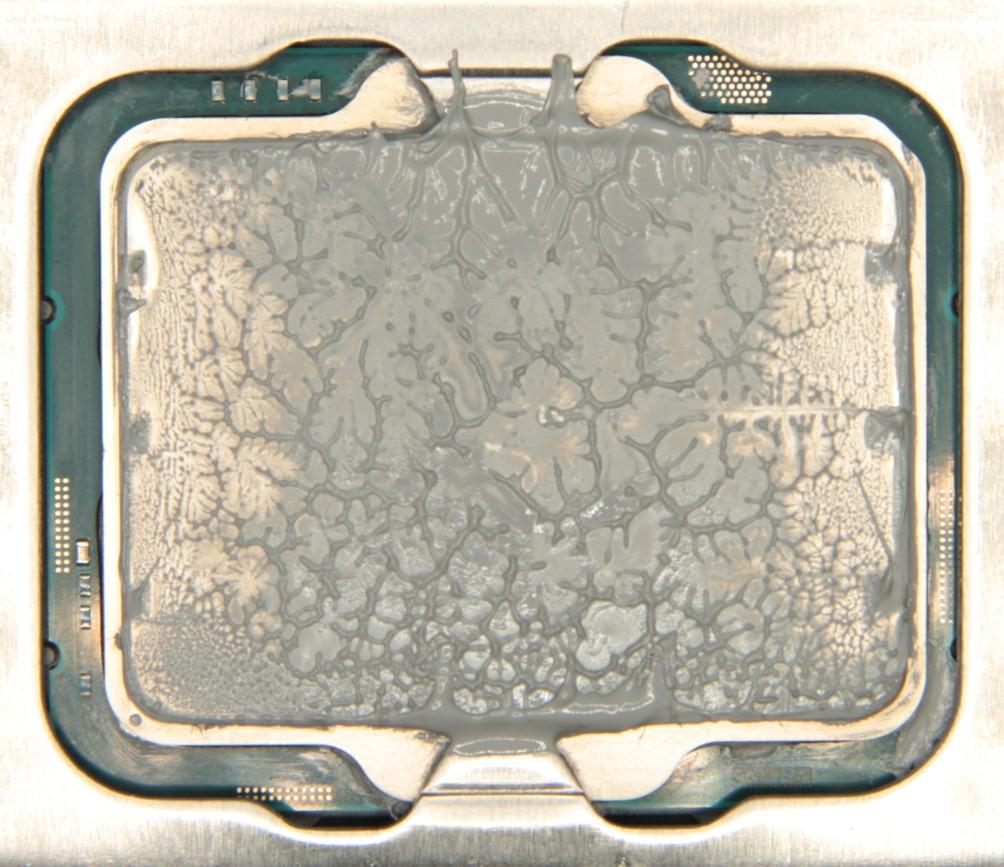

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

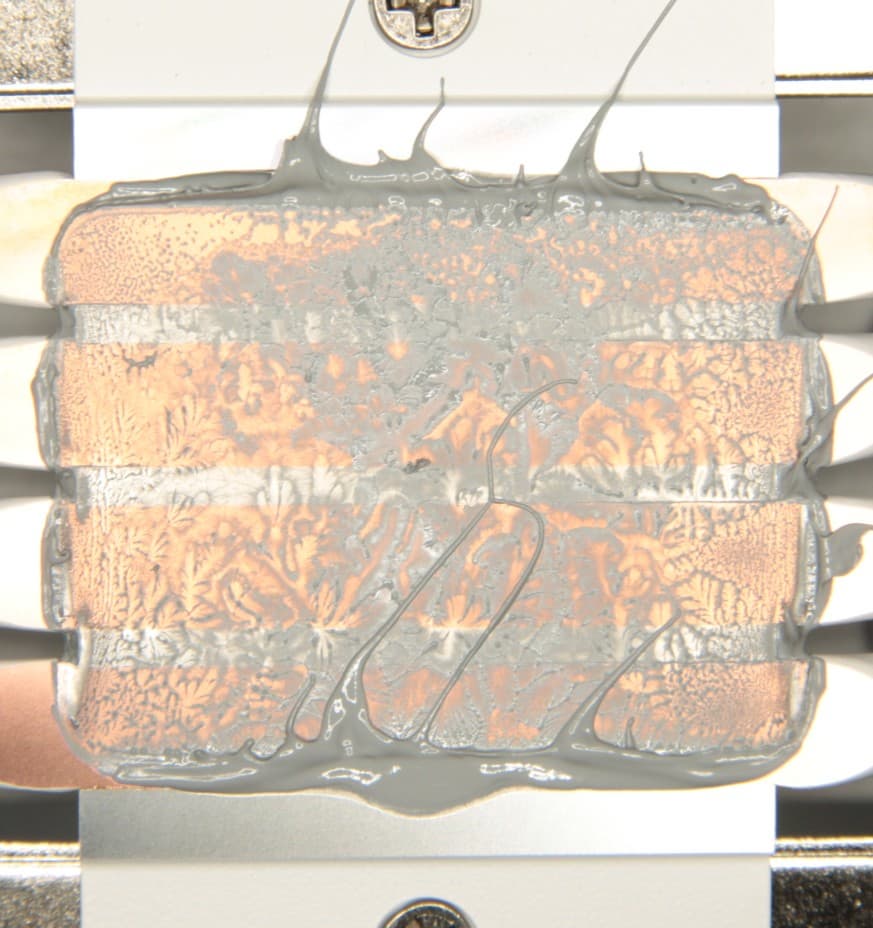

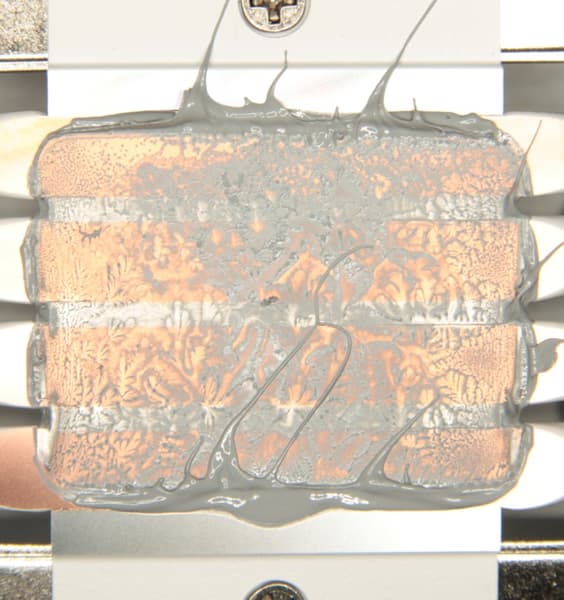

И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое, но создается впечатление, что в центре слой термопасты больше, впрочем ее распределение могло измениться в процессе разъединения кулера и процессора.

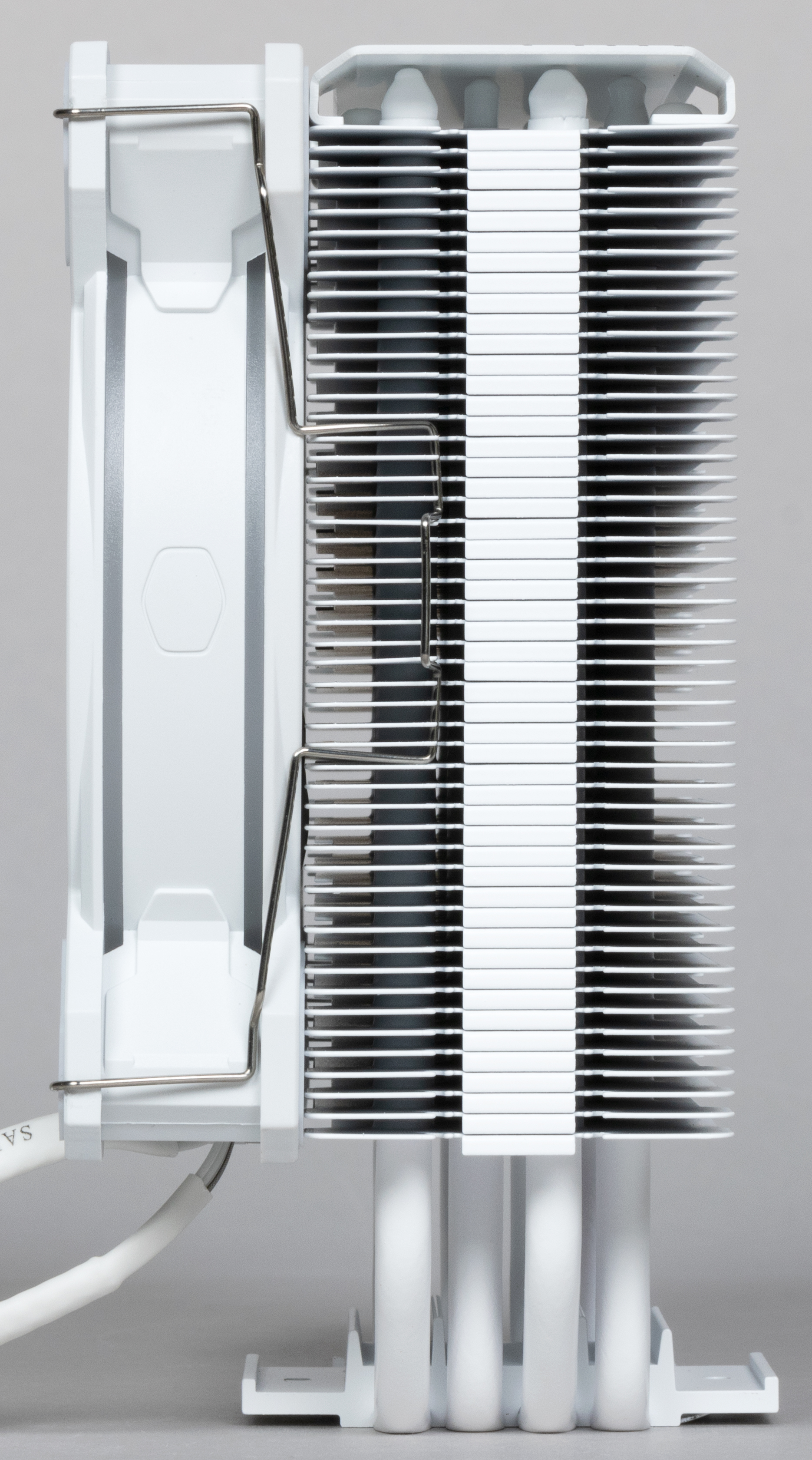

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки. Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

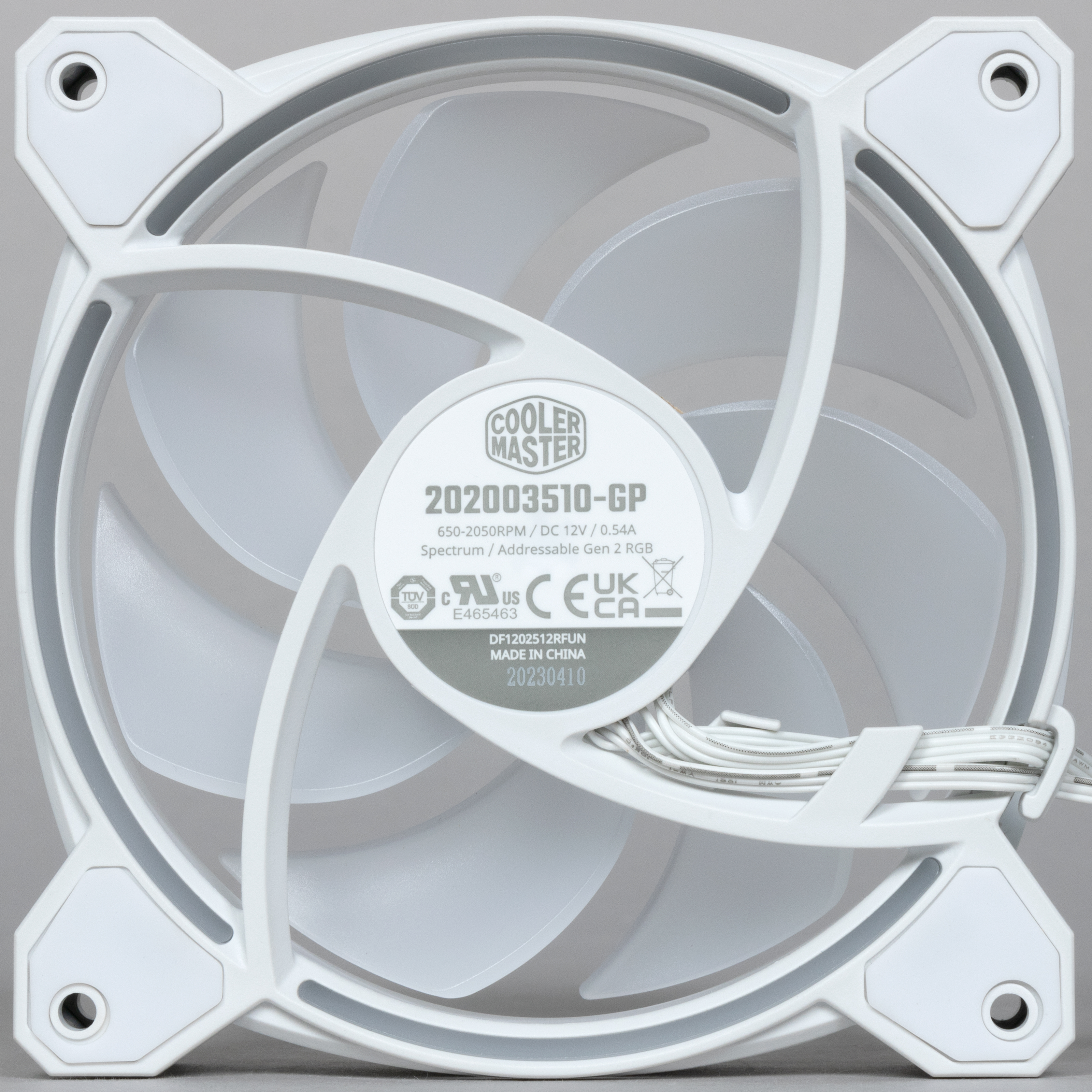

Типоразмер комплектного вентилятора 120 мм.

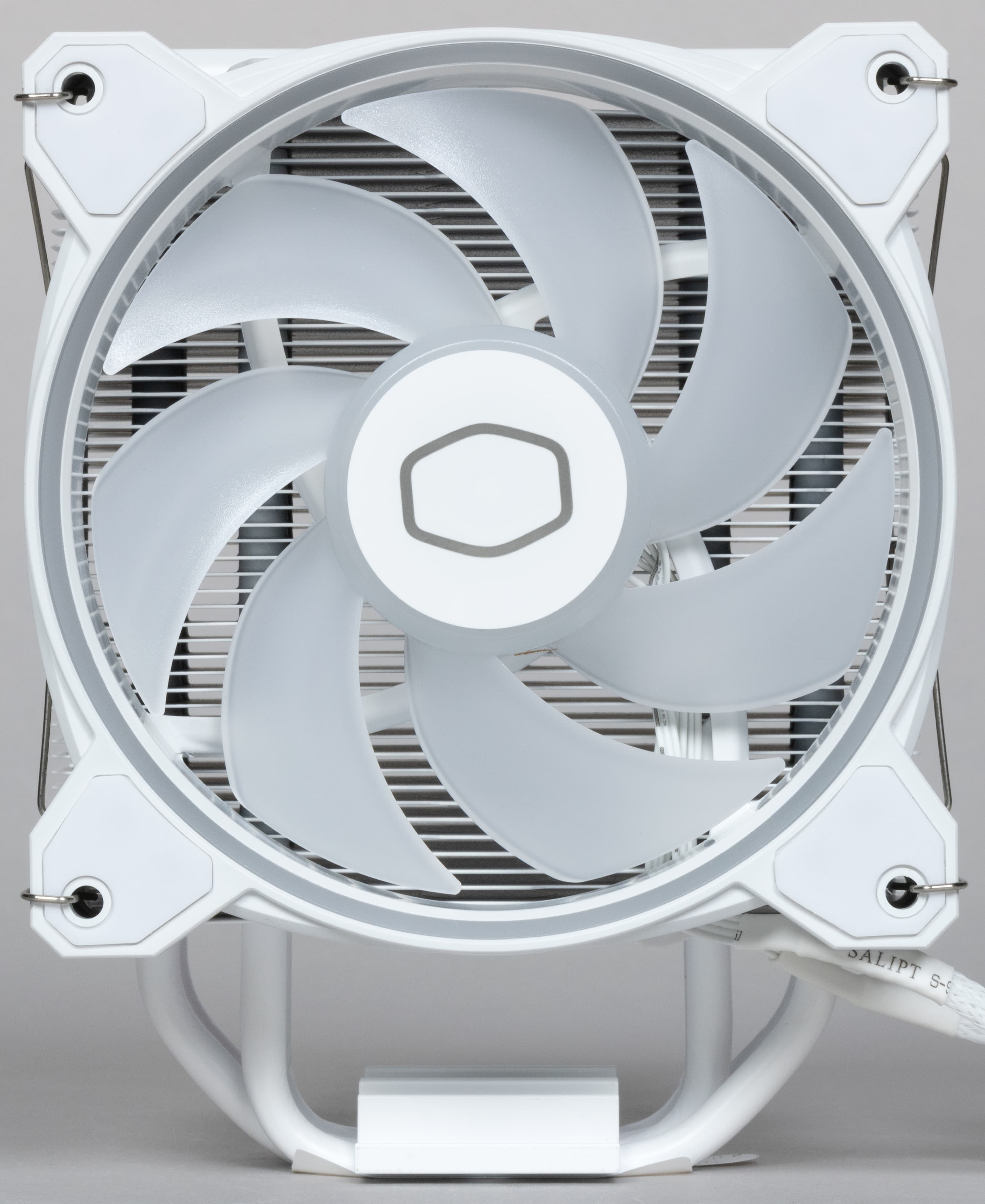

Вентилятор работает на вдув и крепится типичными стальными скобками. Второй комплект скобок позволит установить второй вентилятор с другой стороны радиатора, уже, разумеется, на выдув. Вентилятор поддерживает регулировку с помощью ШИМ.

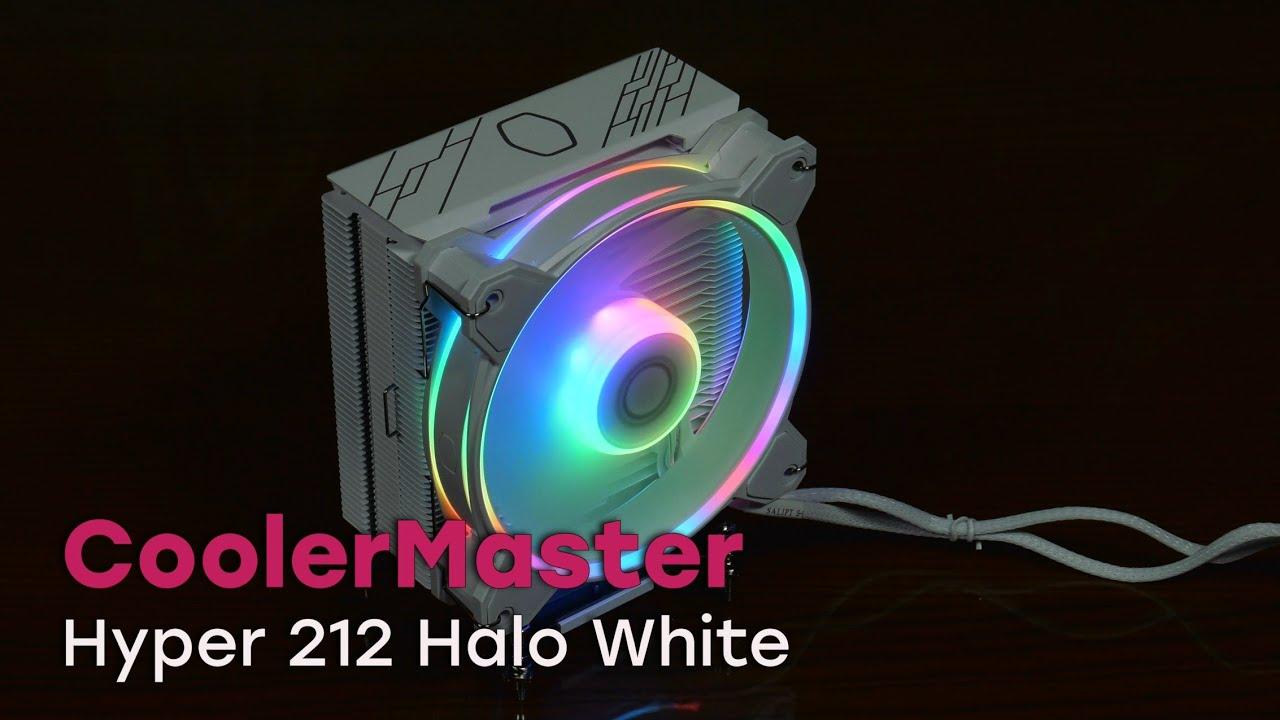

Вентилятор оснащен многоцветной многозонной подсветкой (типа ARGB). Для управления подсветкой предлагается использовать системную плату или внешний контроллер. Пример работы подсветки можно посмотреть на видео ниже:

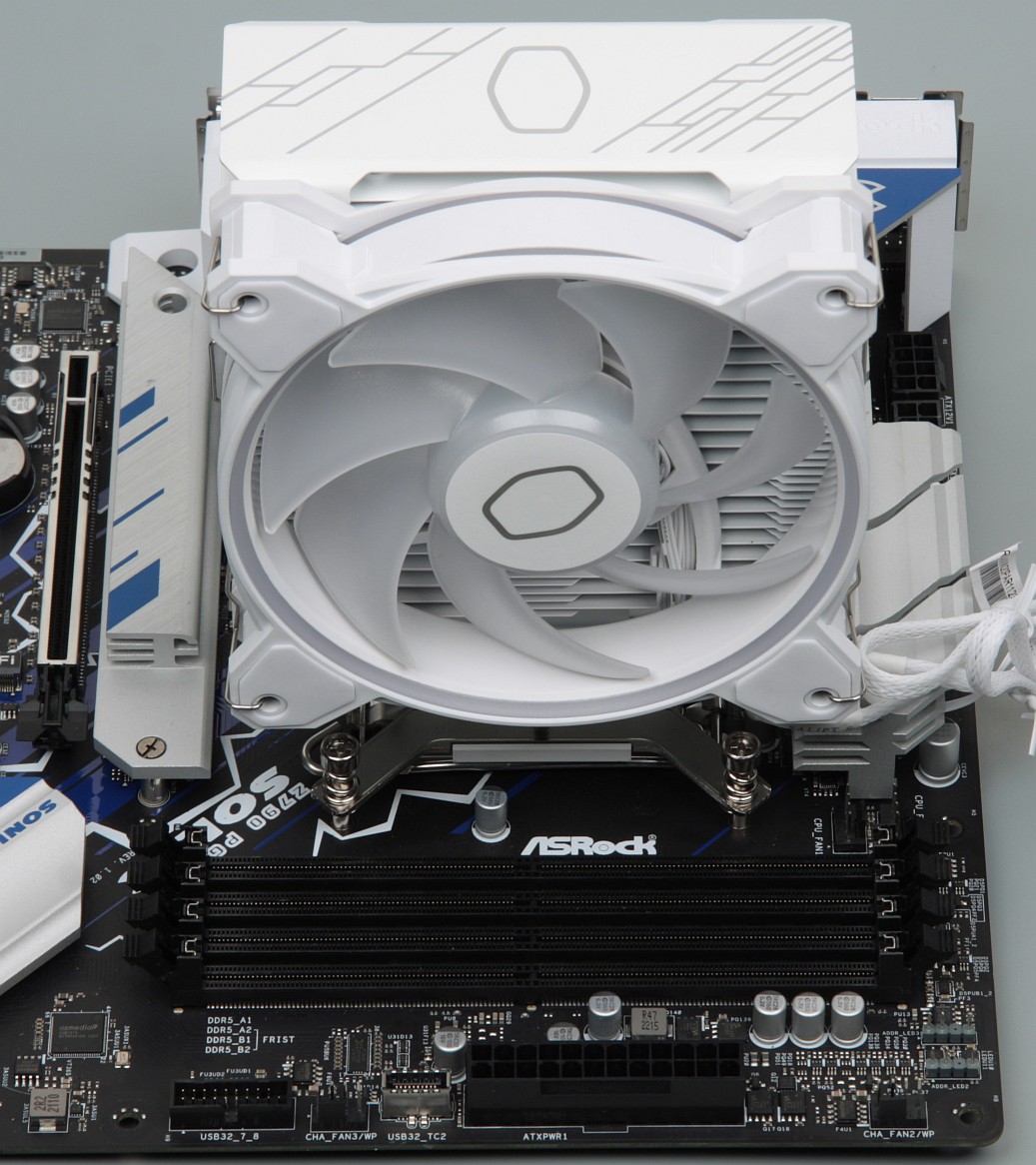

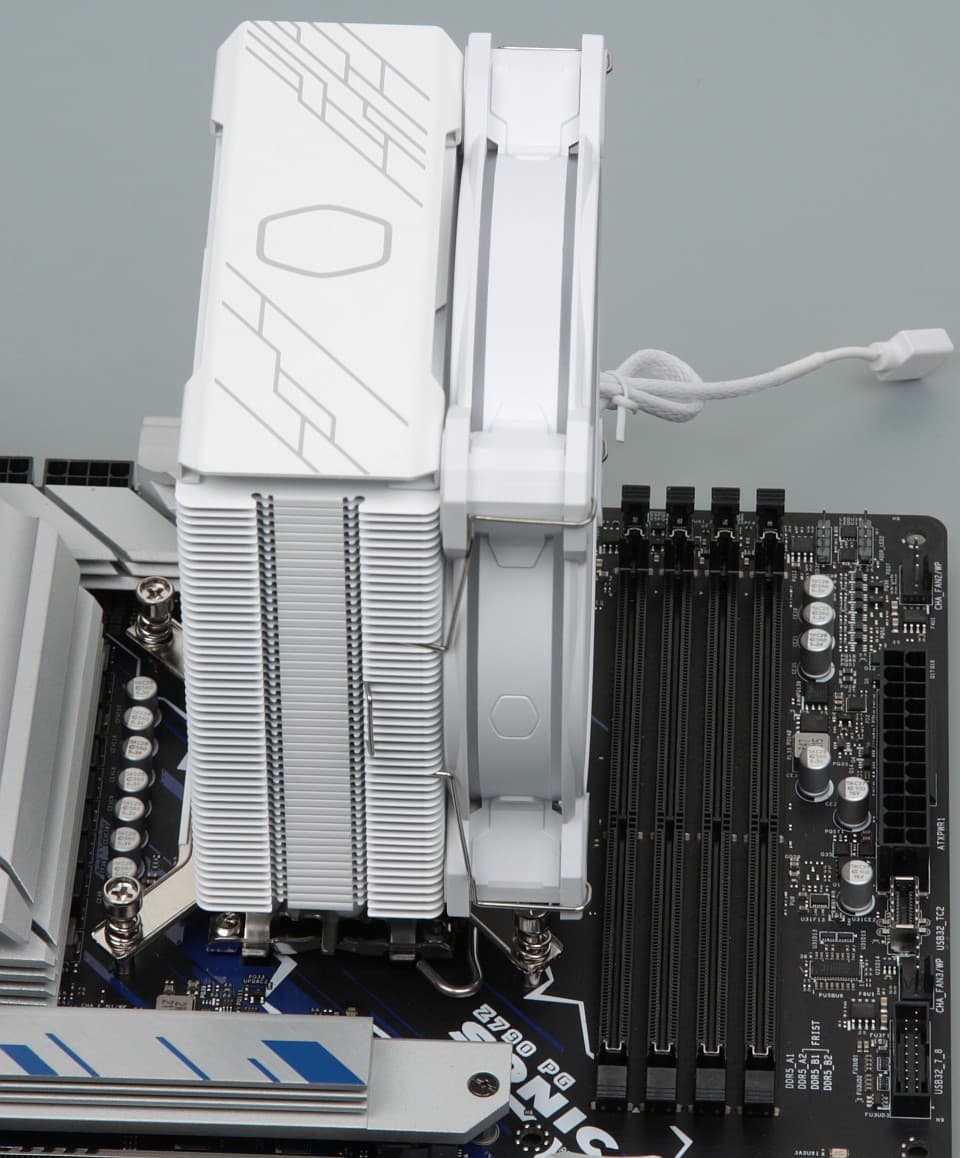

Глубина кулера небольшая, поэтому все разъемы для оперативной памяти сверху не перекрываются. Пример для LGA1700:

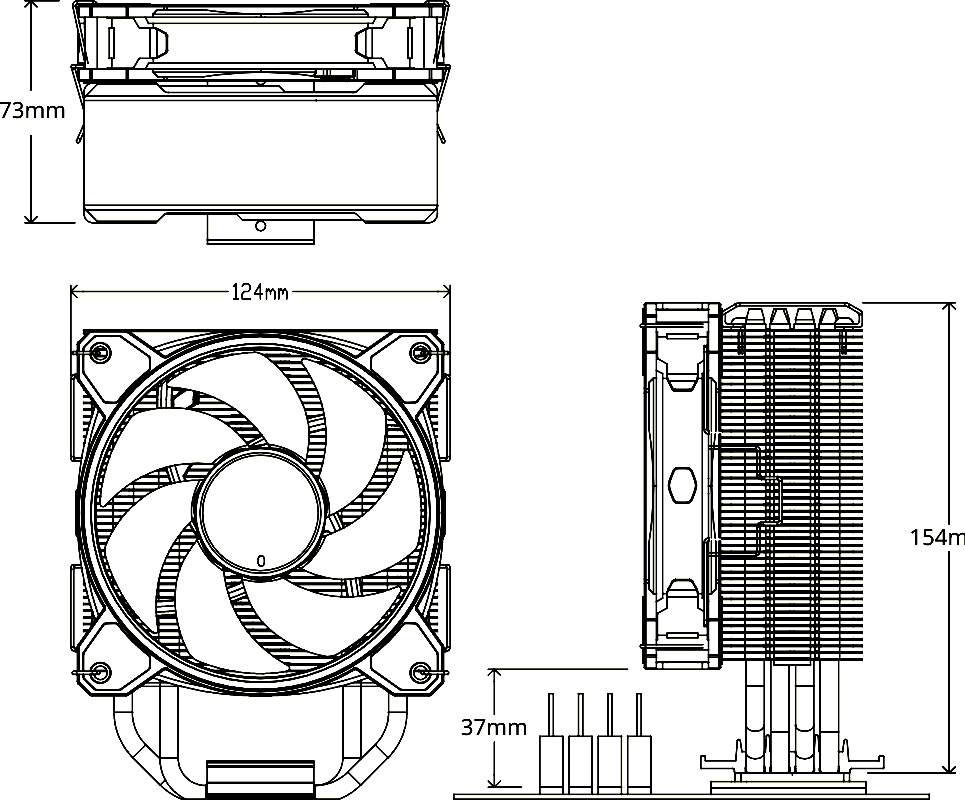

Размеры, указанные производителем:
Отметим, что конструкция крепежа исключает слишком слабый или слишком сильный прижим (нужно просто затянуть винты до упора, не проявляя чрезмерные усилия).
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
| Масса охладителя (с комплектом креплений на LGA1700) , г | 655 |
|---|---|
| Размеры площадки теплосъемника, мм | 35×38 |
| Длина кабеля питания вентилятора, см | 31 |
| Длина кабеля подсветки вентилятора, см | 30 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.

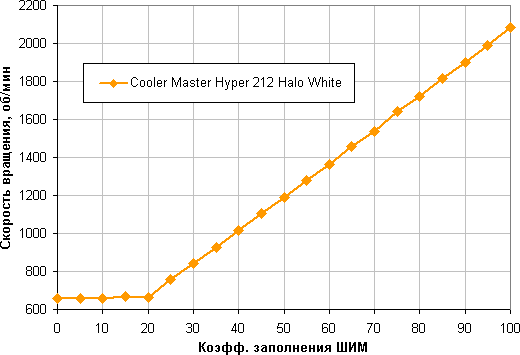

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Хороший результат — практически линейный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 20% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

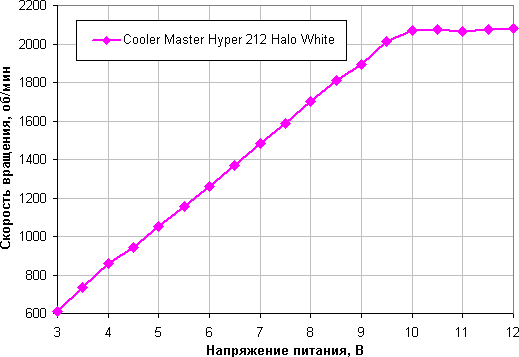

Диапазон регулировки с помощью напряжения в данном случае примерно такой же. Зависимость скорости вращения от напряжения питания свидетельствует, что в вентиляторе применяется контроллер, поддерживающий стабильную частоту вращения при изменении напряжения от 10 до 12 В. В итоге использовать изменение напряжения для регулировки оборотов несколько затруднительно, что, впрочем, недостатком не является. Вентилятор останавливается при снижении напряжения до 2,8 В и запускается от 2,9 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

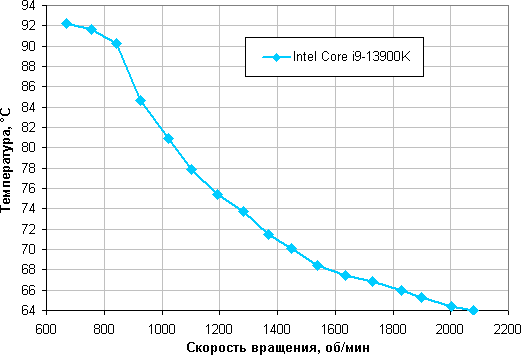

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 25% (а это примерно 750 об/мин), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C.

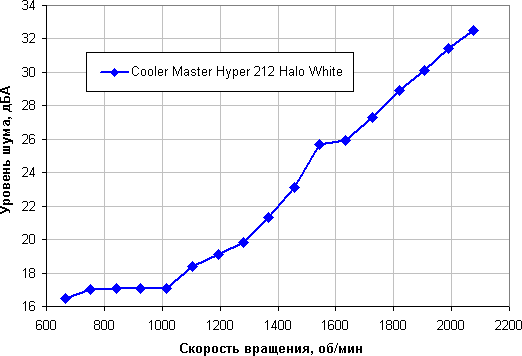

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 15,9 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.
Построение зависимости реальной максимальной мощности от уровня шума

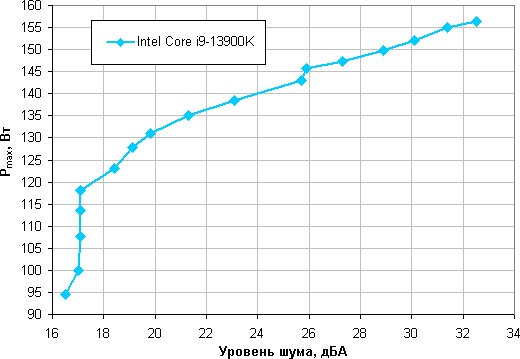

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 140 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 155 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и для максимальной температуры процессора в 80 °C (в принципе допустимо 100 °C). При снижении температуры воздуха или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Выводы
Наше тестирование показало, что кулер Cooler Master Hyper 212 Halo White можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 140 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн и возможность использования совместно с высокими модулями памяти. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентилятора, имеющую стандартное трехконтактное подключение.
