Мы продолжаем изучать, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.
Исследование процессоров — в своем разделе.
Немного волна продуктов для платформ от Intel у нас стихла, зато пошла новая волна материнских плат для платформы AM5 от AMD. Да, в преддверии выхода матплат нового поколения на чипсетах 800-й серии цены на аналогичные продукты на базе чипсетов AMD B650/X670 пошли вниз, и такие материнки уже стали очень привлекательными для потребителей. Вот и на сей раз в нашей лаборатории побывала материнская плата на базе среднебюджетного чипсета AMD B650.
Стоит напомнить что чипсеты B650 и B650E, как и X670 и X670E отличаются между собой поддержкой версии PCIe 4.0 для слота PCIe x16 в случае без «Е» и версии PCIe 5.0 для того же слота в случае с «Е».
Таблица основных отличий чипсетов B650 и X670.
| Особенности | B650/B650E | X670/X670E |
|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | Ryzen 7xxx/8xxx/9xxx |
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0/5.0 |
| Количество линий PCIe (процессор) | 28 | 28 |
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | x4 PCIe 4.0 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 20 (12 x 4.0 & 8 x 3.0) |
| Поколение ОЗУ | DDR5 | DDR5 |
| Количество каналов ОЗУ | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 8 |
| Порты USB 2.0 до | 6 | 12 |
| Возможность разгона по частоте шины | Да | Да |
Теперь возвращаемся к самой матплате.
В разделе видеокарт мы уже изучали продукты от китайской компании Colorful, однако еще ни одной материнской платы этого производителя в тестовой лаборатории у нас не было. И первой стала материнская плата из серии CVN, что означает Coloful Very Nice, а также Colorful Very Newbility (короче, очередное маркетинговое пустословие). В эту серию входят матплаты как на топовых чипсетах, так и на среднебюджетных. Отличительная черта серии CVN: обилие продуктов в белых тонах, включая и белые печатные платы, а также расширенный набор периферии у среднебюджетных плат. Напомню, что топовая серия у Colorful – iGame.

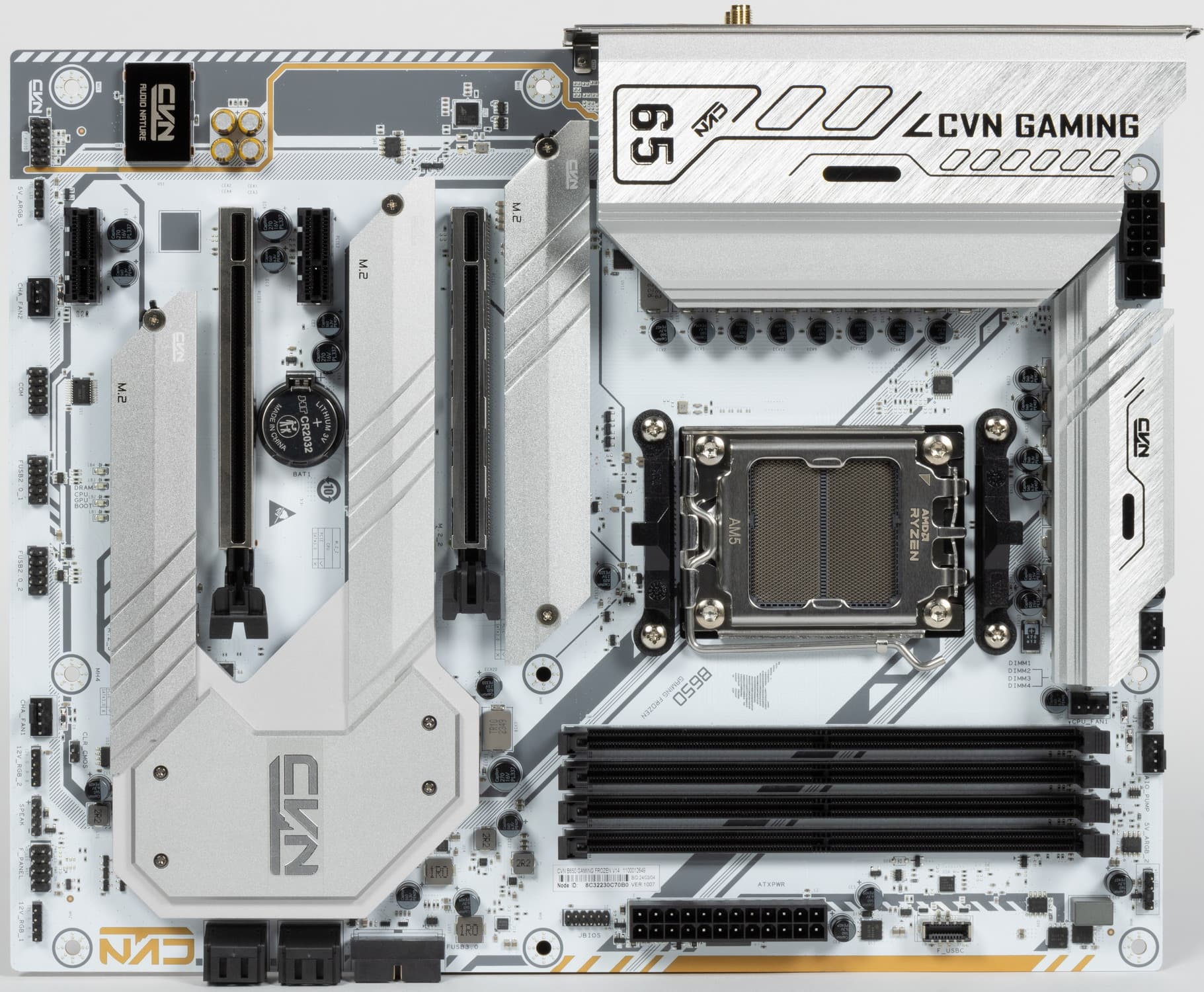

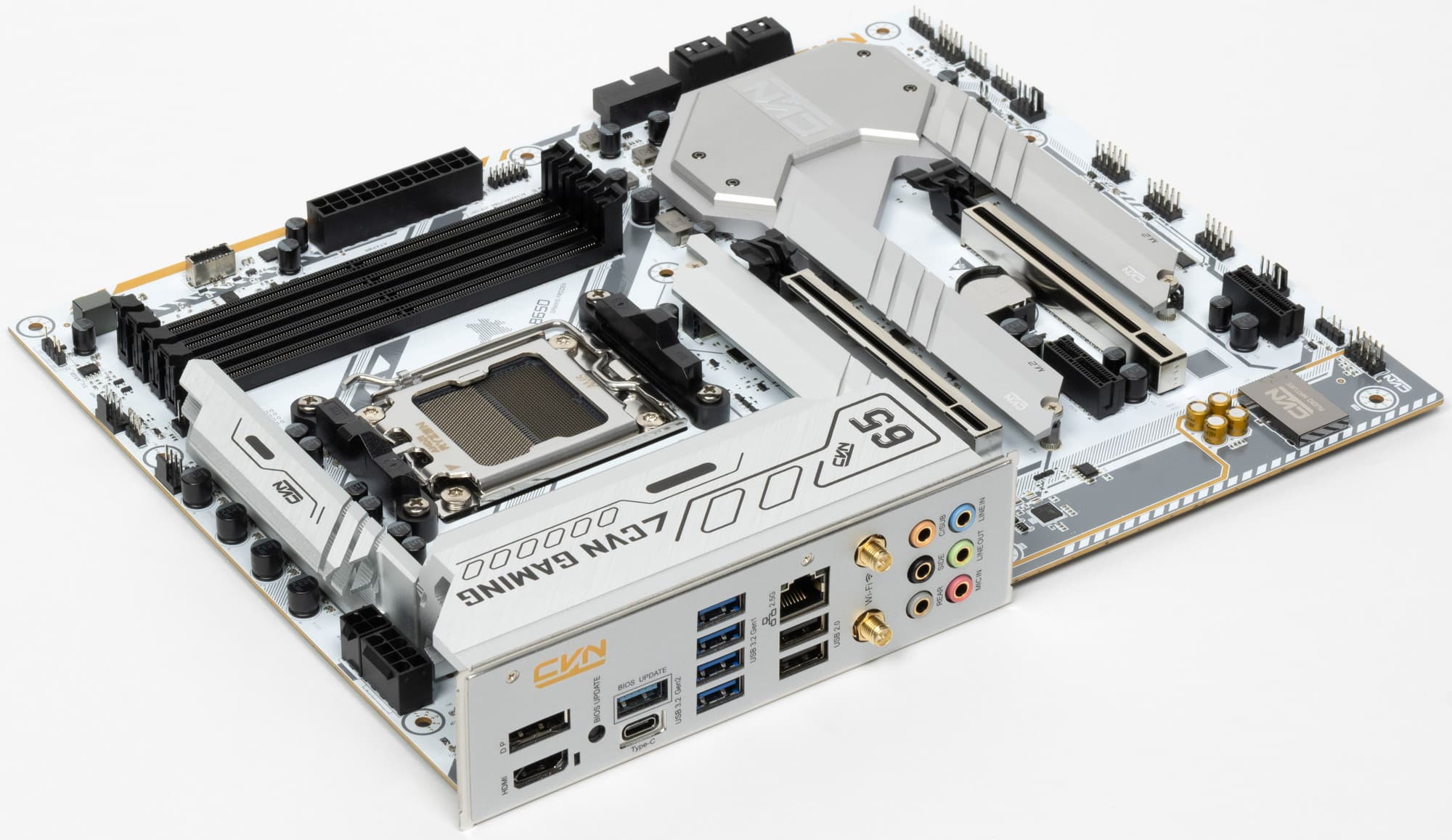

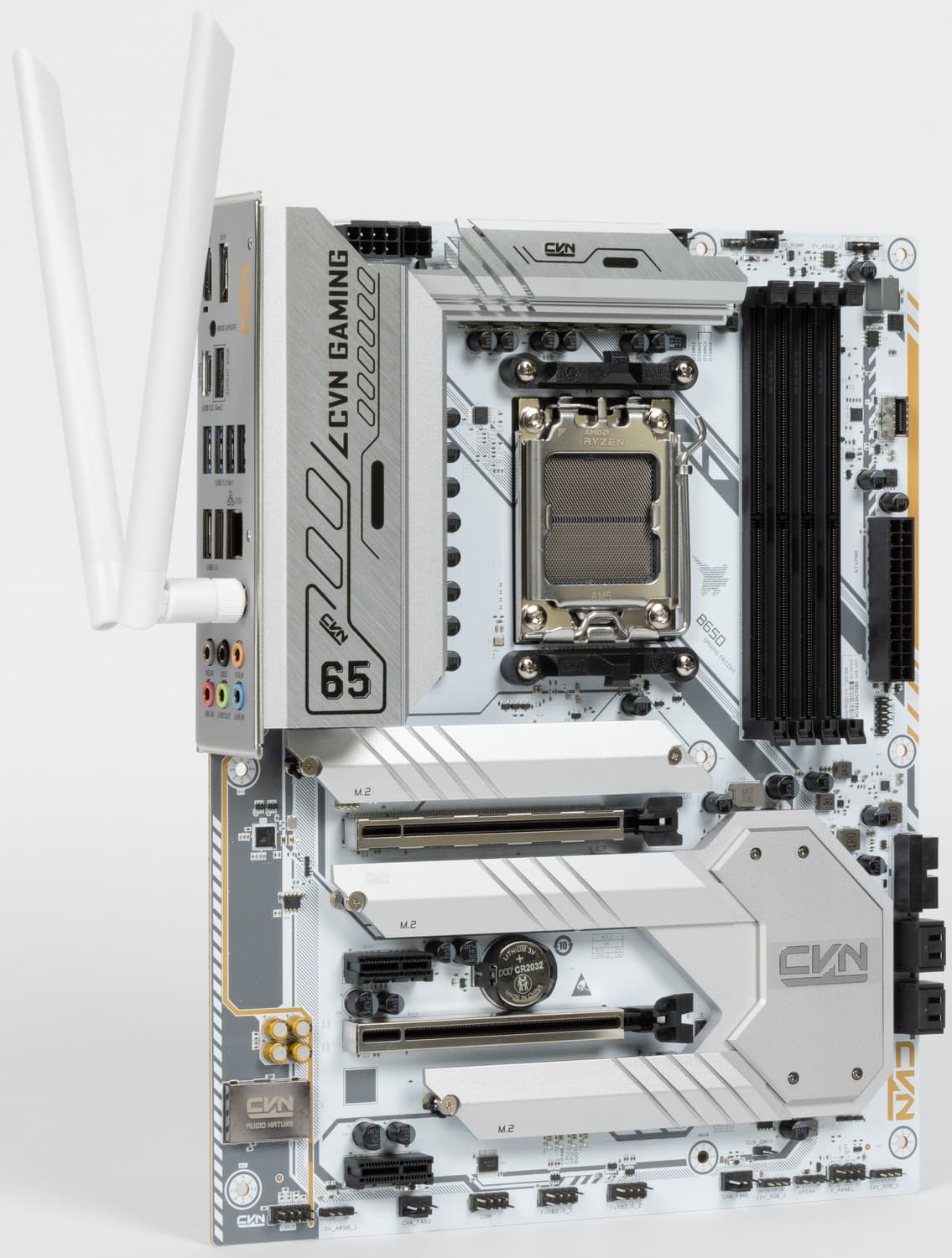

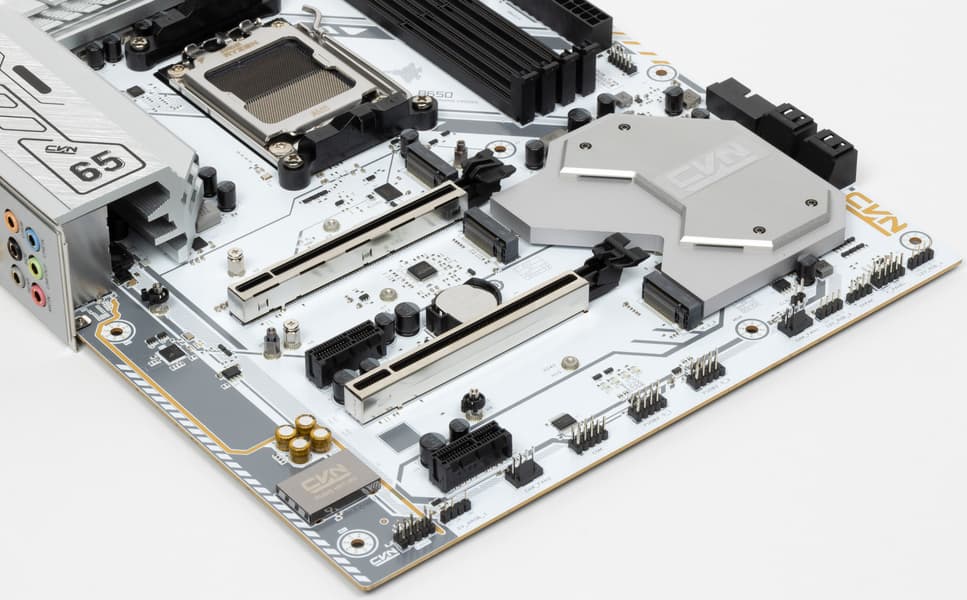

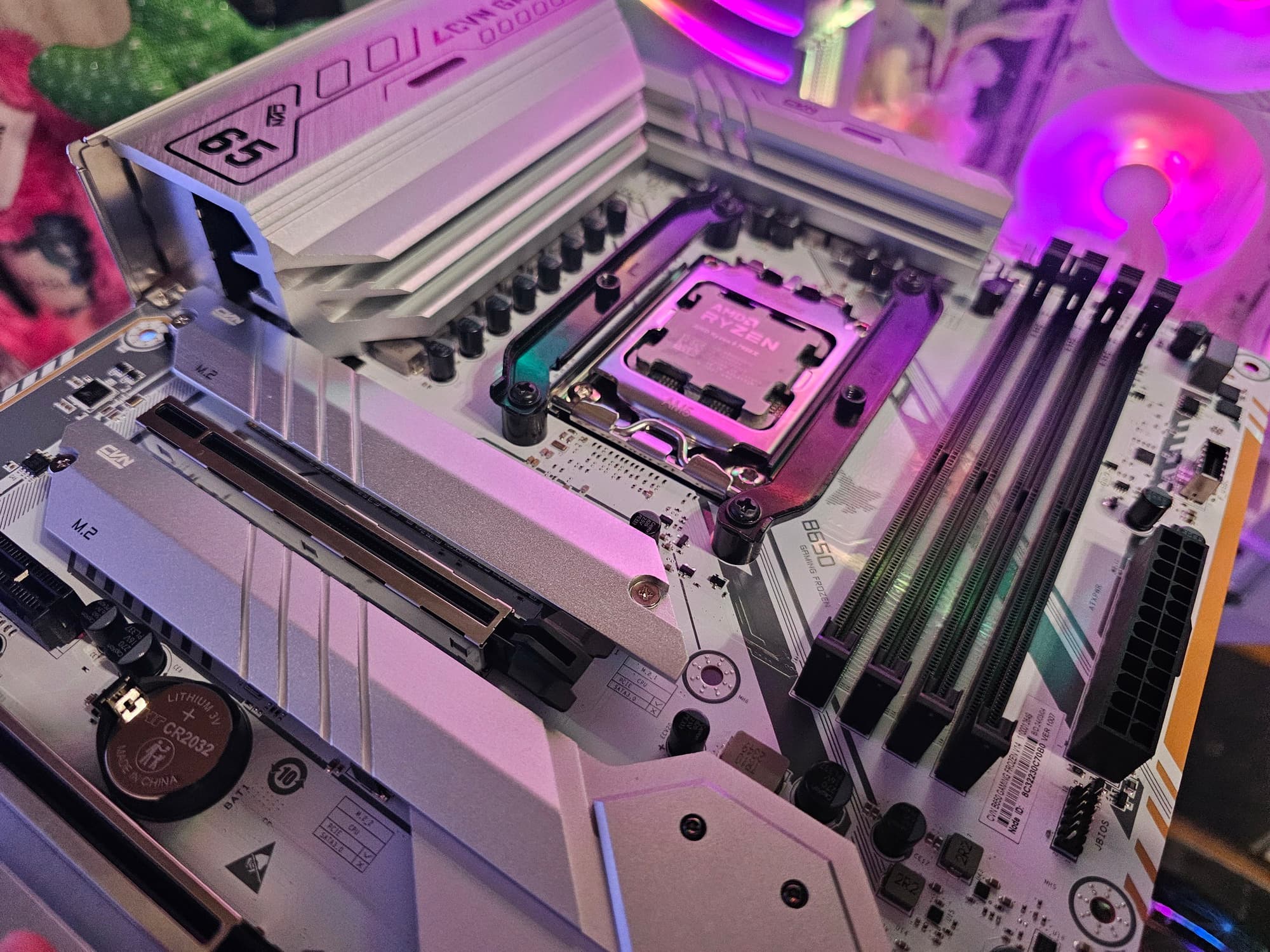

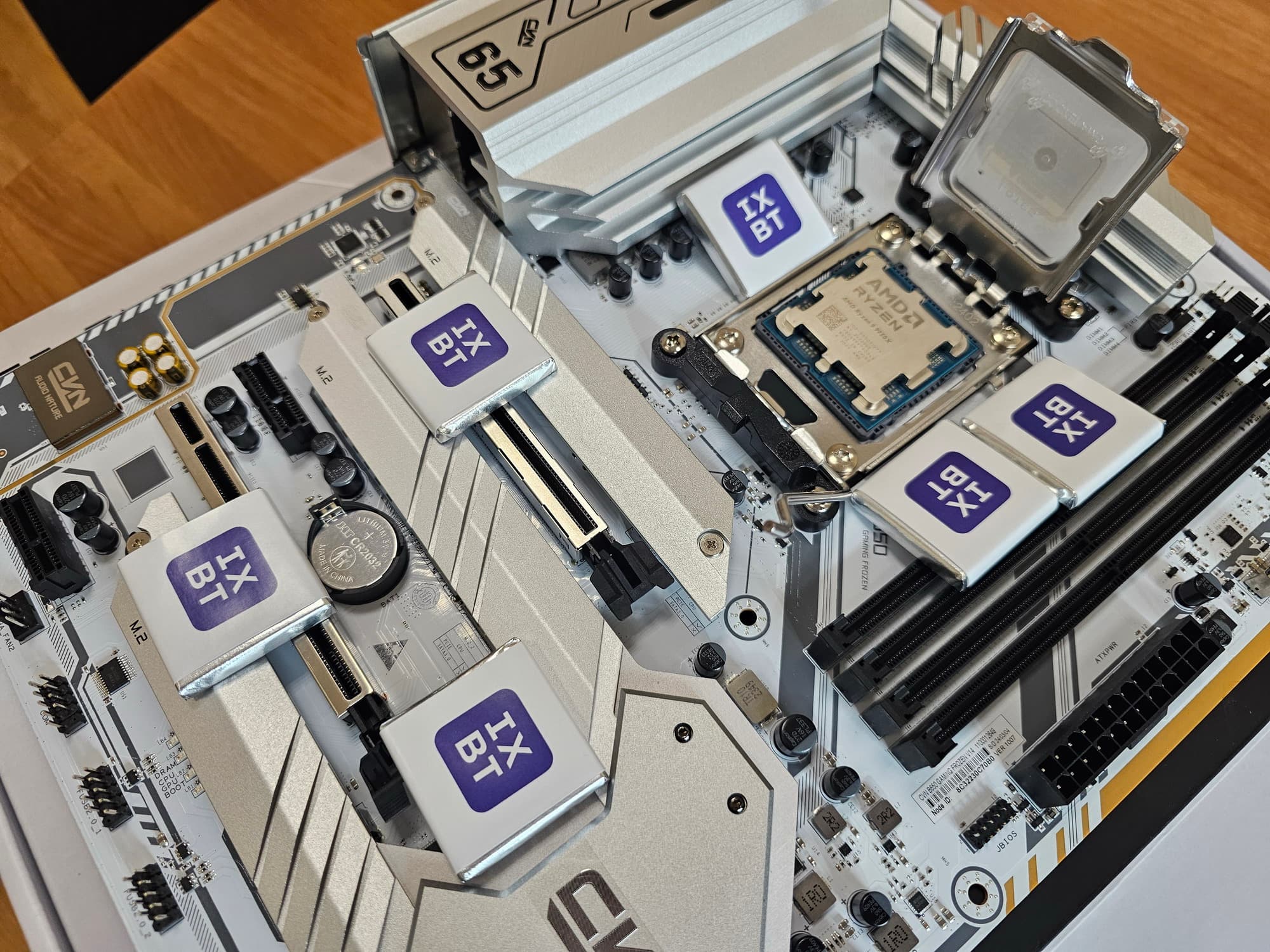

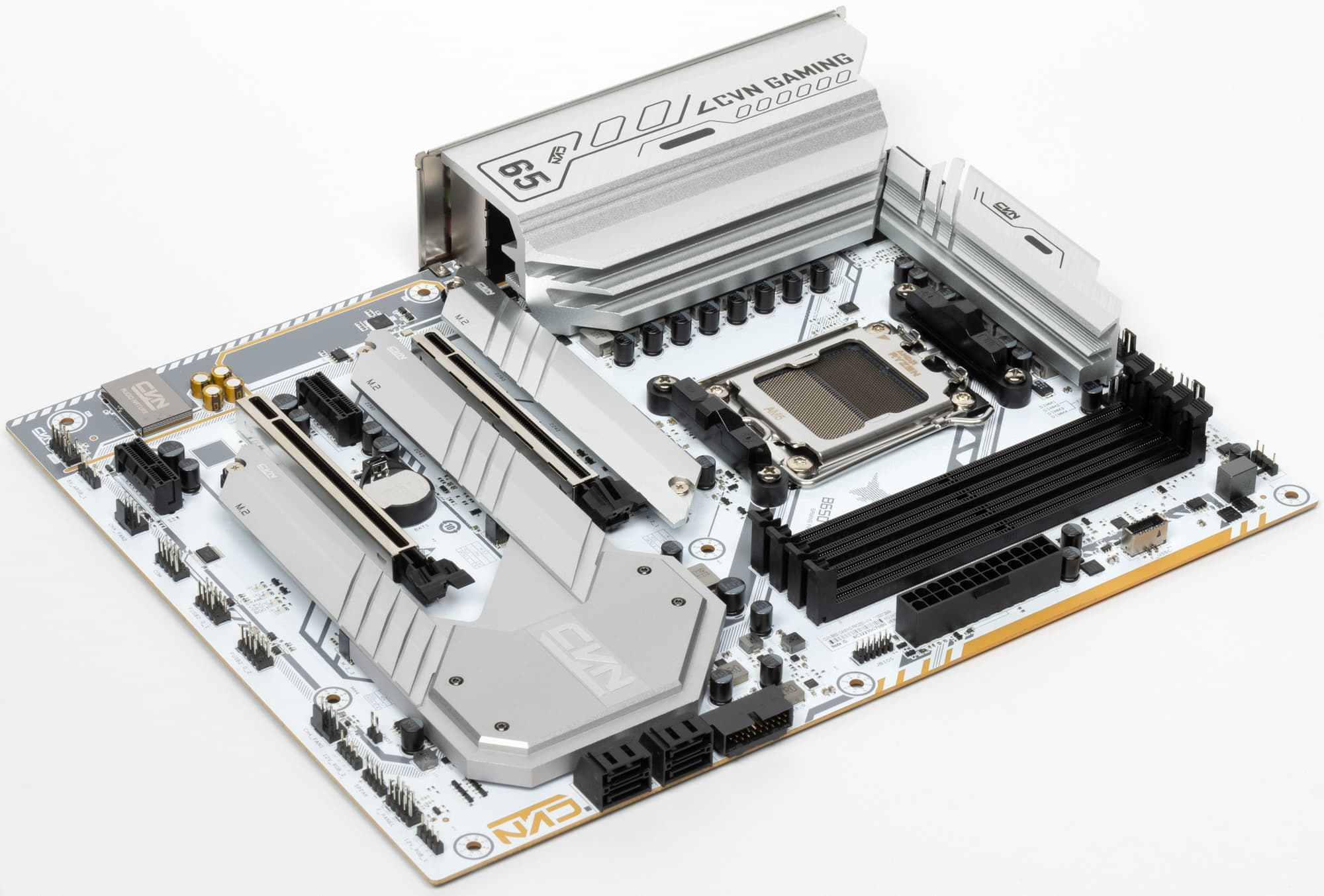

Итак, перед нами Colorful CVN B650 Gaming Frozen V14. Уникальность белого дизайна платы подчеркнута суффиксом Frozen,а суффикс V14 символизирует ревизию 1.4 самой матплаты, при этом, предыдущих ревизий в ассортименте уже нет (или и не было, они за пределы лабораторий R&D компании могли и не выйти).
Плата поставляется в стандартной коробке фирменного дизайна. Комплект размещен под платой в отдельном отсеке.
Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает. антенны для беспроводной связи, фирменные адаптеры для удобного подключения к передней панели корпуса, винтики для крепления модулей в слотах M.2, а также переходник-удлинитель для лент RGB-подсветки от Corsair/MSI и других производителей со старым 3х-контактным интерфейсом.
ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

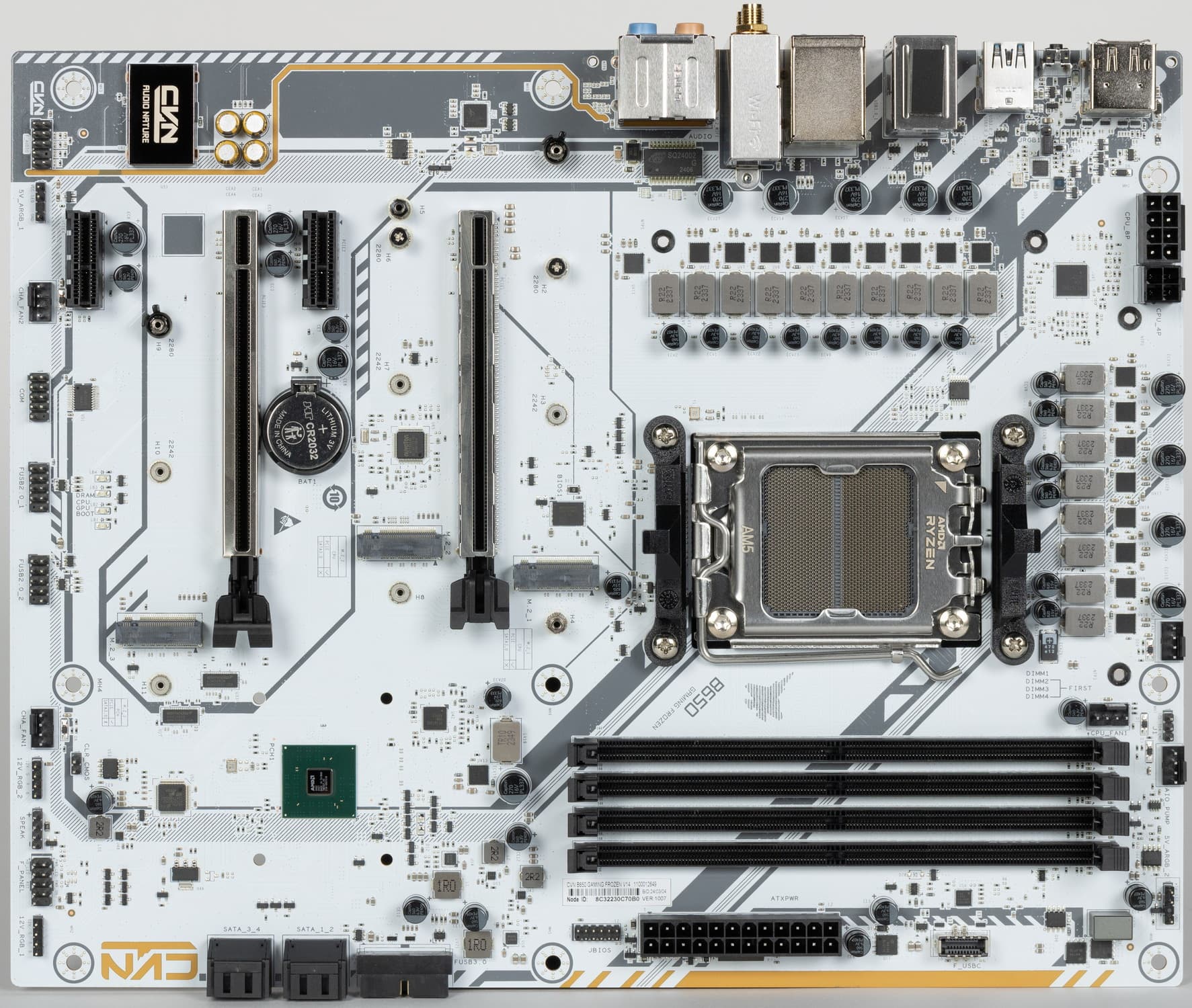

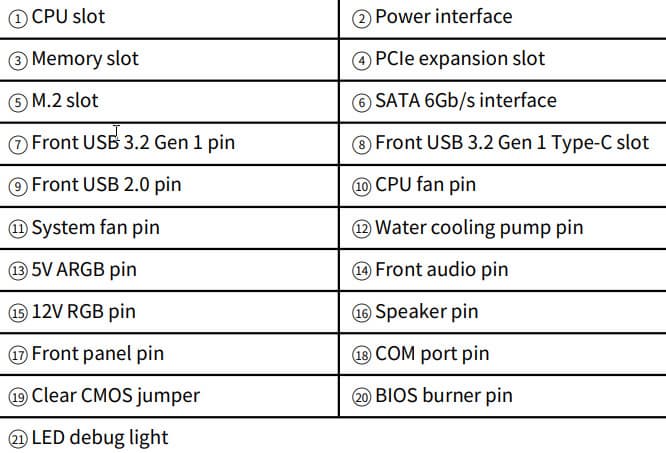

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Colorful CVN B650 Gaming Frozen V14 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

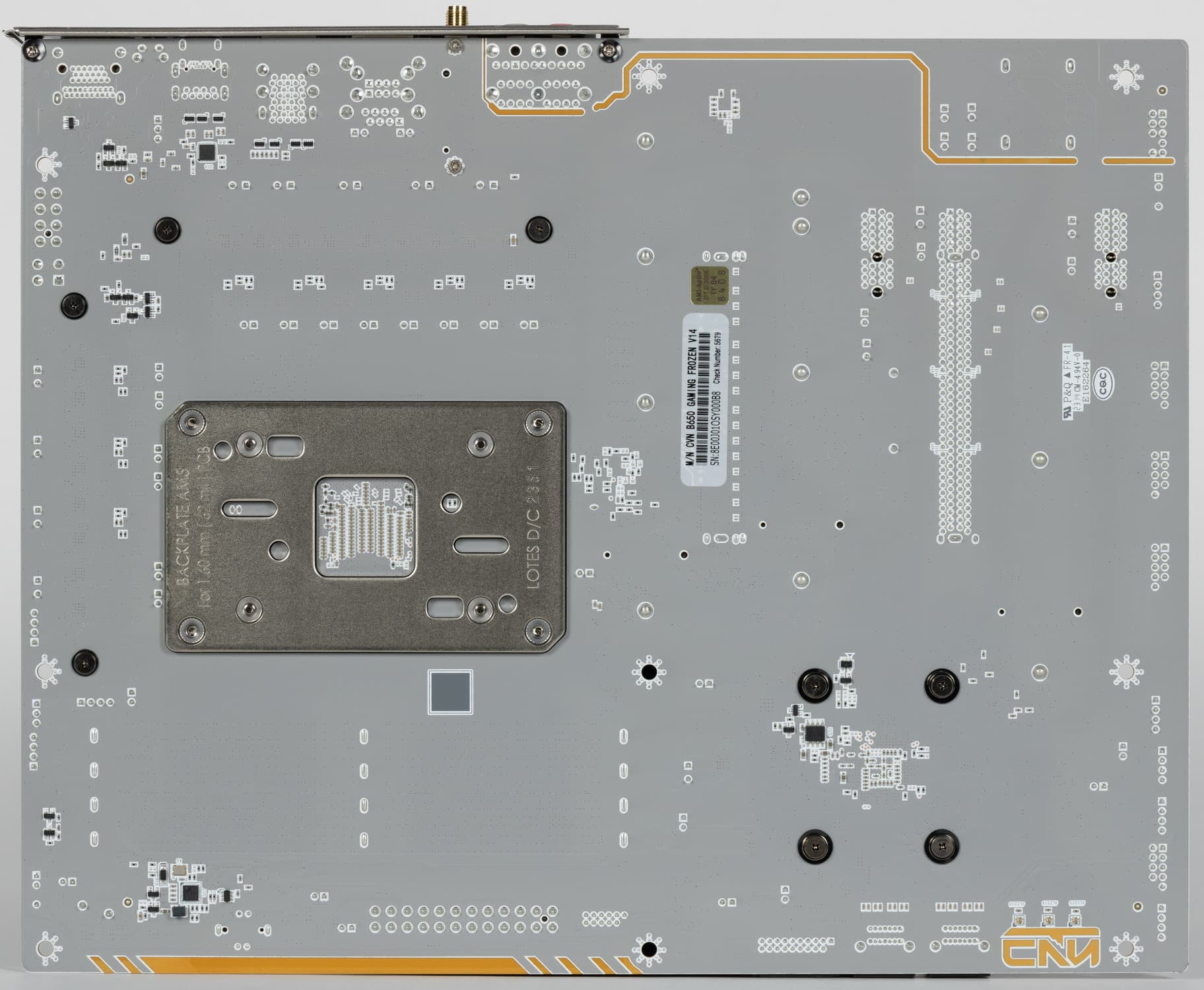

На оборотной стороне практически пусто. Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

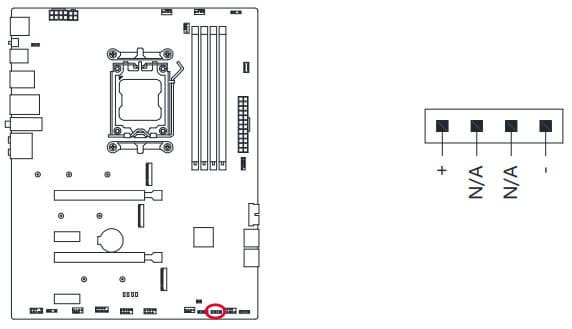

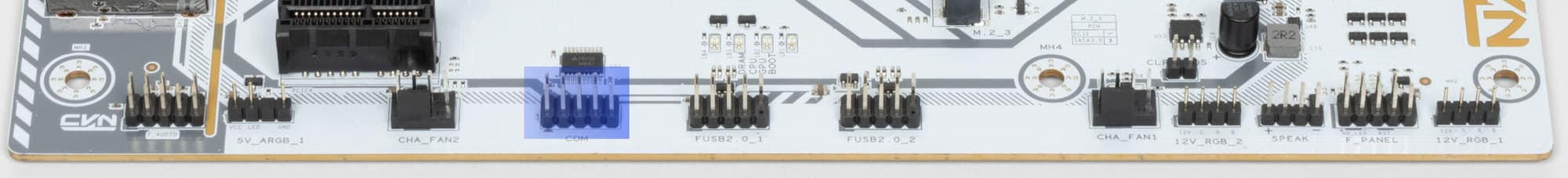

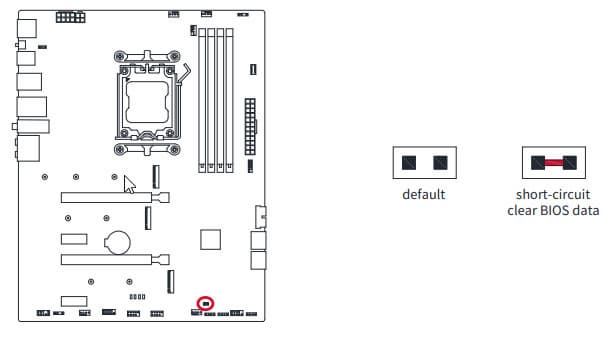

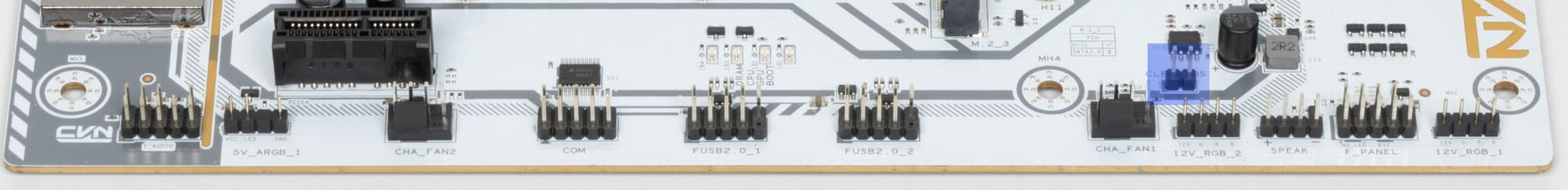

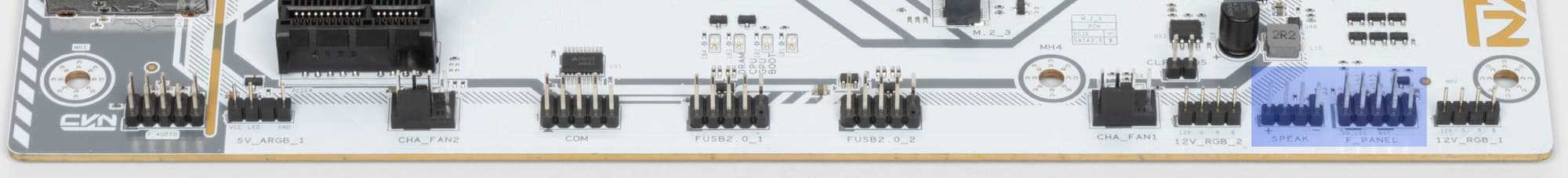

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B650 |
| Память | 4 × DDR5, до 192 ГБ, до DDR5-7600 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Intel AX200 Dual Band Wireless (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.1) |
| Слоты расширения | 1 × PCI Express 4.0 x16 (PCIe x16_1, CPU) 1 × PCI Express 4.0 x16 (PCIe x16_2, режим x4) (B650) * 2 × PCI Express 4.0 x1 (PCIe x1_1/2, режим x1) (B650) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B650) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2280/22110) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2280) 1 × M.2 (B650, PCIe 4.0 x4 для устройств формата 2242/2280) * |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (B650) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B650) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B650) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (B650) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (CPU) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU) 1 × USB 3.2 Gen2: 1 порт Type-A (голубой) на задней панели (CPU) |
| Разъемы на задней панели | 4 × USB 3.2 Gen1 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 2 антенных разъема 1 кнопка обновления BIOS 6 аудиоразъемов типа миниджек 1 × HDMI 2.1 1 × DP 1.4 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем COM-порт 1 разъем сброса CMOS 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Ориентировочная стоимость | от 22 тысяч рублей |
*– делит ресурсы со слотом PCIe x16_2, детали – ниже.
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B650/B650E поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA.
Таким образом в сумме от тандема B650/B650E+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Еще раз напомню, что чипсеты AMD B650 и B650E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае B650E получает версию PCIe 5.0, а в случае B650 — 4.0.
Поколения Ryzen 7xxx/9xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile) (которые через Direct Over Clock Profile (DOCP) подгоняются под характеристики, заложенные в XMP), так и модули с проприетарным от AMD профилем Expo.
Детально об этом всем имеется в материале по самому процессору Ryzen 9 7950X и архитектуре Zen4.

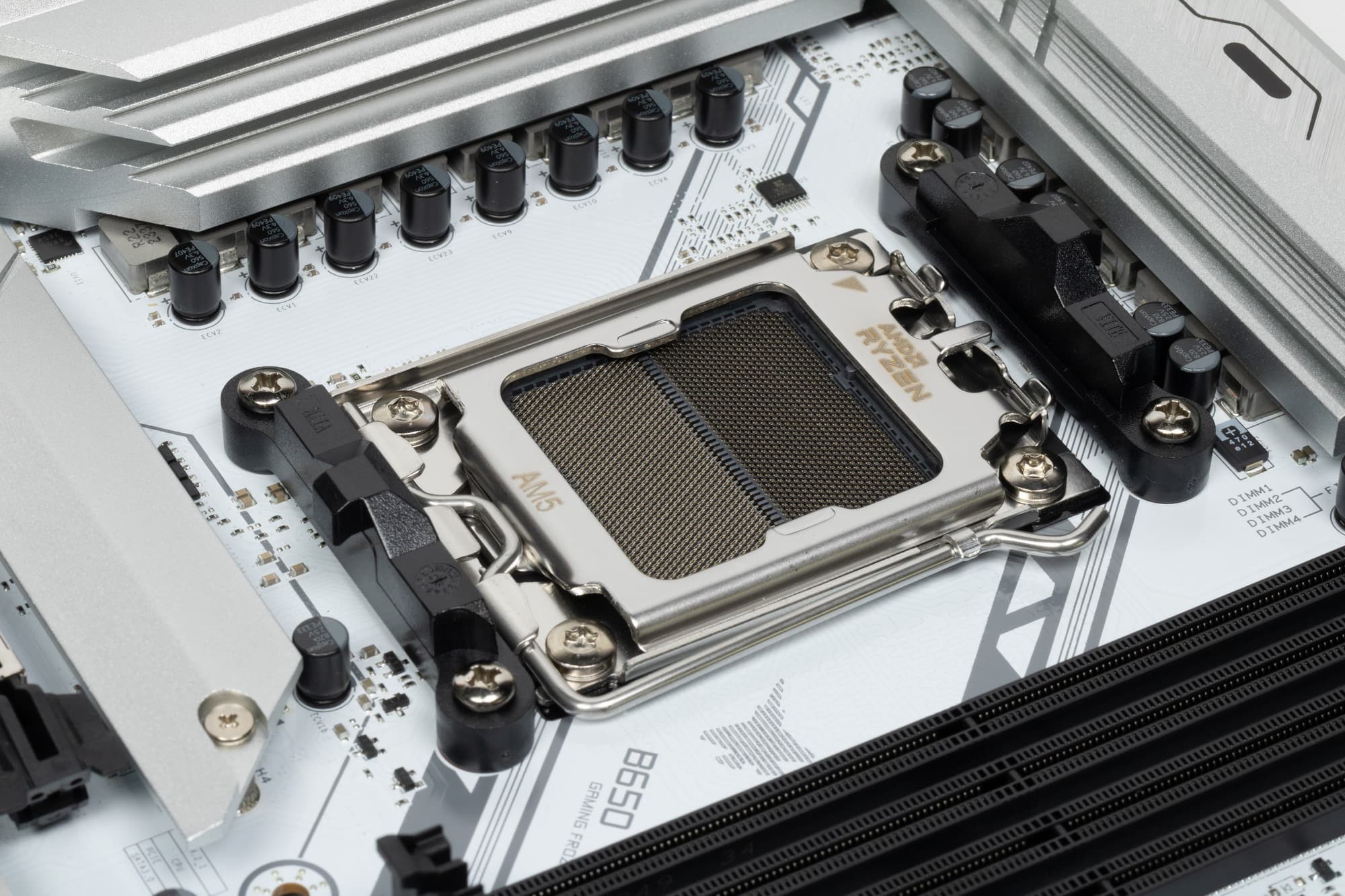

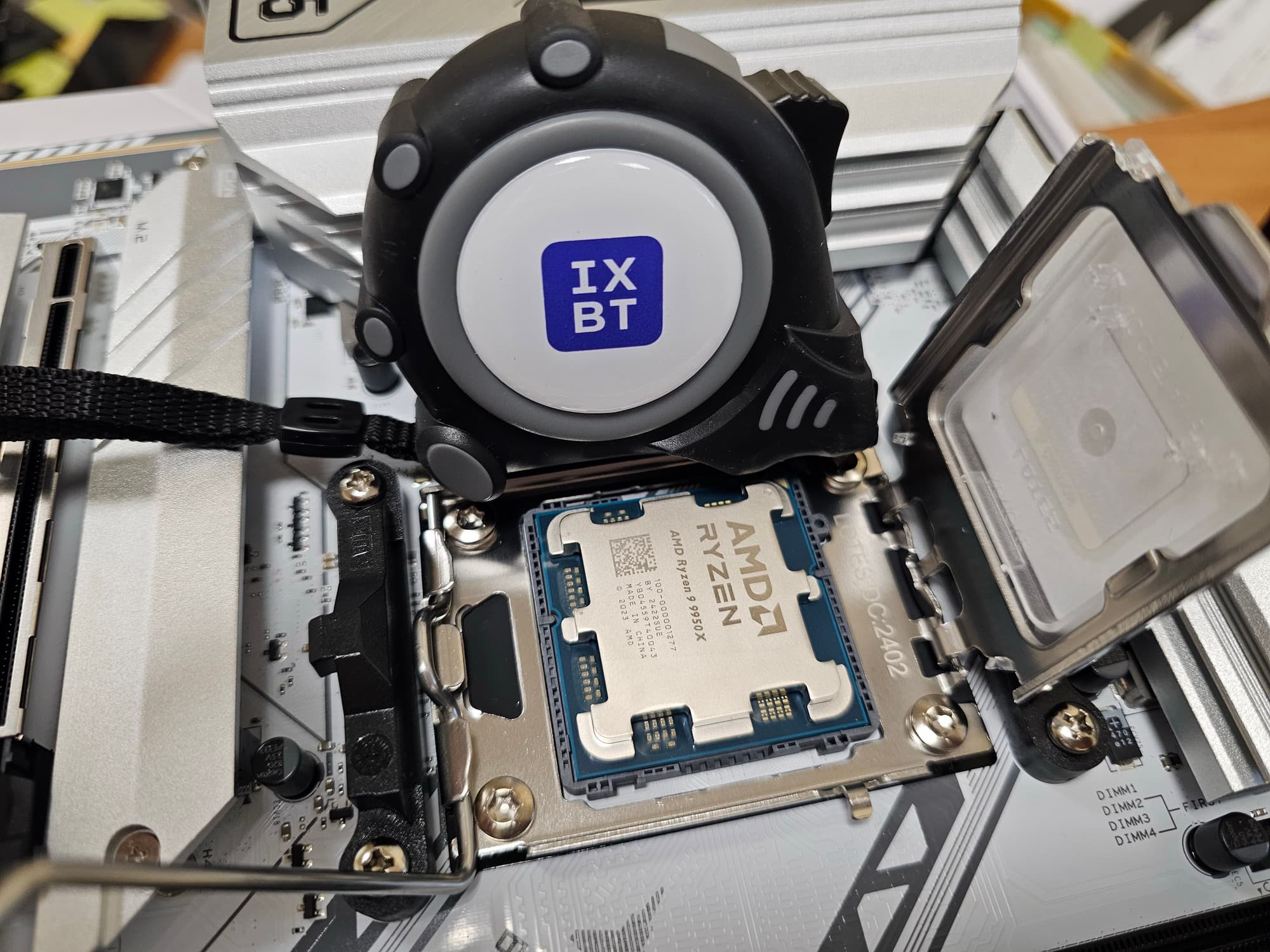

Colorful CVN B650 Gaming Frozen V14 поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.

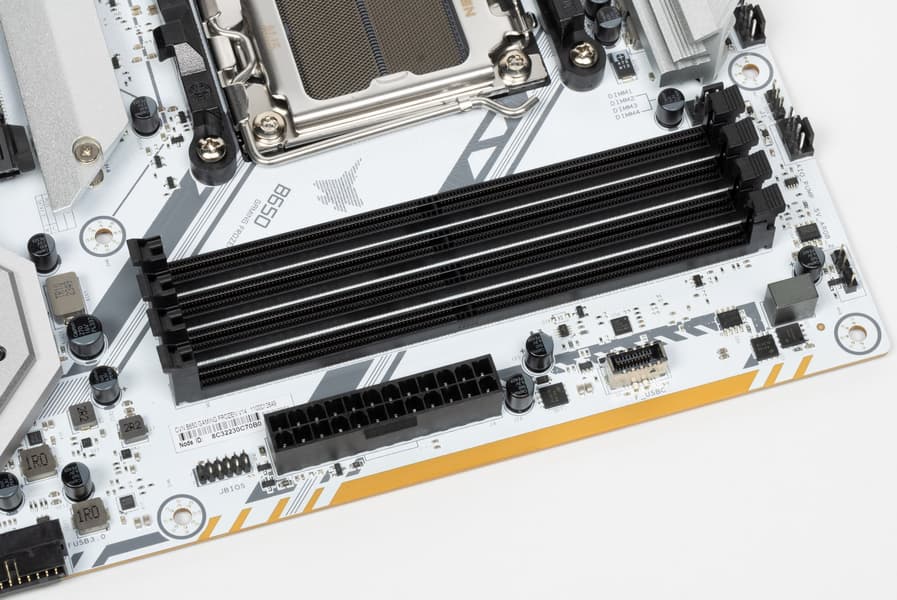

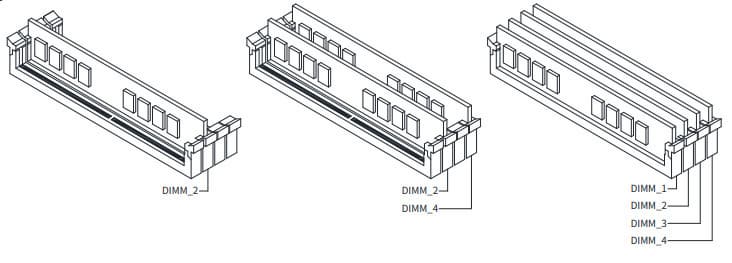

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлическую окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B650+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

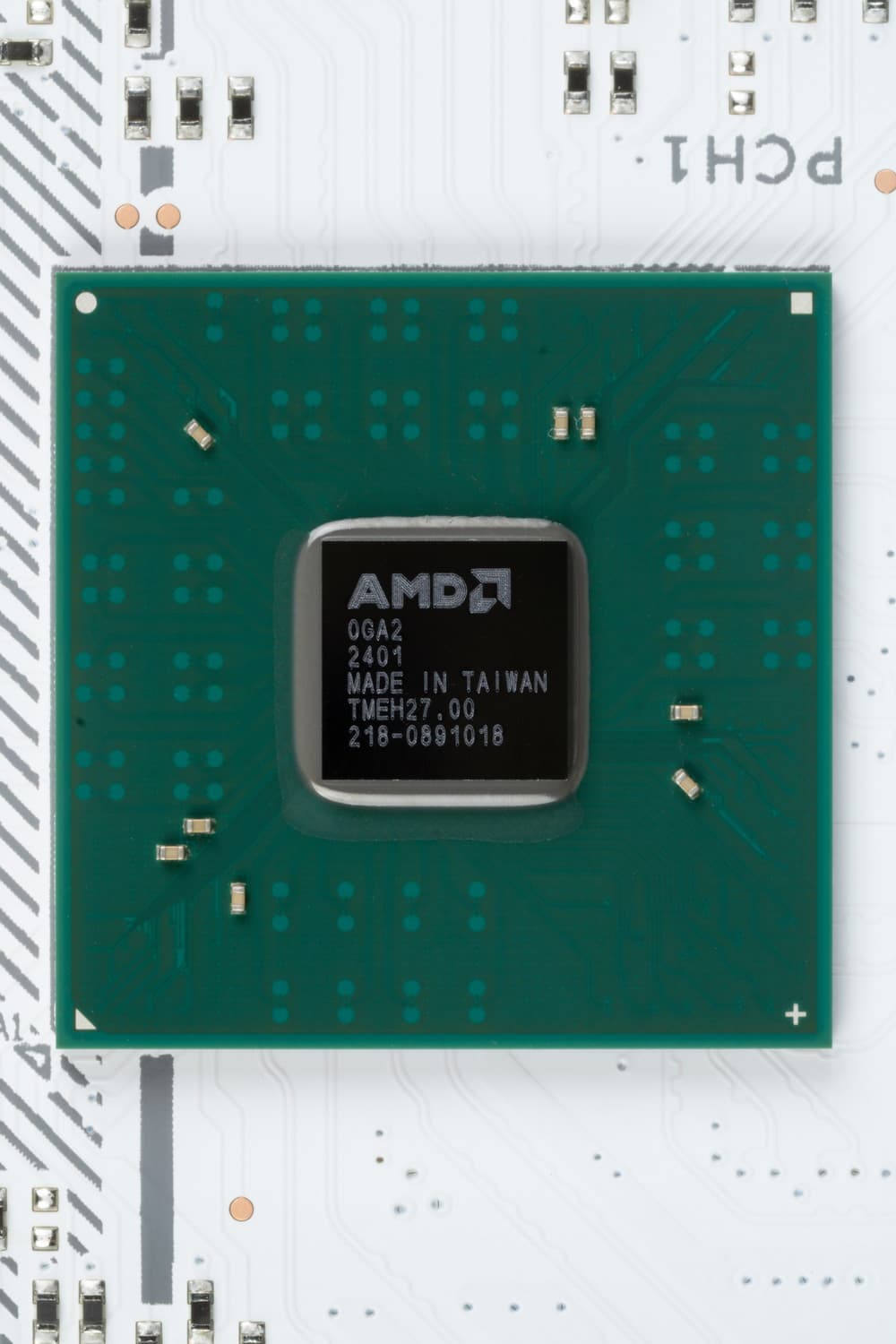

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B650 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
- Слот PCIe x1_1 (1 линия PCIe 4.0);
- Слот PCIe x1_2 (1 линия PCIe 4.0);
- Переключатель: или слот M.2 (M.2_3), или слот PCIe x16_2 (4 линии PCIe 4.0);
- SATA 0,1,2,3 (4 линии PCIe 3.0);
- Realtek RTL8125BG (Ethernet 2.5 Gb/s) (1 линия PCIe 4.0);
- Intel AX200 WIFI/BT (Wireless) (1 линия PCIe 4.0)
12 линий PCIe (8 версии 4.0 и 4 версии 3.0) оказались занятыми, включая 4 порта SATA от B650.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 4.0);
- Порт M.2 (M.2_2) (4 линии PCIe 4.0)
Все линии от процессора также заняты.
В процессоры Ryzen и встроен контроллер High Definition Audio (HDA), поэтому связь с аудиокодеками старых выпусков идет путем эмуляции PCI шины (лишь для Realtek RTL4080/4082 требуется линия USB 2.0 от чипсета). Поэтому в нашем случае Realtek RTL897 довольствуется тем, что ему выдает CPU. Контроллер беспроводной связи использует линию USB 2.0 от CPU.

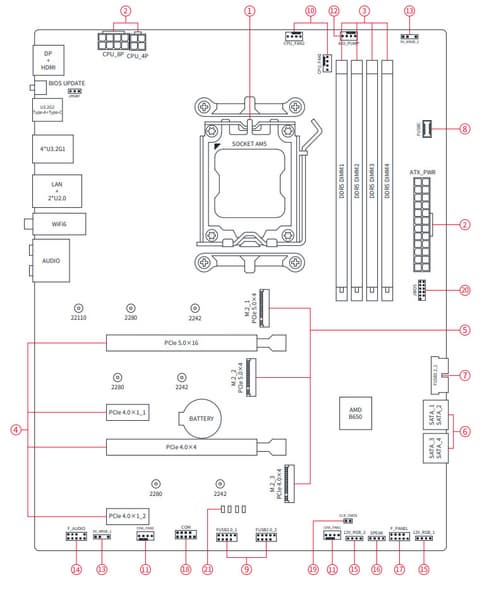

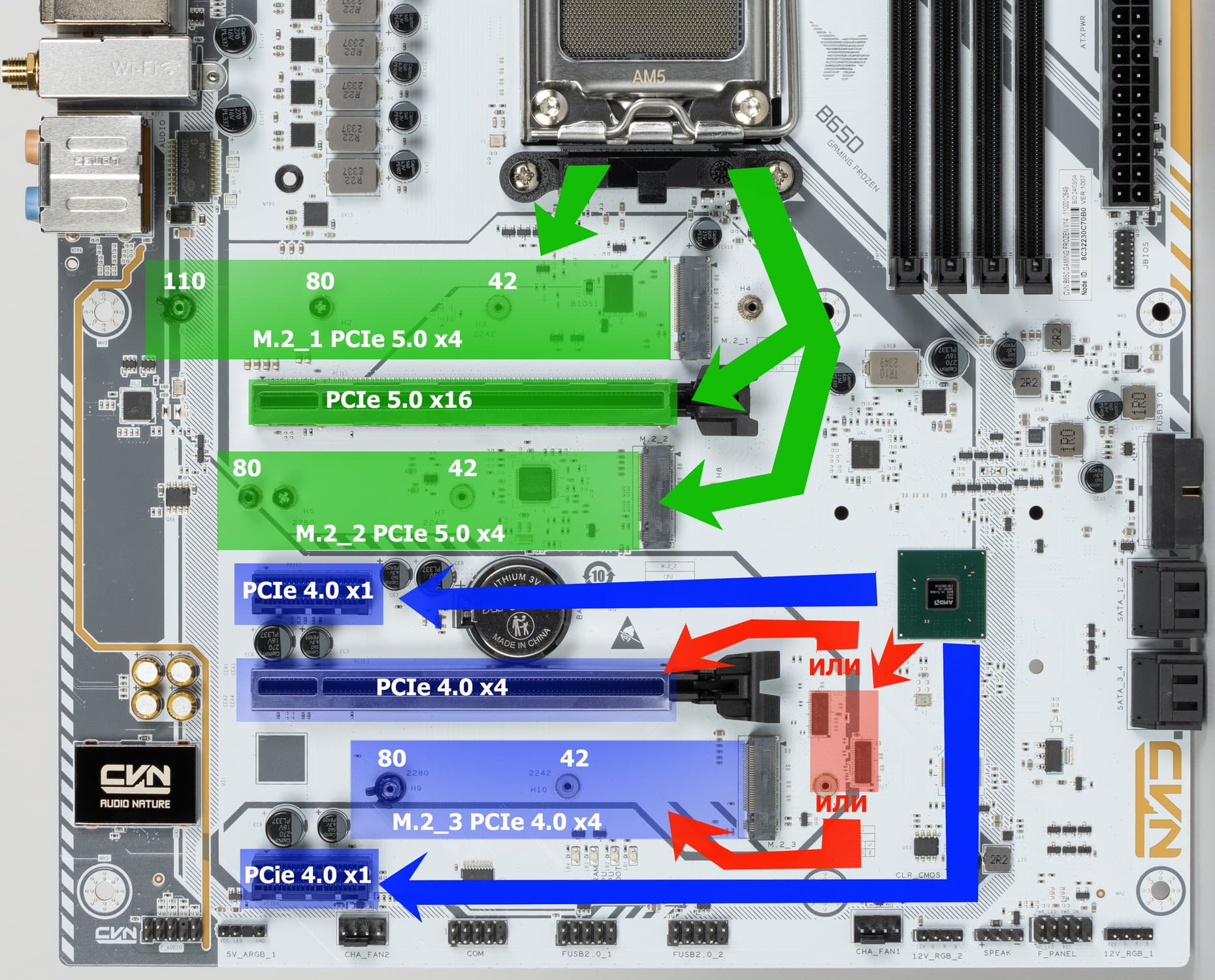

Выше приведена полная схема распределения ресурсов по слотам PCIe и M.2. Всего на плате есть 4 слота PCIe – два в «длинном» форм-факторе PCIe x16 и два PCIe x1. При этом первый PCIe x16_1 получает данные от процессора и поддерживает 16 линий PCIe, остальные три слота получают данные от B650, Слот PCIe x16_2 поддерживает только 4 линии PCIe 4.0.

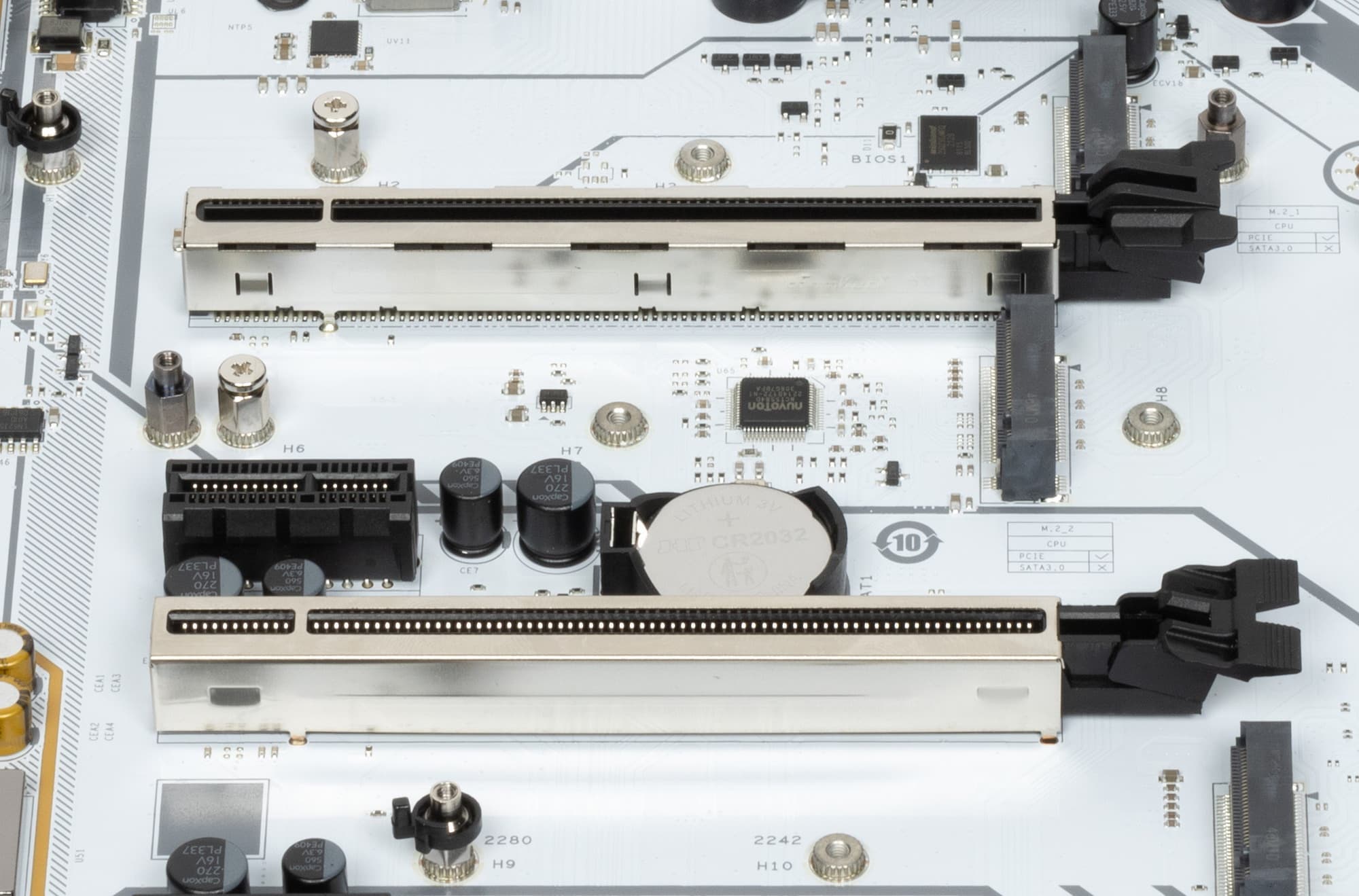

Оба «длинных» слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Поскольку переключения работы слотов имеются, то востребованы мультиплексоры от ASMedia.
А вот усилителей сигнала PCIe 5.0/4.0 нет.
На очереди — накопители.

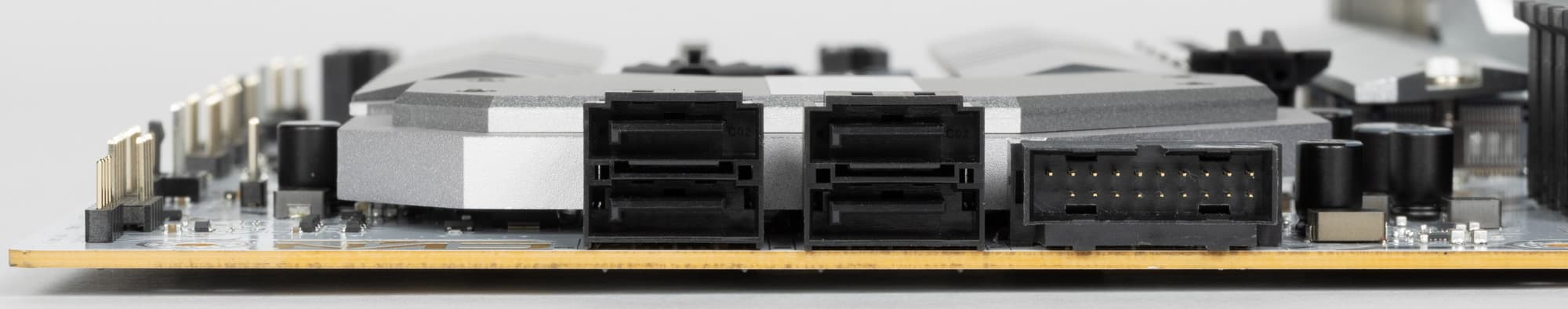

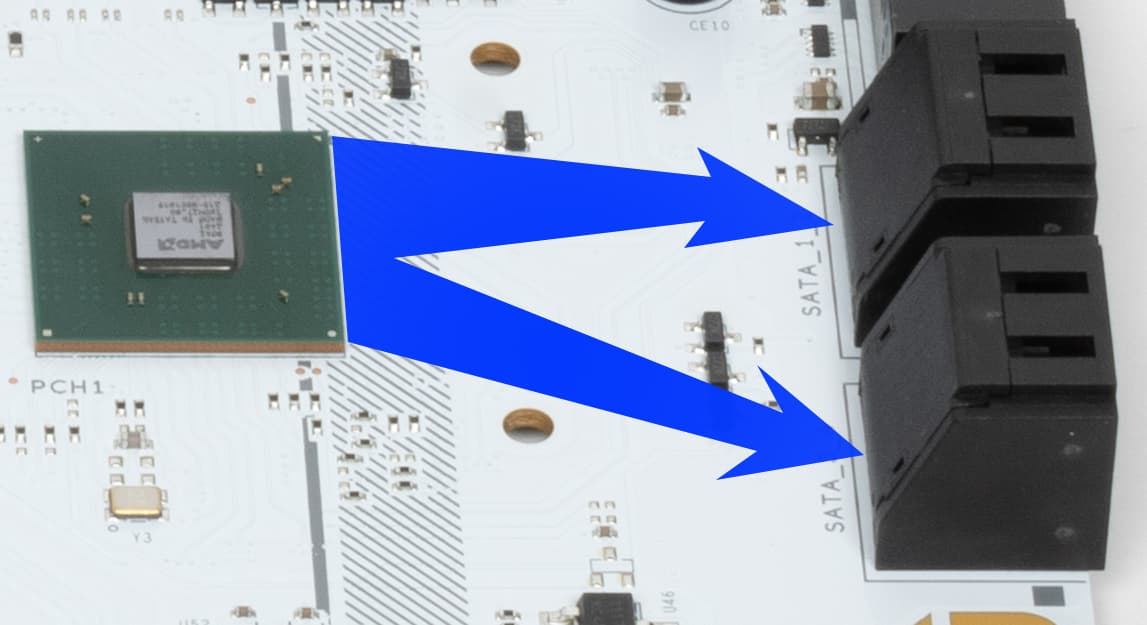

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B650 и поддерживают создание RAID.
Материнская плата имеет 3 гнезда форм-фактора М.2.
Третий слот M.2_3 получает данные от чипсета B650, а первые два M.2_1/2 — от CPU (PCIe 5.0). Все слоты работают с модулями только с PCIe интерфейсом.
Все слоты поддерживают размеры модулей: 2242/2280, а M.2_1 еще и 22110.
Все M.2 слоты имеют свои раздельные радиаторы.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

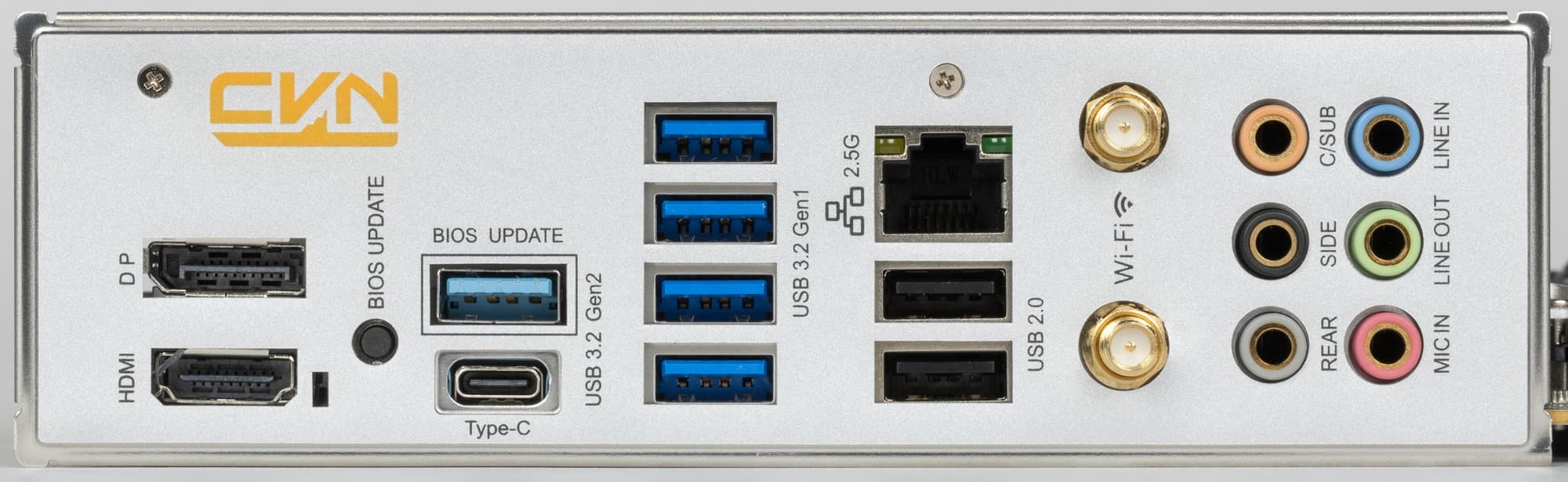

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B650 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 2 порта USB 3.2 Gen2: все реализованы через CPU и представлены на задней панели: 1 - портом Type-A (голубого цвета); 1 – портом Type-C;

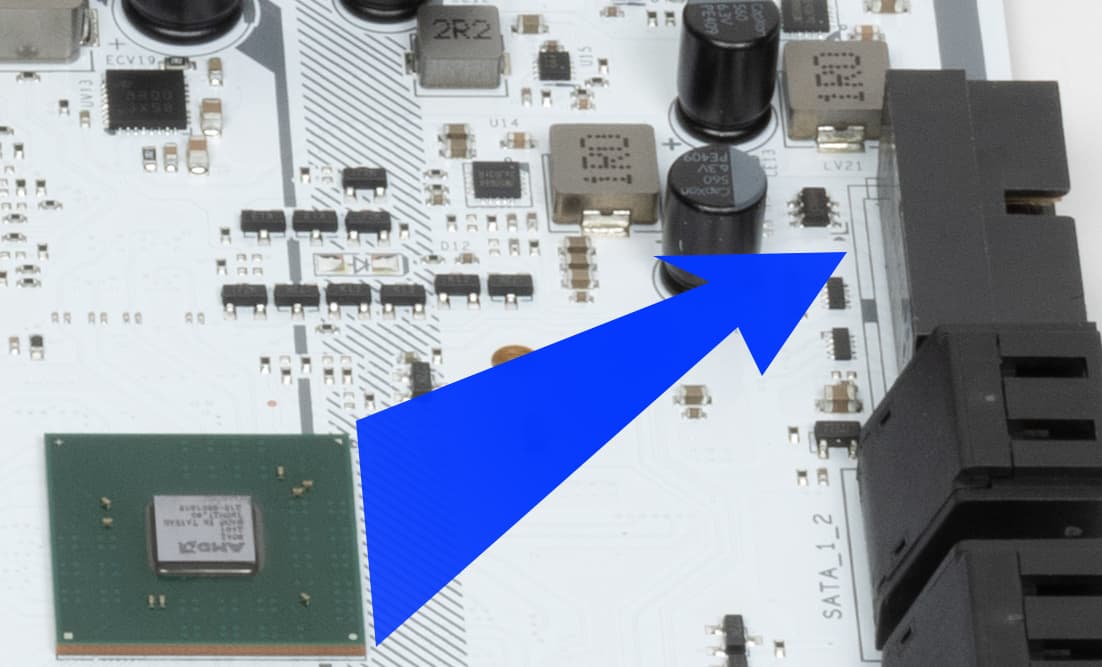

- 7 портов USB 3.2 Gen1: 6 реализованы через B650 и два из них представлены внутренним разъемом
на материнской плате на 2 порта; четыре - на задней панели портами Type-A (синего цвета); еще 1 реализован через CPU и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

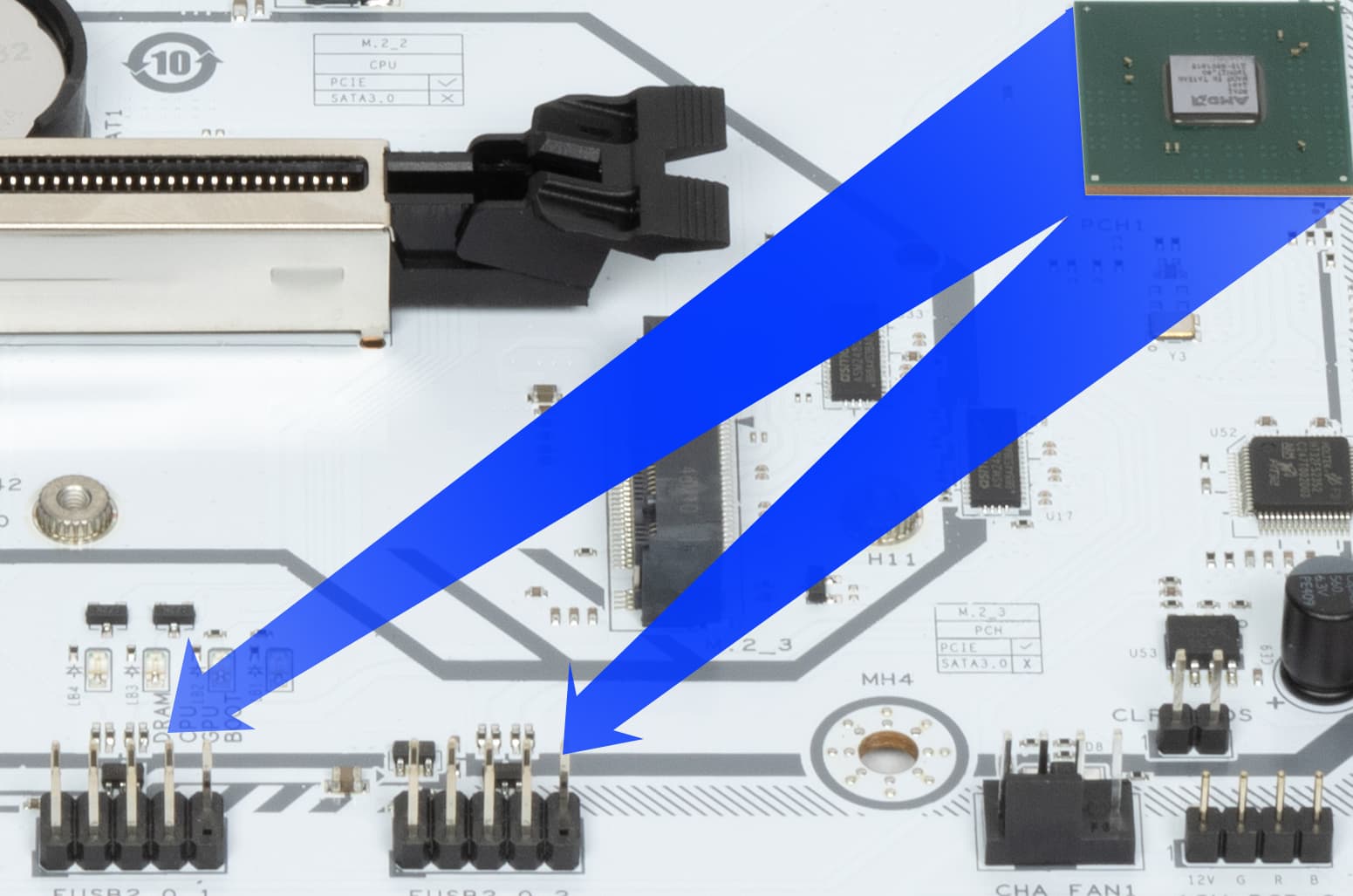

- 6 портов USB 2.0/1.1: все реализованы через B650 и представлены: 2 – на задней панели портами Type-A (черного цвета); еще 4 – двумя внутренними разъемами
(каждый на 2 порта).
Не забываем, что Bluetooth/WiFi контроллер (AX200) использует USB линии (1 линия USB 2.0 от CPU).
Напомню, что в данном случае аудиокодек Realtek ALC897 использует HDA (USB линии не потребляются).
Итак, через чипсет B650 реализовано высокоскоростных портов USB:
- + 6 выделенных USB 3.2 Gen1
= 6 высокоскоростных портов. Плюс 6 выделенных портов USB 2.0.
Ну и 12 линий PCIe, выделенных на поддержку иной периферии. Итого, у B650 в данном случае реализовано 18 высокоскоростных портов.

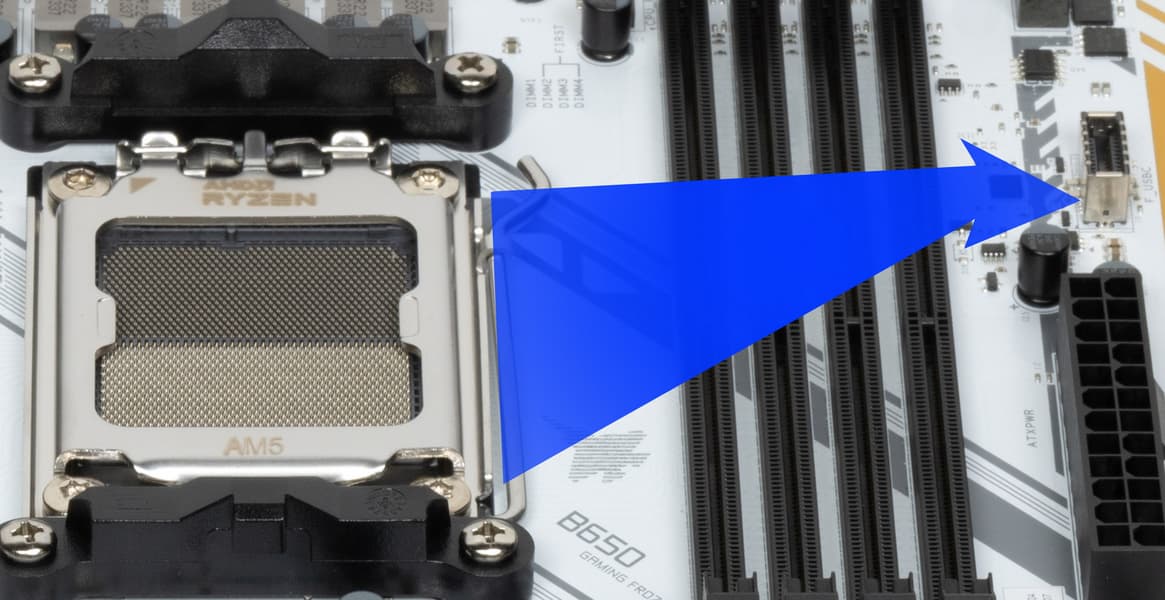

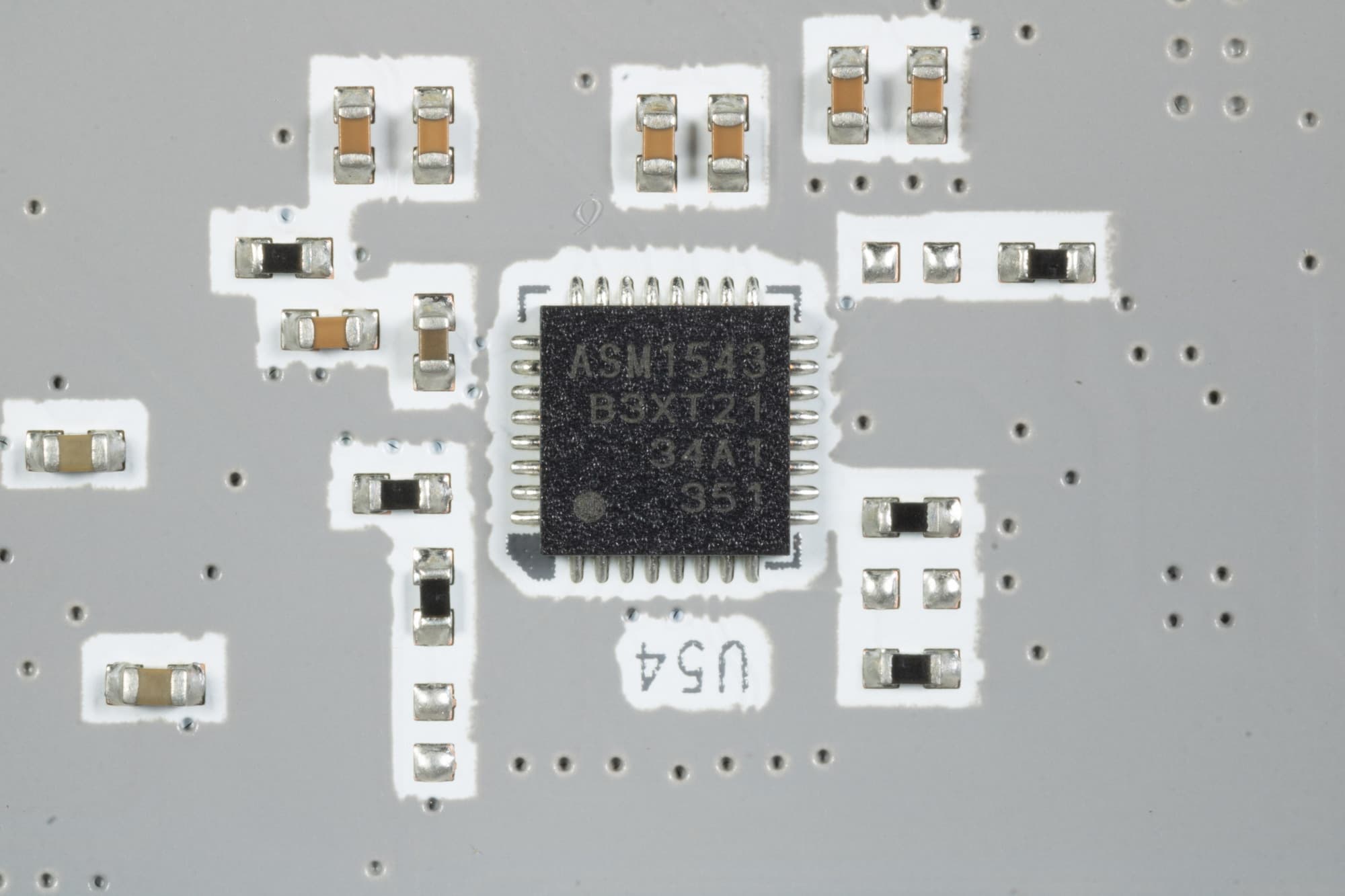

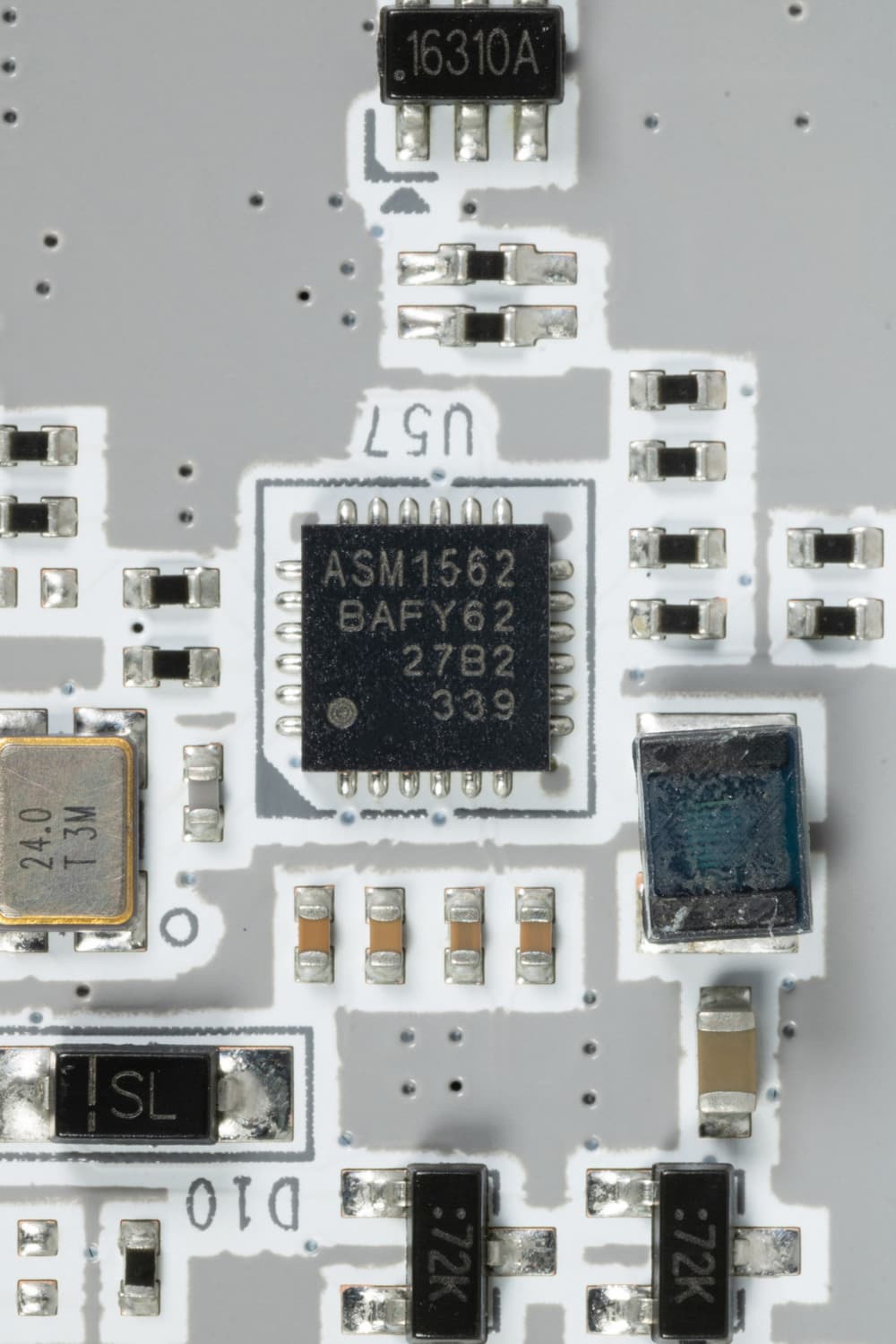

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

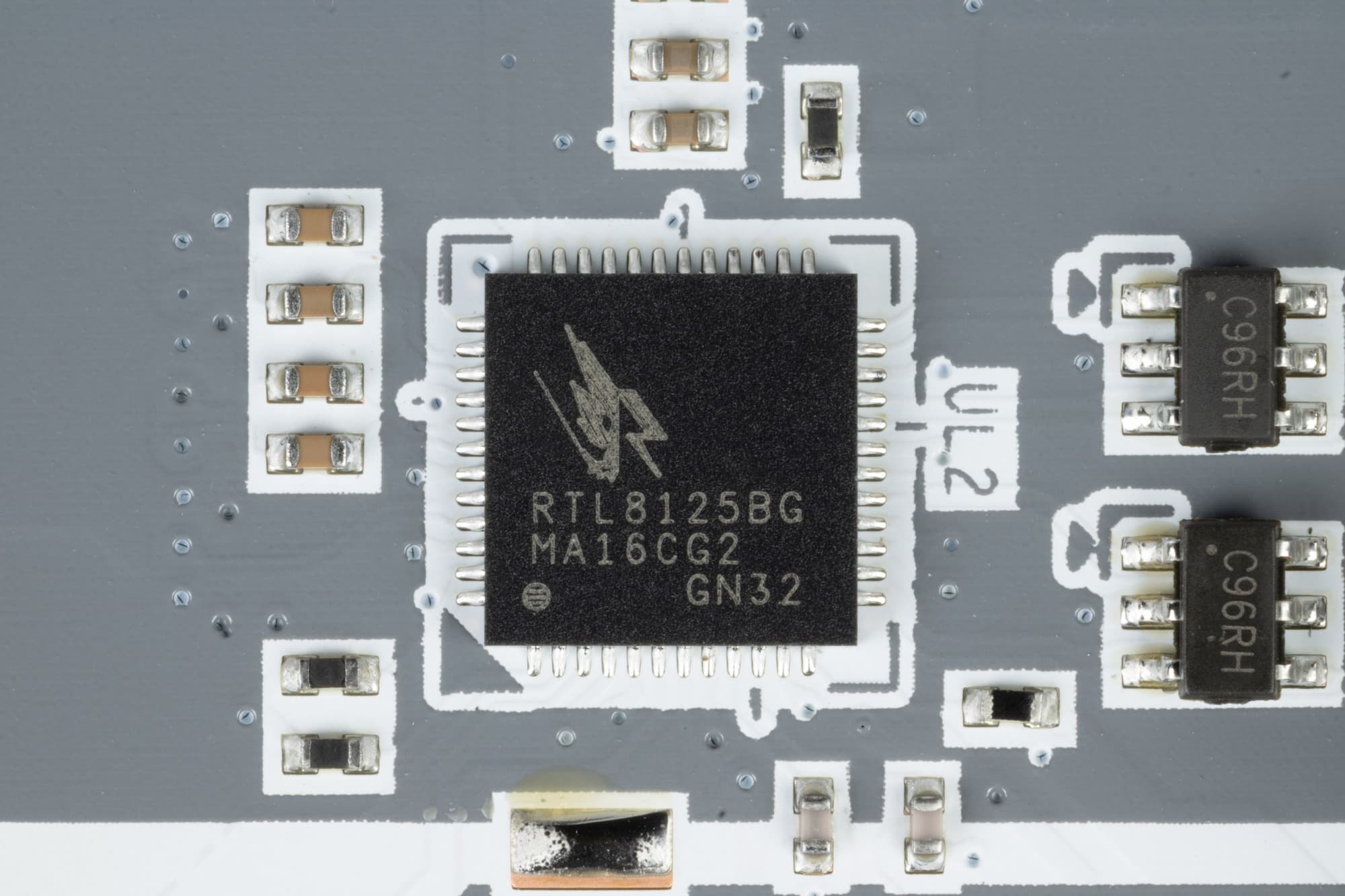

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

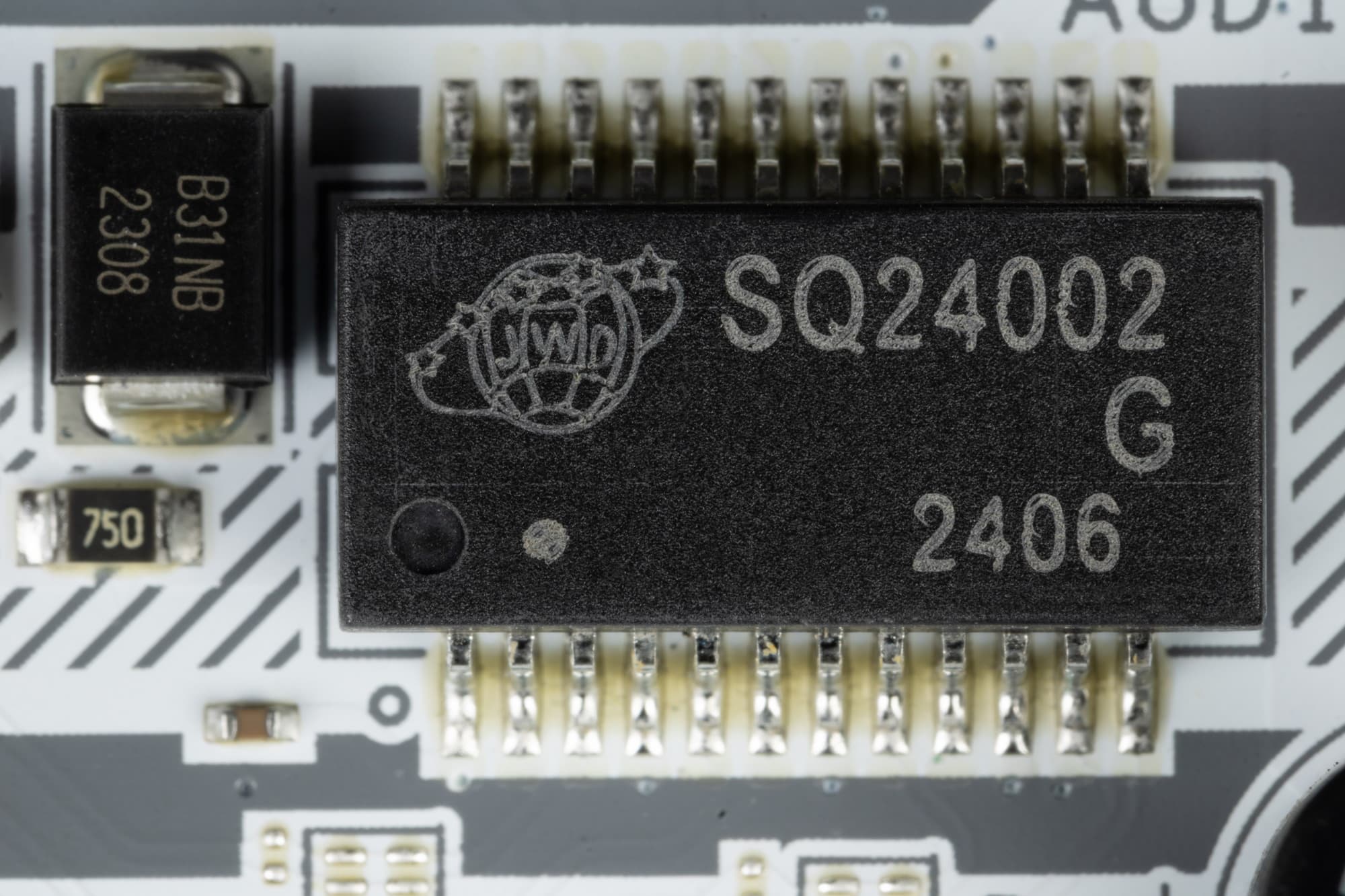

Для обеспечения надежности сетевого соединения и защиты от помех установлен усилитель SQ24002 от JWD Technologies.

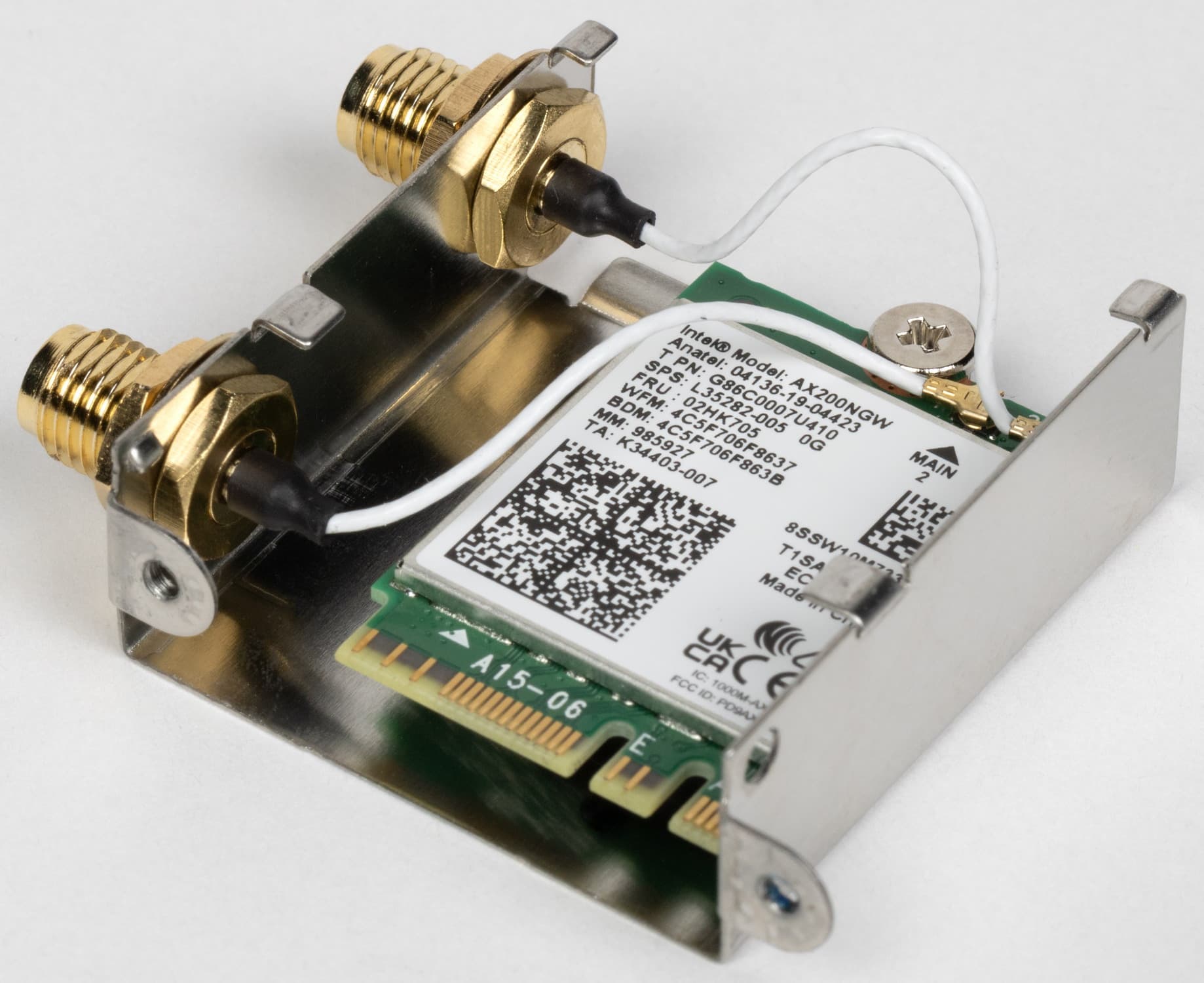

Имеется и комплексный беспроводной адаптер на контроллере Intel AX200, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

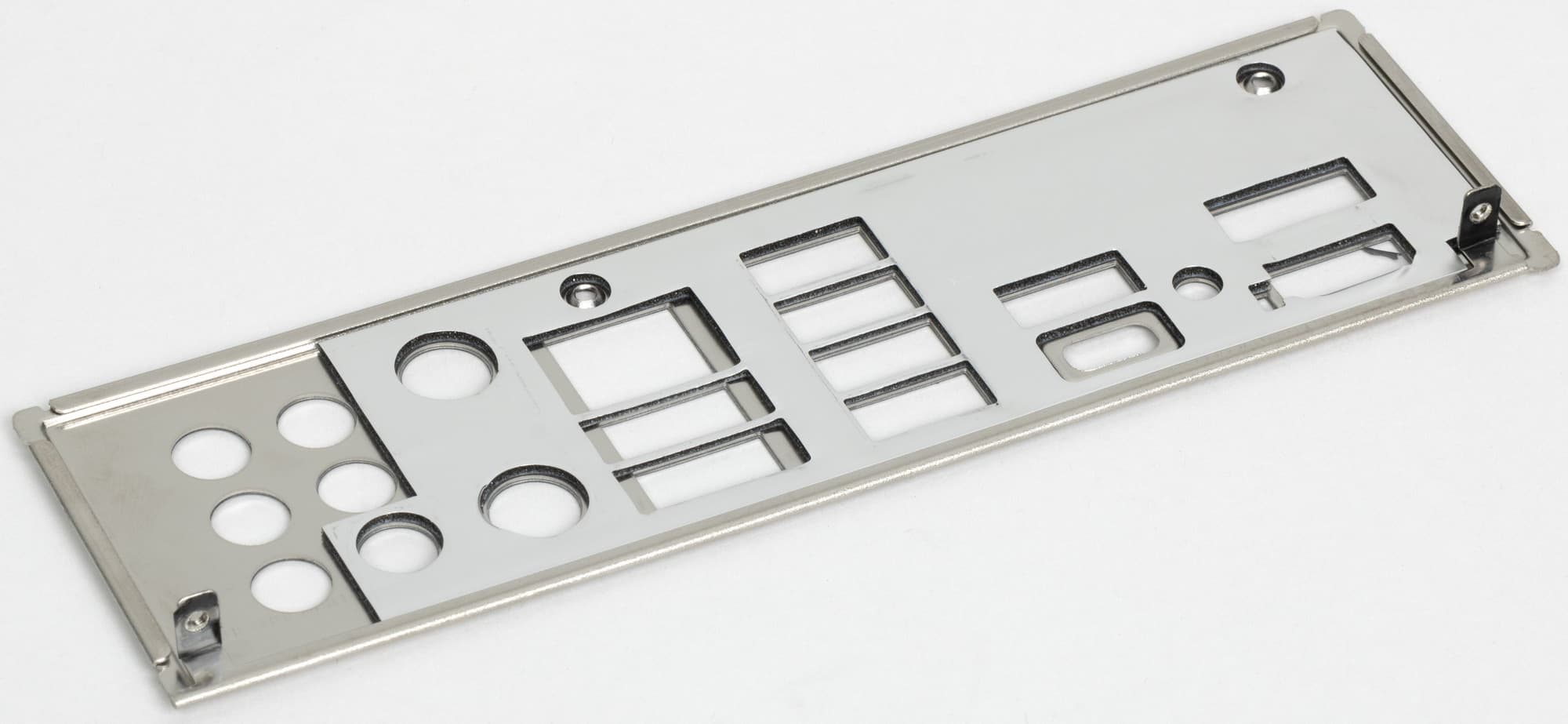

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

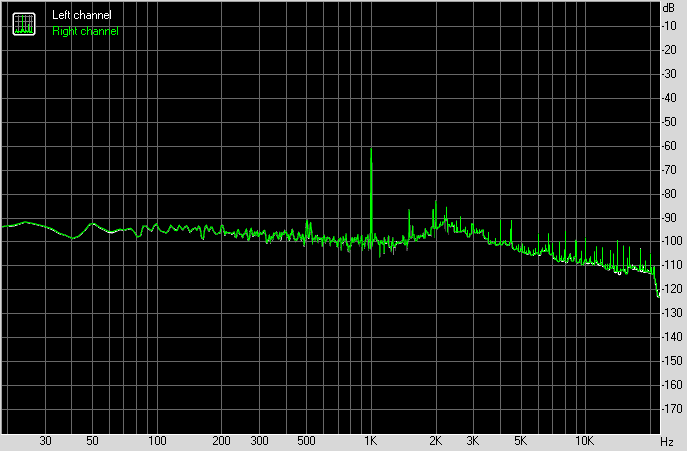

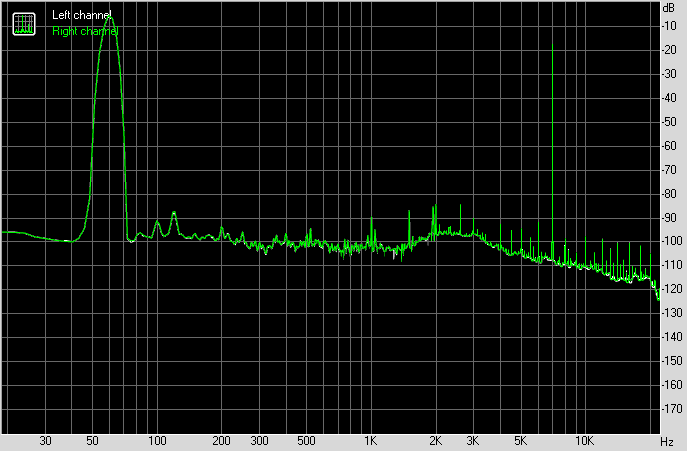

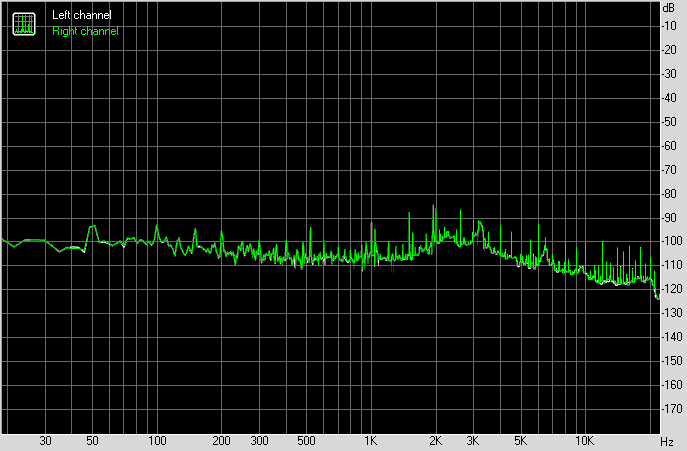

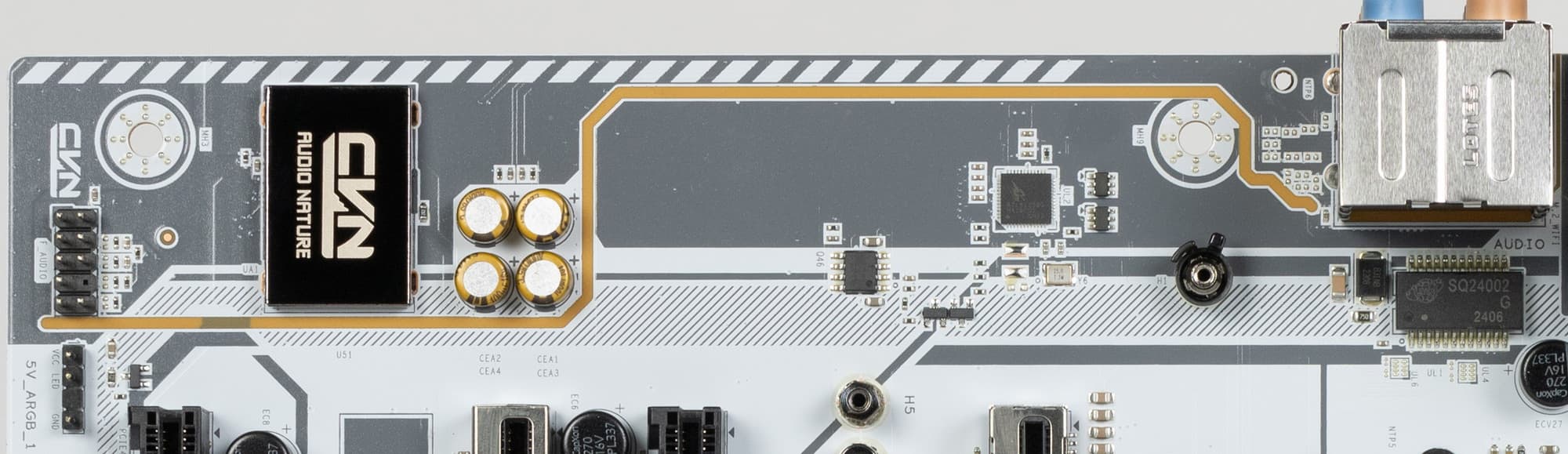

Аудиоподсистема
Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен старый кодек ALC897 со схемой до 7.1.Он прикрыт металлическим колпачком.

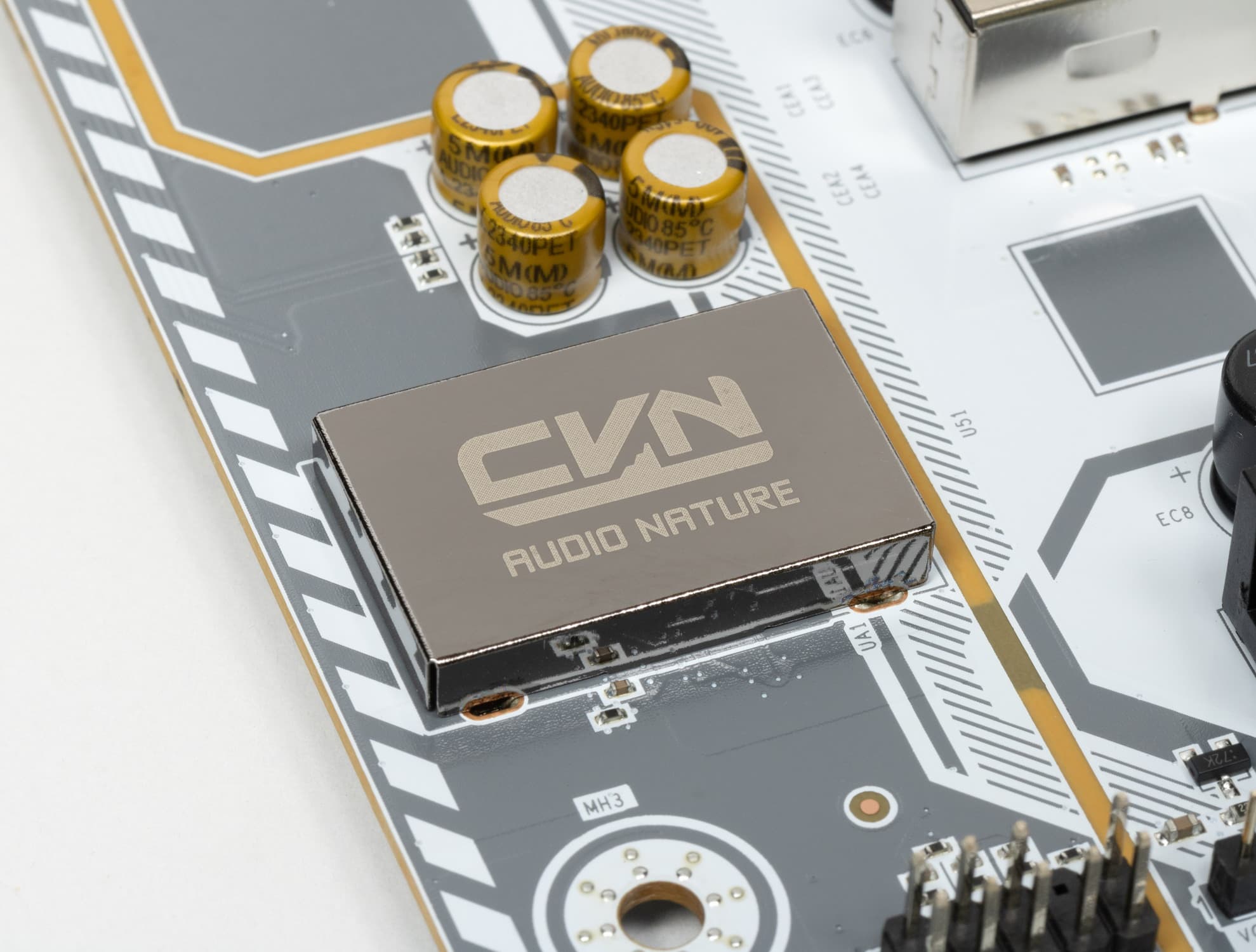

Аудиоподсистема не имеет ни операционного усилителя, ни ЦАП, ни даже вывода через S/PDIF.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение

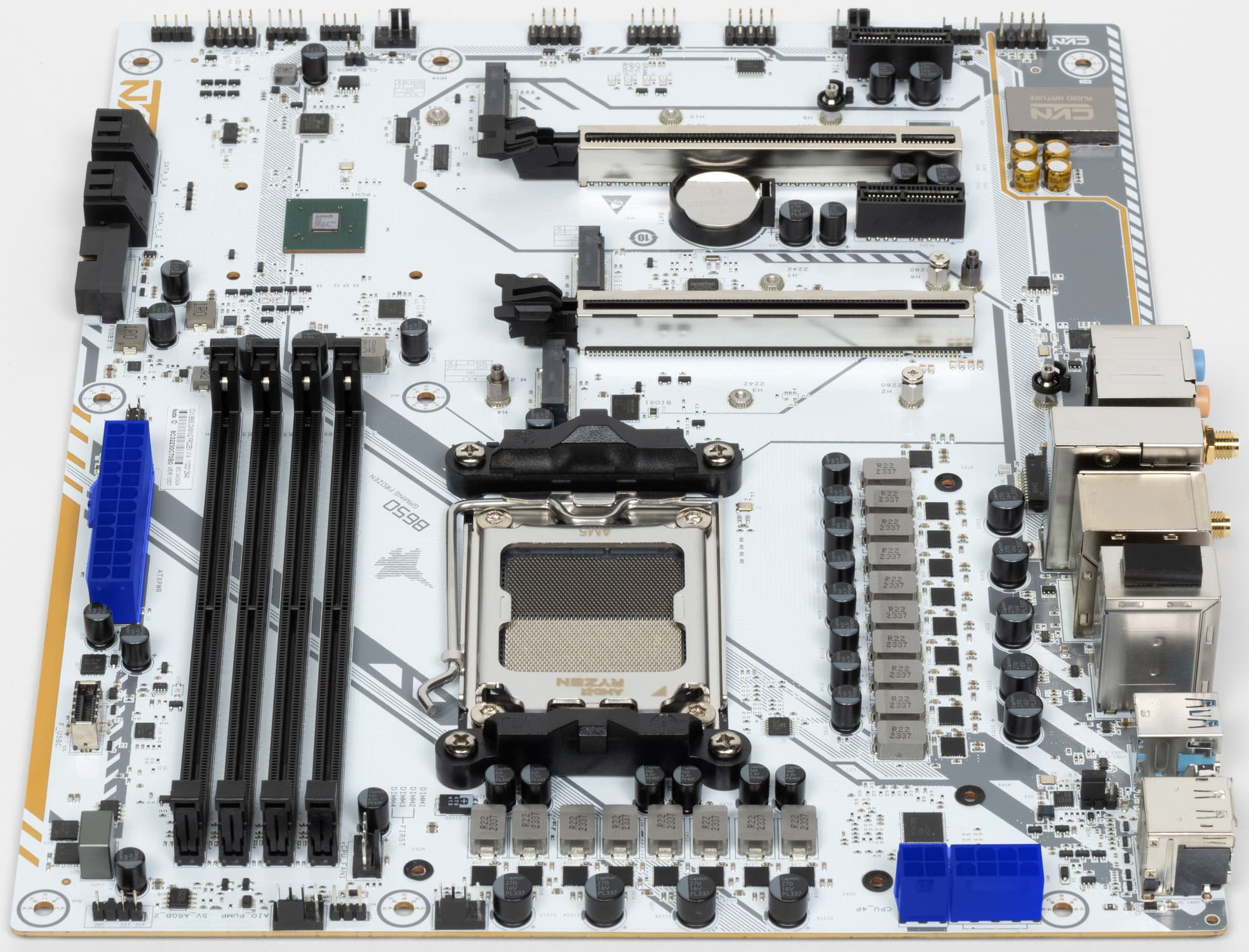

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два EPS12V (8-контактный и 4-контактный).

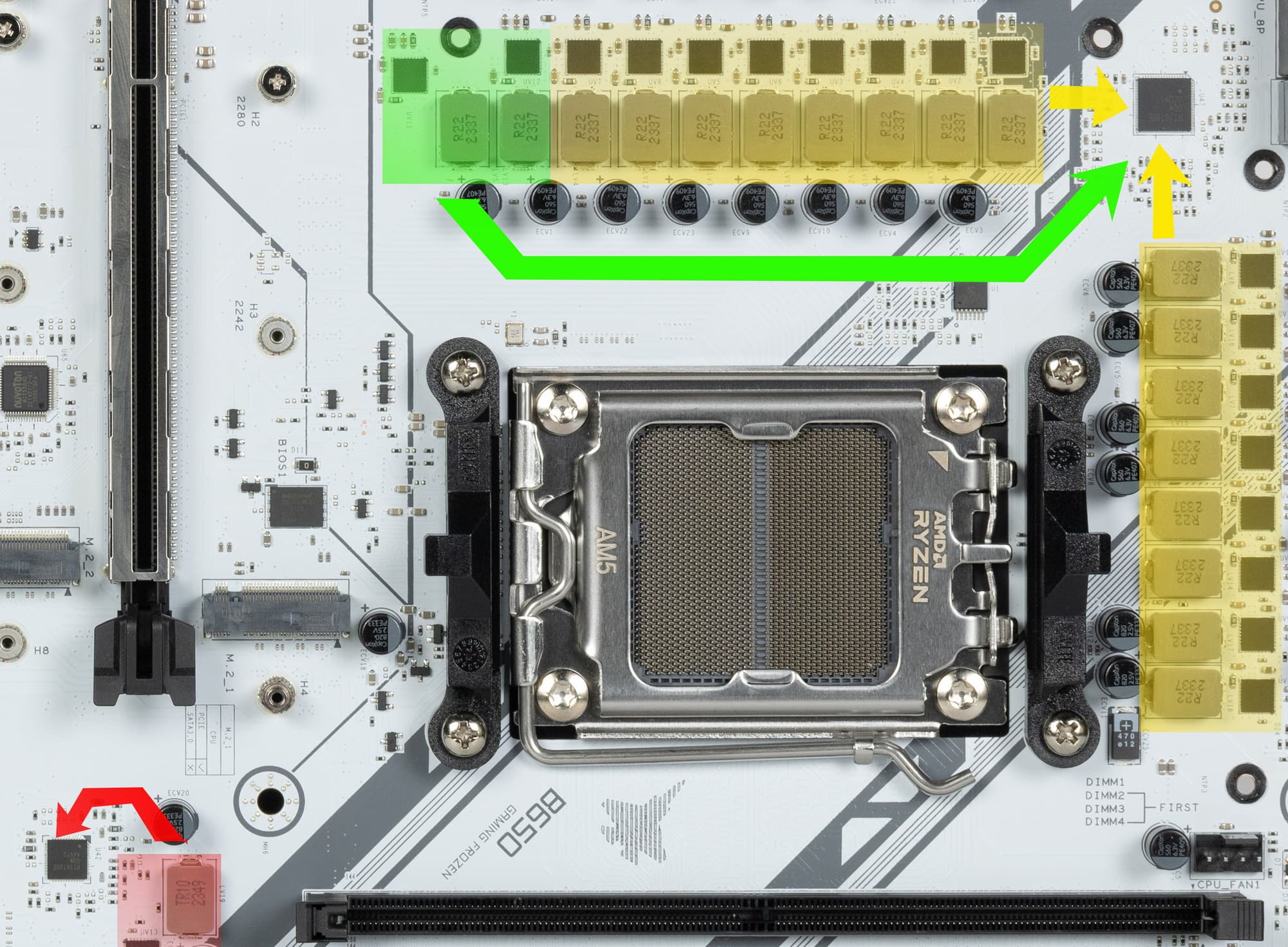

Внешне схема питания выглядит как 16+2+1: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

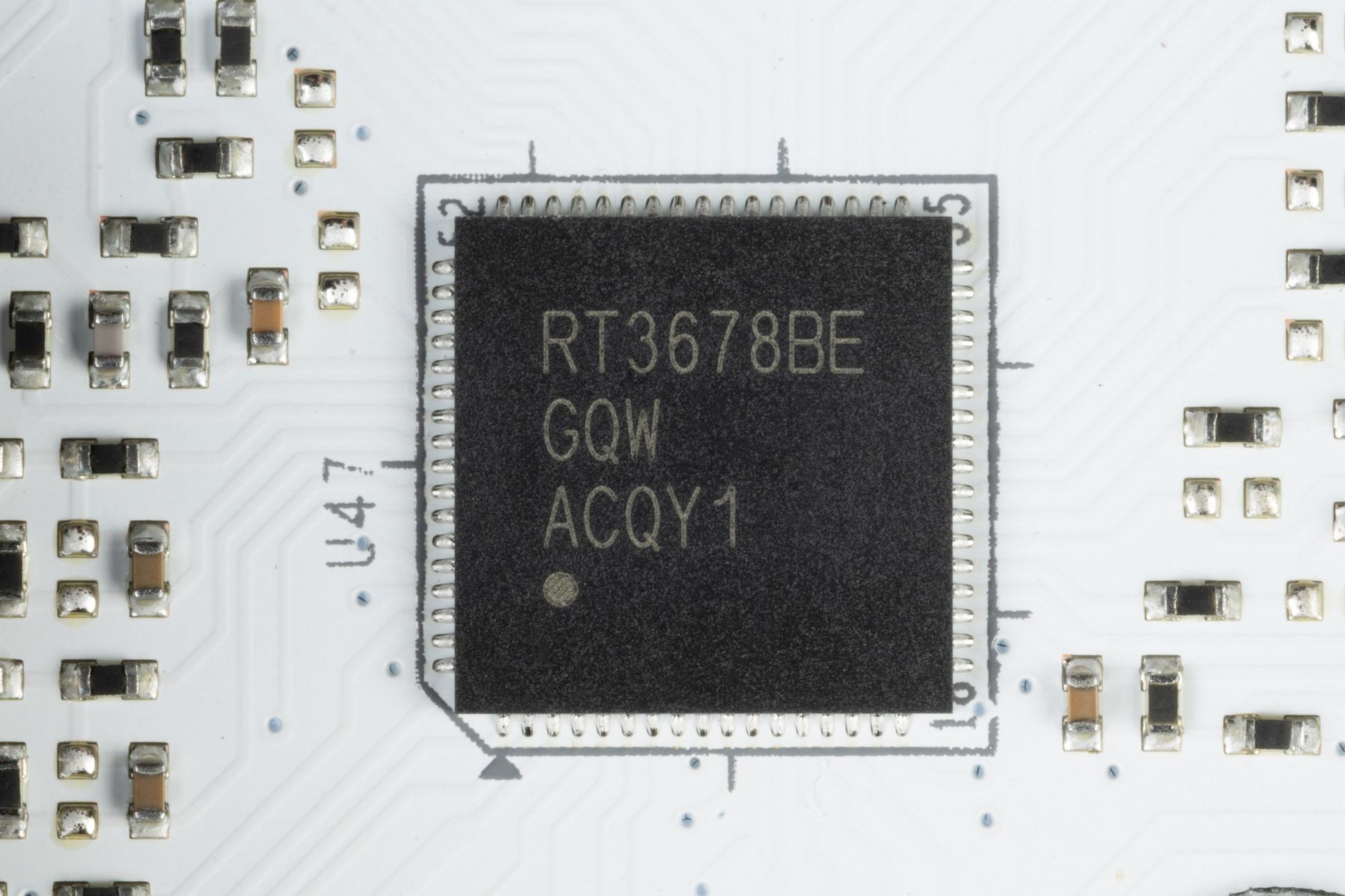

Управляет фазами VCore и SoC (в сумме 18 фаз) цифровой контроллер RT3678BE от Richtek. Он рассчитан максимум на 10 фаз, так что 16 фаз VCore идут по параллельной схеме 2х8 (в реальности – 8 фаз), плюс 2 фазы SoC, таким образом ШИМ-контроллер в реальности управляет 10 фазами.

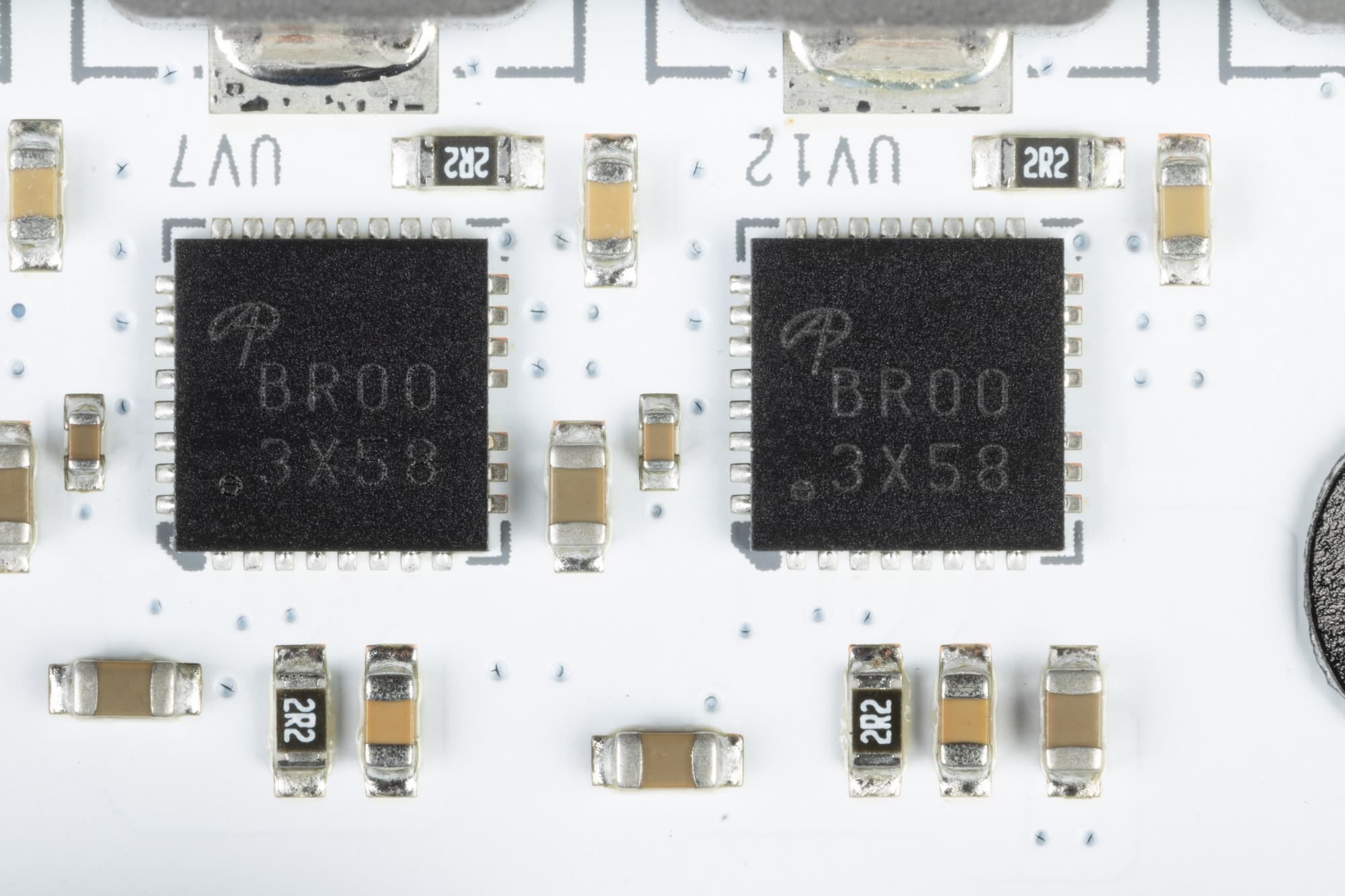

Каждая фаза VCore, SoC и VDD_MISC имеет по транзисторной сборке AOZ5516QI от Alpha&Omega (до 55А).

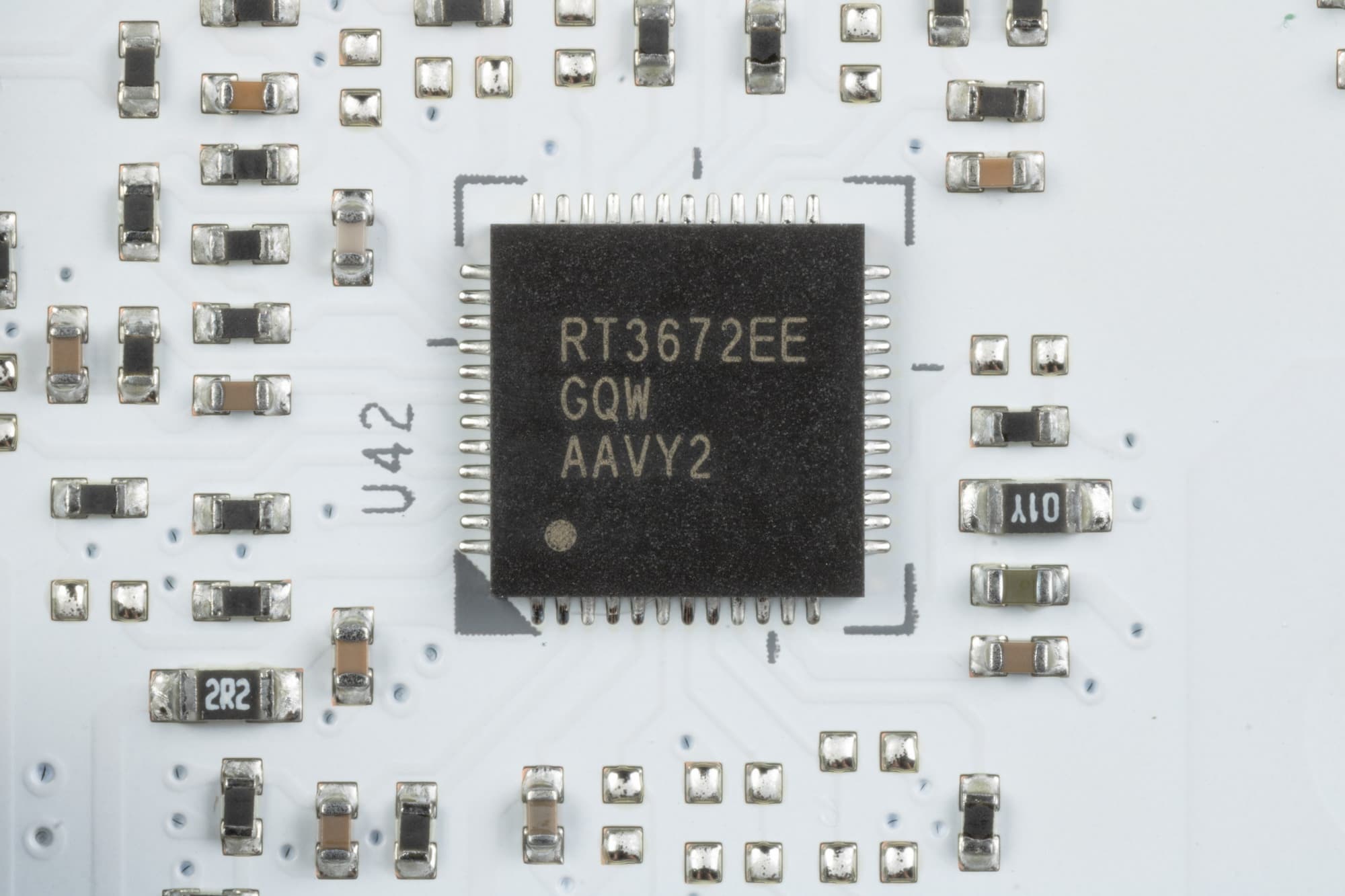

Одна фаза питания VDD_MISC управляется своим ШИМ-контроллером также от Richtek.

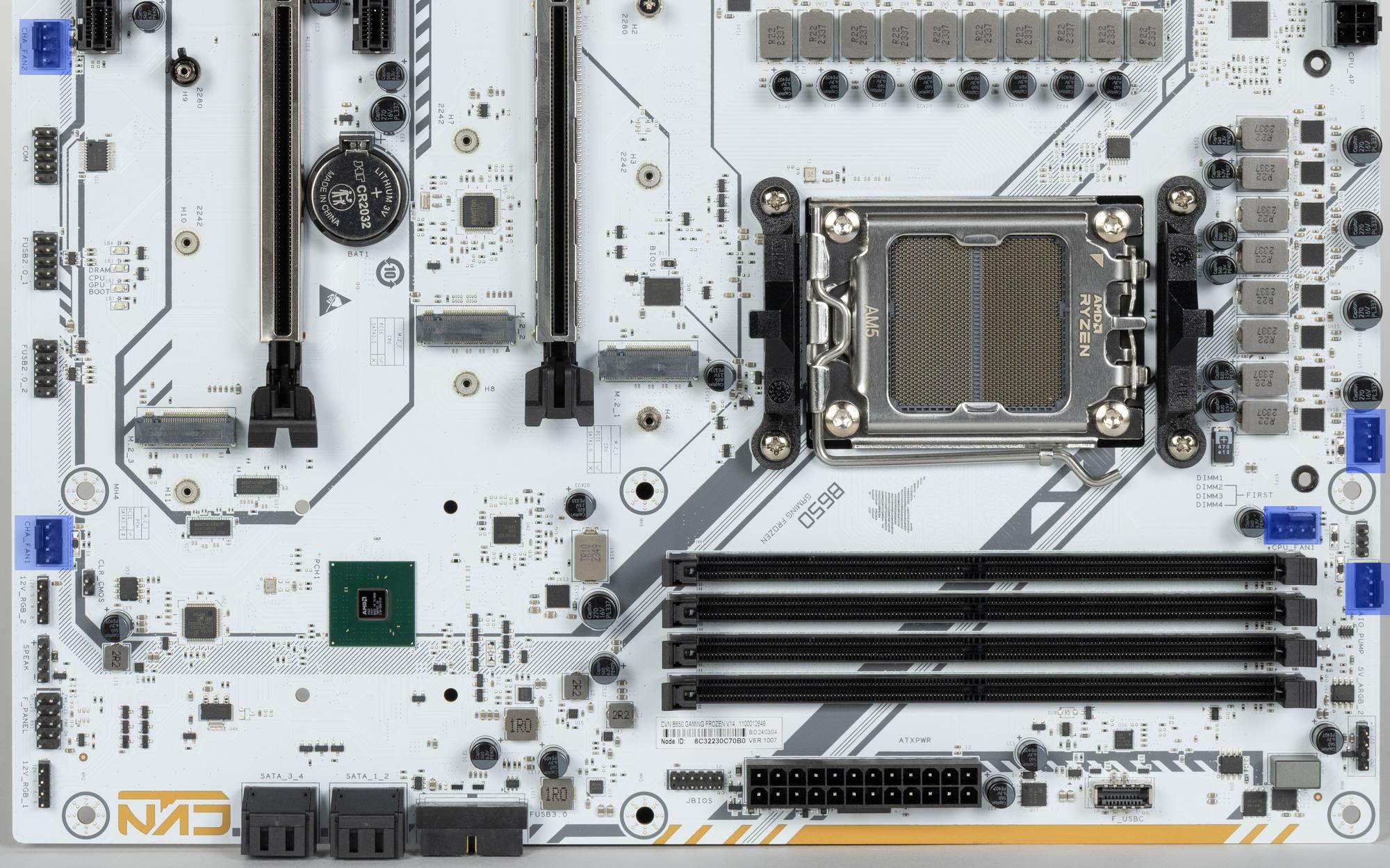

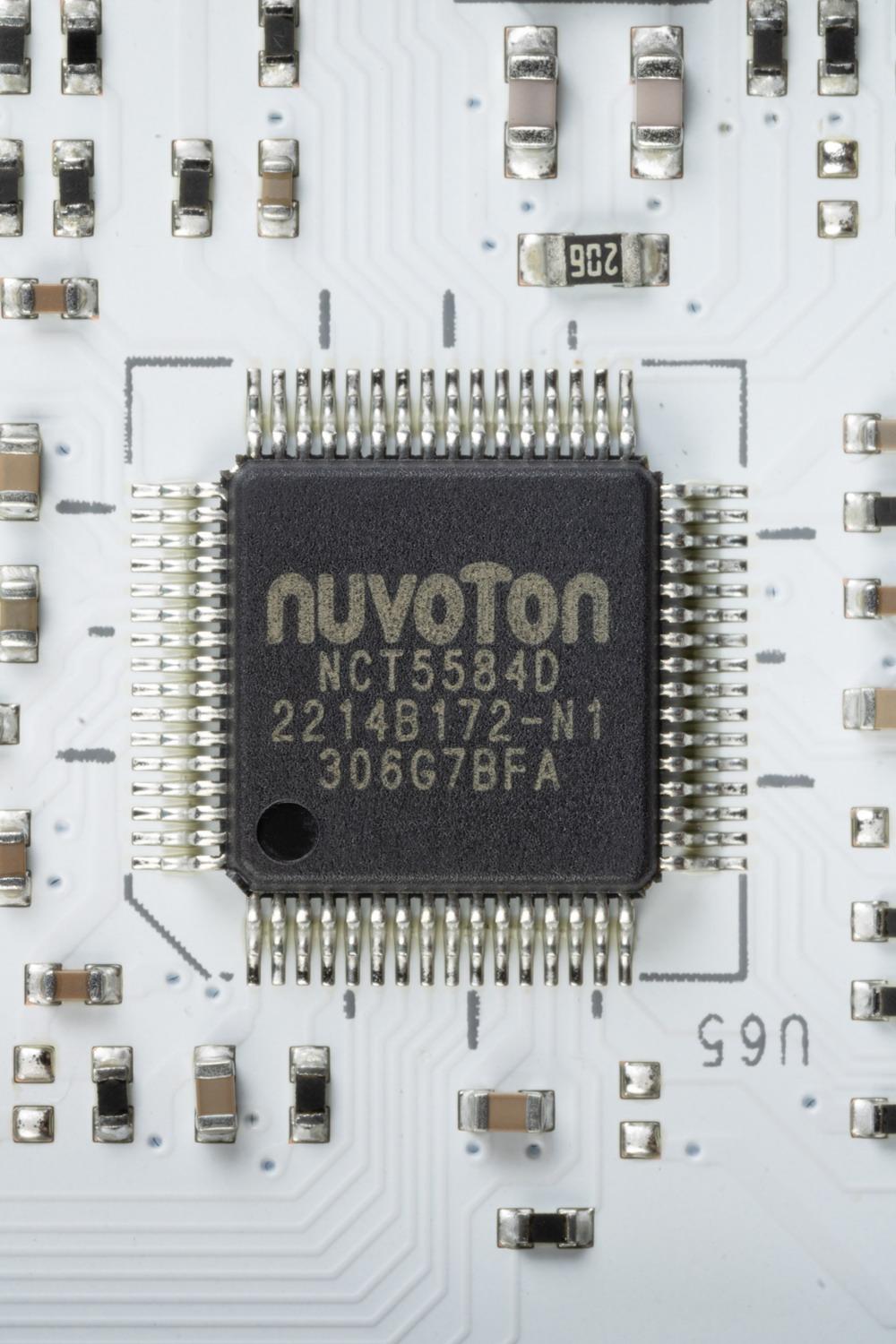

Теперь про охлаждение.

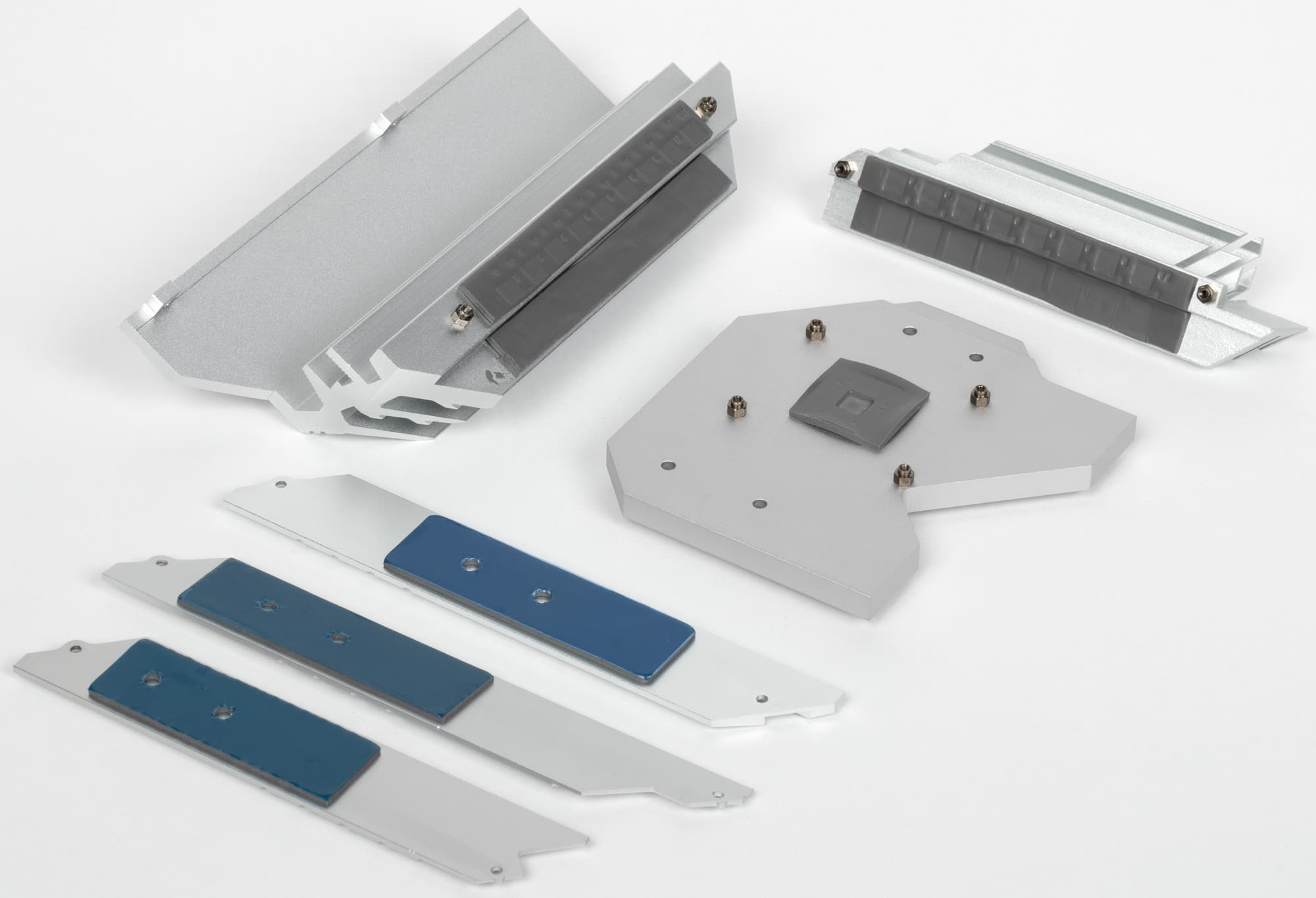

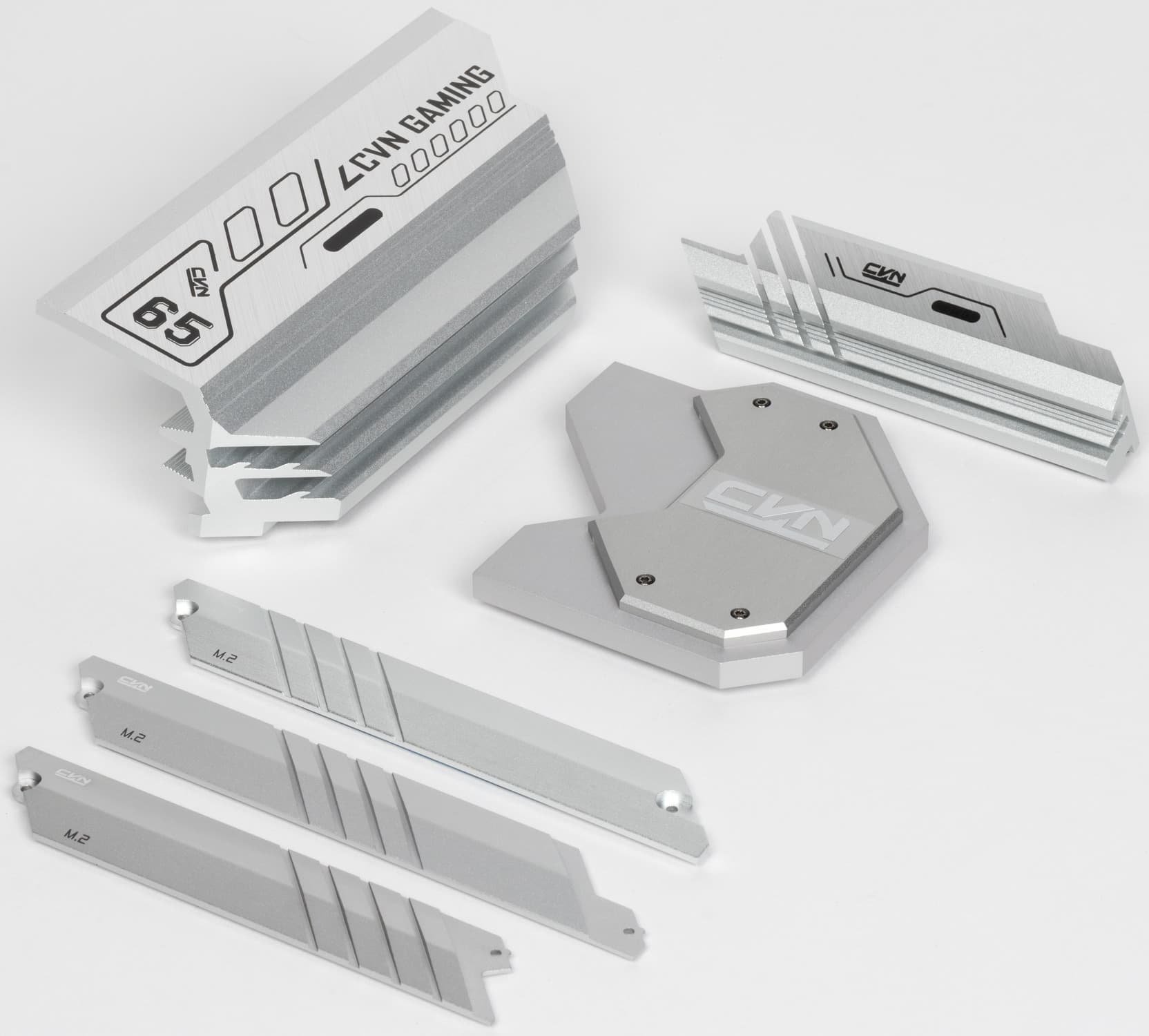

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

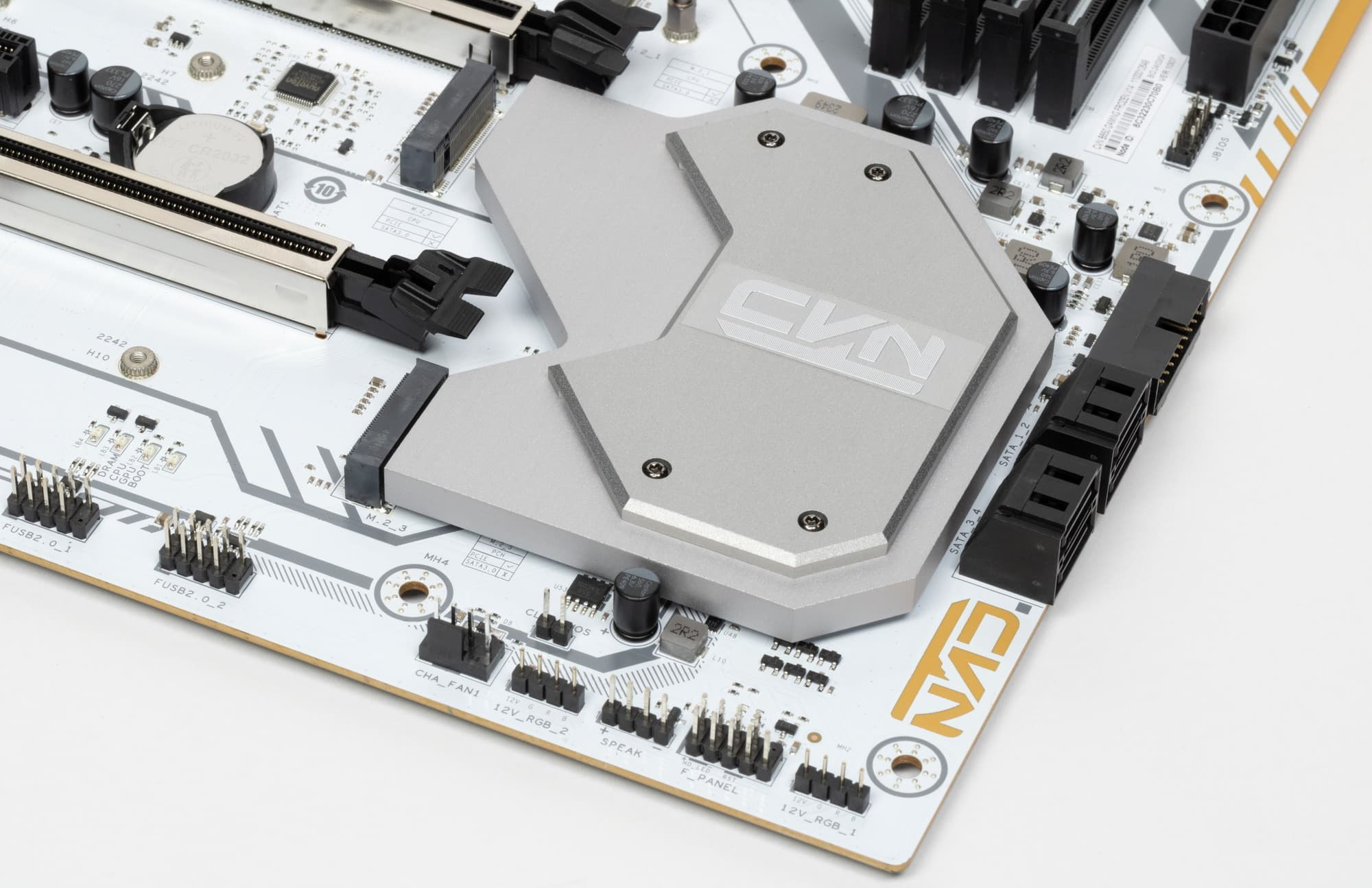

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два отдельных радиатора.

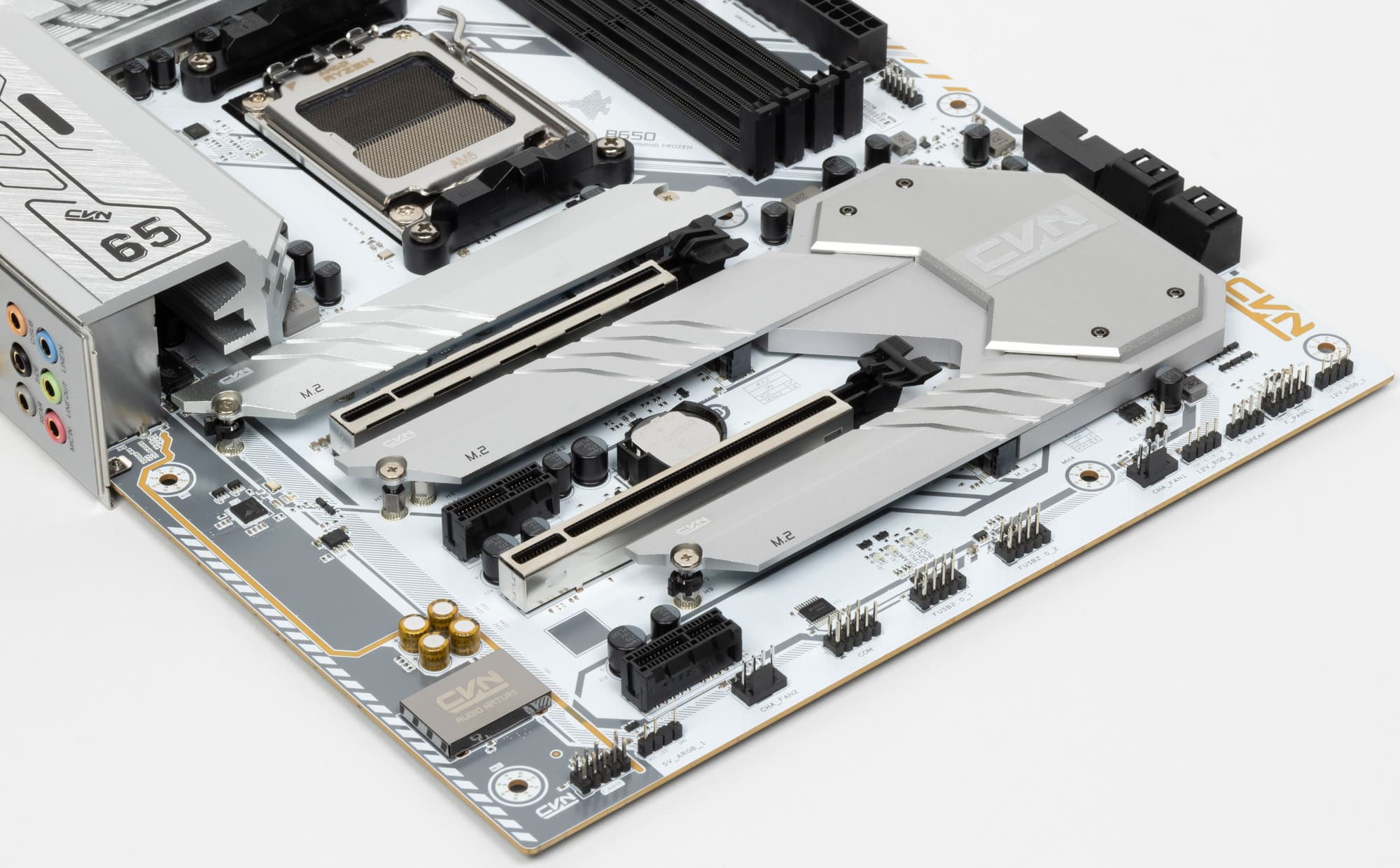

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы.

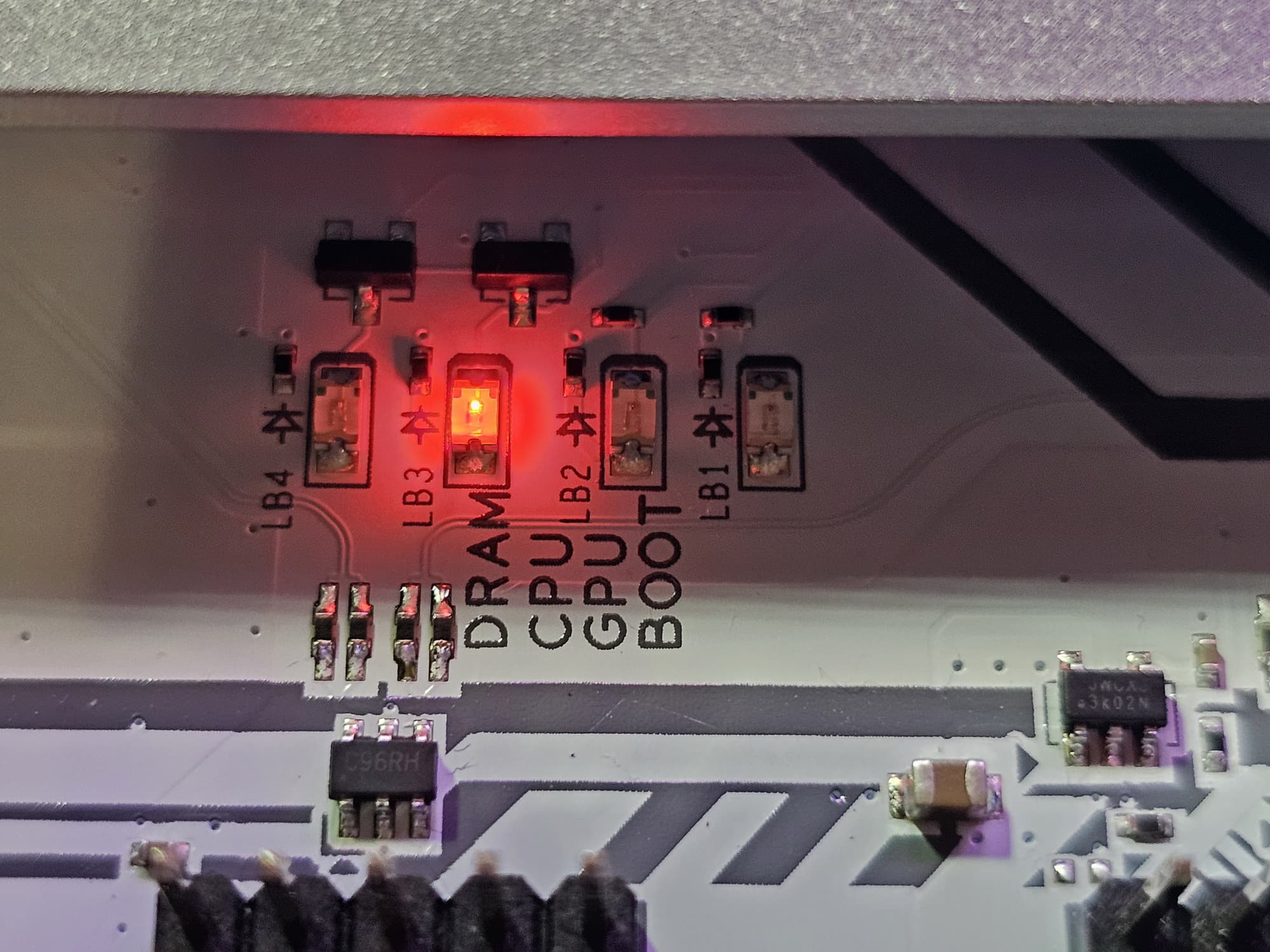

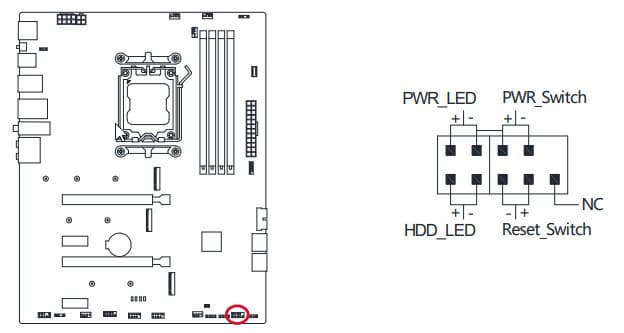

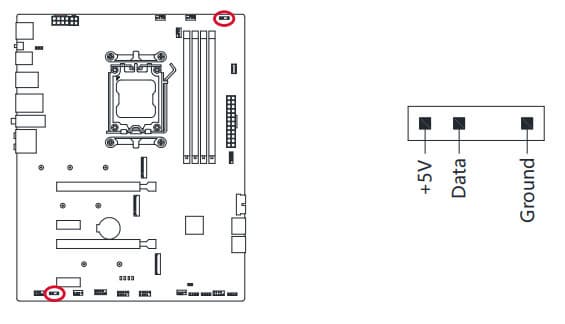

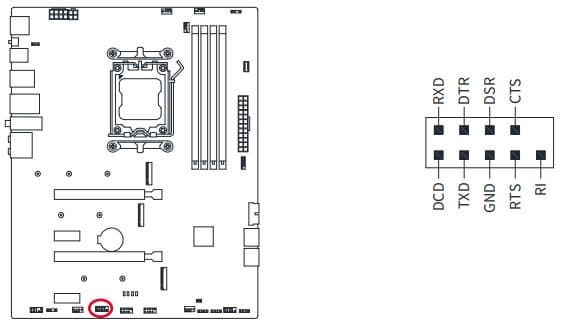

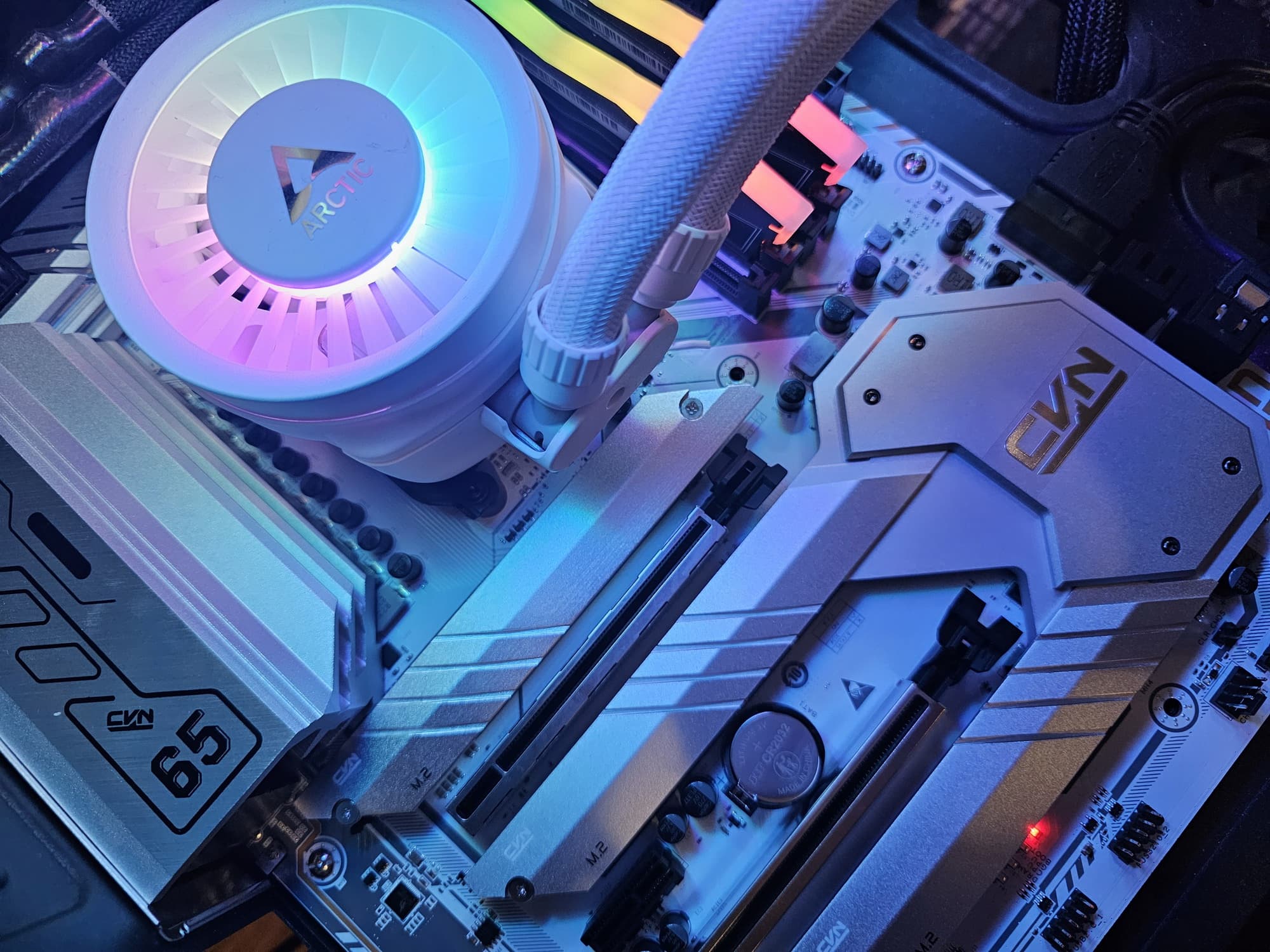

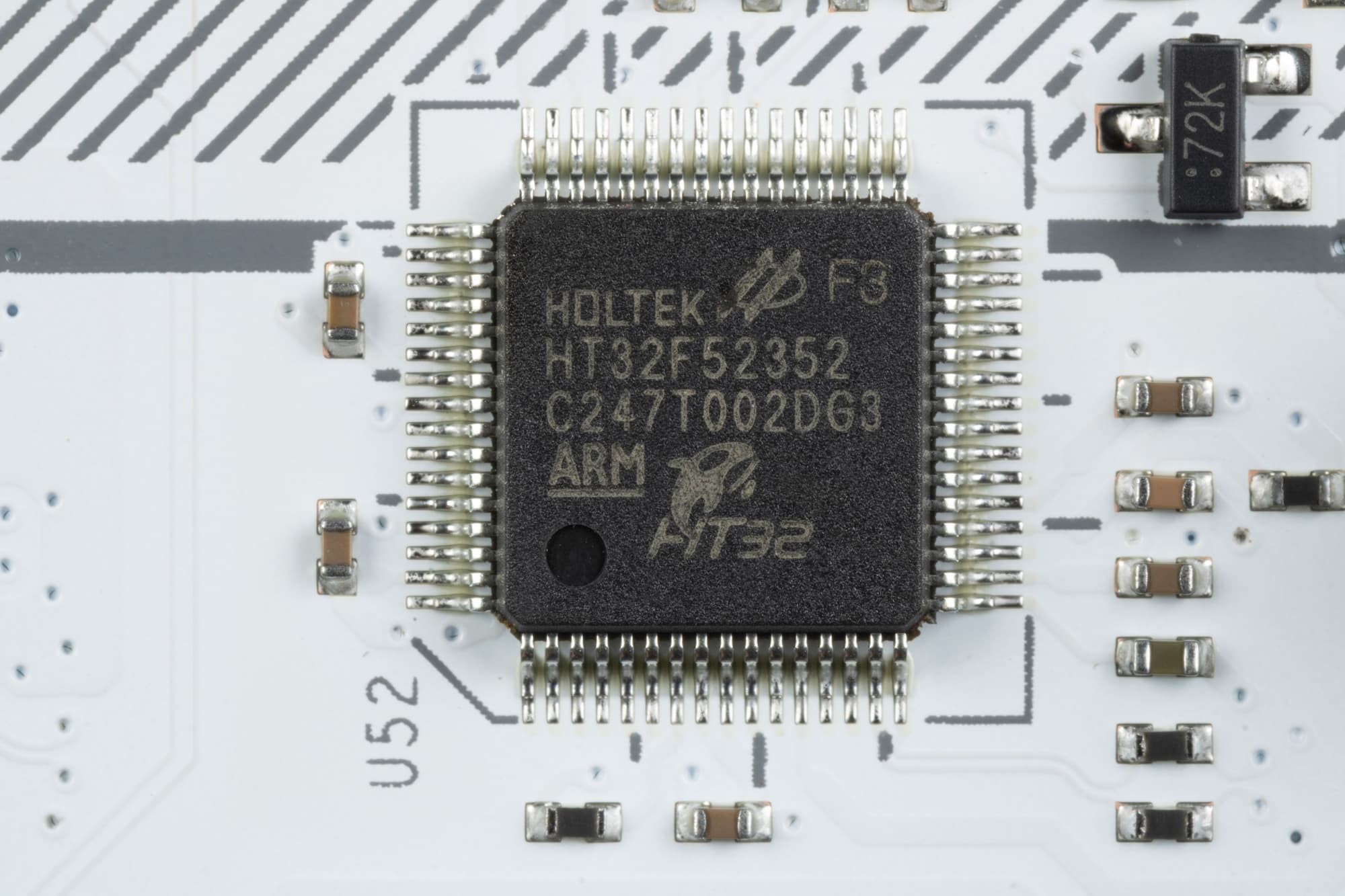

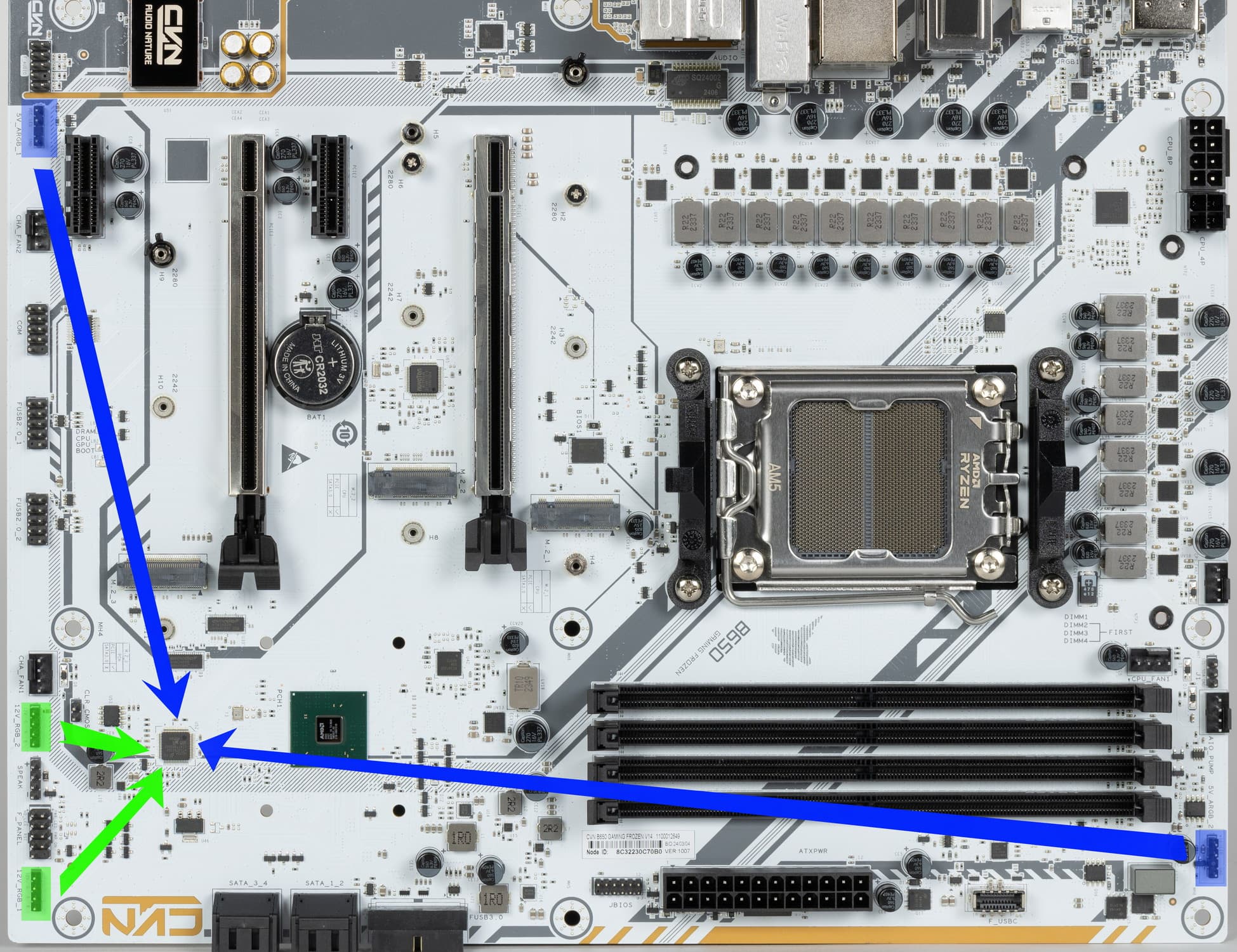

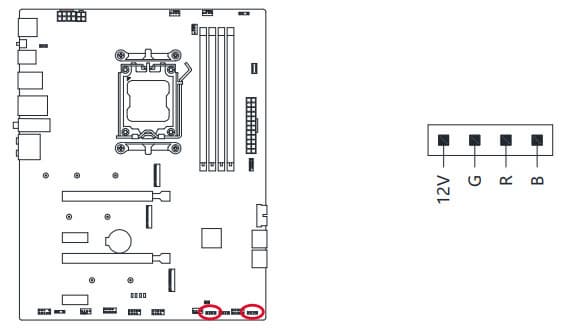

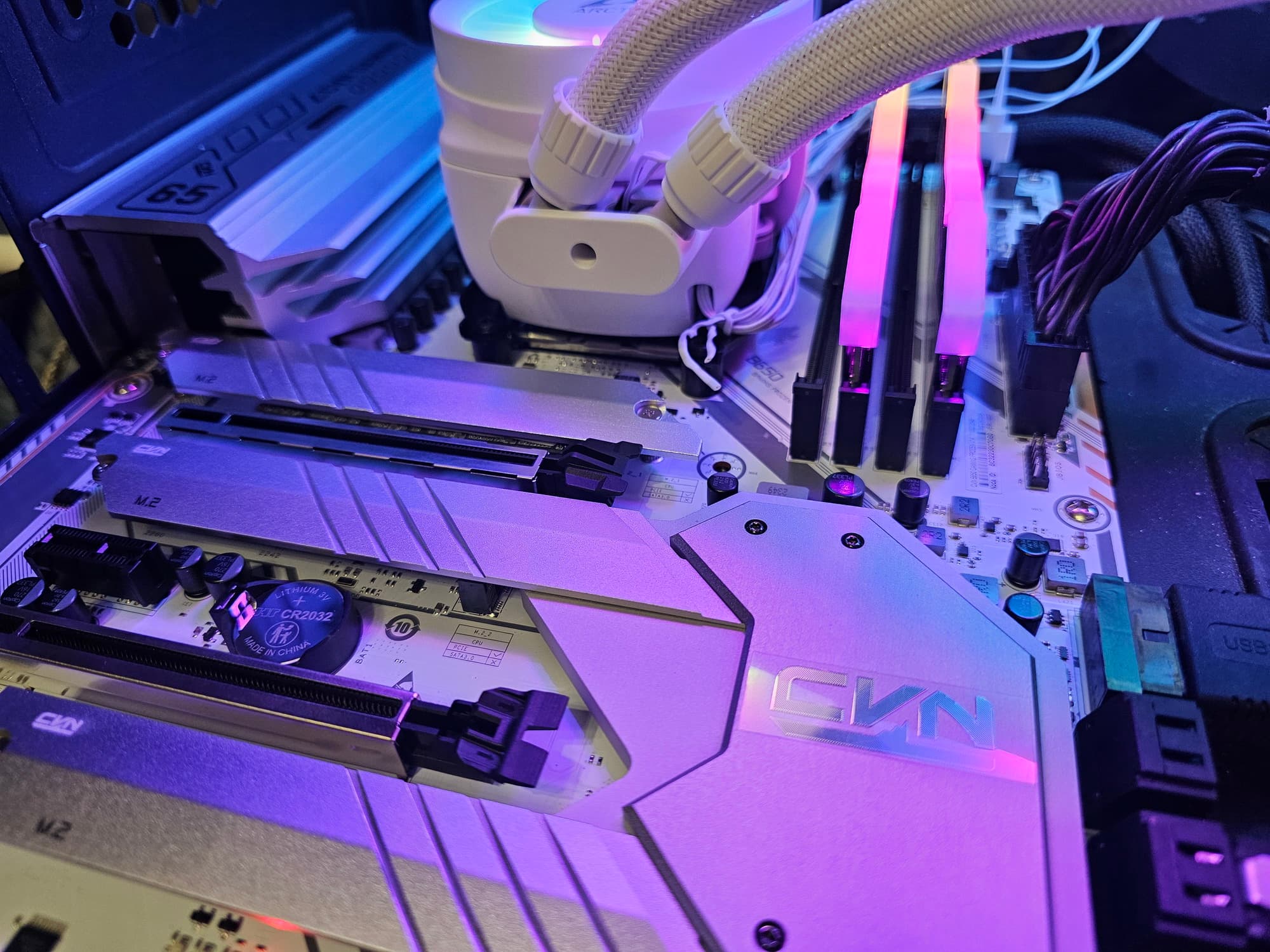

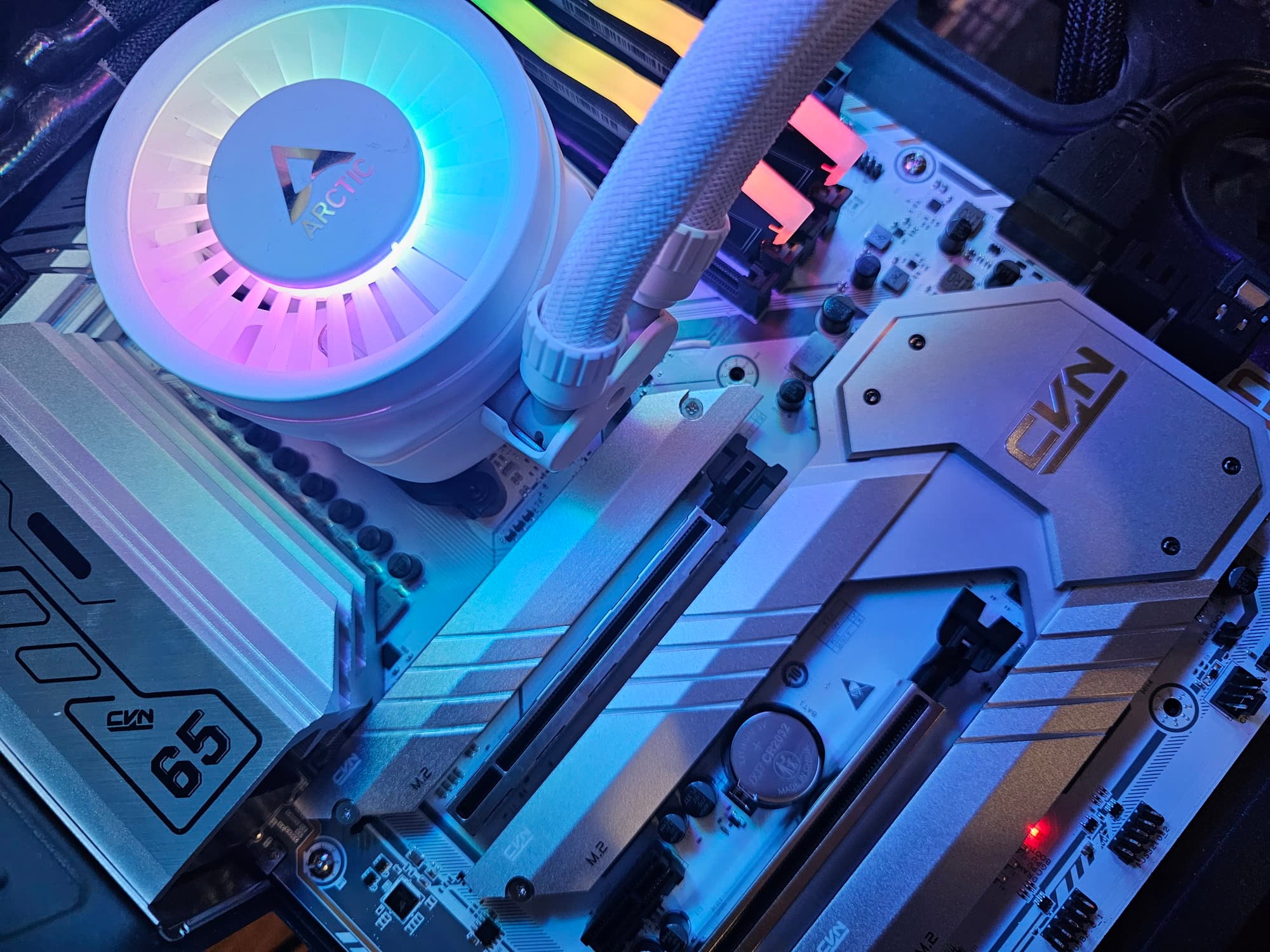

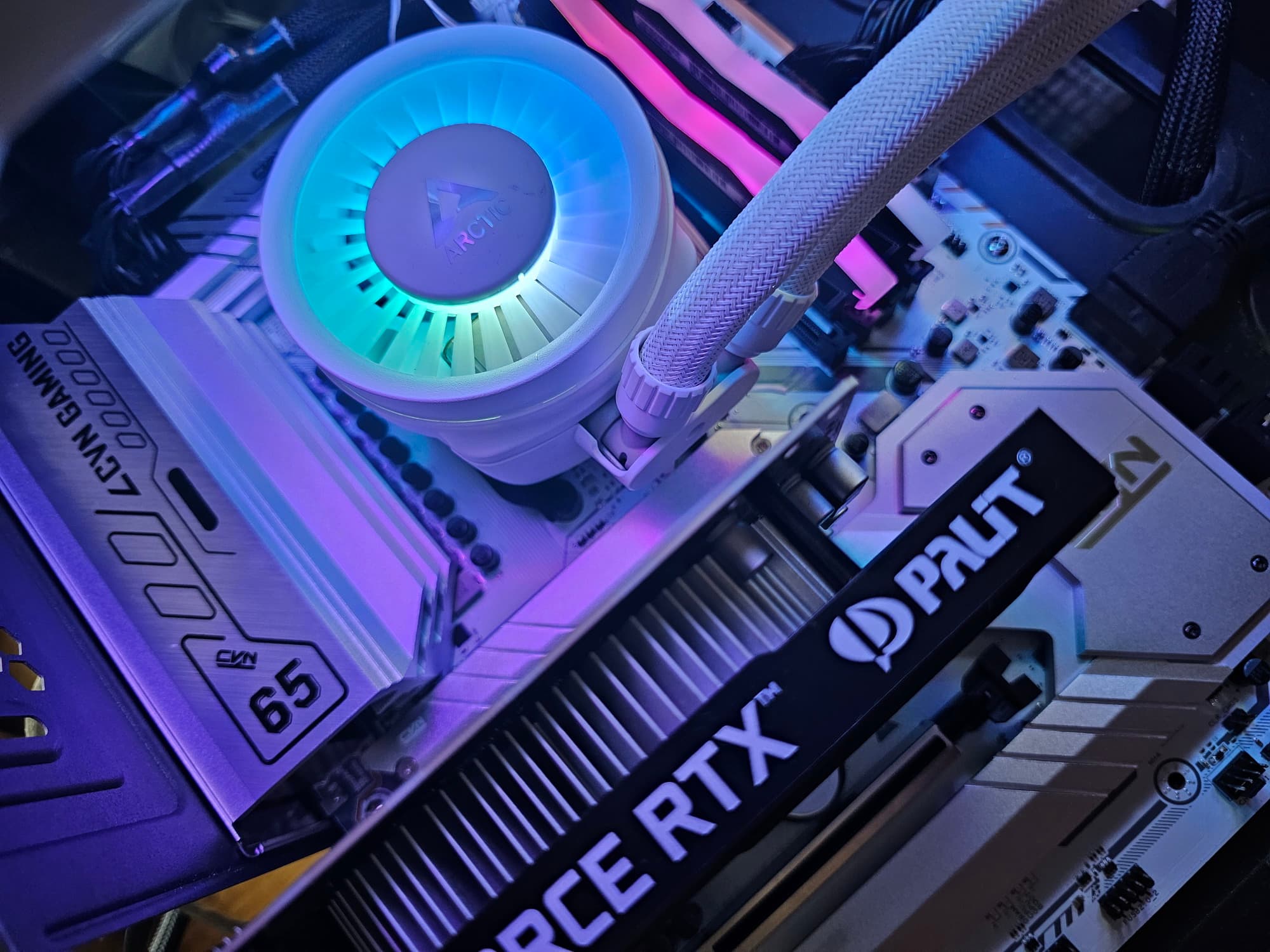

Подсветка

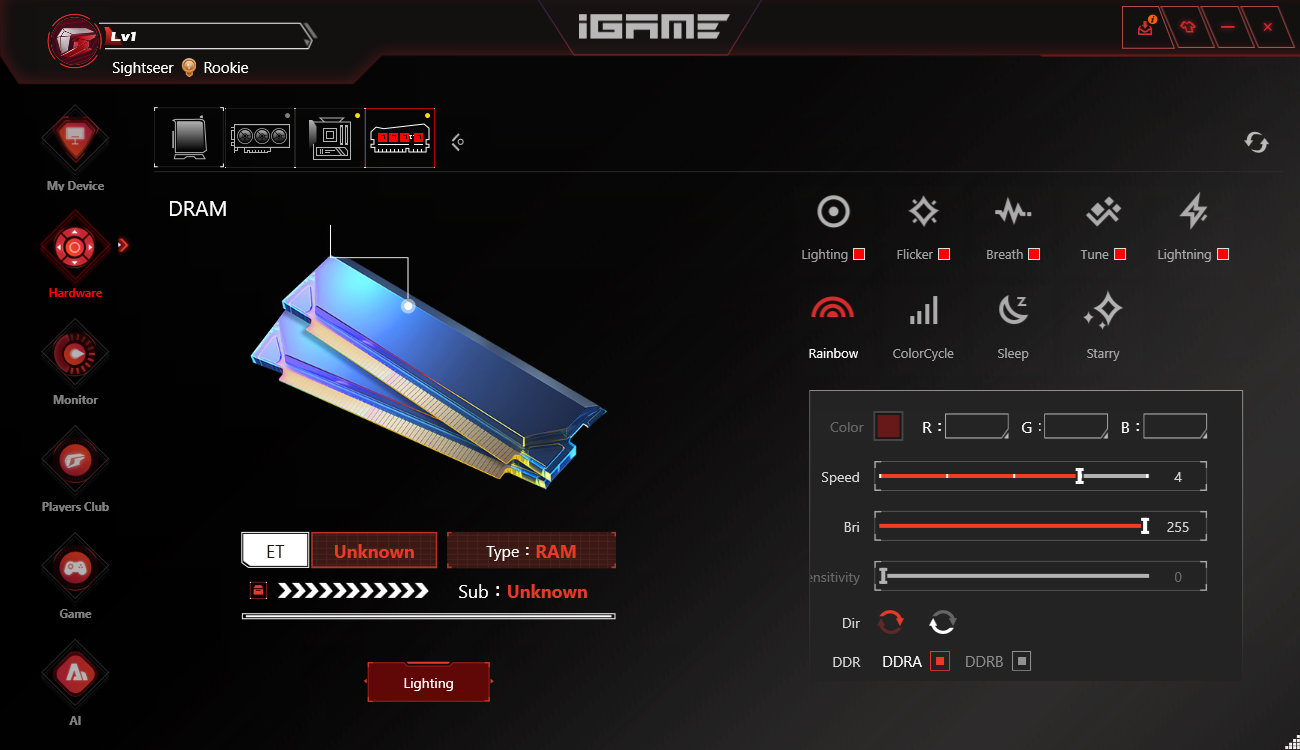

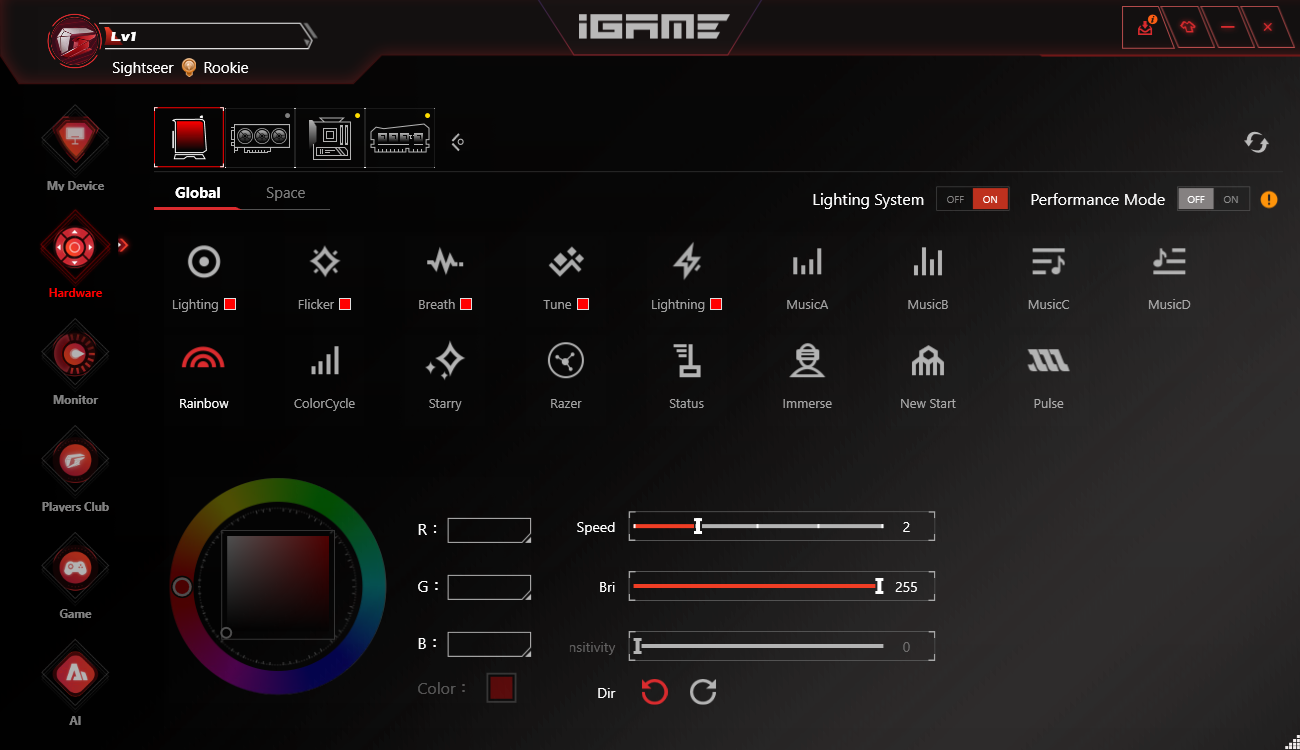

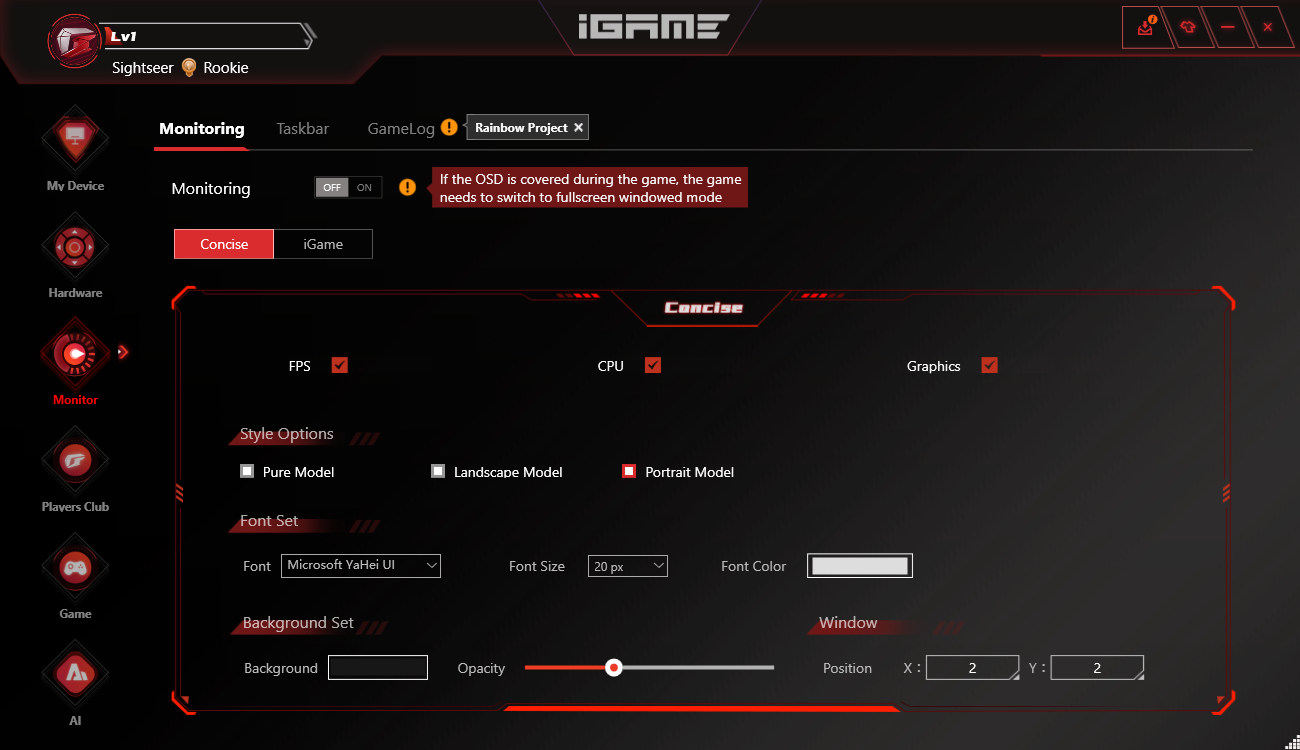

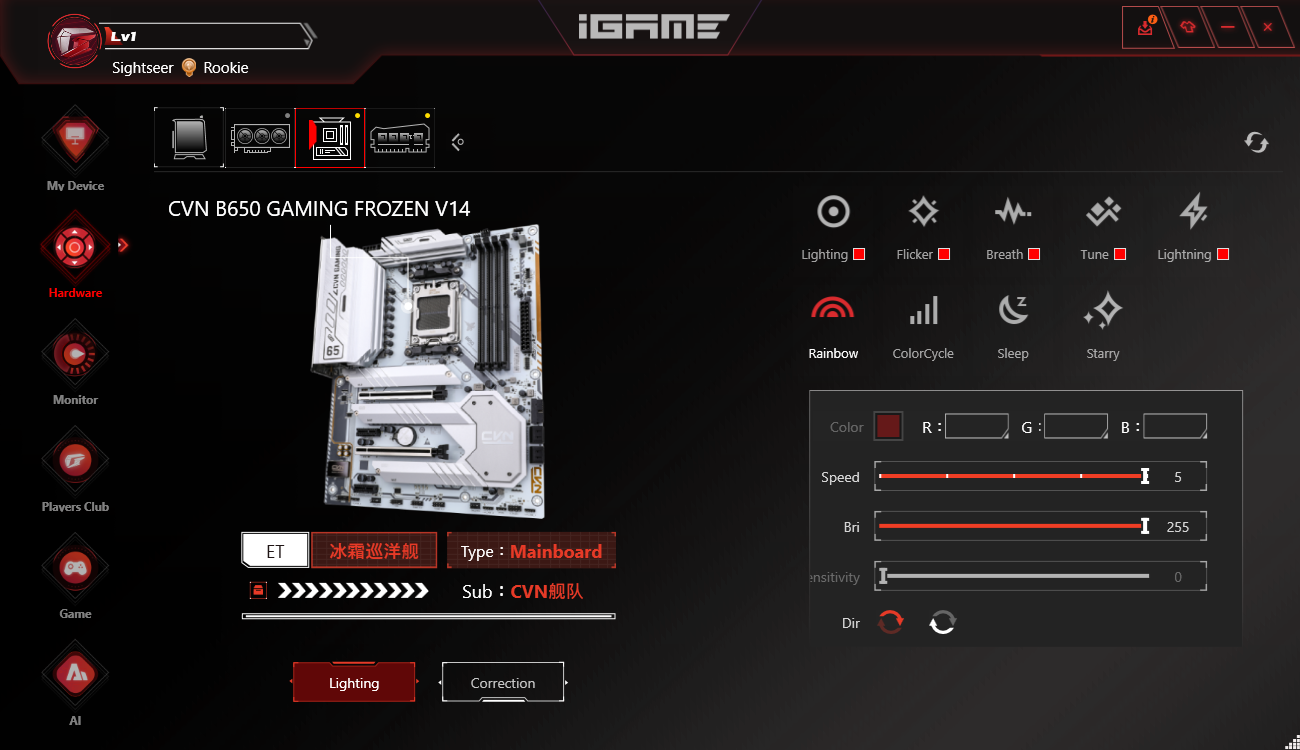

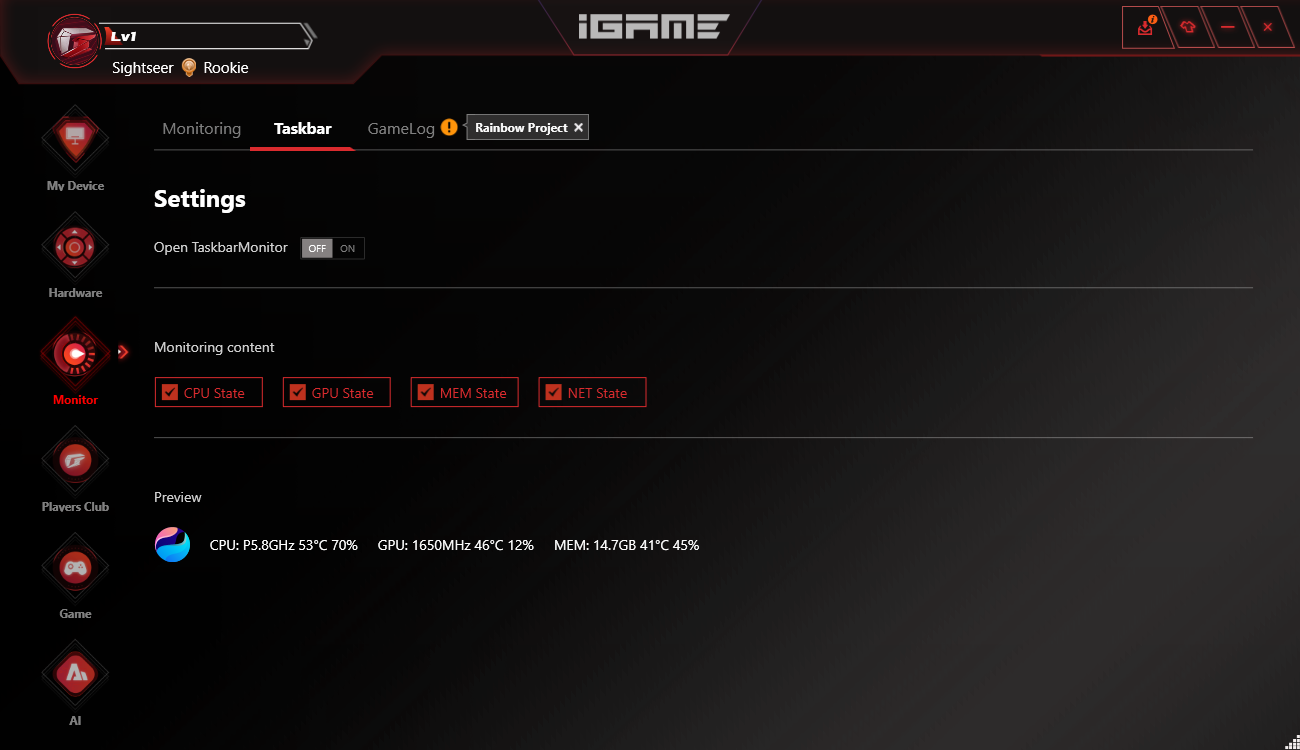

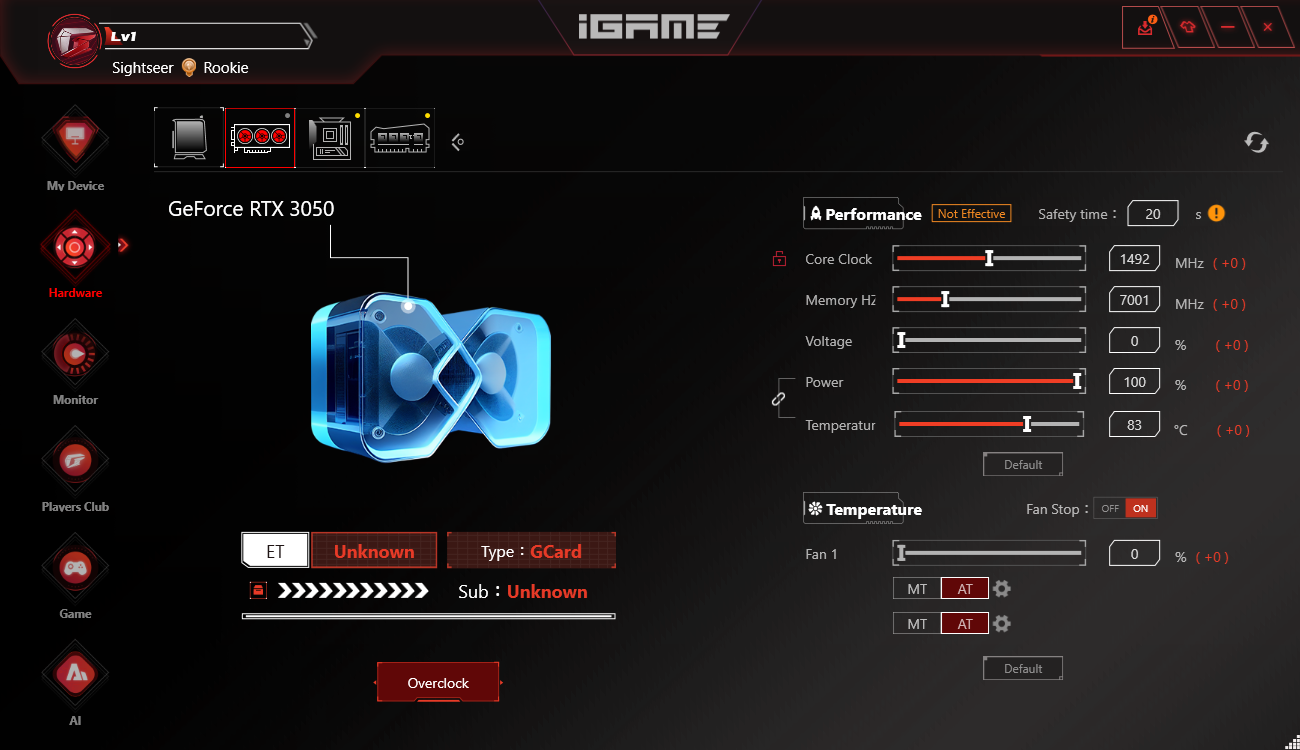

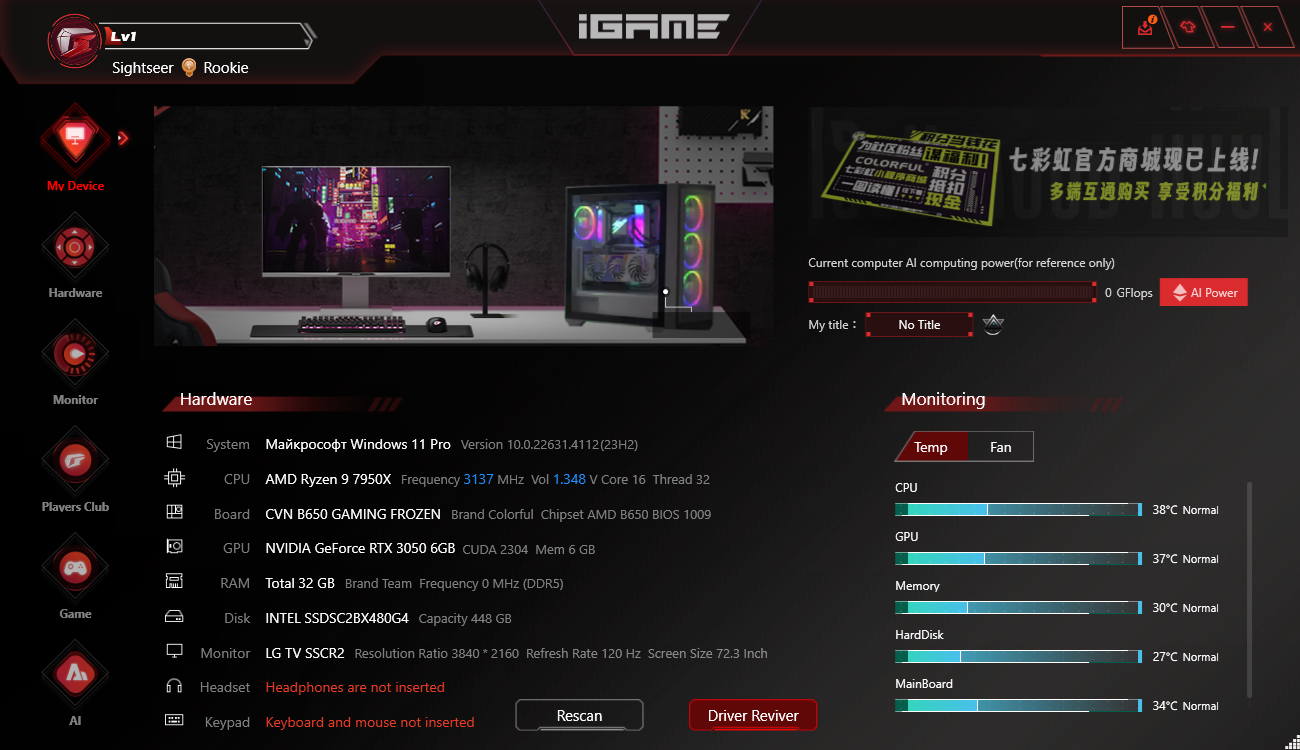

Программное обеспечение под Windows

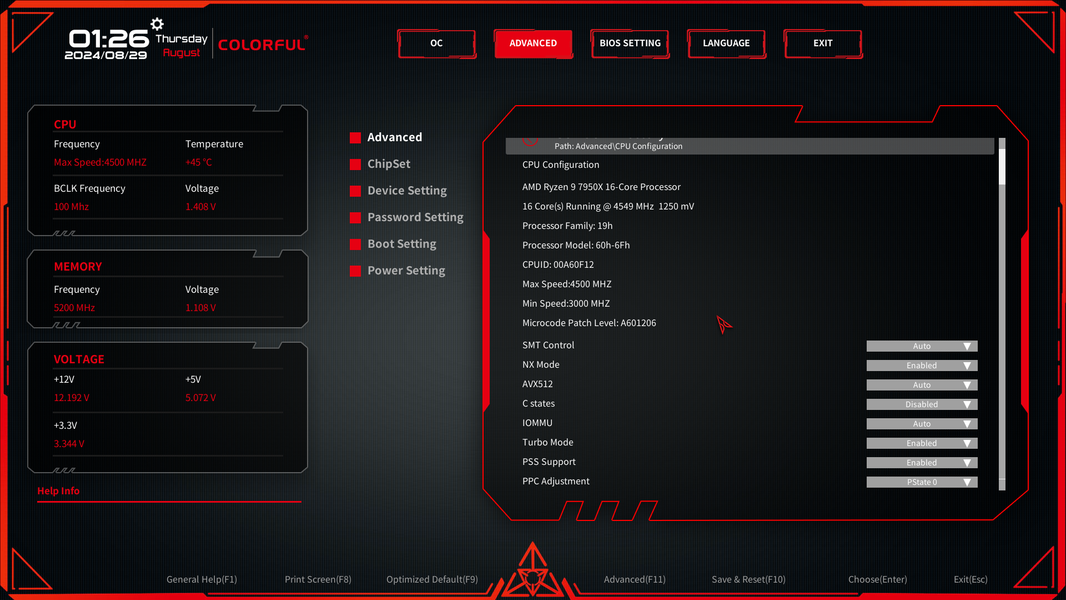

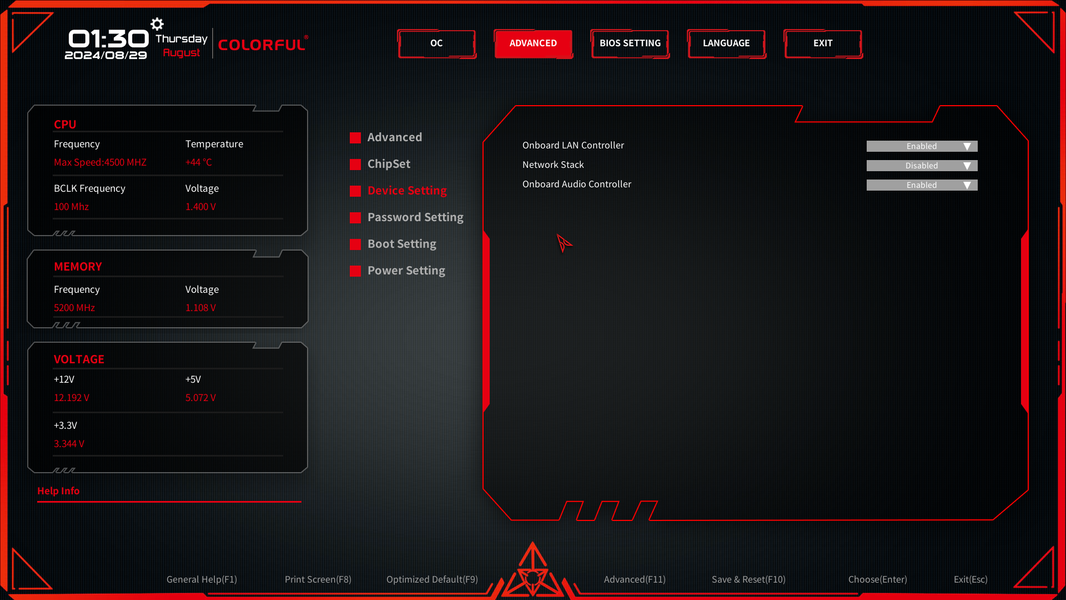

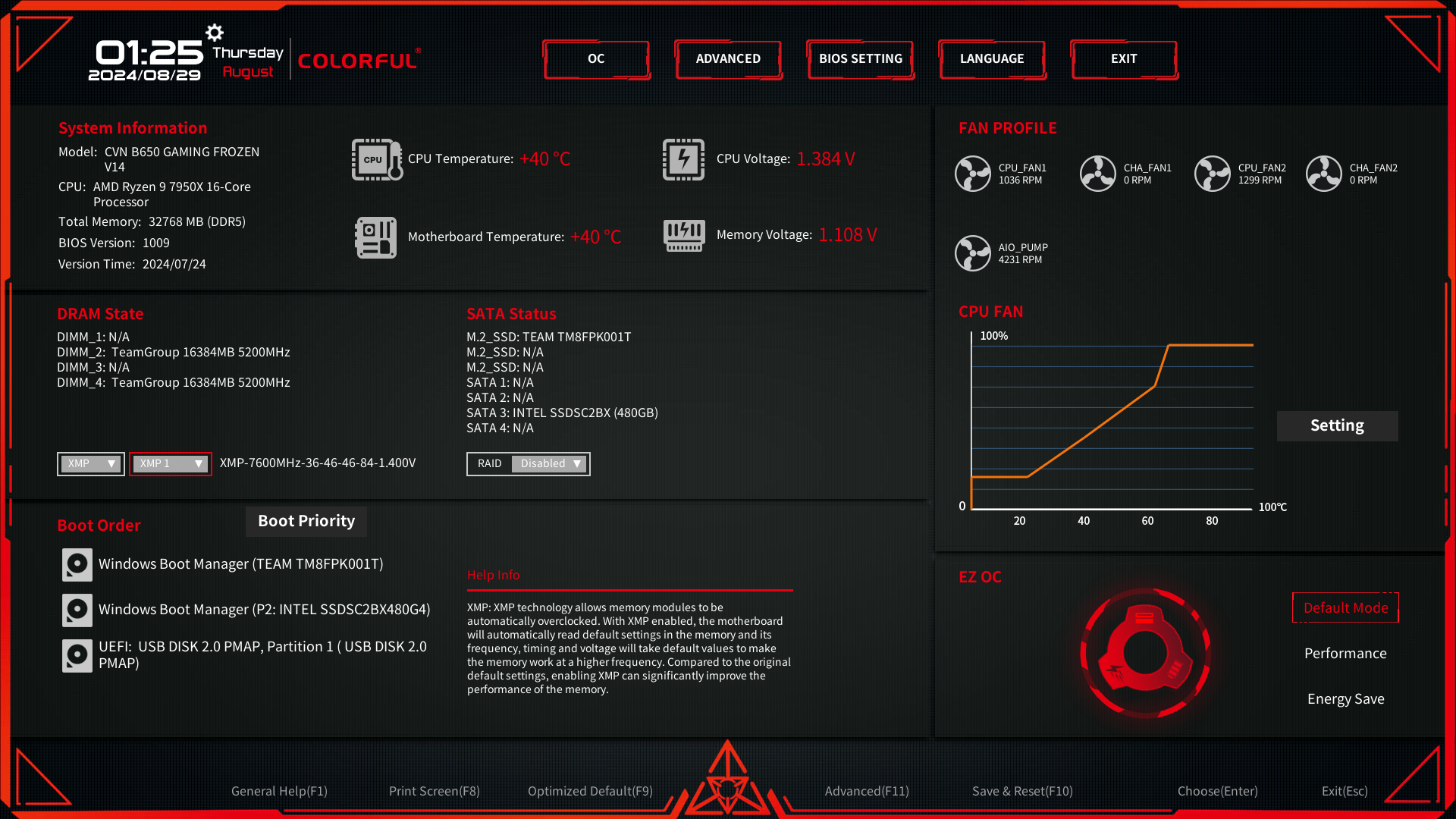

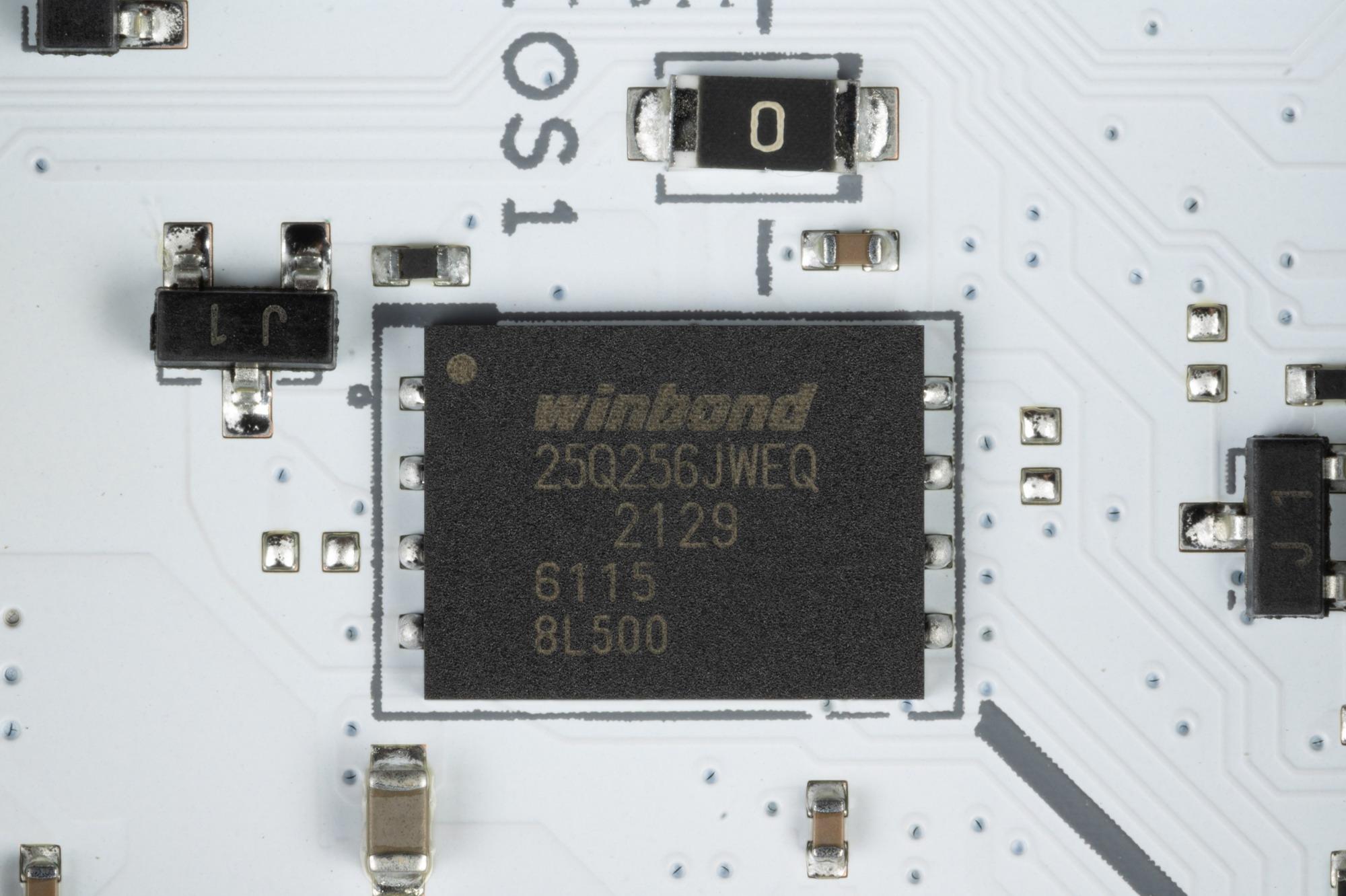

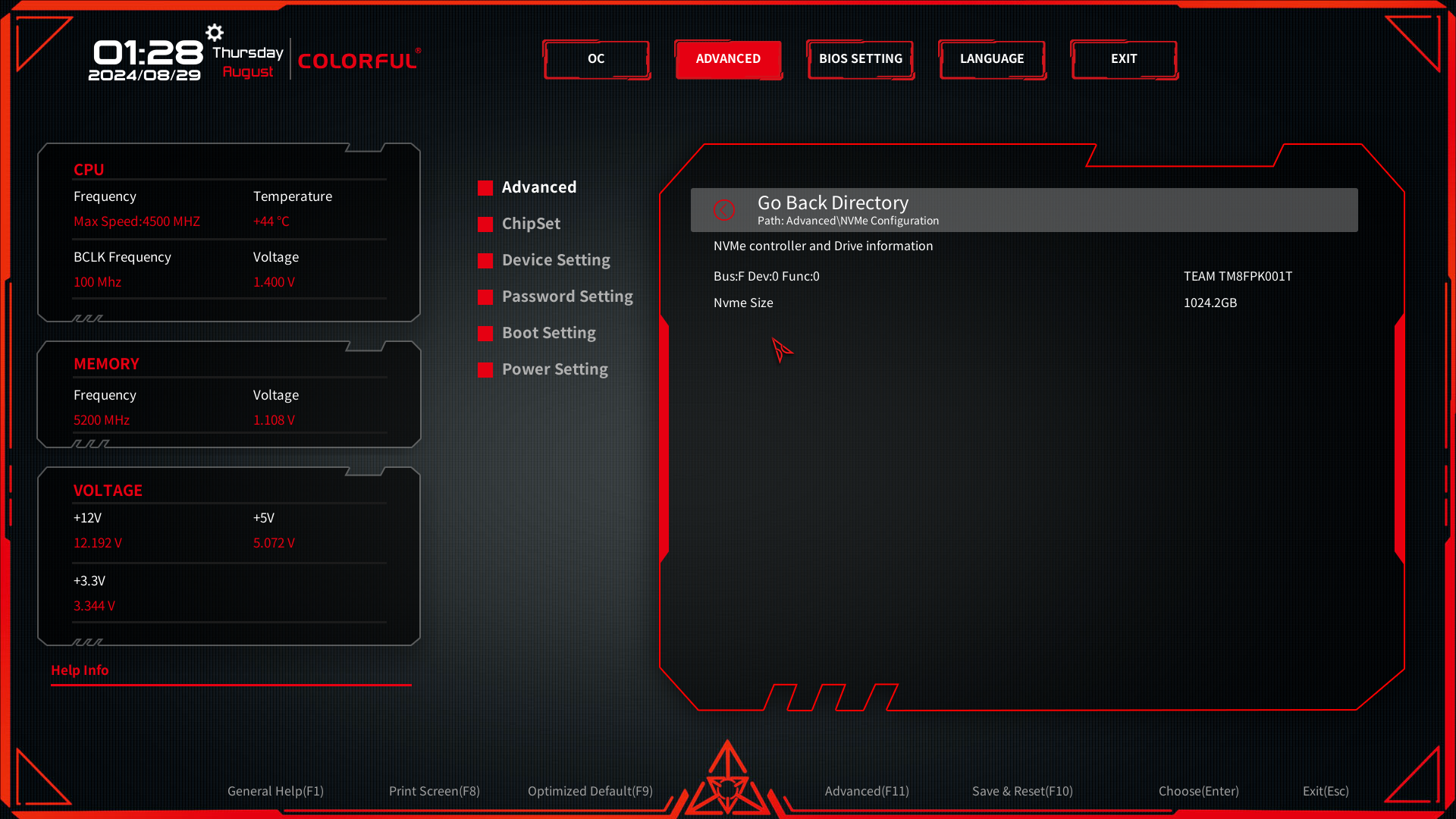

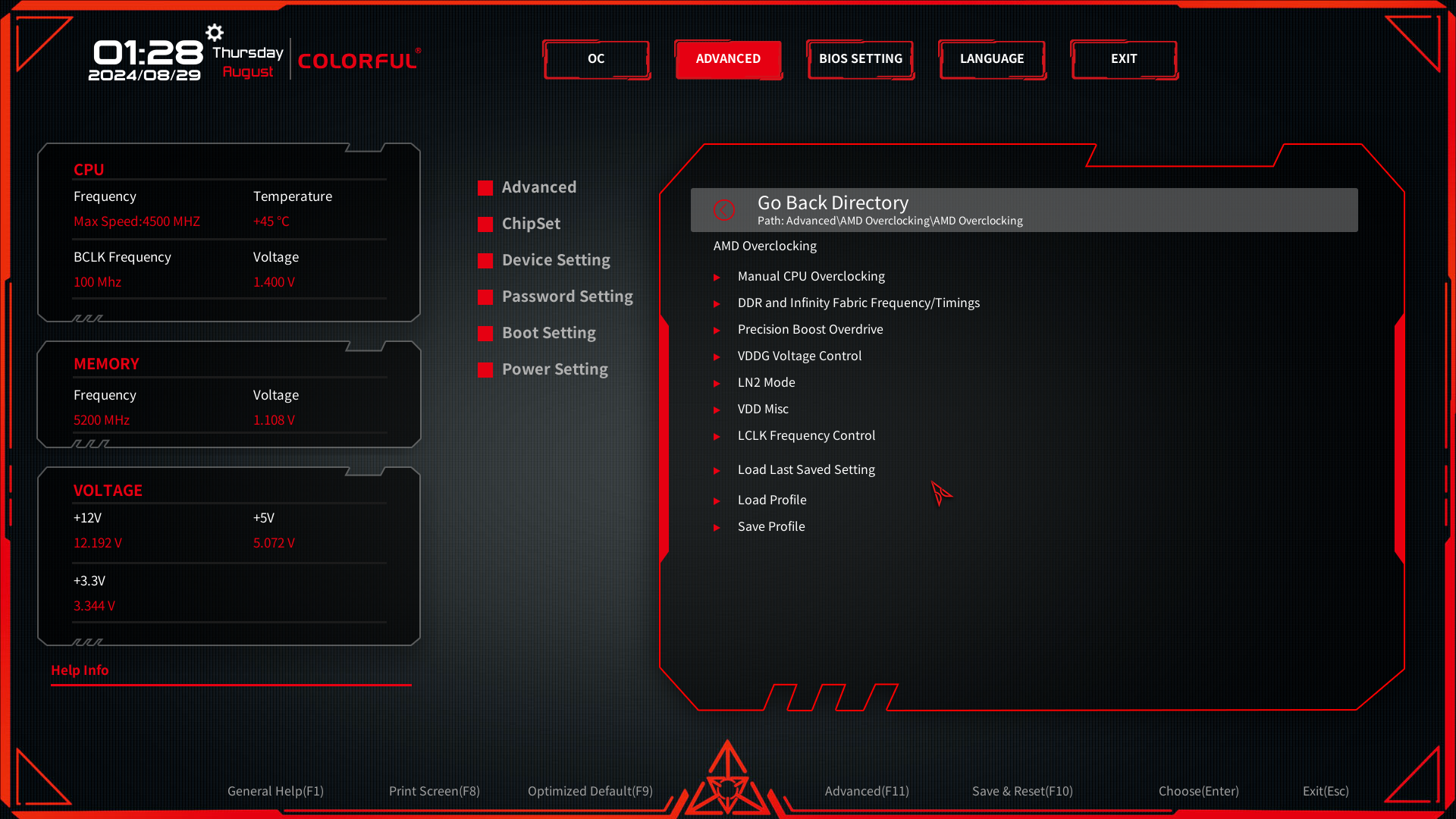

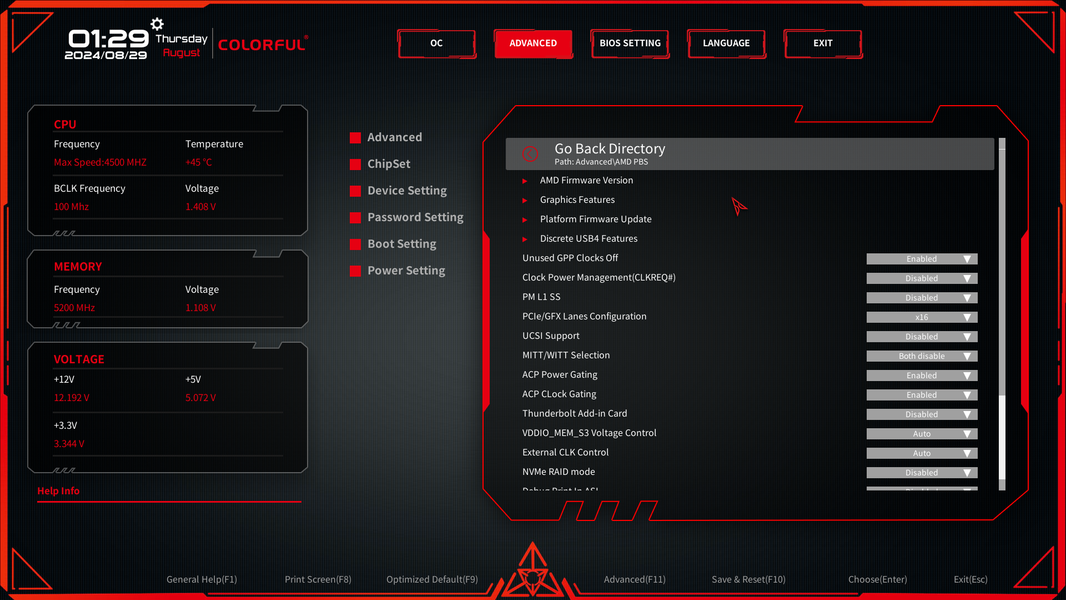

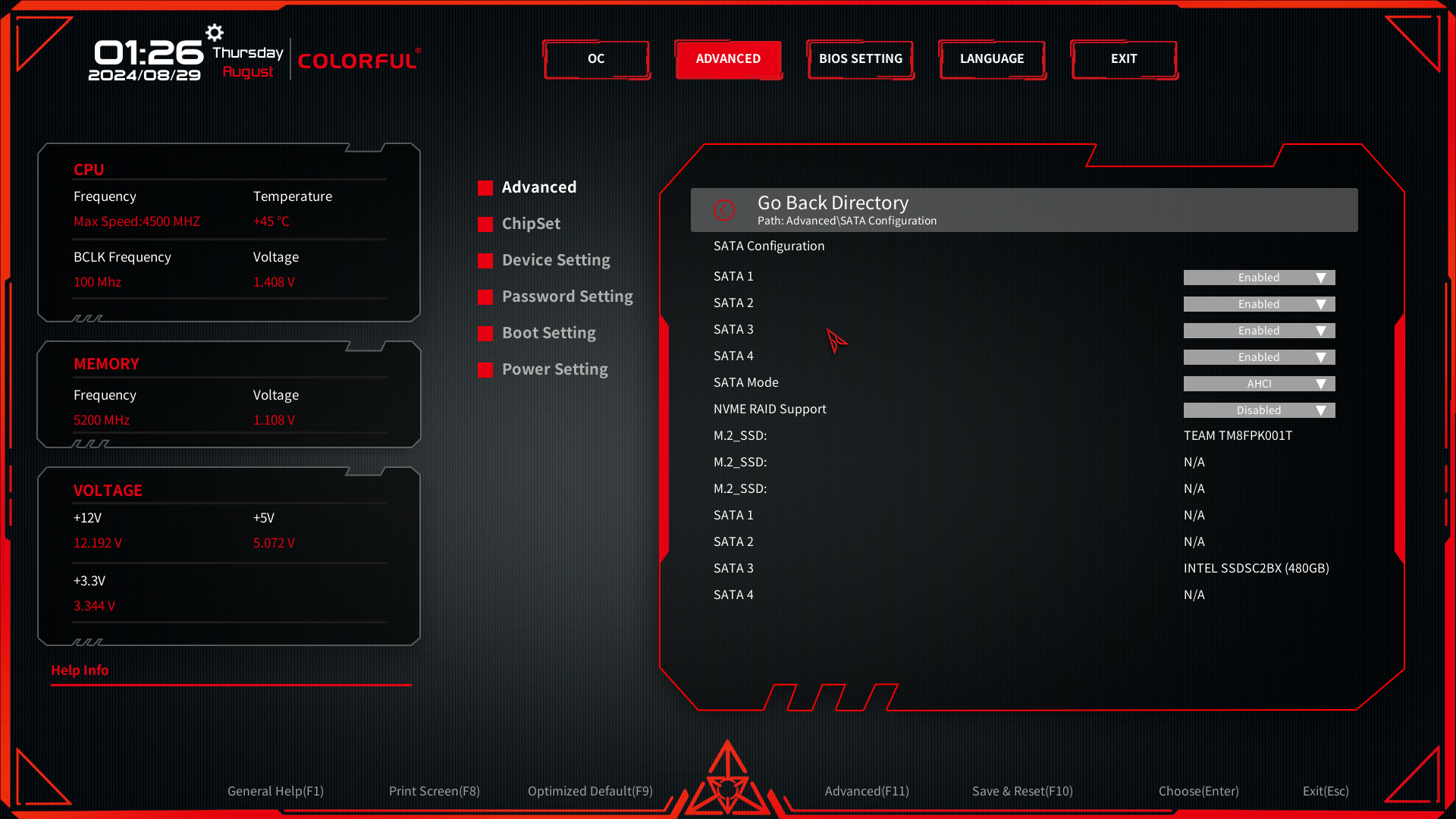

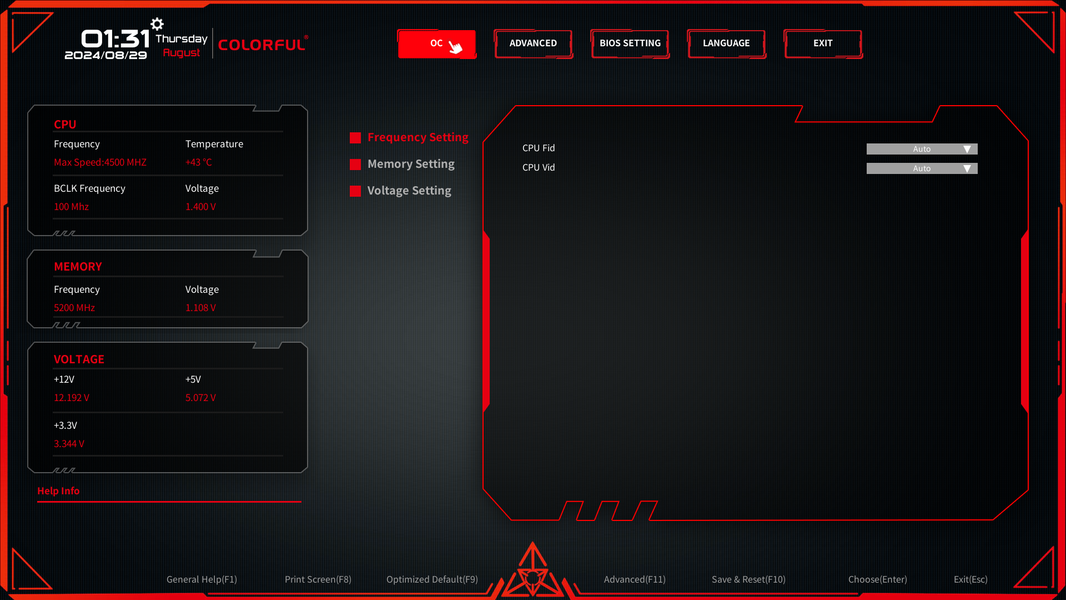

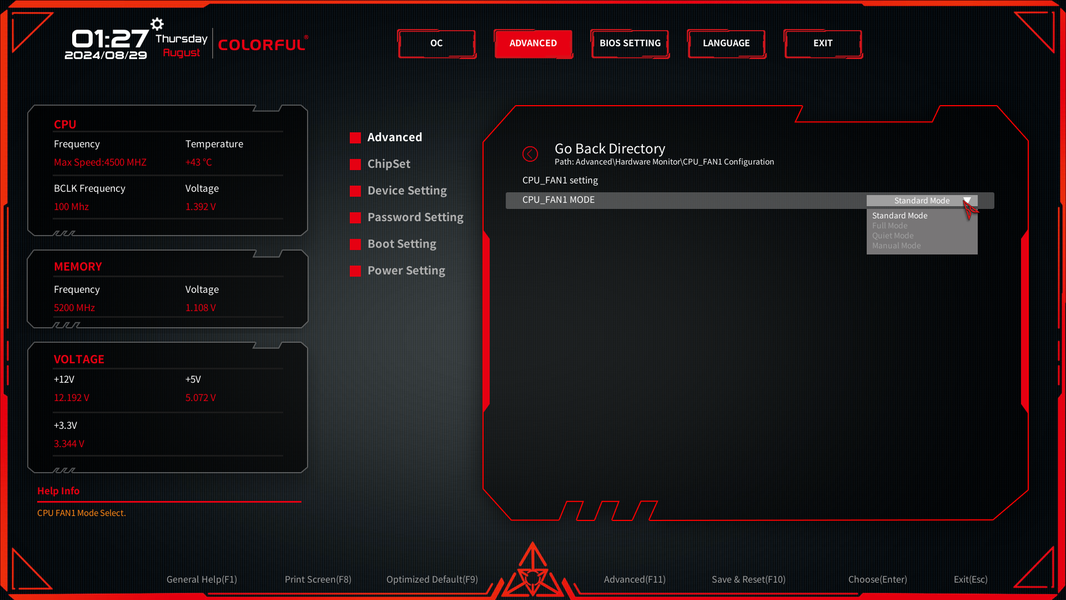

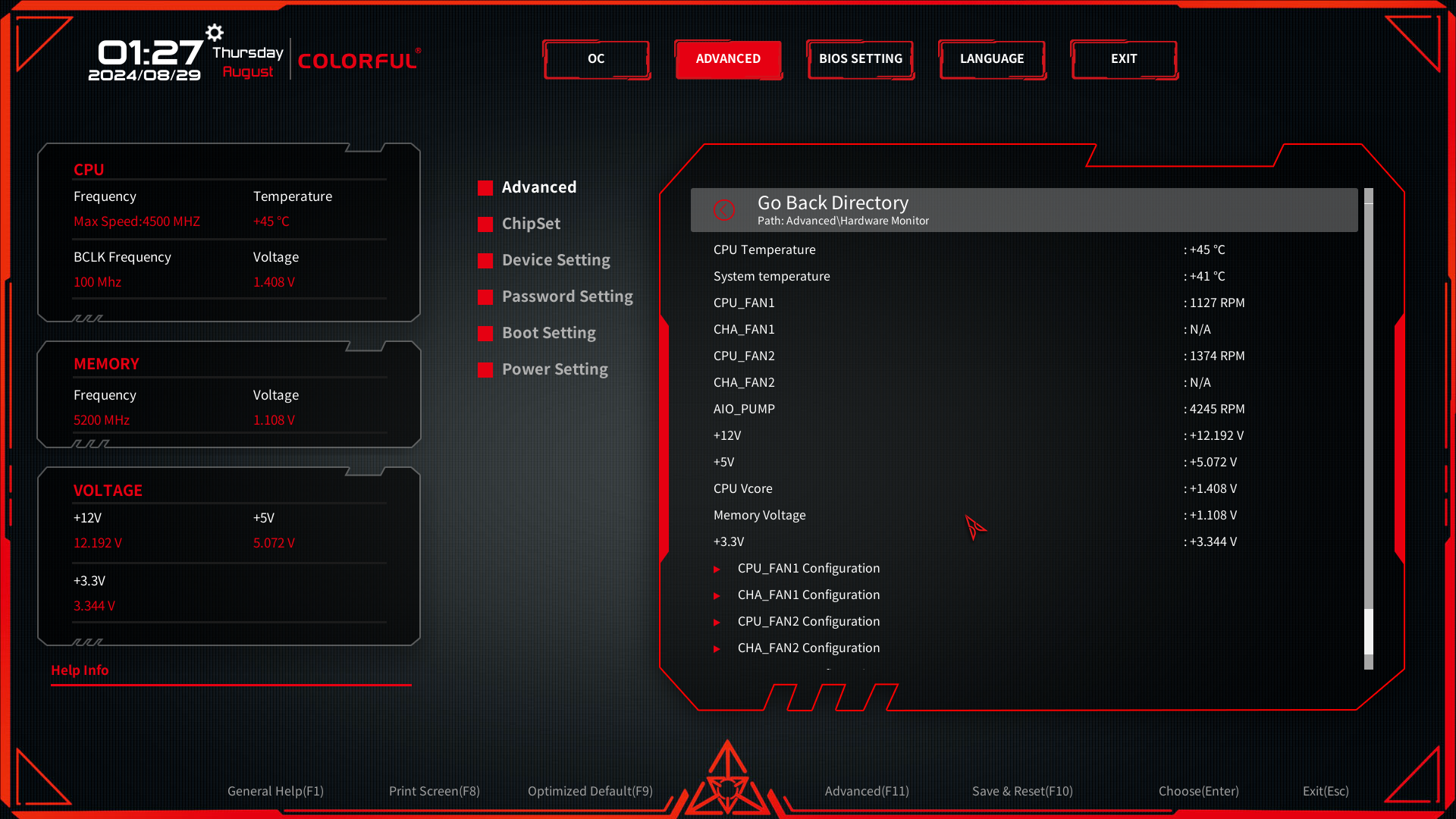

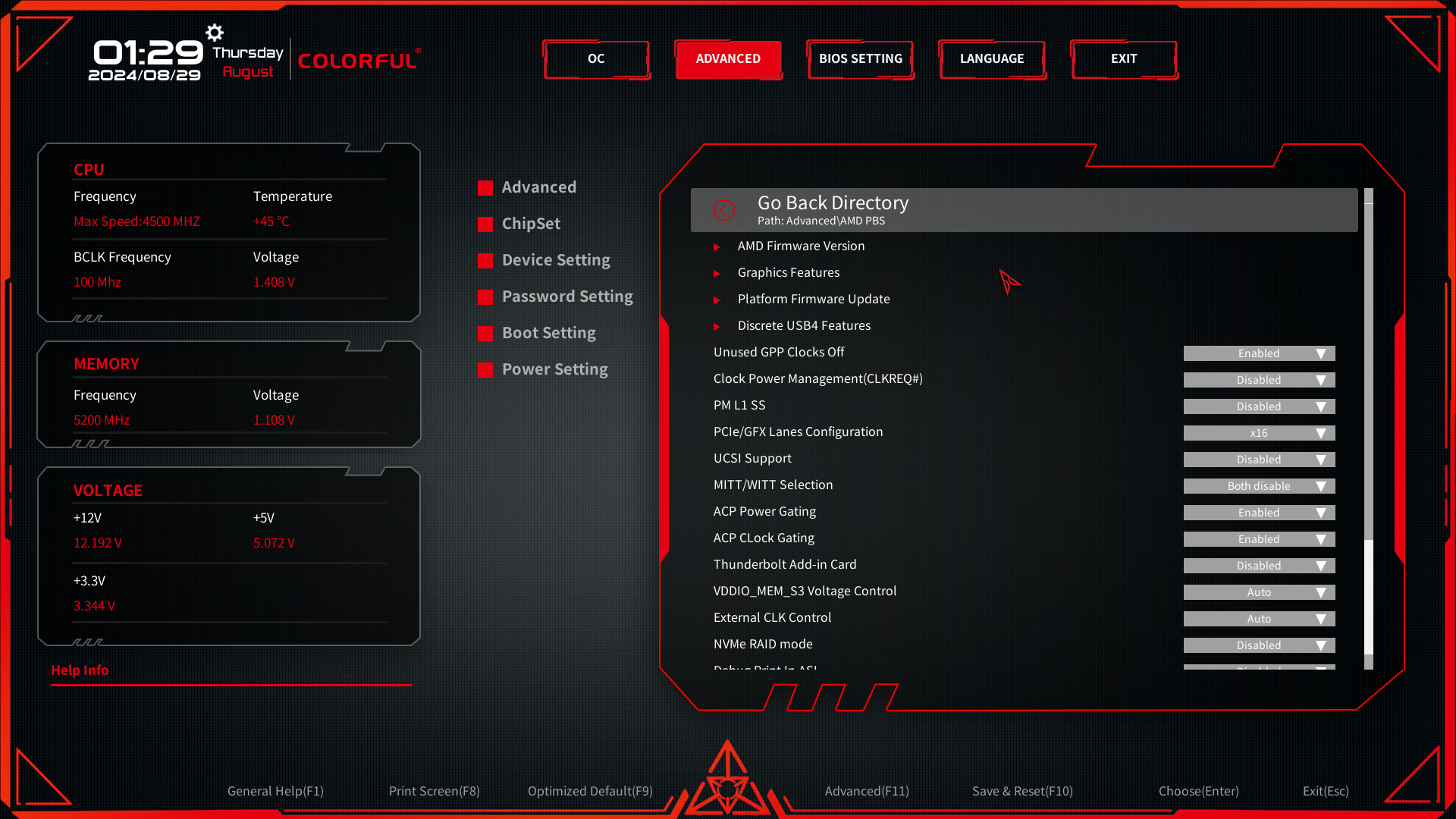

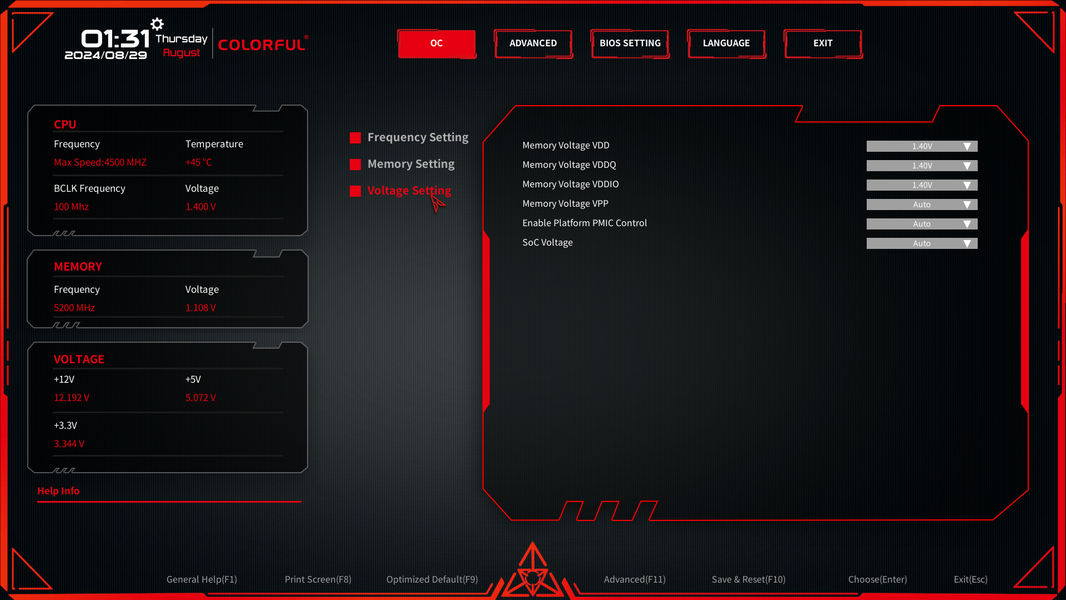

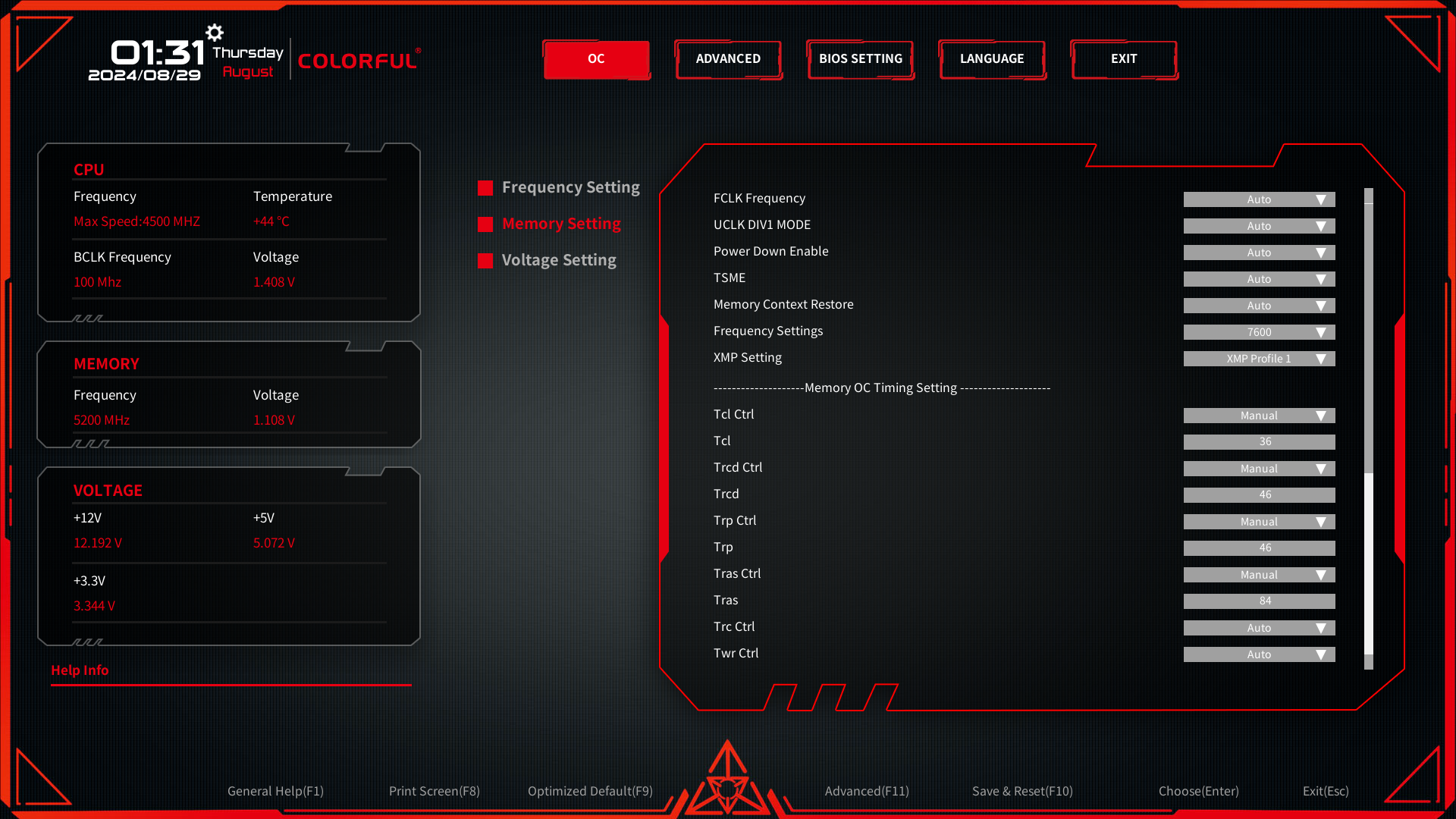

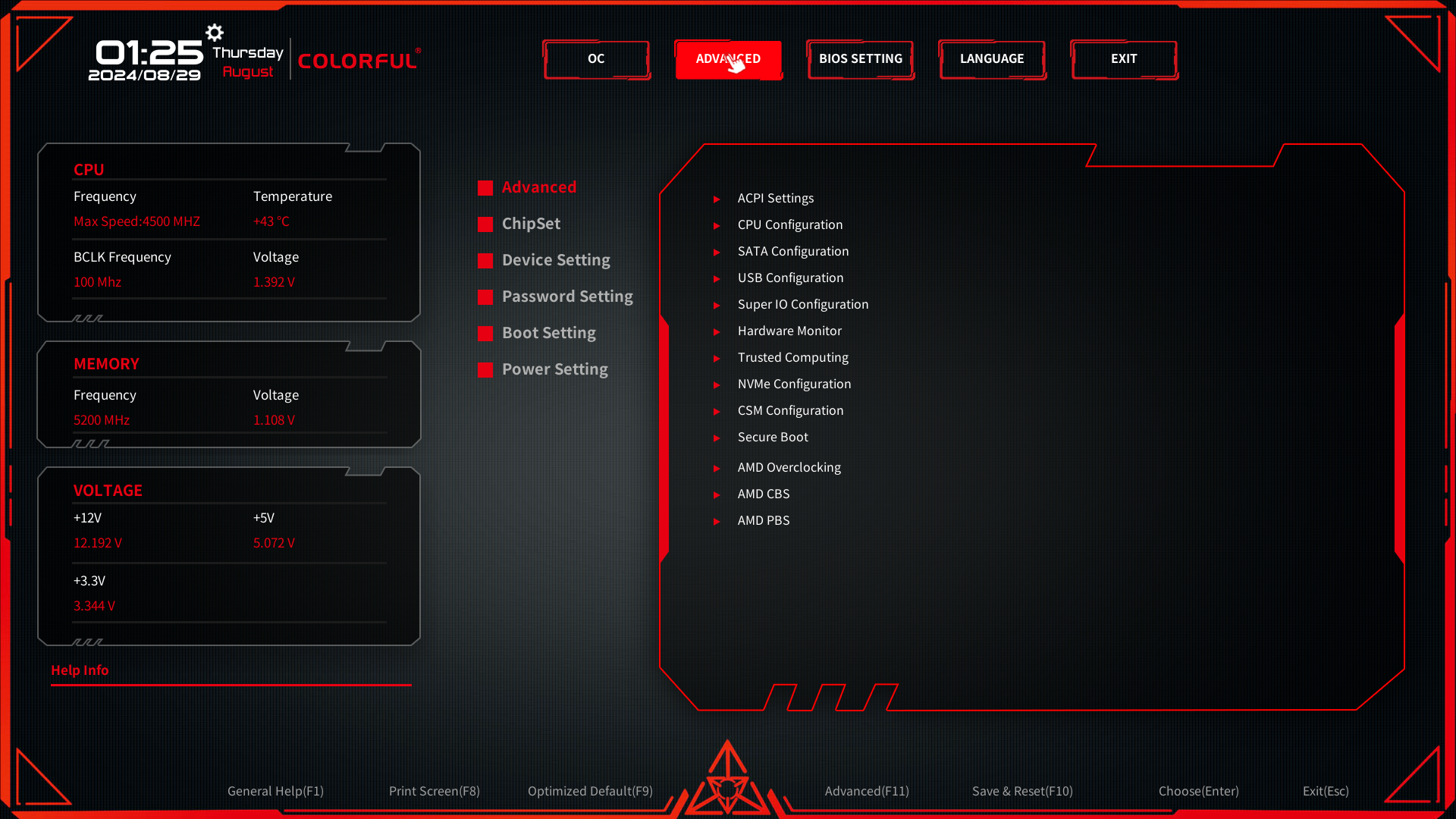

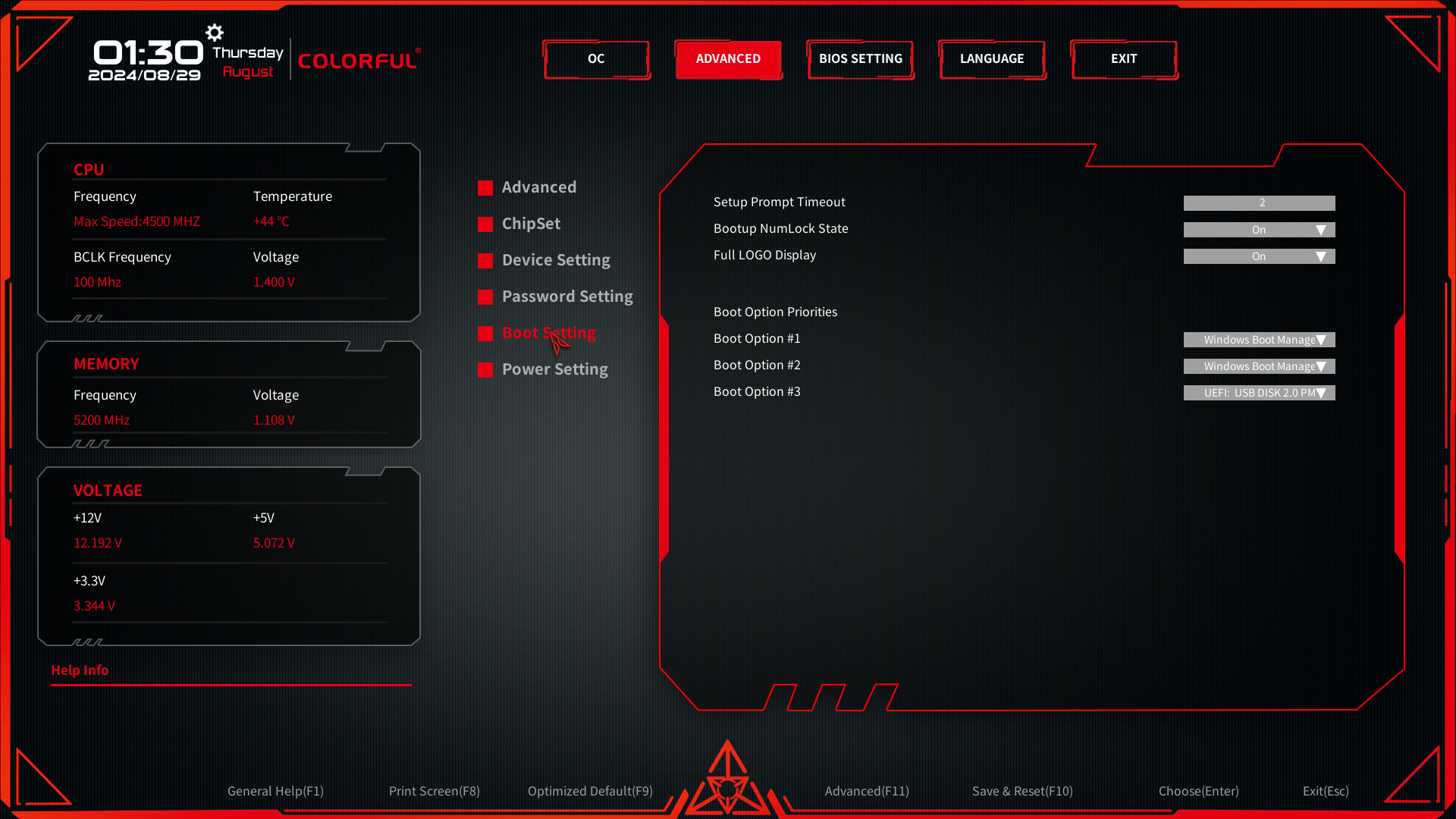

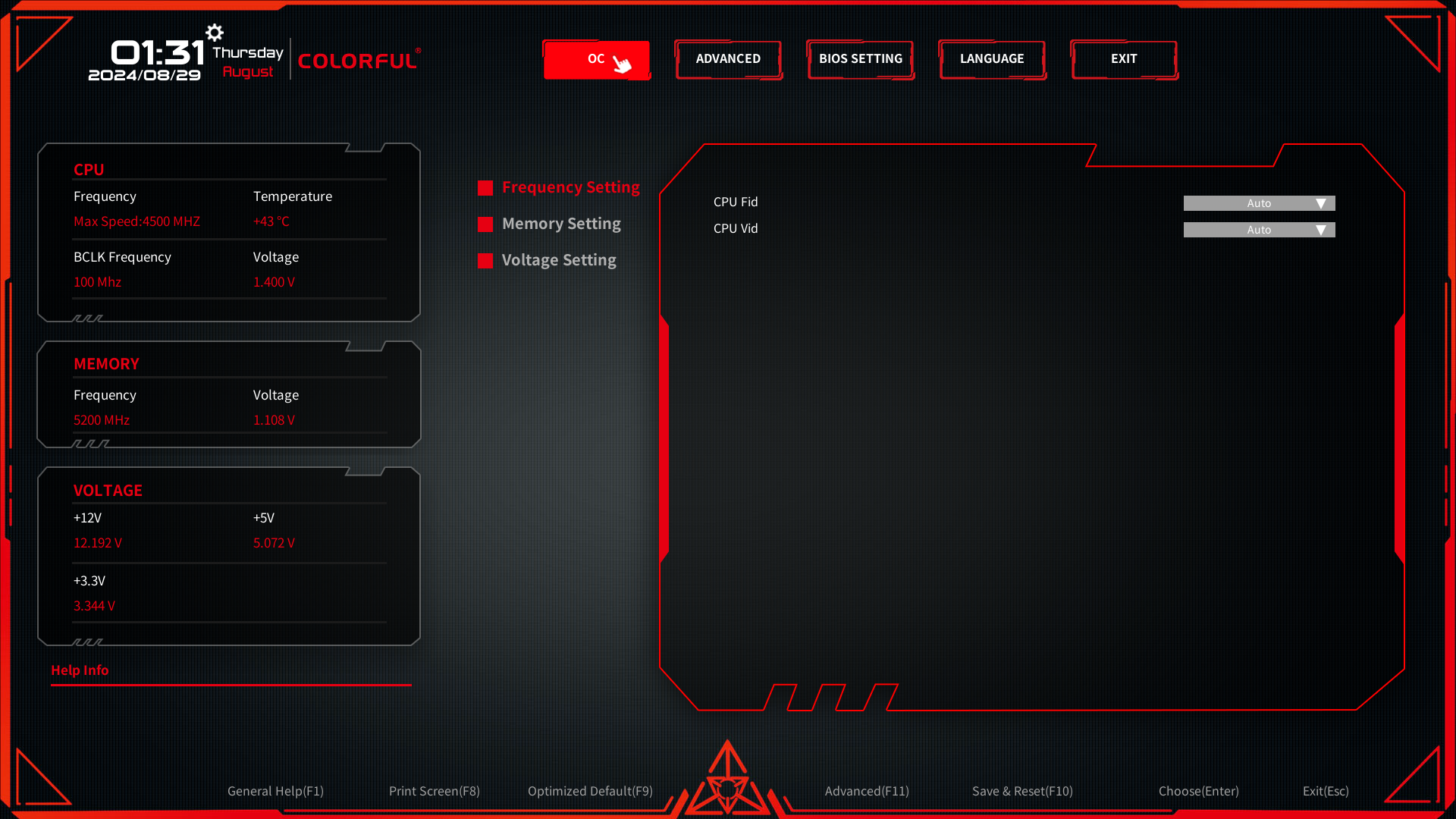

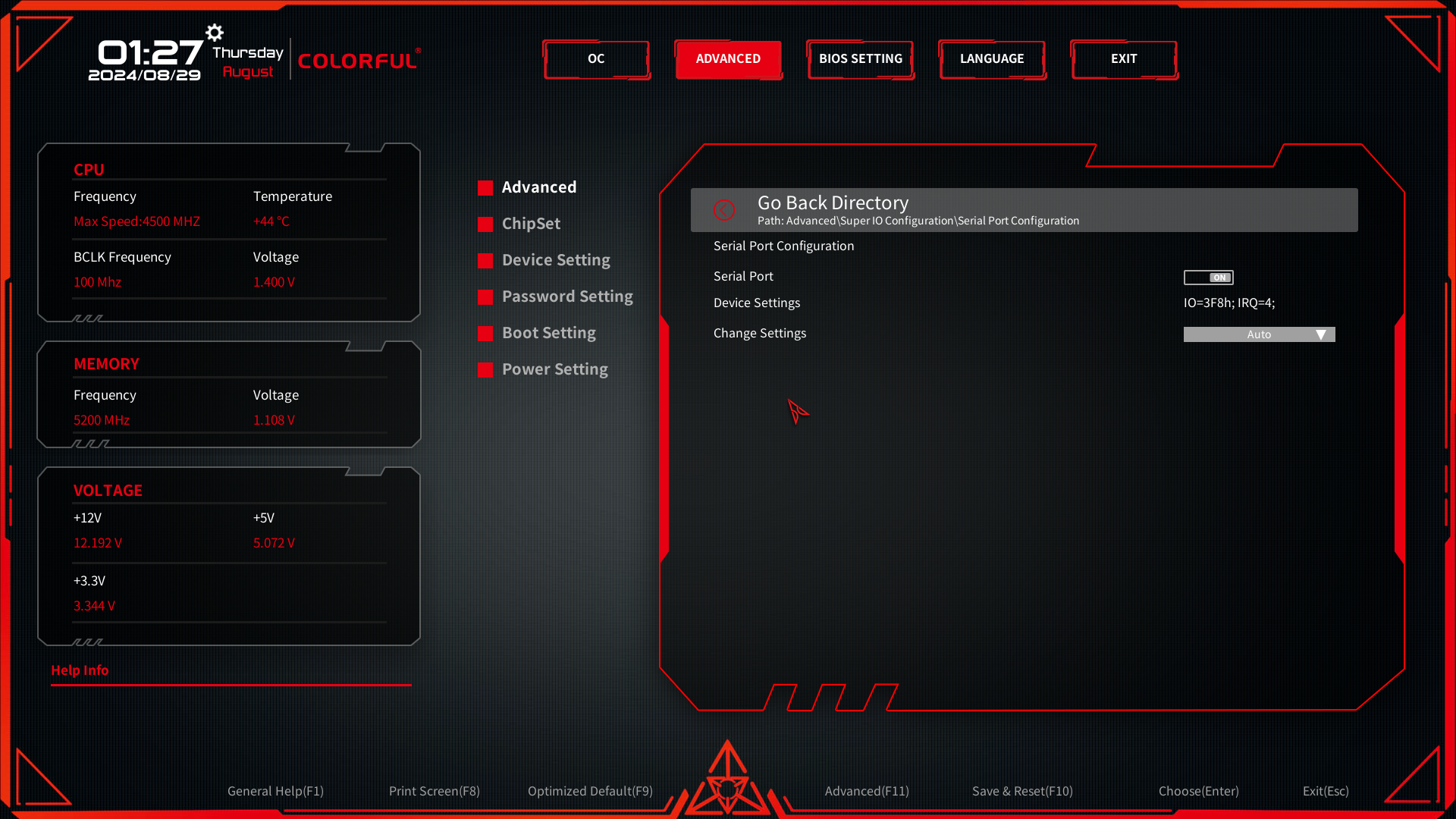

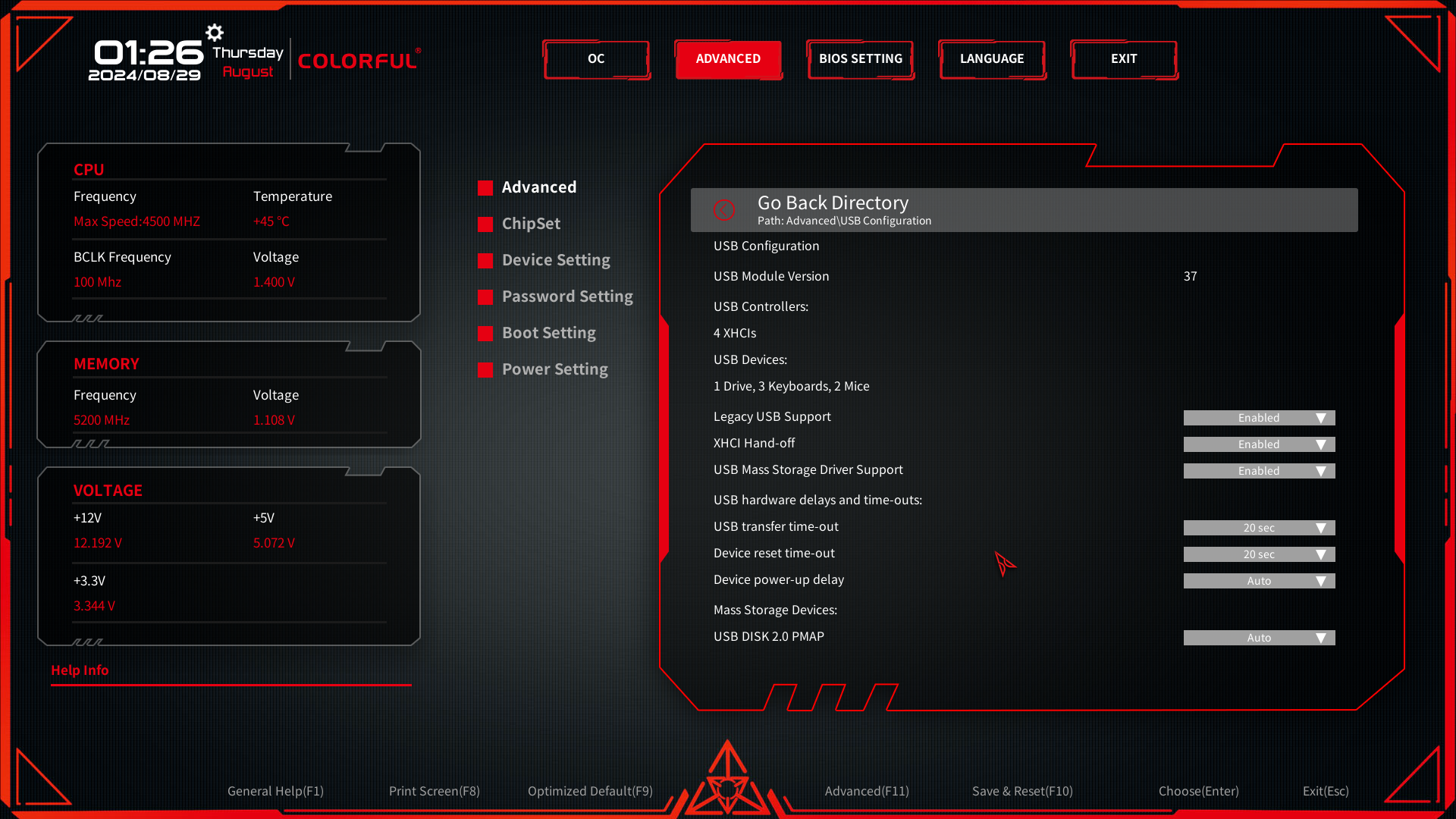

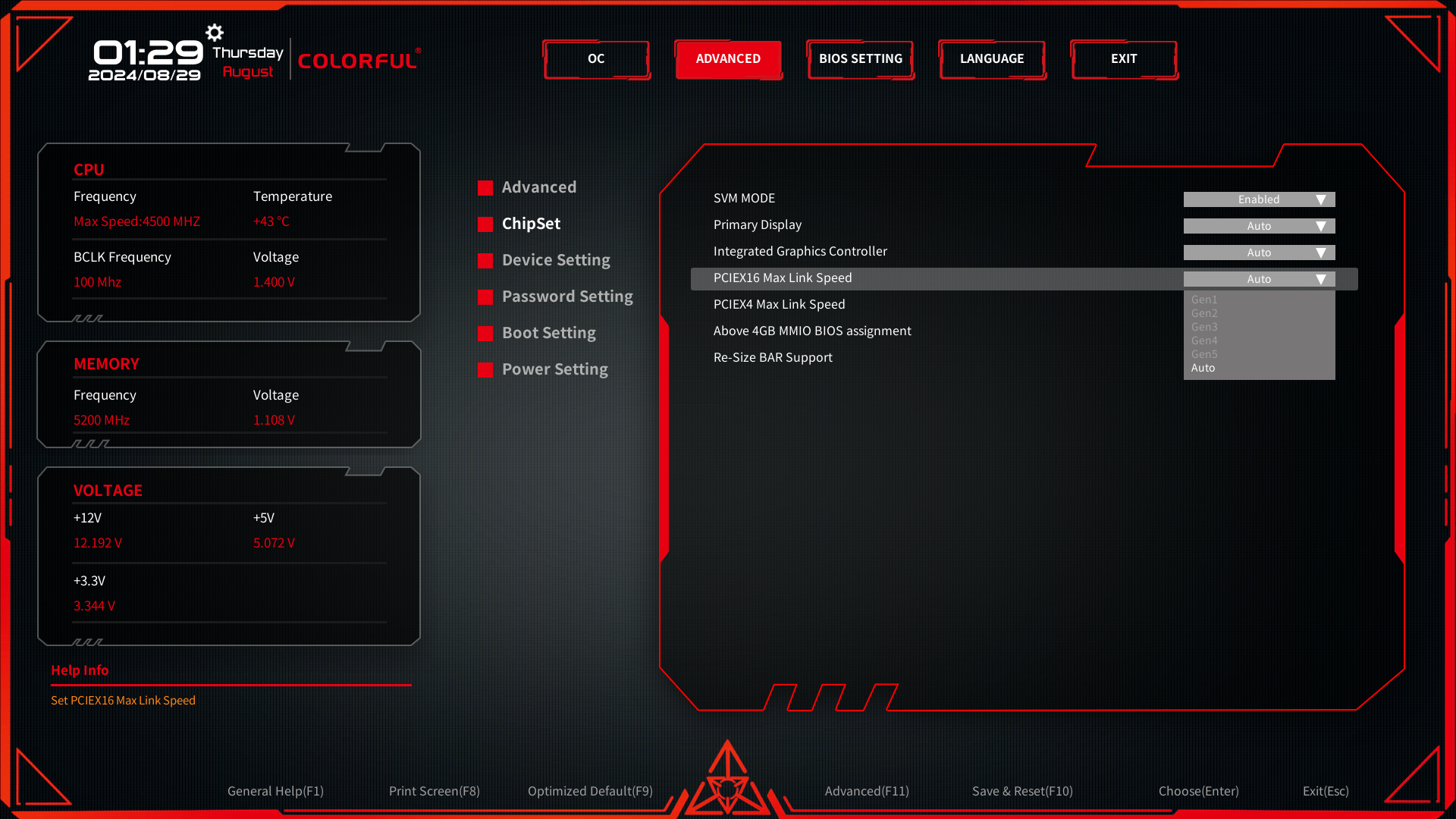

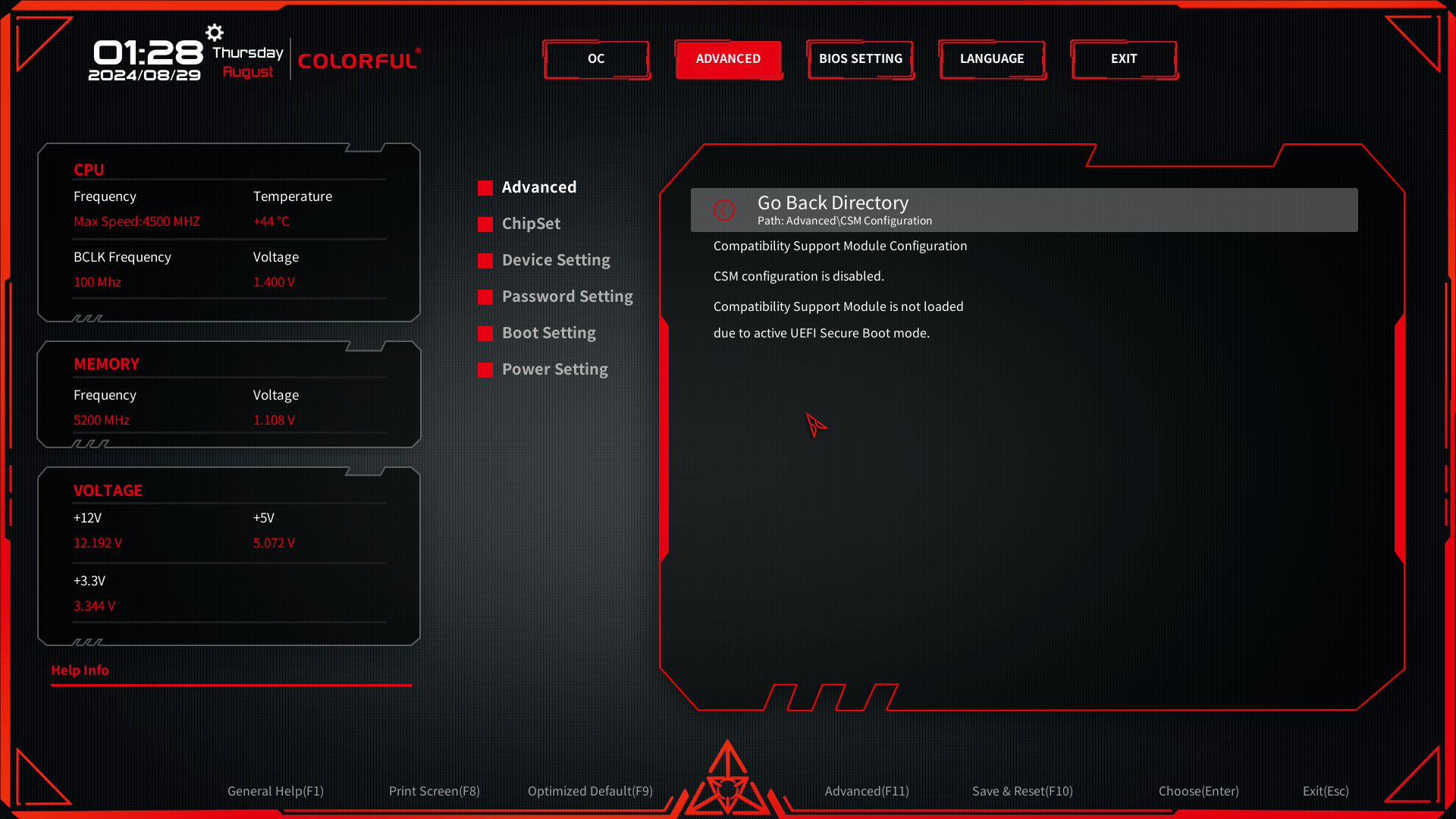

Настройки BIOS

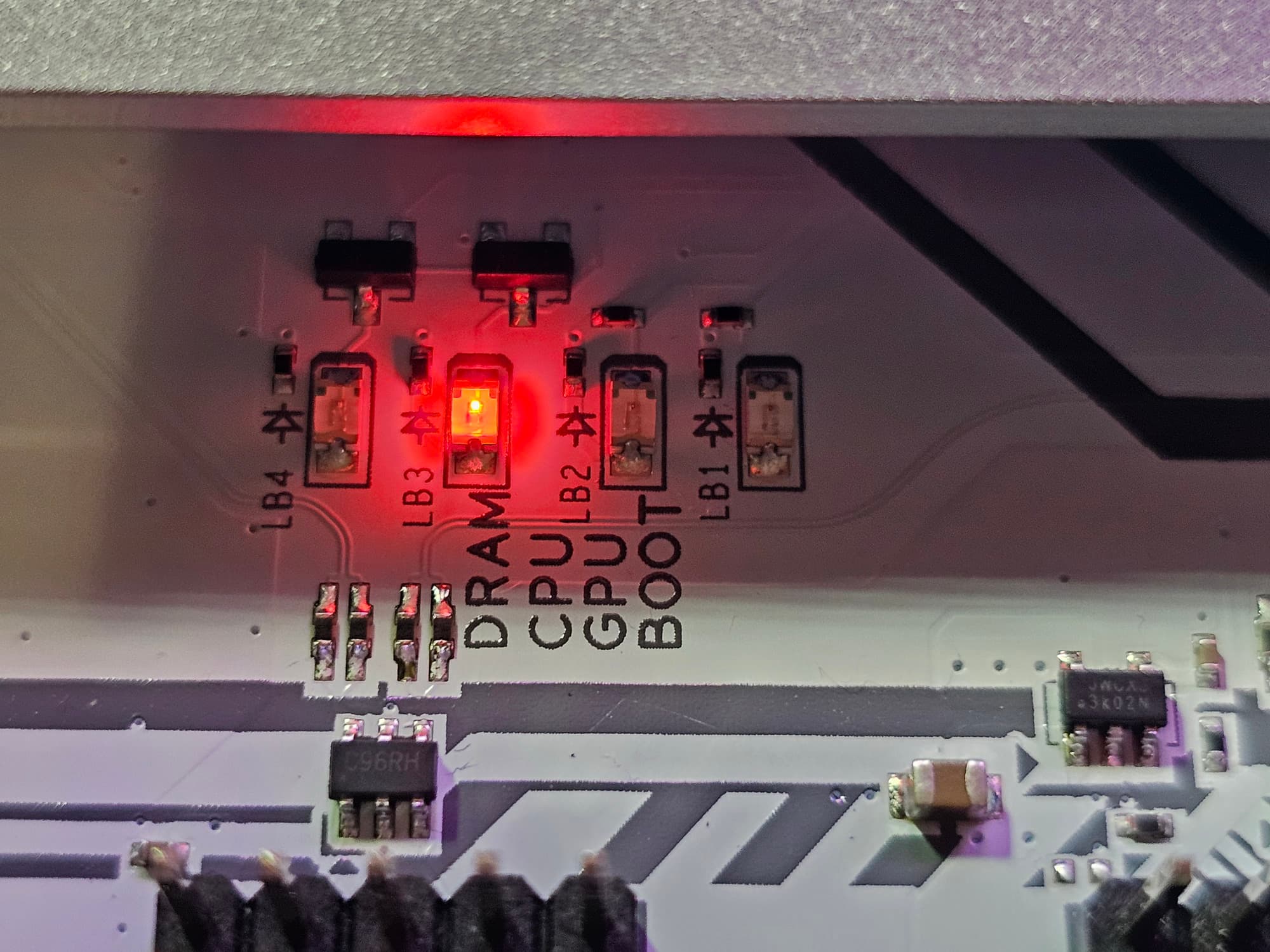

Работоспособность (и разгон)

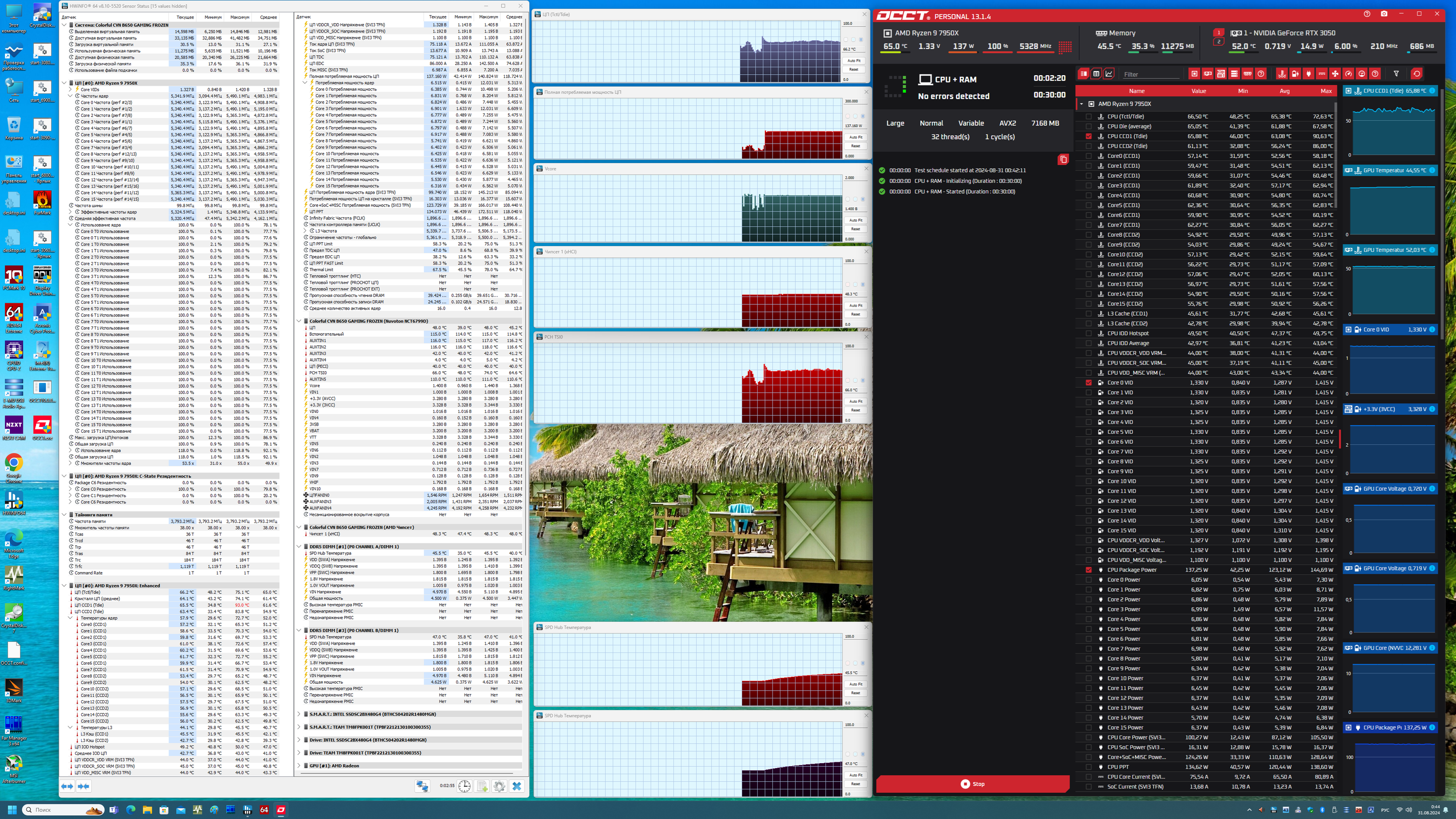

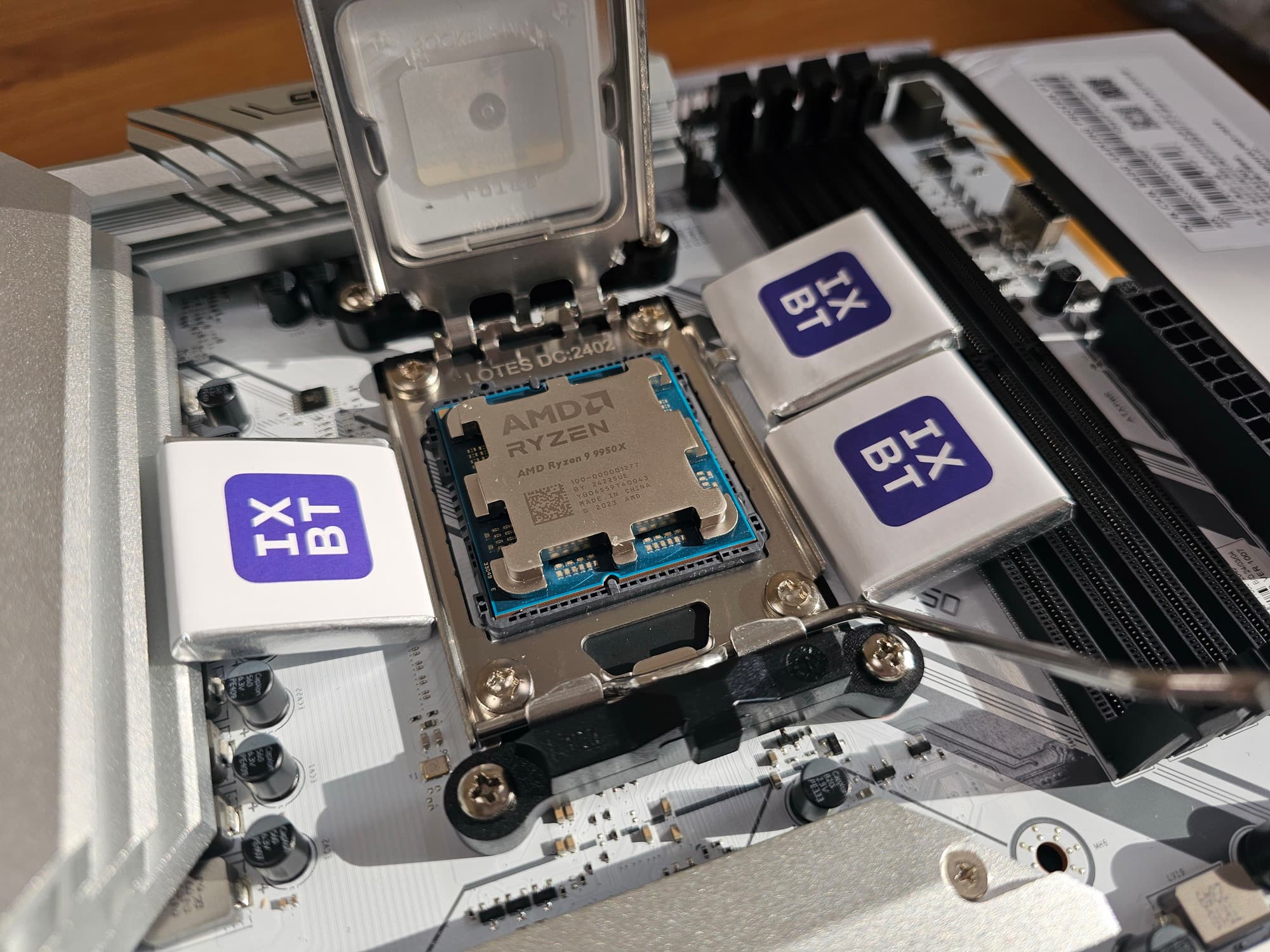

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами OCCT (CPU+RAM).
Мы видим, что авторазгон сработал неплохо для Ryzen 9 7950X (до 5,3 ГГц — это хороший уровень для матплаты не только на среднебюджетном чипсете, но и для топовых решений тоже). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
При усилении нагрузки с помощью экстремальных тестов AIDA64 авторазгон снизился до 4,8 ГГц по всем ядрам, потребление процессора возросло до 210 Вт, нагрев уже мог достигать 95 градусов, однако он тут же купировался максимальной работой СО. Стабильность была на высоком уровне, нареканий не было. Понятно, что в реальных условиях такой нагрузки на процессор практически не бывает. Можем констатировать, что материнская плата отлично справилась с задачей.
Выводы
Материнская плата Colorful CVN B650 Gaming Frozen V14 представляет собой красивое и мощное игровое решение из среднебюджетной линейки компании c ценником от 22 тысяч рублей. Эта модель не относится к флагманам (серии iGame), поэтому самых продвинутых аппаратных возможностей для разгона у нее нет, однако исполнение самой платы на хорошем уровне.
А вот поддержка периферии более скромная, чем мы привыкли видеть у подобных продуктов: всего 15 портов USB разных видов (и самых быстрых USB 3.2 Gen2×2 нет вовсе), 1 слот PCIe х16 (он подключен к процессору 16 линиями PCIe 4.0), 2 слота PCIe x1 и 1 слот PCIe x4 «длинного» форм-фактора, 3 слота M.2 (два из них подключены напрямую к процессору линиями PCIe 5.0, третий подключен к чипсету B650 линиями PCIe 4.0, однако он делит ресурсы со слотом PCIe x16_2 — придется выбирать), 4 порта SATA и 5 разъемов для вентиляторов. Также стоит отметить наличие двух сетевых контроллеров: проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6).
Система питания процессора способна обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств. Разумеется, изюминкой платы является ее белый окрас, причем она полностью белая (с желтыми вкраплениями), включая текстолит. Это может быть неплохим решением для желающих собрать современный ПК белого цвета.
В номинации «Оригинальный дизайн» плата Colorful CVN B650 Gaming Frozen V14 получила награду:
