Паспортные характеристики, комплект поставки и цена
| Название модели | Hyper 212 Black Edition |
|---|---|
| Код модели | RR-212S-20PK-R1 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором |
| Совместимость | материнские платы с процессорными разъемами: Intel: LGA 2066, 2011-v3, 2011, 1366, 1156, 1155, 1151, 1150; AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1 |
| Охлаждающая способность | нет данных |
| Тип вентилятора | осевой (аксиальный) |
| Модель вентилятора | Silencio FP 120 (DF1202512RFLN) |
| Питание вентилятора | 12 В, 0,08 А, 0,96 Вт (максимум 0,16 А) |
| Размеры вентилятора | 120×120×25 мм |
| Масса вентилятора | нет данных |
| Скорость вращения вентилятора | 650—2000 об/мин (на коробке — 800—2000 об/мин) |
| Производительность вентилятора | до 71,4 м³/ч (42 фут³/мин) |
| Статическое давление вентилятора | 28,4 Па (2,9 мм вод. ст.) |
| Уровень шума вентилятора | 6,5—26 дБA |
| Подшипник вентилятора | скольжения (Loop Dynamic Bearing) |
| Средняя наработка до отказа | 160 000 ч |
| Размеры охладителя (В×Ш×Г) | 159×123×77 мм |
| Масса радиатора | нет данных |
| Материал радиатора | пластины из алюминия и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с процессором) |
| Термоинтерфейс теплосъемника | термопаста MasterGel Pro в шприце |
| Подключение | вентилятор: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на материнской плате; RGB-подсветка от вентилятора: в разъем на материнской плате или к контроллеру из комплекта |
| Особенности |
|
| Комплект поставки |
|
| Ссылка на сайт производителя | Cooler Master Hyper 212 Black Edition |
| Примерная цена | 2000-2500 руб. на момент подготовки обзора |
Описание

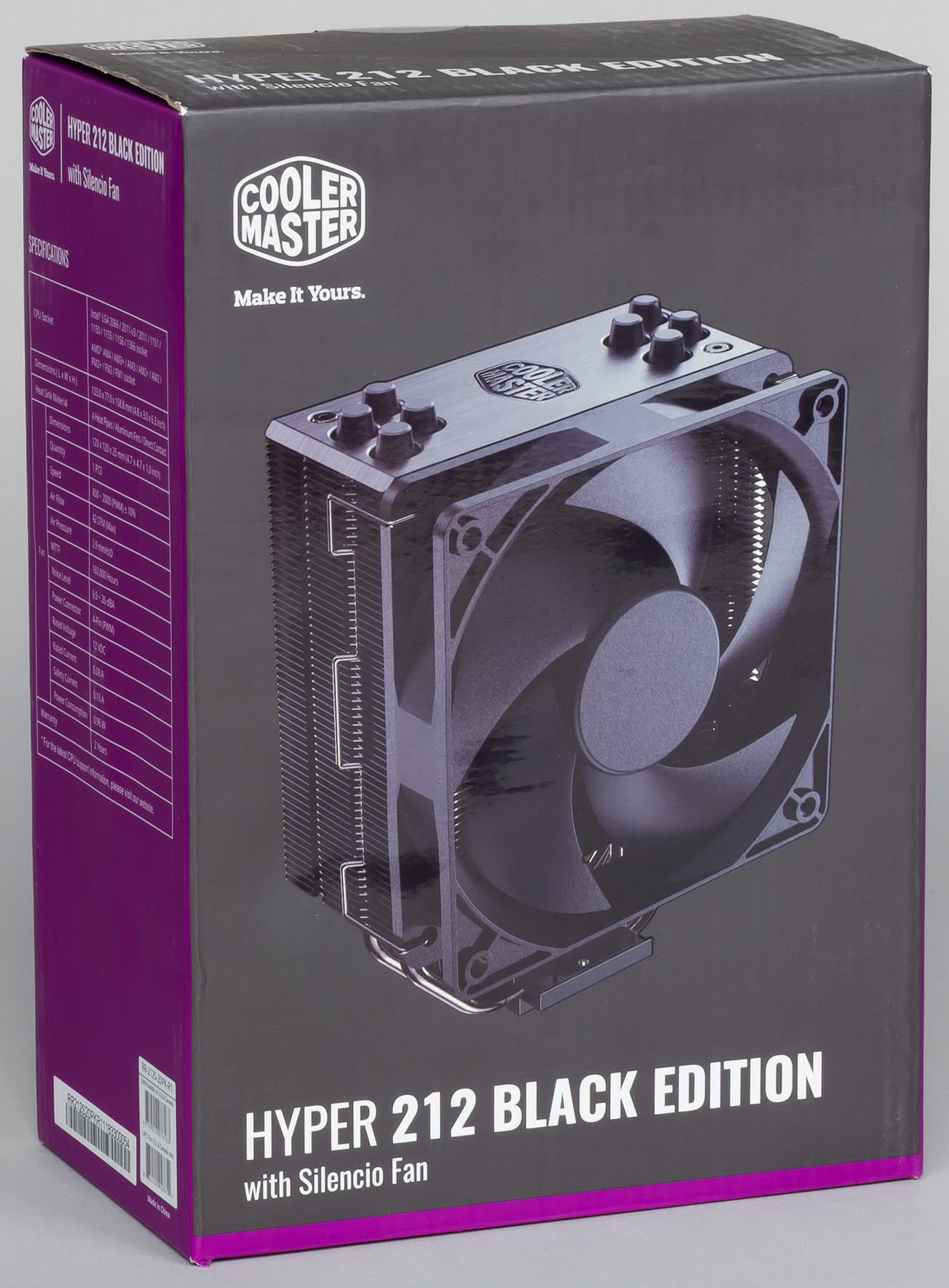

Поставляется процессорный охладитель Cooler Master Hyper 212 Black Edition в красочно оформленной коробке из тонкого гофрированного картона.
На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание, перечислены технические характеристики, есть чертеж с главными размерами. Надписи преимущественно на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Кулер в сборе помещен в защитный лоток из пластика, а крепеж и аксессуары расфасованы в пакетики и убраны в отдельную картонную коробочку.
В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается. На сайте компании мы нашли ссылки на описание и инструкцию в виде файлов PDF.

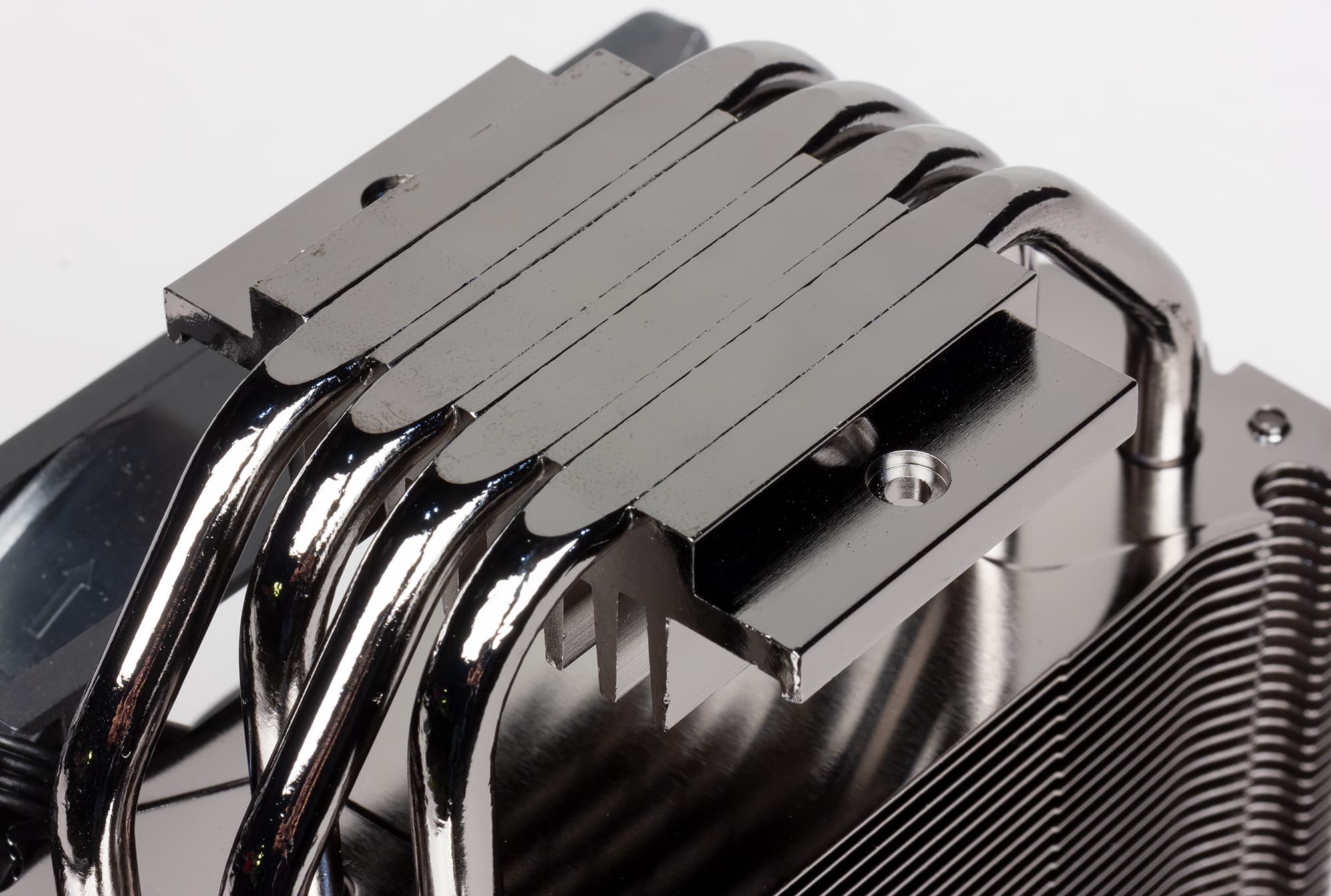

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия. Ребра сверху на теплосъемнике в какой-то степени улучшают производительность кулера.
Трубки сошлифованы в практически идеальную плоскость вместе с основанием теплосъемника и отполированы. До установки подошва защищена пластиковой пленкой.

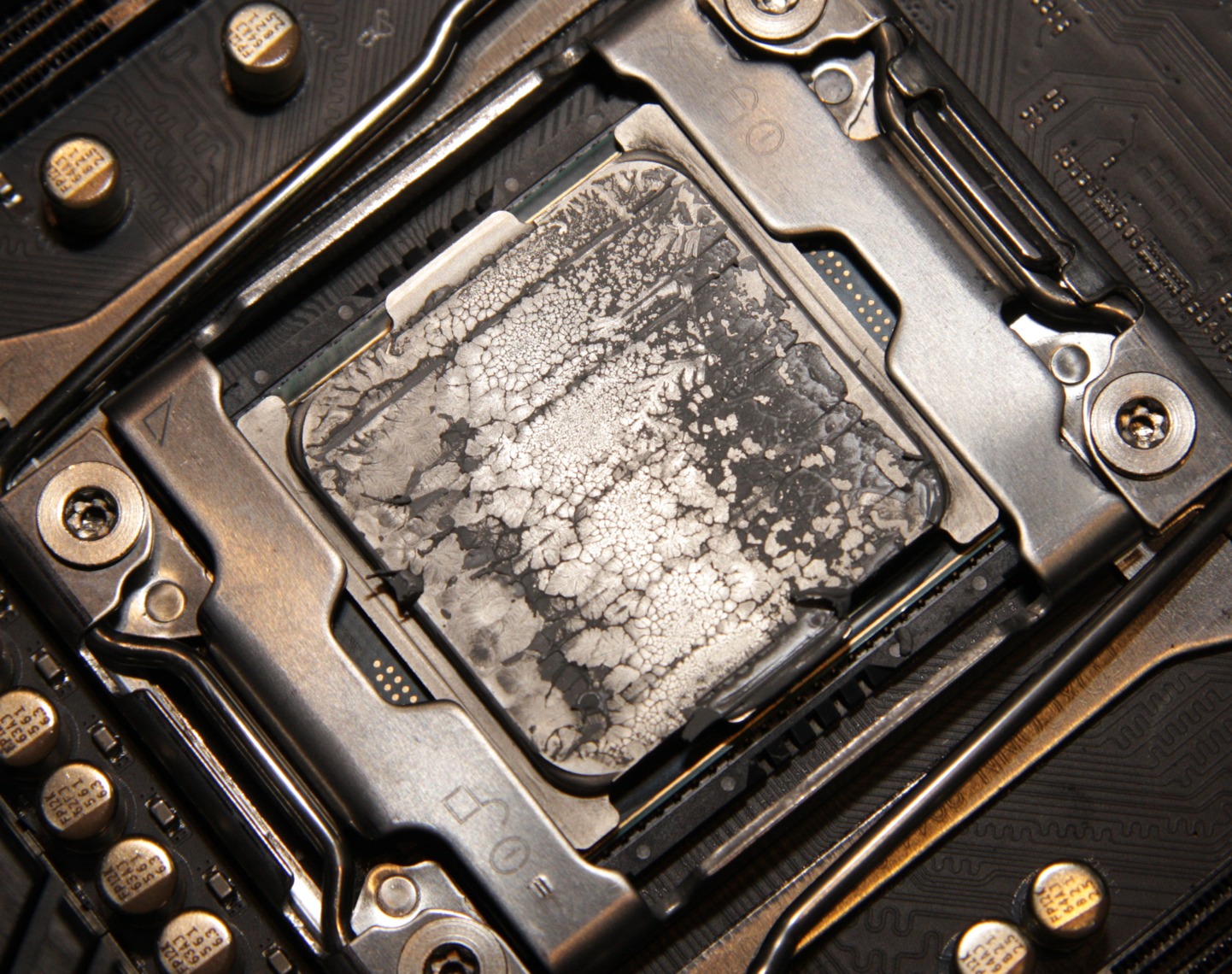

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой MasterGel Pro, количества которой явно хватит не на один раз. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

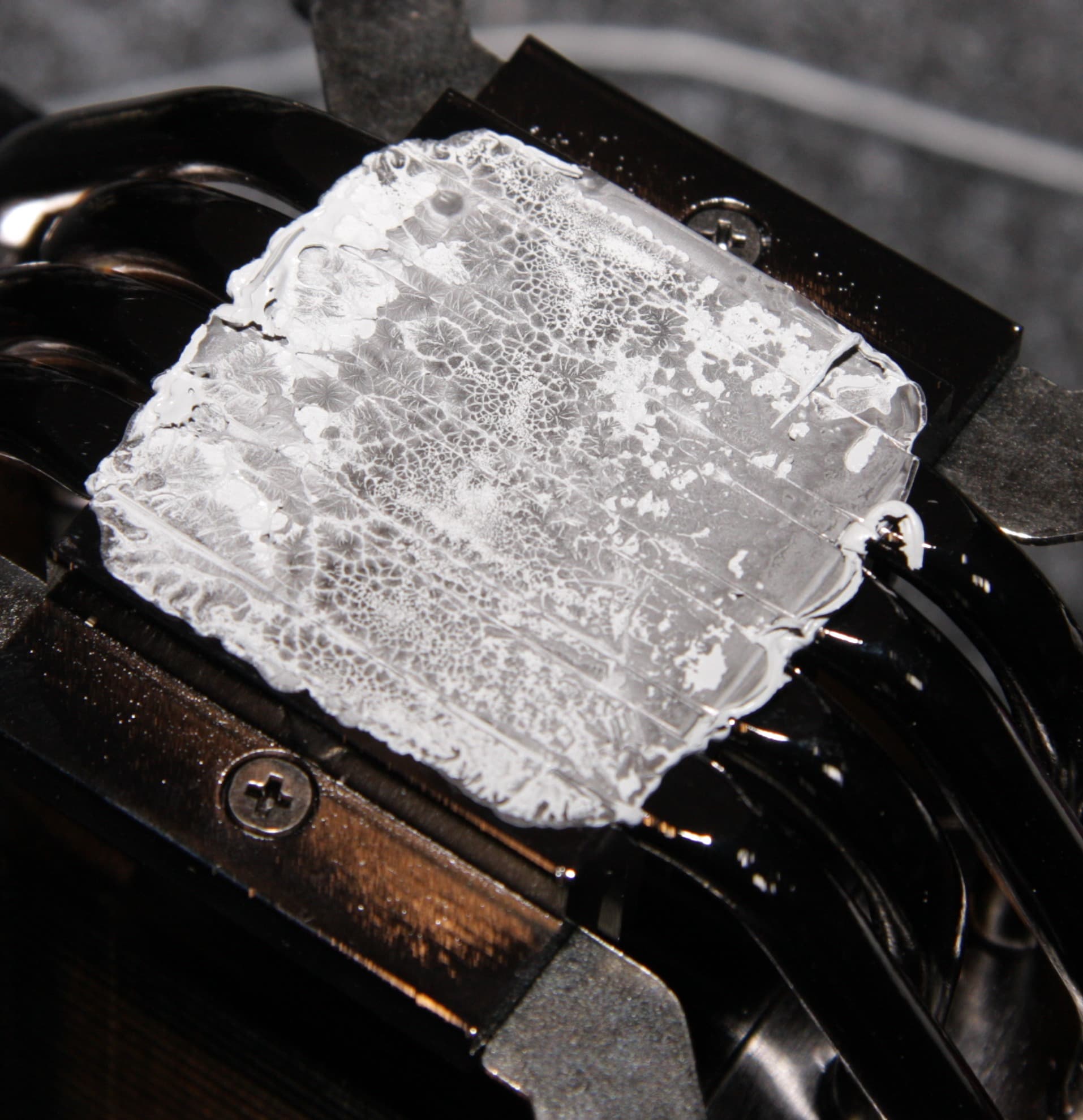

И на подошве теплосъемника:
Видно, что термопаста распределилась очень тонким почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Очевидно, что в данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста относительно жидкая, липкая и чуть тягучая, она выдавливается гораздо легче, чем счищается.

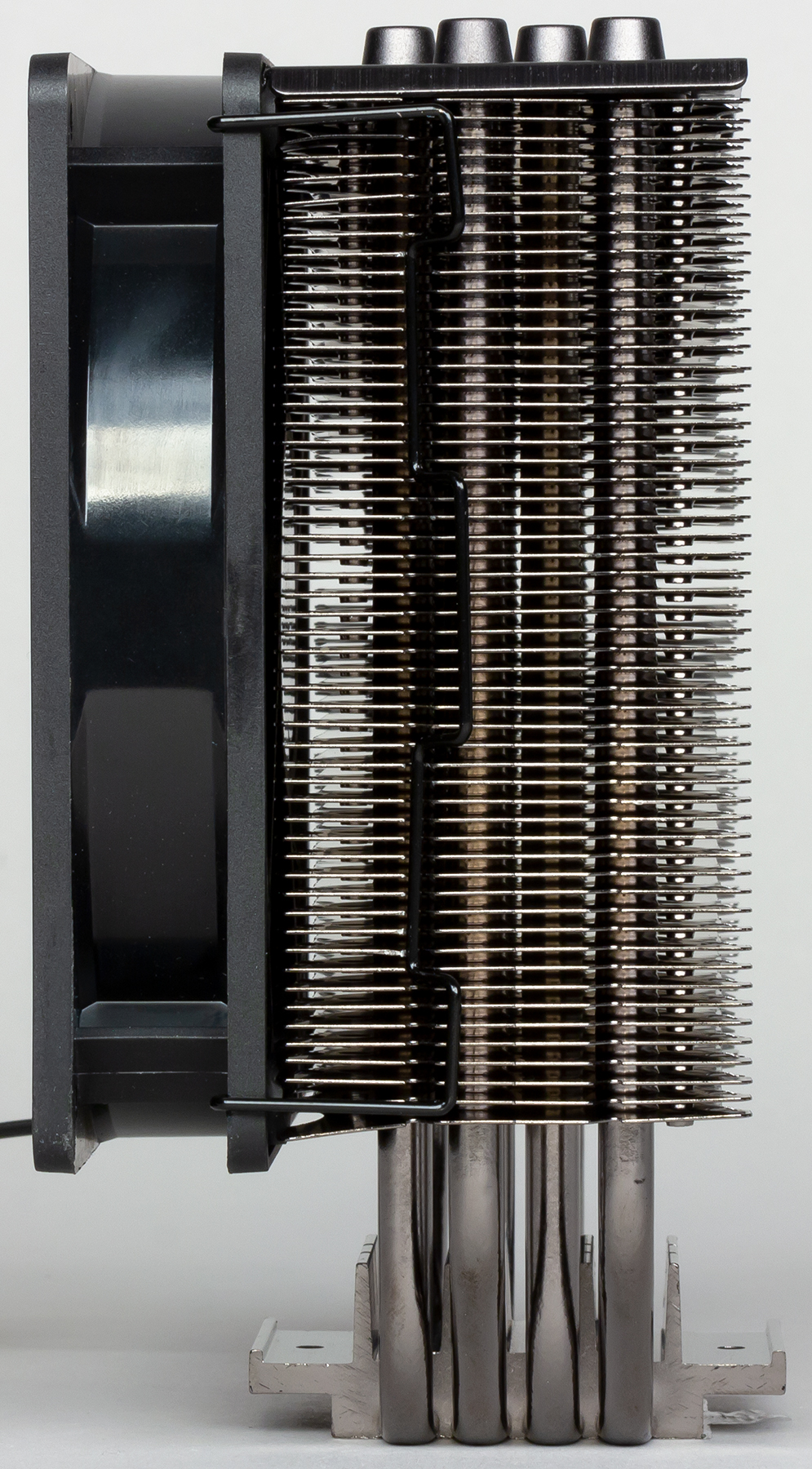

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

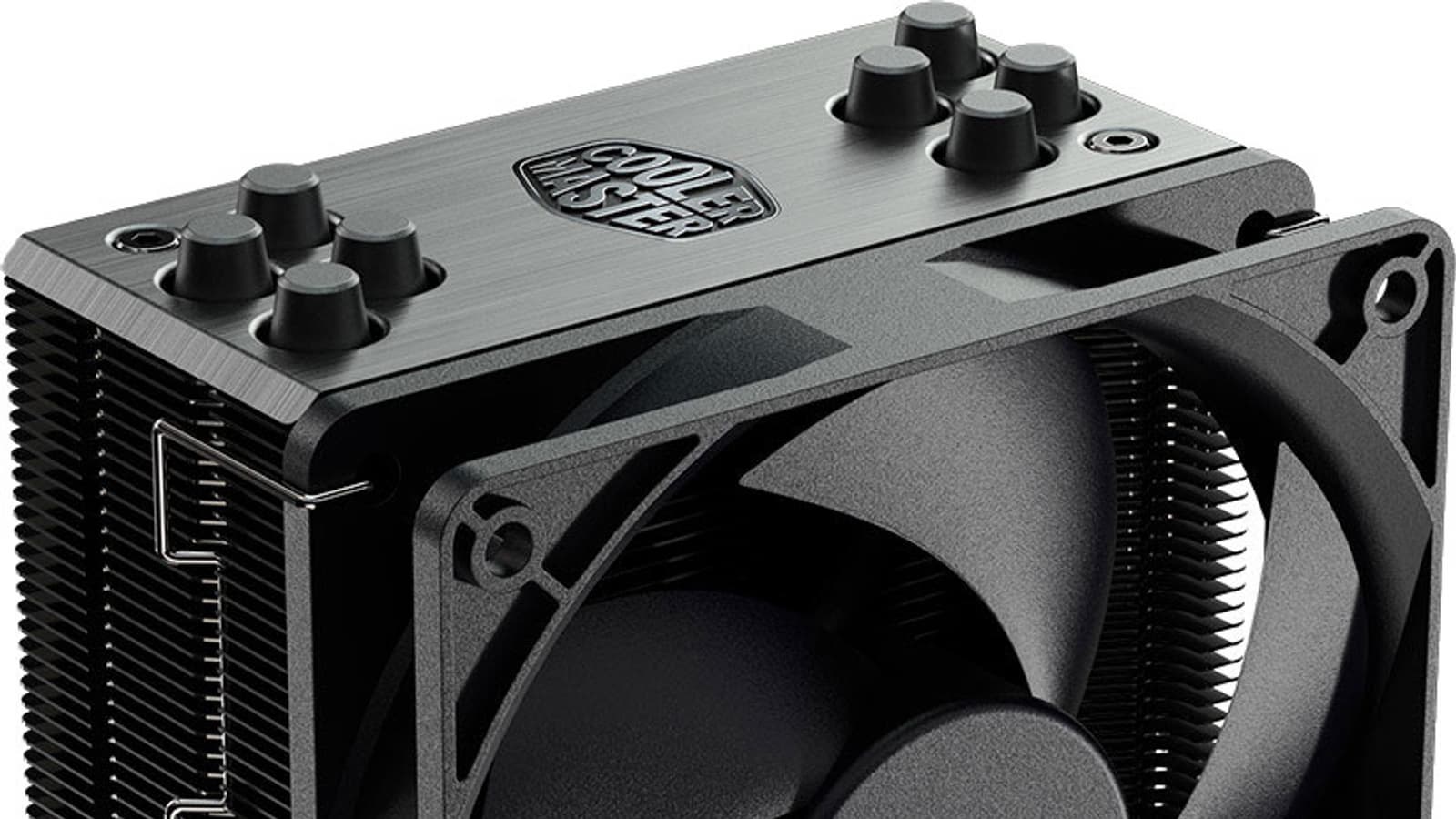

Сверху на кулере закреплена алюминиевая пластина толщиной 1 мм, в центральный вырез которой вставлен рельефный металлический логотип производителя. Из отверстий в этой пластине выглядывают алюминиевые колпачки, прикрывающие торцы тепловых трубок. Пластина и колпачки анодированы и выкрашены в черный цвет. Остальные металлические детали радиатора — основание, трубки и ребра — имеют стойкое гальваническое покрытие (никелированы) темного, почти черного цвета. Как утверждает производитель, темный цвет улучшает охлаждение радиатора за счет излучения.

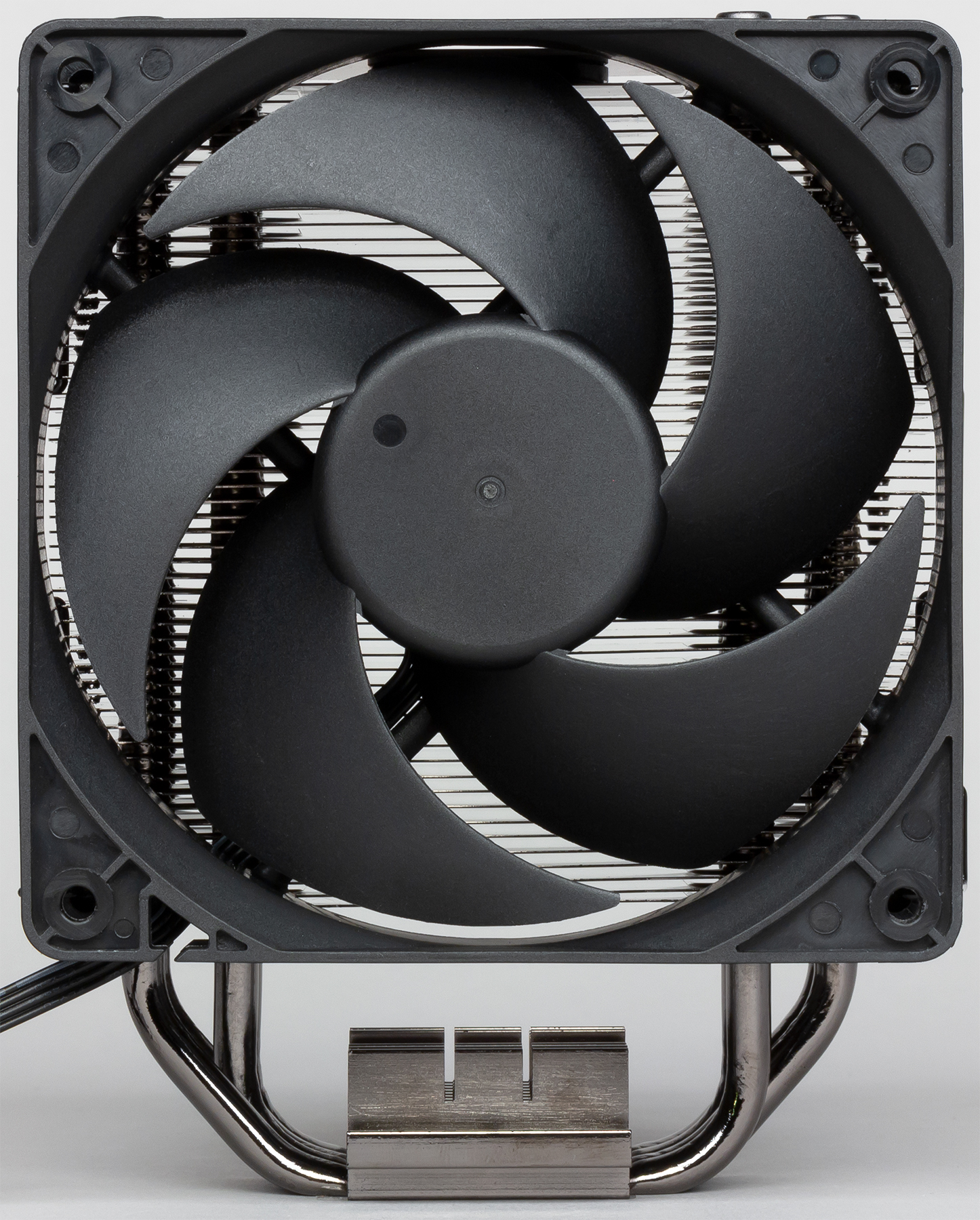

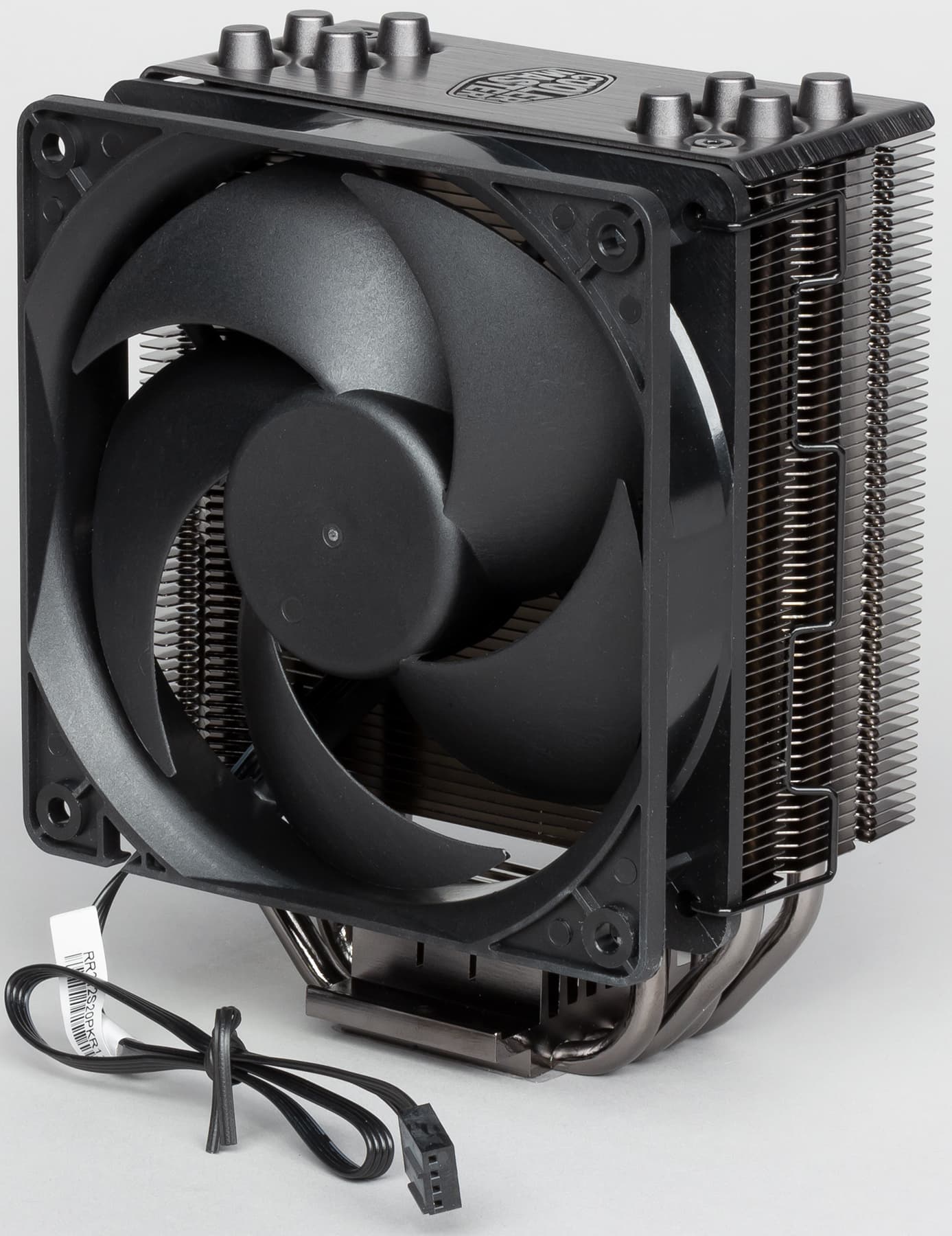

По ширине габариты вентилятора чуть-чуть больше рабочей плоскости радиатора, а по высоте радиатор совсем немного меньше внутреннего диаметра рамки вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

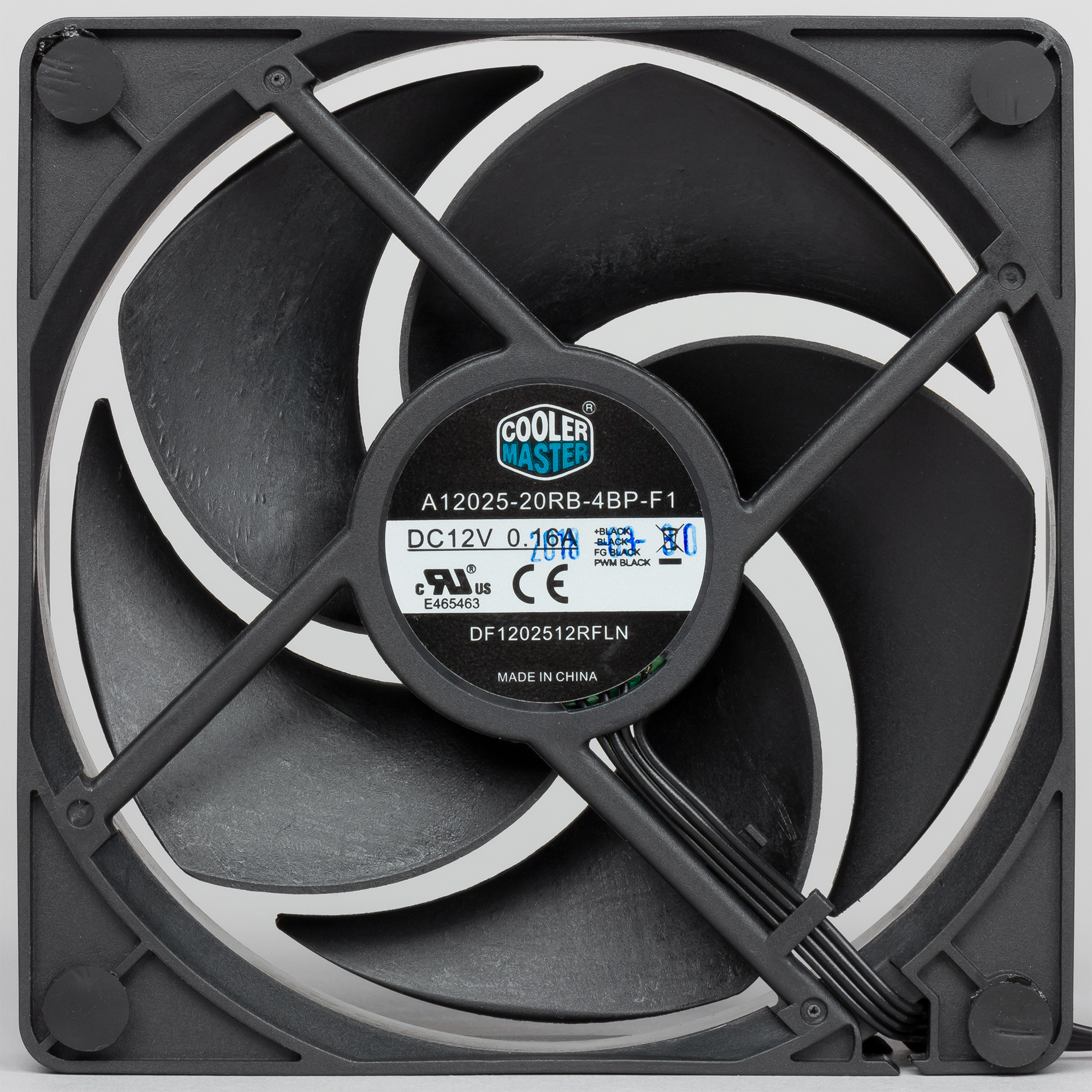

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. Вентилятор прижимается к радиатору двумя стальными скобками со стойкой черной эмалью. На отверстия в проушинах вентилятора со стороны радиатора наклеены небольшие круглые накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же скобы зацепляются рамку вентилятора и за пластины радиатора — эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.
Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Кабель просто плоский и не заключен в плетеную оболочку, что очень удобно.

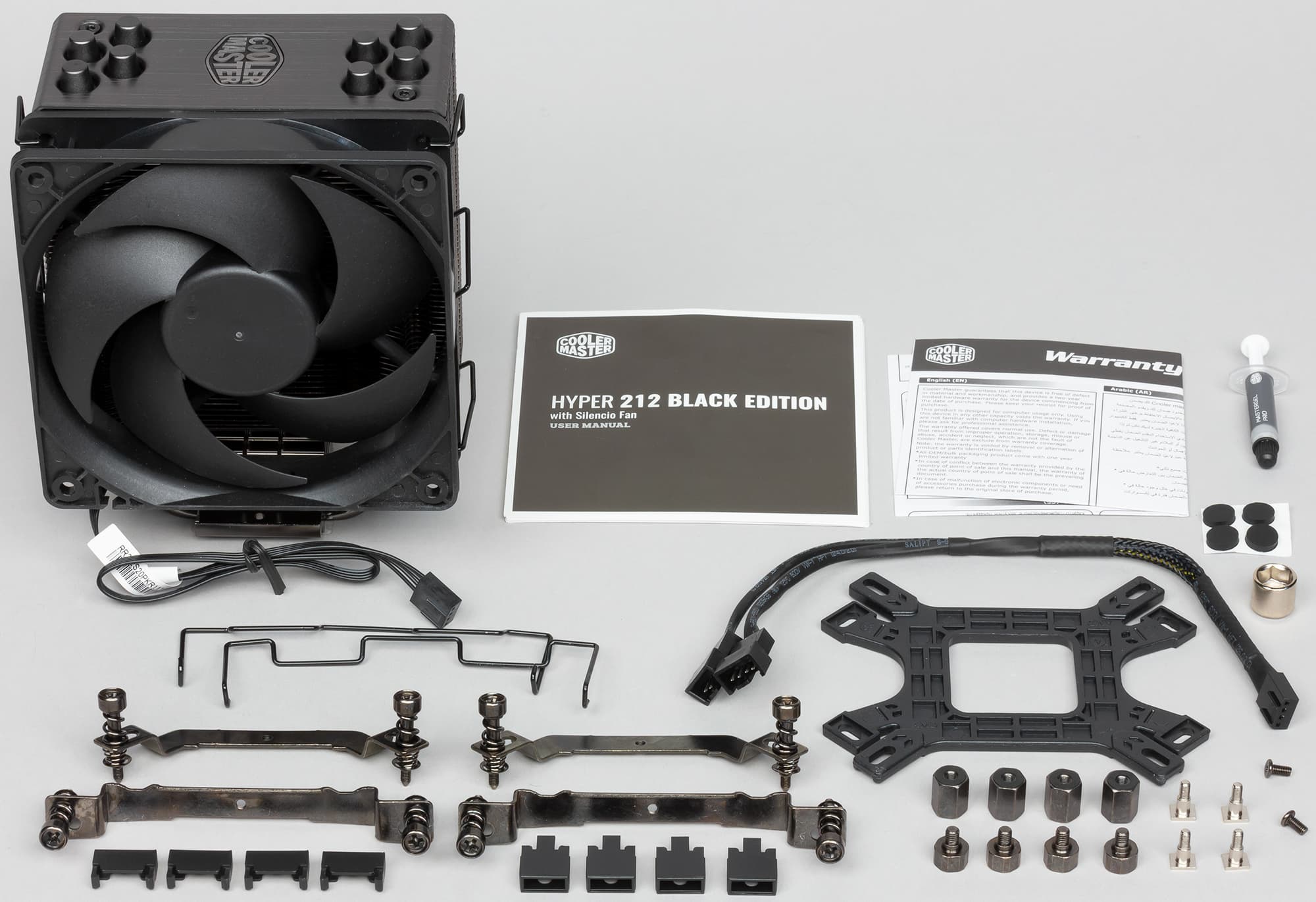

В комплекте поставки есть еще две скобки для крепления вентилятора, 4 упругие накладки и кабель-разветвитель для питания вентиляторов. Производитель предлагает использовать все это для установки второго вентилятора с другой стороны радиатора и работающего на выдув. Тем самым можно увеличить производительность кулера.
Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Крепление на процессор относительно удобное, чего не скажешь о скобках для вентилятора. Пластиковые скобки, встречающиеся в некоторых моделях кулеров от данного производителя, в разы удобнее.
Кулер довольно компактный, и в случае использованной в тестах материнской платы не нависает над разъемами для установки модулей оперативной памяти.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров.
| Характеристика | Значение |
|---|---|
| Высота, мм | 156 |
| Ширина, мм | 125 |
| Глубина, мм | 77 (без подошвы) |
| Масса охладителя, г | 703 (с комплектом креплений на LGA 2011) |
| Толщина ребер радиатора, мм (примерно) | 0,4 |
| Высота оребрения, мм | 108 |
| Длина кабеля вентилятора, мм | 300 |
| Длина разветвителя, мм | 227 (два хвоста по 96 мм) |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». В данном тестировании в качестве программы, загружающей процессор, мы использовали тест Stress FPU из пакета AIDA64.
Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

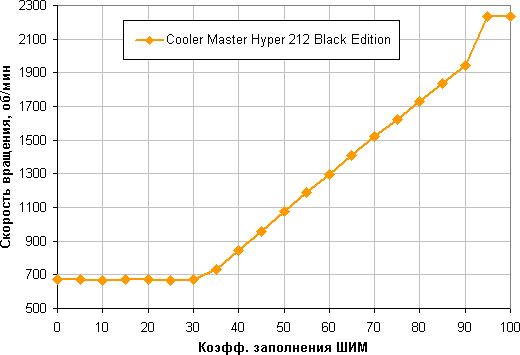

Диапазон регулировки не очень широкий от 30% до 95% с плавным и практически линейным ростом скорости вращения на большей части зависимости. При снижении коэффициента заполнения (КЗ) до 0 вентилятор не останавливается. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

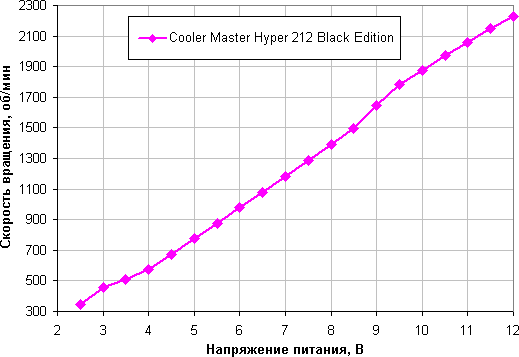

Регулировка с помощью напряжения позволяет получить устойчивое вращение на более низких скоростях. Вентилятор останавливается при снижении напряжения до 2,1 В и запускается от 2,2 В.

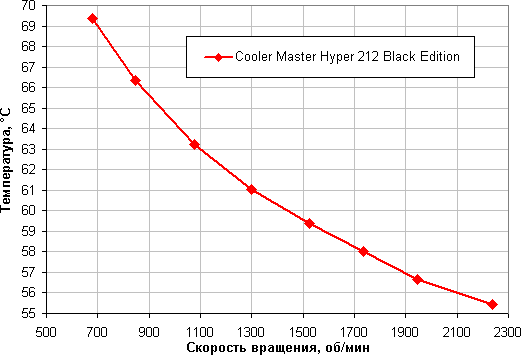

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера
В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальной скорости вращения вентилятора, достигаемой с помощью только ШИМ.

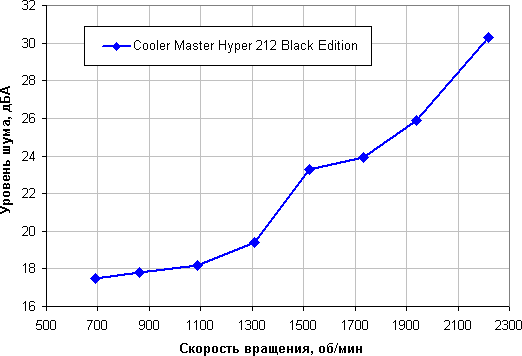

Определение уровня шума в зависимости от скорости вращения вентилятора кулера
В этом тесте мы изменяли только КЗ, зафиксировав напряжение на уровне 12 В. Перегиб на графике выявляет какие-то резонансные процессы — впрочем, в данном случае выраженного гула или неприятных призвуков нет. Этот кулер можно считать тихим устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов в корпусе, в блоке питания и на видеокарте и жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

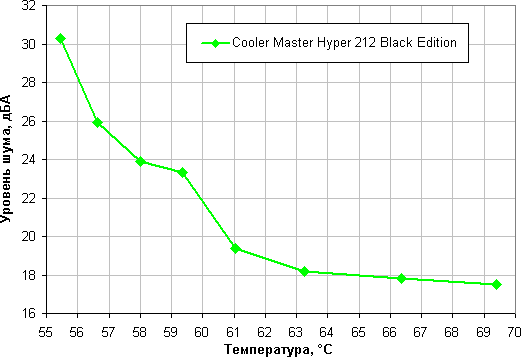

Построение зависимости уровня шума от температуры процессора при полной загрузке
Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха внутри корпуса может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями построим зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума:
Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 140 Вт. Для относительно небольшого воздушного кулера с одним вентилятором это хороший результат. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Гипотетически, если не обращать внимания на уровень шума, предел мощности можно увеличить где-то до 150 Вт.
Выводы
Наше тестирование показало, что кулер Cooler Master Hyper 212 Black Edition можно использовать с процессорами, имеющими реальное потребление порядка 140 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. К достоинствам кулера следует отнести строгий дизайн, хорошее качество изготовления, удобный крепеж кулера на процессор, габариты, не препятствующие установке модулей памяти с высокими радиаторами, хорошую комплектацию. Кулер можно рекомендовать тем пользователям, которым нужно хорошее малошумное охлаждение и не нужны мигания и разноцветности.
