Уже давно вышли процессоры Intel 13-го поколения, которые привнесли и расширение количества ядер, и повышенные частоты работы, и рост производительности каждого потока. Ну по сути, если грубо сказать, те же 12ххх процессоры, но «шире, длиннее и выше». Процессорный разъем тот же — LGA1700, еще осенью 2022 вышли обновления BIOS для материнских плат на базе Z690 с поддержкой нового поколения. То есть, для тех, кто хочет купить Core 13xxx и уже имеет материнку на базе Z690 (и иных чипсетов 6хх серии), менять ничего по сути не потребуется. Да, уже имеются материнские платы на основе Intel Z790 (каждое поколение процессоров Intel имеет свое поколение системных чипсетов, в отличие от AMD, например, которая при выпуске Ryzen 5xxx не меняла набор системной логики). Мы уже разбирались — чем Z790 отличается от Z690: отличий мало, при этом матплаты на первом гораздо дороже аналогов на последнем. Так что, материнские платы на основе Z690 еще долго будут актуальными для поклонников процессоров Intel.
Стоит напомнить, что системный чипсет Z690 имеет 28 линий PCI-e (12 — версии 4.0, 16 — 3.0), суммарно 38 высокоскоростных портов (High Speed In Out, HSIO), до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов). .
12е и 13е поколения процессоров дают еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии — PCIe 4.0. Процессоры 12/13xxx умеют поддерживать как DDR5, так и DDR4.
Впервые за много лет к нам на изучение попали материнские платы компании Biostar. Когда-то продукция этой тайваньской фирмы (на Тайване у нее только головной офис, все производство, даже часть отделов маркетинга и весь сбыт — в КНР) была очень популярна на российском рынке, однако по ряду причин известность стала уходить, и сегодня молодое поколение пользователей ПК даже могут и не знать такого бренда. Biostar имеет как собственные фабрики, так и размещает заказы на фабриках иных компаний (ОЕМ-заказы даже сильно превалируют). Речь идет как о материнских платах, так и о видеокартах и иных компонентах ПК. Вендор старается держать ассортимент относительно широким, однако, разумеется, до ведущих производителей первого эшелона ему очень далеко. Тем не менее, по матплатам все же Biostar пытается не отставать и хотя бы по одной модели на каждом новом системном чипсете, да выпустить.

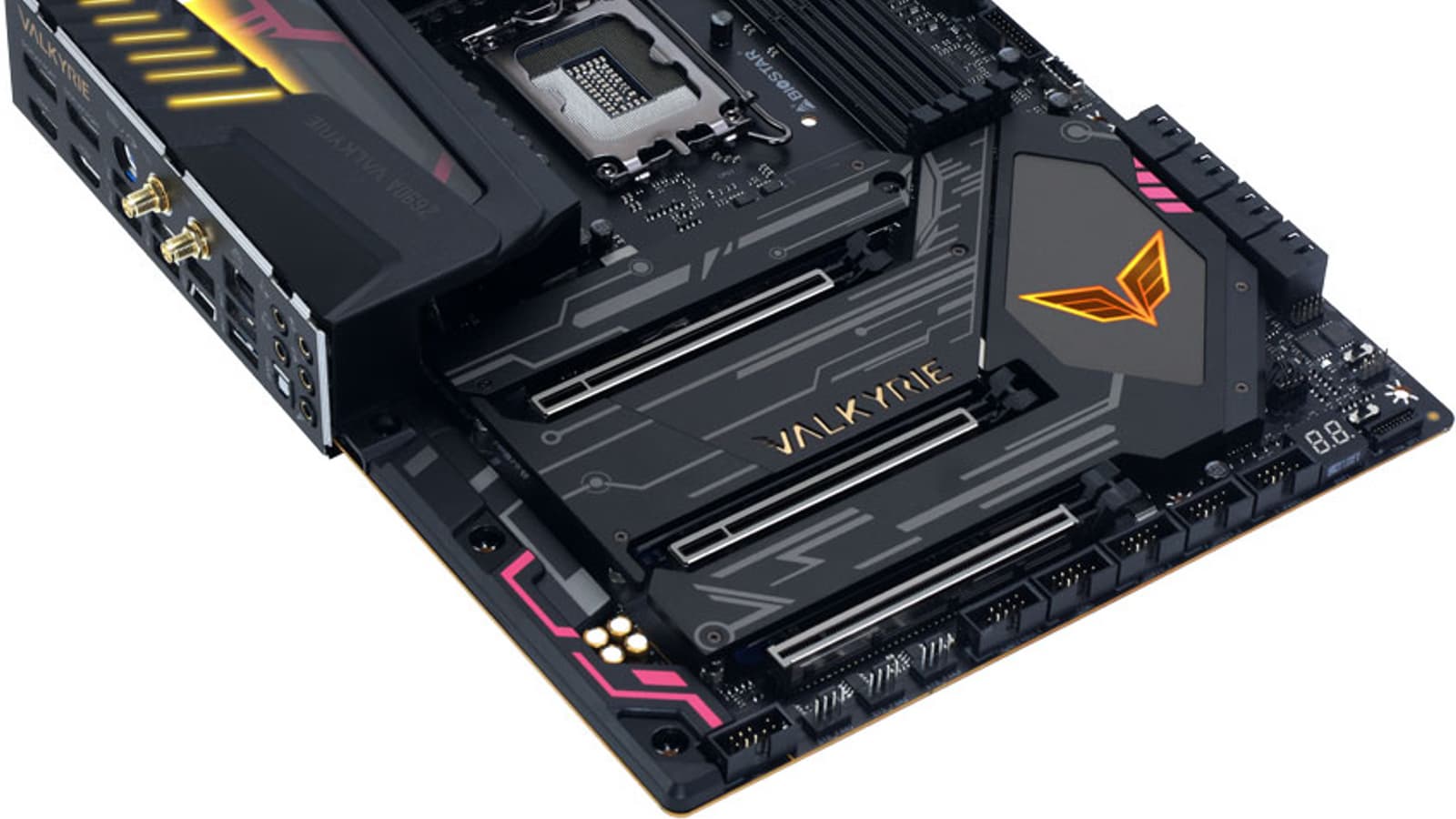

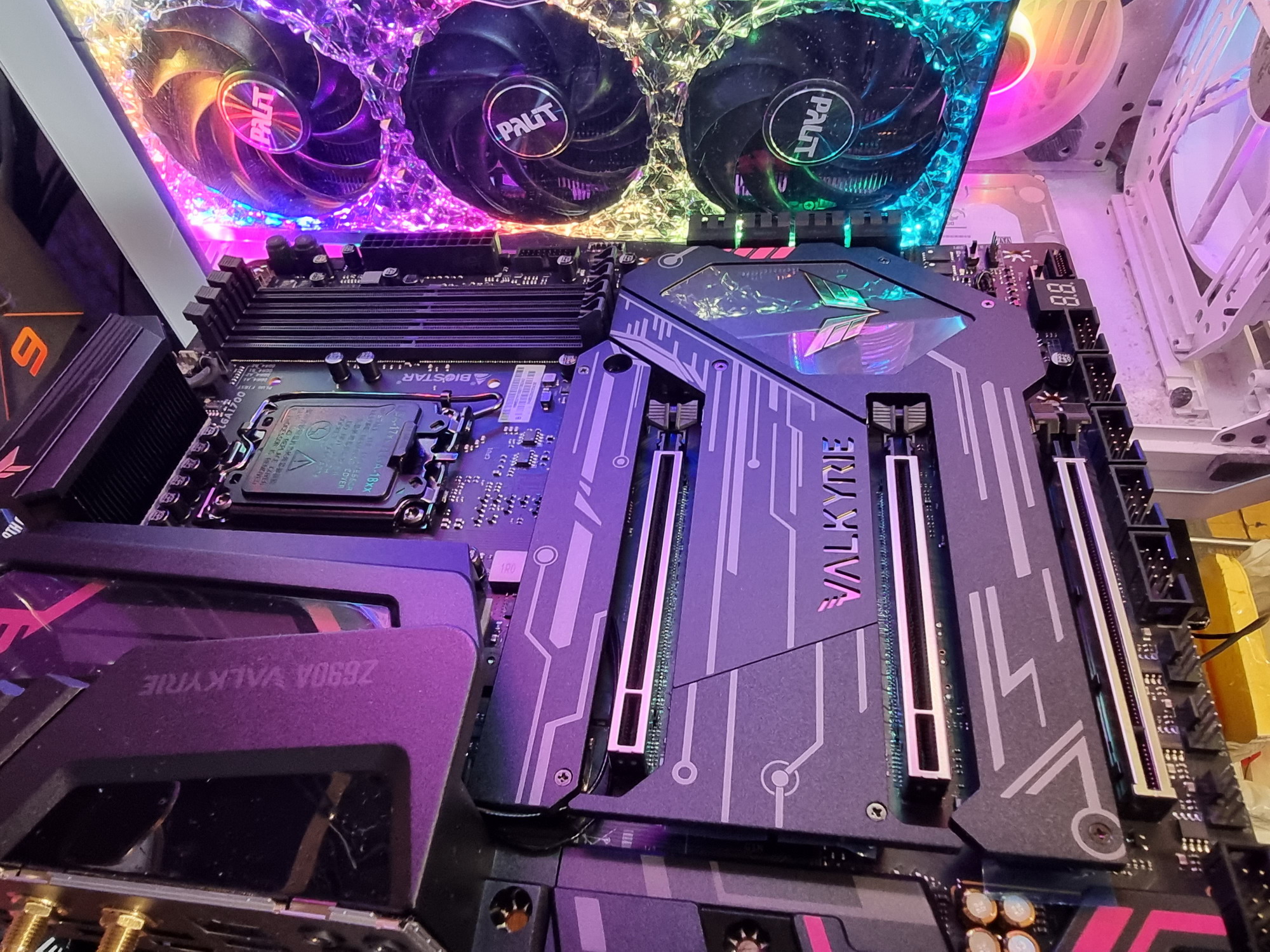

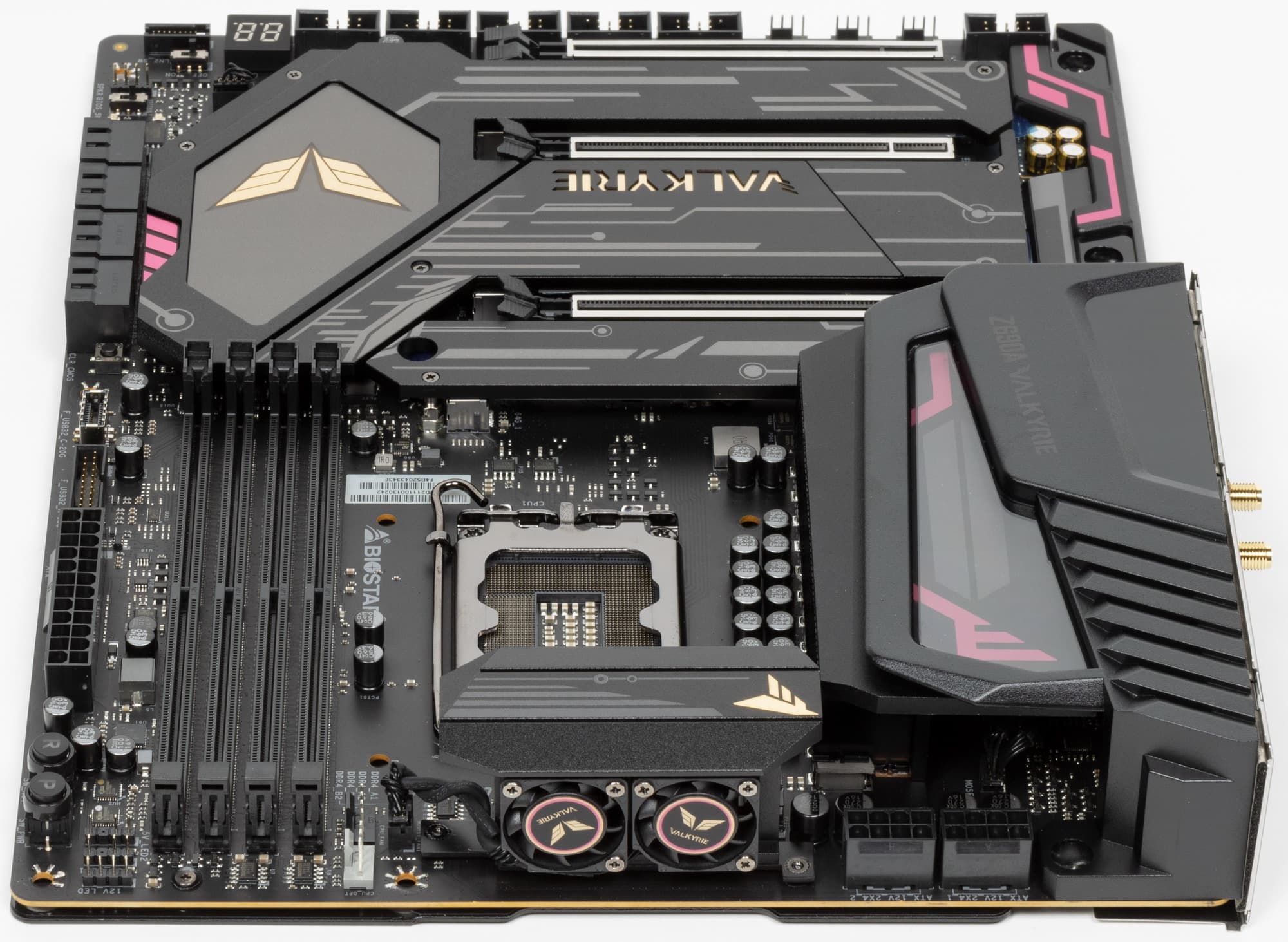

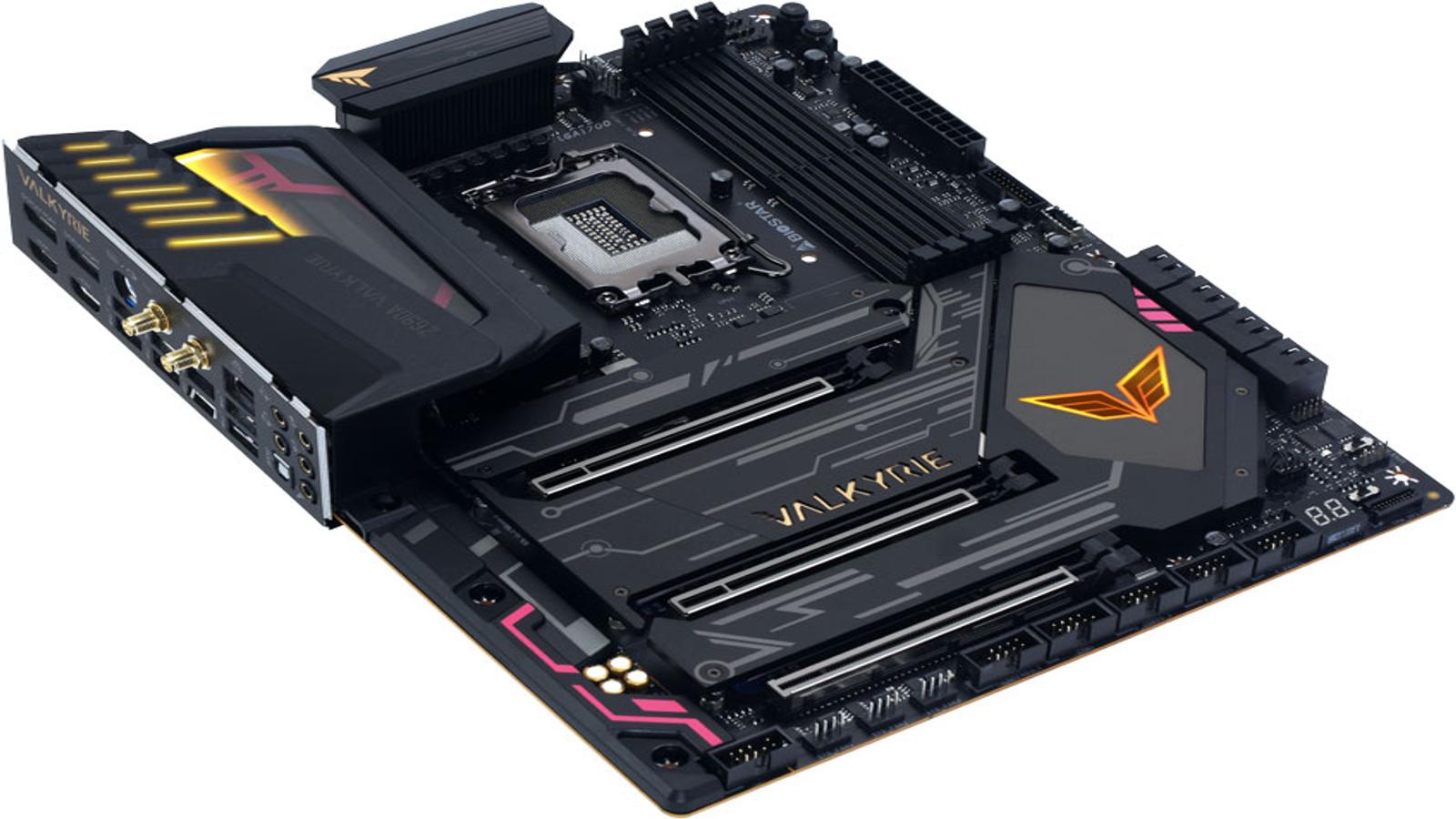

Герой нынешнего обзора — Biostar Z690A Valkyrie. Серия Valkyrie — по сути топовая у Biostar.
Приступим.
Biostar Z690A Valkyrie поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

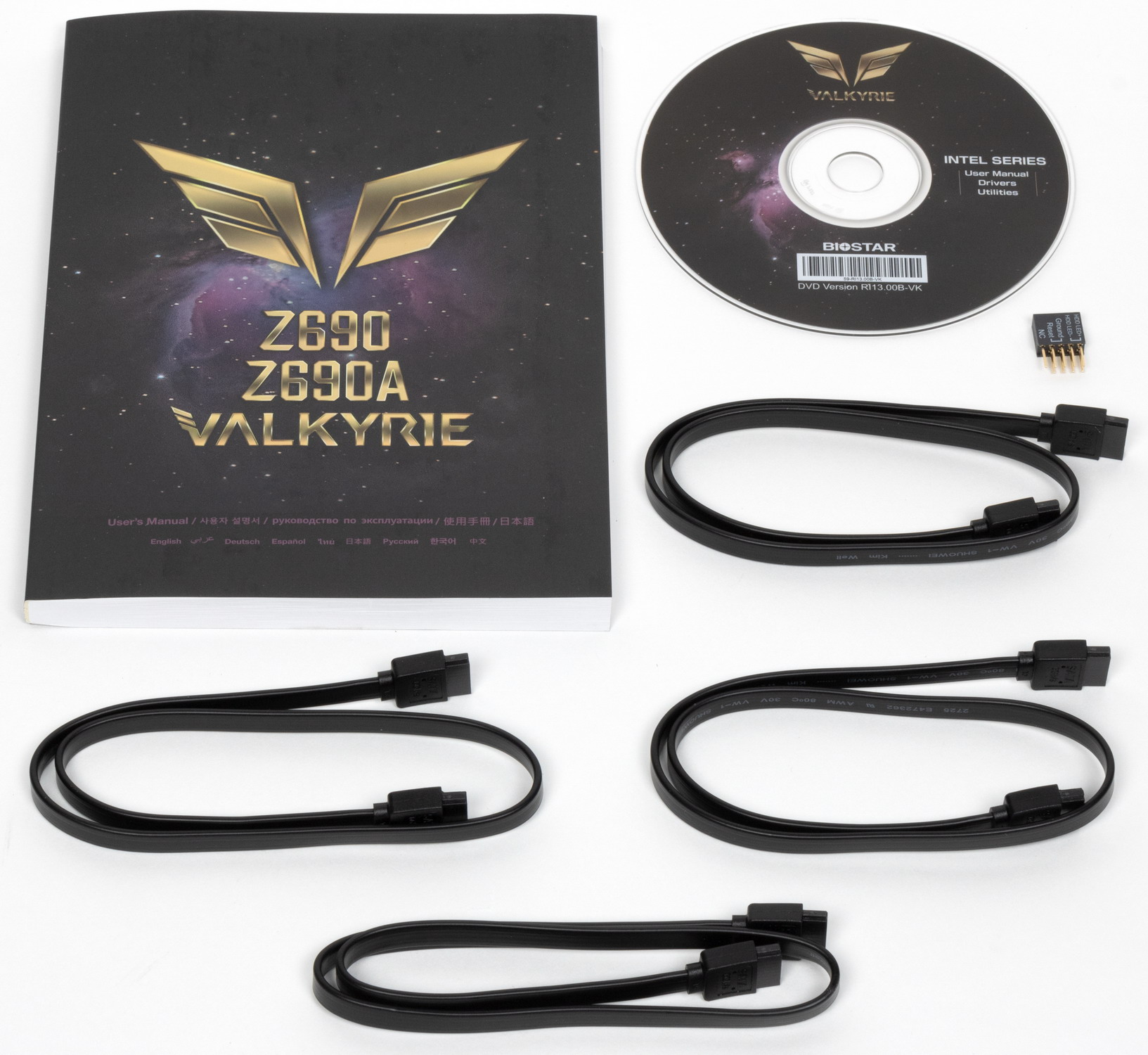

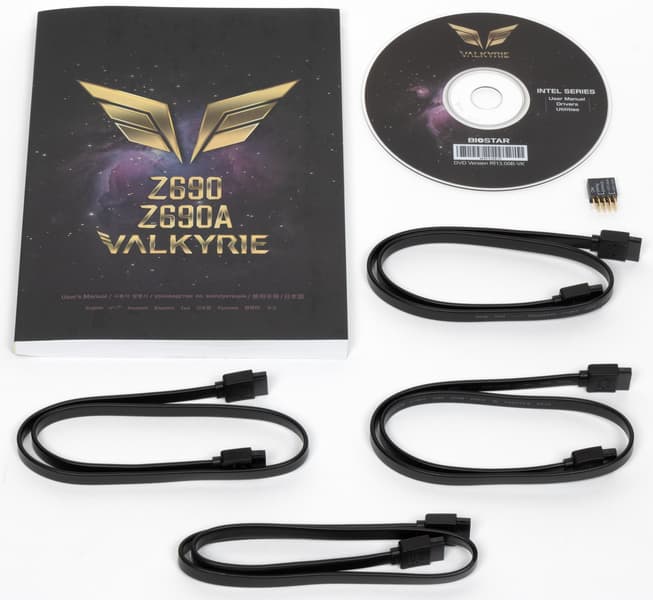

Комплект поставки очень скромный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО и адаптер для удобного подключения проводов от корпуса.
ПО поставляется на накопителе типа CD, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В целом удивлен таким скромным комплектом у материнской платы, которая стоит приличных денег.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

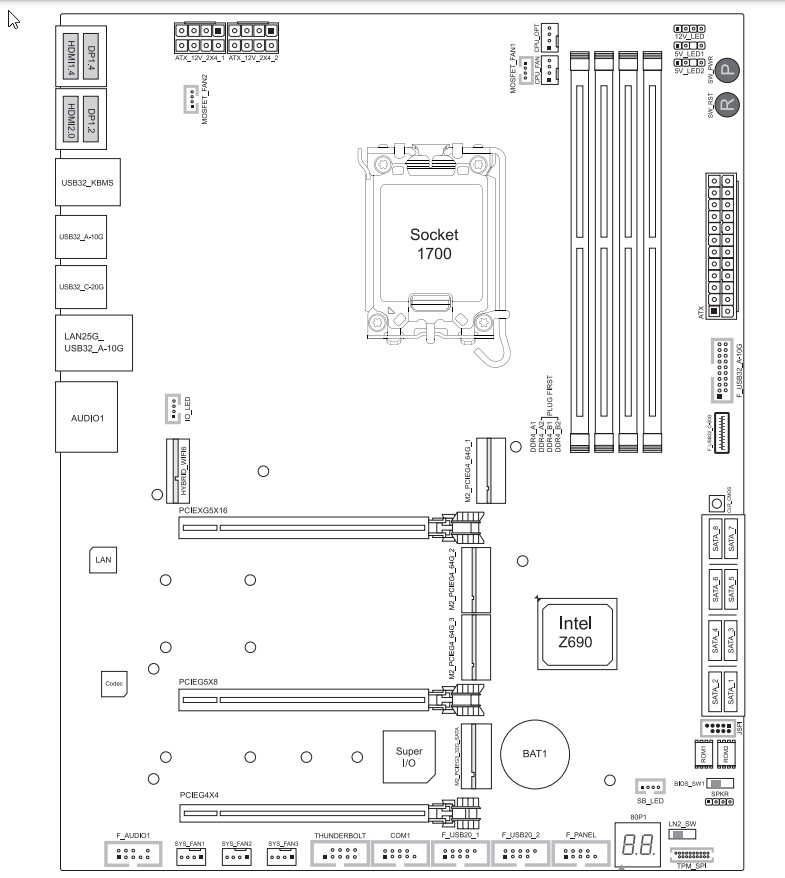

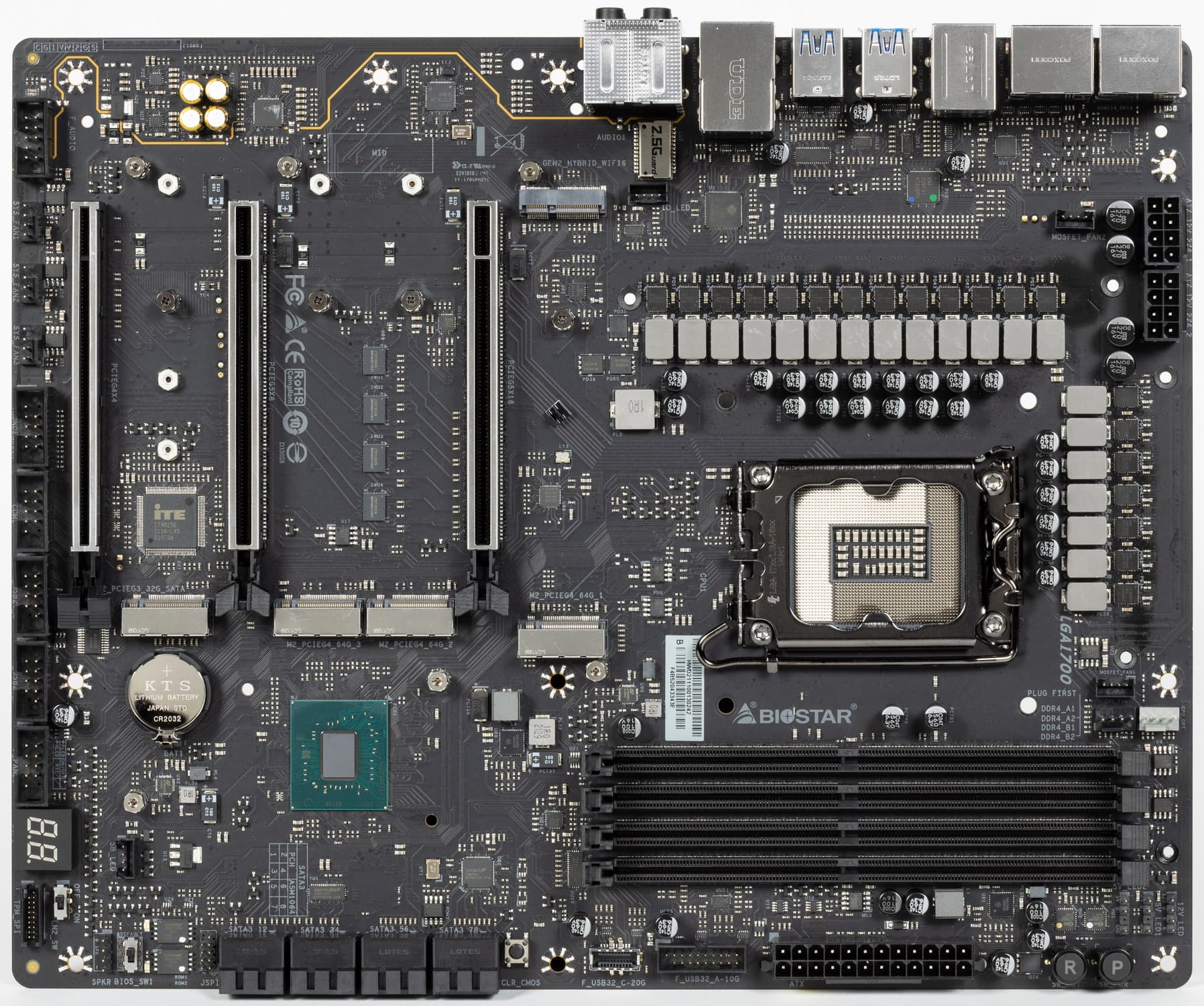

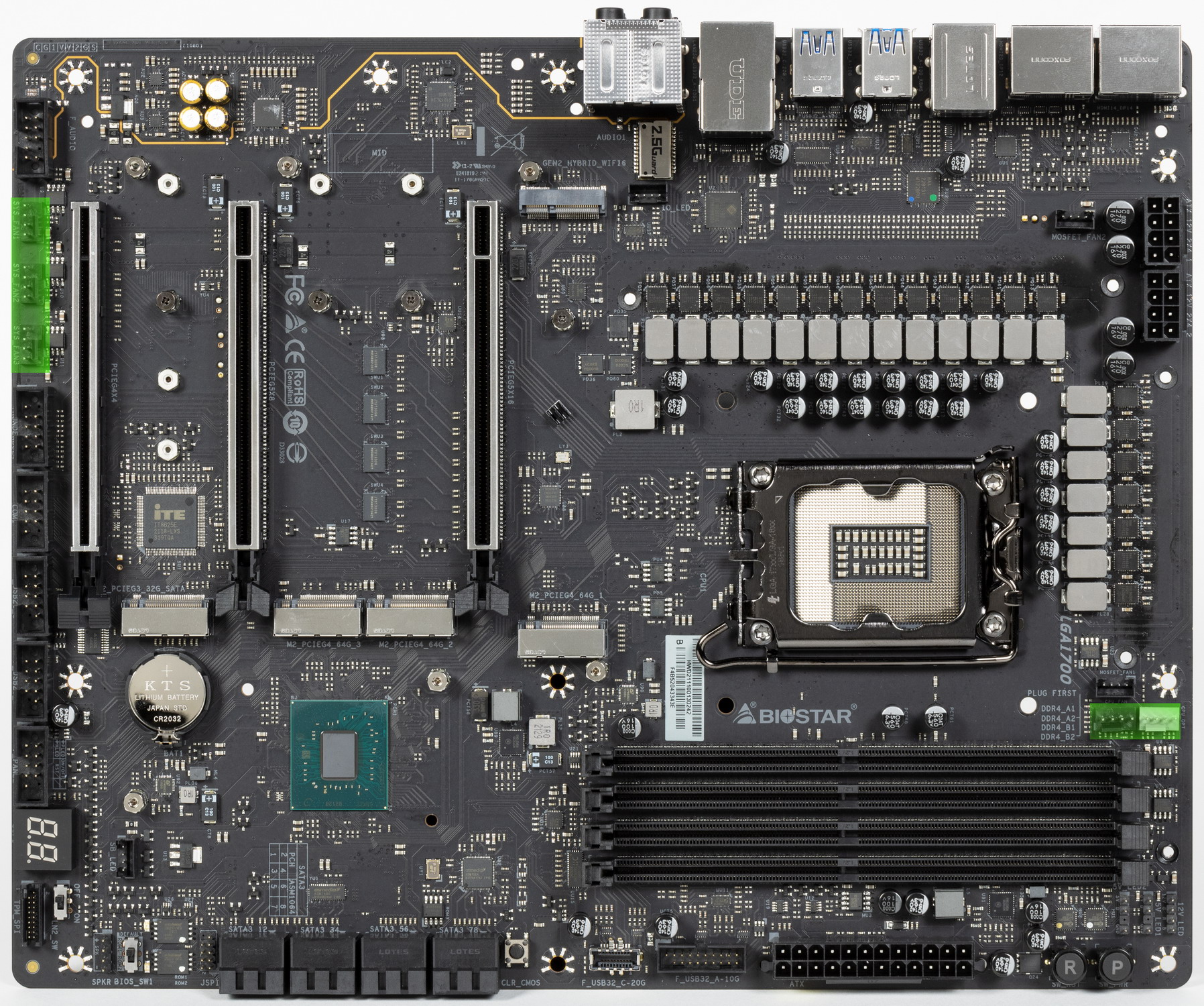

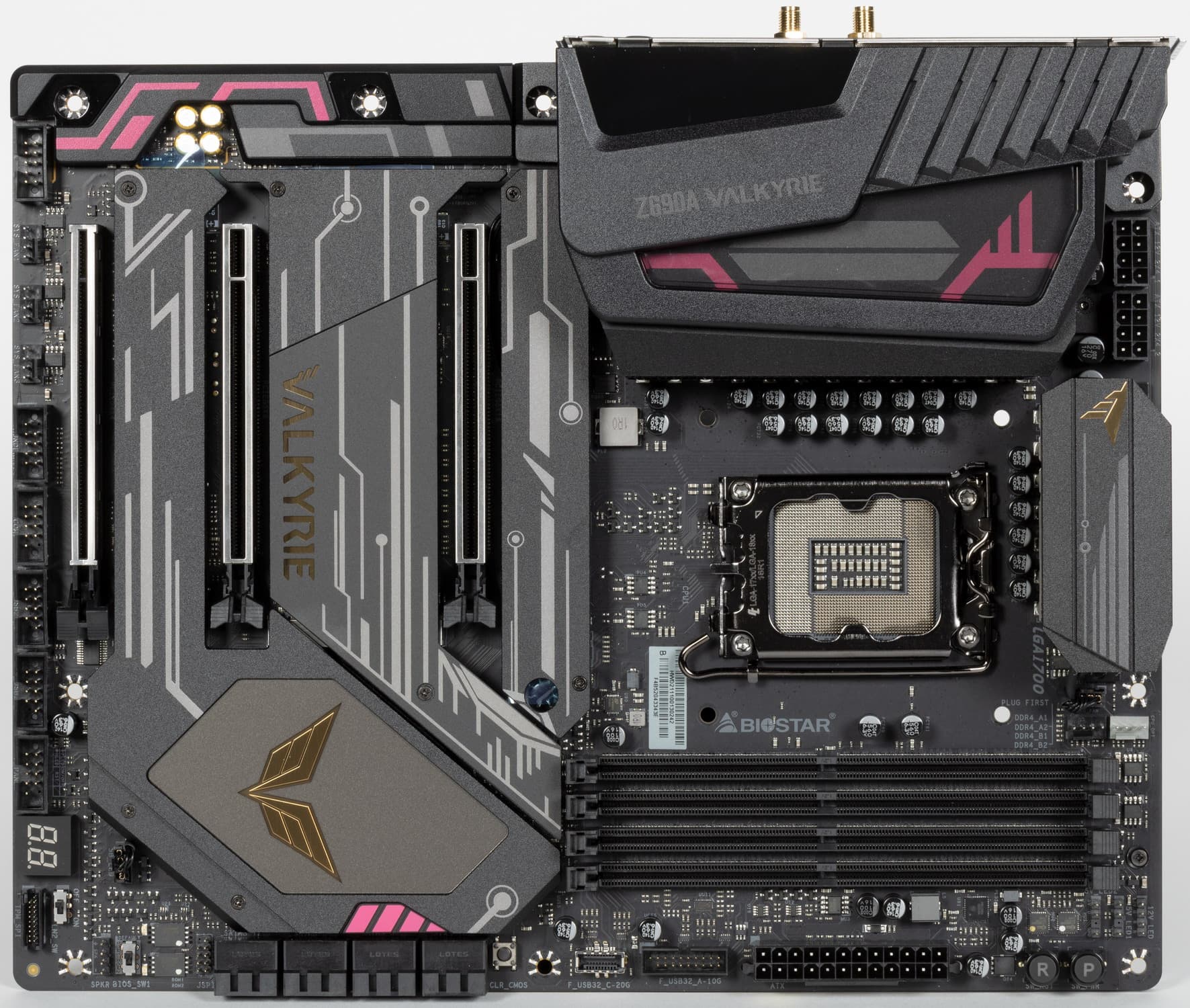

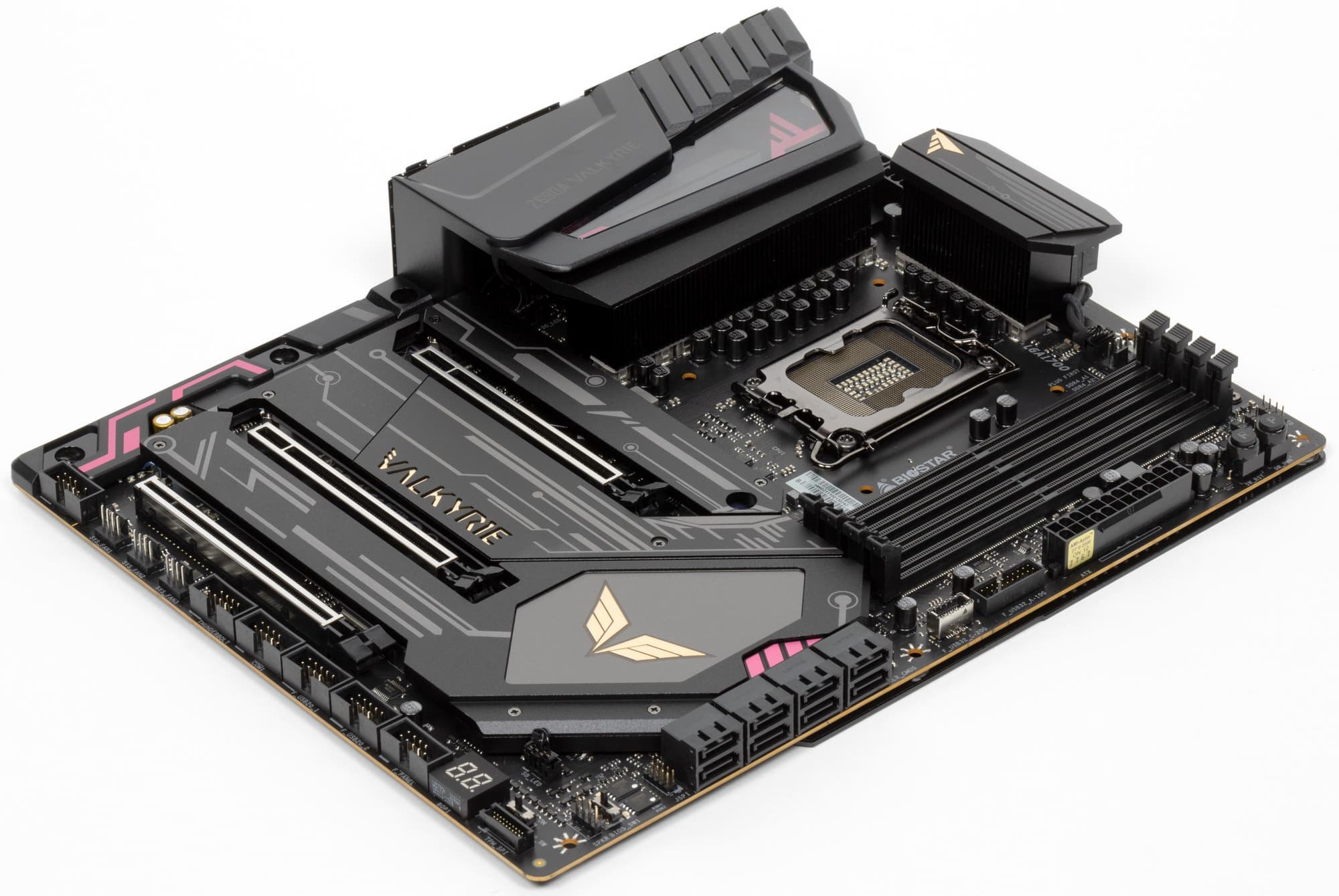

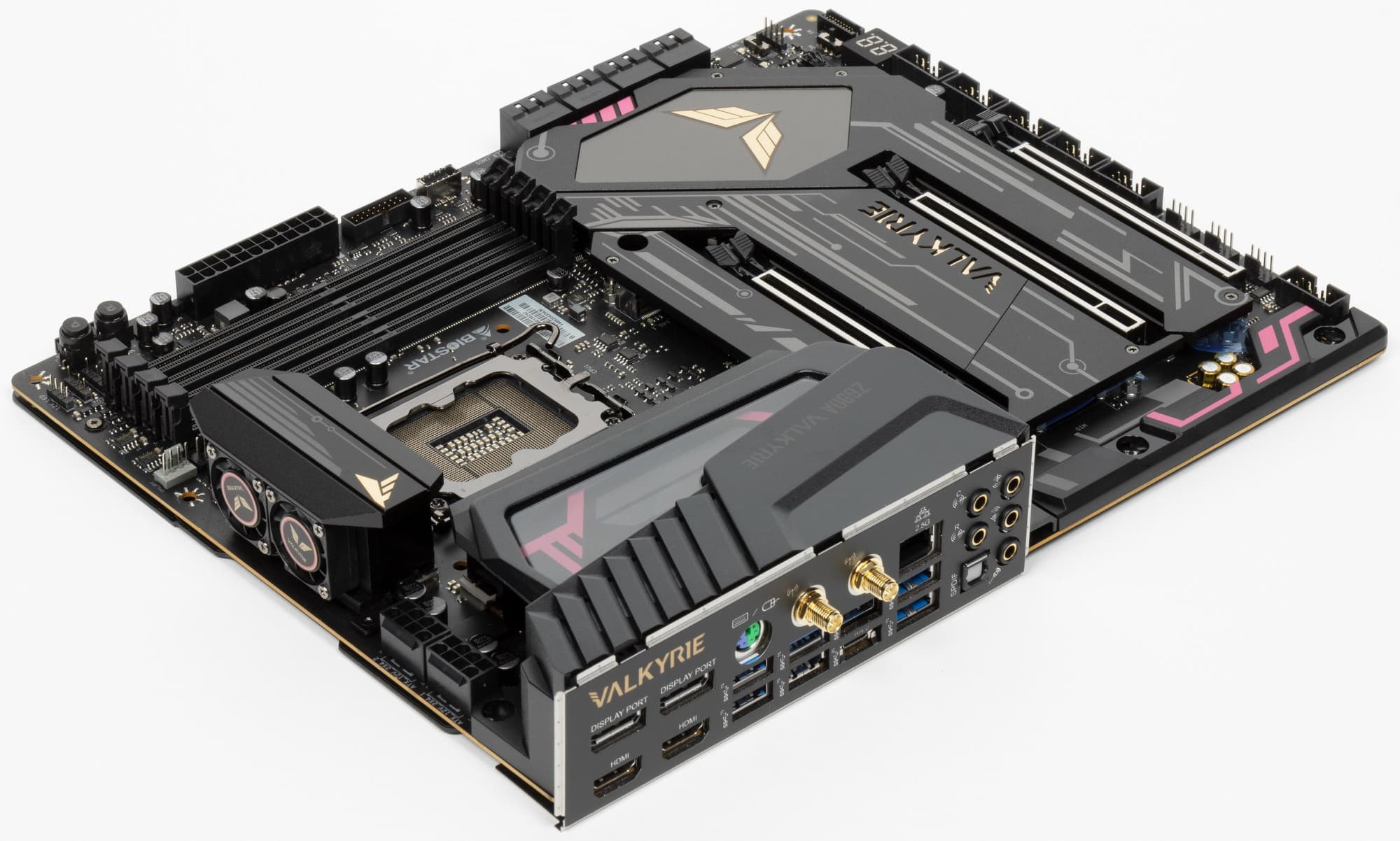

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Biostar Z690A Valkyrie имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

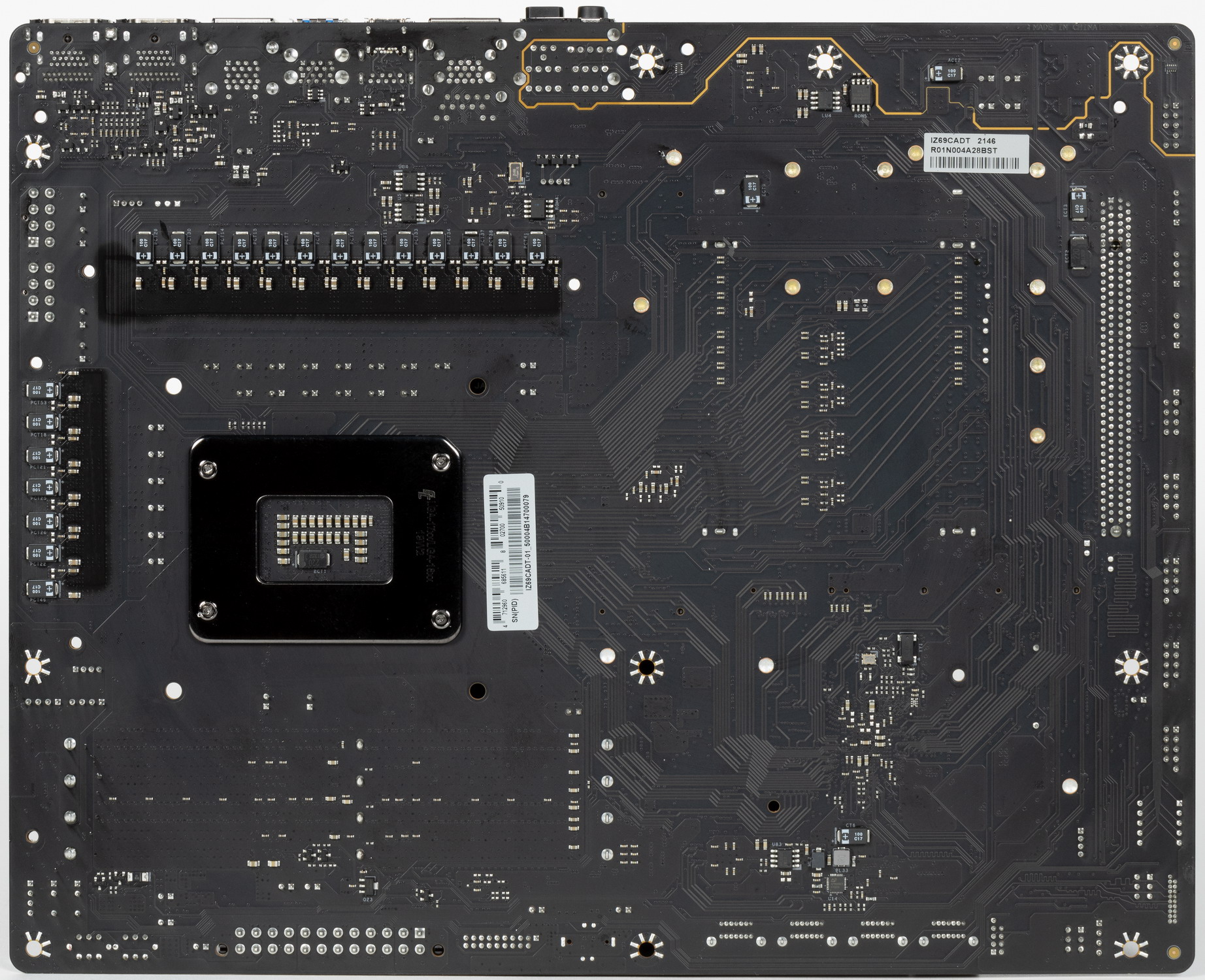

Оборотная сторона имеет некоторые контроллеры и конденсаторы. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

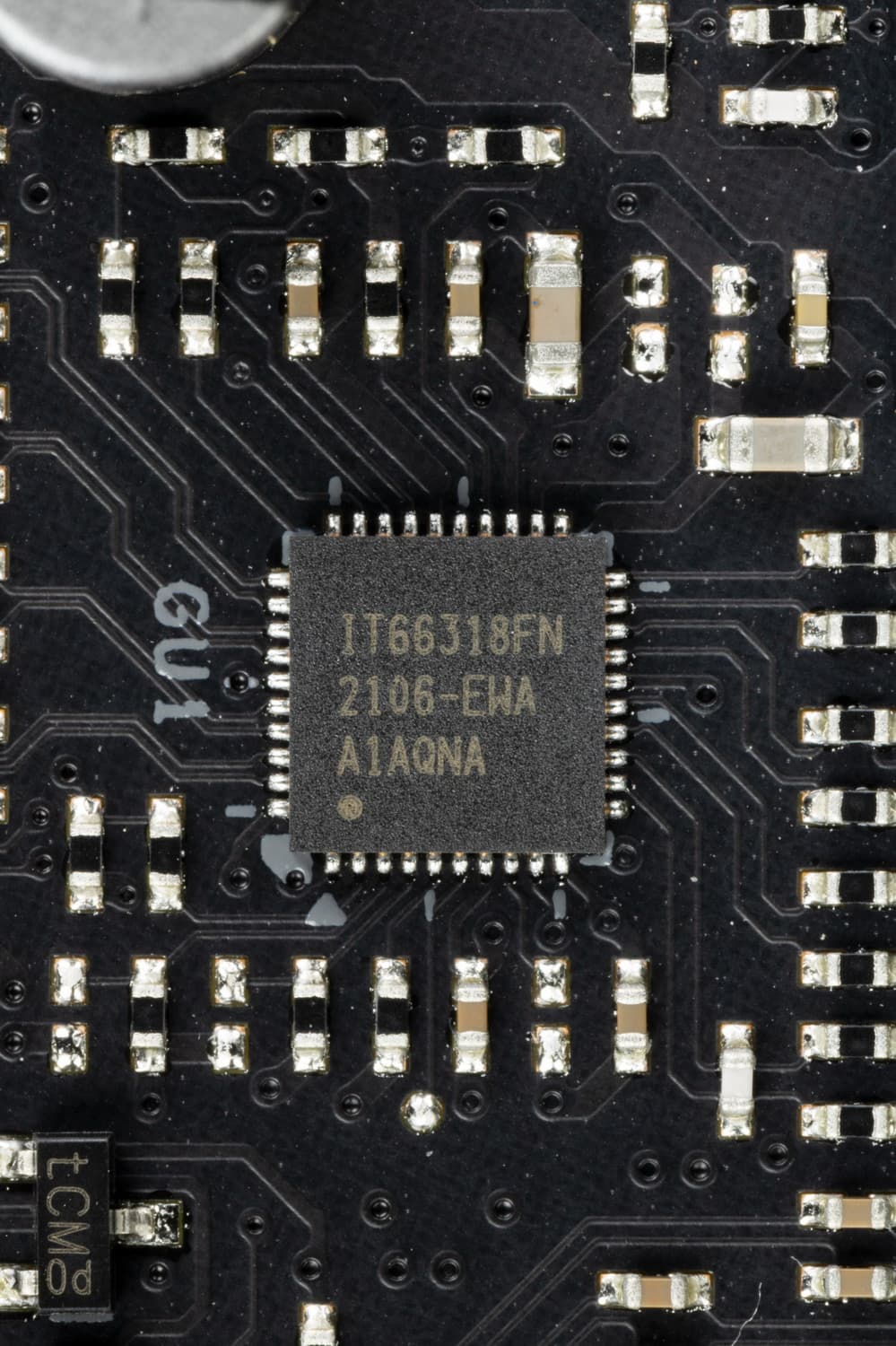

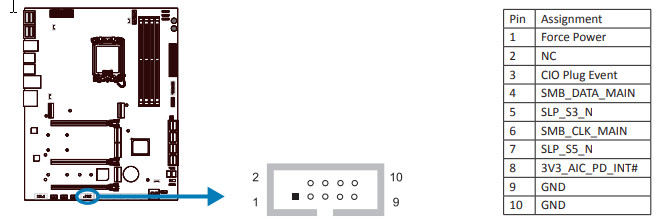

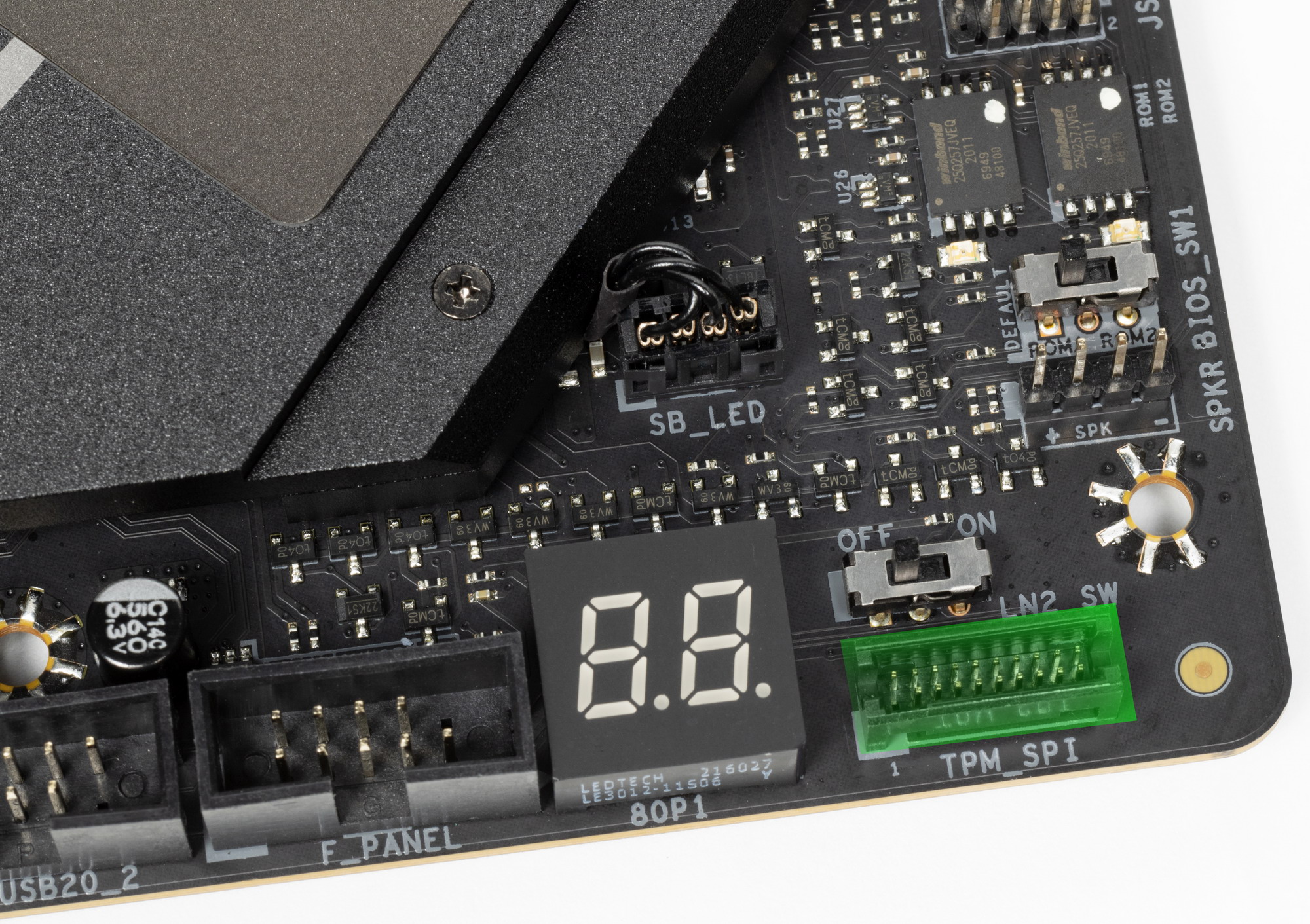

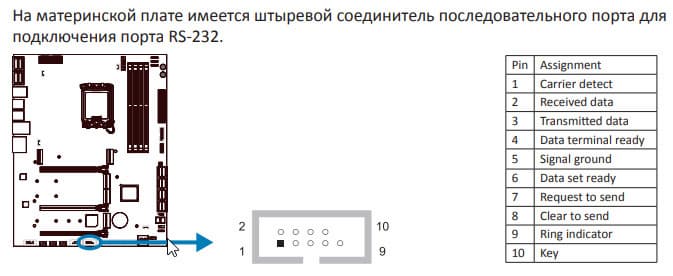

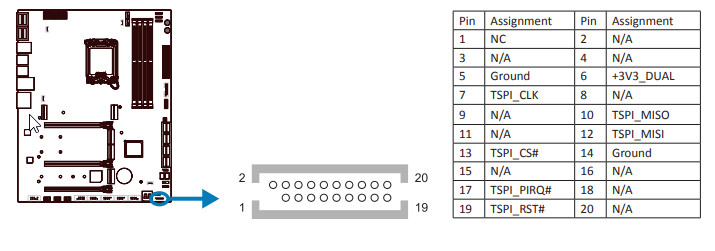

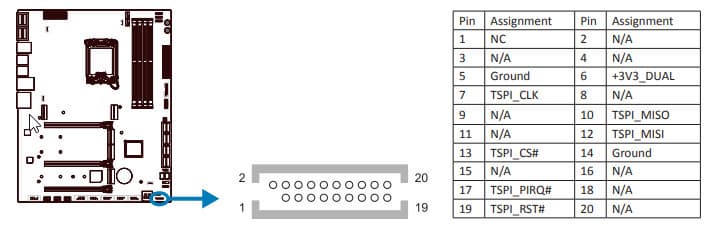

| Поддерживаемые процессоры | Intel Core 12/13-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z690 |
| Память | 4 × DDR4, до 5000 МГц (XMP), до 128 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL1220 (7.1) + два операционных усилителя Savitech SC3H725 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × слот M.2 (ключ Е) для беспроводного модуля (он в поставку не входит) |
| Слоты расширения | 2 × PCIe 5.0 x16 (режим x16, x8+x8) 1 × PCIe 4.0 x16 (режим x4) |
| Разъемы для накопителей | 8 × SATA 6 Гбит/с (Z690+ASM1064) 1 × M.2 (M.2_PCIEG4_64G_1,CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_PCIEG4_64G_2,Z690, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_PCIEG4_64G_3,Z690, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M.2_PCIEG4_32G_SATA,Z690, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z690) 2 × USB 3.2 Gen2: 1 внутренний разъем на 2 порта (GL3590) 2 × USB 3.2 Gen2: 2 порта Type-A (синие) (GL3590) 5 × USB 3.2 Gen2: 5 портов Type-A (синие) (Z690) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z690) 1 × USB 3.2 Gen2x2: 1 порт Type-C (Z690) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 разъем S/PDIF 2 антенных разъема 1 разъем HDMI 2.0 out 1 разъем HDMI 1.4 out 1 разъем Display Port 1.4 out 1 разъем Display Port 1.2 out 1 универсальный разъем PS/2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей (не занят) 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen2 2 разъема 4 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 2 разъема адресуемой ARGB-ленты) 1 разъем для дискретной карты Intel Thunderbolt 1 разъем для TPM 1 разъем для подключения адаптера управления с передней панели корпуса 1 разъем COM-port |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 5000 МГц.

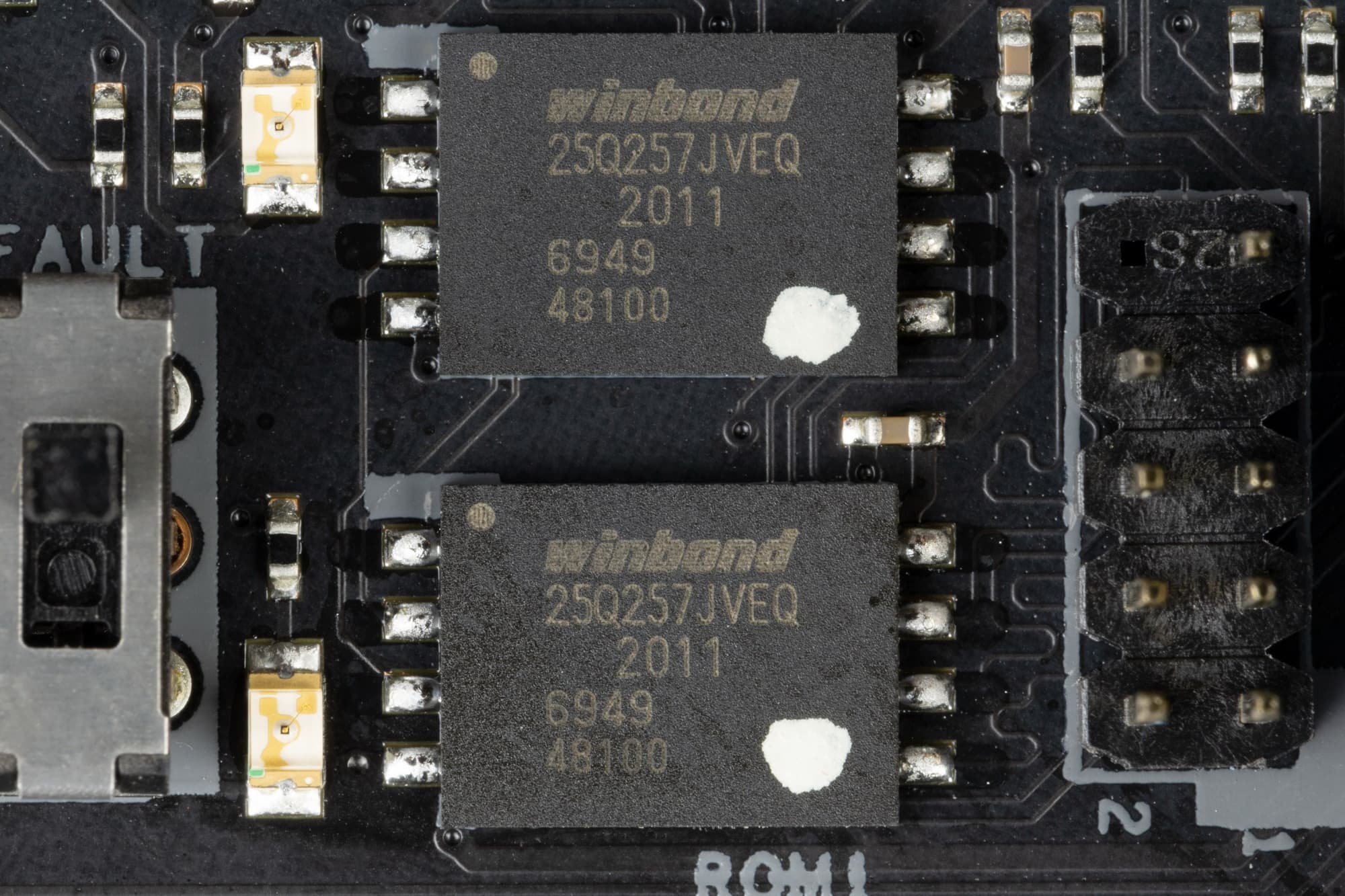

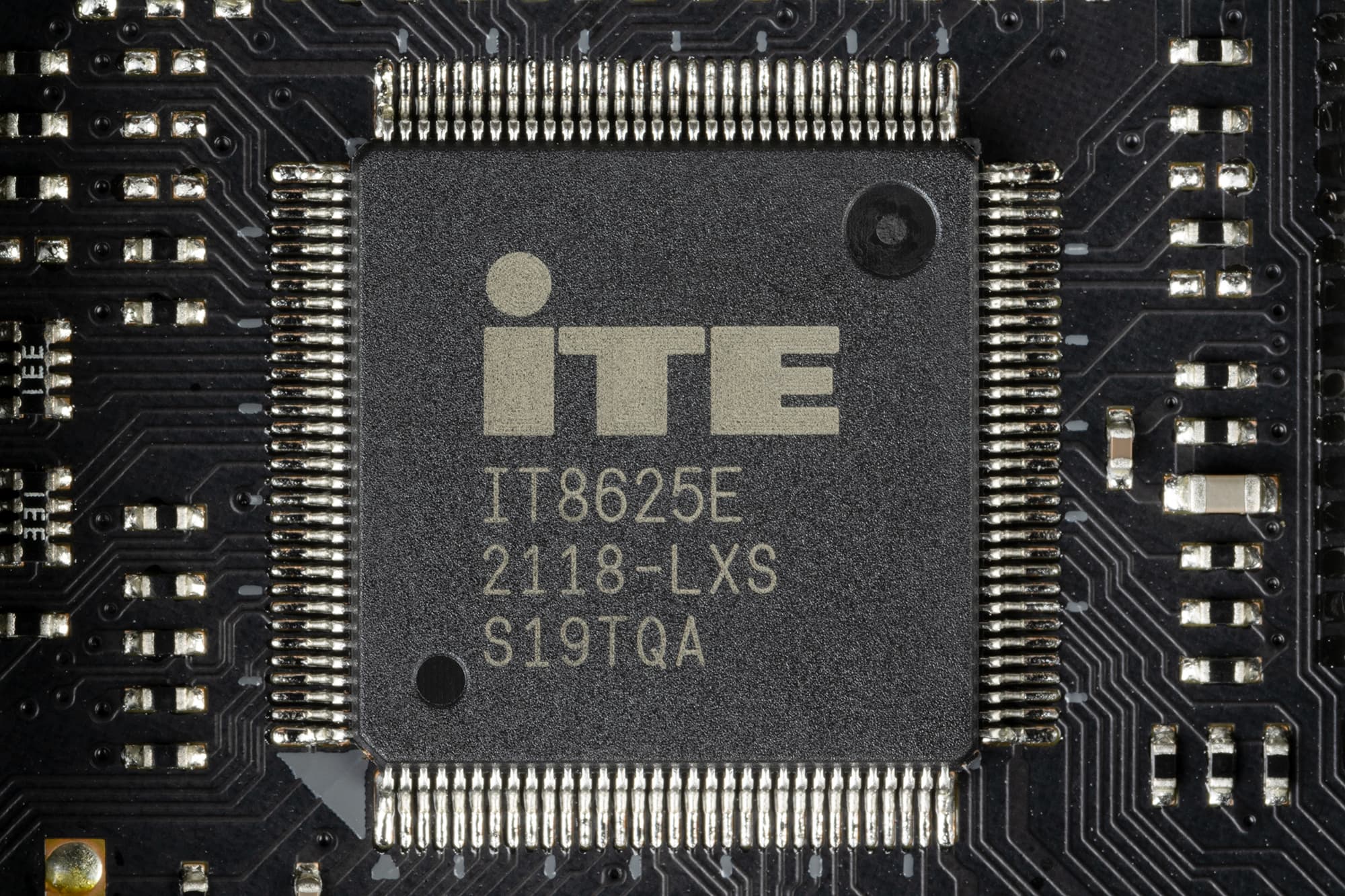

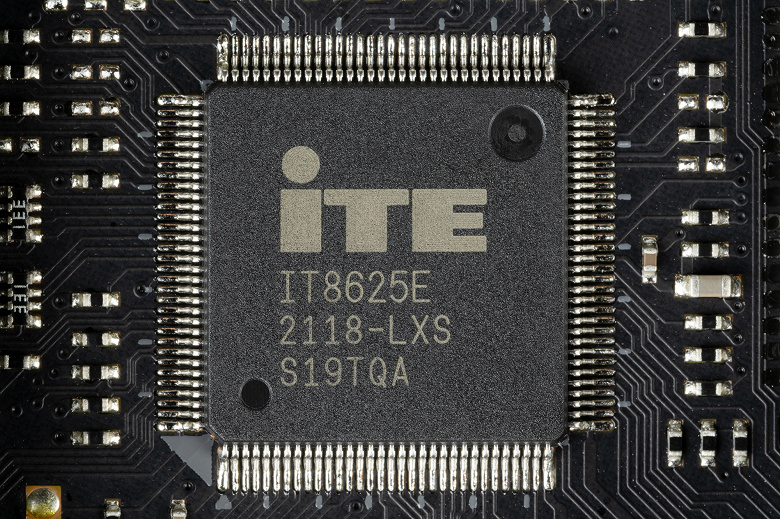

Процессоры Intel Core 12/13-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

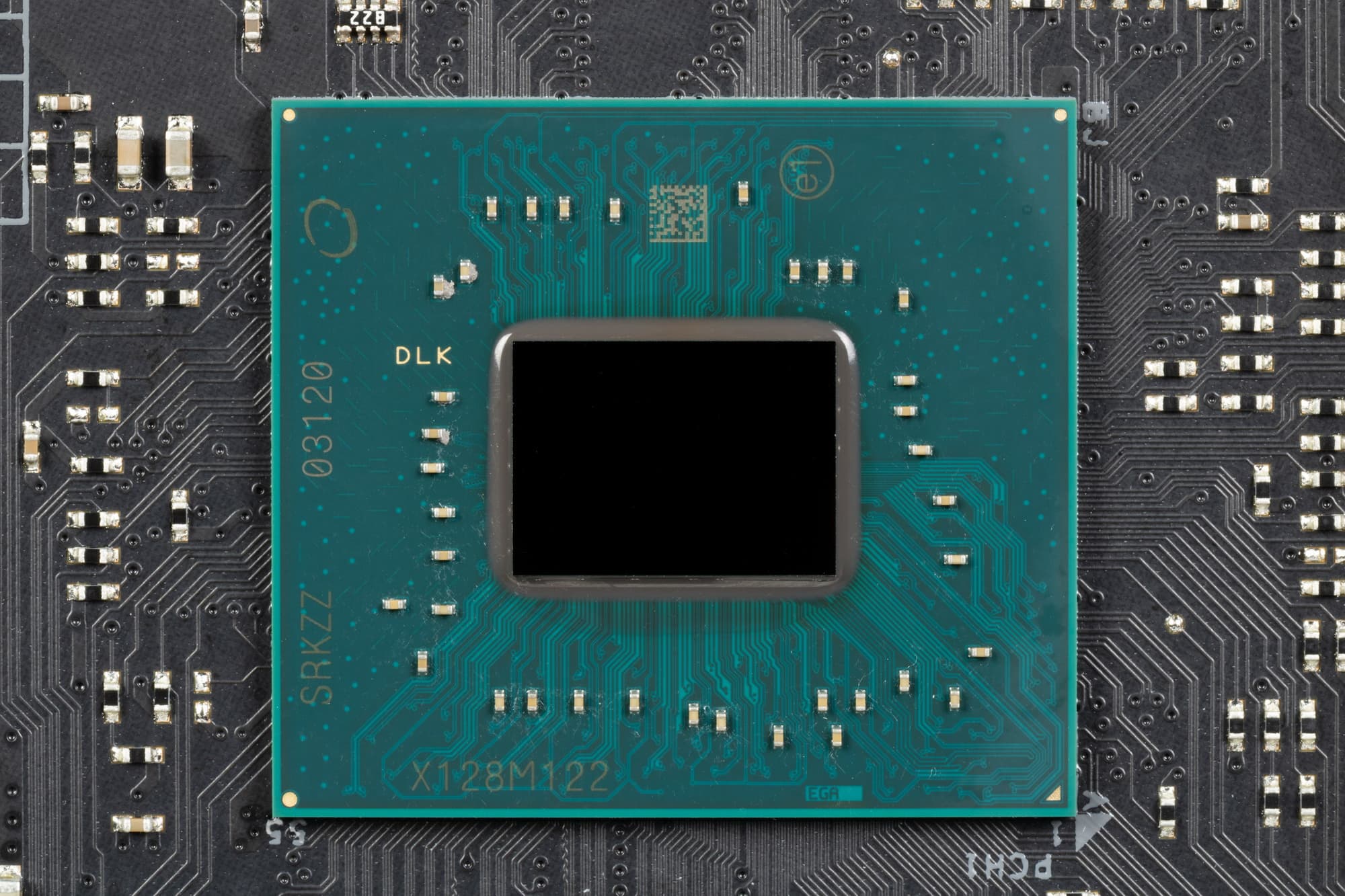

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).

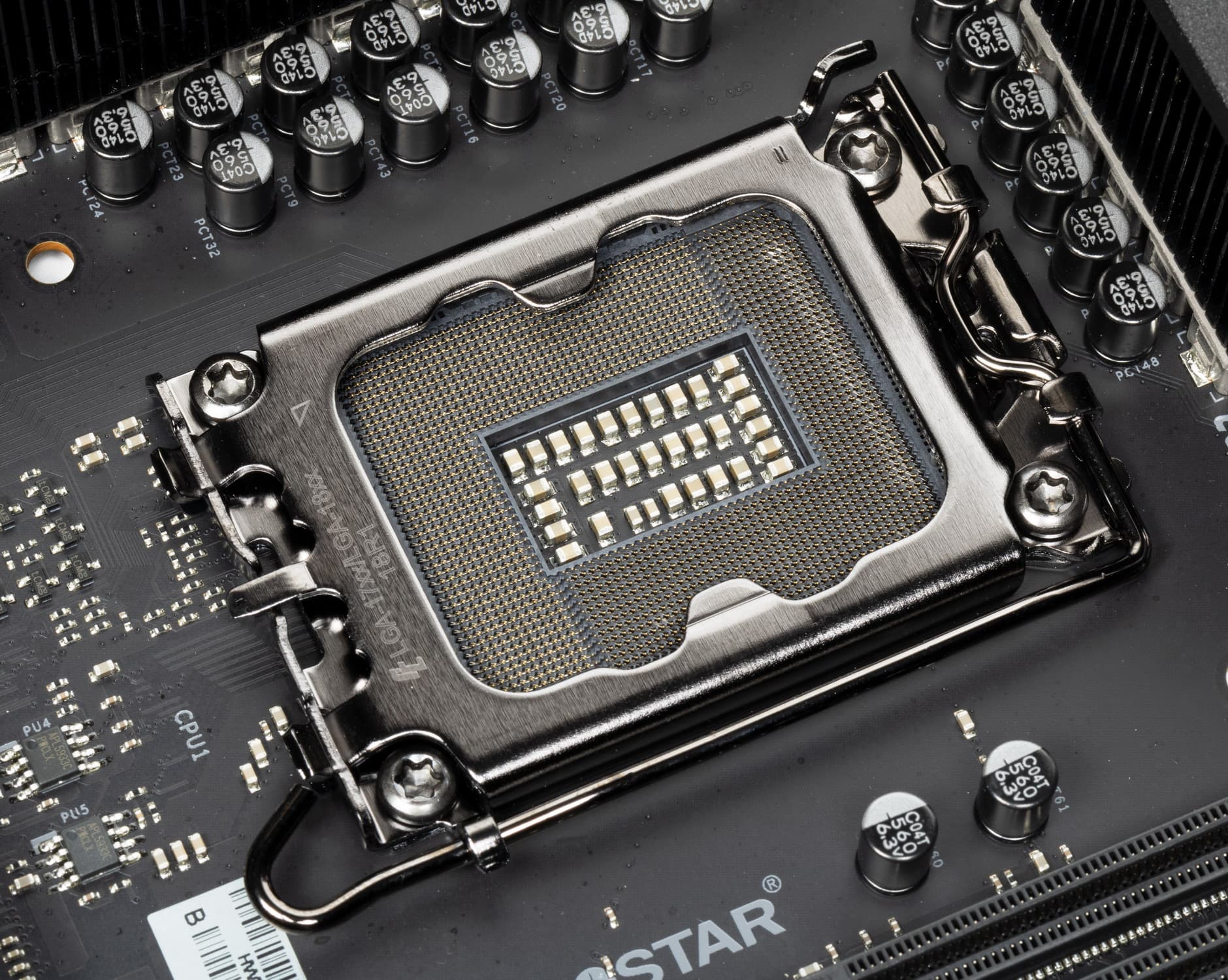

Biostar Z690A Valkyrie поддерживает процессоры Intel Core 12/13-го поколений, выполненные под разъем (сокет) LGA1700.

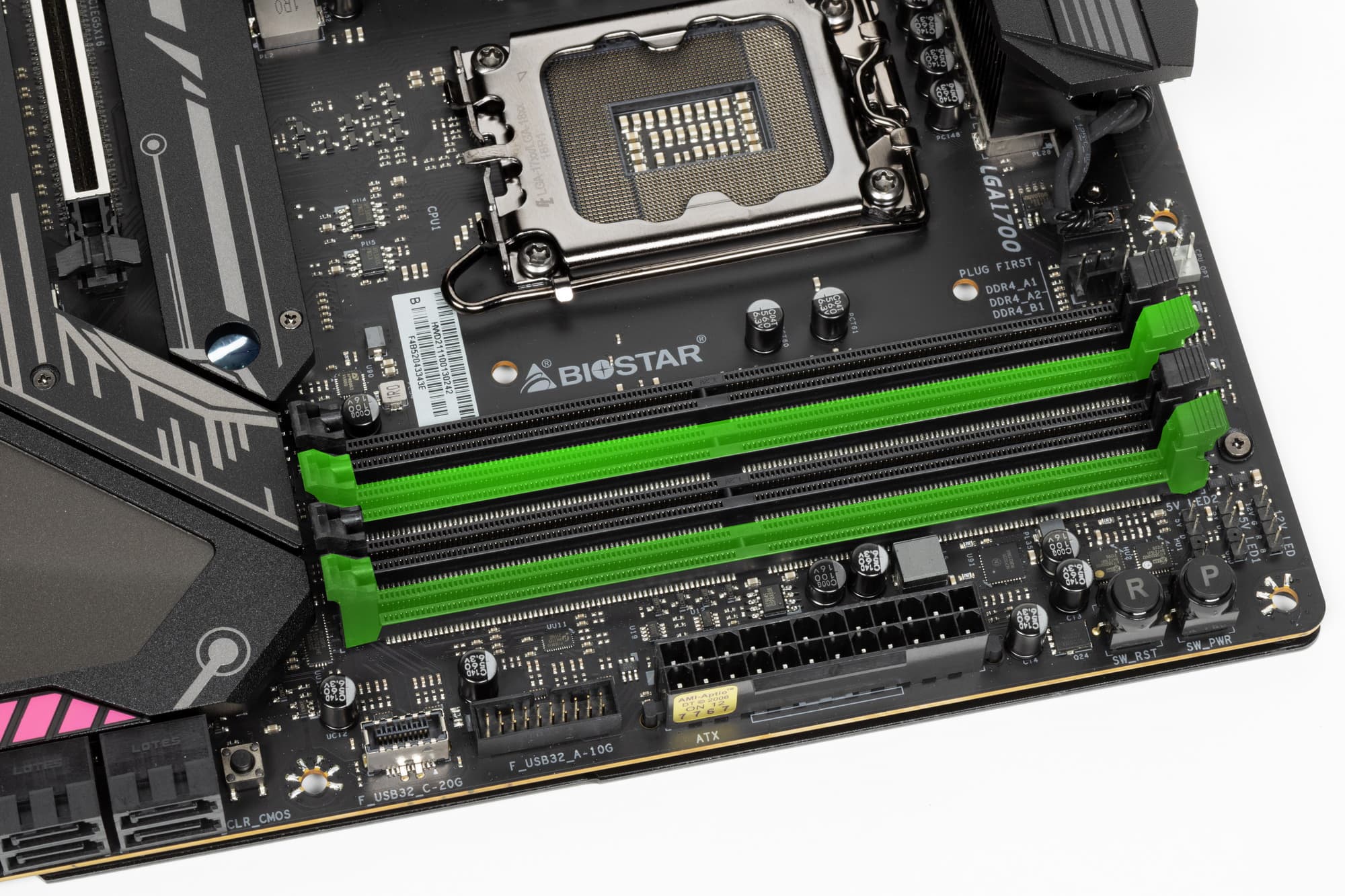

Для установки модулей памяти на плате Biostar имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

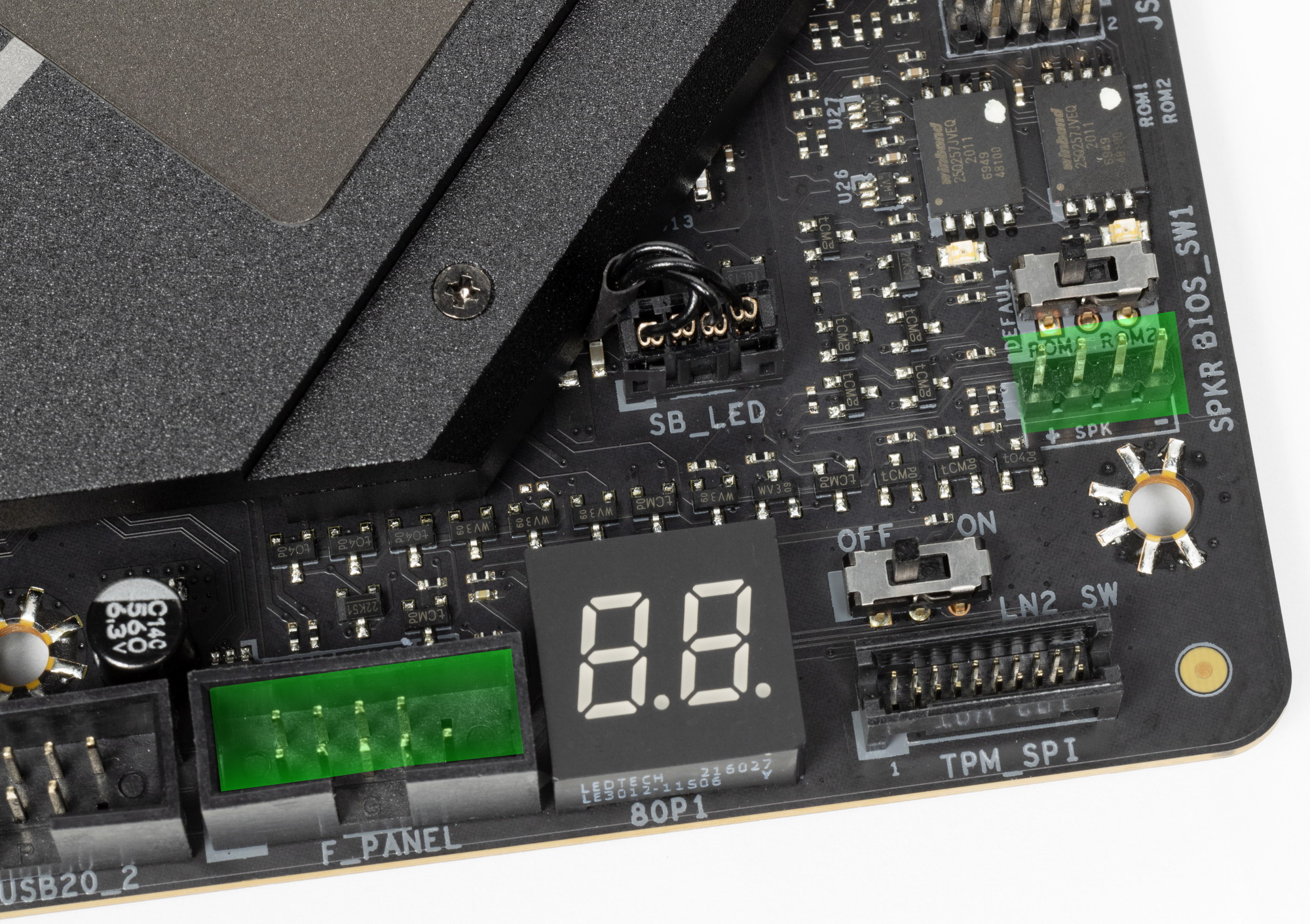

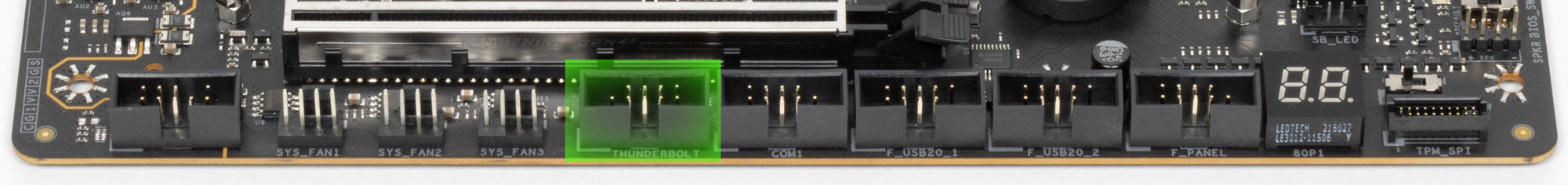

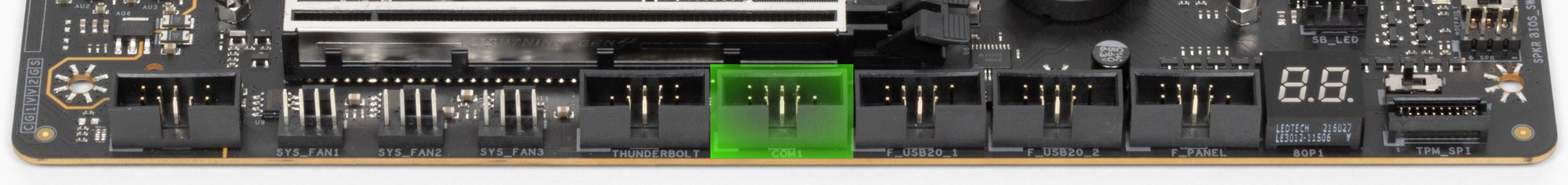

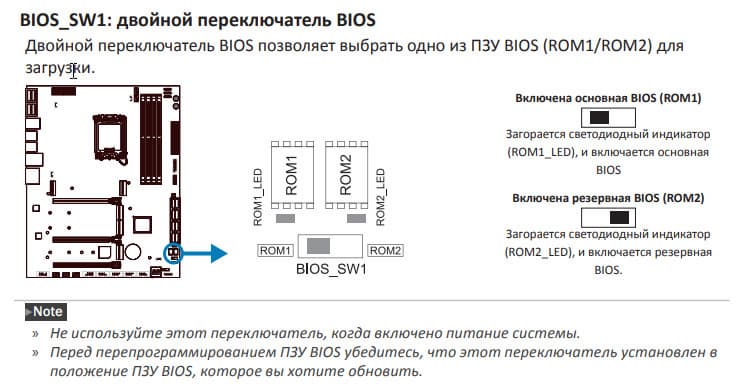

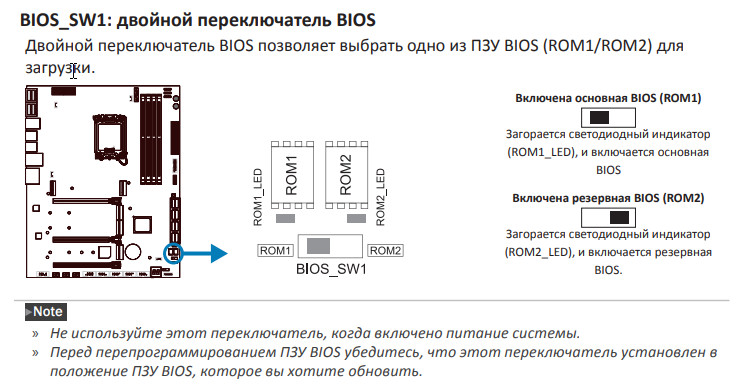

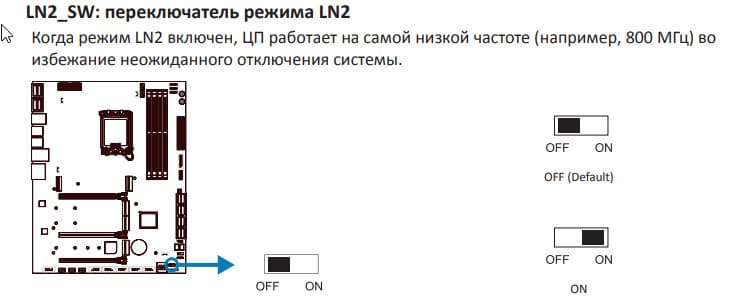

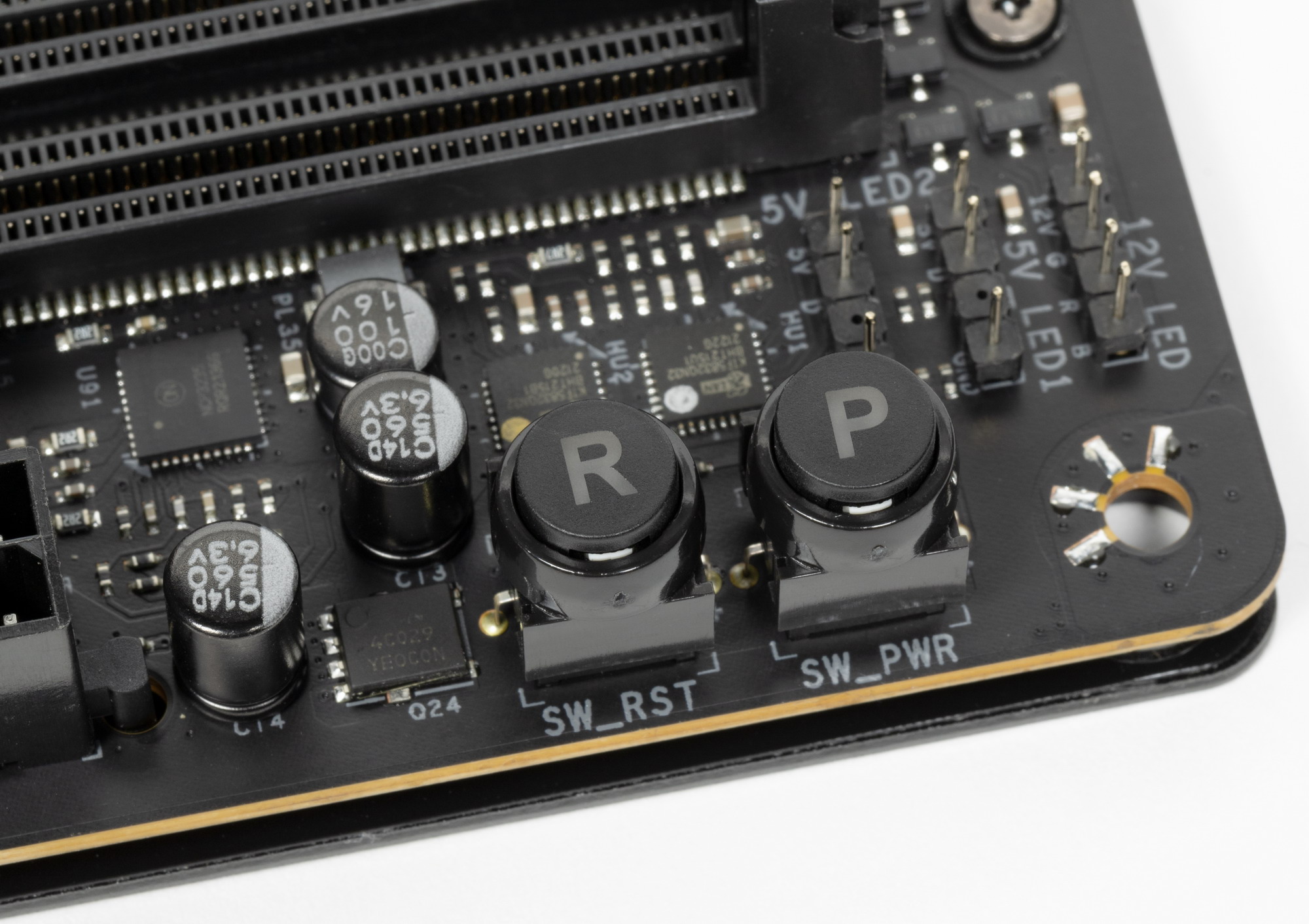

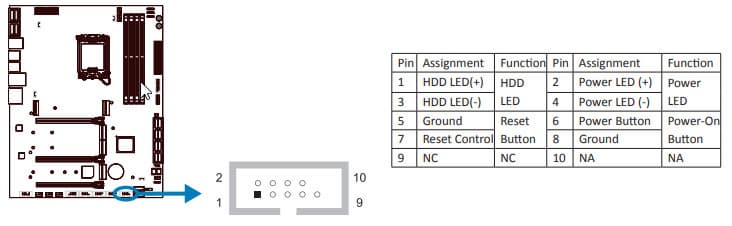

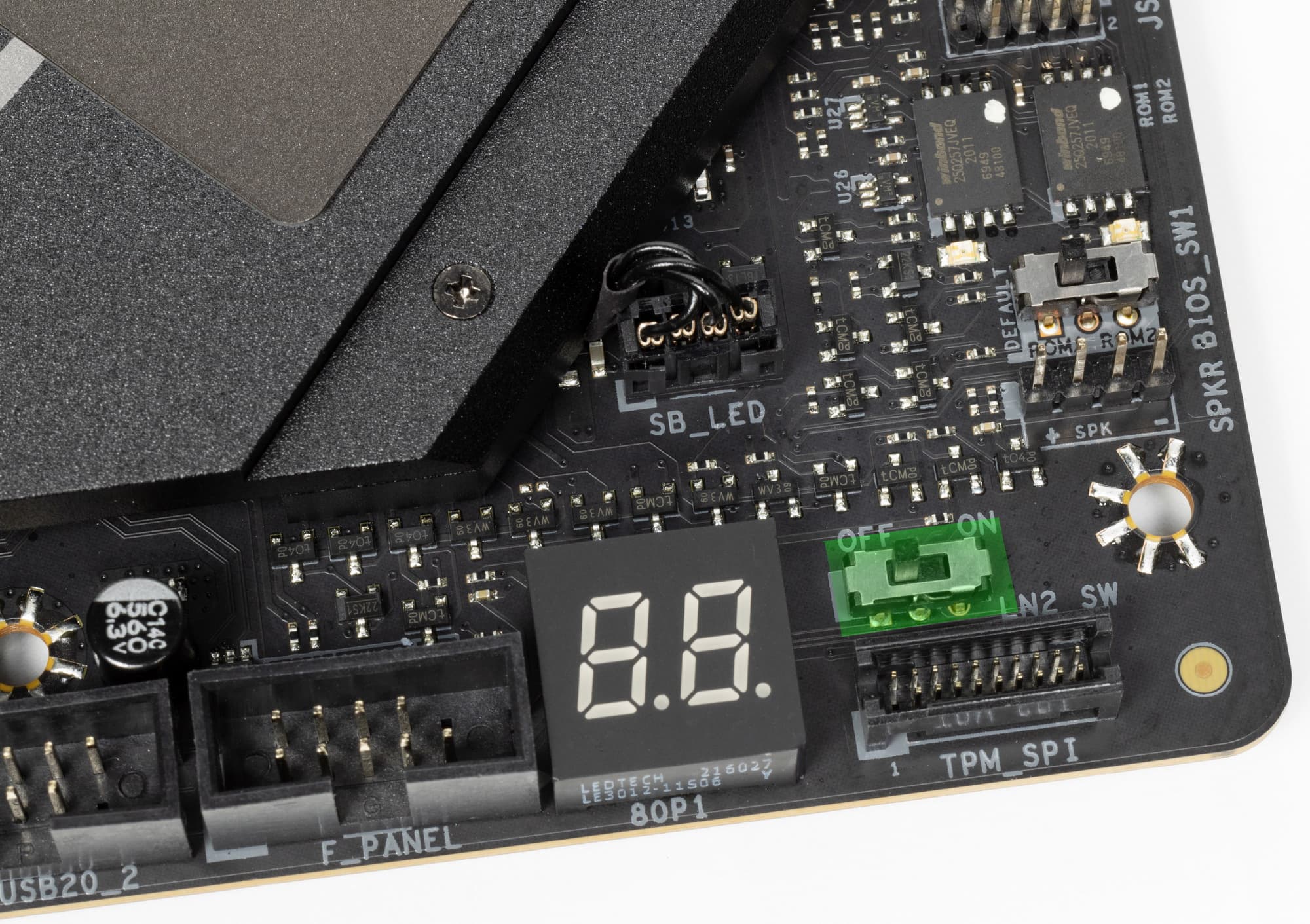

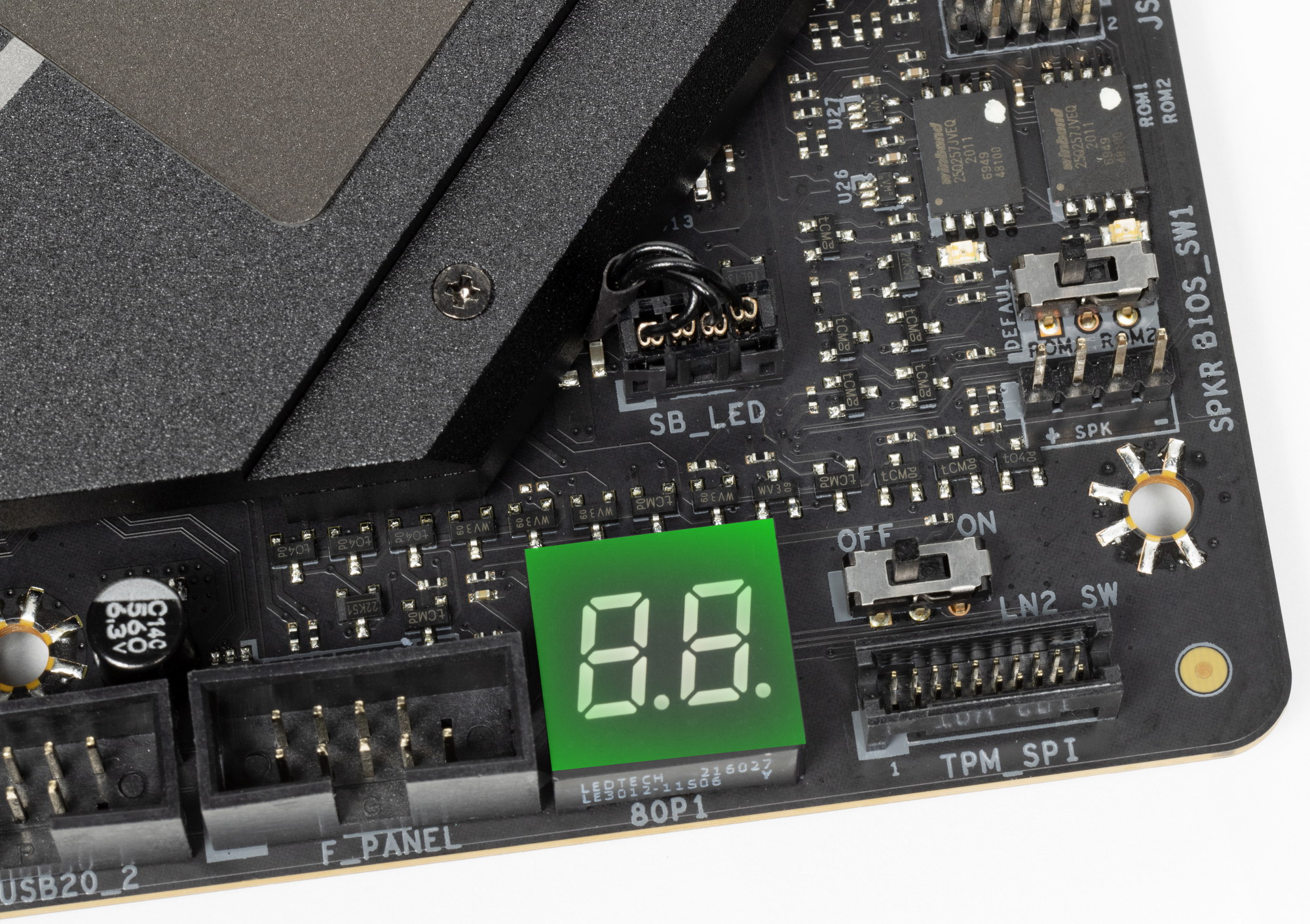

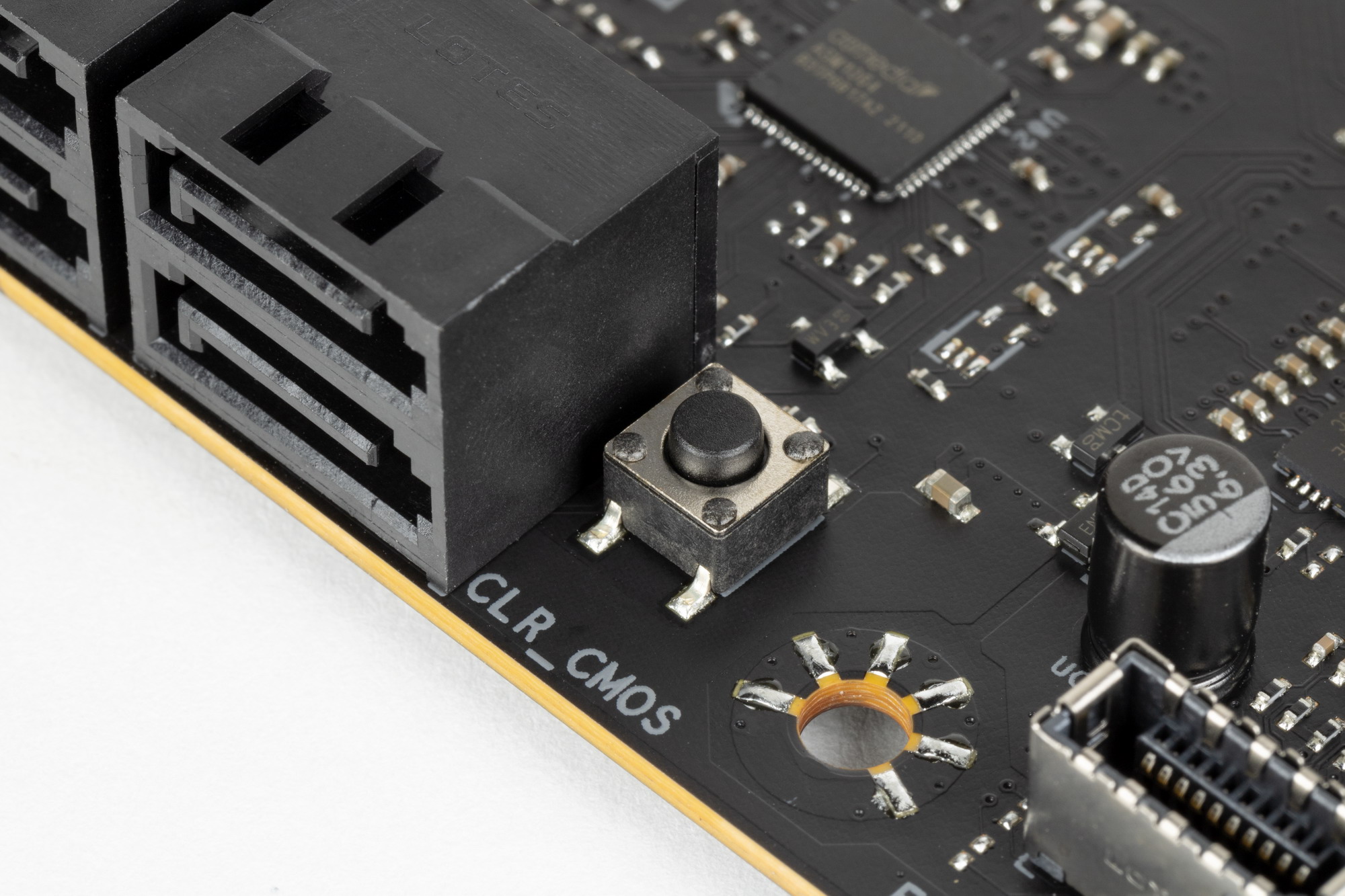

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x16_3 (4 линии PCIe 4.0);

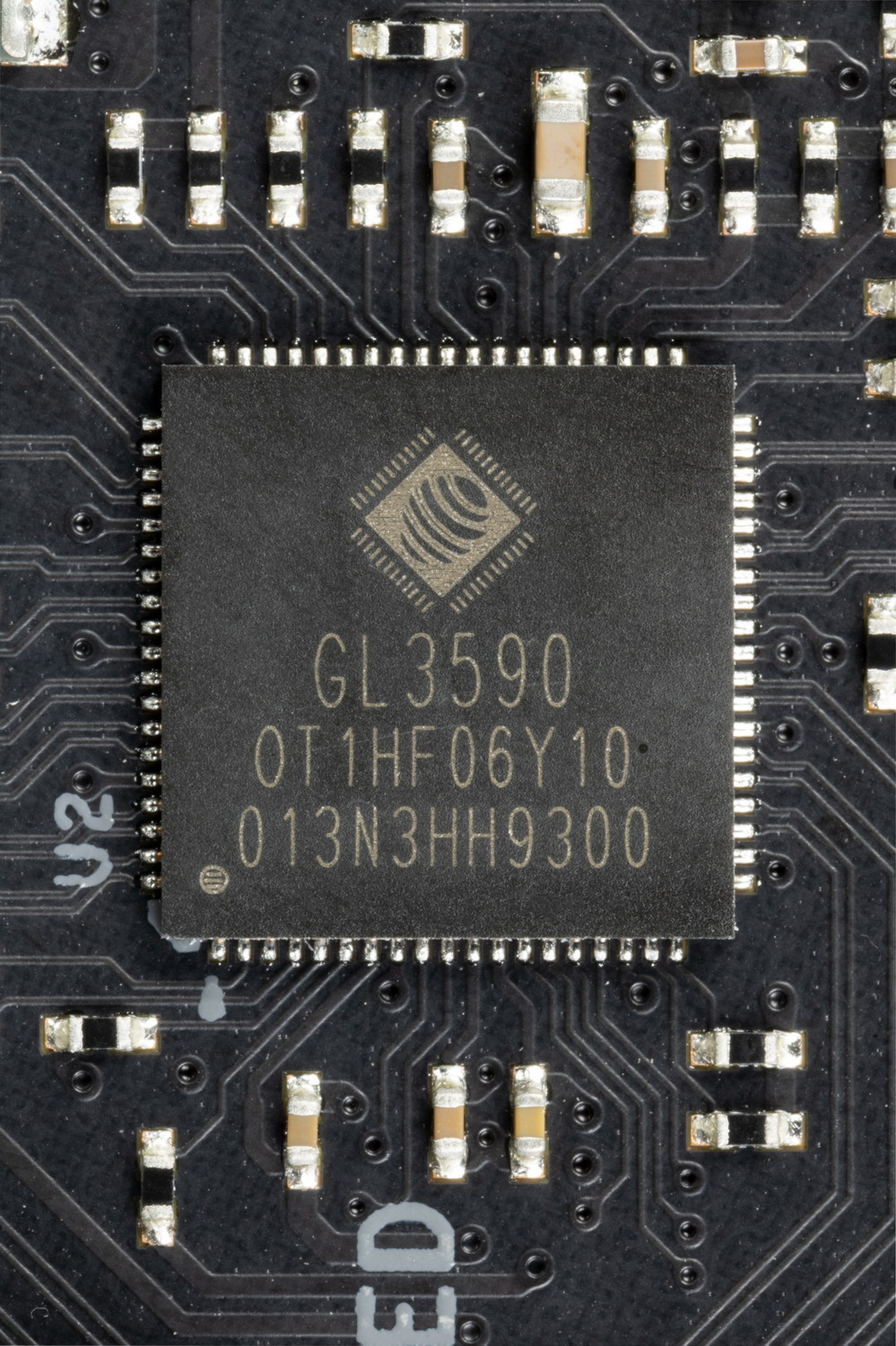

- Genesys Logic GL3590 (4 USB 3.2 Gen2) (1 линия PCIe 3.0);
- порты SATA_1/2/3: 3 линии PCIe 3.0;
- ASMedia ASM1064 (SATA_5/6/7/8) (1 линия PCIe 3.0);
- Слот M.2_PCIEG4_64G_2 (4 линии PCIe 4.0);
- Слот M.2_PCIEG4_64G_3 (4 линии PCIe 4.0);
- Переключатель: или слот M.2_PCIEG4_32G_SATA или порт SATA_4 (максимально 4 линии PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Слот M.2 (ключ E) для модулей беспроводной связи (Wireless) (1 линия PCIe 3.0)
23 линии PCIe оказались занятыми (12 PCIe 4.0 + 11 PCIe 3.0). В данном случае связь с аудиокодеками идет через HDA-соединение (USB 2.0 не тратится). Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E). Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1).

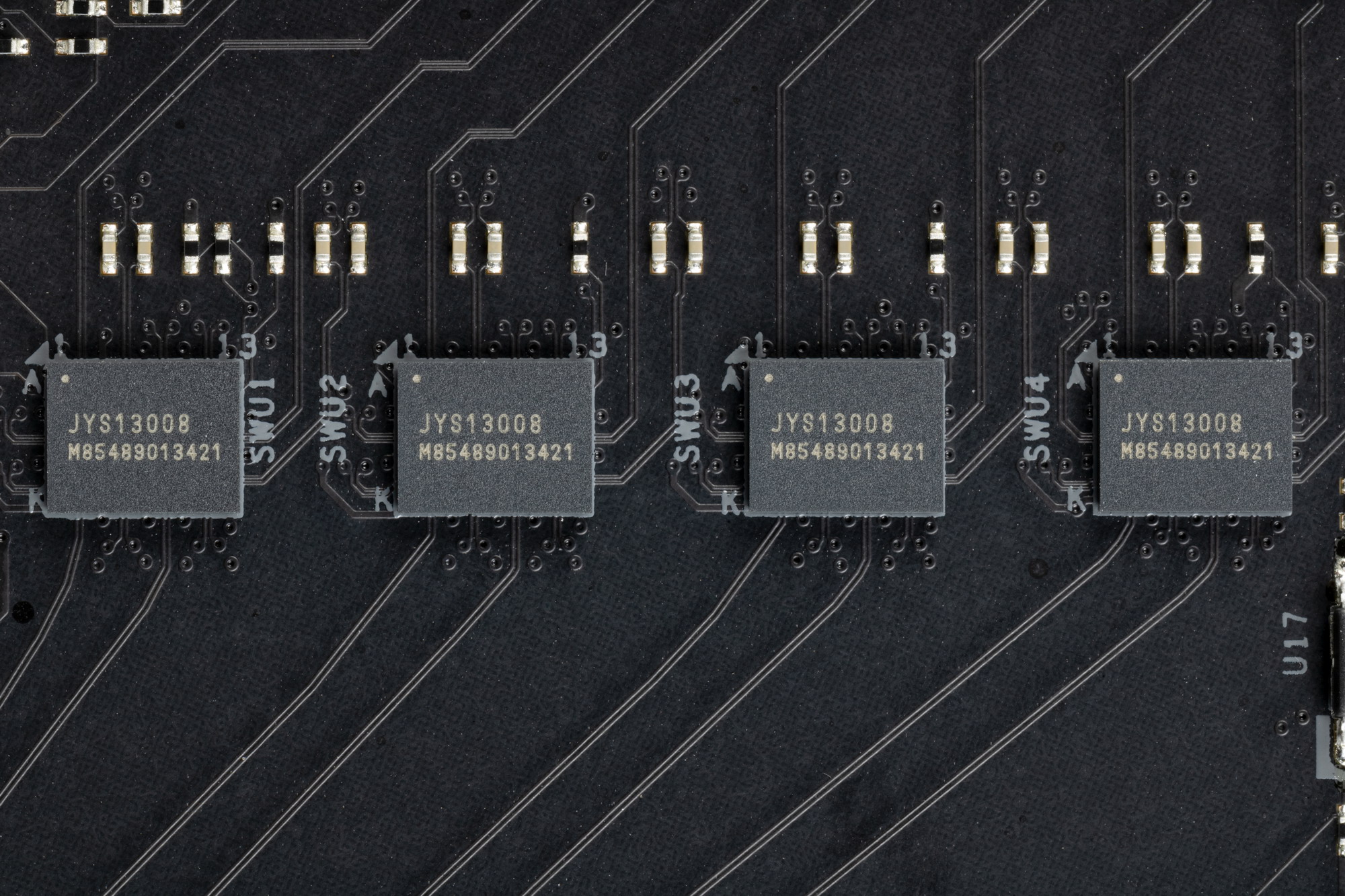

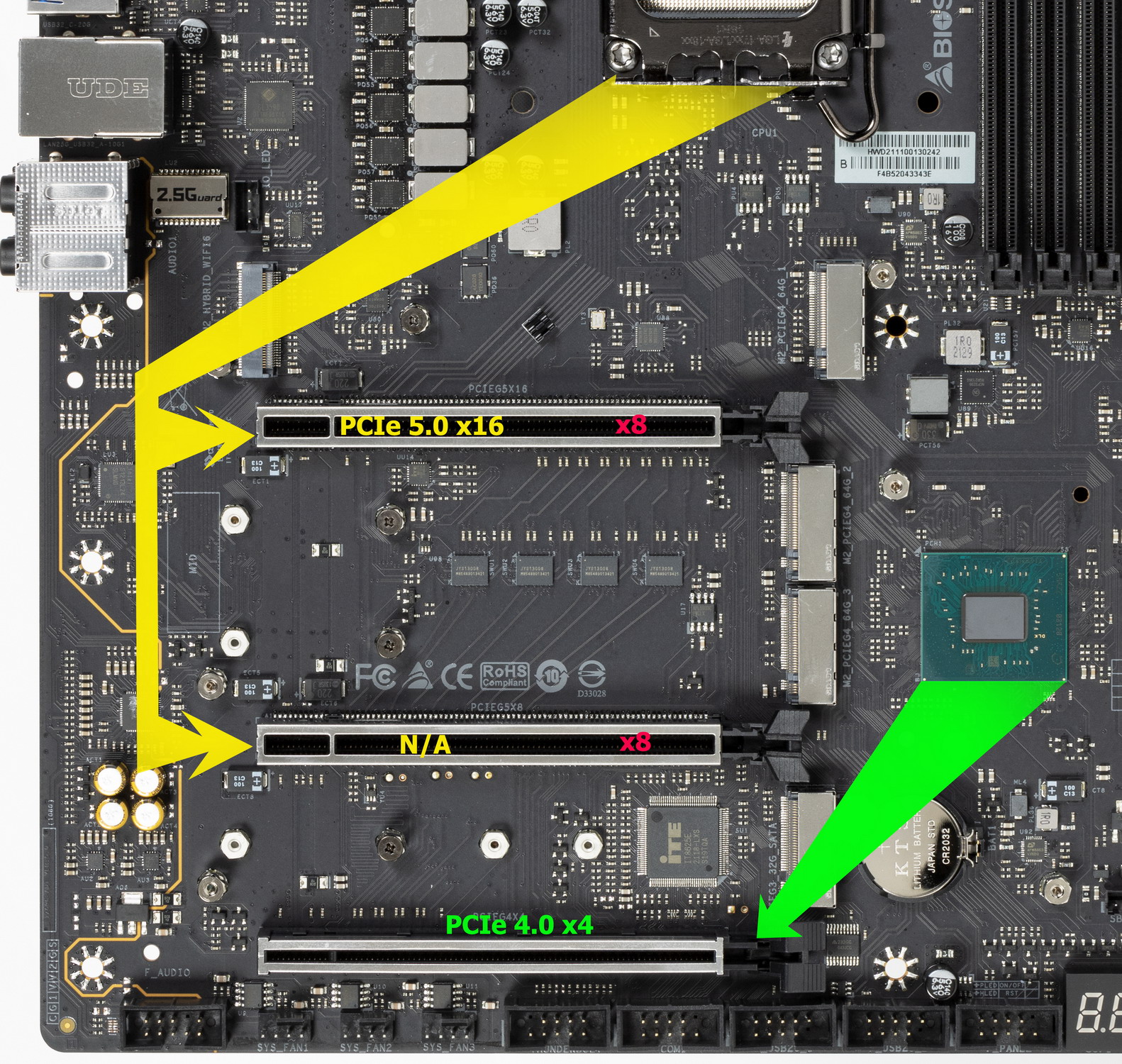

Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
Теперь в целом про слоты PCIe.

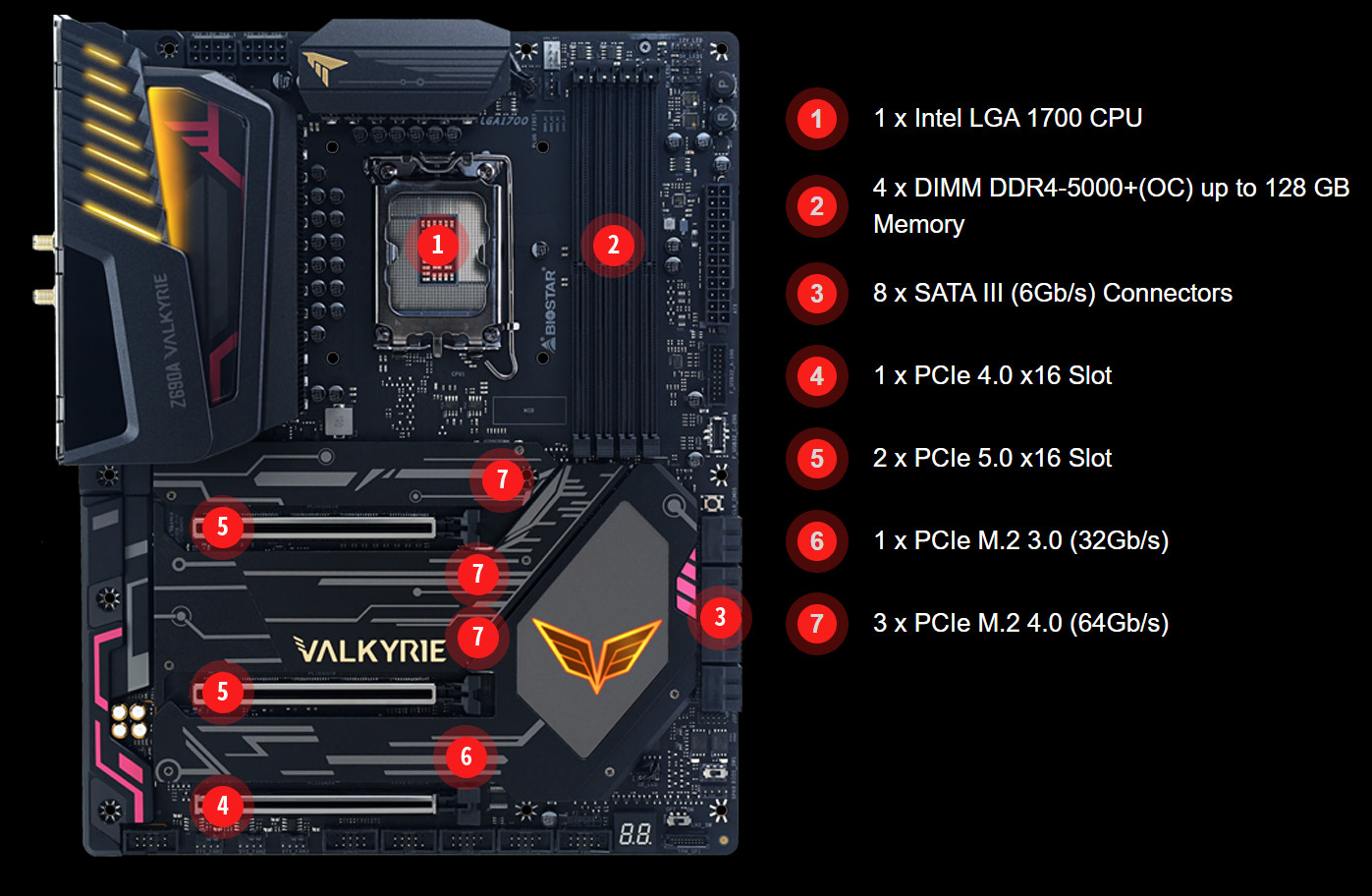

Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x16_3. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x16_3 подключен к Z690 и работает в режиме х4.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

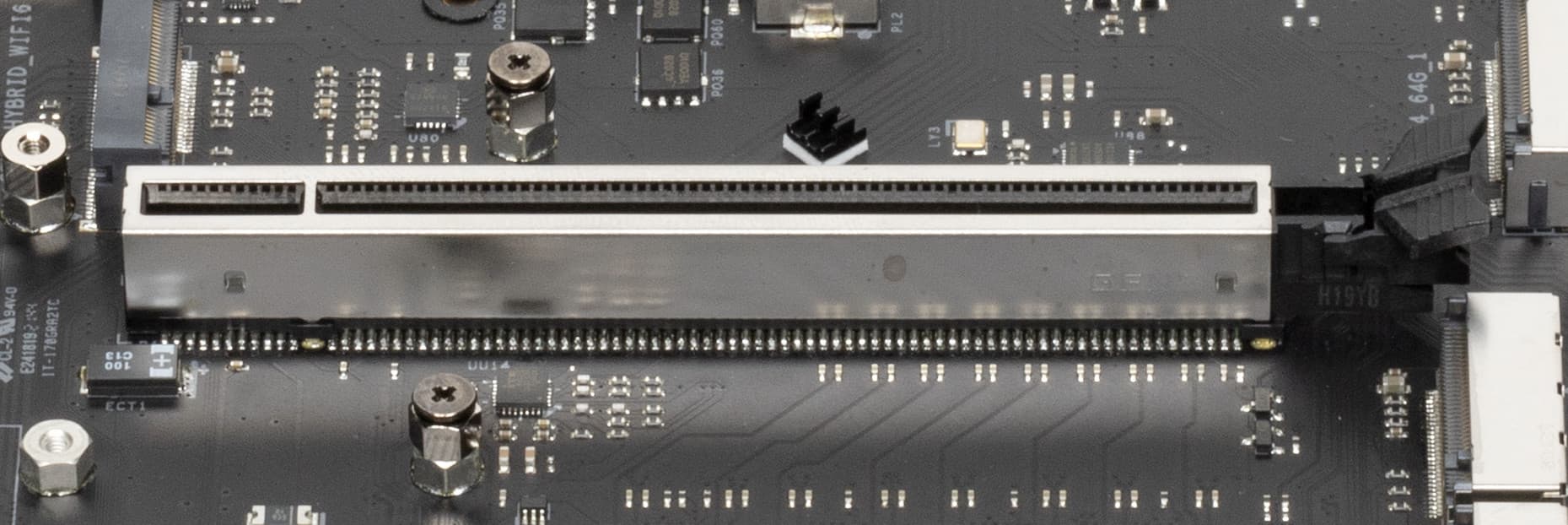

Все три слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

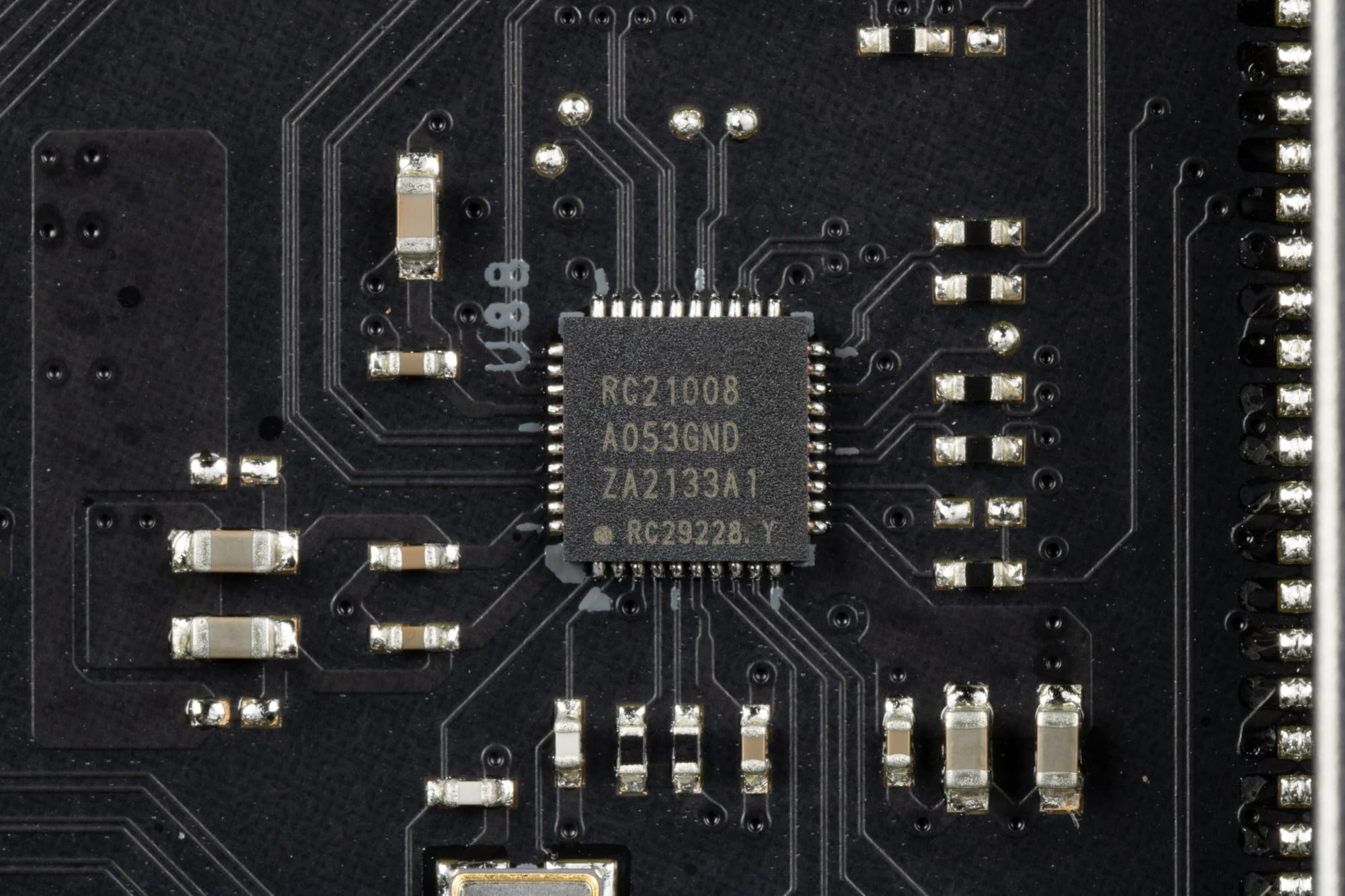

Также имеется внешний тактовый генератор Renesas для бо́льших возможностей оверклокинга шины PCIe 4.0.
На очереди — накопители.

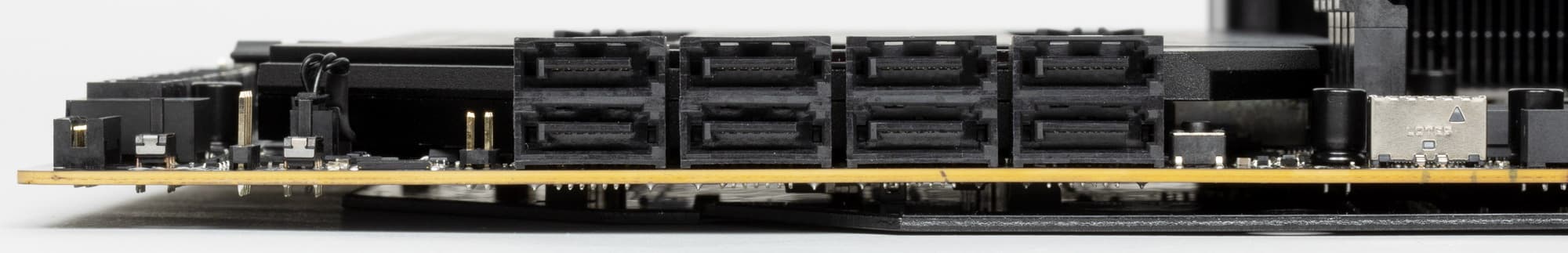

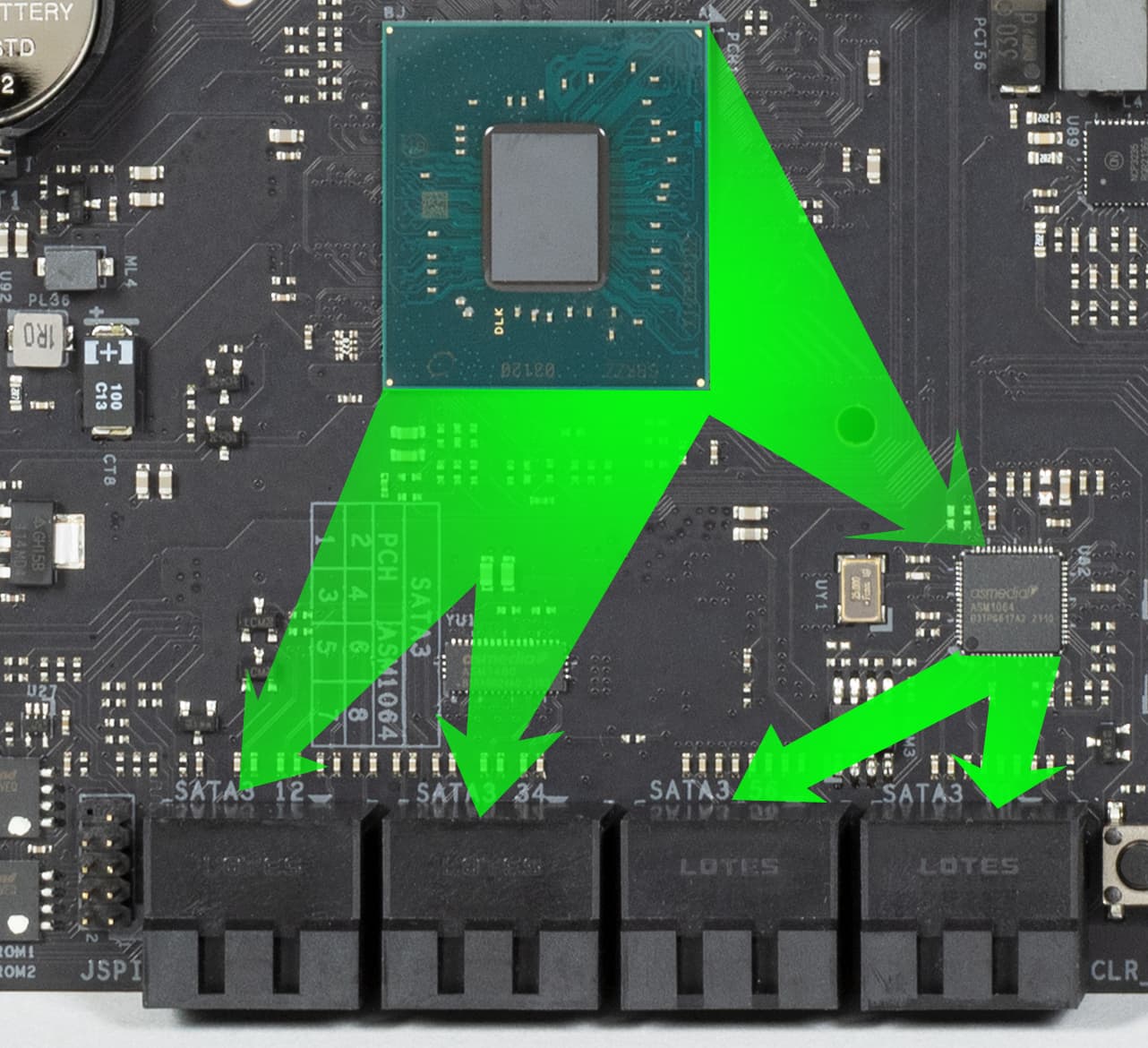

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 слота SATA реализованы через чипсет Z690 и поддерживают создание RAID. При этом порт SATA 4 делит ресурсы с портом М.2_PCIEG4_32G_SATA.

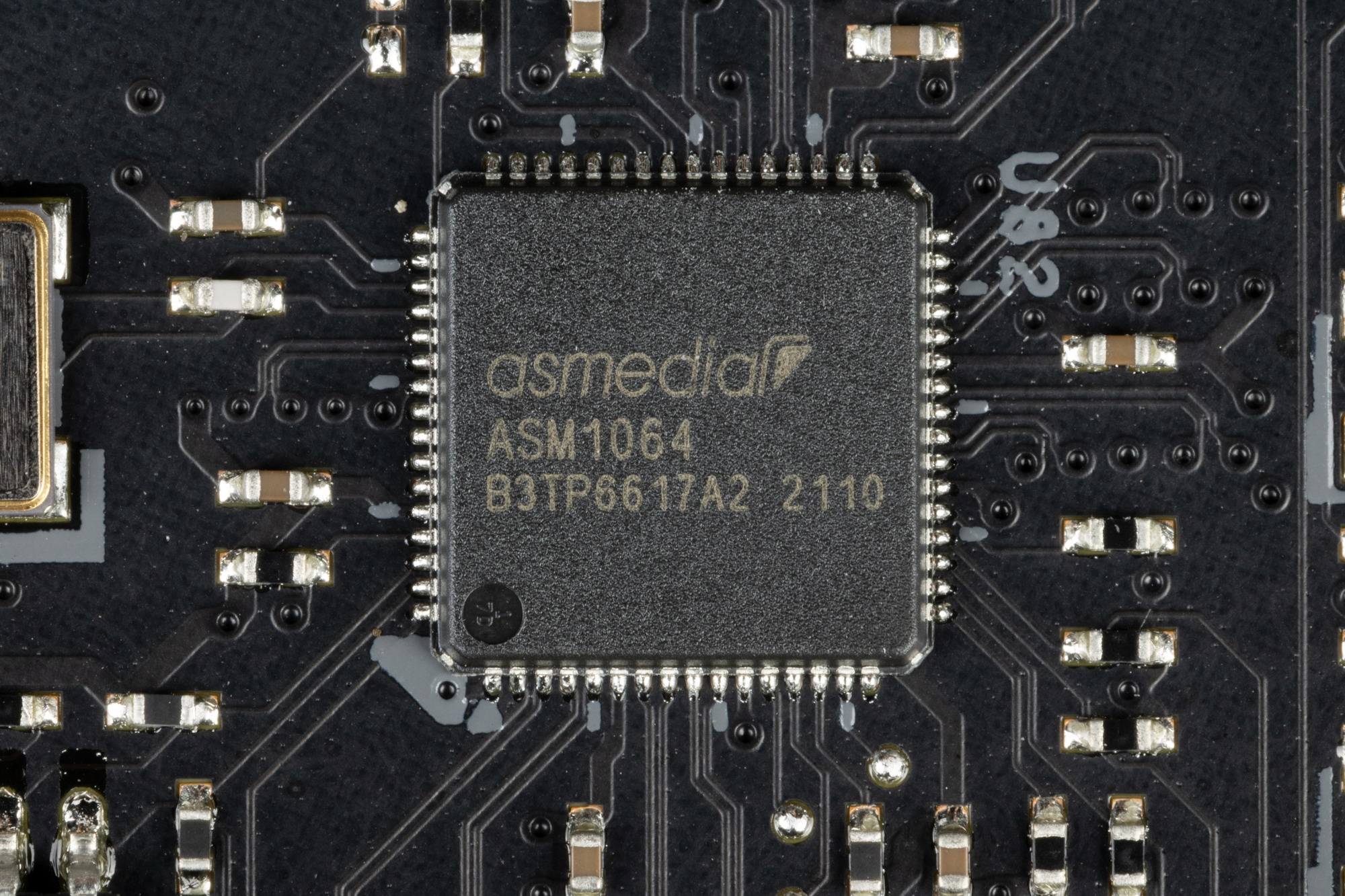

Остальные 4 порта SATA 5/6/7/8 реализованы через ASM1064 от ASMedia.

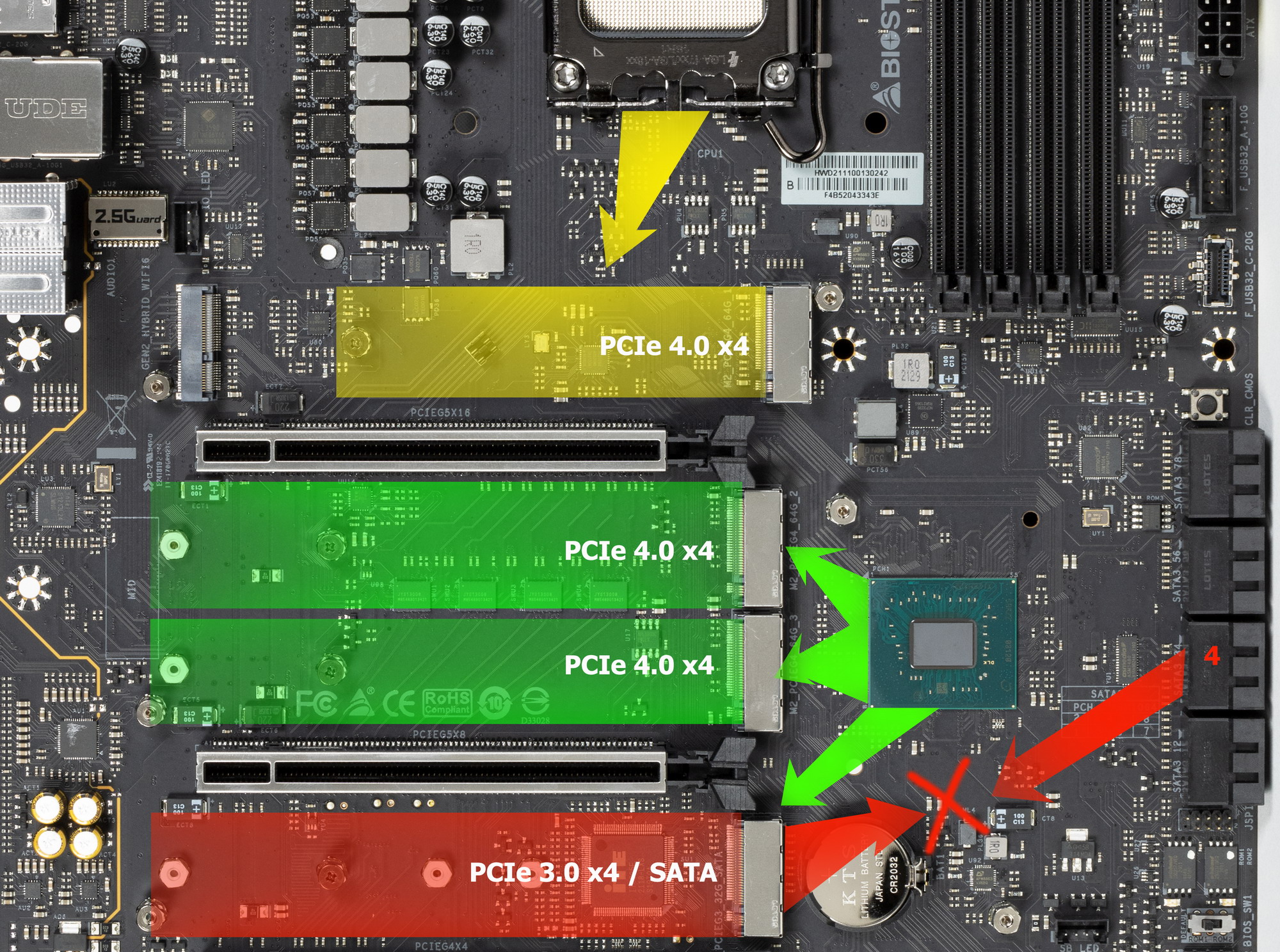

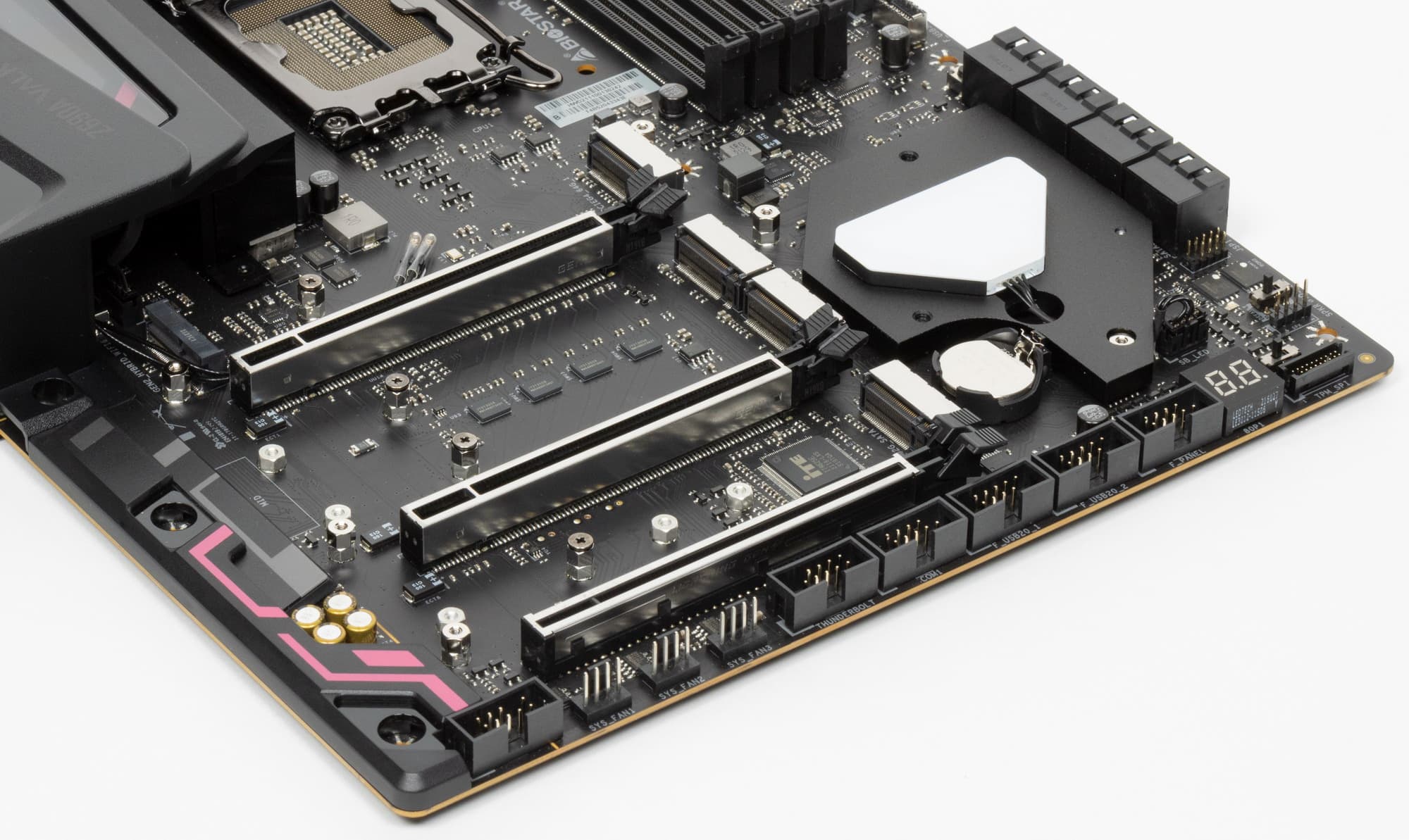

Материнская плата имеет 4 гнезда форм-фактора М.2.

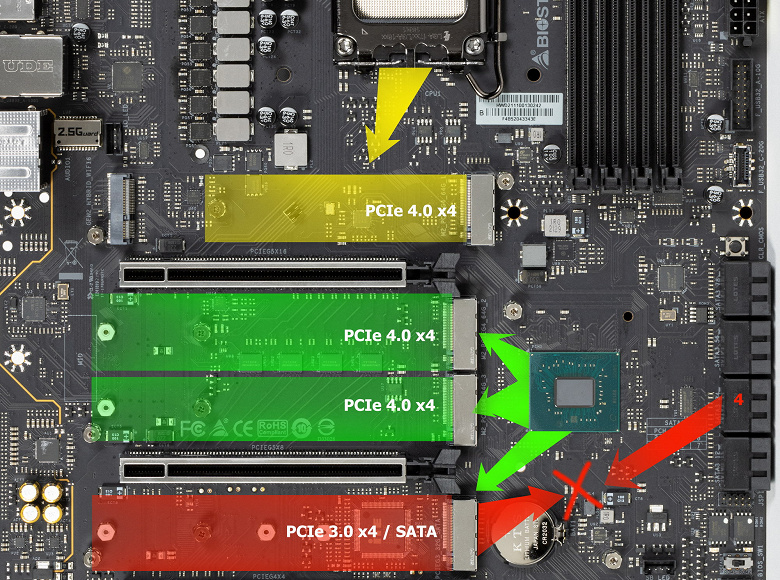

Второй, третий и четвертый по счету слоты M.2 получают данные от чипсета Z690, при этом три поддерживают PCIe 4.0 (последний — PCIe 3.0). Первый M.2 получает данные от CPU (PCIe 4.0). При этом М.2_PCIEG4_32G_SATA (четвертый по счету) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Все слоты М.2 поддерживают размер модулей 2280, второй, третий и четвертый слоты позволяют установить накопители размером 2280/22110, а в четвертом слоту установятся и с размерами 2242/2260. На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory. Слот М.2_PCIEG4_32G_SATA (четвертый) делит ресурсы с портом SATA 4: при использовании в М.2 слоту накопителя с SATA интерфейсом порт SATA 4 отключен.

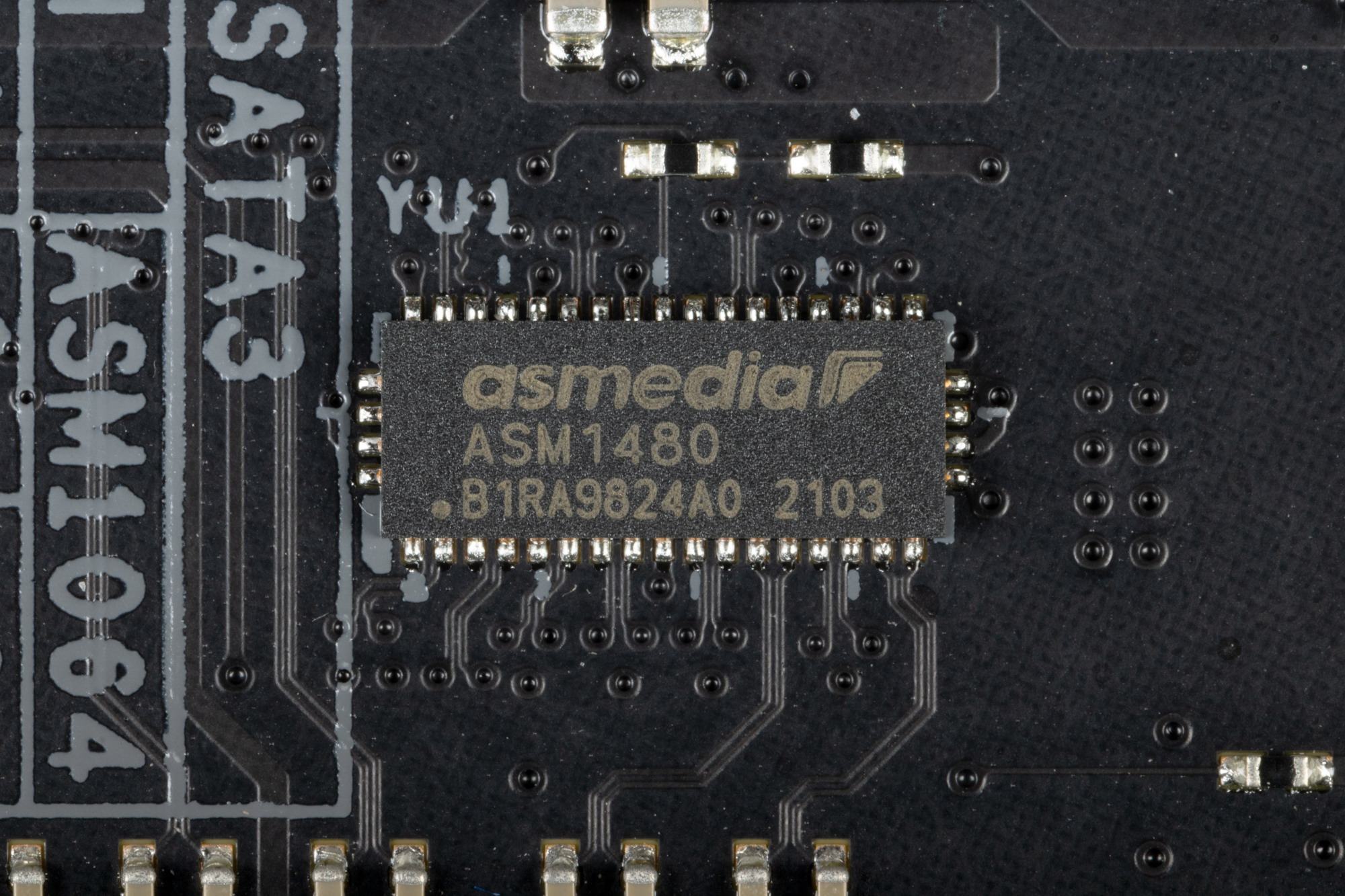

Для реализации этого переключения имеется мультиплексор ASM1480 от ASMedia.

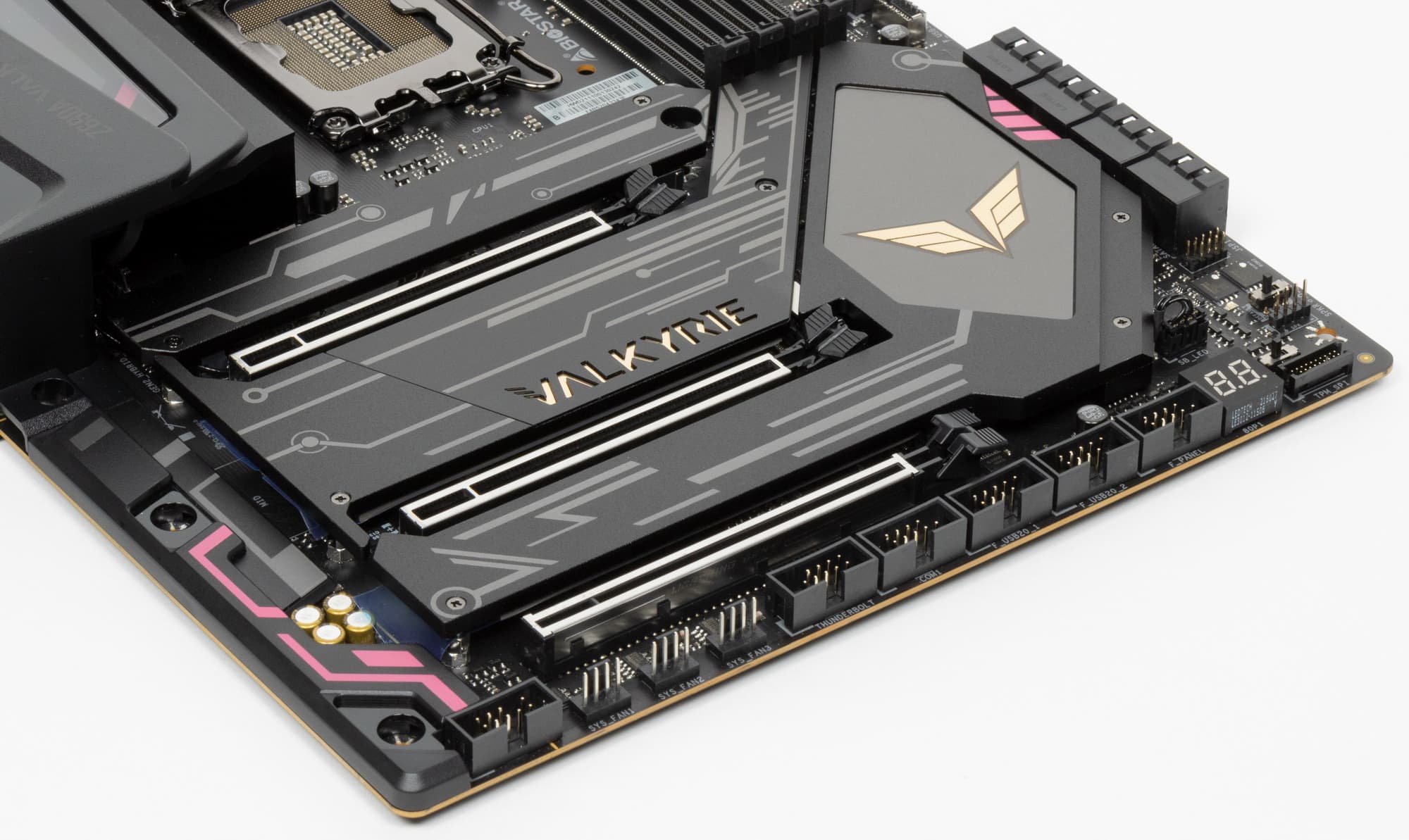

Все M.2 слоты имеют радиаторы. Верхний M.2 обладает отдельным радиатором, когда как остальные слоты M.2 имеют общие радиаторы (у четвертого М.2 общий радиатор с чипсетом).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

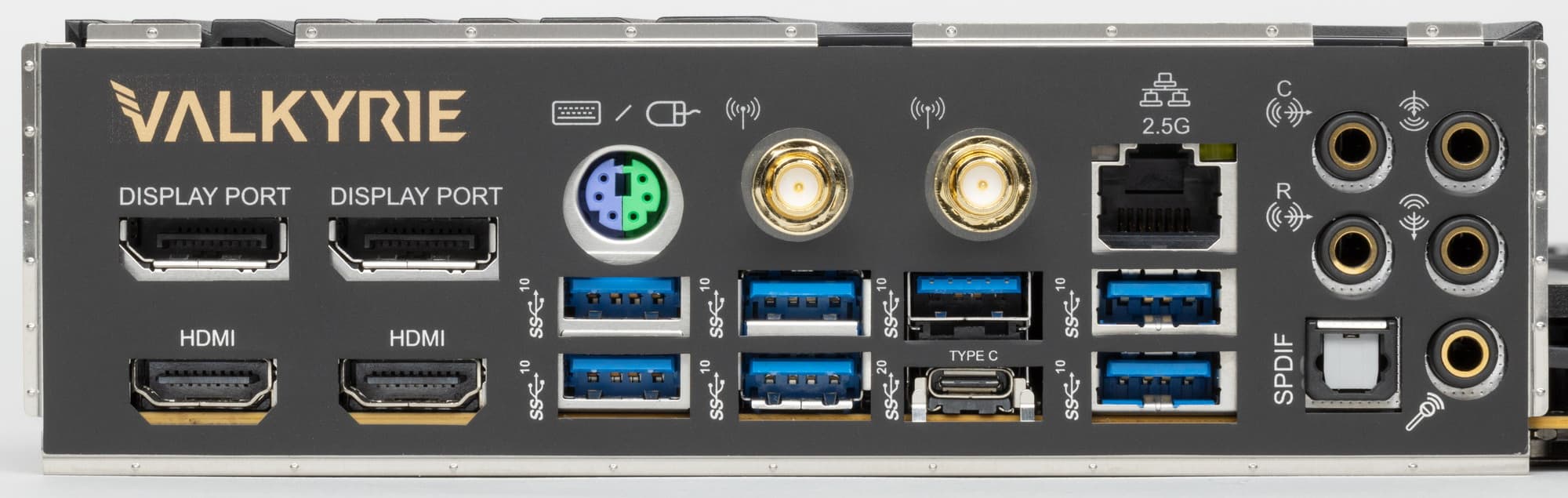

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 23 линии из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:

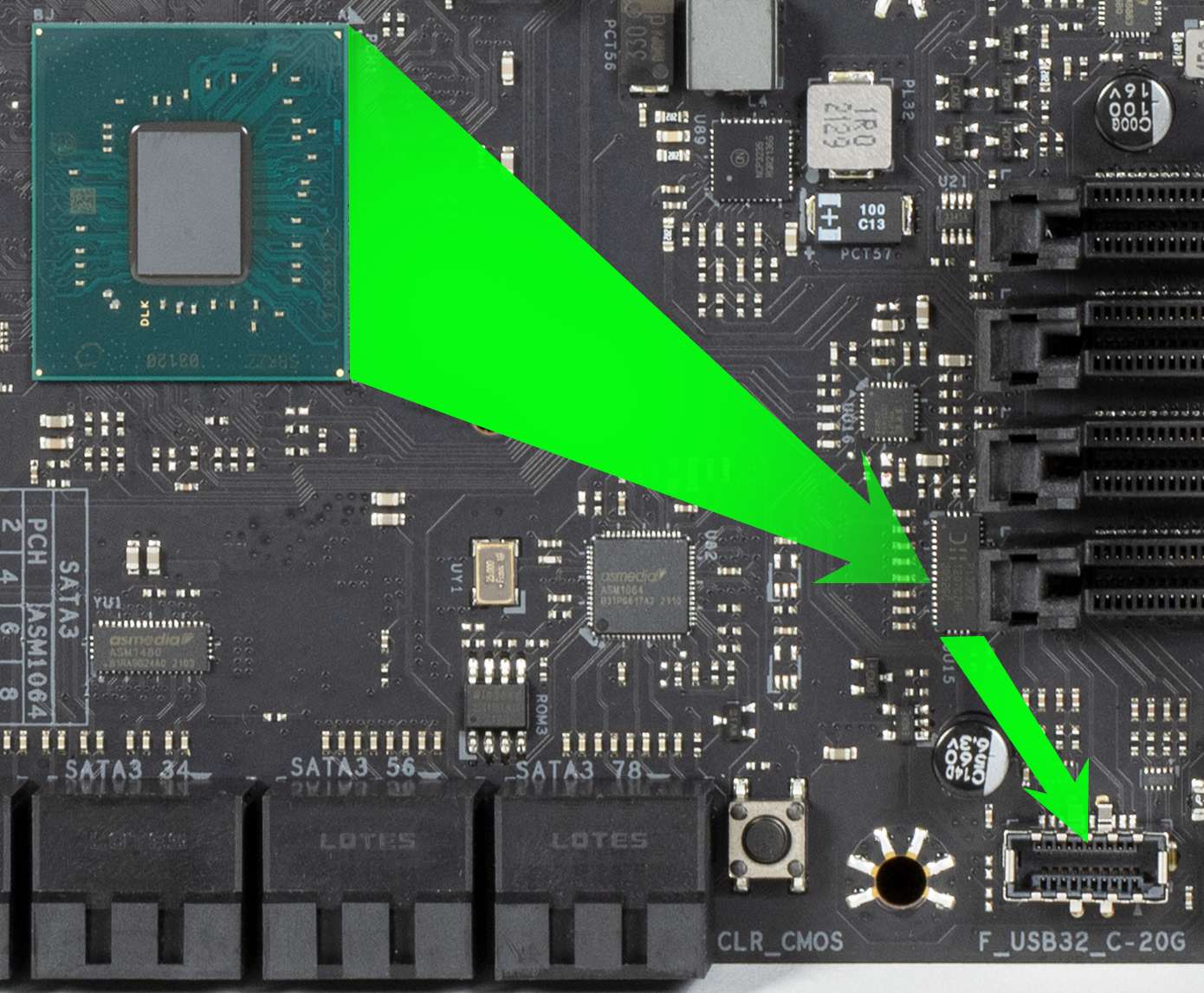

- 2 порта USB 3.2 Gen2x2: все реализованы с помощью 4х линий USB 3.2 Gen2 от Z690 и представлены: портом Type-C на задней панели и внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

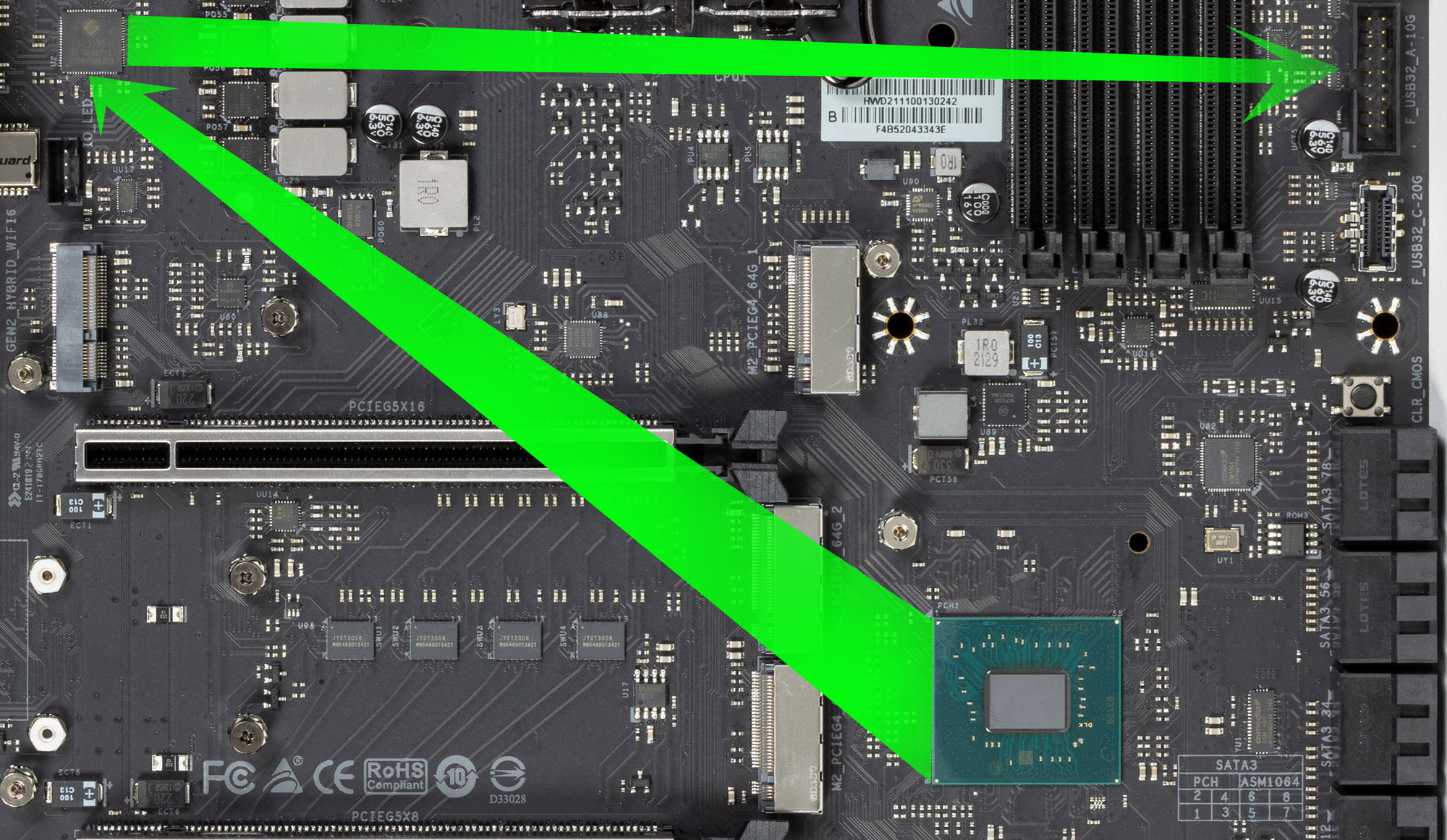

- 9 портов USB 3.2 Gen2: 5 реализованы через Z690 и представлены на задней панели: 5 — портами Type-A (синего цвета); 4 реализованы через контроллер Genesys Logic GL3590
(на него потрачена 1 линия PCIe от Z690) и представлены: 2 — портами Type-A (синего цвета) на задней панели; 2 — внутренним разъемом
на материнской плате на 2 порта;

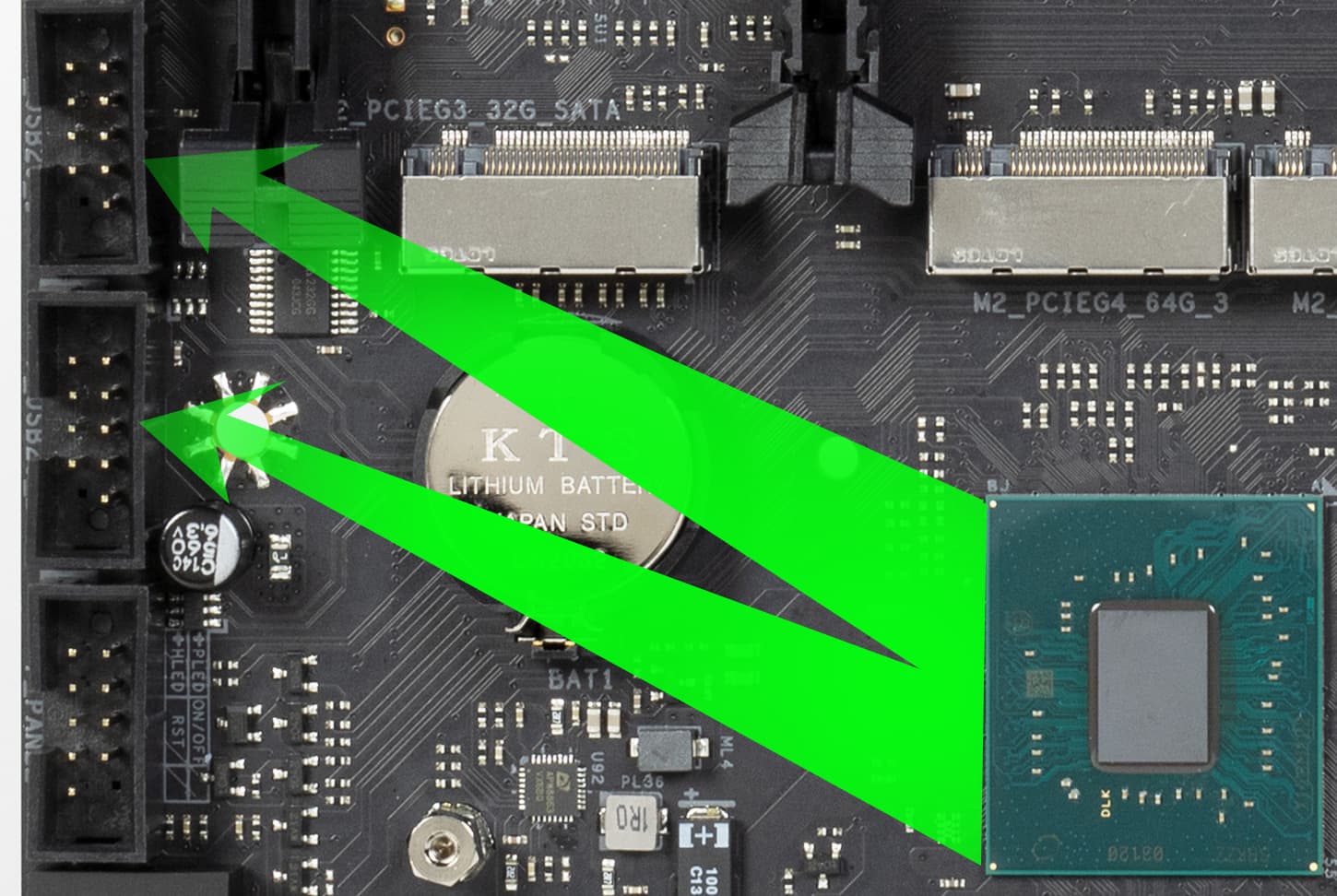

- 4 порта USB 2.0/1.1: 4 реализованы через Z690 и представлены двумя внутренними разъемами
на материнской плате (каждый на 2 порта).
Также у нас 1 контроллер использует USB линии:
- Слот M.2 (E-key) для устройств беспроводной связи (1 линия USB 2.0).
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 5 выделенных USB 3.2 Gen2
- + 4 USB 3.2 Gen2 на поддержку двух USB 3.2 Gen2x2
= 9 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 9 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 1 порт на обеспечение контроллера. Всего 14 USB портов реализовано.
Ну и 23 линии PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 32 высокоскоростных порта из 38.

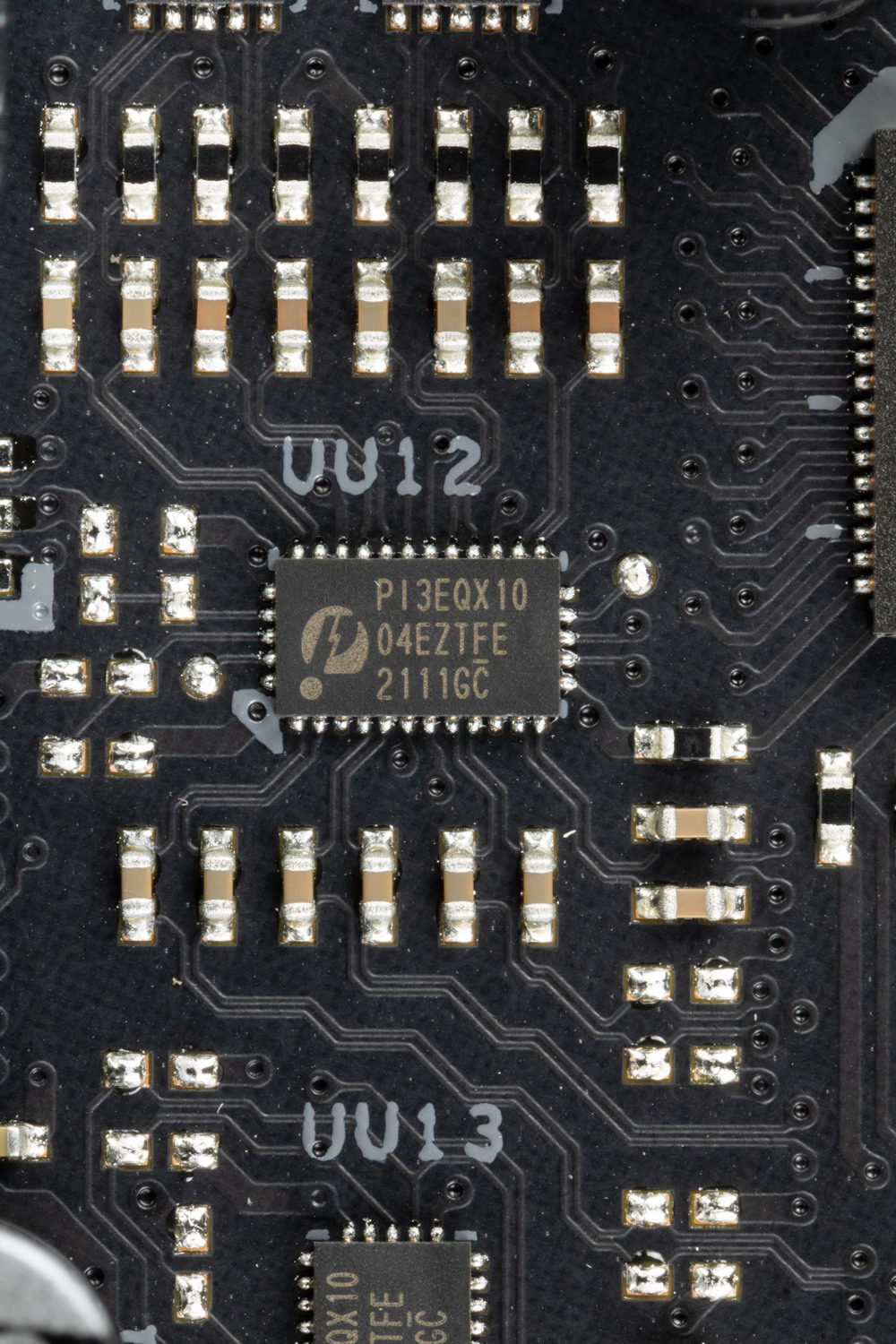

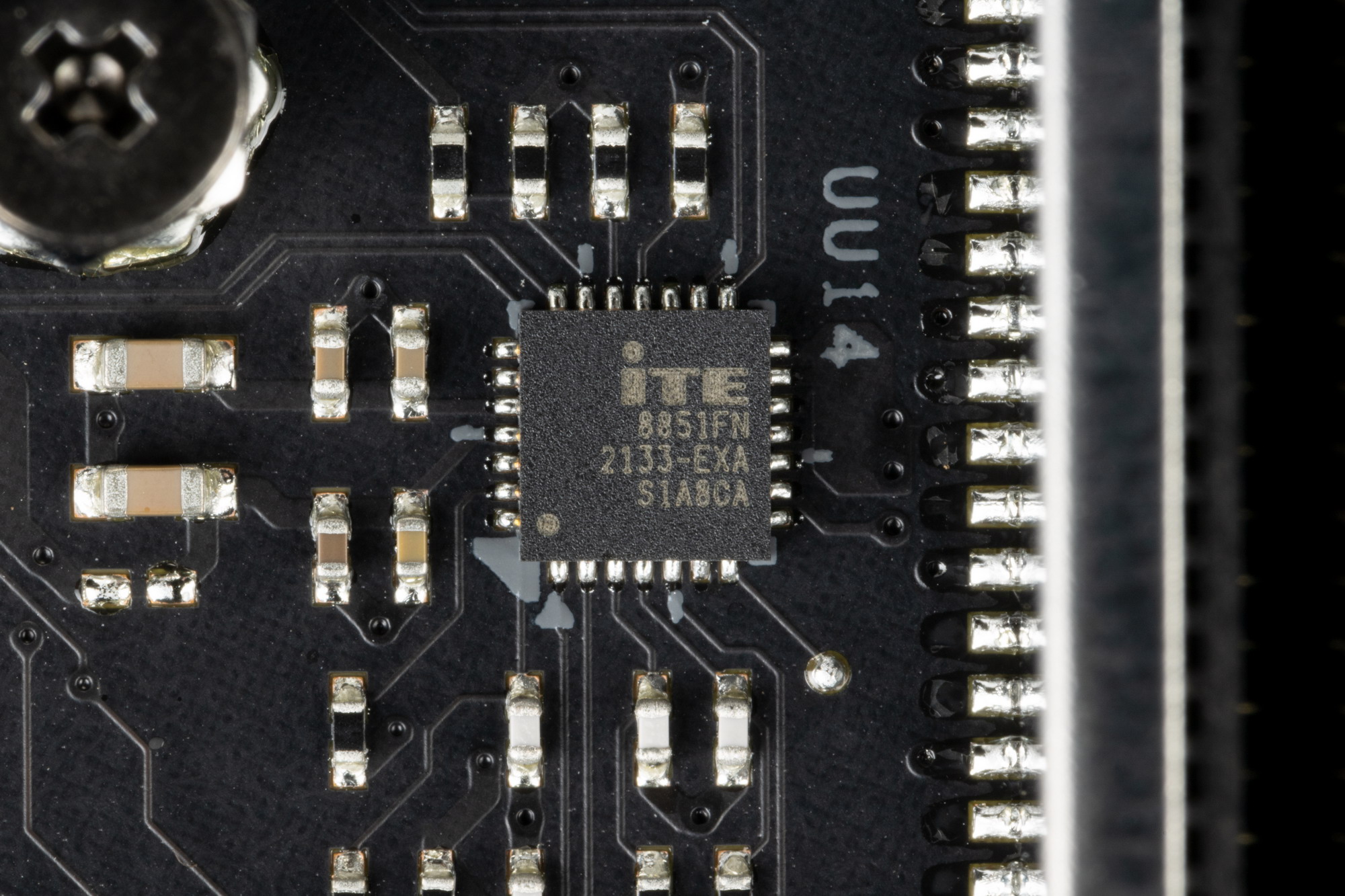

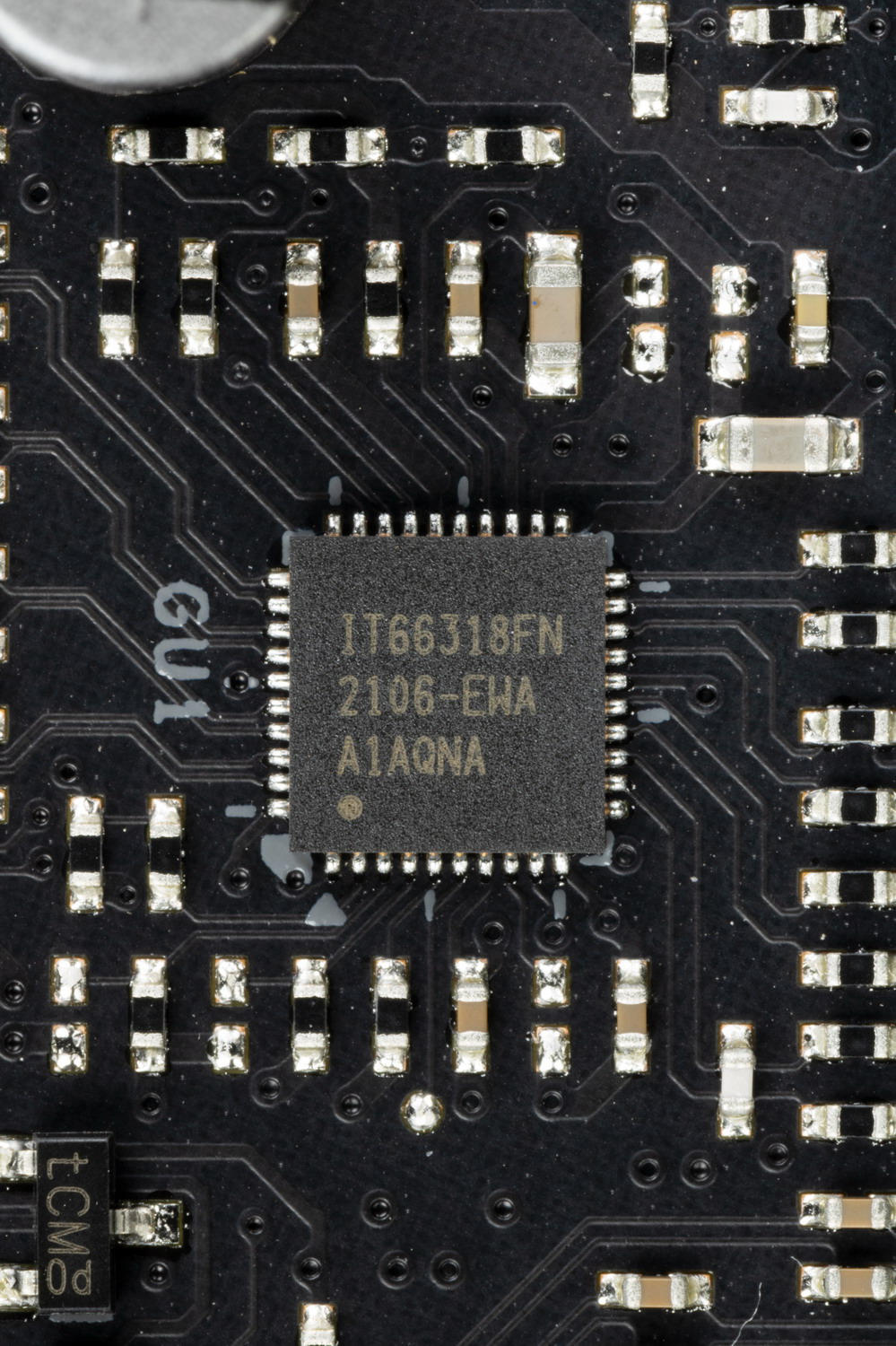

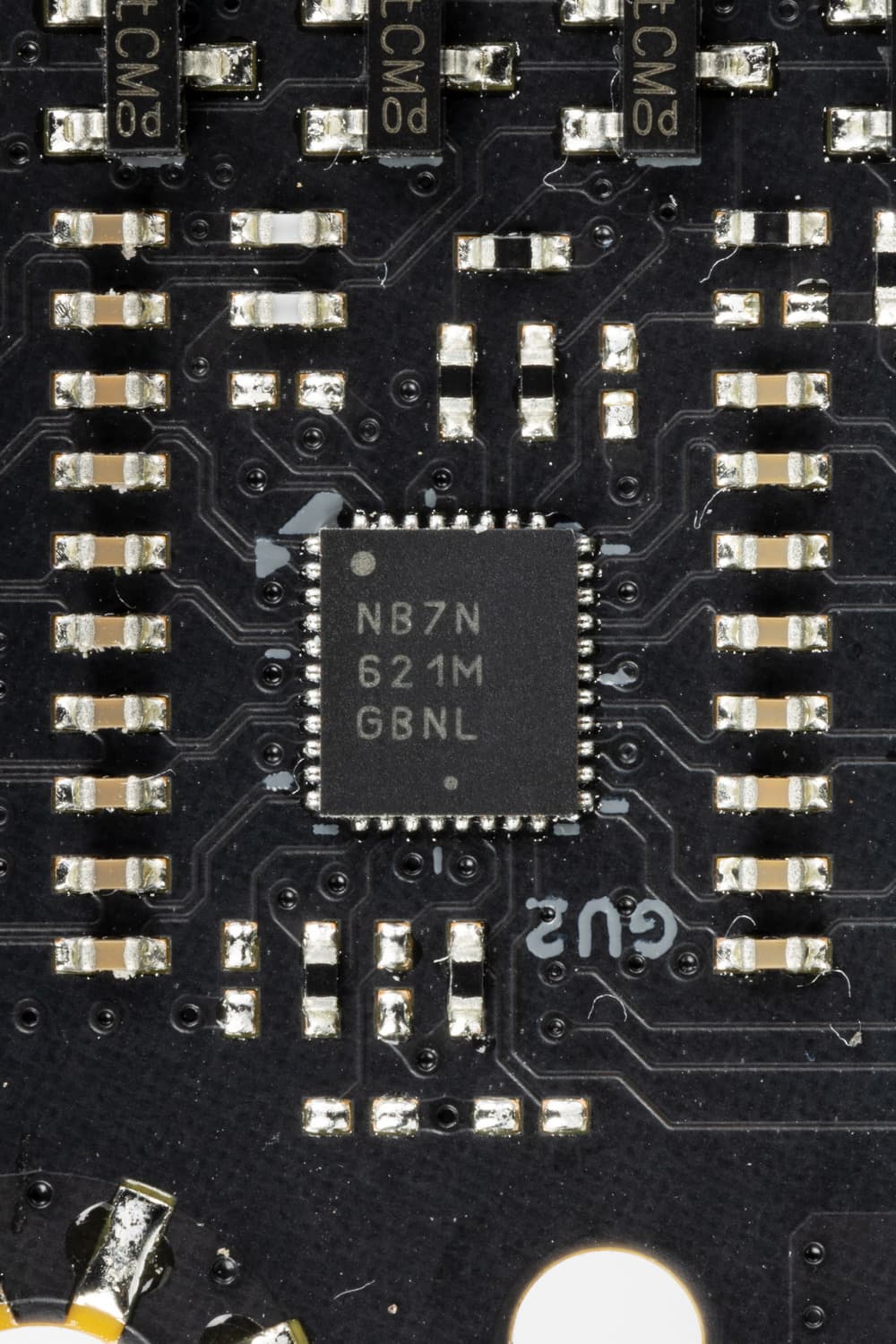

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc, и ITE, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Теперь о сетевых делах.

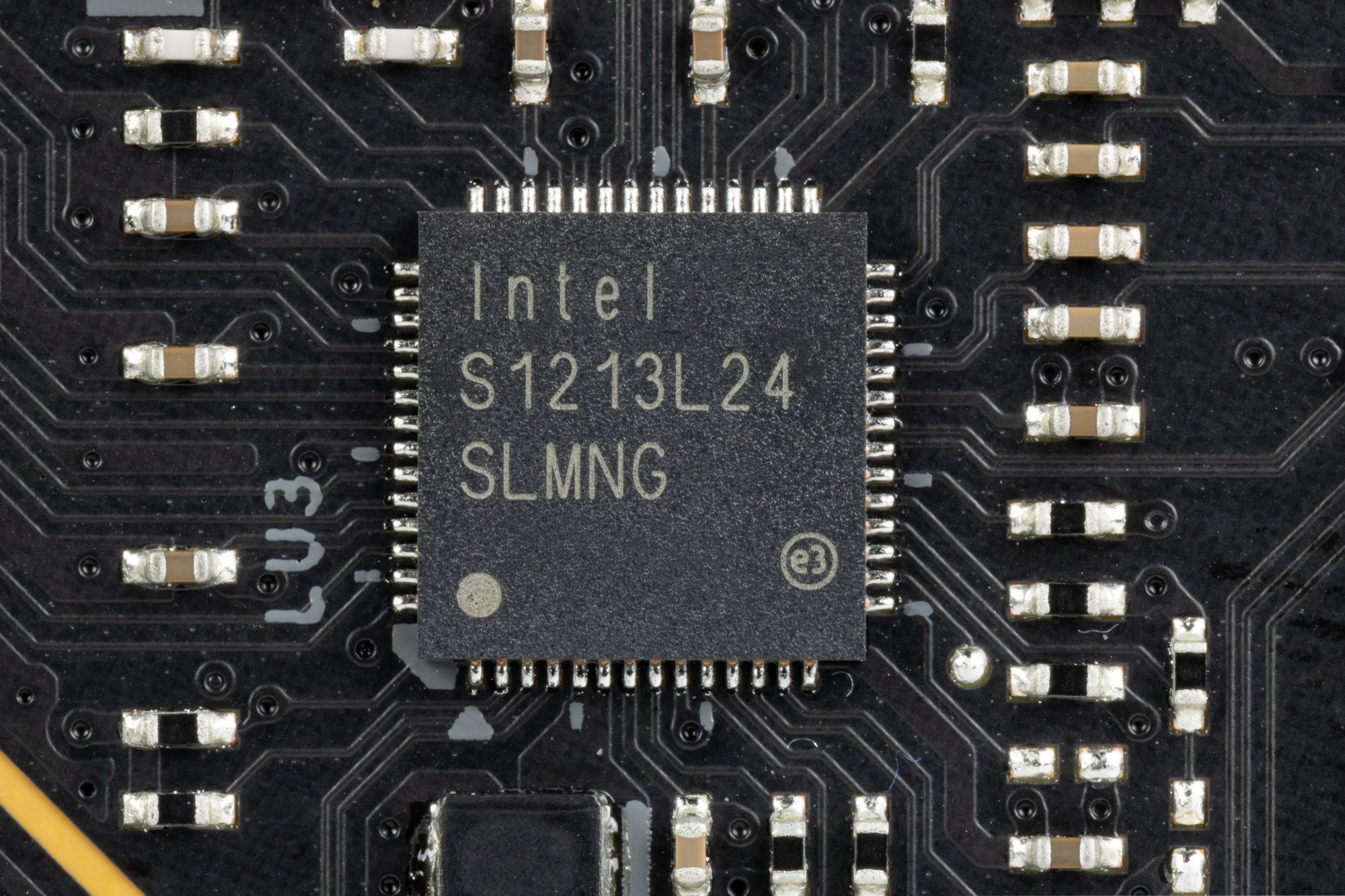

Материнская плата оснащена средствами связи удовлетворительно. Имеется скоростной Ethernet-контроллер Intel i225-V, способный работать по стандарту 2,5 Гбит/с.
Беспроводной связи нет, однако имеется слот M.2 (E-key) для установки соответствующего модуля, также есть и разъемы для привинчивания выносных антенн на задней панели (провода с клеммами для подключения к модулю беспроводной связи уложены под первом слотом М.2, их видно на снимке ниже).

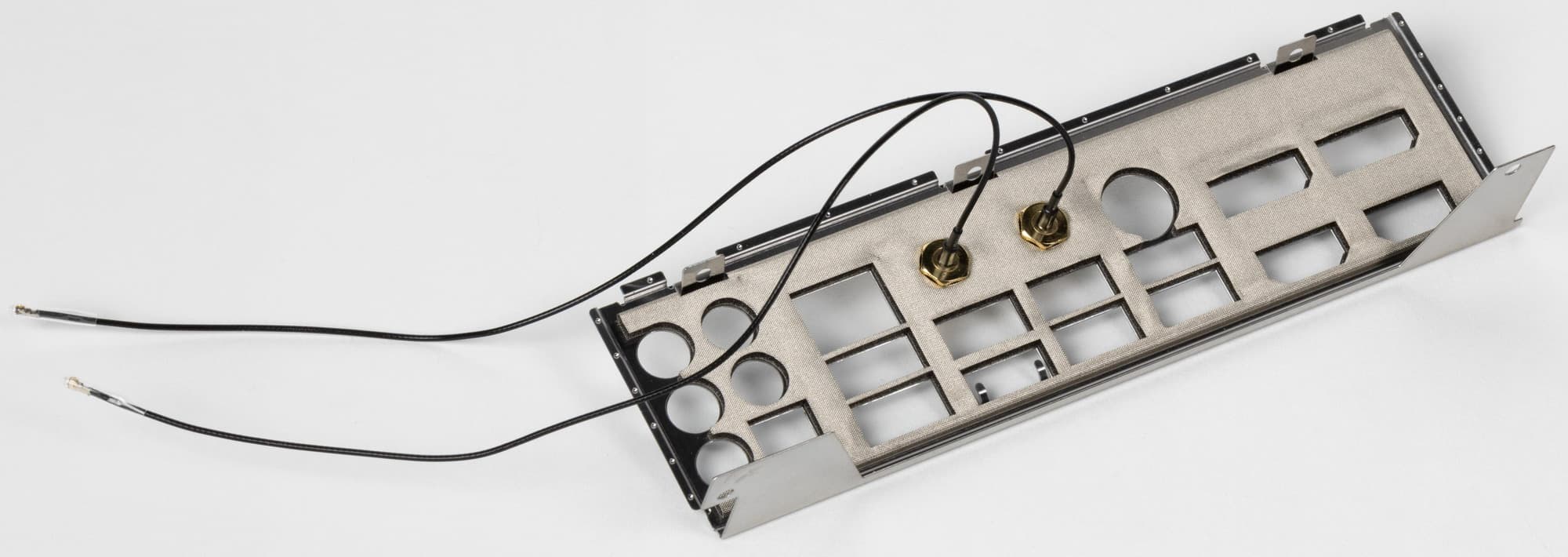

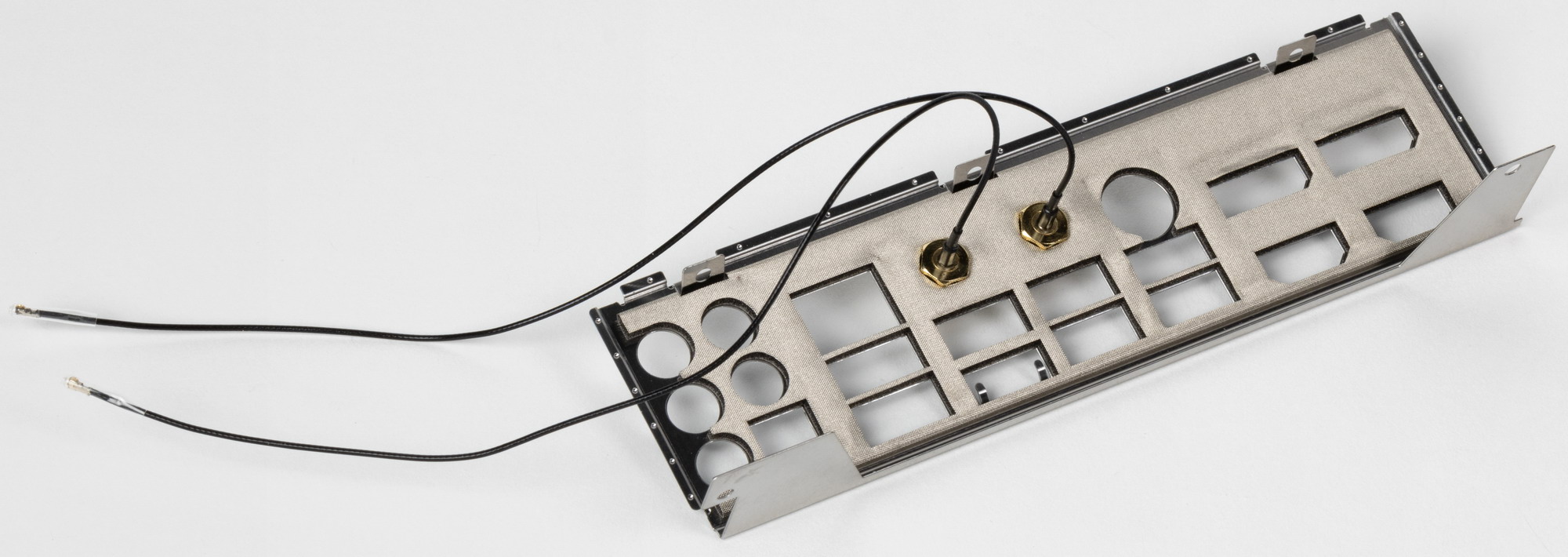

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

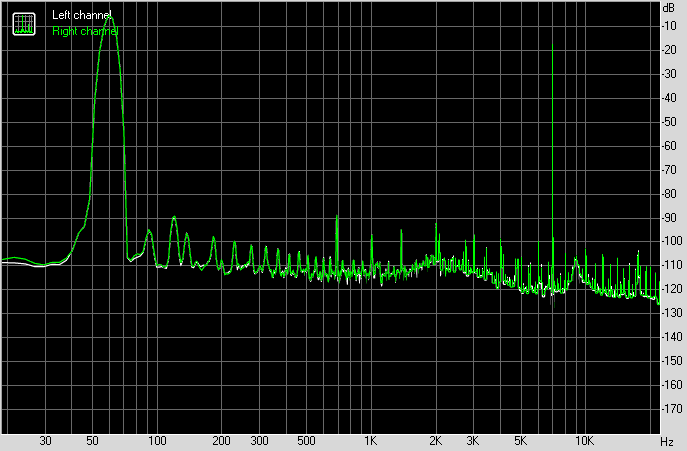

Аудиоподсистема

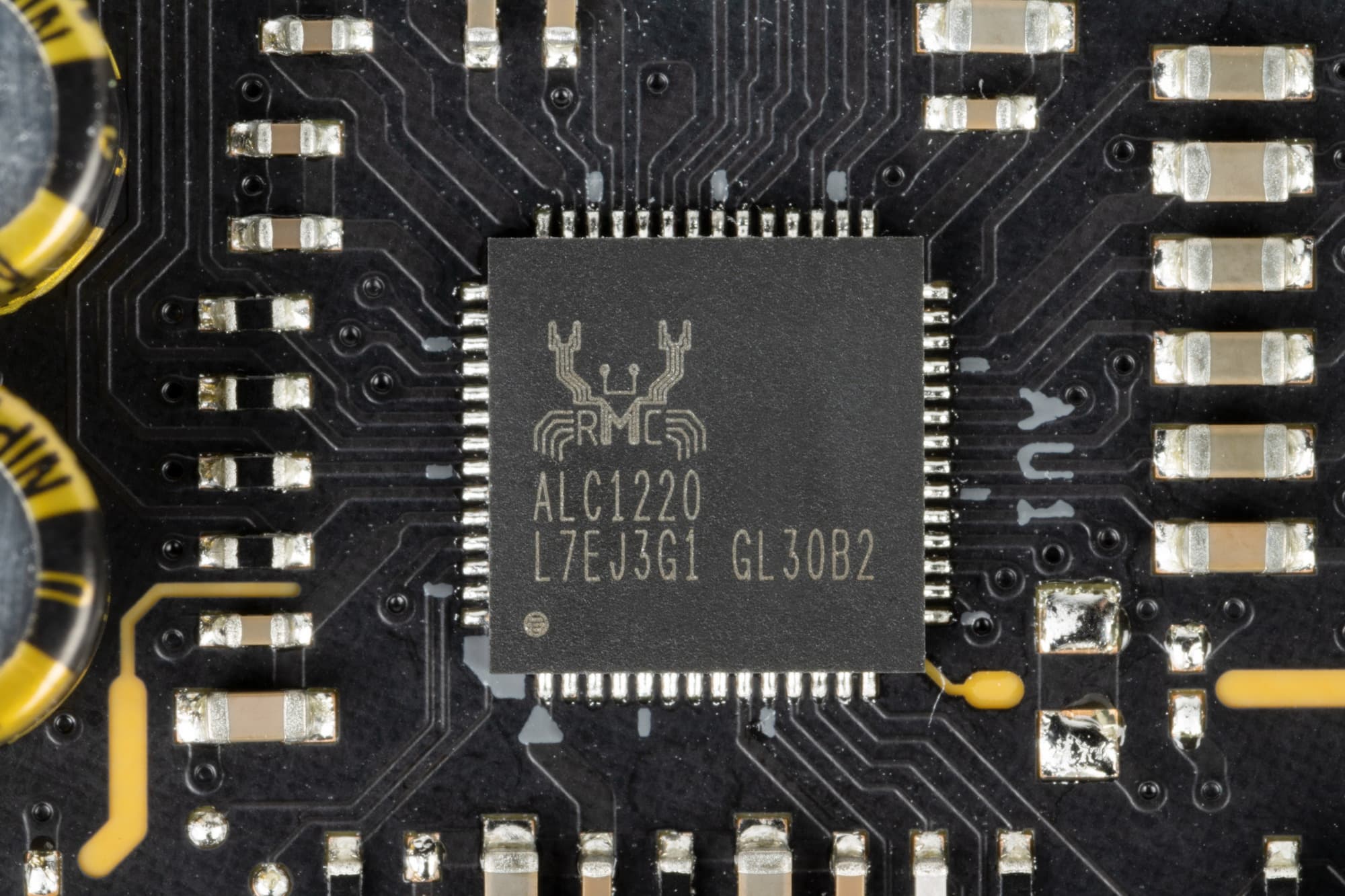

На данной матплате звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.

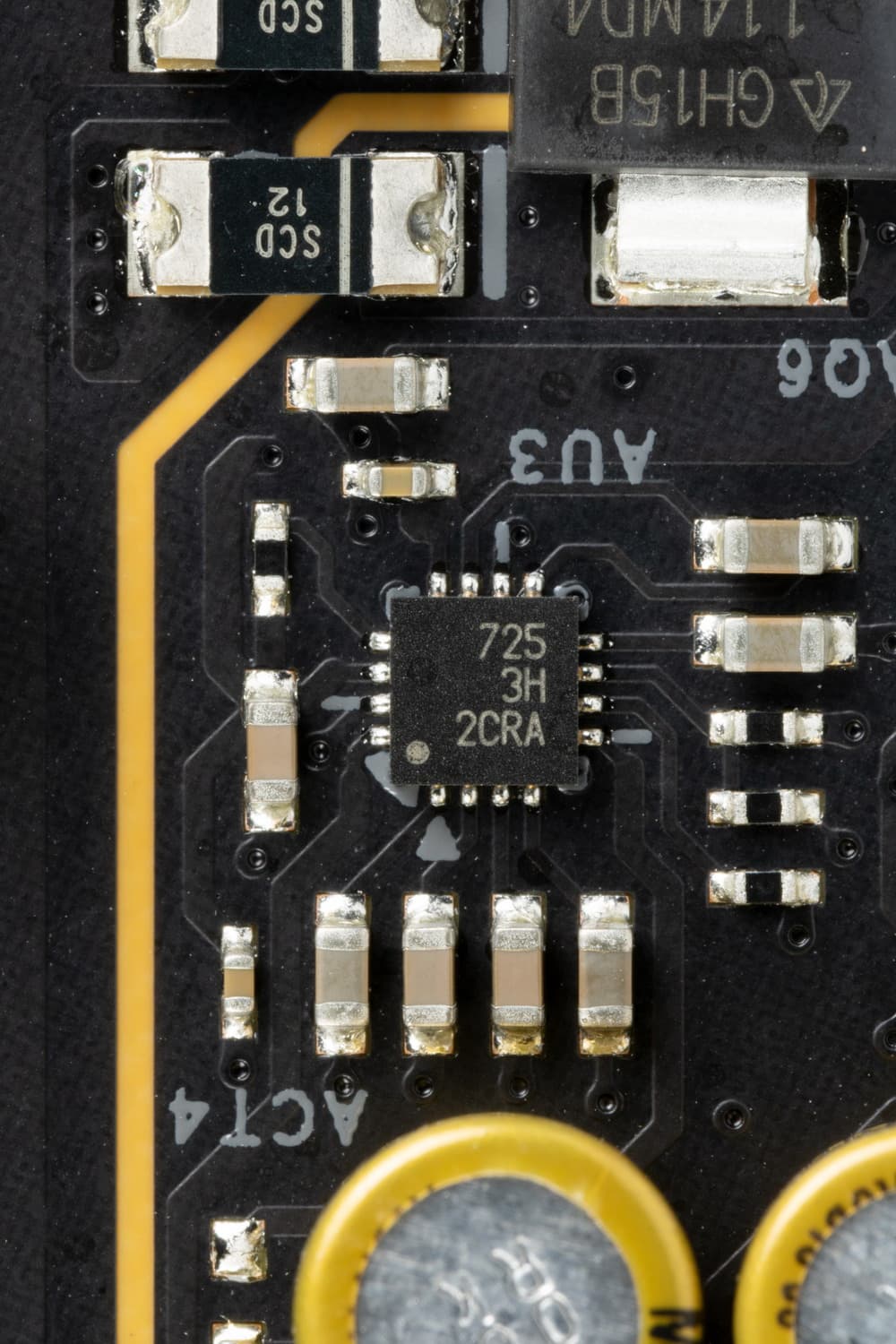

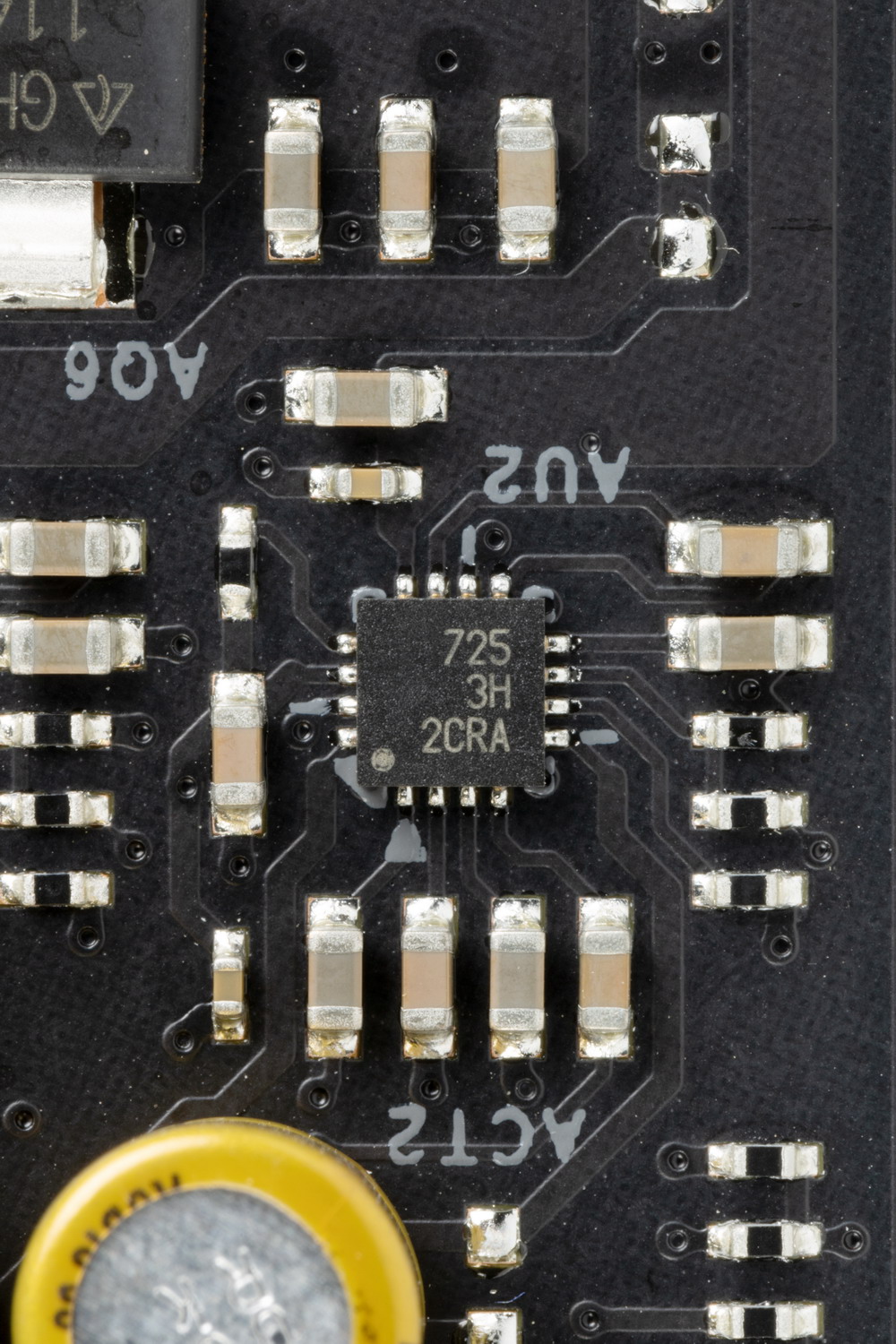

В тракте используется два операционных усилителя Savitech SV3H725.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

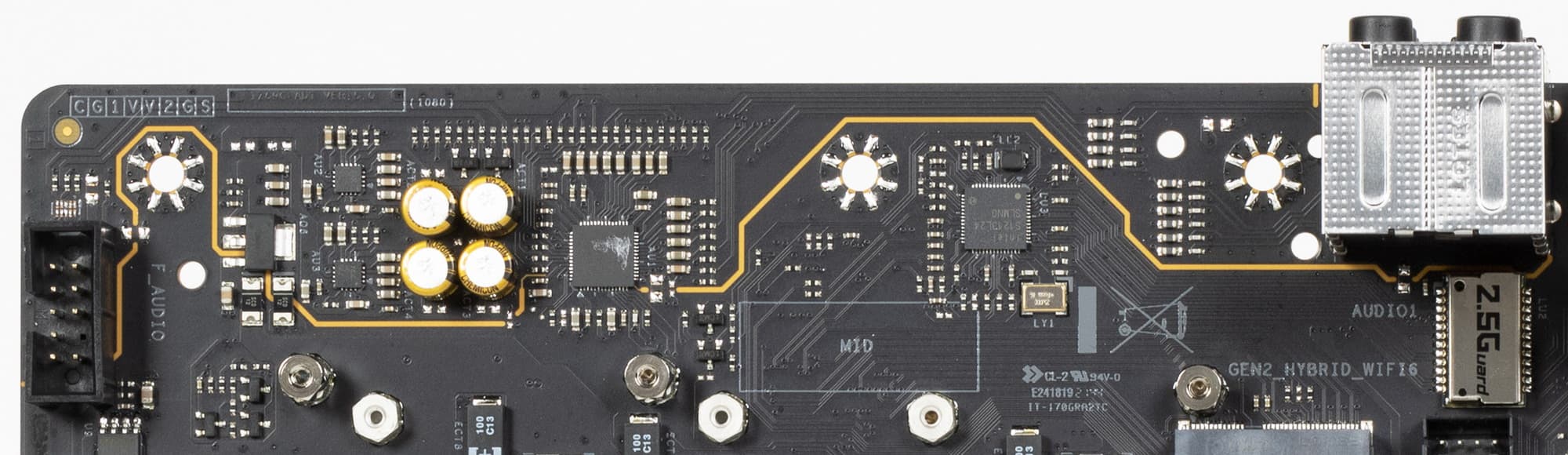

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.
Питание, охлаждение

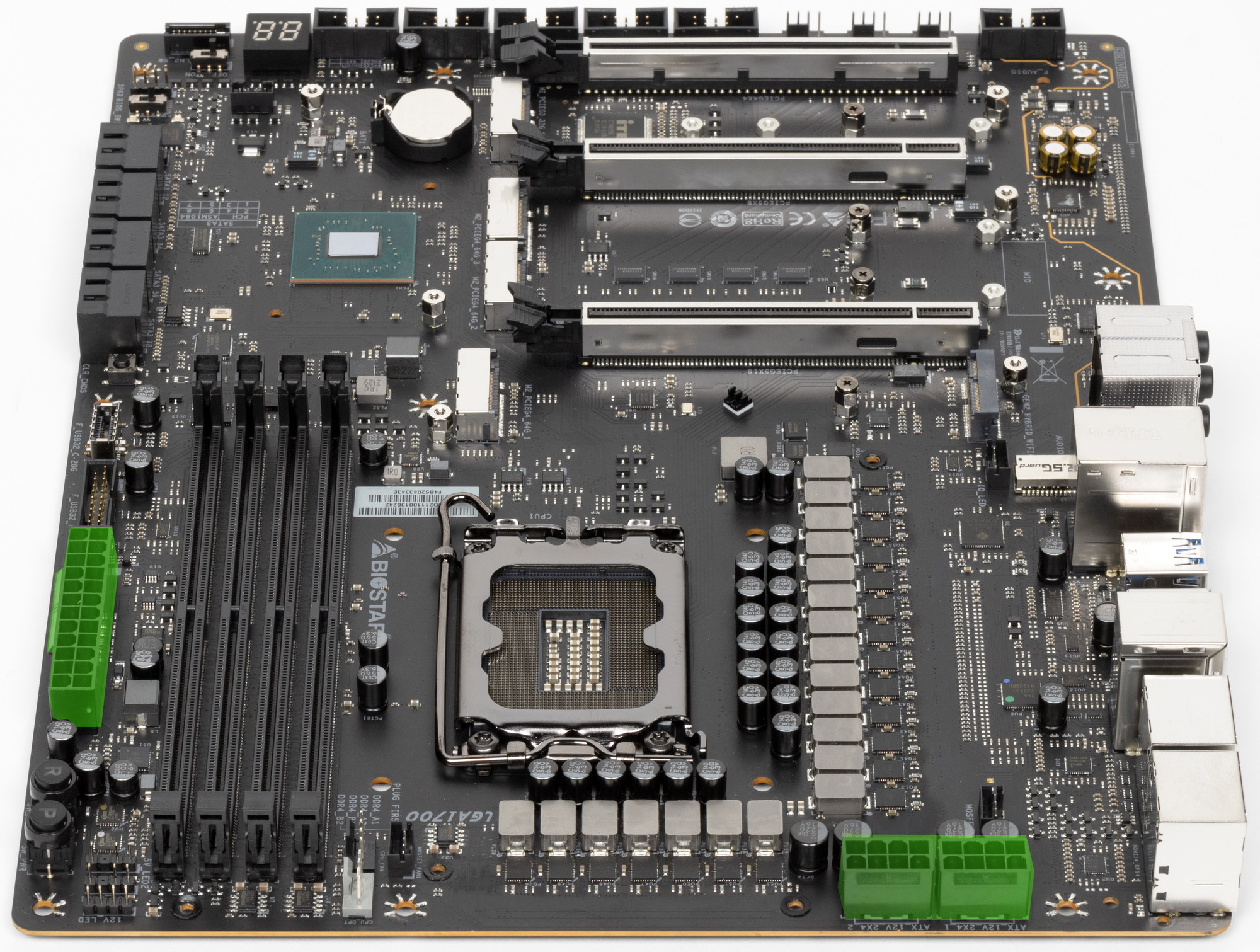

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

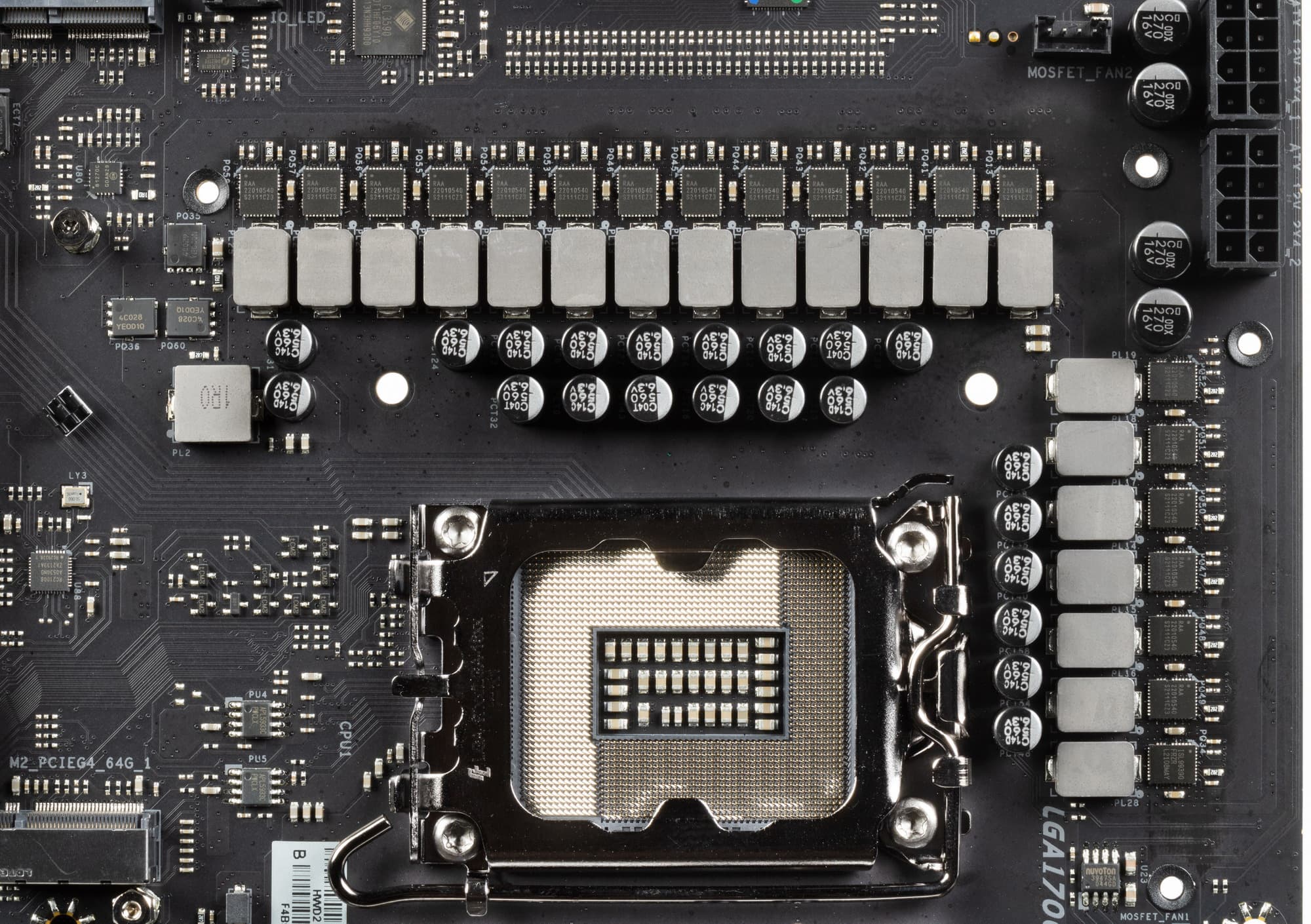

Схема питания процессора выполнена по схеме 19+1+1 (всего 21 фаза, 19 на VCore, 1 на iGPU и 1 на VCCIO).

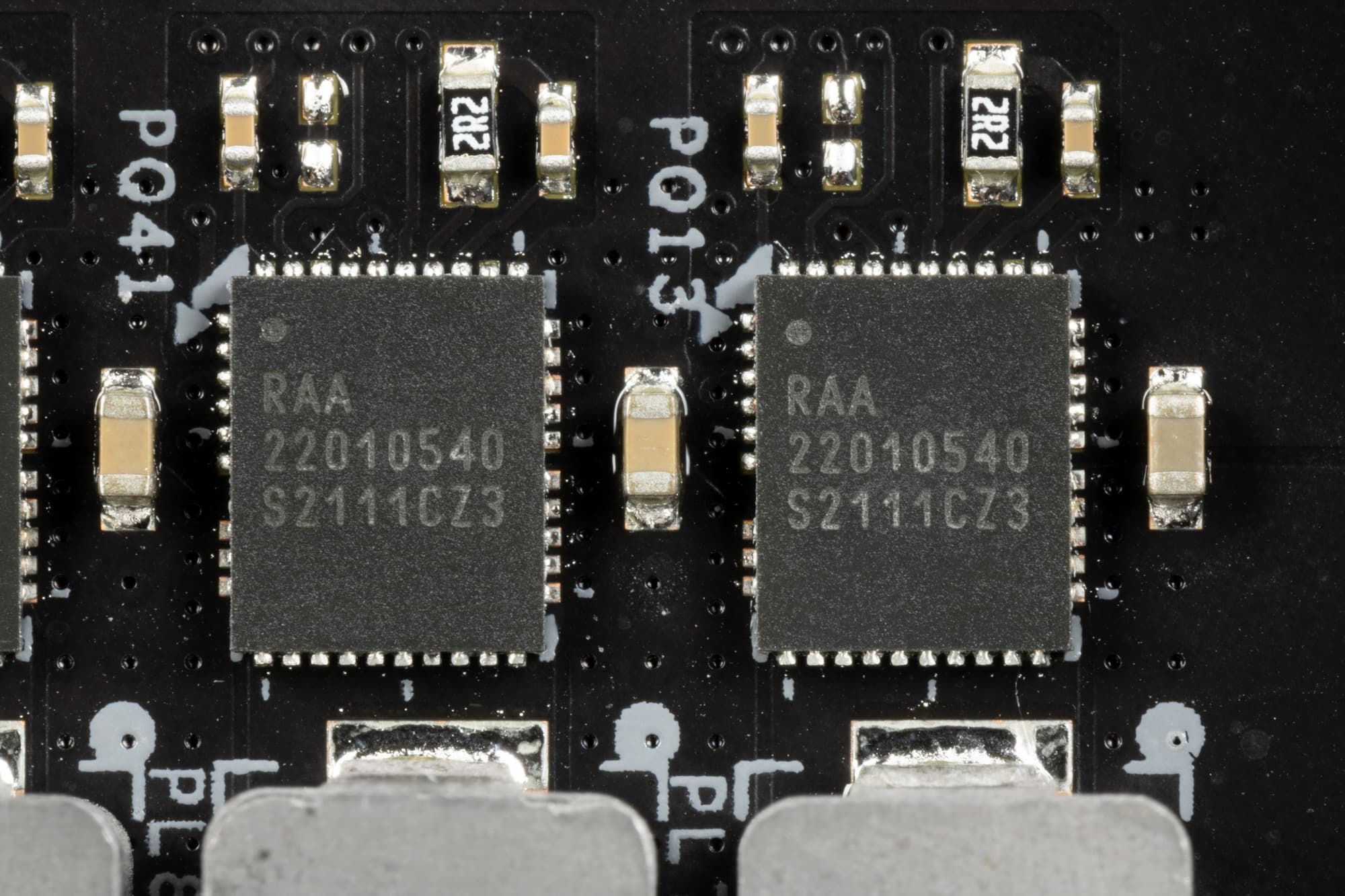

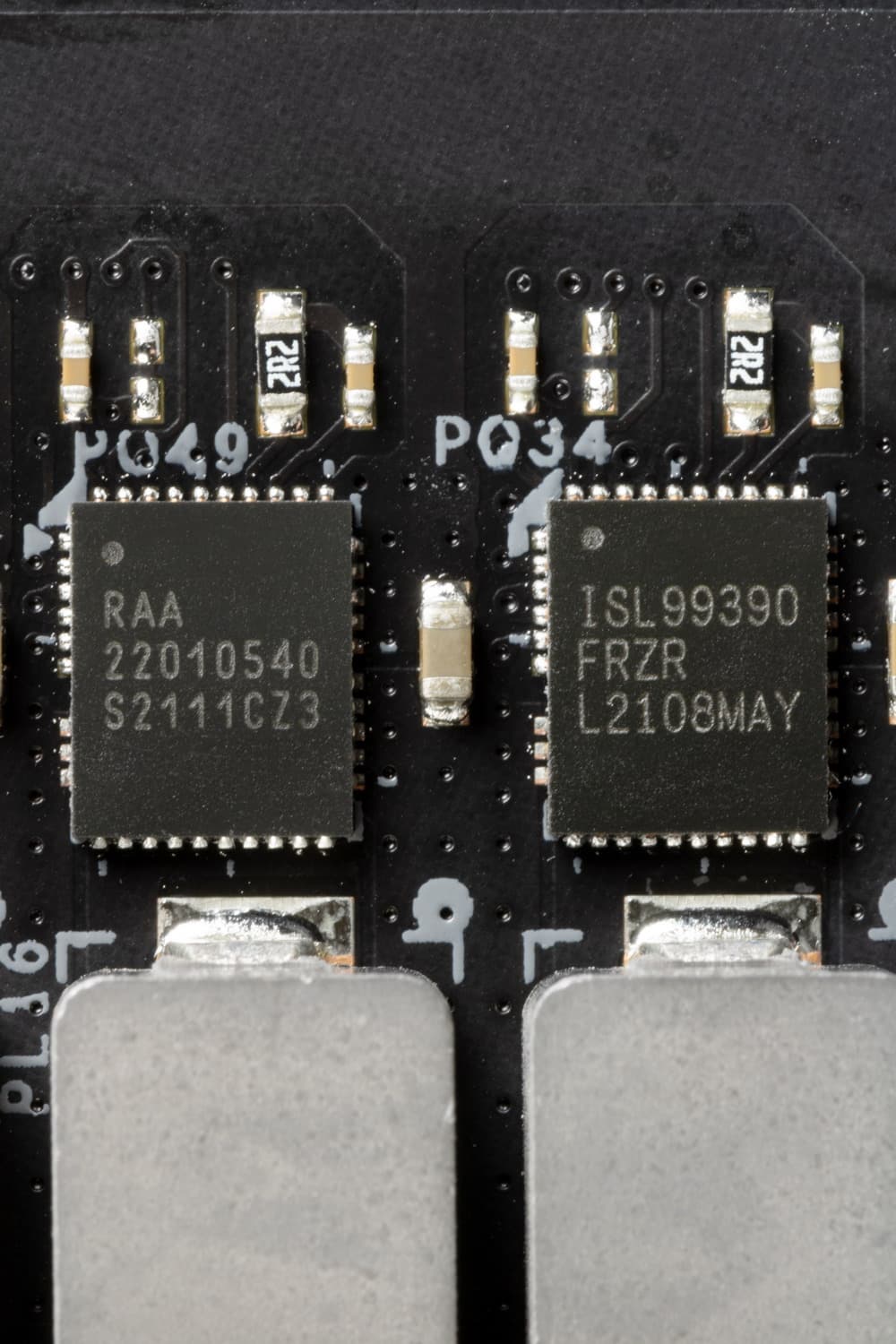

Каждый канал фазы имеет суперферритовый дроссель и RAA 22010540 MOSFET от Renesas на 105 А для VCore, ISL99390 (до 90А, Renesas) для встроенного графического ядра.

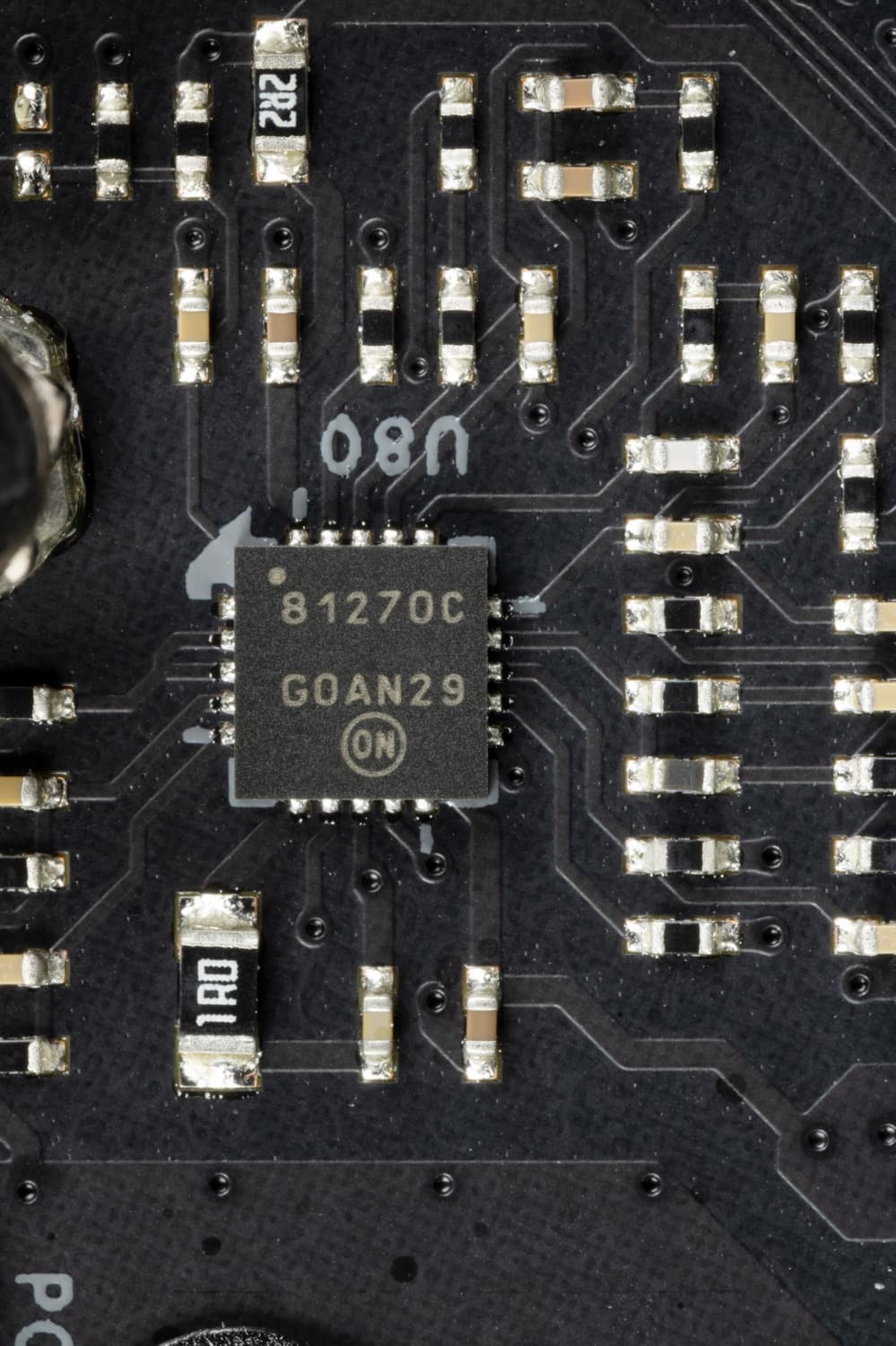

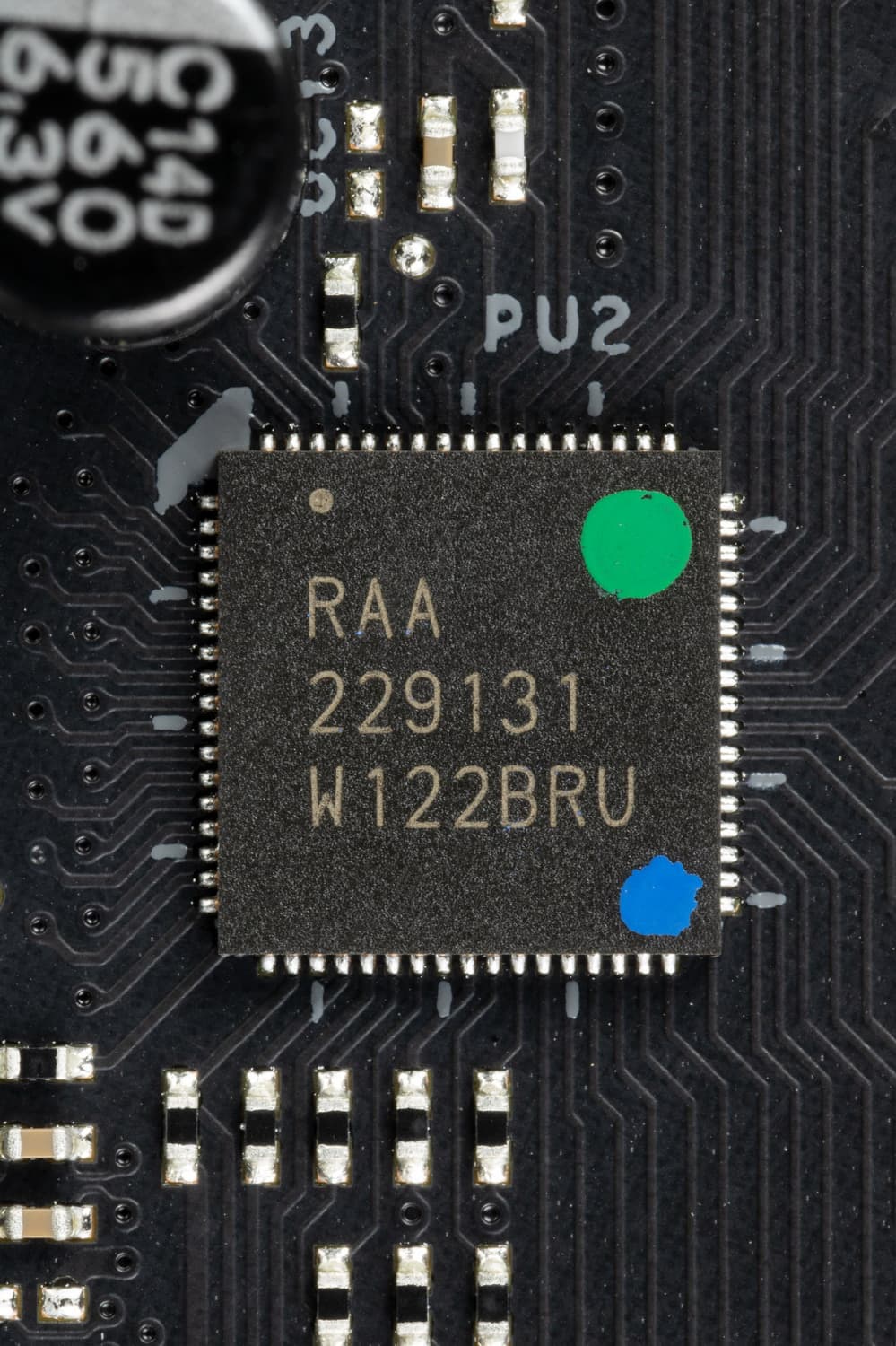

Управляет схемой питания VCore и iGPU ШИМ-контроллер RAA229131 от того же Renesas, рассчитанный максимум на 20 фаз.
Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCIO имеется свой ШИМ-контроллер от On Semi.

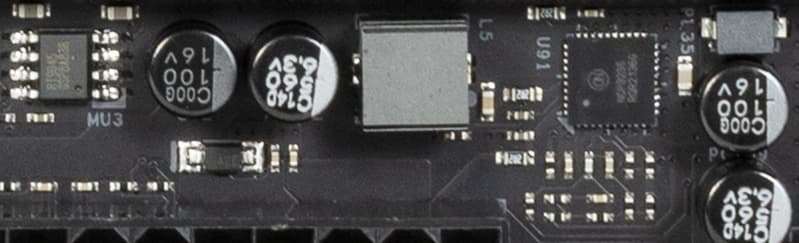

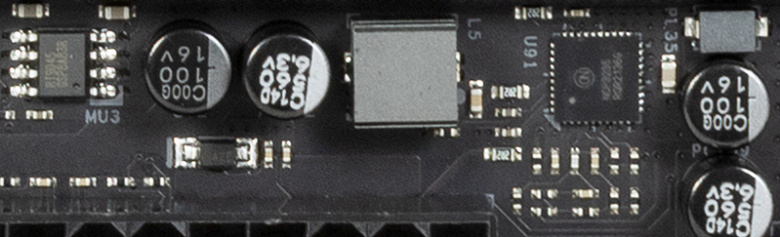

Питание VCCSA,как и модулей оперативной памяти имеет однофазную схему.
Теперь про охлаждение.

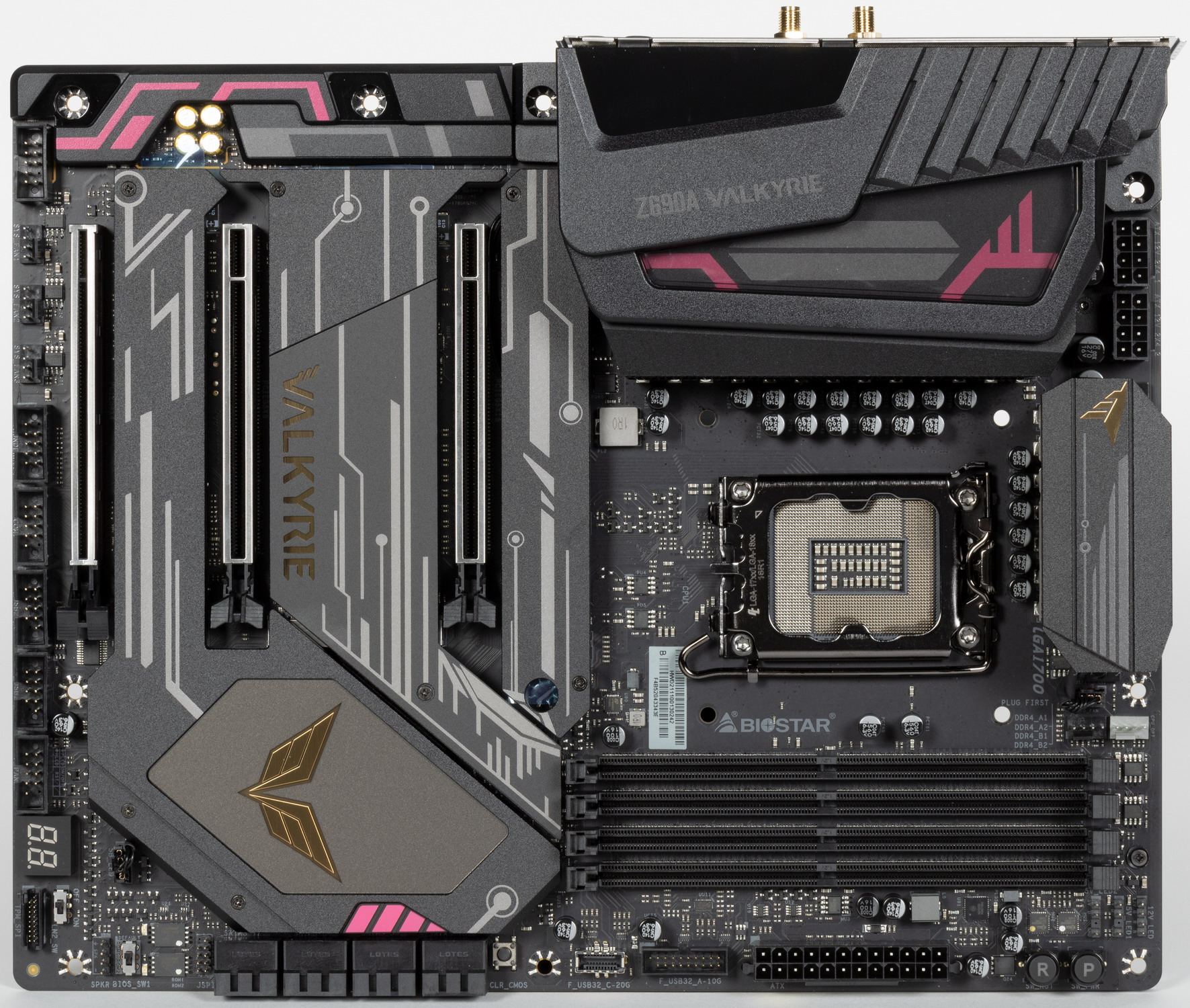

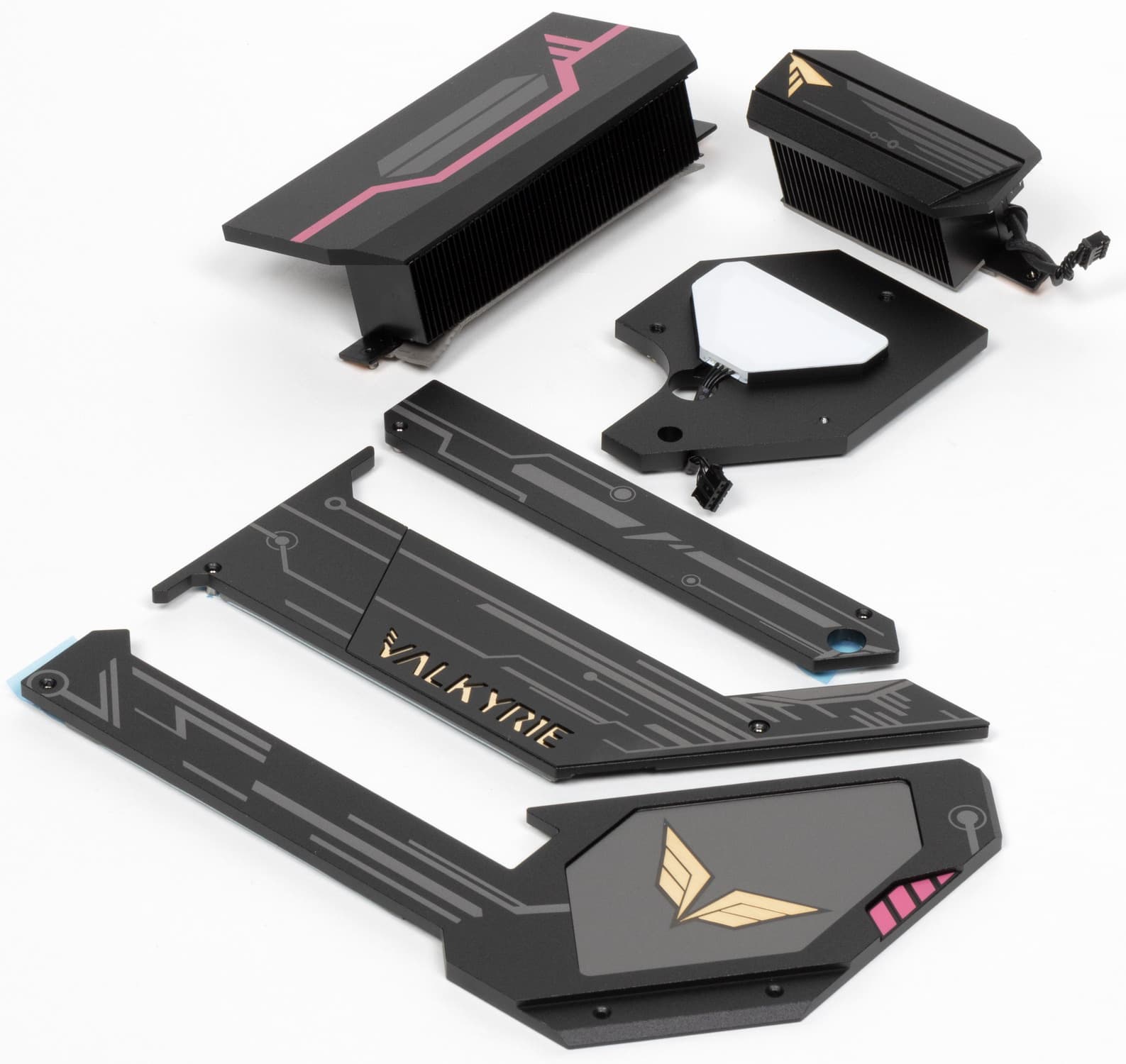

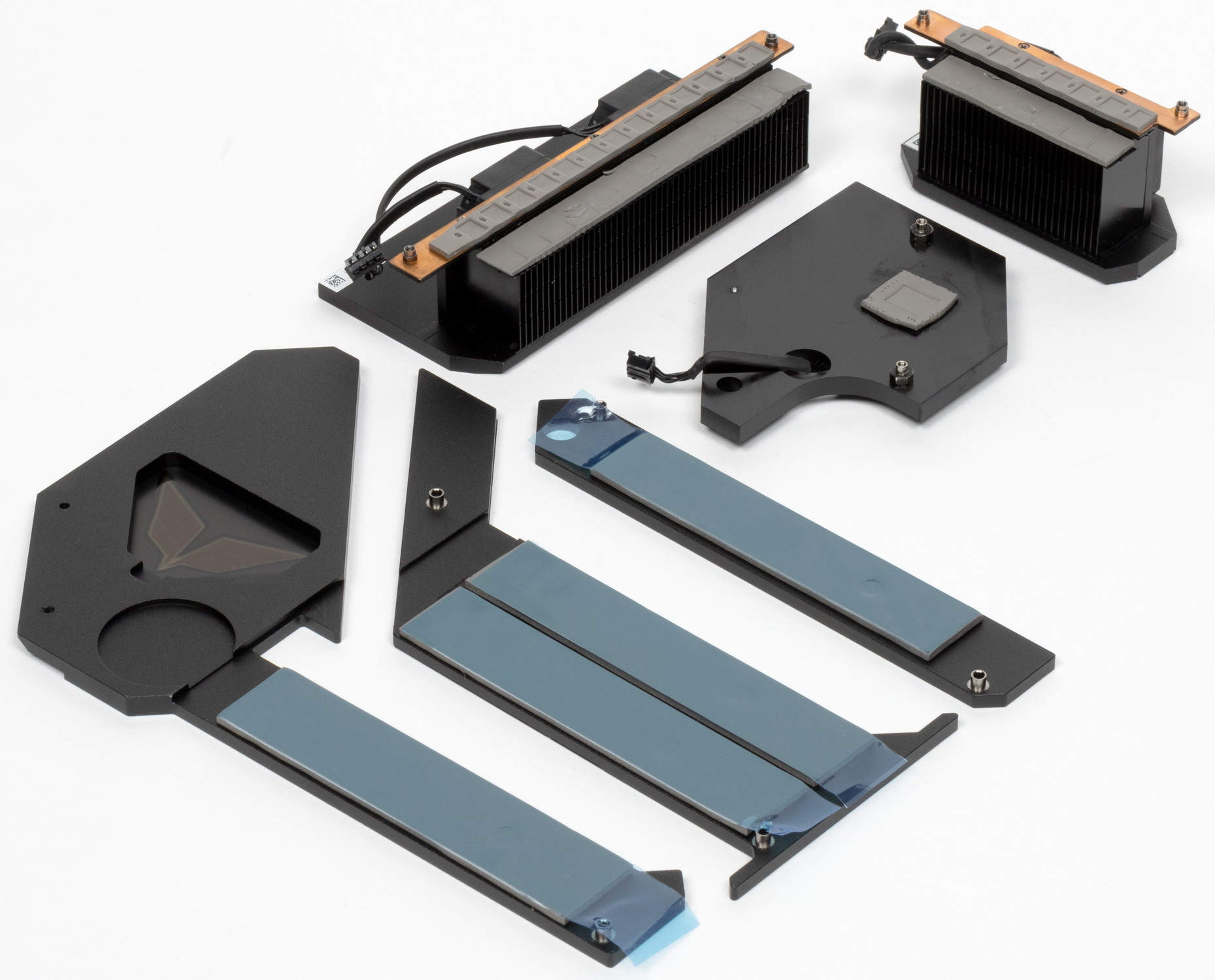

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

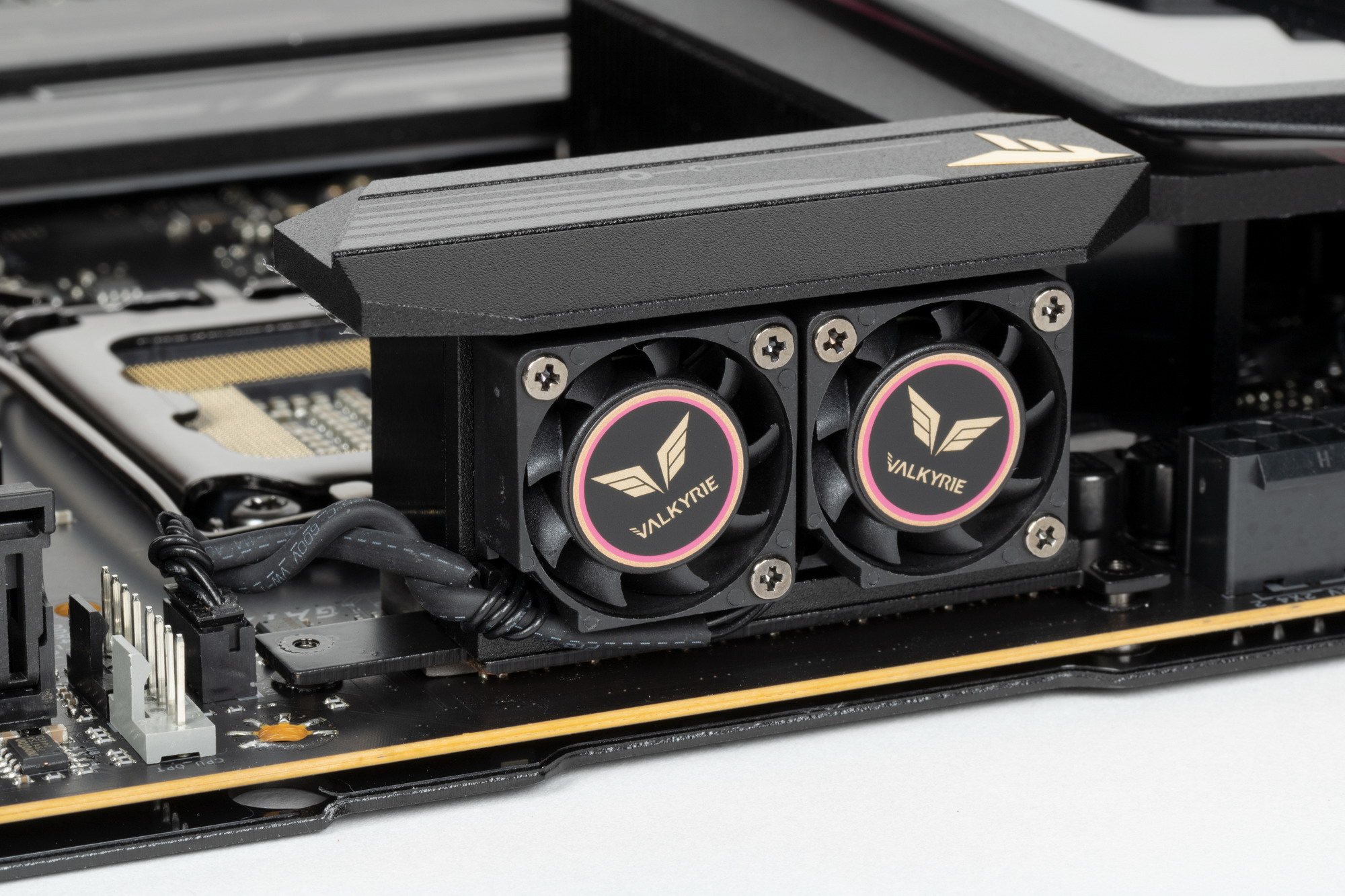

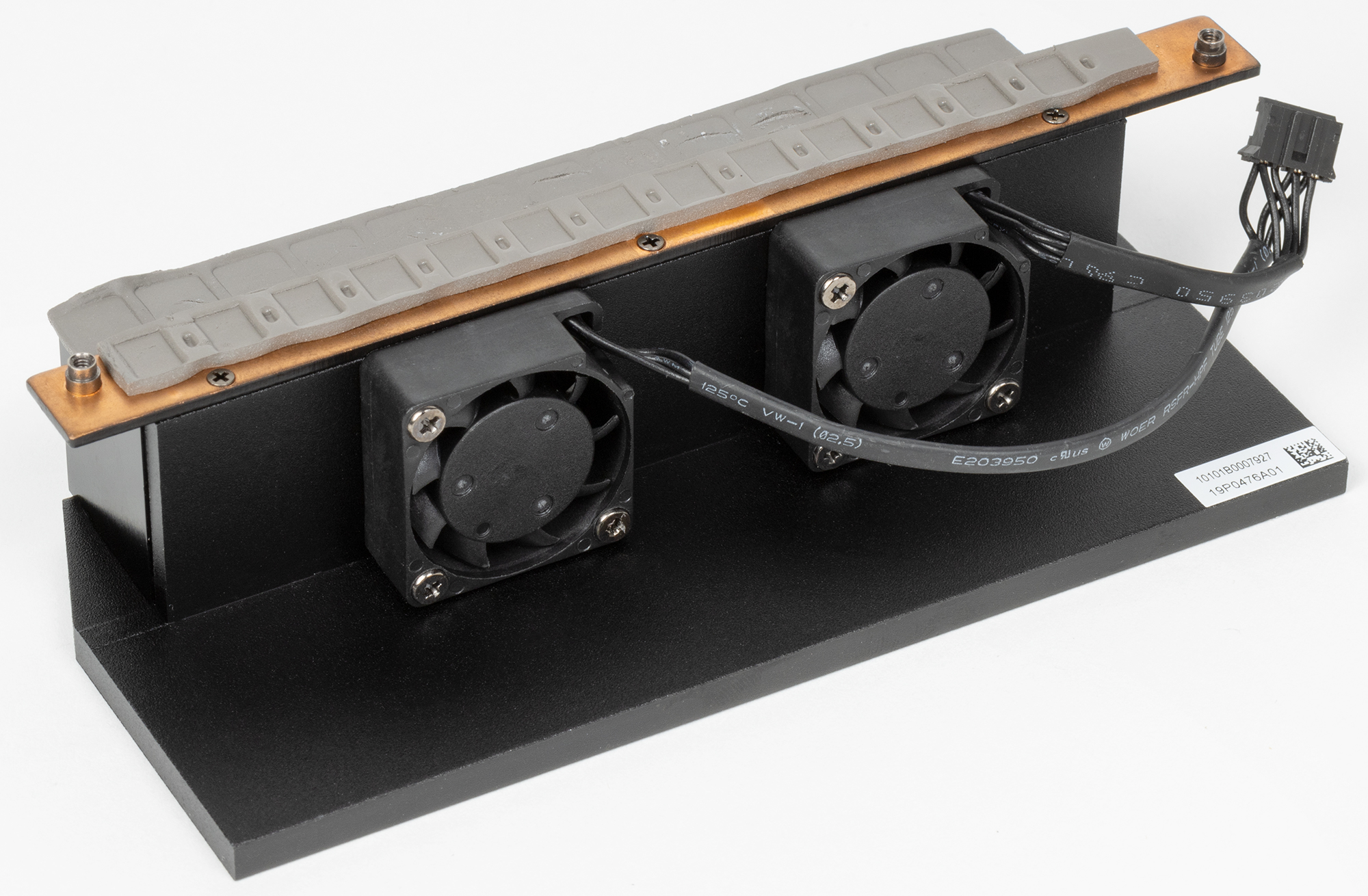

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора. При этом самый верхний оснащен двумя маленькими вентиляторами, которые включаются только при пороге нагрева в 70 градусов, чего на радиаторах VRM получить крайне сложно, так что в 99% случаев эти вентиляторы стоят.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у нижнего — общий радиатор с Z690. Остальные два М.2 имеют свой общий радиатор.

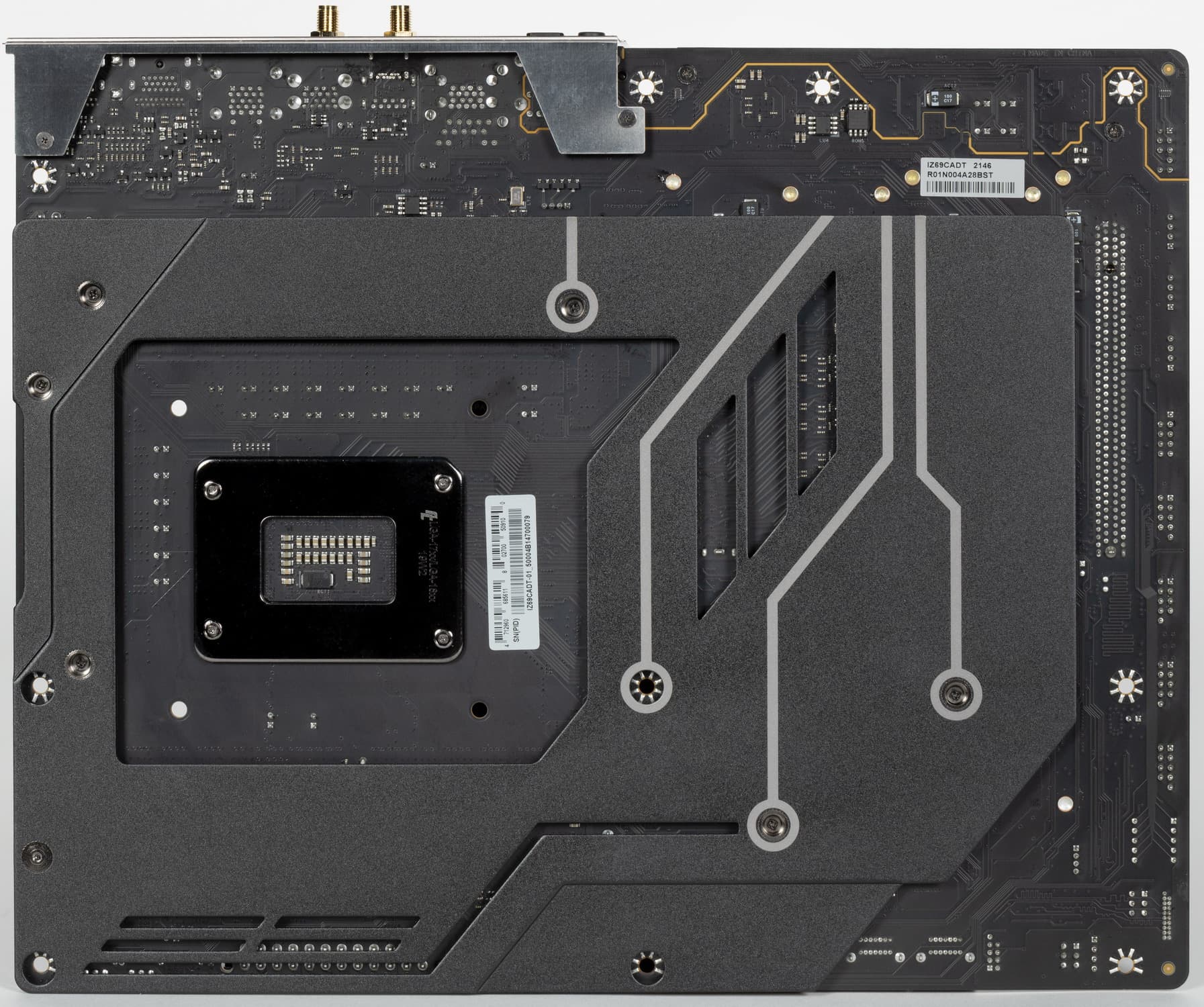

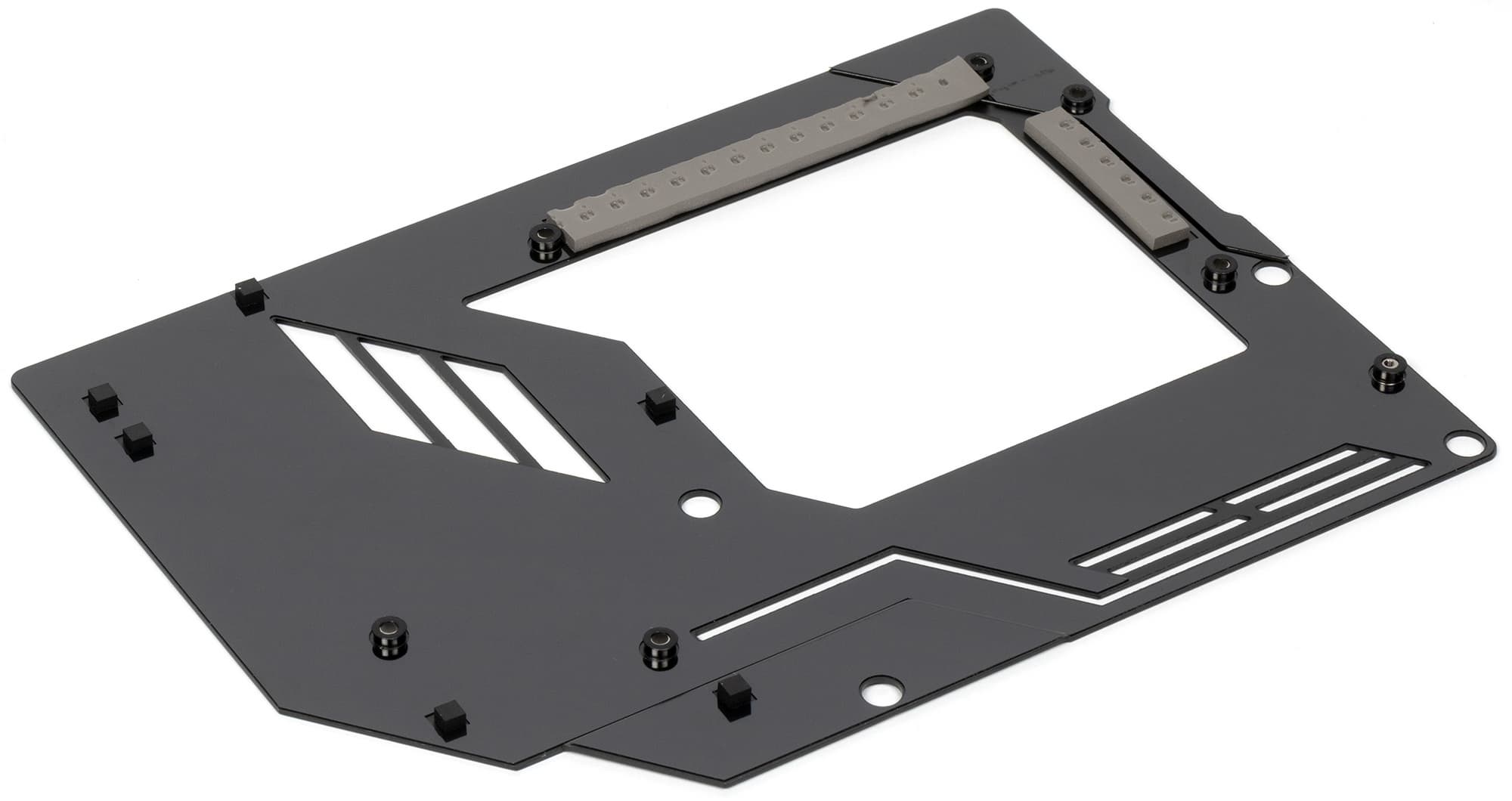

Бэкплейт с оборотной стороны имеет не только функции защиты платы от повреждений и придания ей жесткости, но и охлаждает плату в местах силовых преобразователей через термоинтерфейс.

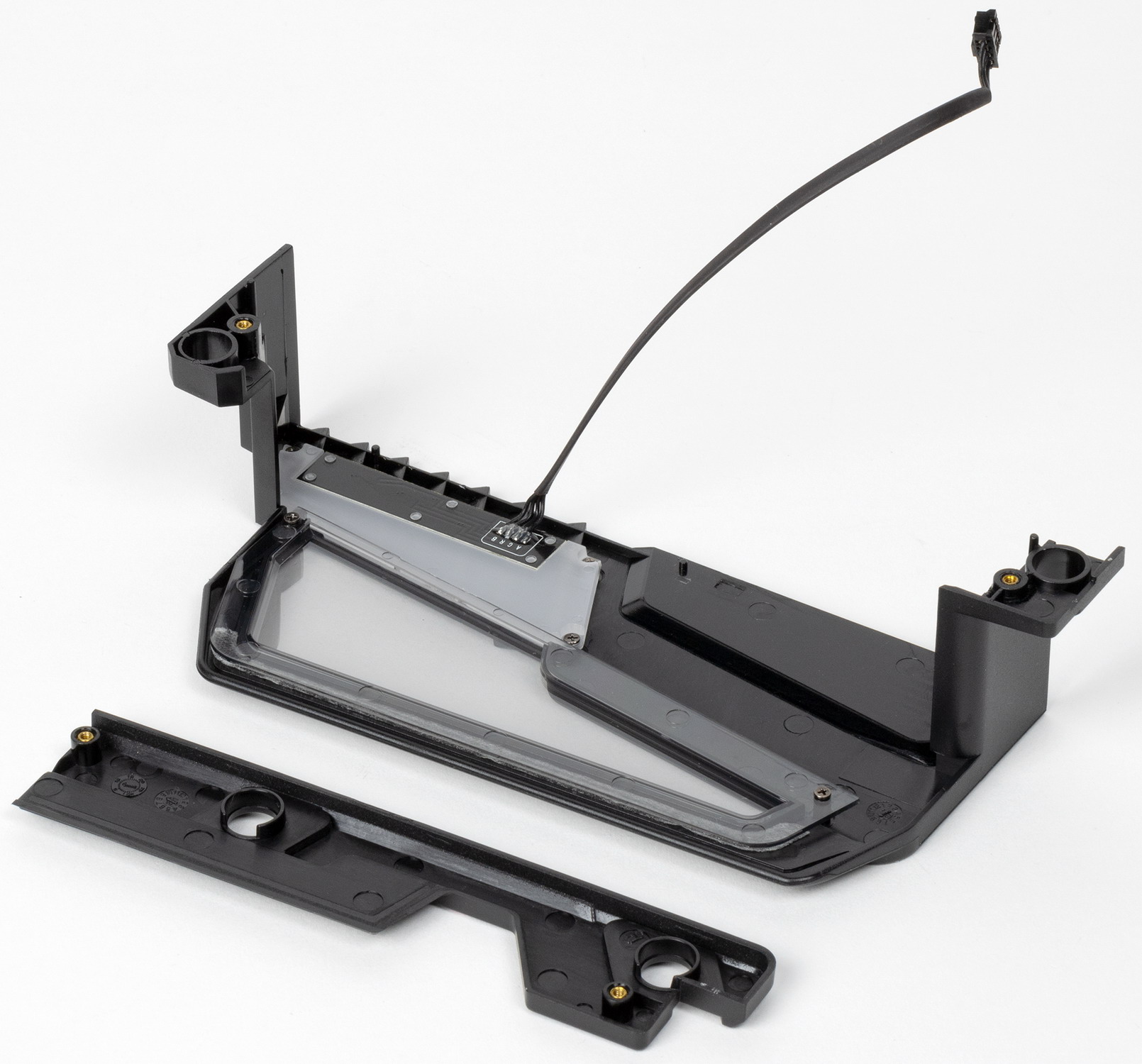

Над портами ввода/вывода задней панели установлен кожух с подсветкой.

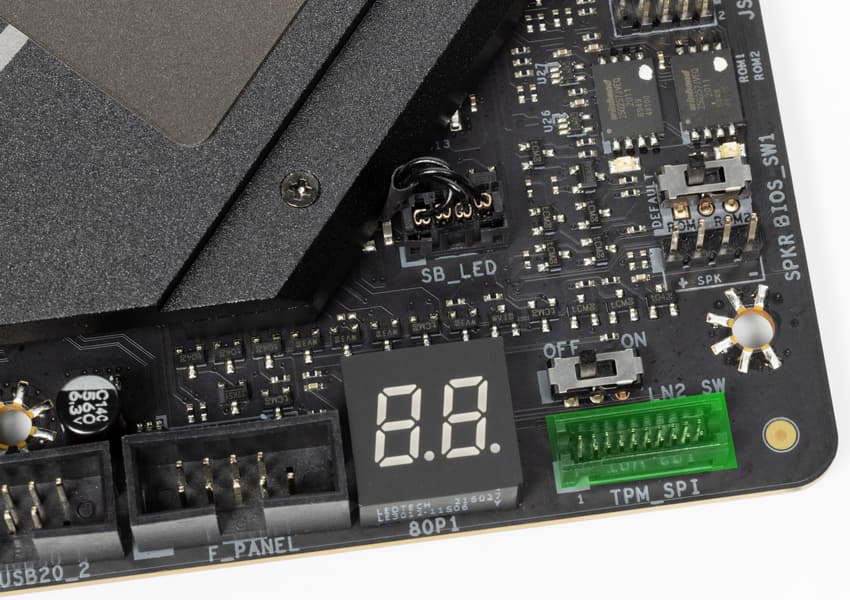

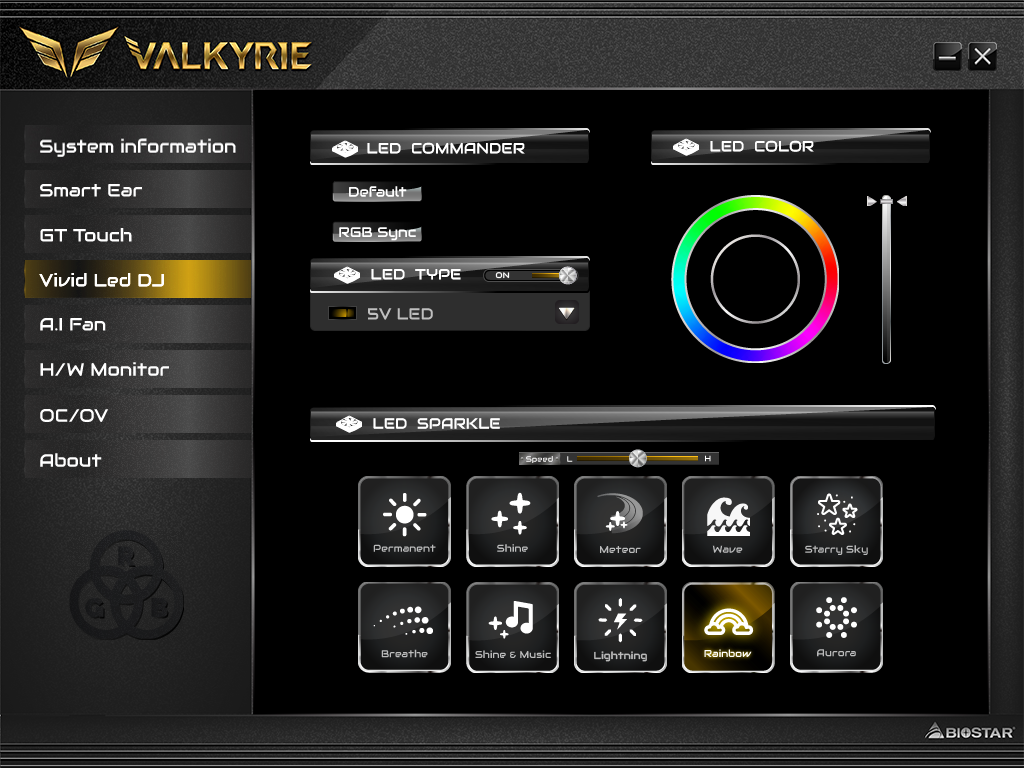

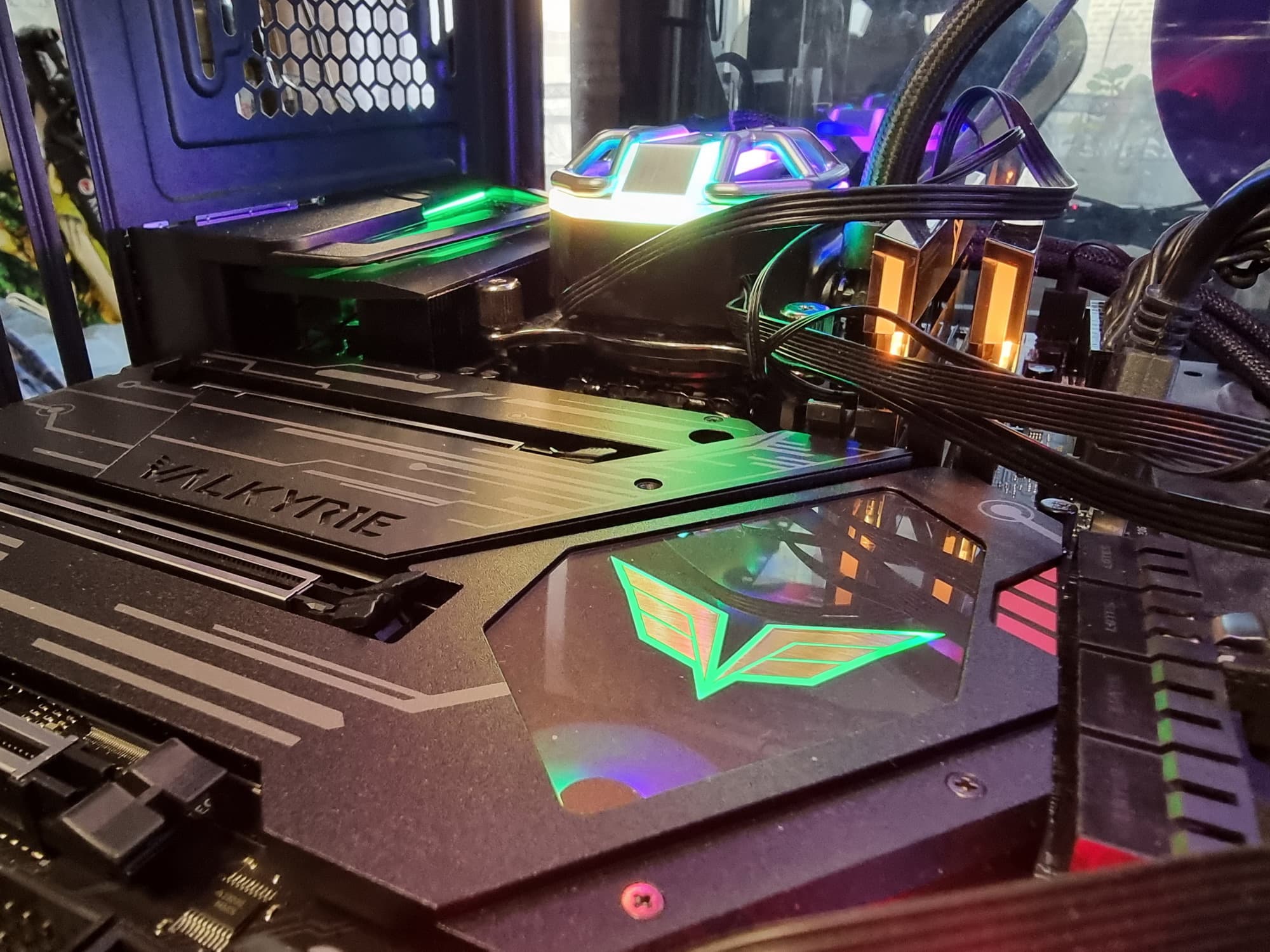

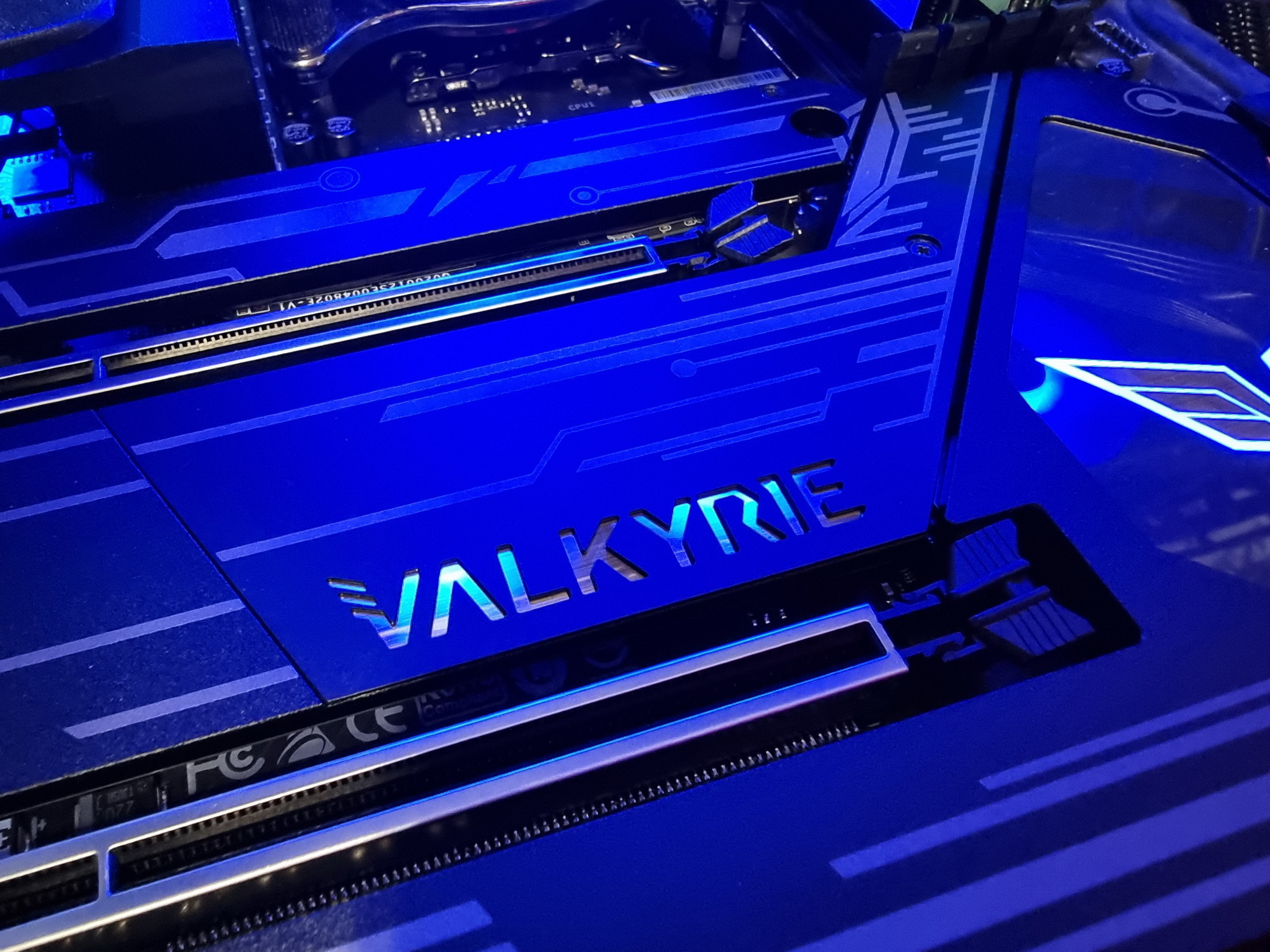

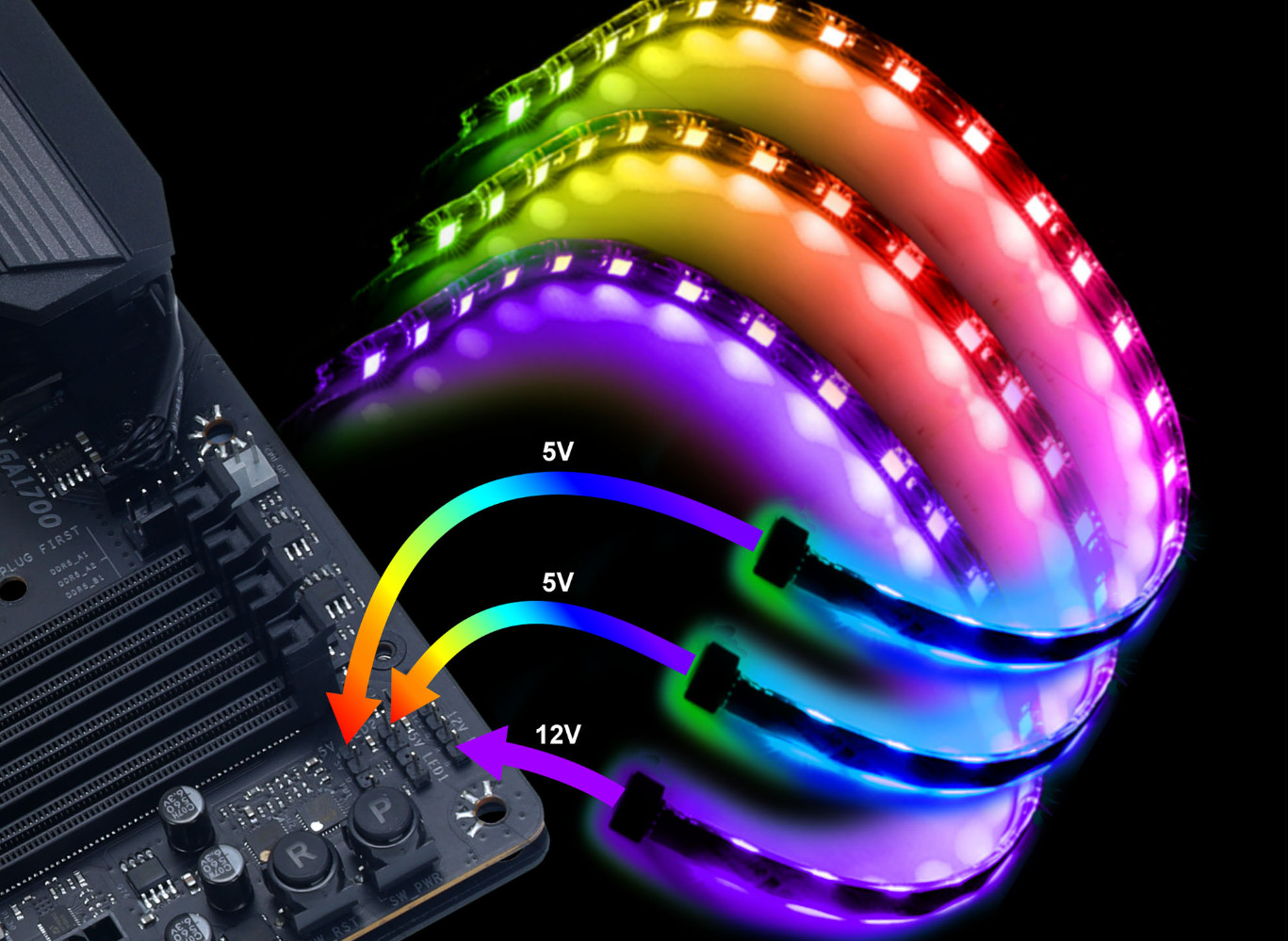

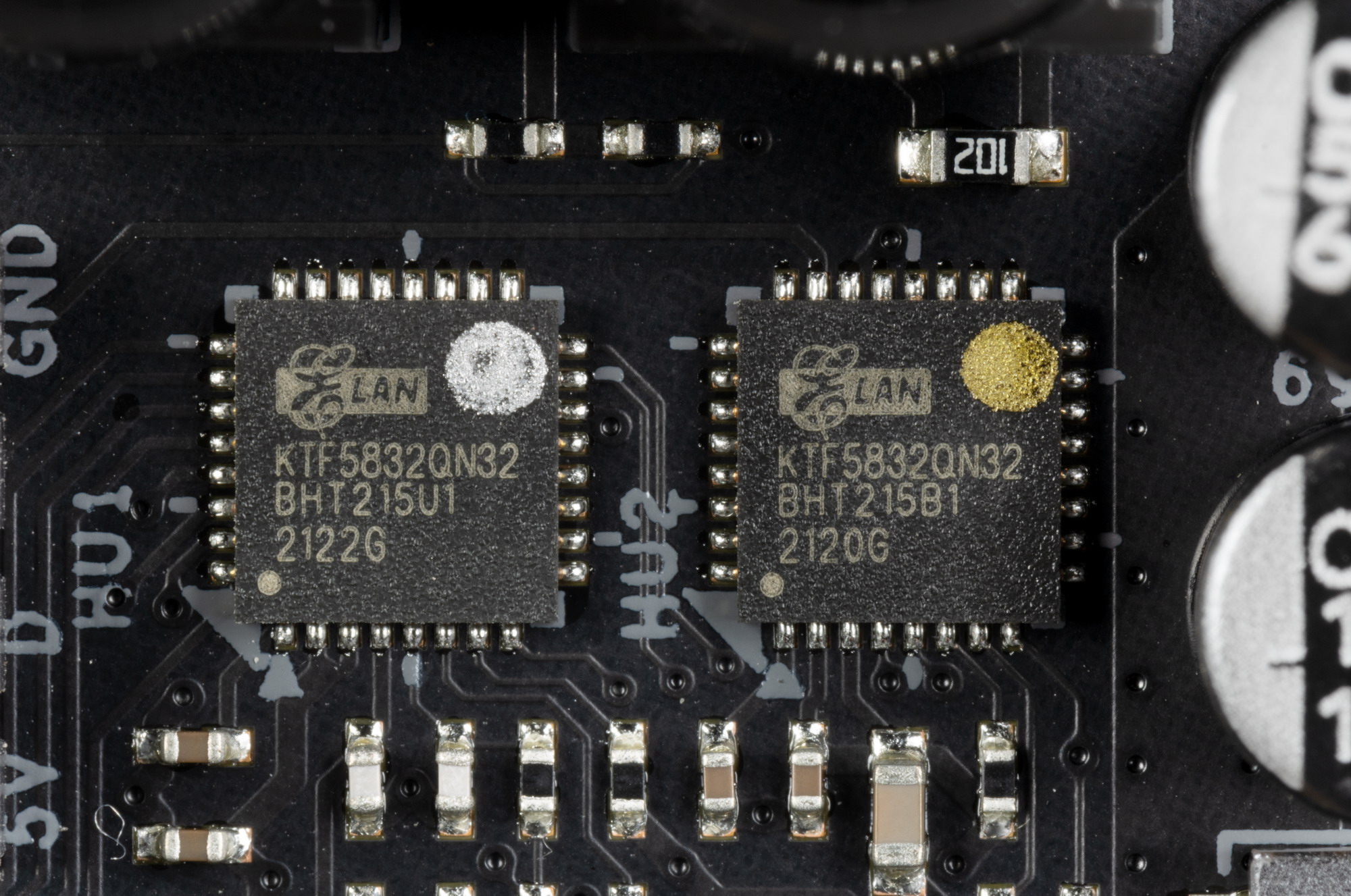

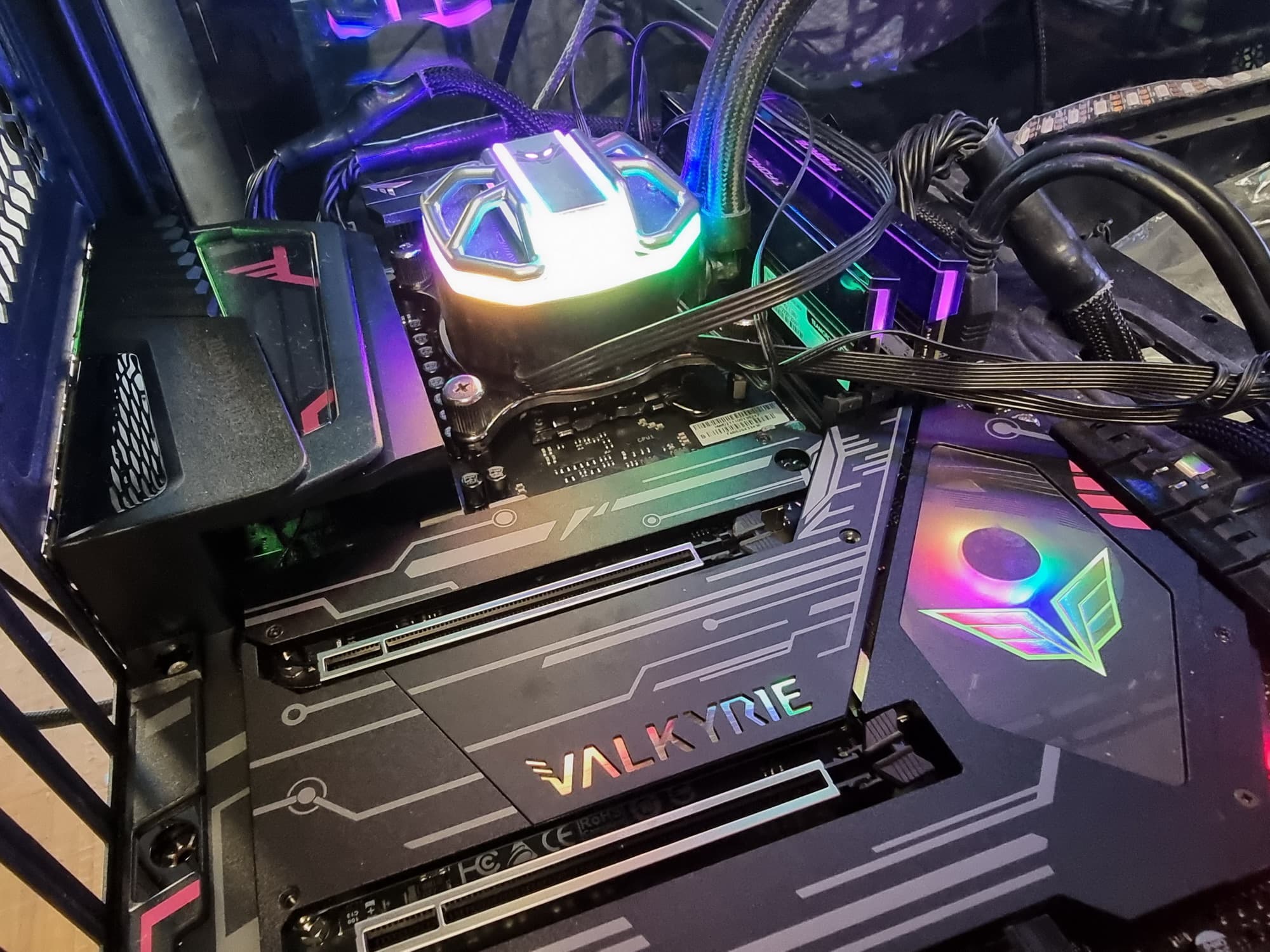

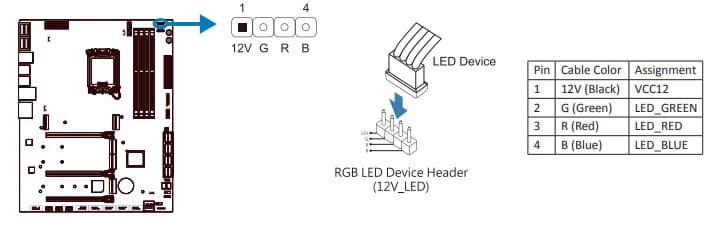

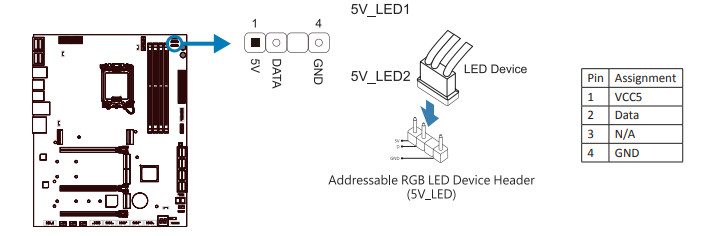

Подсветка

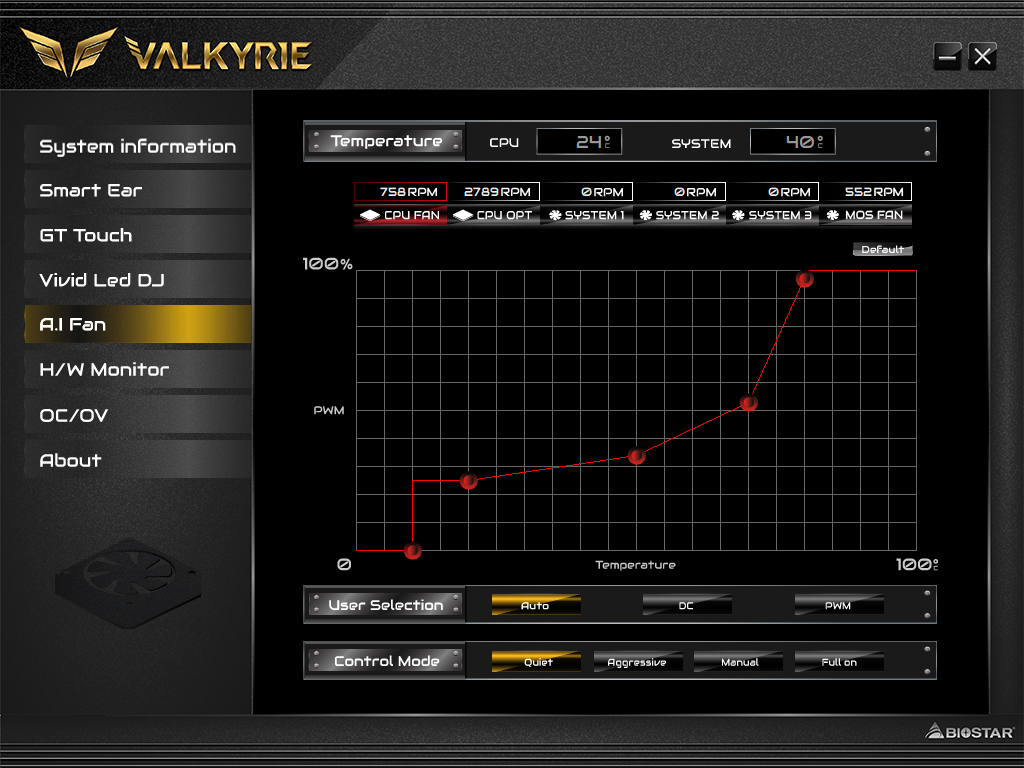

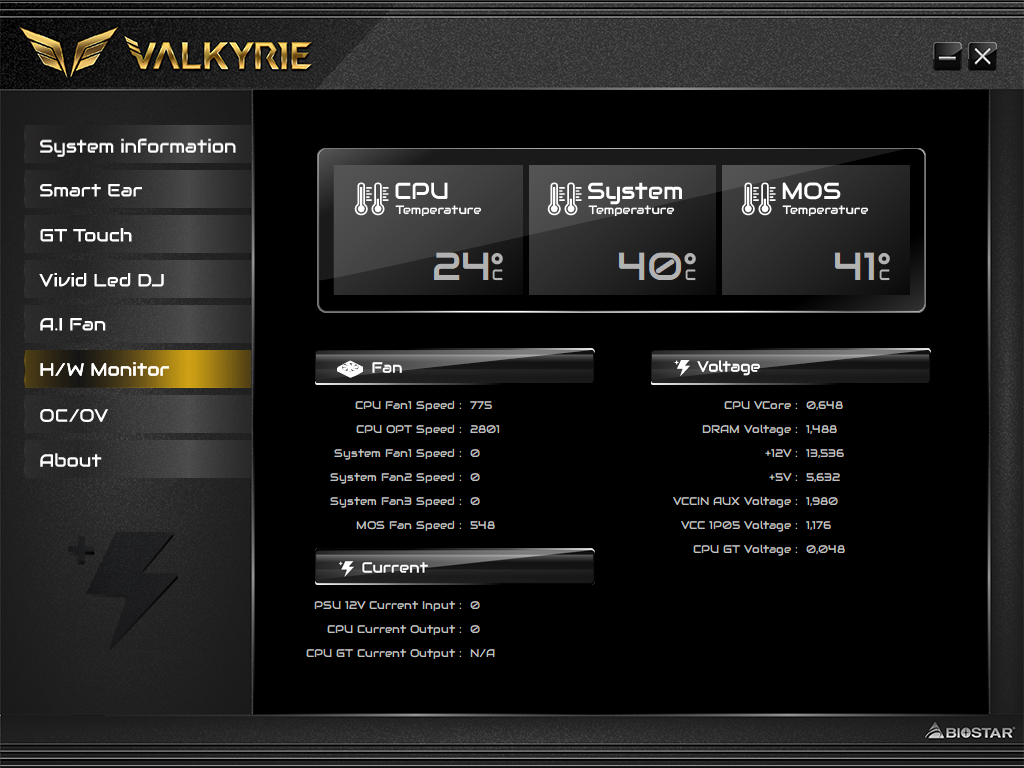

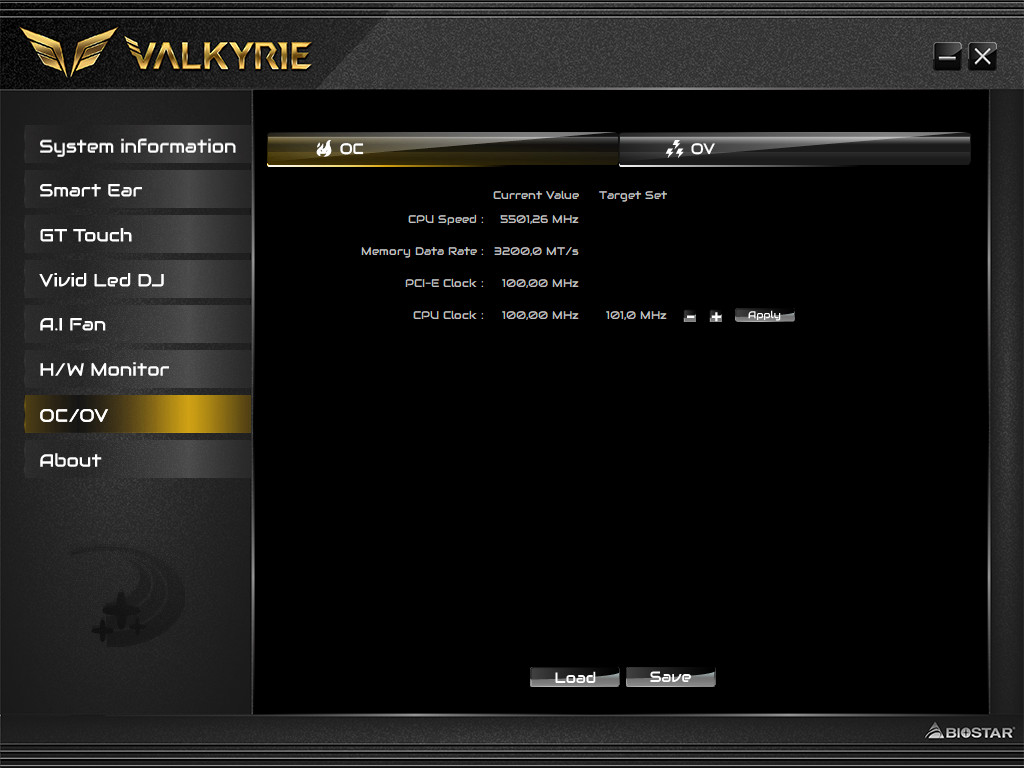

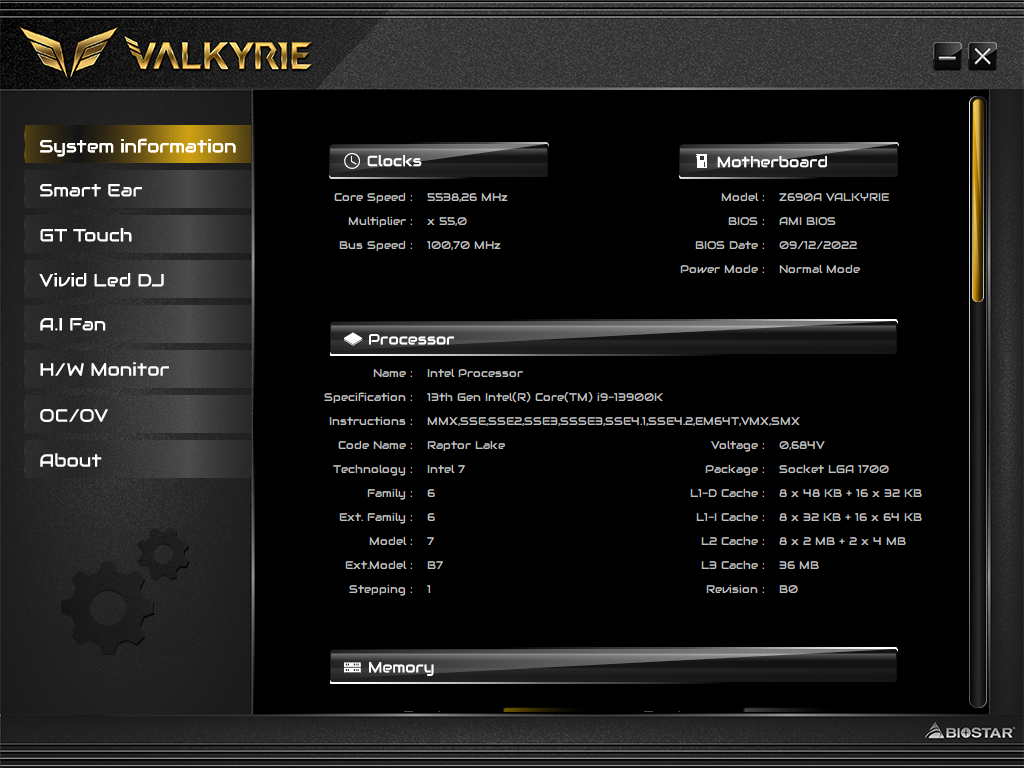

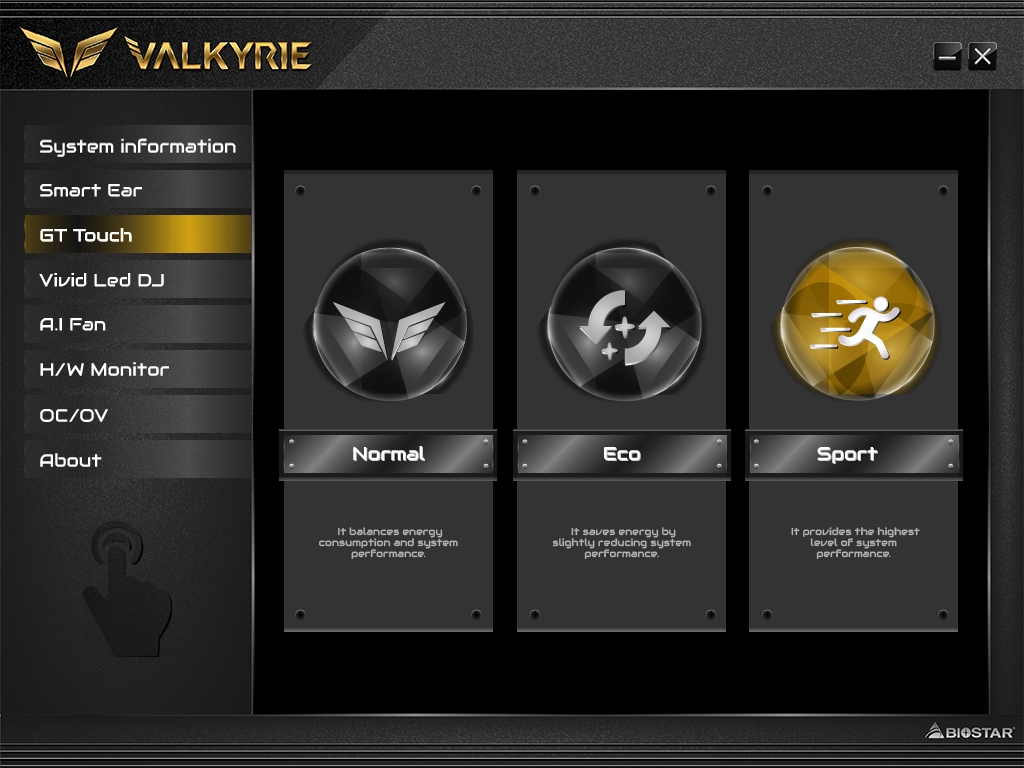

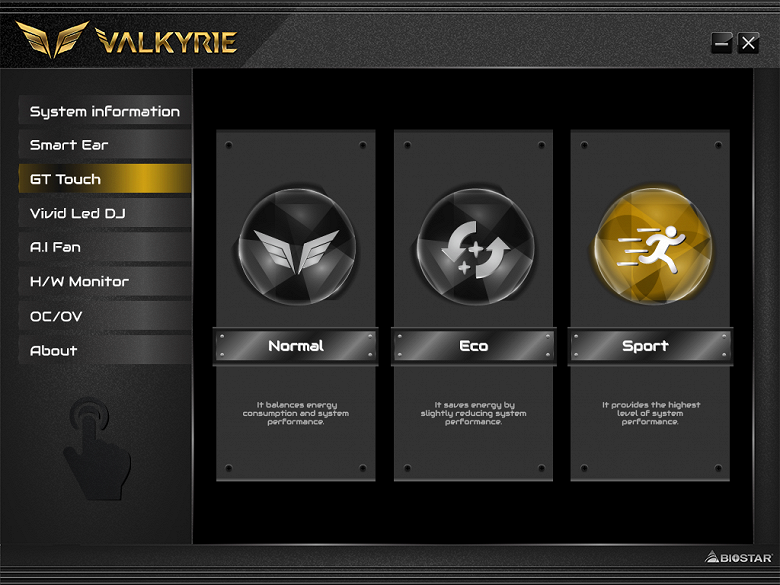

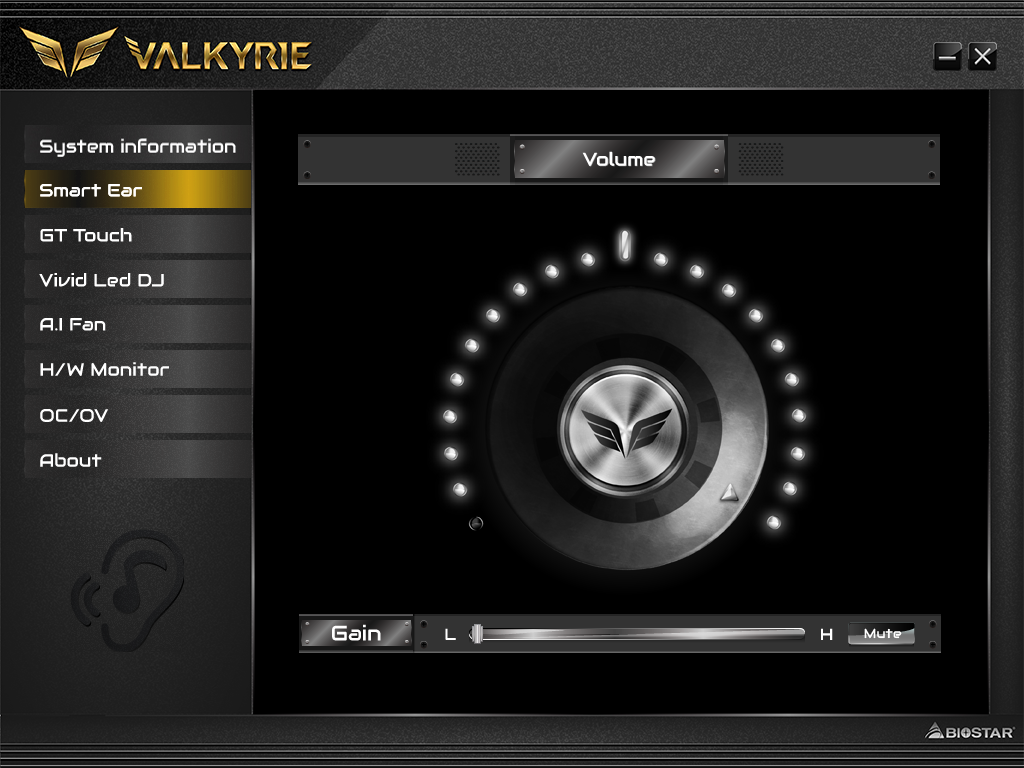

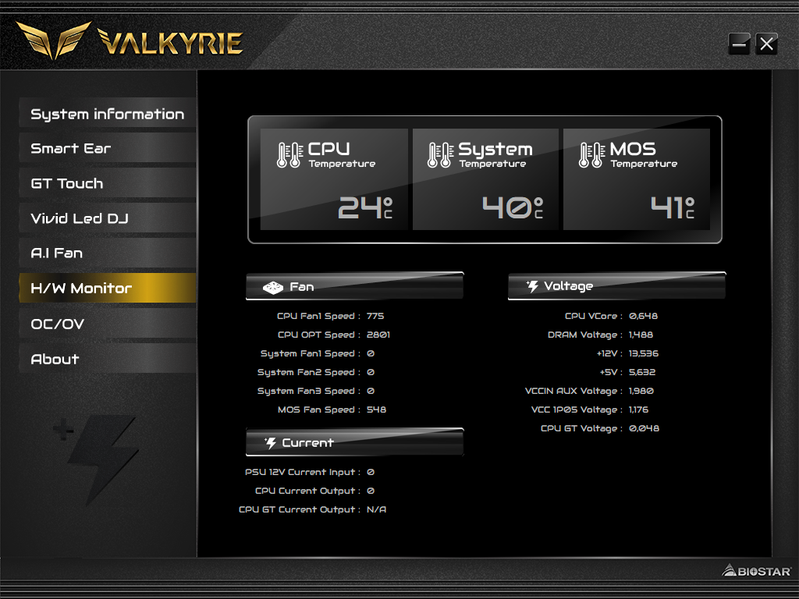

Программное обеспечение под Windows

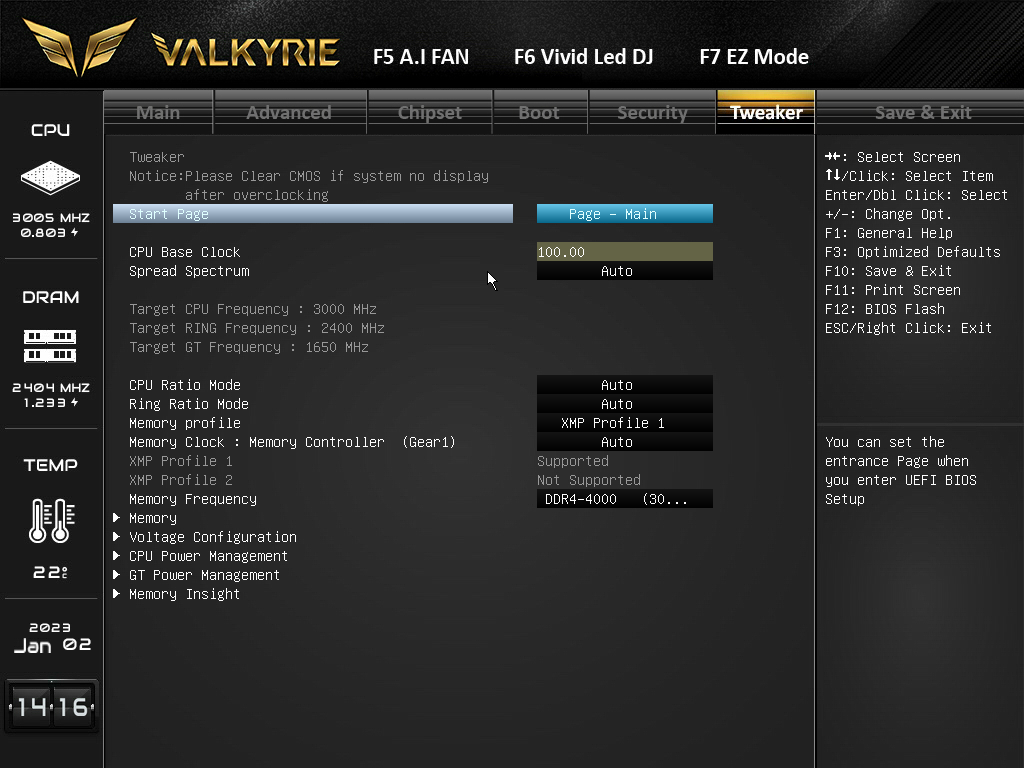

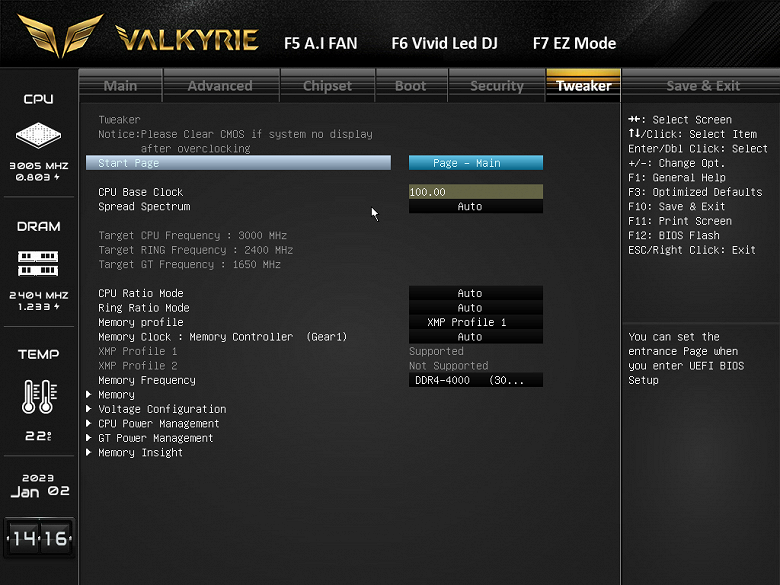

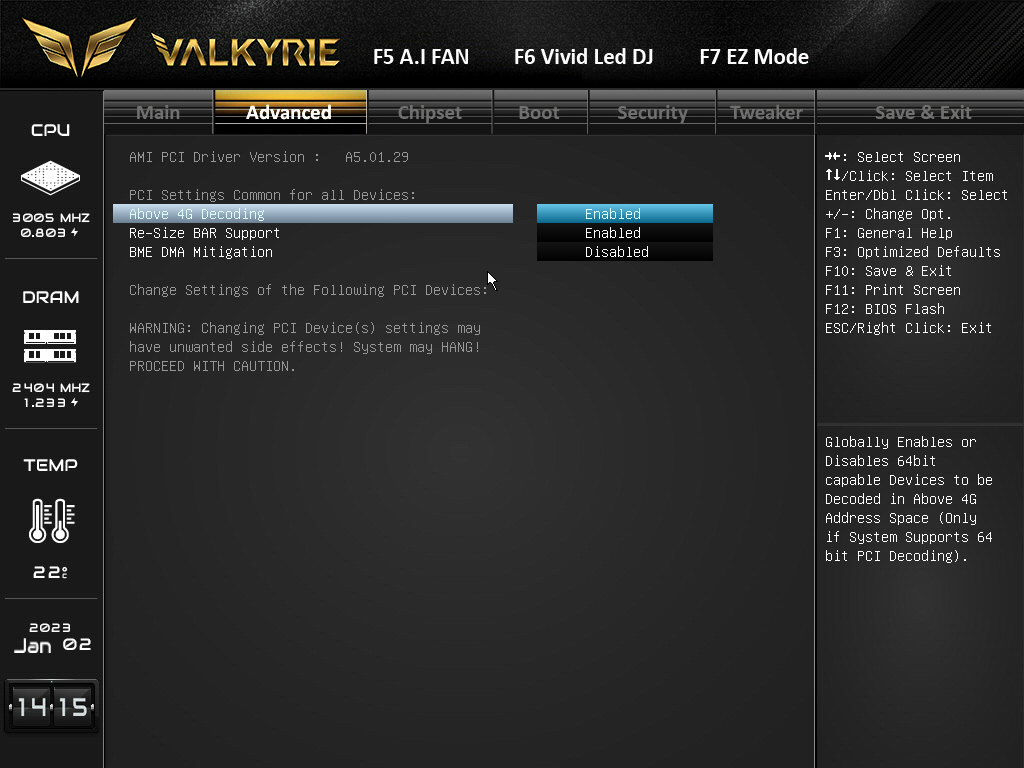

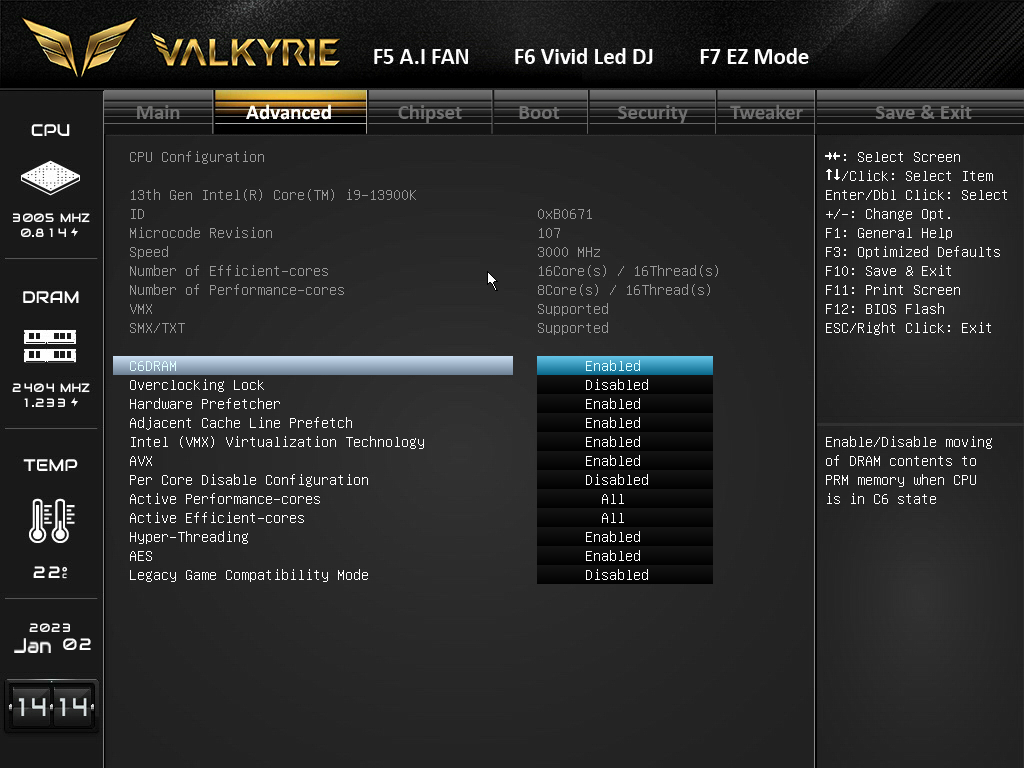

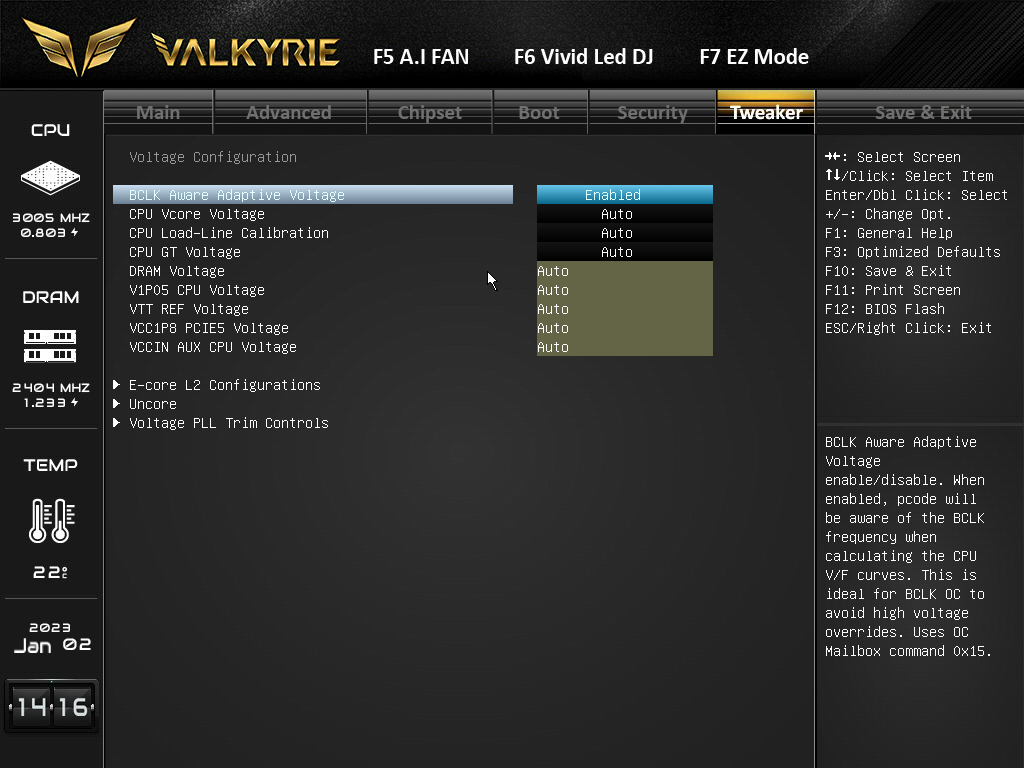

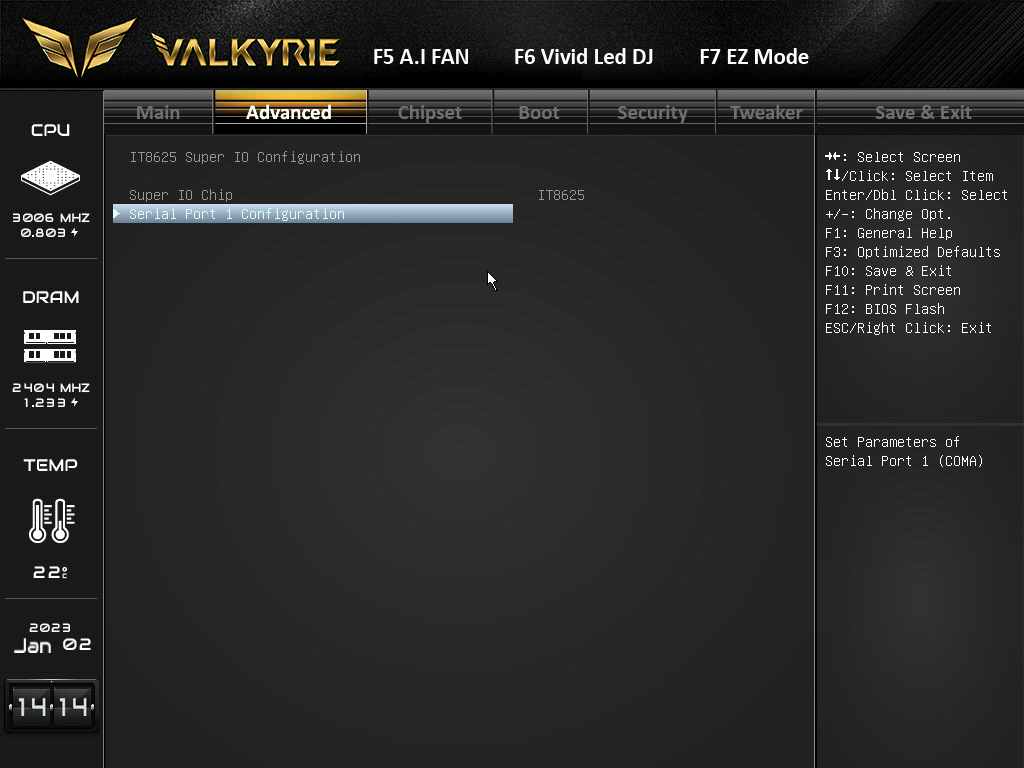

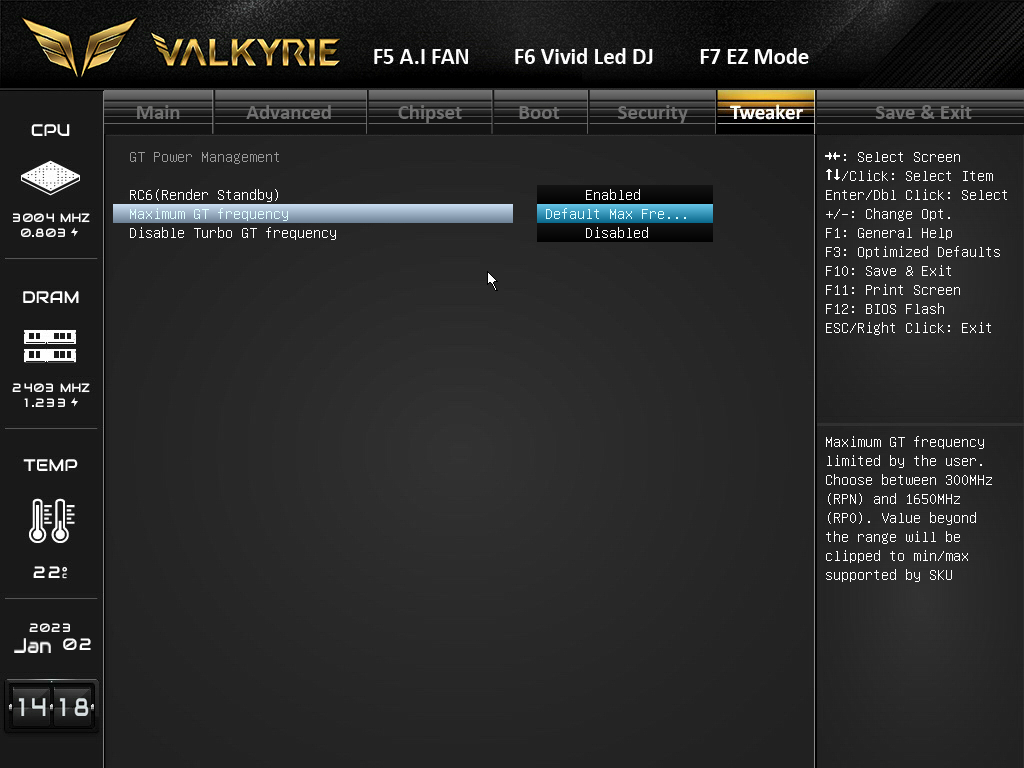

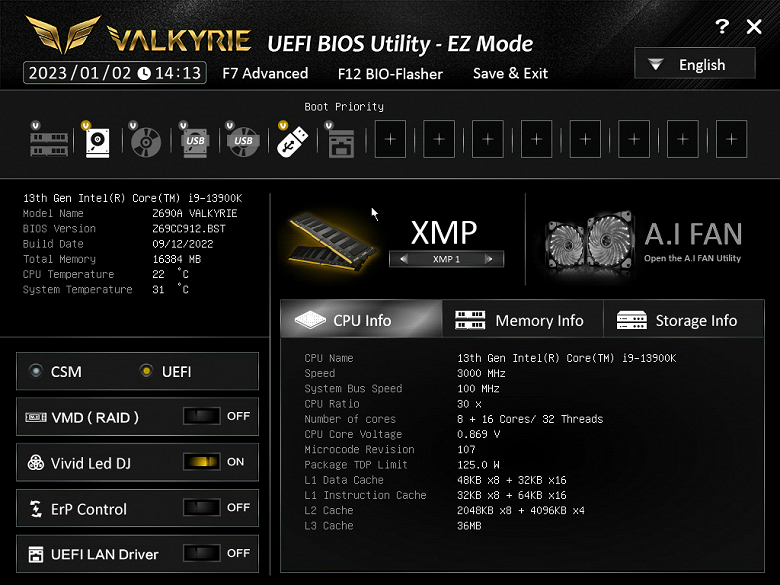

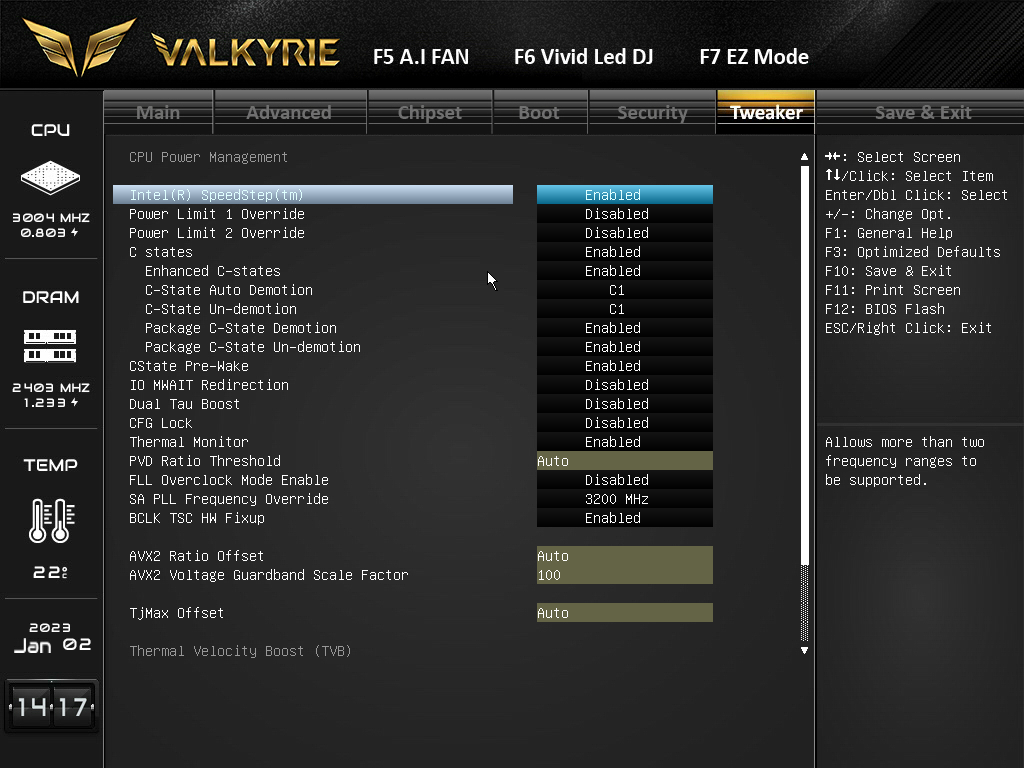

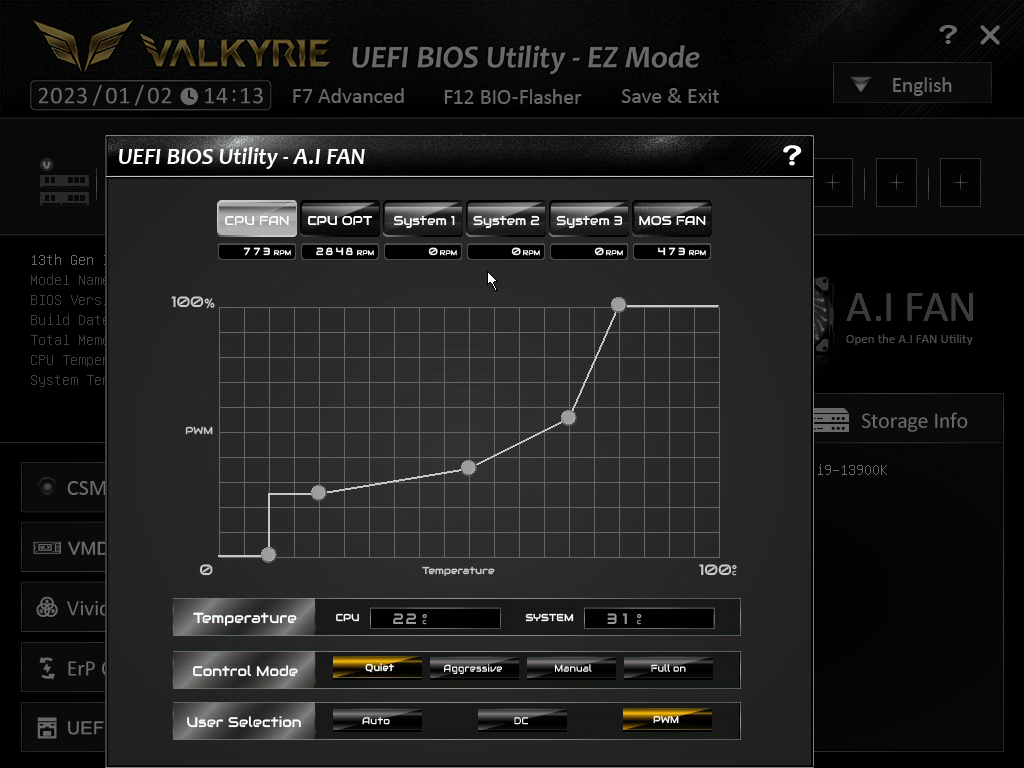

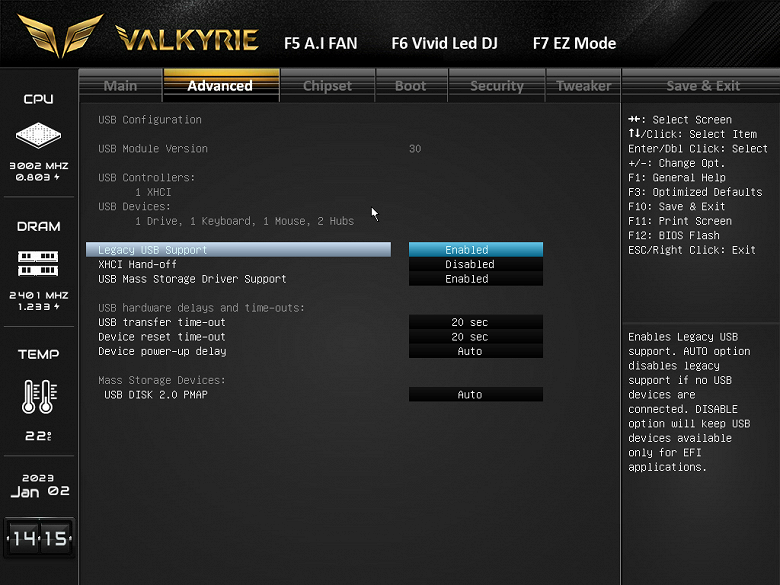

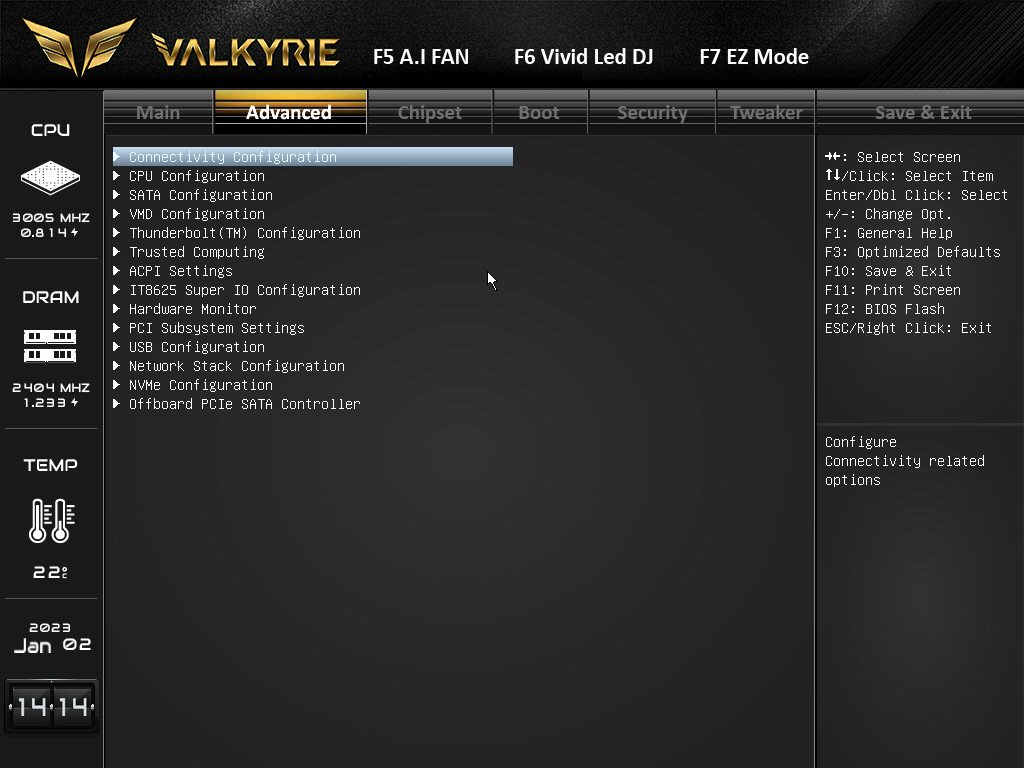

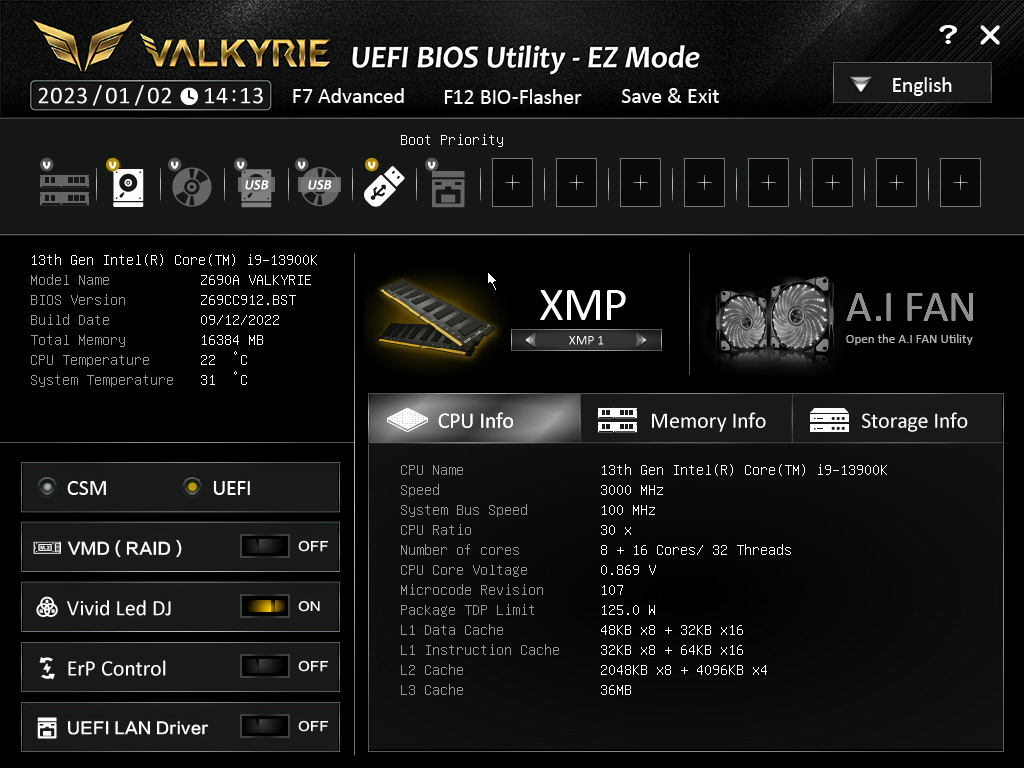

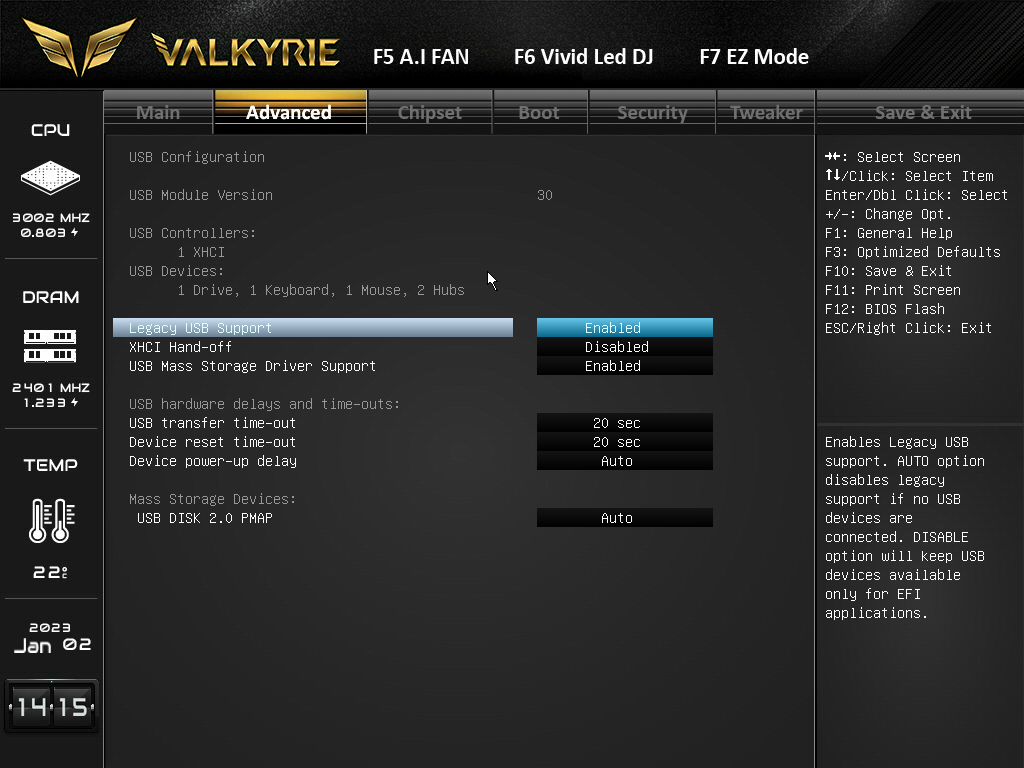

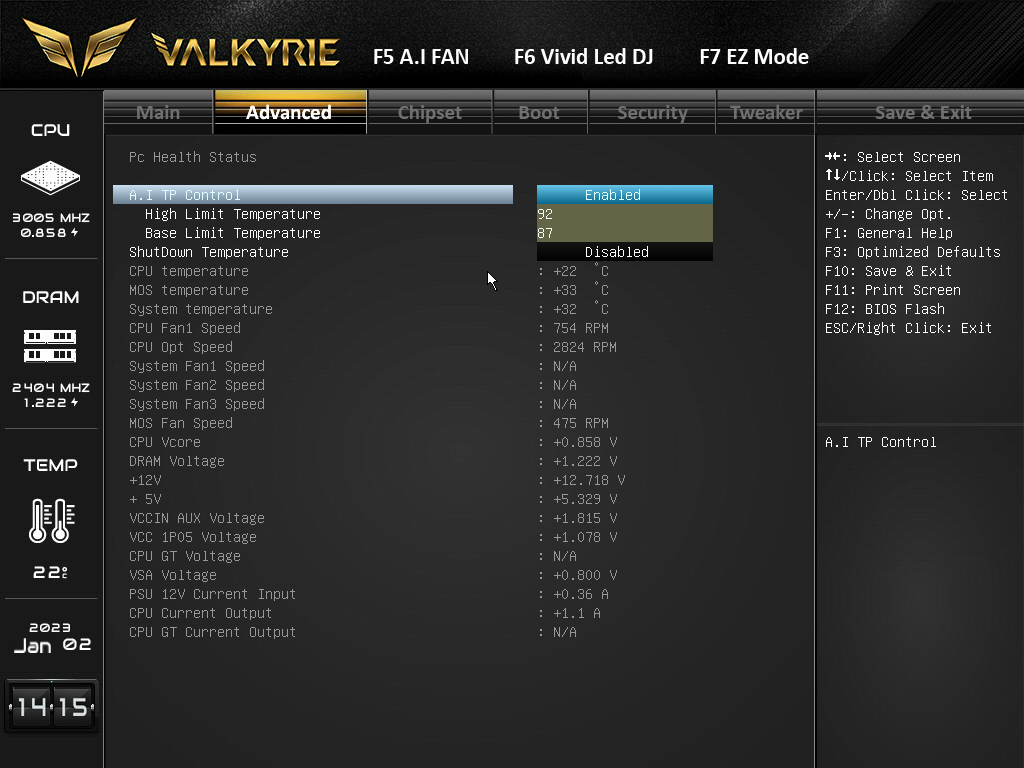

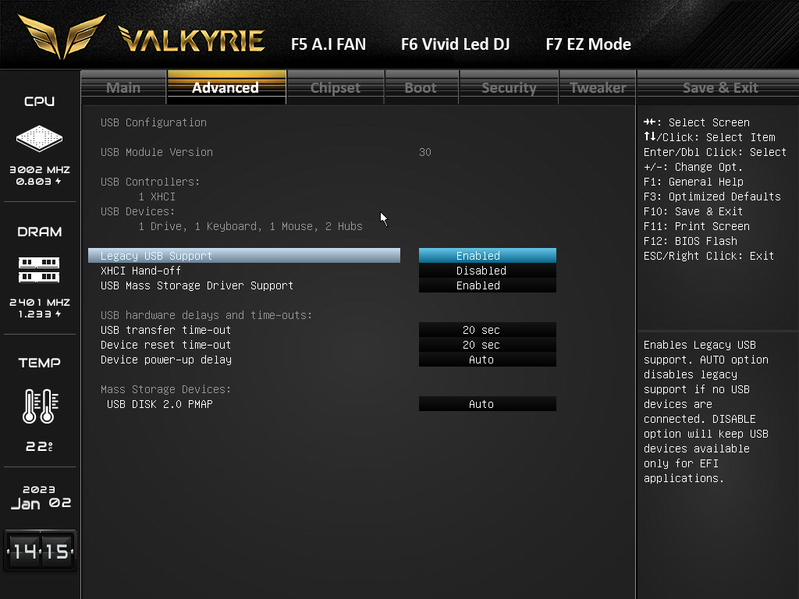

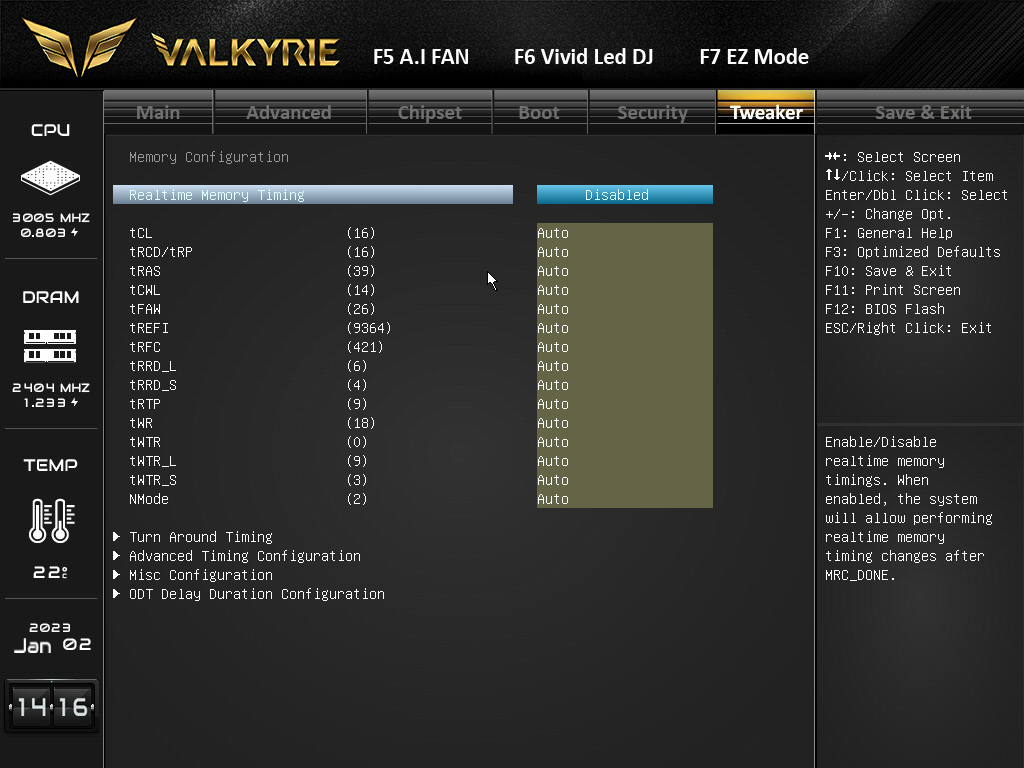

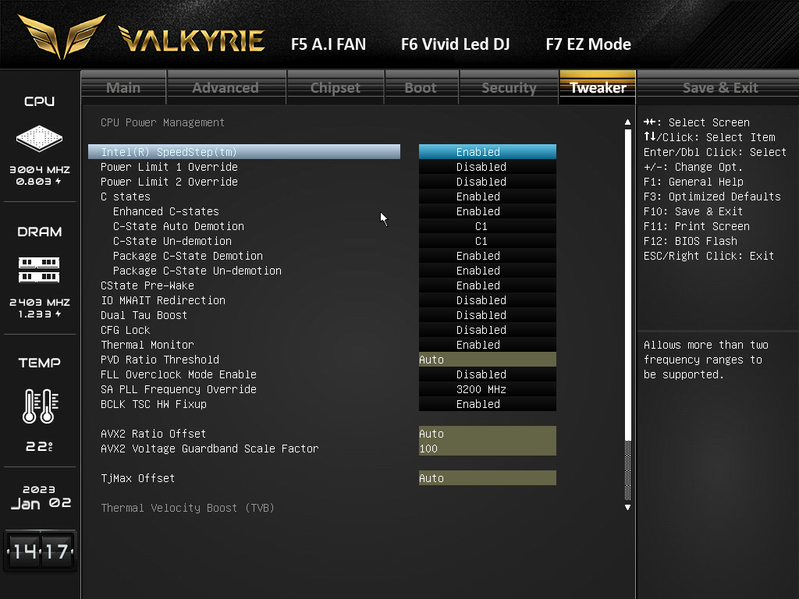

Настройки BIOS
Работоспособность (и разгон)

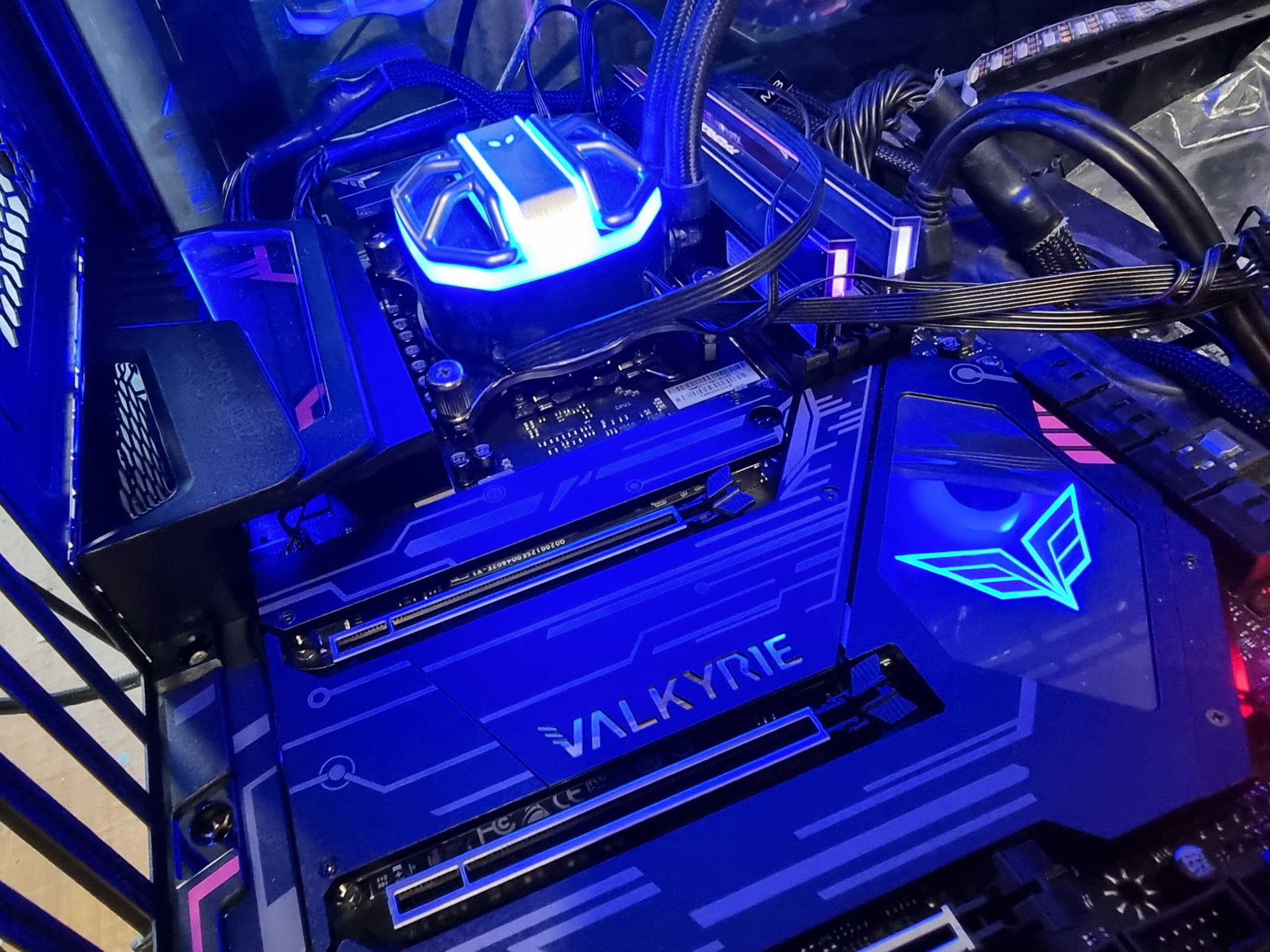

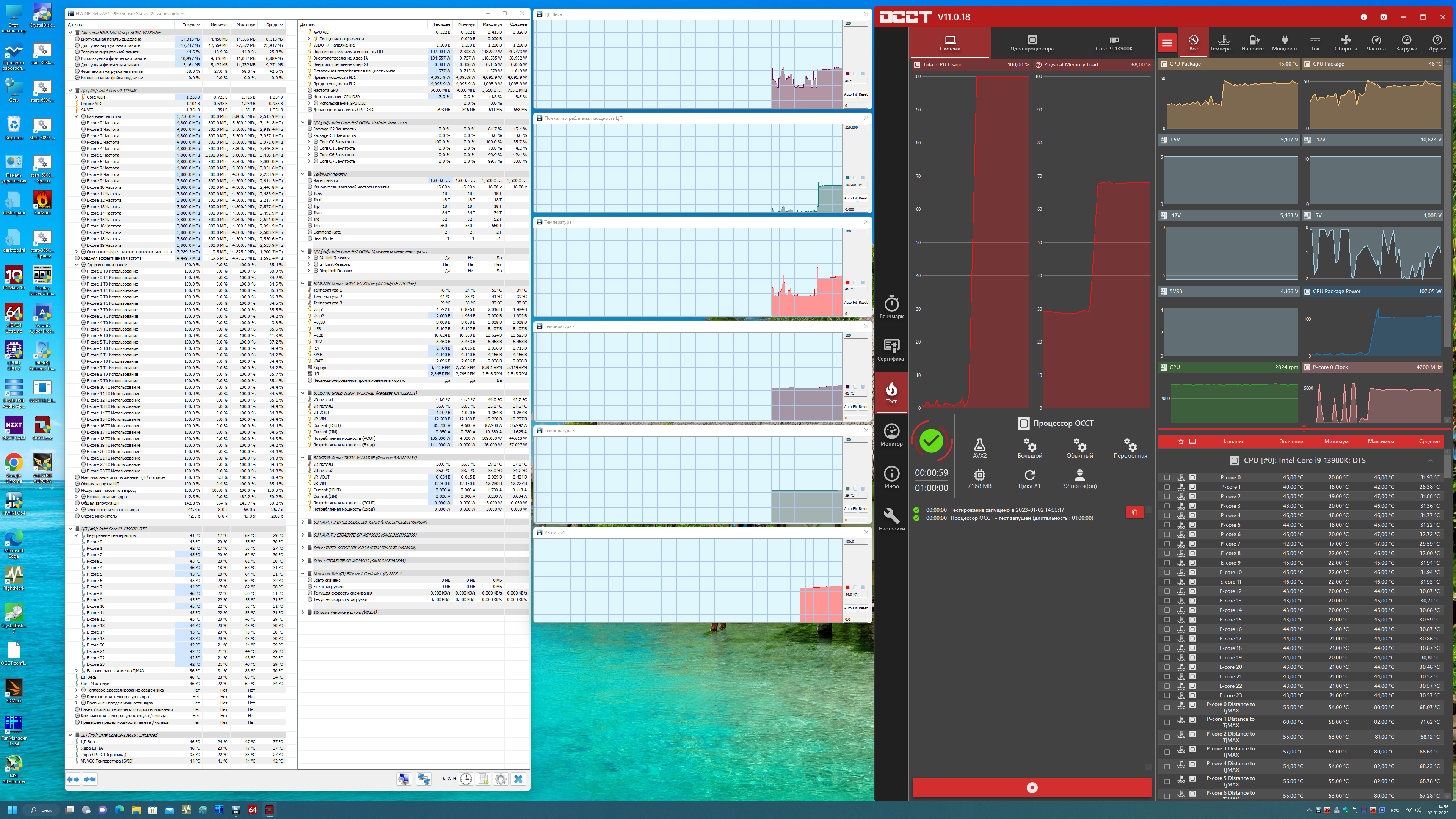

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
В режиме авторазгона мы получили 4.8 ГГц по всем P-ядрам, и 3.8 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию выставила не очень высокий авторазгон. Все остальные параметры системы по нагреву компонентов были в норме.
В принципе, матплата эта — оверклокерская, поэтому и авторазгон как бы должен быть выше. Впрочем, не забываем, что все же данный производитель не соперничает с более именитыми вендорами по флагманским продуктам. Поэтому возможно для такого уровня материнки и таких частот хватит. Однако все же внутри гложет: система питания очень мощная, и поэтому ну должен быть автооверклокинг более ярким!
Да, безусловно, как и думал, причина такого явления — очень сложно понимаемые настройки в BIOS. Чтобы понять — как включить MCE, надо голову поломать. Разумеется, по умолчанию включены режимы разных экономий, поэтому надо поиграться с настройками (включать и выключать разные опции с C-State, включив синхронизацию всех ядер (уже в ином меню). И только после этого удалось выйти на авторазгон уровня 5,2 ГГц / 4,1 ГГц по всем ядрам. То есть программистам BIOS надо как-то исправлять положение, ибо потенциал матплаты по умолчанию не раскрыт.
Выводы
Материнская плата Biostar Z690A Valkyrie — представитель флагманской серии компании с примерной стоимостью в районе 30 тысяч рублей (цена немного завышена, все-таки Intel Z690 вышел более года назад).
Рассмотренная модель предназначена для поддержки 12-го и 13-го поколений процессоров Intel Core, производитель не уточняет, для какой категории потребителей она создана, так что будем считать, что для всех. У платы 15 USB-портов, включая 9 очень быстрых USB 3.2 Gen2, а также два самых быстрых USB 3.2 Gen2×2 в виде порта Type-C на задней панели и внутреннего порта Type-C. Есть 3 слота PCIe х16, два из которых подключены к процессору 16 линиями PCIe, причем версии 5.0 (режимы работы х16 и х8+х8), а третий подключен к чипсету и работает в режиме х4. Также у платы 4 слота M.2: один из них подключен напрямую к процессору, три других подключены к чипсету Z690 — два слота линиями PCIe 4.0, один — PCIe 3.0.
Еще у этой модели 8(!) портов SATA (сейчас редко можно встретить такое количество SATA-портов) и 5 разъемов для вентиляторов. Система питания процессора очень мощная, потенциально она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон, но для раскрытия потенциала авторазгона требуется покопаться в настройках BIOS Setup.
Также мы видим очень грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности удовлетворительные: быстрый проводной контроллер 2,5 Гбит/с, а также слот для современного беспроводного контроллера (его надо приобретать отдельно). В числе плюсов платы можно упомянуть широкие возможности для подключения RGB-устройств подсветки, а также дизайн с приятной подсветкой.
В номинации «Оригинальный дизайн» плата Biostar Z690A Valkyrie получила награду:
