Мы продолжаем изучать идущие на наш рынок материнские платы на базе среднебюджетных чипсетов Intel B660, которые, хоть и успели подешеветь за год существования на рынке, но все равно остаются очень востребованными, ибо поддерживают все процессоры 12-го и 13-го поколений от Intel, а по функциональности B660 мало чем отличается от своего последователя – B760.
То есть, для тех, кто хочет купить Core 13xxx и уже имеет материнку на базе того или иного чипсета 6хх серии, менять ничего по сути не потребуется.
Таблица основных отличий чипсетов B660, H670 и Z690.
| Особенности | B660 | H670 | Z690 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 12th Gen Core | 12th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Напомню основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза (по сравнению с Z690), очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe — 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е и 13е поколения процессоров дают еще 20 линий PCIe, при этом 16 линий версии PCIe 5.0, 4 линии — PCIe 4.0. Процессоры 12/13xxx умеют поддерживать как DDR5, так и DDR4.
Мы рады снова исследовать очередную материнскую плату компании Biostar. Да, когда-то очень популярный на нашем рынке бренд сейчас как-то подзабылся, и вот у вендора появился отличный шанс в плане закрепления на рынке с учетом некоторого падения поставок от ведущих брендов.

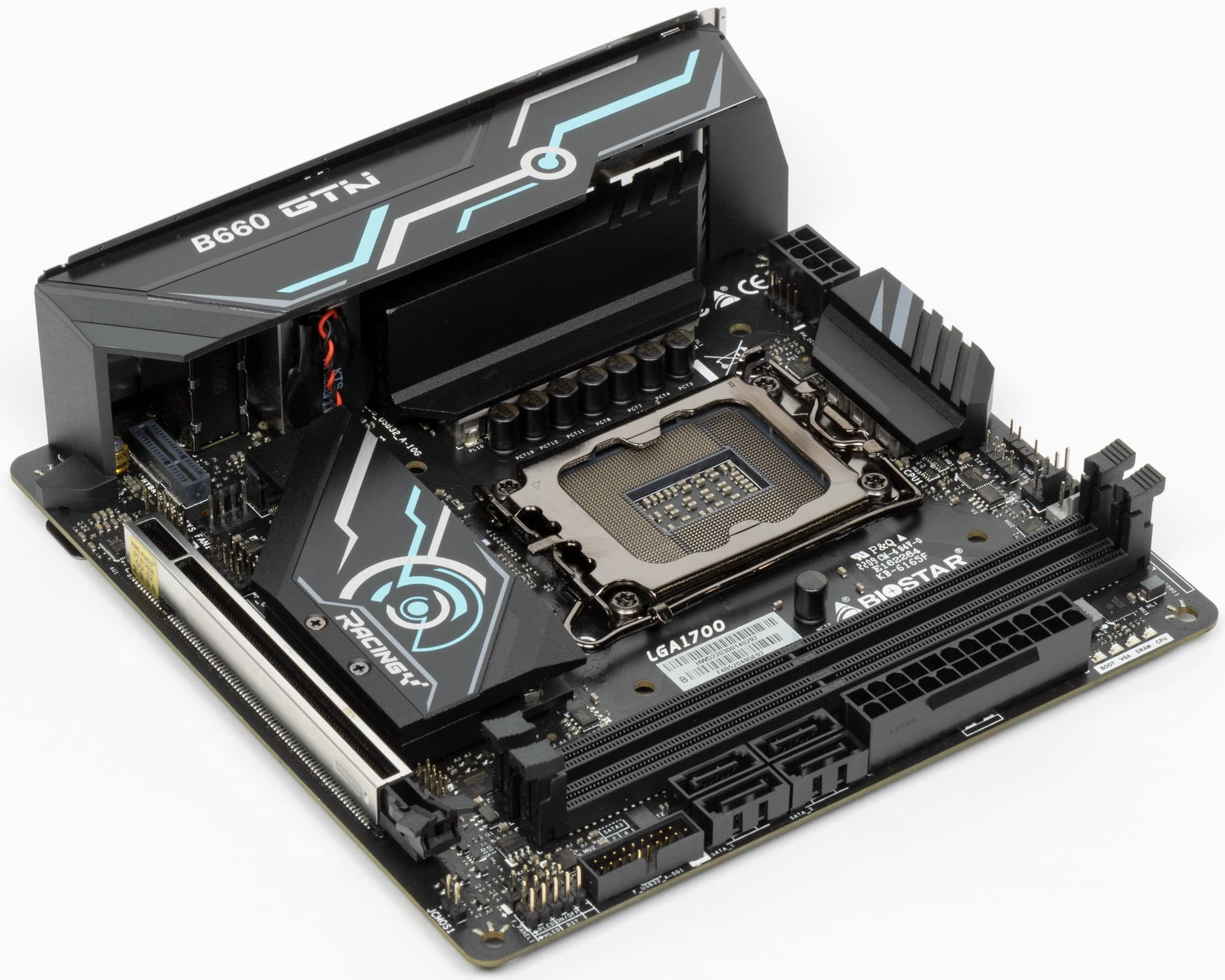

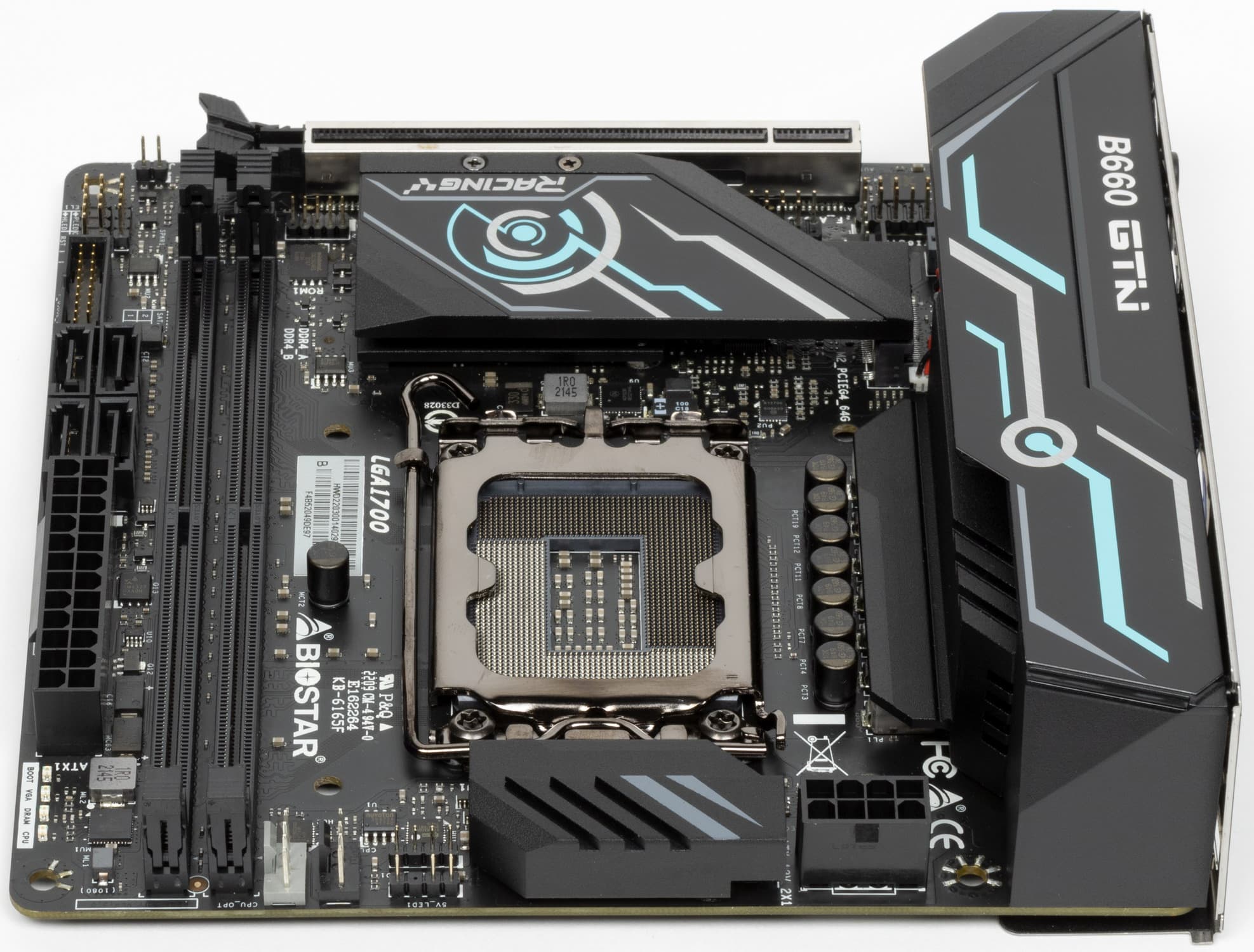

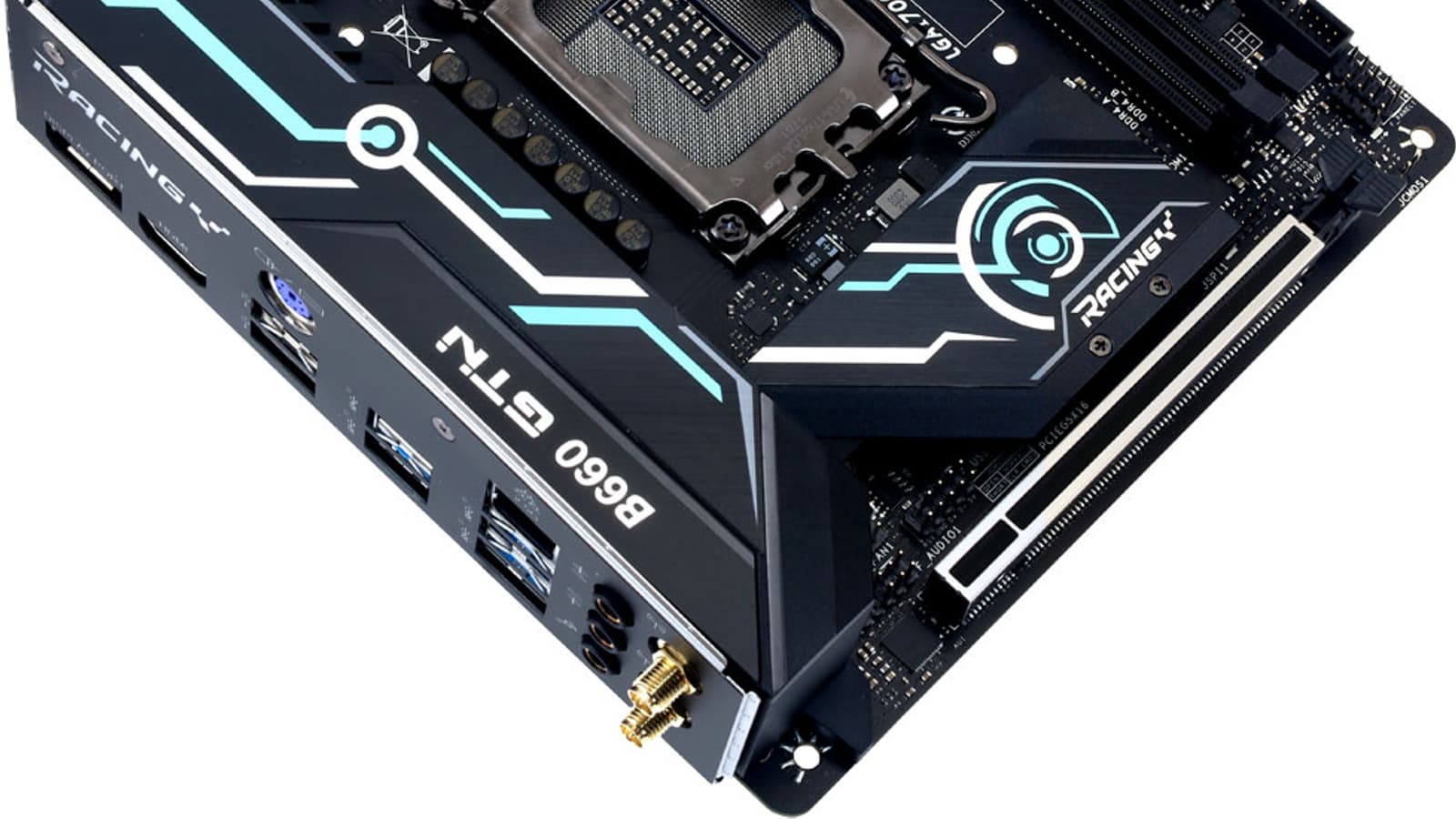

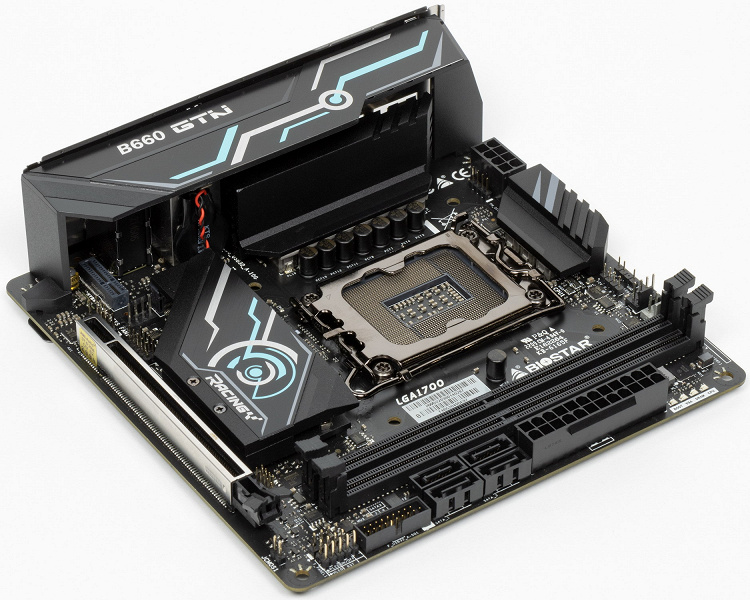

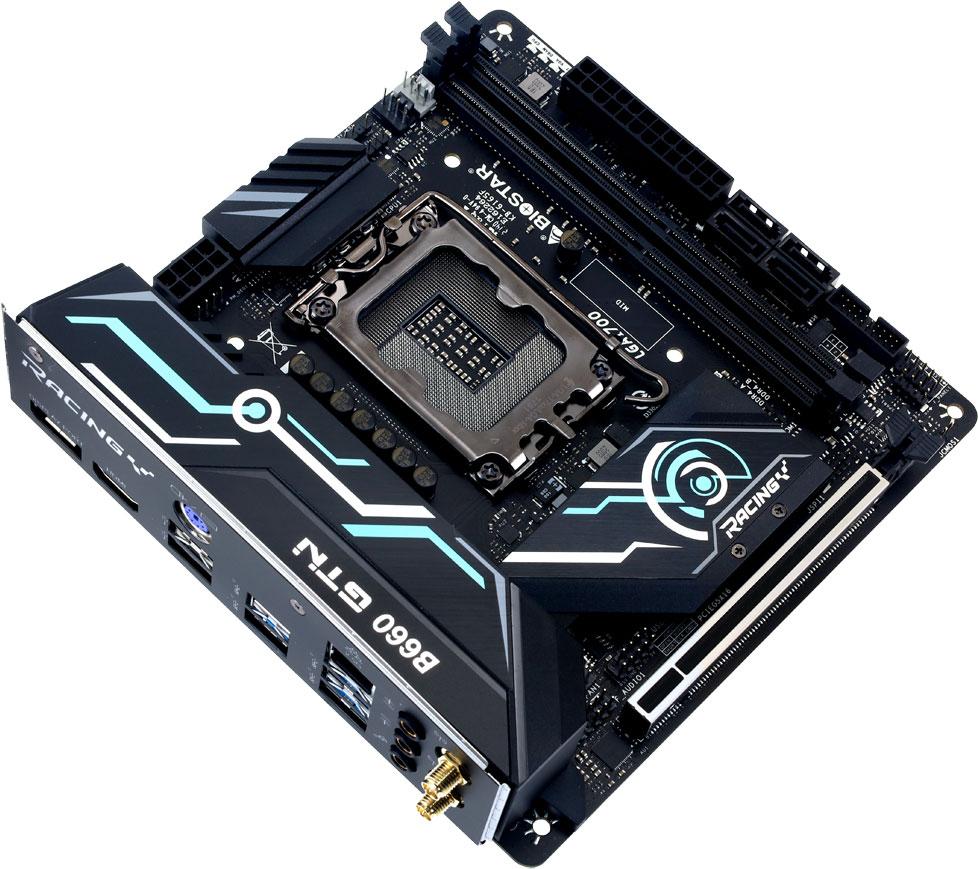

Герой нынешнего обзора — Biostar B660GTN Racing. Серия Racing у Biostar – игровая, с упором на максимальную выжимку потенциала из системных чипсетов. И данная матплата специально создана для очень маленьких ПК, поэтому имеет форм-фактор Mini-ITX.
Начнем, как обычно, с упаковки.
Biostar B660GTN Racing поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

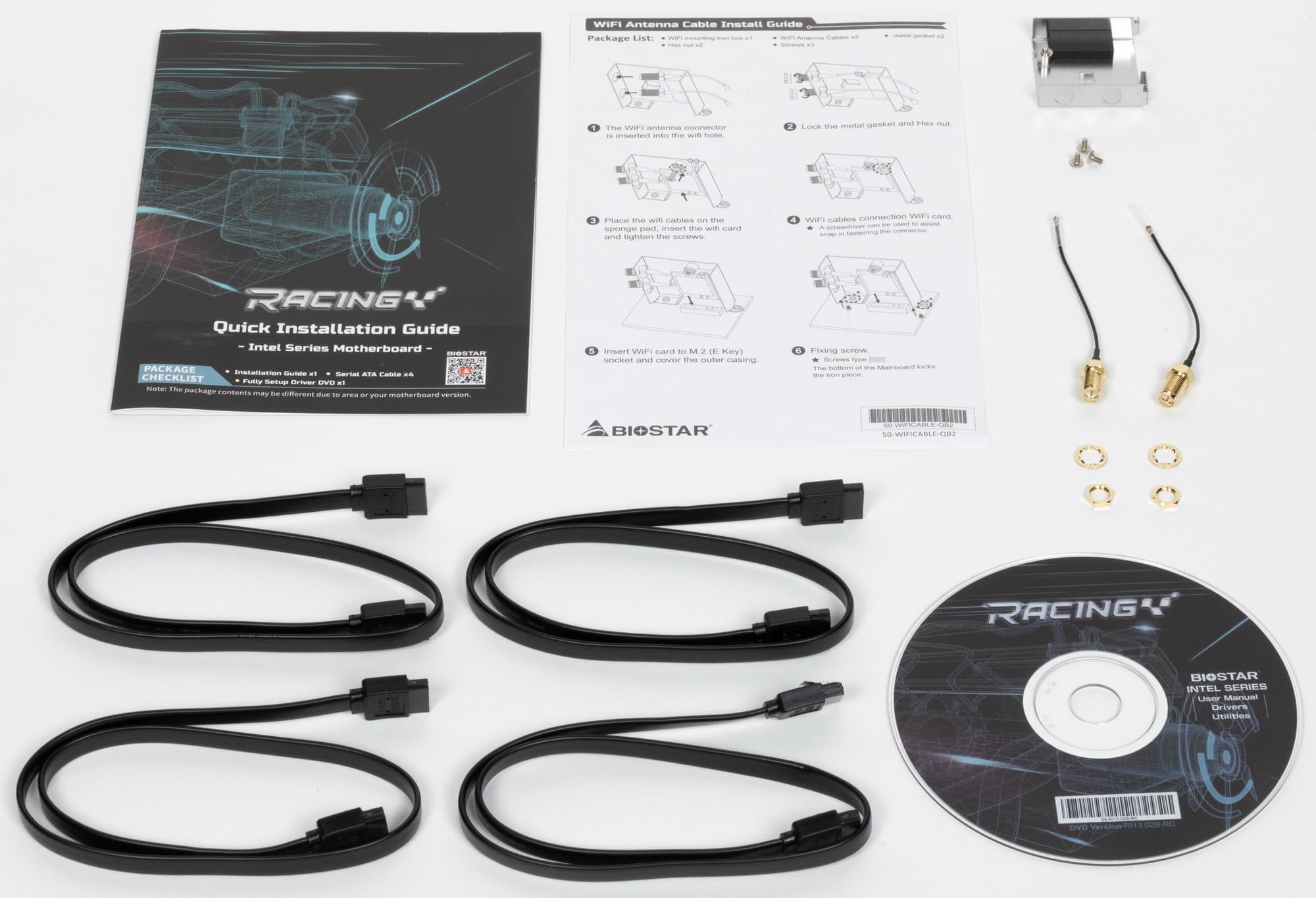

Комплект поставки скромный: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеется накопитель с ПО и кабели для подключения к модулю беспроводной связи для вывода сигнала на антенные разъемы.
ПО поставляется на накопителе типа CD, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

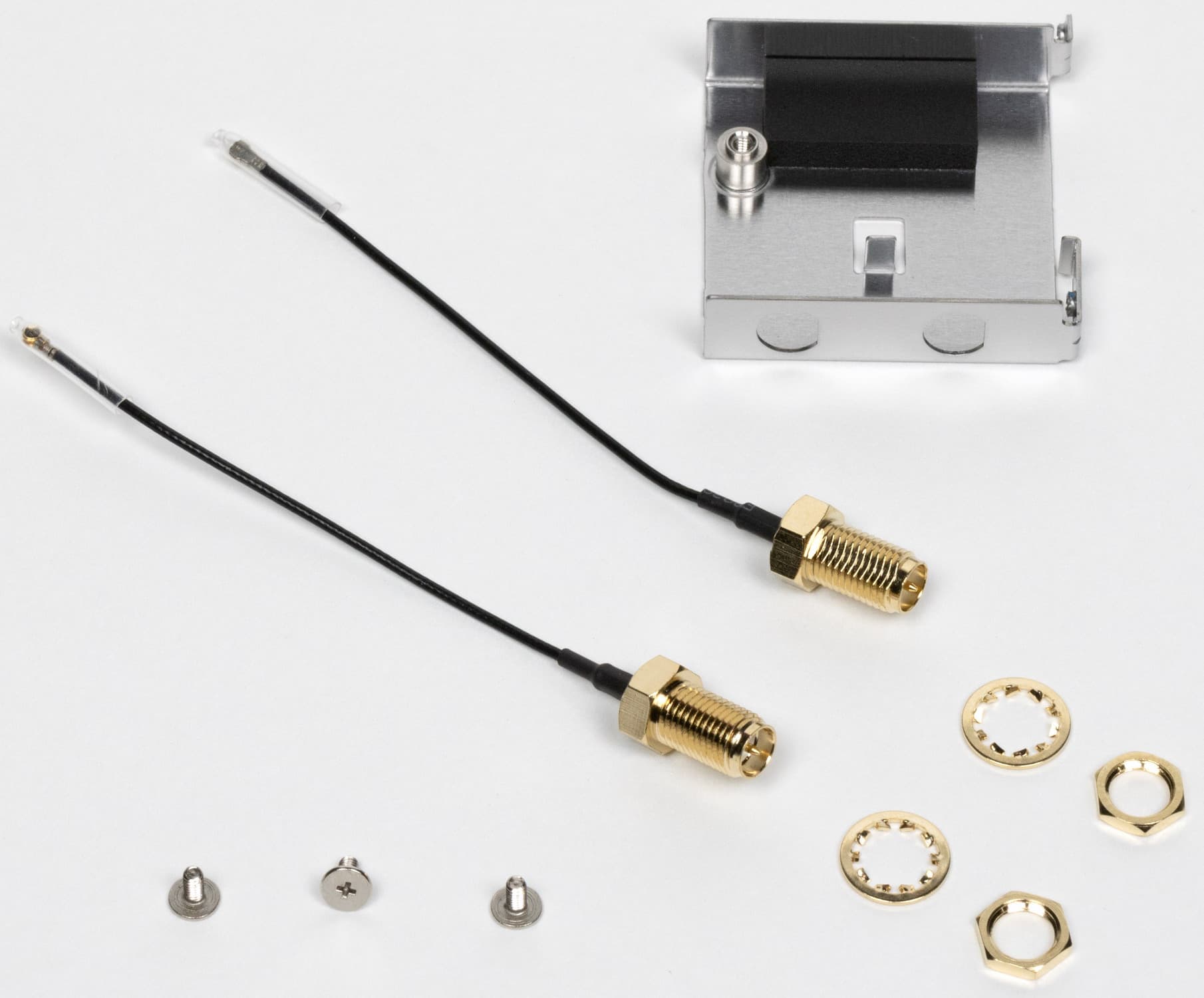

С картой поставляются небольшой длины провода с антенными разъемами на одном конце и с клеммами для подключения к модулю беспроводной связи с другой. Также имеется и заглушка для закрепления антенных гнезд на задней панели. Сам модуль надо приобретать отдельно, для него на матплате около антенных разъемов имеется слот M.2 (Key E).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

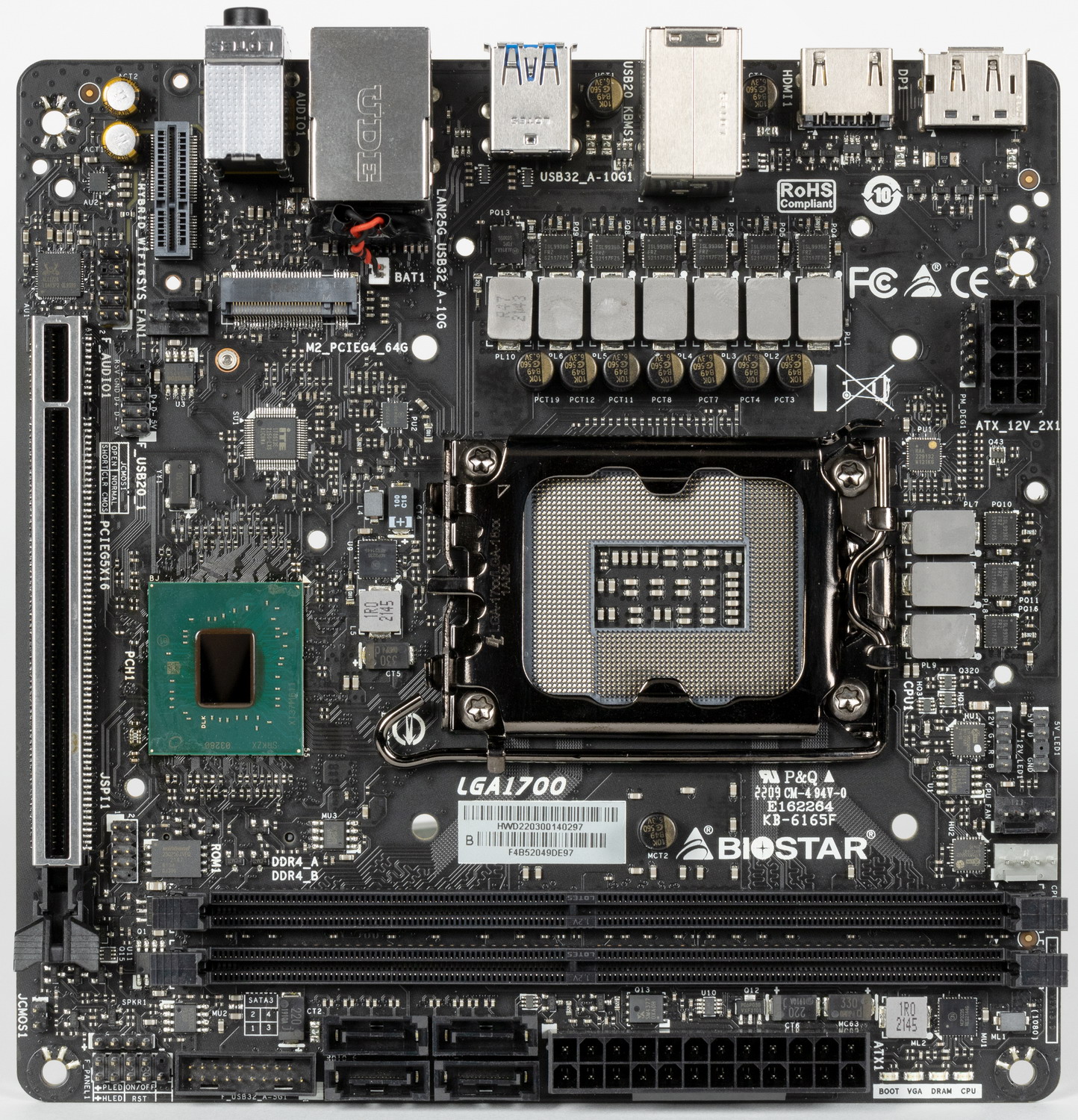

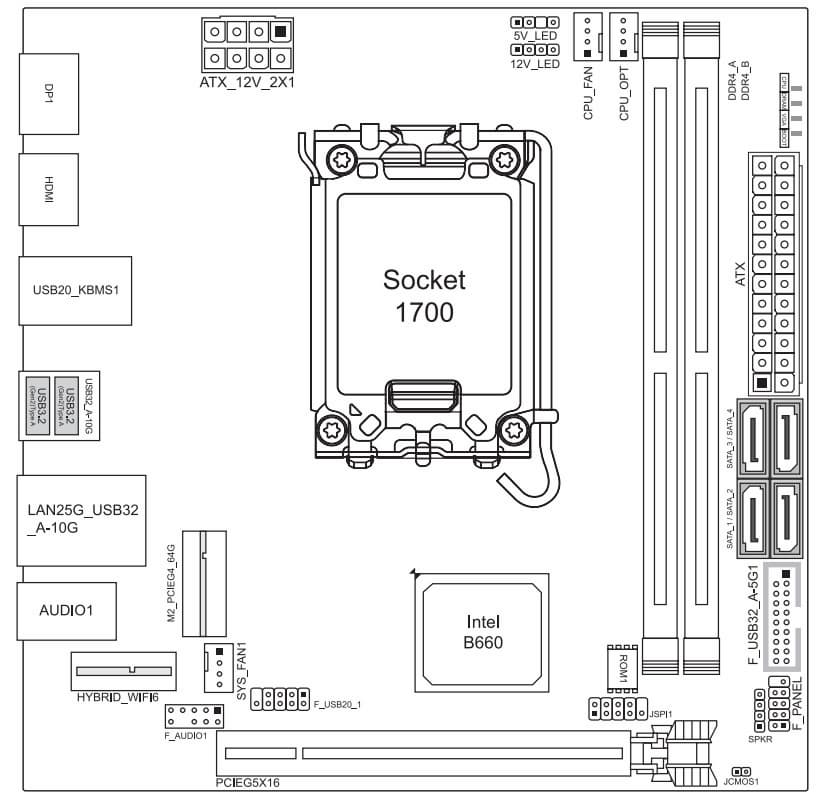

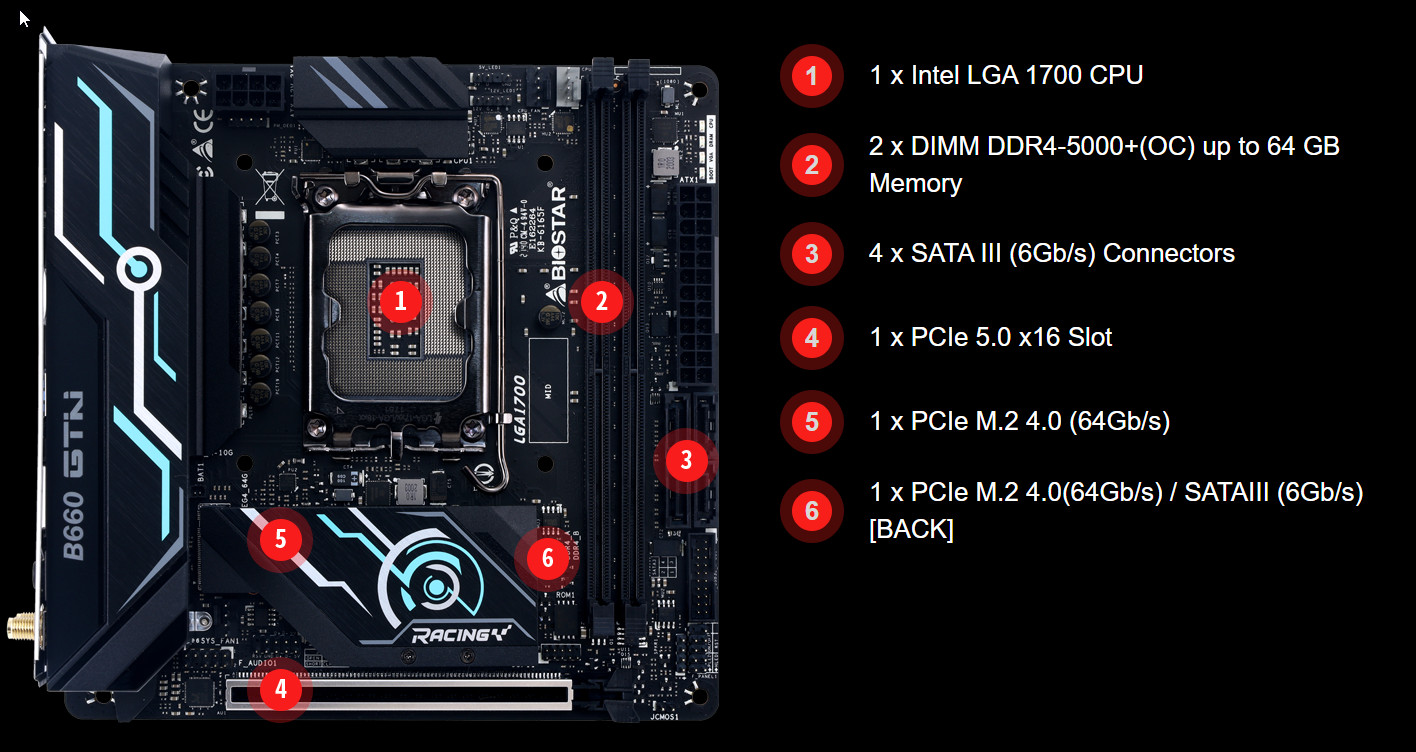

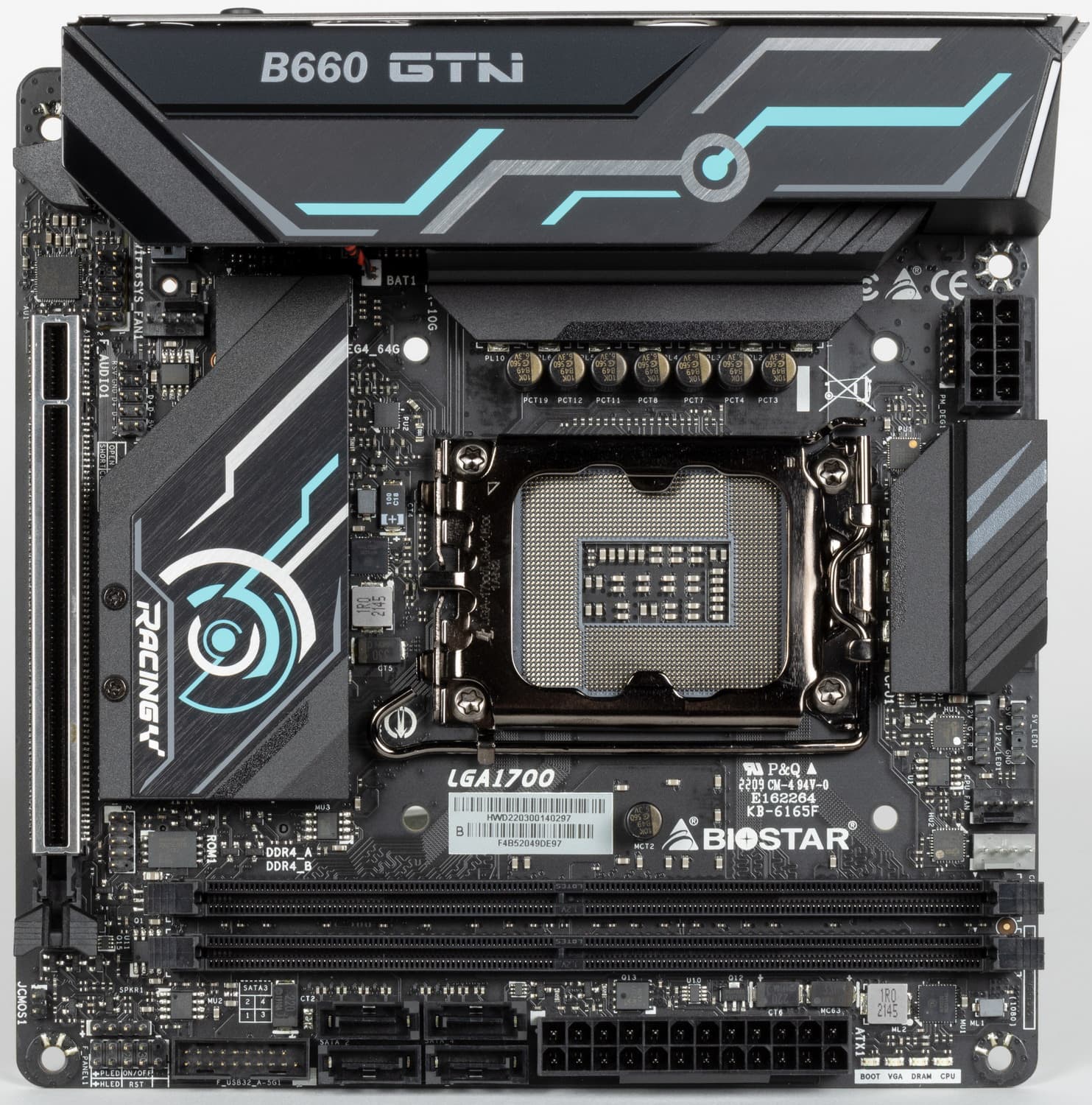

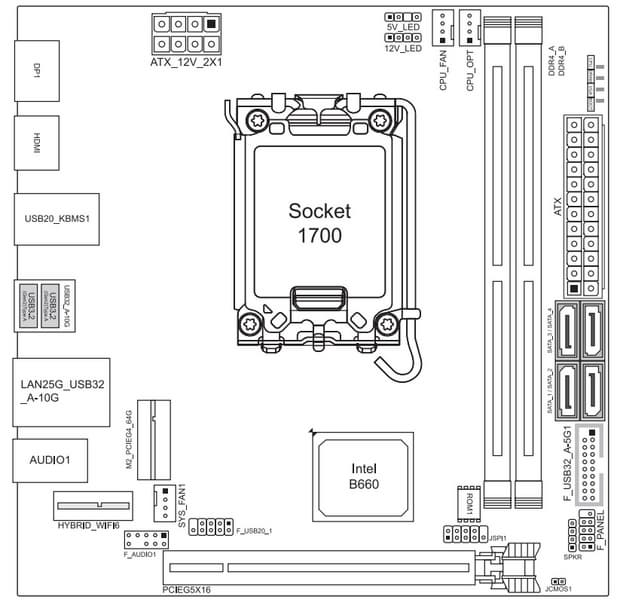

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Biostar имеет размеры 170×170 мм, выполнена в форм-факторе Mini-ITX, и на ней имеются 4 монтажных отверстий для установки в корпус .

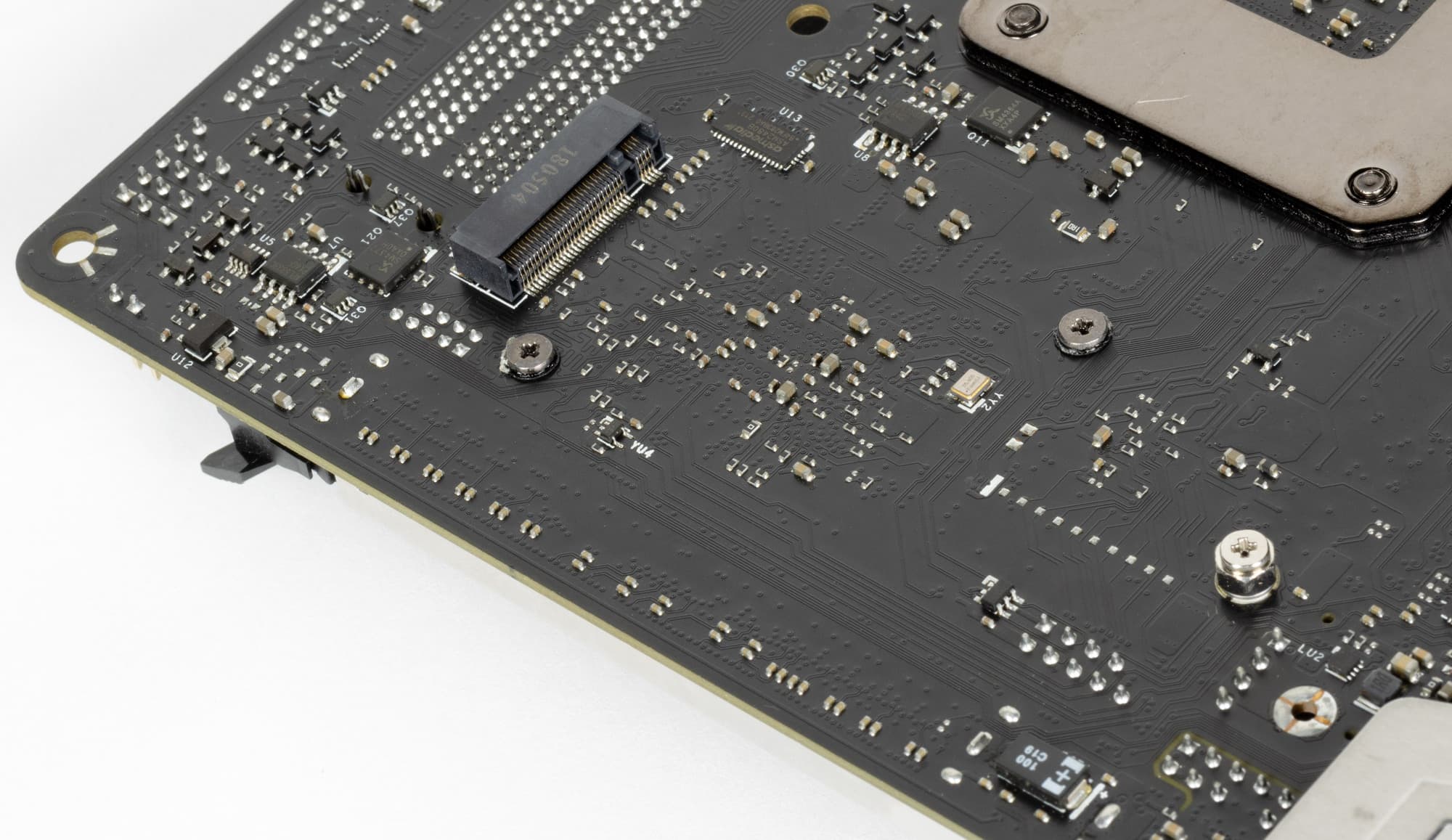

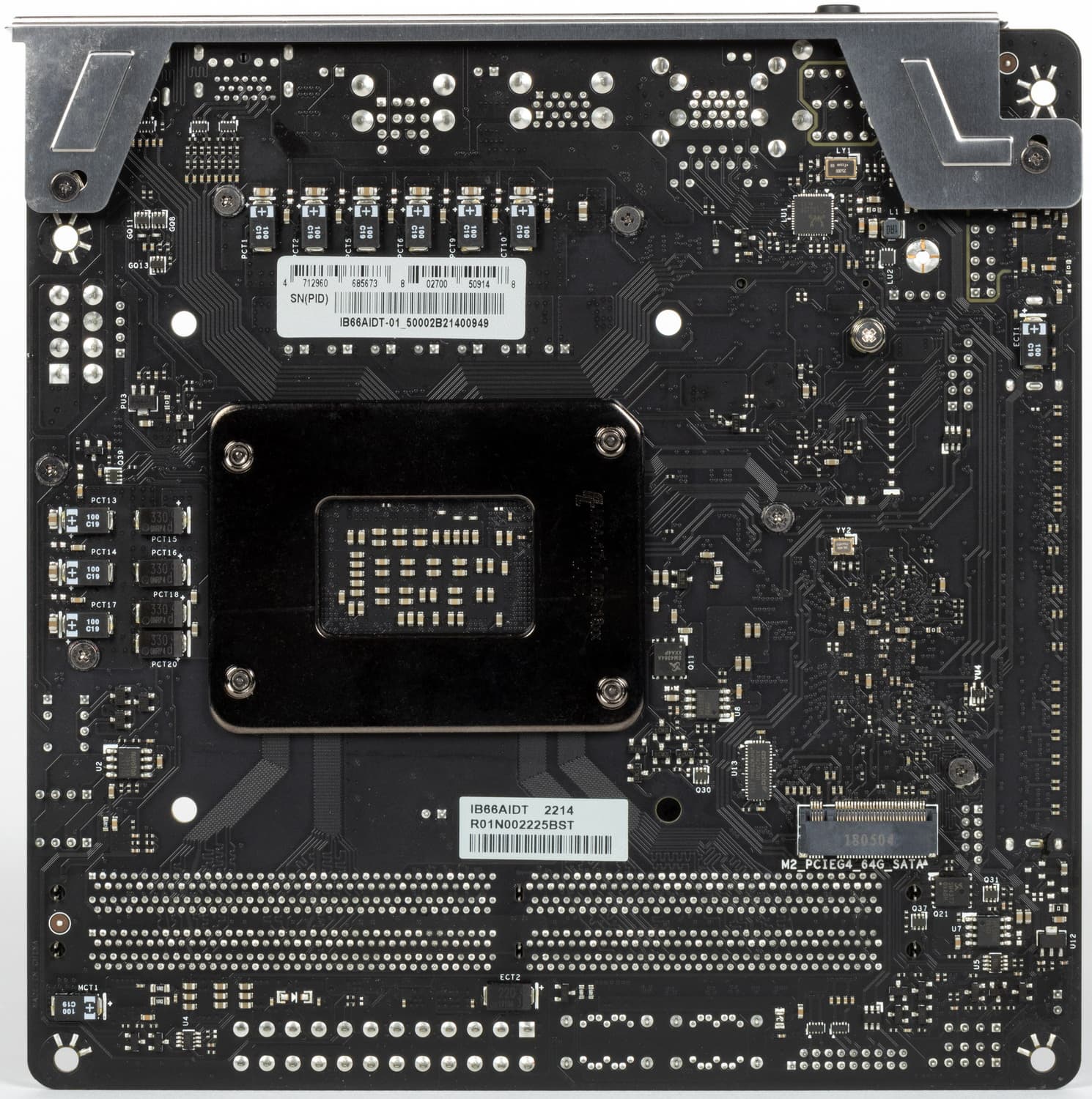

На оборотной стороне размещены некоторые контроллеры, а также М.2 слот. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

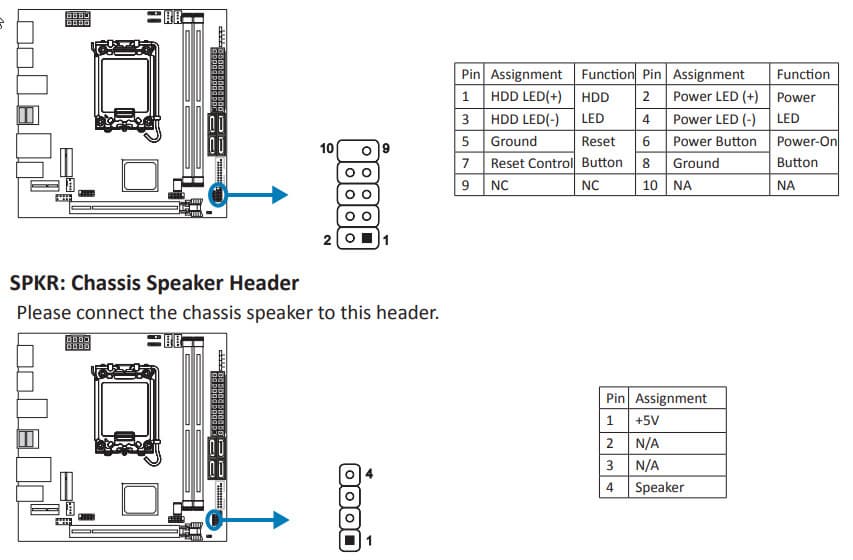

| Поддерживаемые процессоры | Intel Core 12/13-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B660 |
| Память | 2 × DDR4, до 5000 МГц (XMP), до 64 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL1220 (7.1) + операционный усилитель Savitech SC3H725 |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × слот M.2 (ключ Е) для беспроводного модуля (он в поставку не входит) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (M.2_PCIEG4_64G,CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_PCIEG4_64G_SATA,B660, PCIe 4.0 x4/SATA для устройств формата 2280) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B660) 2 × USB 2.0: 2 порта Type-A (черные) (B660) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B660) 4 × USB 3.2 Gen2: 4 порта Type-A (синие) (B660) |
| Разъемы на задней панели | 4 × USB 3.2 Gen2 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 2 заглушки для антенных разъемов 1 разъем HDMI 2.0 out 1 разъем Display Port 1.4 out 1 универсальный разъем PS/2 |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей (не занят) 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 3 разъема для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 1 разъем адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса |
| Форм-фактор | Mini-ITX (170×170 мм) |
| Розничные предложения |

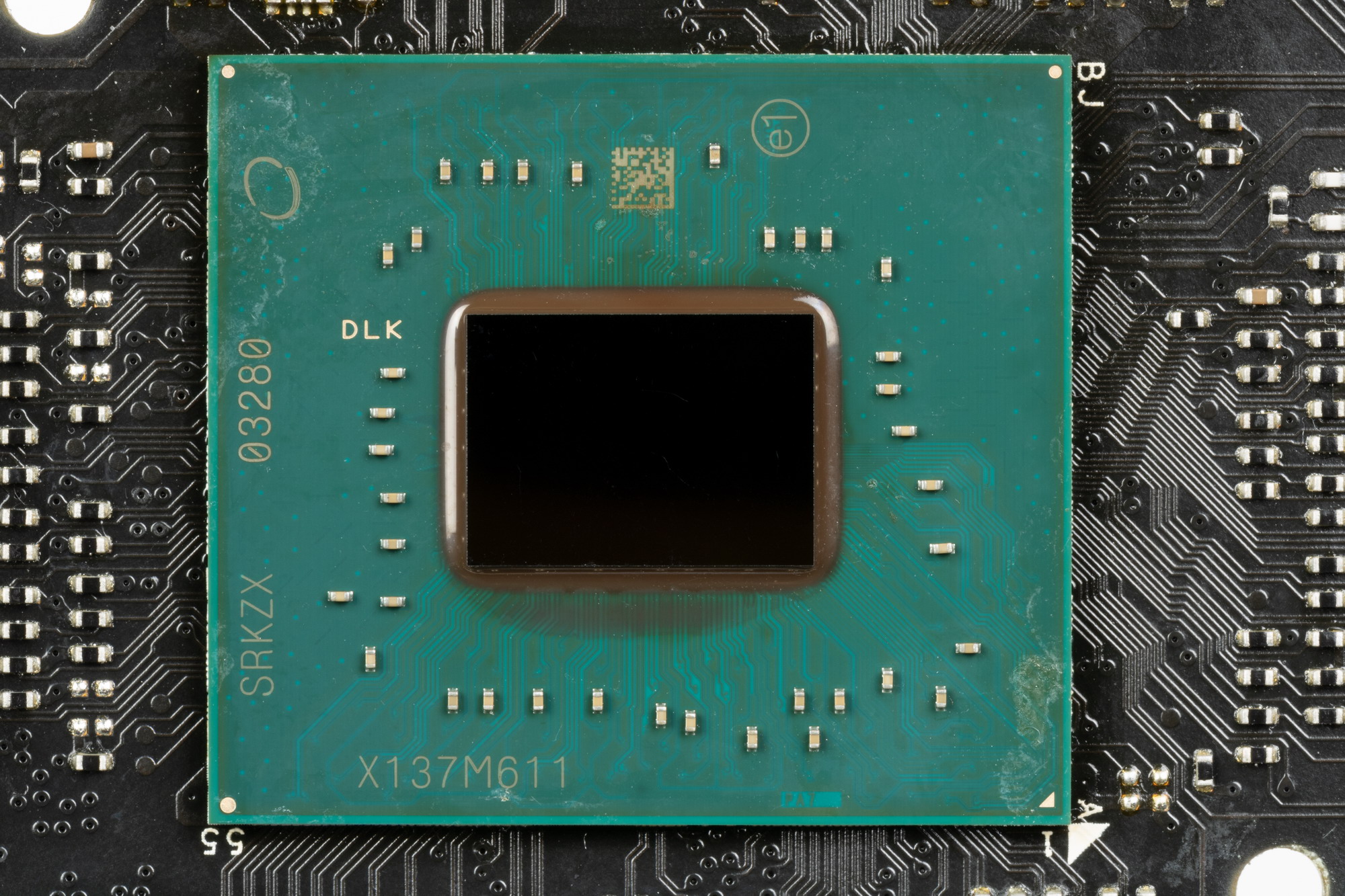

Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты DDR4 до 5000 МГц.
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

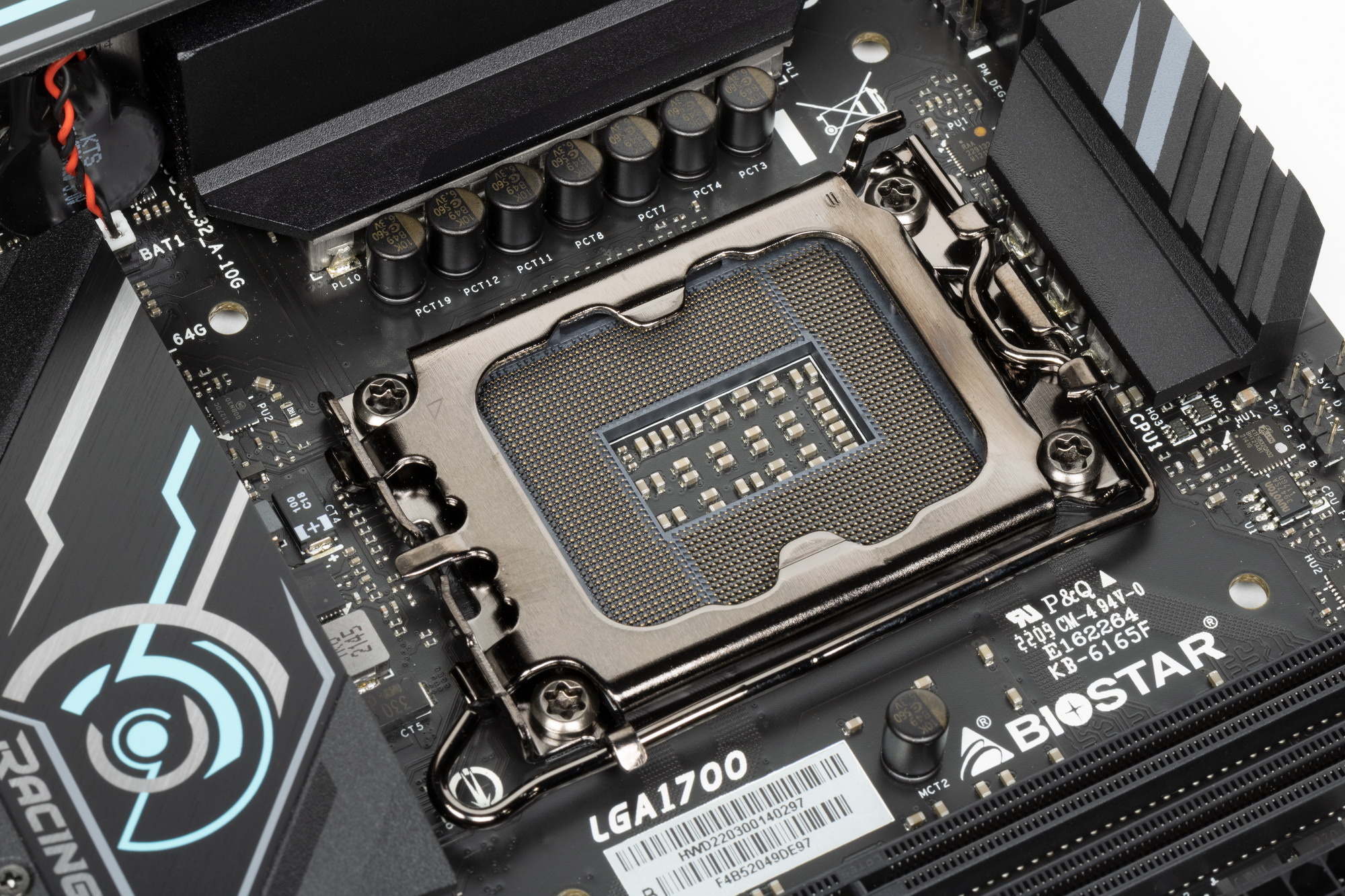

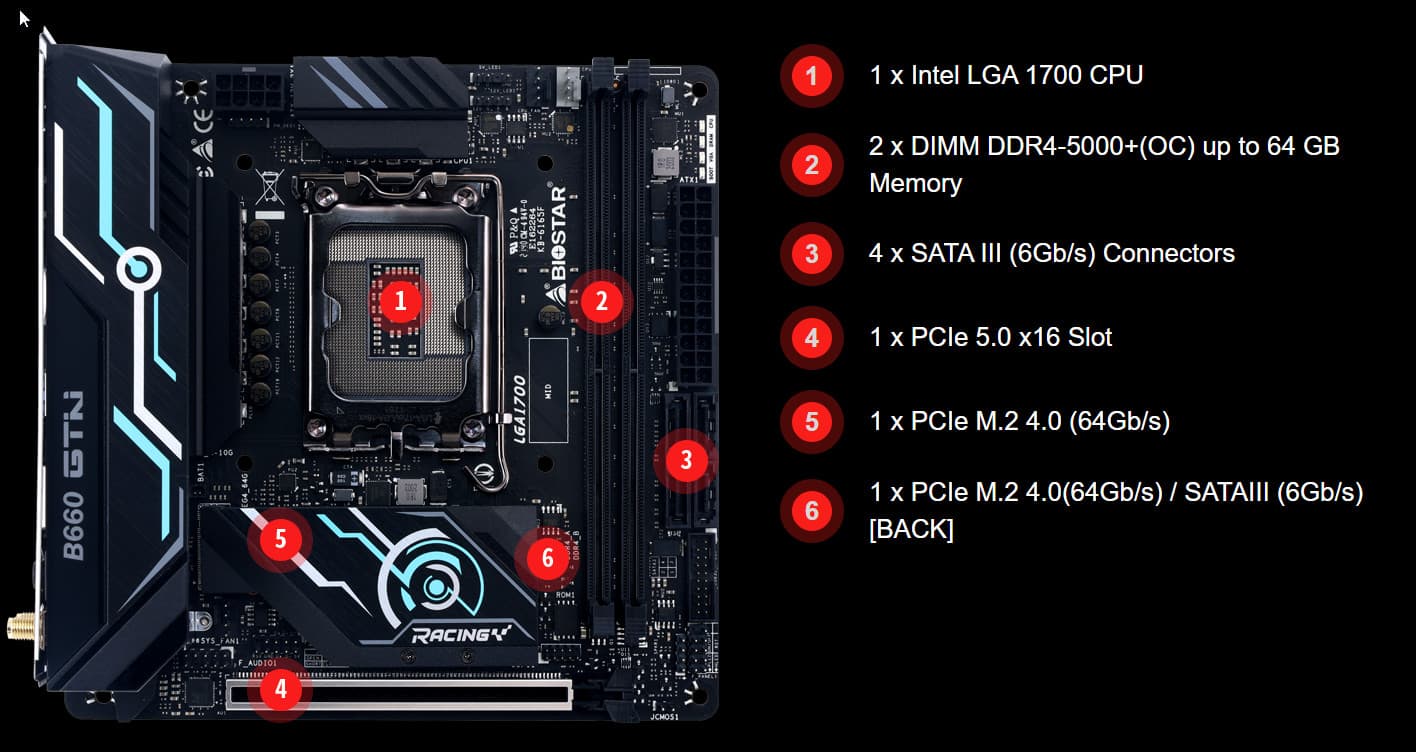

Biostar B660GTN Racing поддерживает процессоры Intel Core 12/13-го поколений, выполненные под разъем (сокет) LGA1700.

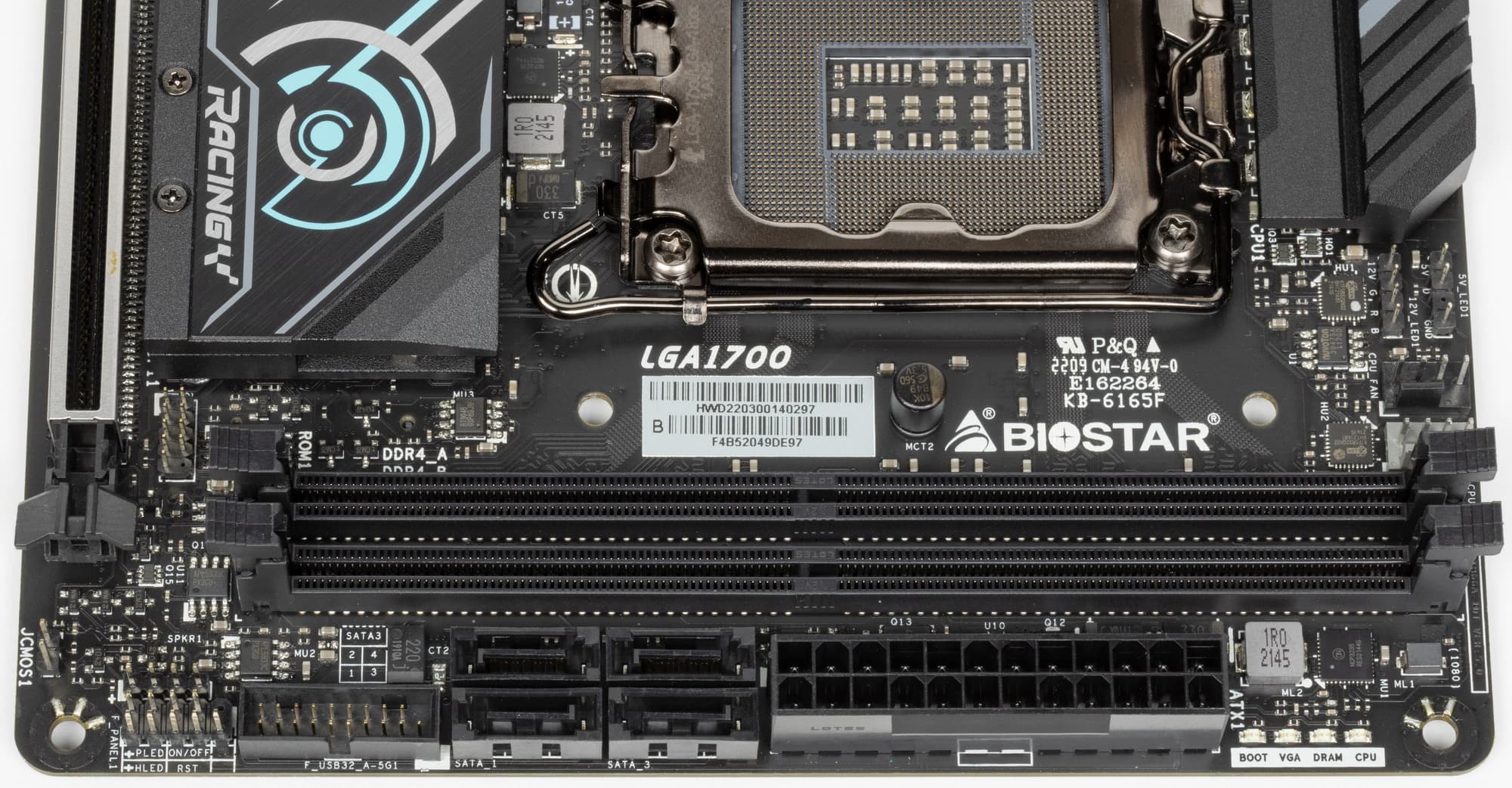

Для установки модулей памяти на плате Biostar имеется два DIMM-слота (Dual Channel). Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- порты SATA_1/2/3/4: 4 линии PCIe 3.0;
- слот M.2_PCIEG4_64G_SATA (4 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- слот M.2 (ключ E) для модулей беспроводной связи (Wireless) (1 линия PCIe 3.0)
6 линий PCIe оказались занятыми (4 PCIe 4.0 + 2 PCIe 3.0), плюс 4 порта SATA. В данном случае связь с аудиокодеками идет через HDA-соединение (USB 2.0 не тратится). Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E). Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_PCIEG4_64G).
Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей. .

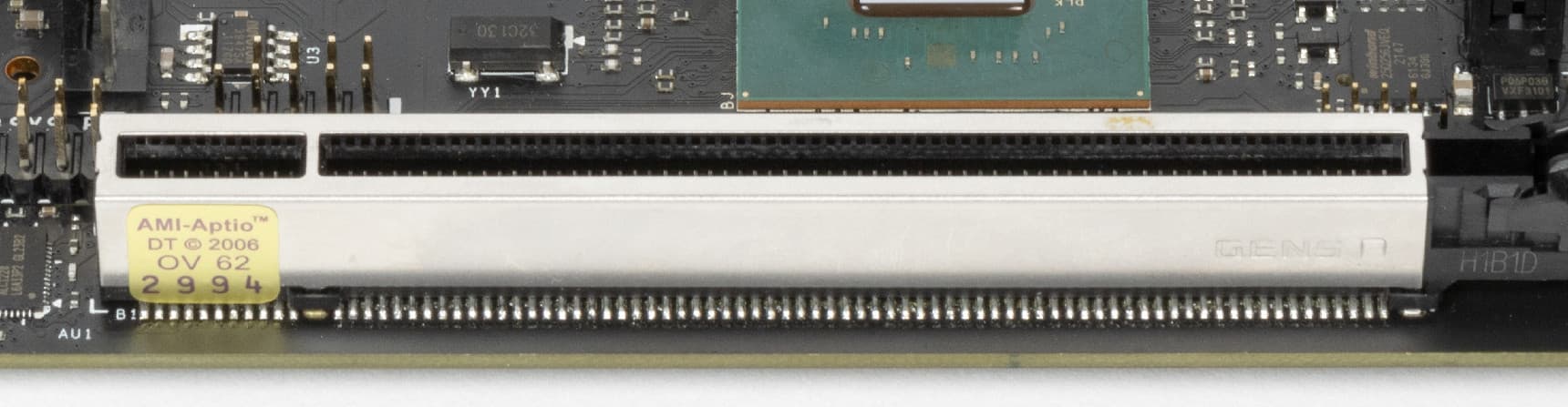

Слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО почти любого размера (из-за невысоких радиаторов).
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

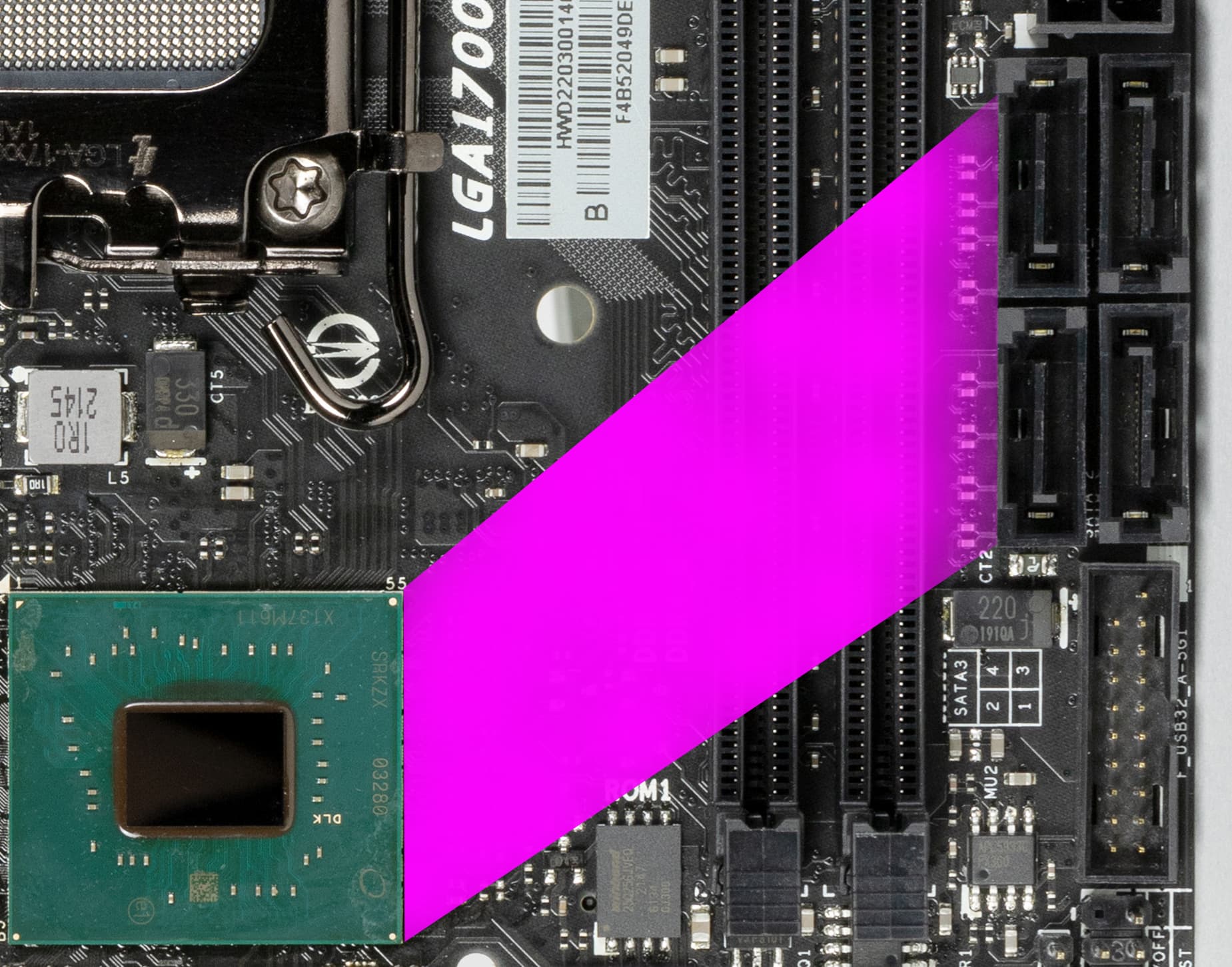

Все 4 слота SATA реализованы через чипсет B660 и поддерживают создание RAID.
Материнская плата имеет 2 гнезда форм-фактора М.2: один на лицевой стороне, а другой с оборотной стороны PCB.
Второй M.2 (на тыльной стороне платы) получают данные от чипсета B660, при этом поддерживает PCIe 4.0 и SATA. Первый M.2 (на лицевой стороне) получает данные от CPU (PCIe 4.0).
Оба слота М.2 поддерживают размер модулей 2280, на них можно организовать RAID, а также использовать для Intel Optane Memory.

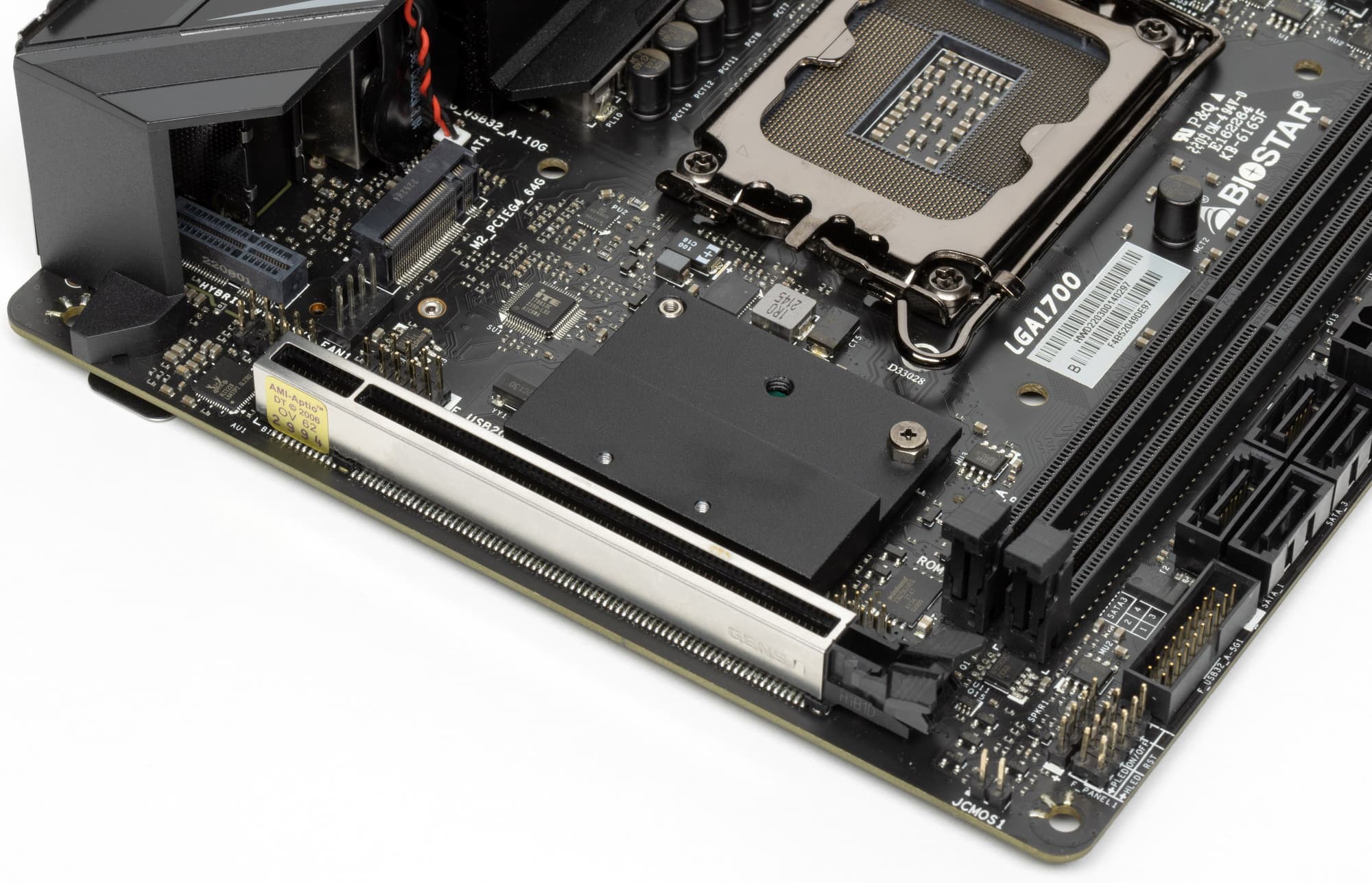

Слот на лицевой стороне M.2_PCIEG4_64G имеет радиатор, который собой покрывает чипсетный радиатор. Второй слот М.2 на обороте материнки охлаждения не имеет, поэтому туда ставить горячие модули NVMe не рекомендуется, так как слот зажат между текстолитом и корпусной платой, к которой крепится материнка, и даже если модуль NVMe имеет свой радиатор, то он просто туда не поместится (за исключением случаев особых корпусов, где между материнкой и корпусом есть большой зазор).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

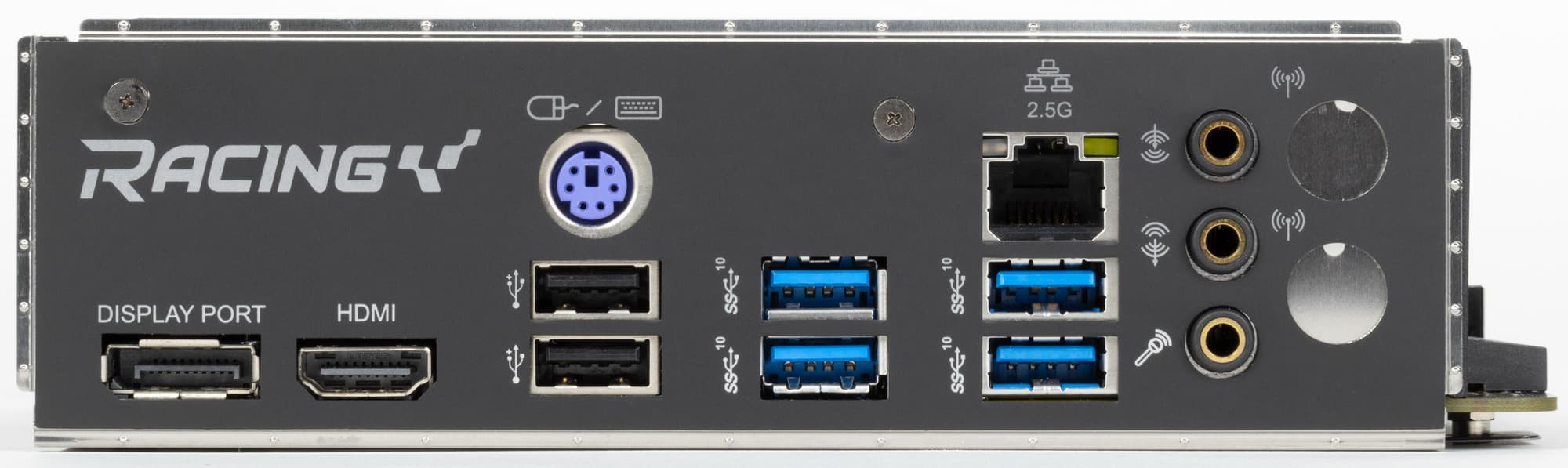

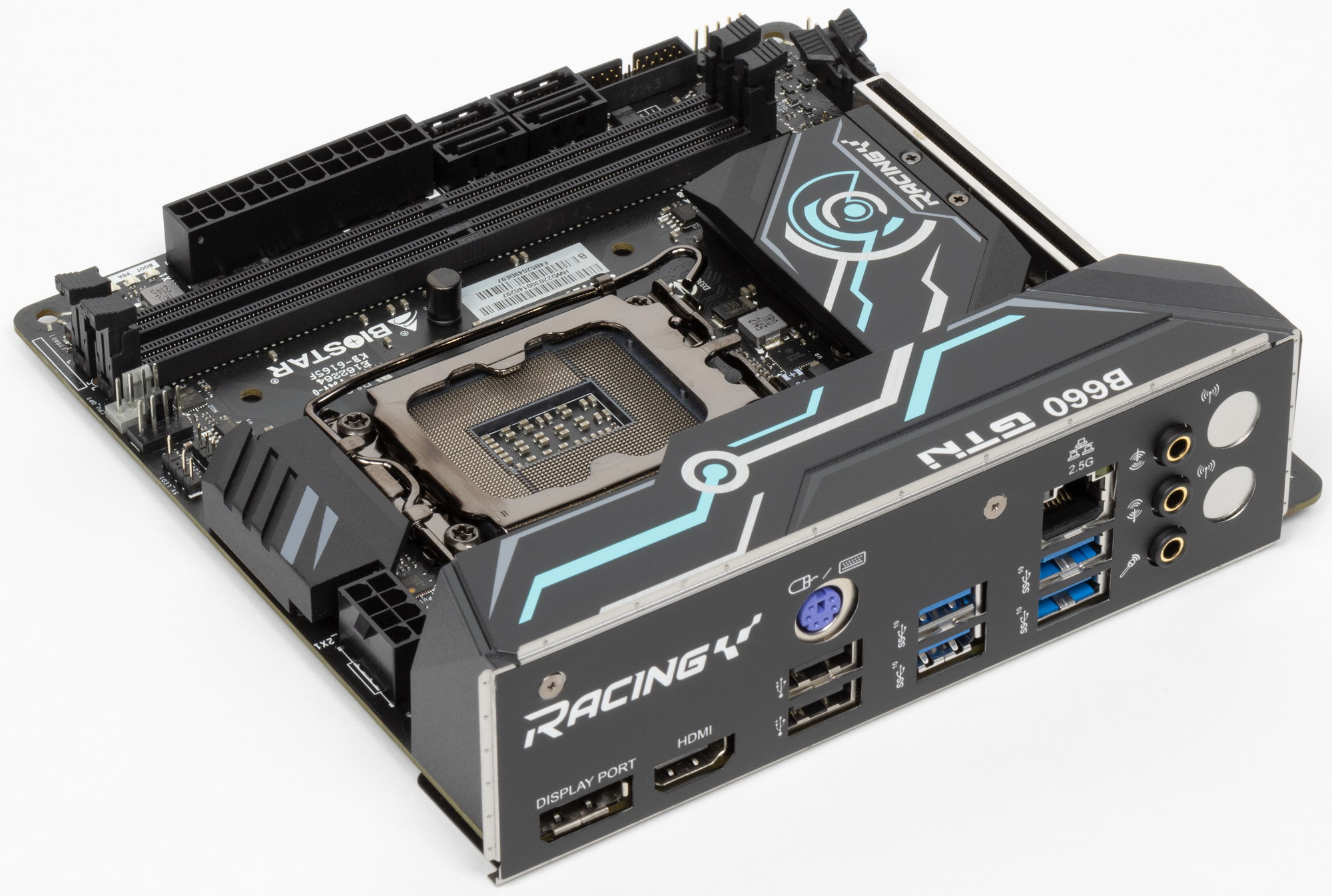

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 10 линий из 18).
И что мы имеем? Всего на материнской плате — 10 портов USB:
- 4 порта USB 3.2 Gen2: все реализованы через B660 и представлены 4 портами Type-A (синего цвета) на задней панели;

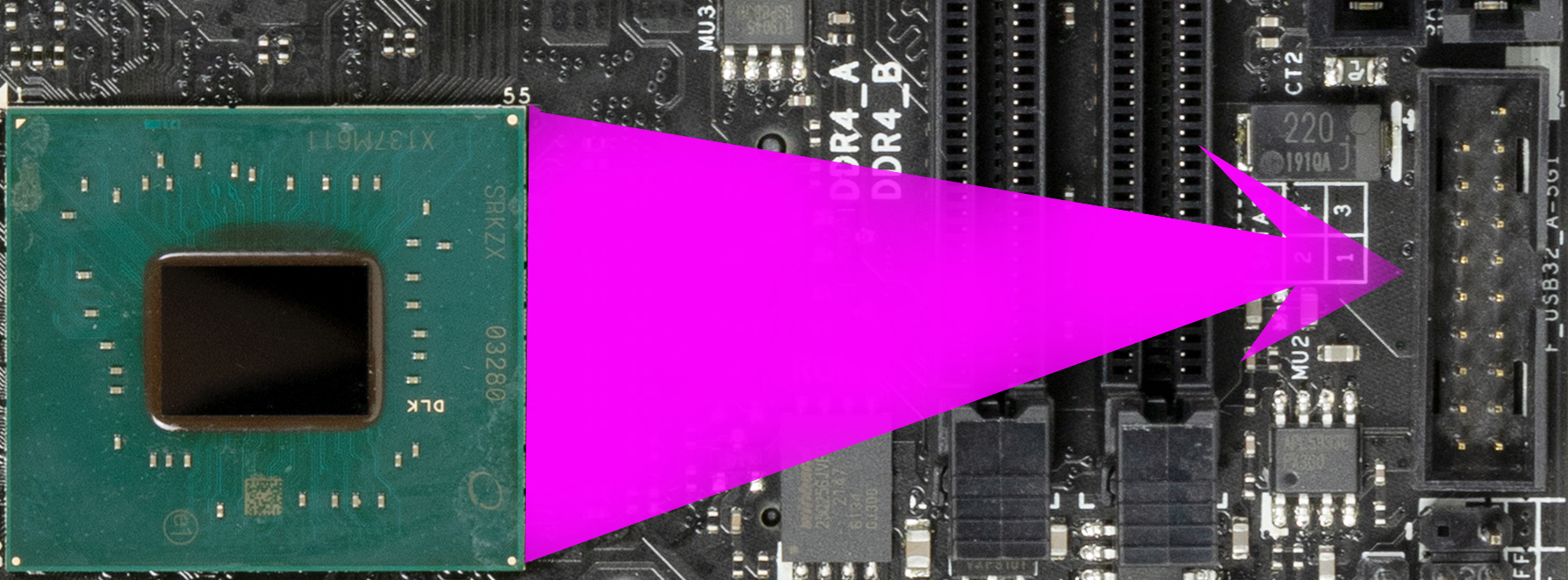

- 2 порта USB 3.2 Gen1: реализованы через B660 и представлены внутренним разъемом
на материнской плате на 2 порта;

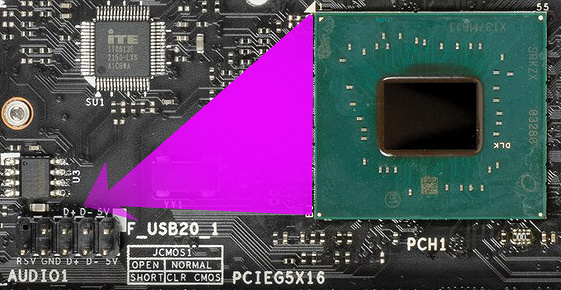

- 4 порта USB 2.0/1.1: все реализованы через B660 и представлены: 2 – внутренним разъемом на материнской плате на 2 порта;
еще 2 – портами Type-A (черного цвета) на задней панели.
Также у нас 1 контроллер использует USB линии:
- Слот M.2 (E-key) для устройств беспроводной связи (1 линия USB 2.0);
Итак, через чипсет B660 реализовано выделенных 4 USB 3.2 Gen2 и 2 USB 3.2 Gen1.
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных портов USB 2.0 и 1 порт USB 2.0 на поддержку контроллера. Всего 11 USB портов реализовано.
Ну и 10 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализовано 16 (10+6) высокоскоростных портов из 24.
Теперь о сетевых делах.

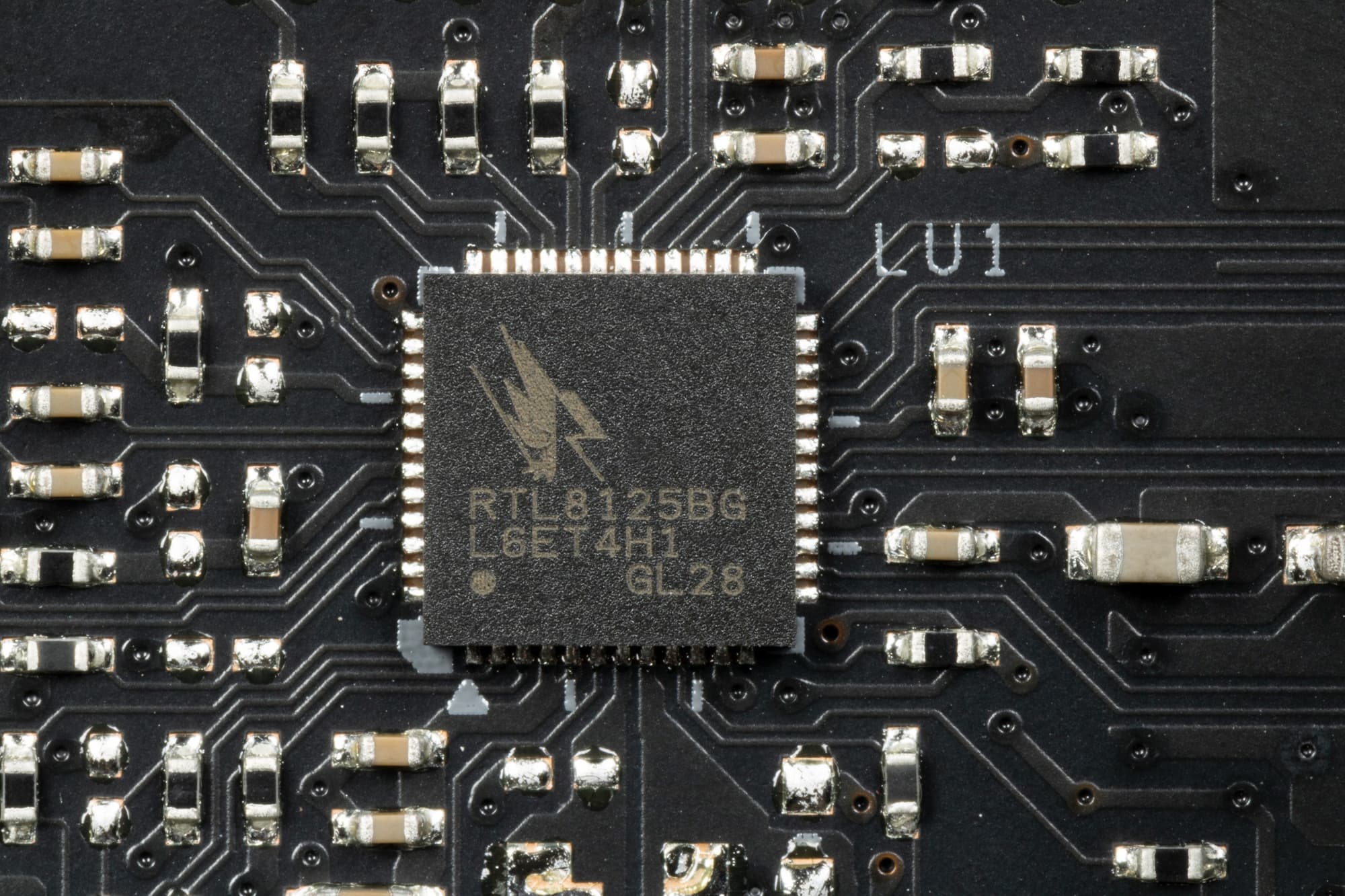

Материнская плата оснащена средствами связи удовлетворительно. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.
Беспроводной связи нет, однако имеется слот M.2 (E-key) для установки соответствующего модуля, также есть и разъемы для привинчивания выносных антенн на задней панели (я уже ранее рассказывал про идущие в комплекте поставки провода с клеммами для подключения к модулю беспроводной связи).

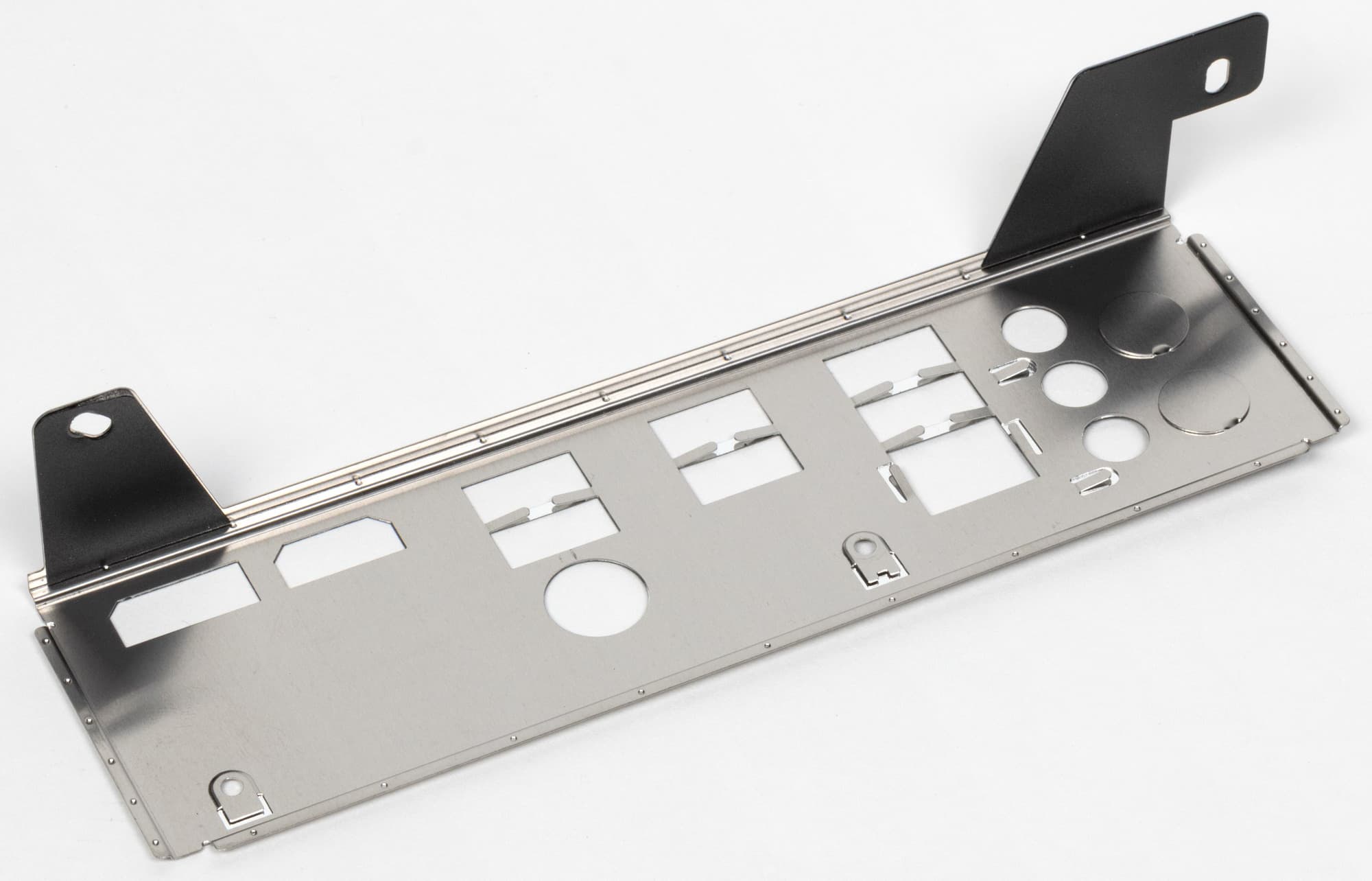

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

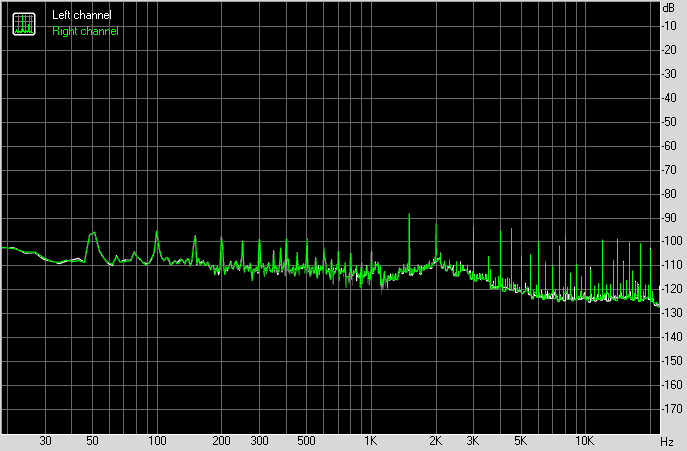

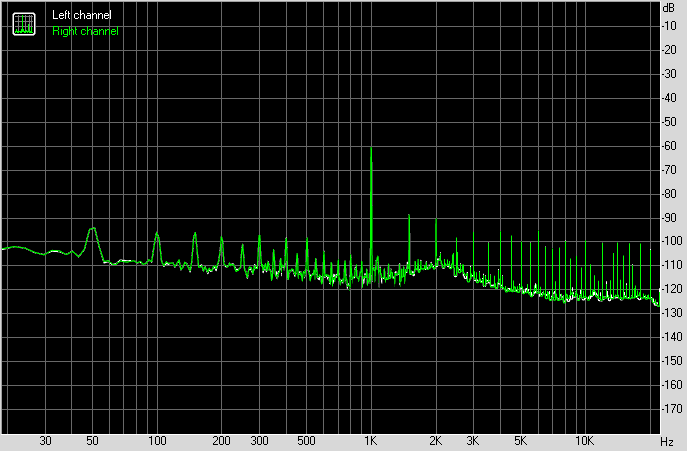

Аудиоподсистема

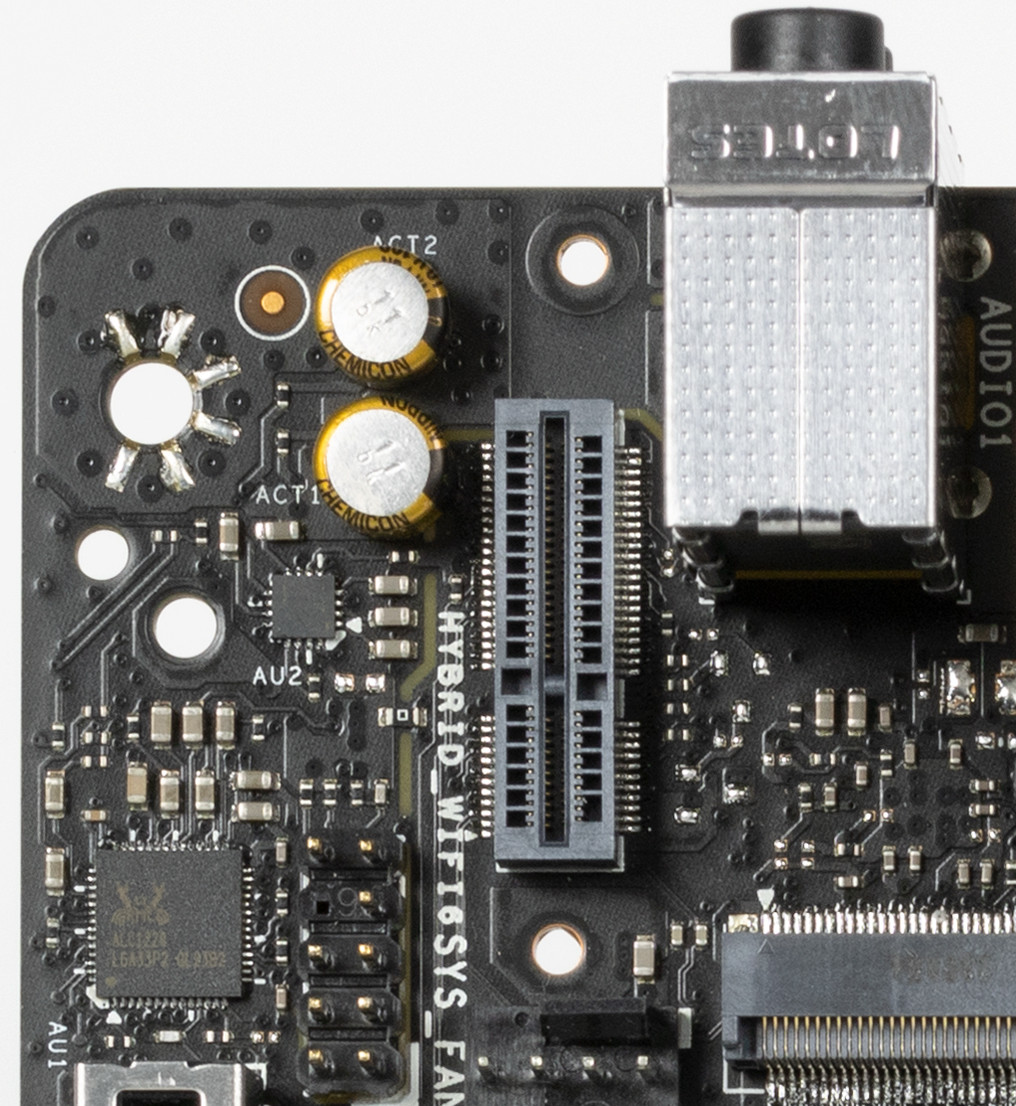

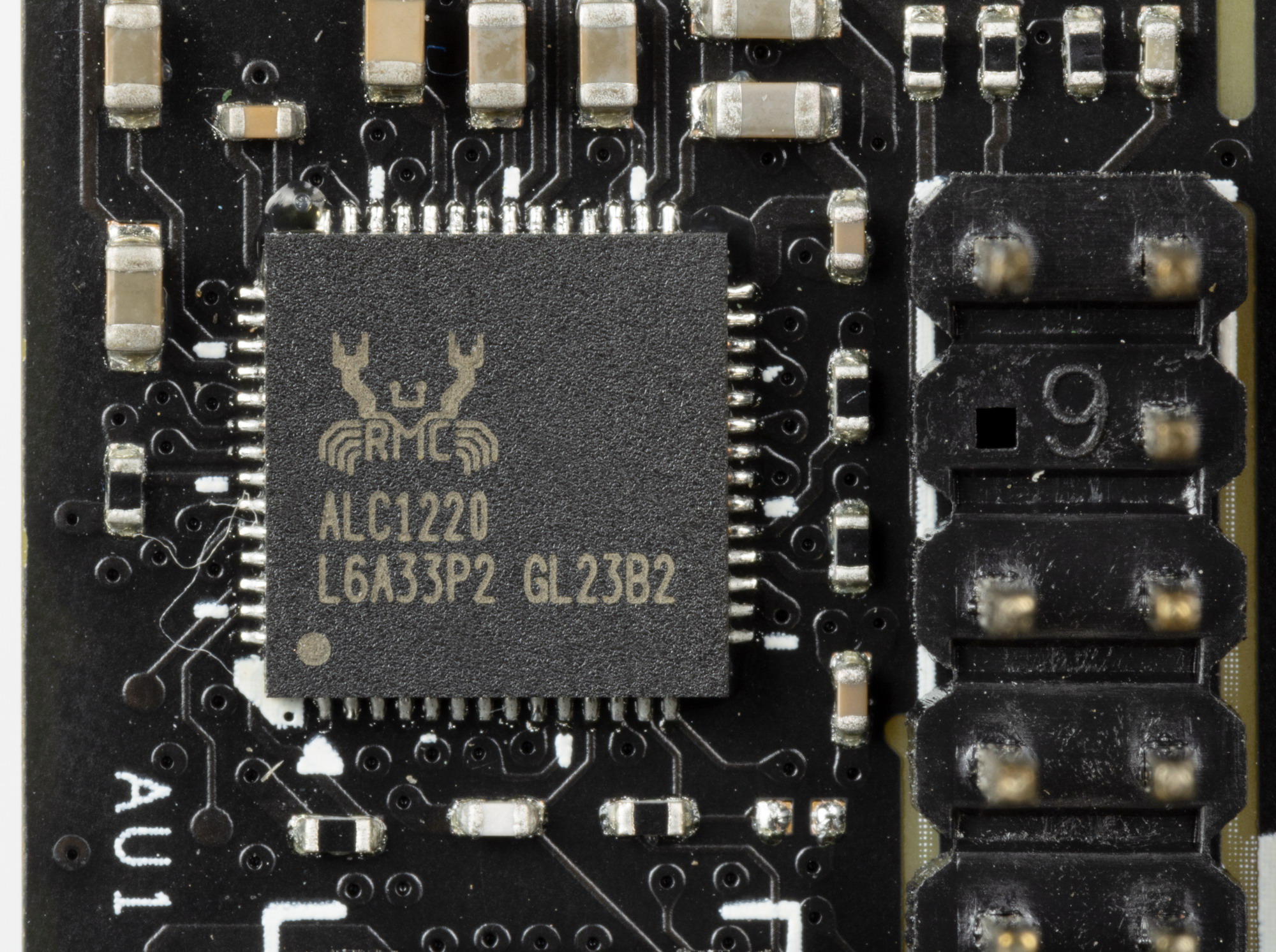

На данной матплате звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.

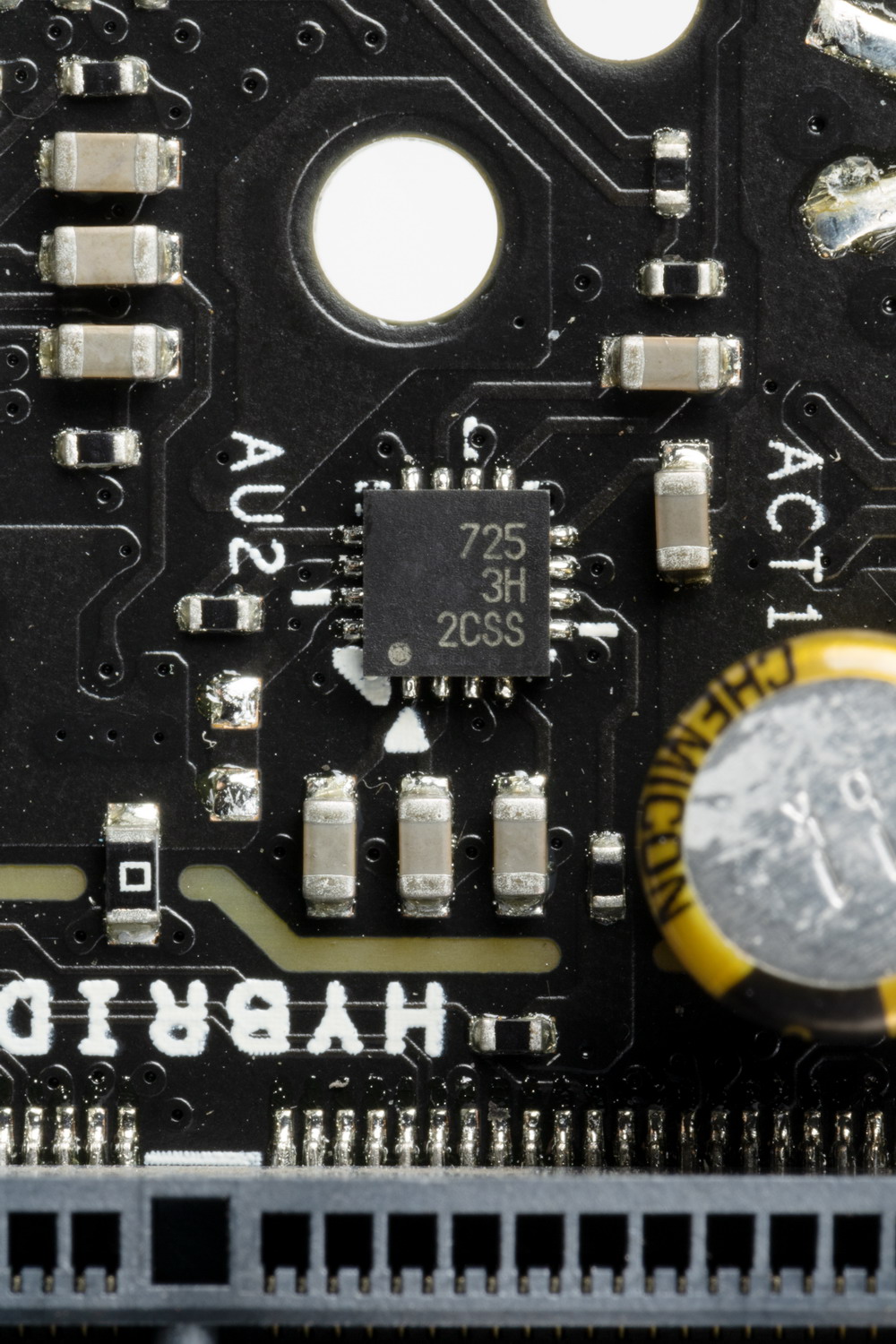

В тракте используется операционный усилитель Savitech SV3H725.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.
Все аудиоразъемы на задней панели не имеют привычной цветовой окраски разъемов, поэтому ориентироваться можно только по обозначениям. Реализация вывода в формате 7.1 предусмотрена только через переднюю панель корпуса, вывода через S/PDIF нет.
Питание, охлаждение
Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

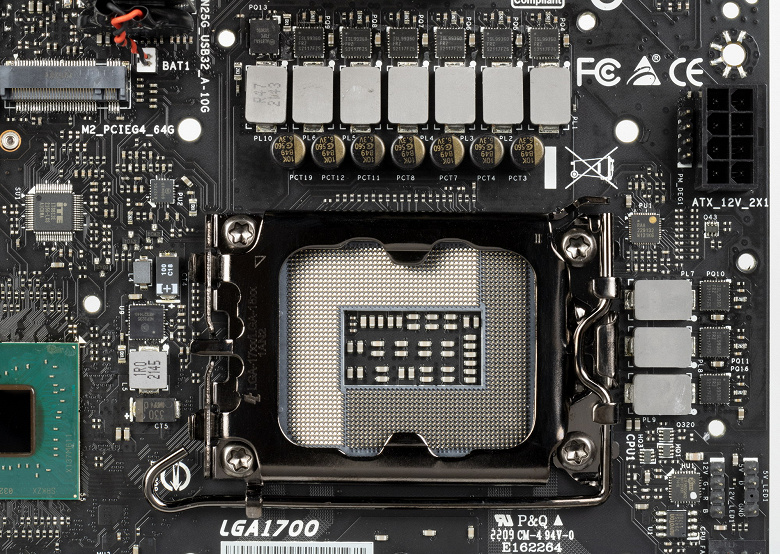

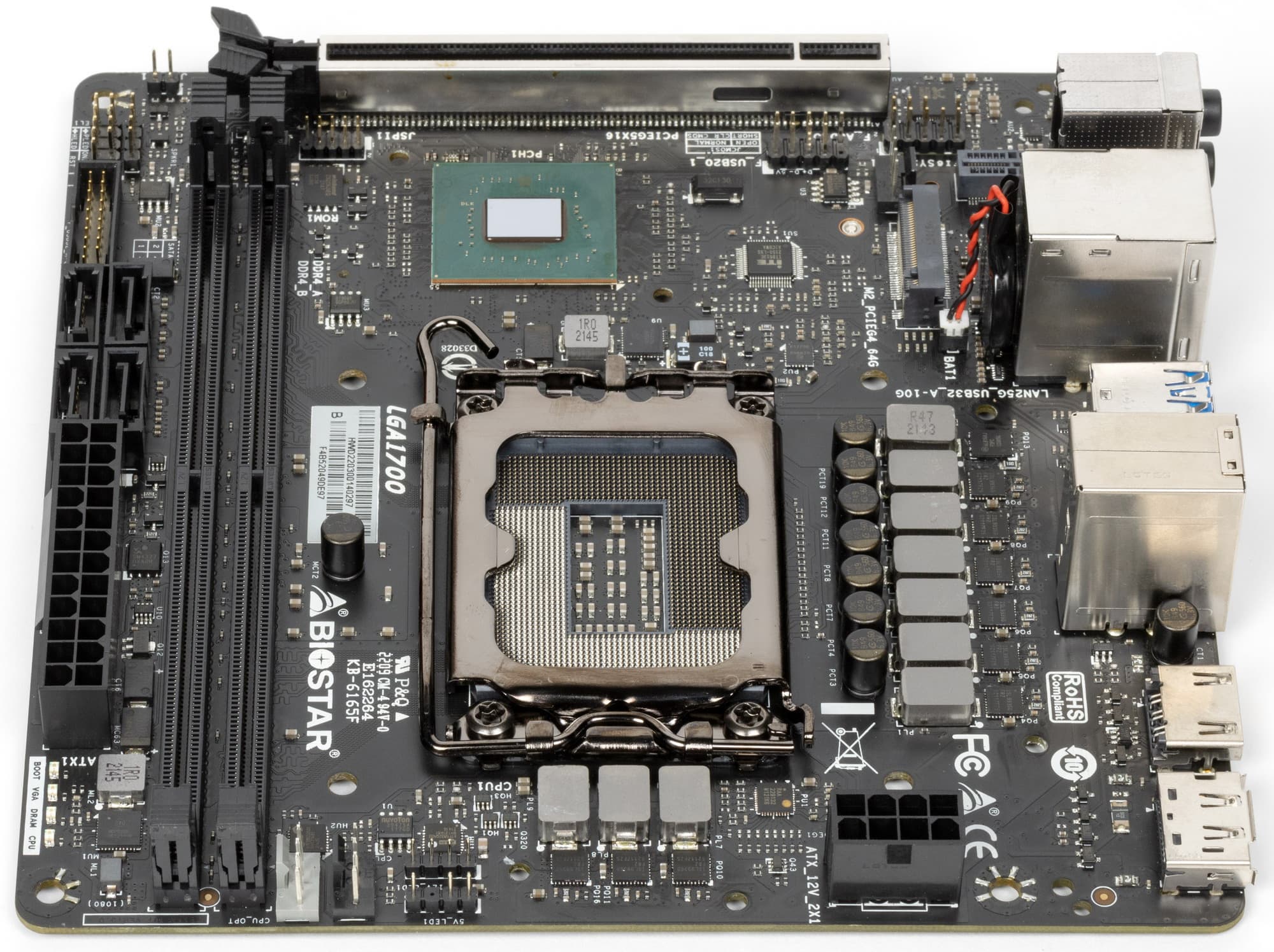

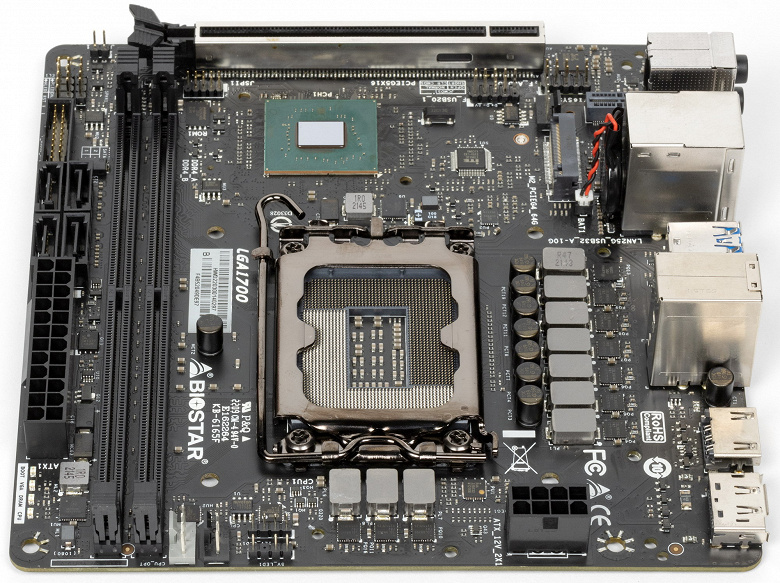

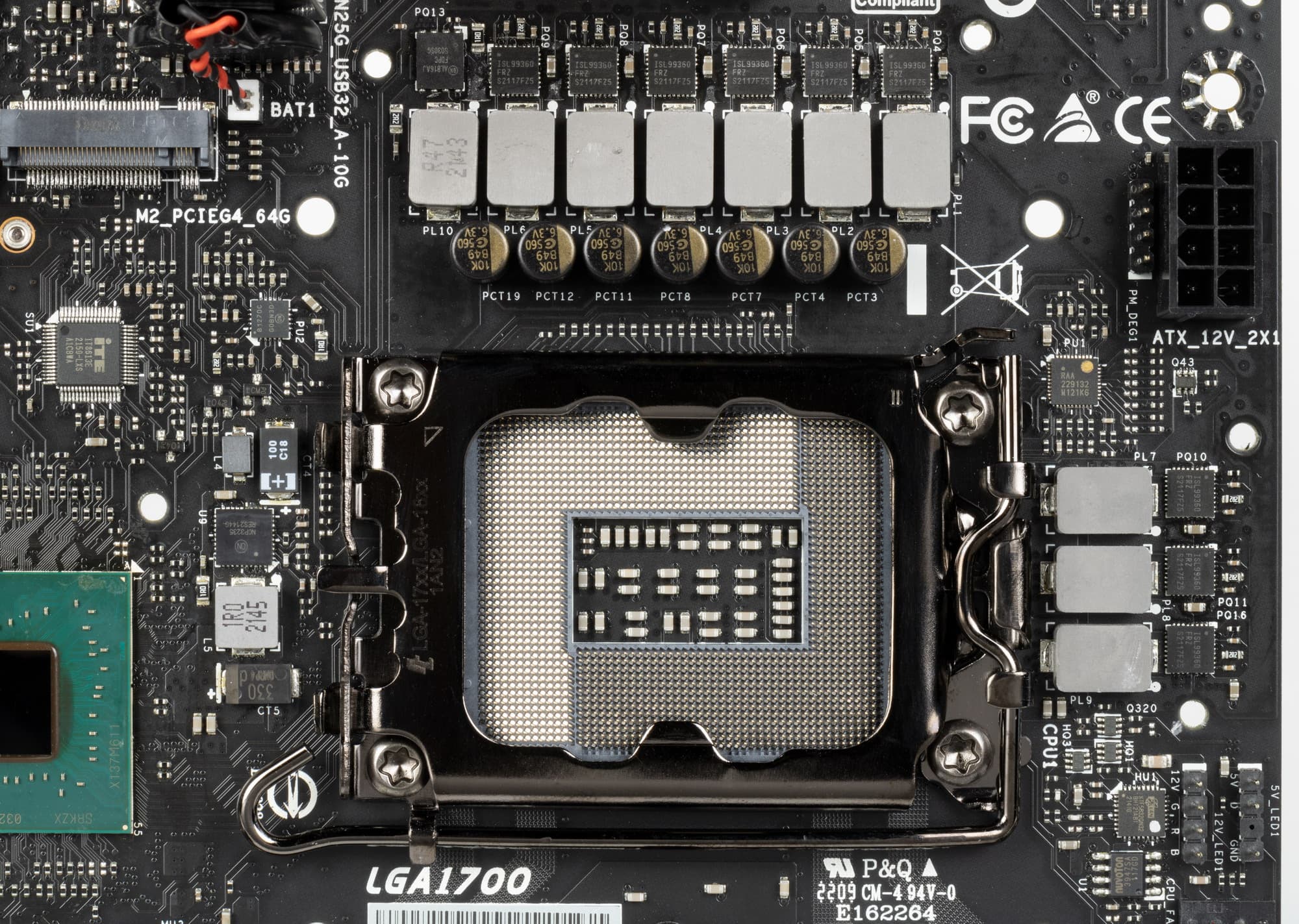

Схема питания процессора выполнена по схеме 8+1+1 (всего 10 фаз, 8 на VCore, 1 на iGPU и 1 на VCCIO).

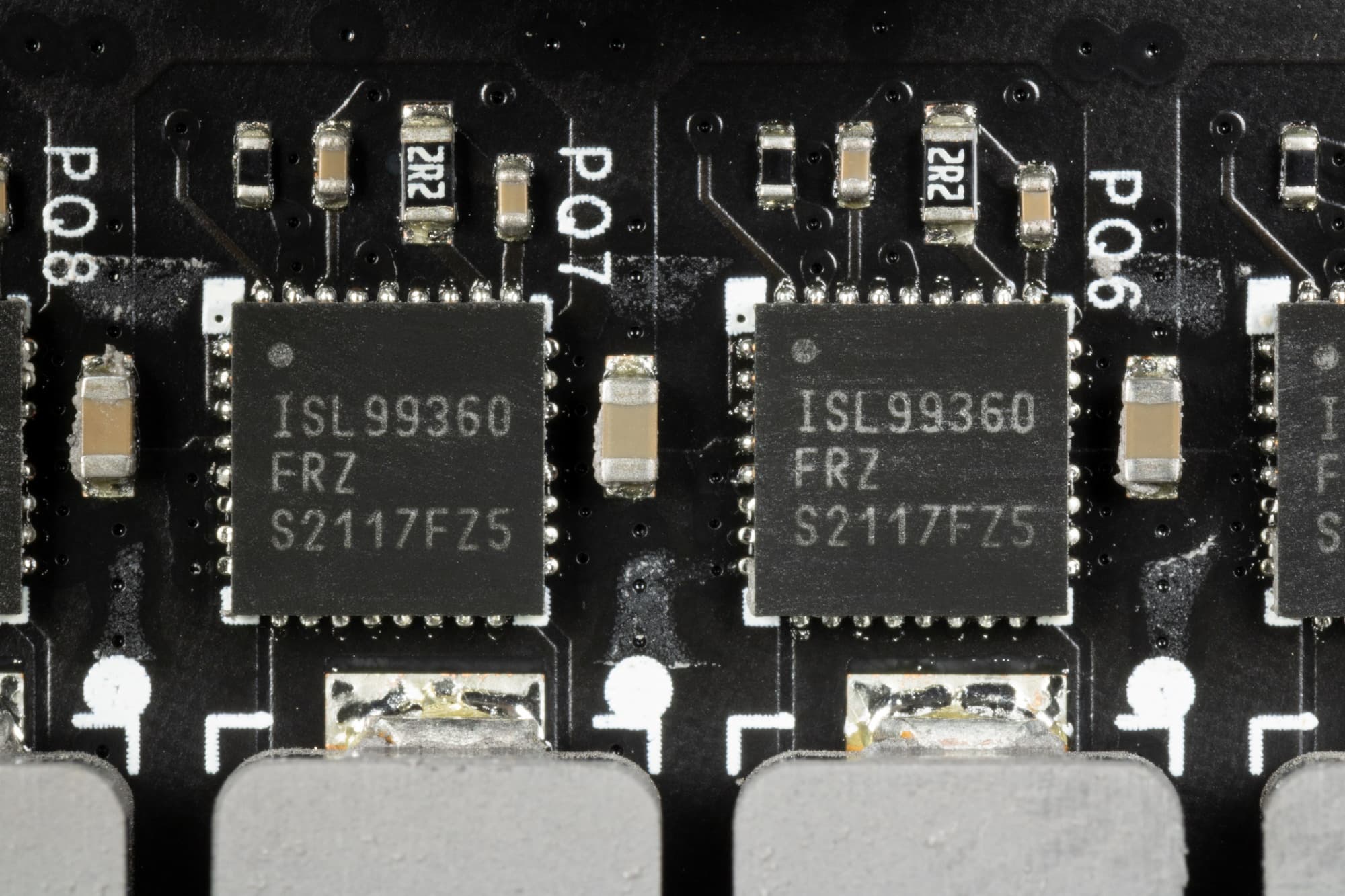

Каждый канал фазы для Vcore и iGPU имеет суперферритовый дроссель и DrMos ISL99360 от Renesas на 60A.

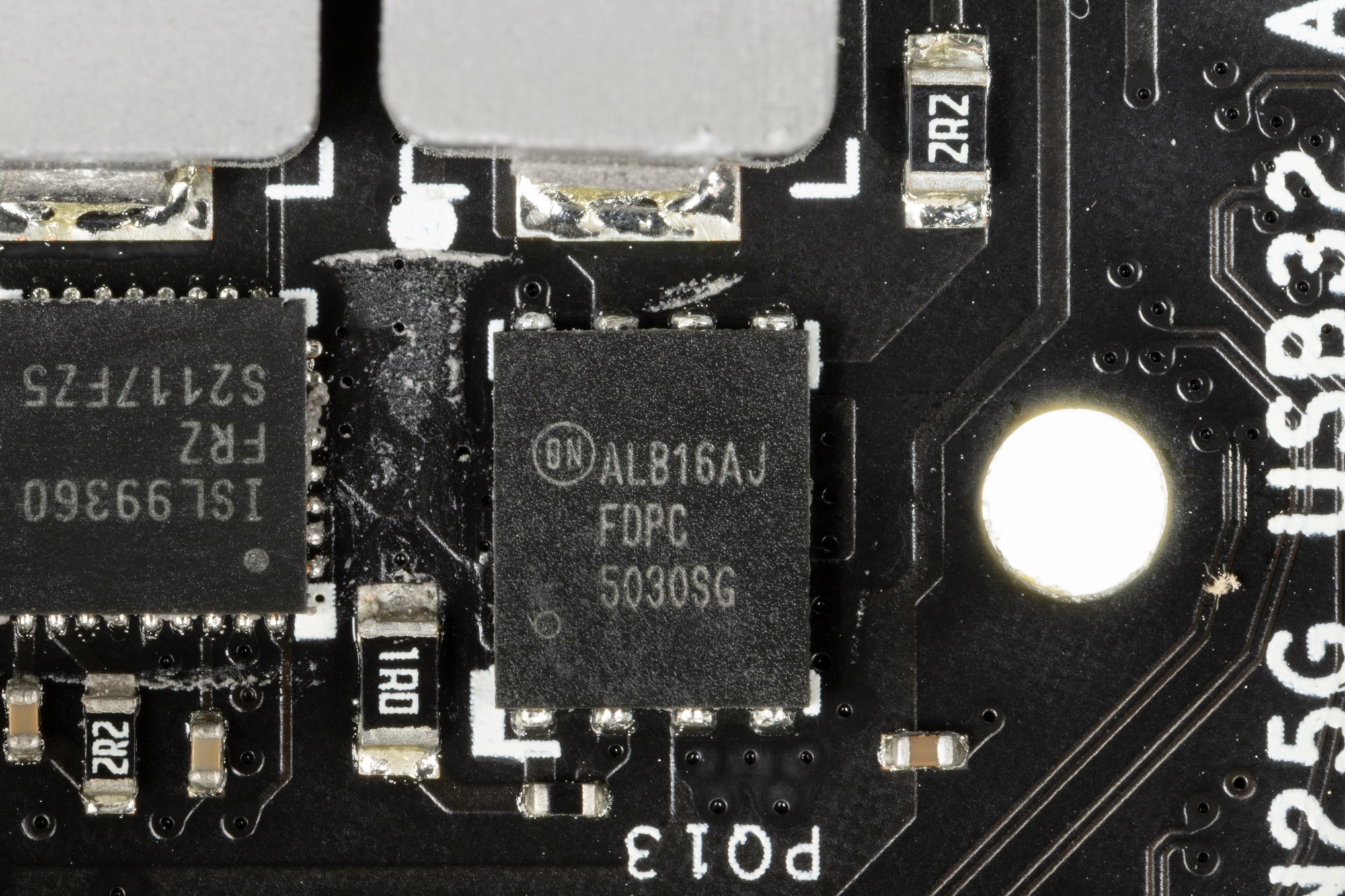

А канал VCCIO работает с помощью полевого транзистора FDPC5030SG от On Semi на 56А.

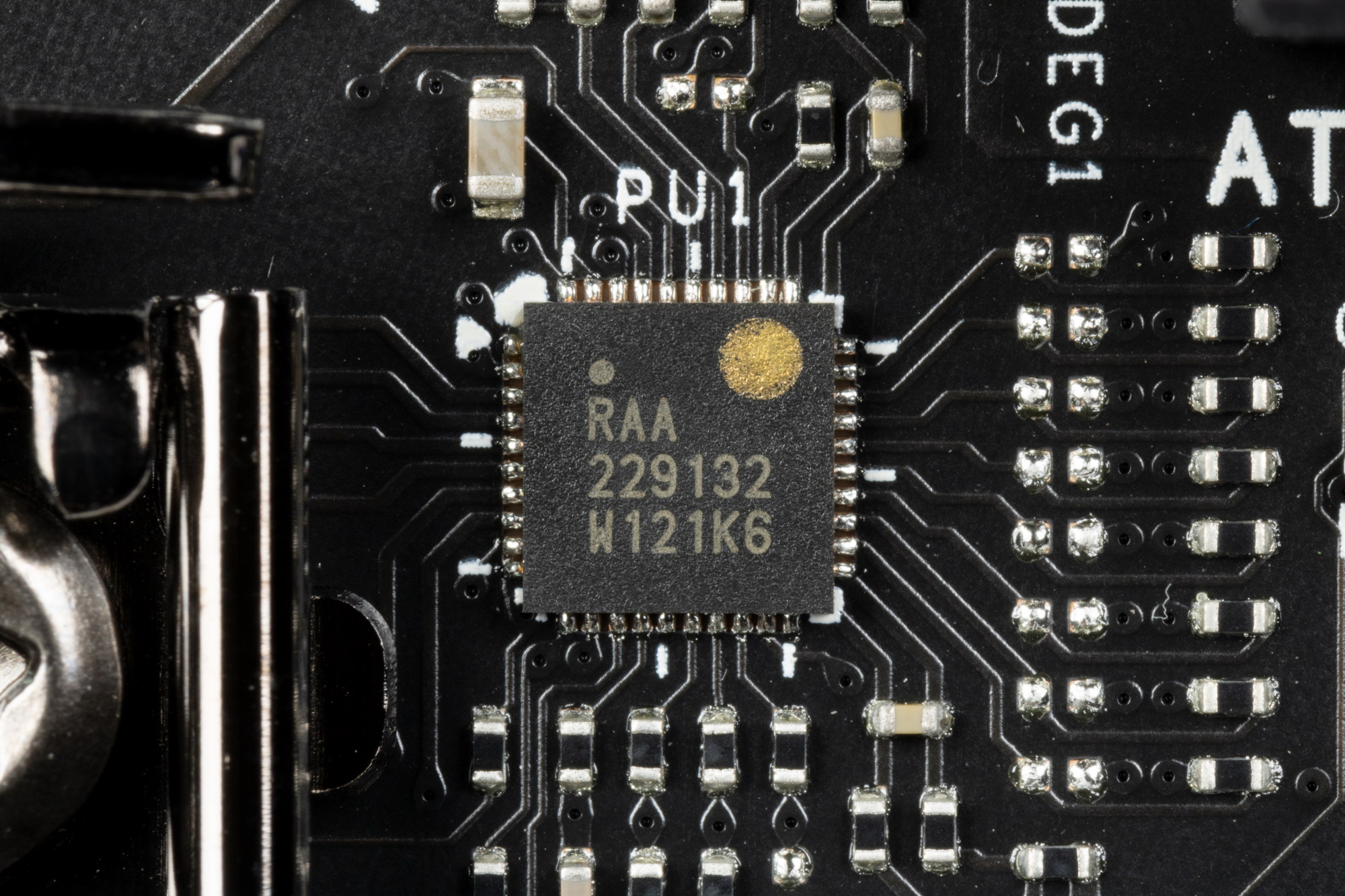

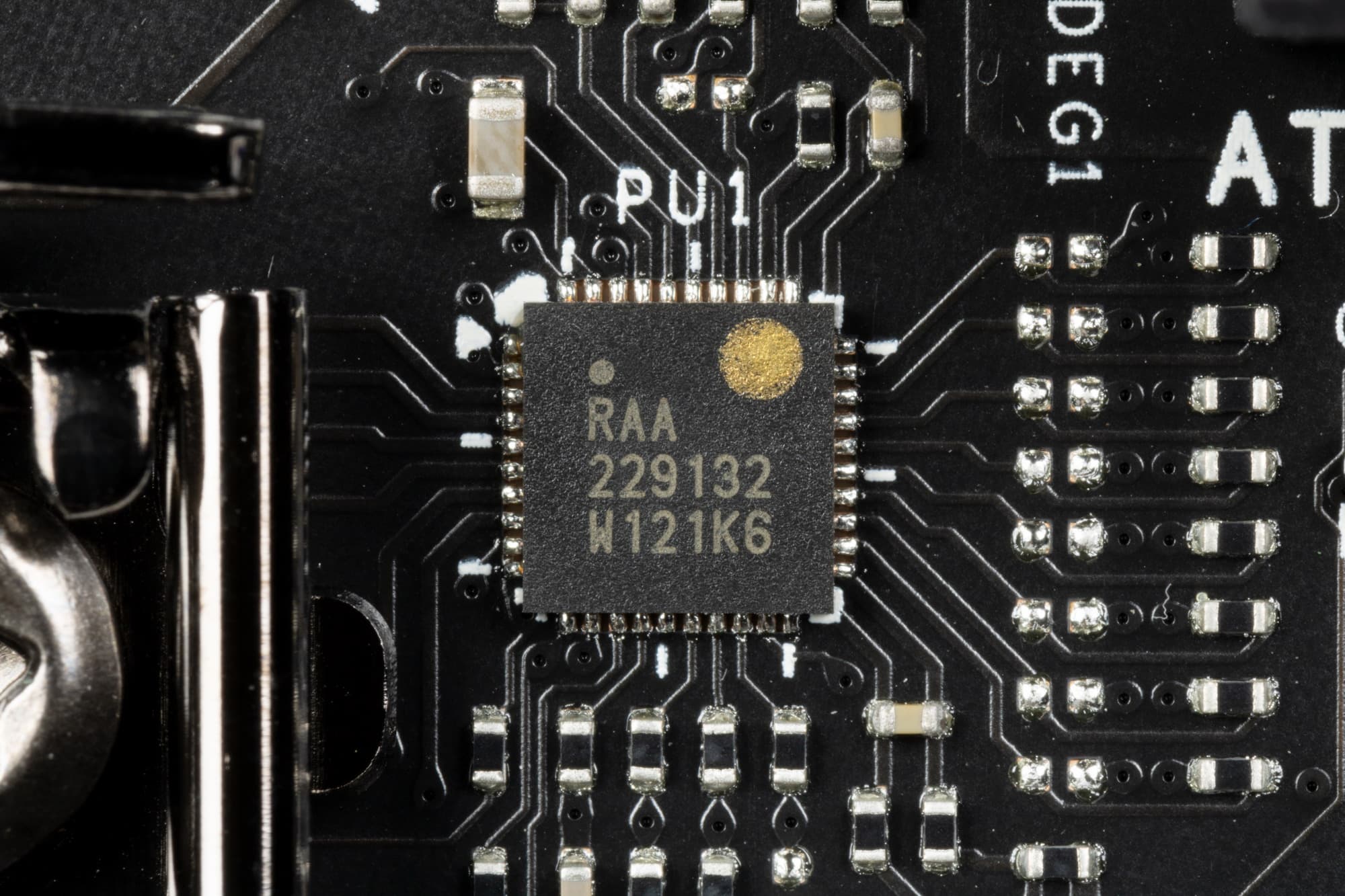

Управляет схемой питания VCore, VCCIO и iGPU ШИМ-контроллер RAA229132 от Renesas, рассчитанный максимум на 20 фаз.

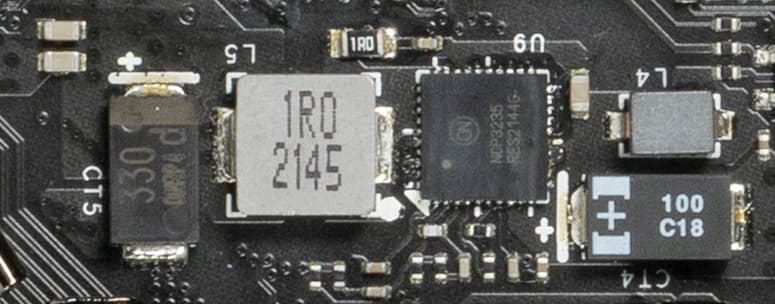

Так что мы видим, что схема питания полноценно прямая без удвоителей или параллельных потоков. А для одной фазы VCCSA

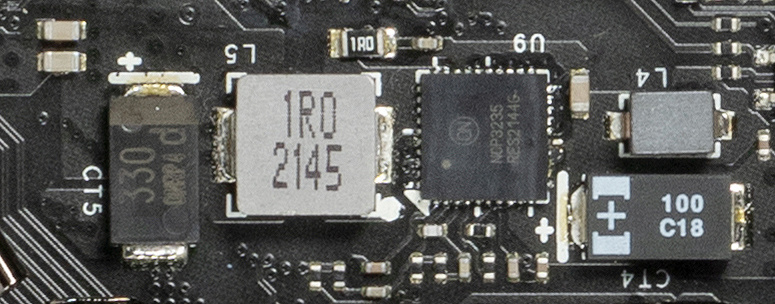

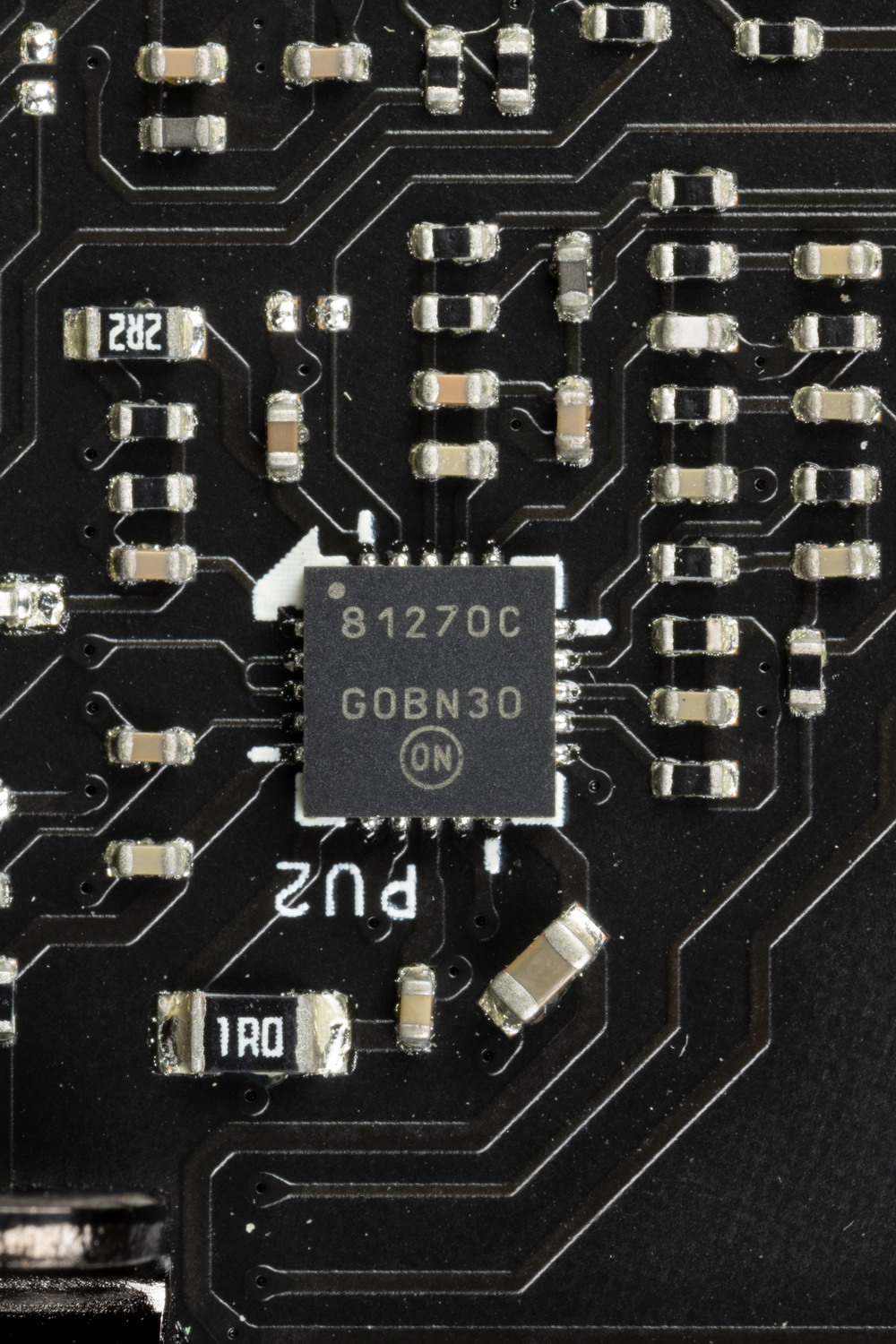

имеется свой ШИМ-контроллер от On Semi.

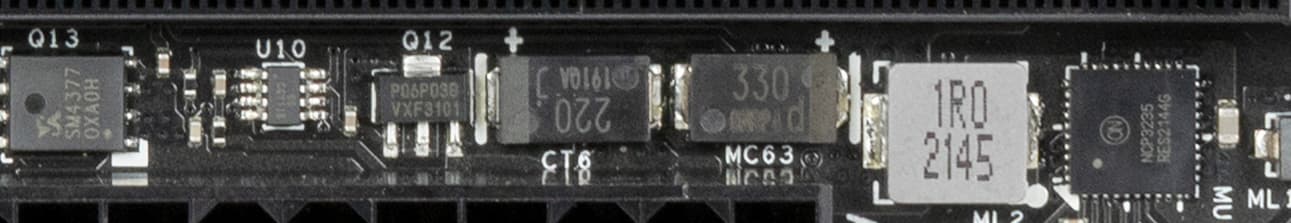

Питание модулей оперативной памяти имеет также однофазную схему.
Теперь про охлаждение.

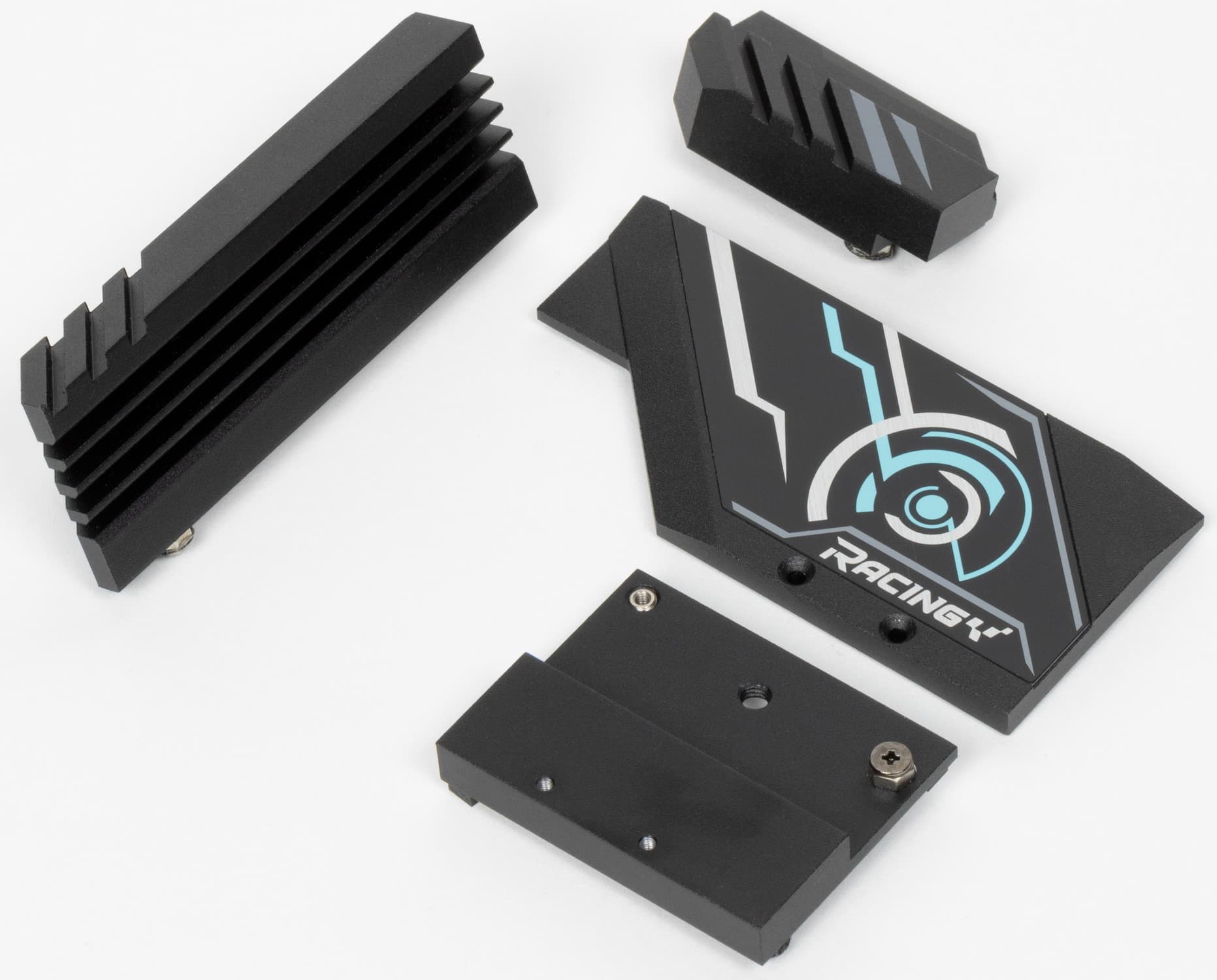

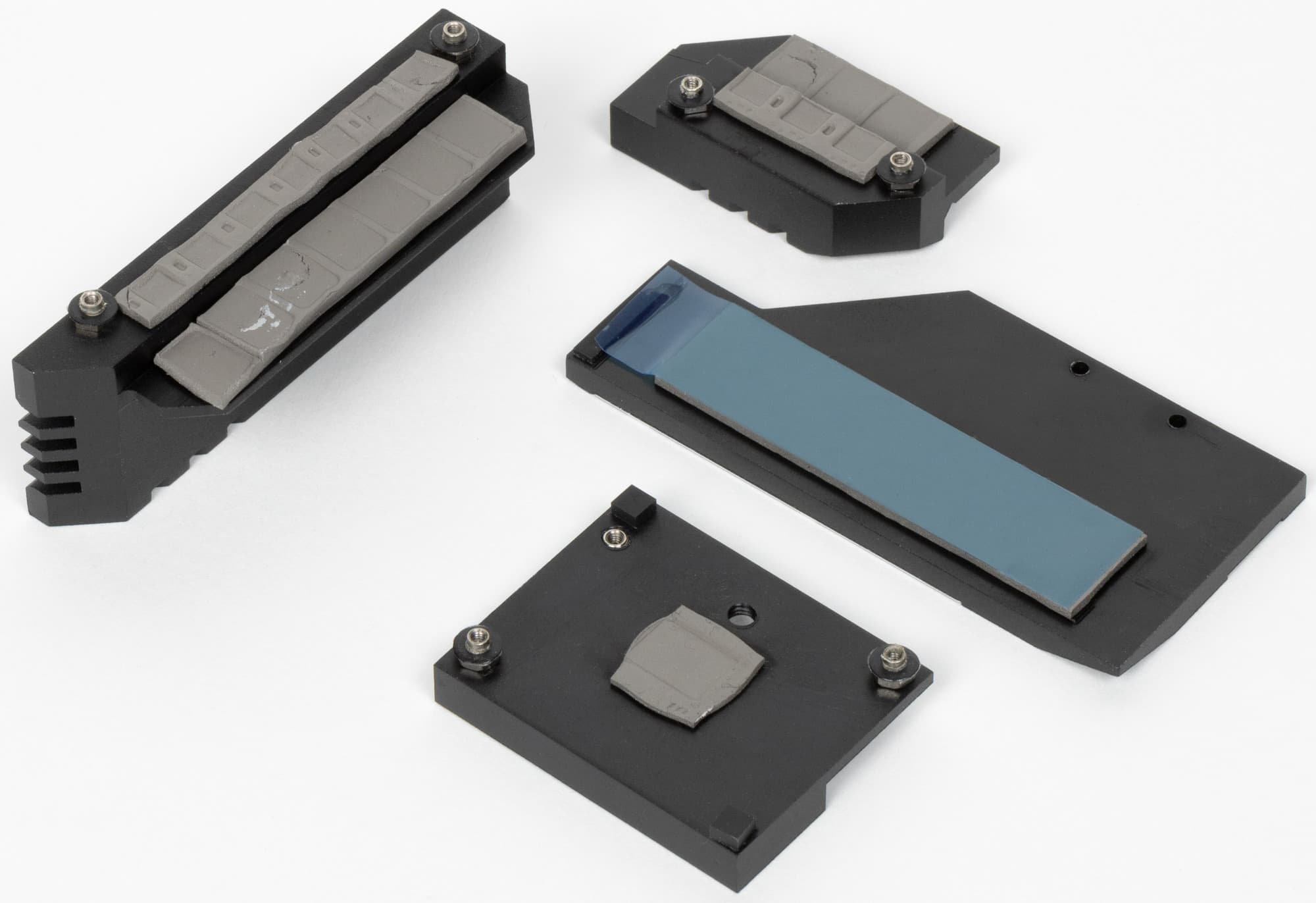

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора, однако сразу бросается в глаза, что они очень малы. Да, безусловно форм-фактор Mini-ITX не позволяет устанавливать очень высокие радиаторы, однако можно было бы оба радиатора VRM усилить медными вставками и соединить тепловой трубкой.

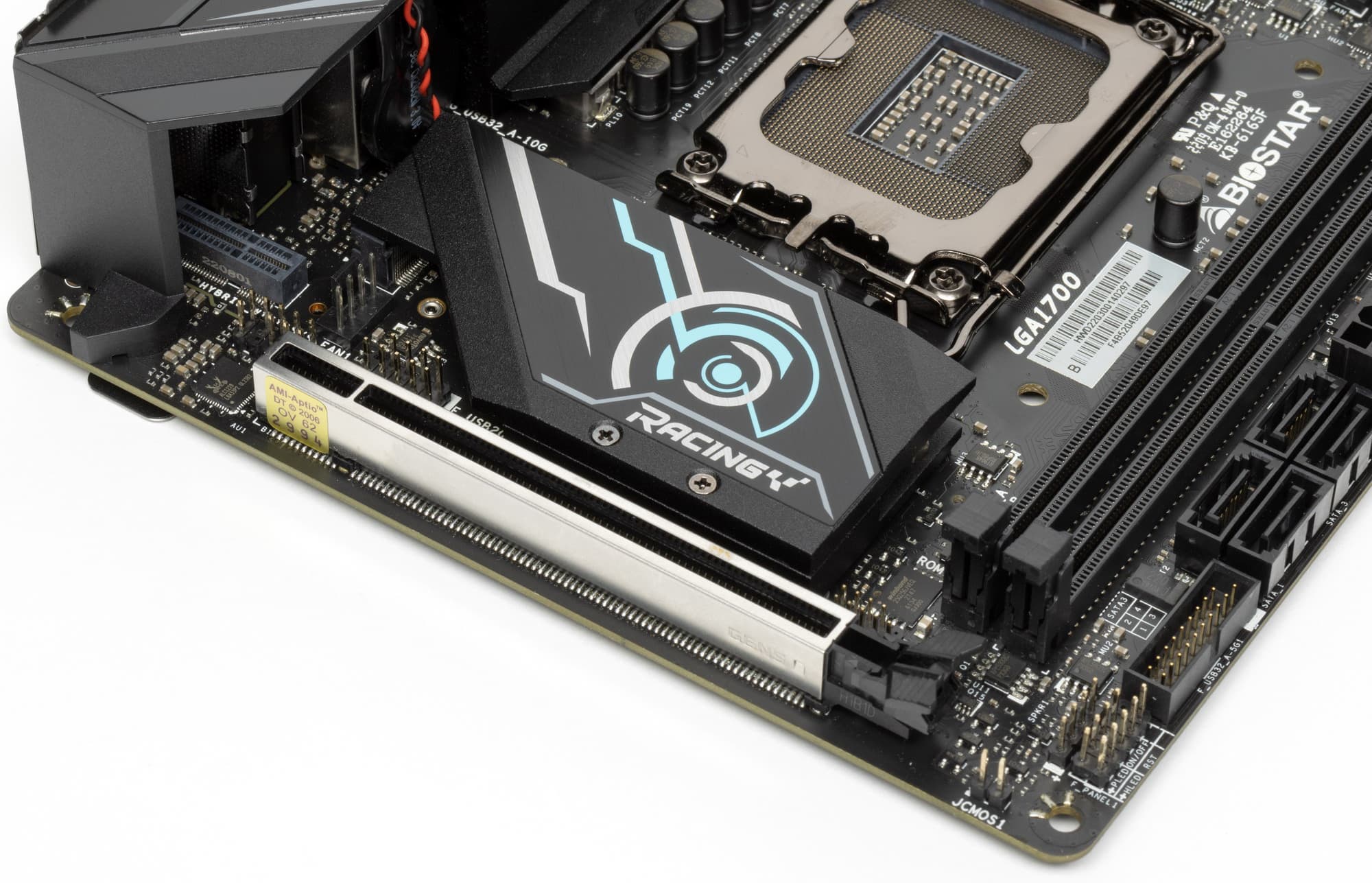

Как я уже упоминал ранее, «процессорный» M.2 слот имеет радиатор, который прикручивается к чипсетному, образуя единый охлаждающий модуль.

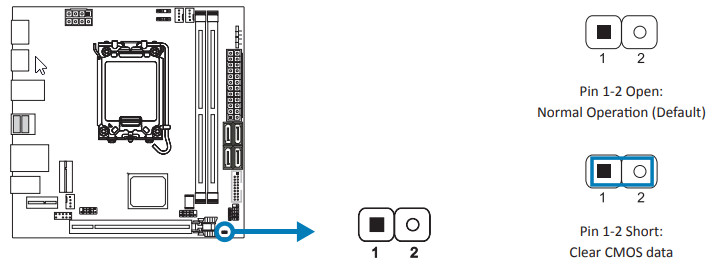

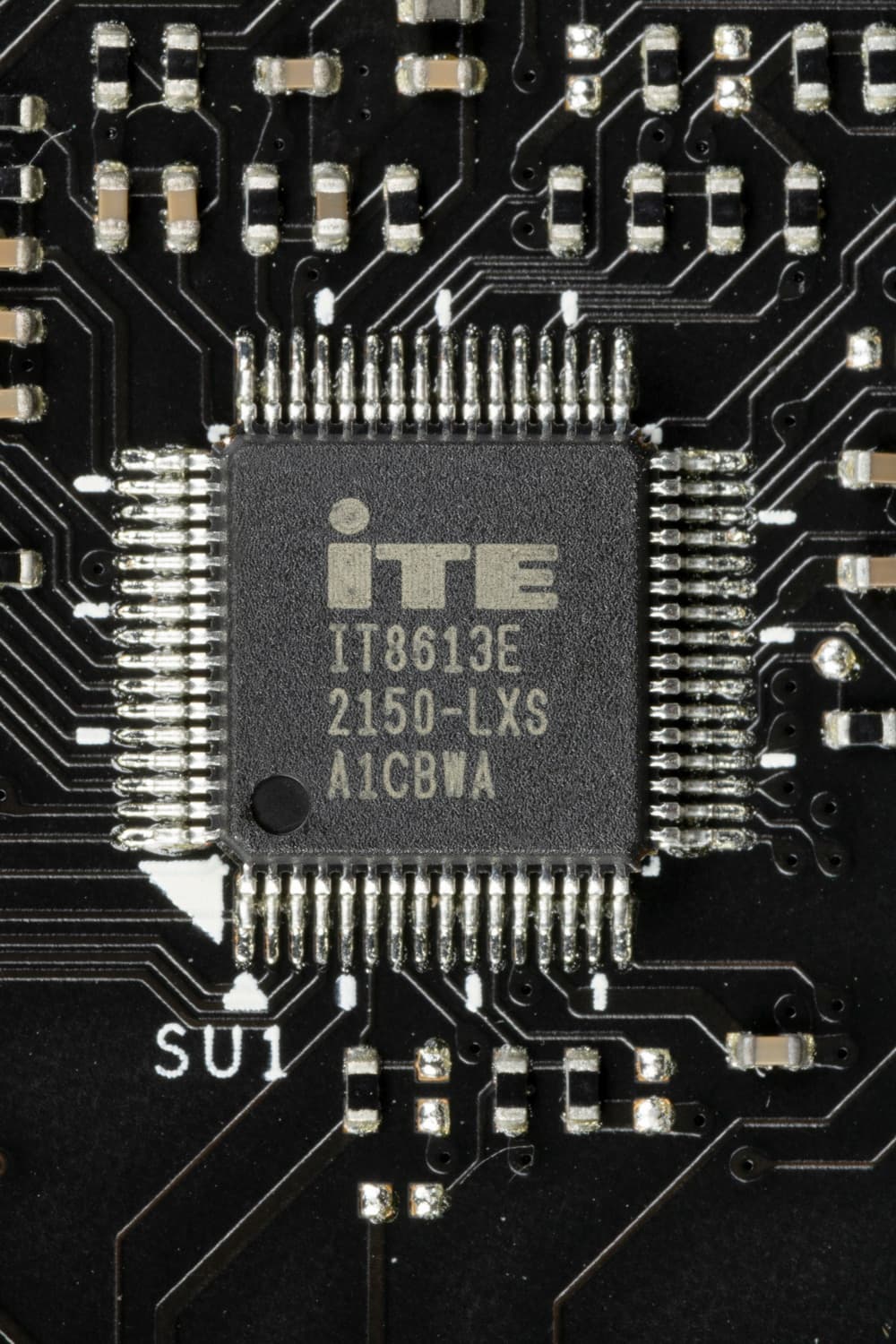

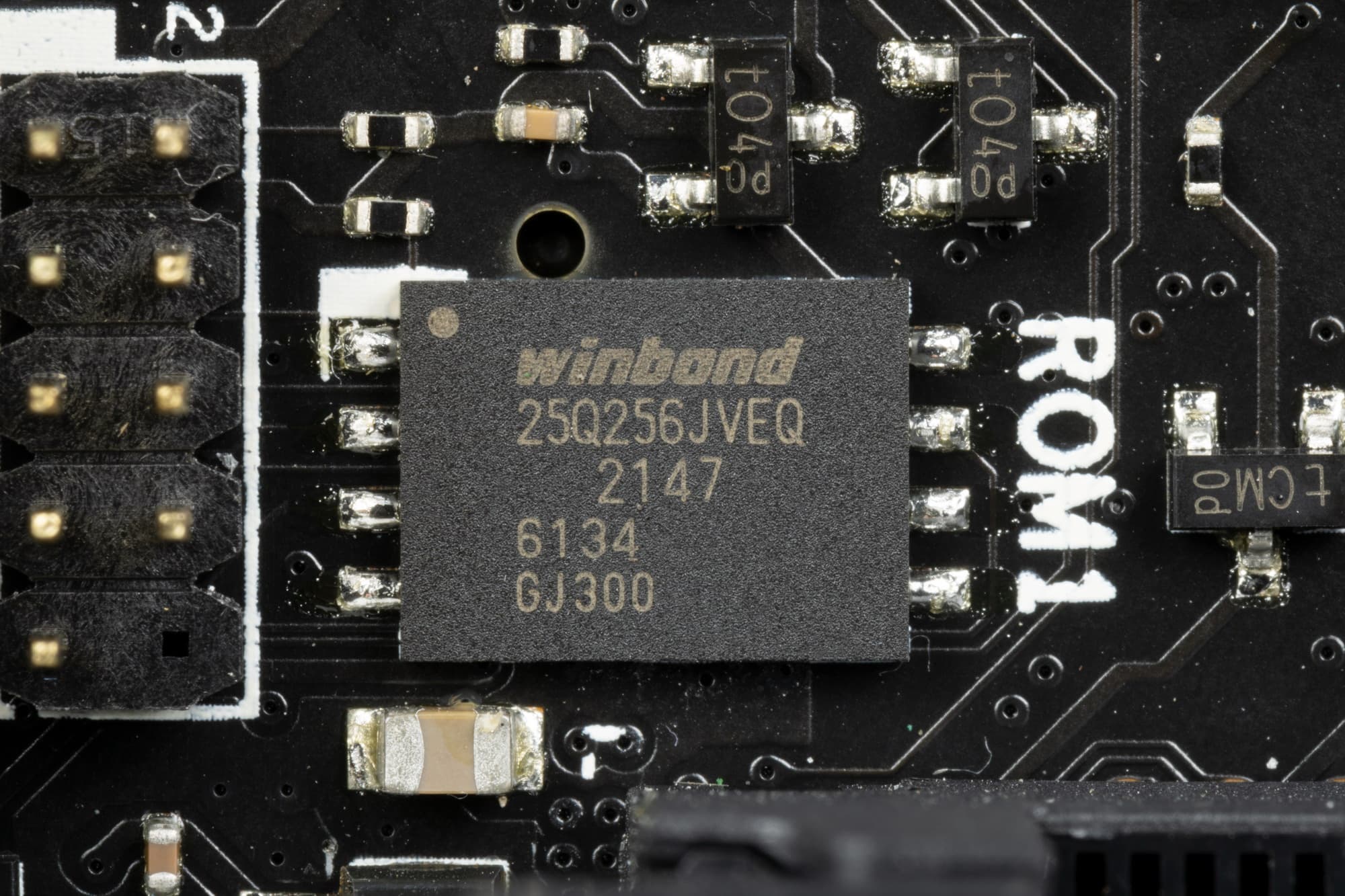

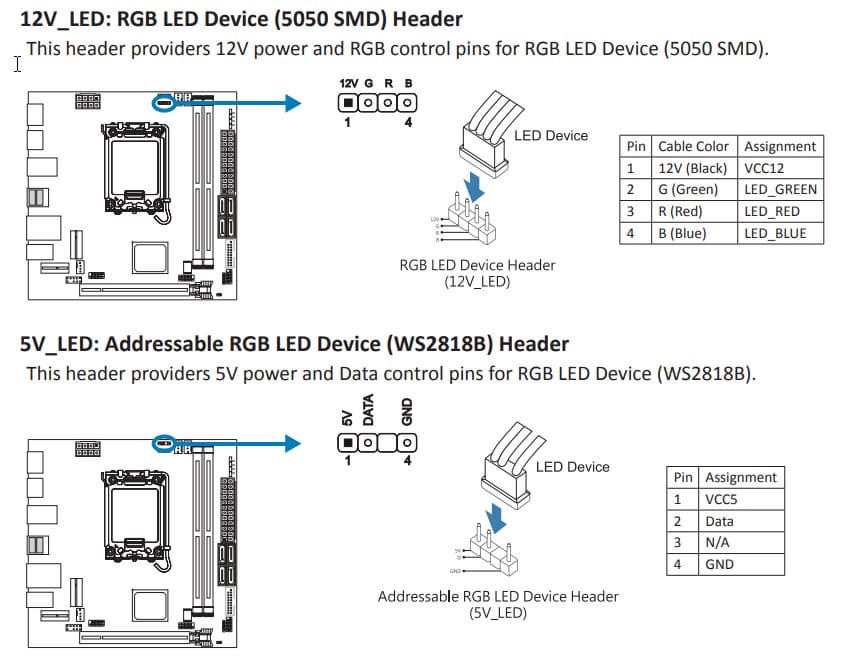

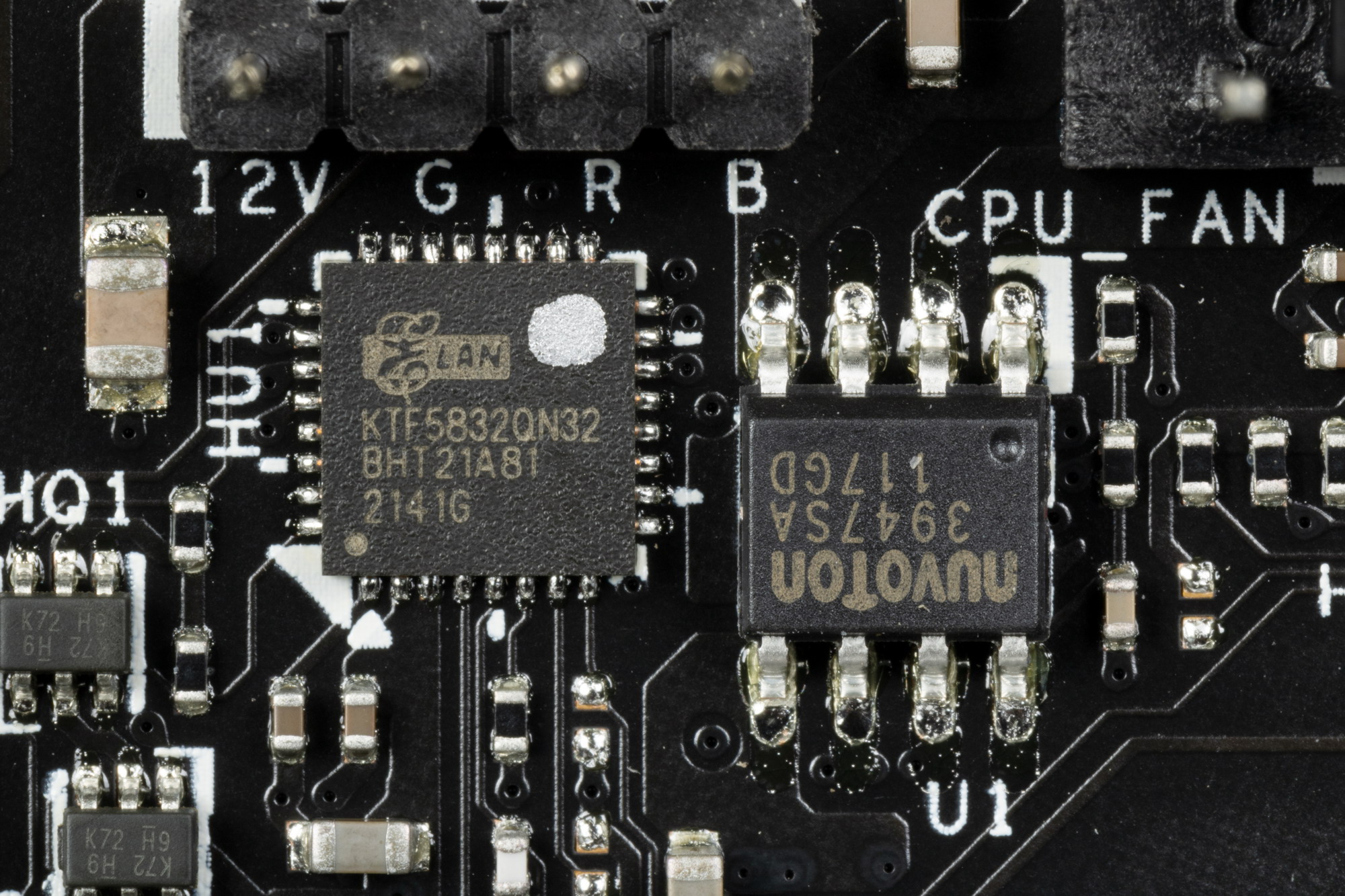

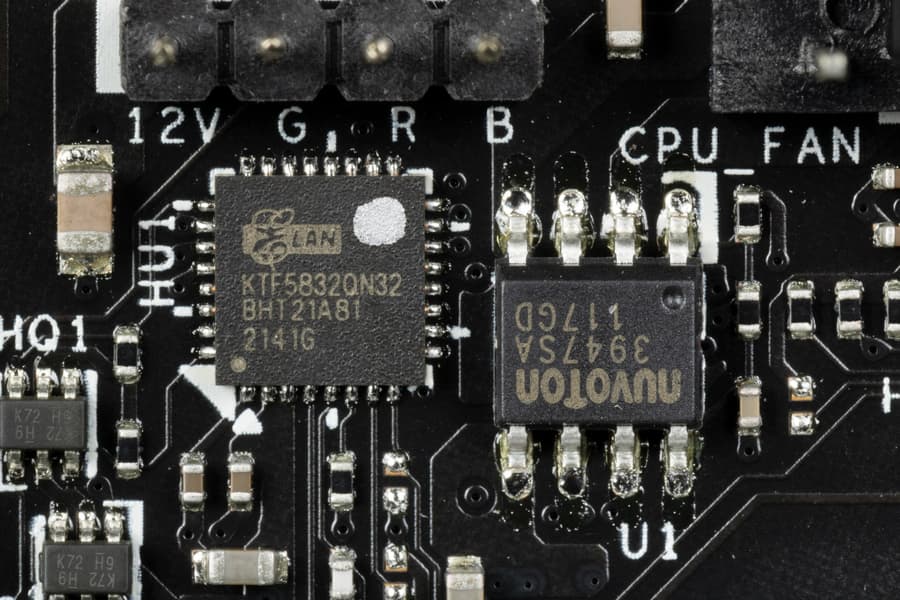

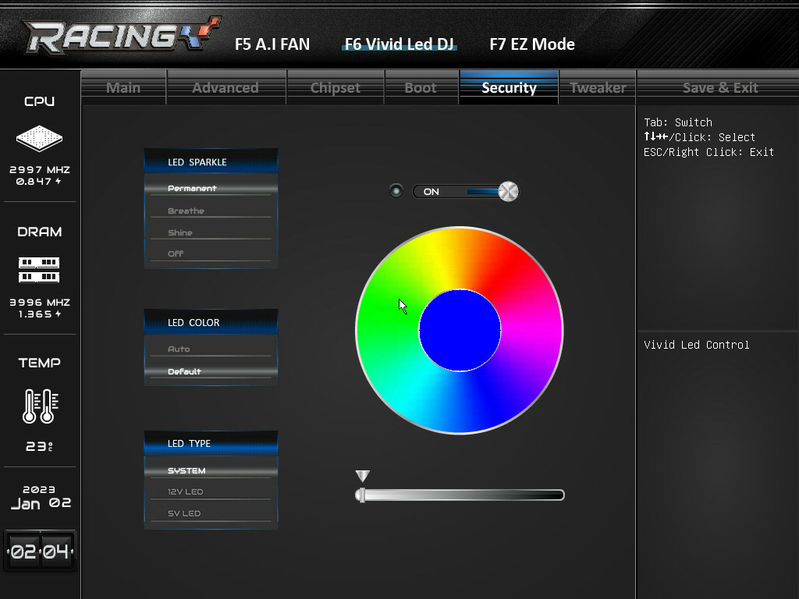

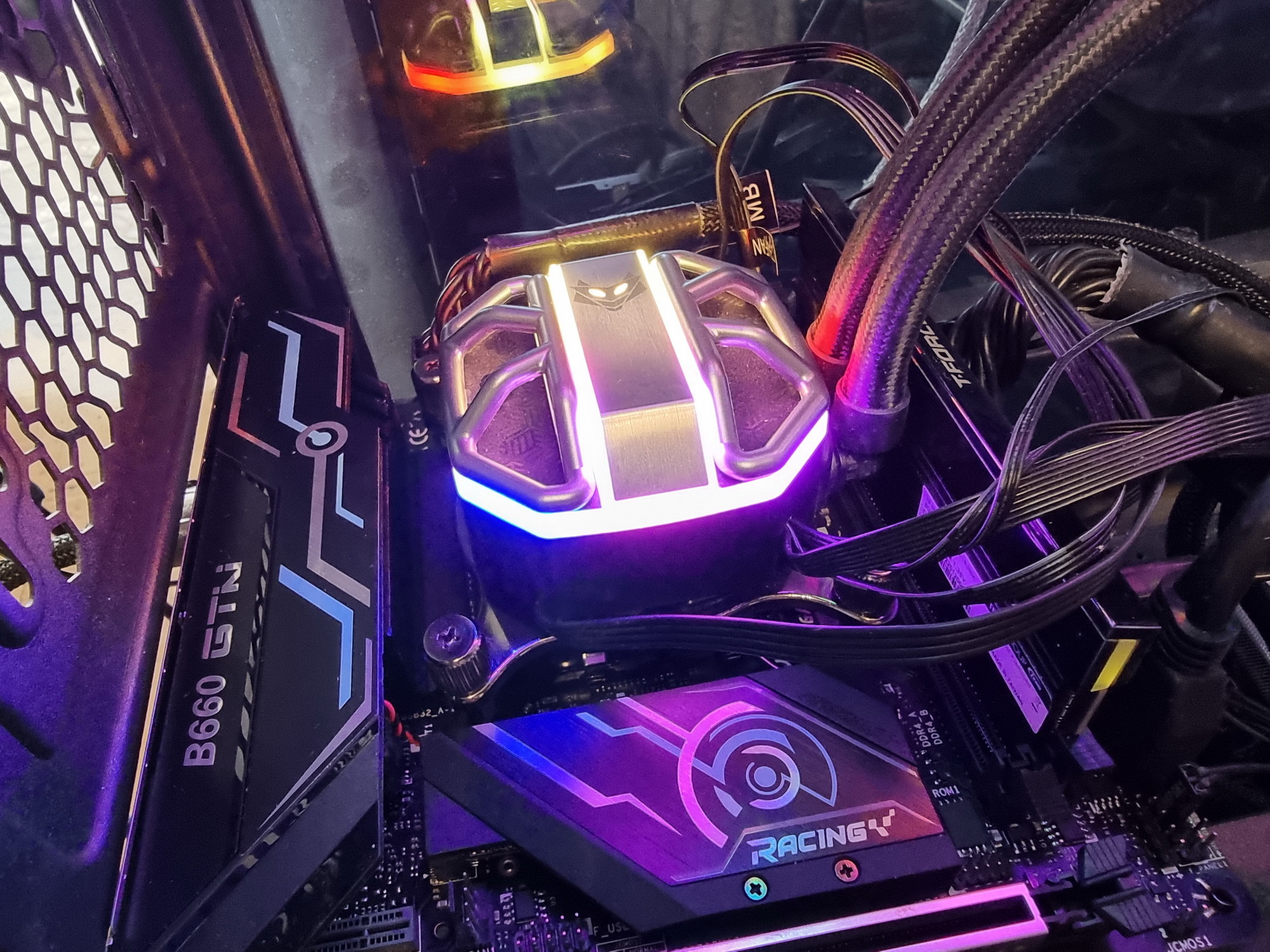

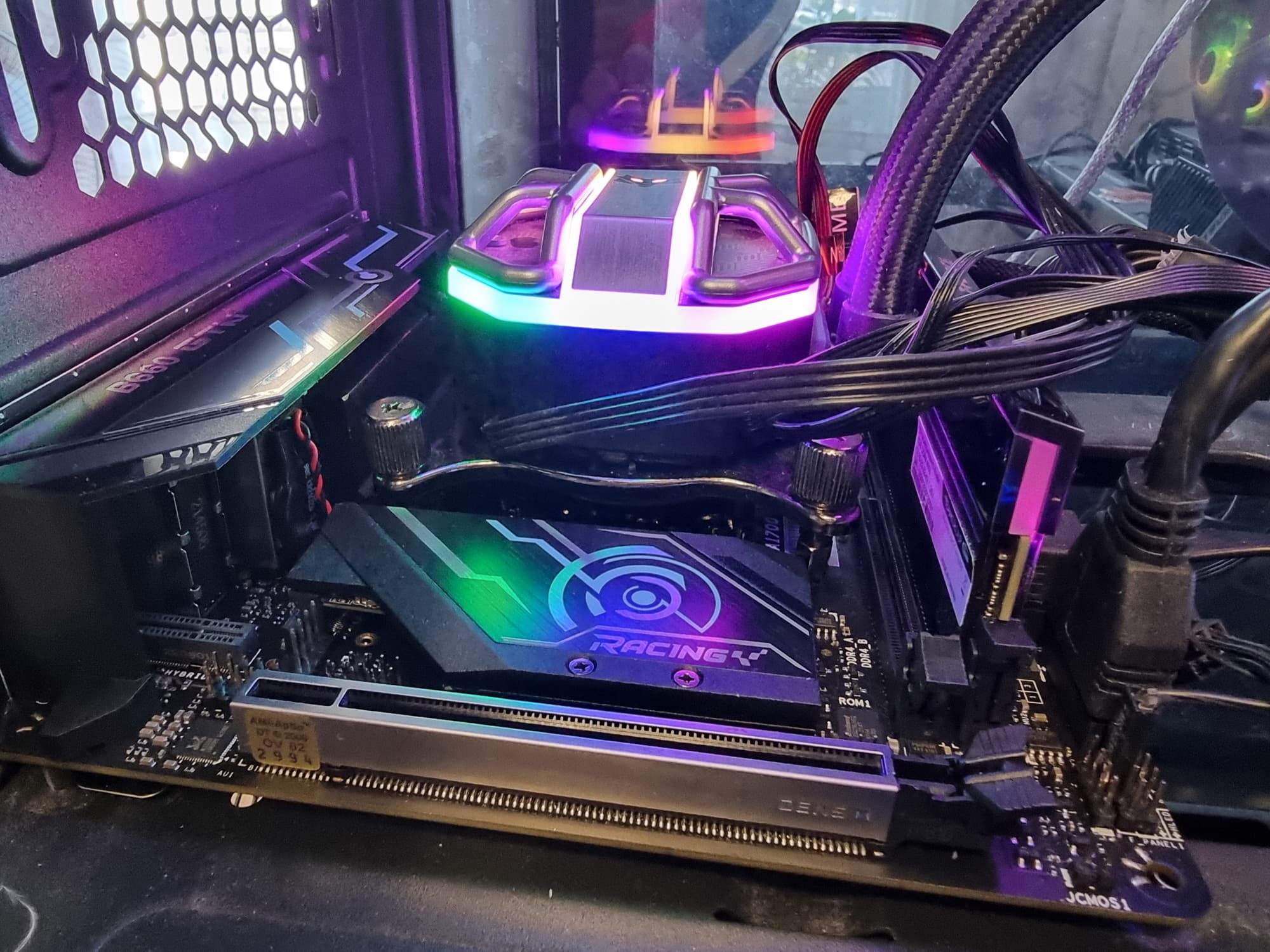

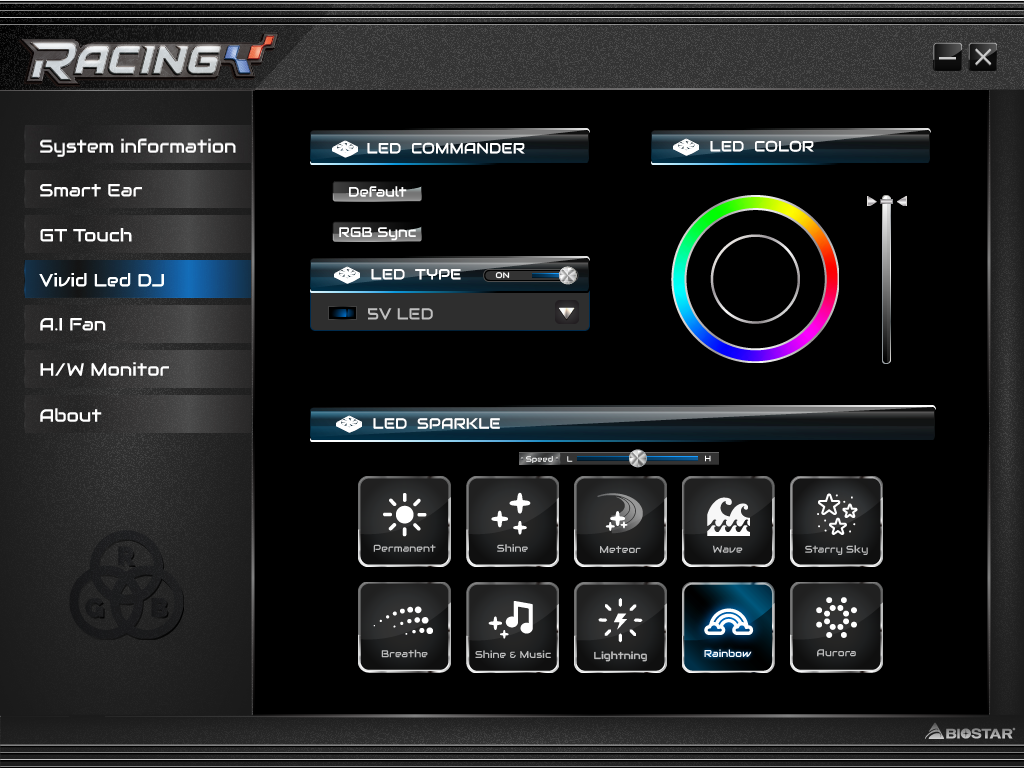

Подсветка

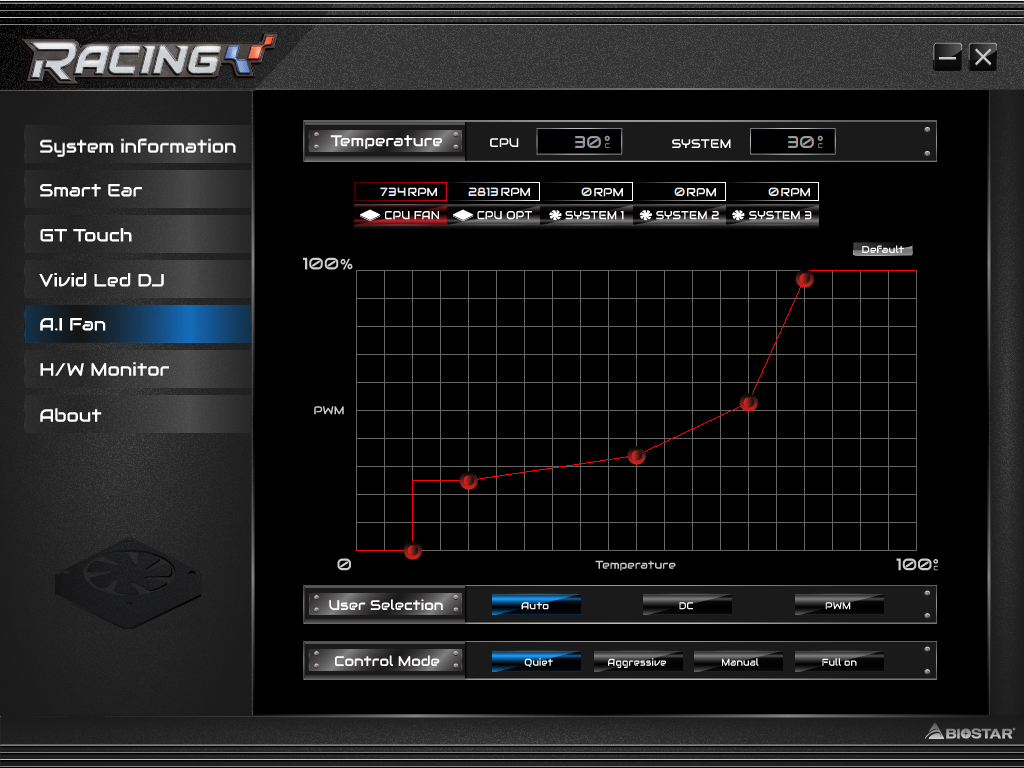

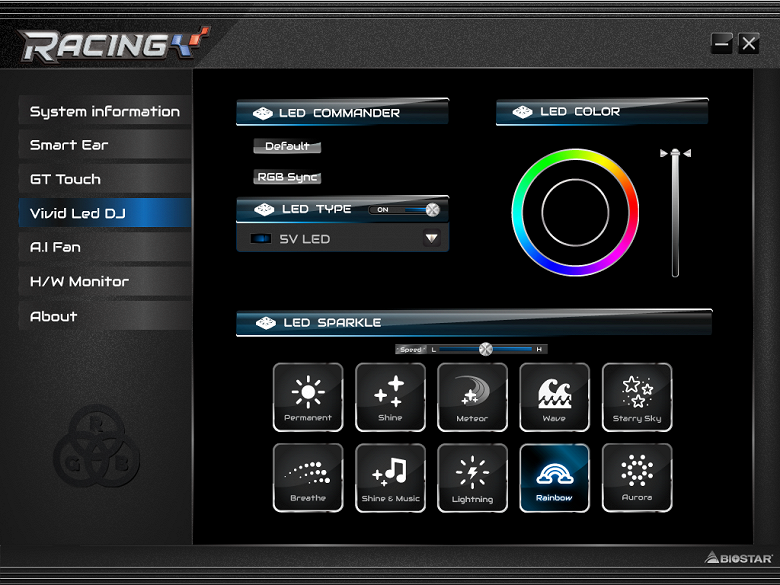

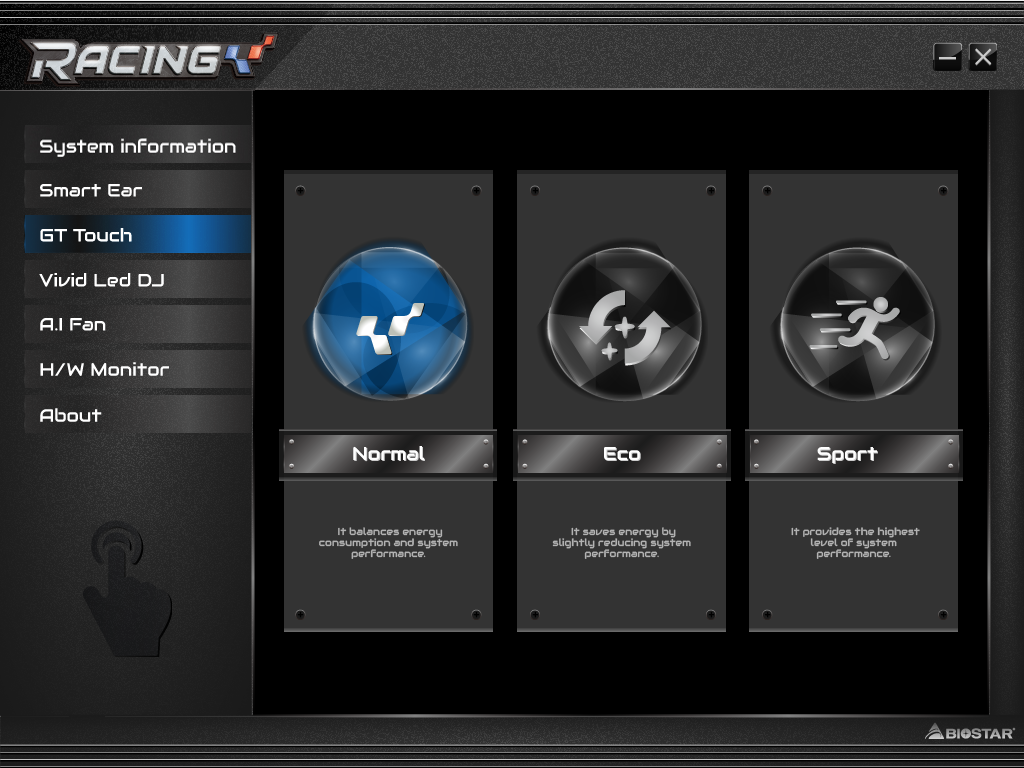

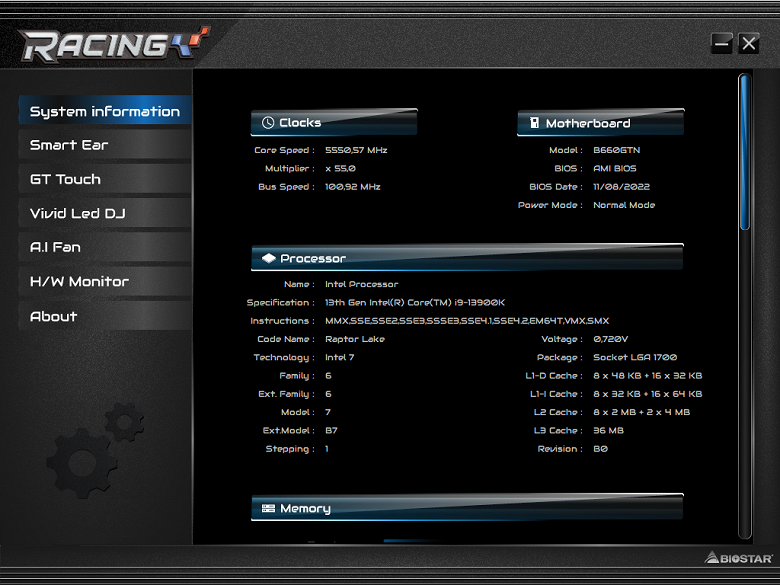

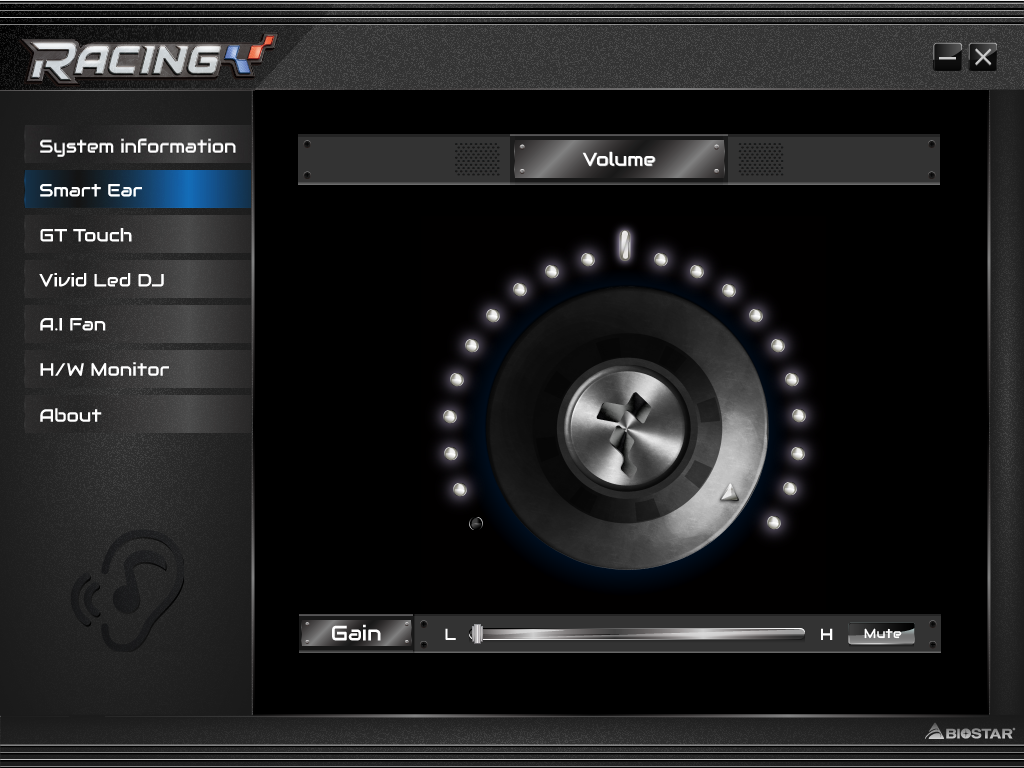

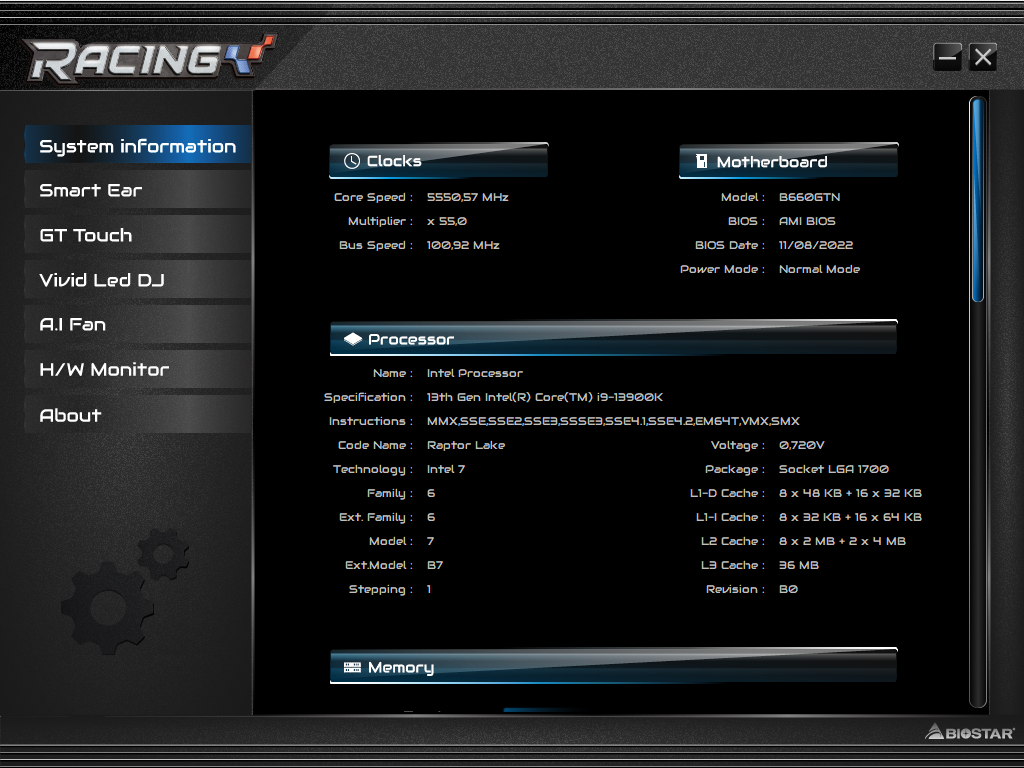

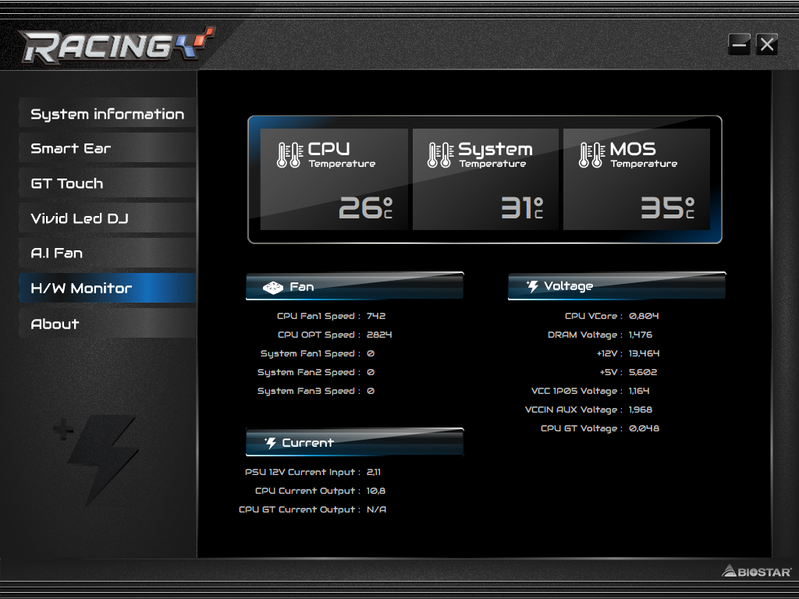

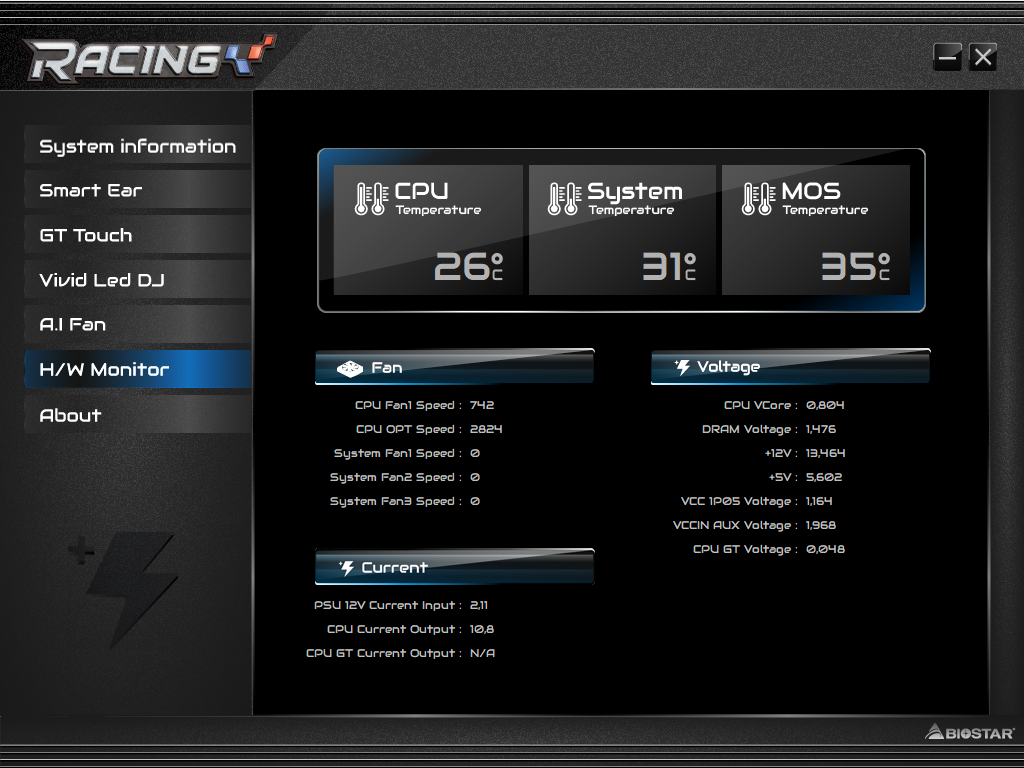

Программное обеспечение под Windows

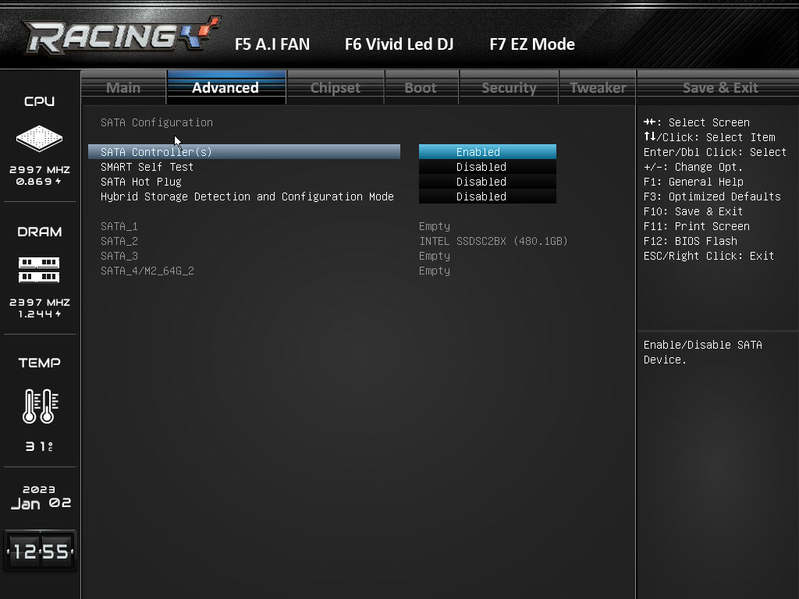

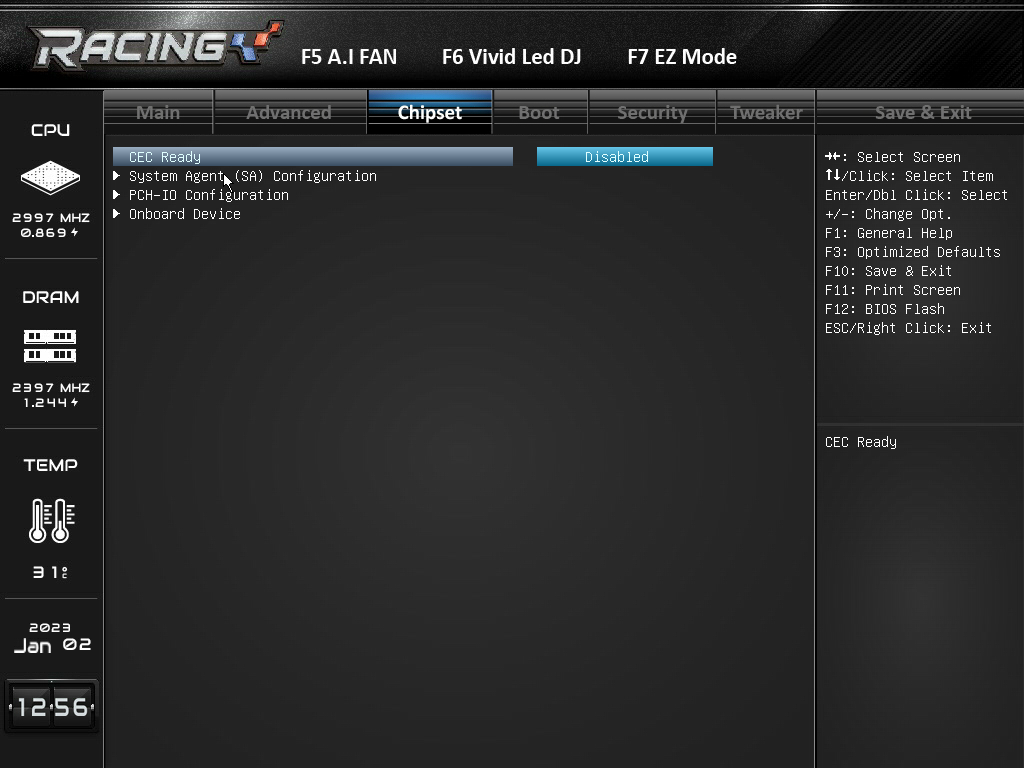

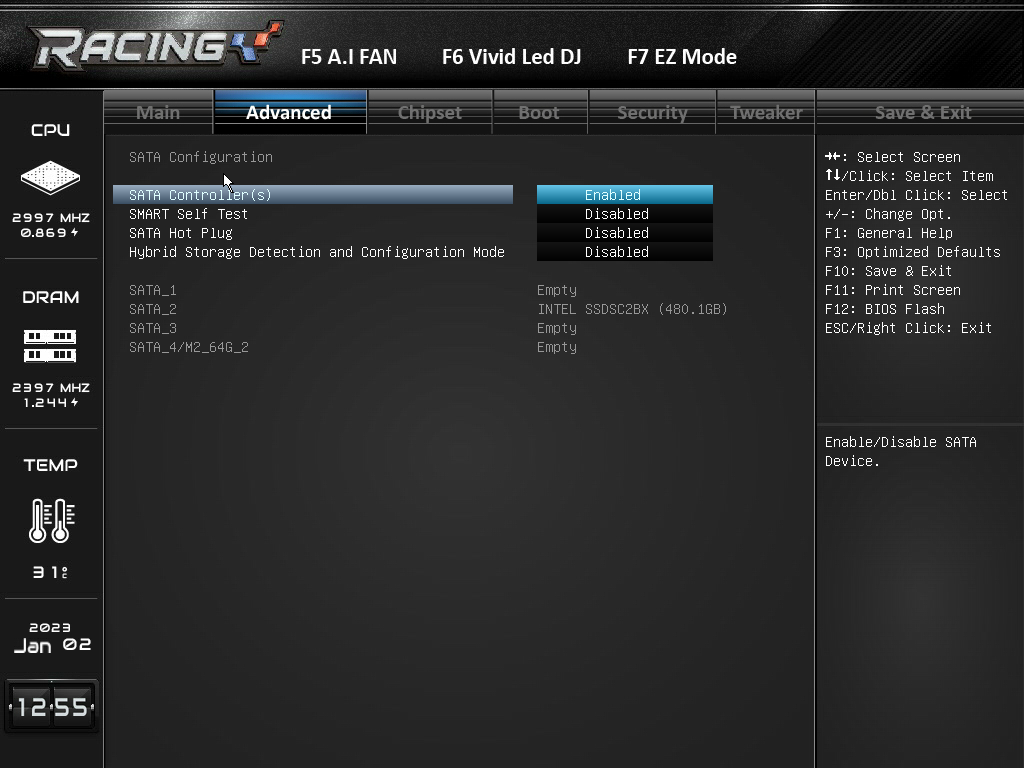

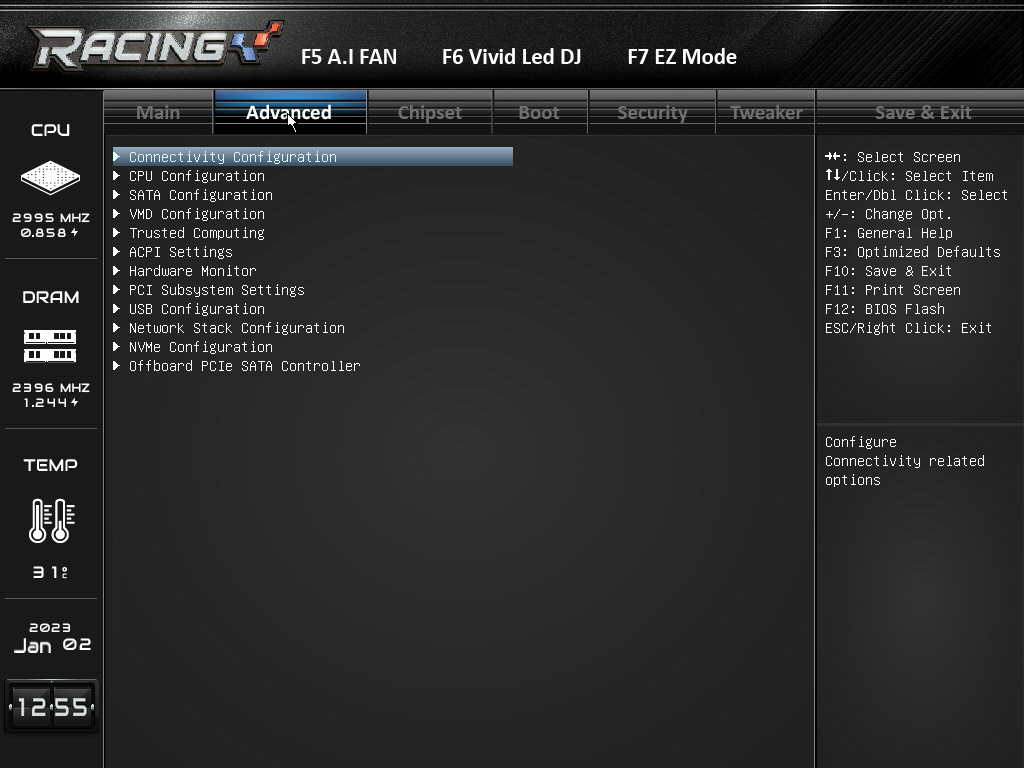

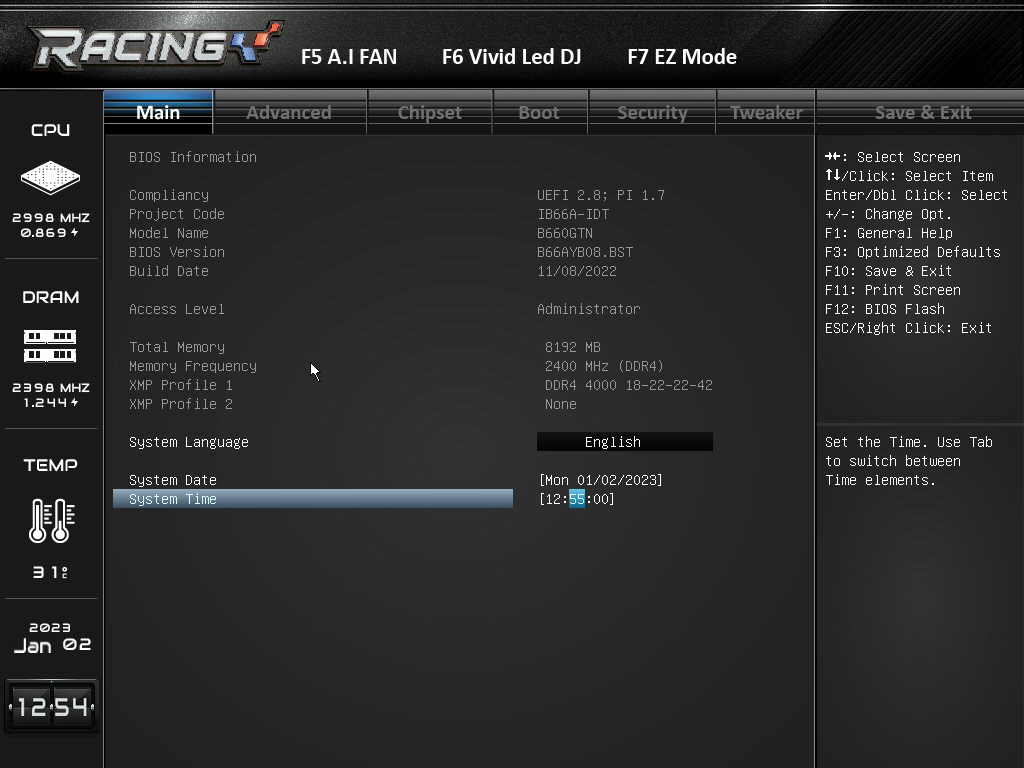

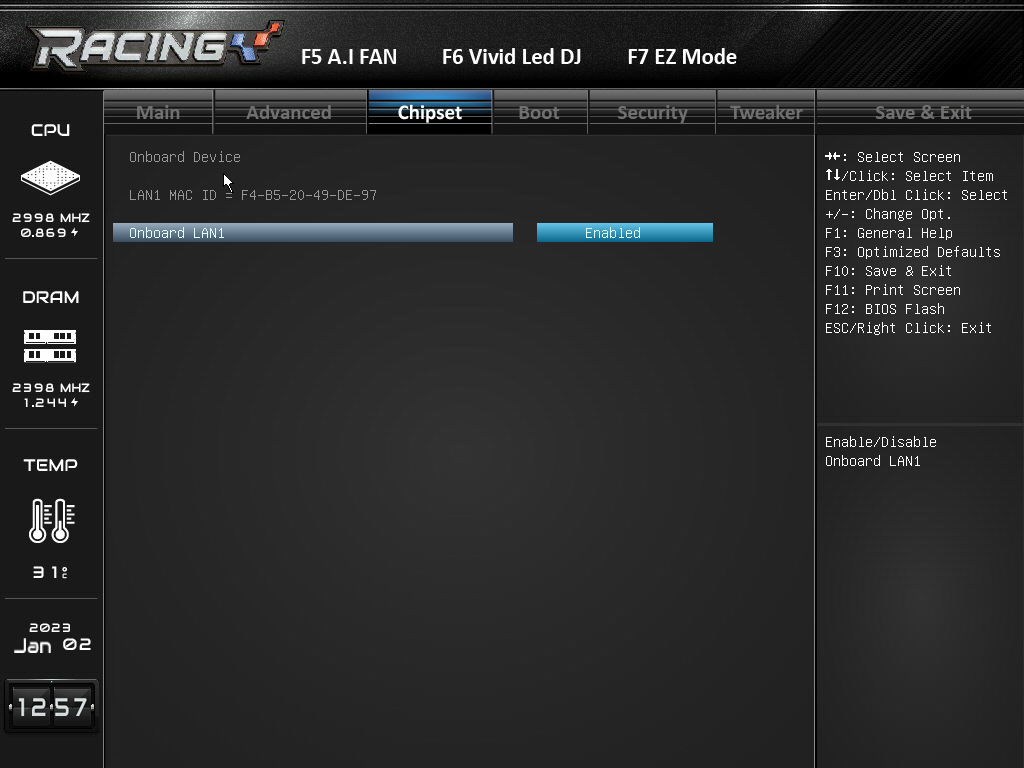

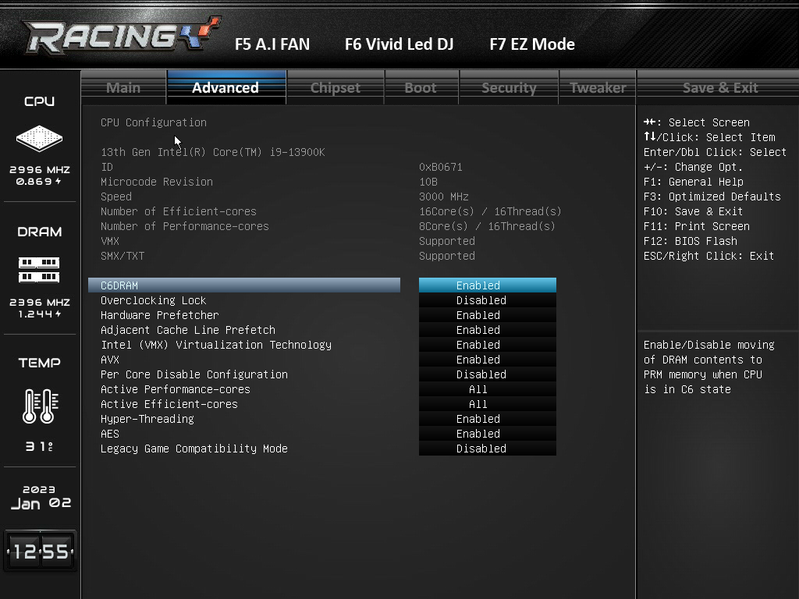

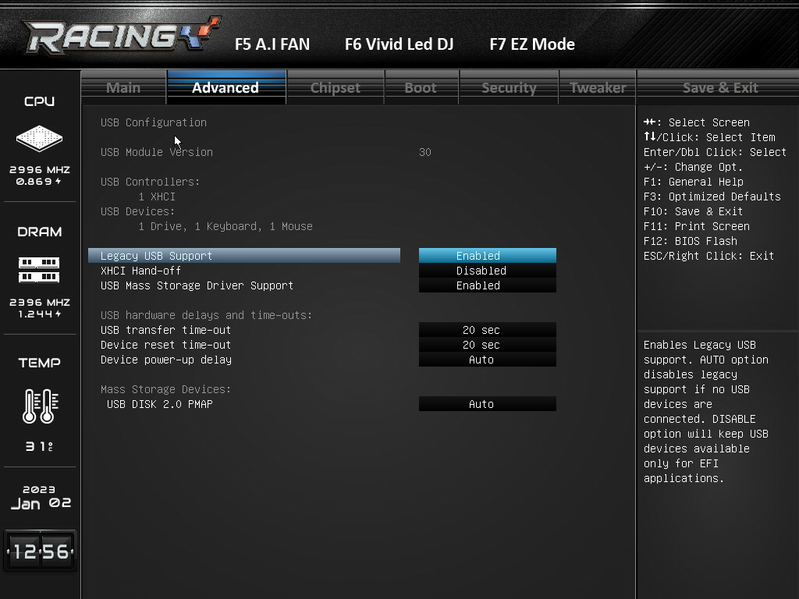

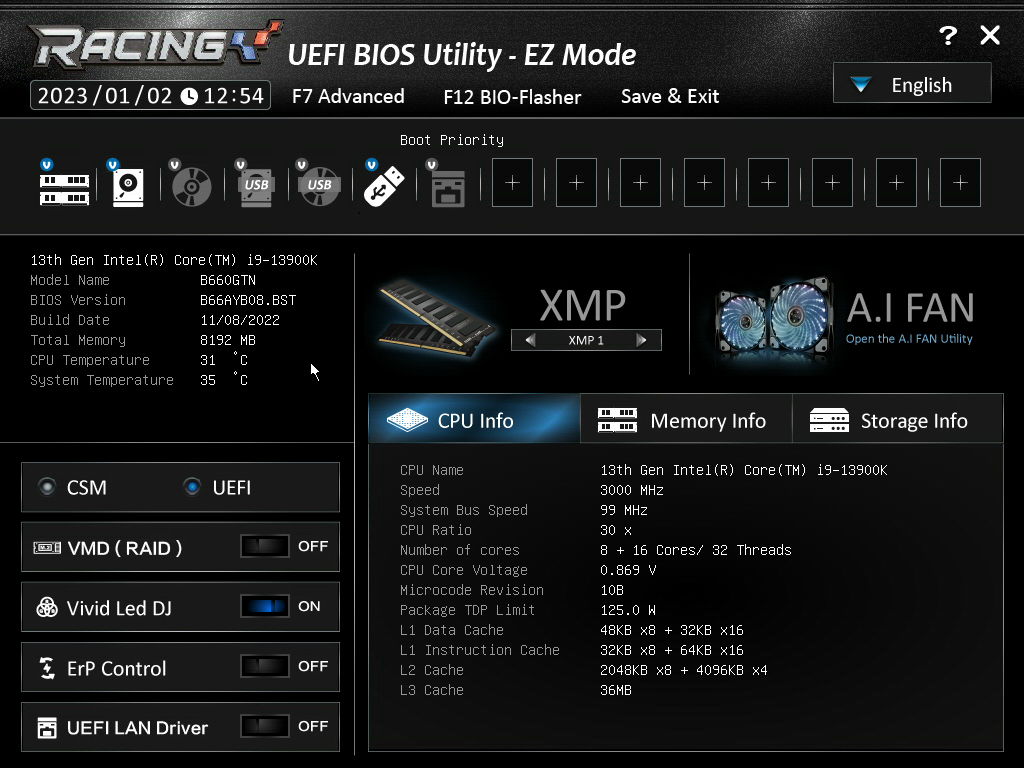

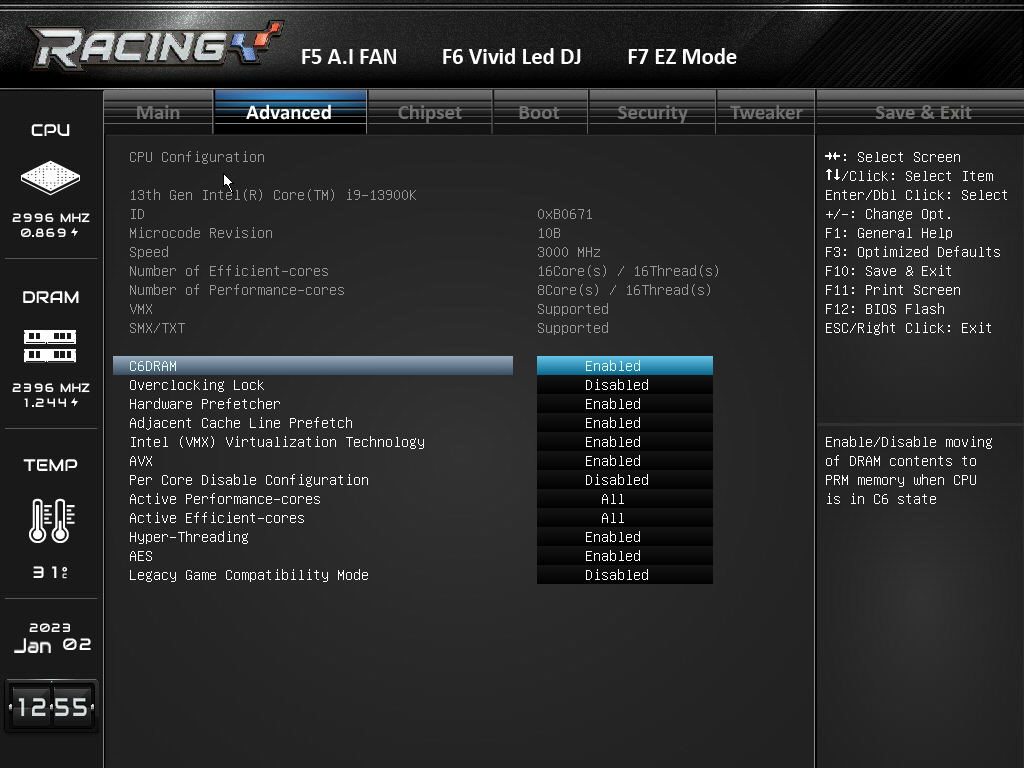

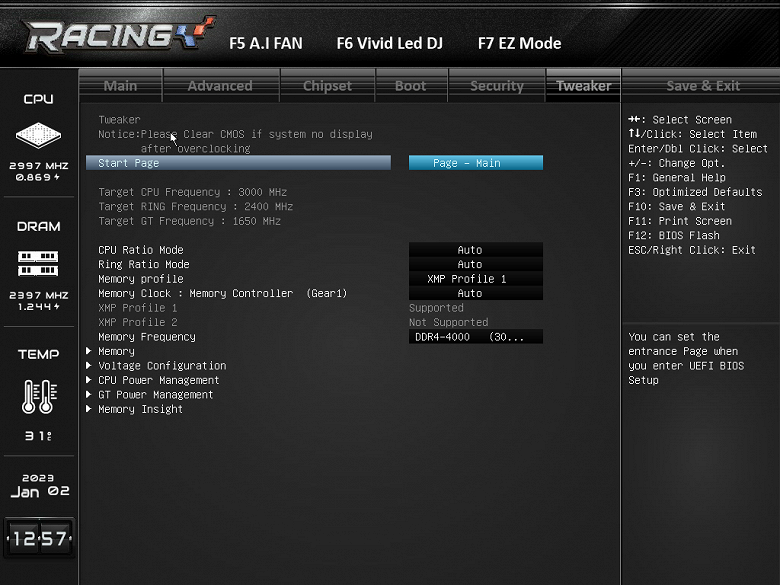

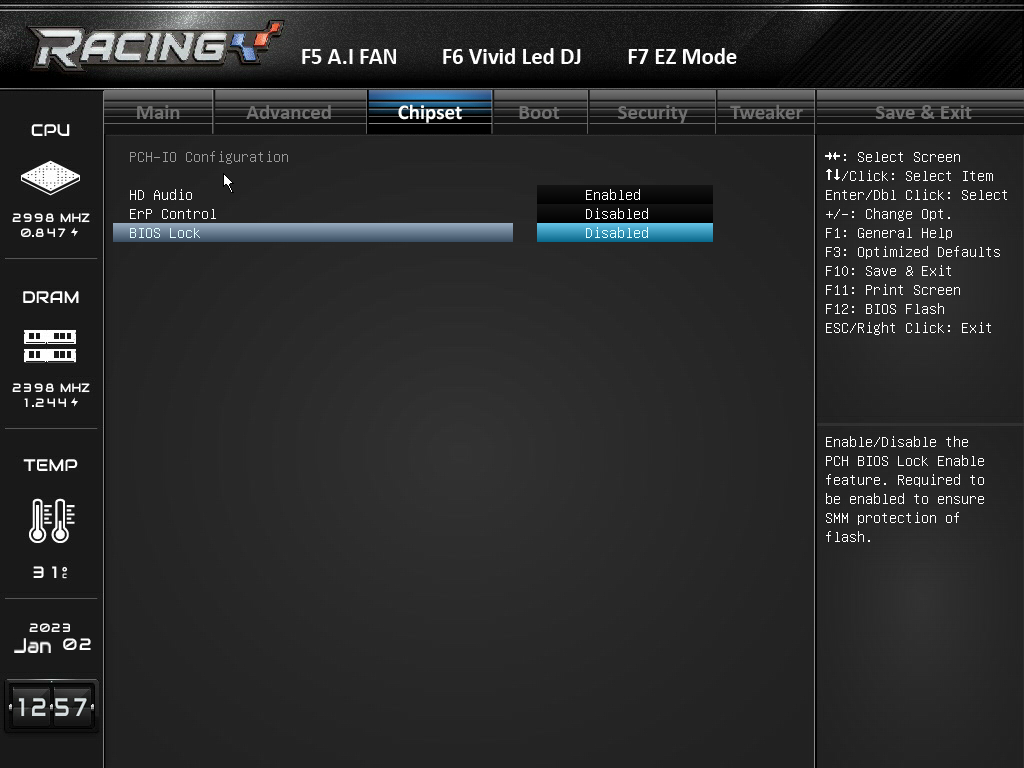

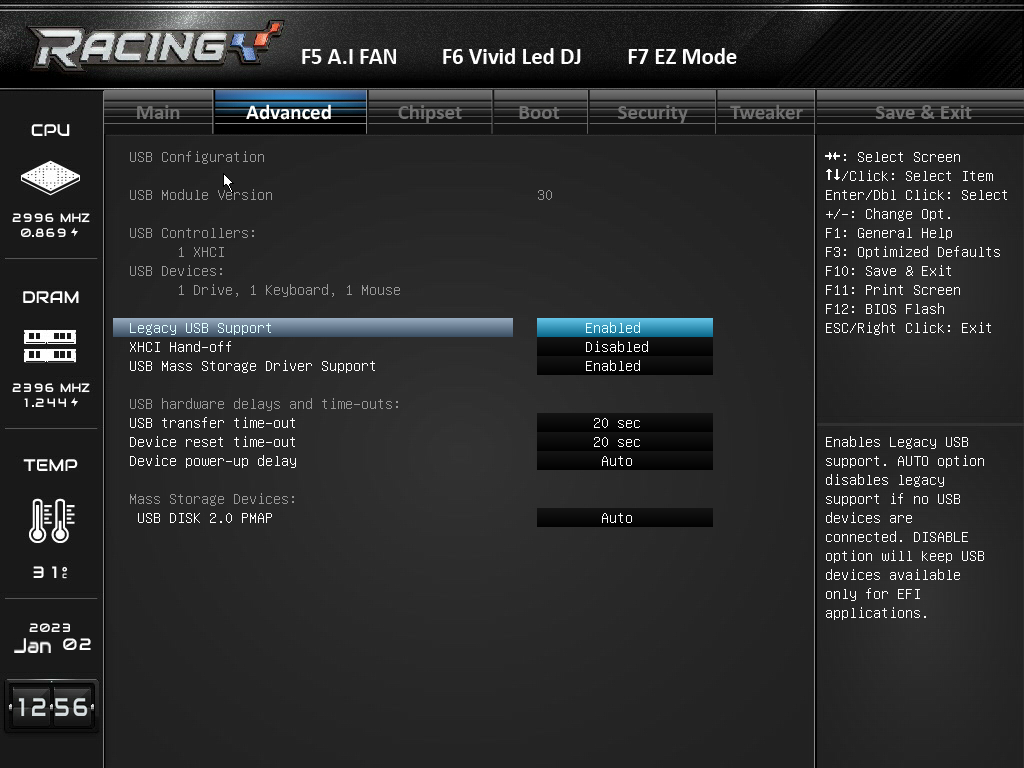

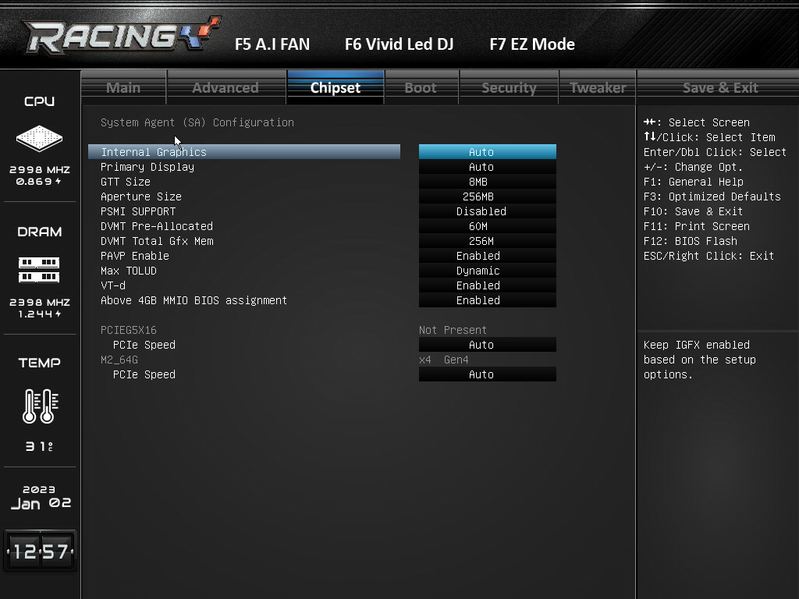

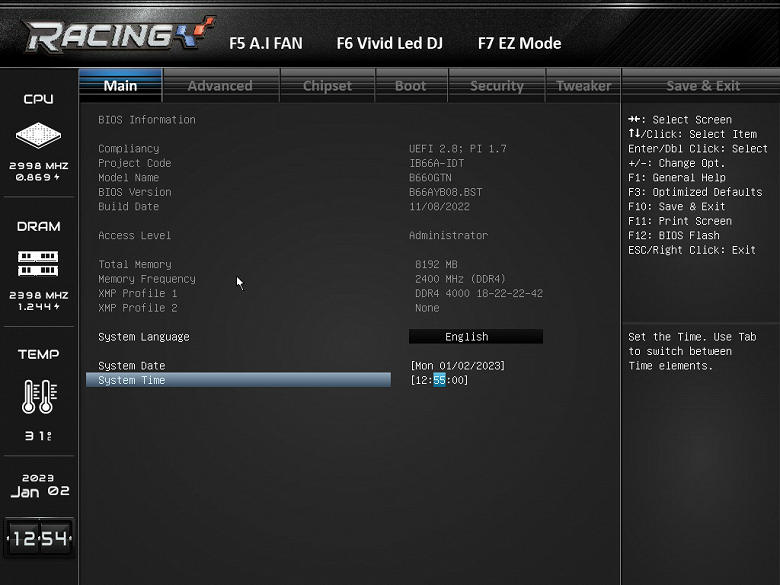

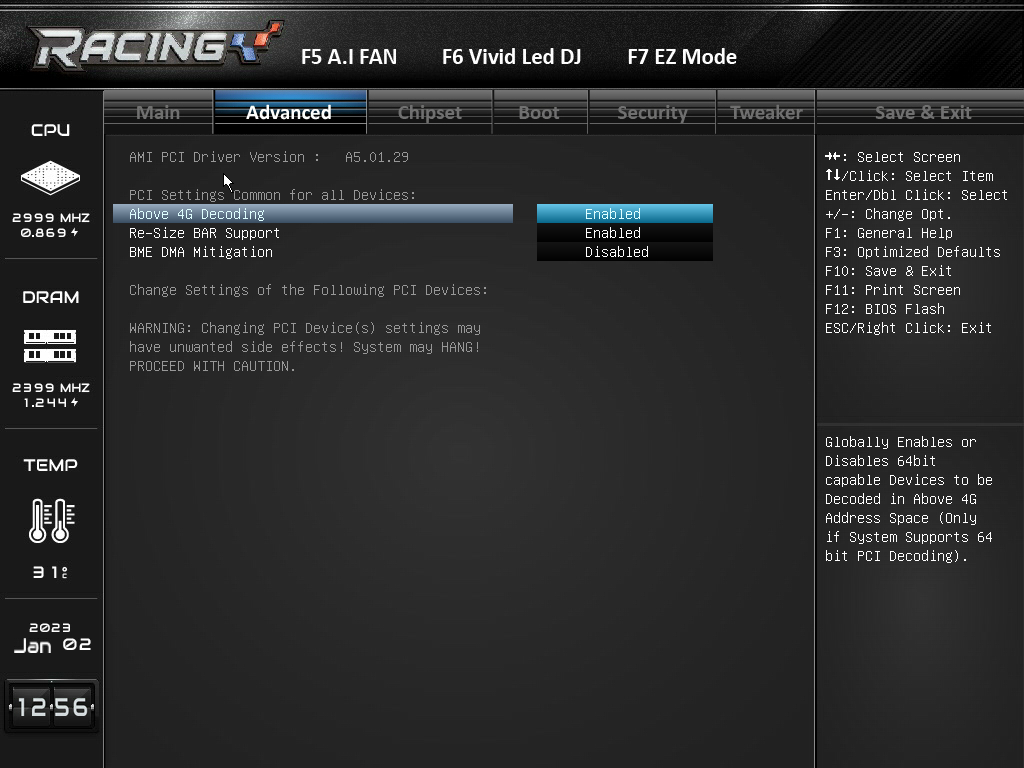

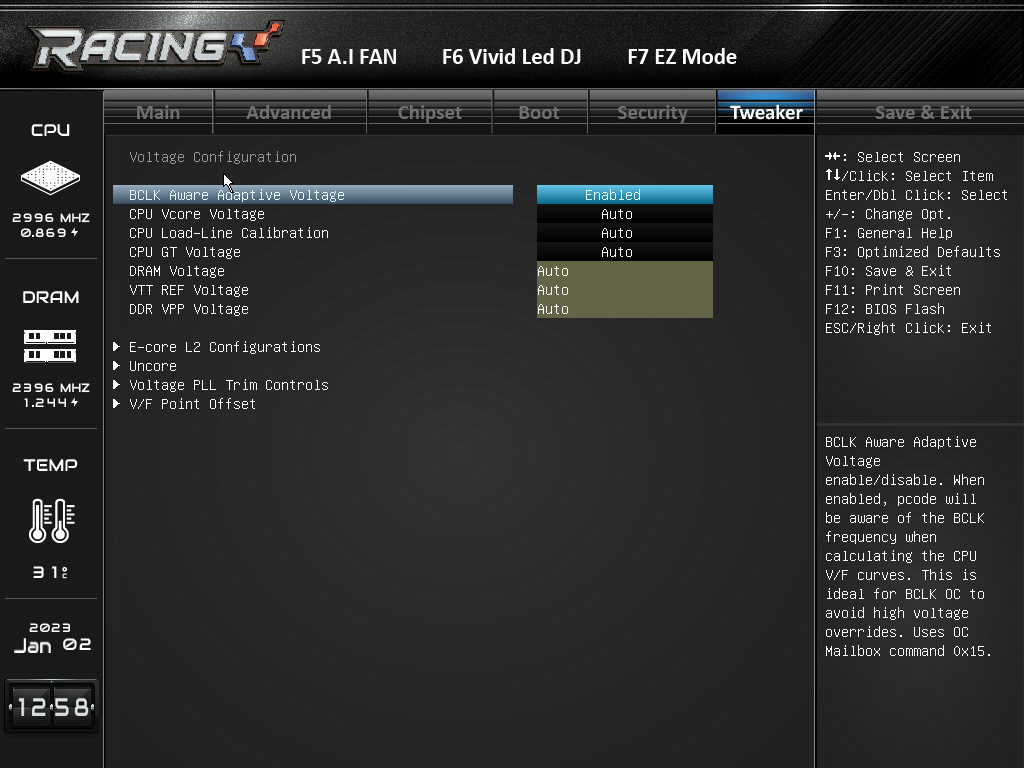

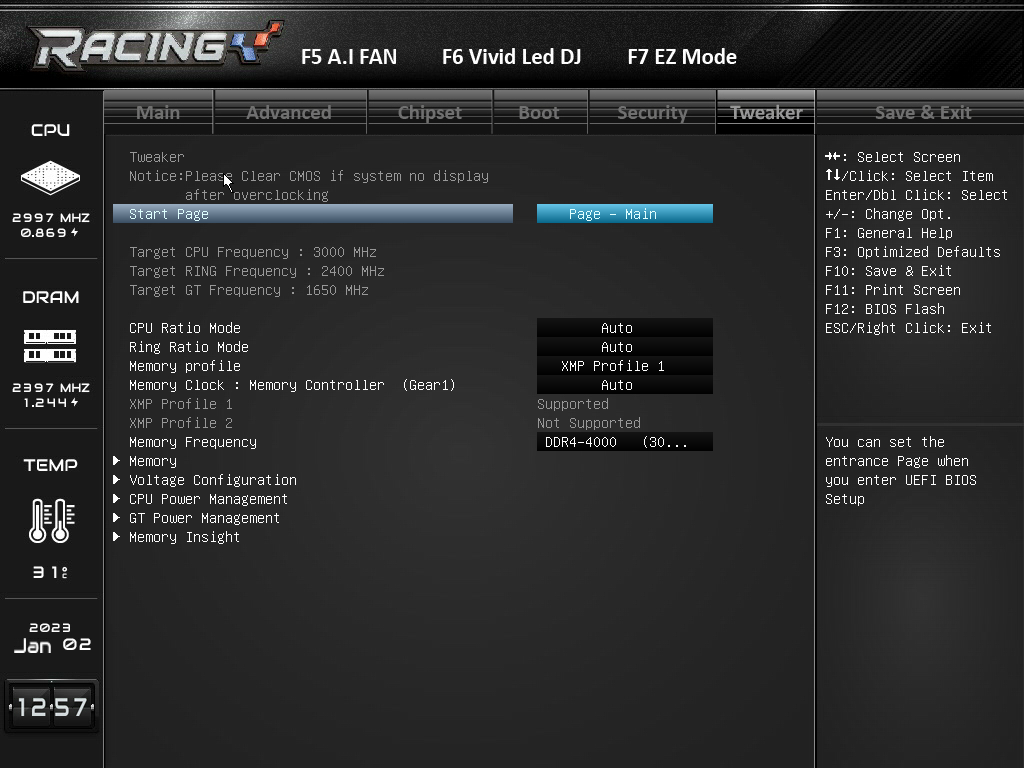

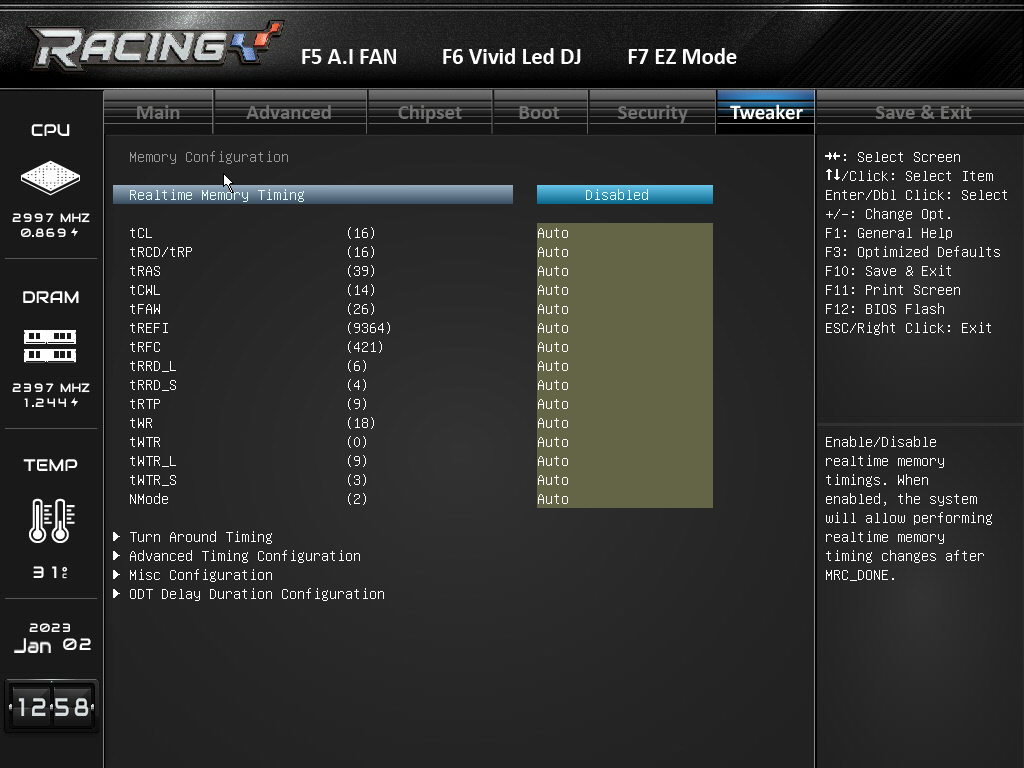

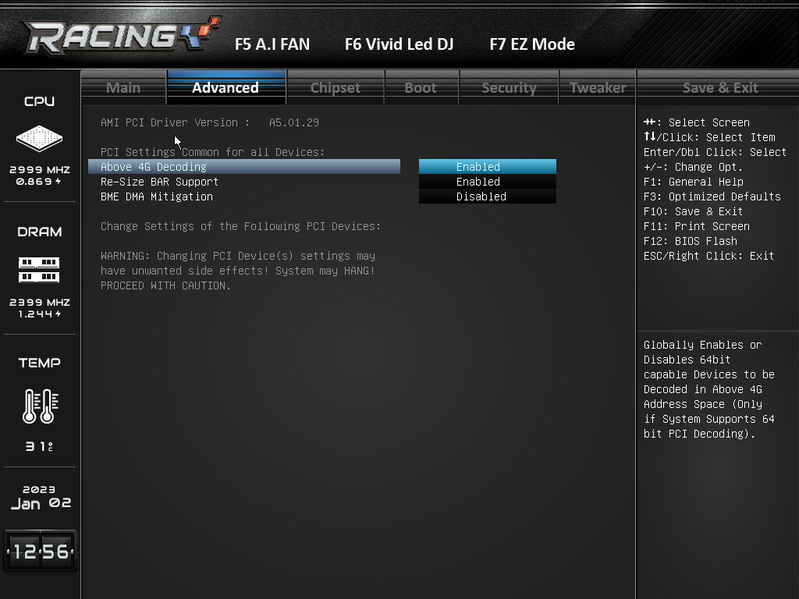

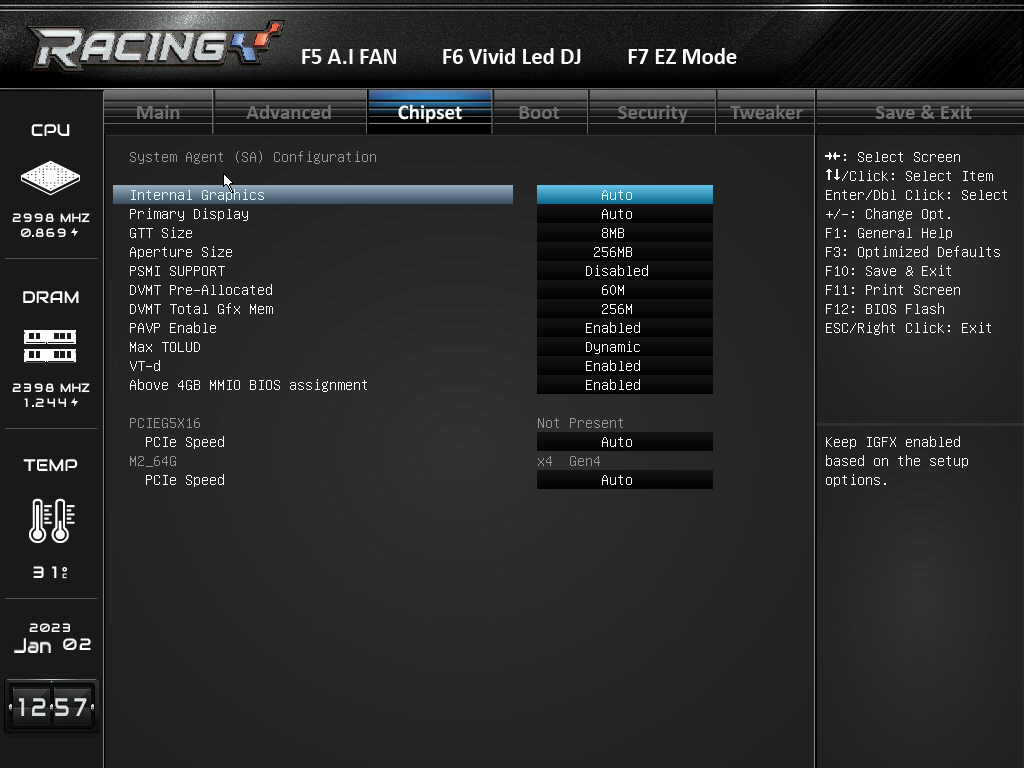

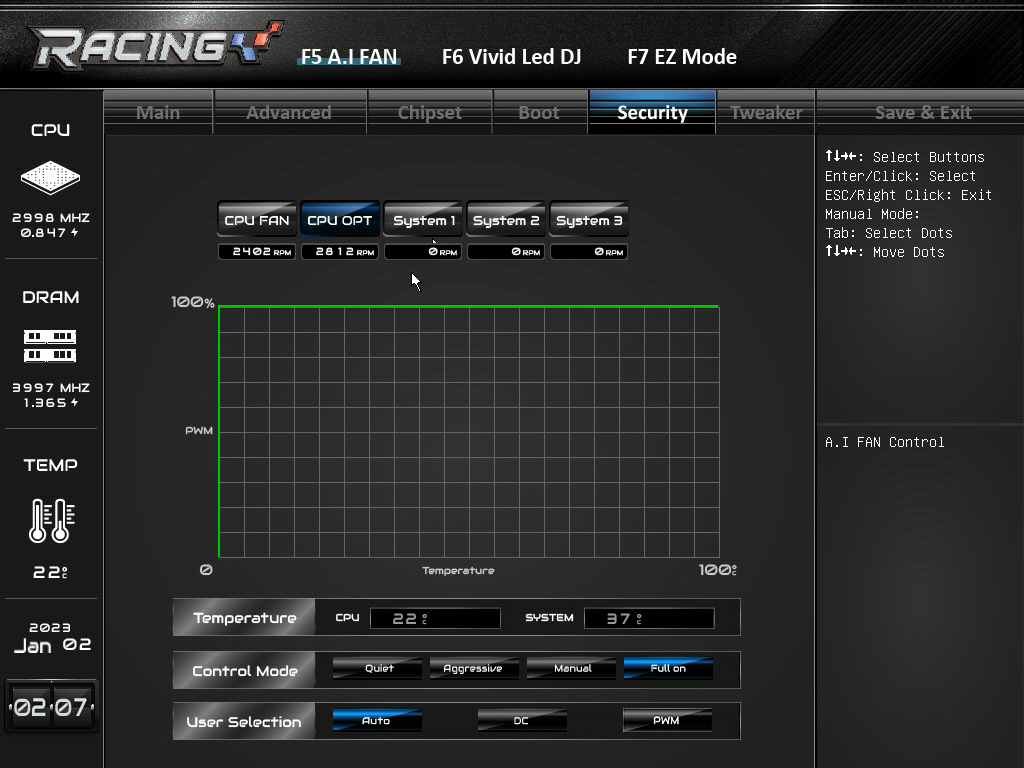

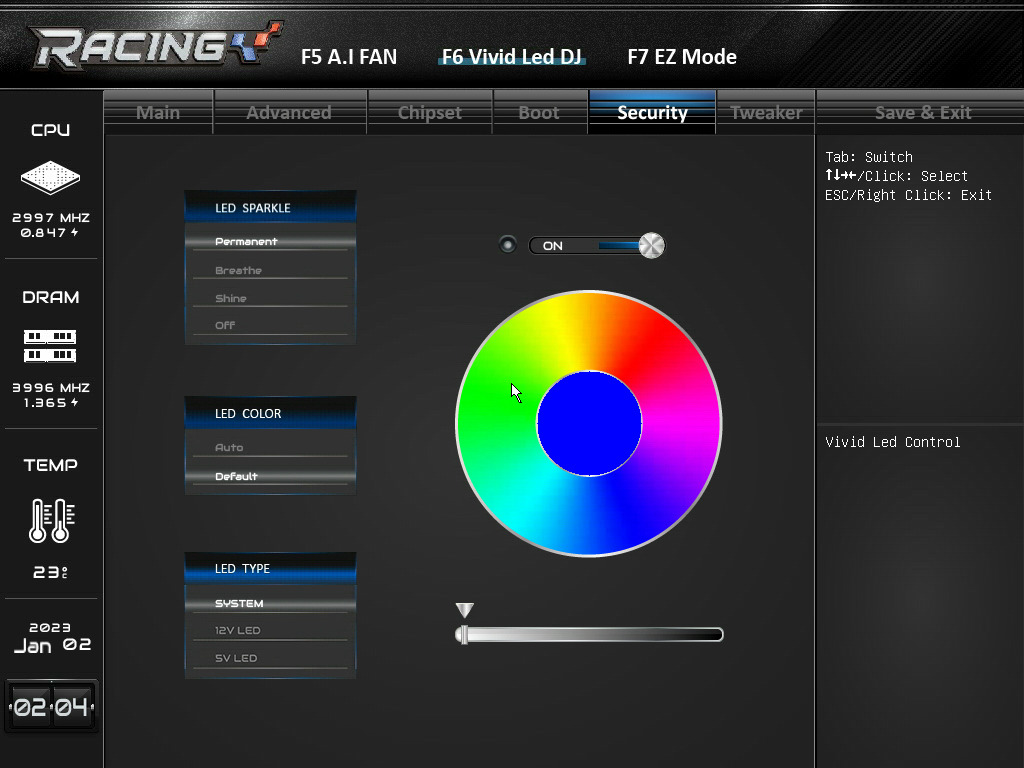

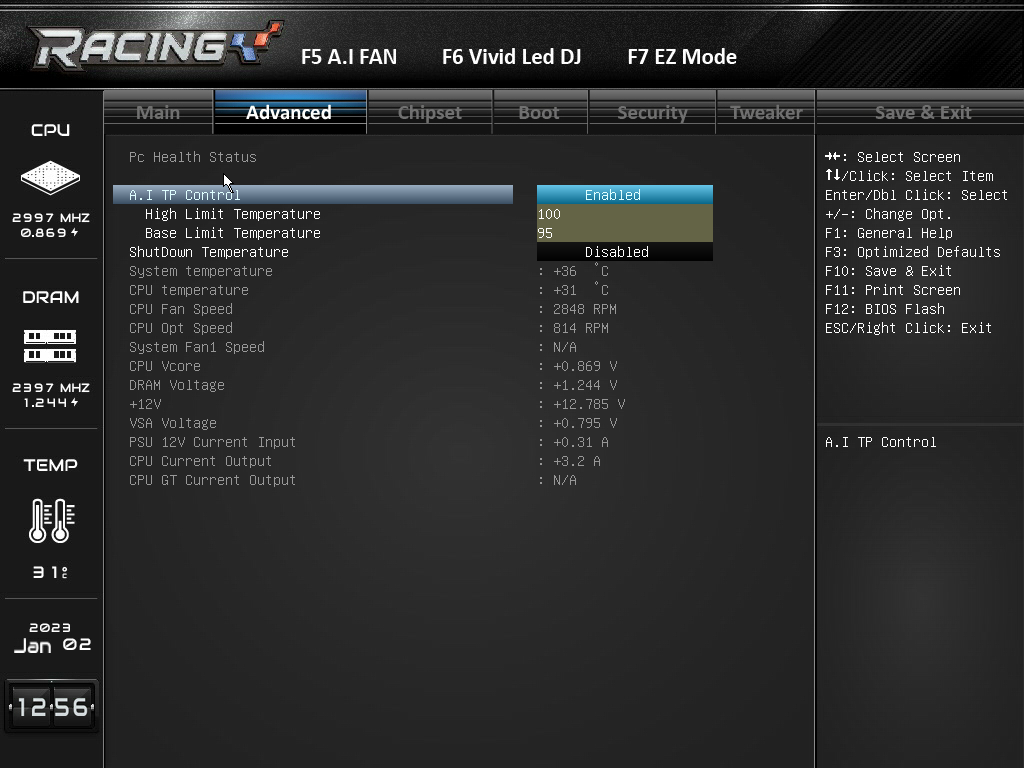

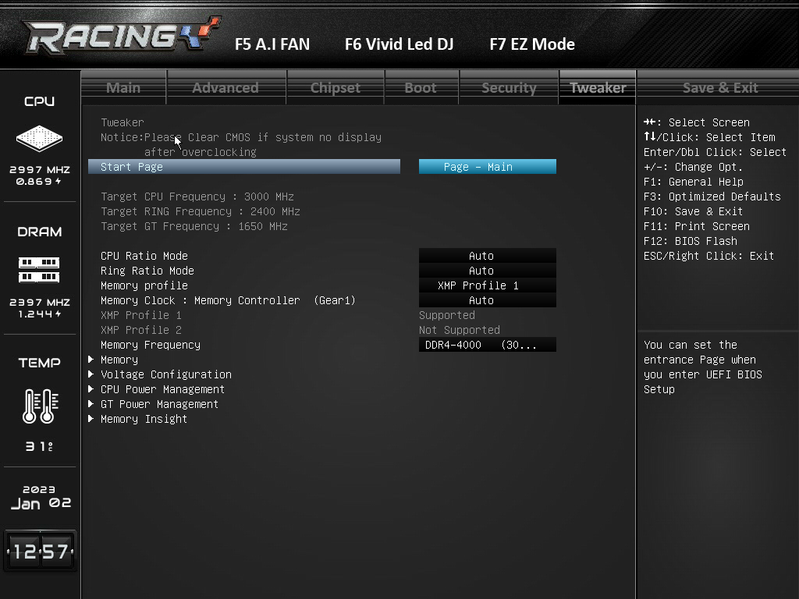

Настройки BIOS
Работоспособность (и разгон)

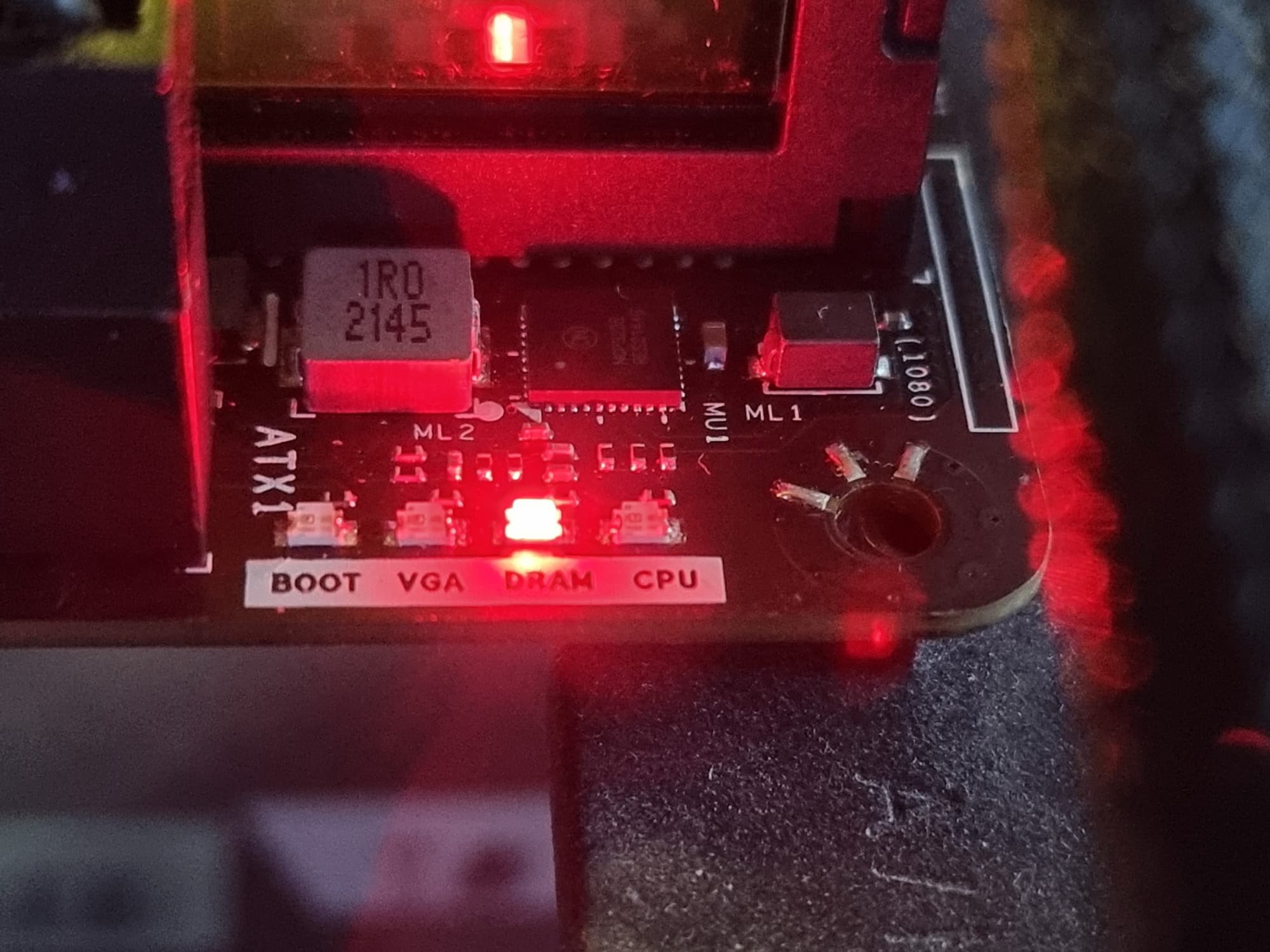

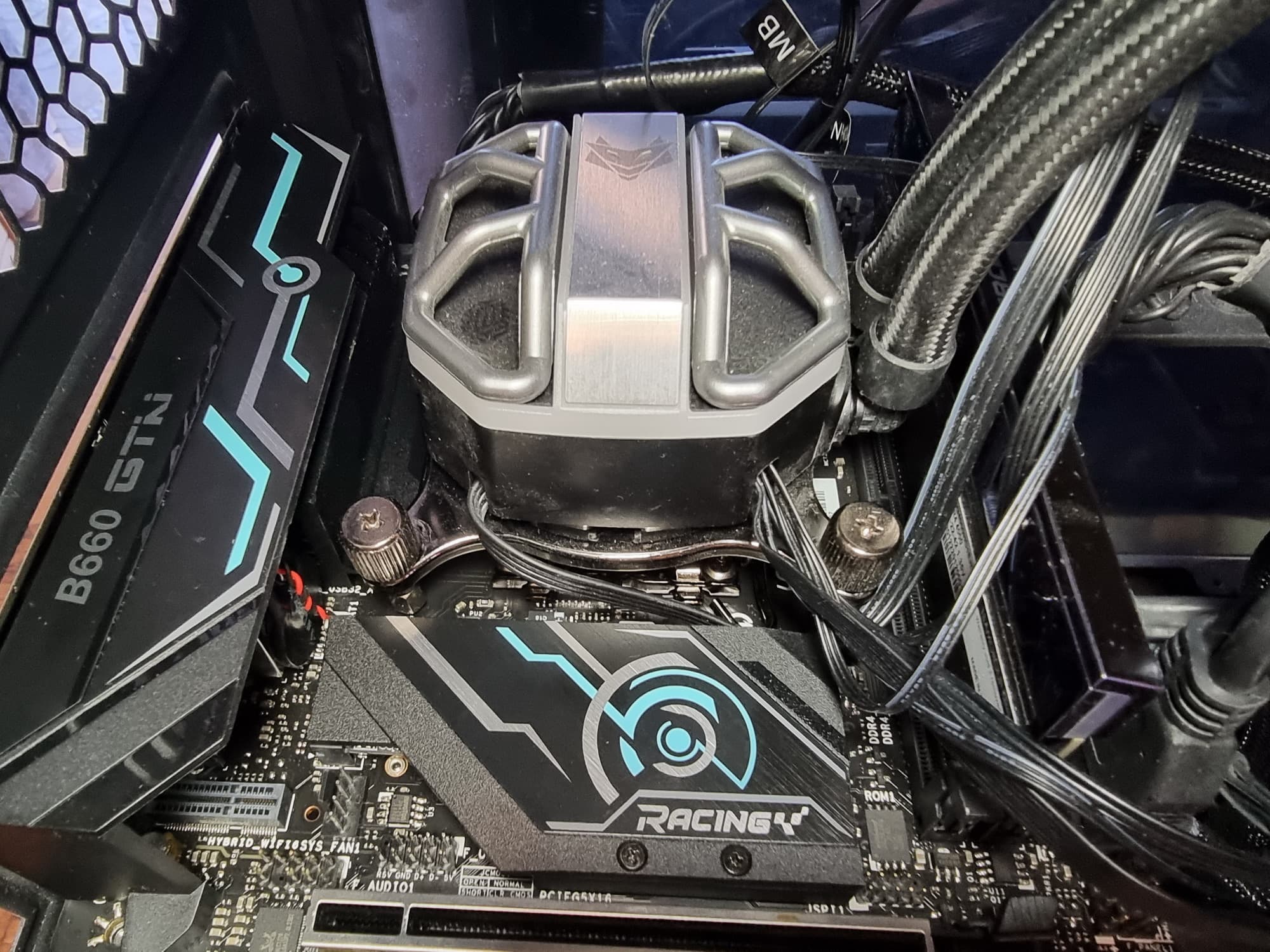

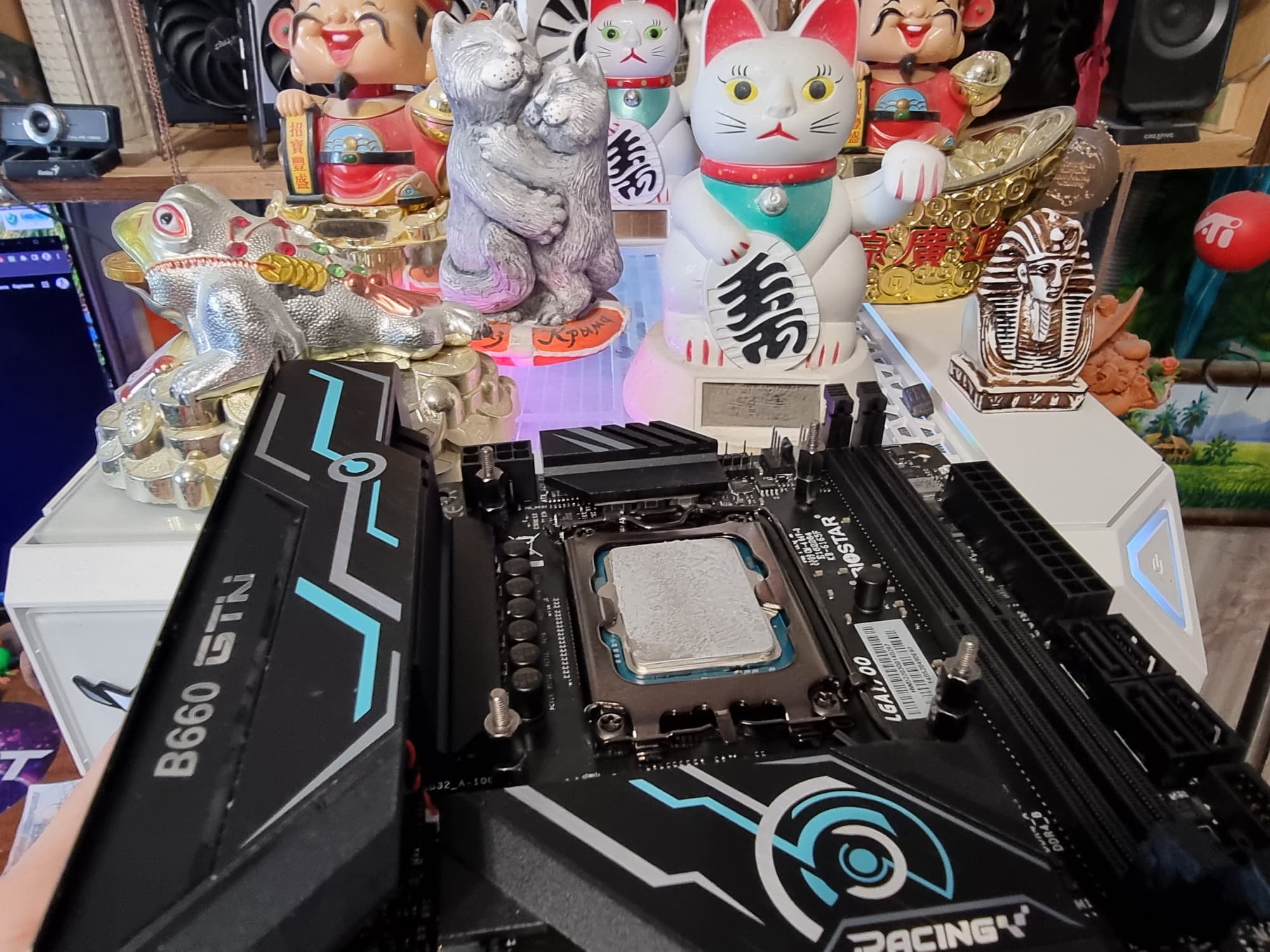

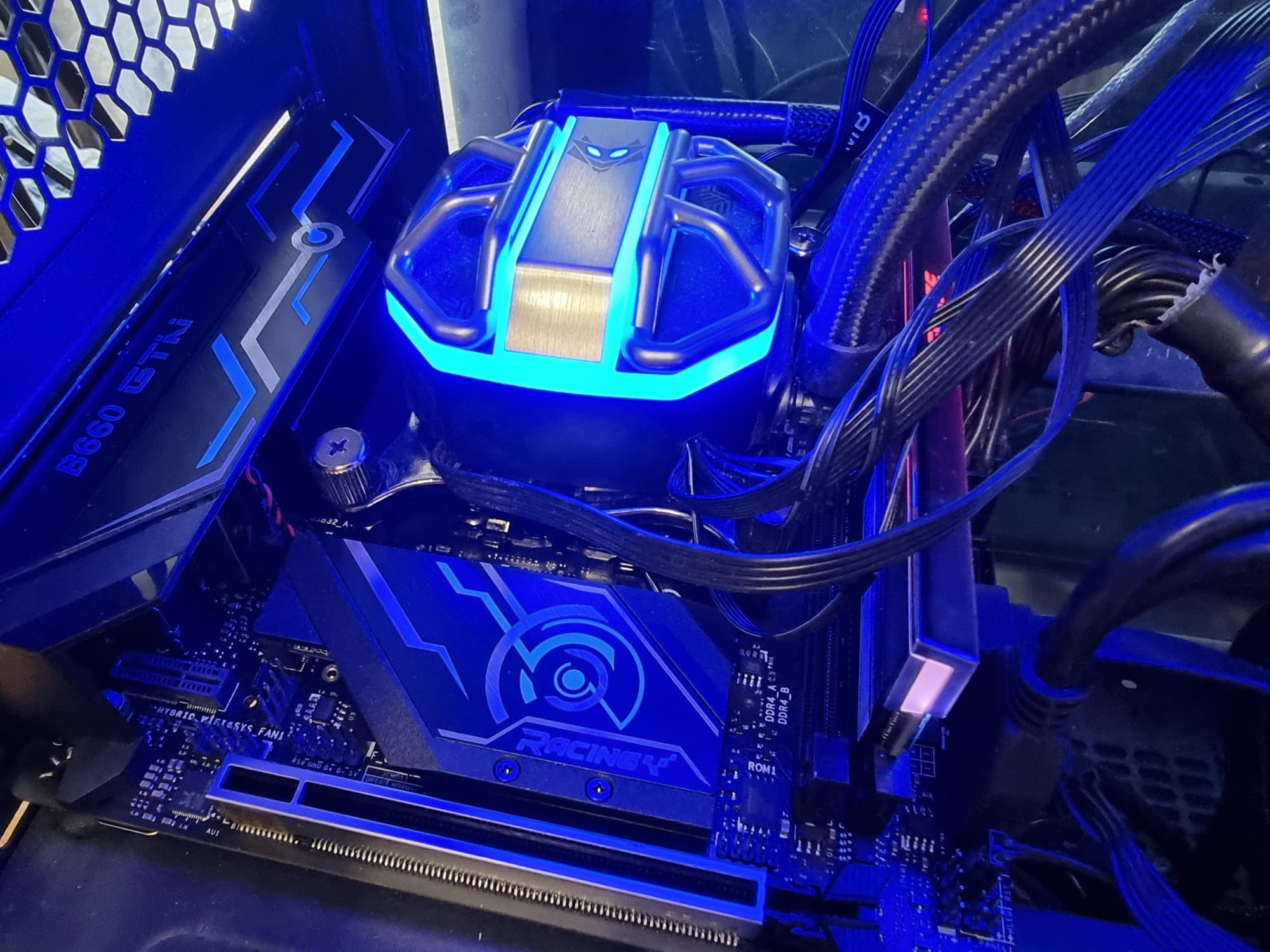

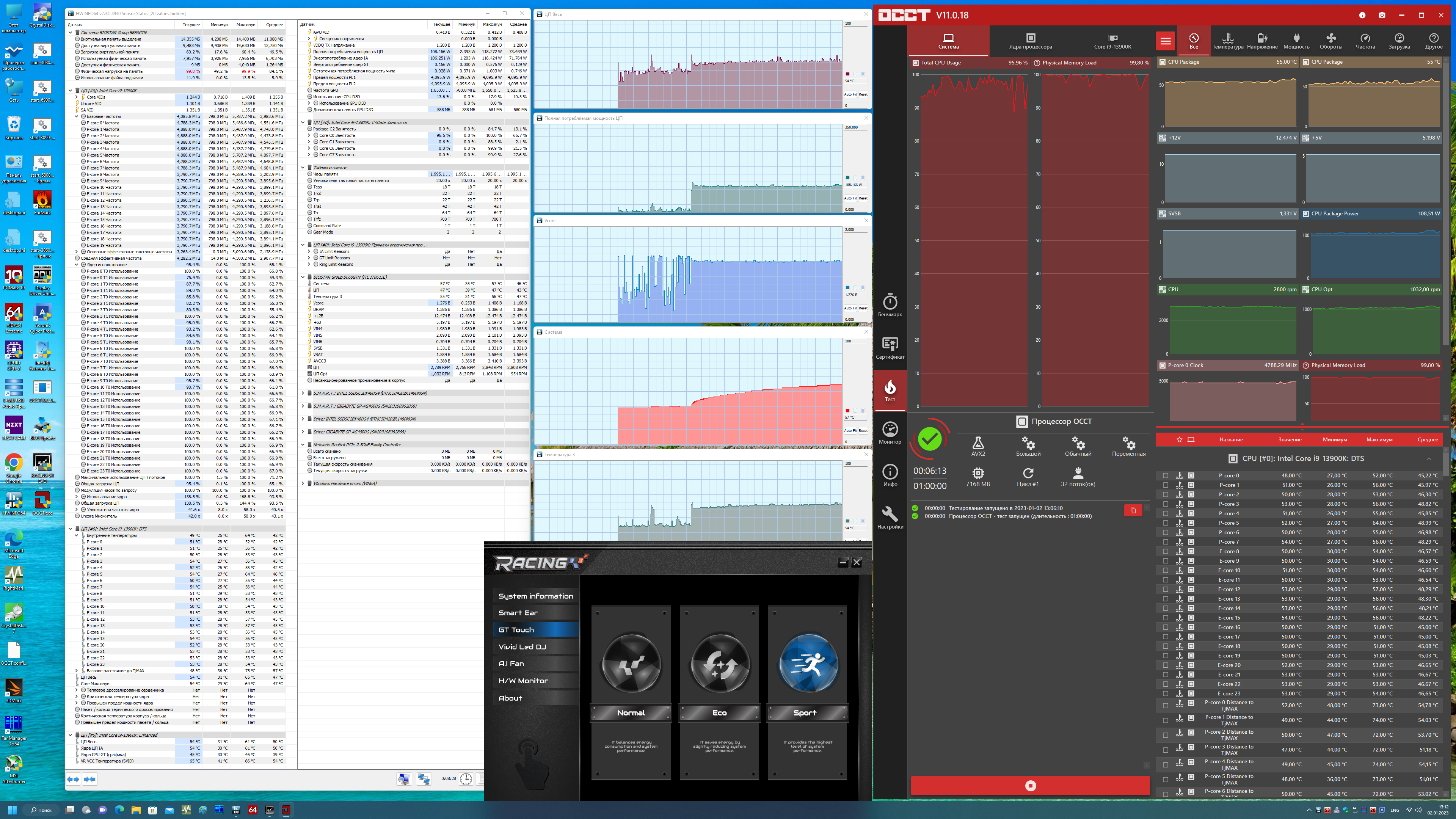

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
В режиме авторазгона мы получили 4.8 ГГц по всем P-ядрам, и 3.8 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Для очень маленькой материнской платы, которая предназначена для использования в очень небольших ПК, такой авторазгон более чем хорош (к тому же плата не на топовом чипсете). Все остальные параметры системы по нагреву компонентов были в норме. Понятно, что процессоры уровня i9-13900K в подобные матплаты устанавливать не станет, все же не тот сегмент, так что с более простыми процессорами эта материнка справится еще проще и с меньшим нагревом.
То есть мы видим, что система питания для такого среднебюджетного продукта весьма продвинутая, поэтому и авторазгон неплох. И не забываем про особенности настроек BIOS у этого вендора: не сразу можно понять — как включить MCE (по умолчанию включены режимы разных экономий, поэтому надо поиграться с настройками).
Выводы
Материнская плата Biostar B660GTN из игровой серии Racing с примерной стоимостью от 15 тысяч рублей предназначена для компактных ПК, но способна обеспечить очень приличную производительность. С ней можно использовать процессорный кулер любого типа — места для установки достаточно.
Рассмотренная модель предназначена для поддержки 12-го и 13-го поколений процессоров Intel Core, у нее есть 10 USB-портов, включая 4 очень быстрых USB 3.2 Gen2, а также 2 порта USB 3.2 Gen1. Единственный слот для карт расширения — «длинный» PCIe х16 для видеокарты, который подключен к процессору 16 линиями PCIe 5.0. (Других таких слотов на плате нет: форм-фактор Mini-ITX обязывает.) Из 2 слотов M.2 один подключен напрямую к процессору, а другой — к чипсету B660, оба линиями PCIe 4.0. Второй слот M.2 размещен с оборотной стороны платы, так что накопитель в нем лишается дополнительного охлаждения. Радиаторы на компонентах VRM тоже слишком уж скромные.

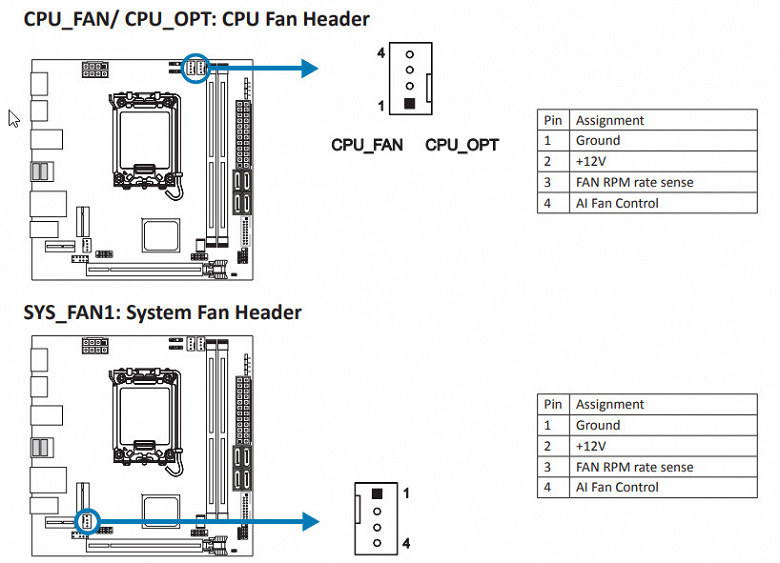

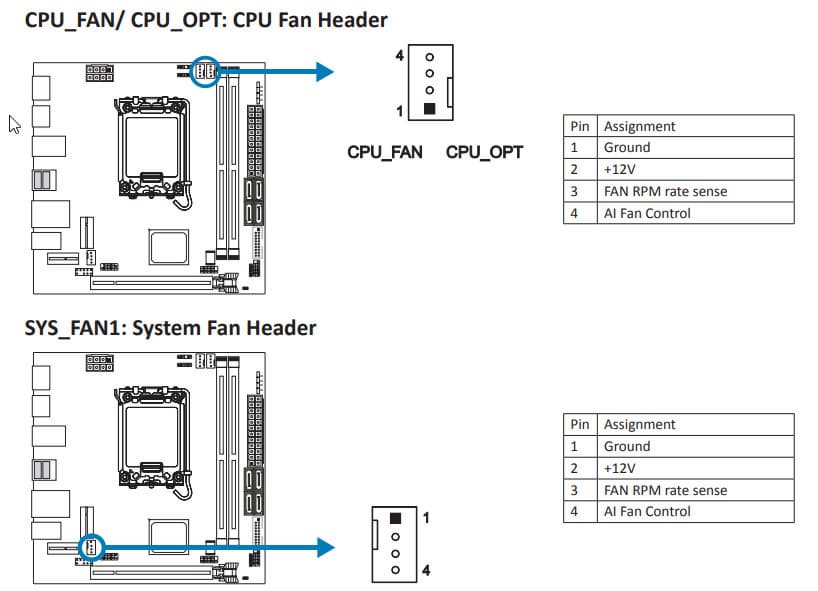

Еще у этой модели 4 порта SATA и 3 разъема для вентиляторов. Система питания процессора умеренно мощная для продукта на бюджетном чипсете, потенциально она способна обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с, а также слот для фирменного беспроводного контроллера (его надо приобретать отдельно). В числе других плюсов можно упомянуть возможности для подключения RGB-устройств подсветки.
В номинации «Оригинальный дизайн» плата Biostar B660GTN Racing получила награду:
