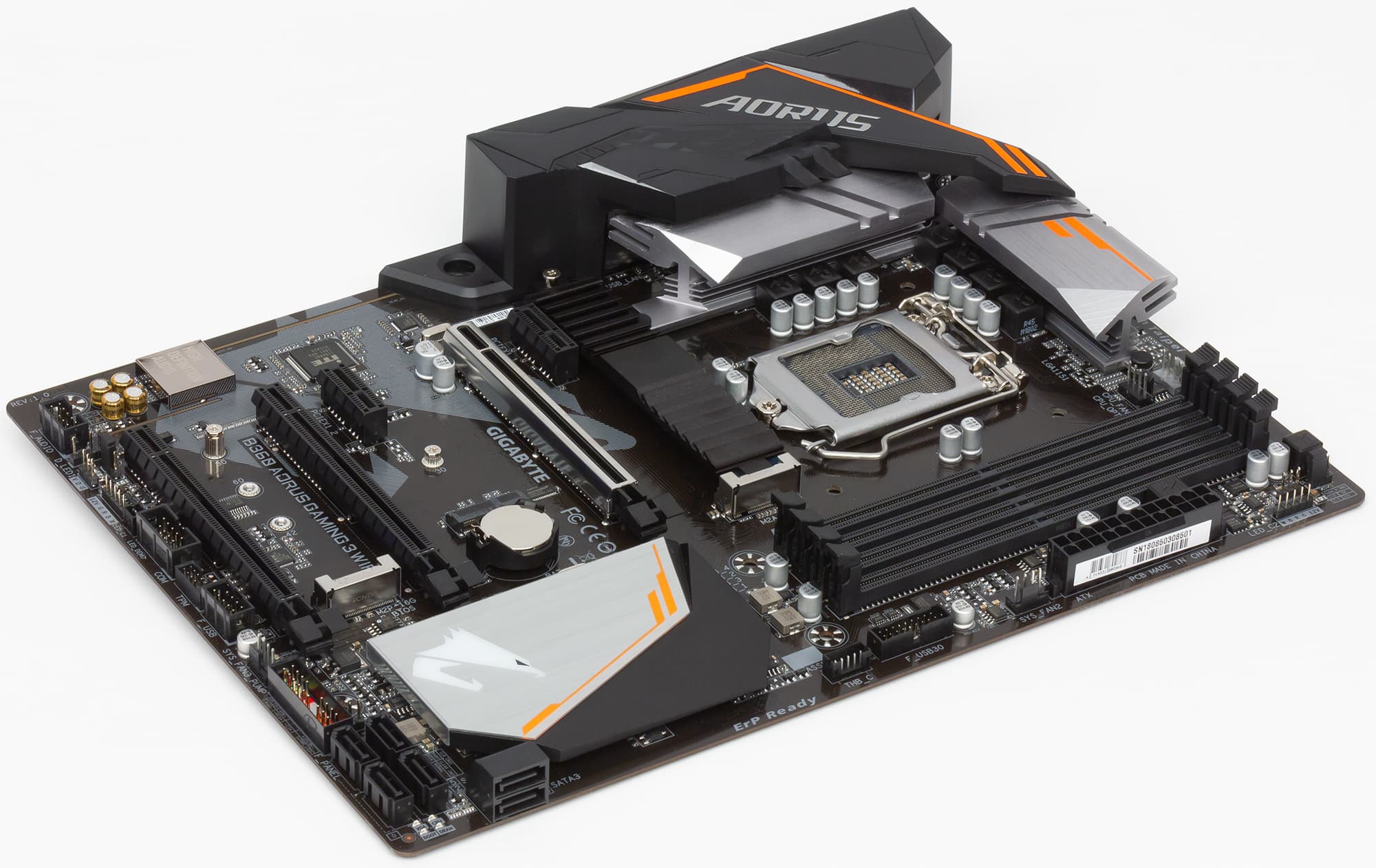

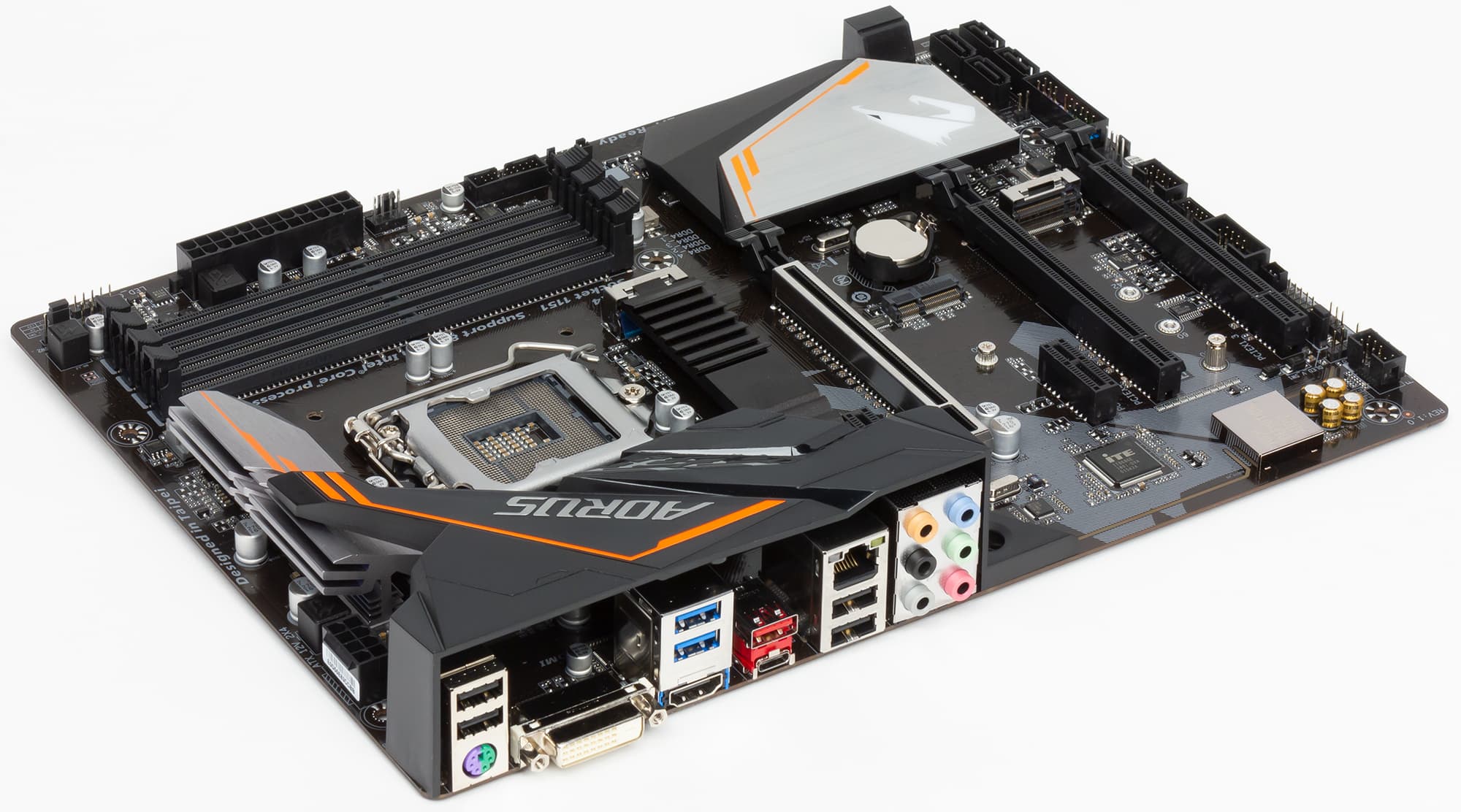

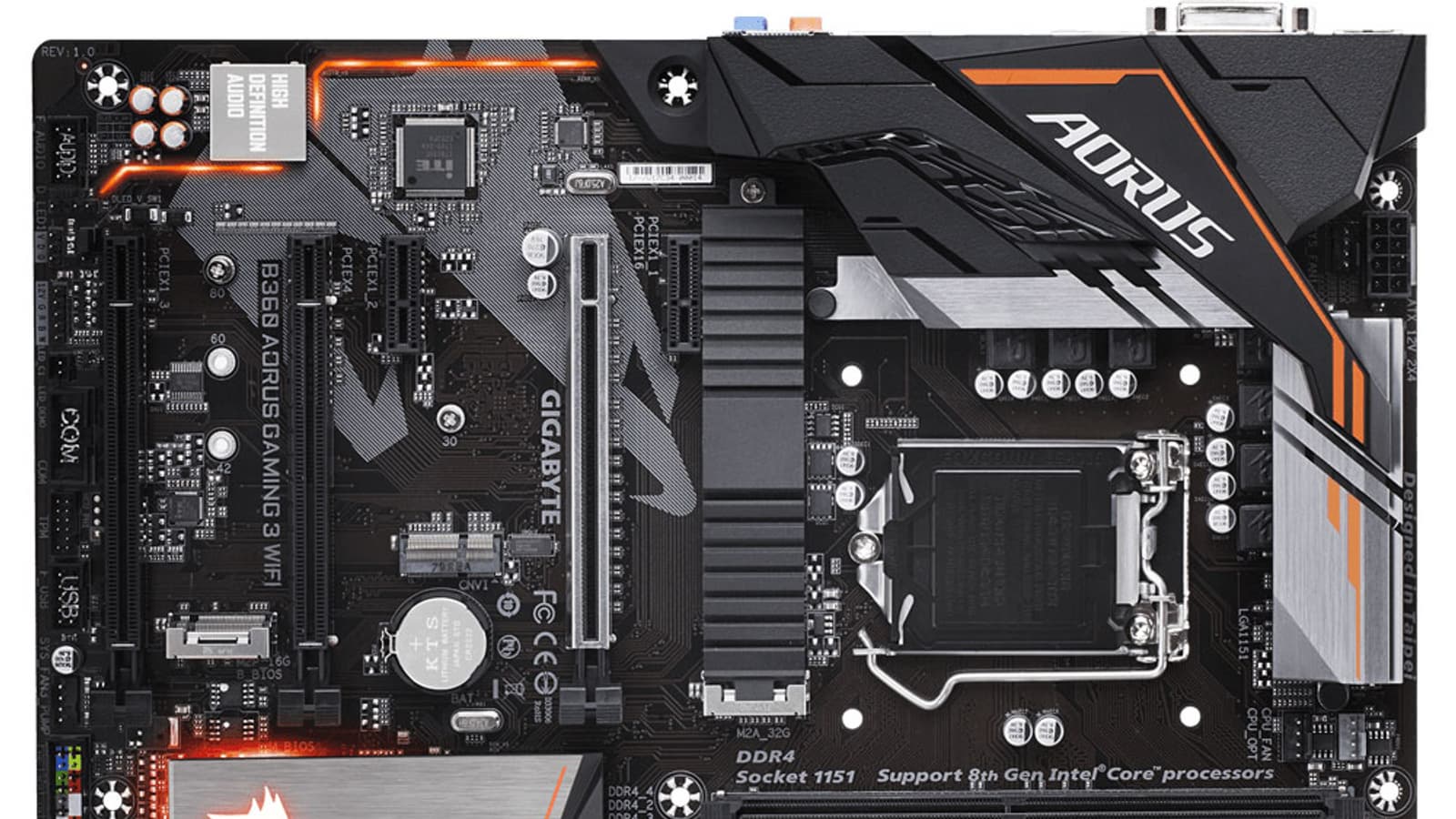

Компания Gigabyte не так давно анонсировала материнские платы на новом чипсете Intel B360 под процессоры Intel Core 8-го поколения. В этой статье мы рассмотрим одну из моделей этого нового семейства: плату B360 Aorus Gaming 3 WiFi.
![](/img/x780/r30/img/00/02/07/86/IMG_5395_large.jpg)
![](/img/x780/r30/img/00/02/07/86/IMG_5394_large.jpg)
Комплектация и упаковка
Плата B360 Aorus Gaming 3 WiFi поставляется в компактной черной коробке.
![](/img/x780/r30/img/00/02/07/86/IMG_5389_large.jpg)

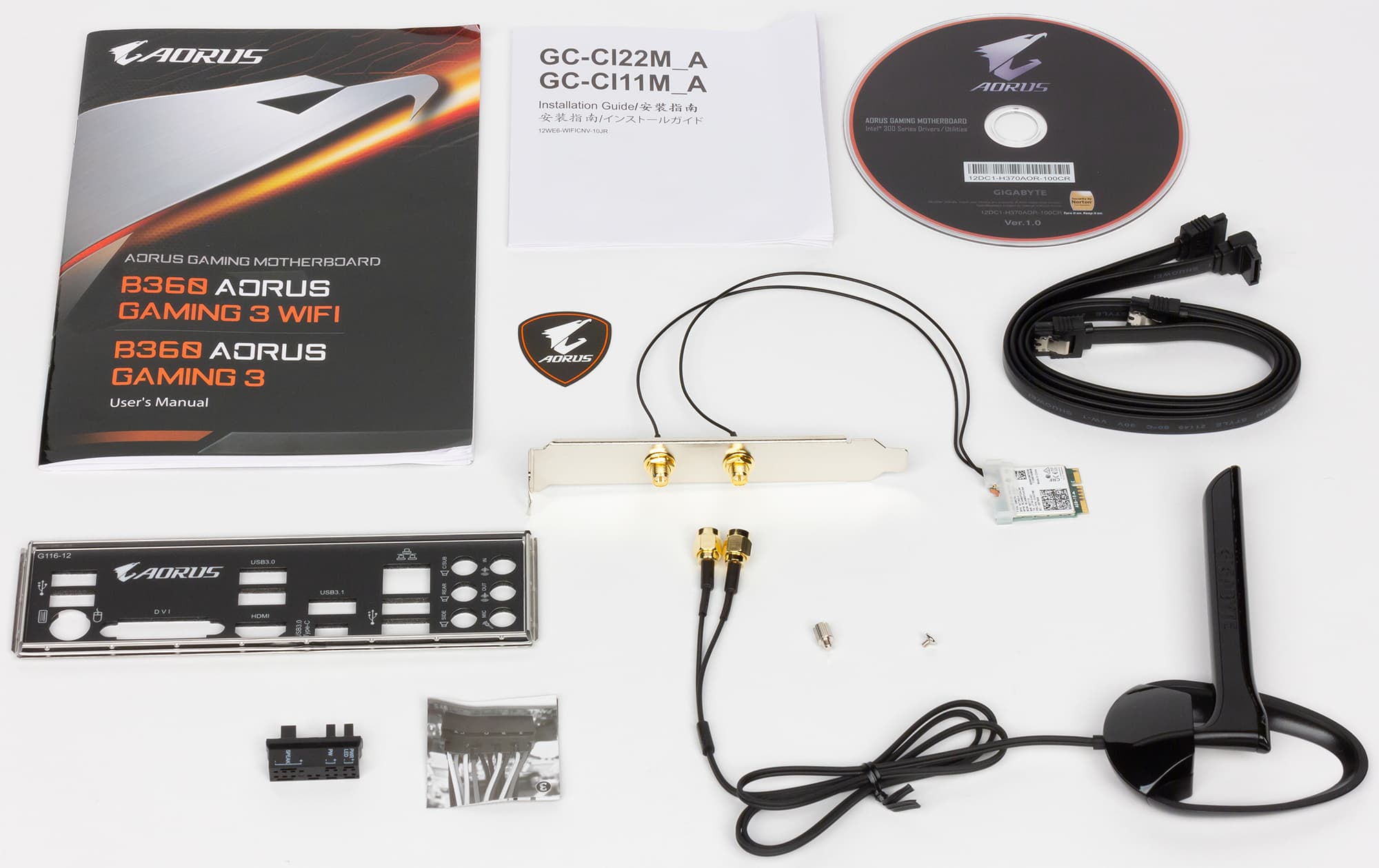

Комплект поставки минимален и включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушку для задней панели платы и DVD-диск с драйверами, а также модуль Wi-Fi и выносную антенну.
![](/img/x780/r30/img/00/02/07/86/IMG_5390_large.jpg)
Конфигурация и особенности платы
Сводная таблица характеристик платы B360 Aorus Gaming 3 WiFi приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры | Intel Core 8-го поколения (Coffee Lake) |
---|---|
Процессорный разъем | LGA1151 |
Чипсет | Intel B360 |
Память | 4 × DDR4 (до 64 ГБ) |
Аудиоподсистема | Realtek ALC892 |
Сетевой контроллер | Intel i219-V Intel Wireless-AC 9560 (M.2 2230 CNVi) |
Слоты расширения | 1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16) 1 × PCI Express 3.0 x1 (в форм-факторе PCI Express 3.0 x16) 2 × PCI Express 3.0 x1 3 × M.2 |
SATA-разъемы | 6 × SATA 6 Гбит/с |
USB-порты | 4 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-С) 1 × USB 3.1 (Type-A) 6 × USB 2.0 |
Разъемы на задней панели | 2 × USB 3.0 (Type-A) 4 × USB 2.0 (Type-A) 1 × USB 3.0 (Type-C) 1 × USB 3.1 (Type-A) 1 × HDMI 1 × DVI-D 1 × RJ-45 1 × PS/2 6 аудиоразъемов типа миниджек (3,5 мм) |
Внутренние разъемы | 24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 3 × M.2 4 разъема для подключения 4-контактных вентиляторов 1 разъем для подключения портов USB 3.0 1 разъем для подключения портов USB 2.0 1 разъем для подключения COM-порта |
Форм-фактор | ATX (305×225 мм) |
Средняя цена | |
Розничные предложения |
Форм-фактор

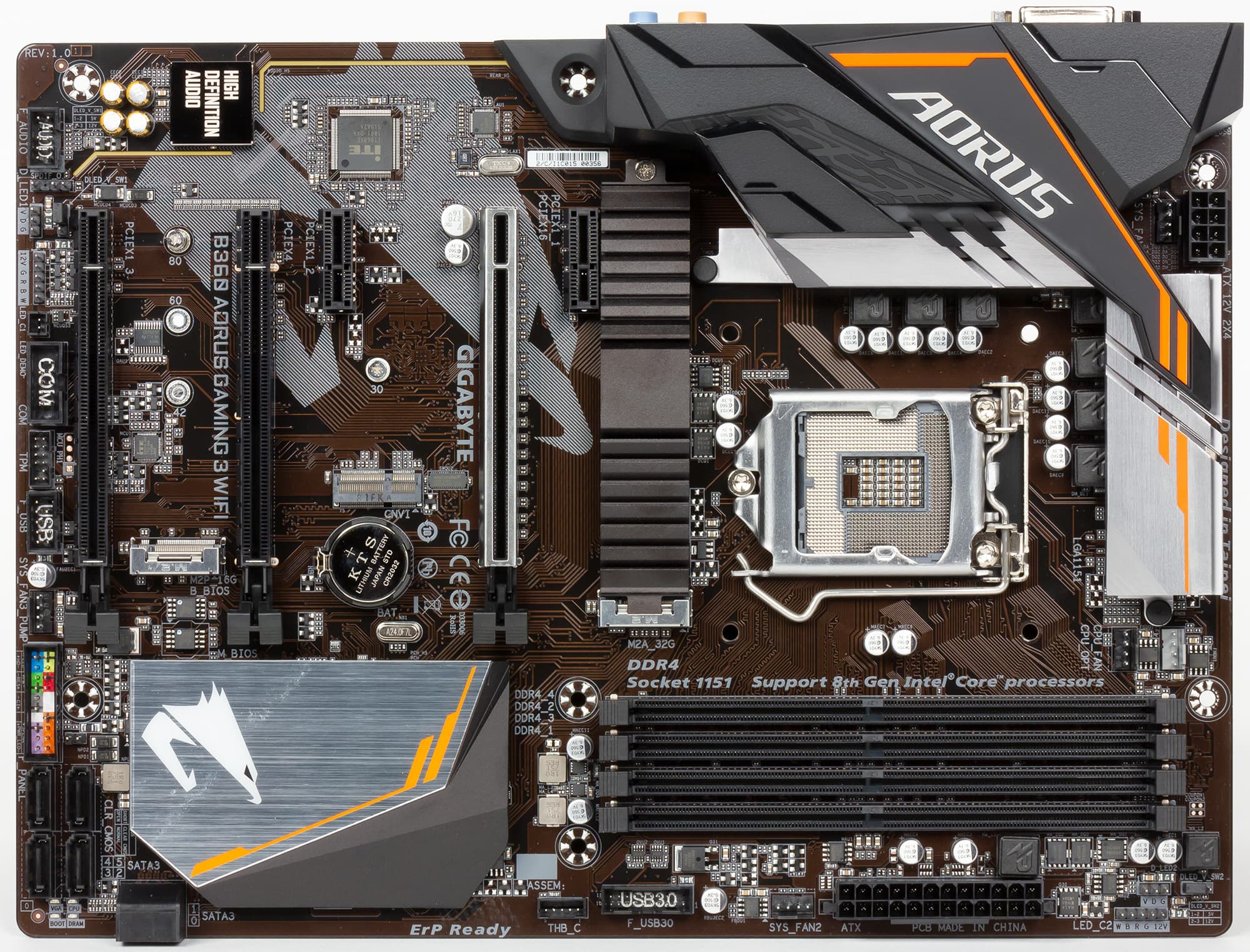

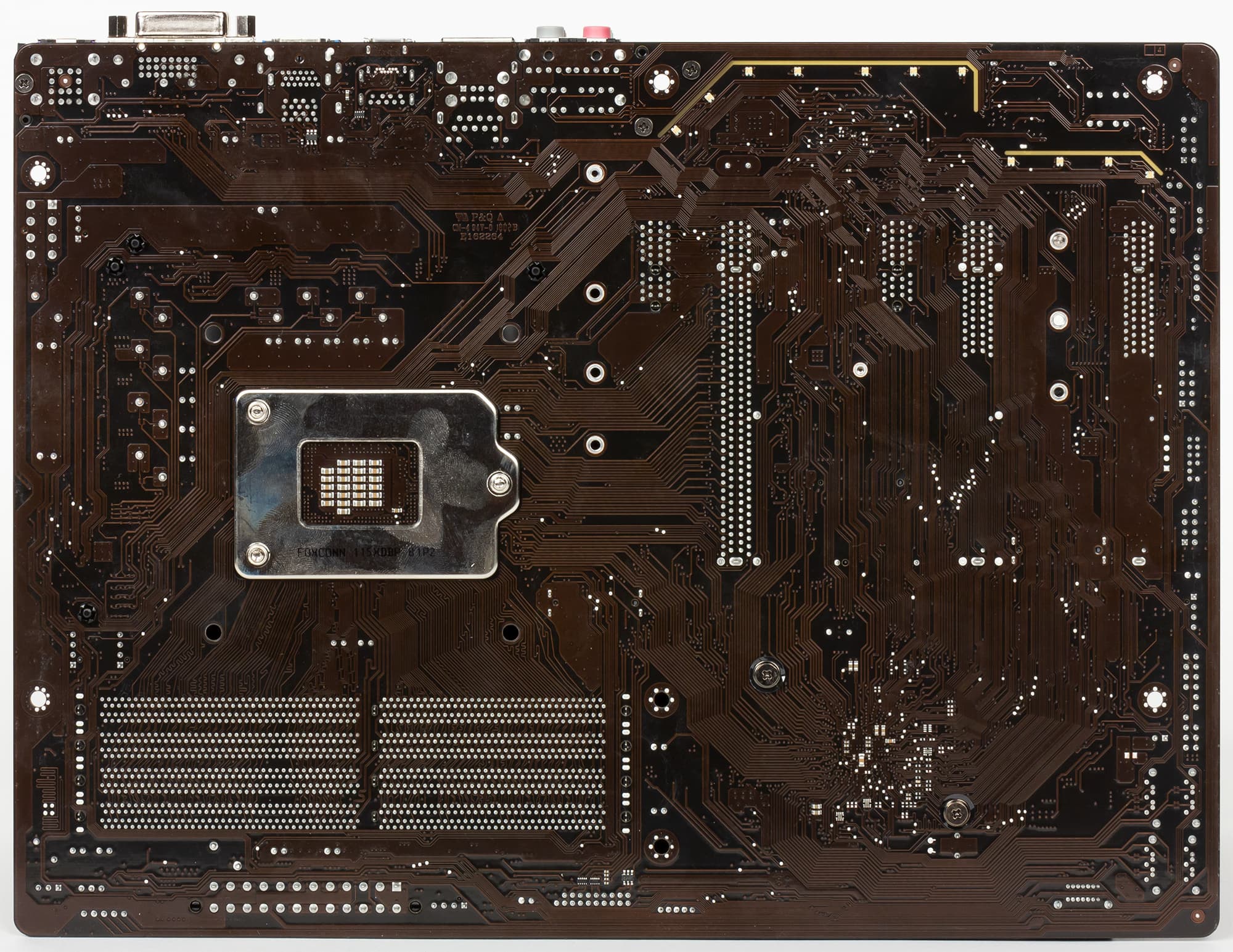

Плата B360 Aorus Gaming 3 WiFi выполнена в форм-факторе ATX, но чуть заужена (305×225 мм). Для ее монтажа в корпус предусмотрено семь отверстий.
![](/img/x780/r30/img/00/02/07/86/IMG_5410_large.jpg)
![](/img/x780/r30/img/00/02/07/86/IMG_5409_large.jpg)
Чипсет и процессорный разъем

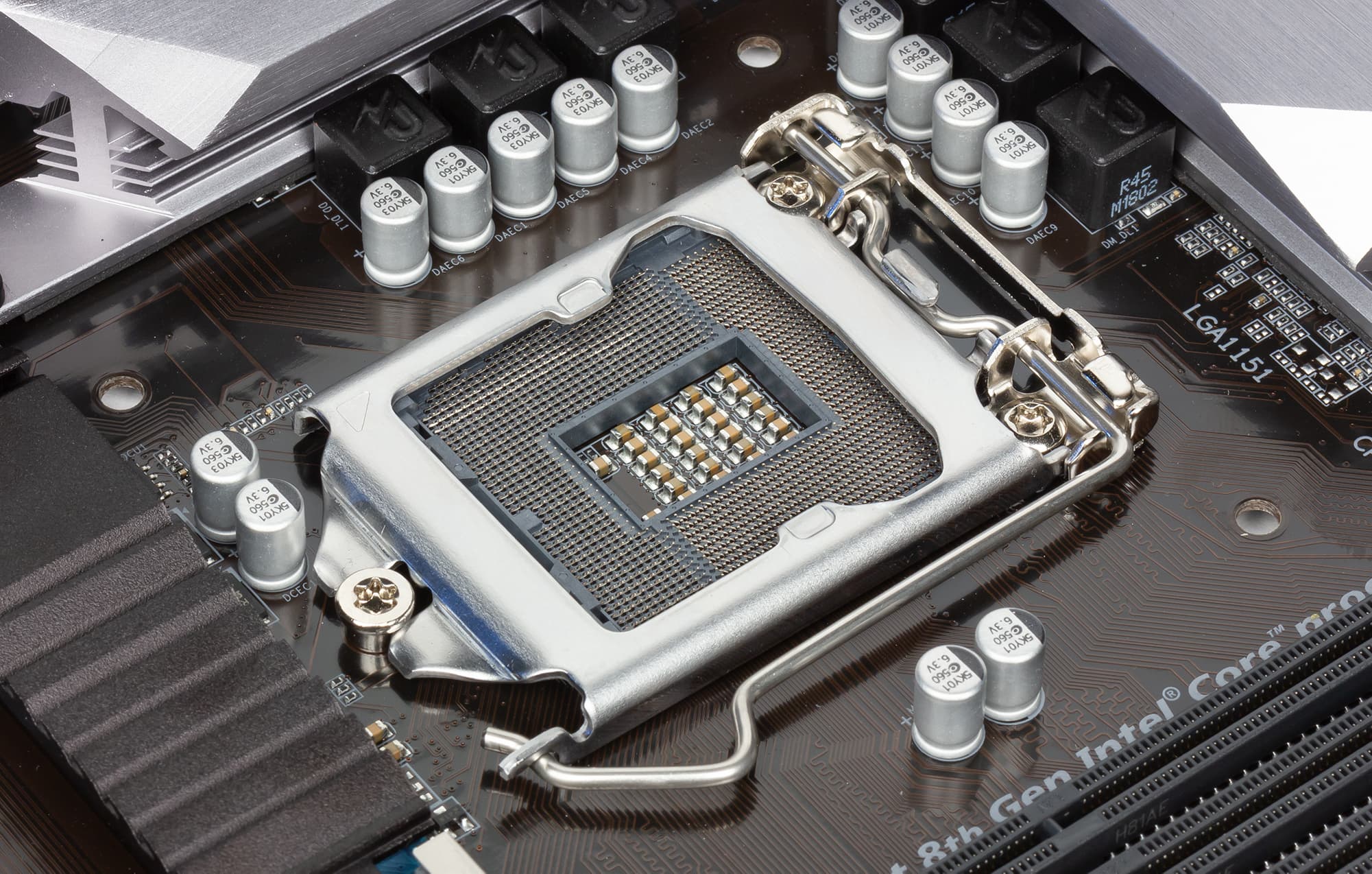

Плата B360 Aorus Gaming 3 WiFi основана на новом чипсете Intel B360 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.
![](/img/x780/r30/img/00/02/07/86/IMG_5396_large.jpg)
Память

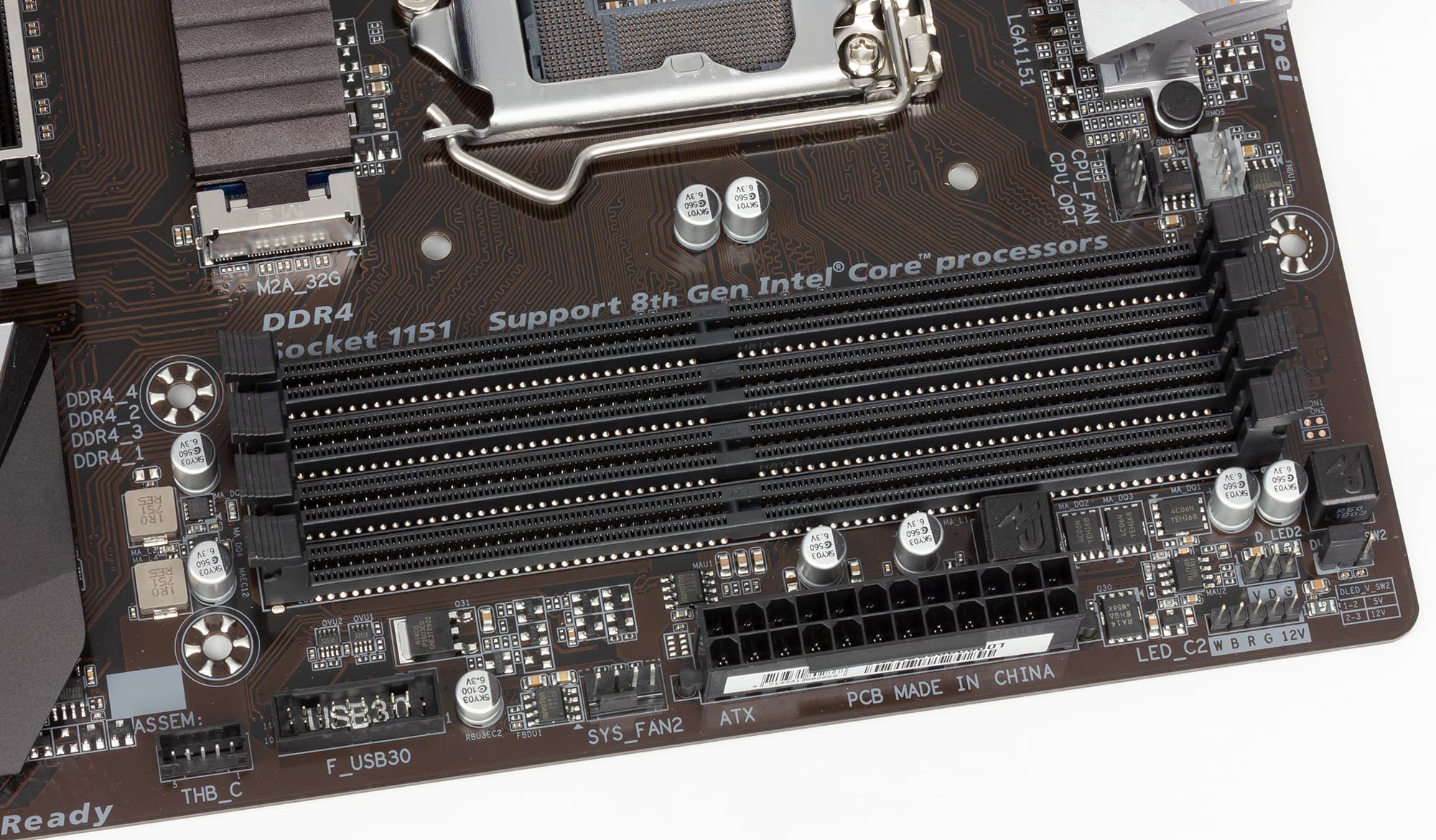

Для установки модулей памяти на плате B360 Aorus Gaming 3 WiFi предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4-2666 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).
![](/img/x780/r30/img/00/02/07/86/IMG_5405_large.jpg)
Слоты расширения и разъемы M.2

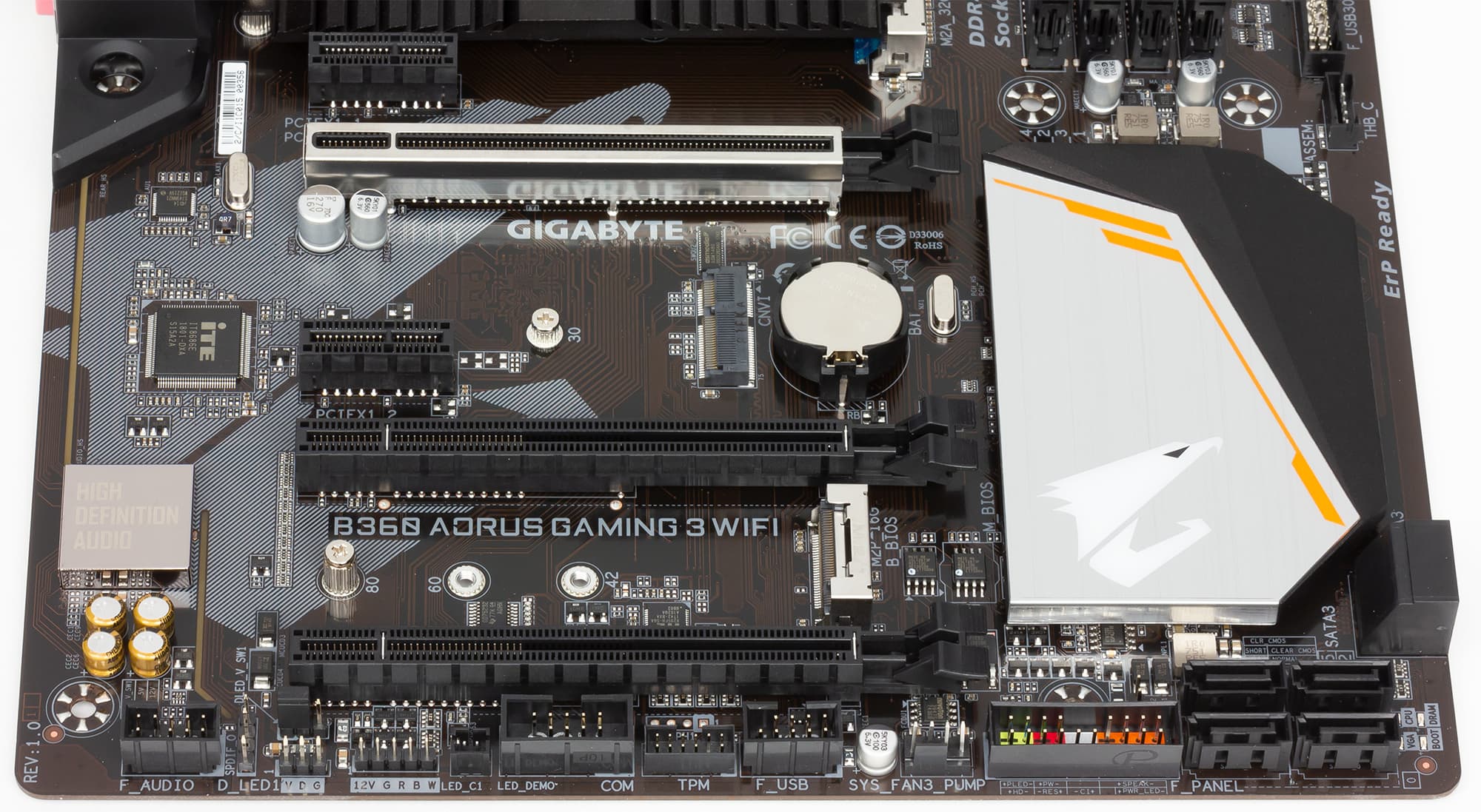

Для установки видеокарт, плат расширения и накопителей на плате B360 Aorus Gaming 3 WiFi имеется три слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и три разъема M.2.
![](/img/x780/r30/img/00/02/07/86/IMG_5407_large.jpg)
Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме). Третий слот с форм-фактором PCI Express x16 также реализован на базе чипсетных линий PCIe 3.0, но работает на скорости x1, то есть представляет собой слот PCI Express 3.0 x1 в форм-факторе PCI Express x16.
Два слота PCI Express 3.0 x1 реализованы через чипсет Intel B360.

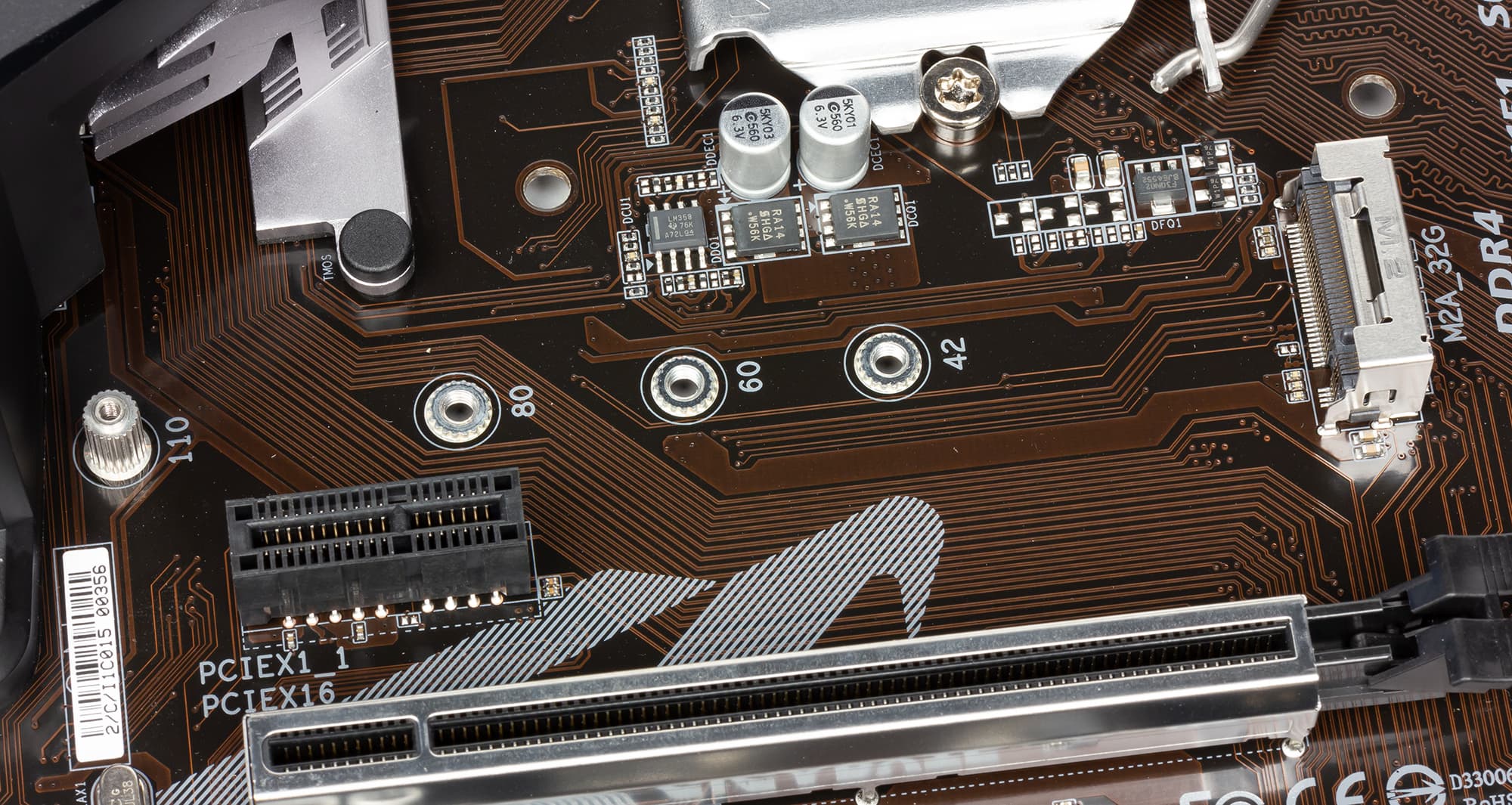

Как уже отмечалось, на плате есть три разъема M.2, реализованные через чипсет. Один разъем с ключом E-типа предназначен для установки Wi-Fi-модуля CNVi типоразмера 2230. Этот модуль входит в комплект платы. Еще два разъема M.2 предназначены для установки накопителей. Один разъем (M2A_32G) поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсом PCIe 3.0 x4/x2 и SATA.
![](/img/x780/r30/img/00/02/07/86/IMG_5404_large.jpg)

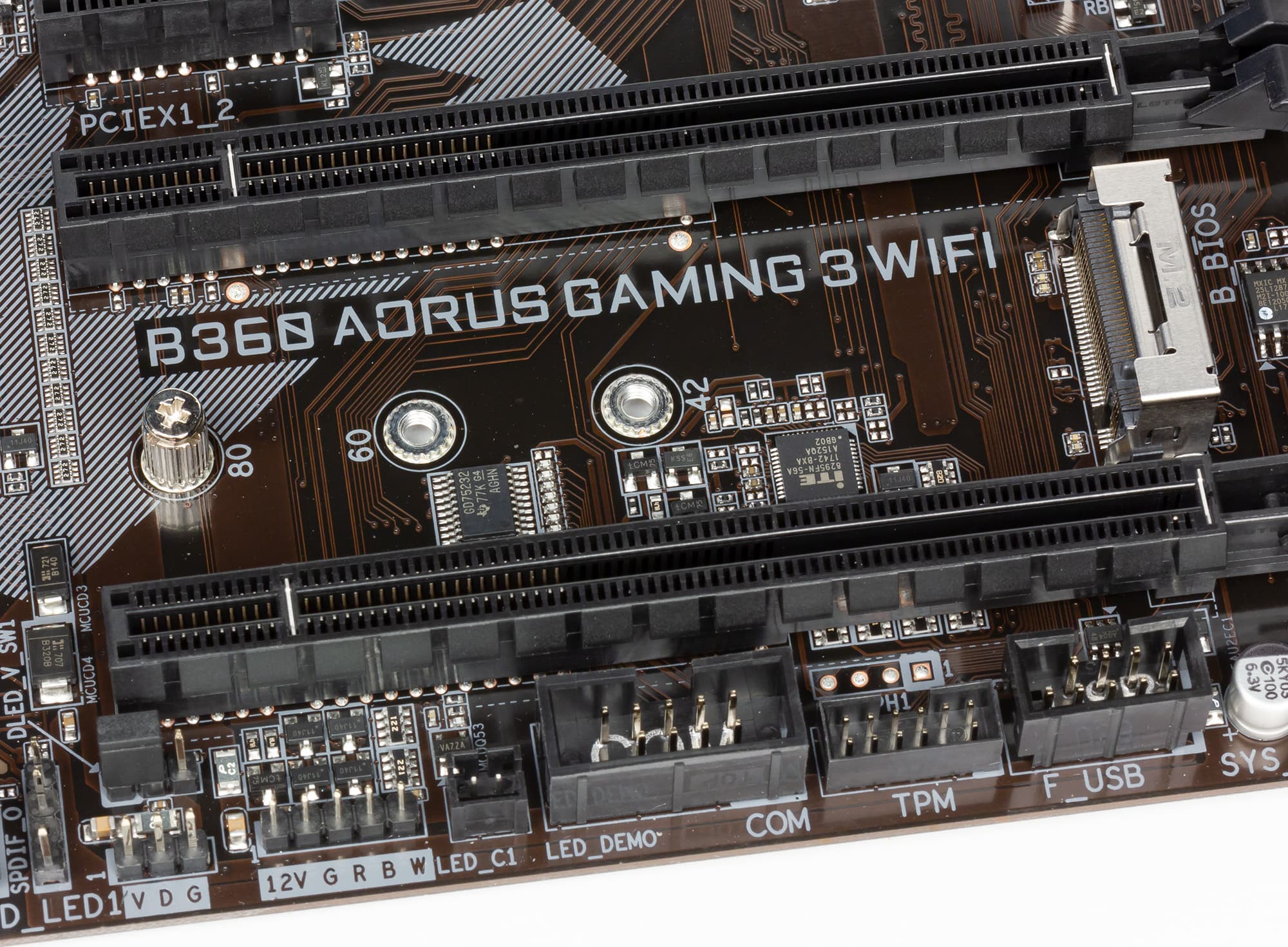

Второй разъем (M2P_16G) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x2 и SATA.
![](/img/x780/r30/img/00/02/07/86/IMG_5400_large.jpg)
Видеоразъемы
Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DVI-D.
![](/img/x780/r30/img/00/02/07/86/IMG_5421_large.jpg)
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel B360 контроллера. Эти порты не поддерживают возможность создания RAID-массивов (это ограничение чипсета).

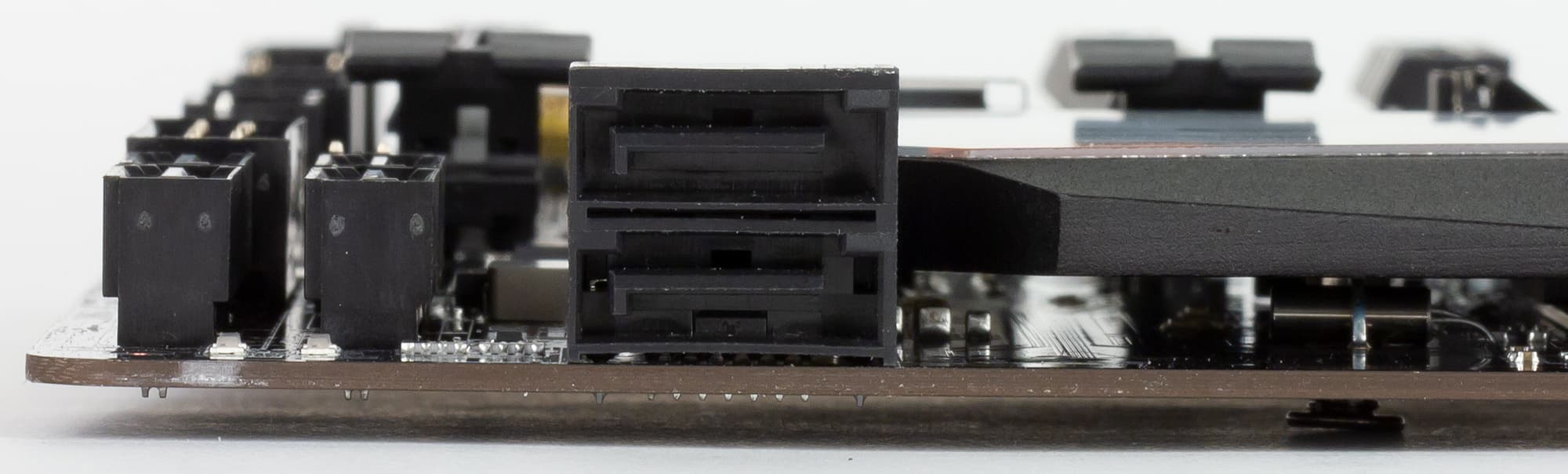

Четыре порта на плате сделаны вертикальными, а еще два — горизонтальными.
![](/img/x780/r30/img/00/02/07/86/IMG_5420_large.jpg)
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, шесть портов USB 2.0 и один порт USB 3.1.
Все USB-порты реализованы непосредственно через новый чипсет Intel B360, который имеет встроенный контроллер USB 3.1.
Два порта USB 3.0 (Type-A), один порт USB 3.0 (Type-C), четыре порта USB 2.0, а также один порт USB 3.1 (Type-A) выведены на заднюю панель платы. Для подключения еще двух портов USB 2.0 и двух портов USB 3.0 на плате имеются соответствующие разъемы.
Сетевой интерфейс
Для подключения к сети на плате B360 Aorus Gaming 3 WiFi предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

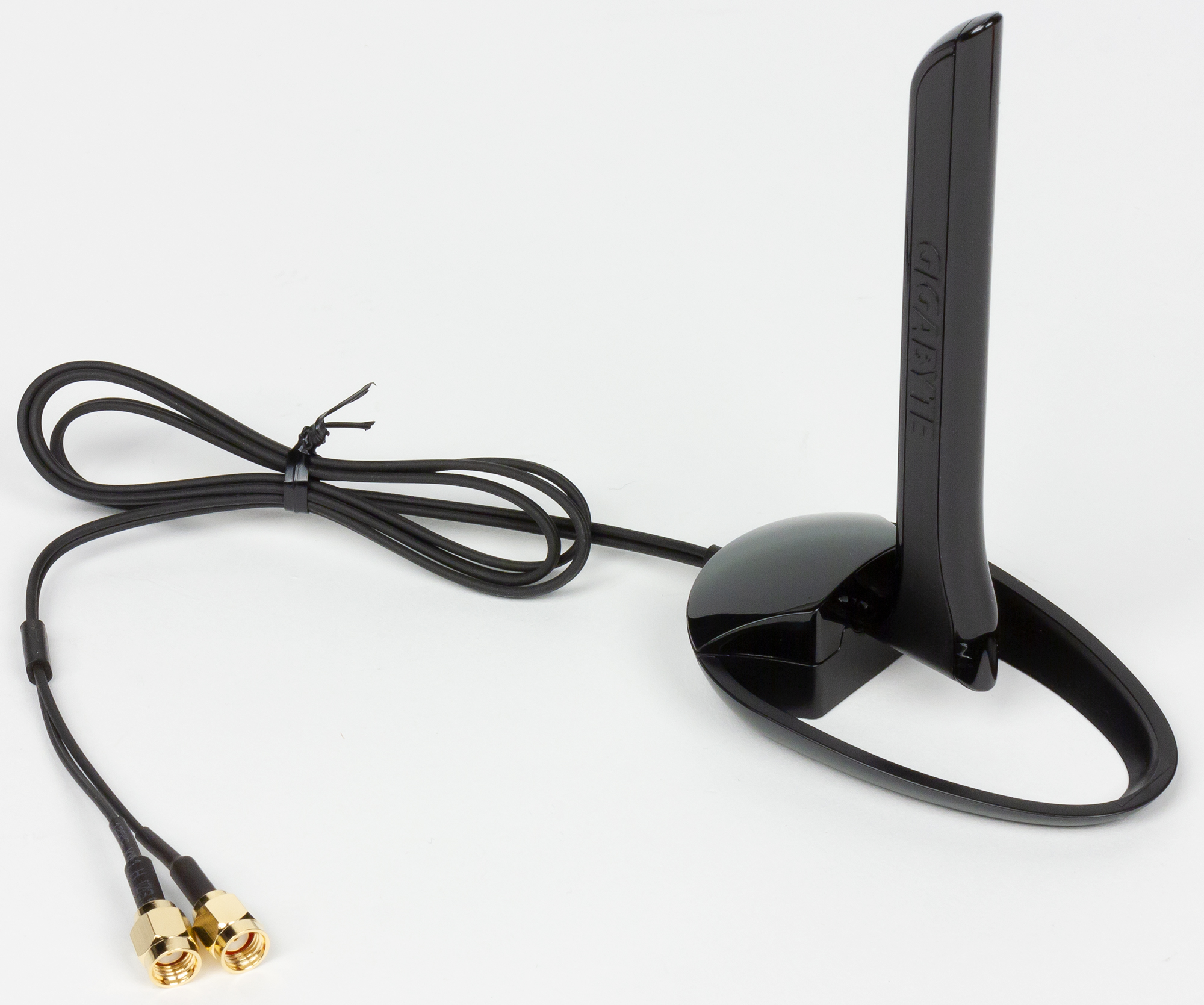

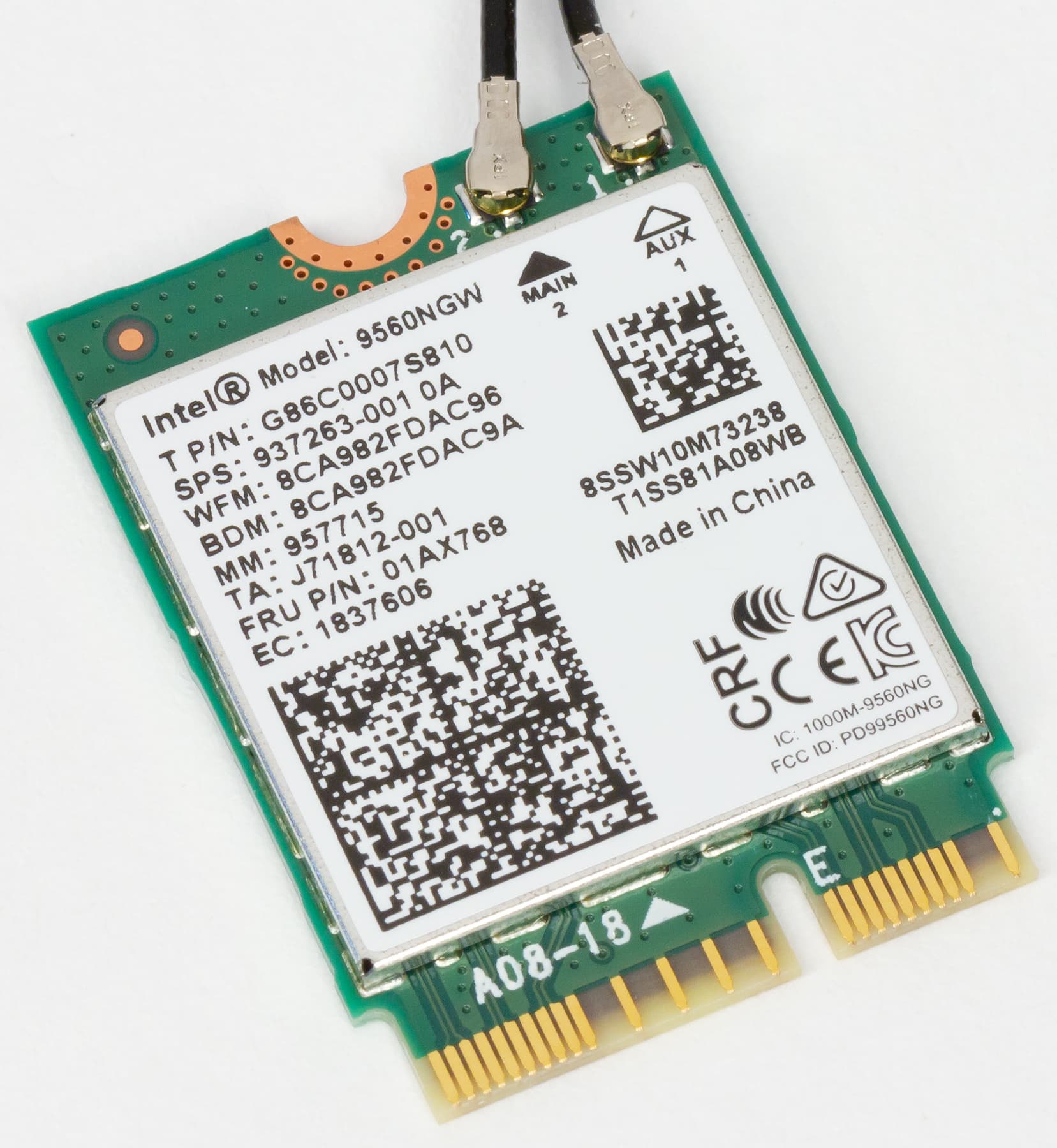

Кроме того, как уже отмечалось, плата комплектуется Wi-Fi-модулем Intel Wireless-AC 9560 с разъемом M.2 (2230).
![](/img/x780/r30/img/00/02/07/86/IMG_5393_large.jpg)
![](/img/x780/r30/img/00/02/07/86/IMG_5392_large.jpg)

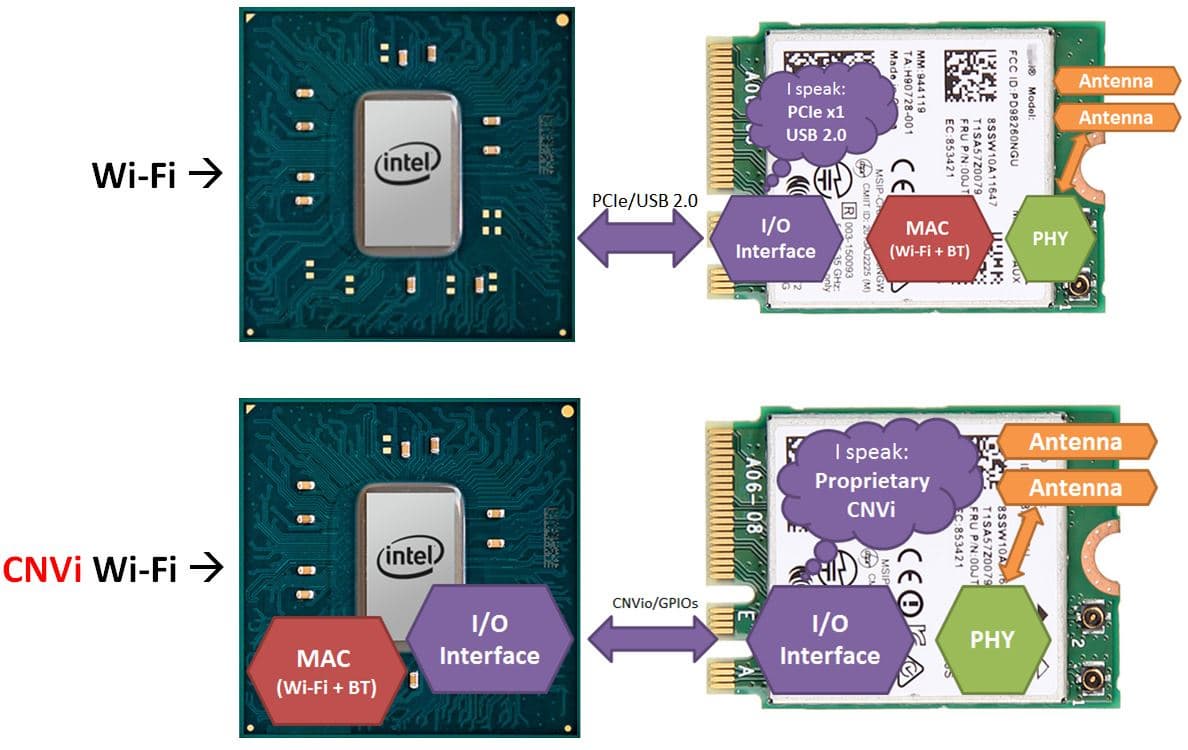

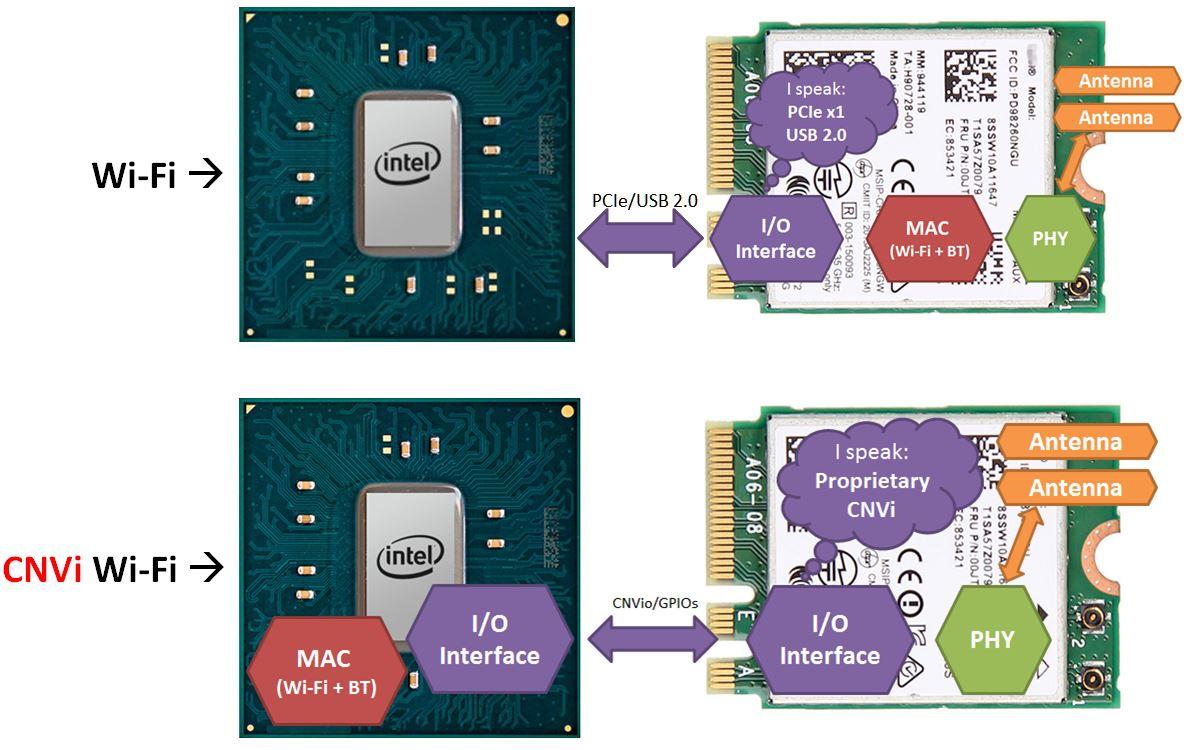

Напомним, что чипсет Intel B360 имеет встроенный контроллер CNVi (Connectivity Integration), обеспечивающий работу соединений Wi-Fi (802.11ac, до 1733 Гбит/с) и Bluetooth 5.0 (новая версия стандарта).
CNVi — это не полноценный сетевой контроллер, а MAC. Для реализации контроллера нужна еще плата Intel Wireless-AC 9560 с разъемом M.2 (ключ E-типа), которая как раз и входит в комплект рассматриваемой платы. Заметим, что никакая другая плата не подойдет — только Intel 9560, которая поддерживает интерфейс CNVi.
Как это работает
Прежде чем рассматривать, как именно все реализовано на плате B360 Aorus Gaming 3 WiFi, напомним основные особенности чипсета Intel B360.
Для большей информативности приведем характеристики всех чипсетов Intel 300-й серии в таблице:
Q370 | Z390 | Z370 | H370 | Q360 | B360 | H310 | |
---|---|---|---|---|---|---|---|
Линии PCIe 3.0 | 24 | 24 | 24 | 20 | 14 | 12 | 6 (PCIe 2.0) |
Порты SATA 6 Гбит/с | 6 | 6 | 6 | 6 | 6 | 6 | 4 |
Порты USB 3.1 | 6 | 6 | 0 | 4 | 4 | 4 | 0 |
Порты USB 3.0 | 10 | 10 | 10 | 8 | 8 | 6 | 4 |
Общее количество USB-портов | 14 | 14 | 14 | 14 | 14 | 12 | 10 |
Intel RST для PCIe 3.0 (x4/x2 M.2) | 3 | 3 | 3 | 2 | 1 | 1 | 0 |
Поддержка разгона | − | + | + | − | − | − | − |
Конфигурации процессорных линий PCIe 3.0 | 1×16 2×8 1×8 и 2×4 |
1×16 2×8 1×8 и 2×4 |
1×16 2×8 1×8 и 2×4 |
1×16 | 1×16 | 1×16 | 1×16 |
Поддержка памяти | DDR4 | DDR4 | DDR4 | DDR4 | DDR4 | DDR4 | DDR4 |
Количество каналов памяти/ количество модулей на один канал |
2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 | 2/1 |
Поддержка Intel Optane Memory | + | + | + | + | + | + | − |
Поддержка PCIe Storage | + | + | + | + | + | + | − |
Поддержка PCIe RAID 0, 1, 5 | + | + | + | + | − | − | − |
Поддержка SATA RAID 0, 1, 5, 10 | + | + | + | + | − | − | − |
Поддержка CNVi (Intel Wireless-AC) | + | + | − | + | + | + | + |
Встроенный гигабитный сетевой контроллер MAC-уровня | + | + | + | + | + | + | + |

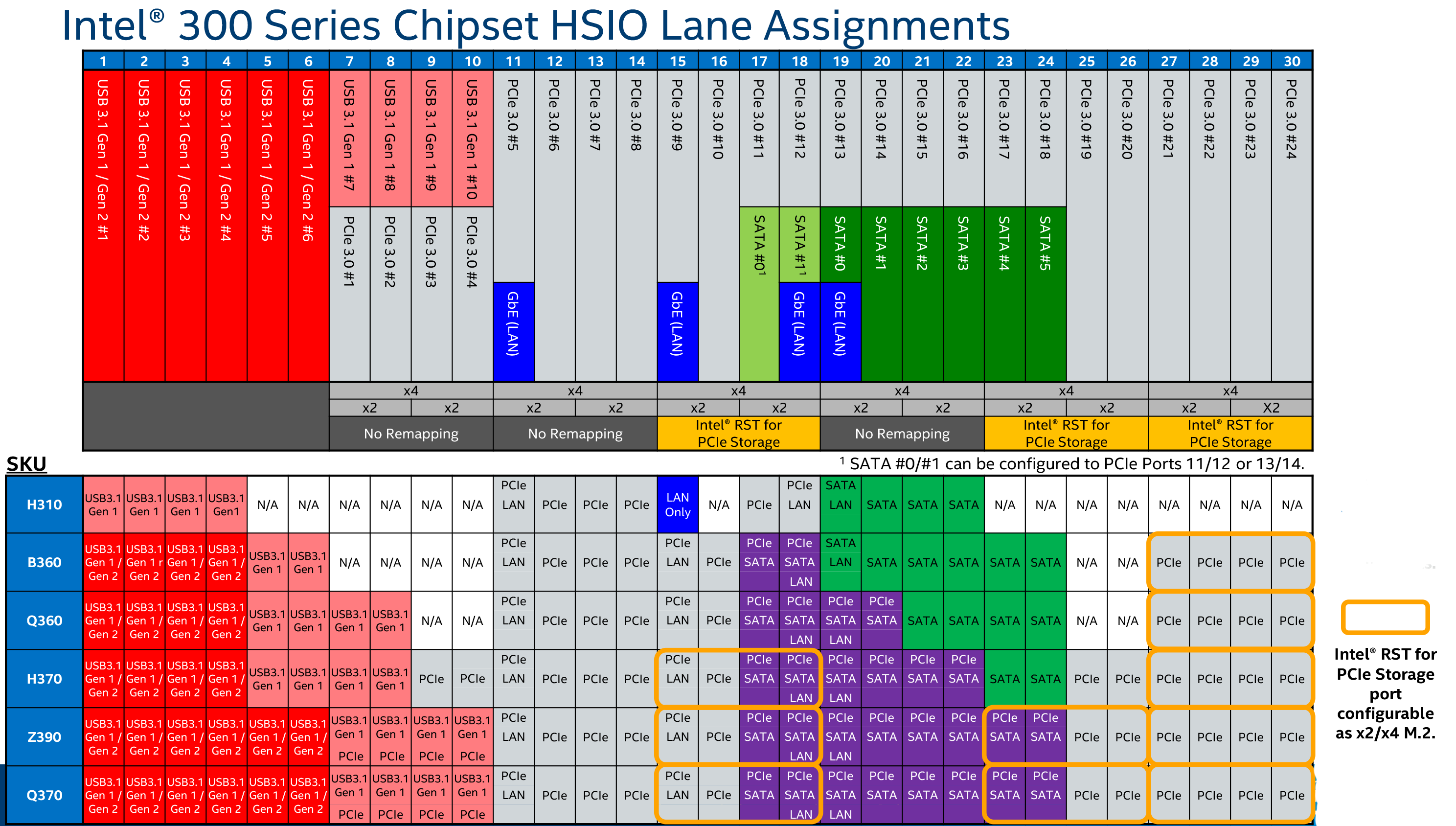

Добавим к этой таблице также диаграмму распределения высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0/3.1 и SATA 6 Гбит/с.
![](/img/x780/r30/img/00/02/07/86/intel-300_large.png)
Итак, чипсет Intel B360 имеет 24 HSIO-порта: ровно 12 портов PCIe 3.0, до 6 портов SATA, до 4 портов USB 3.1 и до 6 портов USB 3.0, но общее количество портов USB 3.1 и USB 3.0 не должно превосходить шести. Посмотрим, как возможности чипсета Intel B360 реализованы в варианте платы B360 Aorus Gaming 3 WiFi.
Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей, один разъем M.2 для Wi-Fi-модуля и гигабитный сетевой контроллер. Все это в совокупности требует 15 портов PCIe 3.0 (во всяком случае, именно так нам сначала казалось). Кроме того, задействуется еще шесть портов SATA, один порт USB 3.1 и пять портов USB 3.0, а это еще 12 HSIO-портов. То есть всего получается 27 HSIO-портов. Но это мы не учли, что разъемы M.2 для SSD-накопителей могут работать в SATA-режиме.
Понятно, что все это одновременно работать не может — что-то должно разделяться. Прежде всего, слот PCI Express 3.0 x4 разделяется с двумя слотами PCI Express 3.0 x1. Таким образом, получаем на два порта PCIe 3.0 меньше. В руководстве пользователя также указано, что разделяются еще два разъема M.2 для SSD-накопителей c SATA-портами. Разъем M2A_32G, который поддерживает накопители с интерфейсом PCIe 3.0 x4/x2 и SATA, разделяется с портом SATA#5 по линии SATA. То есть если в разъем устанавливается накопитель с интерфейсом SATA, то порт SATA#5 будет недоступен. Если же к порту SATA#5 подключается накопитель, то разъем M2A_32G можно задействовать только в режиме PCIe. Разъем M2P_16G, который поддерживает накопители с интерфейсом PCIe 3.0 x2 и SATA, разделяется с портом SATA#1. То есть если в разъем устанавливается накопитель с интерфейсом SATA, то порт SATA#1 будет недоступен. Если же к порту SATA#1 подключается накопитель, то разъем M2P_16G можно задействовать только в режиме PCIe.
Все это хорошо, но, как нам казалось, этого недостаточно, поскольку потребуется 13 портов PCIe 3.0, но в чипсете Intel B360 их только 12. Еще раз отметим, что мы считали, что разъем M.2 с ключом типа E для установки Wi-Fi-модуля Intel Wireless-AC 9560 требует и линии USB, и линии PCIe. И если это так, то чипсетных портов PCIe просто не хватает. Мы запросили дополнительную информацию у компании Gigabyte, дабы прояснить данную ситуацию. В итоге нам удалось получить таблицу с распределением портов чипсета. Ее мы и приводим «as is» далее.
Порт чипсета | Устройство |
---|---|
IO29 | M.2 (22110) PCIe 3.0 x4 и SATA (разделяется с SATA#5) |
IO28 | |
IO27 | |
IO26 | |
IO25 | N/A |
IO24 | N/A |
IO23 | SATA#5 (разделяется с M.2) |
IO22 | SATA#4 |
IO21 | SATA#3 |
IO20 | SATA#2 |
IO19 | SATA#1 (разделяется с M.2) |
IO18 | SATA#0 |
IO17 | M.2 (2280) PCIe 3.0 x2 и SATA (разделяется с SATA#1) |
IO16 | |
IO15 | слот PCIe 3.0 x1 |
IO14 | i219-V |
IO13 | Слот PCIe 3.0 x4, разделяемый с двумя слотами PCIe 3.0 x1 |
IO12 | |
IO11 | |
IO10 | |
IO9 | N/A |
IO8 | N/A |
IO7 | N/A |
IO6 | N/A |
IO5 | USB 3.0 |
IO4 | USB 3.0 |
IO3 | USB 3.0 |
IO2 | USB 3.0 |
IO1 | USB 3.0 |
IO0 | USB 3.1 |
Все на этой схеме хорошо, только Wi-Fi тут нет, то есть нет разъема M.2 (ключ E). И «закавыка» была именно в CNVi-модуле.
В документации на плату указано, что Wi-Fi CNVi-модуль разделяется с одним из портов USB 2.0, который выведен на заднюю панель платы и расположен под сетевым разъемом RJ-45. Собственно, здесь все логично. Чипсет Intel B360 поддерживает не более 12 портов USB, а на плате как раз и реализовано ровно 12 USB-портов (1×USB 3.1, 5×USB 3.0, 6×USB 2.0). Поскольку для CNVi-модуля также требуется USB-порт, какой-то USB-порт должен разделяться.
По поводу недостающего PCIe-порта мы опять сделали запрос в технический отдел компании Gigabyte и получили разъяснение в виде картинки, из которой следует, что CNVi-модулю вообще никакого PCIe не нужно.
С одной стороны, это красиво и логично. Но есть вопросы. Почему, к примеру, на платах той же компании Gigabyte на базе чипсета Intel H370 с поставляемым в комплекте CNVi Wi-Fi-модулем (например, модель H370 Aorus Gaming 3 WiFi) под Wi-Fi-модуль (разъем M.2 с ключом типа E) выделяется PCIe-линия чипсета, как это следует из технической документации на плату?

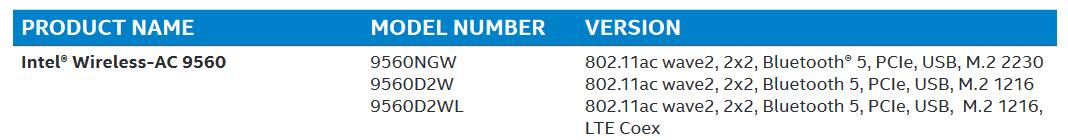

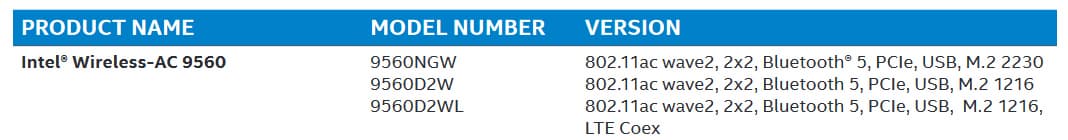

Кроме того, поскольку речь идет о CNVi Wi-Fi-модуле Intel Wireless-AC 9560, приведем маленький фрагмент из технической спецификации этого модуля:
Слова PCIe и USB, что называется, говорят сами за себя.
Поэтому вопрос о том, нужен ли модулю Intel Wireless-AC 9560 выделенный порт PCIe, для нас пока открыт.
Дополнительные особенности

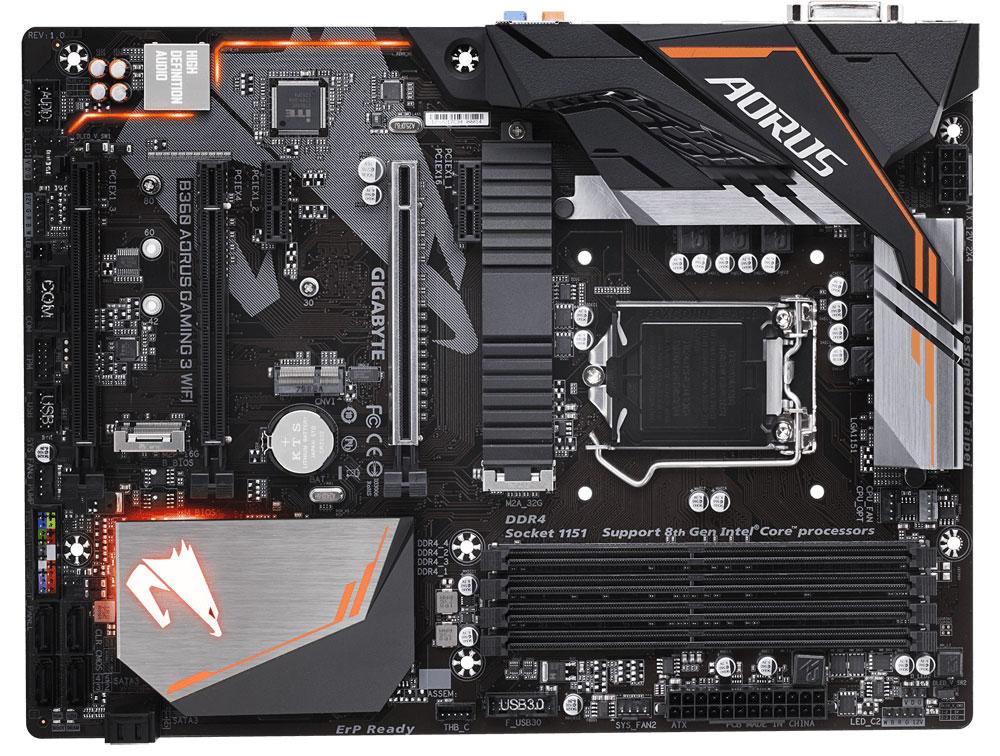

Количество дополнительных особенностей на этой плате сведено к минимуму. Тут нет ни кнопок, ни индикатора POST-кодов. Есть лишь RGB-подсветка чипсета и зоны аудиотракта с обратной стороны платы.

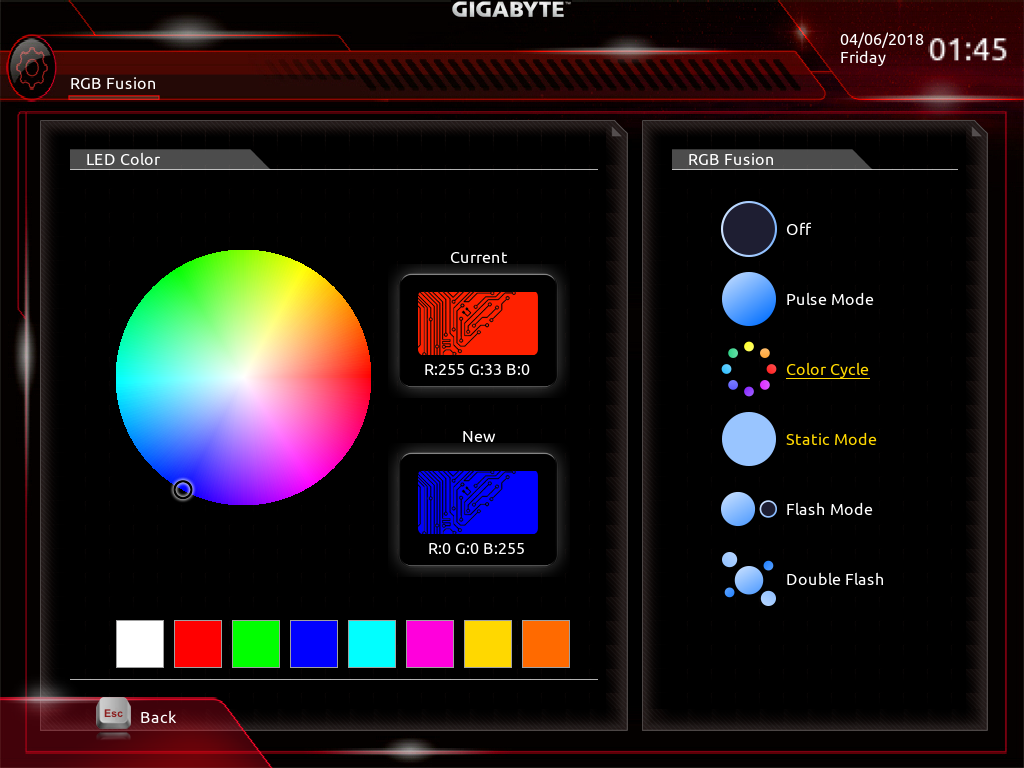

Подсветка настраиваемая, для чего можно использовать утилиту RGB Fusion в UEFI BIOS. Можно выбрать цвет подсветки и различные эффекты.
![](/img/x780/r30/img/00/02/07/86/180406014501_large.png)
Кроме того, имеется возможность подключить к плате светодиодные ленты. На плате есть два пятиконтактных разъема (12V, R, G, B, W) для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 2 м. Также есть два трехконтактных разъема для цифровых лент (с индивидуальной адресацией светодиодов). Эти разъемы дополнены переключателями, которые позволяют задавать напряжение питание 5 В или 12 В.
Система питания
Как и большинство плат, модель B360 Aorus Gaming 3 WiFi имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

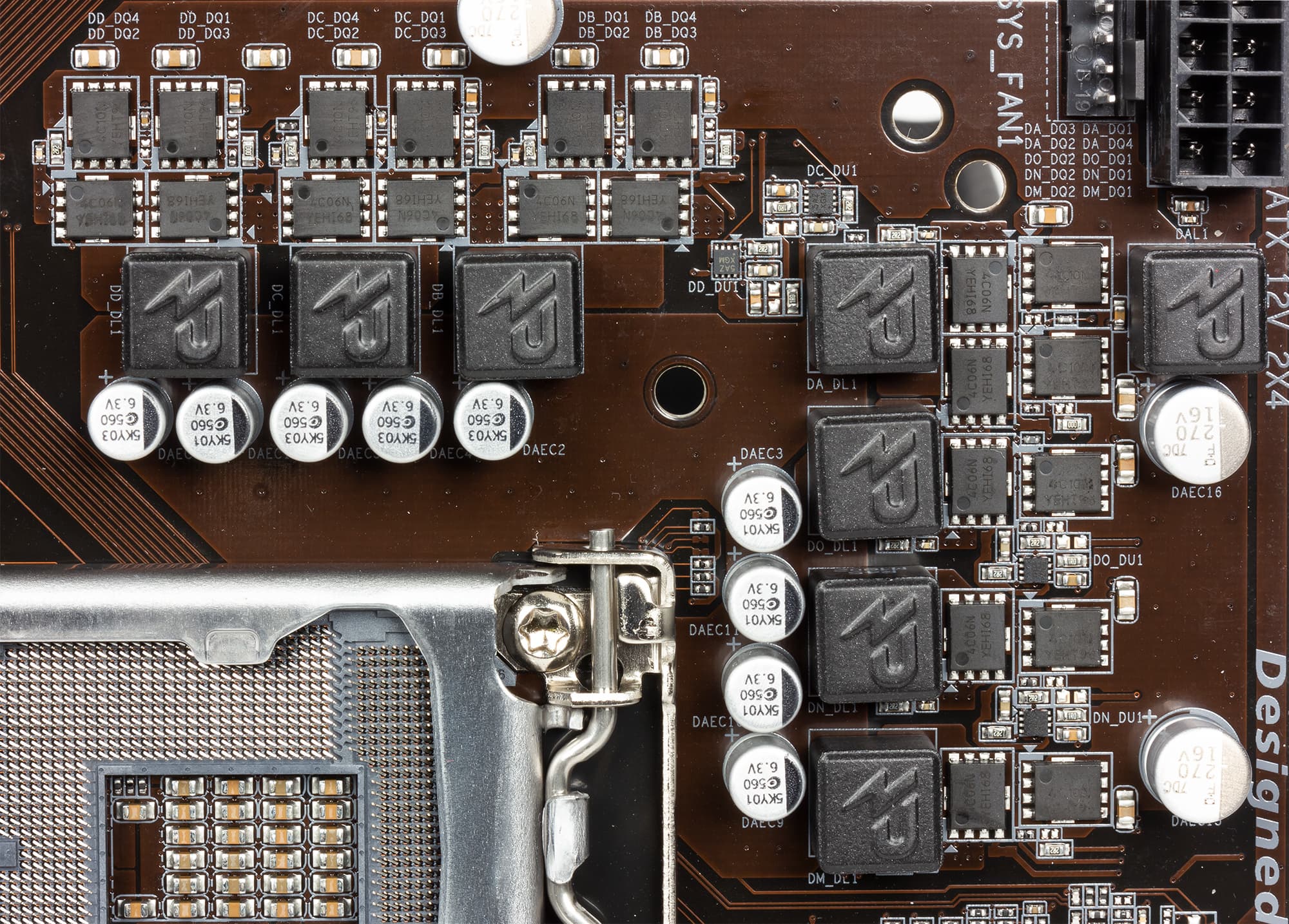

Регулятор напряжения питания процессора на плате является 7-канальным (4+3).
![](/img/x780/r30/img/00/02/07/86/IMG_5412_large.jpg)

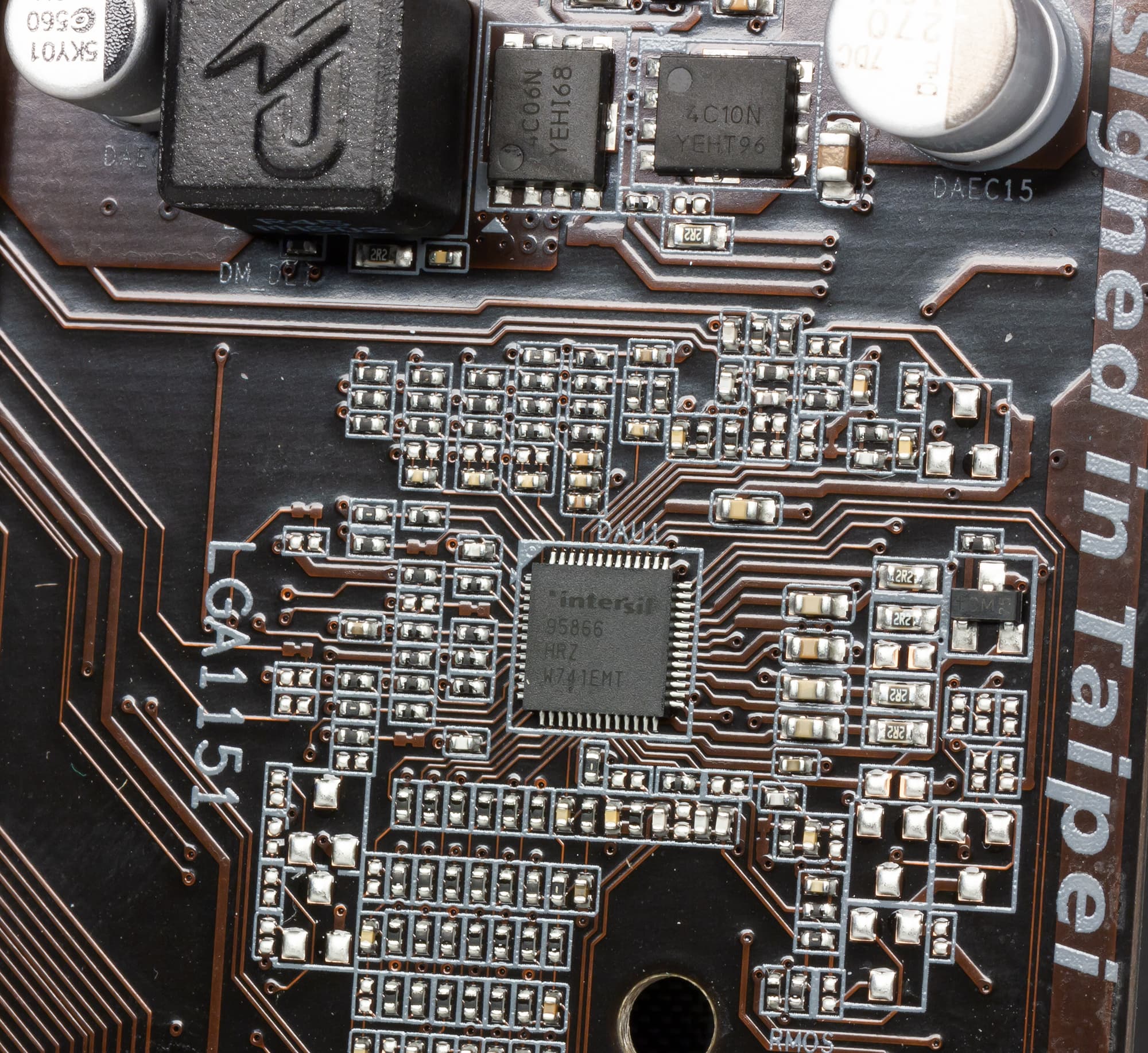

Управляется регулятор напряжения питания 7-канальным PWM-контроллером Intersil 95866. В каждом канале питания используется пара MOSFET-транзисторов 4C06N и 4C10N компании On Semiconductor.
![](/img/x780/r30/img/00/02/07/86/IMG_5414_large.jpg)
Система охлаждения

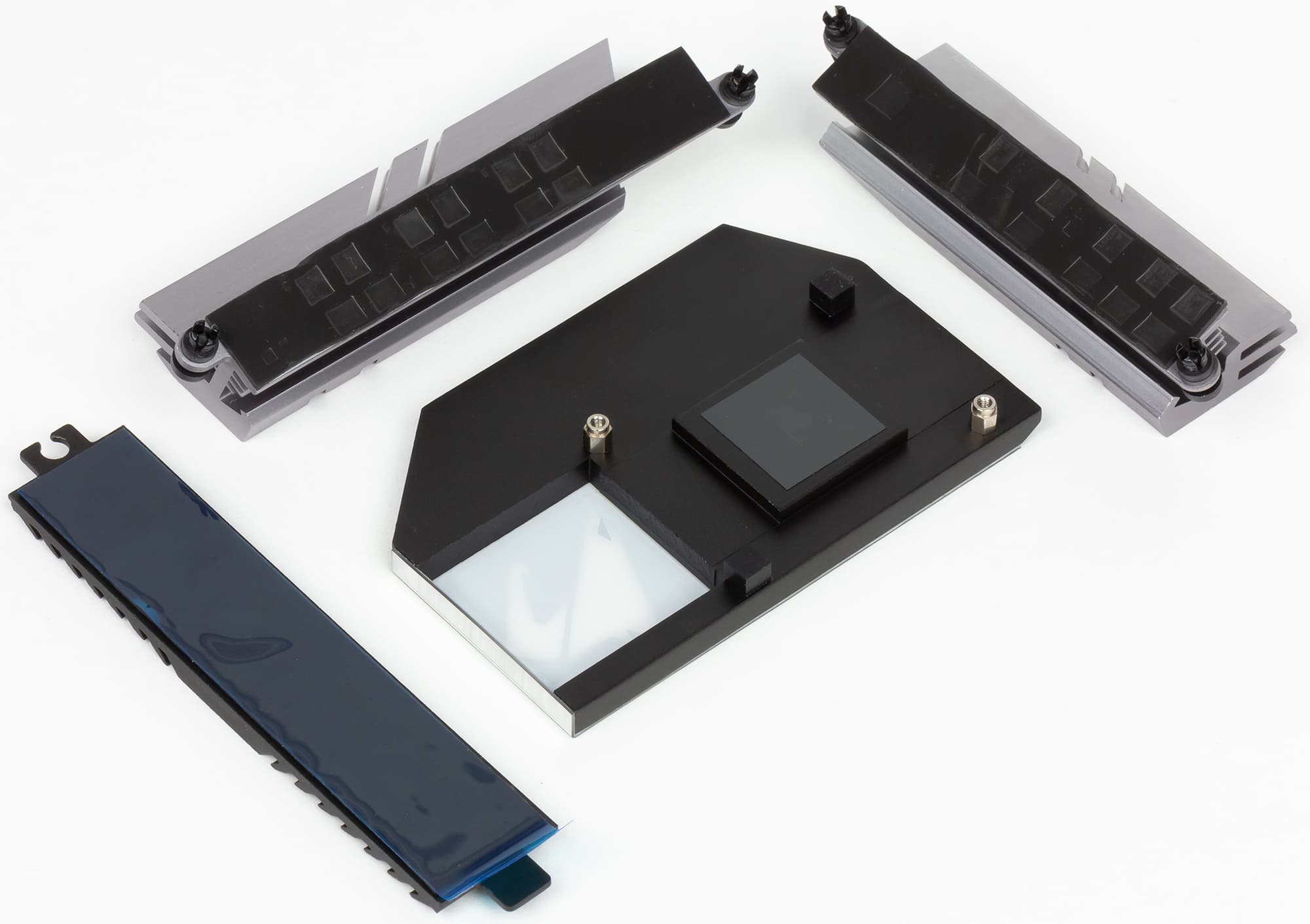

Система охлаждения платы B360 Aorus Gaming 3 WiFi состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора.
Еще один радиатор предназначен для охлаждения чипсета. Все радиаторы крепятся к плате пластиковыми клипсами.
Есть также радиатор, который устанавливается на SSD-накопитель разъема M2A_32G.
![](/img/x780/r30/img/00/02/07/86/IMG_5419_large.jpg)
![](/img/x780/r30/img/00/02/07/86/IMG_5418_large.jpg)
Помимо этого, на плате предусмотрено четыре четырехконтактных разъема для подключения вентиляторов. Два разъема предназначены для кулеров процессора (один из них может использоваться для СВО), еще один — для дополнительного корпусного вентилятора. Четвертый разъем предназначен для подключения помпы СВО или для дополнительного корпусного вентилятора.
Энергопотребление
Мы тестировали плату B360 Aorus Gaming 3 WiFi с процессором Intel Core i5-8400. При тестировании не использовалась видеокарта (монитор подключался к процессорному графическому ядру). Кроме того, при тестировании было установлено четыре модуля памяти DDR-2400 по 4 ГБ каждый (всего 16 ГБ), а в качестве системного накопителя использовался SSD Seagate ST480FN0021.
В ходе тестирования измерялось энергопотребление всего стенда на базе платы B360 Aorus Gaming 3 WiFi от розетки, а также энергопотребление процессора по линии 12 В и энергопотребление всей платы (без учета блока питания) с использованием измерительного блока, подключаемого в разрыв между платой и блоком питания. Для стрессовой загрузки процессора использовалась утилита Prime95 (тест Small FFT).
Выяснилось, что в режиме простоя энергопотребление всего стенда составляет 26 Вт, а в режиме стрессовой загрузки процессора — 114 Вт. При этом процессор работал на частоте 3,8 ГГц, а его энергопотребление, по данным утилиты AIDA64 (CPU Package), составляло 70 Вт.
Энергопотребление стенда в простое | 26 Вт |
---|---|
Энергопотребление стенда при стрессовой загрузке процессора | 114 Вт |
Результаты измерения энергопотребления системы с использованием аппаратного комплекса следующие. В режиме стрессовой загрузки процессора его установившееся энергопотребление составляет 85 Вт, а энергопотребление всей платы составляет 95 Вт.
Энергопотребление процессора по шине 12 В | 85 Вт |
---|---|
Энергопотребление всей платы | 95 Вт |
Если сравнивать полученные результаты с измерениями плат на чипсете Intel H370, то в данном случае энергопотребление процессора получается точно такое же, а энергопотребление самой платы — чуть больше (на 5 Вт). Разница, конечно, абсолютно не критична.
Стоит также отметить, что в процессе стрессовой загрузки процессора радиатор VRM-модуля нагревается, по показаниям тепловизора, до 62-65 °C.
Аудиоподсистема

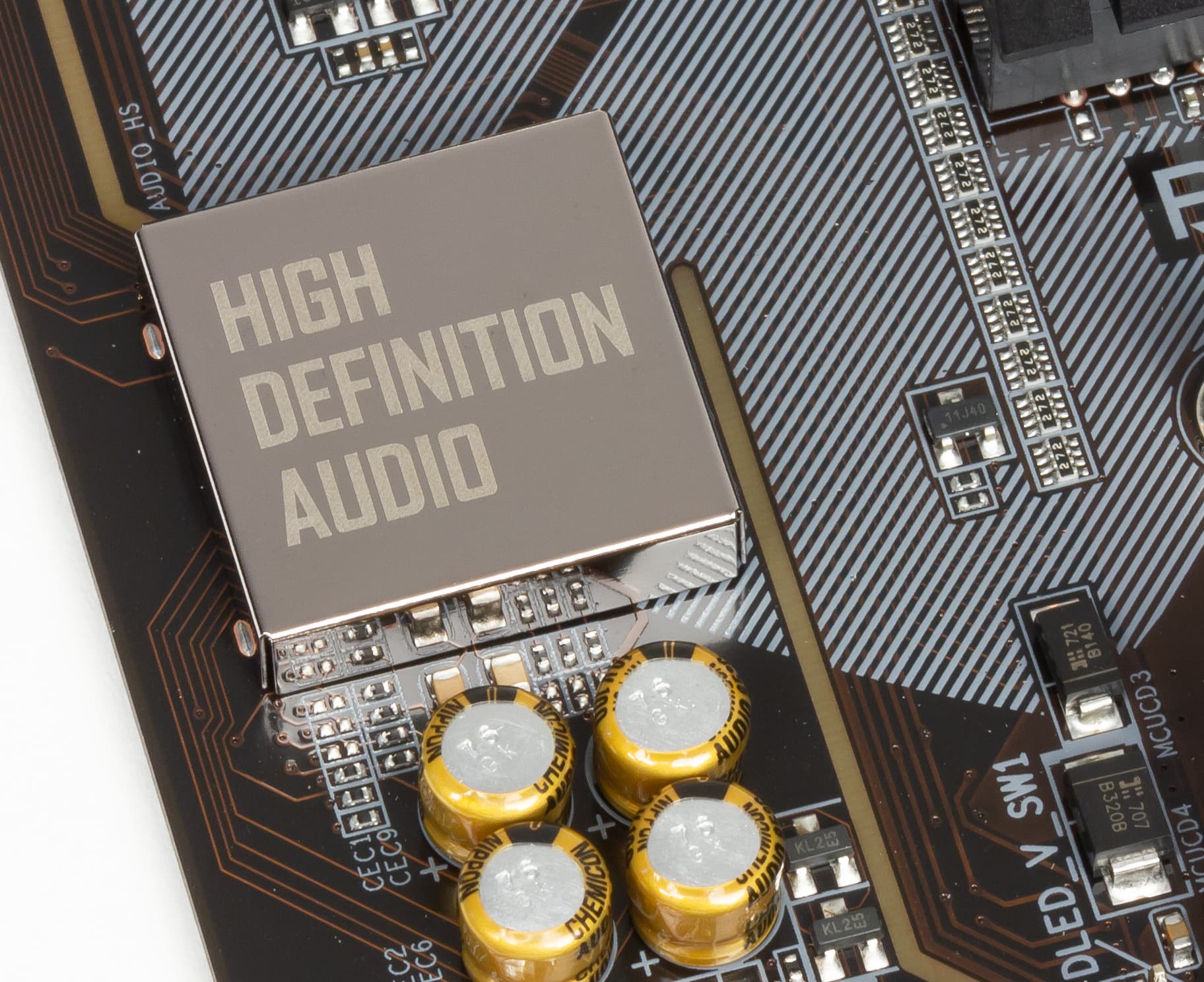

Аудиоподсистема платы B360 Aorus Gaming 3 WiFi очень простая. Она основана на кодеке Realtek ALC892, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.
![](/img/x780/r30/img/00/02/07/86/IMG_5399_large.jpg)
На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм).

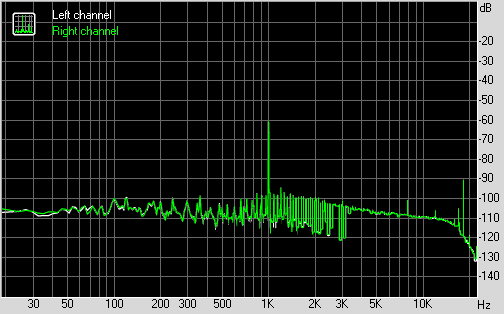

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате B360 Aorus Gaming 3 WiFi получил оценку «Очень хорошо».
UEFI BIOS

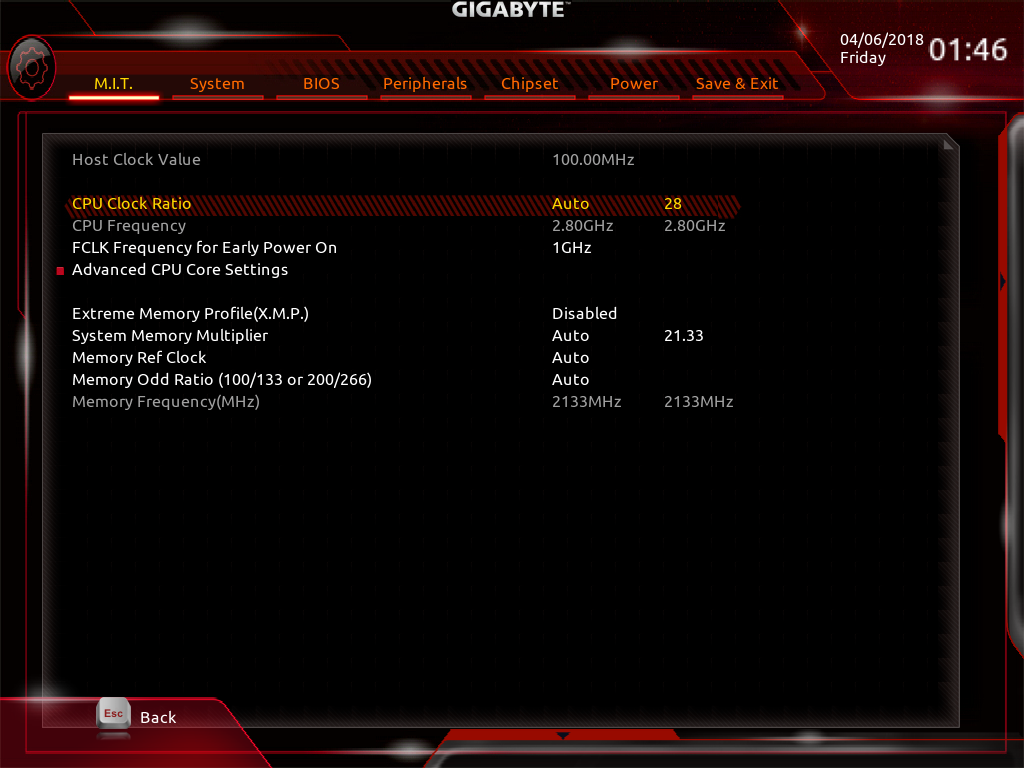

Теперь о возможностях по настройке через UEFI BIOS. Поскольку чипсет Intel B360 не позволяет разгонять процессор и память, ничего особенно интересного в UEFI BIOS нет.
![](/img/x780/r30/img/00/02/07/86/180406014620_large.png)

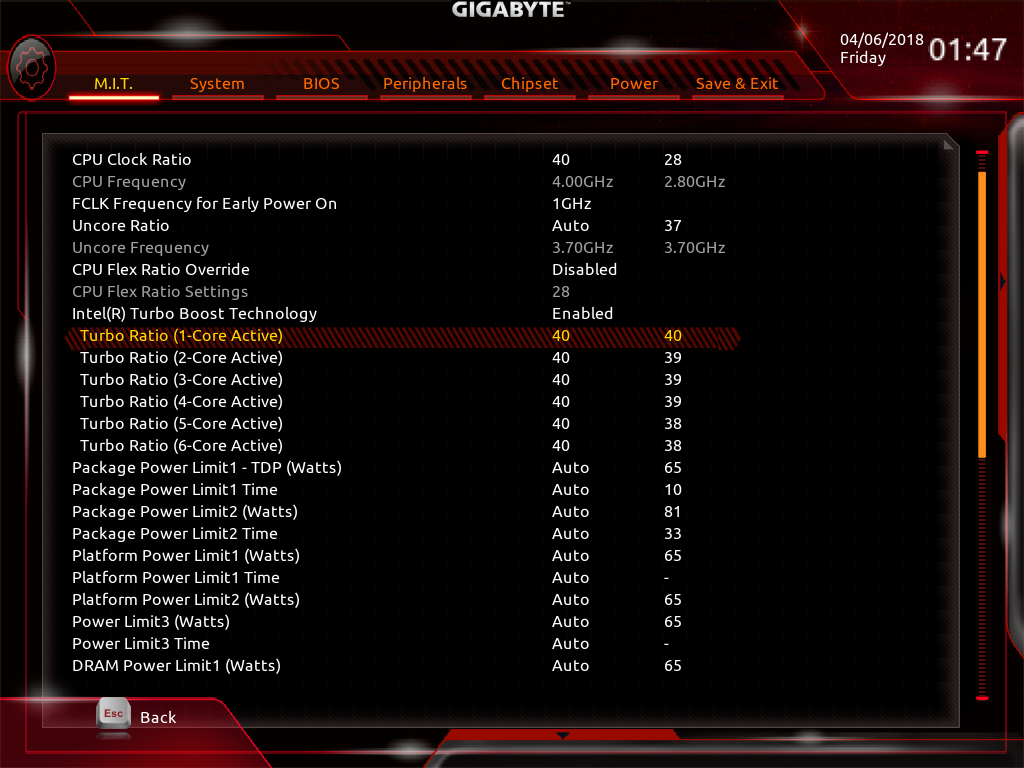

Есть лишь иллюзия незначительного разгона процессора: можно зафиксировать для любого числа активных ядер максимальное значение коэффициента умножения, определяемое режимом Turbo Boost. К примеру, для процессора Core i5-8400 максимальное значение частоты в режиме Turbo Boost составляет 4 ГГц. Соответственно, для любого числа активных ядер процессора можно зафиксировать коэффициент умножения, равным 40.
![](/img/x780/r30/img/00/02/07/86/180406014723_large.png)
Однако в реальности это ничего не даст! Как выяснилось в ходе тестирование, при стрессовой или даже просто умеренной загрузке процессора его тактовая частота не будет превосходить 3,8 ГГц.

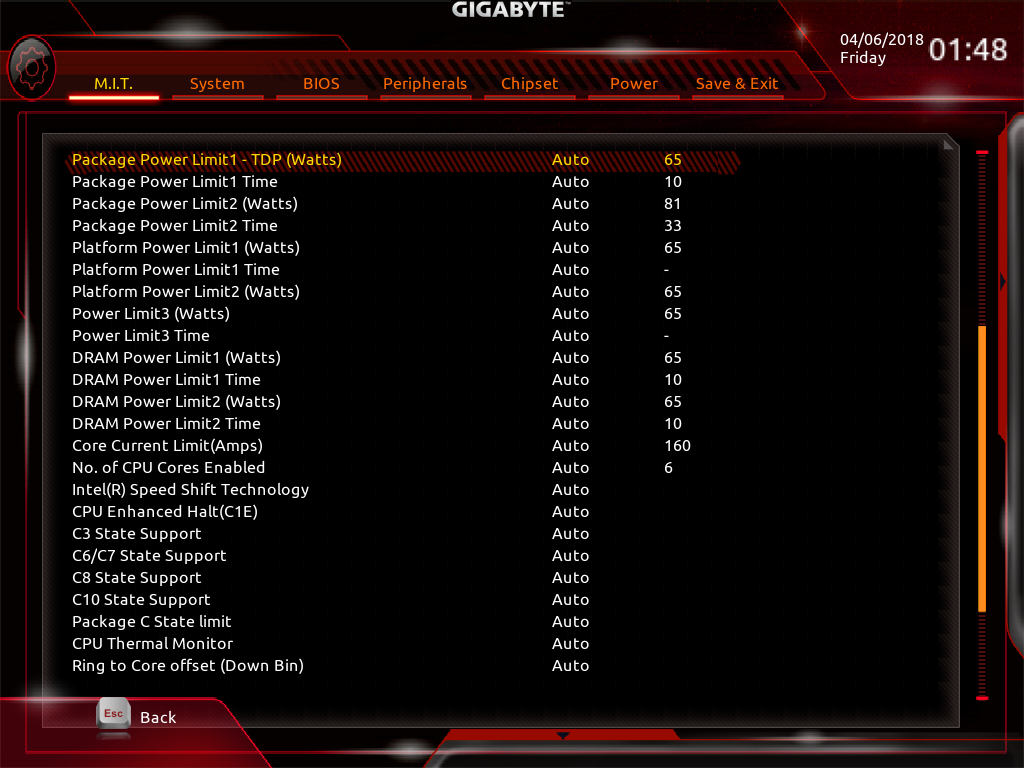

Есть возможность настройки режима Turbo Boost по энергопотреблению и току.
![](/img/x780/r30/img/00/02/07/86/180406014802_large.png)

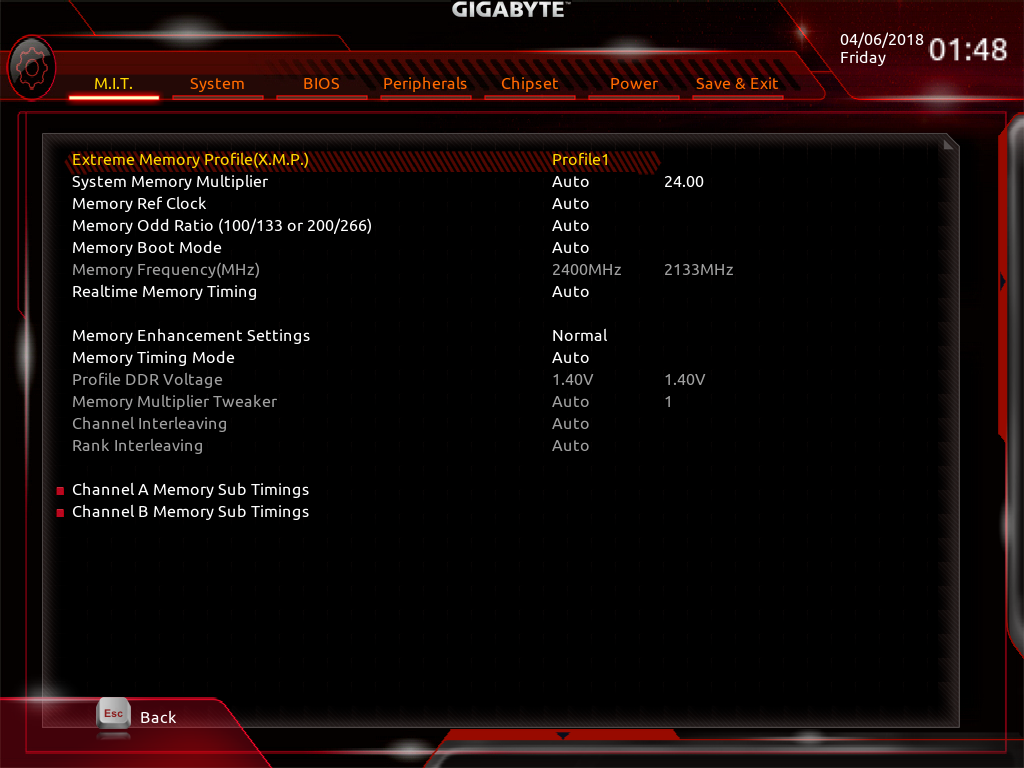

Также можно активировать XMP-профили памяти.
![](/img/x780/r30/img/00/02/07/86/180406014836_large.png)

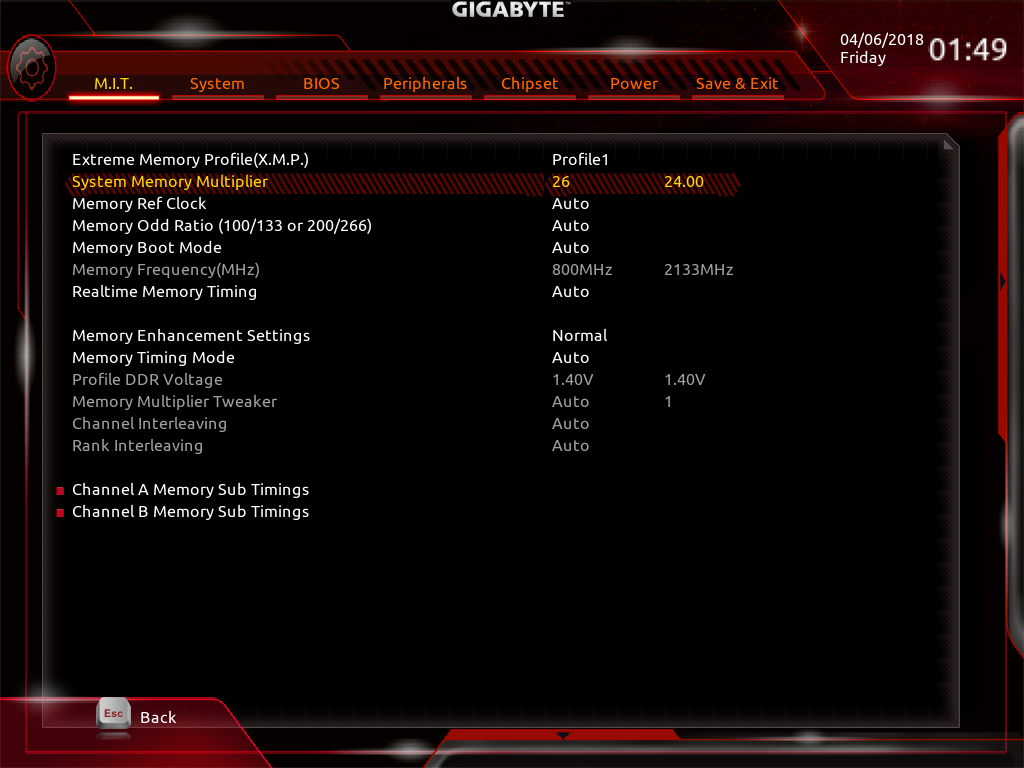

Кроме того, можно задать частоту памяти, но максимальное значение составляет 2666 МГц (как и должно быть).
![](/img/x780/r30/img/00/02/07/86/180406014917_large.png)
Остальные возможности, реализованные в UEFI BIOS, вполне типичные. К примеру, есть возможность настройки работы VRM-модуля, но вряд ли это актуально, поскольку возможности нормального разгона процессора все равно нет.
Выводы
Итак, что мы имеем в итоге? B360 Aorus Gaming 3 WiFi — хорошая недорогая плата без излишних наворотов. Она реализует только базовую функциональность чипсета Intel B360, дополняя ее установленным беспроводным модулем Wi-Fi + Bluetooth. Понятно, что разогнать на этой плате ничего не удастся, но и далеко не всем это нужно.
На российском рынке розничная стоимость B360 Aorus Gaming 3 WiFi составляет 8-9 тысяч рублей. В принципе, платы на чипсете Intel B360 с Wi-Fi-модулем в среднем где-то так и стоят. Конечно, найдутся читатели, которые будут гневно возмущаться, что это дорого, что такие платы должны стоить дешевле и не могут называться недорогими. Мы с такими читателями не спорим, потому что это бессмысленно.
