Мы продолжаем изучать — как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.
Исследование процессоров — в своем разделе.
Сегодня впервые у нас в лаборатории побывала материнская плата на базе малобюджетного чипсета AMD A620. Напомню, что топовые чипсеты AMD X670/X670E представляют собой набор из двух физических чипов (названных AMD как «восходящий» и «нисходящий»), каждый из которых представляет собой B650/650E. А чипсет A620 собой представляет урезанный вариант B650. При этом уже даже речь не идет о двух модификациях, какие есть в B650/B650E и X670/X670E. Просто A620 настолько прост, что там нечего еще более урезать.
Напомню, что чипсеты B650 и B650E, как и X670 и X670E отличаются между собой поддержкой версии PCIe 4.0 для слота PCIe x16 в случае без «Е» и версии PCIe 5.0 для того же слота в случае с «Е». Чипсет же A620 поддерживает для «процессорного» слота только версию PCIe 4.0.
Таблица основных отличий чипсетов A620, B650 и X670.
| Особенности | A620 | B650/B650E | X670/X670E |
|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx | Ryzen 7xxx/8xxx | Ryzen 7xxx/8xxx |
| Версия PCIe (процессор) | 4.0 | 4.0 & 5.0/5.0 | 4.0 & 5.0/5.0 |
| Количество линий PCIe (процессор) | 28 | 28 | 28 |
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 3.0 | x4 PCIe 4.0 | x4 PCIe 4.0 |
| Версия PCIe (чипсет) | 3.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 8 | 12 (8 x 4.0 & 4 x 3.0) | 20 (12 x 4.0 & 8 x 3.0) |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 192 ГБ | 192 ГБ | 192 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | - | 1 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 4 | 6 | 8 |
| Порты USB 2.0 до | 6 | 6 | 12 |
| Возможность разгона по частоте шины | Нет | Да | Да |
Теперь возвращаемся к самой матплате.
Сегодня у нас в тестовой лаборатории побывала материнская плата от Asus из игровой серии TUF Gaming, по сути недешевая модель на базе дешевого чипсета AMD A620.

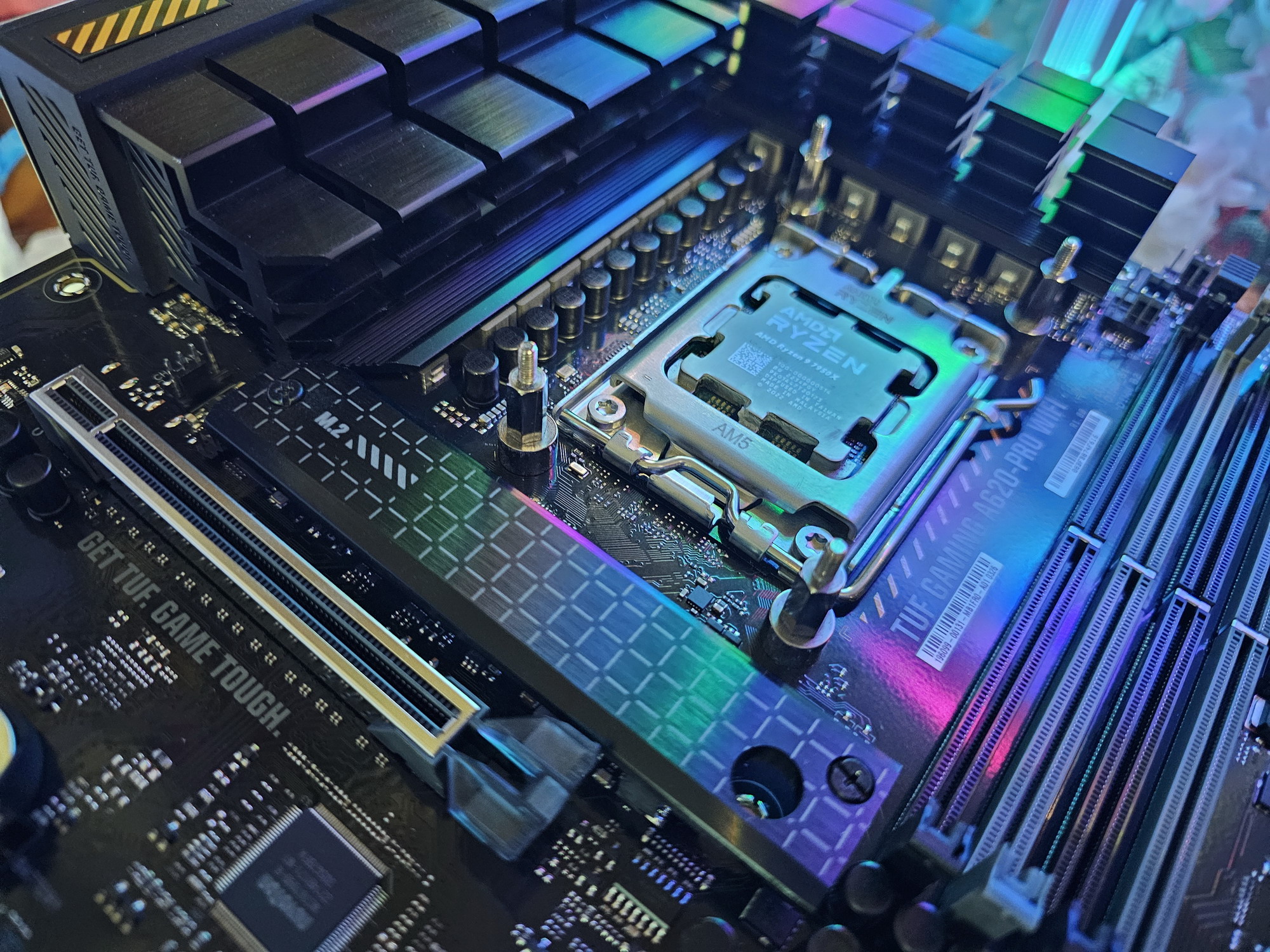

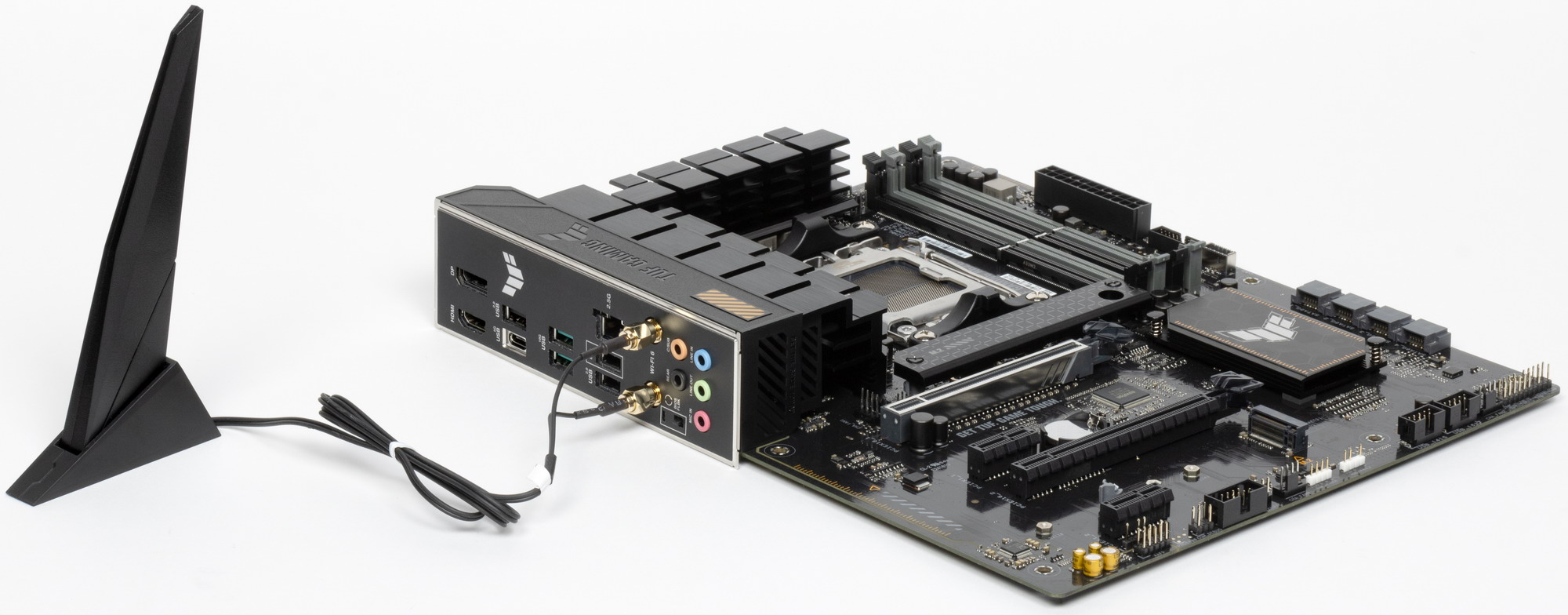

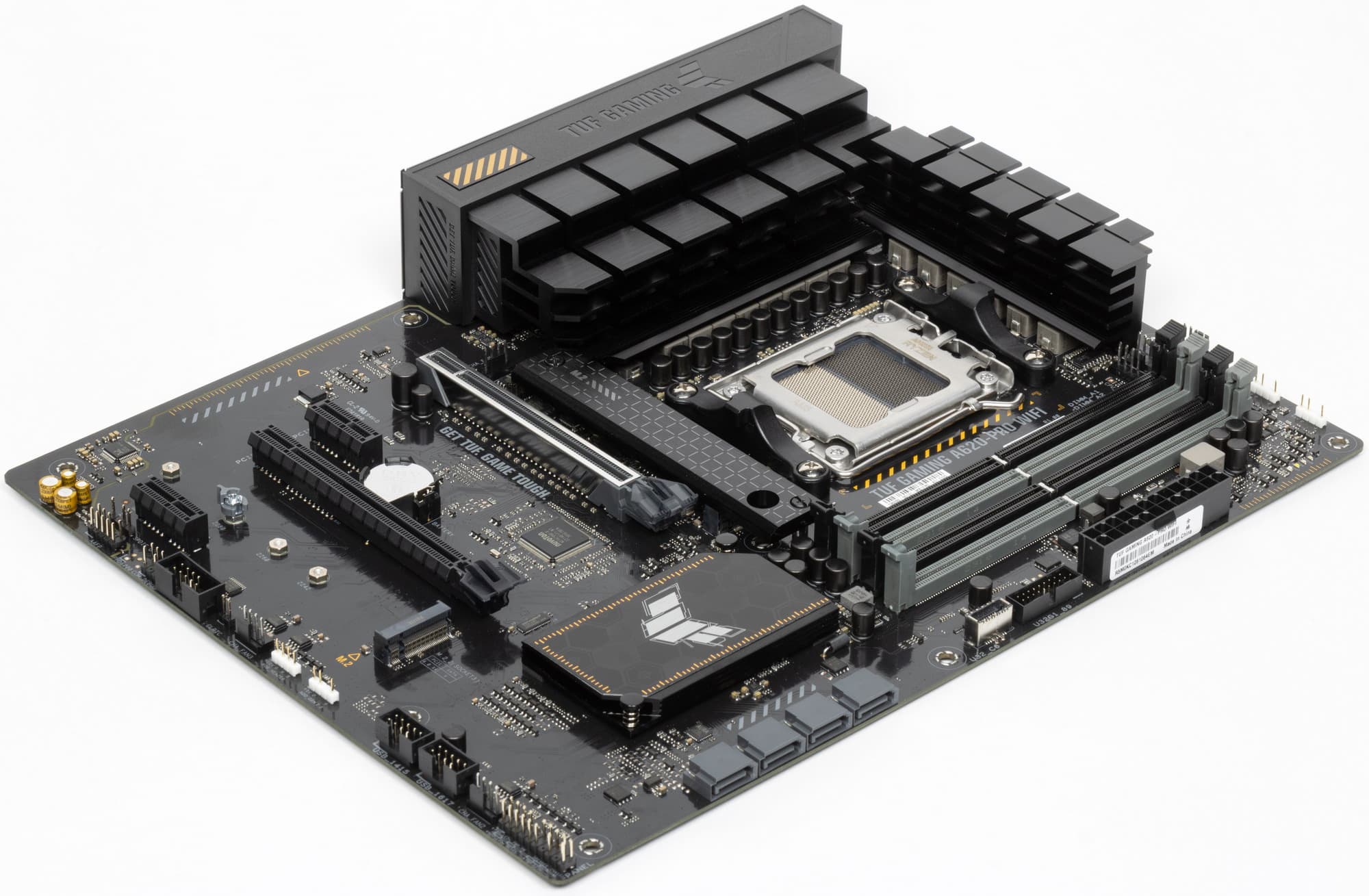

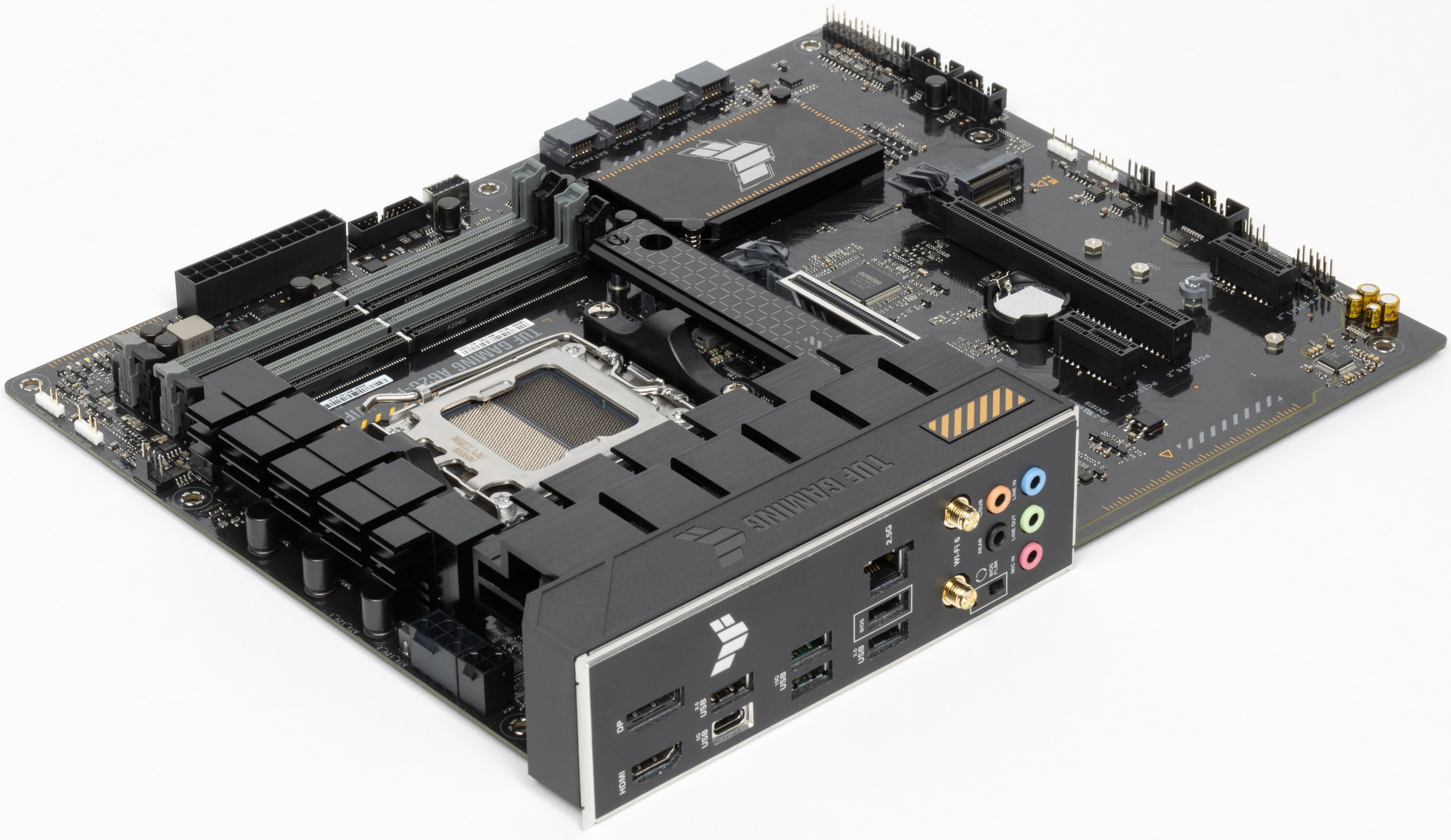

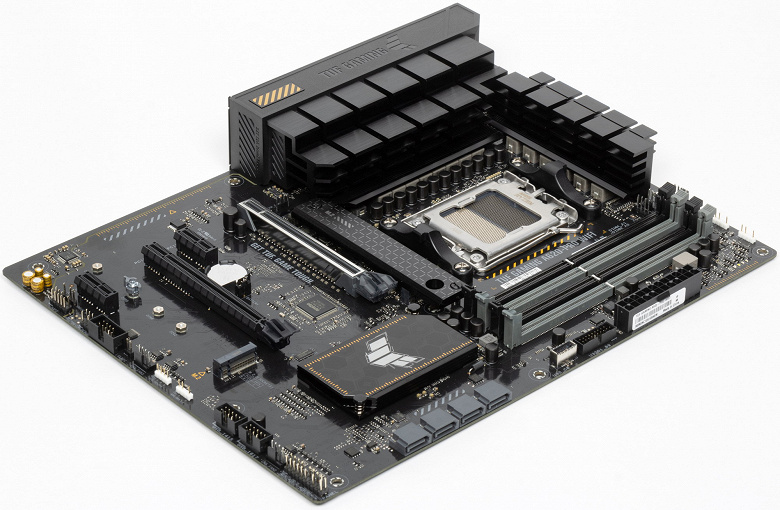

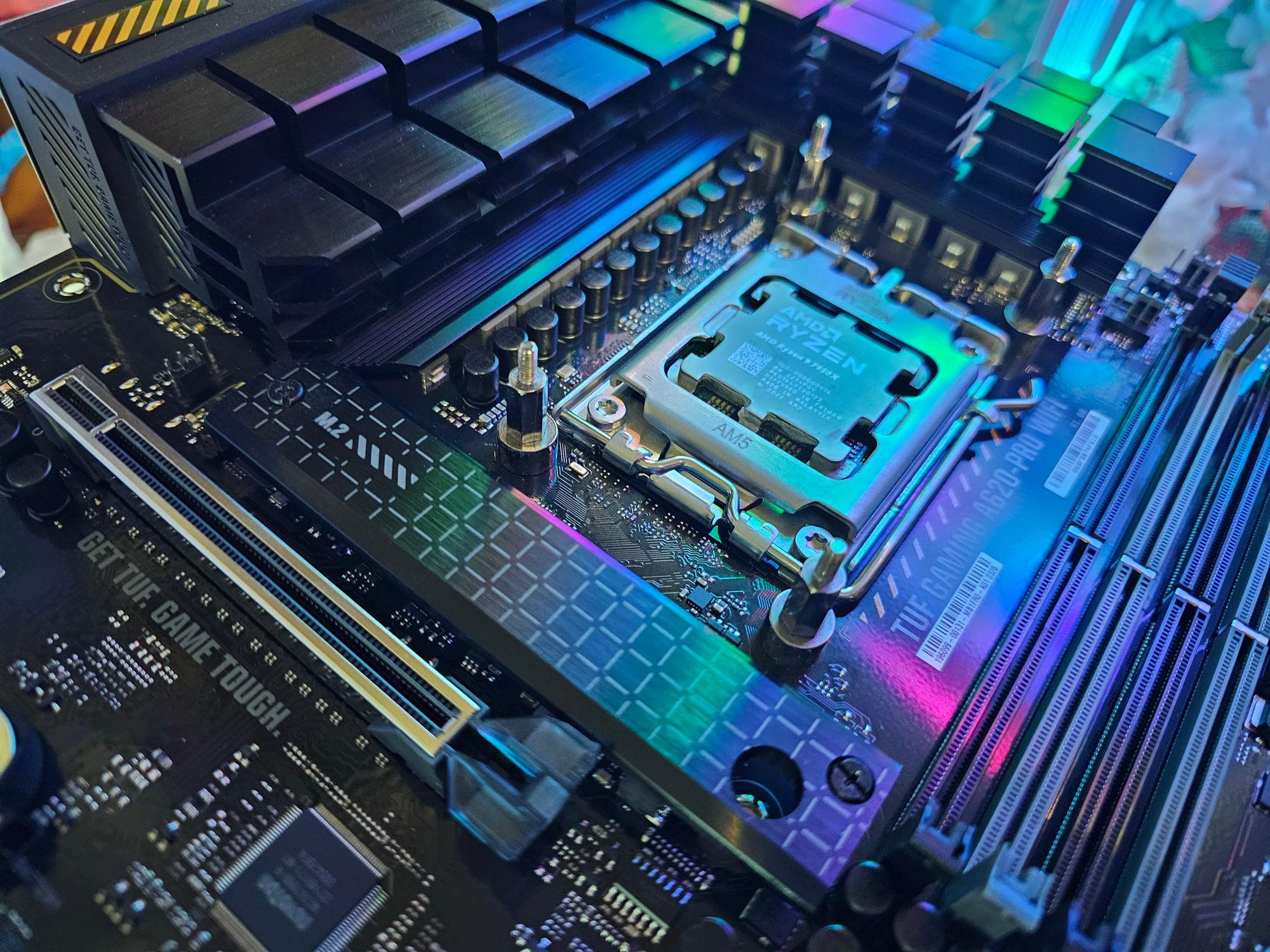

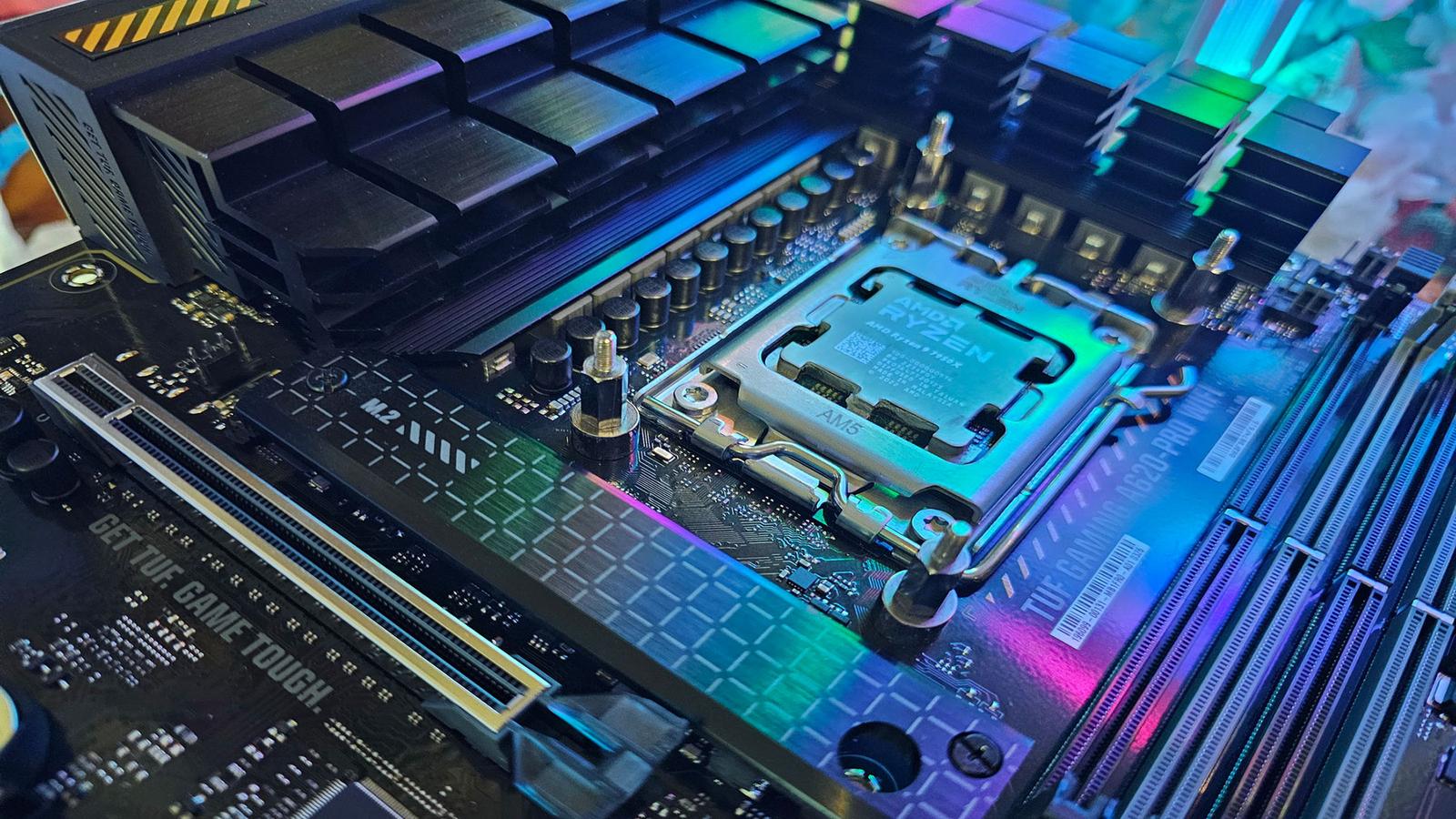

Итак, Asus TUF Gaming A620-Pro WiFi.

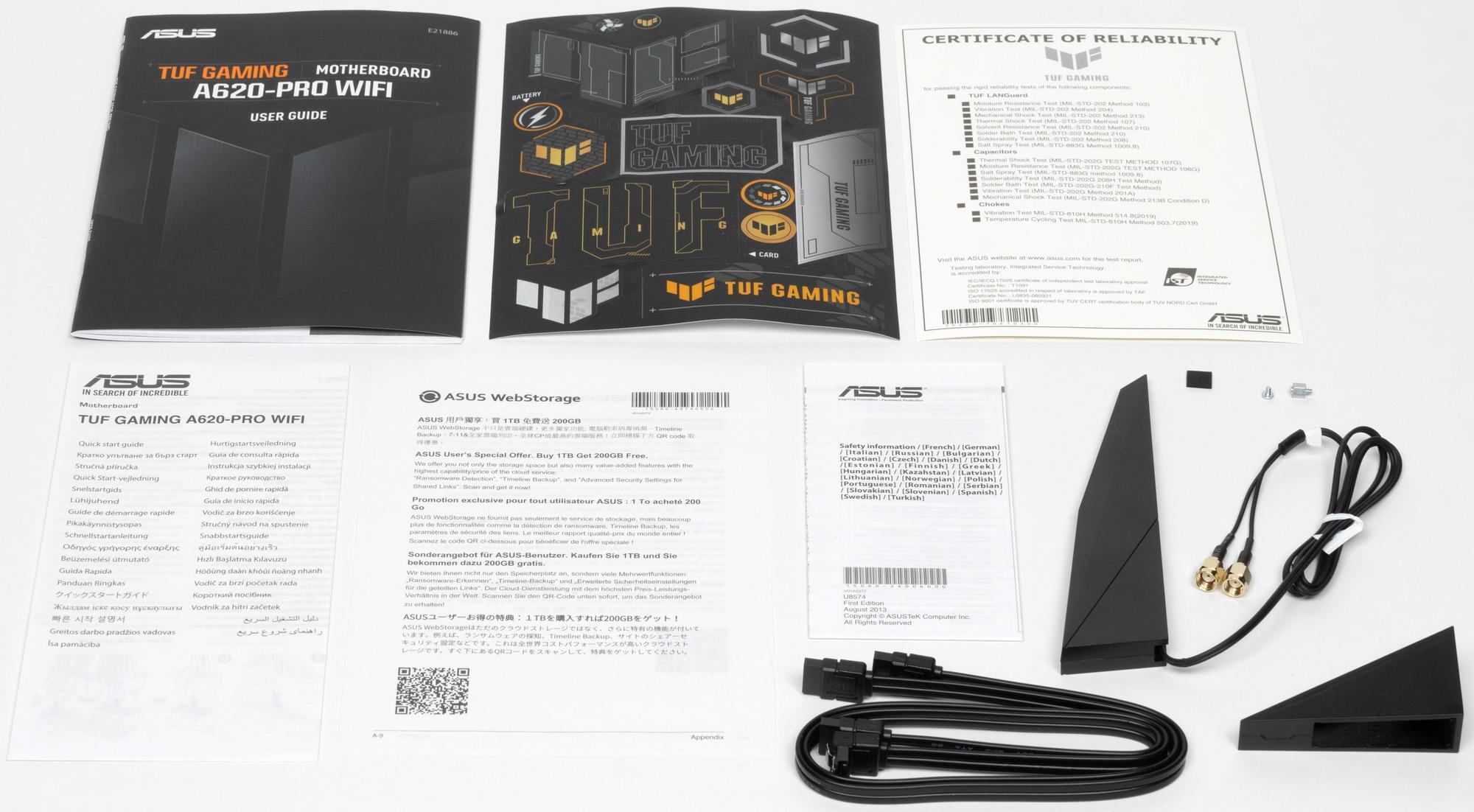

Плата поставляется в стандартной коробке фирменного дизайна. Комплект размещен под платой в отдельном отсеке.
Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает запасные рычажки запоров для М.2 слотов, набор фирменных наклеек TUF Gaming и антенну для беспроводной связи.
ПО не поставляется, однако его все равно придется скачивать с вебсайта компании ради последних версий драйверов и программ.

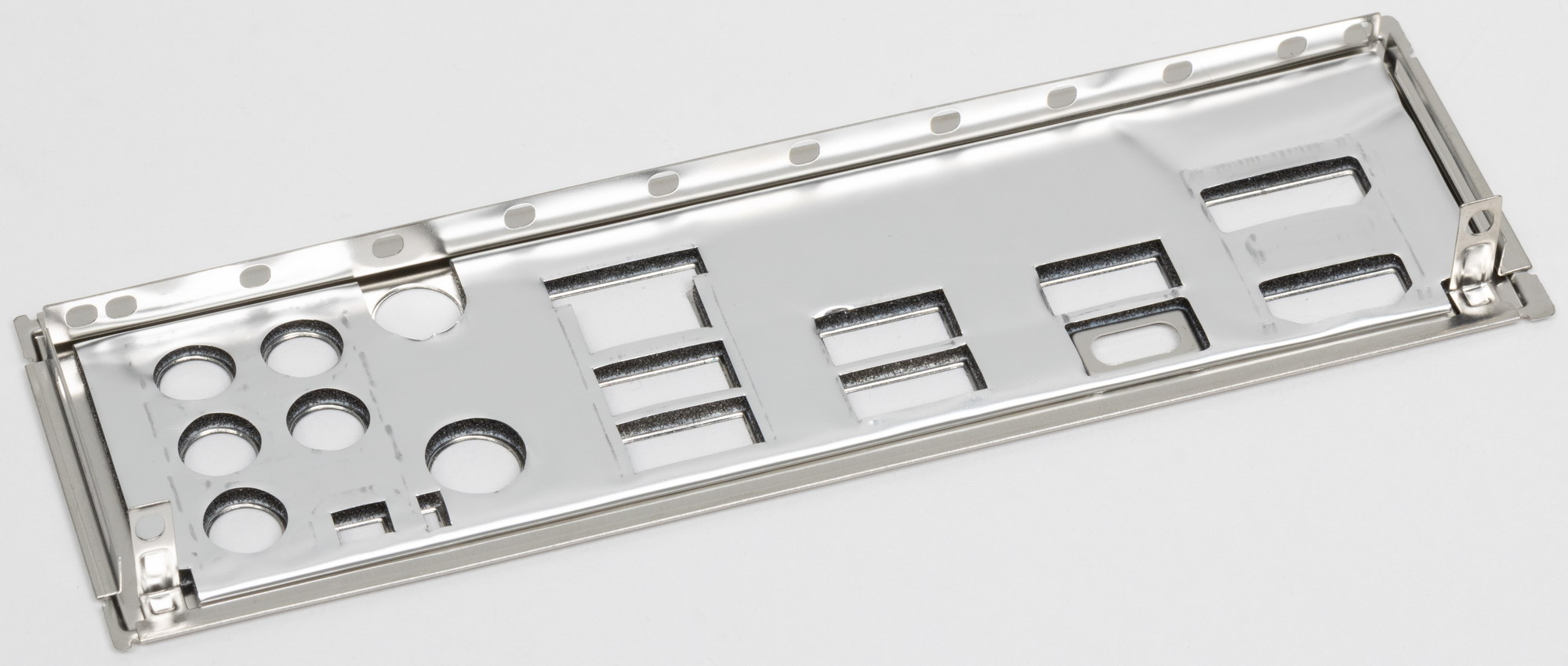

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

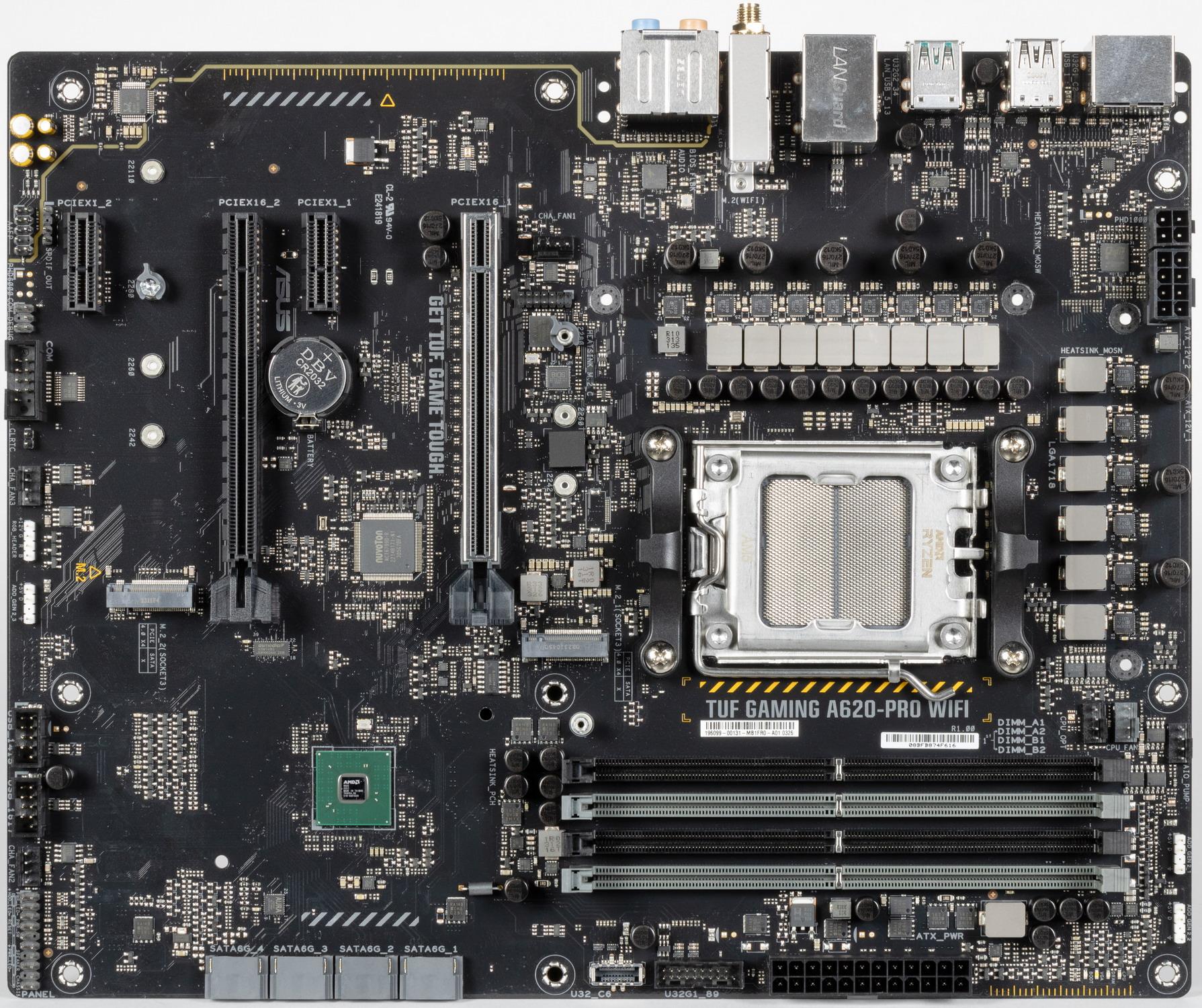

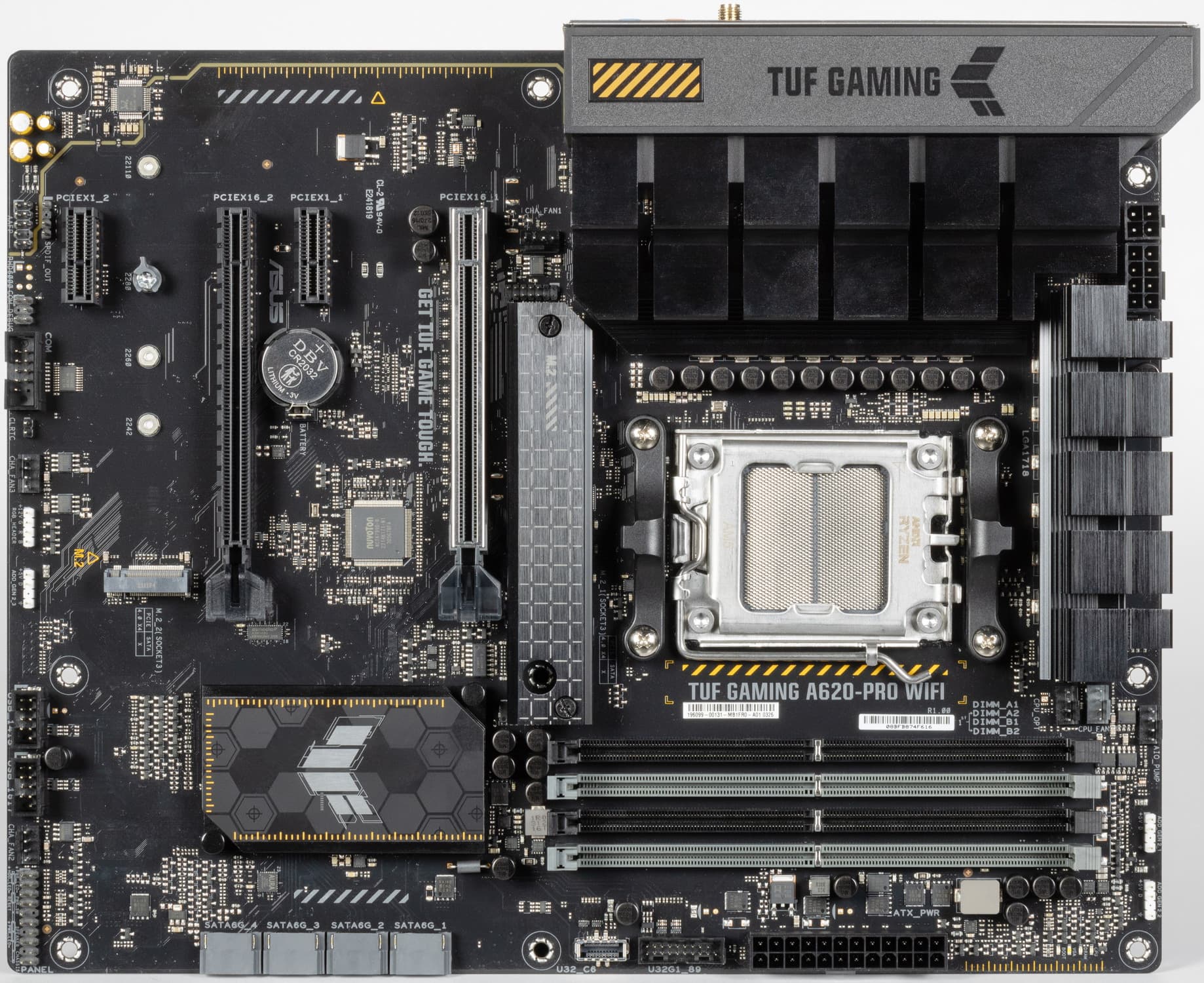

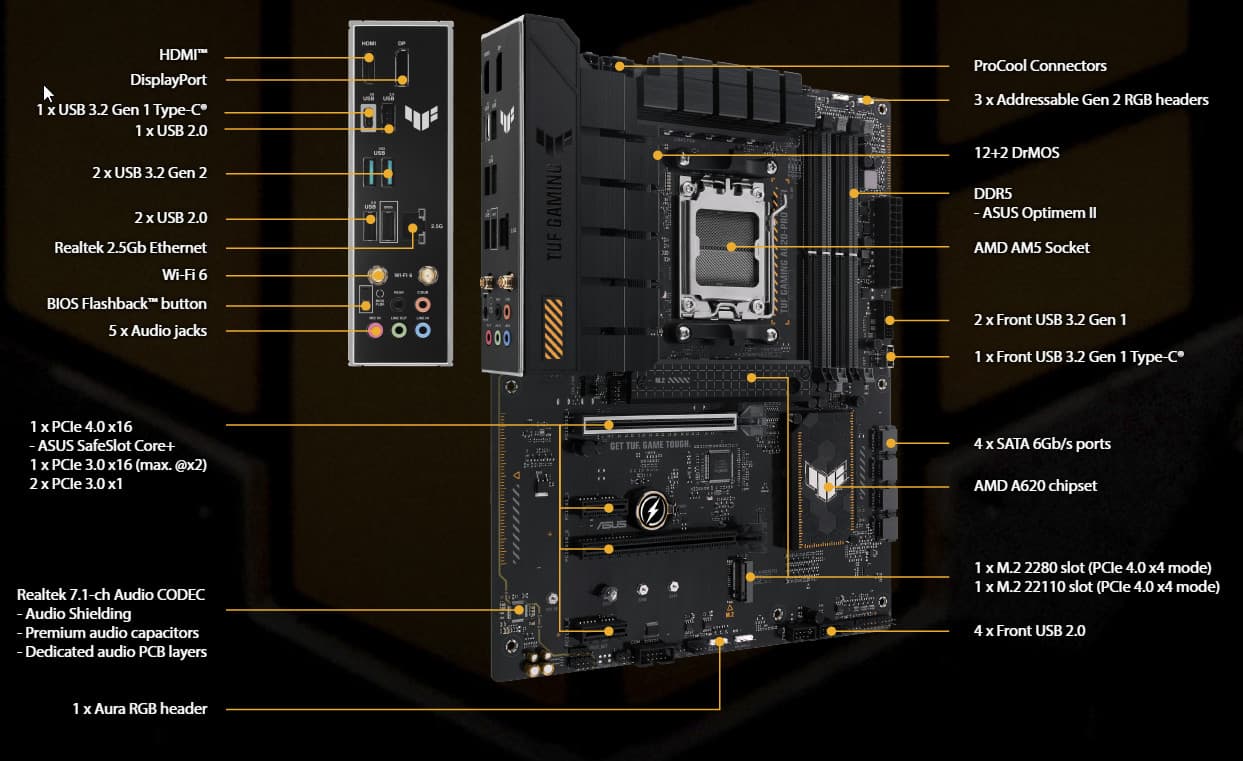

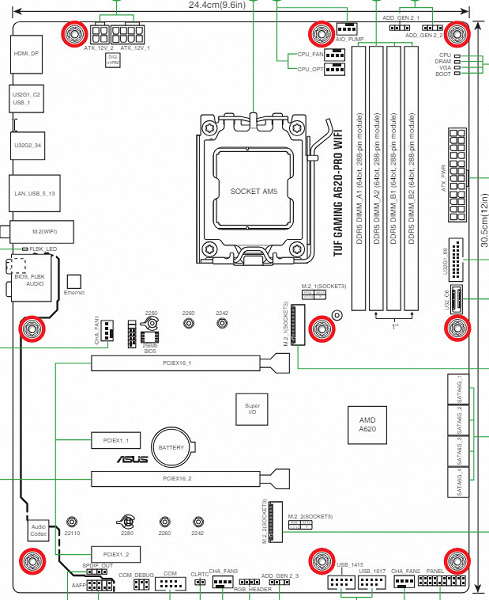

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming A620-Pro WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

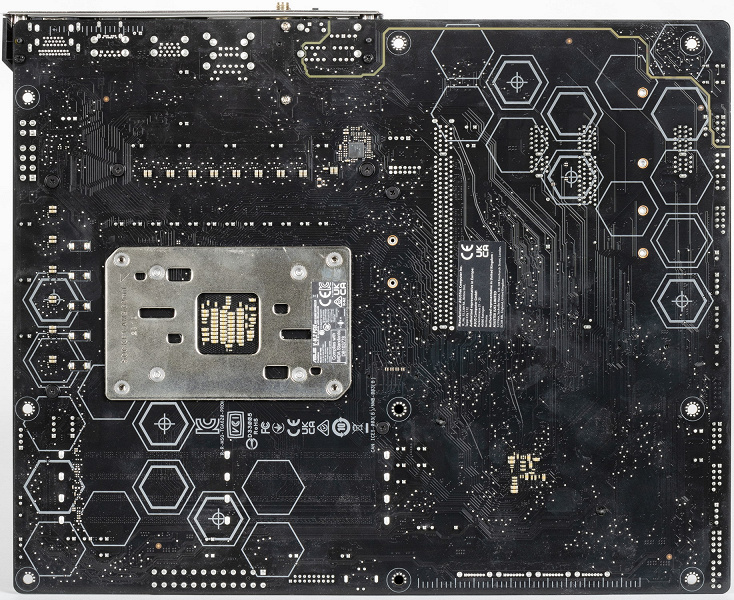

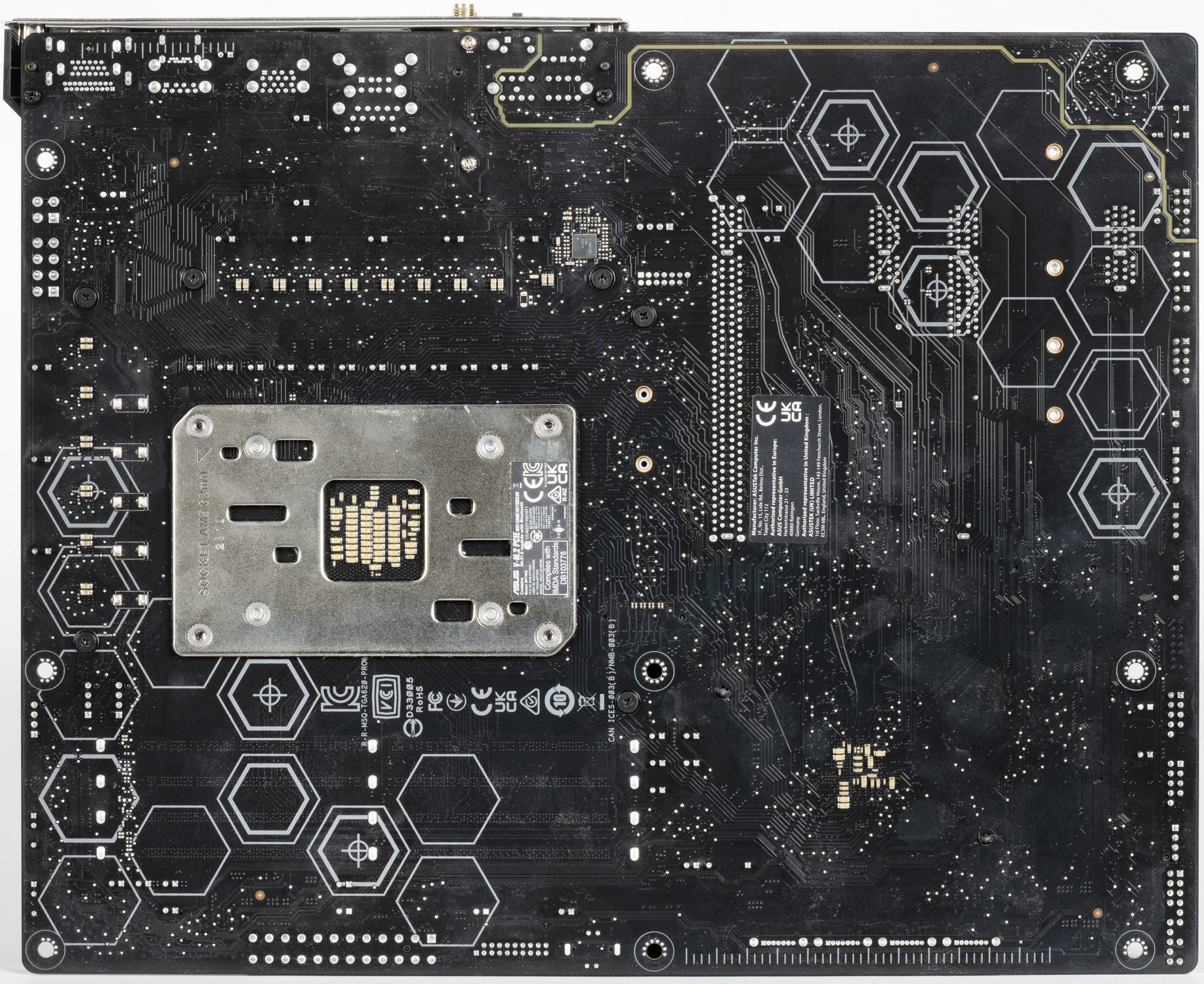

На оборотной стороне практически пусто (имеется лишь одинокий ШИМ-контроллер). Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

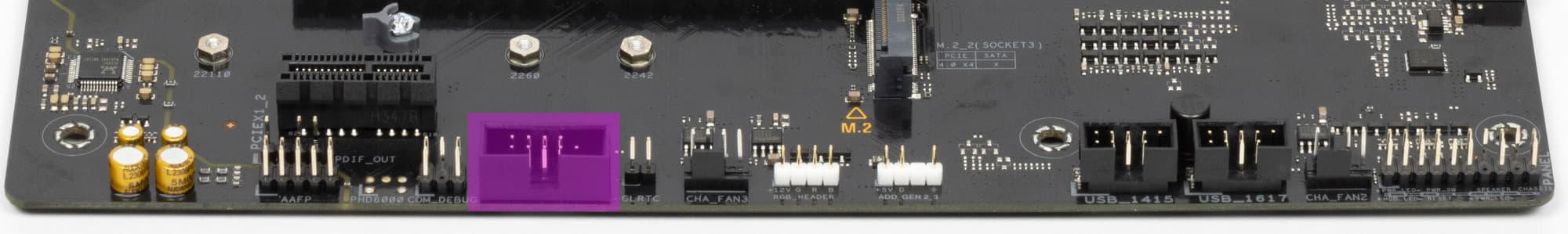

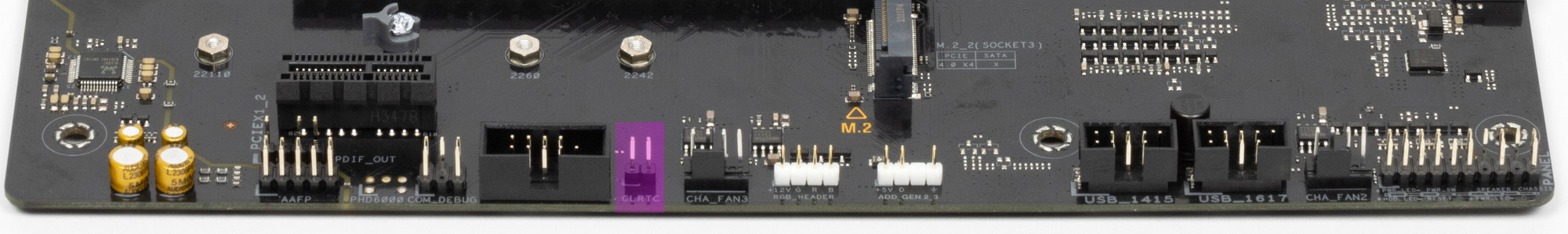

| Поддерживаемые процессоры | AMD Ryzen 7xxx/8ххх под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD A620 |
| Память | 4 × DDR5, до 192 ГБ, до DDR5-7600 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (5.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × MediaTek Dual Band Wireless 6 MT7902 (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCI Express 4.0 x16 (CPU) 1 × PCI Express 3.0 x16 (режим x2) (A620) 2 × PCI Express 3.0 x1 (A620) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (A620) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (A620) 3 × USB 2.0: 3 порта Type-A (черные) на задней панели (CPU) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (A620) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (A620) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (A620) 2 × USB 3.2 Gen2: 2 порта Type-A (зеленые) (CPU) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 3 × USB 2.0 (Type-A) 1 × RJ-45 2 антенных разъема 1 кнопка BIOS Flashback 5 аудиоразъемов типа миниджек 1 × HDMI 2.0b 1 × DP 1.4a |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем COM-port 1 разъем для сброса CMOS 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

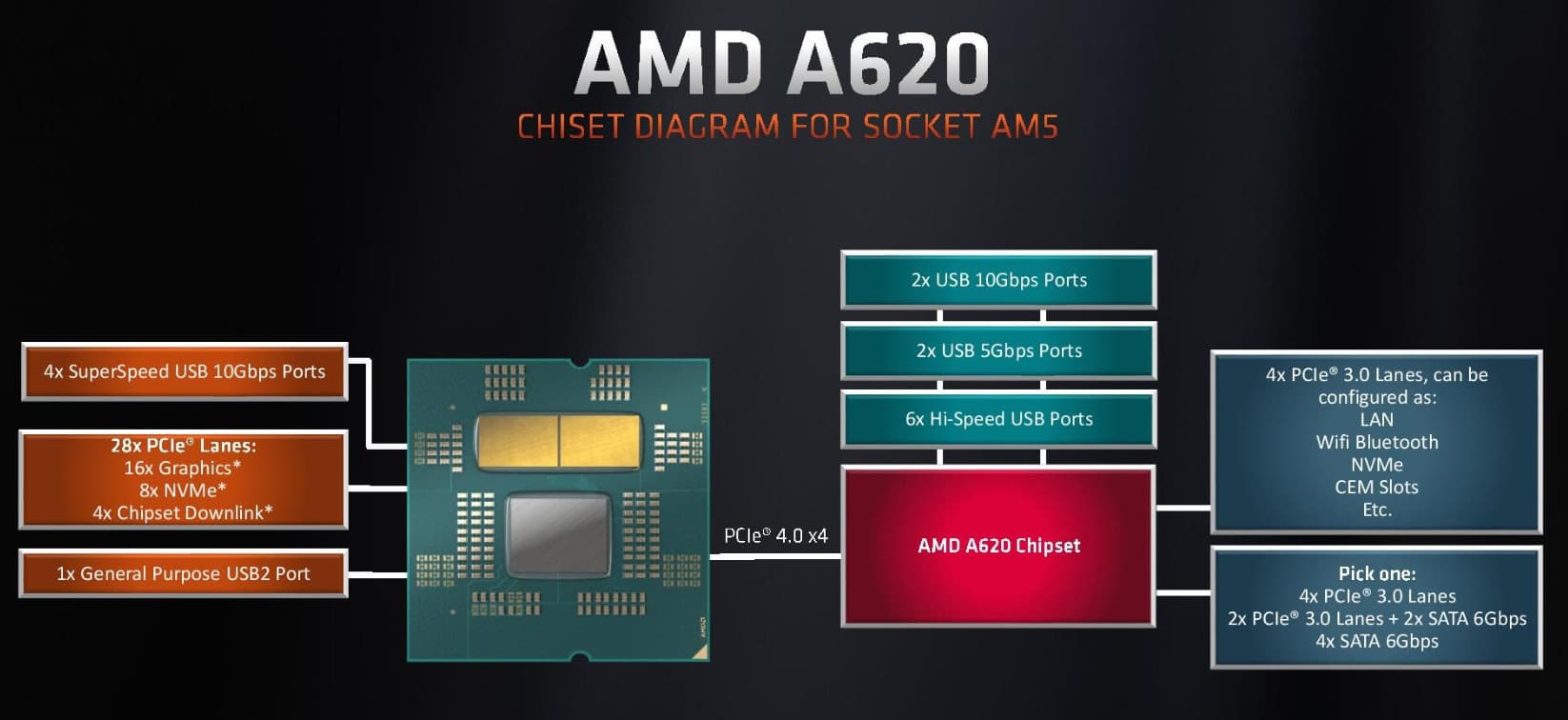

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000 поддерживают:
- 1 порт USB 2.0,
Только Ryzen 7000 поддерживают:
- 4 порта USB 3,2 Gen2
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 2 порта USB 3,2 Gen2
- 2 порта USB 4.0
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 2 порта USB 3,2 Gen2
- 2 порта USB 4.0
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет A620 поддерживает до:
- 2 портов USB 3.2 Gen2,
- 2 портов USB 3.2 Gen1,
- 6 портов USB 2.0,
- 8 линий ввода-вывода PCIe 3.0:
- линии могут включать до 4 портов SATA.
Таким образом в сумме от тандема A620+Ryzen 7000 мы получаем:
- 16 PCI-E 4.0 линий для видеокарт (от процессора);
- 8 портов USB 3.2 Gen1/2 (4 от процессора, 4 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 8 линий PCIe 4.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат, включая до 4 портов SATA 6Гбит/с).
Итого: до 15 портов USB, 16 свободных PCI-E линий (включая до 4 портов SATA).
Еще раз напомню, что c чипсетом AMD A620 все линии PCIe от процессора понижены в версии до PCIe 4.0. Отсутствие версии 5.0 у слота для видеокарт и у слотов M.2 помогает снизить стоимость материнских плат, ибо матплаты с подобным чипсетом не имеют крайне жестких требований к разводке печатной платы, чтобы избежать искажений сигналов.
Поколение Ryzen 7xxx/8xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile) (которые через Direct Over Clock Profile (DOCP) подгоняются под характеристики, заложенные в XMP), так и модули с проприетарным от AMD профилем Expo.
Детально об этом всем имеется в материале по самому процессору Ryzen 9 7950X и архитектуре Zen4.

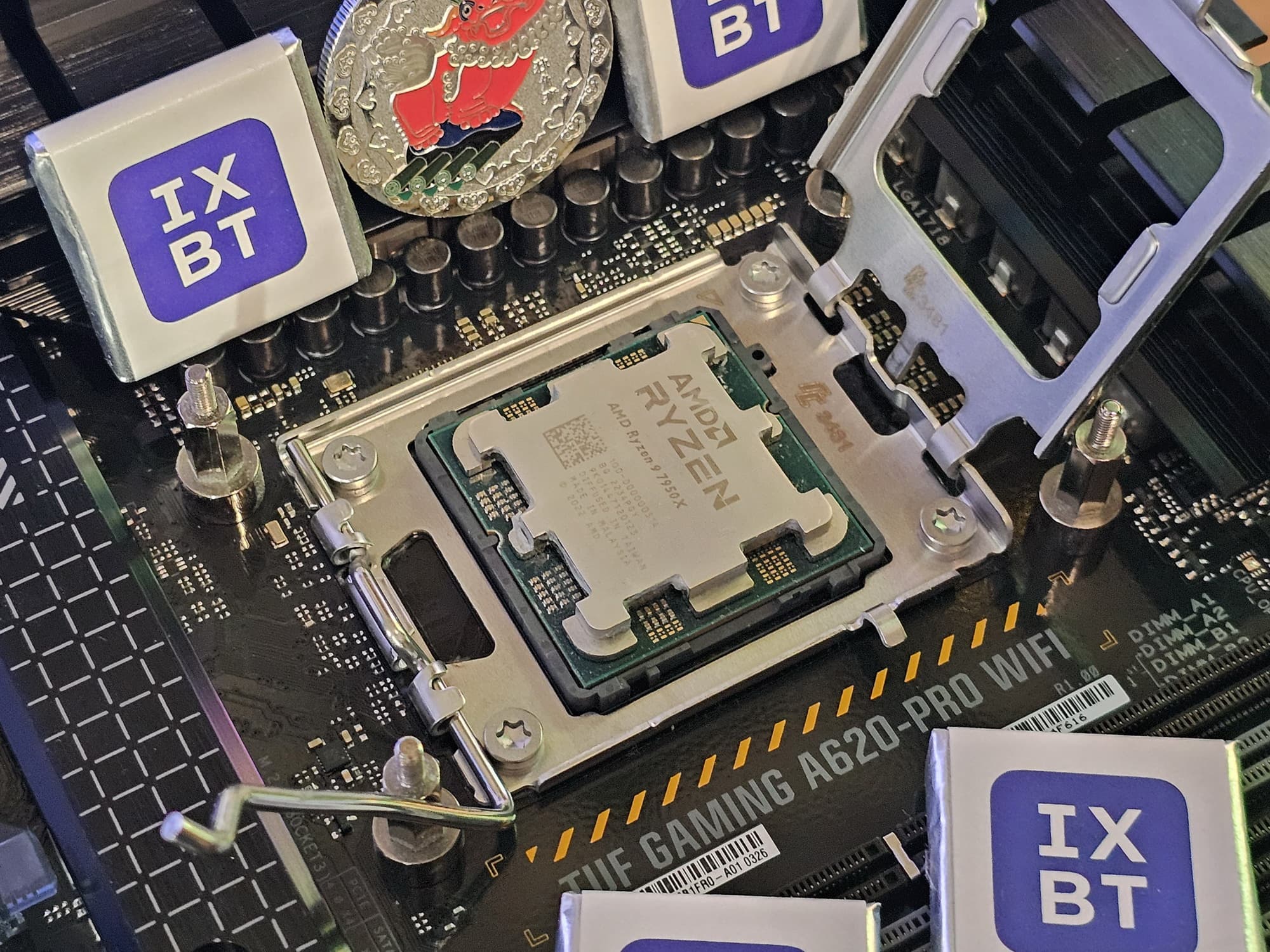

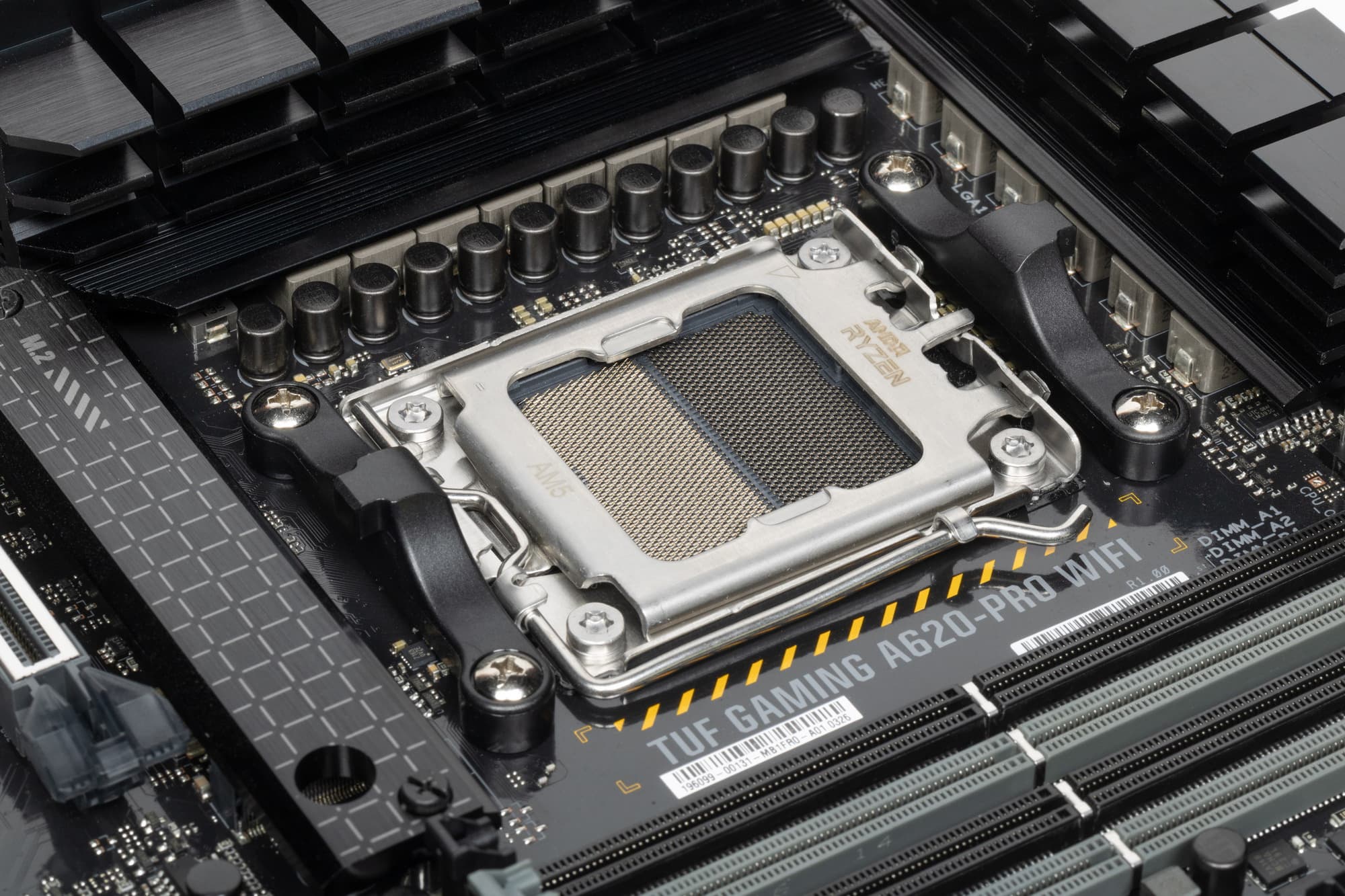

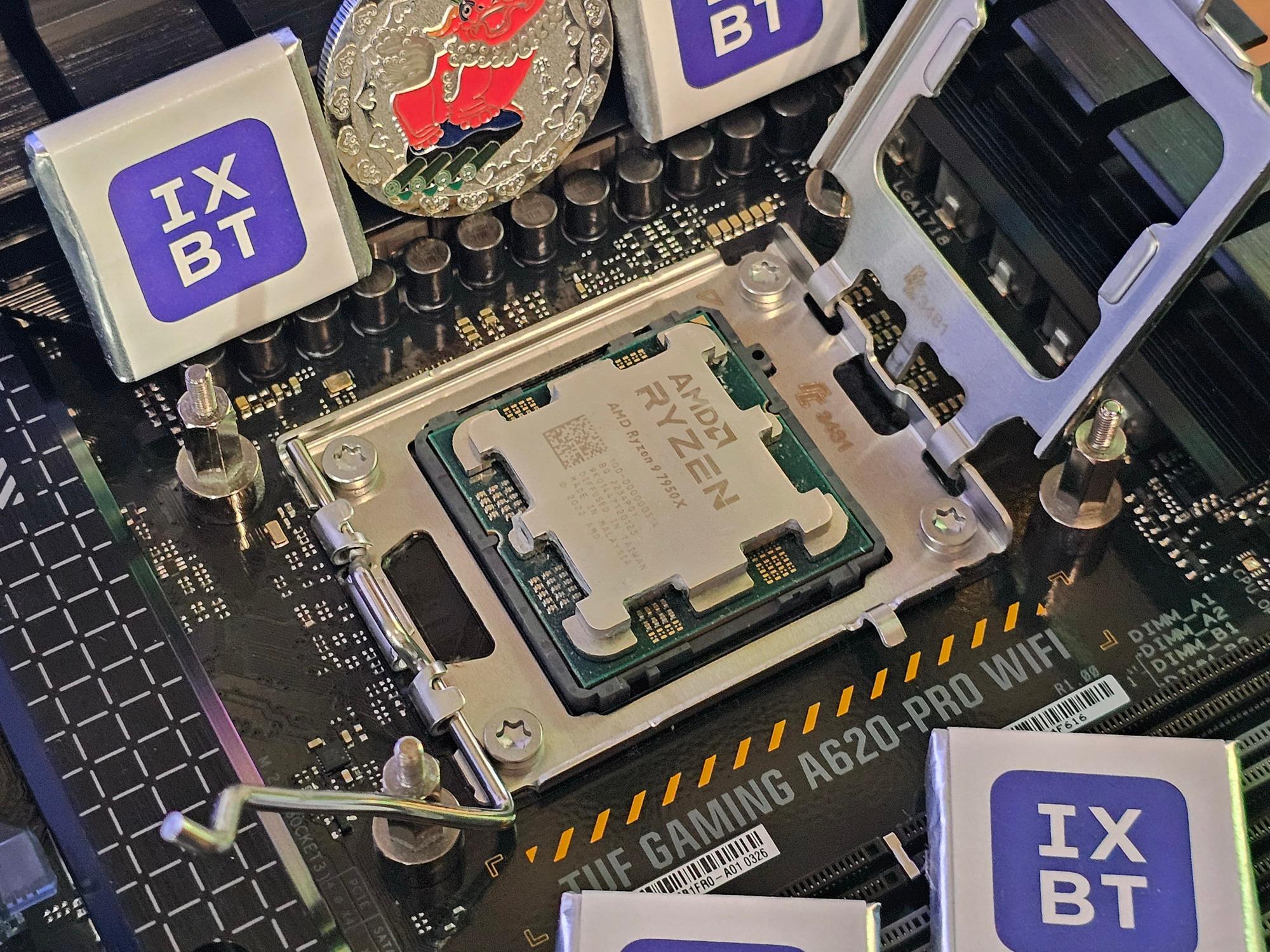

Asus TUF Gaming A620-Pro WiFi поддерживает процессоры AMD поколения 7000/8000, выполненные под разъем (сокет) AM5.

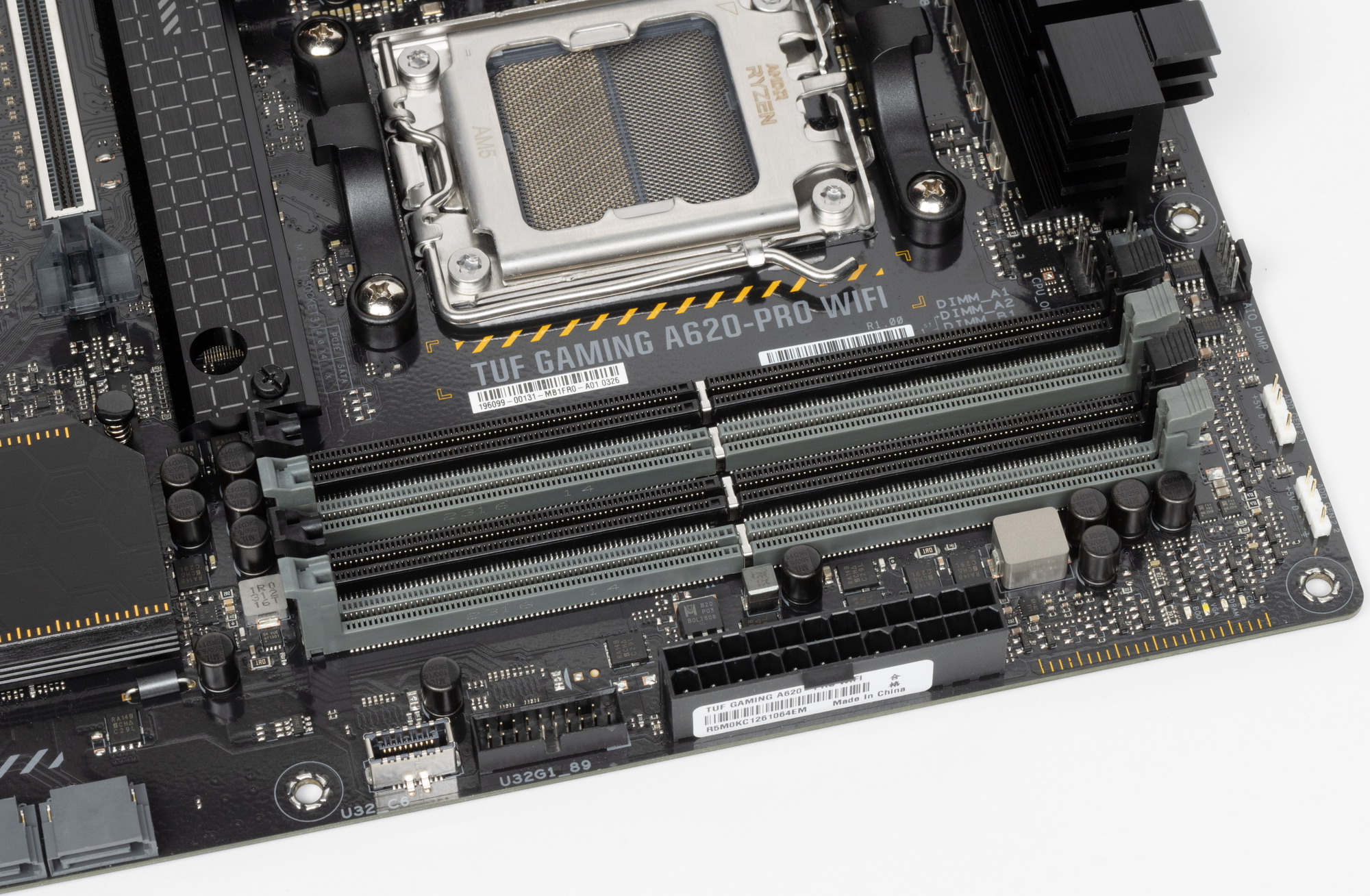

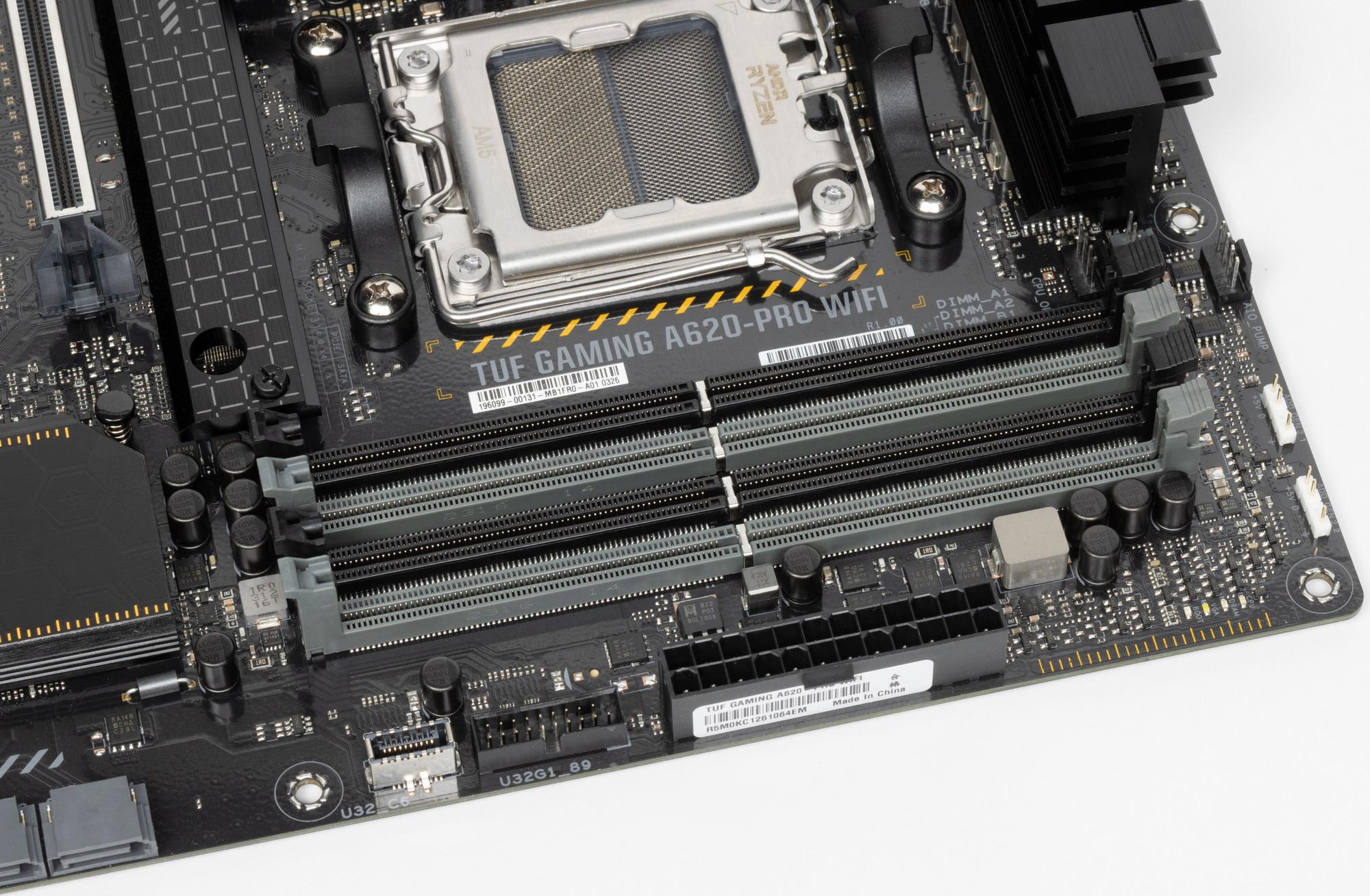

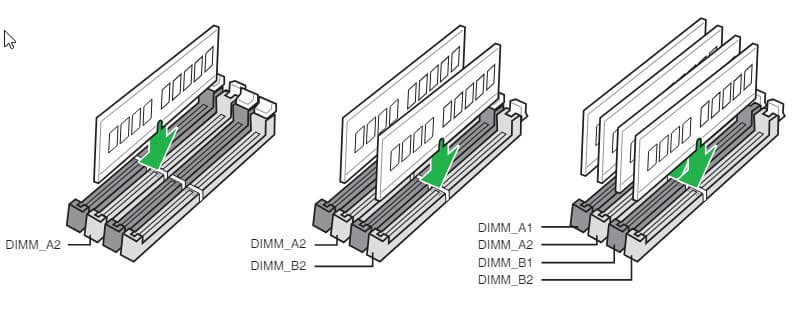

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлическую окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех. Но при этом в месте замка на слотах (где у модулей памяти вырез) имеется металлическая вставка, повышающая надежность установки DIMM-ов.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема A620+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

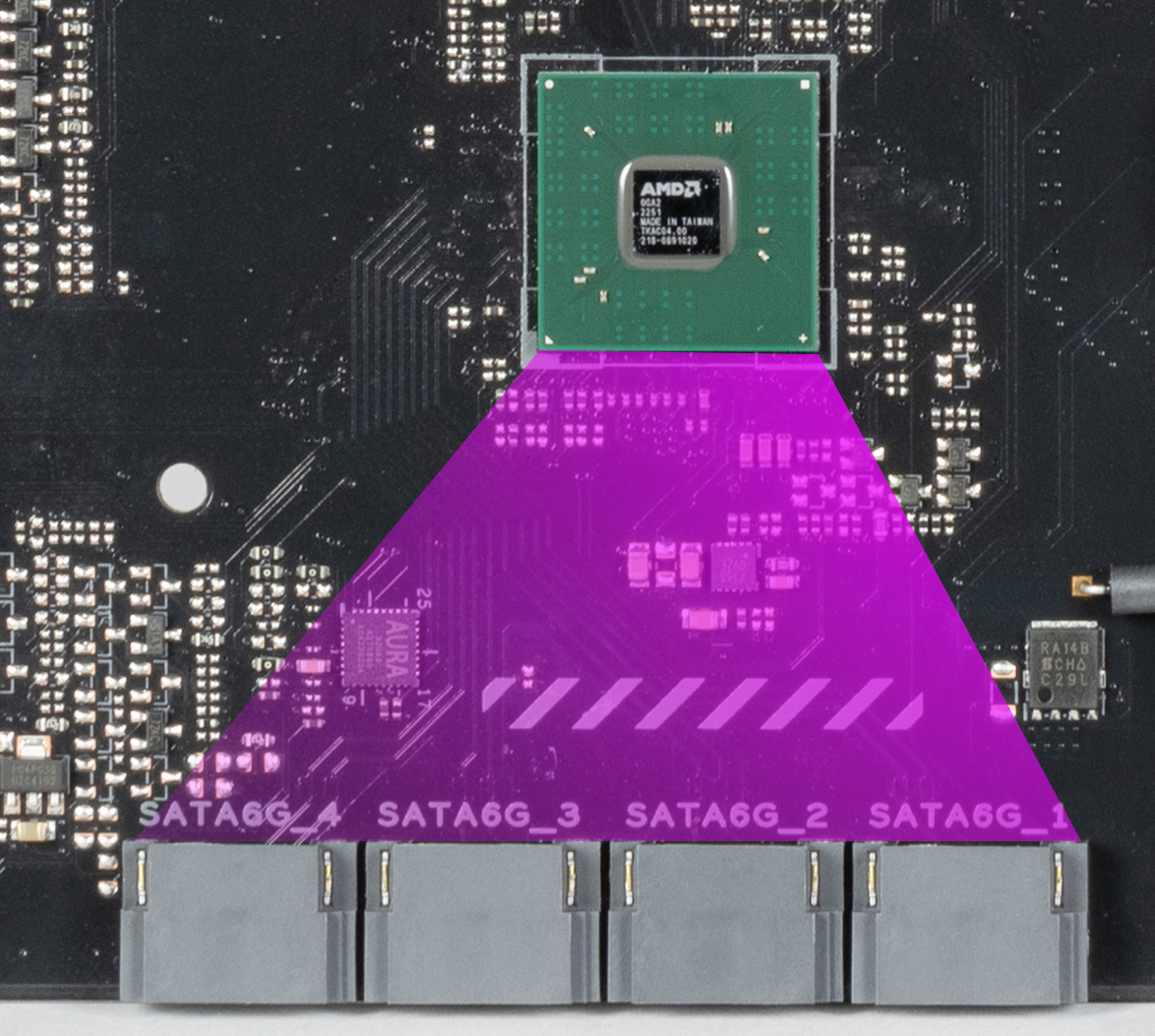

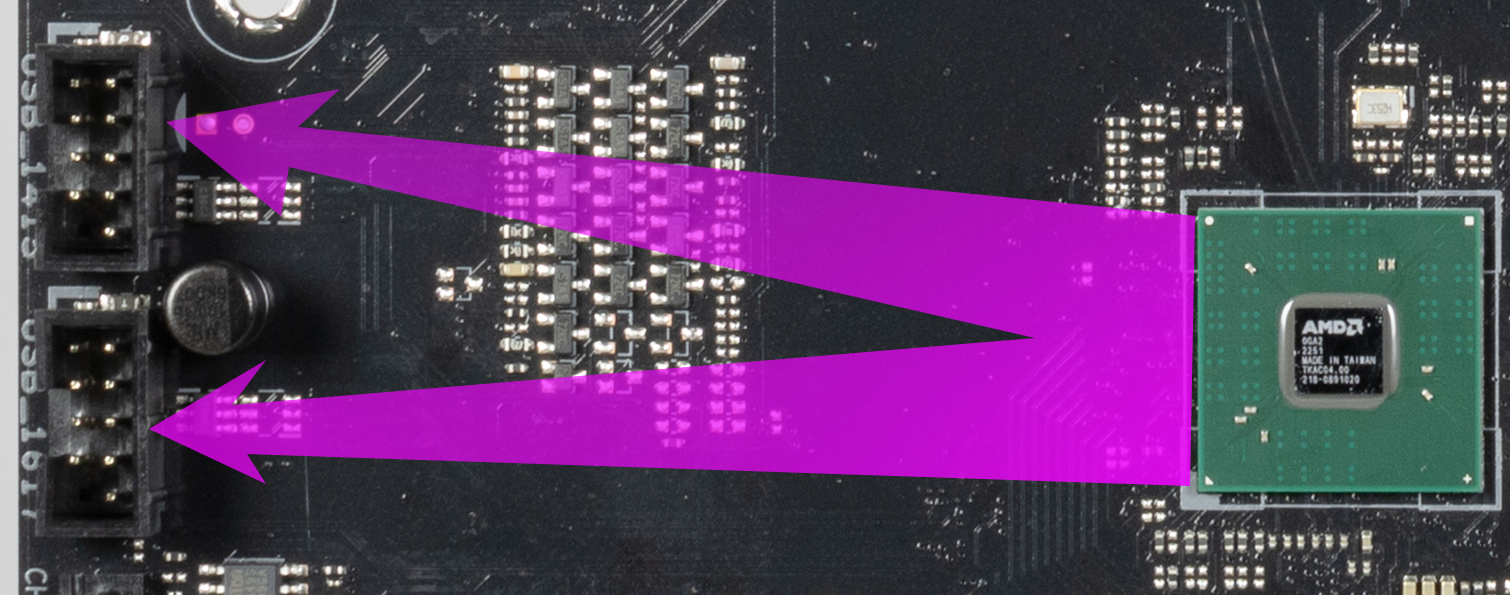

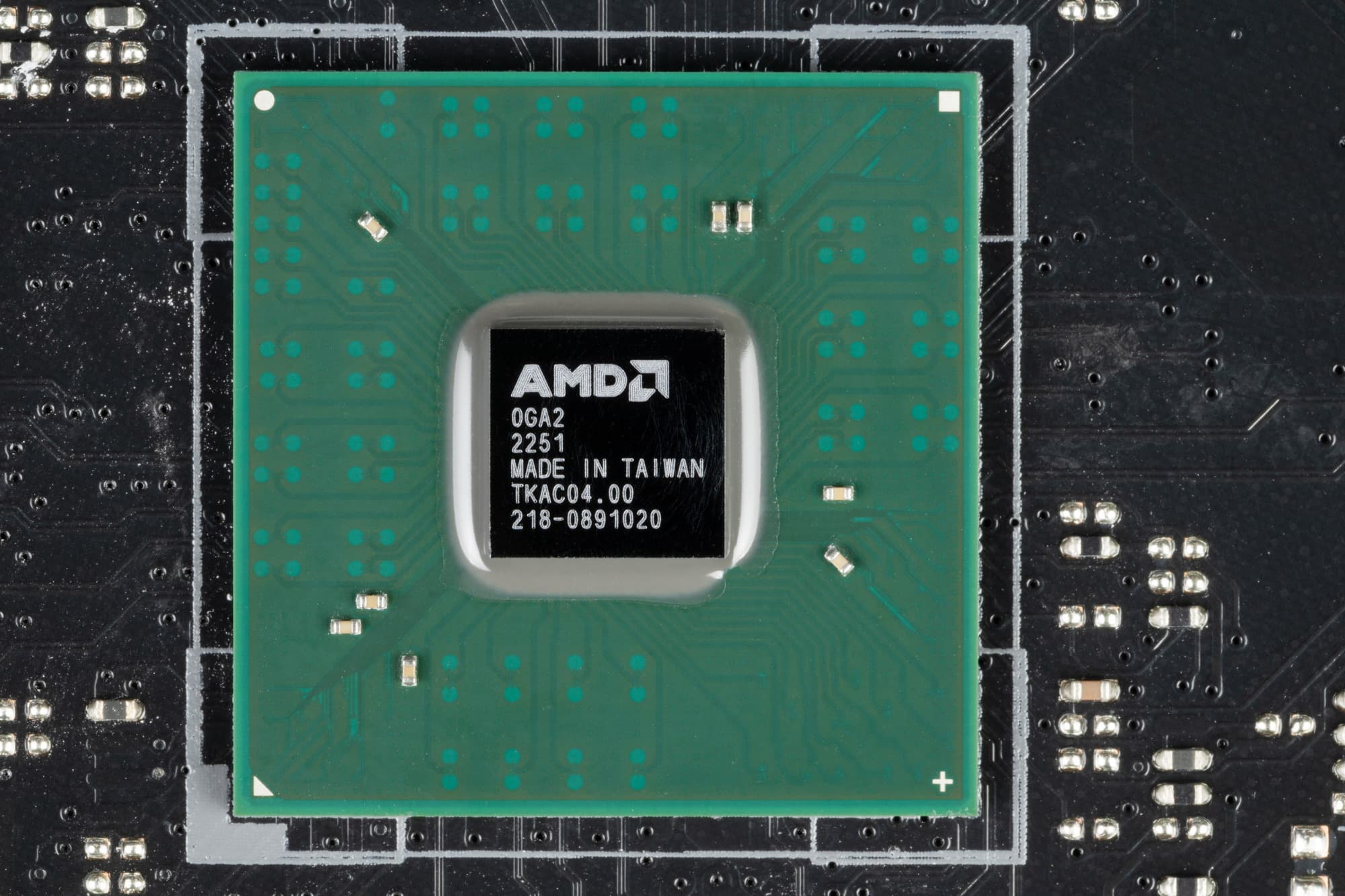

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет A620 обладает 8 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

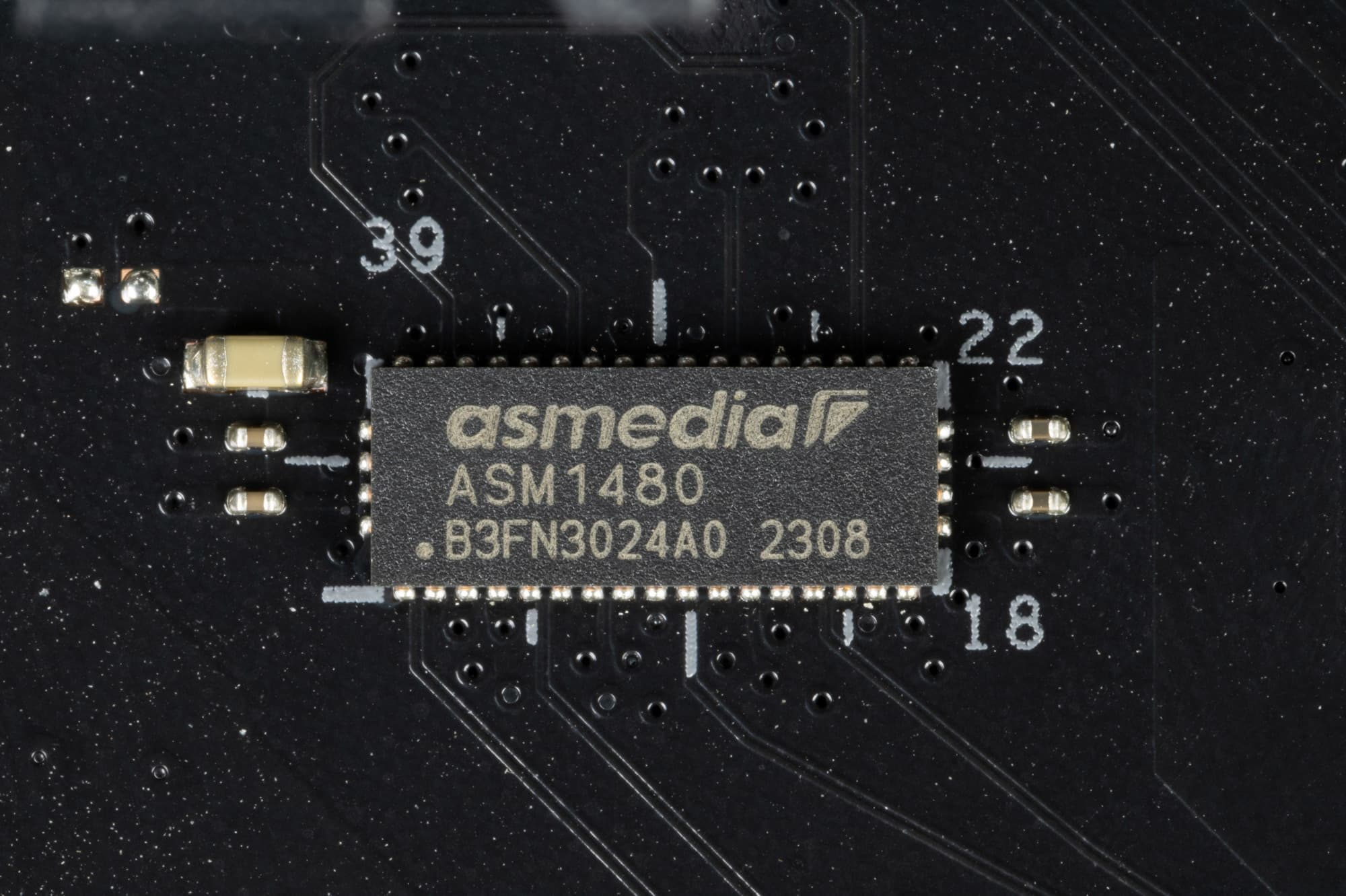

- Переключатель: или слот PCIe x16_2 (2 линии PCIe 3.0) или слот PCIe x1_1 (1 линия PCIe 3.0) или слот PCIe x1_2 (1 линия PCIe 3.0) или слоты PCIe x1_1 + PCIe x1_2 (2 линии PCIe 3.0);
- SATA 0,1,2,3 (4 линии PCIe 3.0);

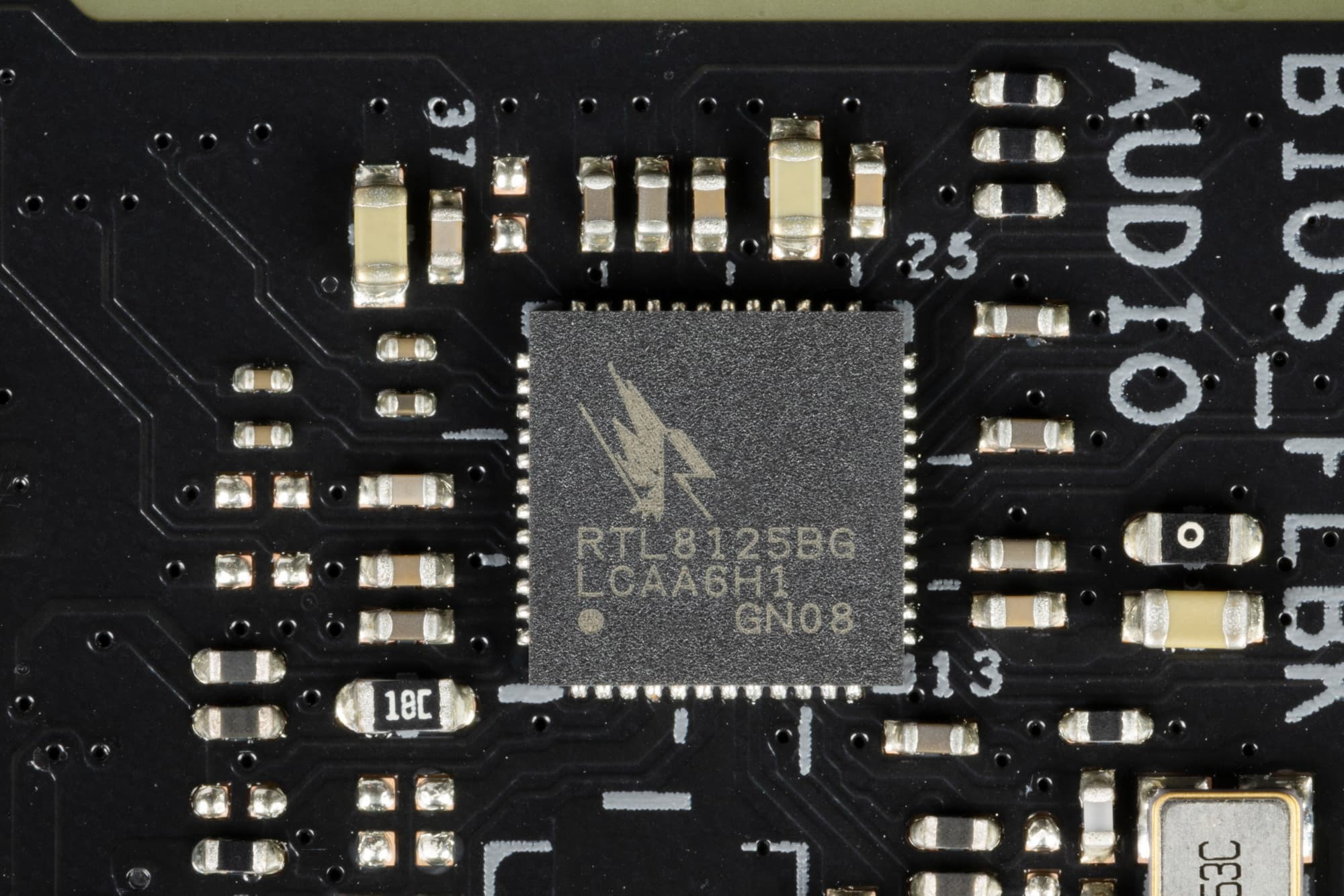

- Realtek RTL8125BG (Ethernet 2.5 Gb/s) (1 линия PCIe 3.0);
- Mediatek MT7902 WIFI/BT (Wireless) (1 линия PCIe 3.0)
8 линий PCIe версии 3.0 оказались занятыми, включая 4 порта SATA от A620.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M2_1) (4 линии PCIe 4.0);
- Слот PCIe x16_1 (16 линий PCIe 4.0);
- Порт M.2 (M2_2) (4 линии PCIe 4.0)
Все линии от процессора также заняты.
В процессоры Ryzen встроен контроллер High Definition Audio (HDA) (поэтому связь с аудиокодеками старых выпусков идет путем эмуляции PCI шины, только лишь для Realtek RTL4xxx требуется линия USB 2.0 от чипсета). Но контроллер беспроводной связи использует линию USB 2.0 от A620 (детали ниже в разделе USB портов).

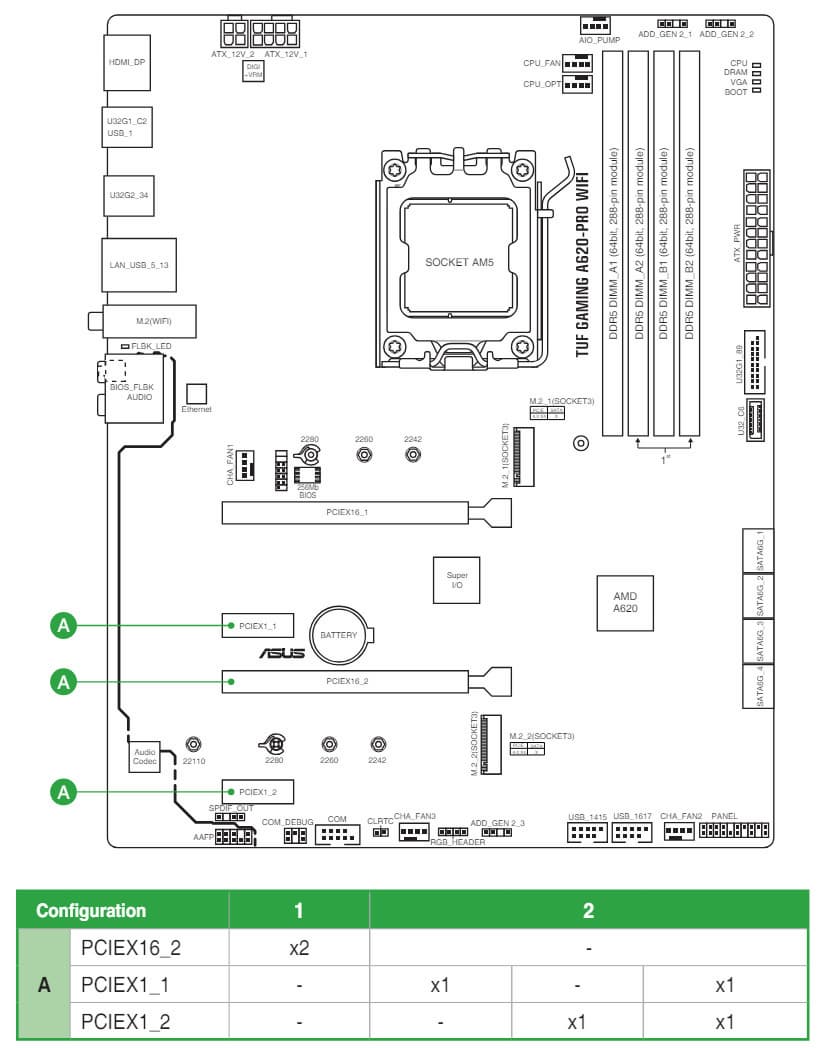

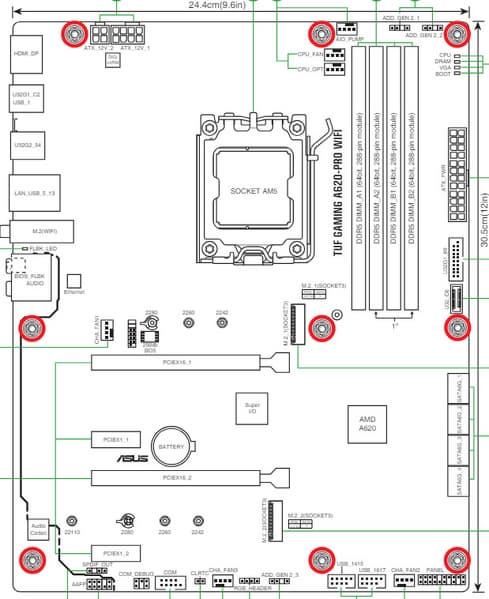

Выше приведена полная схема распределения ресурсов по слотам PCIe. Всего на плате есть 4 слота PCIe: два «длинных» PCIe x16 (_1/_2) и два слота PCIe x1 (_1/_2). Первый PCIe x16_1 получает данные от процессора, остальные три — от B650.

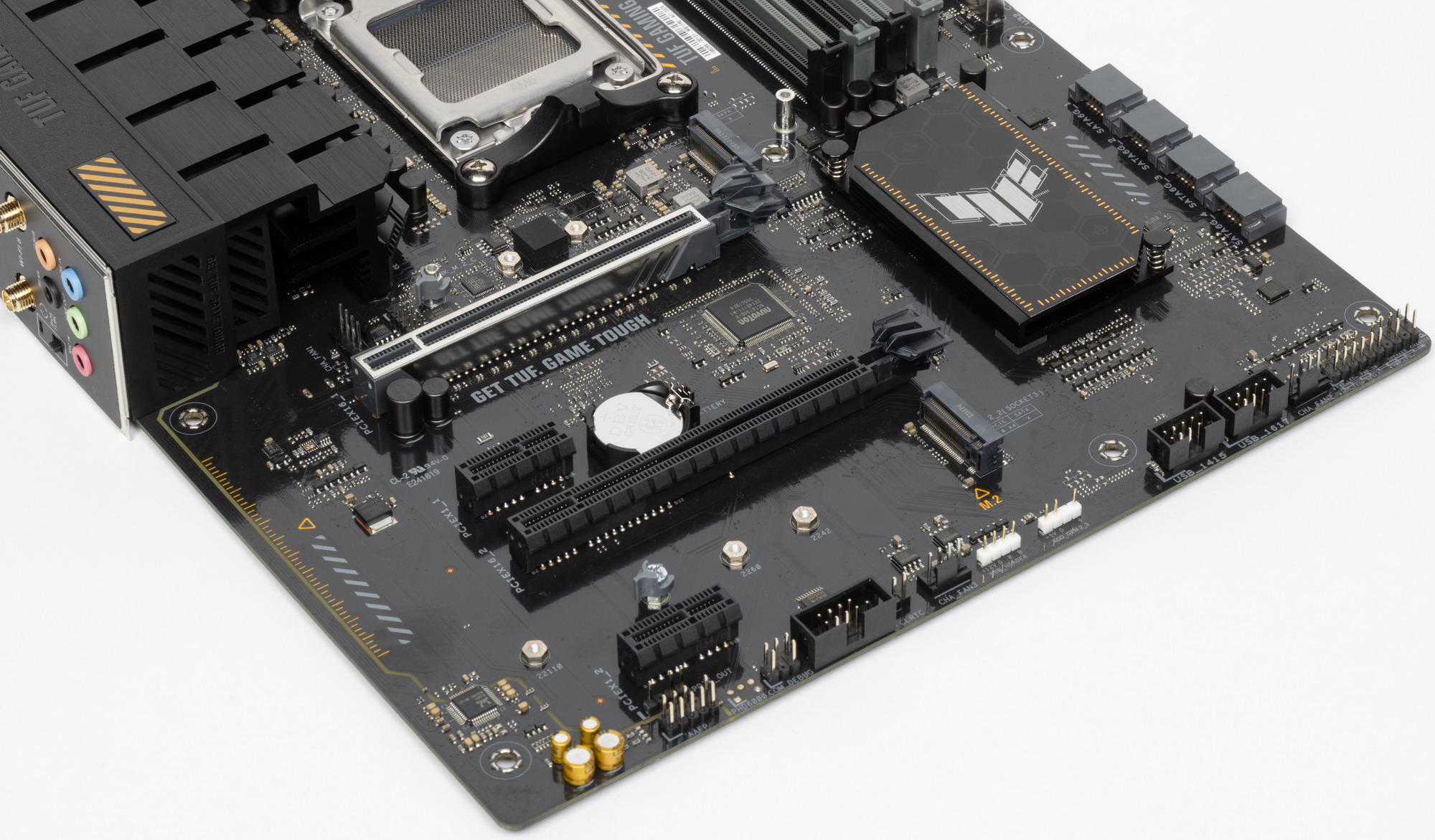

Второй «длинный» слот PCIe x16_2 поддерживает всего 2 линии PCIe 3.0, получая данные от A620, при это он делит ресурсы со слотами PCIe x1_1/2 (как показано на схеме выше), то есть они работают по взаимоисключающей схеме.

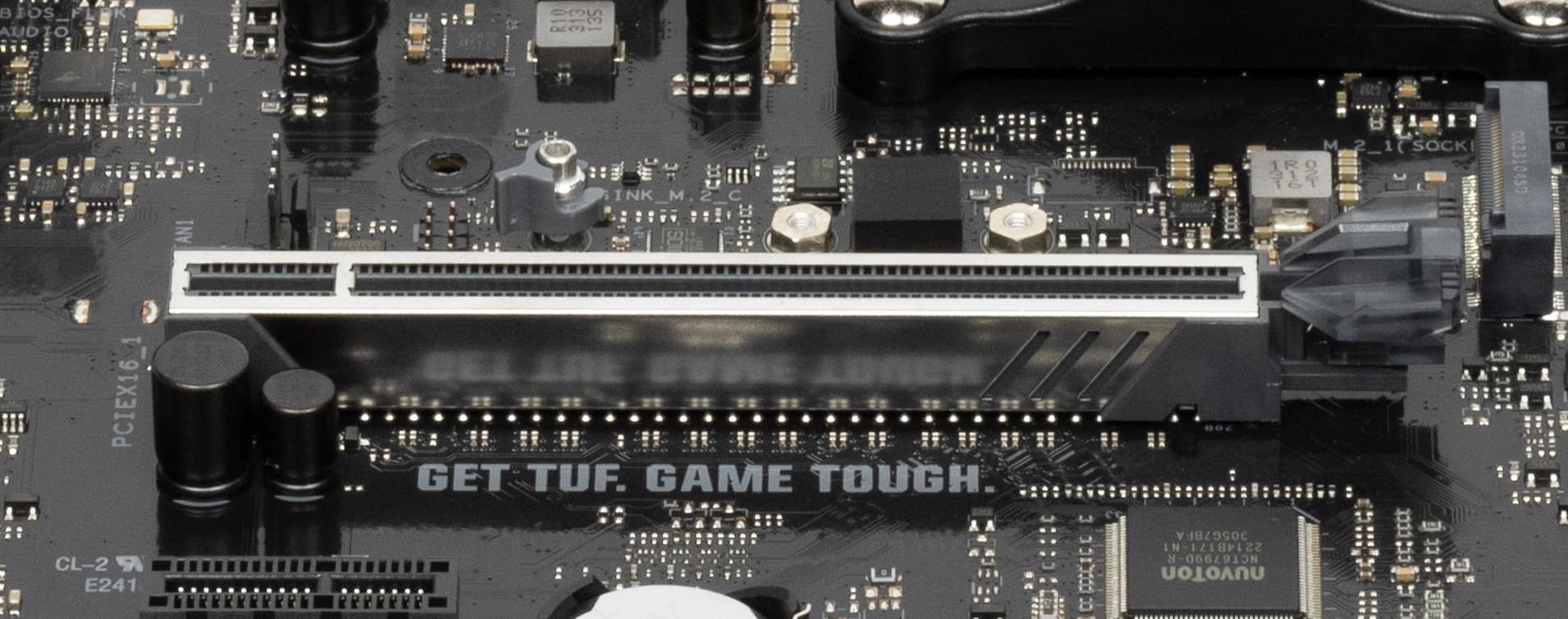

Первый слот PCIe x16_1 (для видеокарт) имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

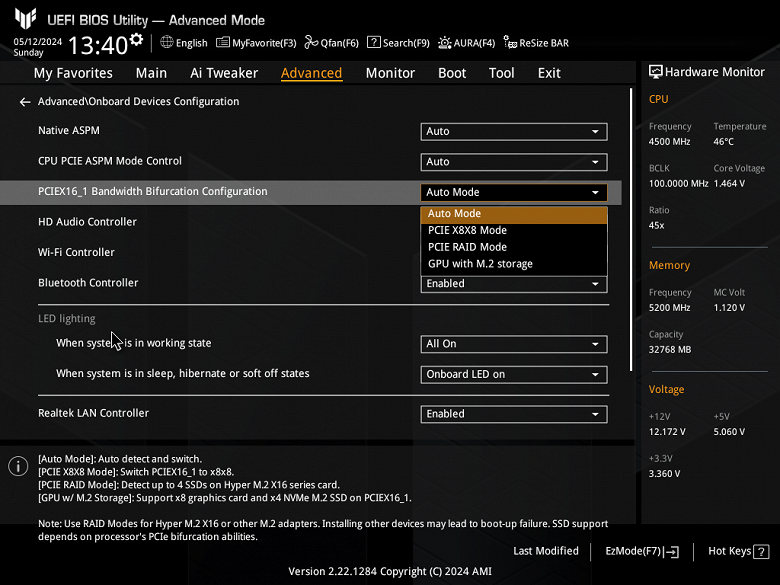

Поскольку имеются переключения работы слотов PCIe x16_2 и PCIe x1_1/2, то востребованы мультиплексоры от ASMedia.
Усилителей сигнала для шины PCIe нет.
На очереди — накопители.

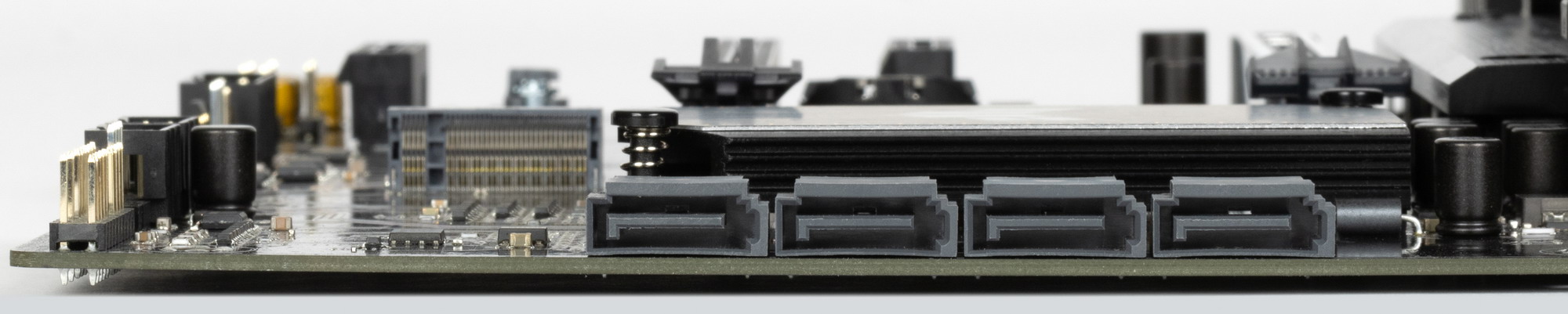

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет A620 и поддерживают создание RAID.

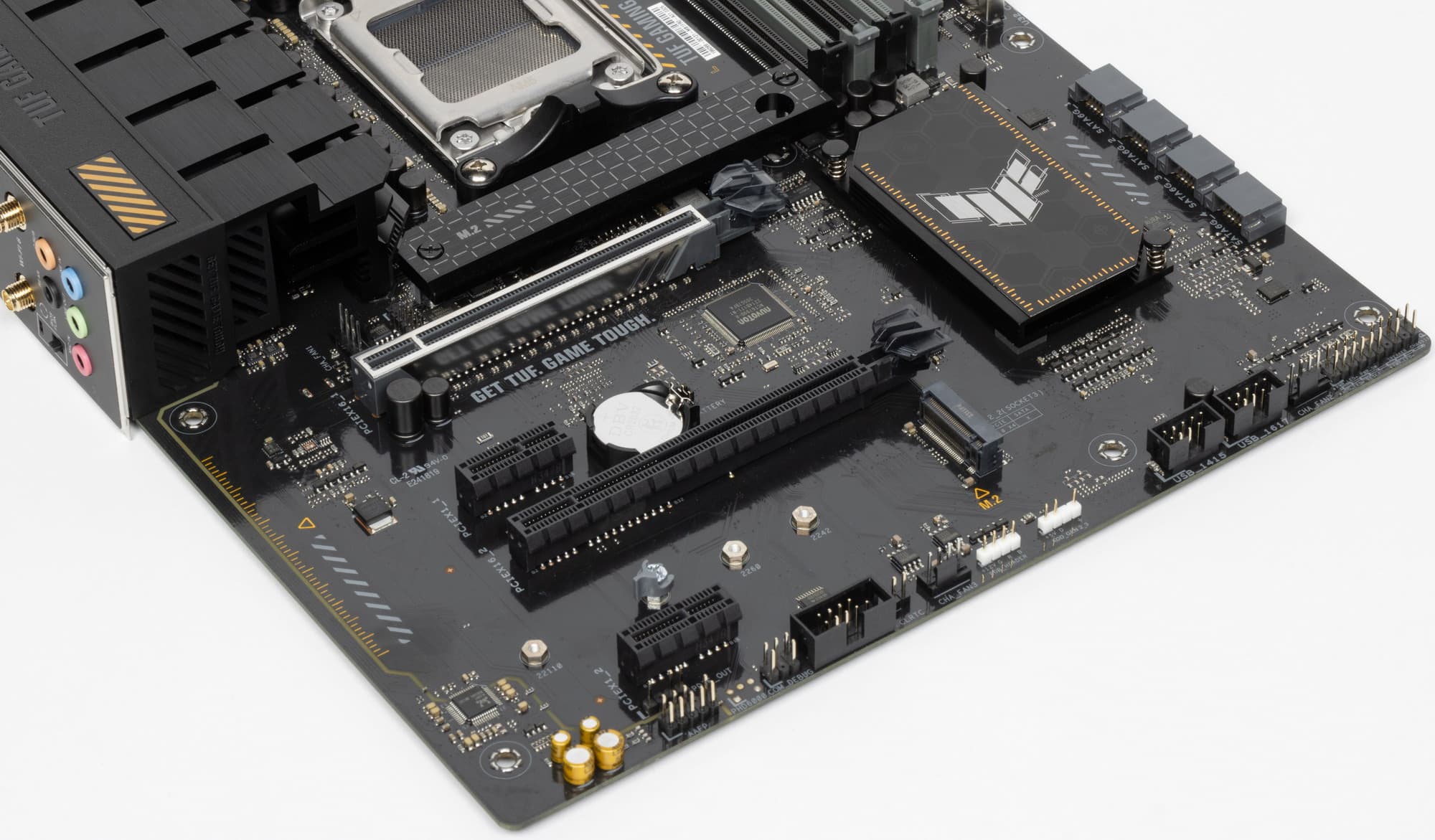

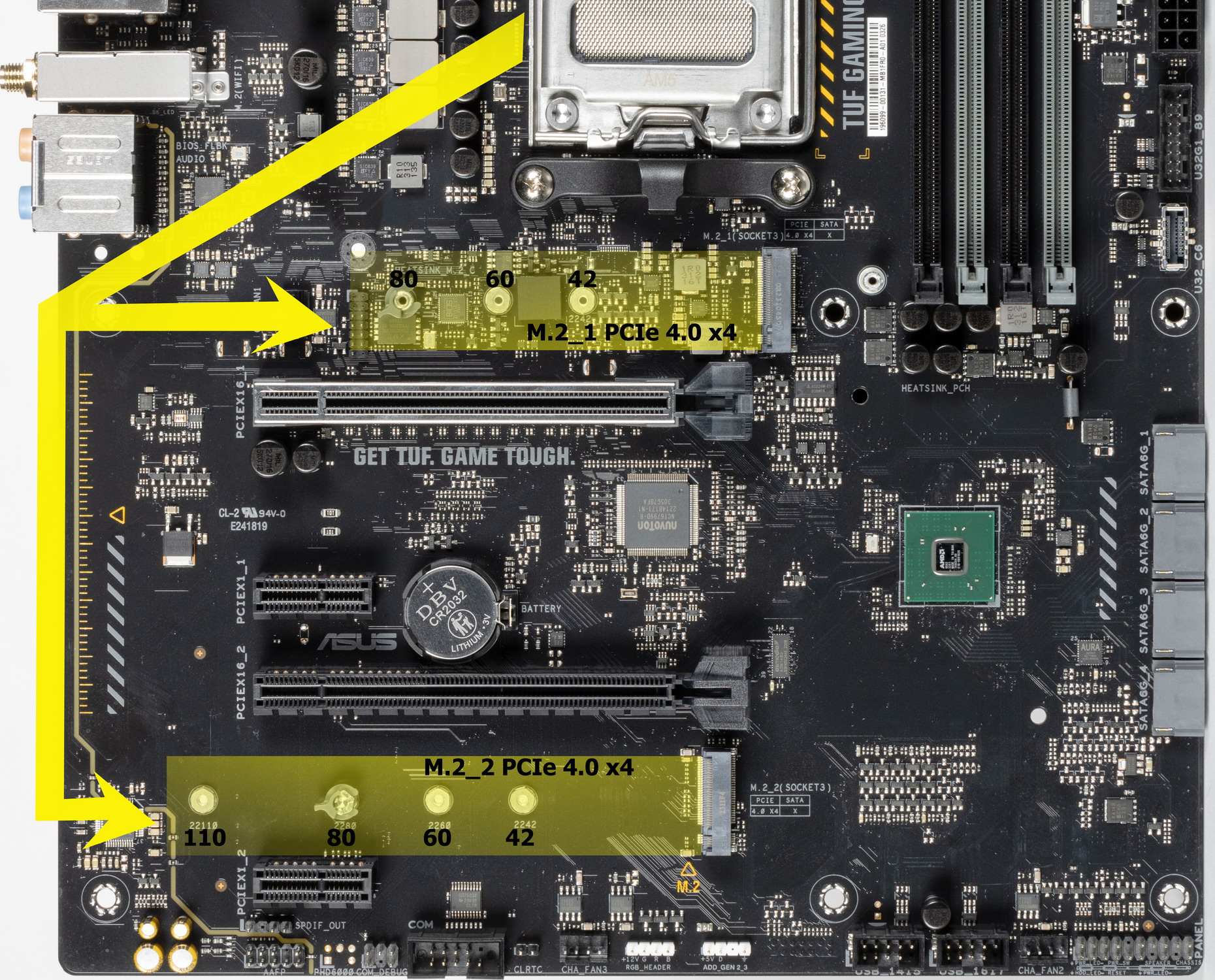

Материнская плата имеет 2 гнезда форм-фактора М.2.
Оба слота получают данные от CPU (PCIe 4.0). Все слоты работают с модулями только с PCIe интерфейсом.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М.2_2 позволяет установить модули размерами до 22110 включительно. Следует особо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без винтиков.
Слот M.2_1 имеет радиатор, второй слот — без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

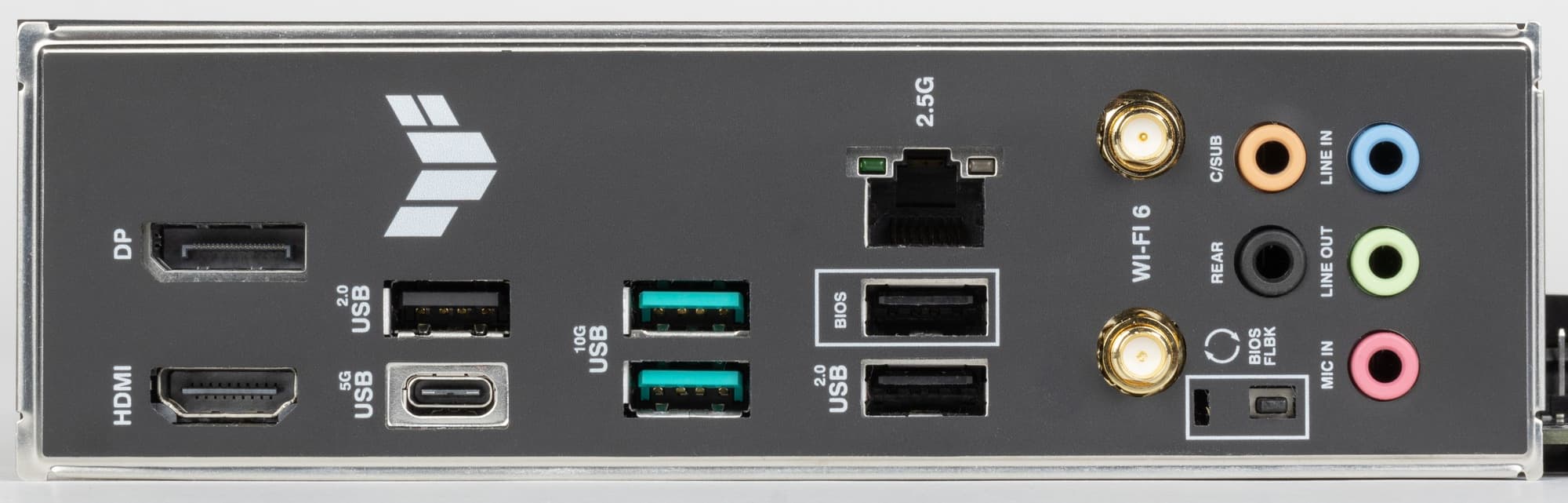

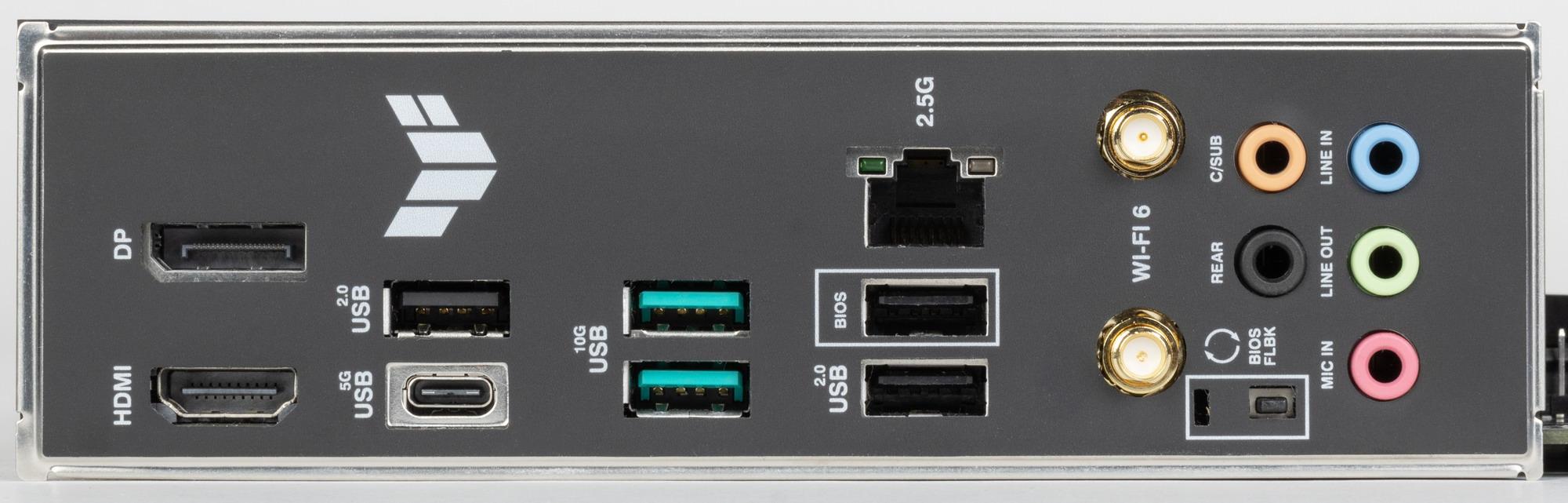

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

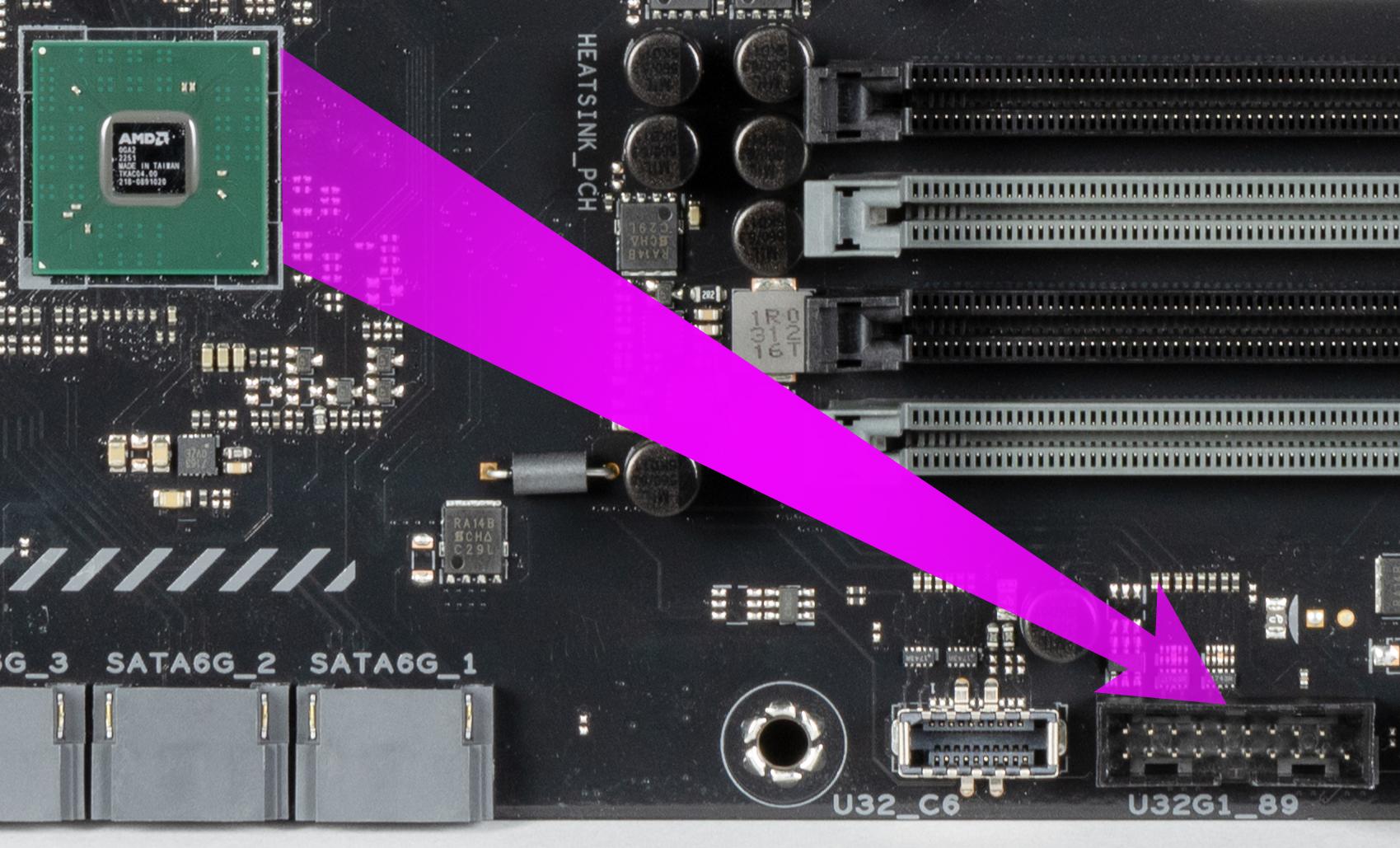

Повторим: чипсет A620 способен реализовать максимально: 4 порта USB 3.2 Gen2/1, 6 портов USB 2.0. Процессор Ryzen 7000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 8 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 8 линий).
И что мы имеем? Всего на материнской плате — 13 портов USB:
- порта USB 3.2 Gen2x2 нет;
- 2 порта USB 3.2 Gen2: оба реализованы через CPU и представлены на задней панели портами Type-A (зеленого цвета);
- 4 порта USB 3.2 Gen1: все реализованы через A620 и представлены: два порта — внутренним разъемом
на материнской плате на 2 порта; 1 — на задней панели портом Type-C; еще один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 7 портов USB 2.0/1.1: 3 реализованы через CPU и представлены на задней панели портами Type-A (черного цвета), 4 реализованы через B650 и представлены двумя внутренними
разъемами (каждый на 2 порта).
К тому же у нас 1 контроллер Bluetooth/WiFi (MT7902) использует 1 линию USB 2.0.

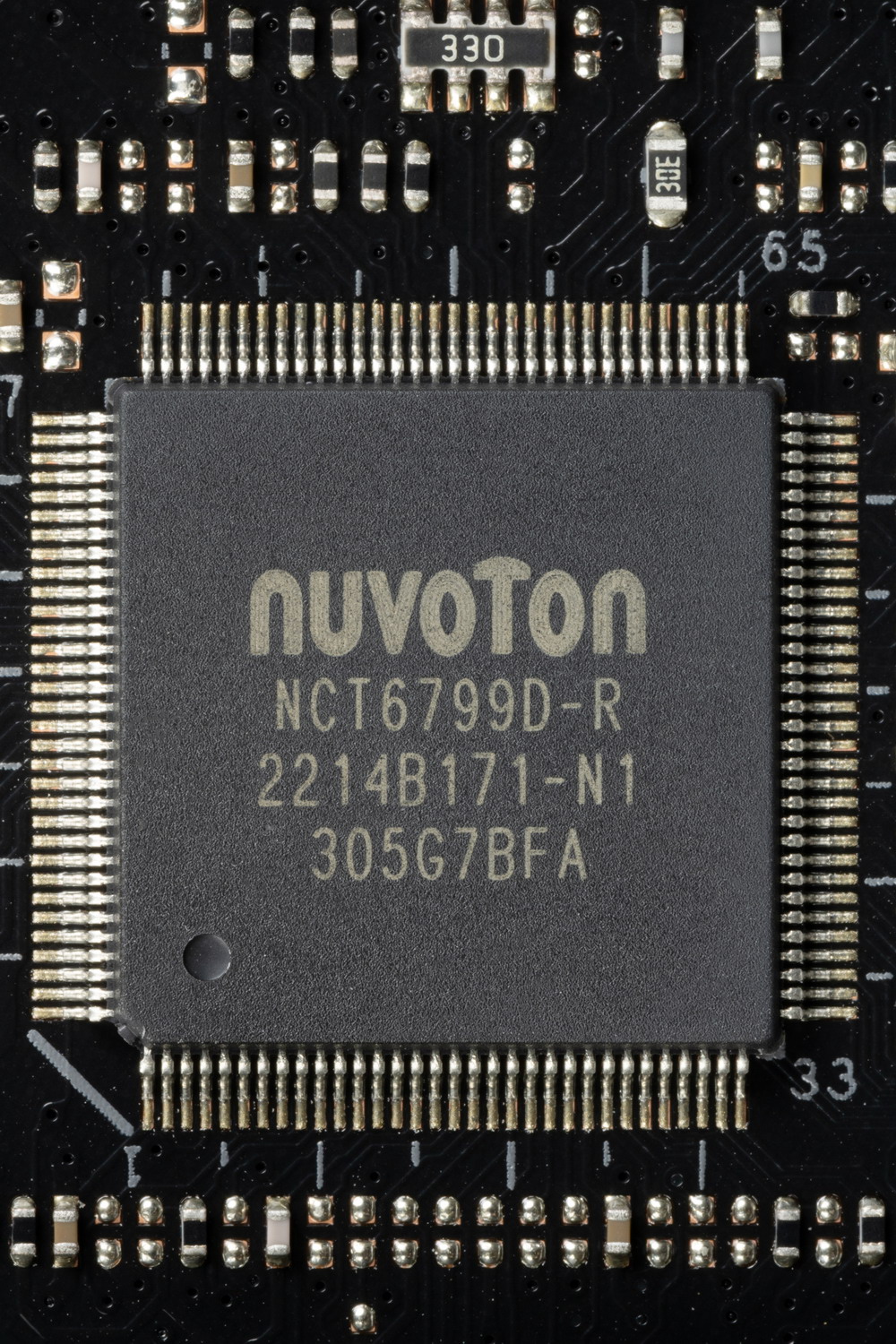

Напомню, что в данном случае аудиокодек Realtek ALC897 использует HDA, а не линии USB 2.0.
Итак, через чипсет A620 реализовано высокоскоростных портов USB:
- + 4 выделенных USB 3.2 Gen1
= 4 высокоскоростных порта. Плюс 4 выделенных и 1 порт USB 2.0 на обеспечение контроллеров. Всего 9 USB портов реализовано.
Ну и 8 линий PCIe, выделенных на поддержку иной периферии. Итого, у A620 в данном случае реализовано 12 высокоскоростных портов.

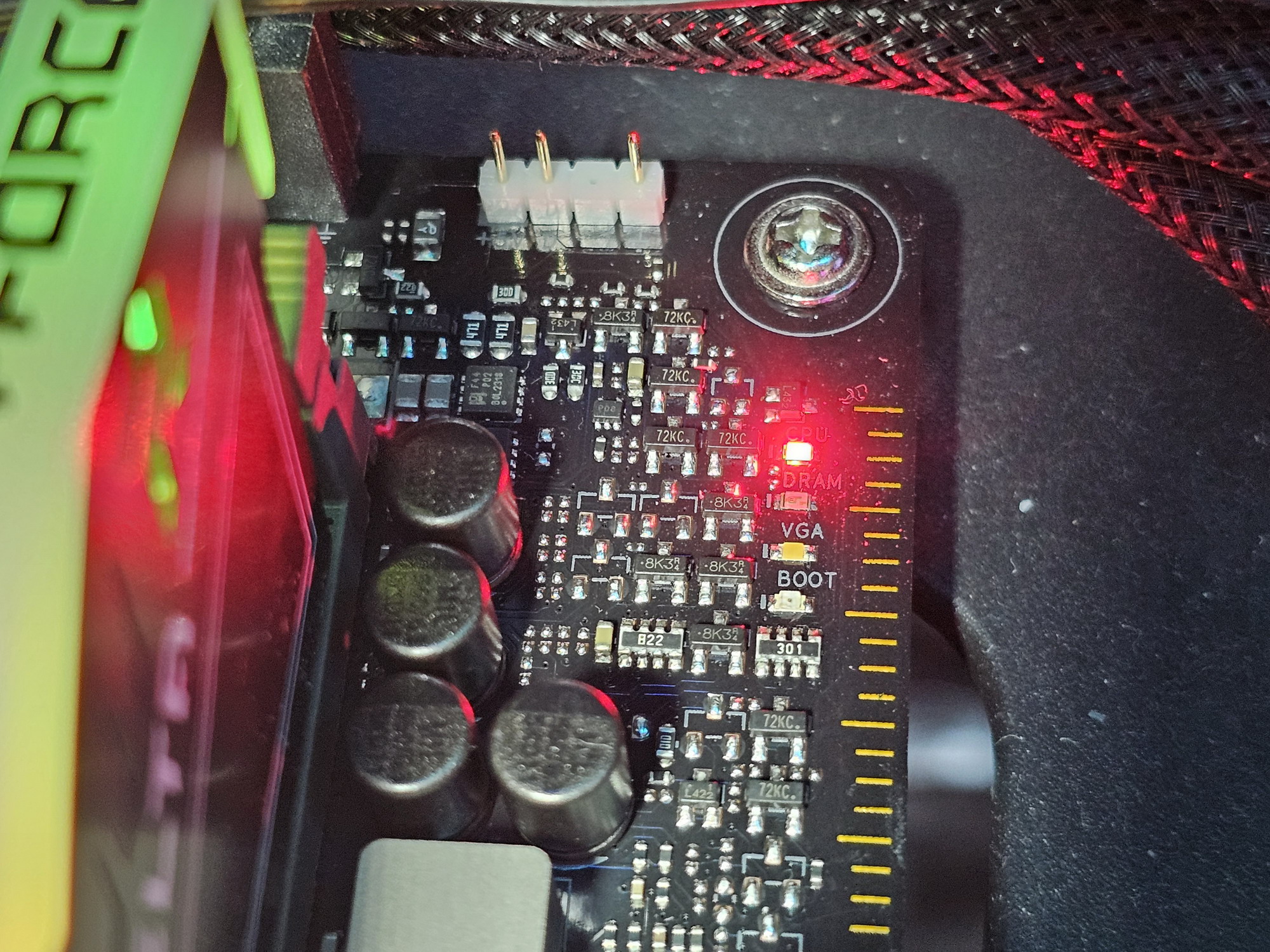

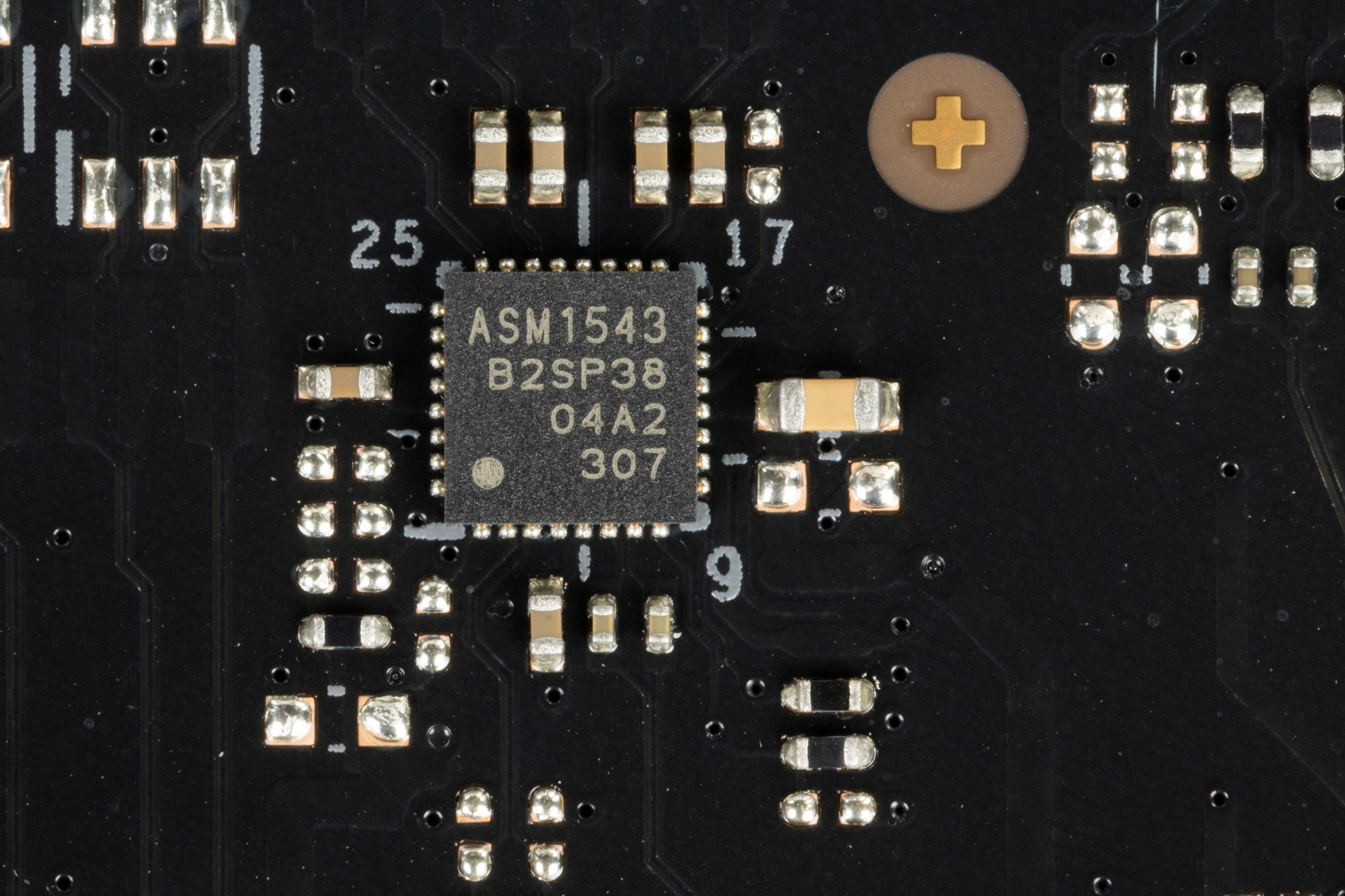

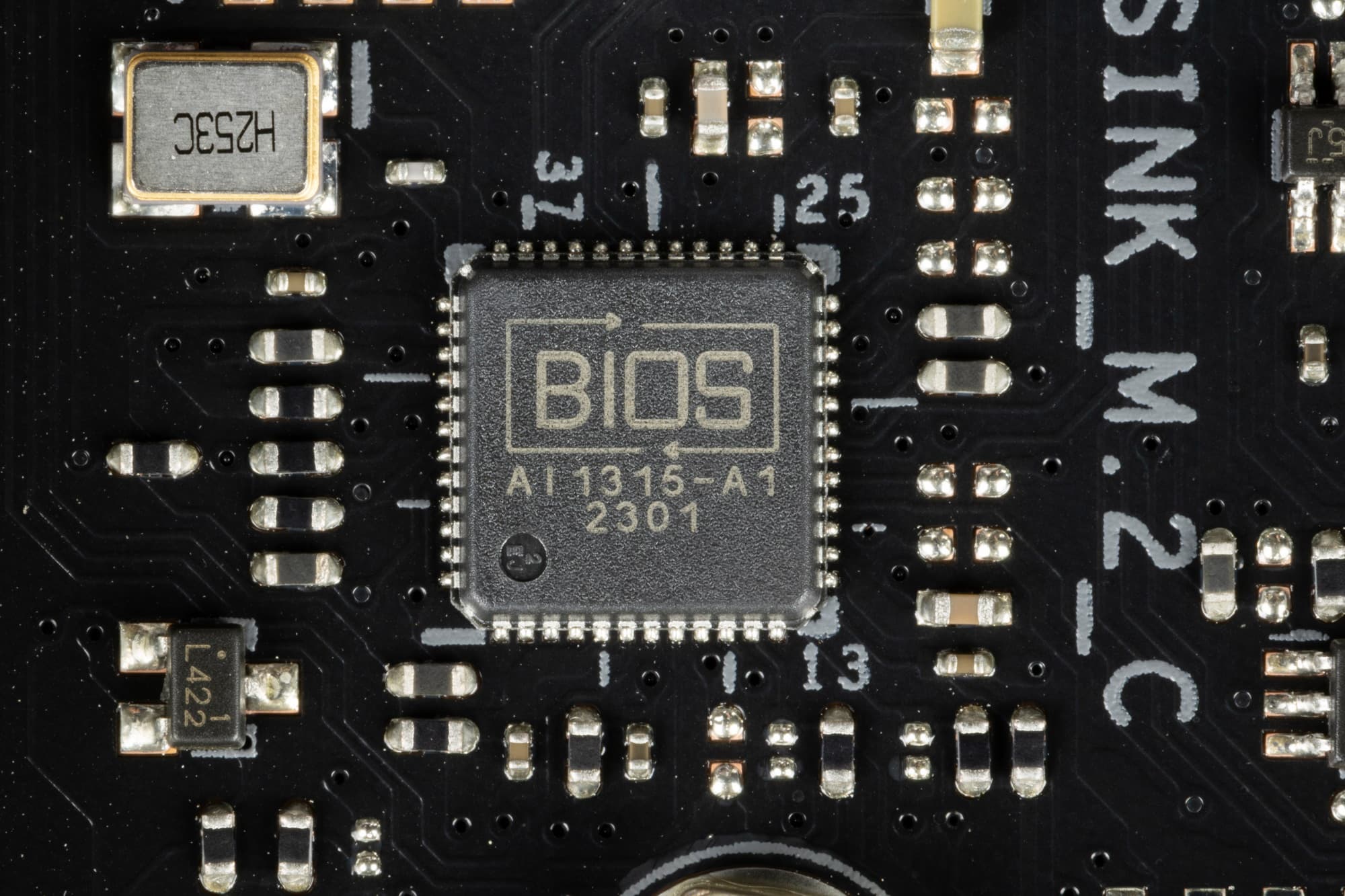

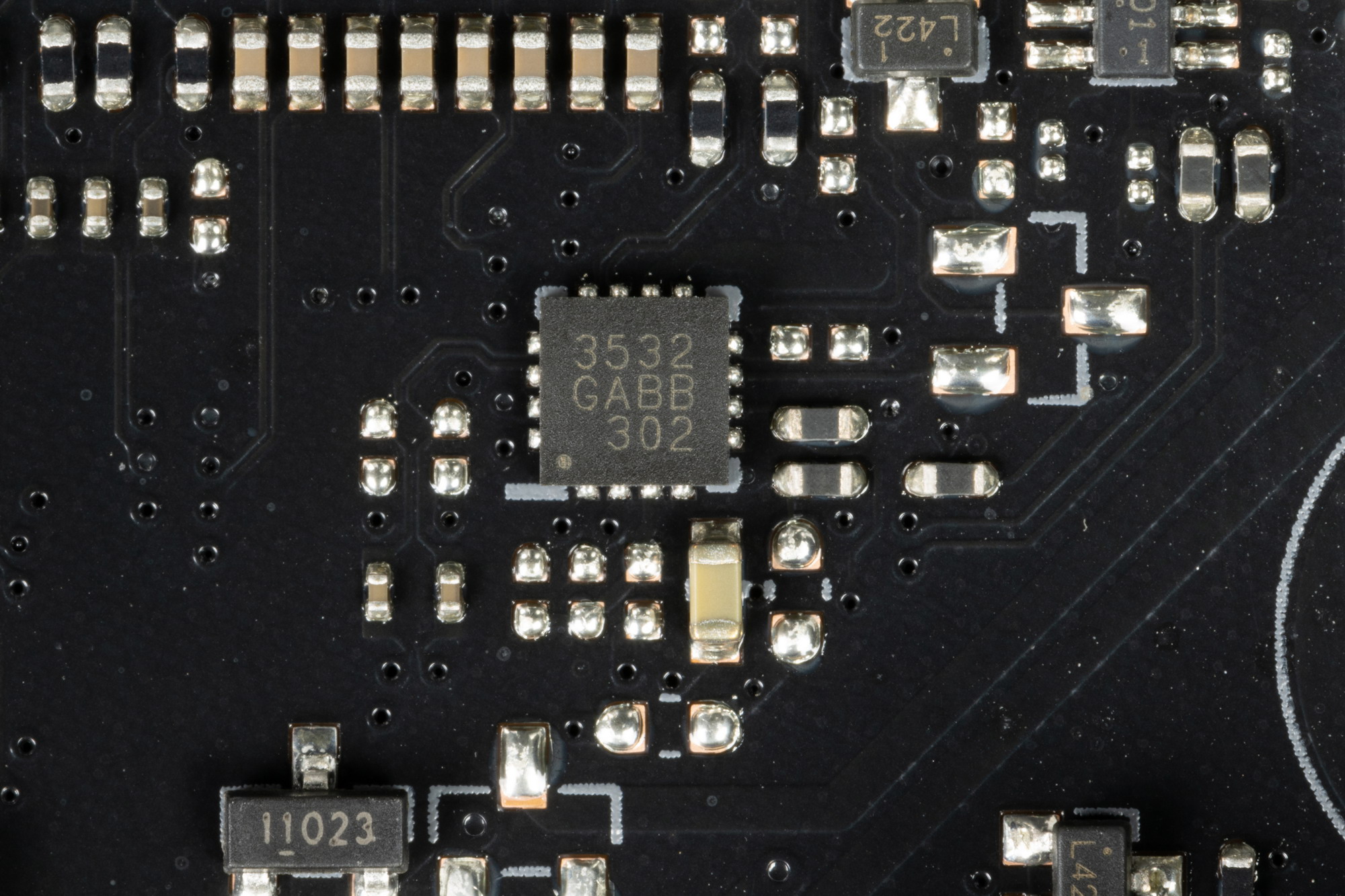

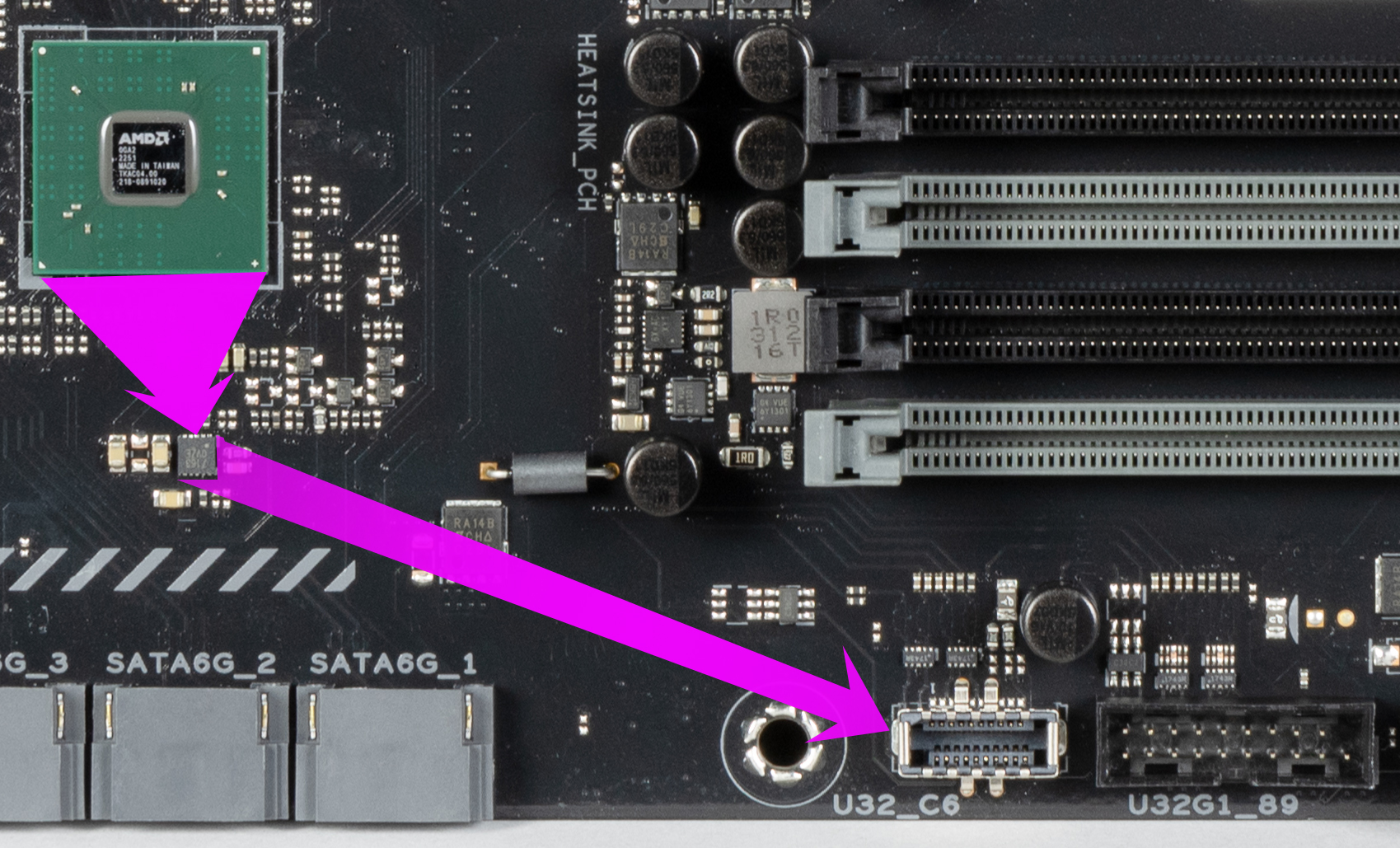

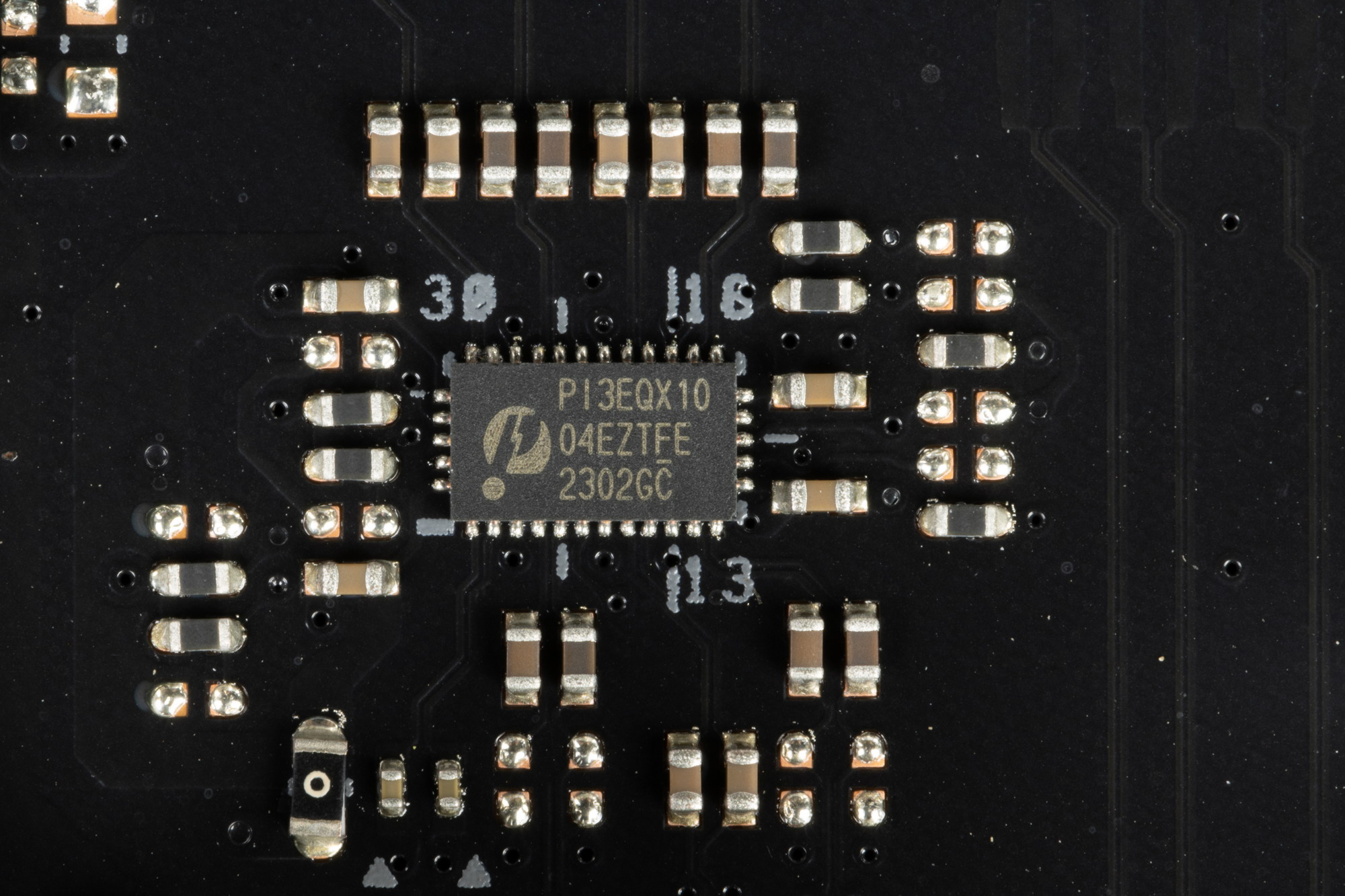

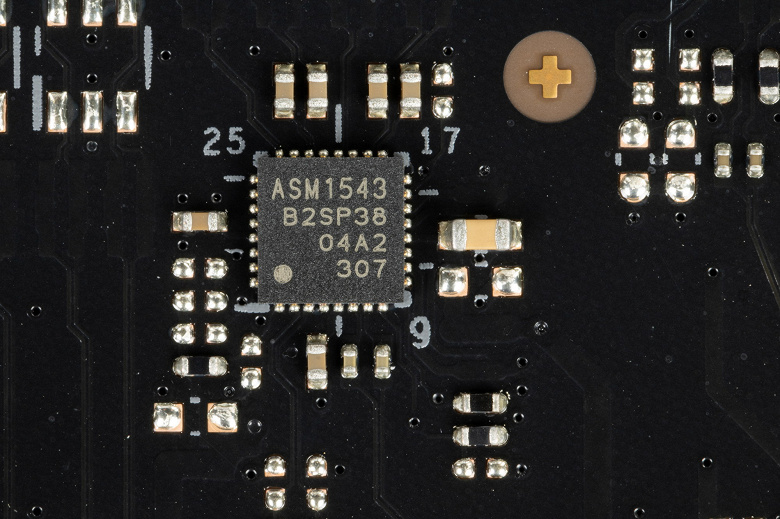

Все быстрые USB порты Type-C оснащены ре-драйверами.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

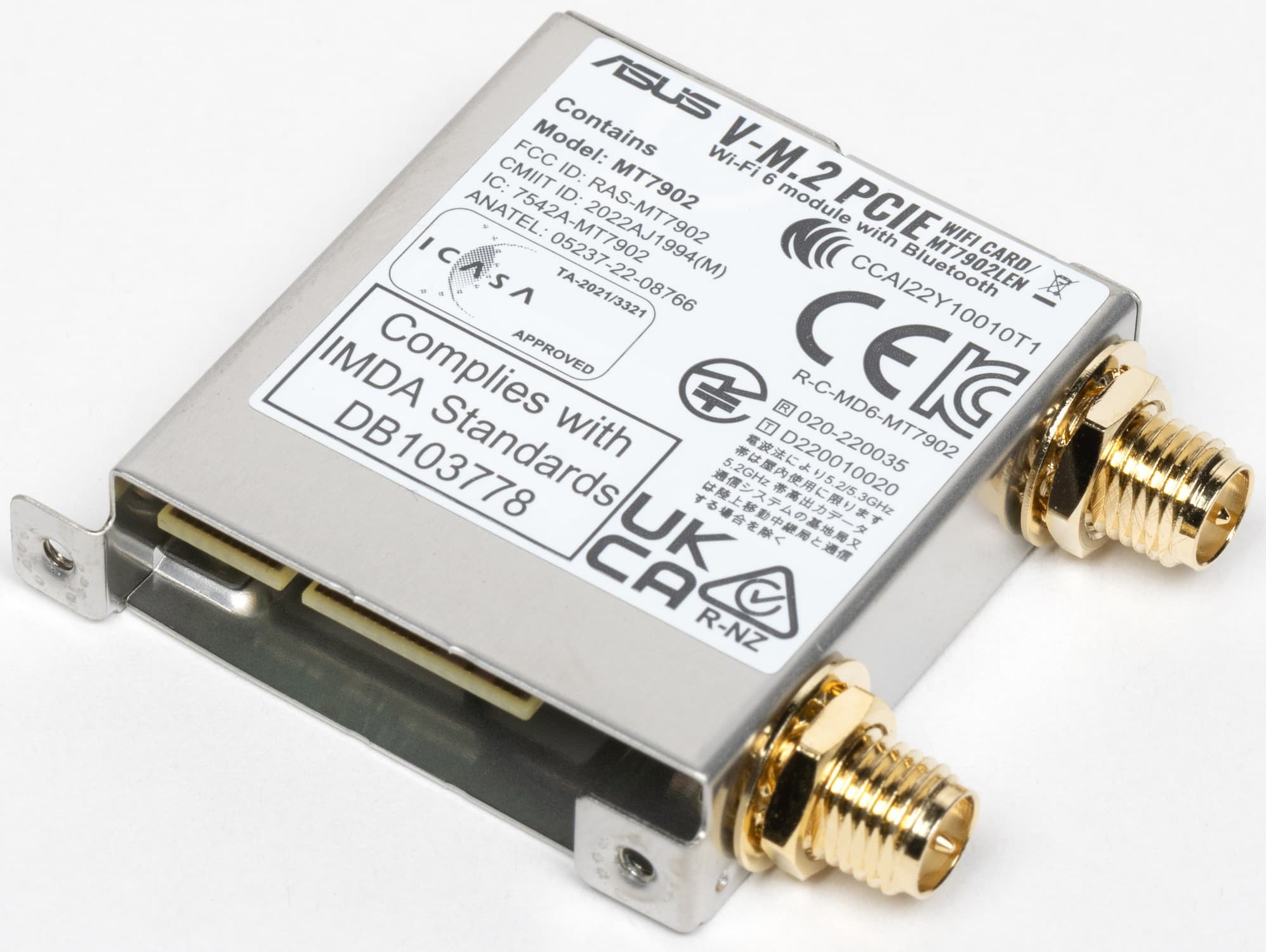

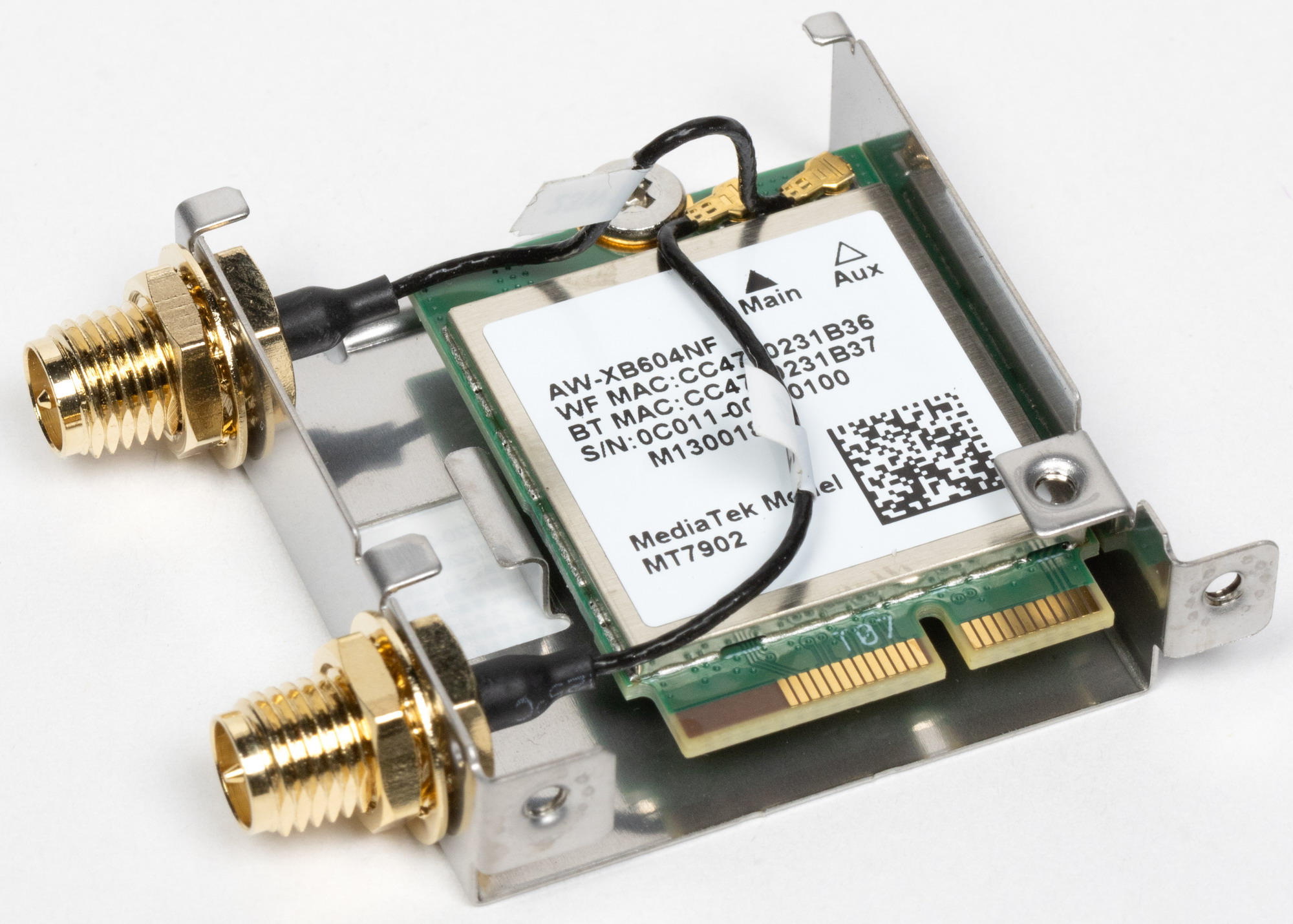

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7902, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема

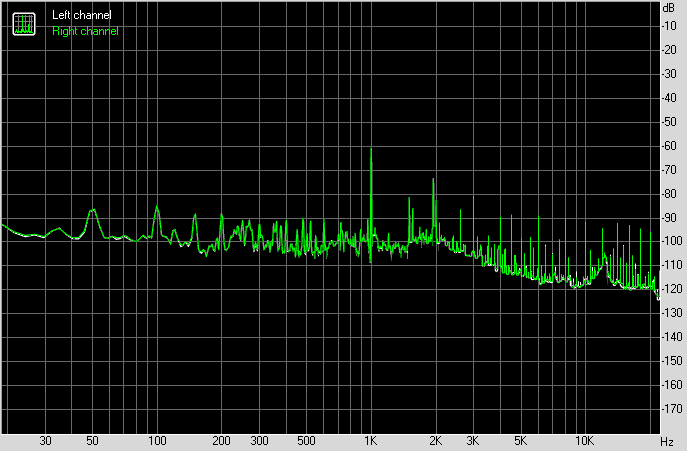

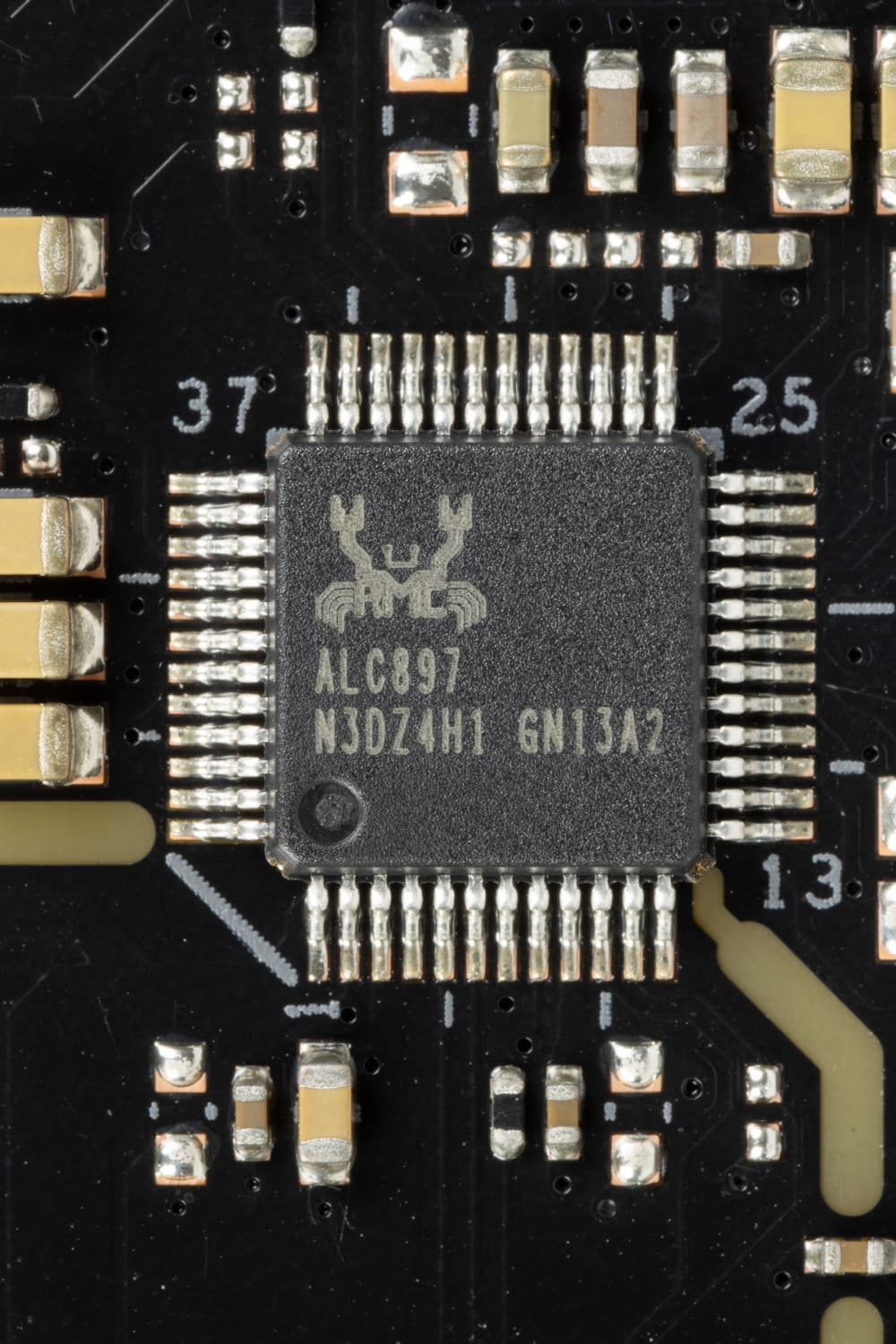

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, при этом до сих пор в малобюджетных продуктах встречаются старые кодеки. Вот и сейчас мы видим ALC897 с характеристиками 24 бит / 192 кГц.

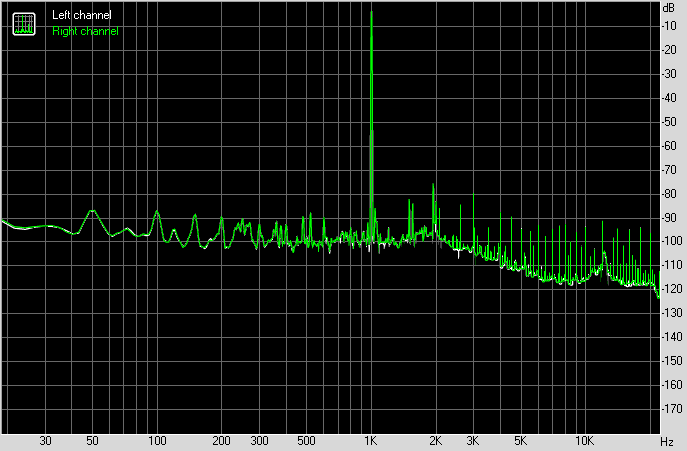

Аудиоподсистема не имеет ни операционного усилителя, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

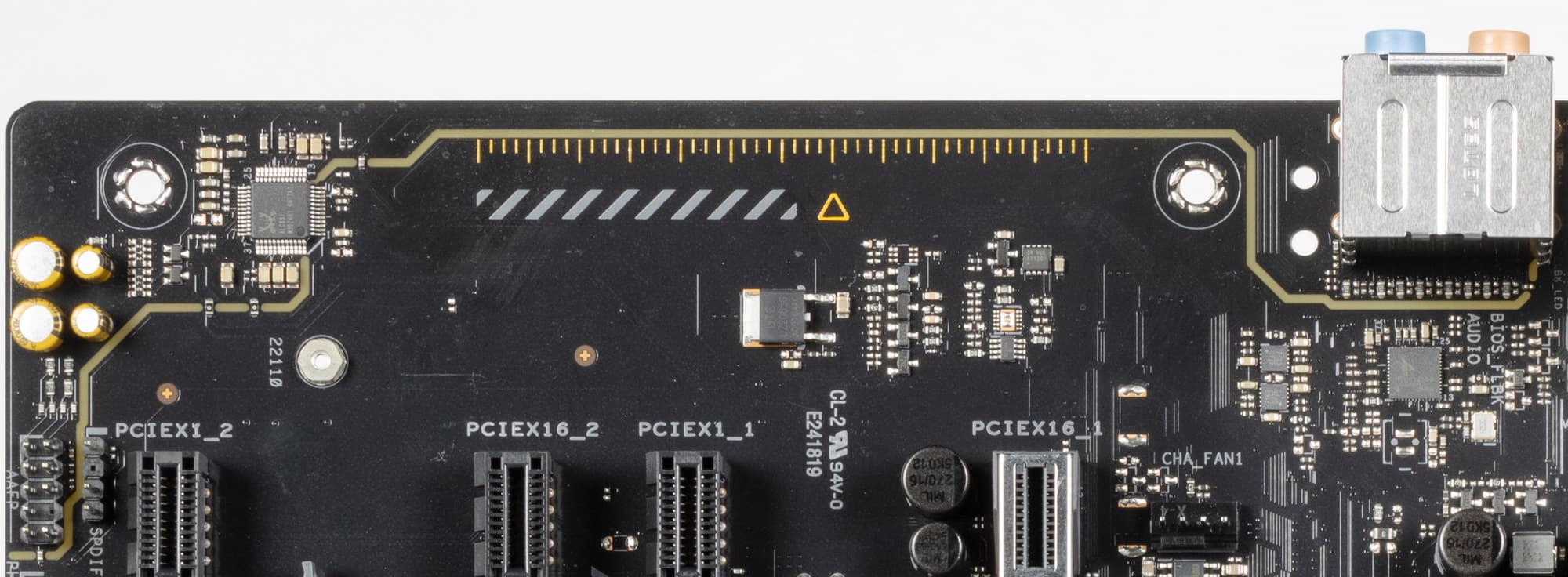

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

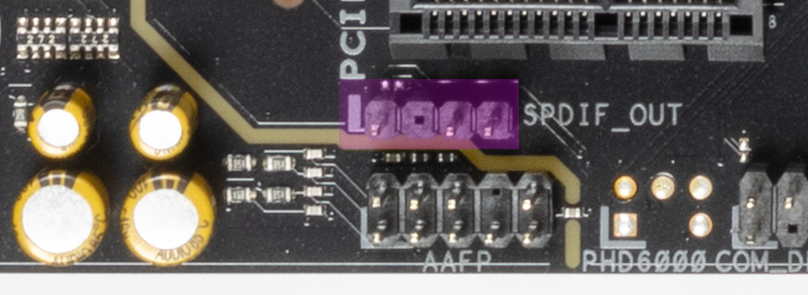

S/PDIF в данном случае реализован в виде внутреннего разъема.
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два EPS12V (8-контактный и 4-контактный).

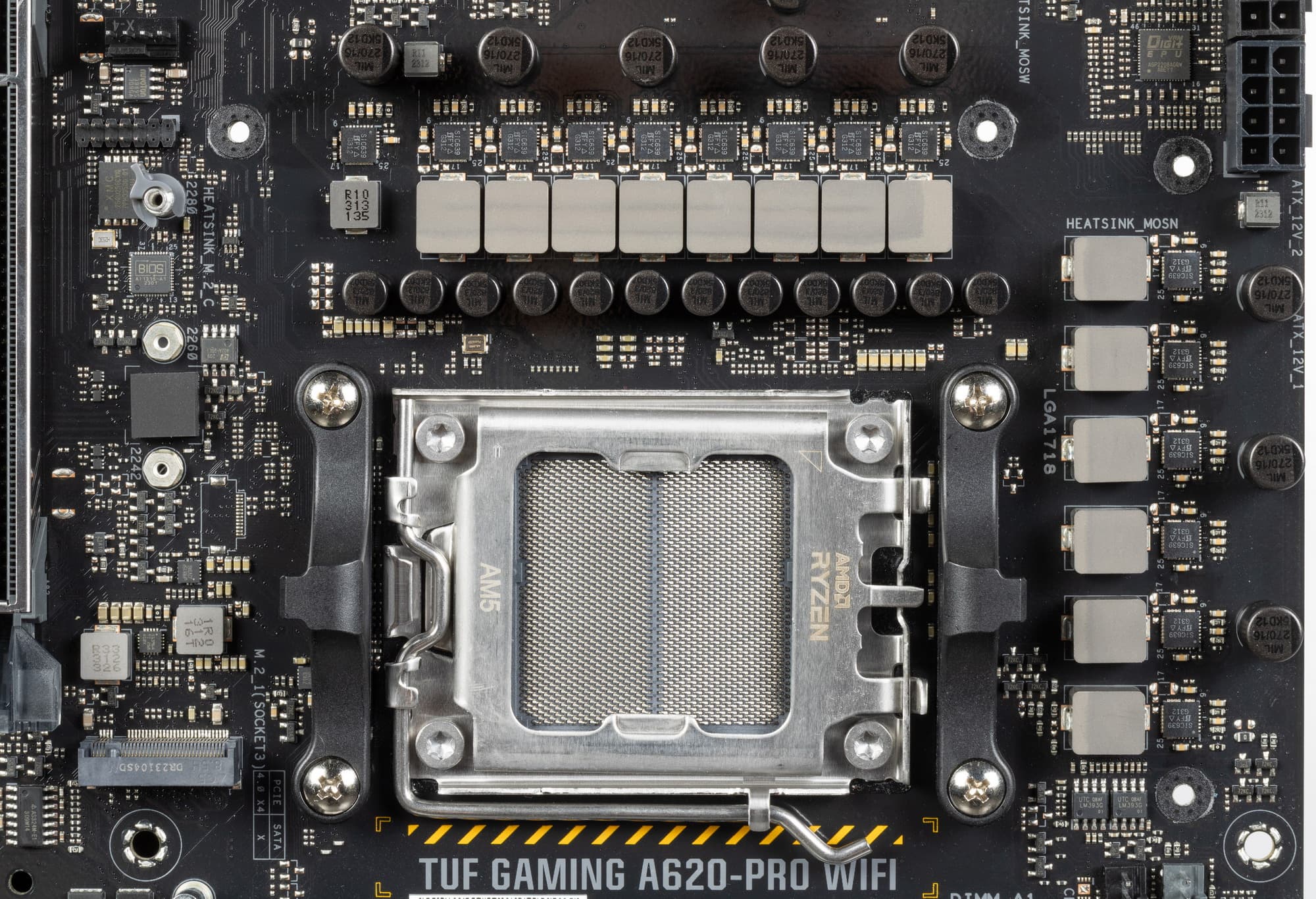

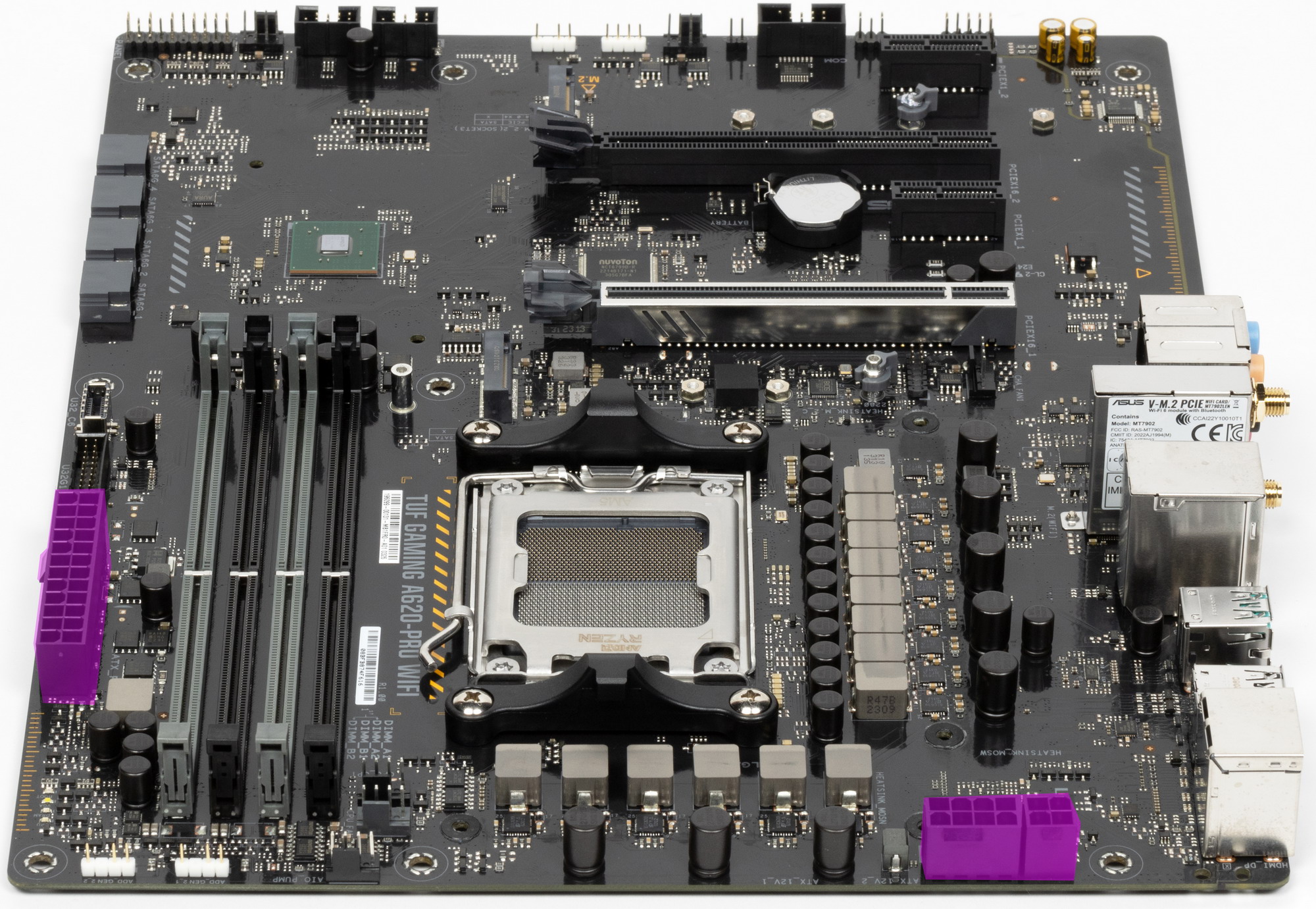

Внешне схема питания выглядит как 12+2+1: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

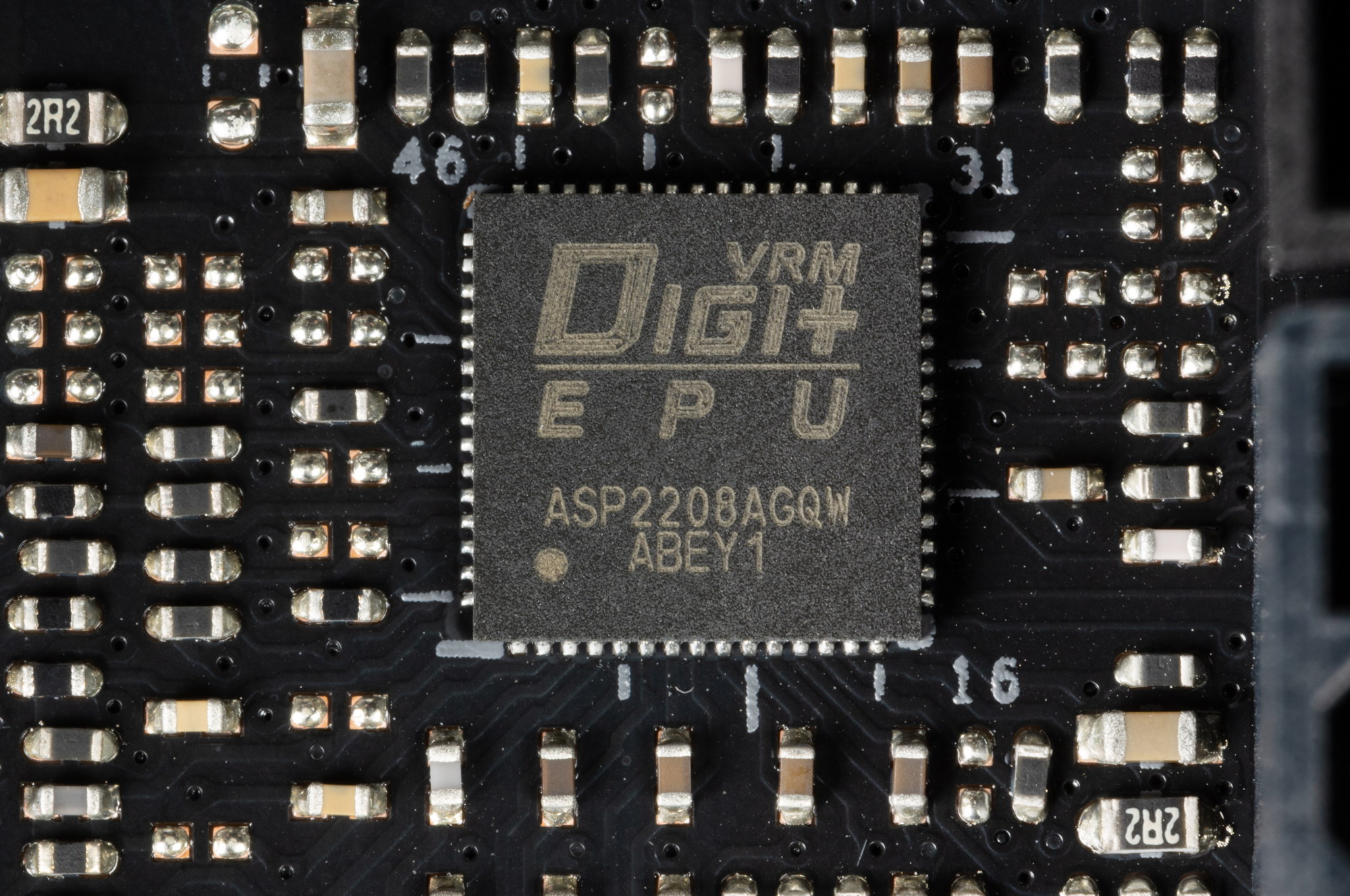

Управляет фазами VCore и VDD_MISC фирменный цифровой контроллер Digi ASP 2208 от Asus (какой в реальности контроллер скрыт под этой маркировкой — мы не знаем). Есть некоторые сведения, что он способен напрямую работать максимум с 16 фазами питания, но точной информации нет.

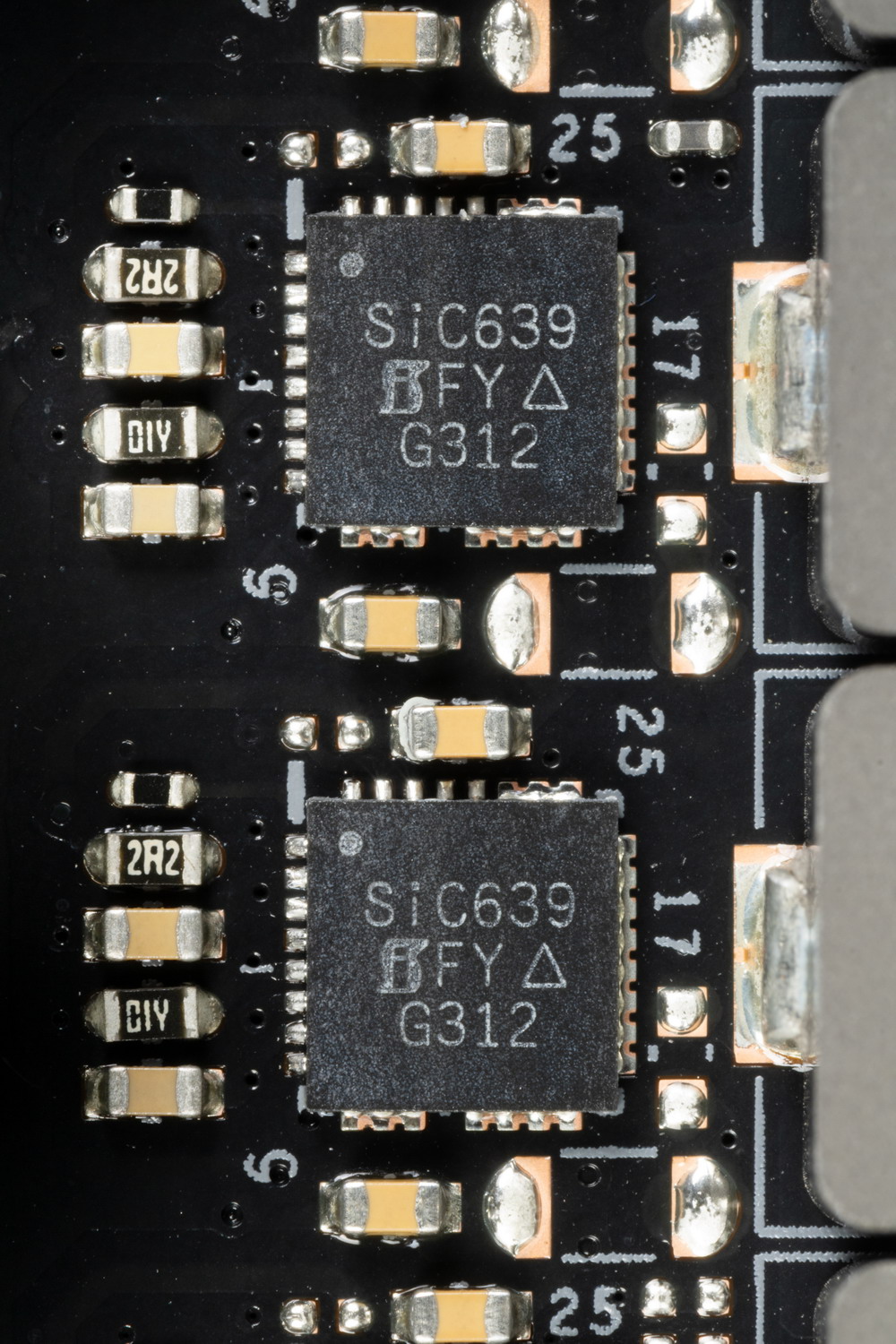

Каждая фаза имеет по транзисторной сборке SiC639 от Vishay (до 50А).

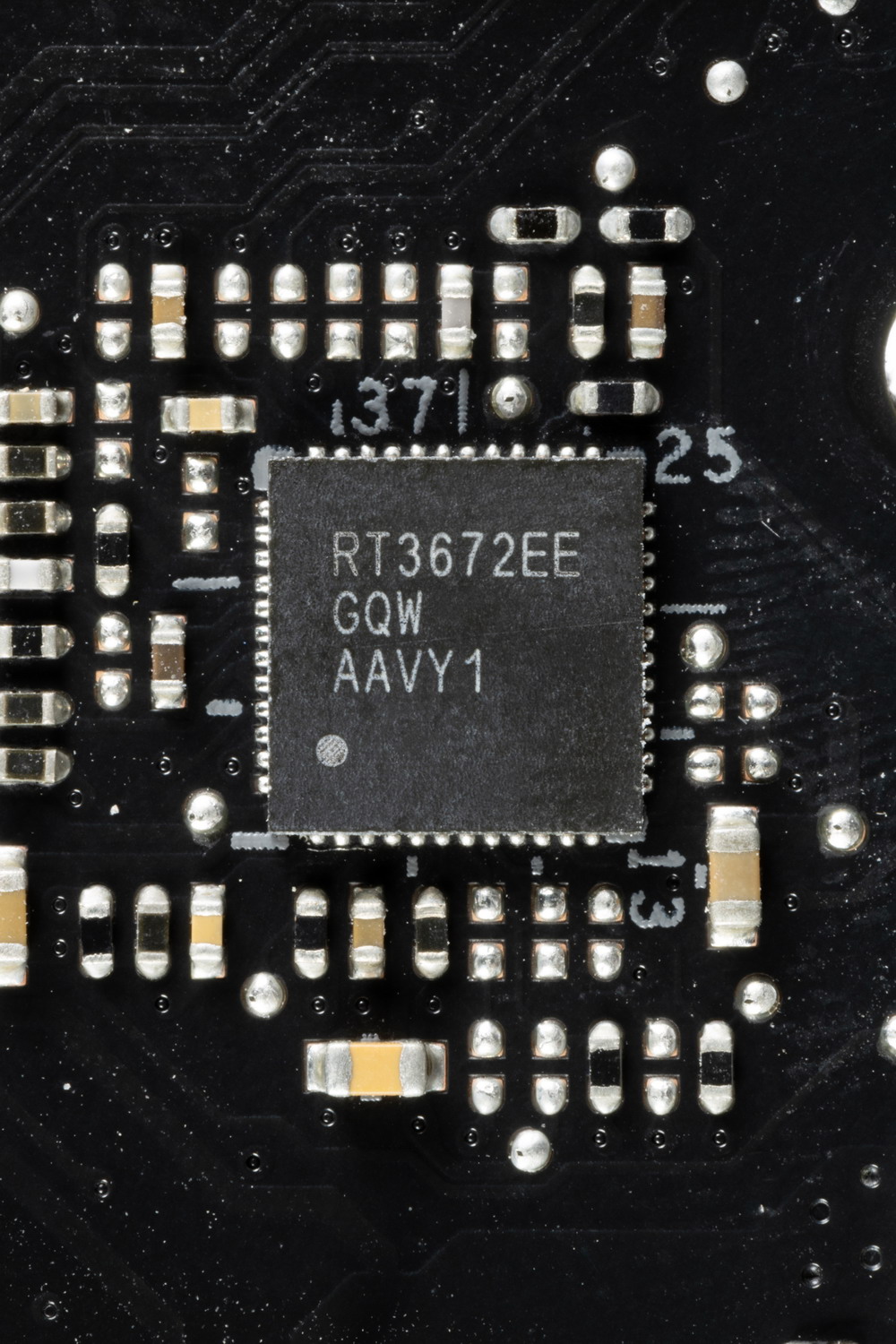

Две фазы питания SoC управляются своим ШИМ-контроллером от Richtek.
Теперь про охлаждение.

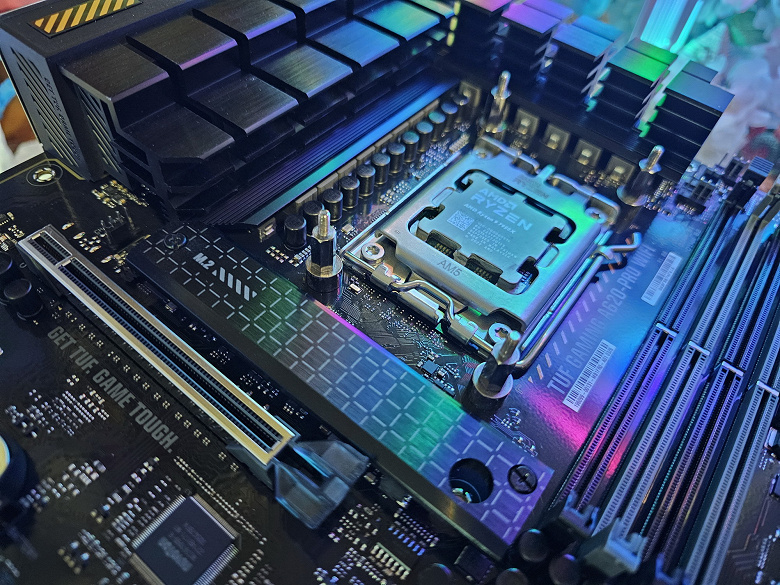

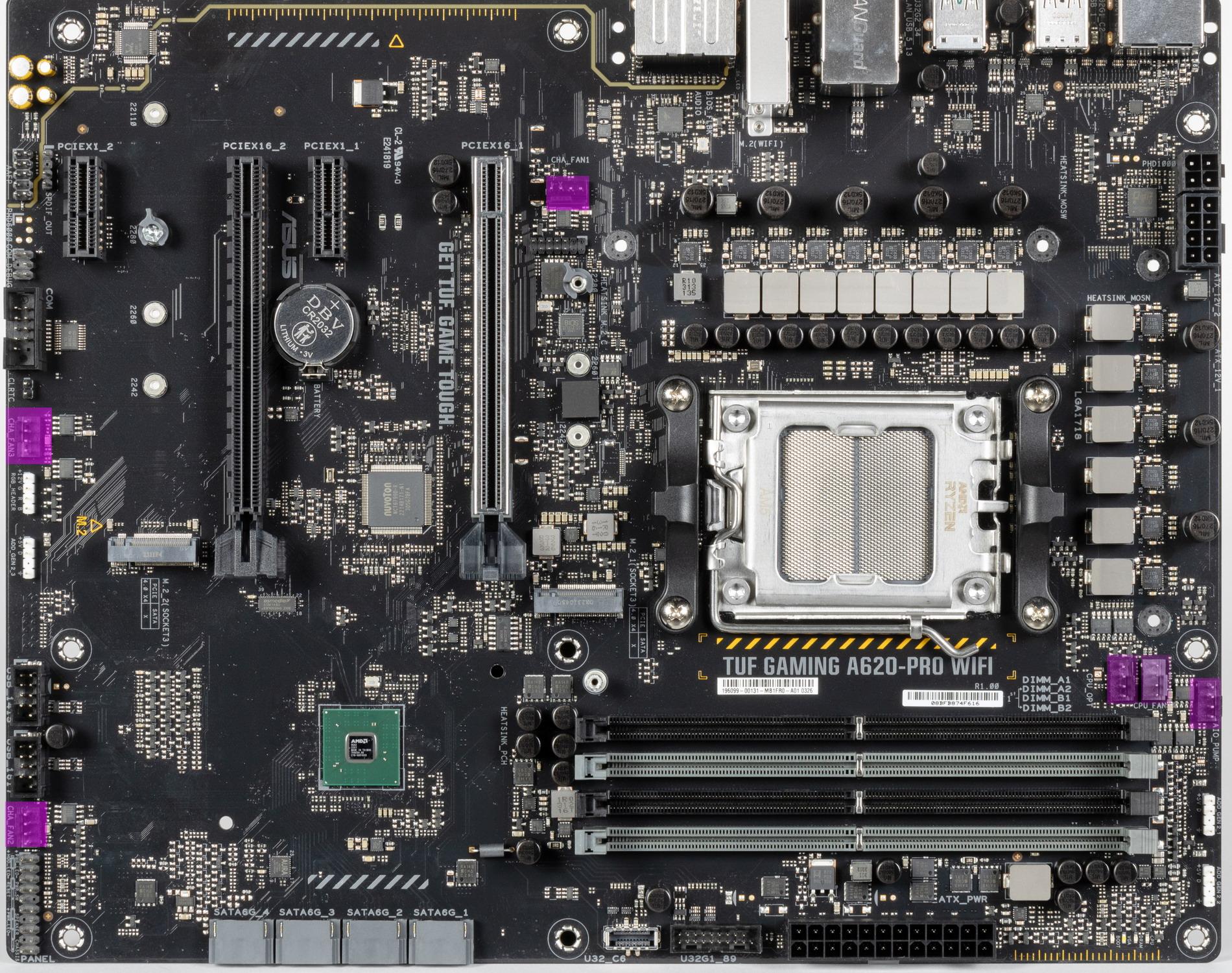

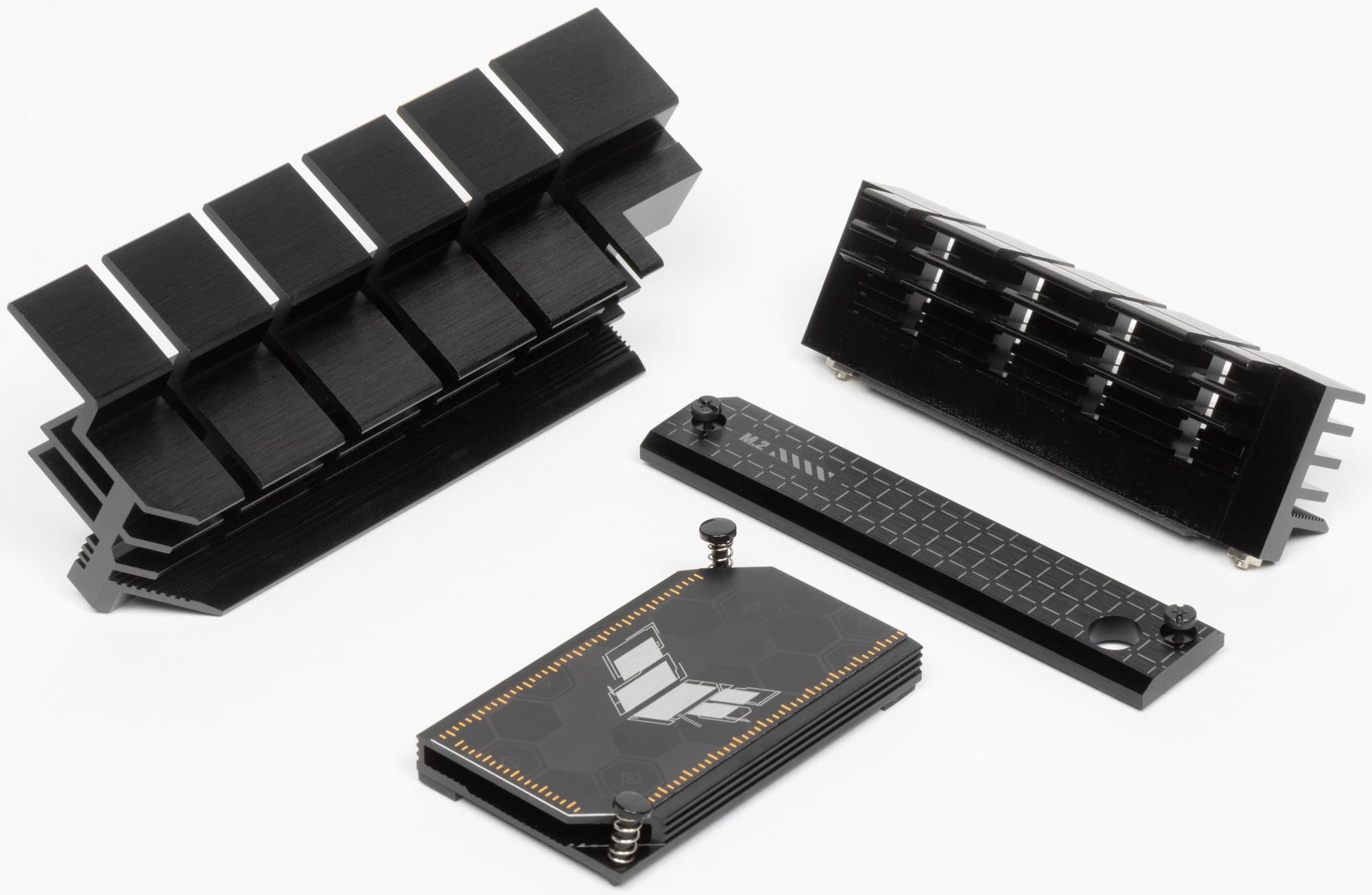

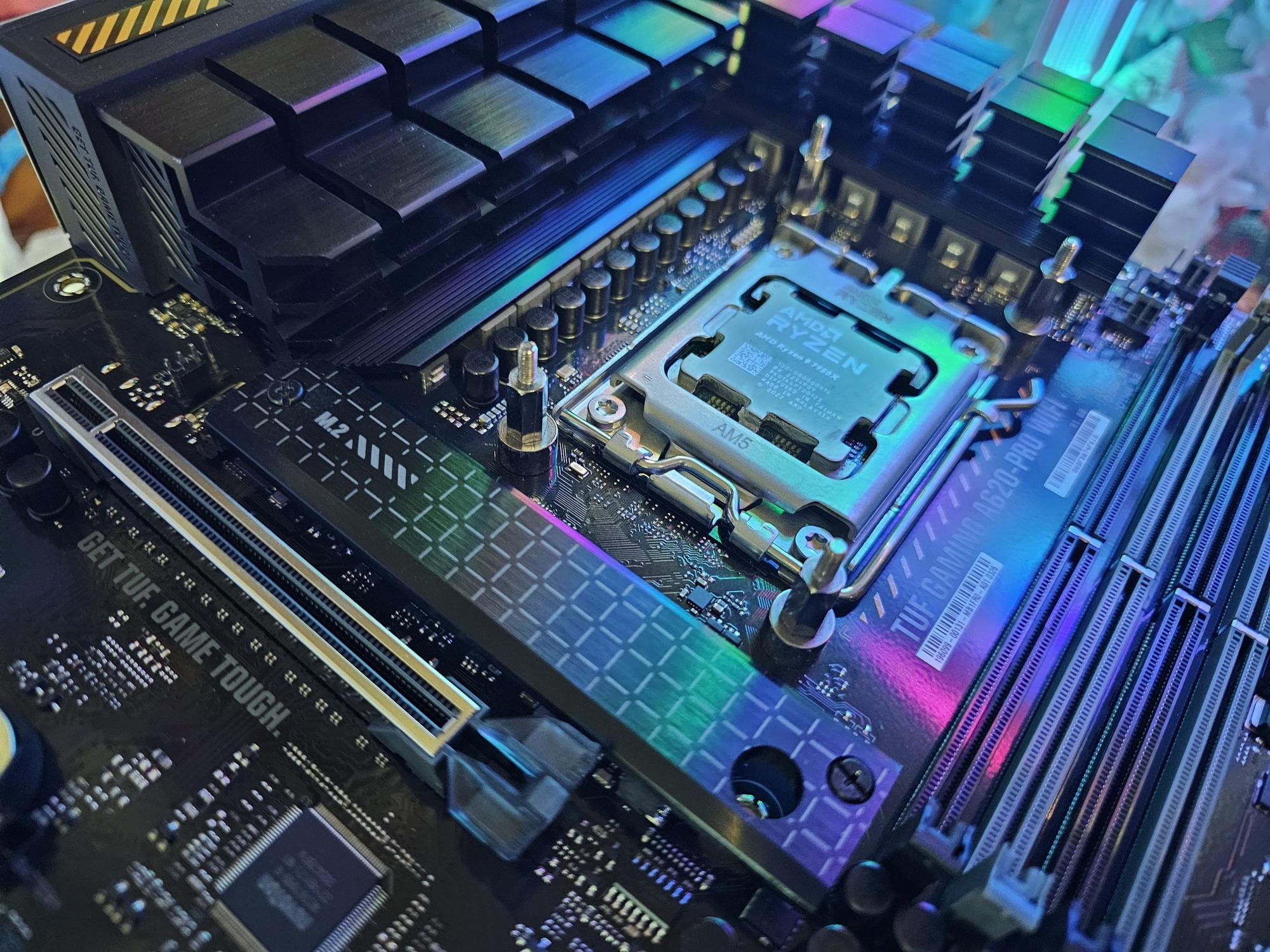

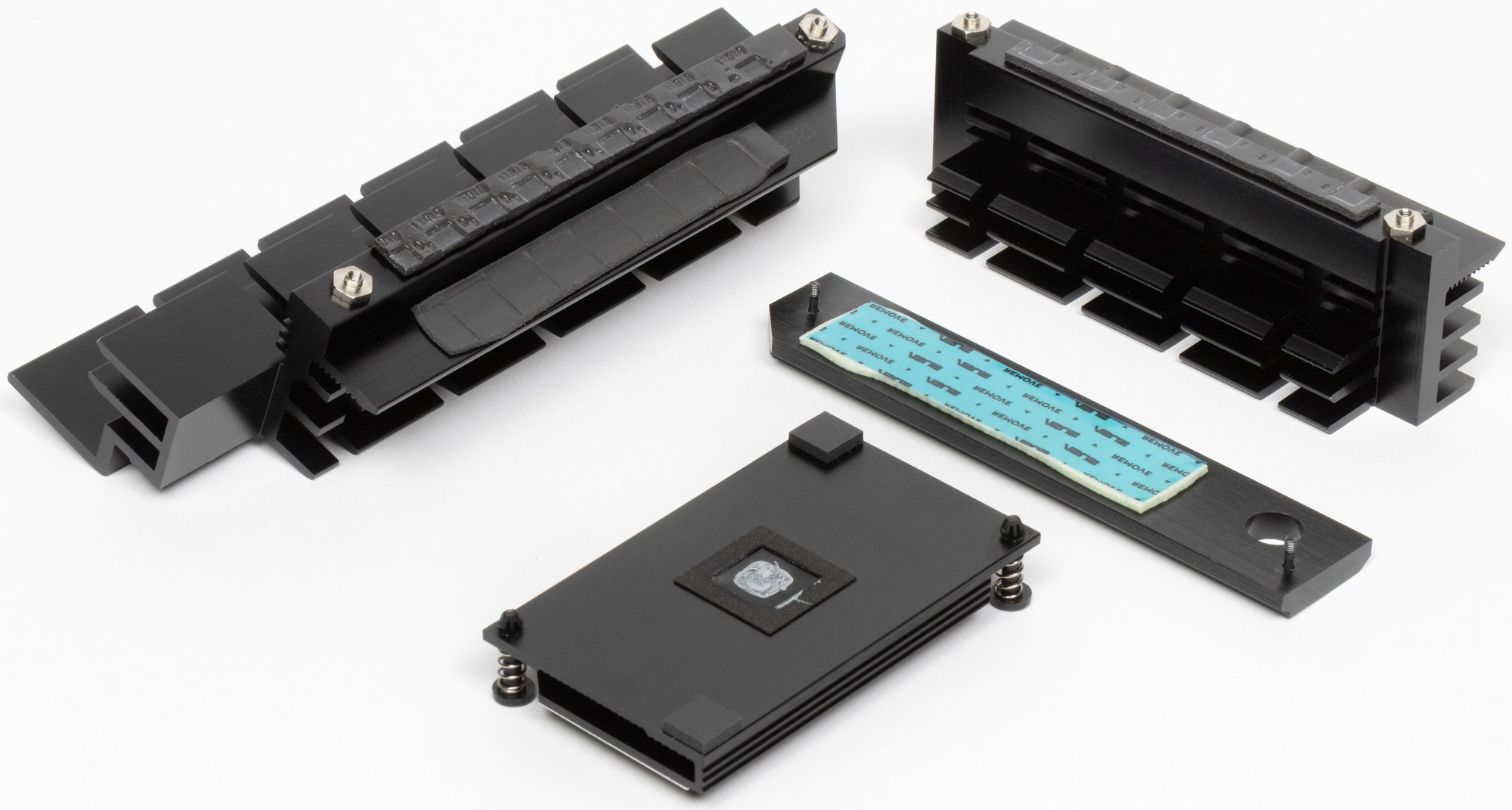

Почти все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

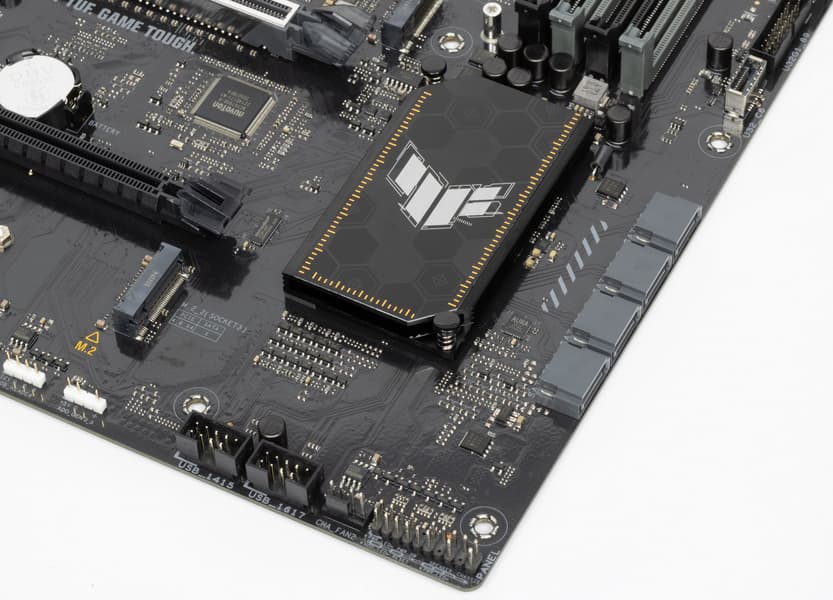

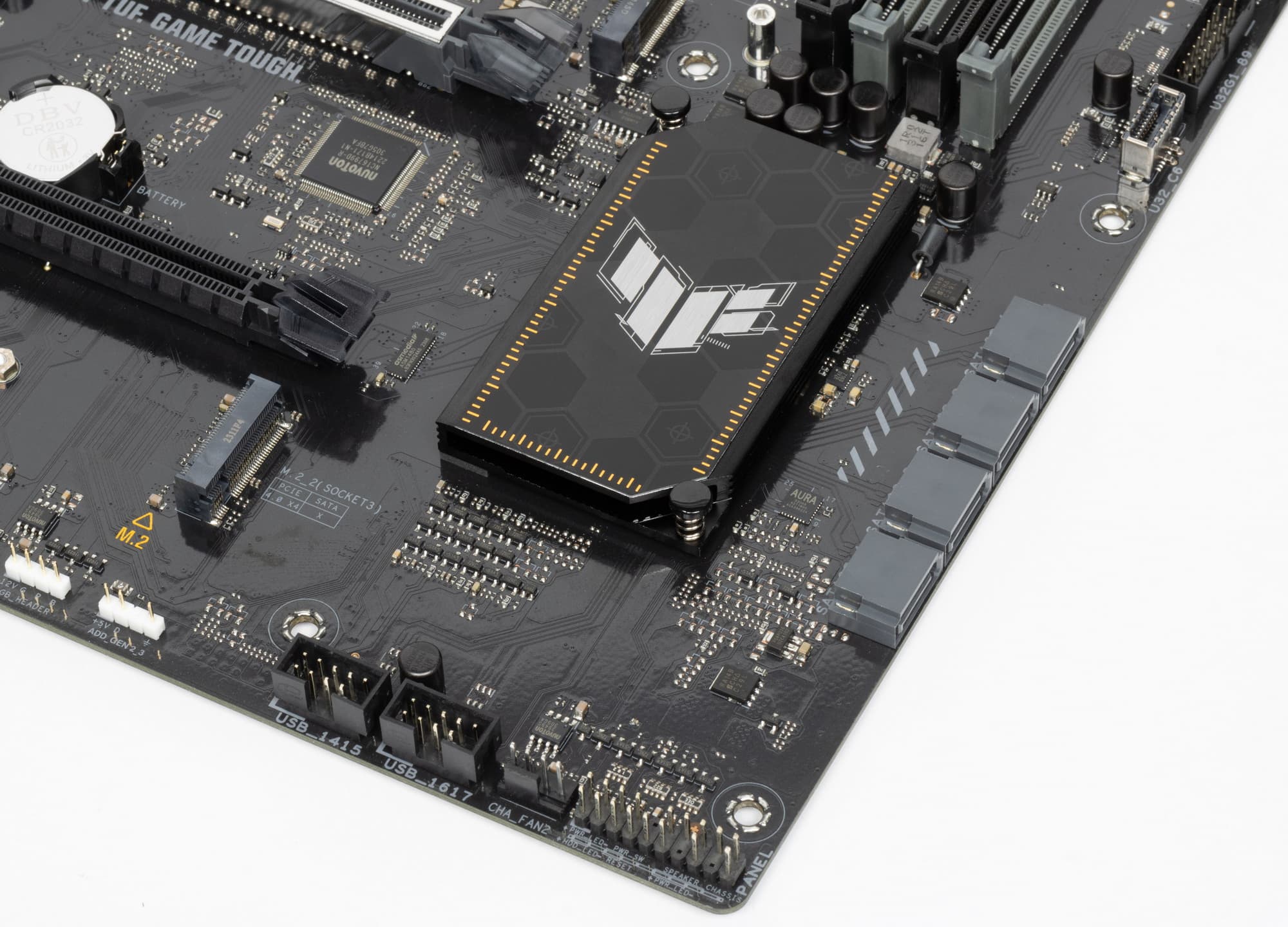

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.
Почему же не все, а почти все потенциально греющиеся элементы? Как я уже упоминал ранее, лишь первый M.2_1 слот имеет отдельный радиатор, а второй слот M.2_2 — без охлаждения.

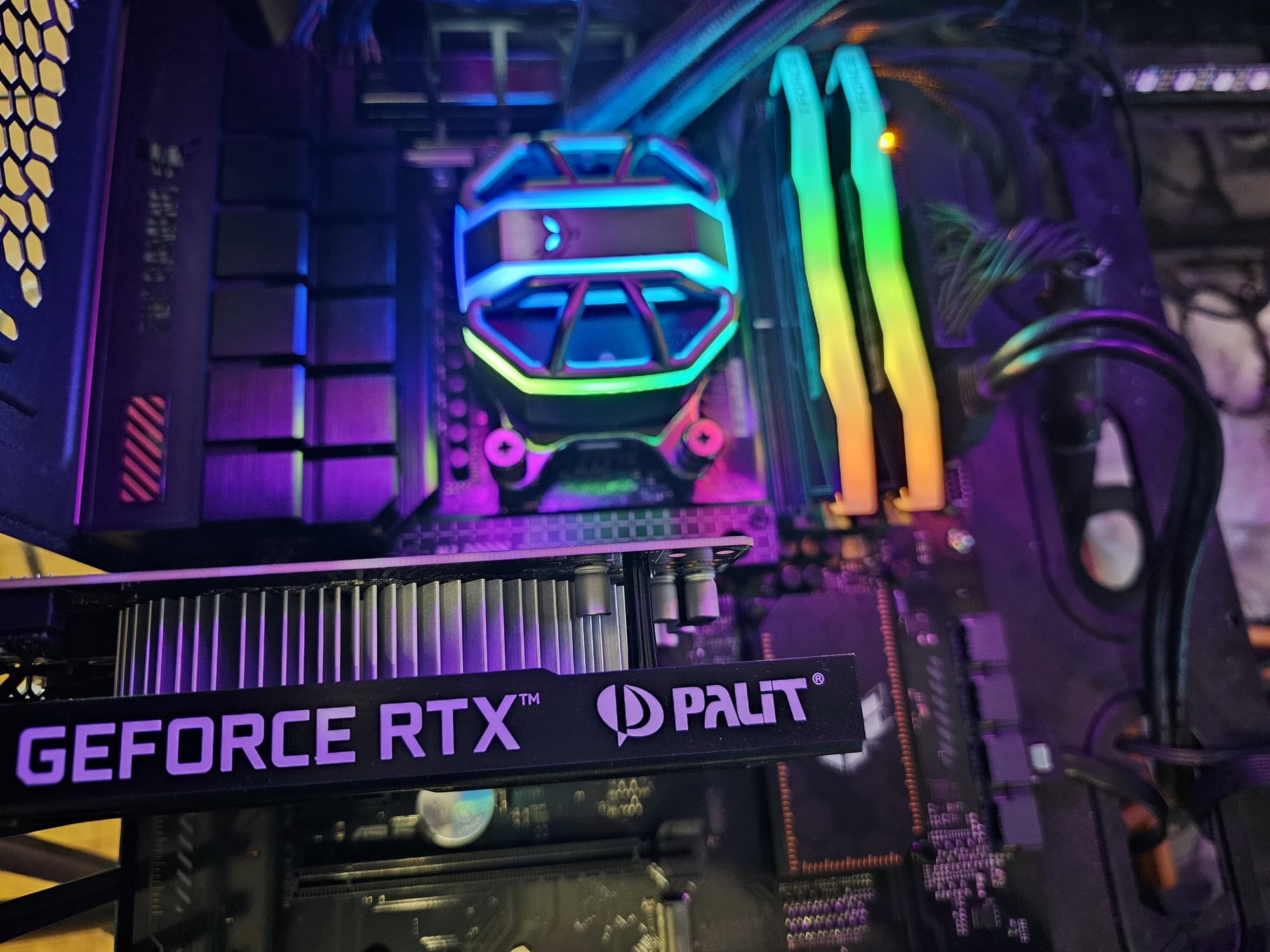

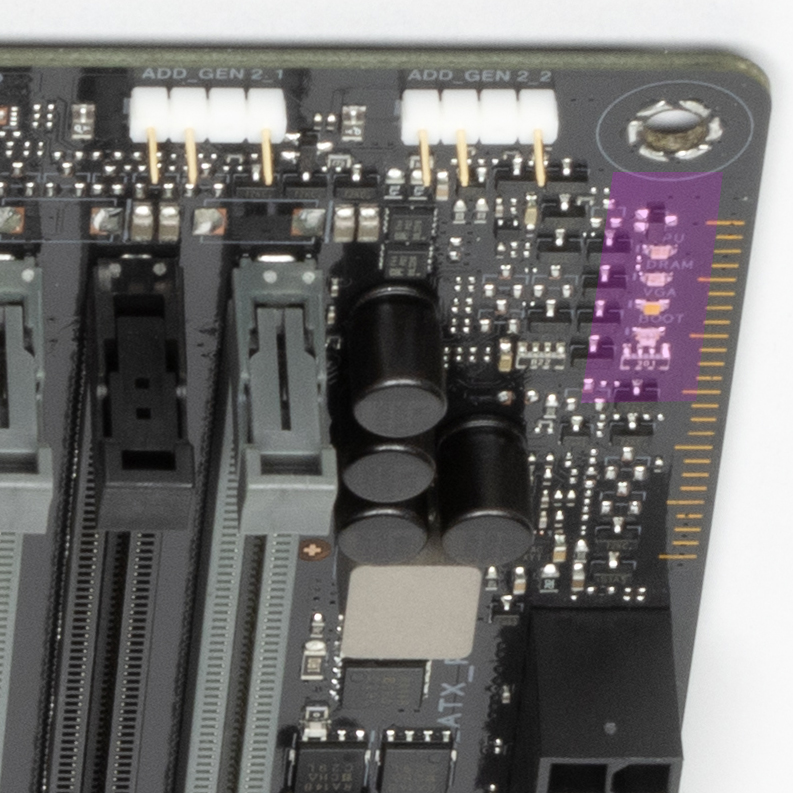

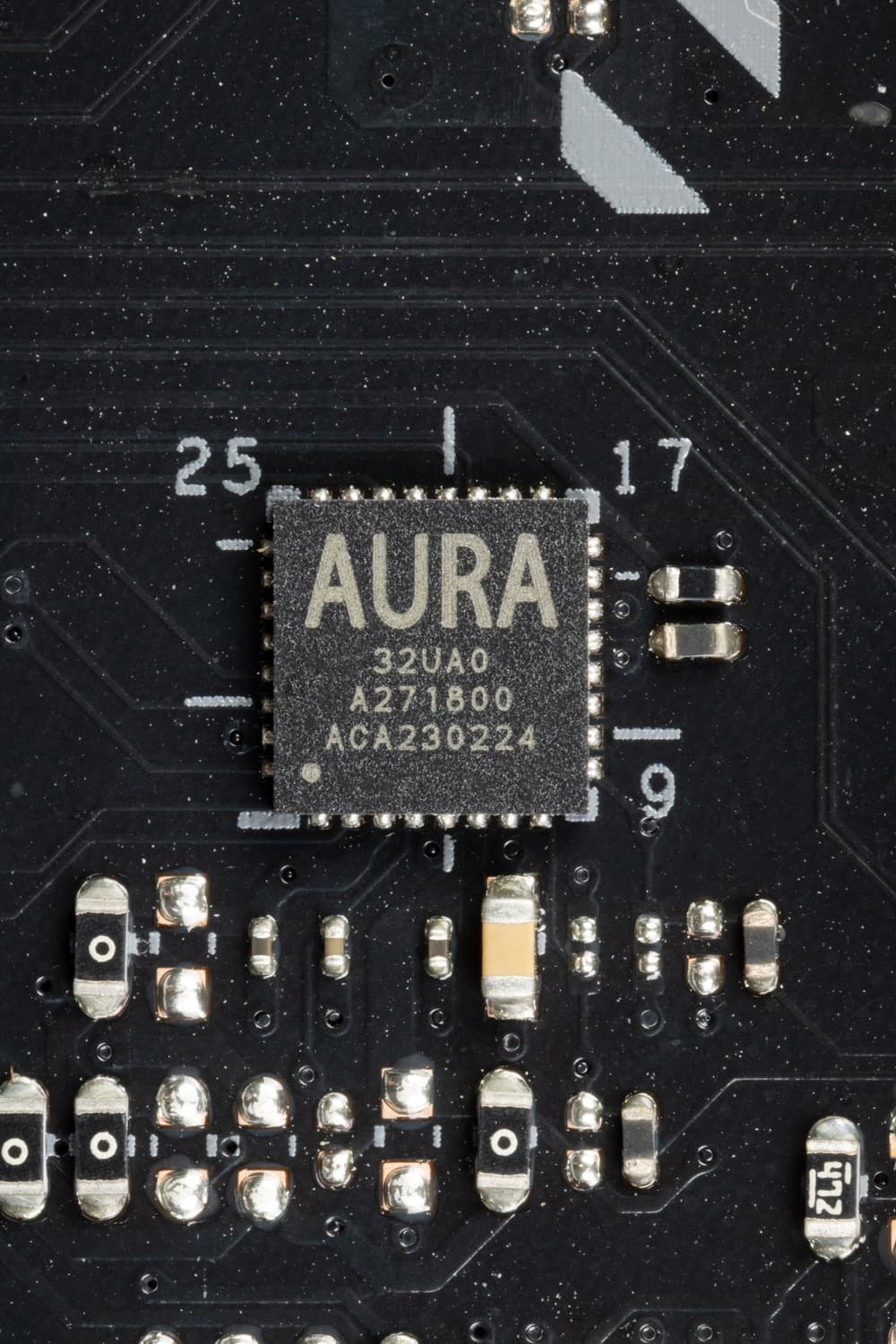

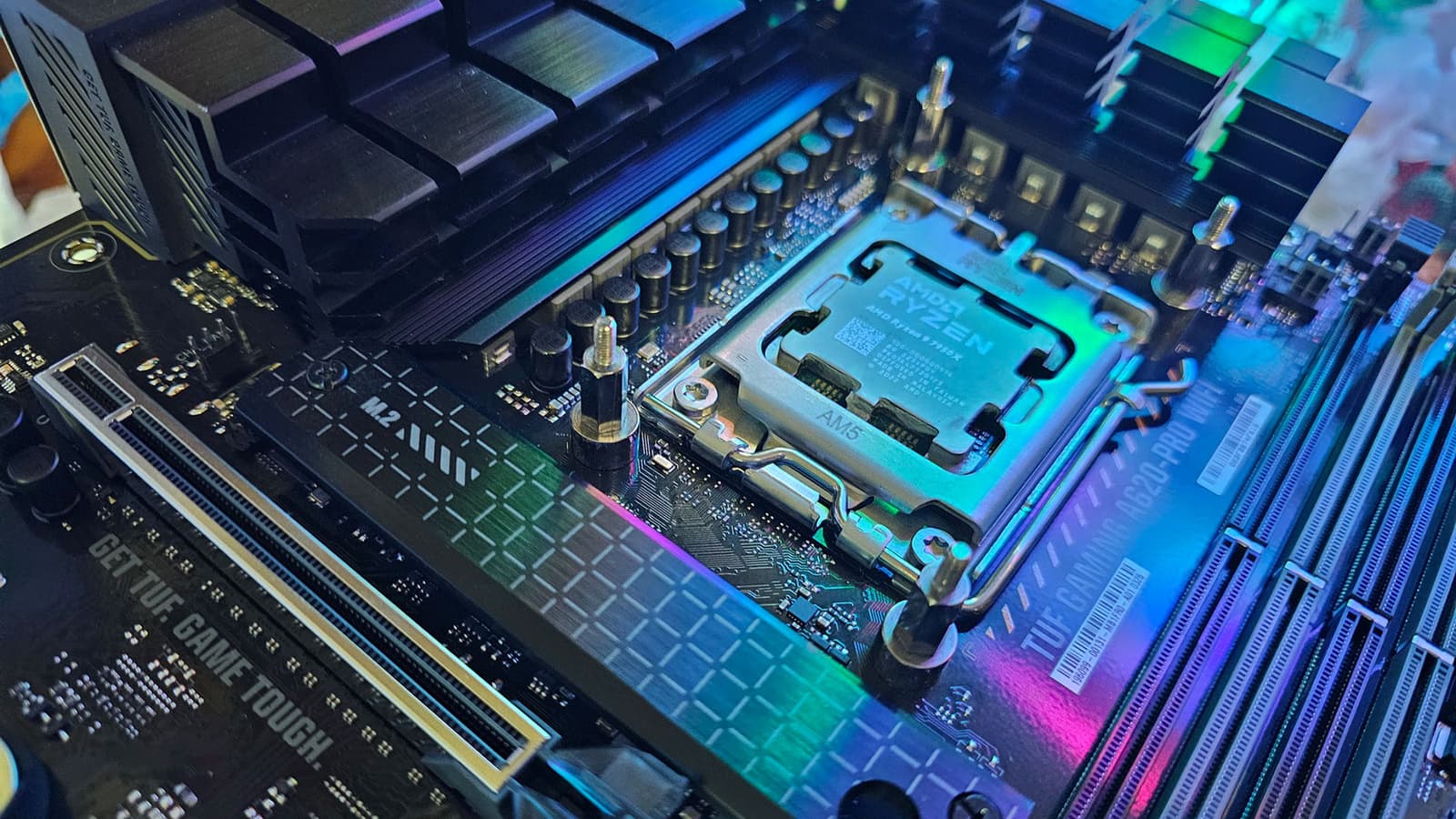

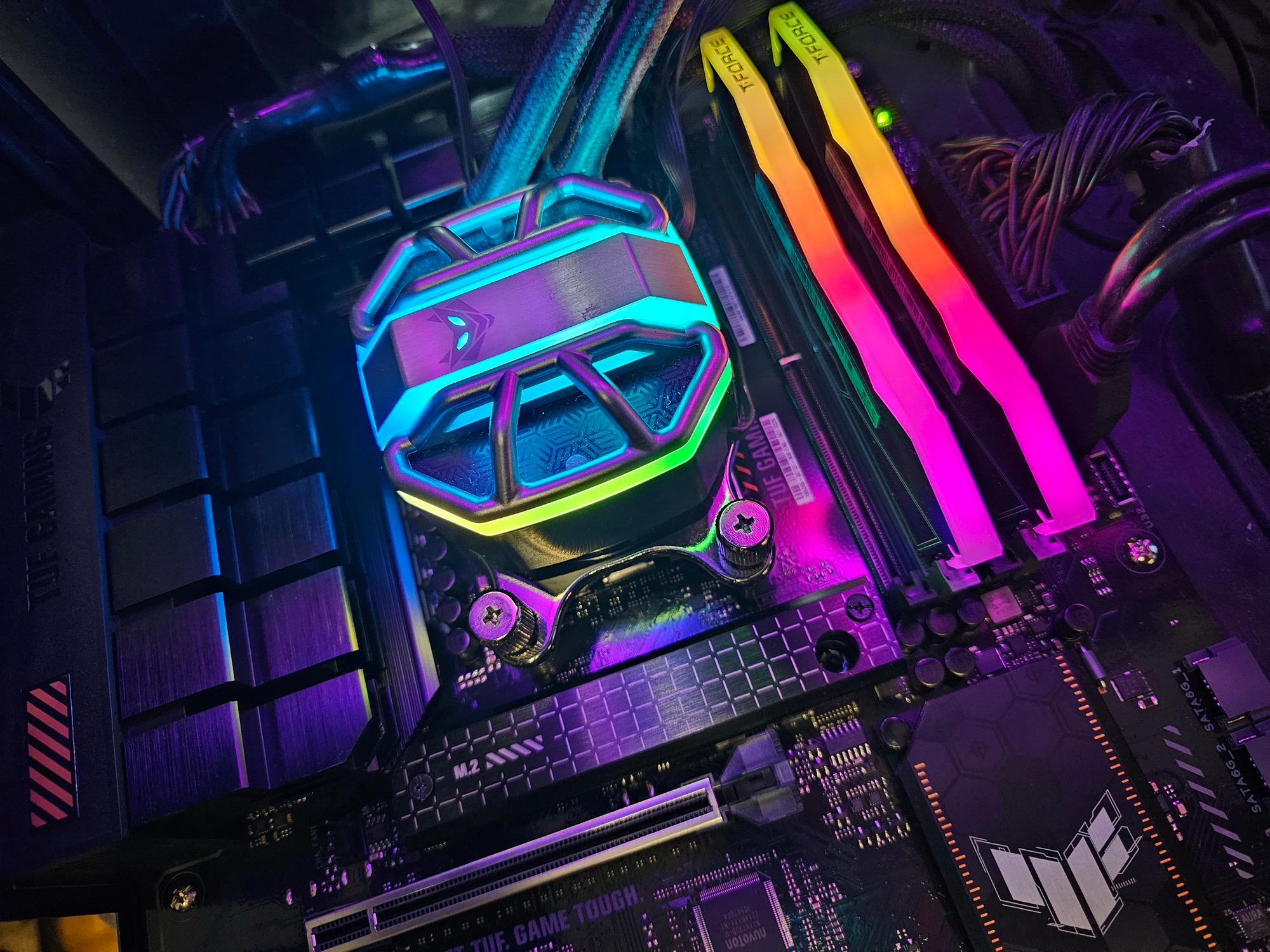

Подсветка

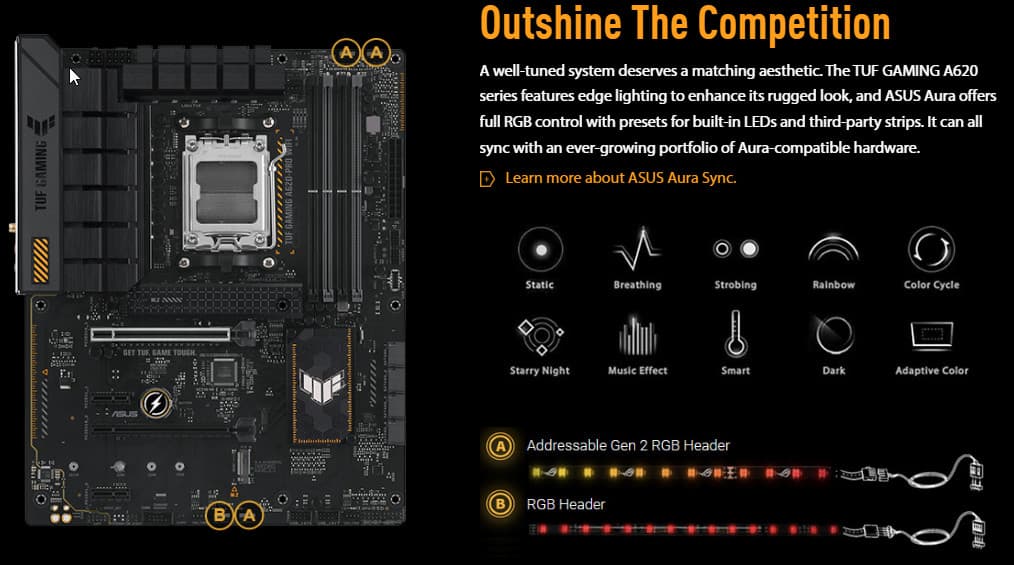

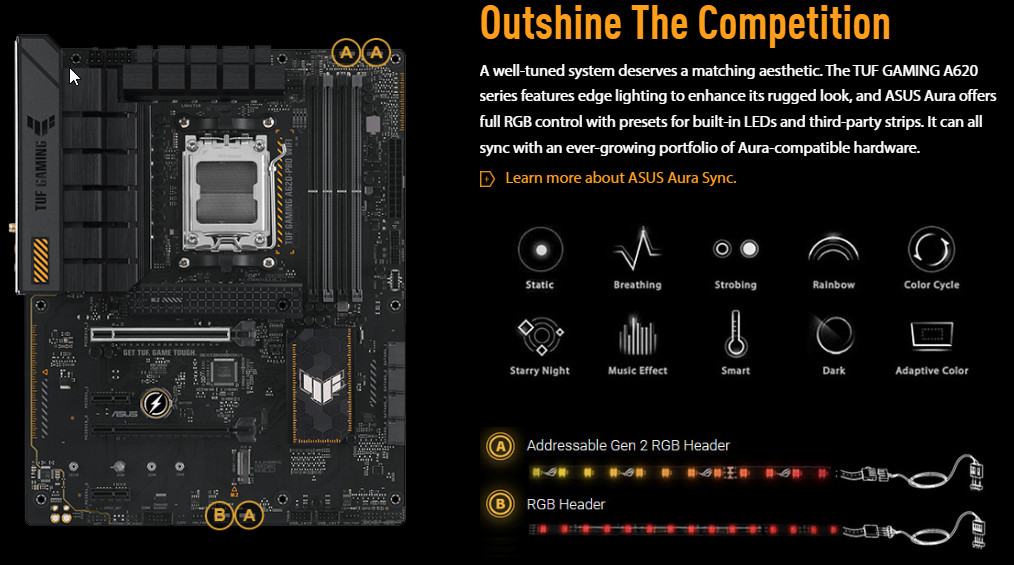

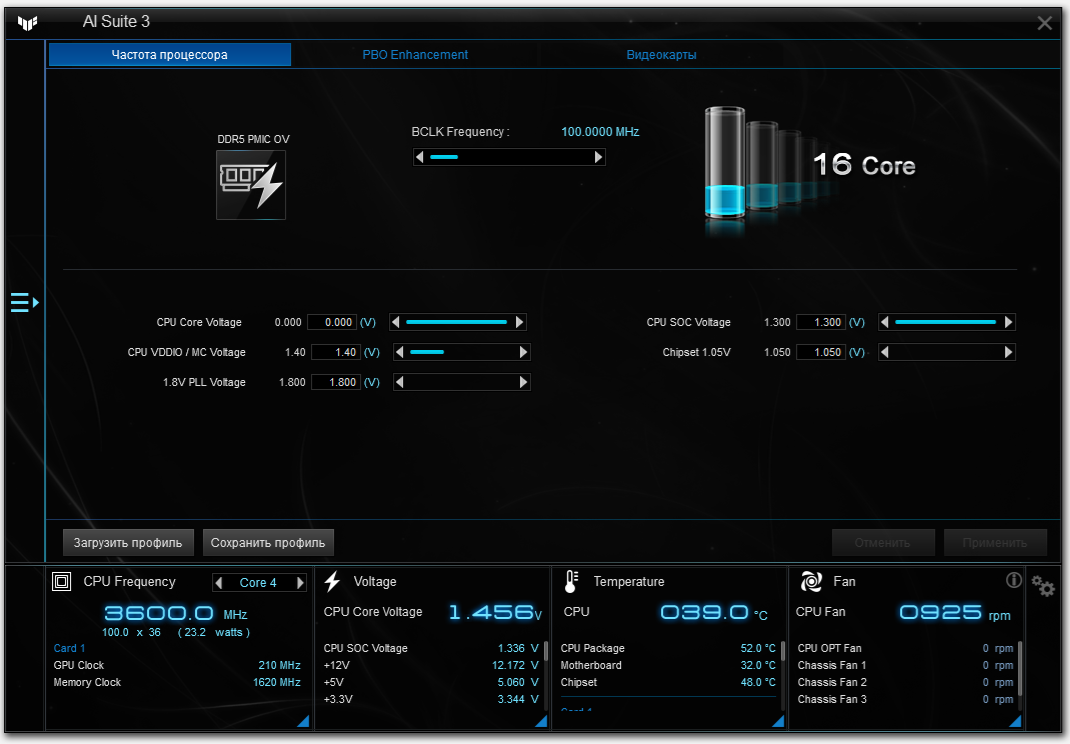

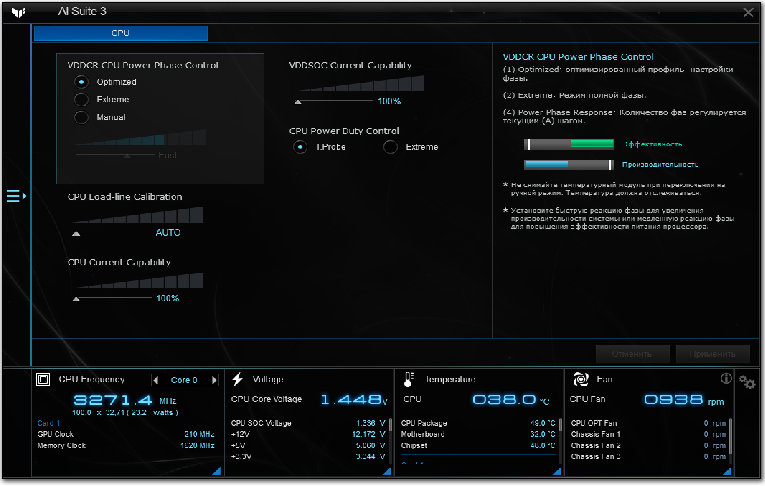

Программное обеспечение под Windows

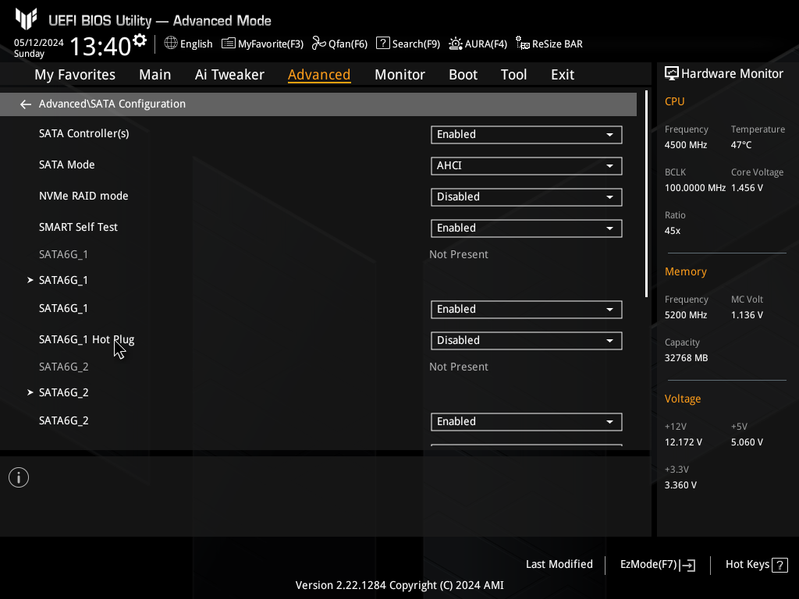

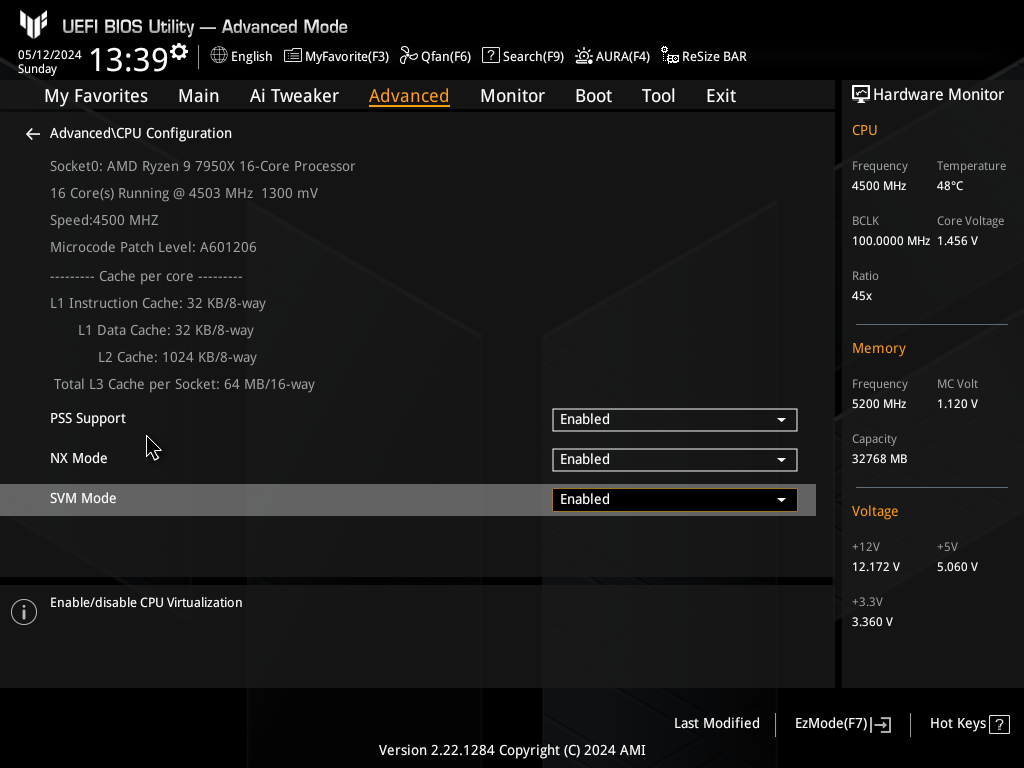

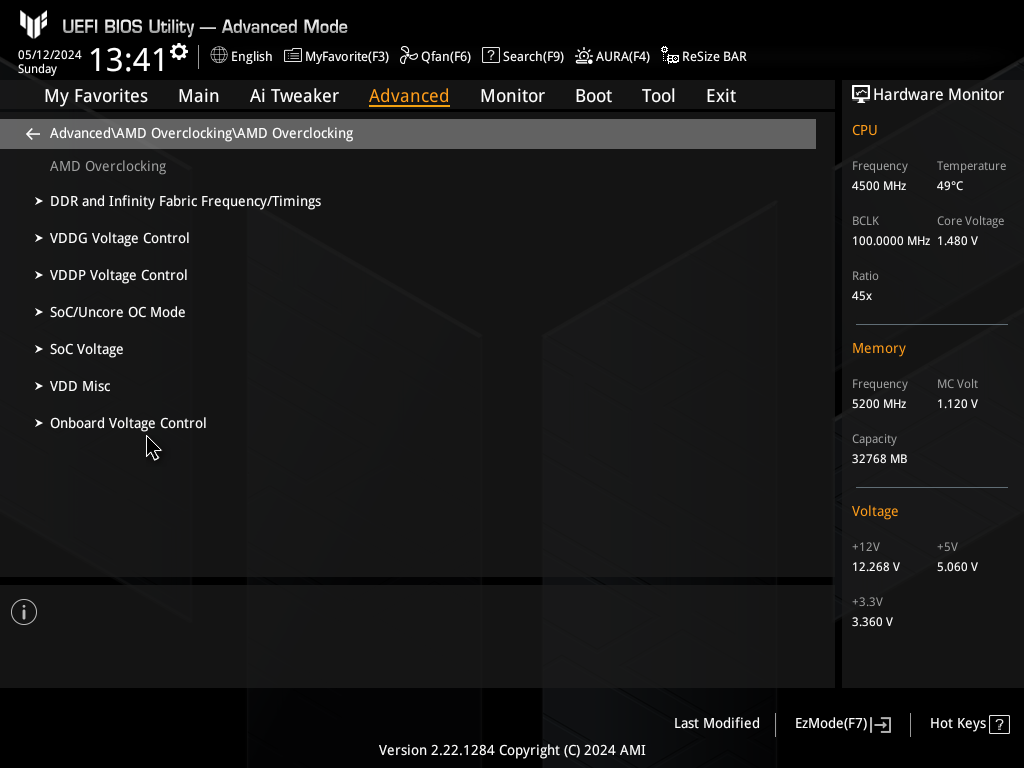

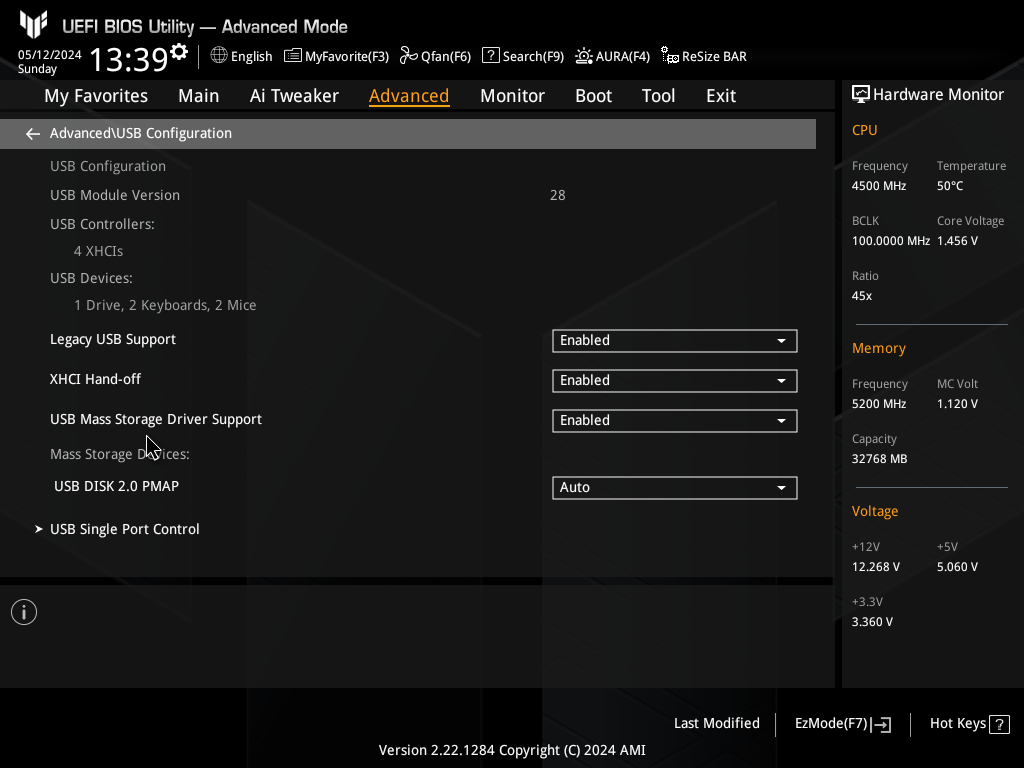

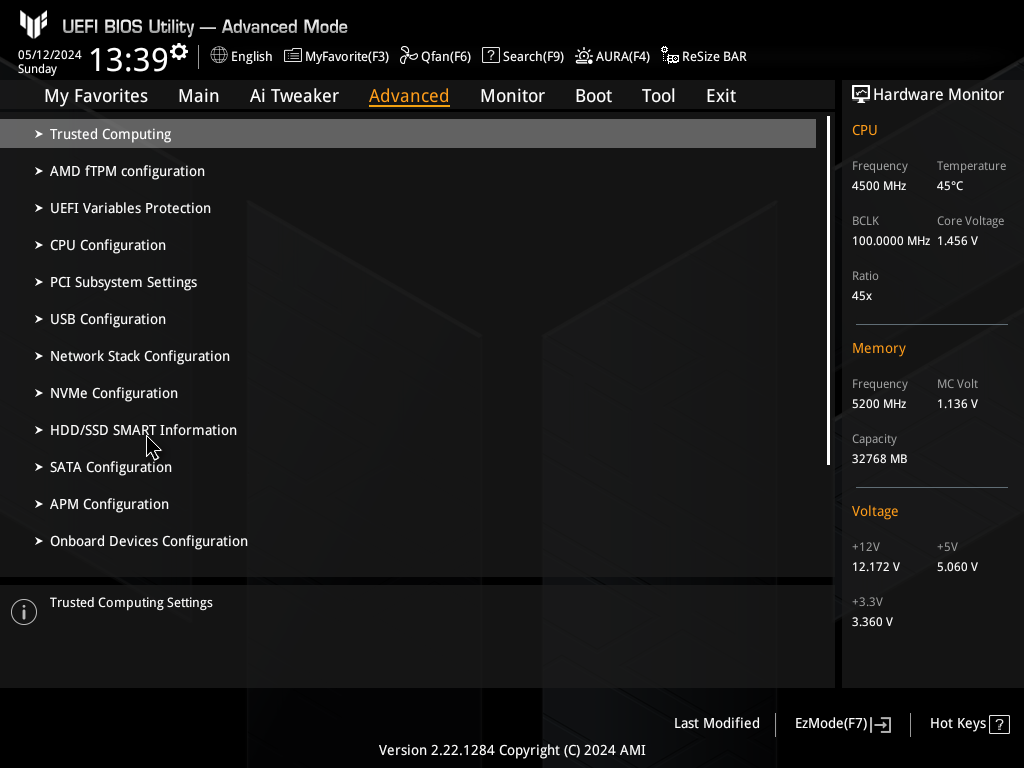

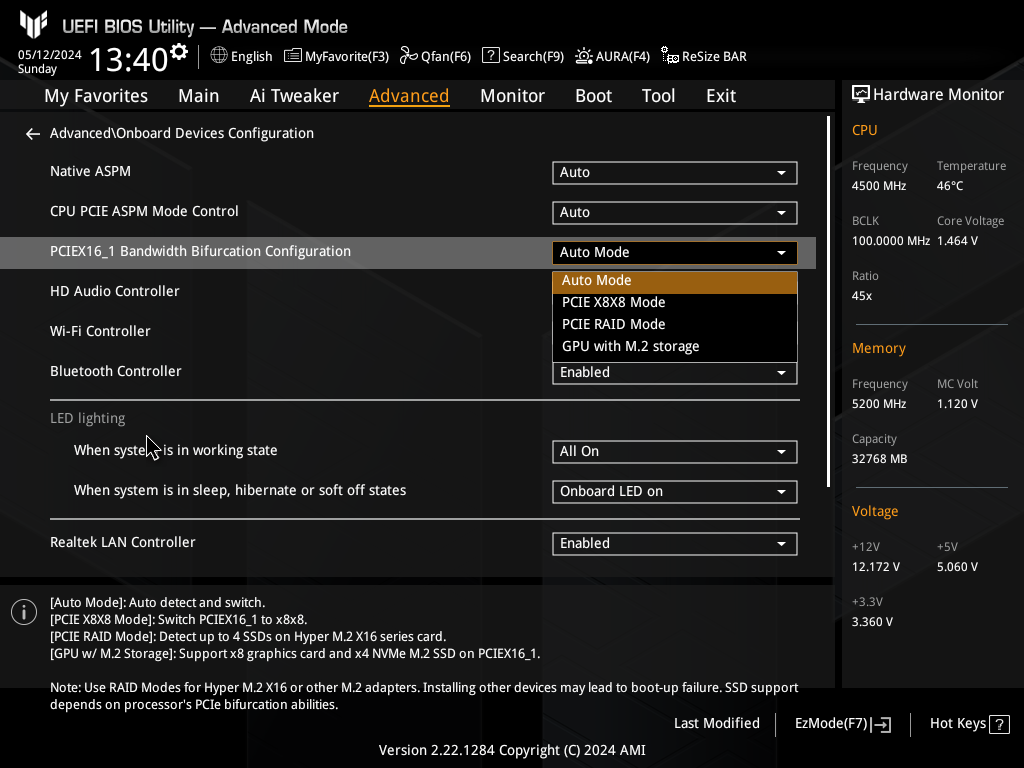

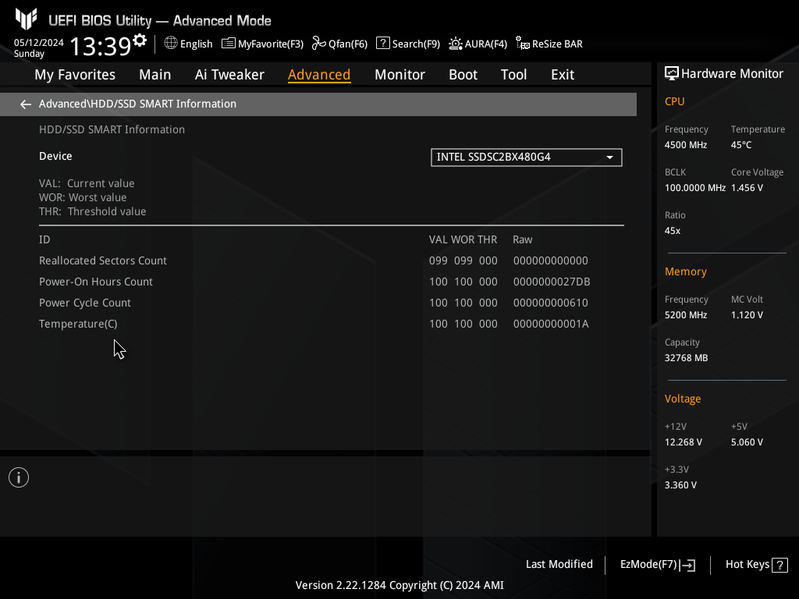

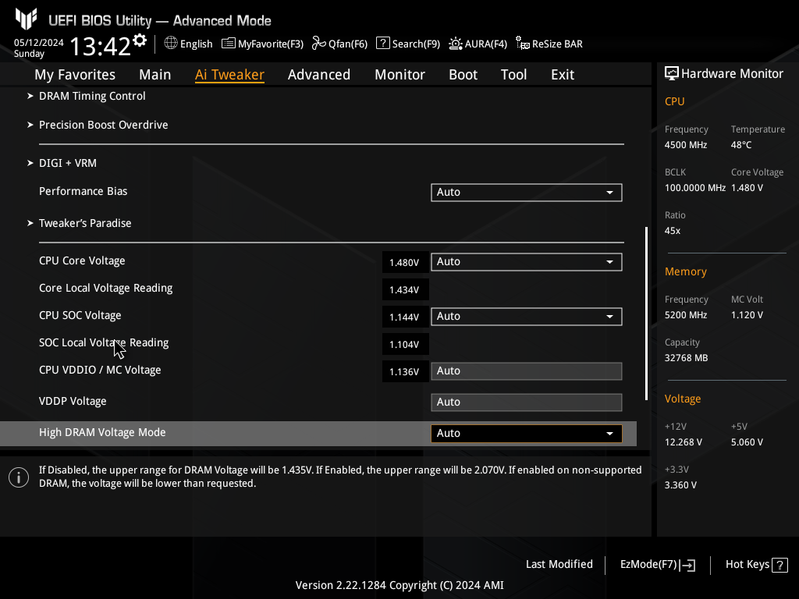

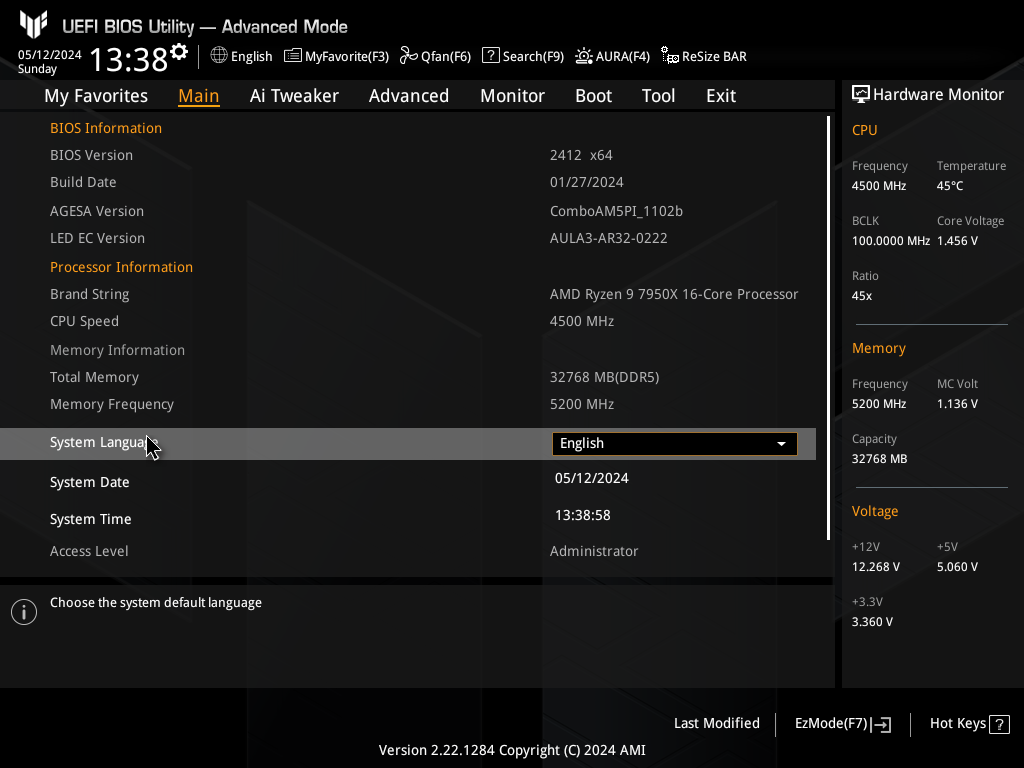

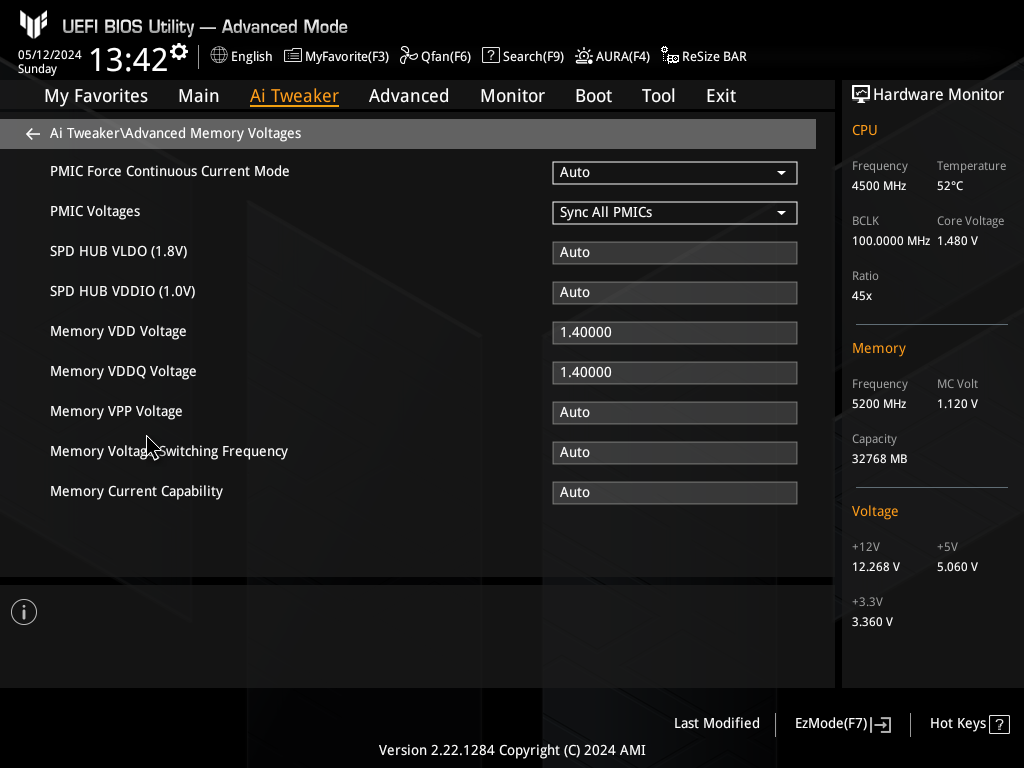

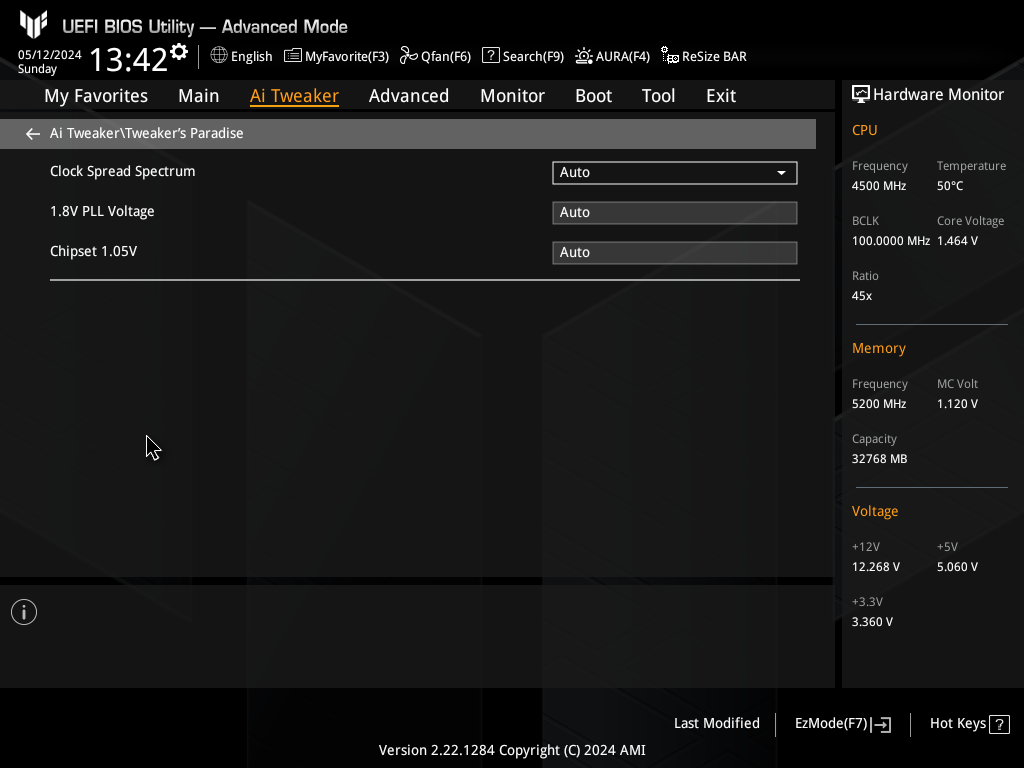

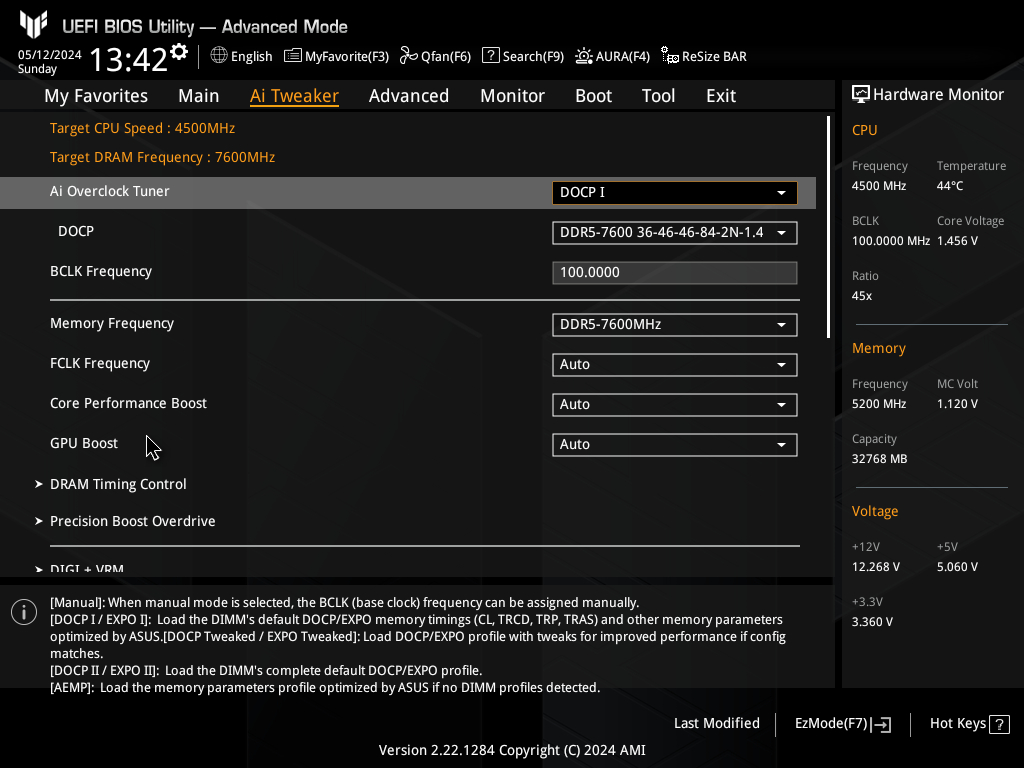

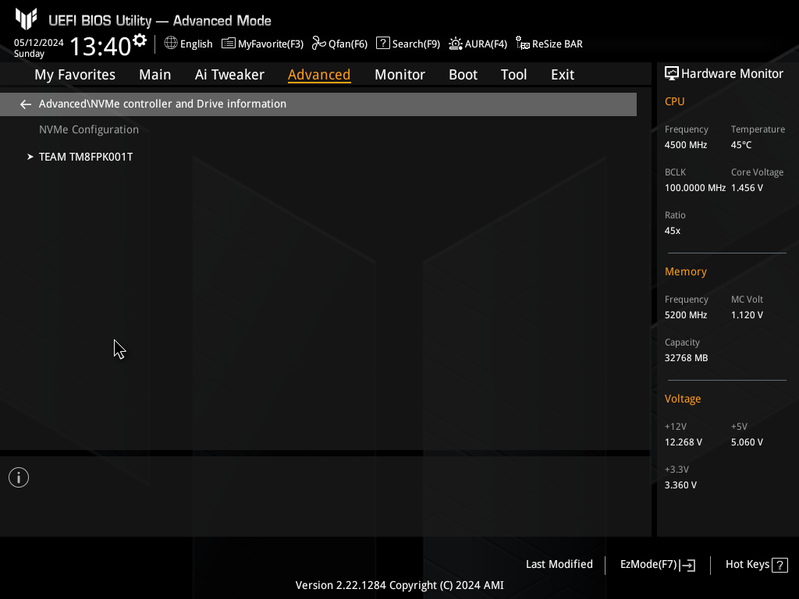

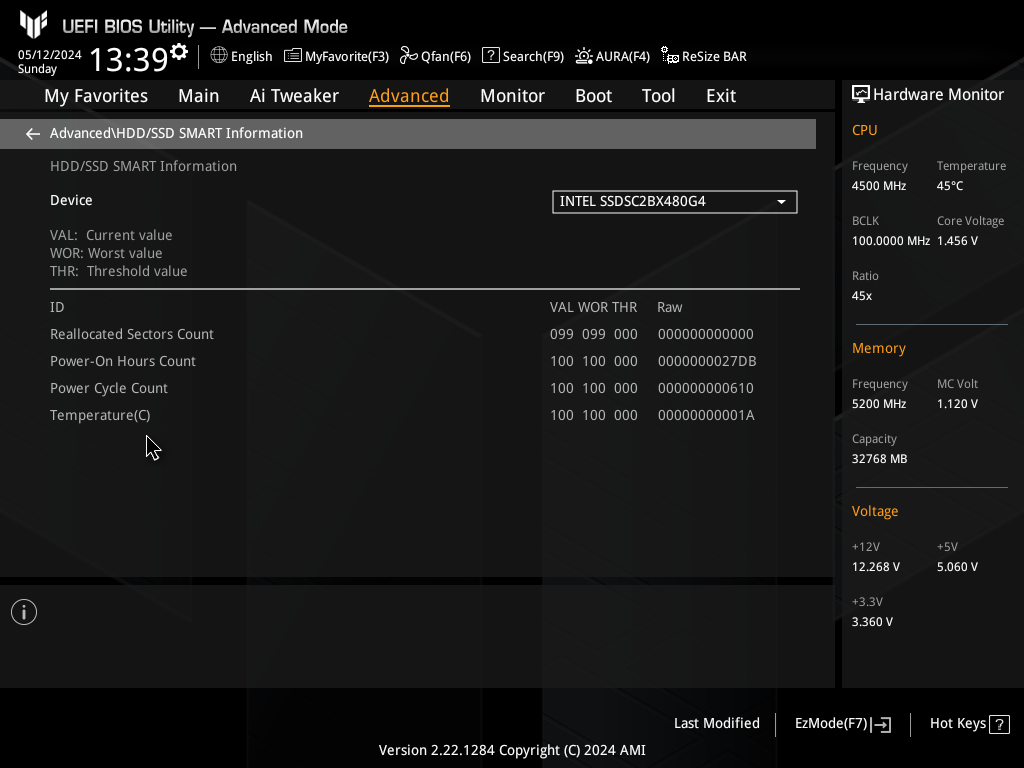

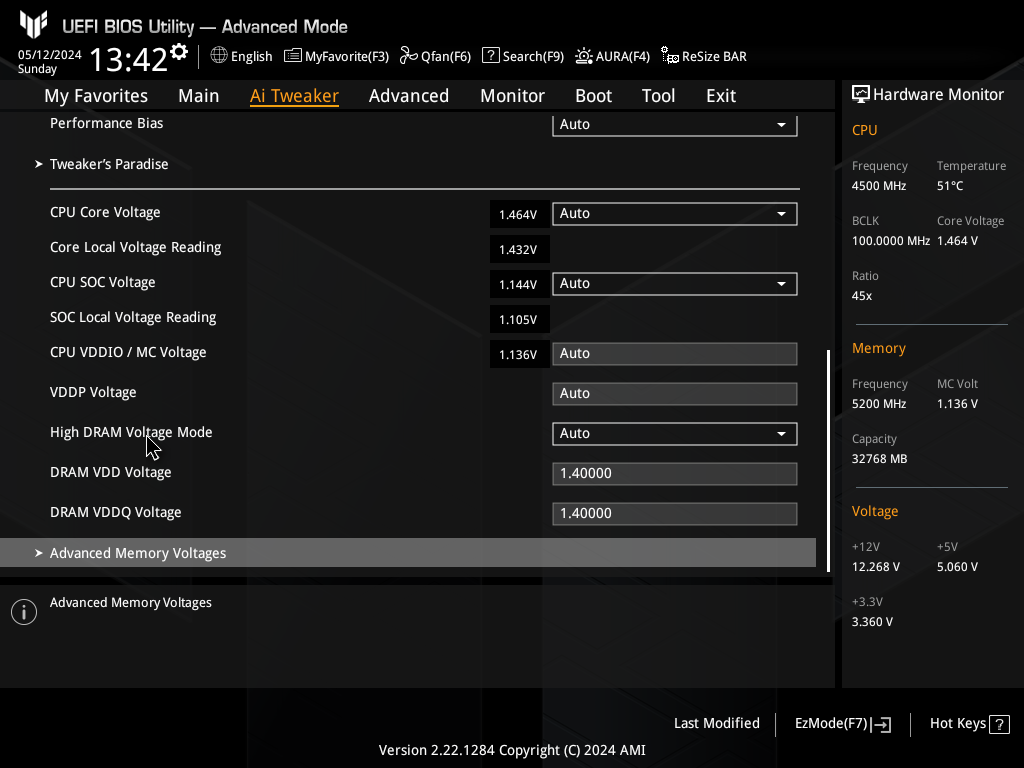

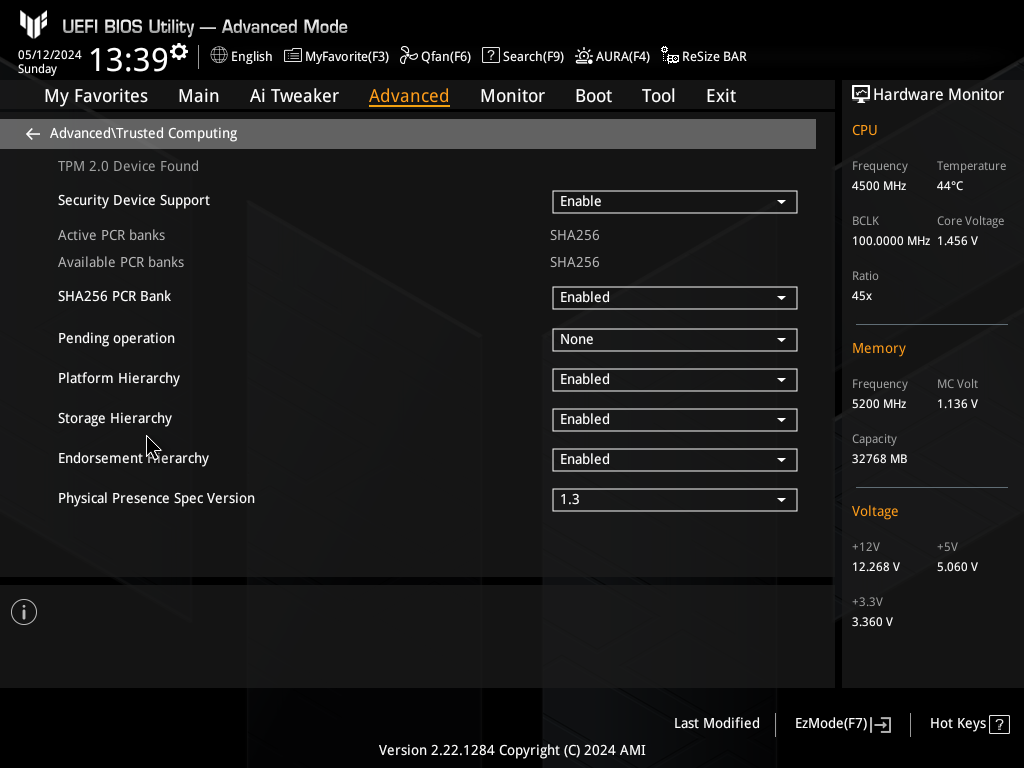

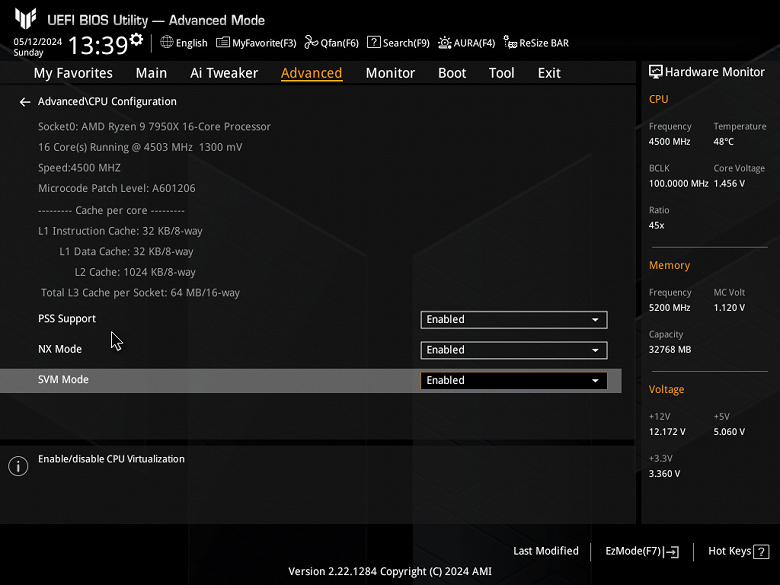

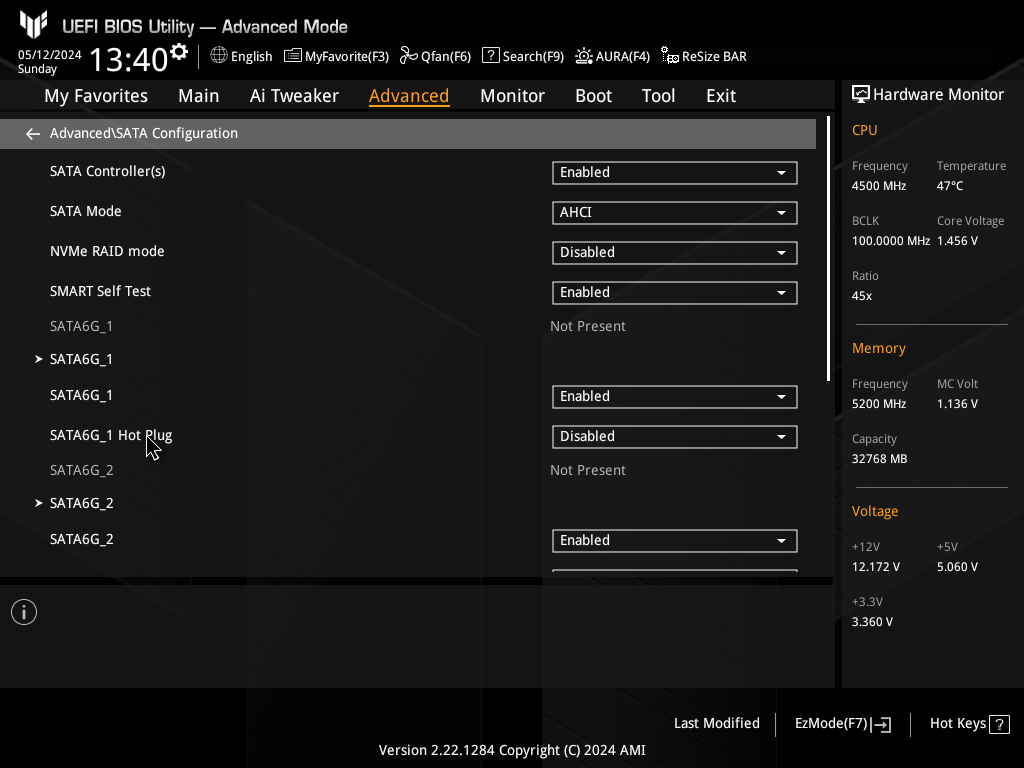

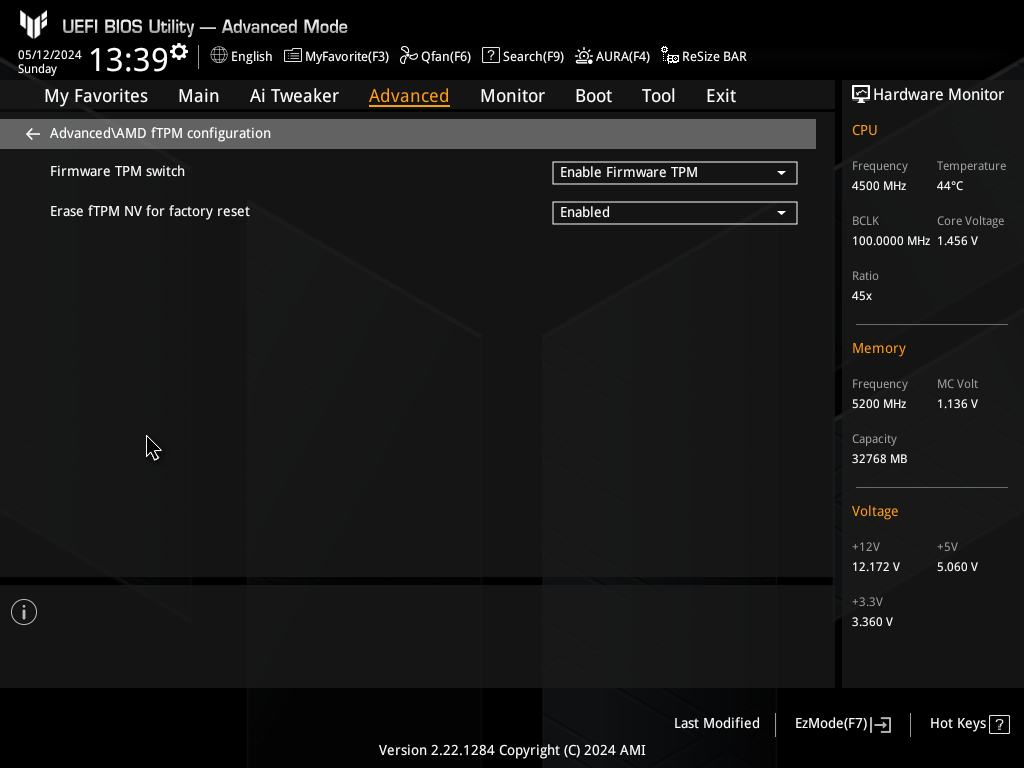

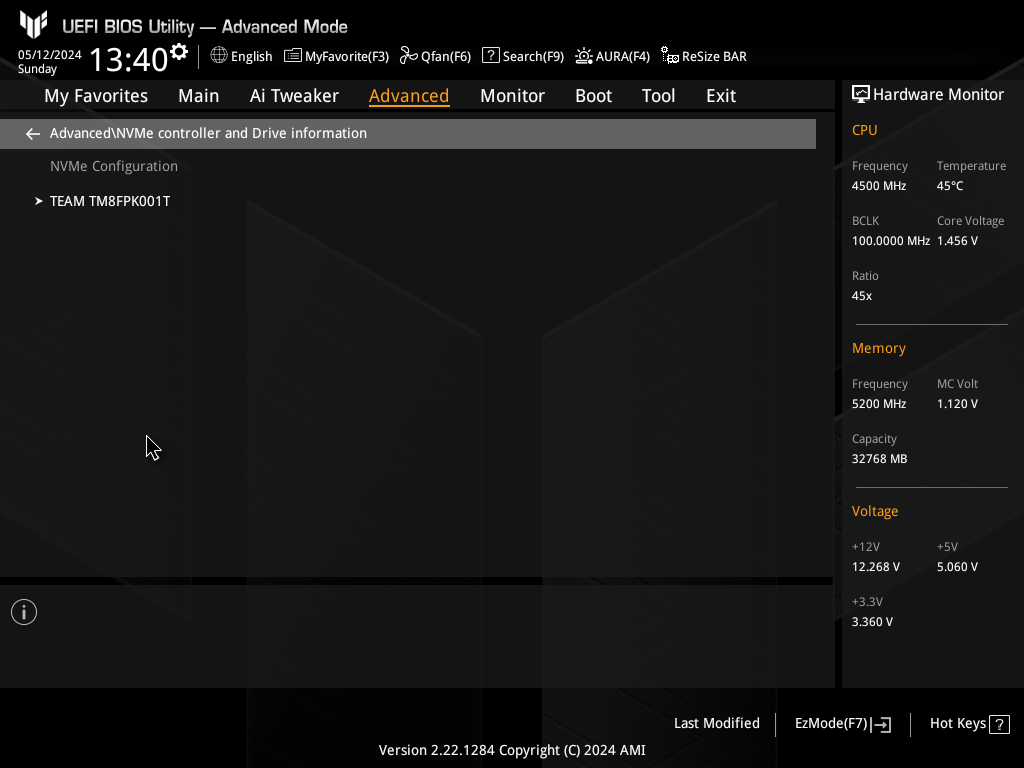

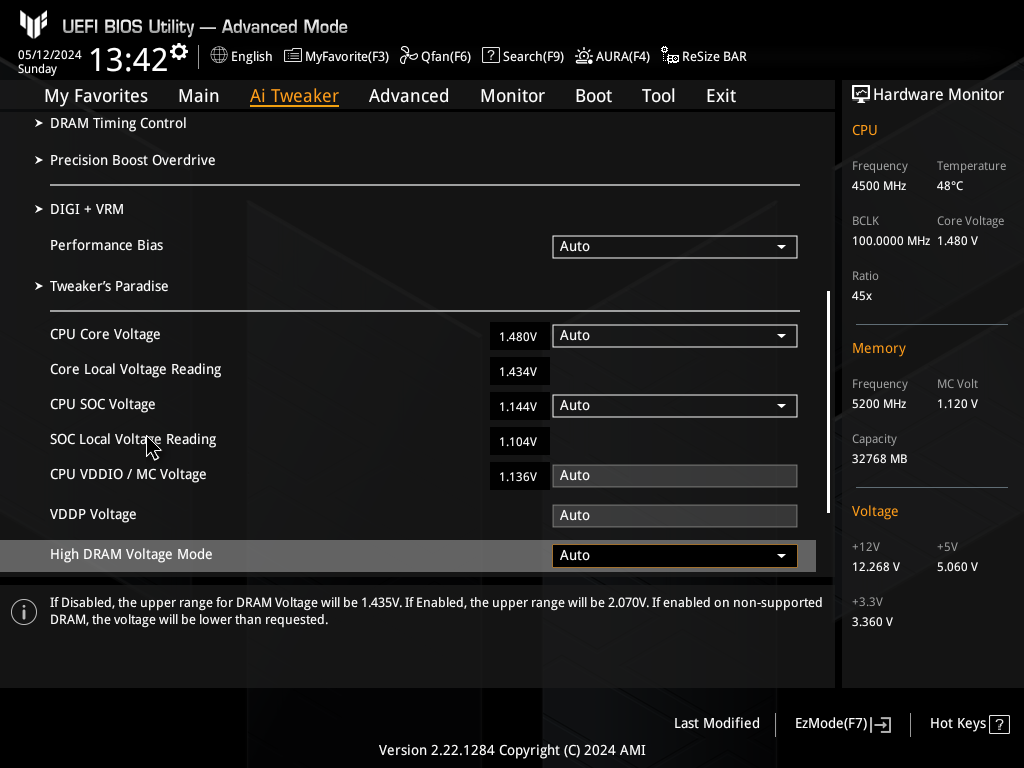

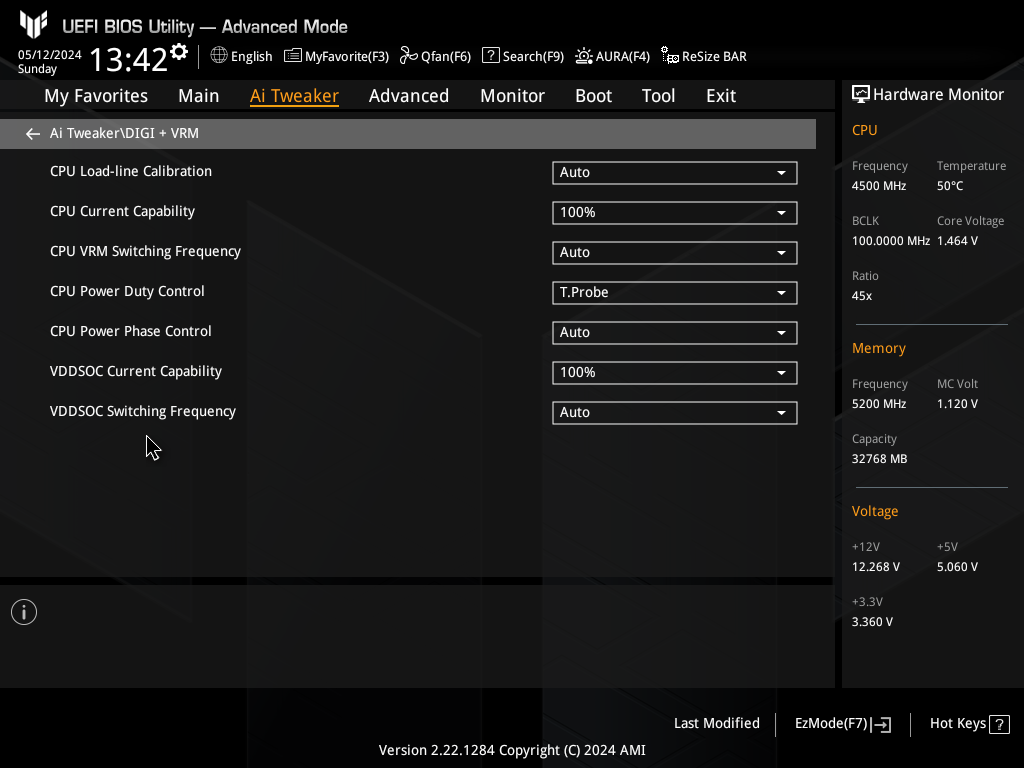

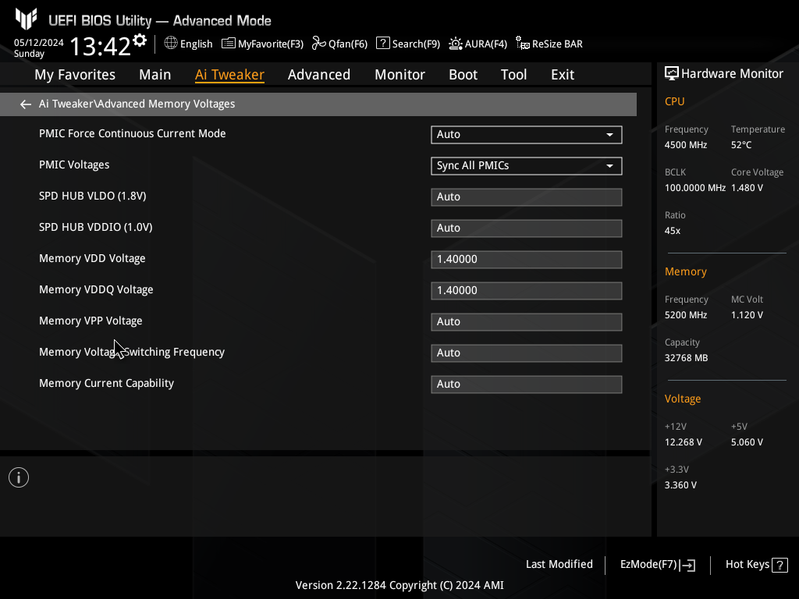

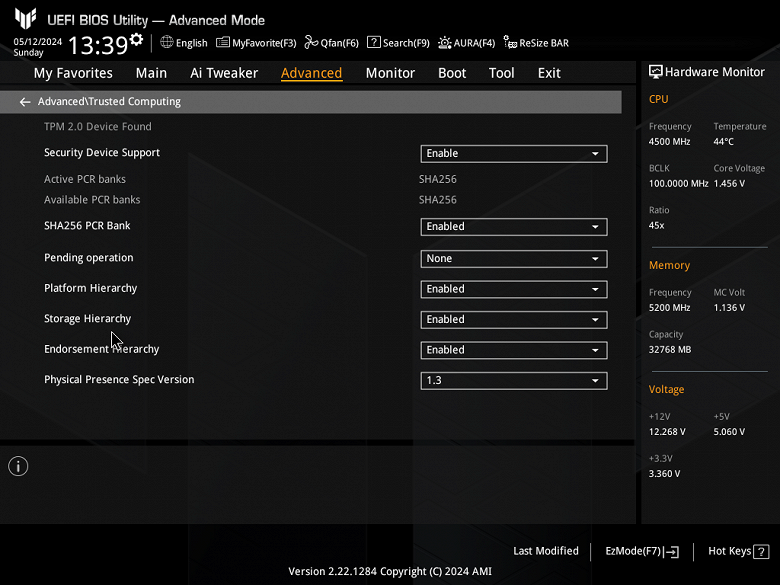

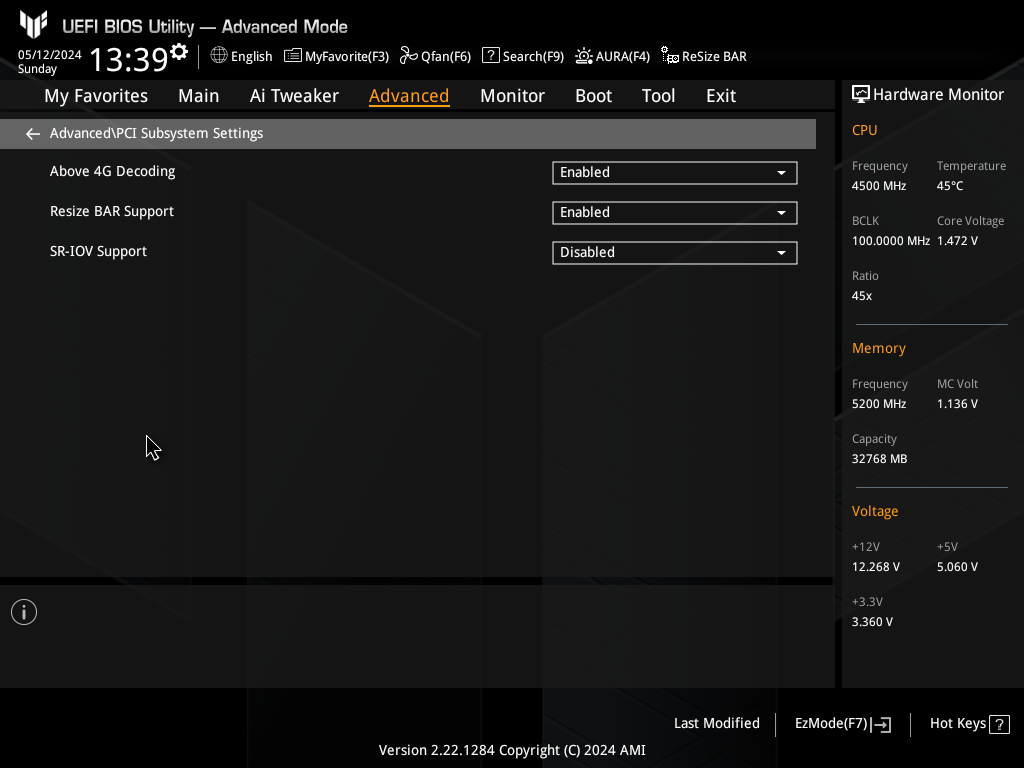

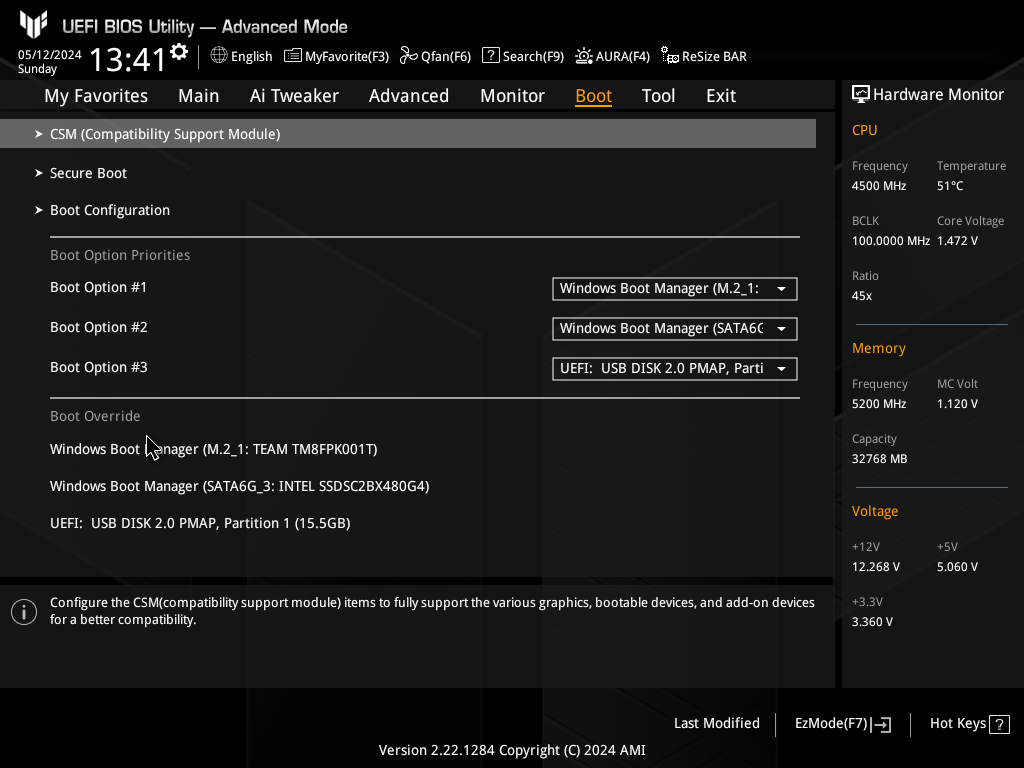

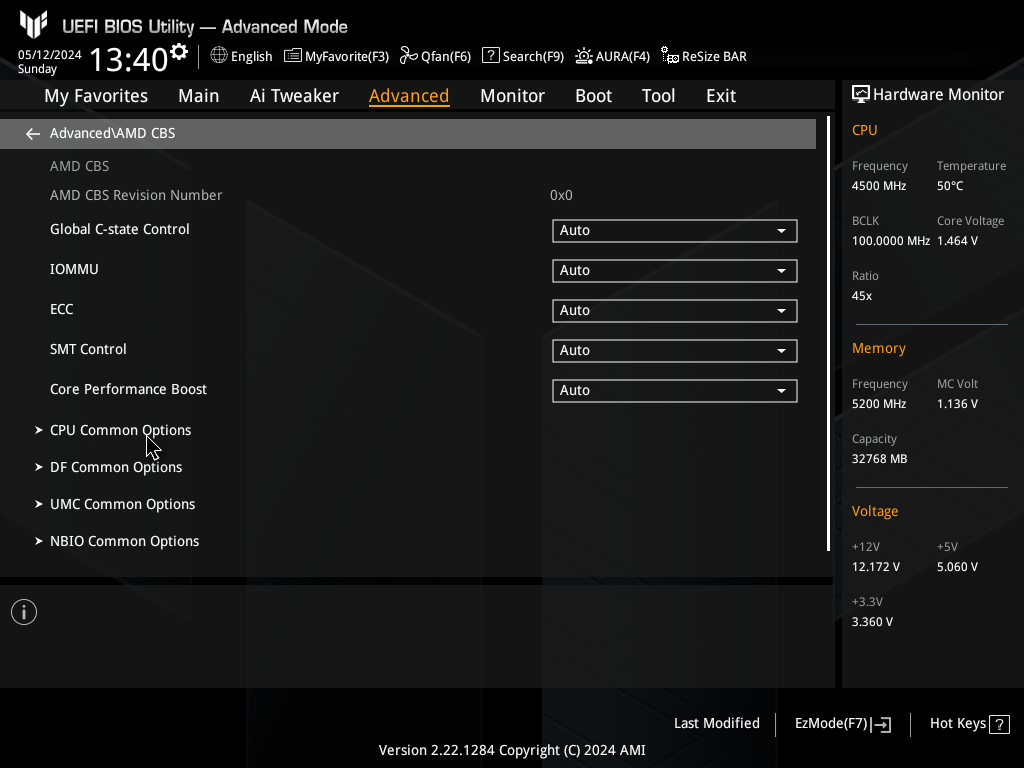

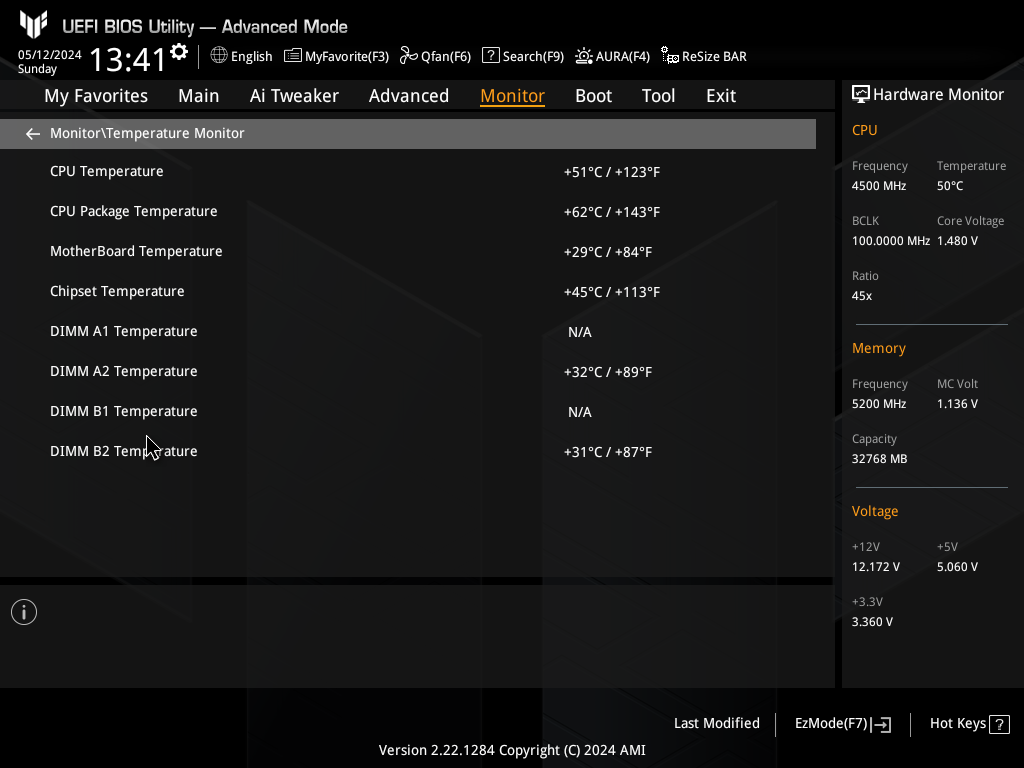

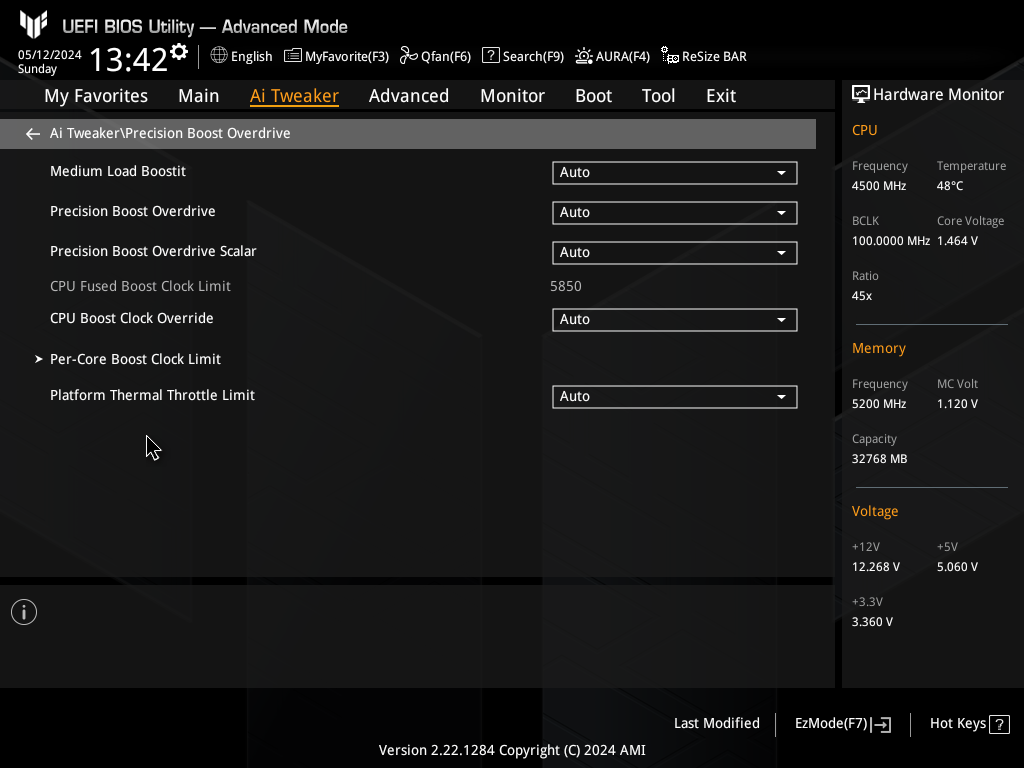

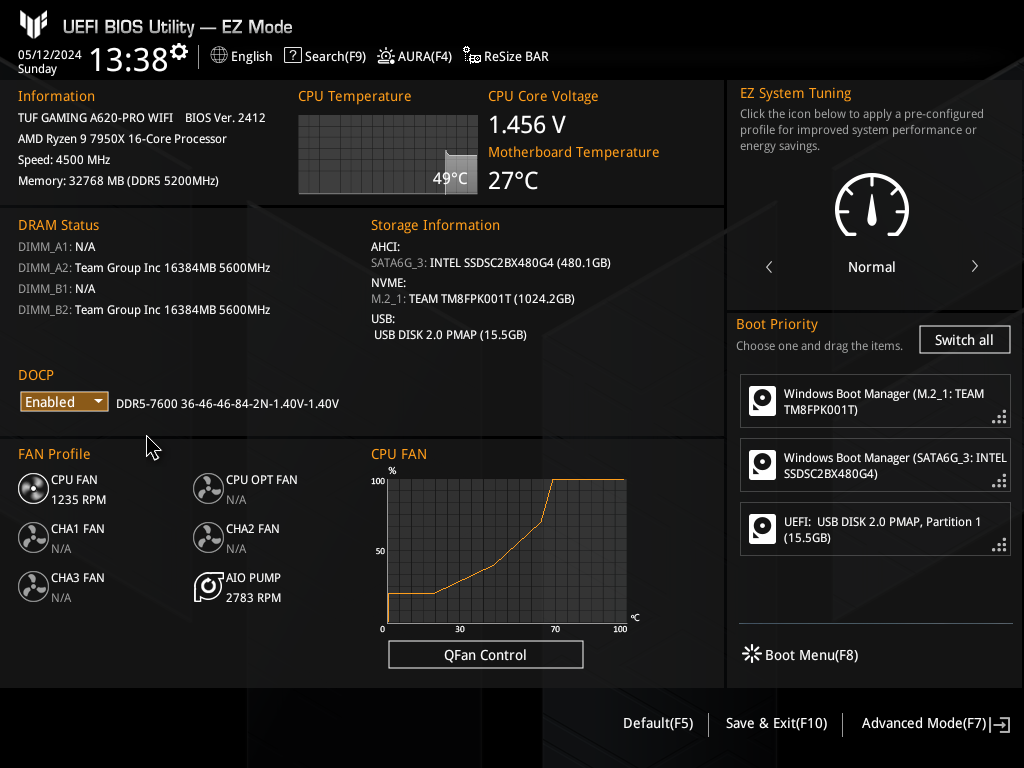

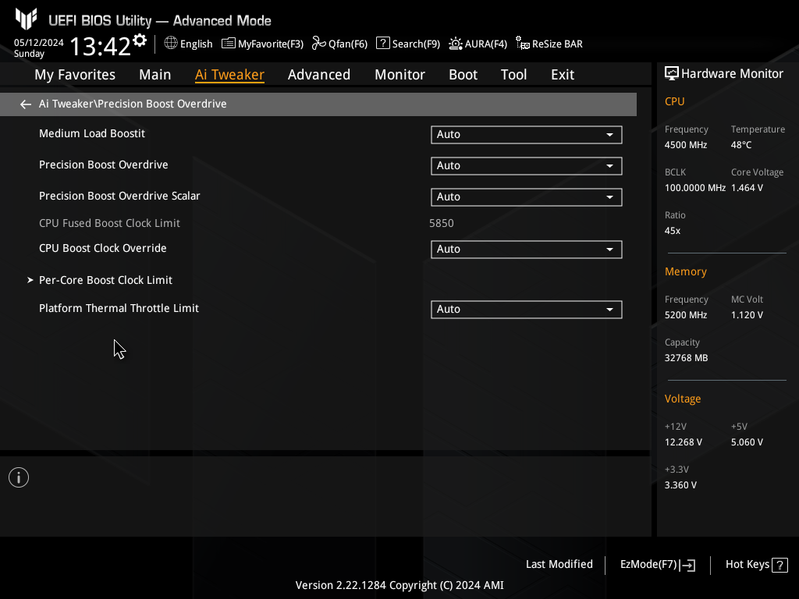

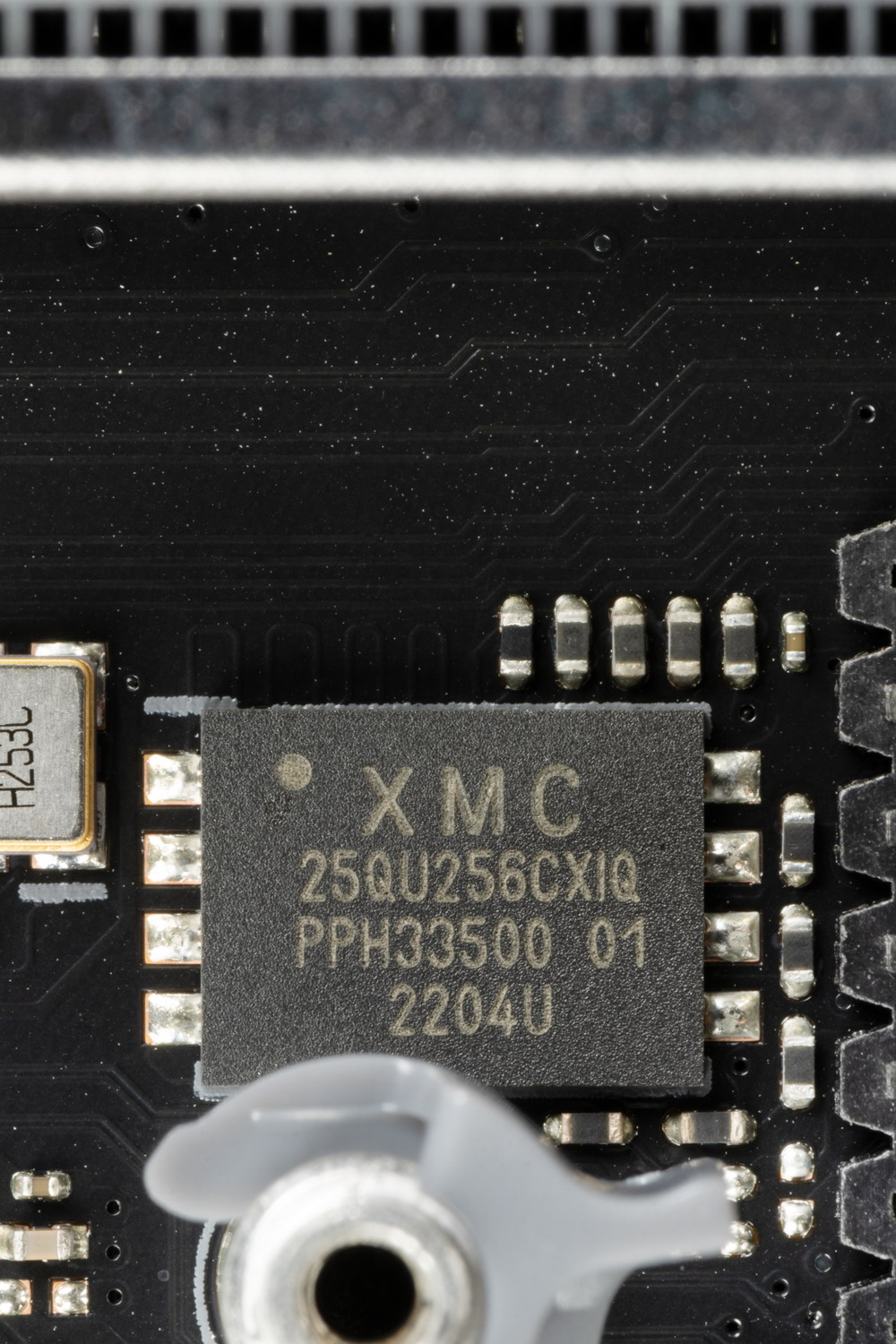

Настройки BIOS

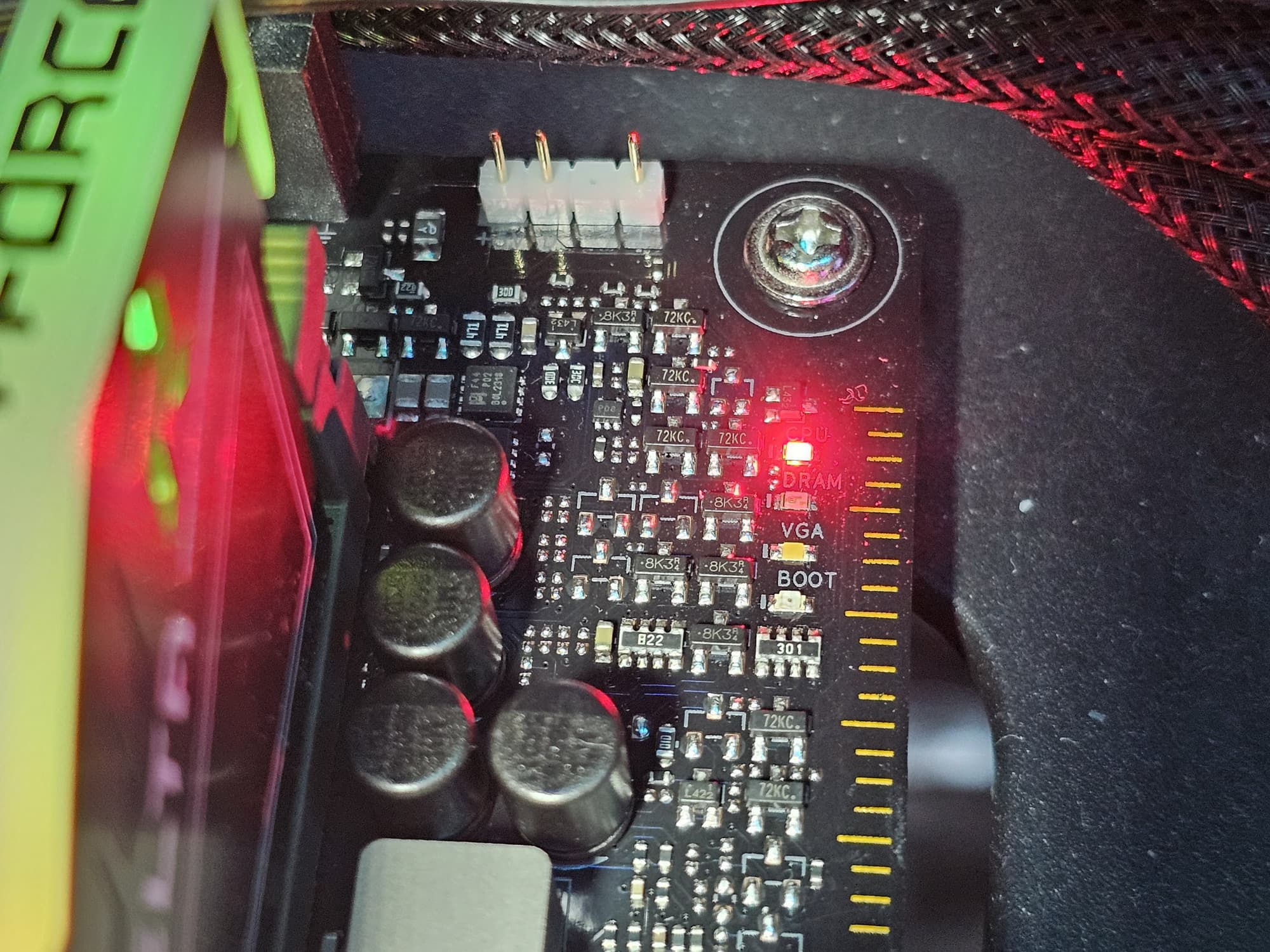

Работоспособность (и разгон)

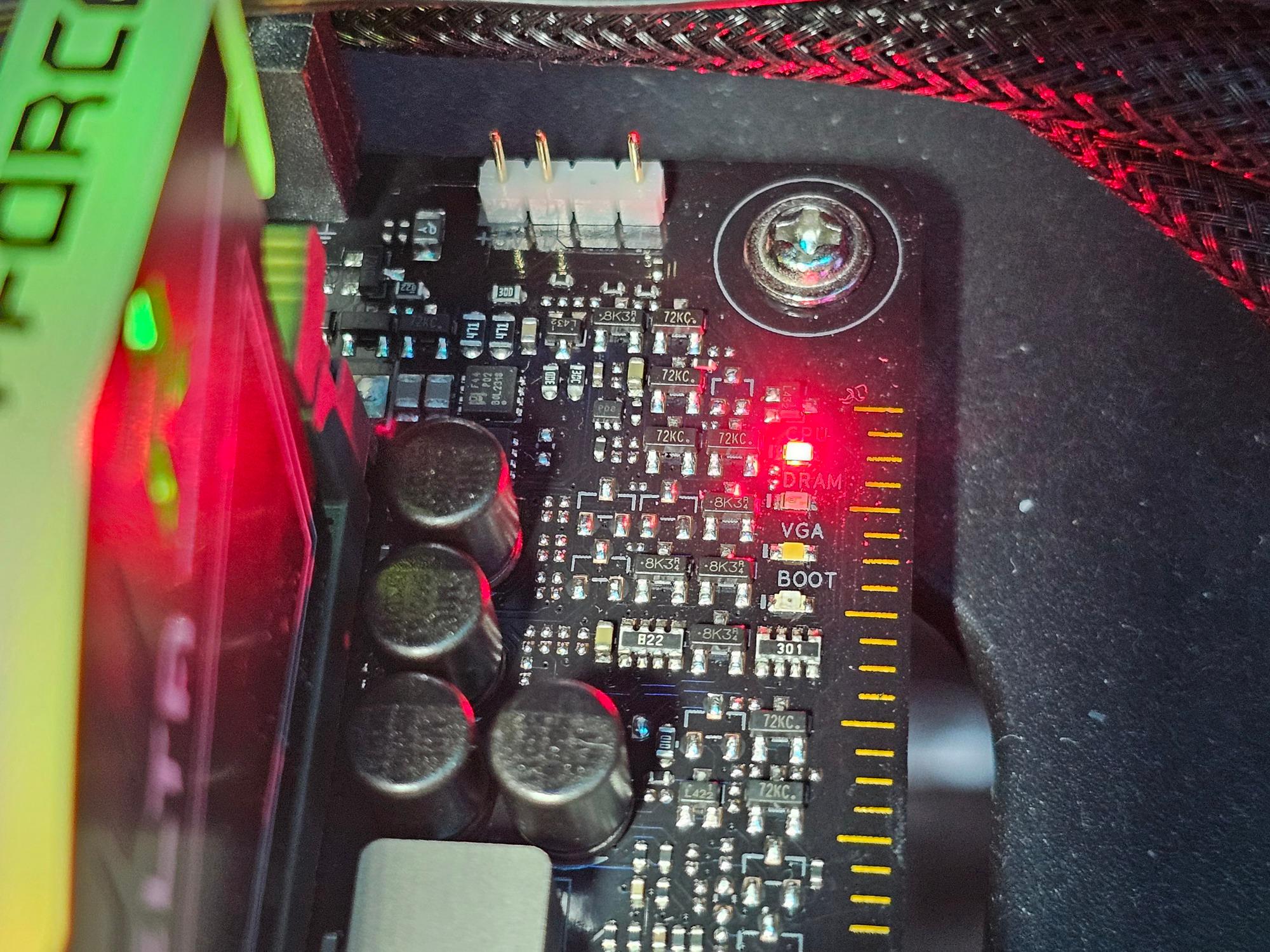

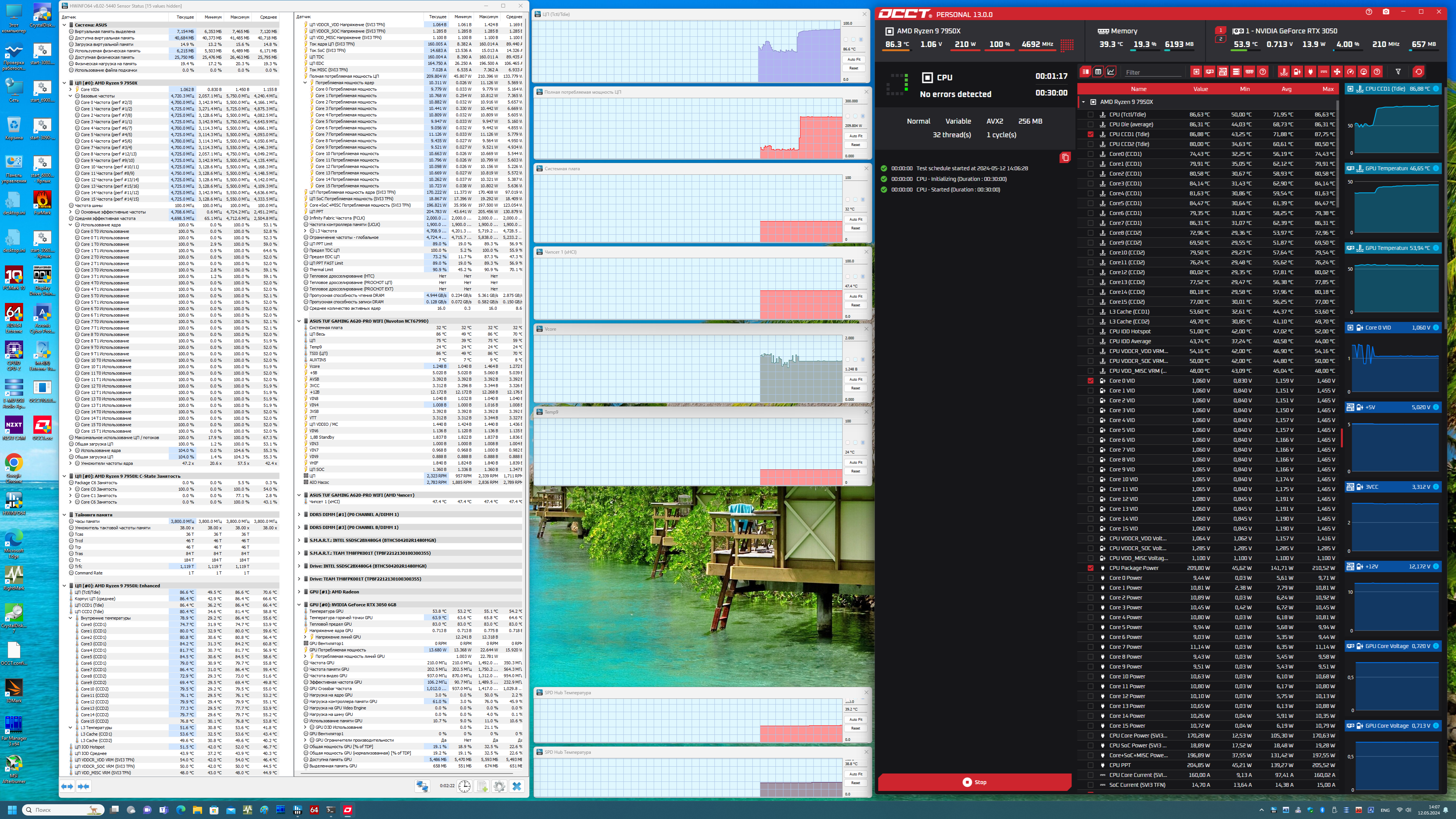

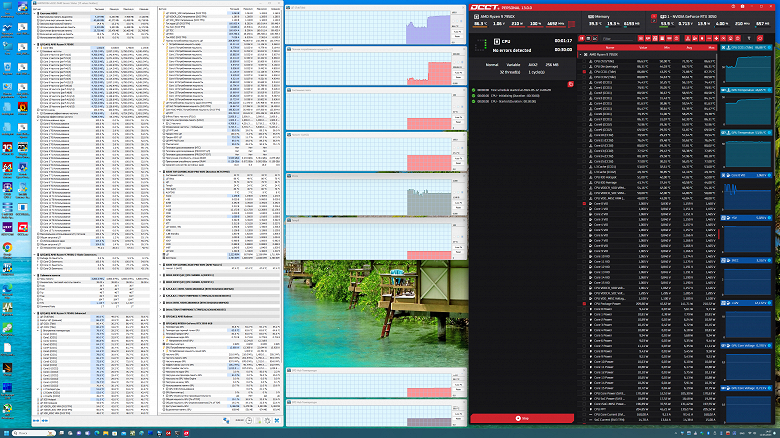

Запускаем все в режиме по умолчанию. Затем нагружаем стандартными стресс-тестами OCCT.
Мы видим, что авторазгон сработал: частота работы ядер Ryzen 9 7950X поднялась до 4,8 ГГц, собственно, для материнской платы на малобюджетном чипсете — это очень и очень хороший результат. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Ручной разгон на подобных материнских платах не имеет особого смысла, достаточно авторазгона. Понятно, что опций для желающих «ковыряться» в недрах оверклокинга предостаточно, однако нам важно показать, что матплата по умолчанию уже предлагает для самых топовых процессоров неплохое поднятие частот работы. И также понятно, что мало кто будет приобретать самый дорогой процессор для установки его в материнку на малобюджетном чипсете.
Выводы
Материнская плата Asus TUF Gaming A620-Pro WiFi представляет собой неплохое игровое решение из среднебюджетной линейки компании. Учитывая младший в линейке чипсет AMD A620, это могло бы быть одно из самых младших решений в серии TUF Gaming для платформы AM5. Однако стоимость платы явно завышена (от 20 тысяч рублей на момент публикации обзора): материнские платы на более функциональном чипсете B650 можно купить даже за меньшие деньги. Но при этом следует иметь в виду особенности серии TUF Gaming: 6-слойный текстолит даже у самых простых моделей, отборные компоненты, а в данном случае еще и форм-фактор ATX (обычно на самых бюджетных чипсетах выпускают платы в форм-факторе microATX). Заслуживает ли плата такого ценника — решать вам.
У нее 13 портов USB разных видов (включая 2 USB 3.2 Gen2 и 4 USB 3.2 Gen1), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 4.0, а второй подключен к чипсету и работает в режиме х2), 2 слота PCIe x1 (при их использовании слот PCIe x16_2 отключается), 2 слота M.2 (подключены напрямую к процессору линиями PCIe 4.0), 4 порта SATA и 6 разъемов для вентиляторов. Также стоит отметить наличие двух сетевых контроллеров: проводного (2,5-гигабитного) и беспроводного (Wi-Fi 6).
Система питания процессора способна обеспечить работу любых совместимых процессоров с небольшим запасом на разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, исключая один слот M.2. В числе мелких плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
