Как театр начинается с гардероба, так и мы традиционно со ссылок. Вот тут есть первый материал по Intel Z490, где я уже проводил анализ ситуации на рынке ПК в плане появления процессоров 10xxx серии. А если кому интересны тесты самих новых процессоров, то здесь можно посмотреть результаты Core 10900K/10600K, а также по Core i7-10700K.
После первого «пула» материнок на новом чипсете от AMD — B550 я возвращаюсь к топовому чипсету от Intel — Z490, благо что он вышел тоже всего пару месяцев назад, да и продуктов на нем выпущено уже много. Я не буду сейчас поднимать тему AMD vs.Intel, ибо копий сломано уже много, и тема заезжена. Если есть продукты на рынке — надо их изучать. А там уже потенциальный покупатель решит — стоит отдавать такие деньги за матплату или нет.
Я ранее уже говорил, почему все флагманские решения мы обозреваем с лупой, потому что если уж платим тыщ 60-70 (а то и больше), то должен быть «полный фарш», включая комплект поставки с дополнительными «пимпочками». И тут я должен добавить, что сейчас и среднебюджетные решения подчас имеют большой ассортимент периферии и прочих «штучек».
У нас сегодня на рассмотрении плата на топовом Z490, но сама она не флагманской серии. Короче, с этими линейками у производителей уже тяжело понять — флагман, супер-флагман, недо-флагман или «моська» с наклейкой «А я тоже умею!»
Всем известно, что у компании Asus есть Republic Of Gamers (ROG), этакий суббренд. Под этим лого выходят все самые крутые решения, на которые только способна компания в целом. Даже логотип Asus постепенно пропадает с выходом новых решений: вот и нынешний продукт полностью под брендом ROG.
Так вот, и внутри ROG есть также разделение продуктов по двум основным линейкам: самые навороченные модели имеют типовые имена без добавок названий чипсетов: Maximus (Intel mainstream), Rampage (Intel HEDT), Crosshair (AMD mainstream), Zenith (AMD HEDT). Это одна линейка (в которой свои 4 подлинейки, запутаться уже можно). А есть большая линейка Strix, куда уже с названиями чипсетов входят платы ROG, но попроще, без особых наворотов, хотя все равно явно не среднебюджетные. Если в начале изучения потока новых материнских плат на базе Intel Z490 я изучал платы из серии ROG Maximus, то теперь очередь дошла и до одной из типовых серий для чипсета Z490 — ROG Strix Z490-E Gaming. Не забываем, что и внутри Strix есть несколько вариантов исполнений на одном и том же чипсете. (А еще есть вообще — не ROG, иные суббренды, короче ассортимент матплат настолько велик, что даже внутри Asus часто проводятся тренинги, чтобы сотрудникам разъяснять — чем и как линейки отличаются, и почему они часто пересекаются).

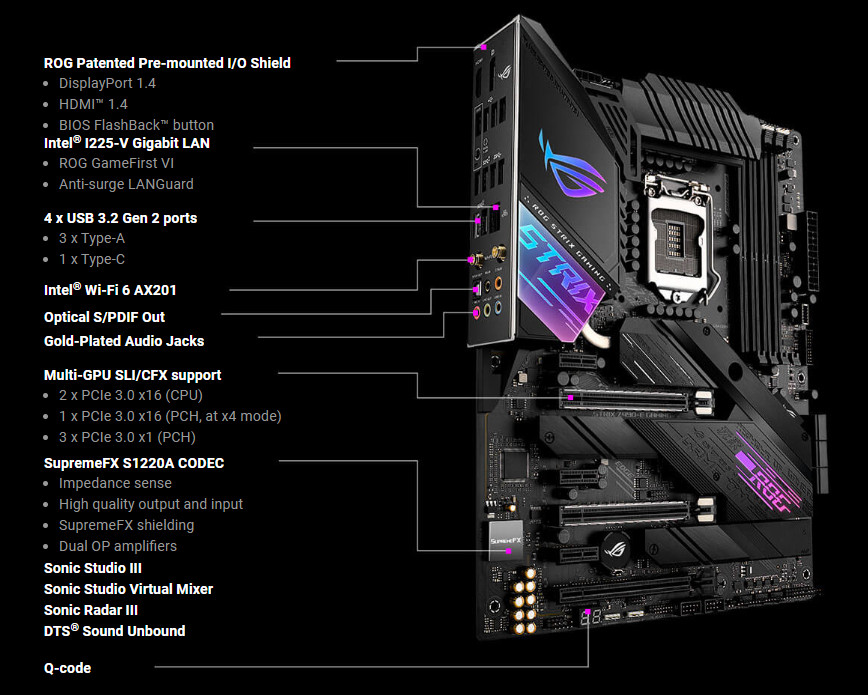

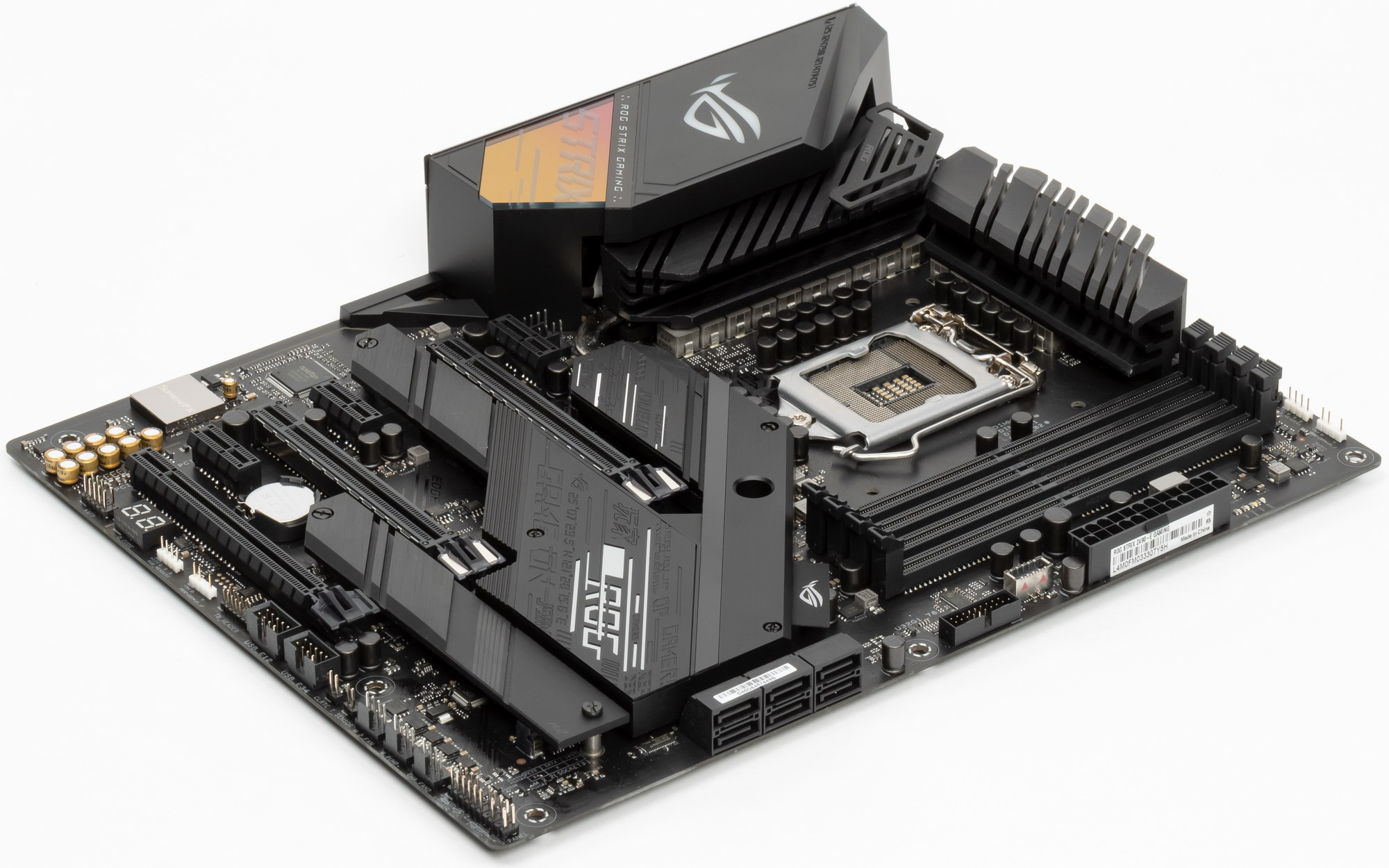

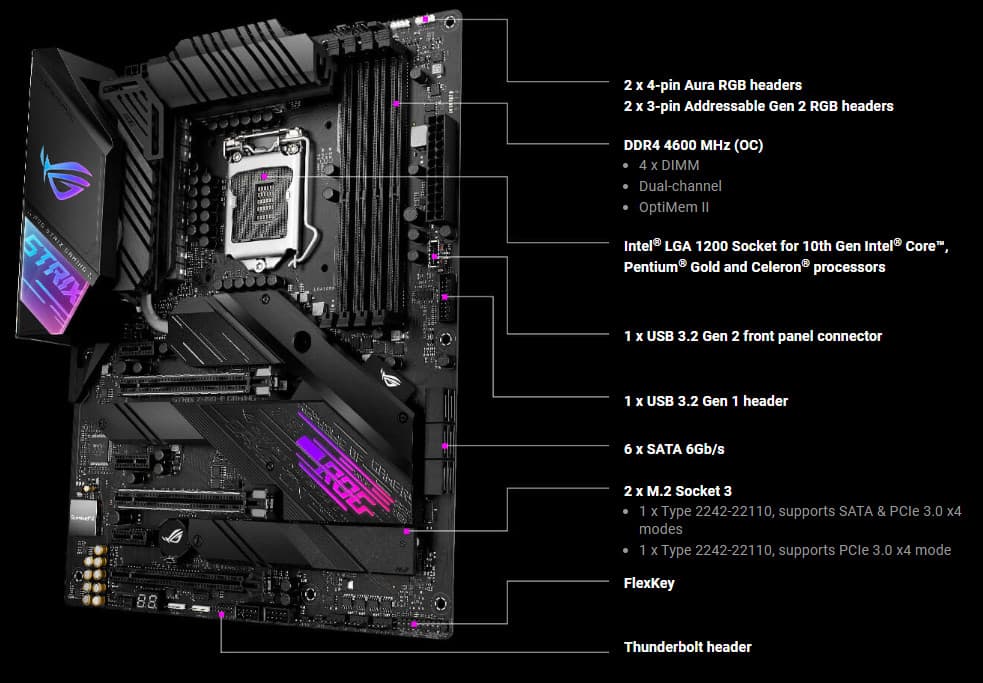

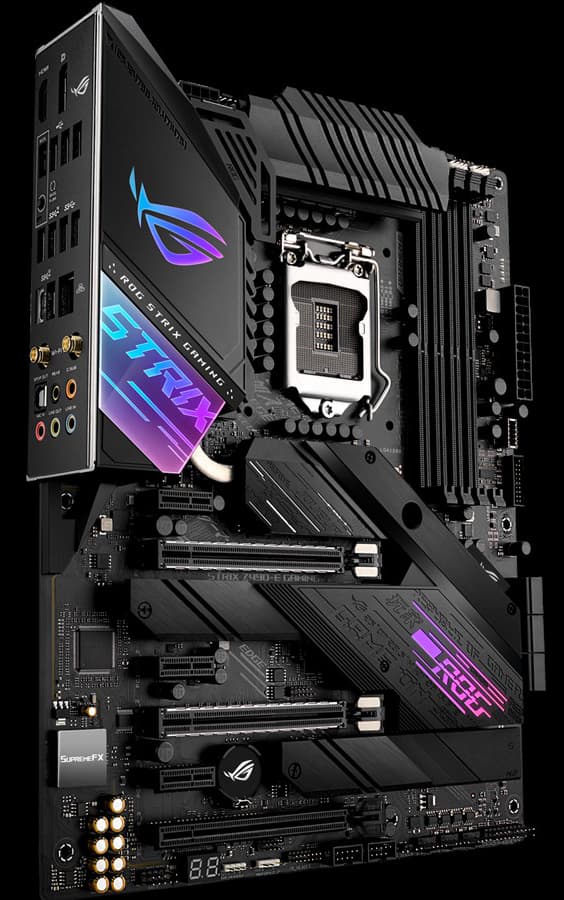

Итак, ROG Strix Z490-E Gaming. Понятно, что плата для геймеров, раз в ROG. Да и лишний раз суффикс Gaming это подчеркивает. Также понятно, что раз не Maximus, то никаких «фенечек» типа «нажми кнопку, и процессор вылетит из сокета» нет. А что осталось тогда? Вот и разберемся.
ROG Strix Z490-E Gaming поставляется в стандартной коробке с яркой обложкой и фирменным дизайном ROG.
Внутри коробки есть три отсека: для самой материнской платы — один, а остальной комплект рассредоточен по двум другим отсекам.

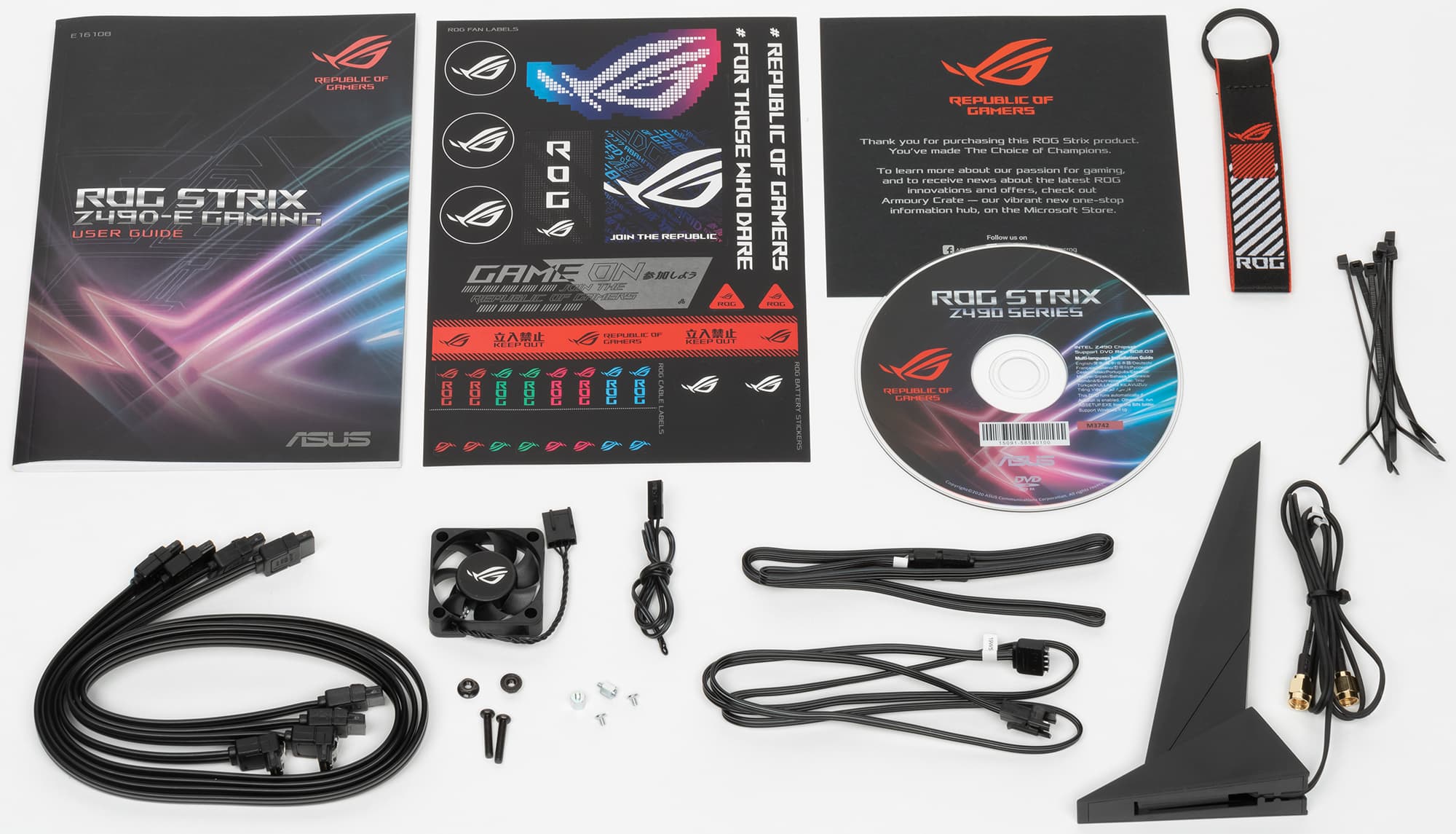

Комплект поставки традиционен для серии Strix. Кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются: выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, винтики для монтажа модулей M.2, дополнительный вентилятор VRM с крепежом, накопитель c ПО типа CD, стяжки, бонусные стикеры, брелок и наклейки.

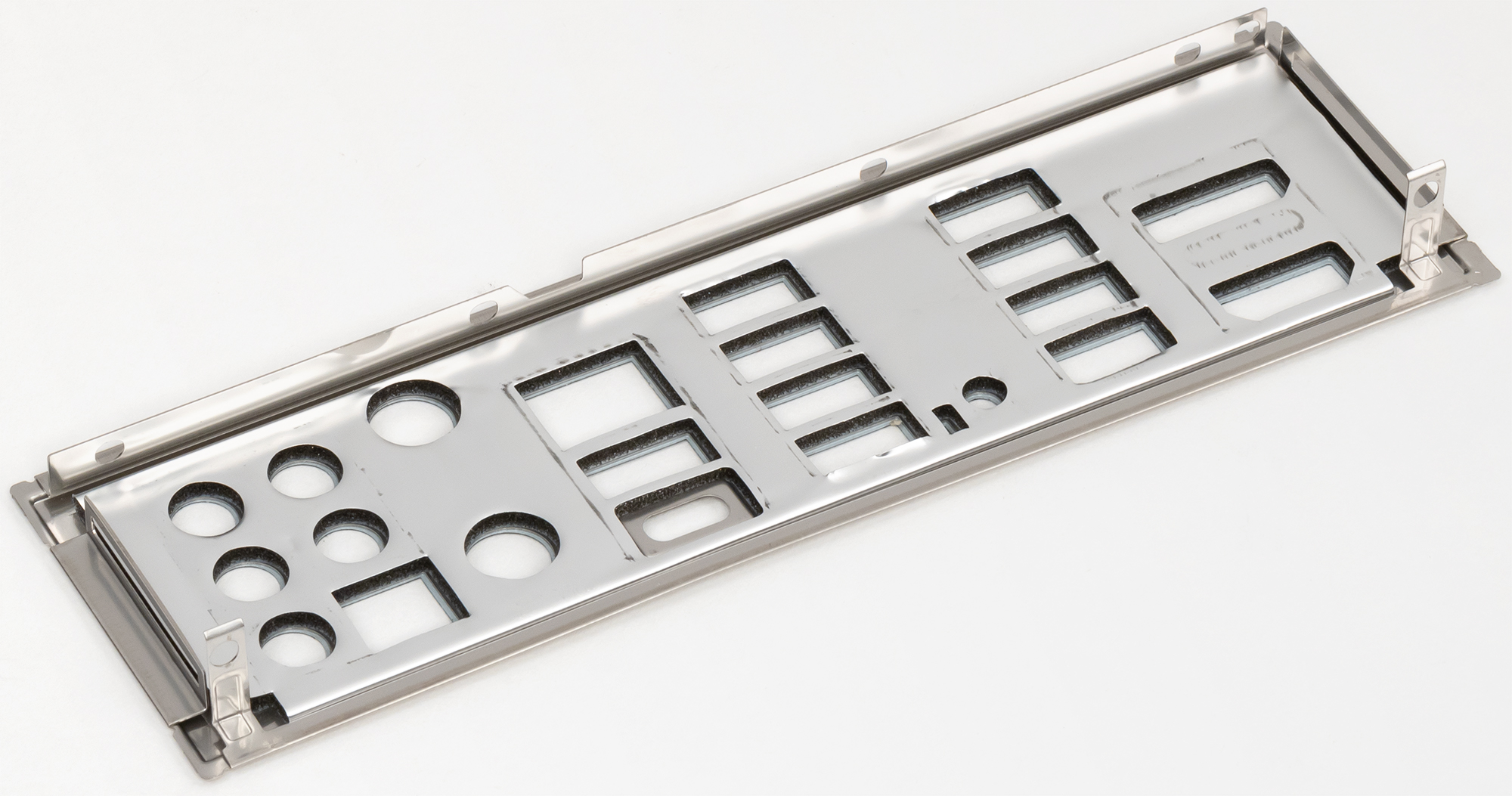

Стоит отметить, что «заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

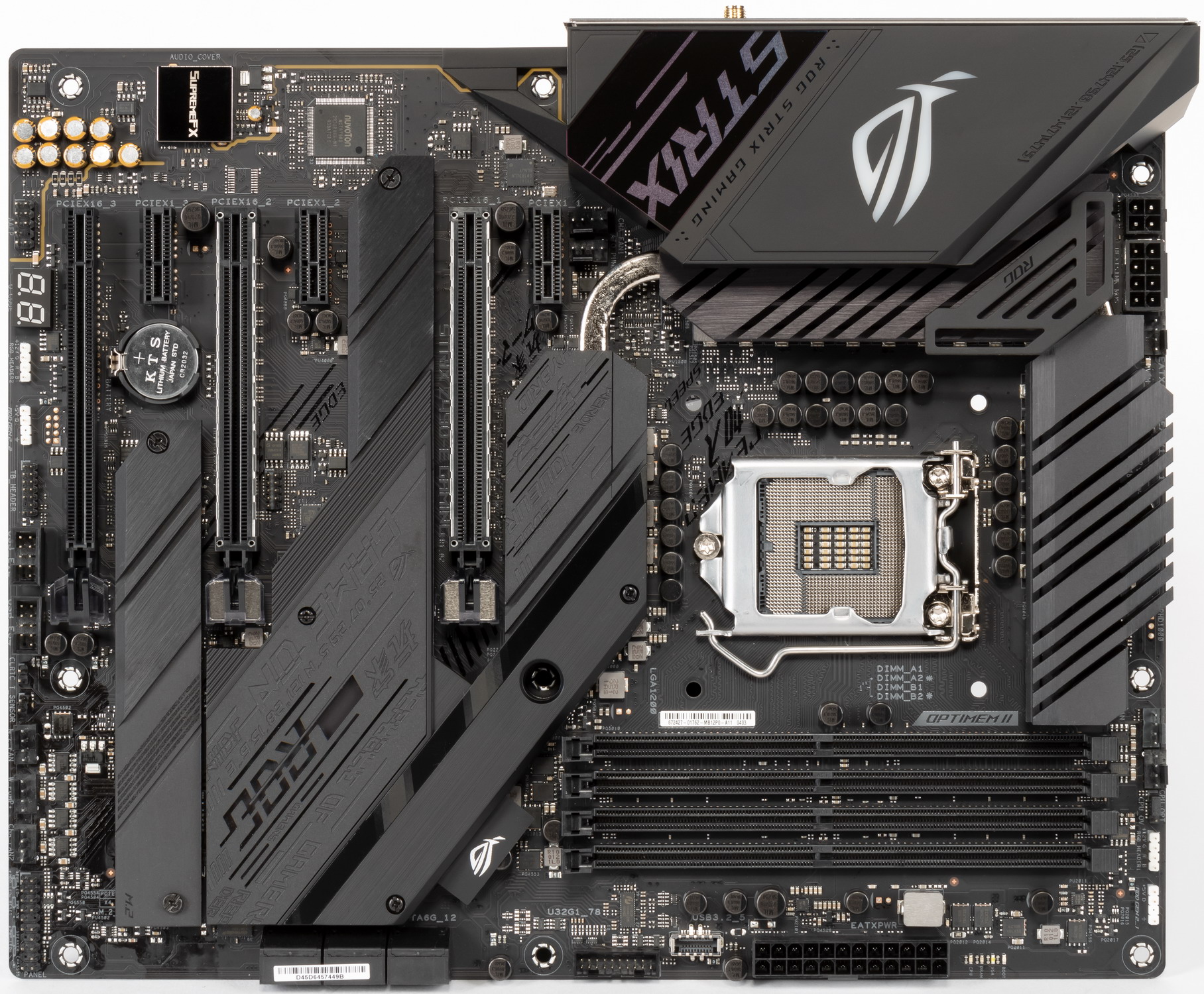

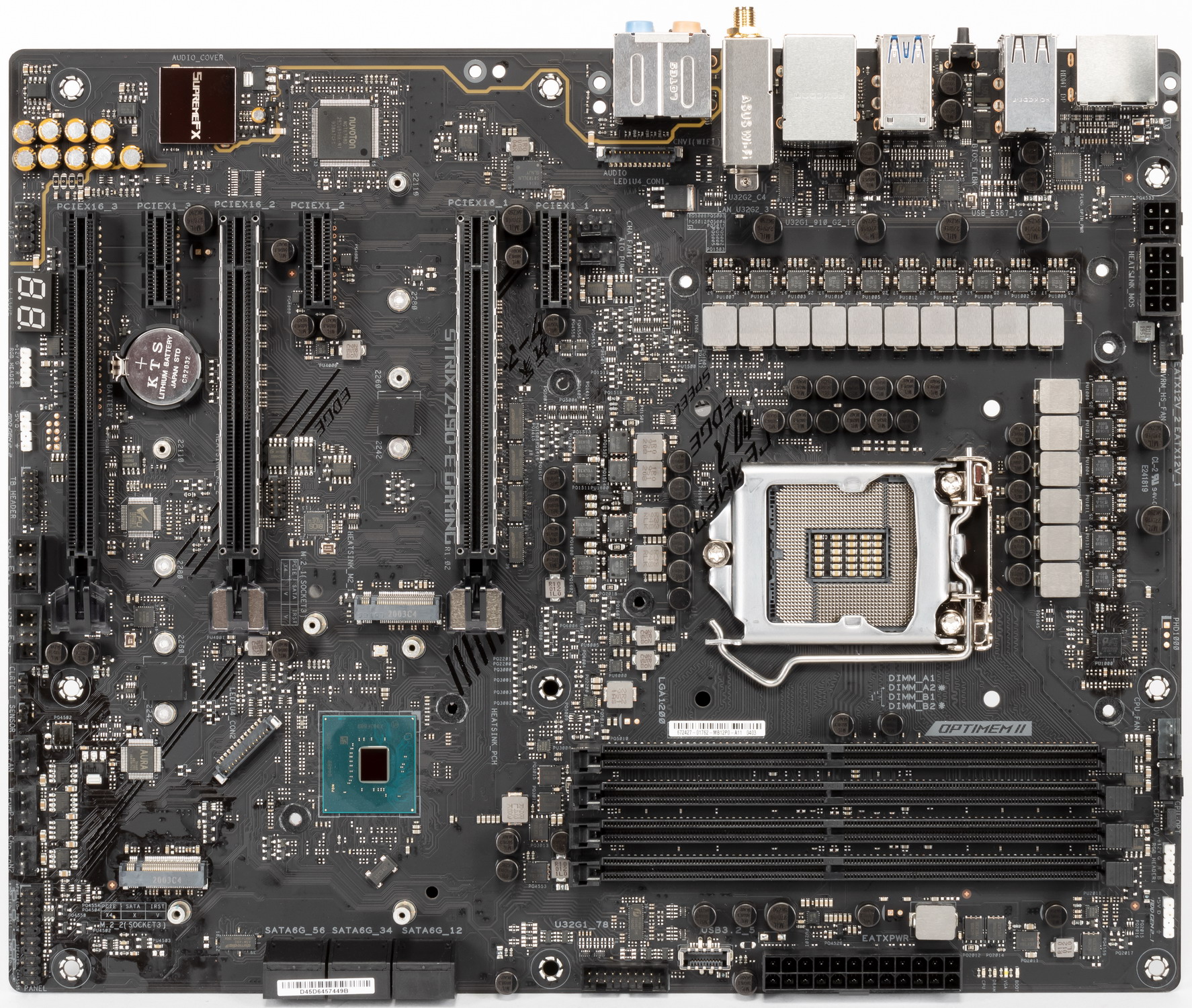

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ROG Strix Z490-E Gaming имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

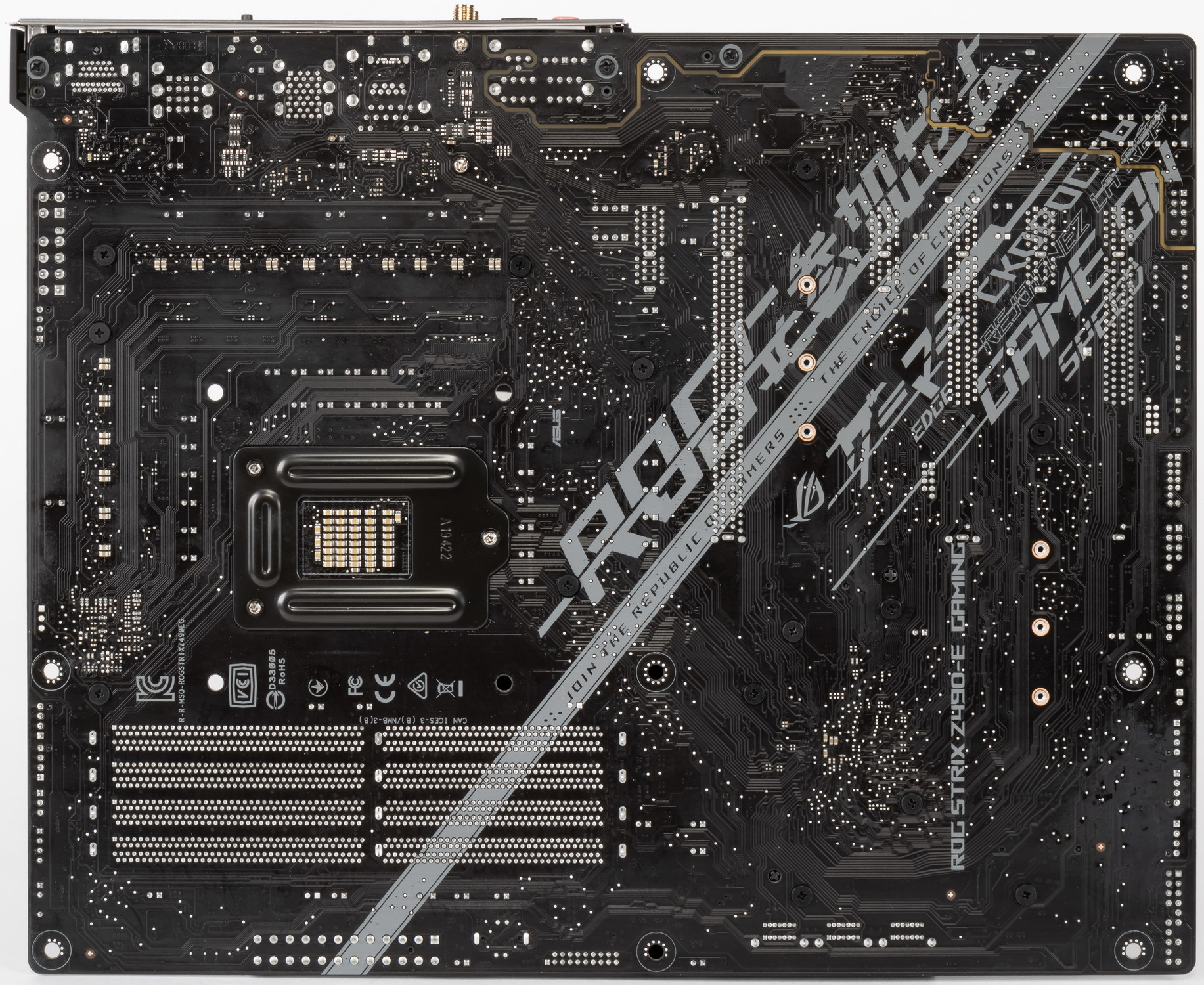

На оборотной стороне из элементов имеются ре-драйверы и прочая мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Печатная плата имеет 8 слоев.

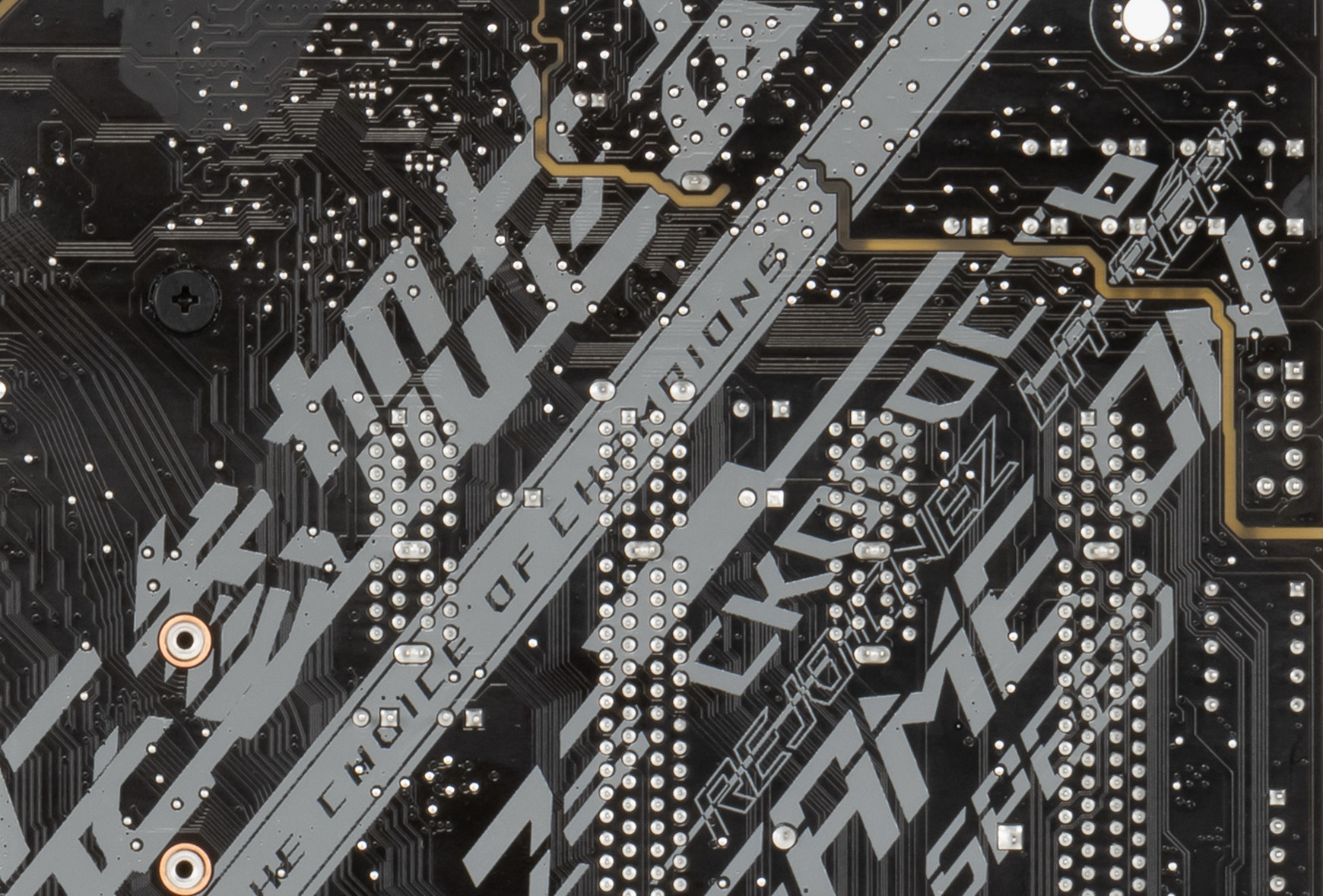

Обратил внимание на надписи на оборотной стороне. И впервые наверно за многие годы увидел слово на русском языке на текстолите материнки: «скорость». Как-то даже не припомню, когда еще встречал русскоязычное не в виде стикера/наклейки, а прямо напечатанное на самой карте/плате.

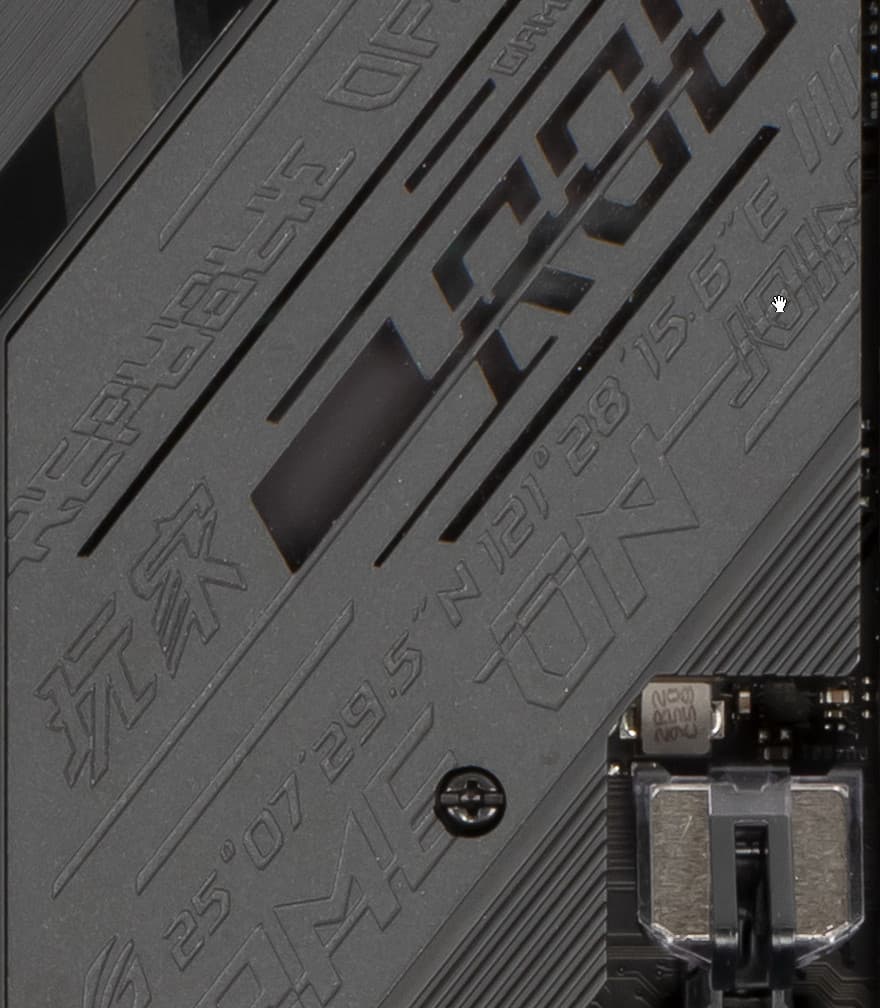

Кстати, у платы есть и еще одна «пасхалочка». Если внимательно посмотреть на радиатор чипсета, то можно увидеть ряд чисел. А знаки между ними явно говорят о том, что это координаты.

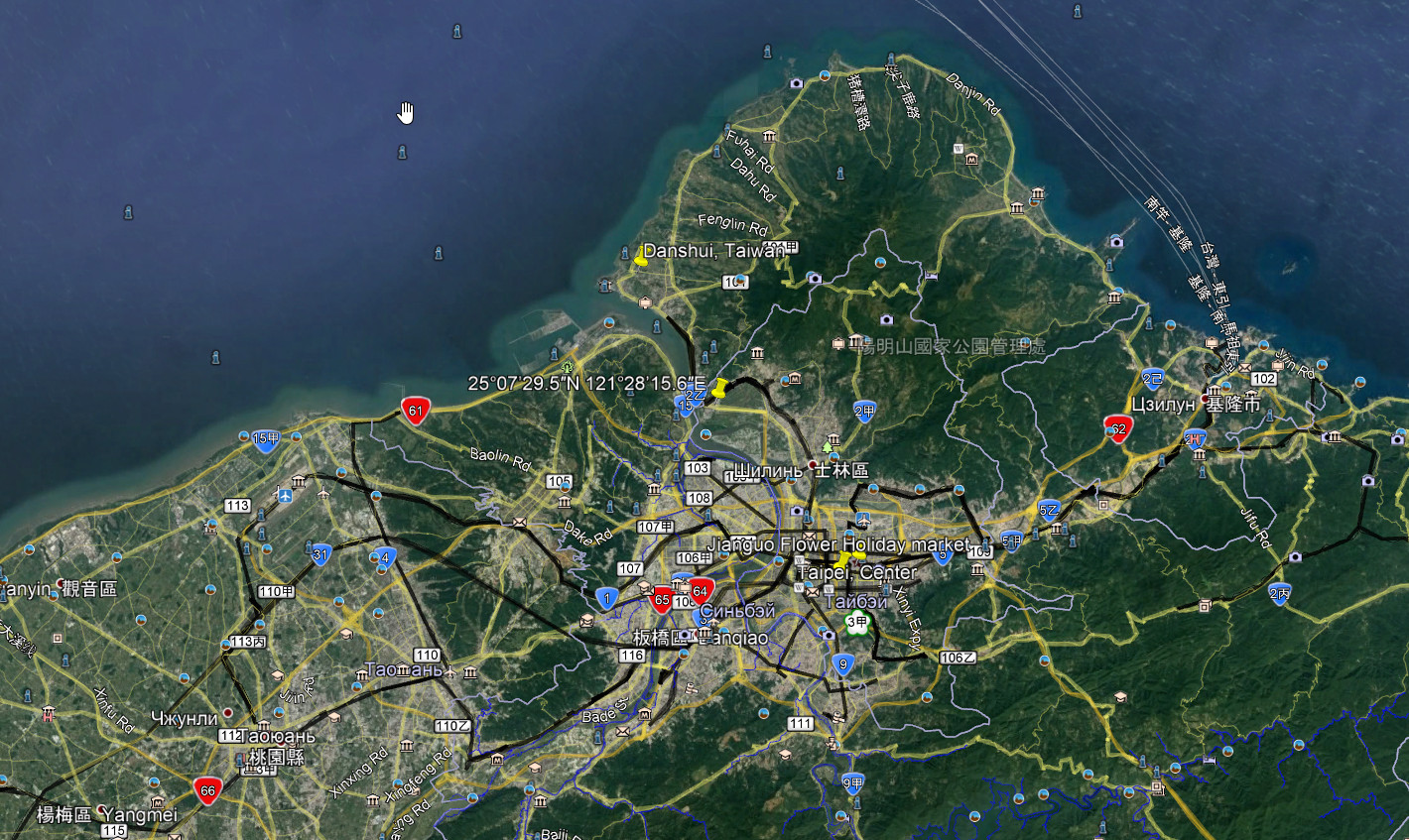

И точно, если их ввести в тех же картах Google, например, то они укажут на штаб-квартиру Asustek в Тайбэе (Тайвань).
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го поколения |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel Z490 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-4600 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (перемаркирован в SupremeFX) (7.1) + операционные усилители R4580I и OPA1688 от Texas Instruments |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0) |
| Слоты расширения | 2 × PCI Express 3.0 x16 (режимы x16, x8+x8 (SLI/CrossFire))(CPU) 1 × PCI Express 3.0 x16 (в режиме х4)(Z490) 3 × PCI Express 3.0 x1(Z490) |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z490) 1 × M.2 (Z490, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) 1 × M.2 (Z490, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic GL852G) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (Z490) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z490) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z490) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (Z490) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (Z490) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 2 антенных разъема 1 × HDMI 2.0 1 × DP 1.2 кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем для термодатчика 2 разъема для подключения управления с передней панели корпуса 1 разъем включения режима CPU_OV |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память
То, что данная плата относится к топовым, но не флагманским, видно с первого взгляда: по количеству портов, слотов и прочего, разумеется, и по комплекту поставки.

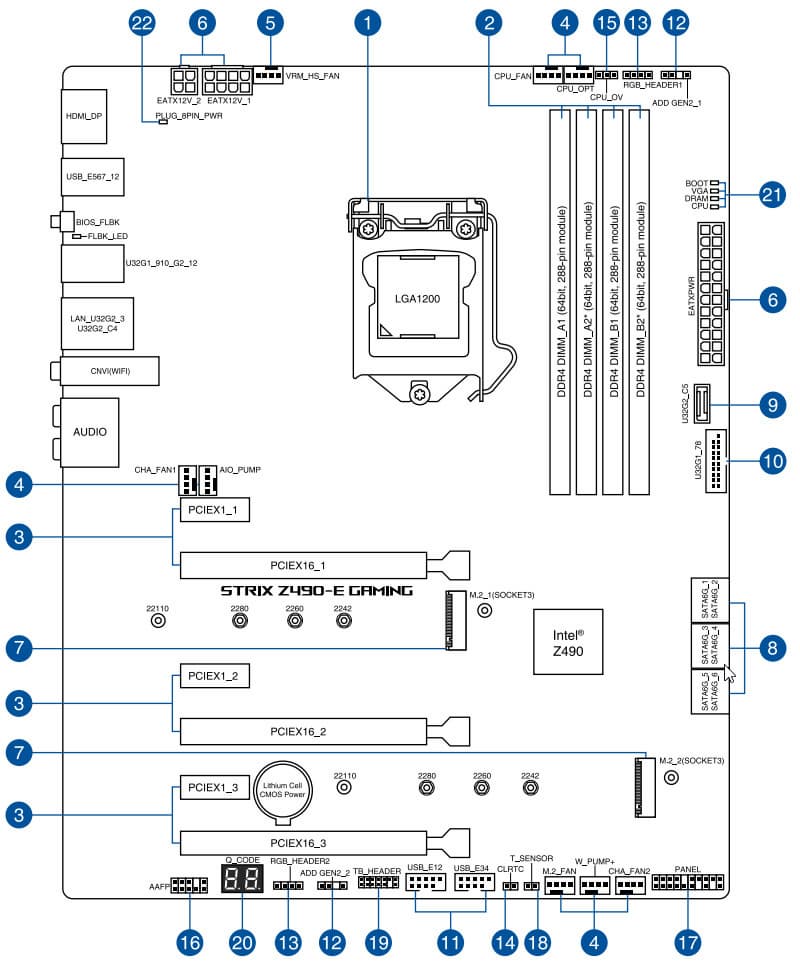

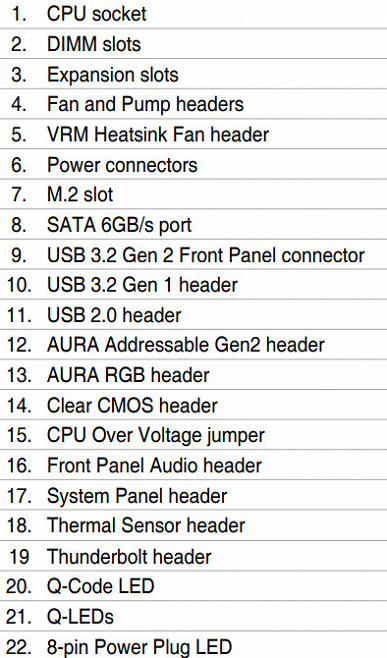

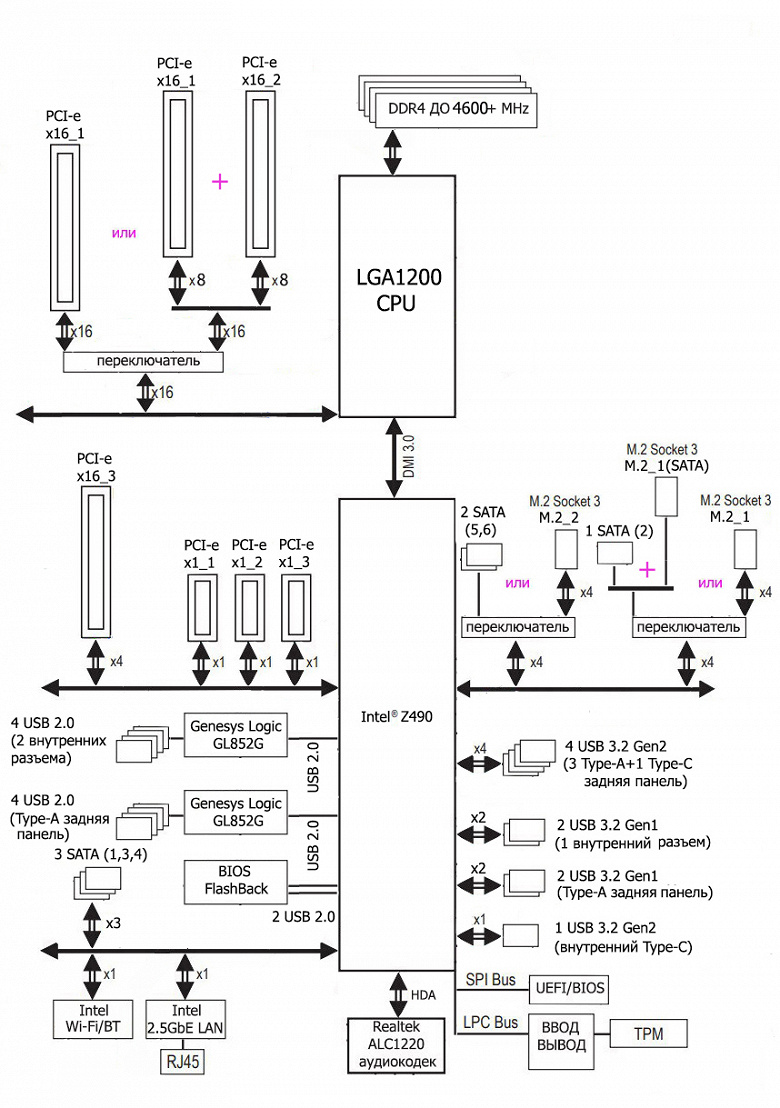

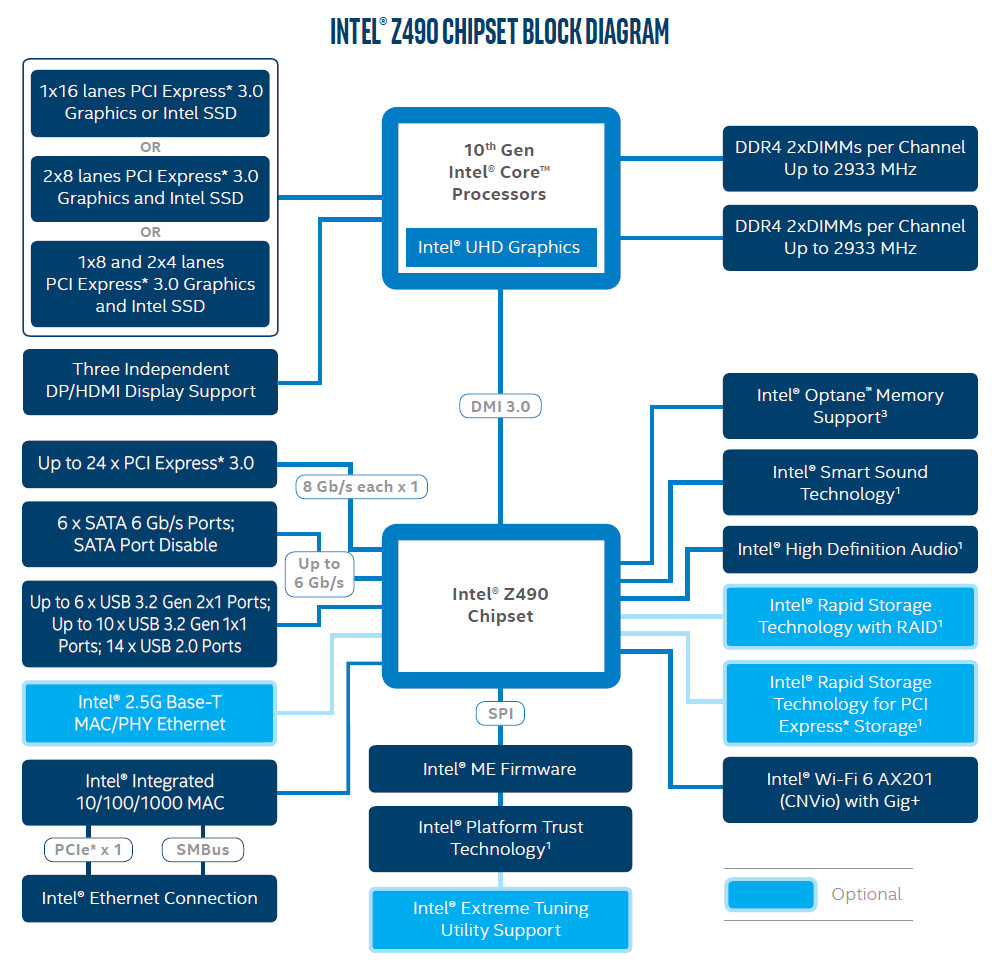

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти до 2933 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили можно использовать частоты до 4000 и выше МГц. В частности данная плата поддерживает частоты до 4600+ МГц.

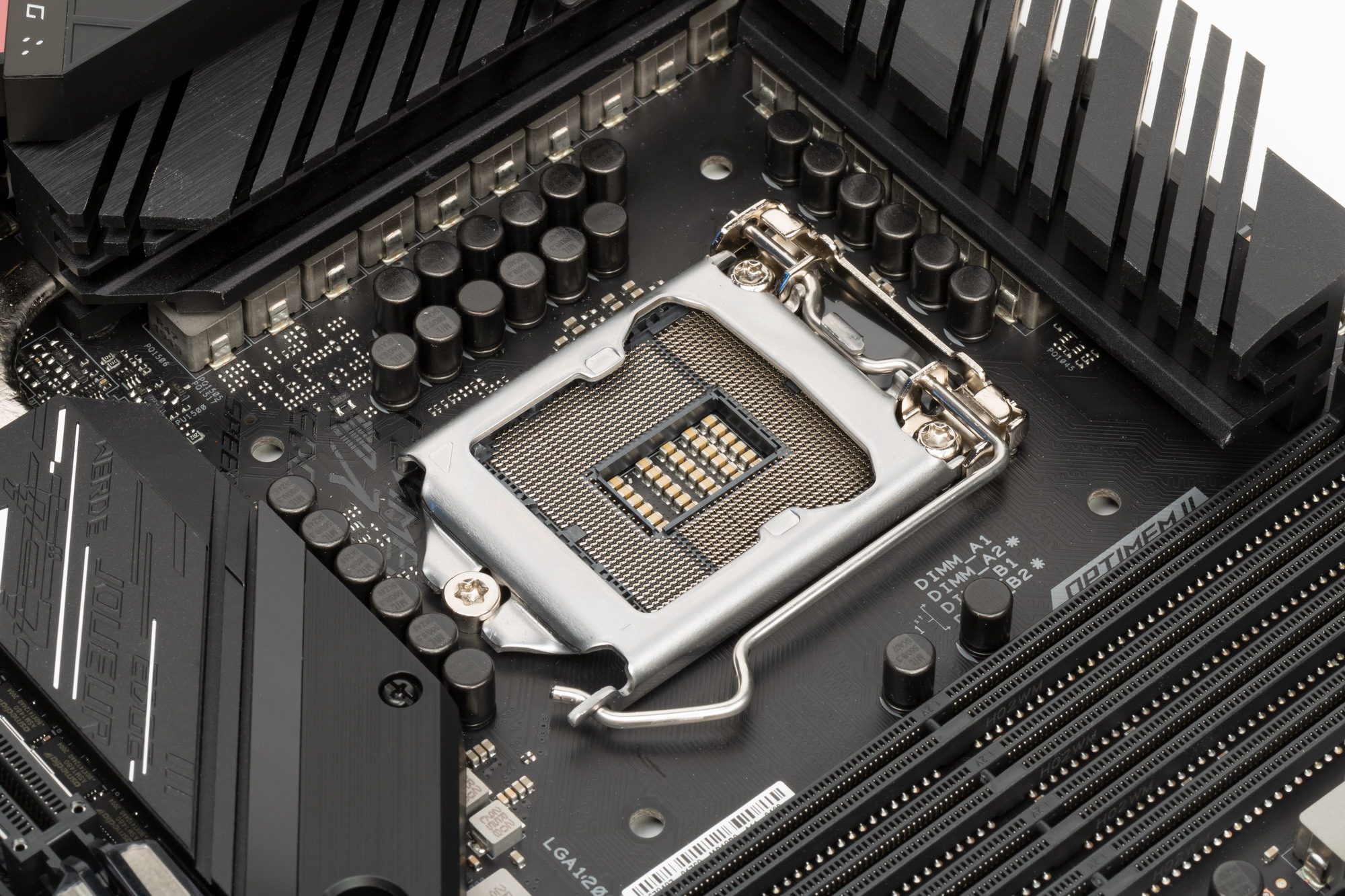

Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490) имеют 16 линий ввода-вывода (включая PCIe 3.0), не имеют USB и SATA портов. При этом взаимодействие с Z490 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), и линии PCIe на это не расходуются. Все PCIe линии процессора идут на слоты расширения PCIe. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

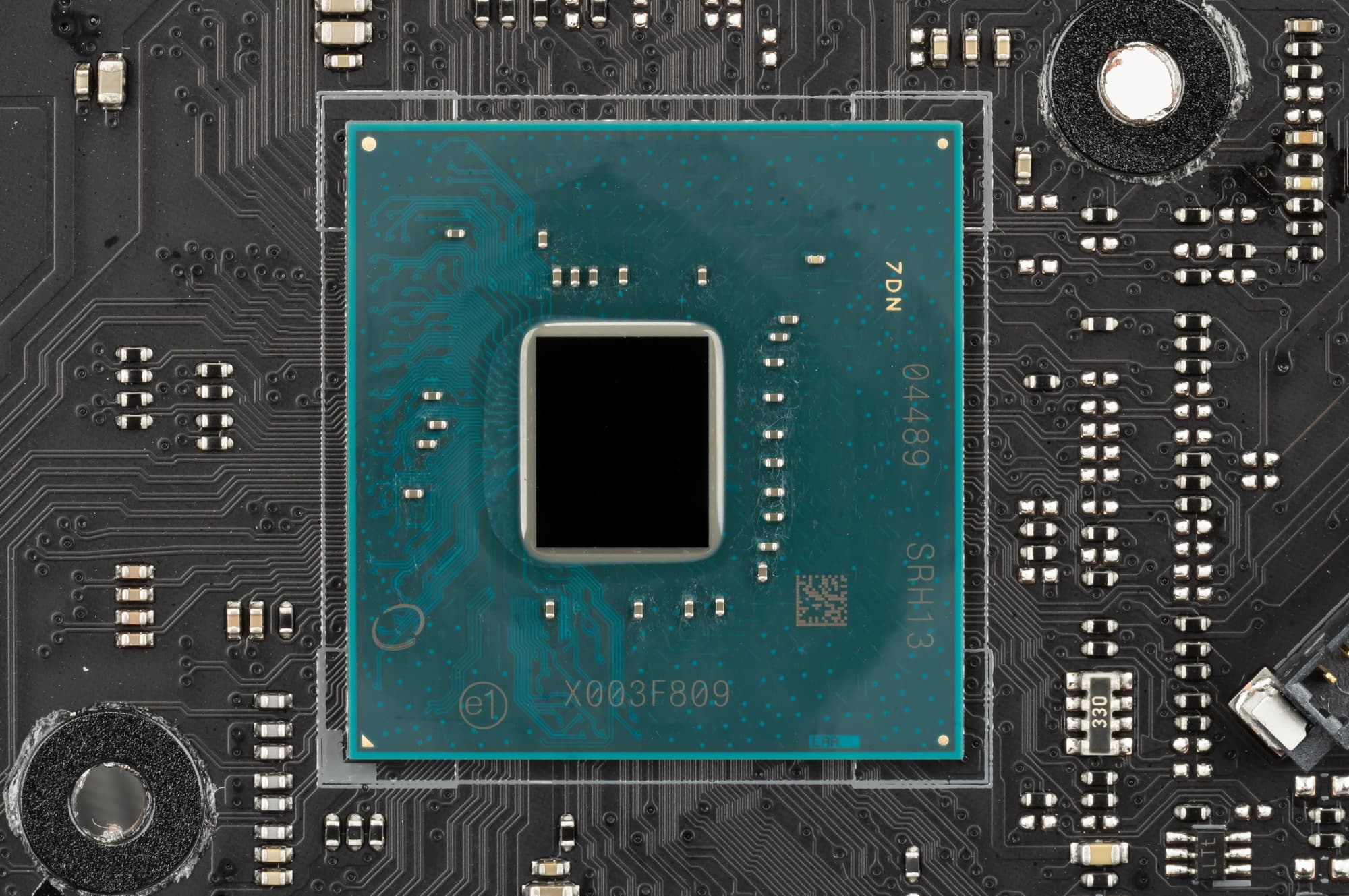

В свою очередь чипсет Z490 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 6 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2);
- до 6 портов SATA 6Гбит/с;
- до 24 линий PCIe 3.0.
Понятно, что если всего 30 портов у Z490, то все указанные выше порты должны укладываться в этот лимит. Так что, скорее всего будет дефицит линий PCIe, и свободно конфигурируемых в какие-то дополнительные порты/слоты линий PCIe тут нет.
Еще раз надо напомнить, что ROG Strix Z490-E Gaming поддерживает процессоры Intel Core 10-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151 (прежние кулеры подойдут).

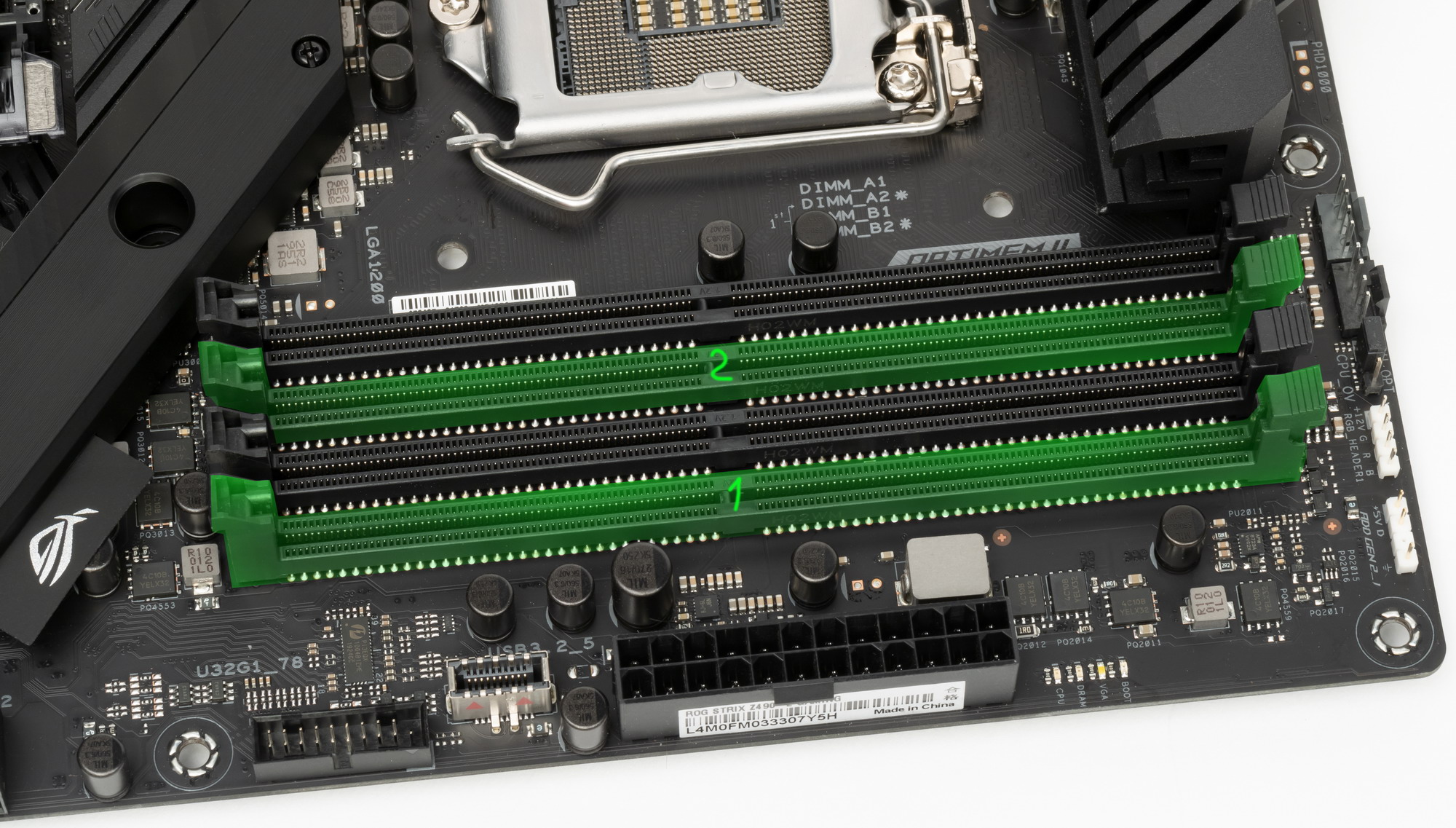

Для установки модулей памяти на плате ROG имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманского набора у материнских плат, но при этом усилена пайка для стабильной передачи электросигнала.
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема Z490+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет Z490 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существует большое количество мультиплексоров):
- Переключатель: или порты SATA_5/6 (2 линии), или слот M.2_2 (4 линии): максимум 4 линии;
- Переключатель: или порт SATA_2 (1 линия) + M.2_1 в режиме SATA, или слот M.2_1 в режиме PCIe x4 (4 линии): максимум 4 линии;
- Слот PCIe x16_3 (4 линии);
- Слот PCIe x1_1 (1 линия);
- Слот PCIe x1_2 (1 линия);
- Слот PCIe x1_3 (1 линия);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
- Intel AX201NGW WIFI/BT (Wireless) (1 линия);
- 3 порта SATA_1,3,4 (3 линии)
20 линий PCIe оказались занятыми. В чипсете Z490 имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины.

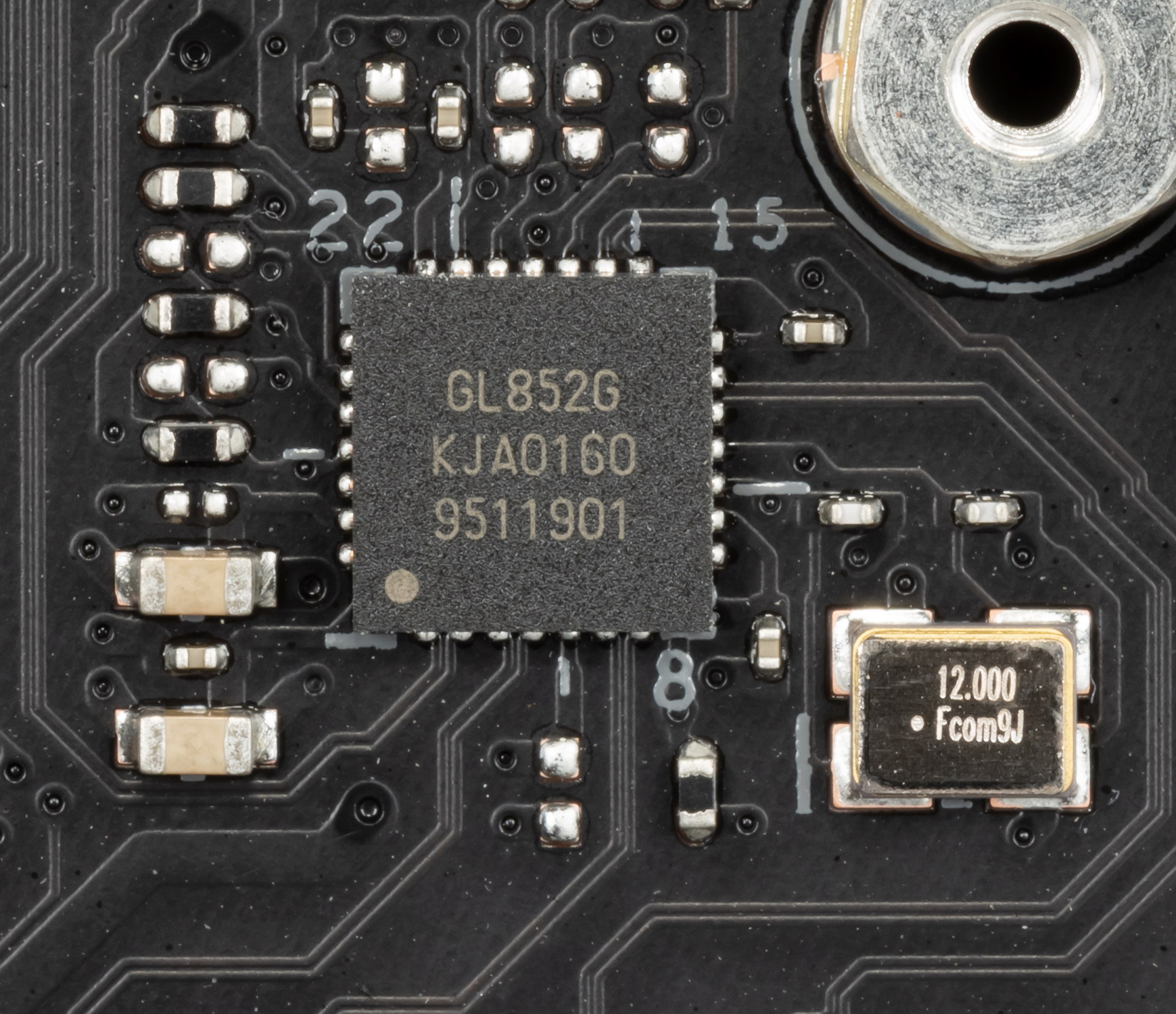

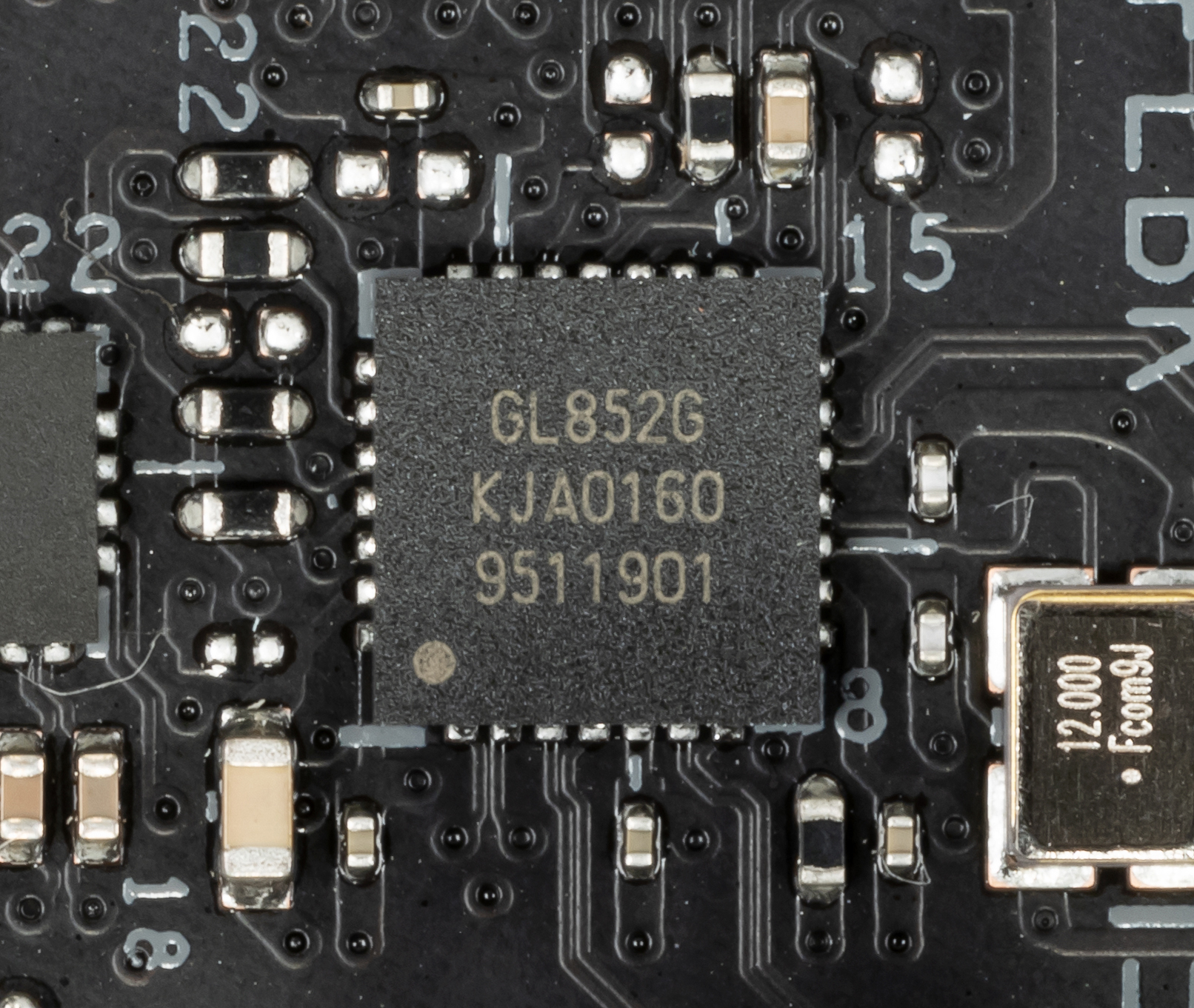

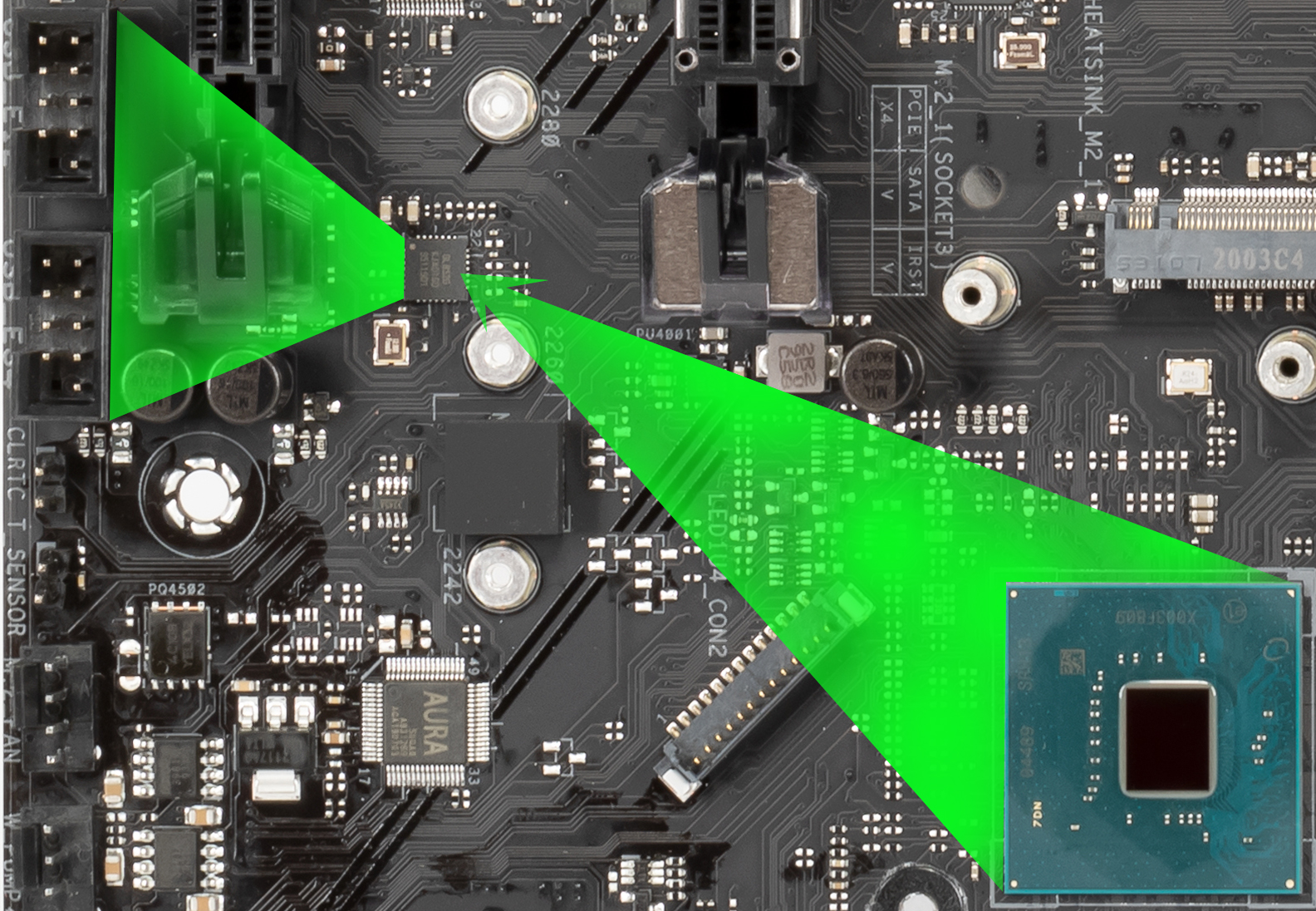

Два контроллера Genesys Logic GL852G (4 USB 2.0 на 2х внутренних разъемах и 4 USB 2.0 Type-A на задней панели) использует линии портов USB 2.0, а также технология BIOS Flashback требует два порта USB 2.0. Подробнее в разделе по USB-портам.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 16 линий PCIe. И их надо делить на два слота PCIe x16 (_1 и _2). Варианты переключения слотов PCI-e x16 вот такие:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (две видеокарты, режимы Nvidia SLI, AMD CrossFire)
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий плюс PCIe x16_3 имеет 4 линии (три видеокарты, режим AMD CrossFire)

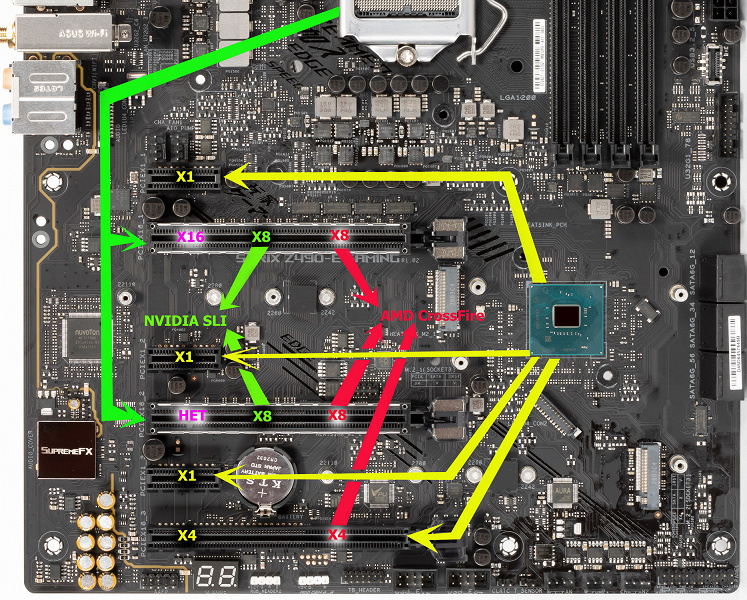

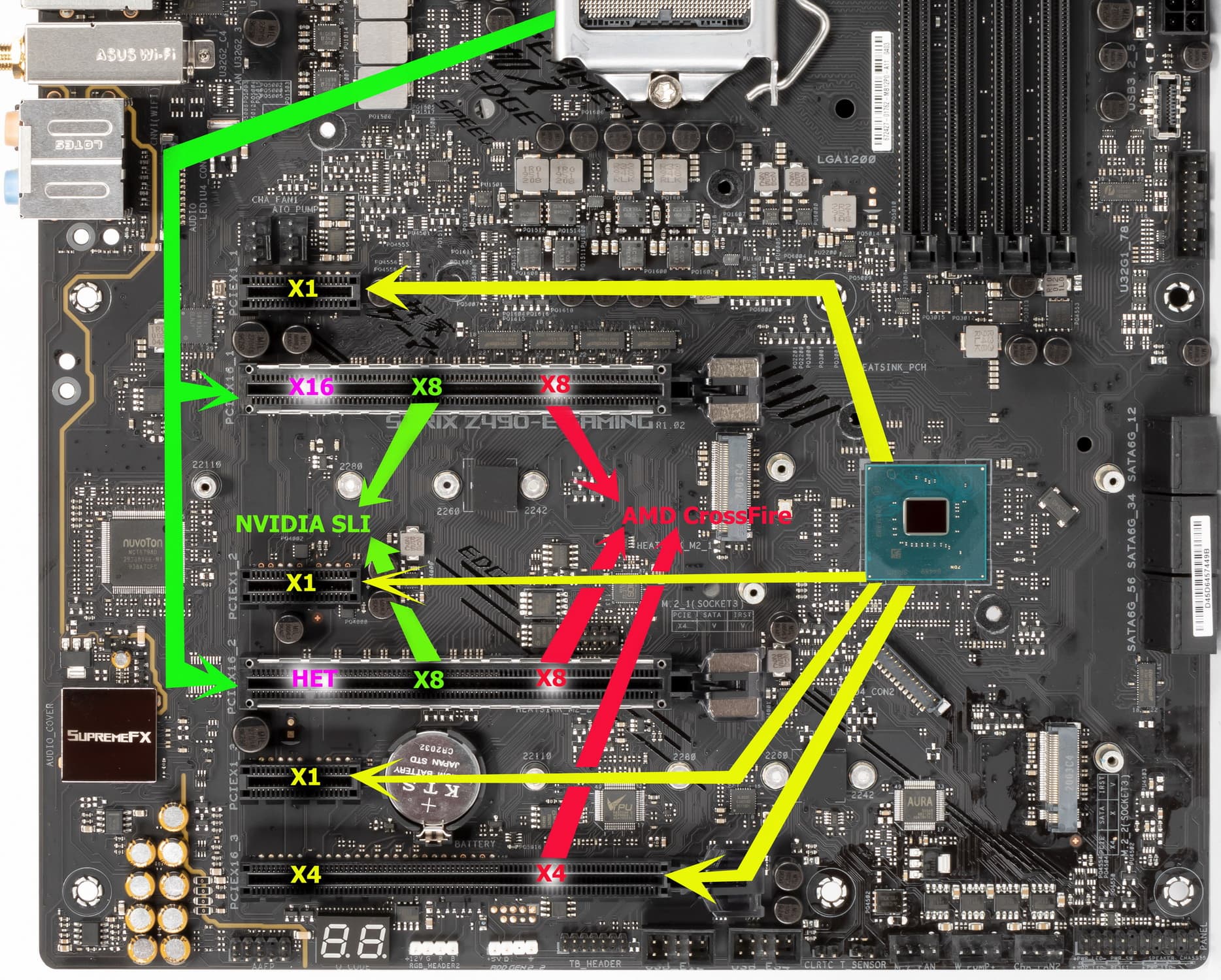

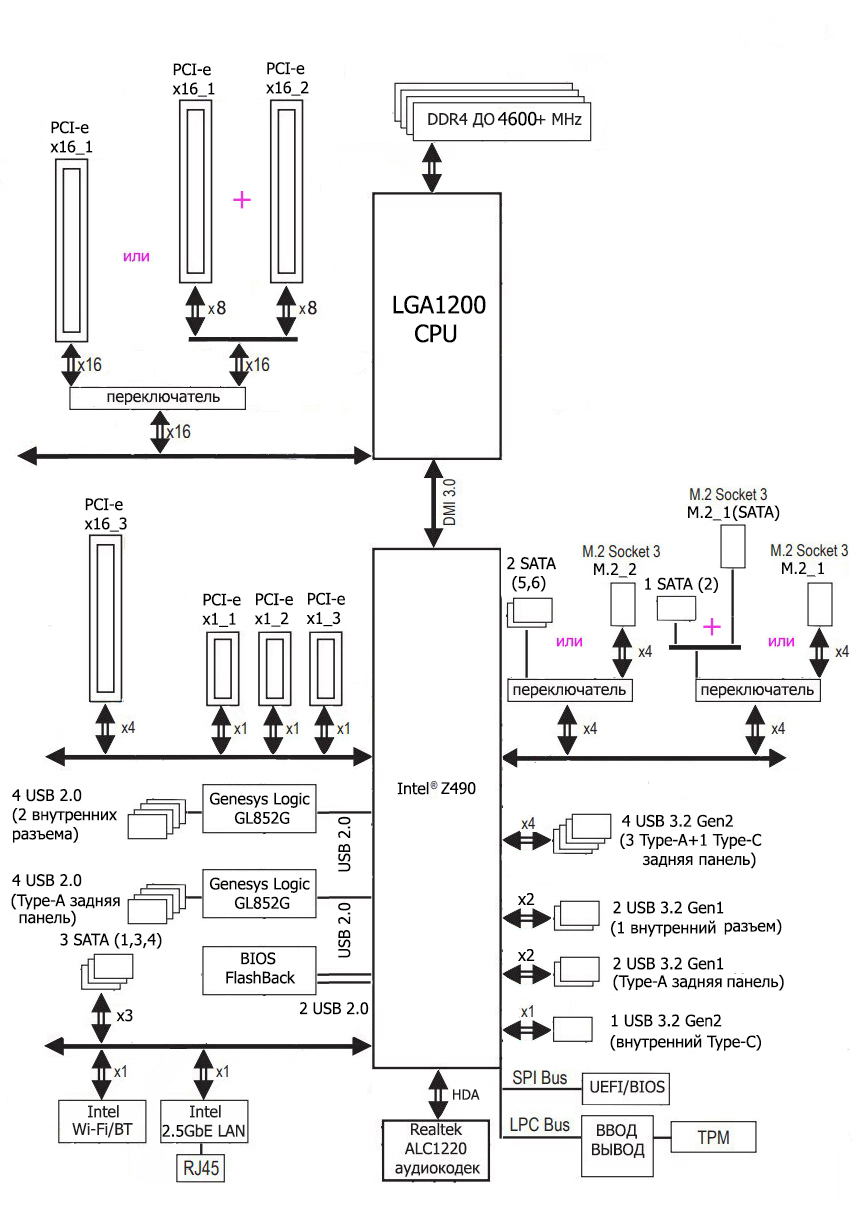

Ниже полная схема распределения ресурсов по слотам PCI-e
Всего на плате есть 6 слотов PCIe: три PCIe x16 (для видеокарт или других устройств) и три «коротких» PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x16_3 (шестой по общему счету) подключен к Z490 и имеет режим только х4.
У данной платы распределение линий PCIe между слотами в случае использования более одной видеокарты неоднозначное, поэтому востребованы мультиплексоры ASM1480 от ASMedia.
Также необходимо переключение слотов M2 и портов SATA, для этих целей используется мультиплексоры также ASM1480 от ASMedia.

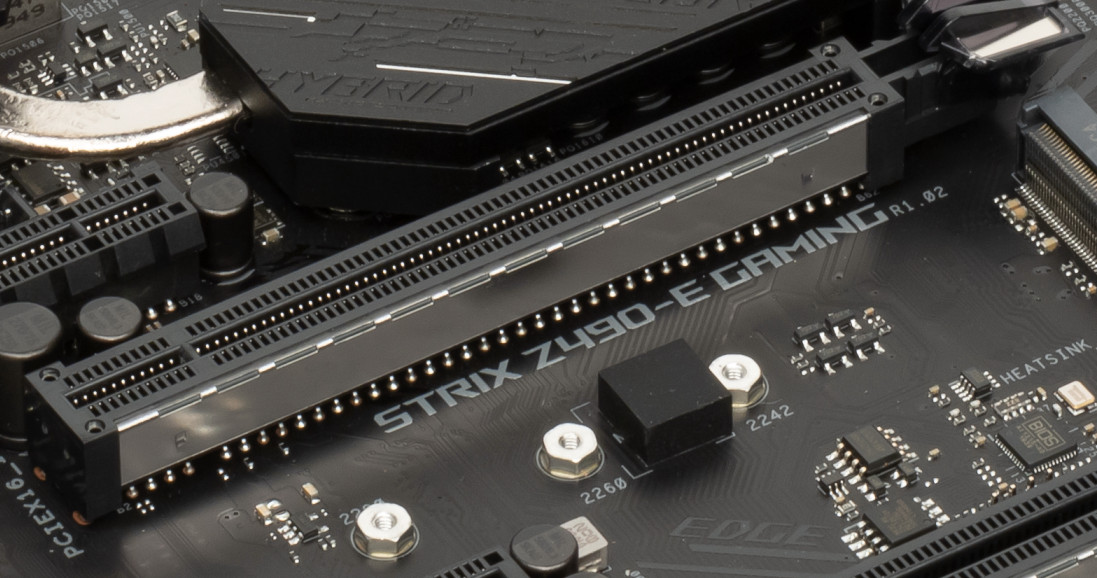

В отличие от слотов для памяти, два слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса. Обычно используемый в топовых матплатах внешний тактовый генератор здесь обнаружен не был, как и нет усилителей (ре-драйверов) шины.
На очереди — накопители.

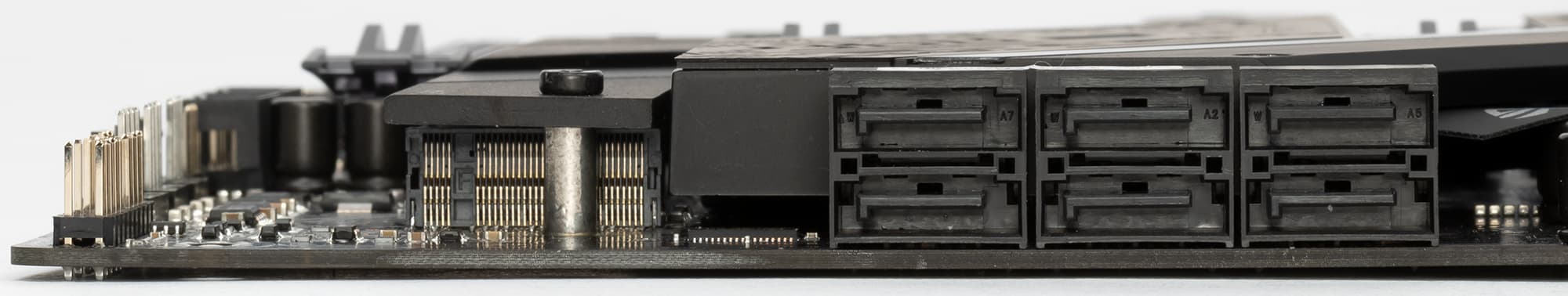

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет Z490 и поддерживают создание RAID.

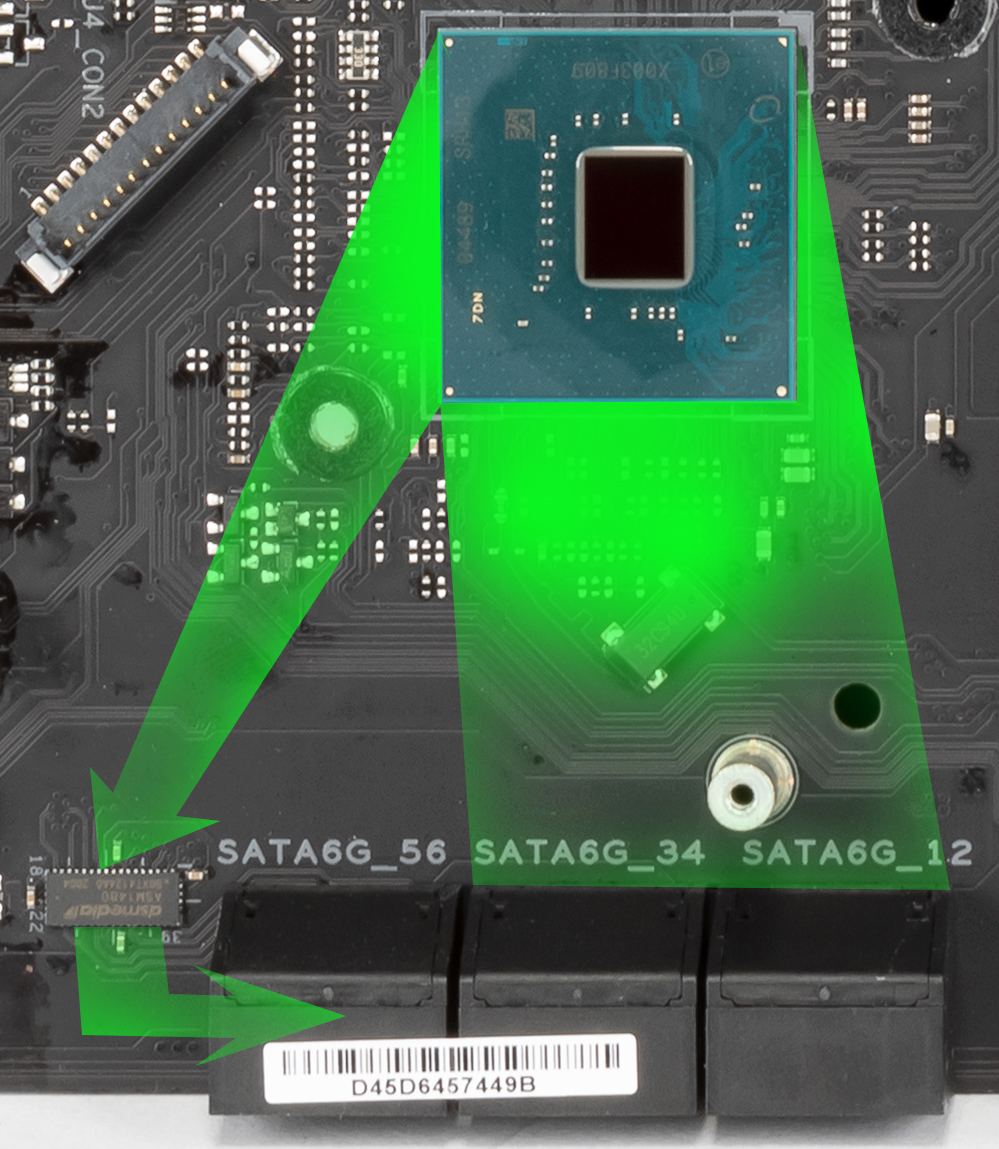

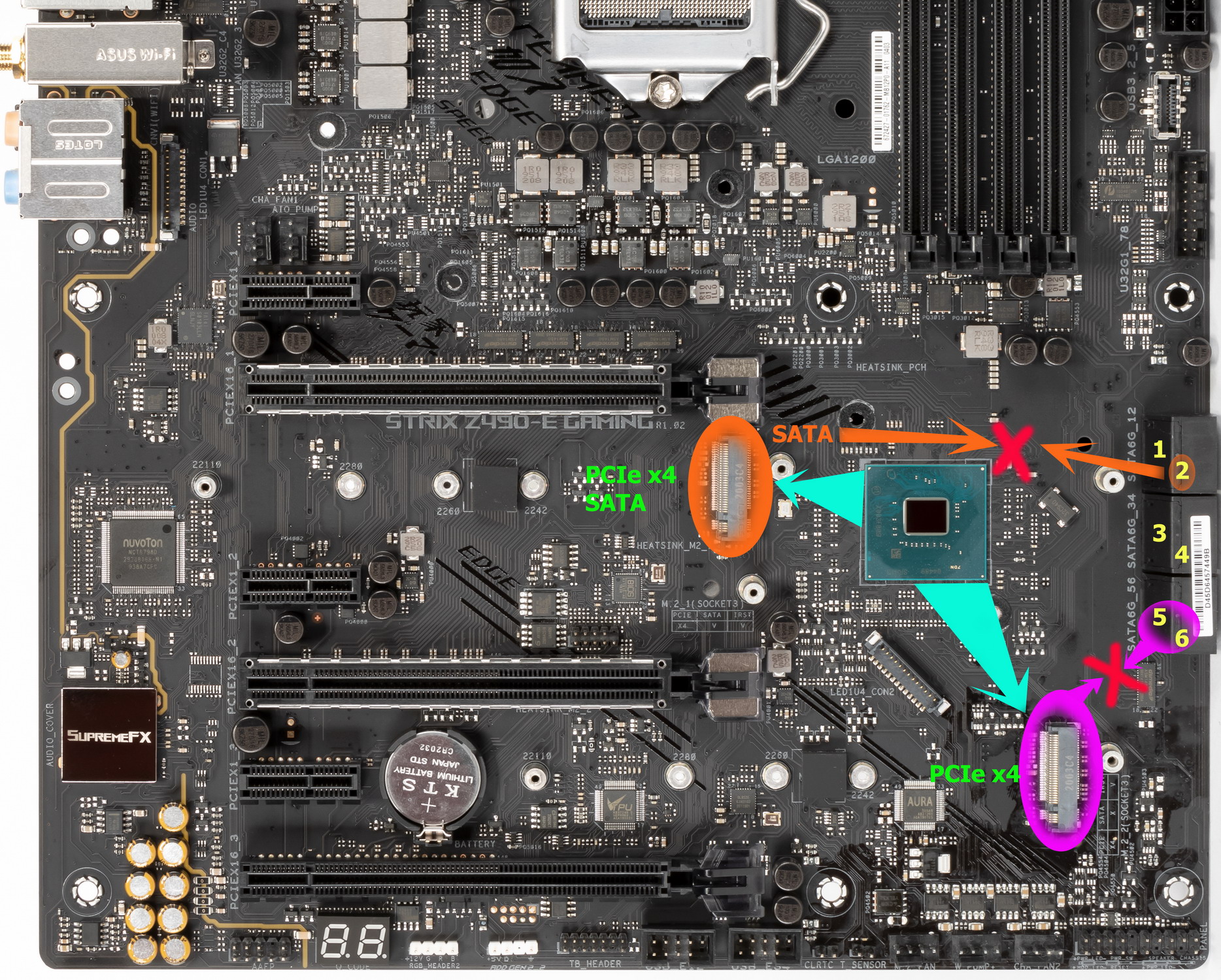

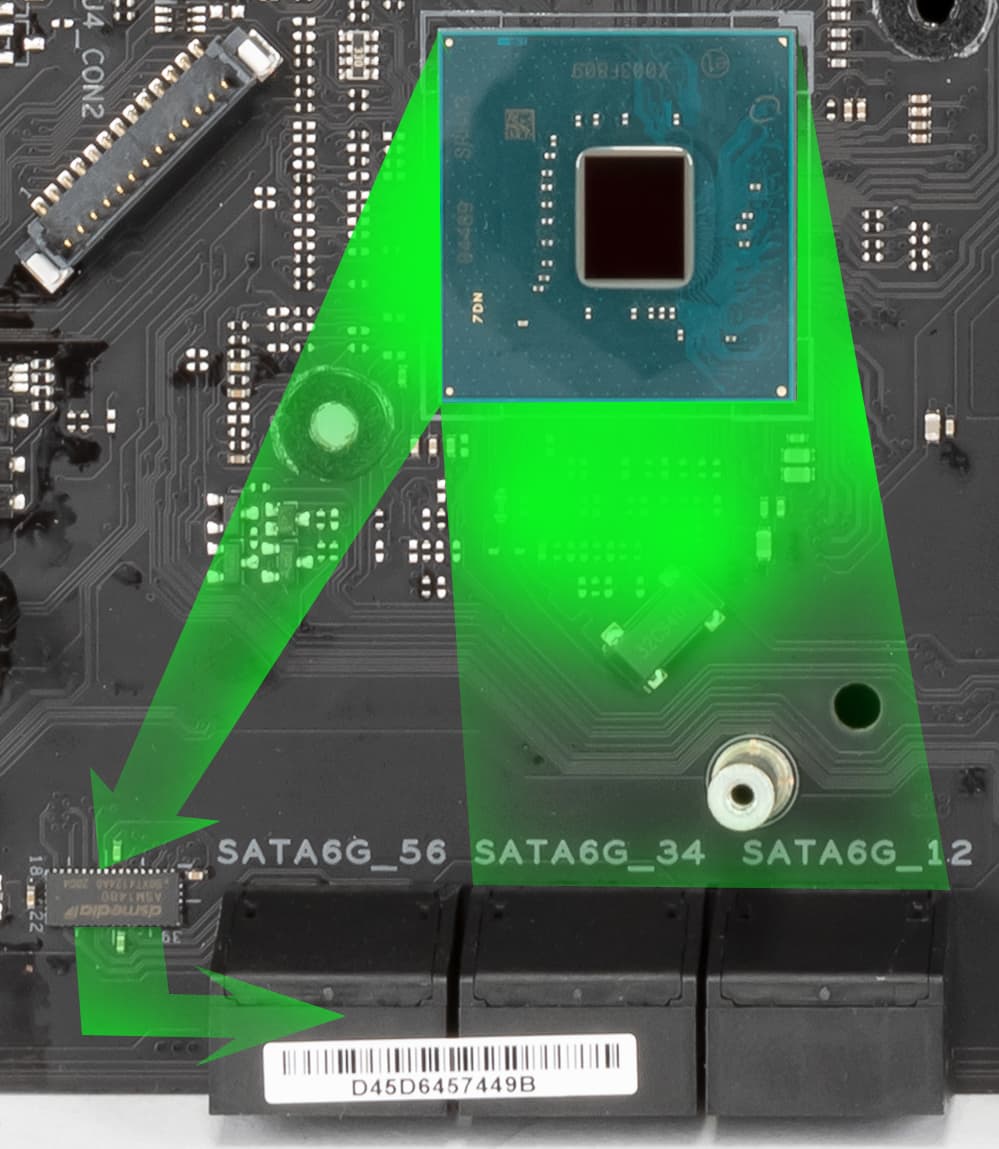

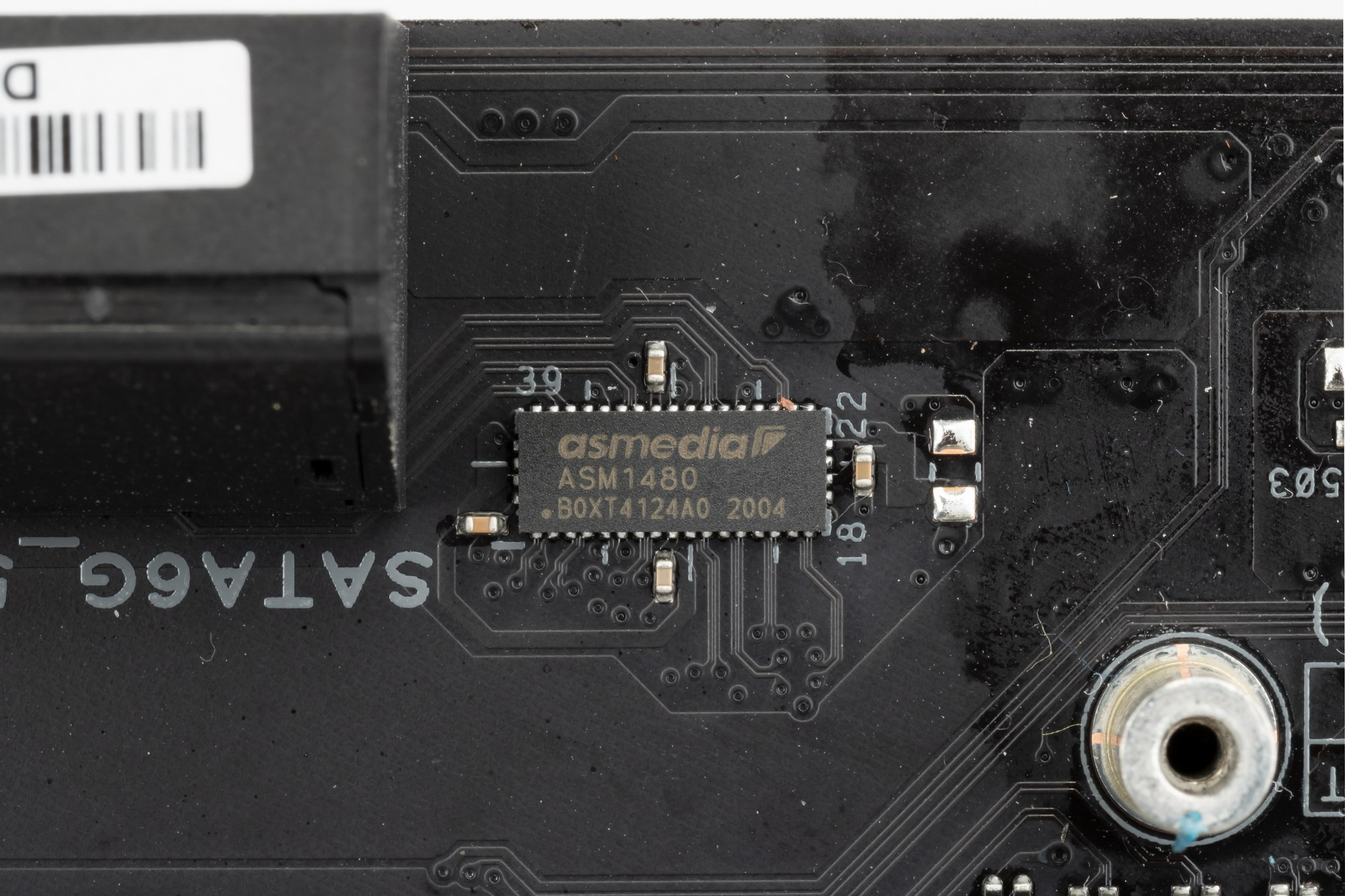

Напомню, что порты SATA 5,6 делят ресурсы с портом M.2_2, поэтому есть мультиплексор ASM1480.

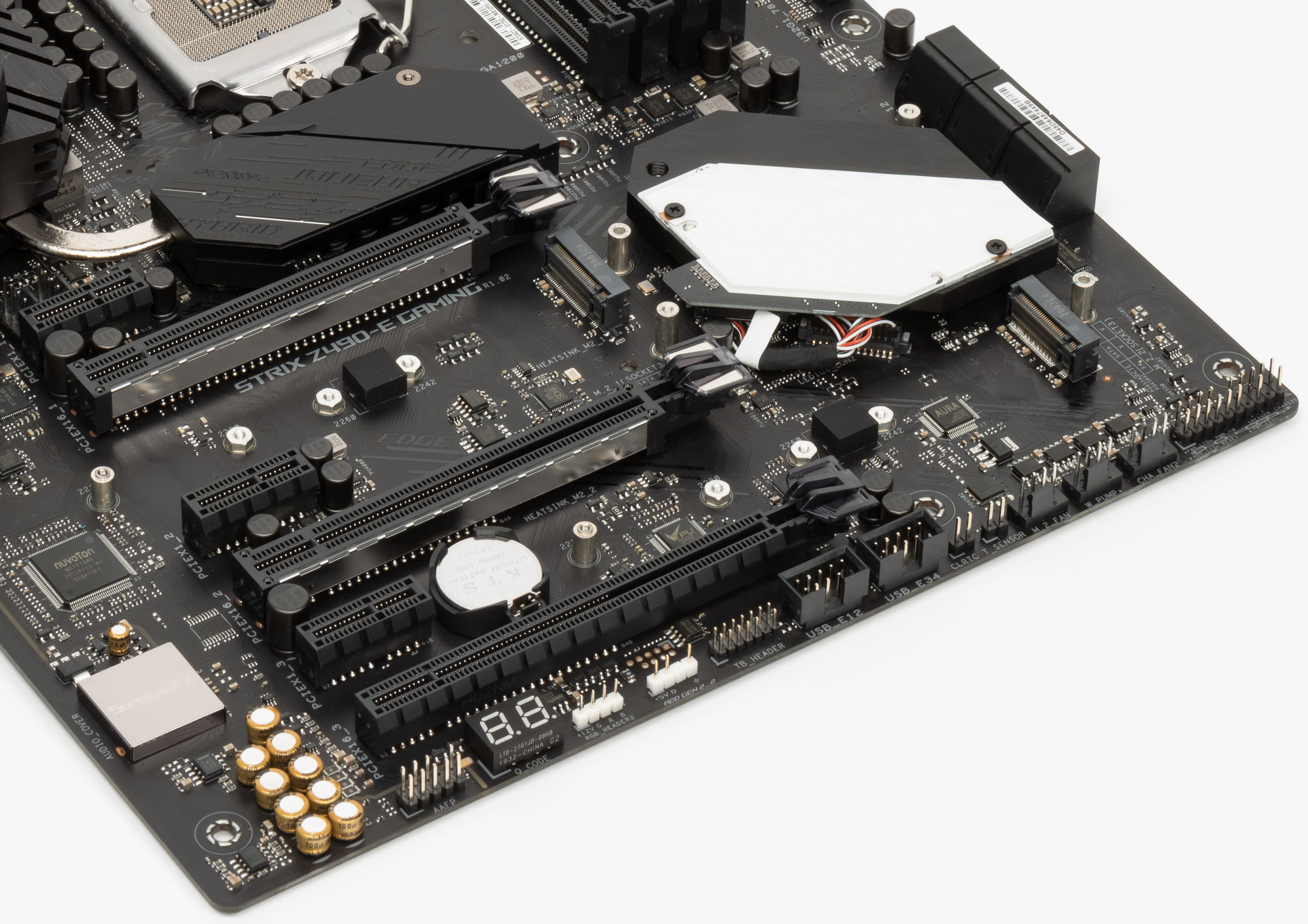

Теперь про M.2. Материнская плата имеет 2 гнезда такого форм-фактора.
M.2_1 поддерживает модули с любым интерфейсом (и размера до 22110 включительно), а M.2_2 — только с PCIe интерфейсом (в него также можно установить модули размером до 22110 включительно).
Все эти M.2 получают данные от чипсета Z490 и на них можно организовать RAID силами Z490, а также использовать для Intel Optane Memory.
Поскольку не только у процессора, но и у Z490 количество HSIO линий лимитировано, то приходится делить ресурсы и выделяемые чипсетом. В частности, если в слот M.2_1 будет вставлен модуль с интерфейсом SATA, то порт SATA 2 будет отключен (ну и наоборот). Ну и снова напоминаю о том, что порты SATA 5,6 делят ресурсы с портом M.2_2.

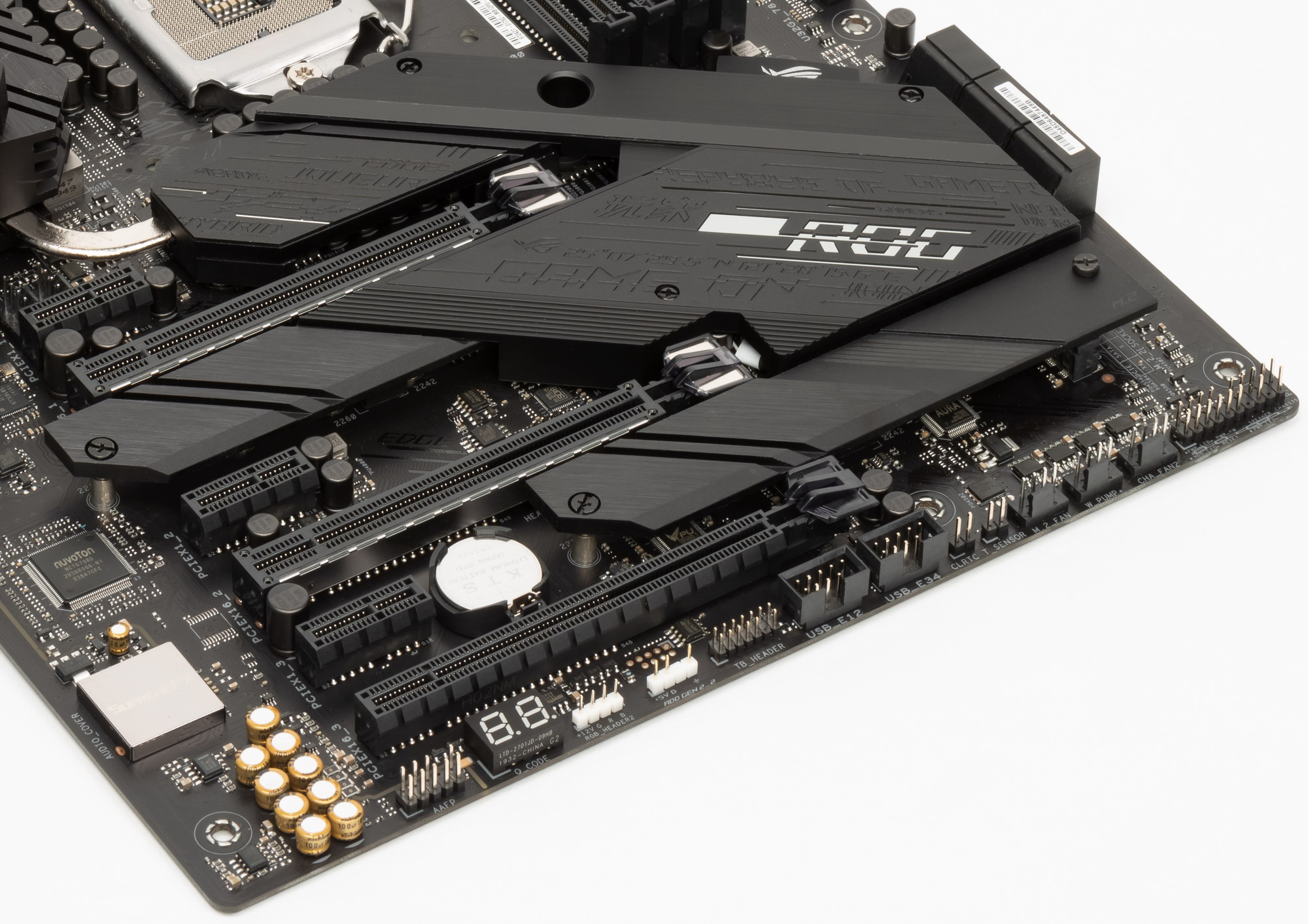

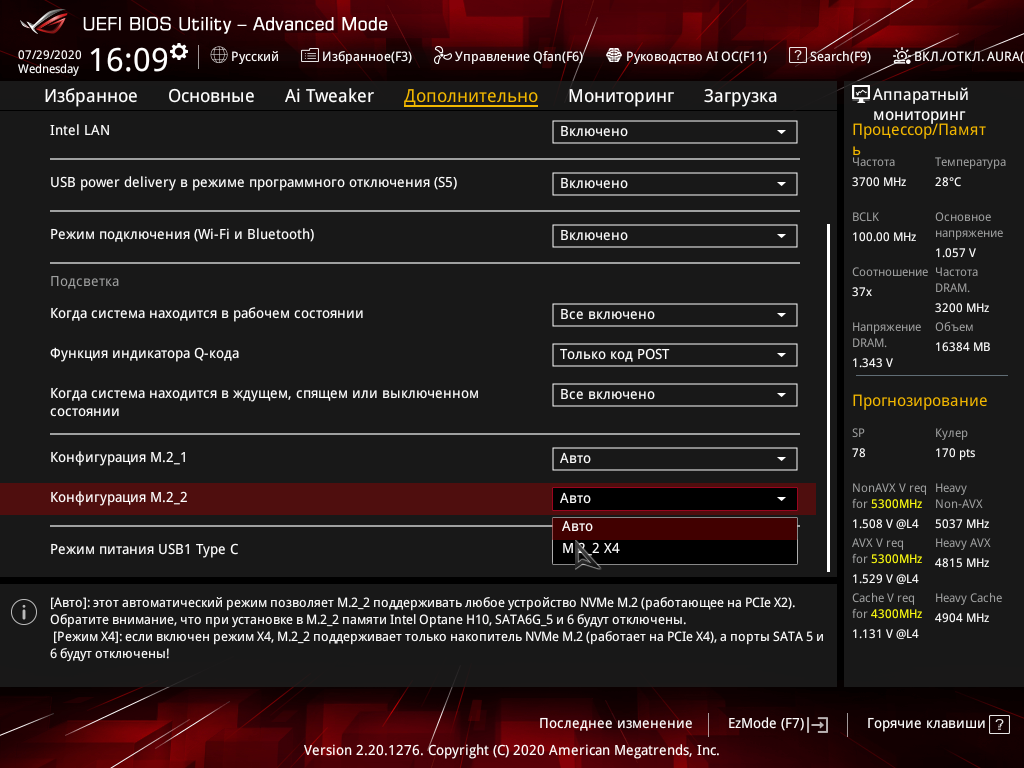

Оба M.2 слота на самой матплате оснащены радиаторами. Нижний M.2_2 имеет радиатор, который не связан с какими-то иными устройствами охлаждения на данной плате. Верхний M.2_1 имеет радиатор, конец которого — под крышкой чипсетного радиатора, без демонтажа которой его не снять.
Смотрим дальше «штучки», что есть у этой платы.
Их бывает много у самой флагманской платы, и крайне мало на этой плате. Нет ни кнопок питания и перезагрузки, ни иных перемычек, кнопок или переключателей для оверклокеров.Ну за исключением вот лишь переключателя для разрешения излишнего повышения напряжения на процессоре (по умолчанию в BIOS есть лимиты в этом плане).

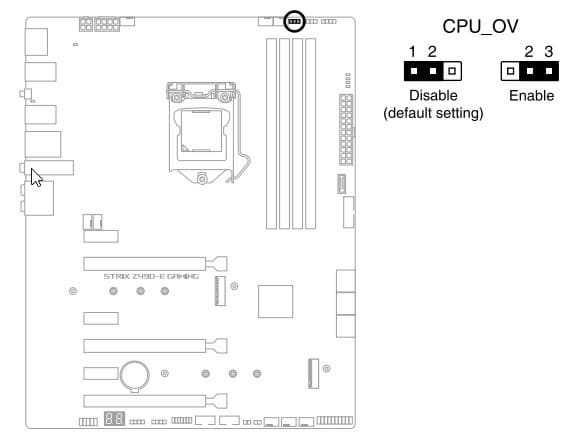

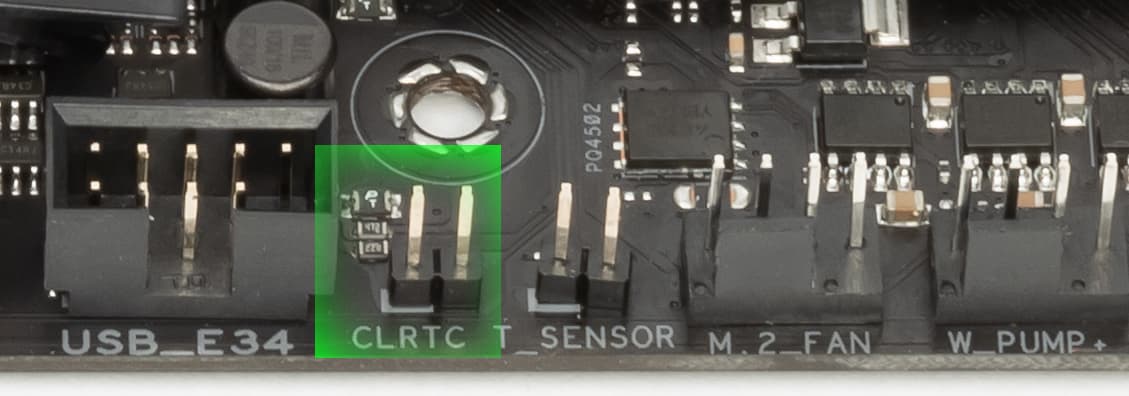

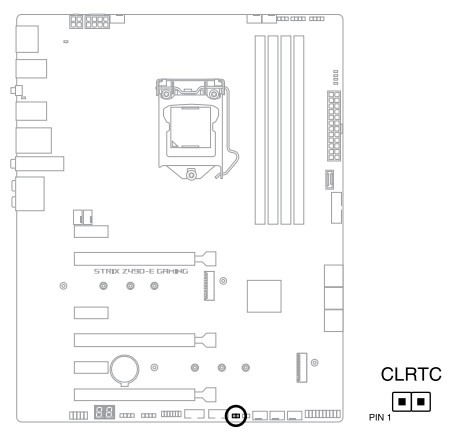

Если плата в ходе оверклокерских изысканий (когда ПК перегрелся и даже вот так перекорежился)

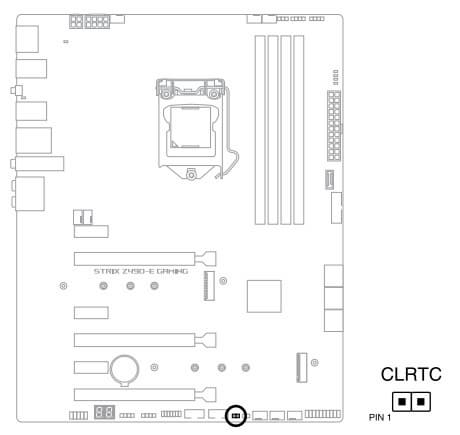

зависнет, то есть перемычка CMOS для сброса настроек и возврату к загрузке BIOS (правда это не вернет прежней формы системнику :)))

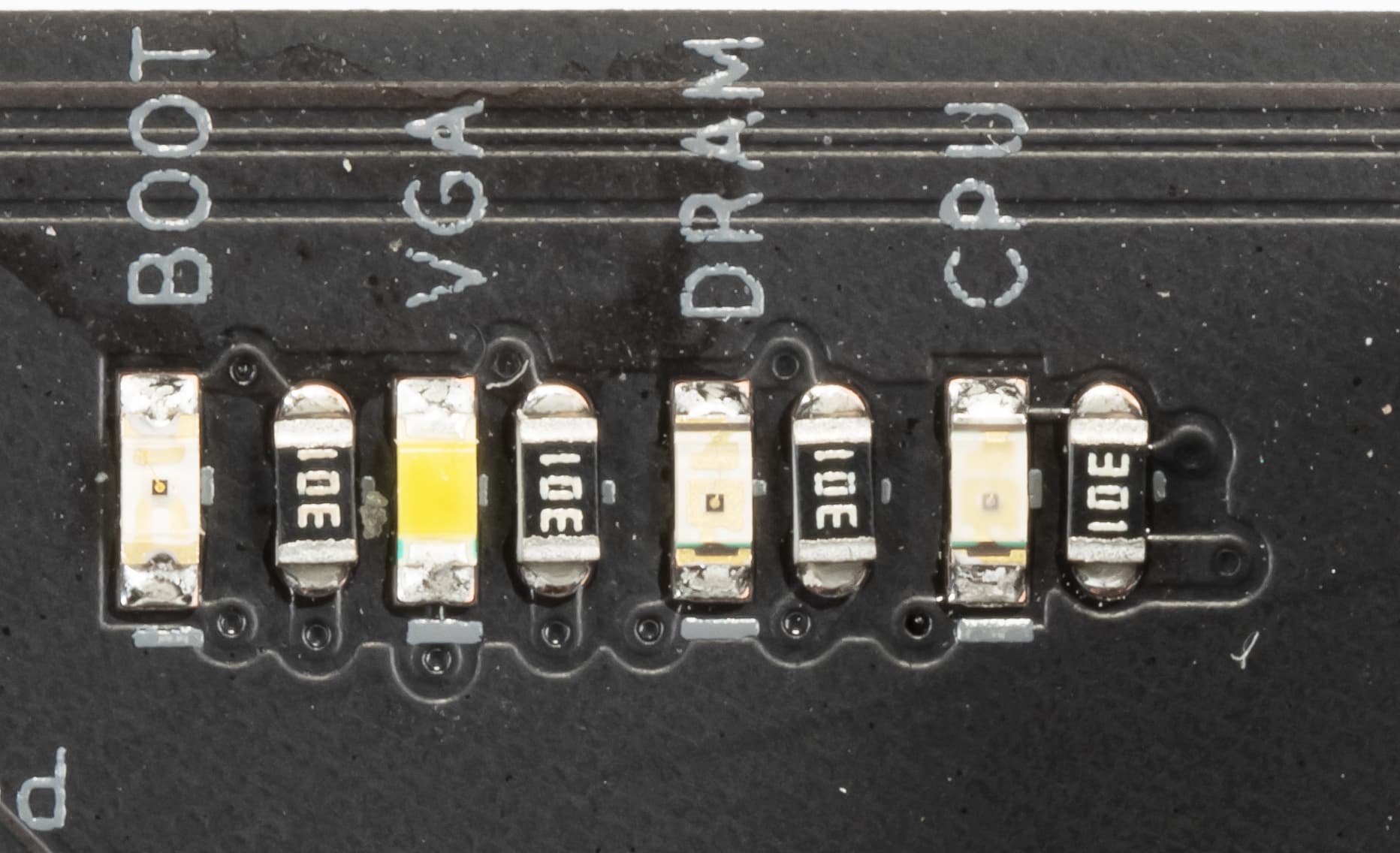

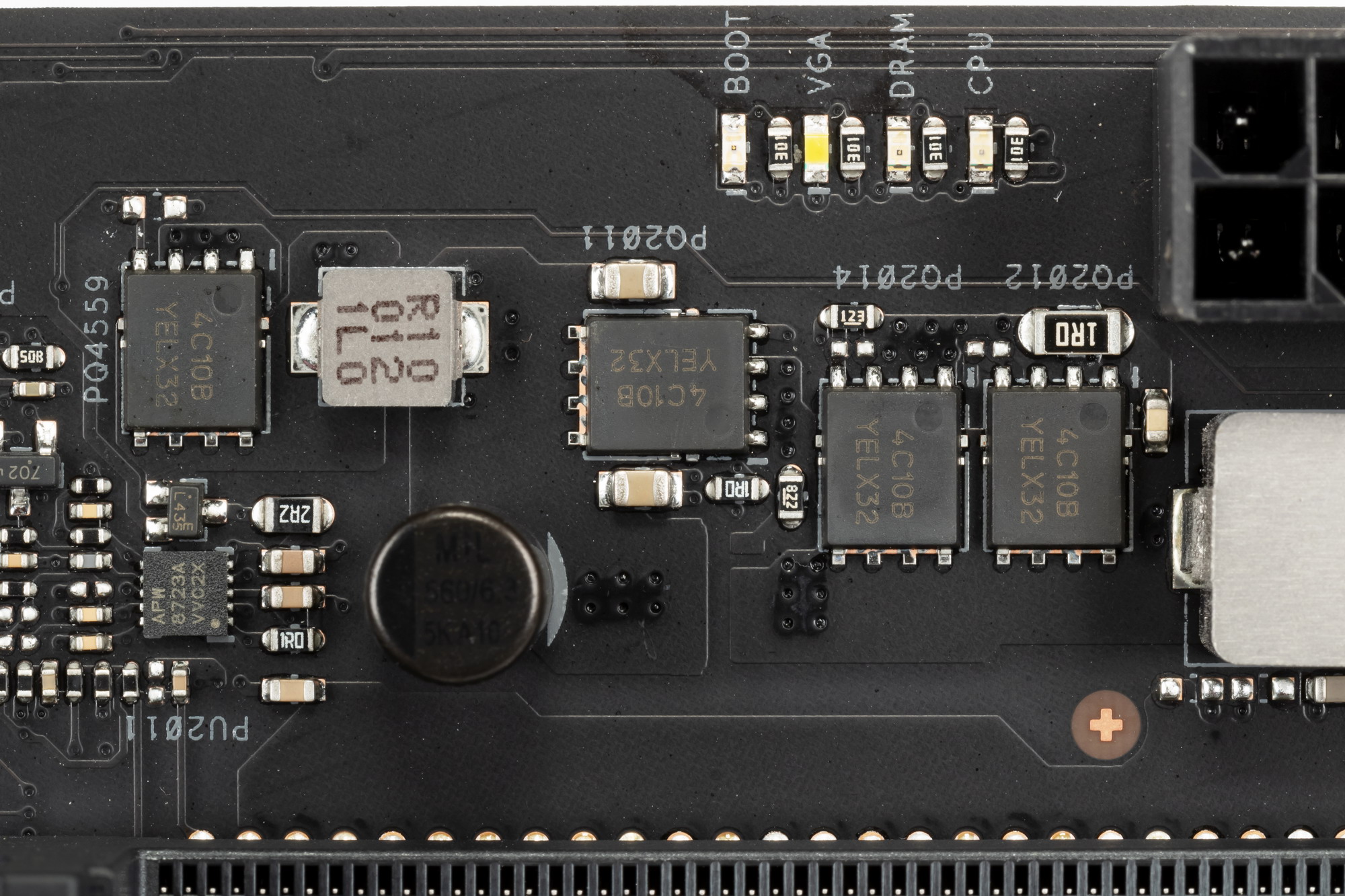

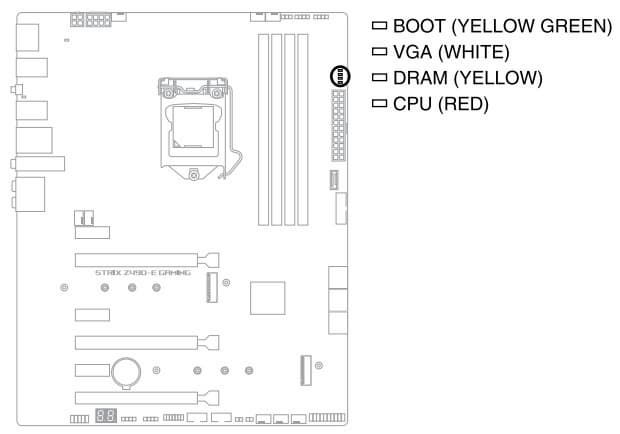

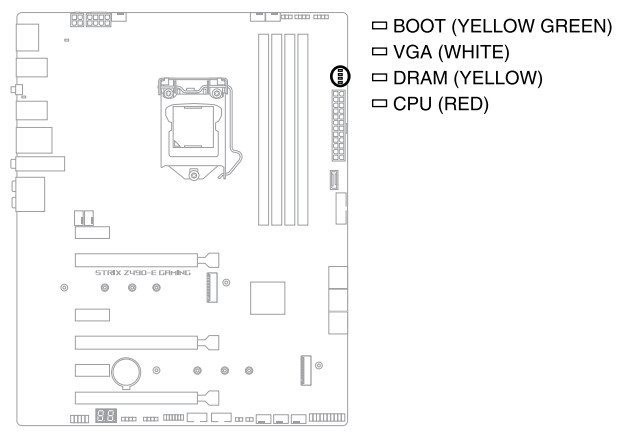

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет. В ролике (на примере ROG Maximus XII Extreme) ниже это хорошо видно, смысл светодиодов тот же самый и на этой плате.
Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары (RGB+ARGB), разнесенные на противоположные края платы.

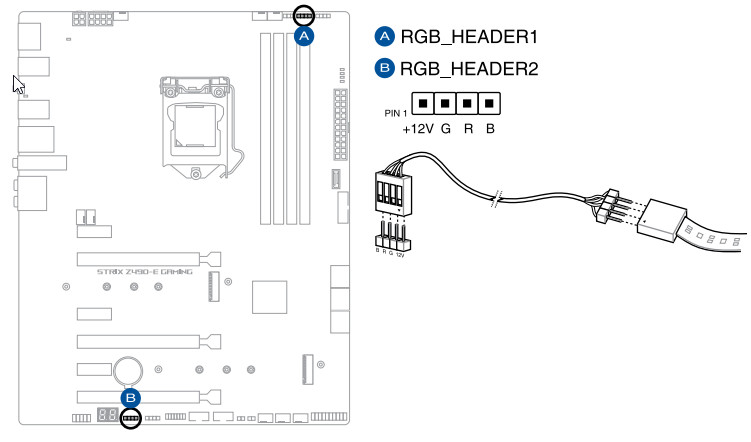

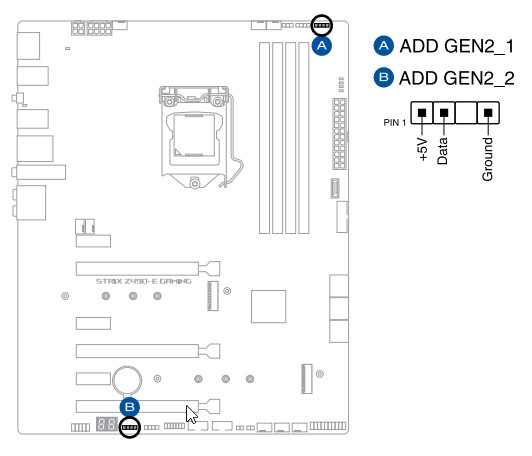

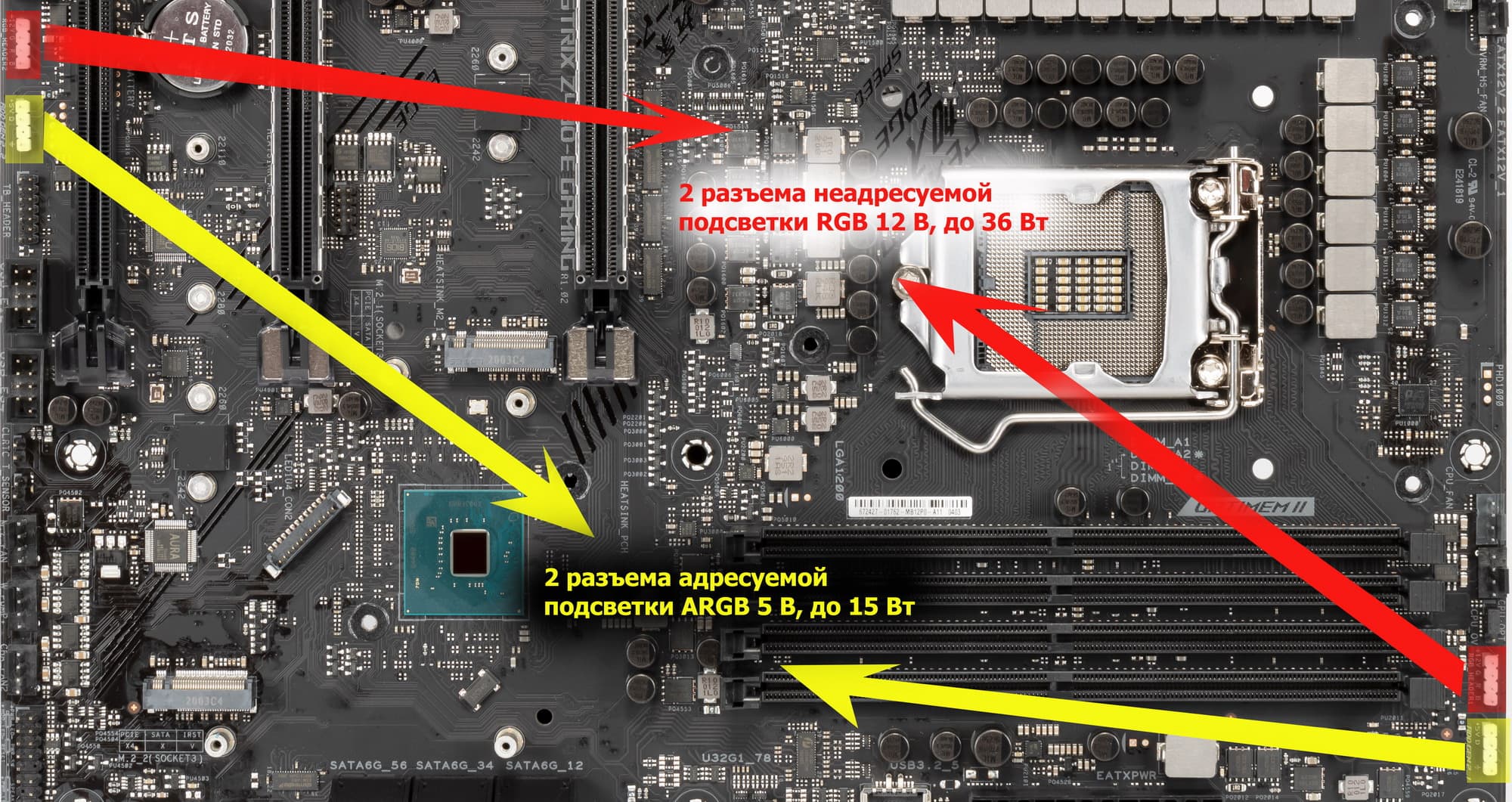

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

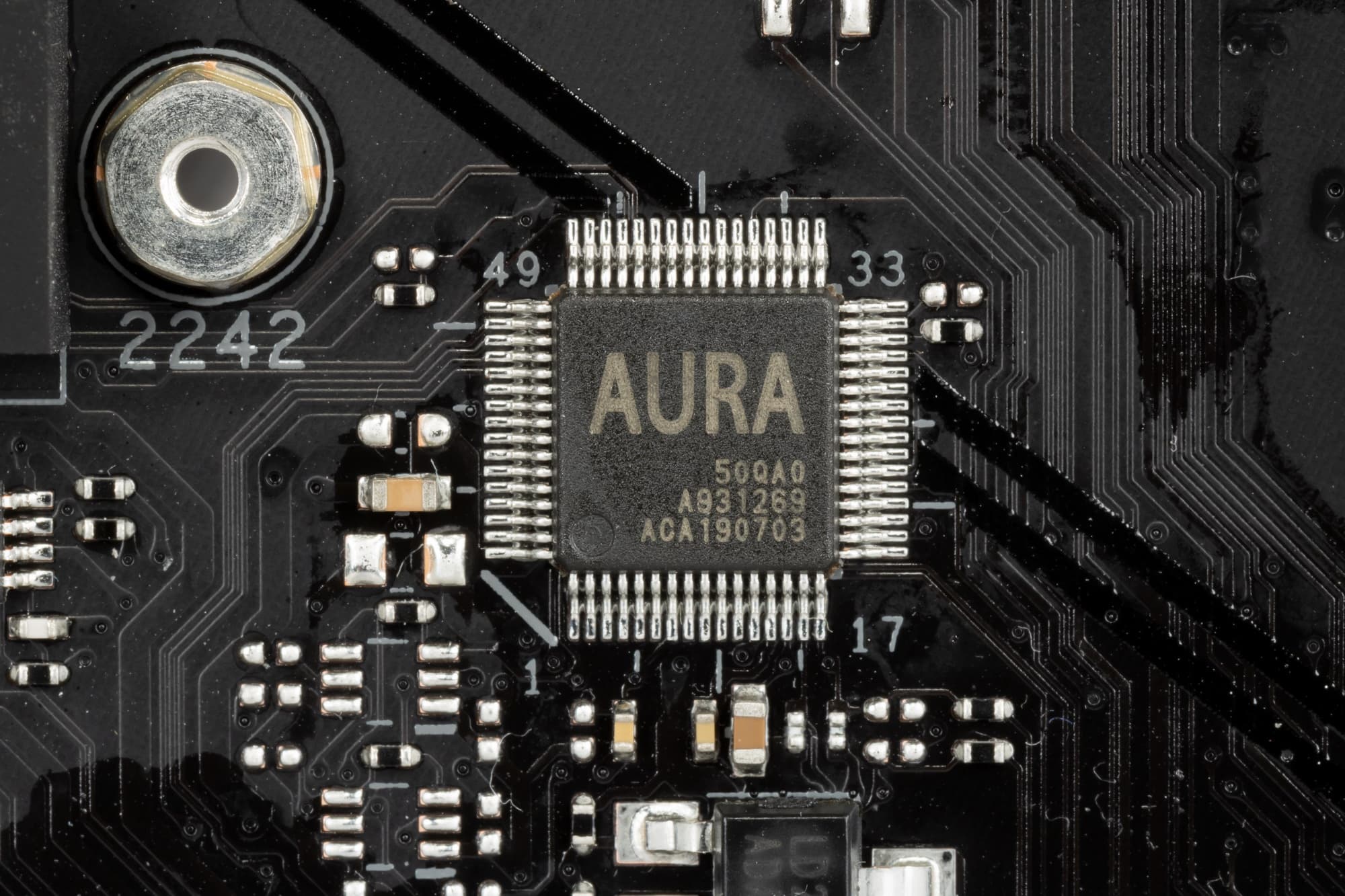

Контроль по синхронизации работы подсветки RGB возложен на чип Aura 50QА0 (неизвестно, как оригинально назывался чип и кто его производитель).

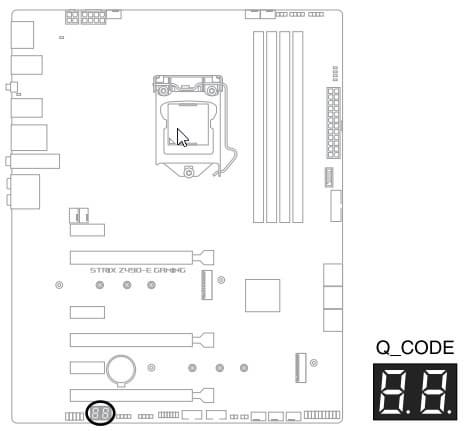

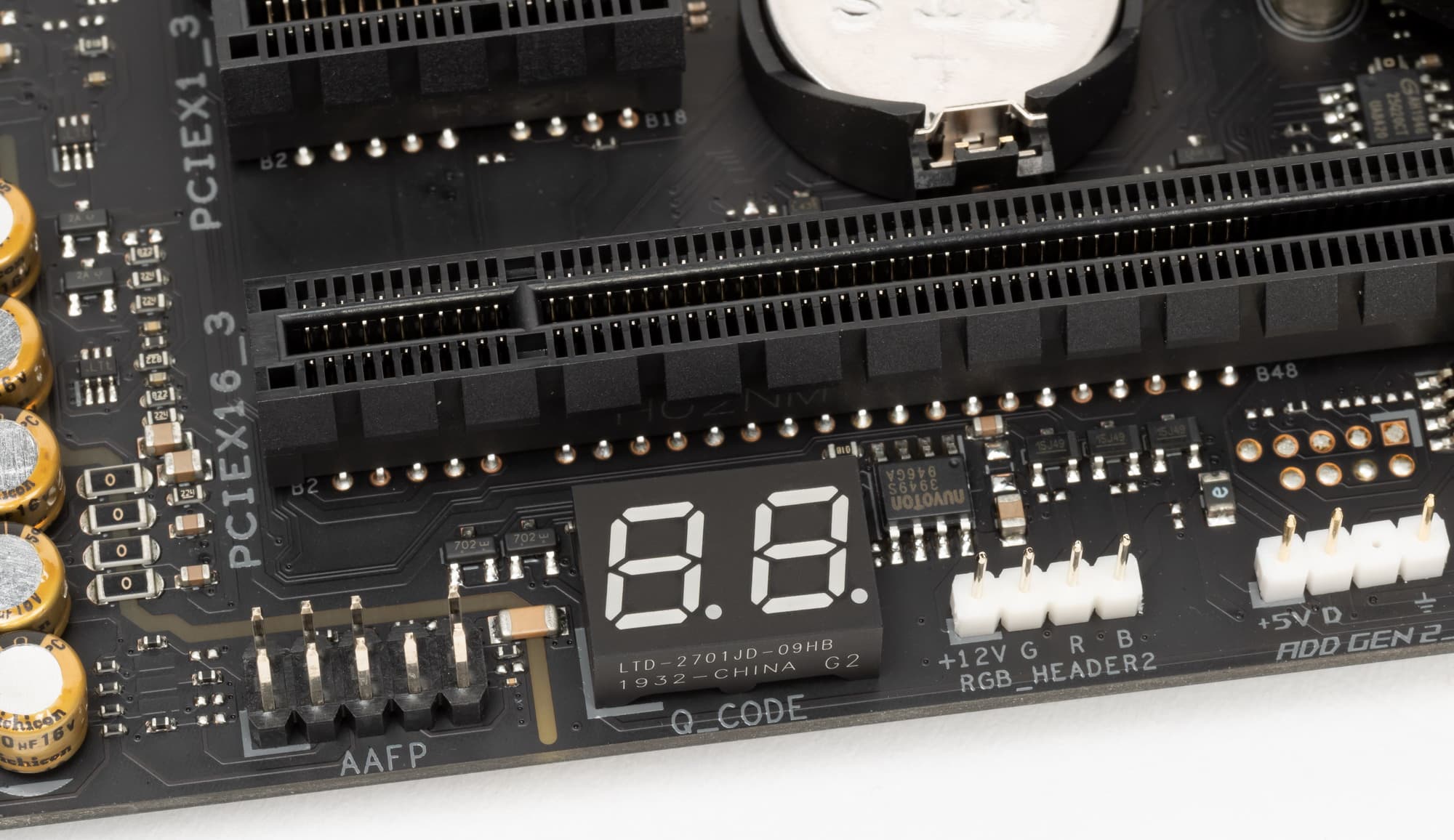

Традиционное табло с Q-кодами (POST) также имеется.

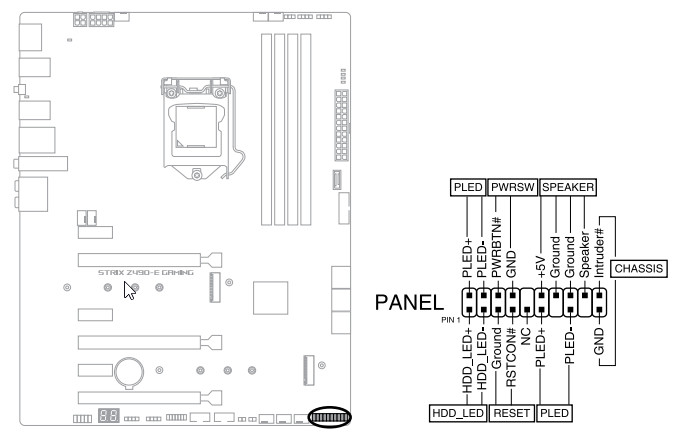

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

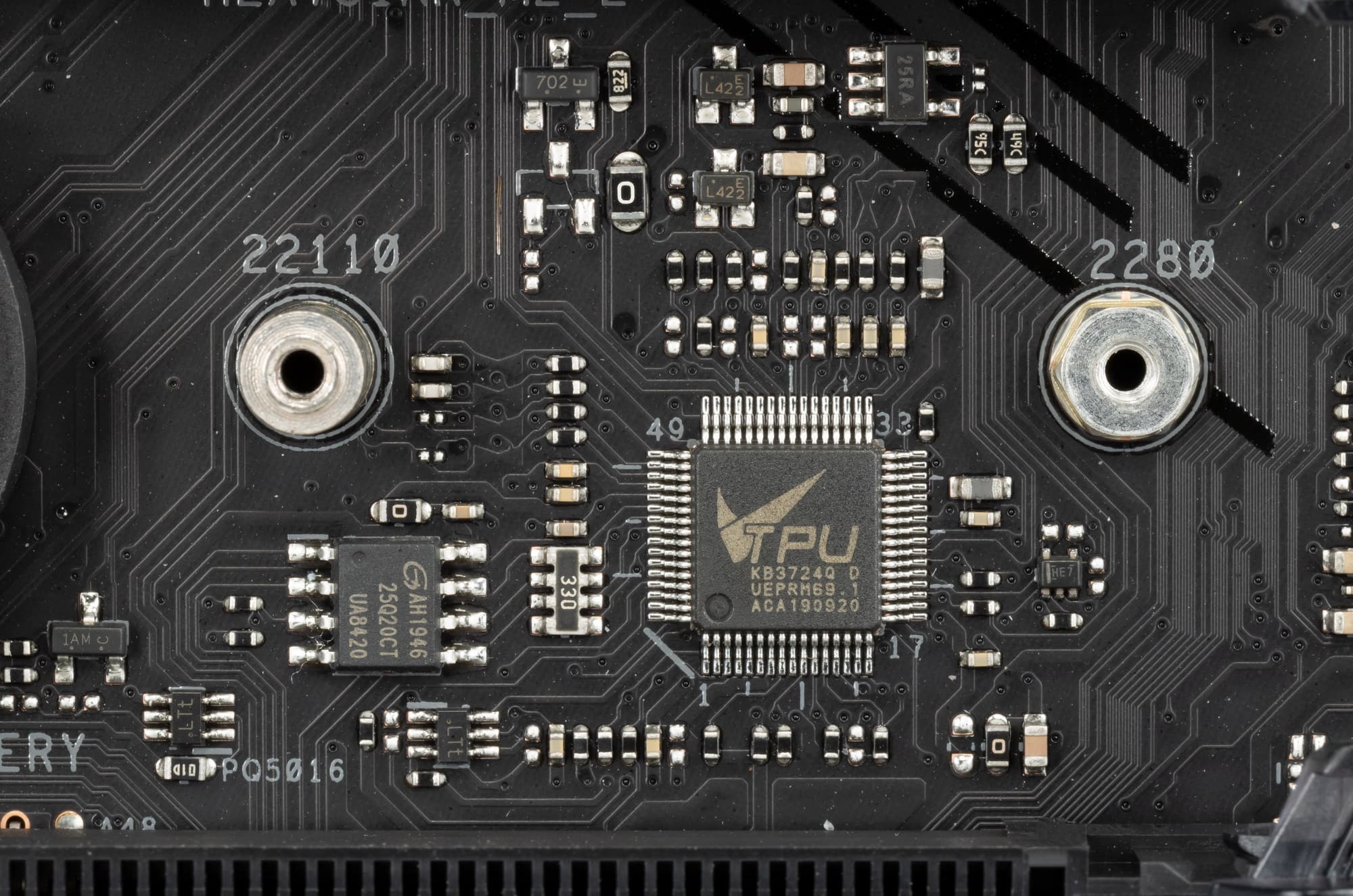

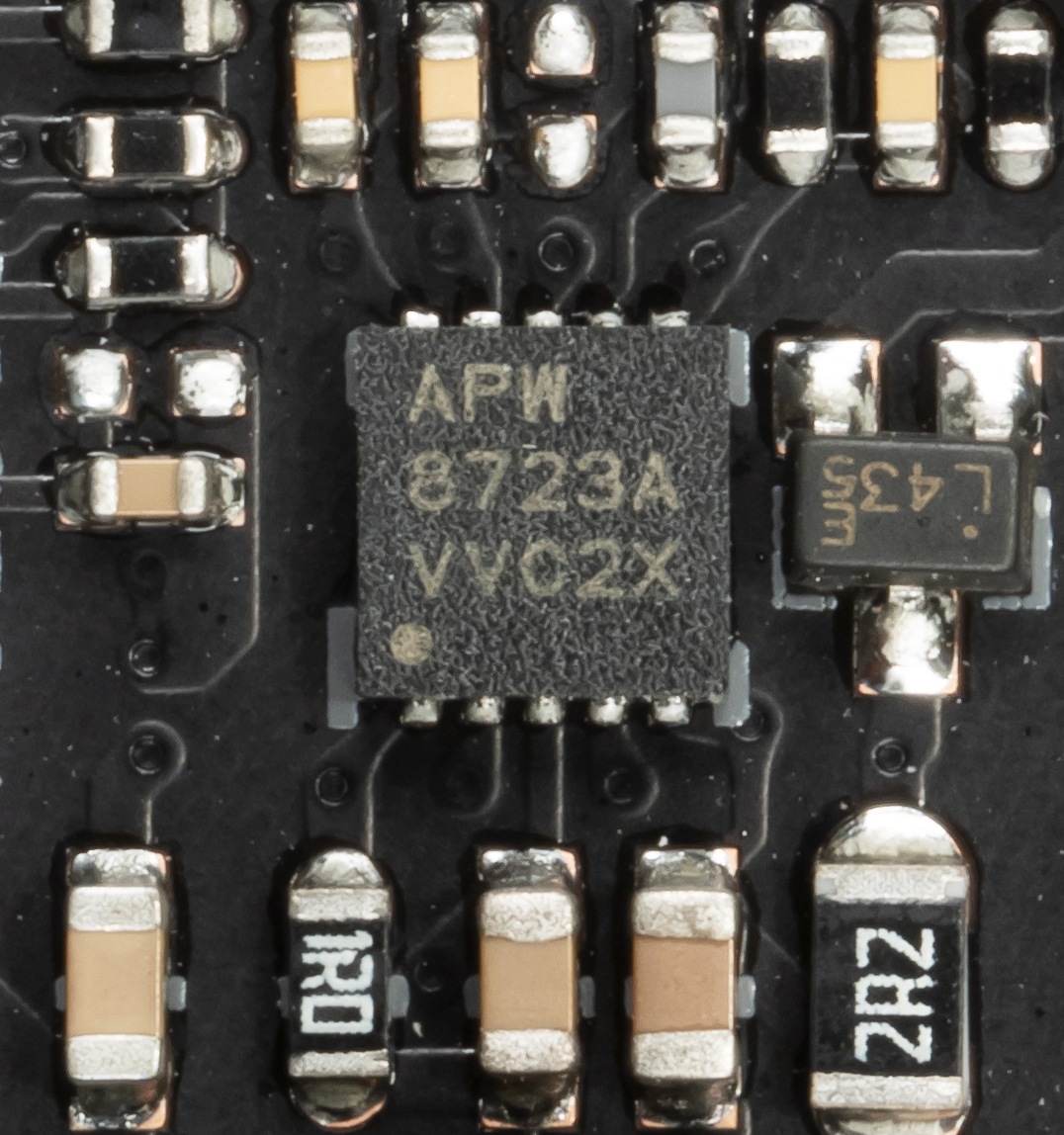

Также имеется фирменная микросхема TPU (TurboV Processing Unit) — контроллер для программного управления частотами работы. Он же отвечает и за мониторинг.

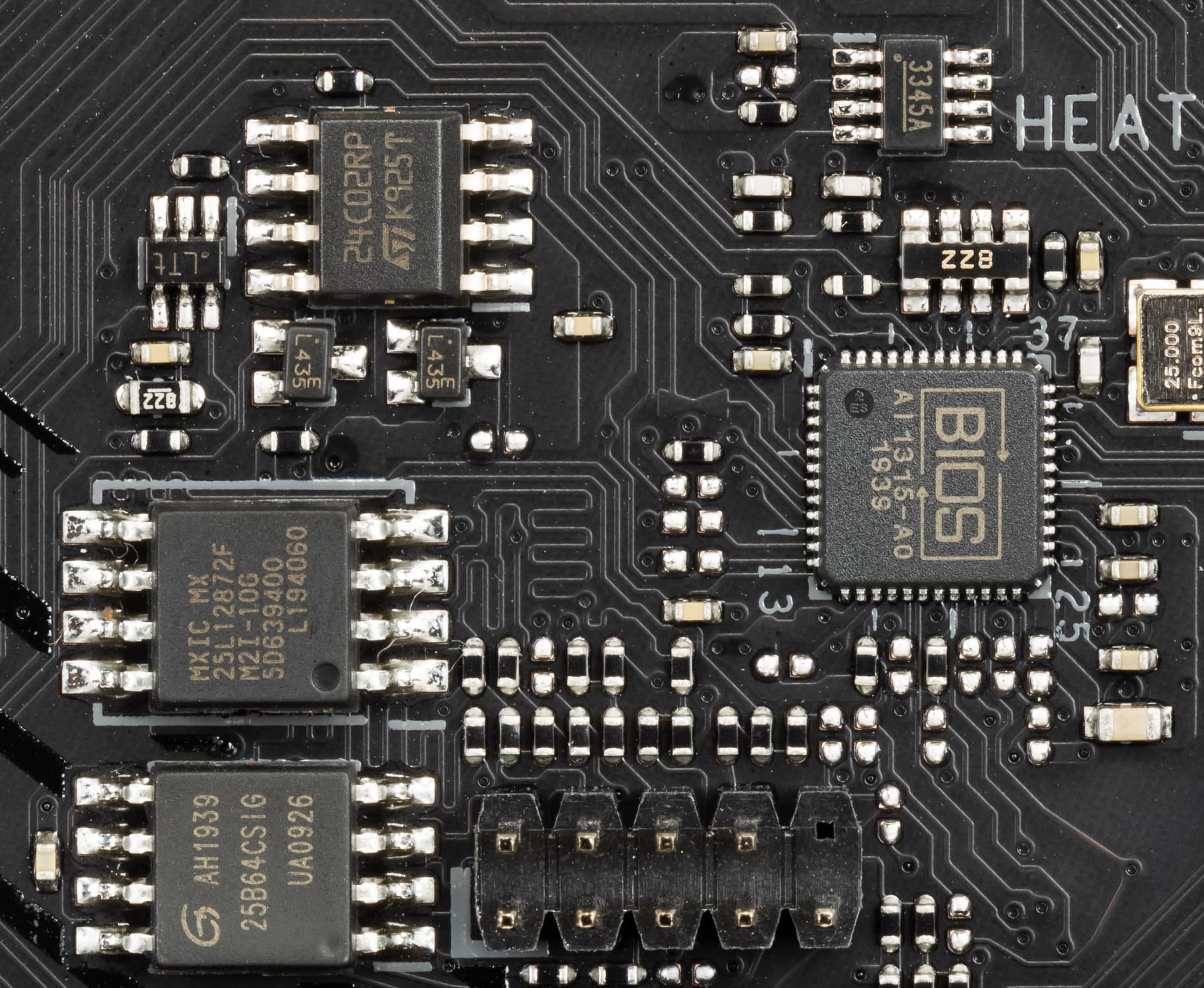

Для размещения прошивки UEFI/BIOS использована микросхема MX25L12872F от Macronix.

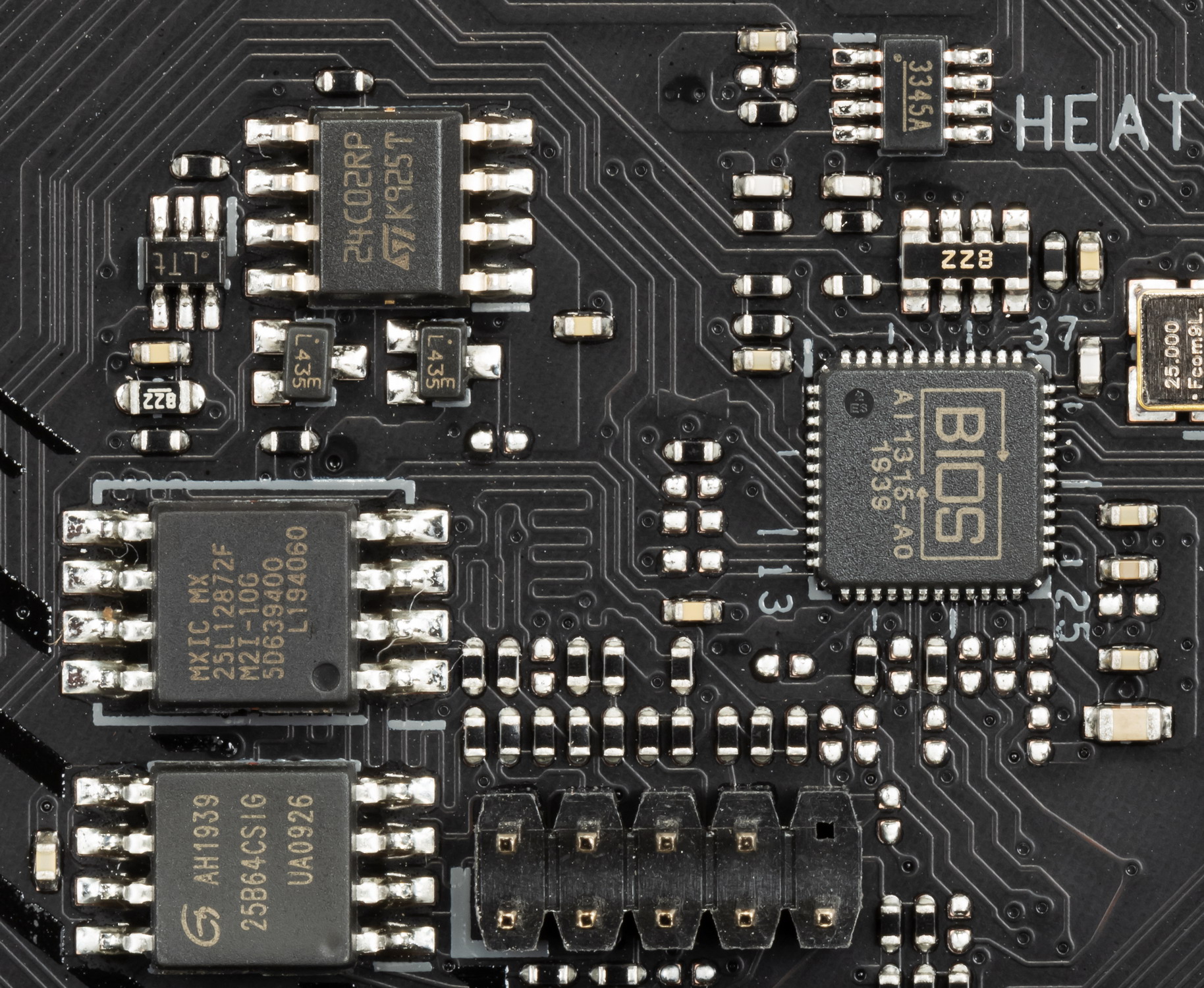

А вот микроконтроллер «BIOS» управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback. Видеоролик ниже демонстрирует это.
Для такого обновления BIOS версию прошивки надо вначале переименовать в SZ490E.CAP и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB.

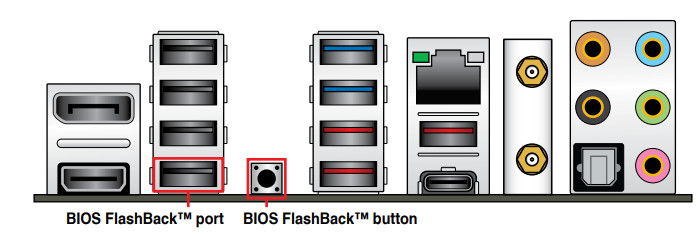

Ну и запуск через кнопку, которую надо держать 3 секунды. Материнская плата в процессе прошивания нового BIOS не запускается — достаточно пассивного питания от БП.

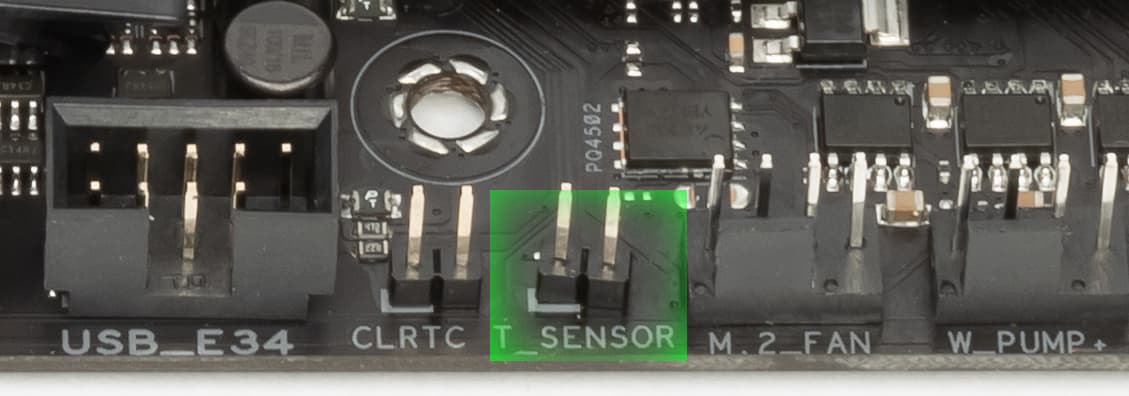

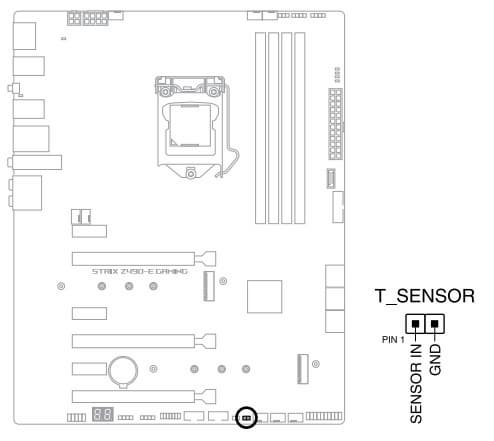

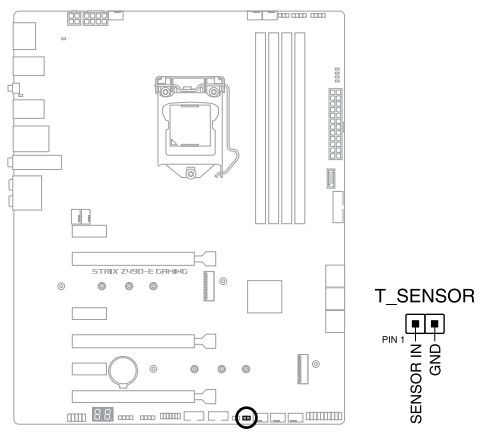

Также внизу есть посадочное места для проводов от внешнего термодатчика.

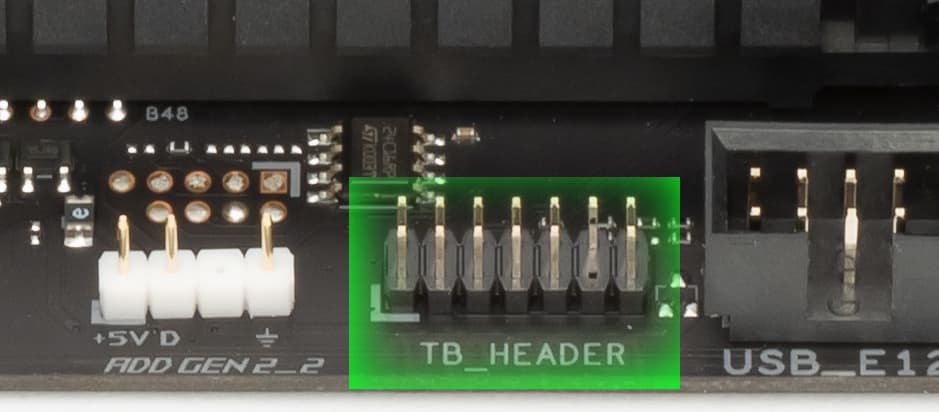

Материнская плата поддерживает платы расширения Thunderbolt 3, для подключения которых имеется отдельный разъем.

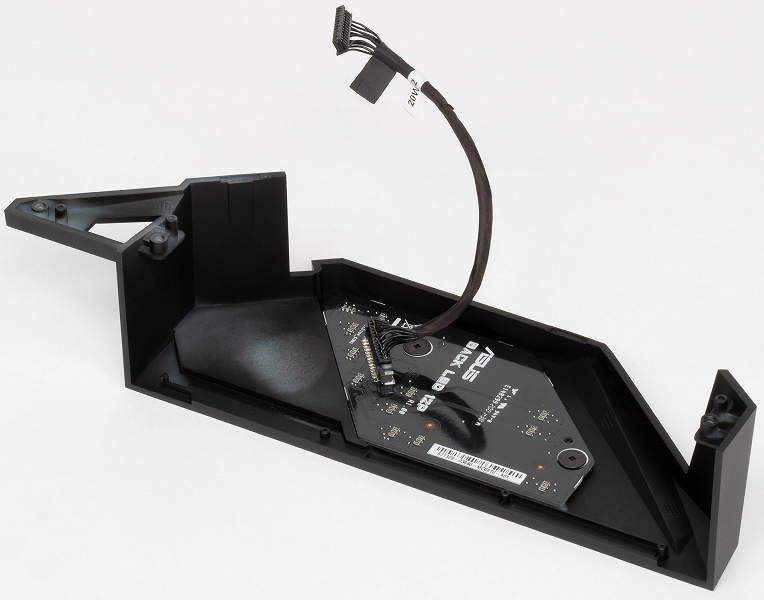

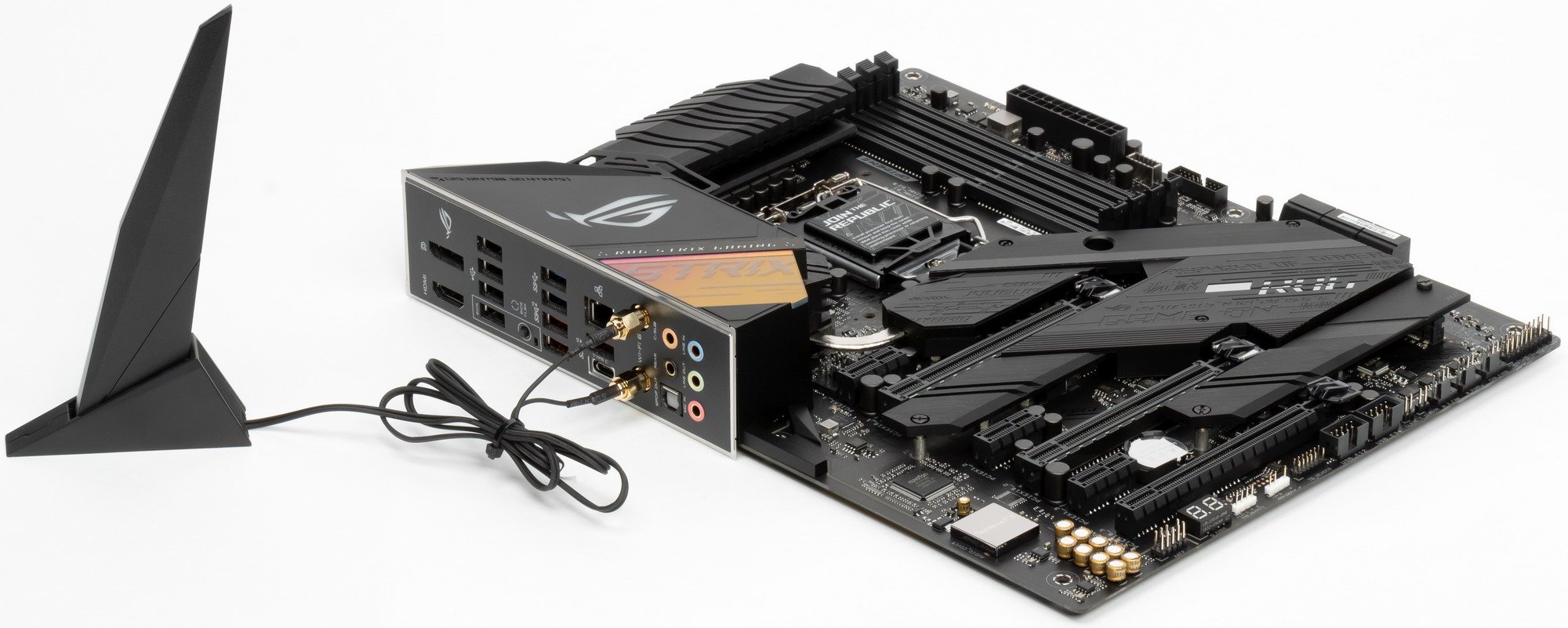

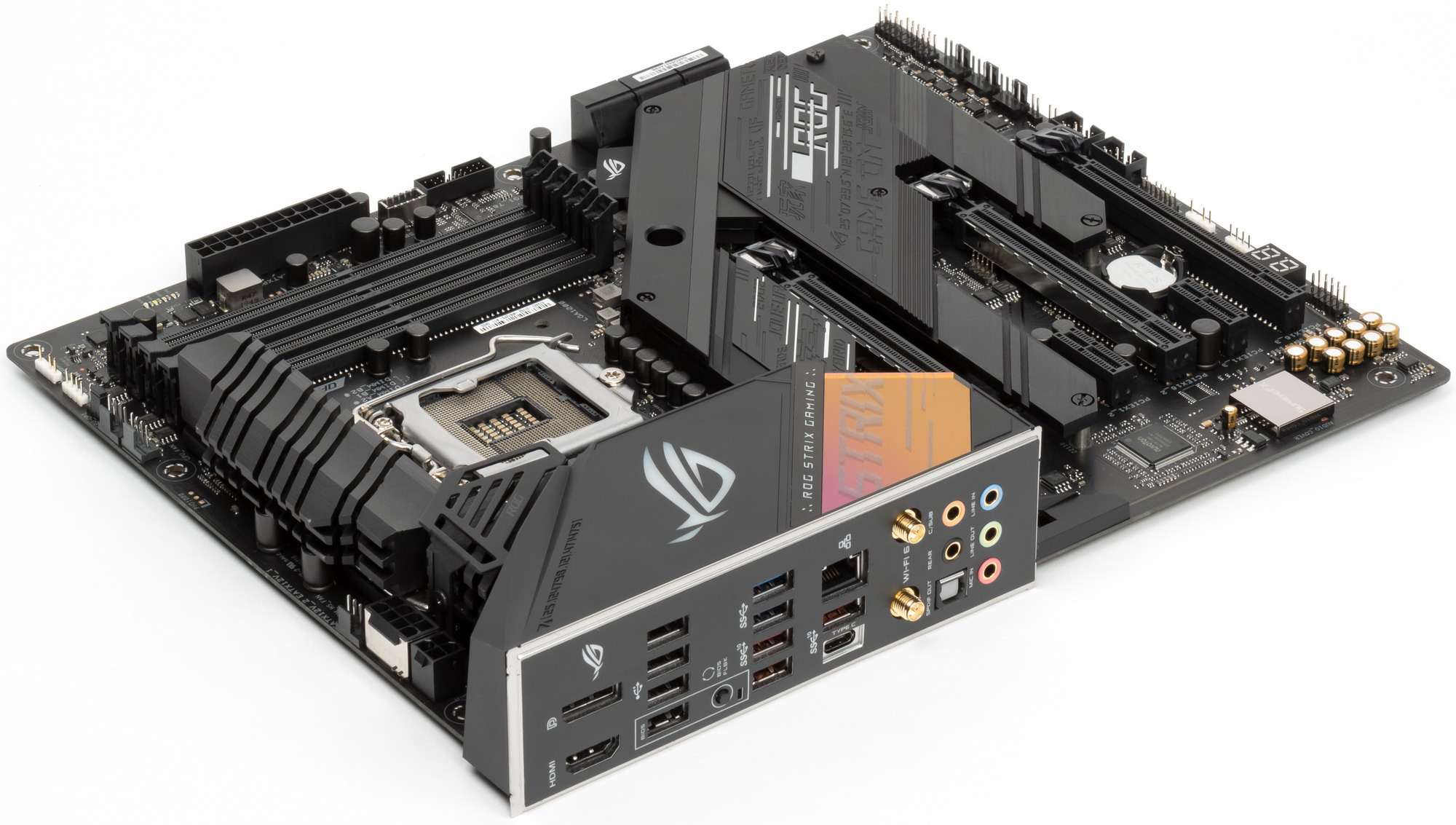

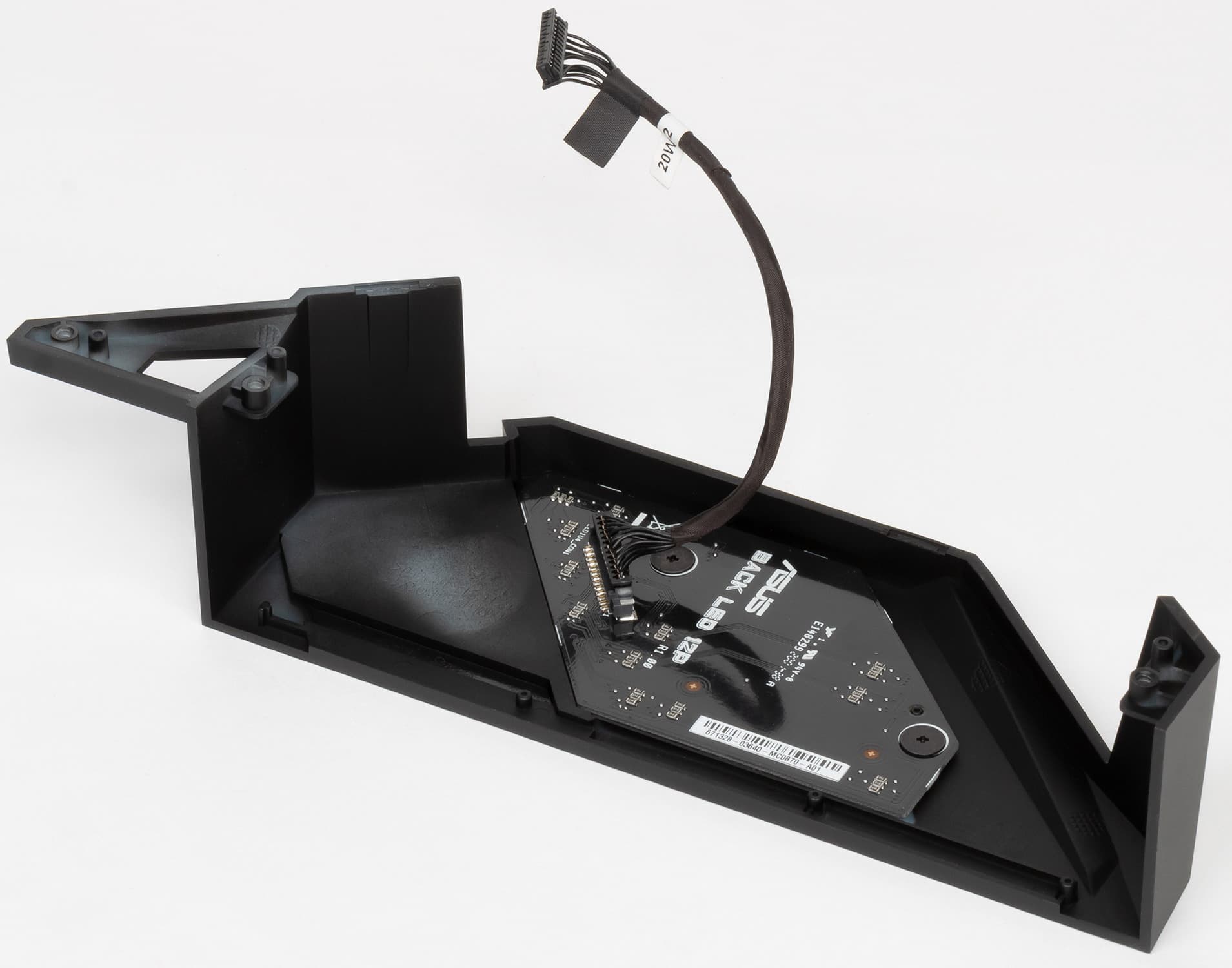

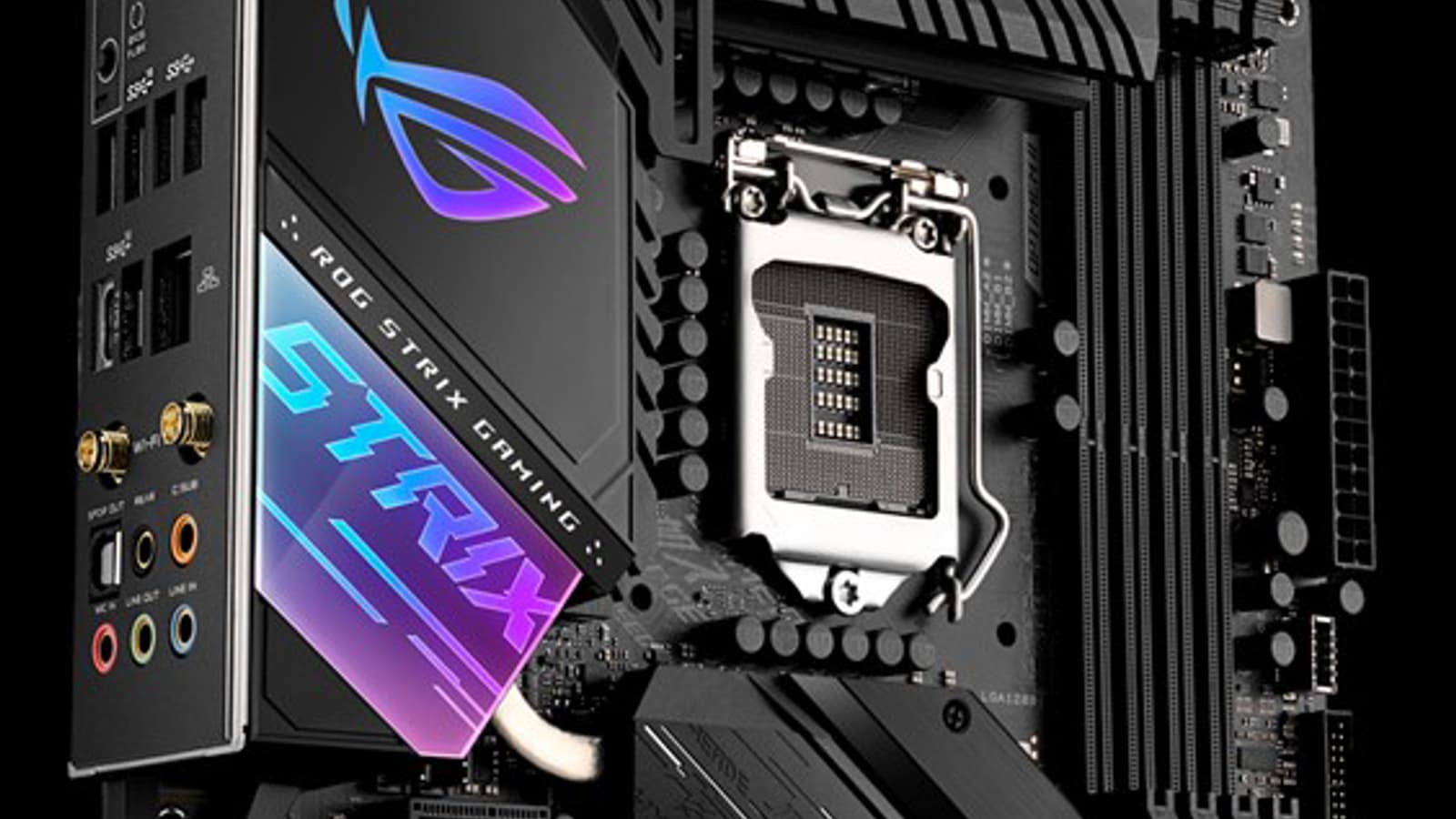

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

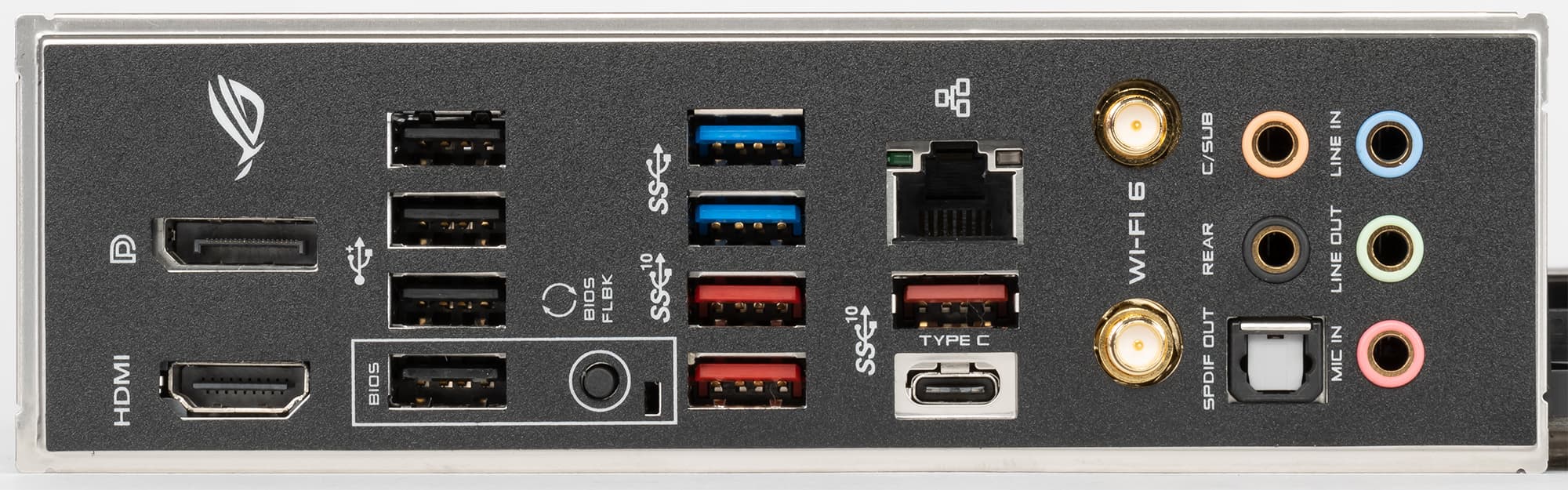

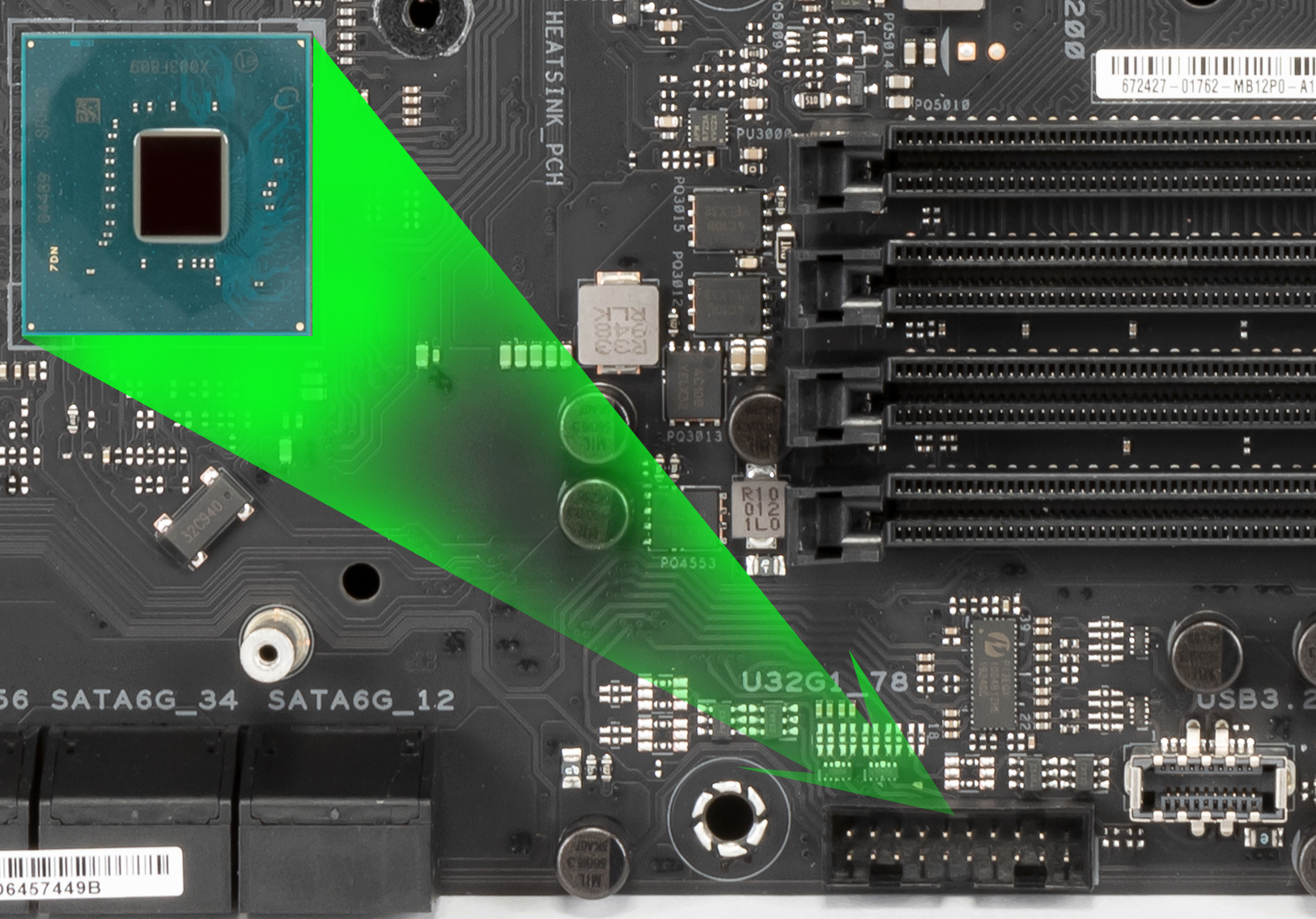

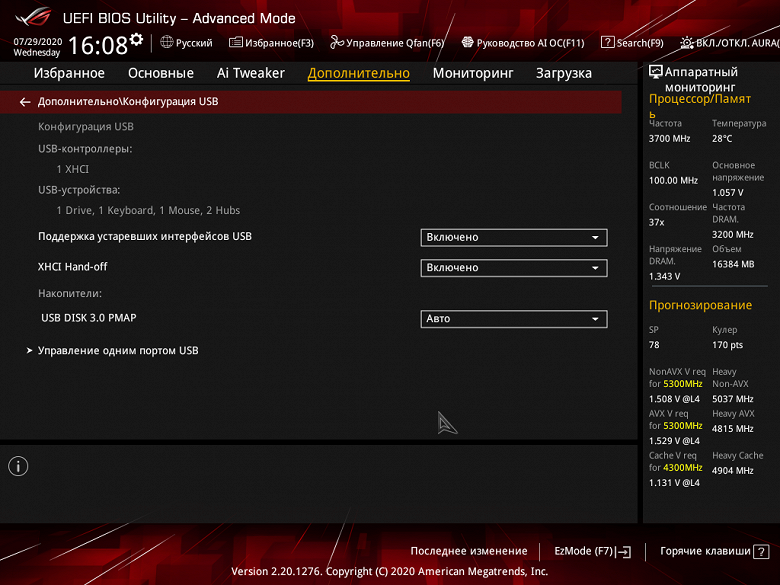

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z490 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 6 портов USB 3.2 Gen2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуется 20 линий из 24-х).
И что мы имеем? Всего на материнской плате — 17 портов USB:
- 5 портов USB 3.2 Gen2: все реализованы через Z490: 4 представлены на задней панели тремя портами Type-A (красного цвета) и одним портом Type-C; еще 1 представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 4 порта USB 3.2 Gen1: все реализованы через Z490: 2 представлены портами Type-A на задней панели (синие);
2 представлены внутренним разъемом на материнской плате на 2 порта;
- 8 портов USB 2.0/1.1: 4 реализованы через один контроллер Genesys Logic GL852G
(на него потрачен 1 порт USB 2.0 от Z490) и представлены
двумя внутренними разъемами (каждый на 2 порта); еще 4 реализованы через второй Genesys Logic GL852G
(на него потрачен 1 порт USB 2.0 от Z490) и представлены портами Type-A на задней панели (черные).
Итак, через чипсет Z490 реализовано 4 USB 3.2 Gen1 + 5 USB 3.2 Gen2 = 9 выделенных портов.
Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого у Z490 реализовано 29 высокоскоростных портов из 30.
Как известно, 14 портов USB 2.0 у Z490 имеются по умолчанию (не входят в состав HSIO) и служат для самостоятельной реализации, либо поддержки USB 3.2. В нашем случае через Z490 самостоятельно не реализовано ни одного порта USB 2.0. При этом 9 портов USB 2.0 ушло для обеспечения вышеуказанных USB 3.2, а также два контроллера Genesys Logic GL852S имеют связь с Z490 через 2 линии USB 2.0, ну и технология BIOS Flashback задействует 2 порта USB 2.0. Итого в нашем случае из 14 USB 2.0 задействовано 13.

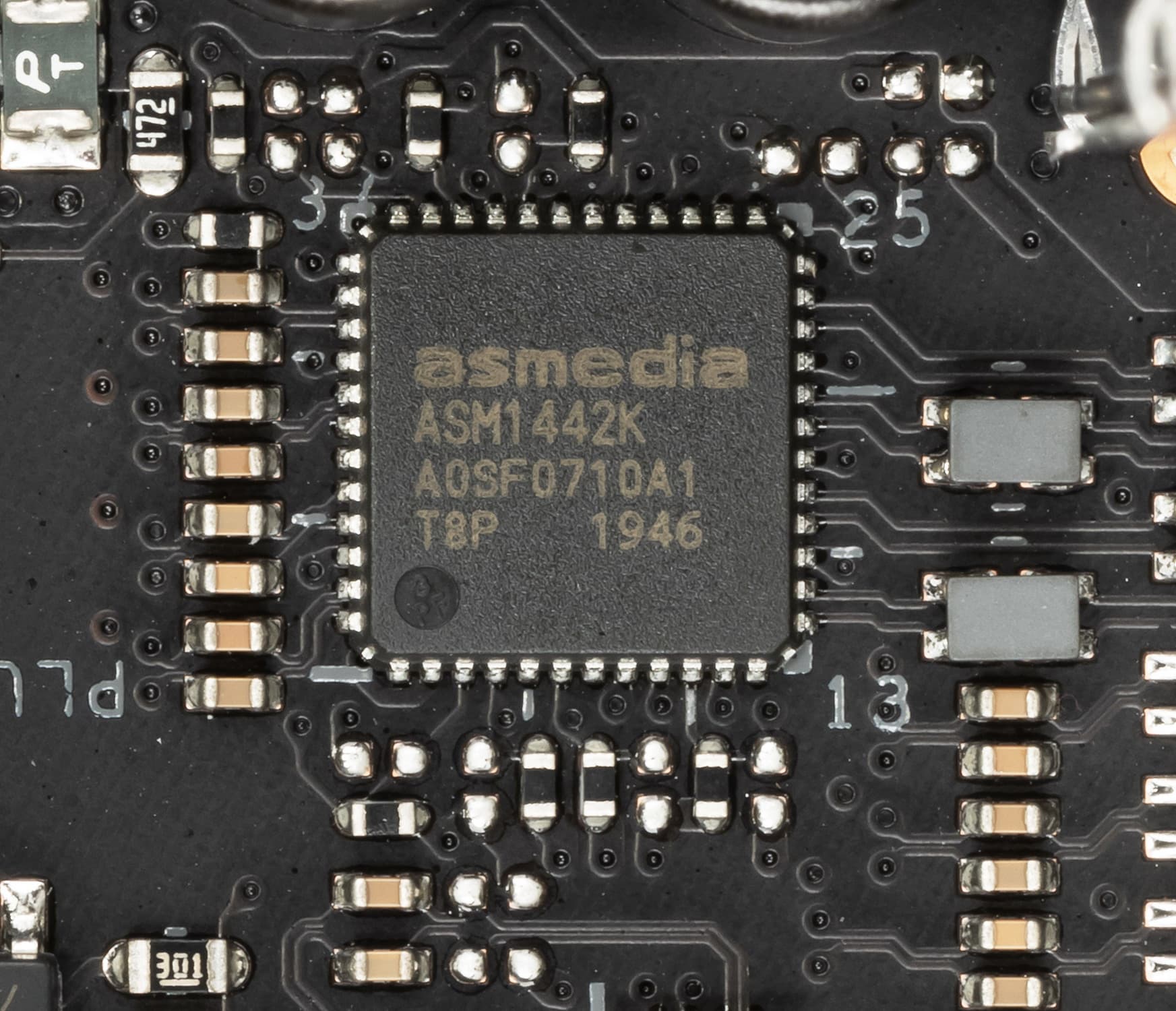

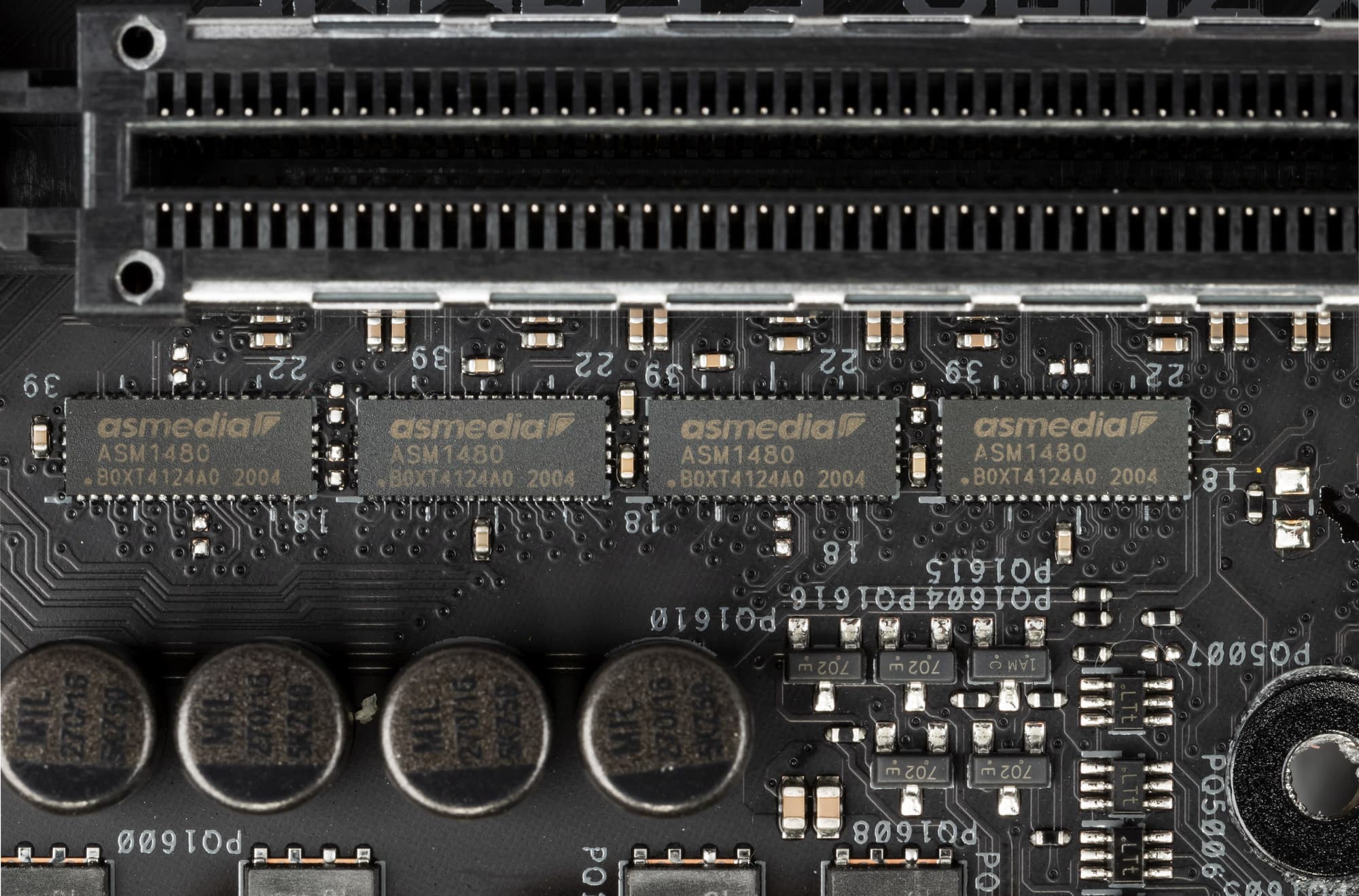

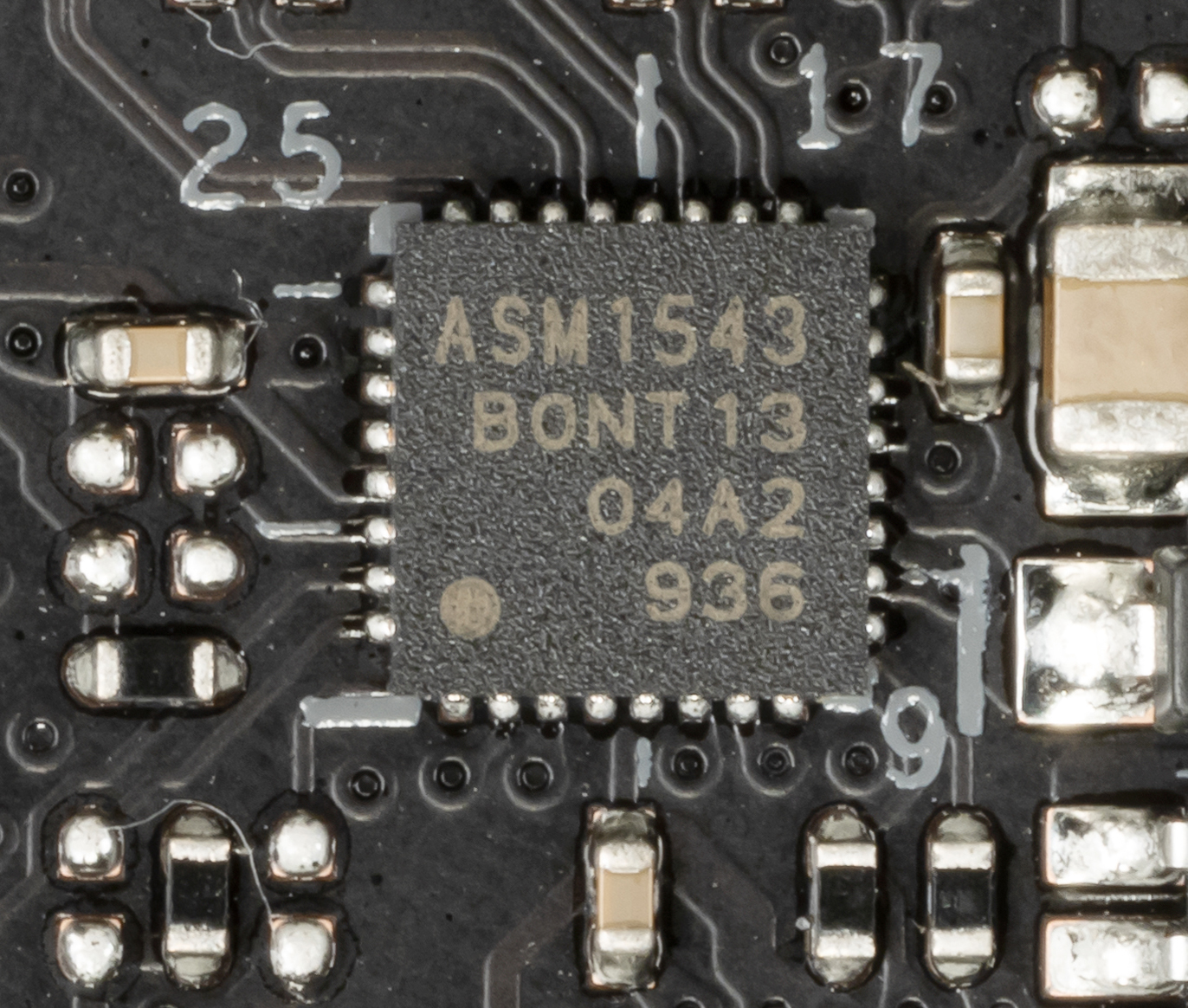

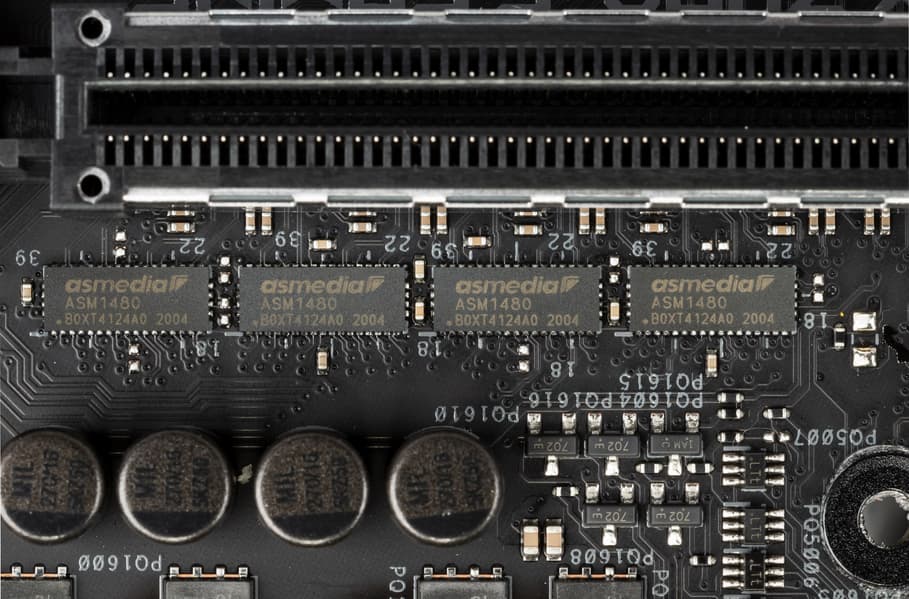

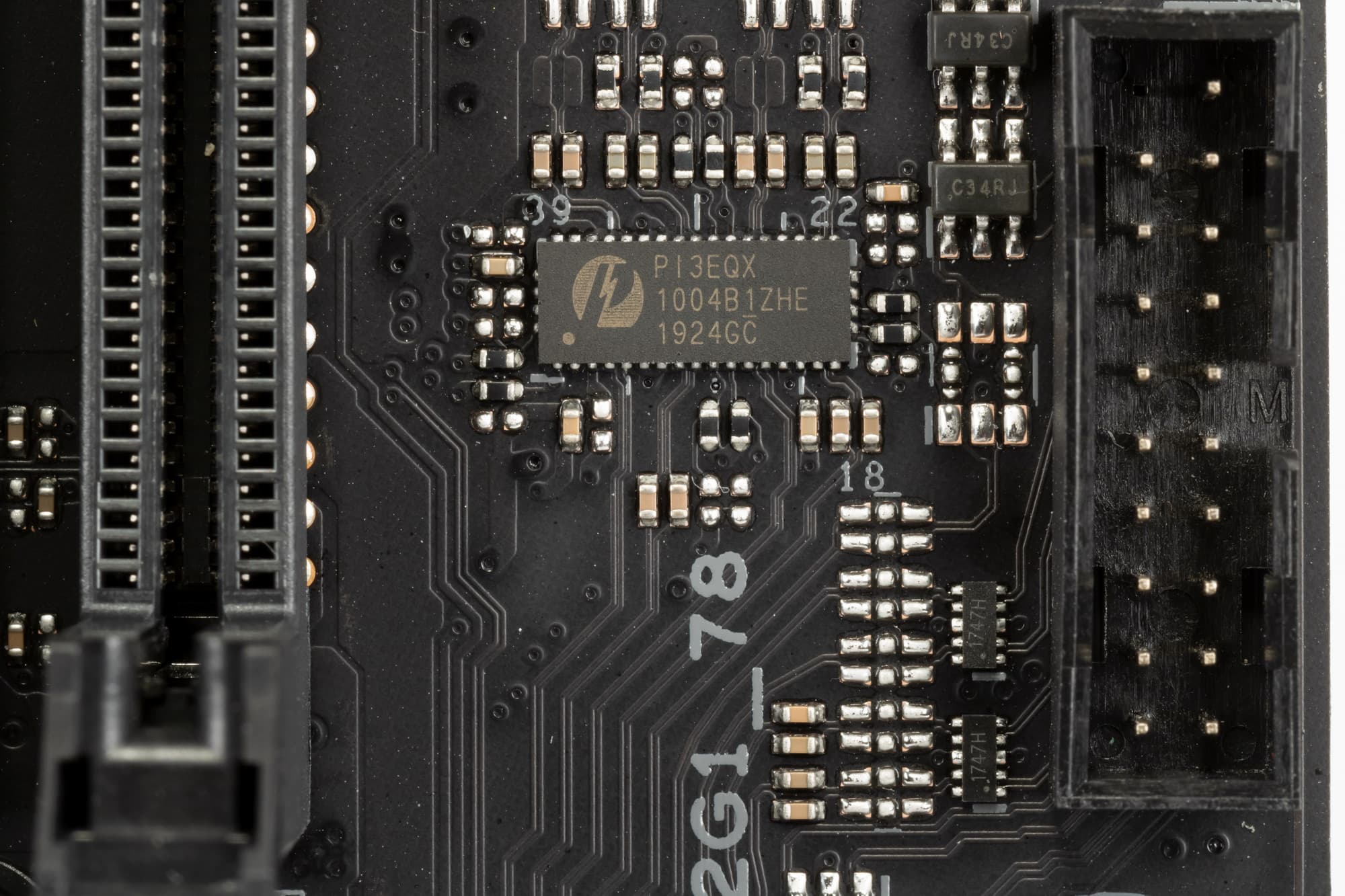

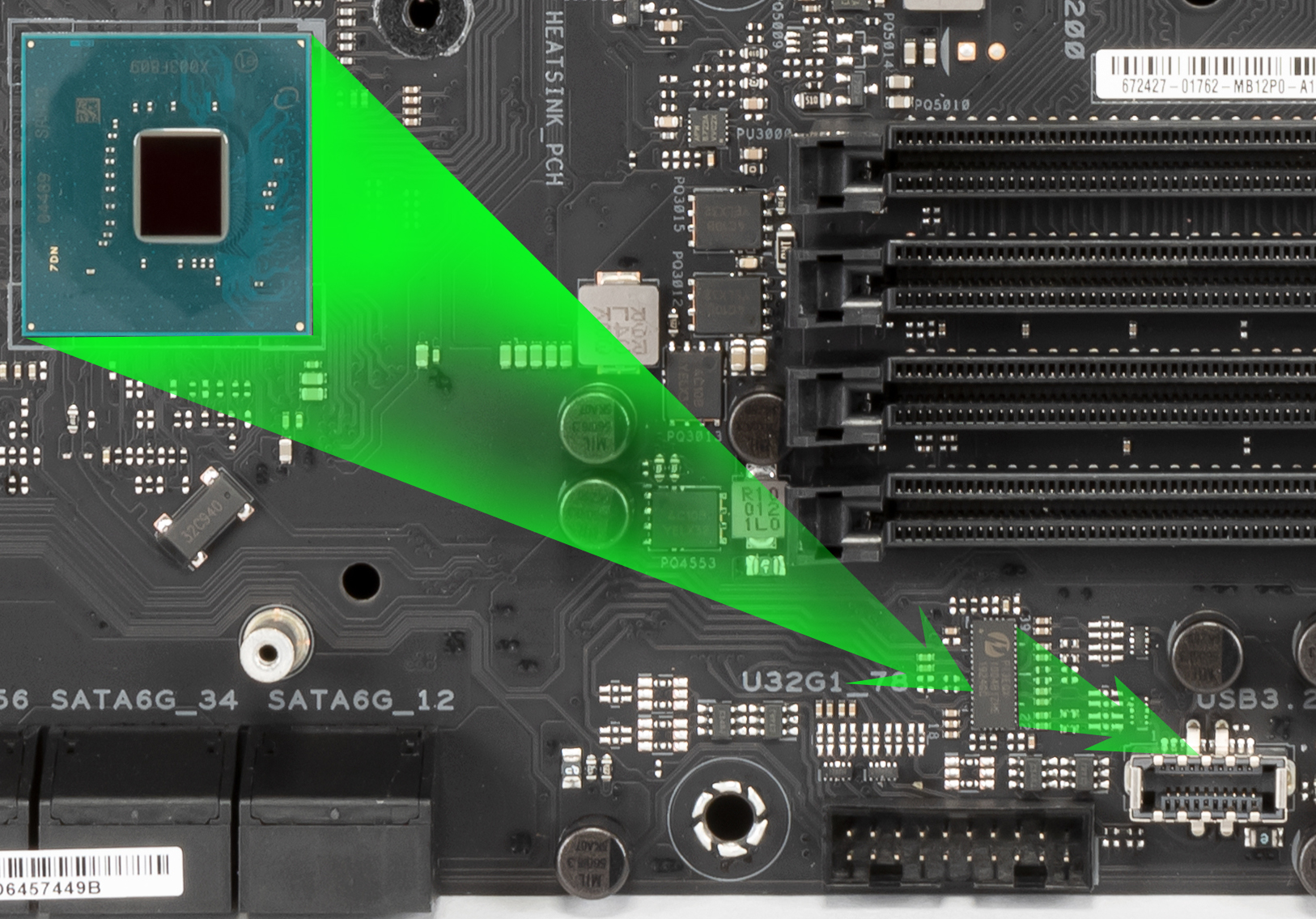

Все самые быстрые USB порты Type-A/Type-C оснащены ре-драйверами ASM1543 от ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Внутренние порты имеют свои усилители сигнала, например PI3EQX от Diodes Inc (бывший Pericom).
Теперь о сетевых делах.

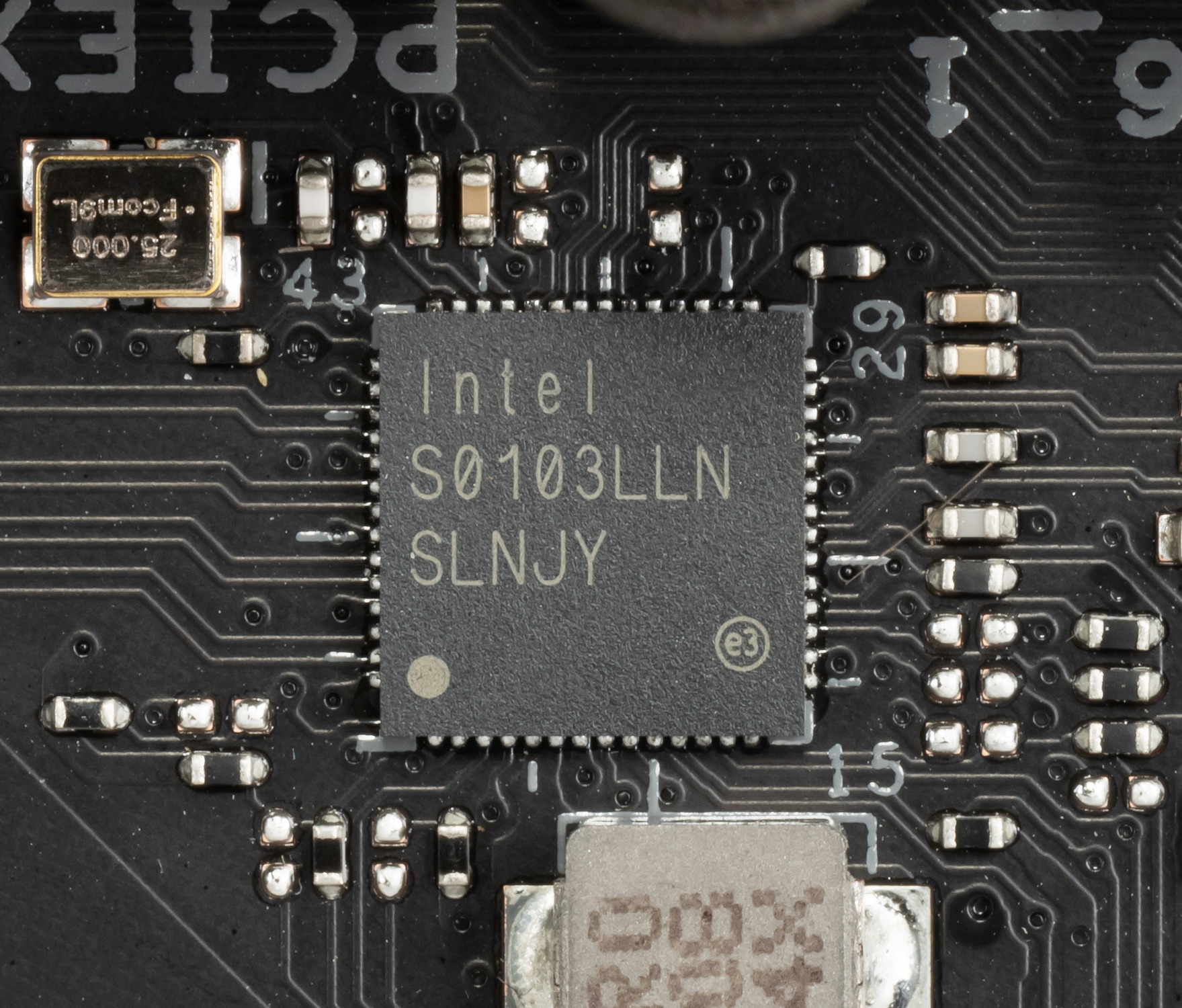

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

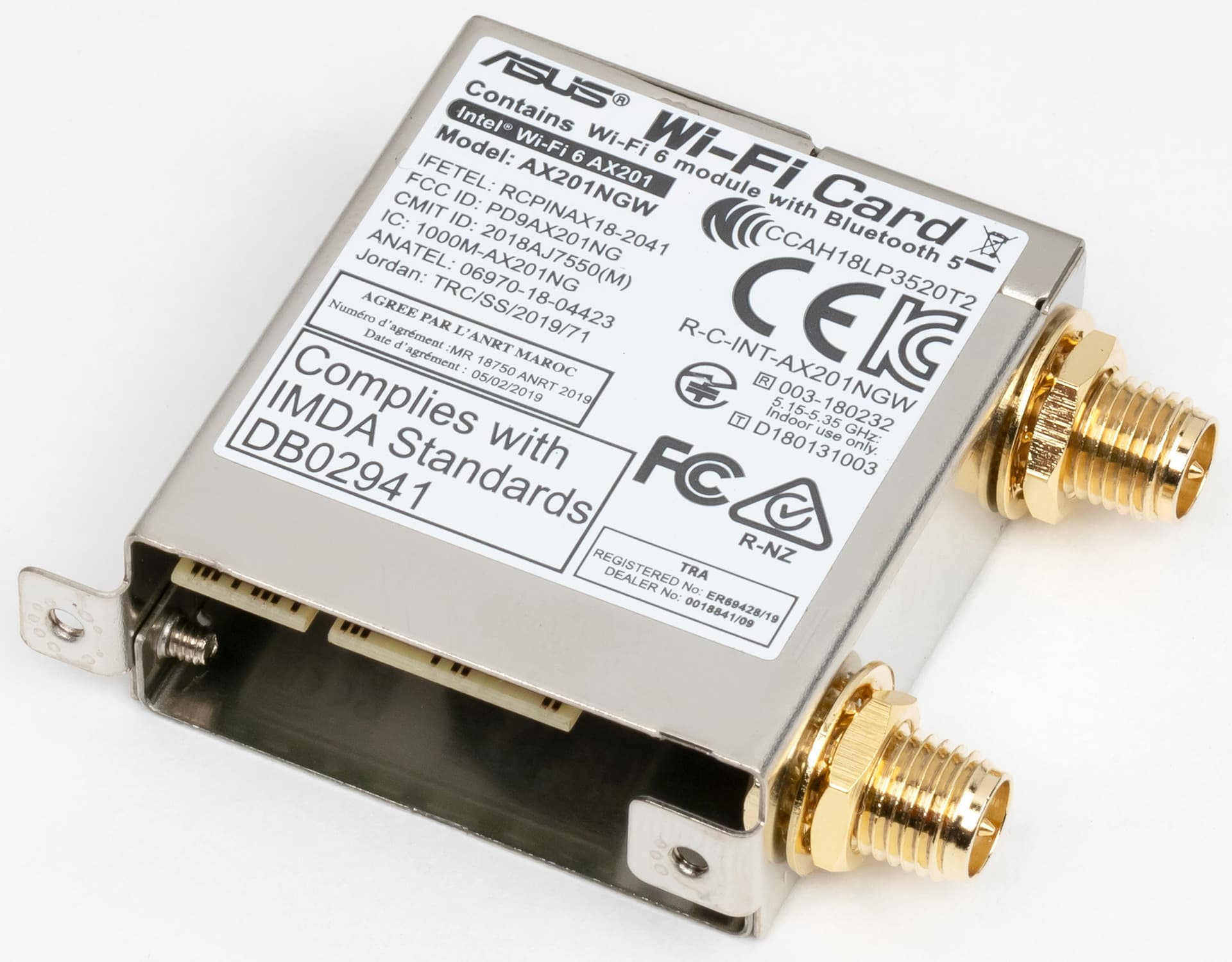

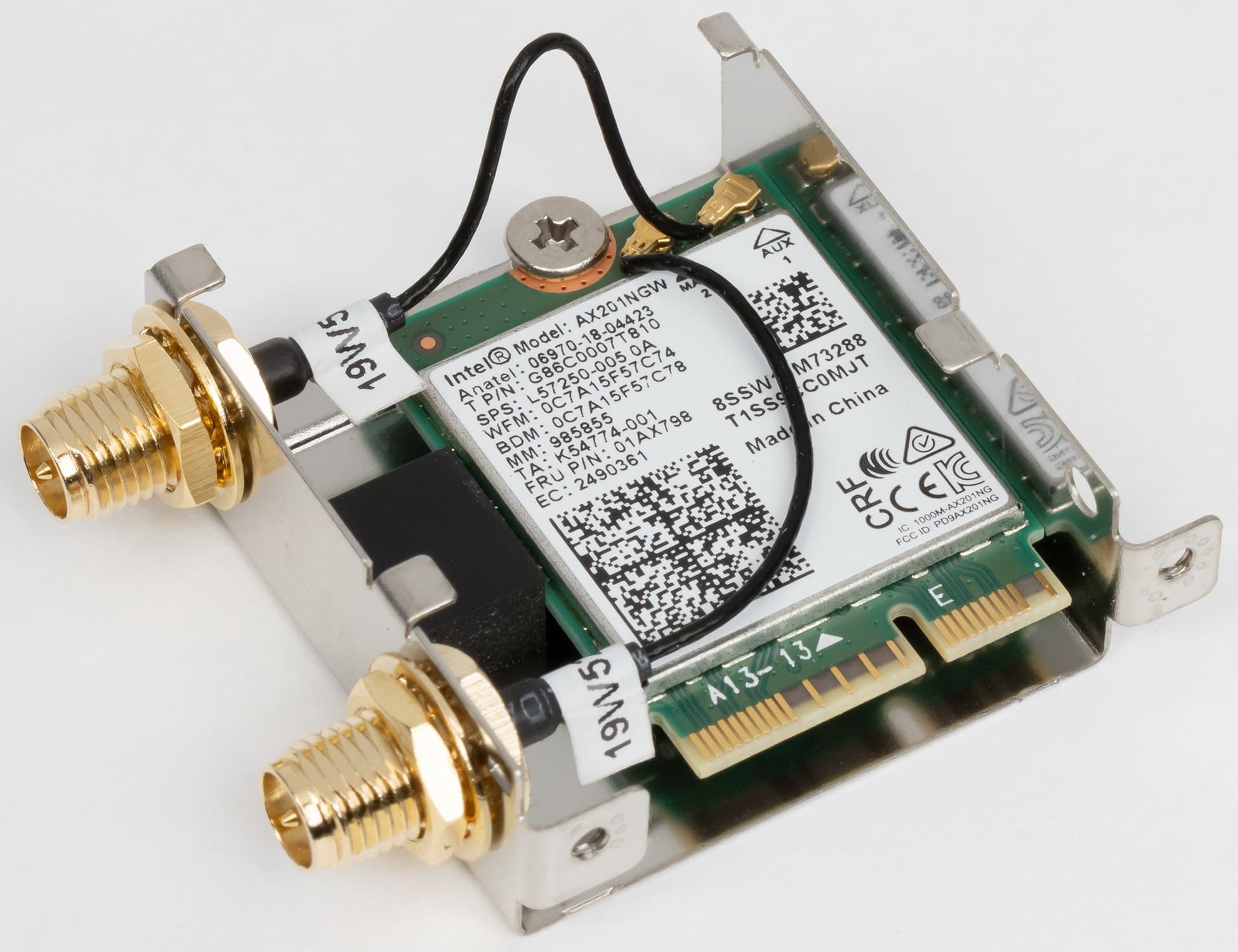

Имеется и комплексный беспроводной адаптер на контроллере Intel AX201NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

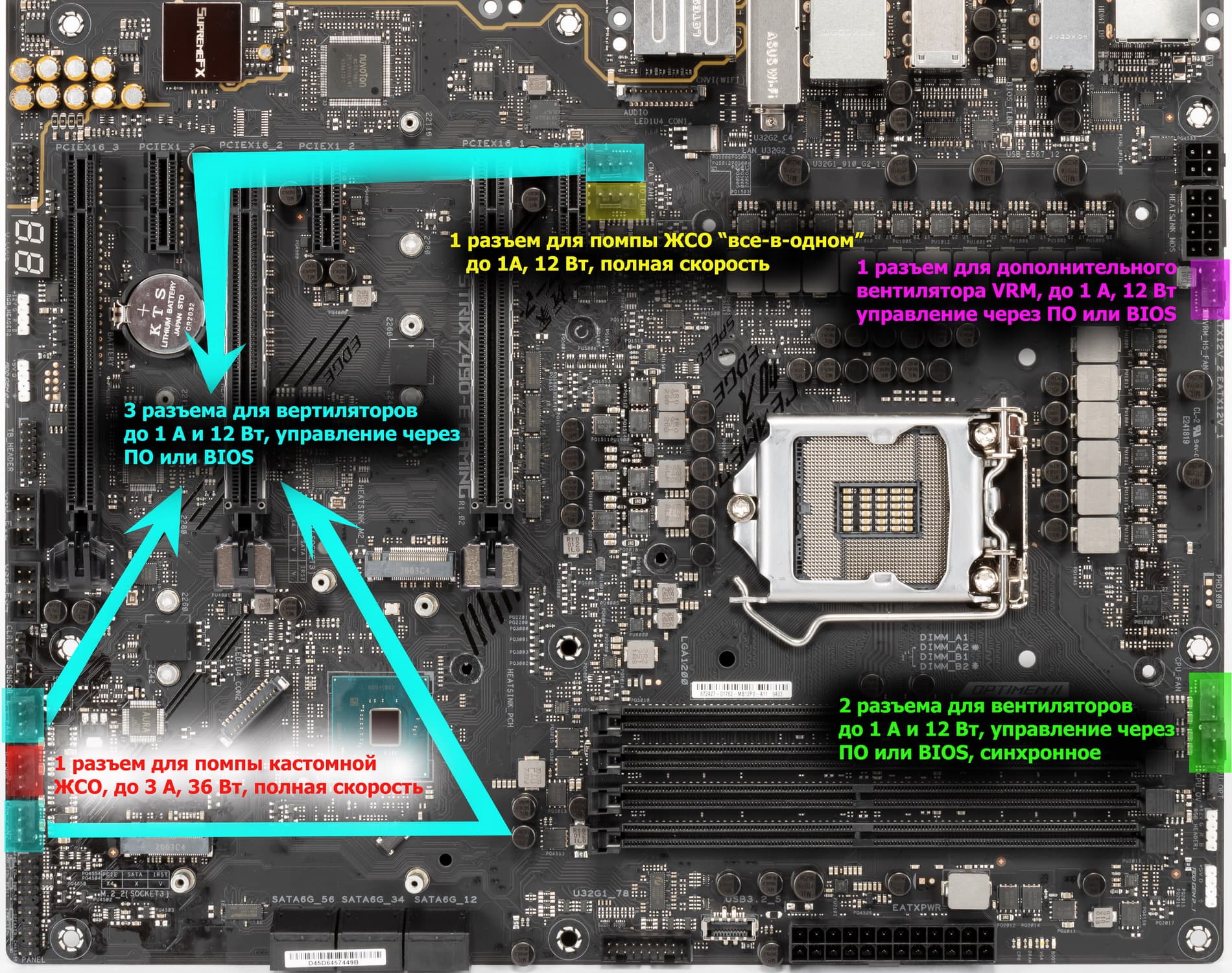

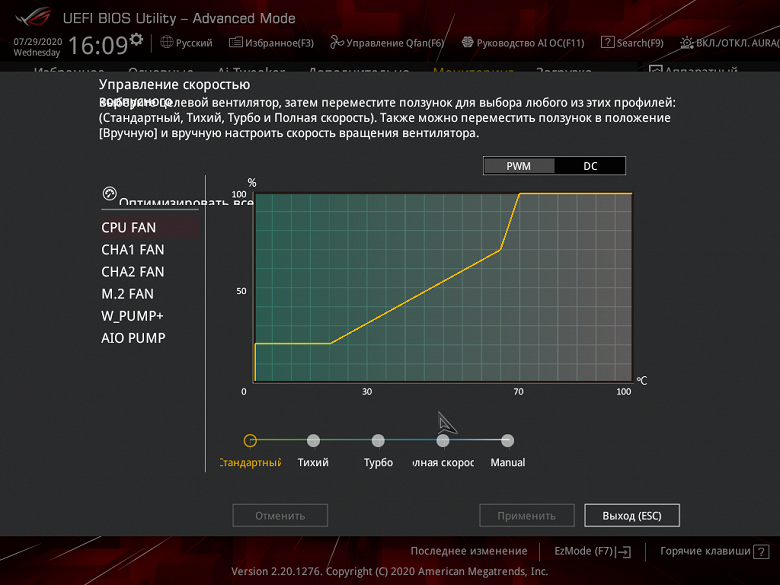

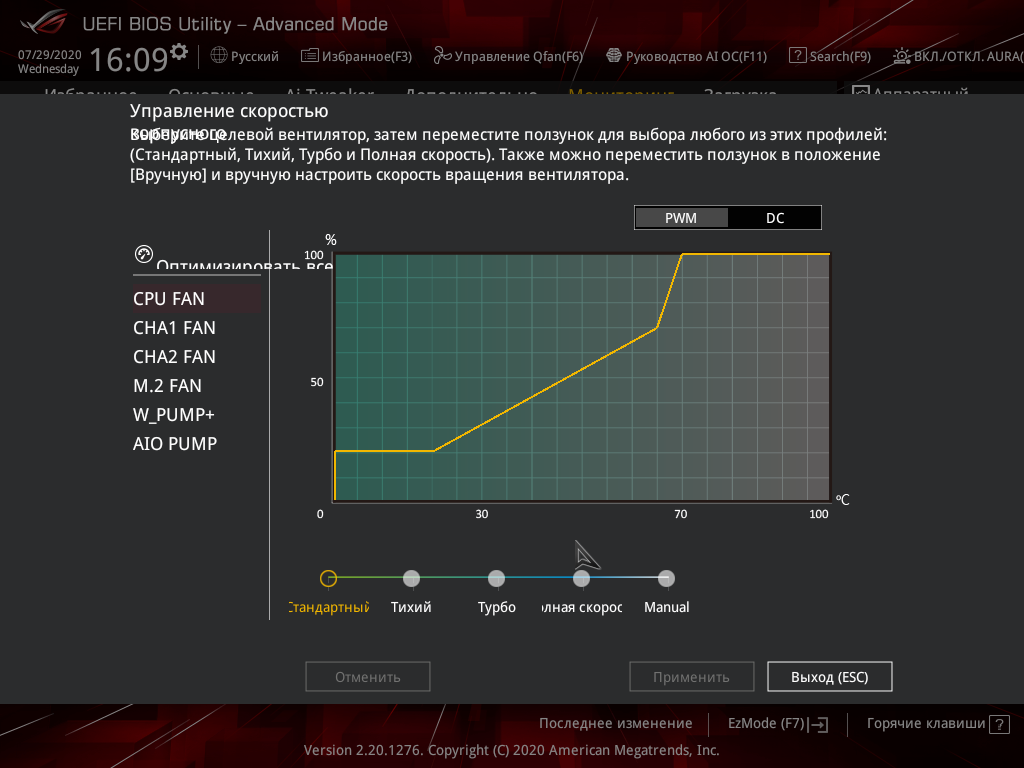

Через ПО или BIOS контролируется 6 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока, для этих целей имеется контроллер APW8723 от Anpec Electronics.
Также имеются 2 гнезда для подключения помп от ЖСО: как от сборных, так и от «все-в-одном». Контролем за работой всех гнезд СО занимается вышеназванный процессор TPU

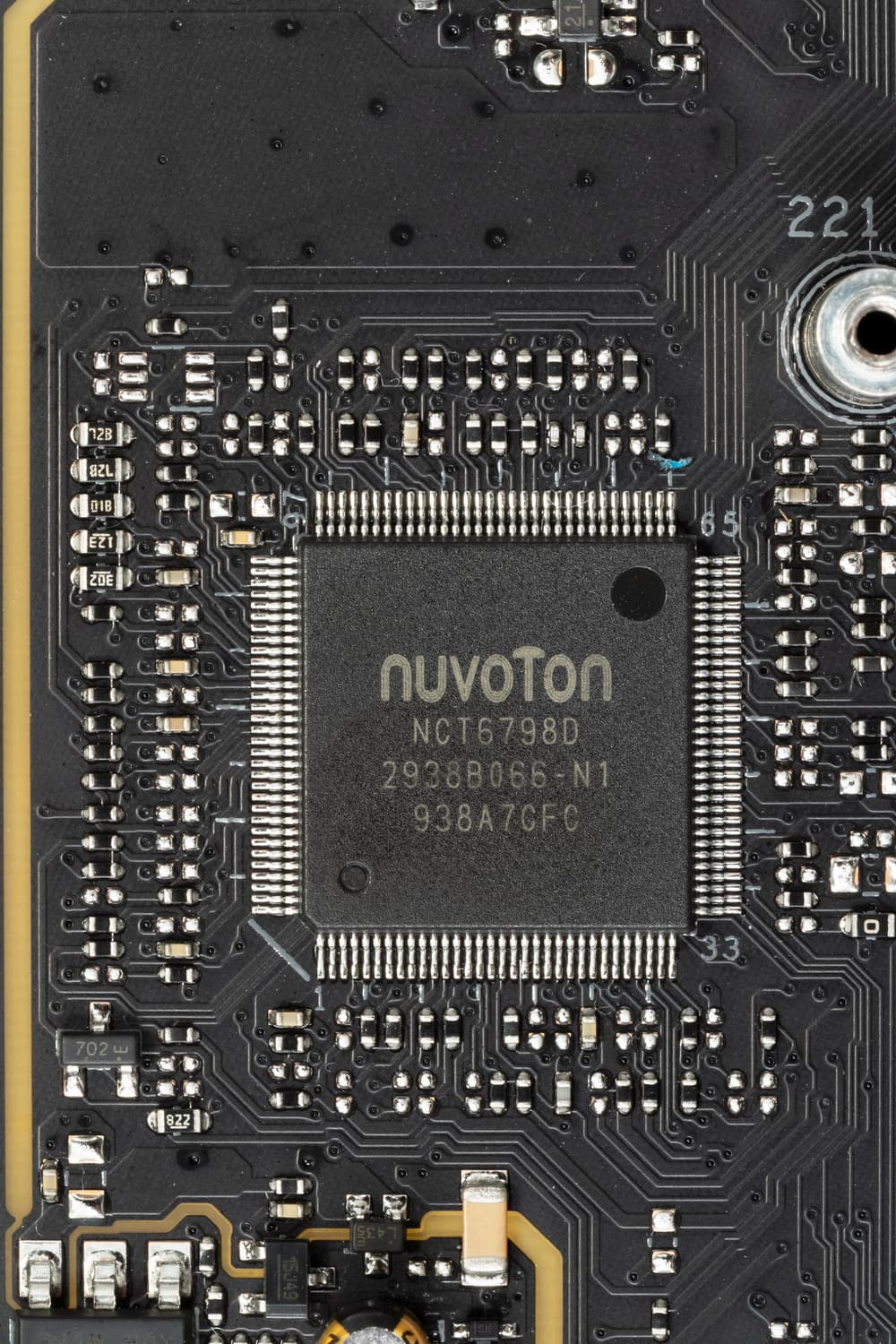

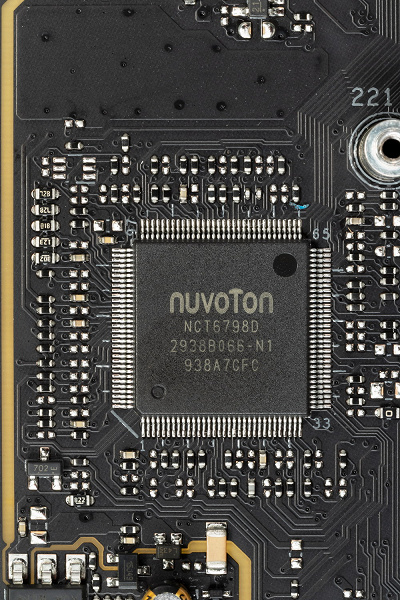

Он тесно связан с контроллером Nuvoton (осуществляющий получение информации с датчиков (мониторинг, а также Multi I/O).
Поскольку большинство процессоров Intel под LGA 1200 имеют интегрированную графику, предусмотрен вывод видеоподсистемы через два гнезда HDMI 1.4 и DP 1.2. Для поддержки сигнала стандарта 4К для вывода через HDMI имеется контроллер ASM1442 от ASMedia, преобразующий сигнал TMDS.
Аудиоподсистема

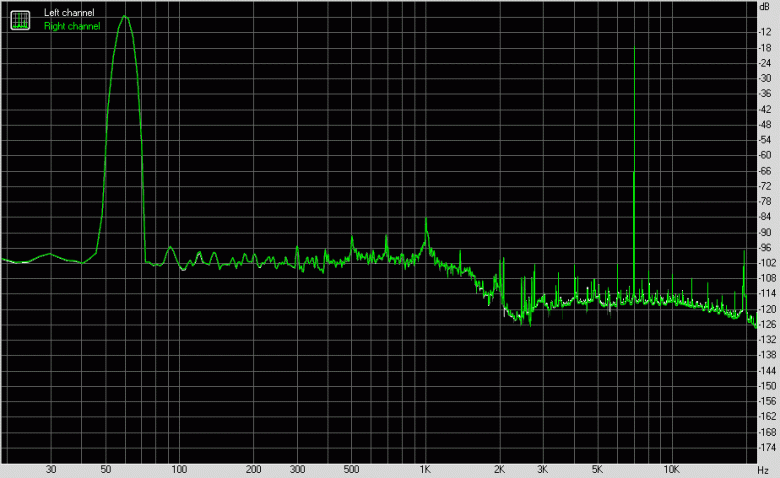

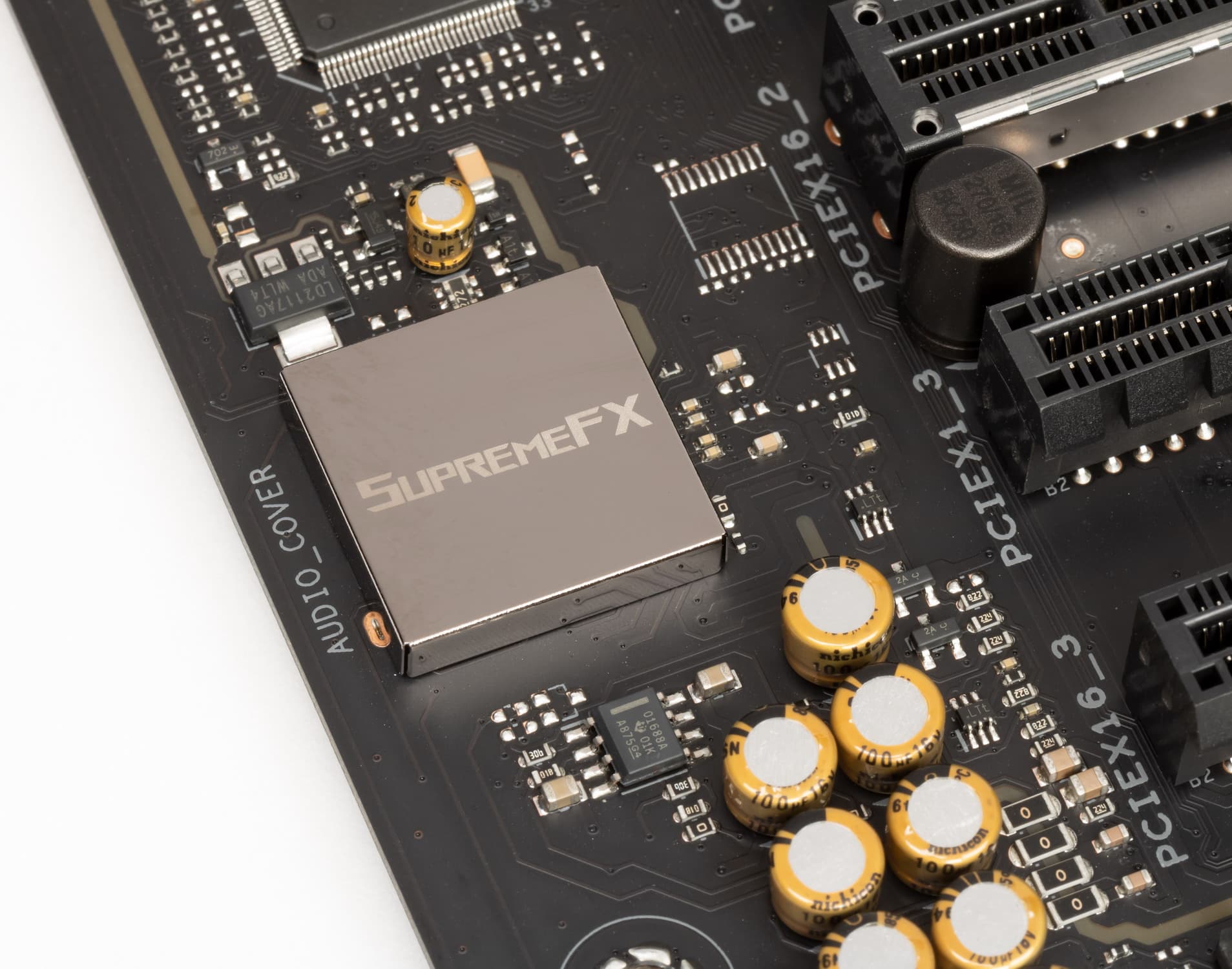

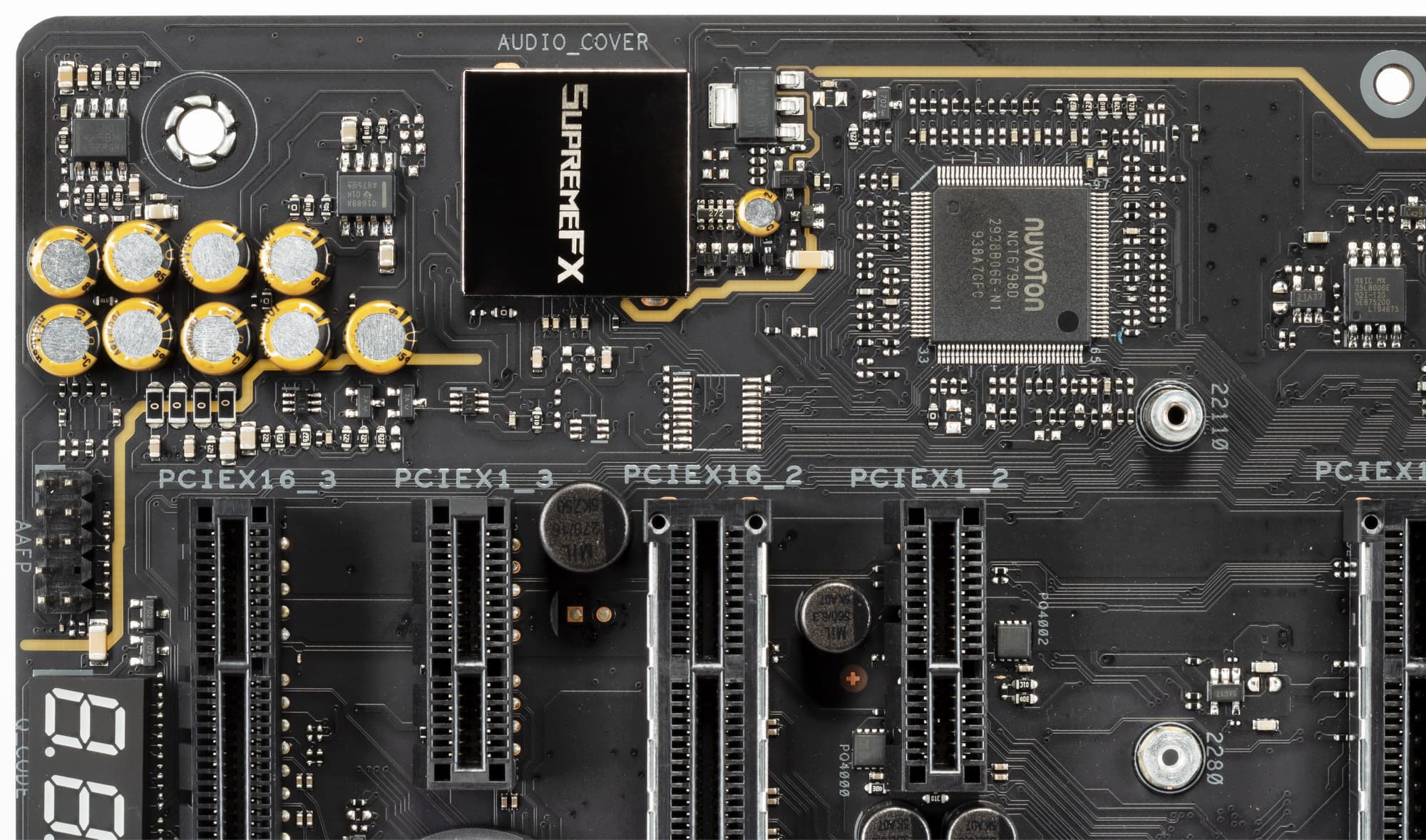

Данная аудиоподсистема типична как для продуктов Asus, так и в целом. Звуком заведует аудиокодек Realtek ALC1220 (Asus всегда его перемаркировывает в SupremeFX). Он обеспечивает вывод звука по схемам до 7.1.

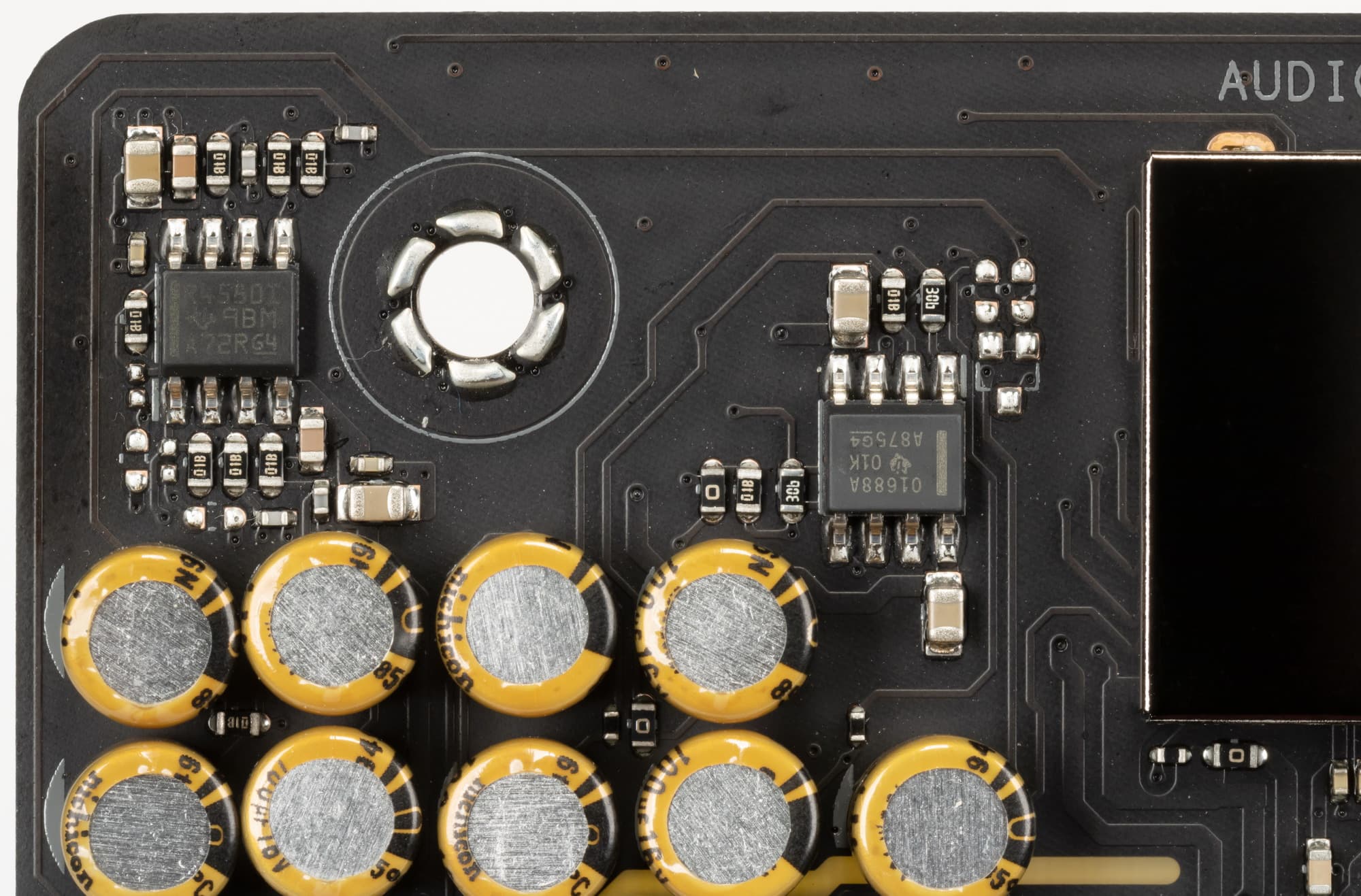

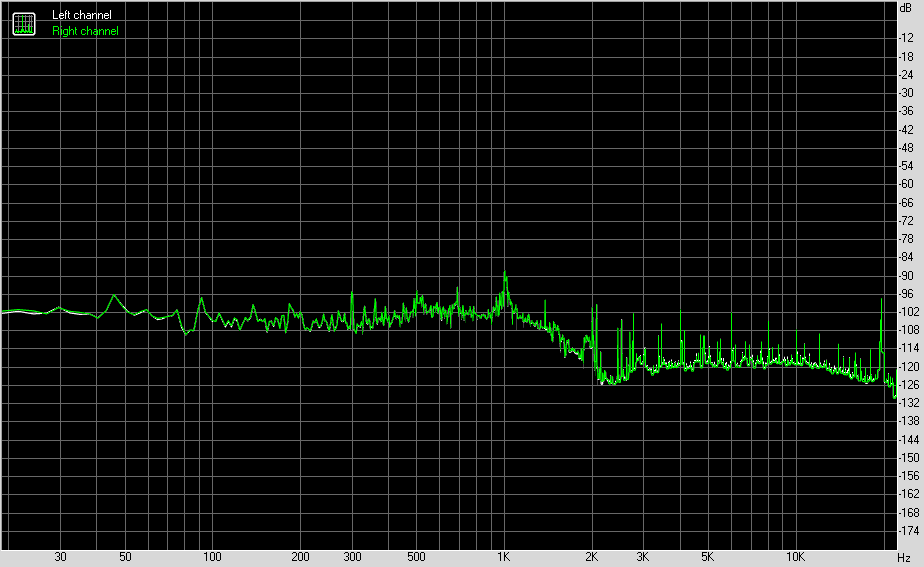

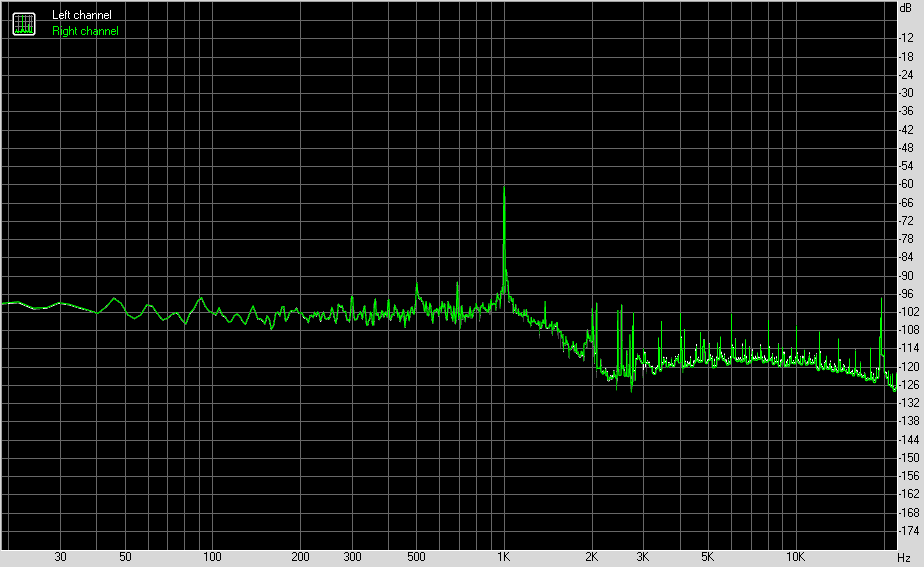

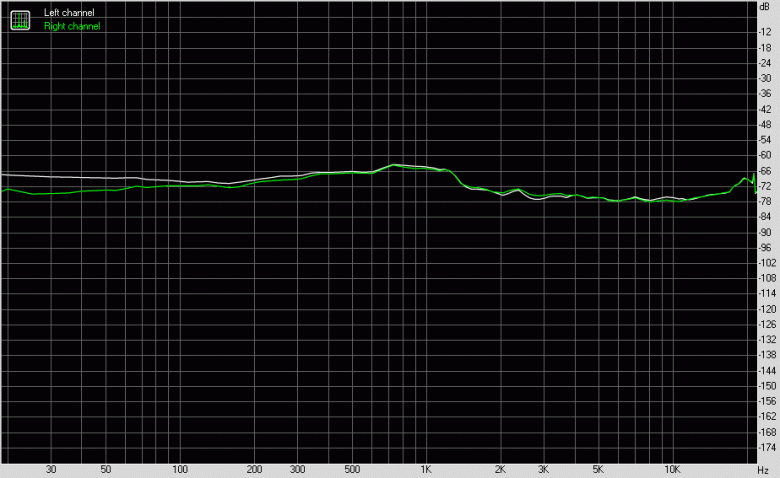

ЦАП и осциллятор отсутствуют. Но при этом аудиотракт содержит два операционных усилителя от Texas Instruments: R4580I и OPA1688.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели имеют позолоченное покрытие и привычную цветовую окраску.

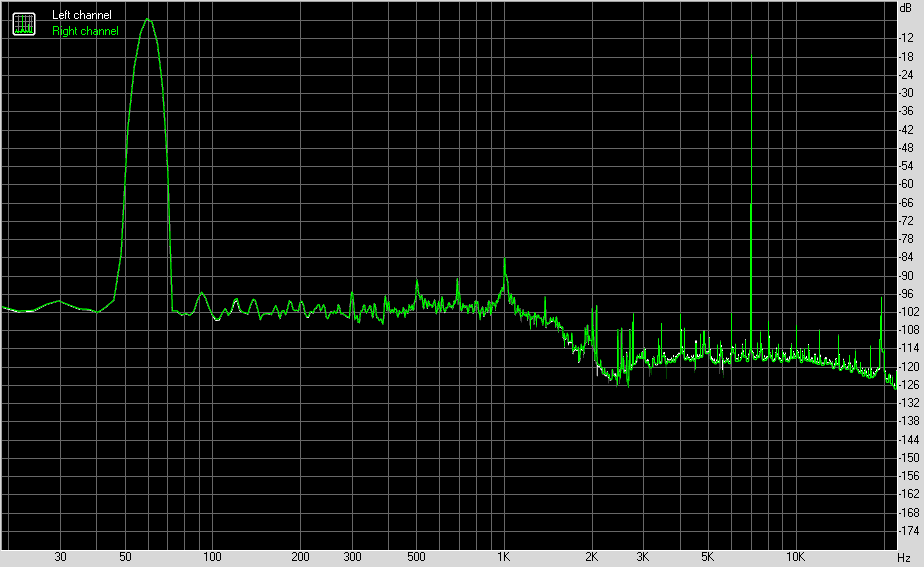

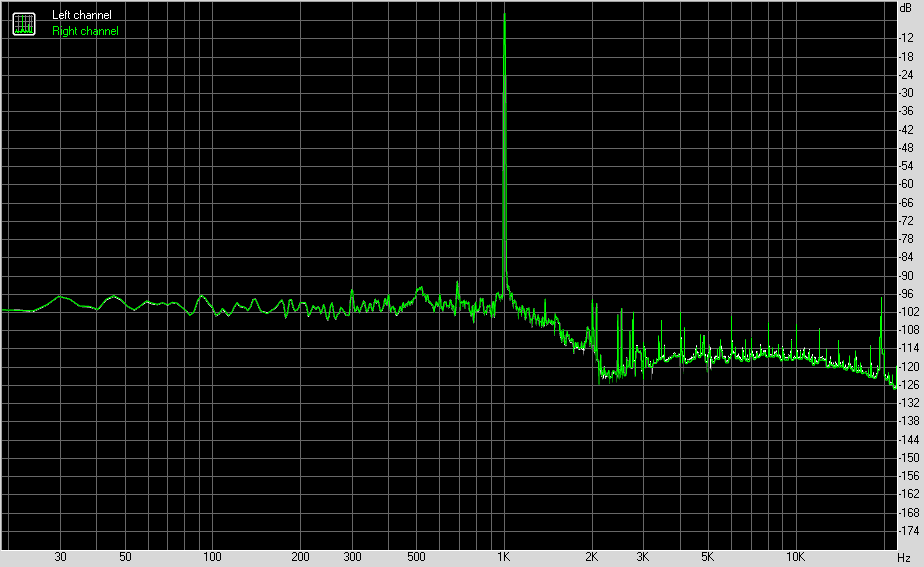

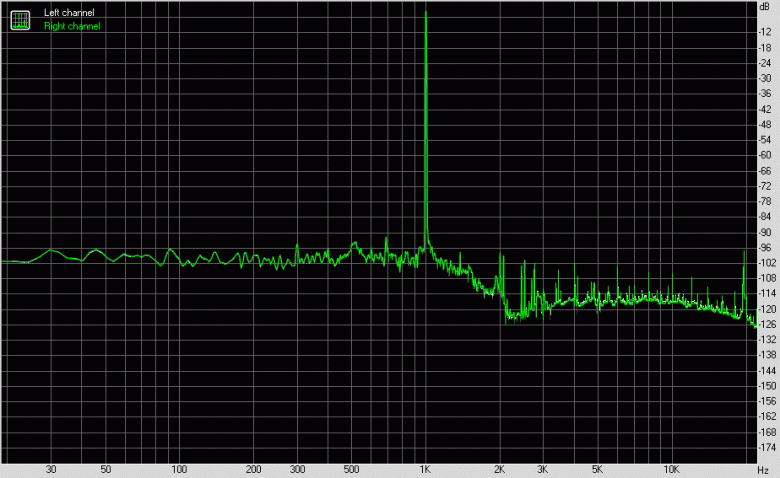

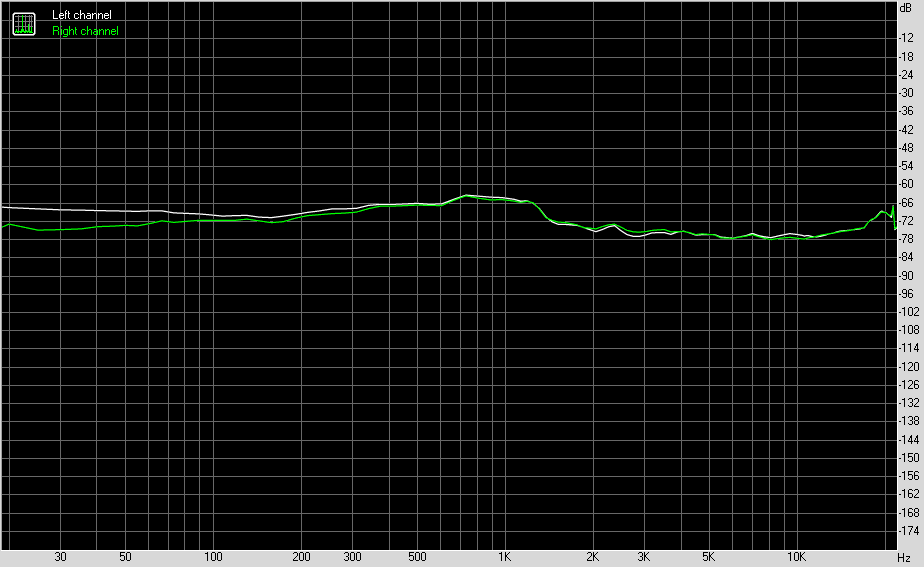

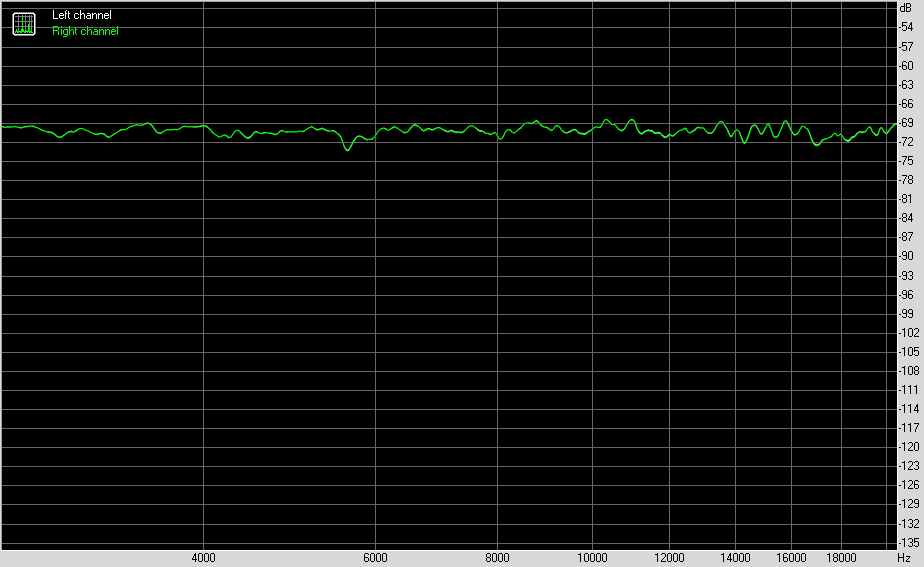

В целом это стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.
Питание, охлаждение

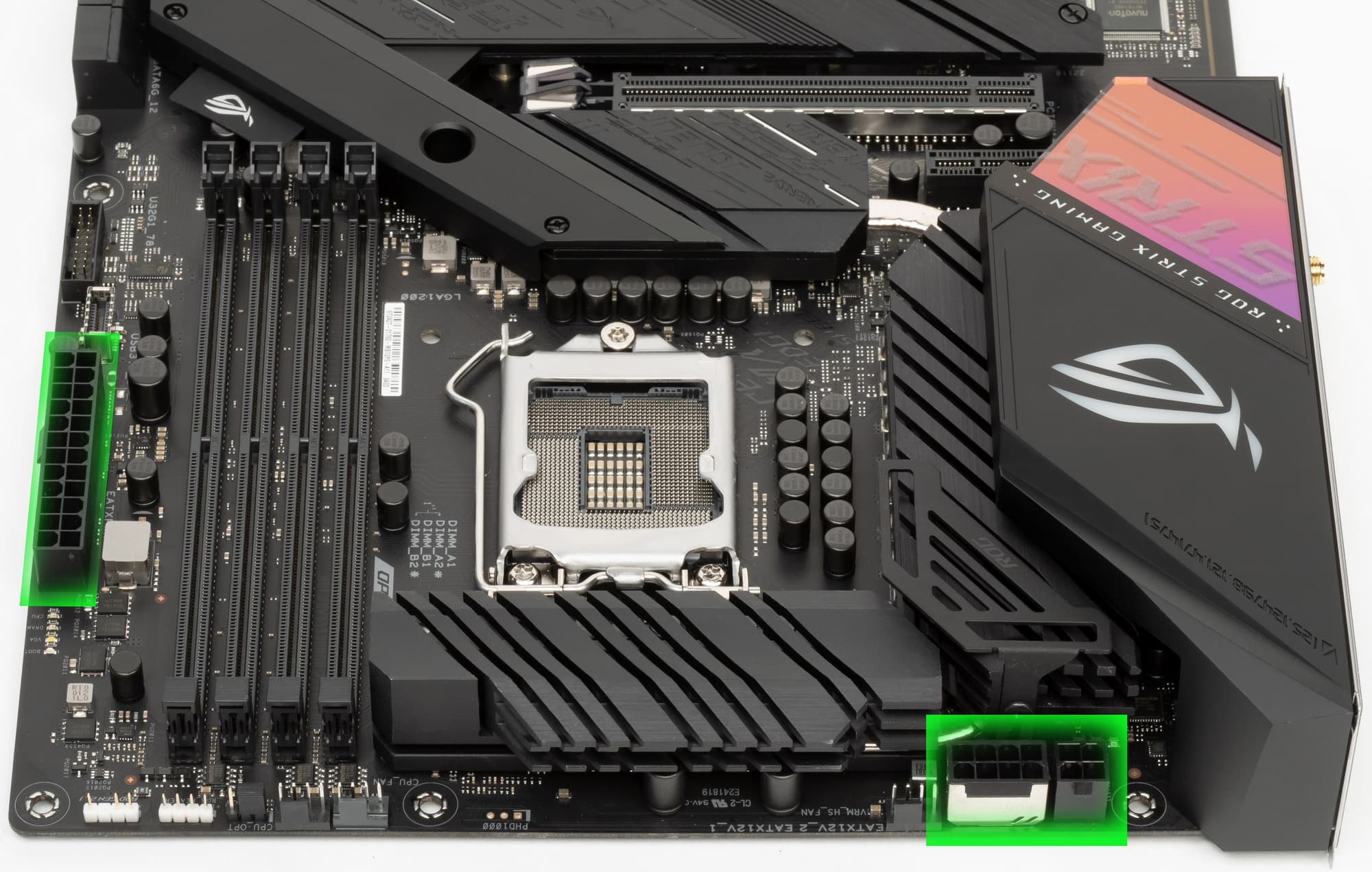

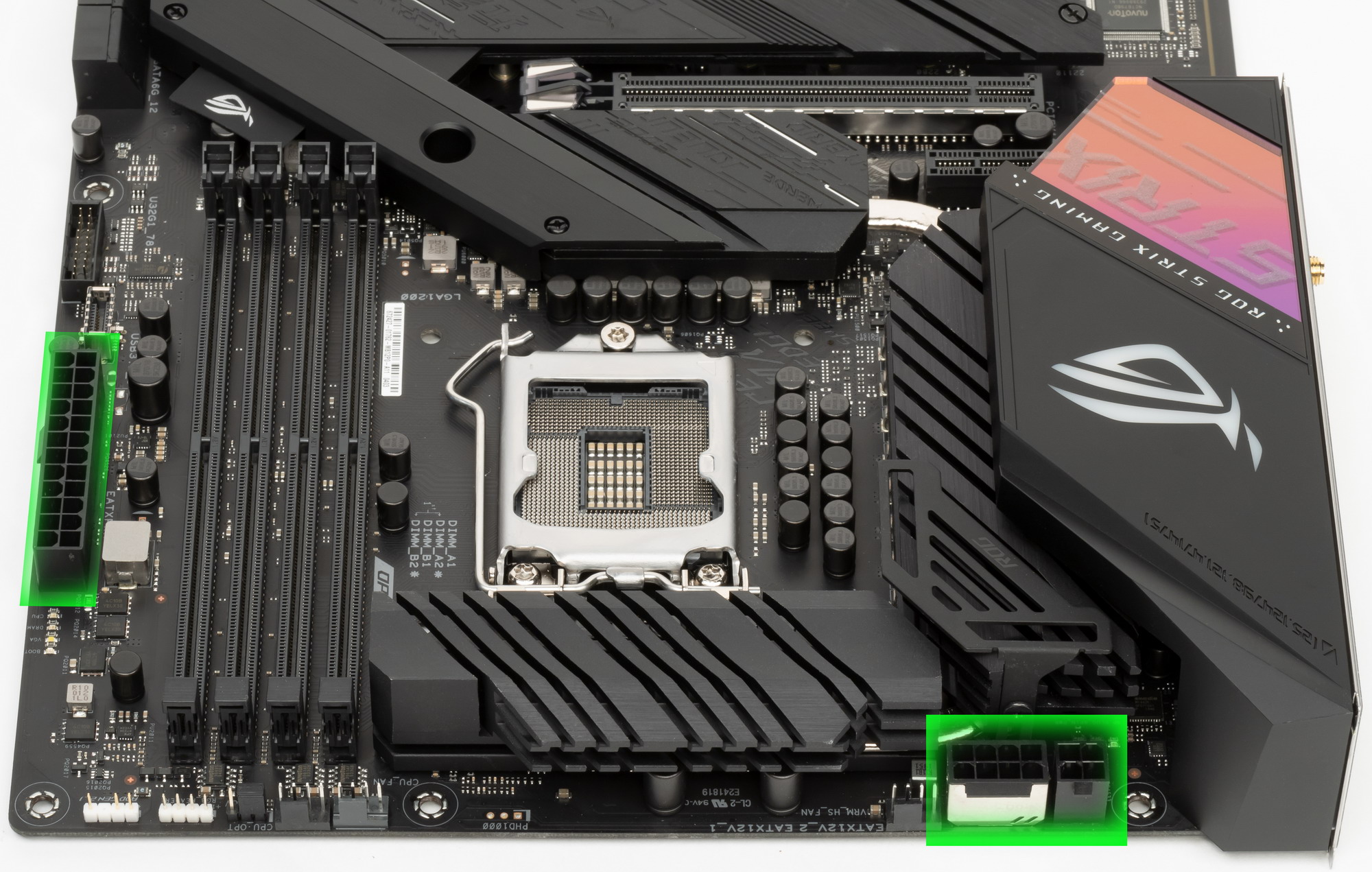

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (8- и 4- контактные).

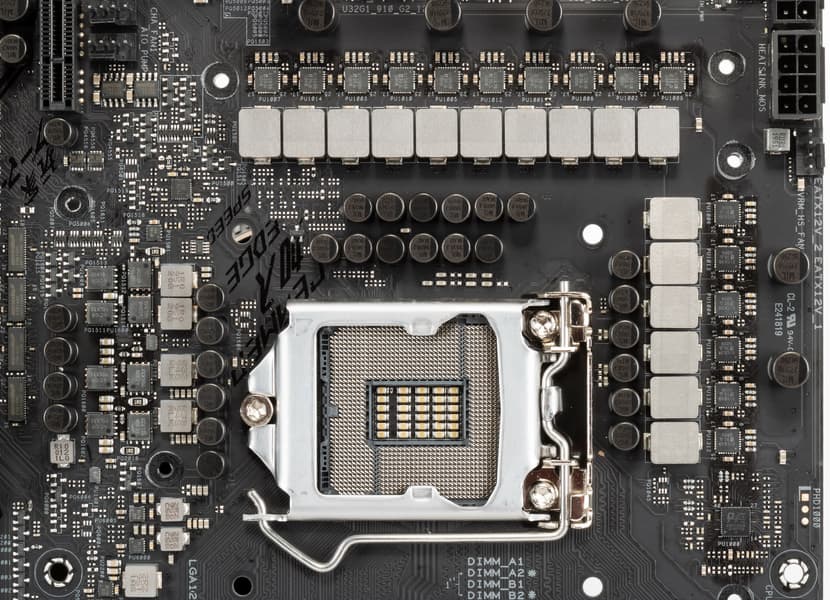

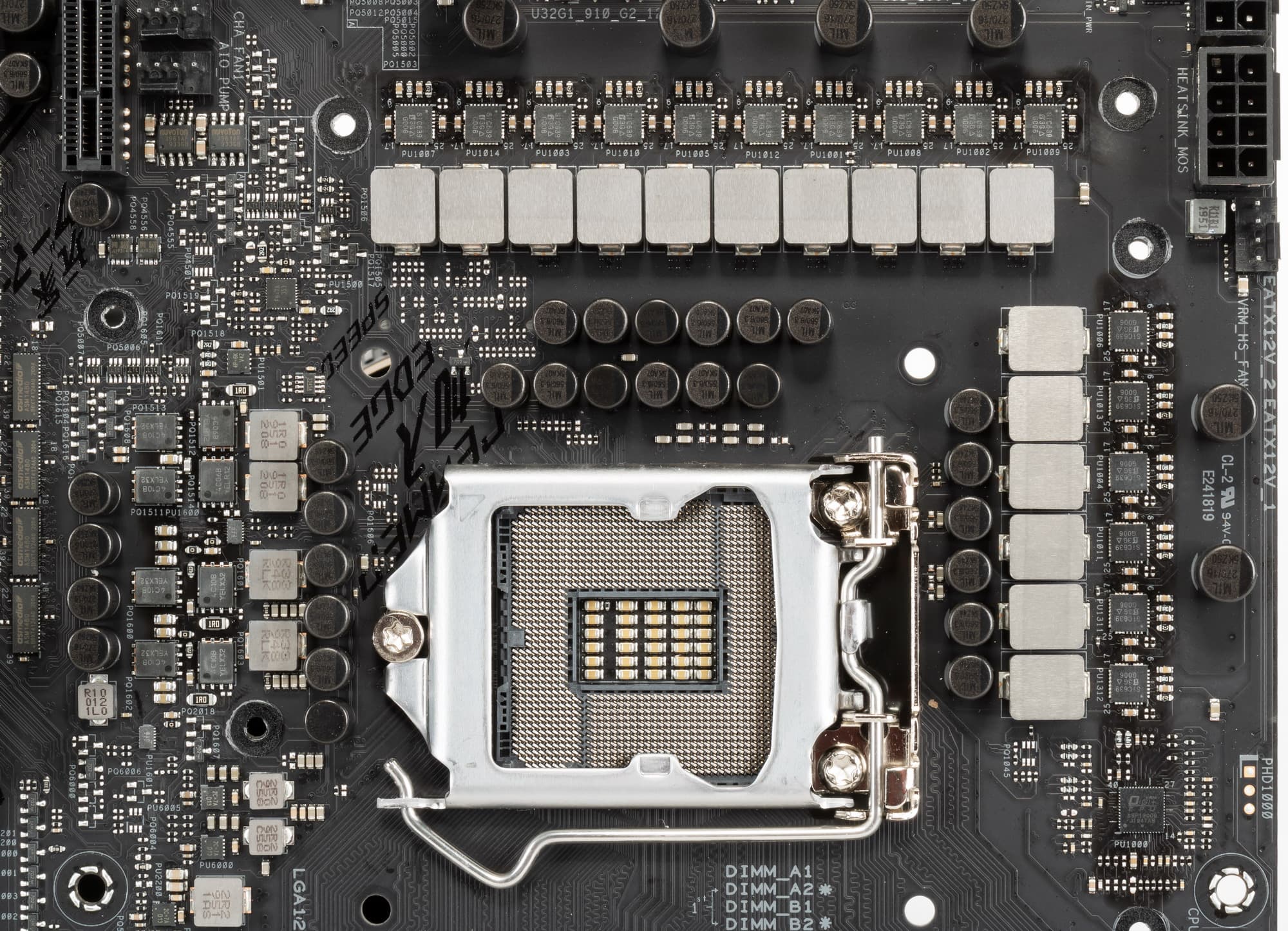

Система питания весьма мощная, а сама схема выполнена по 16 фазной схеме.

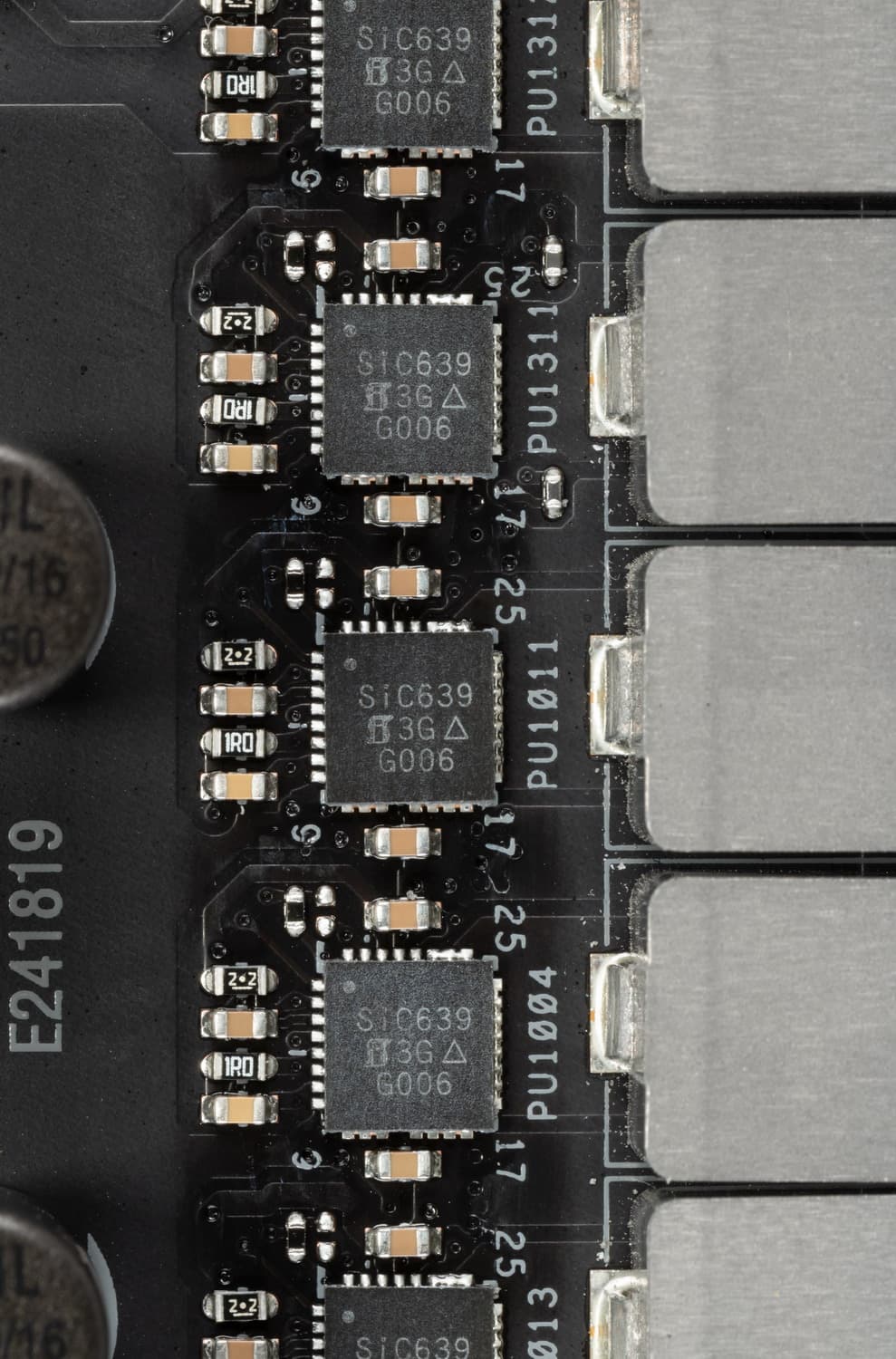

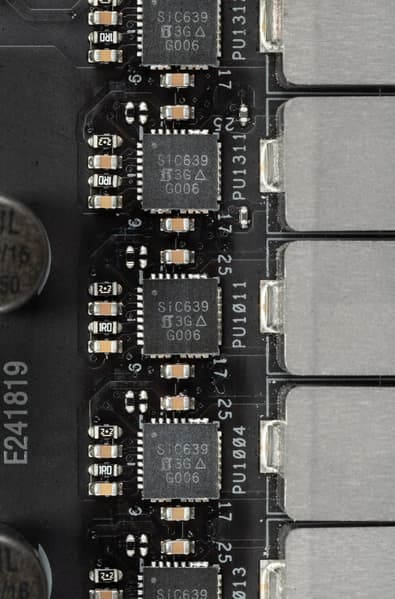

Каждый канал фазы имеет суперферритовую катушку и SIC639 MOSFET от Vishay, рассчитанный на токи до 50 А.
То есть в сумме такая мощнейшая система легко переварит суммарную нагрузку в 800 А (в пересчете на мощность — это под 1 кВт, можно ставить какой угодно процессор, лишь бы таковой существовал для LGA 1200).

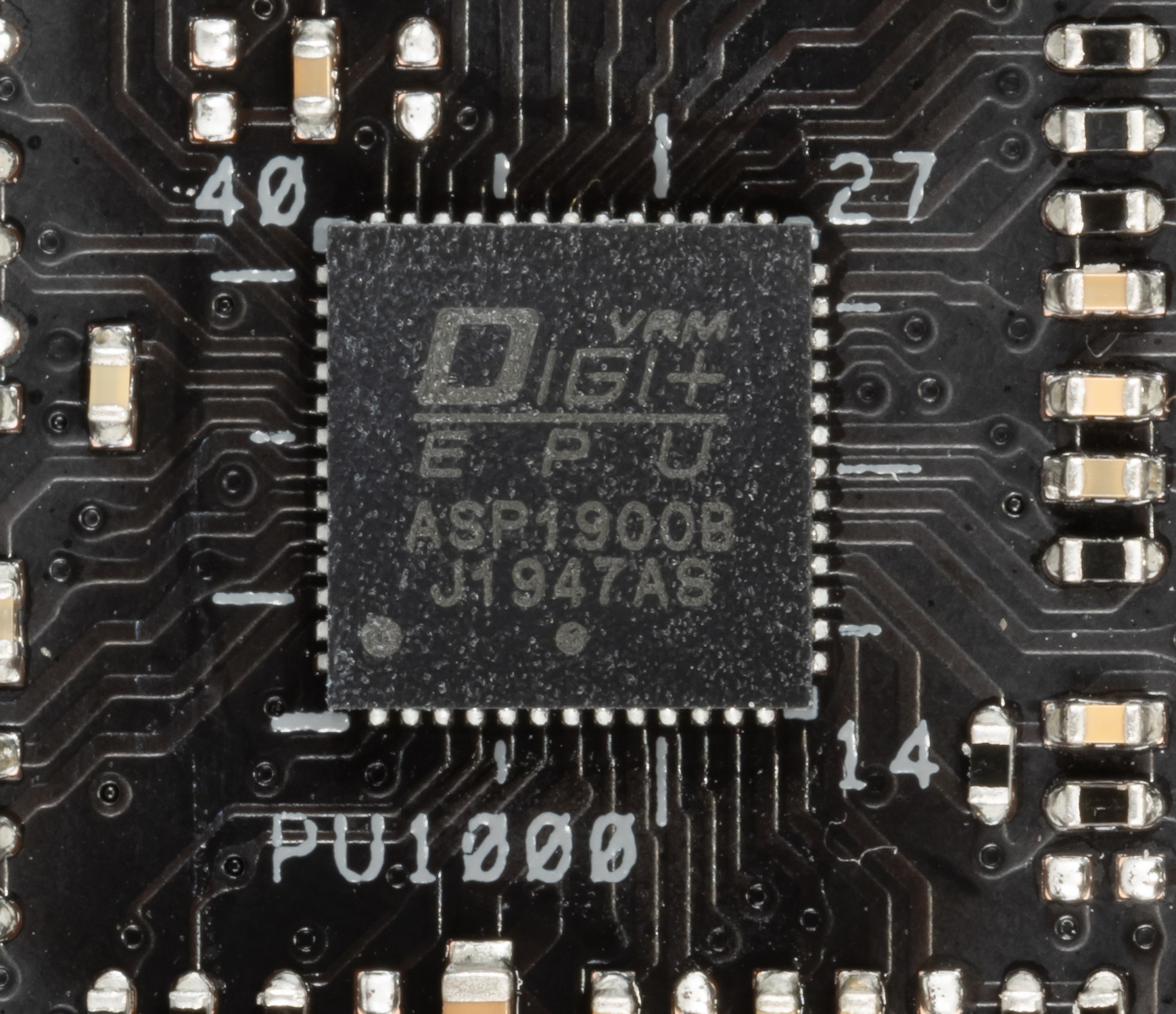

Традиционно для ROG используются цифровые контроллеры серии Digi+ EPU. В данном случае это ASP1900B (этот контроллер рассчитан максимум на 8 фаз).
Используется уже стандартная для ROG схема программного управления фазами без удвоителей фаз. Согласно разработчикам, используются «умные» контроллеры: сигнал от ШИМ-контроллера идет параллельно сразу на 2 фазы (сборки). При этом фирменный процессор TPU (TurboV Processing Unit) «раздваивает» сигнал, идущий потом сразу к двум сборкам. Мы не знаем какой реальный контроллер скрывается под «TPU». Для ядра процессора используется 14 фаз, которые Digi+ ASP1900B превращает в 7*2. Оставшиеся 2 фазы (которые у ШИМ-контроллера превращаются в одну) идут на питание графического ядра процессора.

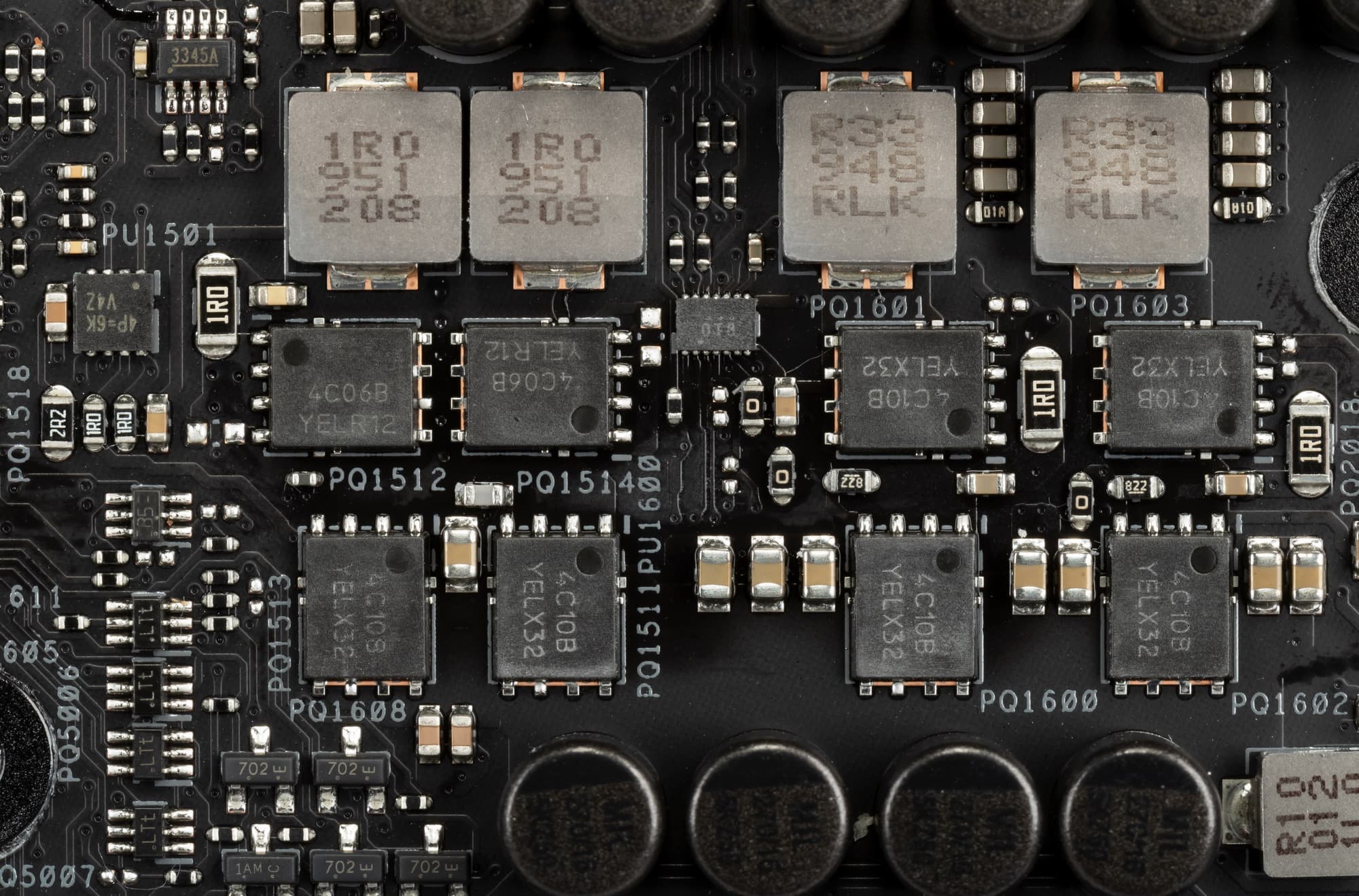

А ШИМ-контроллеры от Richtek управляют уже 2 фазами питания VCCIO и 2 фазами питания VCCSA.
Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема.
Теперь про охлаждение.

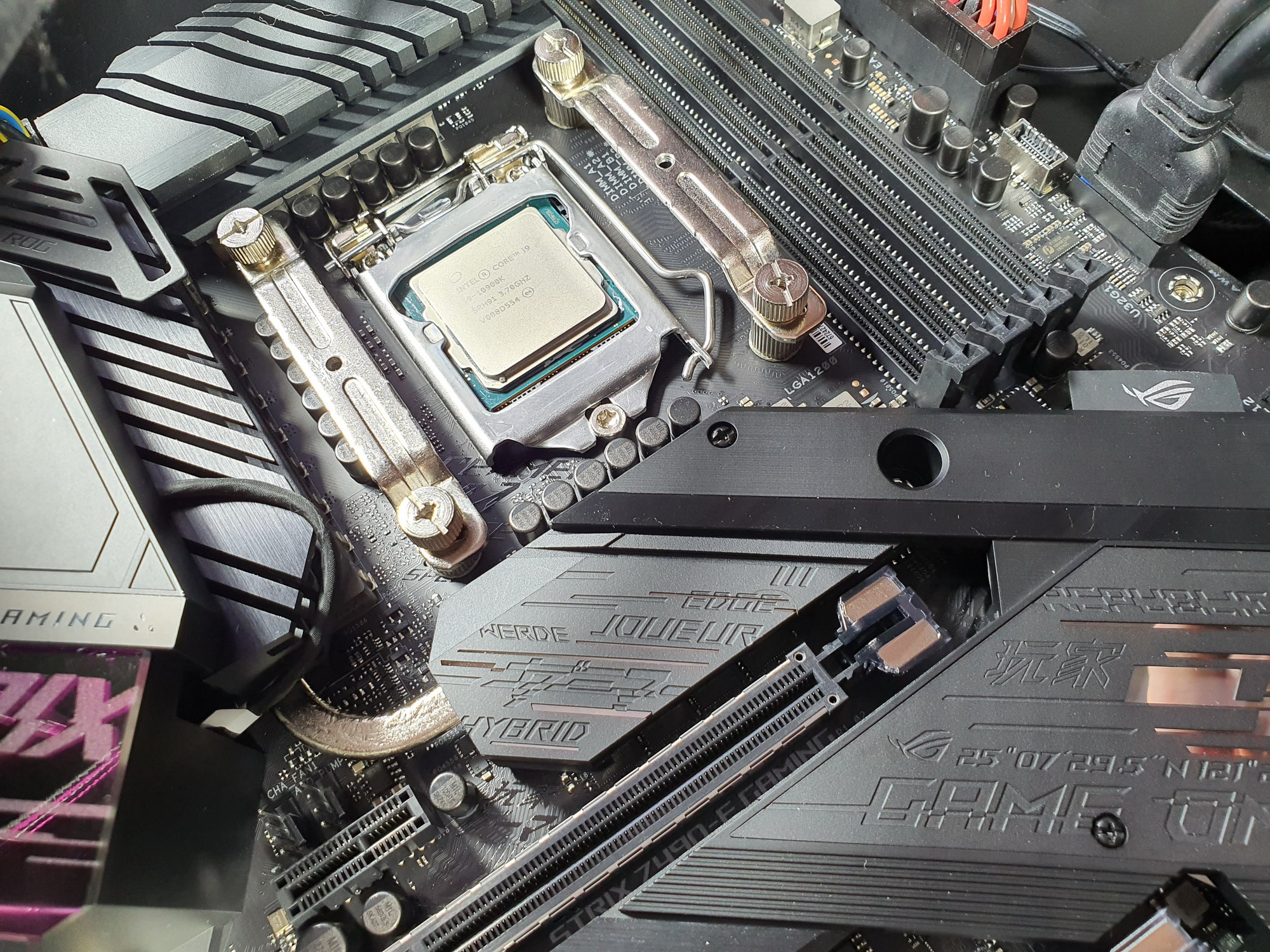

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

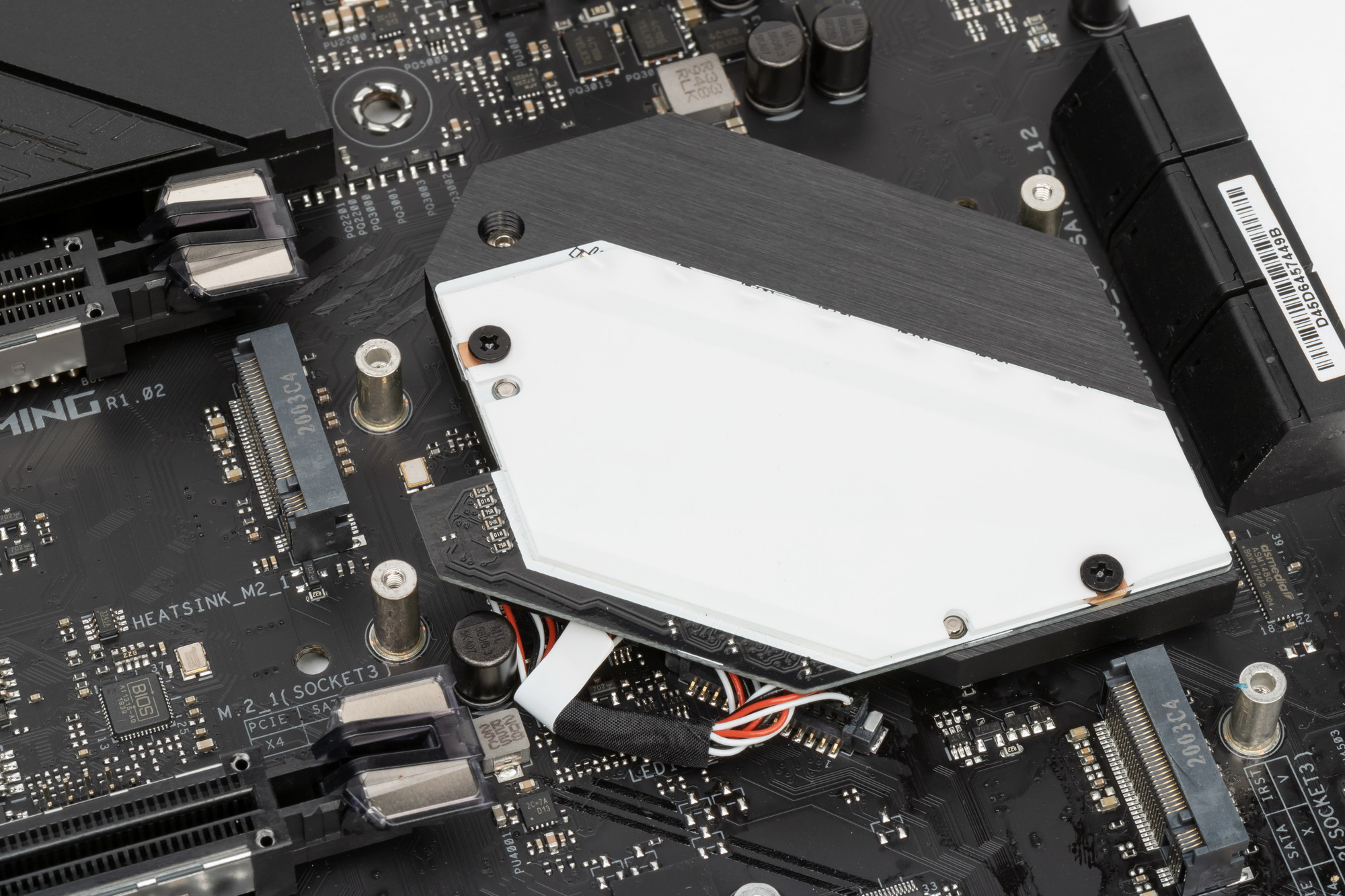

Как мы видим, охлаждение чипсета (один радиатор, к которому прижимается радиатор M.2_1, прикрытый декоративной пластиковой крышкой с рассеивателем подсветки в виде лого ROG) организовано отдельно от силовых преобразователей.

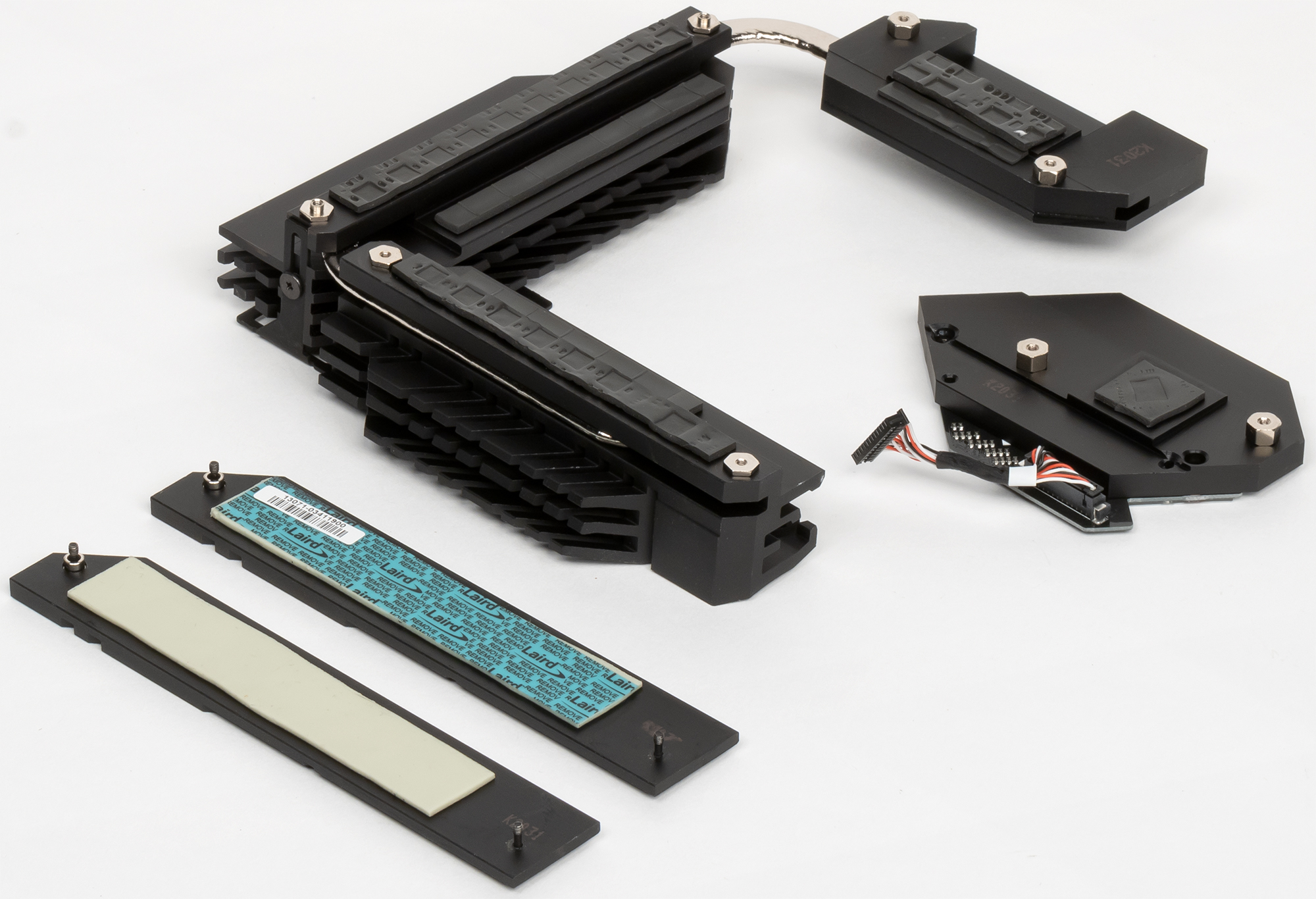

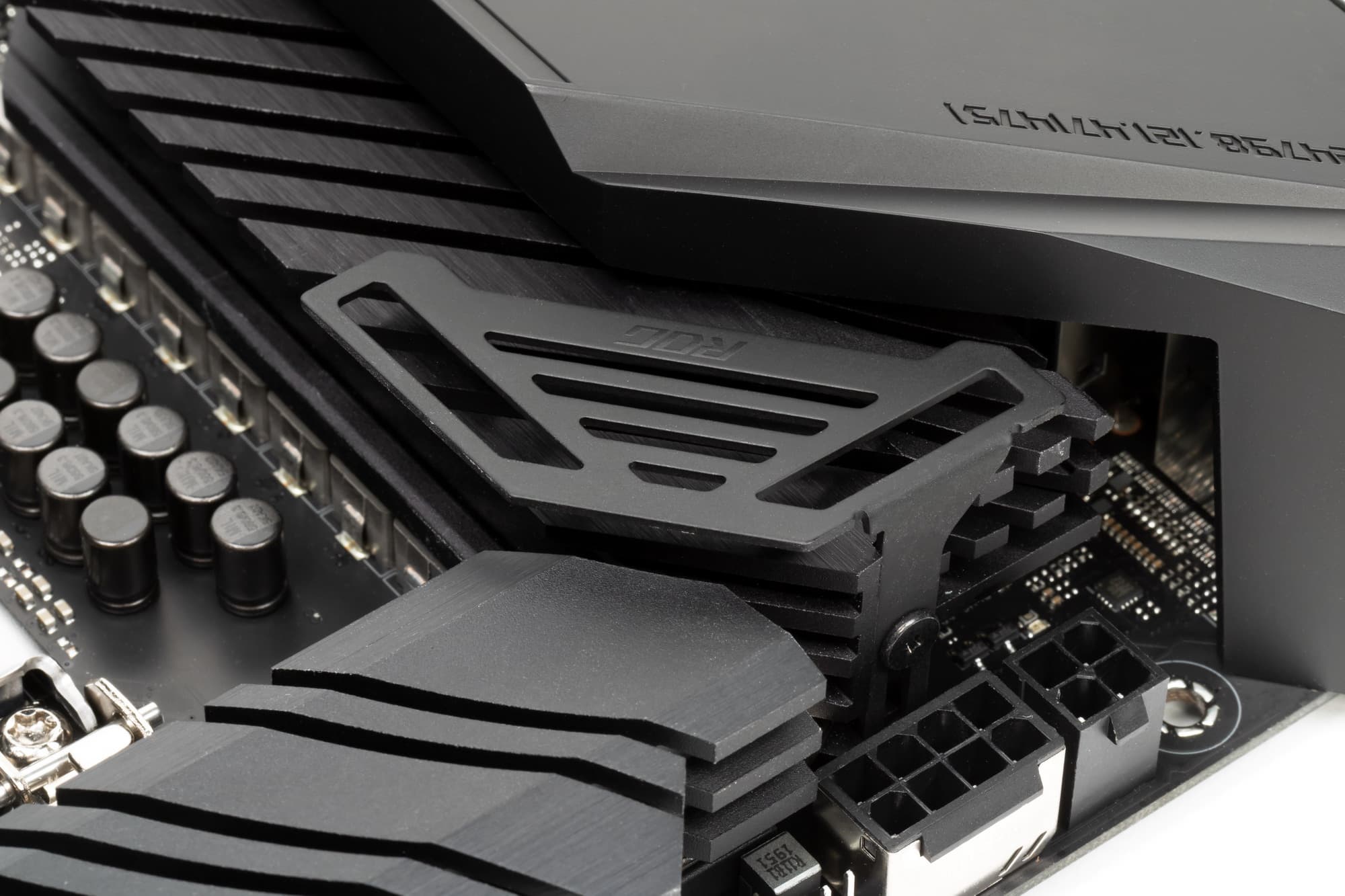

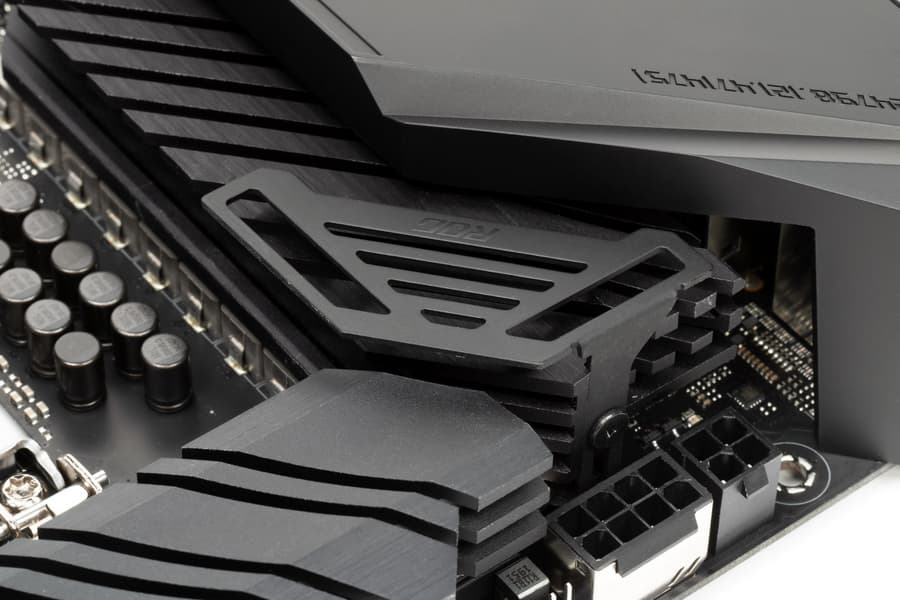

VRM-секция имеет свой мощный трехсекционный радиатор.
Все три секции радиатора VRM связаны тепловой трубкой под прямым углом друг ко другу и охлаждают силовые преобразователи схемы питания VCore CPU, а также блоков VCCIO и VCCSA.

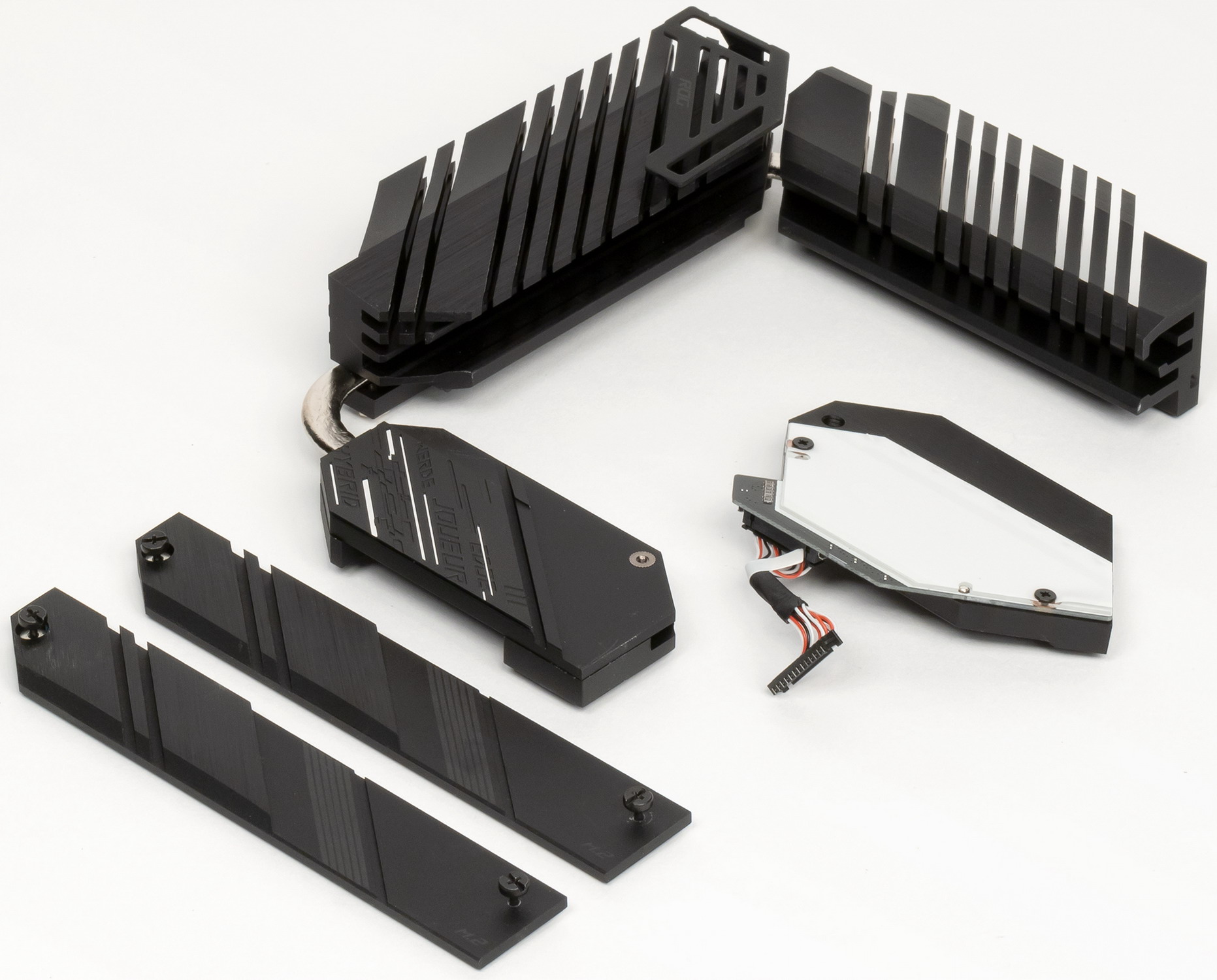

Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И оба M.2 порта имеют свои собственные радиаторы (с одной лишь разницей, что радиатор M.2_2 «загнан» под крышку чипсетного радиатора).

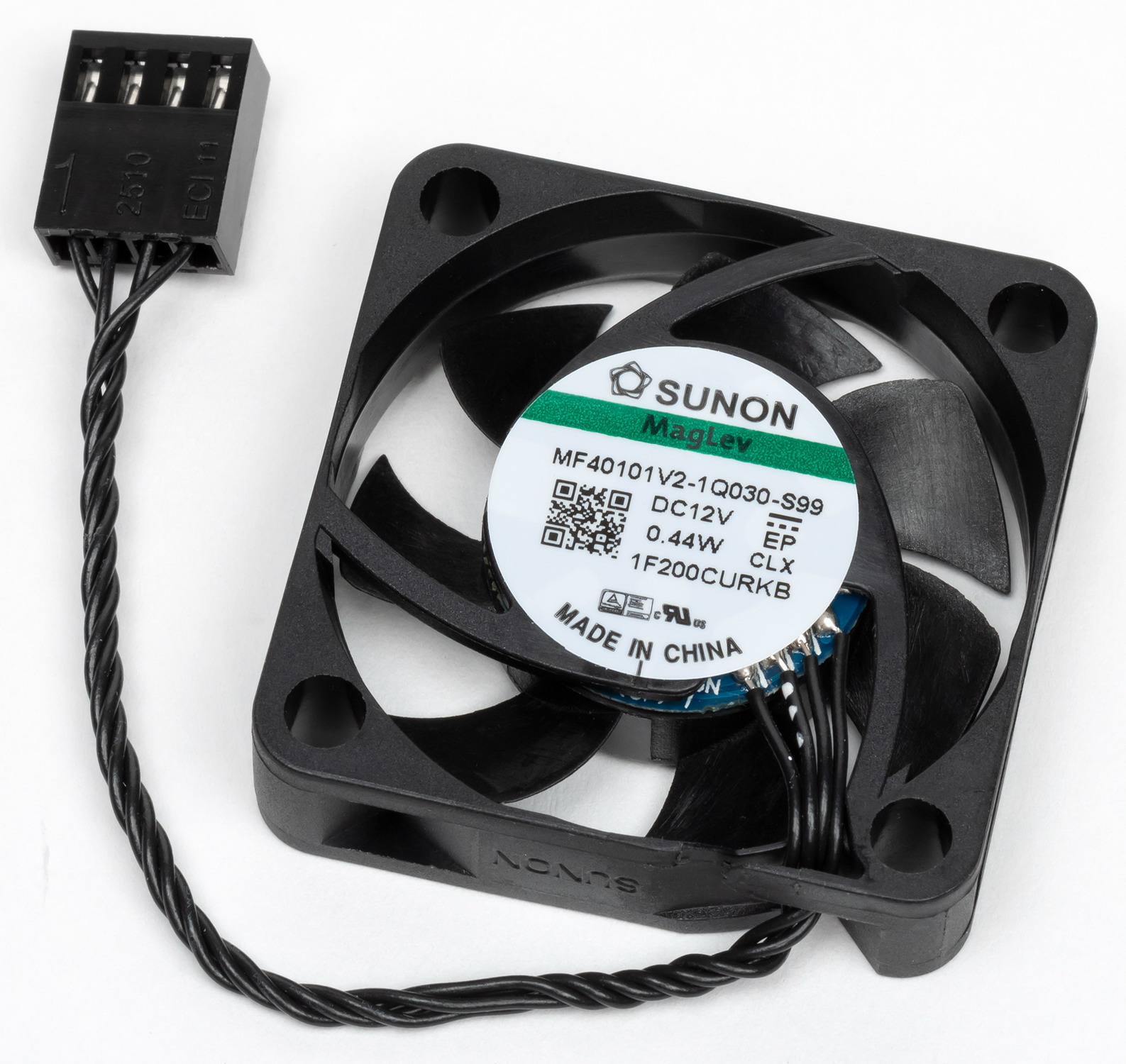

Если любителям разгона чрезмерный нагрев VRM (при условии пассивного охлаждения) станет помехой, то в комплекте поставки материнской платы есть маленький вентилятор с крепежом для монтажа над основным радиатором VRM.

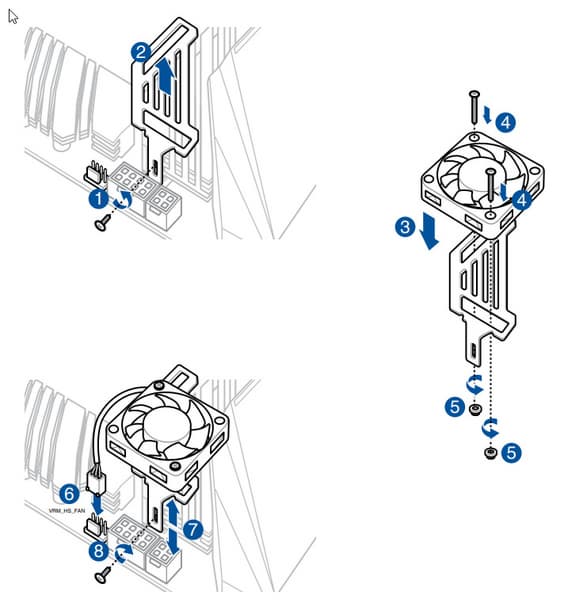

Имеется специальное место на СО для его установки.
Над аудиоподсистемой не имеется кожуха, а привычный кожух над блоком разъемов задней панели оснащен подсветкой.
И напомню, что чипсетный радиатор тоже имеет пластиковый кожух, рассеивающий подсветку из светодиодов, установленных на самой PCB около Z490.
Подсветка

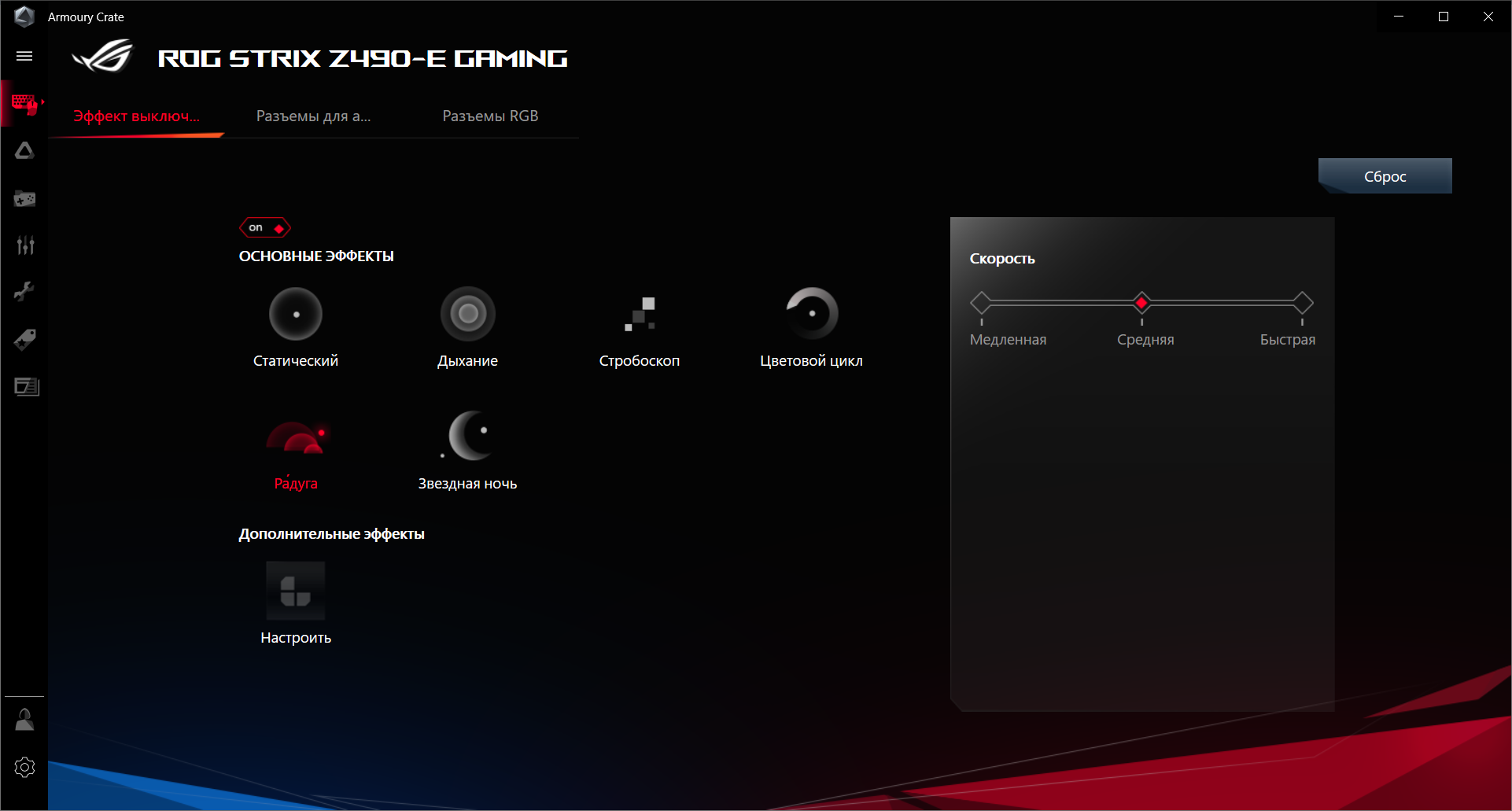

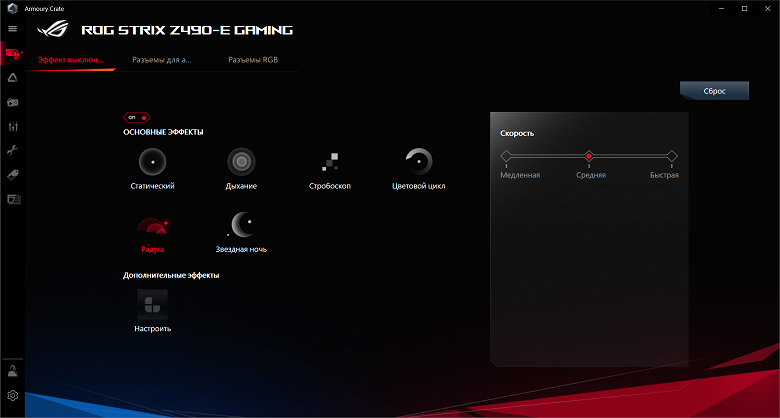

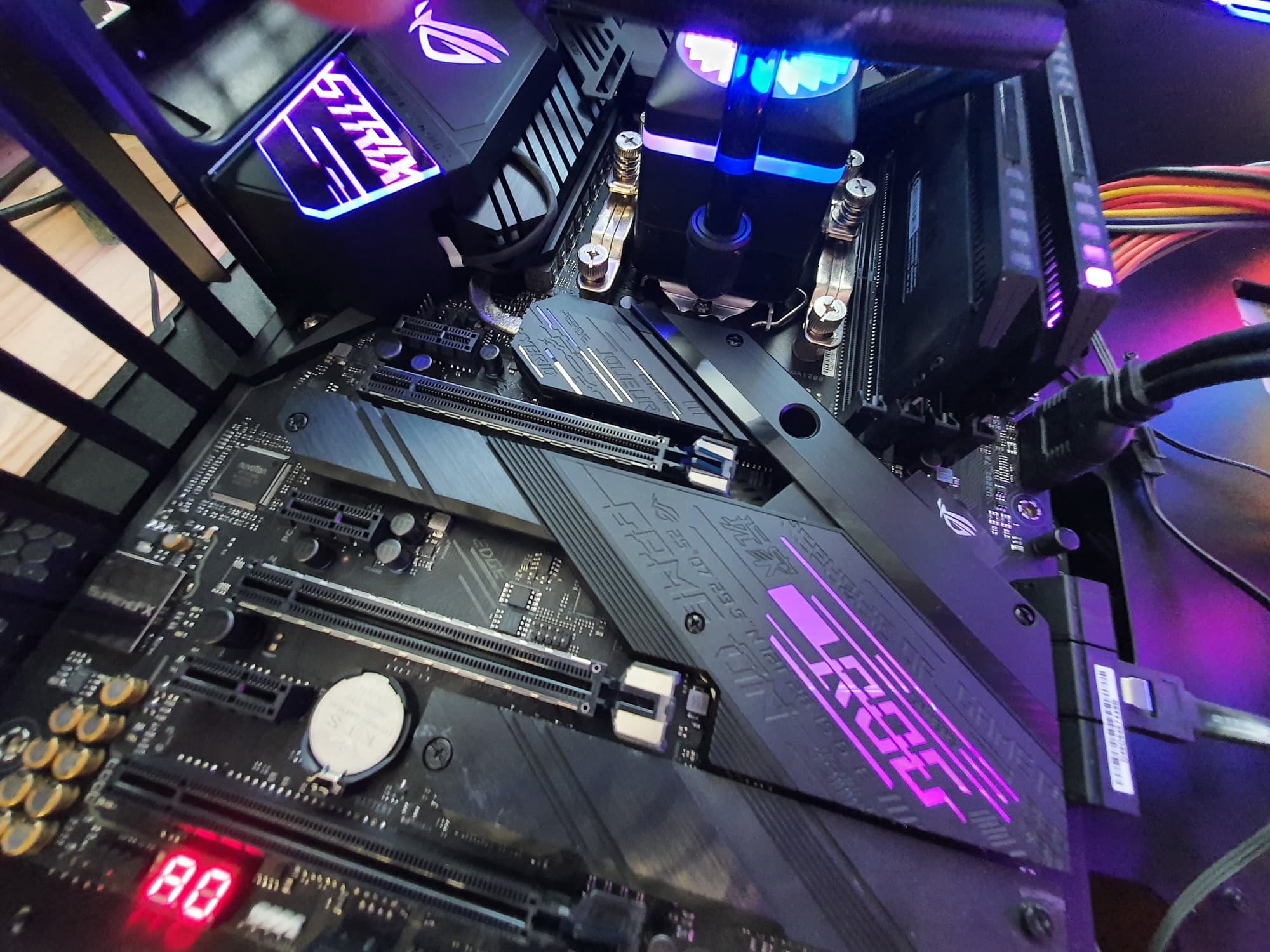

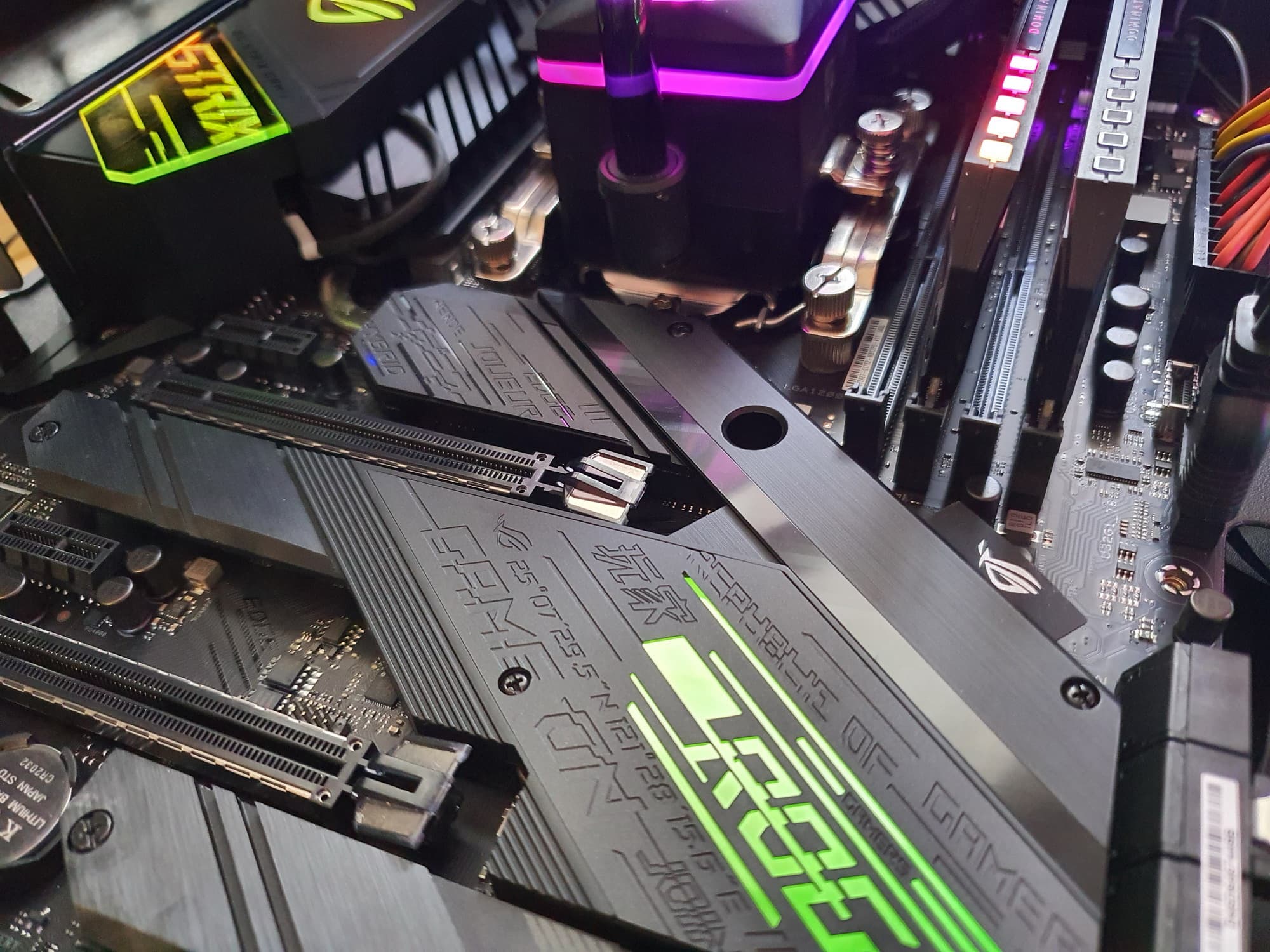

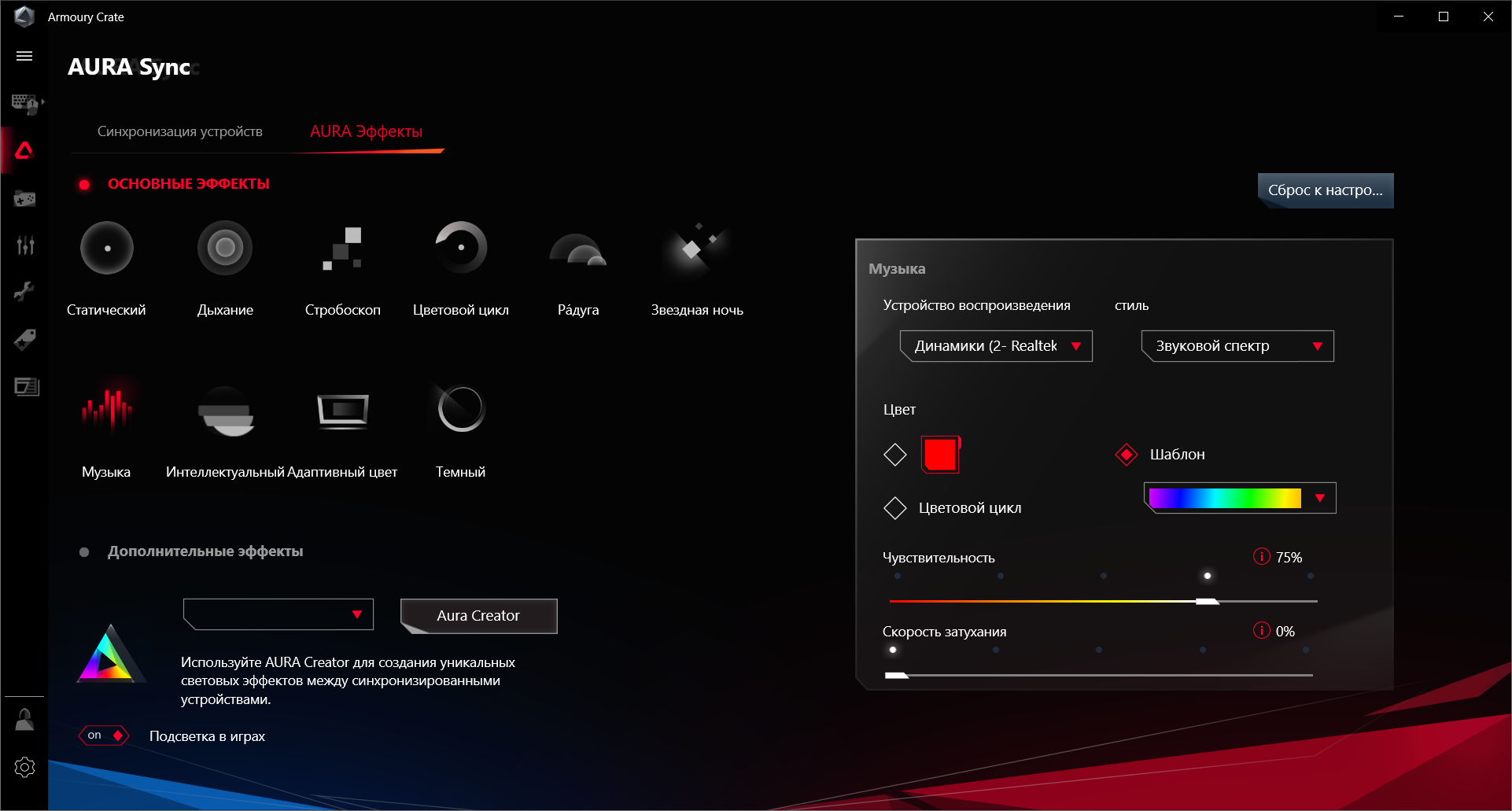

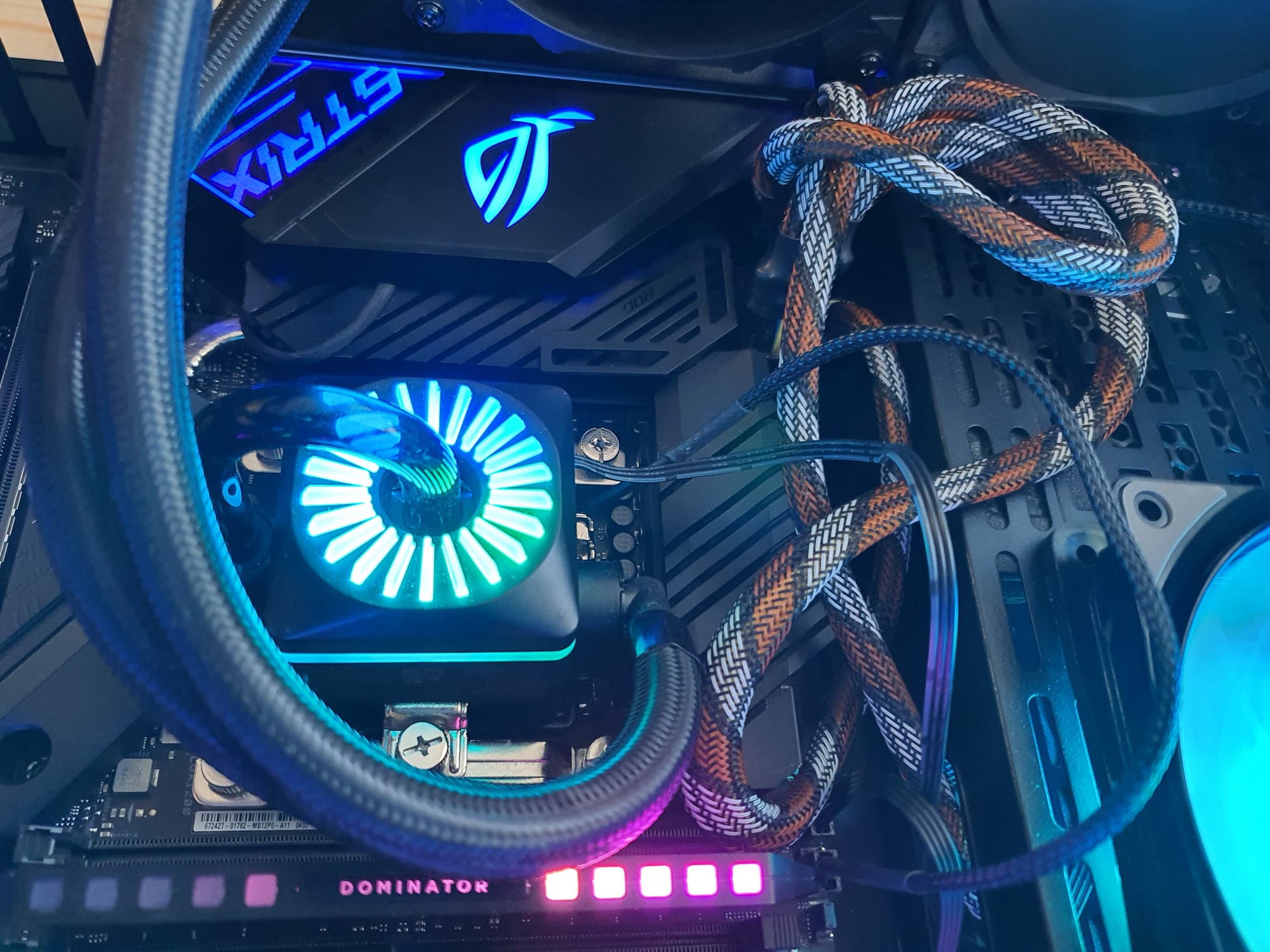

Подсветка у плат Asus всегда красива. В данном случае эффекты подсветки создаются на кожухе над задним блоком портов и на кожухе над радиатором чипсета. Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.
Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

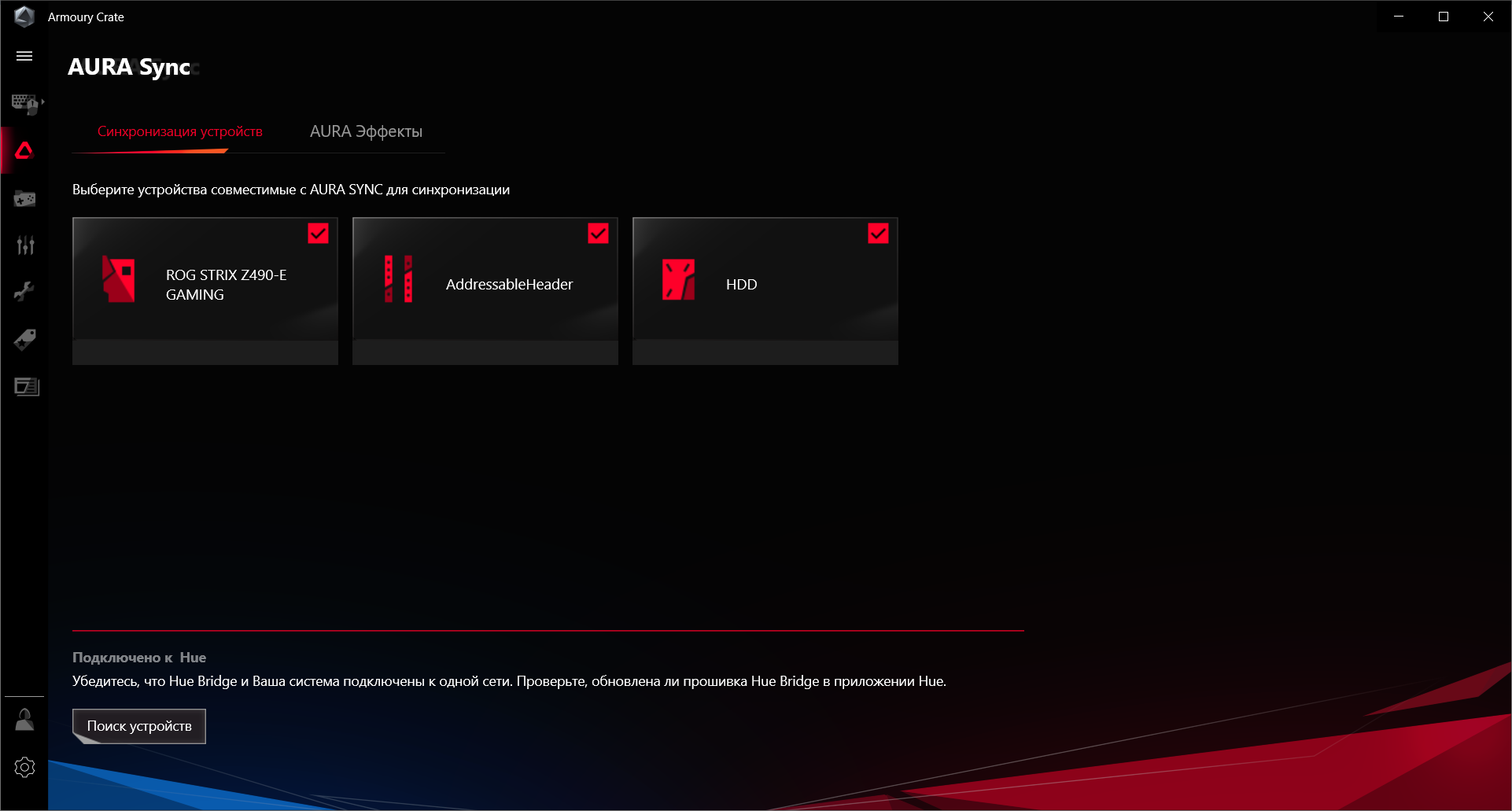

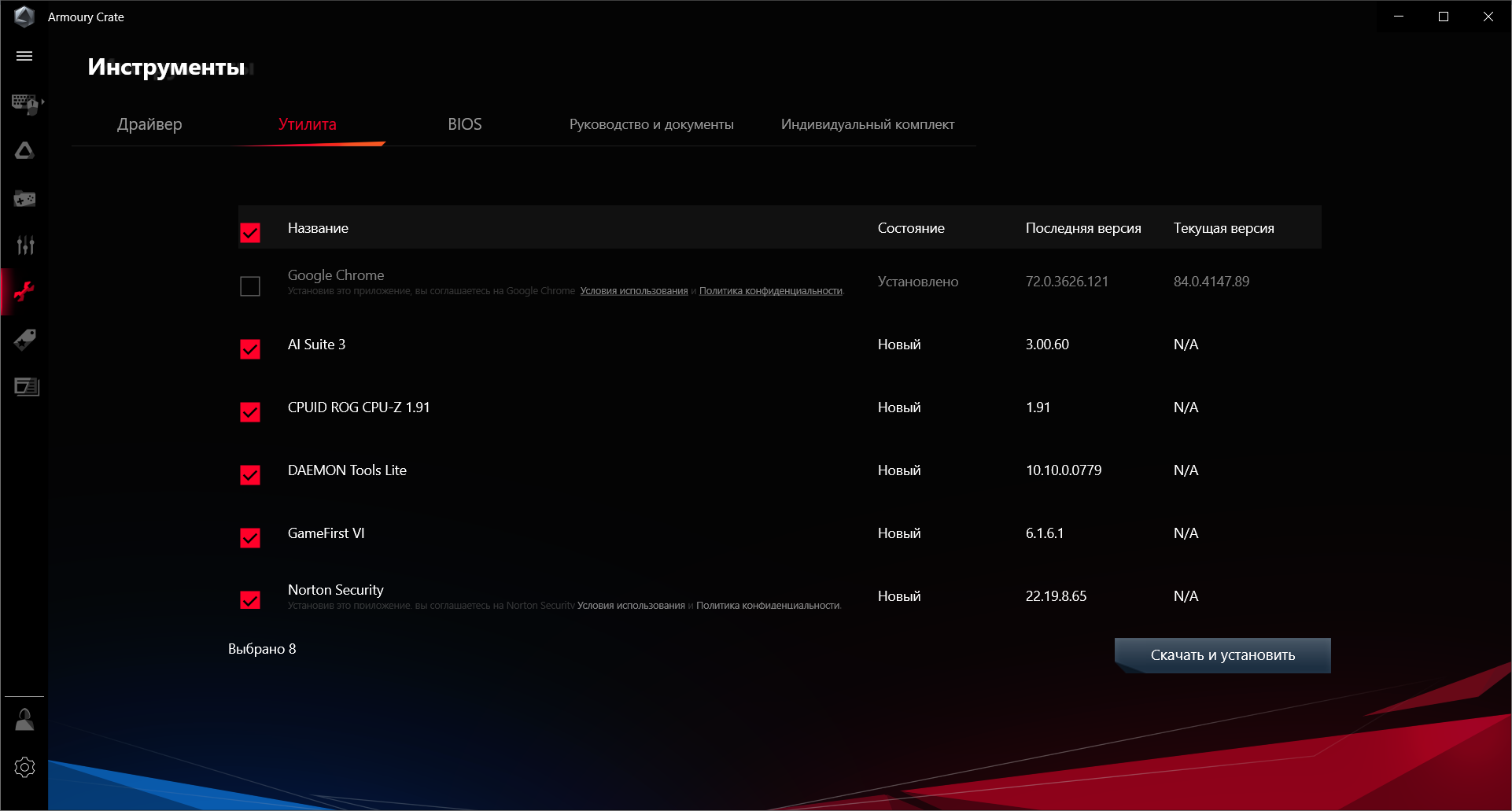

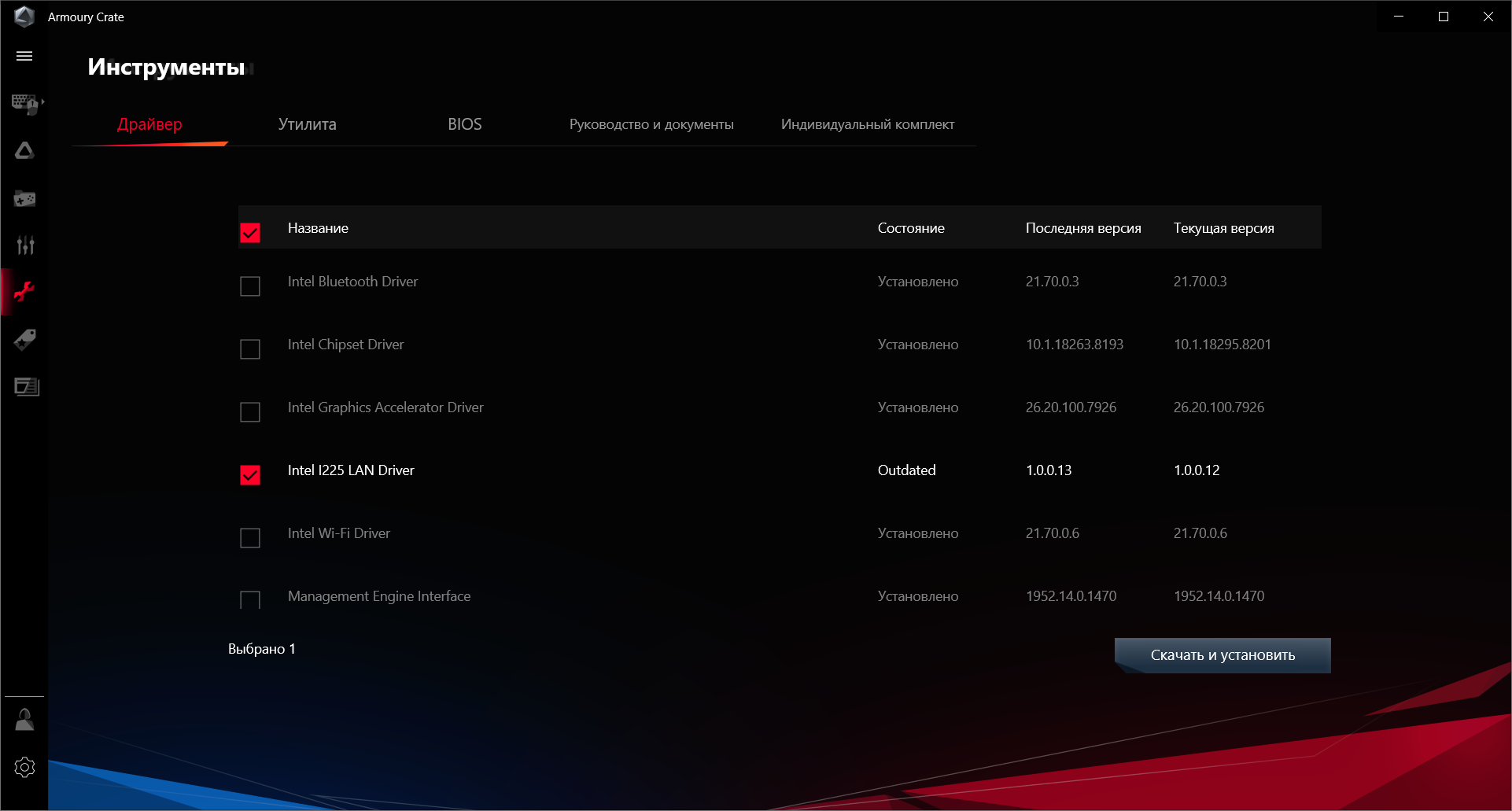

Программное обеспечение под Windows

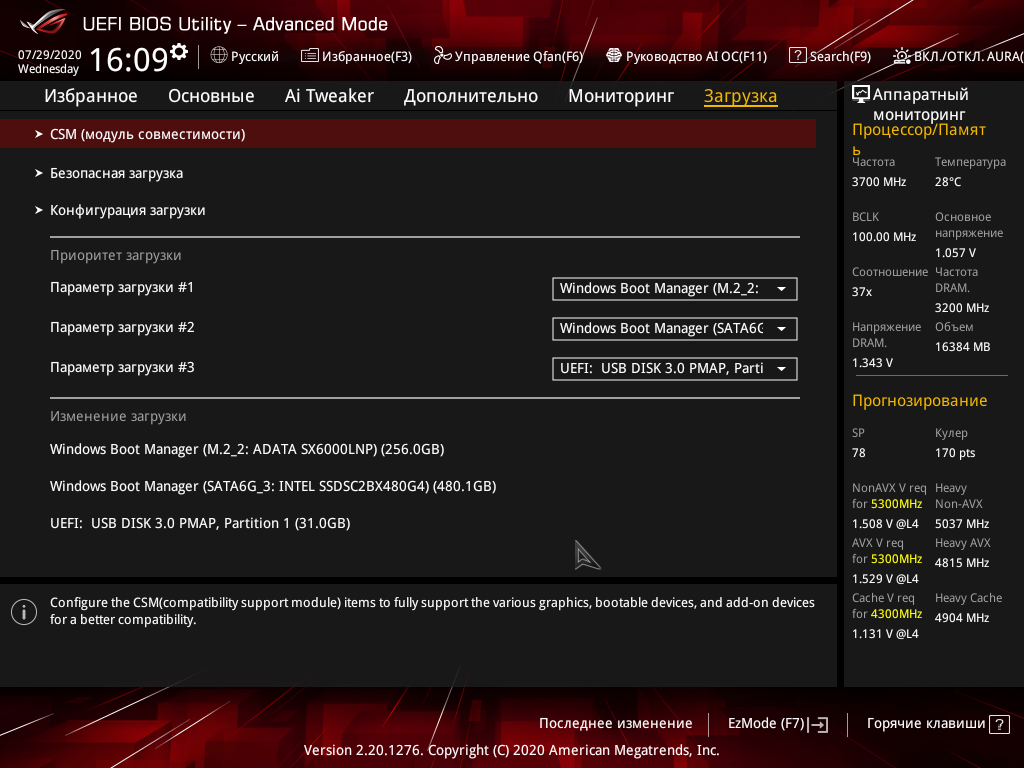

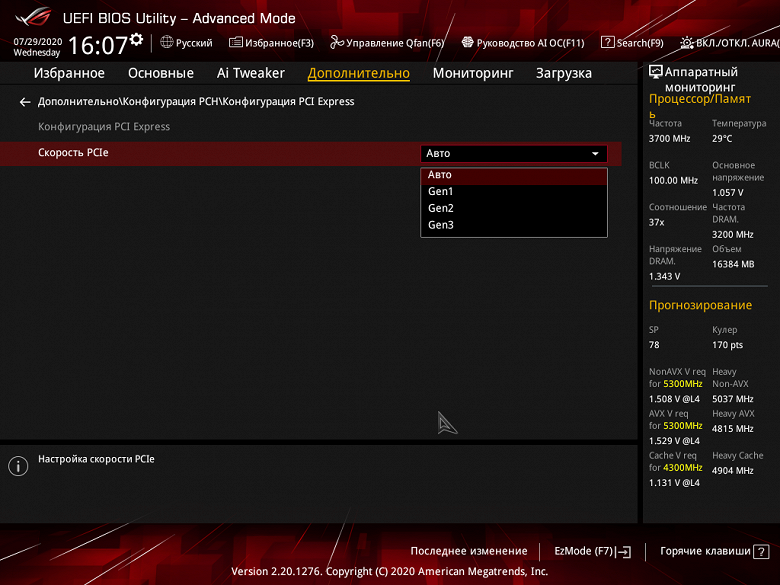

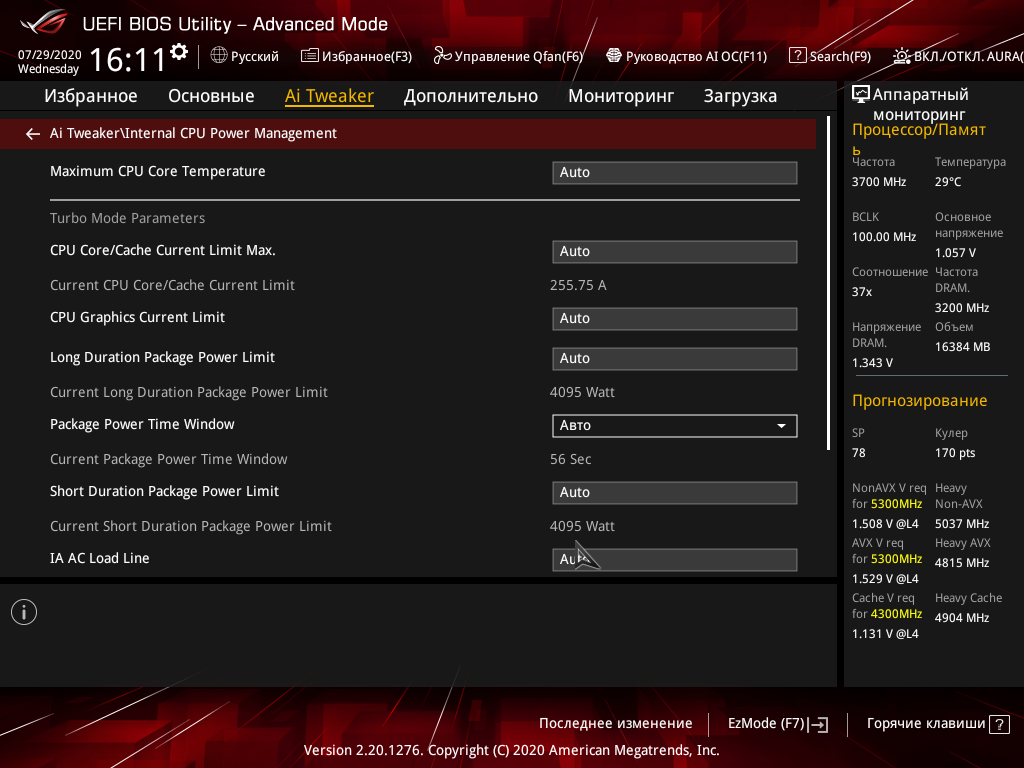

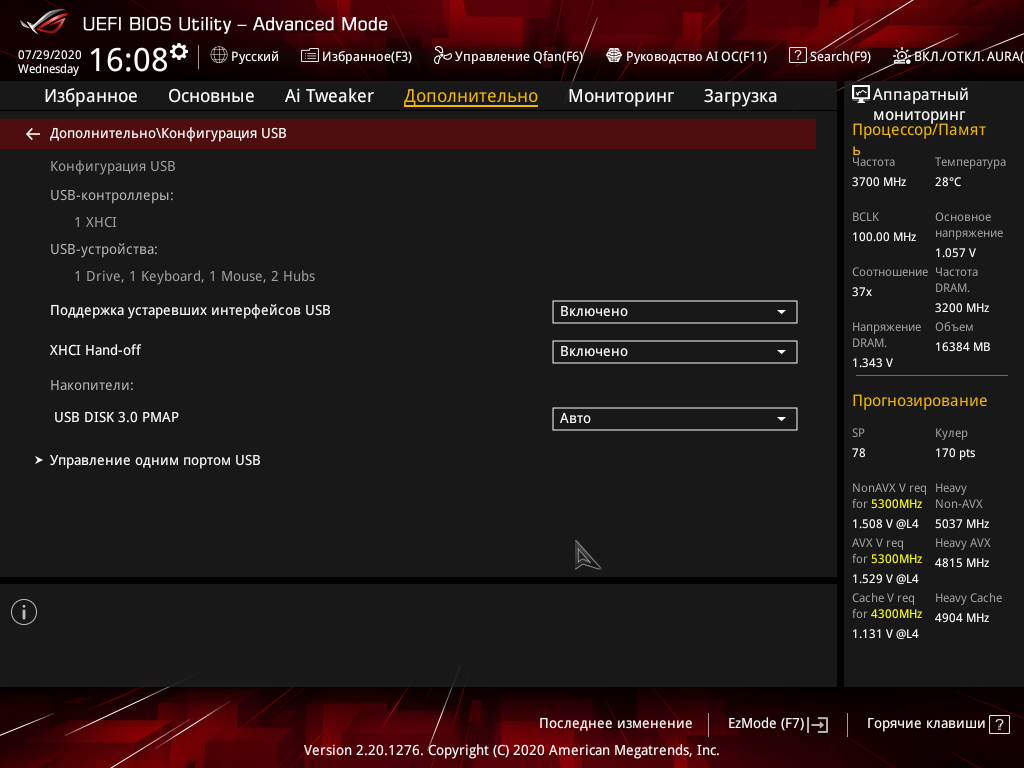

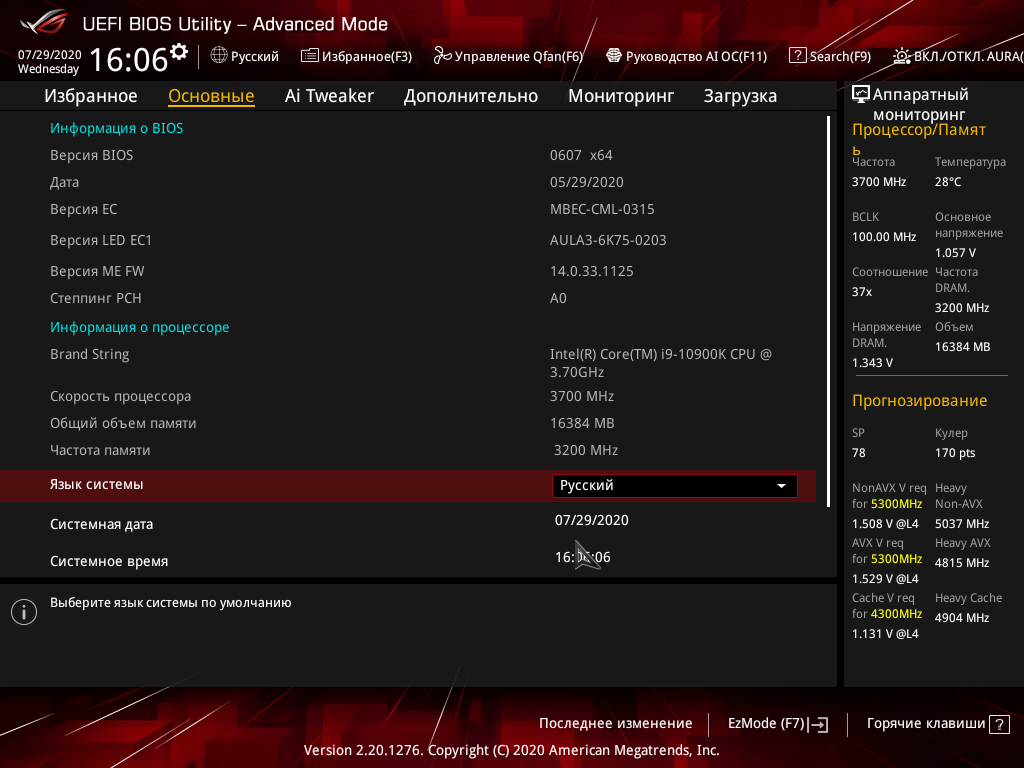

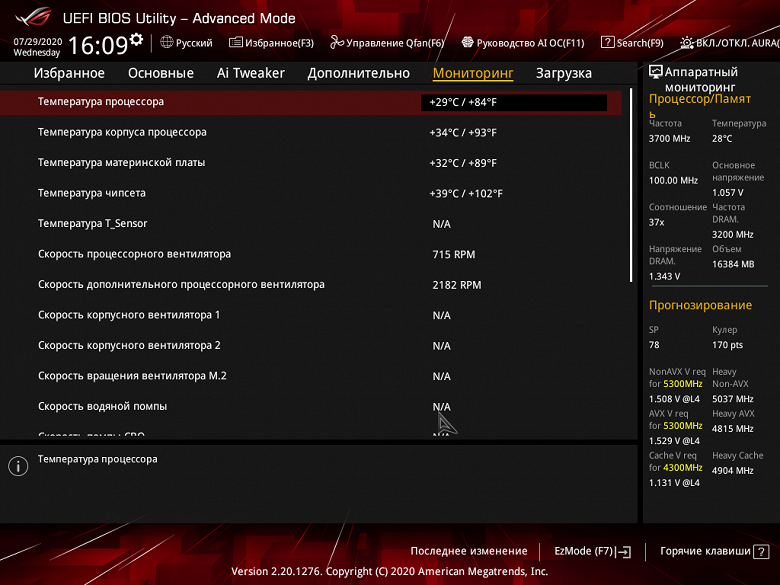

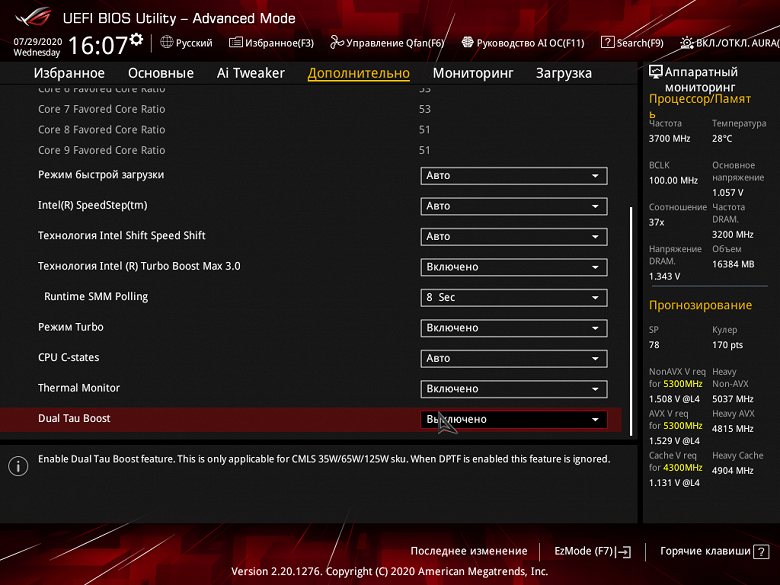

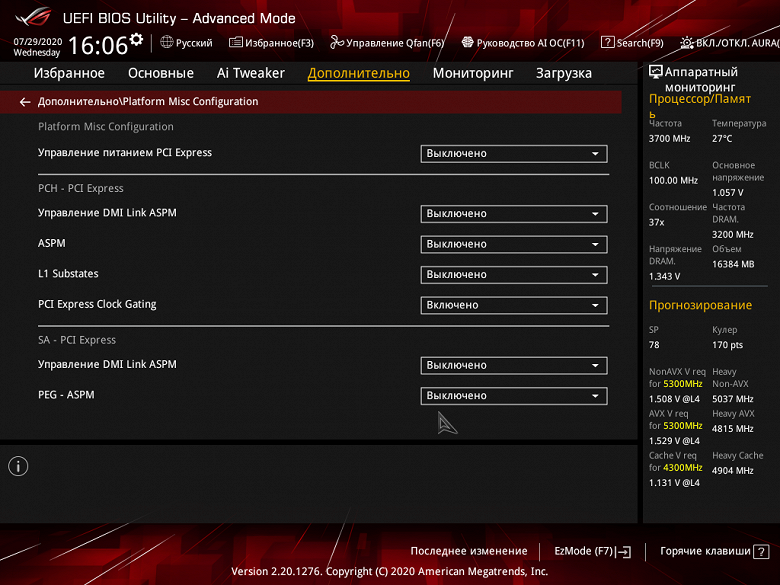

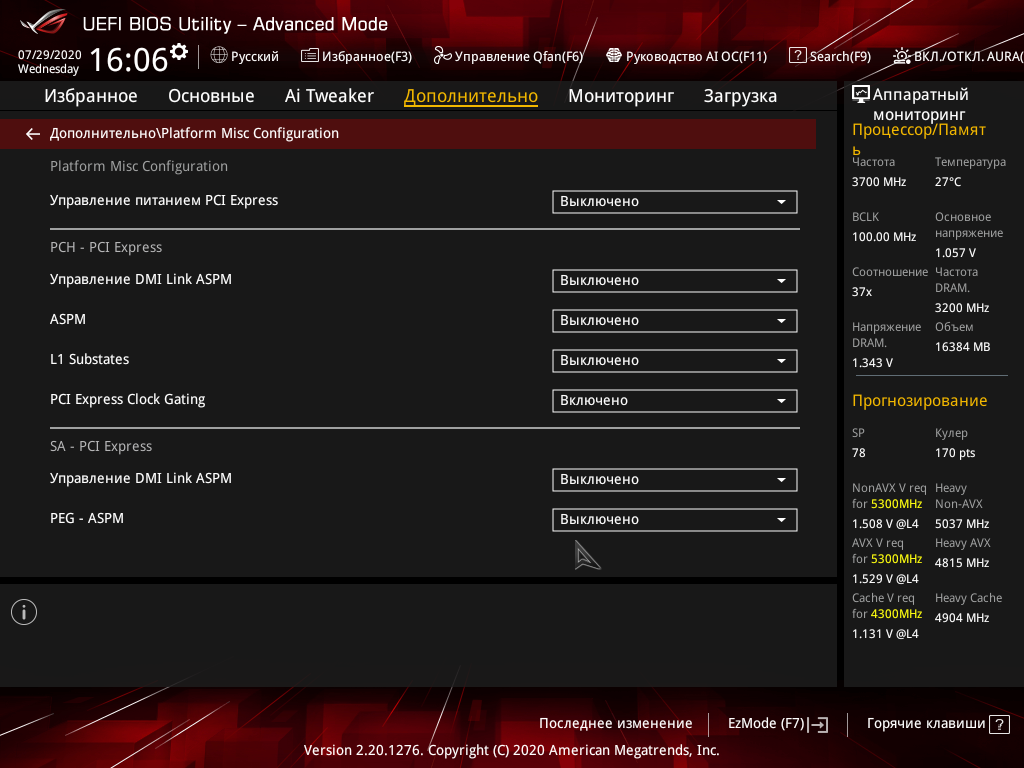

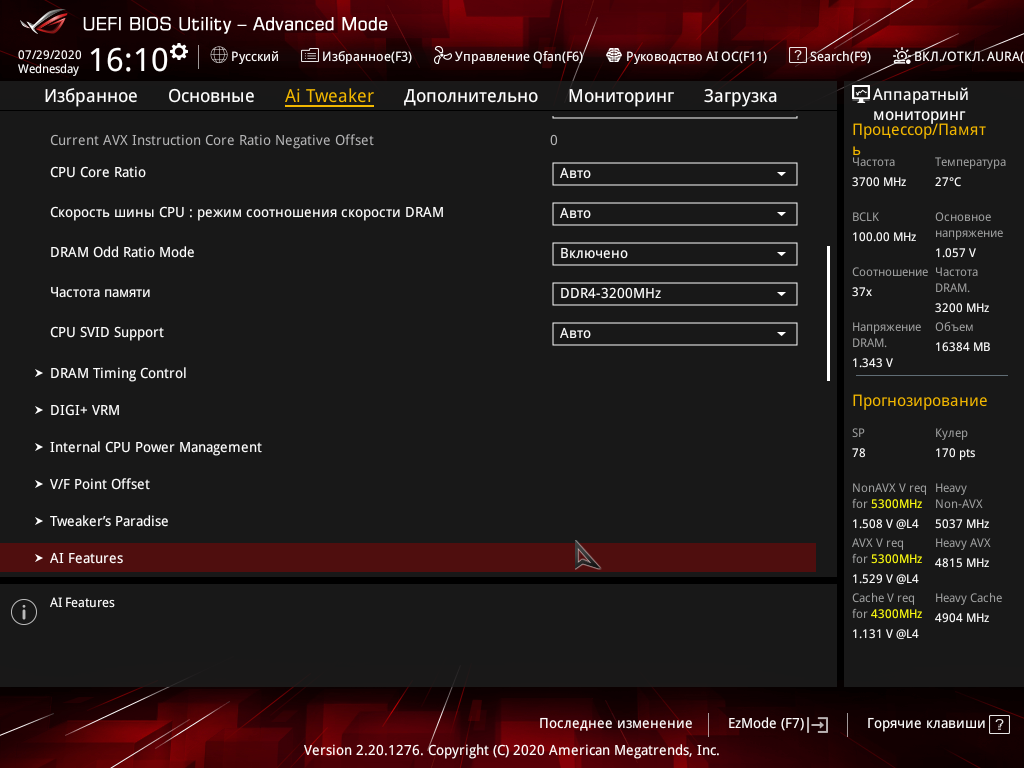

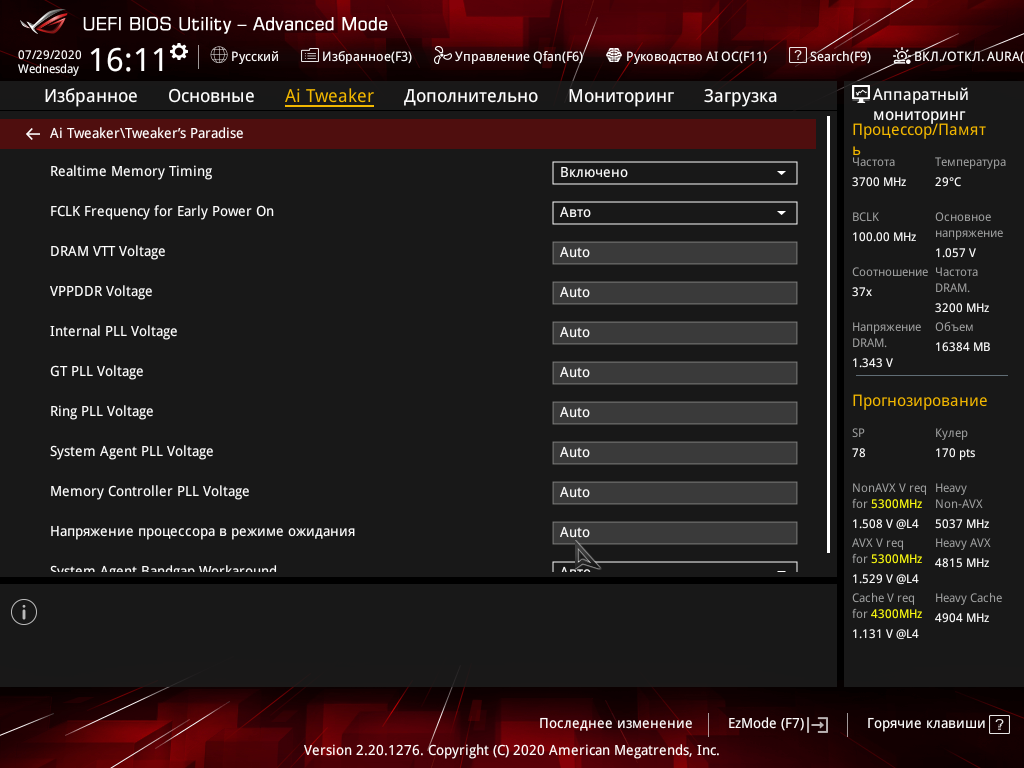

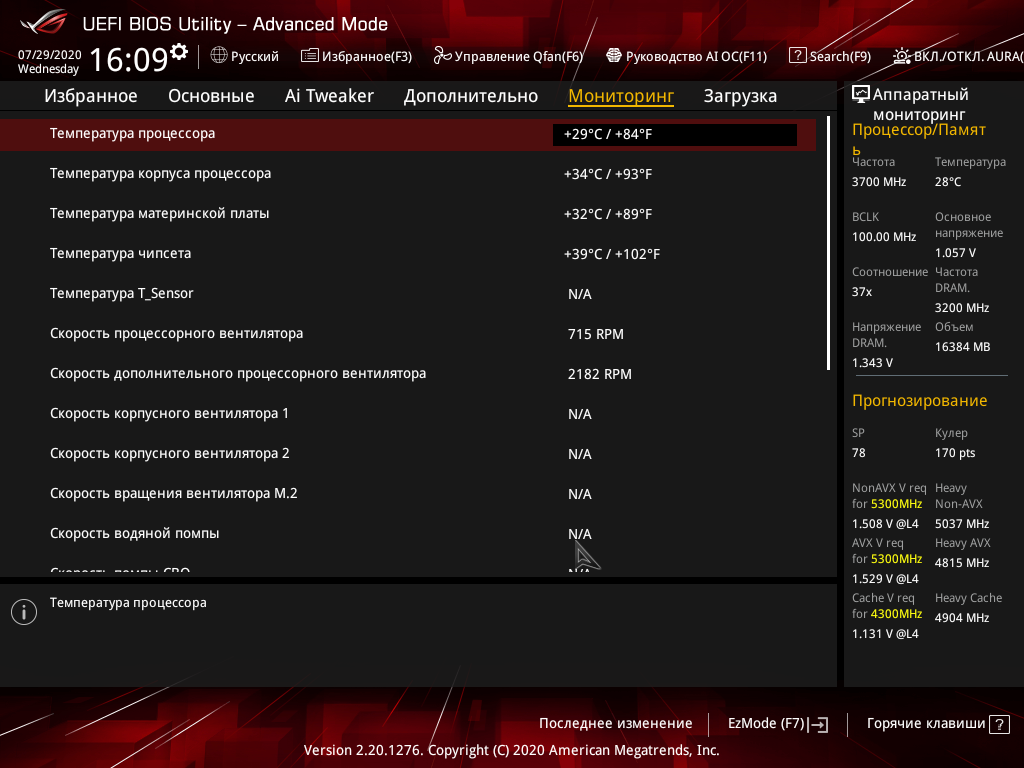

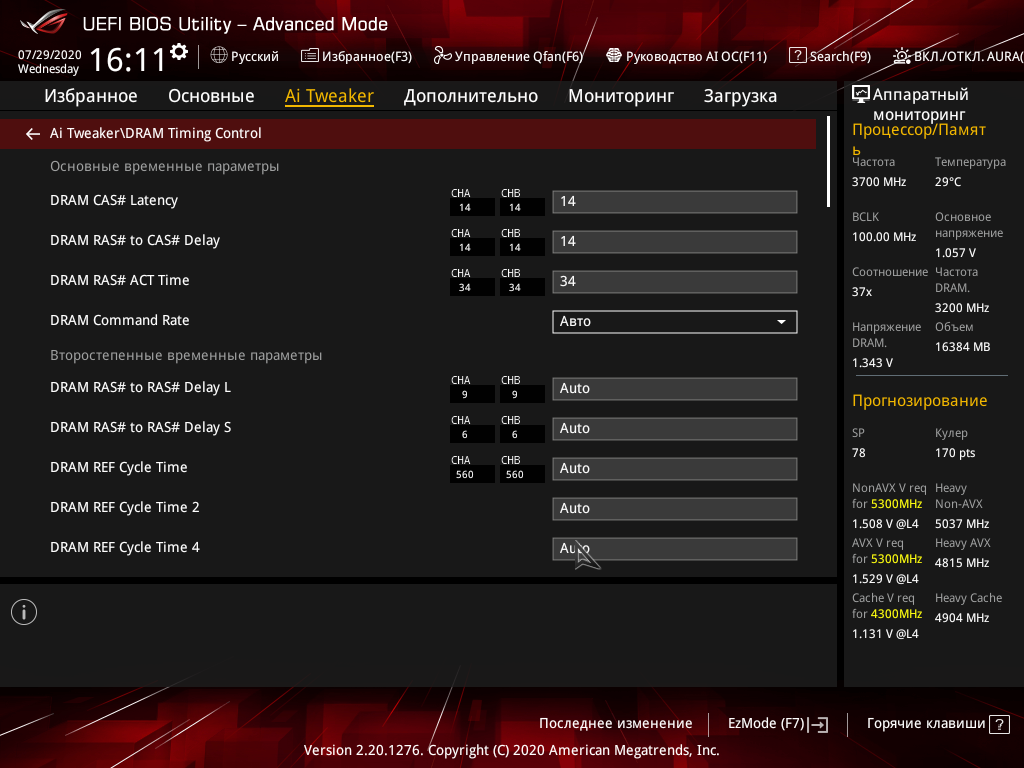

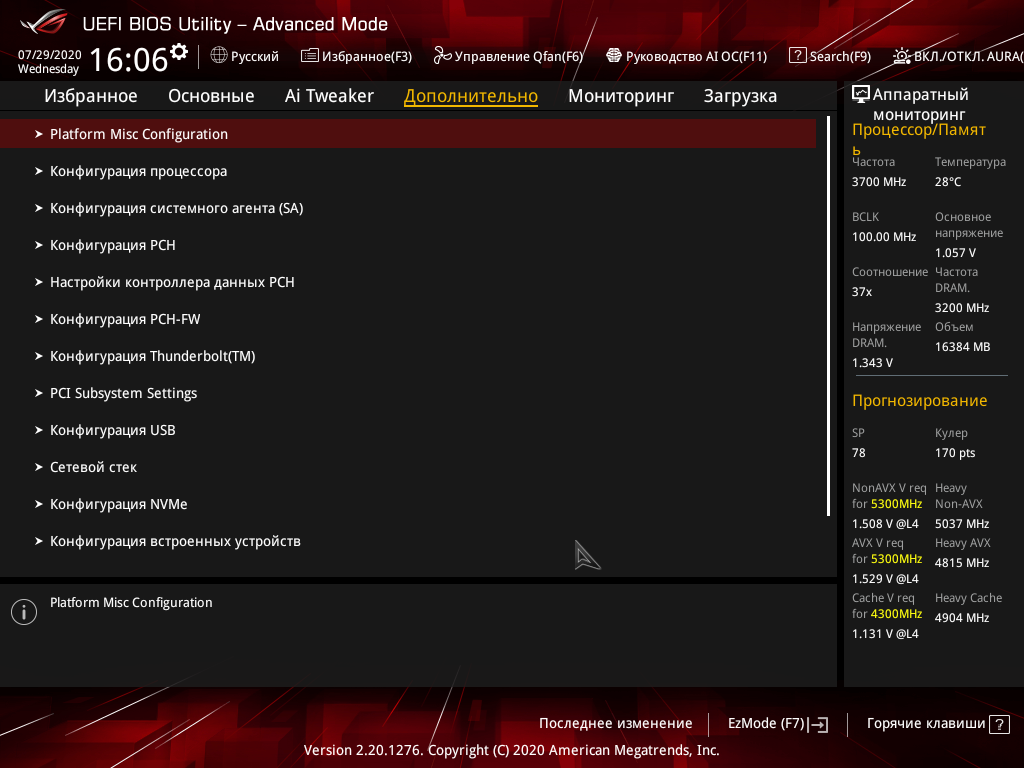

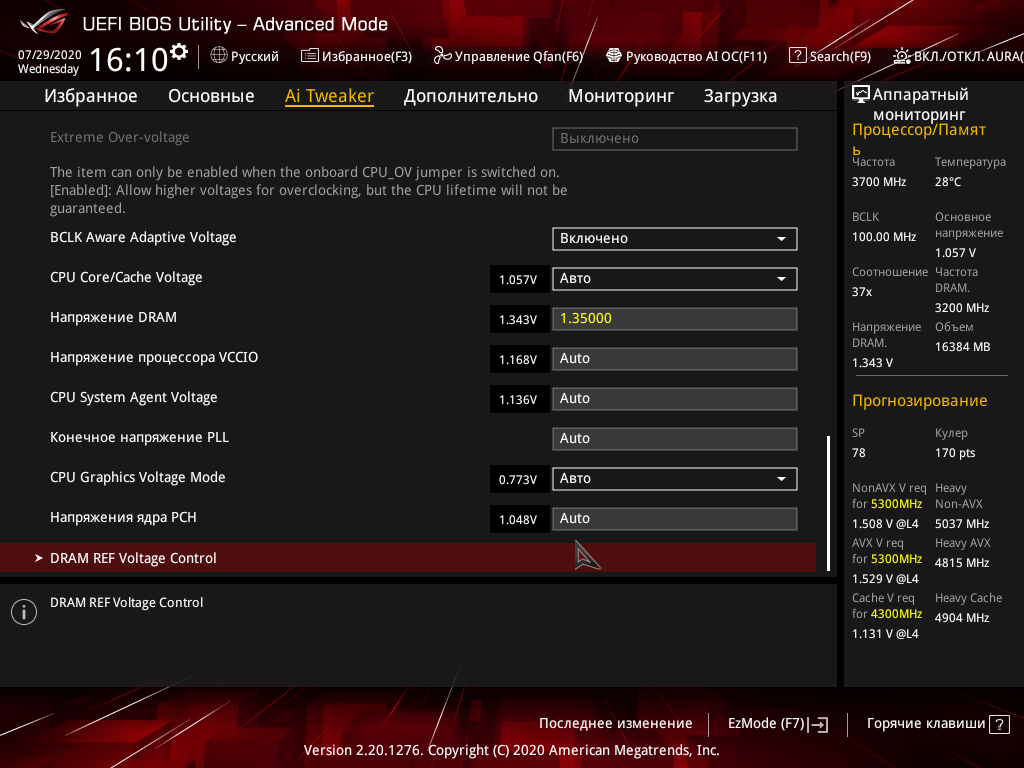

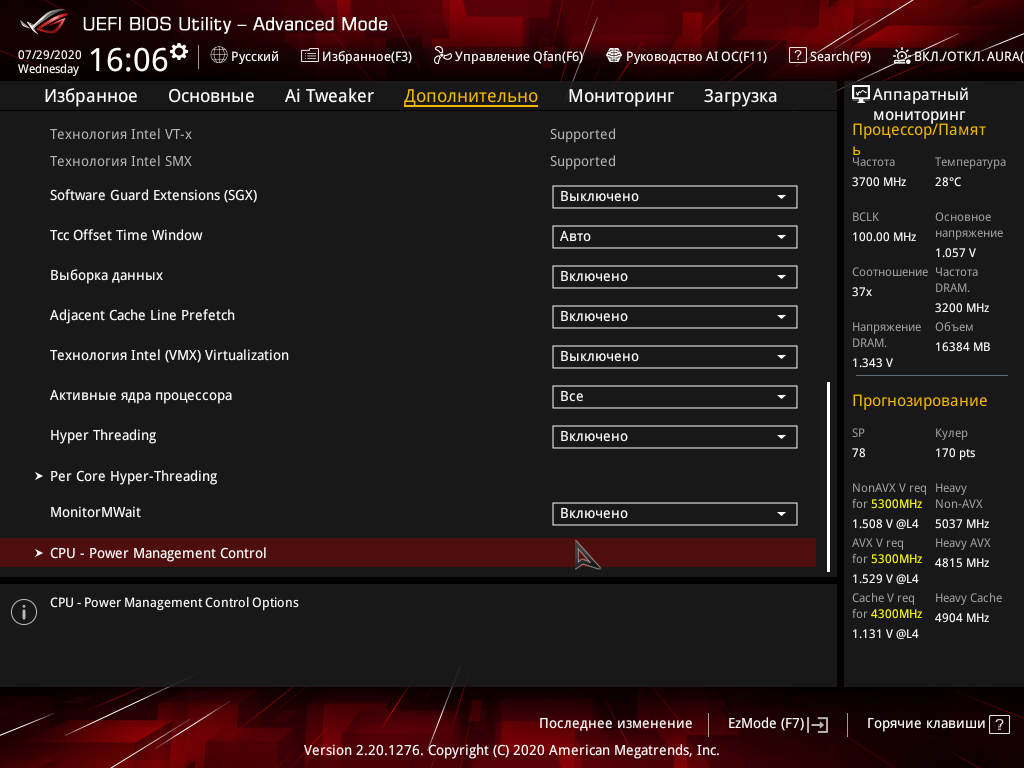

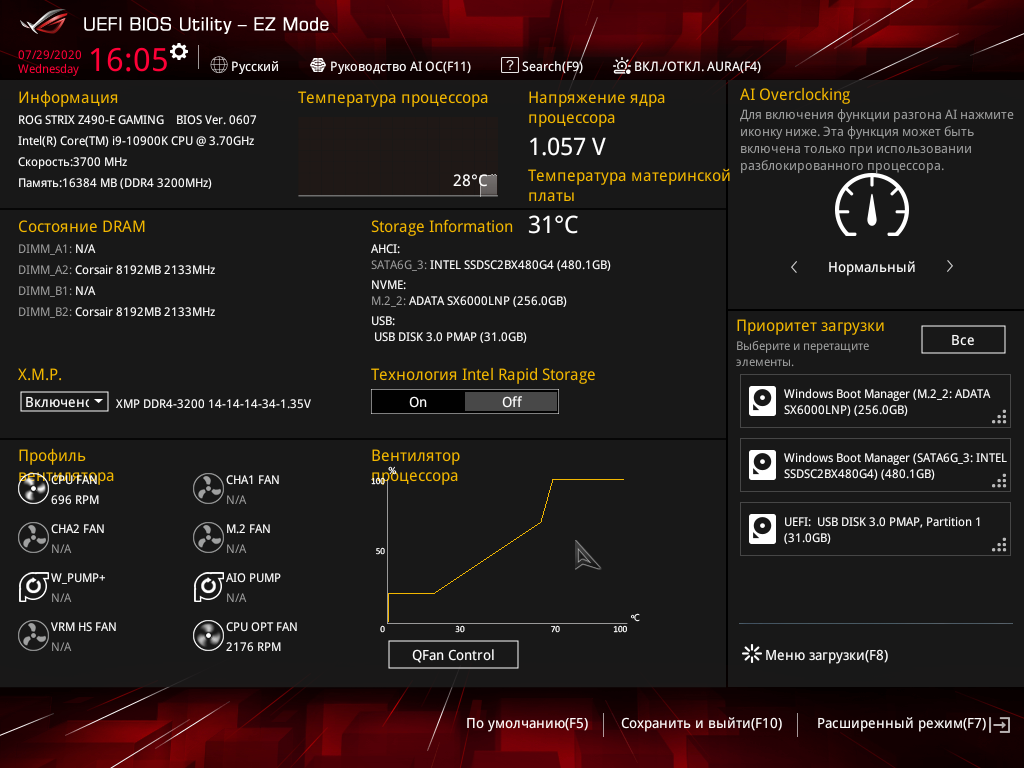

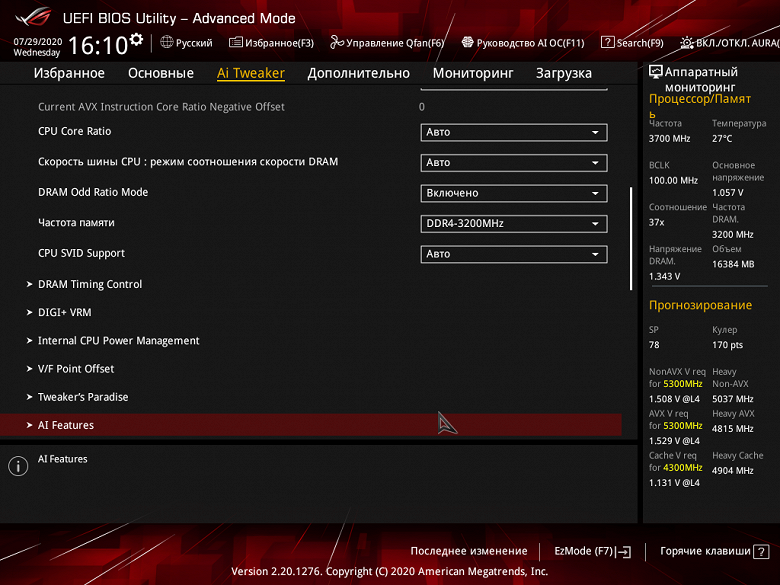

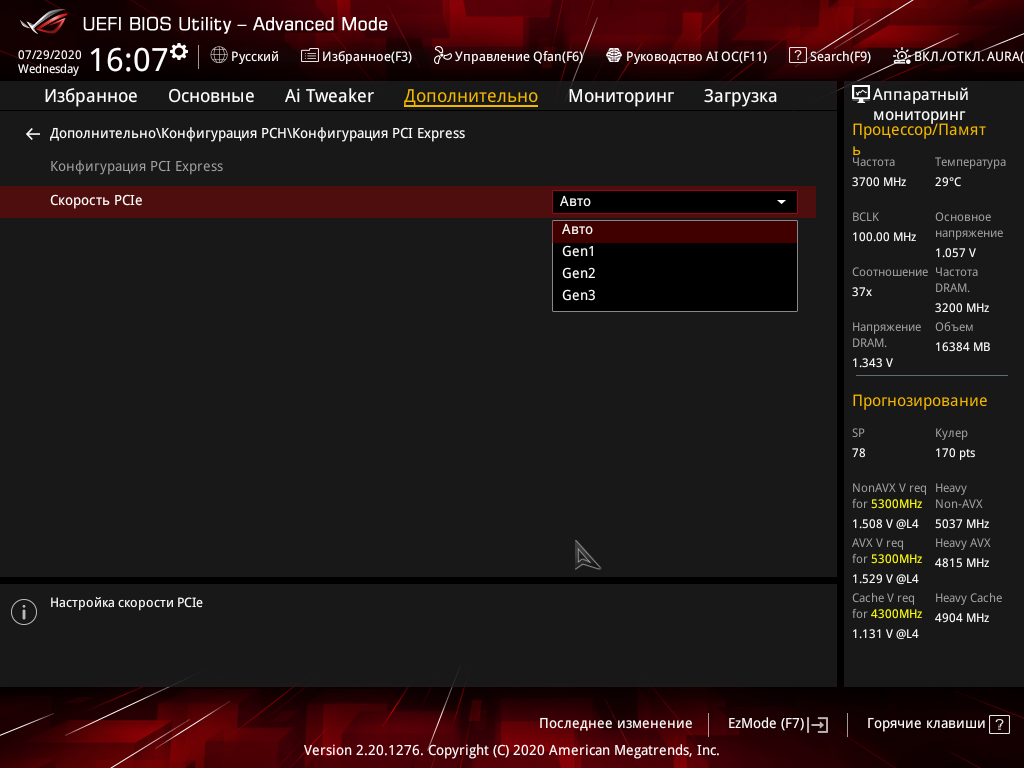

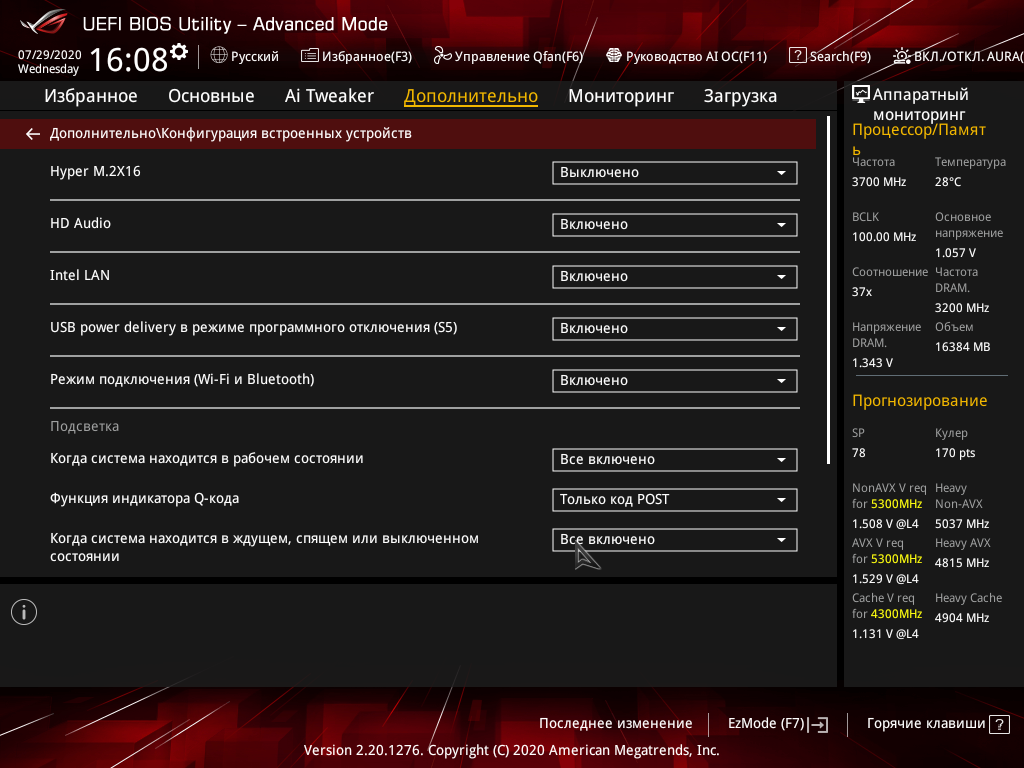

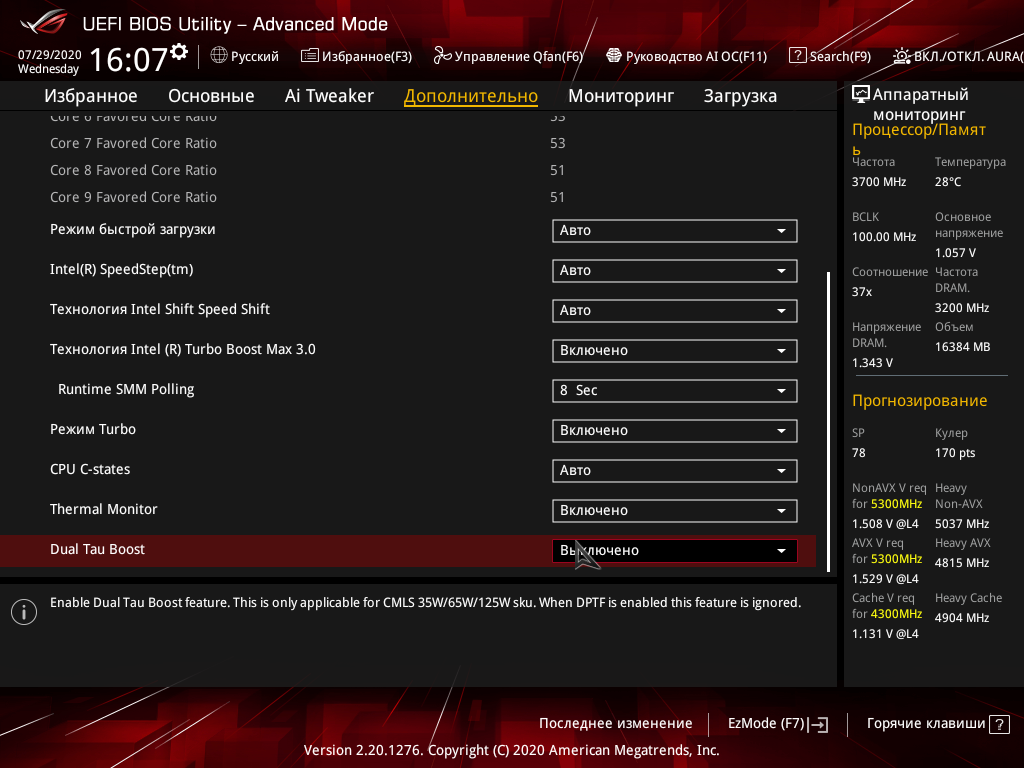

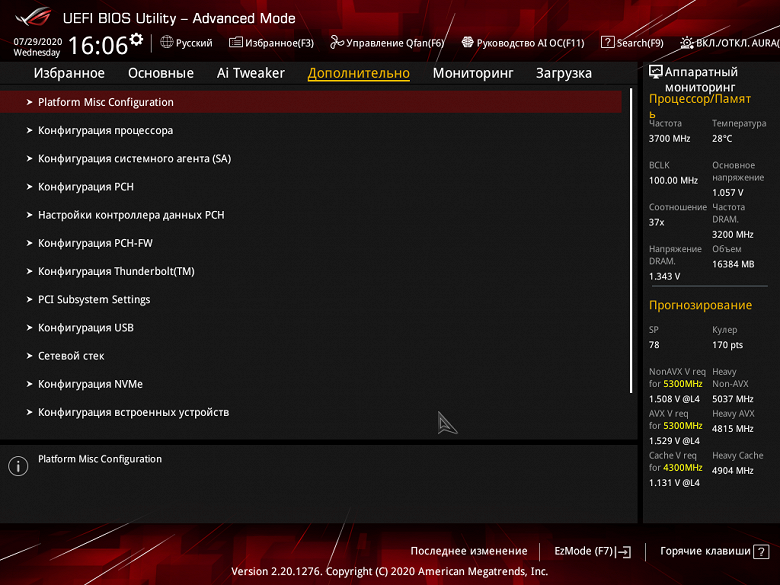

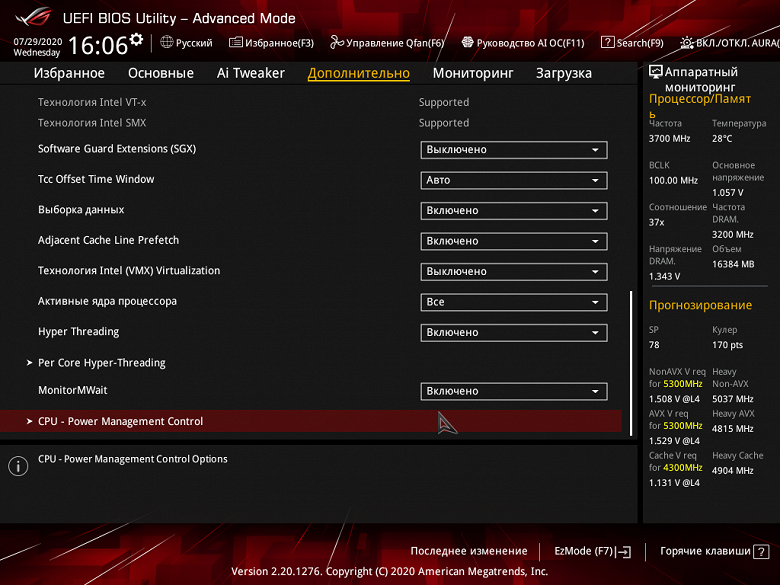

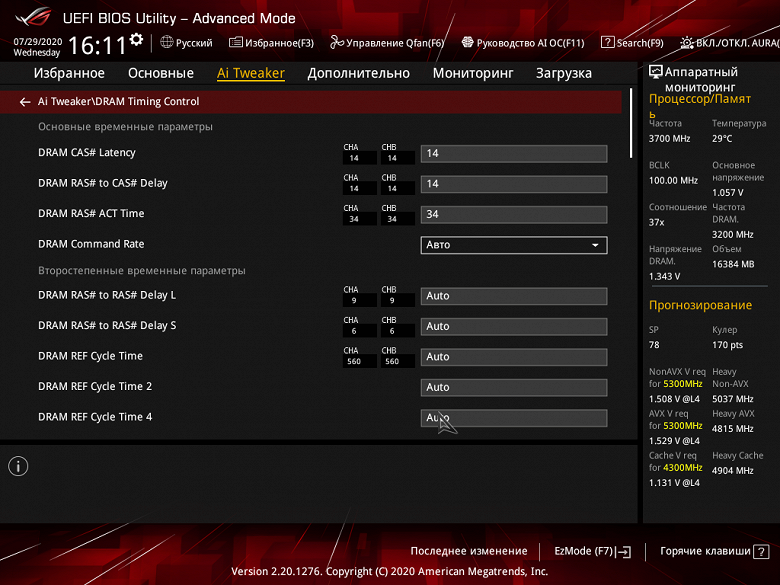

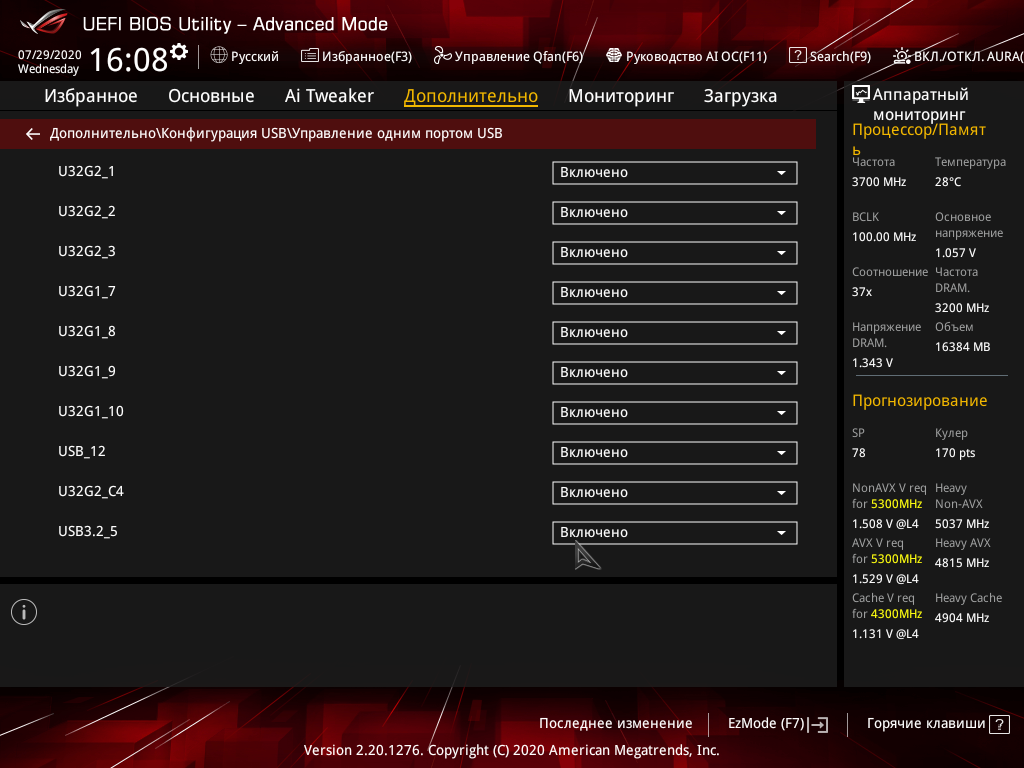

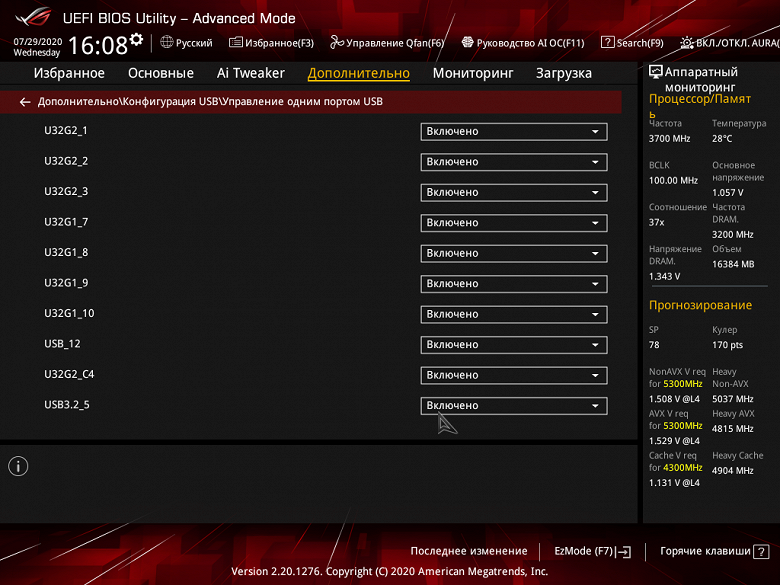

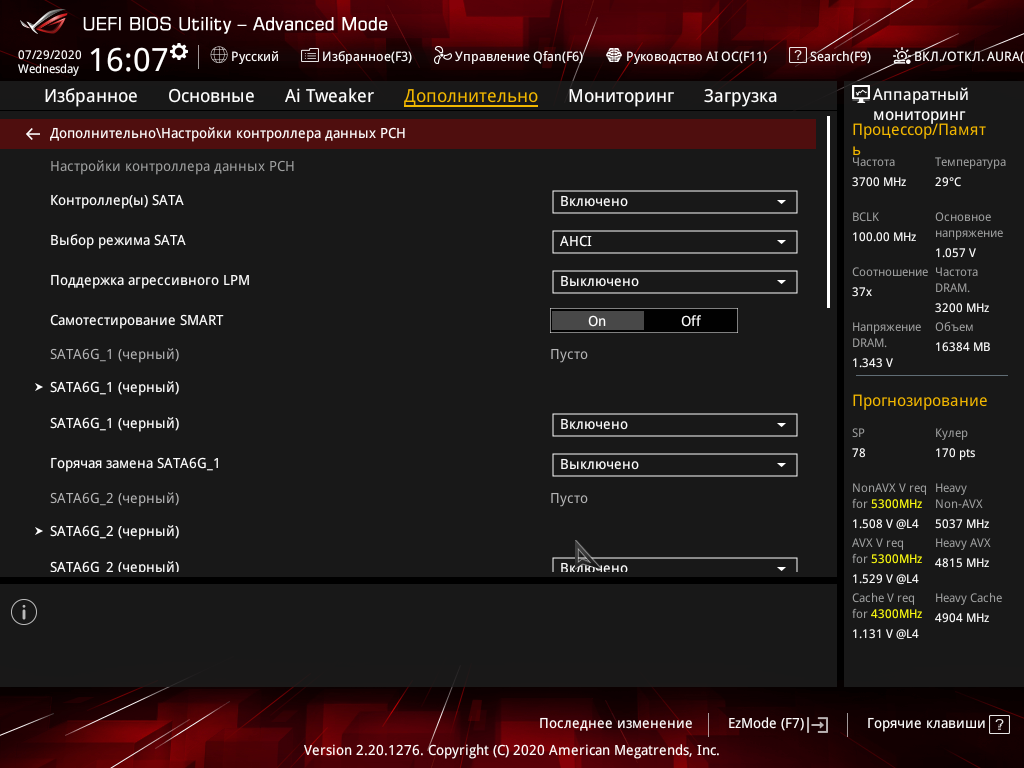

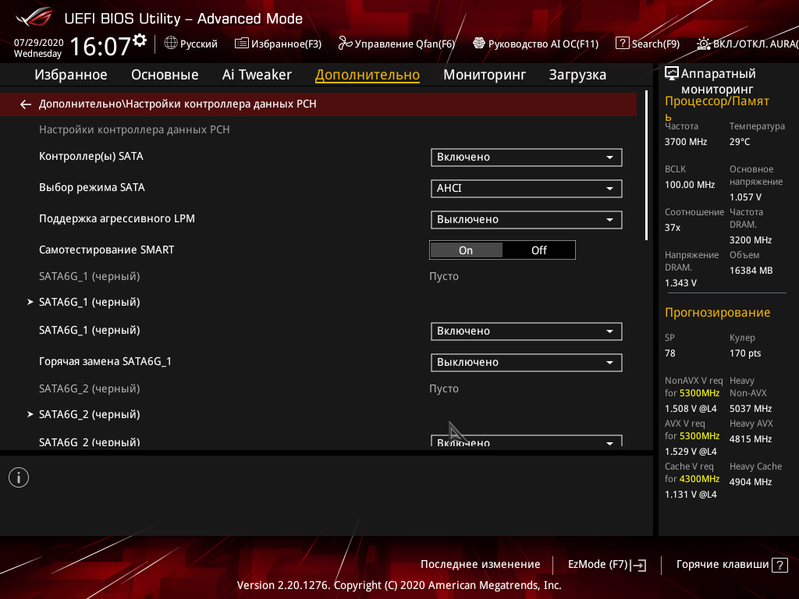

Настройки BIOS
Работоспособность и разгон

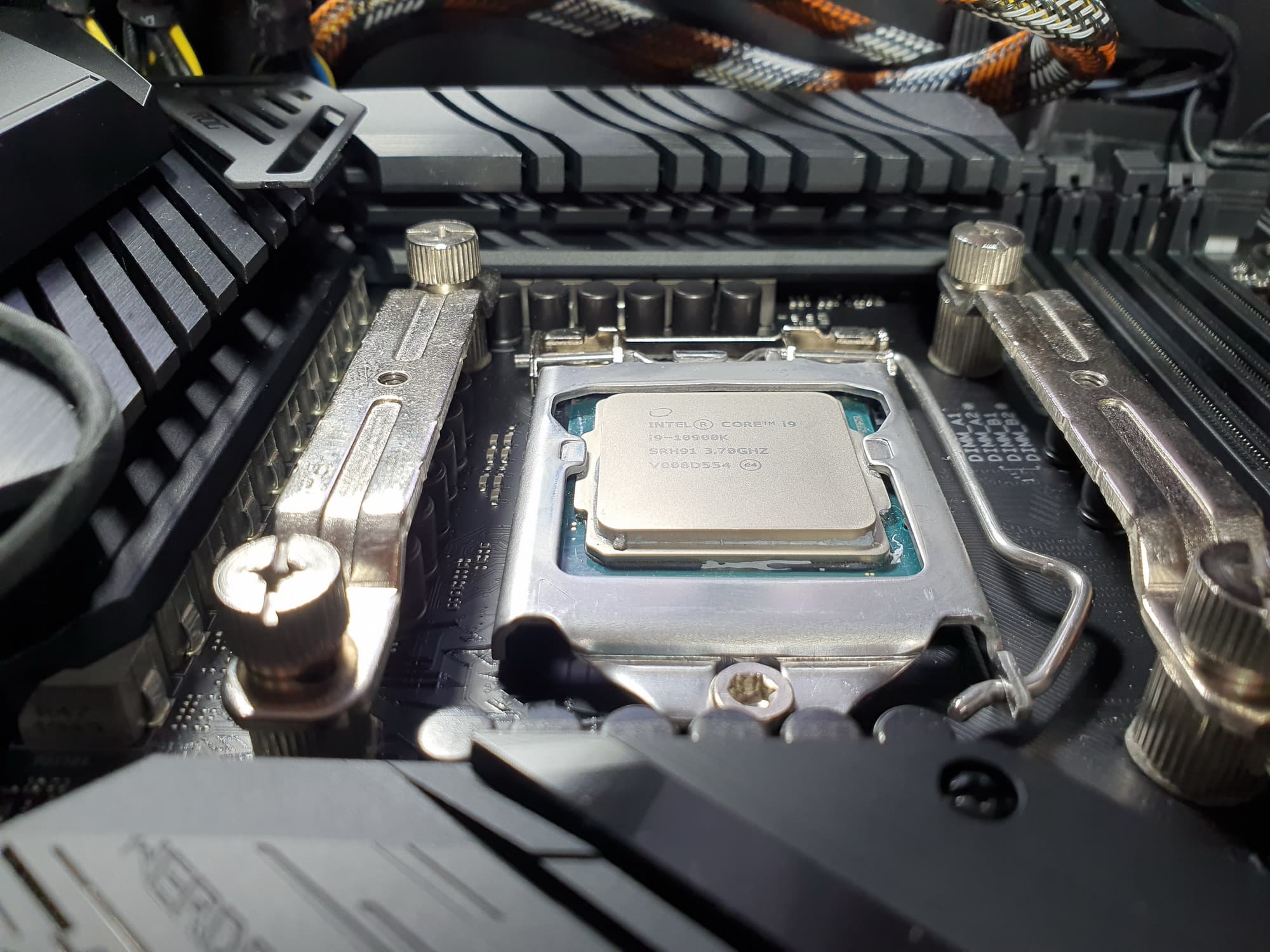

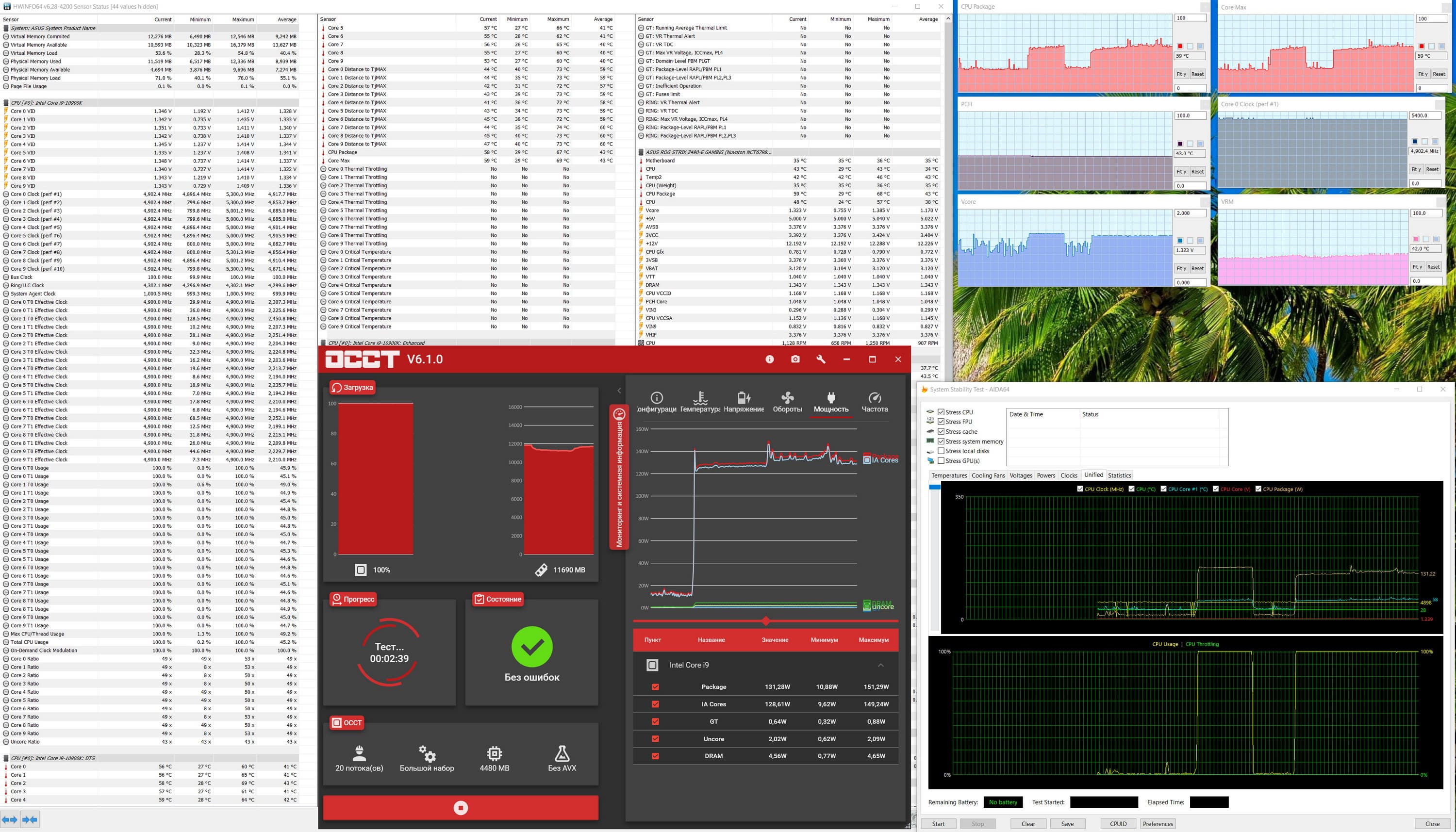

Запускаем все в режиме по умолчанию (MCE включен в авто-режиме). Затем нагружаем тестами от AIDA, и OCCT.
Если в самом начале работы не включить полностью MCE, то работа платы будет подчинена требованиям Intel PL и потому мы видим 4,9 ГГц по ядрам. При этом все параметры работы держались в норме, все вышеуказанные тесты прошли без проблем. Нагрев блока VRM и чипсета Z490 не превышал 42-44 °C, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 152 Вт. Очень насторожил повышенный вольтаж на ядре процессора — 1,38 В. Совершенно не требуется такого напряжения для достижения 4,9 ГГц. Но пока на перегреве не сказалось.

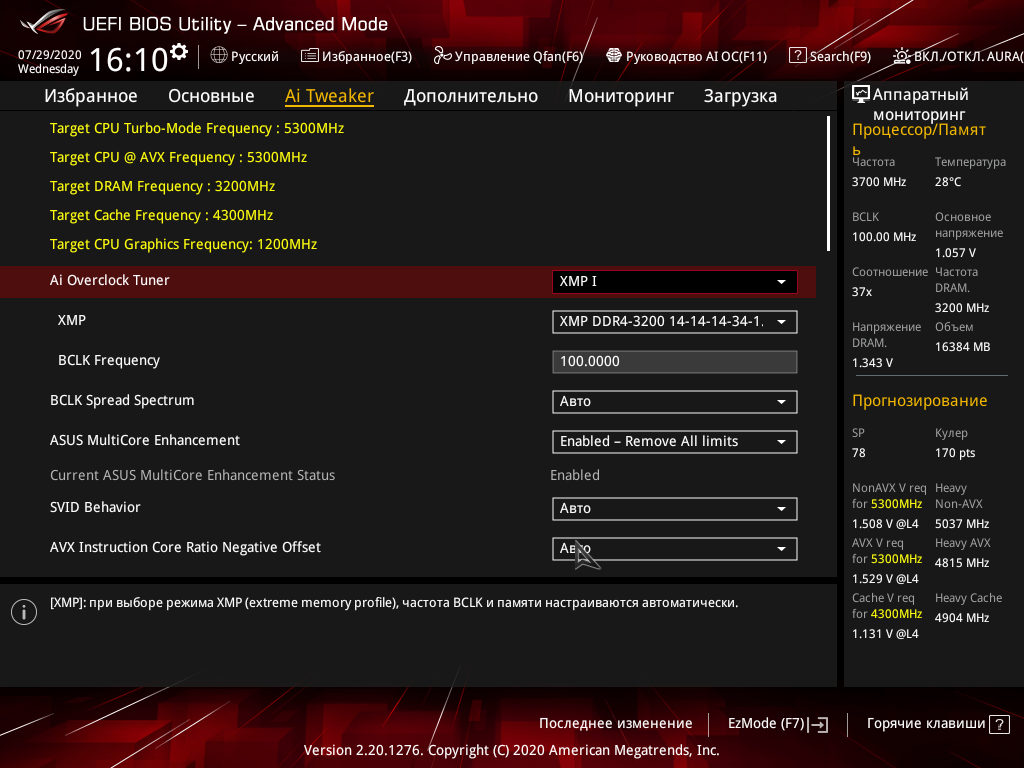

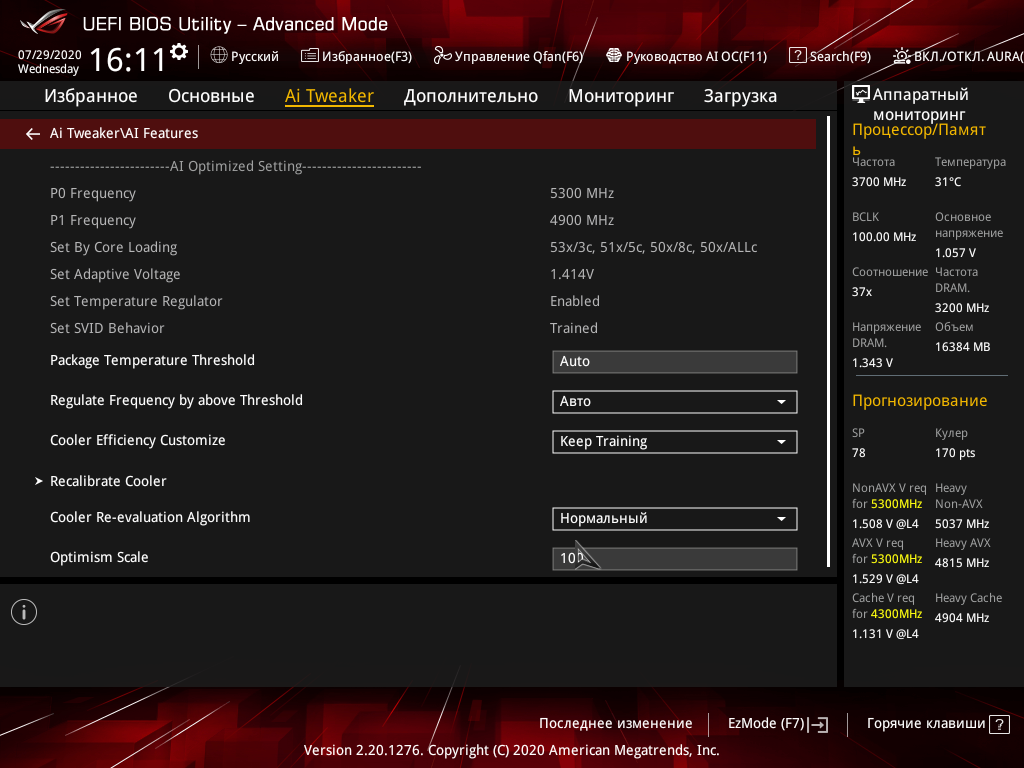

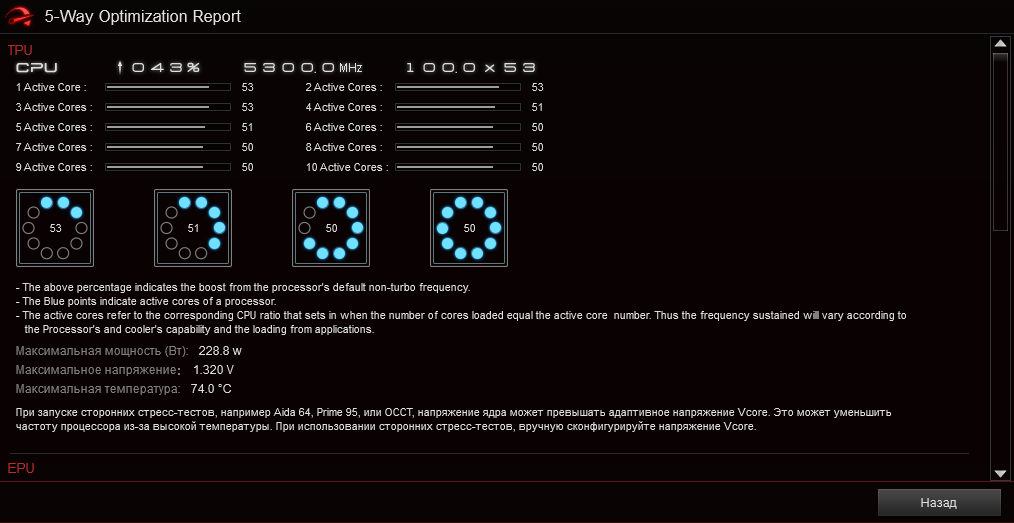

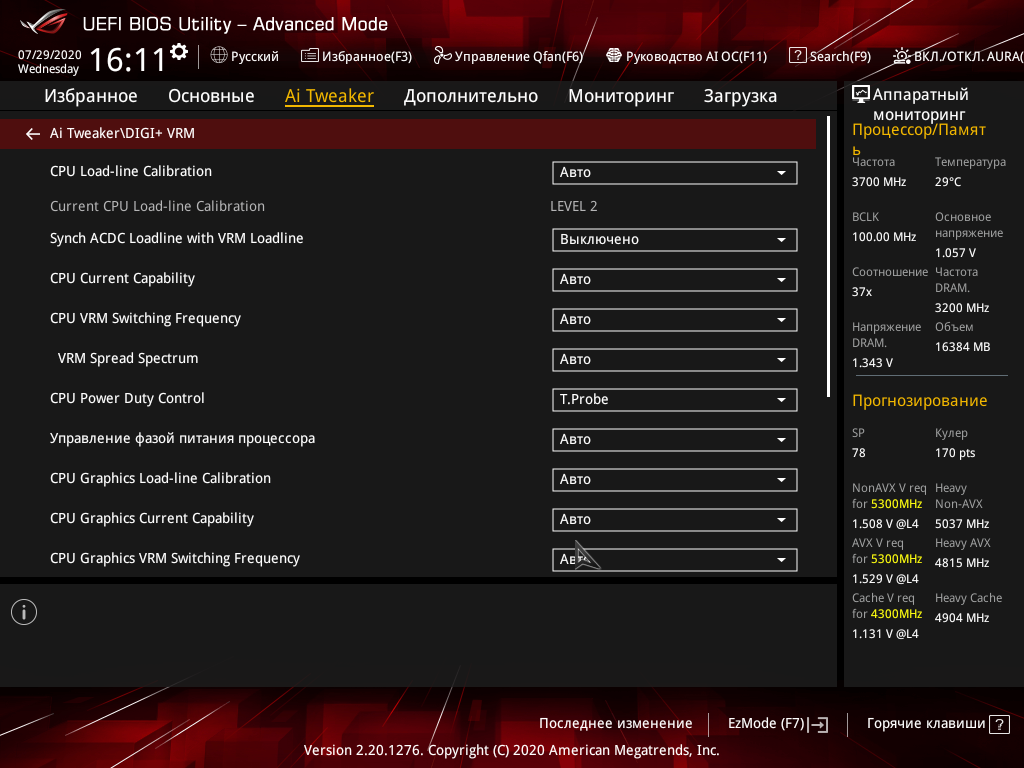

Включаем режим AI-Optimized (фирменный режим интеллектуального разгона в BIOS), получаем прибавку в 200 МГц, то есть 5,1 ГГц.
Как и в случае ROG Maximus XII Extreme, видим, что само по себе включение AI не включает MCE, интеллектуальный разгон пытается работать в рамках PL2. Но! Вольтаж на ядрах уже почти 1,5 В! Ну и нагрев повысился, хоть еще и не критичный.

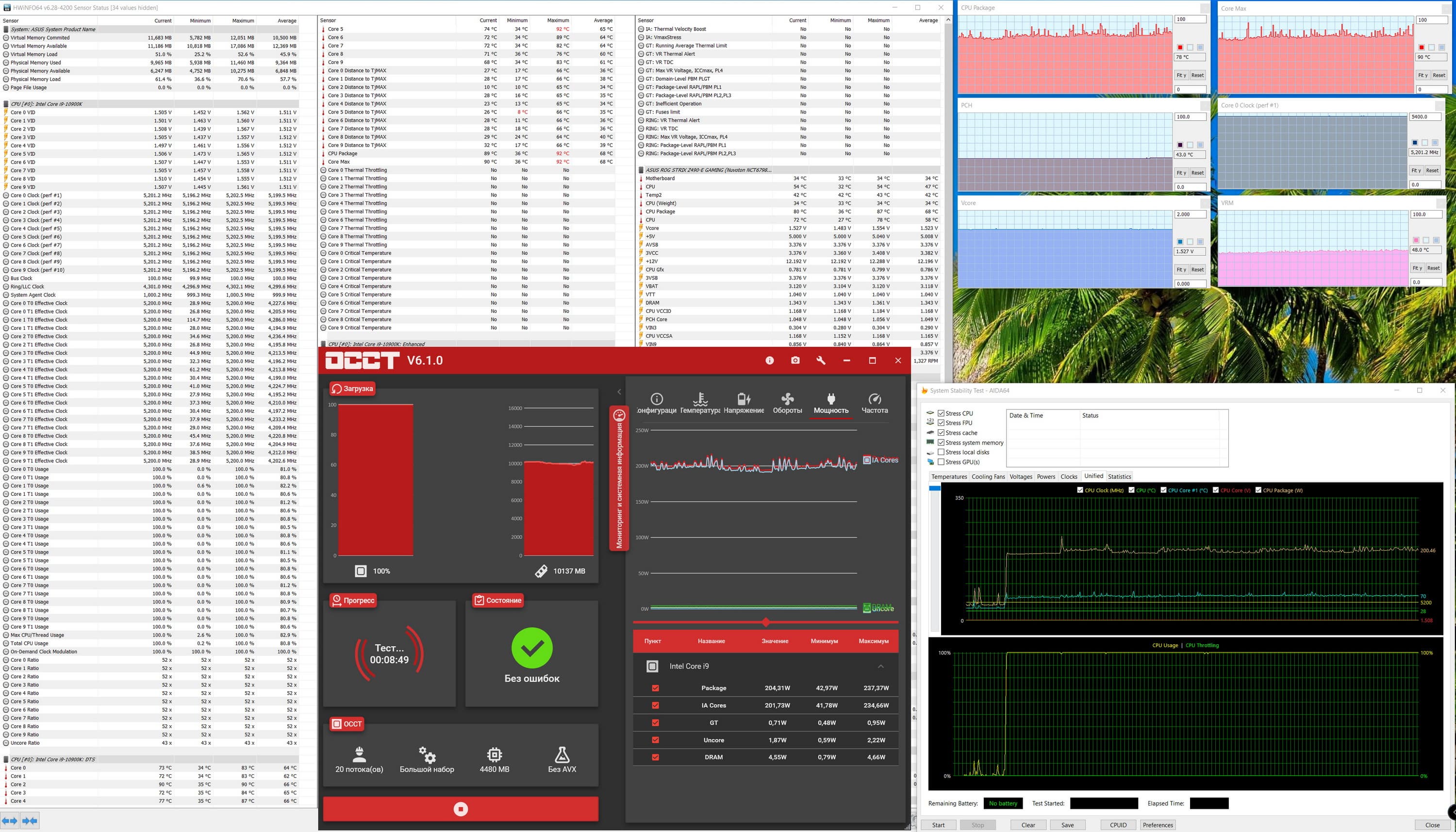

Включаем MCE на полную, получаем уже 5,2 ГГц по всем ядрам, однако при этом вольтажи VCore поднялись выше 1,5 В (они на автомате), и хоть перегрева и троттлинга не было еще, но выше 90°С максимальная температура на ядрах процессора поднималась.
В общем в который раз делаю вывод, что инженерам Asus еще работать и работать над ИИ, заложенным в основу работы AI Overclocking. Потому что неопытный геймер полезет включать все это (ну раз есть возможность включить авторазгон даже из простого меню, то как бы специалисты производителя должны понимать, что ими могут воспользоваться все кому не лень) и получит не только излишний перегрев процессора, но и преждевременное старение данной микросхемы (у процессоров нет пластических хирургов, им после деградации ничего не поможет). Хотя, конечно, я тут утрирую: даже в случае долговременной работы на повышенных вольтажах процессор успеет морально состариться прежде чем придет физический износ.
Выводы
Asus ROG Strix Z490-E Gaming — не самая топовая материнская плата компании со стоимостью в районе 25 тысяч рублей (на момент написания статьи), предназначенная для новых процессоров с сокетом LGA1200. Чипсет топовый, плата позиционируется для самых быстрых процессоров Intel под LGA 1200, поэтому стоимость относительно высокая. Но, впрочем, в линейке ROG дешевых решений не бывает в принципе.
Функциональность ROG Strix Z490-E включает 17 портов USB разных видов (включая 5 USB 3.2 Gen2 со скоростью 10 Гбит/с), 3 слота PCIe х16 (из которых первые два получают 16 линий PCIe от процессора с возможностью создать Nvidia SLI или AMD CrossFire, а третий слот PCIe х16 работает в режиме x4 для карт расширения либо для AMD CrossFire из трех видеокарт), три PCIe x1, два слота M.2, 6 портов SATA. Система питания процессора использует 16 фаз (2×7+2×1) и способна обеспечить работу любых совместимых процессоров под серьезным авторазгоном. Плата имеет мощные радиаторы на силовых элементах конвертера питания, усиленные комплектным вентилятором, 8 разъемов для подключения вентиляторов и помп, также радиаторами оснащены все накопители в слотах M.2. Дополняют картину скоростной проводной сетевой 2,5-гигабитный контроллер, а также беспроводной контроллер, реализующий Wi-Fi 802.11ac и Bluetooth 5.0.
Плата имеет некоторые фирменные оверклокерские возможности ROG. И плюс ко всему перечисленному — очень эффектная подсветка, включая широкие возможности для подключения дополнительных RGB-устройств.
В целом плата получилась интересной. Понятно, что она не дешевая, однако она и позиционируется для геймеров, жаждущих играть на очень мощных платформах. Не забываем, что технологии авторазгона Intel и AMD тщательно «щупают» системы питания и выставляют максимально возможные частоты работы только на решениях очень высокого уровня, так что даже ради 5,0 ГГц у Core i9-10900 надо приобретать относительно серьезную плату. И конечно же, следует учитывать тот факт, что платы с LGA1200 должны пережить еще одно поколение процессоров Intel (ждем в конце года).
Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату
Также благодарим компанию Acronis
и лично Анну Кочарову за предоставление Premium-лицензии Acronis True Image для тестовых стендов
Для тестового стенда:
ЖСО Cooler Master MasterLiquid ML240P Mirage предоставлена компанией Cooler Master
блок питания Corsair AX1600i (1600W) предоставлен компанией Corsair
термопаста Noctua NT-H2 предоставлена компанией Noctua
