Введение
Всю детальную информацию о последних линейках процессоров Intel можно найти в нашем соответствующем разделе.
Я уже говорил ранее, что выход 14го поколения процессоров Intel Core (а эти процессоры являются просто технологическим обновлением предыдущего 13го поколения) не ознаменовался новой серией чипсетов, так что матплаты на чипсетах 6хх и 7хх серий призваны обслуживать целых три поколения процессоров Intel.
Поэтому перед нами снова та же самая таблица с основными отличиями чипсетов B760, H770 и Z790.
| Особенности | B760 | H770 | Z790 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12/13/14th Gen Core | 12/13/14th Gen Core | 12/13/14th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (10 x 4.0 & 4 x 3.0) | 24 (16 x 4.0 & 8 x 3.0) | 28 (20 x 4.0 & 8 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 5 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B760:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe – 14: 10 линий PCIe 4.0 и 4 линии PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z790;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z790 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
Чипсет B760 от B660 отличается только перераспределением количества поддерживаемых линий PCIe: 10 линий версии 4.0 и 4 линии версии 3.0, когда как у B660, соответственно, 6 и 8.
12е, 13е и 14е поколения процессоров добавляют к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх/13ххх/14ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами.
Сегодня продолжаем изучать продукты, которые относятся к топовой серии матплат ROG Strix, и интересно то, что в такой серии имеются материнские платы на основе чипсета среднего уровня B760. Понятно, что раз суббренд ROG, то материнка должна иметь хоть какие-то присущие игровым материнским платам «изюминки».

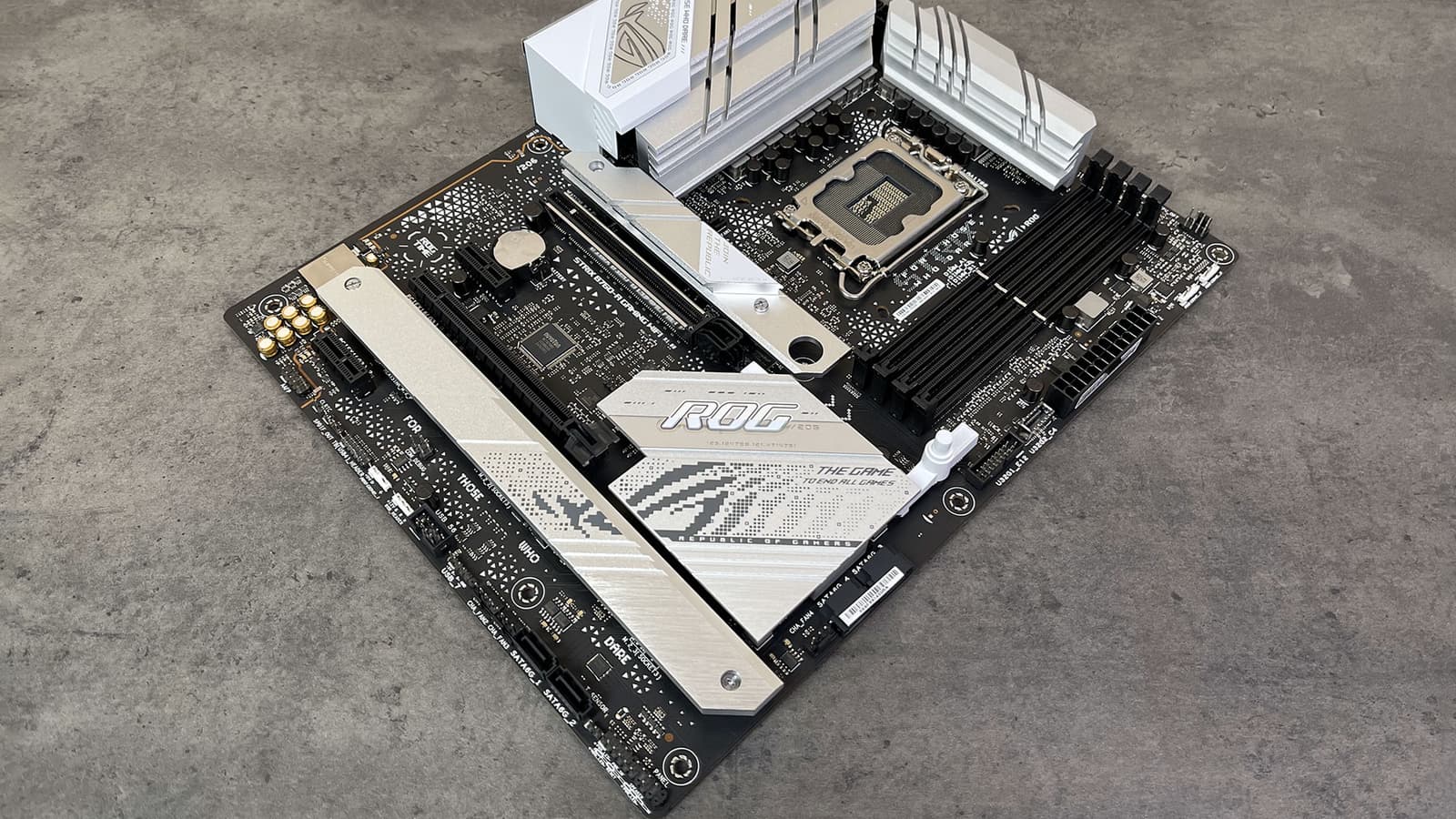

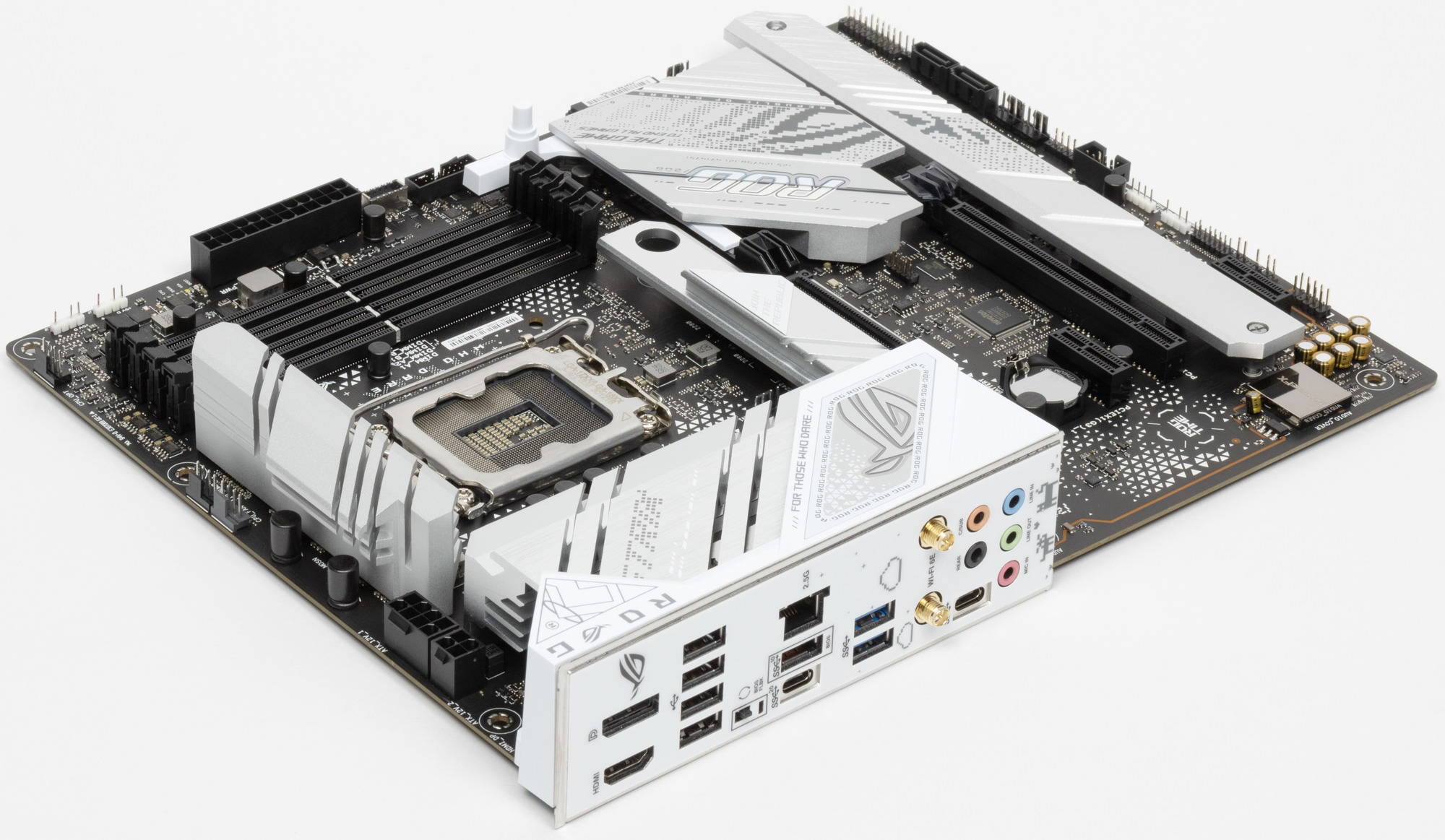

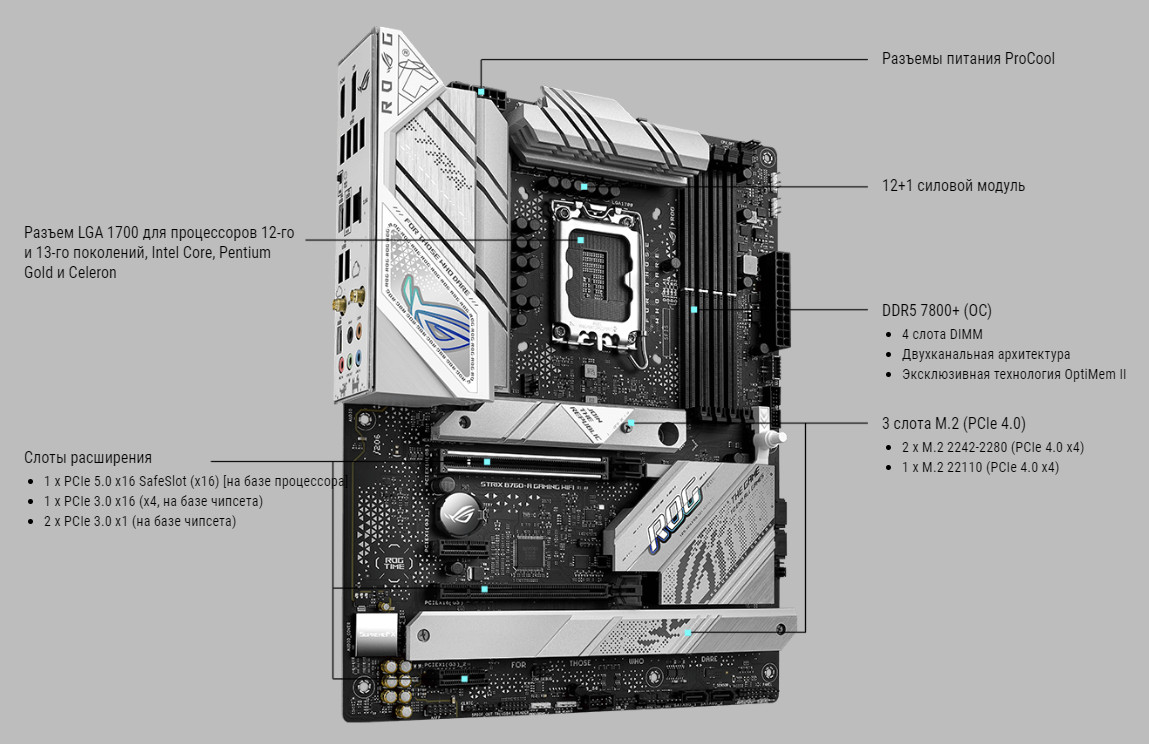

Герой нынешнего обзора — Asus ROG Strix B760-A Gaming WiFi.

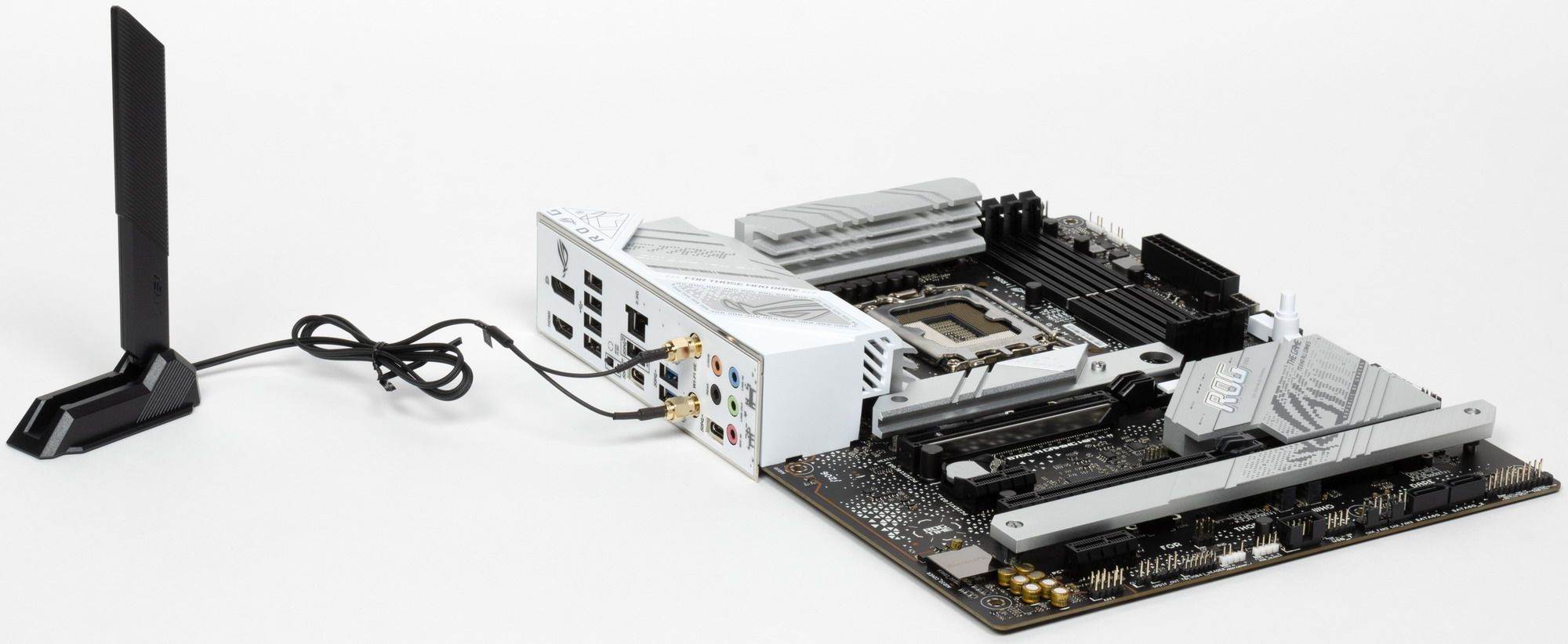

Asus ROG Strix B760-A Gaming WiFi поставляется в стандартной коробке фирменного дизайна серии ROG (однако в серых тонах, что подчеркивает серебристый дизайн радиаторов у платы). Комплект размещен под платой в отдельном отсеке.

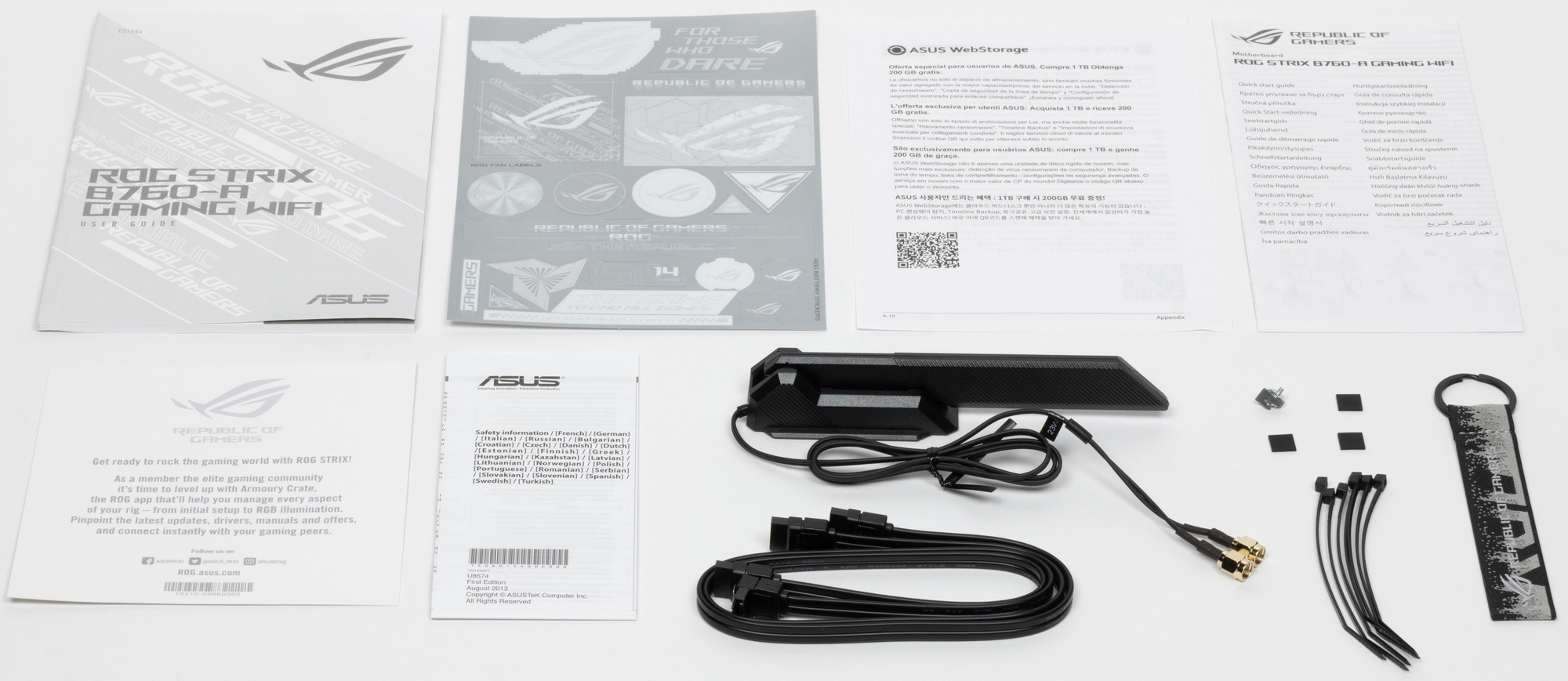

Комплект поставки традиционен для линейки ROG Strix: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасная стойка для М.2 слота, стяжки для кабелей, а также бонусные стикеры и подарочный брелок.
ПО не поставляется, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В качестве бонуса прилагается брелок, который можно использовать как стяжку-«липучку».
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

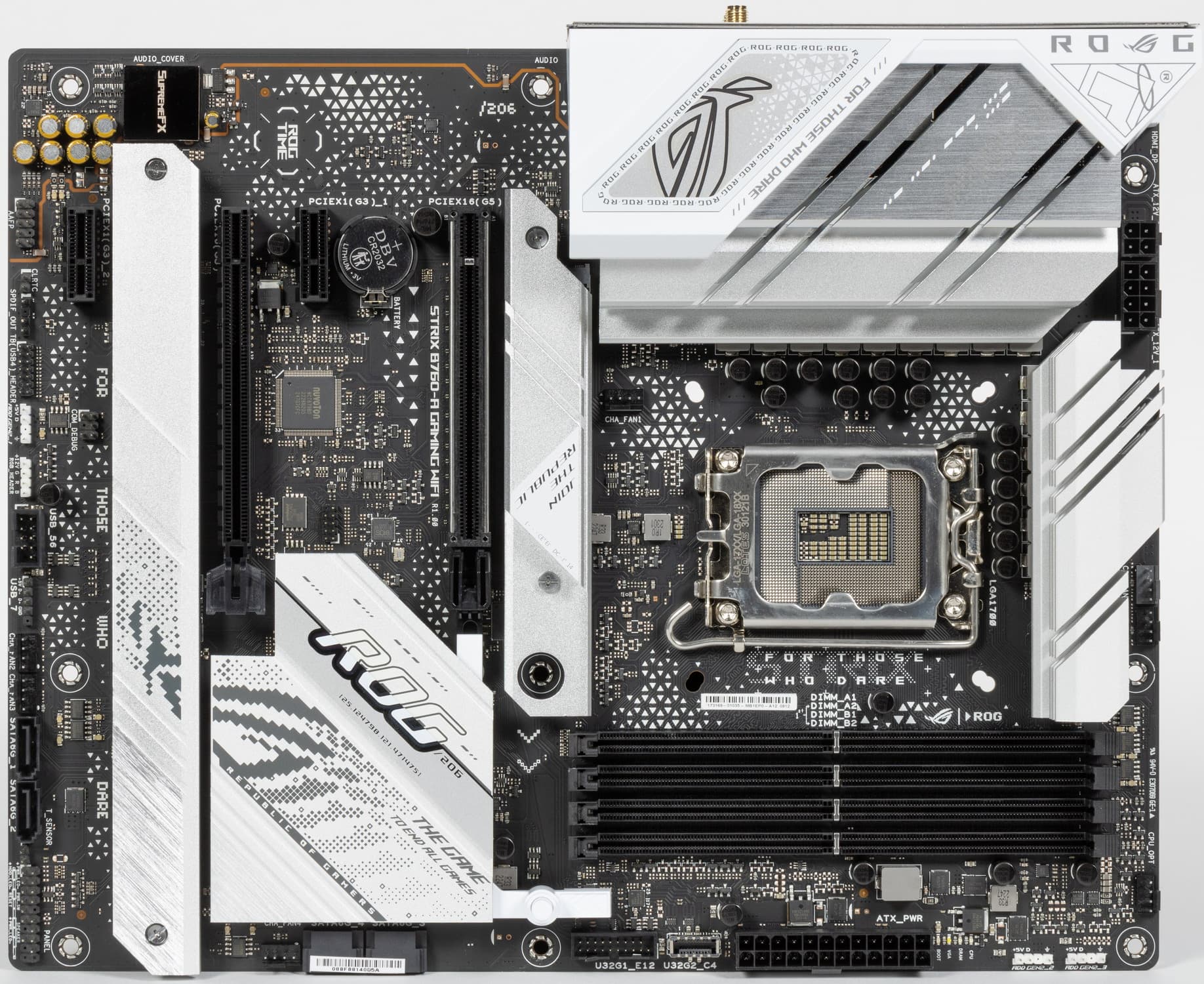

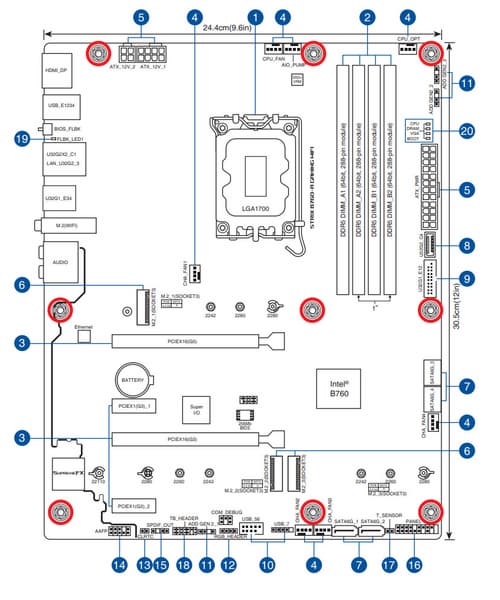

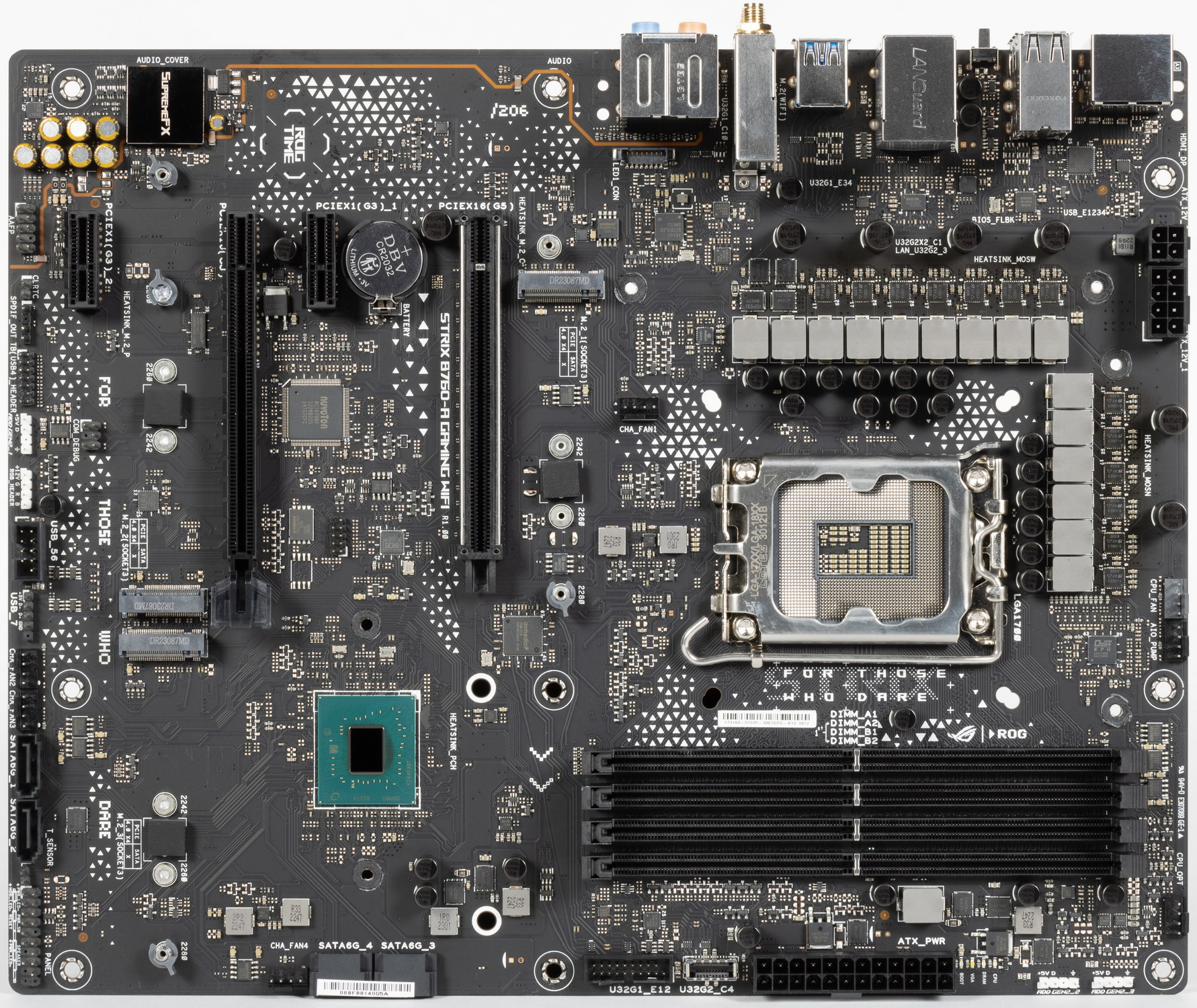

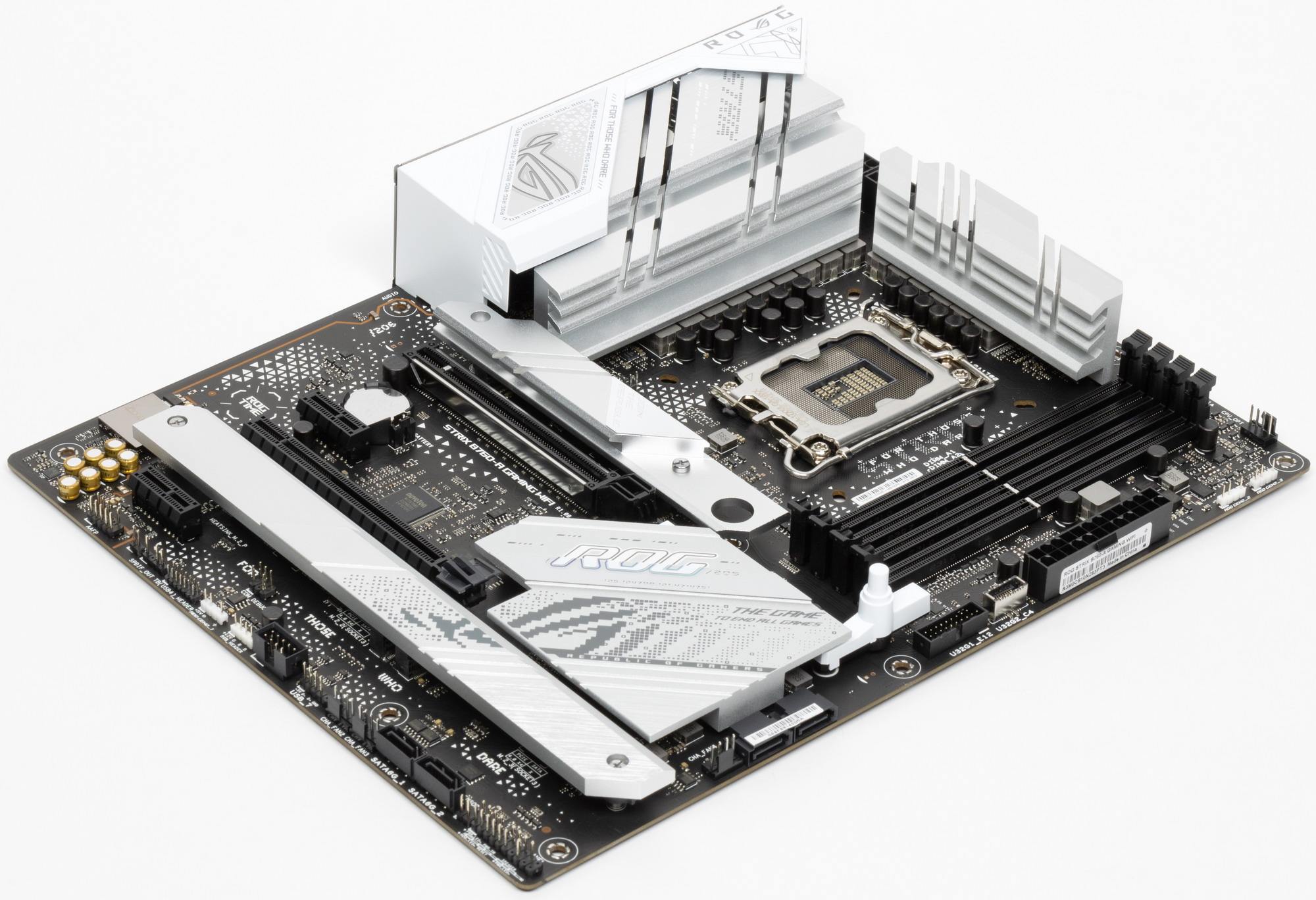

Форм-фактор

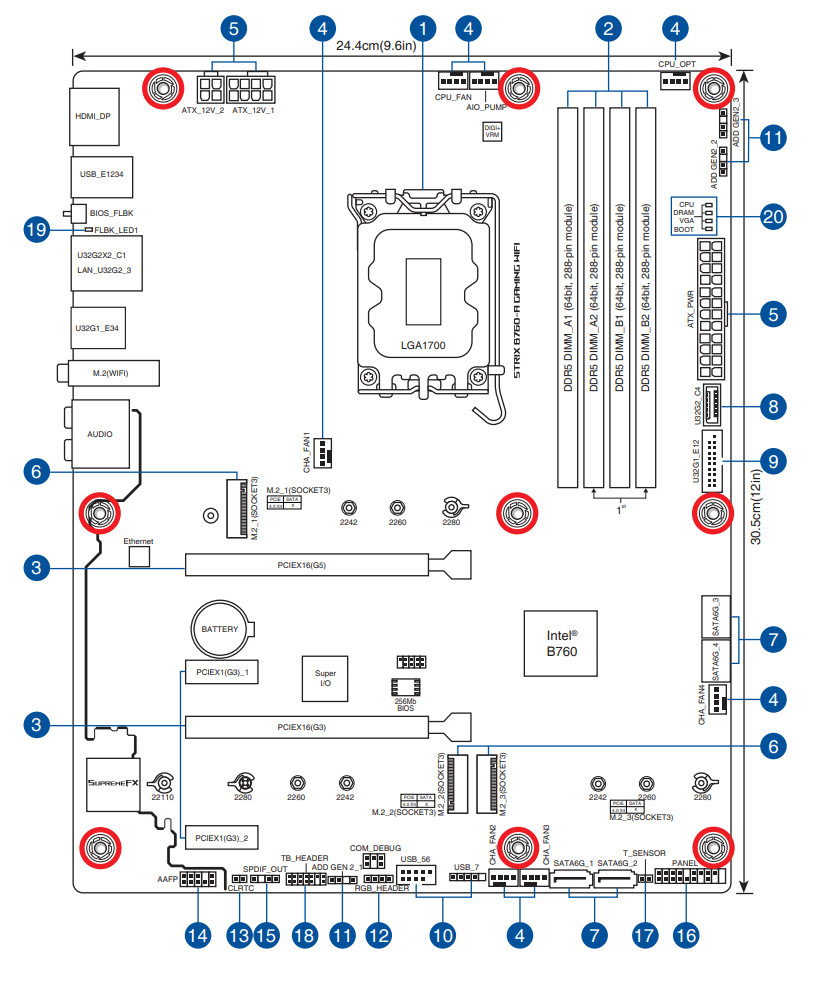

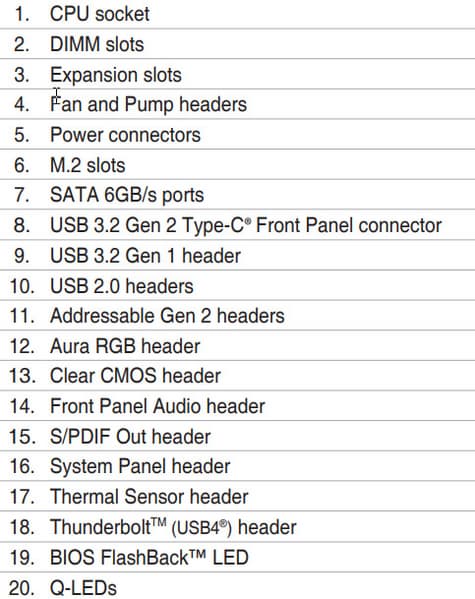

Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B760-A Gaming WiFi выполнена в форм-факторе ATX, имеет размеры 305×244 мм, и на ней имеются 9 монтажных отверстий для установки в корпус.

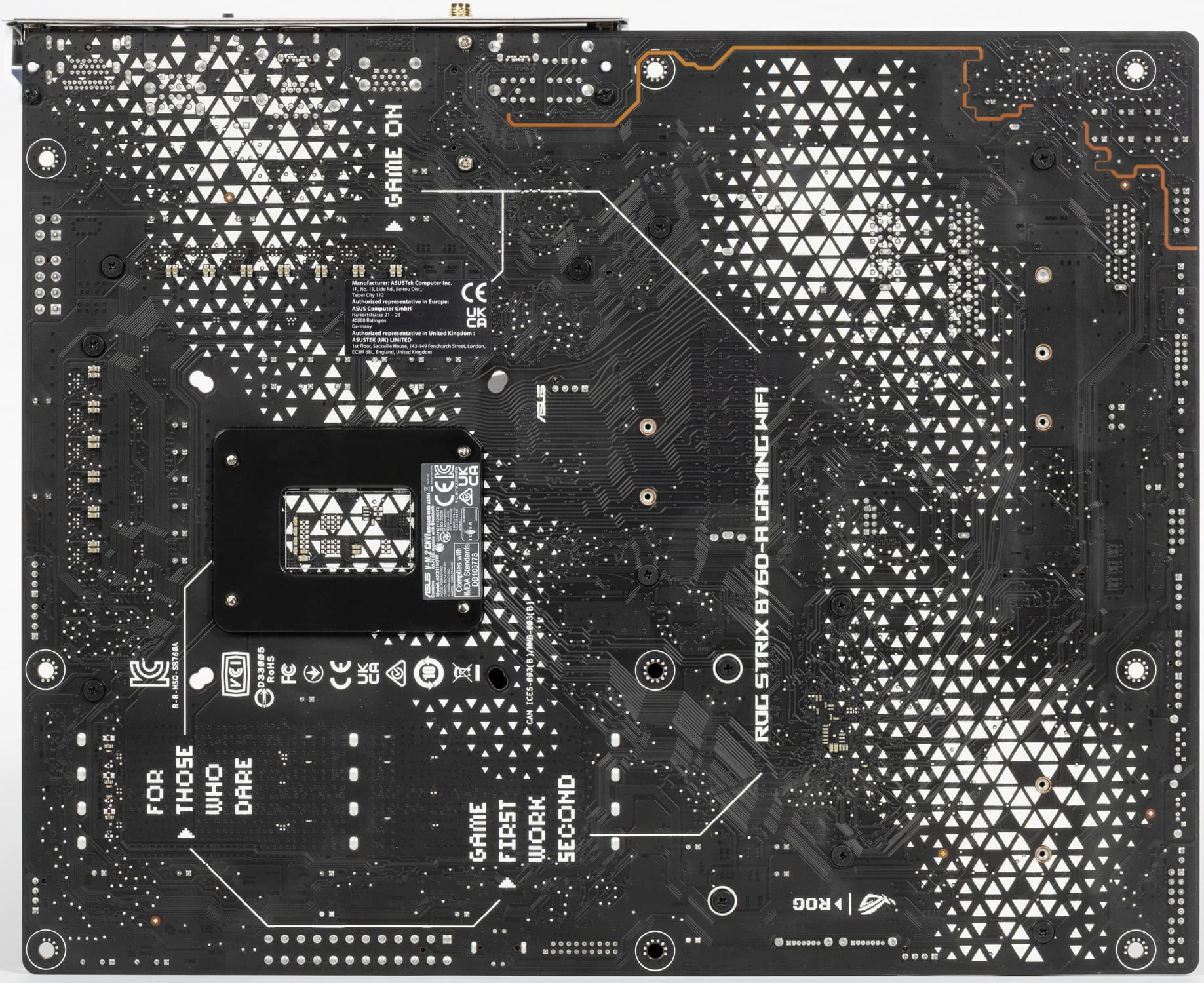

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Дизайнеры потрудились над очень интересной и оригинальной раскраской оборотной стороны, и просто жаль, что это произведение искусства увидит только сборщик/установщик компонентов в ПК, да и то мимоходом.
Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

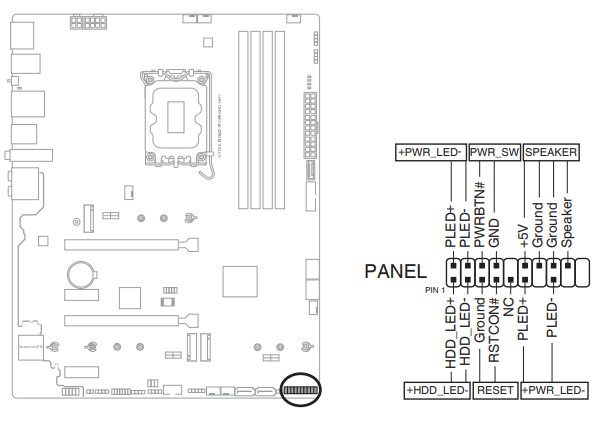

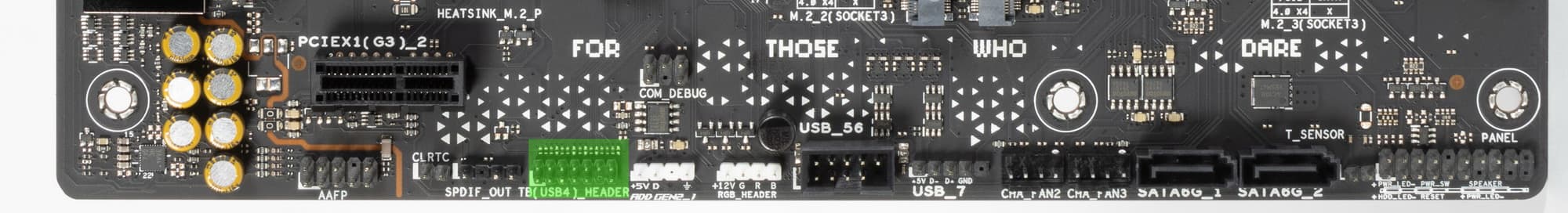

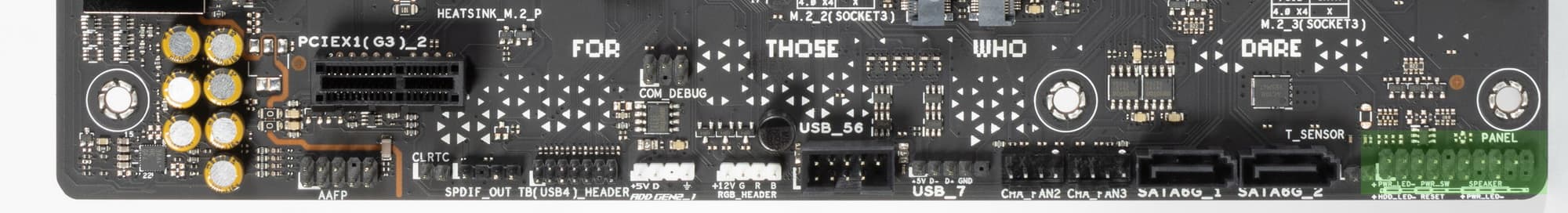

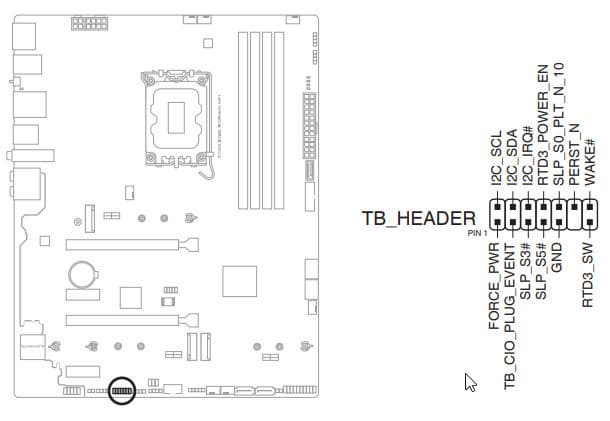

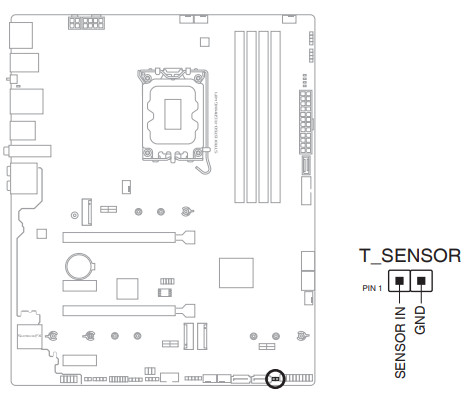

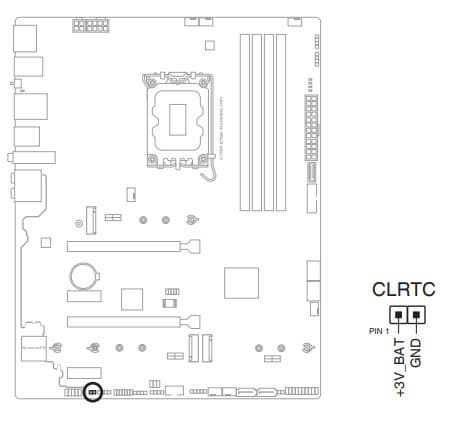

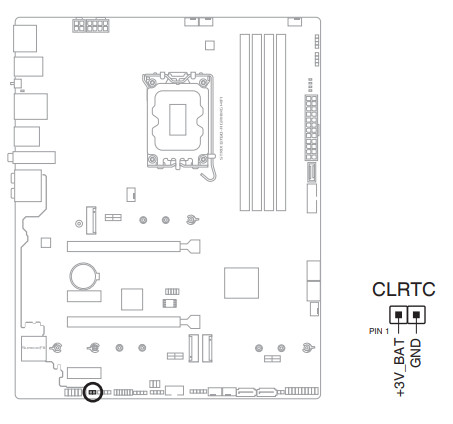

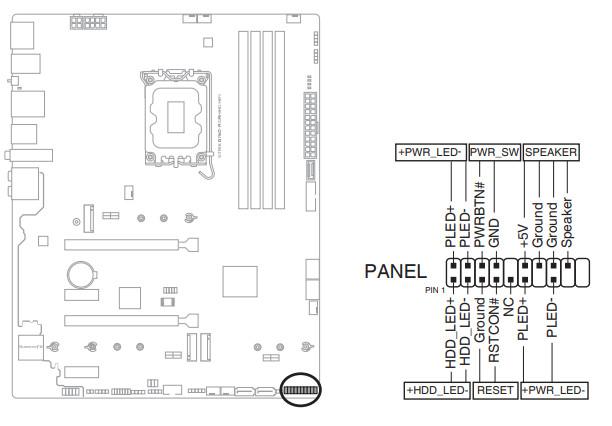

| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B760 |
| Память | 4 × DDR5, до 7800 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B760) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, B760, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_3, B760, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 3 × USB 2.0: 2 внутренних разъема на 3 порта (B760) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (GL850G) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASMedia ASM1074) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (B760) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B760) 1 × USB 3.2 Gen2: 1 порт Type-A (красный) на задней панели (B760) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (RTS5463) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-С) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 разъем HDMI out 1 разъем Display Port out кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем для внешнего термодатчика 1 разъем для подключения дискретного Thunderbolt |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

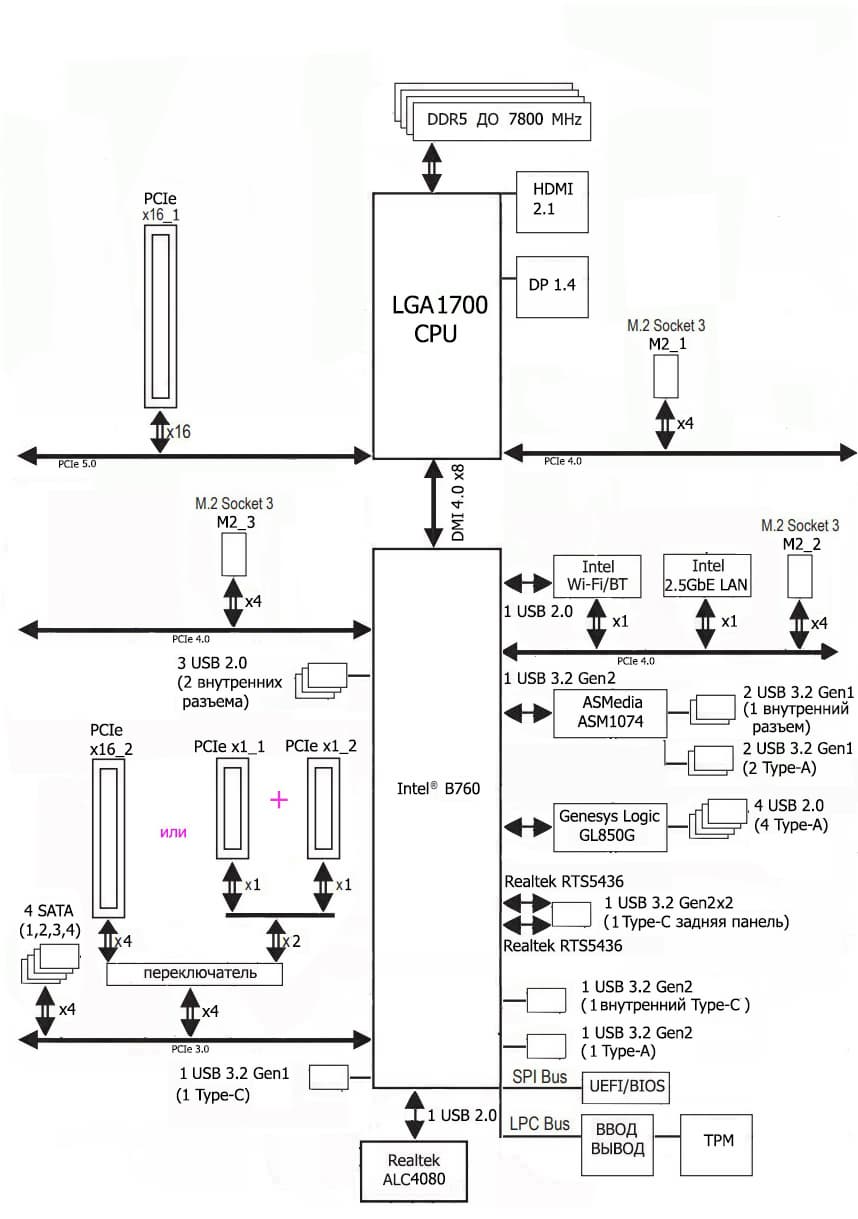

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 МГц. В частности данная плата поддерживает частоты до 7800 МГц.
Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые B760) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B760 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет B760 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (4 версии 3.0 и 10 версии 4.0).

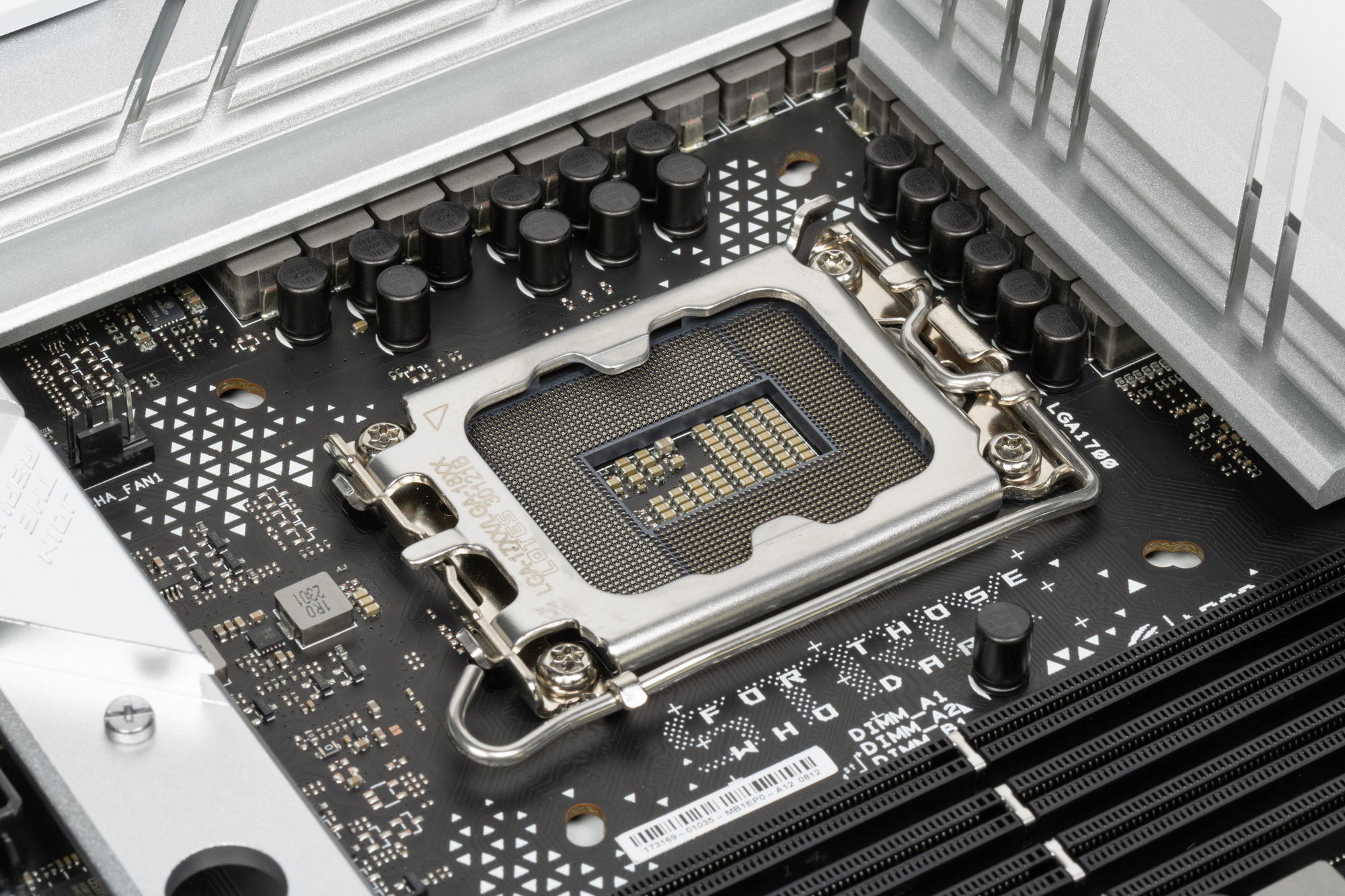

Asus ROG Strix B760-A Gaming WiFi поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

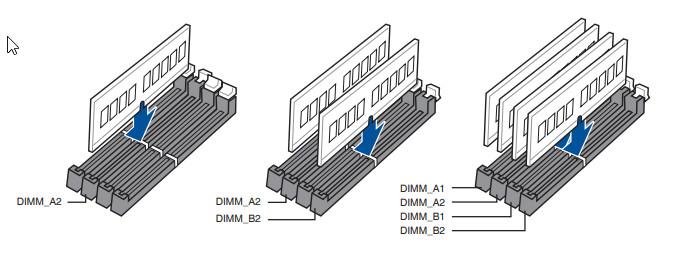

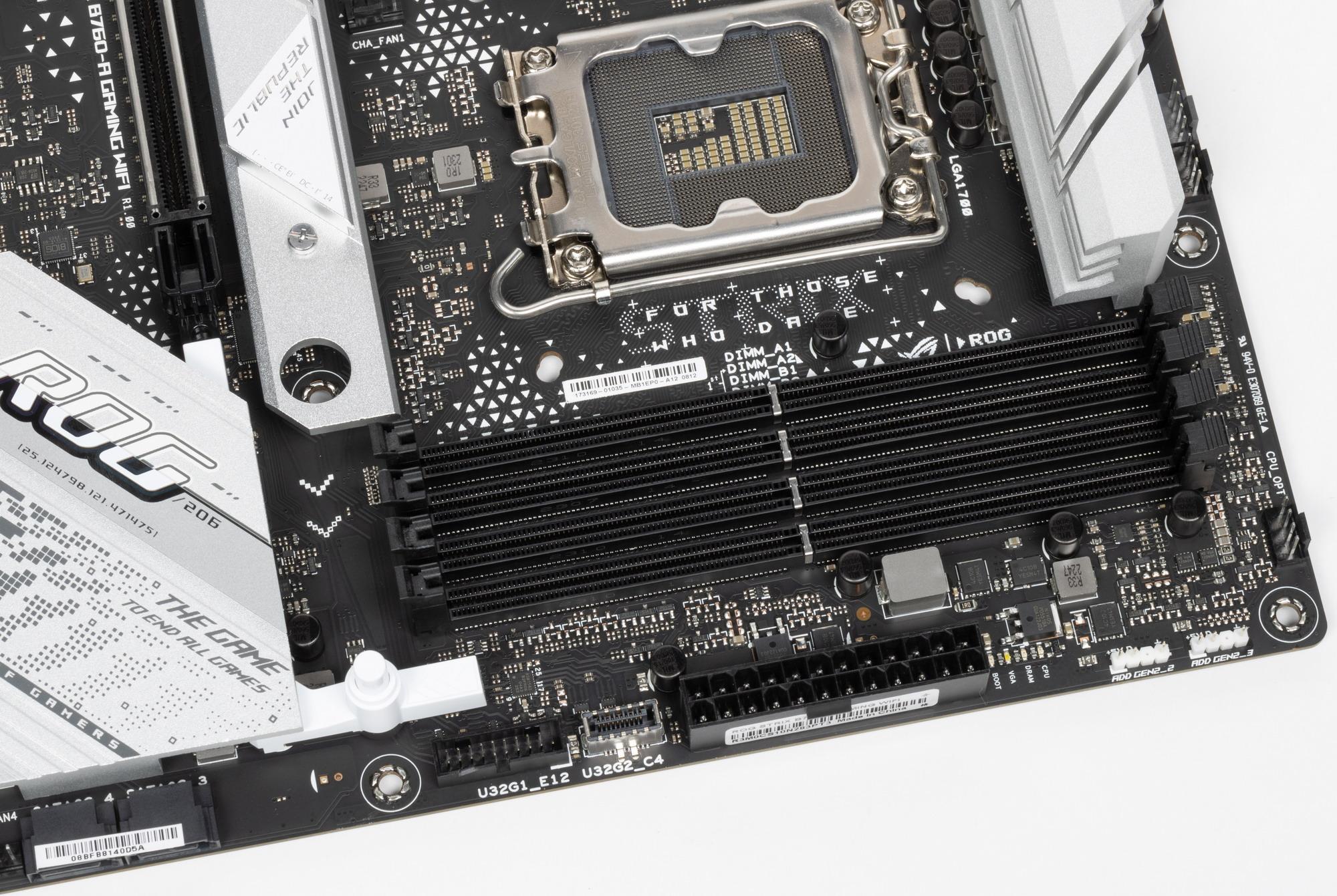

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех. При этом перемычки на слотах памяти, являющиеся своего рода предохранителями от неверной ориентации модулей памяти, оснащены металлическим покрытием для большей долговечности слотов.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B760+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B760 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 10 линий PCIe 4.0 и 4 линии PCIe 3.0):

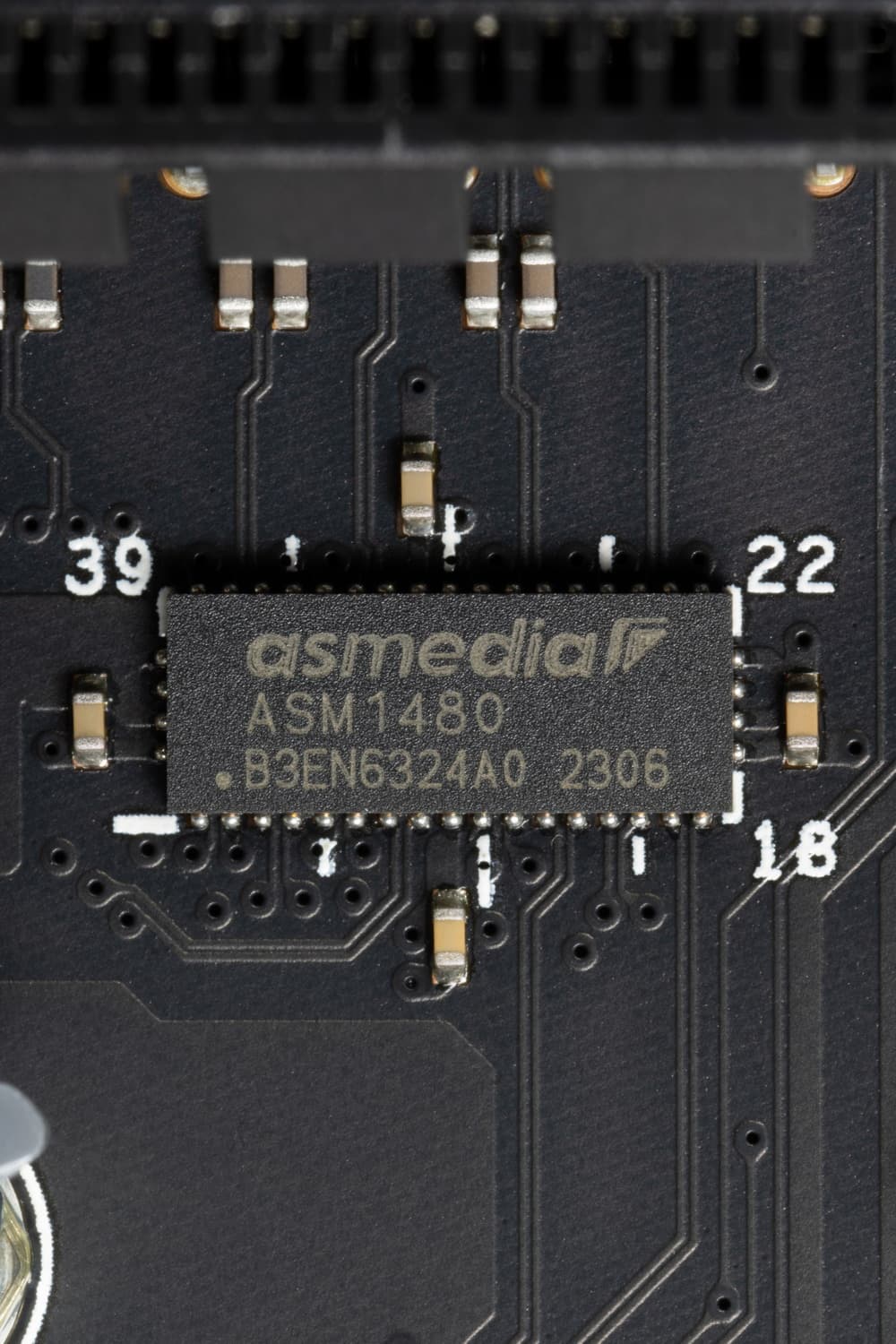

- Переключатель: или Слот PCIe x16_2 в режиме x2 (2 линии PCIe 3.0) + Слот PCIe x1_1 (1 линия PCIe 3.0) + Слот PCIe x1_2 (1 линия PCIe 3.0) или Слот PCIe x16_2 в режиме x4 (4 линии PCIe 3.0), а слоты PCIx1_1/2 отключены (максимально 4 линии PCIe 3.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX211NGW WIFI/BT (Wireless) (1 линия PCIe 4.0);
14 линий PCIe оказались занятыми (10 PCIe 4.0 + 4 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 18 HSIO. В чипсете B760 связь с аудиокодеками новее RTS1220 идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), контроллер Aura расходует 1 линию USB 2.0,а хабы ASMedia ASM1074 и Realtek RTS5463 используют линии USB 3.2 Gen2 (детально в разделе ниже).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

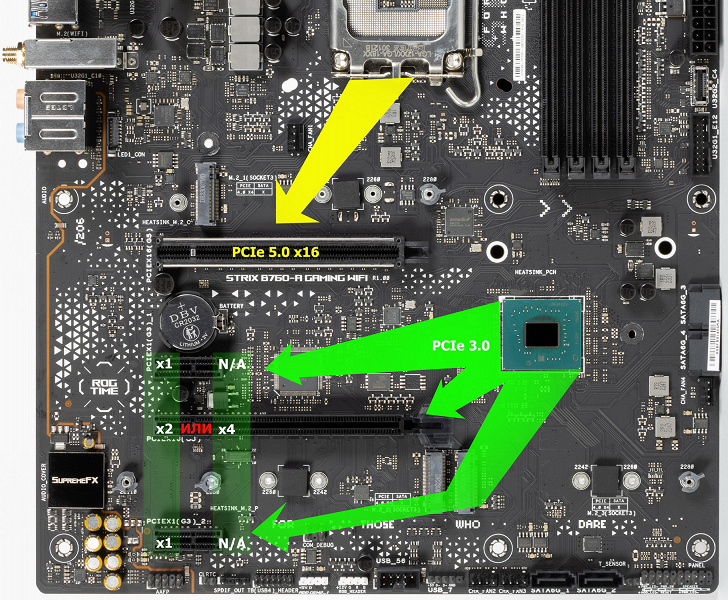

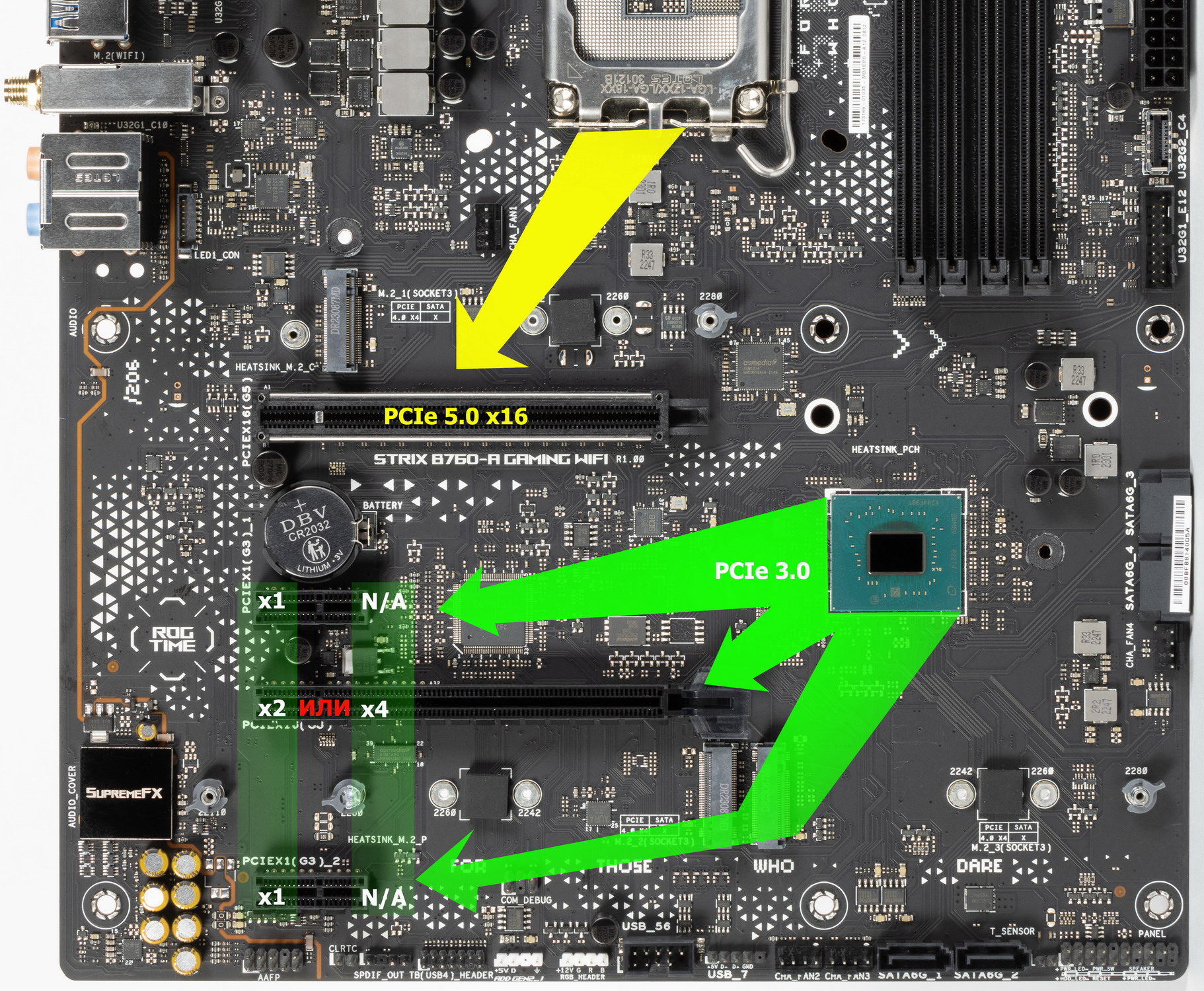

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: два PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x1_2, PCIe x1_2 подключены к B760.
При этом слоты PCIe x16_2, PCIe x1_2 и PCIe x1_2 делят ресурсы между собой: при использовании хотя бы одного PCIe x1 слот PCIe x16_2 получает всего 2 линии PCIe 3.0, и наоборот, если этот слот использует все 4 линии PCIe 3.0, то оба слота PCIe x1 недоступны. Для разделения ресурсов меж слотами задействован мультиплексор от ASMedia.

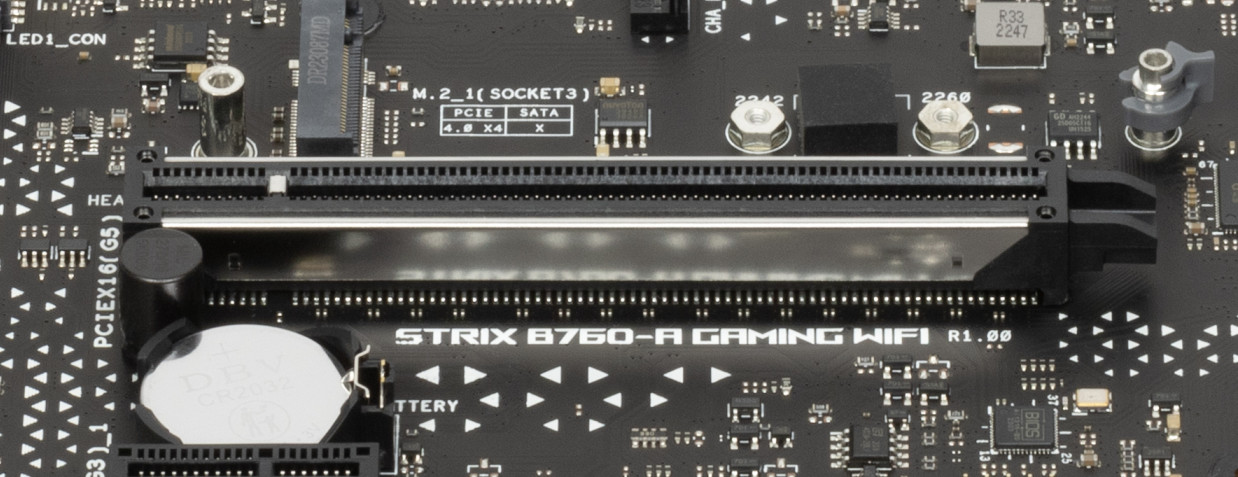

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

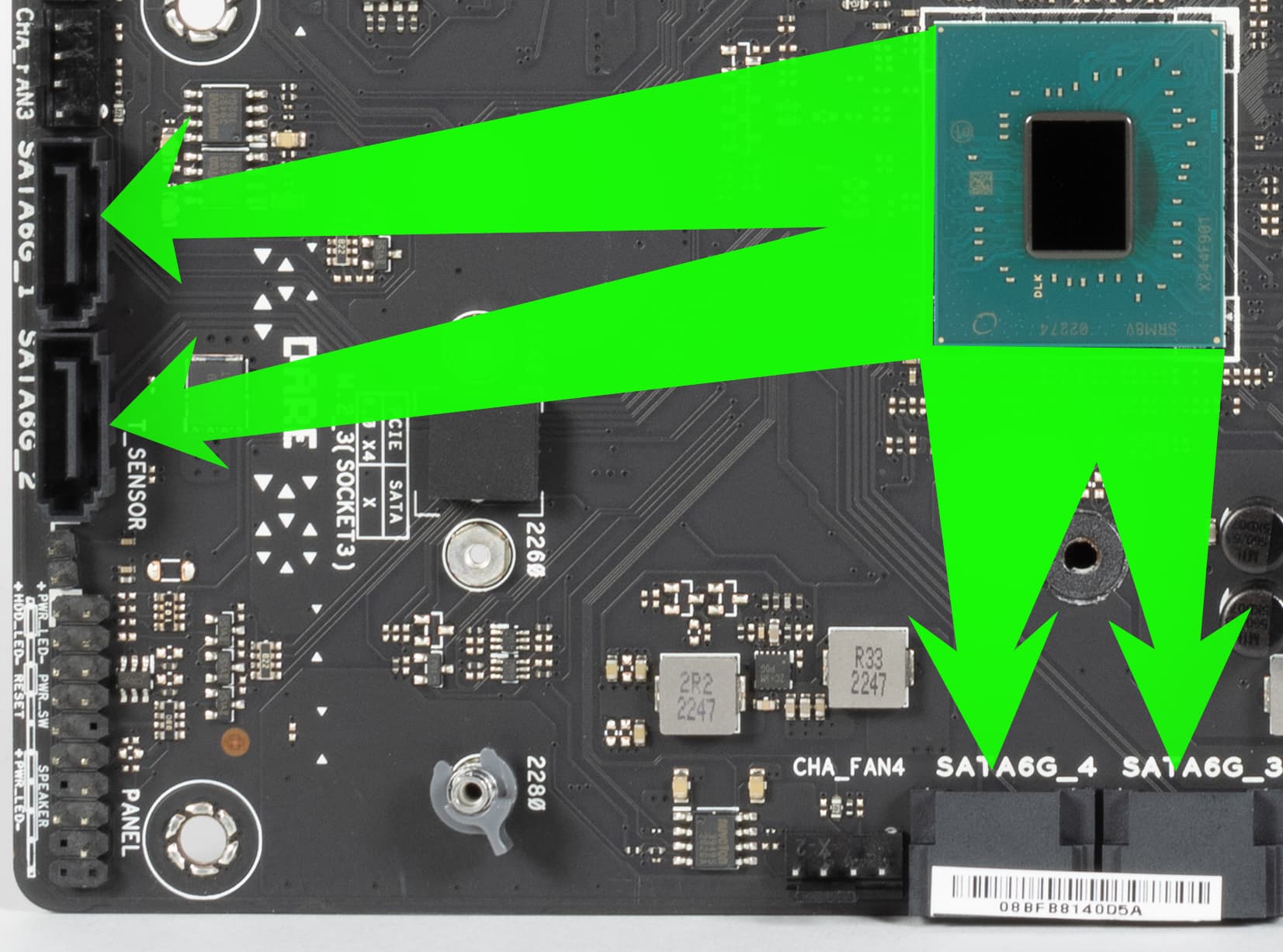

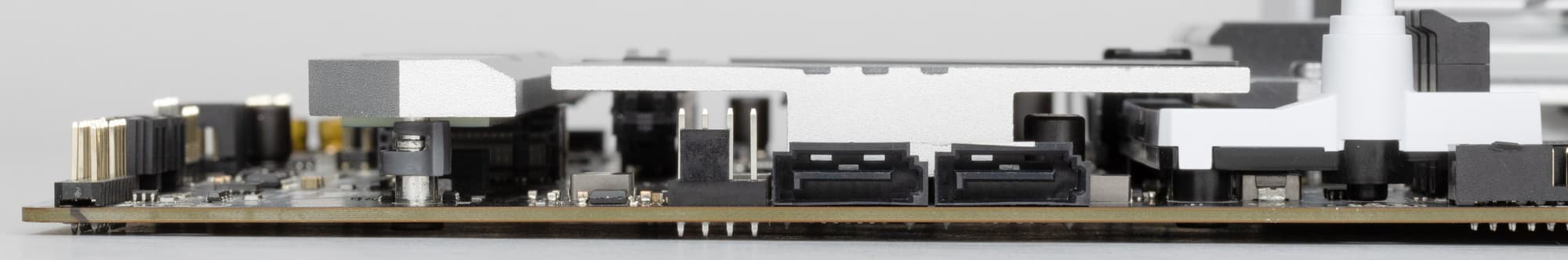

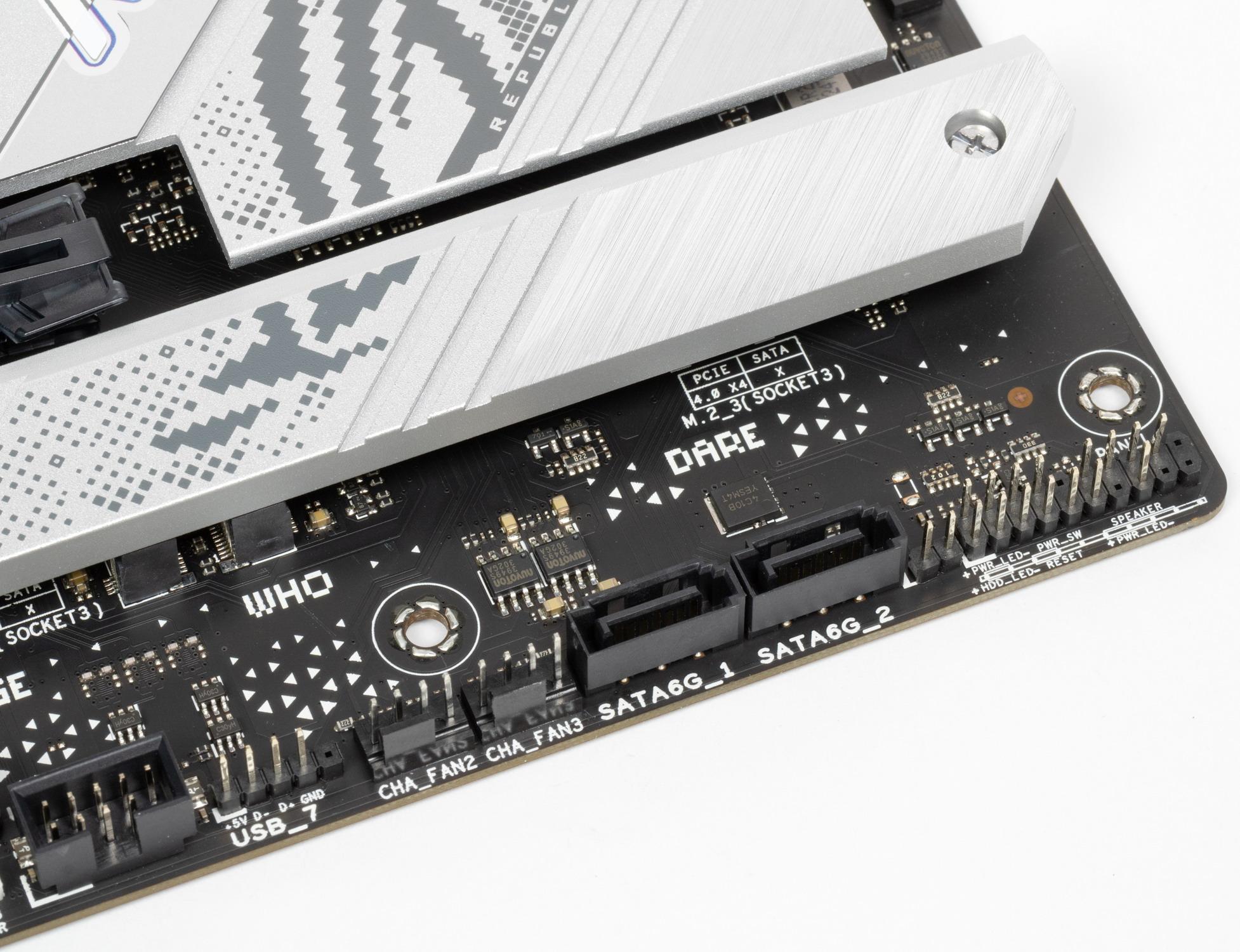

Порты SATA реализованы через чипсет B760 и поддерживают создание RAID. Размещены по-парно вдоль разных сторон платы.

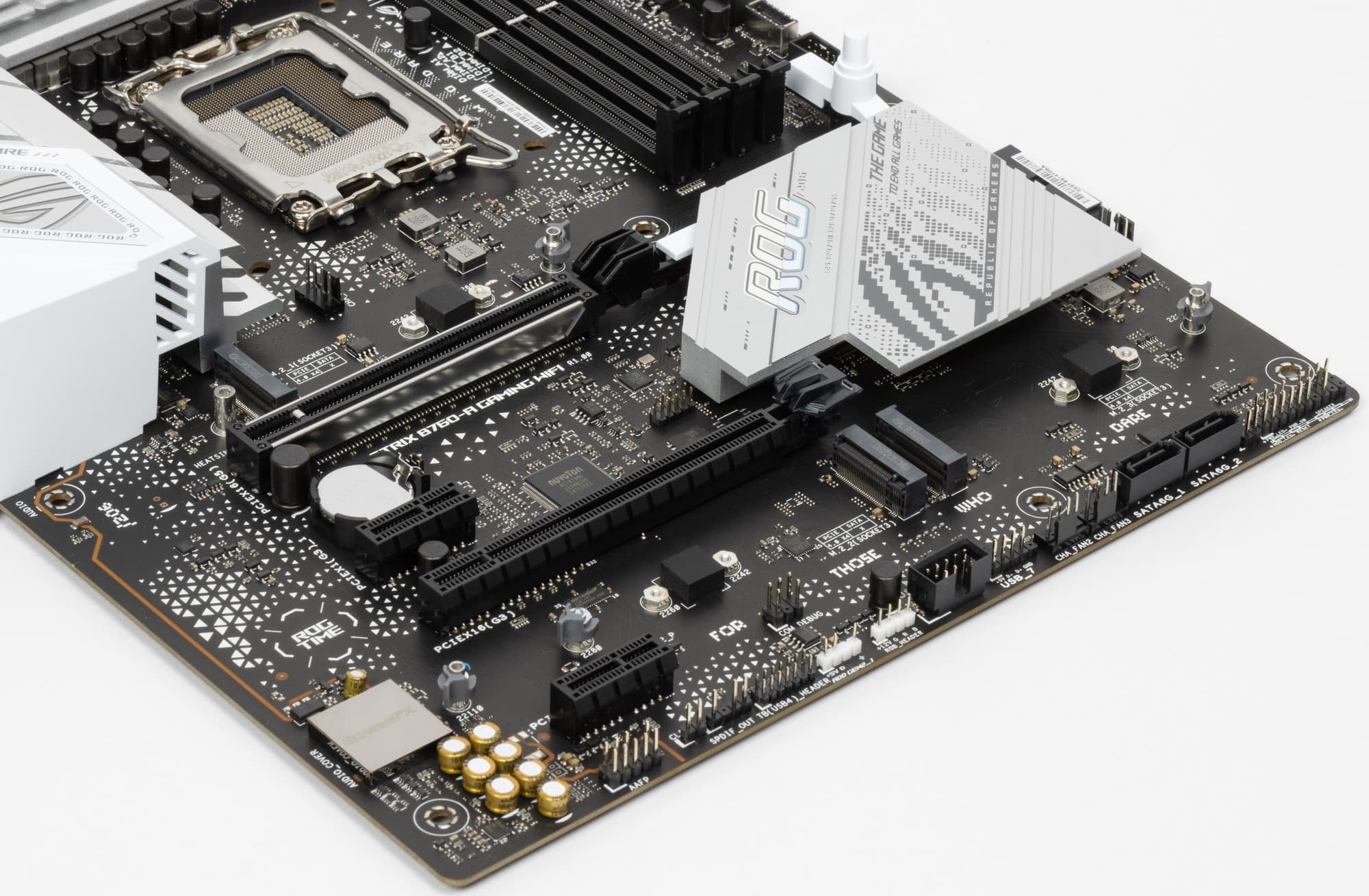

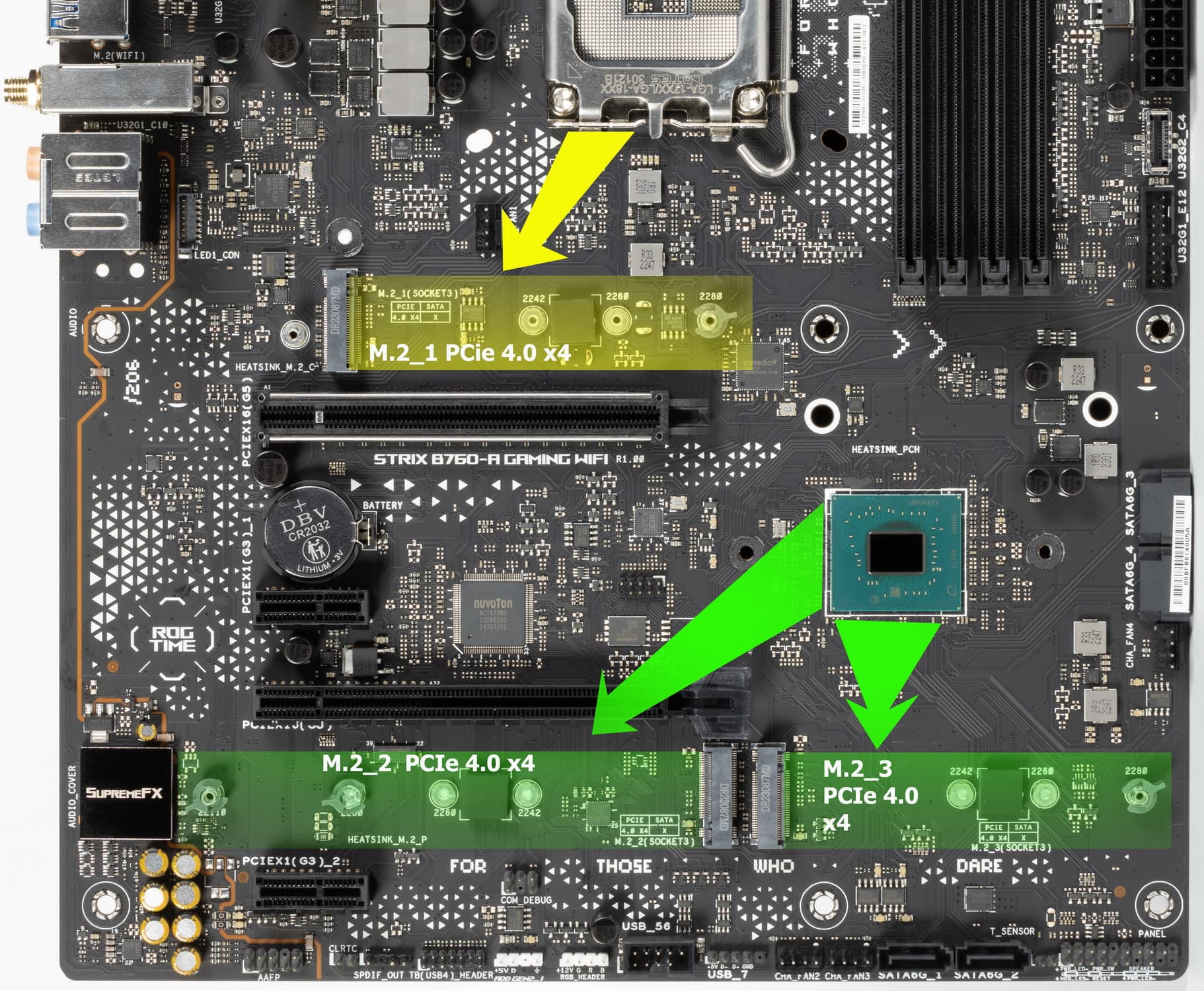

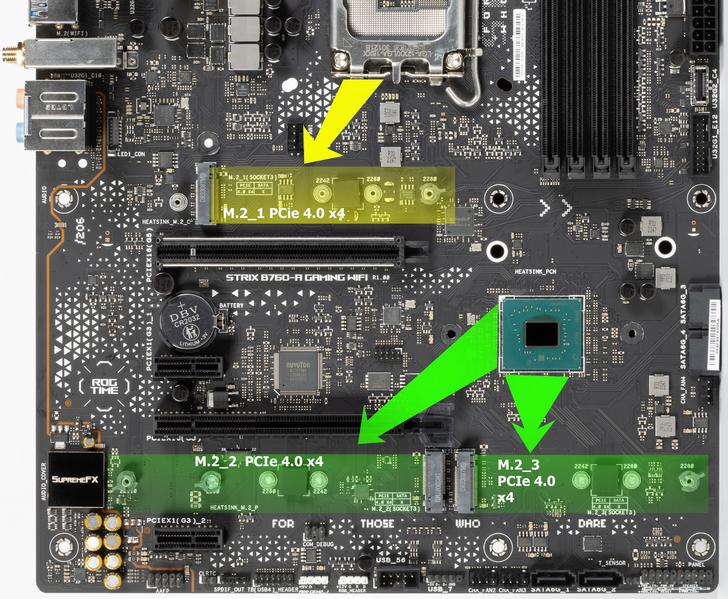

Материнская плата имеет 3 слота форм-фактора М.2.
Все три слота работают с модулями только с PCIe интерфейсом 4.0. Первый M.2_1 получает данные от CPU (PCIe 4.0) и поддерживает размеры модулей 2242/2260/2280/22110.
Второй M.2_2 и третий M.2_3 получают данные от чипсета B760. При этом M.2_2 поддерживает размеры модулей 2242/2260/2280/22110.
На всех M.2 можно организовать RAID.

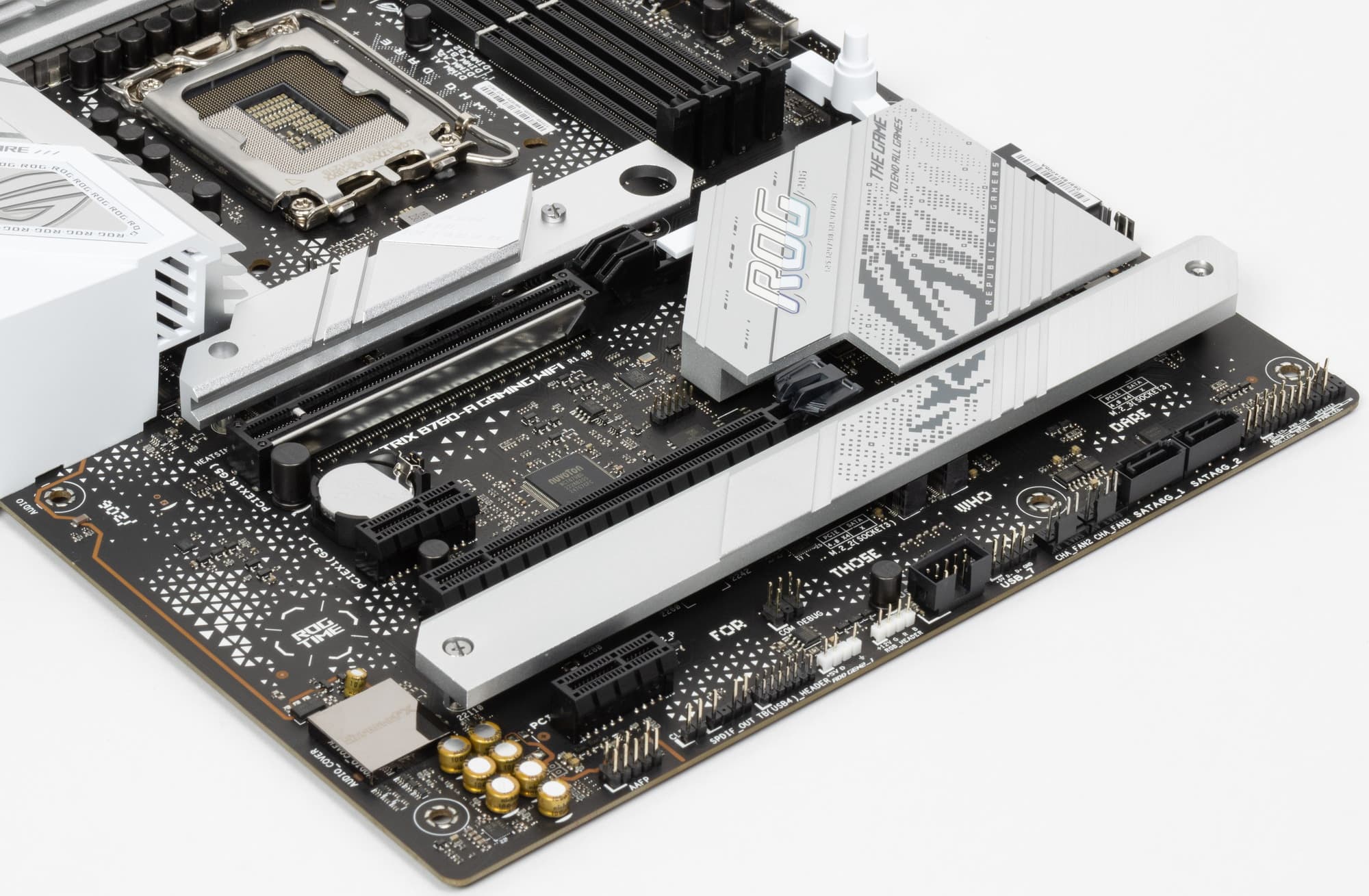

Все слоты М.2 оснащены радиаторами, при этом у M.2_1 – свой отдельный радиатор, а слоты М.2_2 и М.2_3 имеют общий радиатор. При этом системный чипсет охлаждается собственным радиатором, не объединенным с охлаждением для М.2 слотов.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

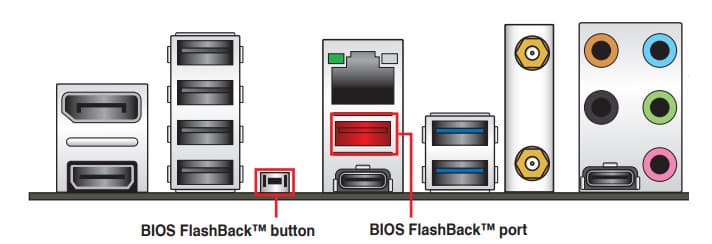

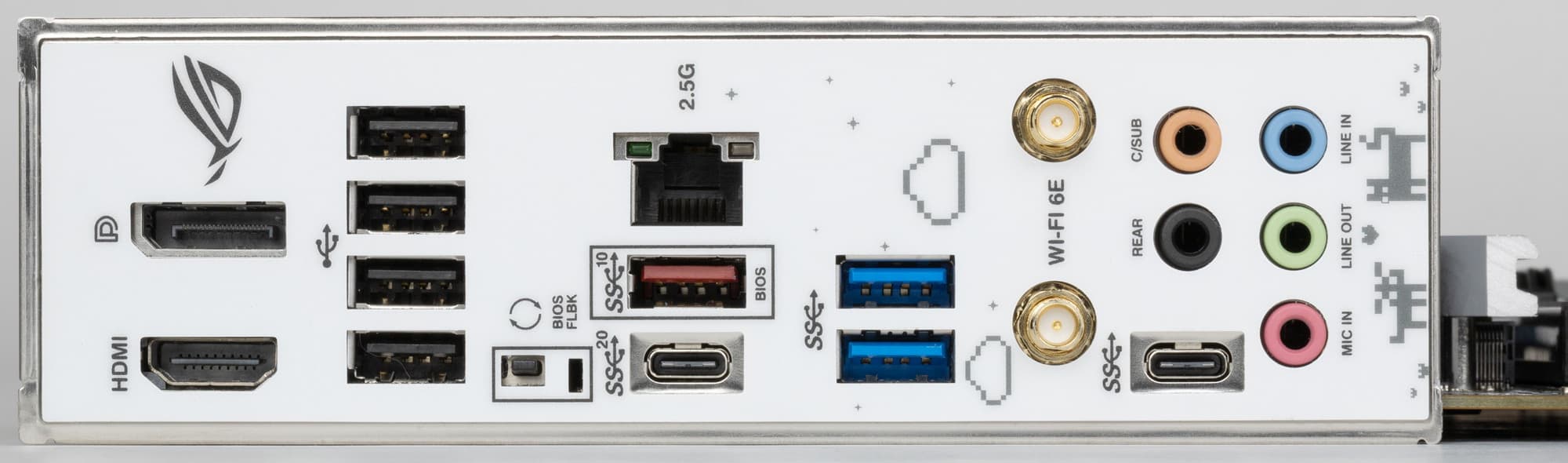

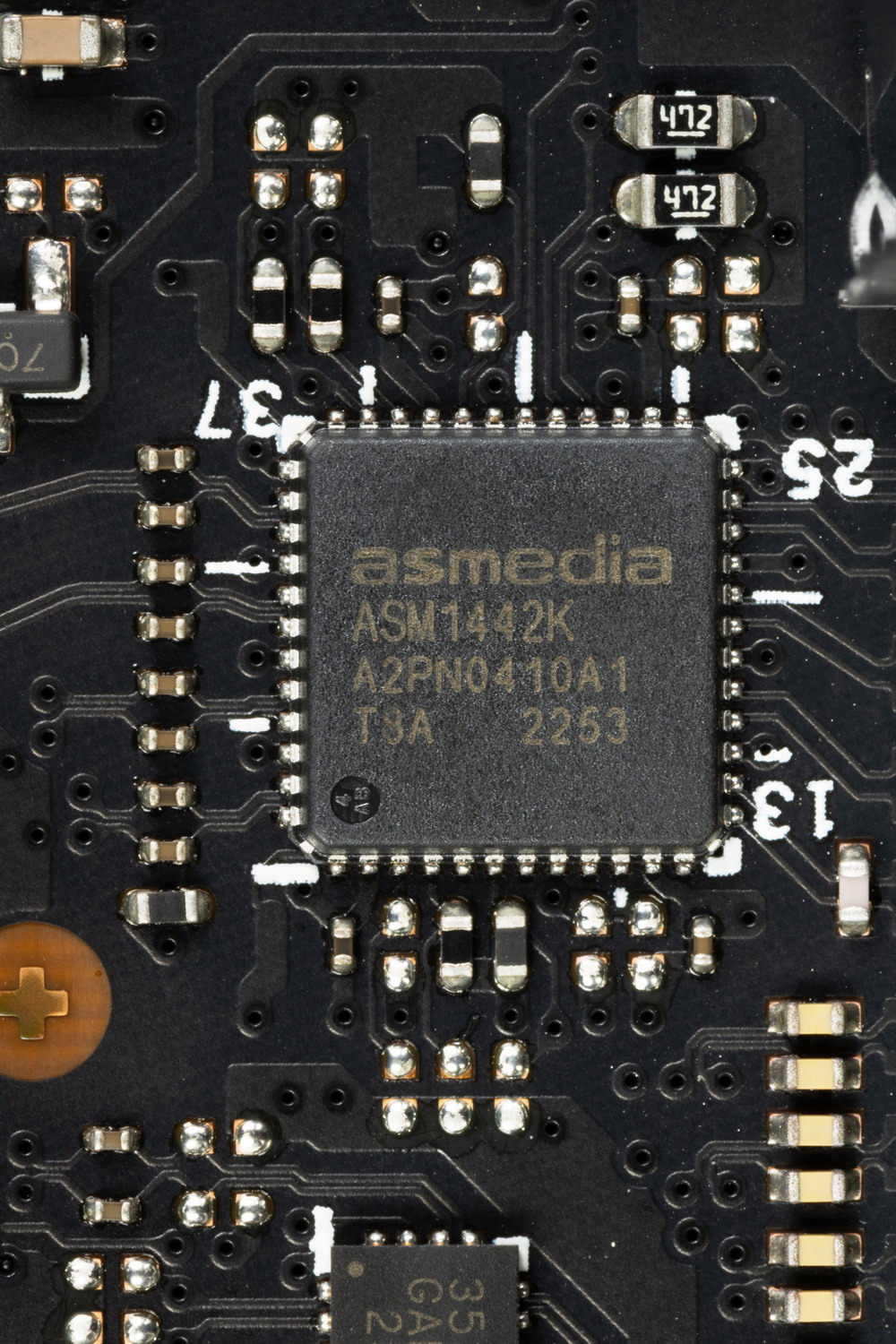

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B760 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).
И что мы имеем? Всего на материнской плате — 15 портов USB:

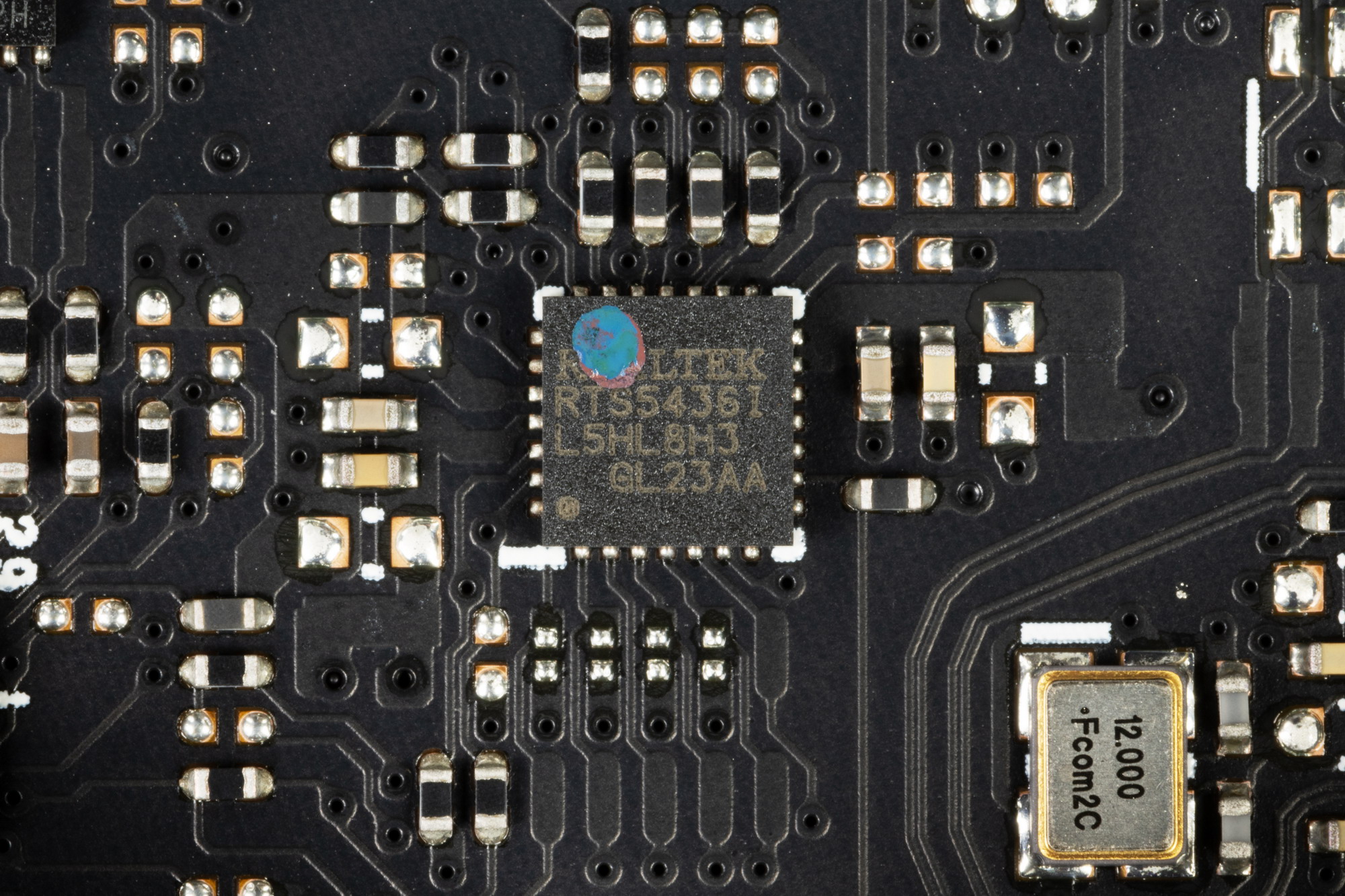

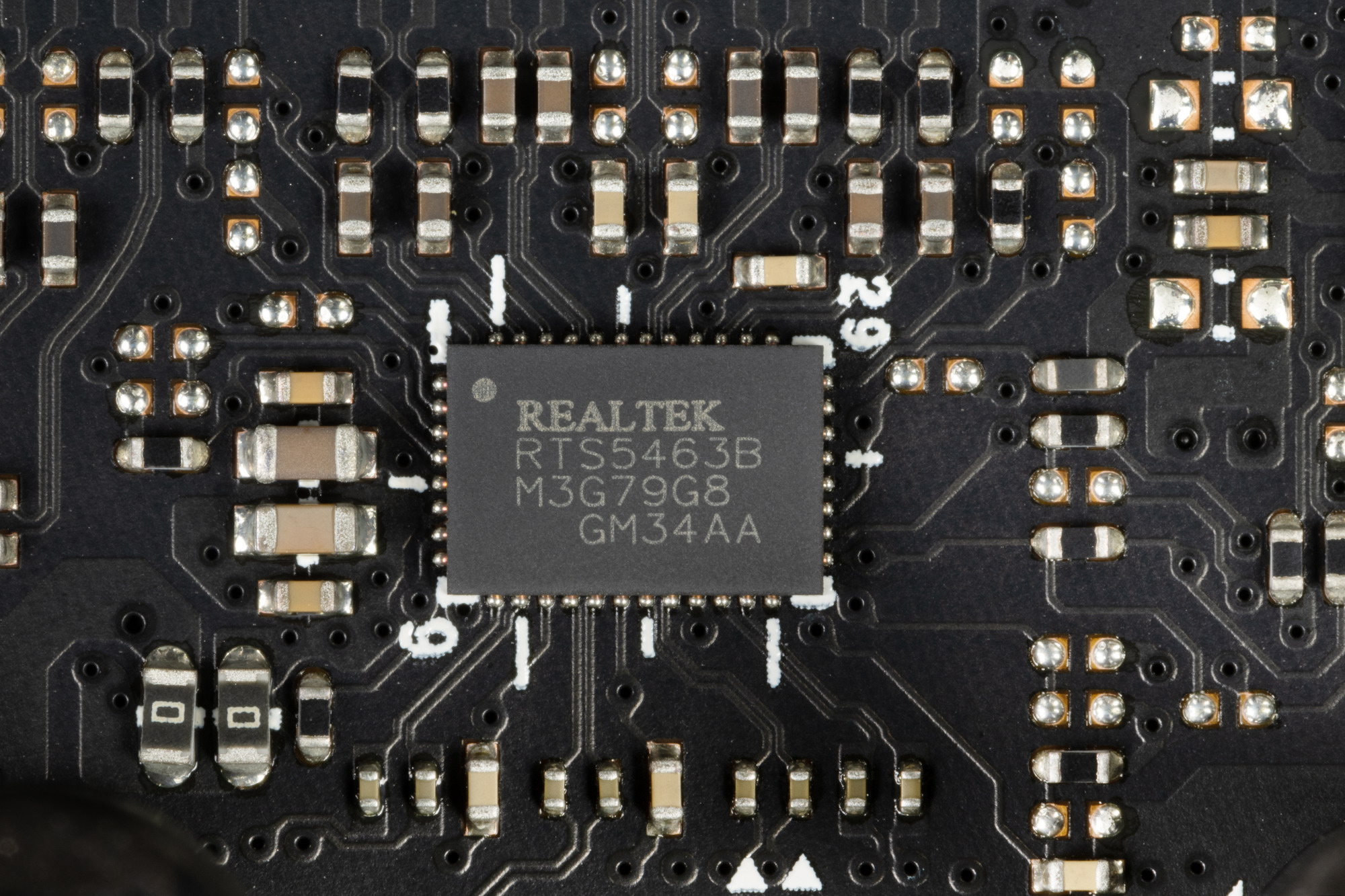

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от хаба Realtek RTS5463
(на него потрачена линия USB 3.2 Gen2 от B760) и представлен портом Type-C на задней панели;

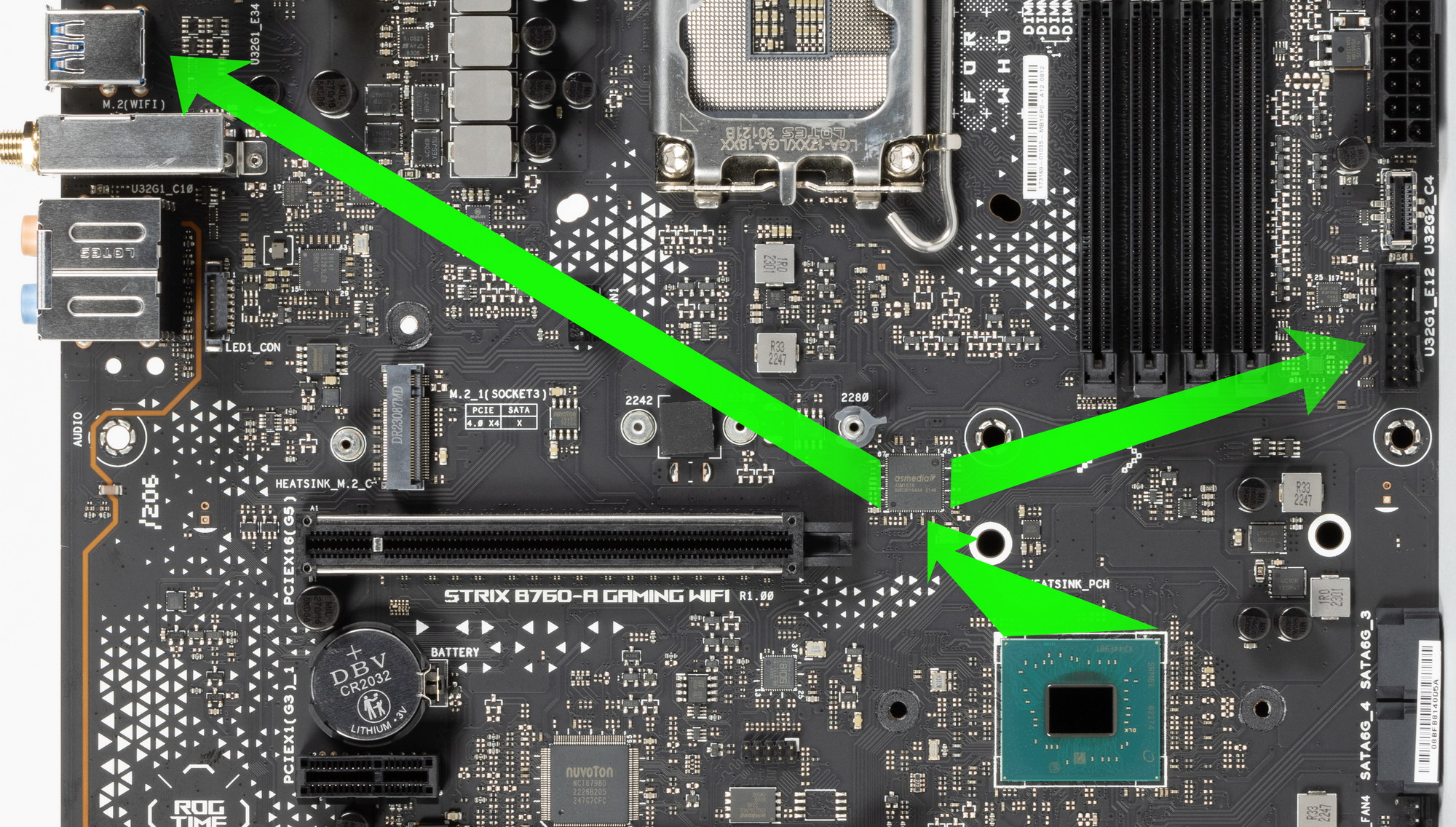

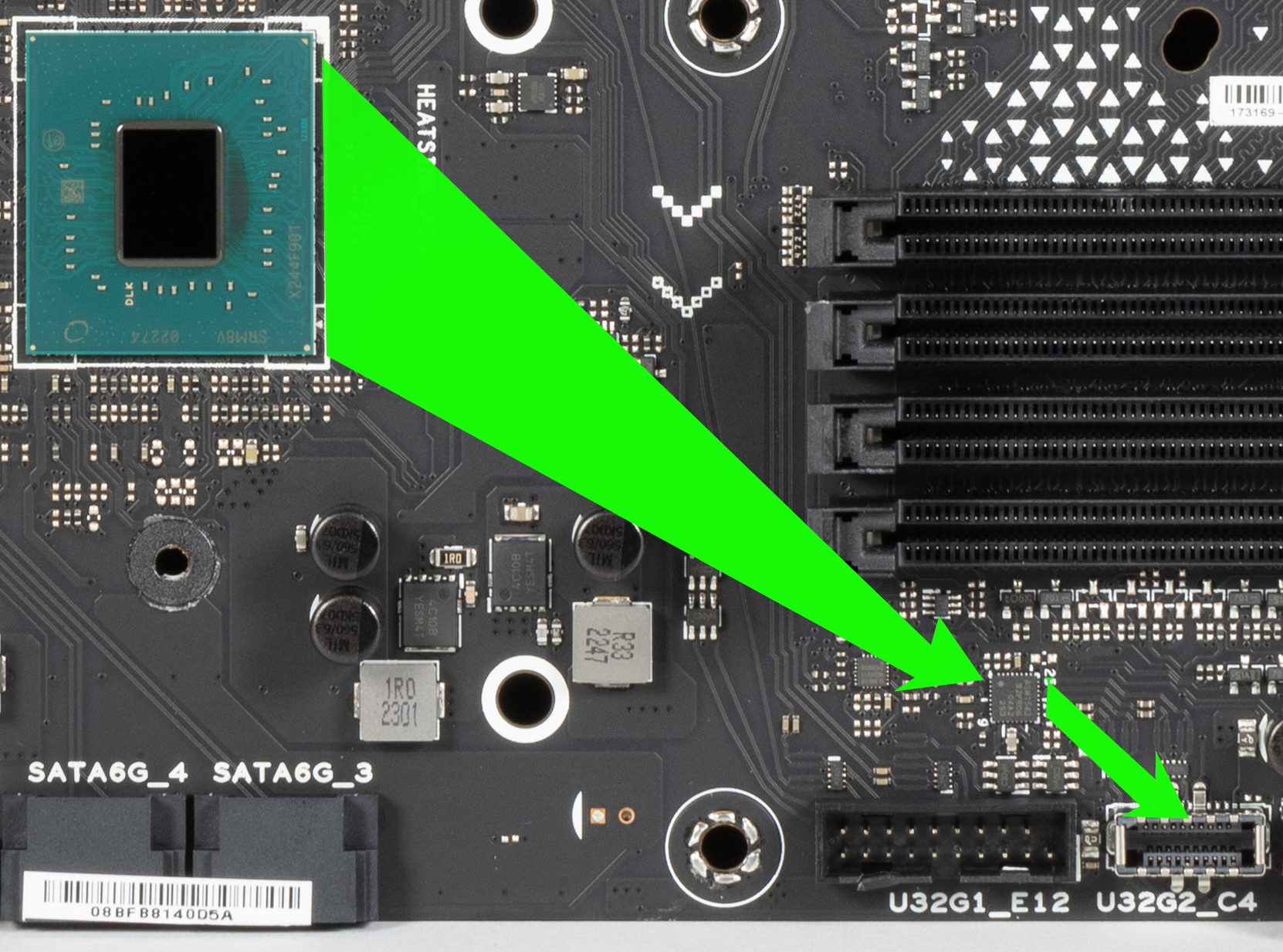

- 2 порта USB 3.2 Gen2: оба реализованы через B760 и представлены: один внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса); второй – портом Type-A (красного цвета) на задней панели;

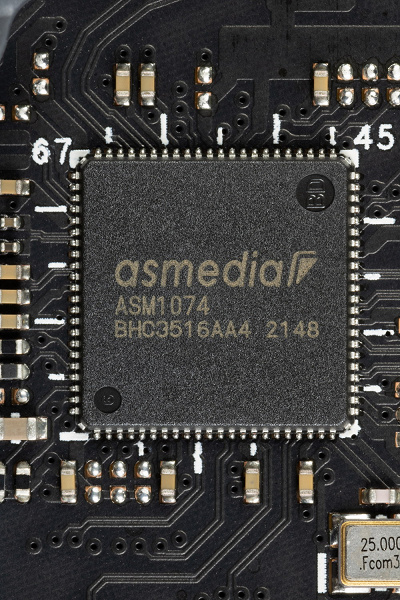

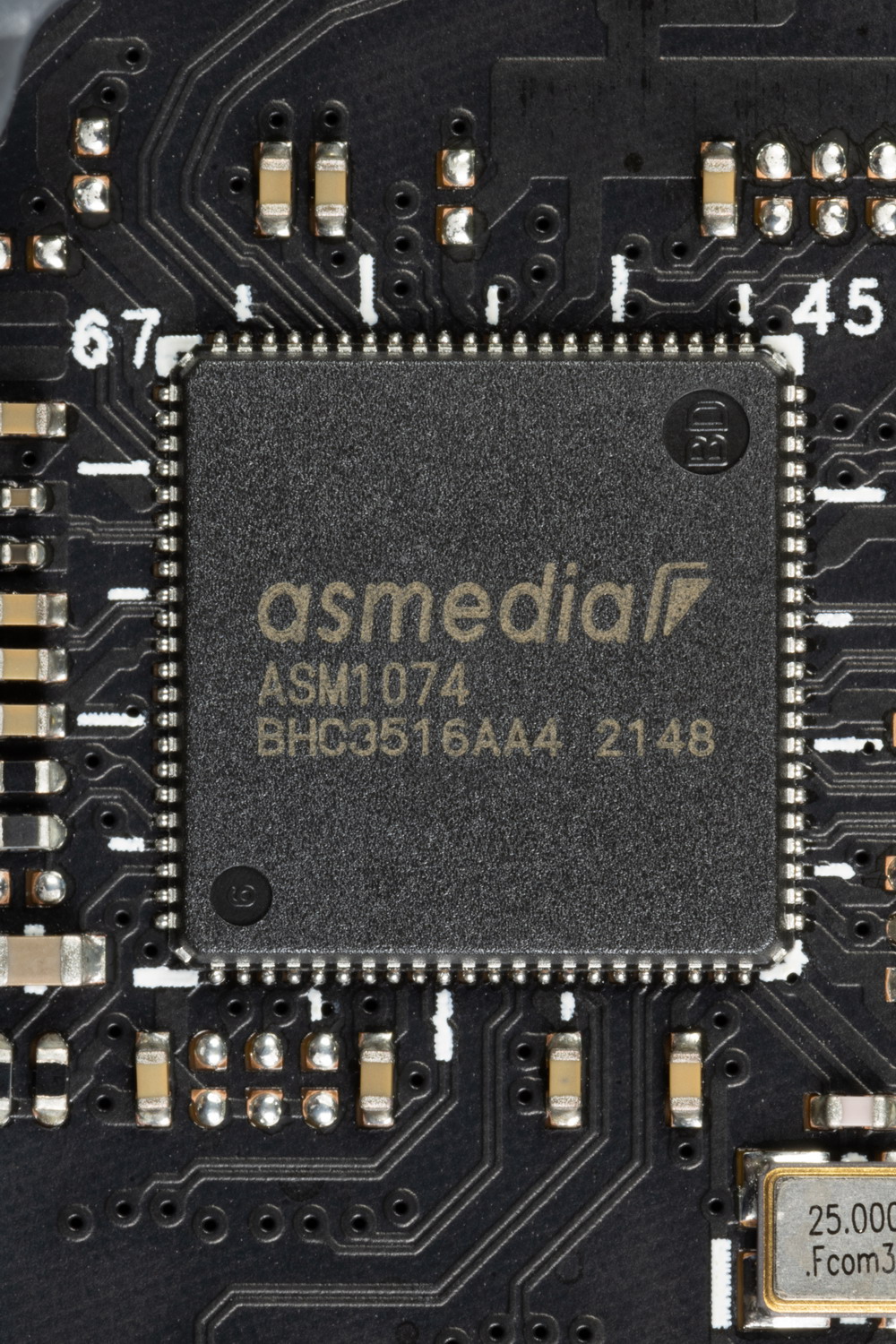

- 5 портов USB 3.2 Gen1: 4 реализованы через хаб ASMedia ASM1074
(на него потрачена линия USB 3.2 Gen2 от B760) и представлены на задней панели 2 портами Type-A (синего цвета) и внутренним разъемом на материнской плате на 2 порта,
еще один1 реализован через B760 и представлен портом Type-C на задней панели;

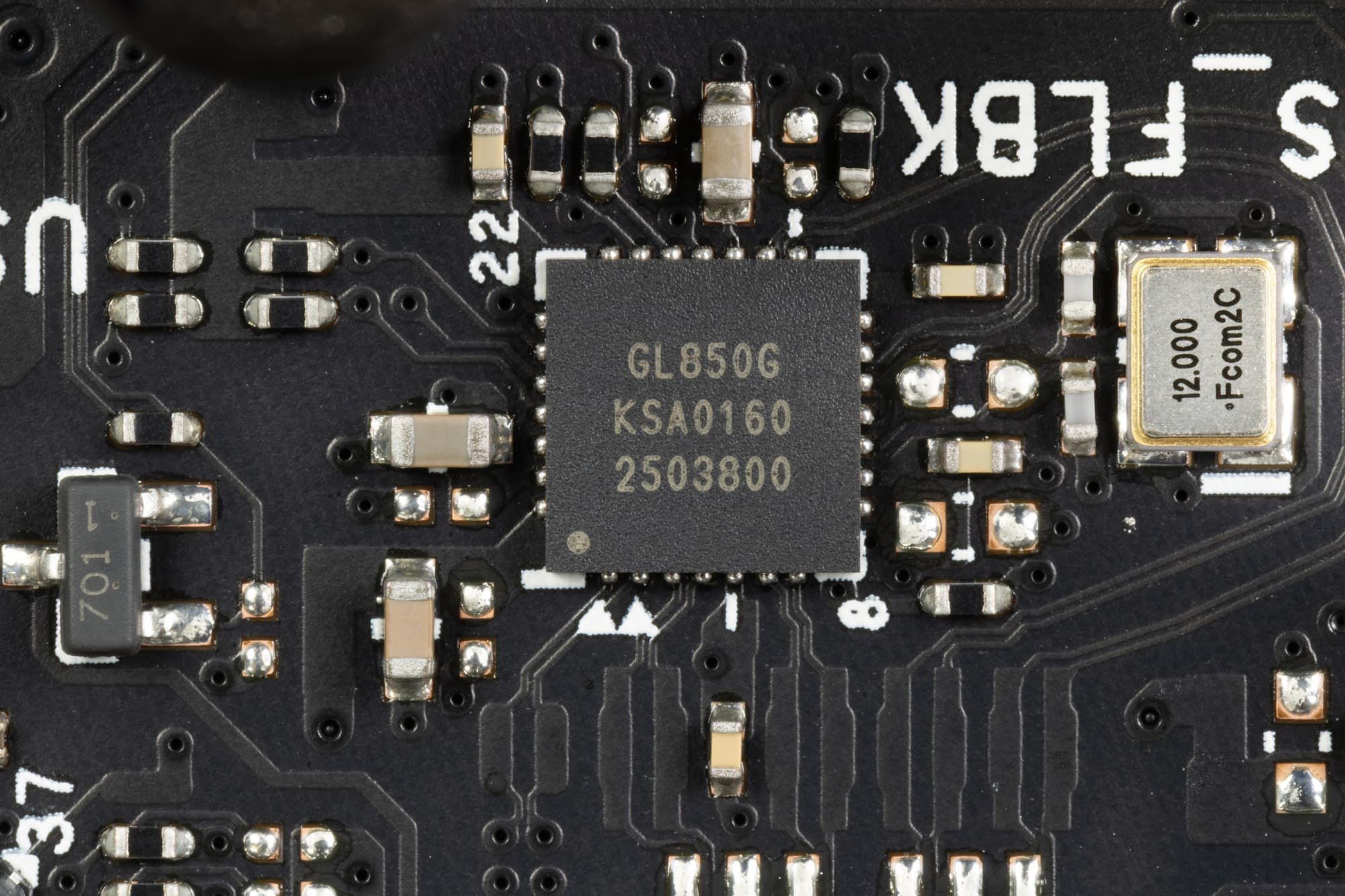

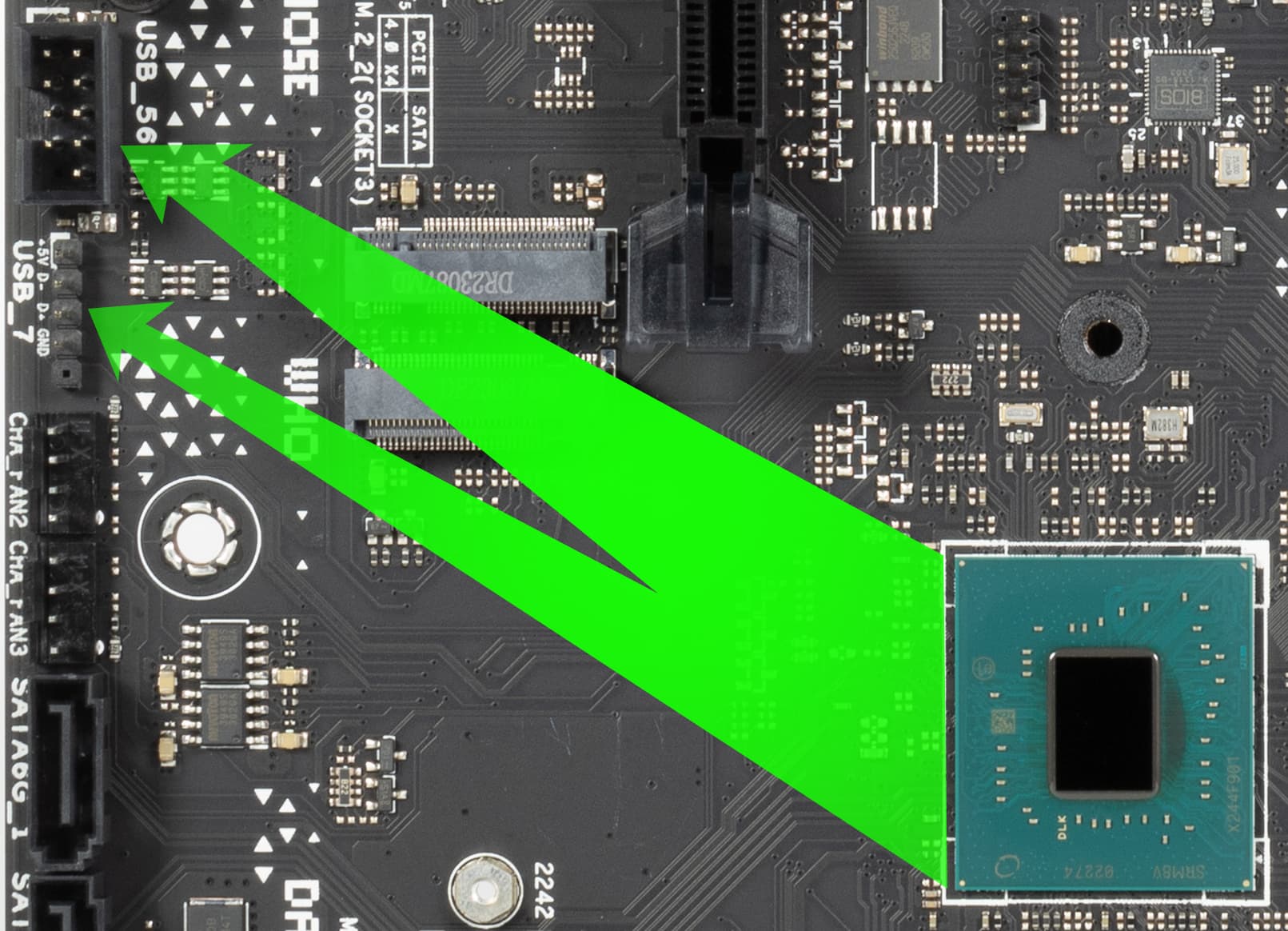

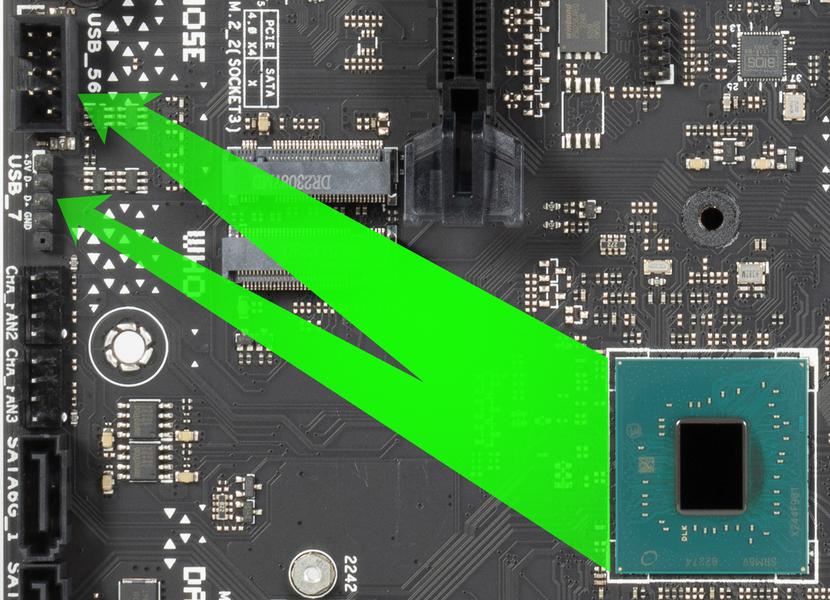

- 7 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G
(на него потрачена линия USB 2.0 от B760) и представлены на задней панели 4 портами Type-A (черного цвета); еще 3 реализованы через B760 представлены двумя внутренними разъемами на материнской плате:
один на 2 порта, а другой на 1 порт.
Таким образом, у нас 5 контроллеров используют USB линии:
- ASMedia ASM1074 (1 линия USB 3.2 Gen2);
- Genesys Logic GL850G (1 линия USB 2.0);
- Realtek RTS5463 (1 линия USB 3.2 Gen2);
- Audio (1 линия USB 2.0);
- Bluetooth (AX211) (1 линия USB 2.0).
Итак, через чипсет B760 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 1 выделенный USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на поддержку контроллеров
= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 4 порта на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B760 в данном случае реализован 23 (18+5) высокоскоростных порта из 24.

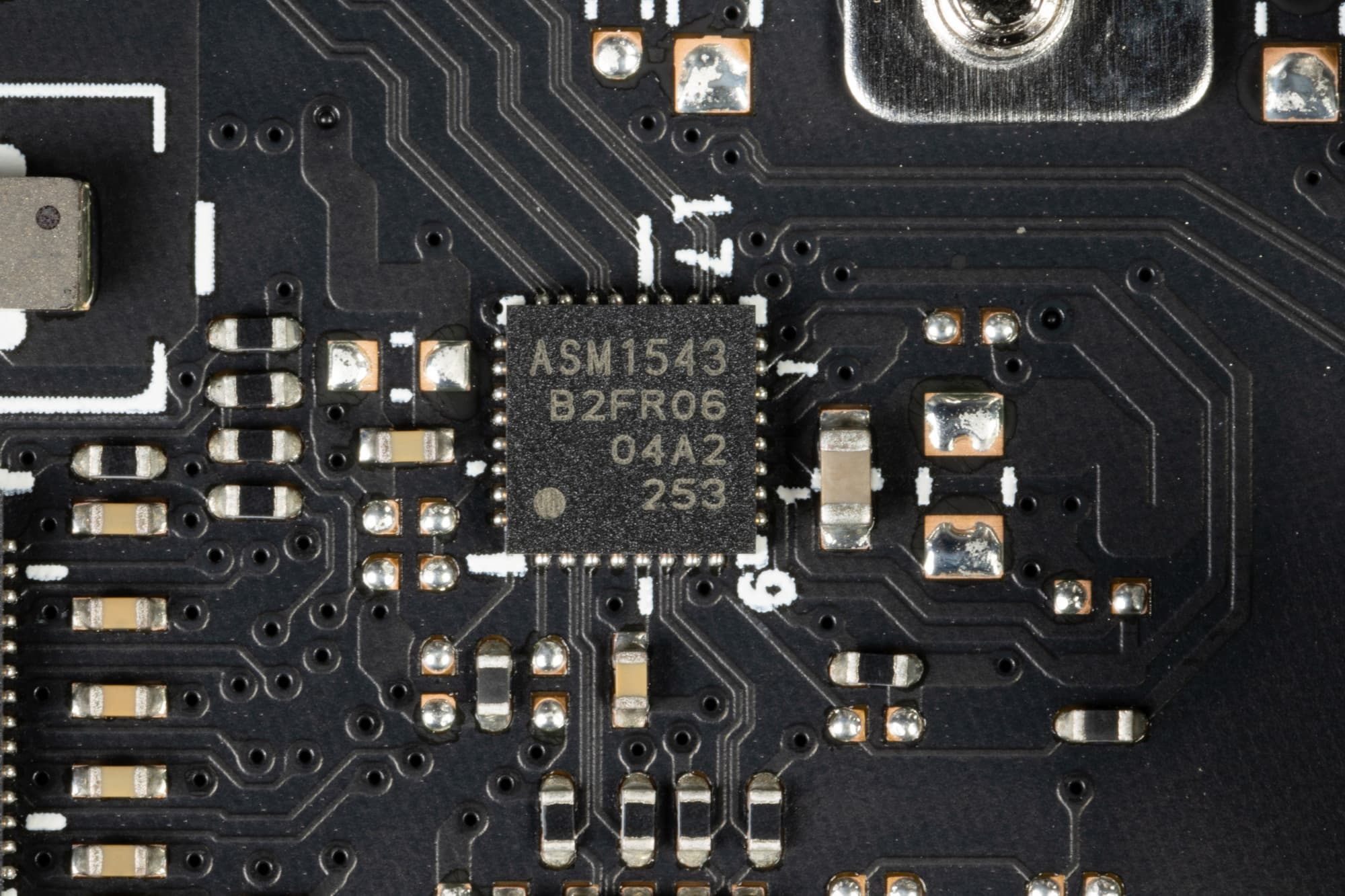

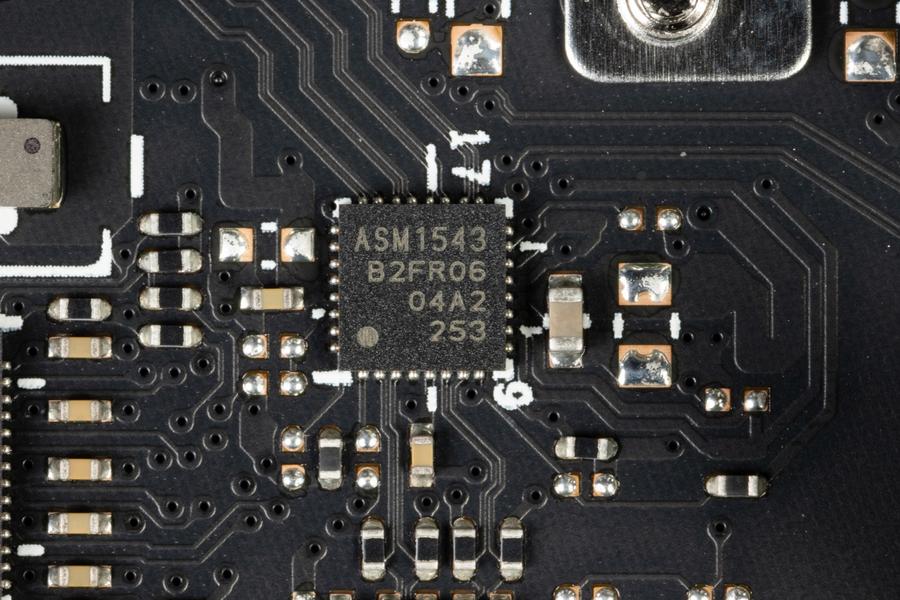

Все быстрые USB порты Type-C оснащены ре-драйверами от ASMedia.
Особо следует отметить, что для обеспечения быстрой зарядки мобильных устройств гнездо USB 3.2 Gen2x2 Type-C на задней панели получило усиленное питание, заведует этим контроллер от Realtek.
Теперь о сетевых делах.

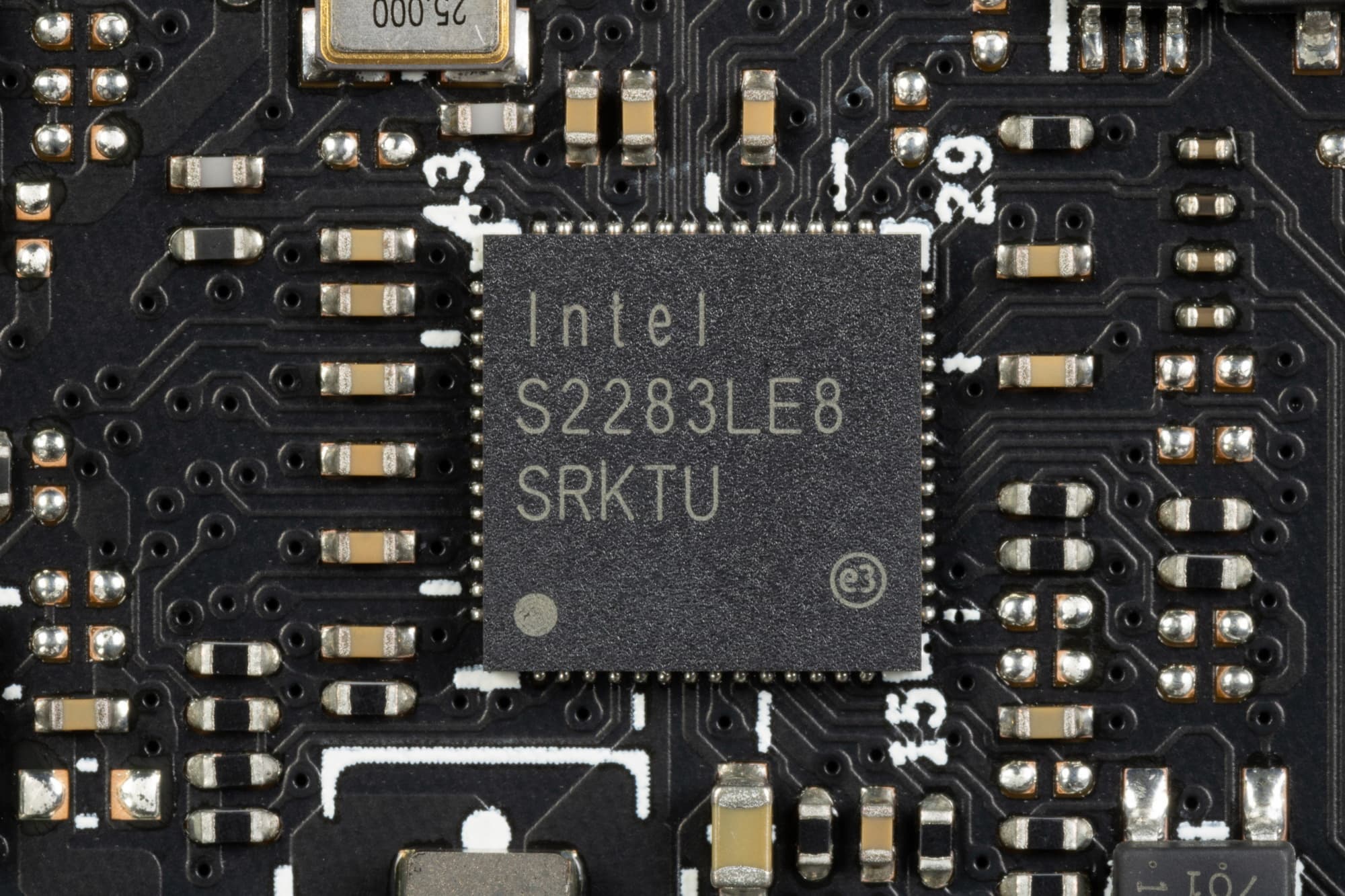

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel i226-V, способный работать по стандарту 2,5 Гбит/с.

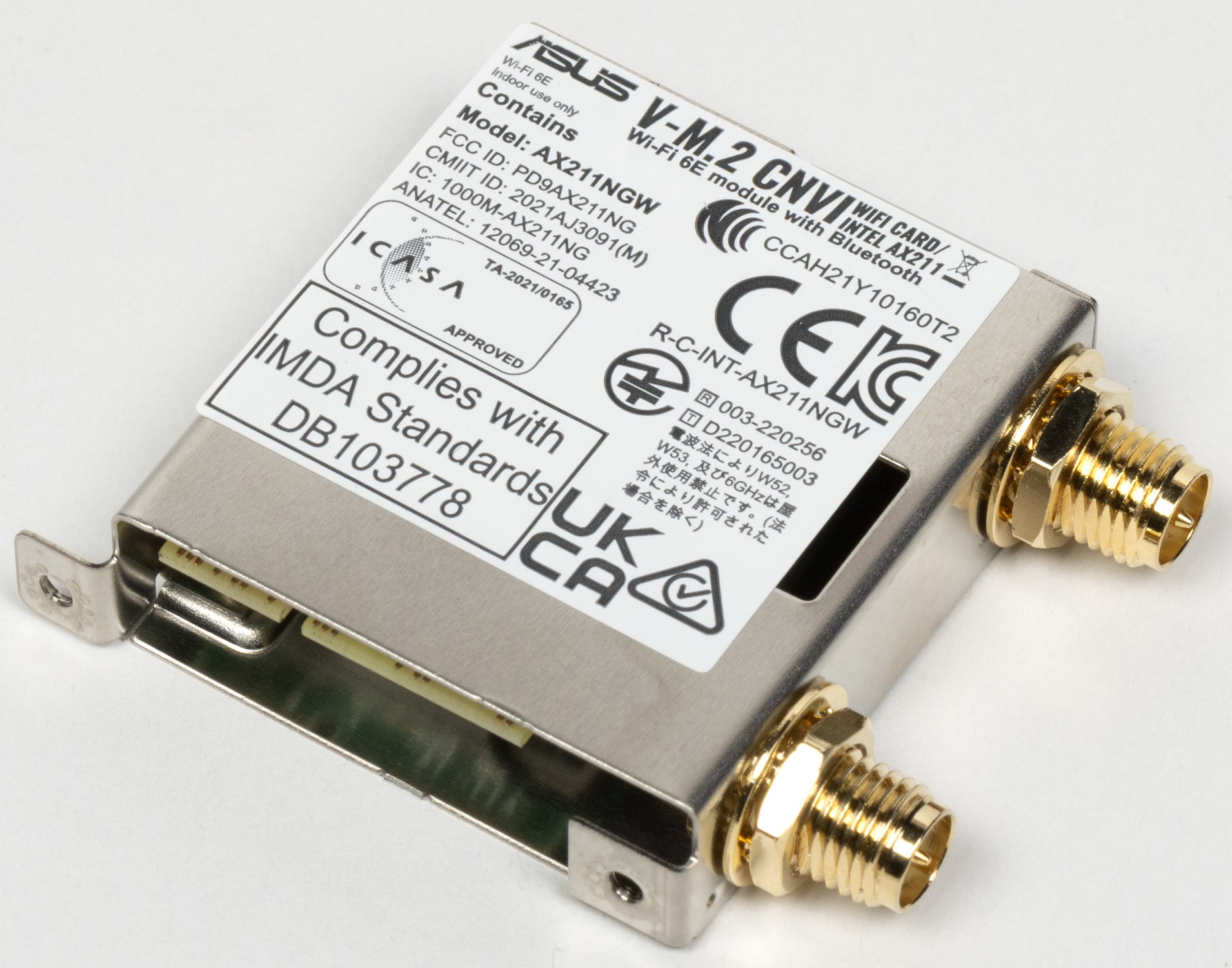

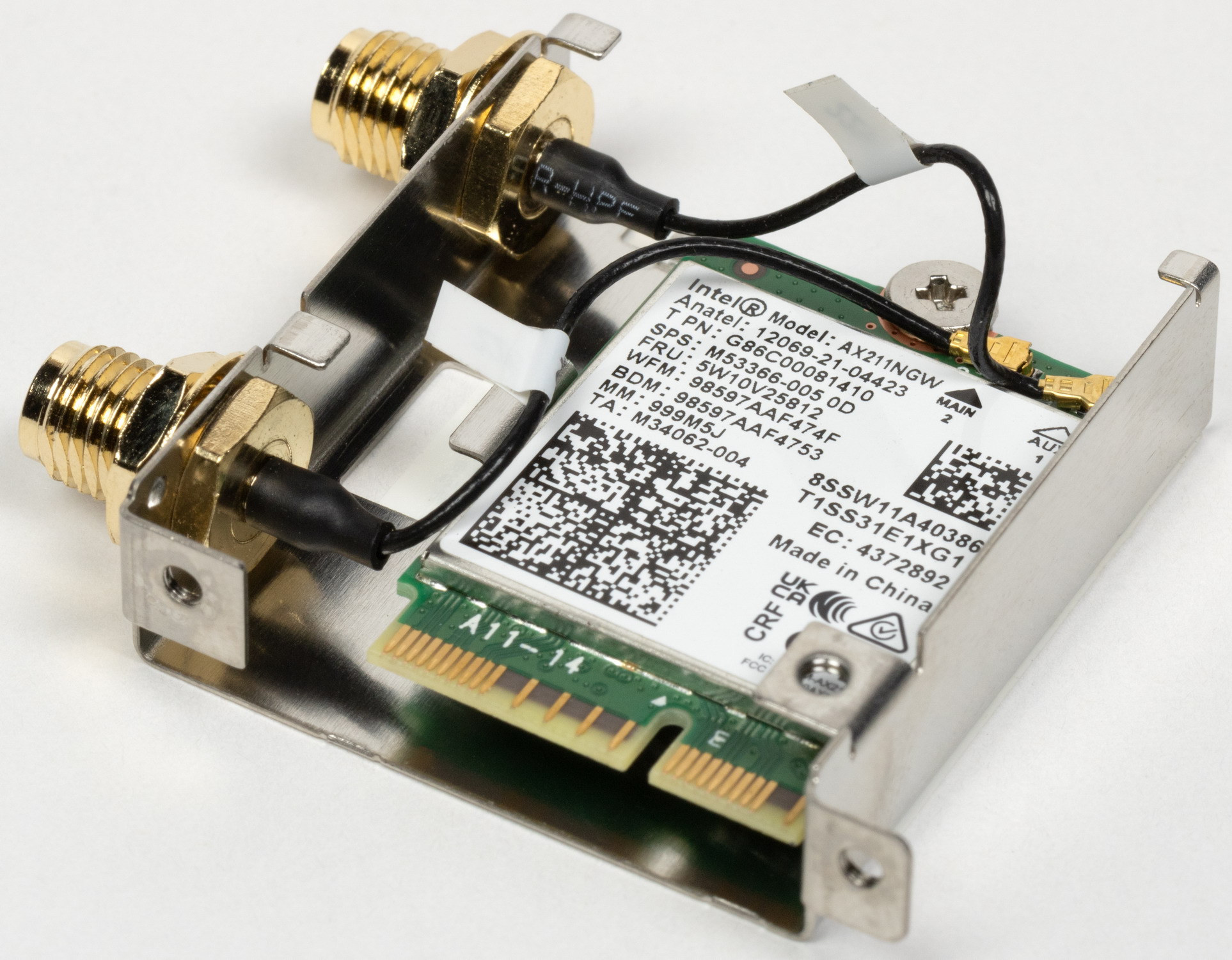

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

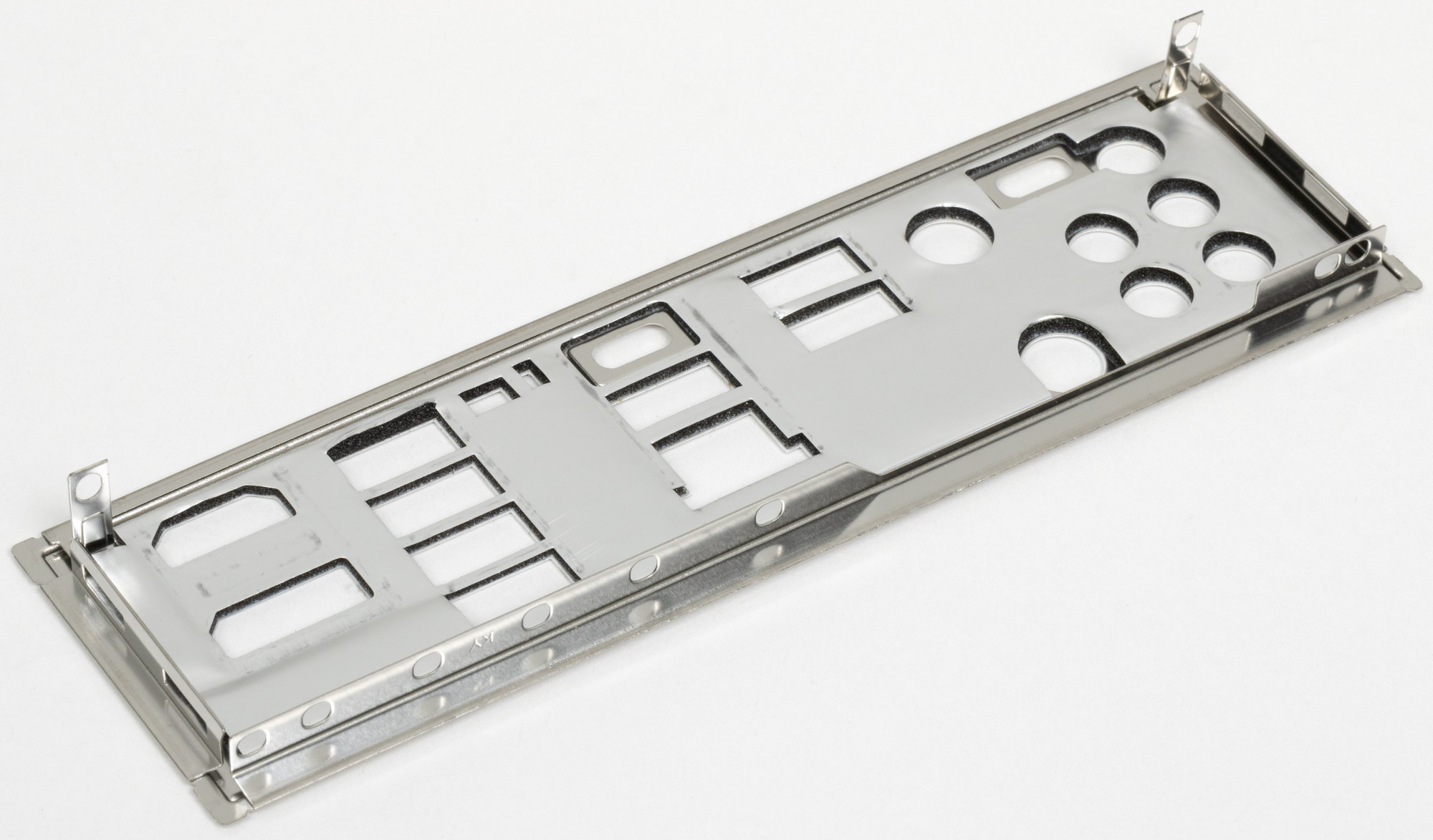

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

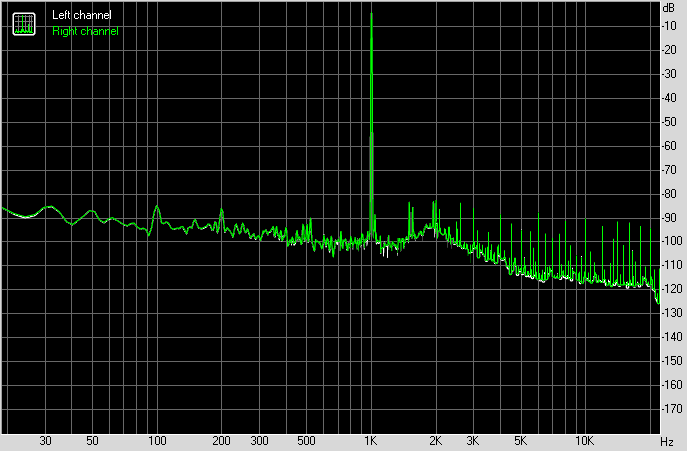

Аудиоподсистема

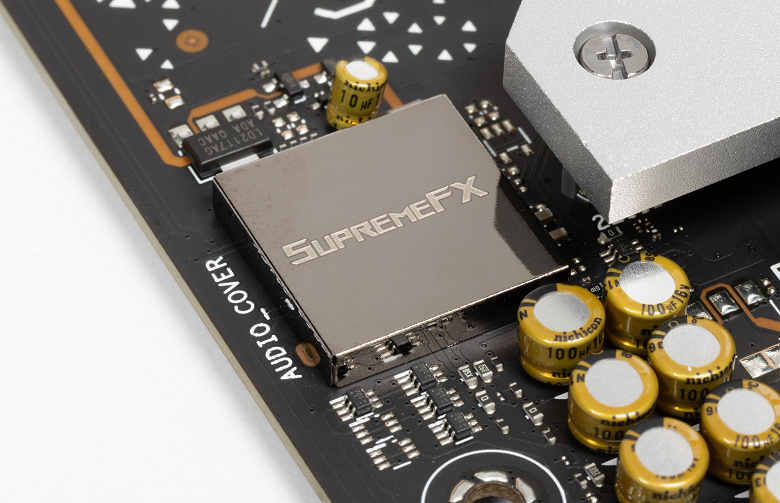

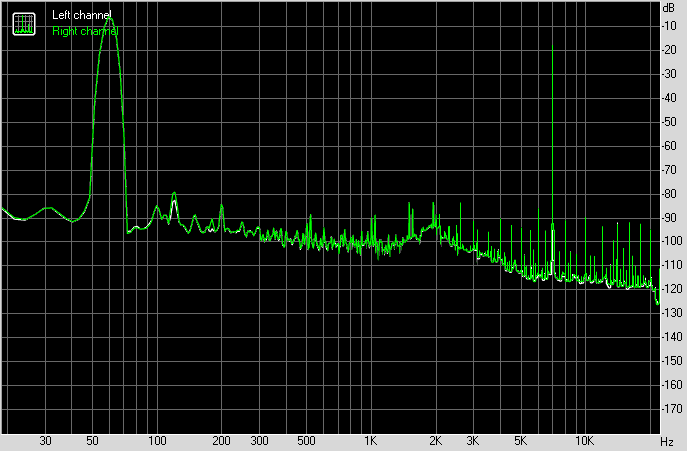

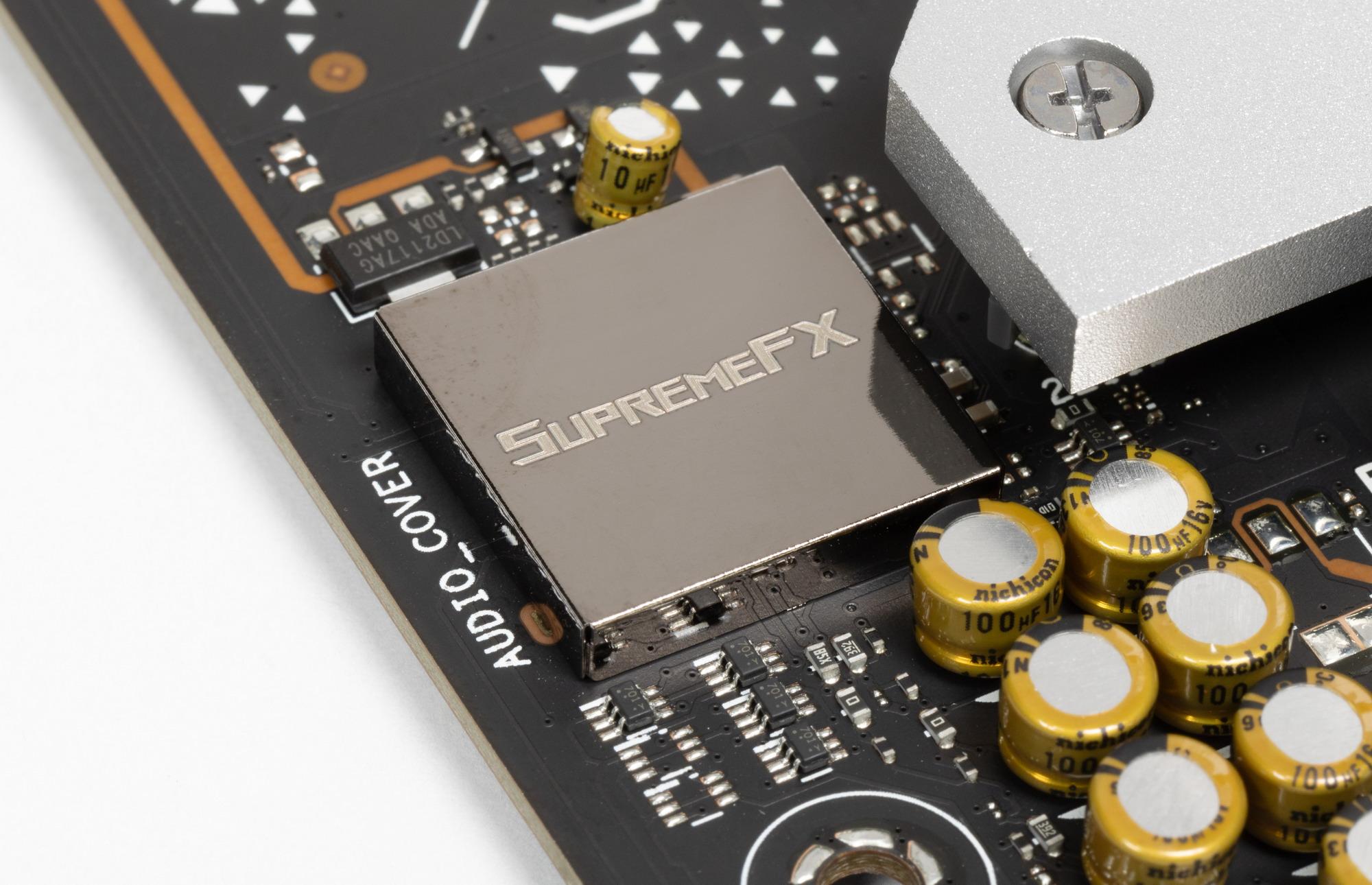

В данной плате звуком заведует современный аудиокодек от Realtek ALC4080. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. В стиле Asus – закрывать аудиокодек фирменным колпачком SupremeFX.
В тракте используется весьма популярный операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

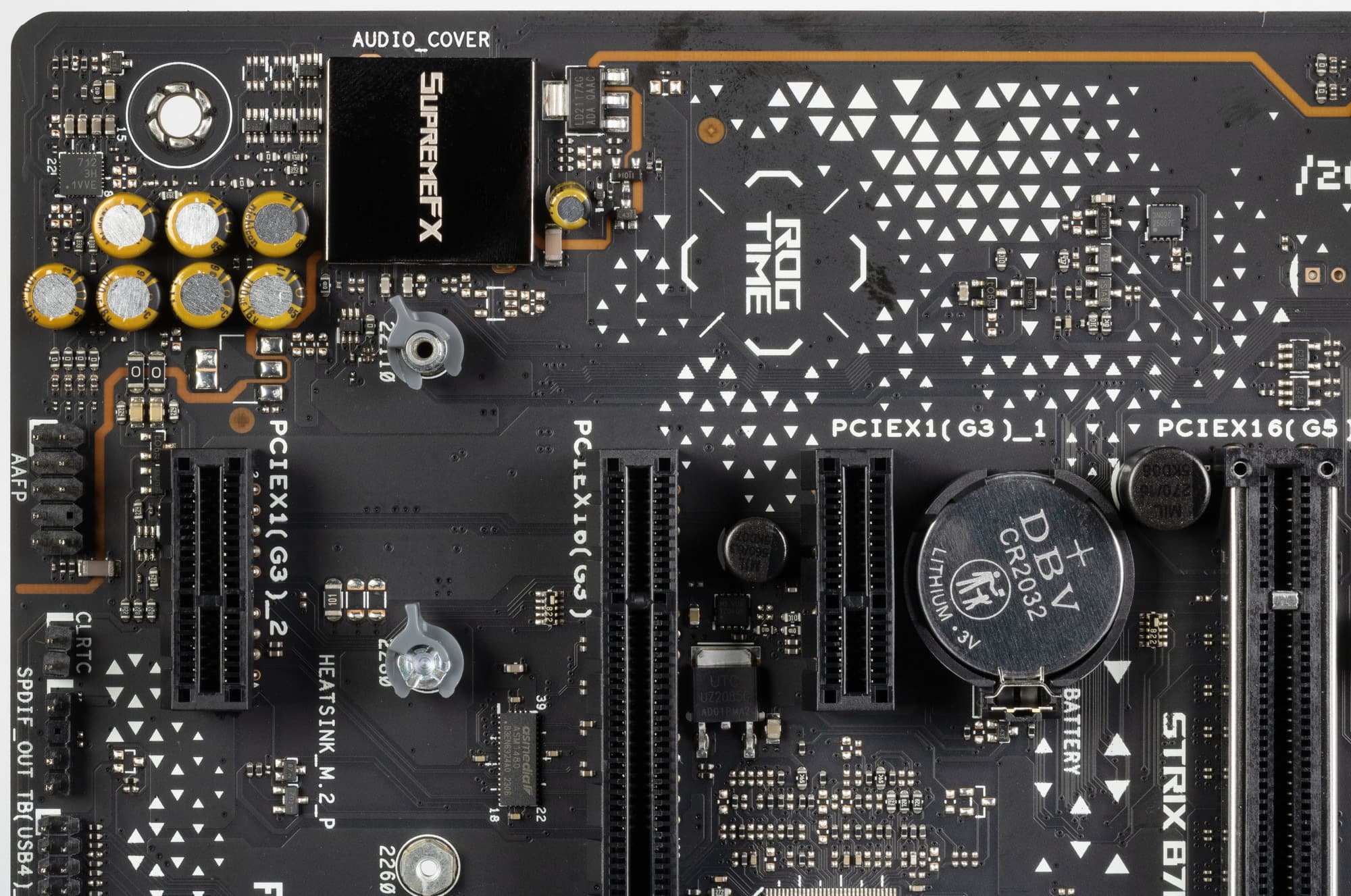

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

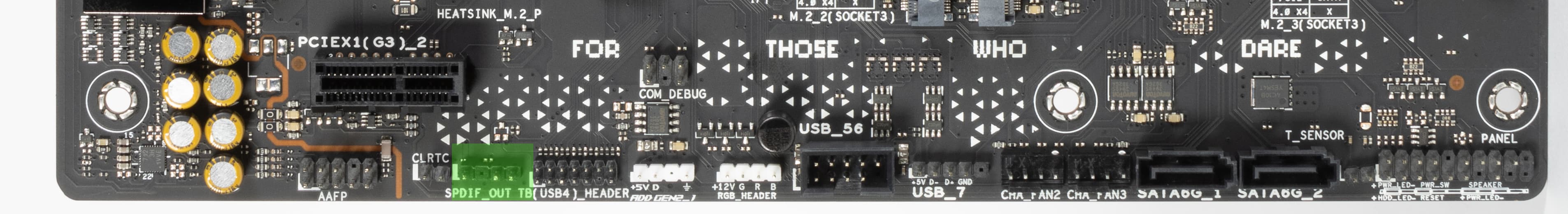

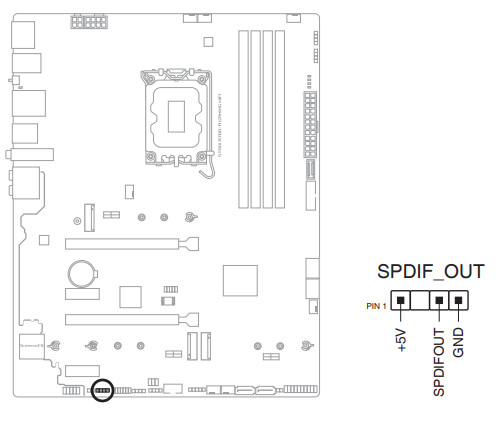

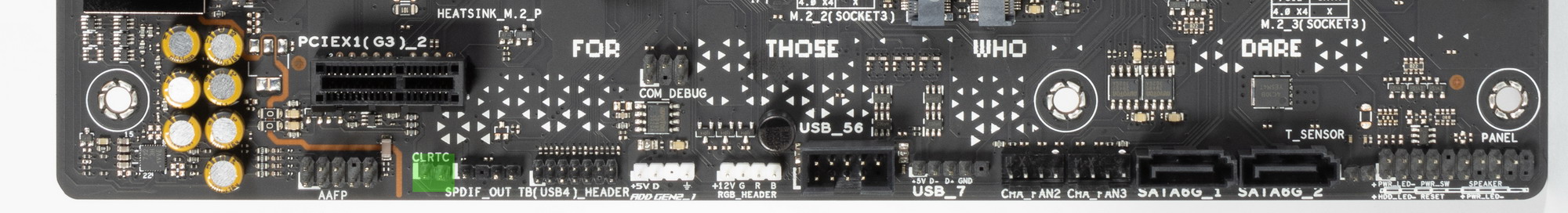

Вывод через S/PDIF организован через внутренний разъем на материнской плате.
Питание, охлаждение

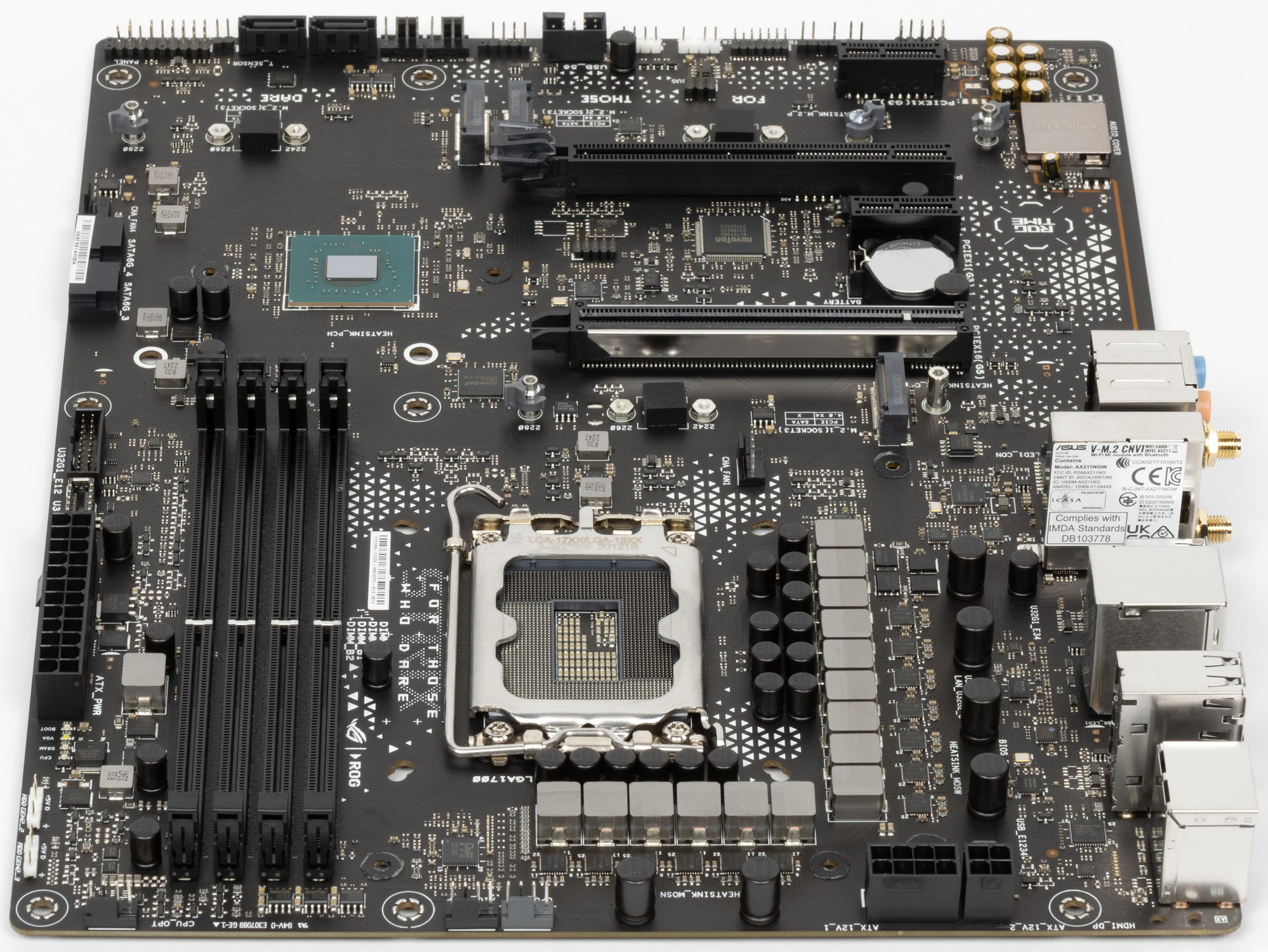

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

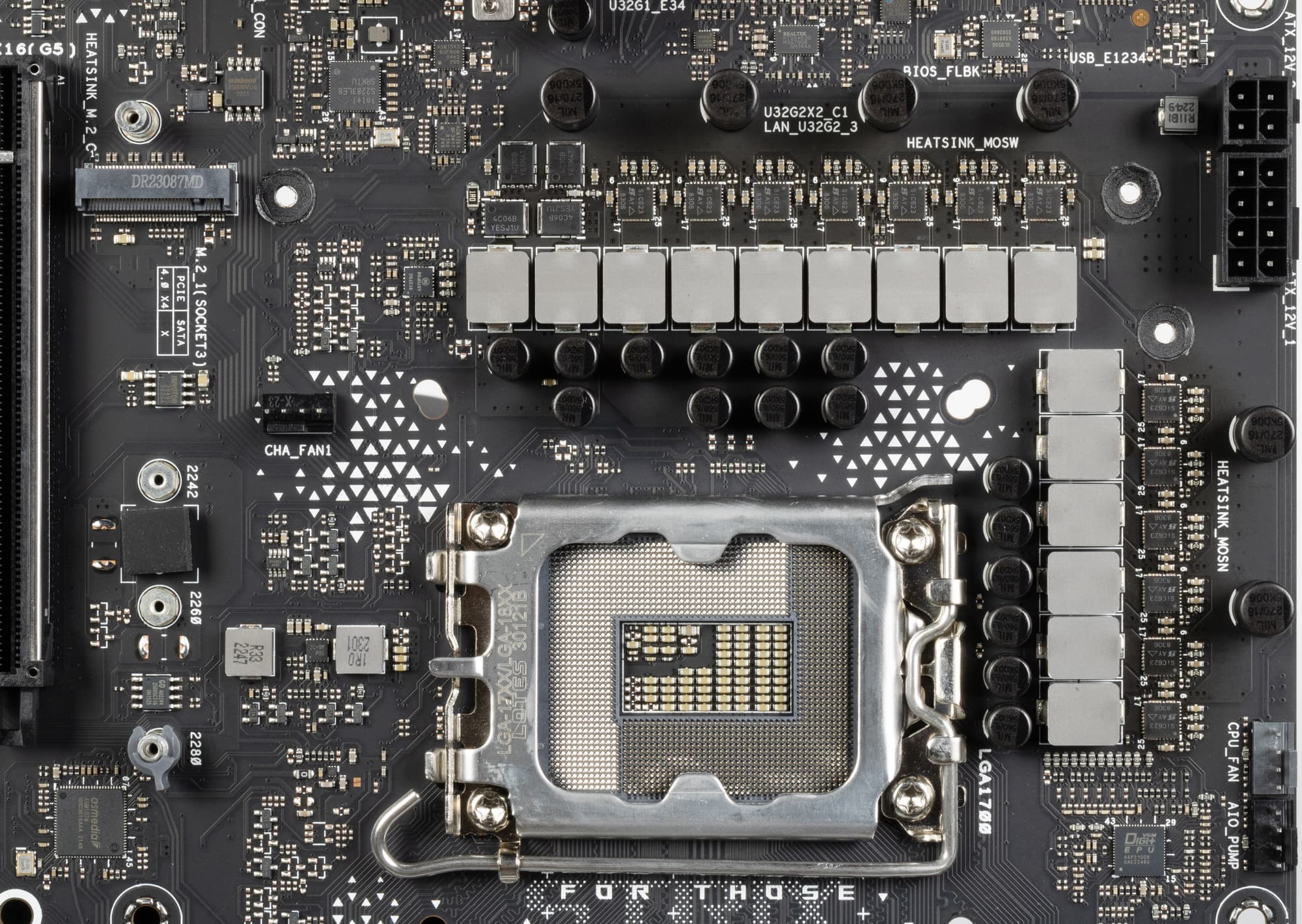

Схема питания процессора выполнена по схеме 2+16+1 (всего 19 фаз, 16 на VCore, 1 на iGPU и 2 на VCCIO).

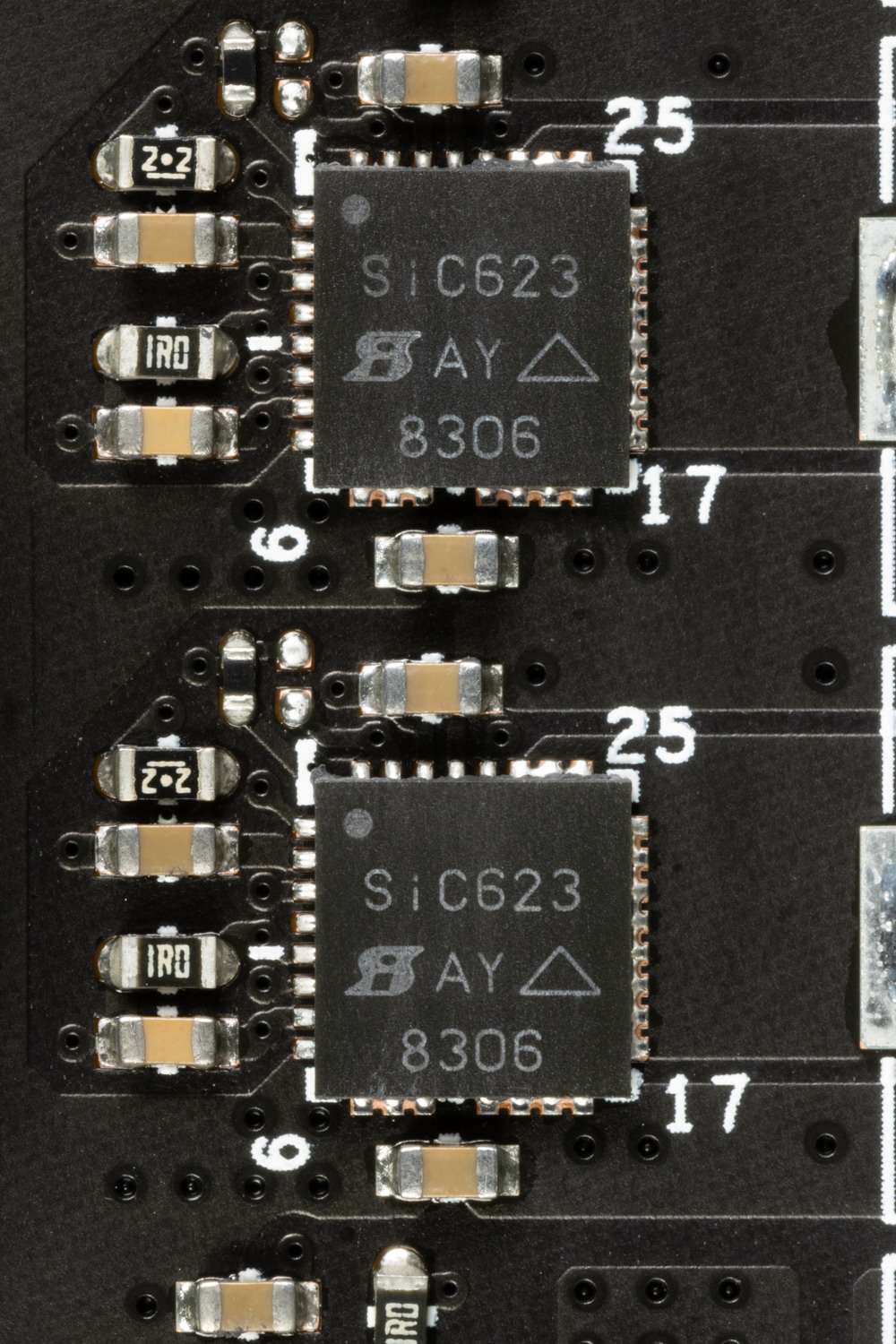

Каждый канал фазы имеет суперферритовый дроссель и DrMOS SiC623 (60A) от Vishay для VCore и встроенного графического ядра.

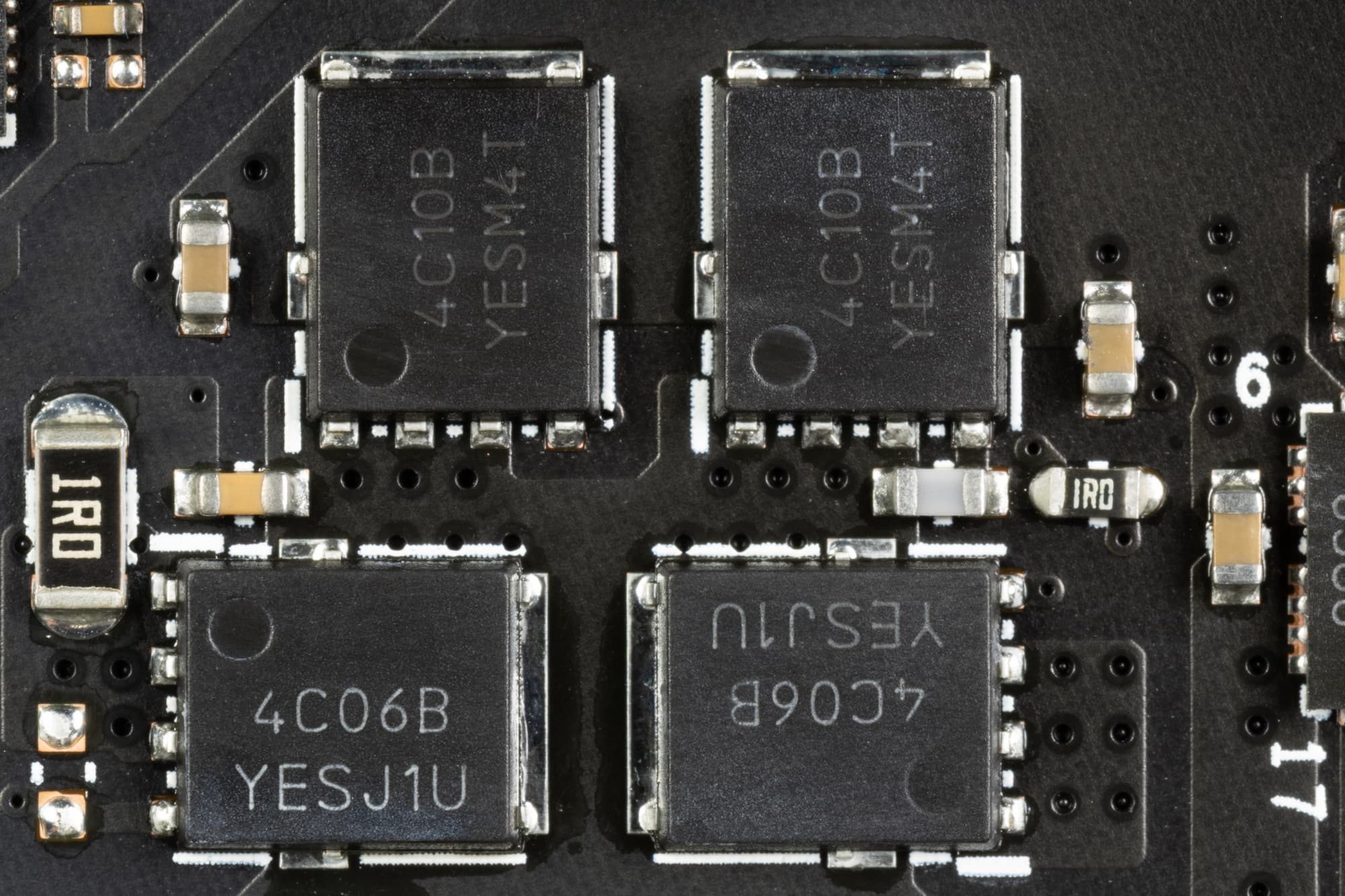

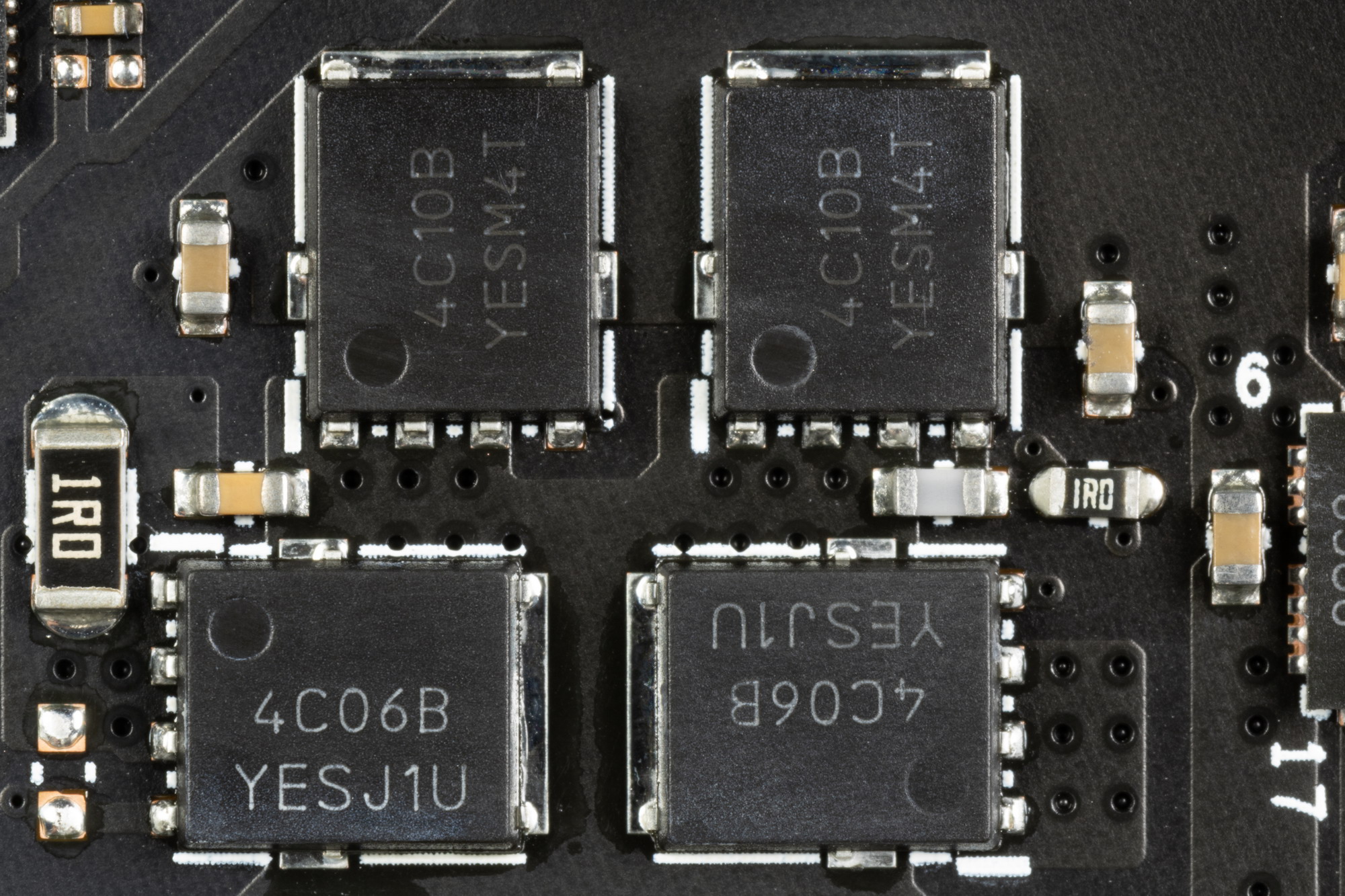

и набор полевых МОП-транзисторов 4C10B/4C06B от On Semi для VCCIO на 46А.

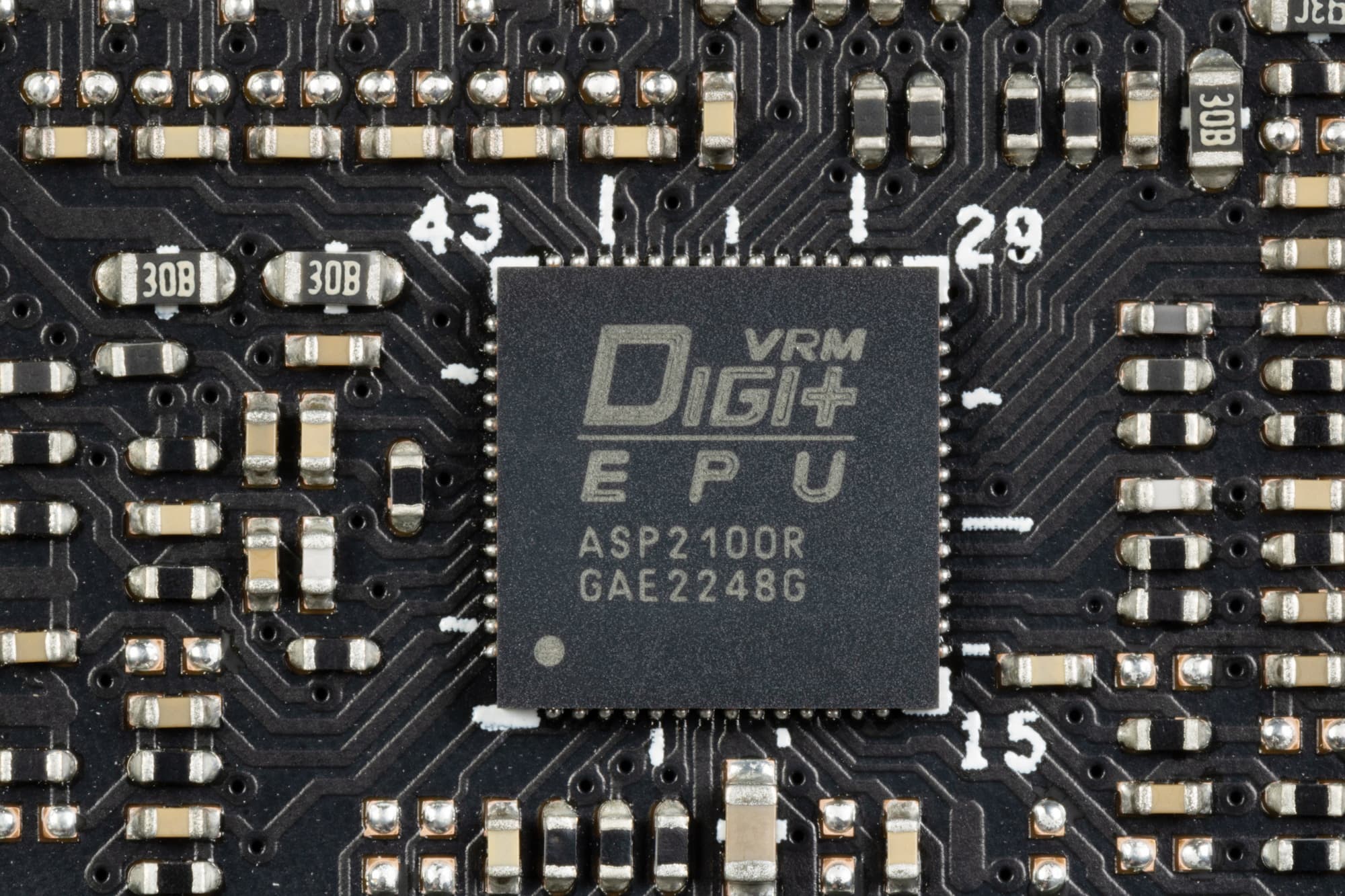

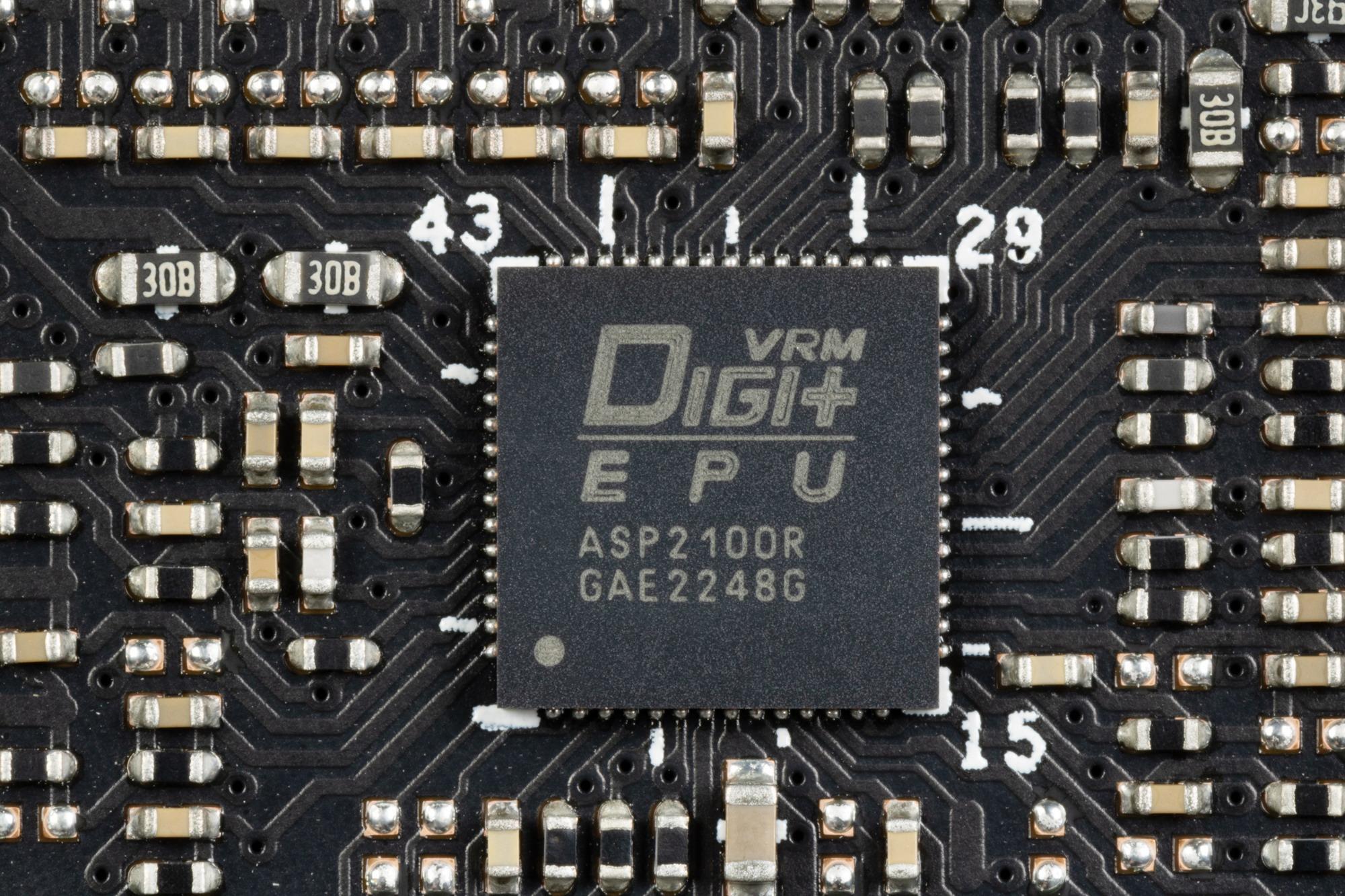

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.

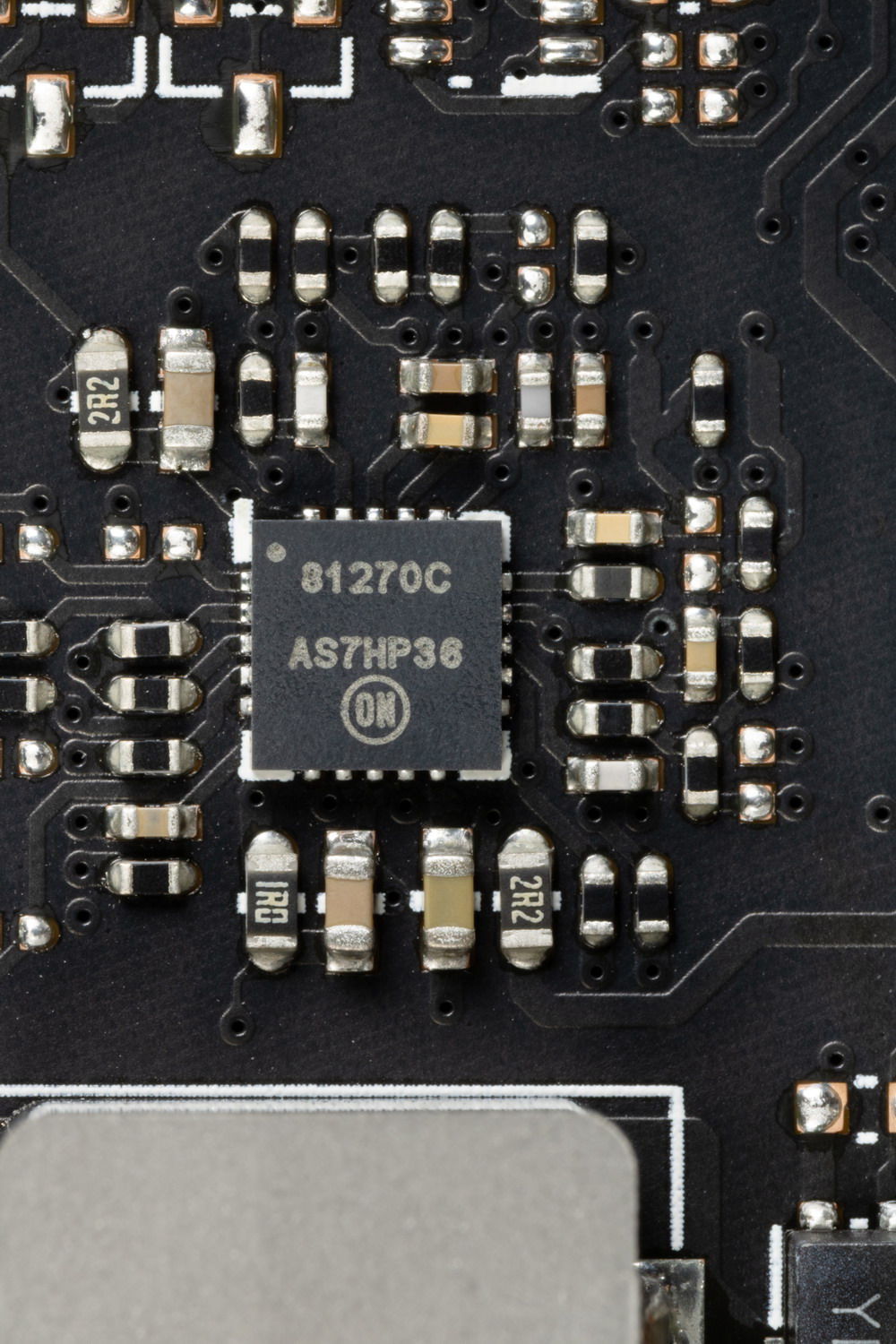

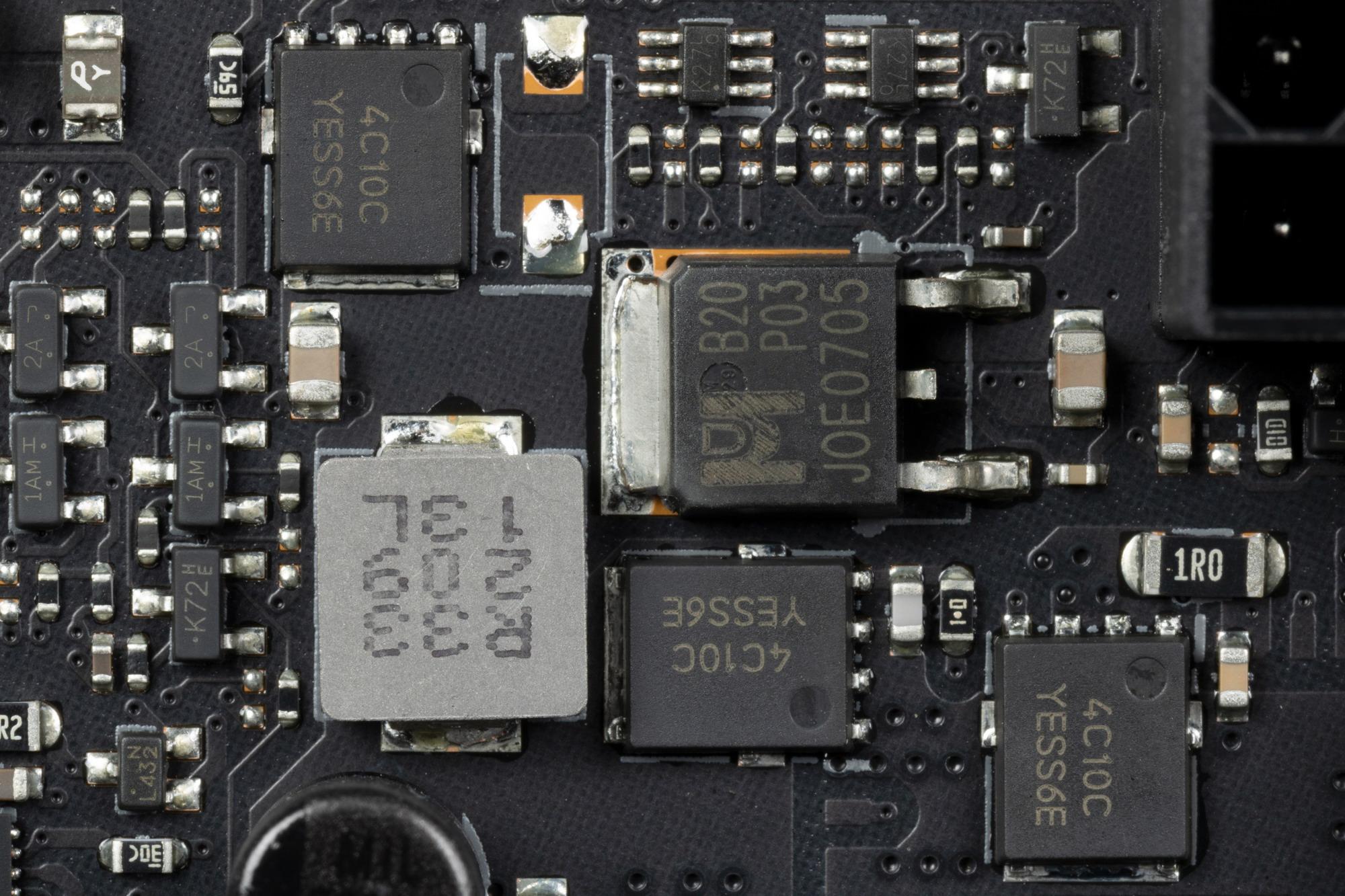

Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.
Питание VCCSA имеет намного более простую однофазную схему.

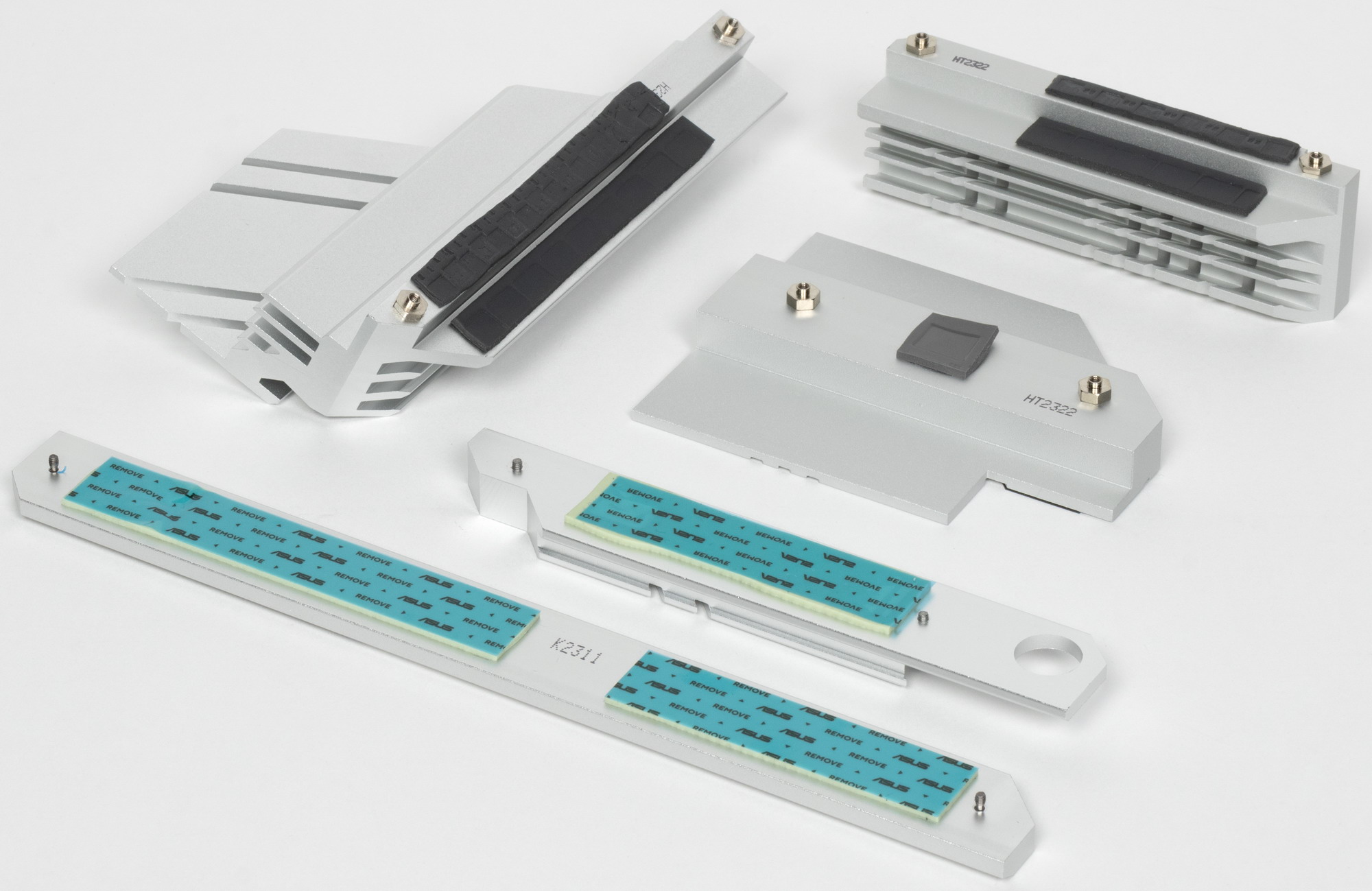

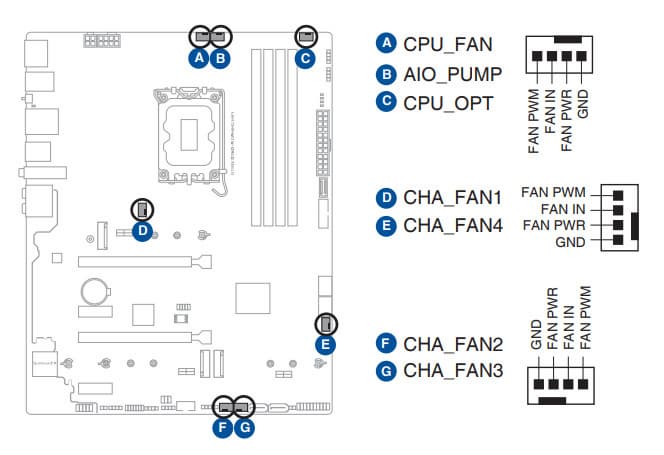

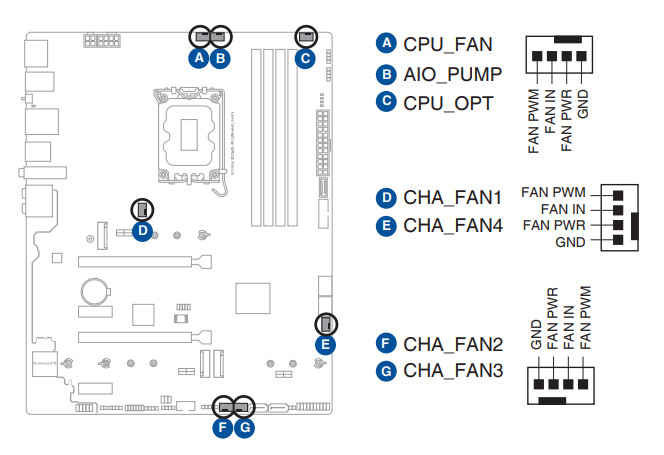

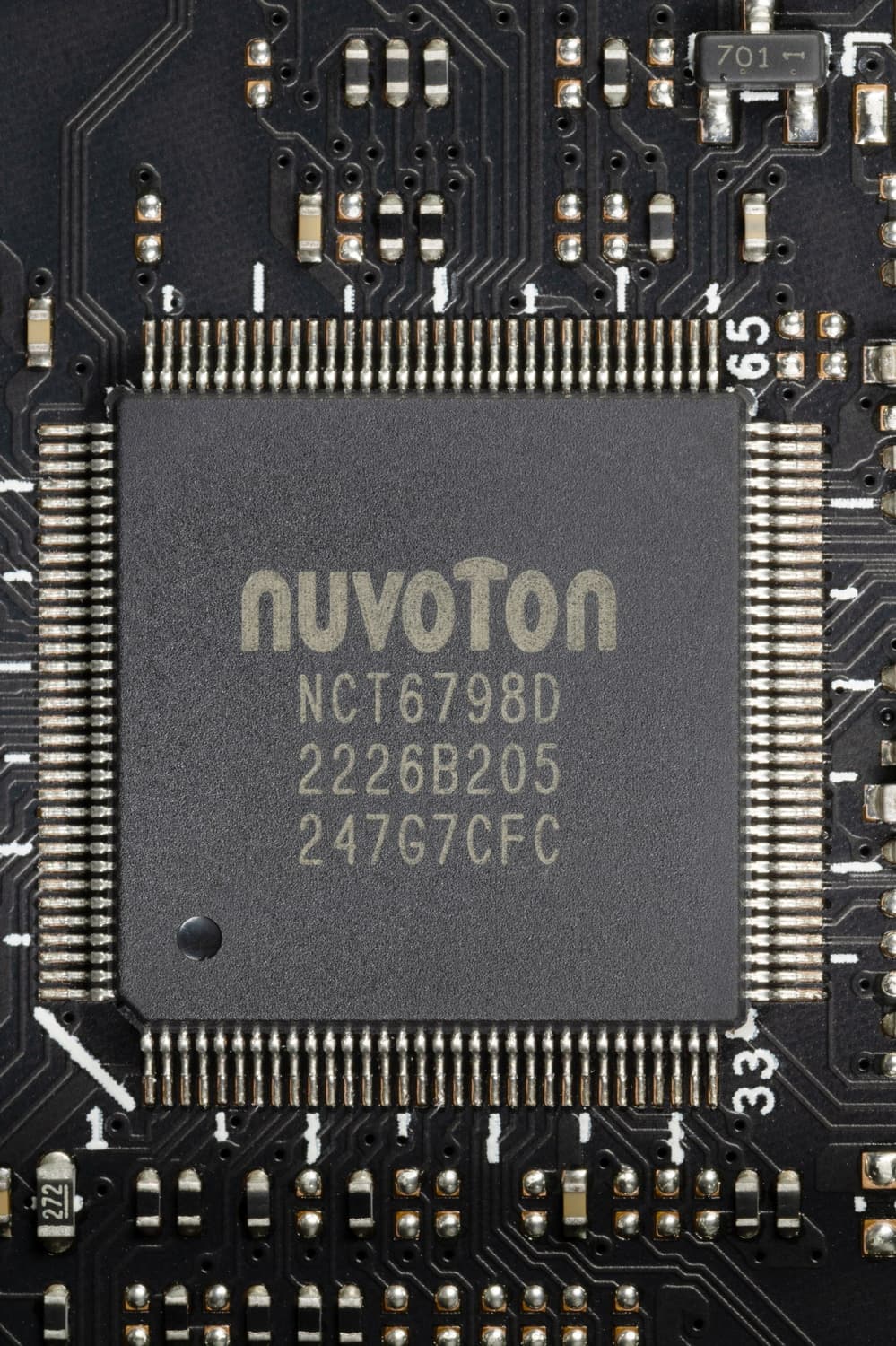

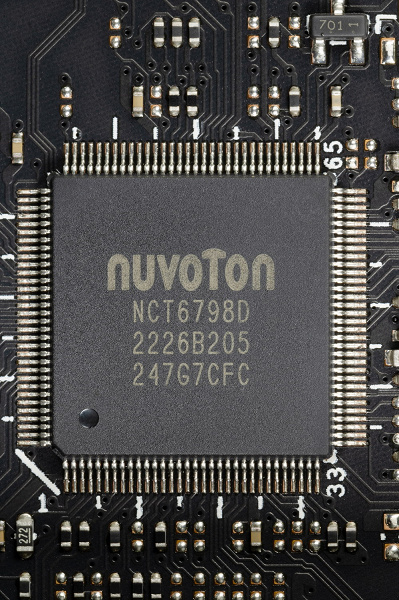

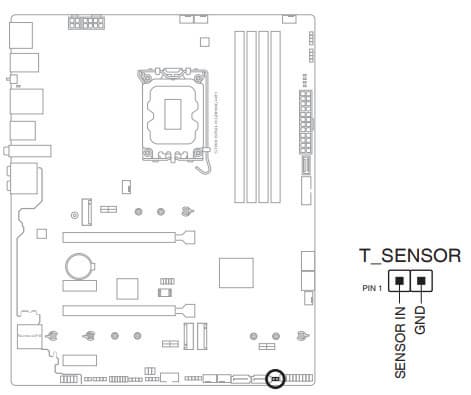

Теперь про охлаждение.

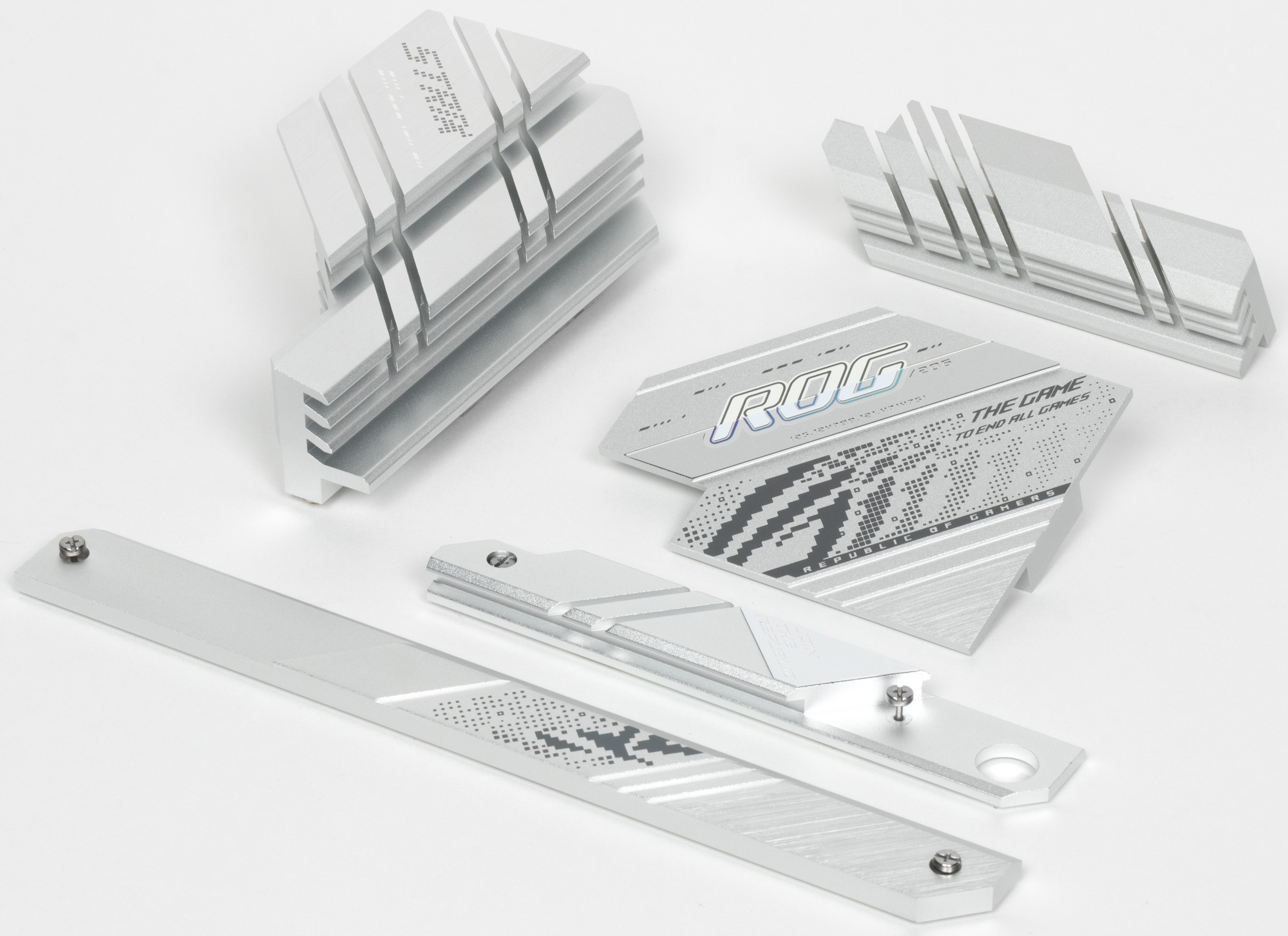

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

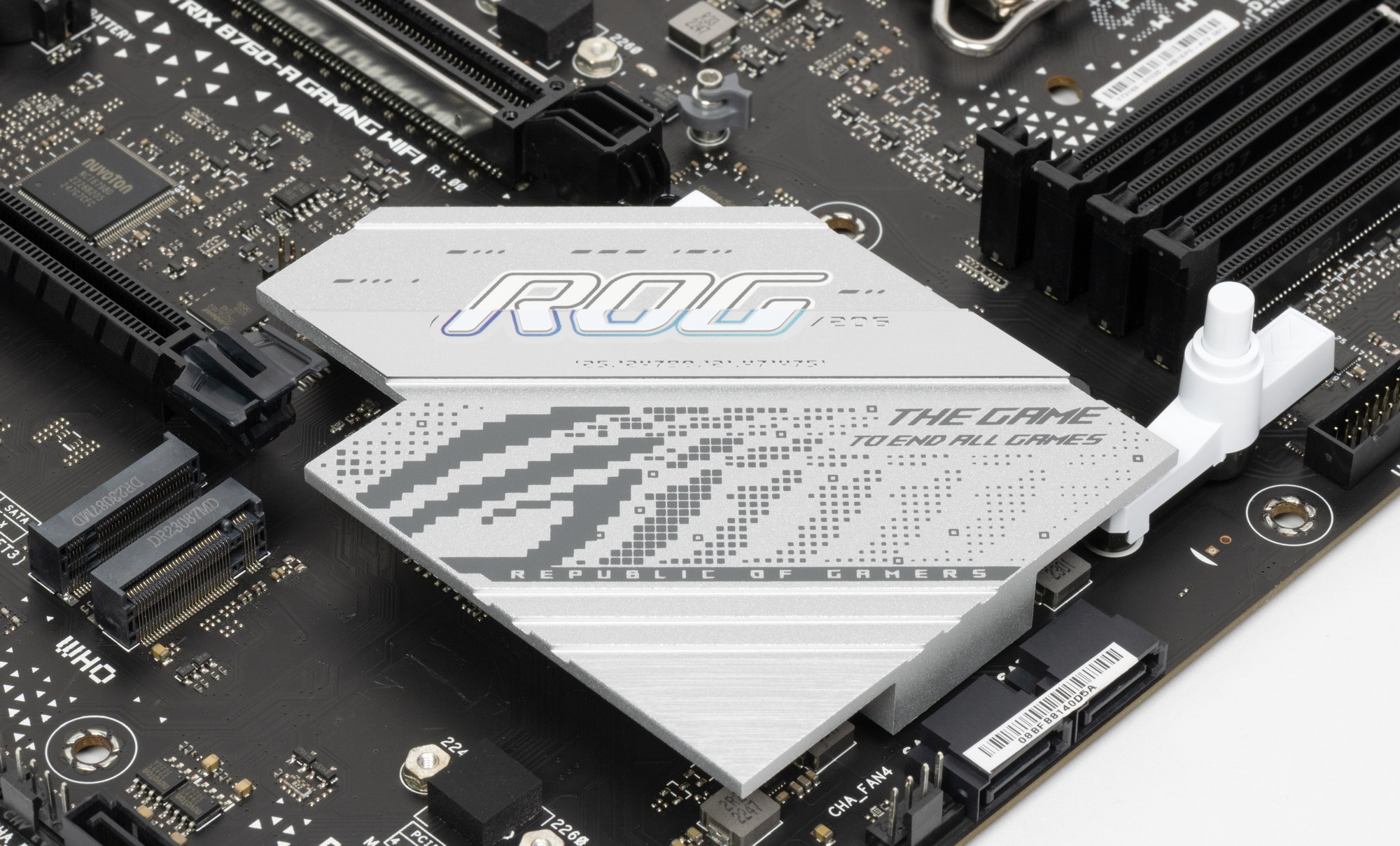

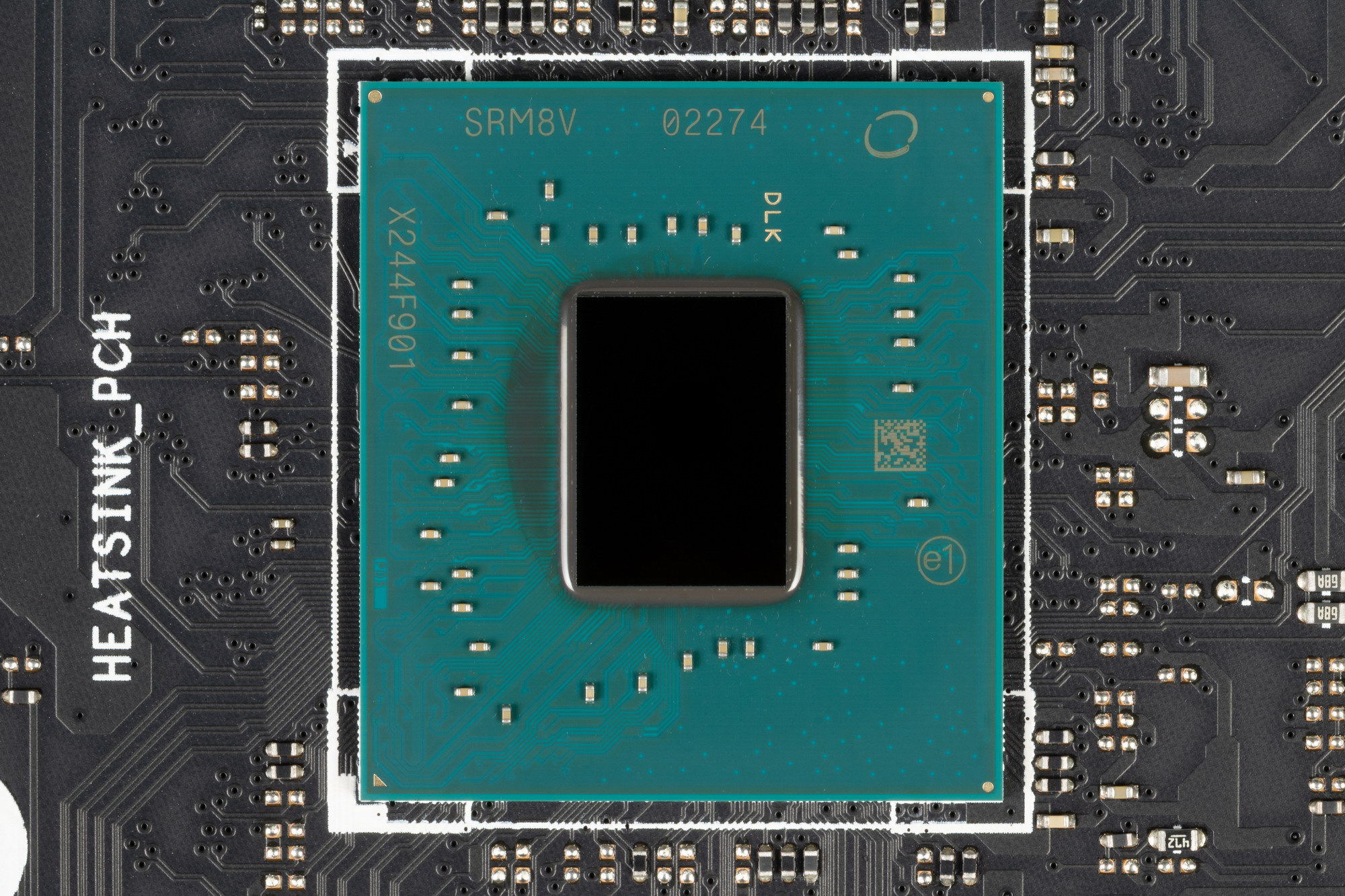

Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, все M.2 слоты имеют охлаждение, при этом М.2_1 – отдельный свой радиатор, а также имеется маленький радиатор для охлаждения оборотной стороны модуля. М.2_2 и М.2_3 обладают общим радиатором.

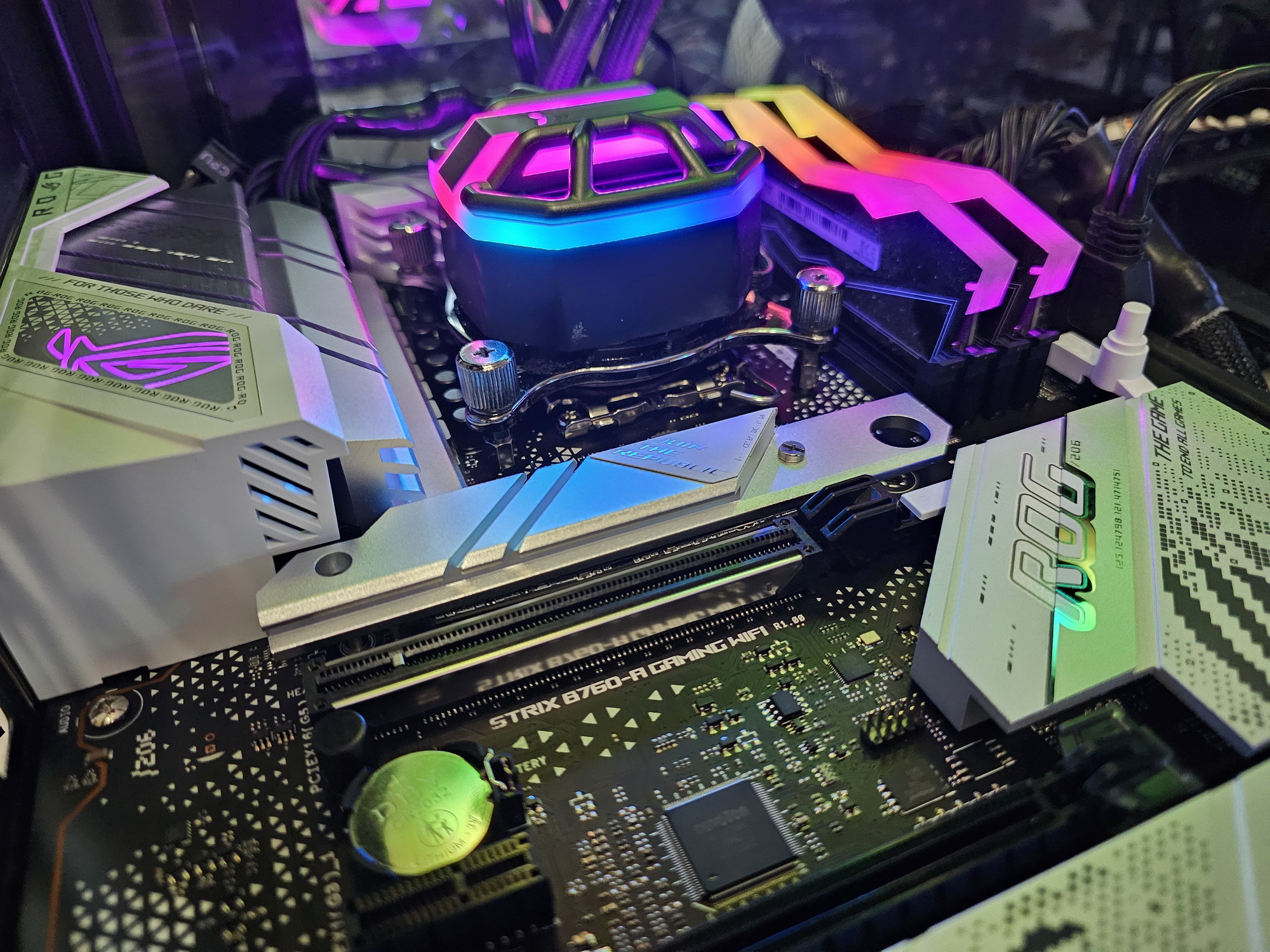

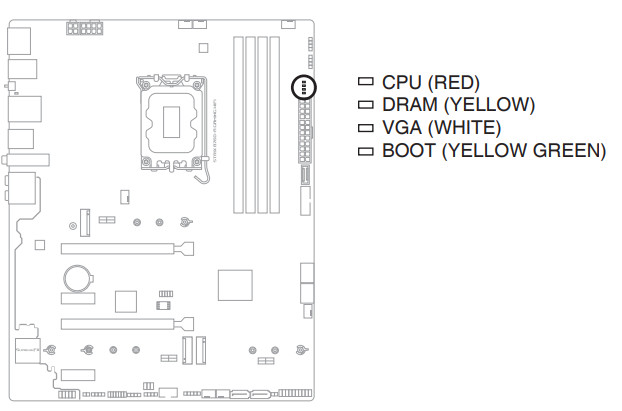

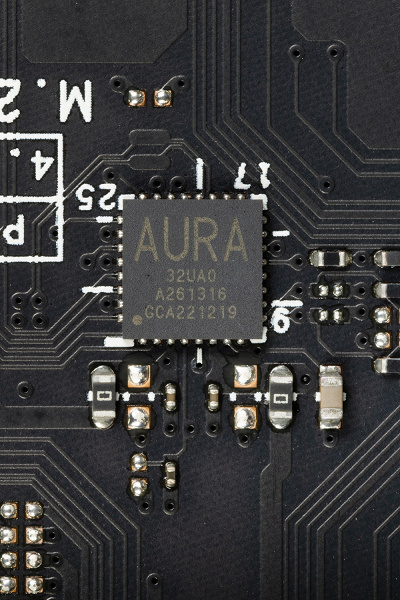

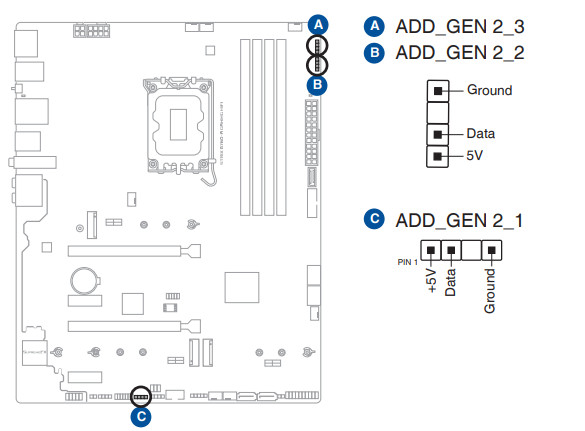

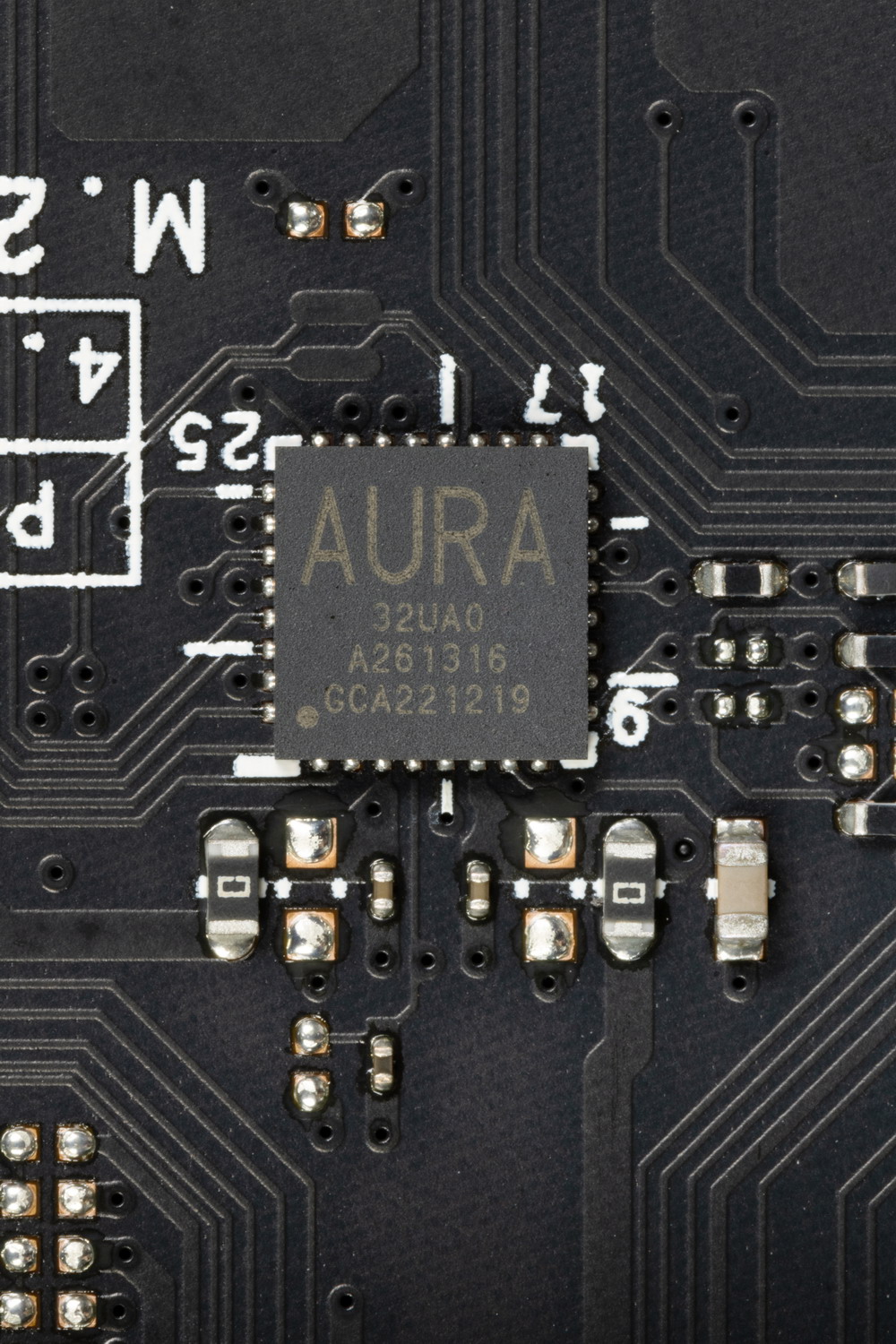

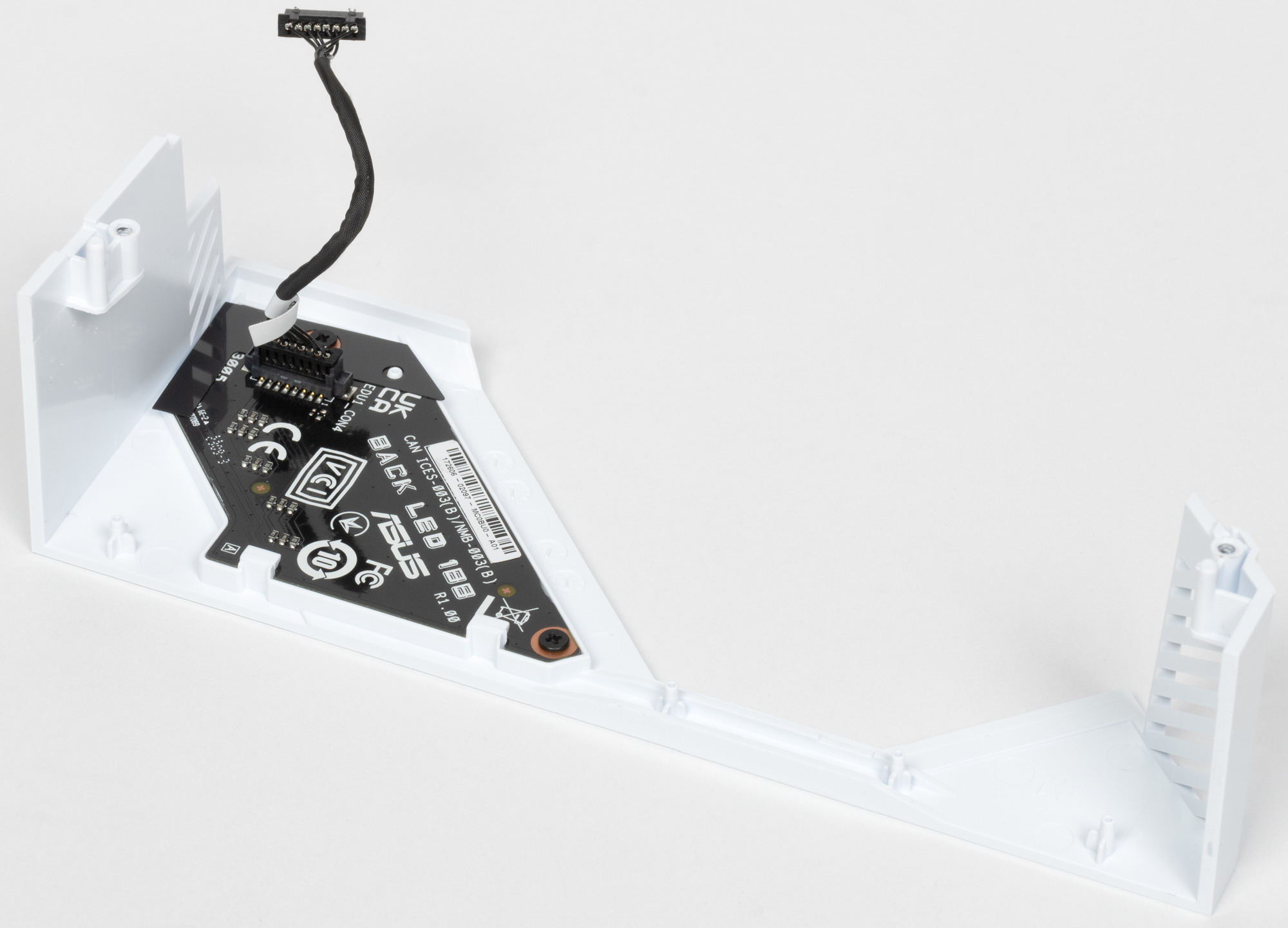

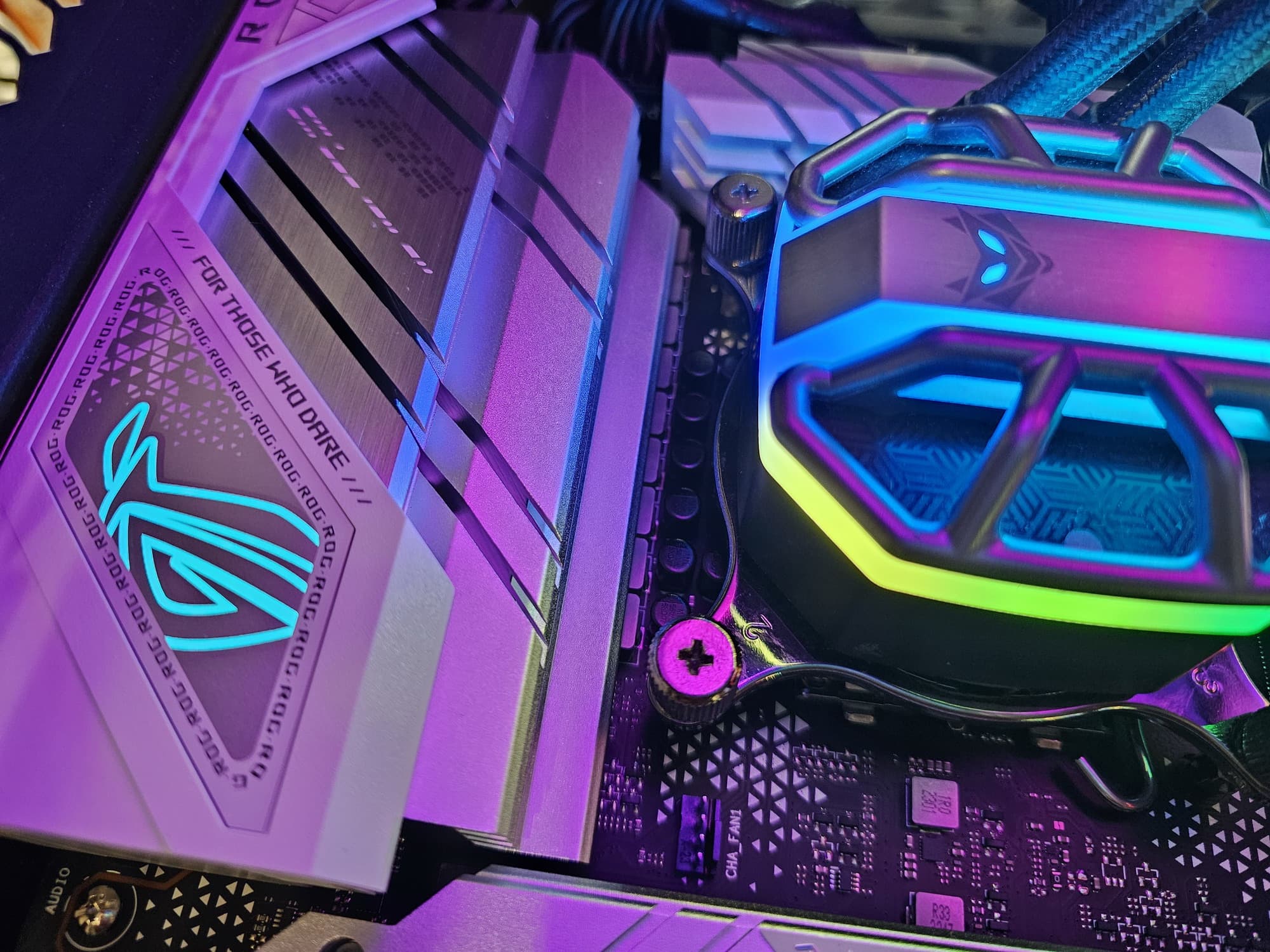

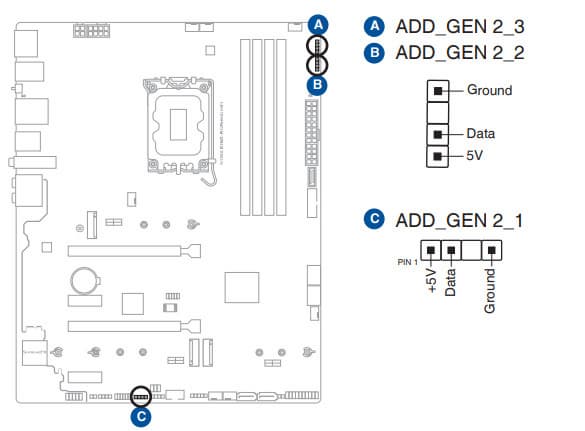

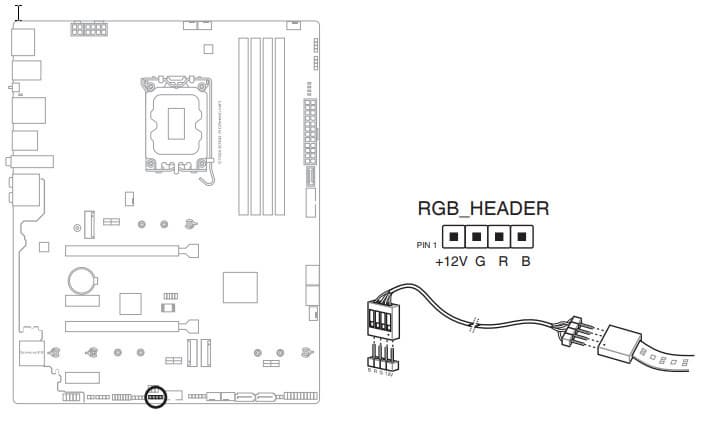

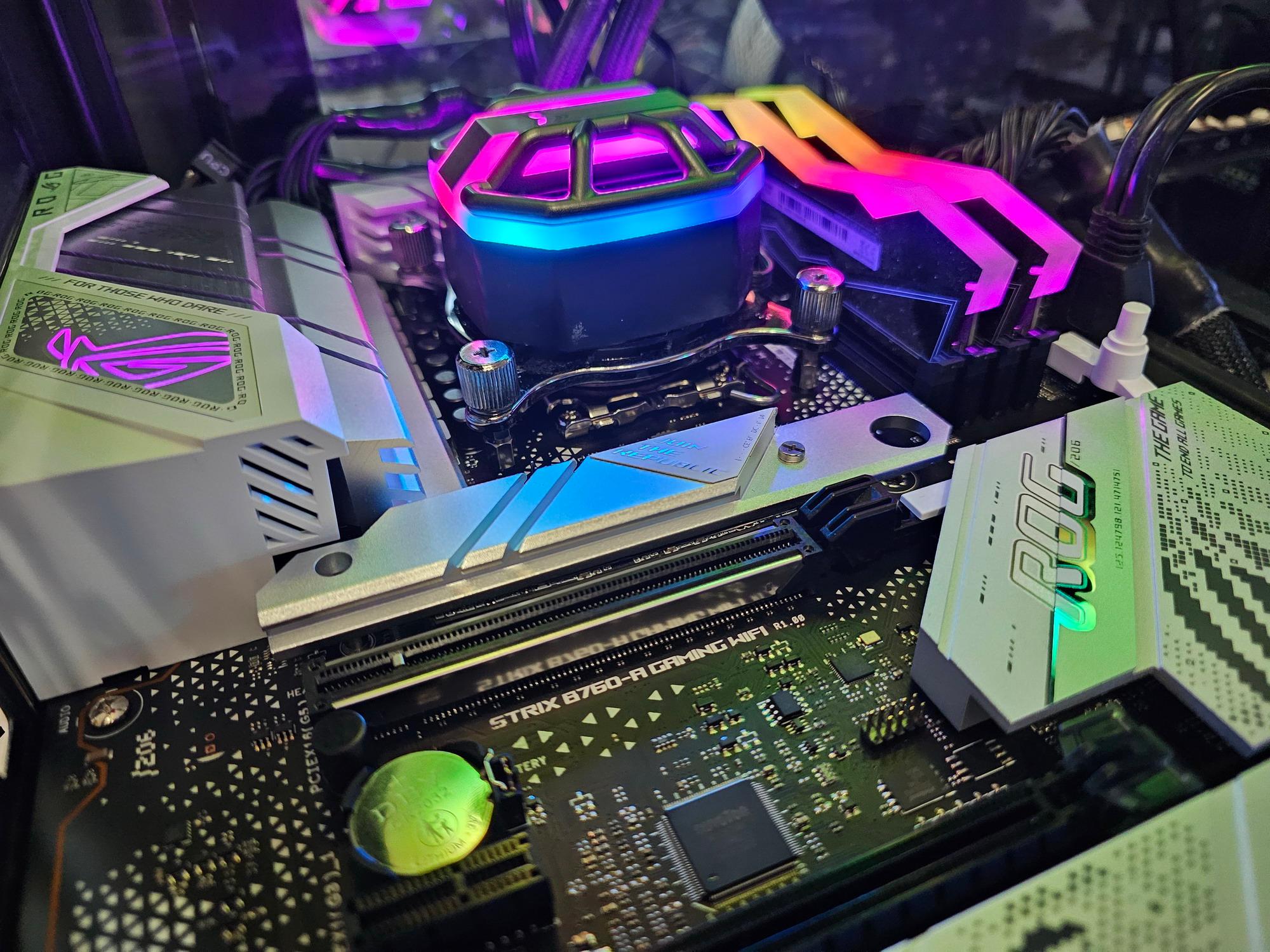

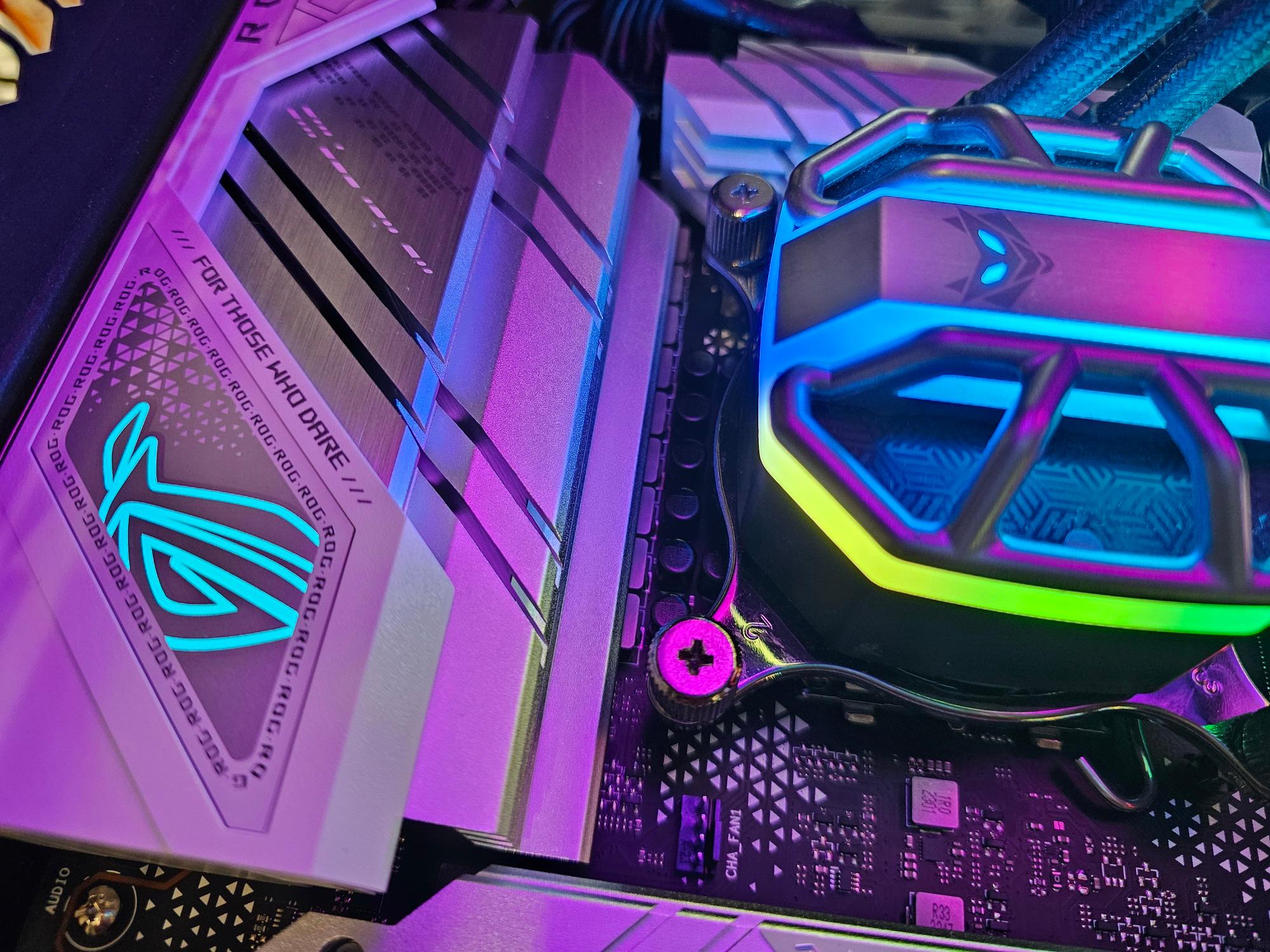

Подсветка
Программное обеспечение под Windows

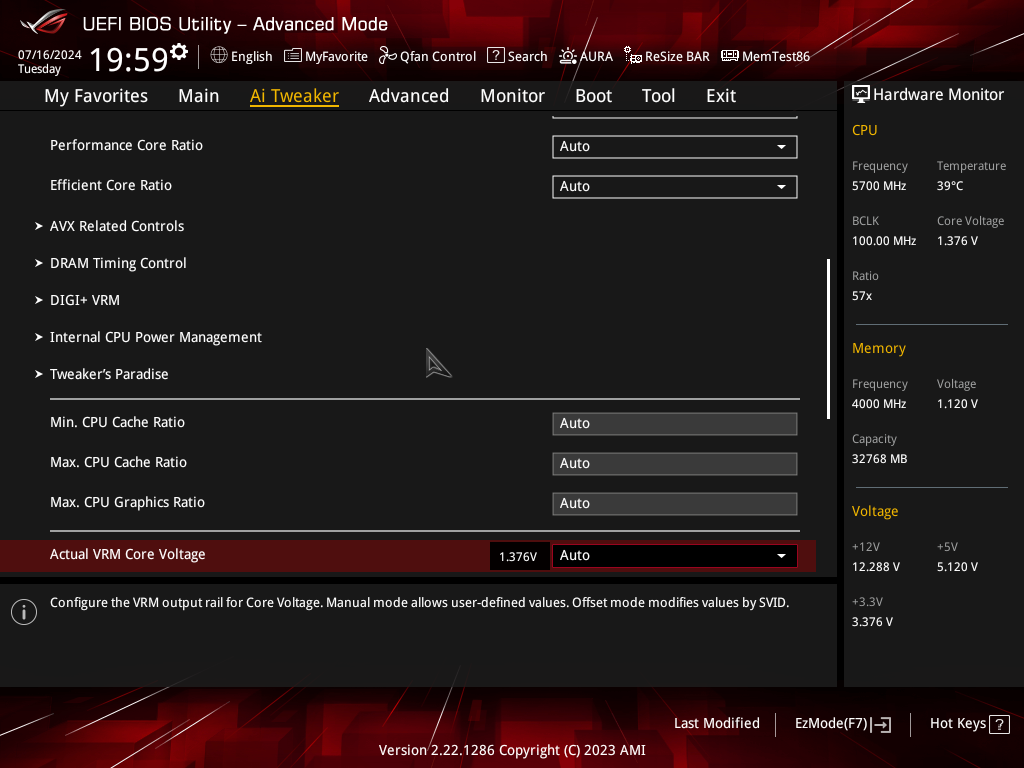

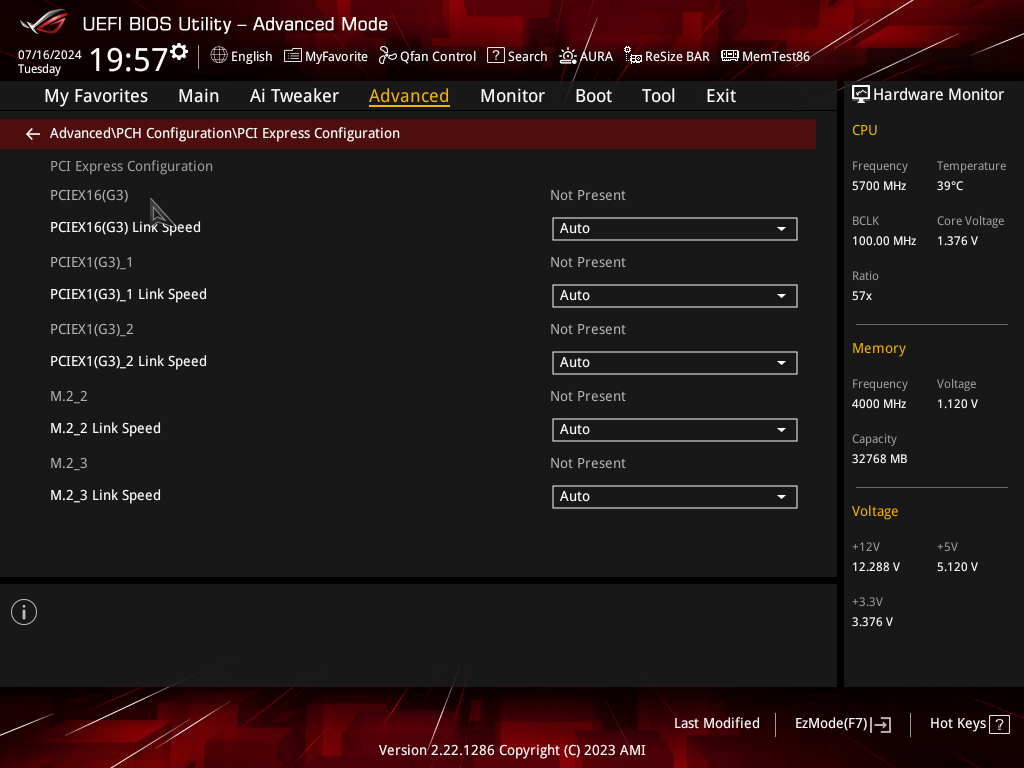

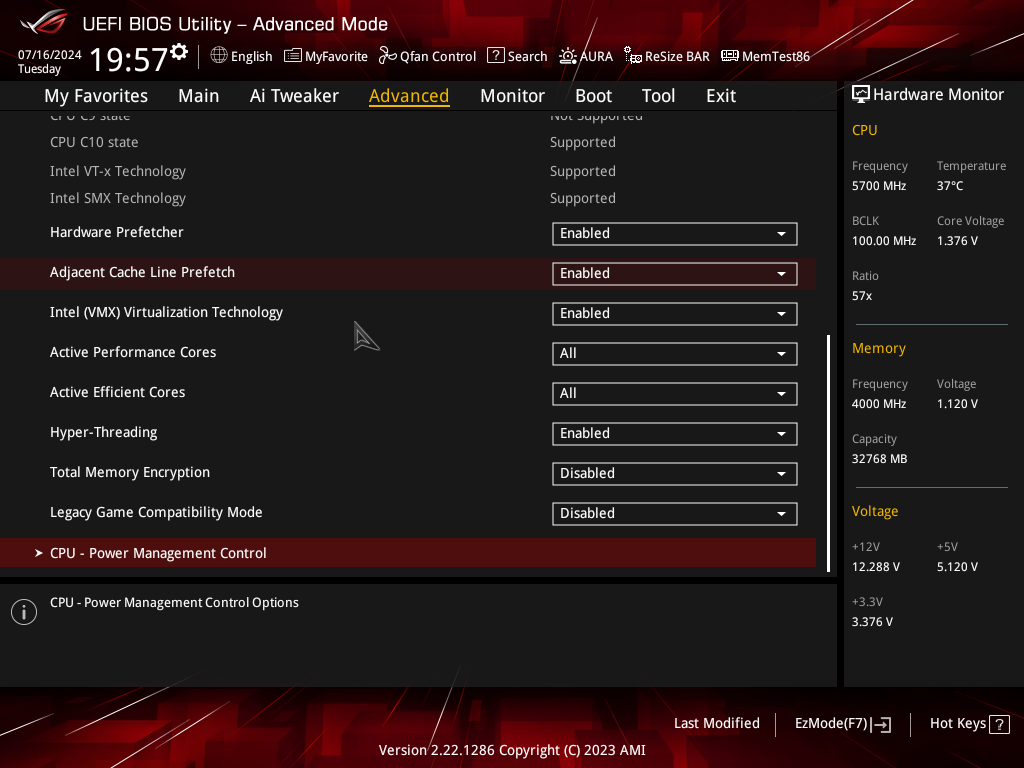

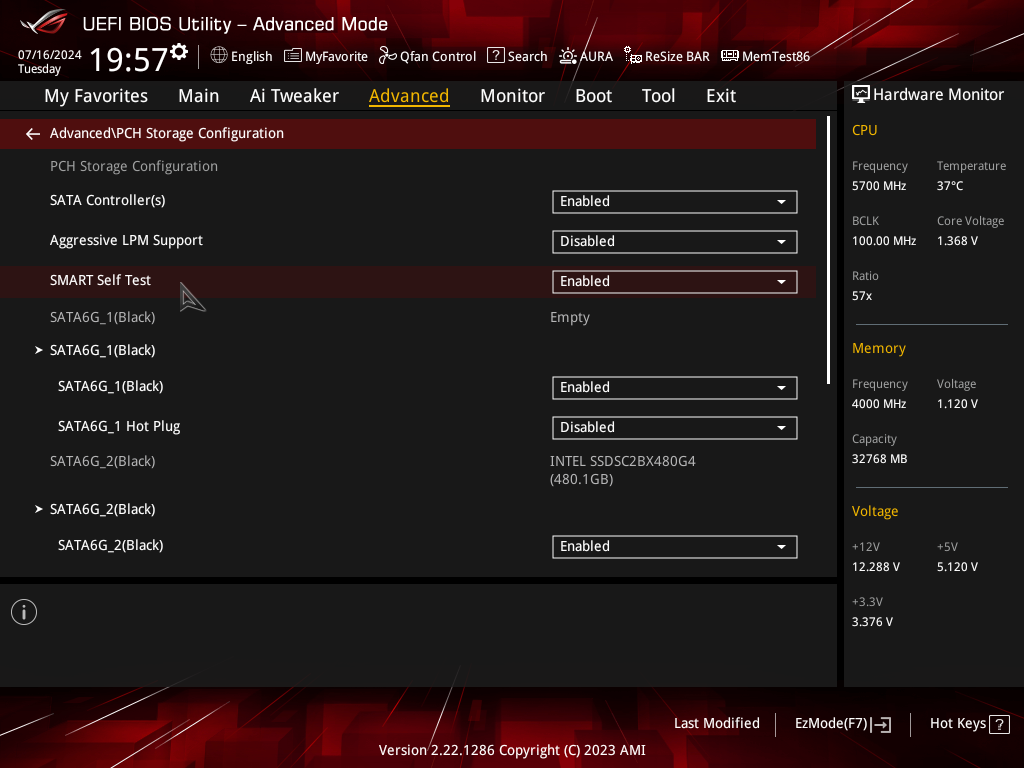

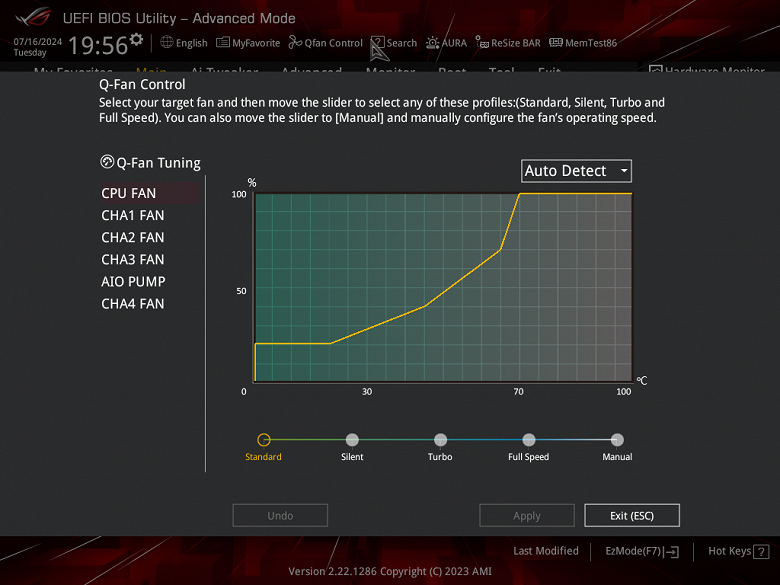

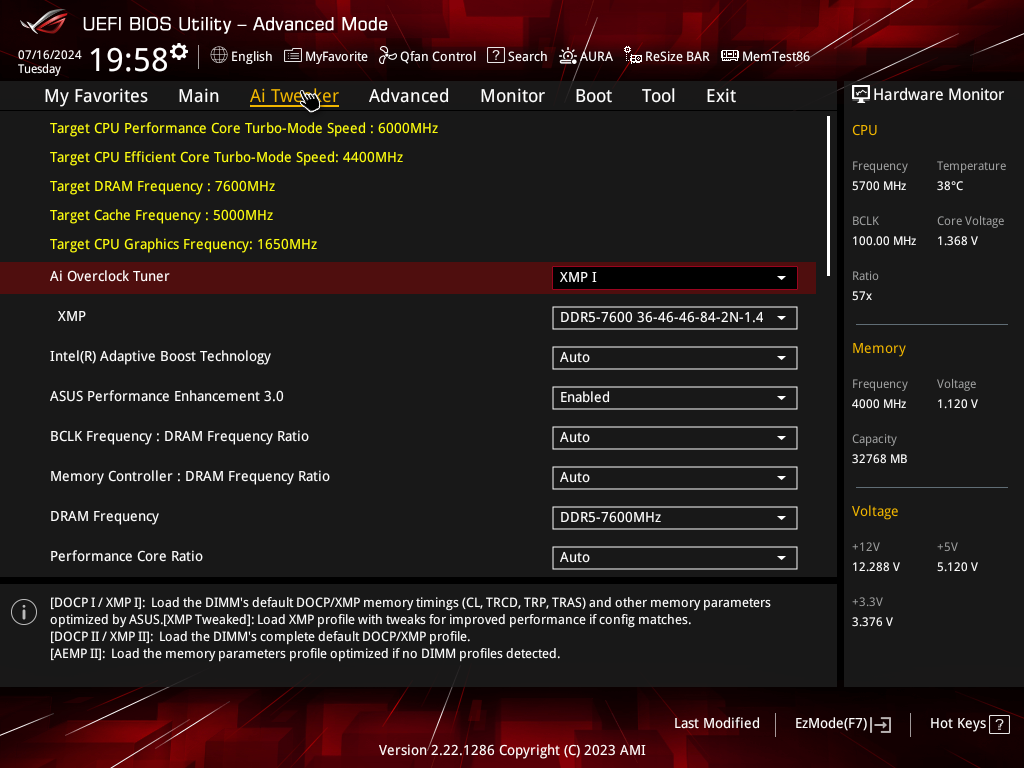

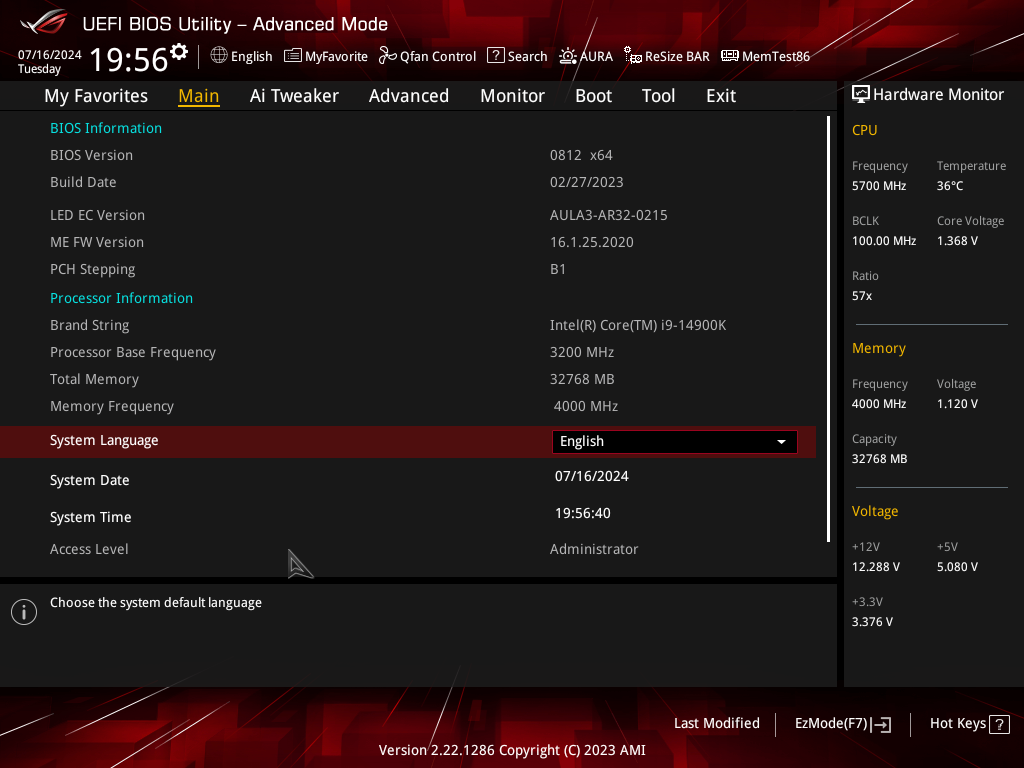

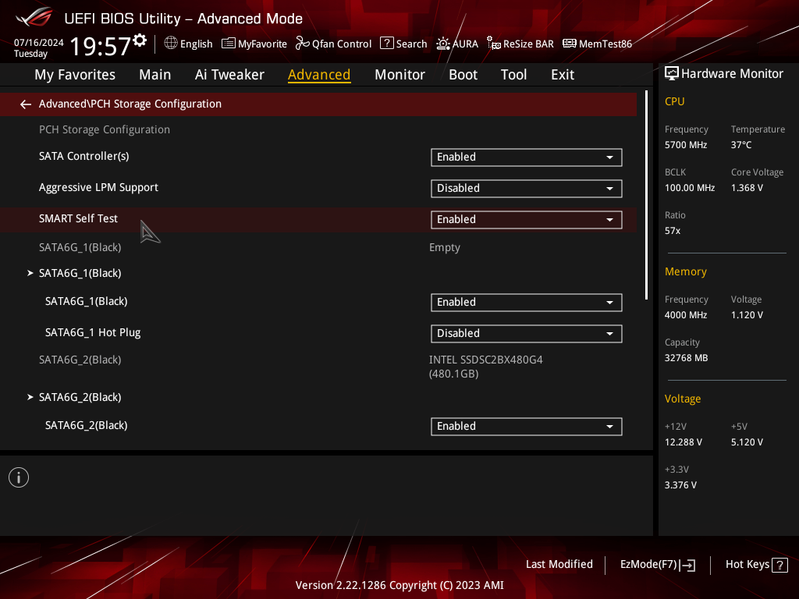

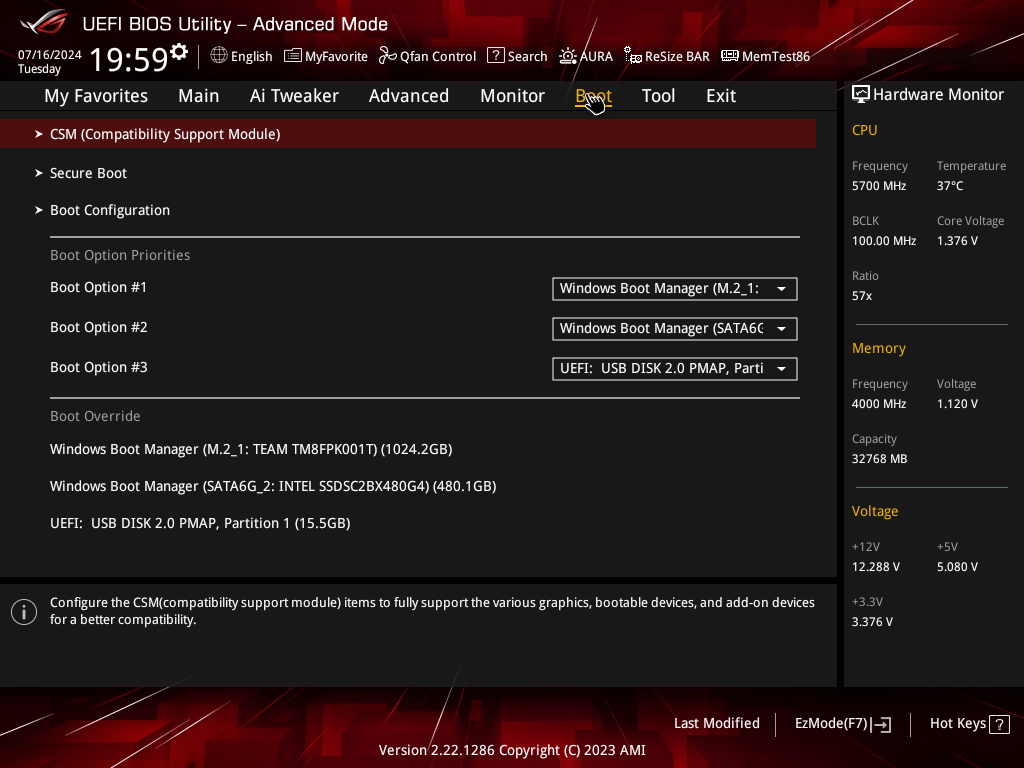

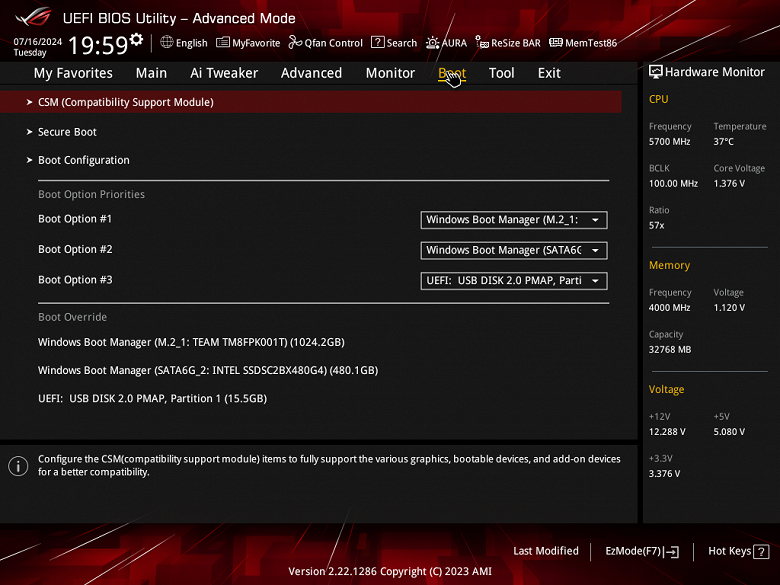

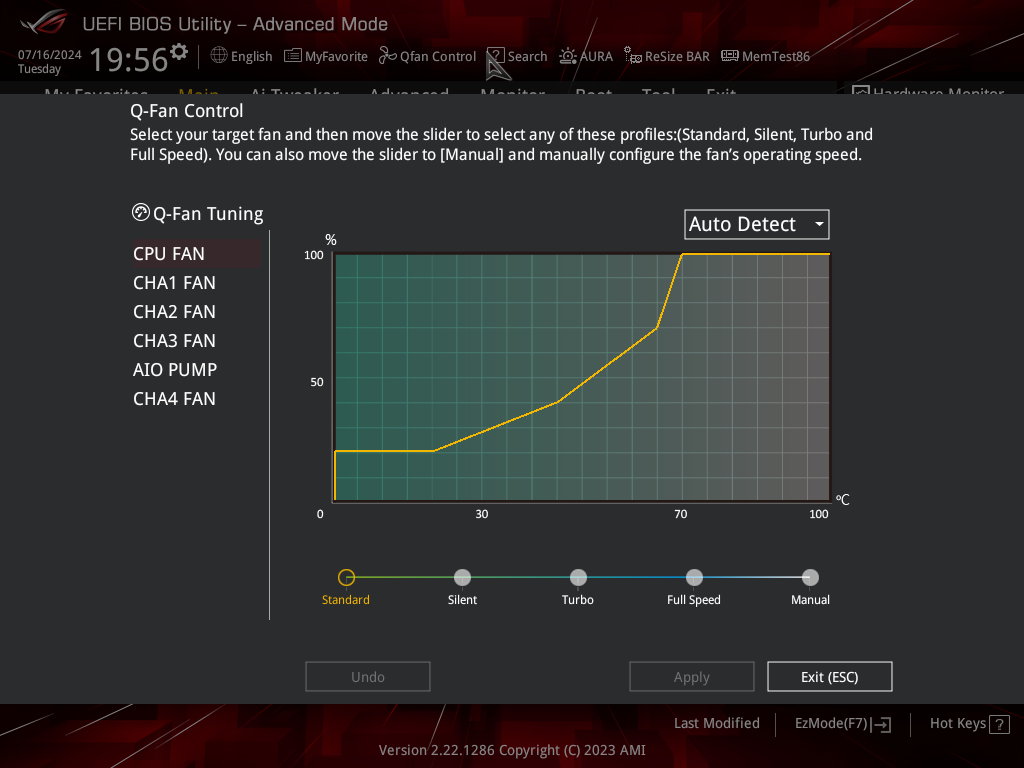

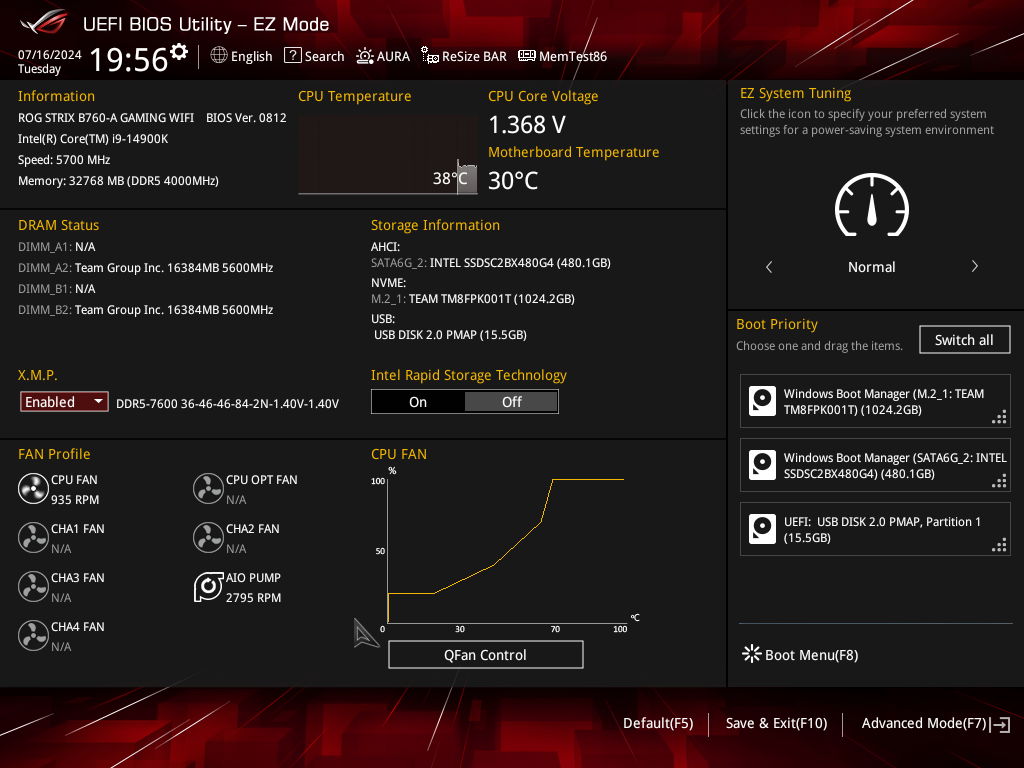

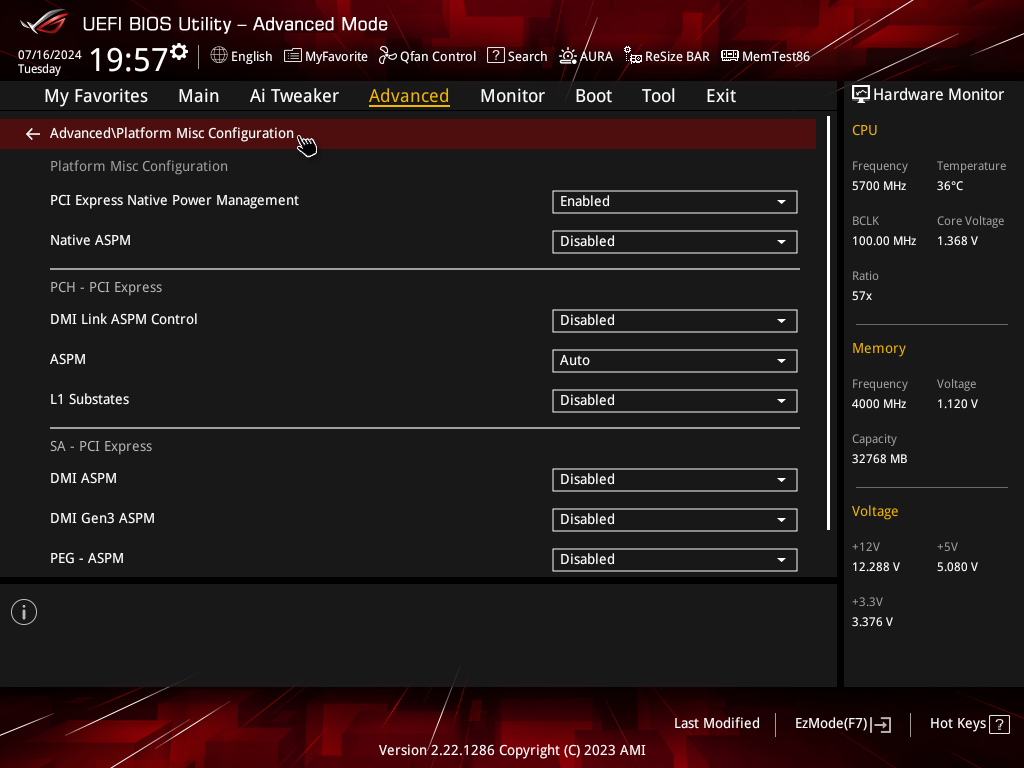

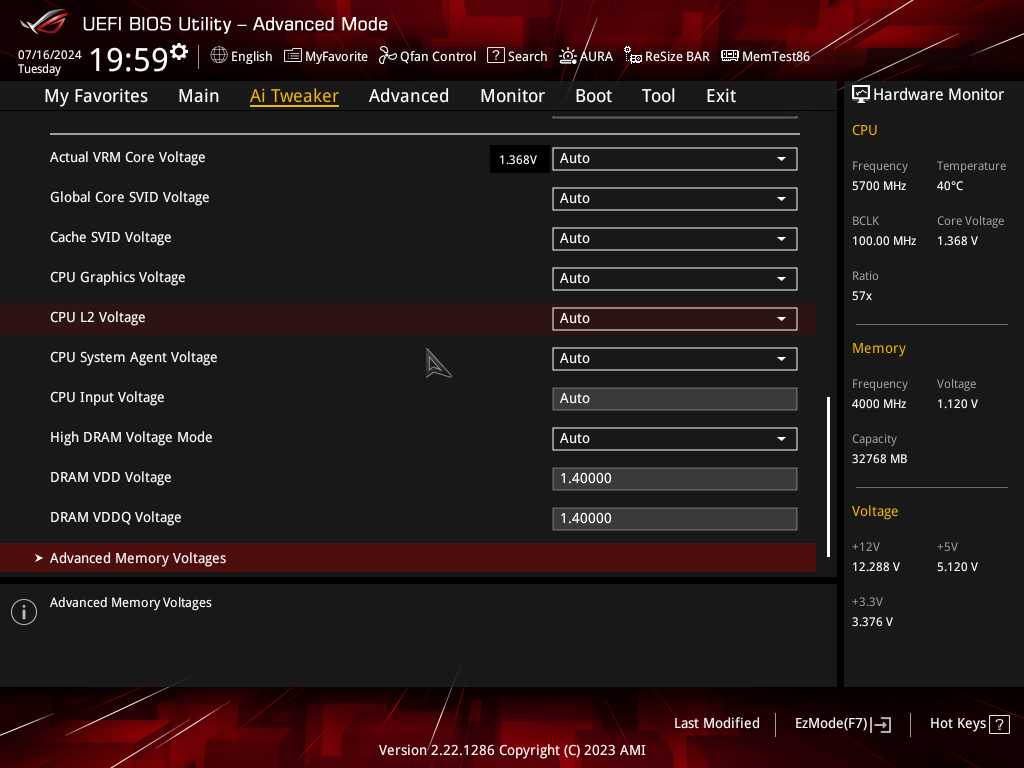

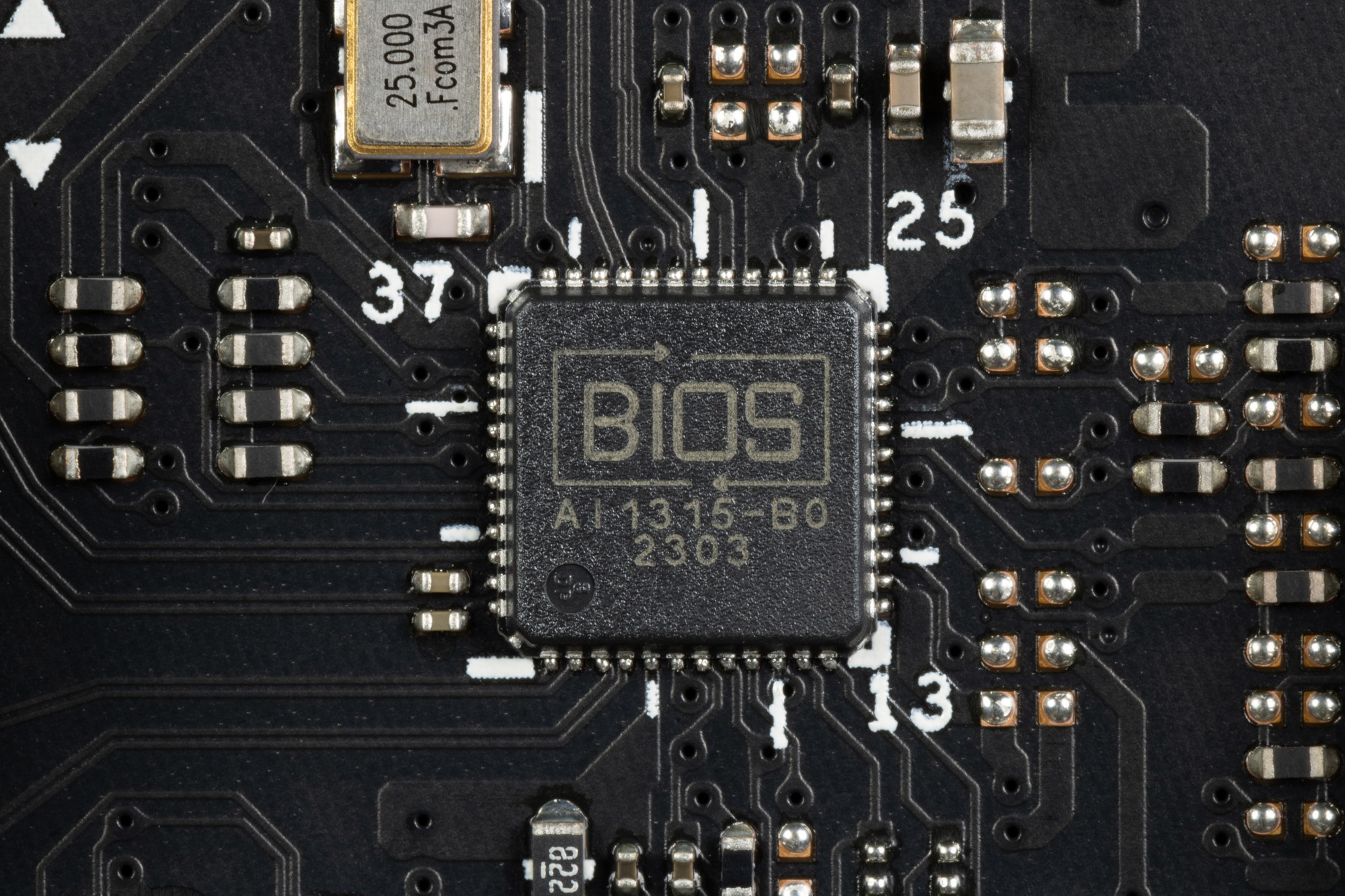

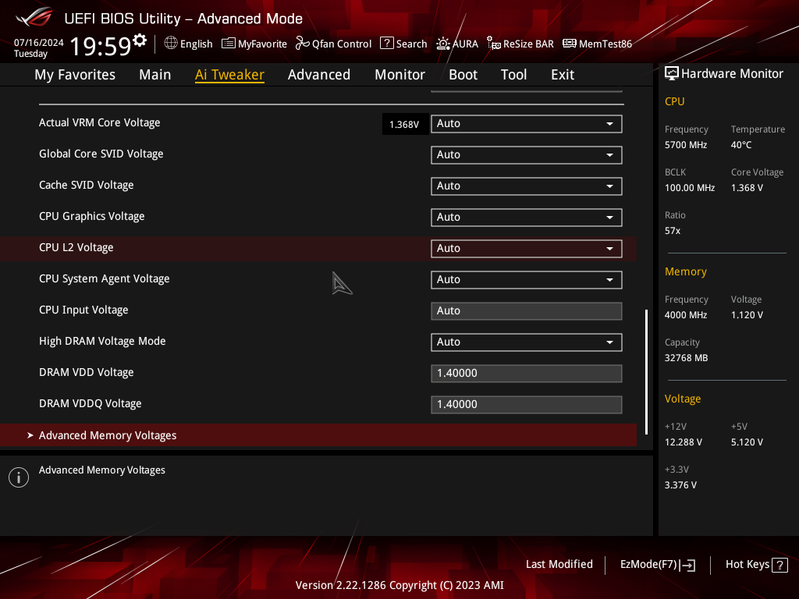

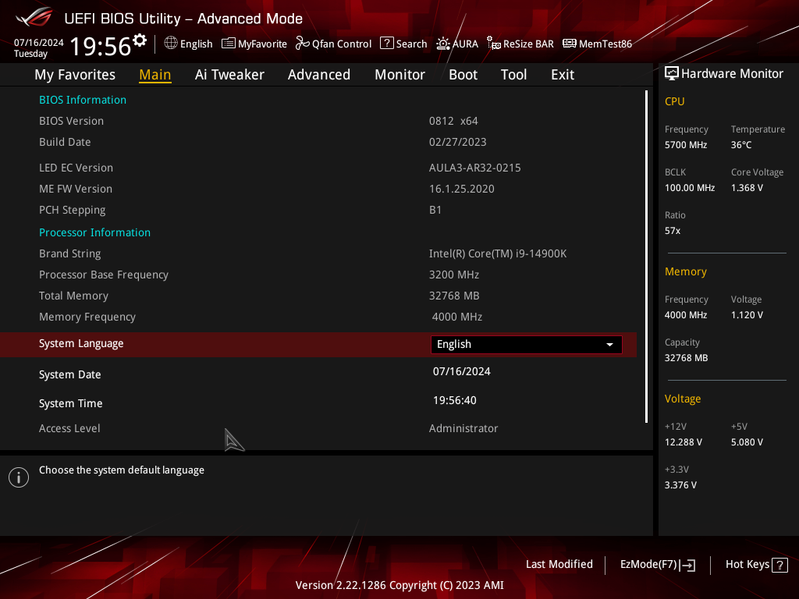

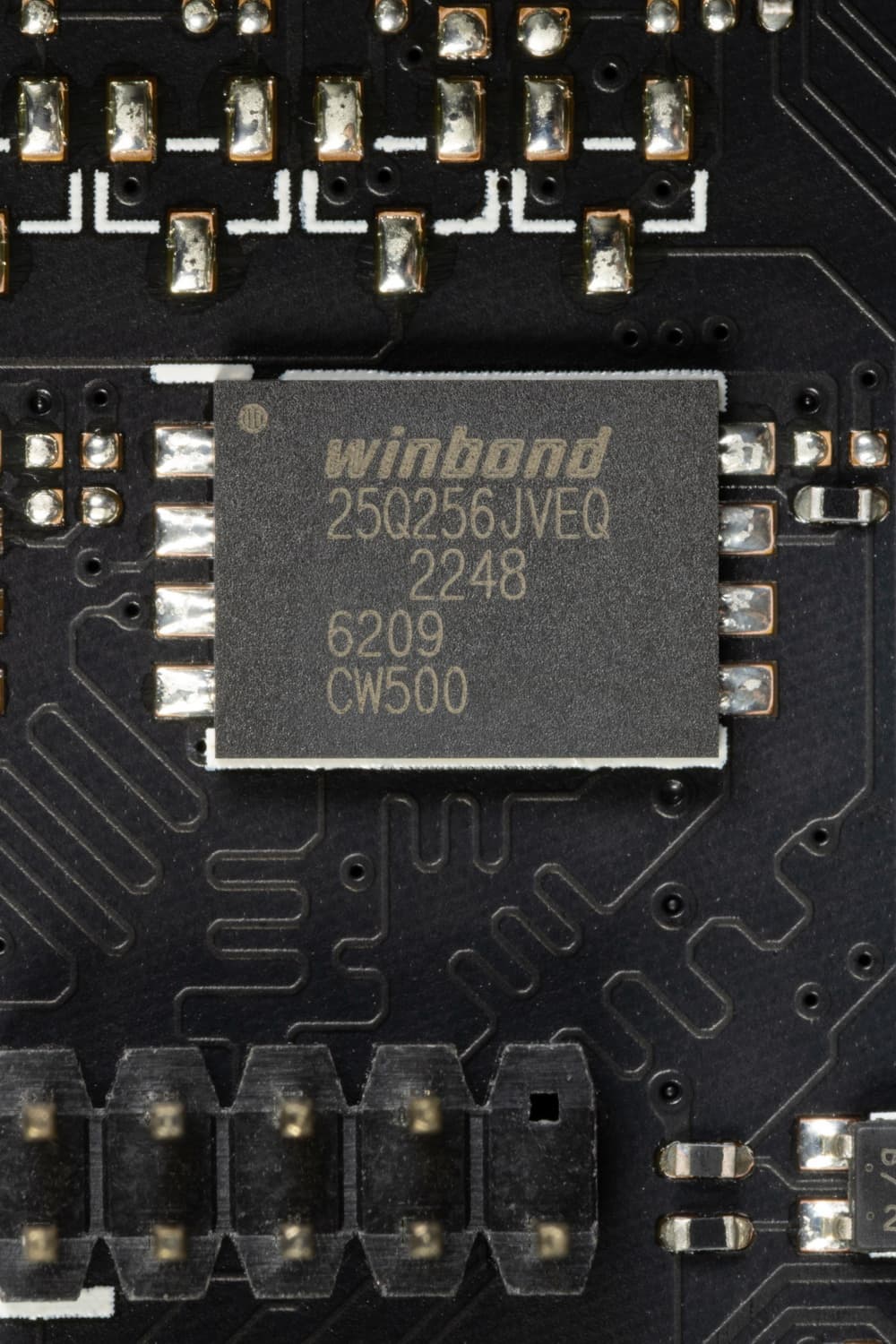

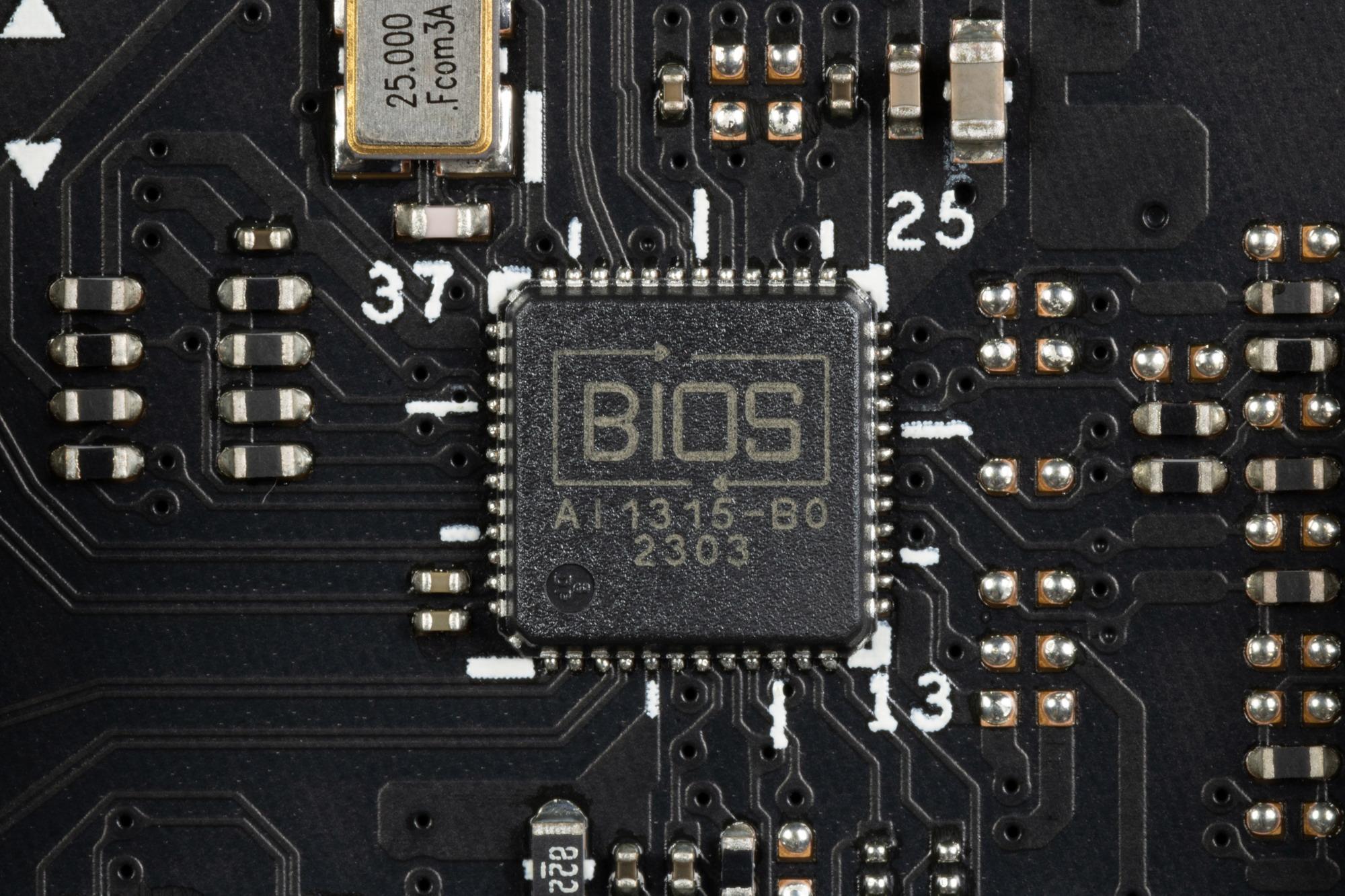

Настройки BIOS

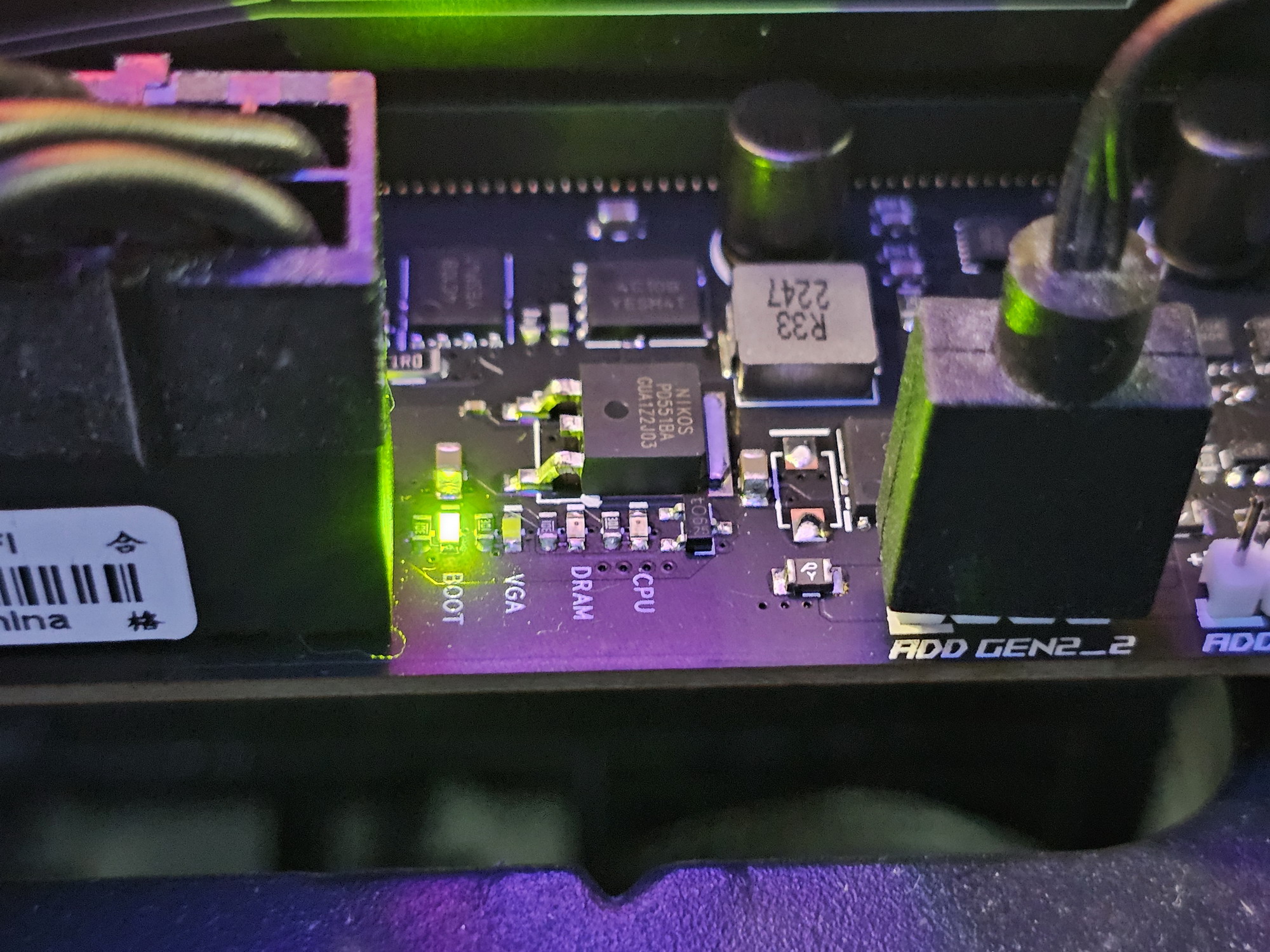

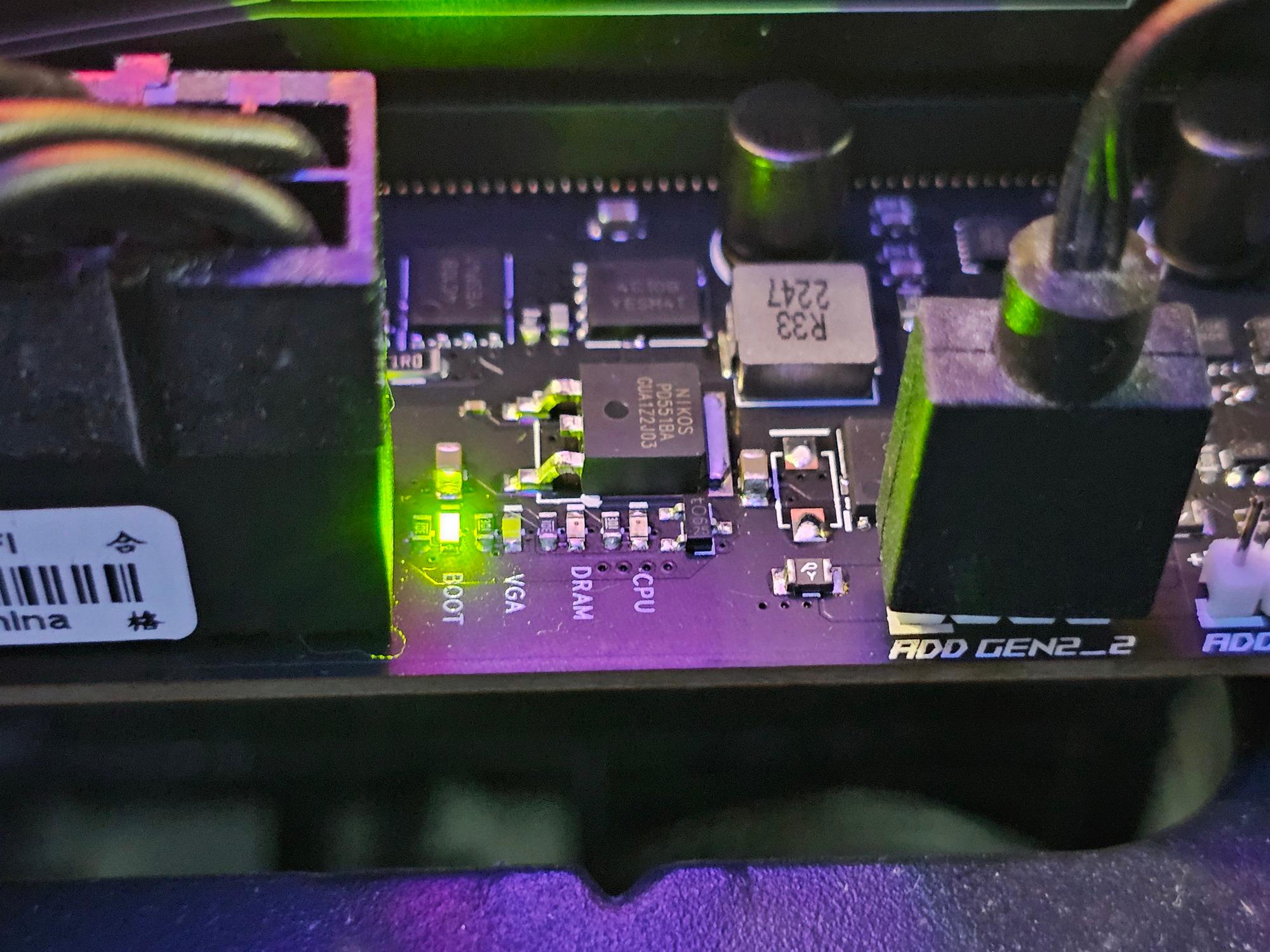

Работоспособность (и разгон)

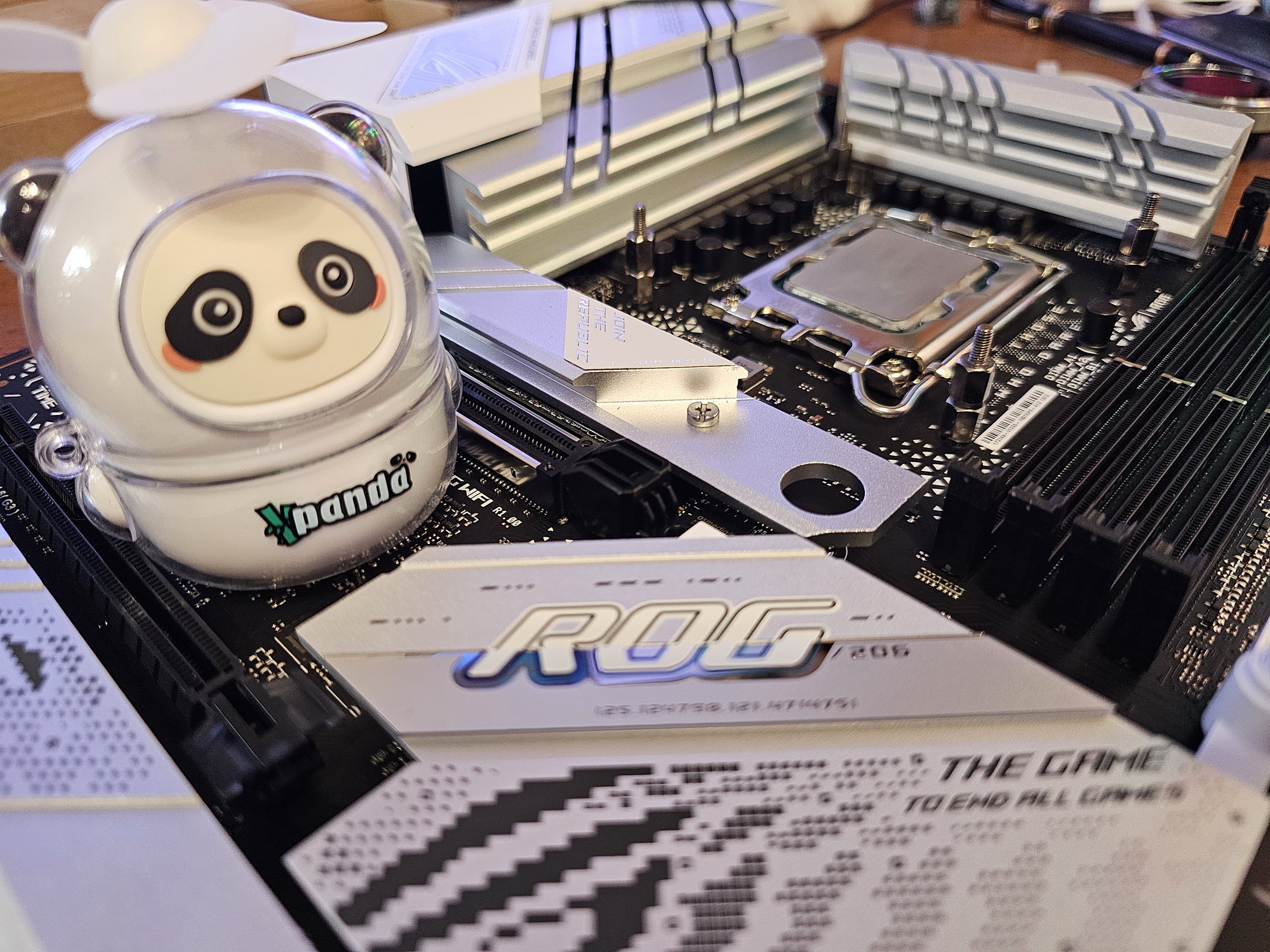

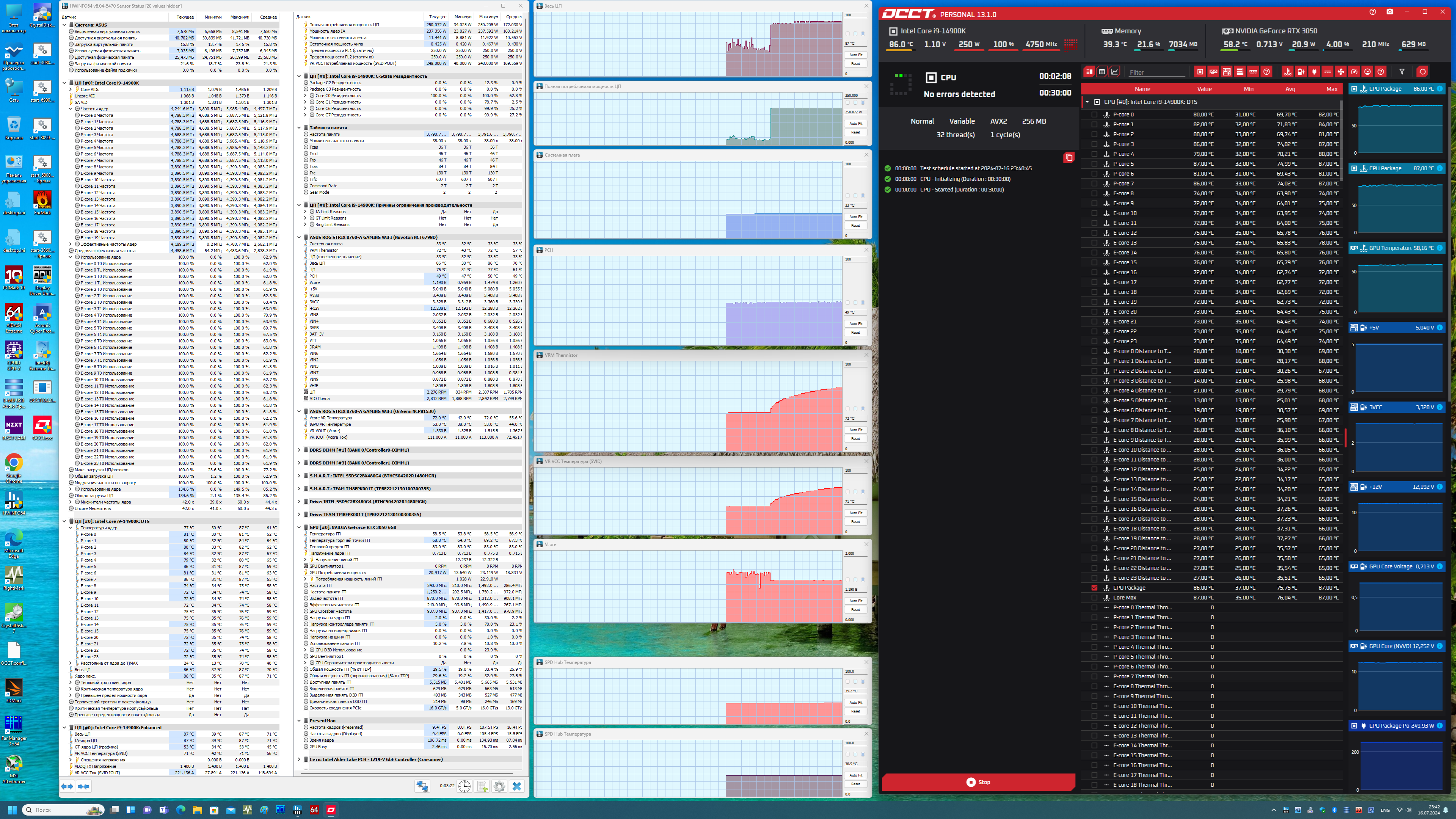

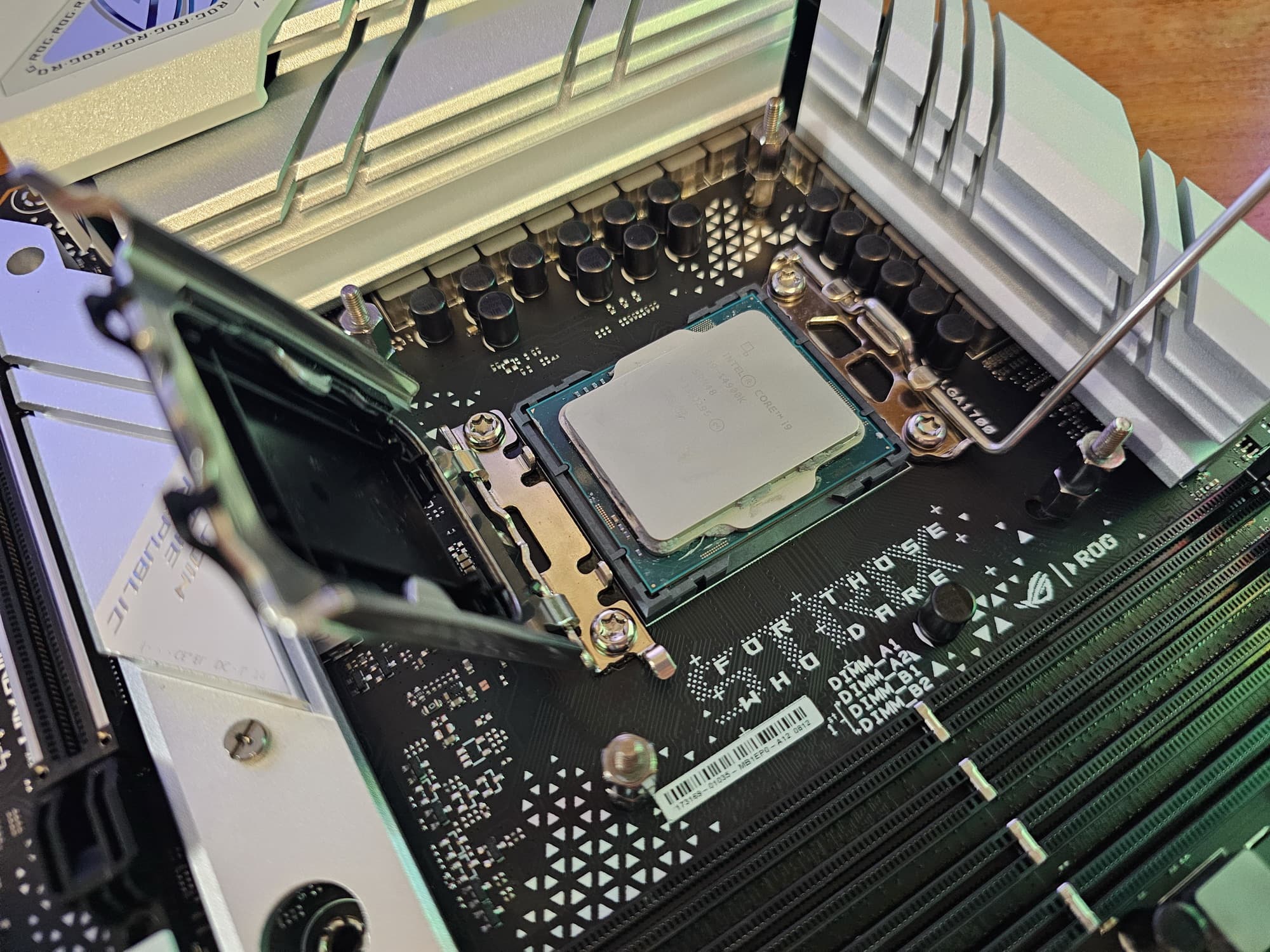

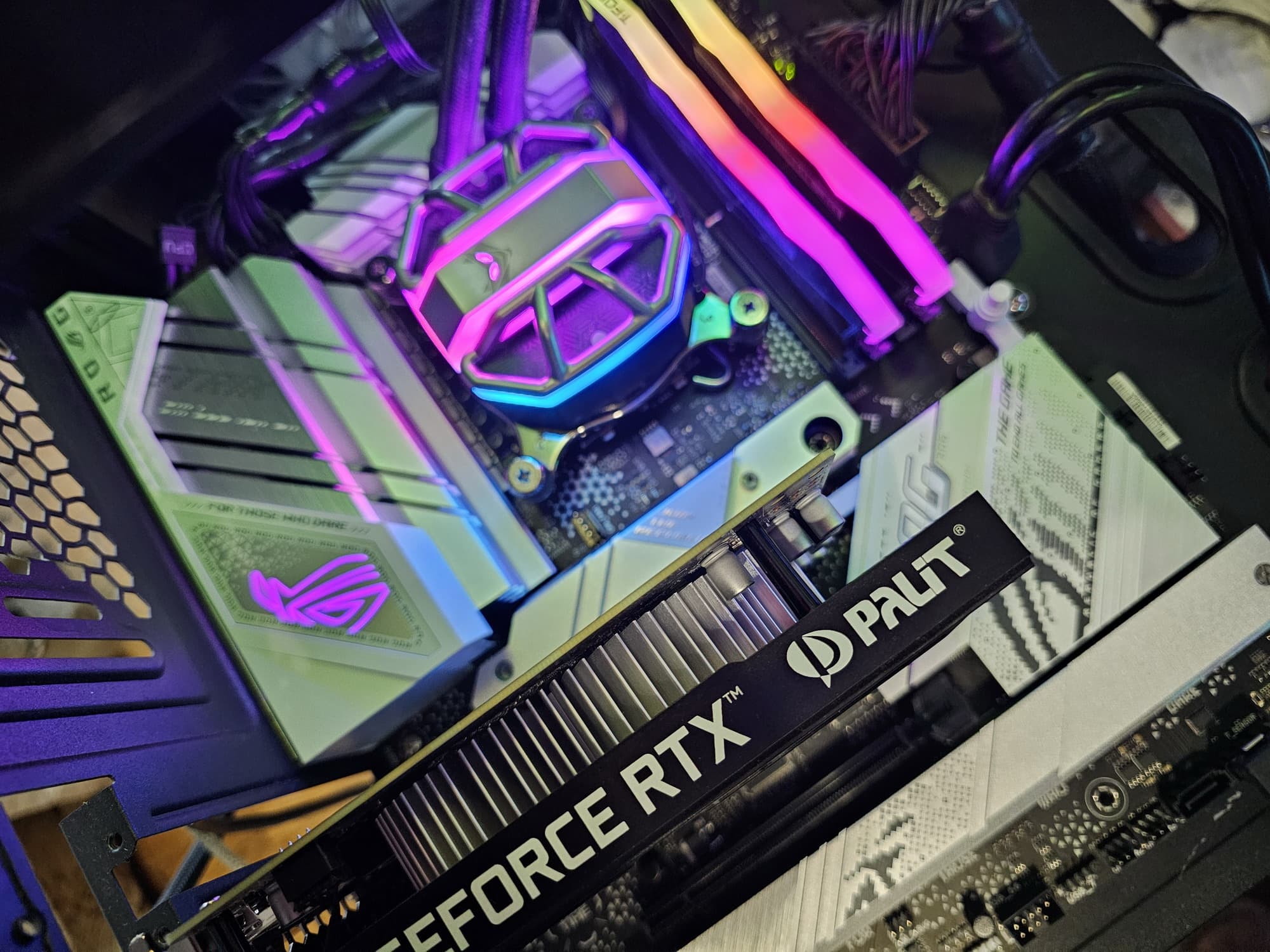

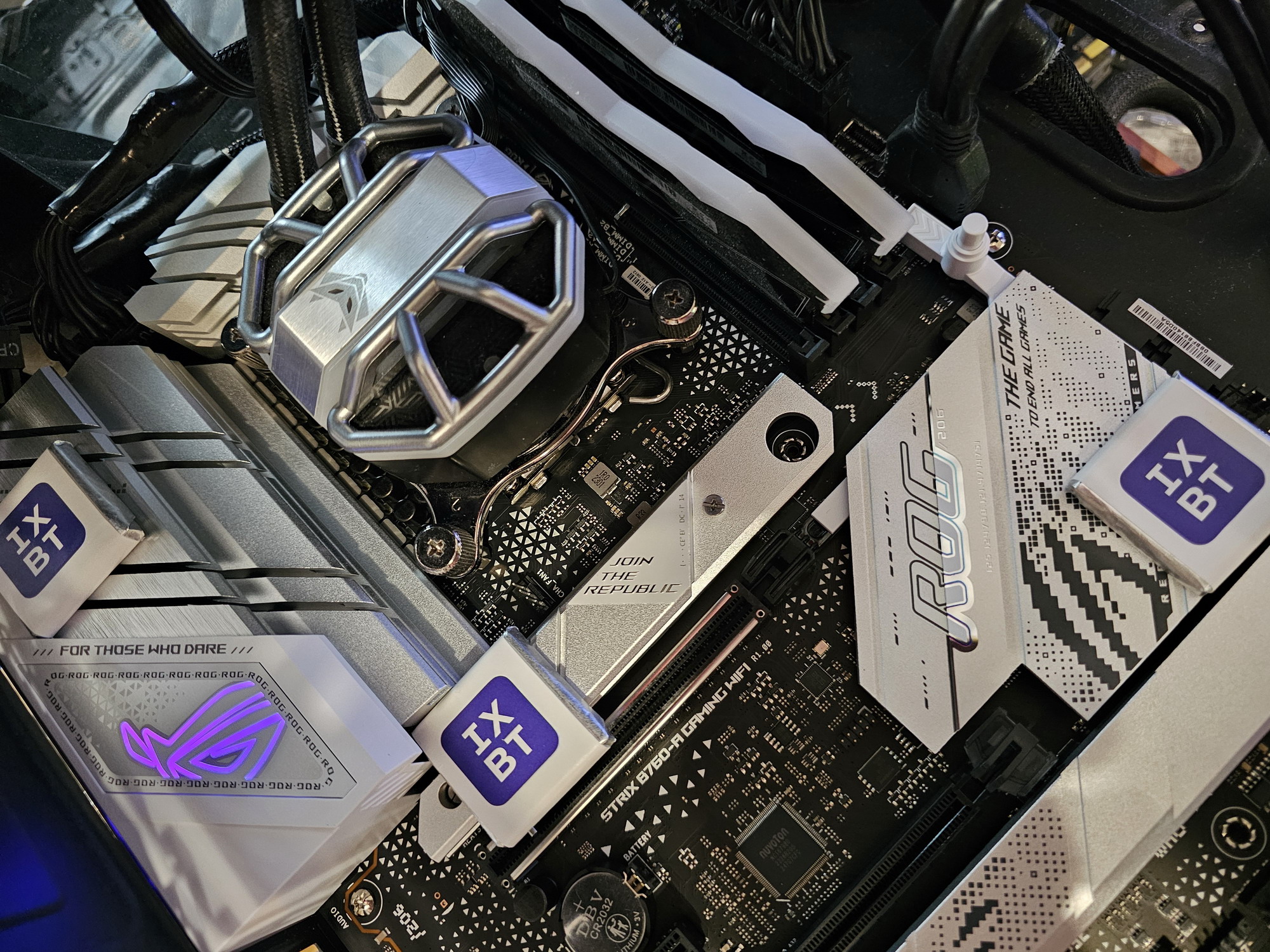

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Как мы видим, автоматический разгон самого мощного на сегодня процессора от Intel – i9-14900К получился средний: до 4,8/3,9 ГГц. Собственно, система питания не самая мощная, да и последние всякие ограничители от Intel работают.
Разумеется, матплаты на B760 – вовсе не для таких топовых процессоров, как i9-14900K, но мы должны были проверить систему питания на прочность даже с работой с флагманским CPU. И она показала себя в целом неплохо. Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 1x400 и ниже, то уже такие процессоры смогут продемонстрировать даже более высокий уровень авторазгона.
Выводы
Материнская плата Asus ROG Strix B760-A Gaming WiFi ориентирована на геймеров, которым не нужно максимально мощное «железо», но для которых важна поддержка современной периферии. Эта модель привлекательно выглядит со своими серебристыми радиаторами, она будет отлично смотреться в белых корпусах с прозрачной стенкой. На момент публикации обзора плата продавалась в российской рознице примерно за 25-30 тысяч рублей (в настоящее время это соответствует среднебюджетному ценовому сегменту).
По использованному чипсету B760 ясно, что плата предназначена для процессоров среднего уровня. Однако на практике она прекрасно работает даже с топовыми процессорами Intel Core 12/13/14-го поколений. У нее 15 USB-портов, включая 2 быстрых USB 3.2 Gen2, а также один самый быстрый USB 3.2 Gen2×2 в виде порта Type-C на задней панели (пригоден для быстрой зарядки мобильных устройств благодаря повышенной мощности), плюс 5 портов USB 3.2 Gen1. У платы есть два «длинных» слота: один PCIe х16, получающий от процессора 16 линий PCIe, причем версии 5.0, и один PCIe x4, делящий ресурсы с двумя «маленькими» PCIe x1. Также у платы 3 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету B760 линиями PCIe 4.0. Еще у этой модели 4 порта SATA и 7 разъемов для вентиляторов. Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с, а также беспроводной Wi-Fi 6 + Bluetooth 5.3. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств подсветки.
