Вследствие известных нашим читателям событий пострадали не только относительная стабильность рубля, но и все логистические цепочки, из-за чего организация 90% поставок импортной продукции в РФ встала (а те товары, что все-таки едут по вновь организованным логистическим каналам, отправляются на склады). Так или иначе, сейчас даже материнские платы среднеценового сегмента стали стоить около 50 тысяч рублей и выше — выставлены своего рода заградительные цены, чтобы склады с товарами не опустели в одночасье. К прискорбию, это реальность. В политику не лезу и не хочу ничего комментировать.
Теперь по существу. Надо сказать, что здесь информация только по возможностям той или иной материнской платы, ибо если кого интересуют процессоры Intel 12-го поколения, их сравнения с предыдущими и конкурентами от AMD, то ищите материалы на нашем сайте в разделе процессоров.
Давайте снова глянем на основные отличия чипсетов B660, H670 и Z690.
Особенности | B660 | H670 | Z690 |
---|---|---|---|
Совместимость с процессорами Intel | 12th Gen Core | 12th Gen Core | 12th Gen Core |
Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
Количество линий PCIe (процессор) | 20 | 20 | 20 |
Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
Версия DMI | 4.0 | 4.0 | 4.0 |
Количество линий DMI | x4 | x8 | x8 |
Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
Количество каналов ОЗУ | 2 | 2 | 2 |
Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
Порты USB 2.0 до | 12 | 14 | 14 |
Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe – 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.

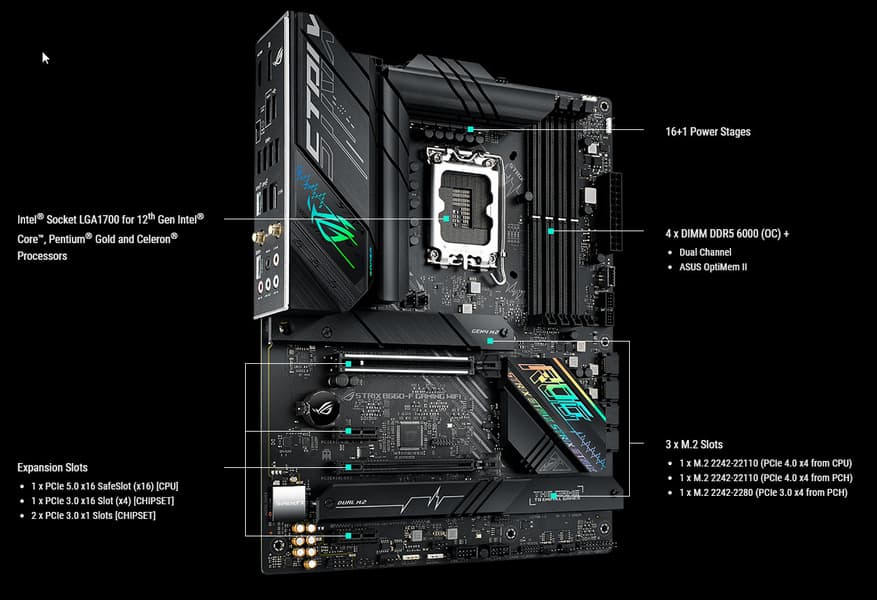

Рассматриваемый сегодня продукт относится к топовой серии матплат ROG Strix, правда не к флагманской ROG Maximus (базируется на чипсете среднего уровня B660), но все равно должен иметь какие-то присущие игровым материнским платам «изюминки».

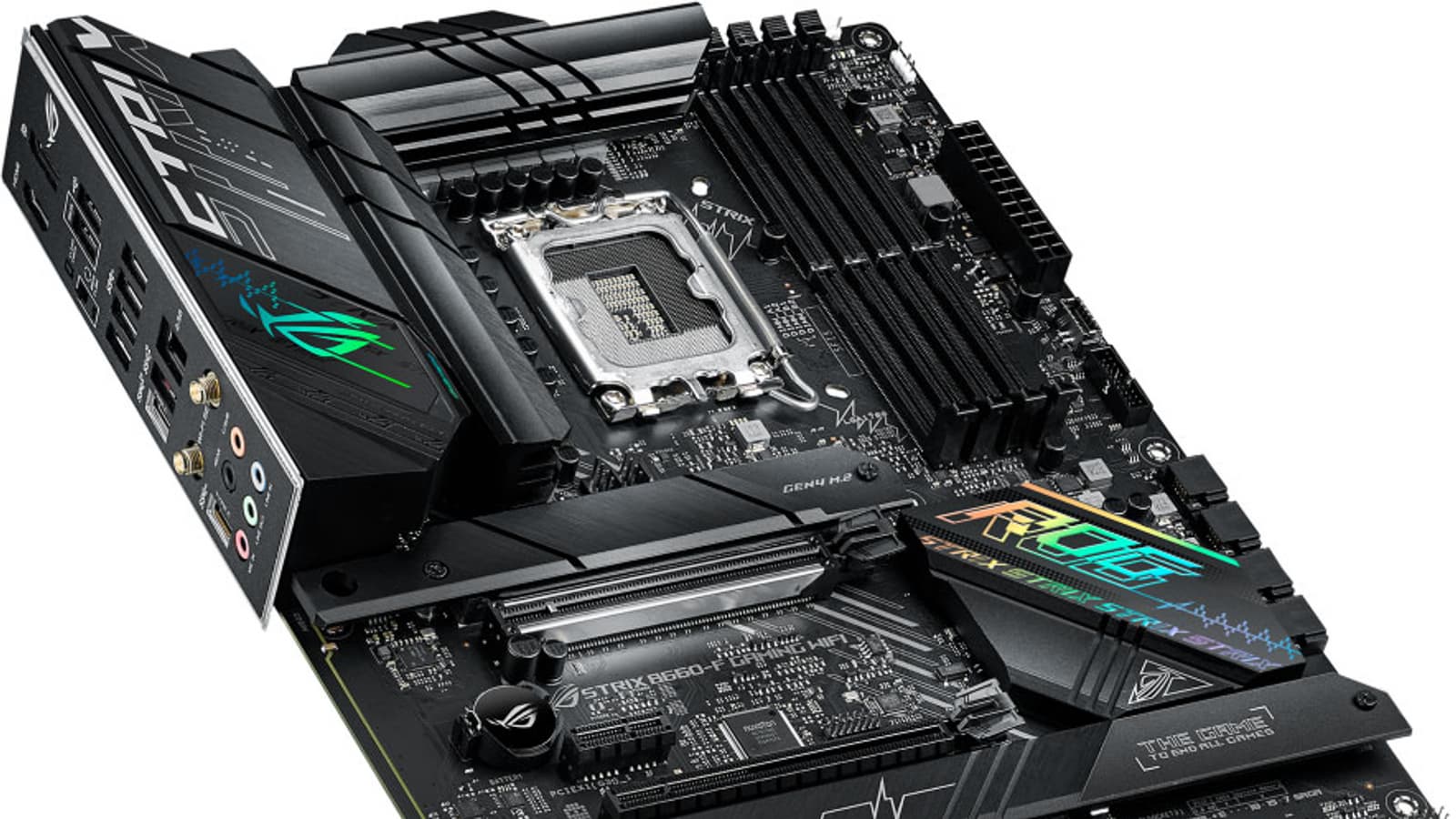

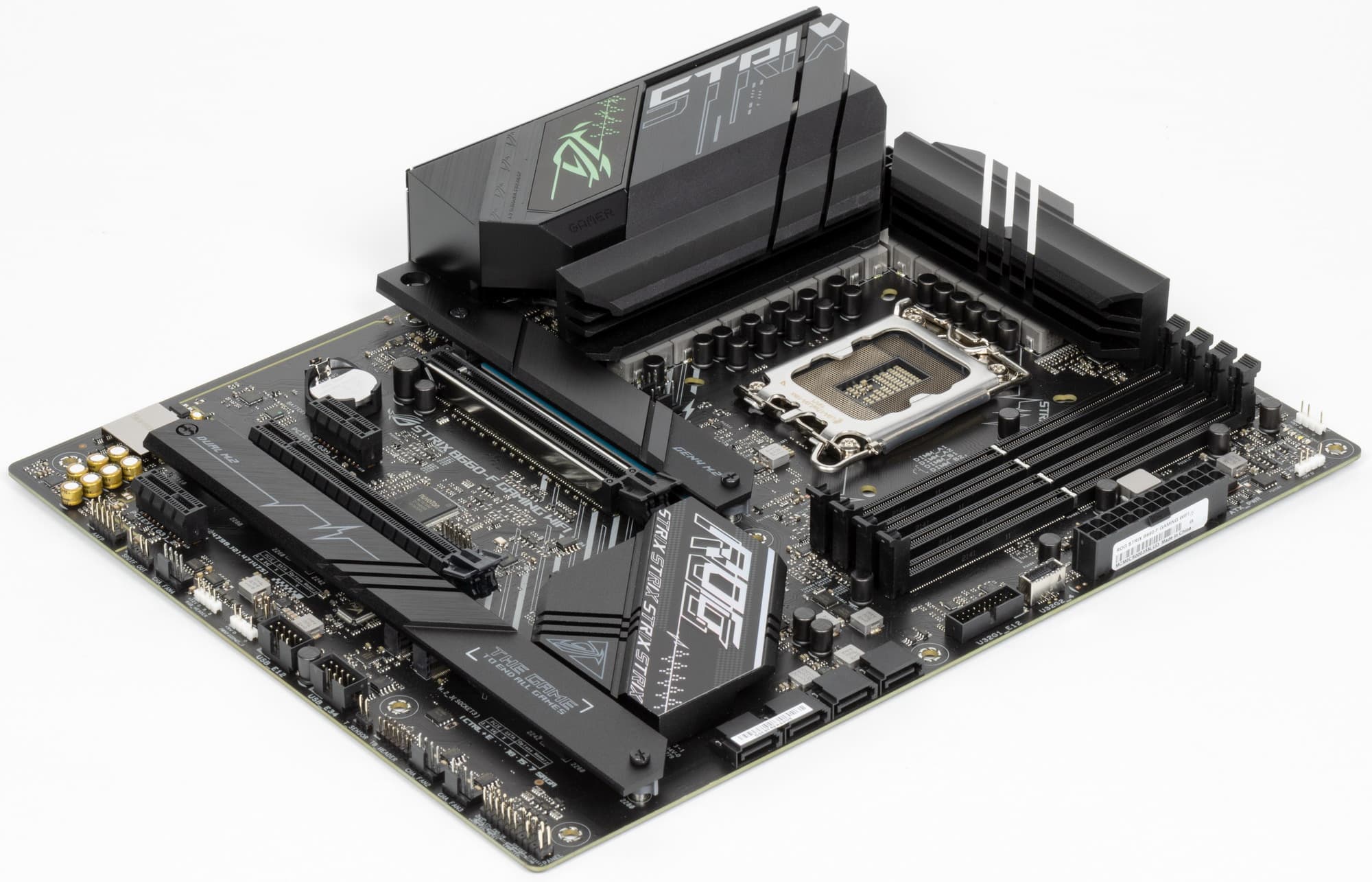

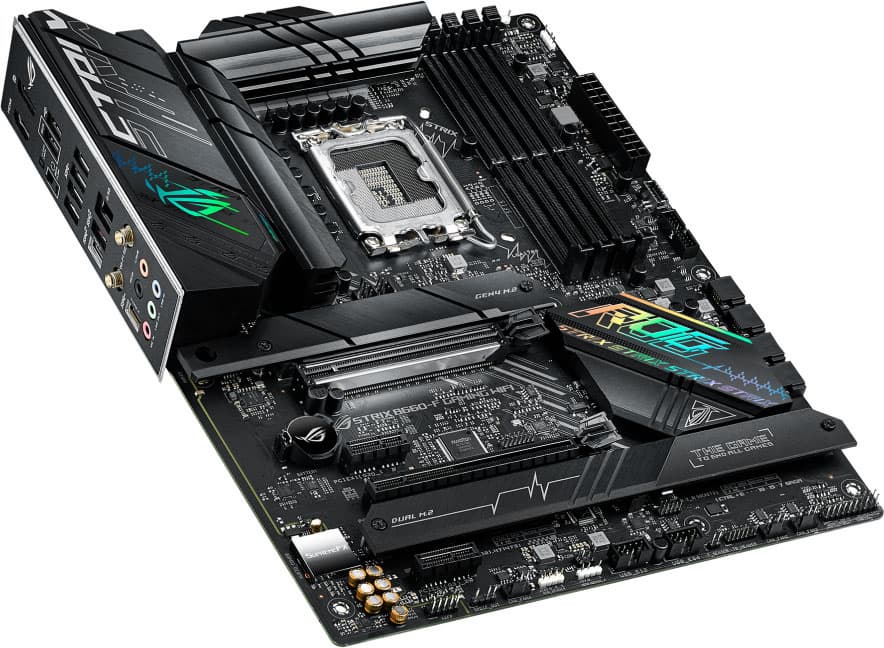

Герой нынешнего обзора — Asus ROG Strix B660-F Gaming WiFi.
Asus ROG Strix B660-F Gaming WiFi поставляется в стандартной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельном отсеке.

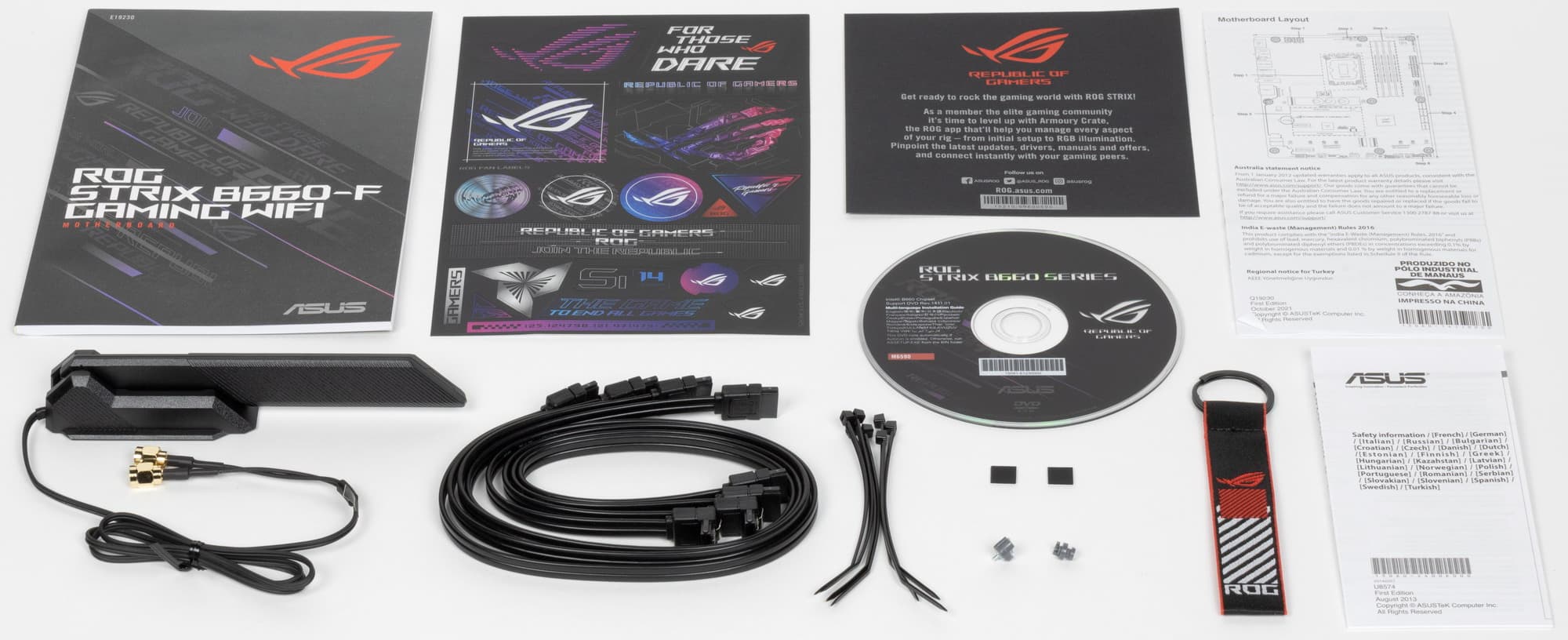

Комплект поставки традиционен для линейки ROG Strix: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, стяжки для кабелей, а также бонусные стикеры и подарочный брелок.
ПО поставляется на накопителе типа CD (ррррр!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В качестве бонуса прилагается брелок, который можно использовать как стяжку-«липучку».

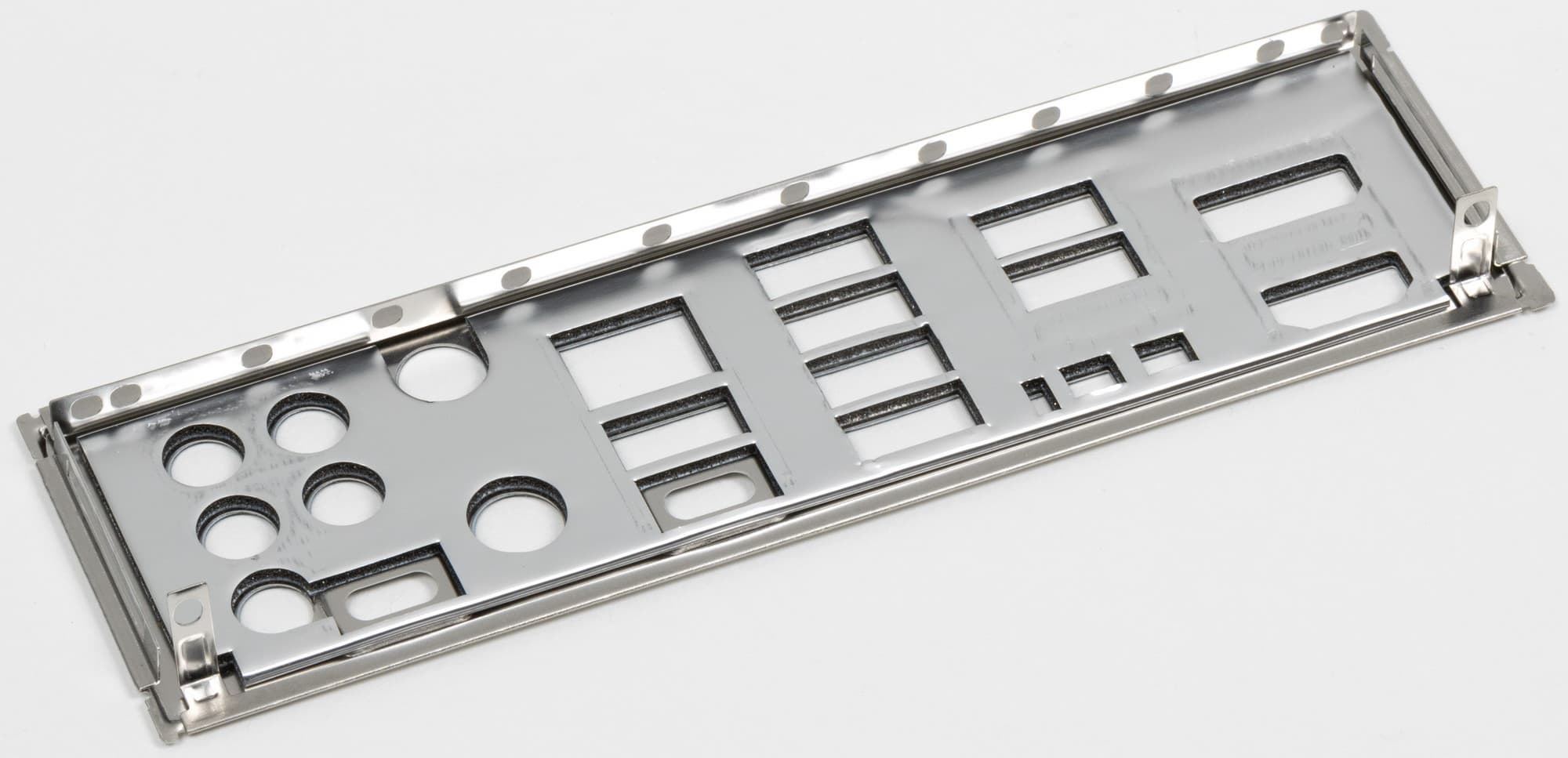

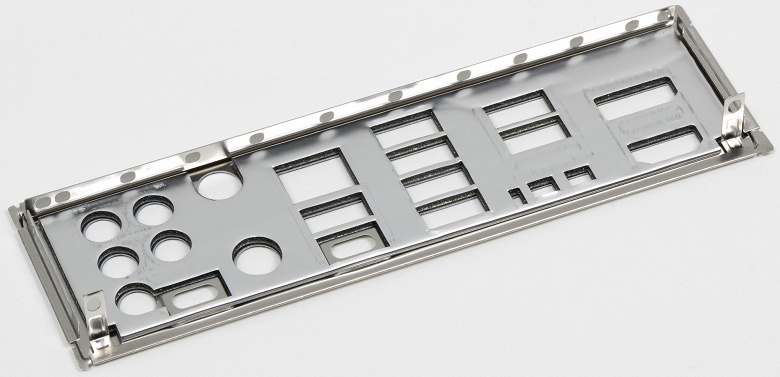

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

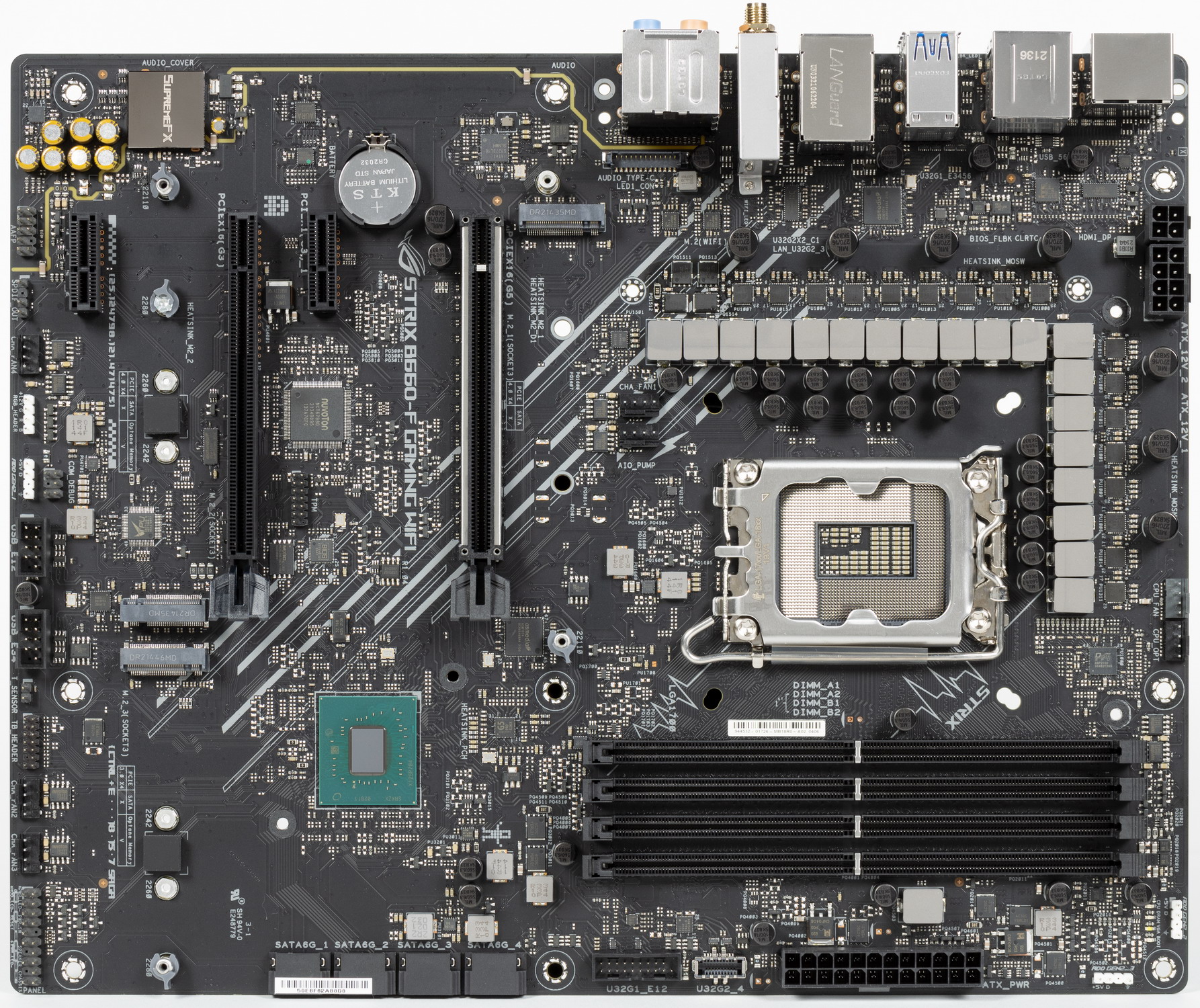

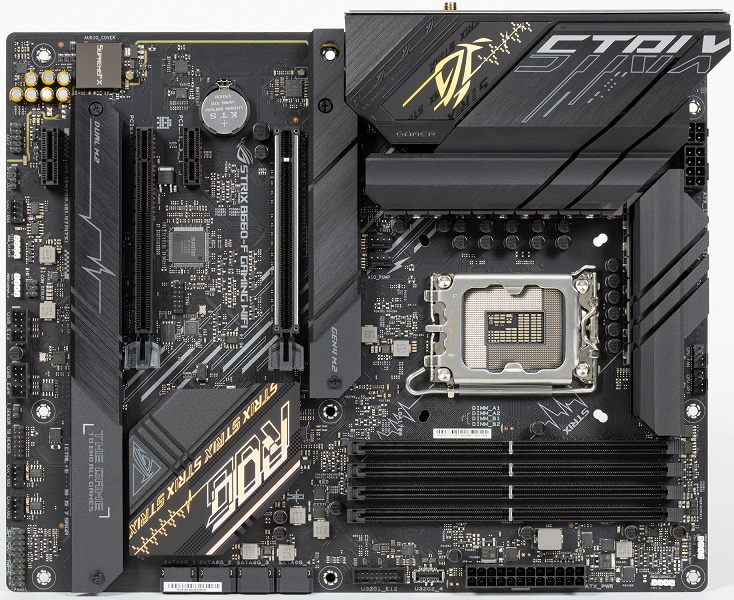

Форм-фактор
Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B660-F Gaming WiFi выполнена в форм-факторе ATX, имеет размеры 305×244 мм, и на ней имеются 9 монтажных отверстий для установки в корпус.

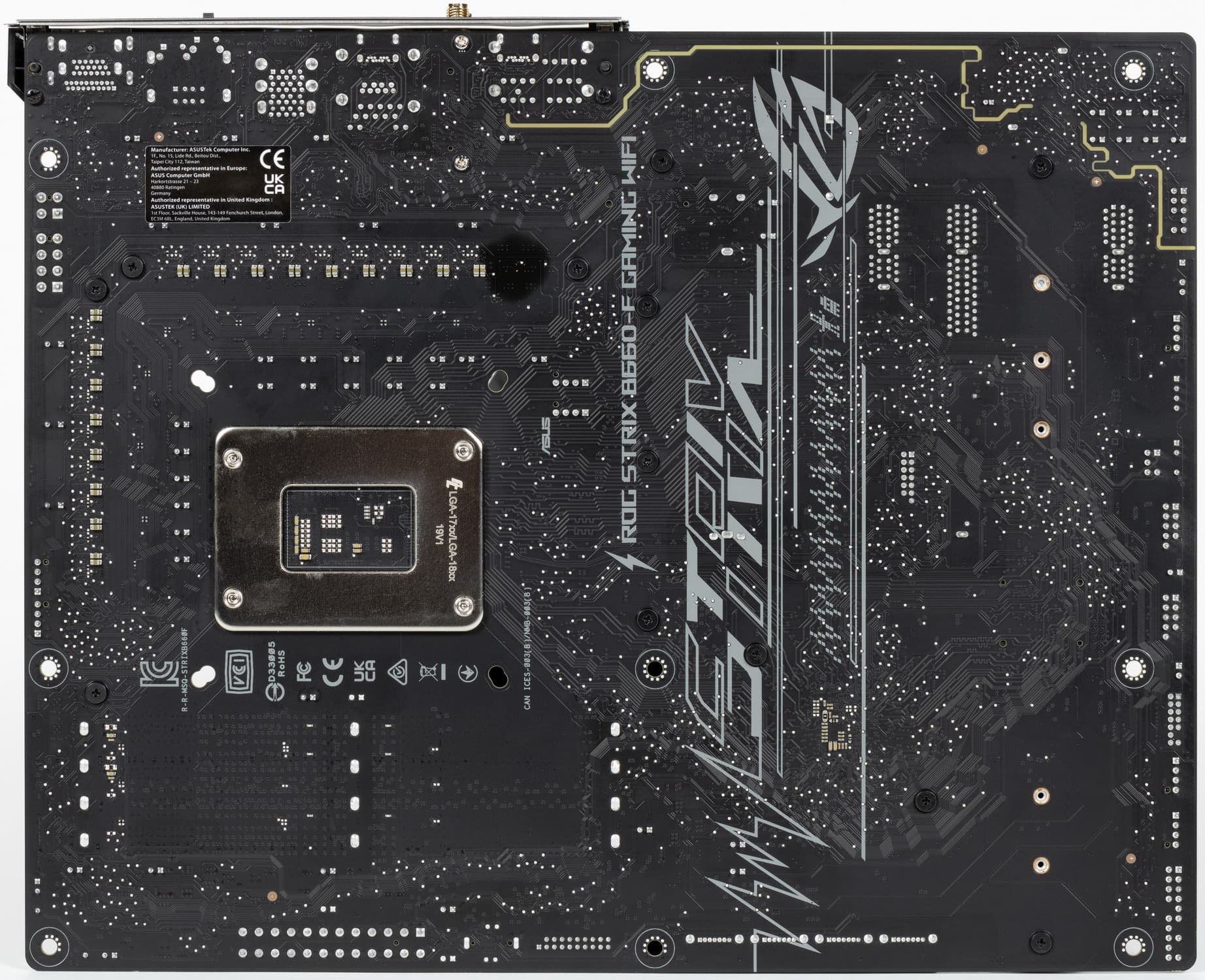

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.
Защитной пластины (бэкплейта) нет.

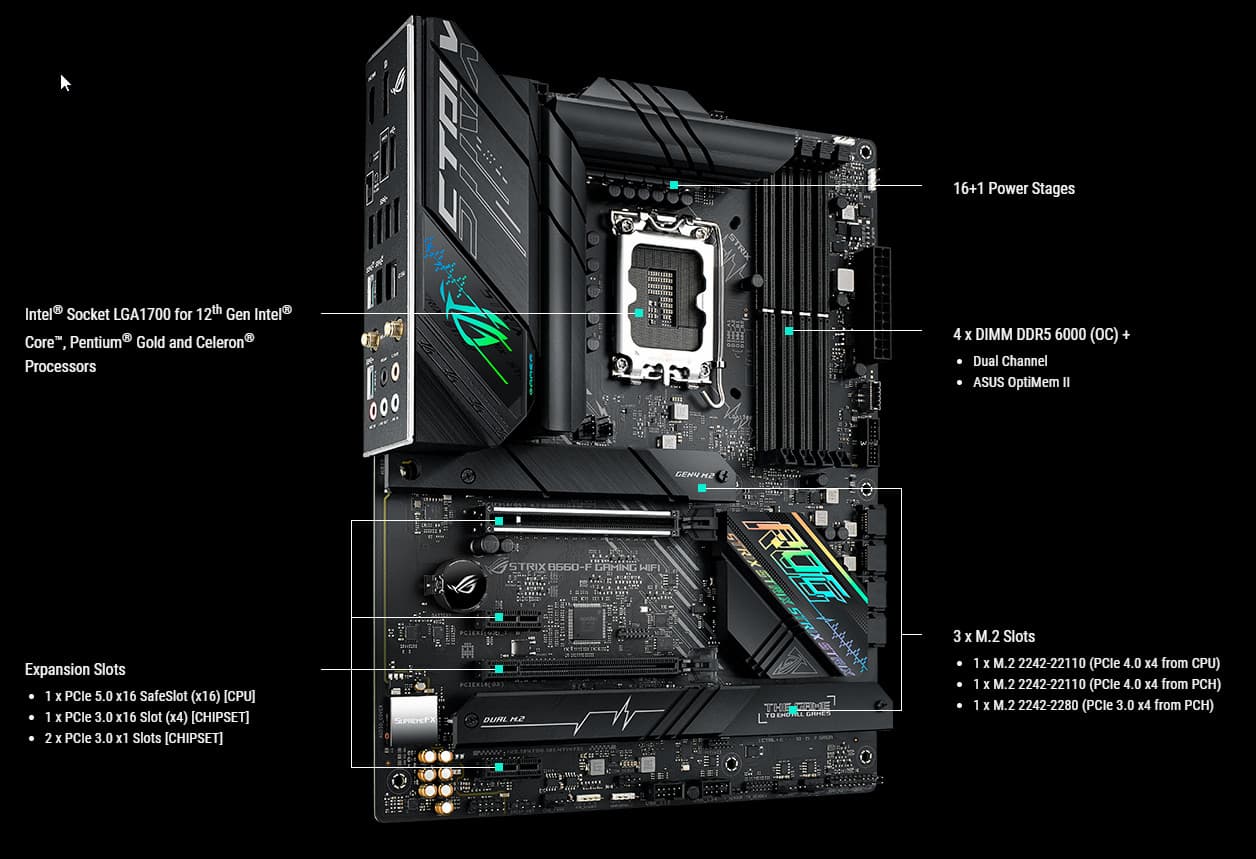

Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
Поддерживаемые процессоры | Intel Core 12-го поколения |
---|---|
Процессорный разъем | LGA 1700 |
Чипсет | Intel B660 |
Память | 4 × DDR5, до 6000 МГц (XMP), до 128 ГБ, два канала |
Аудиоподсистема | 1 × Realtek RTL4080 (7.1) + операционный усилитель Savitech SV3H712 |
Сетевые контроллеры | 1 × Intel i225-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1) |
Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 2 × PCIe 3.0 x1 |
Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (B660, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (B660, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280) |
USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850G) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B660) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASMedia ASM1074) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (B660) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B660) 1 × USB 3.2 Gen2: 1 порт Type-A (красные) (B660) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (B660) |
Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen1 (Type-C) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 разъем HDMI out 1 разъем Display Port out кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъемa для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 1 разъем для подключения адаптера управления с передней панели корпуса 1 разъем S/PDIF |
Форм-фактор | ATX (305×244 мм) |
Средняя цена |
Основная функциональность: чипсет, процессор, память

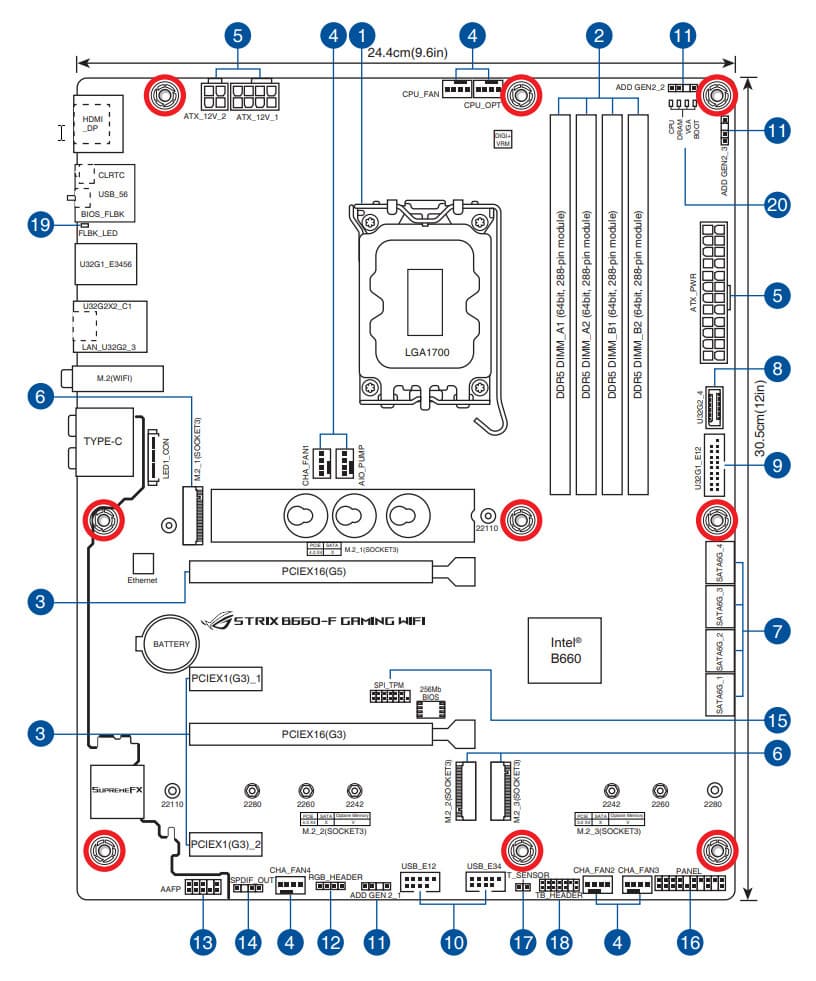

![](/img/x387/r30/00/02/51/22/layout1.jpg)

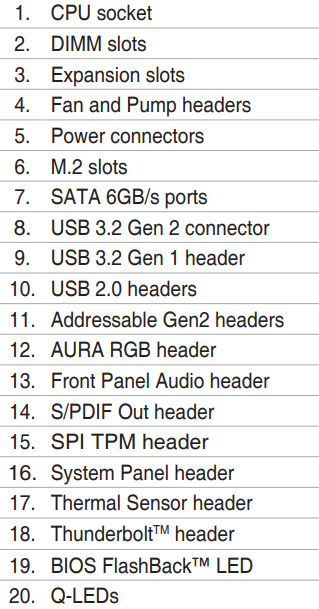

![](/img/x387/r30/00/02/51/22/layout2.jpg)

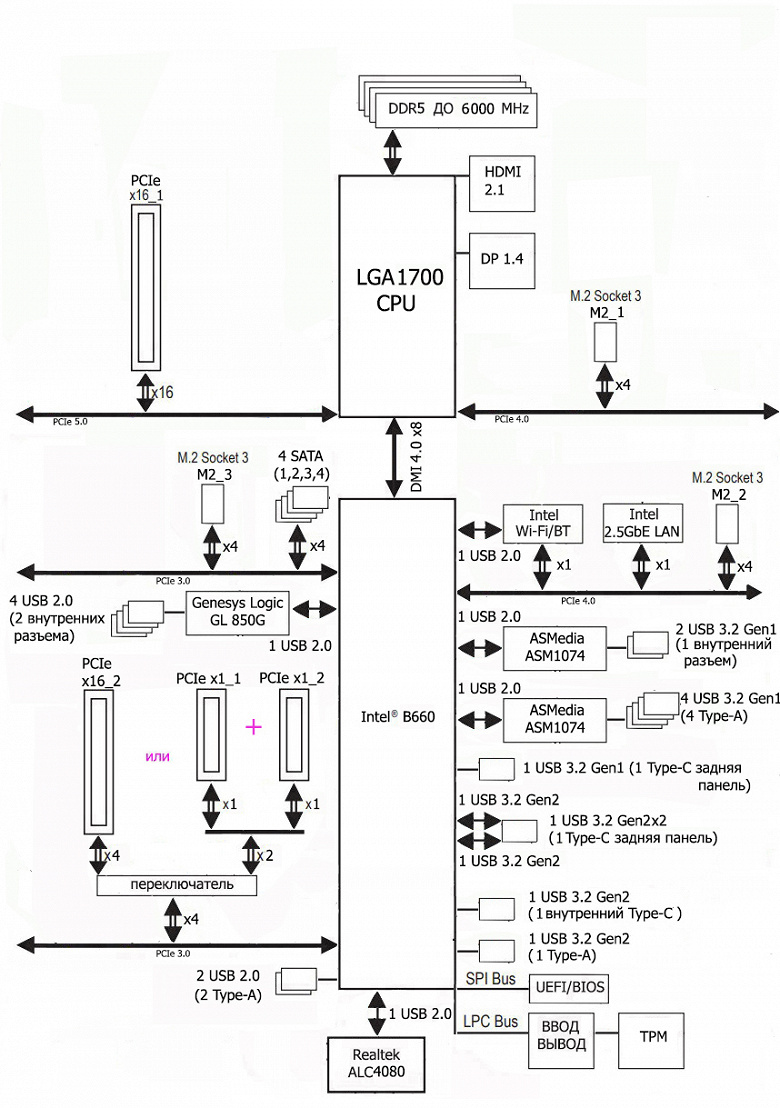

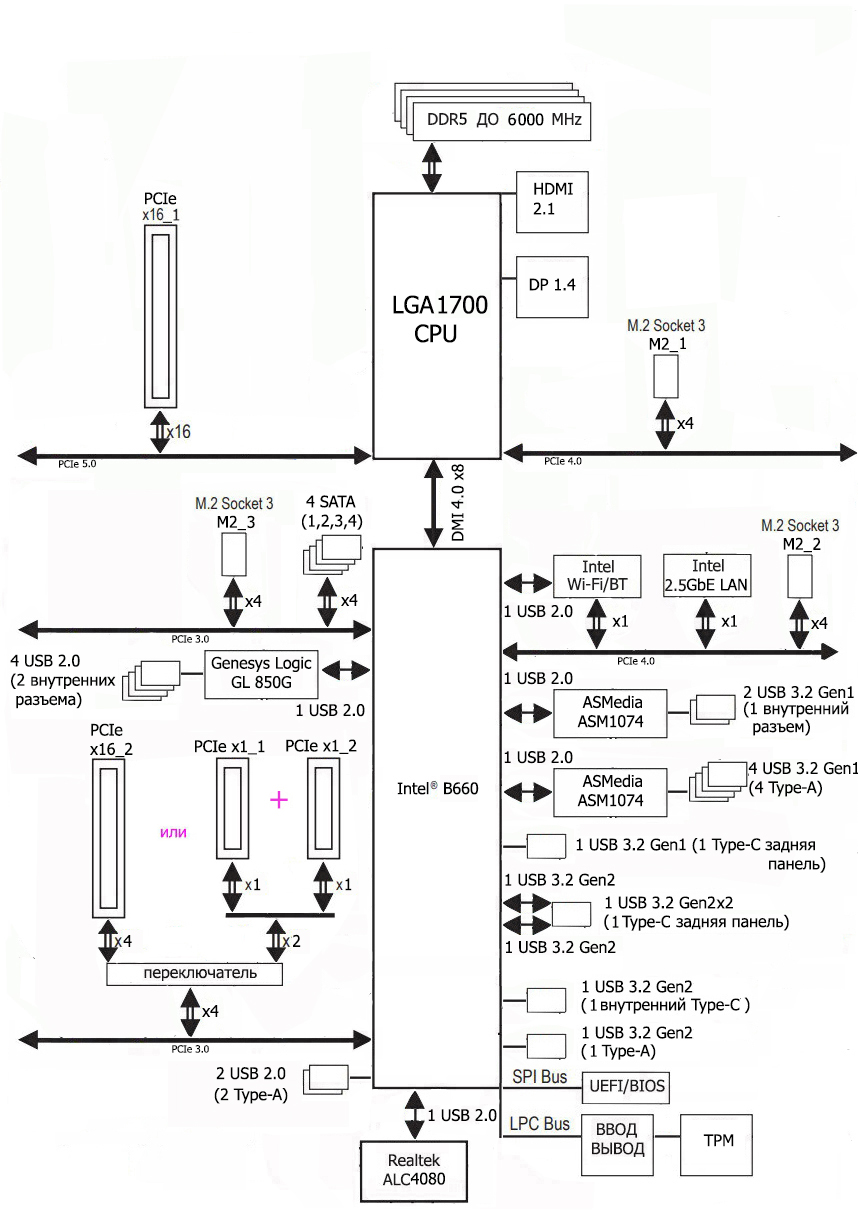

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 и выше МГц. В частности данная плата поддерживает частоты до 6000 МГц.
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).
В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

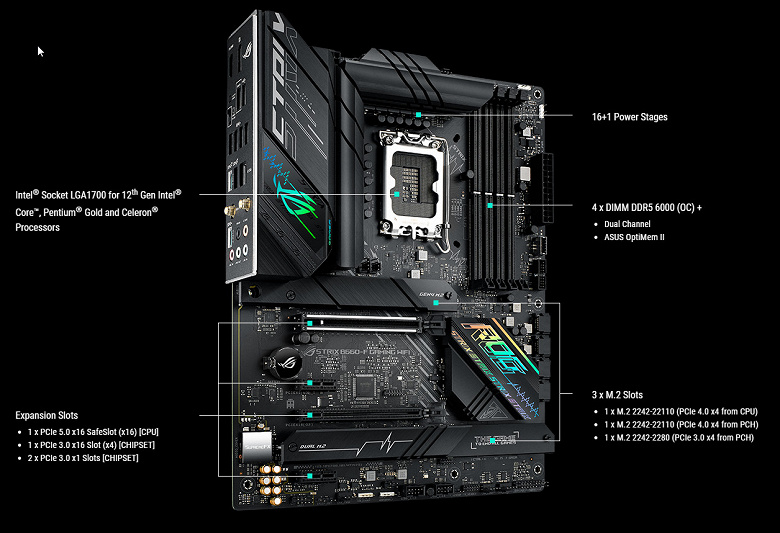

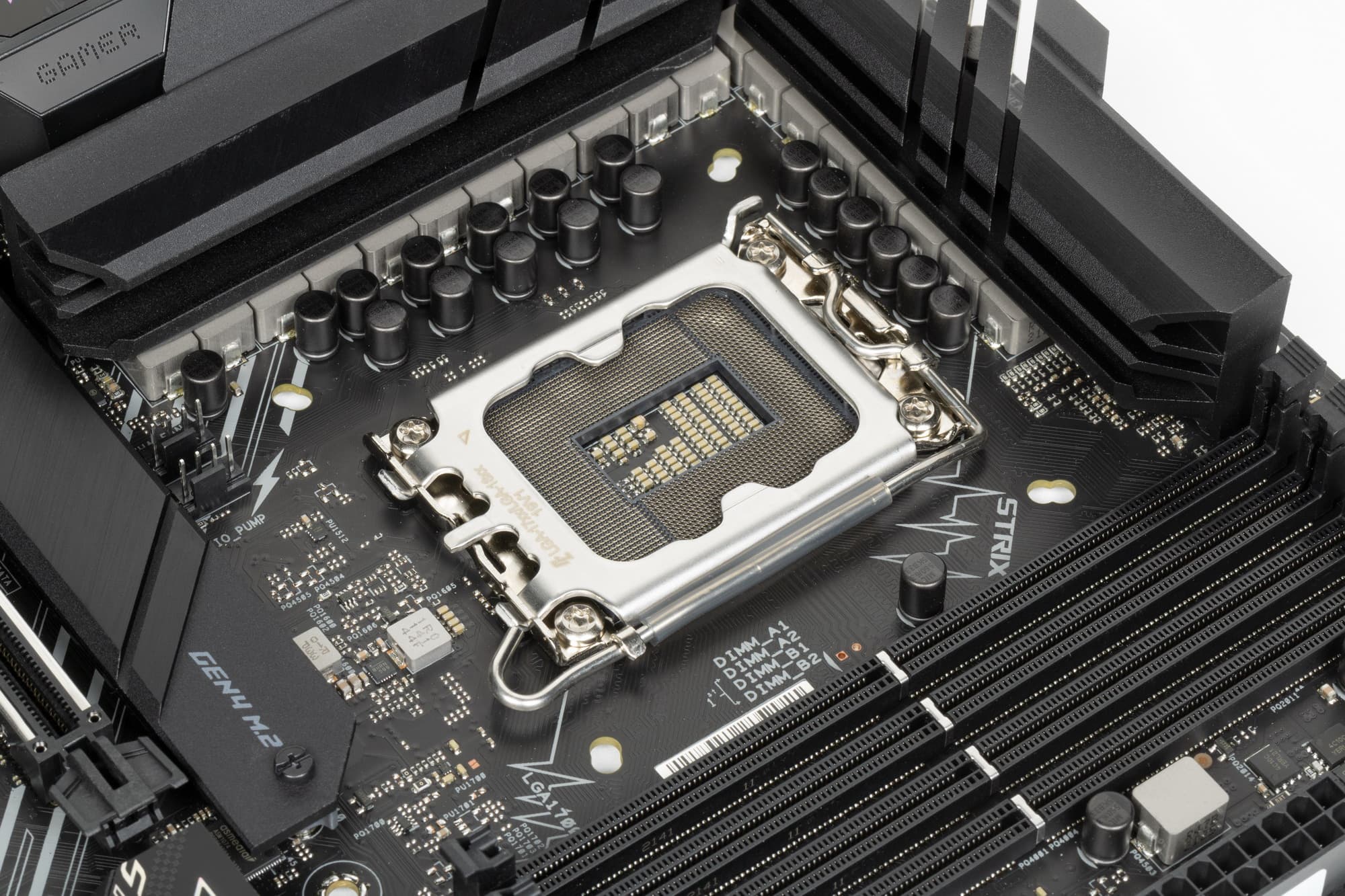

Asus ROG Strix B660-F Gaming WiFi поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Официально система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200, однако все же ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что кулеры с жесткой установкой в матплате на фиксированную высоту могут не достать до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор. У данной платы, как и у всех в серии ROG имеются овальные отверстия для монтажа СО с крепежом под LGA 11xx/1200.

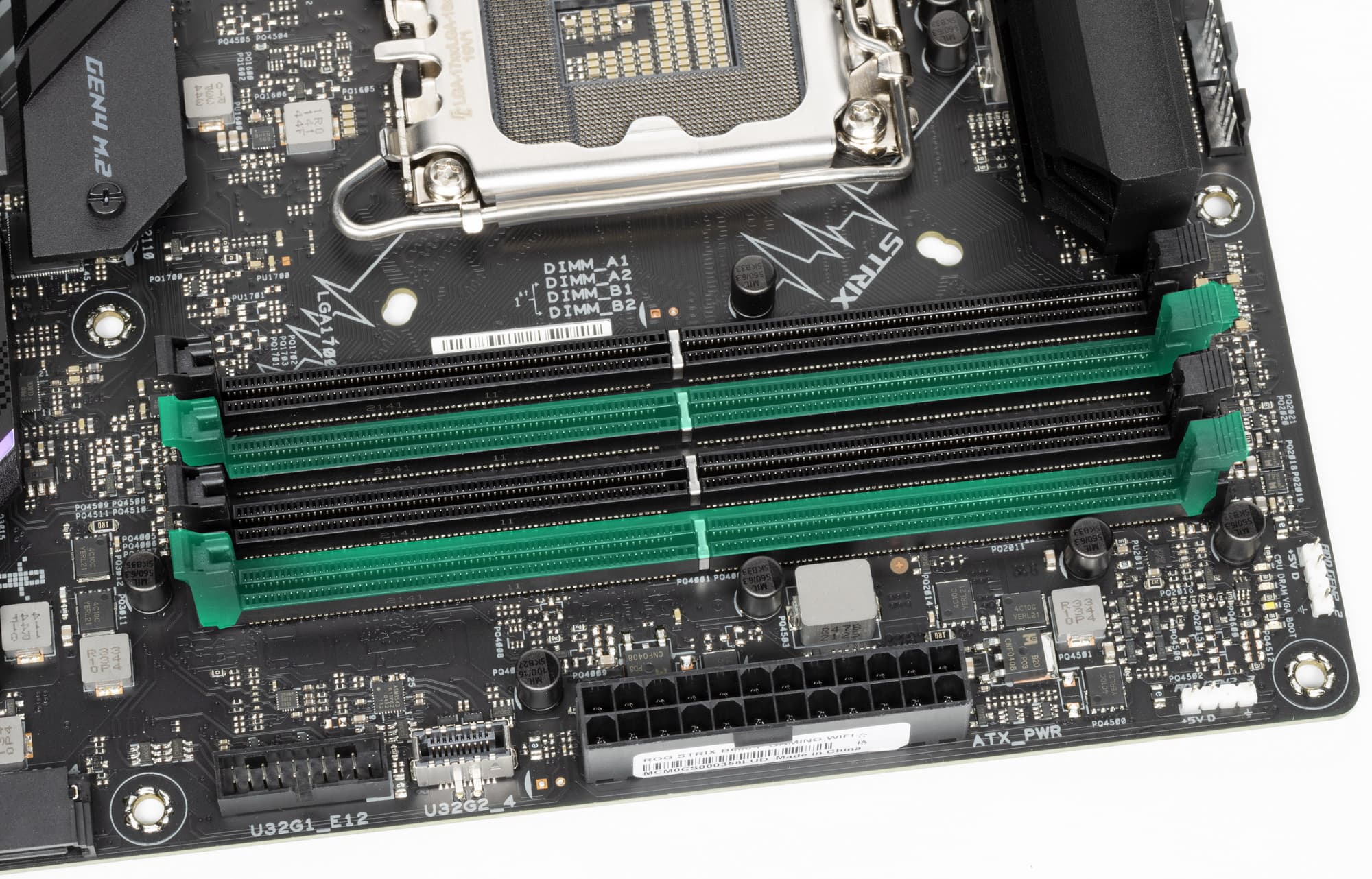

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2, отмеченных на фото зеленым цветом). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

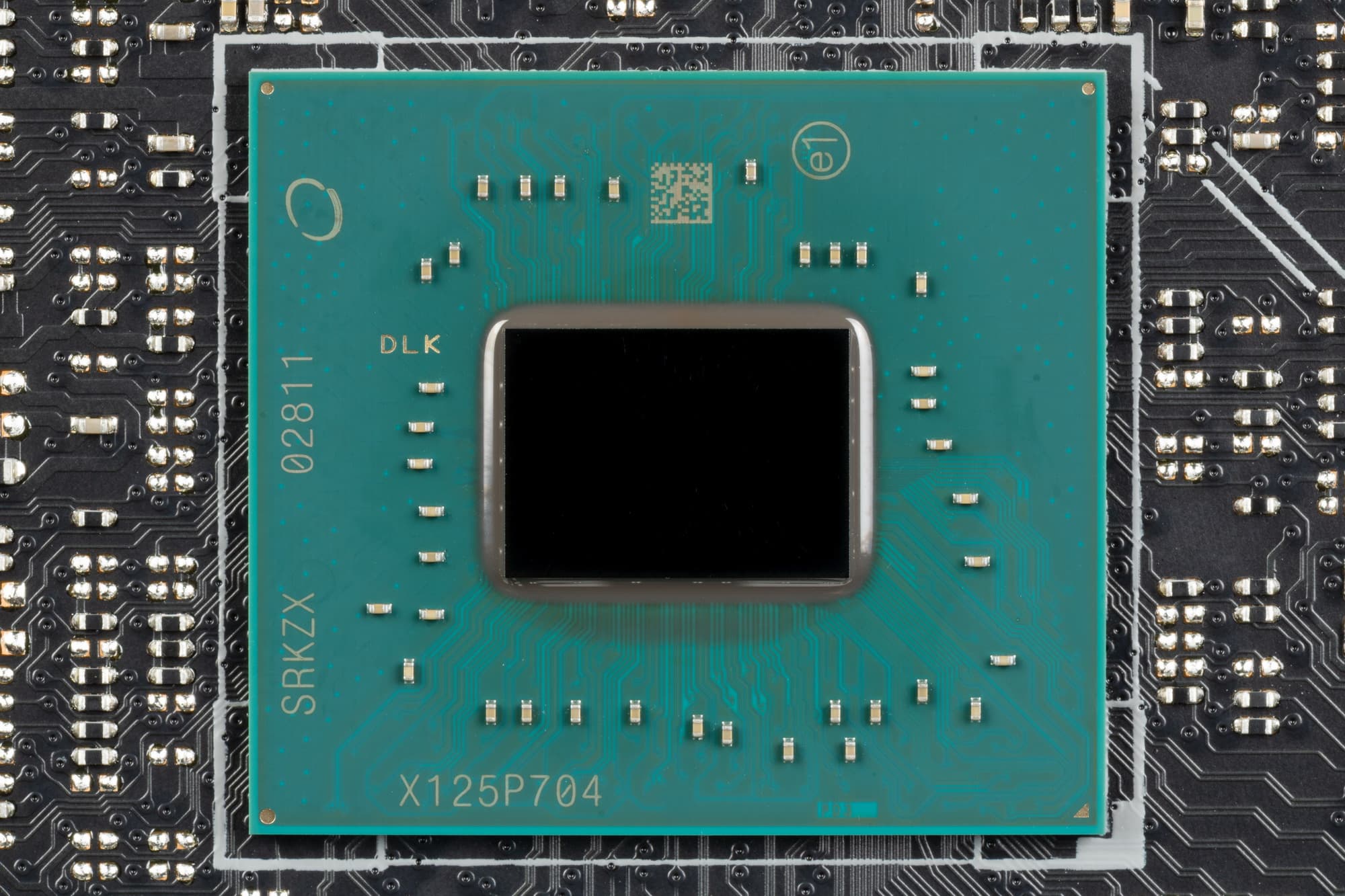

Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Переключатель: или слот PCIe x16_2 (4 линии), или слот PCIe x16_2 в режиме х2 (2 линии) плюс слоты PCIe x1_1 и PCIe x1_2 вместе или порознь: максимум 4 линии PCIe 3.0;
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX201NGW WIFI/BT (Wireless) (1 линия PCIe 4.0)
14 линий PCIe оказались занятыми (6 PCIe 4.0 + 8 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 18 HSIO. В чипсете B660 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

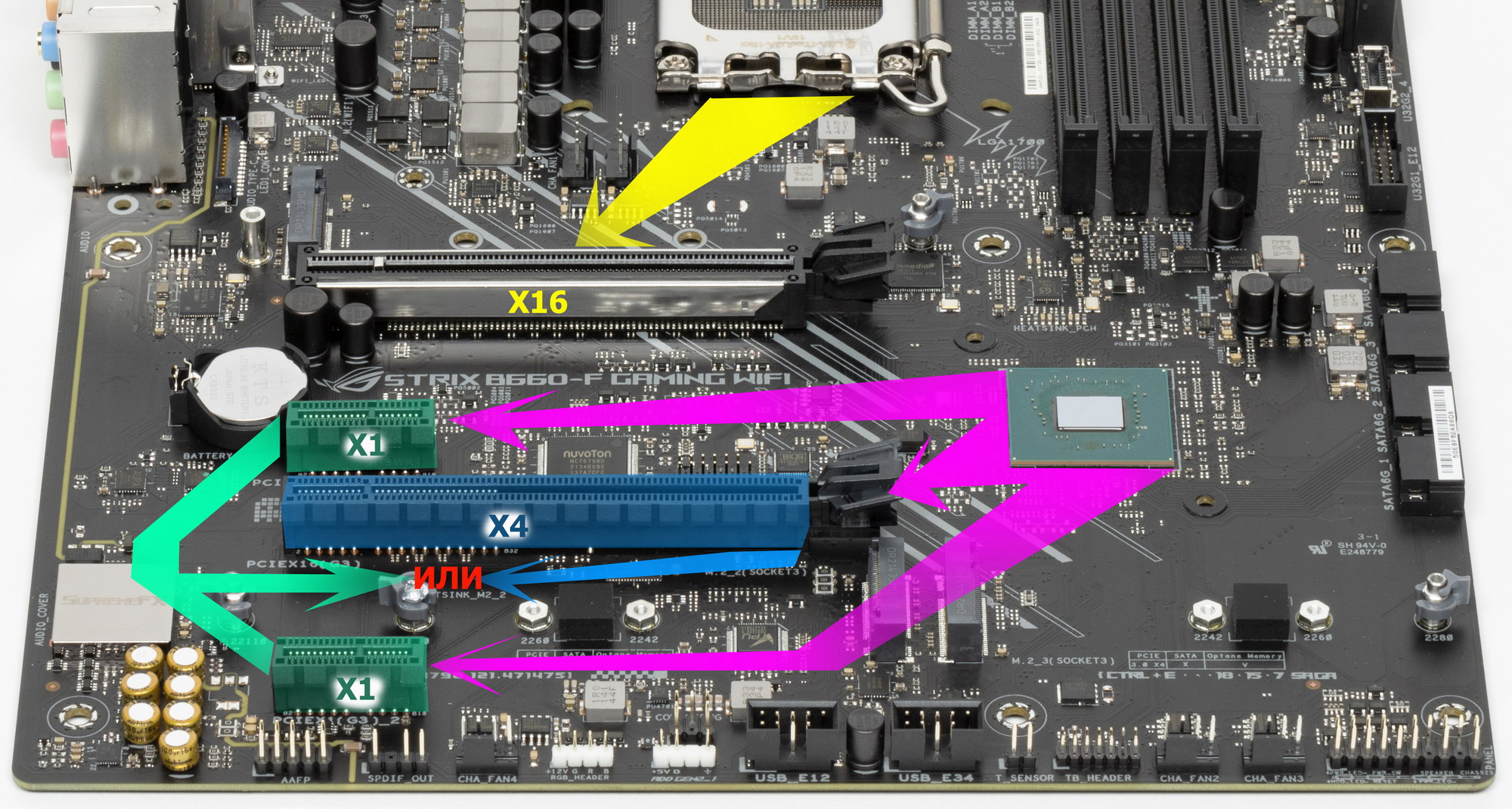

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: два PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x1_2, PCIe x1_2 подключены к B660, и тут имеется деление ресурсов.
На «длинный» слот PCIe x16_2, поддерживающий максимально режим х4, и на два «коротких» слота PCIe x1 приходится в целом 4 линии PCIe 3.0 от B660. Поэтому слот PCIe x16_2 получает всего лишь 2 линии (режим х2), если занят хотя бы один PCIe x1.

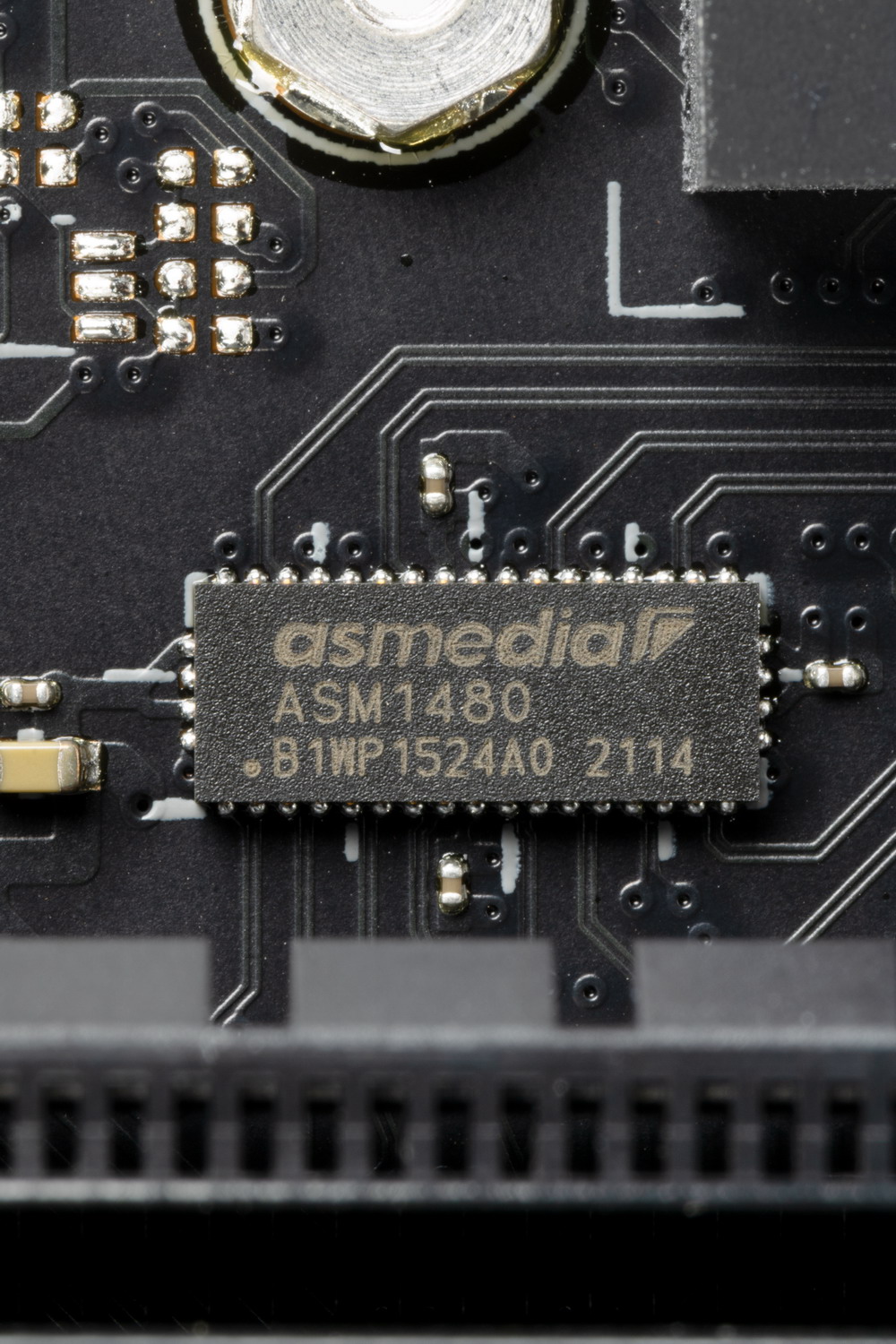

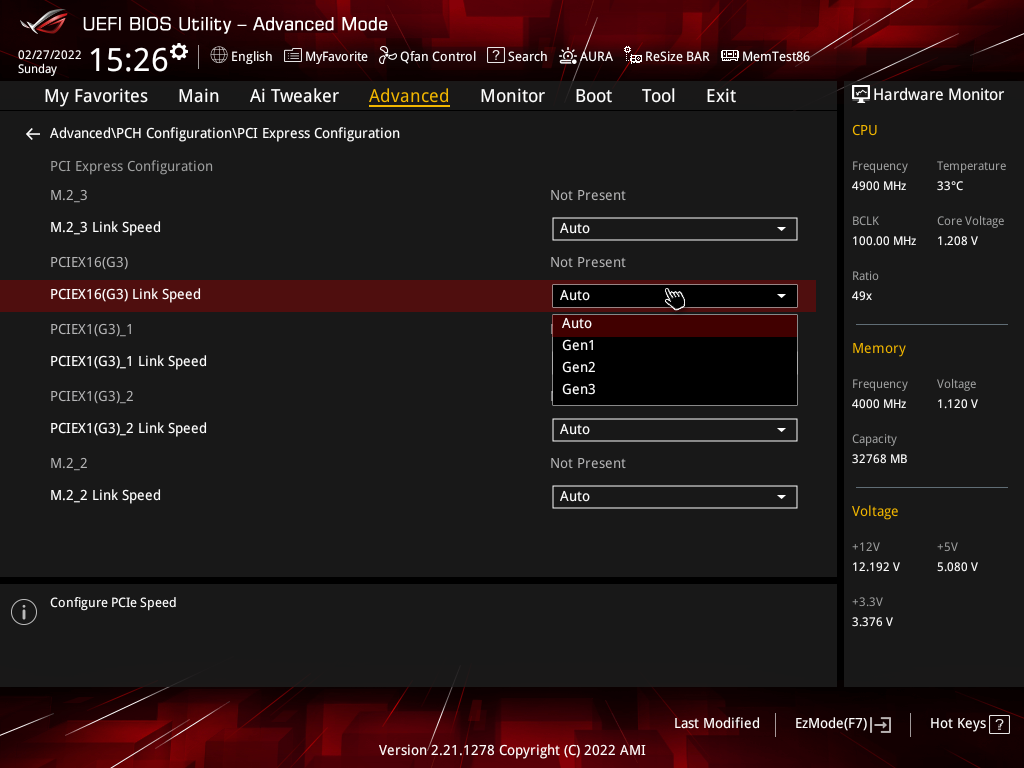

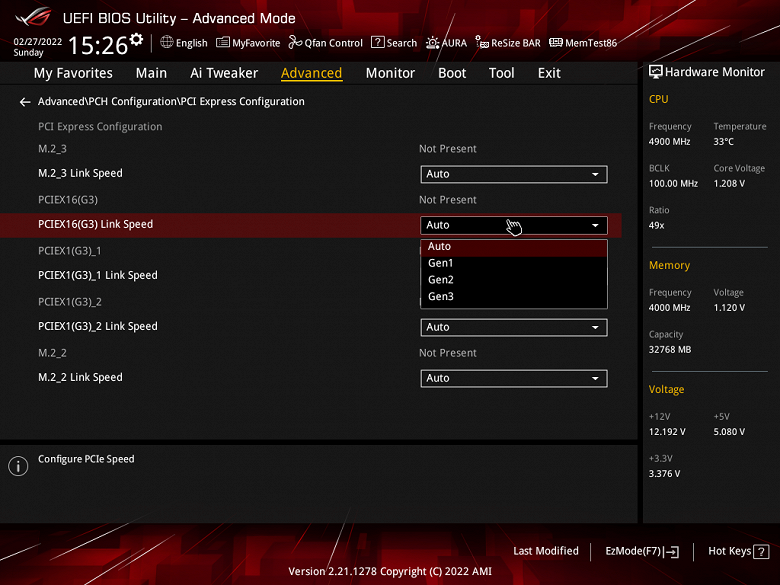

Для перераспределения линий PCIe в этих целях используется мультиплексор от ASMedia.

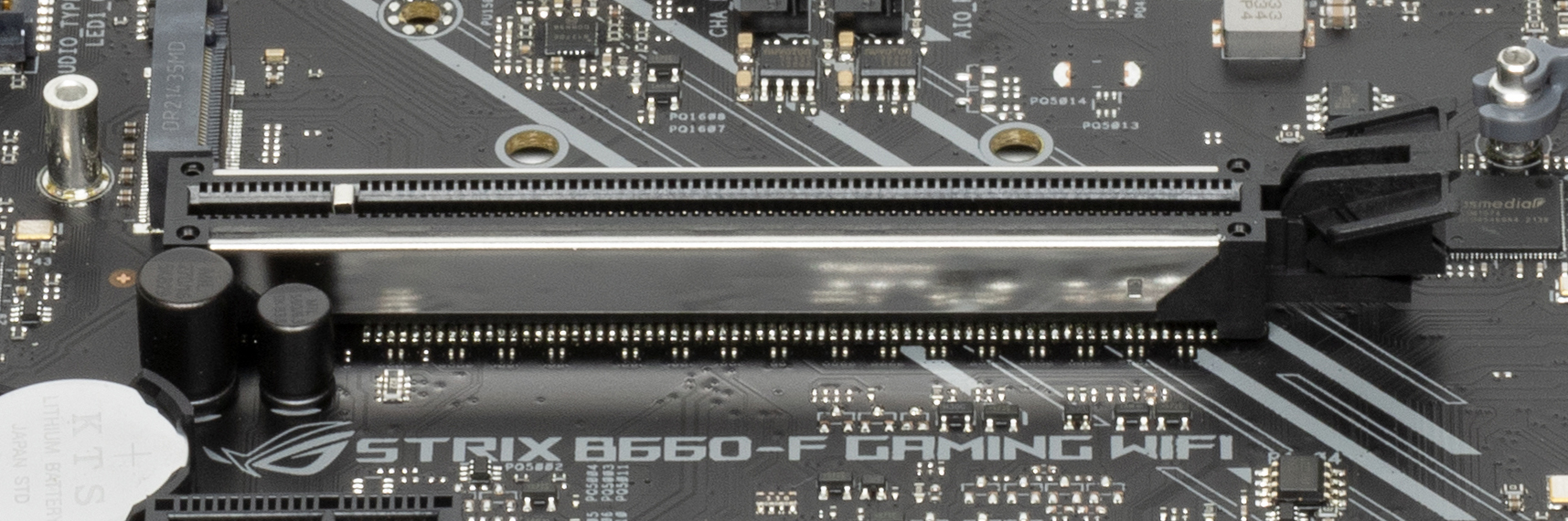

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

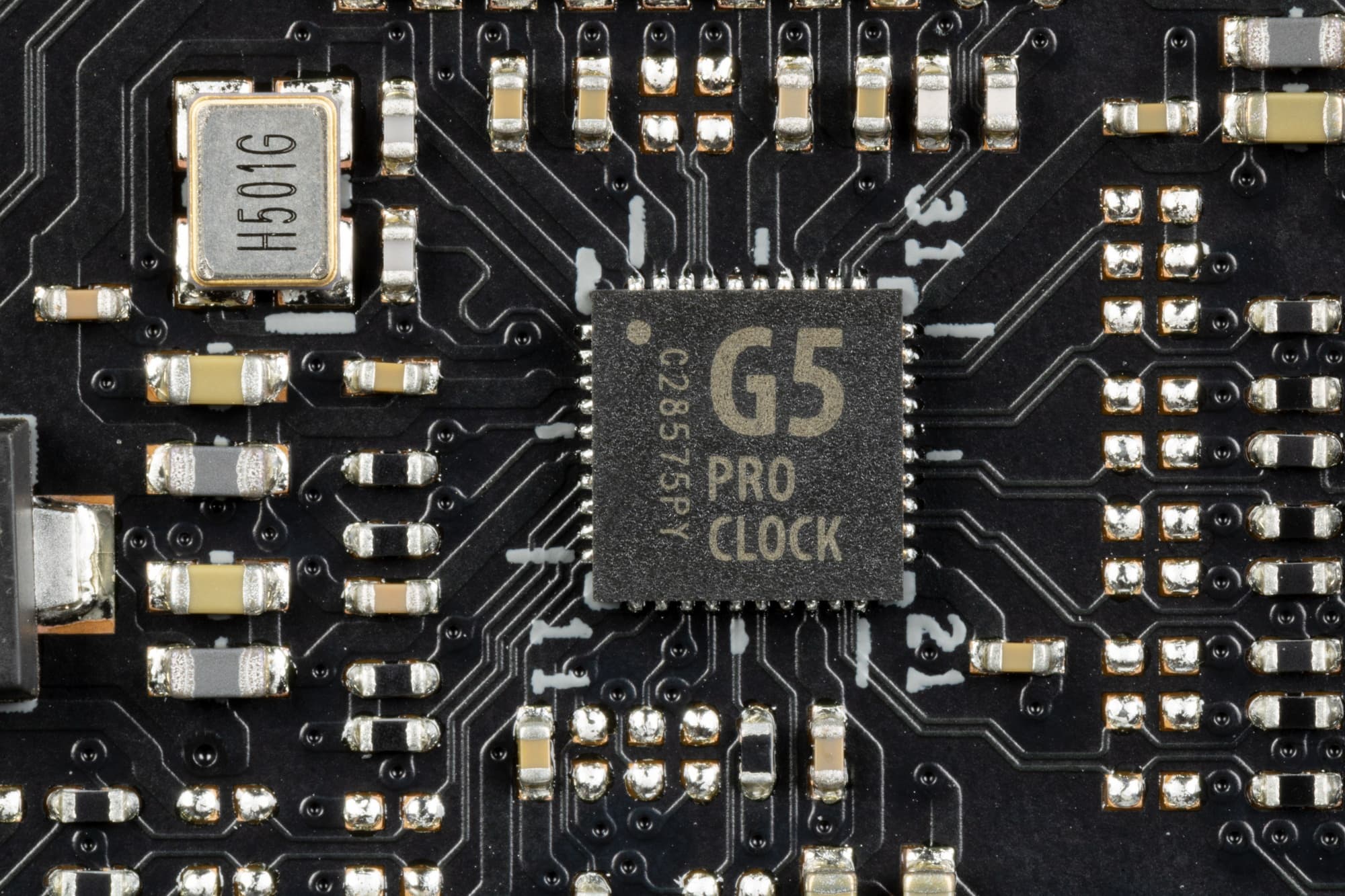

Особо следует отметить наличие у платы внешнего генератора частот PCIe – ProClock (специалисты Asus часто переименовывают ряд процессоров/контроллеров и очень трудно найти – контроллер чьего же реального производителя скрывается под маркировкой).
На очереди — накопители.

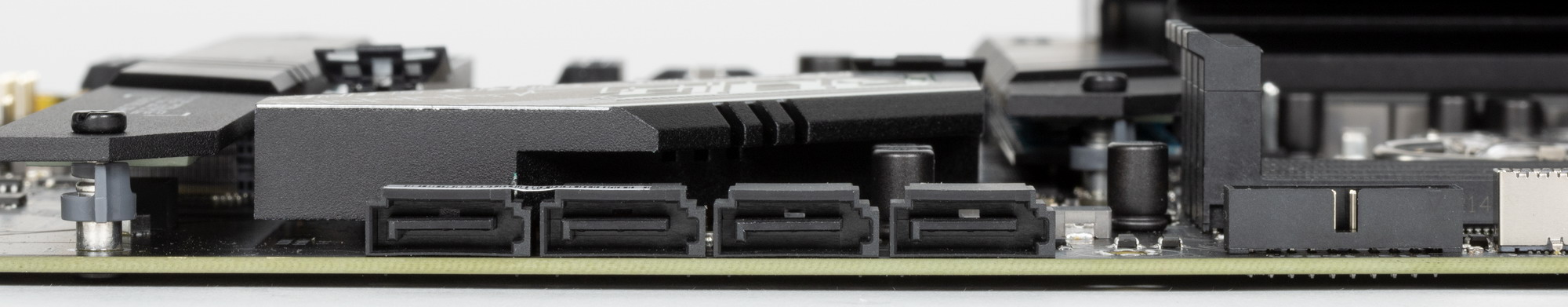

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

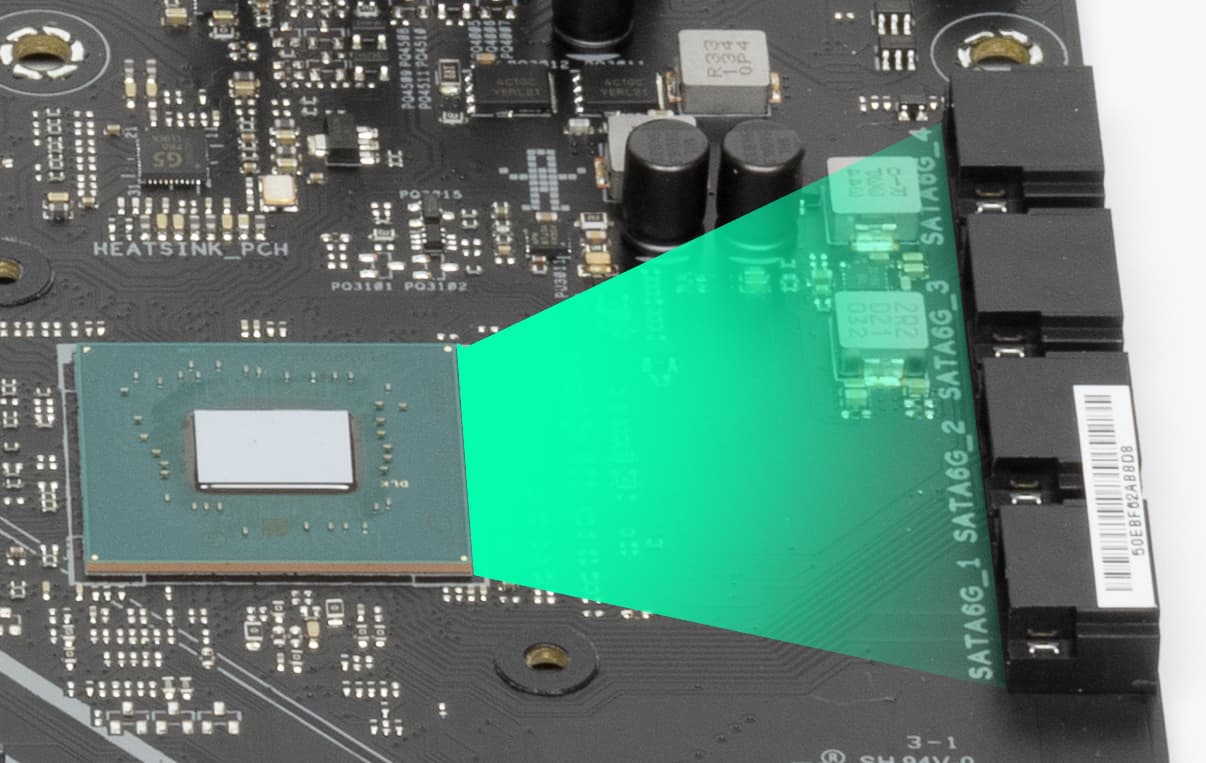

Порты SATA реализованы через чипсет B660 и поддерживают создание RAID.

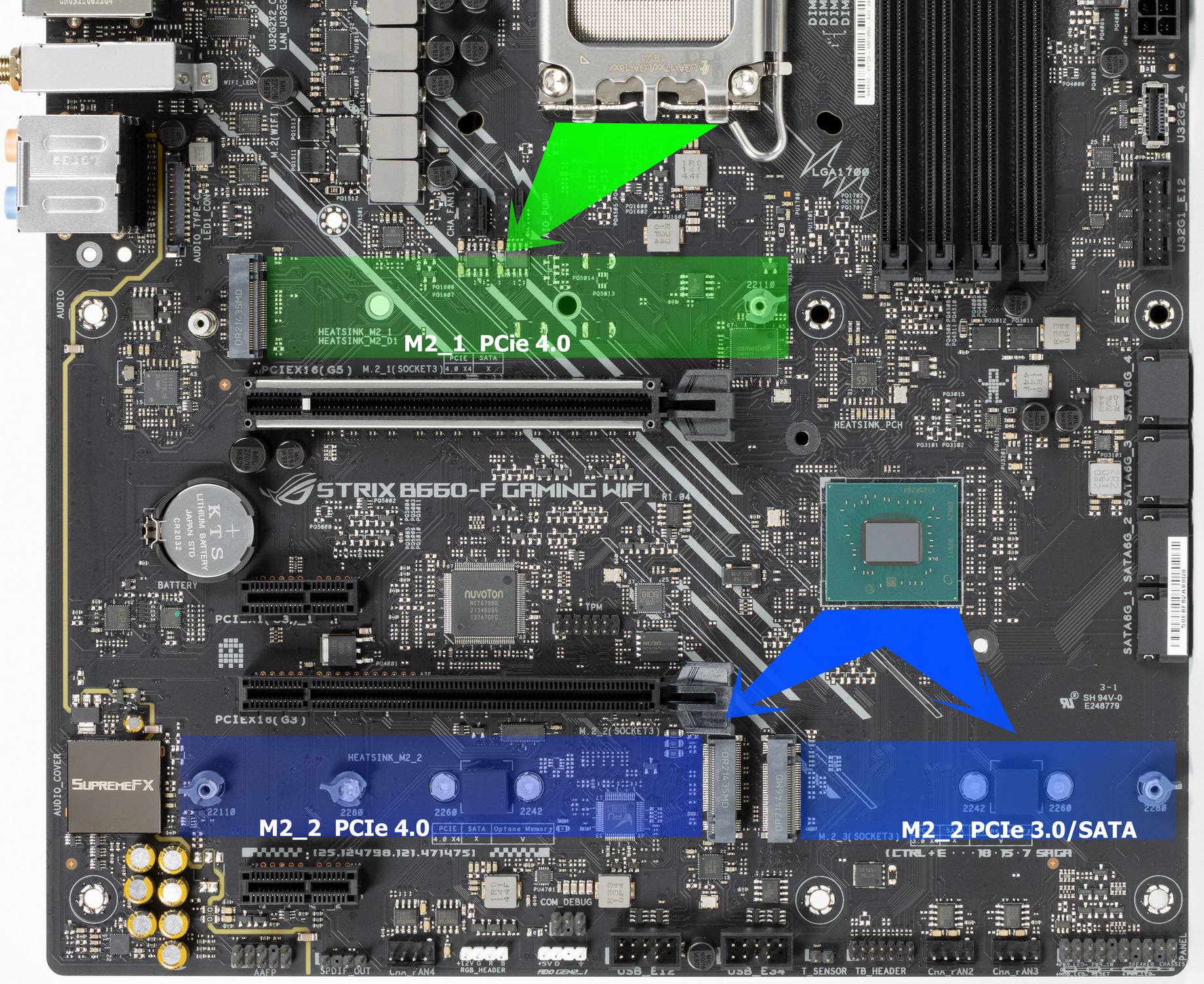

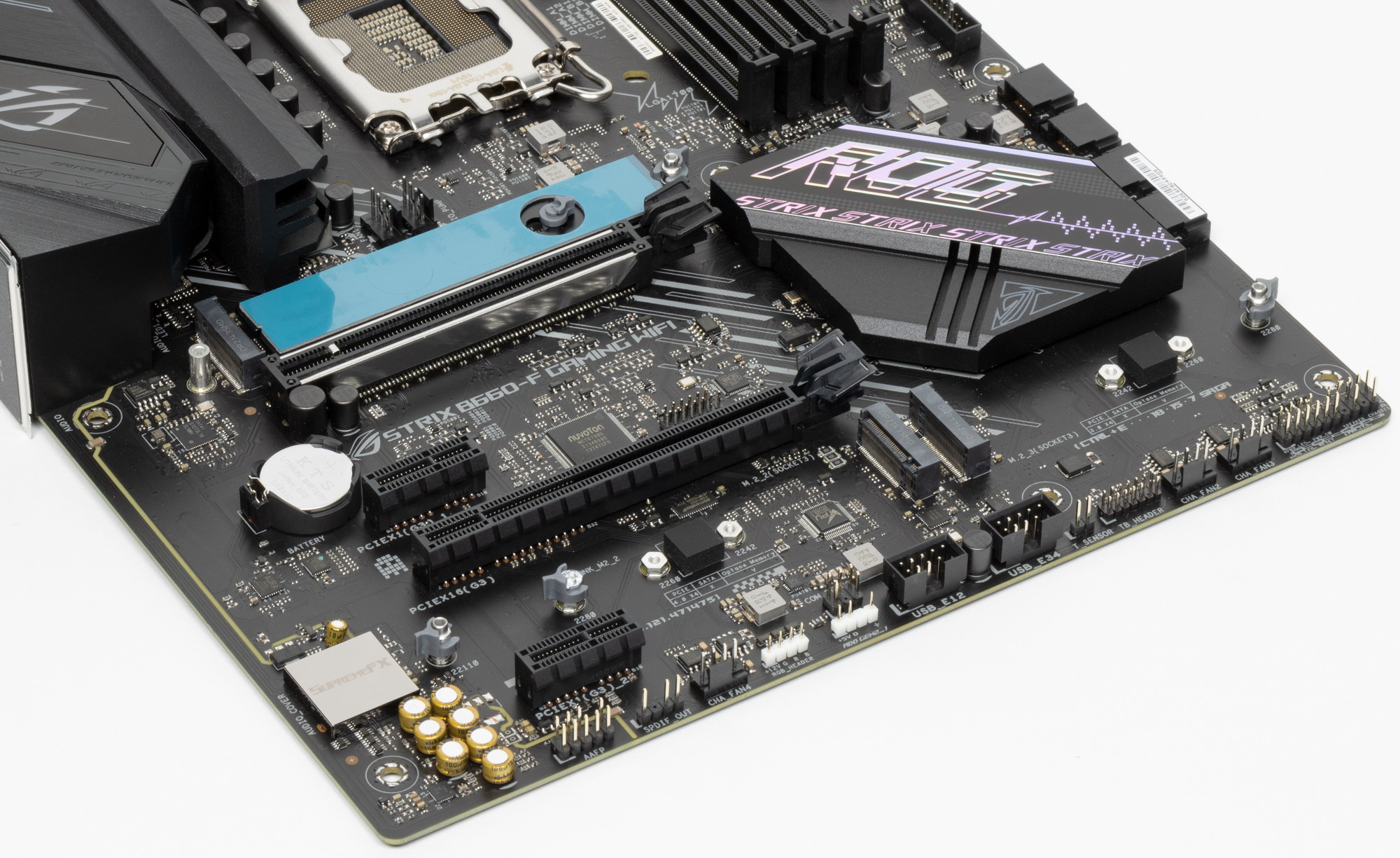

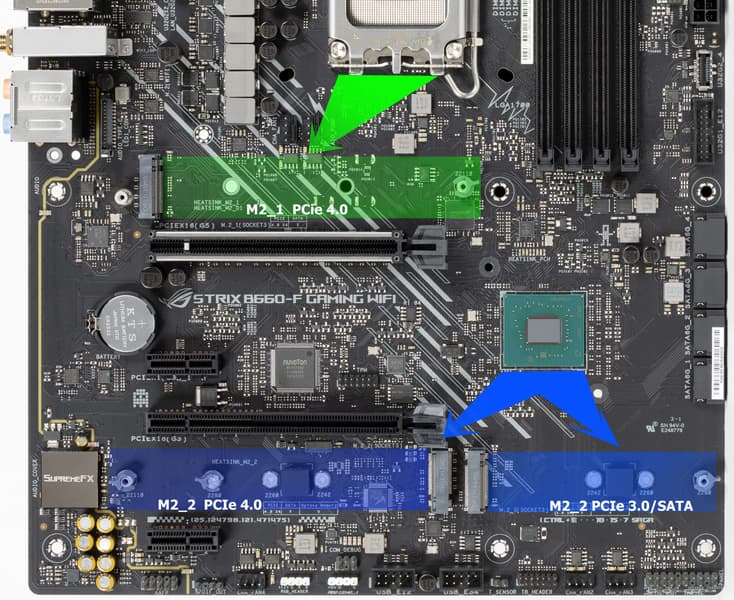

Материнская плата имеет 3 слота форм-фактора М.2.
Первый M.2_1 получает данные от CPU (PCIe 4.0) и работает с модулями только с PCIe интерфейсом. Слот поддерживает размеры модулей 2242/2260/2280/22110.
Второй M.2_2 и третий M.2_3 получают данные от чипсета B660. При этом M.2_2, поддерживая PCIe 4.0 и размеры модулей 2242/2260/2280/22110, также работает с модулями только с PCIe интерфейсом.
А M.2_3, поддерживая PCIe 3.0 и размеры модулей 2242/2260/2280, работает с модулями с PCIe и SATA интерфейсами.
На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.
Все слоты М.2 оснащены радиаторами, при этом у M.2_1 – свой отдельный радиатор, а слоты М.2_2 и М.2_3 имеют общий радиатор. При этом системный чипсет охлаждается собственным радиатором, не объединенным с охлаждением для М.2 слотов.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

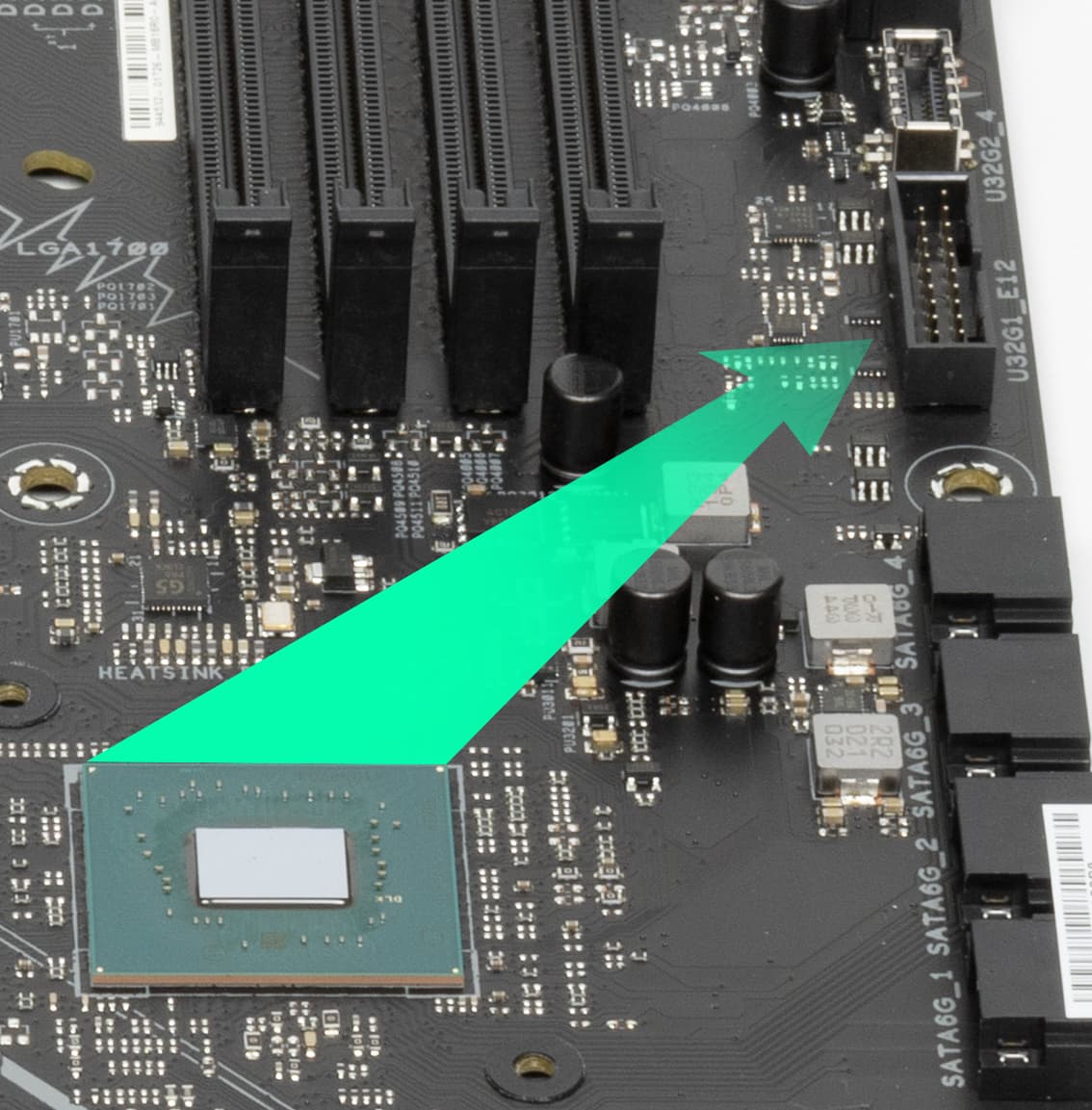

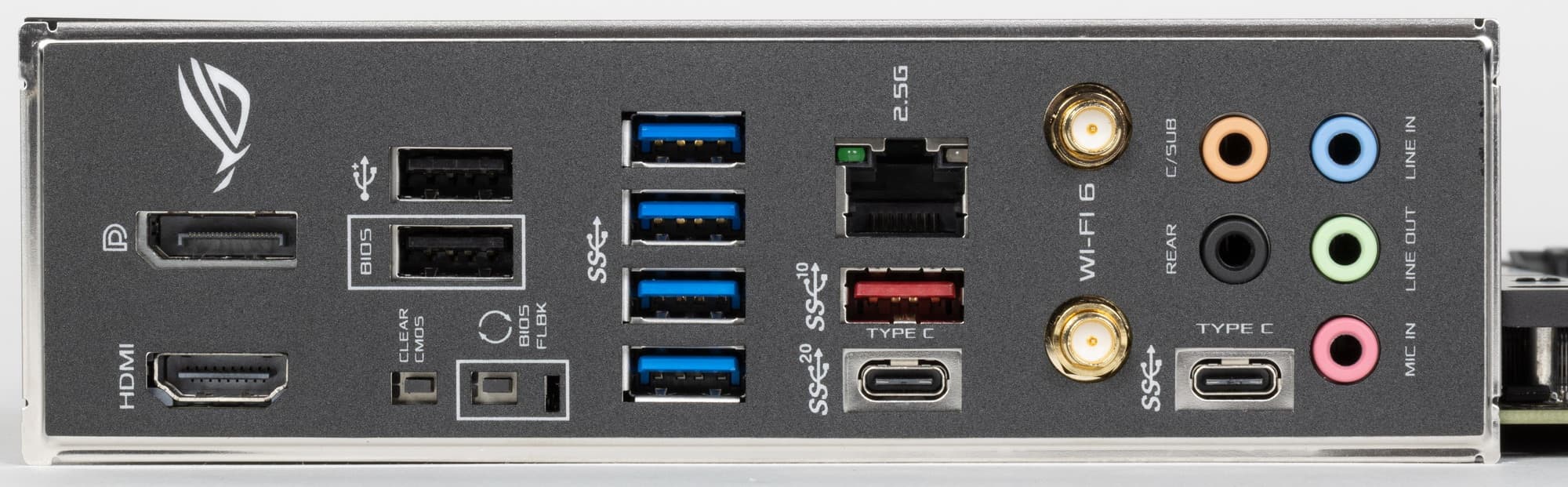

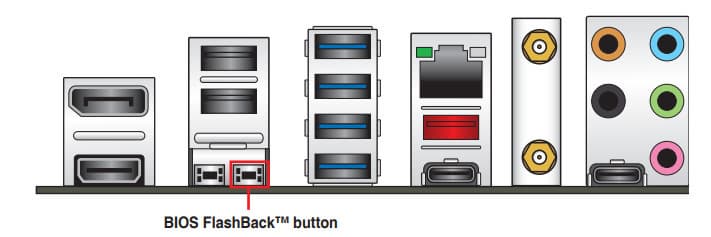

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).
И что мы имеем? Всего на материнской плате — 16 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от B660 и представлен портом Type-C на задней панели;
- 2 порта USB 3.2 Gen2: оба реализованы через B660 и представлены: один внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса); второй – портом Type-A (красного цвета) на задней панели;

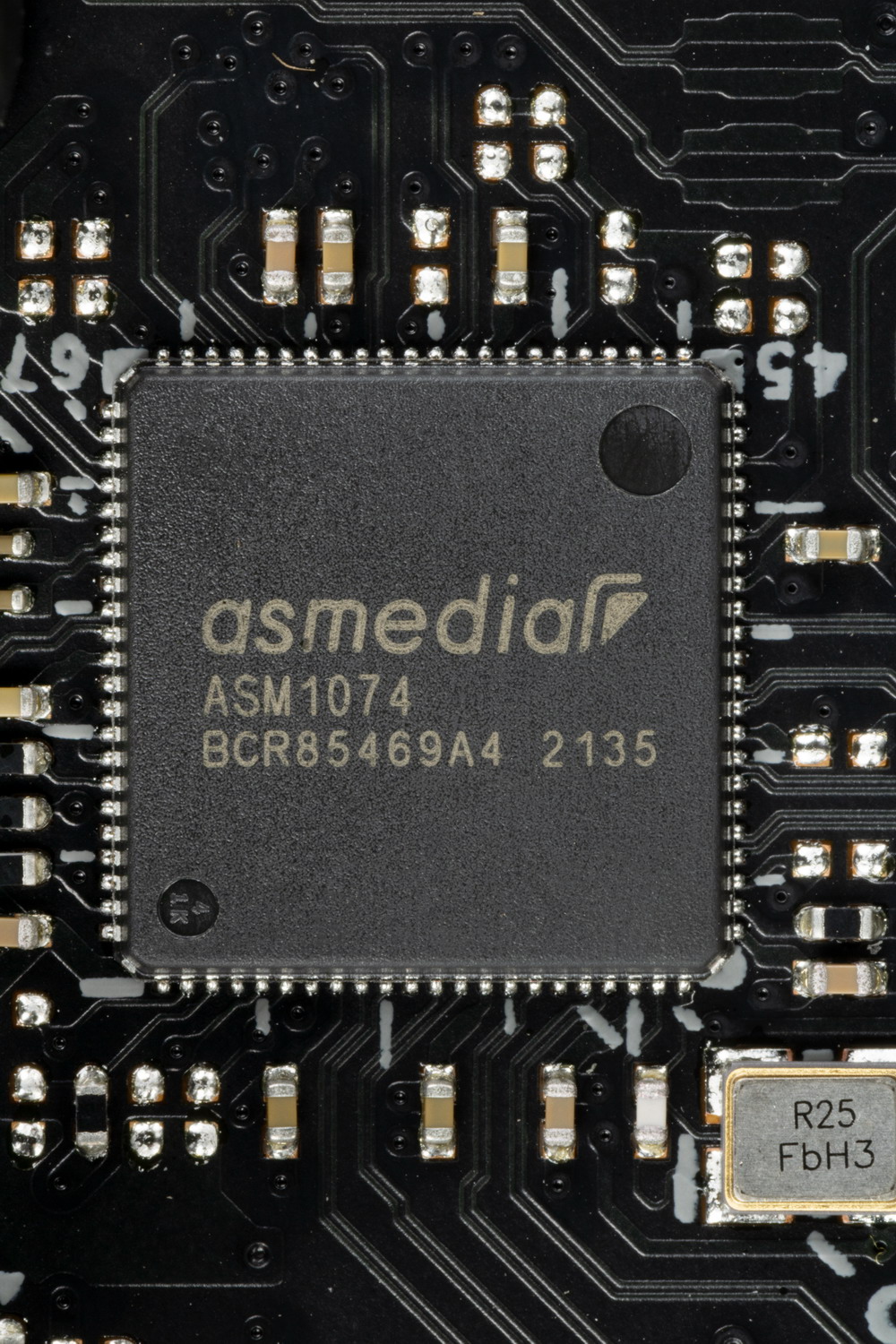

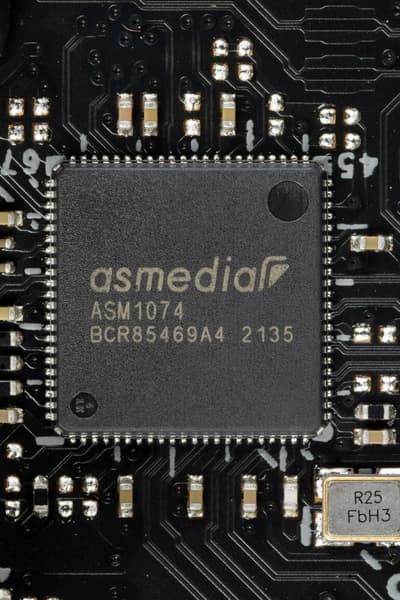

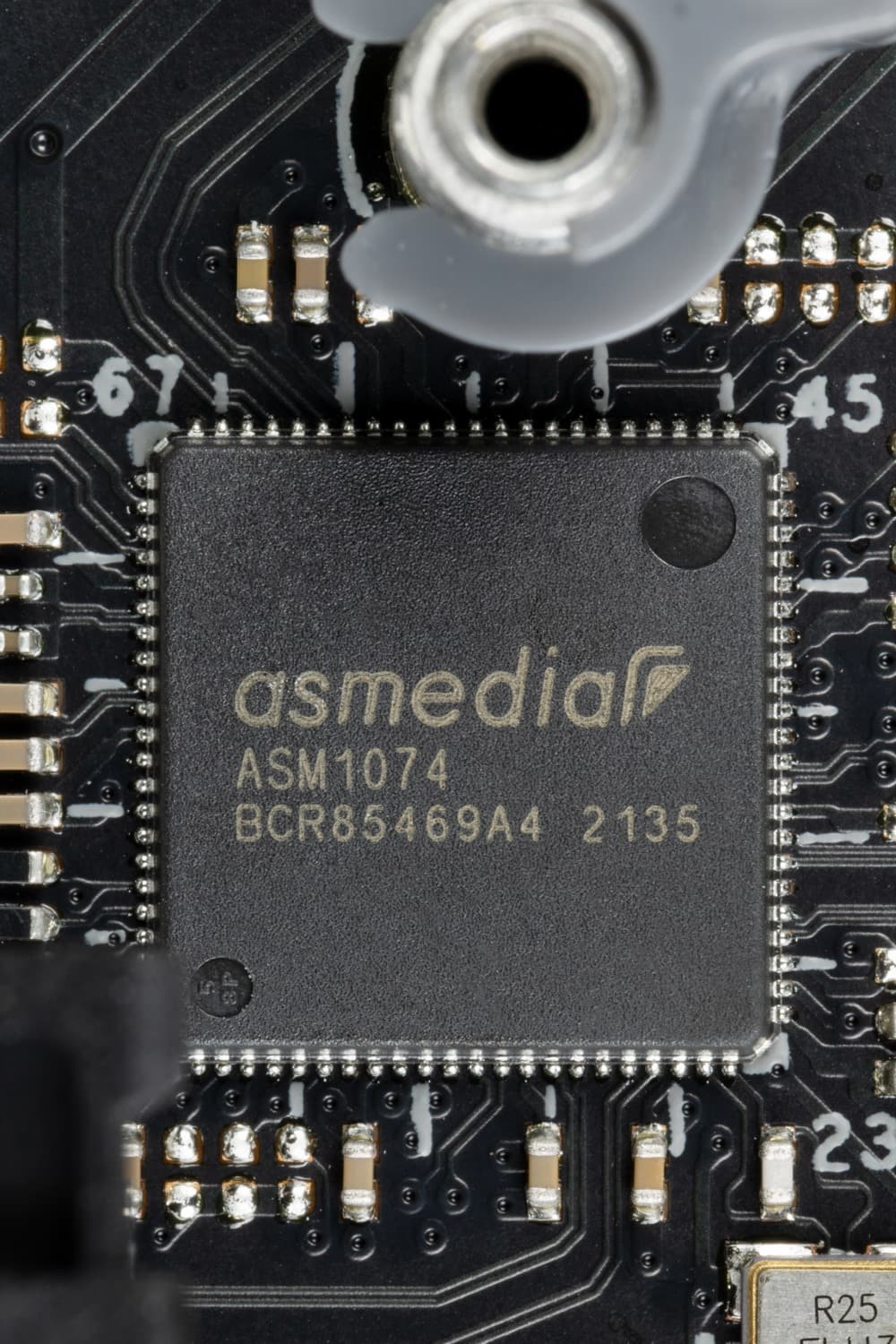

- 7 портов USB 3.2 Gen1: 2 реализованы через хаб ASMedia ASM1074 (на него потрачена линия USB 2.0 от B660) и представлены внутренним разъемом на материнской плате на 2 порта; еще 4 реализованы через второй хаб ASMedia ASM1074 (на него также потрачена линия USB 2.0 от B660) и представлены на задней панели 4 портами Type-A (синего цвета); и последний реализован через B660 и представлен на задней панели портом Type-C;

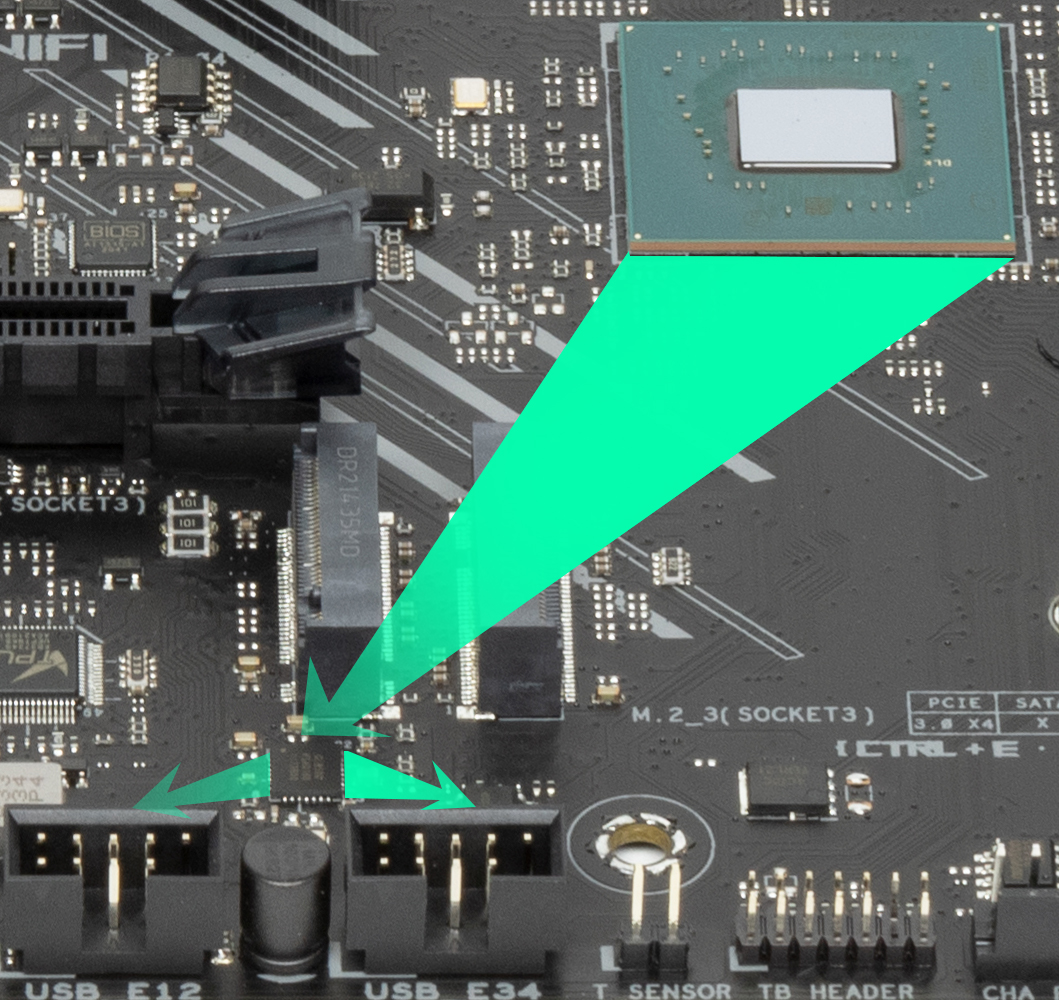

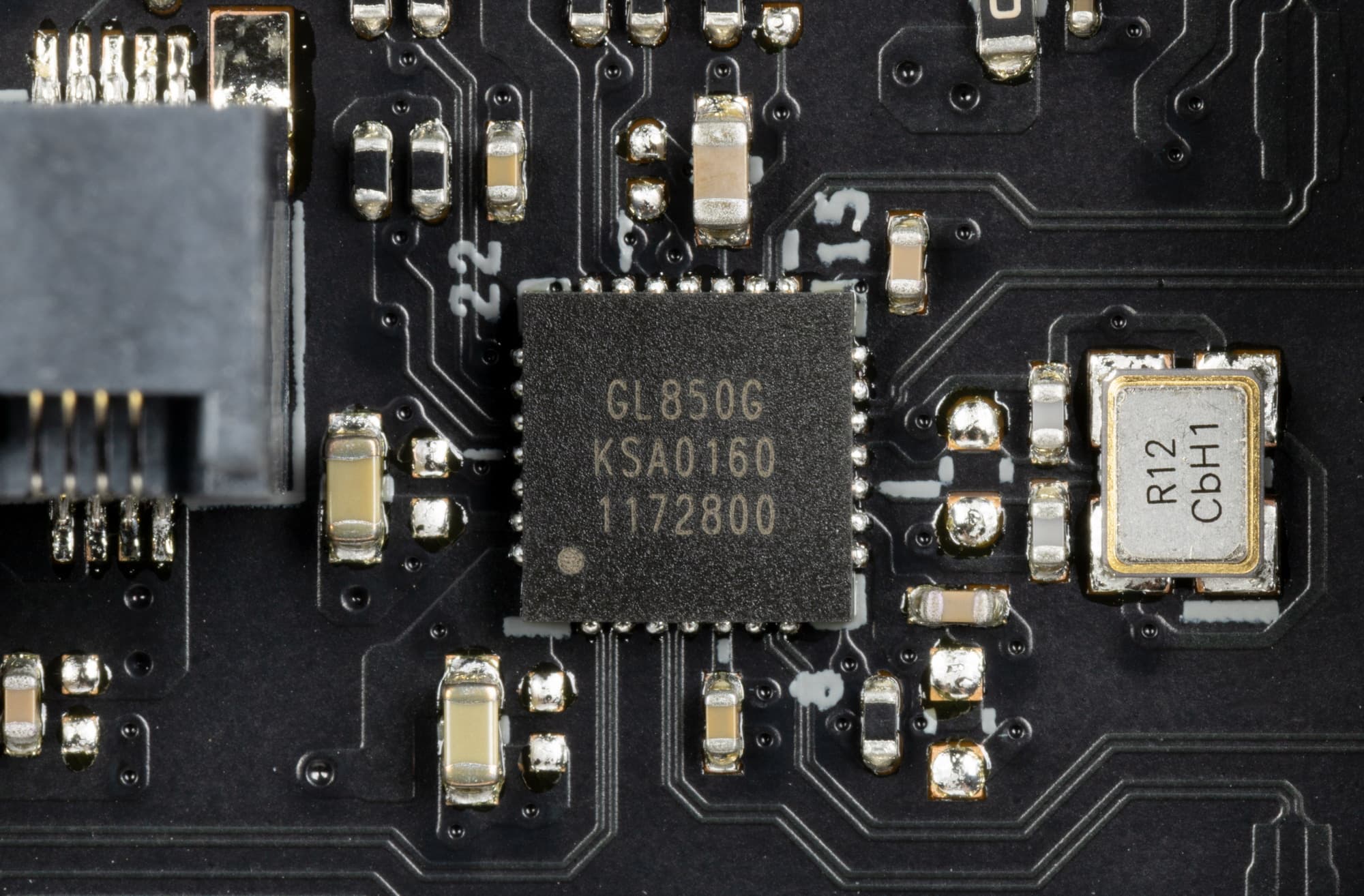

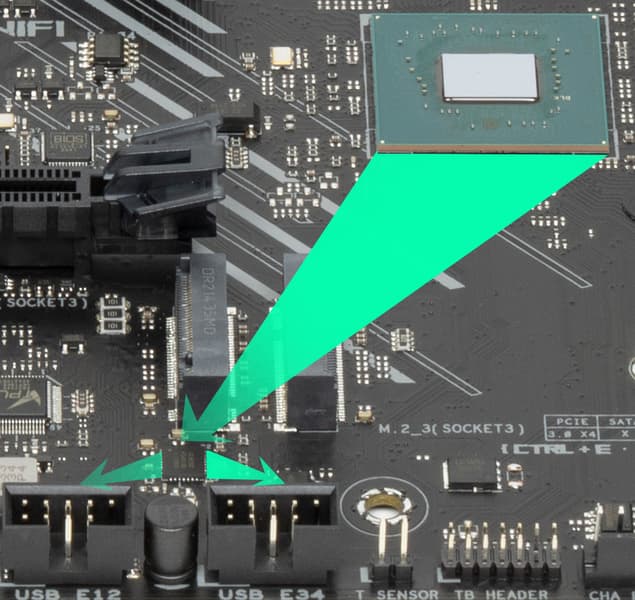

- 6 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G (на него потрачена линия USB 2.0 от B660) и представлены двумя внутренними разъемами на материнской плате, каждый на 2 порта; еще 2 реализованы через B660 представлены на задней панели 2 портами Type-A (черного цвета).
Таким образом, у нас 5 контроллеров используют USB линии:
- ASMedia ASM1074 (первый) (1 линия USB 2.0);
- ASMedia ASM1074 (второй) (1 линия USB 2.0);
- Genesys Logic GL850G (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX201) (1 линия USB 2.0).
Итак, через чипсет B660 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 1 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2
= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 2 выделенных порта USB 2.0 и 5 портов на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализован 23 высокоскоростных порта из 24.

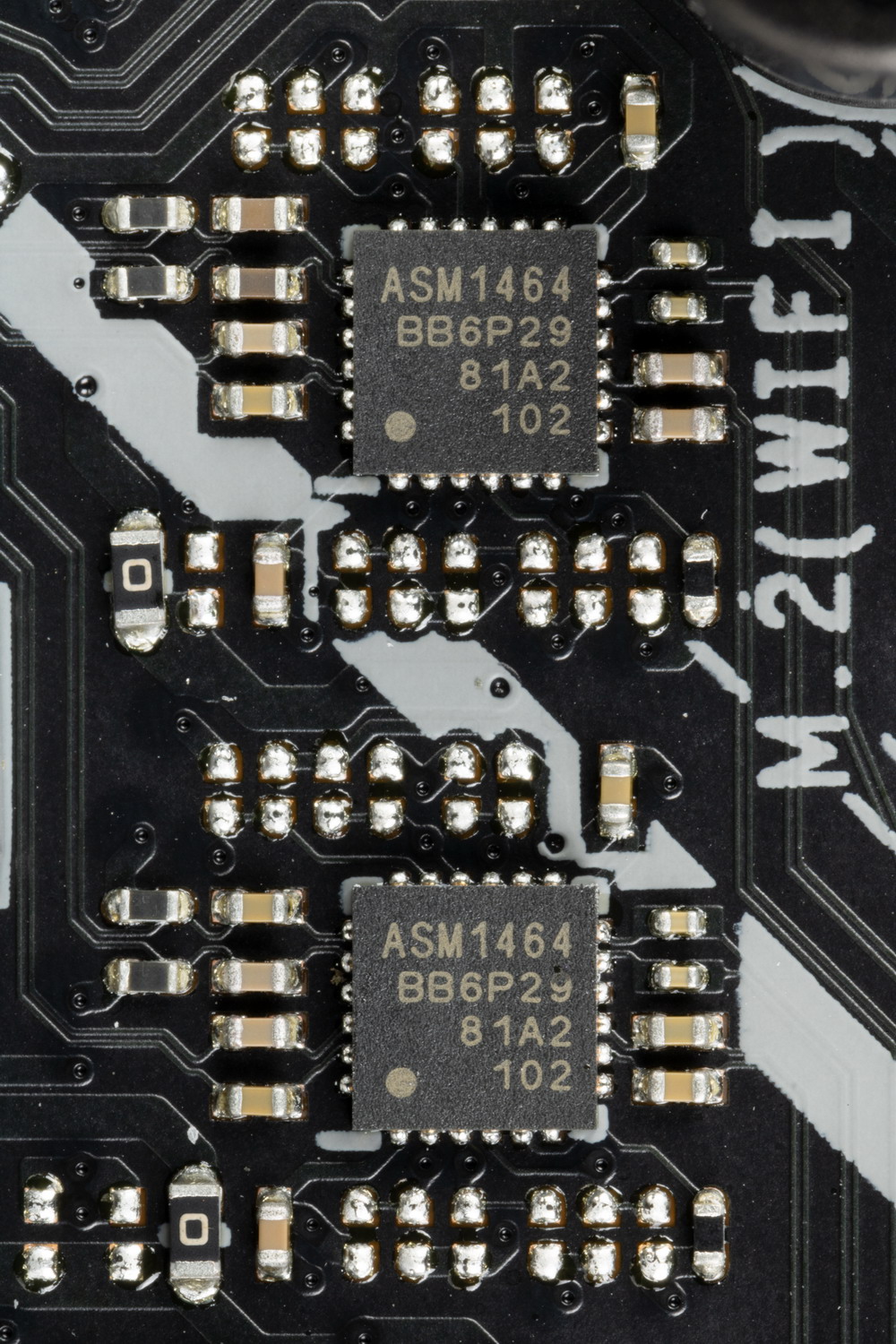

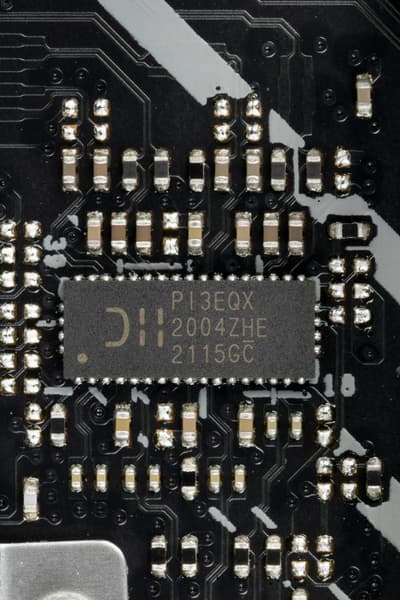

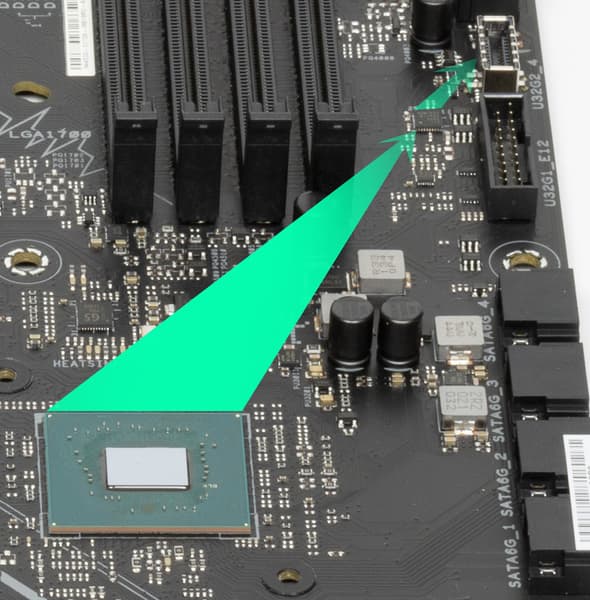

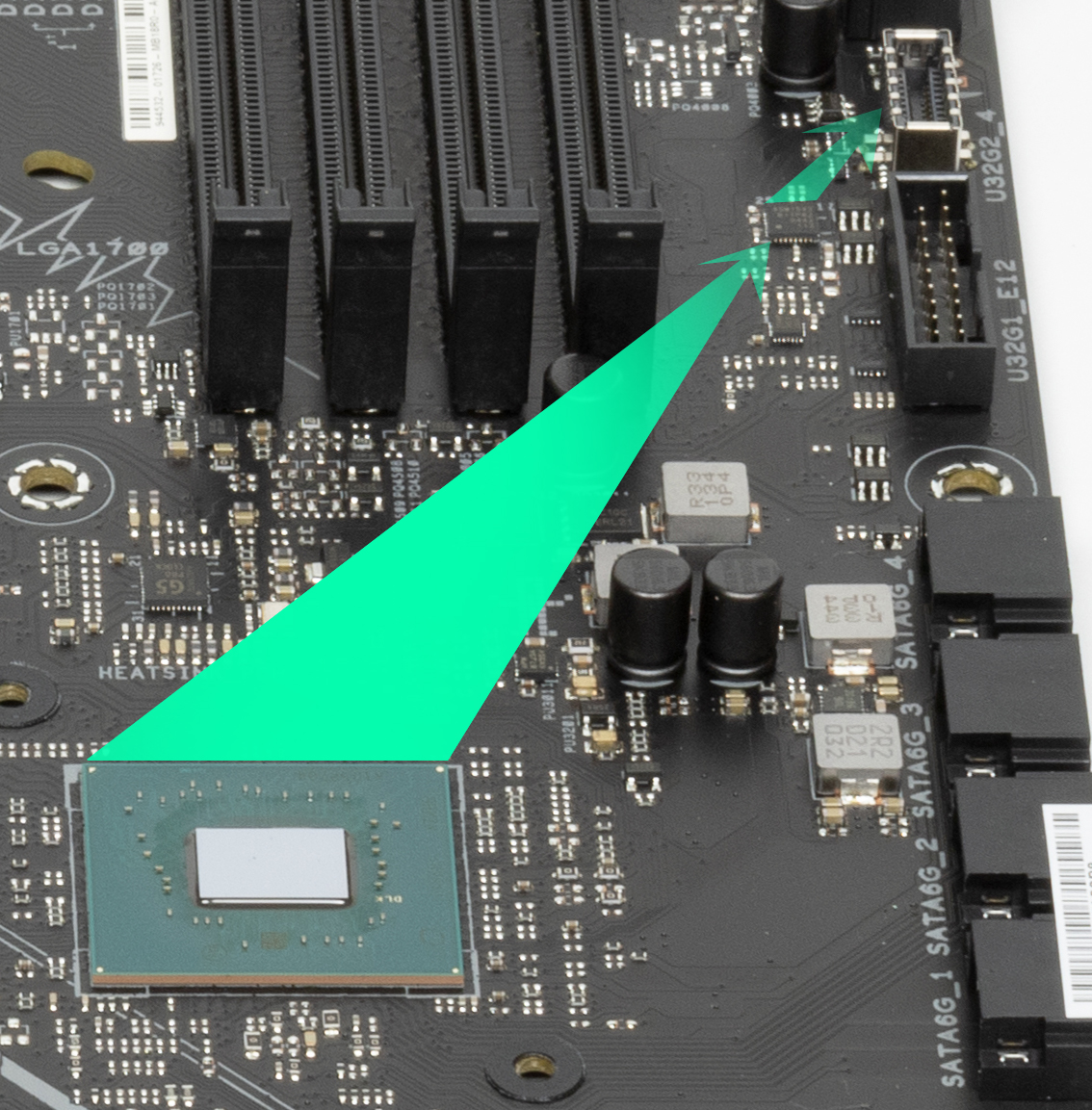

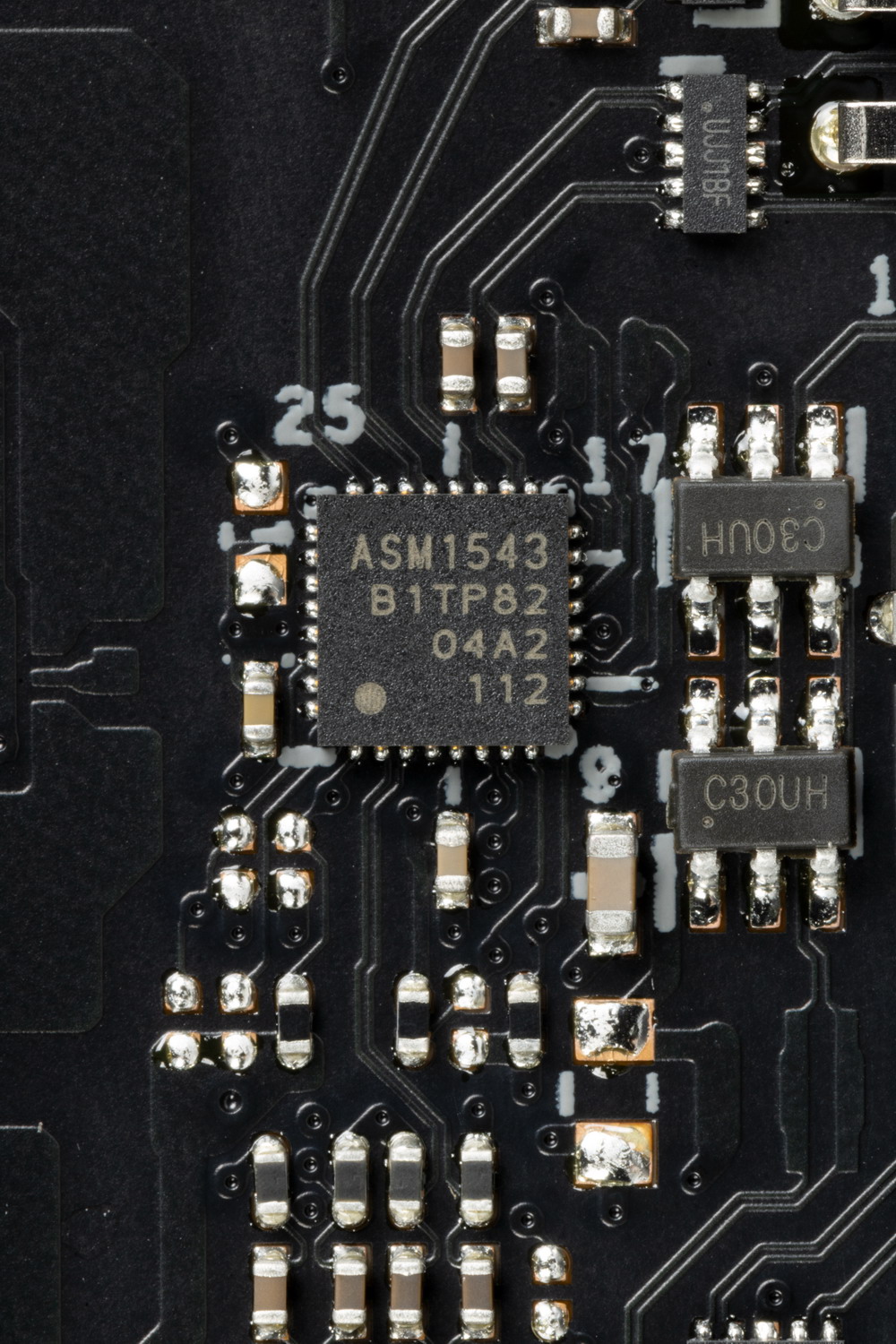

Все быстрые USB порты Type-C оснащены ре-драйверами от ASMedia и Diodes Inc.
![](/img/x387/r30/00/02/51/22/asmediaasm1464usb32redriver.jpg)
![](/img/x387/r30/00/02/51/22/asmediaasm1543usb31redriver.jpg)

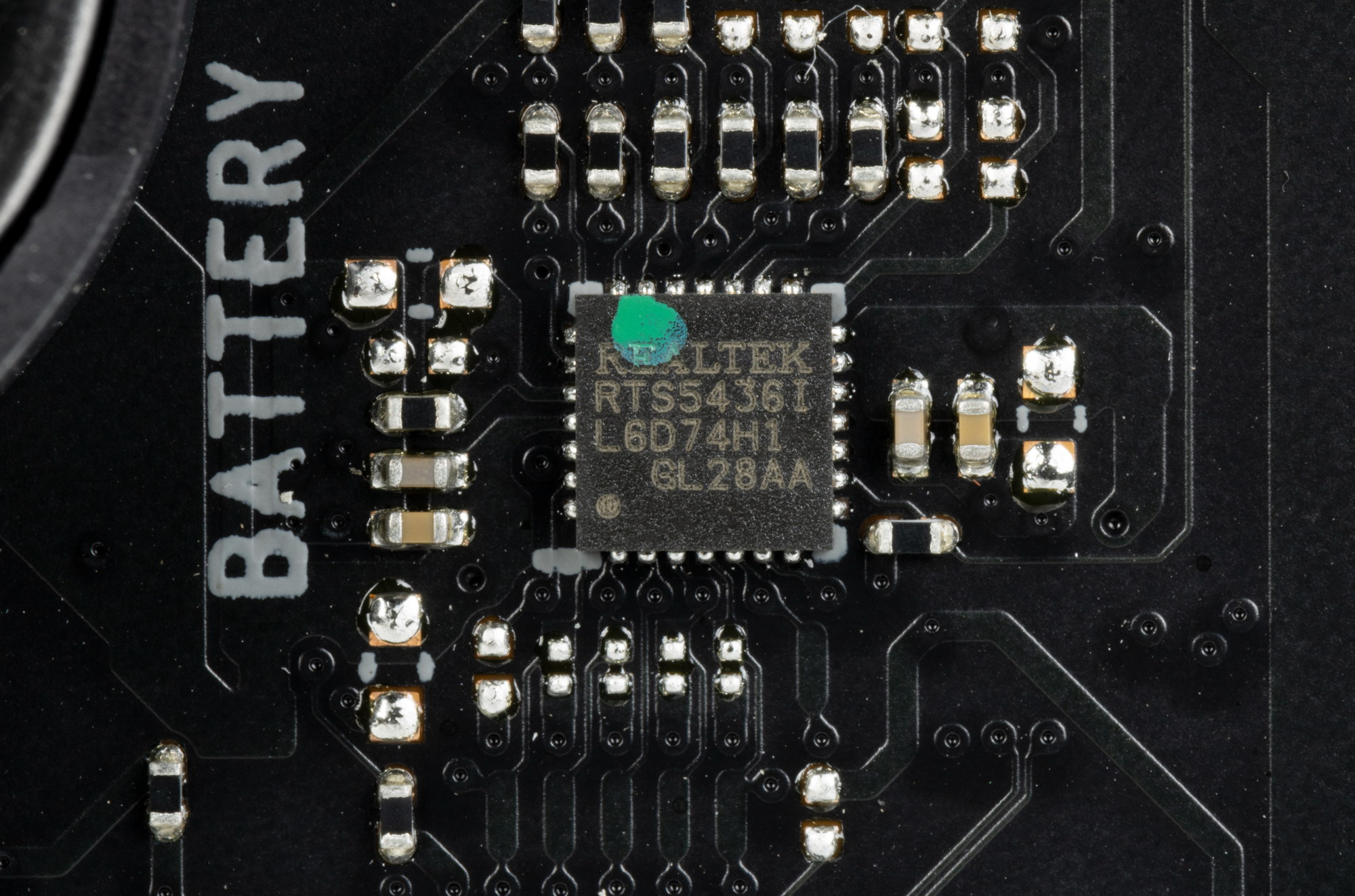

Особо следует отметить, что для обеспечения быстрой зарядки мобильных устройств гнездо Type-C на задней панели получило усиленное питание, заведует этим контроллер от Realtek.
Теперь о сетевых делах.

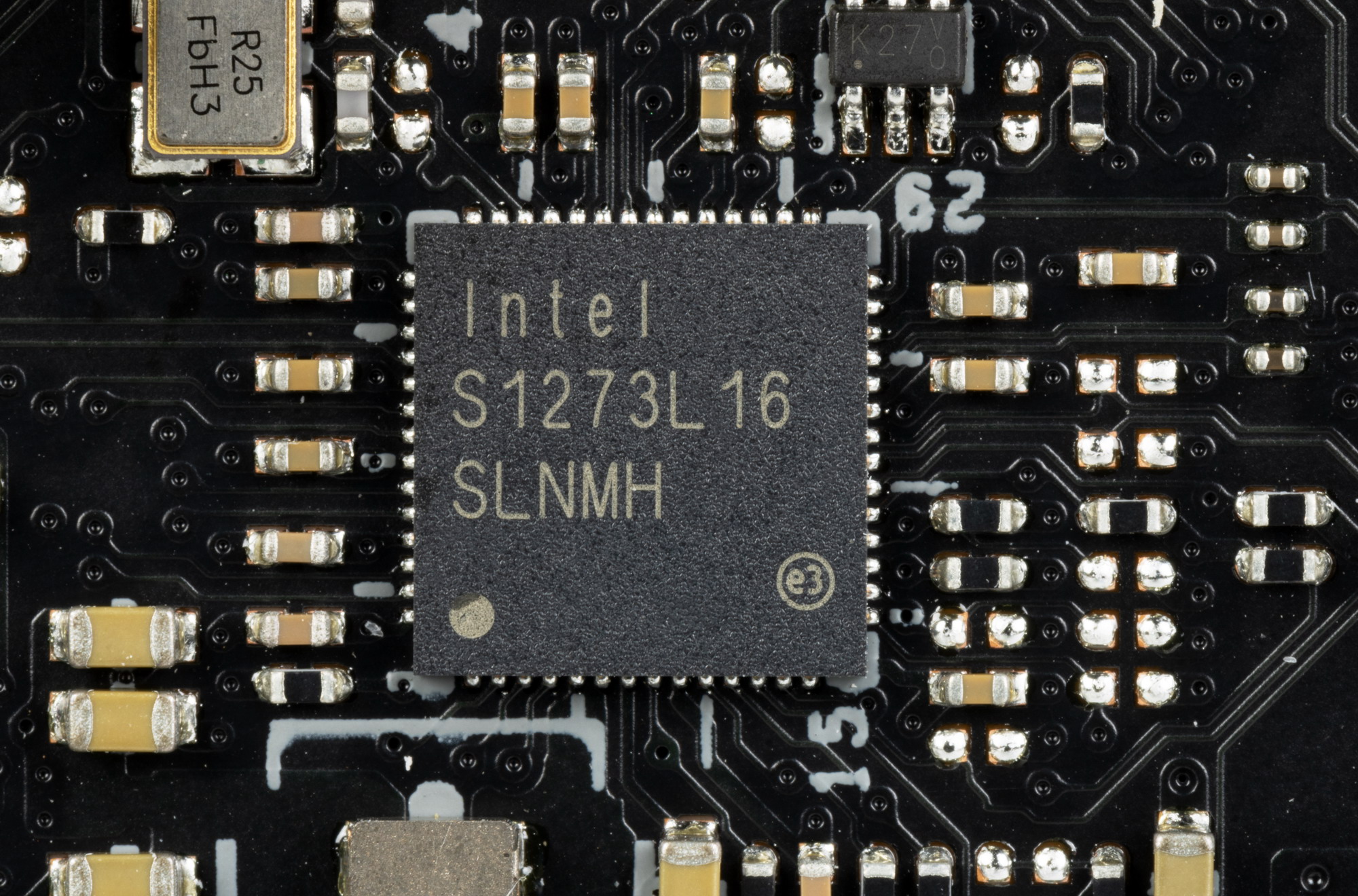

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel i225-V, способный работать по стандарту 2,5 Гбит/с.

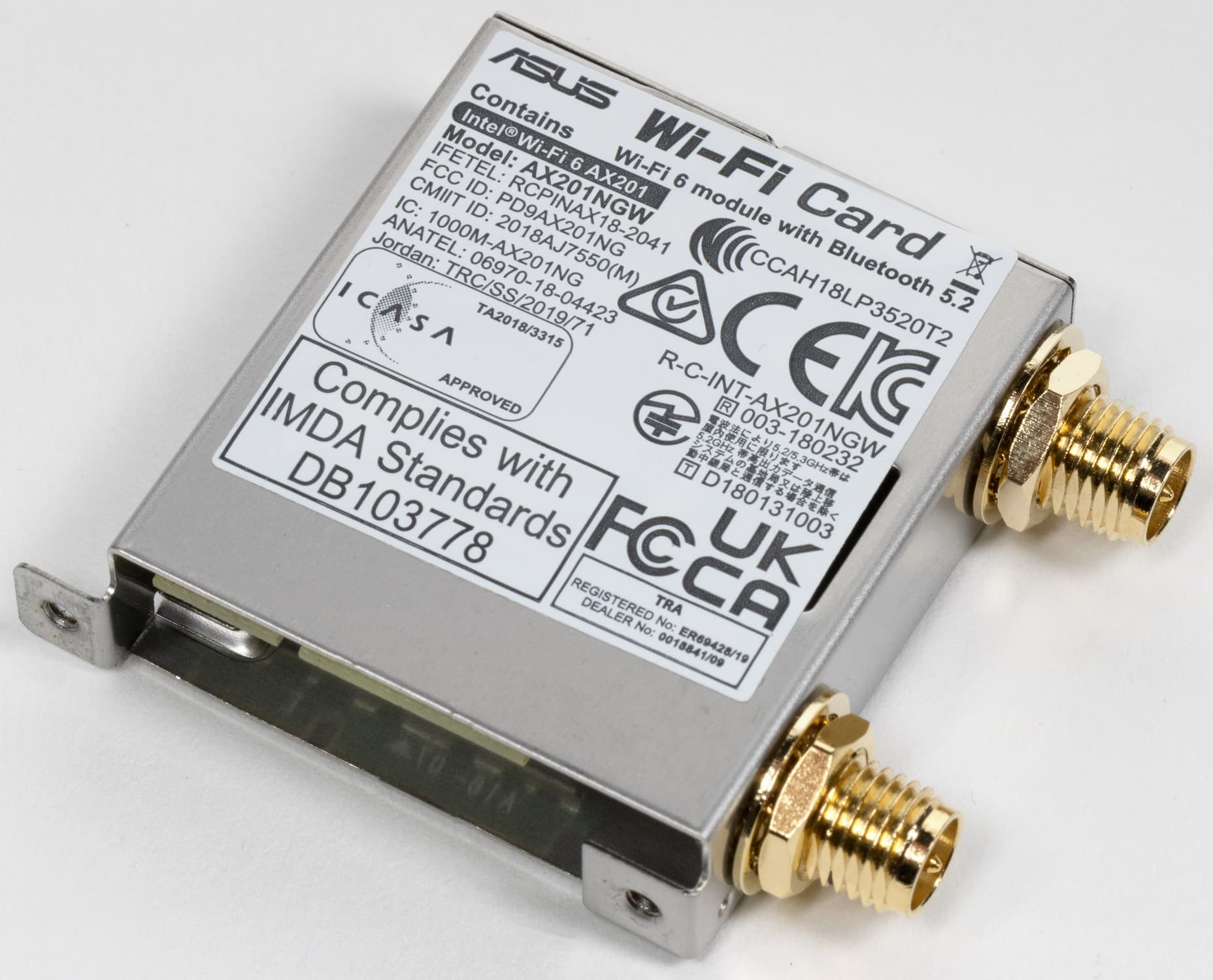

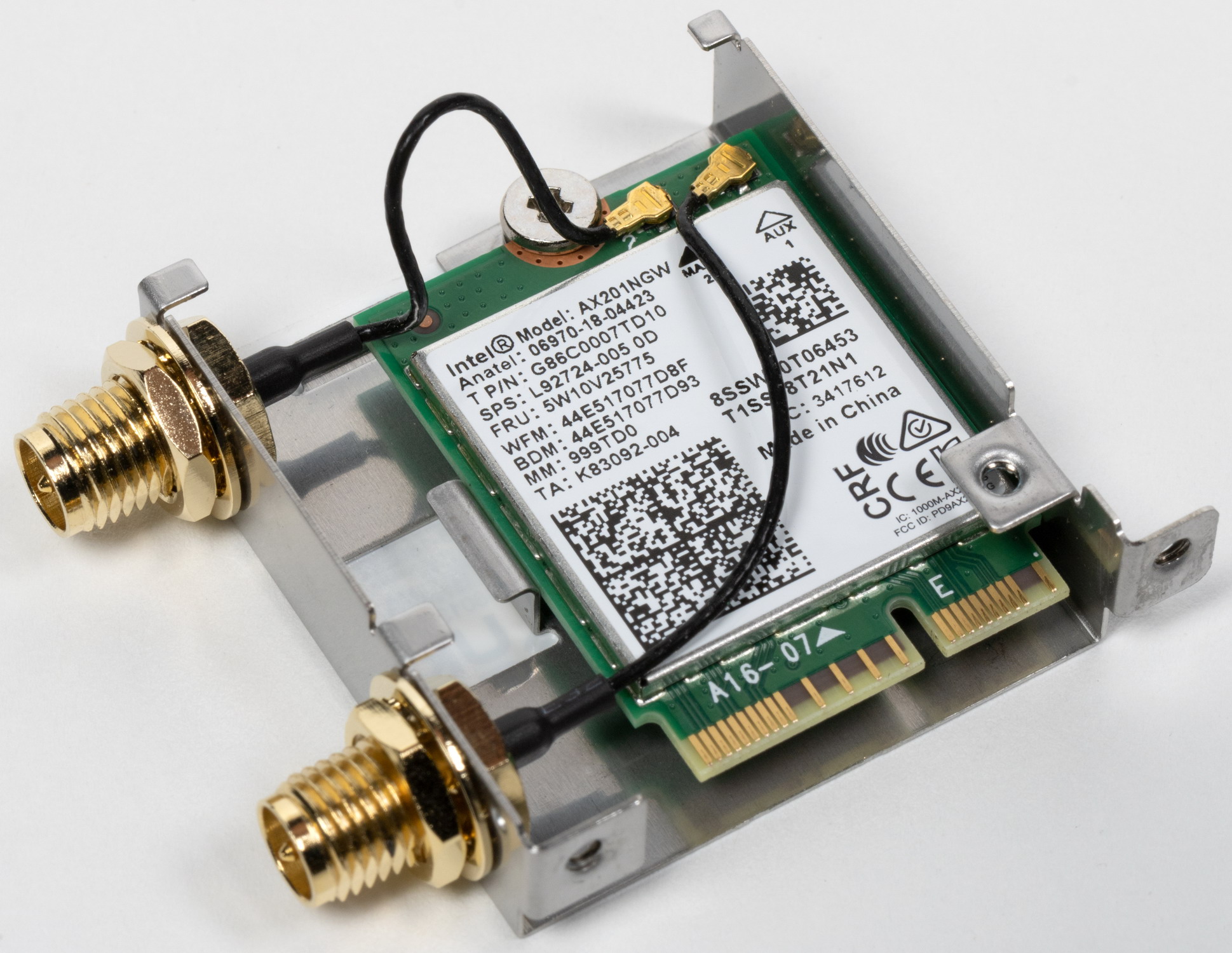

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-201NGW, через который реализованы Wi-Fi 6 (802.11a/b/g/n/ac/ax) и Bluetooth 5.1. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

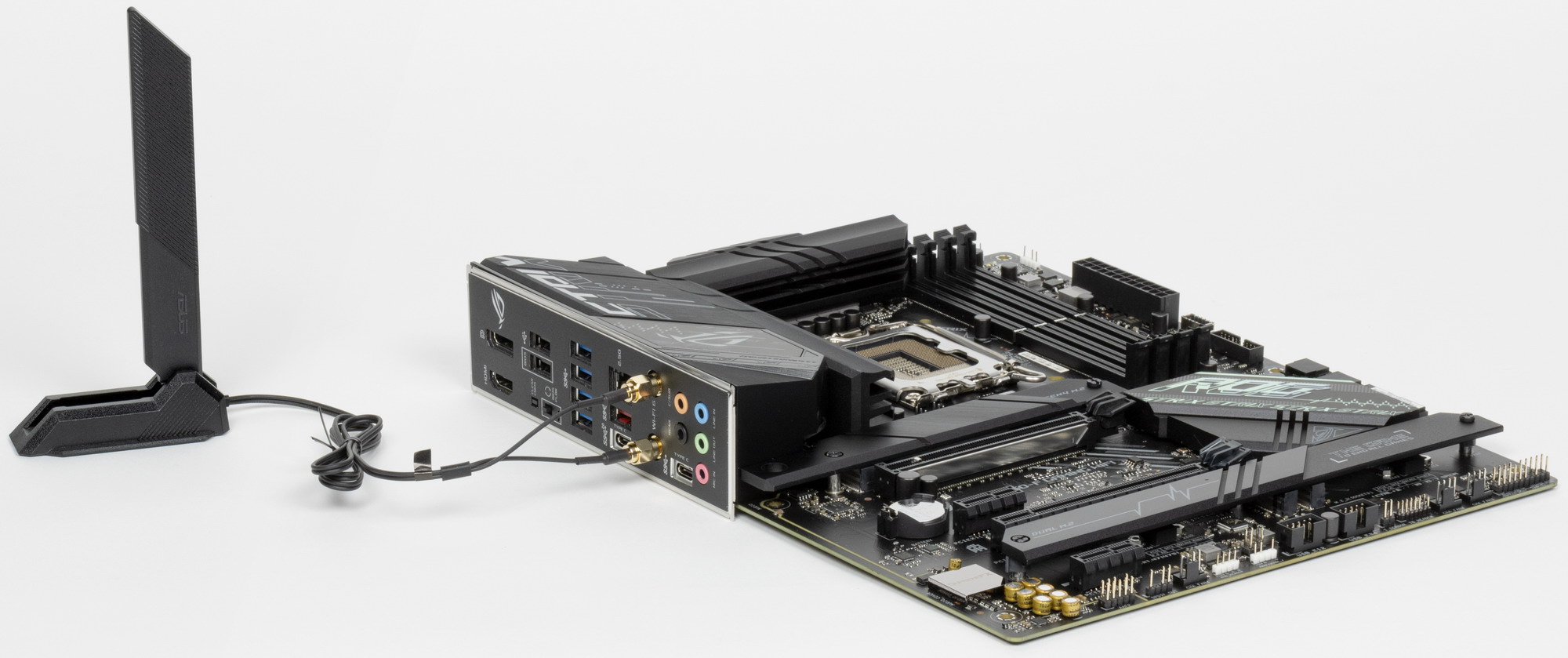

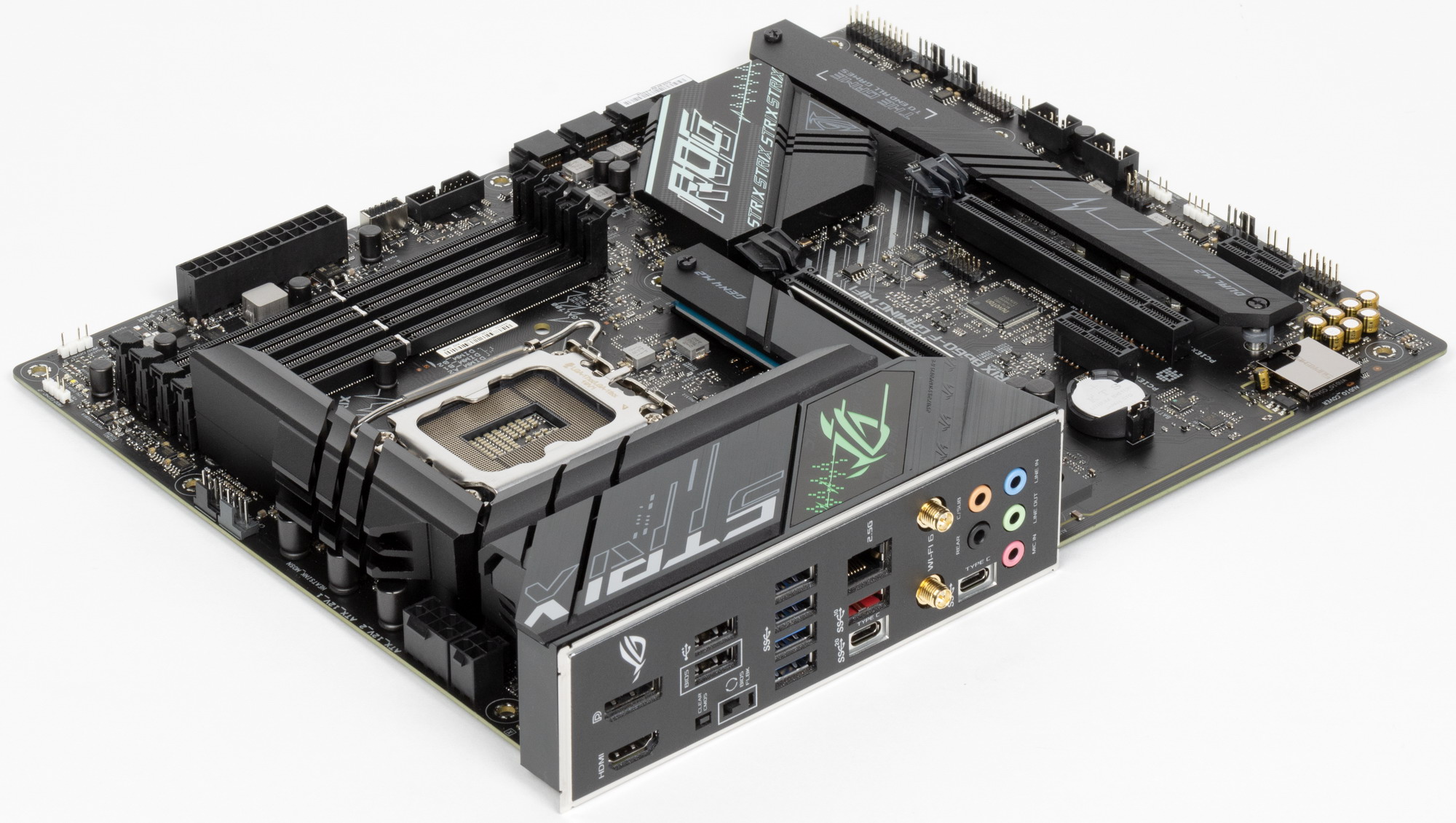

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

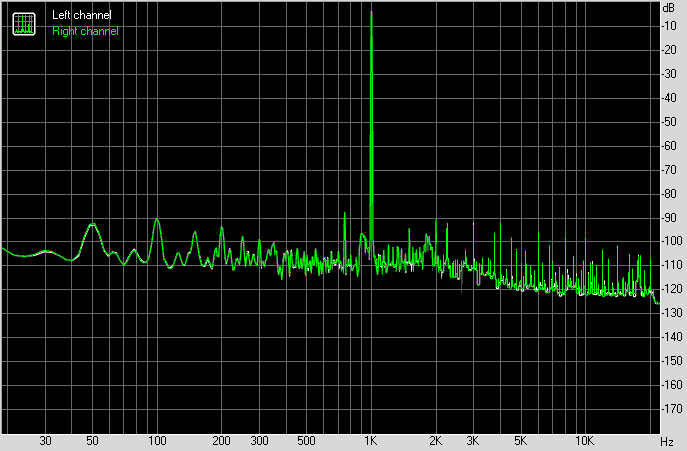

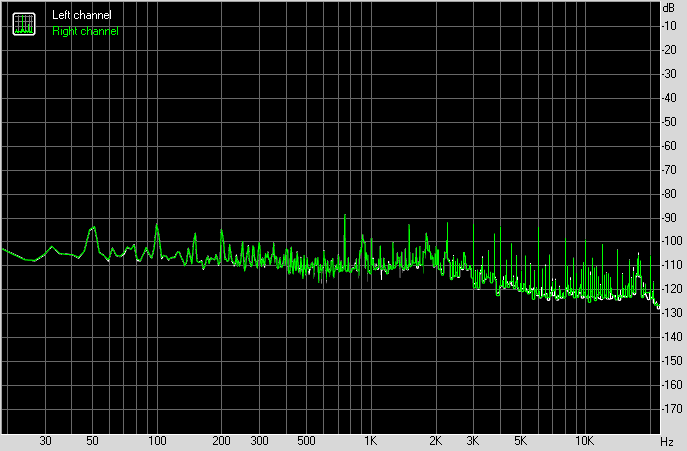

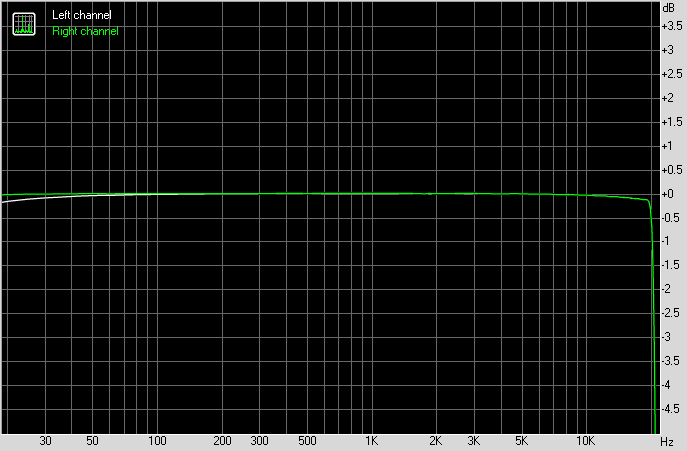

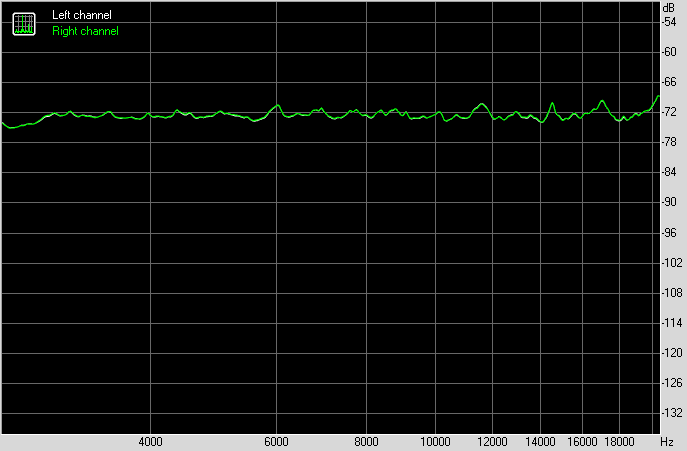

Аудиоподсистема
Много лет в большинстве современных материнских платах звуком заведуют аудиокодеки от Realtek семейства ALC, и долгое время это был ALC1220 (24 бит / 192 кГц), а сейчас многие производители ставят улучшенную версию ALC4080. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. В стиле Asus – закрывать аудиокодек фирменным колпачком SupremeFX.

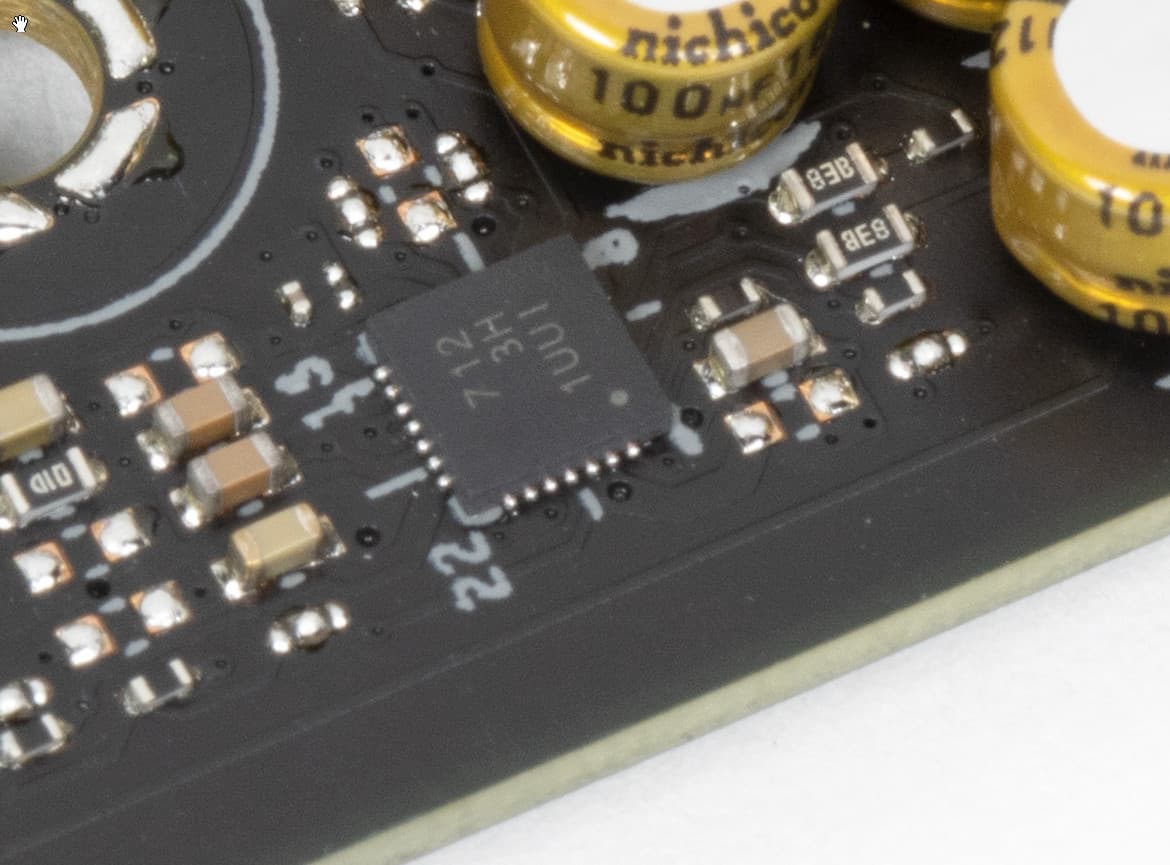

В тракте используется весьма популярный операционный усилитель Savitech SV3H712.

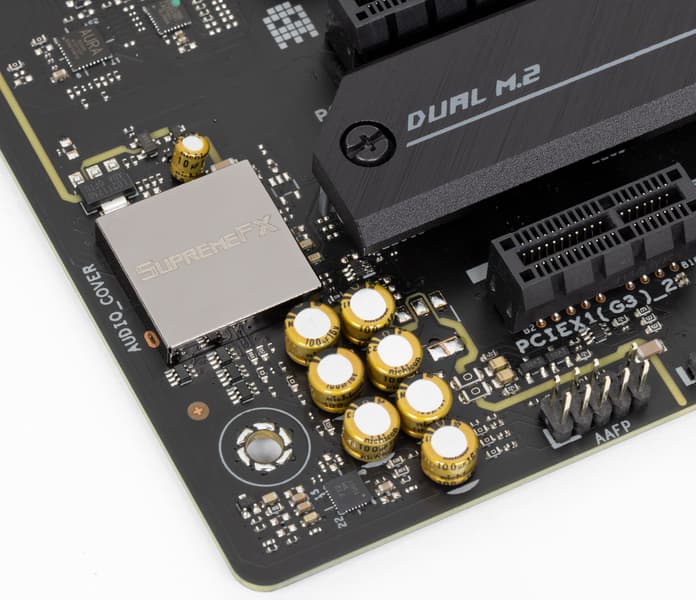

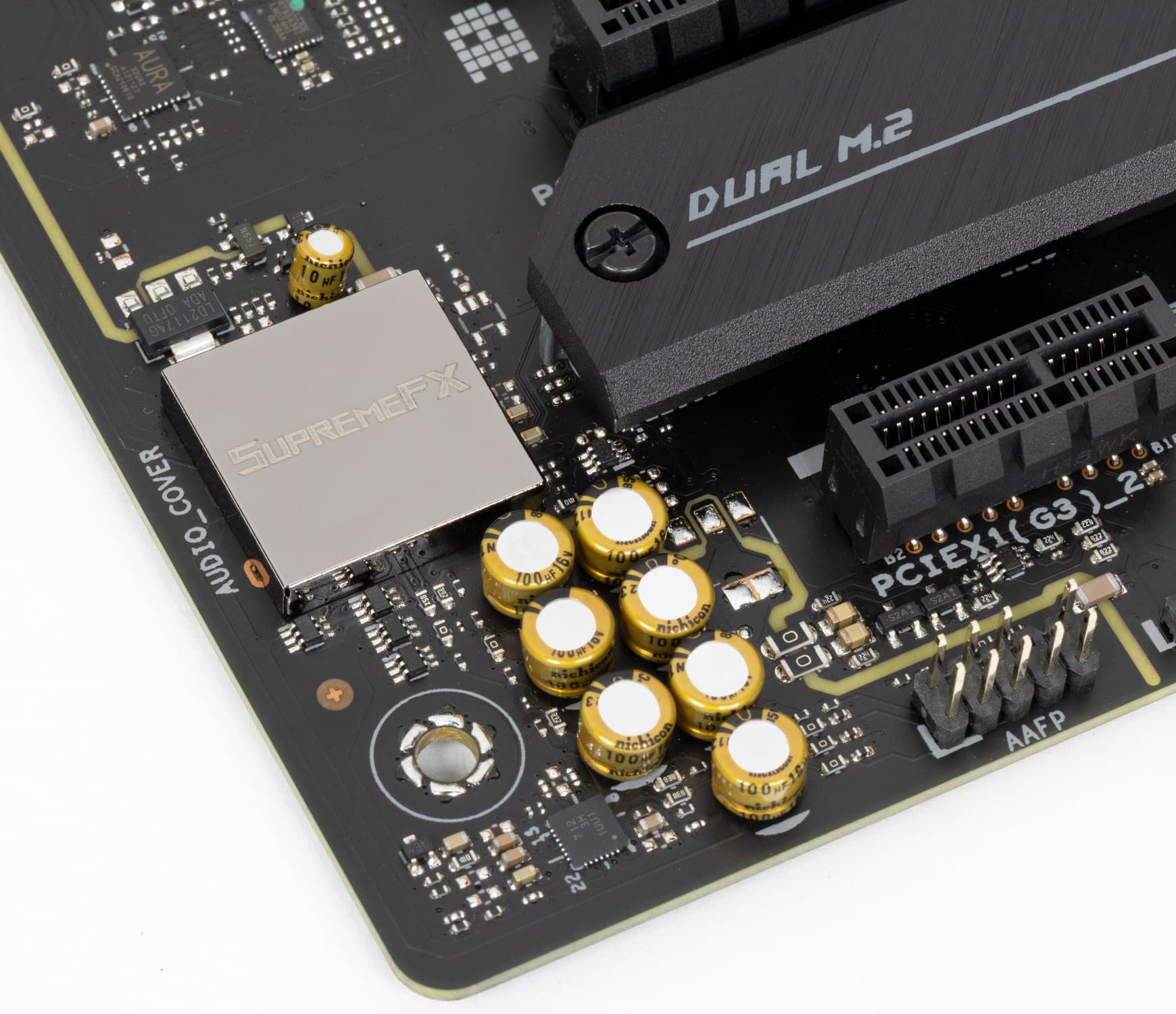

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

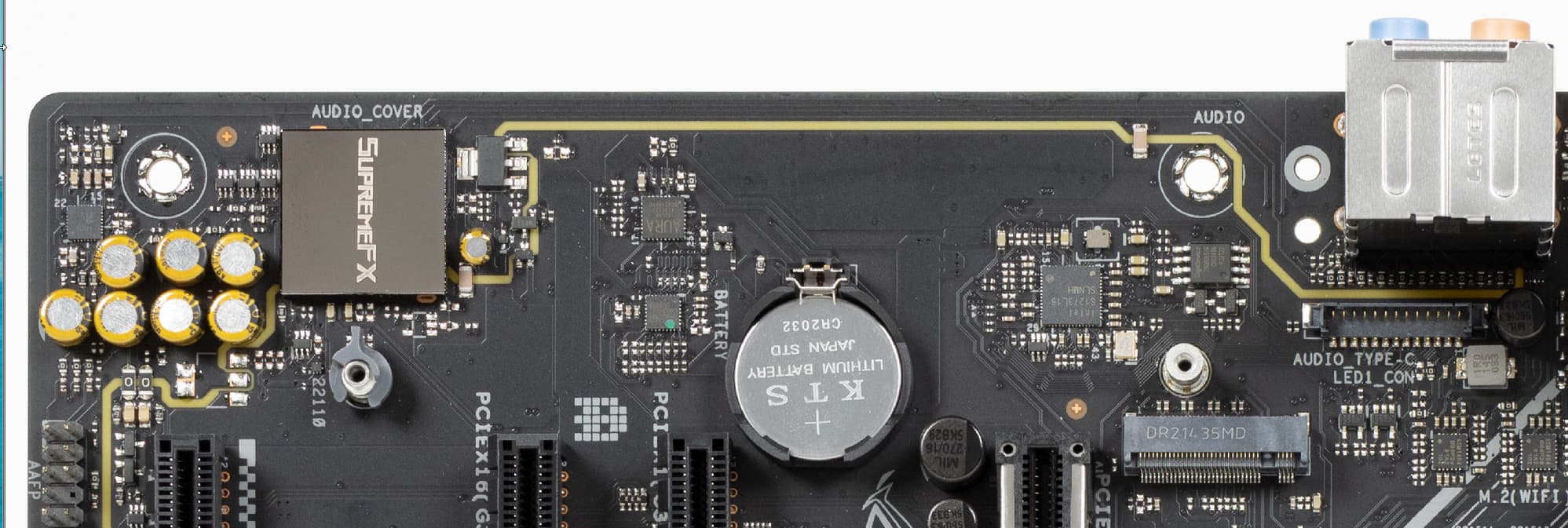

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

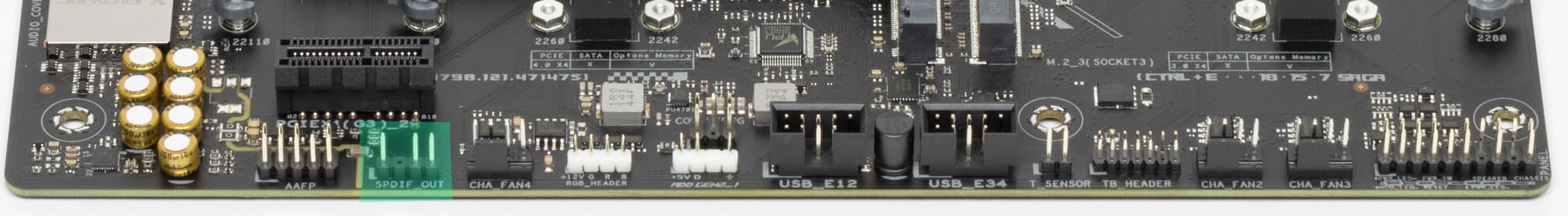

S/PDIF с задней панели перенесен на внутренний разъем на матплате.

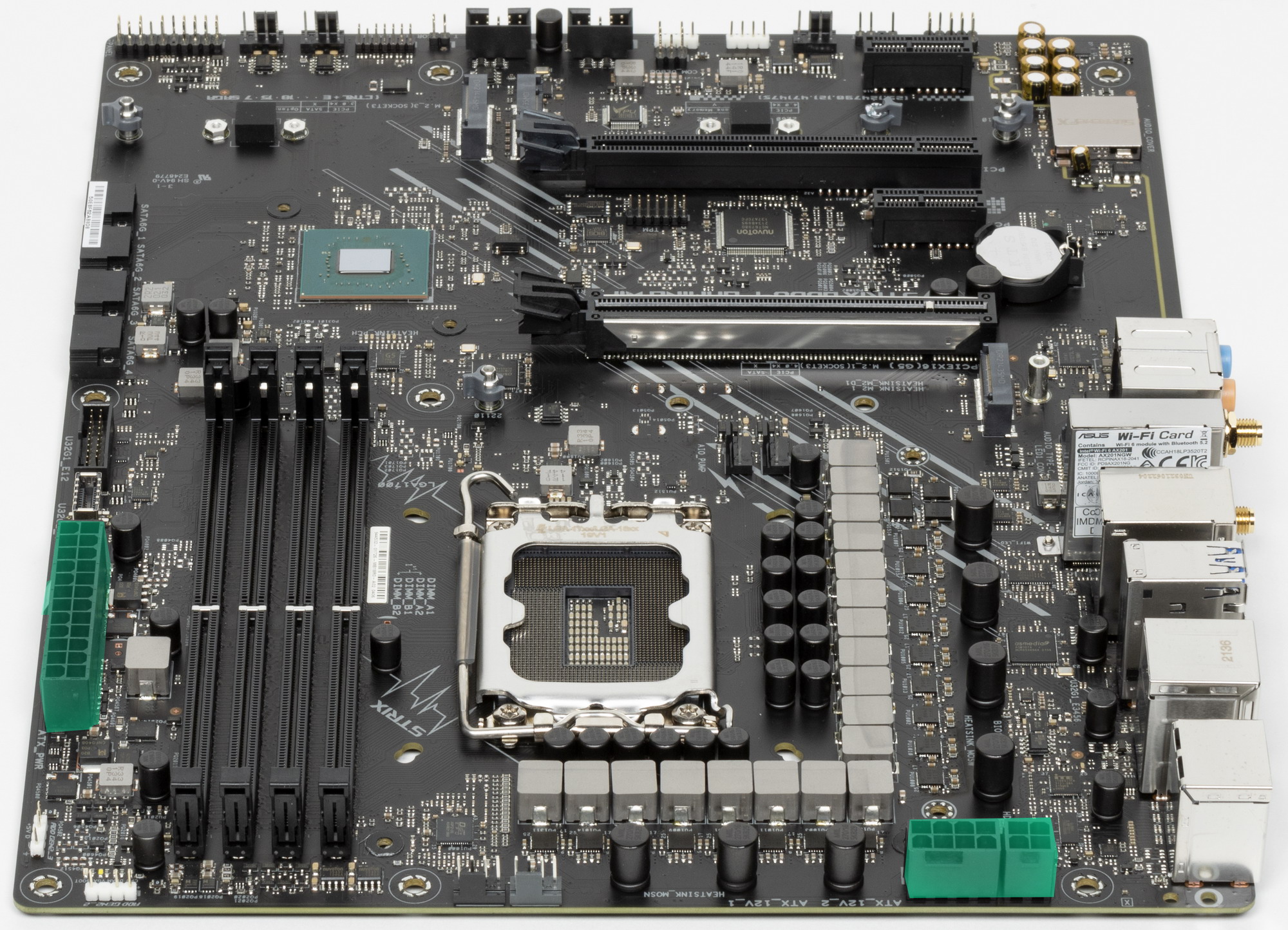

Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

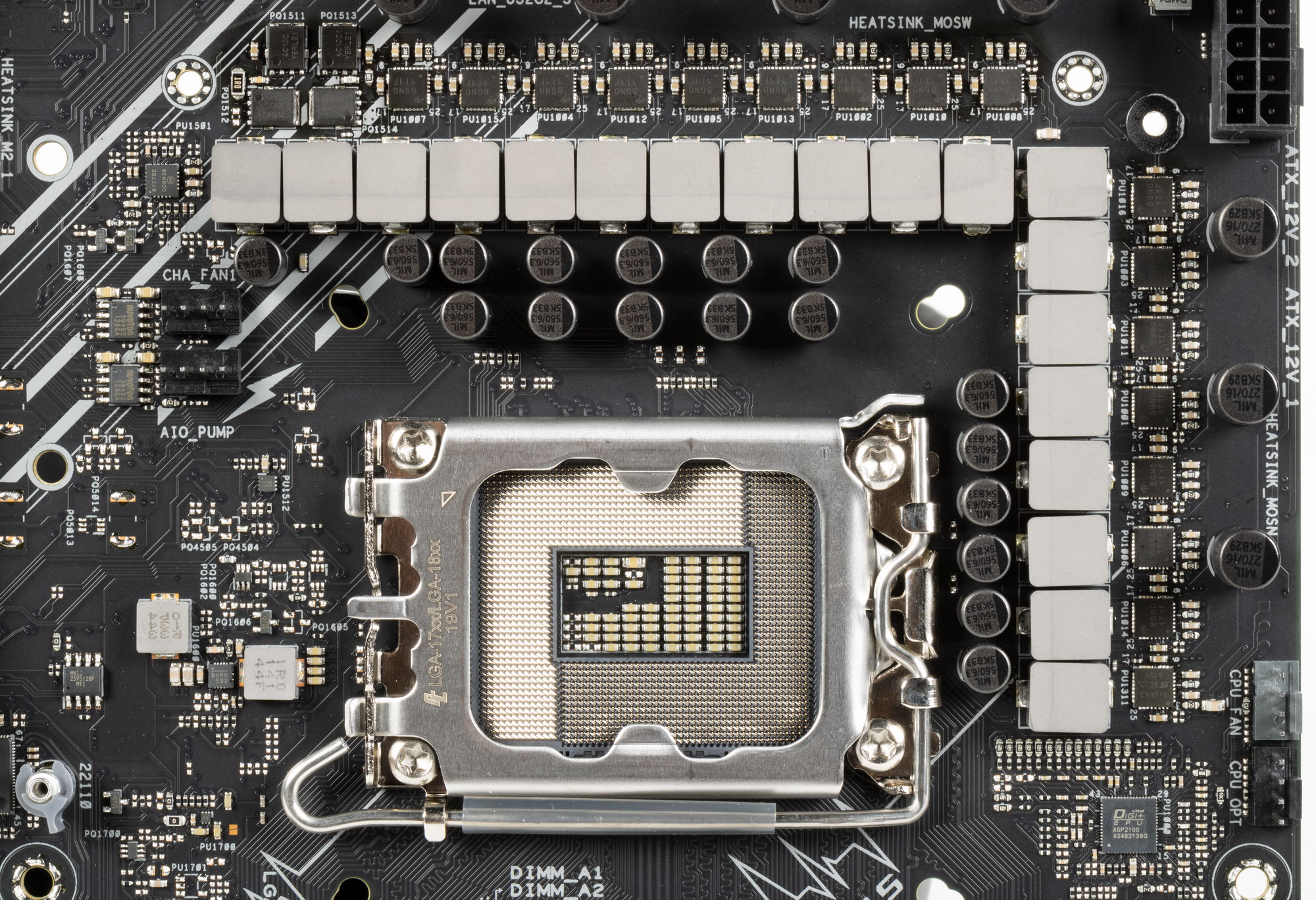

Схема питания процессора выполнена по схеме 2+16+1 (всего 19 фаз, 16 на VCore, 1 на iGPU и 2 на VCCIO).

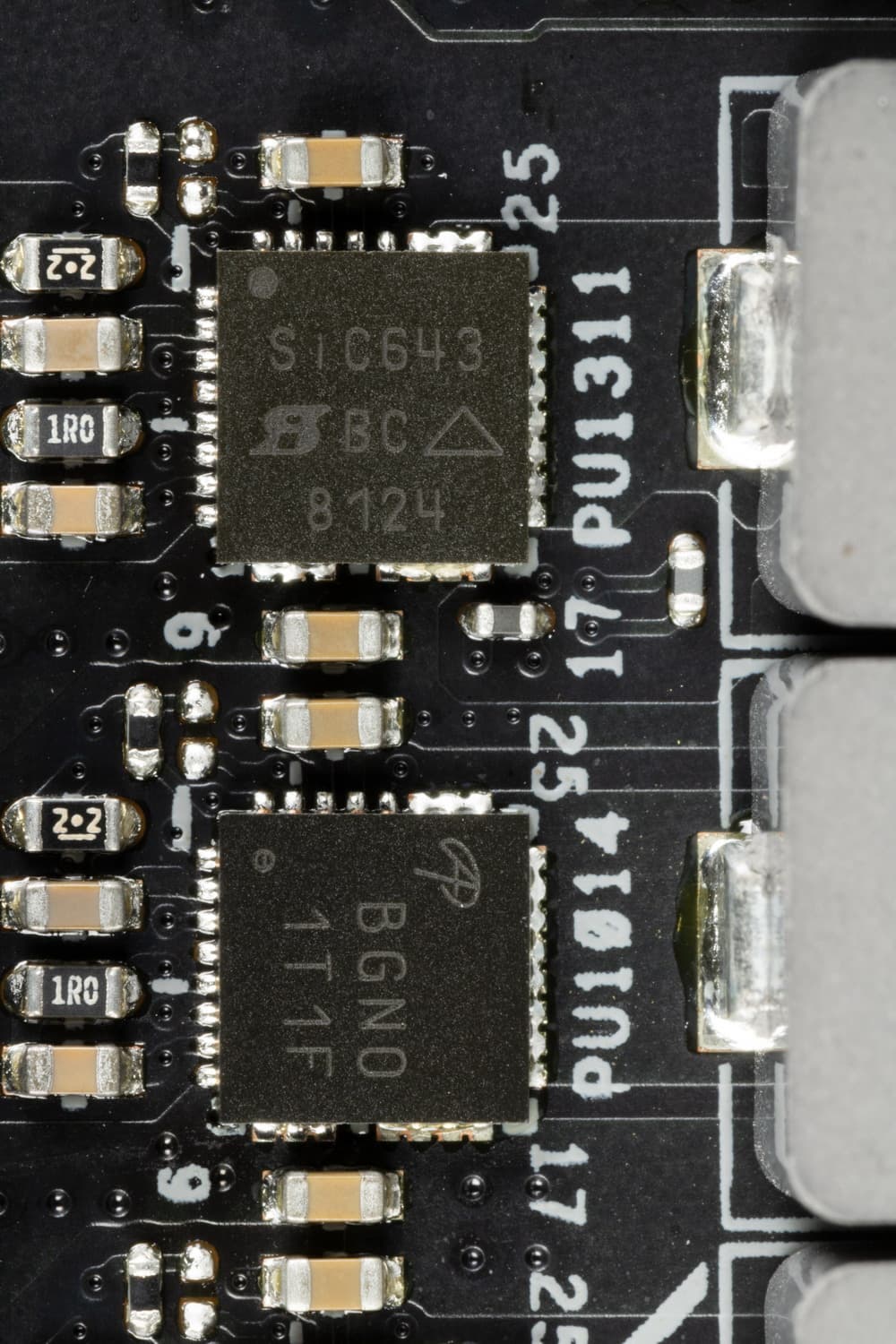

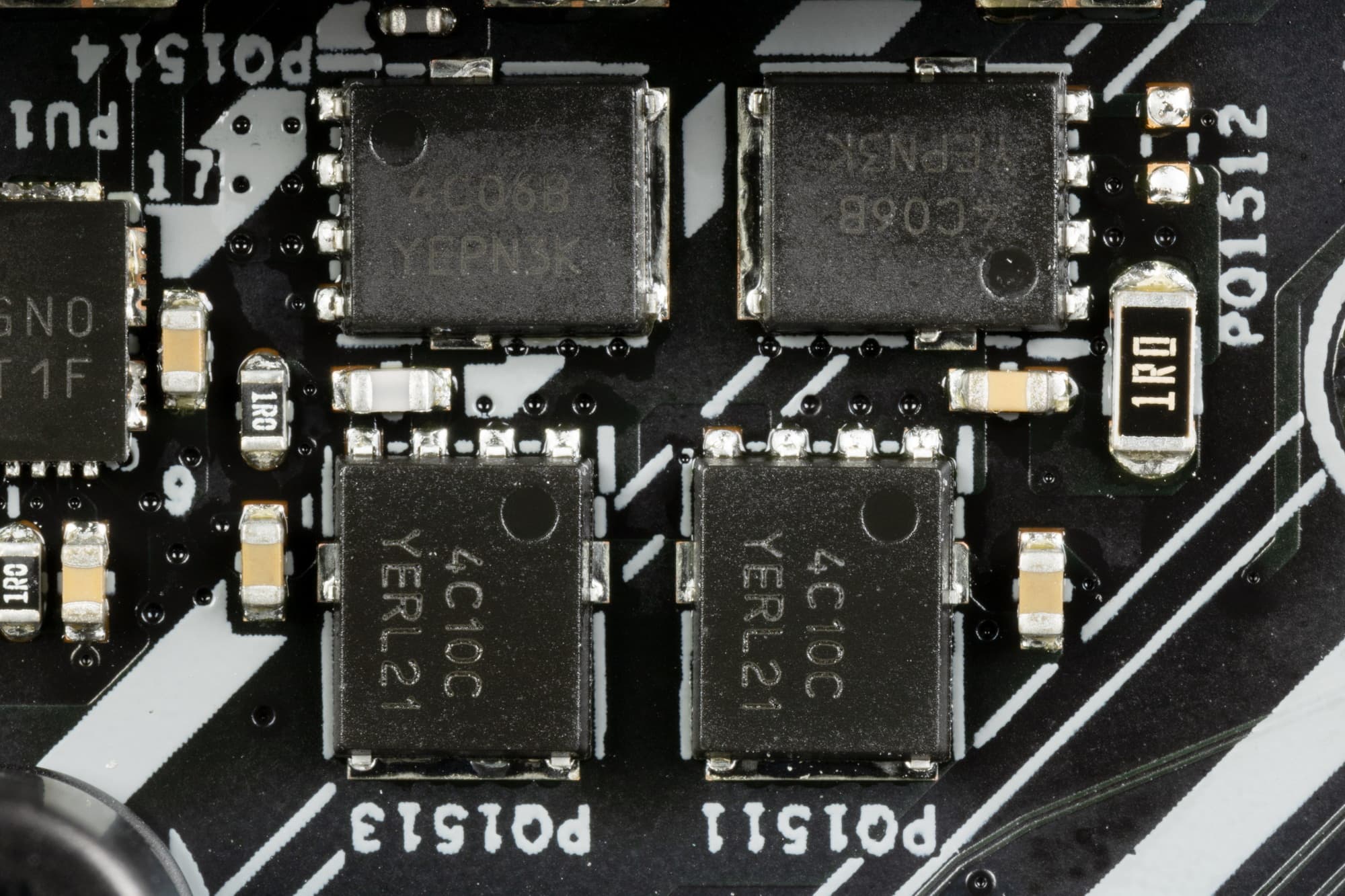

Каждый канал фазы имеет суперферритовый дроссель и AOZ5332 мосфеты от Alpha&Omega на 50А для VCore, а также SiC643 MOSFET от Vishay на 40 А и встроенного графического ядра.
и 4C10C от On Semi для VCCIO на 46А.

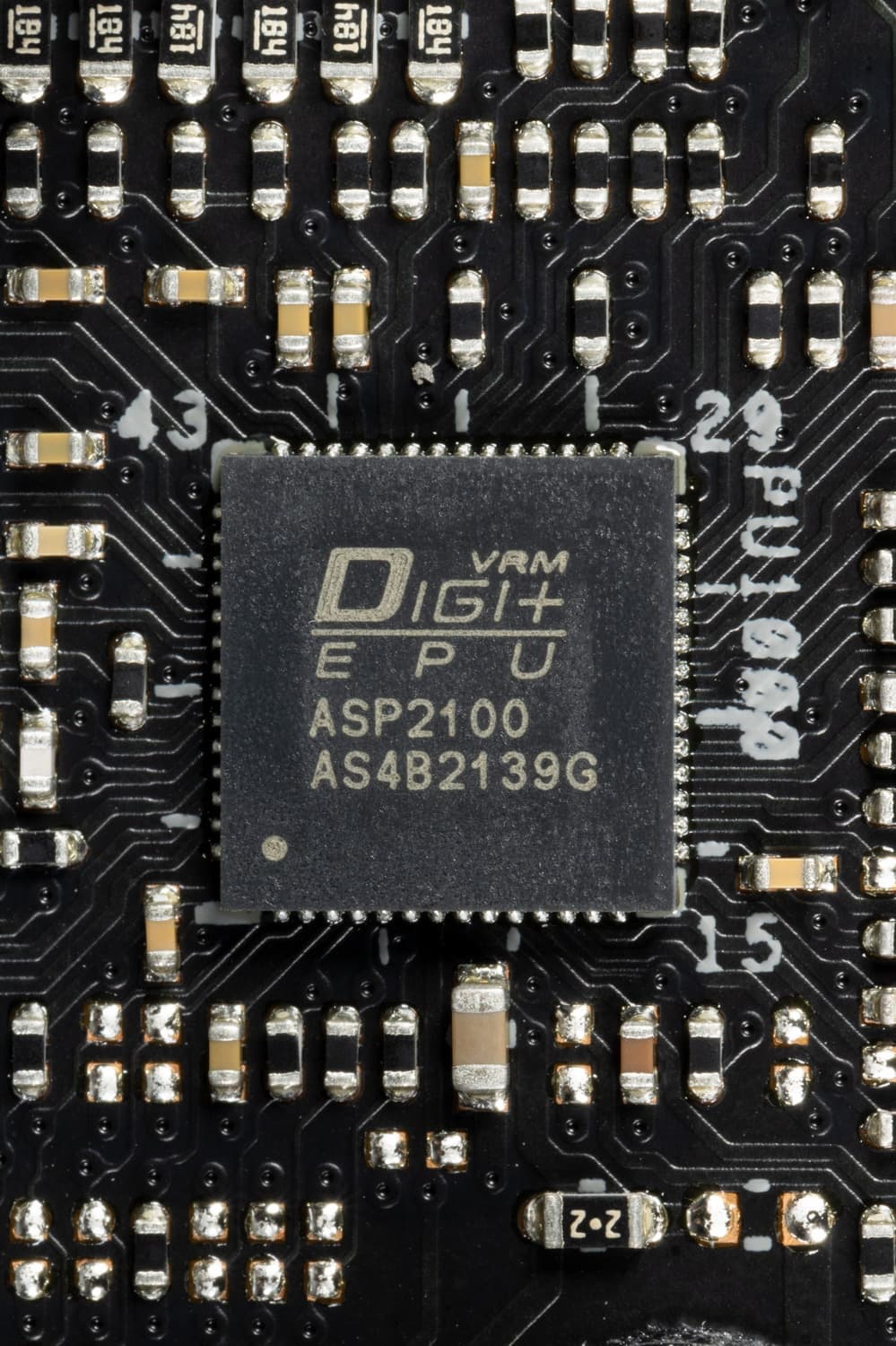

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.

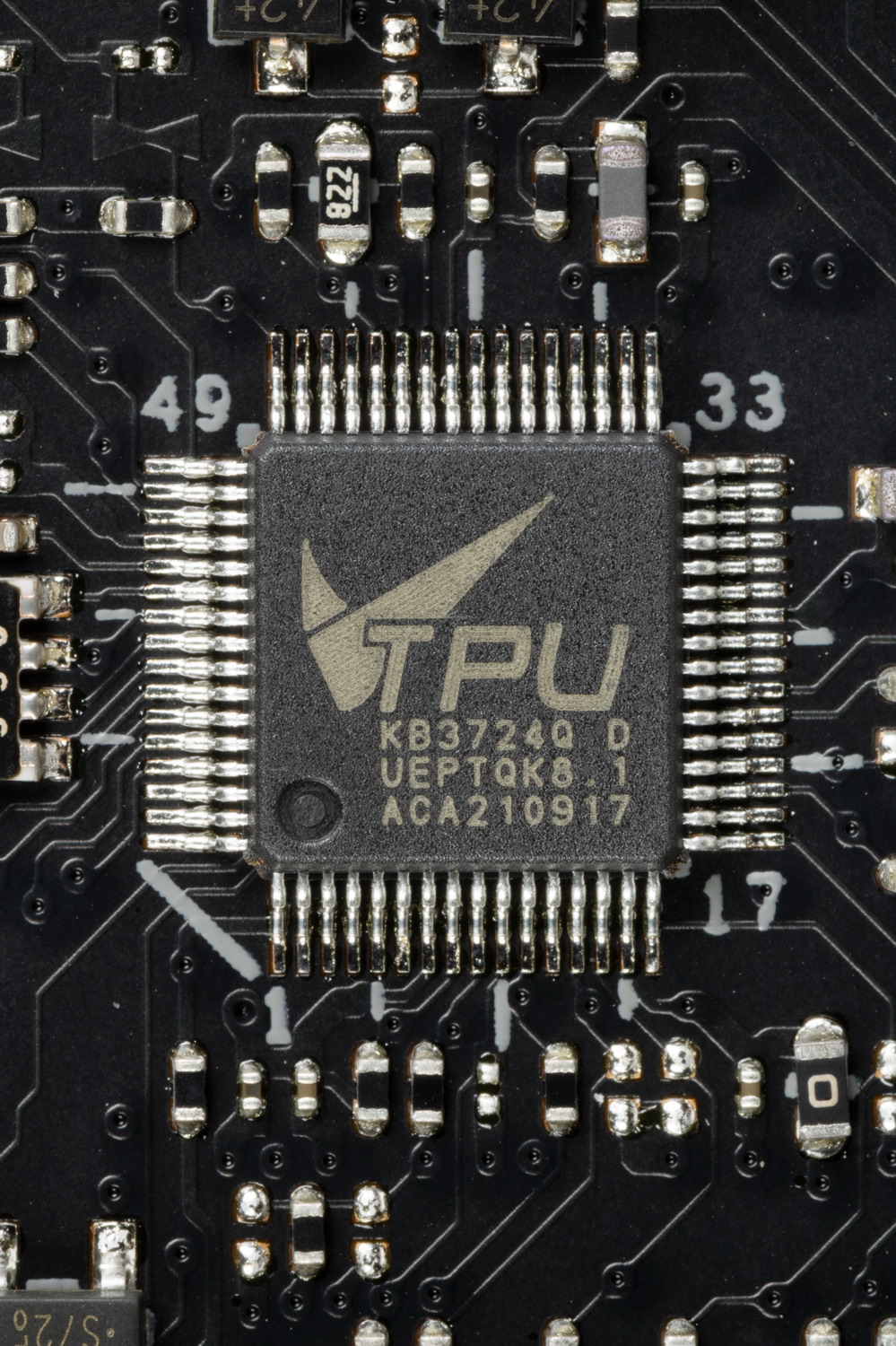

В помощь основному ШИМ-контроллеру идет фирменный процессор TPU от Asus, который позволяет гибко включать фазы питания в зависимости от нагрузки на процессор и фирменных технологий Asus оптимизаций системы питания.

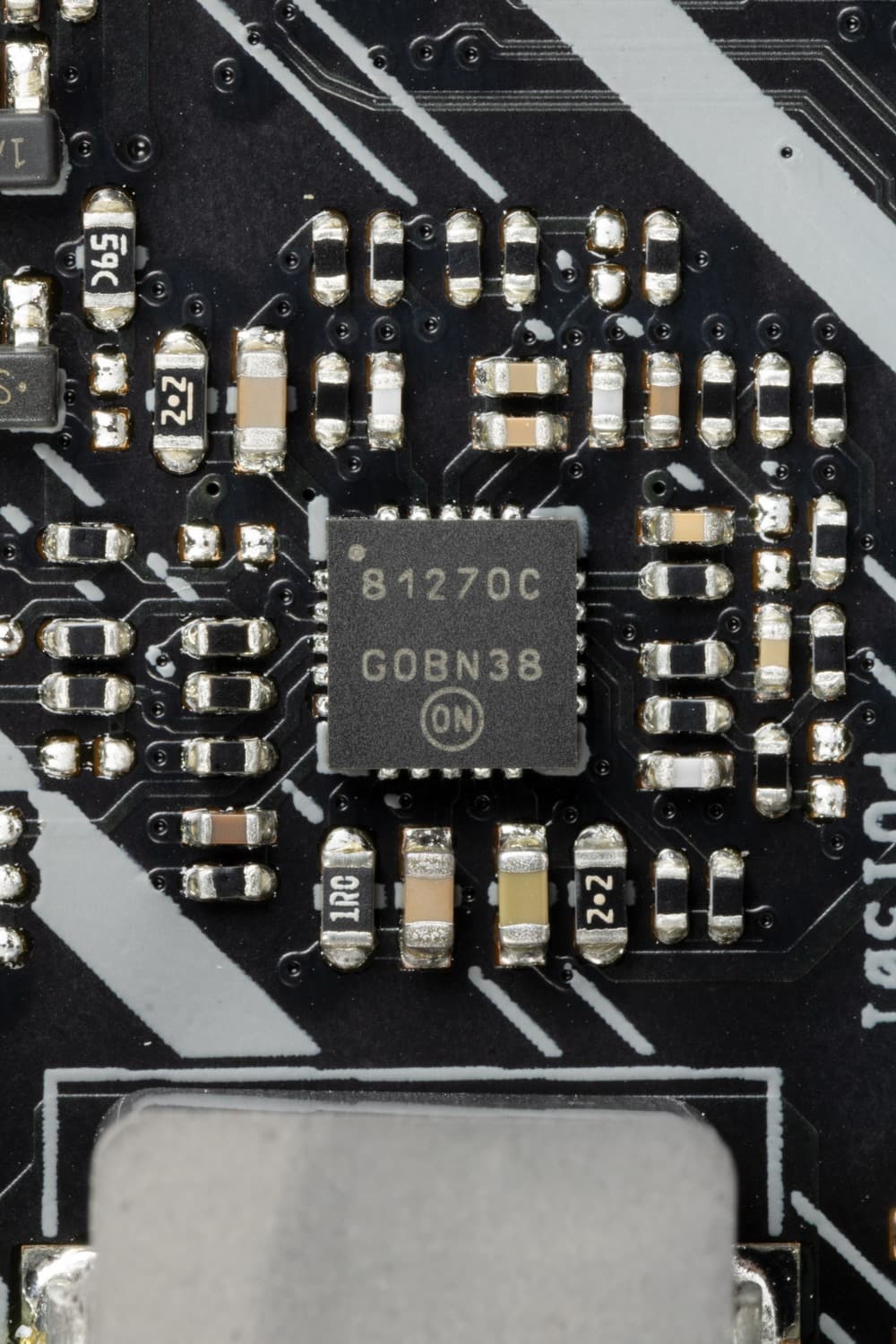

Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.

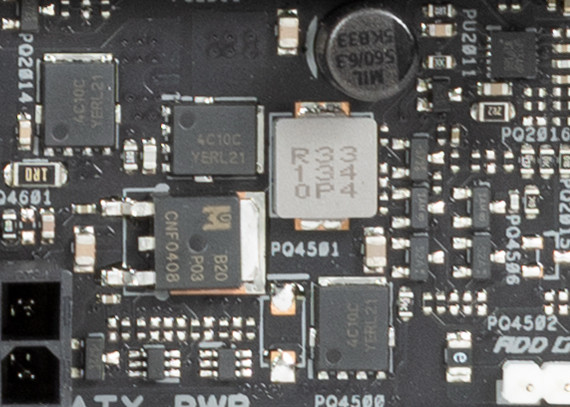

Питание VCCSA имеет намного более простую схему, как и питание модулей оперативной памяти также имеет однофазную схему.
![](/img/x780x600/r30/00/02/51/22/vrm3dimms.jpg)
Теперь про охлаждение.

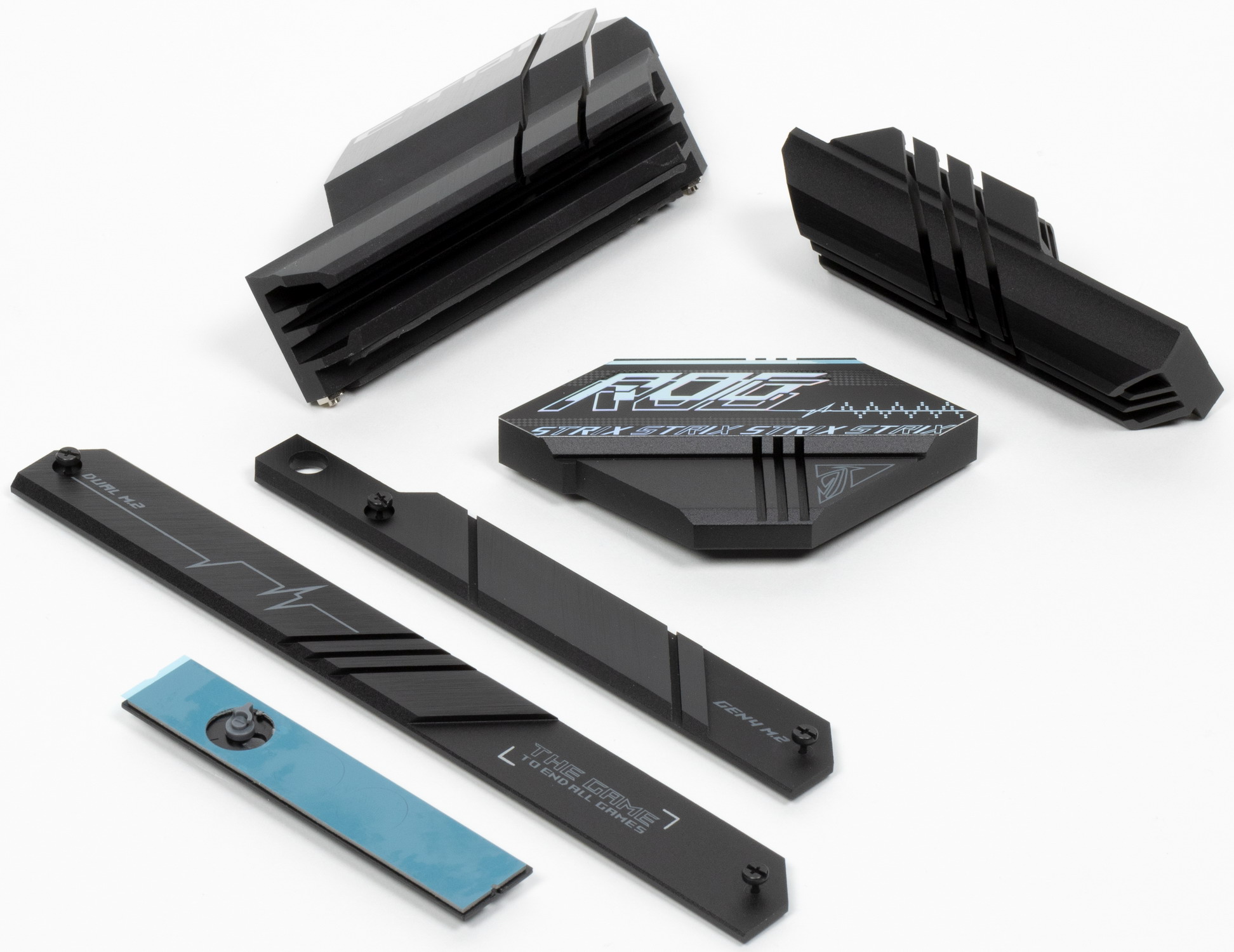

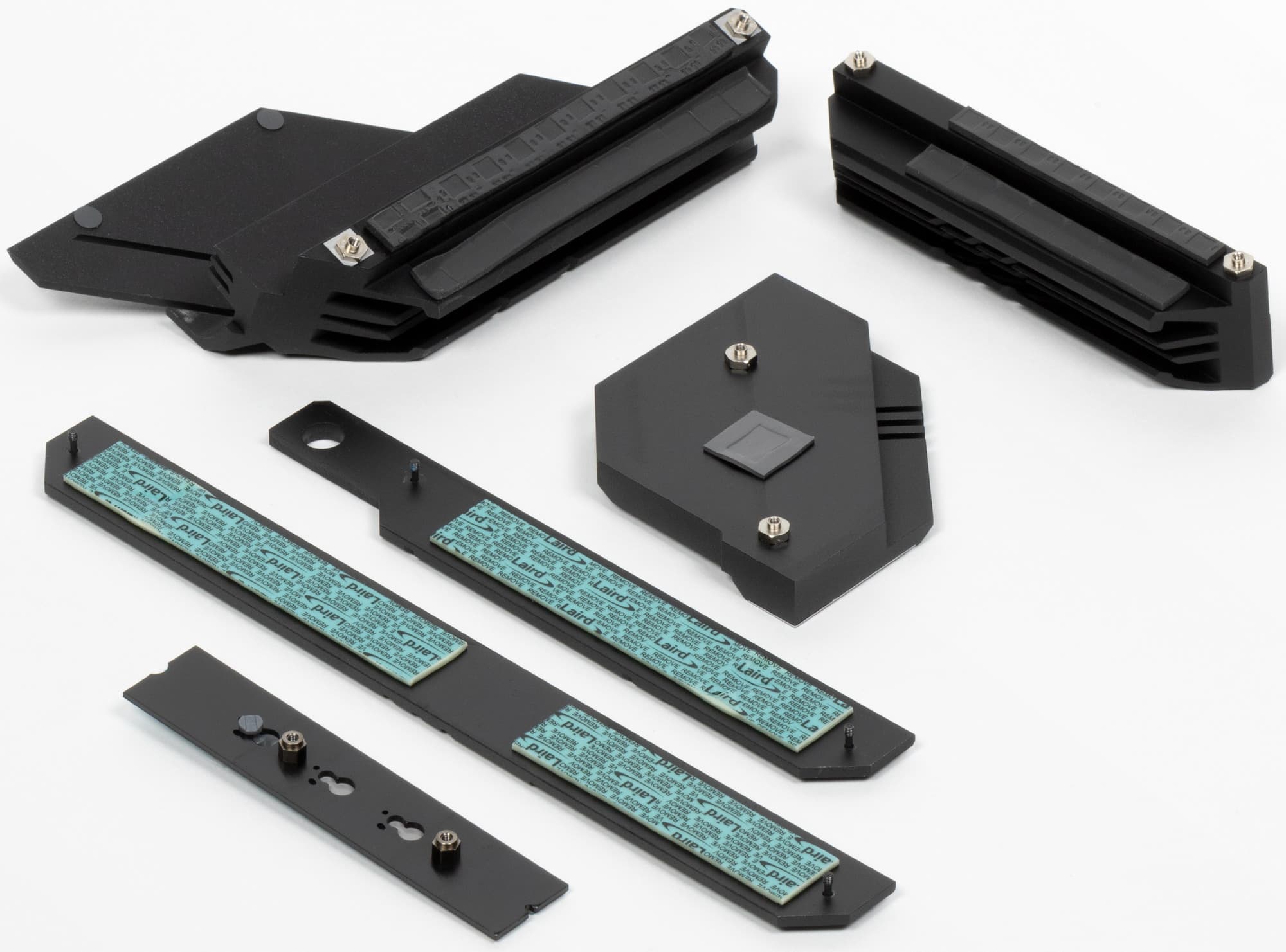

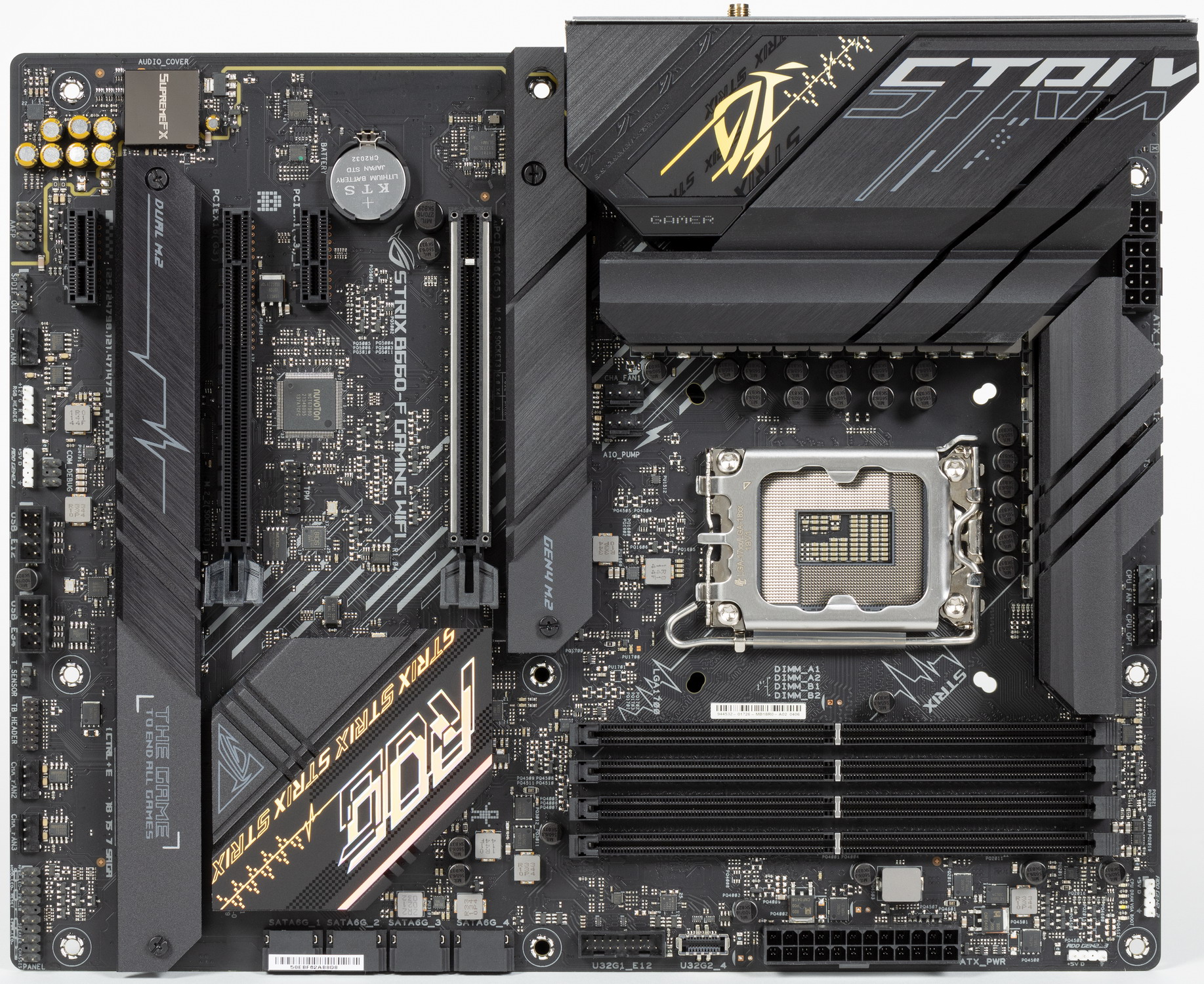

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

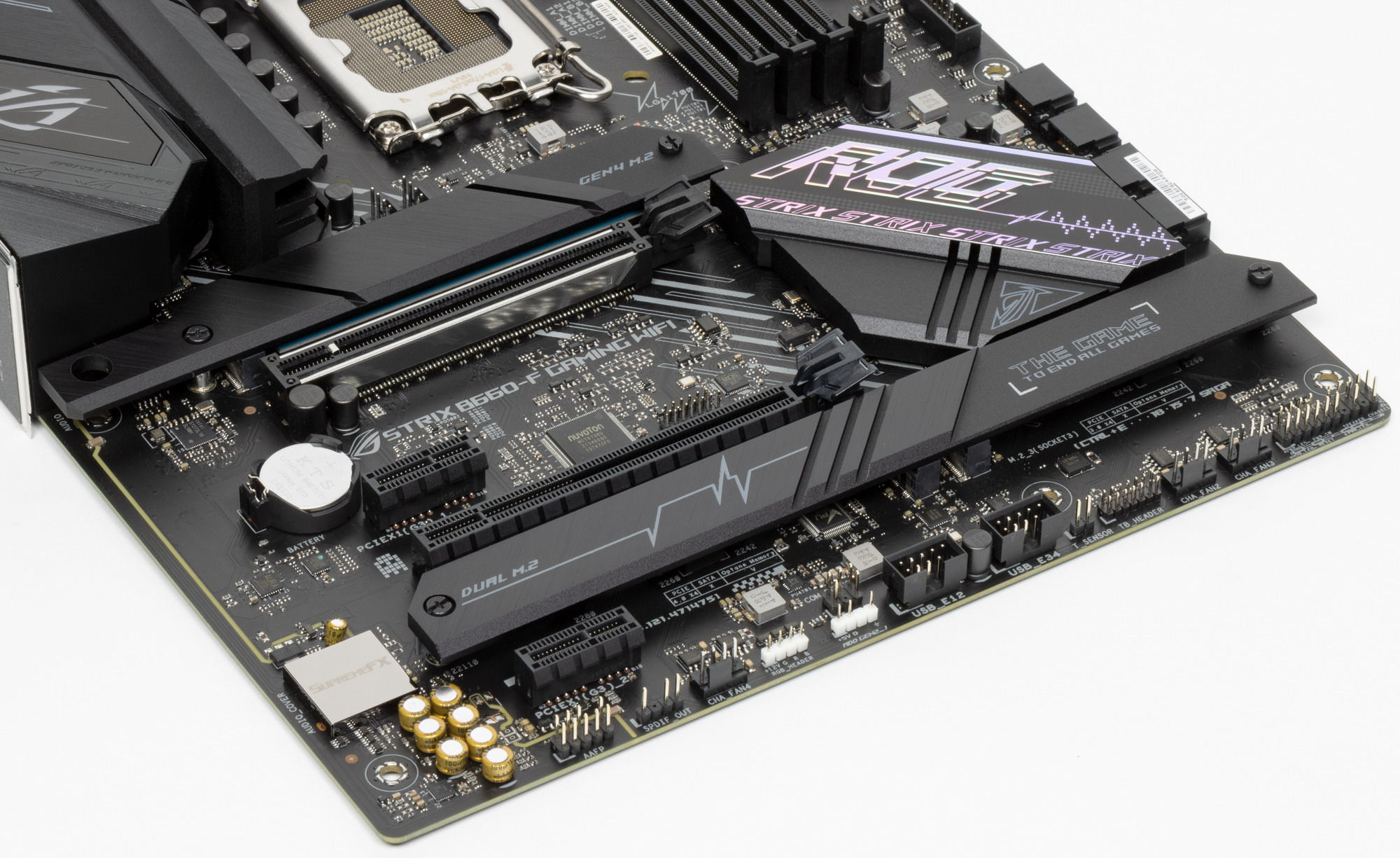

Как я уже упоминал ранее, все M.2 слоты имеют охлаждение, при этом М.2_1 – отдельный свой радиатор, а также имеется маленький радиатор для охлаждения оборотной стороны модуля. М.2_2 и М.2_3 обладают общим радиатором.

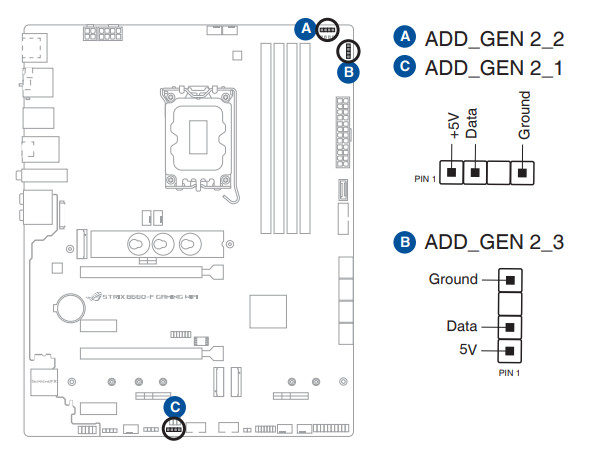

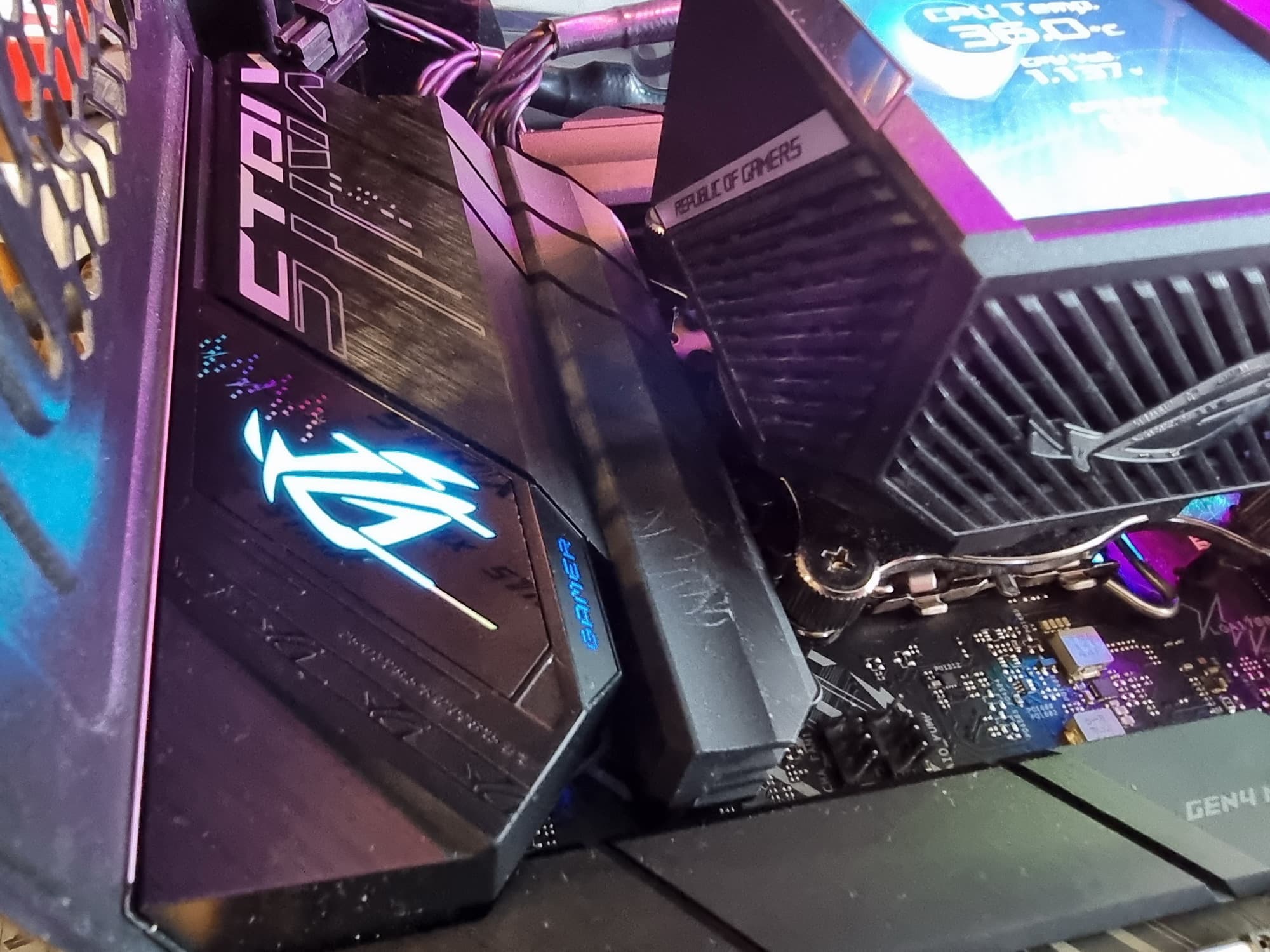

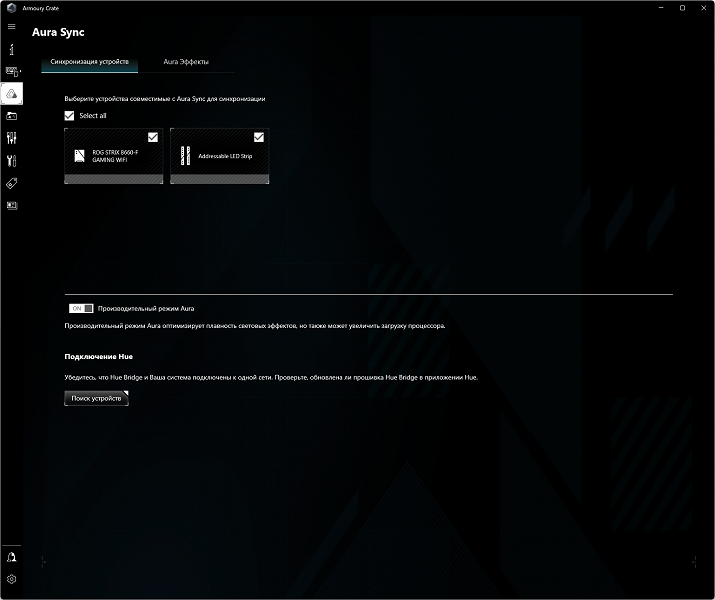

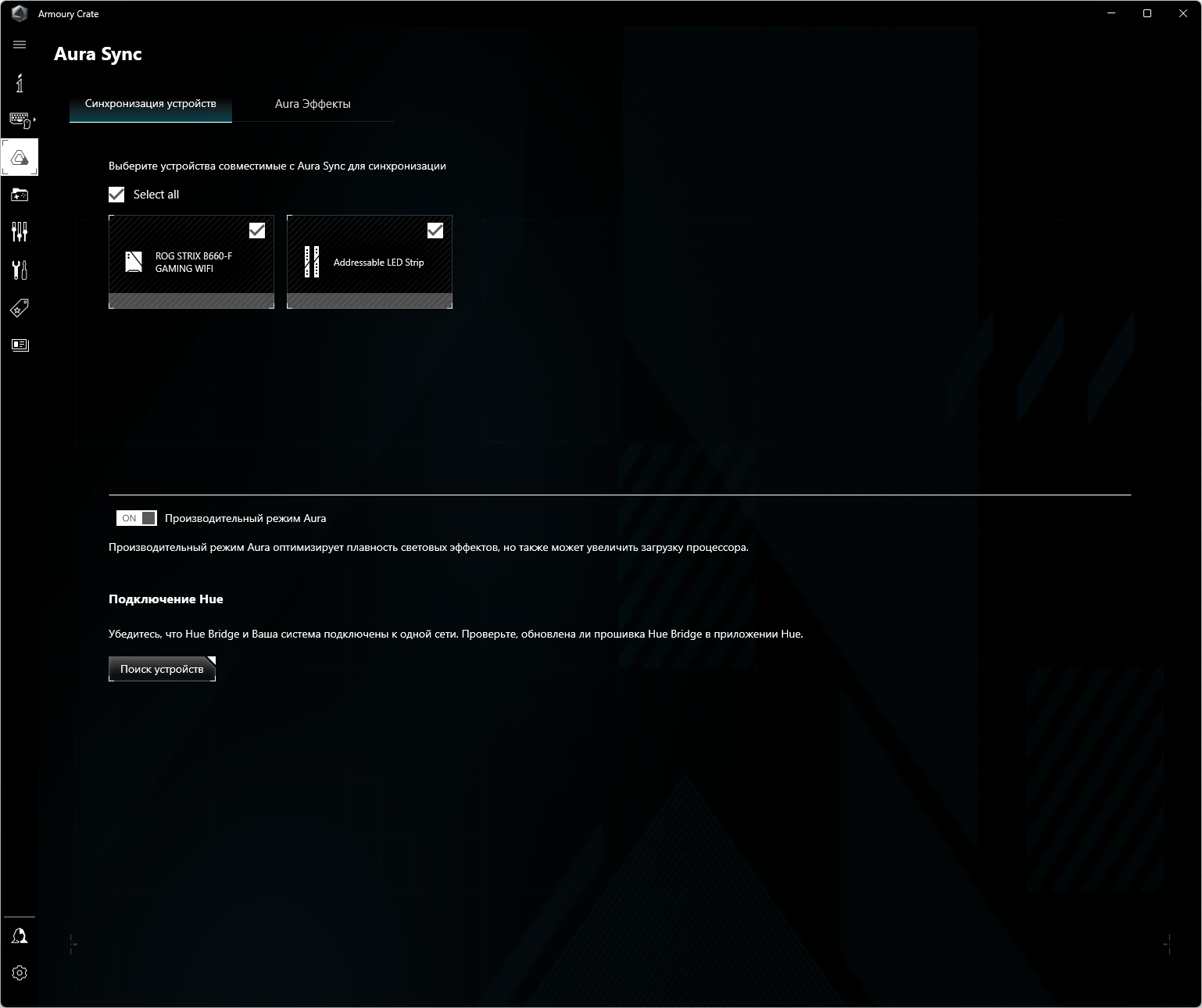

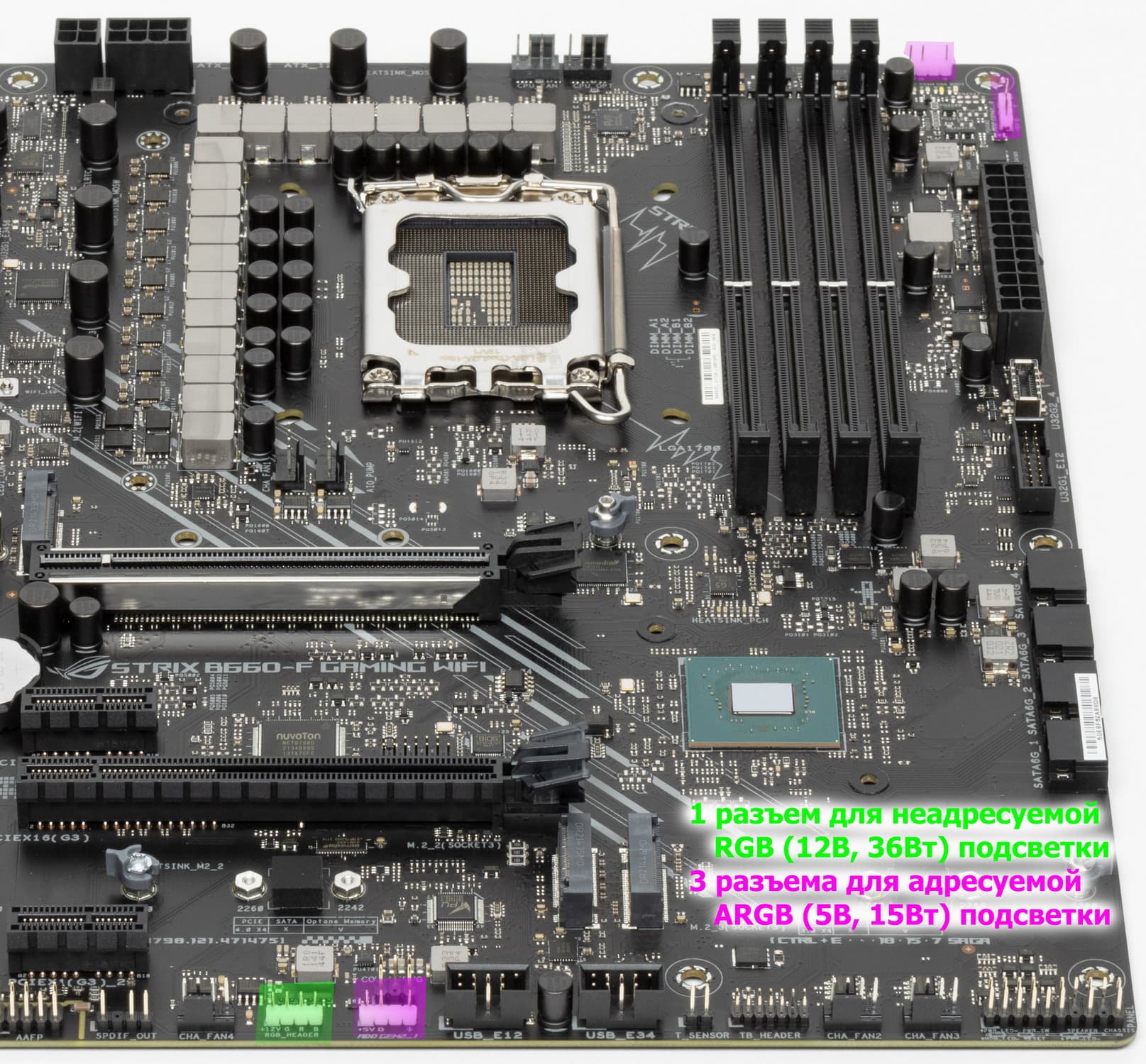

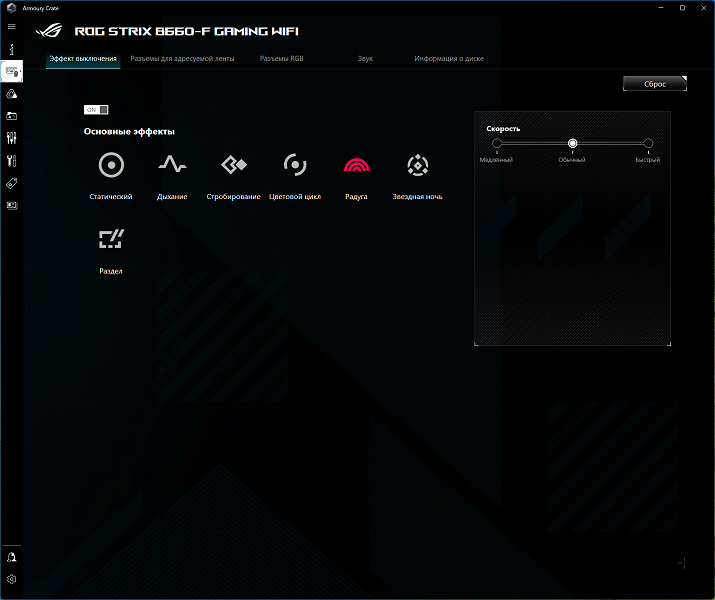

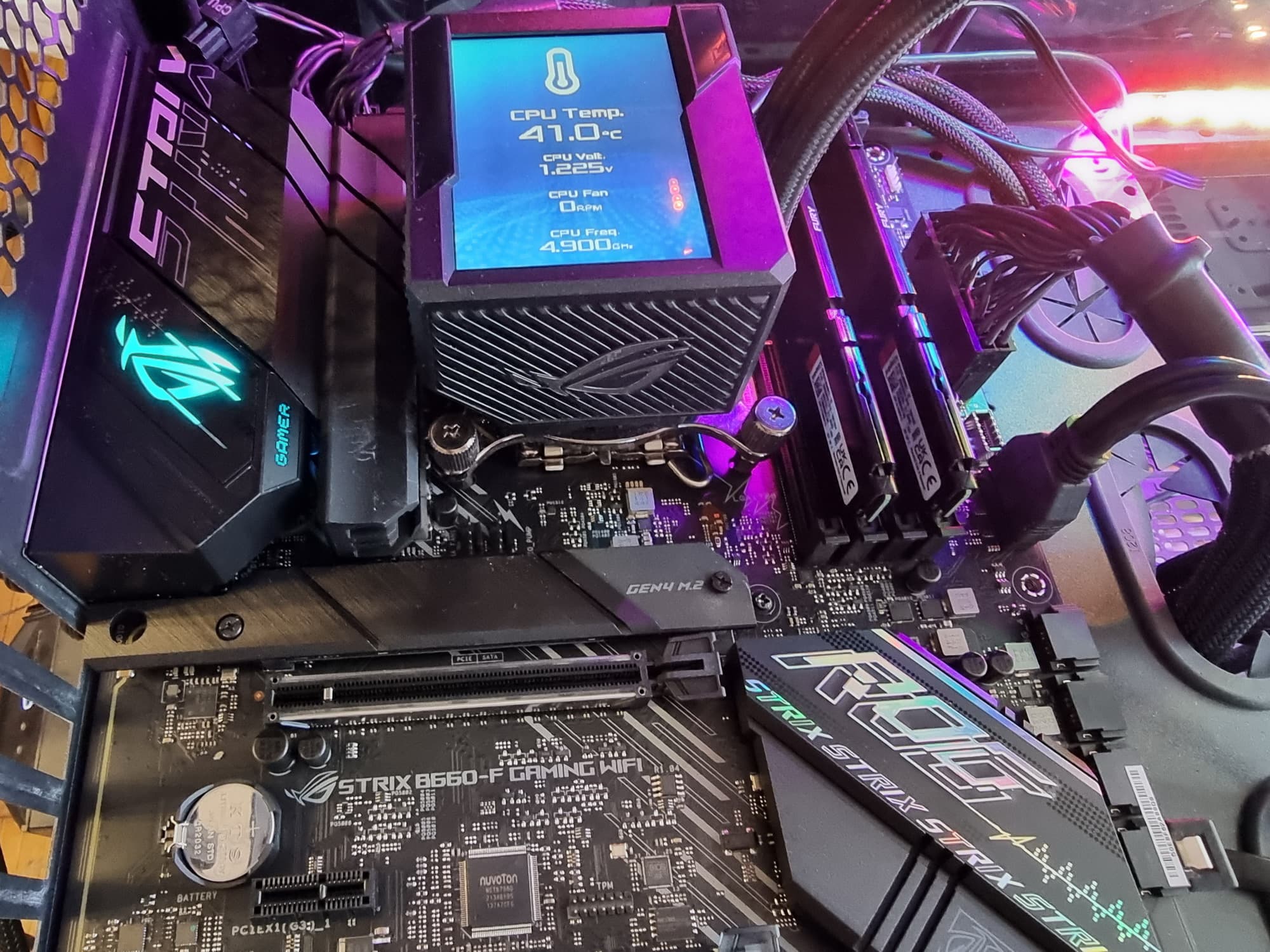

Подсветка

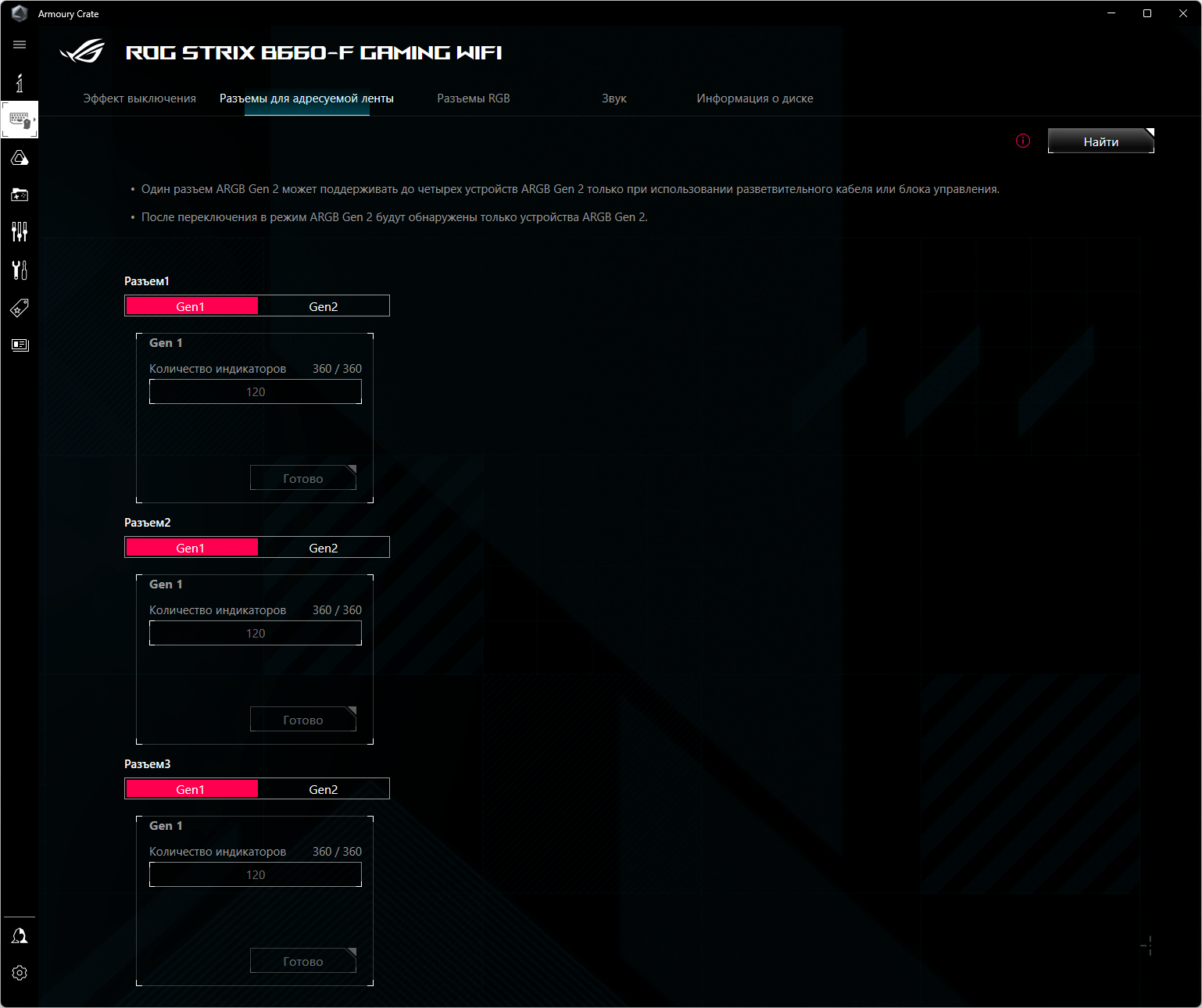

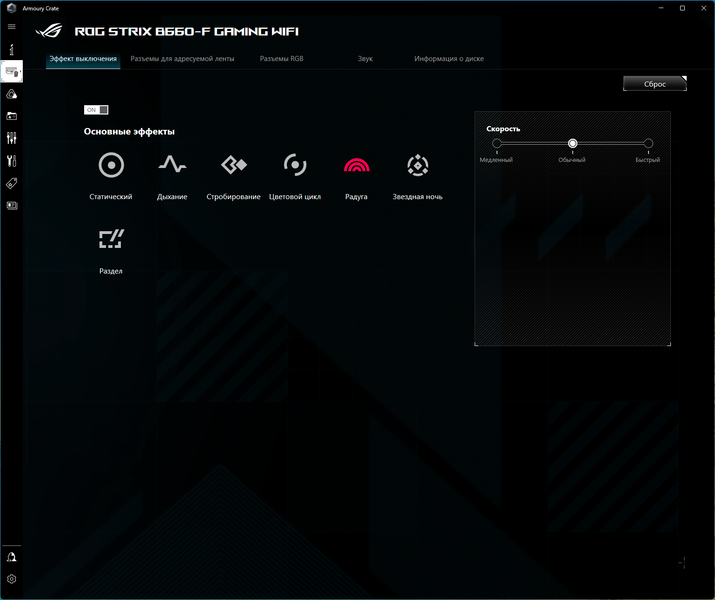

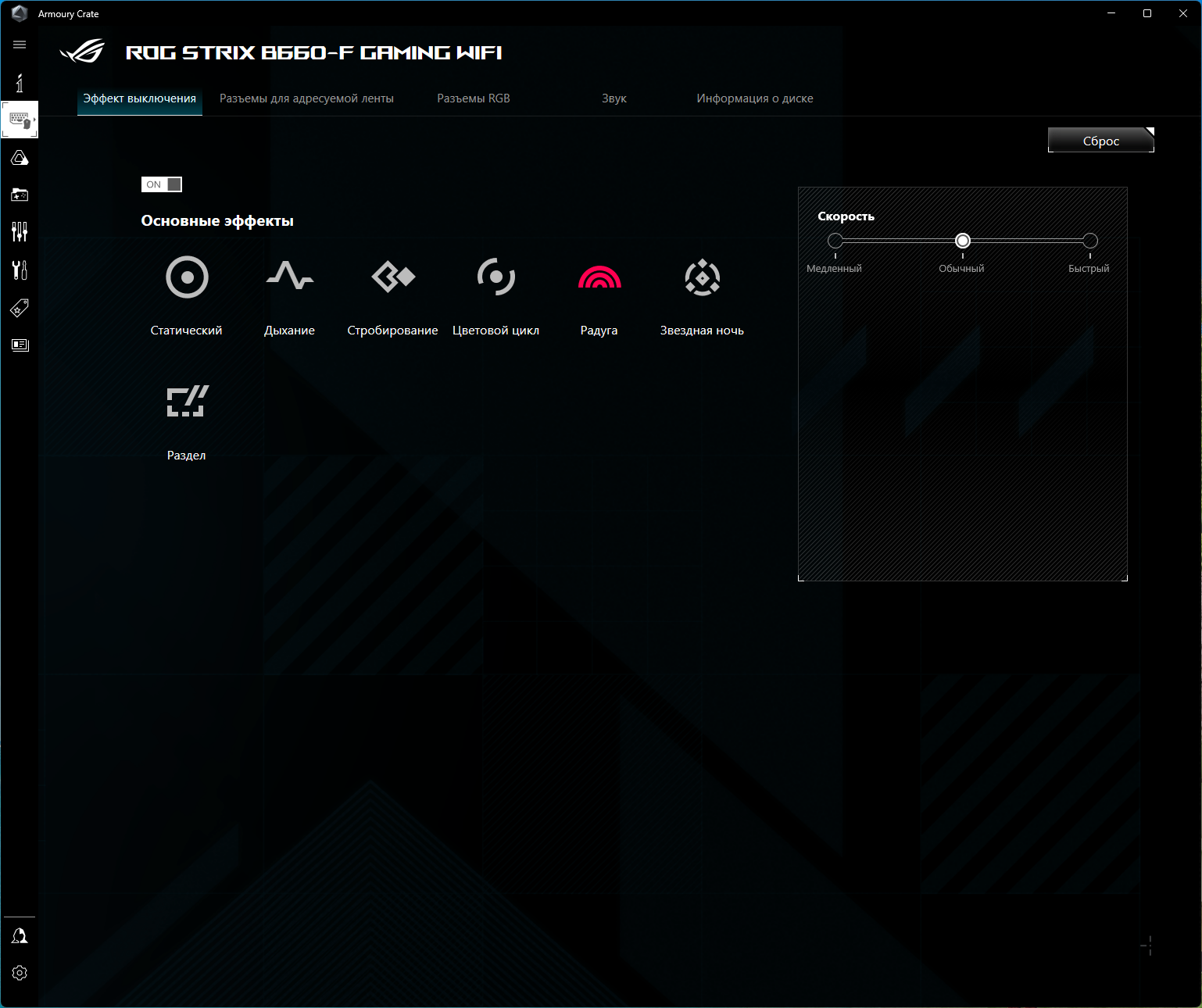

Программное обеспечение под Windows

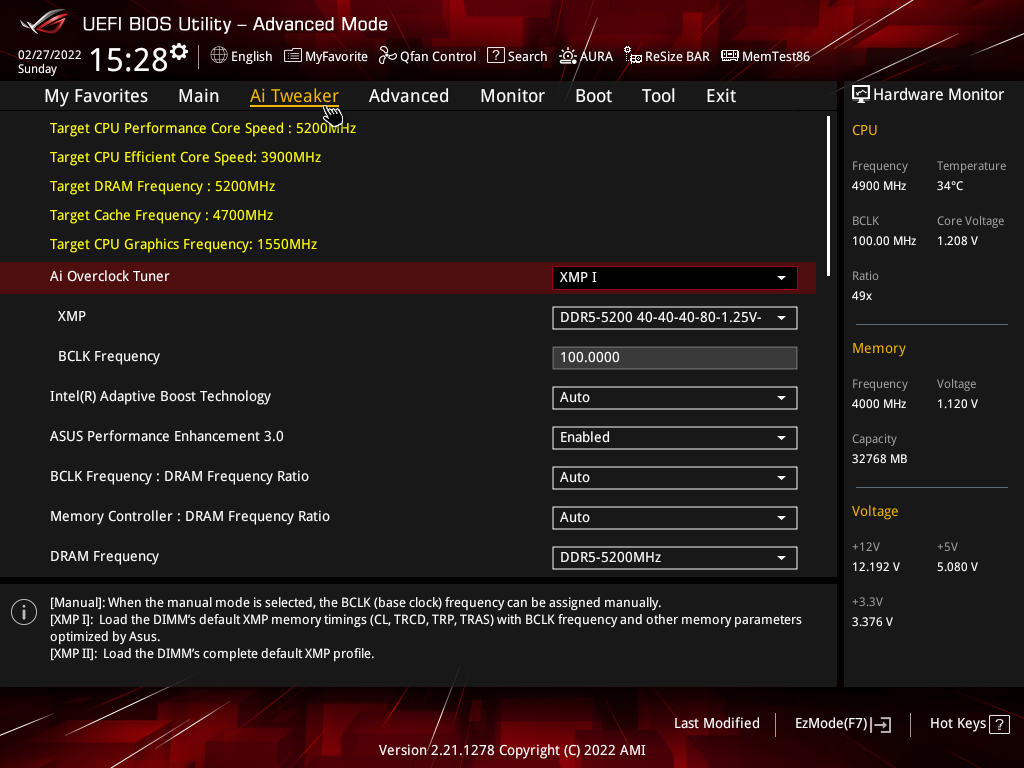

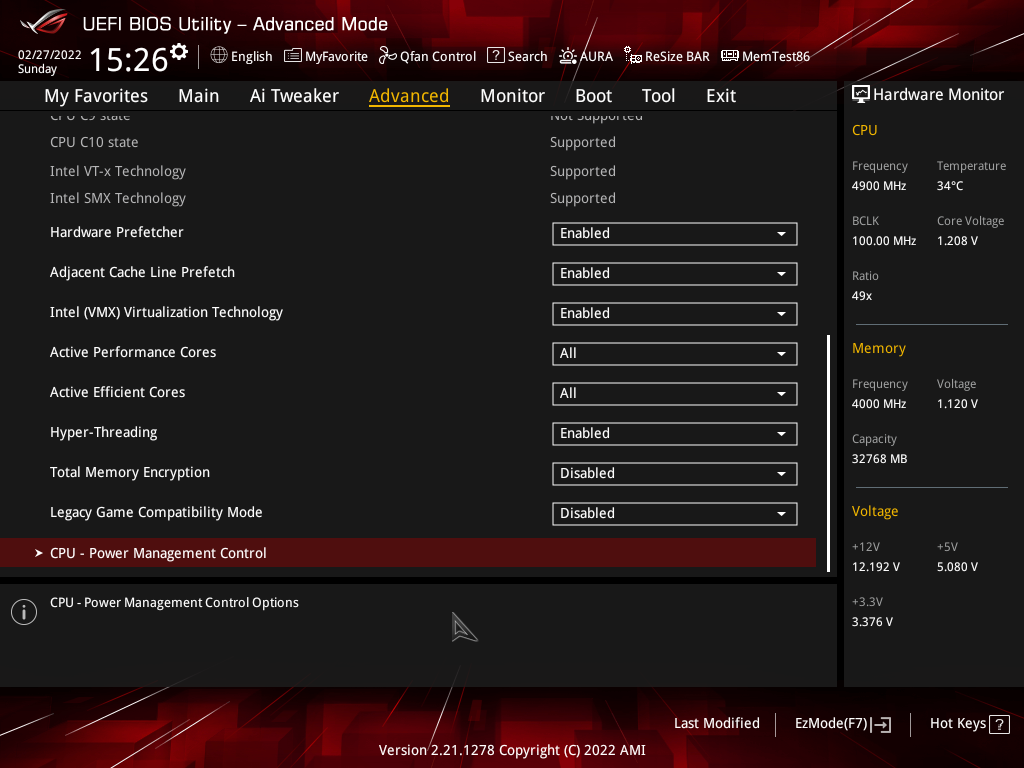

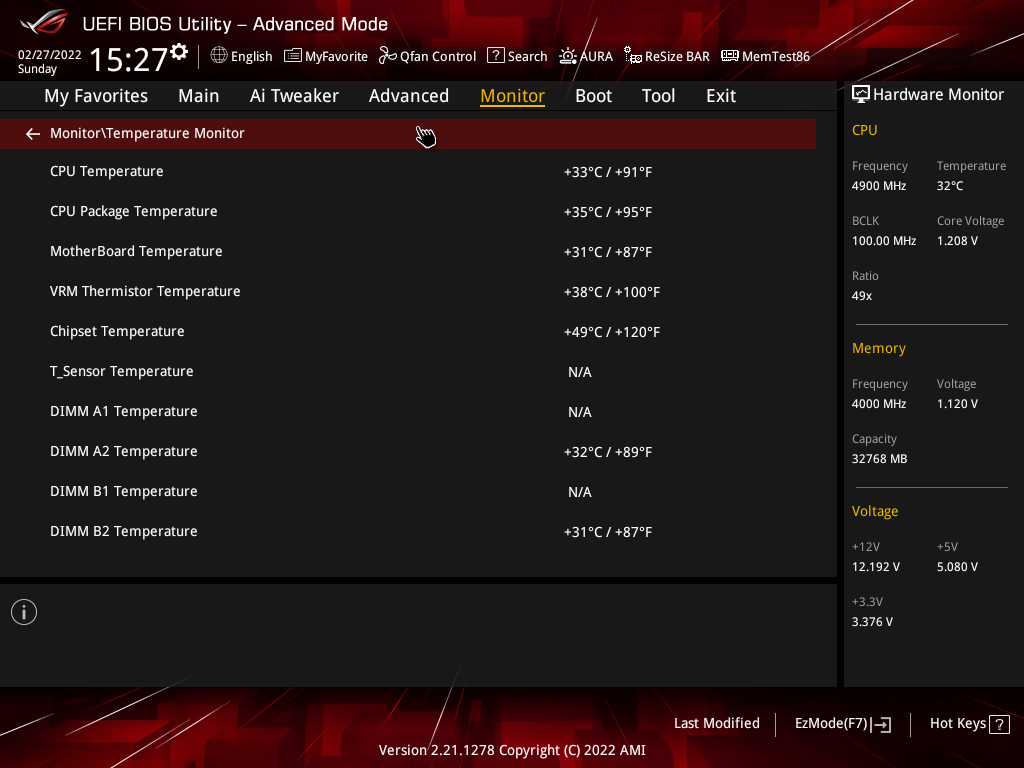

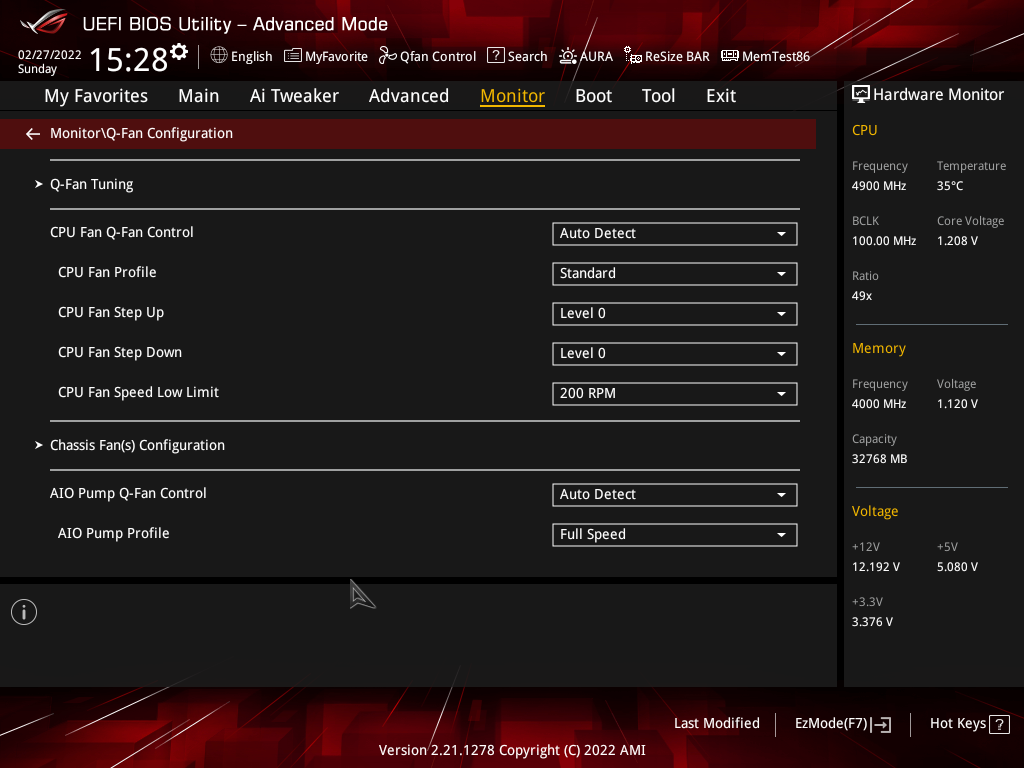

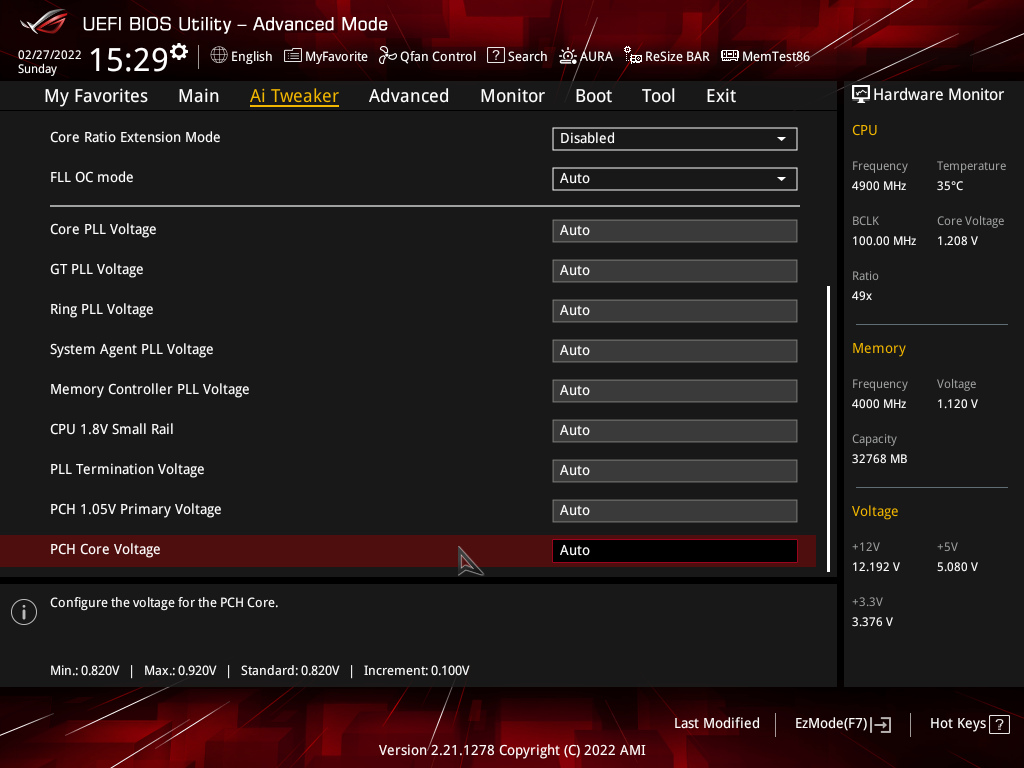

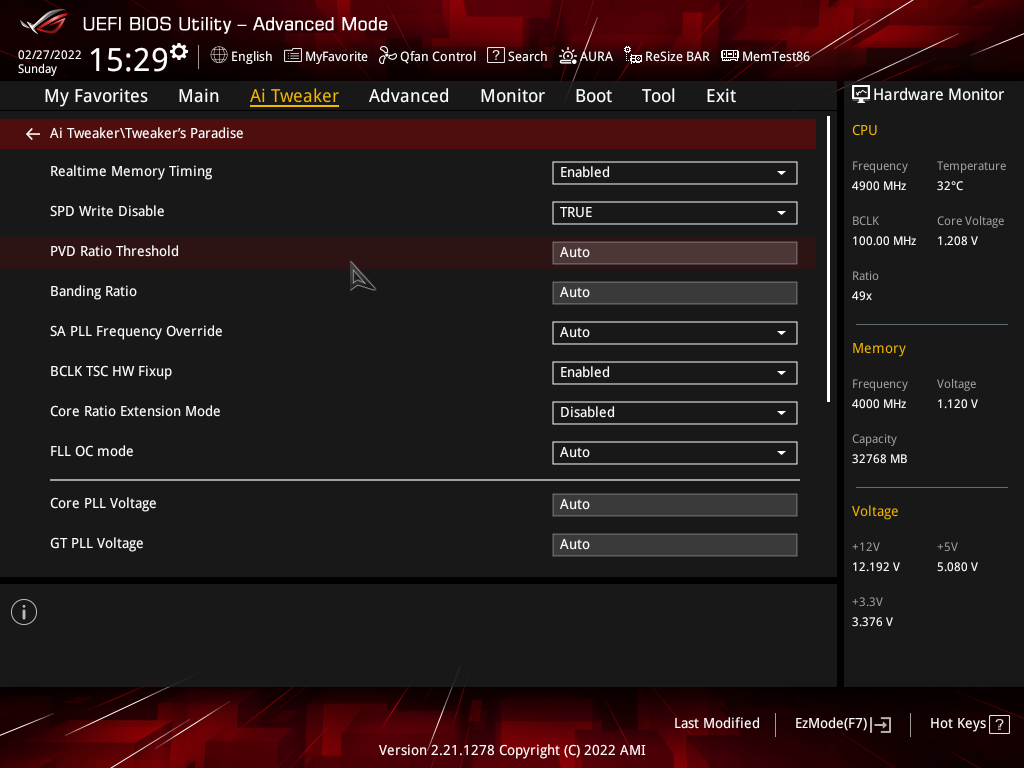

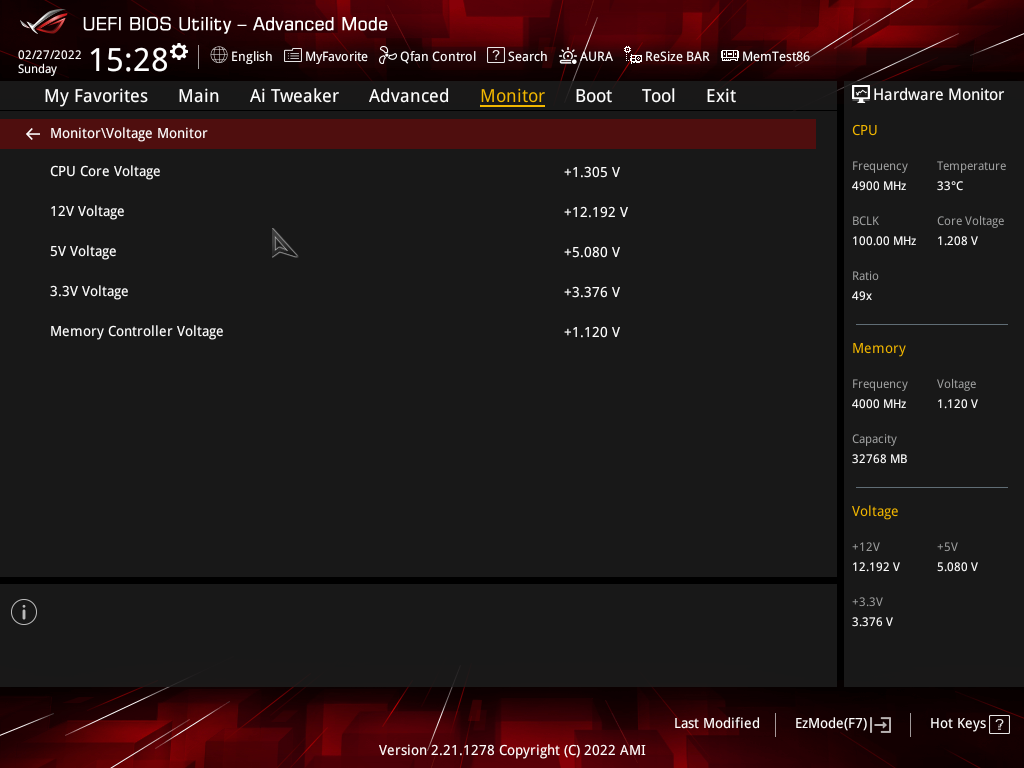

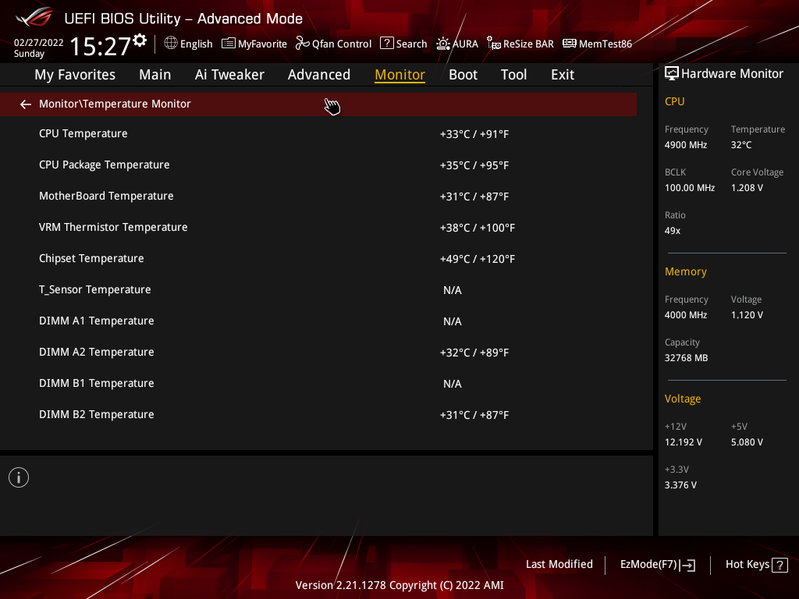

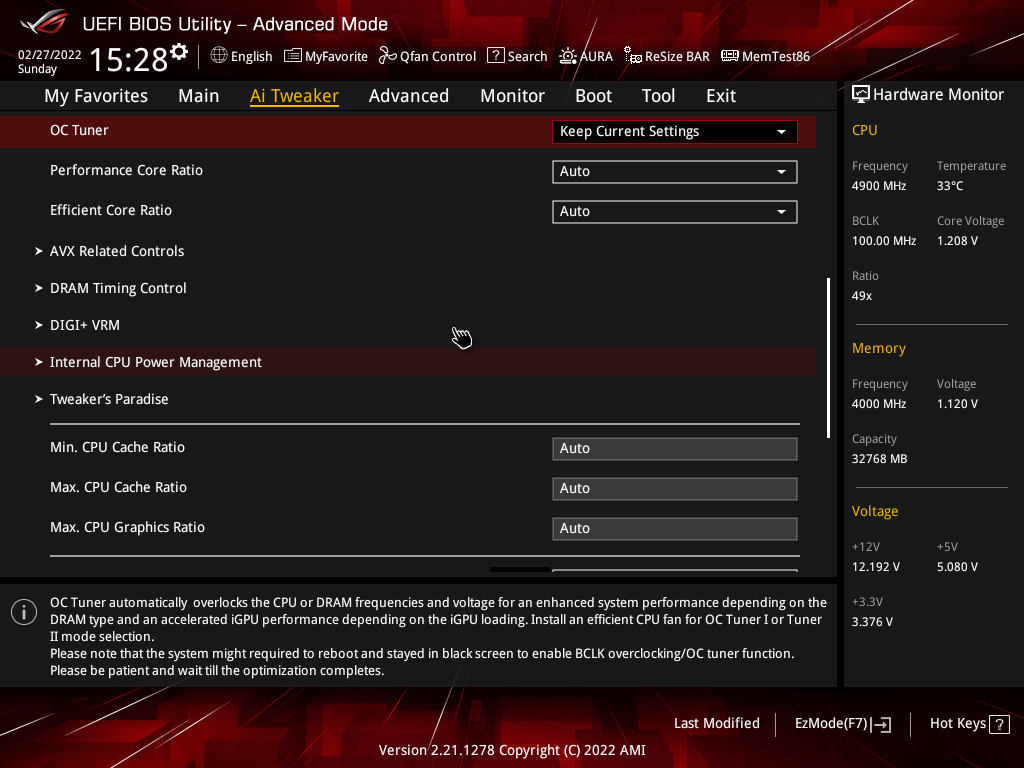

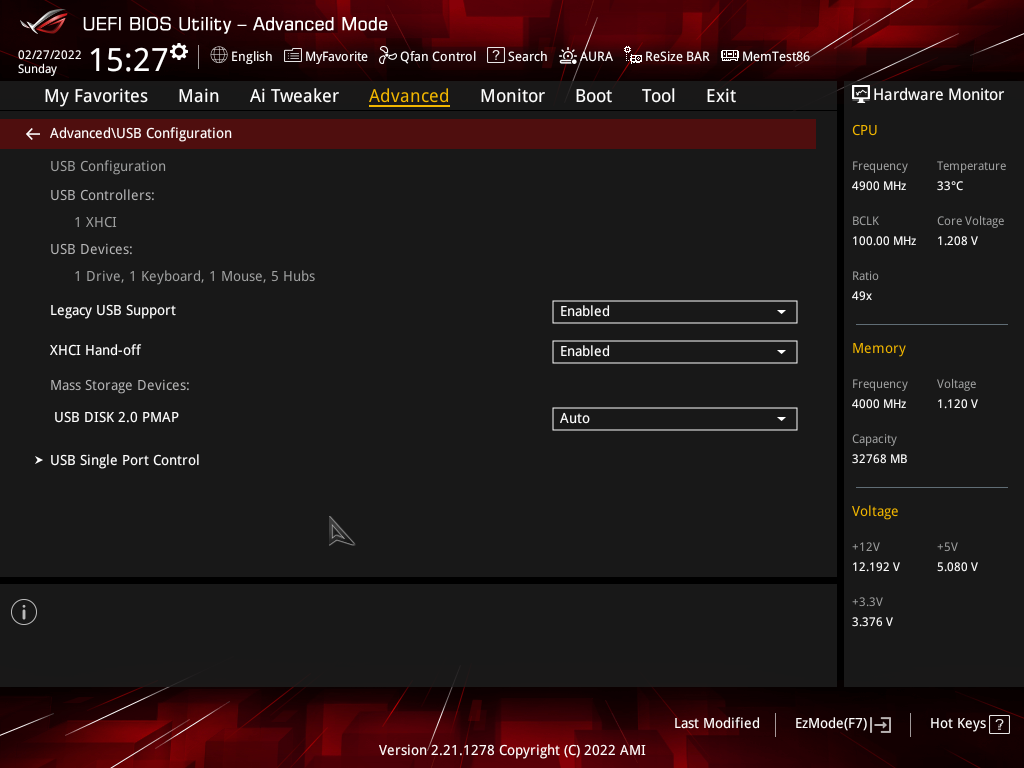

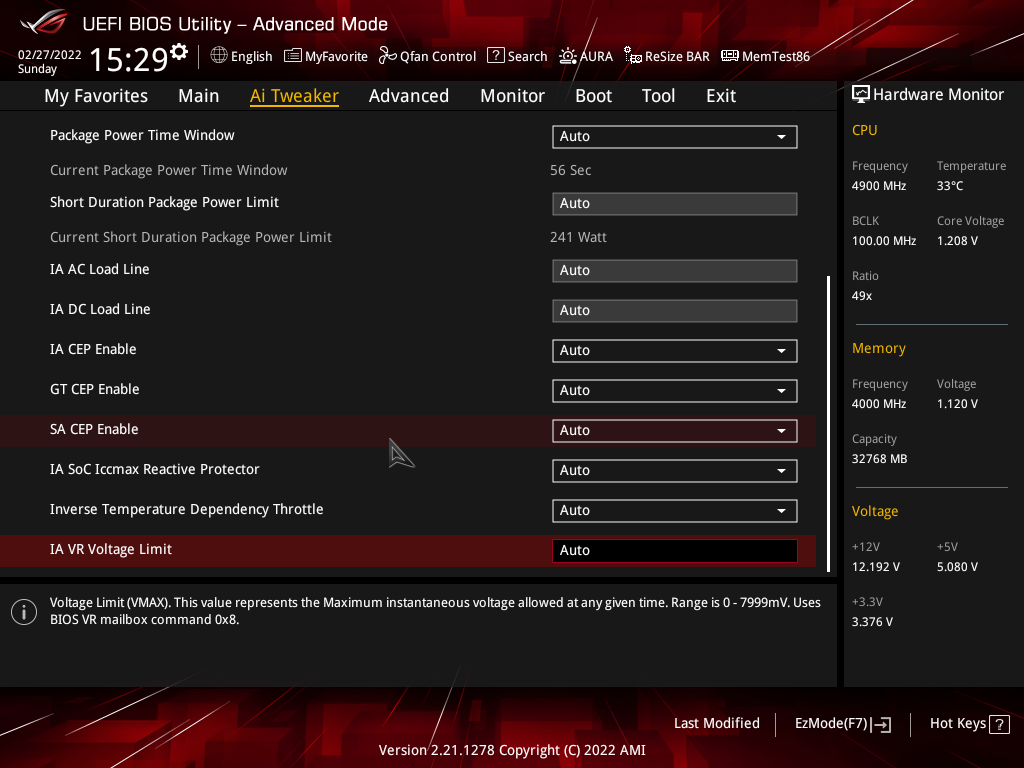

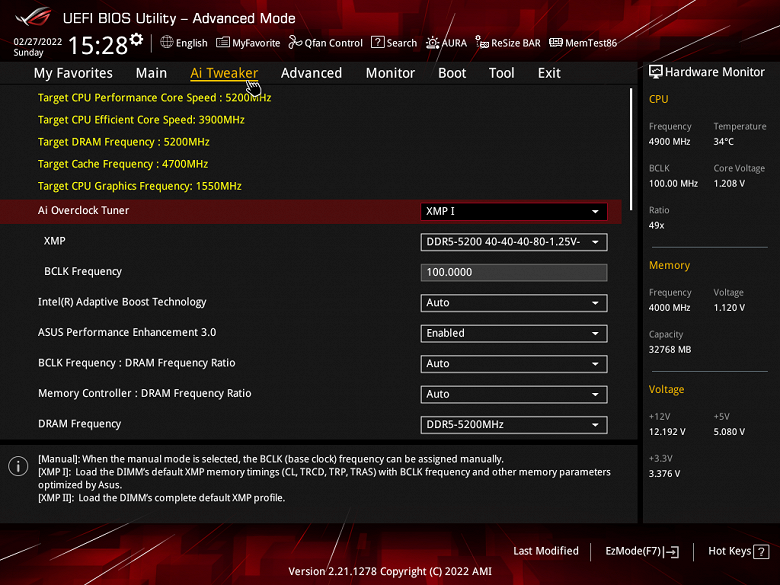

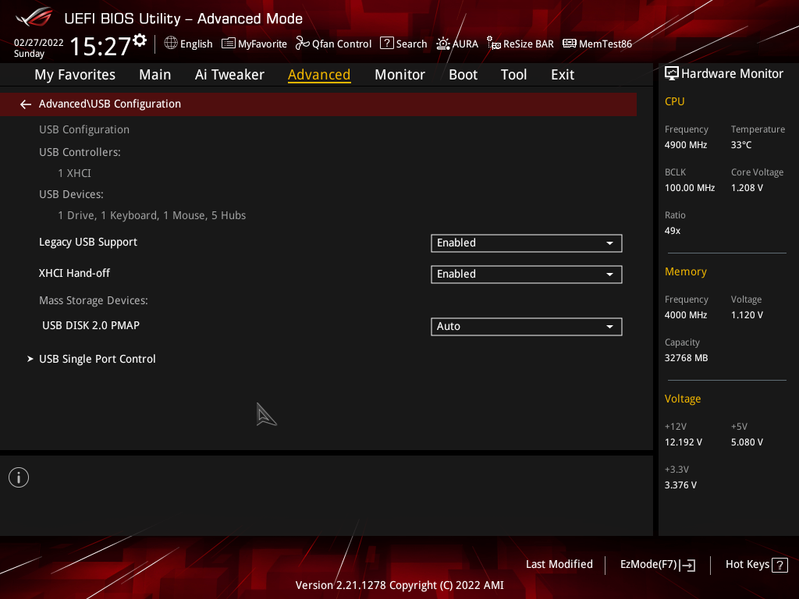

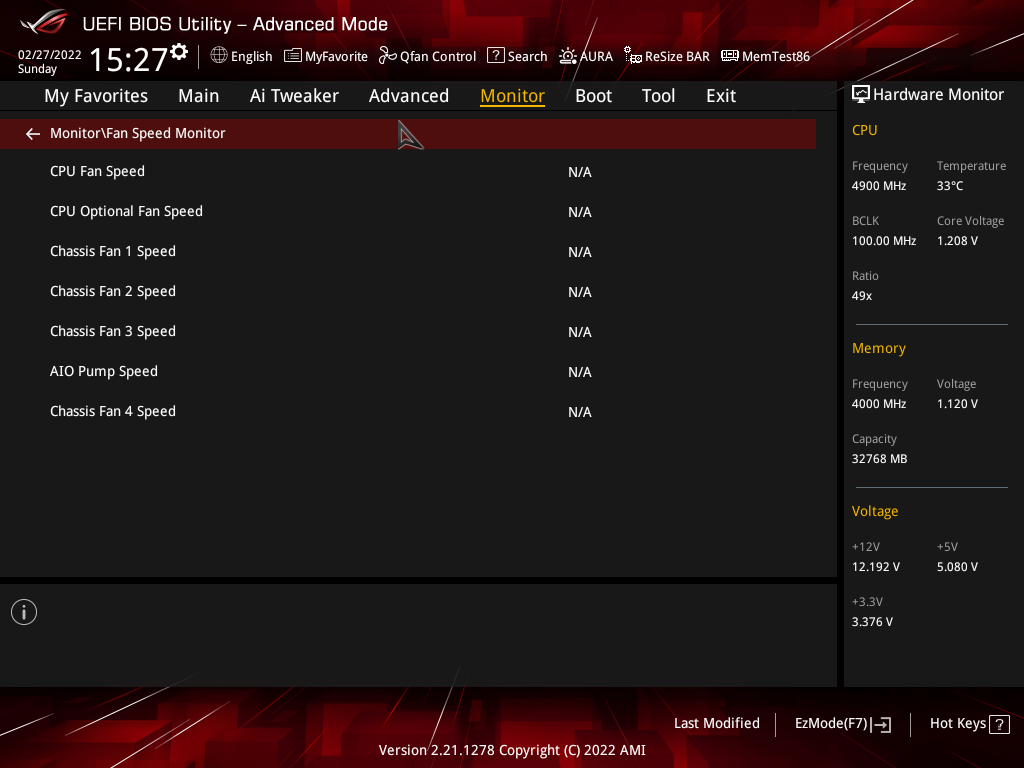

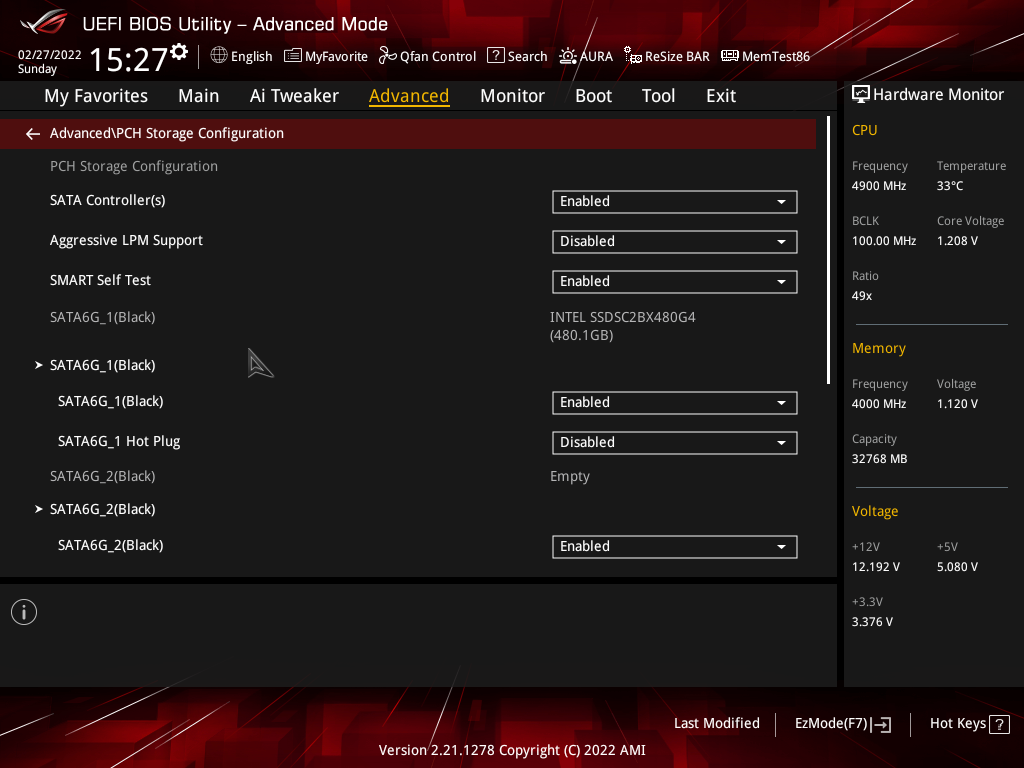

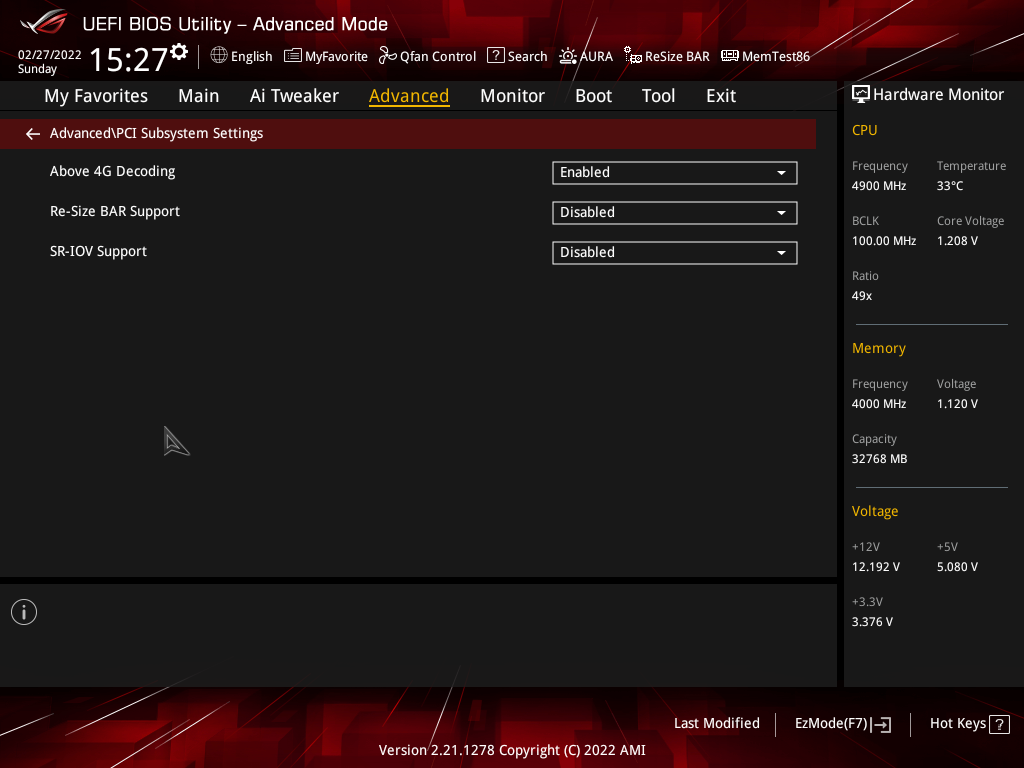

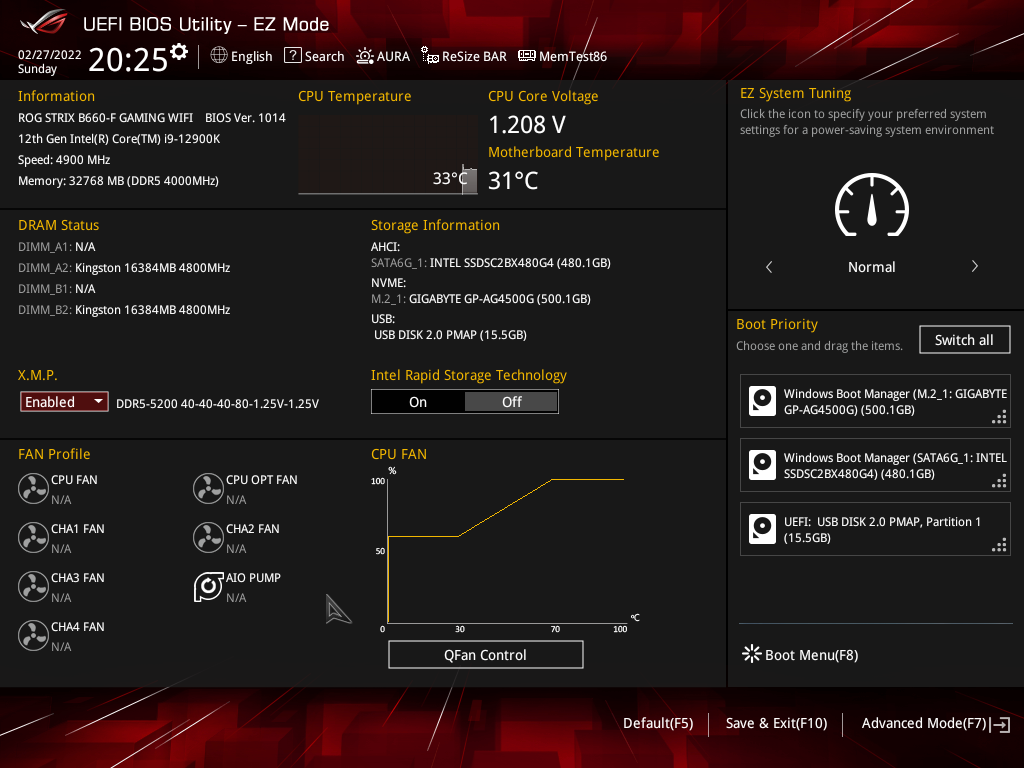

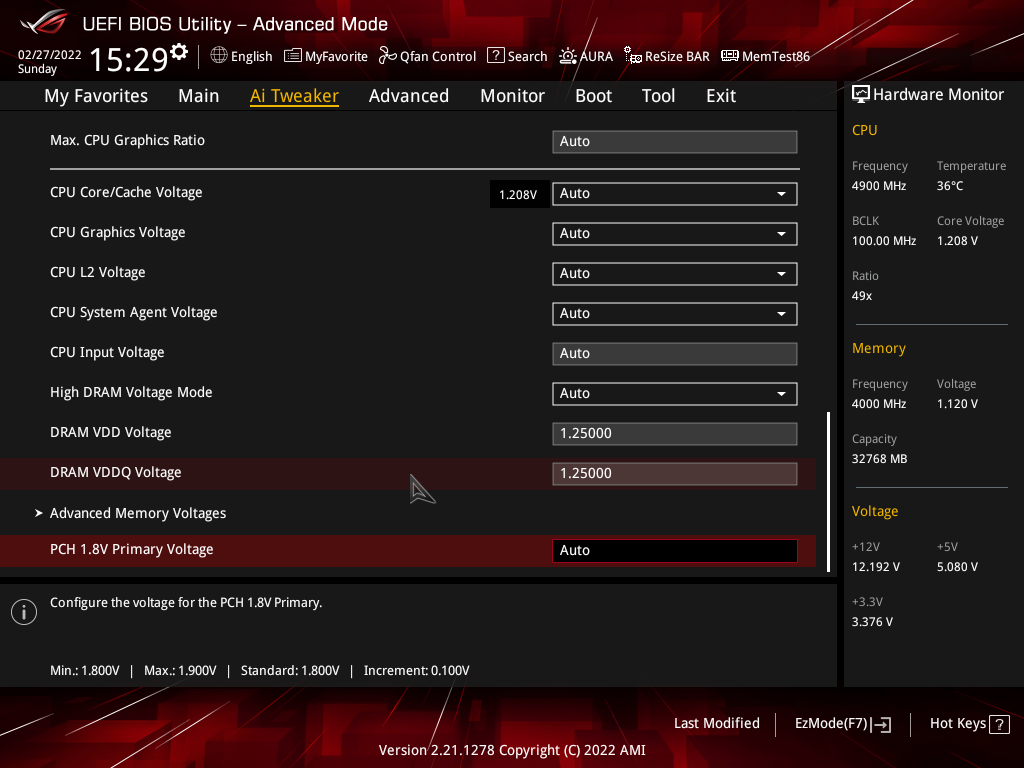

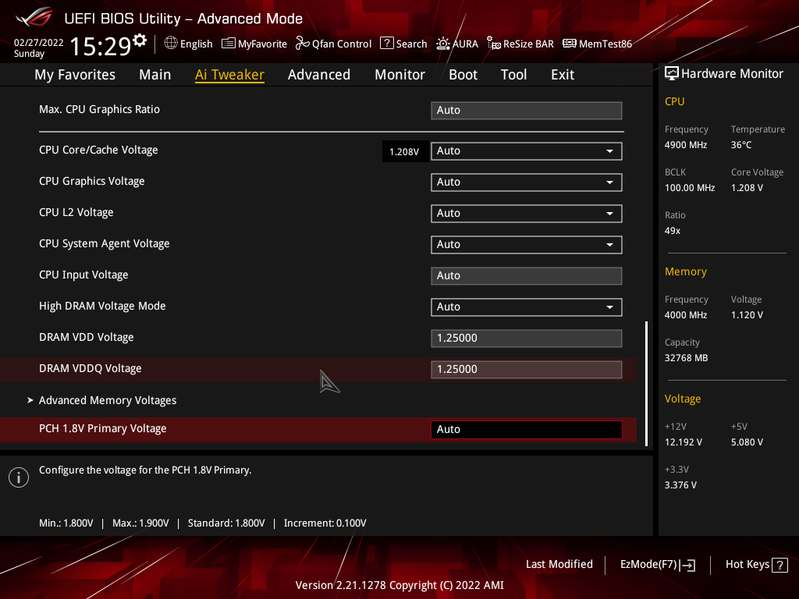

Настройки BIOS
Работоспособность (и разгон)

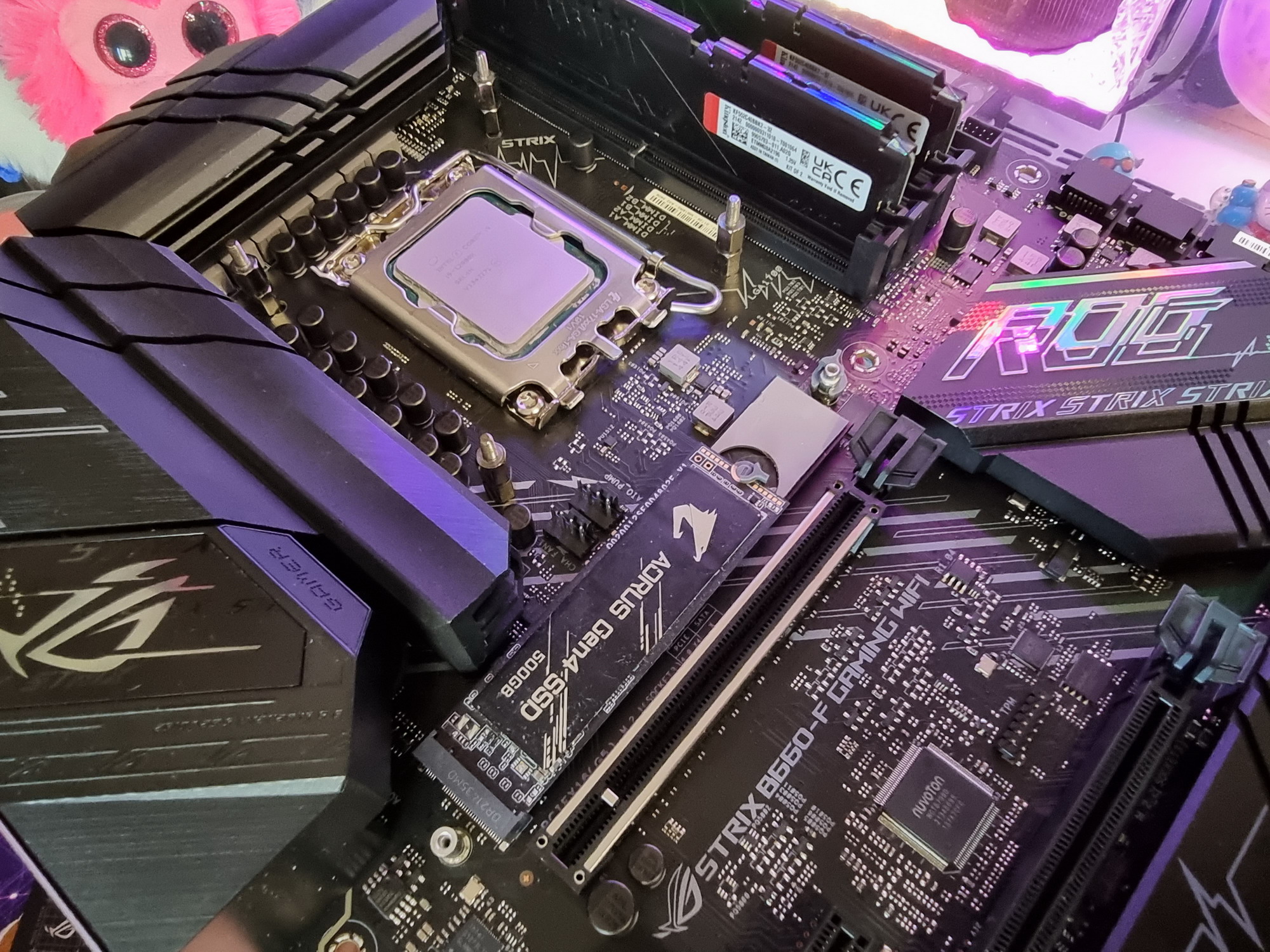

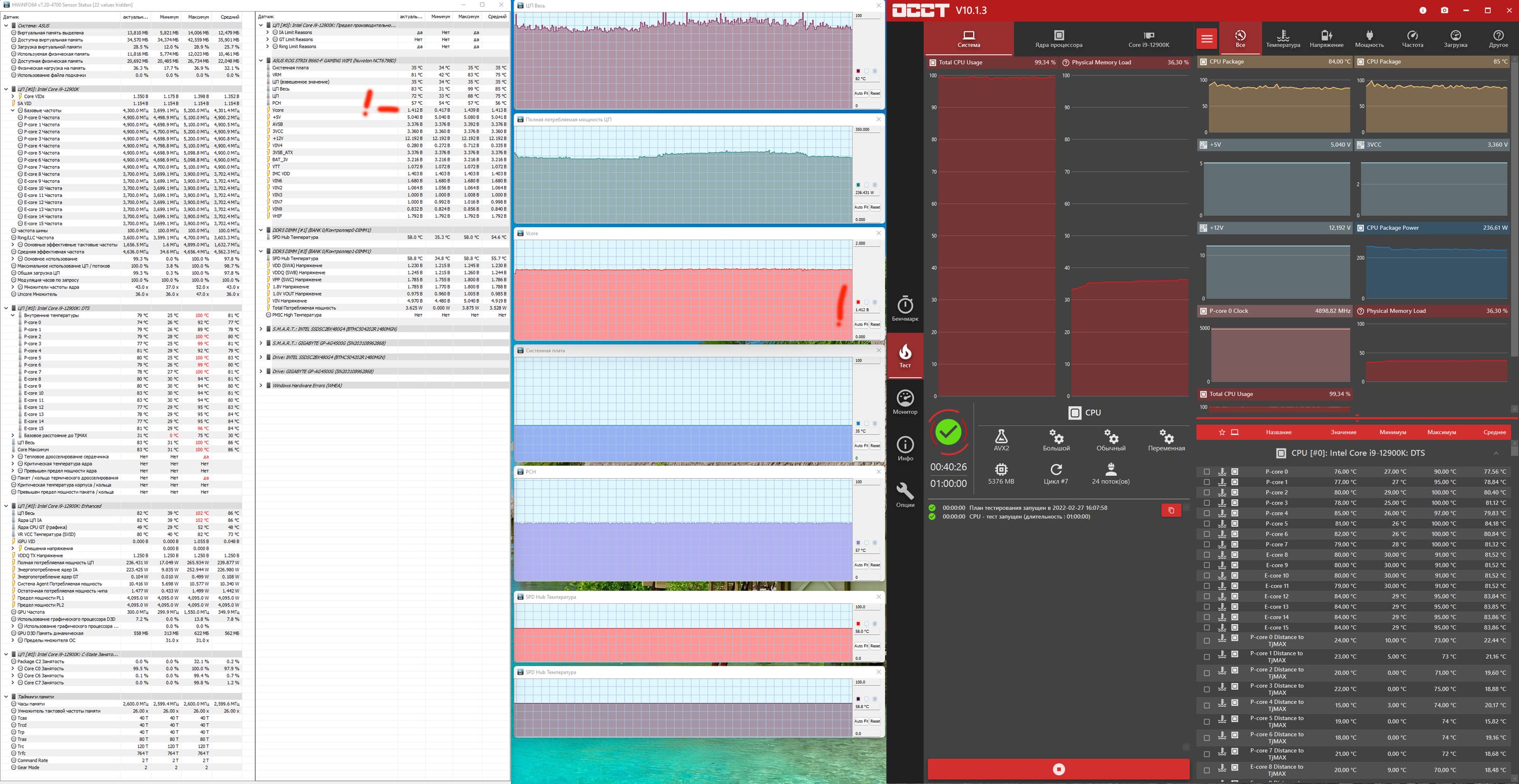

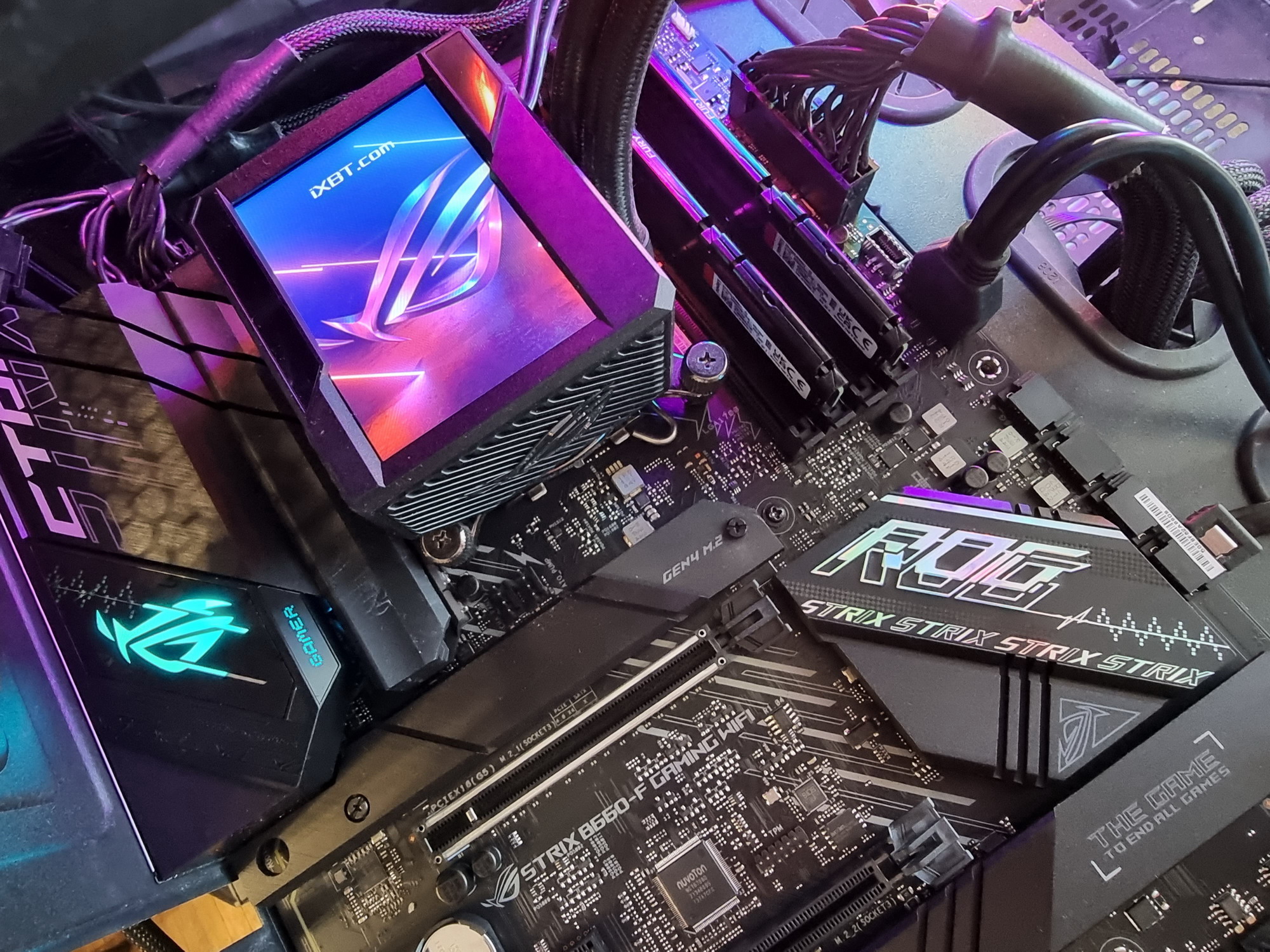

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Как мы видим, автоматический разгон даже самого мощного на сегодня 12900К получился приличный: до 4,9/3,7 ГГц. Но при этом даже такая мощная СВО еле справлялась с нагрузкой, работая на максимуме. Причиной тому – немного завышенный вольтаж на ядре процессора, все же, как показал опыт, выше 1,35В поднимать не стоит, многие СВО перестанут справляться с нагревом 12900К на очень высоких частотах.
Конечно, я прекрасно понимаю, что матплаты на B660 – вовсе не для таких топовых процессоров, как i9-12900K, но мы должны были проверить систему питания на прочность даже с работой с флагманским CPU. И она показала себя с отличной стороны. Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 12400 и ниже, то уже такие процессоры смогут продемонстрировать даже более высокий уровень авторазгона: все дело в системе питания. Хотя не уверен в том, что и там не будет чрезмерно завышенного VCore.
Выводы
Материнская плата Asus ROG Strix B660-F Gaming WiFi ориентирована на геймеров, которым не нужно максимально мощное «железо», но для которых важна стандартная современная поддержка периферии. По использованному чипсету B660 ясно, что плата в большей степени предназначена для процессоров среднего уровня. Ценники сейчас комментировать бесполезно, но на момент публикации обзора эта модель продавалась в российской рознице примерно за 40 тысяч рублей.
Несмотря на бюджетный и относительно простой чипсет B660, плата прекрасно работает даже с топовыми процессорами Intel Core 12-го поколения. У нее 16 USB-портов, включая 2 быстрых USB 3.2 Gen2 (один из них пригоден для быстрой зарядки мобильных устройств благодаря повышенной мощности), а также один самый быстрый USB 3.2 Gen2×2 в виде порта Type-C на задней панели, плюс 7 портов USB 3.2 Gen1. У платы есть два «длинных» слота: один PCIe х16, получающий от процессора 16 линий PCIe, причем версии 5.0, и один PCIe x4, делящий ресурсы с двумя маленькими PCIe x1. Также у платы 3 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету B660 линиями PCIe 4.0/3.0.
Еще у этой модели 4 порта SATA и 7 разъемов для вентиляторов. Сетевые возможности хорошие: быстрый проводной контроллер 2,5 Гбит/с, а также один самый современный беспроводной. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств подсветки.
