Обзор системы жидкостного охлаждения Asus ROG Ryujin II 360

Паспортные характеристики, комплект поставки и цена

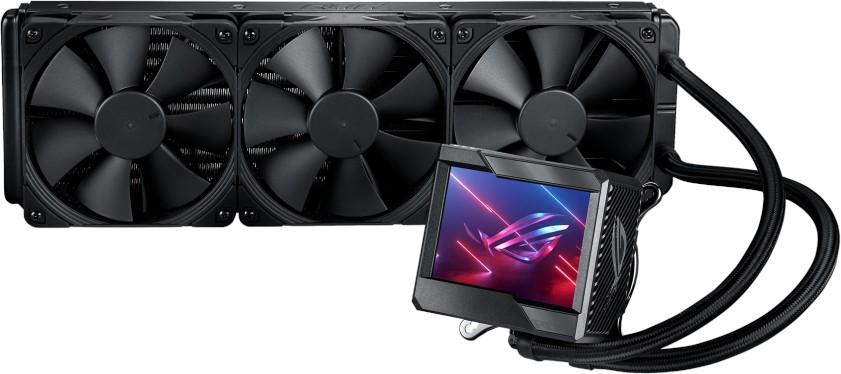

Описание

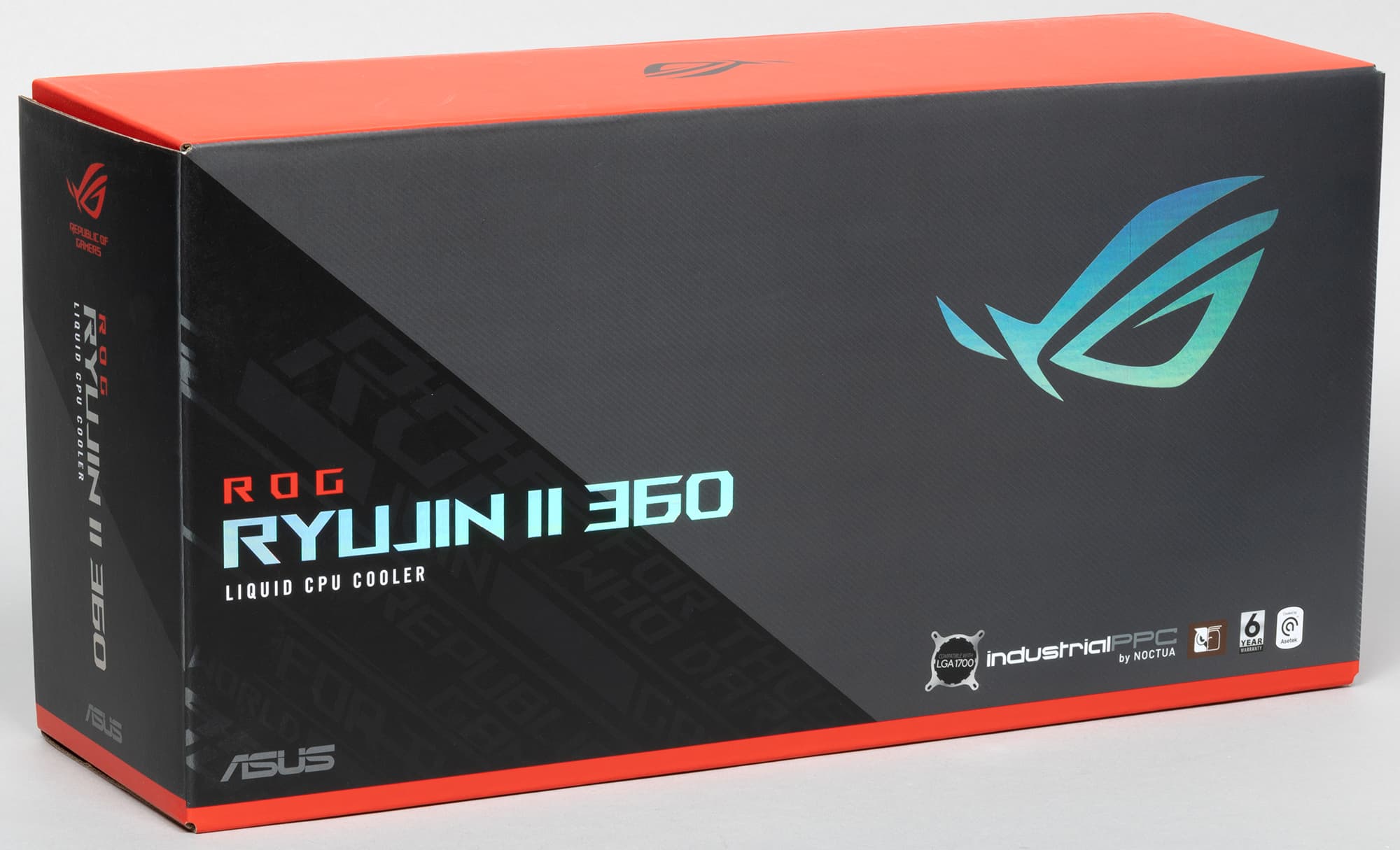

Поставляется система жидкостного охлаждения Asus ROG Ryujin II 360 в коробке из среднего по толщине гофрированного картона. На внешних плоскостях коробки есть изображения самого продукта, а также перечислены основные особенности и технические характеристики. Часть изображений залакированы. Надписи преимущественно на английском, но некоторые из них продублированы на нескольких языках, включая русский. Для защиты и распределения деталей используются вкладки и коробочки из гофрированного картона, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика.

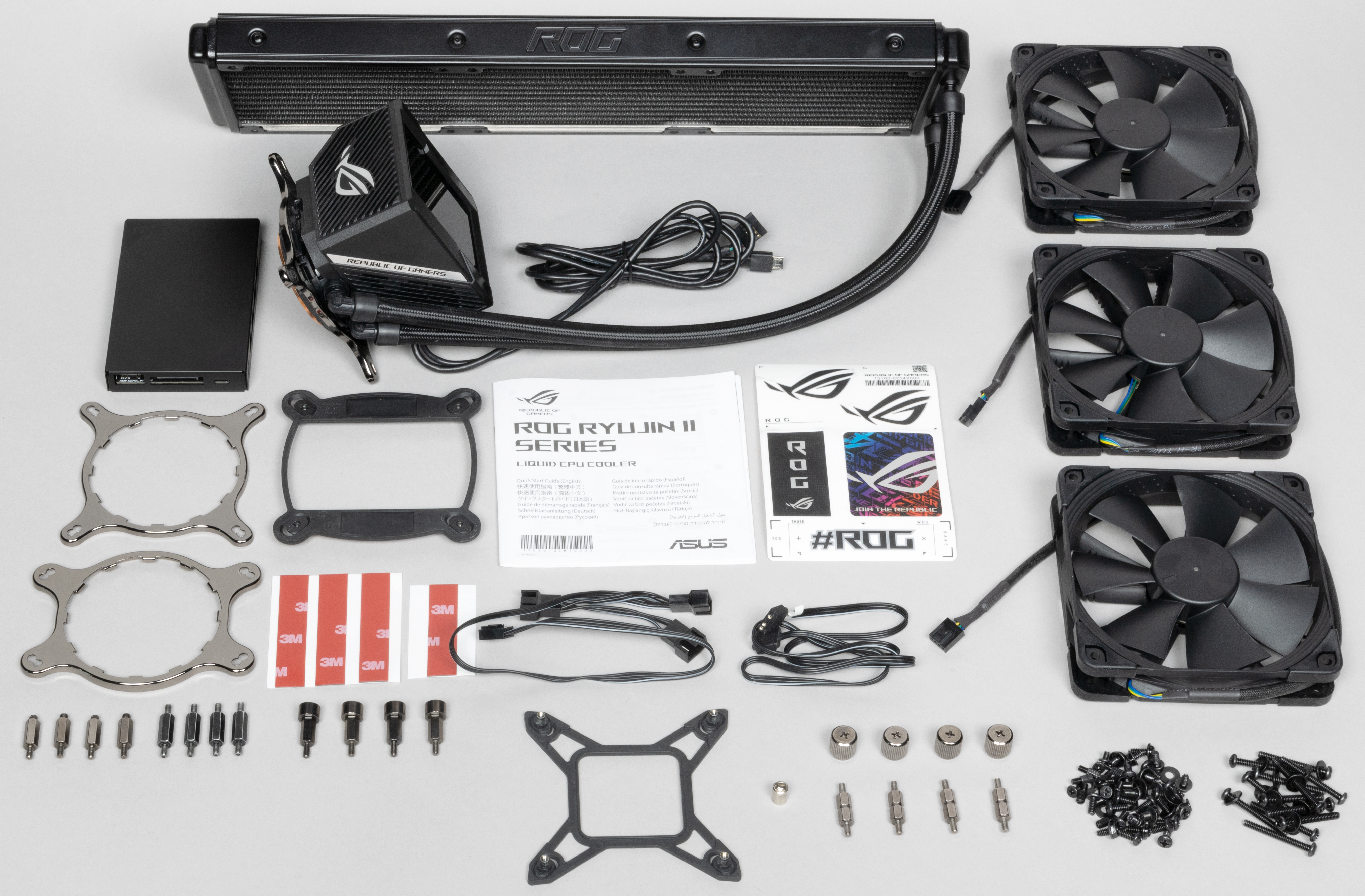

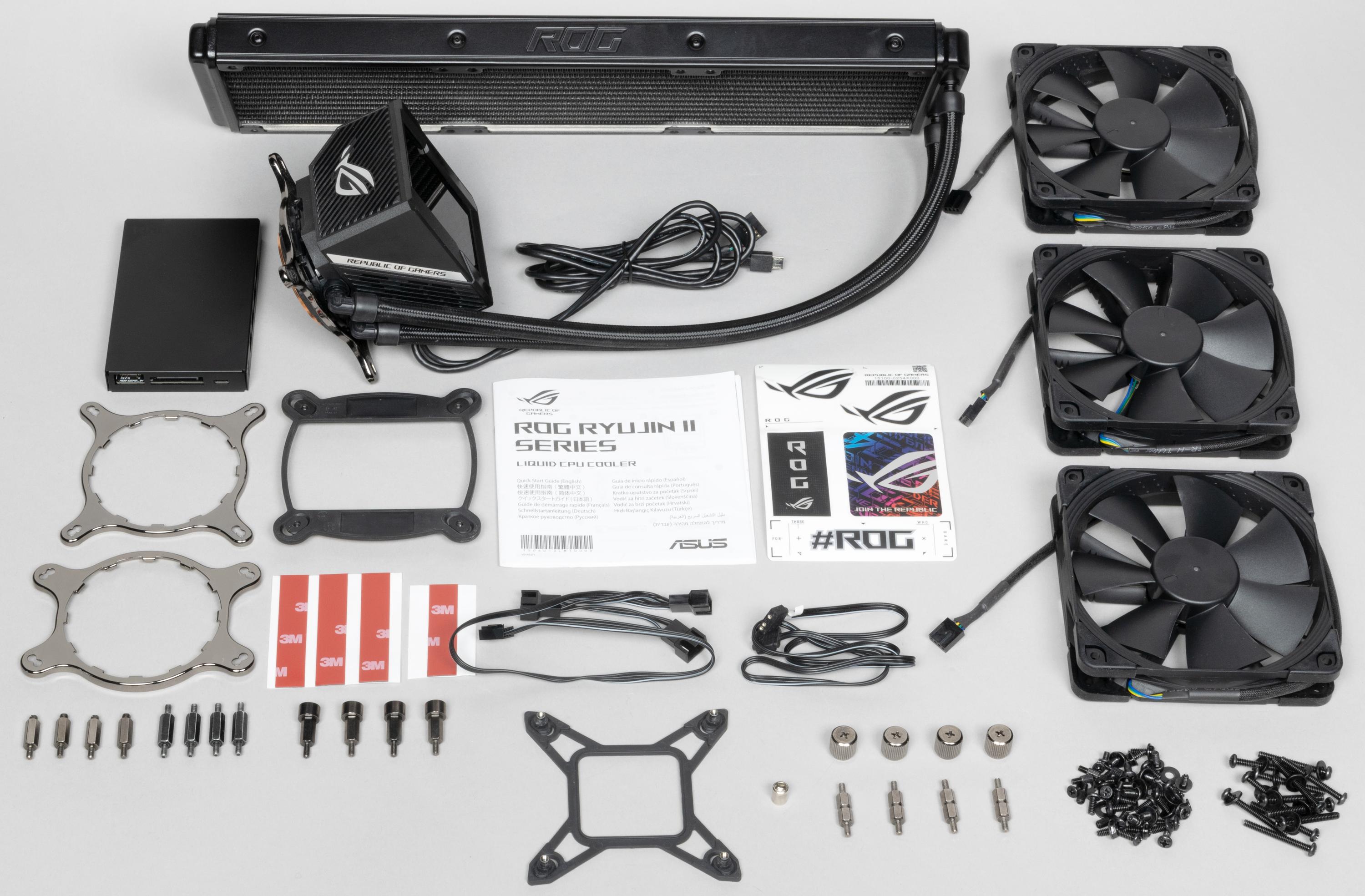

Внутри коробки находится то, что перечислено в таблице выше:

Инструкция по установке — это книжечка хорошего полиграфического качества. В ней присутствует вариант текста на русском языке. На сайте компании есть описание системы и PDF-файл с инструкцией по установке. Там же можно найти и ПО Armoury Crate, которое нужно использовать для управления и контроля.

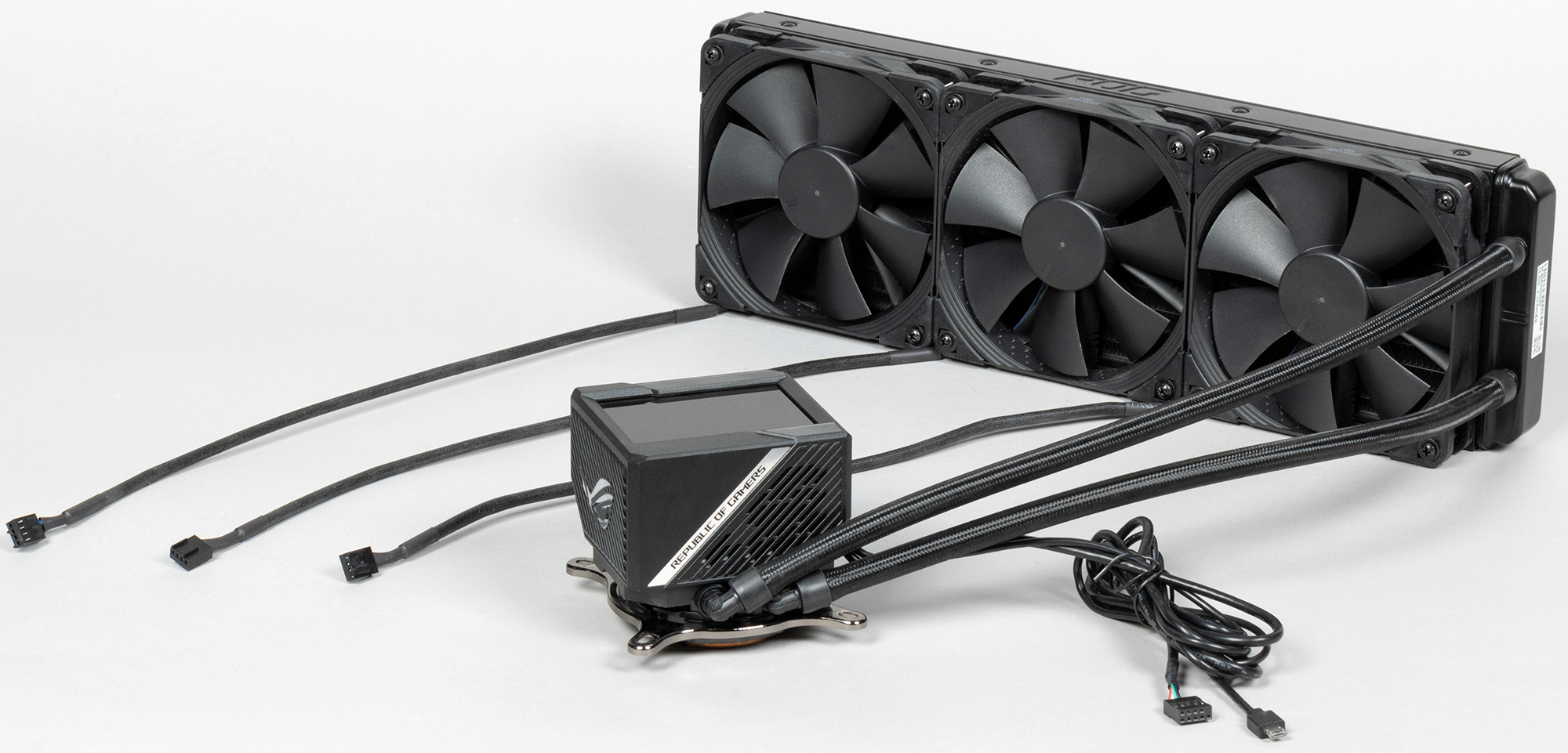

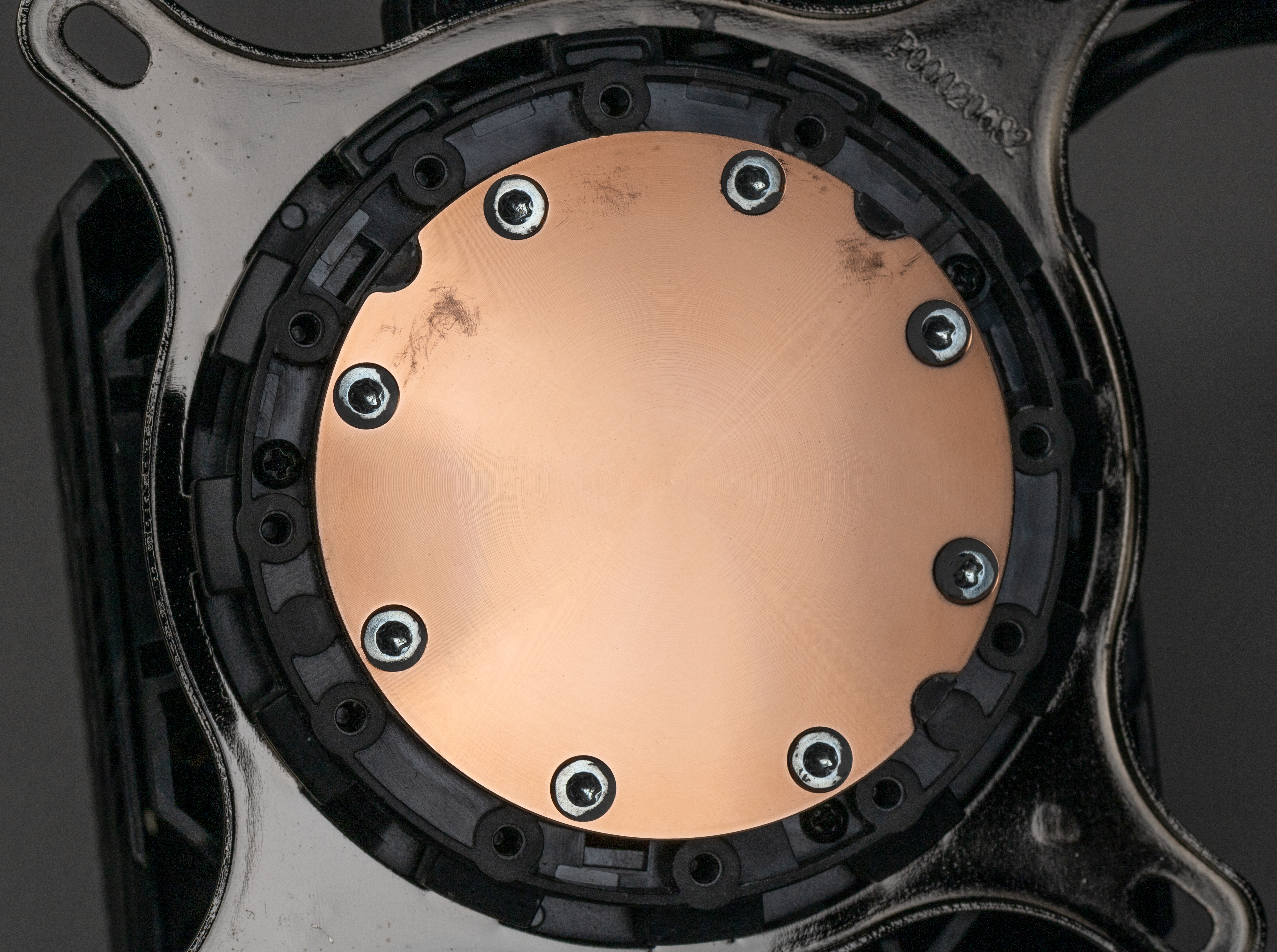

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность отшлифована и слегка полирована. К центру поверхность выпуклая с перепадом порядка 0,4 мм.

Диаметр этой пластины — 54,5 мм, а внутренняя часть, ограниченная отверстиями, имеет диаметр примерно 44 мм. Ее центральную часть занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

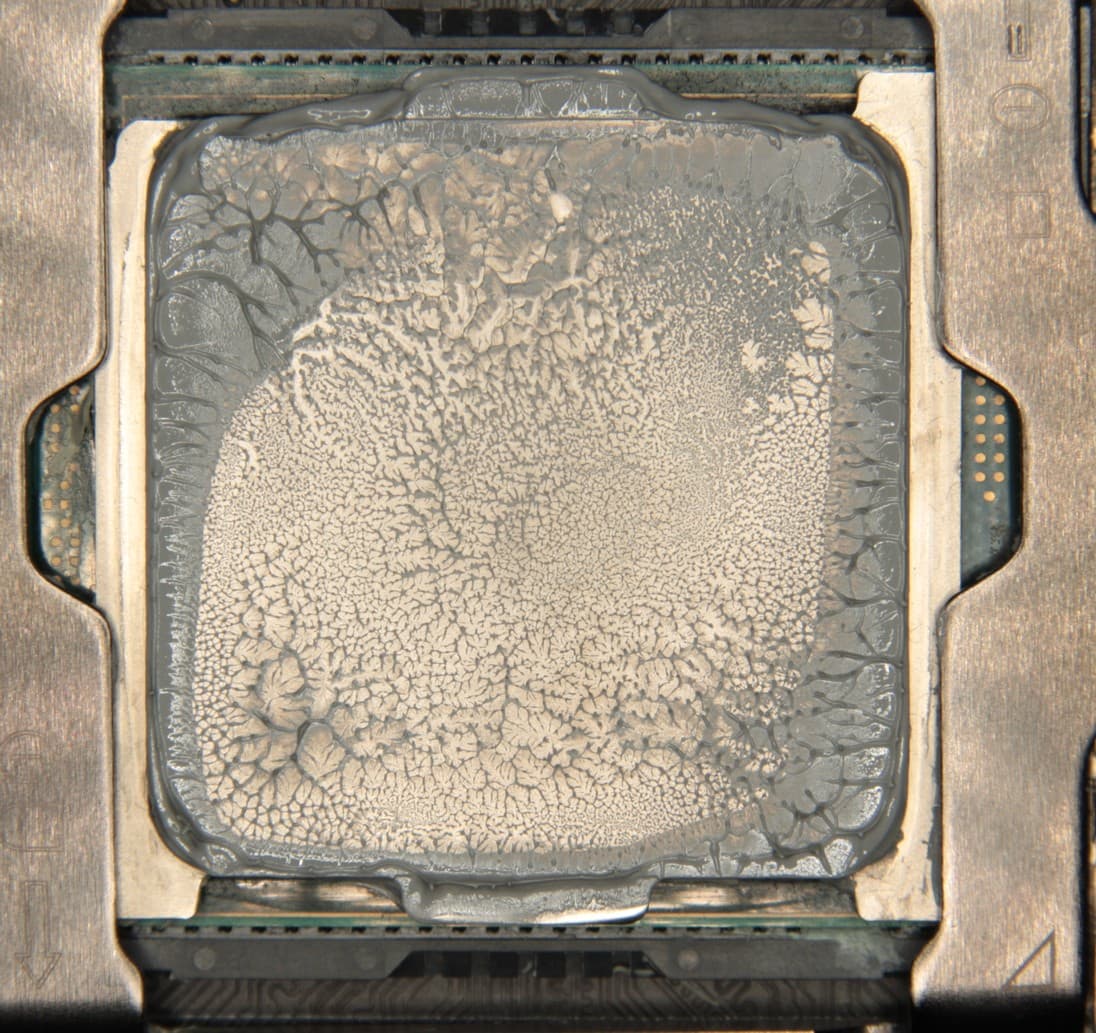

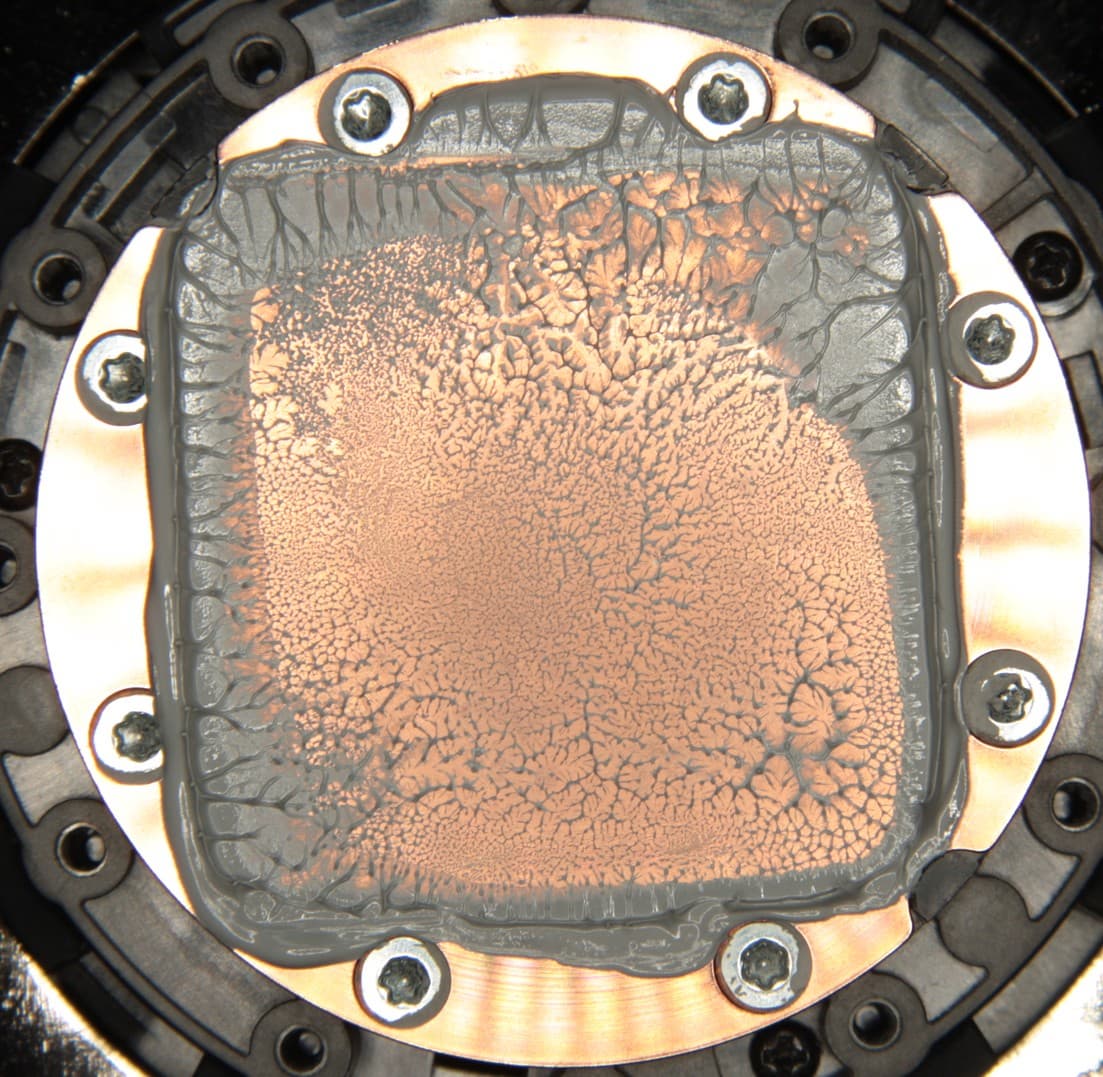

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем на всю площадь крышки процессора, а ее избытки выдавились за края. Участок плотного контакта расположен примерно по центру и имеет большую площадь. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

Корпус помпы изготовлен из твердого черного пластика.

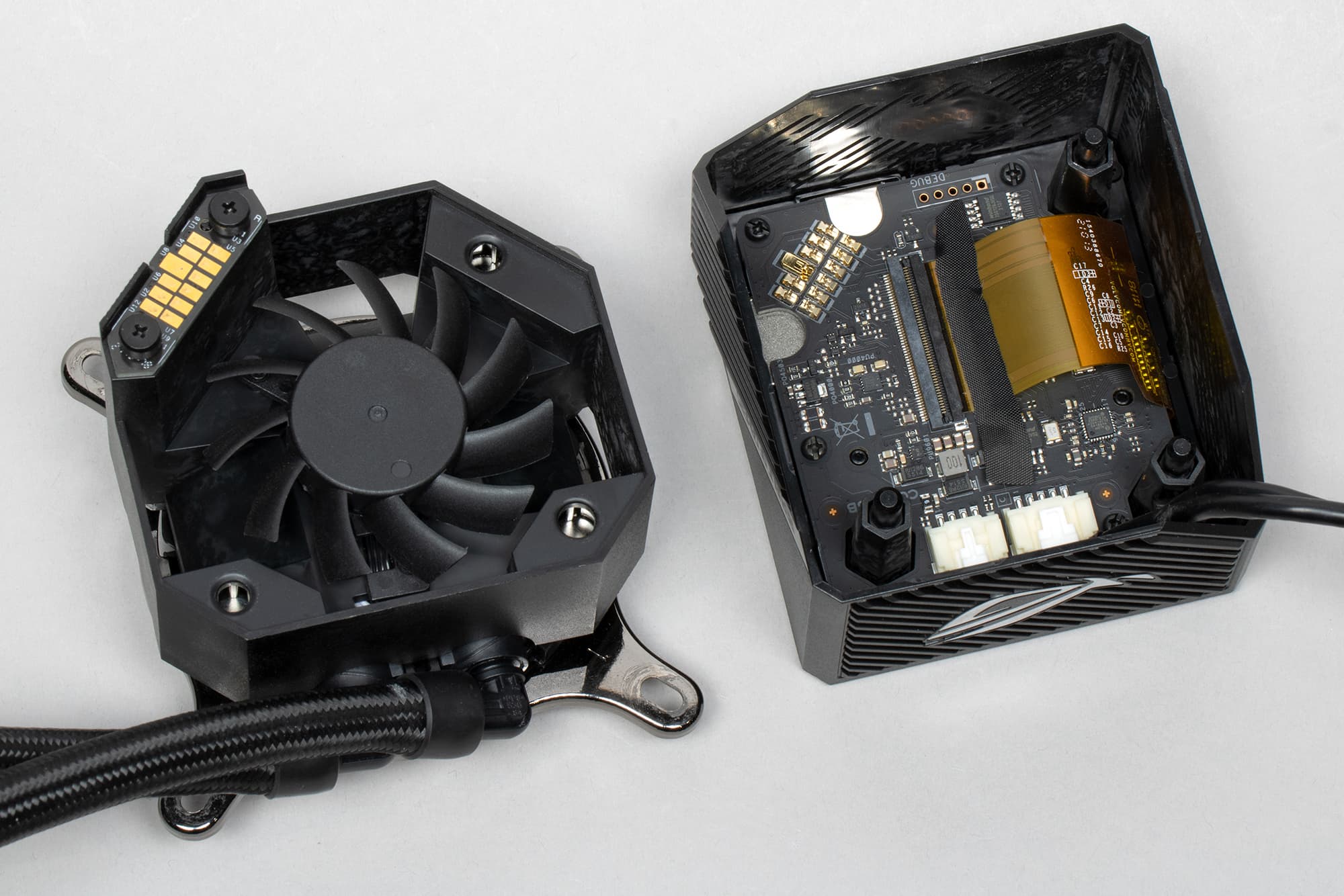

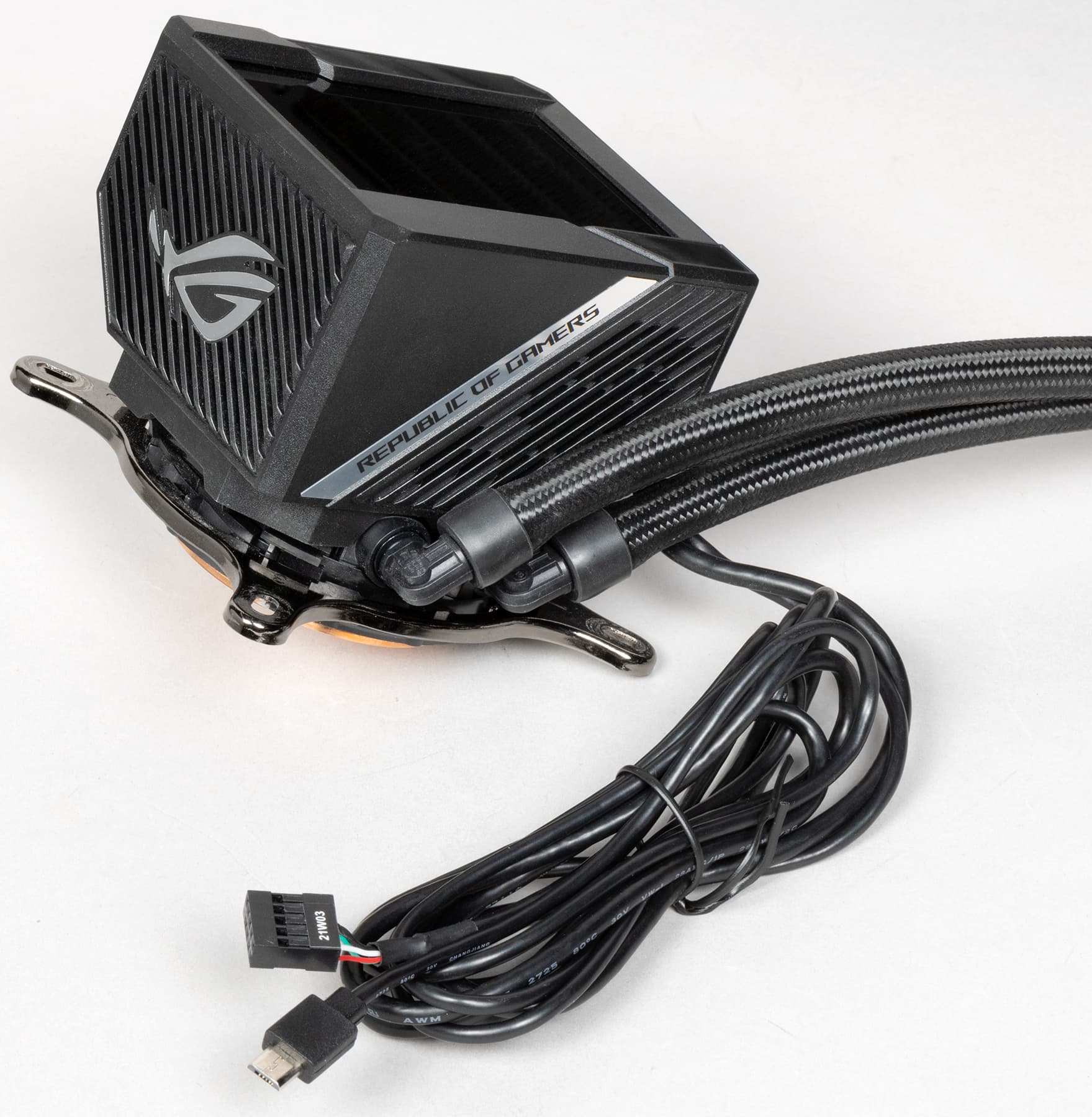

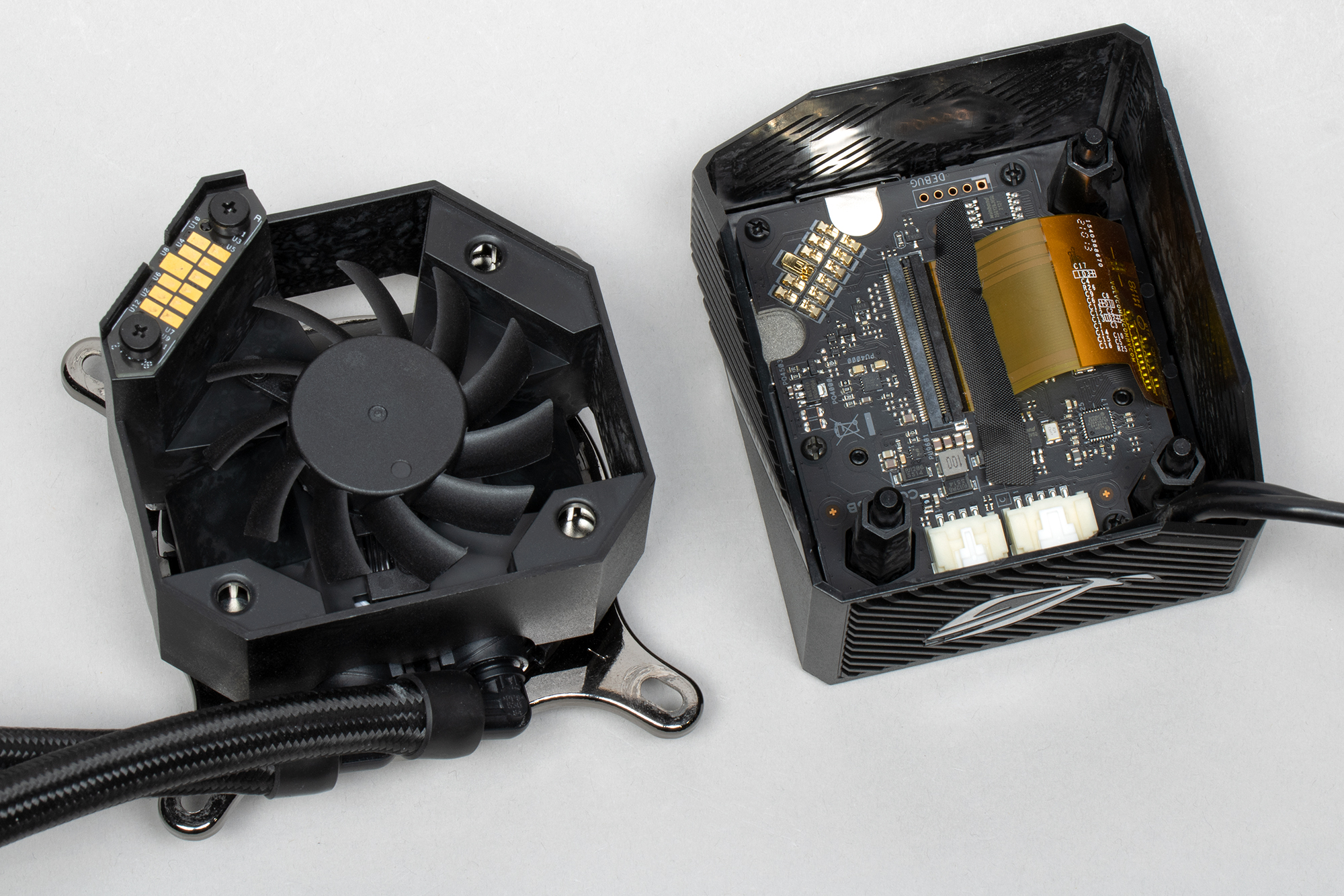

Сверху на помпе закреплен кожух, удерживаемый на месте магнитами. Кожух закрывает вентилятор, в задачу которого входит охлаждение блока регулировки напряжения (VRM). Воздух от вентилятора выдувается вниз через три больших отверстия.

На кожухе закреплены плата управления и ЖК-экран. Поверхность собственно экрана выполнена, по всей видимости, из минерального стекла. От платы управления отходят два кабеля: первый (длиной 97 см) с колодкой 9 контактов подключается к ответной USB-колодке на системной плате, второй (120 см) с разъемом Micro-USB подключается к контроллеру.

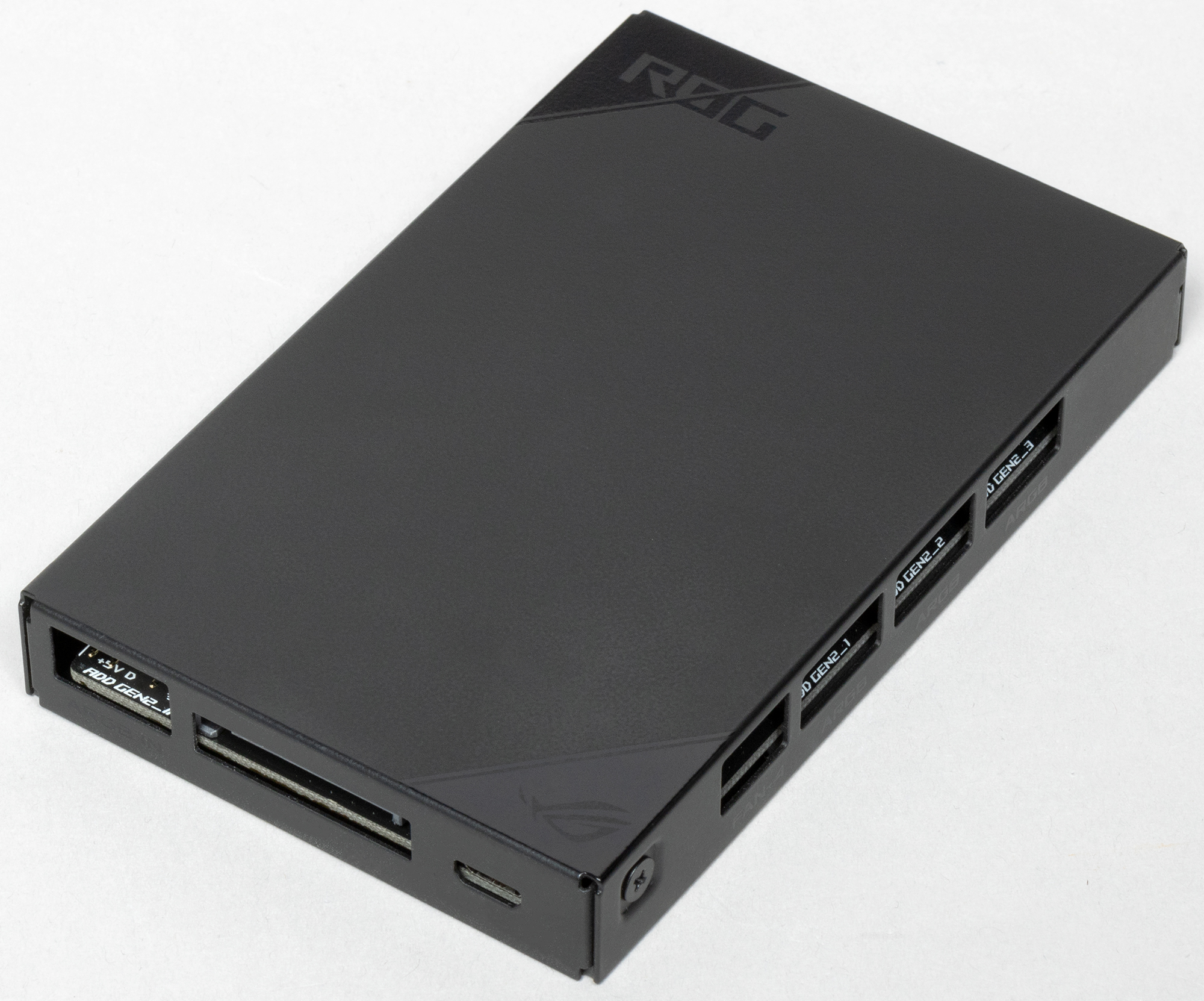

Корпус контроллера изготовлен из стали и имеет стойкое черное матовое покрытие. Закрепить его где-то в корпусе ПК можно с помощью отрезков двухсторонней клейкой ленты, входящих в комплект поставки.

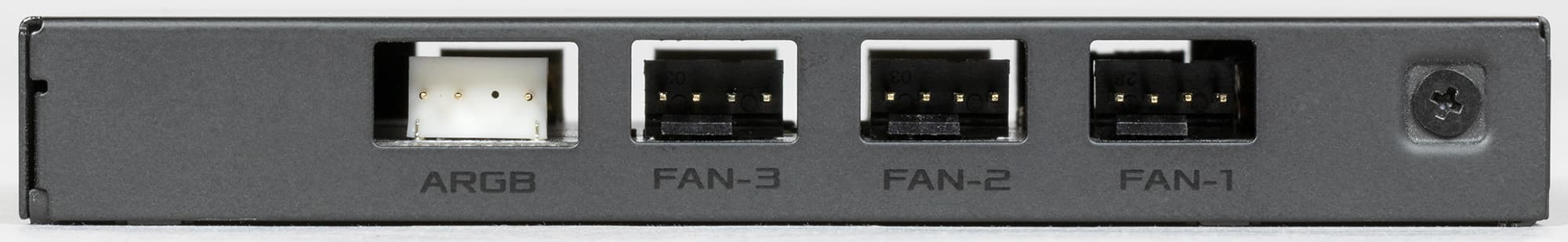

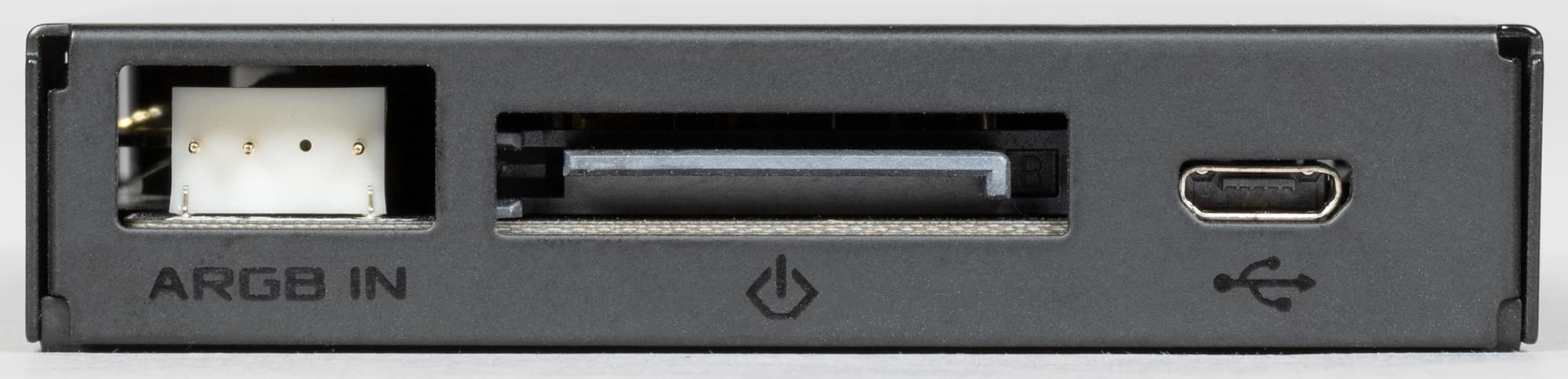

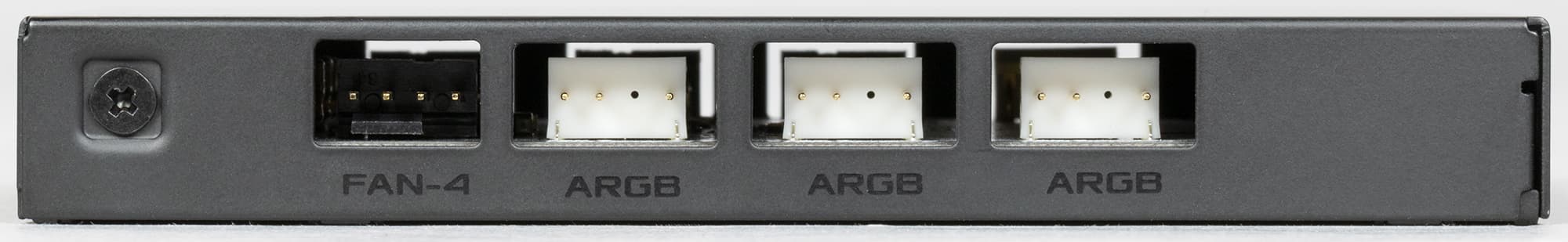

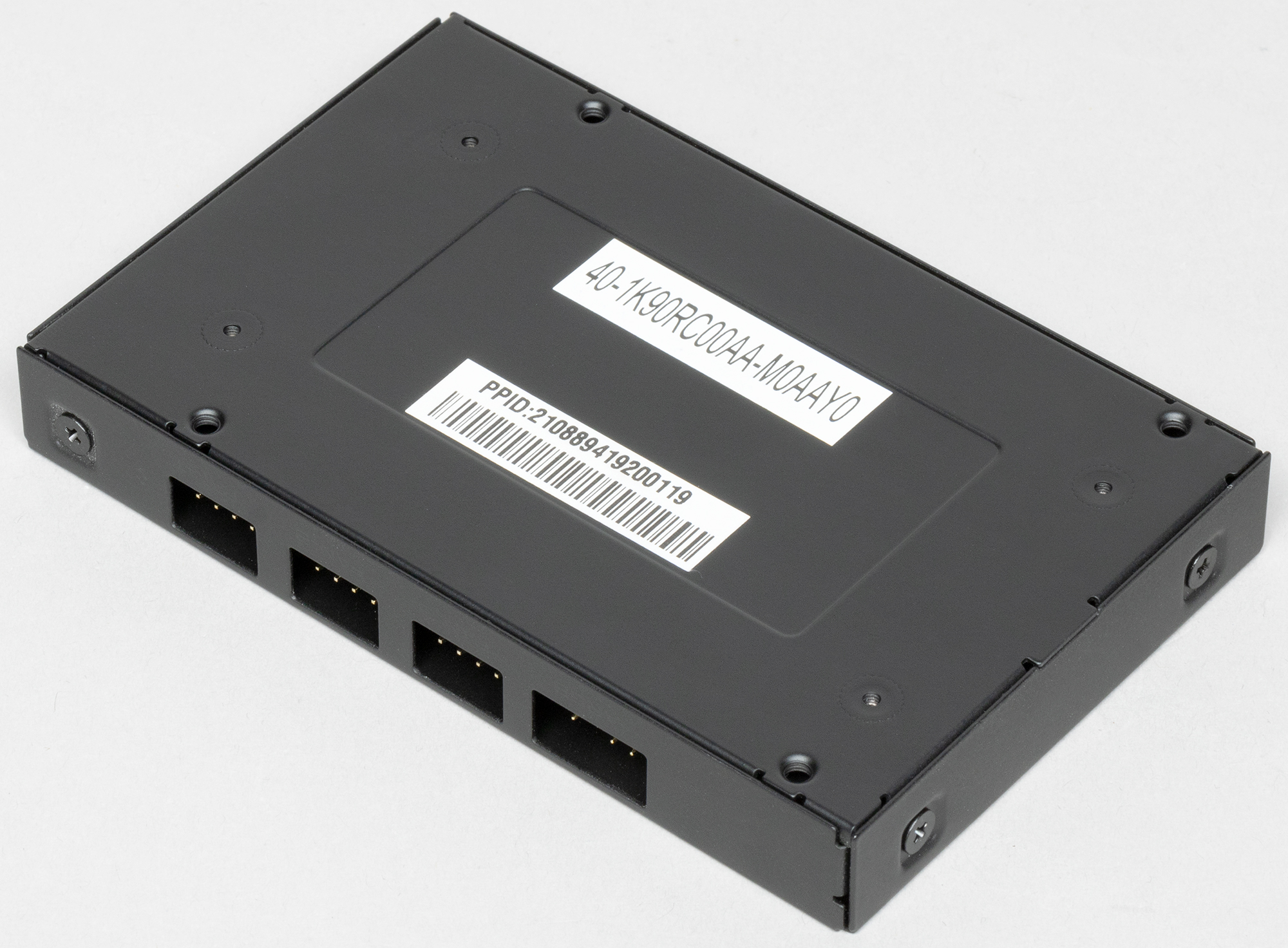

На контроллере есть по четыре выхода на вентиляторы (для работы этой СЖО можно использовать один) и на адресуемую подсветку (для этой СЖО они не используются), вход адресуемой подсветки (его можно подключить прилагаемым кабелем длиной 58 см к системной плате или к стороннему контроллеру подсветки), USB-вход, к которому подключается кабель от помпы, и разъем питания SATA, который нужно подключить к разъему питания SATA от БП.

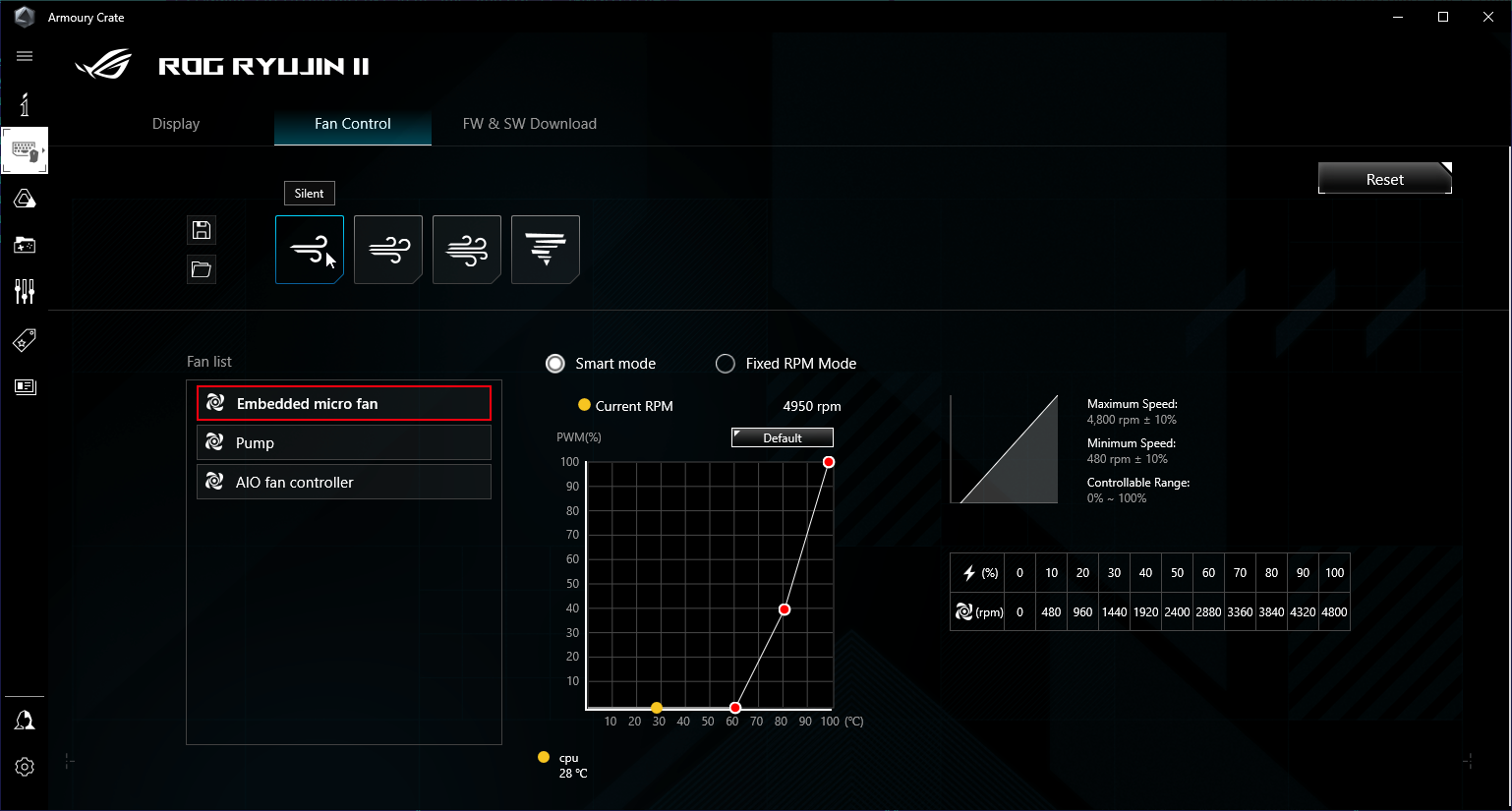

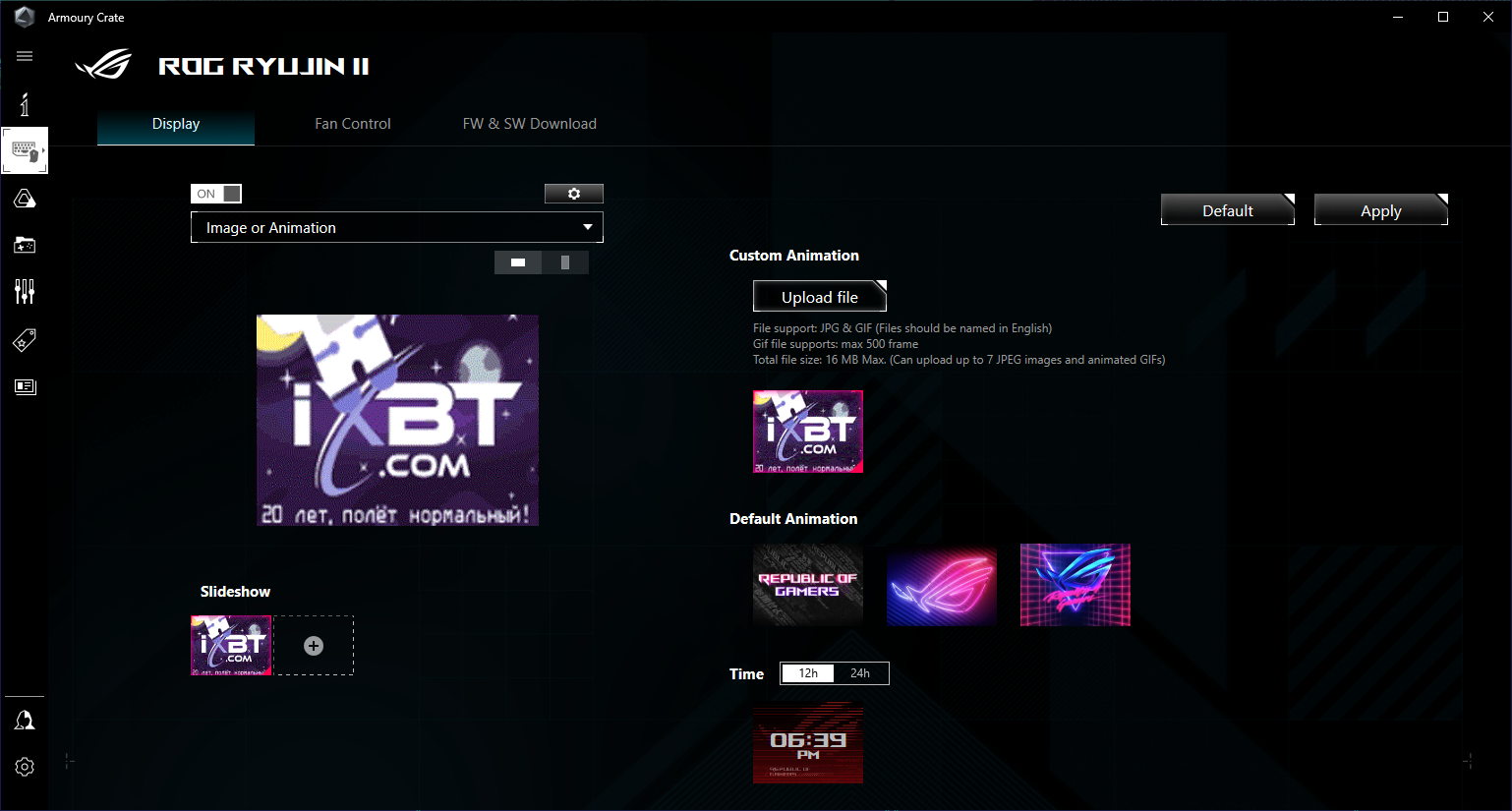

Для управления и контроля за работой этой СЖО на ПК нужно установить ПО Armoury Crate. Функциональность этого ПО, относящаяся к данной системе, заключается в том, что пользователь может отслеживать текущие значения скорости вращения вентиляторов на радиаторе и на помпе и ротора самой помпы, выбирать из имеющихся (четыре профиля) или создавать собственные профили скорости вращения вентиляторов и помпы в зависимости от температуры процессора, и задавать то, что выводится на экран помпы.

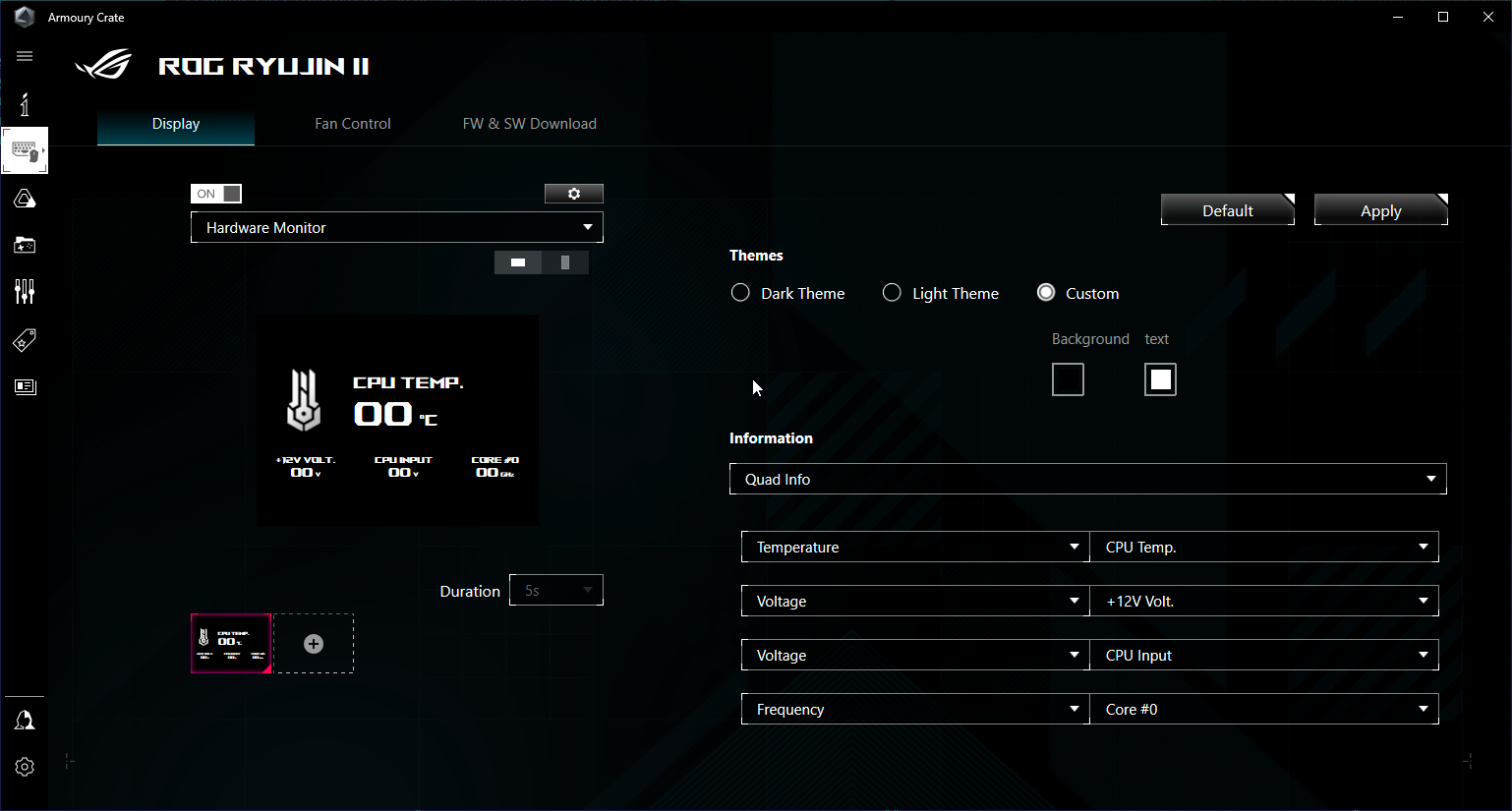

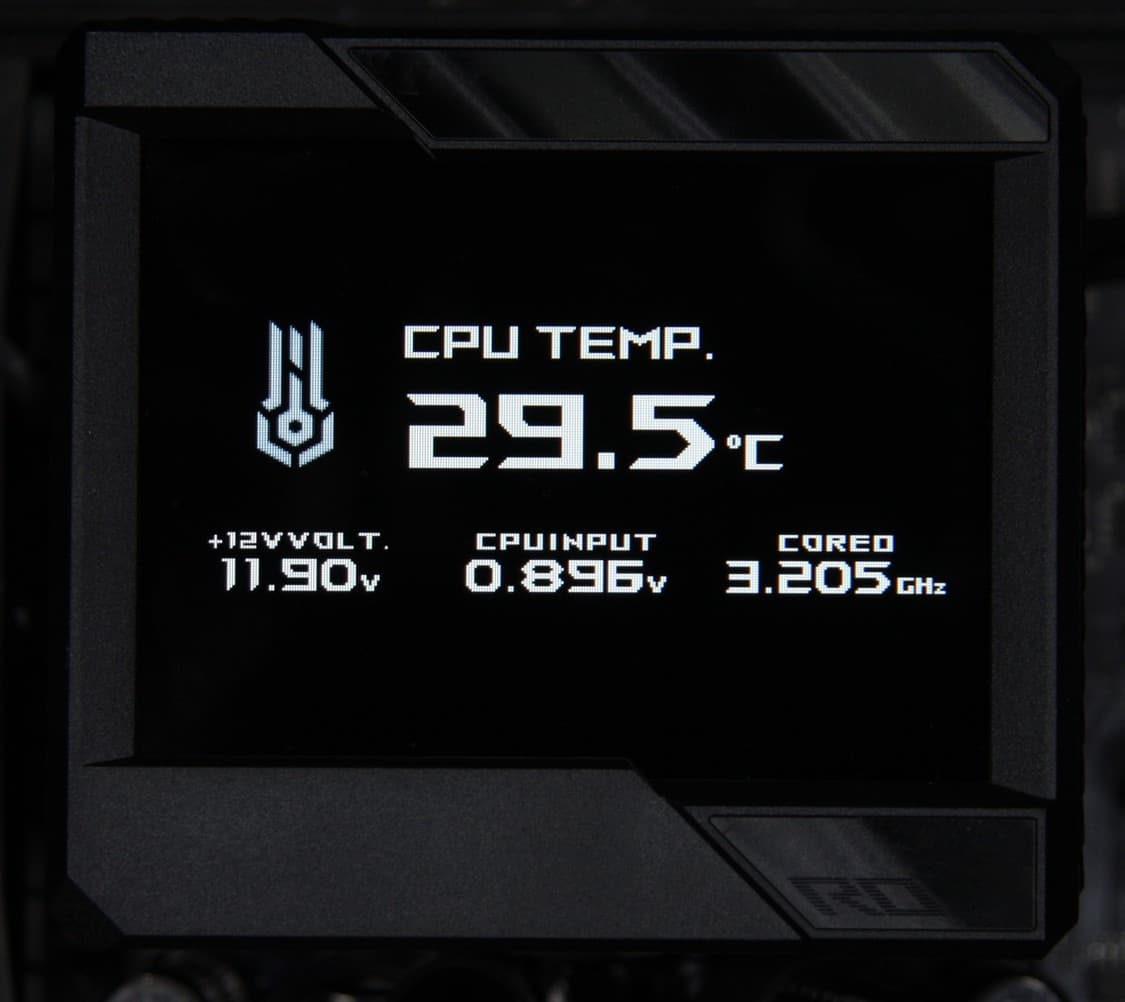

На экран помпы можно вывести ряд данных мониторинга ПК:

Пример вывода:

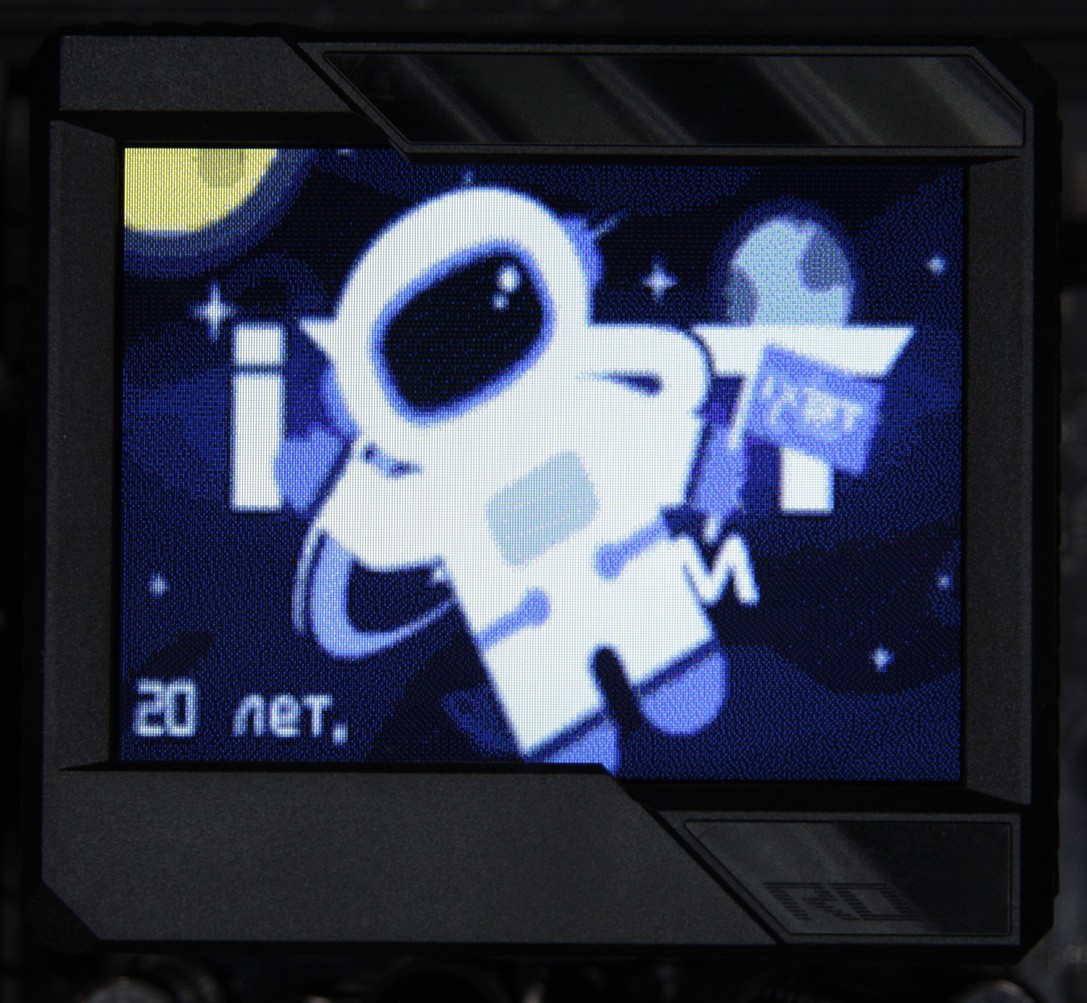

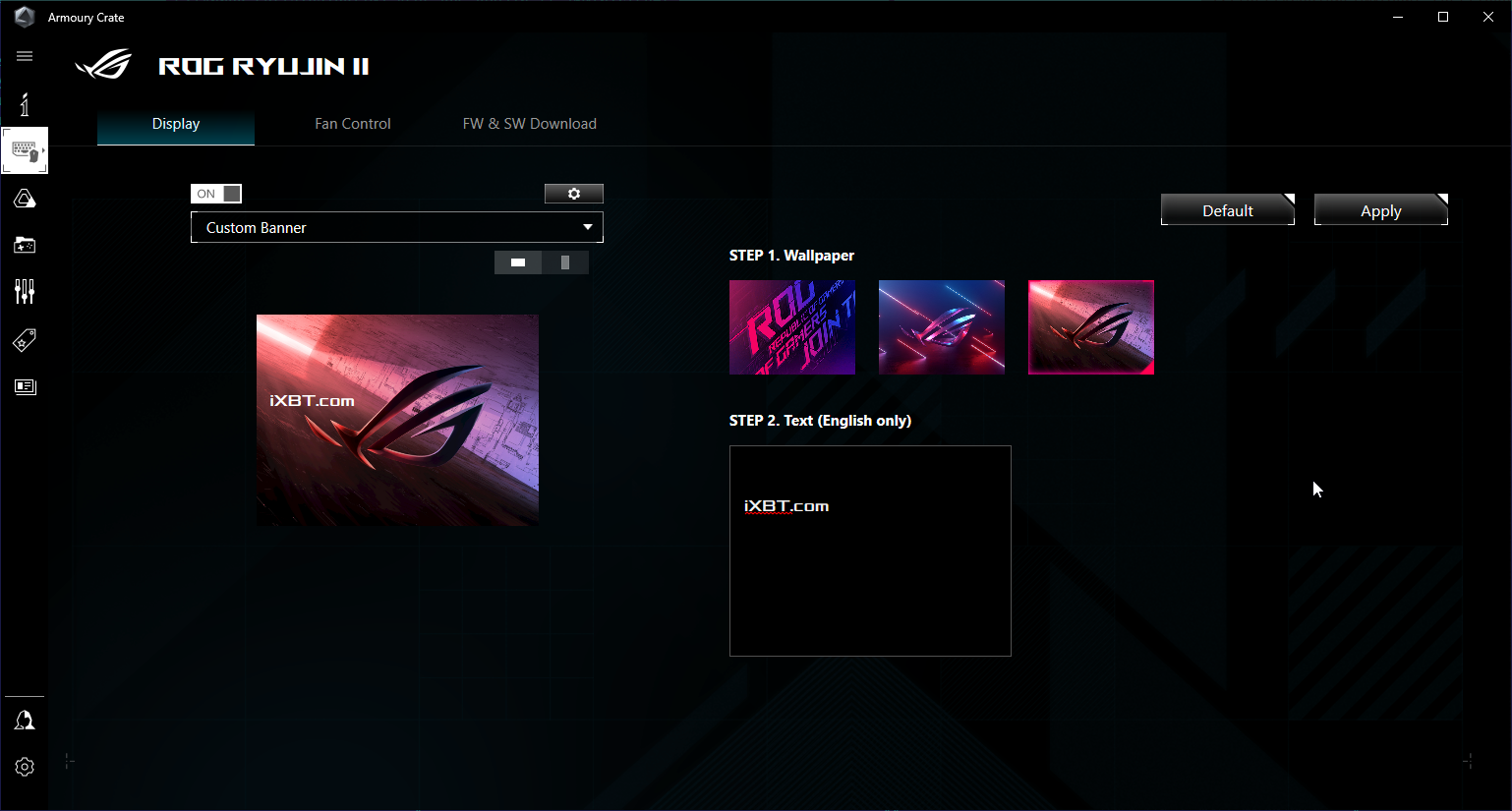

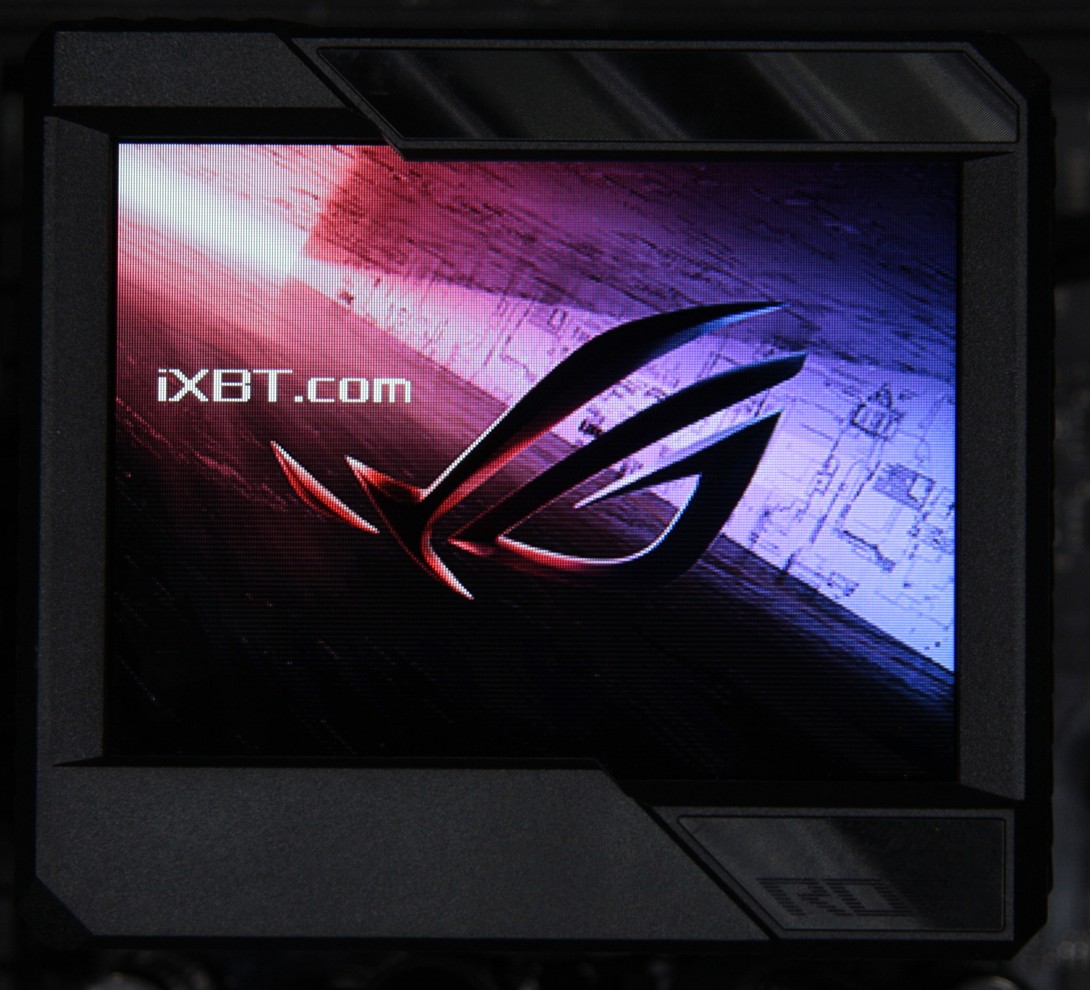

Статичную заставку с заданным текстом:

Пример вывода:

Или динамичную заставку, загруженную из файла анимированного GIF:

Пример вывода:

Вывод заставки по умолчанию и демонстрация анимированного GIF показаны на видео ниже:

Особенностью помпы является встроенный вентилятор, предназначенный для охлаждения блока регулятора напряжения (VRM) и других окружающих процессор компонентов. Есть мнение, что использование СЖО с обычными водоблоками может снижать стабильность системы из-за перегрева VRM, так как, в отличие от воздушных кулеров, в случае установки СЖО эти блоки охлаждаются хуже. Конечно, еще один вентилятор способствует увеличению уровня шума и снижает общую надежность системы, но в крайнем случае его можно отключить.

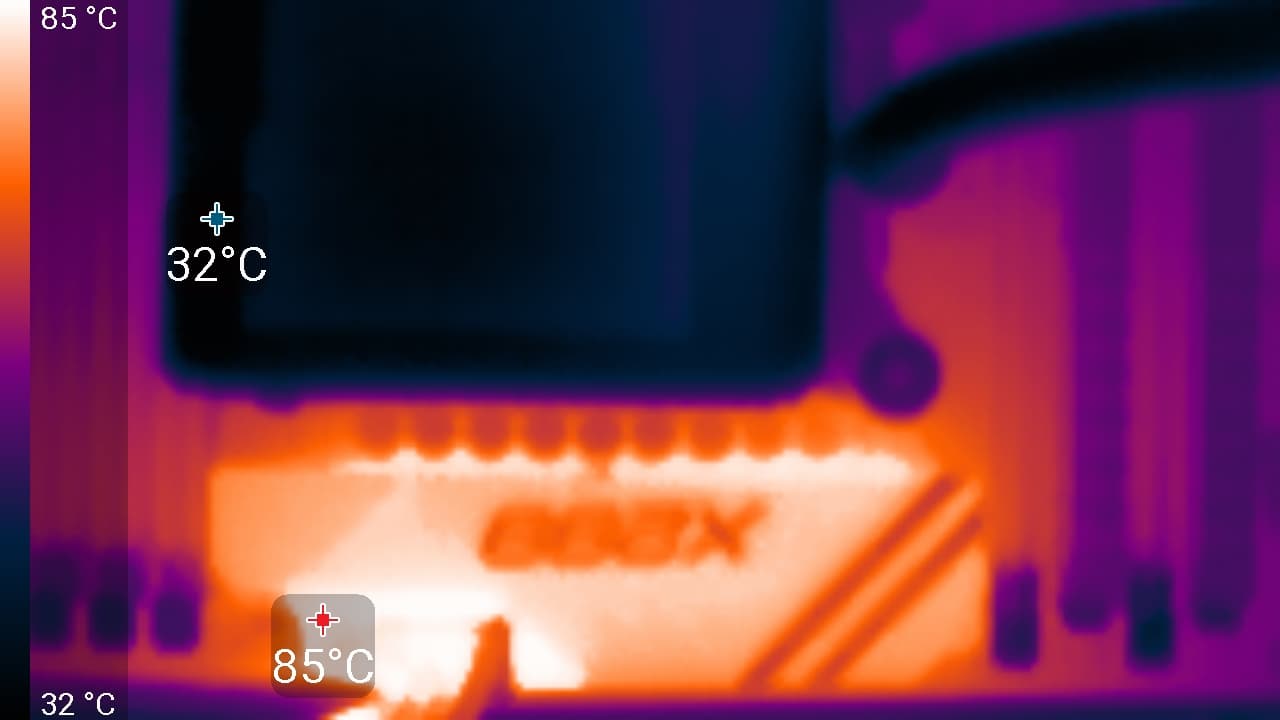

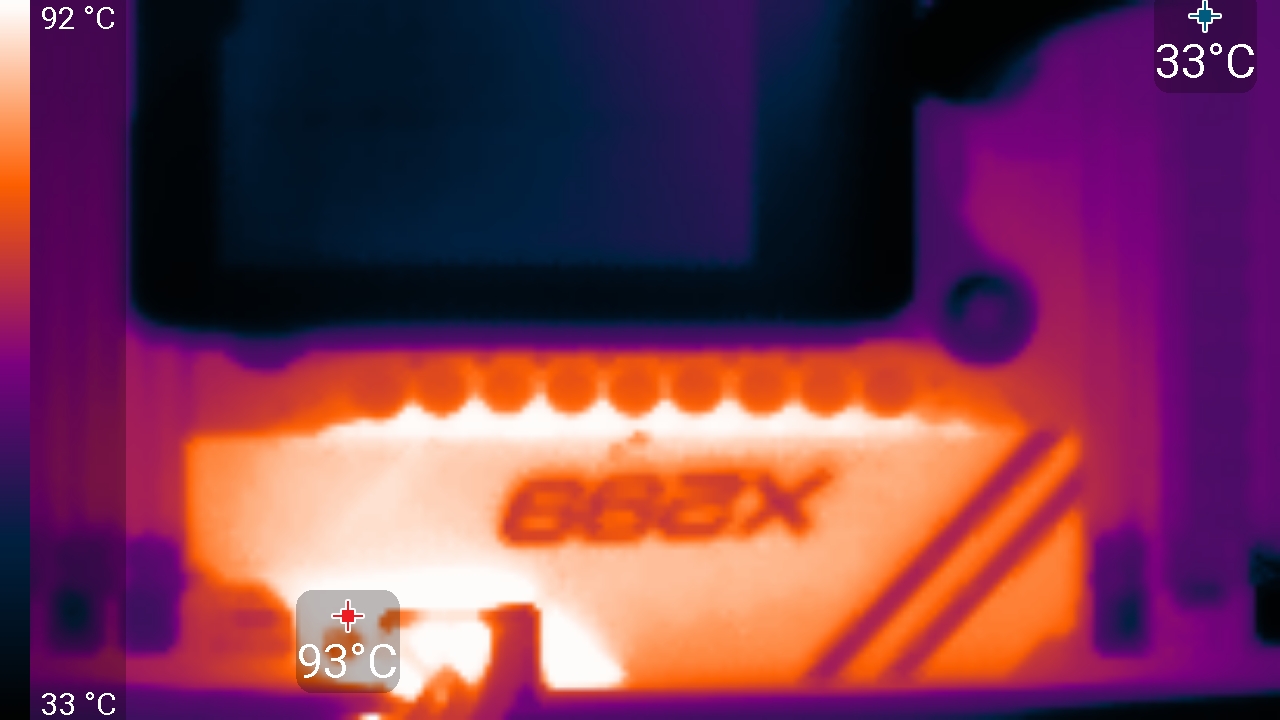

Проведем практический тест. Сначала хорошо прогреем VRM (описание нагрузки есть ниже) до постоянной температуры. Потом отключим вентилятор на помпе и, опять дождавшись постоянной температуры посмотрим, насколько повысится температура радиатора VRM.

В данном случае эффект заключается в снижении температуры на 8 градусов.

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 11 мм. Длина шлангов по гибкой части без учета гильз 36 см (не короткие). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.

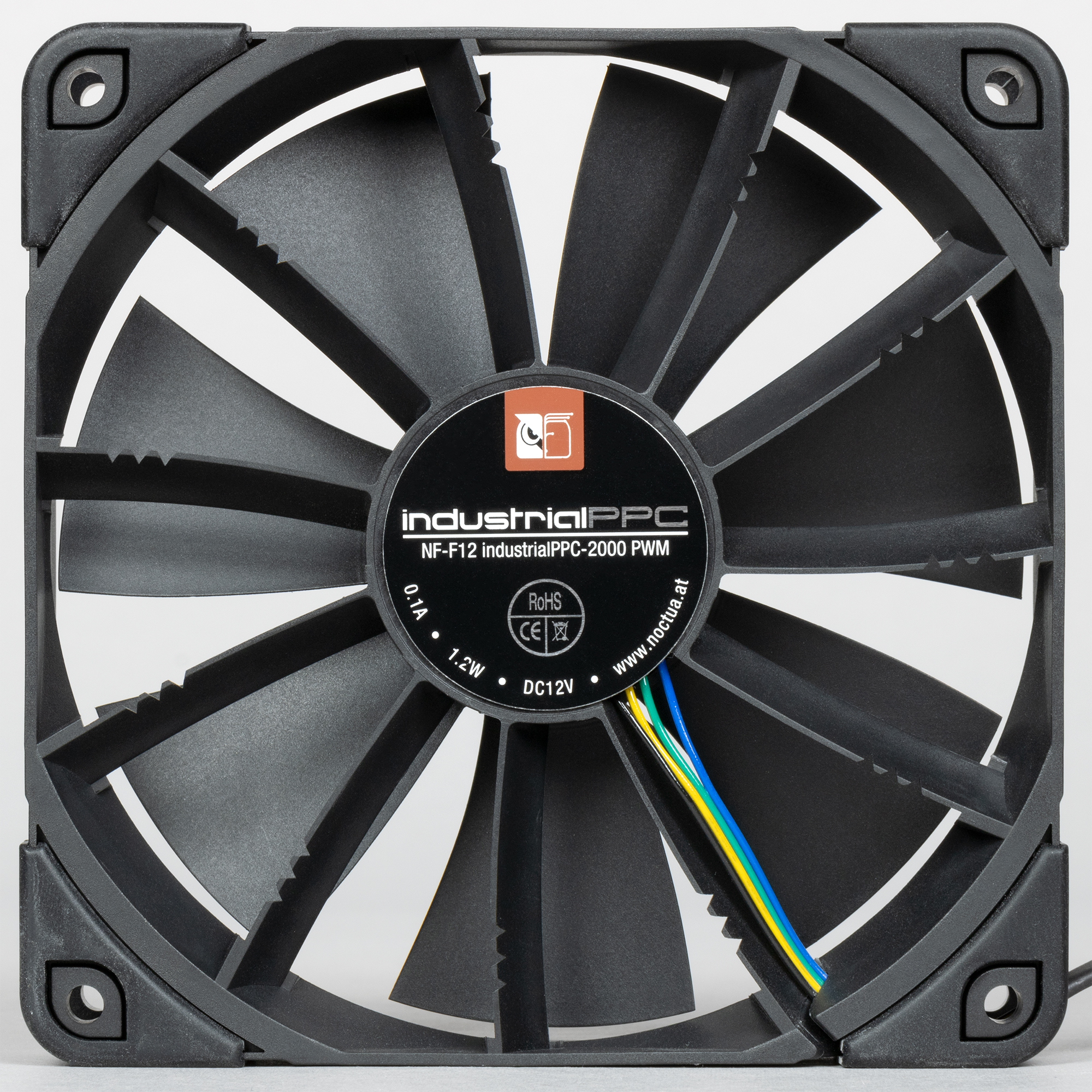

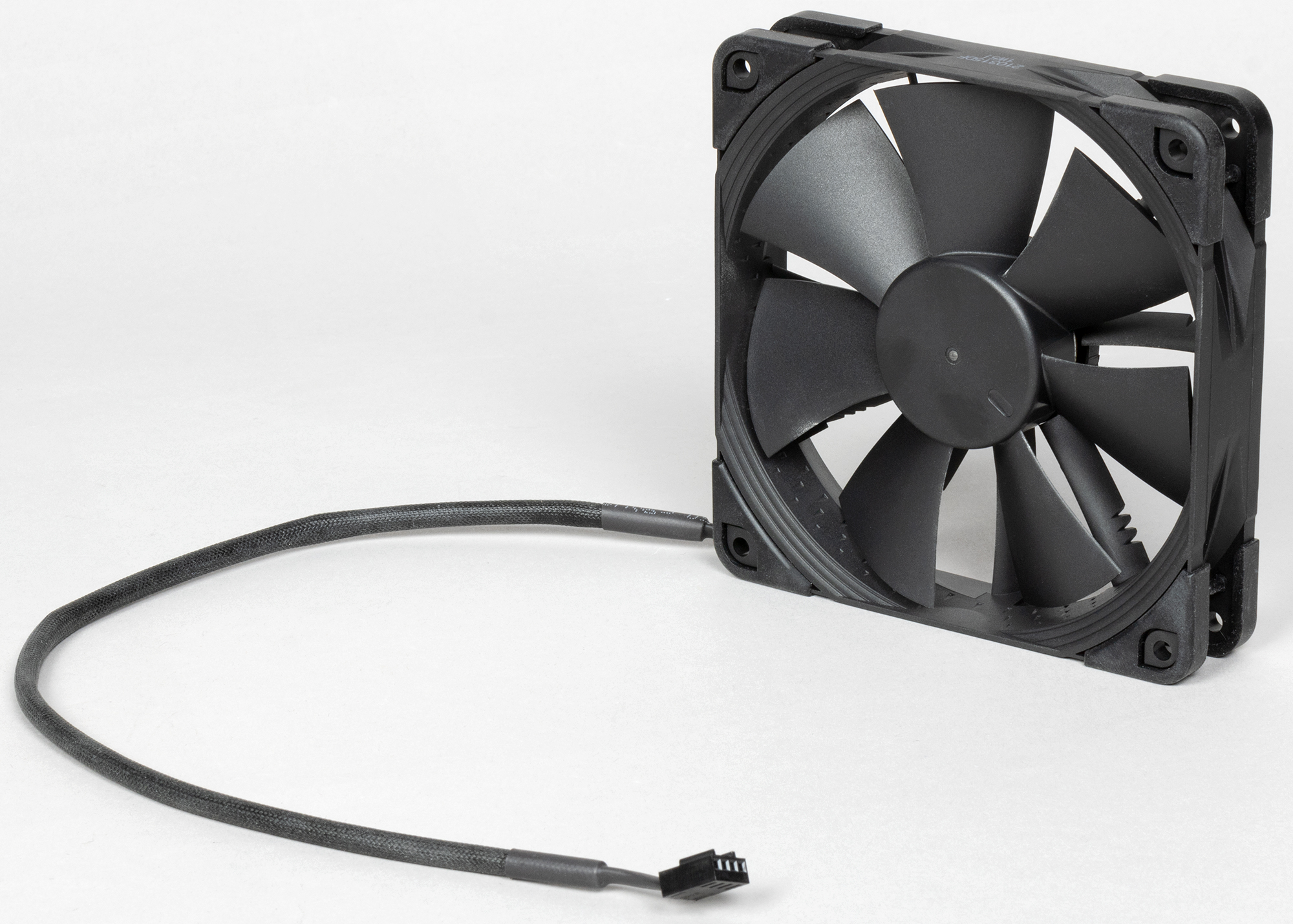

Рамка и крыльчатка вентилятора изготовлены из прочного черного пластика.

На уголках рамок вентиляторов есть виброизолирующие накладки, изготовленные из упругого пластика (видимо, из силикона). Однако масса вентилятора и жесткость этих накладок позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств.

Кабели от вентиляторов заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоских трех- или четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая, и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса занятие не из легких. Вентиляторы поддерживают управление с помощью ШИМ. Длина кабеля питания вентилятора 40 см. Вентиляторы подключаются к разветвителю питания вентиляторов длиной 35 см до первого разъема и по 5 см до двух следующих. С помощью ШИМ управляются все три вентилятора, но скорость вращения отслеживается только у одного, у того, который подключен к первому разъему со всеми четырьмя контактами.

Система в сборе с крепежом под LGA 2011, но без контроллера имеет массу 1612 г. Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или лакокрасочное покрытие. Рамка на обратную сторону системной платы изготовлена из прочного пластика и оснащена стальными резьбовыми гнездами.

На систему Asus ROG Ryujin II 360 установлена гарантия в 6 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для основного теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Во всех тестах, если не указано иное, помпа работает на максимальной скорости, а это примерно 2800 об/мин, вентилятор на помпе остановлен.

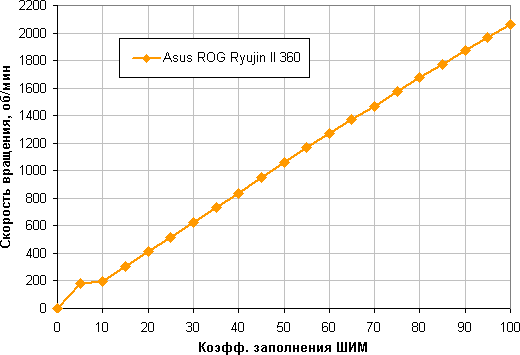

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — монотонный и близкий к линейному рост скорости вращения при изменении коэффициента заполнения от 10% до 100%, диапазон регулировки скорости вращения очень широкий. При снижении коэффициента заполнения (КЗ) до 0% вентиляторы останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

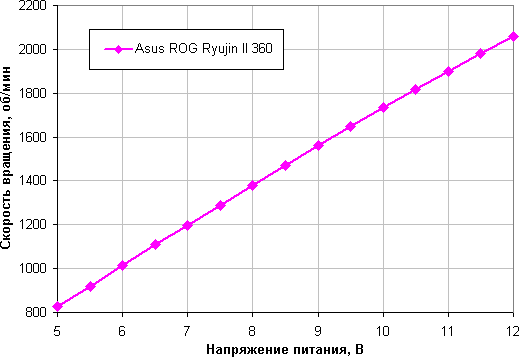

Регулировка с помощью напряжения позволяет получить устойчивое вращение в менее широком диапазоне. Вентиляторы останавливаются при снижении напряжения до 4,8 В и запускаются от 5,0—5,1 В. Вентиляторы лучше не подключать к источнику с напряжением 5 В, так как они могут не запуститься.

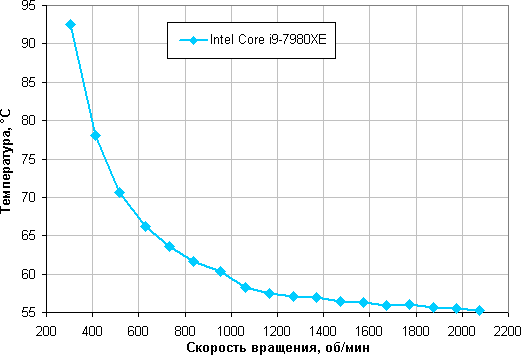

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 15%, что соответствует примерно 300 об/мин.

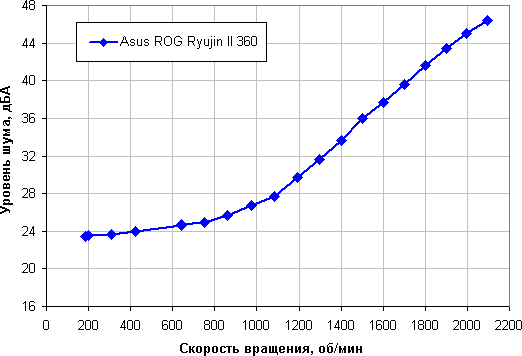

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). Помпа работает очень тихо — 23,4 дБА на максимальных оборотах и 16,6 дБА на минимальных. Именно с точки зрения снижения шума нет необходимости снижать скорость вращения помпы, но, когда не требуется высокая производительность, это все же можно делать, чтобы продлить срок службы помпы. Включение вентилятора на помпе увеличивает шум до 43,1 дБА при остановленных вентиляторах на радиаторе.

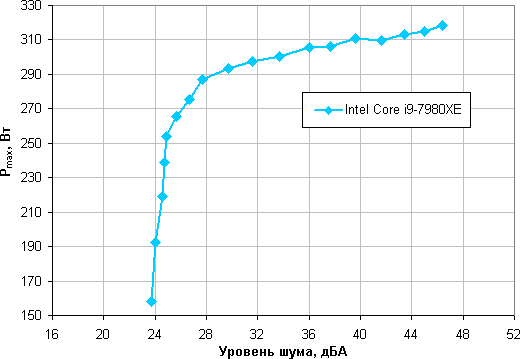

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда (24 градуса окружающего воздуха) к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (это реалистичный сценарий, например, когда СЖО установлена на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 255 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 320 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется).

Выводы

На основе системы жидкостного охлаждения Asus ROG Ryujin II 360 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 255 Вт, а температура внутри корпуса не повысится выше 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. ЖК-экран на помпе может не только украсить внутреннее пространство системного блока, но и принести некую пользу, помогая пользователю отслеживать текущие параметры ПК. Отметим хорошее качество изготовления, оплетку шлангов и части кабелей, а также вентилятор на помпе, предназначенный для охлаждения VRM и других окружающих процессор компонентов. Для управления и контроля за работой этой СЖО используется ПО Armoury Crate, имеющее весьма продвинутую функциональность.

За внешний вид и функциональное оснащение система жидкостного охлаждения Asus ROG Ryujin II 360 получает редакционную награду Original Design
