Хоть этот материал выйдет в свет уже после наступление Нового 2022 Года, хочется сказать, что логистические мировые силы делают все возможное и невозможное, чтобы вздуть цены и при этом наплевать на свои обязанности. Странное вступление, но по делу. Когда еще даже снега не было, и последние листья слетали вниз, означая приход поколения процессоров Alder-Lake S от компании Intel, то у ряда вендоров были запланированы поставки для обозревателей этаких наборов, китов, где не только матплаты, но и процессоры и новая DDR5 память (понятно, что с учетом новшеств нужны все три компонента для запуска тестов). Несмотря на то, что из штаб-квартиры Asus подобный набор был отправлен чуть ли не в начале октября 2021, он не успел приехать не только к началу ноября, когда случился уже полноценный анонс с выходом обзоров процессоров 12го поколения и матплат на Z690, но и где-то мотался в силу воли перевозчиков по миру до декабря! Тестировать матплаты мы все равно смогли, ибо по другим каналам достали образцы, и обзор Asus ROG Maximus Z690 Hero тому пример, а вот помпезный «кит» добрался до меня только тогда, когда на очереди обозревания была уже старшая сестра — матплата с суффиксом Extreme.

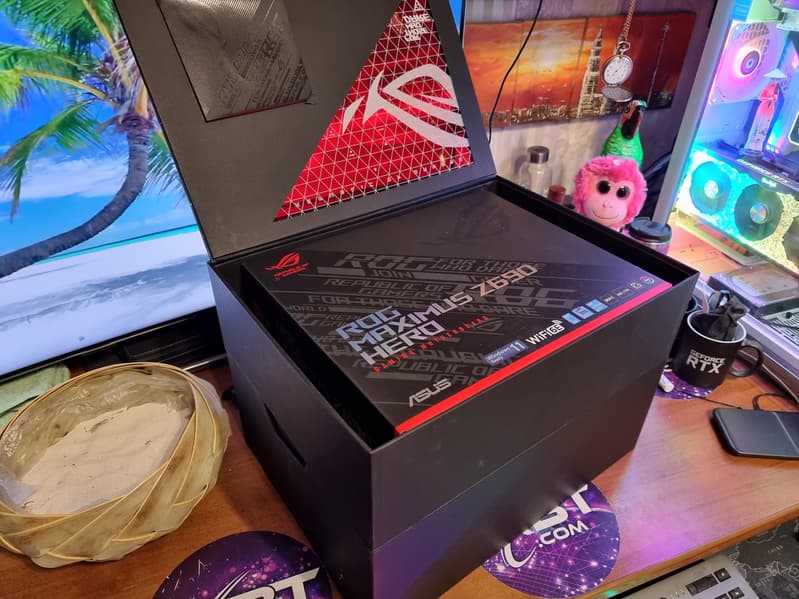

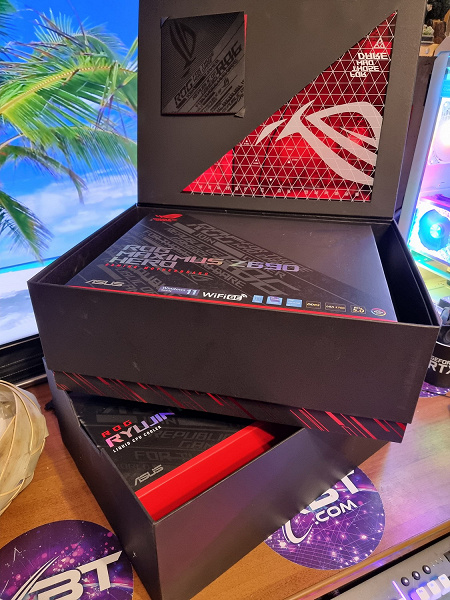

«Супер-пупер» коробка состоит из двух отсеков, которые вставляются один в другой.
В верхнем отсеке, как и ожидалось, непосредственно матплата, про которую я говорил выше — Asus ROG Maximus Z690 Hero , копию ее я уже ранее тестировал. В нижнем отсеке — система водяного (жидкостного) охлаждения для процессора. Имеется также отсек для модулей памяти и самих процессоров.

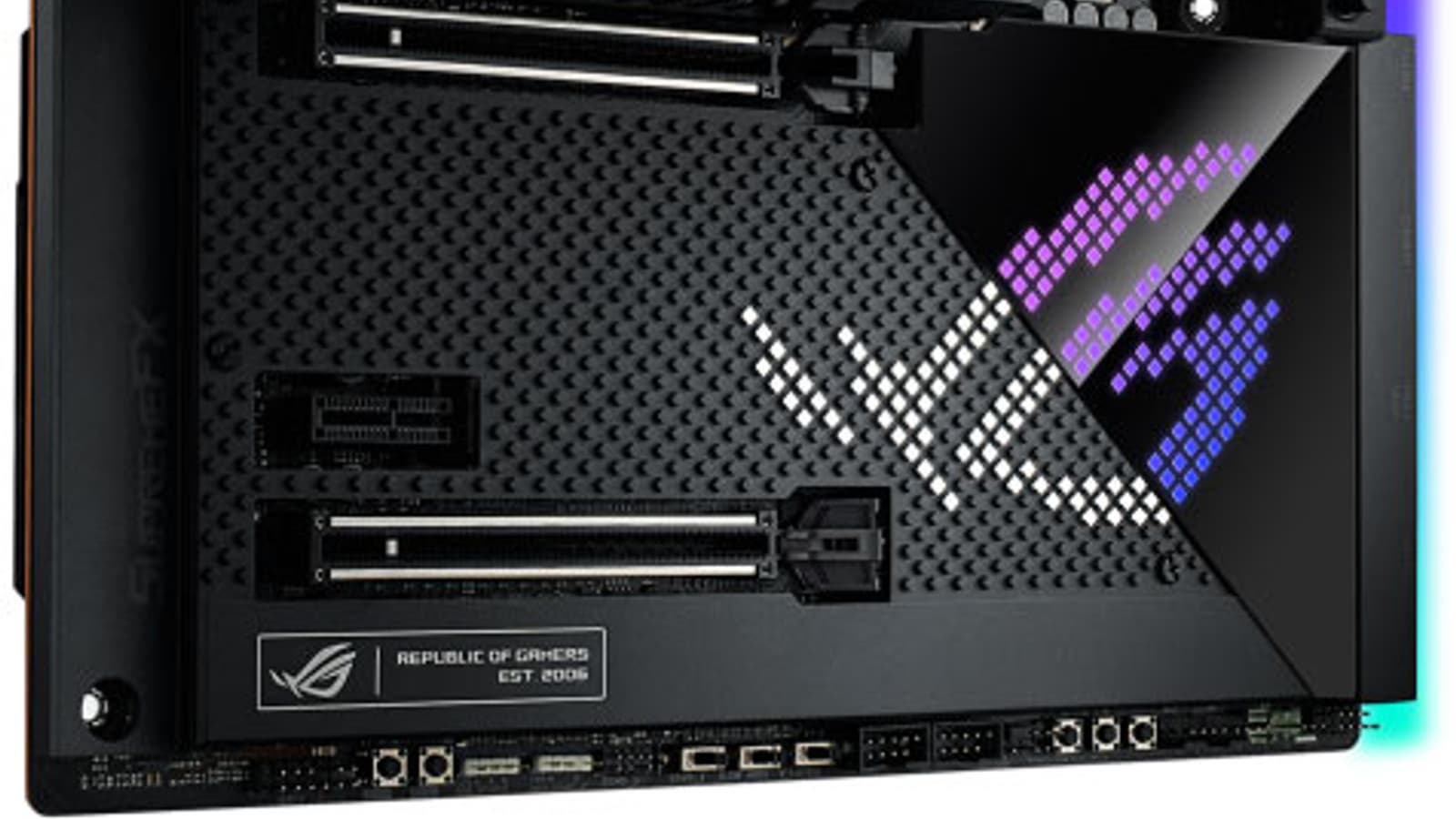

В общем, рассказал об этом все ради приятной паузы перед тем, как углубиться в изучение самой навороченной матплаты, что вообще есть на базе Intel Z690 — это Asus ROG Maximus Z690 Extreme.
Напомню, что появление нового 12-го поколения под кодовым названием Alder-Lake-S привнесло в индустрию несколько революционных нововведений: появились версия PCIe 5.0, поддержка памяти DDR5, сменился процессорный разъем (сокет) на LGA 1700. Процессоры сами я не трогаю, у нас есть Андрей Кожемяко, который создал материал именно по процессорам 12го поколения. Мы с вами здесь изучаем материнские платы на базе нового чипсета Intel Z690. Давайте снова глянем на краткую таблицу отличий в чипсетах трех последних поколений.
Особенности | Z690 | Z590 | Z490 |
---|---|---|---|
Совместимость с процессорами Intel | 12th Gen Core | 10th & 11th Gen Core | 10th & 11th Gen Core |
Версия PCIe (процессор) | 4.0 & 5.0 | 3.0 (10th Gen) or 4.0 (11th Gen) | 3.0 (10th Gen) or 4.0 (11th Gen) |
Количество линий PCIe (процессор) | 20 | 16 (10th Gen) or 20 (11th Gen) | 16 |
Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 | 3.0 |
Количество линий PCIe (чипсет) | 28 (12 x 4.0 & 16 x 3.0) | 24 | 24 |
Версия DMI | 4.0 | 3.0 | 3.0 |
Количество линий DMI | x8 | x8 | x4 |
Поколение ОЗУ | DDR4 & DDR5 | DDR4 | DDR4 |
Количество каналов ОЗУ | 2 | 2 | 2 |
Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
Количество портов SATA 6.0 Gb/s до | 8 | 6 | 6 |
Порты USB 3.2 Gen 2x2 (20Gbps) до | 4 | 3 | 0 |
Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 10 | 6 |
Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 10 | 10 |
Порты USB 2.0 до | 14 | 14 | 14 |
Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6 | Wi-Fi 6 |
Z690 получил поддержку PCIe 4.0 (12 из 28 линий PCI-e, остальные — 3.0), свободных PCIe линий стало на 4 больше. А в целом высокоскоростных портов (High Speed In Out, HSIO) стало 38 (вместо 30 как у предыдущих версий). Еще мы видим поддержку до 4х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z690 или сторонних хабов). .
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.

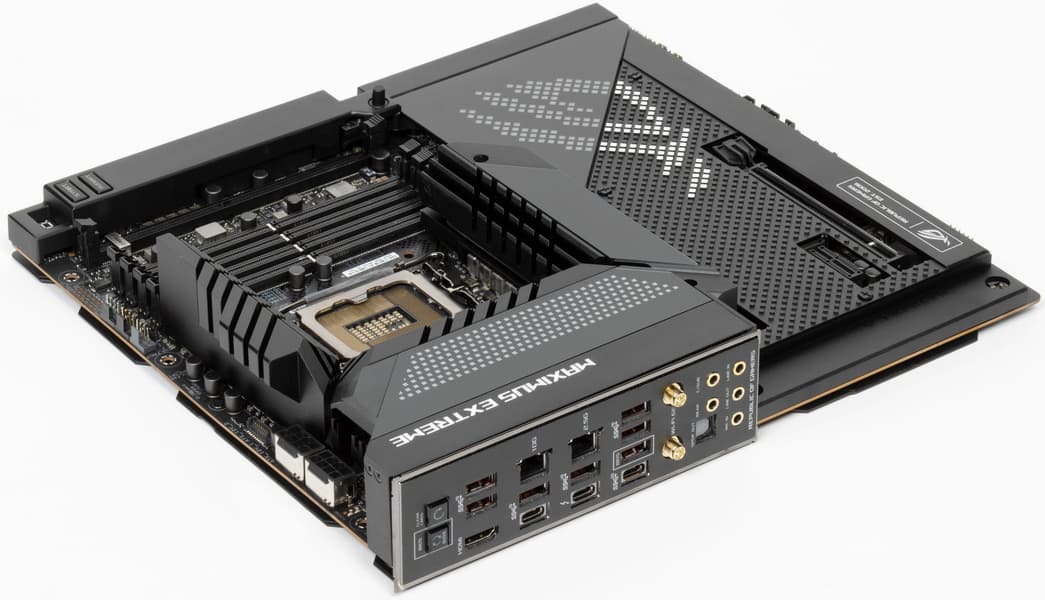

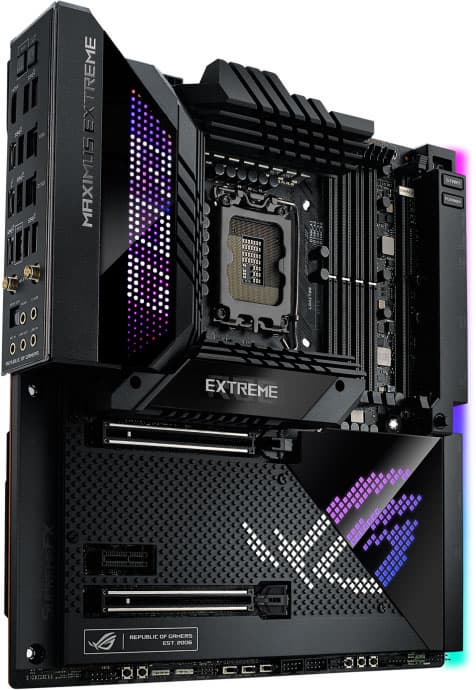

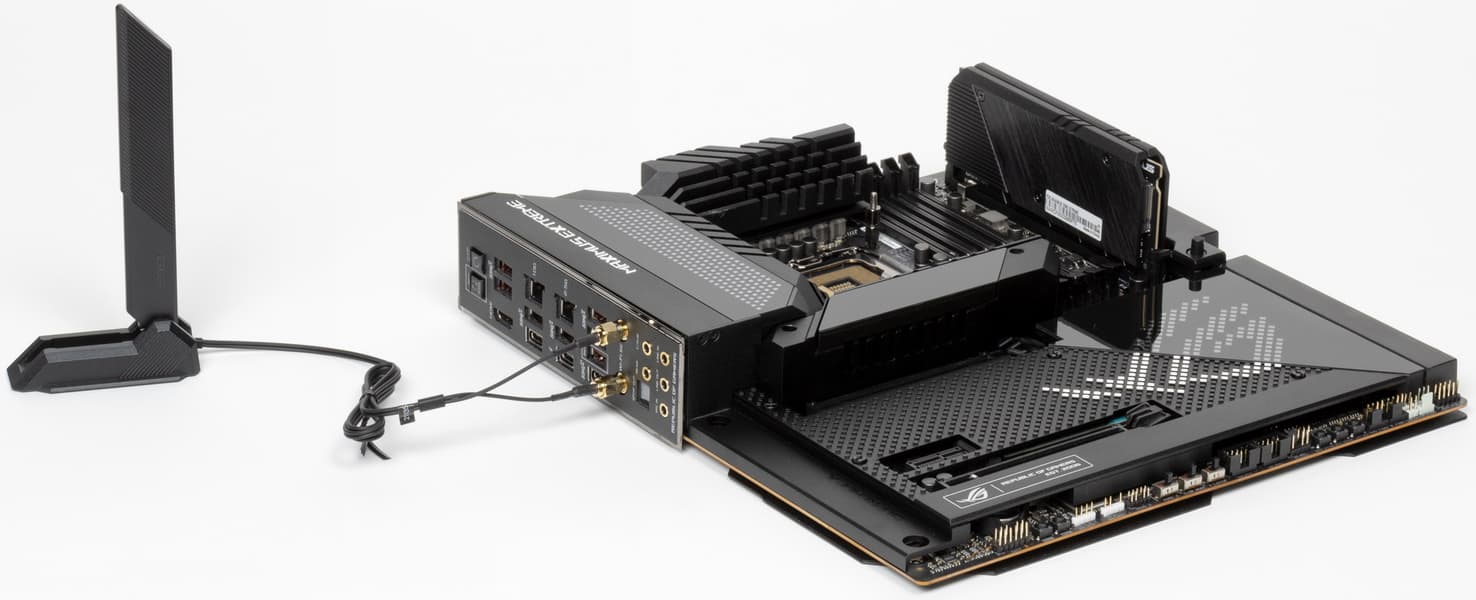

Возвращаюсь к самой материнской плате, которая относится к топовому суббренду ROG, поэтому перед нами полноценный флагман (мы помним, что самая-самая в этой линейке — материнка c суффиксом Extreme).
Asus ROG Maximus Z690 Extreme поставляется в традиционной толстой черно-красной коробке фирменного дизайна серии ROG. Комплект размещен под платой в отдельных отсеках.

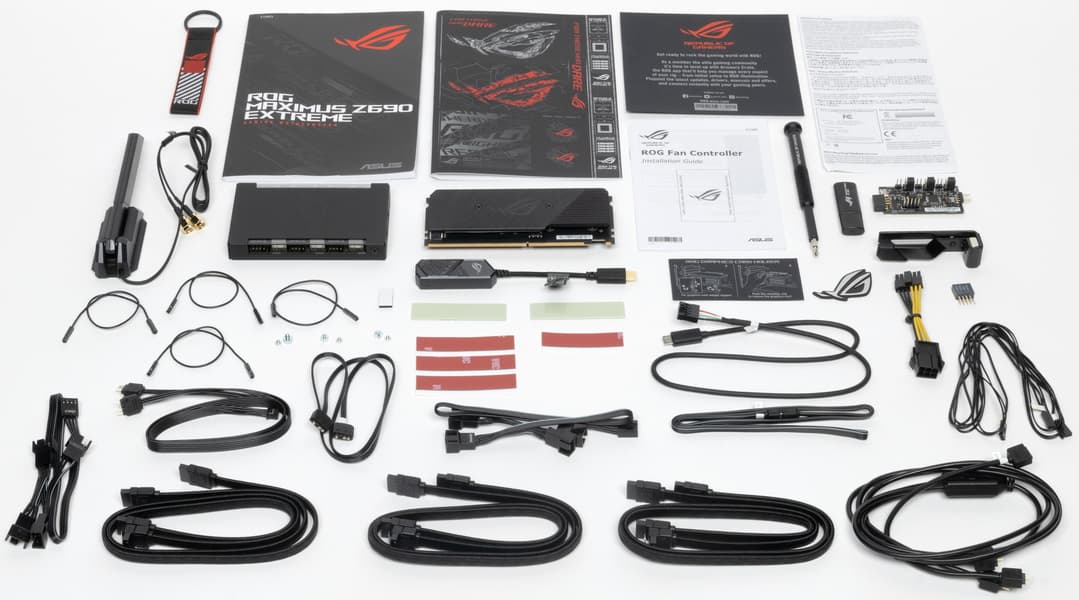

Комплект поставки просто поражает воображение! Разумеется, он соответствует флагманскому продукту, но здесь наворотов даже поболее: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры, накопитель типа «флешки», брелок, подставка под видеокарту, адаптер DIMM.2 для М.2 — портов и еще куча всего.
В качестве приятного бонуса уже второе поколение ROG-матплат снабжается раздвижной подставкой под видеокарту. Правая широкая часть упирается в дно корпуса, а левая узкая устанавливается под правый нижний край видеокарты. Правда следует учитывать, что в раздвинутом положении такая опора сумеет поддержать видеокарту только в случае наличия дна или кожуха в корпусе сразу же после матплаты. То есть опора весьма невысокая.
![](/img/x387/r30/00/02/43/00/complect2.jpg)
![](/img/x387/r30/00/02/43/00/complect3.jpg)
Неплохим сувениром выглядит брелок ROG. Но самое впечатляющее дополнение — это USB аудио-адаптер ROG Clavis, который обладает собственным кодеком, его можно подключить как к ПК, так и к мобильному устройству. Подробнее в разделе Аудио.
![](/img/x387/r30/00/02/43/00/complect4.jpg)
![](/img/x387/r30/00/02/43/00/complect5.jpg)
Нельзя не отметить и ROG Fan Controller. Детальнее поговорим в разделе ввода-вывода.
Ну и как же без фирменной отвертки от Asus?

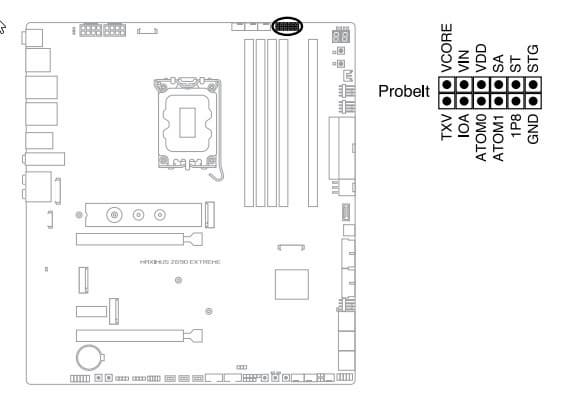

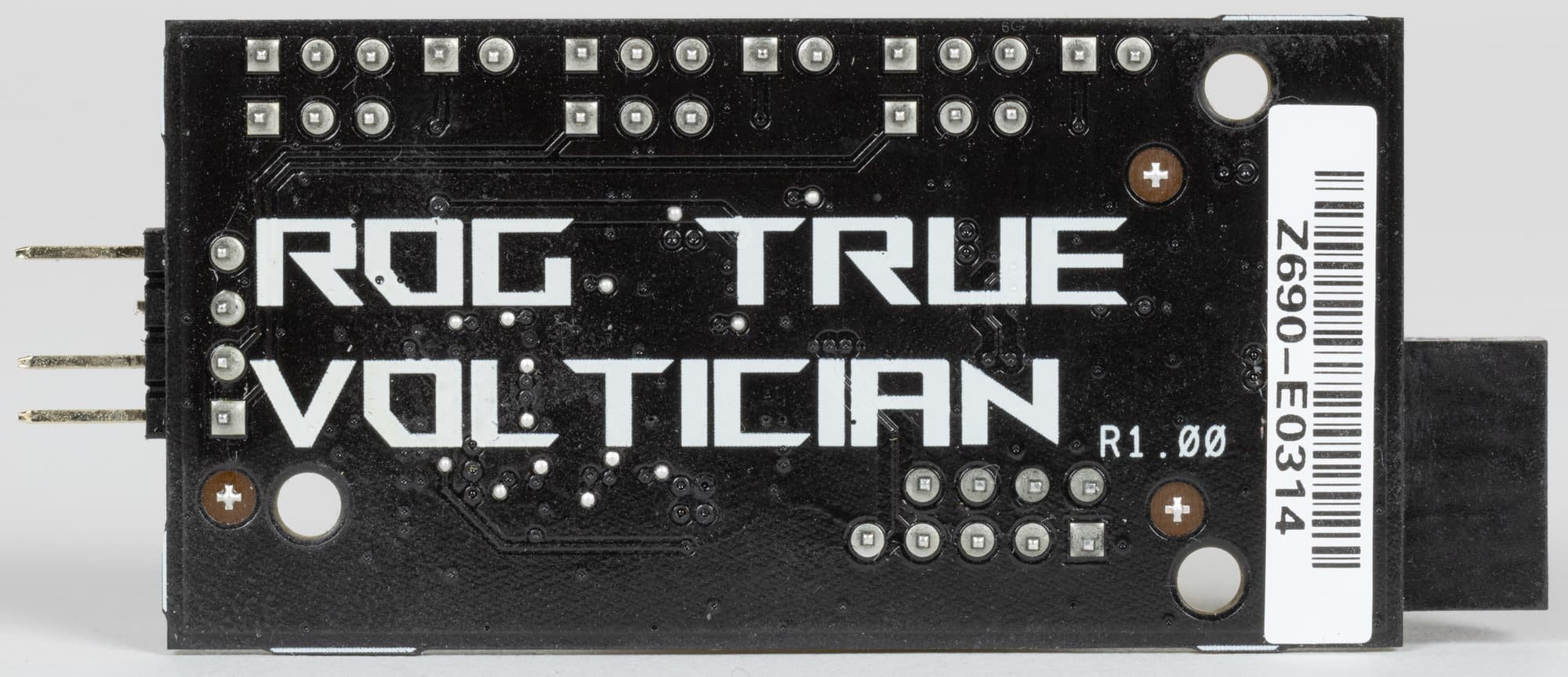

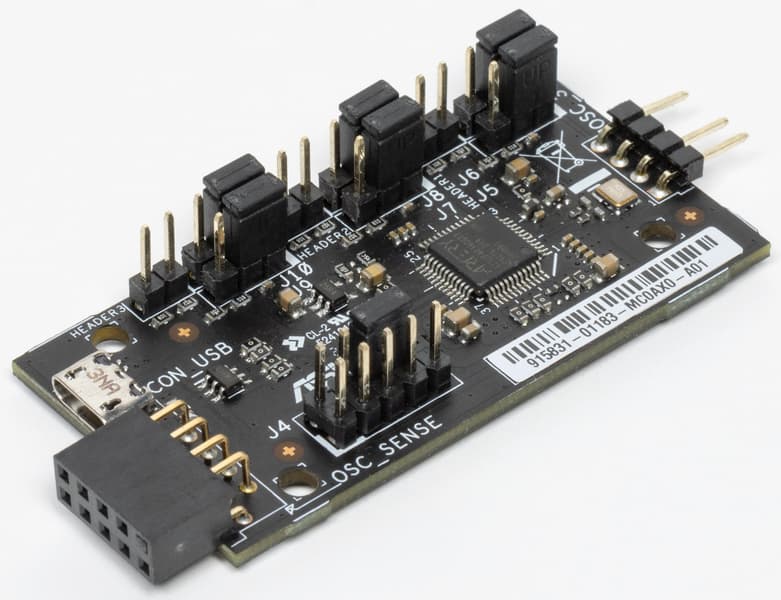

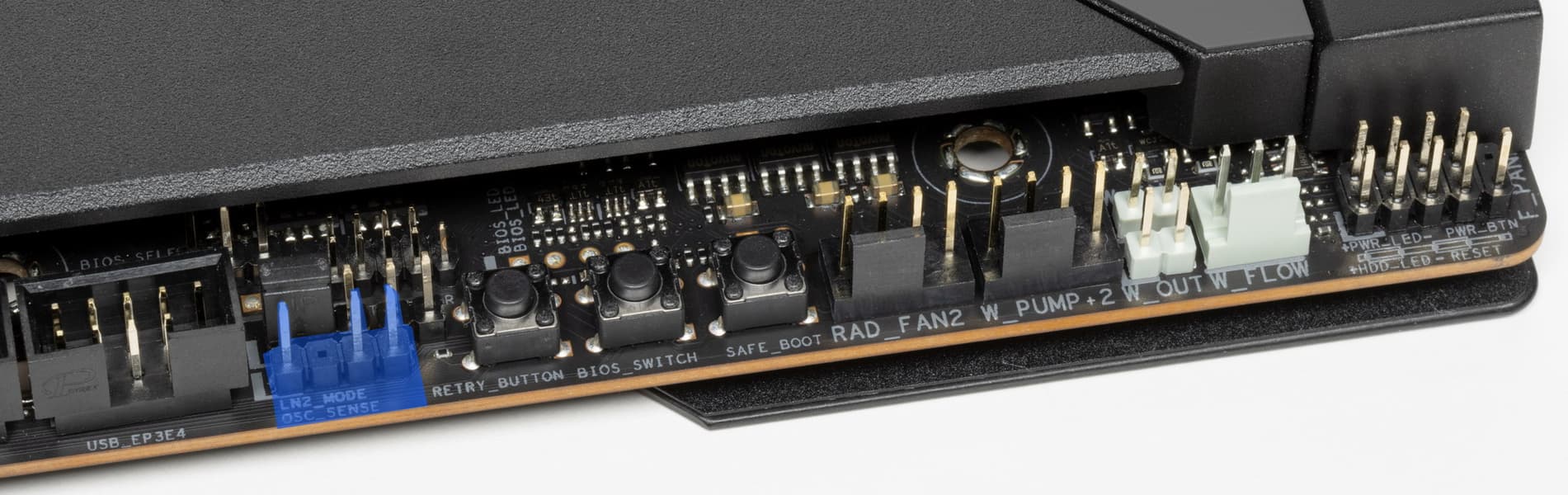

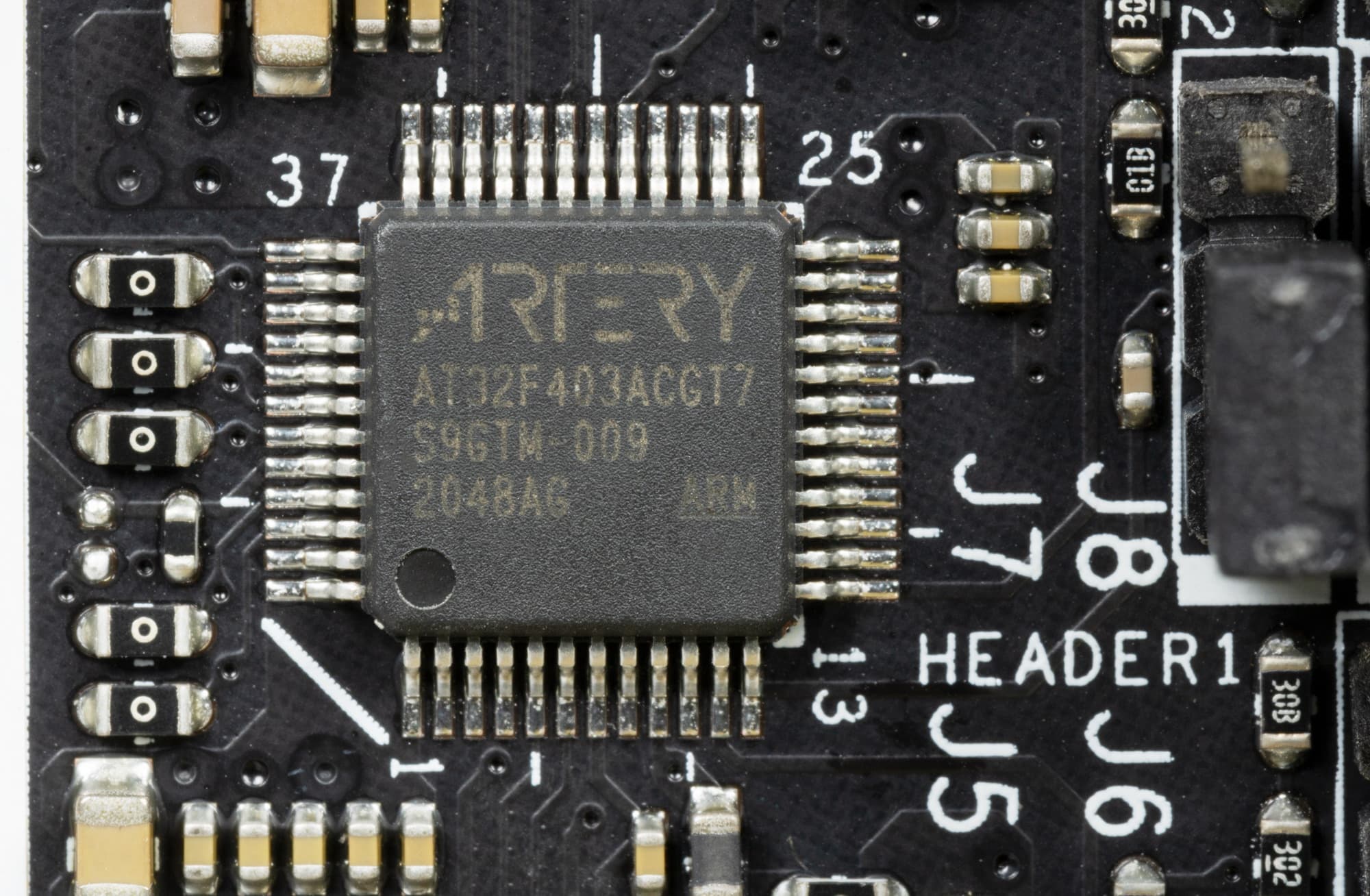

Уникальным дополнением является новшество в виде ROG True Voltician — устройство, вставляемое в специальный порт на матплате, которое через особое ПО контролирует текущее состояние различных напряжений на материнской плате. Детальнее будет ниже.
ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

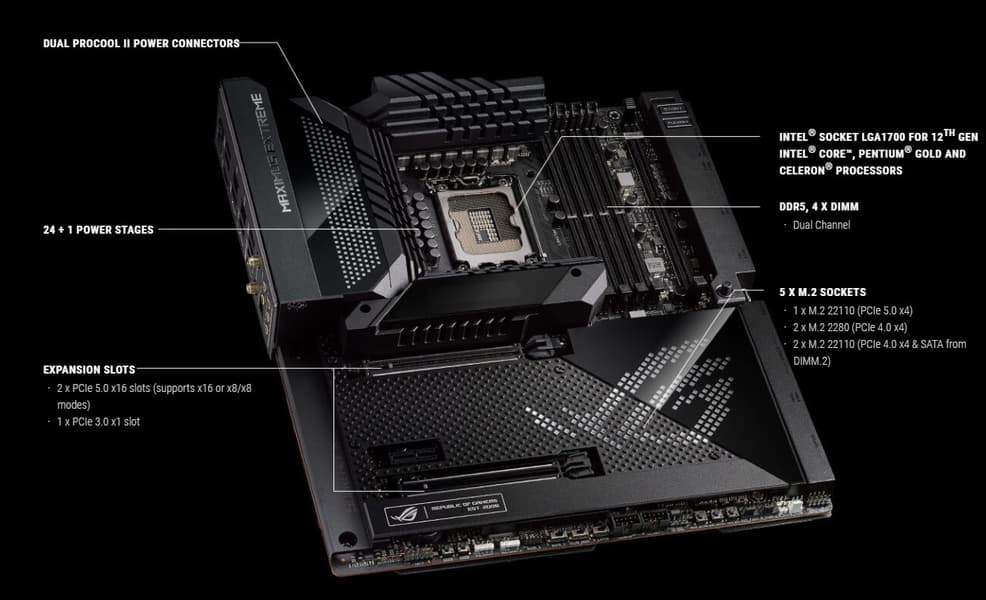

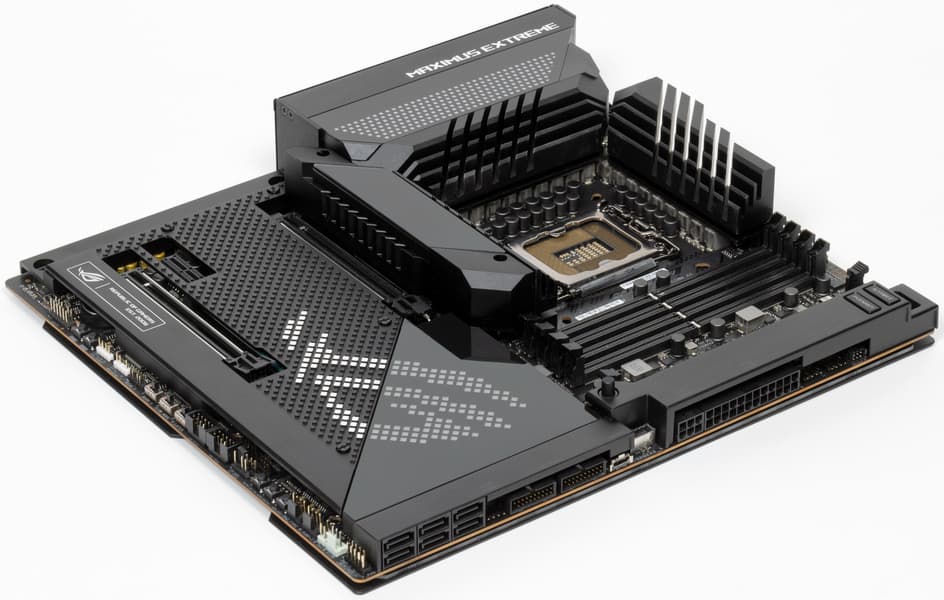

Форм-фактор

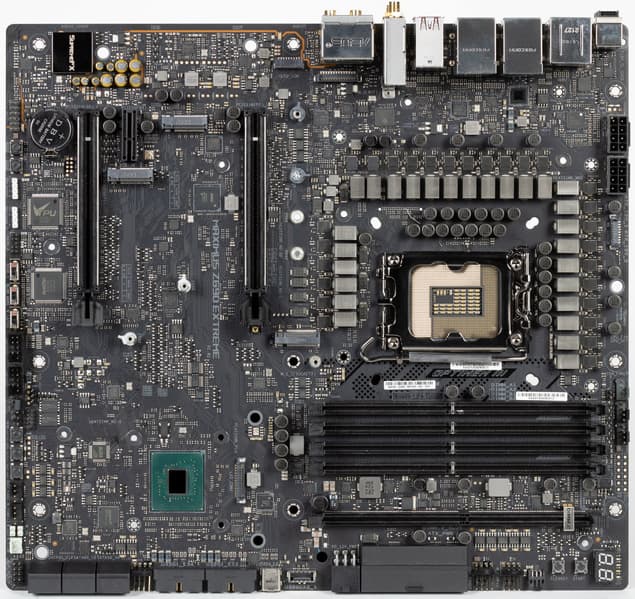

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus Z690 Extreme имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что три из девяти монтажных отверстий перекрыты радиаторами для слотов M.2.

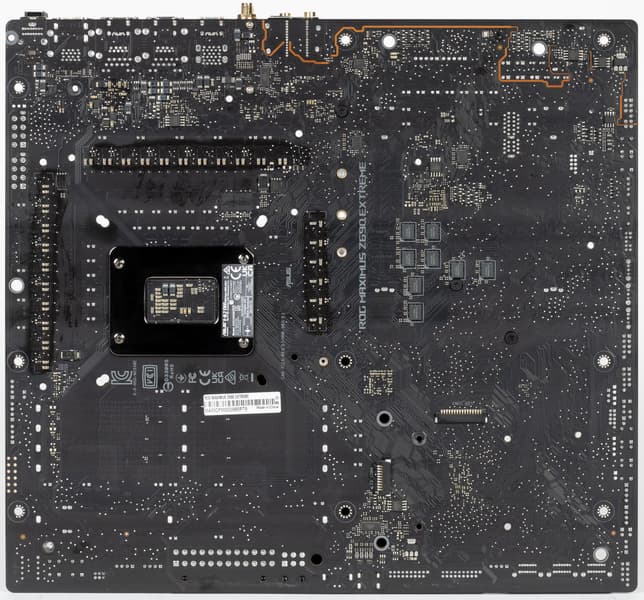

На оборотной стороне расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

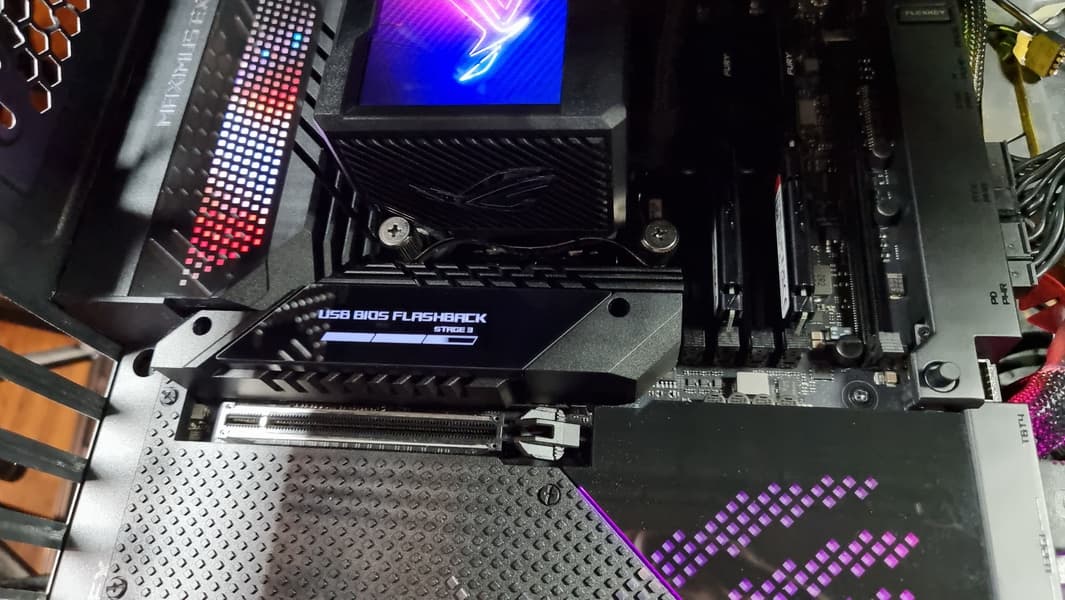

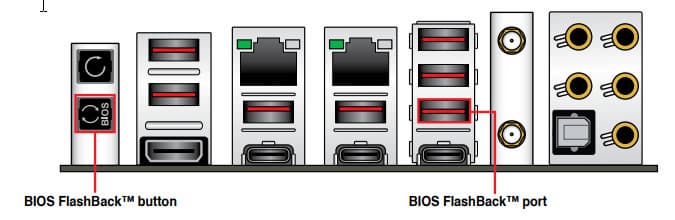

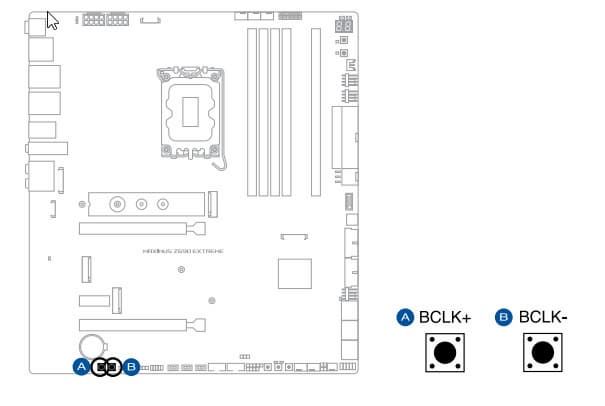

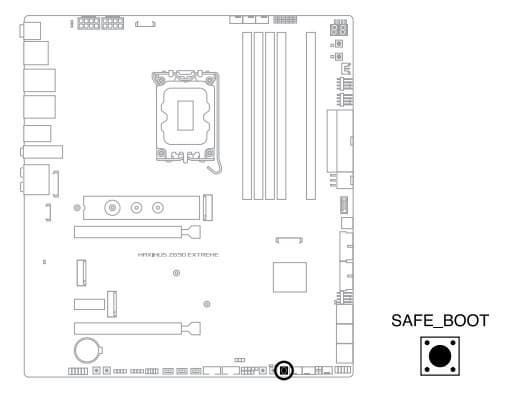

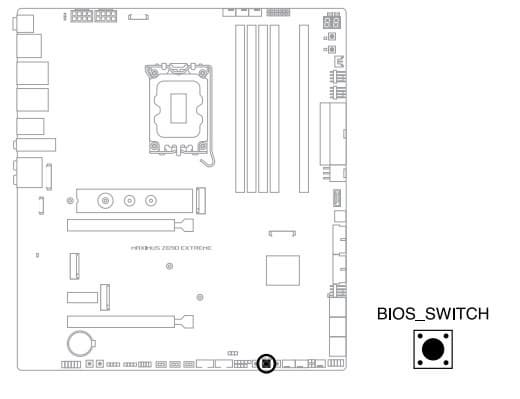

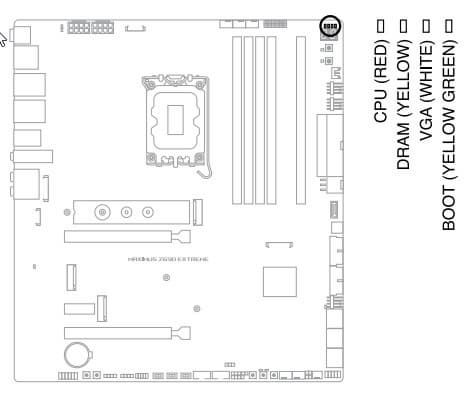

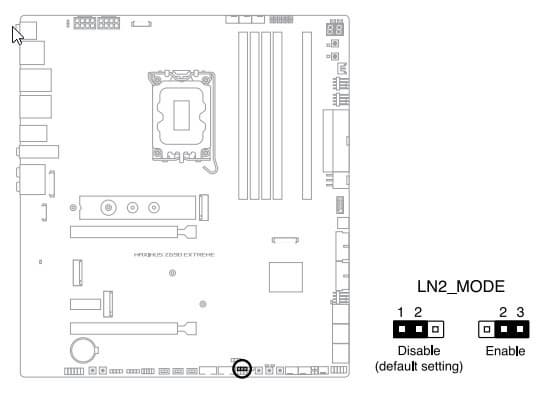

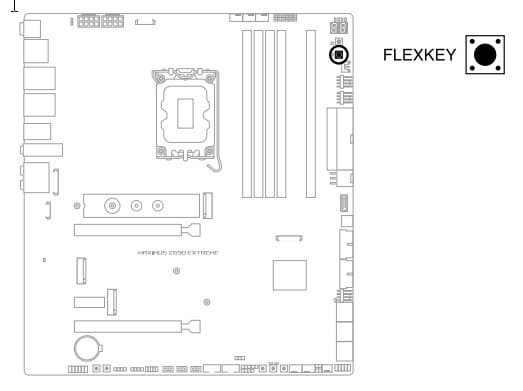

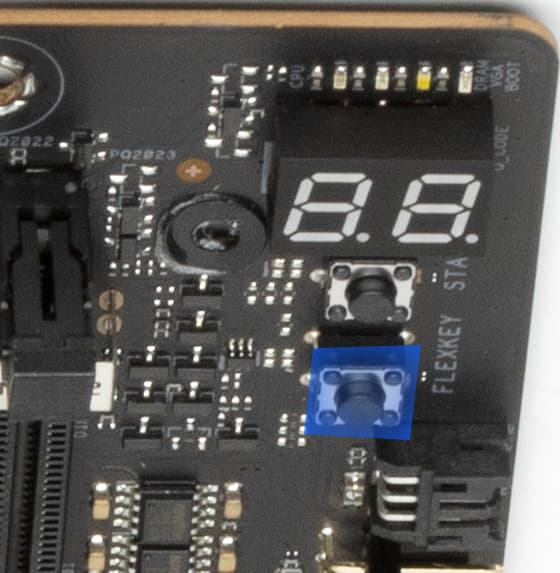

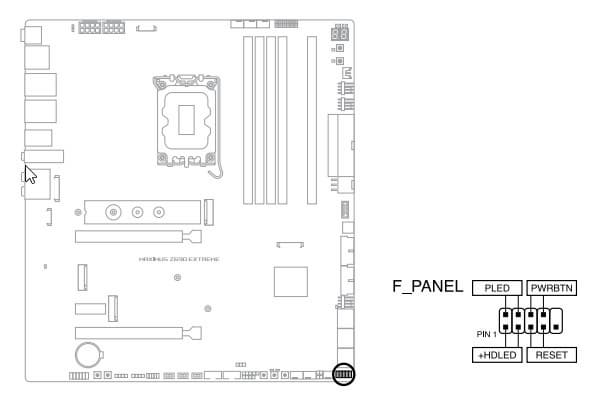

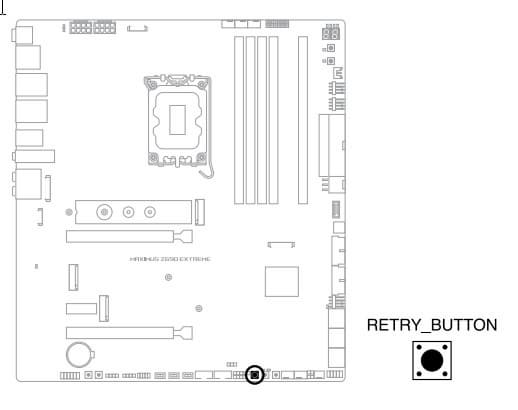

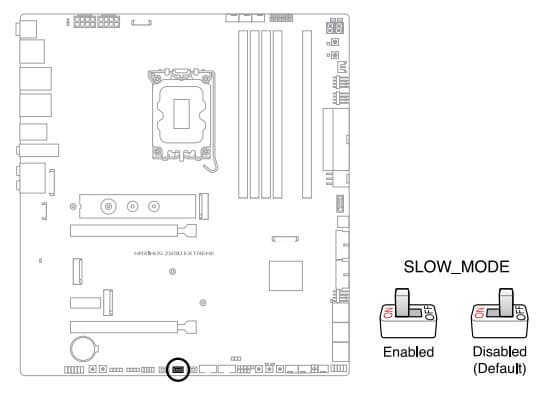

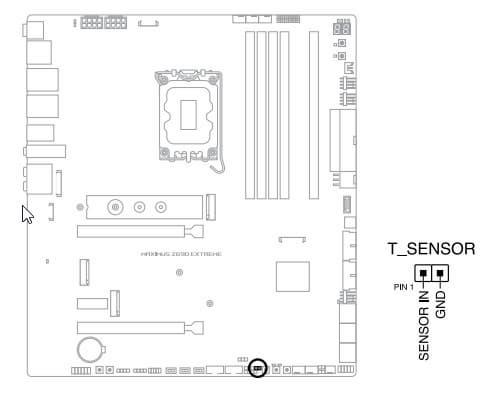

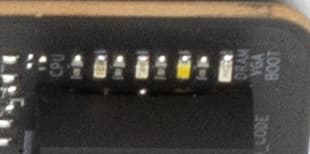

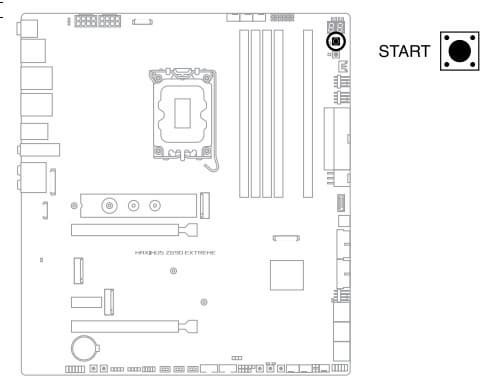

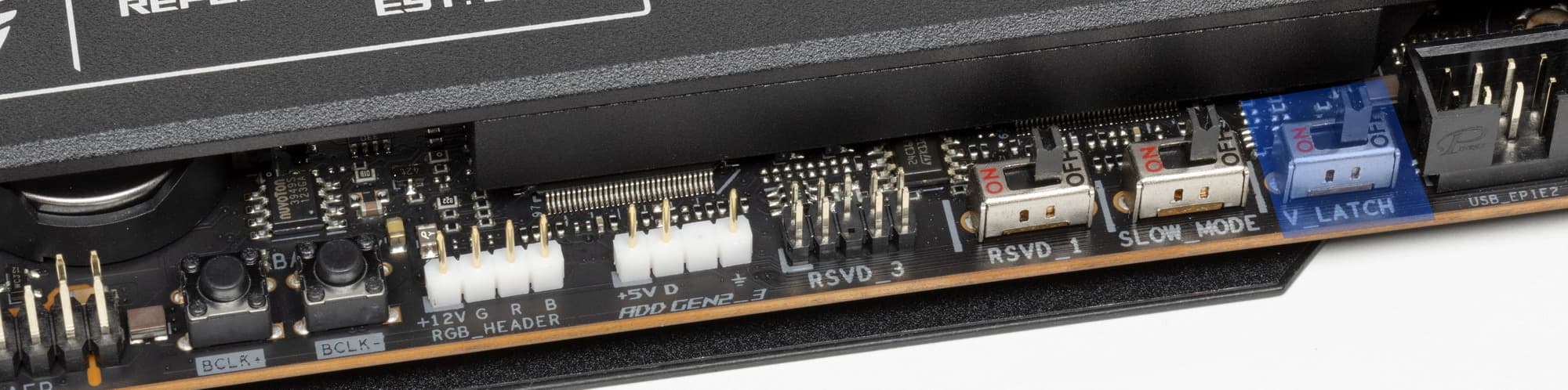

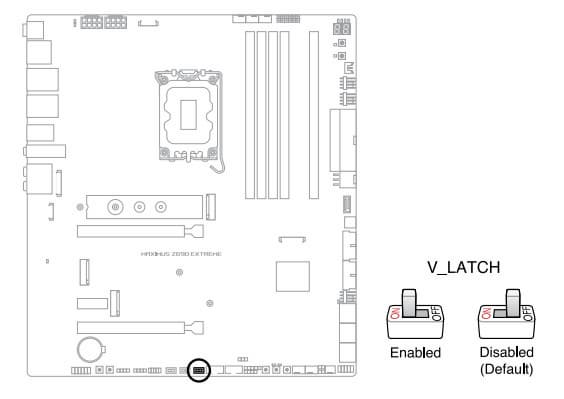

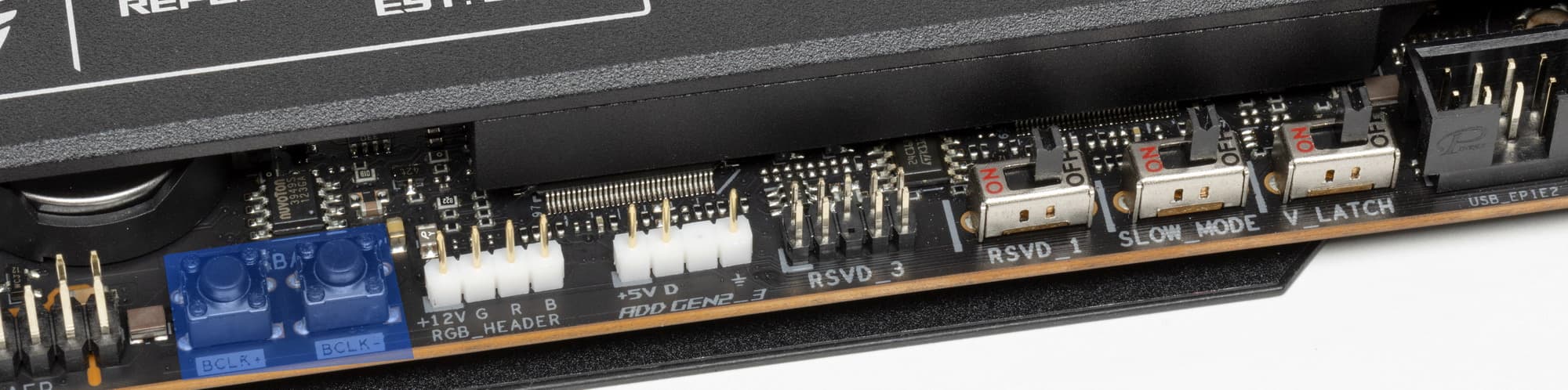

Поддерживаемые процессоры | Intel Core 12-го поколения |
---|---|
Процессорный разъем | LGA 1700 |
Чипсет | Intel Z690 |
Память | 4 × DDR5, до 6400 МГц (XMP), до 128 ГБ, два канала |
Аудиоподсистема | 1 × Realtek ALC4082 (7.1, переименован в SupremeFX) + ЦАП ESS ES9018 + операционный усилитель TI OPA2836 |
Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16, x8+x8) 1 × PCIe 3.0 x1 |
Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z690+ASM1061) 1 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (Z690, PCIe 4.0 x4/SATA для устройств формата 2280) 2 × M.2 (DIMM.2)(Z690, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (ASM1074) 2 × USB 3.2 Gen2: 2 порт Type-C (Z690+Thunderbolt4) 1 × USB 3.2 Gen2: 1 порт Type-C на правой стороне платы (Thunderbolt4) 7 × USB 3.2 Gen2: 7 портов Type-A (красные) (Z690+GL3590) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (IT8856+GL9905) 1 × USB 3.2 Gen2x2: 1 порт Type-C (IT8856+GL9905) |
Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 2 × USB 3.2 Gen2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.1 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 кнопка OC Retry 1 кнопка Safe Boot 1 переключатель Slow Mode 1 переключатель V_Latch 1 разъем для термодатчика 3 разъема подключения фирменных помп СВО Asus 2 разъема для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
Форм-фактор | E-ATX (305×277 мм) |
Розничные предложения |
Основная функциональность: чипсет, процессор, память

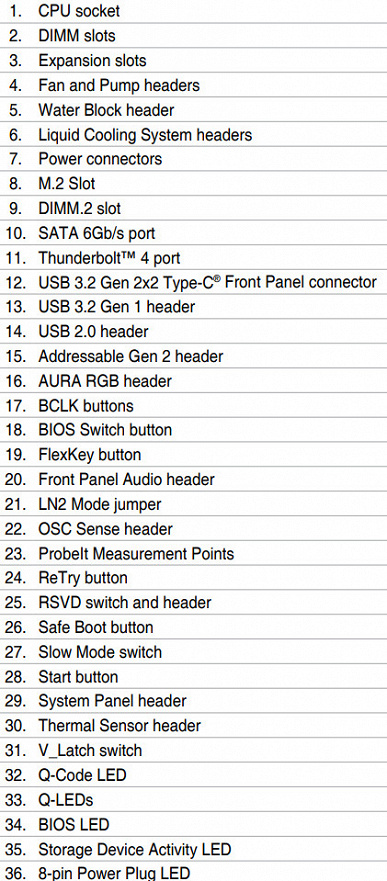

![](/img/x387/r30/00/02/49/02/layout1.jpg)
![](/img/x387/r30/00/02/49/02/layout2.jpg)

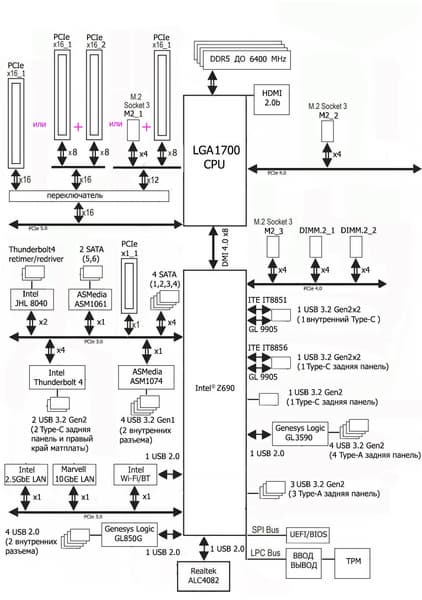

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 5333 и выше МГц. В частности данная плата поддерживает частоты до 6400 МГц.

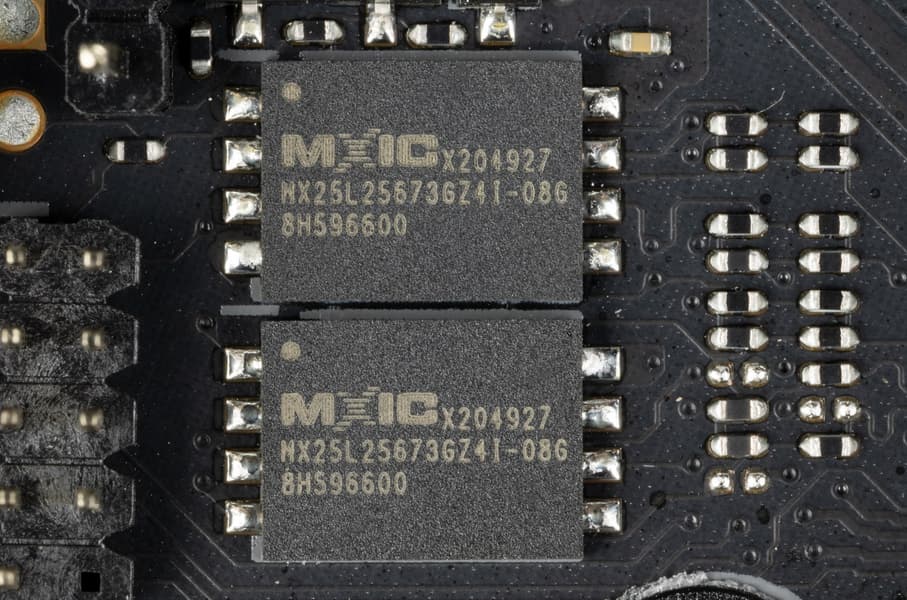

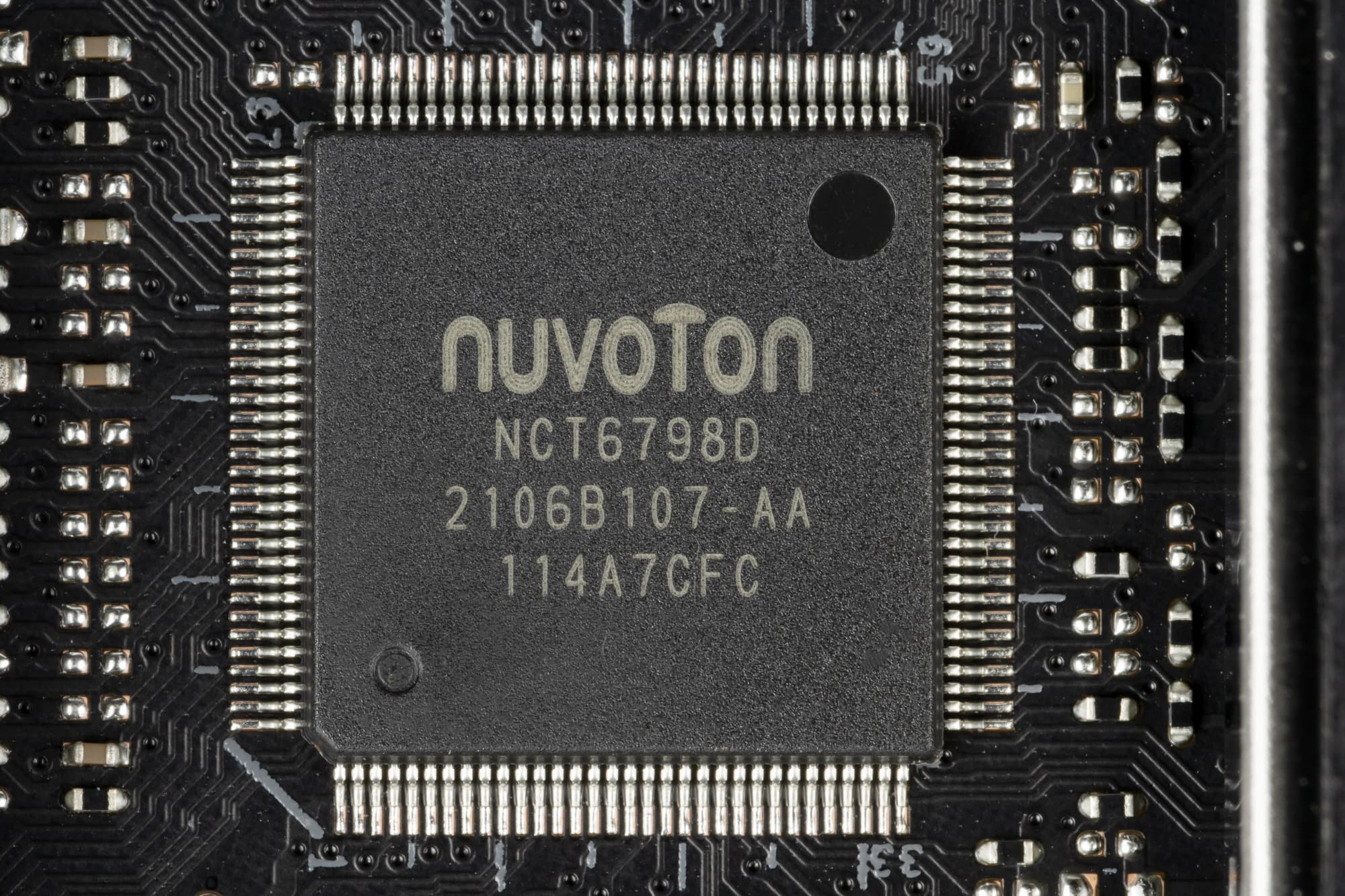

Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z690 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

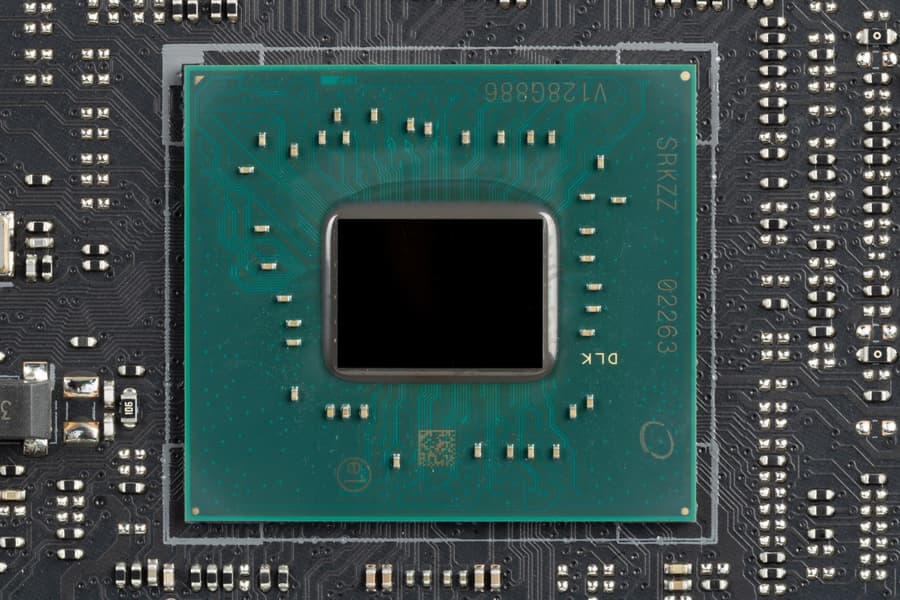

В свою очередь чипсет Z690 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 4 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (16 версии 3.0 и 12 версии 4.0).
Еще раз надо напомнить, что Asus ROG Maximus Z690 Extreme поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200. Для совместимости со старыми СО у данной платы имеются овальные отверстия вокруг сокета. Однако следует иметь в виду, что при использовании старых СО придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что новые процессоры 12ххх на 0.8 мм тоньше предшественников, и кулеры с жесткой установкой в матплате на фиксированную высоту просто не достанут до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.
Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 128 ГБ. Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z690+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z690 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 12 линий PCIe 4.0 и 16 линий PCIe 3.0):
- Слот PCIe x1 (1 линия PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот DIMM.2_1 (4 линии PCIe 4.0);
- Слот DIMM.2_2 (4 линии PCIe 4.0);
- ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия PCIe 3.0);
- ASMedia ASM1061 (SATA 5,6 хаб) (1 линия PCIe 3.0);
- Intel Thunderbolt 4 (4 линии PCIe 3.0);
- 2 x Intel Thunderbolt 4 re-timer/re-driver (2 линии PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия PCIe 3.0);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0);
- SATA 1,2,3,4 (4 линии PCIe 3.0)
Все 28 линий PCIe оказались занятыми (12 PCIe 4.0 + 16 PCIe 3.0). В чипсете Z690 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), а также контроллеры GL850G, GL9905, GL3590, IT8851, IT8856 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2) и порт М.2 (М.2_1). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта, М.2_1 отключен);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, М.2_1 отключен;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, М.2_1 имеет 4 линии
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий, а М.2_1 отключен.

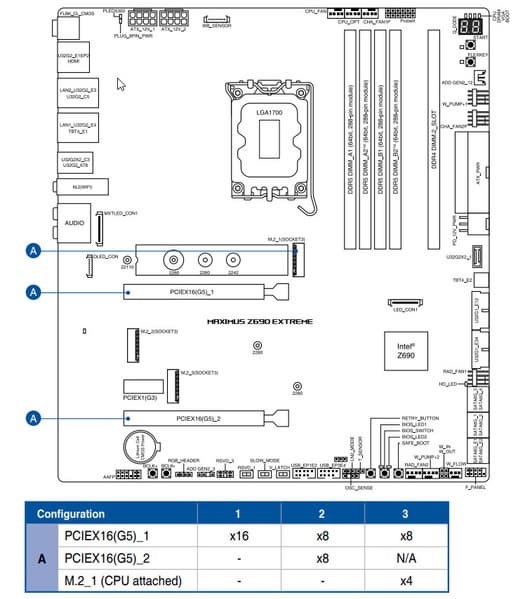

Теперь в целом про слоты PCIe.
![](/img/x780x600/r30/00/02/49/02/raspredelenie-pcie.jpg)
Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x1. Если про первые два PCIe x16 я выше уже рассказал (они подключены к CPU), то PCIe x1 подключен к Z690.

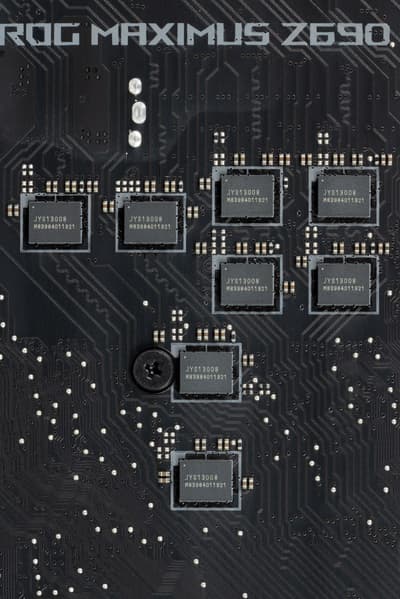

Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры JYS13008 от Lerain Technology.

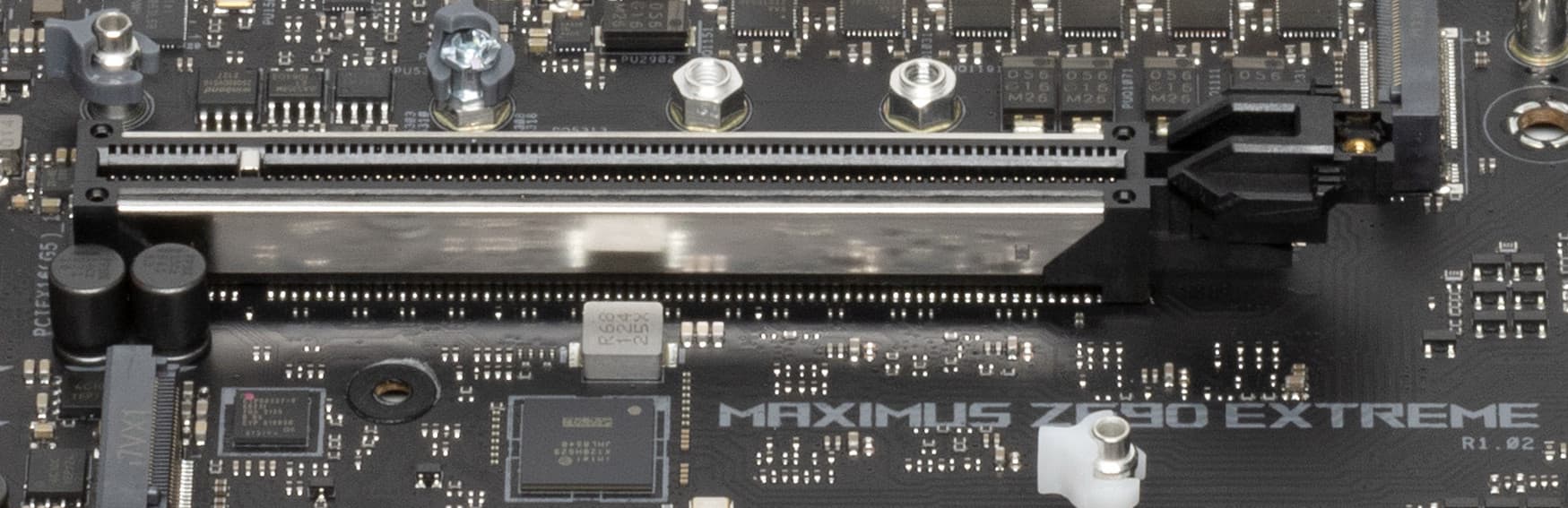

Два первых («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

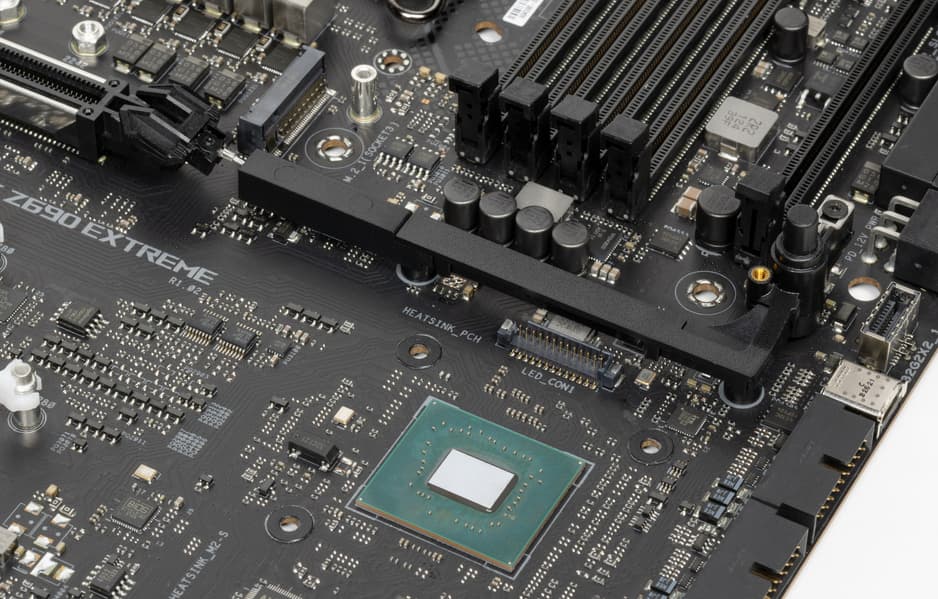

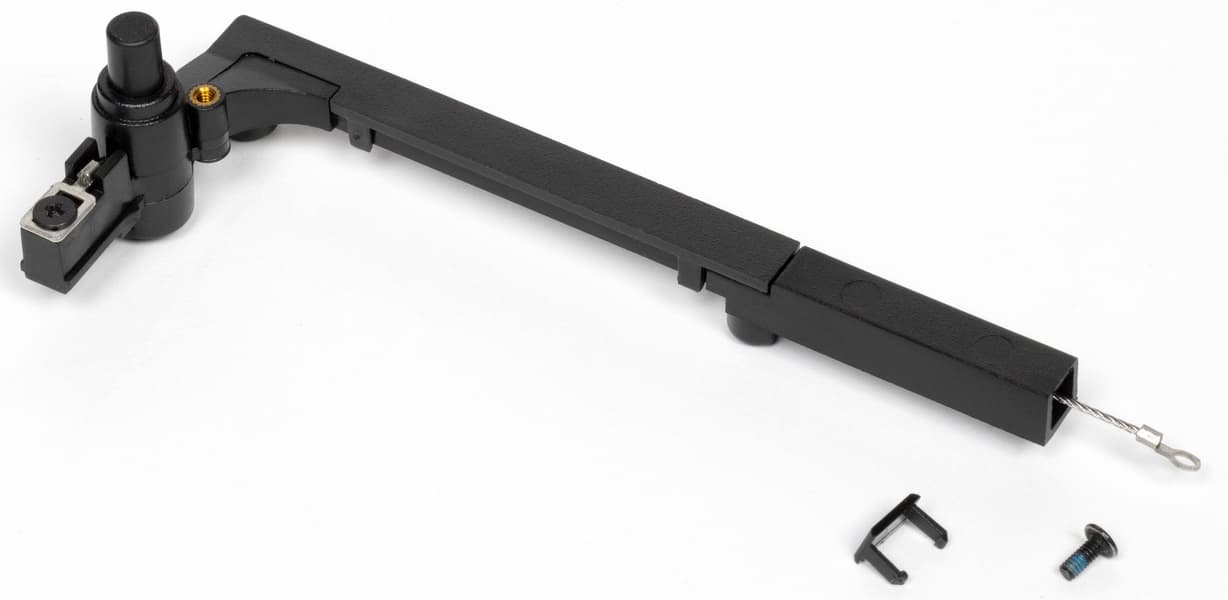

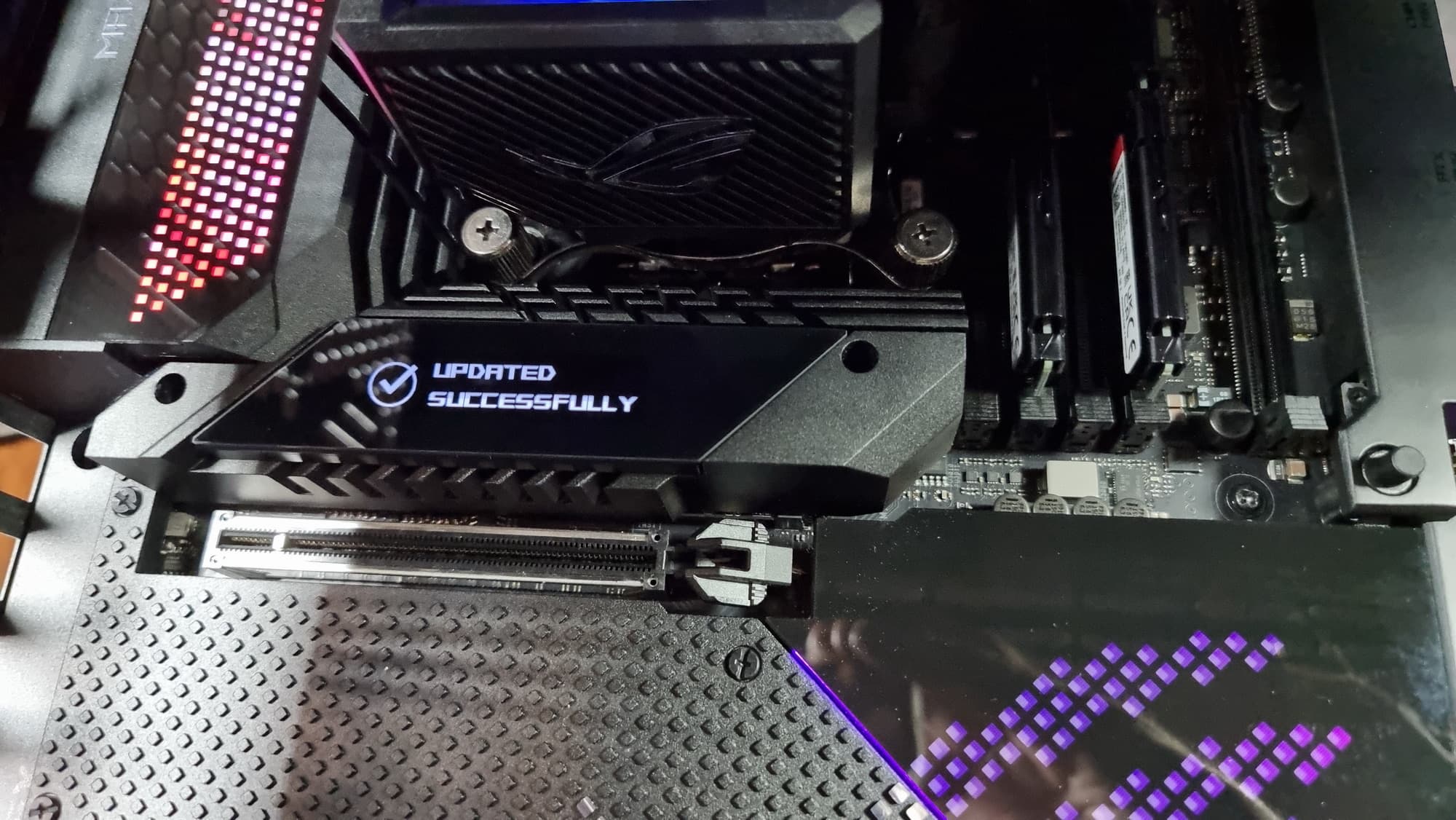

Следует особо отметить, что впервые мы видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте.
![](/img/x780x600/r30/00/02/49/02/qrelease2.jpg)
Действительно, подчас крайне неудобно дотягиваться до «хвоста» слота, где требуется нажать на защелку для разблокирования карты в слоте: ведь как правило, выше первого слота PCIe имеется M.2 слот с высоким радиатором, и до защелки даже пальцем не дотянуться (приходится использовать карандаш со стороны ластика, чтобы в случае соскальзывания с защелки он не повредил элементы матплаты).
Матплата позволяет смонтировать СО любого размера, но в случае воздушной СО следует учитывать высоту радиаторов в 4 см, окружающих процессорный сокет.
Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор.
А также имеются усилители (ре-драйверы) сигнала PCIe 4.0 от TI.
На очереди — накопители.
Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2.

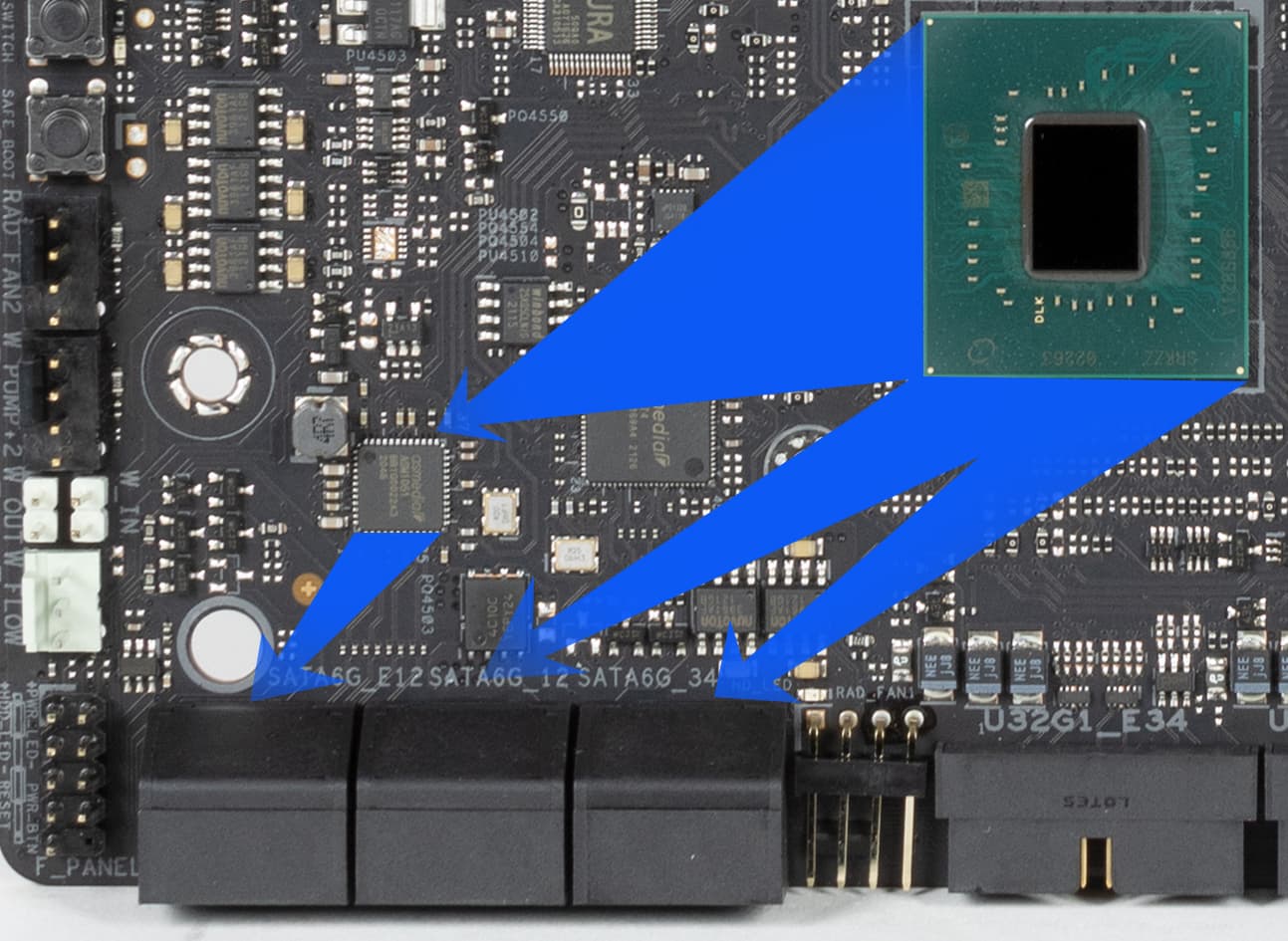

4 порта SATA 1,2,3,4 реализованы через чипсет Z690 и поддерживают создание RAID.

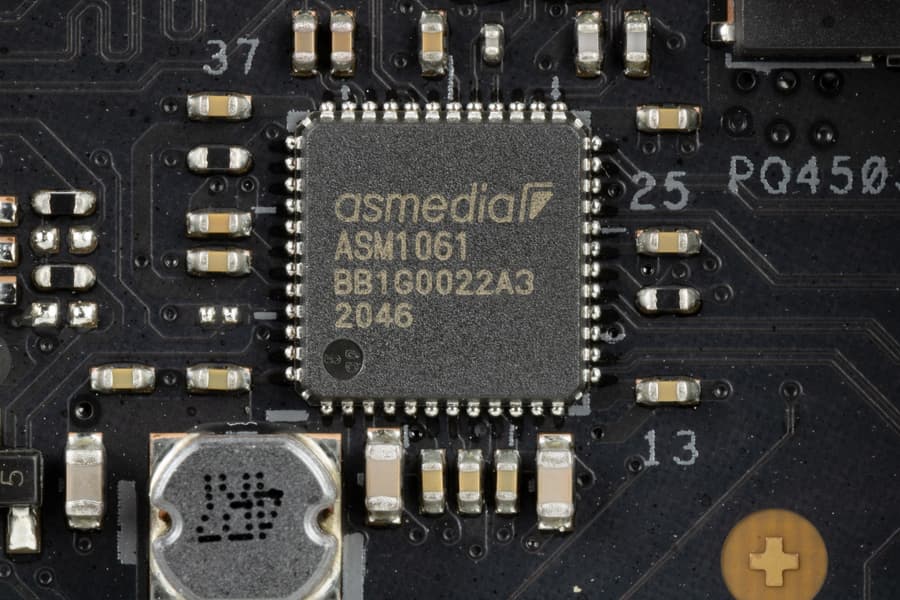

А два порта SATA 5,6 (промаркированные как E1, E2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от Z690).

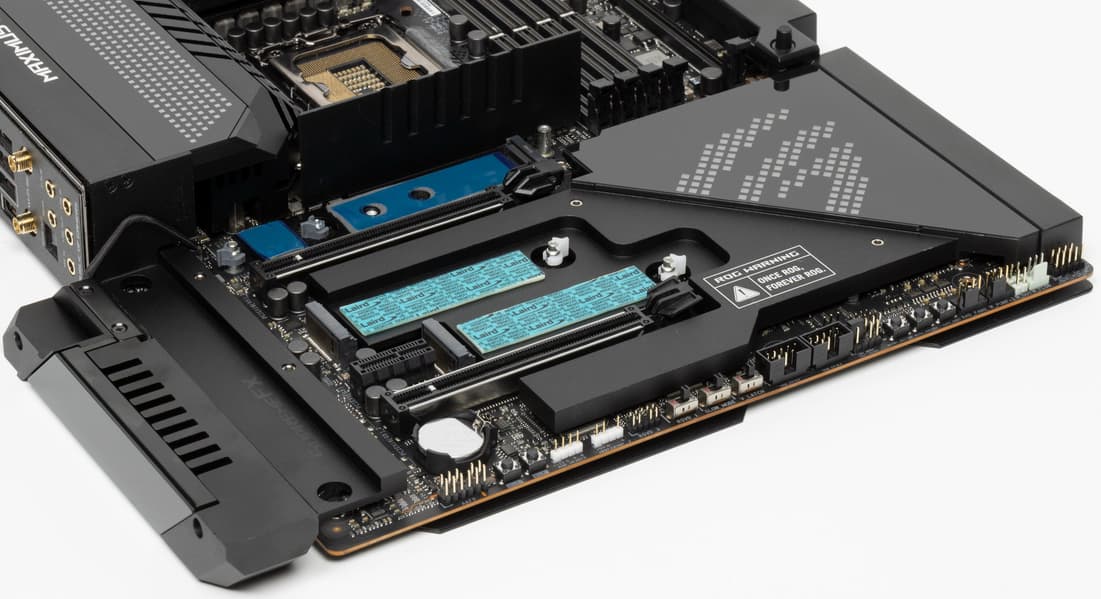

На самой материнской плате распаяны 3 гнезда форм-фактора М.2.
Третий слот M.2_3 (поддерживает модули с интерфейсами PCIe и SATA, но только размером 2280) получает данные от чипсета Z690, а первые два — от CPU. При этом выше я уже писал, что слот М.2_1 (поддерживает размеры 2242/2260/2280/2210) привязан к линиям процессора PCIe 5.0 и потому делит ресурсы со вторым слотом PCIe x16_2, но при этом имеется возможность использовать SSD с интерфейсом PCIe 5.0.
Слот М.2_2 — стандартный, получает от процессора свои 4 линии PCIe 4.0, поддерживает размер 2280.
И это я рассказал о трех слотах М.2 на самой плате, но все самые топовые материнки ROG укомплектованы фирменным слотом для особого модуля DIMM.2, и сам модуль также входит в комплект поставки.
![](/img/x387/r30/00/02/43/00/dimm21.jpg)
![](/img/x387/r30/00/02/43/00/dimm22.jpg)
![](/img/x387/r30/00/02/43/00/dimm23.jpg)
![](/img/x387/r30/00/02/43/00/dimm24.jpg)
В данной реализации матплаты DIMM.2 «прикреплен» к Z690, два порта М.2 (DIMM.2_1,2_2) позволяют уже устанавливать накопители любых размеров до 22110 включительно, поддерживают интерфейс PCIe 4.0.
На всех M.2 (кроме М.2_1) можно организовать RAID, а также использовать для Intel Optane Memory. Следует особо отметить новый способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

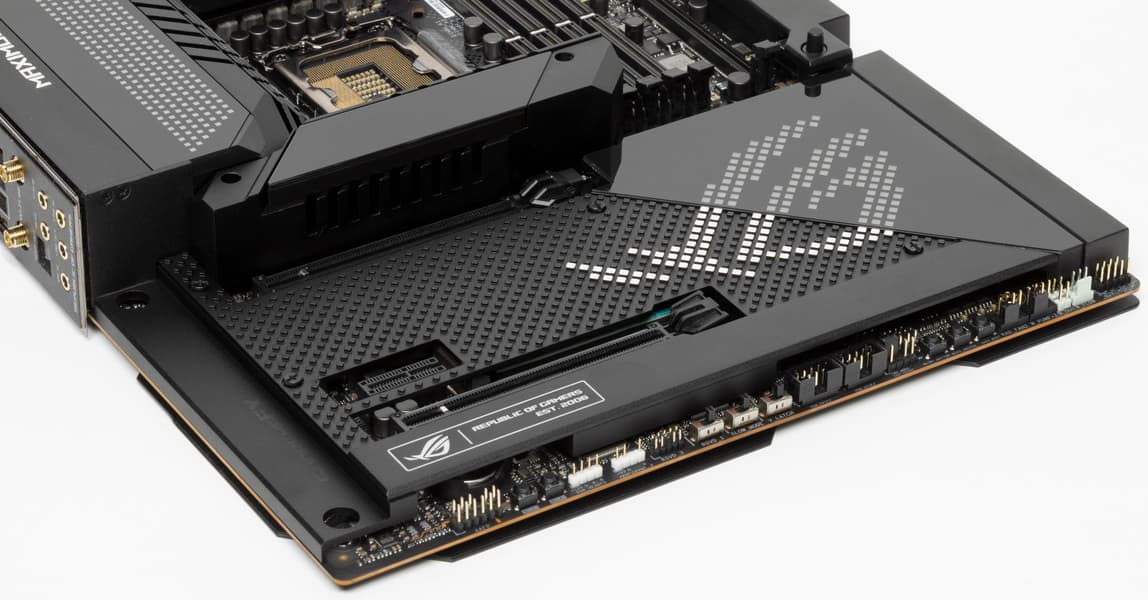

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным радиатором (на нем размещен небольшой экран), когда как остальные слоты M.2 имеют общий радиатор. Разумеется, DIMM.2 слоты на адаптере имеют также радиаторы.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

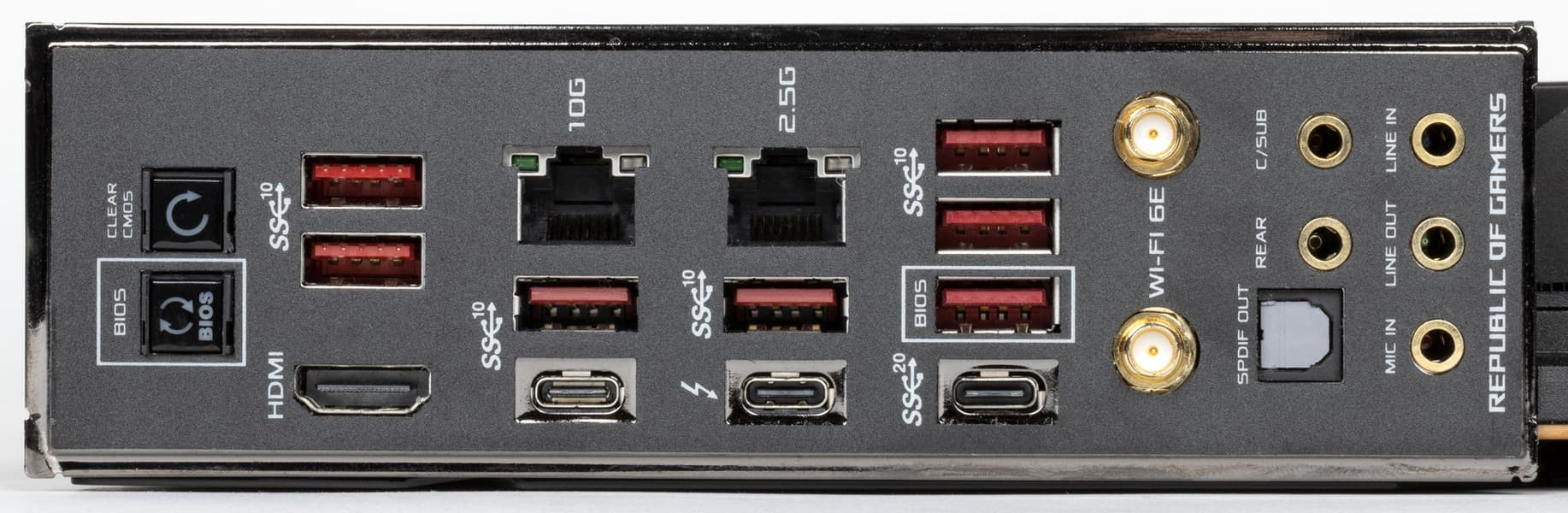

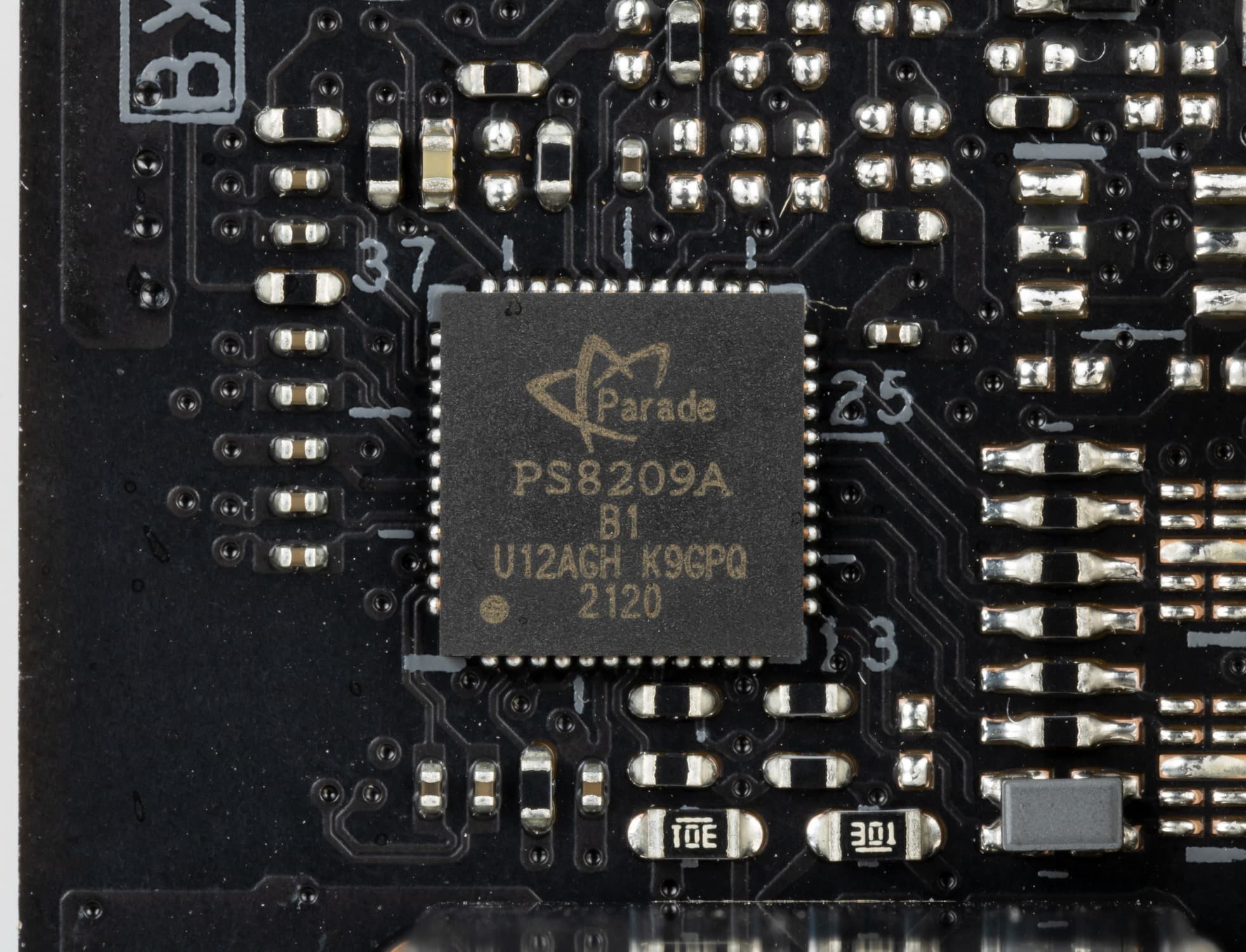

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z690 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 4 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 20 портов USB:

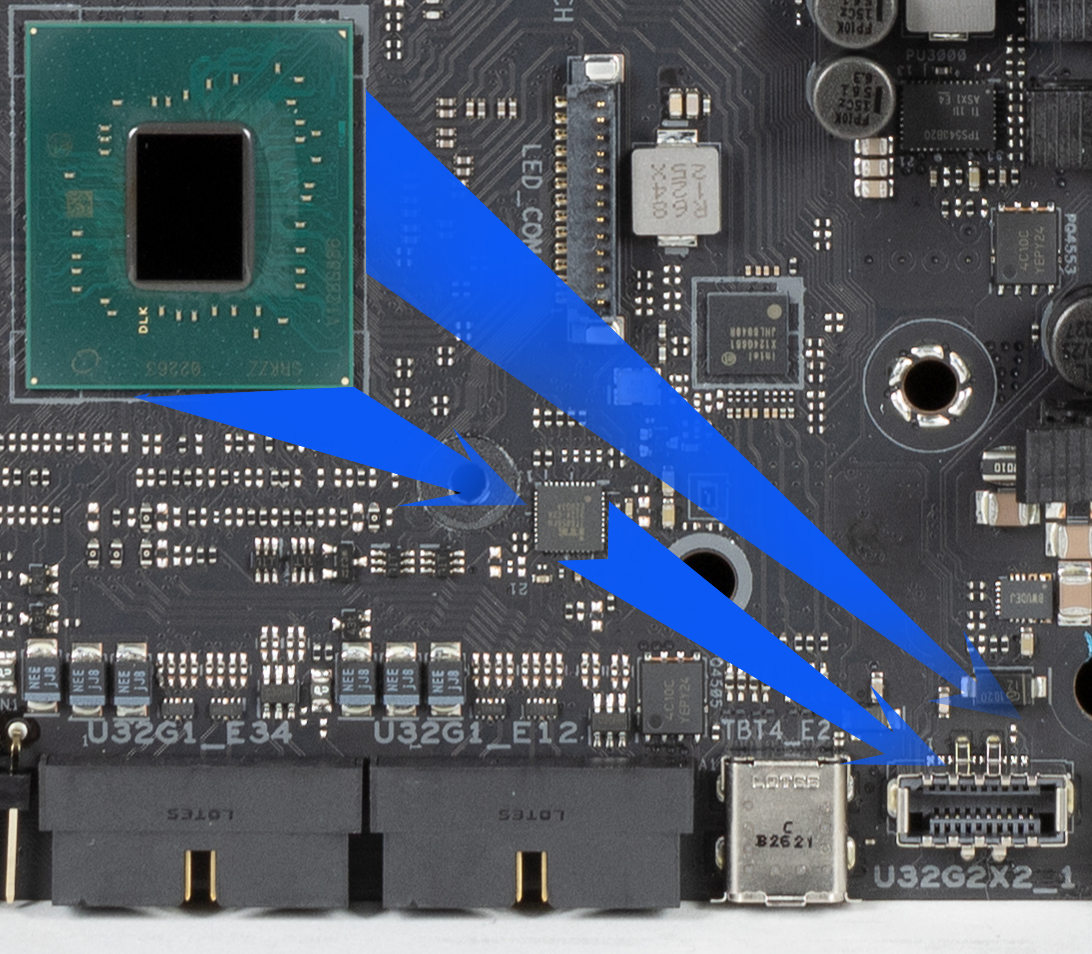

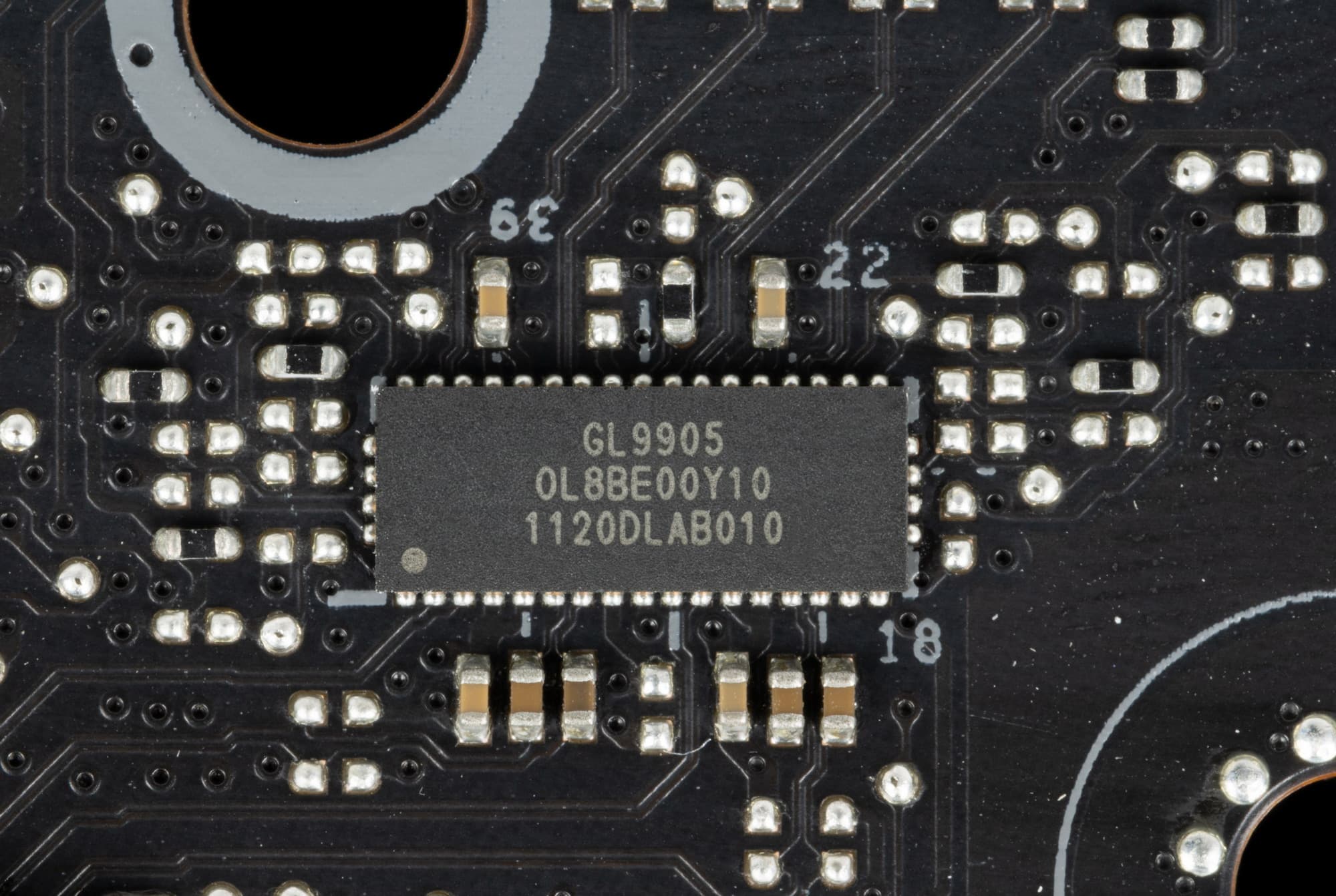

- 2 порта USB 3.2 Gen2x2: реализованы с помощью двух хабов Genesys Logic GL9905, хабов ITE IT8856, IT8851 (на них потрачено 4 линии USB 2.0 от Z690) и линий USB 3.2 Gen2 от Z690 и и представлены: один внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса); второй портом Type-C на задней панели;
- 10 портов USB 3.2 Gen2: 4 реализованы через Z690 и представлены: 3 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C; еще 4 реализованы через хаб Genesys Logic GL3590 (на него потрачена 1 линия USB 2.0 от Z690) и представлены на задней панели портами Type-A (красного цвета); остальные 2 реализованы через Thunderbolt 4 (на этот контроллер потрачены 4 линии PCIe 3.0 от Z690, а также еще 2 линии PCIe 3.0 от Z690 потрачены на Thunderbolt 4 retimer-ы) и один из них также представлен на задней панели портом Type-C; а второй — портом Type-C на правой стороне PCB;
- 4 порта USB 3.2 Gen1: все реализованы через контроллер ASMedia ASM1074 (на него потрачена 1 линия PCIe 3.0 от Z690) и представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта);
- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами (каждый на 2 порта).
Таким образом, у нас 6 контроллеров уже используют USB линии:

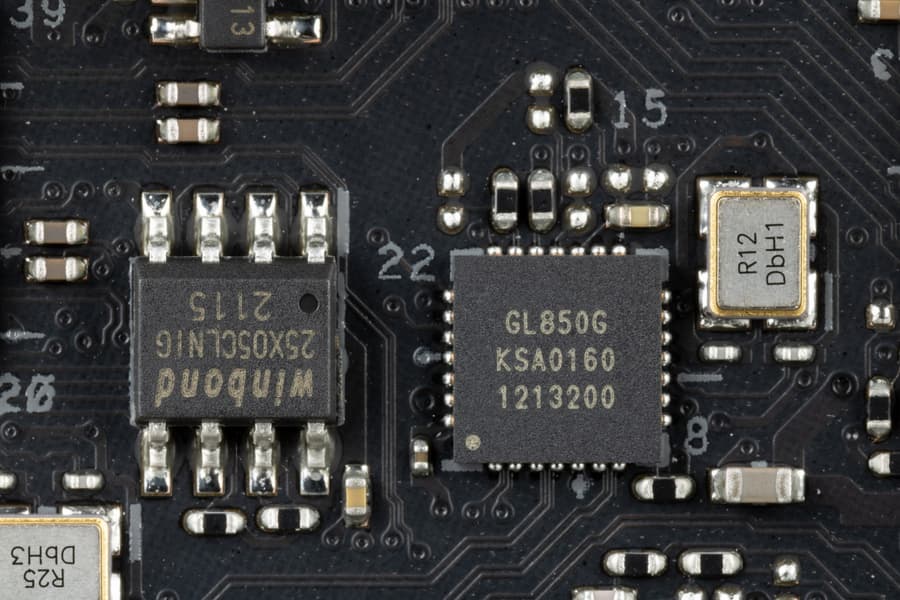

- Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
- Genesys Logic GL9905 — 1 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);
- Genesys Logic GL9905 — 2 (обеспечение USB 3.2 Gen2x2) (1 линия USB 2.0);
- Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 порта Type-A) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).

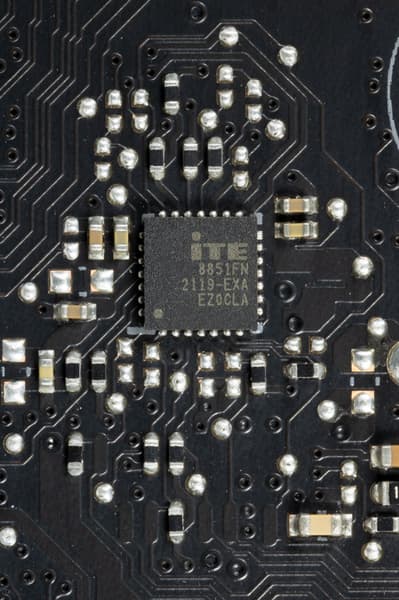

Чтобы USB 2.0 линий хватило на всех на матплате установлен второй Genesys Logic GL850G — 2
(1 линия USB 2.0); обеспечивающий двумя линиями USB 2.0 хабы ITE IT8851 и ITE IT8856 (для обеспечения USB 3.2 Gen2x2), поэтому суммарно от Z690 используется уже не 6, а 7 линий USB 2.0.
Итак, через чипсет Z690 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 6 выделенных USB 3.2 Gen2
- + 0 выделенных USB 3.2 Gen1
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 7 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z690 в данном случае реализовано 34 высокоскоростных порта из 38.

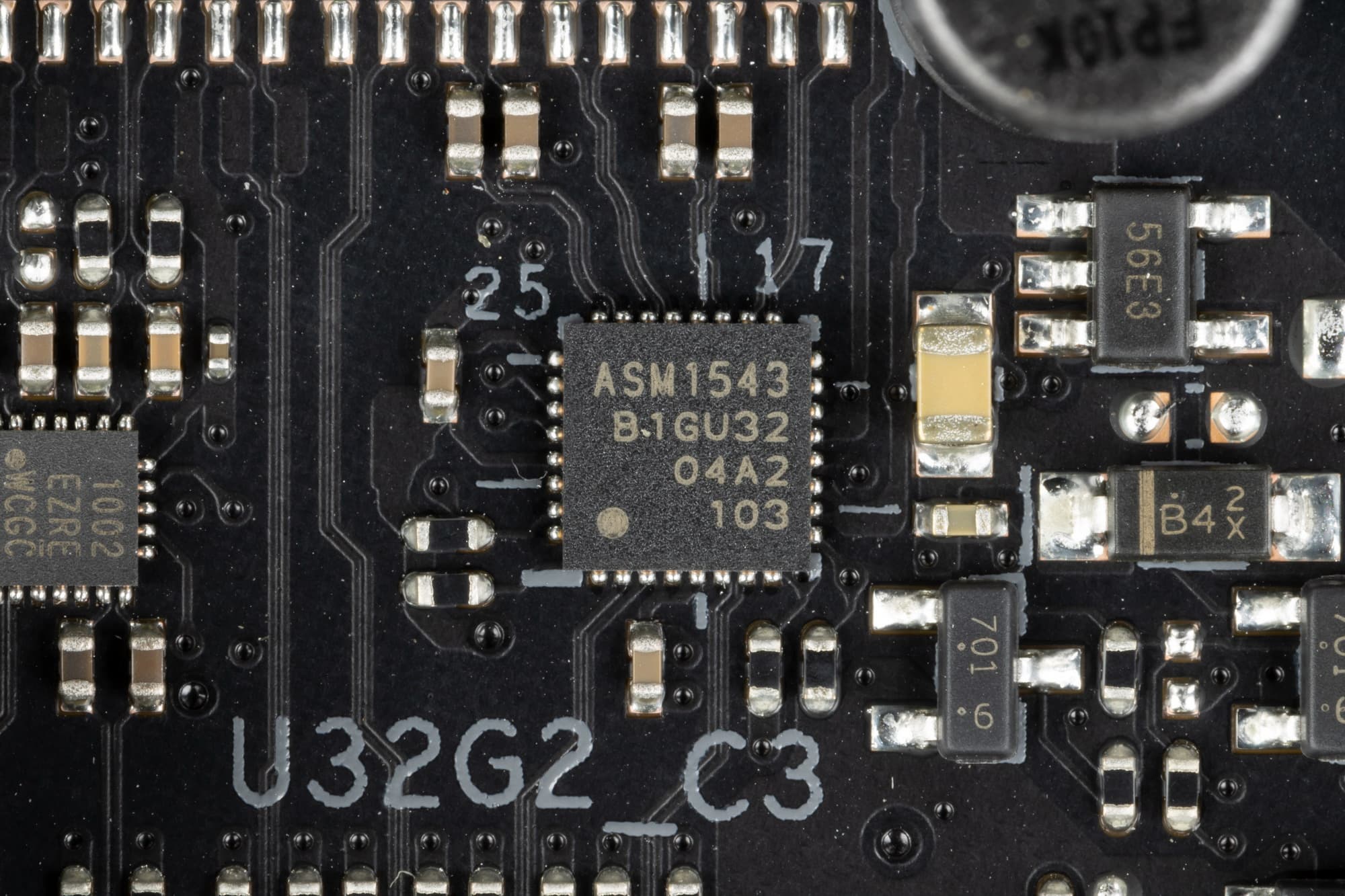

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

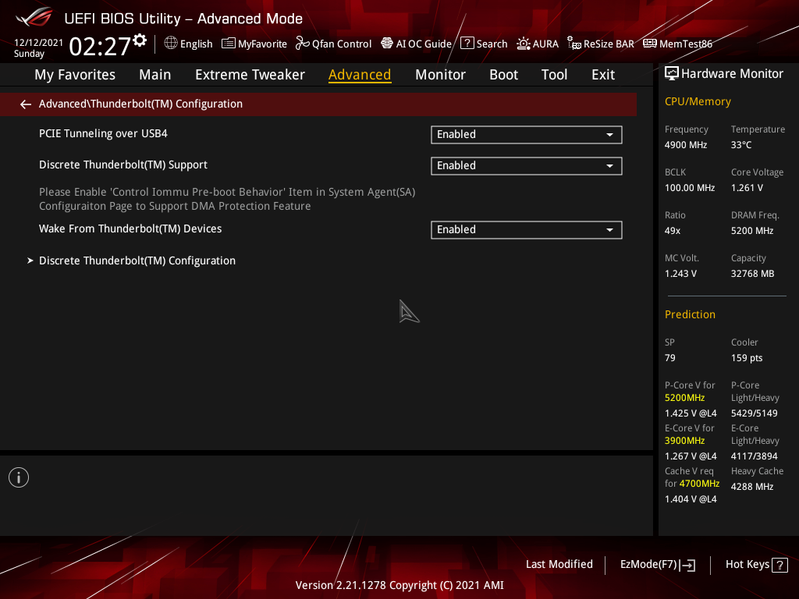

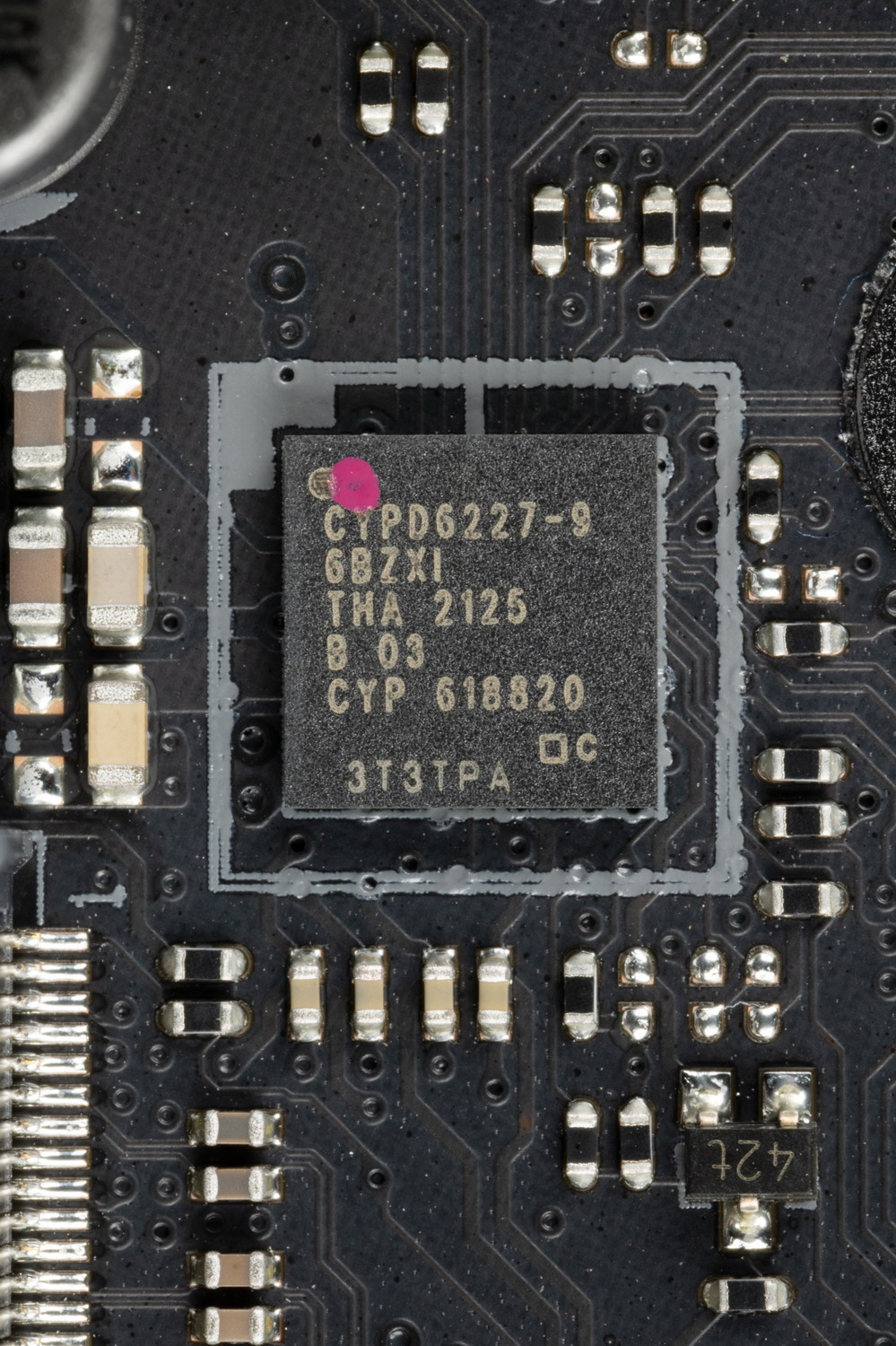

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C (при этом одно гнездо выведено на заднюю панель, а второе — на правой стороне матплаты) для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.

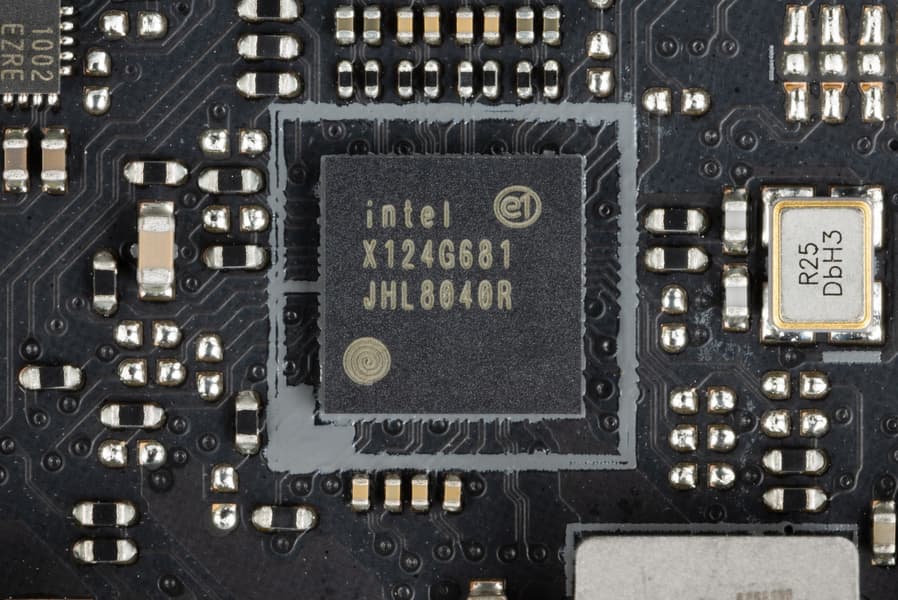

Из-за дальности расположения гнезд вывода от основного контроллера на материнской плате размещено два усилителя (Intel JHL8040), каждый из которых потребляет 1 линию PCIe 3.0 от Z690.
Теперь о сетевых делах.

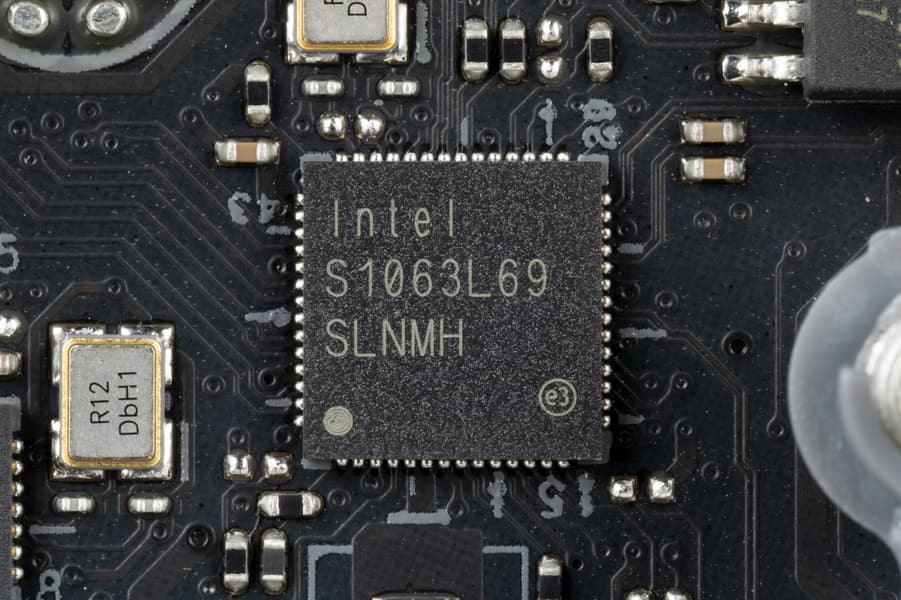

Материнская плата оснащена средствами связи прекрасно! Имеются два скоростных Ethernet-контроллера. Один из них — Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

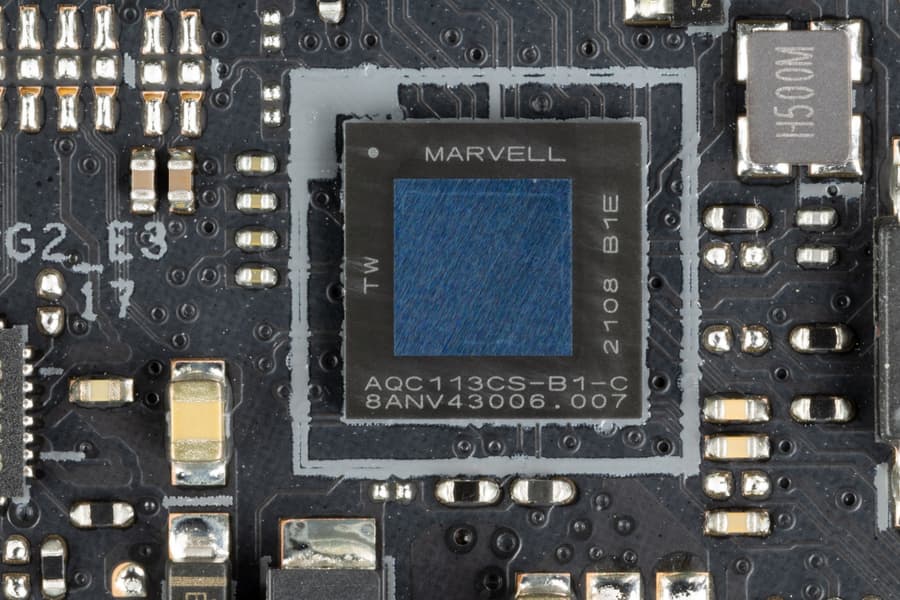

Второй — AQC113 от Marvell (ex-Aquantia), способный работать по стандарту 10,0 Гбит/с.
Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

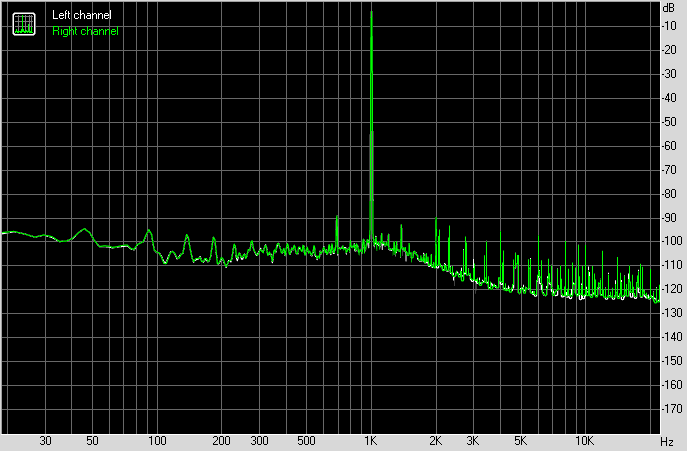

Аудиоподсистема
Мы знаем, что уже ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне он активно заменяется на ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.
В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

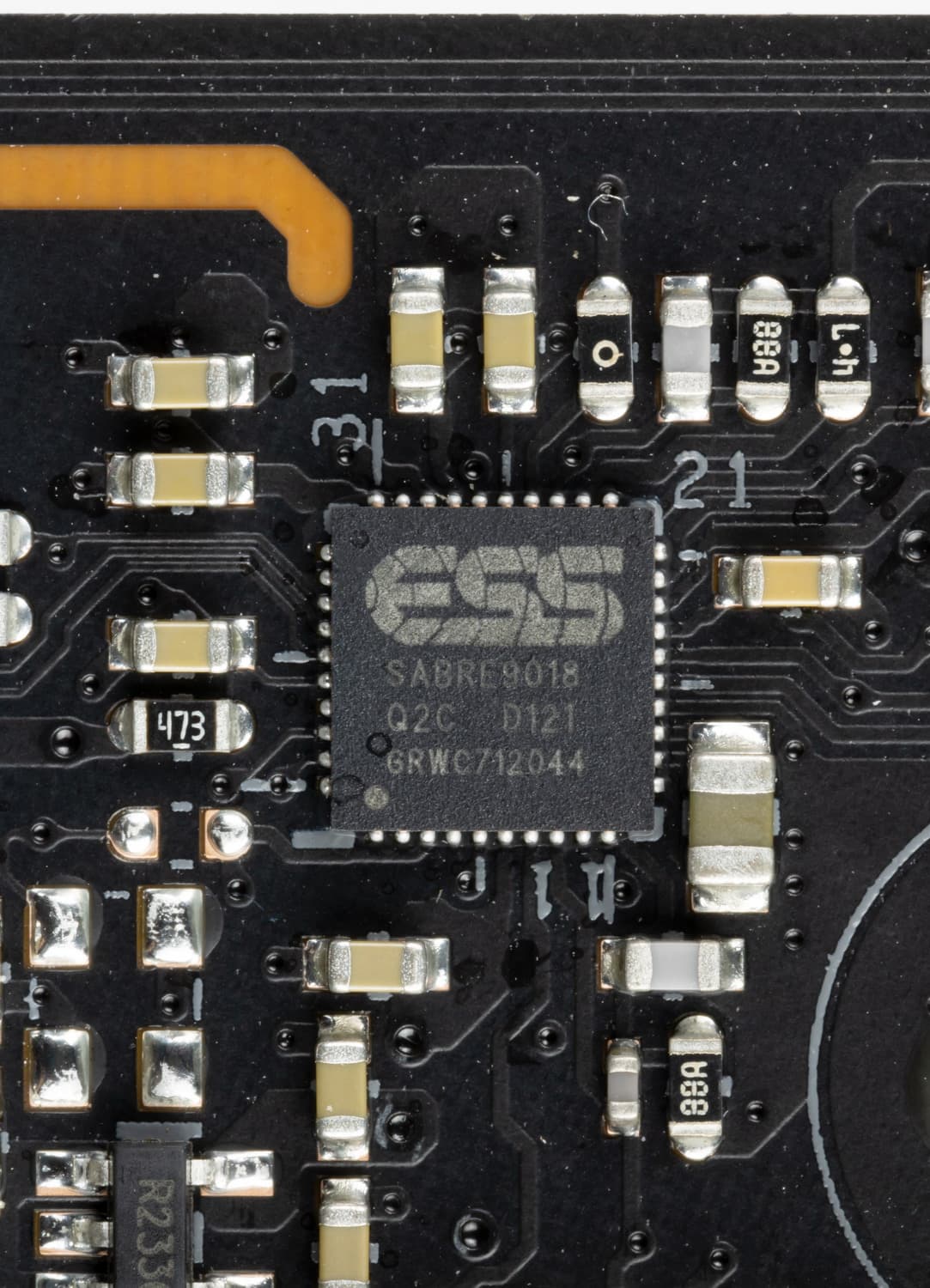

В тракте используются ЦАП ESS Sabre9018 и осциллятор, обеспечивающий точную работу ЦАП.

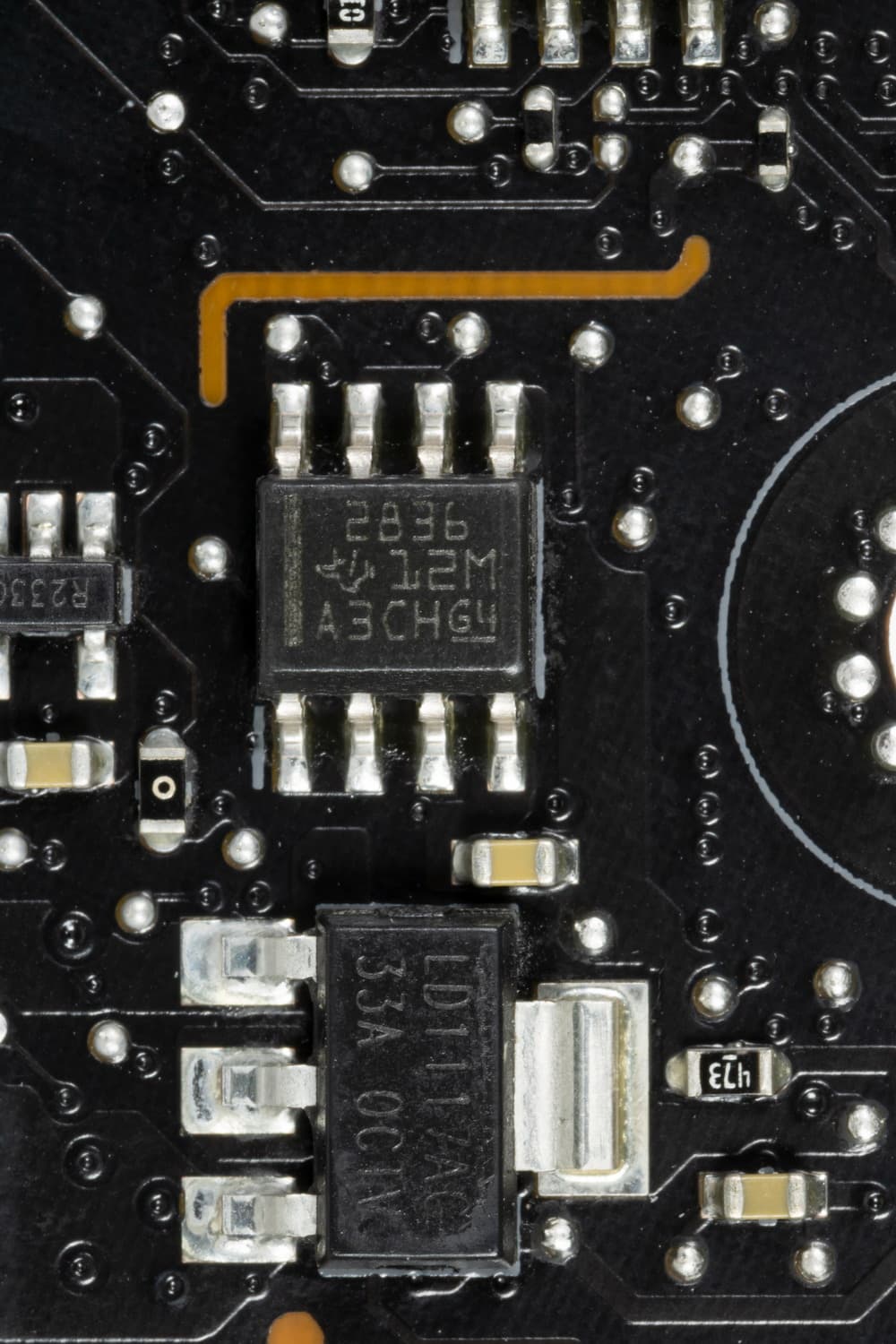

Также имеется и весьма популярный операционный усилитель Texas Instruments OPA2836.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

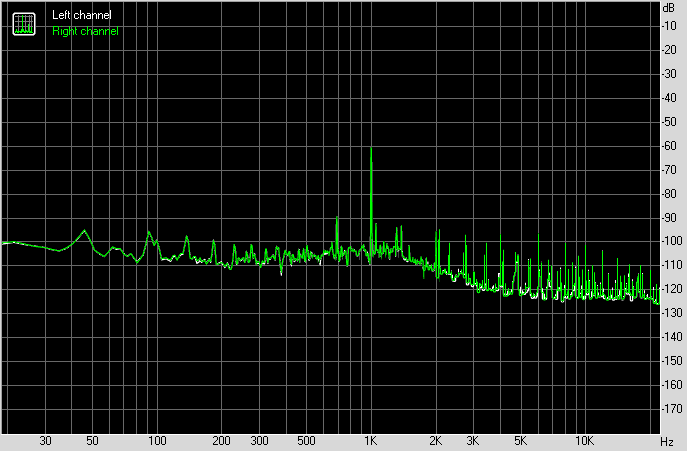

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.
Но это не все! В комплект поставки материнки входит ROG Clavis — игровой цифроаналоговый преобразователь формата Type-C — мини-джек 3,5 мм, совместимый с ПК и мобильными устройствами.
![](/img/x387/r30/00/02/43/00/complect4_456315.jpg)
![](/img/x387/r30/00/02/43/00/complect5_303001.jpg)
Используется ЦАП ESS 9281 с усилителем, поддерживает интеллектуальное шумоподавление для микрофона, обладает подсветкой, которая синхронизируется с остальной подсветкой через приложение Armoury Crate.
Питание, охлаждение

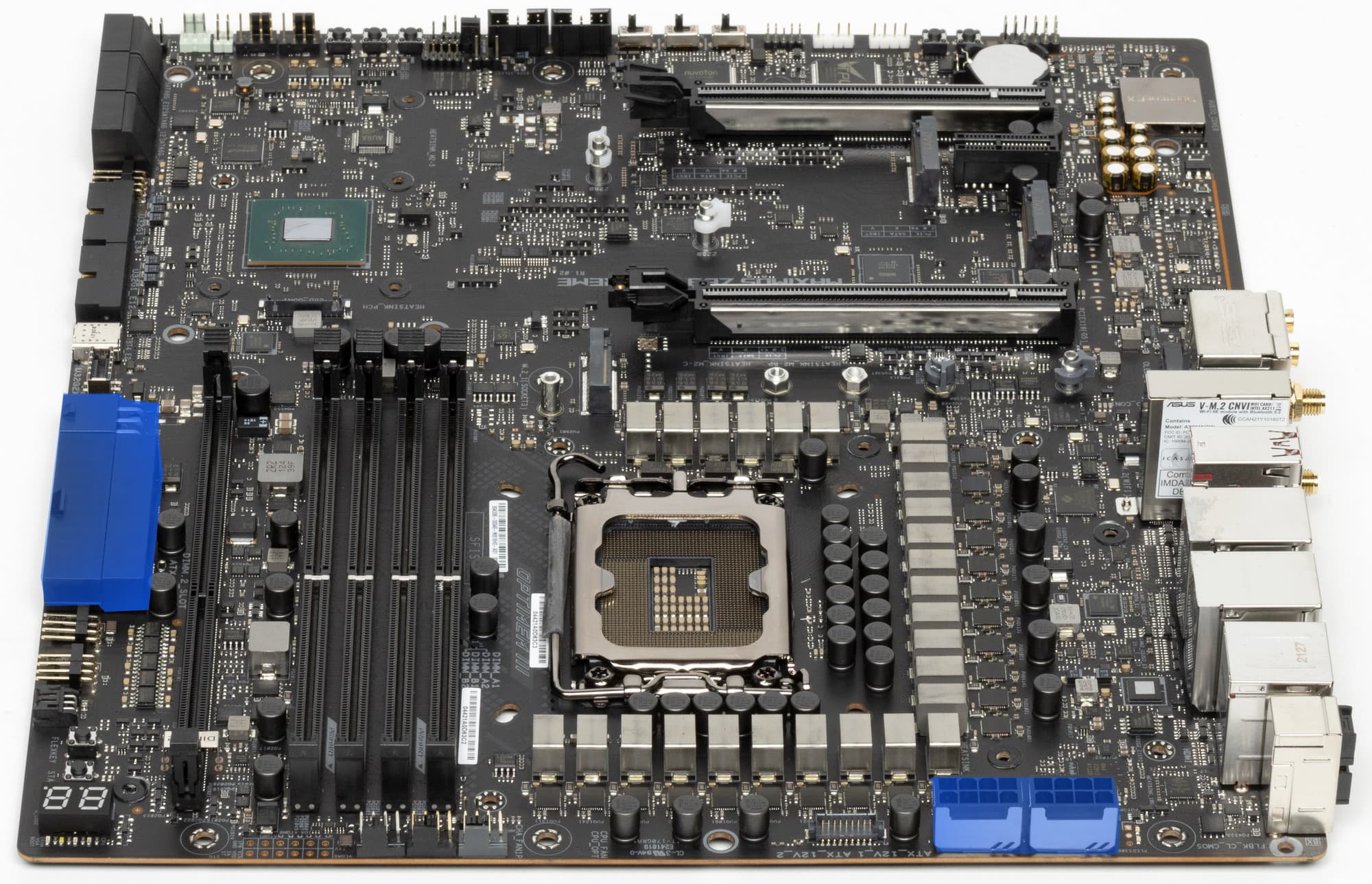

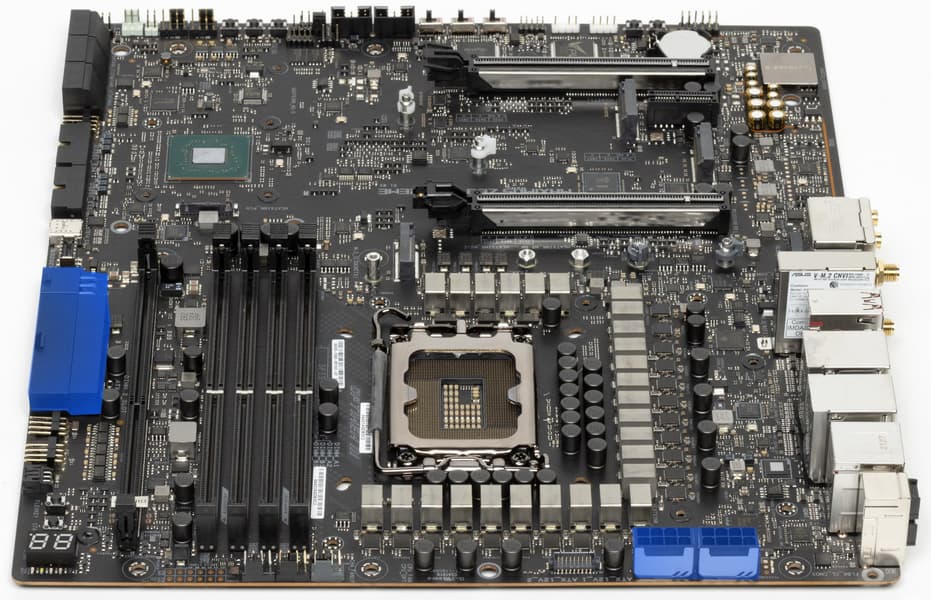

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V и один 6-контактный PCIe (для поддержки питания USB 3.2 портов, через которые могут заряжаться мобильные устройства в режиме быстрой зарядки).

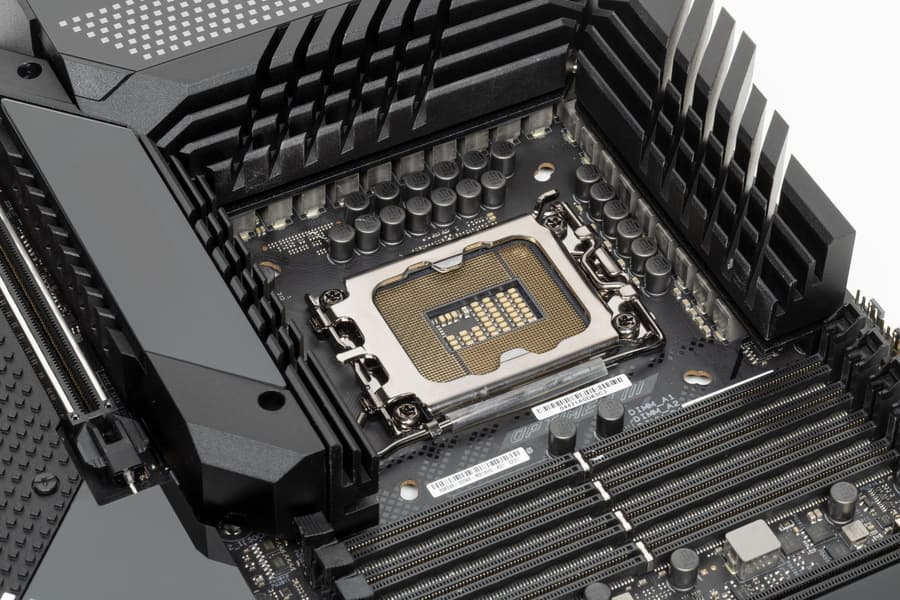

Схема питания процессора выполнена по схеме 22+2+2+1 (всего 27 фаз, 22 на VCore, 2 на VCCIO, 2 на VCSSA и 1 на интегрированное графическое ядро).
Каждый канал фазы имеет суперферритовый дроссель и RAA22010540 MOSFET от Renesas на 105 А.

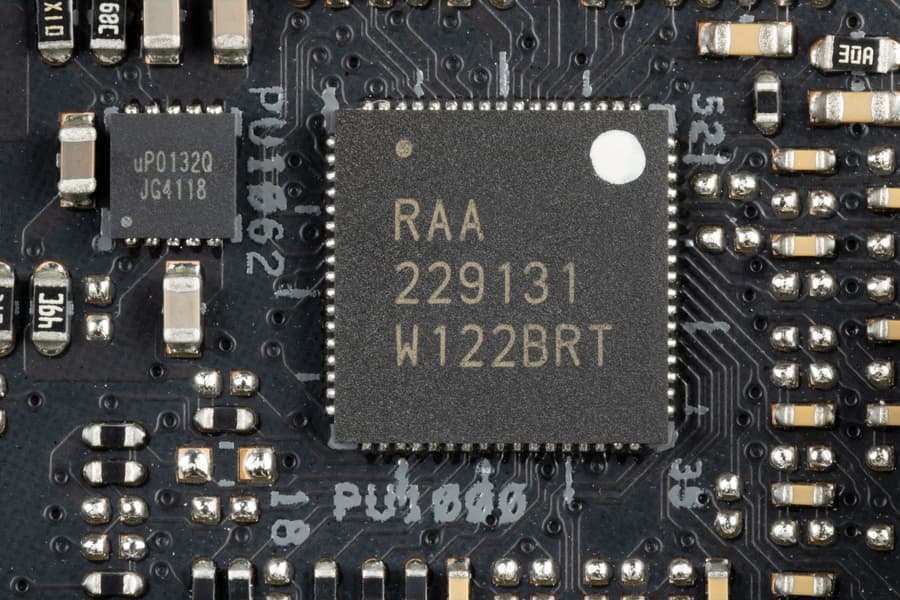

Управляет схемой ШИМ-контроллер RAA229131 от Renesas, рассчитанный максимум на 20 фаз.
Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз для управления огромным их количеством. Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:

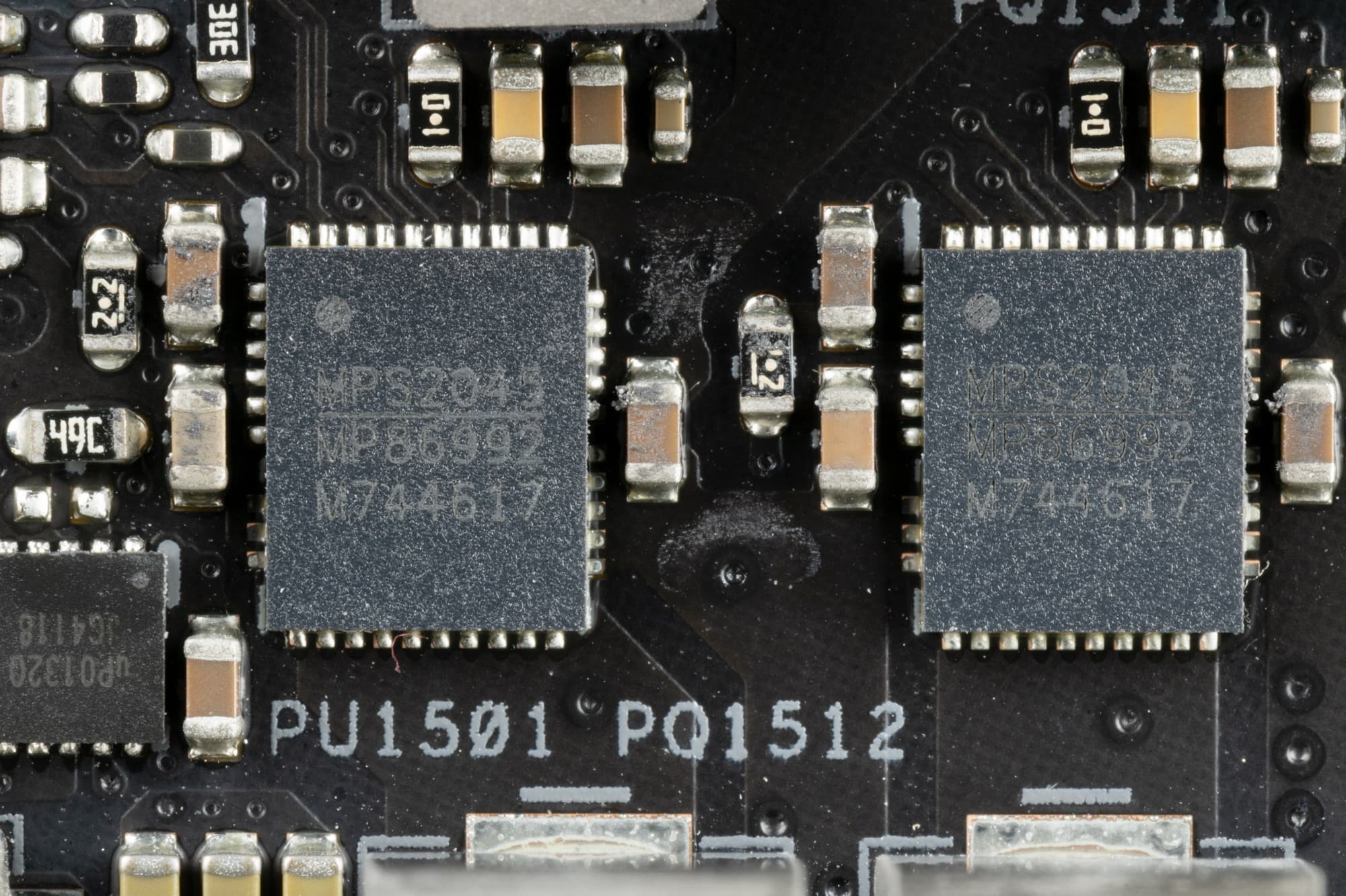

Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.
Что касается модулей оперативной памяти, то здесь реализована однофазная схема.
Теперь про охлаждение.

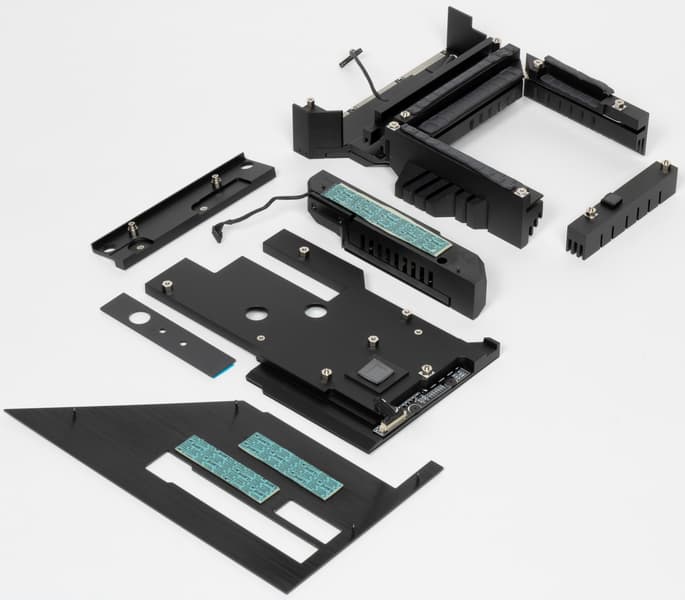

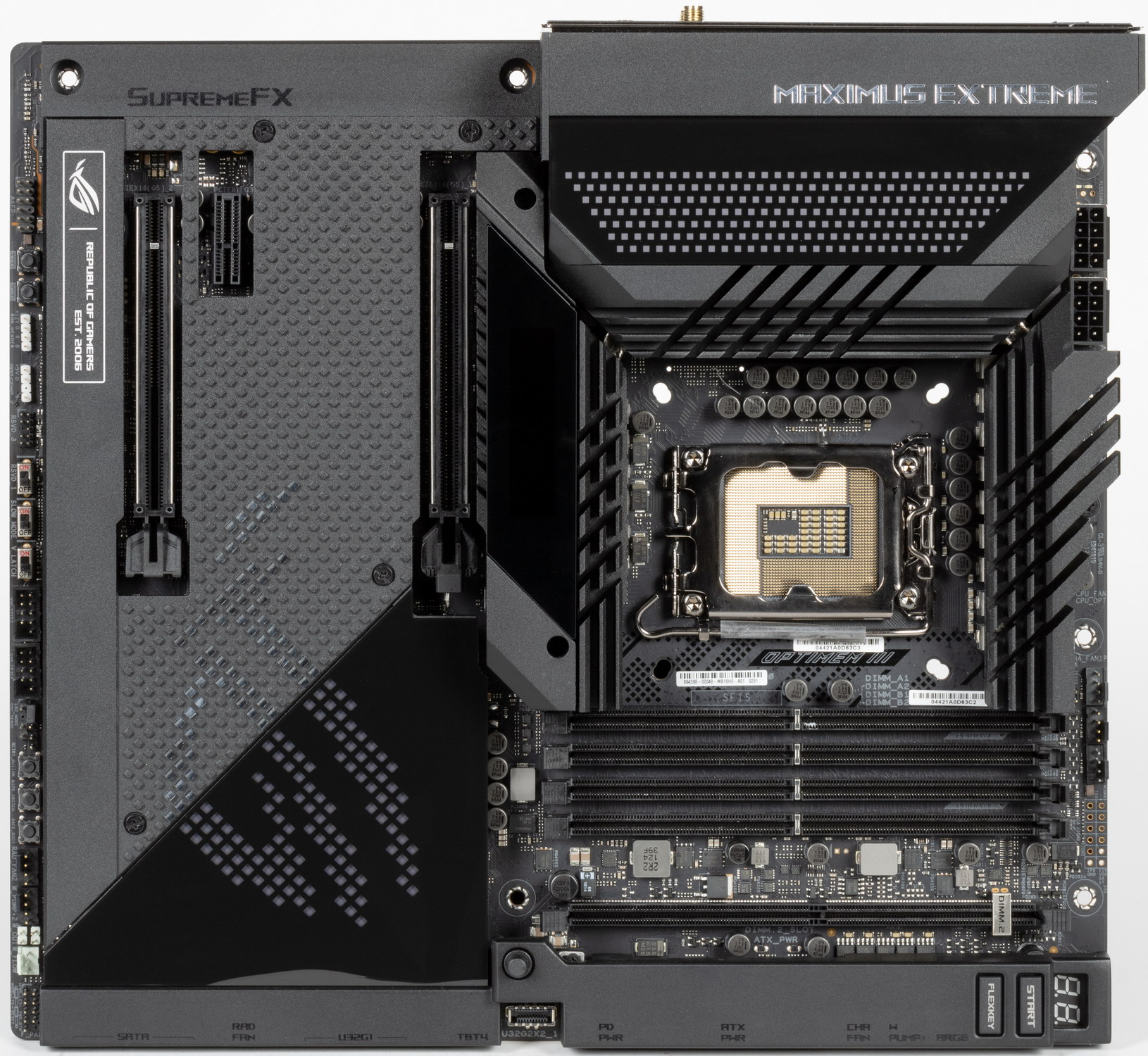

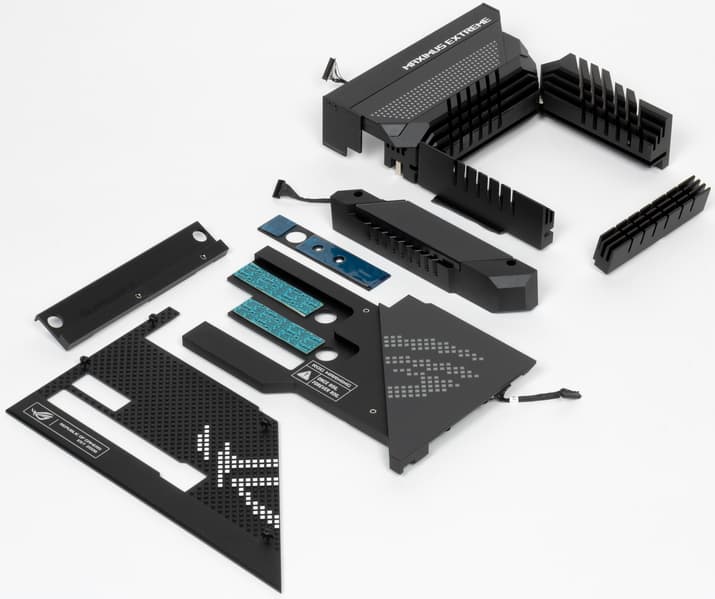

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

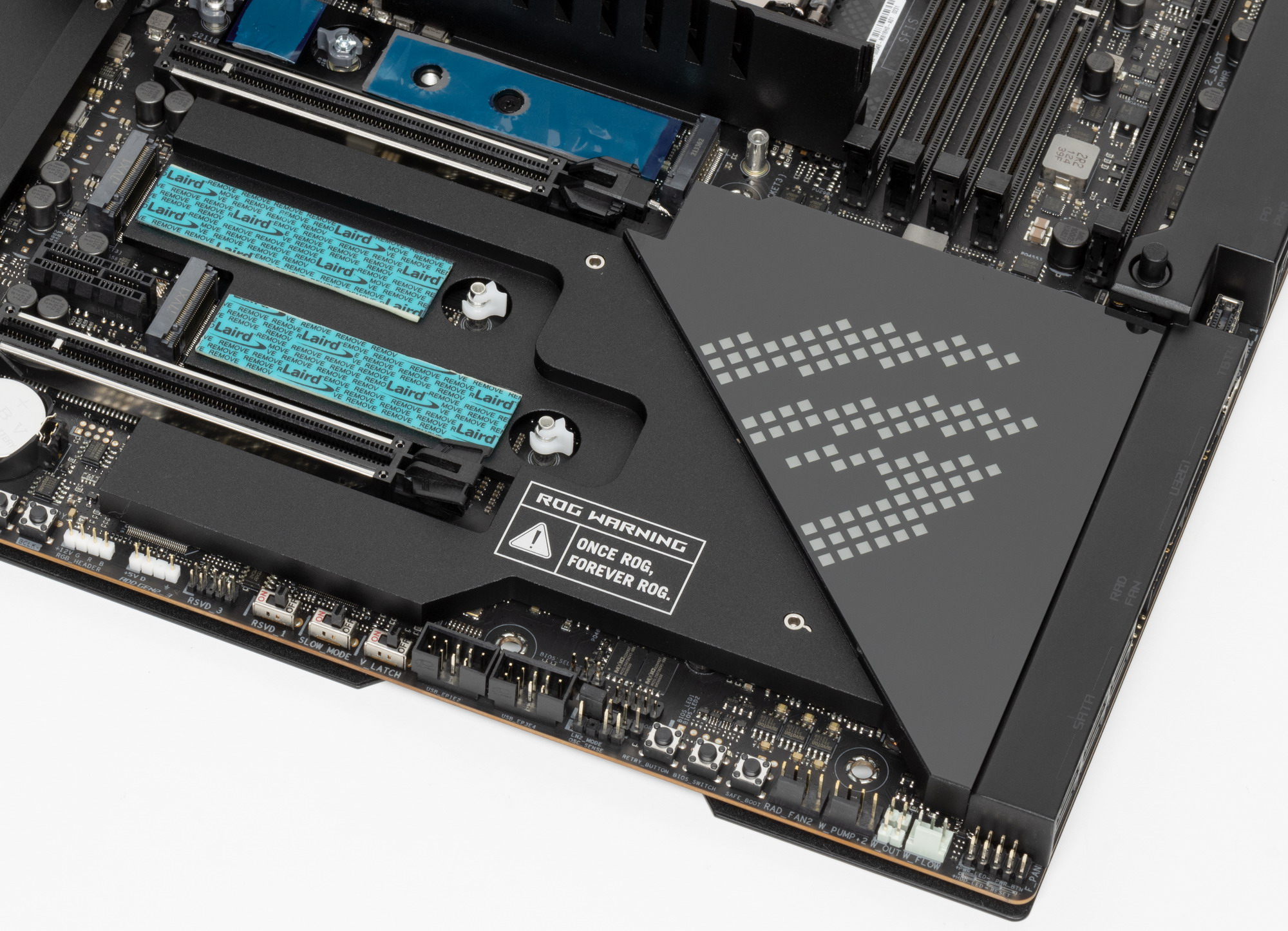

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.

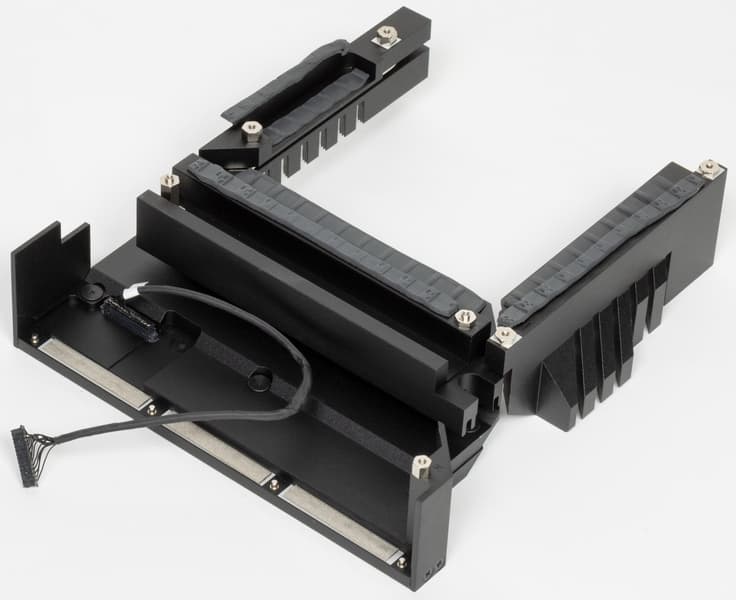

VRM-секция имеет свои три радиатора, соединенные тепловой трубкой под прямым углом.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий.

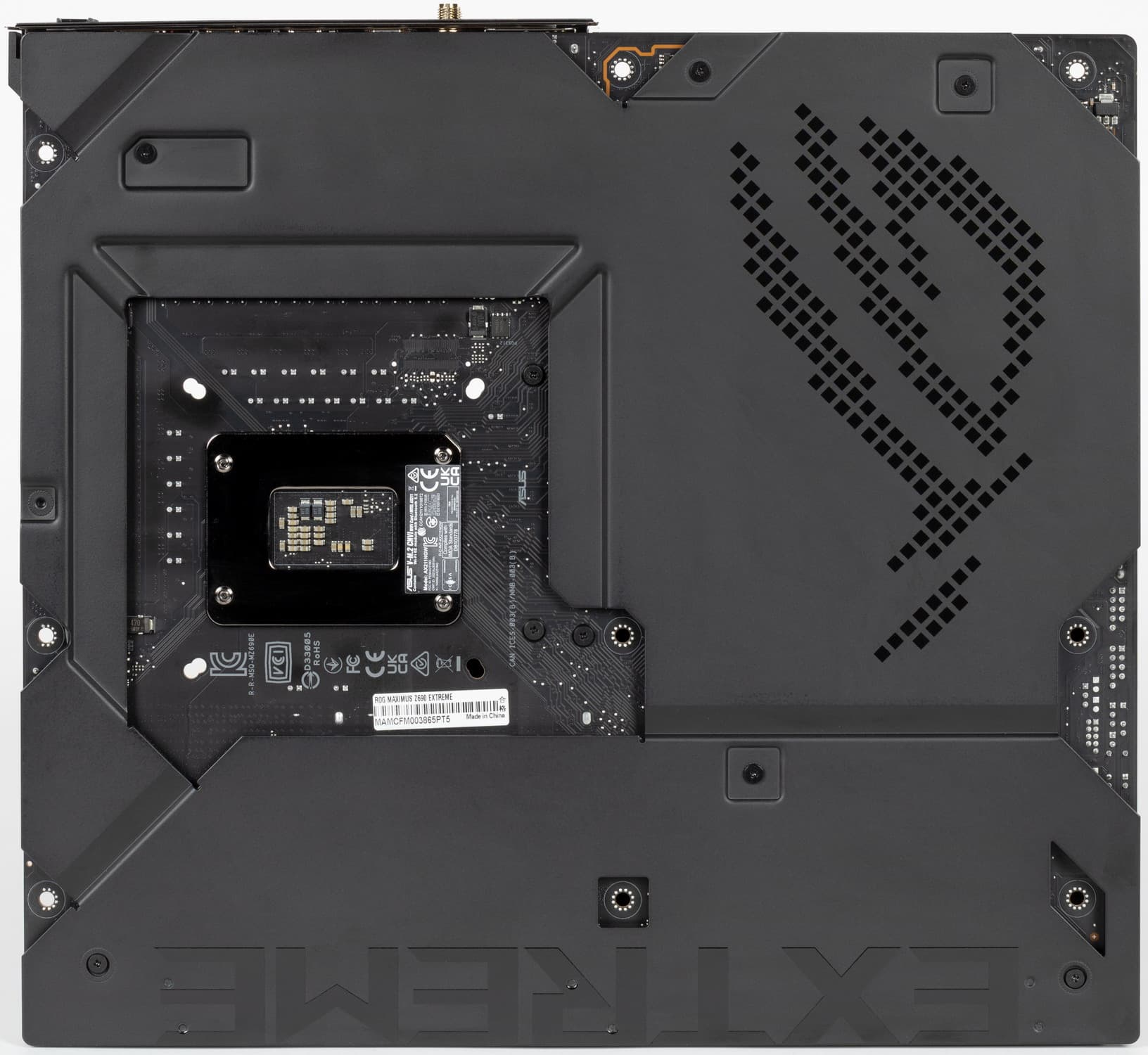

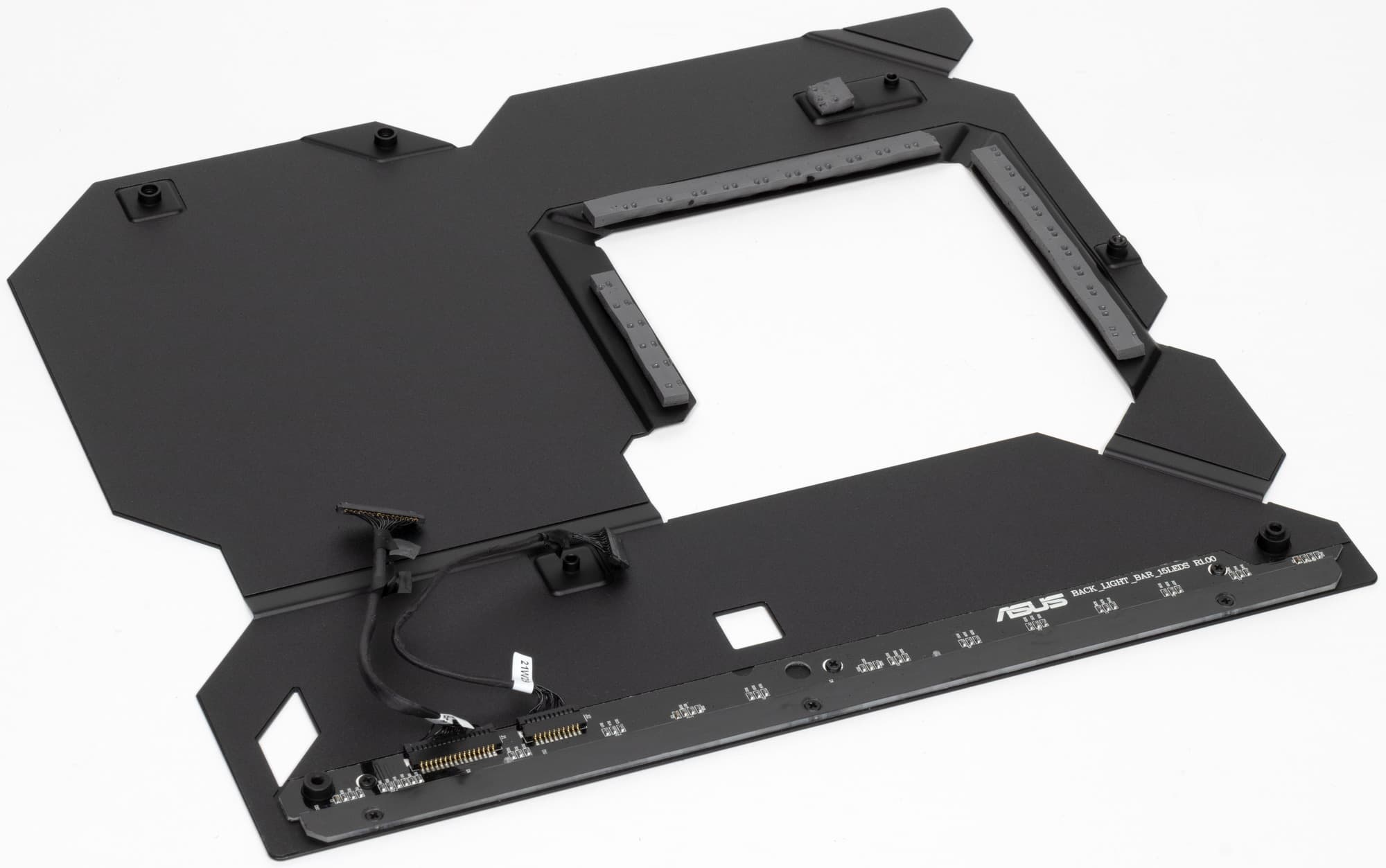

Материнская плата имеет бэкплейт с оборотной стороны, который не только защищает PCB от повреждений, но является вспомогательным охладителем VRM, а также несет элементы подсветки.

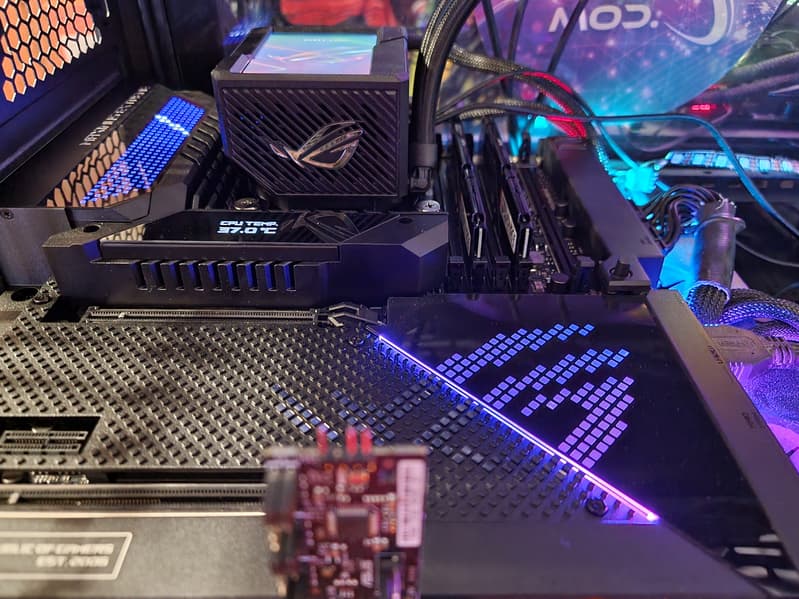

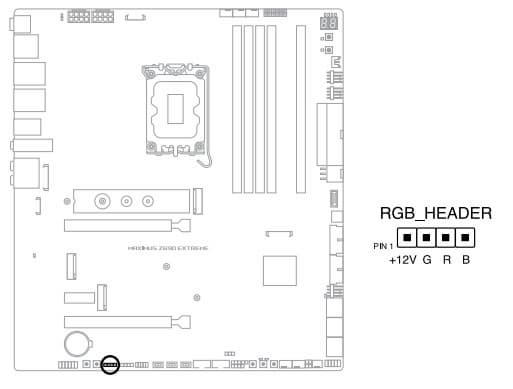

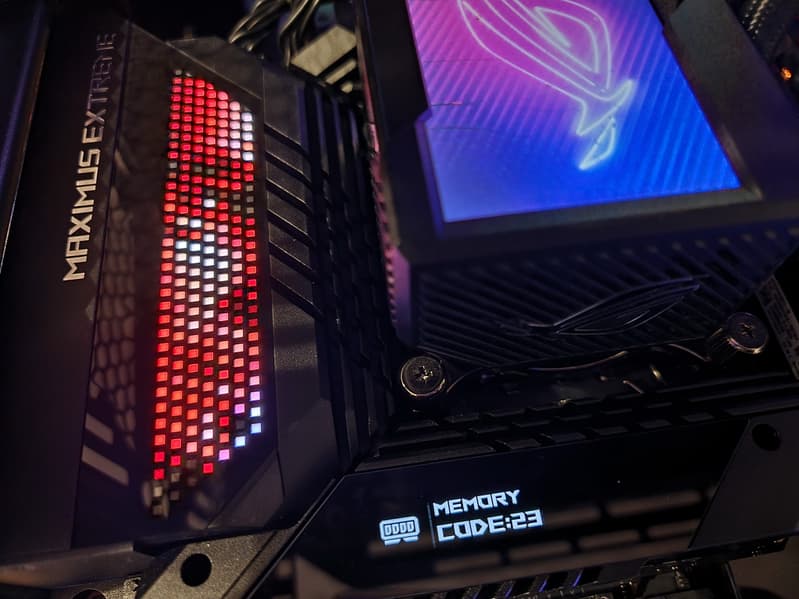

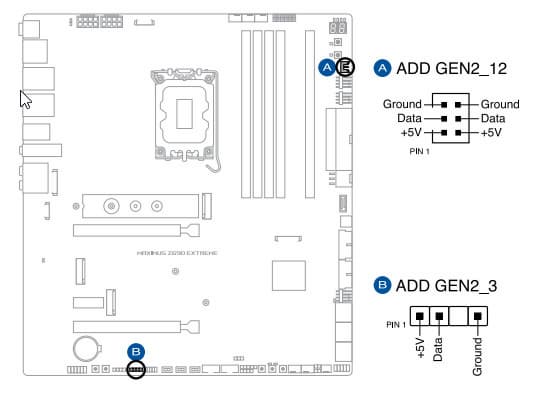

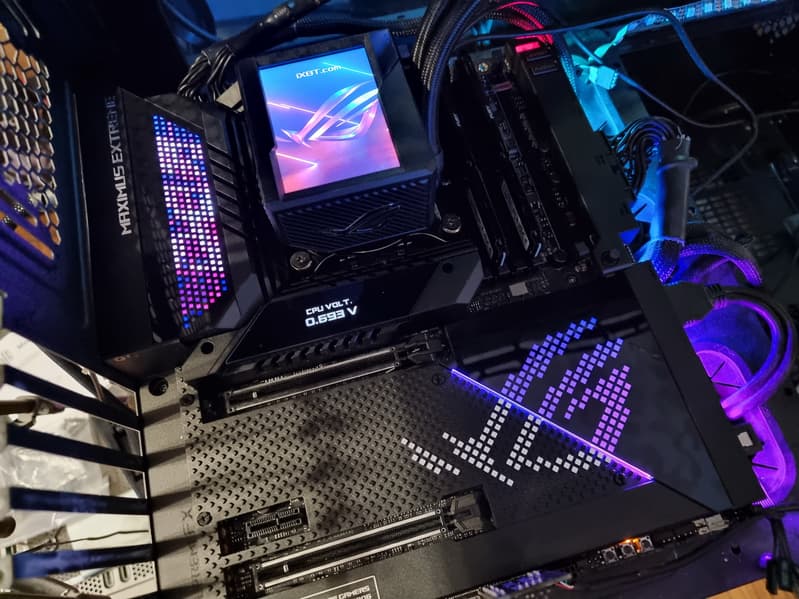

Подсветка

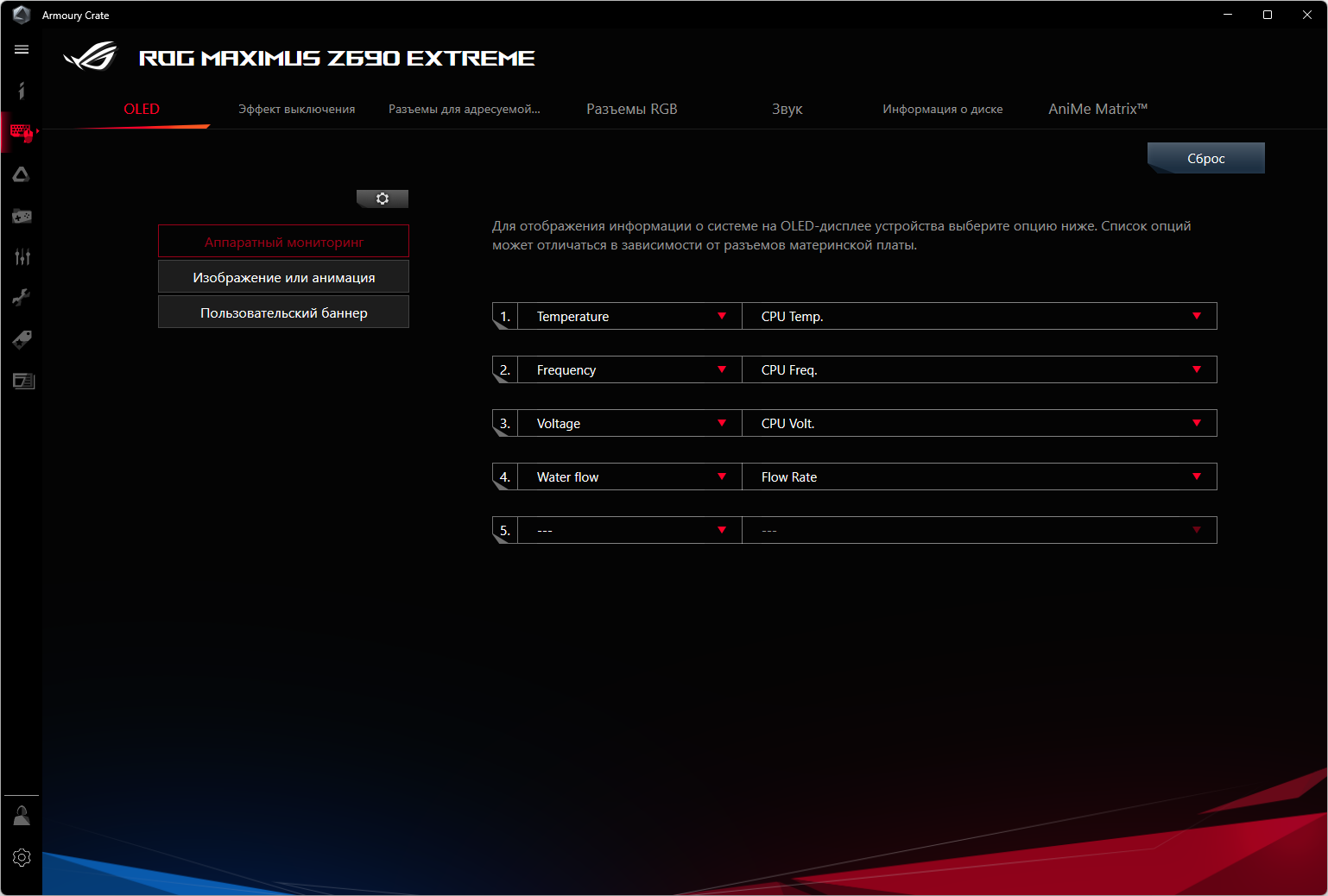

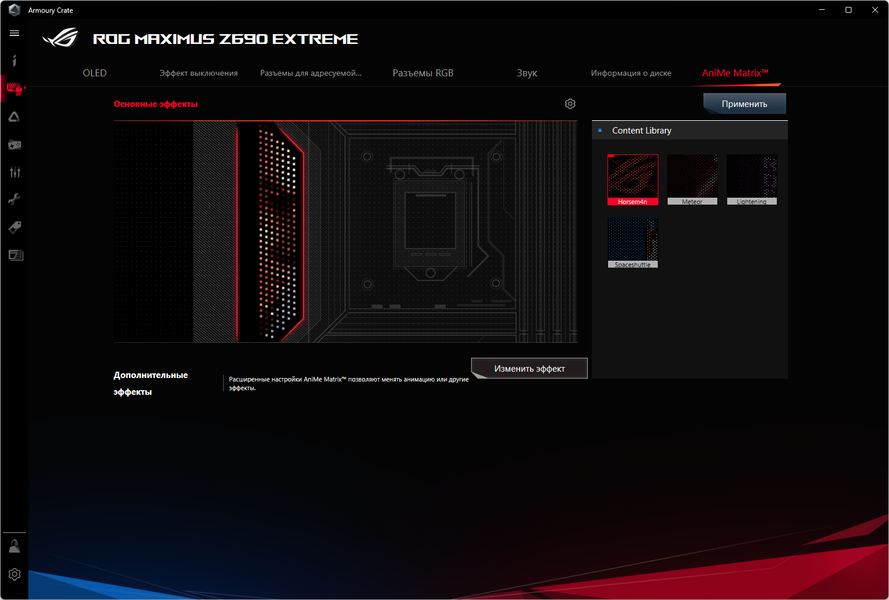

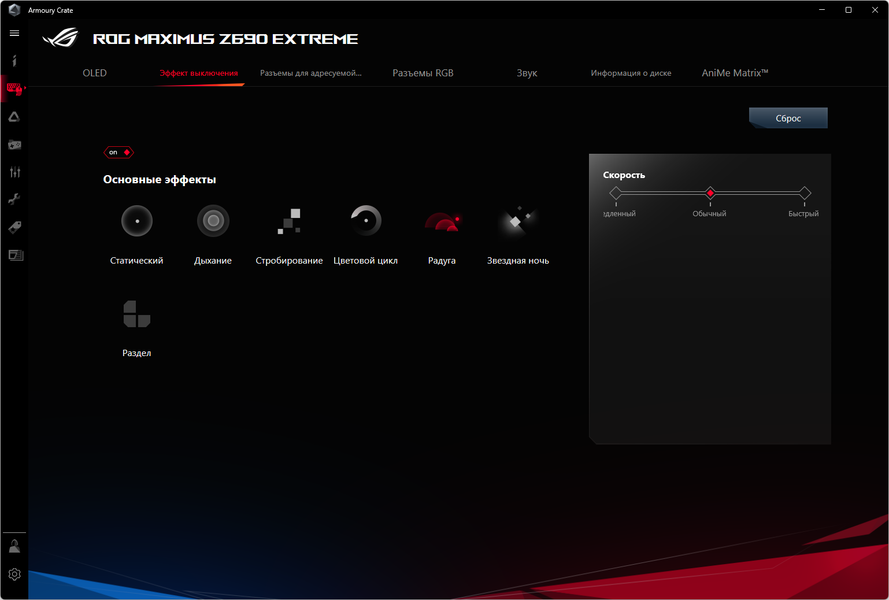

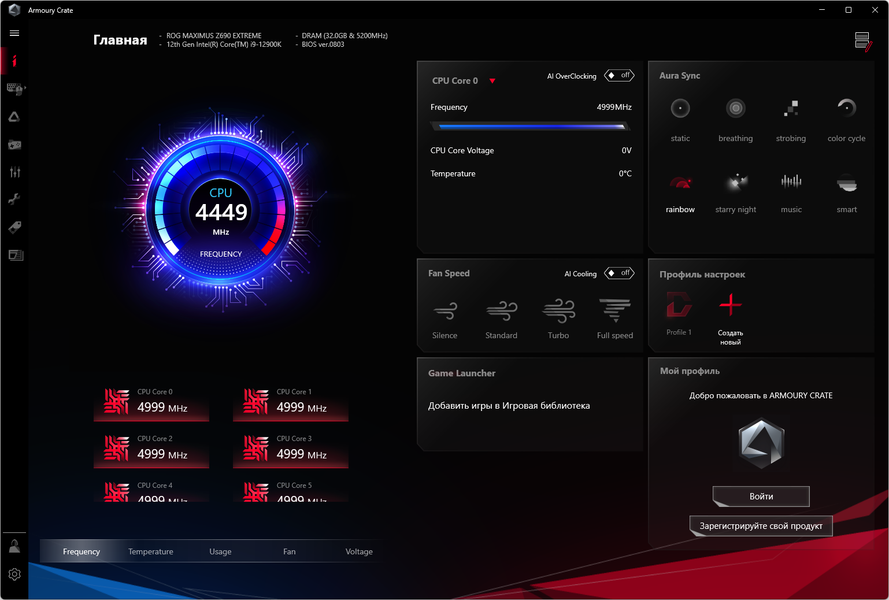

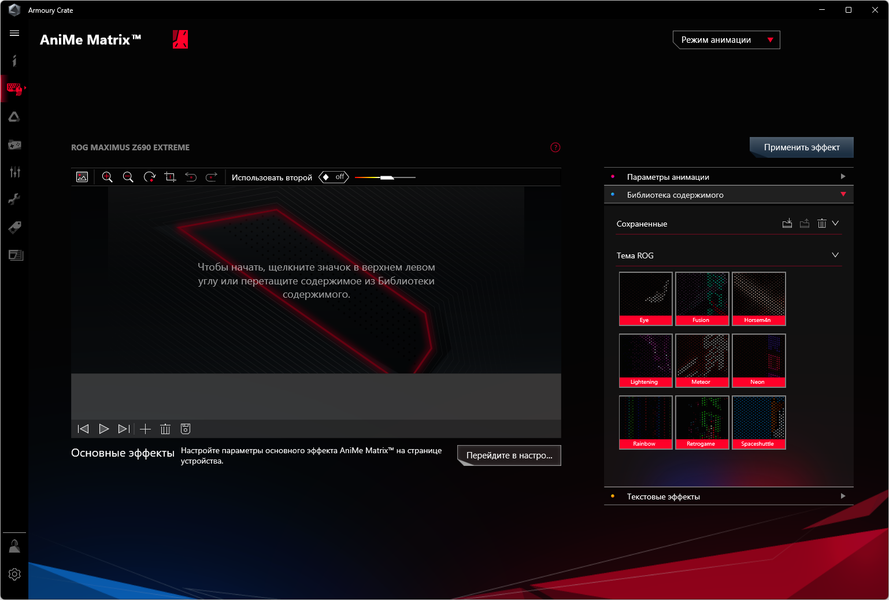

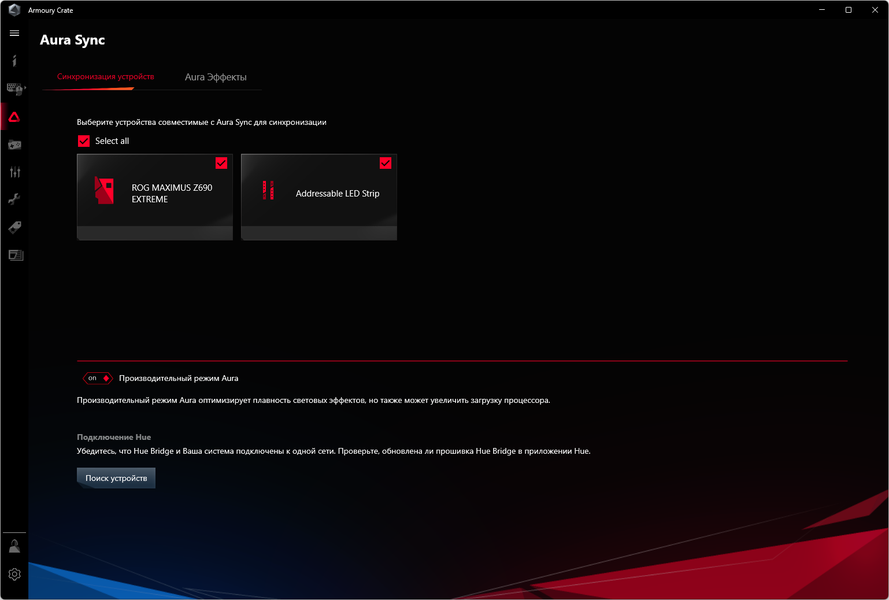

Программное обеспечение под Windows

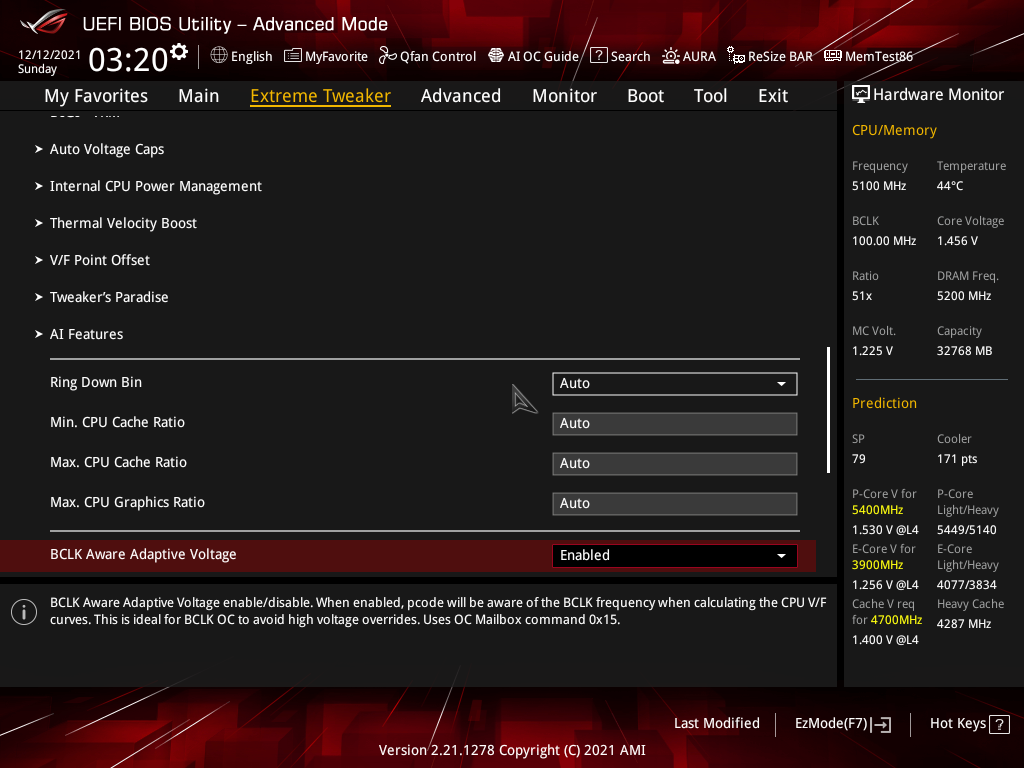

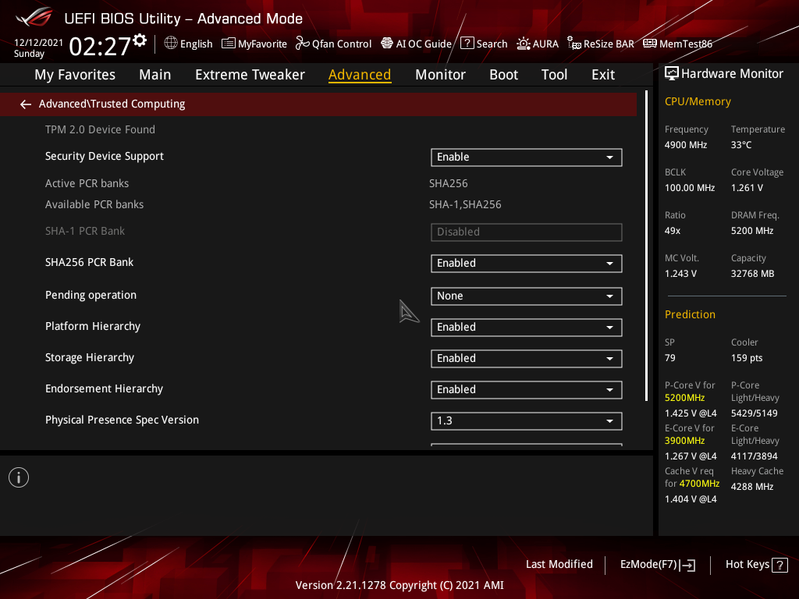

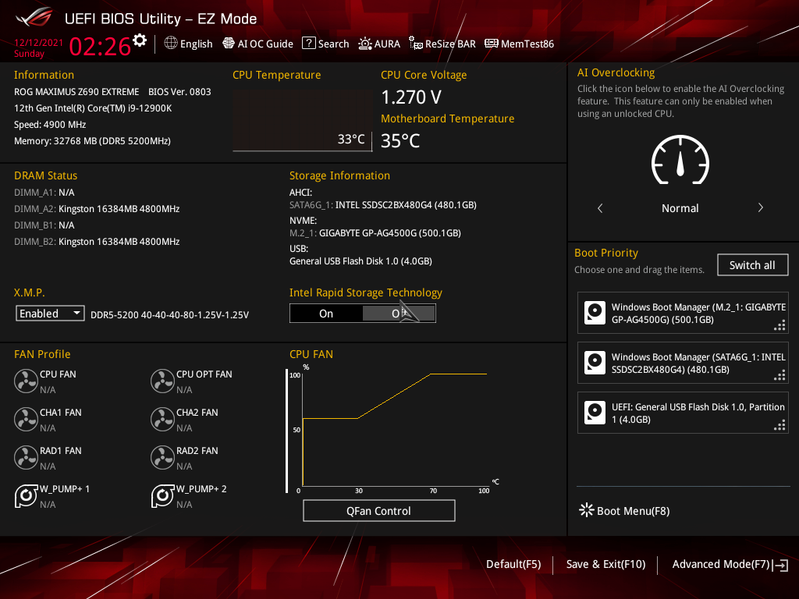

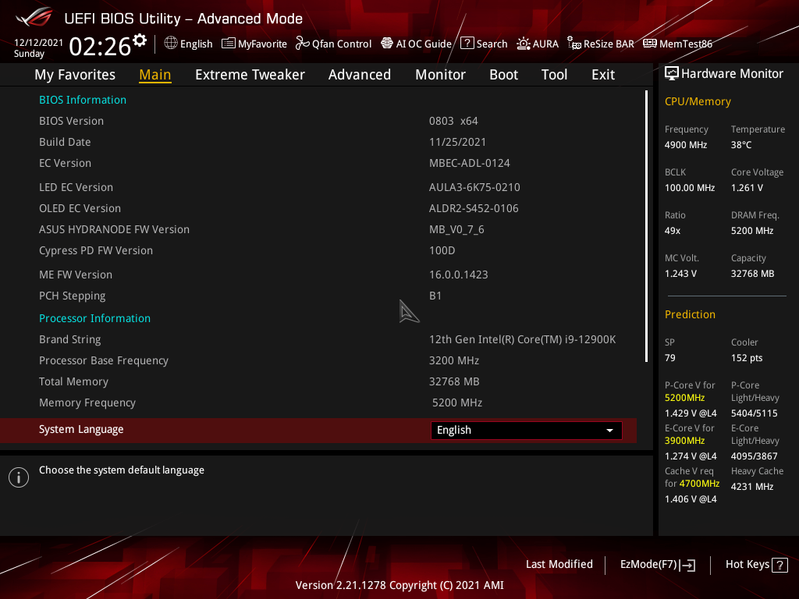

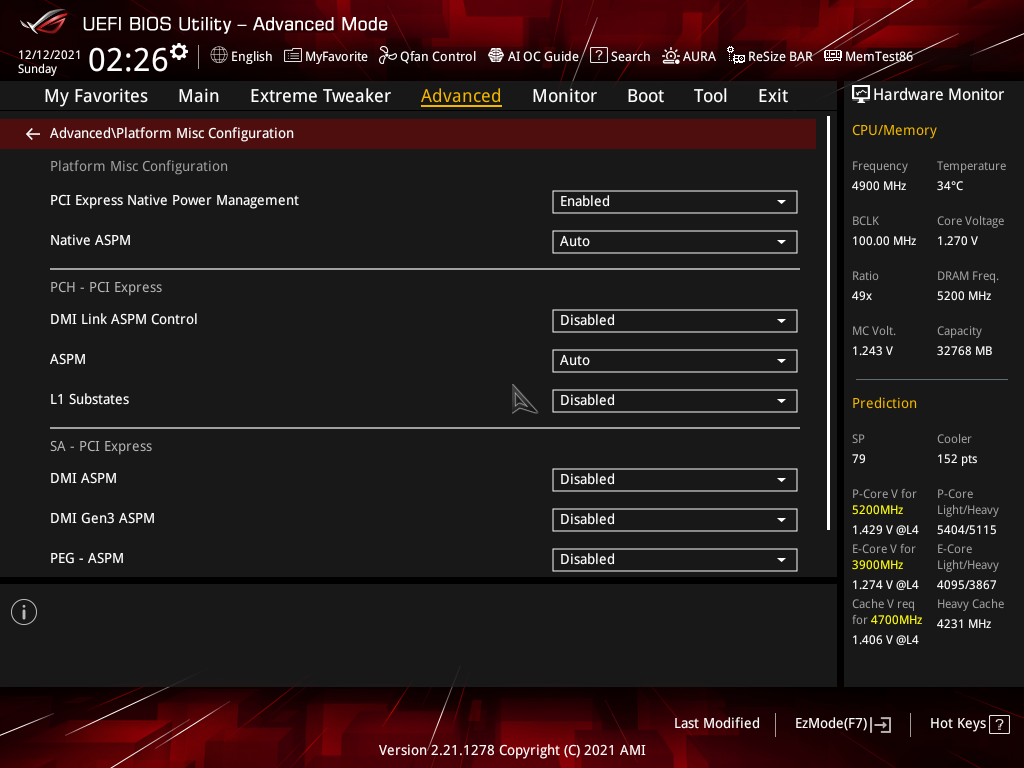

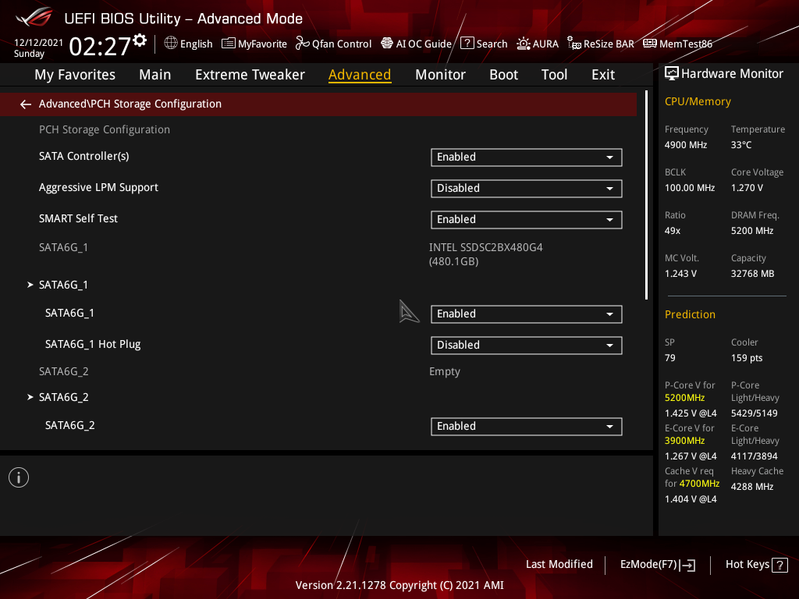

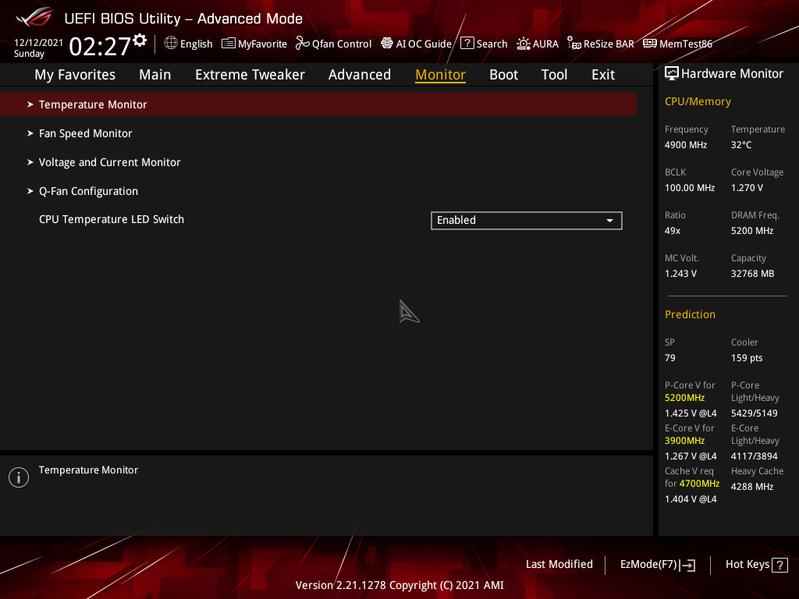

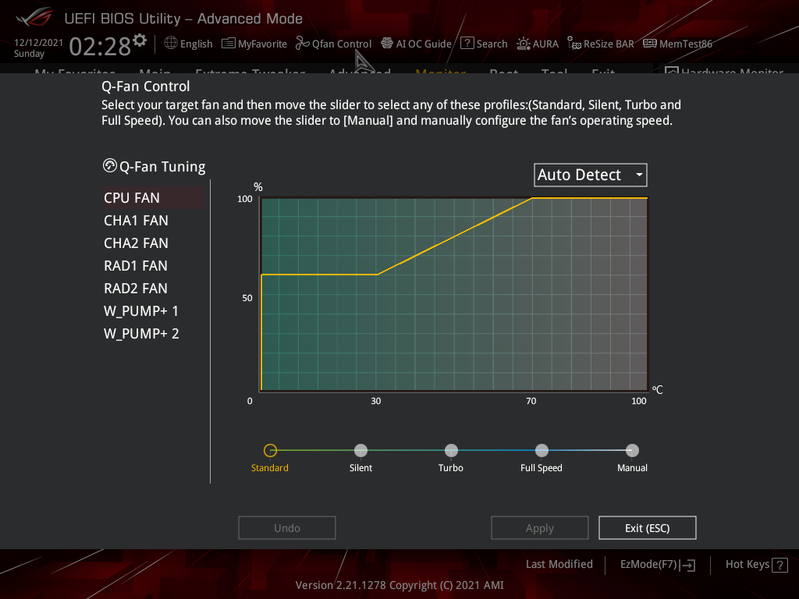

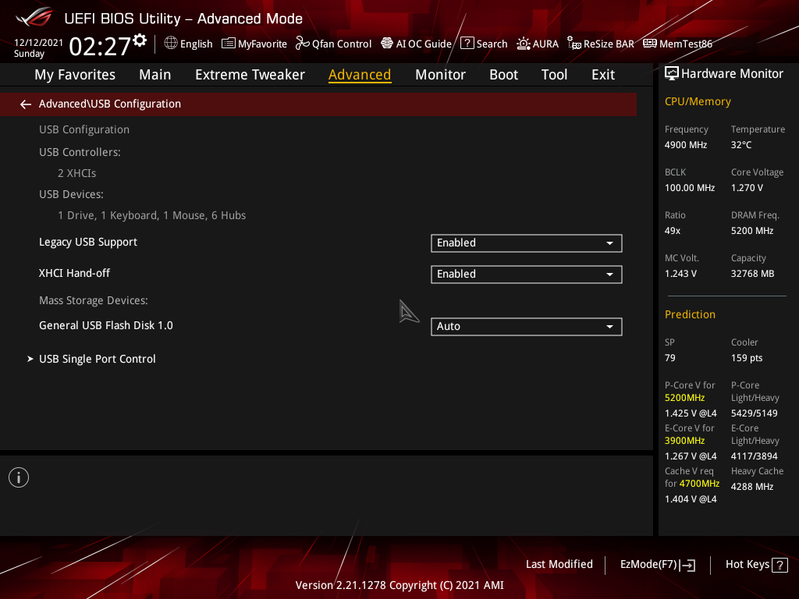

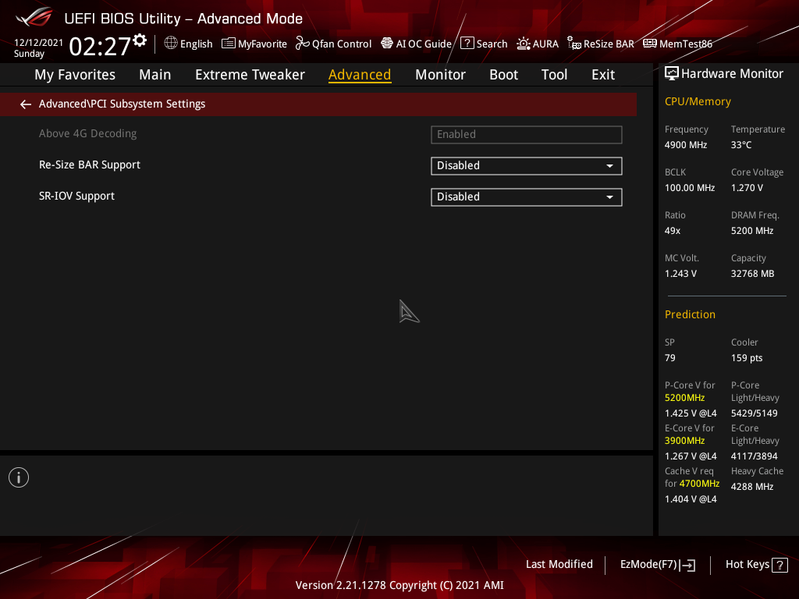

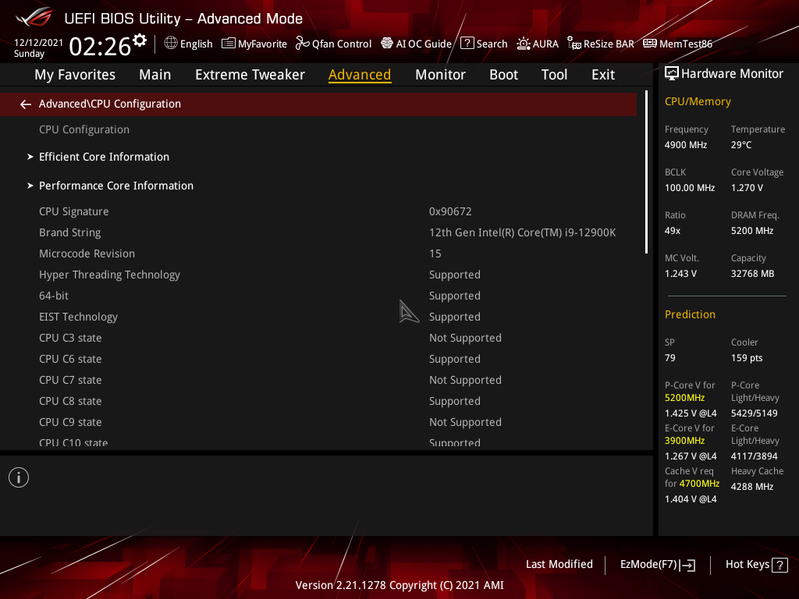

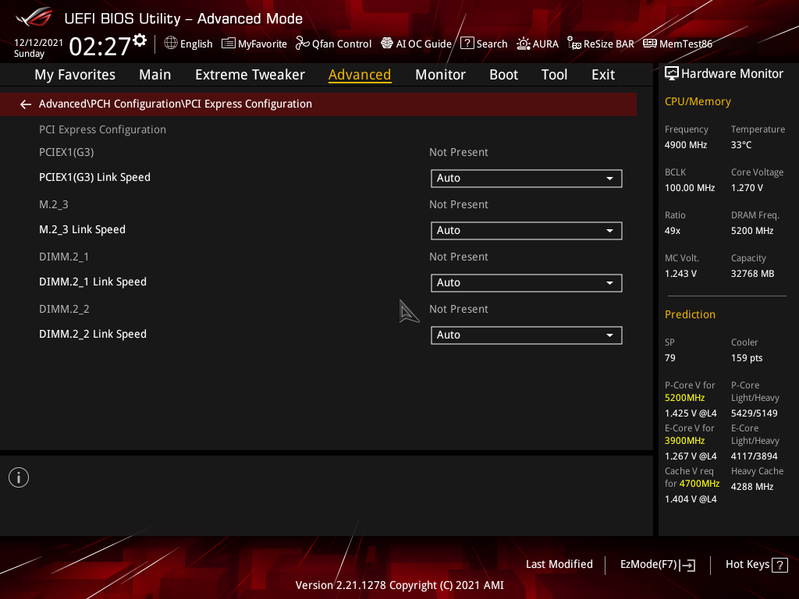

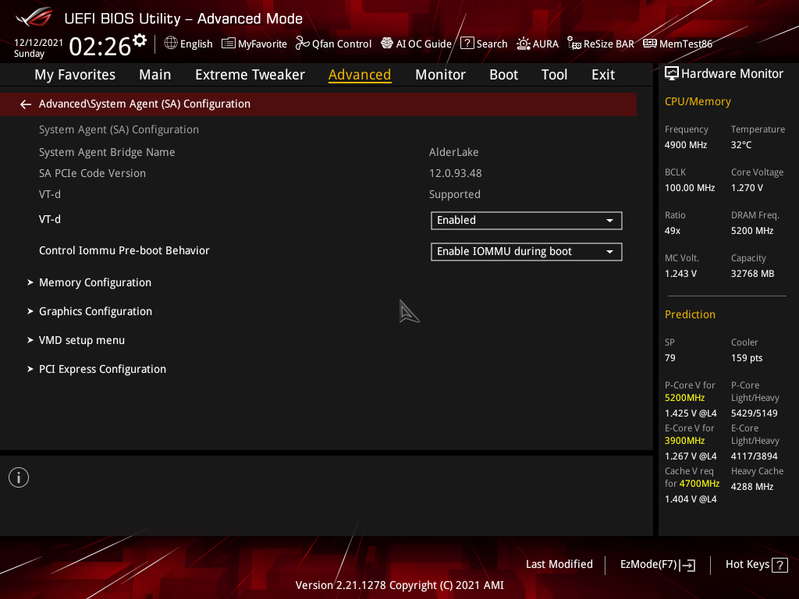

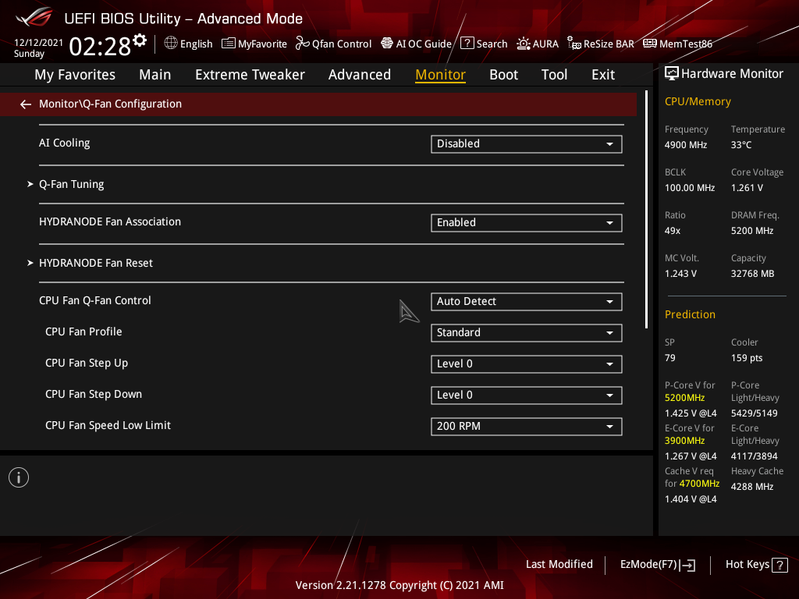

Настройки BIOS
Работоспособность (и разгон)

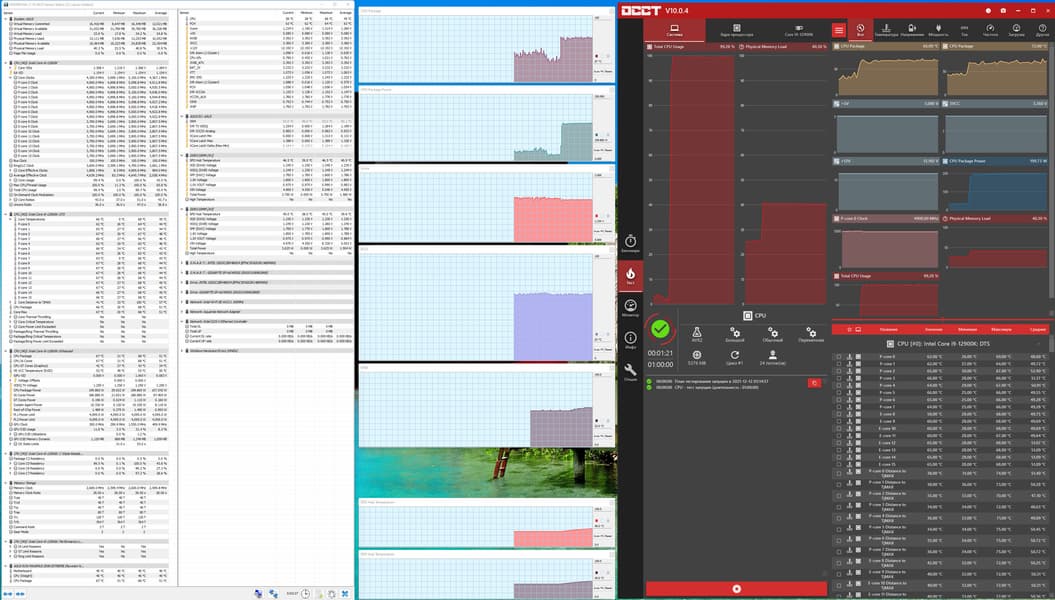

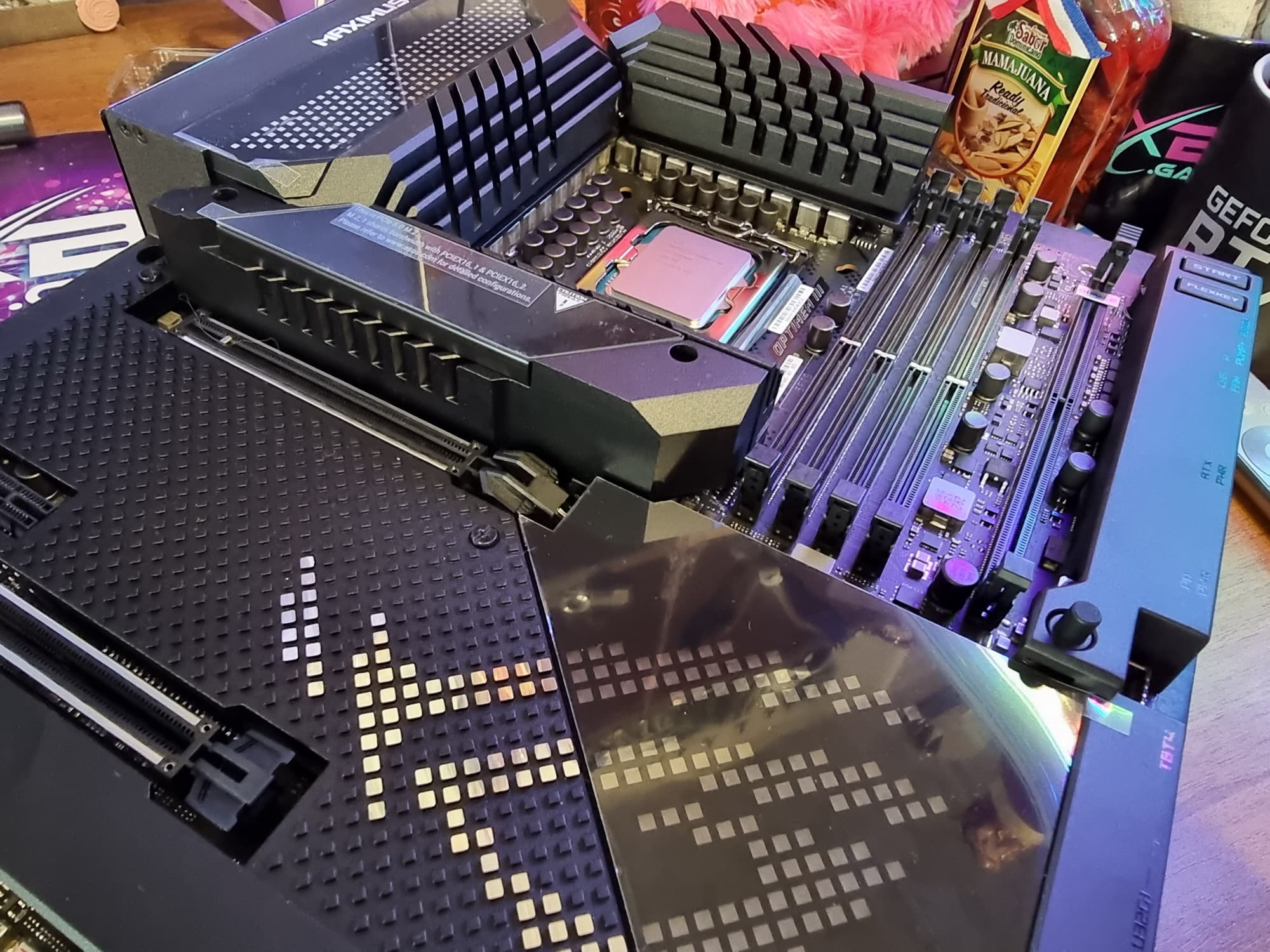

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Ну для нас это уже не ново. Судя по всему, так заложено во всех топовых матплатах Asus, что по умолчанию (при активной технологии MCE) автоматически выставляется 4.9 ГГц по всем P-ядрам, и 3.7 ГГц по всем Е-ядрам. Стоит напомнить, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом очевидно, что даже без вмешательства пользователя в виде ручного оверклокинга задается весьма высокая планка работы процессора по частотам.

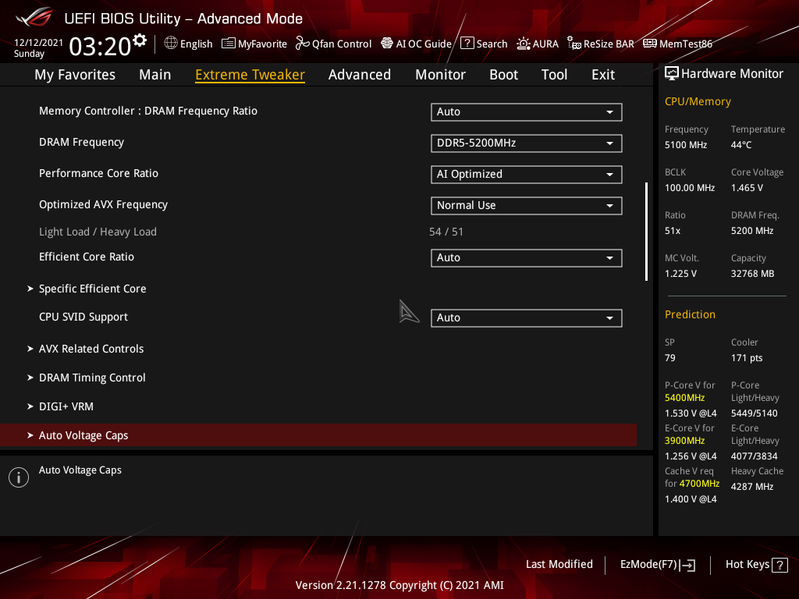

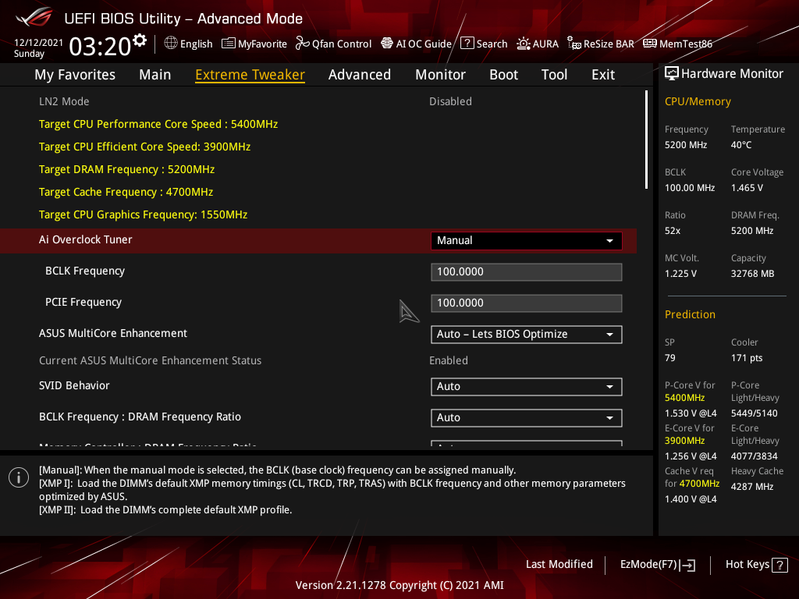

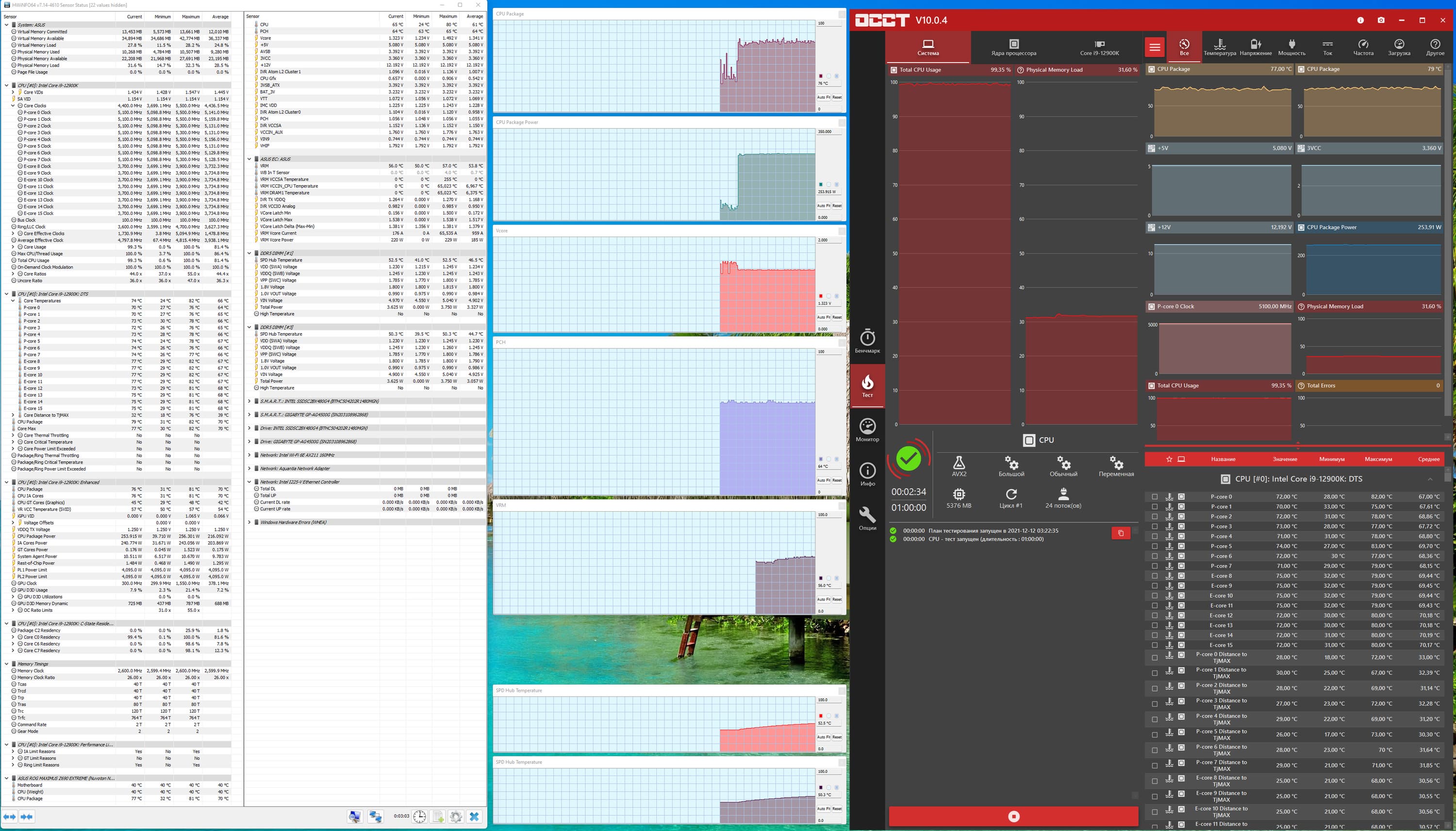

А теперь мы воспользуемся заложенной в BIOS опцией по умной оптимизации работы процессора и памяти, то есть включим AI Optimized (точно такого же можно достичь через программу AI Suite, не заходя в настройки BIOS).
Прекрасно! Система сумела найти возможность поднять частоты работы Р-ядер еще на 200 МГц. При этом перегрева мы не фиксировали даже при очень тяжелой стресс-нагрузке на CPU.
В принципе и ручной оверклокинг до 5.2 ГГц по всем Р-ядрам и 3.9 ГГц по всем Е-ядрам оказался годным и способным стабильно работать. Конечно же, в этом случае нагрев процессора уже почти вплотную подходил к 95 градусам (даже такая мощная СВО едва справлялась). Однако такой разгон уже явно за пределами здравого смысла: 5,1 ГГц на Р-ядрах — более чем достаточно!
Все остальные параметры работы системы по нагреву были в стандартных рамках .
Выводы
Материнская плата Asus ROG Maximus Z690 Extreme — самый навороченный и дорогой представитель топовой серии ROG для нового поколения процессоров Intel с примерной стоимостью в районе 100 тысяч рублей. Эта тяжеленная огромная плата просто напичкана контроллерами и портами, она создана для самых хардкорных геймеров и заядлых энтузиастов-оверклокеров.
У Asus ROG Maximus Z690 Extreme имеется 20 портов USB разных видов, включая 10 очень быстрых USB 3.2 Gen2, из которых 2 поддерживают Thunderbolt 4, а также 2 самых быстрых USB 3.2 Gen2×2 в виде внутреннего Type-C и аналогичного порта на задней панели. Плата предлагает 2 слота PCIe х16, которые получают от процессора 16 линий PCIe, причем версии 5.0. Также у нее аж 5 слотов M.2: 3 слота — на самой плате, два из них подключены напрямую к процессору, в том числе один — линиями PCIe 5.0, а еще 2 слота находятся на адаптере DIMM.2.
В арсенале платы также есть 6 портов SATA и 8 разъемов для вентиляторов. Система питания процессора крайне мощная, способная обеспечить работу любых совместимых процессоров с запасом на разгон. Плата имеет высокоэффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности включают: два быстрых проводных контроллера 2,5 и 10 Гбит/с и один самый современный беспроводной. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с. В числе плюсов платы можно упомянуть очень красивую подсветку, включая также широкие возможности для подключения дополнительных RGB-устройств. Отметим улучшенный аудиокодек Realtek ALC4082 и прилагаемый в комплекте ROG Clavis — игровой ЦАП с выходом на миниджек, подключаемый к порту USB Type-C.
Разумеется, Asus ROG Maximus Z690 Extreme предлагает очень широкие возможности для любителей разгона в виде аппаратных «фишек», а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы кулер справлялся.
Обязательно стоит упомянуть и бонус поставки: универсальную раздвижную подставку под тяжелые видеокарты, ROG Clavis, DIMM.2, Fan Controller, брелок и т. д.
В номинации «Оригинальный дизайн» плата Asus ROG Maximus Z690 Extreme получила награду:
![](/img/x780x600/r30/00/02/49/02/designfeb2022.png)
В номинации «Отличная поставка» плата Asus ROG Maximus Z690 Extreme получила награду:
![](/img/x780x600/r30/00/02/49/02/packagefeb2022.png)
Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование плату
Также благодарим компанию Gigabyte Russia
и лично Евгения Лесикова
за предоставленный Gigabyte Aorus Gen4 SSD 500G для тестового стенда
Особо благодарим компанию Super Flower
за предоставление блока питания Super Flower Leadex Platinum 2000W
