Стоит напомнить, что системный чипсет Z590 выпущен для поддержки 11-го поколения процессоров Intel Core, но самое большое отличие этой связки процессор+чипсет от предыдущей находится в самих процессорах 11ххх (поддержка PCIe 4.0 и дополнительные 4 линии PCIe для М.2), а не в Z590. Тем не менее, в чипсет добавилось до 3х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, поэтому их стало до 10 штук вместо 8 в Z490). Также у Z590 поддержка аудиотракта с внутреннего канала HDA перешла на USB 2.0 (собственно, один из имеющихся 14 портов такого типа теперь всегда привязан к этой функции).

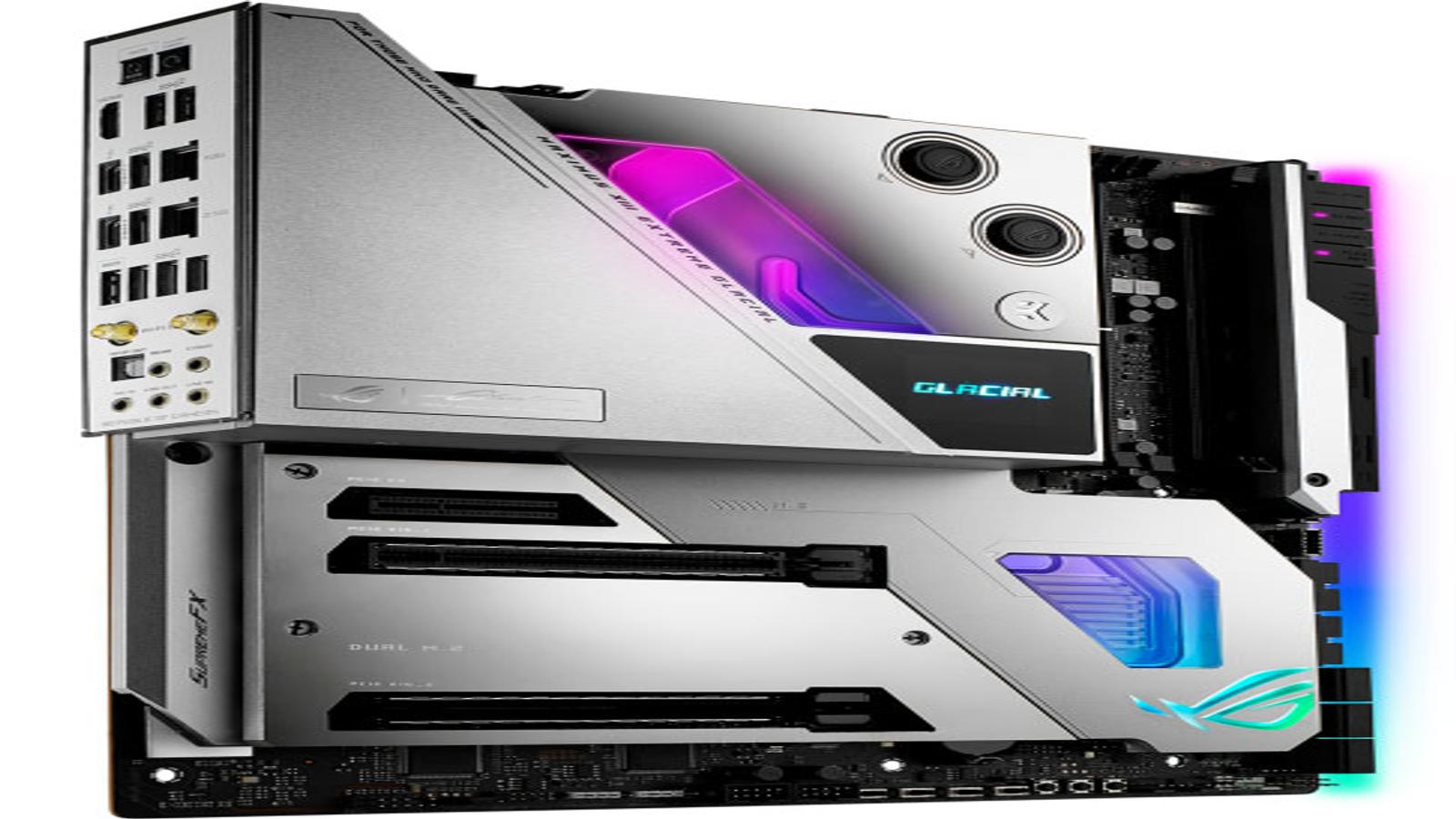

Самое интересное в этом обзоре — это как раз сама материнская плата, а не свойства чипсета или иной периферии. Вернее сказать даже не просто матплата, а водоблок, покрывающий по сути ее. Да, перед нами самый навороченный флагманский продукт, относящийся к топовому суббренду ROG, требующий наличия кастомной системы жидкостного охлаждения — Asus ROG Maximus XIII Extreme Glacial.
Asus ROG Maximus XIII Extreme Glacial поставляется в огромном кейсе, который имеет ручку для переноски и раскладывается пополам. В одной половине — сама матплата, тщательно уложенная в толстый слой мягкого материала, во второй — водоблок в своем отсеке, ну и остальной комплект.

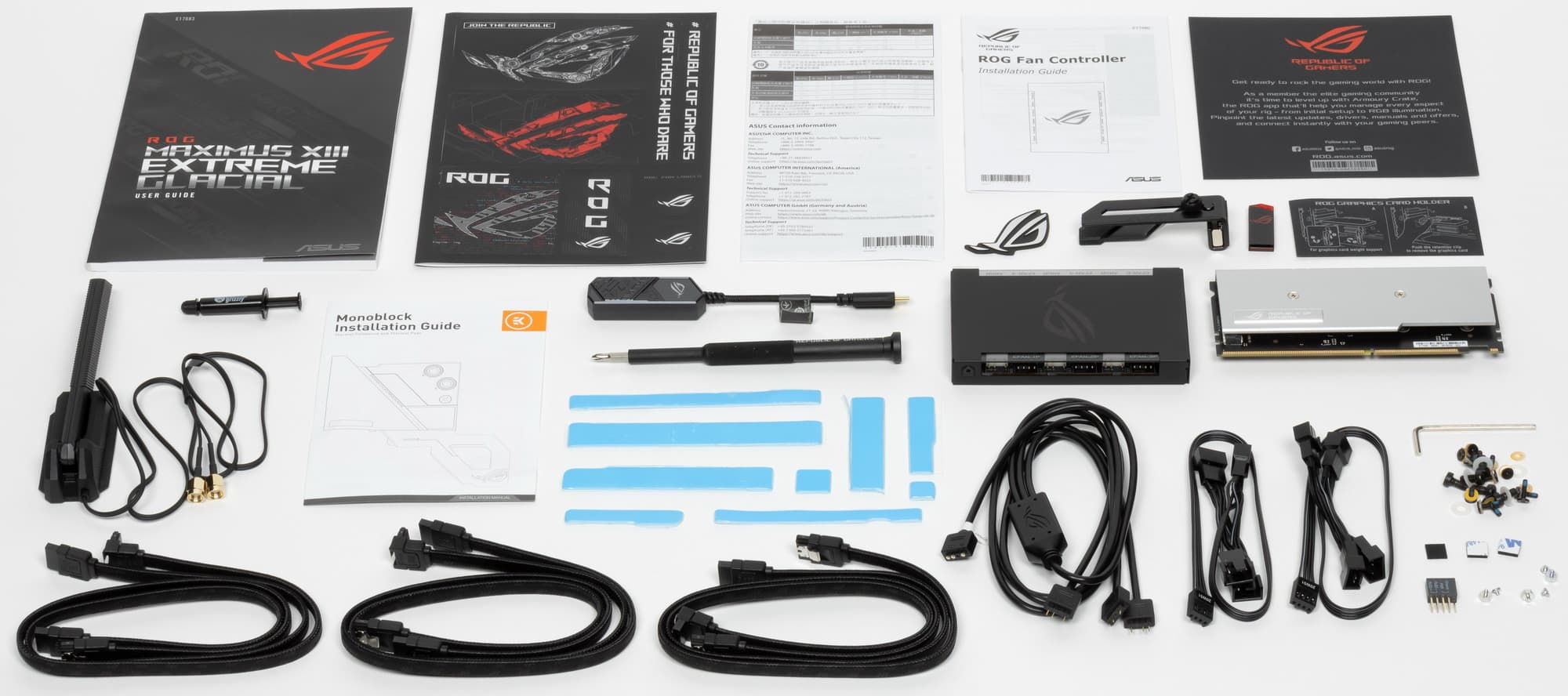

Комплект поставки потрясает воображение, и даже для флагманского продукта очень крут: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, винтики для М.2 слотов, разветвители для подключения подсветок, фирменный адаптер для передней панели, бонусные стикеры и еще куча всего...

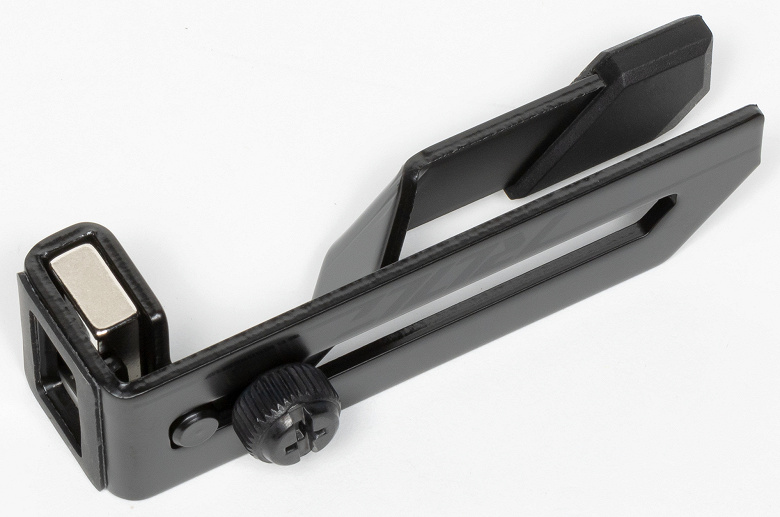

В качестве приятного бонуса идет раздвижная подставка под видеокарту. Правая широкая часть упирается в дно корпуса, а левая узкая устанавливается под правый нижний край видеокарты. Правда следует учитывать, что в раздвинутом положении такая опора сумеет поддержать видеокарту только в случае наличия дна или кожуха в корпусе сразу же после матплаты. То есть опора весьма невысокая.

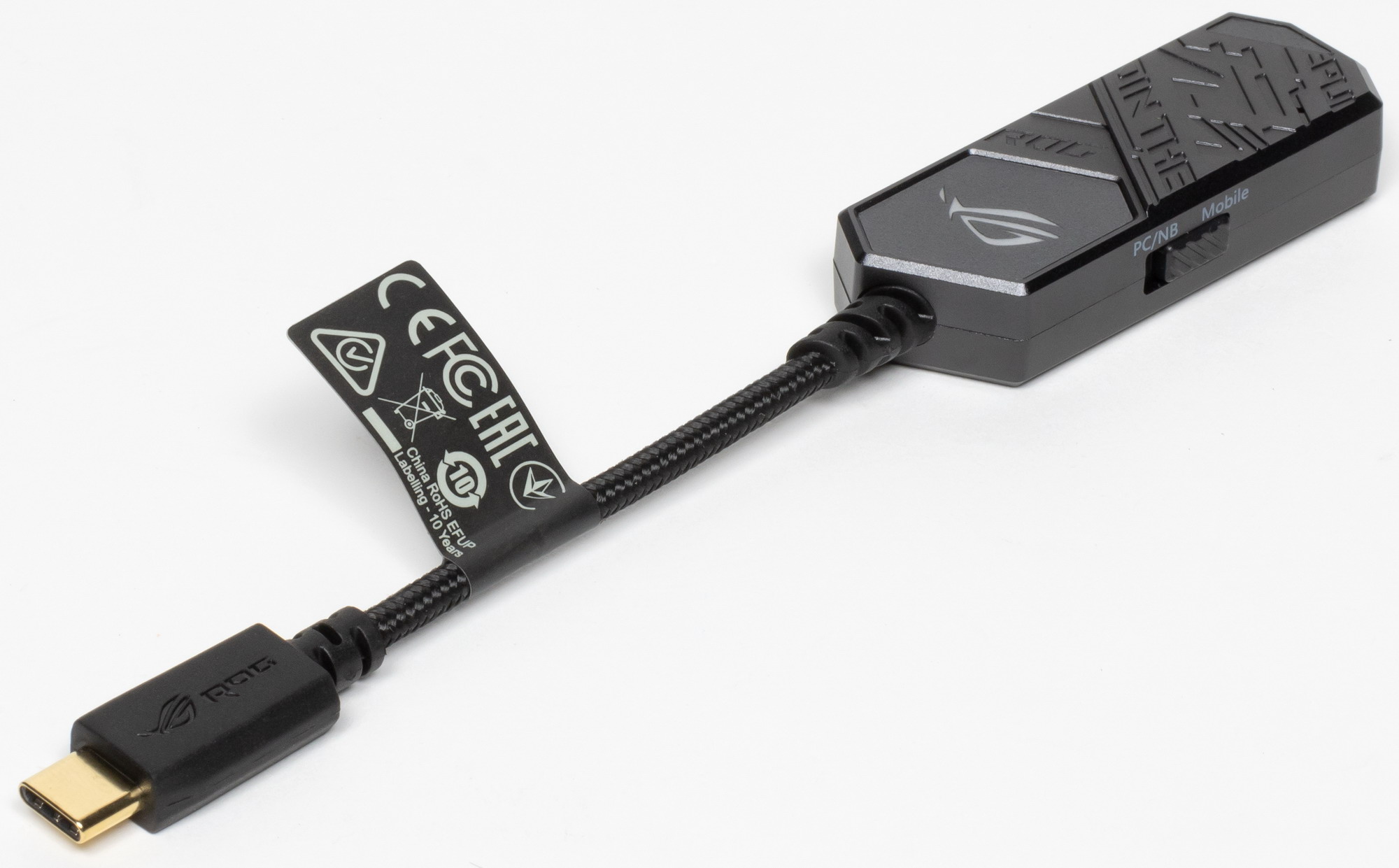

Самое впечатляющее дополнение — это USB аудио-адаптер ROG Clavis, который обладает собственным кодеком, его можно подключить как к ПК, так и к мобильному устройству. Подробнее в разделе Аудио.

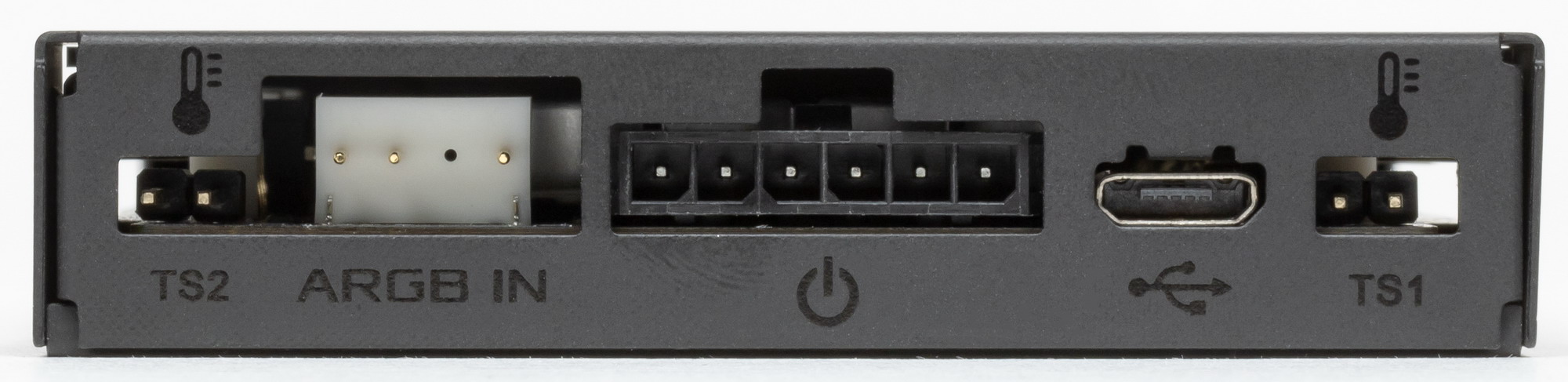

Нельзя не отметить ROG Fan Controller. Детальнее поговорим в разделе ввода-вывода.
Ну и как же без фирменной отвертки от Asus?
ПО поставляется на накопителе типа USB-flash-drive, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

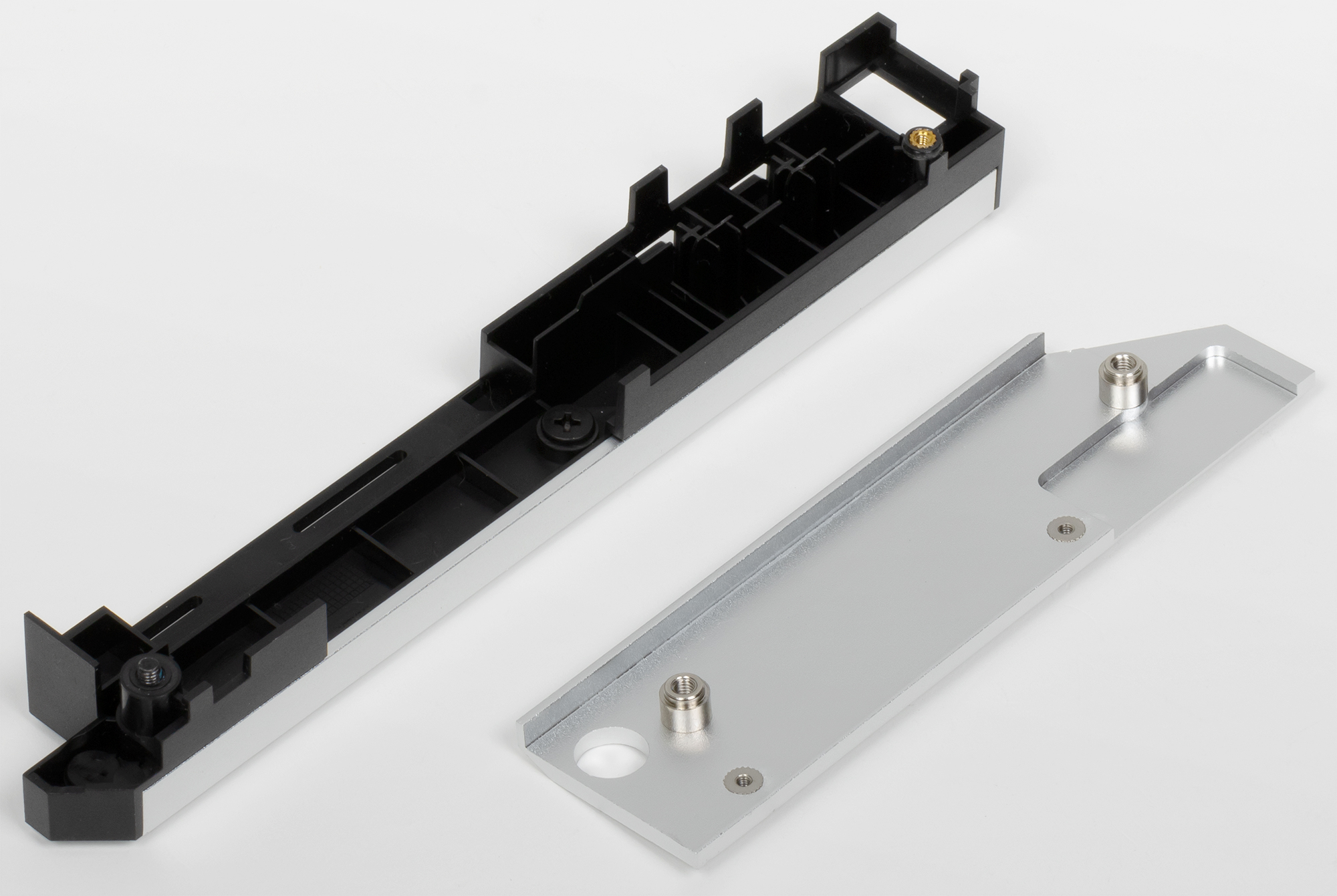

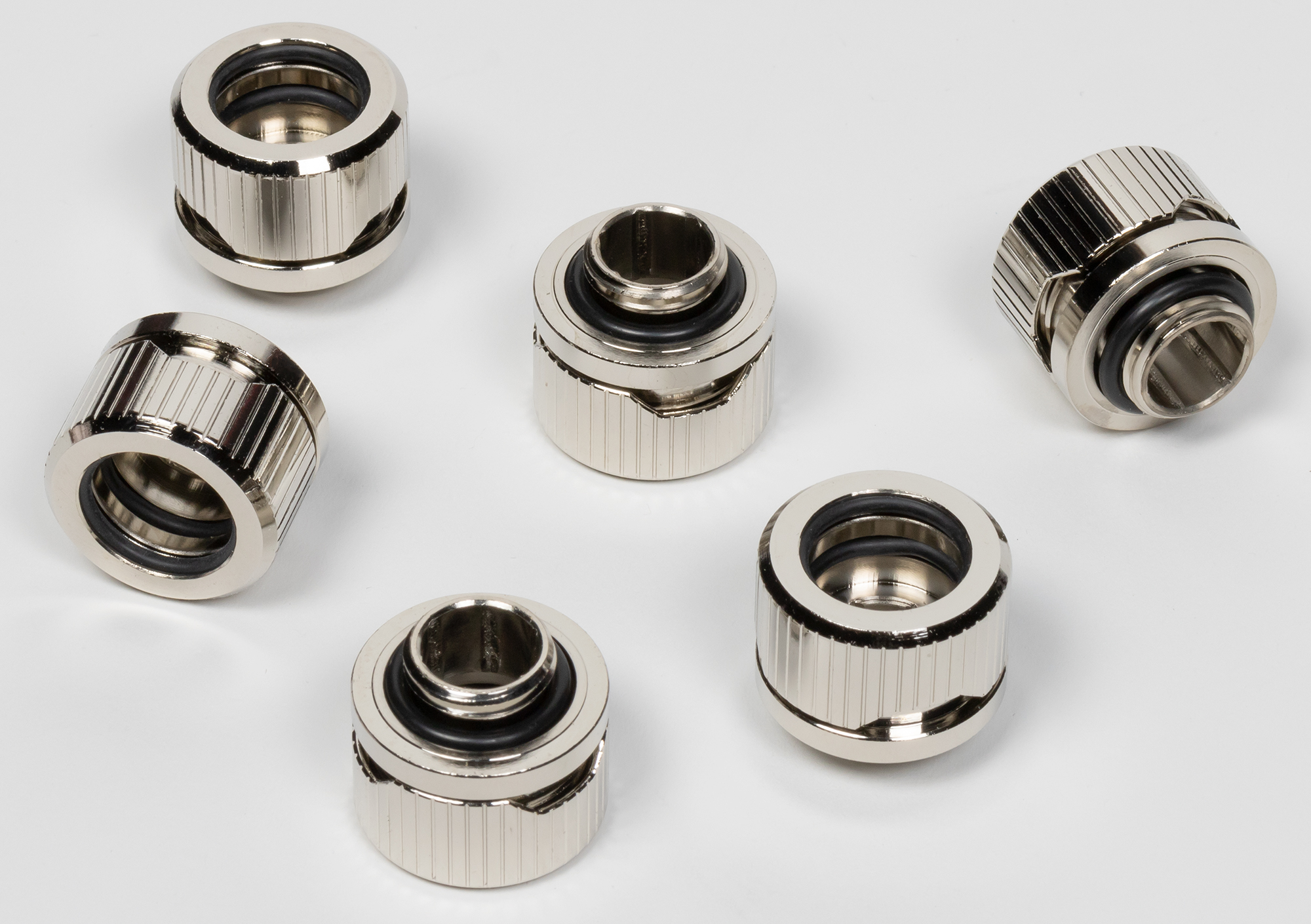

Разумеется, в комплект входят и необходимые для установки водоблока детали: наборы фиттингов, термопаста и крепежные аксессуары.

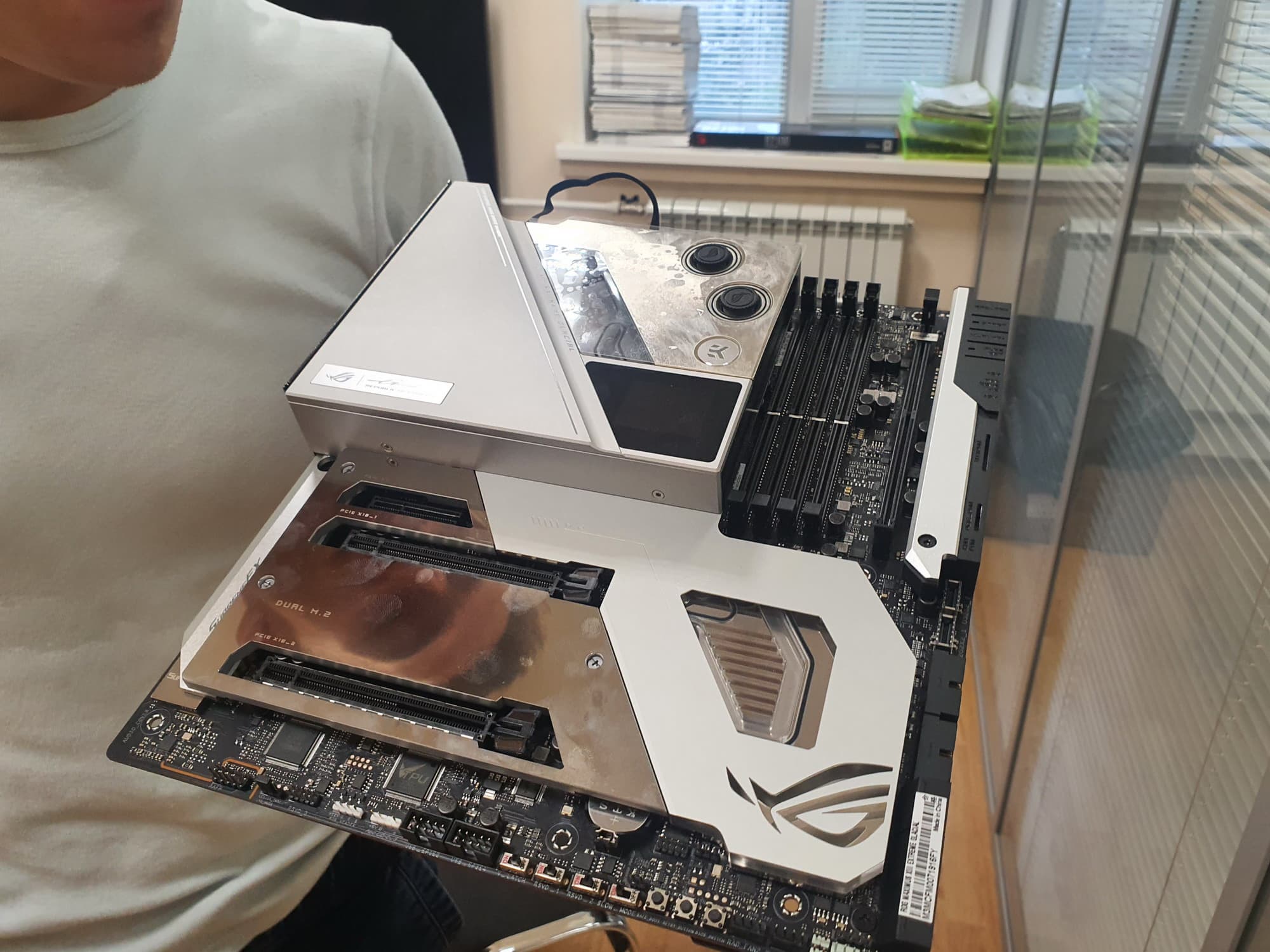

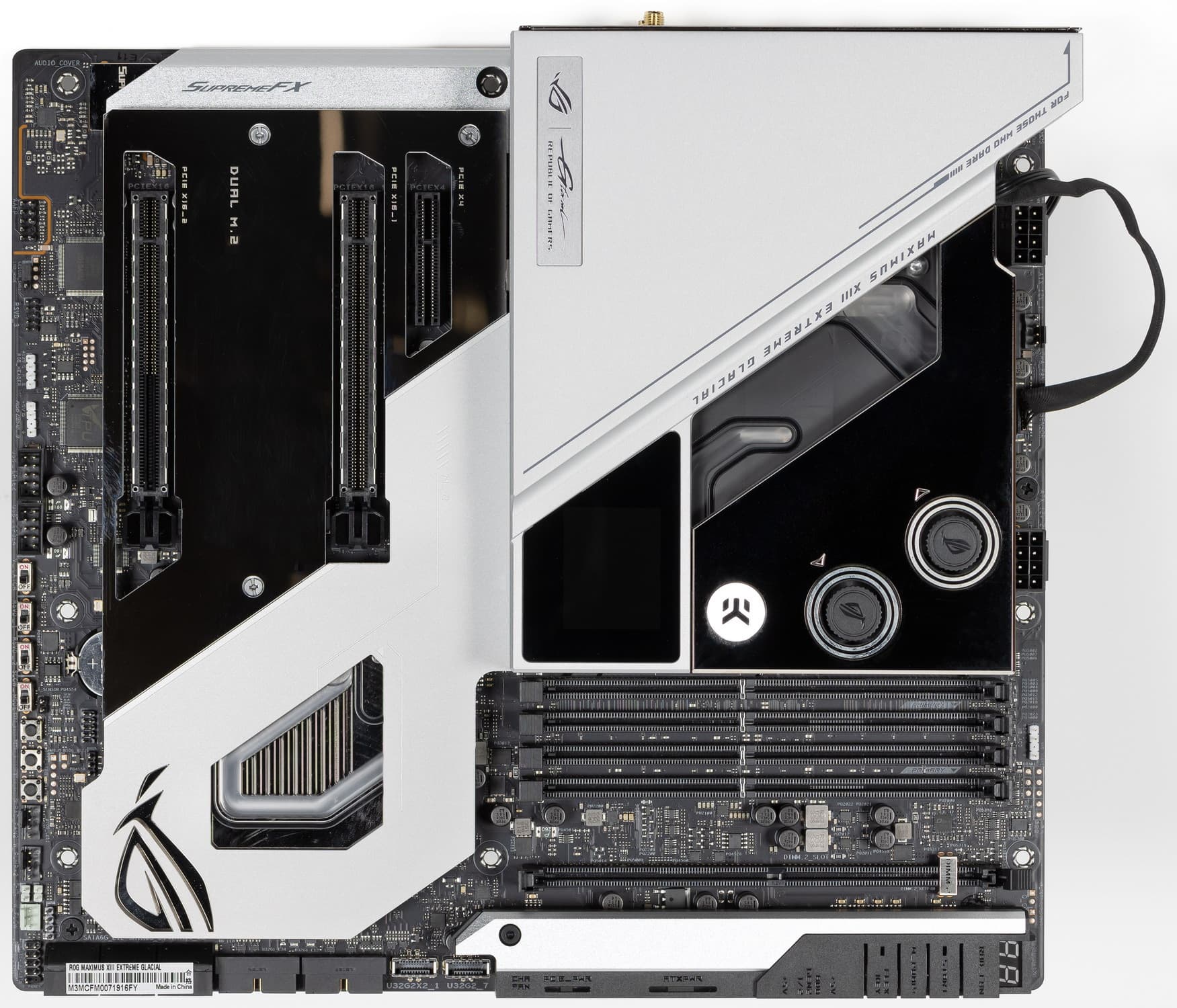

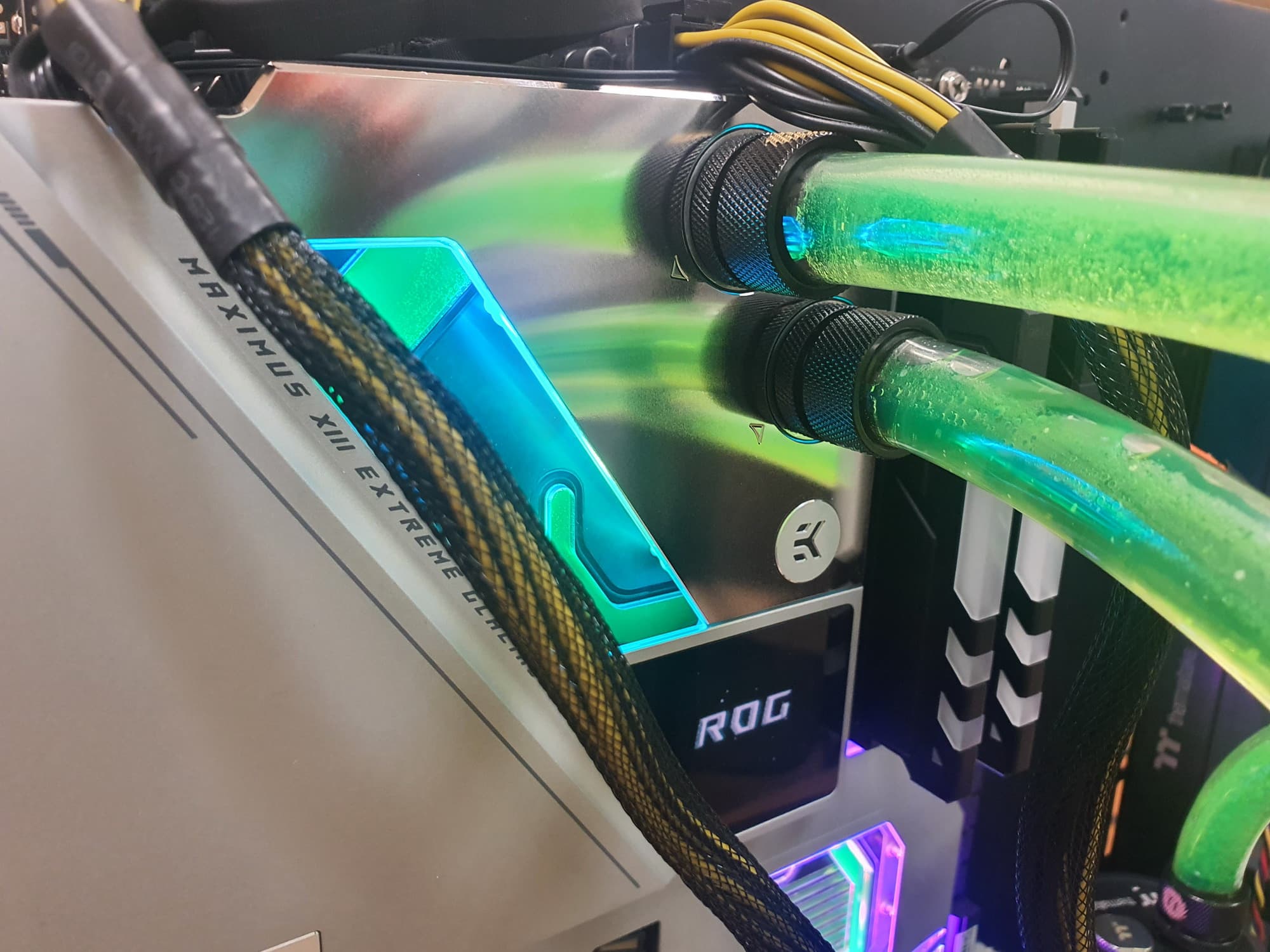

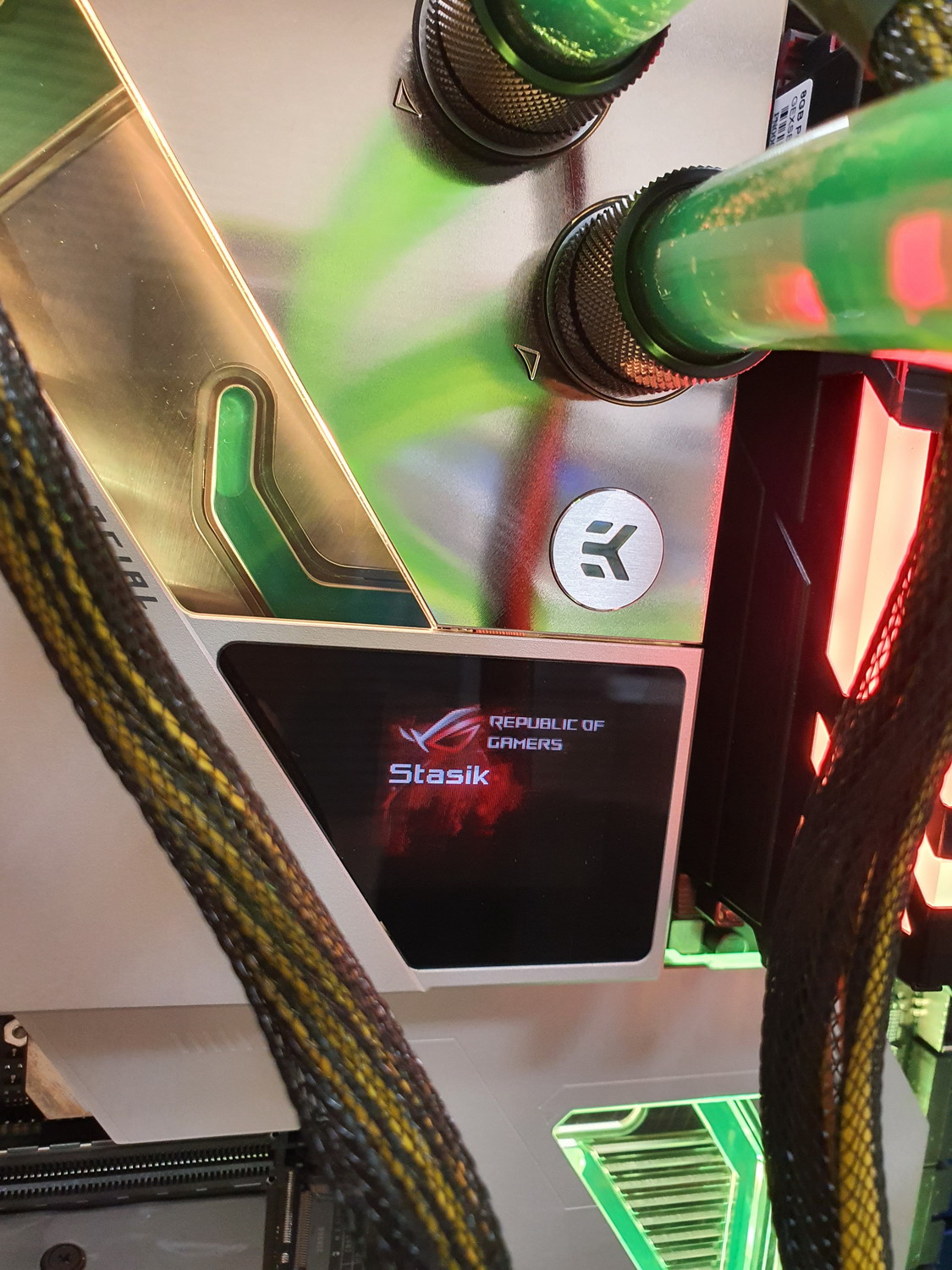

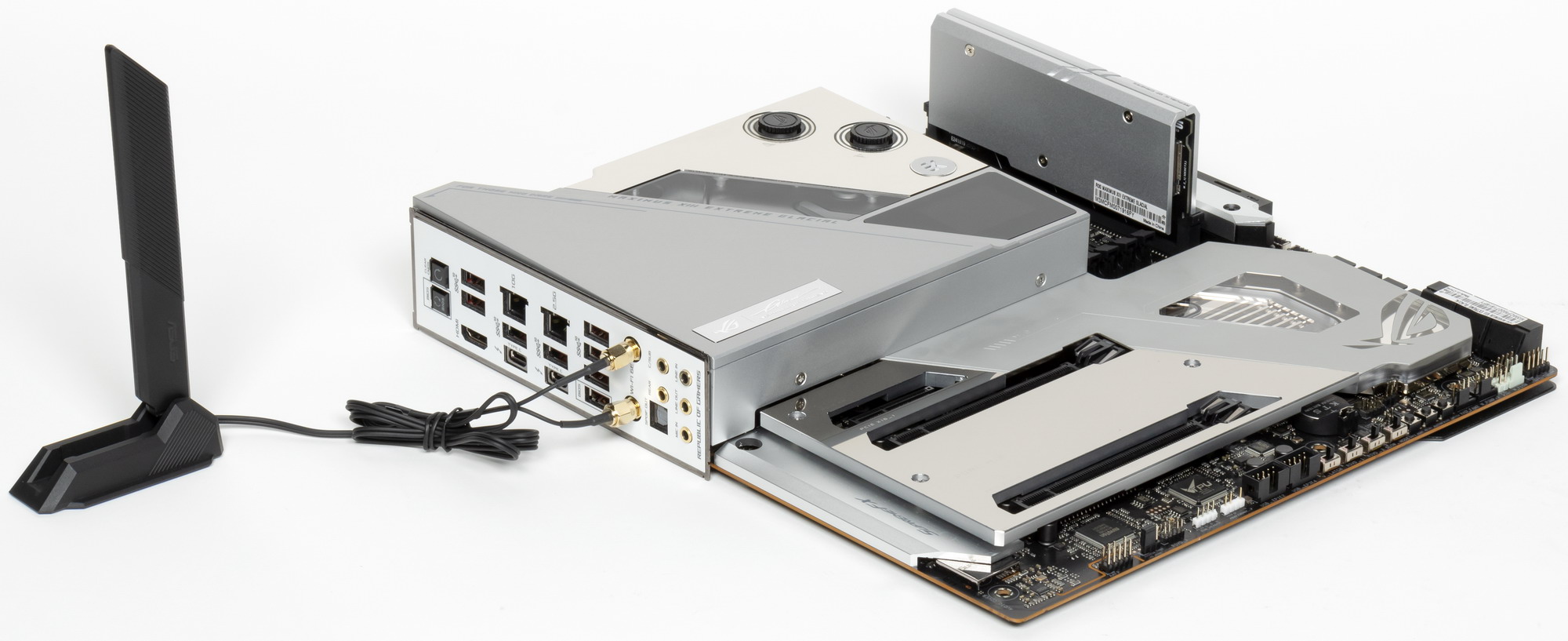

Разумеется, есть и сам водоблок, представляющий собой этакую монолитную конструкцию.

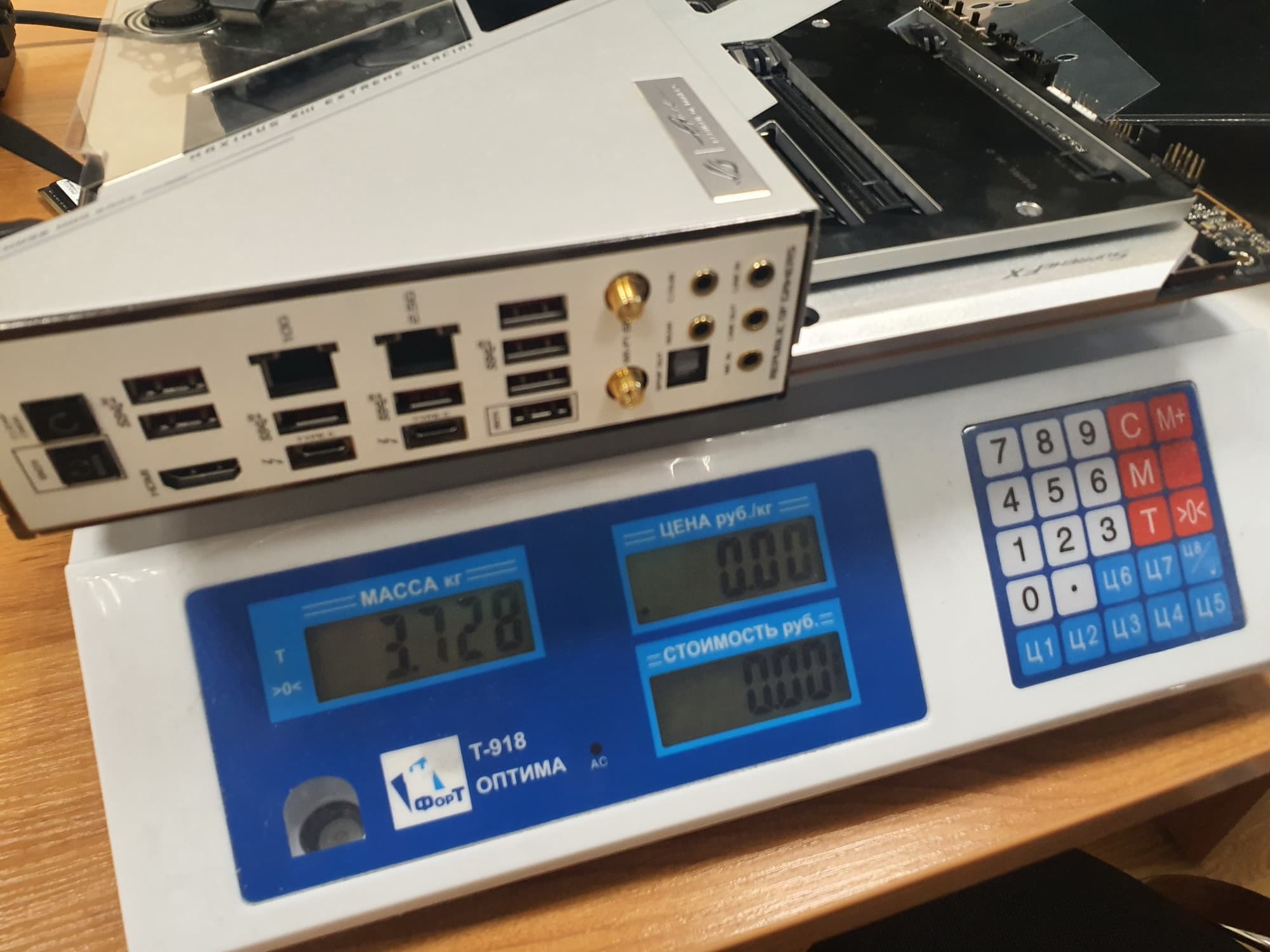

Материнка вместе с ним весит весьма прилично: около 4х килограммов. Поэтому, разумеется, для монтажа такого «девайса» потребуются очень крепкие корпуса.

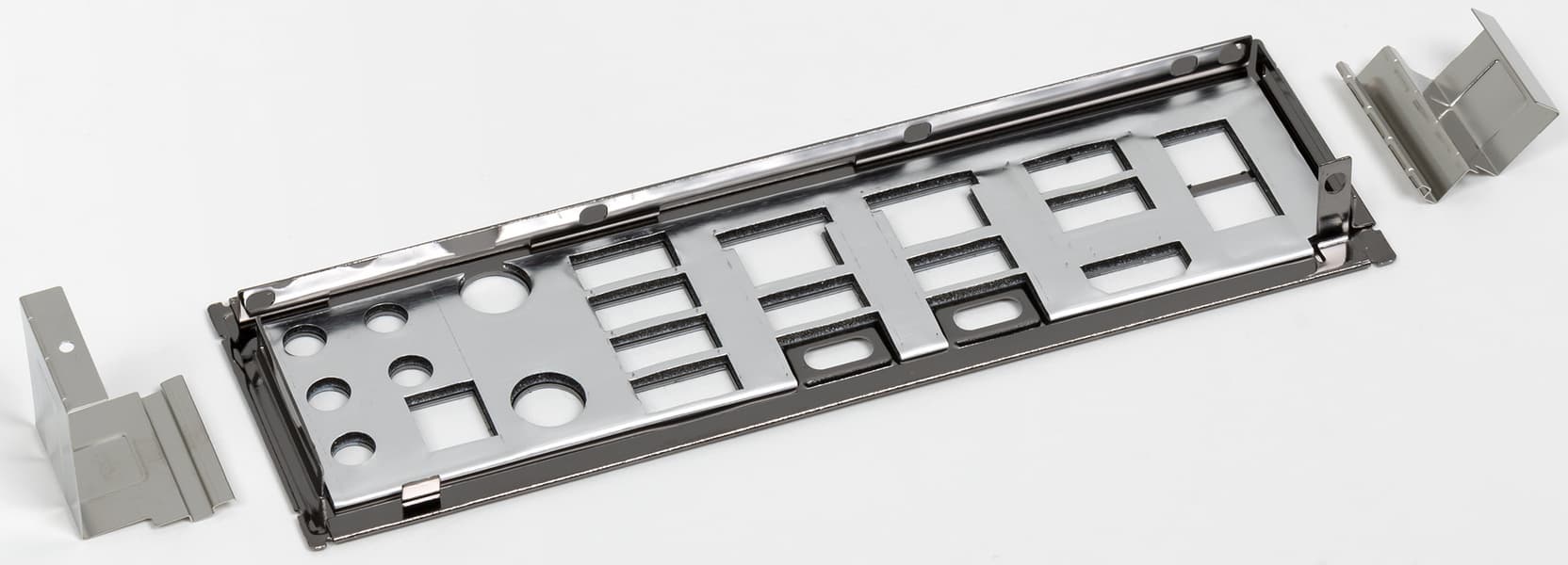

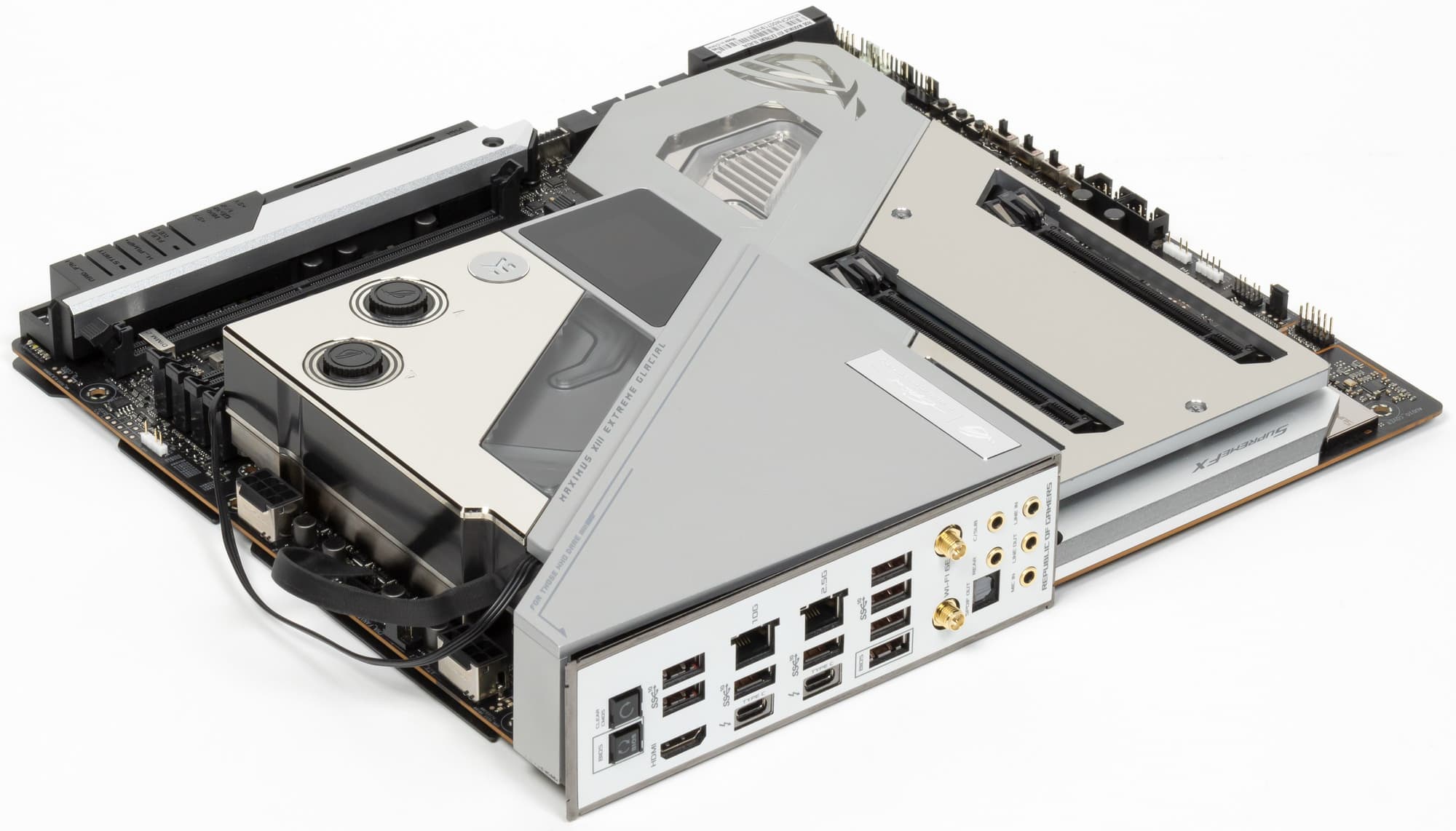

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

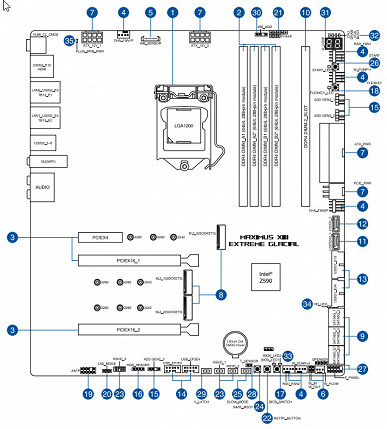

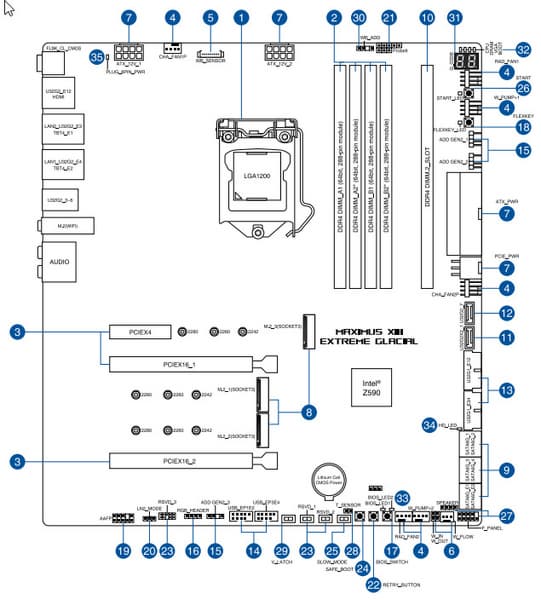

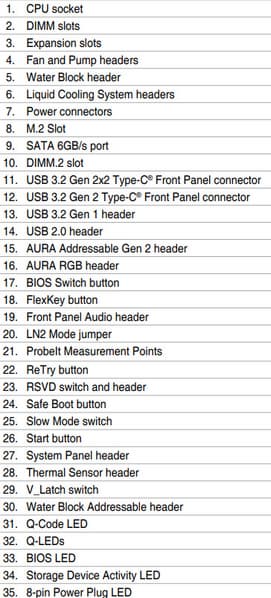

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Maximus XIII Extreme Glacial имеет размеры 305×277 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто водоблоком, поэтому будет невостребовано, ибо монтаж водоблока на плату возможен до установки материнки в корпус.

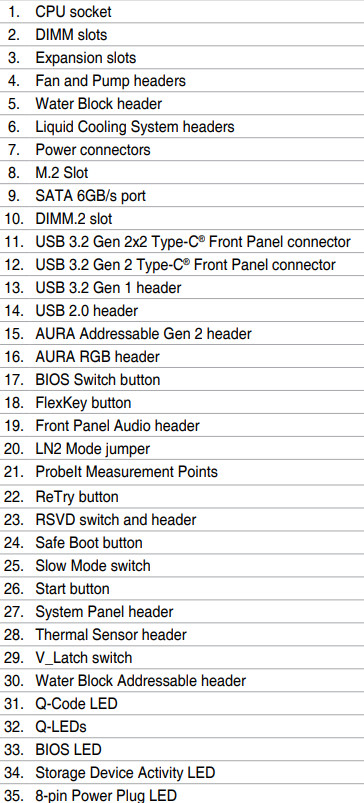

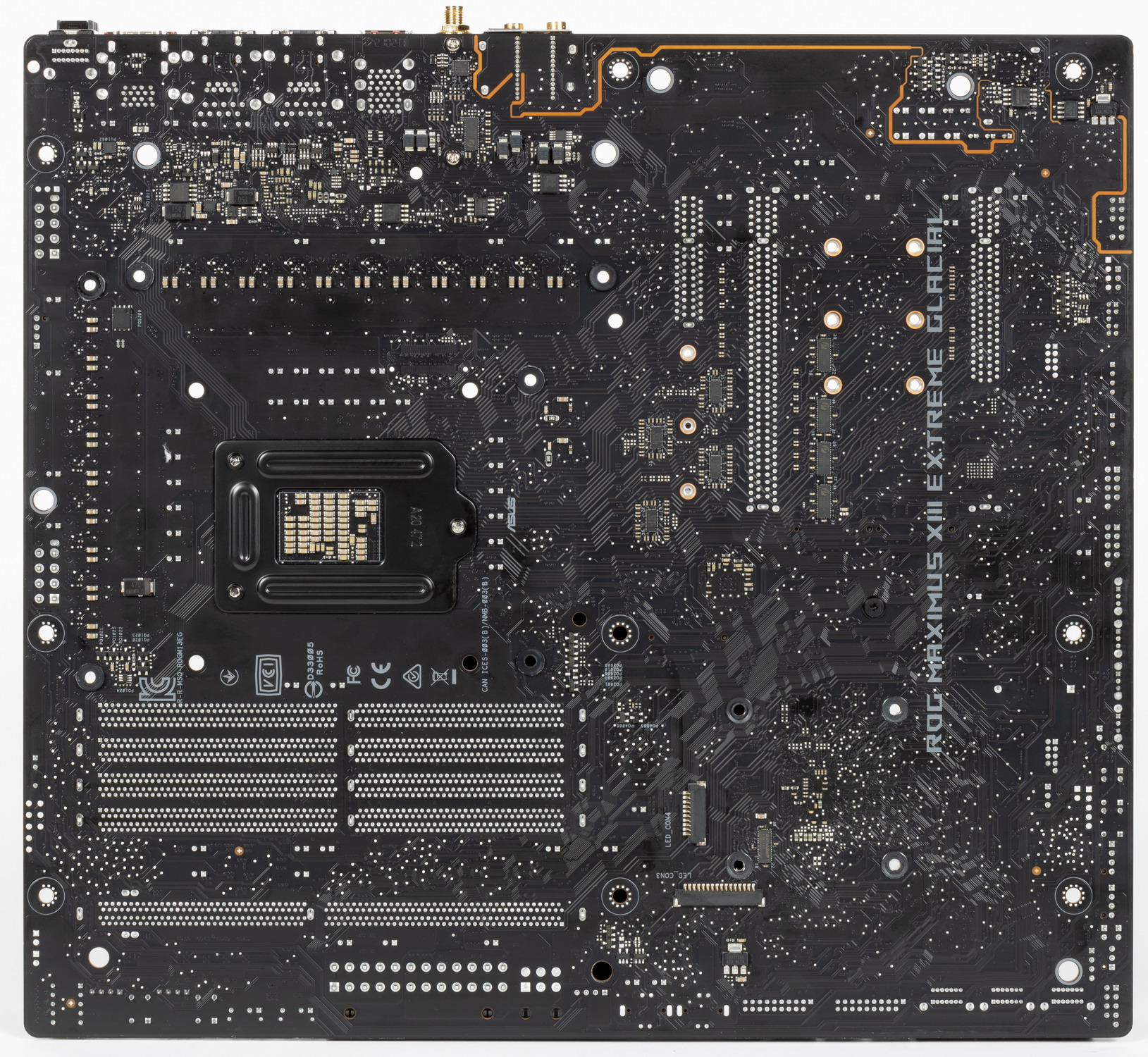

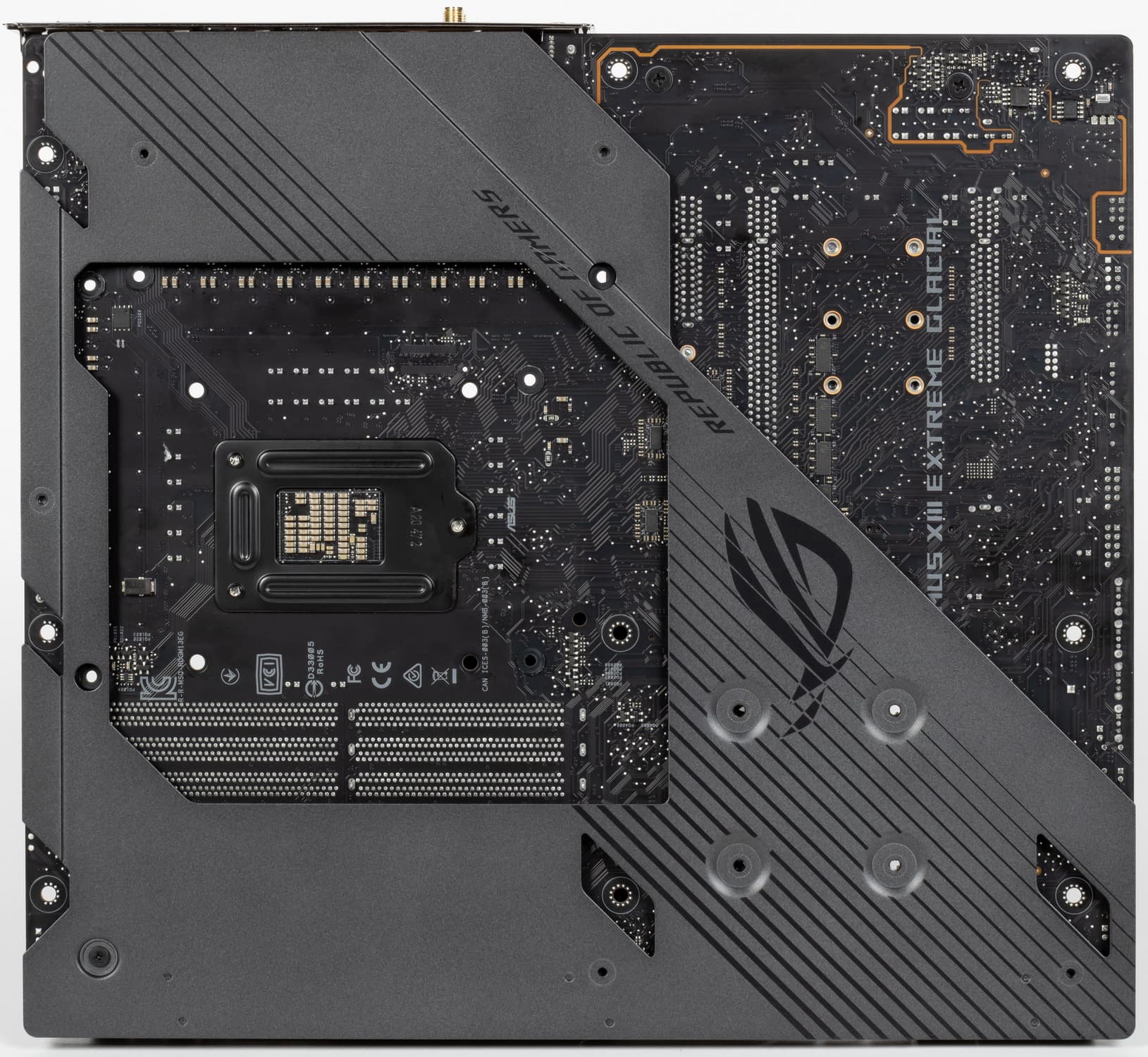

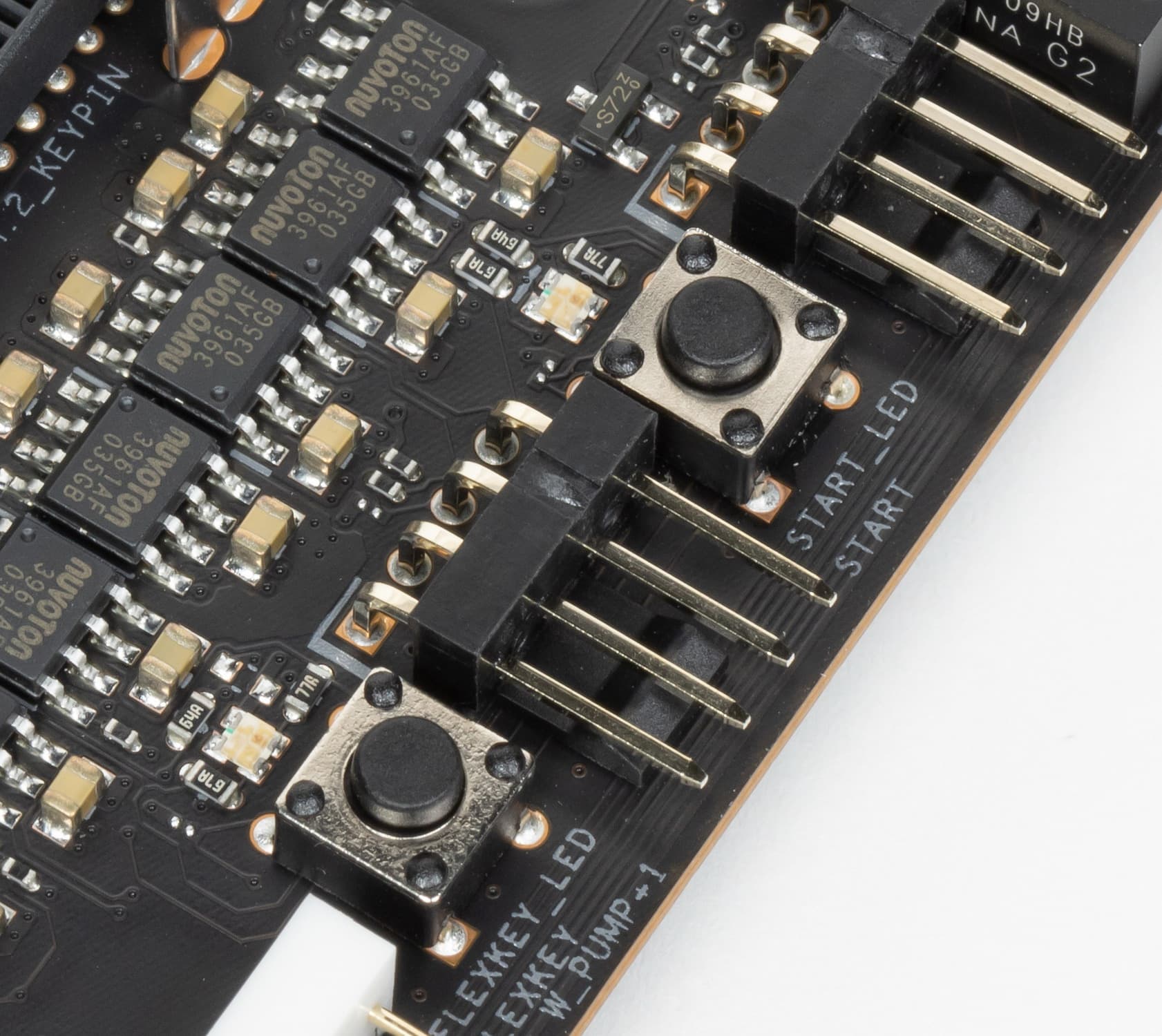

На оборотной стороне расположена некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы. И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 10-го и 11-го поколений |
|---|---|
| Процессорный разъем | LGA 1200 |
| Чипсет | Intel Z590 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-5333 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1, переименован в SupremeFX) + ЦАП ESS ES9018 + операционный усилитель TI OPA2836 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |

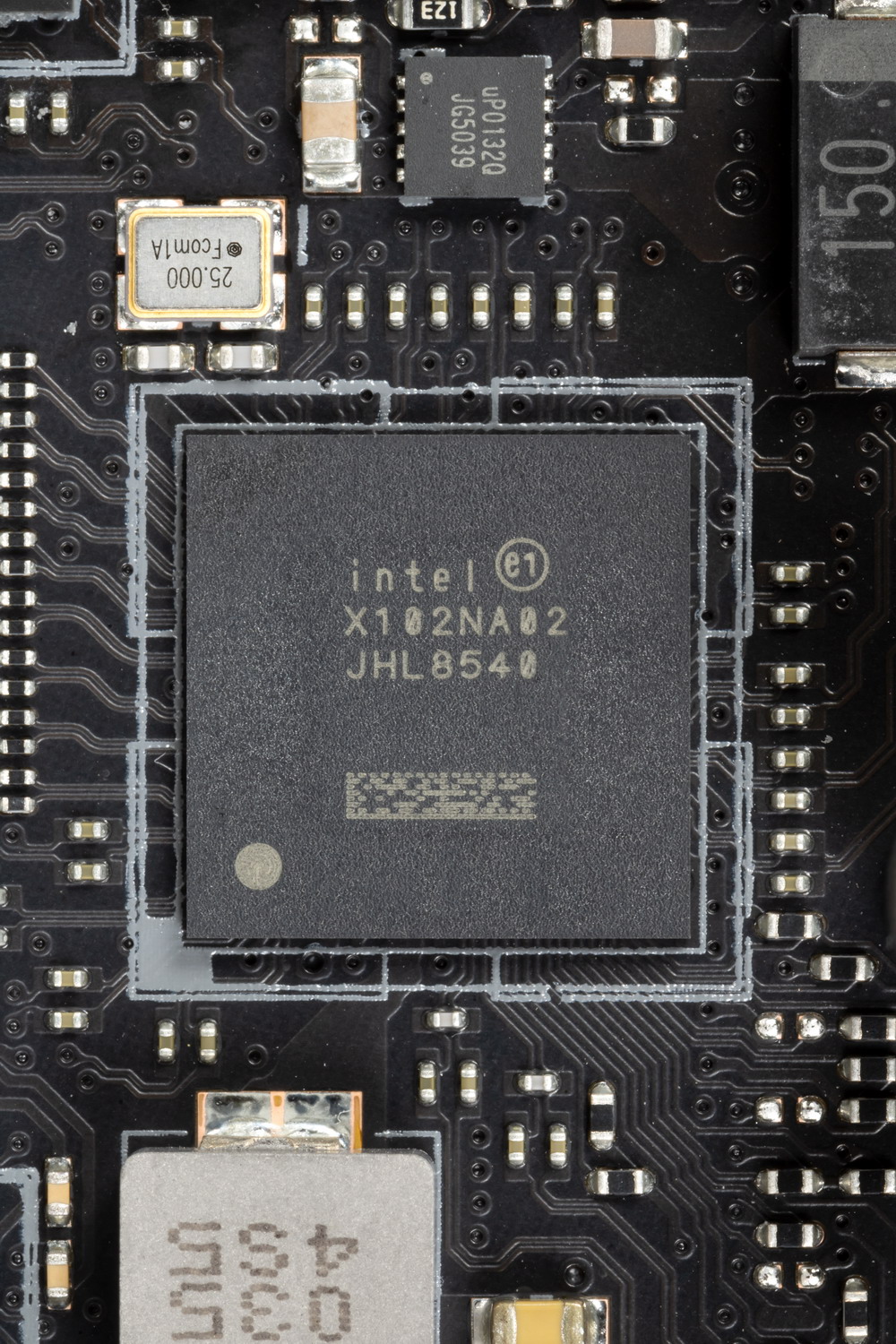

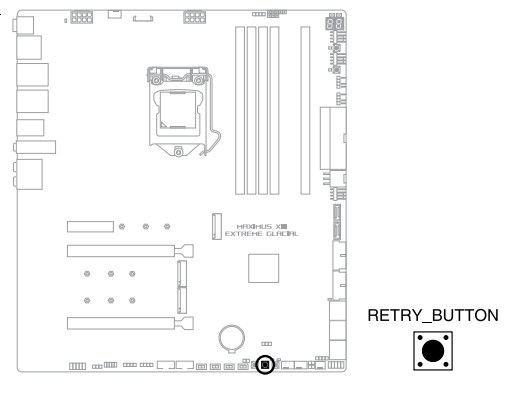

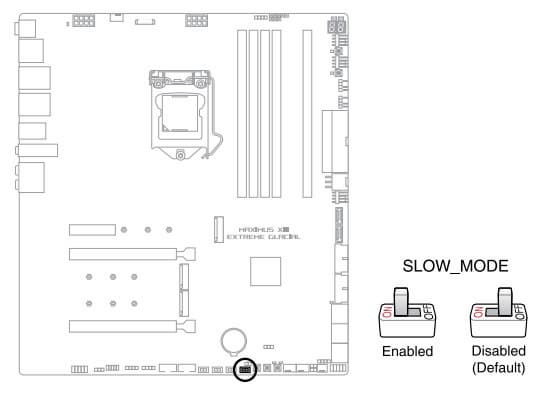

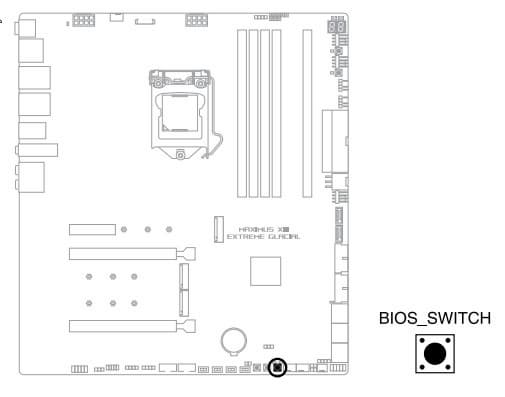

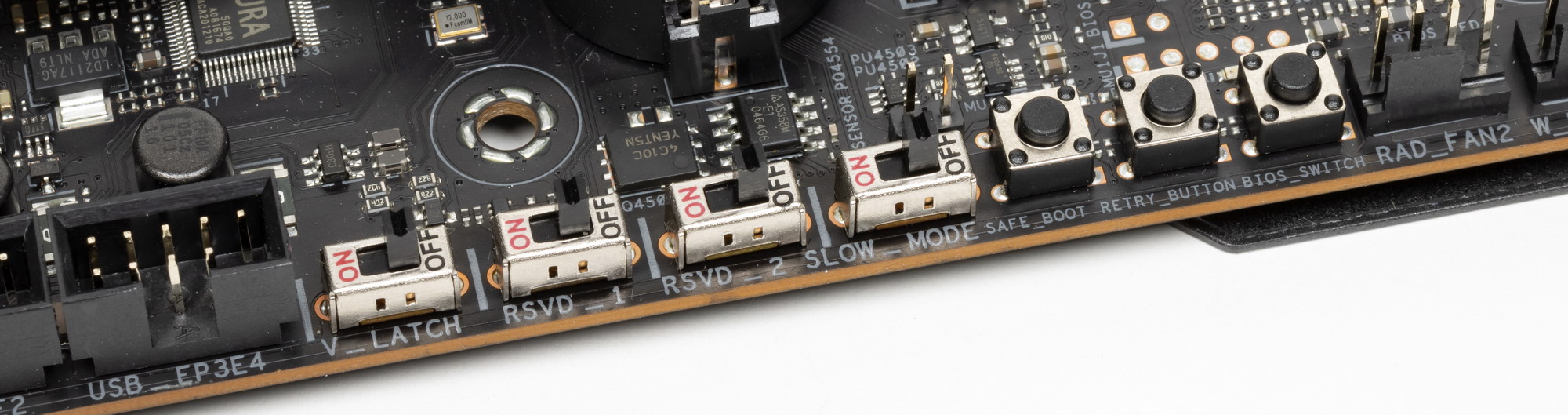

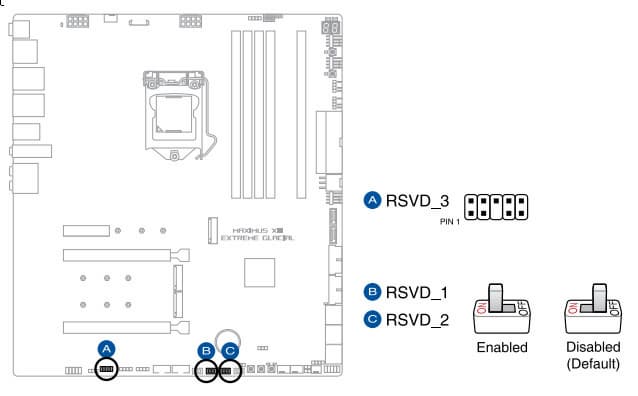

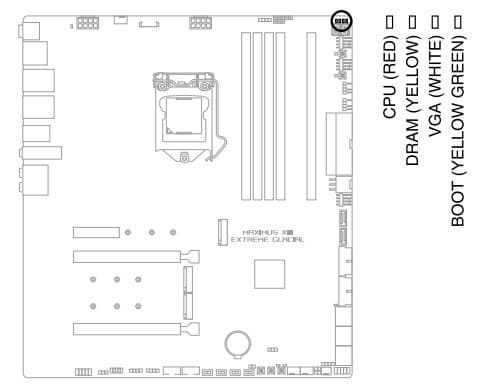

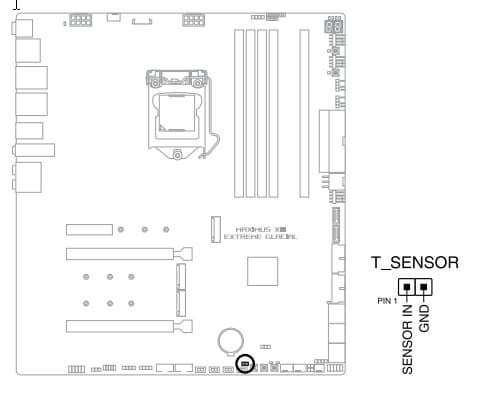

| Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
| Слоты расширения | 2 × PCIe 4.0 x16 (режимы x16, x8+x8)(для процессоров 10ххх - PCIe 3.0) 1 × PCIe 3.0 x4 |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z590+ASMedia ASM1061) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280)(только для процессоров 11ххх!) 2 × M.2 (CPU, PCIe 4.0/3.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (DIMM.2, Z590, PCIe 3.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (DIMM.2, Z590, PCIe 3.0 x4/SATA для устройств формата 2242/2260/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL852G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z590) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z590) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (Z590) 2 × USB 3.2 Gen2: 2 порта Type-C (Thunderbolt4) 8 × USB 3.2 Gen2: 8 портов Type-A (красные) (Z590+Genesys LogicGL3590) |
| Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 8 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 1 × HDMI 2.0b 2 антенных разъема кнопка сброса CMOS кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 6-контактный разъем питания PCIe12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 кнопка OC Retry 1 кнопка Safe Boot 1 переключатель Slow Mode 1 переключатель V_Latch 1 разъем для термодатчикa 3 разъема подключения фирменных помп СВО Asus 2 разъема для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
| Форм-фактор | E-ATX (305×277 мм) |
| Ориентировочная цена | 120-130 тысяч рублей на момент подготовки обзора |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

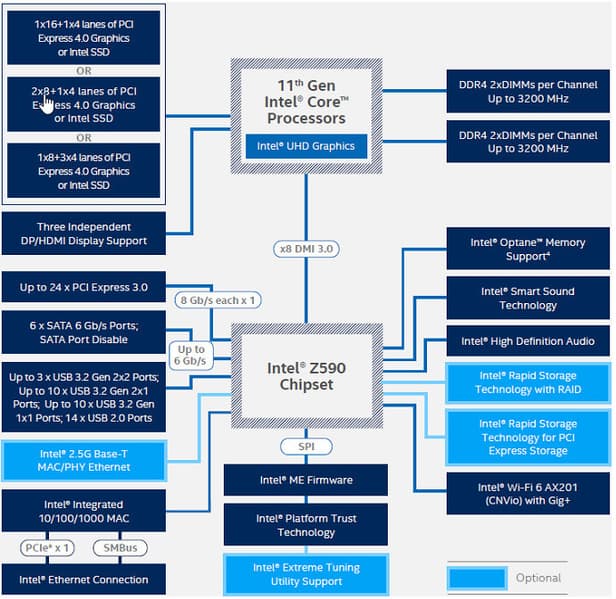

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 4800 и выше МГц. В частности данная плата поддерживает частоты до 5333 МГц.

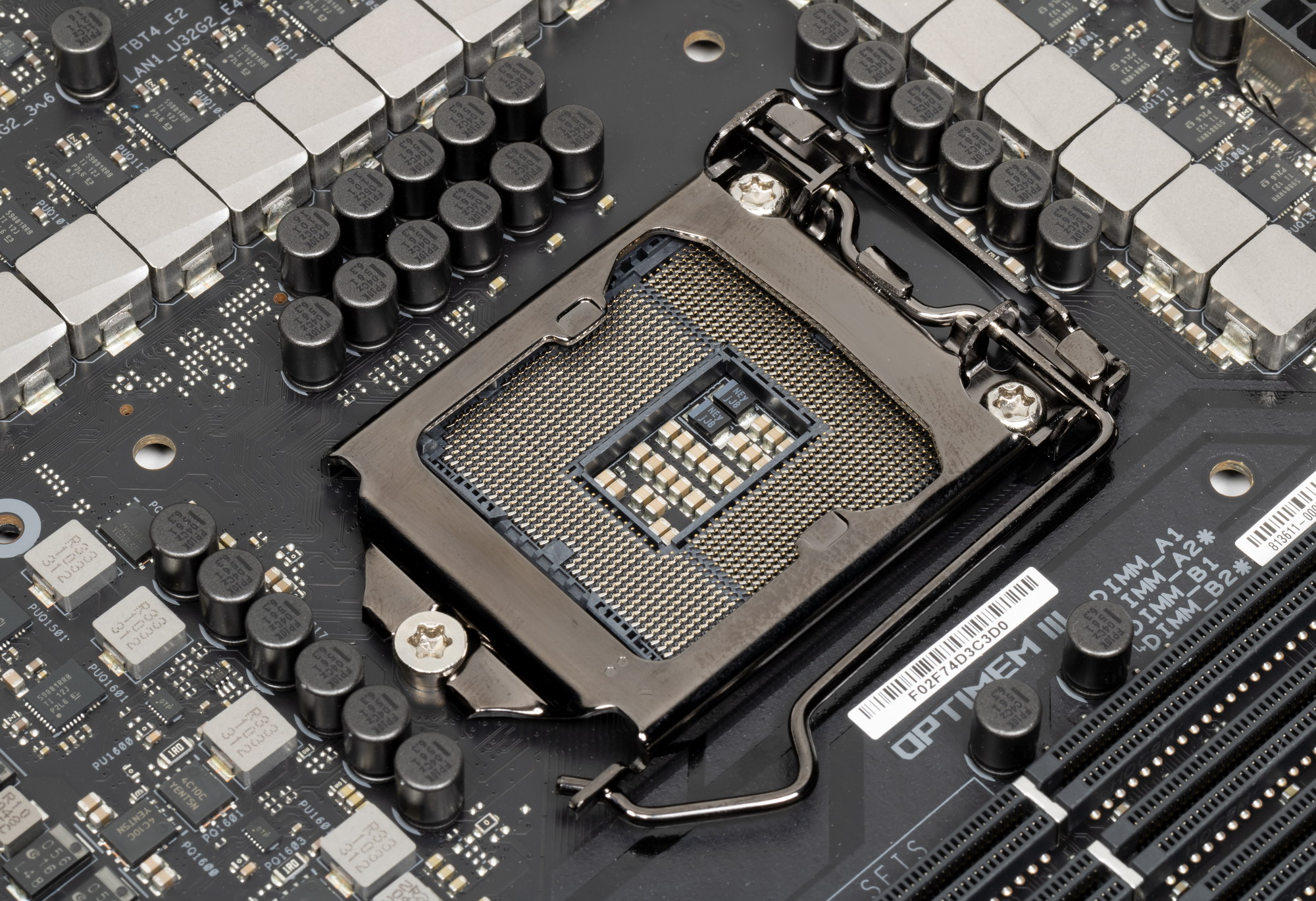

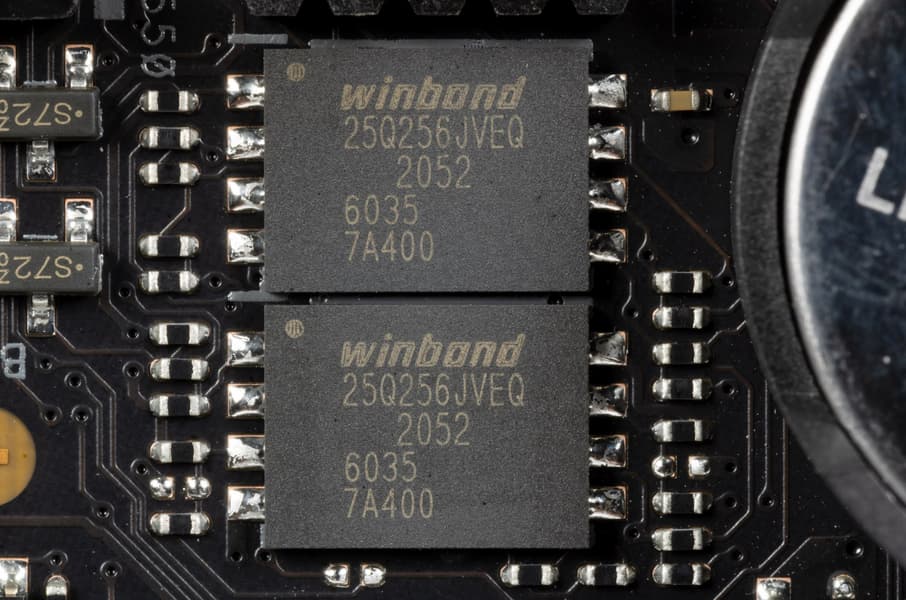

Процессоры Intel Core 11-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z590) имеют 20 линий ввода-вывода PCIe 4.0, не имеют USB и SATA портов. При этом взаимодействие с Z590 идет по особому каналу Digital Media Interface 3.0 (DMI 3.0), который в Z590 ускорен в 2 раза. Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). Процессоры Intel Core 10-го поколения (совместимые с сокетом LGA1200 и поддерживаемые Z490/590) имеют 16 линий ввода-вывода PCIe 3.0, которые идут только на слоты расширения PCIe.

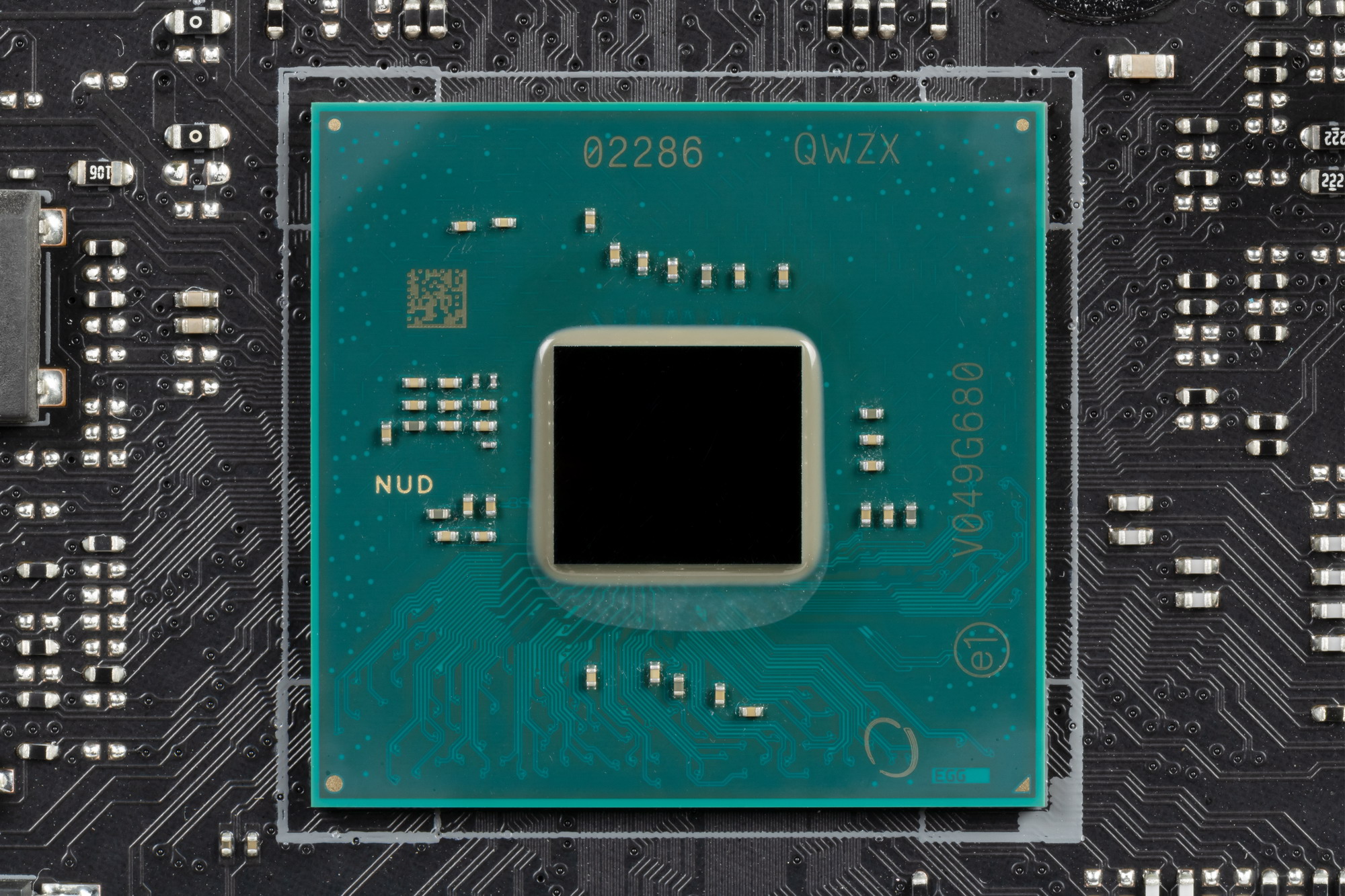

В свою очередь чипсет Z590 поддерживает в сумме 30 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 3 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 24 линий PCIe 3.0.
Понятно, что если всего 30 портов у Z590, то все указанные выше порты должны укладываться в этот лимит, поэтому уже привычный дефицит линий PCIe будет иметь место и в данном случае.
Еще раз надо напомнить, что Asus ROG Maximus XIII Extreme Glacial поддерживает процессоры Intel Core 10-го и 11-го поколения, выполненные под разъем (сокет) LGA1200. Система крепления систем охлаждения для CPU точно такая же, как и для LGA1151.

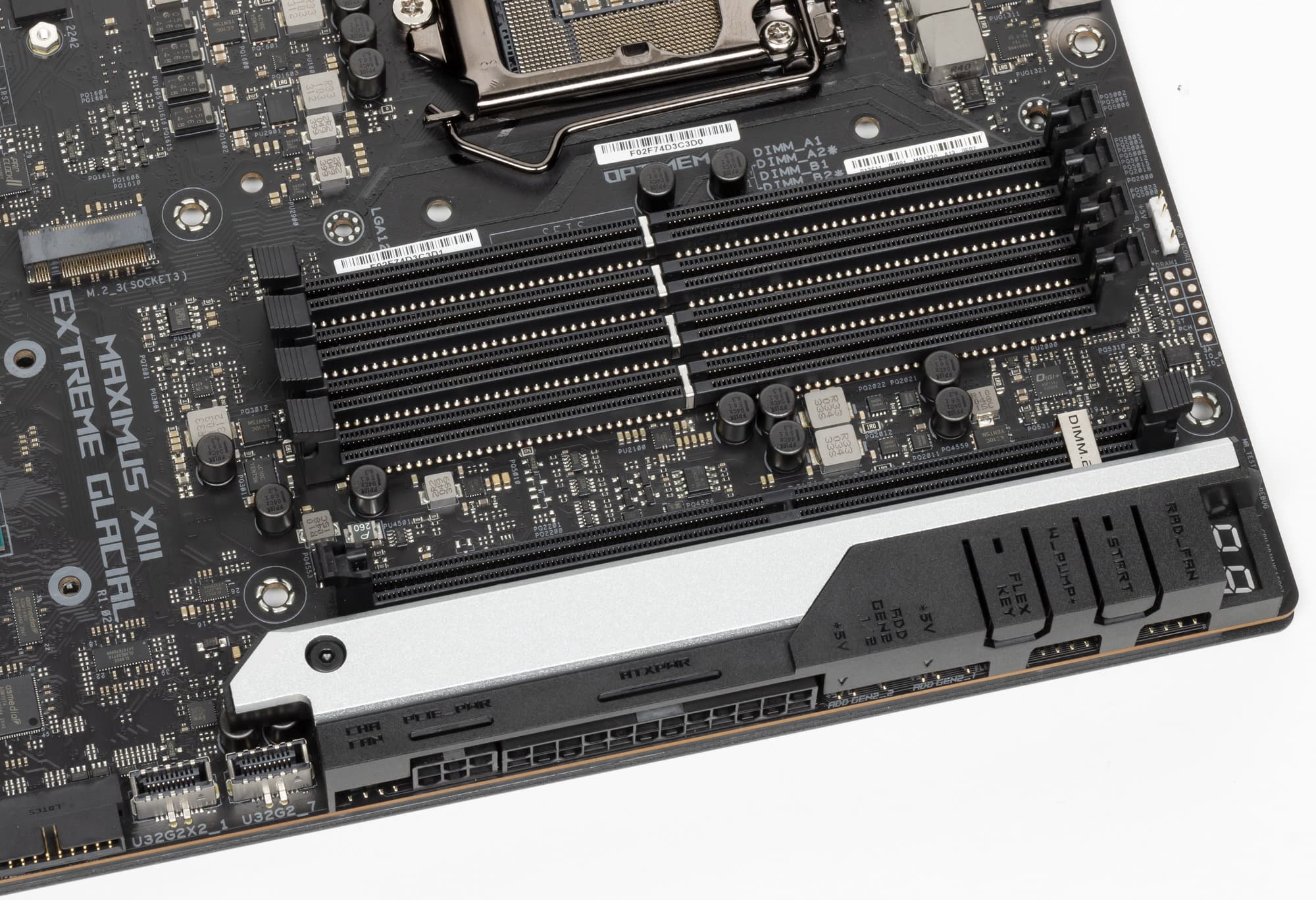

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки (что странно для самого флагманского продукта).
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z590+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z590 обладает 24 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):

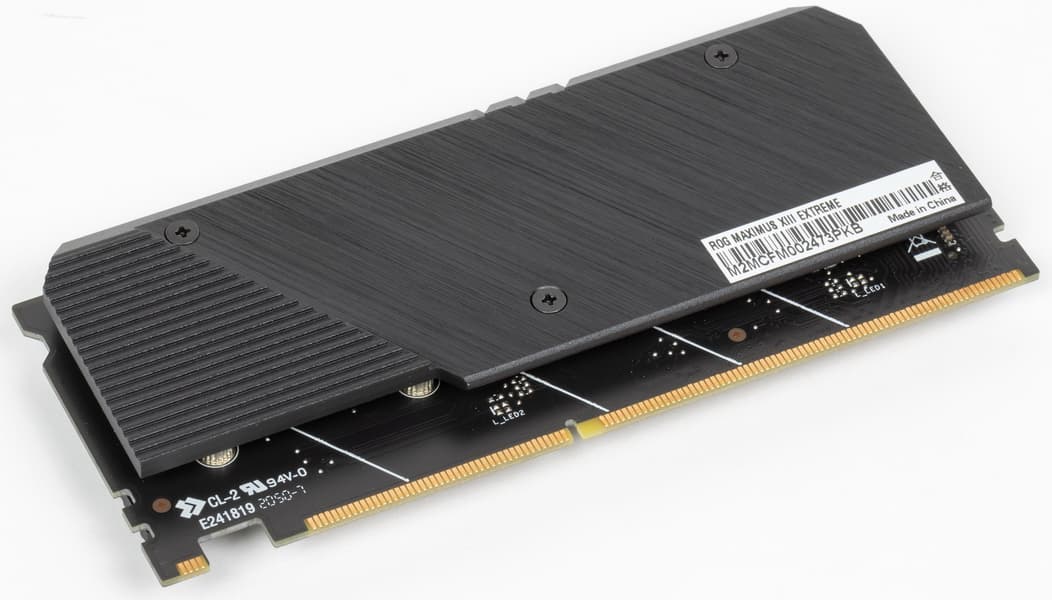

- Переключатель: или порты SATA_3/4 (2 линии) + слот DIMM.2_2 в режиме Х2 (2 линии), или слот DIMM.2_2 в режиме Х4: максимум 4 линии;
- Переключатель: или порты SATA_1/2 (2 линии) + слот PCIe x4 в режиме x2 (2 линии), или слот PCIe x4 в режиме x4: максимум 4 линии;
- Слот DIMM.2_1 (4 линии);

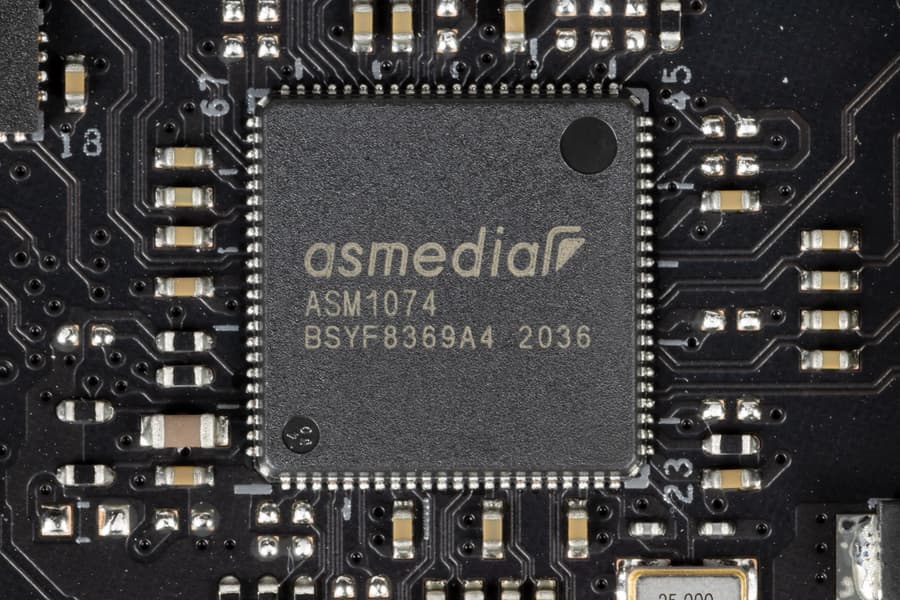

- ASMedia ASM1074 (USB 3.2 Gen1 хаб) (1 линия);
- ASMedia ASM1061 (SATA 5/6) (1 линия);
- Intel Thunderbolt 4 (4 линии);
- Marvell Aqtion AQC113 (Ethernet 10Gb/s) (1 линия);

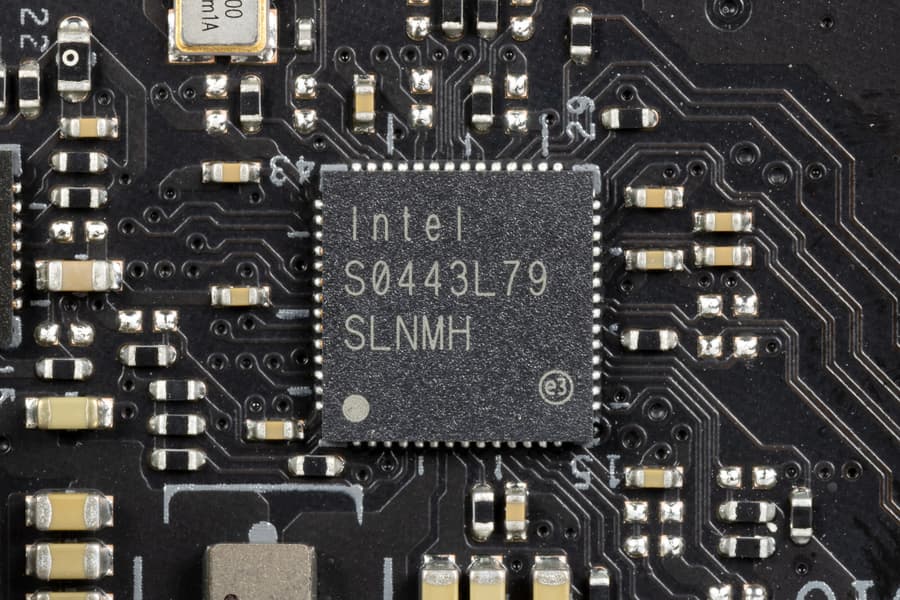

- Intel i225-V (Ethernet 2,5Gb/s) (1 линия);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия)
21 линия PCIe оказалась занятой. В чипсете Z590 связь с аудиокодеками идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL852G и GL3590 для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 11-го поколения всего 20 линий PCIe, 4 из них отведены на порт М.2 (M2_3). У CPU 10-го поколения всего 16 линий (нет выделения линий на М.2 порт). Оставшиеся 16 линий надо делить на два слота PCIe x16 (_1 и _2), а также на два порта М2_1/2_2 (которые также «питаются данными» от процессора). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 и порты М2_1, M2_2 отключены, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий (порты М2_1, M2_2 отключены);
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 4 линии, порт М2_1 имеет 4 линии, порт М2_2 отключен;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, порт М2_1 имеет 4 линии, порт М2_2 имеет 4 линии
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий (порты М2_1/2_2 отключены).
Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x4. Если про первые два PCIe x16 (второй и третий по общему счету) я выше уже рассказал (они подключены к CPU), то PCIe x4 (первый по общему счету) подключен к Z590, и он рассчитан на режим только х4, однако делит ресурсы с портами SATA_1/2 весьма хитрым способом: в случае использования PCIe x4 в режиме х4, порты SATA_1/2 работать не будут, а если нужны эти порты, то придется PCIe x4 перевести в режим х2.

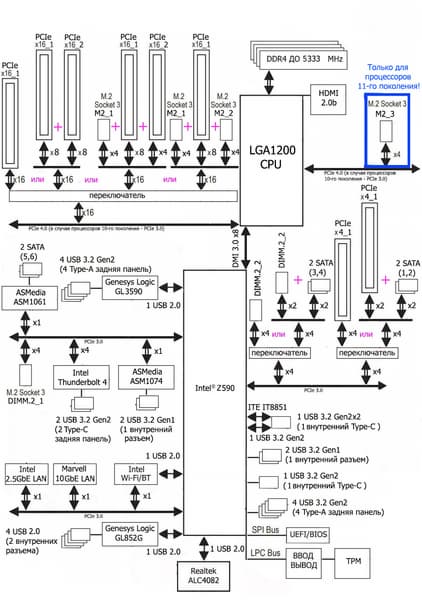

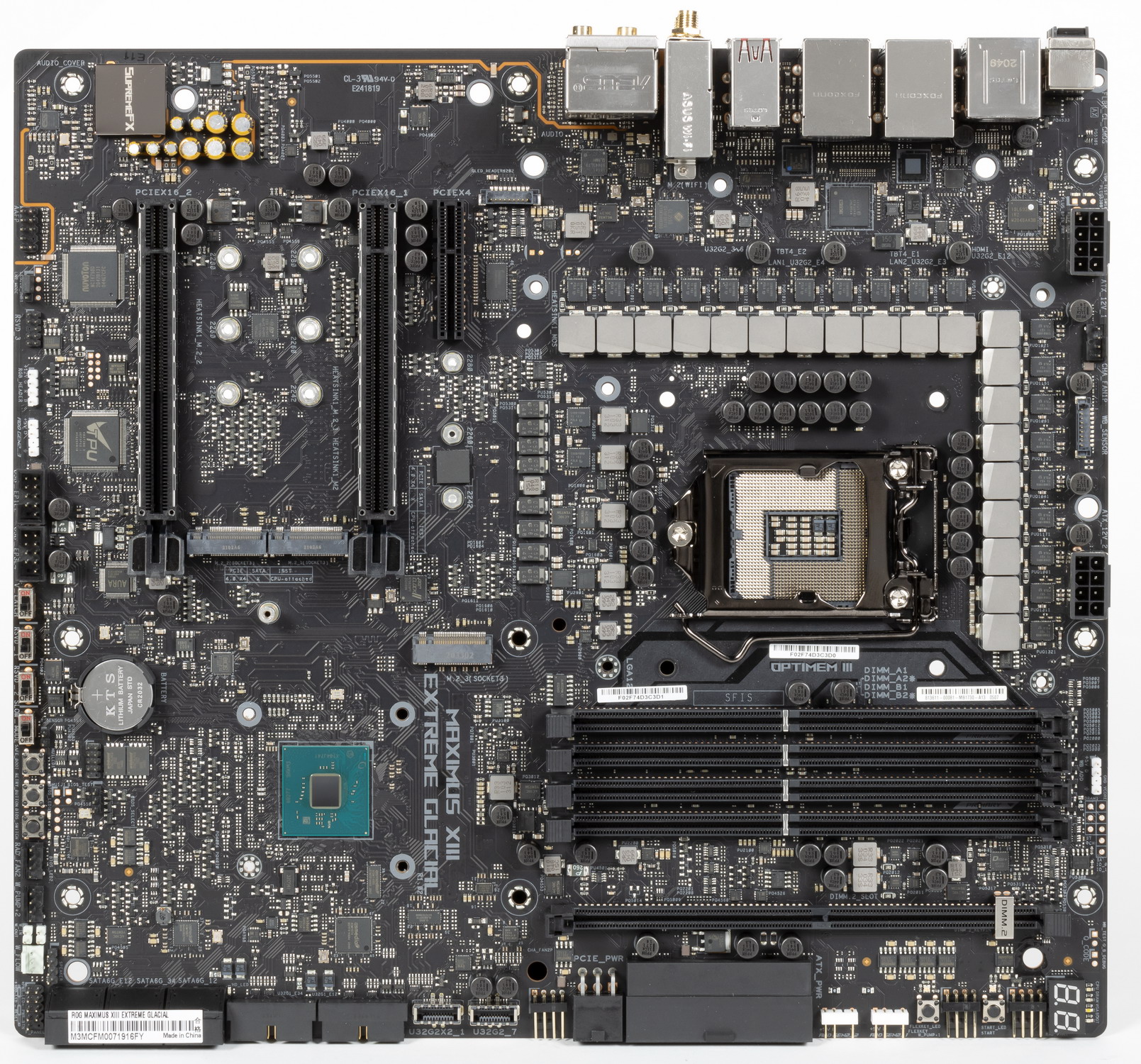

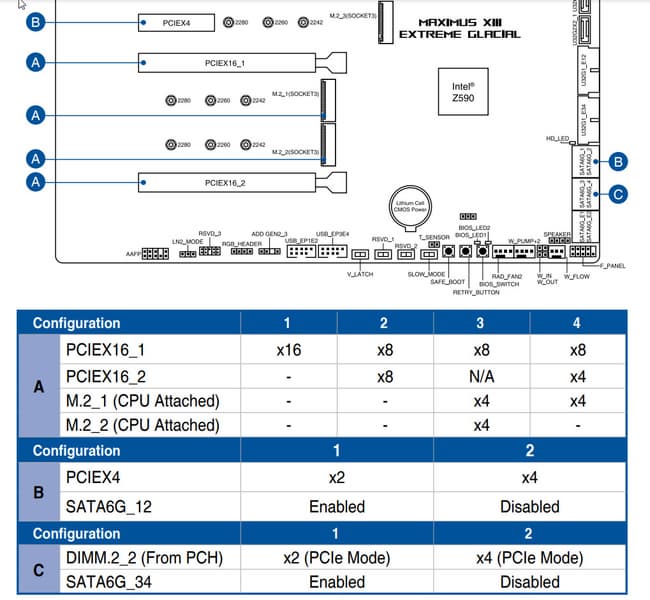

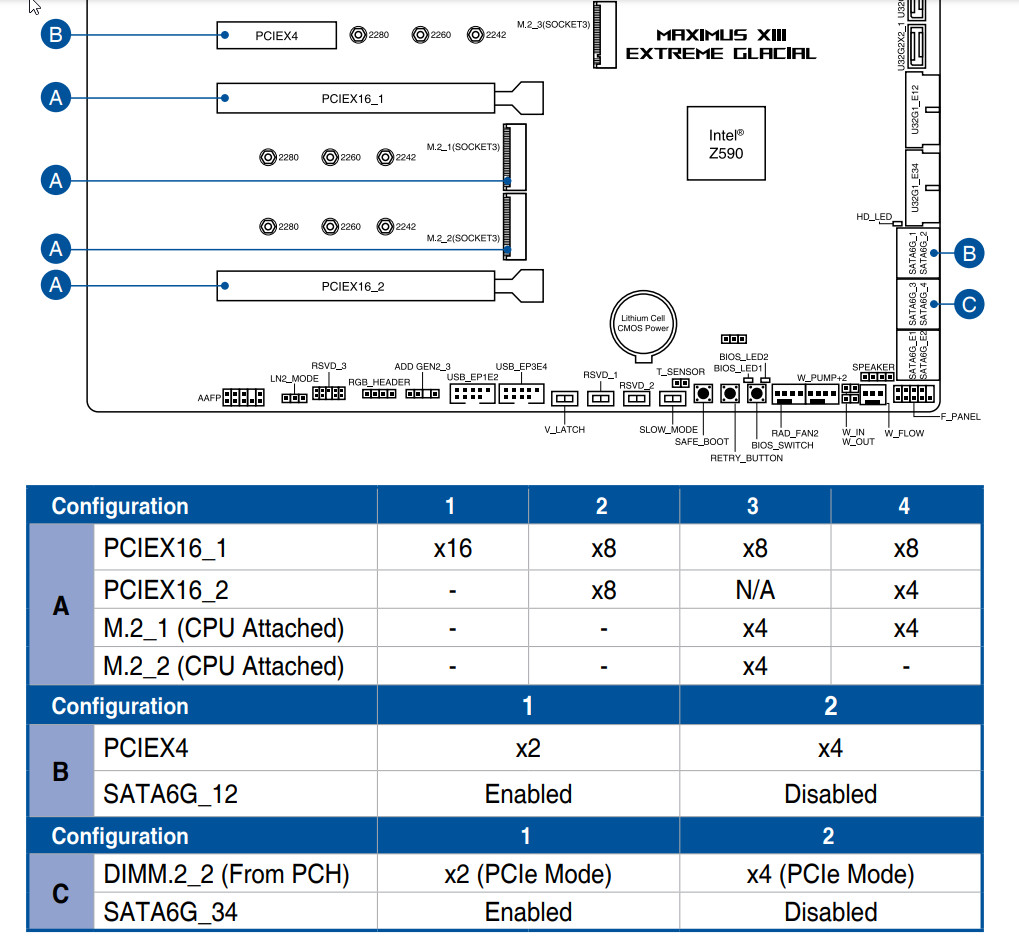

Вот в целом схема деления ресурсов всеми слотами и портами.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры от Diodes Inc. (ex Pericom).

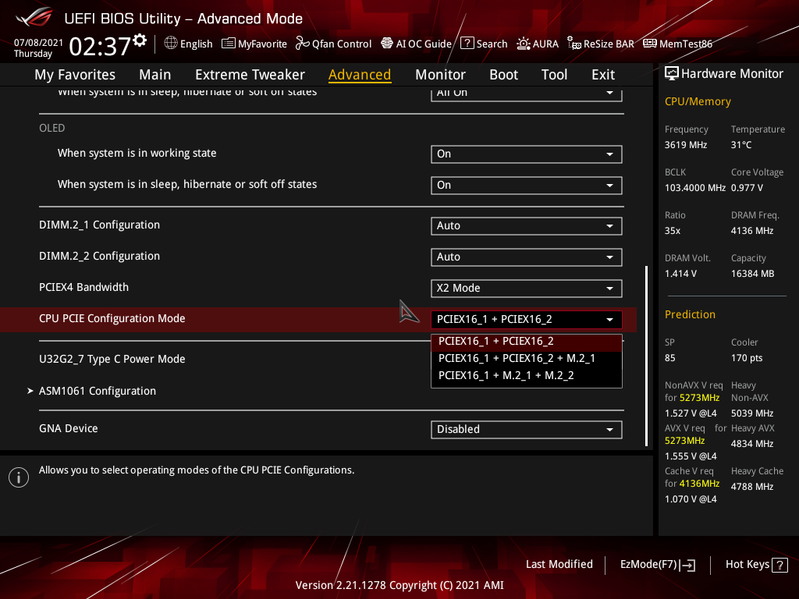

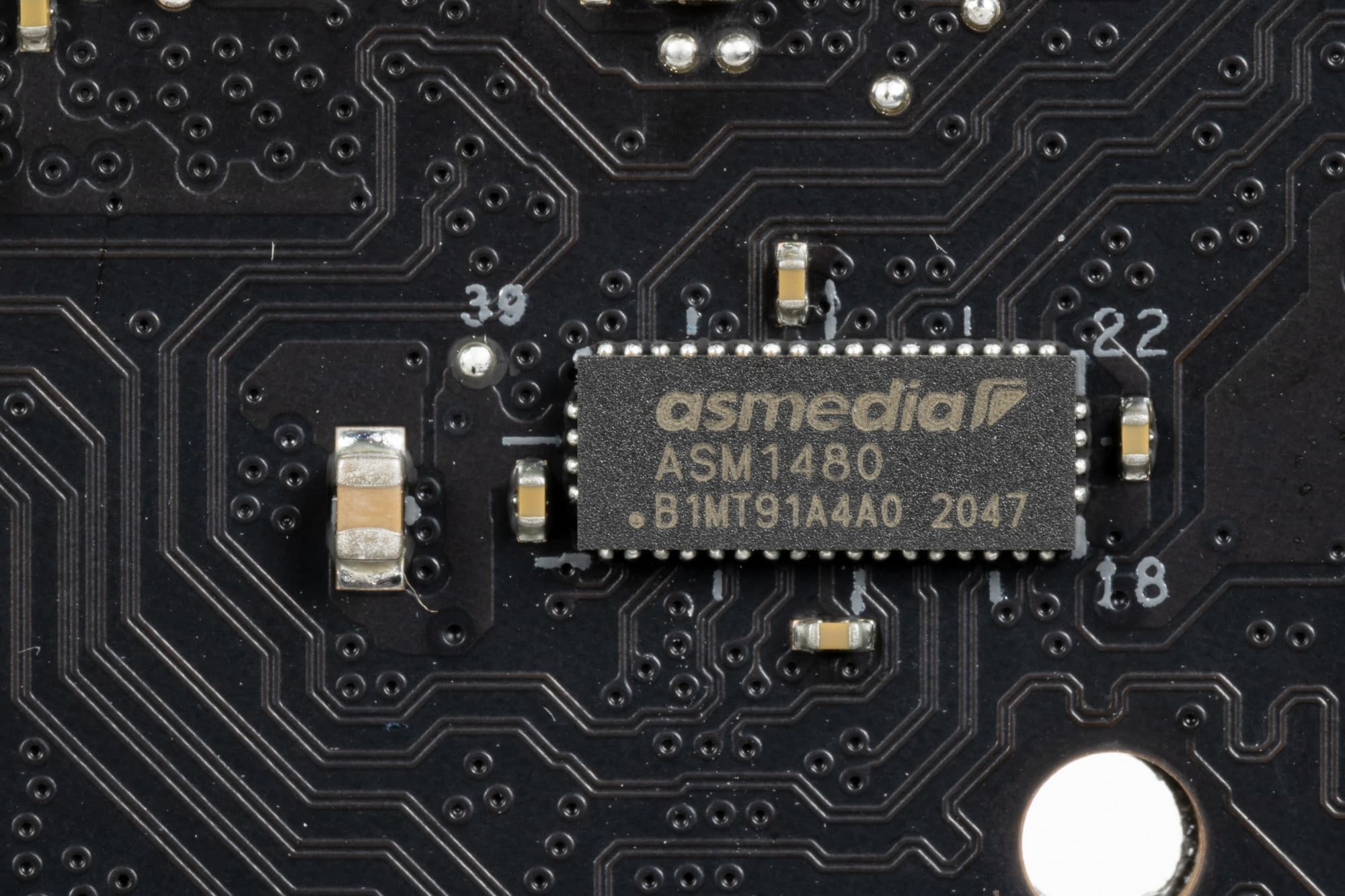

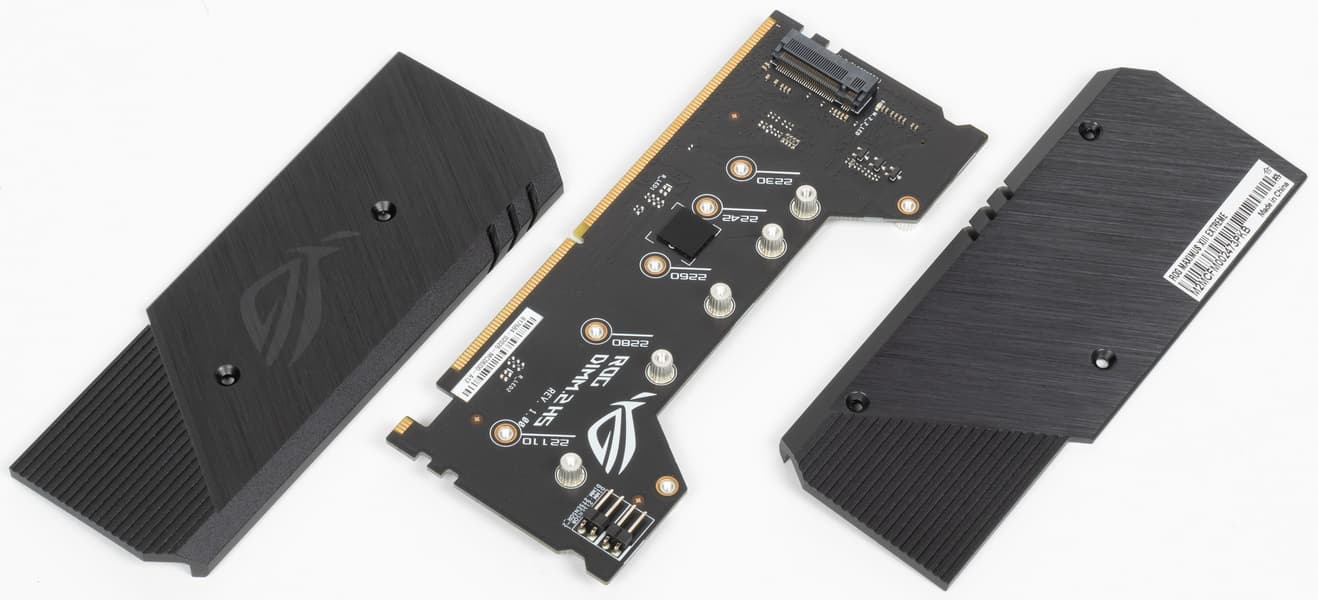

А переключением линий между слотом DIMM.2 и портами SATA занимаются мультиплексоры ASM1480 от ASMedia.
Два длинных («процессорных») слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

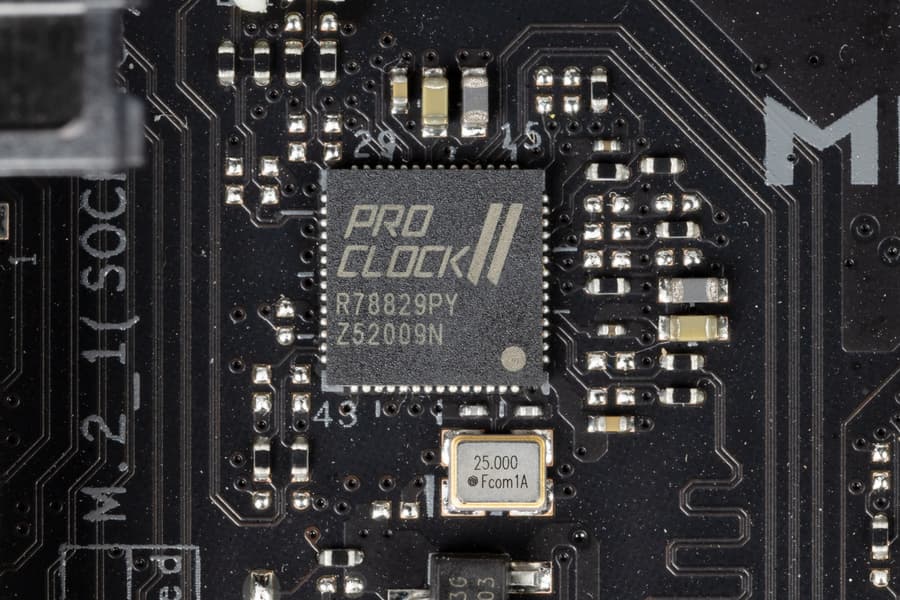

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор неизвестного производителя, промаркированный Asus как ProClock II.

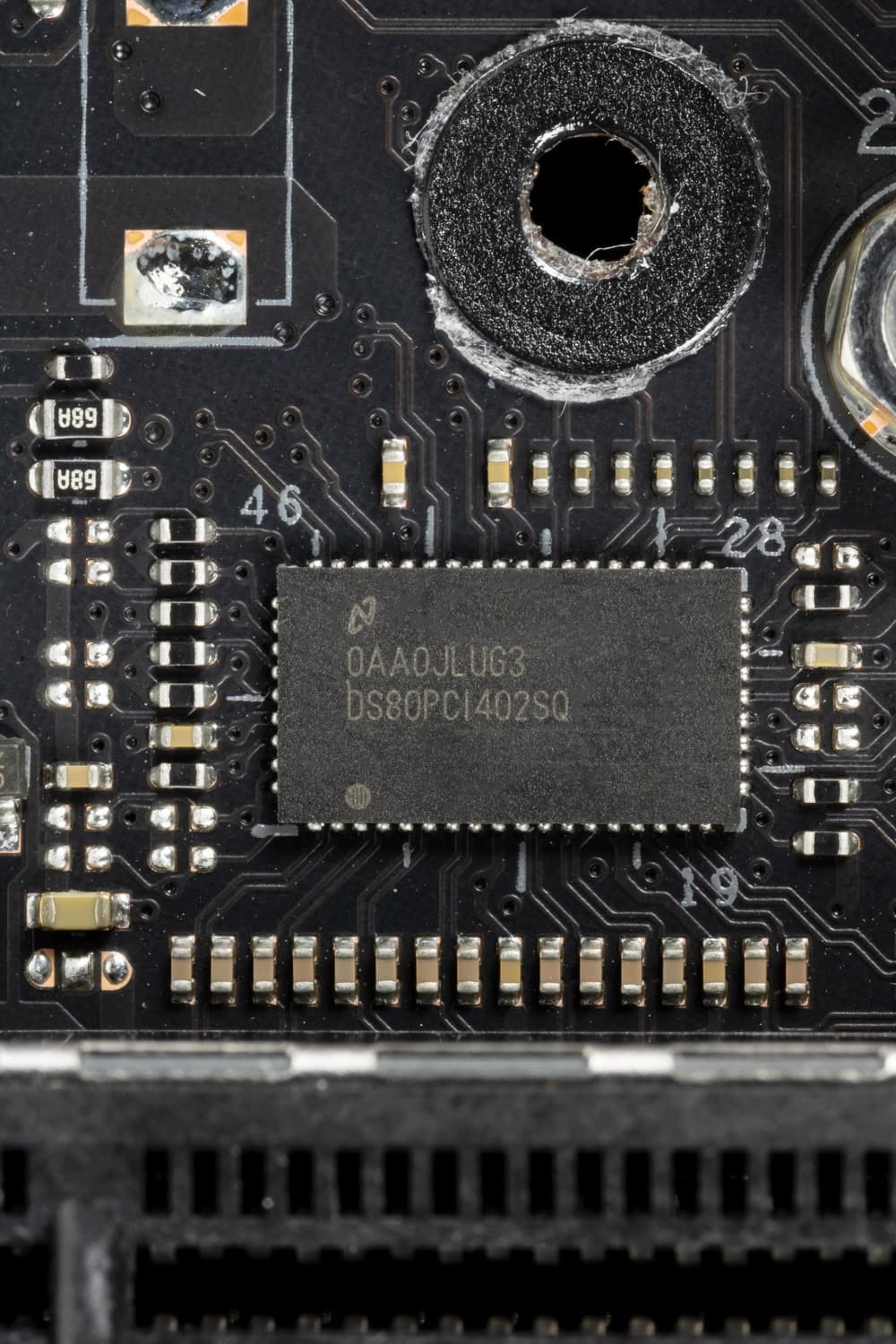

А также имеются усилитель сигнала PCIe 4.0 от Ti.
На очереди — накопители.

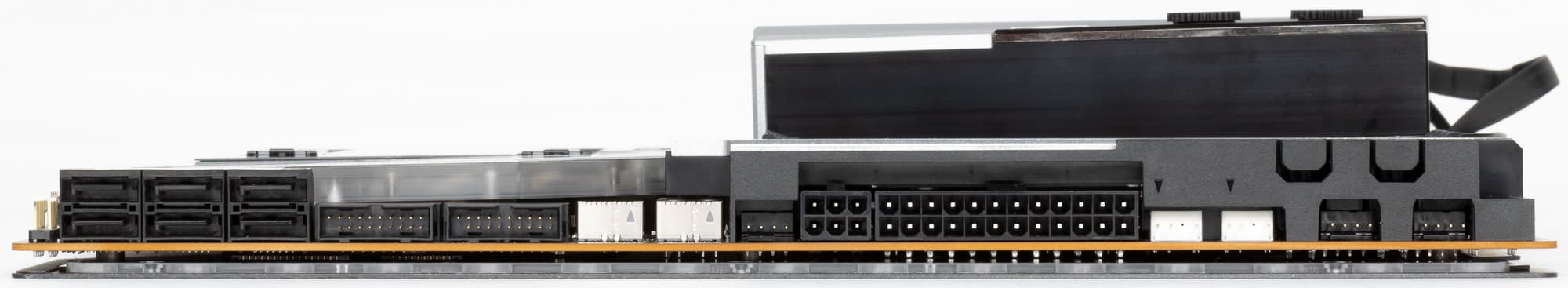

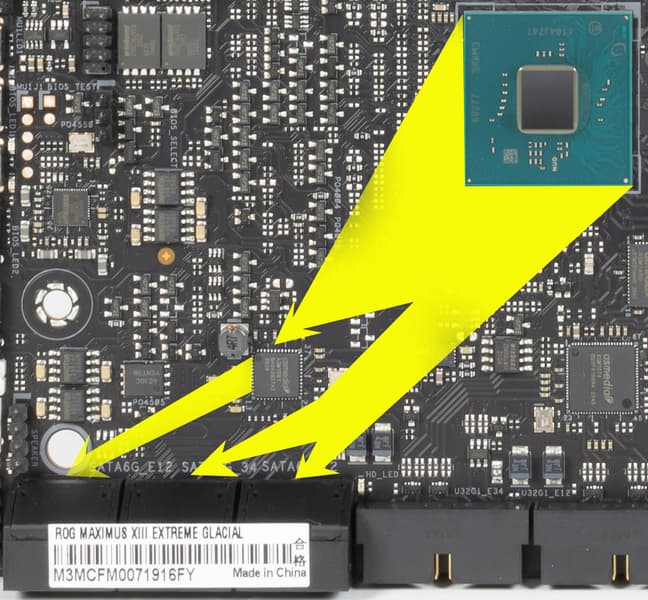

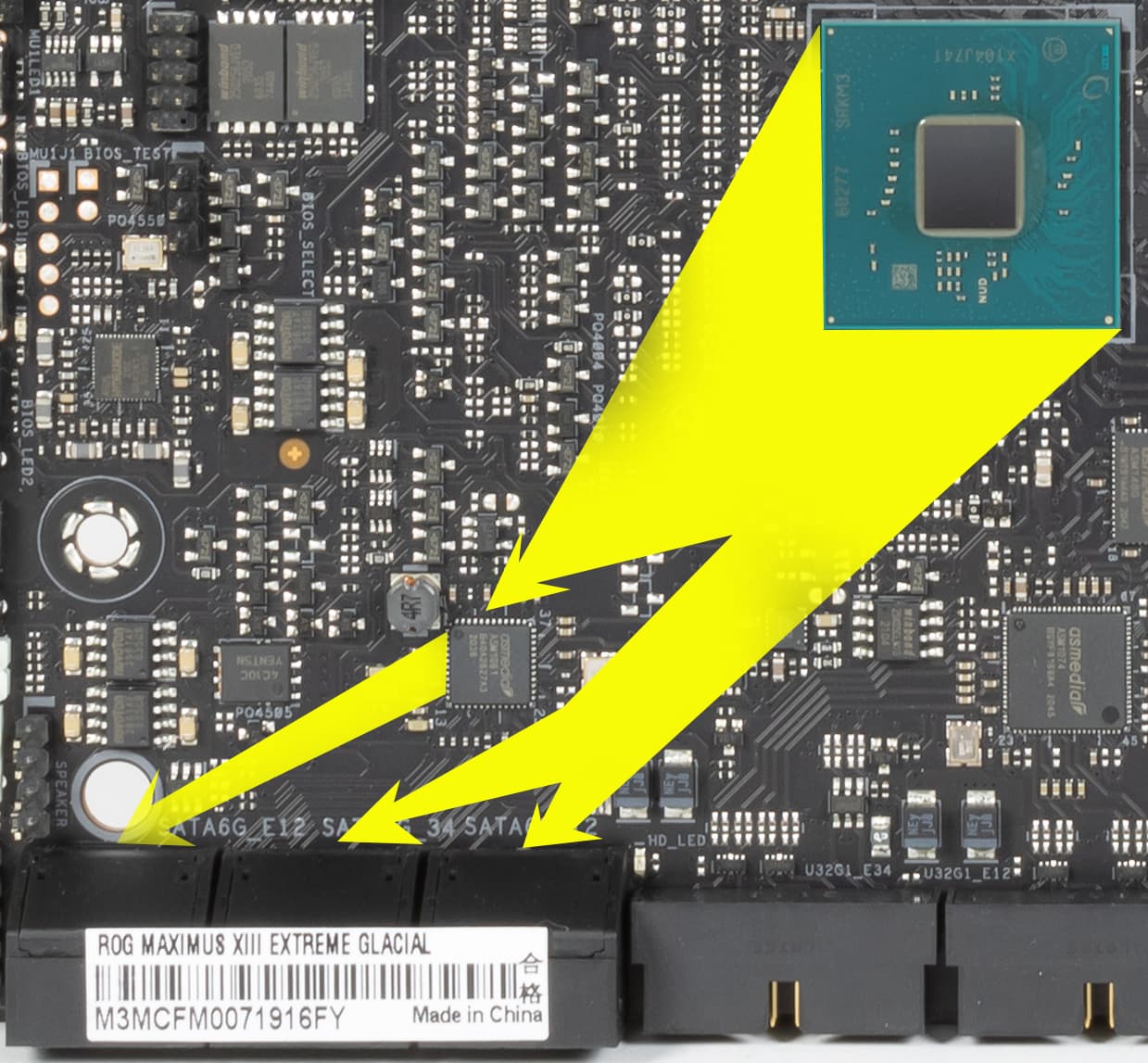

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2 (+2 слота М.2 через фирменный слот ROG DIMM.2). 4 порта SATA реализованы через чипсет Z590 и поддерживают создание RAID.

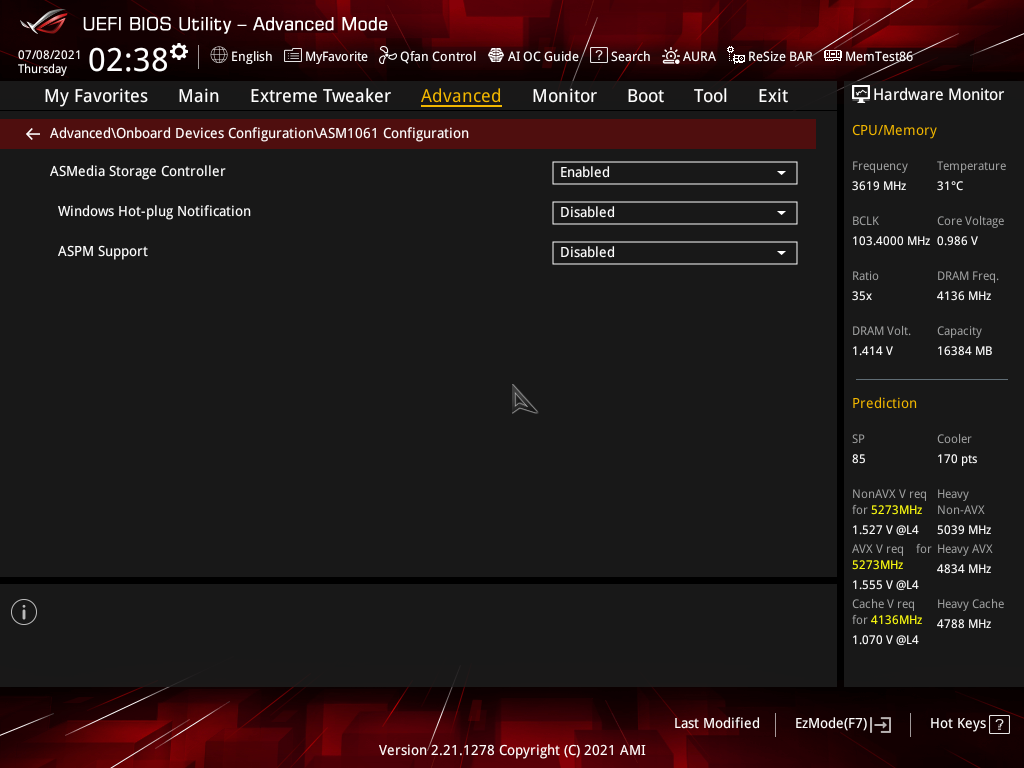

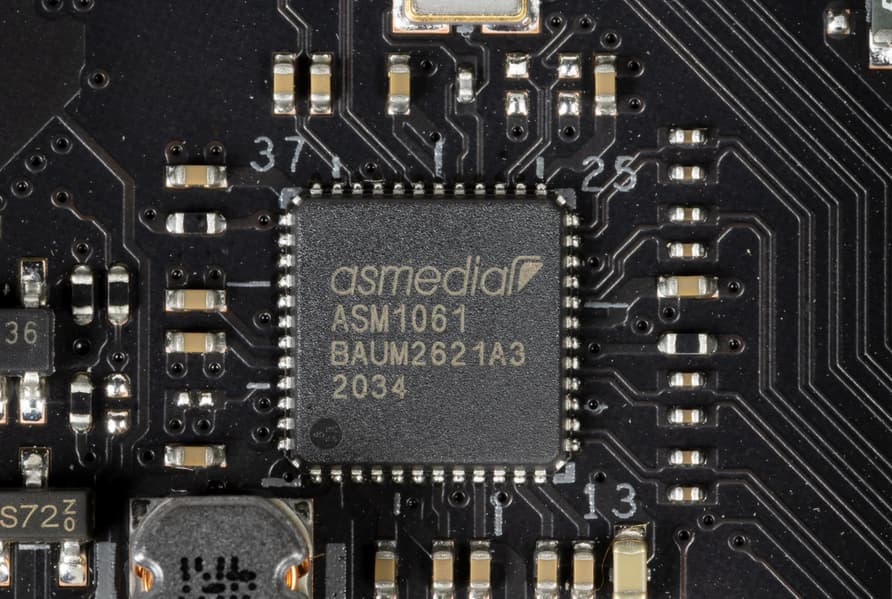

Еще два SATA реализованы через ASM1061 от ASMedia.
2 порта SATA_1/2 делят ресурсы со слотом PCIe x4, выше я уже рассказал про это. А 2 порта SATA_3/4 делят ресурсы с одним из портов М.2 в DIMM.2, о чем пойдет речь ниже.

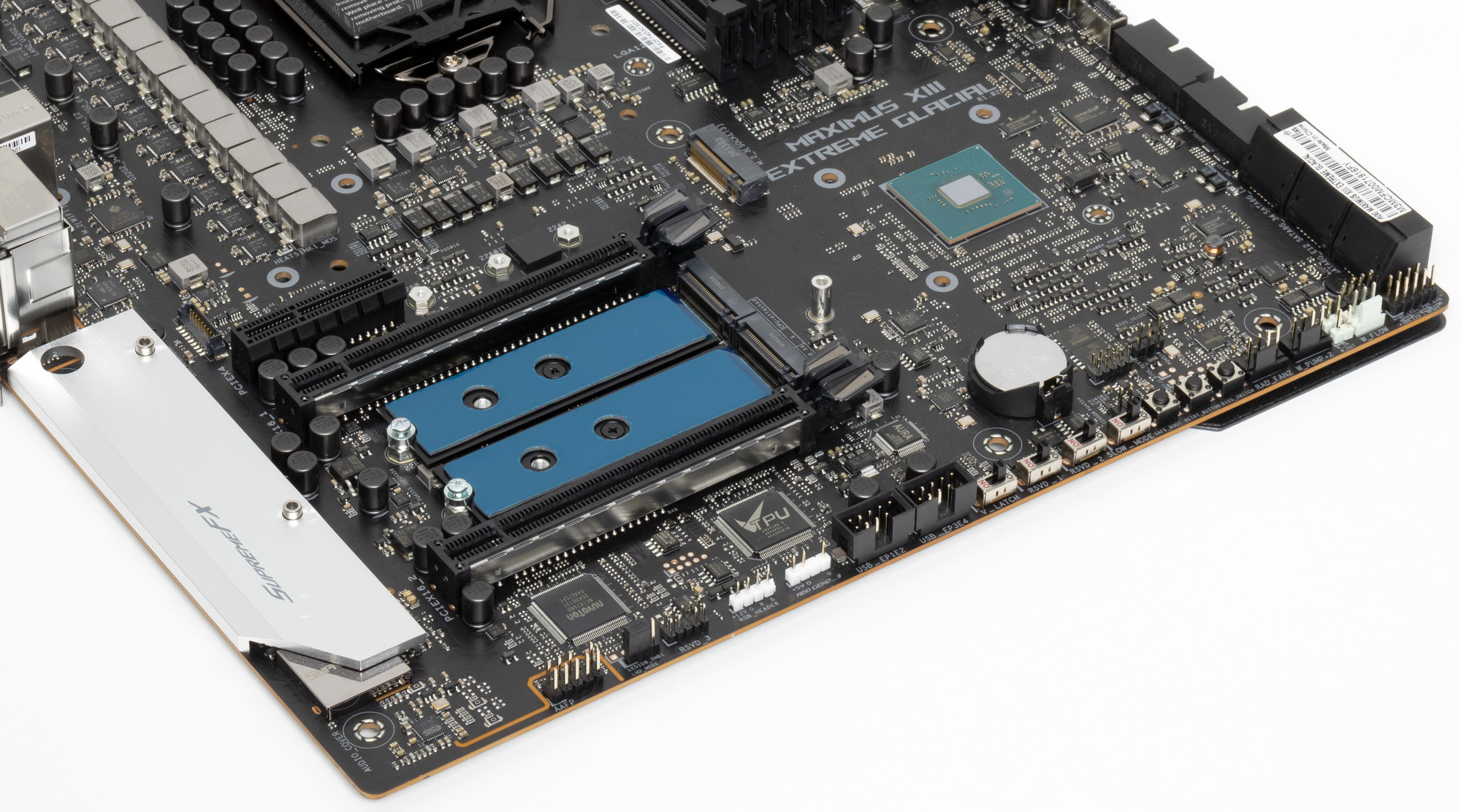

Материнская плата имеет 3 гнезда форм-фактора М.2.
Все три М.2 (M2_1, M2_2, M2_3) получают данные от от CPU и работают с модулями только с PCIe интерфейсом, поддерживая размеры модулей: 2242/2260/2280. Следует иметь в виду, что слот М2_3 активен только если в матплате установлен процессор 11-го поколения. И этот слот не делит ресурсы ни с чем.

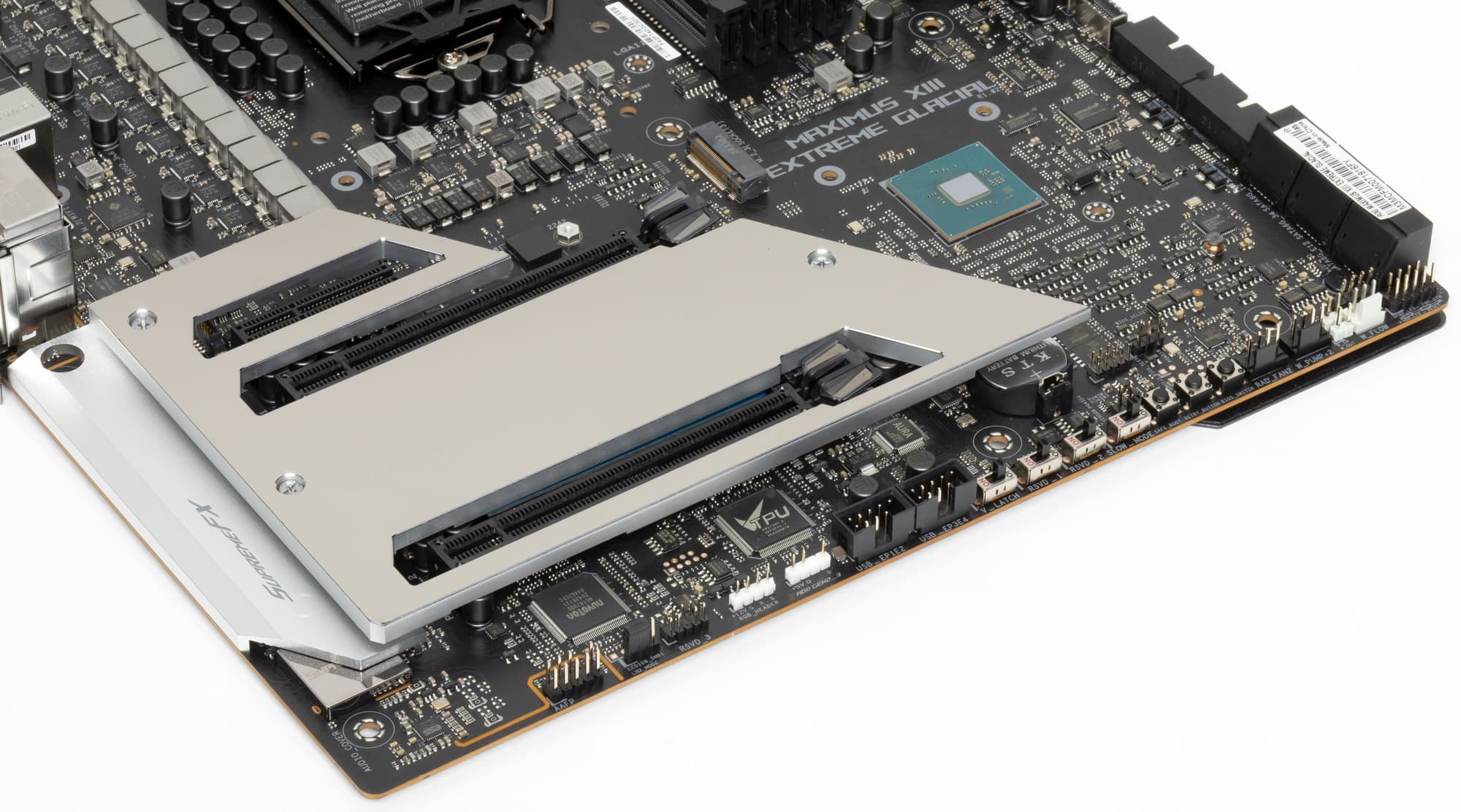

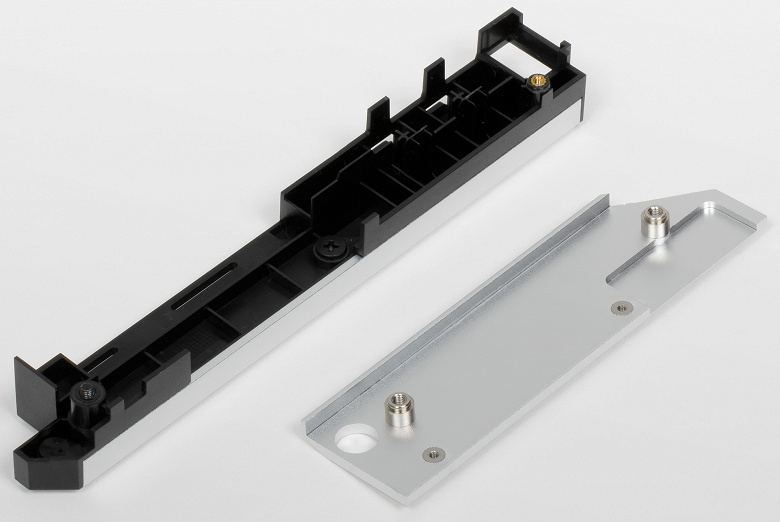

M.2_2 и М.2_3 слоты имеют общий радиатор. А М.2_1 покрывается водоблоком.
Еще раз надо отметить, что только М2_3 работает, не деля ресурсы ни с чем (но требуется 11ххх процессор), а М2_1 и М2_2 должны делить ресурсы со слотами PCIex16, о чем выше я уже говорил.
Однако все топовые материнки ROG укомплектованы фирменным слотом для особого модуля DIMM.2, и сам модуль также входит в комплект поставки.
Обычно этот слот получает данные от процессора, но в данной реализации матплаты он «прикреплен» к Z590, два порта М.2 (DIMM.2_1,2_2) позволяют уже устанавливать накопители любых размеров до 22110 включительно. При этом DIMM.2_1 работает без деления ресурсов, однако туда можно установить модули только с интерфейсом PCIe. А вот DIMM.2_2 поддерживает любой интерфейс, но делит ресурсы с портами SATA 3/4.
На всех M.2 можно организовать RAID, а также использовать для Intel Optane Memory.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

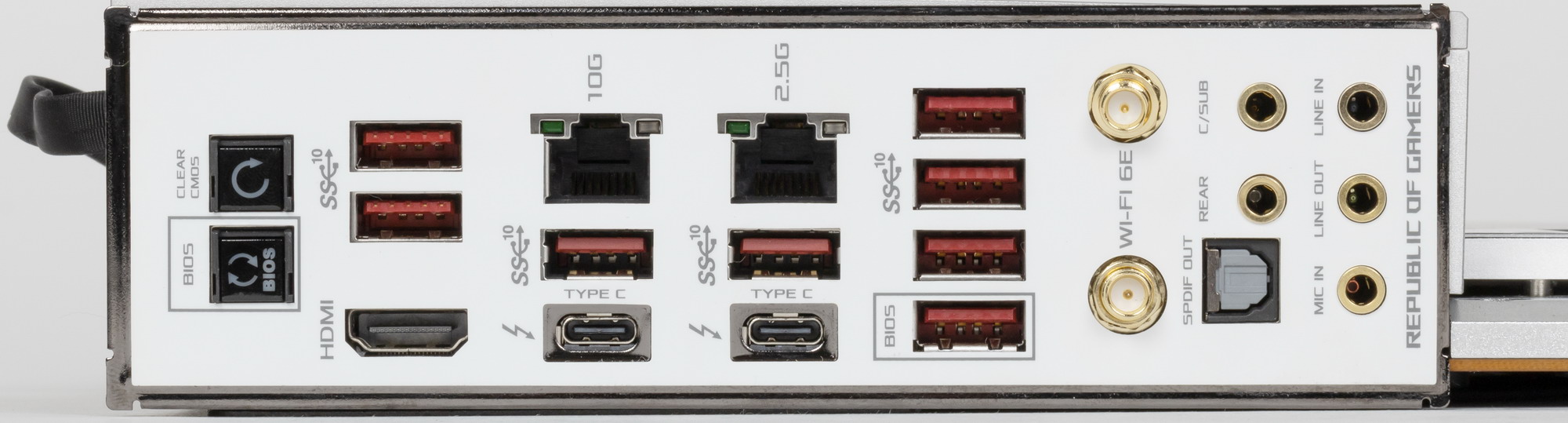

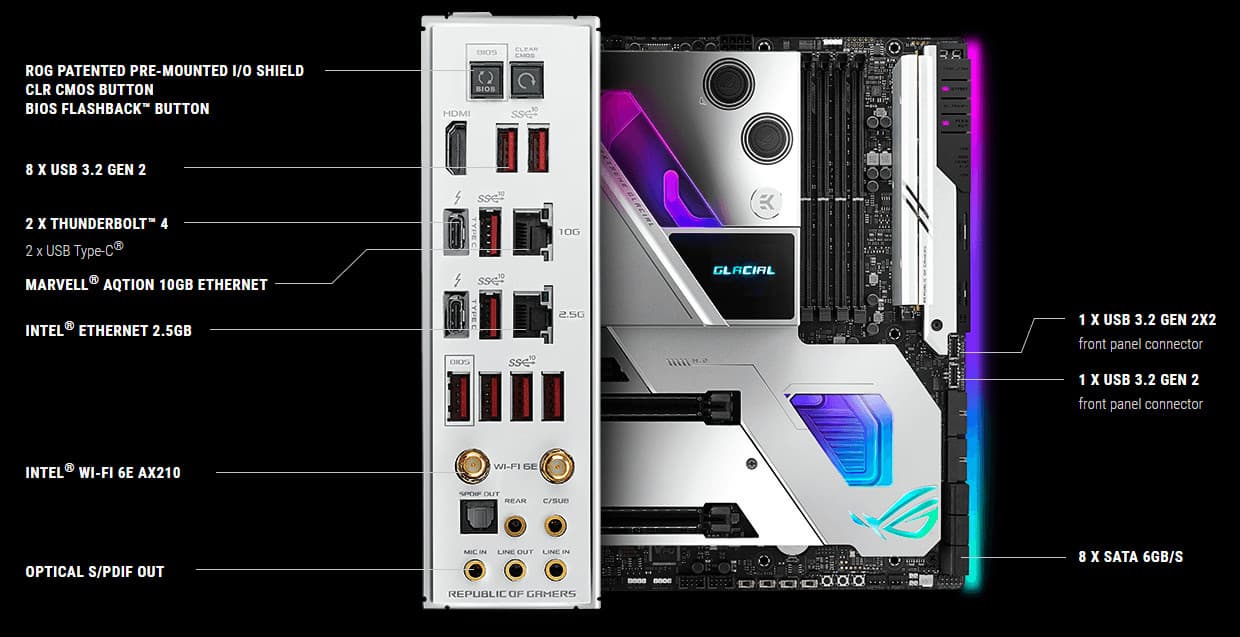

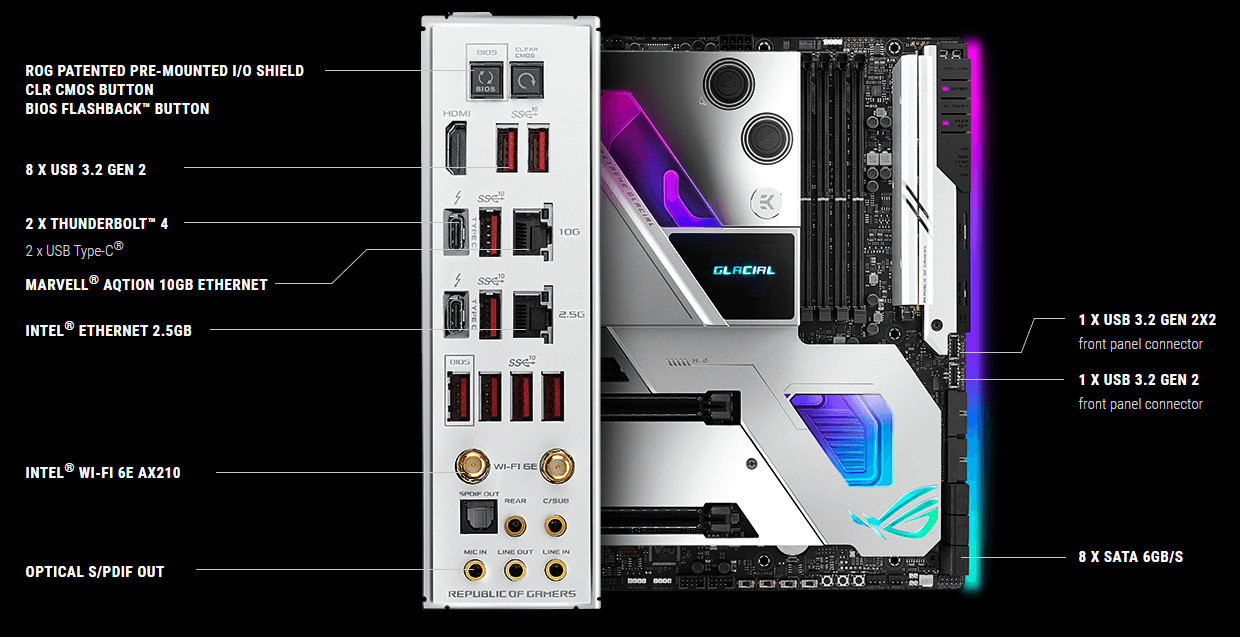

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z590 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 3 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 24 линии PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 21 линия из 24).
И что мы имеем? Всего на материнской плате — 20 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован с помощью Z590 (на это ушел 1 USB 3.2 Gen2) и двух «помощников»: хаба ITE IT8851

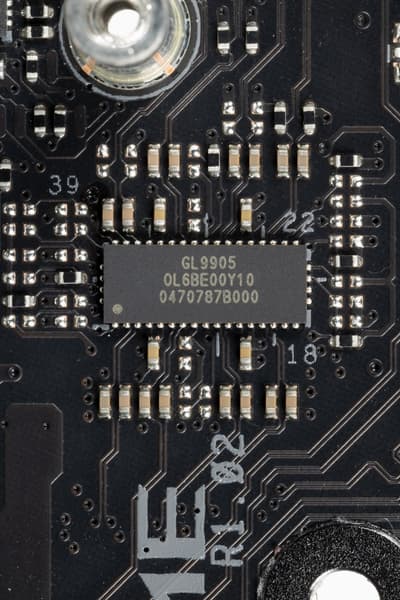

(который образует USB 3.2 Gen1) и усилителя Genesys Logic GL9905
(который преобразует сие в USB 3.2 Gen2) и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 11 портов USB 3.2 Gen2: 1 порт реализован с помощью Z590 и представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса); 4 реализованы также через Z590 и представлены на задней панели портами Type-A (красного цвета); еще 4 реализованы через Genesys Logic GL3590
(на него потрачена 1 линия USB 2.0) и также представлены на задней панели портами Type-A (красного цвета); 2 других реализованы через Thunderbolt 4 и представлены на задней панели портами Type-C;
- 4 порта USB 3.2 Gen1: 2 реализованы через контроллер ASMedia ASM1074

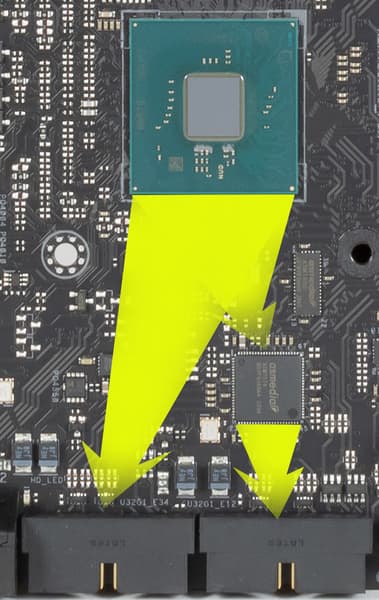

(на него потрачена 1 линия PCIe 3.0) и представлены внутренним разъемом
на материнской плате на 2 порта; еще 2 реализованы через Z590 и представлены также внутренним разъемом на материнской плате на 2 порта;

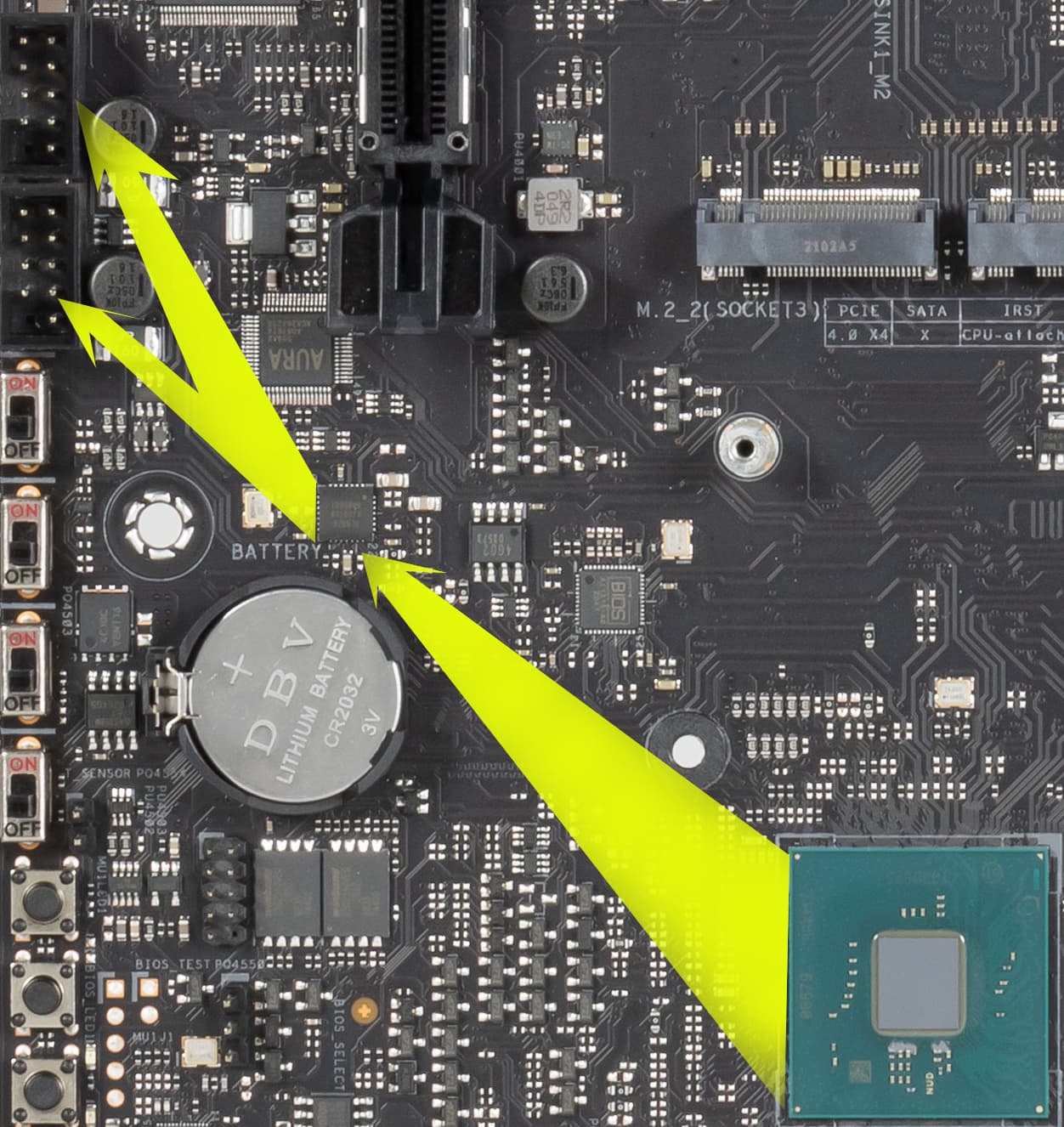

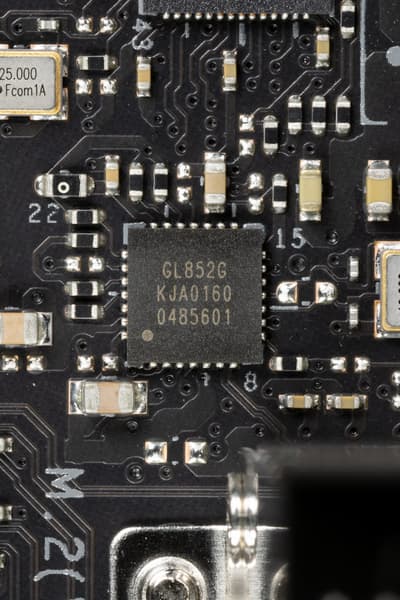

- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL852G
(на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами
(каждый на 2 порта).
Таким образом, у нас 4 контроллера используют USB линии:
- Genesys Logic GL852G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);

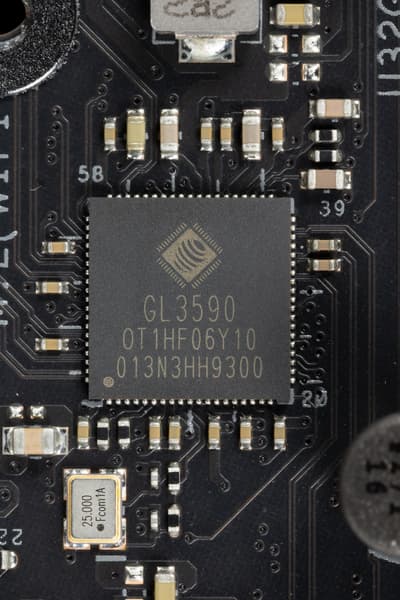

- Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 порта Type-A на задней панели) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth/WiFi (AX210) (1 линия USB 2.0).
Итак, через чипсет Z590 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 5 выделенных USB 3.2 Gen2
- + 1 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2х2);
- + 2 выделенных USB 3.2 Gen1
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 4 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 21 линия PCIe, выделенных на поддержку иной периферии.
Итого у Z590 в данном случае реализовано 29 высокоскоростных портов из 30.

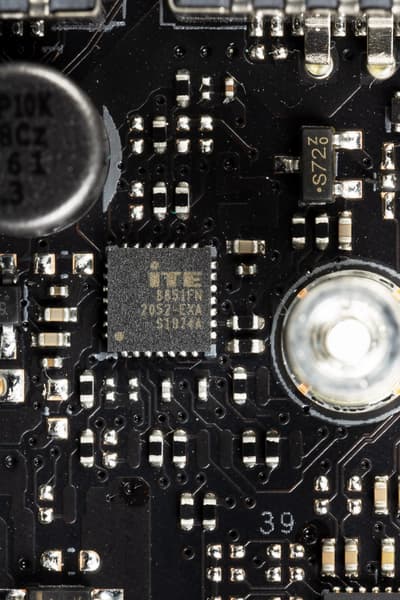

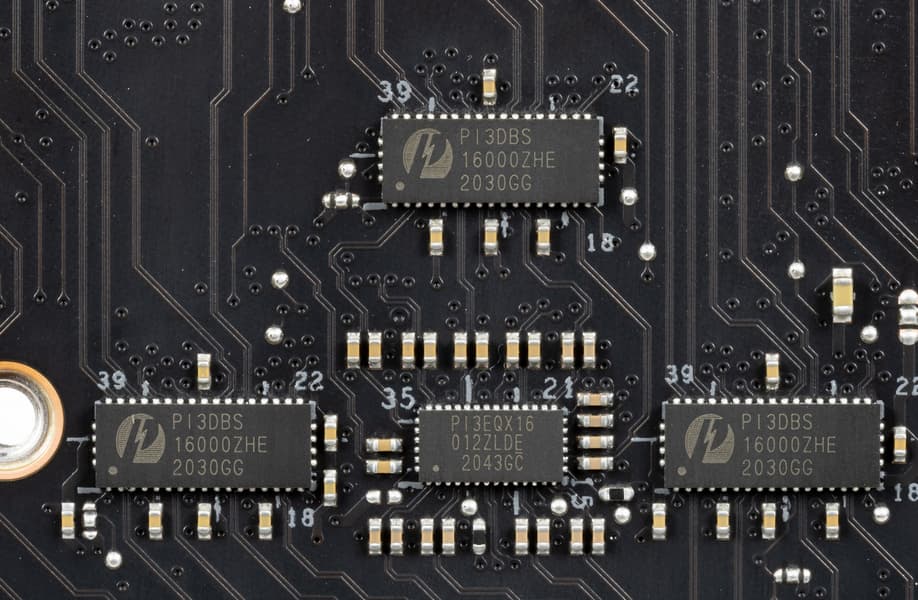

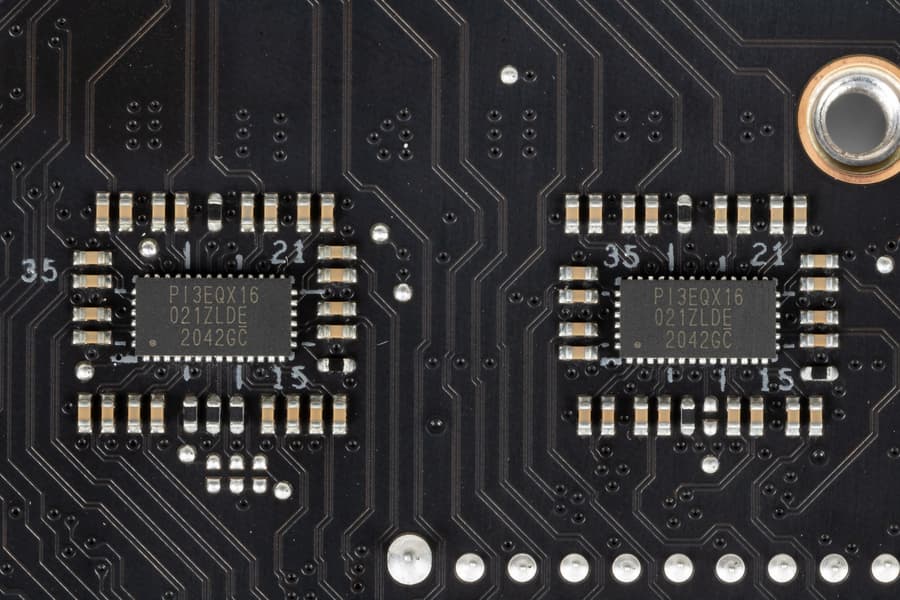

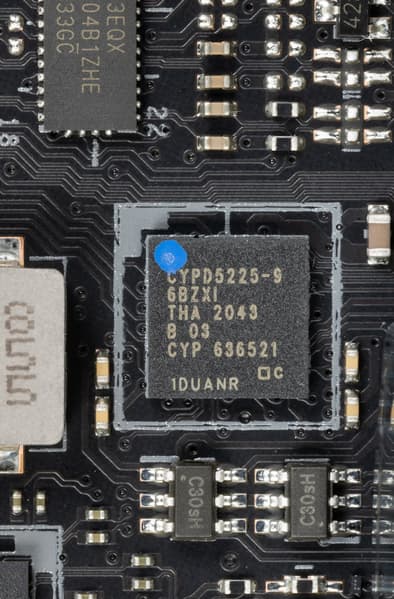

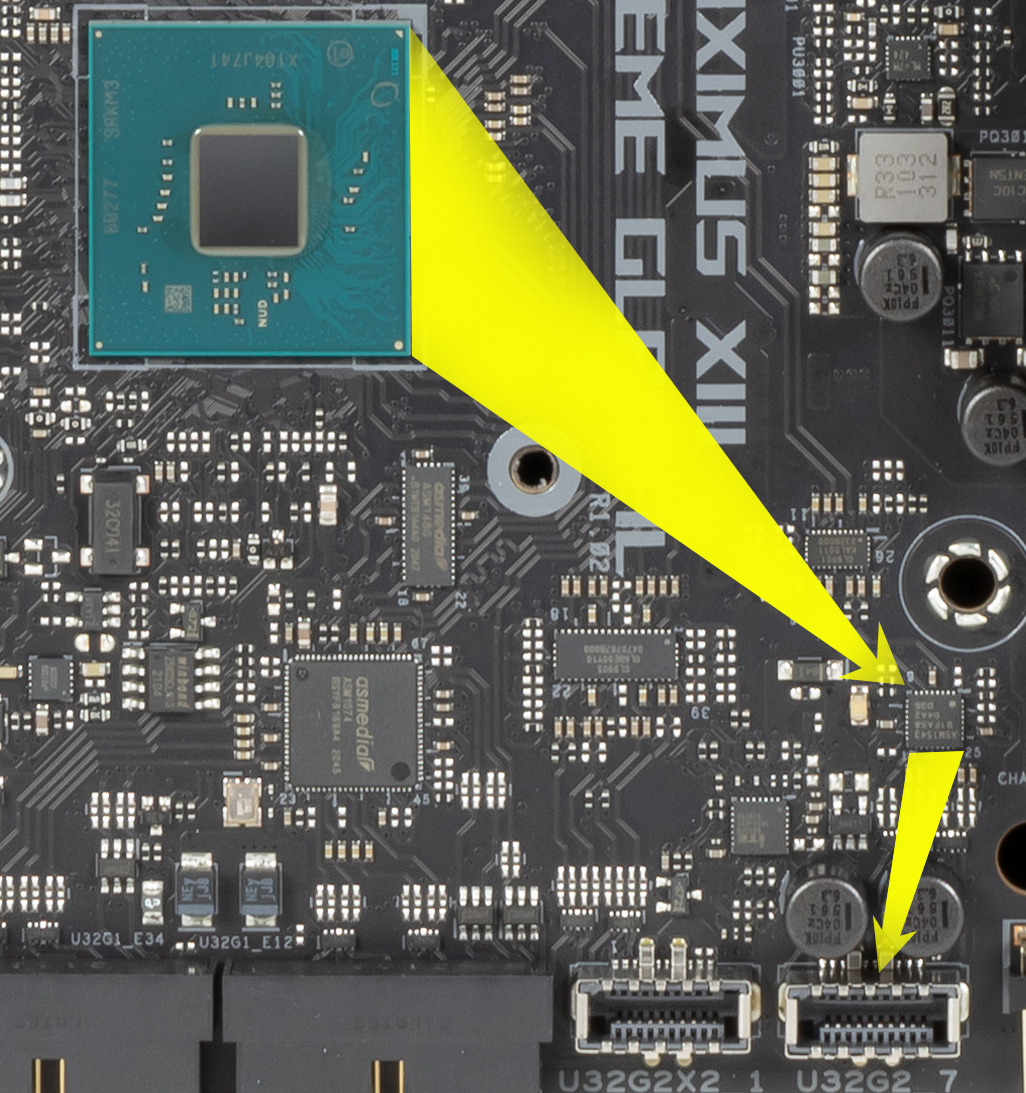

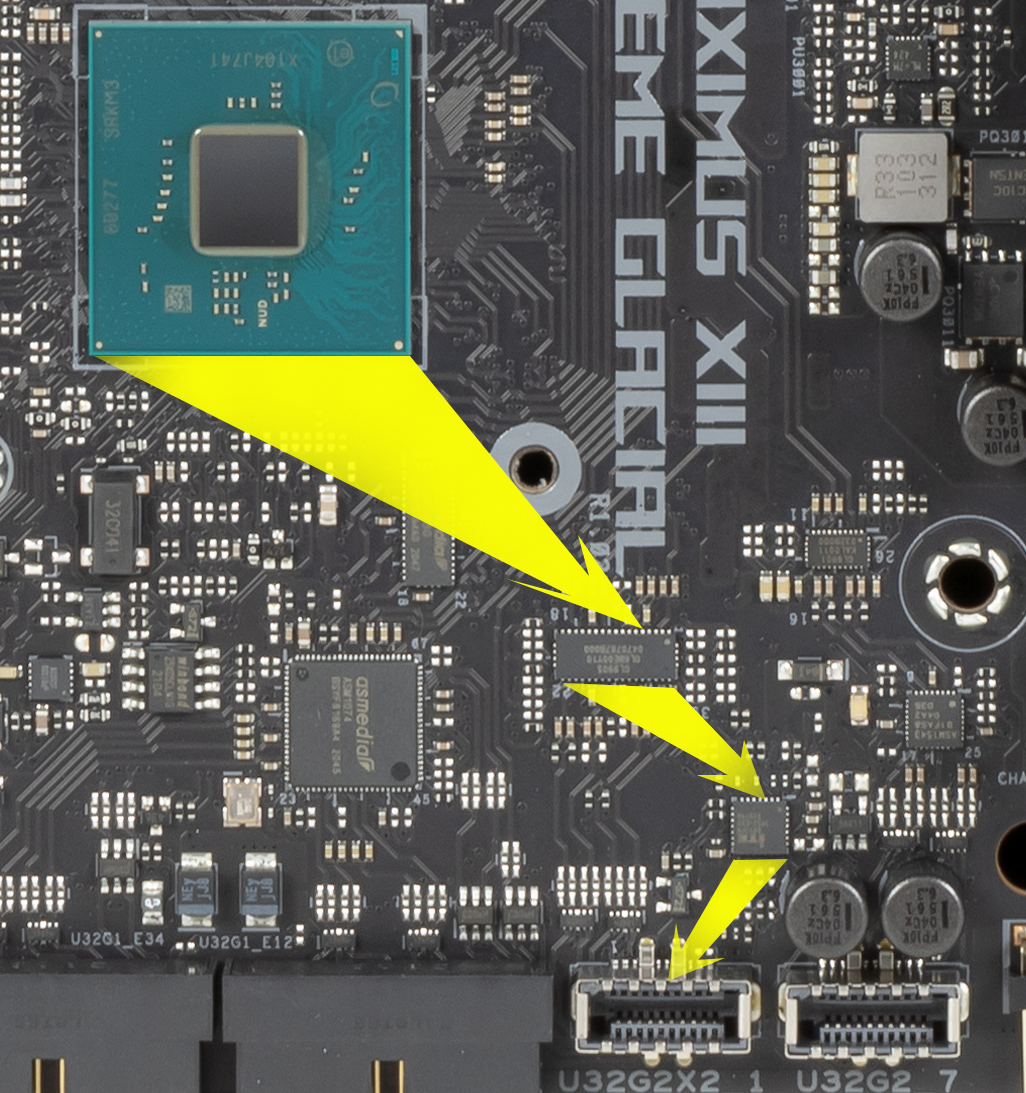

Все быстрые USB порты Type-C оснащены ре-драйверами PI3EQX от Diodes Inc (ex Pericom), дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Infineon (ex Cypress) для преобразования сигнала.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи просто отлично! Имеются два скоростных Ethernet-контроллера: Intel I225-V, который способен работать по стандарту 2,5 Гбит/с.

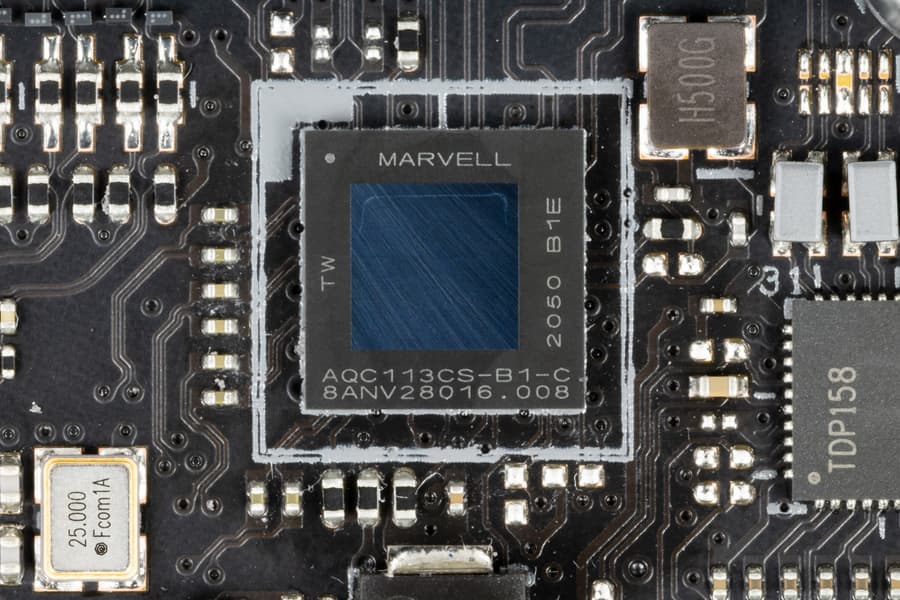

и Marvell (ex-Aquantia) Aqtion AQC113, способный выдавать до 10 Гбит/с.

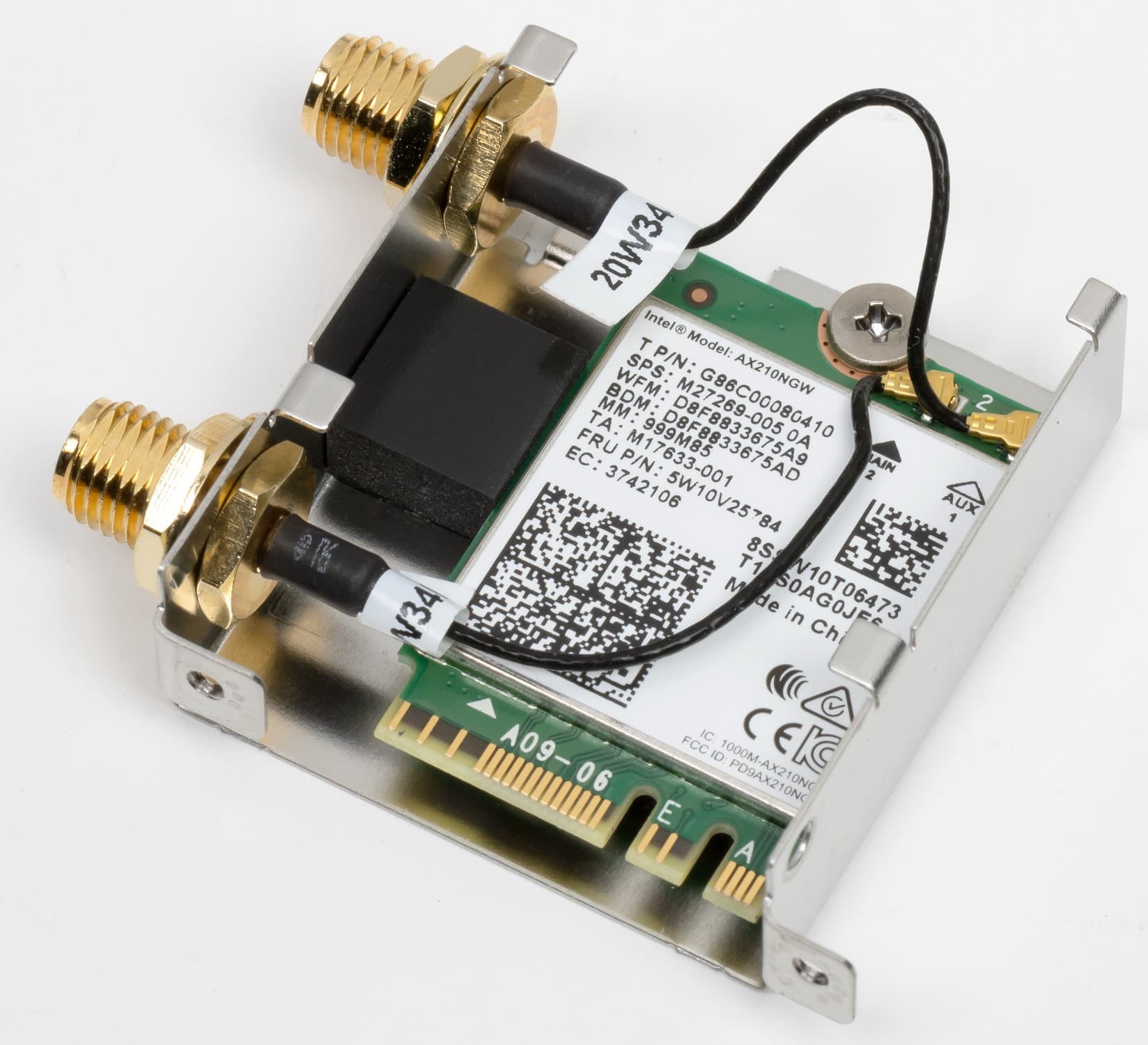

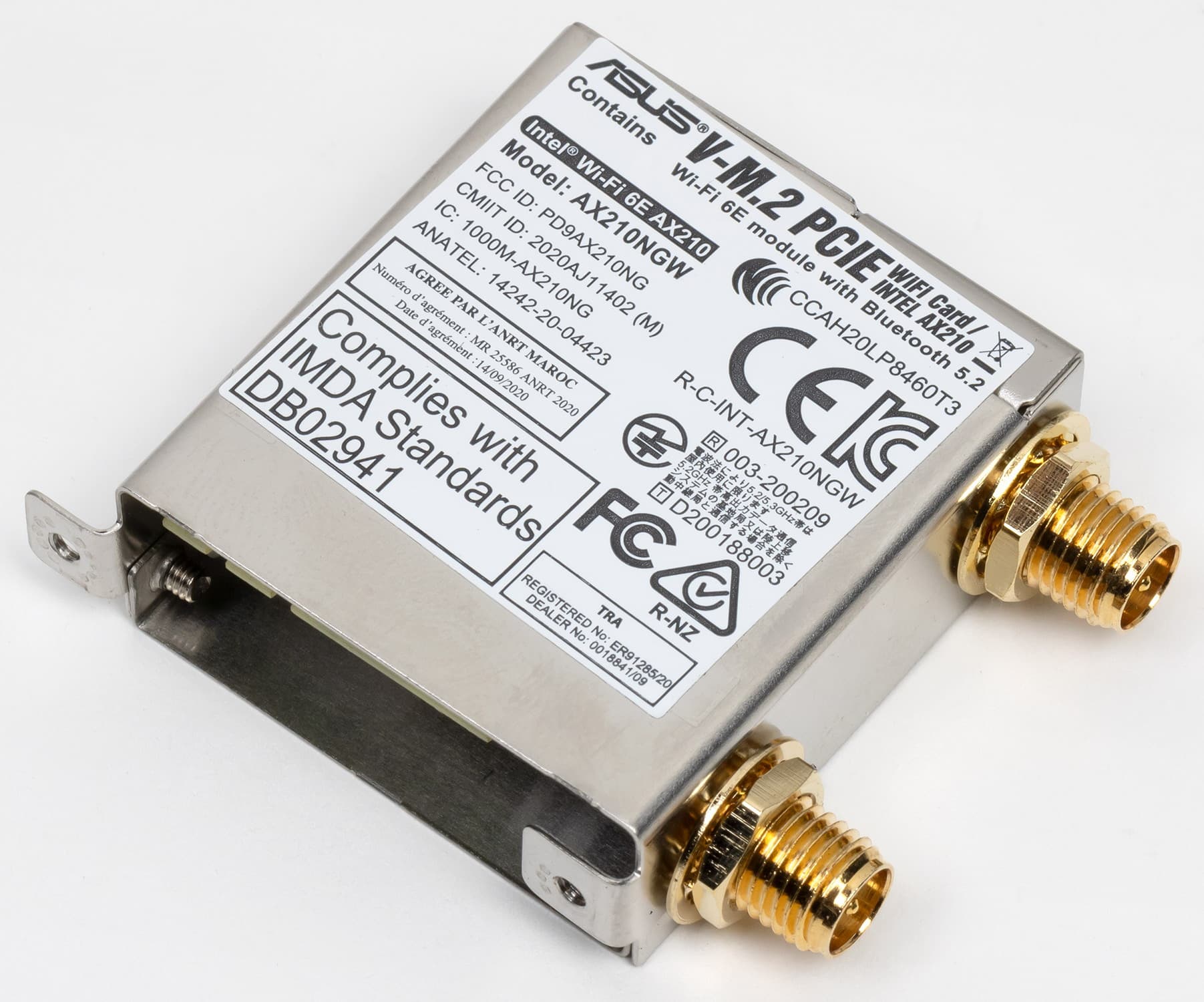

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

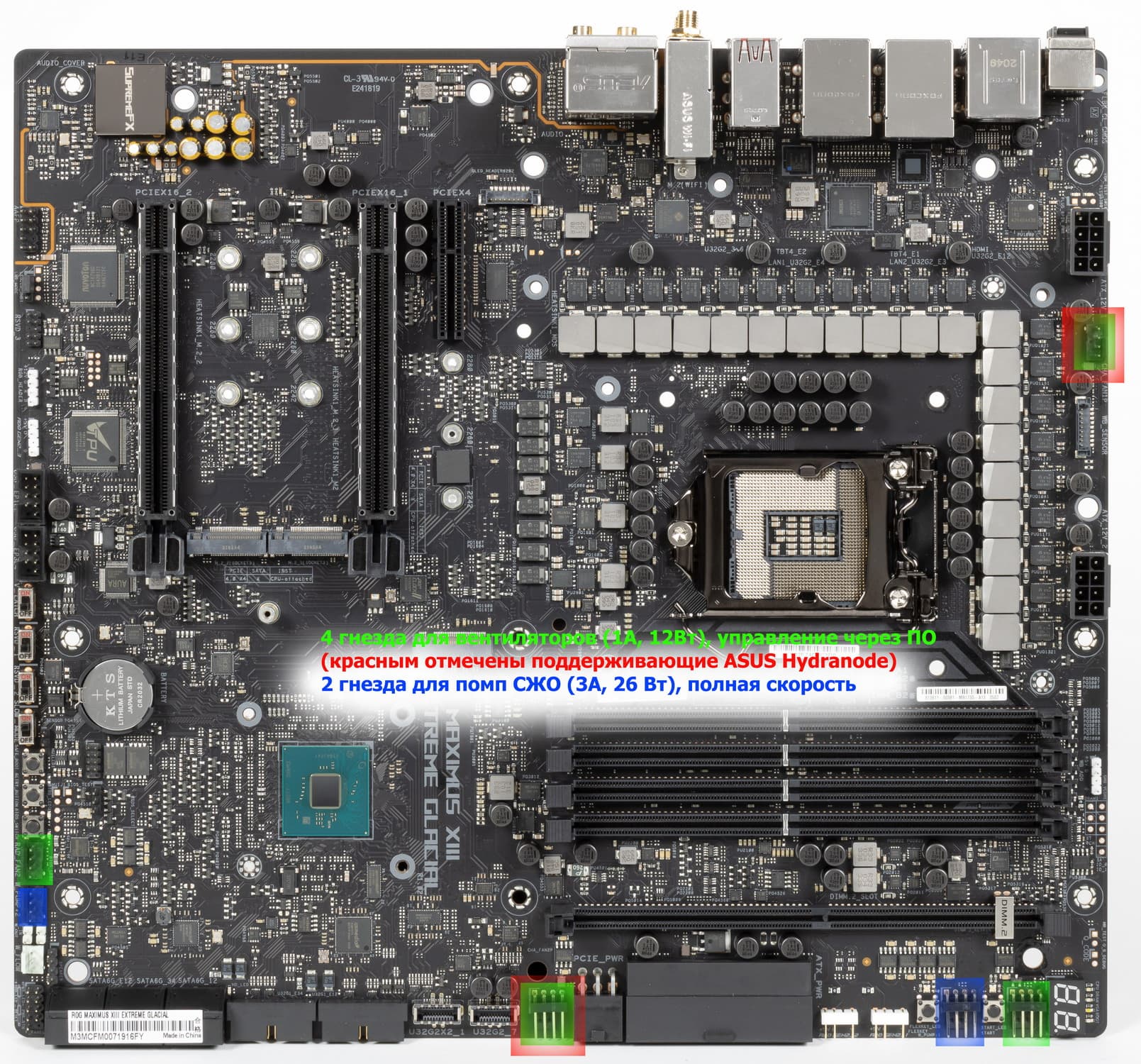

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

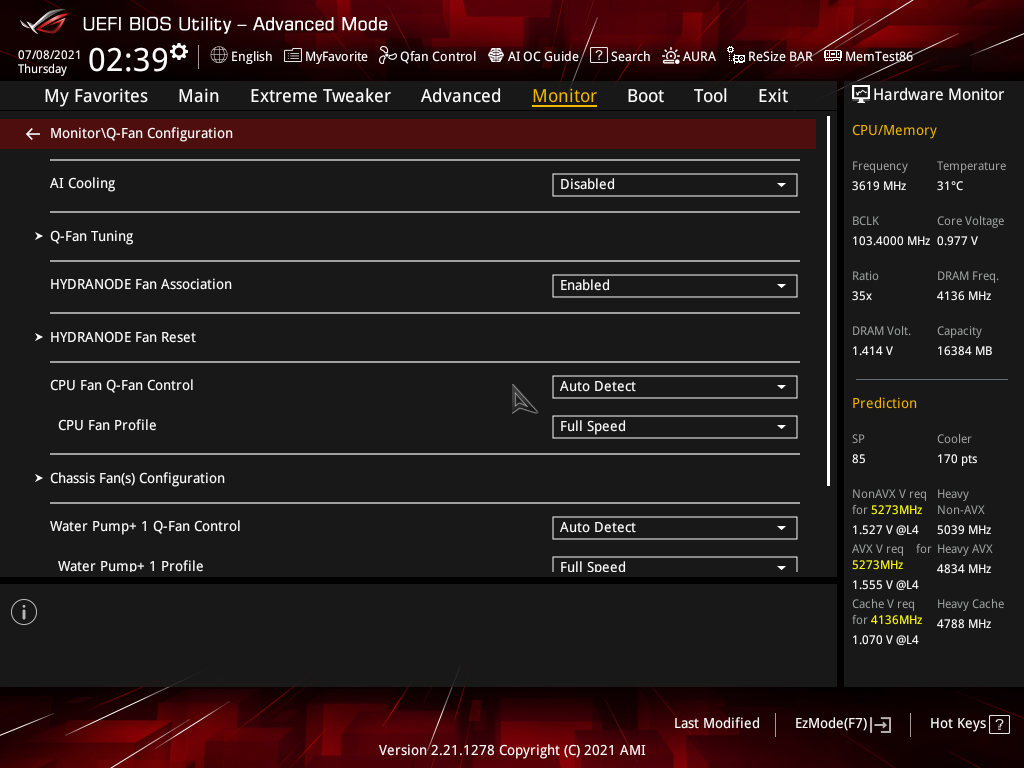

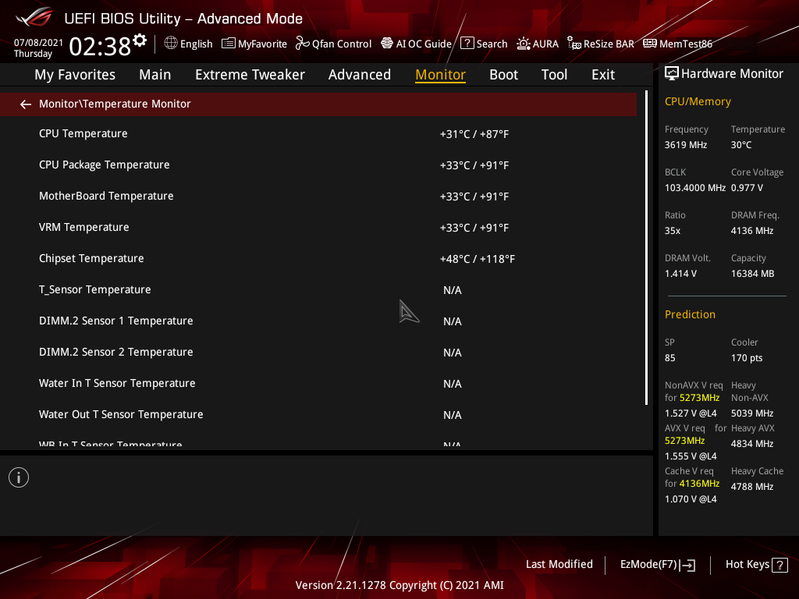

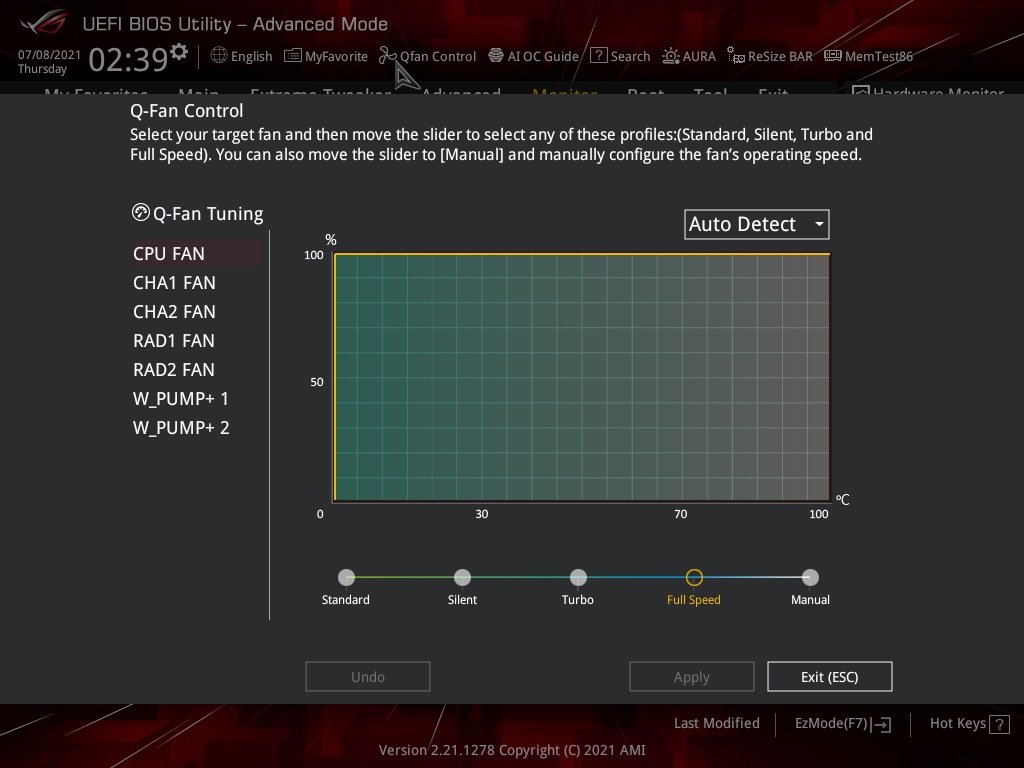

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

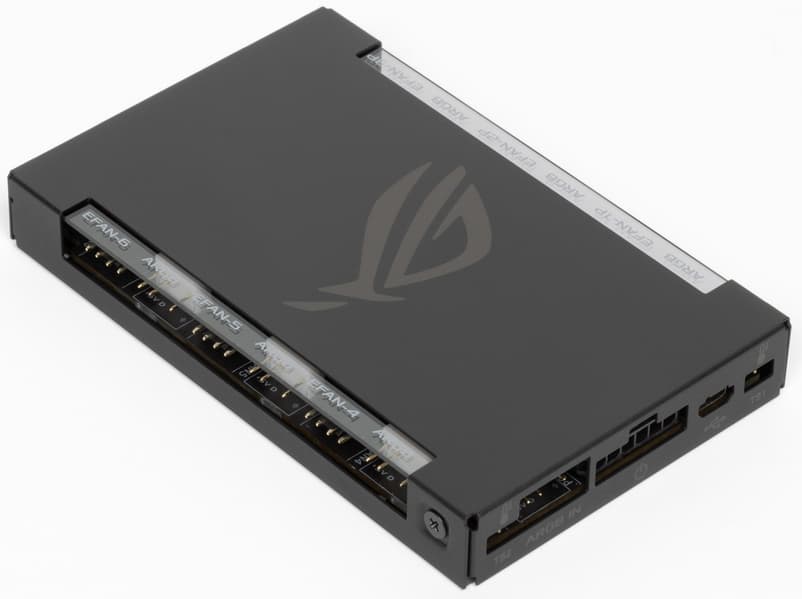

Кроме имеющихся гнезд для вентиляторов на самой матплате в комплекте поставки имеется дополнительный контроллер ROG Fan Controller.

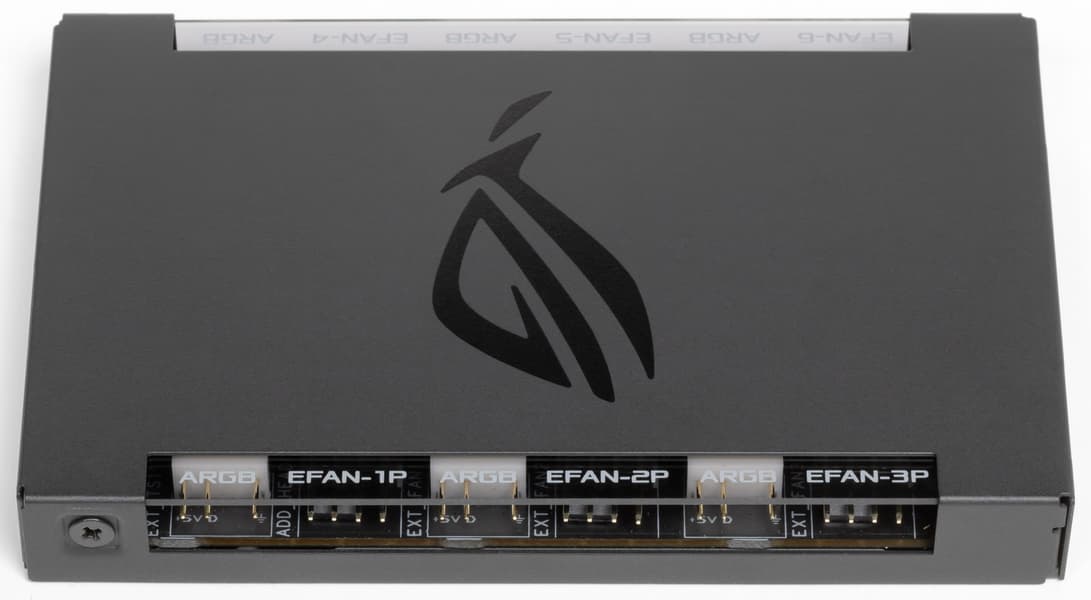

Кроме, собственно, дополнительных 6 гнезд для вентиляторов это устройство предлагает также дополнительные 7(!) коннекторов адресуемой ARGB (3V) подсветки и 2 гнезда для термодатчиков. К материнской плате подключается через внутренний USB 2.0 разъем.

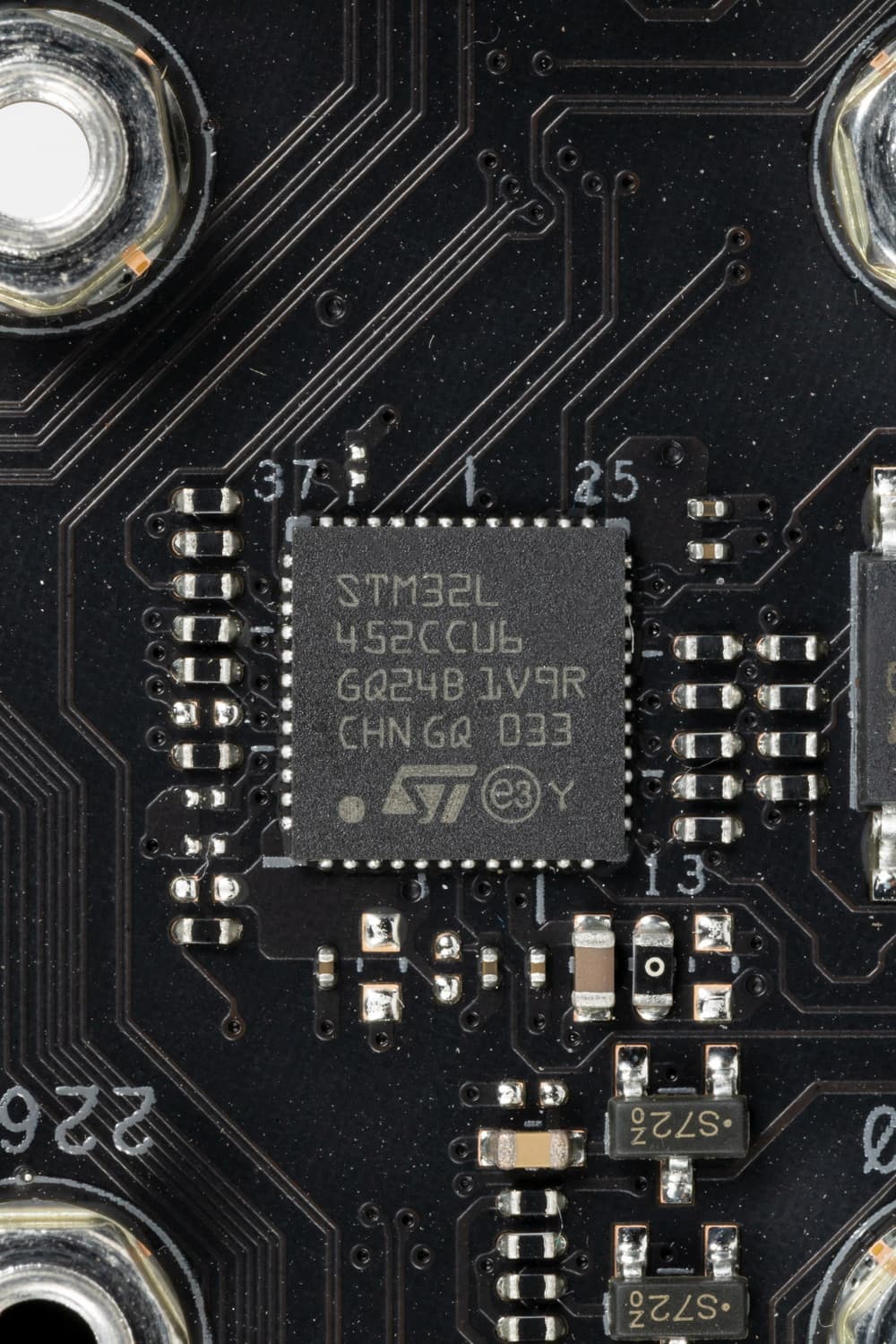

На контроллере всем заведует ARM-процессор от STMicroelectronics, связанный с подобным ему на самой материнке.

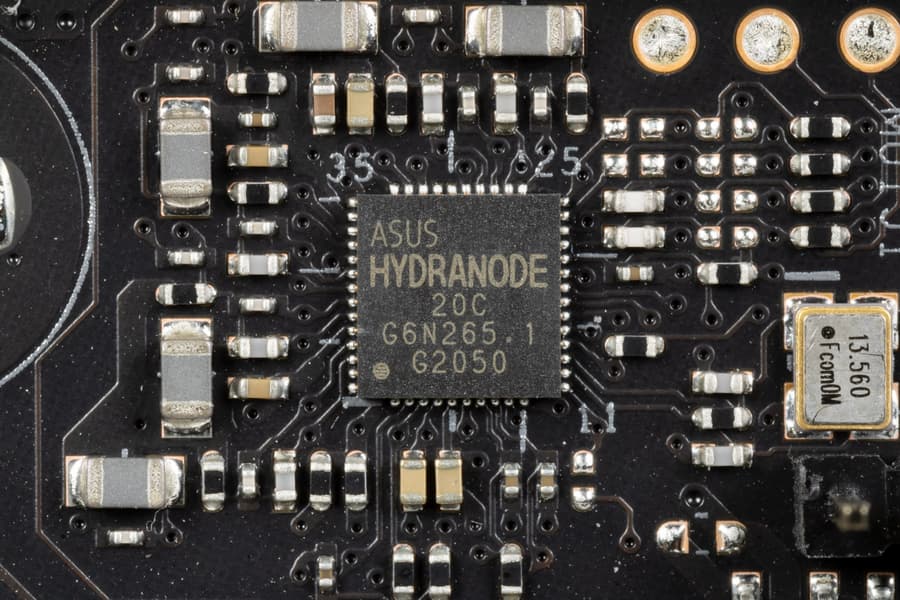

Стоит напомнить, что у Asus появилось новшество в виде Asus Hydranode.
Если у вас к одному гнезду подключено до трех вентиляторов (через тройники-удлинители), то с помощью этого контроллера (не удалось найти, какой реальный производитель данного процессора прячется под маркировкой Asus) появилась возможность управлять оборотами каждого вентилятора отдельно. Гнезда с поддержкой Hydranode имеются как на самой матплате, так и на ROG Fan Controller.

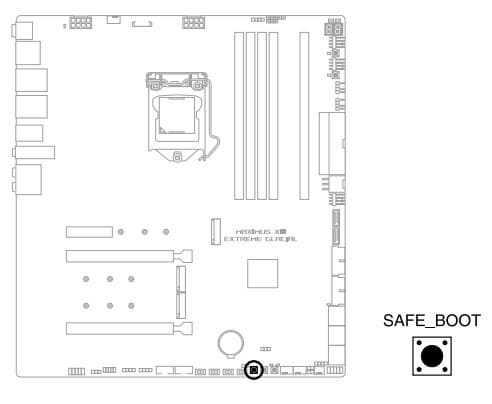

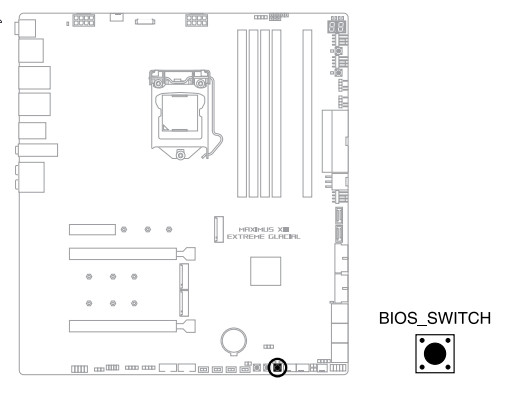

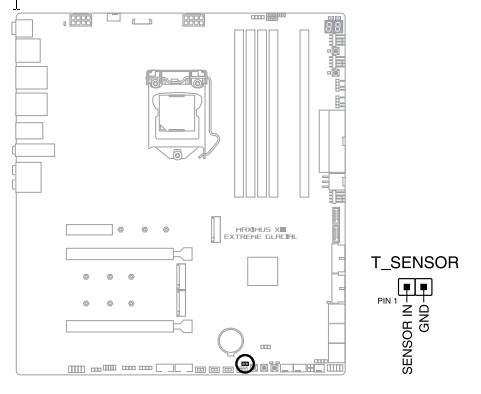

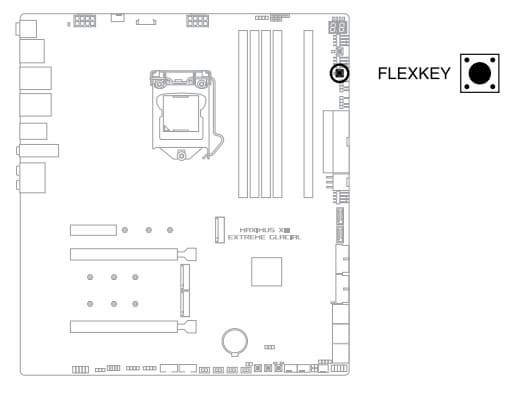

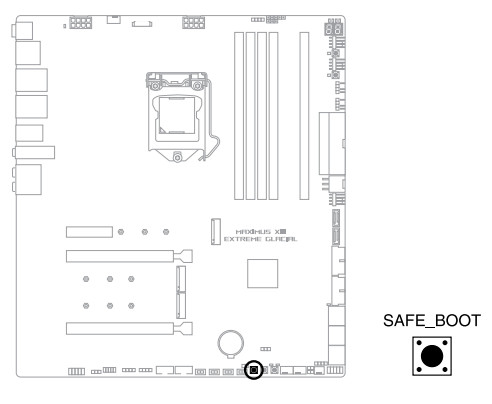

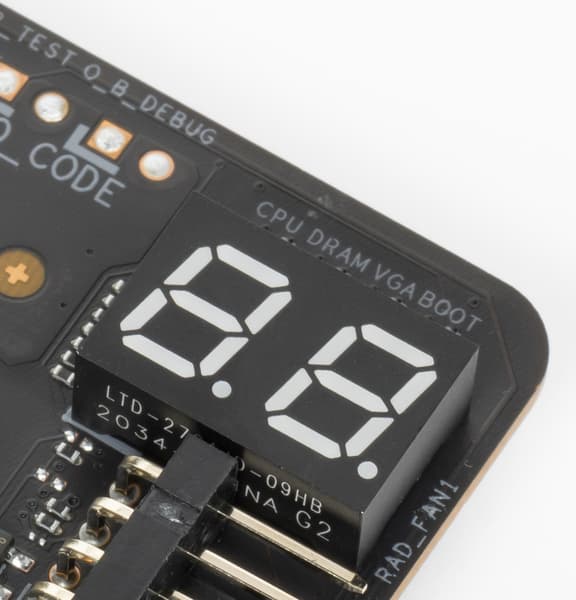

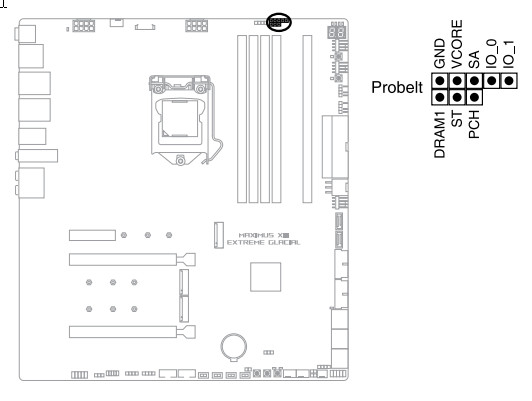

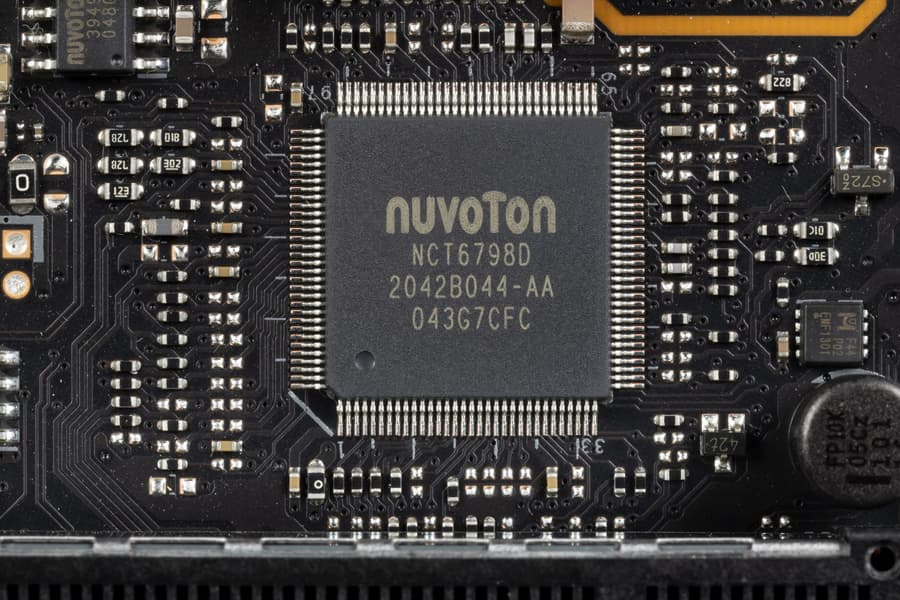

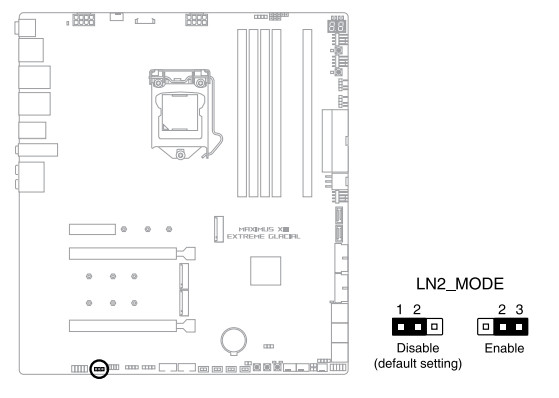

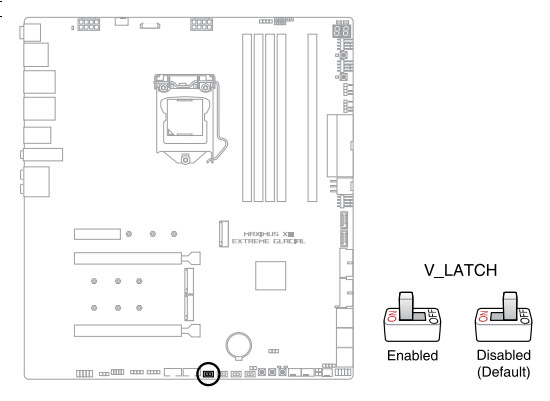

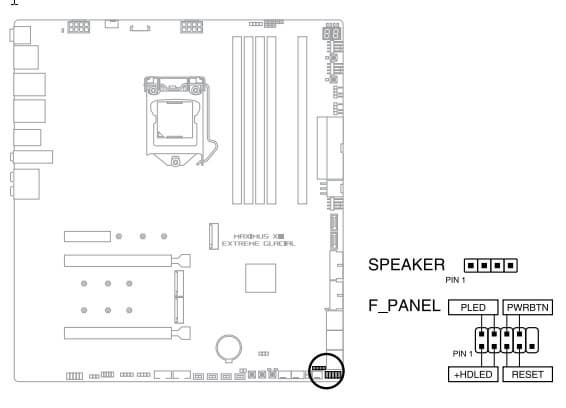

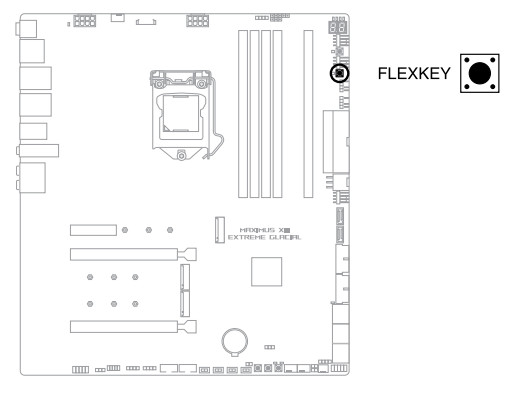

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

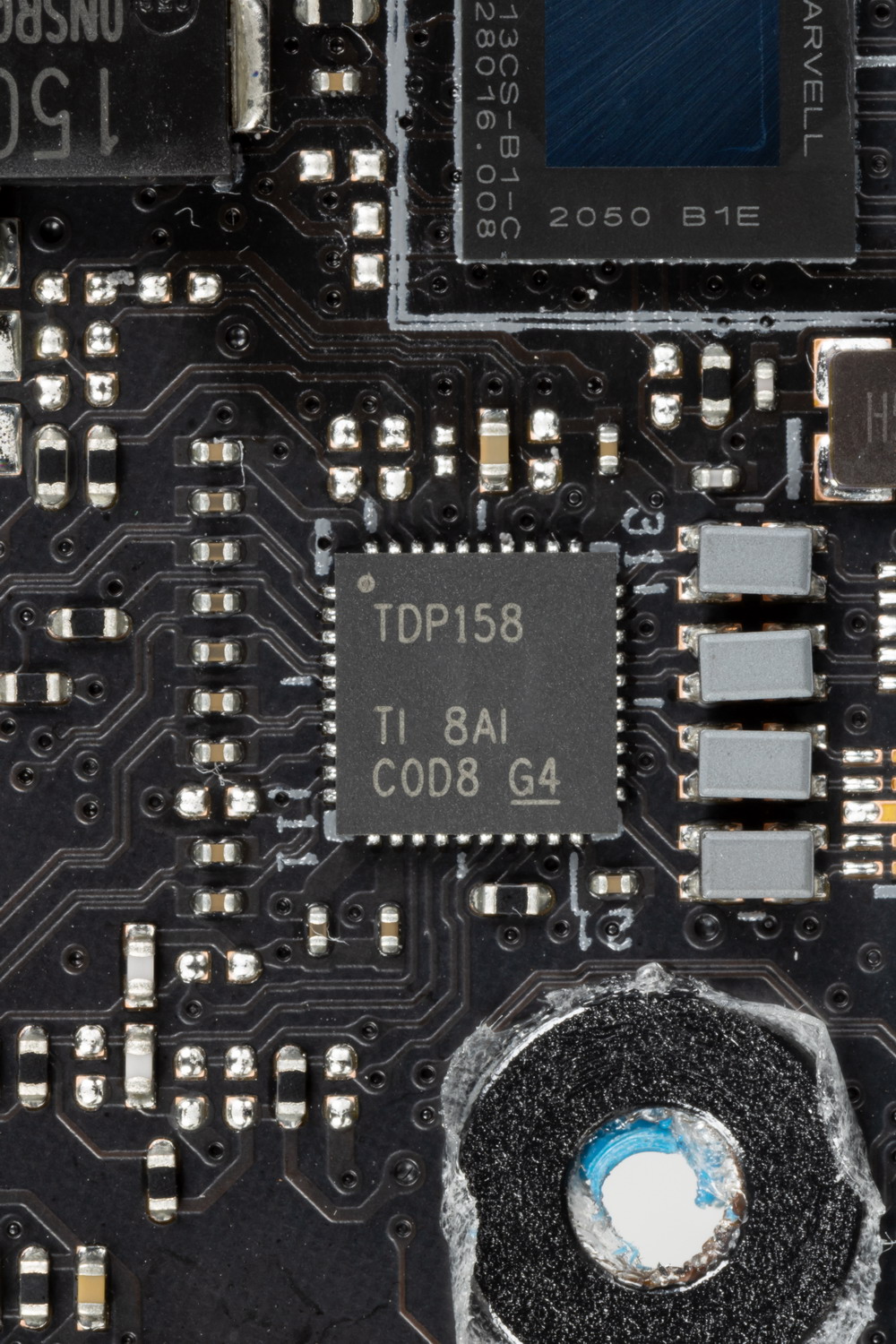

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.0b, однако если графика в 11м поколении процессоров Intel основана на новой архитектуре и имеет встроенную поддержку версии HDMI 2.0b, то в 10м поколении — интегрирована поддержка лишь версии 1.4. Поэтому для конвертации (усиления, так сказать) версии до 2.0b имеется особый контроллер TDP158 (Texas Instruments).
Аудиоподсистема

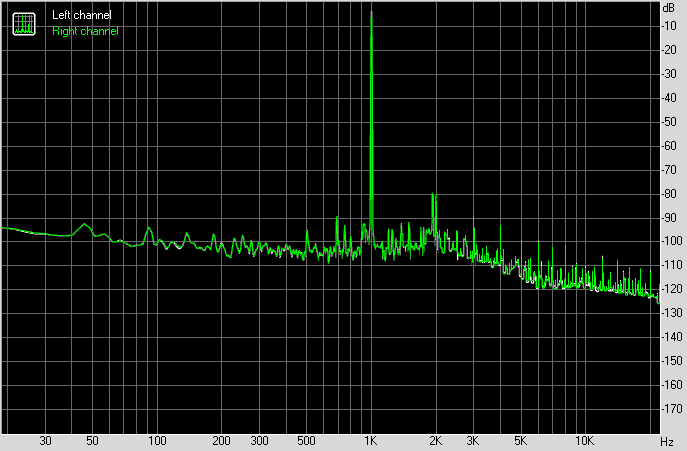

Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведует аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц .Но теперь с переводом поддержки аудиокодеков полностью на USB-линии, стало возможным применить кодек ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.

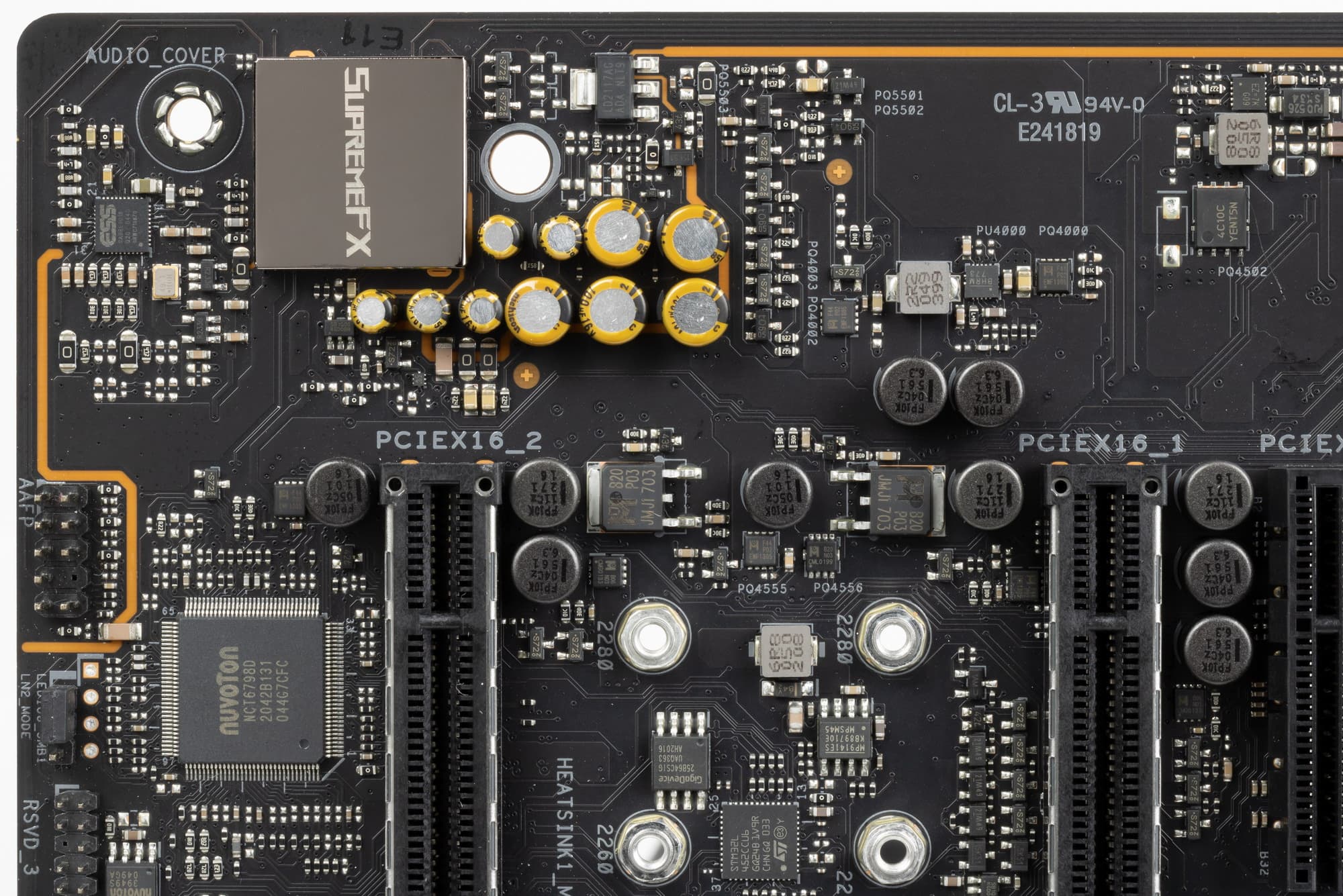

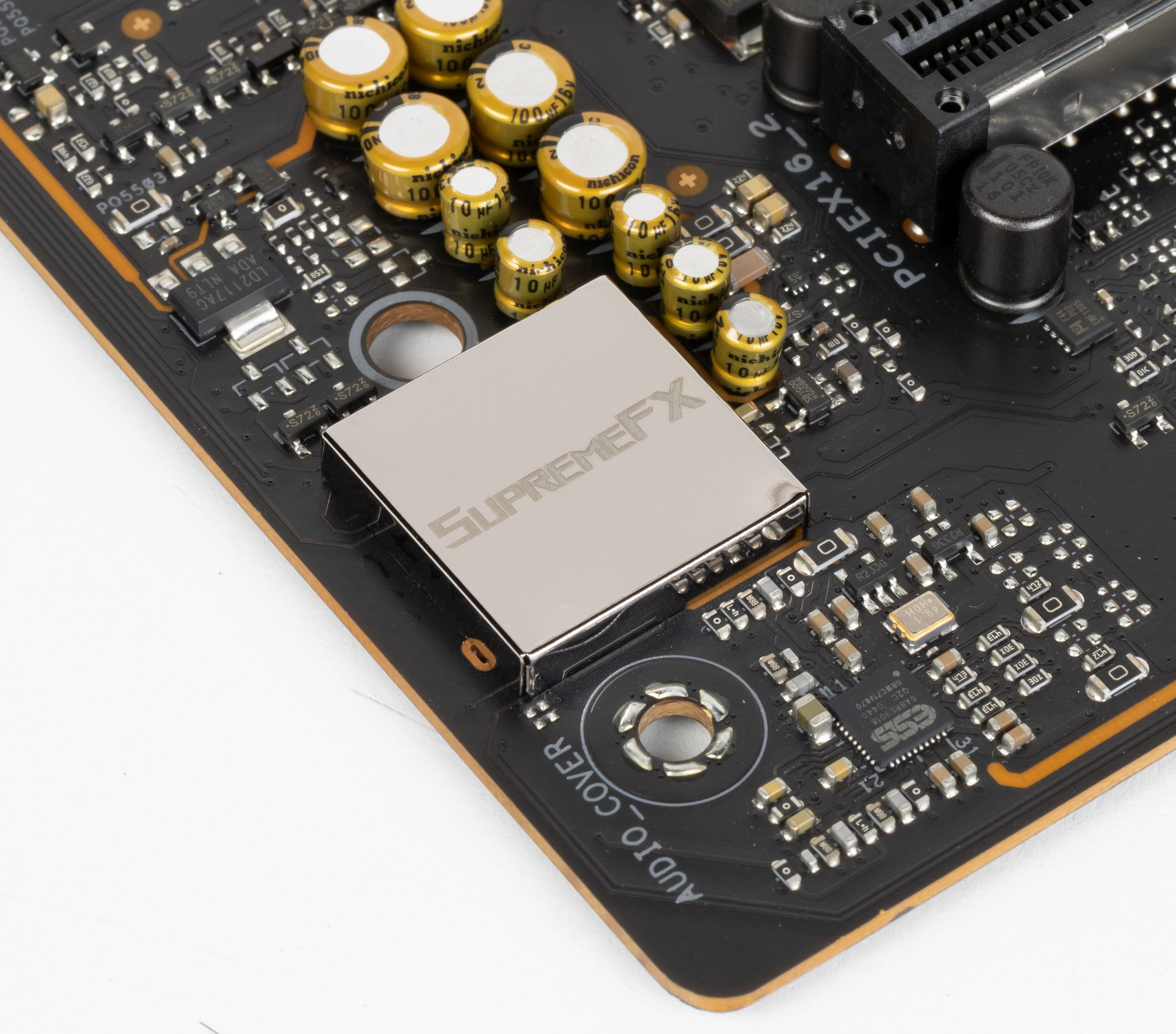

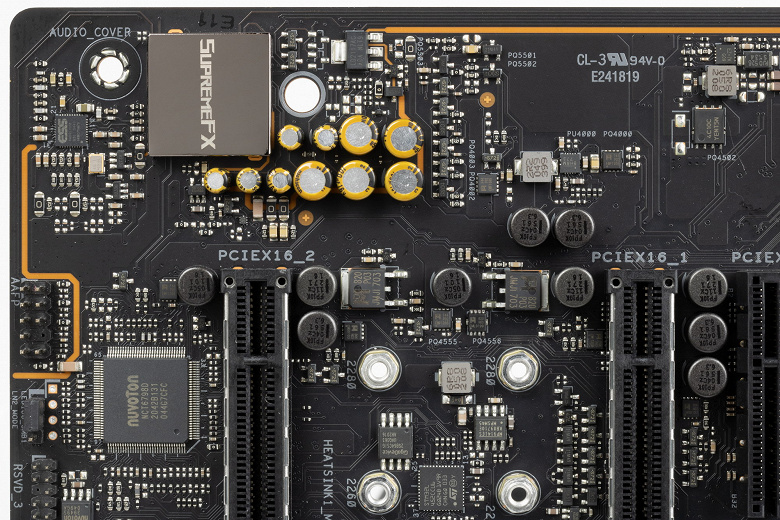

В традициях Asus накрывать микросхему кодека металлическим колпачком с собственным названием аудиоподсистемы SupremeFX.

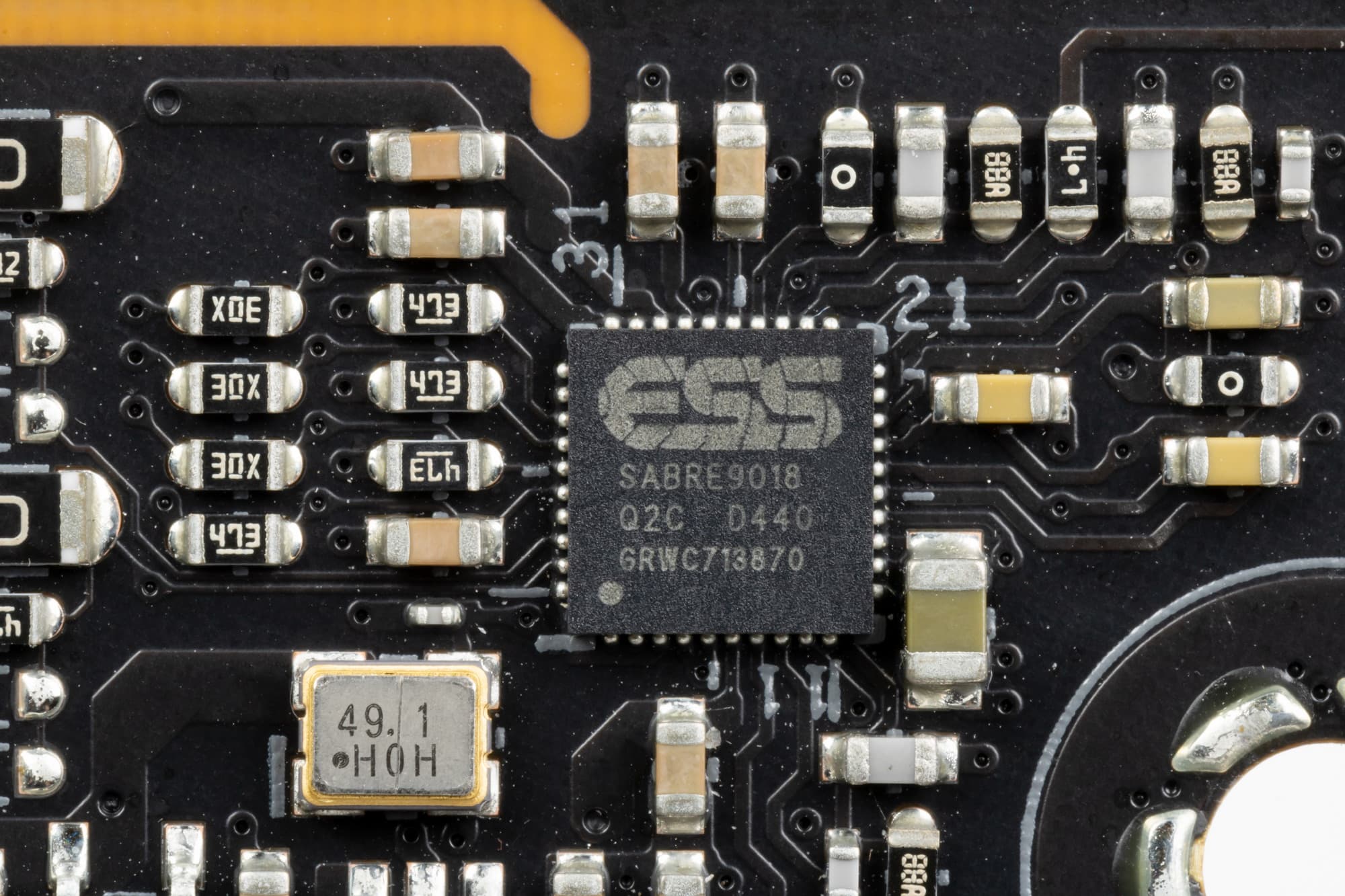

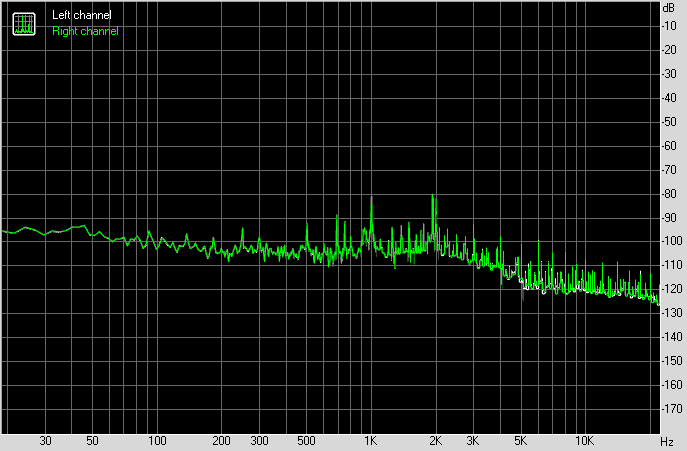

В тракте используются ЦАП ESS Sabre9018 и осциллятор, обеспечивающий точную работу ЦАП.

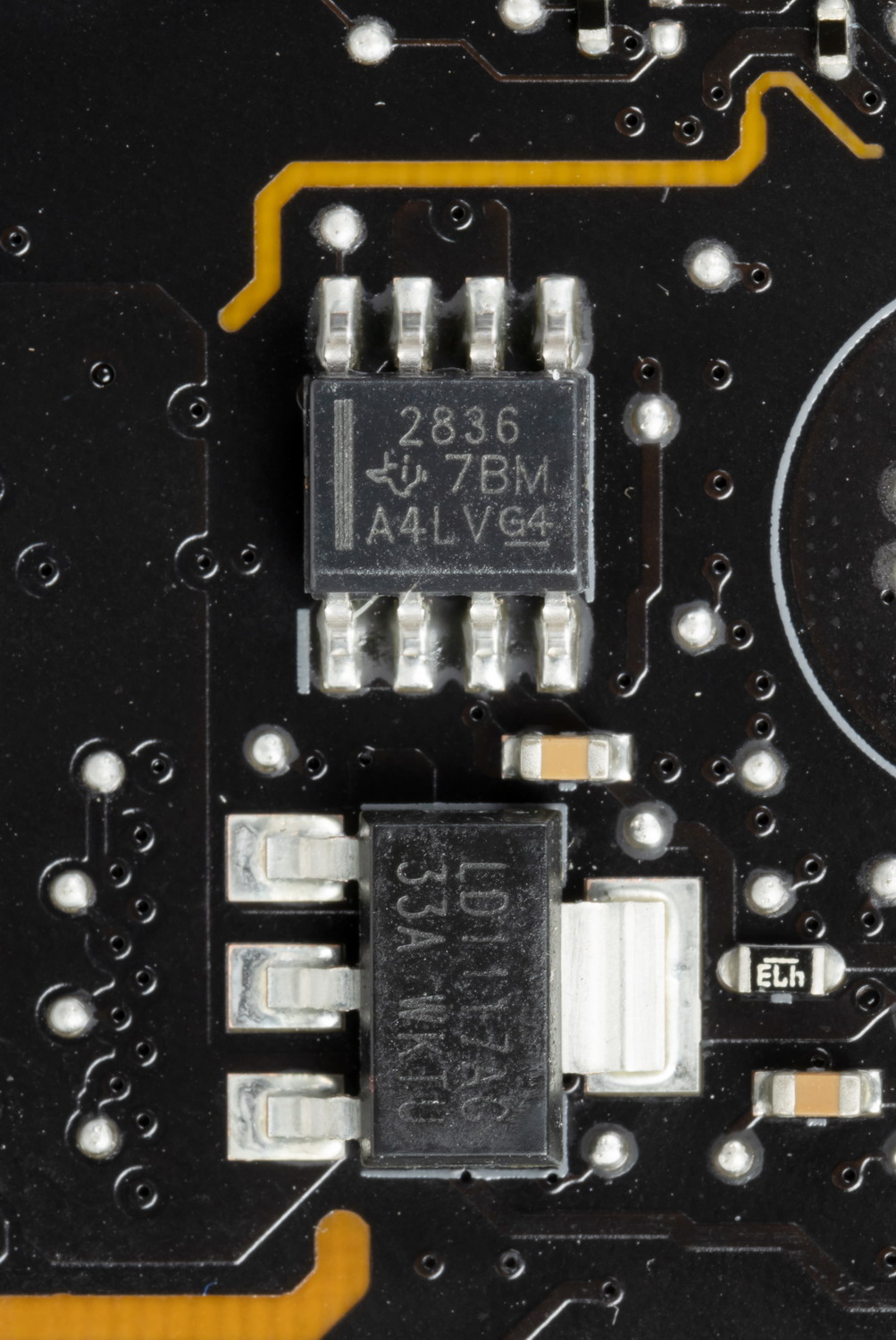

Также имеется и весьма популярный операционный усилитель Texas Instruments OPA2836.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

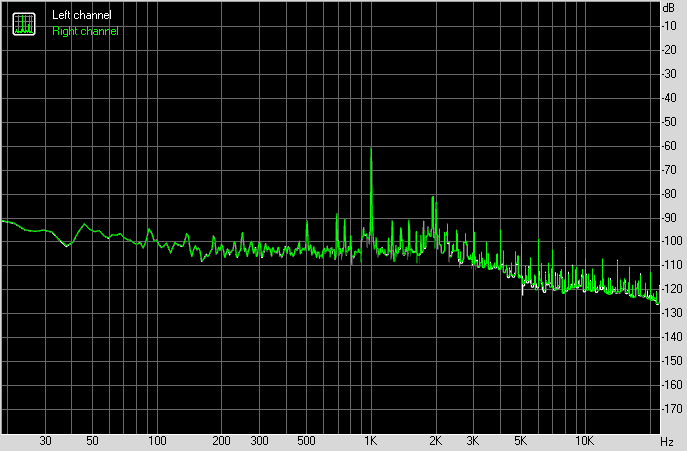

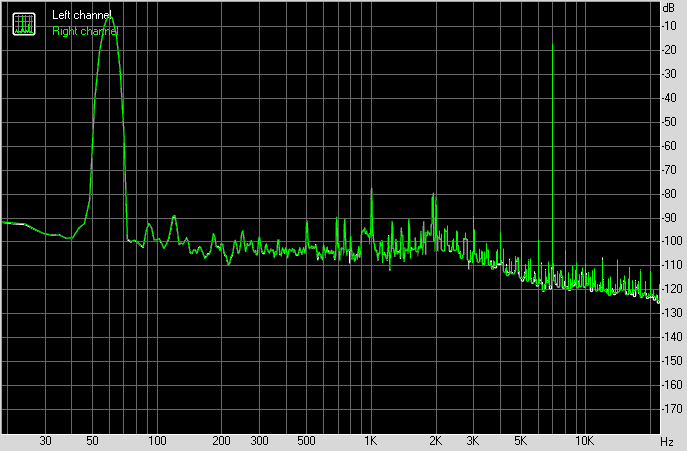

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а привычная цветовая окраска создана с помощью подсветок у этих разъемов.
Но это не все! В комплект поставки материнки входит ROG Clavis — игровой цифроаналоговый преобразователь формата Type-C — мини-джек 3,5 мм, совместимый с ПК и мобильными устройствами.
Используется ЦАП ESS 9281 с усилителем, поддерживает интеллектуальное шумоподавление для микрофона, обладает подсветкой, которая синхронизируется с остальной подсветкой через приложение Armoury Crate.
Питание, охлаждение

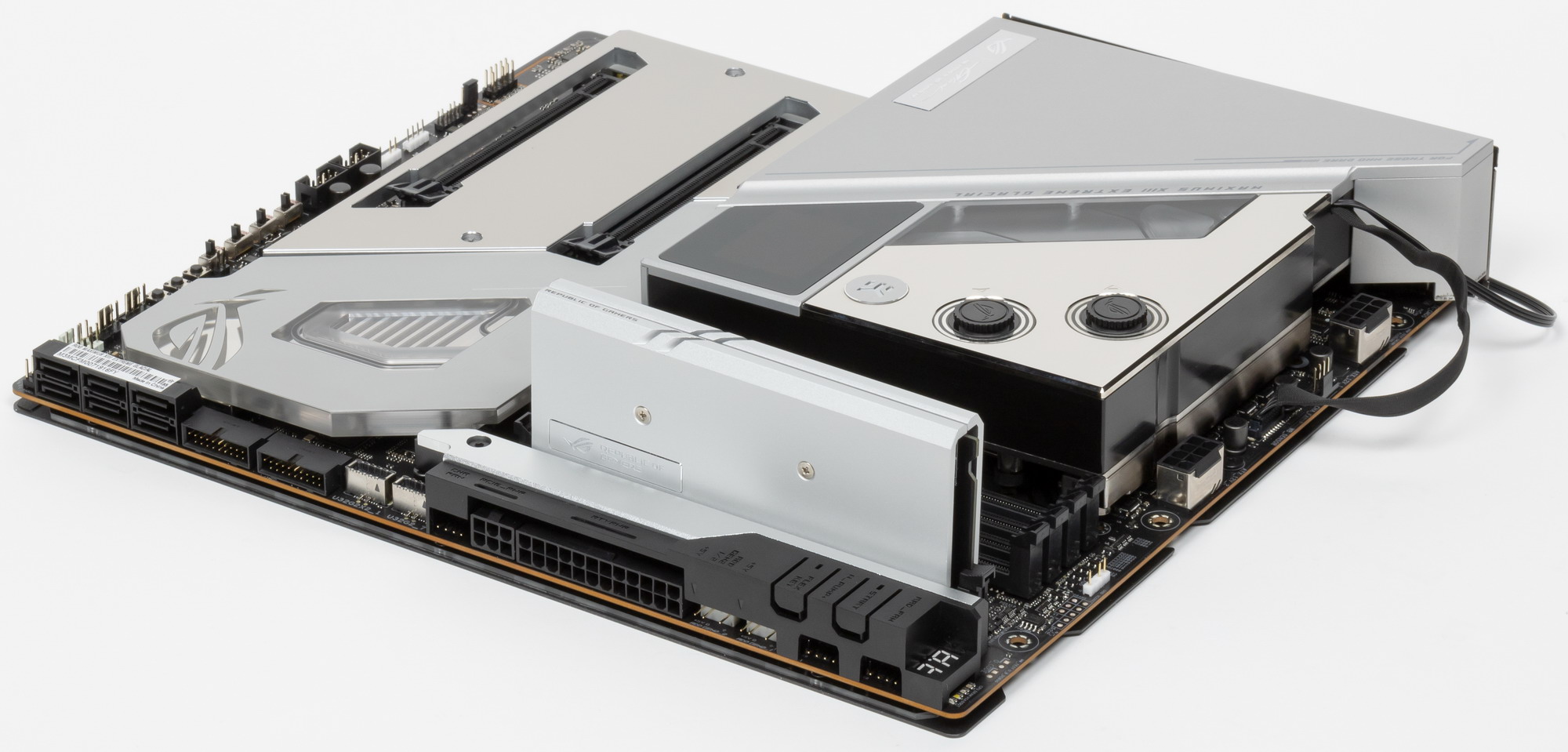

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева, расположен горизонтально) рядом с ним есть 6-контактный разъем PCIe экстра-питания для видеоподсистемы (в случае использования более одной видеокарты — для гарантии стабильности питания шины), а также традиционно есть еще два 8-контактных EPS12V.

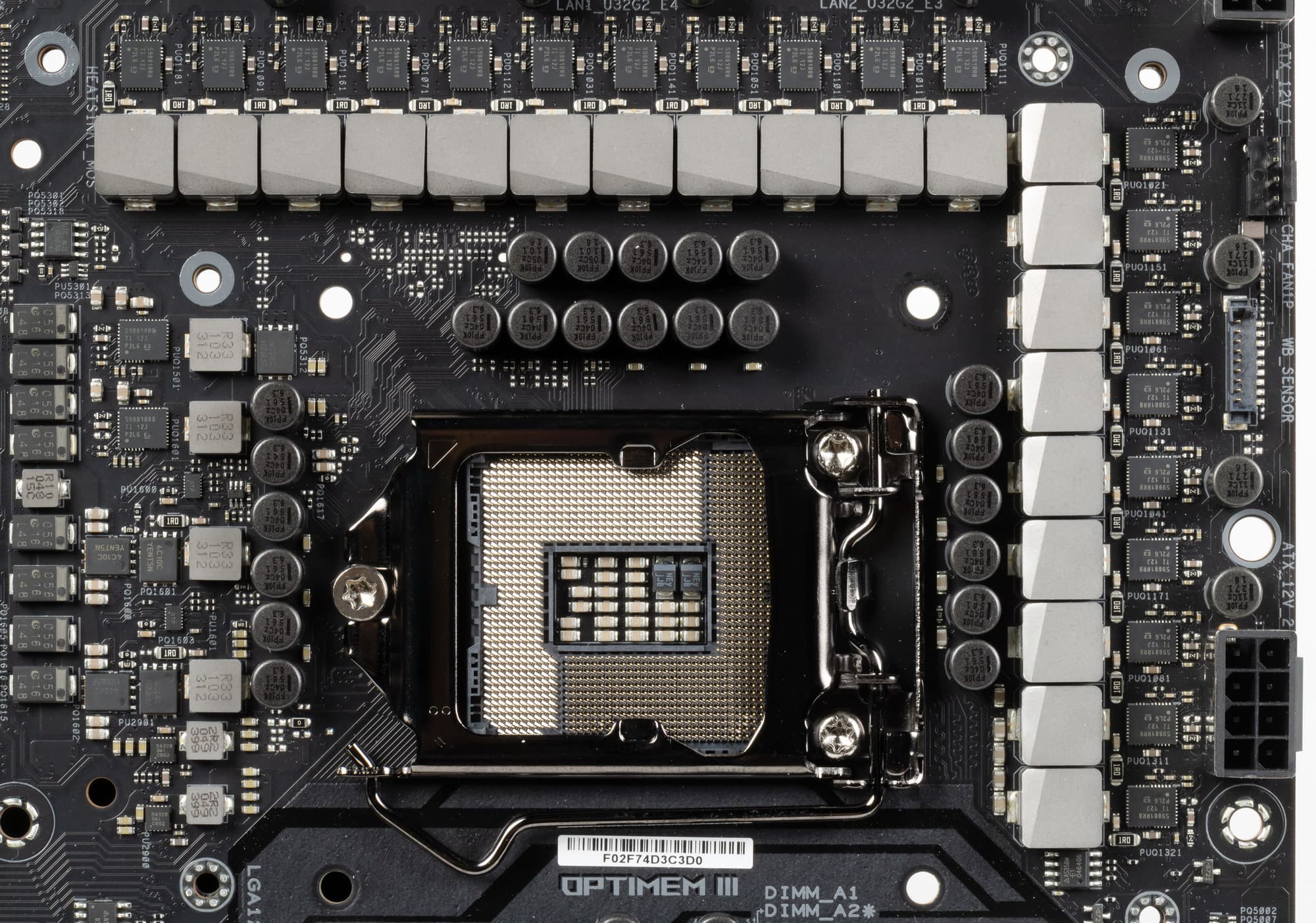

Схема питания процессора выполнена по схеме 18+2 (всего 20 фаз, 18 на VCore, 2 на VCCIO).

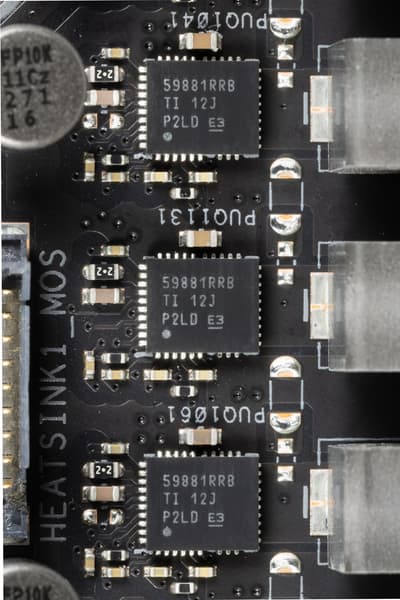

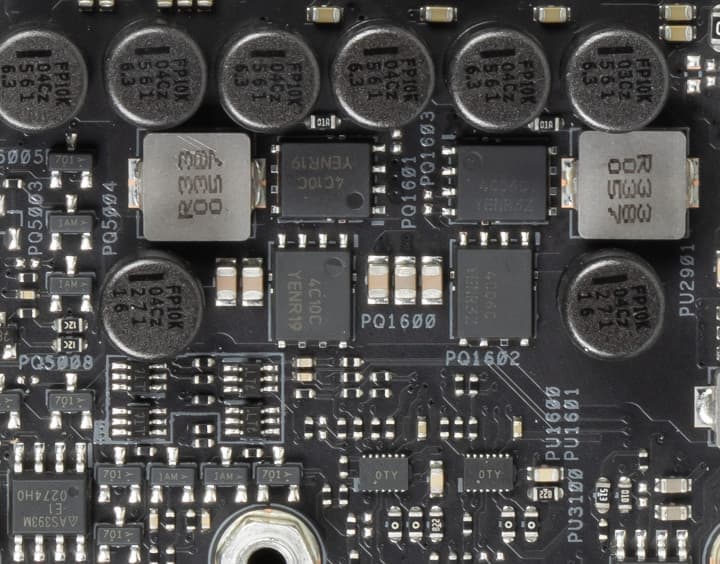

Каждый канал фазы имеет суперферритовый дроссель и 59881RRB MOSFET от Texas Instruments на 100 А.

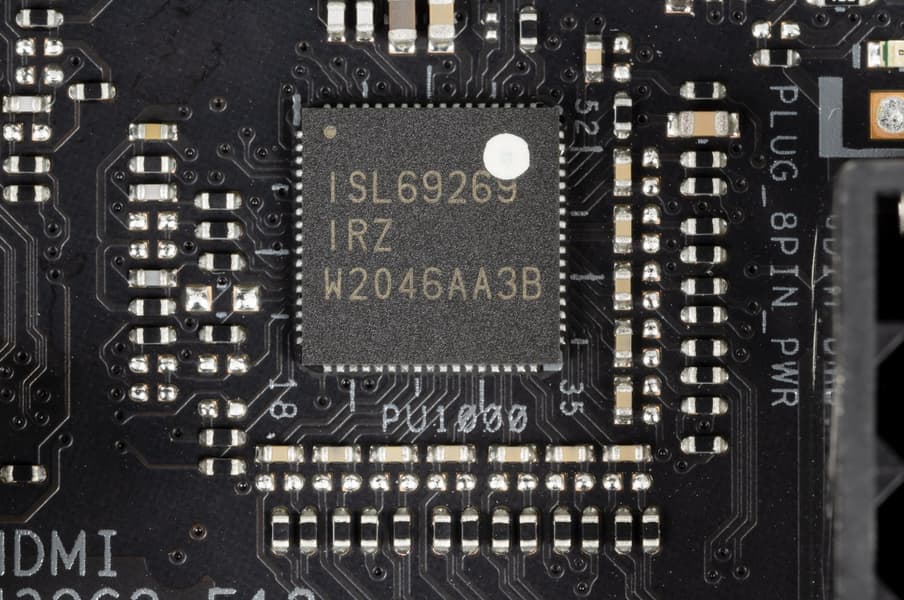

Управляет схемой ШИМ-контроллер ISL69269 от Renesas (ex Intersil), рассчитанный максимум на 8-12 фаз (зависит от модификации).

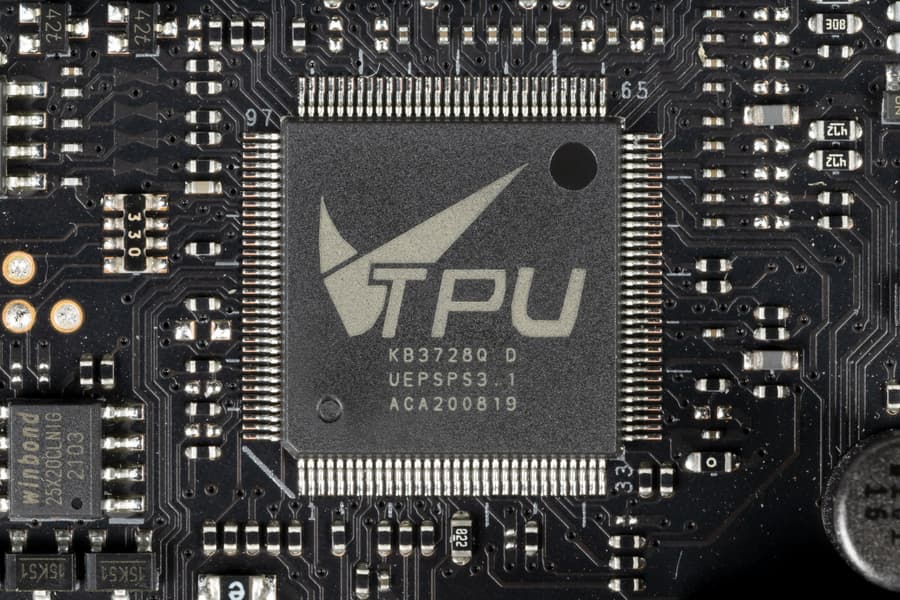

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз для управления огромным их количеством, ведь ШИМ-контроллеры в большинстве своем умеют работать с 8-ю (реже с 12) фазами. Практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:
Блок VCCSA имеет свою отдельную двухфазную схему питания.
Графическое ядро процессоров Intel имеет однофазную схему питания.

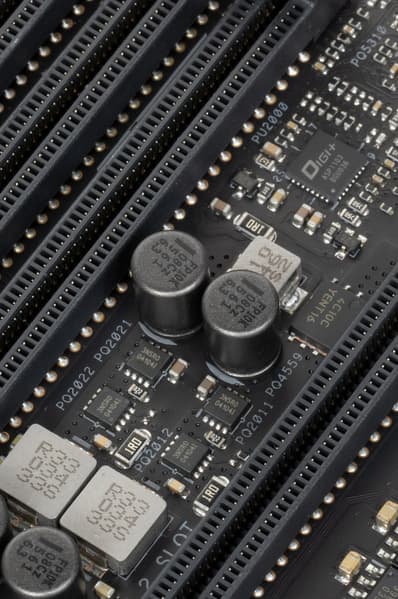

Что касается модулей оперативной памяти, то здесь реализована также двухфазная схема с еще одним фирменным «асусовским» ШИМ-контроллером Digi+.

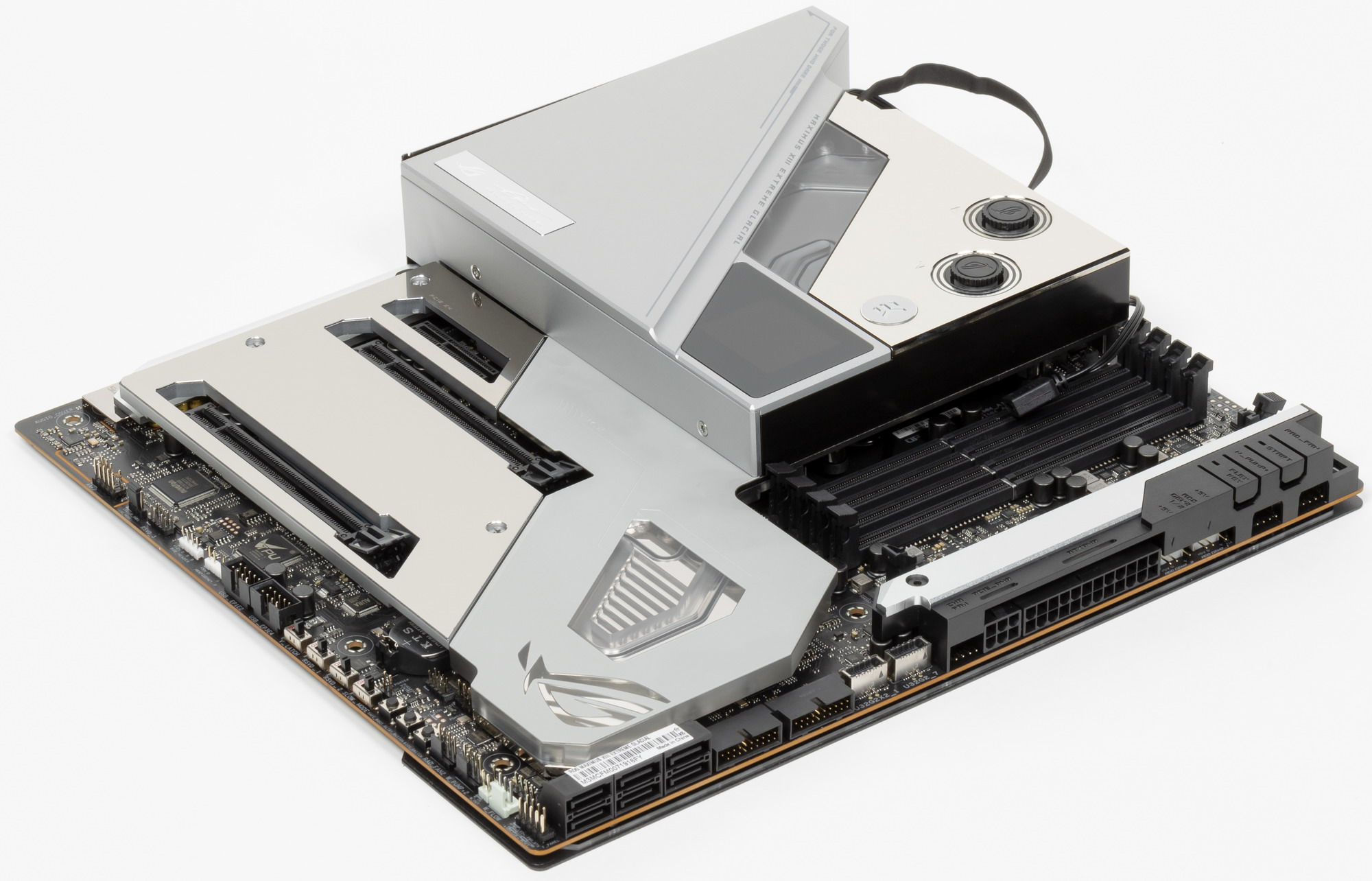

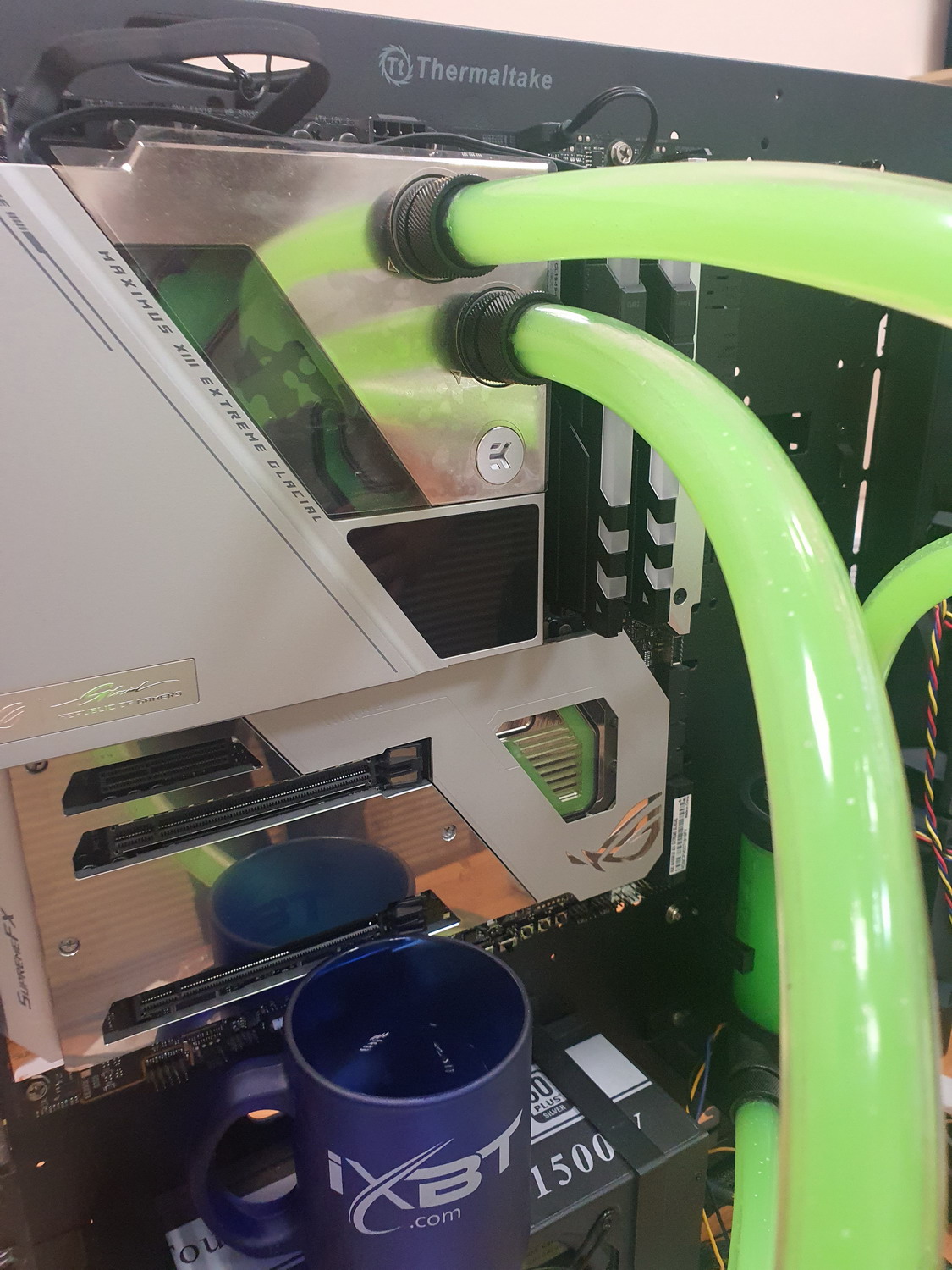

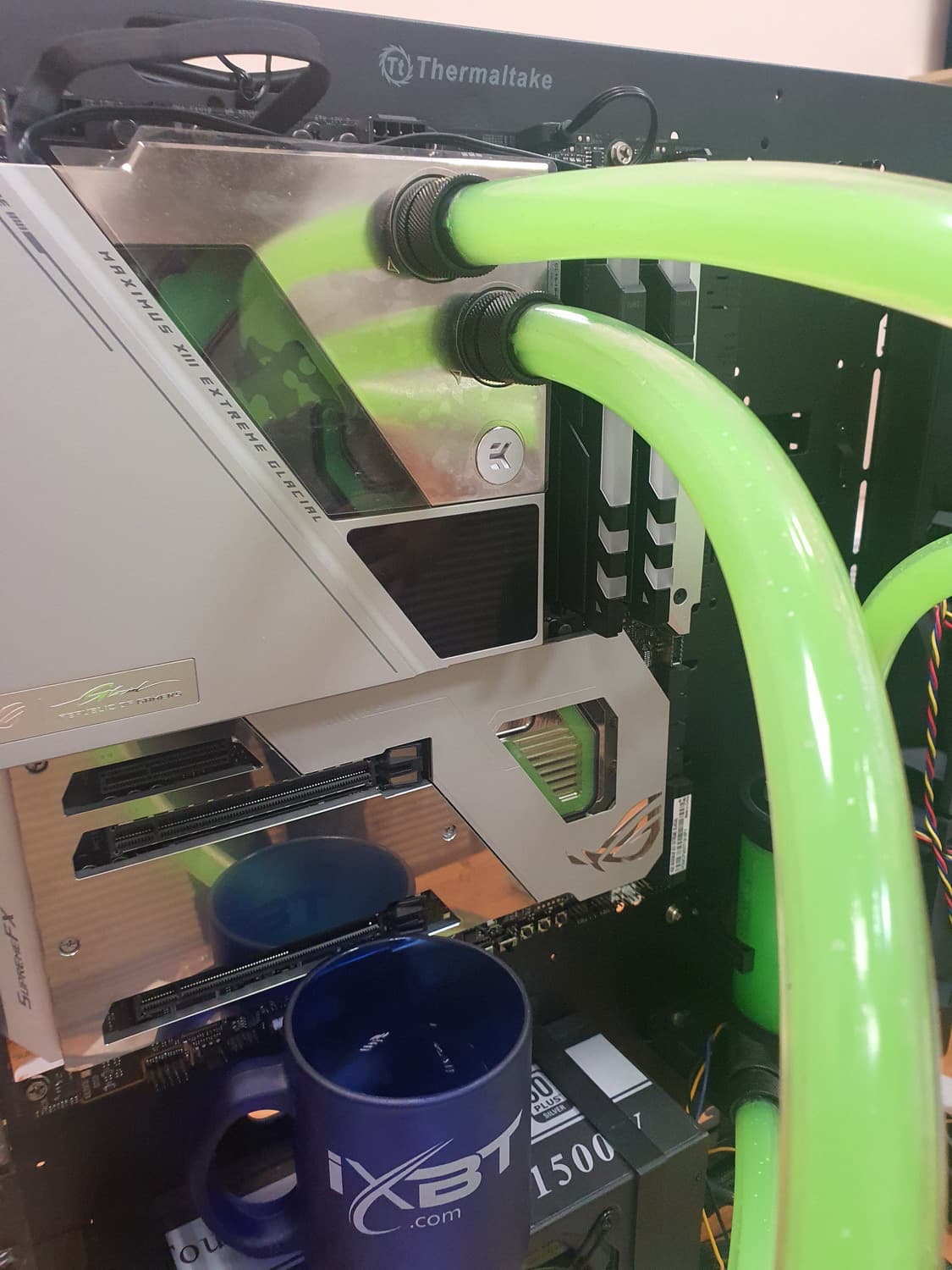

Теперь про охлаждение. А это именно самая интересная часть материала по сути, ибо в плане периферии и функционала как материнской платы данный продукт практически идентичен своему младшему собрату — Asus ROG Maximus XIII Extreme.

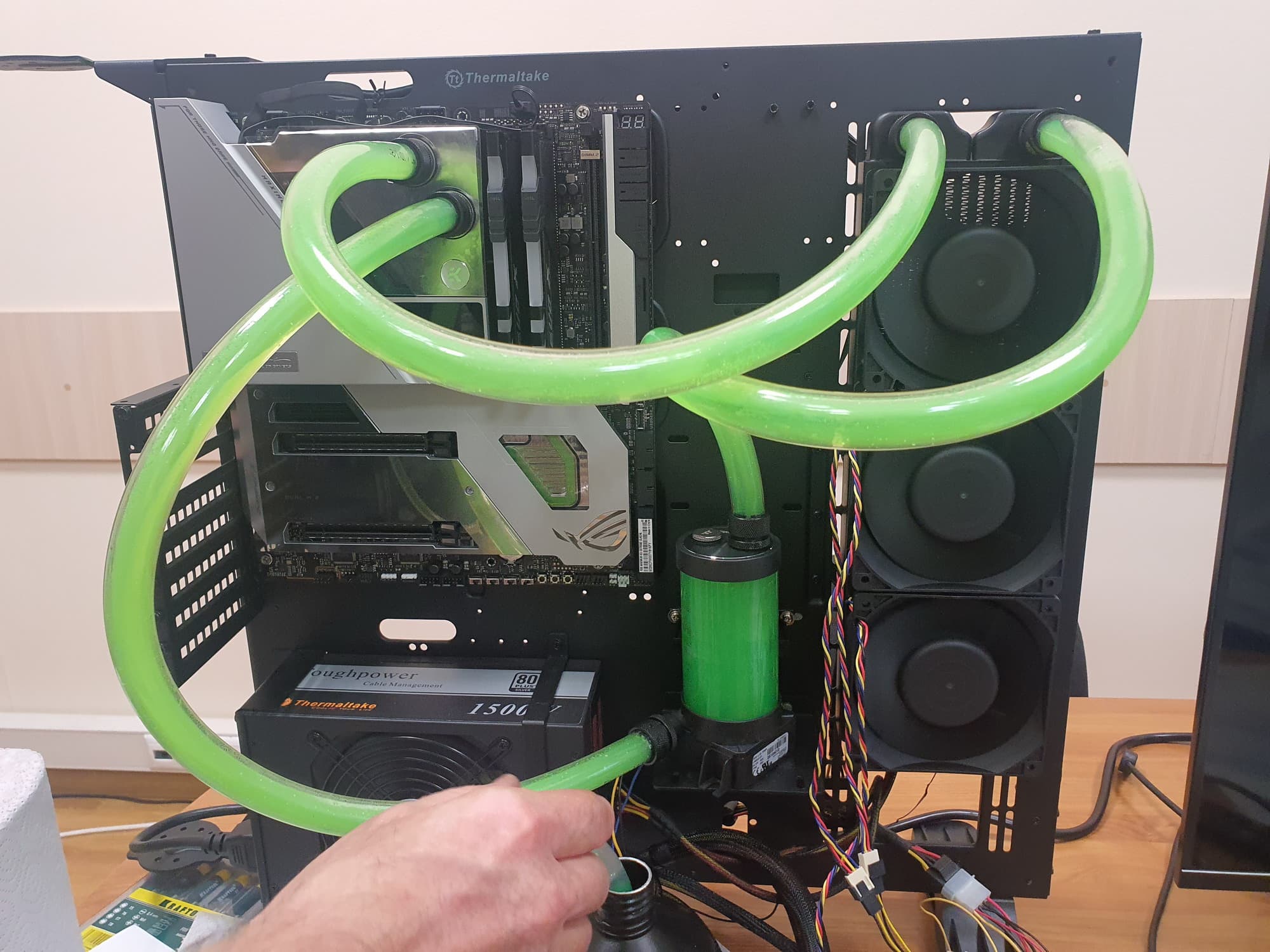

Как я выше уже писал, в комплект поставки с матплатой входит огромный водоблок, предназначенный для охлаждения процессора, преобразователей питания VRM, системного чипсета и 10Gb/s сетевого контроллера от Marvel.

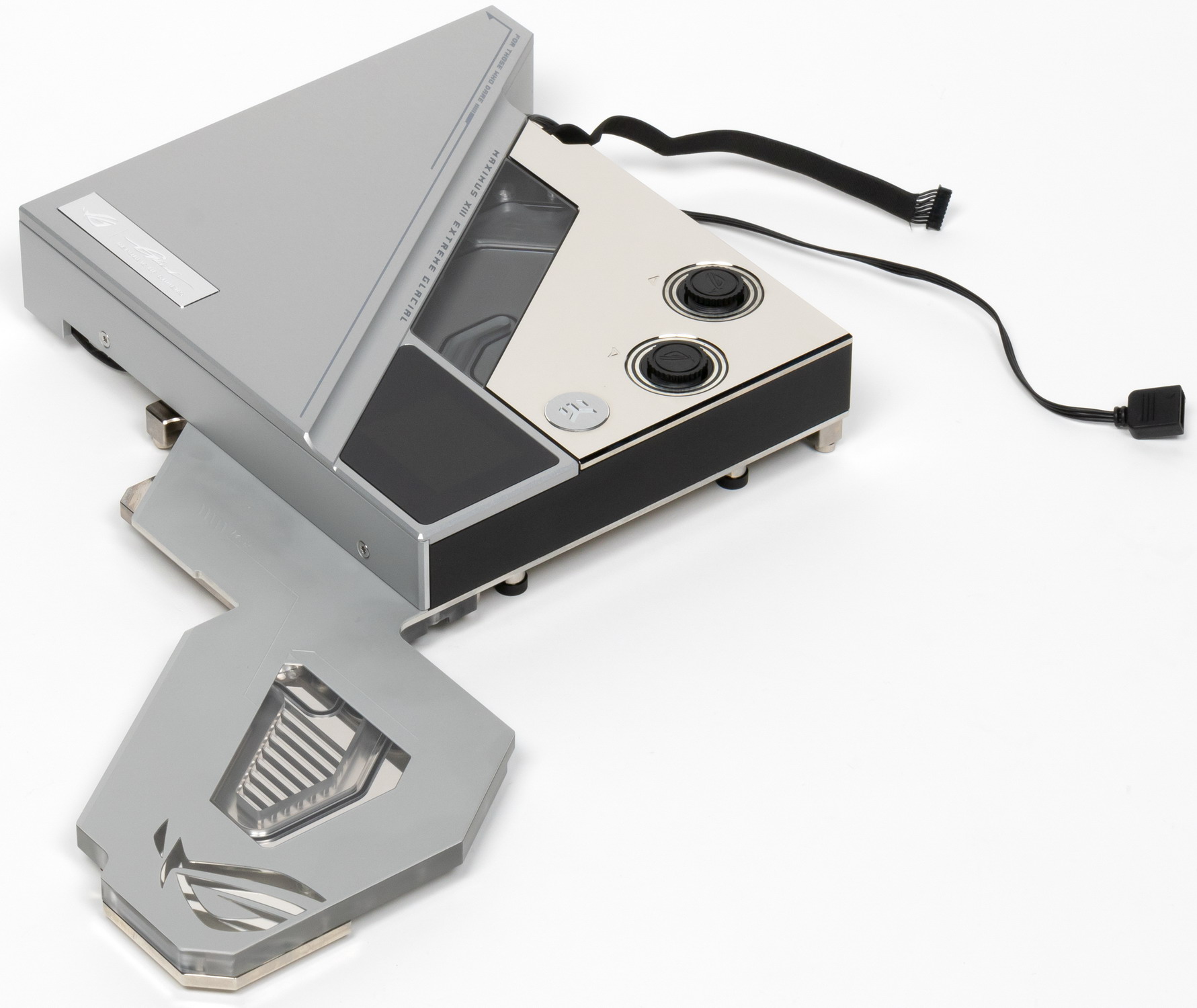

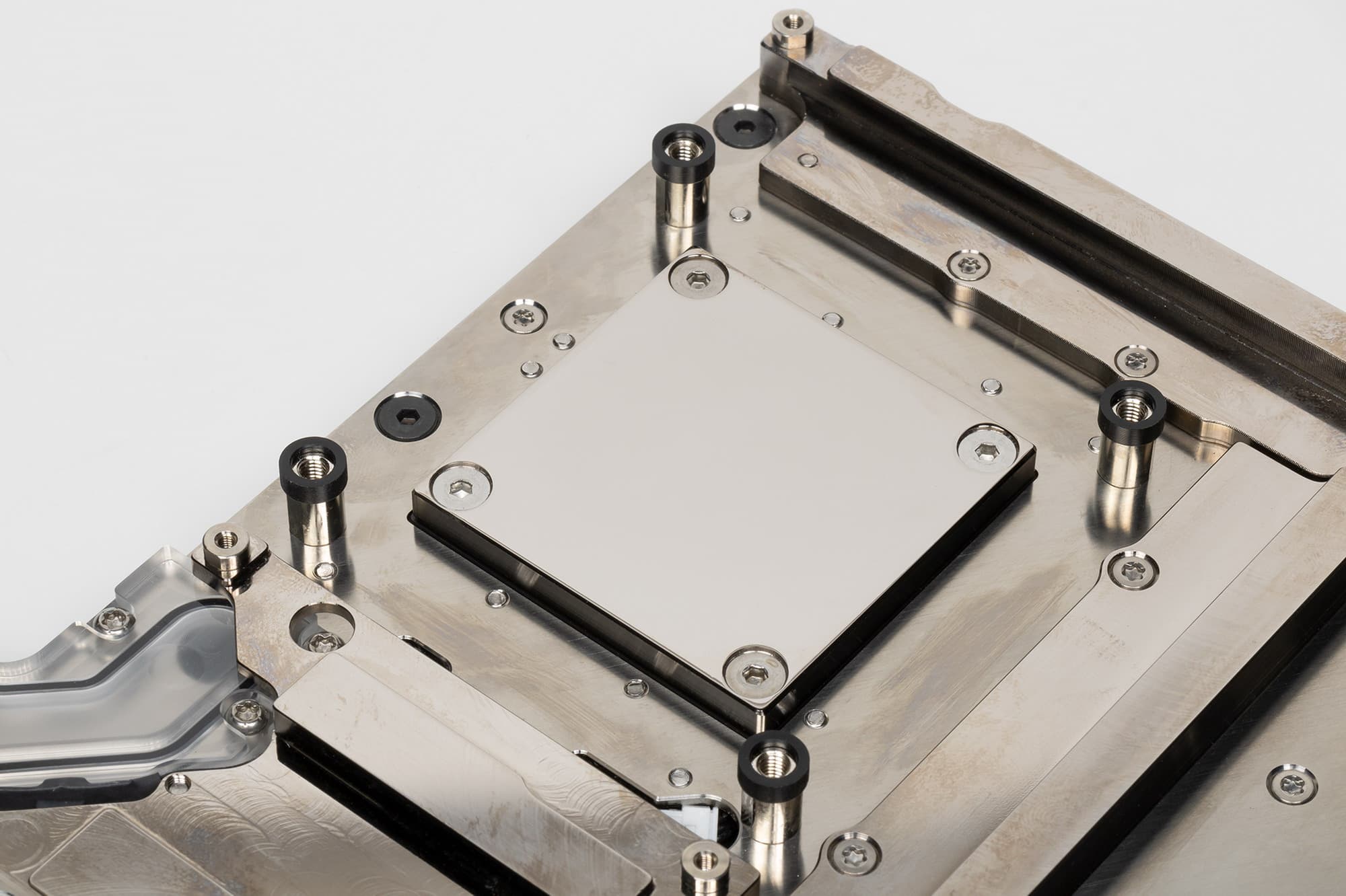

Соприкасающиеся с кристаллами поверхности тщательно отшлифованы. Сам водоблок — из медного сплава и покрыт никелем. Отверстия для монтажа трубок кастомной СЖО находятся в верхней части блока, расстояние между ними достаточно для того, чтобы установить даже весьма широкие фиттинги. Мы помним, что в комплект поставки входит фирменный набор фиттингов от ЕК (которая и изготовила, собственно, данный водоблок).

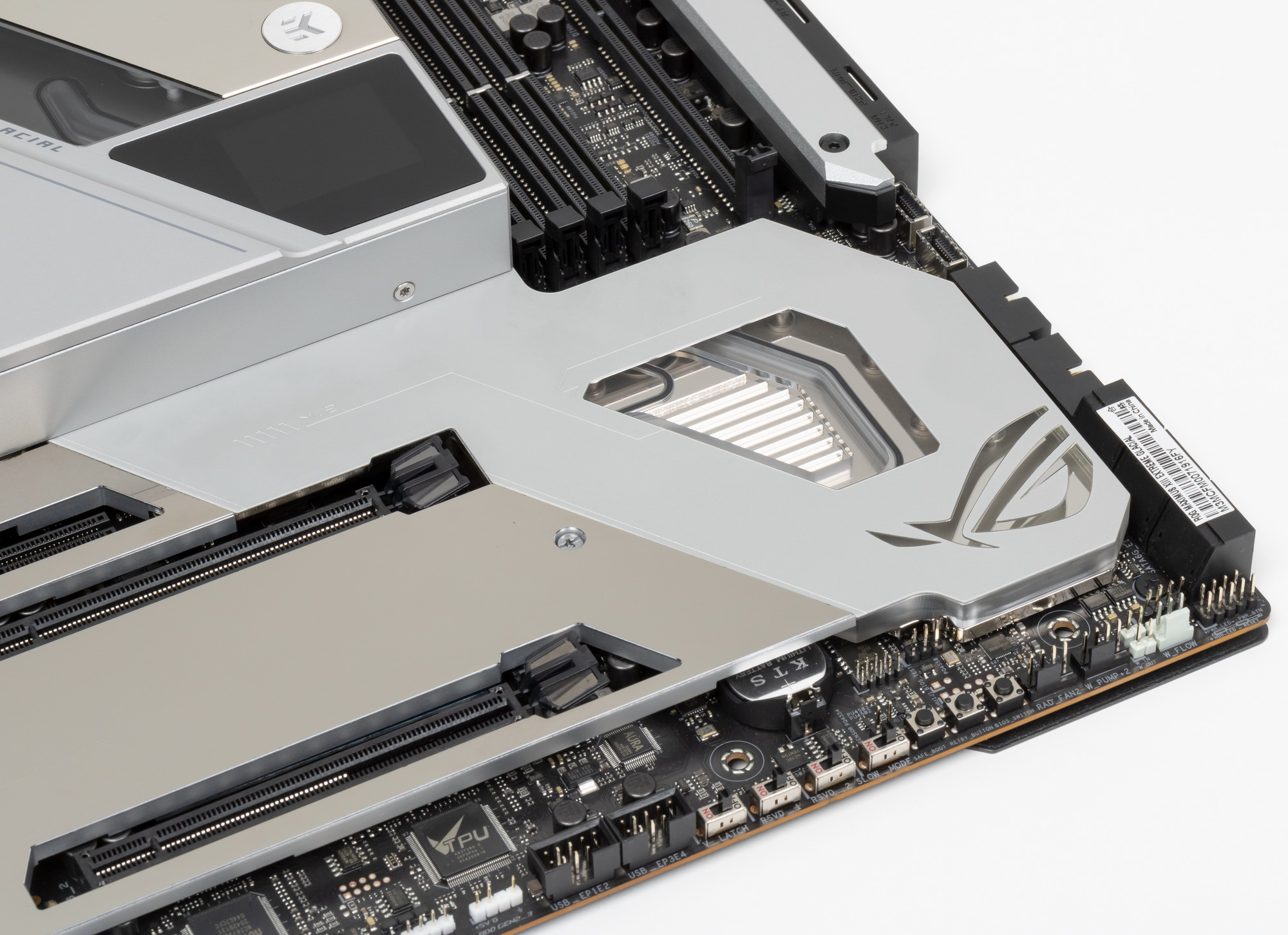

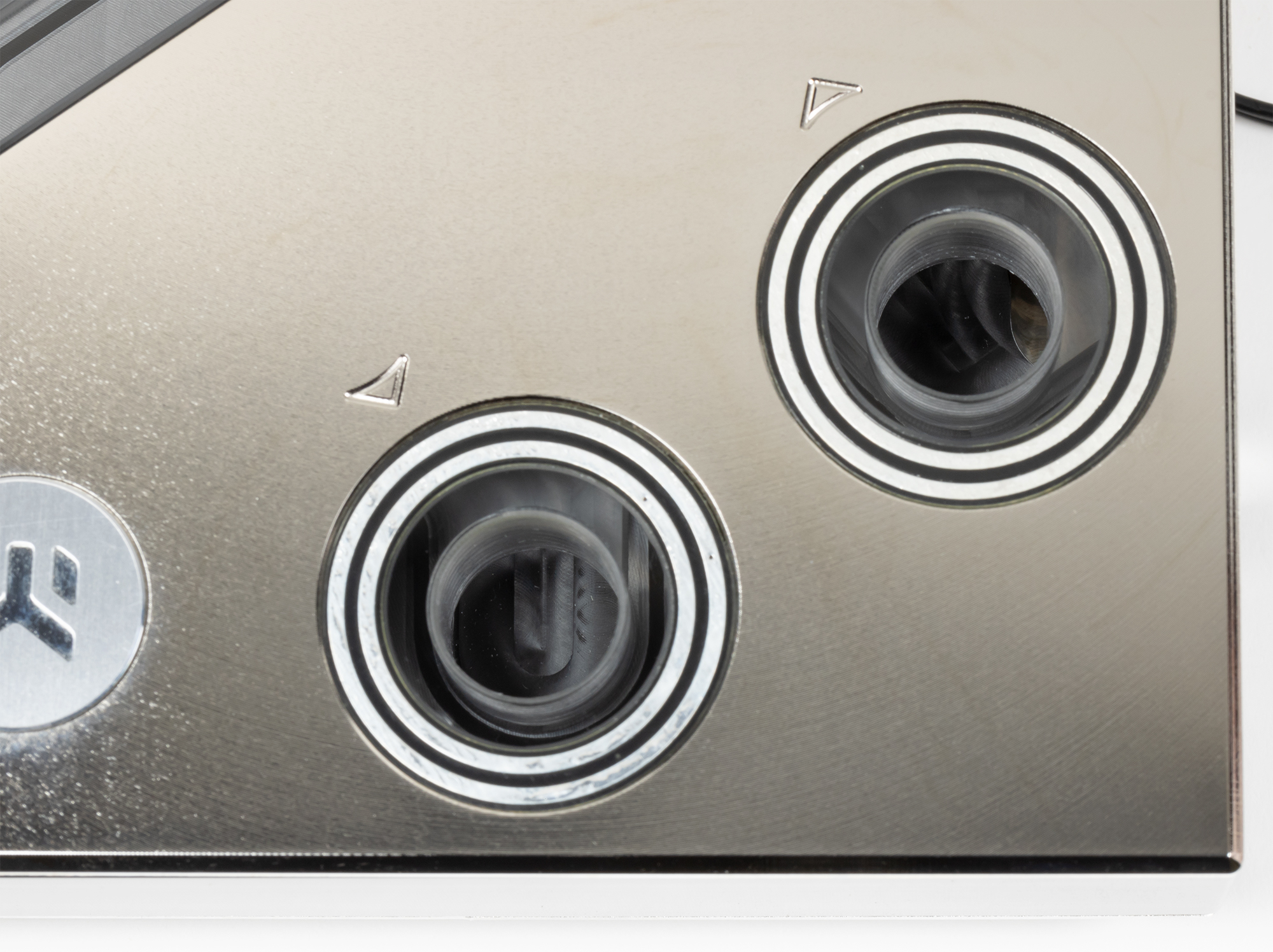

Водоблок также охлаждает и Z590, в этом месте имеется эффектная прозрачная вставка с подсветкой.

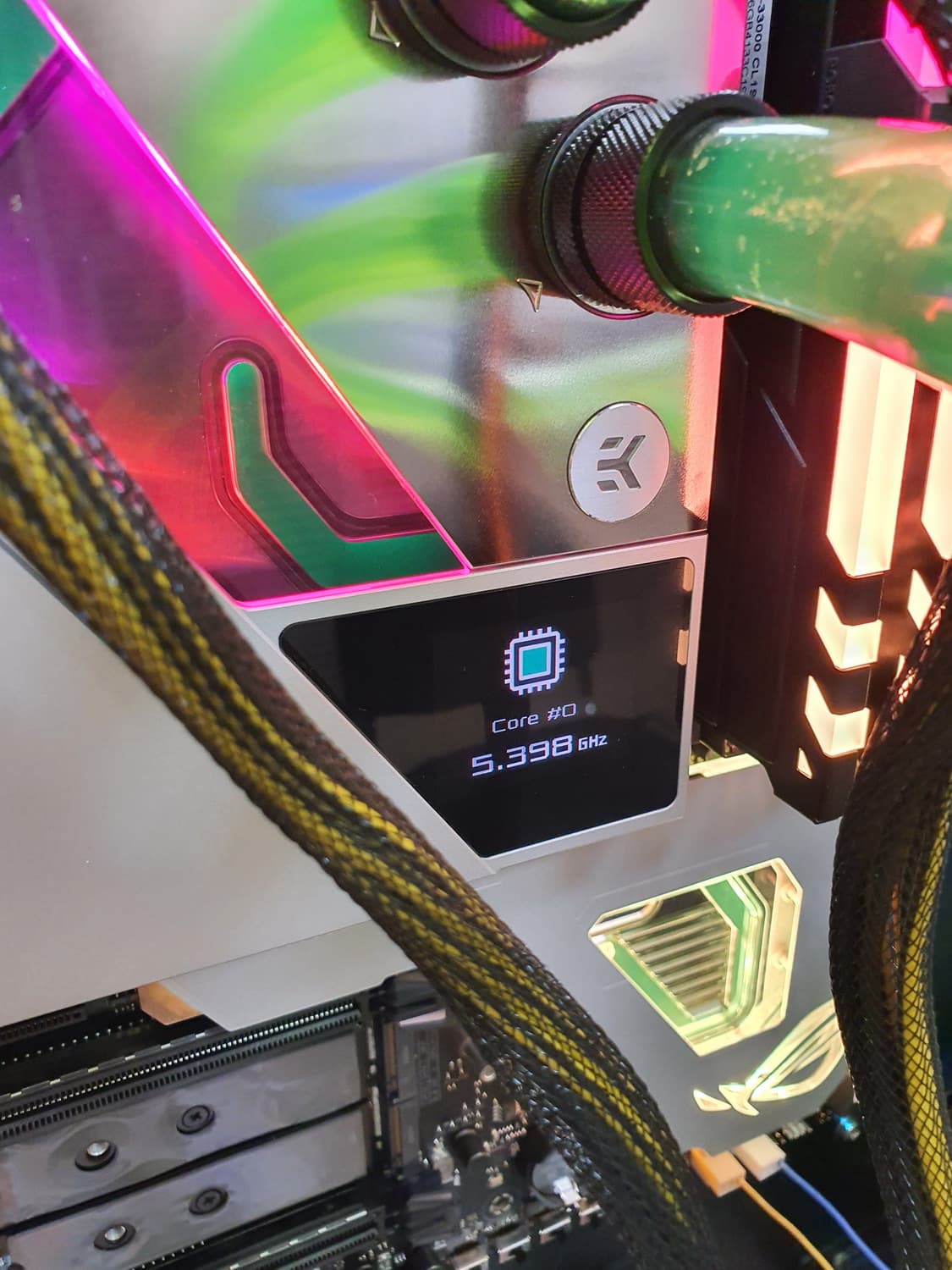

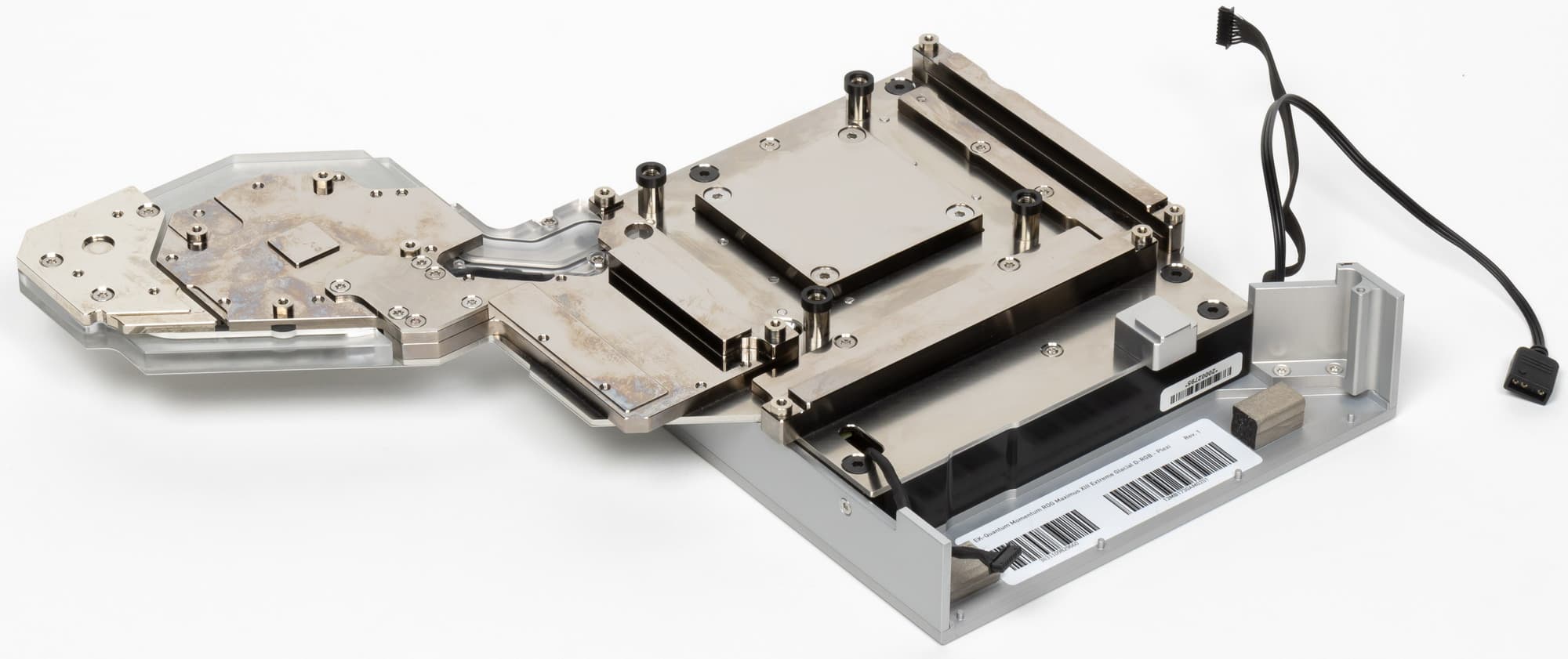

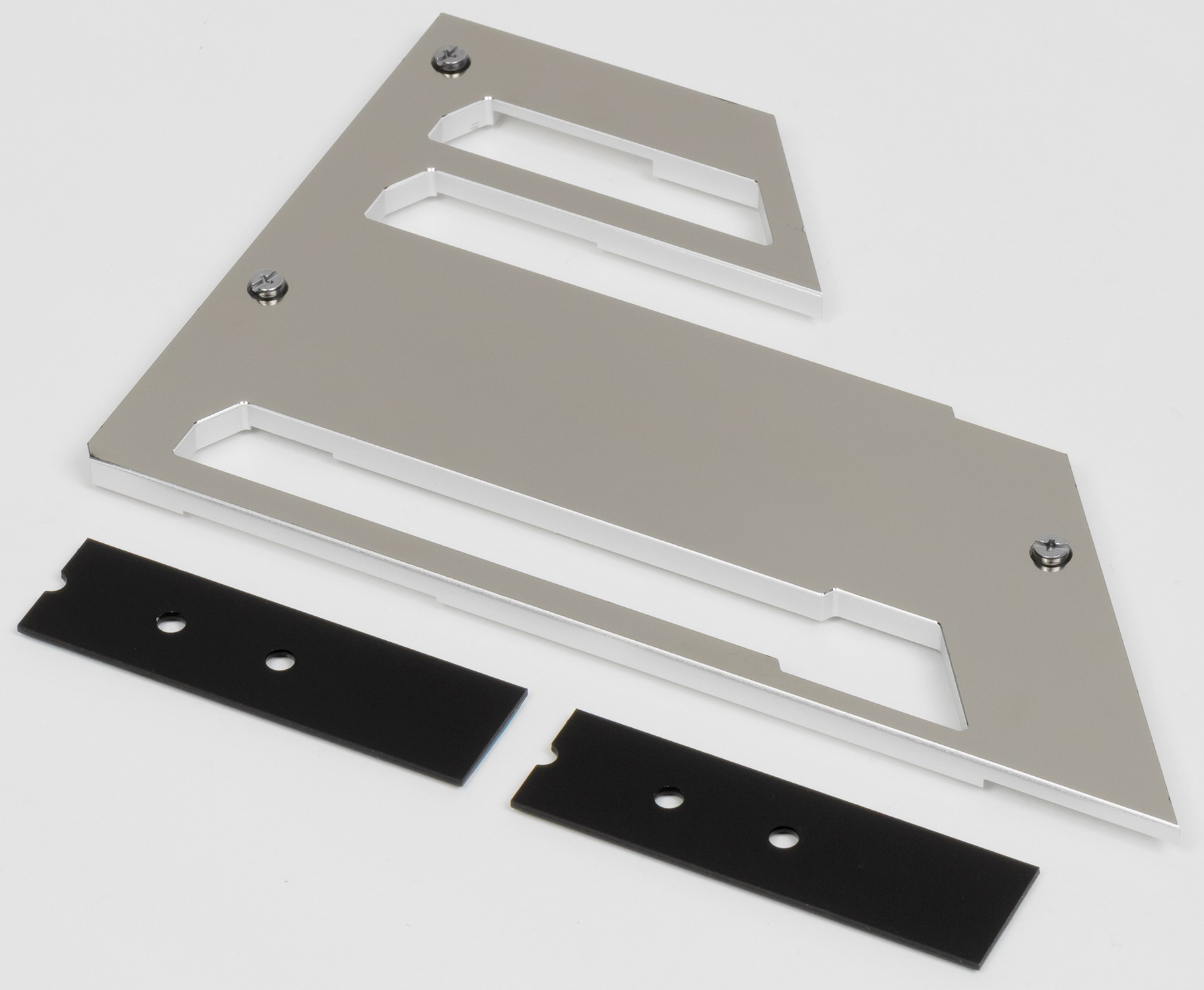

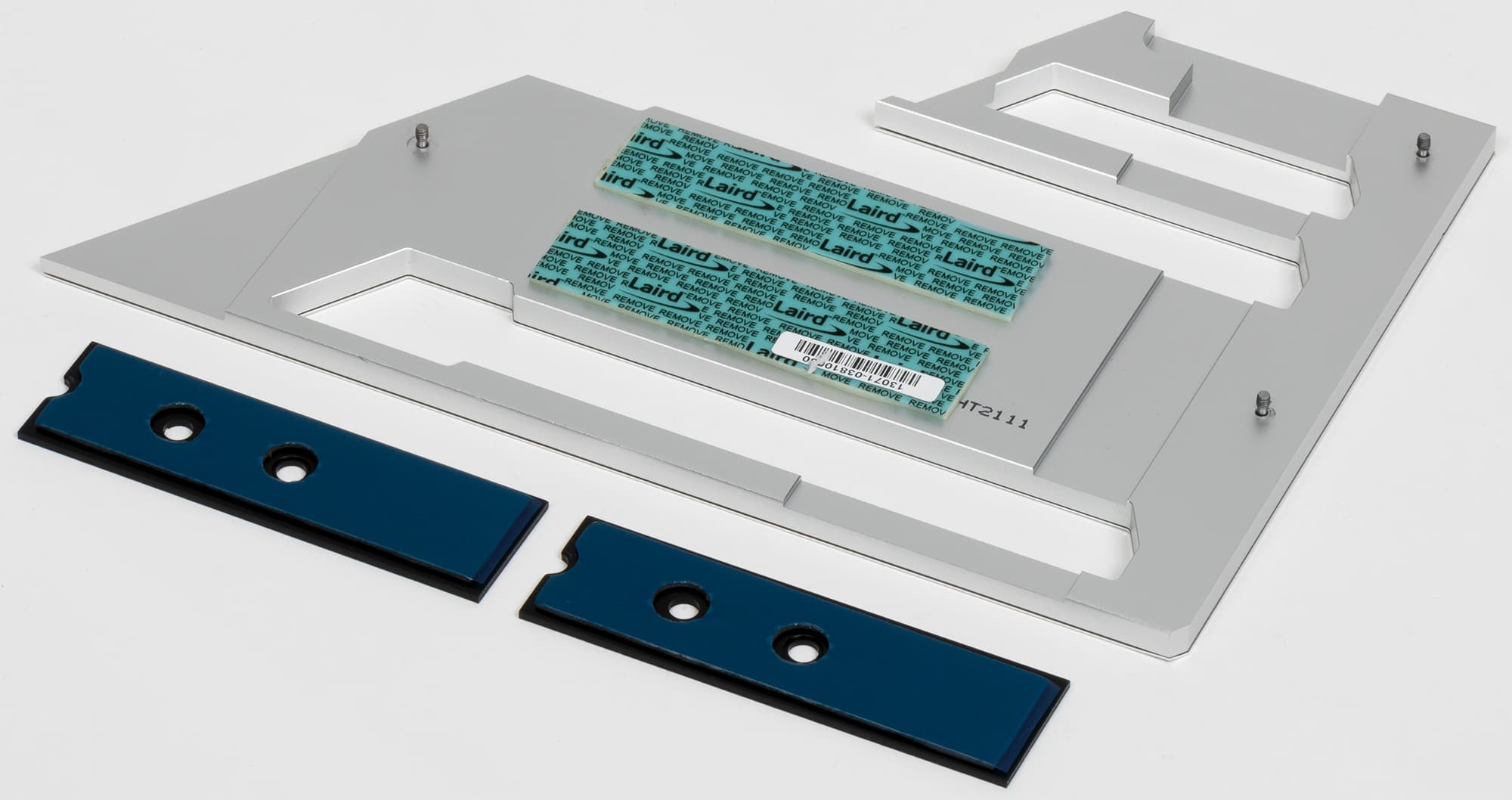

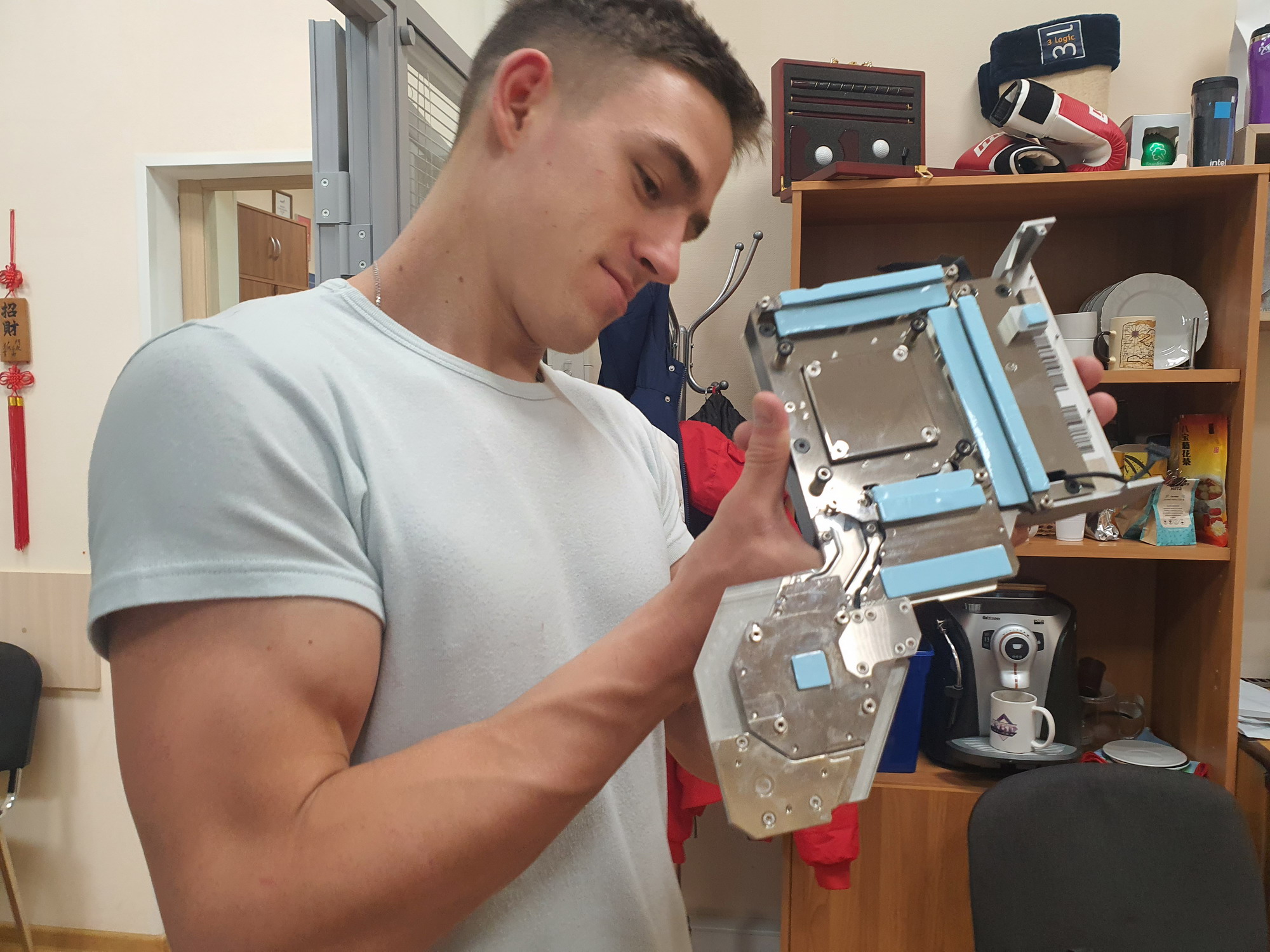

В комплекте с водоблоком имеется набор сменных термопрокладок, которые следует установить на водоблок согласно прилагаемой инструкции.

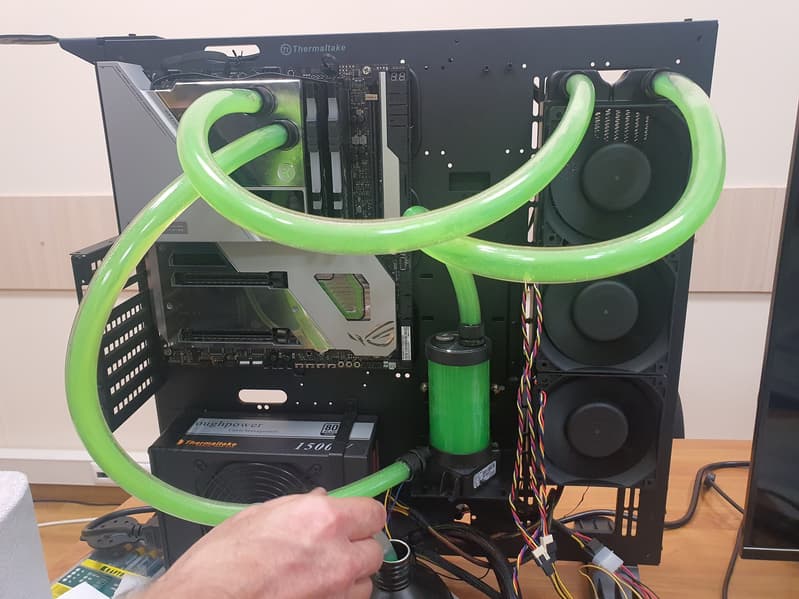

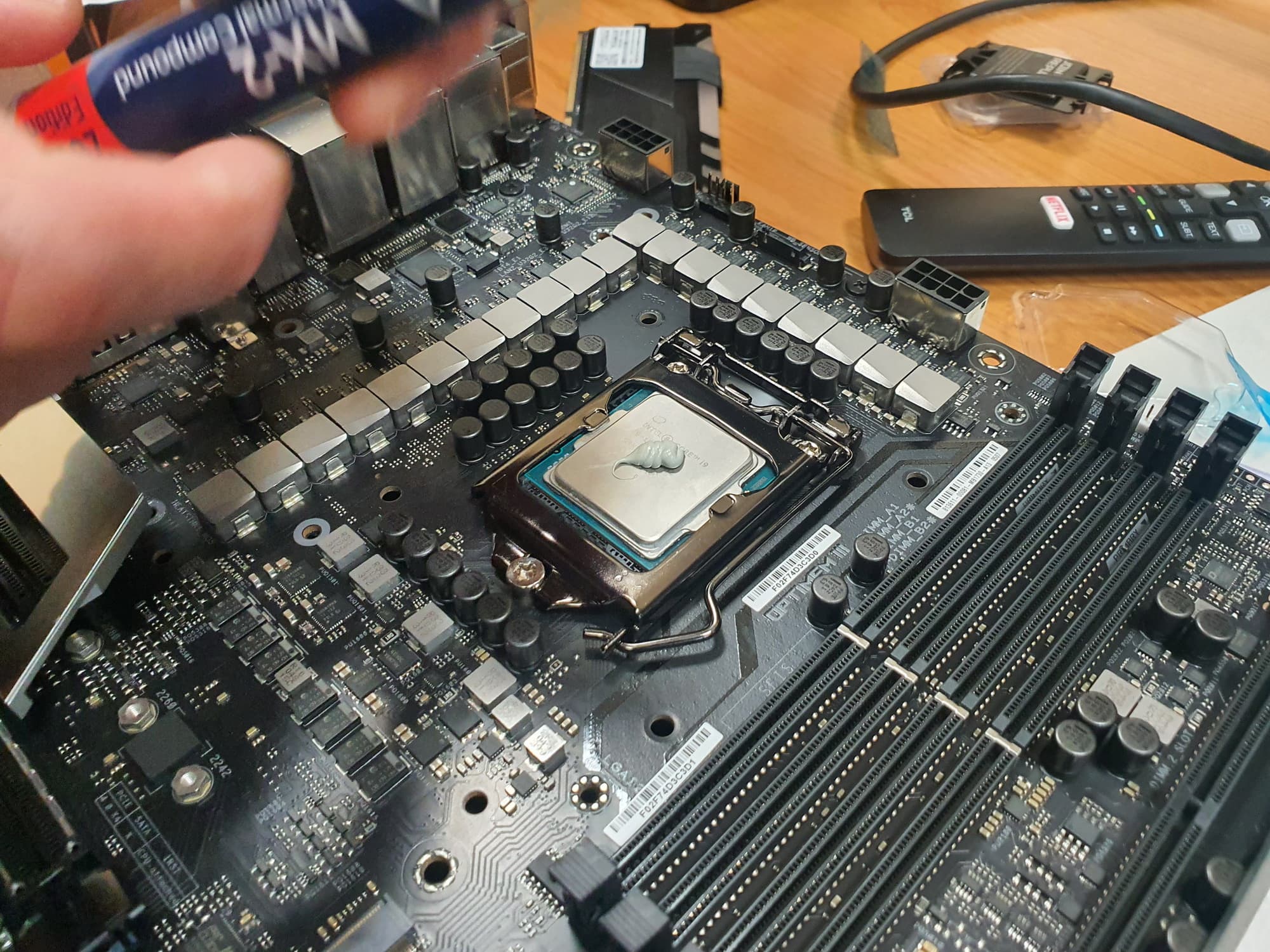

После чего уже водоблок можно устанавливать на материнскую плату, опять же, есть схема крепления и набор винтов для этой цели. Монтаж кастомной СЖО — обычный для тех, кто в курсе таких СО.
Как я уже упоминал ранее, M.2_1 покрывается водоблоком, а слоты М.2_2 и М.2_3 имеют свой общий радиатор.

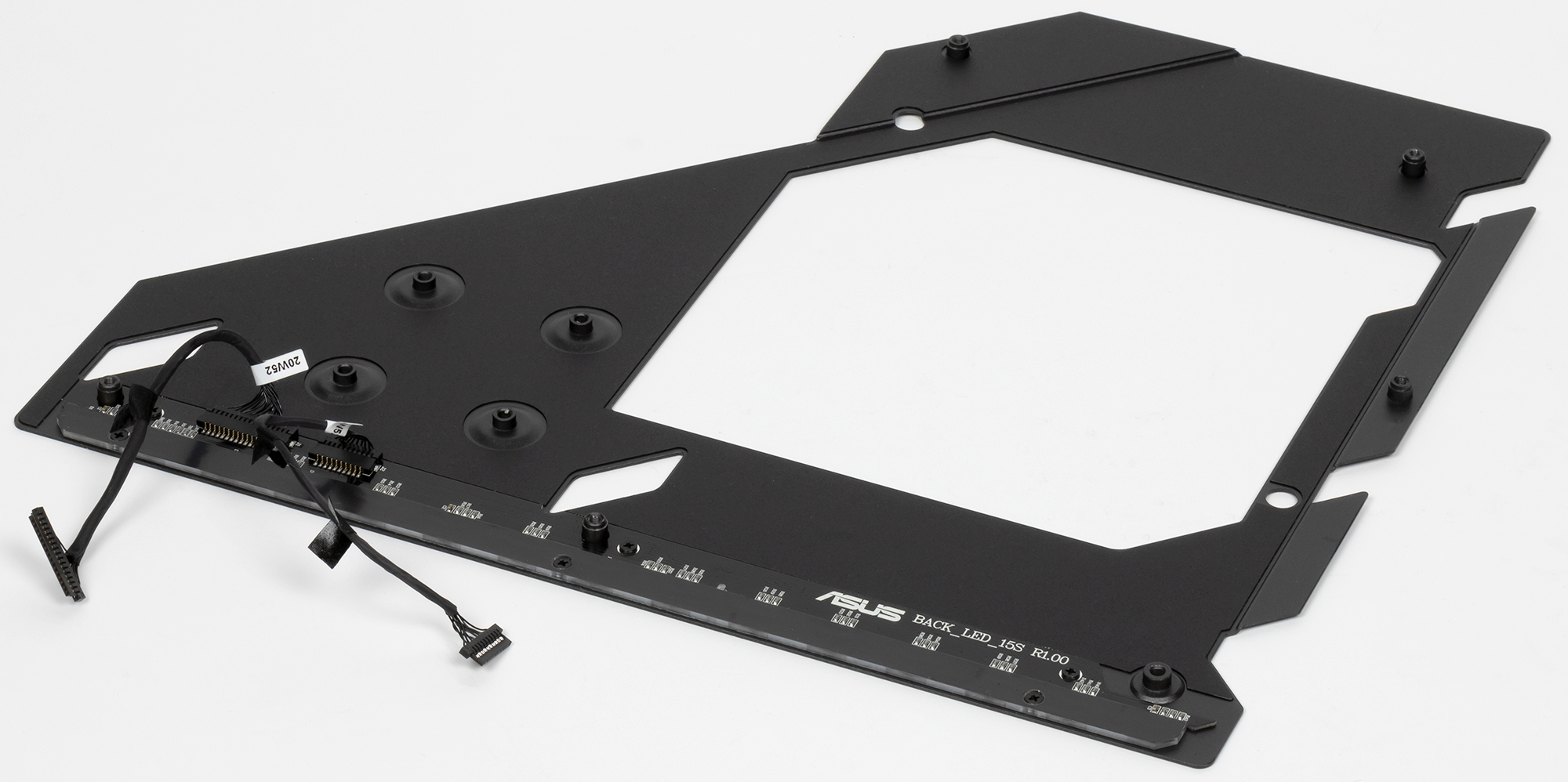

Материнская плата имеет бэкплейт с оборотной стороны, который не только защищает PCB от повреждений, но и несет элементы подсветки.
Аудиотракт покрыт декоративным кожухом.

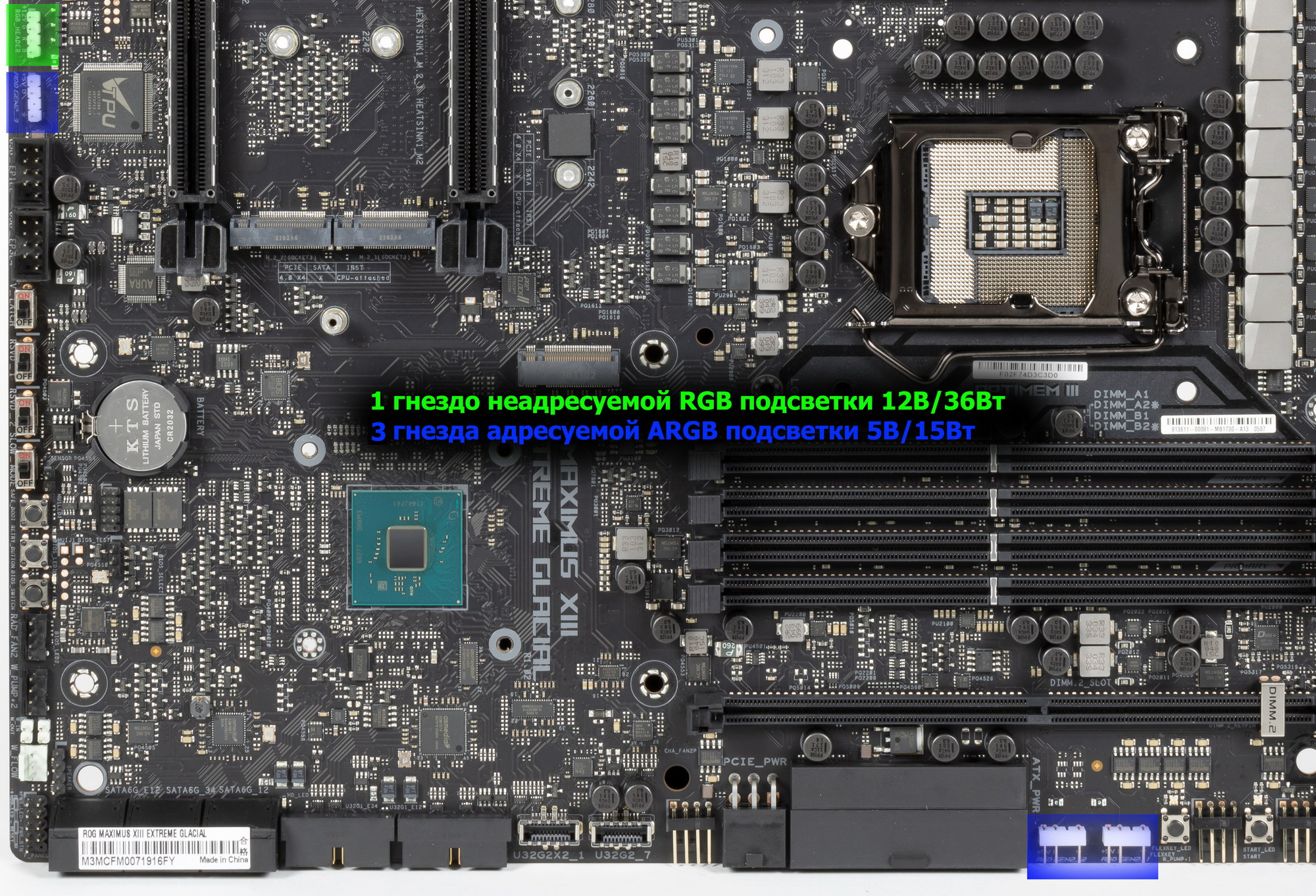

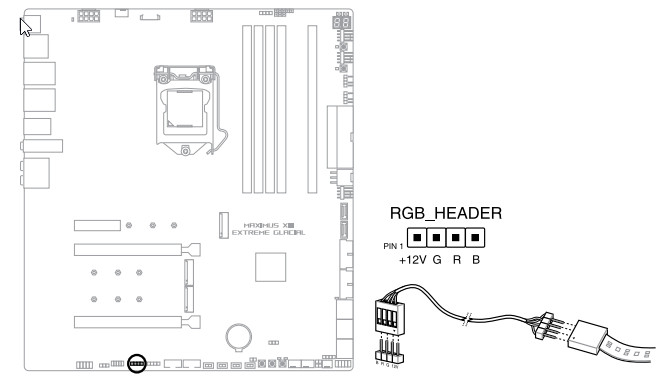

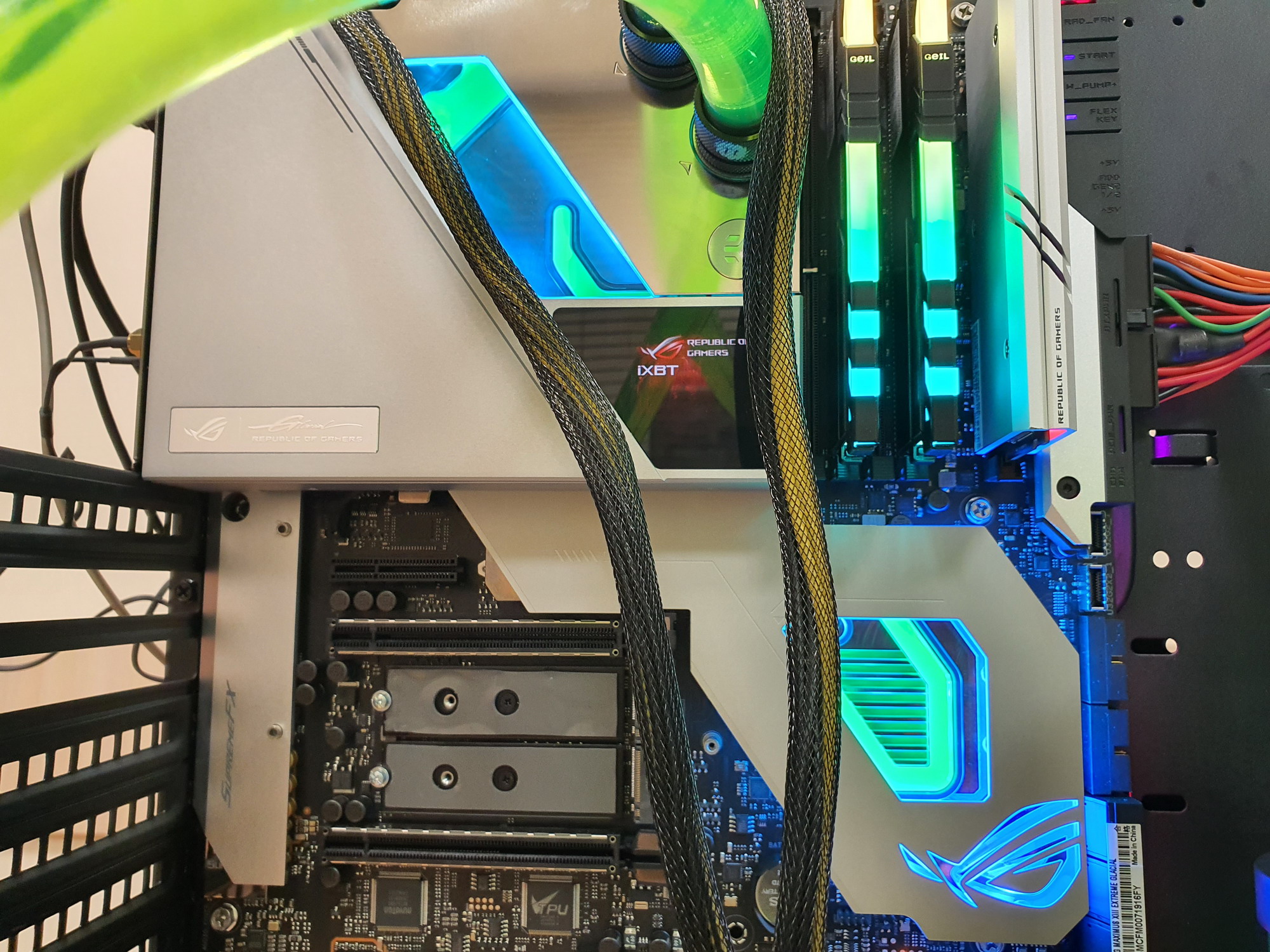

Подсветка

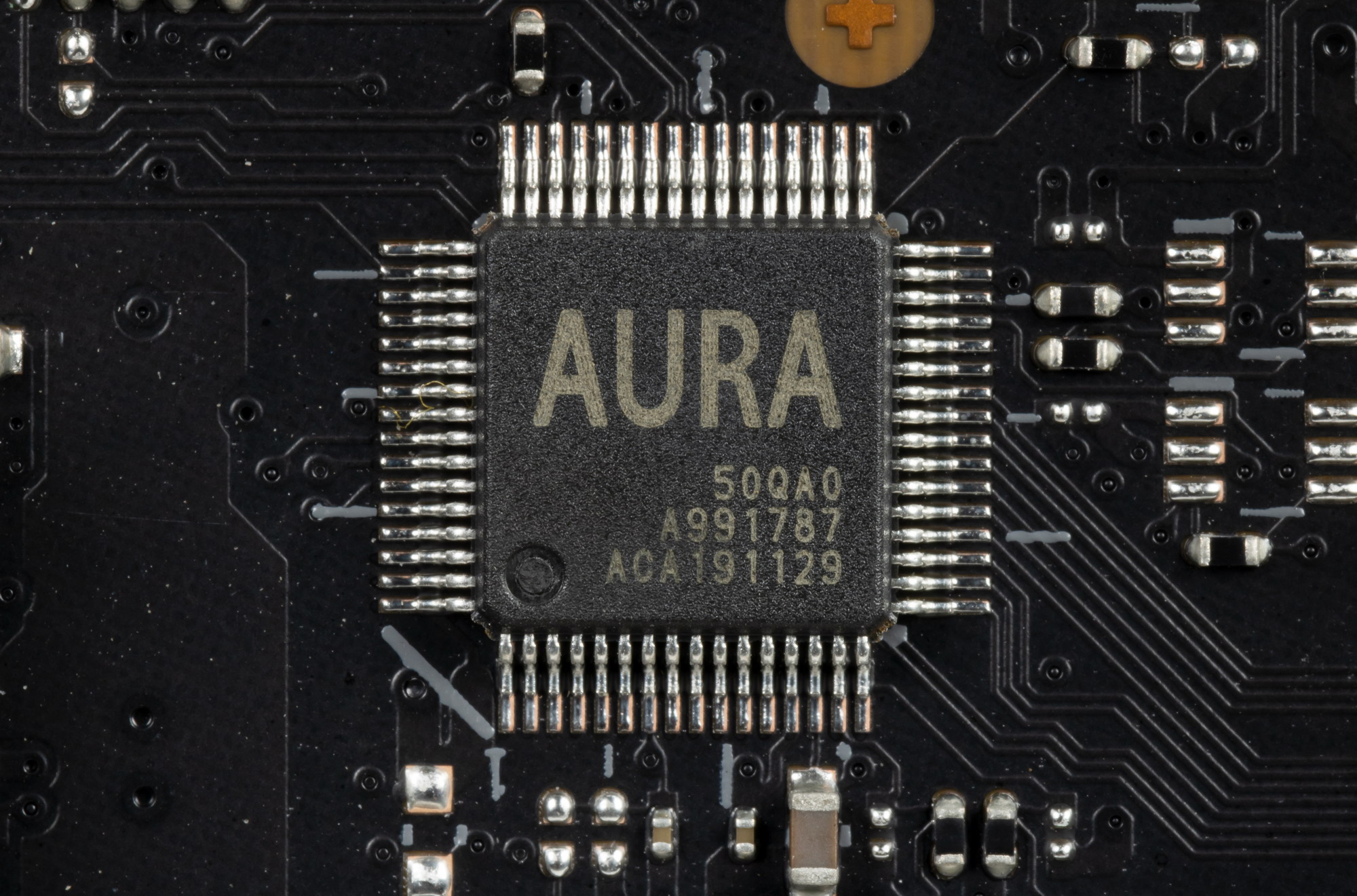

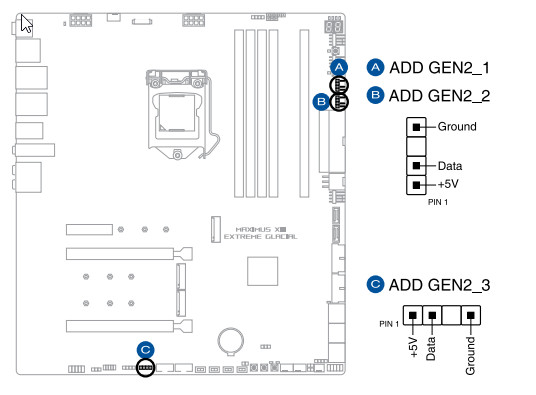

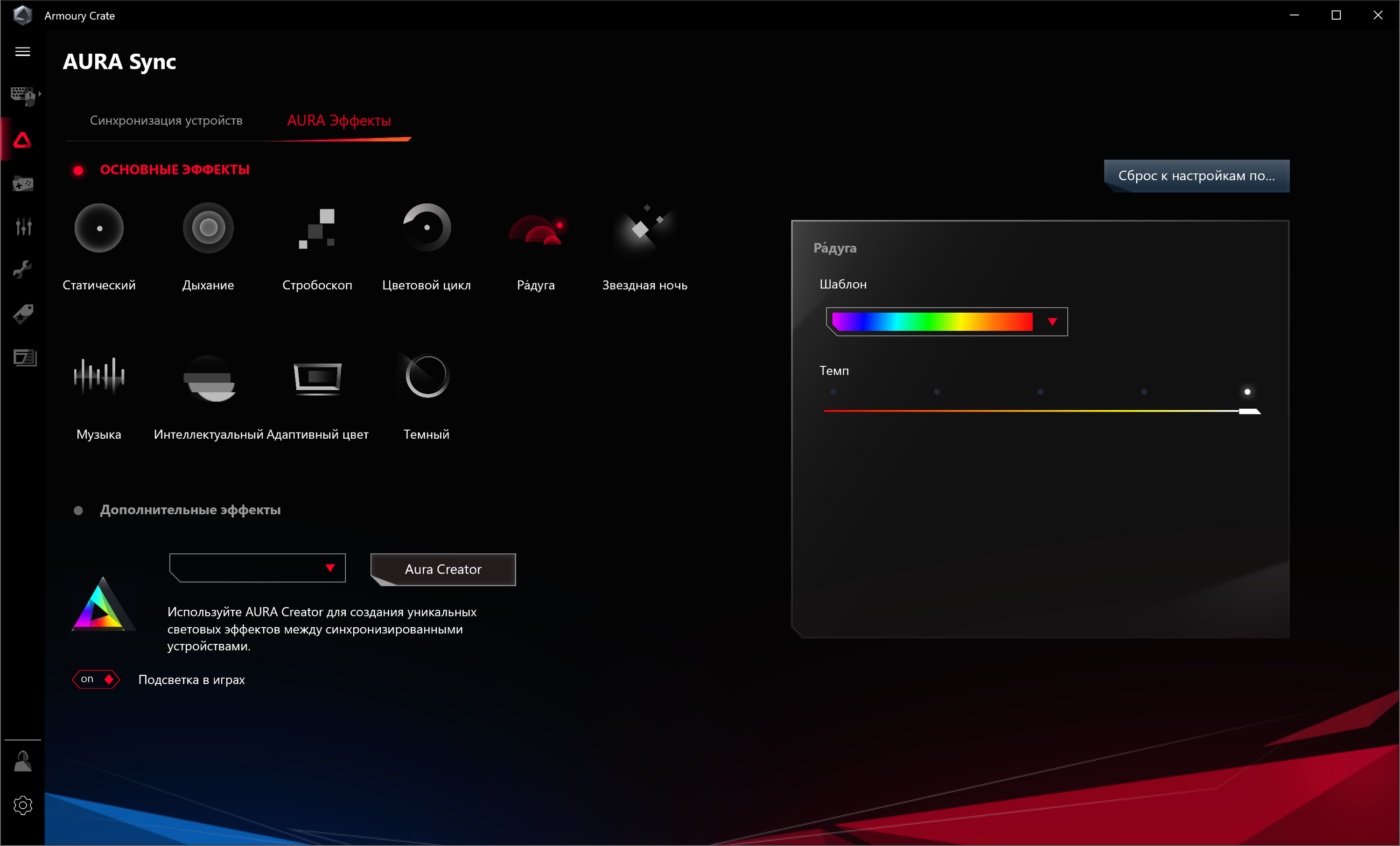

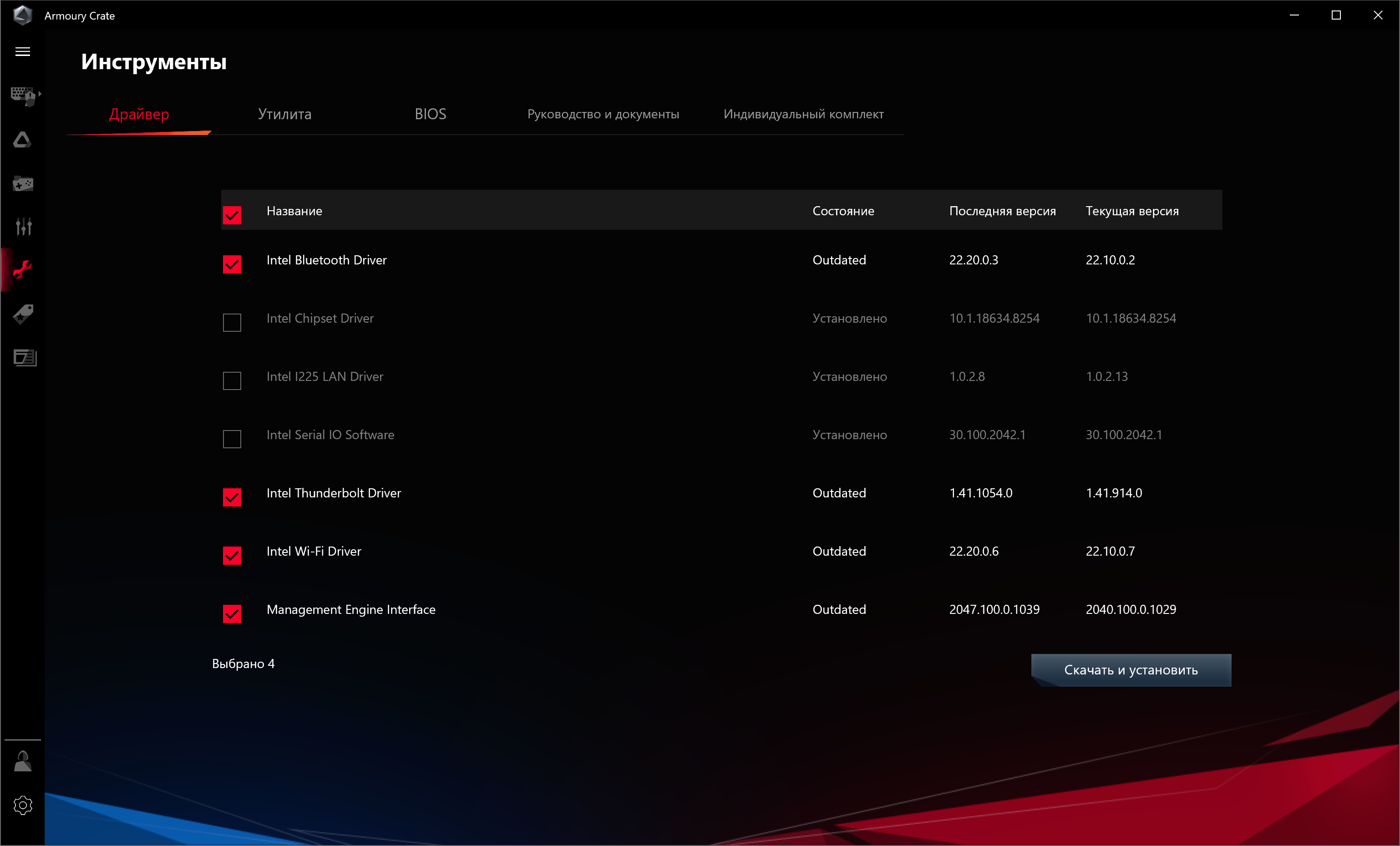

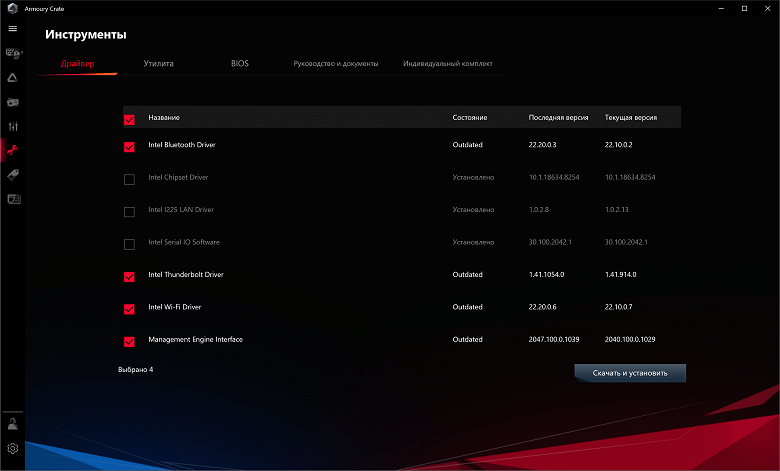

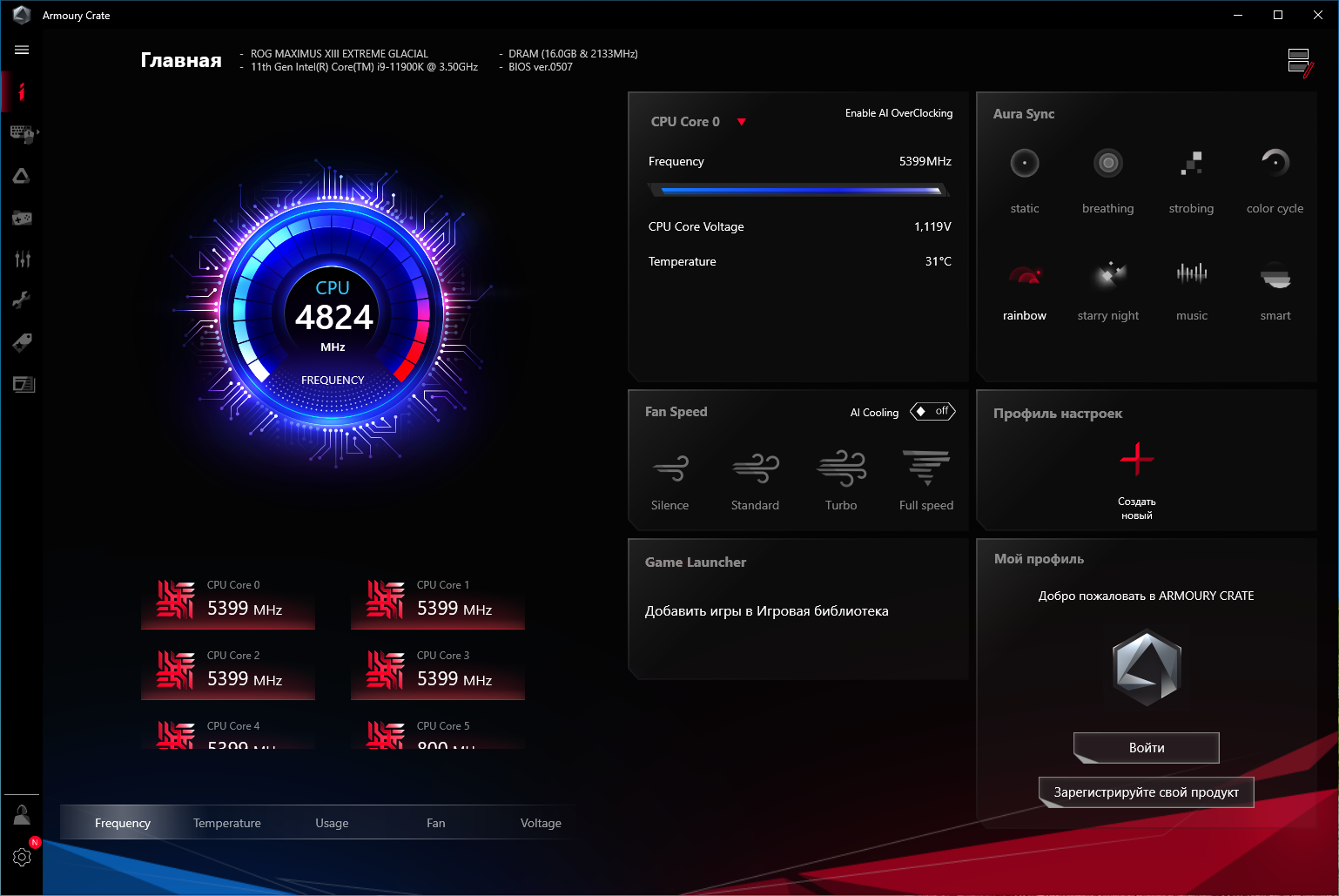

Программное обеспечение под Windows

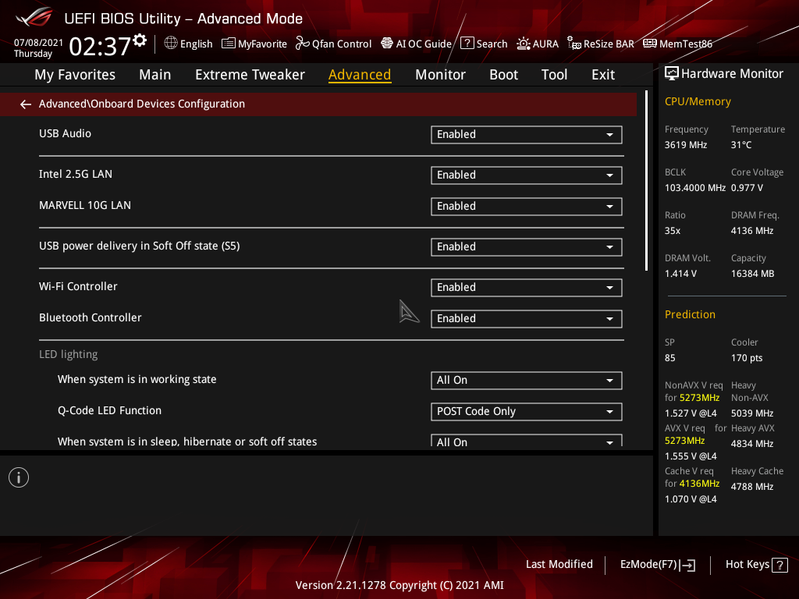

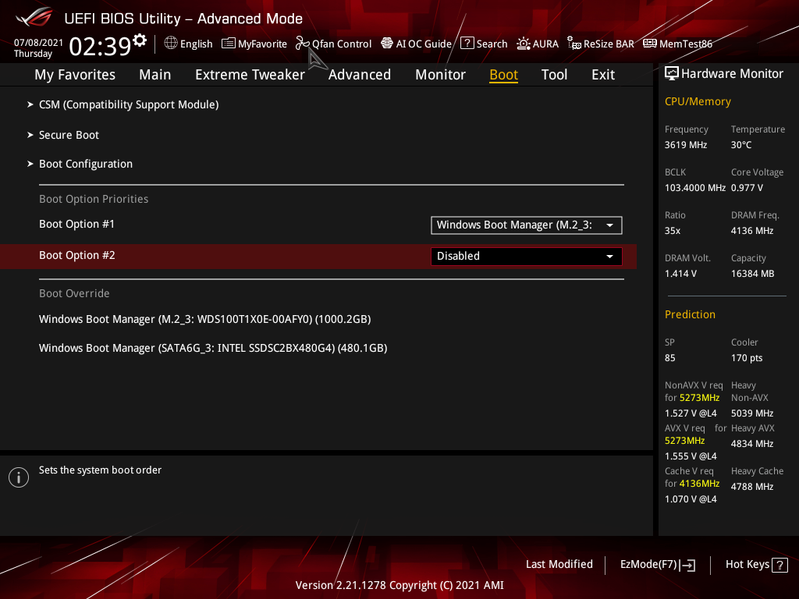

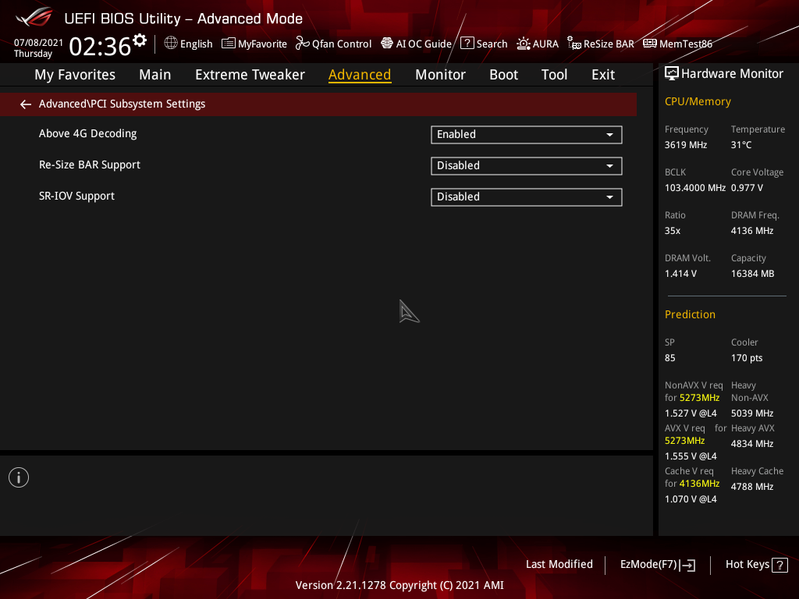

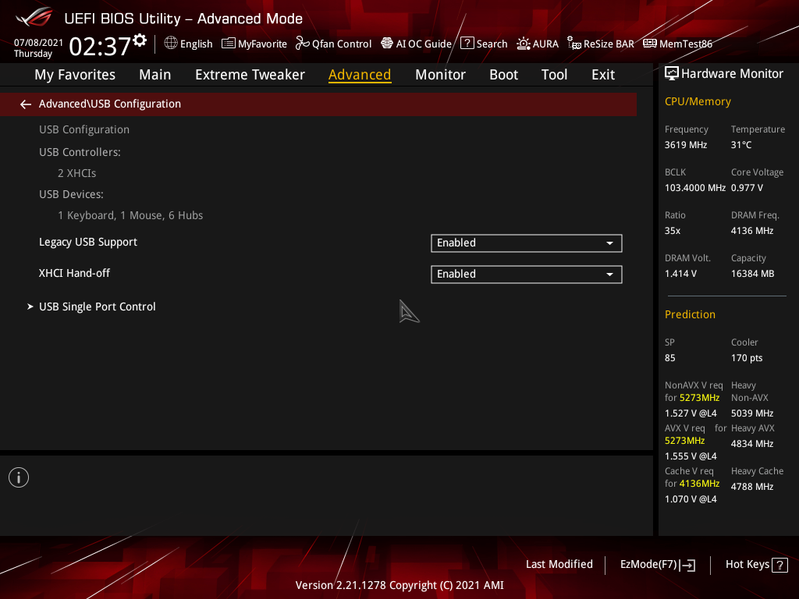

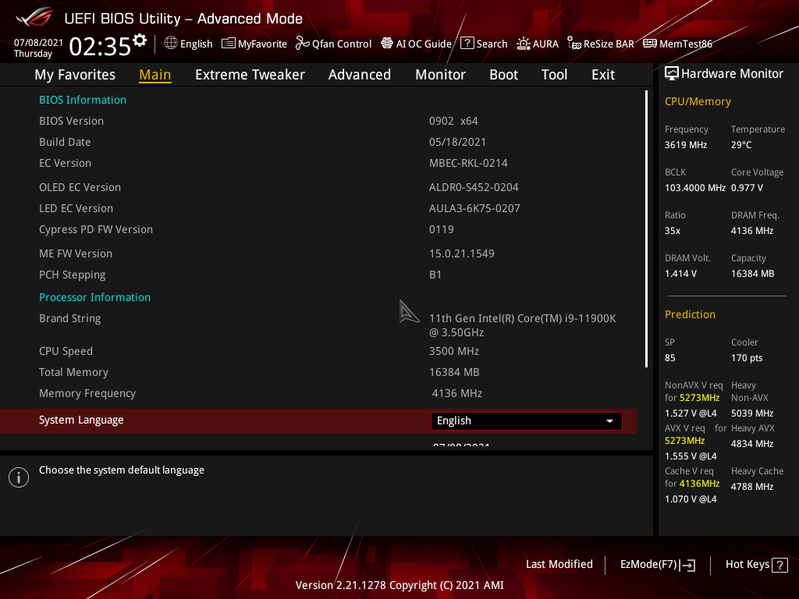

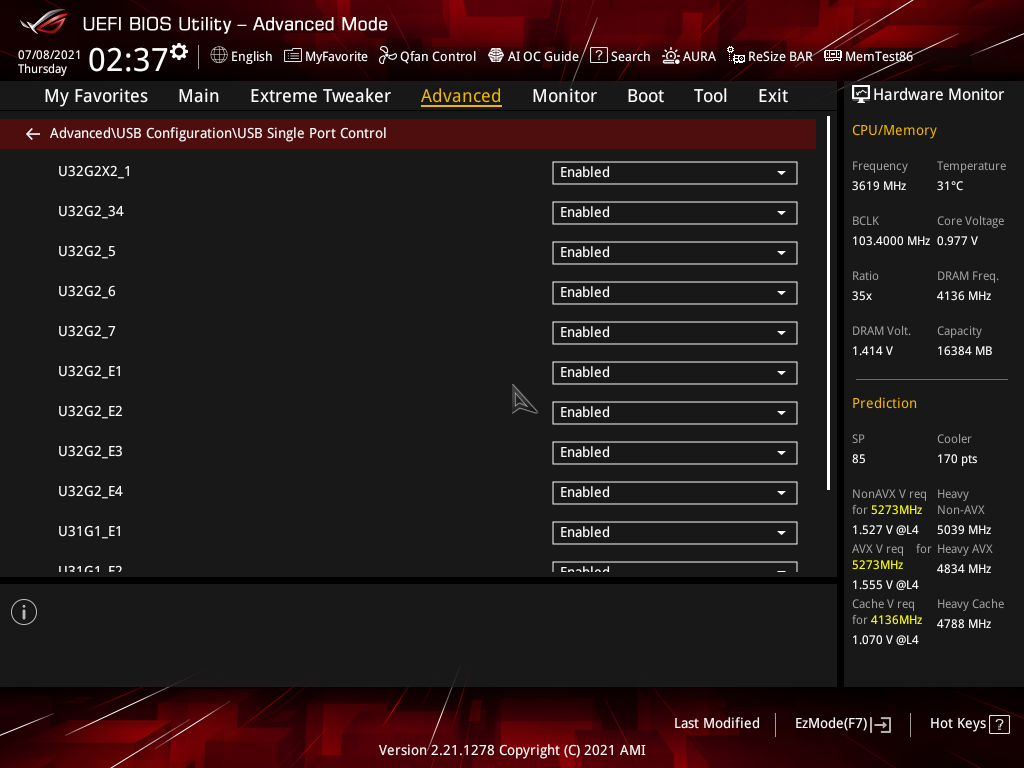

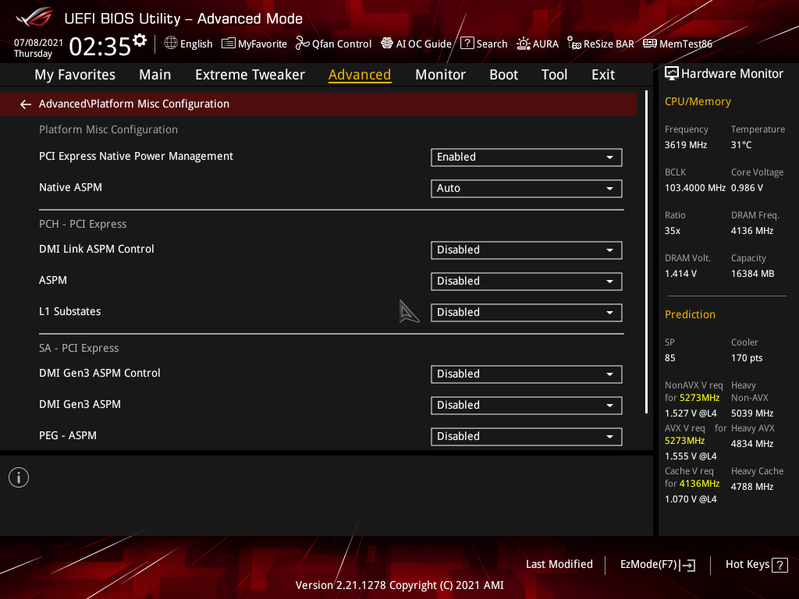

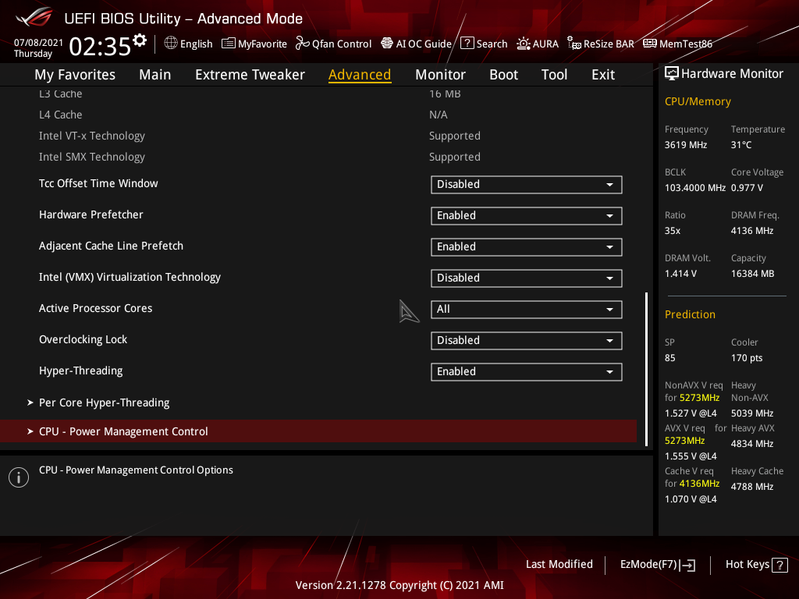

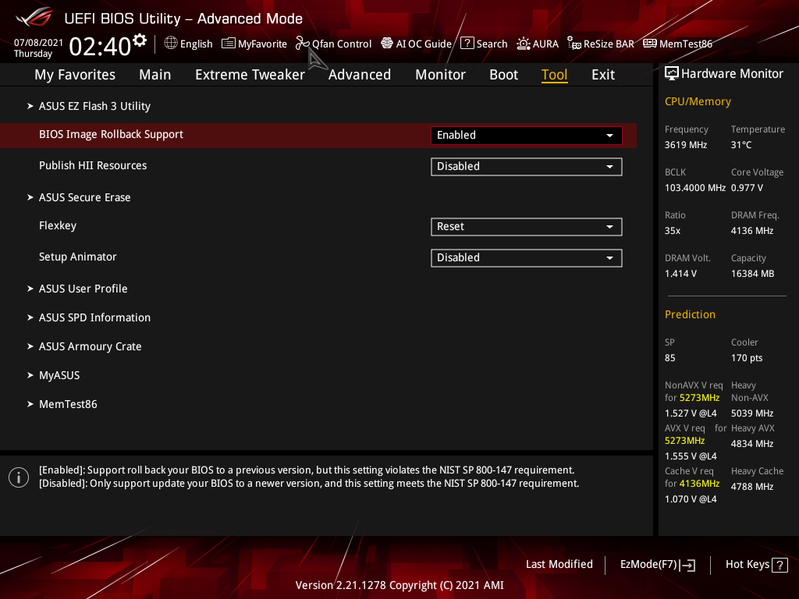

Настройки BIOS

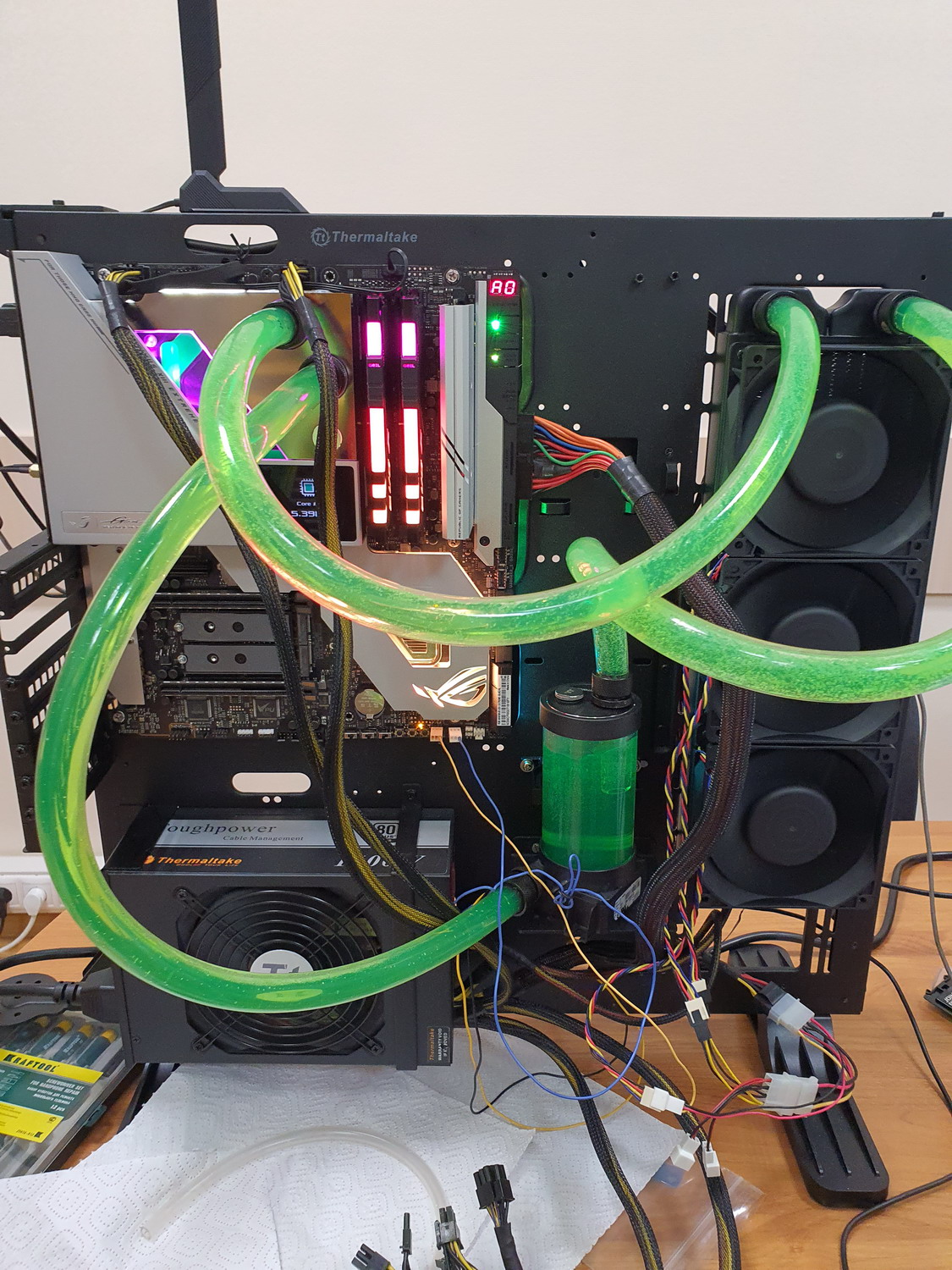

Работоспособность (и разгон)

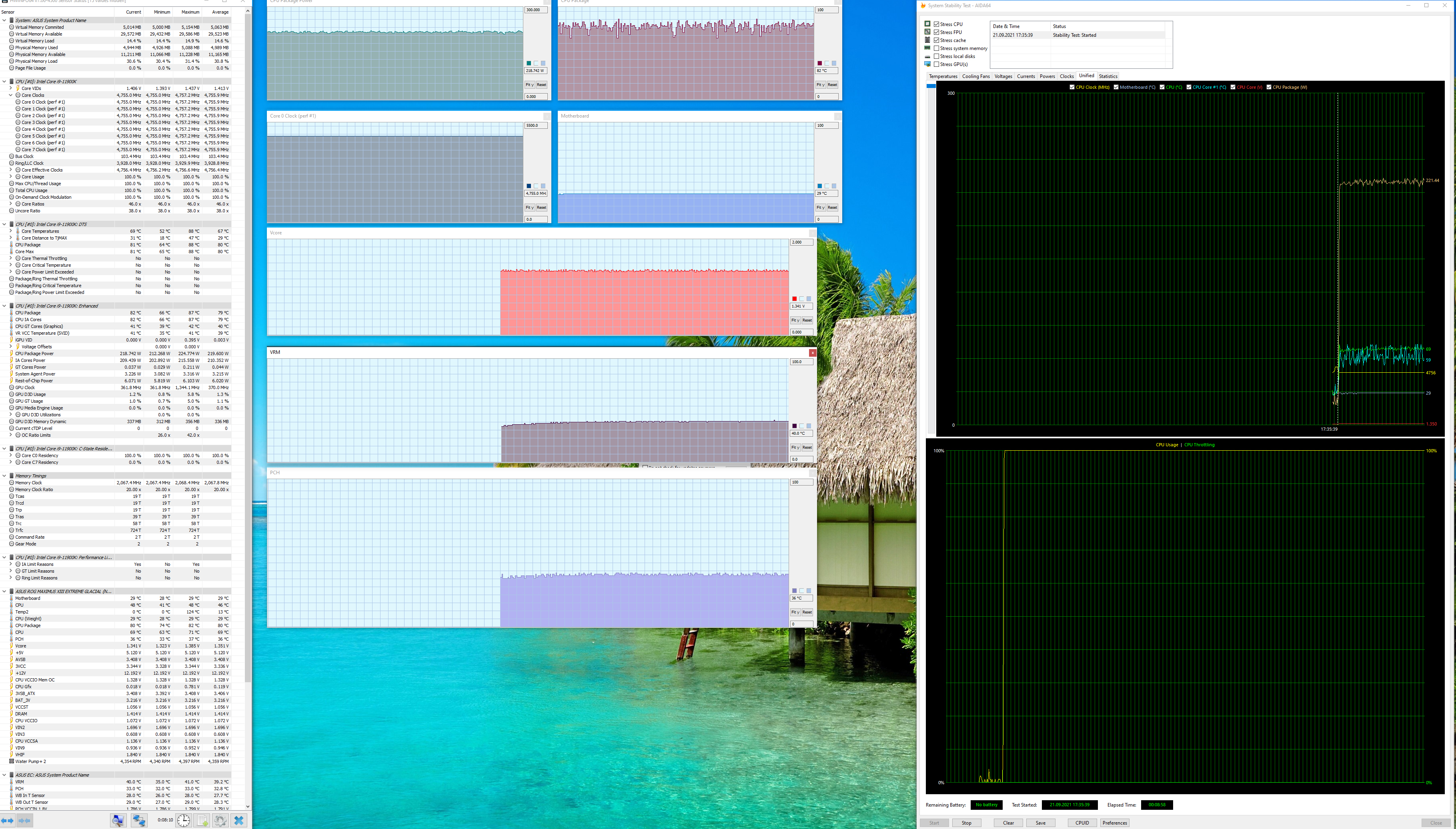

Запускаем все в режиме по умолчанию. Затем нагружаем тестами. Получаем автоматическое выставление частоты 4,8 ГГц по всем ядрам при VCore 1.4 В, все тесты проходят отлично, максимальный нагрев процессора около 90 градусов, потребление выше 200 Вт. Процессор не сбрасывал частоты после минуты работы в таком режиме, а это значит, что технология MCE автоматически активизировалась. Нагрев чипсета и блока VRM были в норме. Понятно, что никто не будет искусственно выключать возможности авторазгона, чтобы эксплуатировать процессор исключительно на базовых частотах (ну за исключением особых случаев, когда требуется пониженное тепловыделение или энергопотребление). Поэтому тестировать без авторазгона нет никакого смысла.

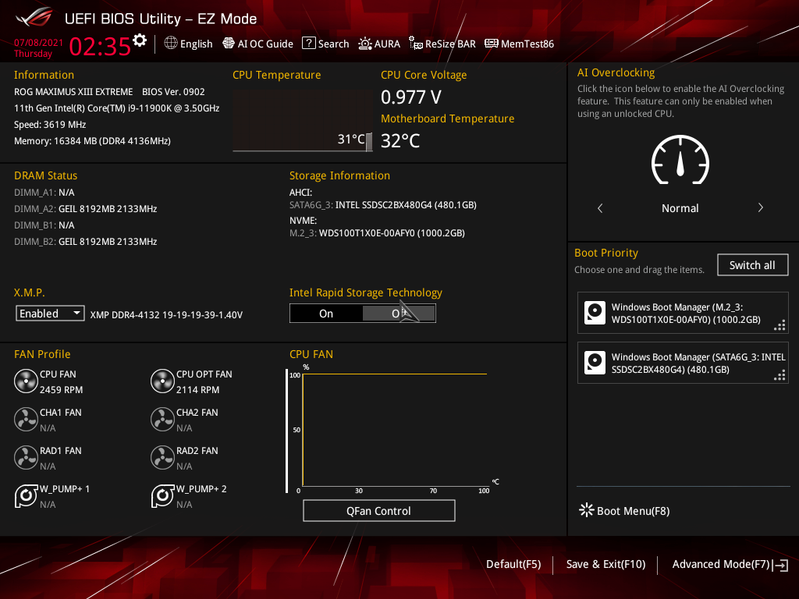

Еще при изучении настроек в BIOS можно найти некий предустановленный режим работы Asus Optimized, то есть система сама определит по питанию и возможностям охлаждения максимально возможные частоты работы. При ее выборе изначально выставляется 5.2 ГГц по всем ядрам, однако уже нет четкой синхронизации частот между ядрами. Разумеется при запуске стресс-тестов нагрев процессора моментально достиг почти критических отметок в 98 градусов, однако троттлинг допущен не был, система сама стала понижать частоты по ядрам (разбег от 4,2 до 5,1 ГГц), балансируя на максимуме возможного нагрева в 90-93 градуса. В целом оказалось, что производительность в этом режиме на пару процентов выше (в среднем) чем в предыдущем, ну кроме разве что Adobe Premiere, где производительность в Asus Optimized выше на 3.2% чем в режиме по умолчанию.
А если тестировать через ОССТ, то вообще 5,2 ГГц ставится по всем ядрам. Тепловые параметры работы платы в этом режиме ничем не отличались от предыдущих.

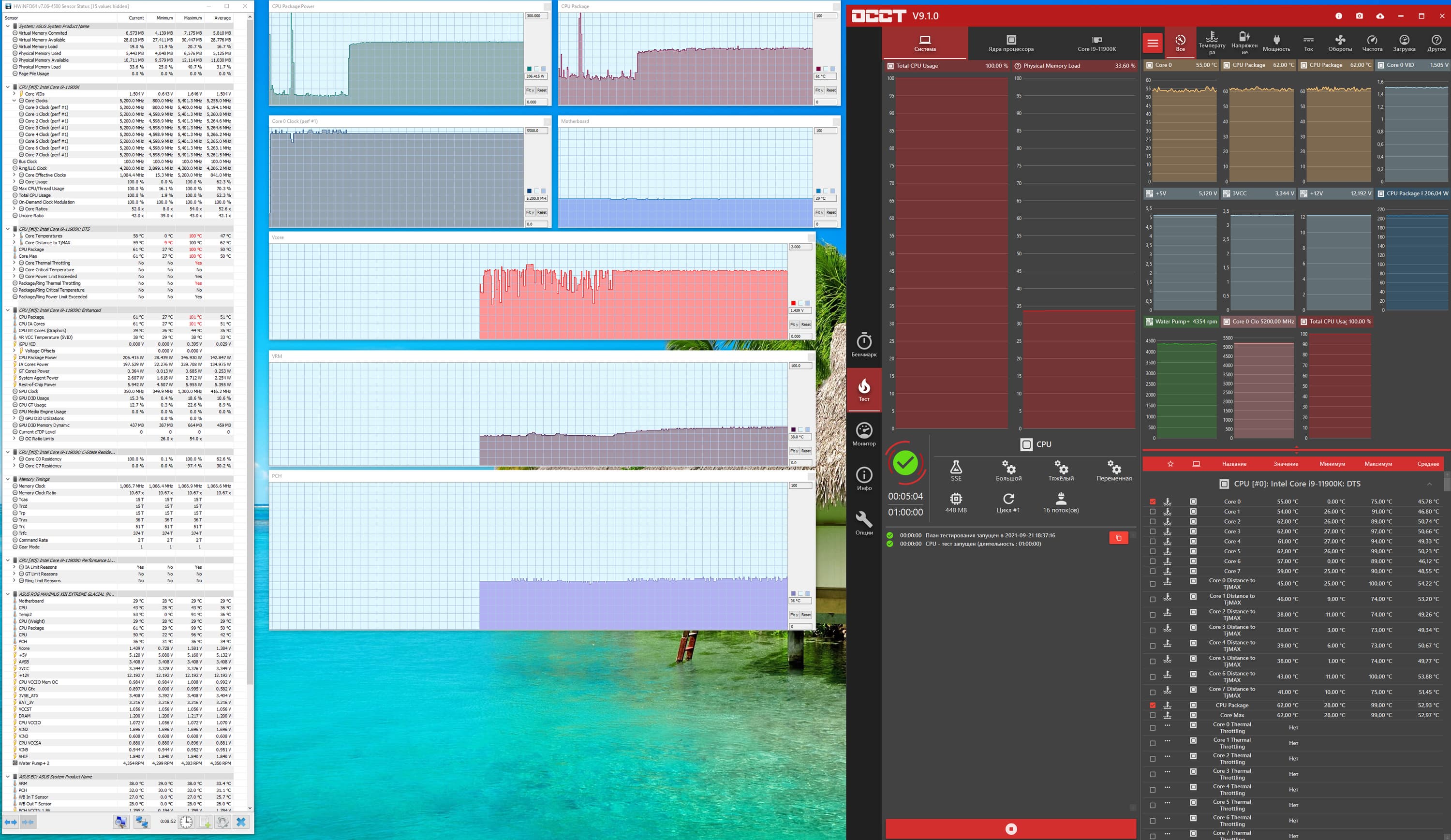

Использование программы AI-Suite для тех же целей оптимального авторазгона не дало никаких выгод: по сути система работала также, как и в Asus Optimized. Ну и в целом надо отметить, что автооверклокинг у этой платы имеет хороший потенциал, все зависит от мощности систем охлаждения процессора, ну и от конкретного экземпляра того же процессора. В нашем случае оптимальным стало выставление частоты в 5,1 ГГц вручную, система охлаждения прекрасно справлялась, стресс-тесты показали нагрев CPU не выше 80-82 градусов, поэтому можно еще раз подтвердить отличный оверклокерский потенциал у этой материнки.
Выводы
Asus ROG Maximus XIII Extreme Glacial — флагманский, максимально навороченный представитель топовой серии ROG со стоимостью в 120-130 тысяч рублей. Это имиджевое решение специально создано для хардкорных геймеров и энтузиастов-оверклокеров. При такой огромной стоимости просто глупо использовать плату для банальных повседневных задач. Потенциал системы охлаждения (разумеется, после добавления кастомной СЖО) и арсенал опций для разгона явно нацелены на экстремалов.
У Asus ROG Maximus XIII Extreme Glacial 20 портов USB разных видов, включая 11 очень быстрых USB 3.2 Gen2, два из которых с поддержкой Thunderbolt 4, а еще есть один самый быстрый USB 3.2 Gen2×2 — правда, в виде внутреннего Type-C, для вывода которого еще придется поискать корпус. Плата предлагает 2 слота PCIe х16 (они получают от процессора 16 линий PCIe, причем версии 4.0 в случае использования процессоров 11-го поколения), 2 слота PCIe x4, аж 5 слотов M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, еще два также могут подключаться к процессору, но для этого придется уменьшить количество линий PCIe для слотов PCIe x16).
В арсенале платы есть 6 портов SATA и 6 разъемов для вентиляторов (плюс еще 6 разъемов на ROG Fan Controller). Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с огромным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности отличные: два проводных контроллера 2,5 и 10 Гбит/с, а также один самый современный беспроводной. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с. В числе плюсов платы можно упомянуть очень эффектную подсветку водоблока, а также широкие возможности для подключения дополнительных RGB-устройств. Отметим прилагаемый в комплекте ROG Clavis — игровой ЦАП, подключаемый к порту USB Type-C и с миниджеком на выходе.
Разумеется, Asus ROG Maximus XIII Extreme Glacial предлагает широкие аппаратные возможности для любителей разгона, а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы СО справлялась (а тут для фанатов кастомных СЖО — просто раздолье!). Обязательно стоит упомянуть и бонусы поставки: кроме ROG Clavis там можно найти дополнительный контроллер для вентиляторов и ARGB-подсветки ROG Fan Controller, а также универсальную раздвижную подпорку под тяжелые видеокарты.
В номинации «Оригинальный дизайн» плата Asus ROG Maximus XIII Extreme Glacial получила награду:
В номинации «Отличная поставка» плата Asus ROG Maximus XIII Extreme Glacial получила награду:
