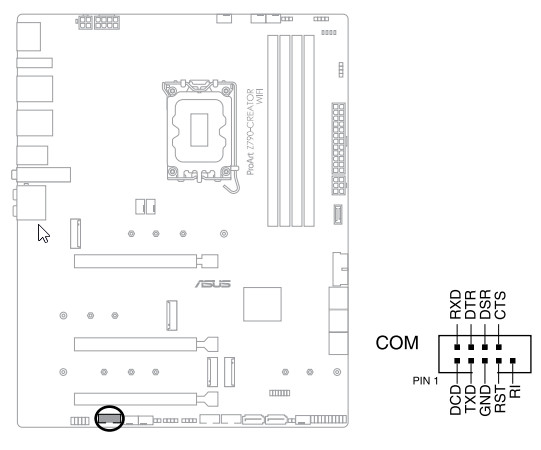

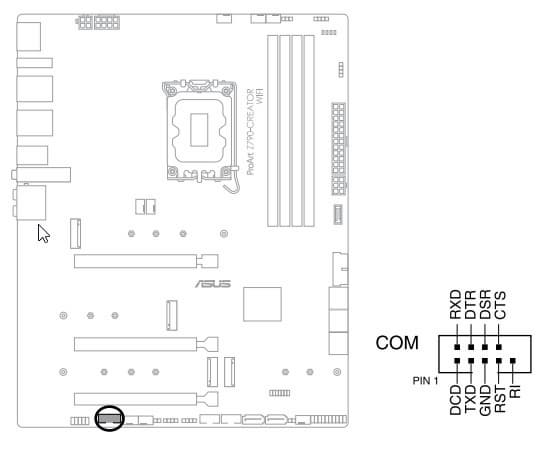

У нас сегодня на рассмотрении очередная матплата на чипсете Intel Z790 от компании Asus, на сей раз из серии ProArt. Это семейство материнских плат, нацеленных не на игровые дела, а на серьезную работу типа создания контента, моделирование и т.п. Серия ProArt, как и аналогичные у иных производителей вбирает в себя матплаты с широким набором периферии, включая как новейшие интерфейсы вроде Thunderbolt4, так и старые порты типа COM. Эти материнки имеют относительно строгие дизайны, которые, однако, все равно отражают стиль и направленность серии, минимум подсветки (или ее отсутствие вообще, кроме поддержки внешних подключаемых к матплате светодиодных наборов). Такие решения не имеют почти всех присущих игровым и оверклокерским платам «штучек» для удобства оверклокинга или легкости запуска и т.п. .

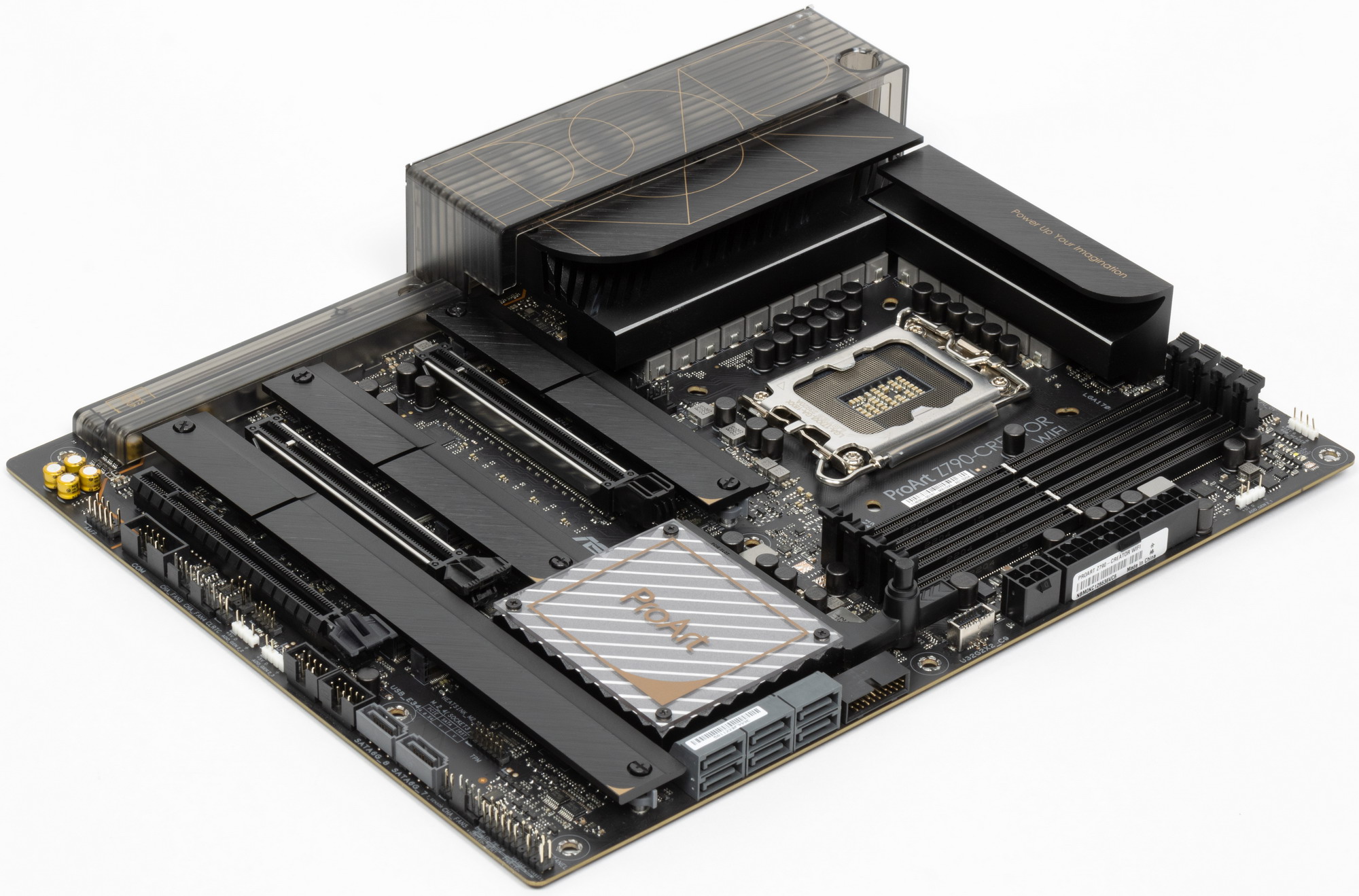

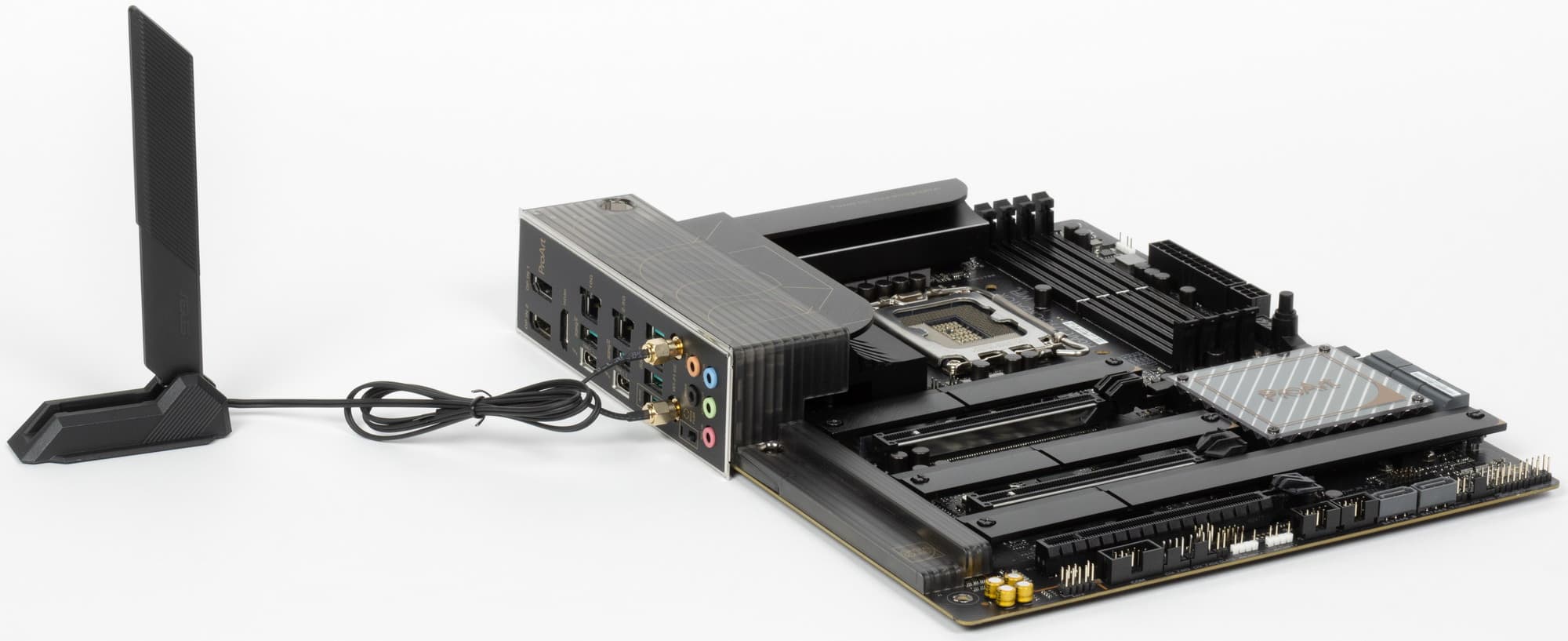

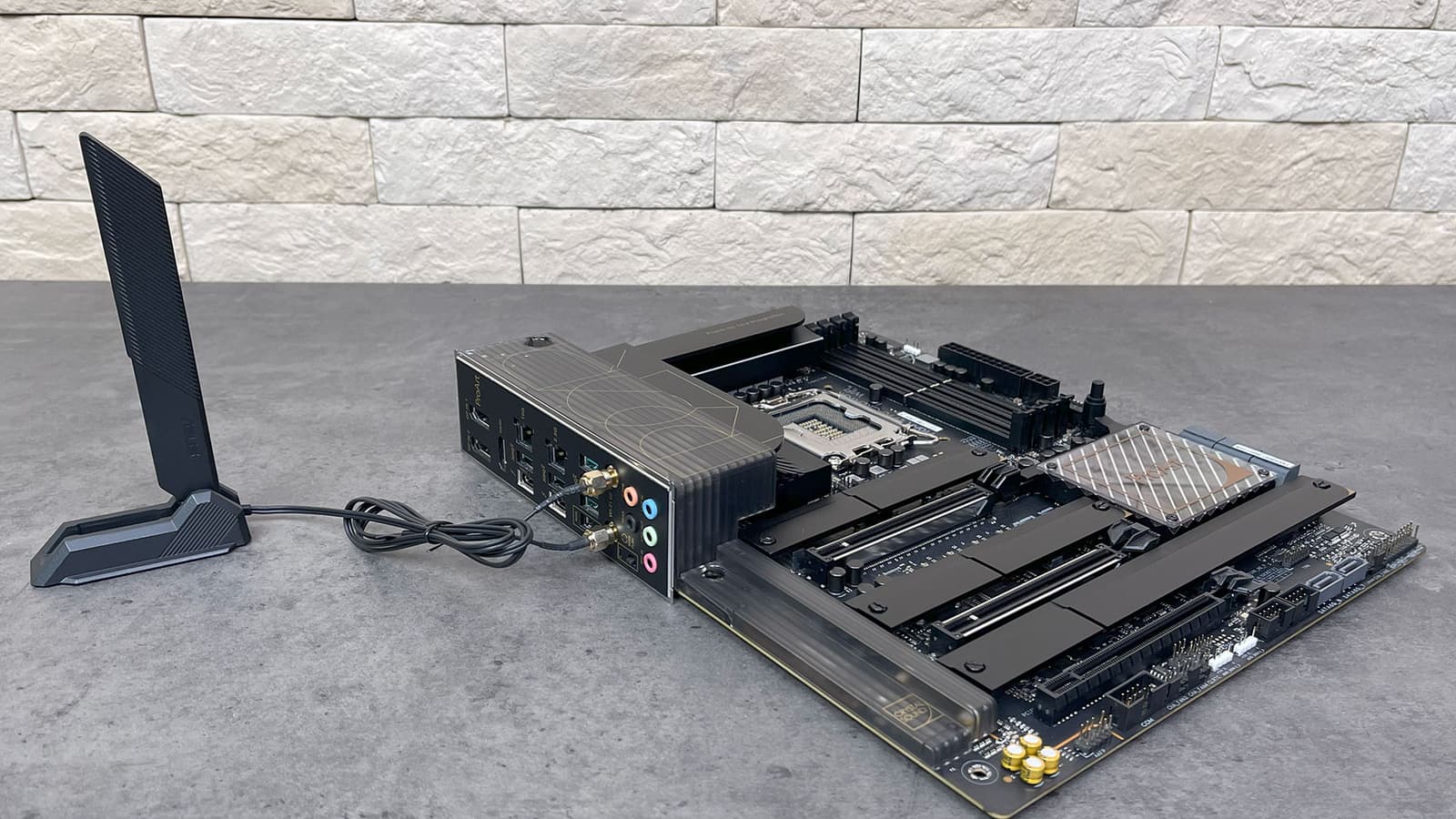

Переходим к изучению Asus ProArt Z790-Creator WiFi.
Плата поставляется в стандартной коробке строгого черно-золотого дизайна серии ProArt. Комплект размещен под платой в отдельном отсеке.

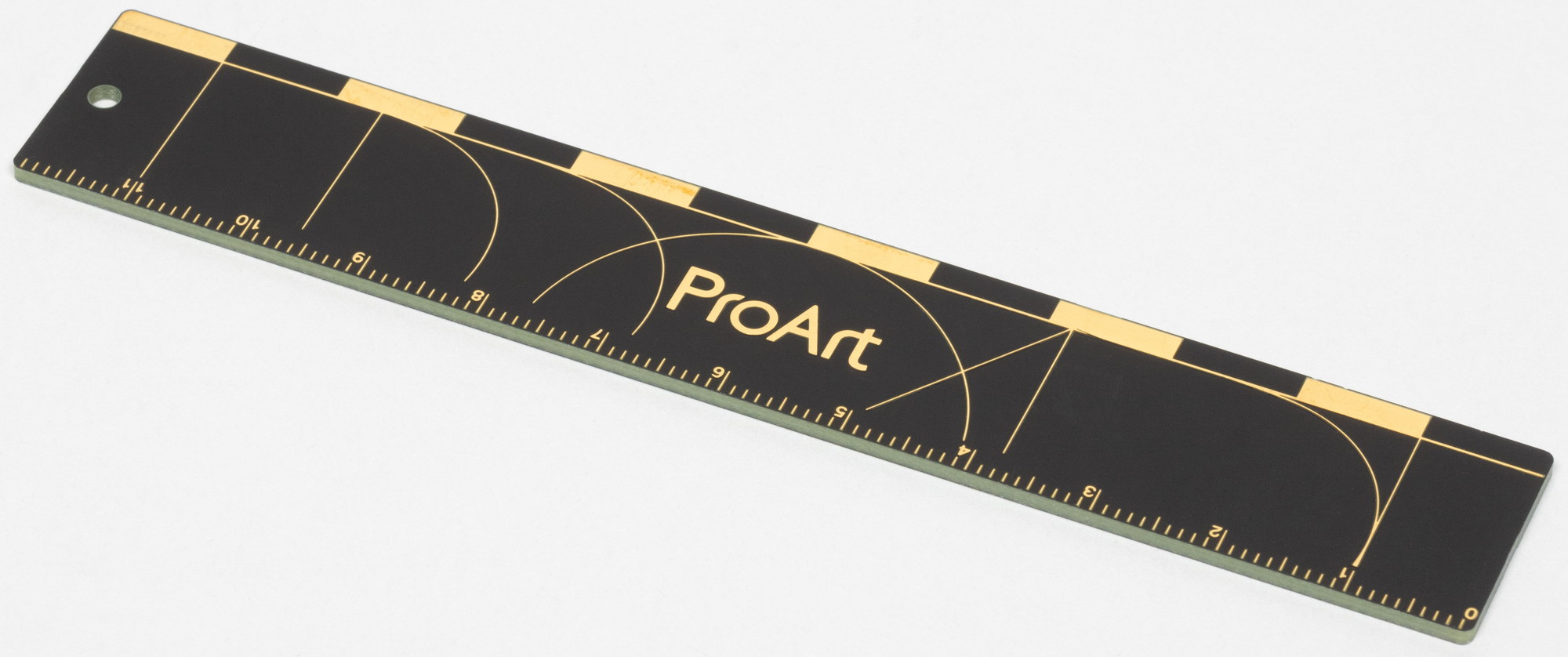

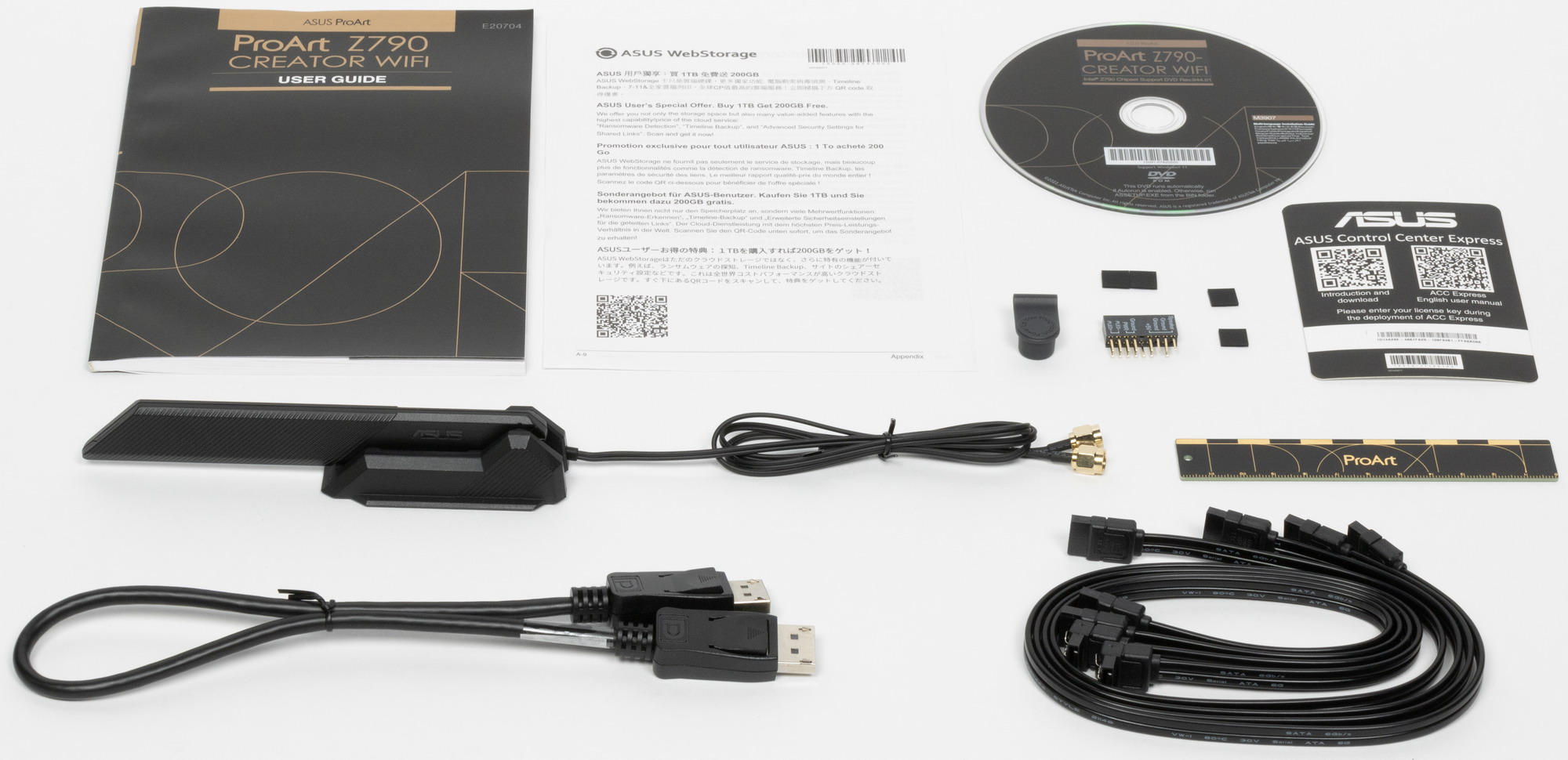

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает антенну встроенного Wi-Fi-модуля, адаптеры DisplayPort (позволяющие подключить вывод с дискретной карты к универсальным выводам через Intel Thunderbolt), накопитель с ПО, сувенирная линейка и фирменный Q-connector – адаптер для удобного подключения кабелей от передней панели корпуса.
ПО поставляется на CD (полный бред, конечно, однако все равно надо скачивать последние версии ПО с вебсайта компании). В качестве бонуса идет вот такая фирменная небольшая линейка.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

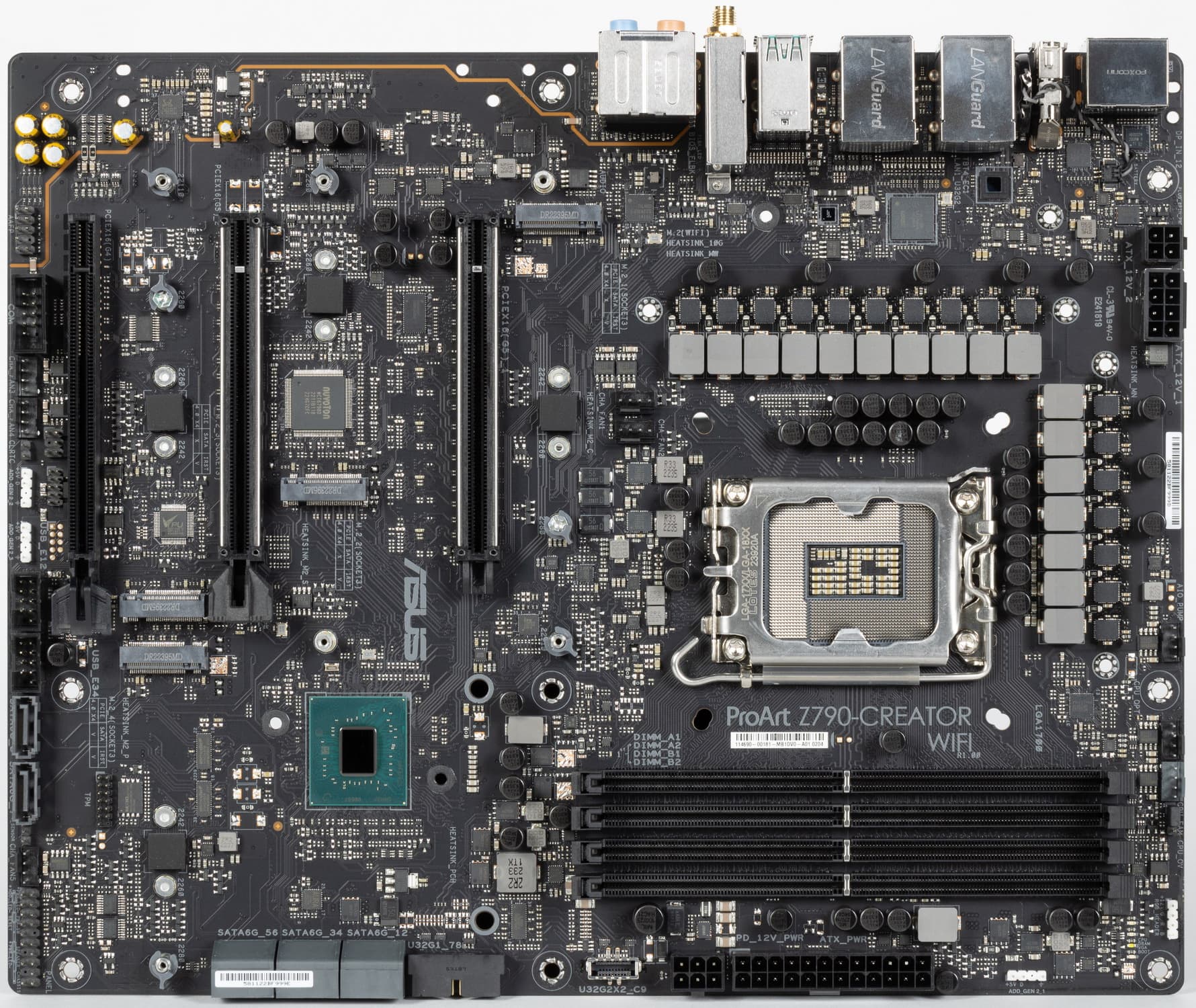

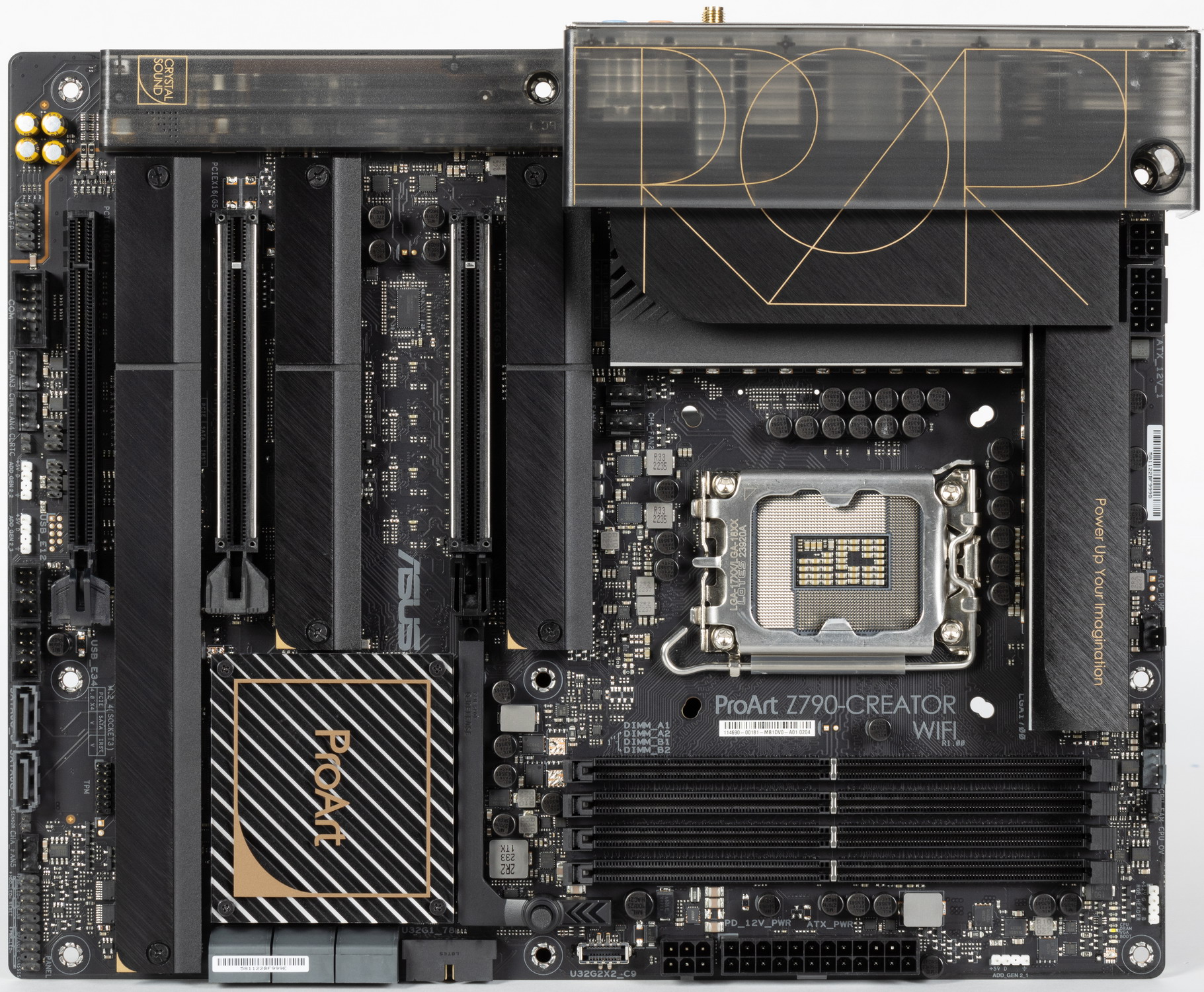

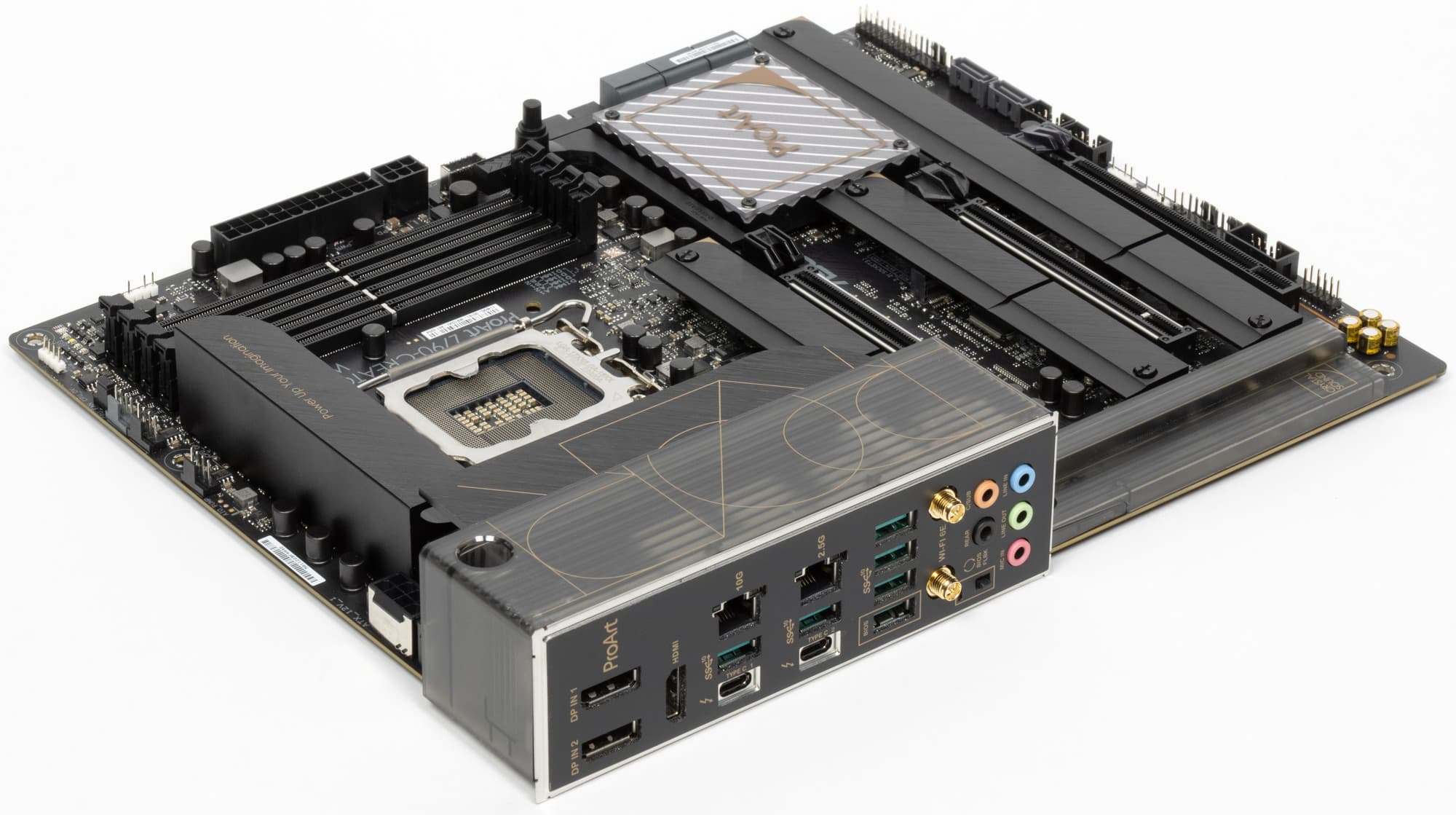

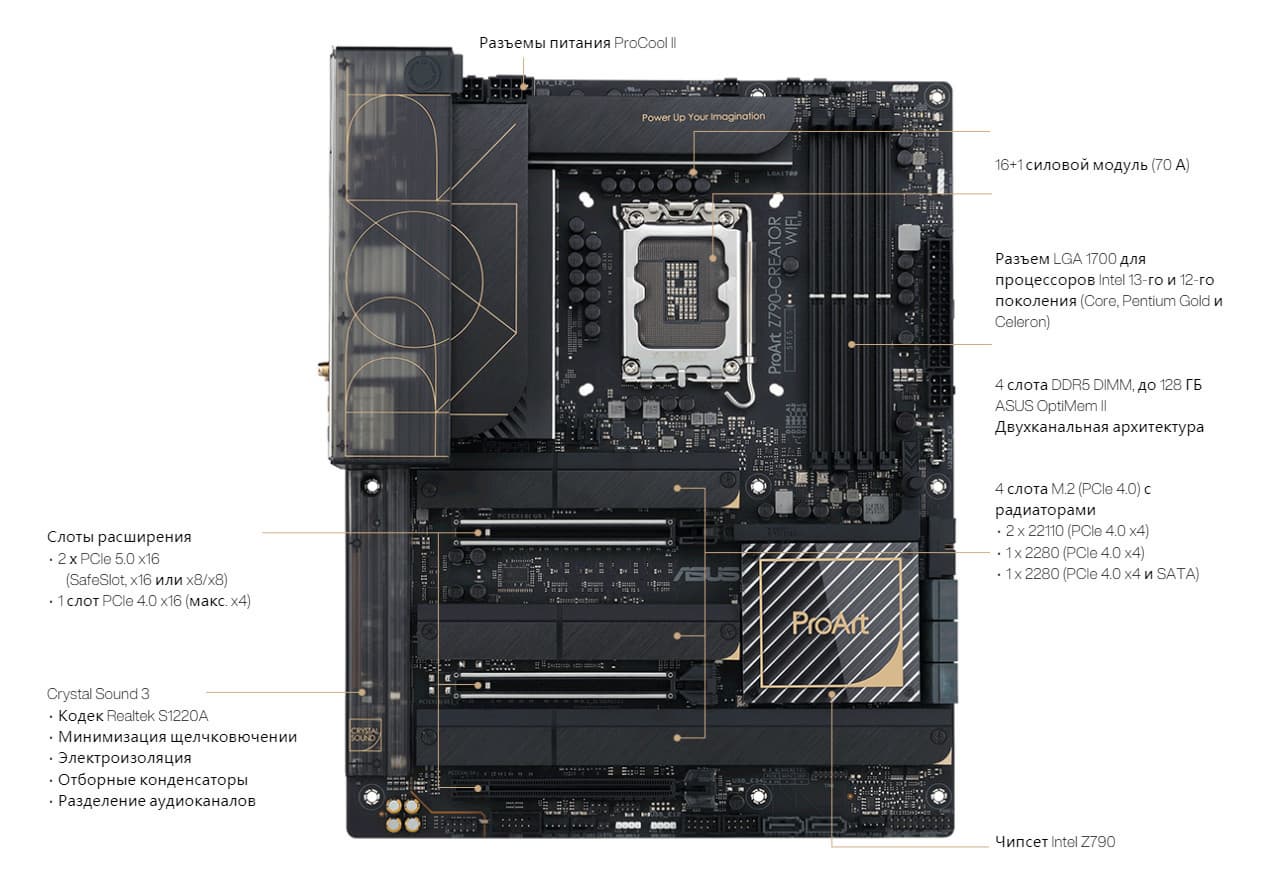

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ProArt Z790-Creator WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

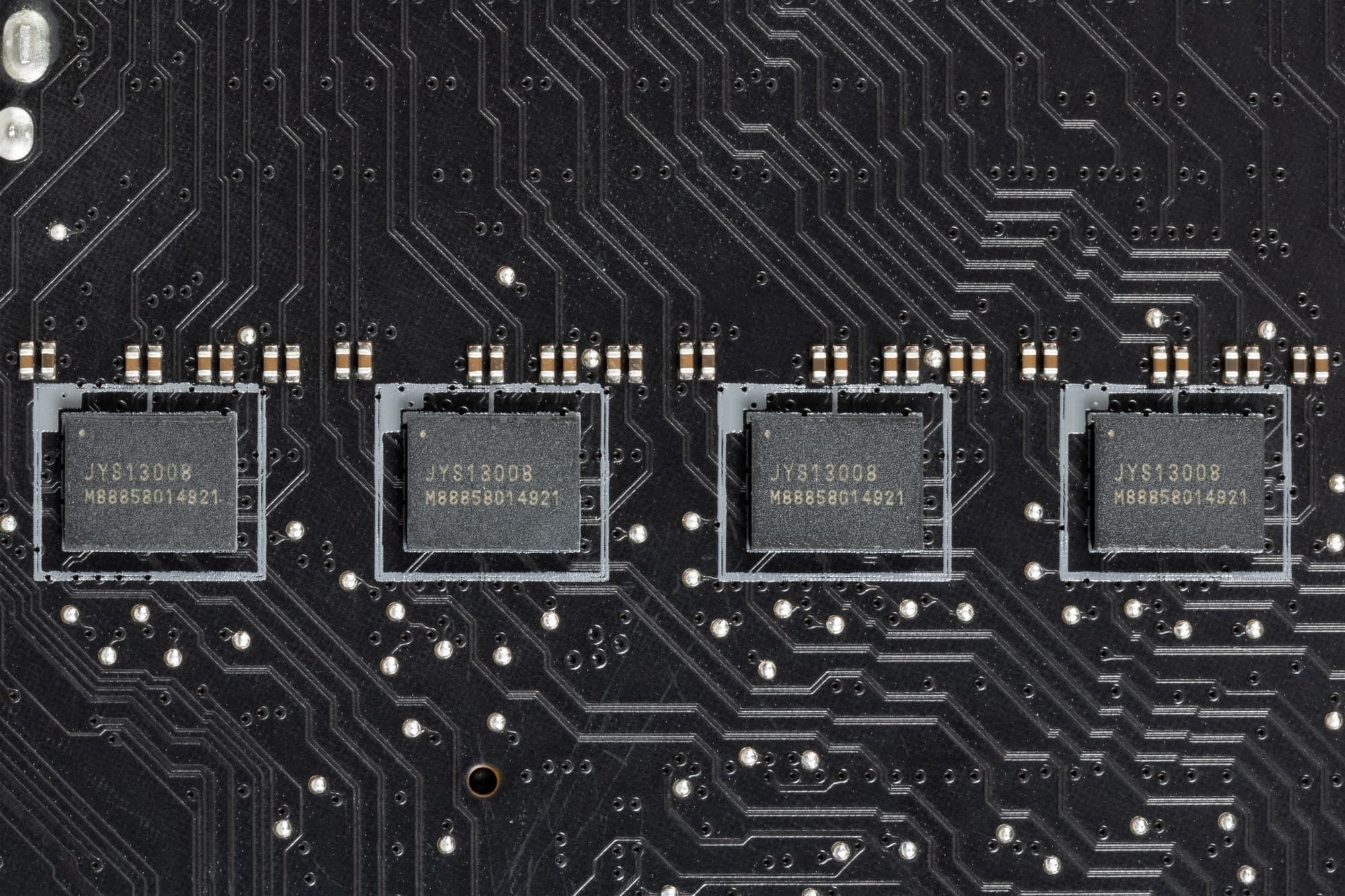

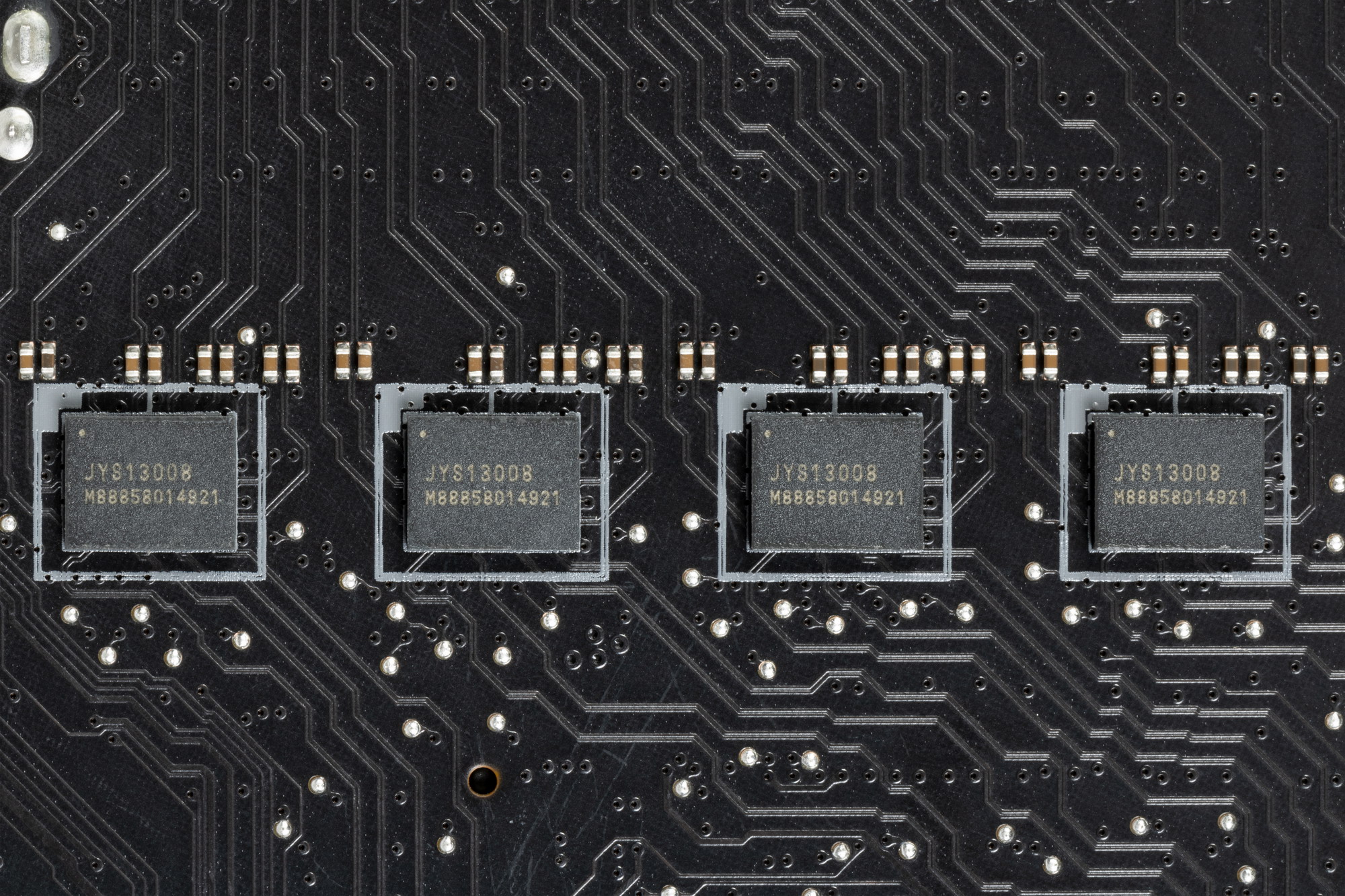

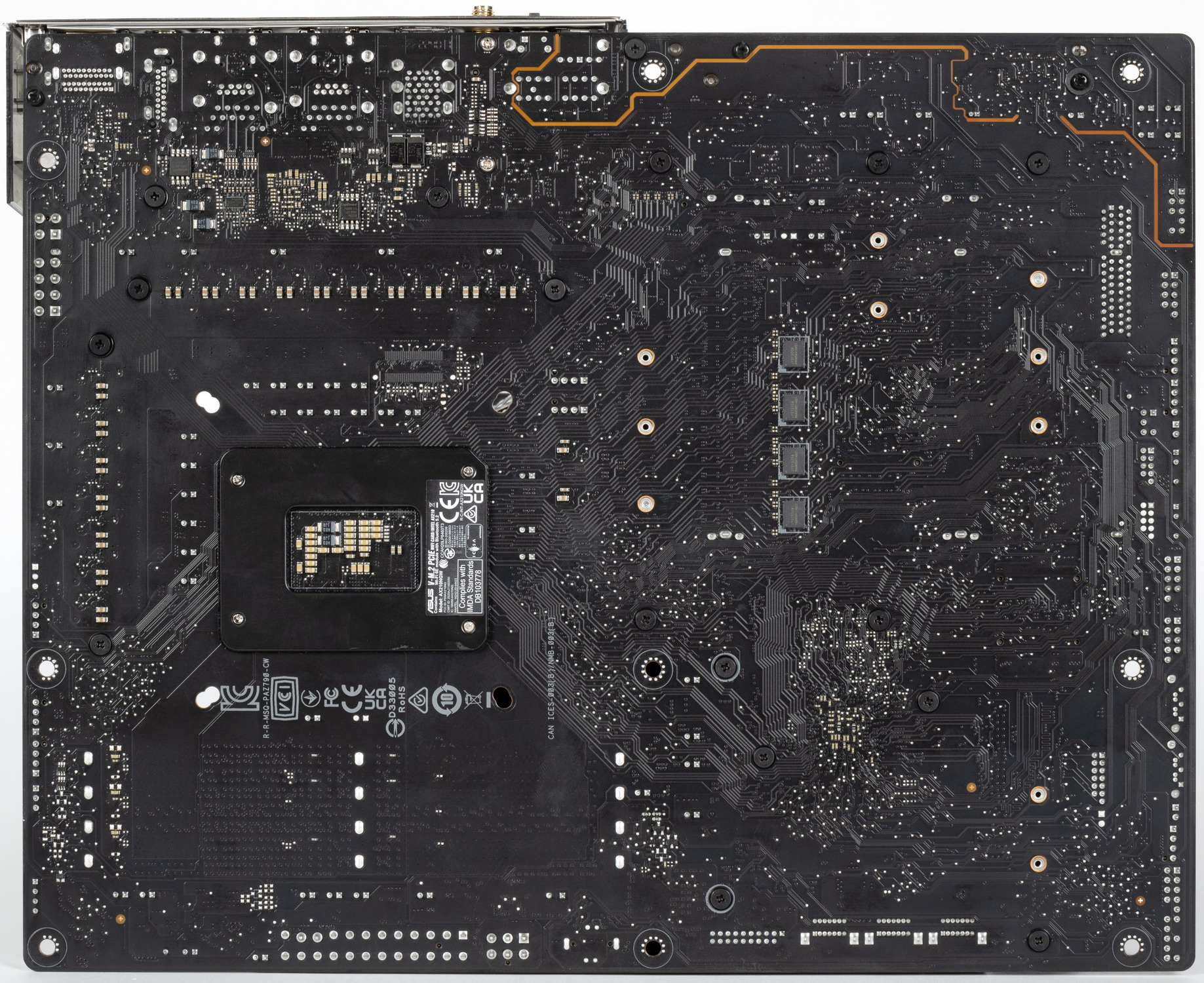

На оборотной стороне почти ничего нет (кроме ряда микросхем – усилителей PCIe 5.0 сигнала). Текстолит обработан не очень хорошо: не во всех точках пайки острые концы как следует срезаны. Бэкплейта нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

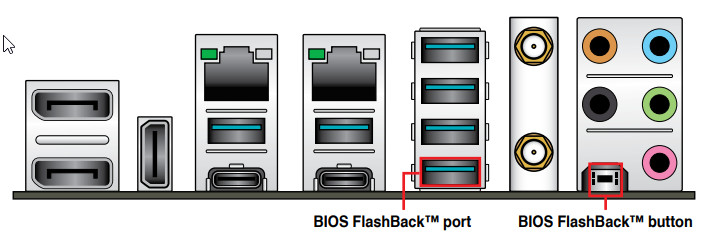

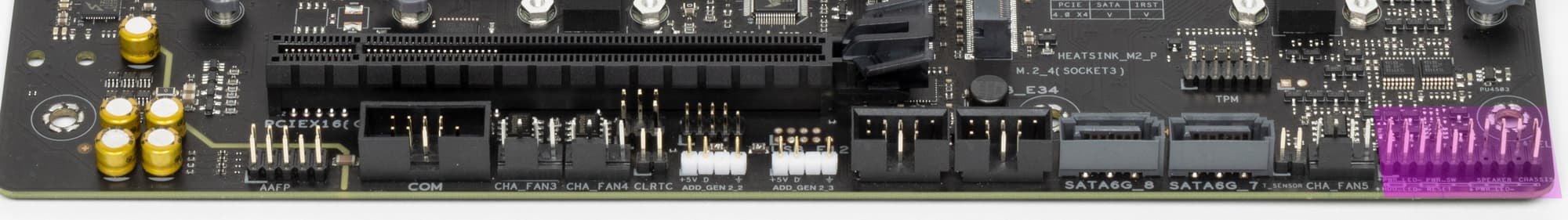

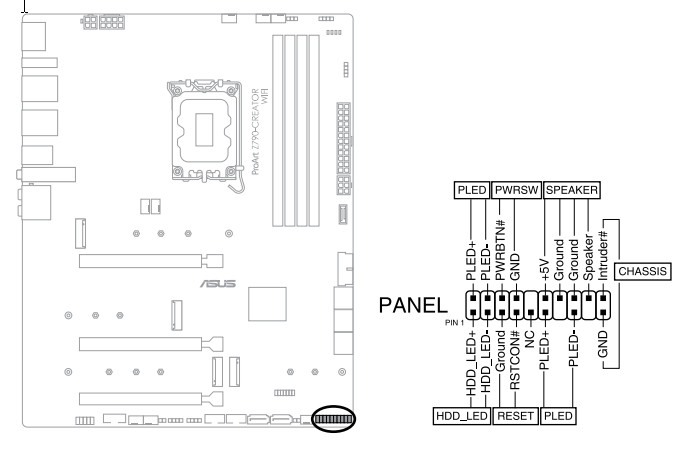

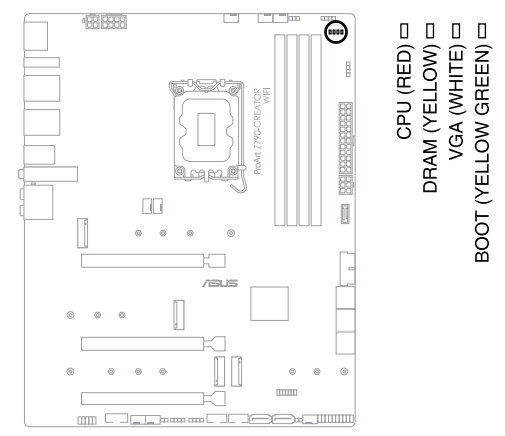

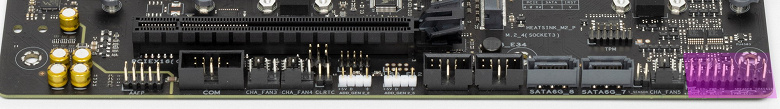

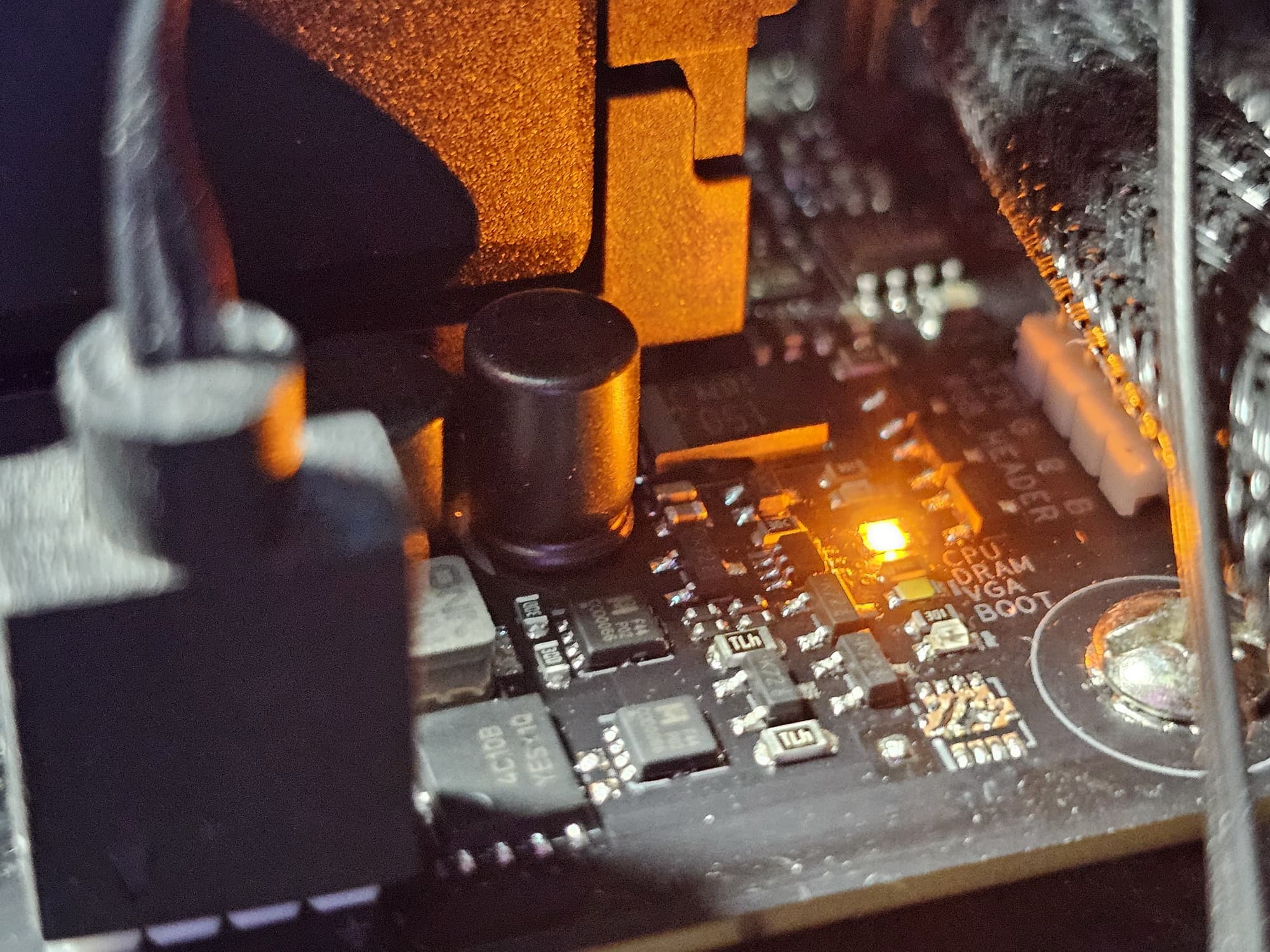

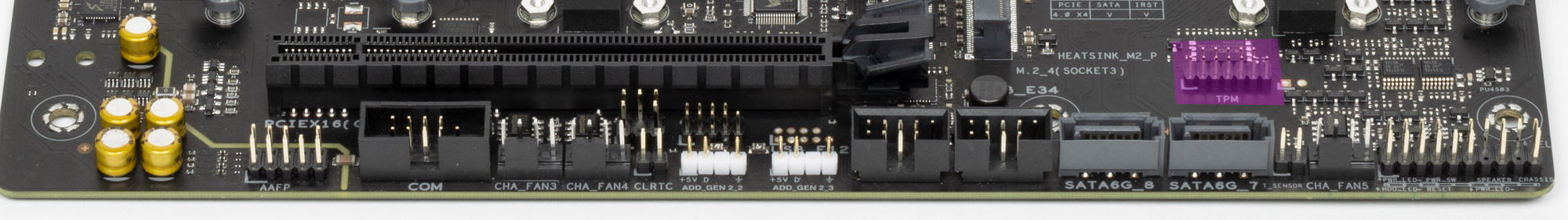

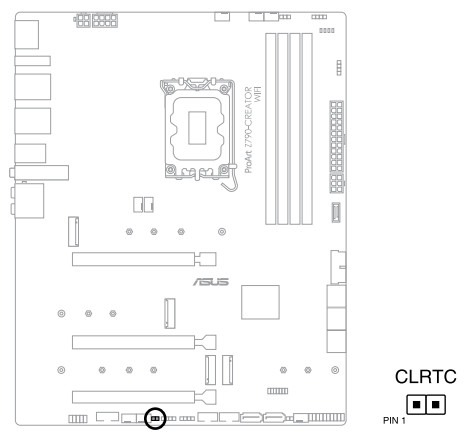

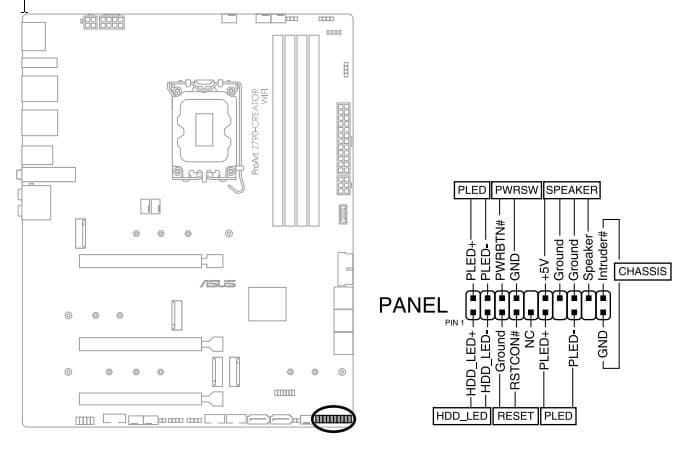

Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
---|---|
Процессорный разъем | LGA 1700 |
Чипсет | Intel Z790 |
Память | 4 × DDR5, до 7200 МГц (XMP), до 192 ГБ, два канала |
Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvel Aqtion AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16, x8+x8) 1 × PCIe 3.0 x16 (режим x4) |
Разъемы для накопителей | 8 × SATA 6 Гбит/с (Z790) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_2, Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_3, Z790, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_4, Z790, PCIe 4.0 x4/SATA для устройств формата 2242/2260/2280)* |
USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (Z790) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (Z790) 2 × USB 3.2 Gen2: 2 порта Type-C на задней панели (Intel Thunderbolt4) 6 × USB 3.2 Gen2: 6 портов Type-A (зеленые) (Z790) |
Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 6 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × HDMI 2.1 out 2 × DP 1.4 in 2 антенных разъема кнопка перепрошивки BIOS — Flashback |
Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем COM-порт 1 разъем CPU_OV 1 разъем TPM для устройств безопасности 1 разъем для термодатчика 1 разъем для сброса CMOS 2 разъема для подключения управления с передней панели корпуса |
Форм-фактор | ATX (305×244 мм) |
Розничные предложения |
* слот M.2_4 делит ресурсы со портами SATA, детали ниже

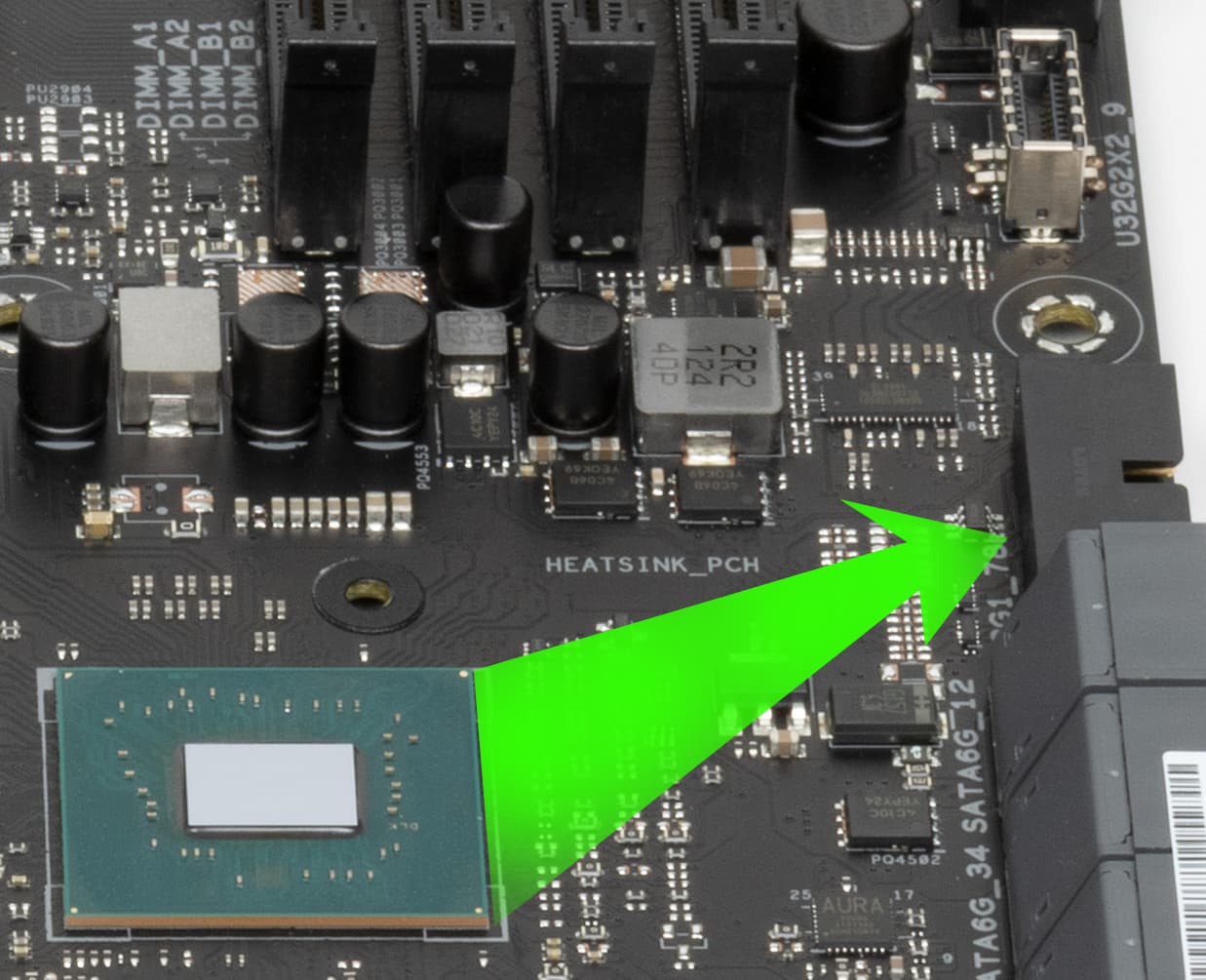

Основная функциональность: чипсет, процессор, память
![](/img/x387/r30/00/02/74/75/layout1.jpg)

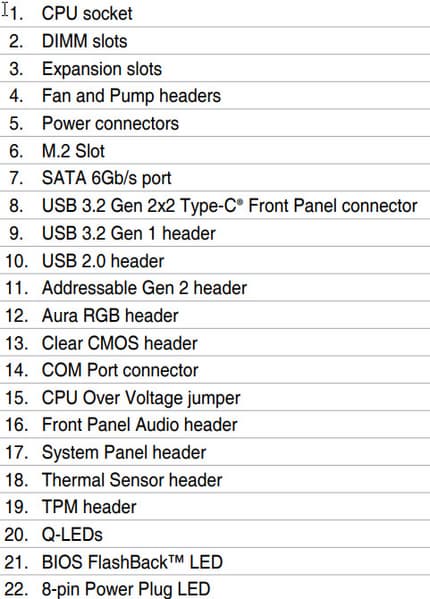

![](/img/x387/r30/00/02/74/75/layout2.jpg)

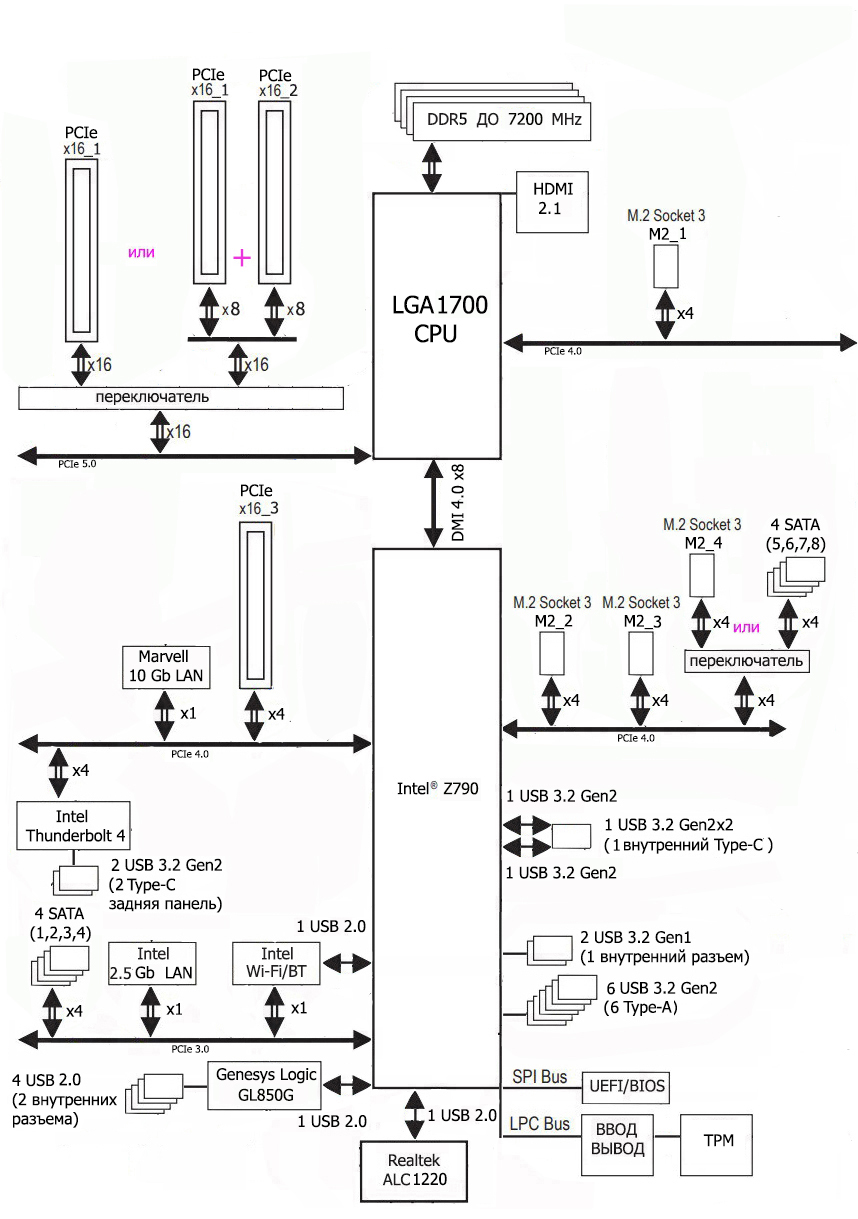

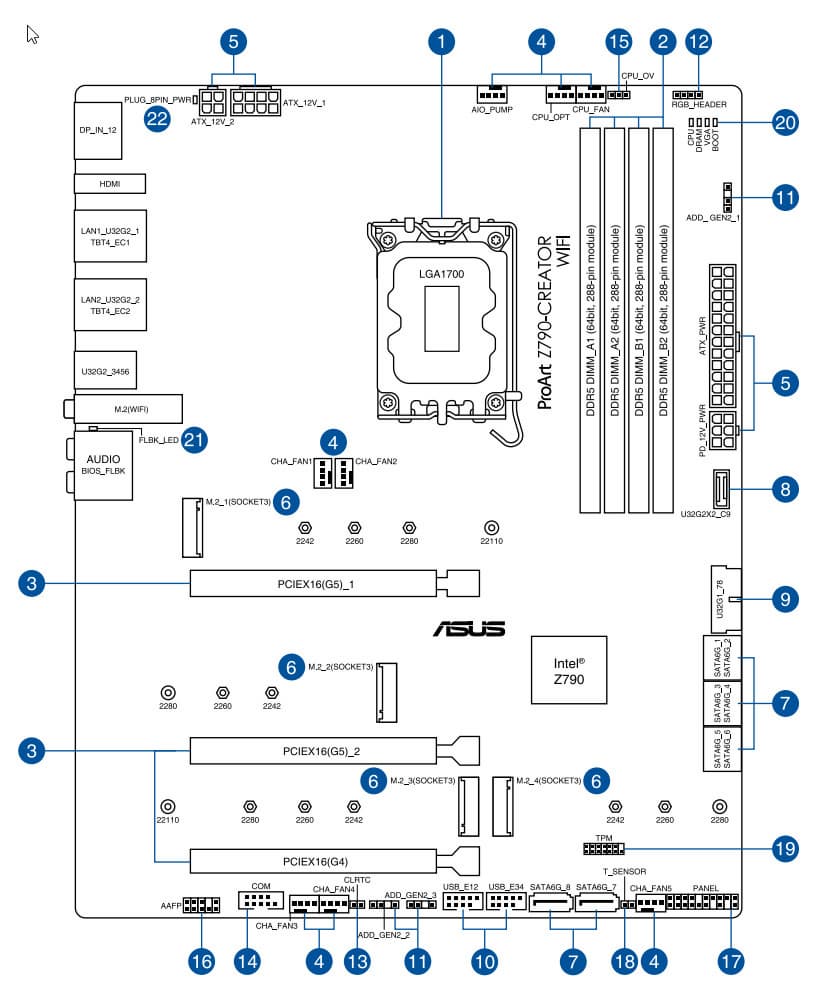

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 и выше МГц. В частности данная плата поддерживает частоты до 8400 МГц.

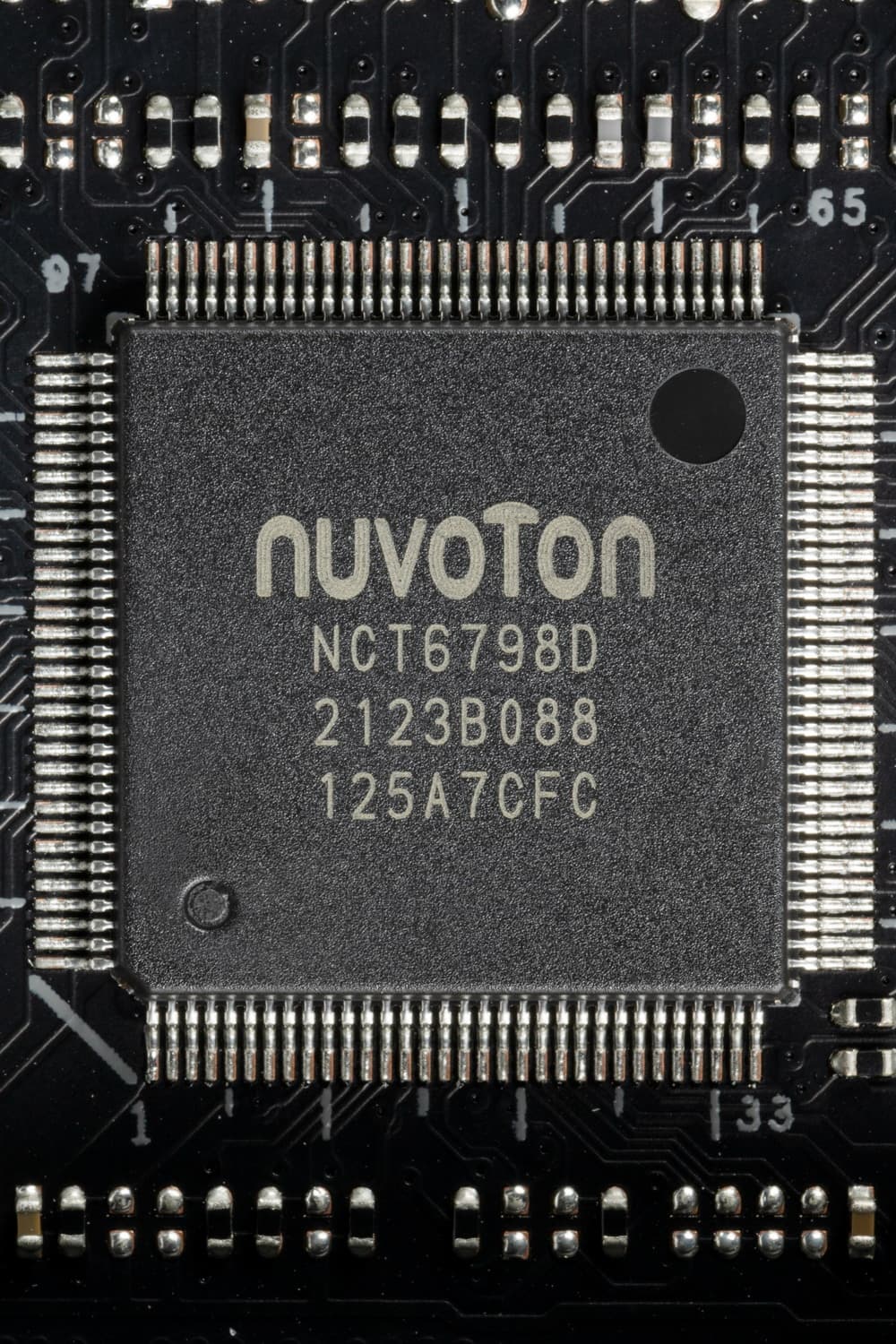

Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

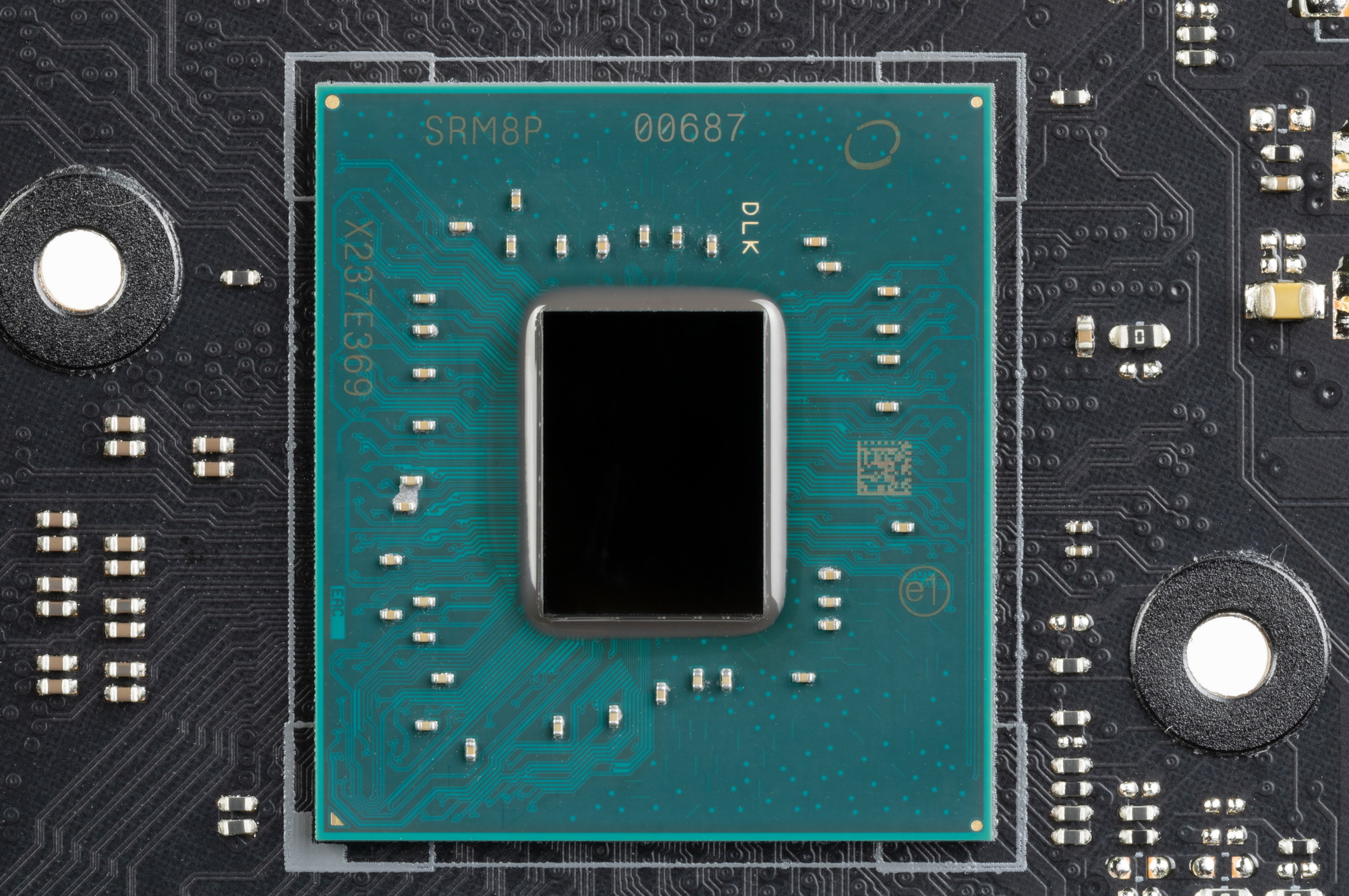

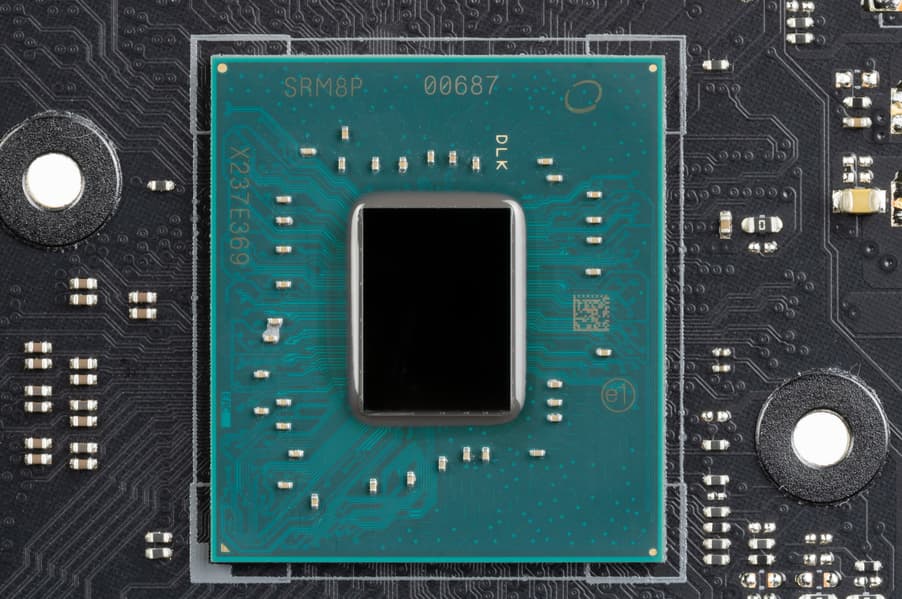

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

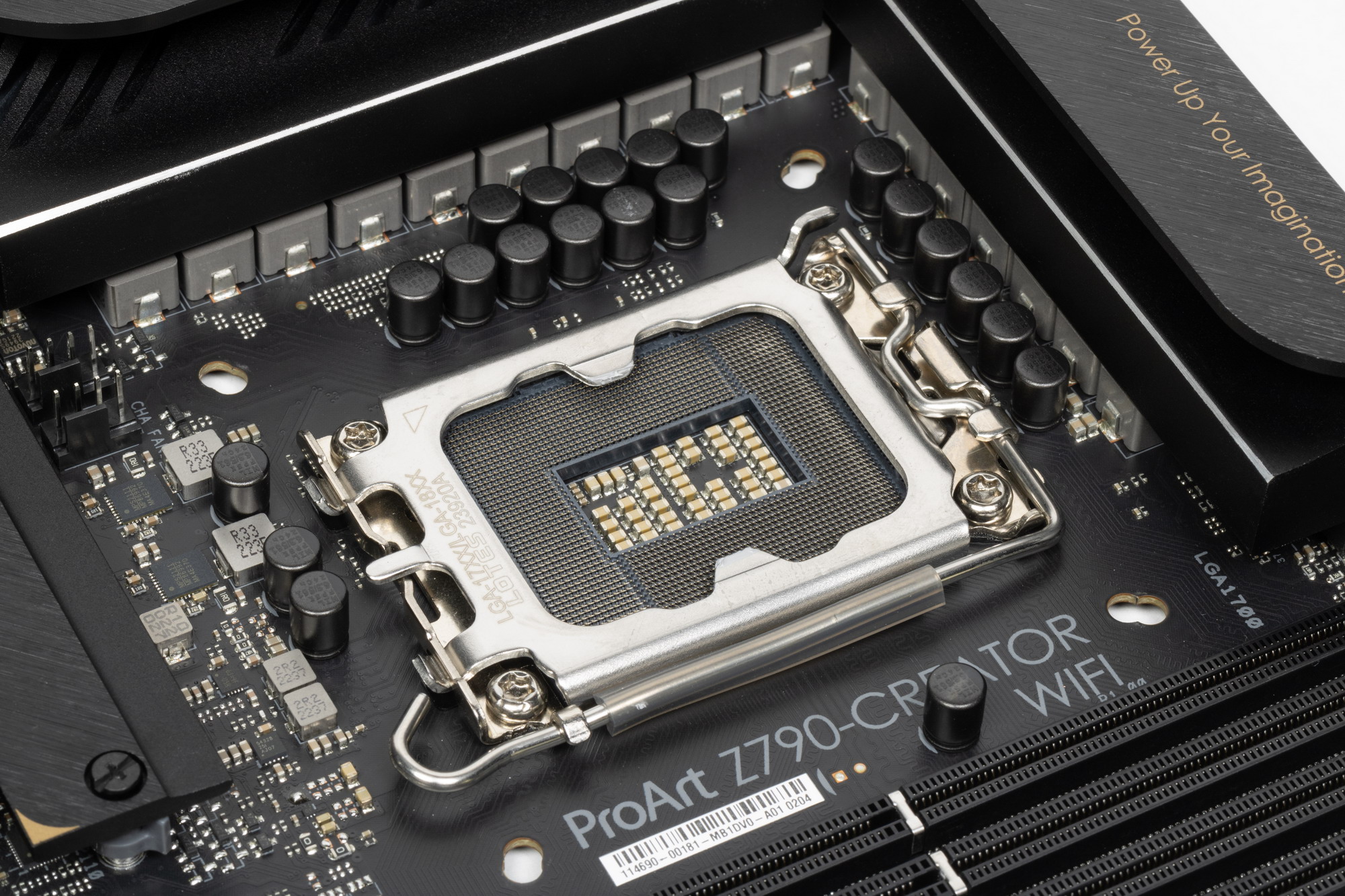

Матплата Asus ProArt Z790-Creator WiFi поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

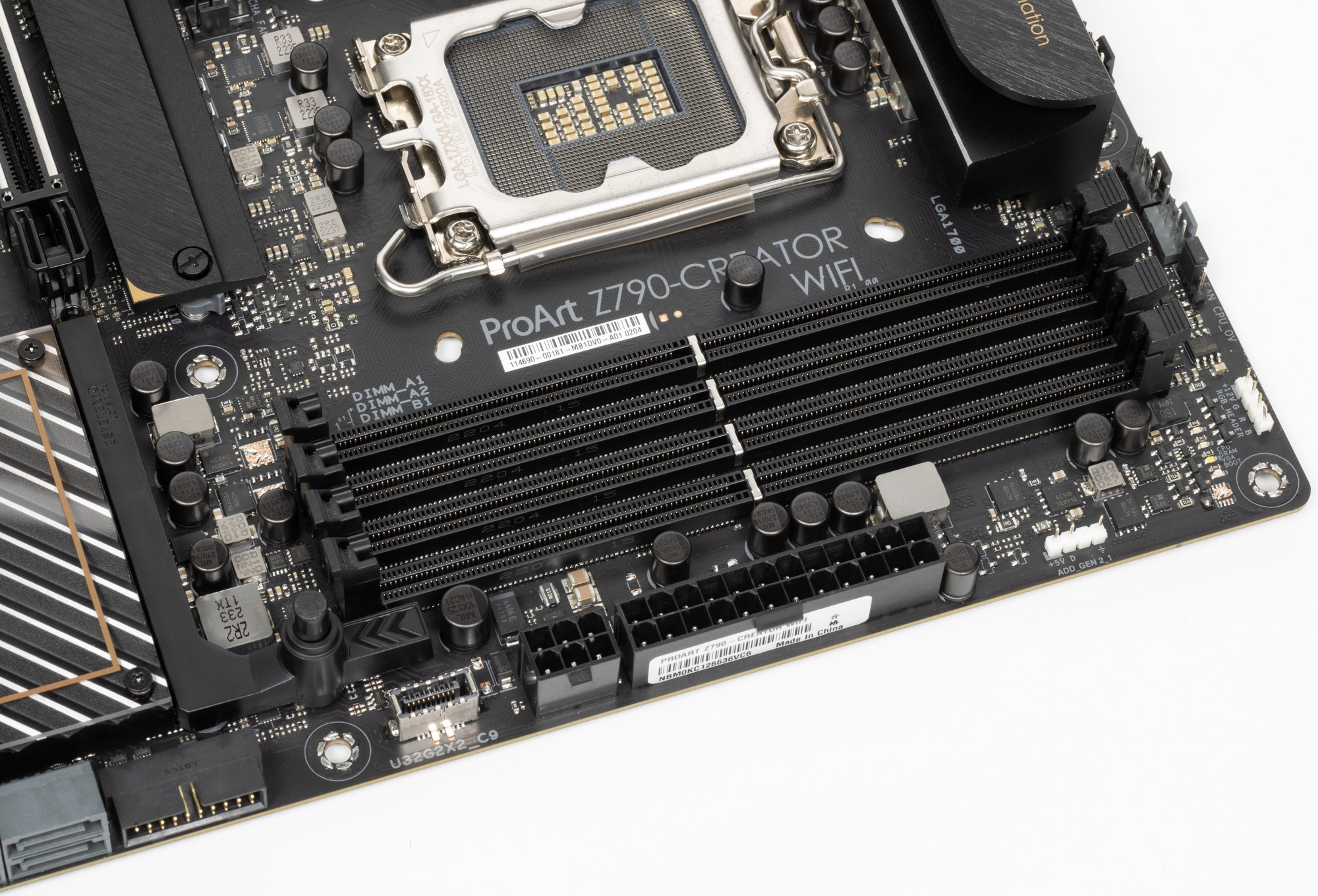

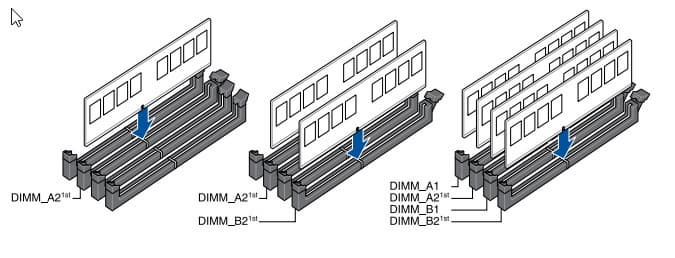

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP.
![](/img/x780x600/r30/00/02/74/75/dimms2.jpg)
Слоты DIMM не имеют металлической окантовки, но при этом в местах, где посредине у DIMM-модулей вырезы-замки, имеются металлические вставки в слотах для гарантии невозможности неправильной установки модулей памяти.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Переключатель: или слот M.2_4 (4 линии), или порты SATA 5, 6, 7, 8: максимум 4 линий PCIe 4.0;
- порты SATA 1, 2, 3, 4: 4 линии PCIe 3.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (4 линии PCIe 4.0);
- Intel Thunderbolt 4 (4 линии PCIe 4.0);
- Marvel AQC113 (Ethernet 10 Gb/s) (1 линия PCIe 3.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
27 линий PCIe оказались занятыми (20 PCIe 4.0 + 7 PCIe 3.0). В чипсете Z790 связь с аудиокодеками уровня выше Realtek RTL1220 идет через USB-порт, но в нашем случае используется канал HDA. Один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL850G и Aura для своих нужд используют сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_1).

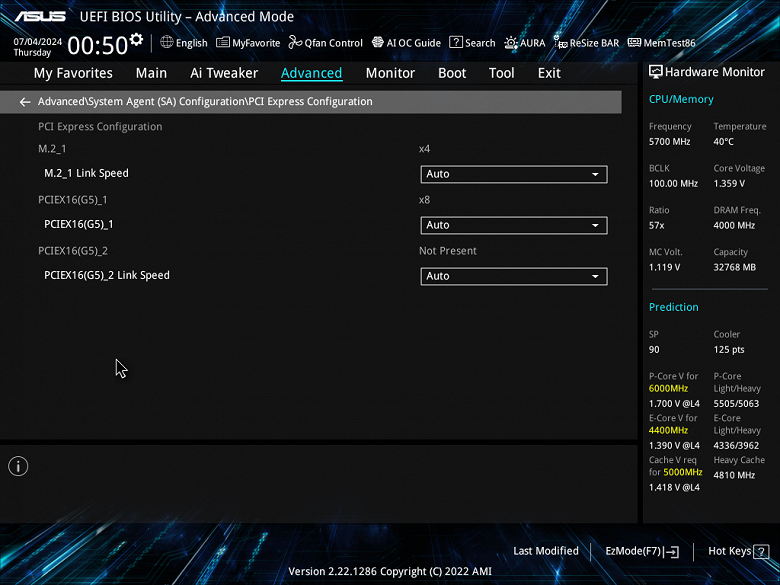

Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот PCIe x16_2 отключен, всего одна видеокарта);
- Слот PCIe x16_1 имеет 8 линий (слот PCIe x16_2 имеет 8 линий, две видеокарты, или видеокарта плюс любая PCIe-карта)
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Lerain.

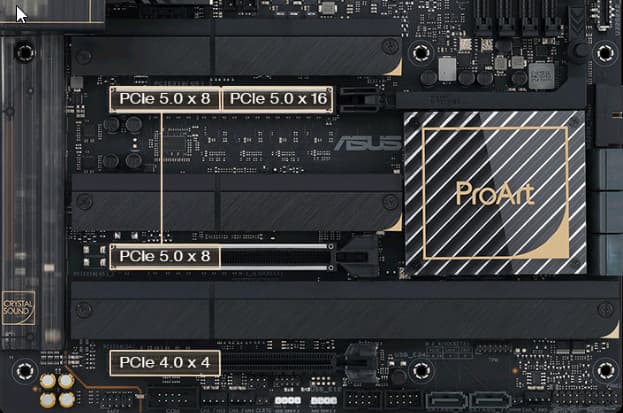

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16 (для видеокарт или других устройств) и один PCIe x16_3 (де-факто имеющий 4 линии PCIe 3.0). Если про первые PCIe x16_1/2 я выше уже рассказал (они подключены к CPU), то PCIe x16_3 подключен к Z790 в режиме PCIe x4 версии PCIe 3.0.
![](/img/x780/r30/00/02/74/75/allocationpcie.jpg)

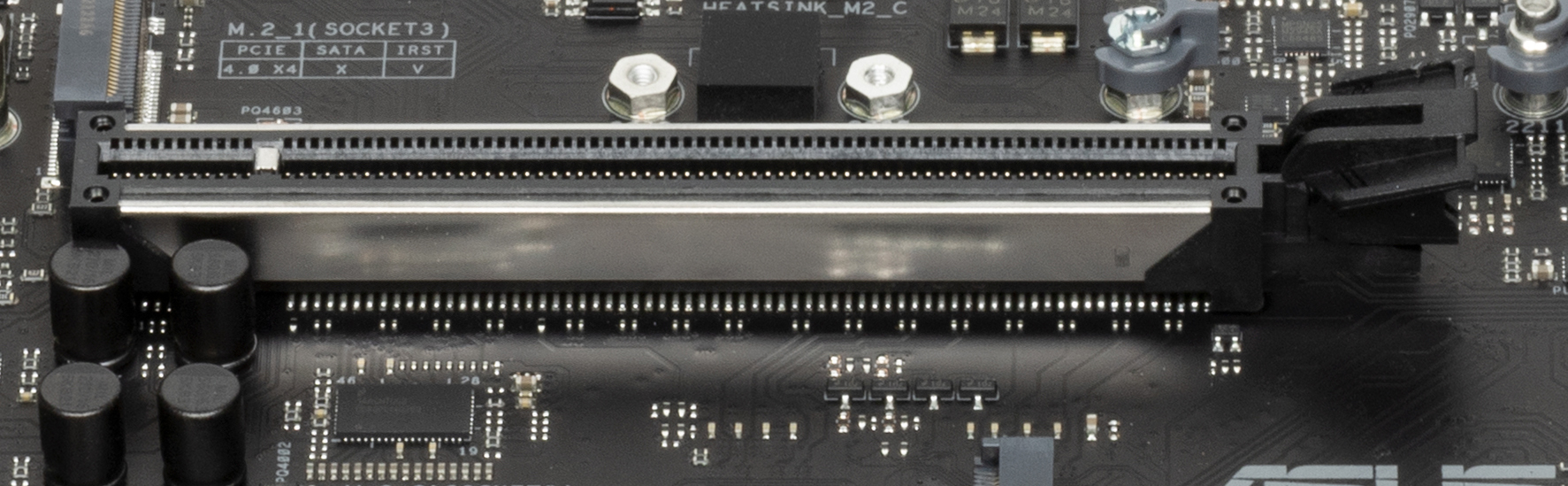

Первые два («процессорных») слота PCIe x16_1/2 имеют металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

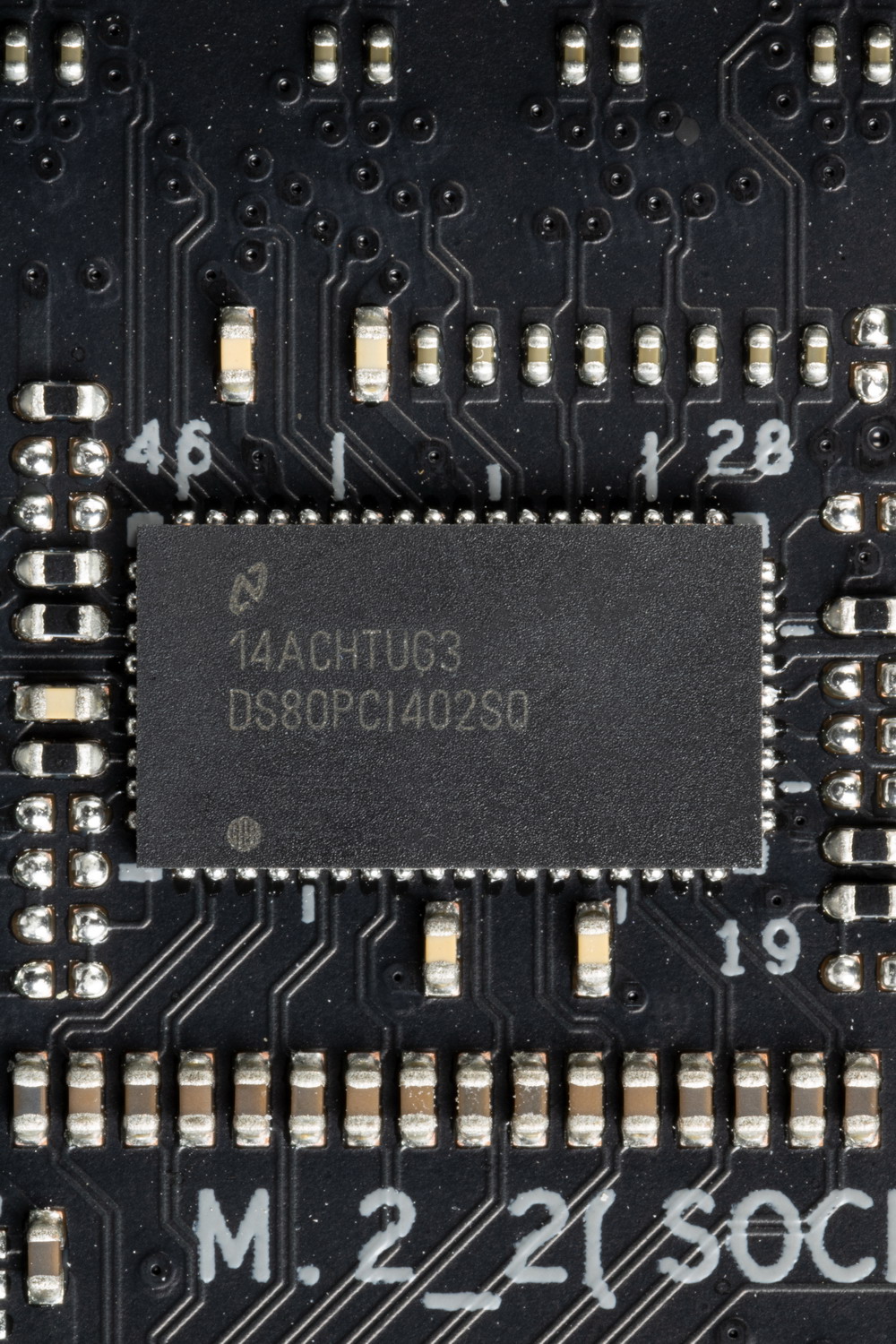

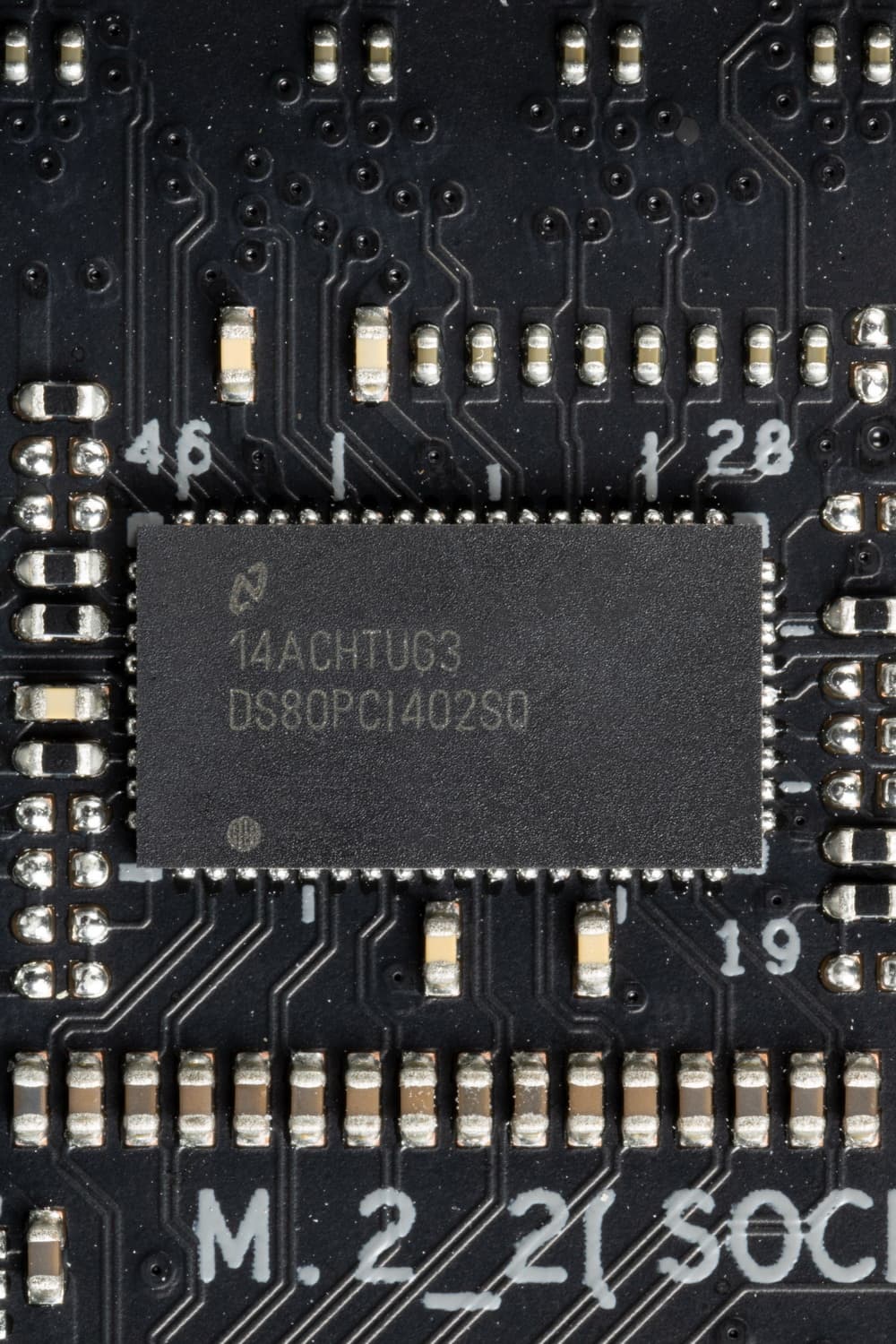

Для поддержания стабильности шины PCIe 4.0 имеется усилитель сигнала DS80PCI402 от Texas Instruments.

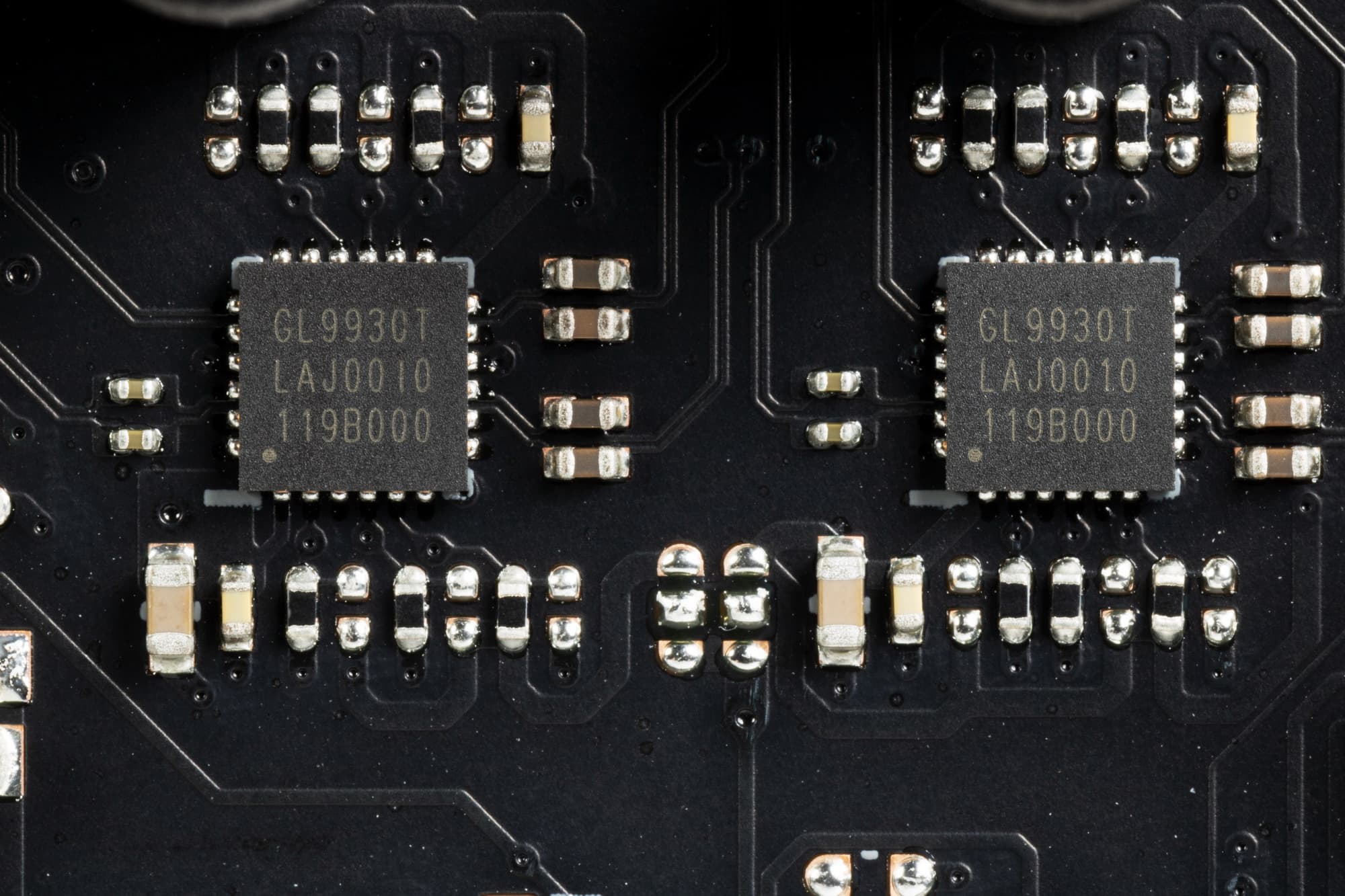

А для поддержания стабильности шины PCIe 3.0 установлены усилители GL9930 от Genesys Logic,
На очереди — накопители.

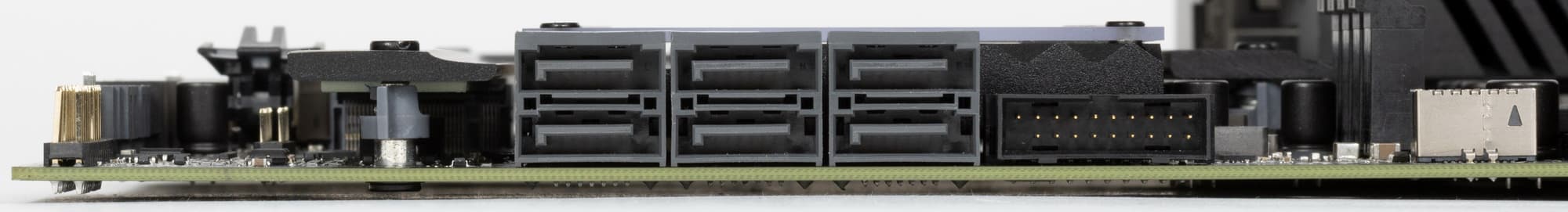

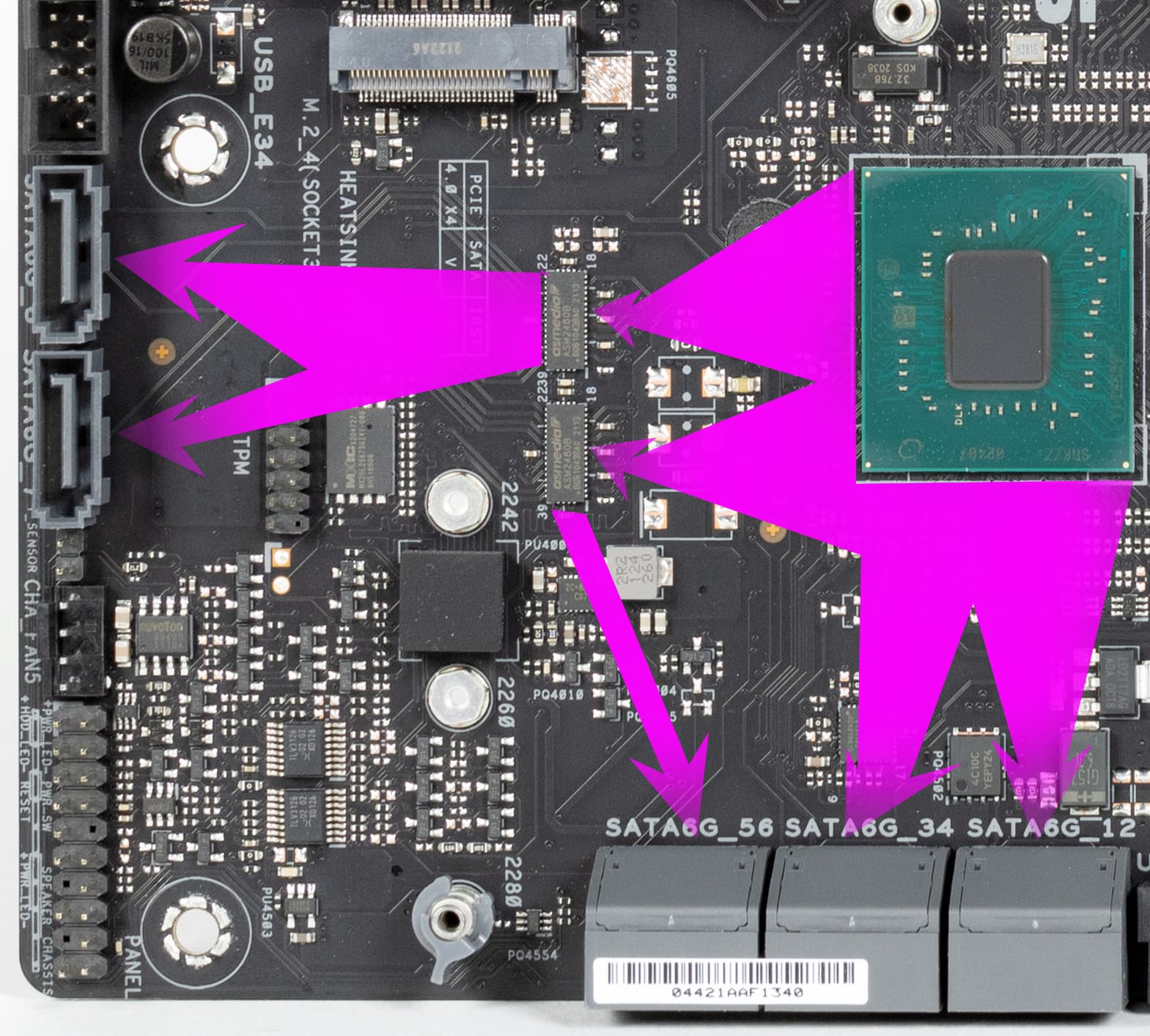

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. Все 8 портов SATA реализованы через чипсет Z790 и поддерживают создание RAID. 6 портов имеют горизонтальную ориентацию и размещены в едином «двухэтажном» блоке на правом конце платы, а 2 порта выполнены в вертикальной ориентации и размещены на нижнем конце платы.
Учитывая тот фактор, что у материнской платы достаточно широкий набор периферии, ресурсов на все и вся без разделения не хватает, поэтому порты SATA 5, 6, 7, 8 делят линии со слотом М.2_4 (то есть если последний занят, то порты SATA 5, 6, 7 и 8 автоматически отключены, и наоборот: если хотя бы один из указанных портов SATA занят, что слот М.2_4 отключается).

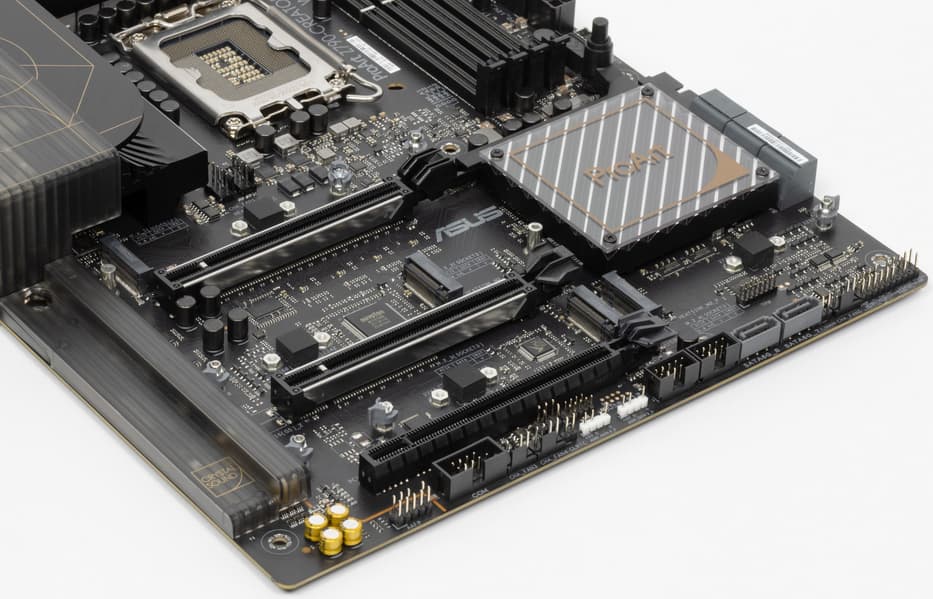

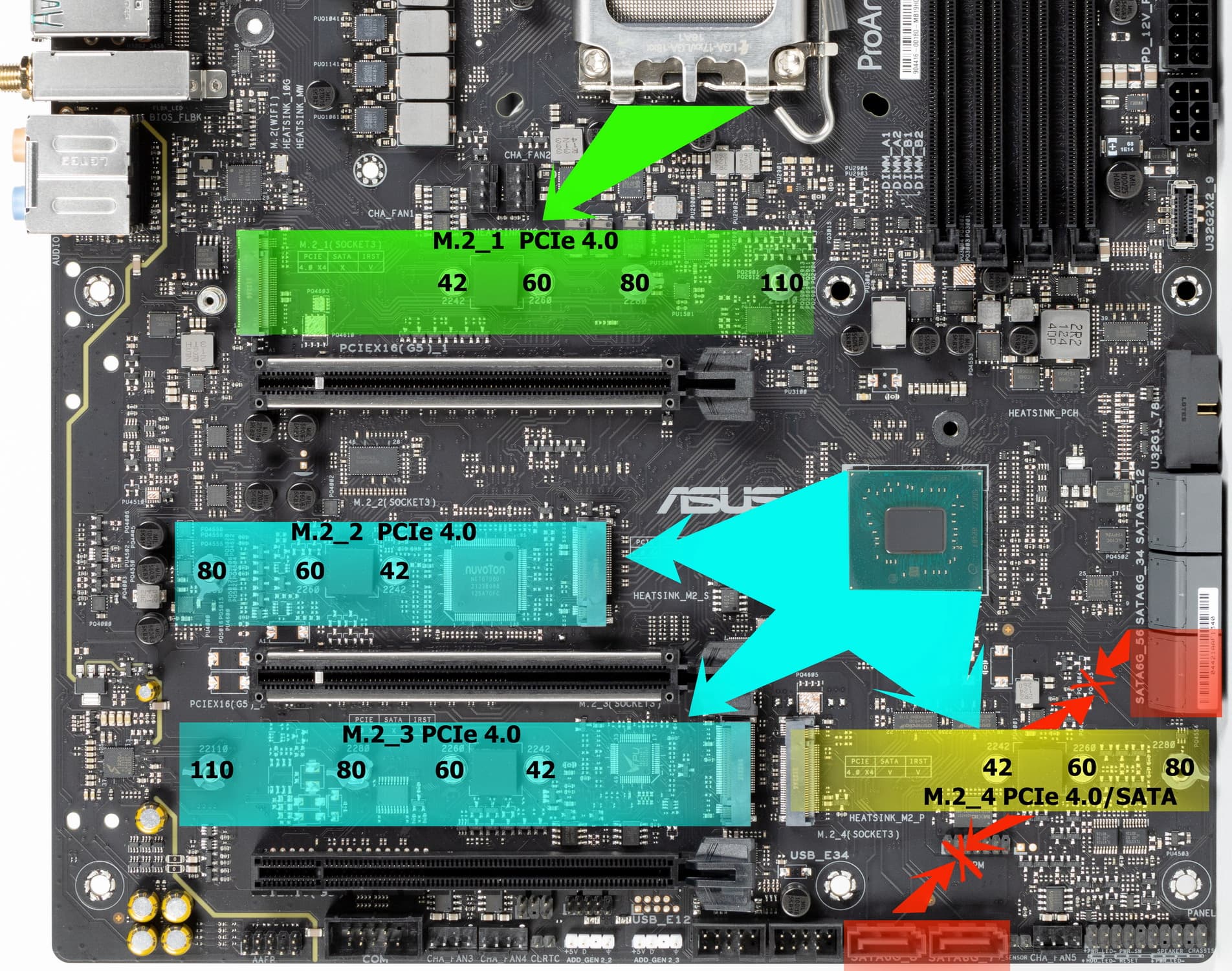

А в целом материнская плата имеет 4 гнезда форм-фактора М.2.
Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z790, а первый — от CPU (PCIe 4.0). При этом только М2_4 (PCIe 4.0) поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Снова надо отметить, что слот М2_4 делит ресурсы с портами SATA 5, 6, 7 и 8.
Все слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID. Следует особо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки.

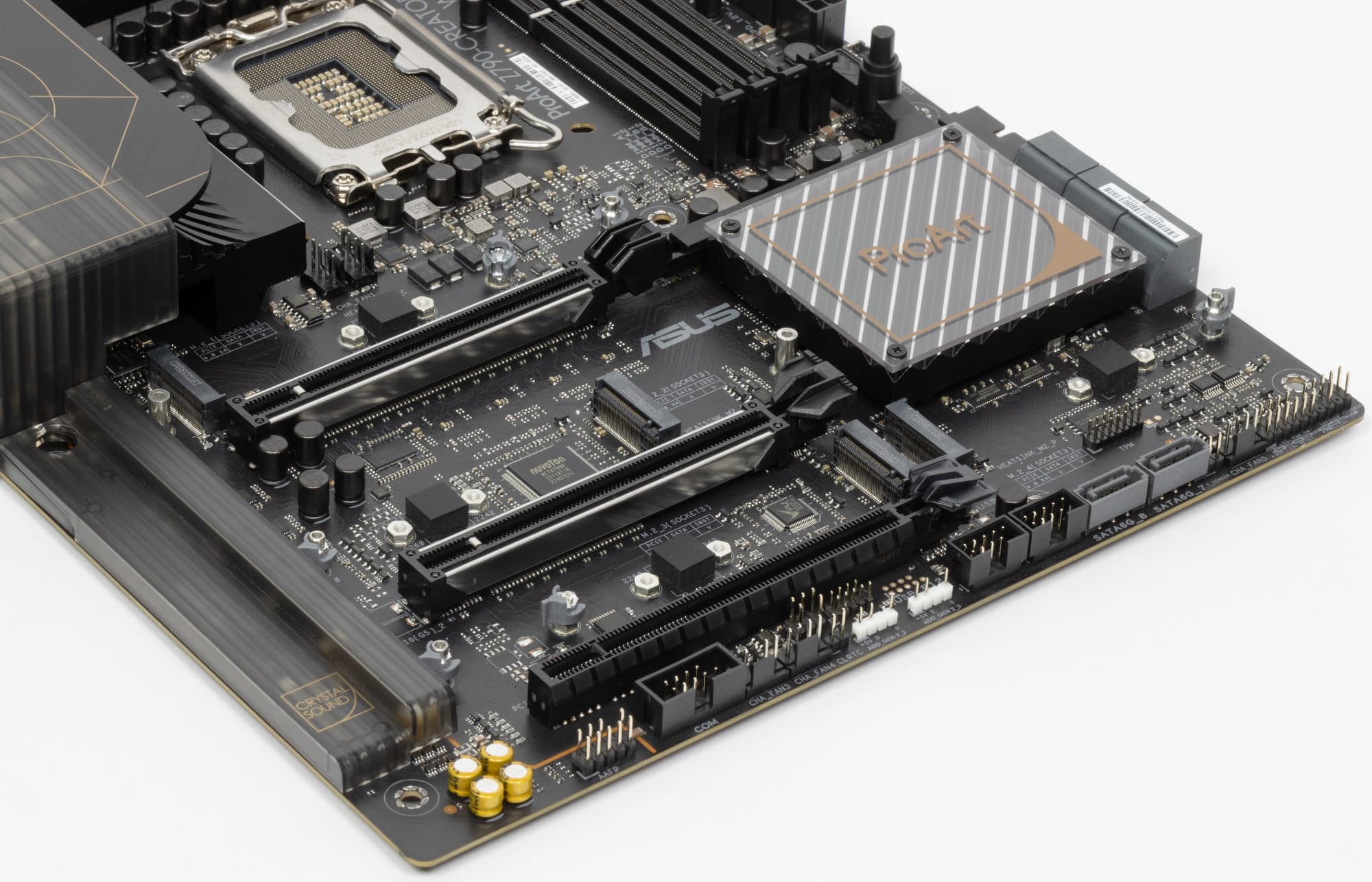

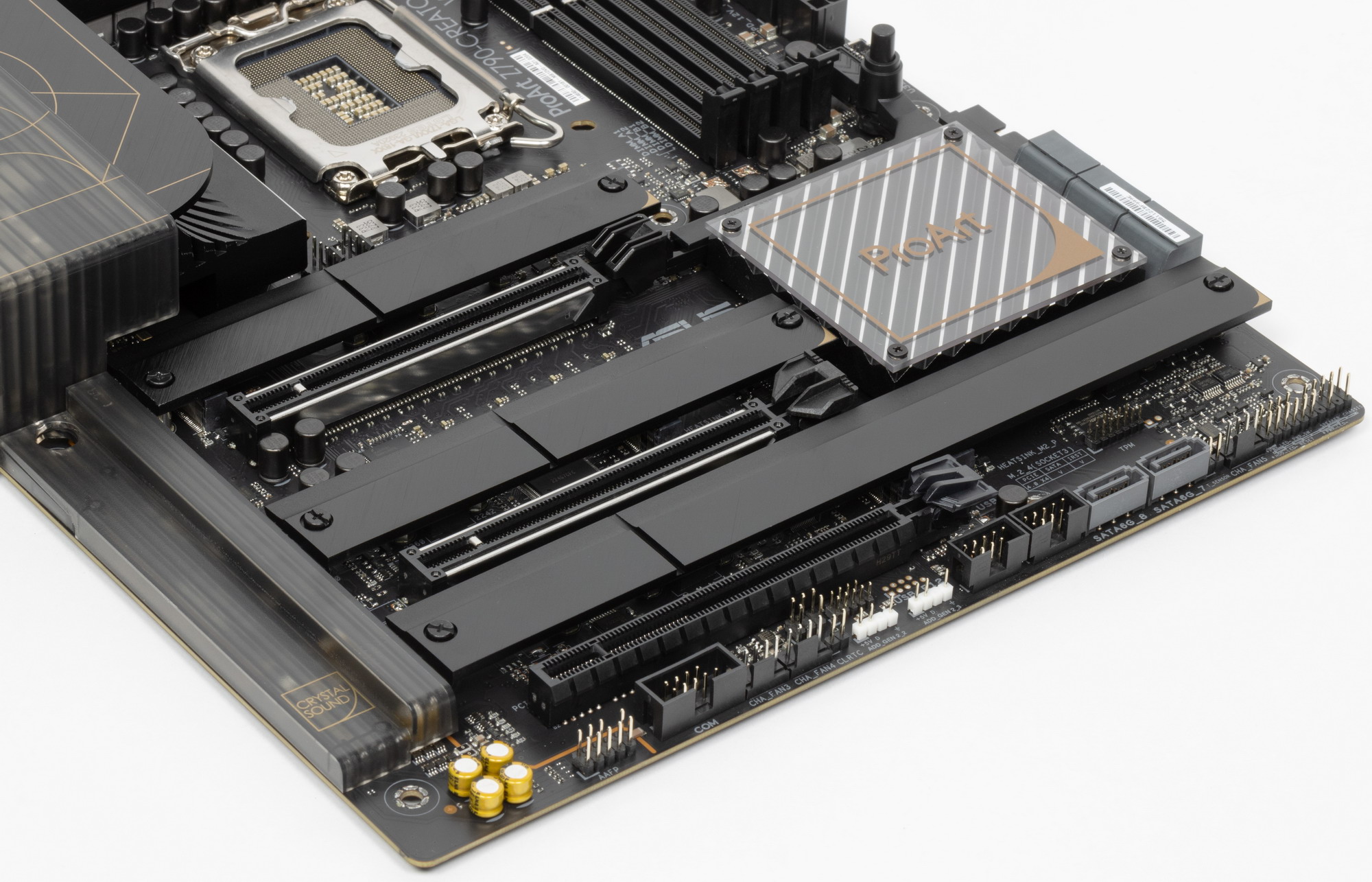

Все M.2 слоты имеют радиаторы. M2_1 и М2_2 обладают отдельными радиаторами, когда как остальные два нижних слота M2_3 и М2_4 имеют общий радиатор.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

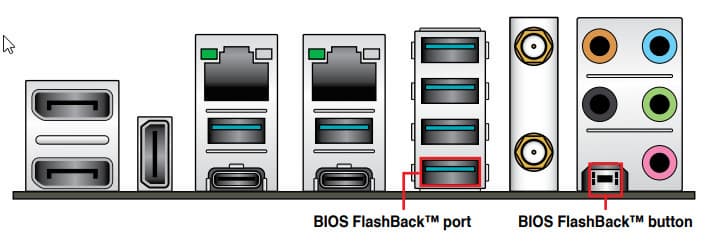

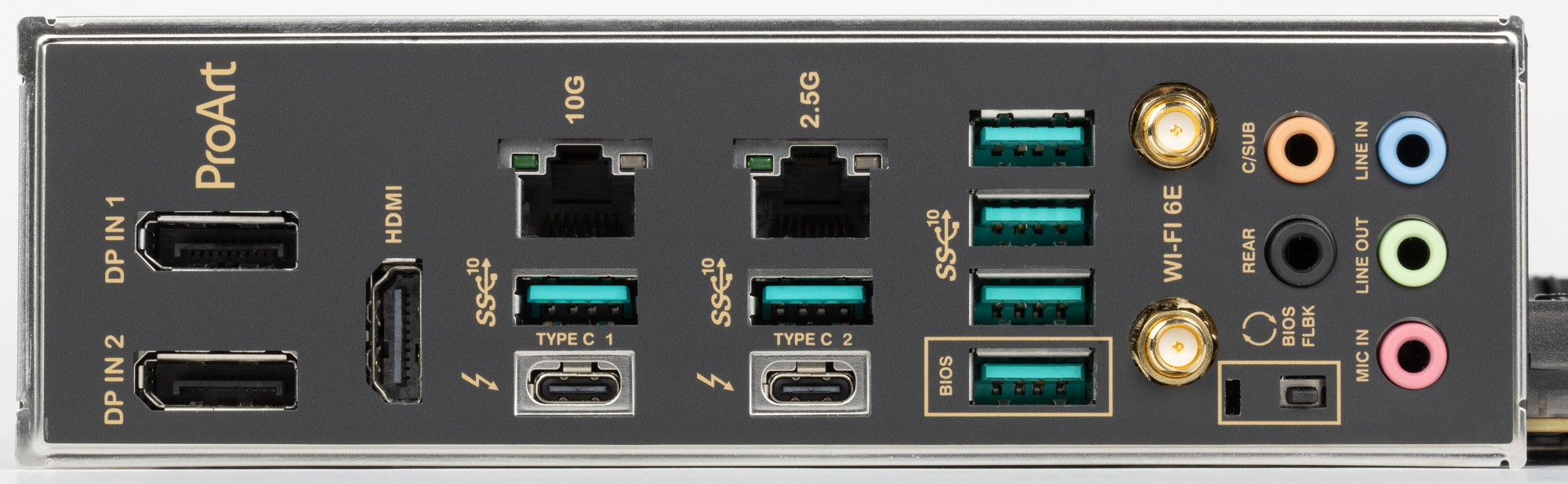

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 27 линий из 28).
И что мы имеем? Всего на материнской плате — 15 портов USB:
- 1 порт USB 3.2 Gen2x2: реализован силами Z790 и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);
- 8 портов USB 3.2 Gen2: 6 реализованы через Z790 и представлены на задней панели портами Type-A (голубого цвета); 2 реализованы через контроллер Intel Thunderbolt 4 (на него потрачены 4 линии PCIe 3.0) и представлены на задней панели портами Type-C;

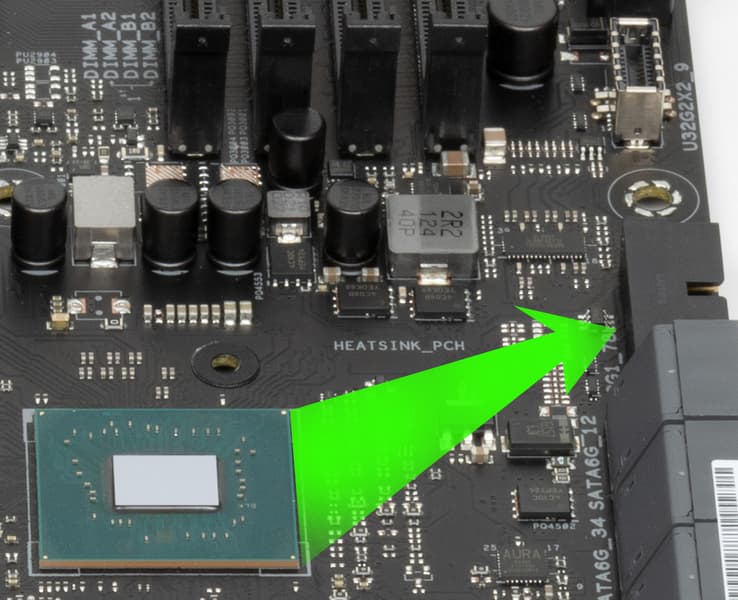

- 2 порта USB 3.2 Gen1: все реализованы через Z790 и представлены внутренним разъемом на материнской плате на 2 порта;

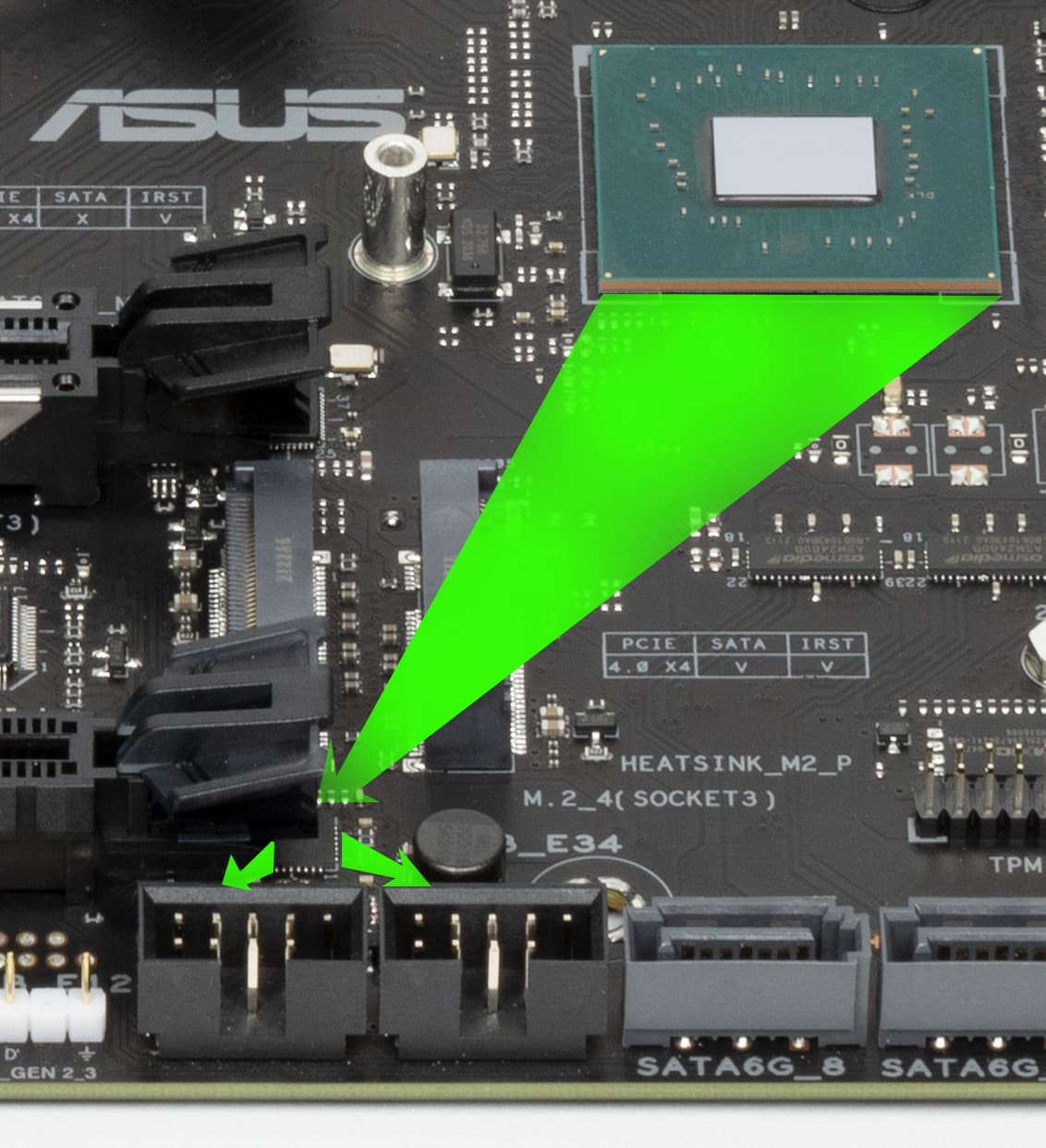

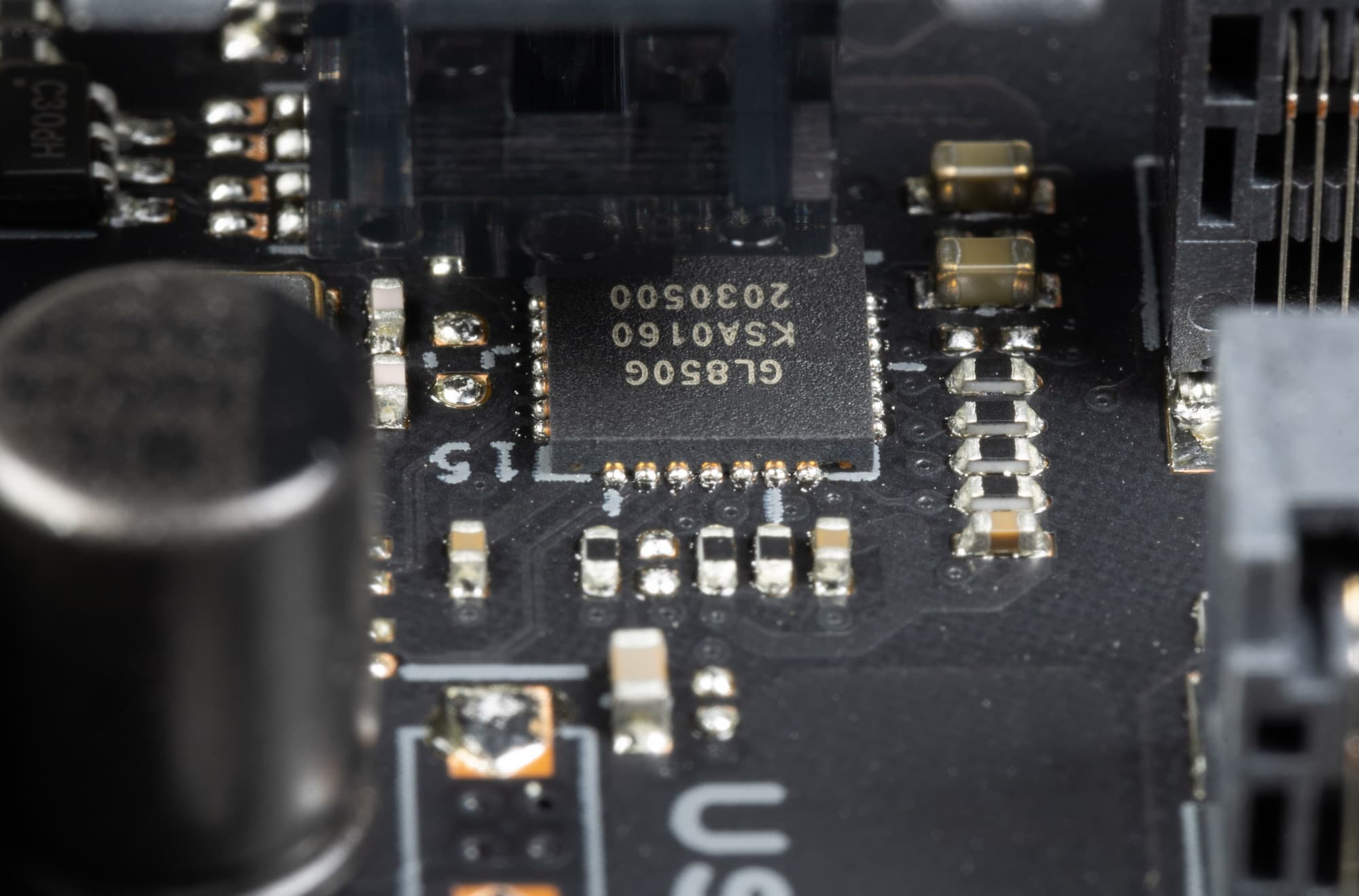

- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами (каждый на 2 порта).
Таким образом, у нас 3 контроллера используют USB линии:
- Genesys Logic GL852G (хаб 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);

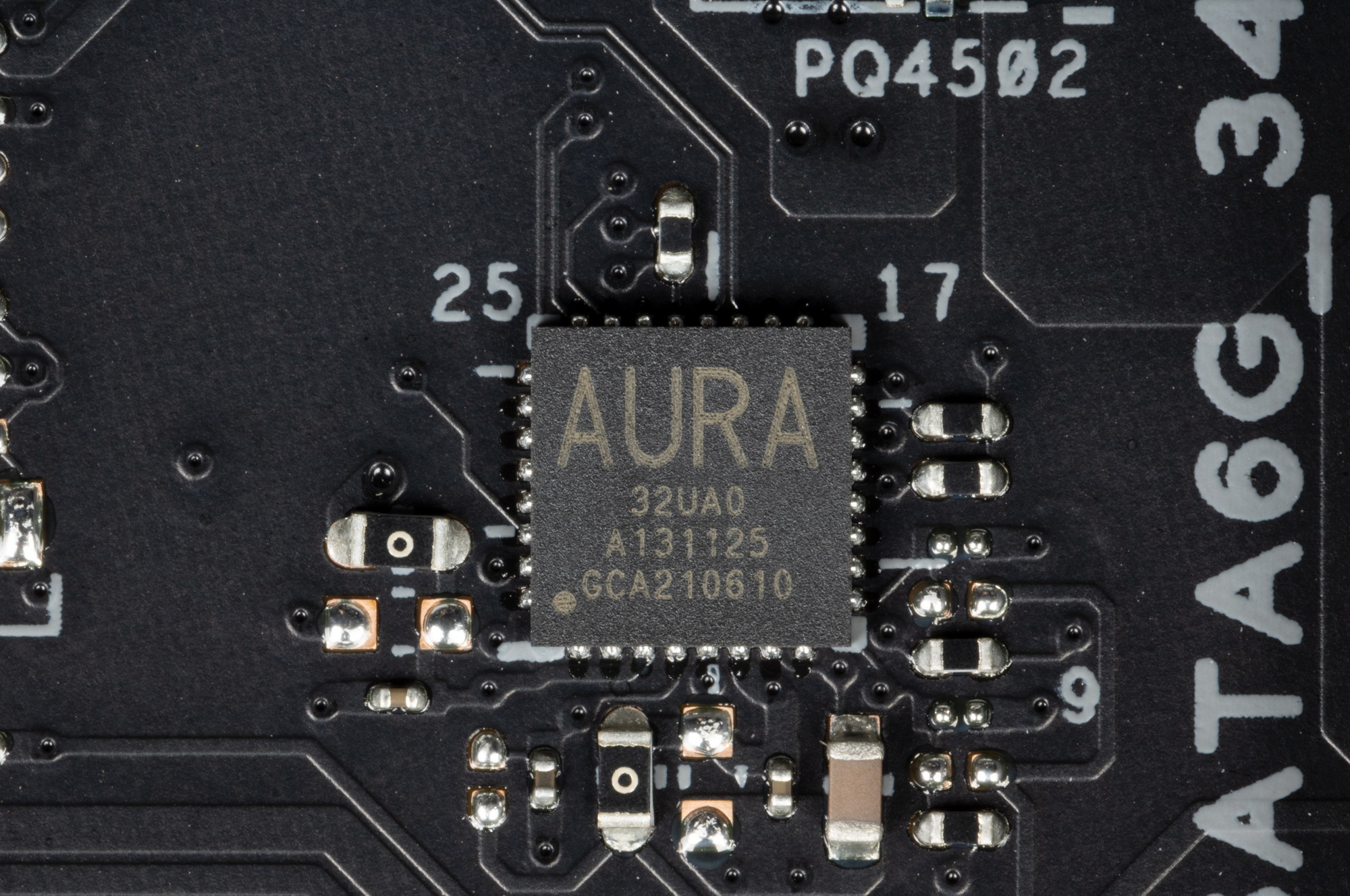

- Aura (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 6 выделенных USB 3.2 Gen2
- + 2 USB 3.2 Gen2 для организации USB 3.2 Gen2x2
- + 2 выделенных USB 3.2 Gen1
= 10 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 10 портов USB 2.0 также занято. Плюс 3 порта USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.
Ну и 27 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 37 высокоскоростных порта из 38.

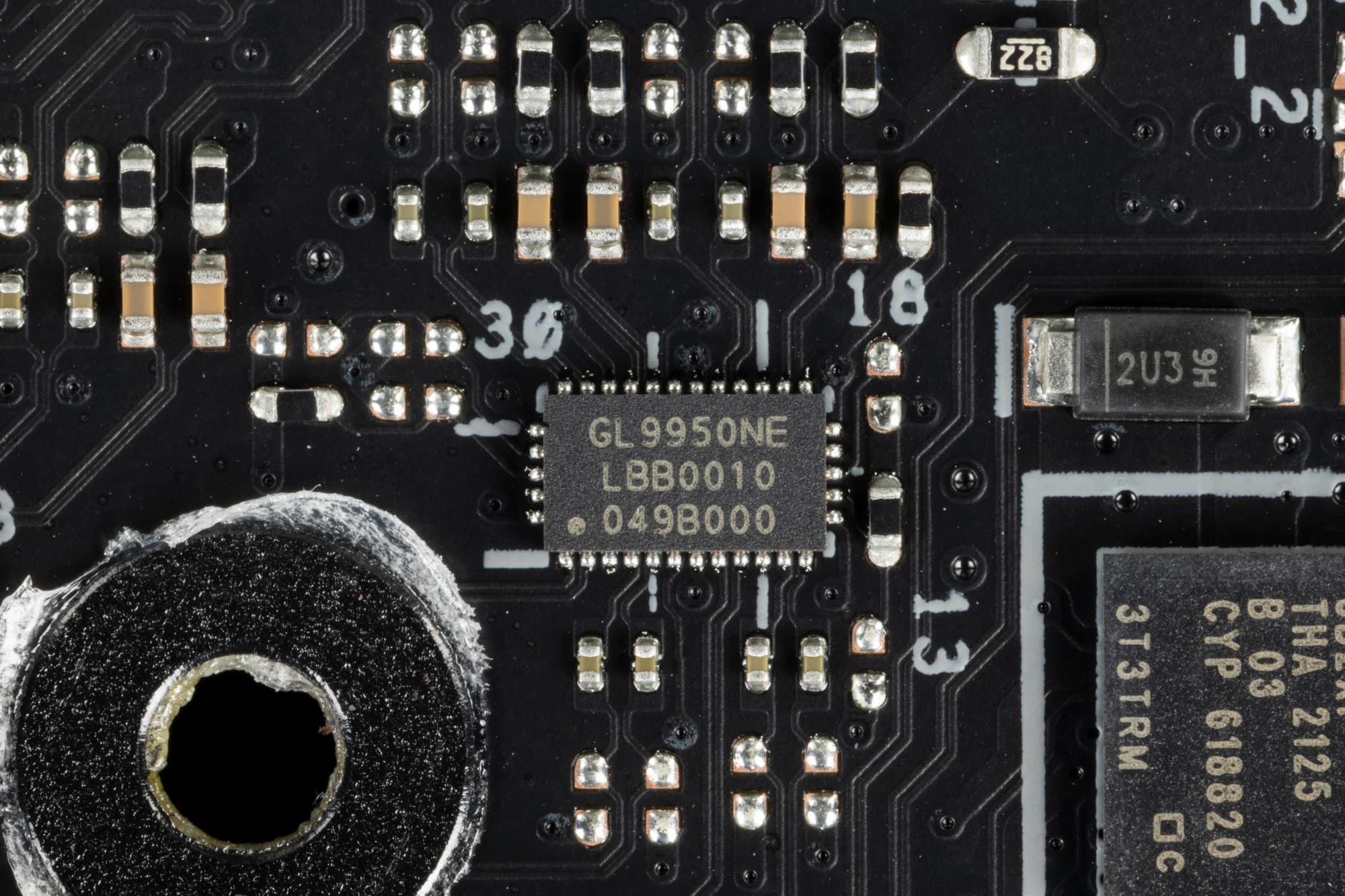

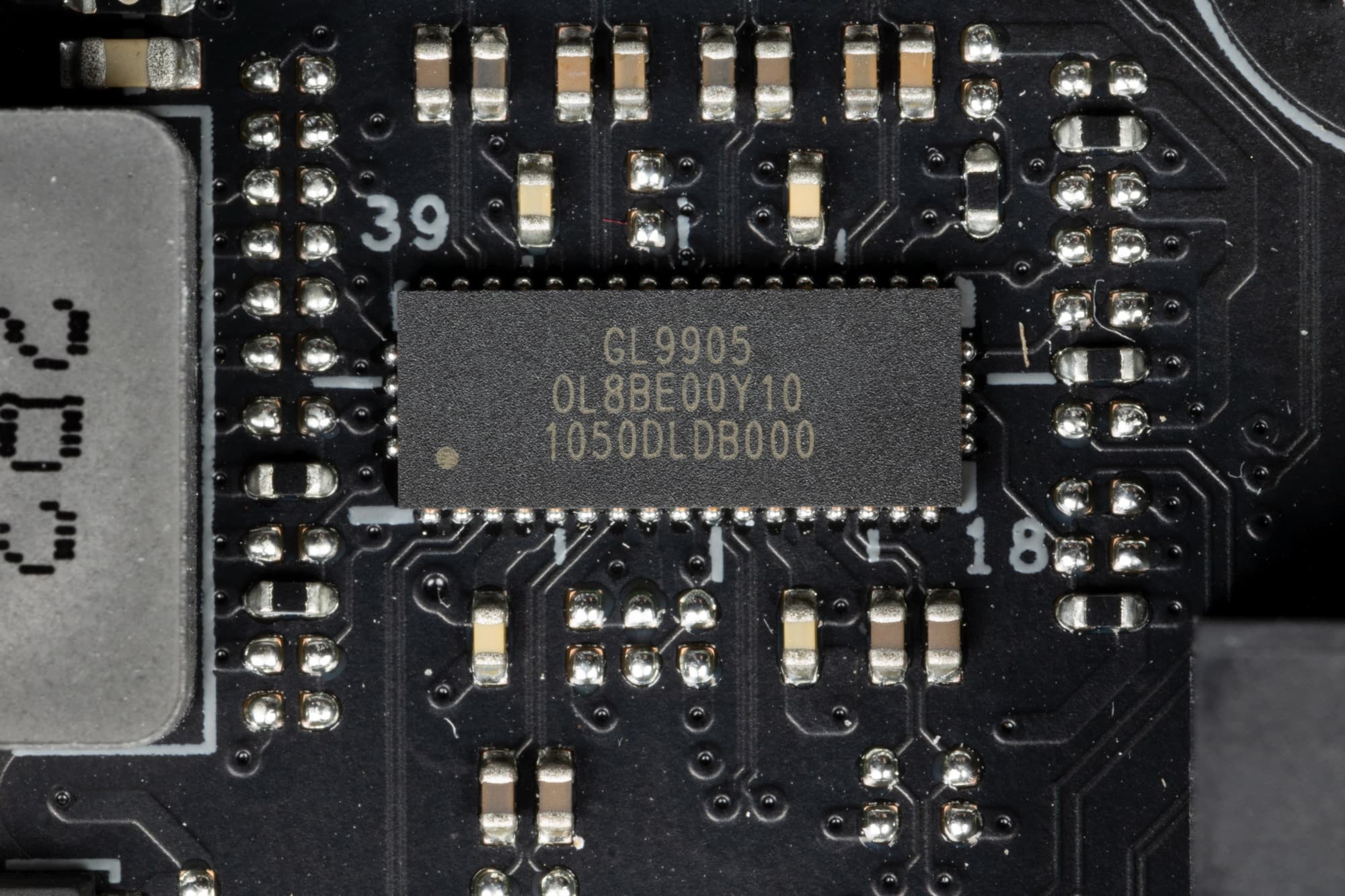

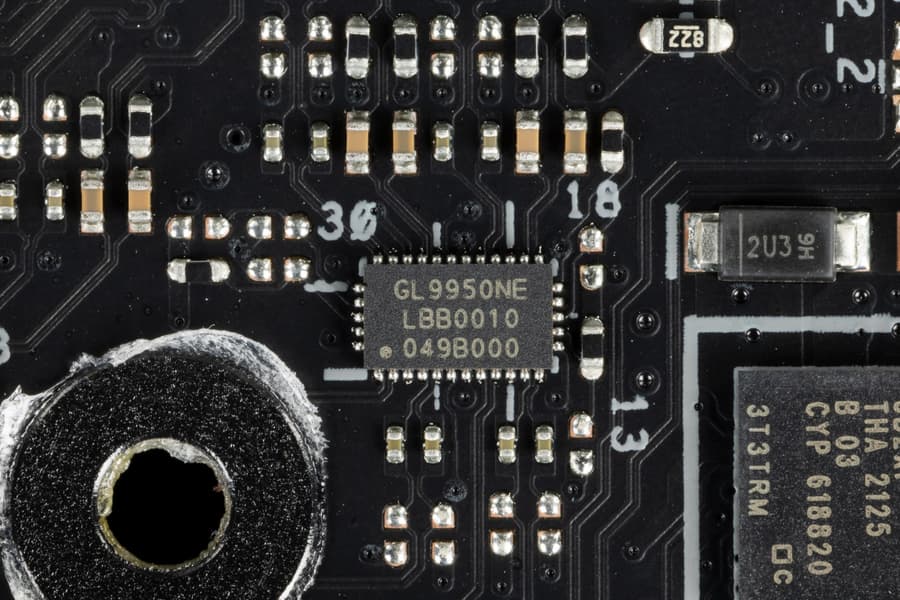

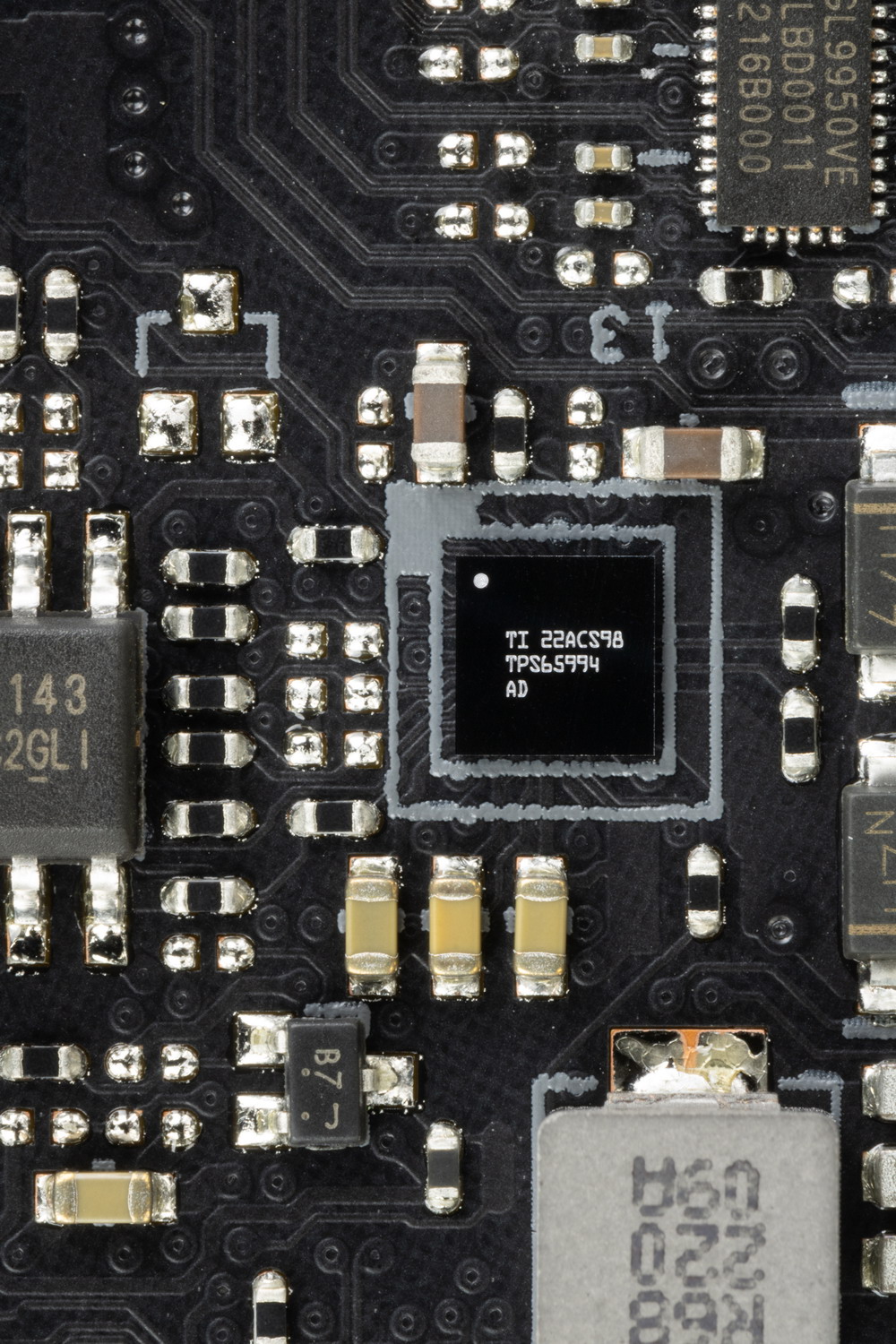

Все быстрые USB порты Type-C оснащены ре-драйверами (усилителями).

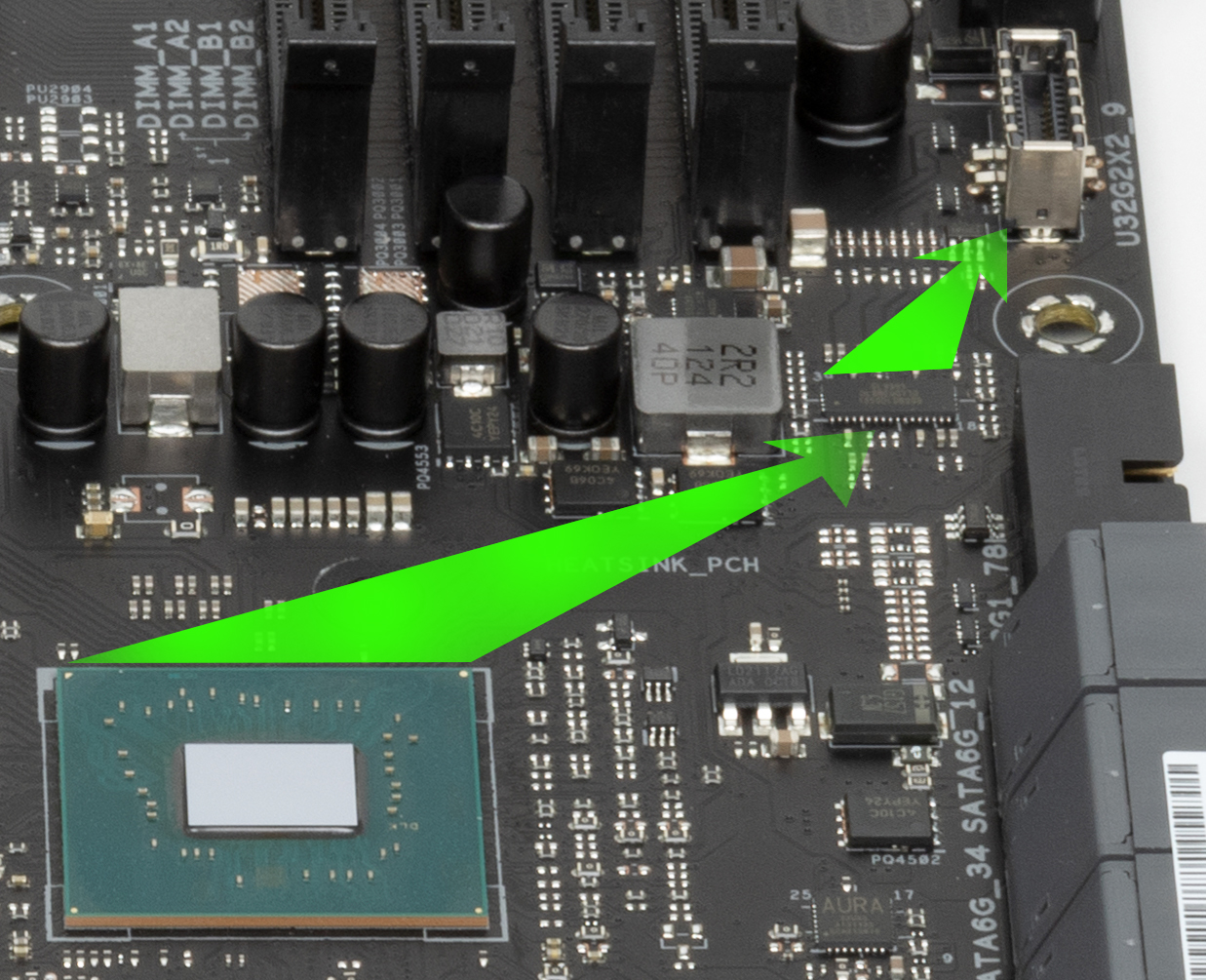

Особо надо отметить, что порт USB 3.2 Gen2x2, выполненный в виде внутреннего Type-C, имеет функцию ускоренной подзарядки внешних устройств (до 60 Вт по технологии Quick Charge 4+), для этого обязательно надо подключить питание через 6-контактный разъем рядом с основным 24-контактным разъемом. Управляет такой быстрой подзарядкой контроллер от Texas Instruments.

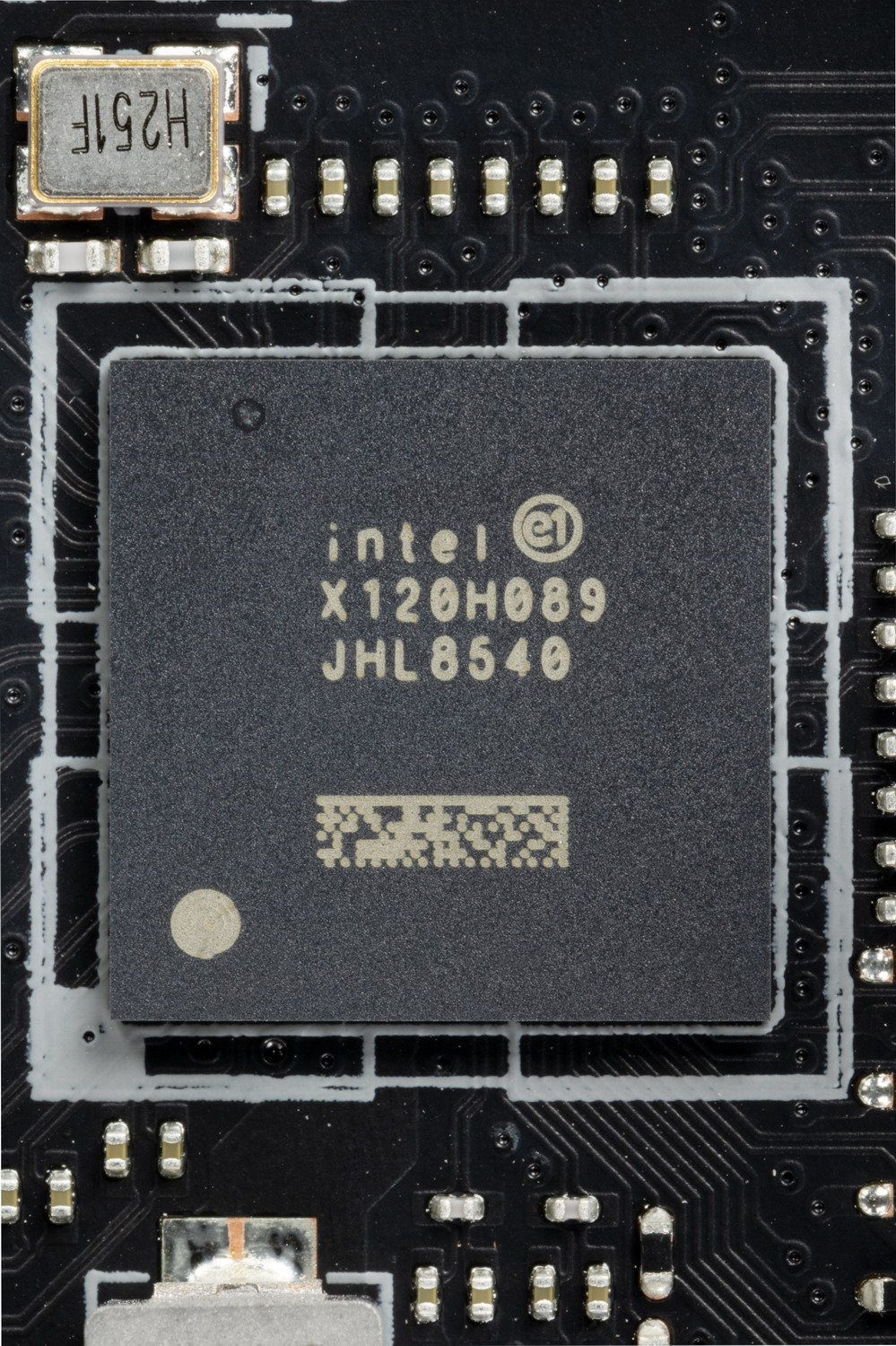

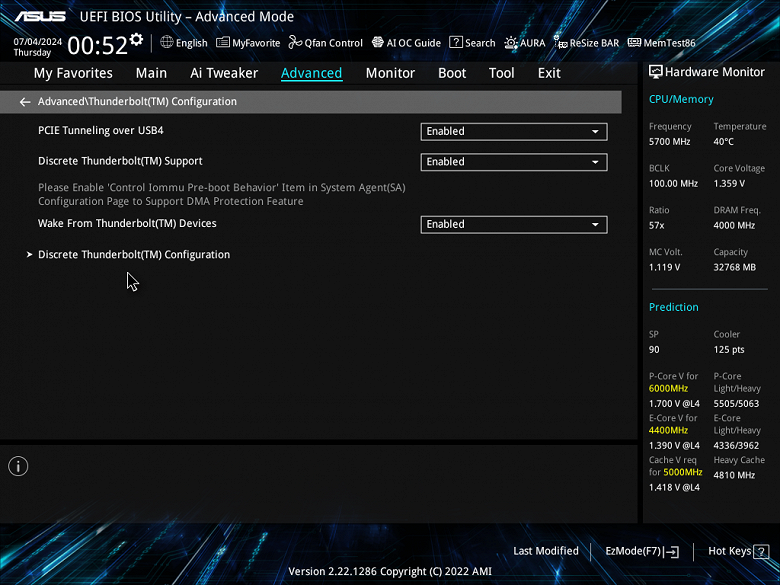

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который распаян на материнской плате.
И имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1, для чего имеется специальный контроллер от Texas Instruments для преобразования сигнала.

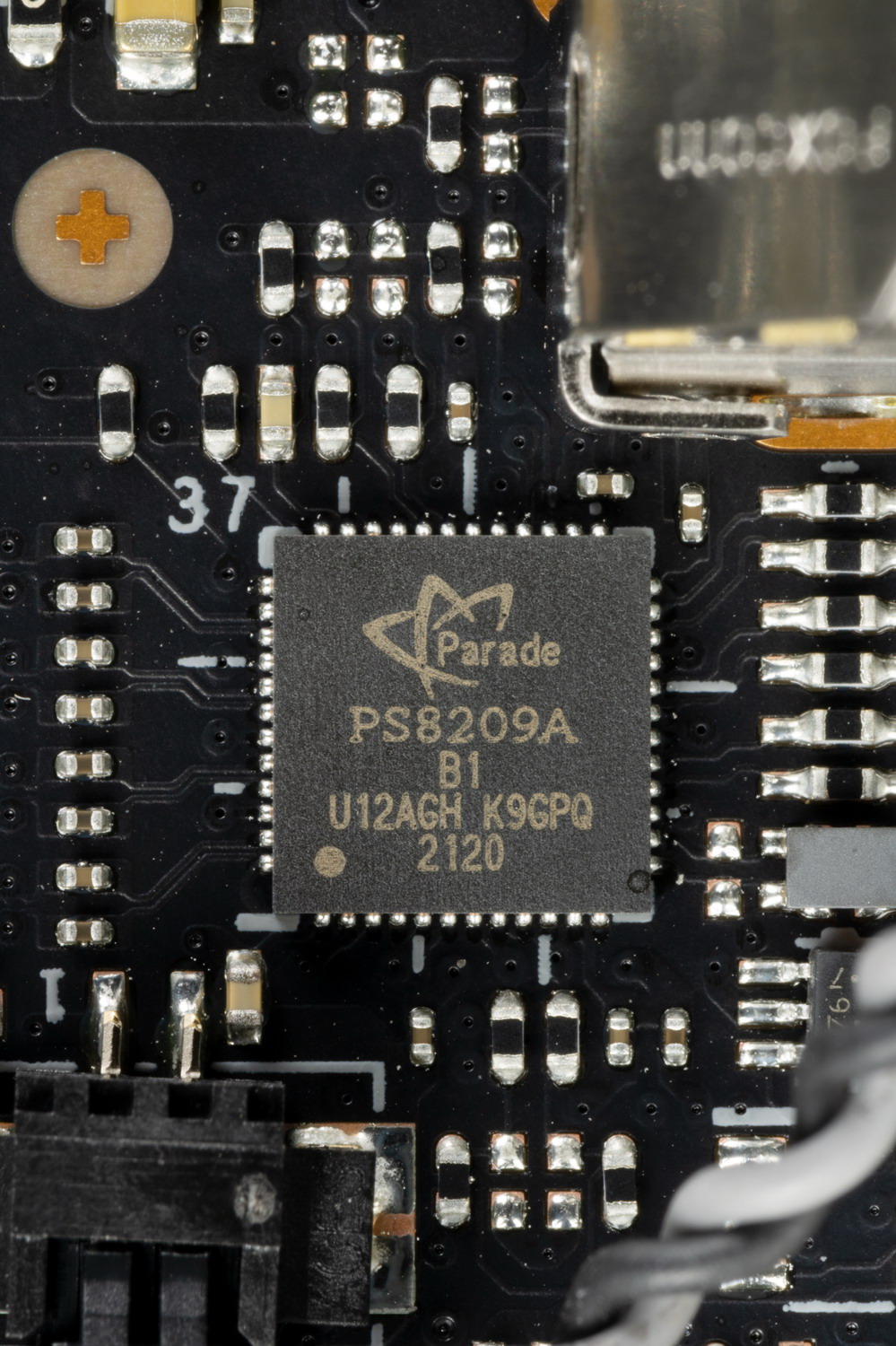

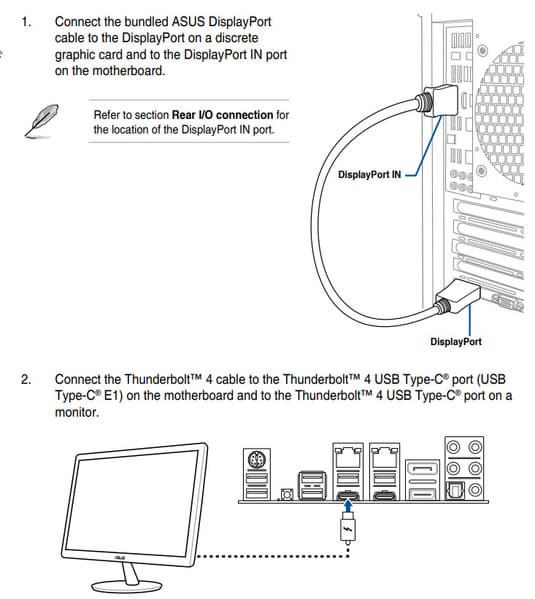

Для обеспечения вывода графики сверхвысокого разрешения на задней панели матплаты имеются два гнезда DisplayPort, работающих на прием сигнала от дискретных видеокарт.
![](/img/x780x600/r30/00/02/46/39/thunderbolt2.jpg)
Теперь о сетевых делах.

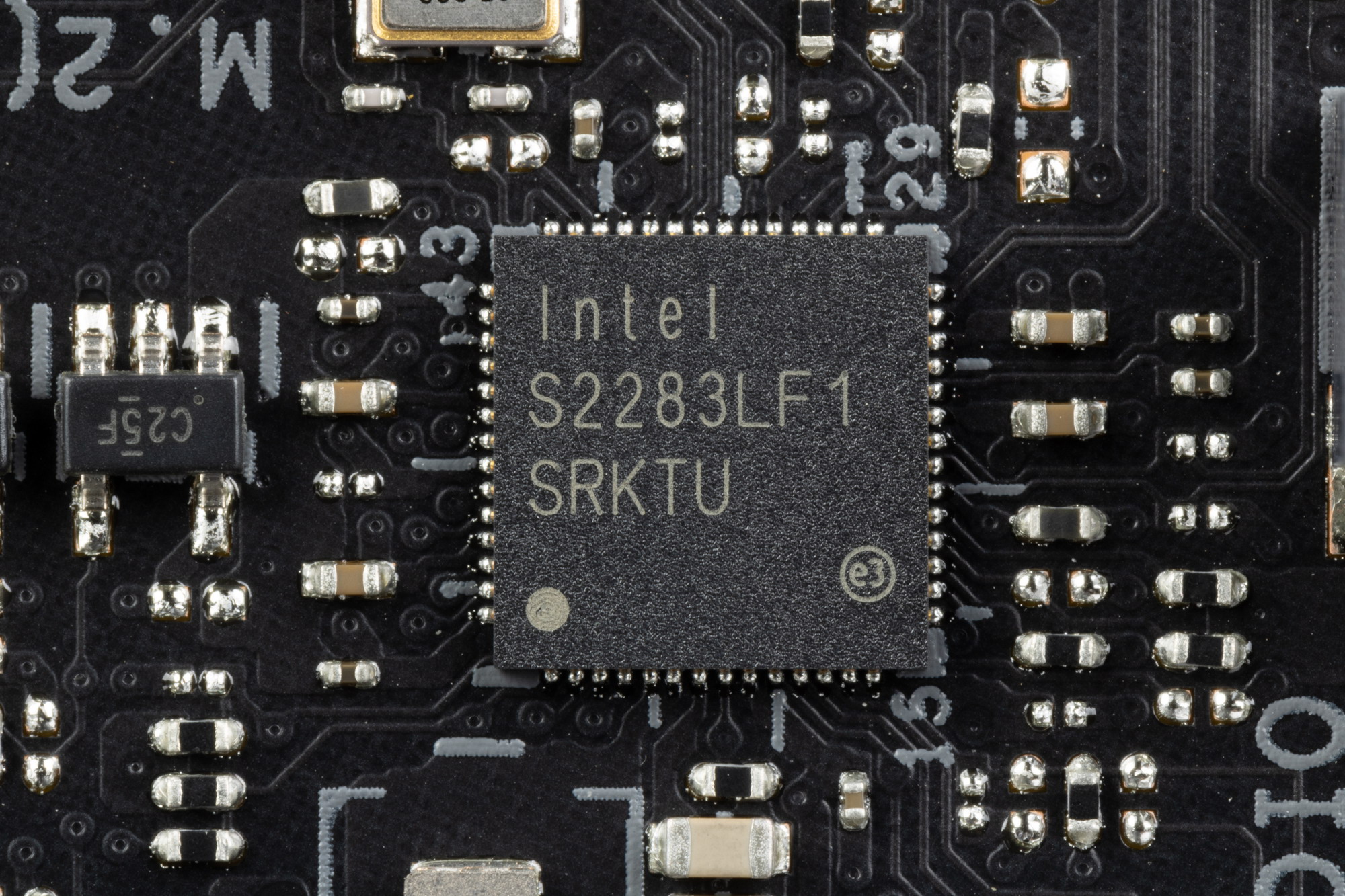

Материнская плата оснащена средствами связи просто отлично! Имеются два скоростных Ethernet-контроллера: Intel I225-V, который способен работать по стандарту 2,5 Гбит/с.

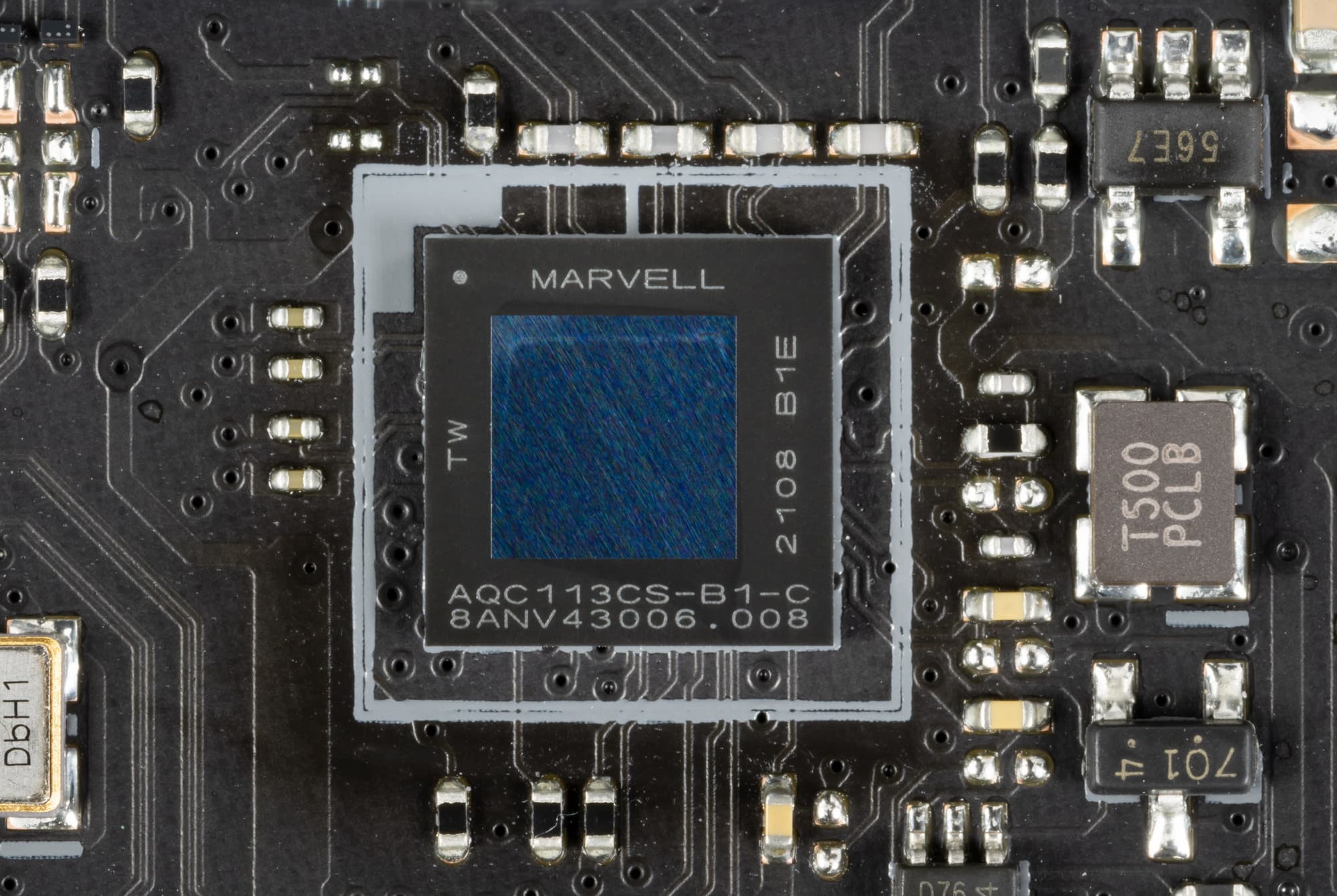

и Marvell (ex-Aquantia) Aqtion AQC113, способный выдавать до 10 Гбит/с.

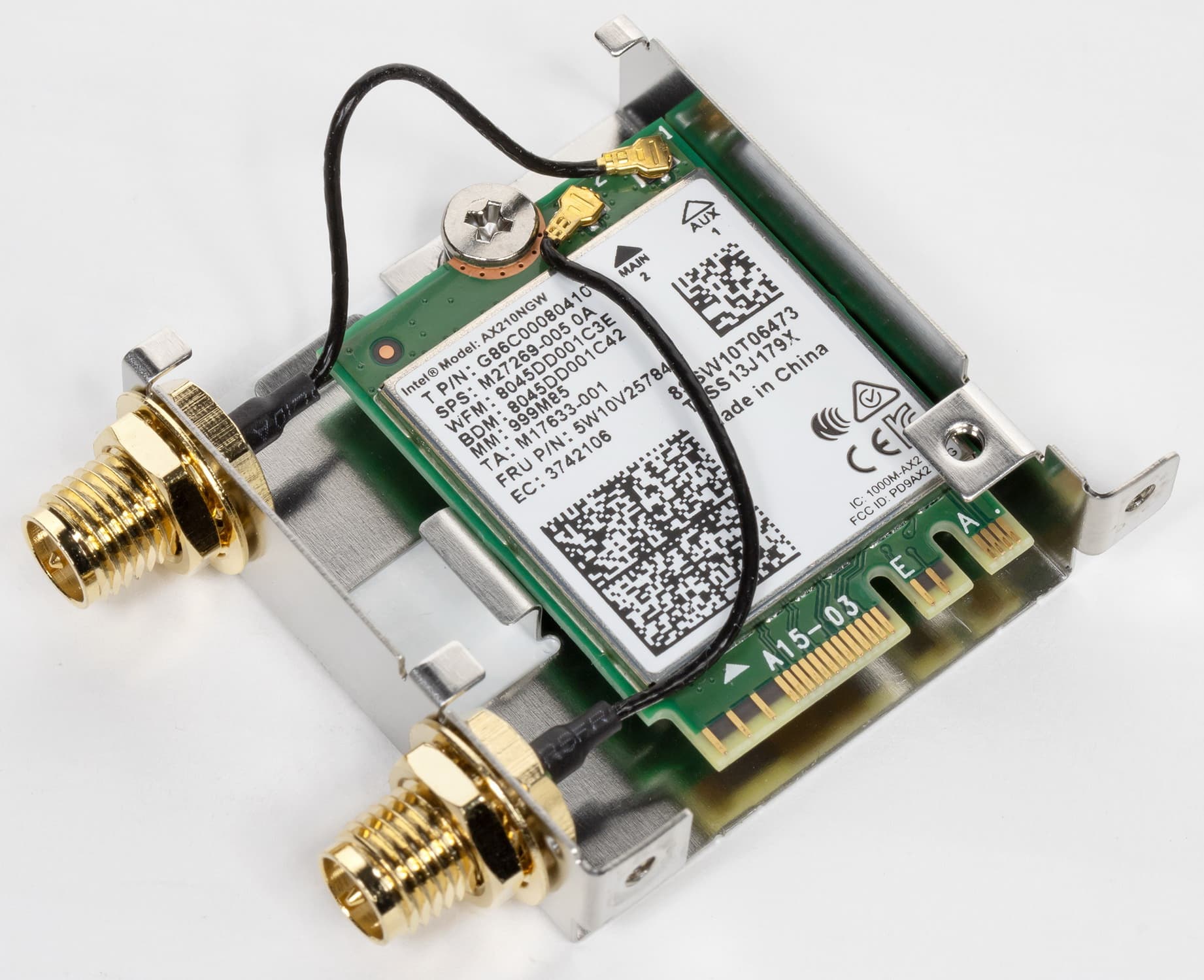

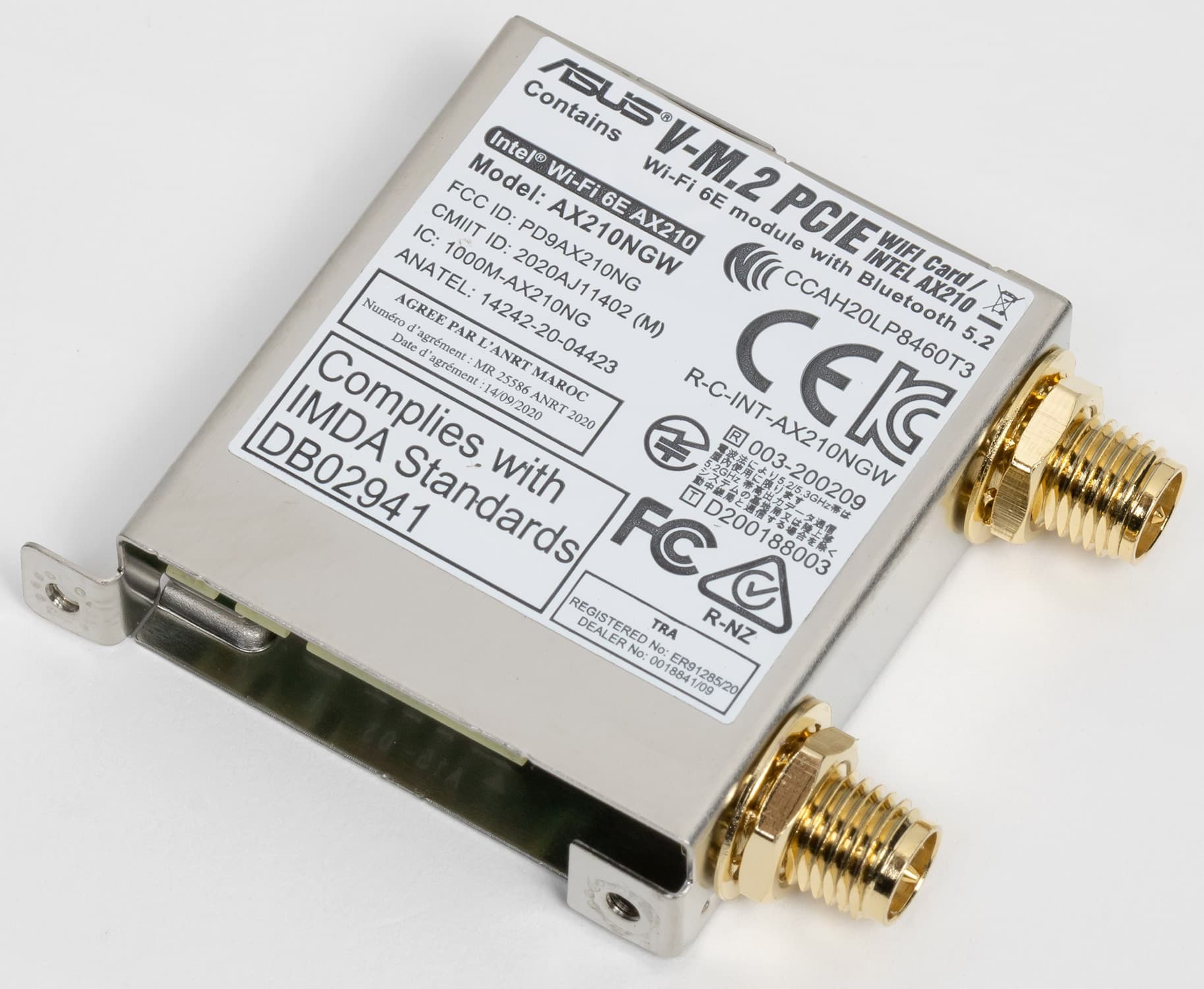

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

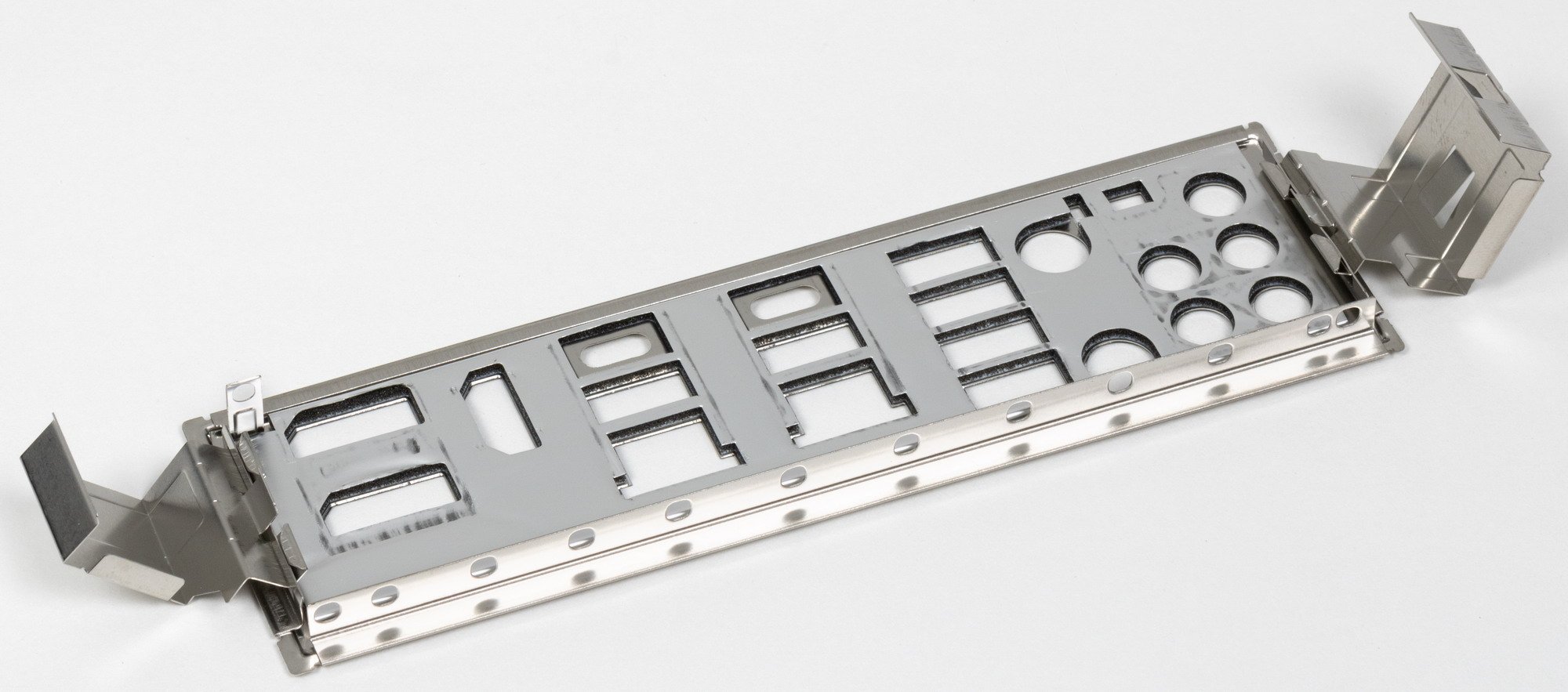

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

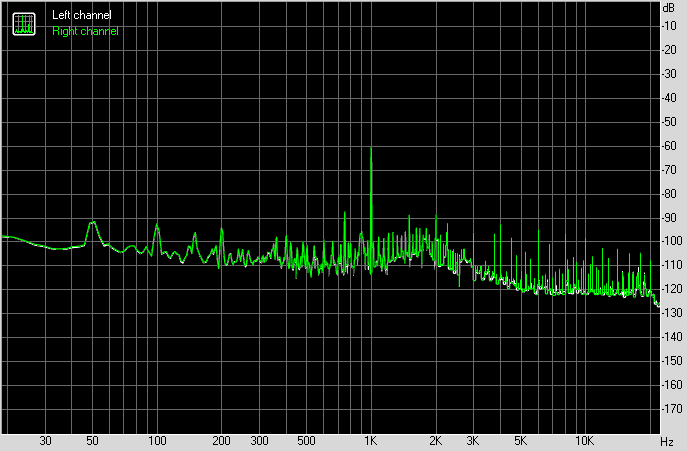

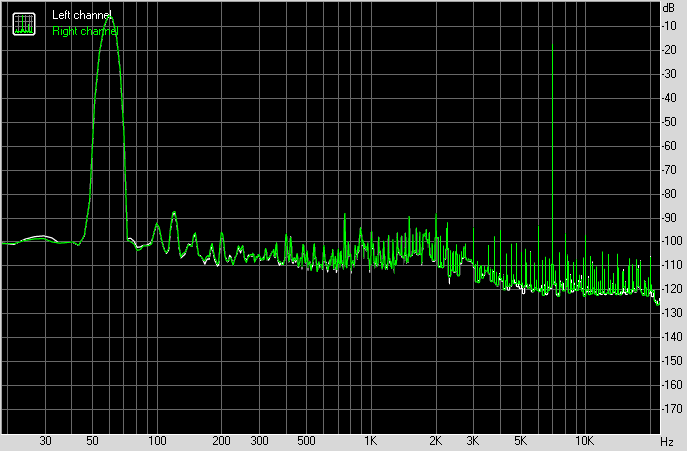

Аудиоподсистема

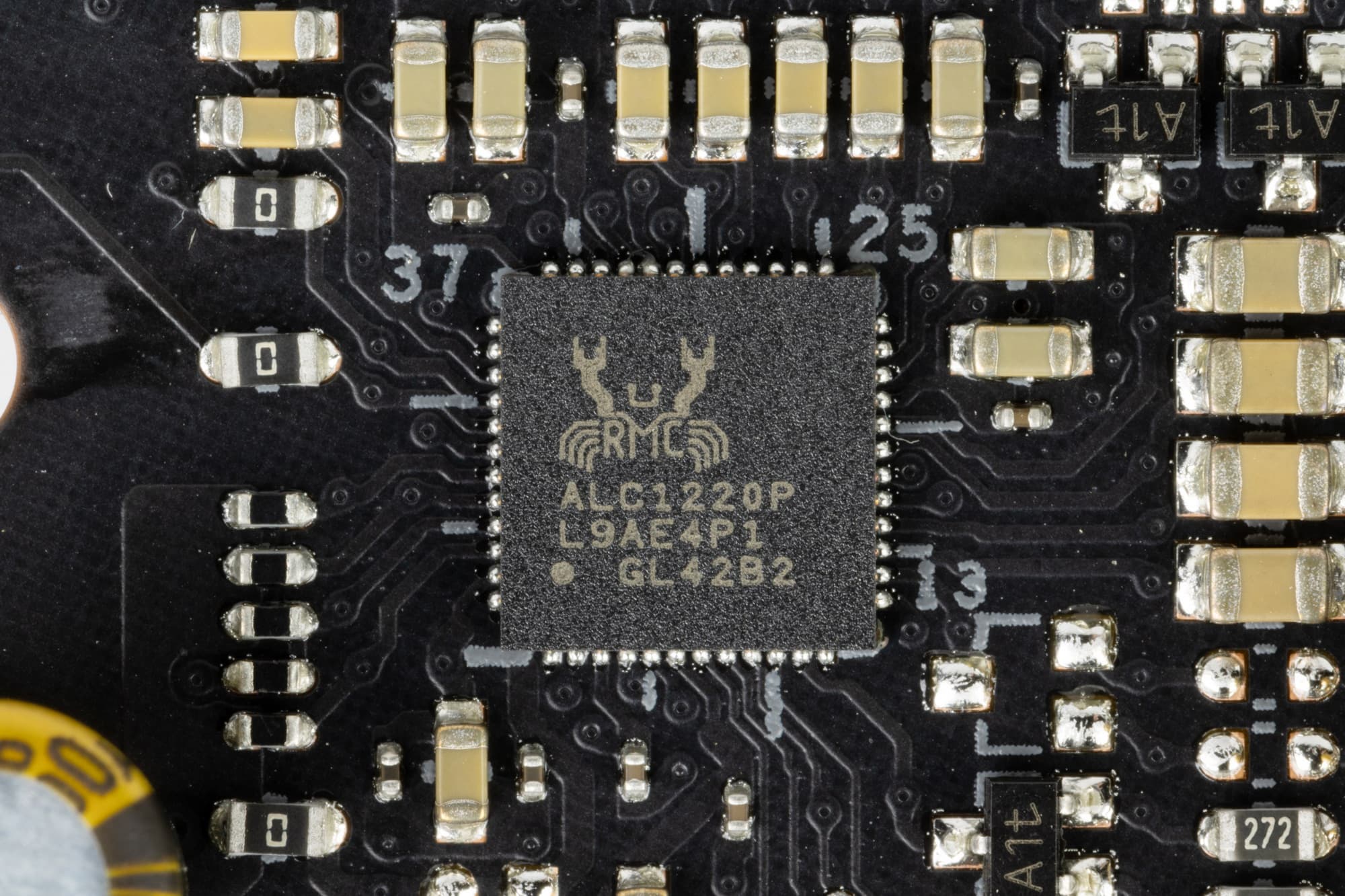

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, а в частности в данном случае это ALC1220 с характеристиками 24 бит / 192 кГц. Схема вывода 7.1 реализована только через S/PDIF.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

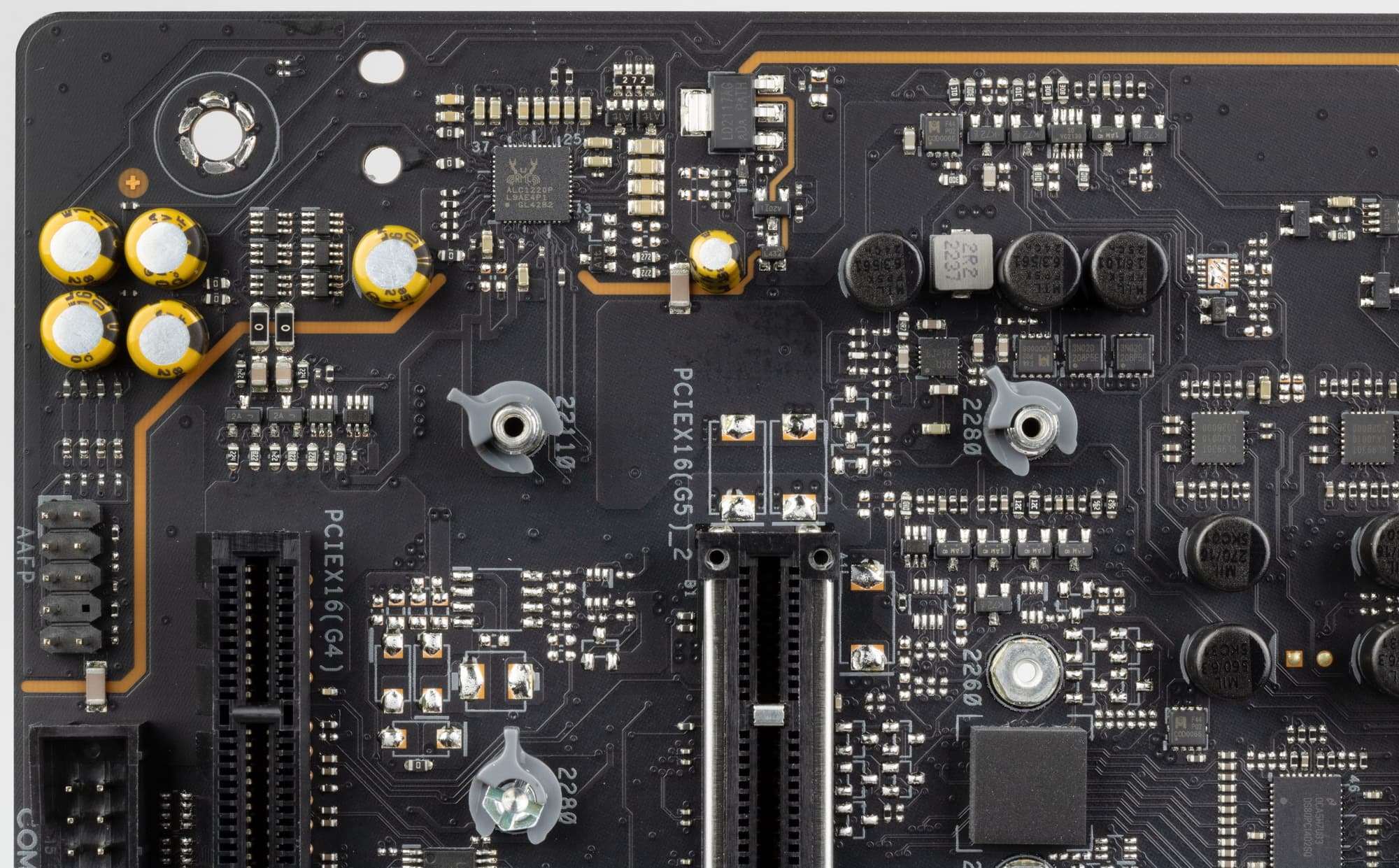

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.
Питание, охлаждение
Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два EPS12V (8- и 4- контактные), а также 6-контактный разъем питания PCIe. Снова хочу особо упомянуть, что последний нужен для обеспечения быстрой зарядки (до 60 Вт) через порт USB 3.2 Gen2x2 (внутренний Type-C).

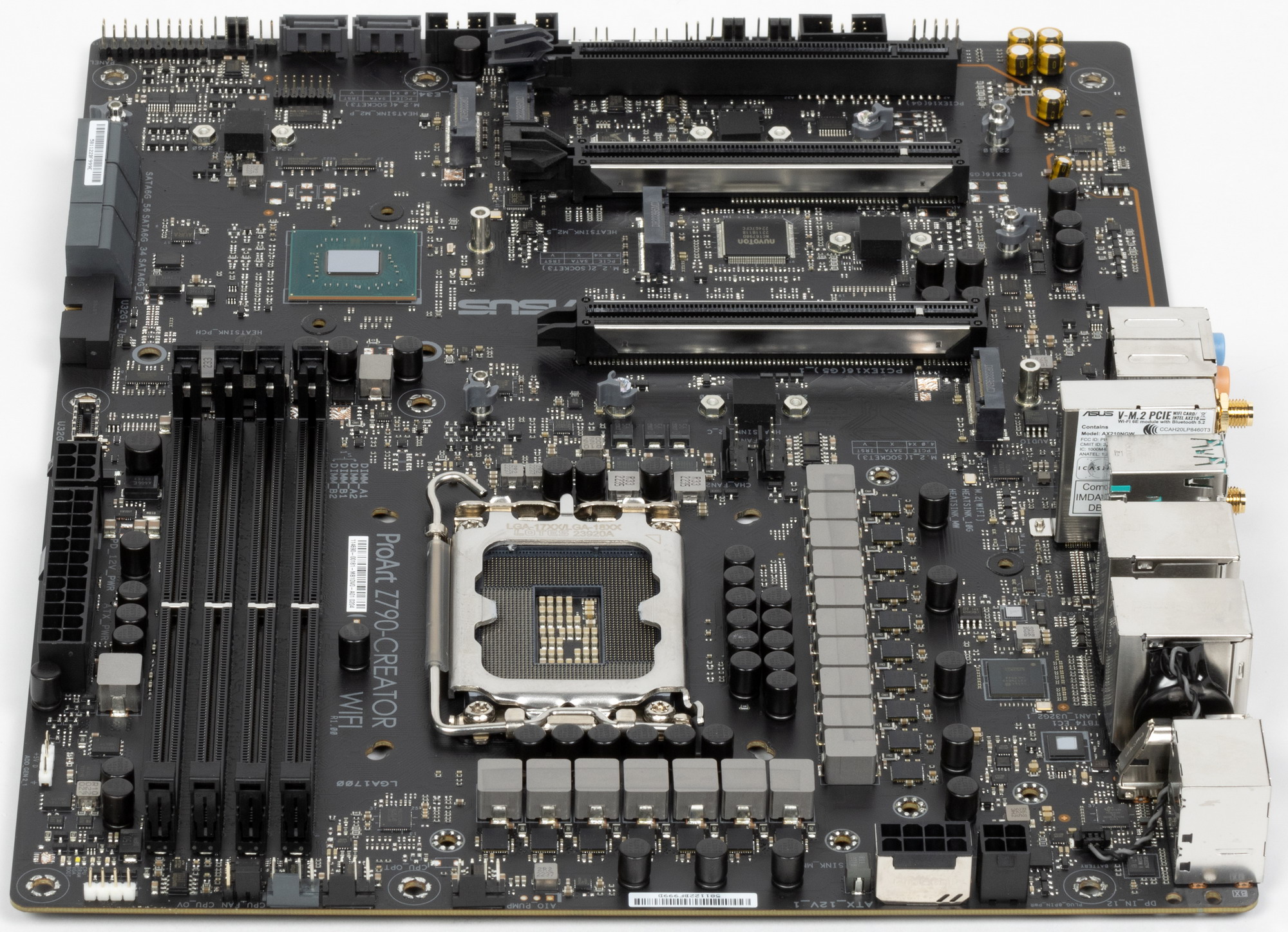

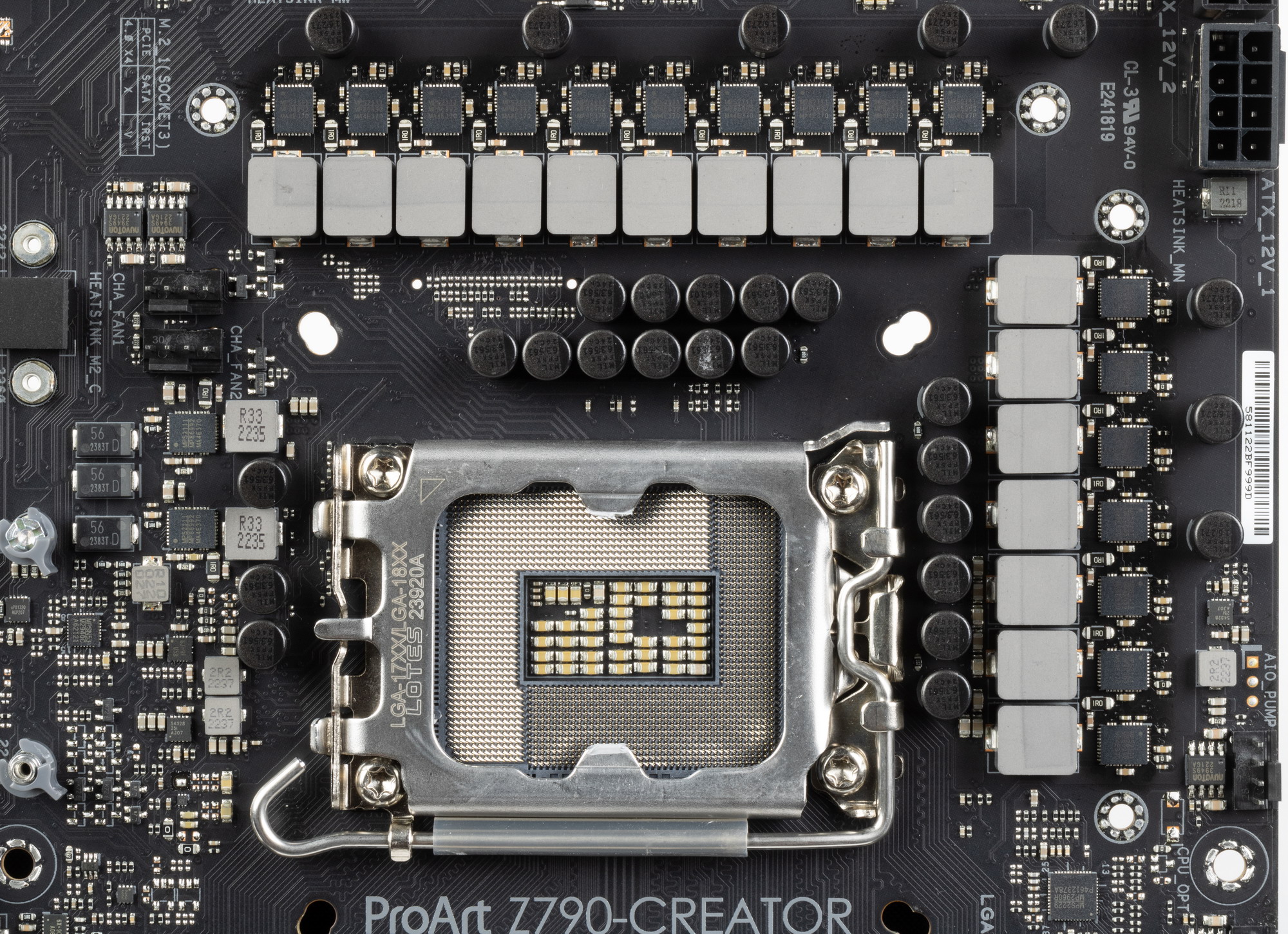

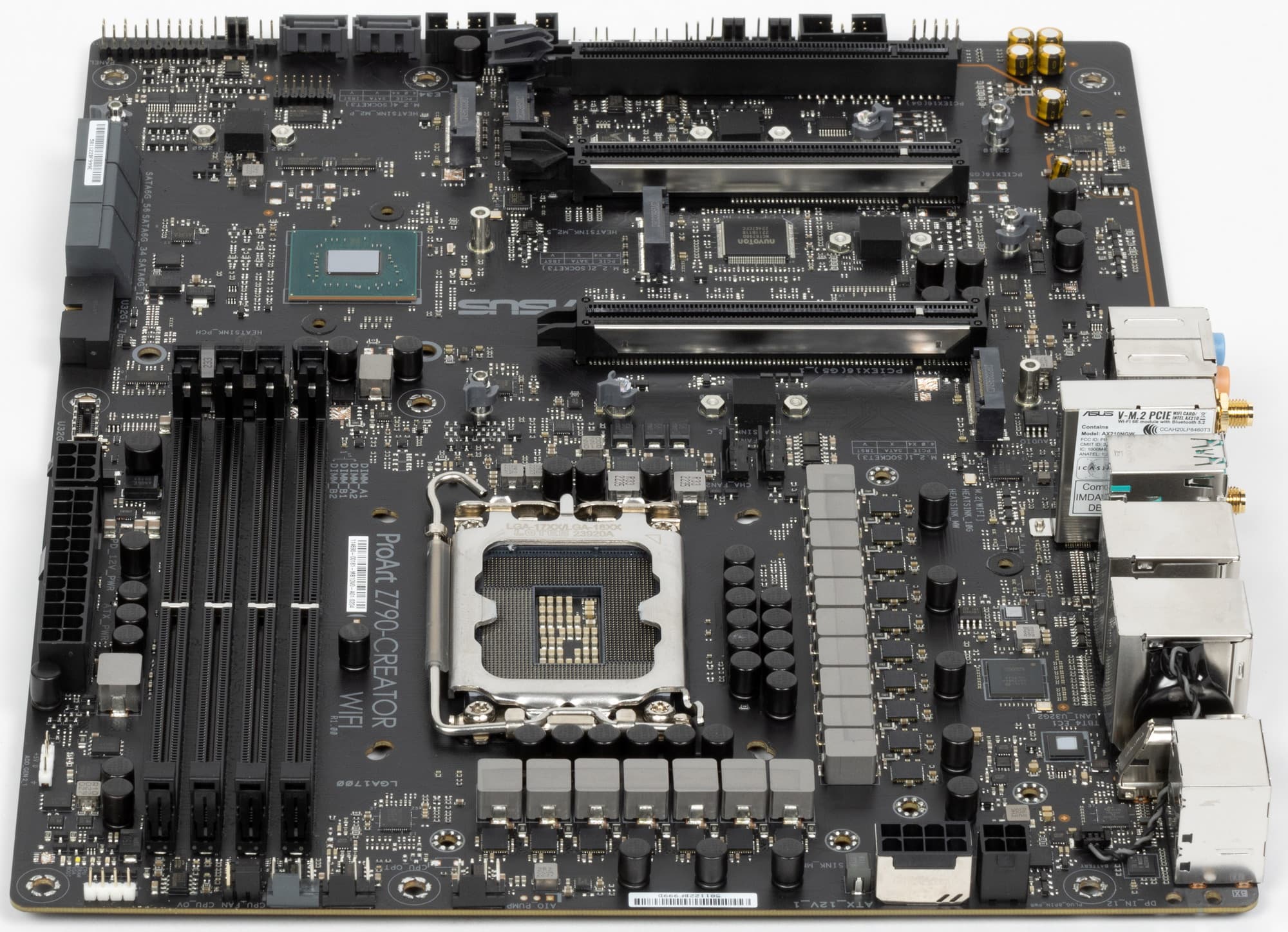

Схема питания процессора выполнена по схеме 14+1+2 (всего 17 фаз, 14 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

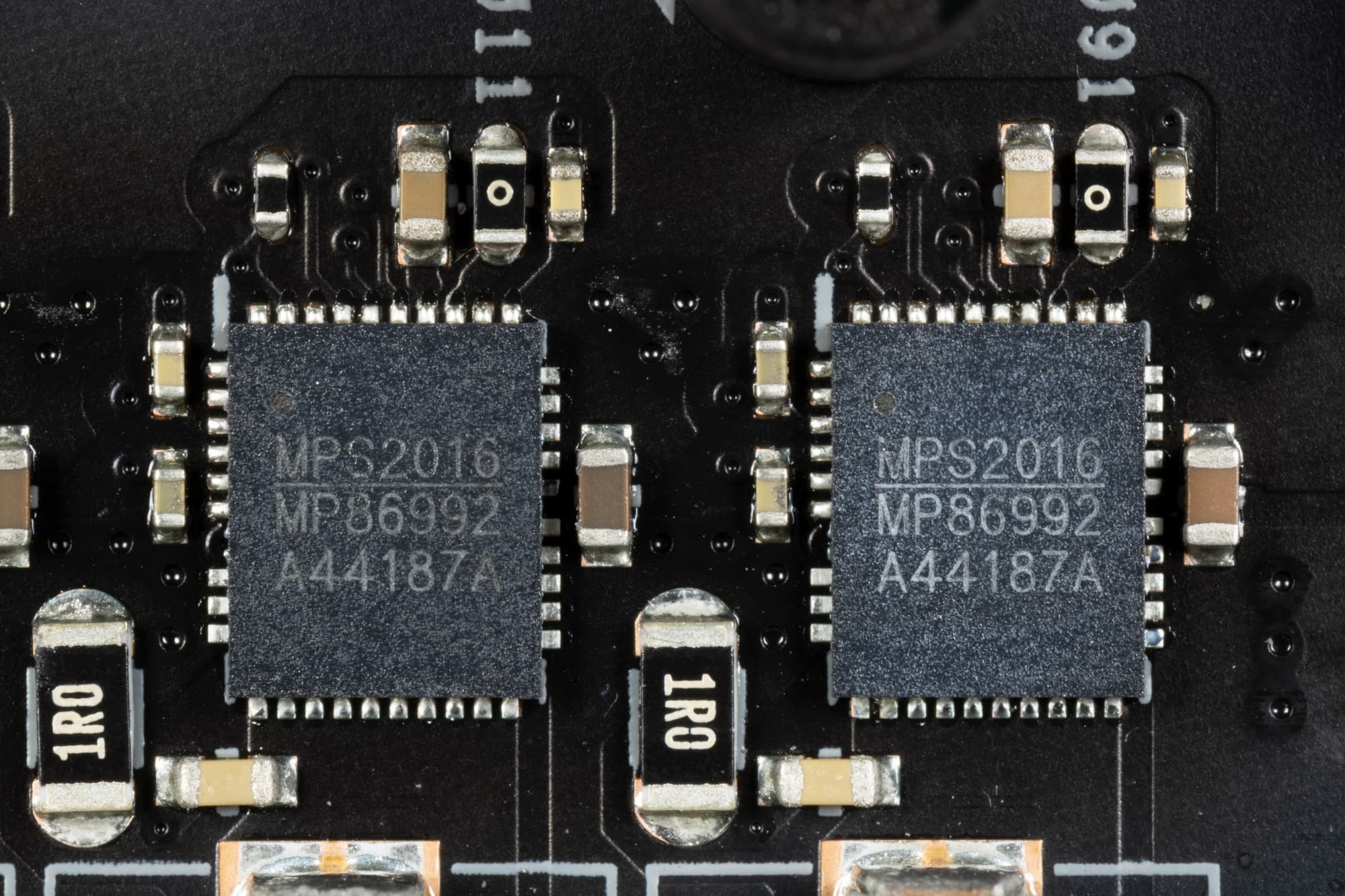

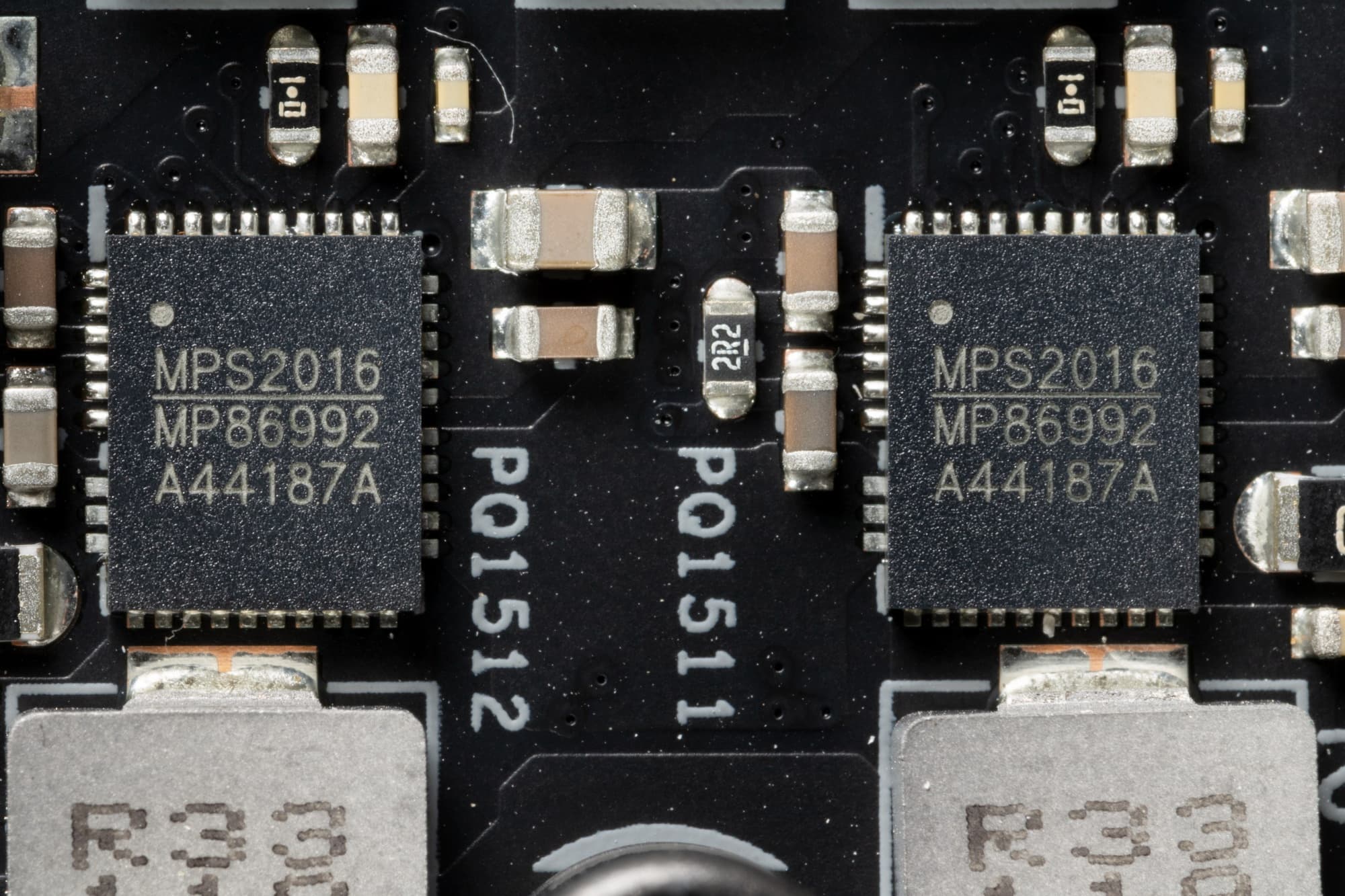

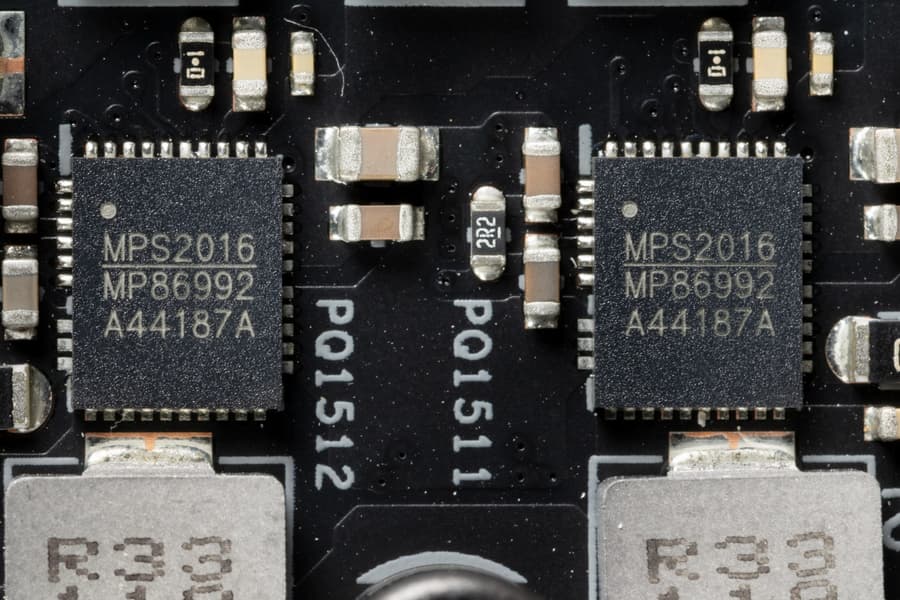

Каждый канал фазы имеет суперферритовый дроссель и MP86992 MOSFET от Monolithic Power Systems на 60 А.

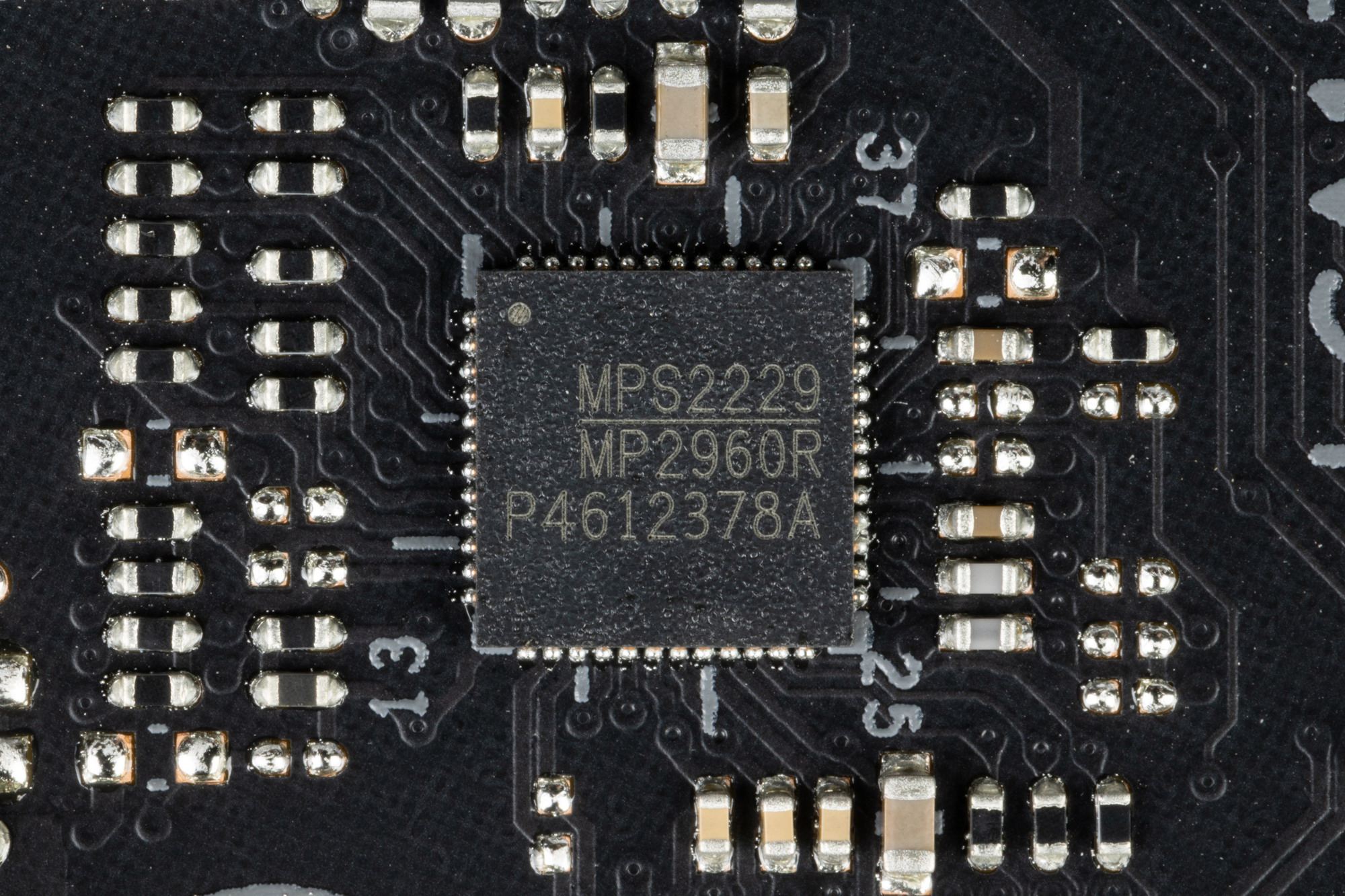

Управляет схемой ШИМ-контроллер также от Monolithic Power Systems – MP2960.

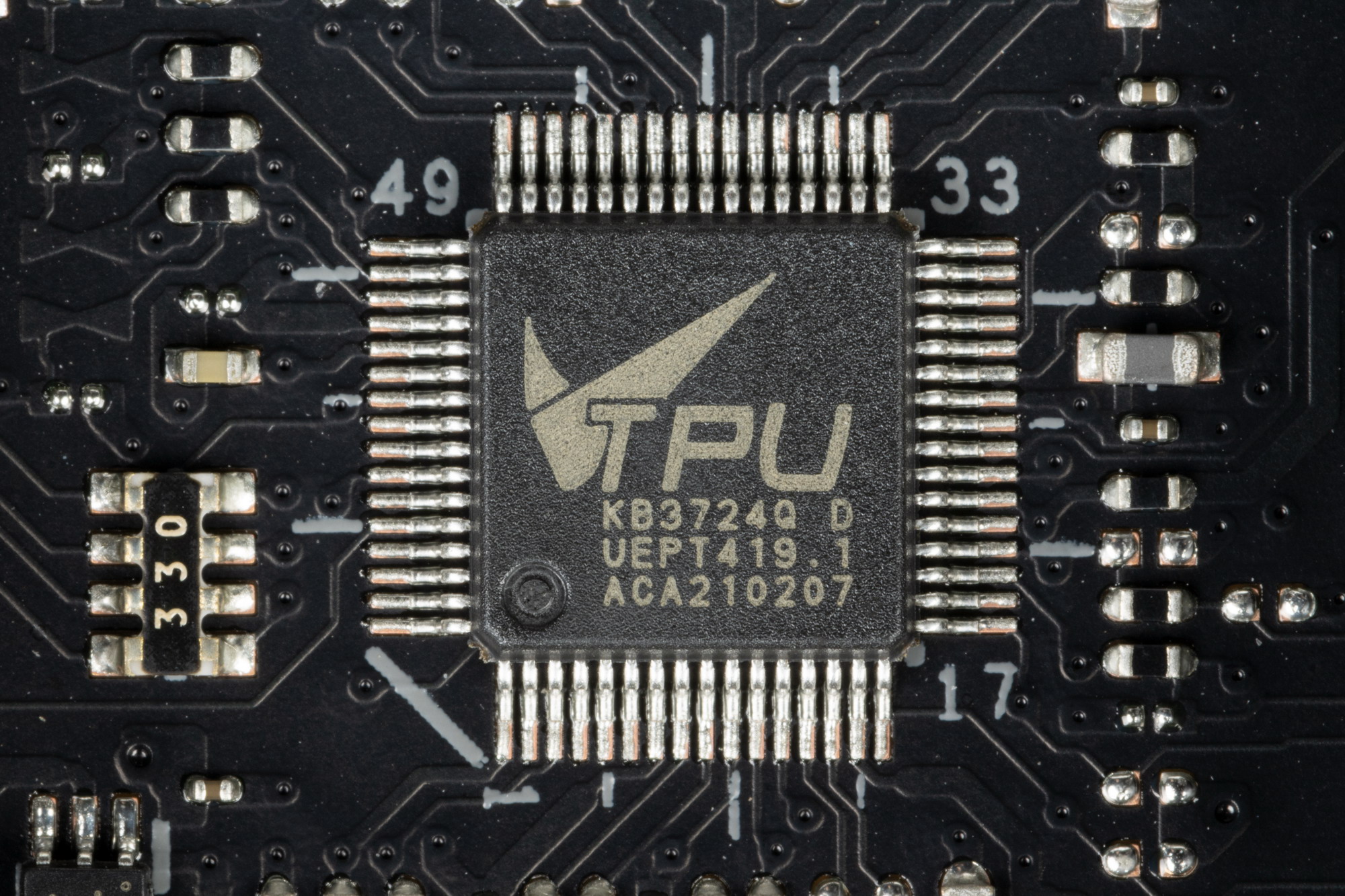

Хорошо известно, что инженеры Asus никогда не пользуются удвоителями фаз, даже если количество фаз огромно и превышает возможности ШИМ-контроллеров, поэтому практически на всех материнских платах среднего и топового уровней можно найти фирменный цифровой контроллер TPU, который как раз и занимается умными сборками фаз питания для ШИМ-контроллера. В частности тут имеем:
Но у этой матплаты этот контроллер занимается лишь формированием сборок фаз при включении режима работы оверклокинга AI.

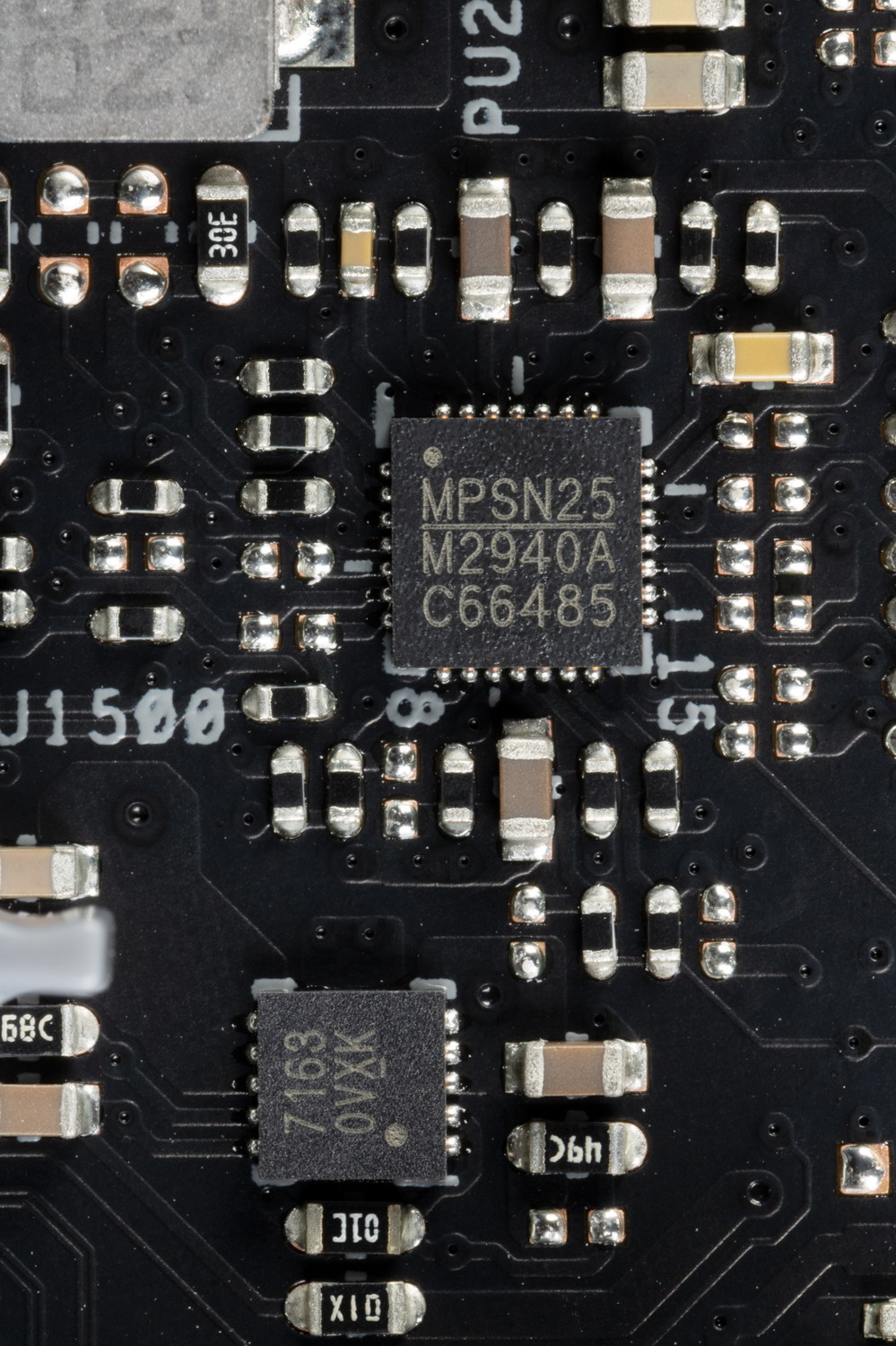

Блок VCCSA имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems.

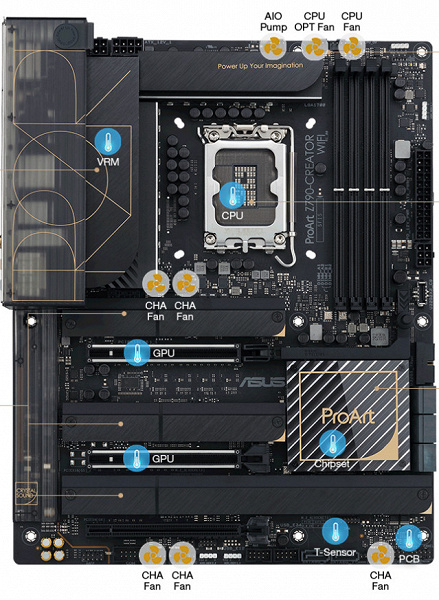

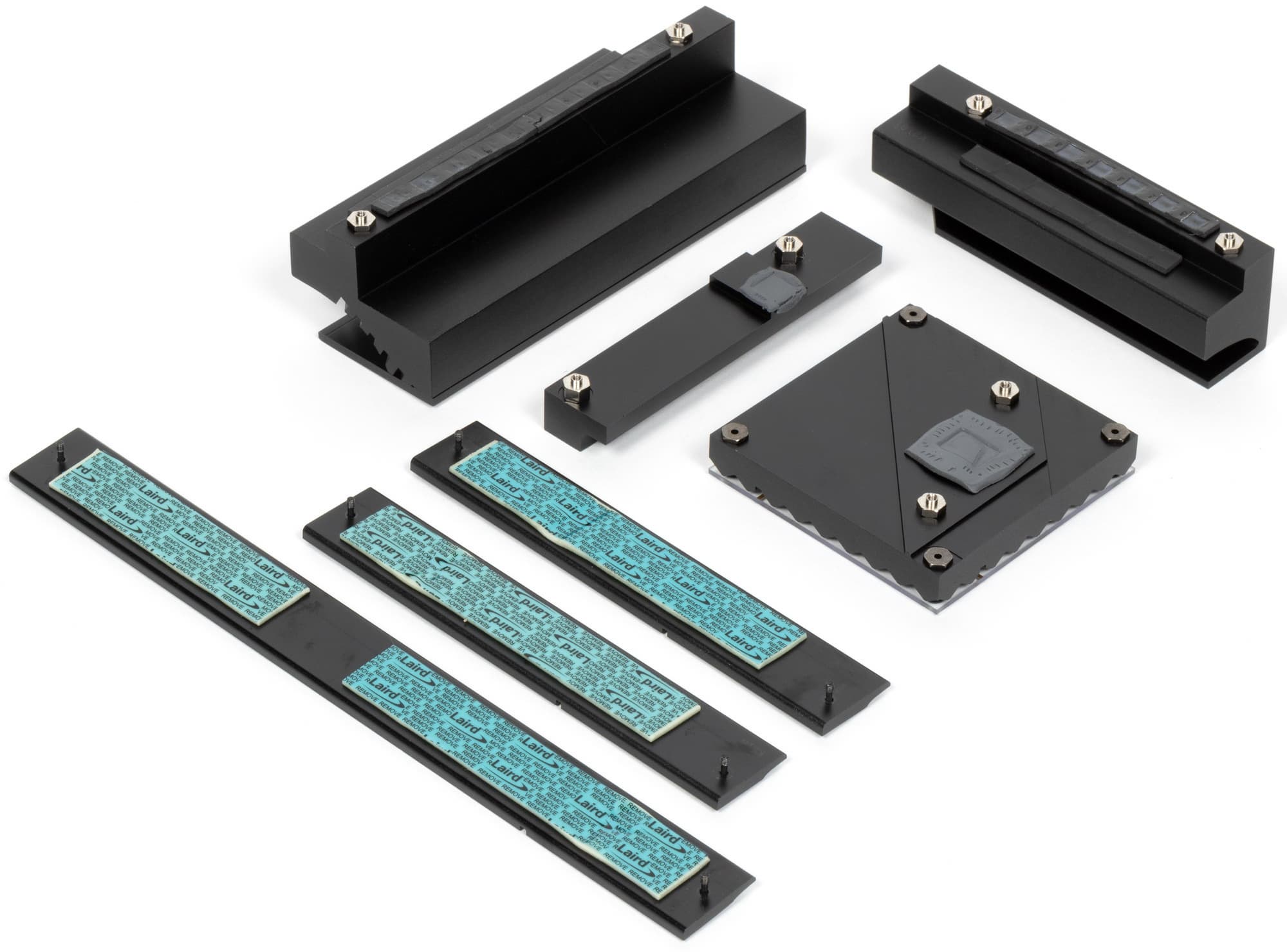

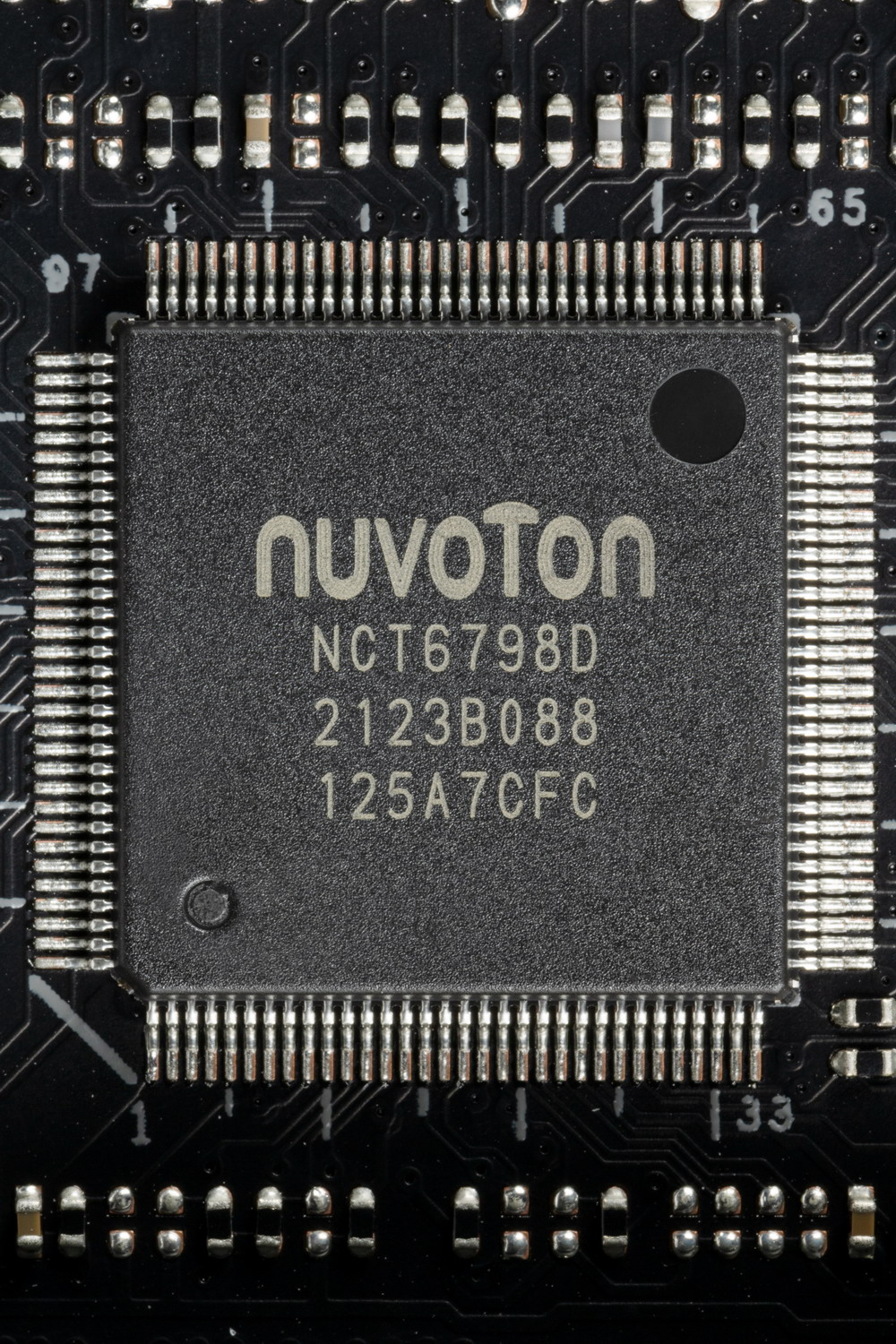

Теперь про охлаждение.

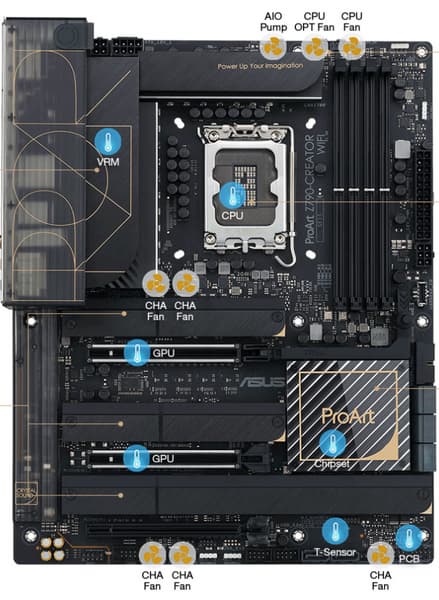

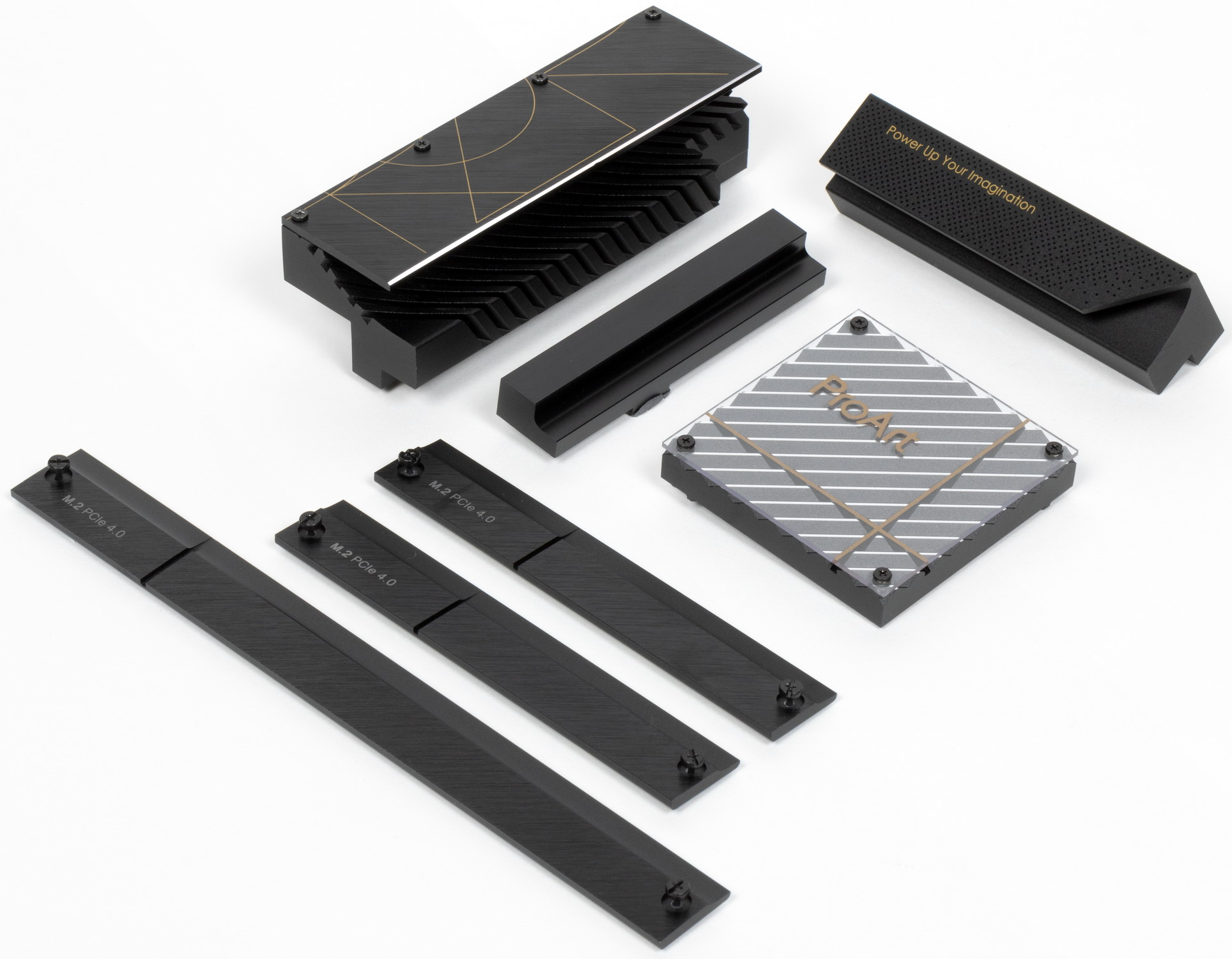

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

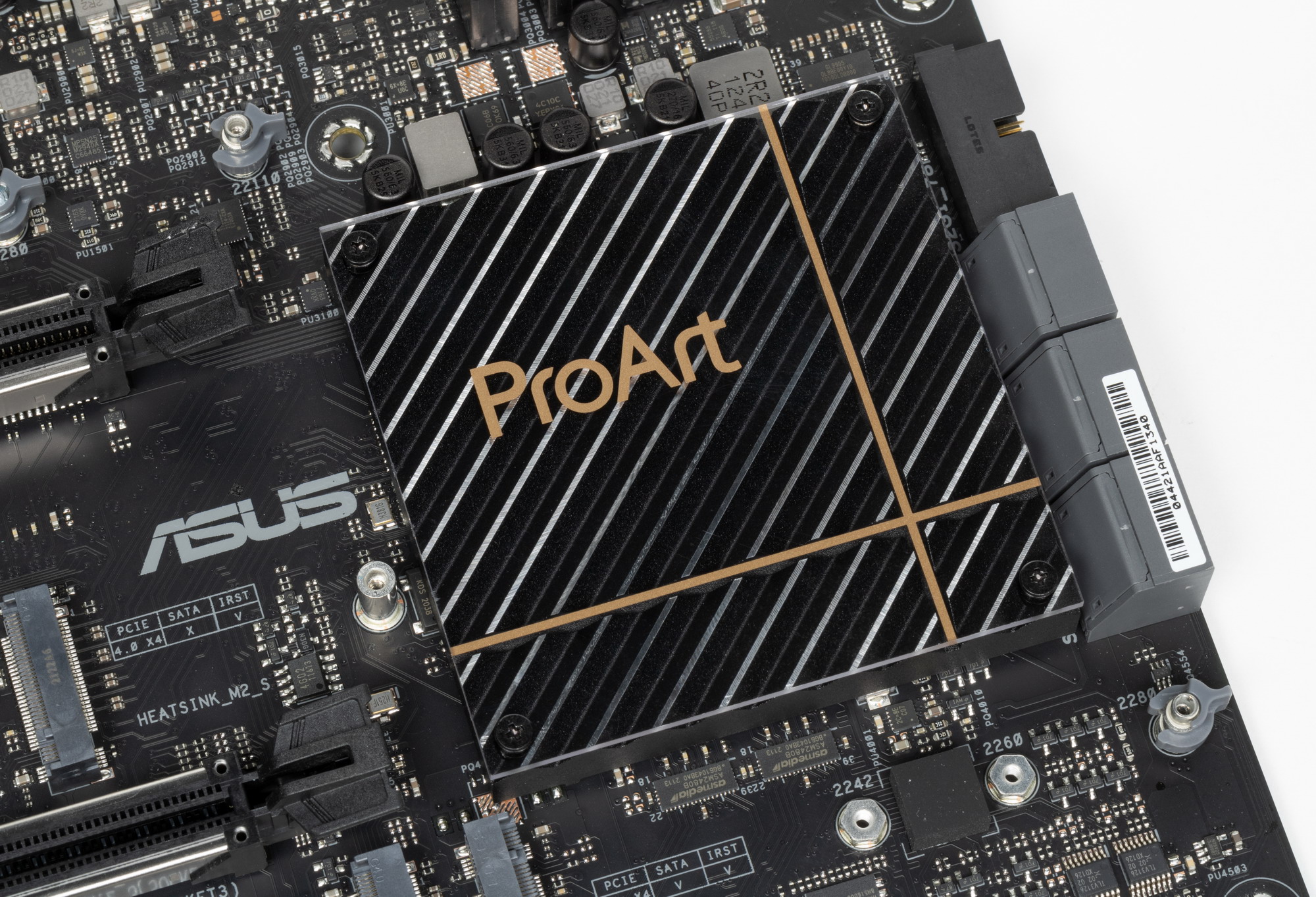

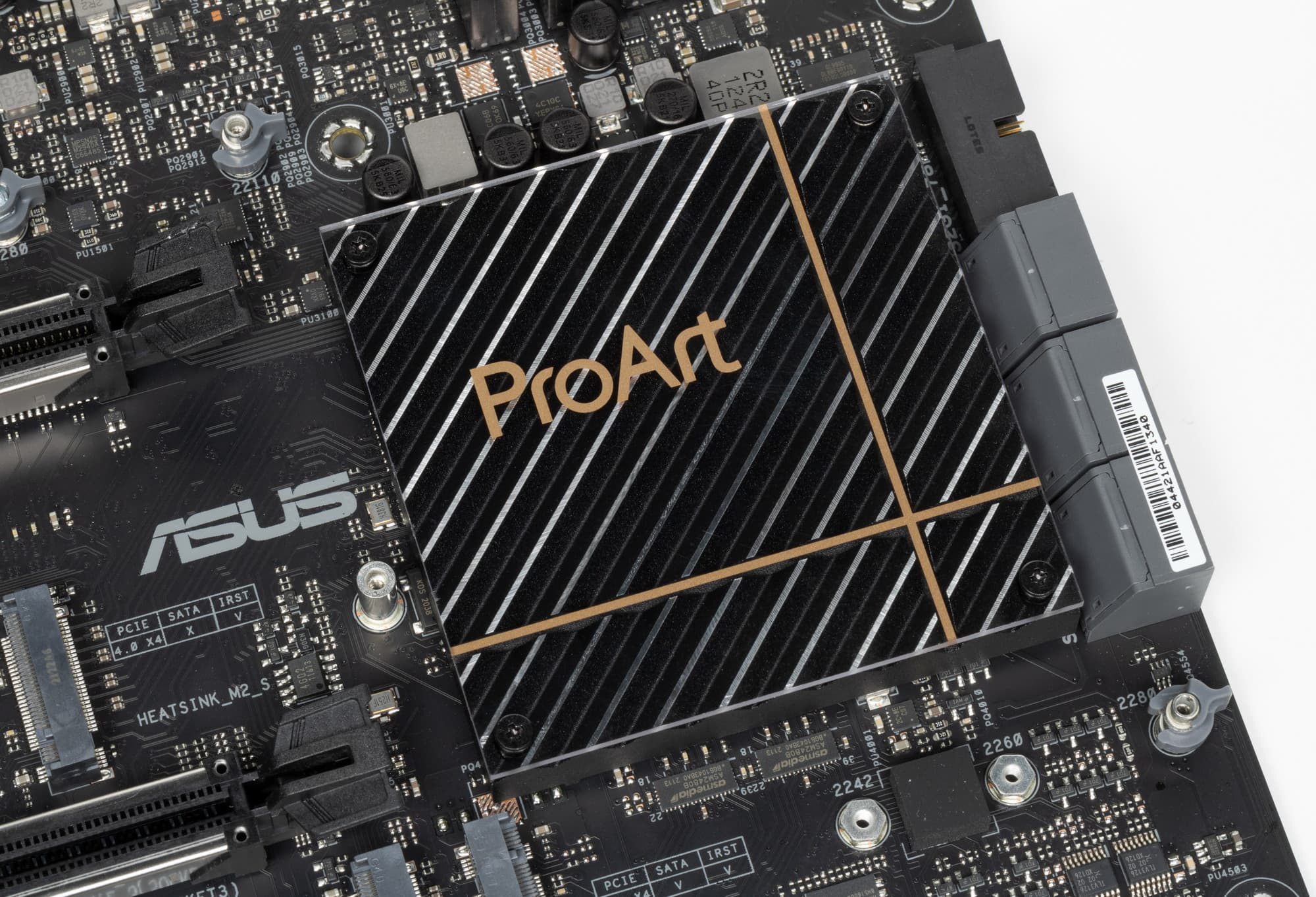

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего и среднего — свои персональные радиаторы, у двух нижних — общий.

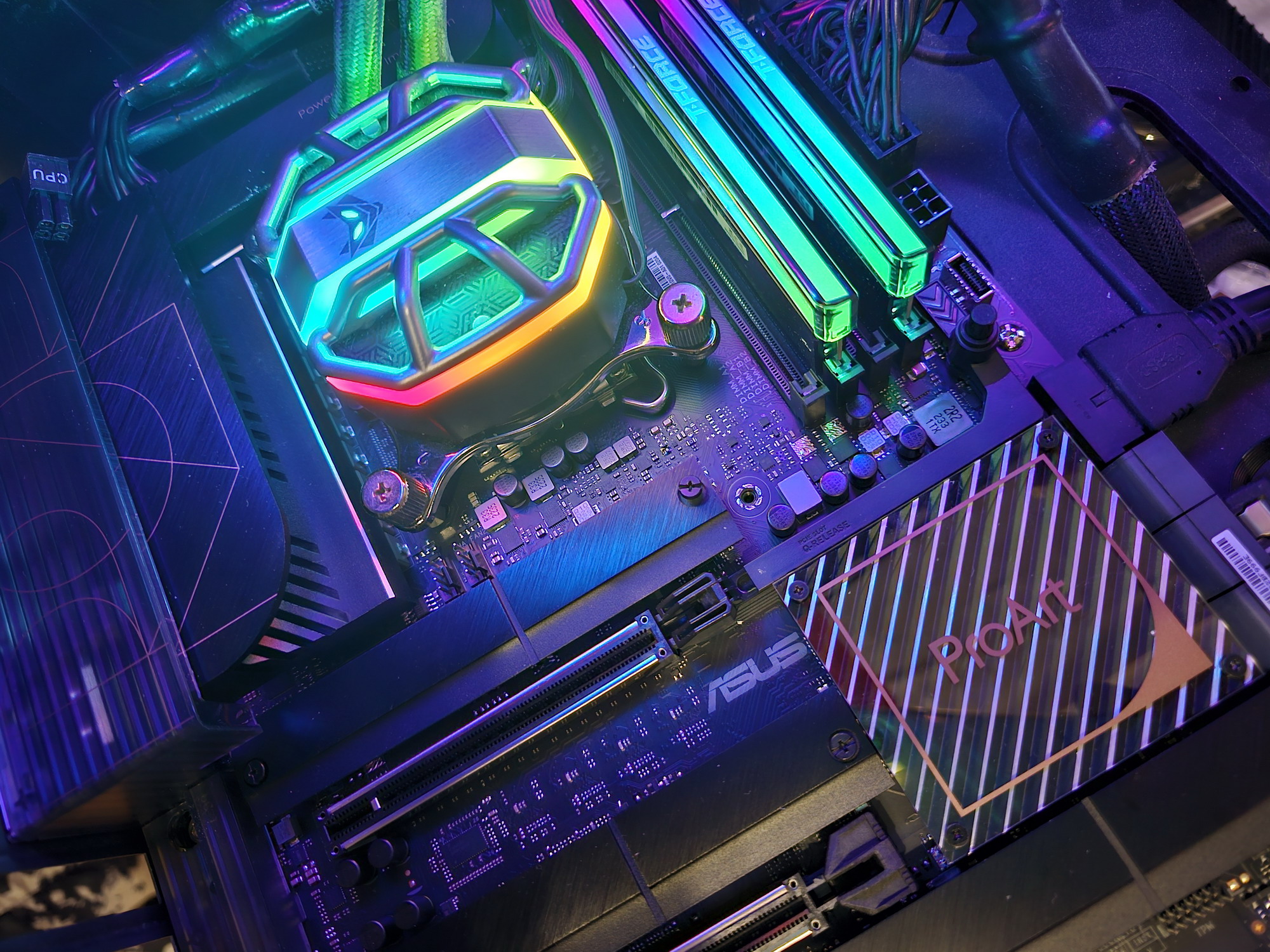

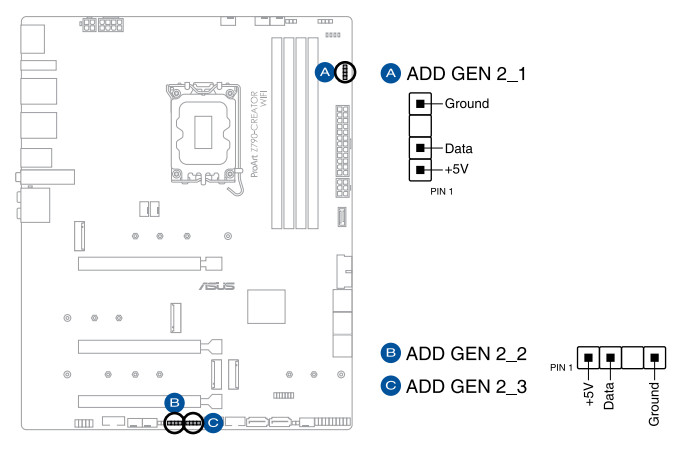

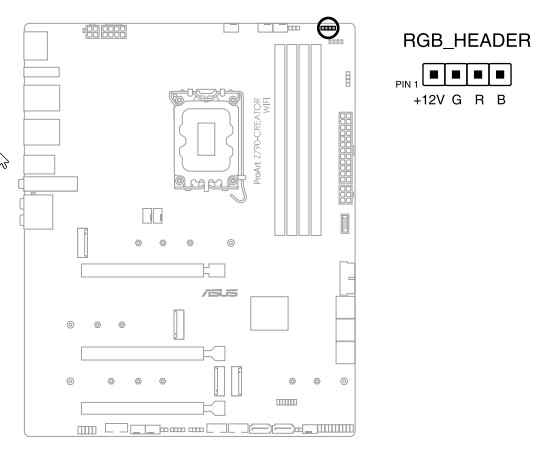

Подсветка

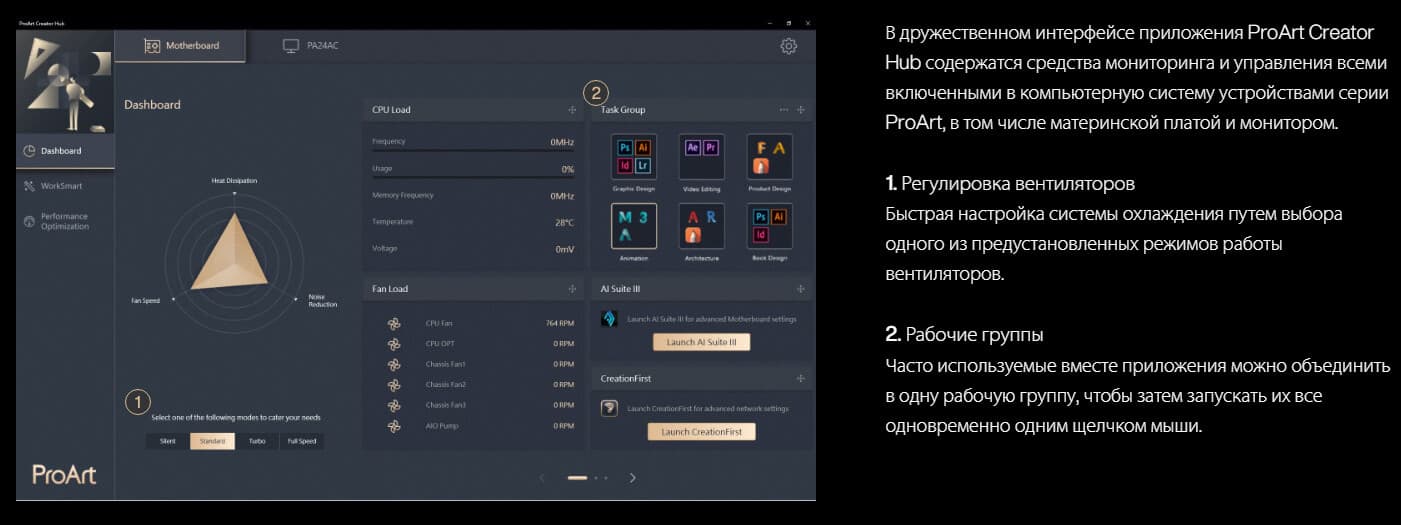

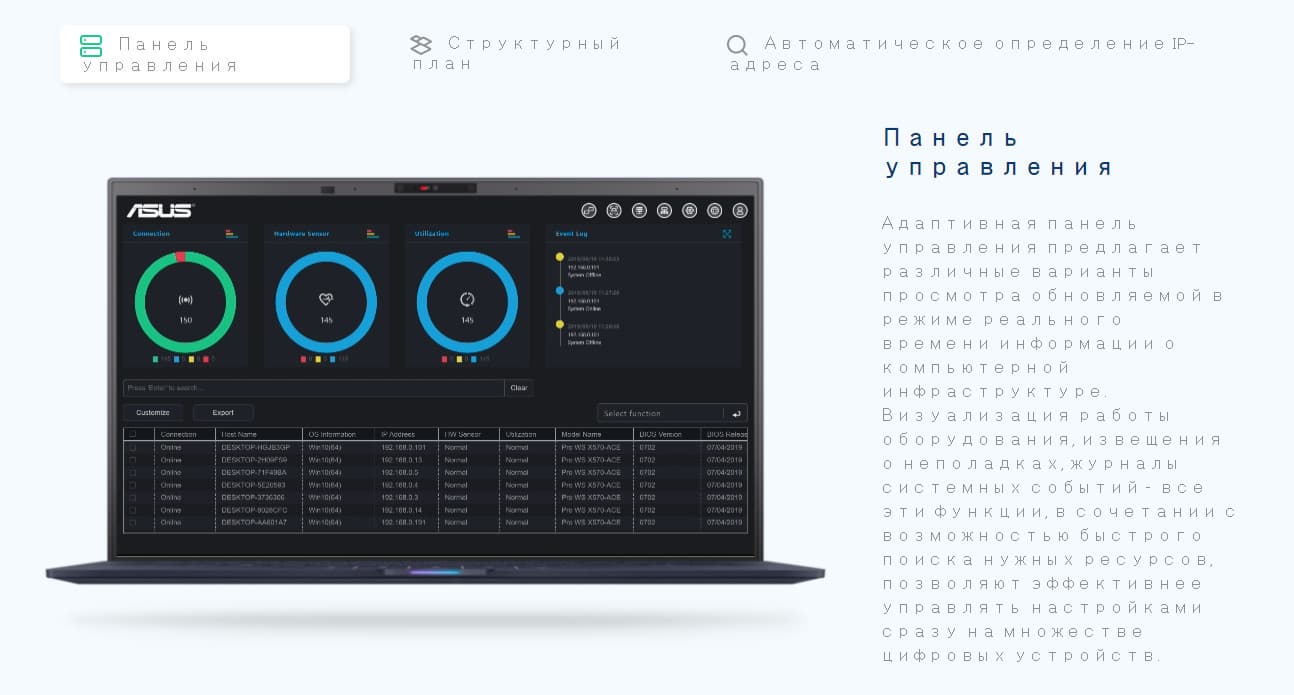

Программное обеспечение под Windows

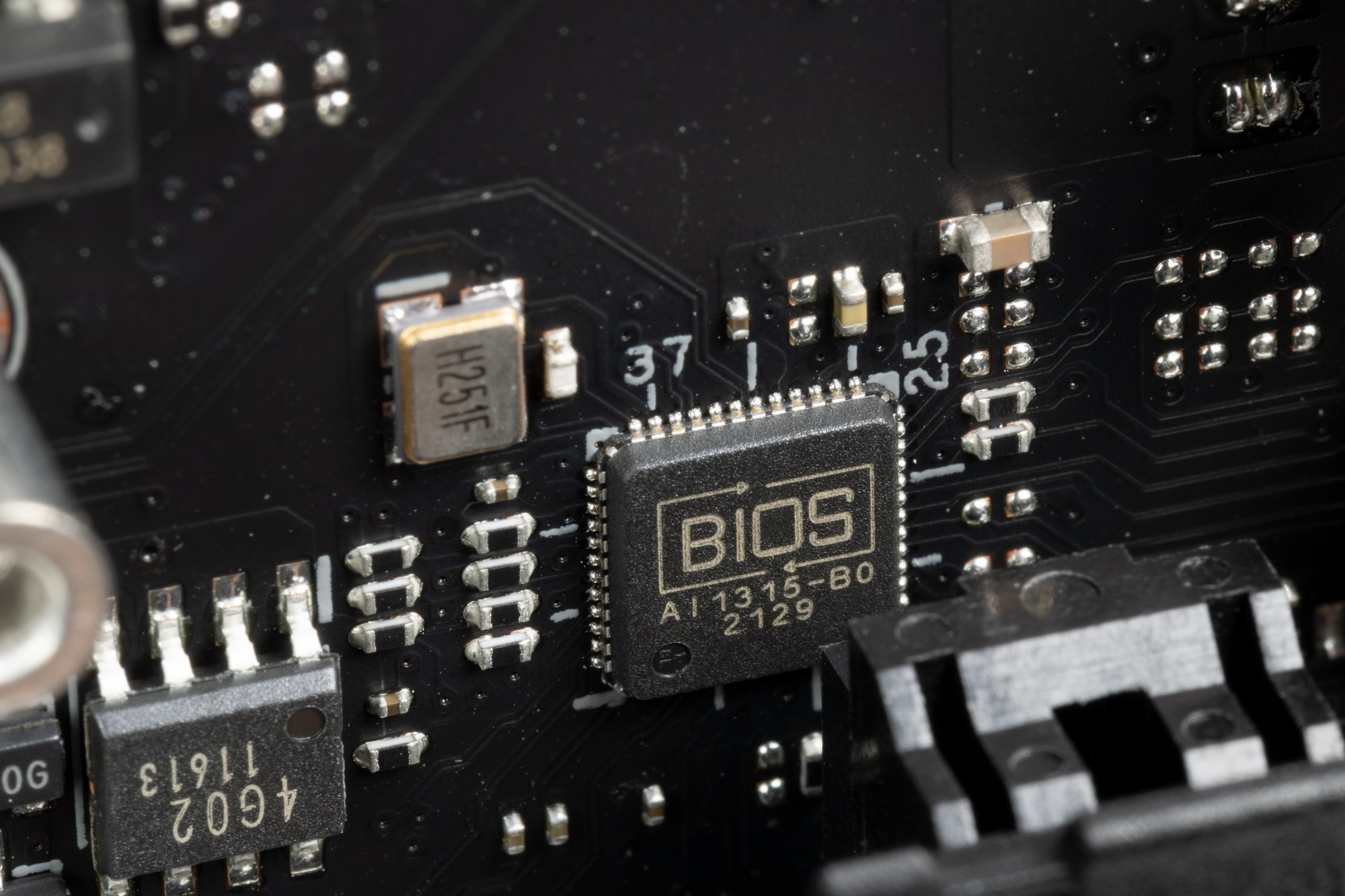

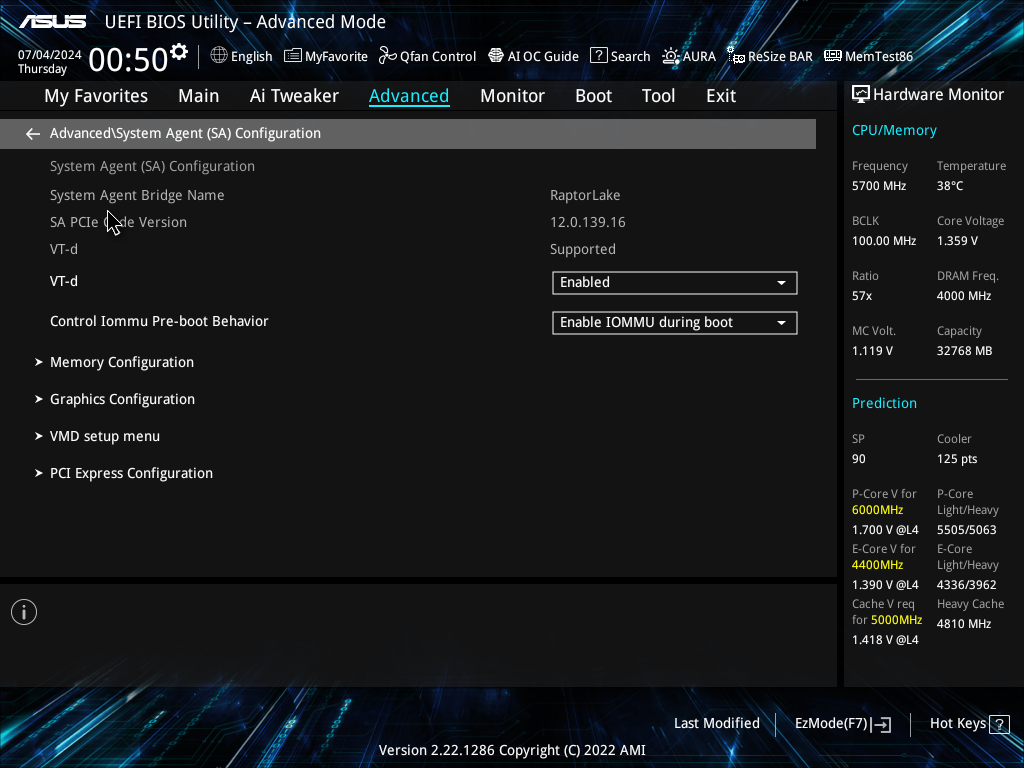

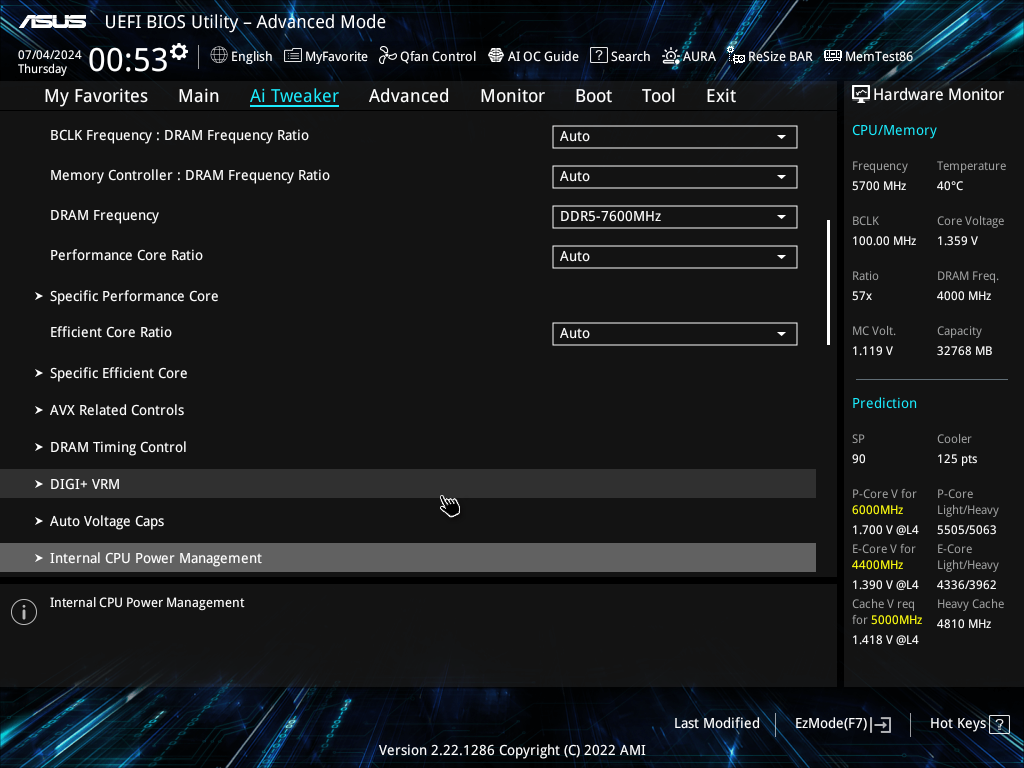

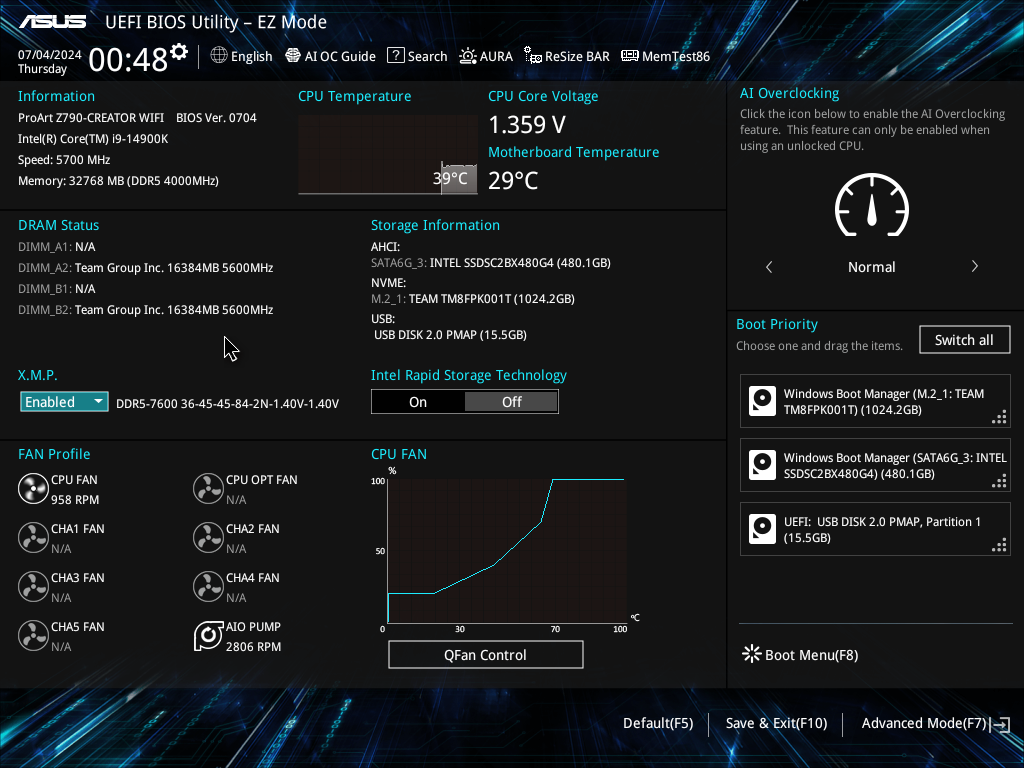

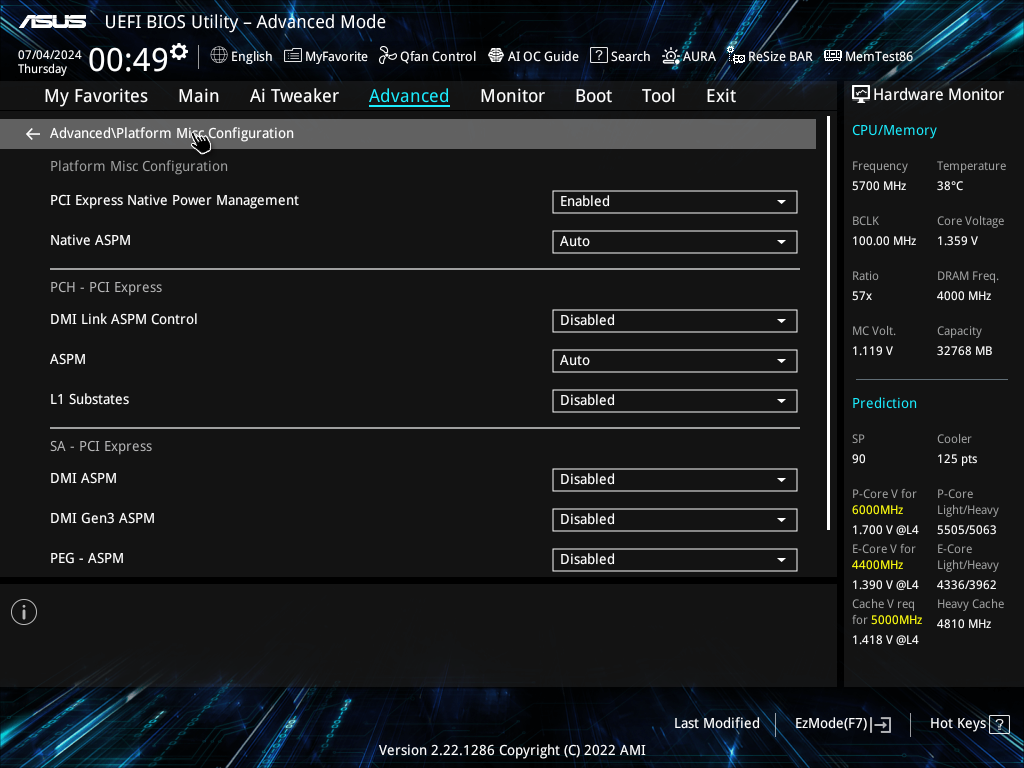

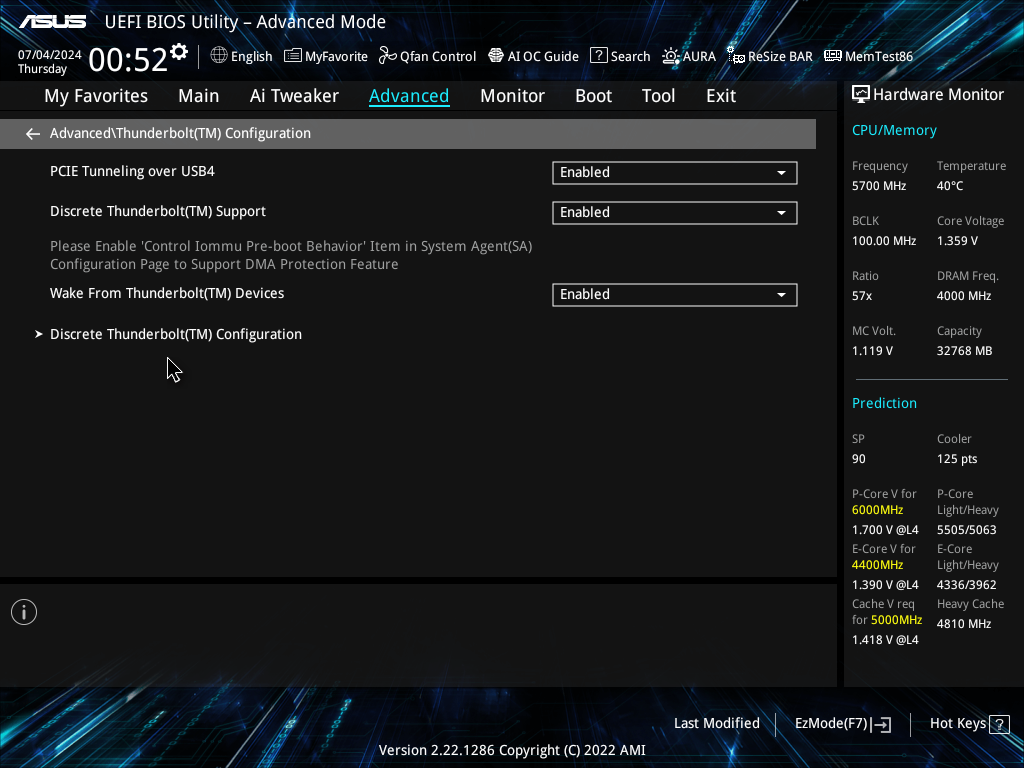

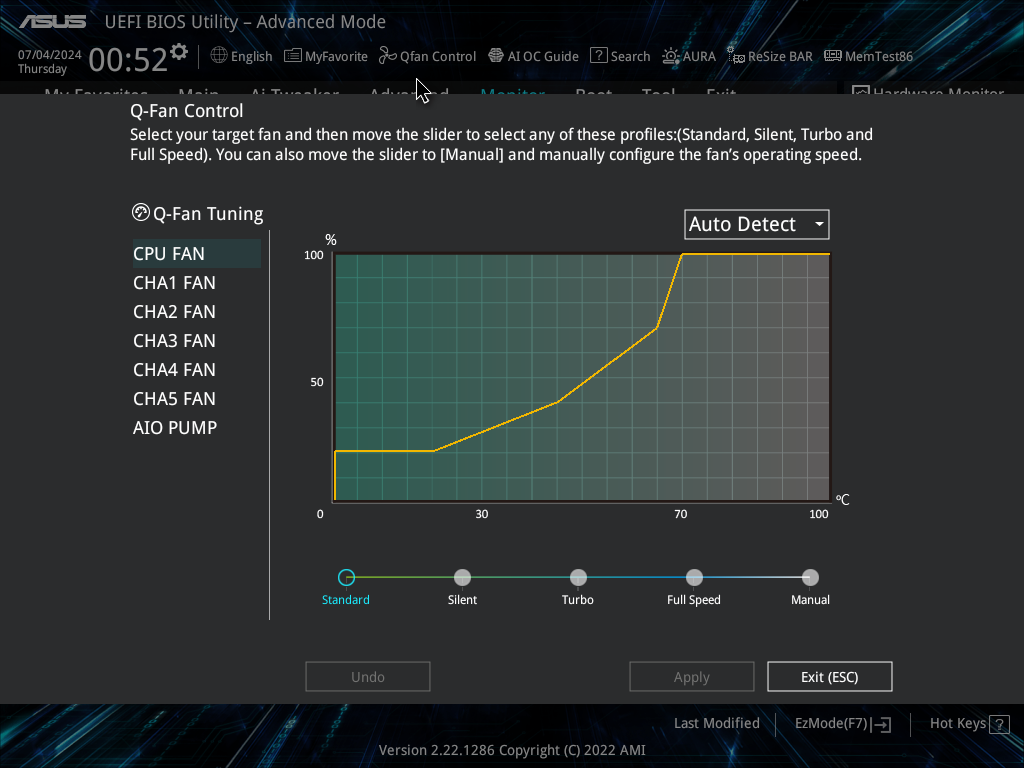

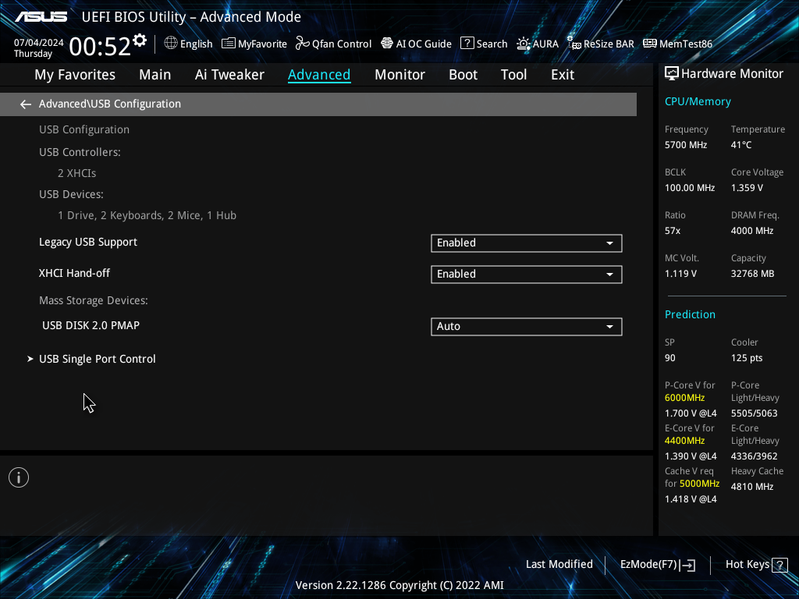

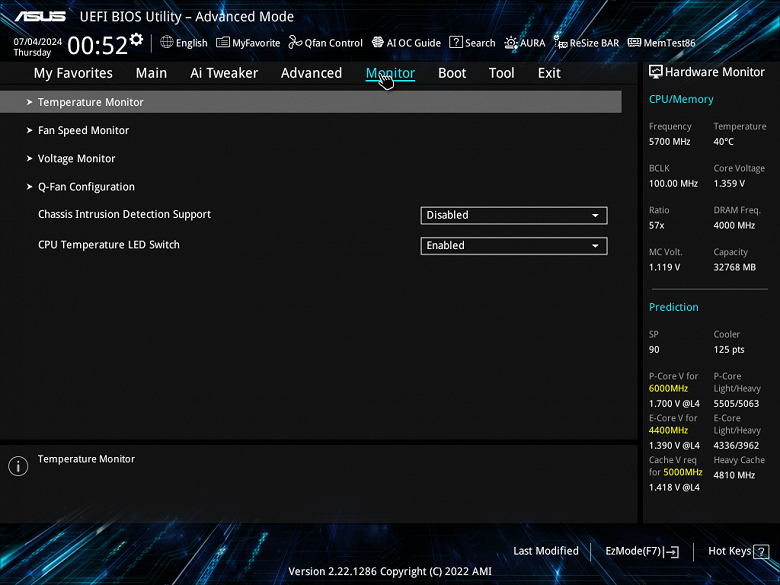

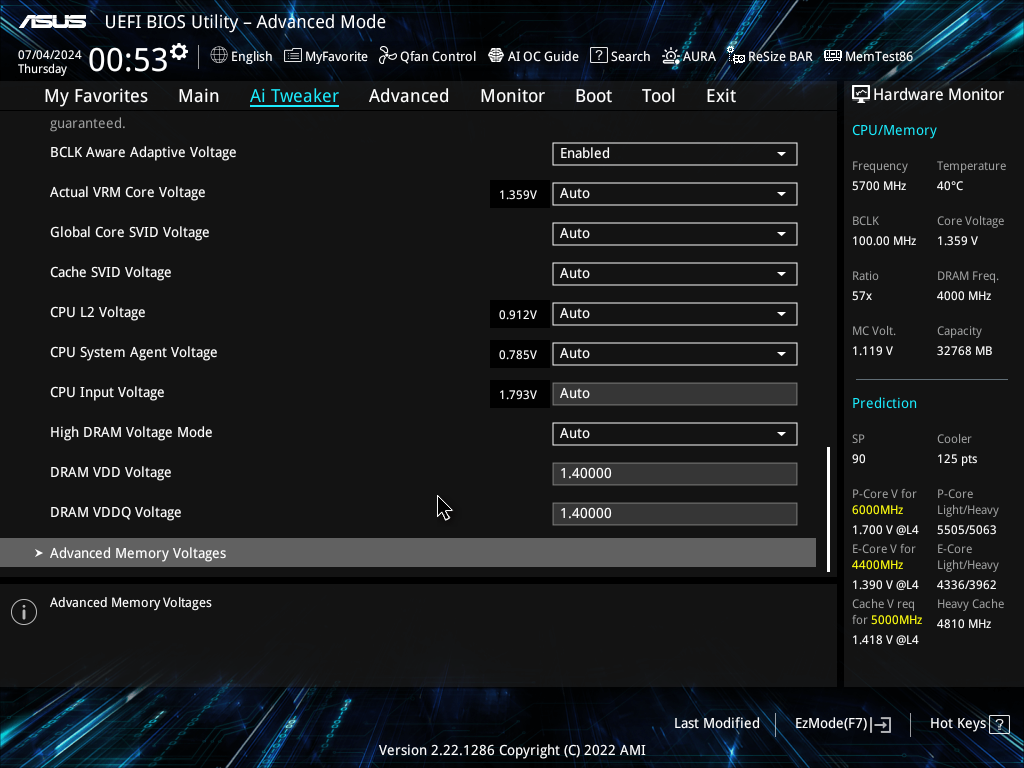

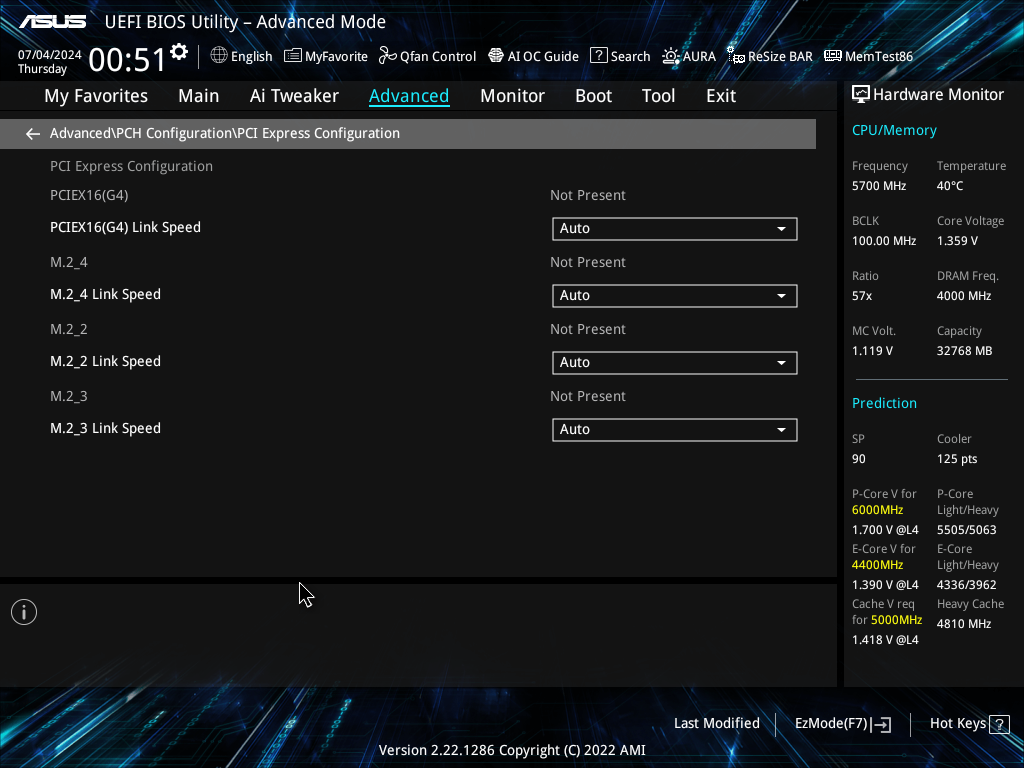

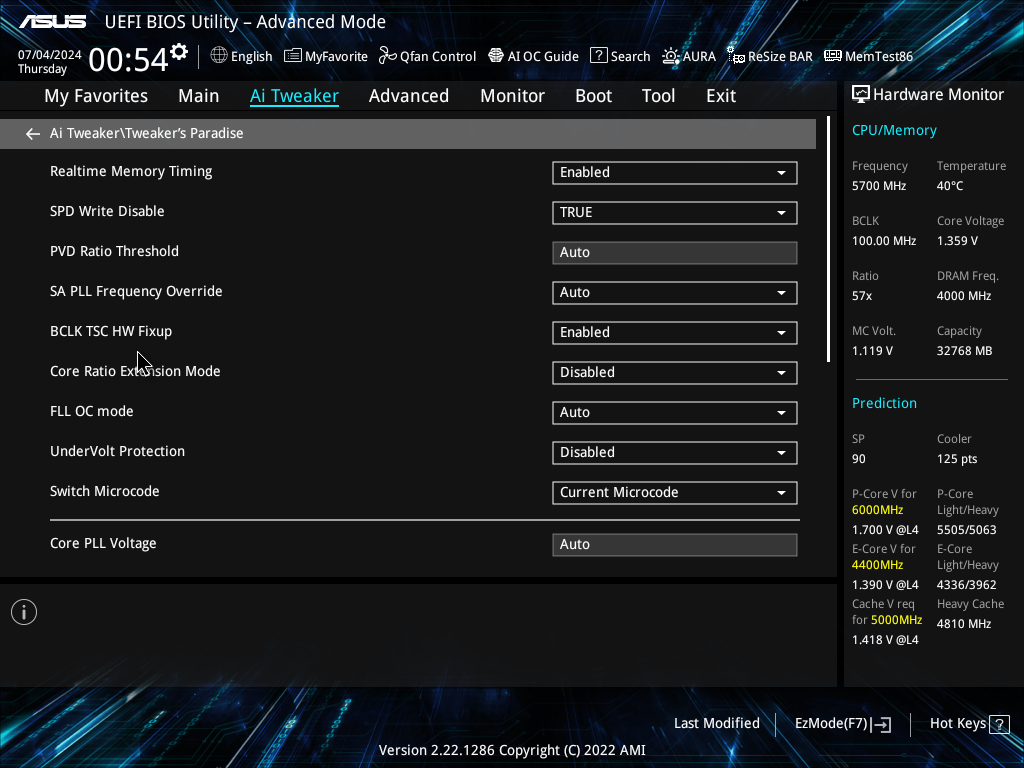

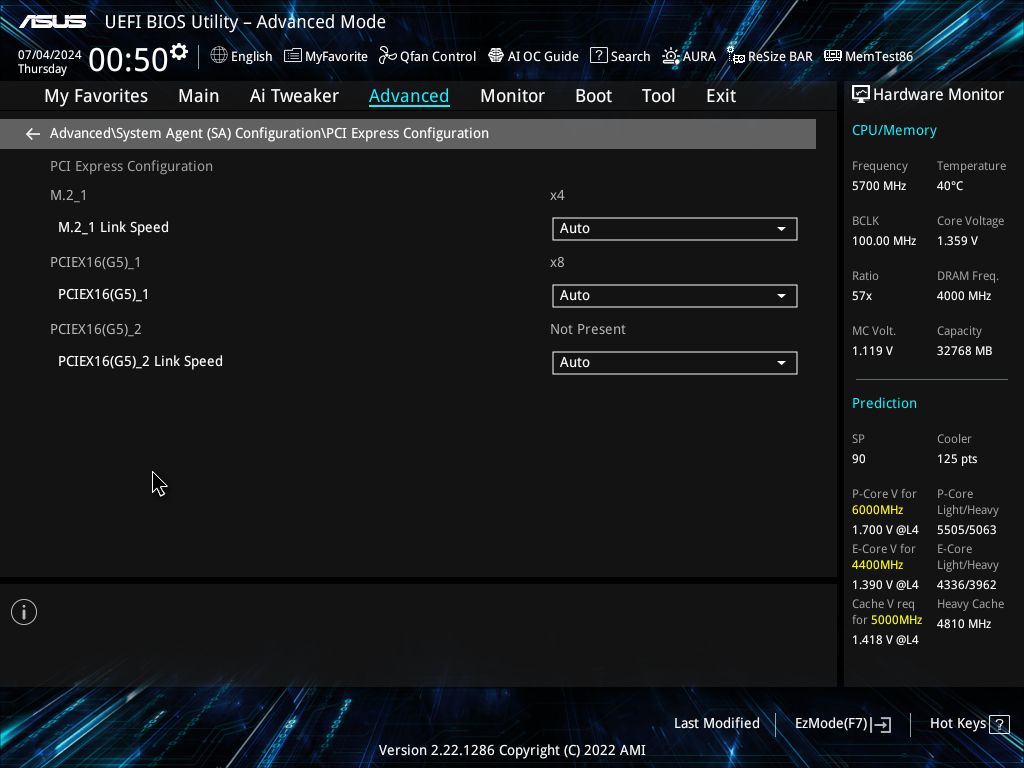

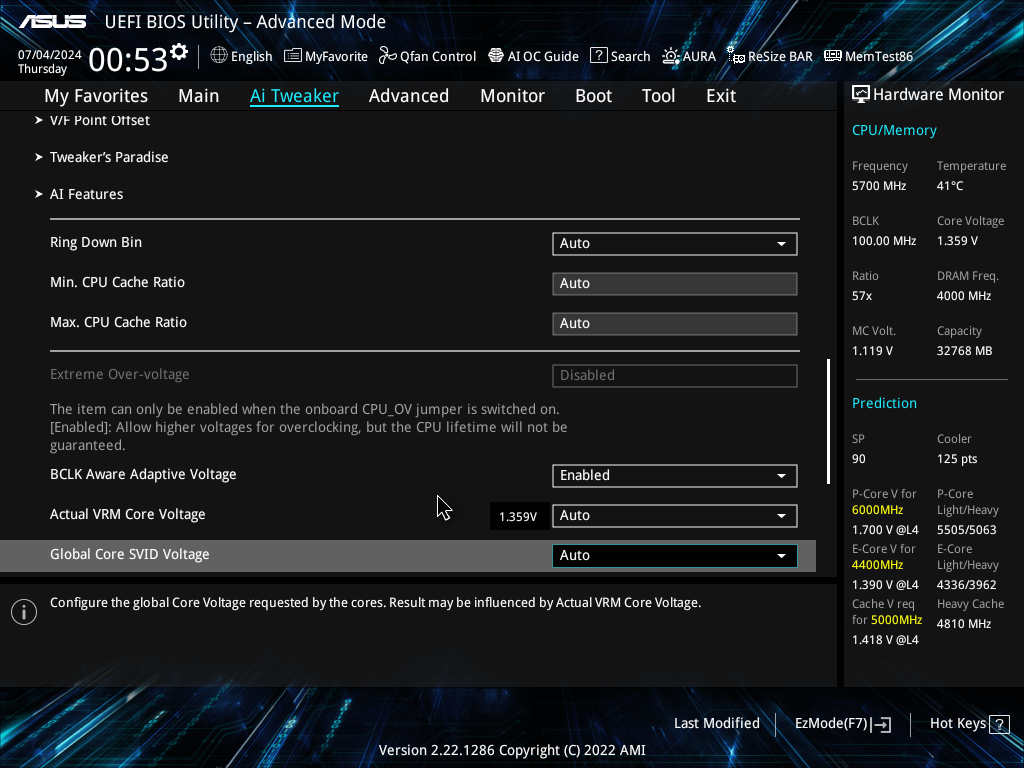

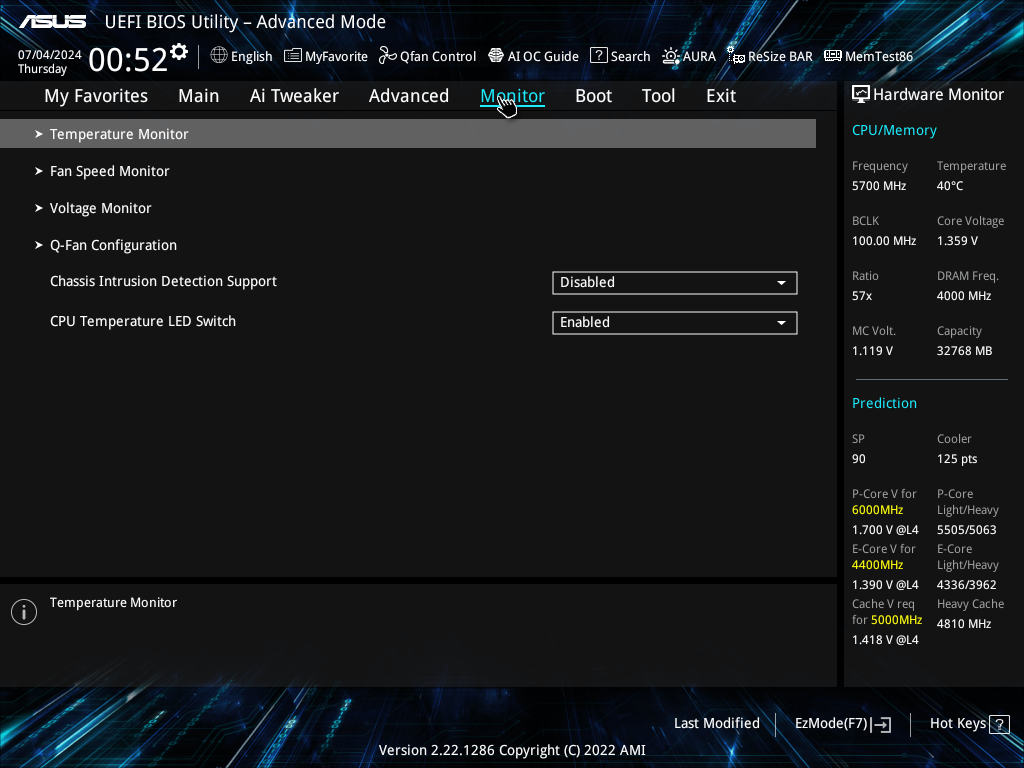

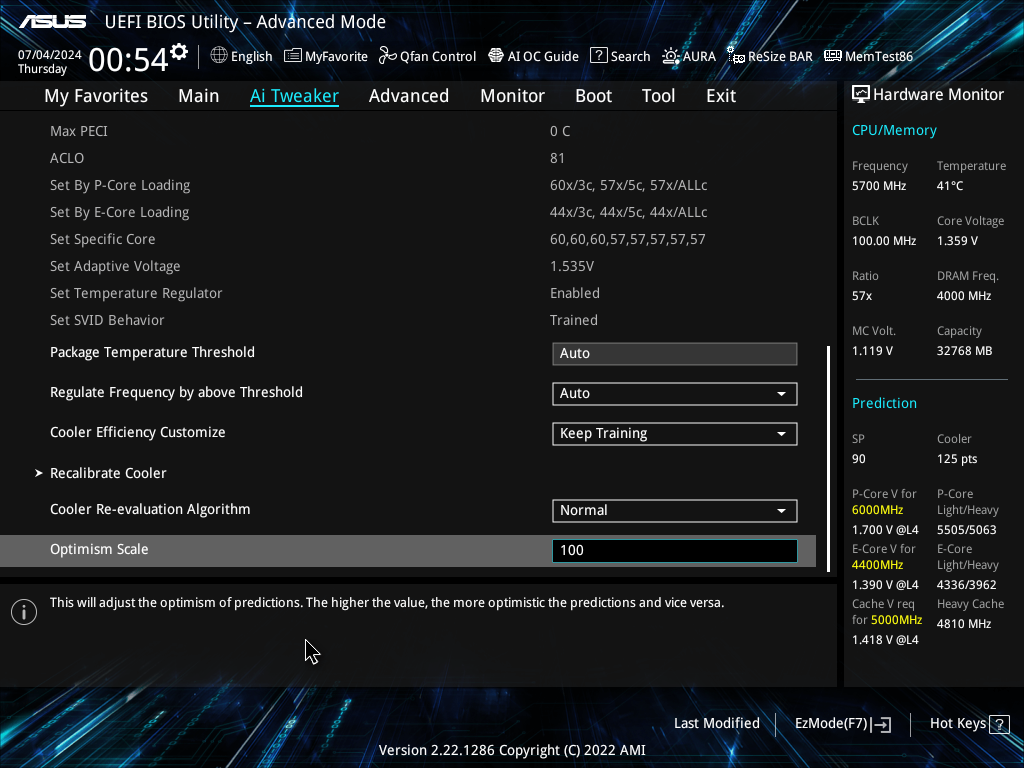

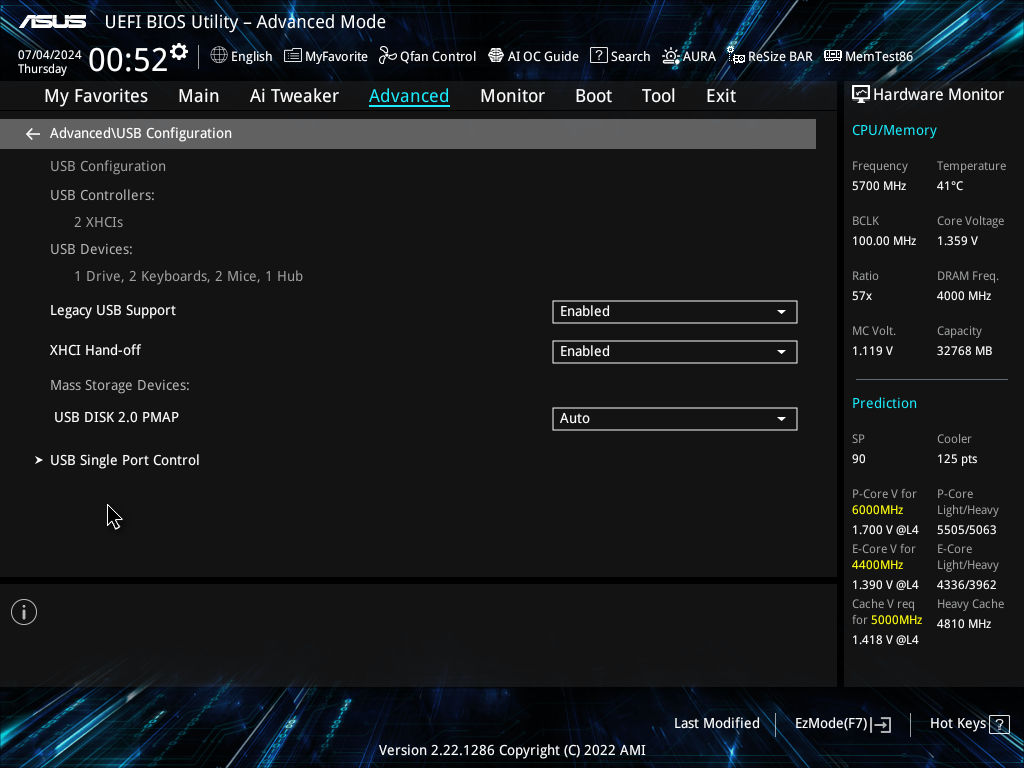

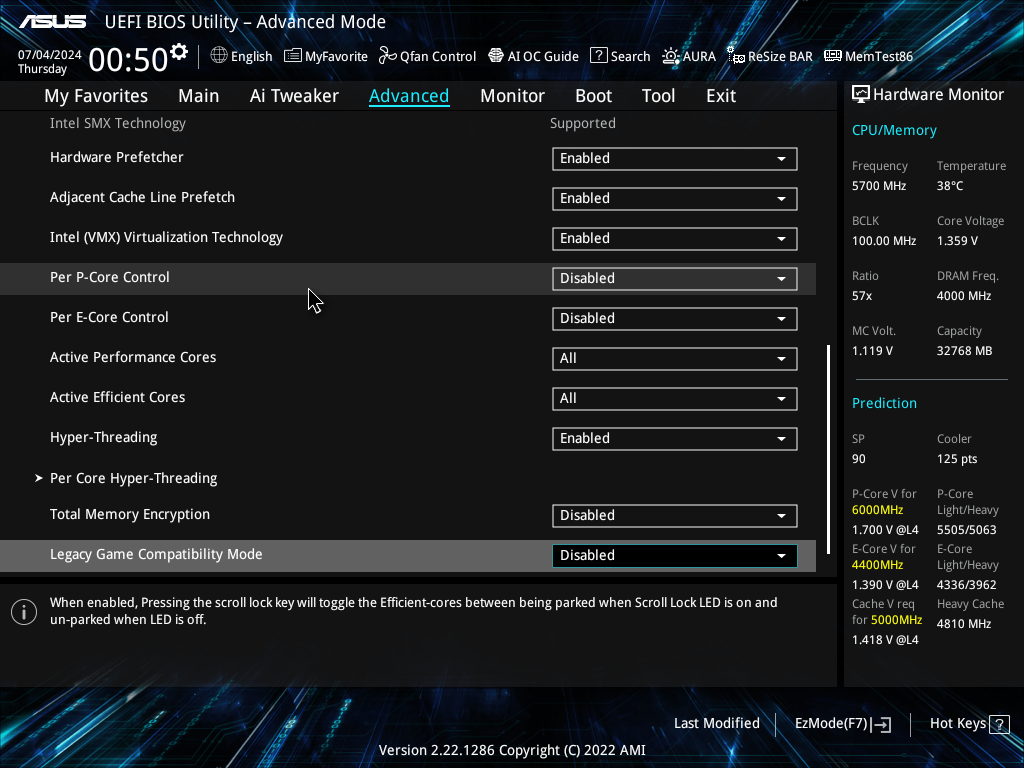

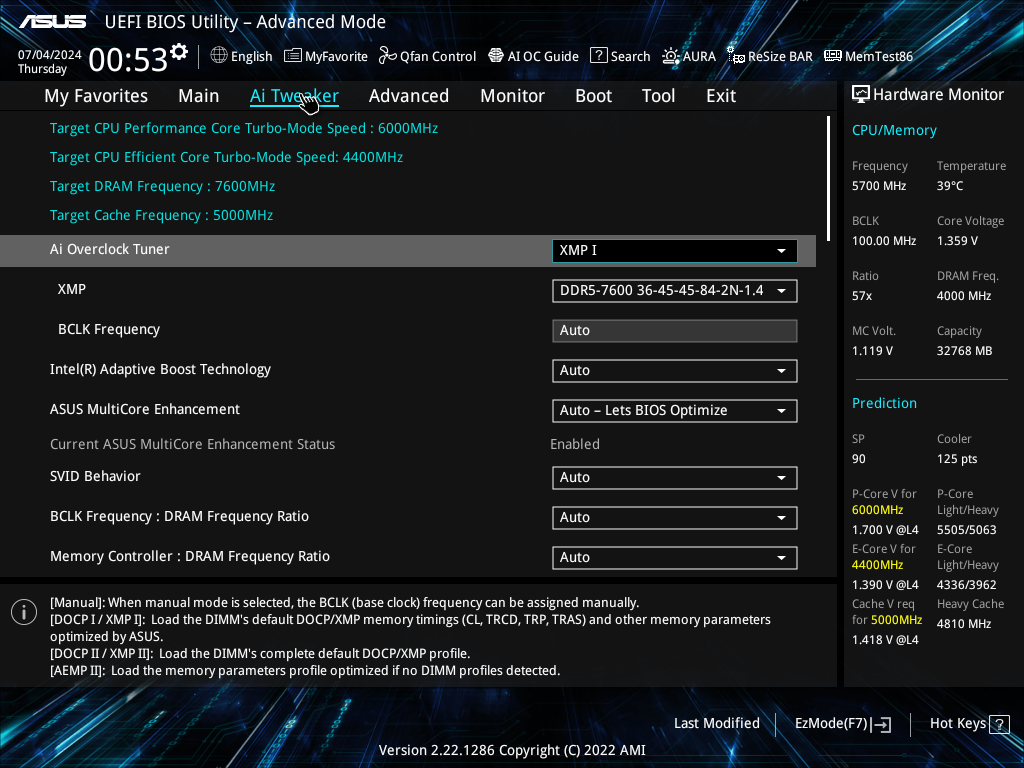

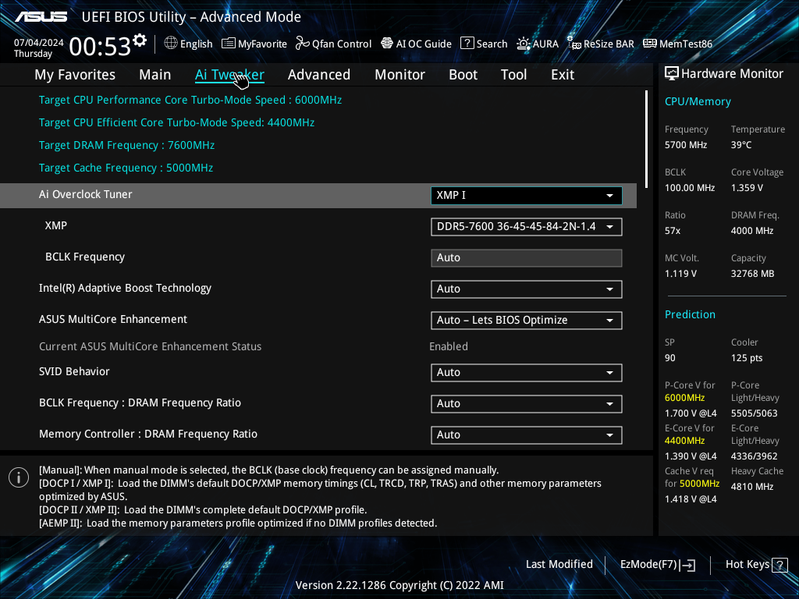

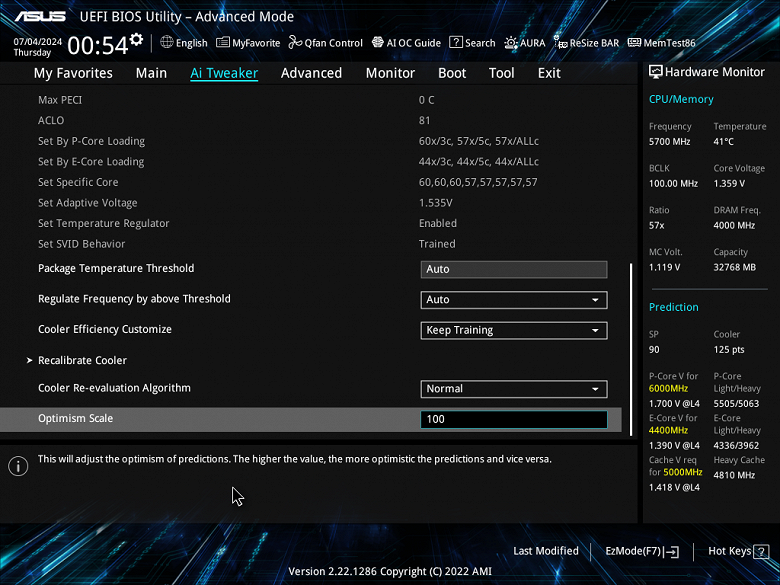

Настройки BIOS
Работоспособность (и разгон)

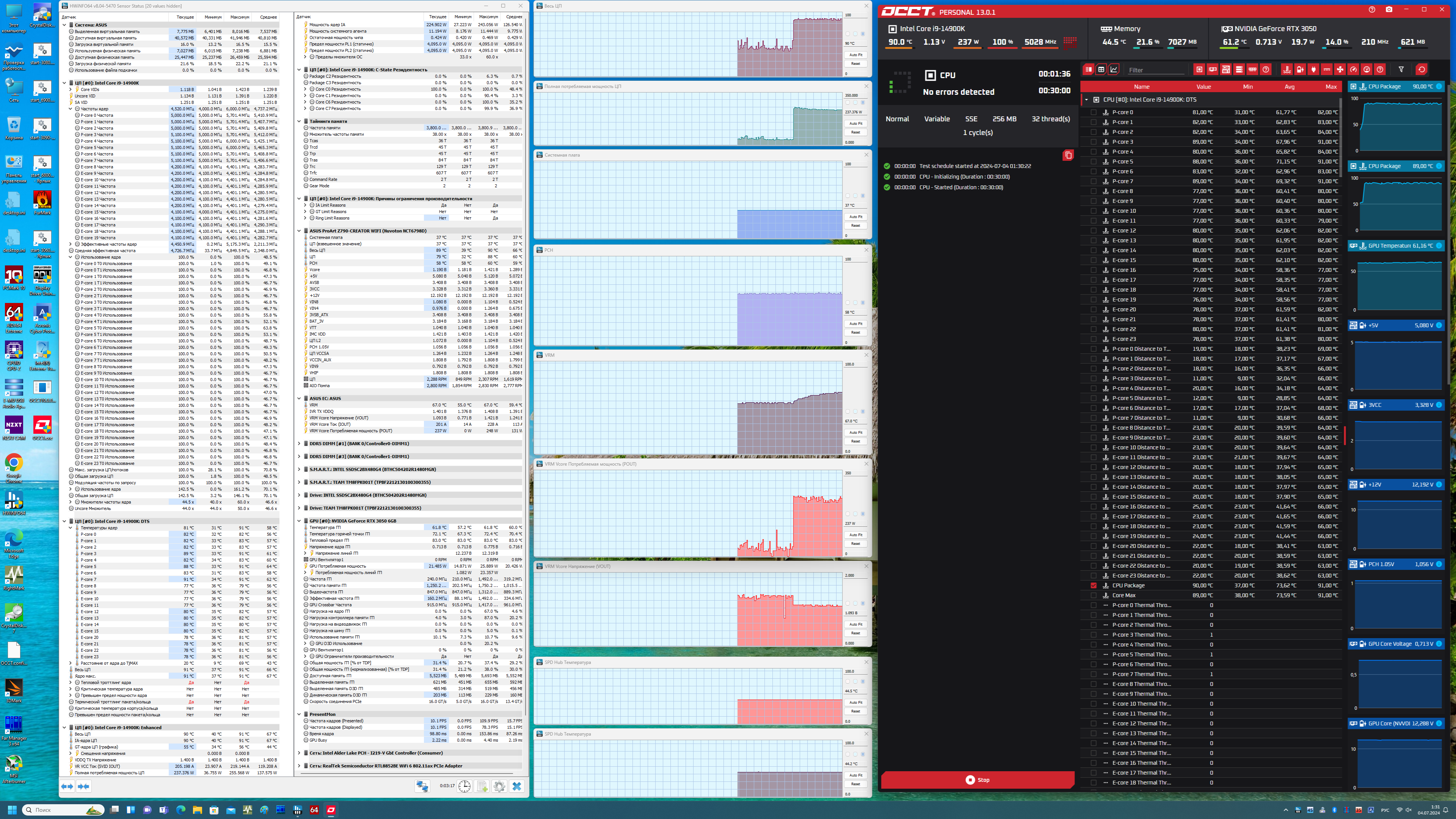

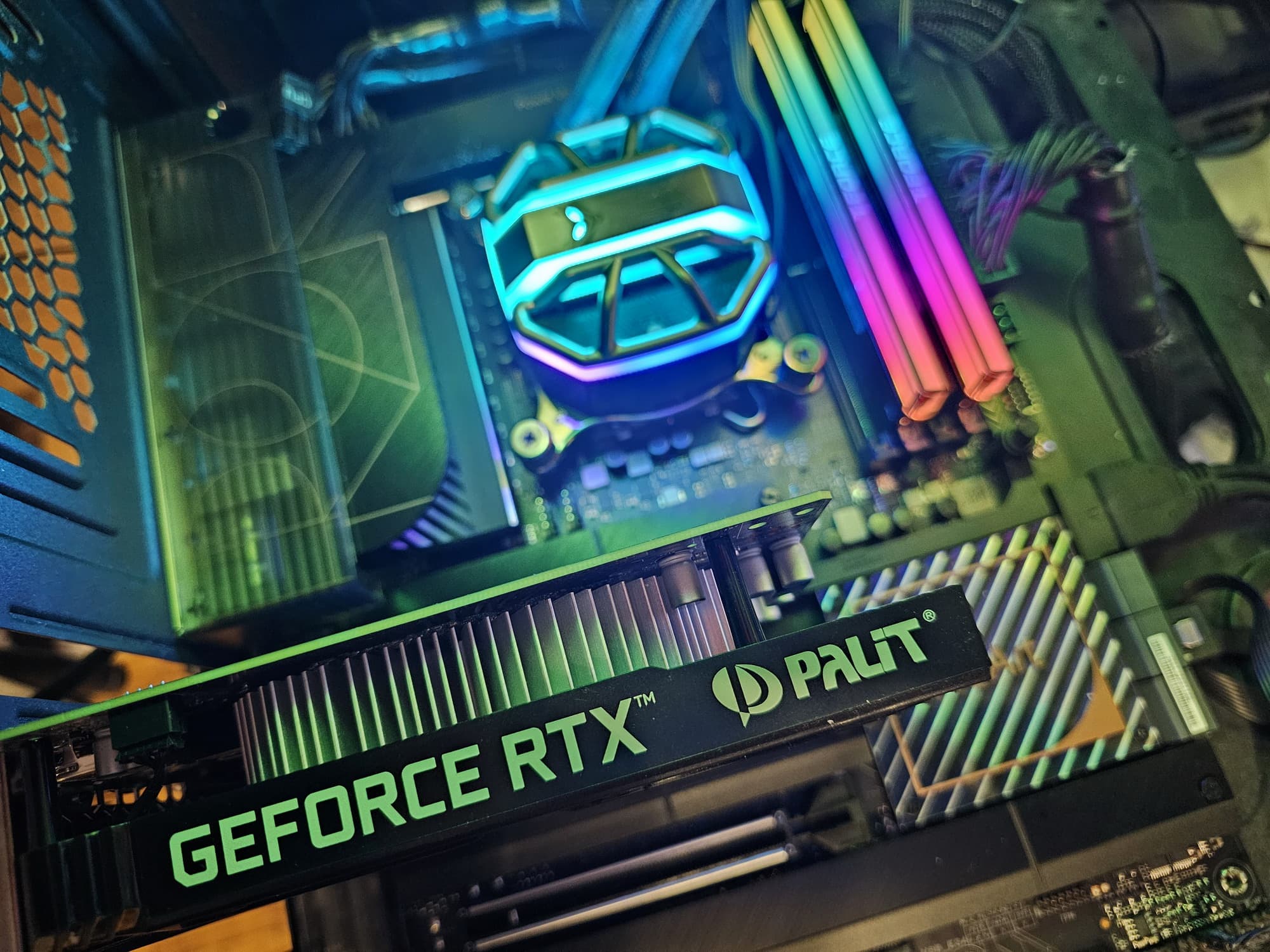

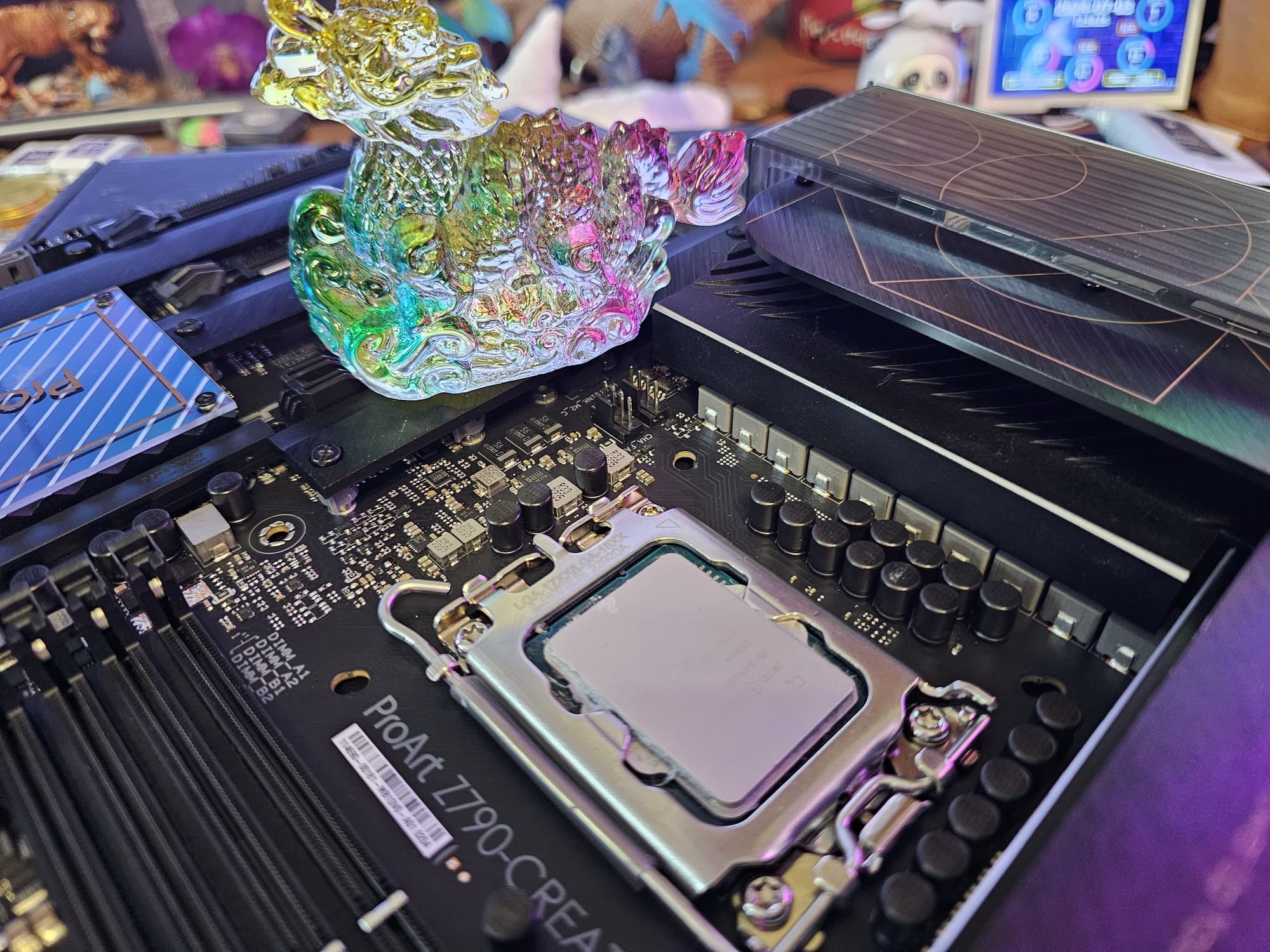

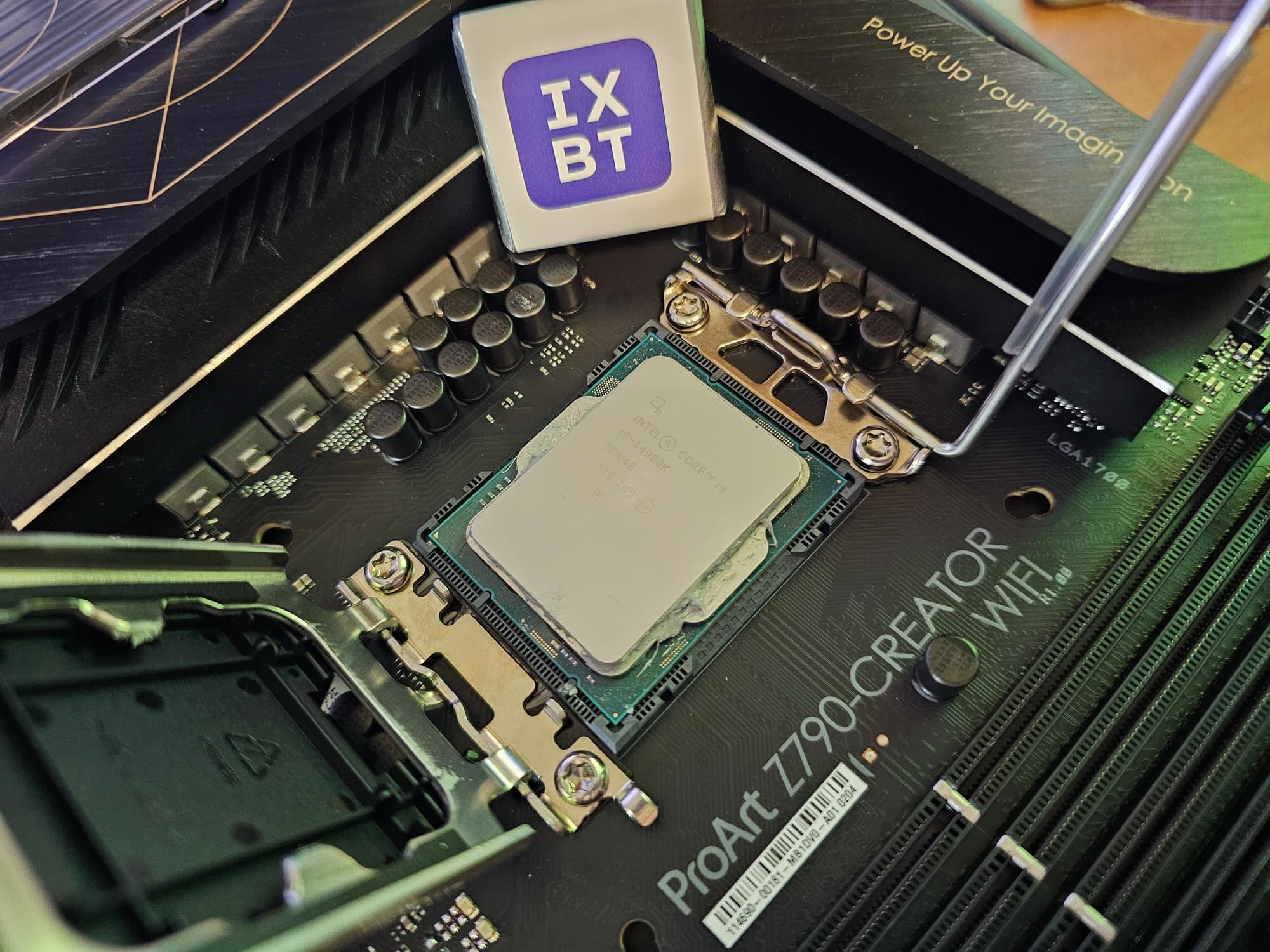

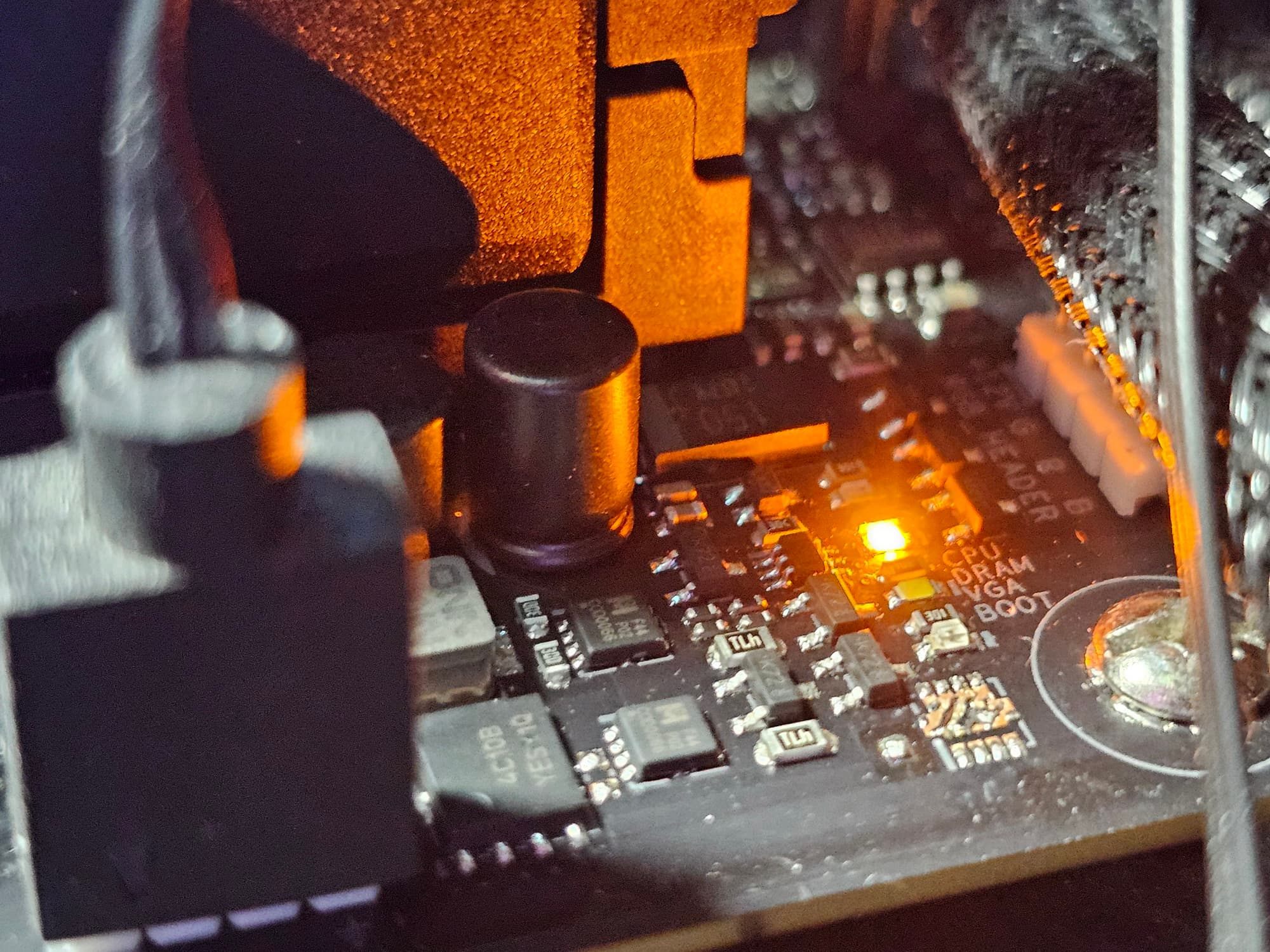

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Для неигрового решения это весьма хороший результат: мы получили 5,1 ГГц по всем P-ядрам и 4,2 ГГц по всем Е-ядрам (понятно, что изначально система питания запроектирована была в чуть урезанном виде – не 2 коннектора по 8-контактов, а 8 плюс 4, поэтому получаемых на топовых игровых матплатах 5,7/4,4 ГГц тут мы точно не получим). Стоит напомнить, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию, определив все же достаточно мощное питание матплаты, выставила приличный авторазгон. Собственно, для такого продукта большего и не требуется.
Выводы
Материнская плата Asus ProArt Z790-Creator WiFi — отличный выбор для рабочих ПК, на которых будут заниматься созданием контента, проектированием, моделированием и пр. У нее хорошая реализация авторазгона, то есть с ее помощью можно добиться максимально возможной производительности при полной стабильности работы.
У платы 15 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (с функцией быстрой зарядки мобильных устройств) и 8 USB 3.2 Gen2, два из которых поддерживают режим Thunderbolt 4. Плата имеет 3 слота PCIe х16 (два из которых подключены к процессору 16 линиями PCIe 5.0 и могут работать одновременно в режиме х8+х8, а третий подключен к чипсету и работает в режиме х4), также вы получаете 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z790 линиями PCIe 4.0), 8 портов SATA (4 из них делят ресурсы с одним из слотов М.2) и 8 разъемов для вентиляторов.
Эта модель не относится к семейству ROG, но система питания процессора у нее все же весьма мощная, способная обеспечить работу любых совместимых процессоров с некоторым запасом на разгон. Плата имеет эффективную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Стоит отметить и отличные сетевые возможности: два проводных контроллера 2,5 и 10 Гбит/с, а также беспроводной Wi-Fi 6 + Bluetooth 5.2. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с, также имеется возможность выводить картинку на приемник с интерфейсом Thunderbolt 4. По поводу подсветки можно сказать, что плата поддерживает подключение разных современных наборов ARGB/RGB, но сама по себе подсветки лишена.
В номинации «Оригинальный дизайн» плата Asus ProArt Z790-Creator WiFi получила награду:
